Scotsman MP15CPP2LP Marvel Professional Series 15 Inch User Manual

Built in Clear Ice Machine

Machine à glacons

transparente intégrées

Máquina de hielo claro

empotradas

MP15CPG2**

MP15CPS2**

MP15CPP2**

EN Installation, Operation and Maintenance Instructions

FR Instructions d’installation, d’utilisation et d’entretien

ES Instrucciones de instalación, operación y mantenimiento

CONTENTS

Figure 1

XXXXXXXXXXXX

About your Marvel clear ice machine:

Performance

• The quietest ice machine you can buy.

• New energy-saving options to conserve water and

energy.

• Engineered to consistently produce pure, clear ice with

unrivaled clarity and slower melt.

• Produces up to 39 pounds of clear ice daily.

• Soft close integrated hinge prevents energy loss by

automatically drawing door to a gentle close.

Storage Capabilities

• Stores 35 pounds of clear ice in thermo-insulated ice

bin.

• Sleek scoop design is positioned for easy reach.

• Easy-to-clean, hygienic interior surface.

Touchscreen Controls

• Multifunction Marvel Intuit™ Integrated Controls

• Eco Ice™, Delayed Start and Vacation mode adapts ice

production to usage.

• Audible alerts and programmed cleaning reminders.

Aesthetics

• New IlluminICE™ feature projects LED lighting through

clear ice for a dazzling illumination effect.

• Sturdy stainless steel handle and black interior.

• Easy-to-install panel-ready option with soft-close inte-

grated hinge.

• 4" stainless steel adjustable toe kick.

• Height adjustment up to 1" with leveling legs.

Warranty Registration:

We encourage all new ice machine owners to take a mo-

ment to register their product for a more tailored experience

should you need support from us in the future. It's recom-

mended to send in your warranty registration card immedi-

ately after taking delivery of your appliance.

To Register:

• Mail in your warranty registration card or register online

at marvelrefrigeration.com

• The following elds are required:

• The service number and serial number can be found on

the serial plate located on the inside of the cabinet on

the left side (See Figure 1).

• Service Number

• Serial Number

• Date of Purchase

• Dealer Name and Address

Welcome

Congratulations on your purchase of the

industry's quietest clear ice machine with

the best ice clarity and purity. Your new in-

vestment is protected by a limited warranty

for the rst year, and hermetically sealed

refrigeration system parts are covered for

an additional 4 years.

Here's your guide to the operation and maintenance of your

Marvel Clear Ice Machine to ensure years of enjoyment. If

you have any questions, please contact Marvel Customer

Service or Tech Support at:

Phone: (800) 223-3900

Email:

• Customer Service: [email protected]

• Tech Support: [email protected]

Contents:

Welcome ..............................................................................2

Warranty registration ..........................................................2

Safety information ...............................................................3

Unpacking your appliance ..................................................3

Installing your appliance ......................................................4

Cabinet clearances .........................................................4

Leveling the appliance ....................................................4

Electrical connection ......................................................5

Installing the drain plumbing ...............................................5

Installing the water supply ...................................................7

Procedure for testing drain system..................................8

Filler panel kit ......................................................................9

Ice-maker operation ...........................................................10

Product dimensions ..........................................................11

Using your Electronic control ............................................13

Starting your appliance .................................................13

Turning your appliance "ON" or "OFF" ..........................14

Control lock ...................................................................14

Interior display lighting .................................................14

Changing the tri-color lighting ......................................14

Door ajar alarm.............................................................15

Delay start / Vacation mode .........................................15

Error codes ...................................................................15

Options menu ...............................................................15

Normal and eco mode .............................................15

Cleaning your ice machine ..............................................16

Clean reminder ............................................................16

Clean mode ...............................................................16

Overlay door panel installation ........................................18

Care and cleaning .............................................................22

Energy saving tips ............................................................22

Obtaining service .............................................................22

Troubleshooting the ice machine .....................................23

Preparing the ice machine for storage ...........................25

Warranty ...........................................................................28

NOTE

CAUTION

Important Safety Instructions

Warnings and safety instructions appearing in this guide

are not meant to cover all possible conditions and situa-

tions that may occur. Common sense, caution, and care

must be exercised when installing, maintaining, or operat-

ing this appliance.

Recognize Safety Symbols,

Words, and Labels.

CAUTION-Hazards or unsafe practices which could re-

sult in personal injury or property / product damage.

NOTE-Important information to help assure a problem

free installation and operation.

WARNING

EXCESSIVE WEIGHT HAZARD

Use two or more people to move product.

Failure to do so can result in personal injury.

Remove Interior Packaging

Your appliance has been packed for shipment with all parts

that could be damaged by movement securely fastened.

Remove internal packing materials and any tape holding in-

ternal components in place. The owners manual is shipped

inside the product in a plastic bag along with the warranty

registration card, and other accessory items.

Important

Keep your carton and packaging until your appliance has

been thoroughly inspected and found to be in good condi-

tion. If there is damage, the packaging will be needed as

proof of damage in transit. Afterwards please dispose of all

items responsibly.

Dispose of the plastic bags which can be a suffocation

hazard.

Note to Customer

This merchandise was carefully packed and thoroughly

inspected before leaving our plant. Responsibility for its

safe delivery was assumed by the retailer upon acceptance

of the shipment. Claims for loss or damage sustained in

transit must be made to the retailer.

DO NOT RETURN DAMAGED MERCHANDISE TO THE

MANUFACTURER - FILE THE CLAIM WITH THE

RETAILER.

UNPACKING YOUR APPLIANCE

WARNING

WARNING - You can be killed or seriously injured

if you do not follow these instructions.

WARNING

State of California Proposition 65 Warning:

This product contains one or more chemicals known

to the State of California to cause cancer.

WARNING

State of California Proposition 65 Warning:

This product contains one or more chemicals known

to the State of California to cause birth defects or

other reproductive harm..

CAUTION

Figure 3

Figure 4

Do not remove

ground prong

Cabinet Clearance

Ventilation is required from the bottom front of the appli-

ance. Keep this area open and clear of any obstructions.

Adjacent cabinets and counter top can be installed around

the appliance as long as the front grille remains unobstruct-

ed.

CAUTION

INSTALLING YOUR APPLIANCE

Select Location

The proper location will ensure peak performance of your

appliance. We recommend a location where the ice ma-

chine will be out of direct sunlight and away from heat

sources. To ensure your product performs to specications,

the recommended installation location temperature range is

from 55 to 90°F (13 to 32°C) for built in ice machines. Your

ice production will be negatively impacted outside these

recommended temperatures.

Front Grille

Do not obstruct the front grille. The openings within the

front grille allow air to ow through the condenser heat ex-

changer. Restrictions to this air ow will result in increased

energy usage, loss of cooling capacity and low ice produc-

tion. For this reason it is important this area not be obstruct-

ed and the grille openings kept clean. AGA MARVEL does

not recommend the use of a custom made grille as air ow

may be restricted. (See Figure 2).

Rear

Leveling

Legs

Figure 2

Front Leveling

Legs

Front Grille,

keep this area

open.

Leveling Legs

To assure proper performance from your ice machine it is

important to level the unit in the installation. Adjustable legs

at the front and rear corners of the appliance should be set

so the unit is rmly positioned on the oor and level from

side to side and front to back. The overall height of your

Marvel appliance may be adjusted between the minimum,

34" (86.4 cm), by turning the leveling leg in and the maxi-

mum, 35" (88.9 cm) by turning the leveling leg out.

To adjust the leveling legs, place the appliance on a solid

surface and protect the oor beneath the legs to avoid

scratching the oor. With the assistance of another person,

lean the appliance back to access the front leveling legs.

Raise or lower the legs to the required dimension by turning

the legs. Repeat this process for the rear by tilting the appli-

ance forward using caution. On a level surface check the

appliance for levelness and adjust accordingly.

The front grille screws may be loosened to raise or lower

the grille to the desired height. When adjustment is com-

plete tighten the two front grille screws. (See Figure 5).

If the appliance was shipped, handled, or stored in other

than an upright position for any period of time, allow the ap-

pliance to sit upright for a period of at least 24 hours before

plugging in. This will assure oil returns to the compressor.

Plugging the appliance in immediately may cause damage

to internal parts.

WARNING

WARNING - Help Prevent Tragedies

Child entrapment and suffocation are not problems of

the past. Junked or abandoned refrigerators are still

dangerous - even if they sit out for "just a few hours".

If you are getting rid of your old refrigerator, please

follow the instructions below to help prevent acci-

dents.

Before you throw away your old refrigerator or

freezer:

• Take off the doors or remove the drawers.

• Leave the shelves in place so children may not

easily climb inside.

NOTE

INSTALLING YOUR APPLIANCE

Front grille

Front grille screw

Figure 5

Electrical Shock Hazard

• Do not use an extension cord with this appliance.

They can be hazardous and can degrade product

performance.

• This appliance should not, under any circumstanc-

es, be installed to an un-grounded electrical supply.

• Do not remove the grounding prong from the power

cord. (See Figure 3).

• Do not use an adapter. (See Figure 4).

• Do not splash or spray water from a hose on the

appliance. Doing so may cause an electrical shock,

which may result in severe injury or death.

WARNING

Electrical Connection

A grounded 115 volt, 15 amp dedicated circuit is required.

This product is factory equipped with a power supply

cord that has a three-pronged, grounded plug. It must be

plugged into a mating grounding type receptacle in accor-

dance with the National Electrical Code and applicable lo-

cal codes and ordinances (see Figure 6). If the circuit does

not have a grounding type receptacle, it is the responsibility

and obligation of the customer to provide the proper power

supply. The third ground prong should not, under any cir-

cumstances, be cut or removed.

Figure 6

Ground Fault Circuit Interrupters (GFCI) are prone to nui-

sance tripping which will cause the appliance to shut down.

GFCI’s are generally not used on circuits with power equip-

ment that must run unattended for long periods of time, un-

less required to meet local building codes and ordinances.

Electrical Shock Hazard

Reasonable care and safe methods should be prac-

ticed. Do NOT work with energized electrical equip-

ment in a wet area. Read and follow the installation

instructions listed in this manual.

WARNING

CAUTION

Failure to use an adequate drainage system, will result in

surrounding water damage and/or poor ice production.

Drain Plumbing

Your ice machine is provided with a factory installed drain

pump in the rear of the unit and drain line tubing.

The Marvel Drain Pump collects the melted ice water and

pumps it to a maximum lift of eight (8) feet (2.44 meters),

see Table A.

Discharge tubing is coiled up and attached to the back of

the ice machine. The tubing needs to be plumbed and con-

nected to a sanitary sewer. Refer to Figure 7.

This drain pump is designed for use with Marvel ice ma-

chines only and is approved for use with water only.

CAUTION

Observe and follow all local building codes when installing

this ice machine and drain lines.

INSTALLING THE DRAIN PLUMBING

Figure 7

Drain pump

vent tube.

Keep this

open to

assure air

ows freely

as water

enters the

pump reser-

voir.

Drain line coiled and

secured to the back of the

cabinet. Uncoil, route to

an appropriate drain and

cut to length.

Rise in

feet (meters)

0 ft.

(0 m)

1 ft.

(0.3 m)

2 ft

(0.6 m)

3 ft.

(0.9 m)

4 ft.

(1.2 m)

5 ft.

(1.5 m)

6 ft.

(1.8 m)

7 ft.

(2.1 m)

8 ft.

(2.4 m)

9 ft.

(2.7 m)

10 ft.

(3.0 m)

Maximum

Run Allowed

feet (meters)

100 ft.

(30.5 m)

90 ft.

(27.4 m)

80 ft.

(24.4 m)

70 ft.

(21.3 m)

60 ft.

(18.6 m)

50 ft.

(15.2 m)

40 ft.

(12.2 m)

30 ft.

(9.1 m)

20 ft.

(6.1 m)

10 ft.

(3 m)

0 feet

(0 m)

Determine the maximum allowable run of your drain

hose:

For every 1 foot (0.31 meters) of rise, subtract 10 ft. (3.1 m)

from the maximum allowable run of 100 ft. (31 m).

If additional tubing beyond what is supplied is required, you

must use tubing with a minimum

⁄8" inner diameter and ap-

propriate tubing coupler and clamps.

NOTE

Allow

⁄4" (6.4 mm) drop per foot (30.5 cm) of run to assure

water drains from the tubing.

Table A

Procedure for testing drain system:

Drain pump models have a safety feature that will shut-off

power to the unit if a high-limit condition occurs to prevent

ooding. Typically resulting from a restricted drain line,

(water in-rush exceeds water pump out). Pump will contin-

ue to run until the high-limit condition is corrected, at which

time power will be restored to the unit.

Once the drain line is plumbed, perform the following:

1. Plug the ice machine into 115v power supply.

2. Place unit in the nal installation location.

3. Turn the unit off via the user interface touch-pad, (dis-

play will indicate “OFF”).

4. Slowly pour 3 quarts (2.8 liters) of water into the ice

storage bin. All water should drain completely.

5. If the water does not drain, or a power interrupt occurs,

check the following:

• Drain line was run according to the guidelines for

maximum allowable rise and run as shown in

Table A.

• There are no kinks or restrictions in the drain line.

• The vent tube on the back of the unit is open (see

Figure 7).

• Your drain line is plumbed into an open drain

(Figure 8).

After checking the above requirements, repeat step 4 and

verify the water drains completely without power interrup-

tion. If problems persist call a qualied service technician

and/or plumber.

NOTE

Water level

Sanitary

drain

Drain tubing

from ice machine

Drain tubing

from ice machine

2" (5.1 cm)

minimum

Figure 8 maintain 2"

gap as shown between

drain water level and

the end of the ice ma-

chine drain tubing.

Water

Supply

Line

Clamp and

Screw

Figure 9

Back view of

ice machine

NOTE

CAUTION

INSTALLING THE WATER SUPPLY

Compression

tting

Water

supply

line

Water supply

service loop

to shut off

valve)

Water valve

inlet

Water Supply

Observe and follow all local building codes when installing

this appliance.

This ice machine must be connected to a potable cold wa-

ter supply line, delivering water pressure between a mini-

mum of 20 psi and a maximum of 120 psi.

If you have poor water quality, (exceptionally hard or chlori-

nated), a supply line water lter is recommended.

Use

⁄4" copper tubing for your water supply which is avail-

able at any local hardware or plumbing supply store. Route

the

⁄4" copper tubing to suit your installation being sure not

to kink the tubing. Purchase enough copper tubing length to

allow a coil to be formed behind the unit for a "service loop"

which will allow the appliance to be pulled out from the in-

stallation for servicing or cleaning. (See Figure 9). Connect

the copper tubing to the "top side" of a cold water pipe to

prevent the ice-maker from plugging with sediment.

A shutoff valve is recommended on the water supply line to

ease servicing the appliance. NOTE: A SELF-PIERCING

TYPE VALVE IS NOT RECOMMENDED as they are prone

to clogging with sediment which will create pressure drop

reducing the water supply to the unit.

Connect the copper tubing water supply to the water valve

inlet with a 1/4" compression nut tting.

IMPORTANT: Secure the water supply line to the back of

the cabinet with the screw and strain relief clamp provided

in the corner of the back panel. (See Figure 9).

Make certain all connections are watertight after installa-

tion. Form the tubing so that it will not vibrate against the

cabinet body or kink when your appliance is moved in and

out of position.

This ice machine is designed to make clear ice from the

majority of water sources on a daily basis. If your results

are unsatisfactory, your water may need to be ltered or

treated. A water specialist can recommend proper water

treatment.

CAUTION

To prevent water leaks:

• The water line tting is to be used with copper tubing

only. Do not use with plastic tubing.

• Do not use any thread sealers on this water line tting.

Reverse osmosis, (RO), water, softened water, and de-

ionized water are not recommended as they can adversely

affect the quality and quantity of the ice.

INSTALLING THE WATER SUPPLY

Procedure for Testing Drain System

(both gravity and drain pump models)

Drain pump models have a safety feature that will interrupt power to the unit if a high-limit condition occurs to prevent

ooding. This safety feature can be initiated by a restriction in the drain system and will continue until high-limit condition

is corrected, at which time power will be restored to the unit. Power interruption can be detected when no icons are

visible in the display area of the user interface (Figure 10). Once power is returned, a startup chime will sound followed by

a self-test, and "OFF" should be visible in the display area.

hours

ICE

1 4 6 8

OFF CLEAN

DOOR

ECO

days

On/off Menu Light Delay timer Lock

Figure 10: User interface display during power interruption.

Once the drain line is plumbed, perform the following:

1. Plug the ice machine into 115v power supply.

2. Place unit in the nal installation location.

3. Turn the unit off via the user interface (display will indicate “OFF”). The drain pump will still be operational during off

mode if the unit has one.

4. Slowly pour 3-qts of water into the ice storage bin. All water should drain completely.

5. If water drains fully and without power interruption, the drain system has been successfully tested and further

installation of the ice machine can be continued.

6. If the water does not drain or a power interrupt occurs, check the following:

a. There are no kinks or restrictions in the drain line. (Note: Drain line needs to be cut to the required length and any

excess tubing should be removed to prevent possible restrictions).

b. Drain line was run according to the guidelines for maxiumum allowable rise and run as shown in the table below:

Rise Above Floor Level 8 ft. 9 ft. 10 ft.

Maxium Allowable Drain Line Length 20 ft. 15 ft. 10 ft.

b. Your drain line is plumbed into an open drain (Figure 11).

c. The vent tube on the back of the unit is open (Figure 12).

Air gap

between

end of

drain line

and top of

water level

Sanitary trap

Figure 11: Example of an open drain.

7. After checking the above requirements, repeat step 4 and verify the water drains completely without power interrup-

tion. If problems persist call a qualied service technician and/or plumber.

Drain pump vent

tube. Keep this

open to assure

air ows freely as

water enters the

pump reservoir.

Figure 12: Location of vent tube.

Water distributor

Evaporator

Circulation

Pump

Reservoir

drain plug

Figure 14

Front

panel

Bin Level

Sensor

Ice Deector

Grid Cutter

Ice machine

electronic

control in top

of door

Water

reservoir

Accumulator

Tri-color light switch

Filler Panel Kit

This Filler Panel Kit will add 3 inches to the width of the ice

machine for installation into an 18 inch wide opening. Order

one of the following part numbers for the color you require:

P/N 42242831 White Filler Panel Kit

P/N 42242832 Black Filler Panel Kit

P/N 42242833 Stainless Steel Filler Panel Kit

To order: Call AGA Marvel customer service at

800-223-3900.

Optional Filler Panel kit includes the following:

quantity 2 Cabinet Extensions

quantity 2 Kick plate Extensions

quantity 6 #10 x .50” sheet metal screws

⁄8"

(45.4 cm)

Figure 13

FILLER PANEL KIT (OPTIONAL)

The bin level sensor is located in the ice bin, it senses

when the ice supply is low or full and starts or stops the ice

making process accordingly.

If the water supply is turned off to the ice machine be sure

to set the electronic control to the “OFF” position or remove

power to the unit.

NOTE

OPERATION OF ICE MACHINE

Figure 15

Figure 16

Figure 17

New Sounds

The ice machine will make sounds that are different than

your household refrigerator. Because these sounds are

new to you they may be of a concern but are most likely

normal. The ice production process will make noises that

are not typical in a refrigeration product, ice falling onto

hard surfaces, water cascading across the evaporator, and

valves opening and closing. Following are some of the

sounds that you may hear:

• A buzzing sound will be heard when the water valves

open to ll or drain the water reservoir.

• A rattling noise which could be water owing through

the water line.

• A splashing sound when water is owing over the

evaporator plate and into the water reservoir.

• A "thud" when the ice slab is released from the evapo-

rator plate and slides onto the grid cutter.

• "Clicks" when the cubes fall into the ice storage bin.

• A gurgling sound which is water or refrigerant owing in

the ice machine.

• An air noise from the condenser fan.

Ice Production

NOTE

When the ice slab reaches the correct thickness, the ice

sheet is released and slides onto the grid cutter (see Figure

16). Here, the ice slab is cut into cubes by the grid cutter’s

heated wires (see Figure 17). The water containing the dis-

solved minerals is drained after each freezing cycle. Fresh

water enters the machine for the next ice making cycle.

The ice machine will keep producing ice until the ice

machine’s bin is full and will restart automatically when ice

needs to be replenished in the bin. The ice bin is not refrig-

erated, and some melting will occur by design to preserve

the ice quality and clarity. Upon initial start-up allow your

ice machine to run for 24-48 hours to accumulate ice in the

ice machine’s bin.

In normal mode the ice machine will produce up to 39

pounds (17.7 kg) of clear ice in a 24-hour period when

installed in a 72°F ambient with a 55°F water supply. In

"ECO" mode (see page 15) the ice machine will produce up

to 29 pounds (13.2 kg) of clear ice under these conditions

in the 24 hour period.

“Initial” ice production and ice accumulated in the storage

bin will vary signicantly. This is normal. During the rst

24-hours of operation the unit will produce up to 39 lbs of

ice at the above ambient and water temperature conditions,

but when starting with an empty ice storage bin, the storage

bin may only accumulate up to 18 lbs of ice. By design,

the ice storage bin is maintained at a temperature slightly

above freezing to allow the stored ice to slowly melt, to

preserve the ice quality and clarity and assure a constant

supply of fresh ice. As ice is accumulated in the bin, the ice

production rate will overcome the ice melt and the storage

bin will ll to capacity.

The Ice Making Process

Your ice machine is unique in how it forms ice with fraction-

al freezing to form a slab of ice that is clear and has less

dissolved solids than the water it is produced from. This is

accomplished by running water over the cold evaporator

plate (see Figure 15) which gradually freezes the water to

produce the ice slab. Pure water freezes rst, leaving the

dissolved solids in the residual reservoir water which is

discarded each ice production cycle to assure the highest

quality clean ice possible..

"A"

"B"

"C"

"D"

"E"

PRODUCT DIMENSIONS

MODEL

ROUGH-IN OPENING DIMENSIONS CABINET DIMENSIONS

"A" "B" "C" "D" "E" "F" "G" "H" "J"

MP15C*S

15"

(38.1 cm)

** 34

⁄4" to 35

⁄4"

(87 to 89.5 cm)

24"

(61 cm)

⁄8"

(37.8 cm)

34" to 35"

(86.4 to 88.9 cm)

⁄32"

(60.2 cm)

⁄32"

(66.6 cm)

⁄8"

(98.1 cm)

⁄16"

(44.3 cm)

`MP15C*P

15"

(38.1 cm)

** 34

⁄4" to 35

⁄4"

(87 to 89.5 cm)

*24"

(61 cm)

⁄8"

(37.8 cm)

34" to 35"

(86.4 to 88.9 cm)

⁄8"

(58.1 cm)

⁄8"

(98.1 cm)

⁄8"

(35.9 cm)

MP15C*G

15"

(38.1 cm)

** 34

⁄4" to 35

⁄4"

(87 to 89.5 cm)

*24"

(61 cm)

⁄8"

(37.8 cm)

34" to 35"

(86.4 to 88.9 cm)

⁄32"

(60.2 cm)

⁄32"

(66.6 cm)

⁄32"

(95 cm)

⁄16"

(44.3 cm)

Figure 18

Figure 18a

Figure 19

If necessary to gain clearance inside the rough-in

opening a hole can be cut through the adjacent cabi-

net and the power cord routed through this hole to a

power outlet. Another way to increase the available

opening depth is to recess the power outlet into the

rear wall to gain the thickness of the power cord plug.

Not all recessed outlet boxes will work for this applica-

tion as they are too narrow, but a recessed outlet box

equivalent to Arlington #DVFR1W is recommended for

this application, (see Figure 19).

DOOR STYLE

(S) Solid Door

(P) Solid Overlay Door (no handle)

(G) Glass Door

PRODUCT DIMENSIONS

MODEL

PRODUCT DATA

ELECTRICAL

REQUIREMENTS #

PRODUCT

WEIGHT

MP15C*S 115V/60Hz/15A

105 lbs

(47.7 kg)

MP15C*P 115V/60Hz/15A

105 lbs

(47.7 kg)

MP15C*G 115V/60Hz/15A

105 lbs

(47.7 kg)

* To install MP15C*P models with the door face ush with

the adjacent cabinet doors, custom decorative panel thick-

ness cannot exceed

⁄4" (19 mm).

** Minimum rough-in opening required is to be larger than

the adjusted height of the cabinet.

# A grounded 15 amp dedicated circuit is required. Follow

all local building codes when installing electrical and appli-

ance.

"F"

"D"

"E"

"H"

"J"

"G"

Water

inlet

Water

inlet

⁄8"

(12.4 cm)

⁄4"

(3.2 cm)

CL Gravity

drain

Figure 20

(S) Solid

door shown

⁄2"

(54.6cm)

⁄16"

(17.6 cm)

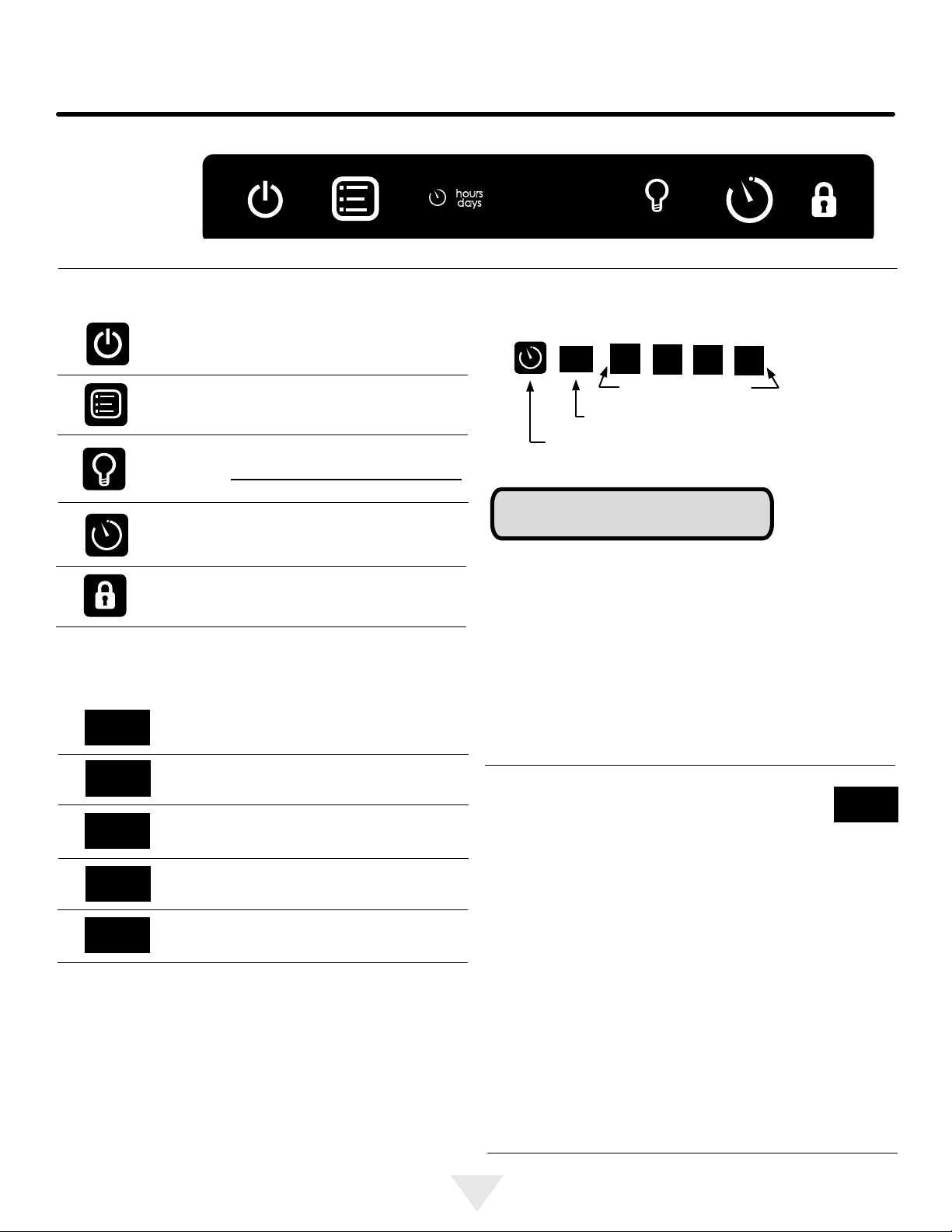

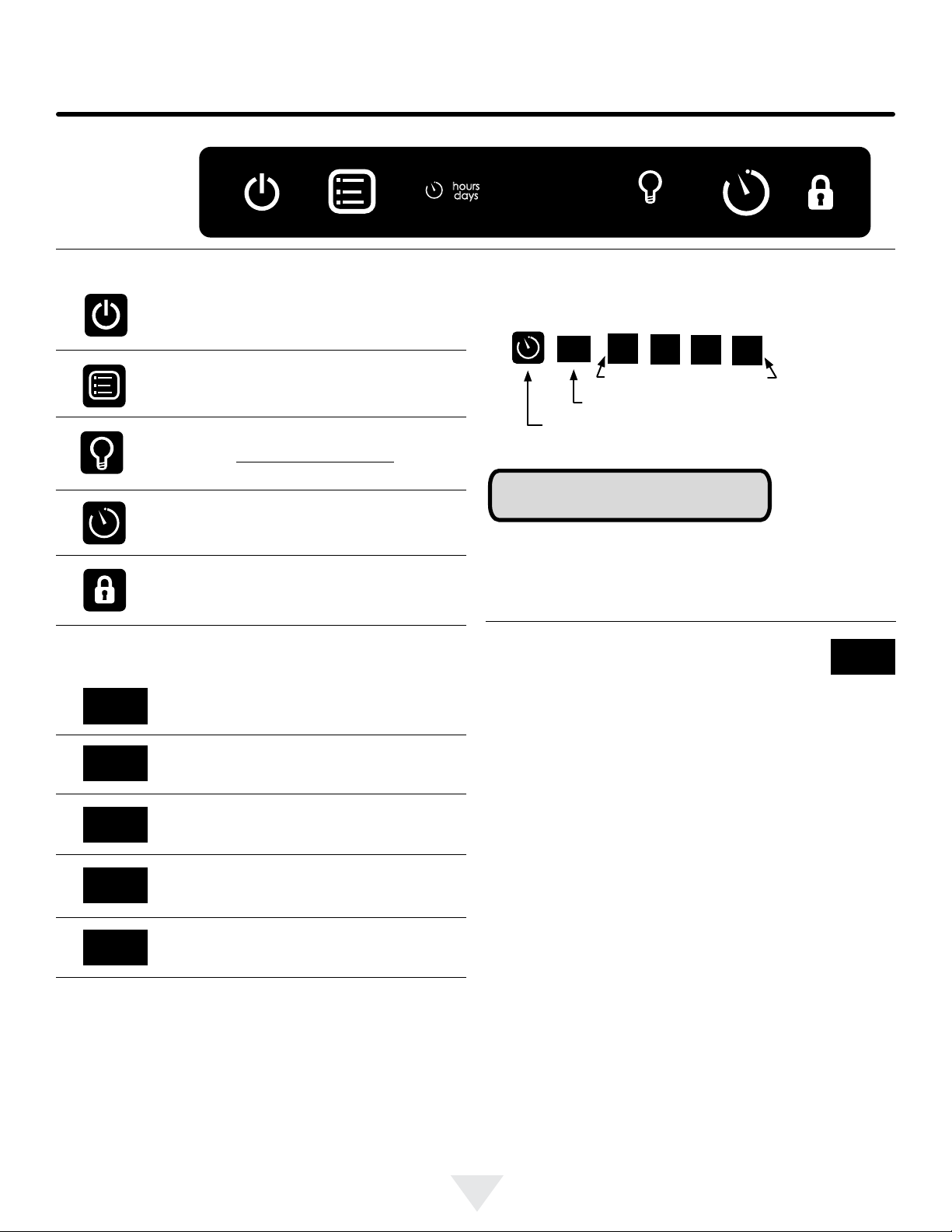

USING YOUR ELECTRONIC CONTROL

hours

ICE

1 4 6 8

OFF CLEAN

DOOR

ECO

days

"ON/OFF" icon : used for turning the appli-

ance on and off.

"MENU" icon : used to access optional func-

tions in the user interface.

"Clock" icon : used to enter the Delay start/

vacation mode.

"LOCK" icon : used to lock out functions in

the user interface.

Display area text:

Display icons:

ICE

OFF

DOOR

CLEAN

ECO

hours

days

Signies the appliance is on and producing

ice.

Signies the appliance is off

Signies a door ajar alarm condition.

Signies the appliance is in economical ice

production mode.

Figure 21

User interface

display

On/off Menu Display area

Light

Delay timer Lock

When lit, this signies the delay start/vacation mode is opera-

tional.

Hours or days will be lit

Hours or days timer is set for

Delay start/Vacation mode:

Cleaning is recommended or the appliance

is in the clean mode.

ICE

The control display is covered with a clear plastic protec-

tive lm. This lm may be removed by carefully lifting at a

corner.

NOTE

Starting your clear ice machine:

Plug the ice machine into a 115 volt wall outlet,

(see page 5 for electrical information). Your appli-

ance is shipped from the factory in the "ICE" mode and will

begin start-up of ice production after the start-up routine.

Upon applying power to the unit, or after a power interrup-

tion, the Ice machine will perform a self-test, followed by a

harvest cycle to clear any in-process ice production. This

start-up routine, (“after power is applied to the unit”), takes

approximately 13 minutes to complete before an ice pro-

duction cycle starts.

If the appliance does not start, conrm the wall outlet has

power, and the control is in the "ICE" mode, (see Options

section below). Do not initially start the ice machine in

"ECO" mode. "ECO" mode should only be used after there

is a full bin of ice.

"LIGHT" icon: used to turn the interior light

on and off, glass door models only.

USING YOUR ELECTRONIC CONTROL

Control Lock:

The user interface can be locked to avoid unintentional

changes from things like cleaning. To lock the appliance,

push and hold the "LOCK" icon for 5-seconds. The "LOCK"

icon will ash 3 times, then change to steady back-lit. To

unlock the user interface, press and hold the "LOCK" icon

for 5-seconds, and the back-light will turn off.

NOTE

The "LOCK" icon is the only active key in this mode.

If other icons are pressed while in the lock mode the

"LOCK" icon will ash 3 times, and an audible tone

will sound, to remind the user the appliance is in the lock

mode.

Turning your ice machine On and Off:

If your appliance is on, "ICE" will be displayed.

To turn the appliance off, push and hold the "ON/

OFF" icon for 3-seconds. The display will show

"OFF" .

The drain pump (if equipped) and the interior light

will still be functioning during the OFF mode. To

turn the appliance back on, press and hold the "ON/OFF"

icon for 3-seconds, the display will show "ICE".

ICE

OFF

NOTE

When turned off, the ice machine will complete its

current ice production cycle then shut off.

Turning the ice machine "OFF" will only terminate the

ice production, it does not remove power from the ap-

pliance. Always unplug the power cord from the wall

outlet before servicing the unit.

WARNING

Interior display lighting : (Glass door models

only)

Your appliance is equipped with a dual light level display

lighting feature. Press the "Light" keypad once to activate

the interior lighting display feature at full illumination. A

conrmation tone will sound, and the light bulb "Icon" will

illuminate. Pressing the "Light" keypad a 2nd time will dim

the lighting to 50%. A 3rd press will deactivate the display

lighting feature. The display lighting will automatically deac-

tivate after 4-hours.

Figure 22a

Three position

slide light switch

Changing the Tri-Color lighting: (all models)

The light switch for changing

the light color is located in the toe

grille. Move the switch (see Figure

22a) to the left or right to change

the color of the light between blue,

white, or amber.

Figure 22

Error codes:

The ice machine is monitored continuously. Any OPEN or

SHORTED circuit condition with a temperature sensor or

miscommunications between the control and user interface

will initiate an ERROR CODE as listed below:

Error Codes

Error Displayed Code Error Description Action to Take

Bin Sensor error

"OFF" will ash continuously in 1

second intervals in the display. No

audible alarm will sound.

Failed temperature sensor. Machine operation will imme-

diately enter an OFF state.

Call service to have the

temperature sensor replaced.

System Sensor error

"ICE" will ash continuously in

the display. No audible alarm will

sound.

Failed condenser temperature sensor. Machine opera-

tion will continue but ice production cycle will not adapt to

varying ambient conditions, so ice quality may vary.

Call service to have the

temperature sensor replaced.

Communication error

Continual ashing of all indicators

on the display.

Loss of communication between the main board and the

user interface.

Call service to have a

diagnostic check.

ICE

Options menu:

Normal and ECO mode:

Your ice machine comes with an optional "ECO" mode.

This new feature allows you to tailor ice production to a

conservative rate, saving approximately 25% energy and

water from routine operation. While in this mode

ice production will slow and the appliance will use

less water and electricity. It is recommended that

"ECO" mode only be initiated after there is a full bin

of ice. To enter "ECO" mode do the following:

• Press the "MENU" icon twice and the green

"ECO" will ash.

• Press and hold the "ON/OFF" icon until the green

"ECO" stops ashing and remains illuminated.

• To return to the standard operating rate press

the "MENU" icon twice, the ECO will turn off

and the "ICE" will be ashing. Press and hold

the "ON/OFF" icon until the "ICE" stops ashing and

remains illuminated.

ECO

USING YOUR ELECTRONIC CONTROL

To enter the delay start mode, press the "CLOCK"

icon while the appliance is in "ICE" mode. This will

delay the next harvest by the time displayed. Each

additional press of the "CLOCK" icon will add time,

from 1, 4, 6, or 8 hours, to 1, 4, 6, or 8

days. The next press after 8 days will

leave delay set mode. After the desired

time has been selected, press the "ON/OFF" icon

for 2 seconds to accept, your unit will shut off and a

clock icon and your selected time will be displayed.

When the selected time has elapsed, normal ice pro-

duction will resume.

To cancel the delayed start, press and

hold the "ON/OFF" icon until the appli-

ance enters OFF, then press and hold

the "ON/OFF" icon again until the appli-

ance enters "ICE" mode.

1 4 6 8

hours

days

ICE

OFF

Door ajar alarm:

If the door is open, or not closed properly for

5 minutes the "DOOR" indicator will illuminate

and ash and an audible tone will sound. This

alarm condition can be reset by closing the door or

momentarily pressing the "ON/OFF" icon, (i.e.-if you

are cleaning the storage compartment, etc.). The

alarm will recur in 5 minutes if the alarm condition persists.

If the door is intentionally left open for long periods, the

alarm can be disabled by turning the unit off.

DOOR

Delay start/Vacation mode:

Your ice machine is equipped with a delay start function.

This feature can be used to temporarily shut the appliance

off for 1, 4, 6, or 8 hours or days. Upon completion of the

selected delay period, the appliance will resume operation.

This is ideal for temporarily stopping ice machine noises or

to save water and electricity if you are away from home but

want fresh ice upon your return.

Forcing ice through the grid cutter will break the grid cutter

wires.

CAUTION

Remove all ice

from the evaporator

plate and grid cut-

ter area

Figure 23

Figure 24

CLEANING YOUR ICE MACHINE

Once you have your cleaner:

Turn the ice machine off by pressing and holding the

"ON/OFF" icon for 3 seconds. "OFF" will be dis-

played on the control.

Follow the following three step procedure for

removing the grid cutter cover from the ice machine, Refer

to Figure 25 and Figure 26:

Remove all ice from the ice bin, (see Figure 26).

Drain the water from the water reservoir, by removing the

black plug from the bottom of the fresh water reservoir.

(See Figure 27). After the water is drained replace the plug

in the bottom of the reservoir.

Allow all of the ice to fall from the evaporator plate and

remove any ice from the grid cutter. If there is ice embed-

ded in the grid cutter wires, wait for it to melt and fall out.

Do not try to remove ice that is embedded in the grid

cutter wires as that may break the wires. (See Figure 26

and Figure 27).

OFF

-pull out on this corner rst to remove the cover corner

from the mounting peg.

-pull out on this corner next to remove it from the

mounting peg.

-reach behind cover and push cover towards you to

remove cover from the center mounting peg.

Clean reminder:

A "CLEAN" reminder will occur every 6 months

to remind you that it may be time to clean your

appliance. Over time mineral build up on the cold

evaporator plate can occur which can adversely

affect the quality of your ice. This build-up is depen-

dent on your water source and usage. Normal ice

production will continue while the "CLEAN" reminder is dis-

played. You may clear the "CLEAN" reminder at any time

by momentarily pressing the "ON/OFF" icon. When reset,

the "CLEAN" reminder will reset and not occur for another

6 months. If you choose to clean the appliance at this time,

see the options menu section below.

CLEAN

CAUTION

Clean mode:

To ensure maximum performance and ice quality, it is

recommended to clean your ice machine once every six

months. This simple cleaning routine will also ensure water

and energy use continues at optimum efciency.

NOTE

Homes with poor water quality or high clear ice usage

might require more frequent cleaning. This will become

evident from reduced ice quality or quantity.

To clean your ice machine you will need to purchase a

"nickel safe" ice maker cleaner. Cleaner can be obtained by

contacting AGA Marvel customer service at 800-223-3900

or email [email protected].

Use only Marvel-approved ice machine cleaner and follow

all label warnings and directions. Incorrect chemical usage,

and any damage that may result, is not covered by war-

ranty.

Available to order

Clear Ice Machine Cleaner, 4-oz. bottle Part # S41013789

Pour cleaning solution slowly

onto front edge of evaporator

plate behind the grid cutter.

Figure 29

Figure 28

Turn the ice machine back on by pressing and

holding the "ON/OFF" icon for 3 seconds. The

display will indicate "ICE" mode. Press and hold the

"MENU" icon until a ashing "CLEAN" is dis-

played. Press the "ON/OFF" icon until "CLEAN"

stops ashing. Your ice machine will now enter

the clean cycle.

The clean and rinse cycle will take about 49 min-

utes.

After the clean cycle is complete the ice machine

will return to the "OFF" position.

After the cleaning cycle is completed, verify that all build-up

has been removed. If not repeat the clean cycle procedure.

ICE

CLEAN

OFF

Evaporator

plate

Grid cutter

Splash shield

brackets

Replace the splash shield if removed.

CLEANING YOUR ICE MACHINE

Refer to your cleaning solution instructions to determine

the proper amount of cleaning solution to add based on 2

quarts (1.9 liters) of water. Remove the plastic splash shield

to improve access. (See Figure 28). Pour the cleaning solu-

tion slowly on the evaporator plate so it ows down into the

fresh water reservoir. (See Figure 29).

Splash shield

Figure 26

Figure 25

Remove the grid

cutter cover

Remove all of

the ice from

the ice bin

Figure 27

Remove the

reservoir drain

plug from the

bottom of the

reservoir.

Figure 27a

ICE

Optional: After the cleaning cycle has been completed ,

you may wash the interior with a mild detergent / dish soap

or a solution of two tablespoons of baking soda and one

quart of water. Rinse with clean water.

Replace the grid cutter cover.

NOTE

After cleaning it is recommended you discard the ice pro-

duced after 3 hours of ice production.

Your ice machine is now ready to

restart. Press and hold the "ON/OFF"

icon for 3 seconds until "ICE is dis-

played.

If you cancel clean mode after adding ice maker

cleaner, you must re-start cleaning and allow clean

cycle to complete to remove the cleaning solution

before resuming ice production.

WARNING

CAUTION

NOTE

Canceling clean mode:

To exit clean mode press and hold the "ON/OFF" icon

until "OFF" is displayed. Wait 3 minutes for clean mode to

complete it's cancel routine before turning unit back on by

pressing and holding the "ON/OFF" icon. If you turn the unit

back on before the 3 minutes has elapsed, the display will

show "CLEAN" and the unit will shut itself off upon comple-

tion of the 3 minute clean cancel routine.

OVERLAY DOOR PANEL INSTALLATION

CAUTION

WARNING

Use extreme caution with the articulated hinges. The

hinge is self closing and many pinch points exist prior

to built-in installation. Do not remove the cabinet "Z"

bracket from the top of the cabinet.

WARNING

The articulated hinges have many pinch points. Care-

fully close / collapse the hinges as soon as the door is

removed from the cabinet.

If you purchased an overlay panel model, your unit is

equipped with articulated hinges to allow fully integrated

built-in installations. Custom panel thicknesses of

⁄8" (15

mm) and

⁄4" (18 mm) are accommodated.

It is important to use the factory provided grille that came

with the product to assure proper air ow is maintained

through the condenser. The use of a custom grille is not

recommended and will void the warranty.

WARNING

Overlay panel models are designed for use with built-

in installations only. Use in freestanding installations

could result in personal injury.

Step 1: Removing the Door

With a phillips screwdriver remove the screw and "P" clamp

from the bottom of the door near the hinge. See Figure 27b.

Disconnect the door wire harness by pressing and holding

down the locking tab on the wire connector and pulling the

connector apart. See Figure 31.

Open the door and loosen the screws holding the hinges to

the cabinet (2 at the top and 2 at the bottom hinge). Do not

remove the screws but loosen them enough so the hinges

can be slipped off of the screws when sliding the door to

the side.

With a helper, and being careful not to scratch the cabinet

or the door, slide the door to the side about

⁄2 inch and

remove the hinges and door from the unit.

Do not use bleach based cleaners or any abrasive cleaning

products. Chlorine based cleaners will attack the stainless

steel, making it susceptible to corrosion.

OVERLAY DOOR PANEL INSTALLATION

CAUTION

Weight of overlay door panel must not exceed 15

pounds (6.8 kg).

Loosen (do not remove ) these

2 phillips head screws on the

top and bottom hinges

Figure 30a

Cabinet

"Z" Bracket

Figure 30

"P" clamp

and screw

Wire connector

see Figure 31

Bottom of

door

Press and hold down this

tab on the wire connector

and pull the connector apart.

Step 2: Remove the door gasket

With the door laying on a at surface and starting at a cor-

ner of the door remove the magnetic door gasket from it's

retainer by pulling it away from the interior side of the door,

see Figure 32. Set the gasket aside on a at surface.

There are 10 holes in the gasket retainer extrusions, (3 on

each side and 2 at the top and bottom which are used to

fasten the panel to the front of the door. The screws are

provided in the literature pack.

Figure 31

Overlay panel to

be centered on

width of door.

Overlay panel

ush with top

of door.

Magnetic Gasket

remove starting at a

corner, grasp and pull

away from the door.

Holes in

gasket

retainer.

Figure 32a

Step 3: Cut and drill the overlay panel

Depending on your model cut the overlay door panel to the

dimensions shown in Figure 33 to Figure 36.

Figure 30b

Figure 32

OVERLAY DOOR PANEL INSTALLATION

Clearance for

screw head,

4 places

Clearance

for hinge

2 places

Figure 35

Right Hand Hinged Door

15" (38.1 cm) wide appliance

Figure 36

Right Hand Hinged Door

15" (38.1 cm) wide appliance

Clearance for

screw head,

4 places

Clearance

for hinge

2 places

Figure 33

Left Hand Hinged Door

15" (38.1 cm) wide appliance

Figure 34

Left Hand Hinged Door

15" (38.1 cm) Wide Appliance

⁄8"

(12.4 cm)

⁄16"

(3 cm)

⁄8"

(7.9 cm)

⁄2"

(3.8 cm)

typical

Hinge side of door

Top of door

⁄4"

(37.5 cm)

⁄4" (6 mm)

Deep

(12.7 cm)

1" (25.4 mm) diameter

counter bore

⁄4" (6 mm)

deep 4 places.

⁄4"

(4.4 cm)

(5.1 cm)

⁄16"

(9.4 cm)

⁄4" (6 mm)

radius is

permissible

⁄16"

(4.3 cm)

⁄8"

(12.4 cm)

⁄16"

(3 cm)

⁄8"

(7.9 cm)

⁄2"

(3.8 cm)

typical

⁄16"

(4.3 cm)

Hinge side of door

⁄4"

(37.5 cm)

⁄4" (6 mm)

Deep

(12.7 cm)

1" (25.4 mm) diameter

counter bore

⁄4" (6 mm)

deep 4 places.

⁄4"

(4.4 cm)

(5.1 cm)

⁄16"

(9.4 cm)

This side

facing interior

This side

facing interior

⁄4" (6 mm)

radius is

permissible

⁄32"

(2.9 cm)

⁄32"

(2.9 cm)

⁄32"

(77.1 cm)

⁄32"

(77.1 cm)

OVERLAY DOOR PANEL INSTALLATION

Material Type #10 Wood Screw

Hardwood

⁄8" (3.2 mm) Diameter Pilot Hole

Softwood

⁄64 (2.8 mm) Diameter Pilot Hole

Table B

Figure 37

#10 x

⁄2"

screw

Step 4: Assemble the panel to the door

The preferred method of attaching the panel to the door

is to clamp the panel to the door so it cannot move while

drilling the screw pilot holes. Use bar clamps or "C" clamps

with pads on the clamping surfaces that will not mar the

panel or the door. The custom overlay panel should be

ush with the top of the door and centered along the width

of the door. See Figure 32a. Drill holes through the gasket

extrusion using the 10 holes as pilot holes. Use the drill

size from the chart in Table "B", being careful not to drill

through the front surface of the panel. If the overlay panel is

thinner than

⁄8" (16 mm) thick shorter screws will have to be

obtained. Fasten the panel to the door with the 10 screws

provided in the literature pack. (See Figure 37). Remove

the clamps and replace the gasket in the gasket extrusion

channels of the door. Some force may be required to seat

the gasket into the channels. Be sure the gasket corners

are seated properly.

Step 6: Secure the cabinet

Use the #8 x

⁄4" black screws from the literature pack to

secure the counter top to the cabinet top through the holes

in the cabinet "Z" bracket.

Step 5: Install the door

Carefully open the top and bottom hinges on the door being

careful as there are many pinch points. Place the hinges

over the 4 screws in the cabinet, 2 at the top and 2 at the

bottom and slide the door into position. Tighten the 4 hinge

screws with a phillips screwdriver. (See Figure 30 and

Figure 33a). Place wire harness from the grille and mount

to the bottom of the door with the screw and "P" clamp

removed in step 1. (See Figure 30b). Reconnect the wire

harness, (See Figure 31).

Figure 38

Cabinet

"Z" bracket

#8 x

⁄4" black

screws

(3 places)

CAUTION

CARE AND CLEANING, ENERGY SAVING TIPS

OBTAINING SERVICE

Front Grille

Be sure that nothing obstructs the required air ow open-

ings in front of the cabinet. At least once or twice a year,

brush or vacuum lint and dirt from the front grille area (see

page 4).

SHOCK HAZARD: Disconnect electrical power from the

appliance before cleaning with soap and water.

Cabinet

The painted cabinet can be washed with either a mild soap

and water and thoroughly rinsed with clear water. NEVER

use abrasive scouring cleaners.

Interior

Wash interior compartment with mild soap and water. Do

NOT use an abrasive cleaner, solvent, polish cleaner, undi-

luted detergent or chlorine based cleaners.

Care of Appliance

1. Avoid leaning on the door, you may bend the door

hinges or tip the appliance.

2. Exercise caution when sweeping, vacuuming or mop-

ping near the front of the appliance. Damage to the

grille can occur.

3. Periodically clean the interior of the appliance as

needed.

4. Periodically check and/or clean the front grille as

needed.

In the Event of a Power Failure

If a power failure occurs, try to correct it as soon as pos-

sible. Minimize the number of door openings while the

power is off so as not to adversely affect the appliance's

temperature.

Light assembly replacement

All models use LED lamps to illuminate the interior of the

appliance. This component is very reliable, but should one

fail, contact a qualied service technician for replacement

of the LED.

If Service is Required:

• If the product is within the rst year warranty period

please contact your dealer or call AGA MARVEL Cus-

tomer Service at 800.223.3900 for directions on how to

obtain warranty coverage in your area.

• If the product is outside the rst year warranty period,

AGA MARVEL Customer Service can provide recom-

mendations of service centers in your area. A listing

of authorized service centers is also available at www.

agamarvel.com under the service and support section.

• In all correspondence regarding service, be sure to

give the service number, serial number, and proof of

purchase.

• Try to have information or description of nature of the

problem, how long the appliance has been running, the

room temperature, and any additional information that

may be helpful in quickly solving the problem.

• "C" is provided for recording pertinent information

regarding your product for future reference.

For Your Records

Date of Purchase

Dealer’s name

Dealer’s Address

Dealer’s City

Dealer’s State

Dealer’s Zip Code

Appliance Serial Number

Appliance Service Number

Date Warranty Card Sent (Must be

within 10 days of purchase).

Table C

Energy Saving Tips

The following suggestions will minimize the

cost of operating your ice machine appliance.

1. Do not install your appliance next to a hot appliance,

(stove, dishwasher, etc.). heating air duct, or other heat

sources.

2. Install product out of direct sunlight.

3. Assure the front grille vents at front of the ice machine

beneath the door are not obstructed and kept clean to

allow ventilation for the refrigeration system to expel

heat.

4. Plug your appliance into a dedicated power circuit. (Not

shared with other appliances).

5. Minimize door openings and duration of door openings.

6. Use ECO mode if maximum ice production quantities

are not required.

7. Use the delay start function if the ice machine will not

be used for long periods of time.

• Never attempt to repair or perform maintenance on

the appliance until the main electrical power has been

disconnected. Turning the appliance control "OFF"

does not remove electrical power from the unit's wiring.

• Replace all parts and panels before operating.

WARNING

Electrocution Hazard

TROUBLESHOOTING THE ICE MACHINE

Before You Call for Service

If the appliance appears to be malfunctioning, read through

this manual rst. If the problem persists, check the trouble-

shooting guide below. Locate the problem in the guide and

refer to the cause and its remedy before calling for service.

The problem may be something very simple that can be

solved without a service call. However, it may be required

to contact your dealer or a qualied service technician.

Troubleshooting guide:

Ice Machine Operation

Ice machine does not operate

Is the ice machine’s power cord plugged in? Plug the

power cord into a grounded 3 prong outlet.

Is the electronic control showing the "ICE" position?

Check the control to be sure it is in the "ICE" position.

Is a fuse blown or a circuit breaker been tripped? Re-

place a blown fuse or reset a tripped circuit breaker.

Is the temperature of the room cooler than it normally

is? The minimum room temperature is 55°F (13°C). The

bin thermistor may be sensing the room temperature and

shut off before the bin is full of ice. If the room temperature

remains low the ice machine may not restart.

There is a drain pump in the ice machine. The drain

pump is designed to temporarily shut the unit o when large

quanes of water create a high-limit condion. Wait a few

minutes as the drain pump will connue to operate to dispose

of the excess water. If there is sll water in the ice bin check the

drain pump vent line and drain line for obstrucons or kinking.

The ice machine is noisy

Many sounds of an ice machine are different than your

household refrigerator. This subject is discussed on page 9,

but check the following:

Do you hear water being circulated in the ice ma-

chine? This is a normal sound as water is added once

every ice making cycle.

Is there a “whoosing” sound? Make sure water is get-

ting to the ice machine. Also check to make sure the drain

plug is fully seated in the water reservoir.

Is there an ice slab caught between the evaporator

plate and the grid cutter? First check to see if the ice

machine is level. If the ice machine is level run a cleaning

cycle.

Ice Production

Little or no ice production from the ice machine

Is the electronic control set to the "ICE" position?

Check the control to be sure it is in the "ICE" position.

Is water getting to the ice machine? Make sure nothing

is restricting the water supply such as a closed water valve

or a blown fuse or tripped circuit breaker, or a kinked sup-

ply line, or low water pressure.

Has the ice machine just been started? A typical ice

production cycle can take up to 1

⁄2 hours. Initial start up

cycles can take longer. Check the ice machine after 24

hours for ice accumulation in the bin.

Is the reservoir drain plug in place? Check that the

reservoir drain plug is properly seated.

Is the water distributor tube restricted? Run a cleaning

cycle to clean the ice machine. Also check any lters to

make sure they are not restricted.

Is the condenser fan air ow restricted? Make sure the

grille in the front of the ice machine is open for proper air

circulation.

Is the room and/or water temperature to warm? Move

the ice machine to an area where the ambient tempera-

ture is below 90°F (32°C). The ice machine should not be

placed next to a heat source such as an oven. Check the

cold water connection.

Is there scale build up in the ice machine? If there is

scale build up on the evaporator, the ice machine needs to

be cleaned. See “Cleaning the Ice machine”.

TROUBLESHOOTING THE ICE MACHINE

Plumbing Problems

Is the ice machine draining properly? Check that there

are no kinks or restrictions in the drain lines; this can

cause water to back up in the ice bin. Check that foreign

material is not blocking the ice bin drain located at the

right rear corner of the ice bin. Check the drain pump

discharge and vent line for any restrictions or kinks. Check

that the drain pump is level.

If there are plumbing issues outside of the ice machine,

they cannot be repaired by the service technician. A quali-

ed plumber will have to be called.

Ice Quality

Odor, grey color, or off taste in the ice

Is there mineral scale build up on the evaporator

plate? The ice machine needs cleaning. See “Cleaning

the Ice Machine”.

Is there a high mineral content in the water? The water

may need to be ltered.

Are food items being stored in the ice bin? Remove

food from the ice bin.

Unpleasant Odors may require the use of a charcoal lter

on the water supply line.

Clumps of ice

Are there clumps of ice in the bin? If the ice isn’t used

on a regular basis it will melt and form into clumps. Break

up the ice clumps with the ice scoop.

Ice cubes are too small

Is there low ice consumption? Ice is slowly melting in

the ice bin which will affect the size of the cubes. This is

normal. When the ice bin needs to be replenished, cubes

will return to the regular size.

Is the ice slab releasing? Clean the evaporator. See

“Cleaning the Ice Machine” on page 16 and run "Clean

Mode" before calling for service.

Is the distributor tube restricted? Check the water line

to the ice machine to make sure there are no restrictions

or kinks in the line. Check all lters to make sure they are

not restricted. Check that the water ows evenly out of the

distributor tube, if not, clean the ice machine. See “Clean-

ing the Ice Machine”.

Troubleshooting the Drain Pump

If the drain pump reservoir (not the ice machine bin)

reaches overll condition, the power to the ice machine will

be shut off.

If the ice machine is not working, check the following:

• Make sure there is power at the receptacle.

• Make sure the ice machine is turned on.

• Make sure the ice bin is not full.

Then check the drain pump:

The pump does not run:

• Make sure the pump is plugged in and there is power

to the receptacle.

• Check the inlet to the drain pump for debris and clean

as needed. Remove clamps and inlet tube from drain

pump to check for and remove debris.

• Make certain the vent line is free of kinks/sharp bends

or restrictions.

• Make certain there is enough water to activate the

drain pump. It will take at least one (1) quart (.95 liters)

of water to activate the drain pump.

The pump runs, but no water is pumped out:

• Check that the vent is clear and free of restrictions.

• Check the discharge line to make certain there are no

restrictions.

• Make sure that the discharge tubing has not exceeded

the maximum lift for the corresponding horizontal run.

See Table A on page 6.

The pump runs and then quickly turns off repeatedly:

• Check to make certain the drain pump is level.

• Check that the vent is clear and free of restrictions.

NOTE

PREPARING THE ICE MACHINE FOR STORAGE

Clean the Ice Machine

Cleaning the ice machine will help prevent mold and mil-

dew growth as well as sanitize the ice machine for storage

or when it is put back into service. See page 16 for instruc-

tions for cleaning the ice machine.

If the ice machine is moved, not used for an extended

period of time, or will be in an area that will be near freez-

ing temperatures, it is necessary to remove any remaining

water in the ice-making system.

This ice machine must have all water drained and removed

to prevent ice machine damage as well as possible water

damage to the surrounding area in freezing conditions.

These damages are not covered under warranty.

Do not use any type of anti-freeze or other solution as a

substitution for properly draining the ice machine.

CAUTION

Risk of electrical shock or personal injury could occur

due to moving components, if machine compartment

access cover is removed before unplugging the ice

machine.

WARNING

Electrocution Hazard

Figure 39

Back view of

ice machine

Water supply

tting

Water

supply

line

Water valve

inlet

Access

cover

Screw

Figure 39a

Figure 40

PREPARING THE ICE MACHINE FOR STORAGE

8. Reconnect the water valve outlet water line.

(See Figure 41 and Figure 41a).

9. Reinstall the ice machine’s access cover.

10. Clean and dry the ice machine’s storage bin.

11. Prop the door open for air circulation to prevent mold

and mildew.

12. Leave the water supply line disconnected or reconnect

the supply line and leave it shut off. Do NOT turn the

water on and allow water to enter back into the water

valve.

To disconnect the water outlet

line: Push up on the white collar

and pull the plastic water line

from the bottom of the water

valve.

To reconnect the water outlet

line: Simply insert the plastic

tubing into the white collar and

push until it stops (about

⁄2", 12

mm, of water line will enter the

valve).

White

collar

Plastic outlet

water line

7. Disconnect the water valve’s outlet water line to the

reservoir and drain the remaining water left in the water

line trap area. (See Figure 41 and Figure 41a).

Figure 41

Figure 41a

13. Install the winterization plug in the water drain hole

inside the ice bin. (See Figure 42).

Figure 42

Winterization

plug

PREPARING THE ICE MACHINE FOR STORAGE

To Restart the Ice Machine

1. Reconnect or turn on the water supply line.

2. Reconnect drain tubing if removed.

3. Plug in the power cord to a wall outlet and turn the ice

machine on, (refer to page 14 for turning the ice ma-

chine on and off).

4. Check the water inlet, drain lines, and ttings for any

water leaks.

5. Check drain pump operation by pouring approximately

two (2) quarts of water into the ice storage bin. The

drain pump should activate and discharge water.

Check for water leaks at all hose connections.

14. Remove the top clamp from the vent tube, for easier

access for the air hose.

15. Apply air pressure (approximately 10 psi) to the end of

the vent tube which will purge the remainder of the

water from the drain pump and the drain line. (See

Figure 43).

16. Reinstall the vent tube and clamp to the back of the ice

machine and remove the winterization plug from the ice

bin and save it for future use.

Figure 43

Vent

tube

Remove

clamp

screw

Drain

line

HOUSEHOLD PRODUCT WARRANTY

Parts or Service

Not Supplied or Designated by AGA MARVEL

The above warranties also do not apply if:

• The original bill of sale, deliver date, or serial number

cannot be veried.

• Defective parts are not returned for inspection if so

requested by AGA MARVEL.

• The refrigeration equipment is not in the possession of

the original end use purchaser.

The warranties set forth herein are the only warranties

extended by AGA MARVEL. Any implied warranties, includ-

ing the implied warranty of merchantability, are limited to

the duration of these express warranties. In no event shall

AGA MARVEL be liable for any consequential or incidental

damages or expenses resulting from breach of these or any

other warranties, whether express or implied.

Some states do not allow the exclusion or limitation of con-

sequential damages or a limitation on how long an implied

warranty lasts, so the above exclusion or limitation may not

apply to you. This warranty gives you specic legal rights

and you may have other rights that may vary from state to

state.

No person, rm, or corporation is authorized to make any

other warranty or assume any other obligation for AGA

MARVEL. These warranties apply only to products used in

any of the fty states of the United States and the District of

Columbia.

To obtain performance of this warranty, report any defects

to:

1260 E. VanDeinse St.

Greenville MI 48838

Phone: 800.223.3900

Entire Product

Limited One Year Parts and Labor Warranty

AGA MARVEL warrants that it will supply all necessary

parts and labor to repair or replace in the end user’s home

or ofce, any component which proves to be defective

in material or workmanship, subject to the condition and

exclusions stated below, for a period of one year from the

date of purchase by the end user.

Additional Second Through Fifth Year

Limited Parts Only Warranty

During the four years following expiration of the one year

limited warranty, AGA MARVEL will supply replacement

parts for the hermetically sealed refrigeration system which

consists of the compressor, condenser, drier, accumulator,

bypass valve, connecting tubing and the evaporator that

are proven to be defective due to workmanship or materials

subject to the conditions and exclusions below.

The above warranties do not cover:

• Shipping costs of replacement parts or returned defec-

tive parts.

• Customer education or instructions on how to use the

appliance.

• Any content loss due to product failure.

• Removal or installation of product.

Nor do the above warranties cover failure of this product or

its components due to:

• Transportation or subsequent damages.

• Commercial use or use other than normal household or

small ofce.

• Improper installation, misuse, abuse, accident or altera-

tion, use of wiring not conforming to electrical codes,

low or high voltages, failure to provide necessary main-

tenance, or other unreasonable use.

All specications and product designs subject to change without notice. Such revisions do not entitle

the buyer to corresponding changes, improvements, additions, replacements or compensation for

previously purchased products.

www.agamarvel.com

1260 E. VanDeinse St.

Greenville MI 48838

800.223.3900

41014103-EN Rev G

6/21/18

Built in Clear Ice Machine

Machine à glacons

transparente intégrées

Máquina de hielo claro

empotradas

MP15CPG2**

MP15CPS2**

MP15CPP2**

EN Installation, Operation and Maintenance Instructions

FR Instructions d’installation, d’utilisation et d’entretien

ES Instrucciones de instalación, operación y mantenimiento

Bienvenue

Félicitations pour votre achat de l’appareil à

glaçons transparents la plus silencieuse de

l’industrie, avec la plus grande clarté et pureté

de la glace. Votre nouvel investissement est

protégé par une garantie limitée durant la

première année, et les pièces de réfrigération

hermétiquement sellées sont garanties pendant

4 ans de plus.

Ceci est votre guide pour l’utilisation et l’entretien de votre appareil

à glaçons transparents de Marvel, pour vous assurer des années

de plaisir. En cas de question, n’hésitez pas à appeler le Service

Clientèle ou l’Assistance Technique de Marvel :

Téléphone : (800) 223-3900

Courriel :

• Service à la Clientèle : [email protected]

• Assistance technique : [email protected]

XXXXXXXXXXXX

• Numéro de service

• Numéro de série

• Date d’achat

• Nom et adresse du revendeur

À propos de votre appareil à glaçons transparents

de Marvel :

Performance

• L’appareil à glaçons la plus silencieuse que vous puissiez

acheter.

• Nouvelles options pour les économies d’énergie pour con-

sommer moins d’eau et d’électricité.

• Appareil conçu pour produire de la glace pure et transpar-

ente, avec une clarté et une lenteur de fusion sans égales.

• Jusqu’à 17,7 kg de glaçons transparents produits chaque

jour.

• Le système breveté d’aide à la fermeture de porte évite la dé-

perdition d’énergie en commandant la fermeture automatique

en douceur de la porte.

Capacités de conservation

• Une quantité de 15,8 kg de glaçons transparents est gardée

dans le bac à glaçons avec isolation thermique.

• Une pelle à glaçons aux lignes harmonieuses est positionnée

pour une prise facile.

• Surface interne hygiénique, facile à nettoyer.

Commandes sur écran tactile

• Contrôles multifonctions Intuit™ de Marvel.

• Eco Ice™ : Démarrage différé et mode pour vacances, adap-

tant la production de glaçons à leur utilisation.

• Alertes sonores et rappels programmés pour le nettoyage.

Esthétique

• Nouvelle capacité IlluminICE™ envoyant un éclairage par

diodes électroluminescentes au travers de la glace pour un

effet d’illumination éclatant.

• Poignée en acier inoxydable robuste et intérieur noir.

• Option de panneau prêt à l’emploi facile à poser, avec

charnière incorporée pour fermeture douce.

• Plinthe acier inoxydable de 4" réglable.

• Ajustement de la hauteur jusqu’à 2,5 cm avec des pieds de

mise à niveau.

Enregistrement de la garantie

Nous incitons tous les propriétaires de appareil à glaçons neuves

d’enregistrer leur produit, an de bénécier d’une expérience plus

personnalisée en cas de besoin d’assistance dans le futur. Il est

important que vous postiez votre carte d’enregistrement de garan-

tie immédiatement après avoir pris livraison de votre appareil.

Pour l’enregistrement :

• Postez votre carte d’enregistrement de garantie ou effectuez

l’enregistrement en ligne sur marvelrefrigeration.com.

• Les champs suivants sont nécessaires :

Le numéro de service et le numéro de série se trouvent

sur la plaque signalétique qui est située à l’intérieur de

l’armoire, du côté gauche (Voyez la Figure 1).

Figure 1

CONTENU

Contenu:

Bienvenue ......................................................................................2

Enregistrement de la garantie........................................................2

Importantes instructions de sécurité...............................................3

Déballage de votre appareil..........................................................3

Installation de votre appareil...........................................................4

Dégagements par rapport à l’armoire........................................4

Pieds de mise à niveau..............................................................4

Raccordement électrique...........................................................5

Installation de la plomberie de drainage.........................................5

Installation de l’alimentation en eau...............................................7

Procédure pour tester un système de vidange...........................8

Kit de panneau de remplissage.....................................................9

Fonctionnement de l’appareil à glaçons......................................10

Dimensions du produit.................................................................11

Utilisation de votre commande électronique...............................13

Démarrage de votre appareil à glaçons..................................13

Activation et désactivation de votre appareil à glaçons..........14

Verrouillage des commandes..................................................14

Éclairage intérieur de présentation ...........................................14

Alerte sur porte restée entrouverte.........................................15

Mode démarrage différé/vacances..........................................15

Codes d’erreur.........................................................................15

Menu d’options........................................................................15

Mode Normal et ECO ...........................................................15

Nettoyage de votre appareil à glaçons.........................................16

Rappel pour nettoyage...........................................................16

Mode de nettoyage..................................................................16

Installation de panneau de revêtement de porte..........................18

L’entretien et le nettoyage...........................................................22

Conseils pour l’économie d’énergie..............................................22

Obtention de service...................................................................22

Dépannage de l’appareil à glaçons.............................................23

Préparation de l’appareil à glaçons pour l’entreposage ..............25

Garantie .......................................................................................28

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

DÉBALLAGE DE VOTRE APPAREIL

AVERTISSEMENT

ATTENTION

REMARQUE

AVERTISSEMENT

RISQUE DE POIDS EXCESSIF

Utilisez deux personnes ou plus pour déplacer le produit.

Sinon vous pourriez vous blesser.

AVERTISSEMENT

Avertissements de la proposition 65 de l'État de Californie

: Ce produit contient au moins un produit chimique connu par

l’État de Californie pour être à l’origine de cancers.

AVERTISSEMENT

Avertissements de la proposition 65 de l'État de Californie

: Ce produit contient au moins un produit chimique connu par

l’État de Californie pour être à l’origine de malformations et

autres déciences de naissance.

AVERTISSEMENT

Importantes instructions de sécurité

Les avertissements et les instructions de sécurité qui apparais-

sent dans ce guide n’ont pas la prétention de couvrir toutes les

conditions et situations possibles pouvant arriver. Il faut faire

preuve de bon sens, de précautions et de soins, pour installer,

utiliser ou entretenir cet appareil.

Reconnaissance des symboles, des

mots et des étiquettes

concernant la sécurité.

AVERTISSEMENT - Risque possible de décès ou

de blessure grave si vous ne suivez pas les instructions.

AVERTISSEMENT

ATTENTION - Risques ou pratiques dangereuses

pouvant entraîner des blessures individuelles, des dégâts

matériels ou des dommages au produit.

REMARQUE - Information importante pour réaliser une

installation et une utilisation sans problèmes.

Enlèvement de l’emballage intérieur

Votre machine à glacons a été emballé pour l’expédition avec

toutes les pièces pouvant être endommagées par le mouvement

solidement attachées. Enlevez les matériaux d’emballage intérieur

et toute bande maintenant des composants intérieurs en place. Le

manuel de l’utilisateur est envoyé à l’intérieur de l’appareil dans

un sac en plastique, accompagné de la carte d’enregistrement de

la garantie, et d’autres articles accessoires.

Important

Conservez votre carton d’emballage jusqu'à ce que votre réfri-

gérateur ait été complètement inspecté et trouvé en bon état.

S’il présentait des dommages, cet emballage serait nécessaire

comme preuve qu’ils sont survenus durant le transit. Ensuite

veuillez mettre tous ces matériaux d’emballage au rebut d’une

façon responsable.

Note pour le client

Cette marchandise a été soigneusement et complètement inspec-

tée avant de quitter notre usine. La responsabilité pour sa livrai-

son sûre a été assumée par le revendeur à l’acceptation de cette

expédition. Les réclamations pour perte ou dommages survenus

durant le transit sont à adresser au revendeur.

NE RENVOYEZ PAS DE MARCHANDISE ENDOMMA-

GÉE AU FABRICANT – DÉPOSEZ UNE RÉCLAMATION

AUPRÈS DU REVENDEUR.

AVERTISSEMENT -

Jetez bien les sacs en plastique qui

représentent un risque de suffocation.

INSTALLATION DE VOTRE APPAREIL

Figure 2

ATTENTION

AVERTISSEMENT - Contribuez à éviter des tragédies

L’emprisonnement d’enfants et leur asphyxie ne sont pas

des problèmes du passé. Des épaves de réfrigérateurs

abandonnés continuent de présenter un danger - même

en restant dehors pour «juste quelques heures».

Si vous devez vous débarrasser de votre vieil appareil

de refroidissement, veuillez suivre ces instructions pour

aider à éviter des accidents possibles.

Avant de jeter votre vieux réfrigérateur ou congélateur :

• Démontez ses portes ou enlevez ses tiroirs.

• Laissez les étagères en place de façon à ce que des

enfants ne puissent pas facilement monter dedans.

AVERTISSEMENT

Si l’appareil a été livré, manipulé ou entreposé dans une posi-

tion autre que debout, pendant une durée quelconque, laissez-le

reposer debout pendant au moins 24 heures avant de la brancher

électriquement. Cela assurera le retour de l’huile au compresseur.

Un branchement immédiat de l’appareil pourrait endommager des

parties internes.

Pieds de mise

à niveau avant

Pieds de

mise à niveau

arrière

Grille frontale,

gardez cette

zone dégagée.

Dégagements par rapport à l’armoire

Une ventilation est nécessaire depuis la section frontale du bas de

l’armoire. Gardez cette zone libre et exempte de toutes obstruc-

tions. Des meubles et comptoirs peuvent être installés autour de

l’unité de façon adjacente dans la mesure où sa grille frontale

restera non obstruée. Les modèles à revêtement de porte avec

charnières articulées sont prévus pour des applications encas-

trées uniquement.

Grille frontale

N’obstruez pas la grille frontale. Les ouvertures au travers de la

grille frontale permettent l’écoulement de l’air par l’échangeur

thermique du condenseur. Des restrictions de ce ux d’air vont

augmenter la consommation d’énergie et affecter sa capacité de

refroidissement. C’est pourquoi il est important que cette zone

ne soit pas obstruée et soit maintenue propre. AGA MARVEL

recommande de ne pas utiliser de grilles personnalisées, car

l’écoulement d’air en serait diminué (Voyez la Figure 2).

Pieds de mise à niveau

Pour assurer une bonne performance de votre machine à

glace, il est important de niveler l'unité dans l'installation.

Des pieds réglables aux angles avant et arrière de l’armoire

doivent être ajustés pour qu’elle soit fermement positionnée

au sol et bien d’aplomb, d’un côté à l’autre et d’avant en

arrière. La hauteur totale de votre appareil Marvel peut être

ajustée entre le minimum 34 po (86,4 cm) (en vissant les

pieds de mise à niveau) et le maximum 35 po (88,9 cm) (en

dévissant les pieds de mise à niveau).

Pour régler ces pieds de mise à niveau, placez l’appareil

sur une surface solide, en protégeant le sol en dessous

pour ne pas le rayer. Avec l’aide d’une autre personne, in-

clinez vers l’arrière de l’appareil pour accéder aux pieds de

mise à niveau de l’avant. Levez ou abaissez ces pieds à la

hauteur requise en les tournant. Répétez la procédure pour

les pieds arrière en inclinant le cave à vin vers l’avant en

faisant attention. Sur une surface plane, vériez le niveau

de l’appareil et ajustez les pieds en conséquence.

Les vis de la grille frontale peuvent être desserrées et la

grille ajustée à la hauteur voulue. Quand le réglage est fait

resserrez les vis de la grille frontale (Voyez la Figure 5).

Sélection de l’emplacement

Un bon emplacement assurera une performance de pointe pour

votre appareil. Nous recommandons un endroit où l’appareil

à glaçons ne sera pas exposée directement au rayonnement

solaire et restera écartée de sources de chauffage. Pour assurer

que votre produit se comporte selon ses spécications, la plage

de température recommandée pour l’emplacement d’installation

doit aller de 13 à 32 °C (55-90°F) pour les appareils à glaçons

intégrées. L’appareil à glaçons ne fonctionnera pas correctement

à des températures ambiantes en dessous de 13 °C (55ºF). Votre

production de glace sera affectée négativement en dehors de ces

températures recommandées.

Figure 3

Figure 4

N’enlevez pas la

borne de terre de

la che du cordon

secteur.

INSTALLATION DE VOTRE APPAREIL

Figure 5

Figure 6

REMARQUE

AVERTISSEMENT

Risque de commotion électrique

• N’utilisez pas de rallonge secteur avec cet appareil. Cela

peut être dangereux et peut affecter la performance du

produit.

• Cet appareil ne doit sous aucun prétexte être installé sur

une alimentation électrique sans liaison de terre.

• N’enlevez pas la borne de terre de la che du cordon

secteur. (Voyez la Figure 3).

• N’utilisez pas d’adaptateur entre che et prise. (Voyez la

Figure 4).

• N’envoyez pas d’eau par éclaboussure ou par jet d’un

tuyau sur l’appareil. Cela pourrait causer une commo-

tion électrique, entraînant potentiellement des blessures

graves voire mortelles.

Grille frontale

Vis de grille

frontale

Raccordement électrique

Un circuit secteur dédié en 115 V supportant 15 A est nécessaire.

Ce produit est équipé en usine d’un cordon secteur comportant

une che avec terre à trois broches. Il faut la brancher dans une

prise secteur correspondante avec terre, en conformité avec la

norme électrique américaine et les normes et réglementations

locales applicables (Voyez la Figure 6). Si le circuit ne comporte

pas une prise avec terre, le client doit en fournir une adéquate;

c’est sa responsabilité et son obligation. La troisième broche de

terre ne doit en aucun cas être coupée ou enlevée.

Un disjoncteur sur détection de courant de fuite (GFCI) a ten-

dance à provoquer des déclenchements intempestifs qui peuvent

arrêter l’appareil. Ce type de protection n’est en général pas

utilisé sur de l’équipement électrique qui doit tourner sans surveil-

lance pendant de longues périodes, sauf si c’est imposé par les

normes de construction et réglementations locales.

ATTENTION

AVERTISSEMENT

L’absence d’utilisation d’un système de drainage adéquat va

entraîner des dégâts des eaux aux alentours et/ou une production

médiocre de glaçons.

Risque de commotion électrique

Un soin raisonnable et des méthodes sûres doivent être ap-

pliqués. Ne travaillez PAS avec de l’équipement électrique

sous tension dans une zone humide. Lisez et appliquez

toutes les instructions d’installation listées dans ce manuel.

ATTENTION

Respectez et observez toutes les normes locales pour

l’installation de cette appareil à glaçons et de la conduite de drain-

age.

ATTENTION

Plomberie de drainage

Votre machine à glace est équipée d'une pompe de drainage

installée en usine à l'arrière de l'unité et de la conduite de drain.

Le pompe de drainage Marvel recueille l'eau de fonte des glaces

et la pompe jusqu’à une élévation maximale de 2,44 mètres (8

pieds), voyez Tableau A.

La conduite de décharge est enroulée et attachée à l'arrière de la

machine à glace. Les tuyaux doivent être plombés et raccordés à

un égout sanitaire. Reportez-vous à la Figure 7.

Cette pompe de drainage est conçue pour être installée sur des

appareils à glaçons Marvel uniquement, et n’est approuvé que

pour pomper de l’eau.

INSTALLATION DE LA PLOMBERIE DE DRAINAGE

Figure 7

Elévation en pieds (mètres)

0 ft.

(0 m)

1 ft.

(0.3 m)

2 ft

(0.6 m)

3 ft.

(0.9 m)

4 ft.

(1.2 m)

5 ft.

(1.5 m)

6 ft.

(1.8 m)

7 ft.

(2.1 m)

8 ft.

(2.4 m)

9 ft.

(2.7 m)

10 ft.

(3.0 m)

La course maximale admis-

sible en pieds (mètres)

100 ft.

(30.5 m)

90 ft.

(27.4 m)

80 ft.

(24.4 m)

70 ft.

(21.3 m)

60 ft.

(18.6 m)

50 ft.

(15.2 m)

40 ft.

(12.2 m)

30 ft.

(9.1 m)

20 ft.

(6.1 m)

10 ft.

(3 m)

0 feet

(0 m)

Tableau A

Conduite de drainage enroulée

et xée au dos de l’armoire.

Déroulez la conduite de drain-

age, amenez-la jusqu’à un drain

approprié, et coupez-la à la

longueur voulue.

Tube de

ventilation

de pompe

de drainage.

Maintenez-le

ouvert pour la

libre circula-

tion de l’air

quand de

l’eau entre

dans le rés-

ervoir de la

pompe.

REMARQUE

Déterminez la course maximale admissible de votre tuyau de

drainage

Pour chaque 0,31 m (1 pi) d'élévation, soustraire 3,1 m (10 pi) de

la course maximale admissible de 31 m (100 pi).

Si un tube supplémentaire au-delà de ce qui est fourni soit néces-

saire, vous devez utiliser des tubes avec un diamètre interne

minimum de 3/8 po et des coupleurs et des pinces appropriés.

Accordez ¼ po (6.4 mm) de décent par pied

(30.5 cm) de course pour s'assurer que l'eau

s'écoule du tube

Procédure pour la vérication du système de

drainage

Modèles avec la pompe de drainage intégrée ont une fonction

de sécurité qui éteint l'alimentation de l'unité si une condition de

limite élevée se produit pour éviter les

inondations. D'habitude, il résulte d'une conduite de drainage

restreinte (la venue d'eau dépasse l'eau pompé). La pompe

continuera à fonctionner jusqu'à ce que la condition de limite

élevée soit corrigée, moment auquel l'alimentation sera restaurée

à l'unité.

Dès que la ligne de plomberie est installée, effectuez les opéra-

tions suivantes :

1. Branchez la machine à glaçons dans une prise secteur mu-

rale de 115V.

2. Mettez l’appareil dans l’emplacement d’installation nale.

3. É teignez l'appareil utilisant les commandes sur écran tactile

(l'afchage montrera "OFF")

4. Versez lentement environ 3 litres (2,8 litres) d'eau dans le bac

de stockage des glaçons. Toute l'eau doit être complètement

drainée.

5. Si l'eau ne s'écoule pas ou si une interruption de courant se

produit, vériez les points suivants:

Niveau d’eau

Drain

sanitaire

Tube de drainage de

l’appareil à glaçons

2" (5.1 cm)

minimum

Figure 8 Maintenez un espace de 2 po com-

me montré entre le niveau d’eau de drainage

et l’embout du tube de drainage venant de la

machine a glaçons

REMARQUE

• La ligne de drainage est faite selon les instructions con-

cernant les élévations et les courses maximales admis-

sibles comme montre dans la Table A.

• Il n’y a pas de pincement ni restriction dans la ligne de

drainage.

• Le tube de ventilation au dos de l’appareil est ouvert

(voyez la Figure 7).

• Votre ligne de drainage est liée à un drain ouvert (la

Figure 8).

Après la vérication des exigences ci-dessus, répétez l’étape 4

et vériez que l’eau se vide complètement sans interruption de

courant. Si des problèmes continuent, appelez un technicien de

service qualié et/ou un plombier.

Alimentation en eau

Respectez et observez toutes les normes locales pour

l’installation de cet appareil.

L’appareil à glaçons doit être branchée sur une conduite ouverte

d’arrivée d’eau potable froide, envoyant de l’eau sous une pres-

sion minimale de 20 psi et maximale de 120 psi.

Si vous avez une mauvaise qualité de l'eau (exceptionnellement

dure ou chlorée), un ltre à eau de ligne d'alimentation est recom-

mandé.

Utilisez du tube en cuivre de 1/4 po pour votre arrivée d’eau, dis-

ponible localement dans toute quincaillerie ou magasin de fourni-

tures de plomberie. Formez le tuyau de cuivre de 1/4 po en fonc-

tion des besoins de votre installation, en prenant soin de ne pas

le pincer. Achetez sufsamment de tube en cuivre et enroulez-le

derrière l’appareil pour former une "boucle pour interventions de

service", qui permettra que l’appareil soit tiré et sorti à des ns

de dépannage ou de nettoyage (Voyez la Figure 9). Connectez

le tube en cuivre sur la partie haute d’un tuyau d’arrivée d’eau

froide, pour éviter que l’appareil à glaçons ne s’obstrue avec des

sédiments.

Une vanne de coupure est recommandée sur la conduite

d’alimentation en eau pour faciliter les interventions sur

l’appareil. REMARQUE : UNE VANNE DE TYPE À AUTO-

PERÇAGE N’EST PAS RECOMMANDÉE car elle est susceptible

d’obstruction avec des sédiments qui causera une chute de pres-

sion et réduira l’alimentation en eau de l’appareil.

Connectez la tubulure en cuivre d’alimentation en eau sur l’entrée

de la vanne d’eau avec un raccord à écrou de compression de

1/4".

IMPORTANT : Fixez la conduite d’arrivée d’eau sur l’arrière de

l’armoire avec la vis et le collier fournis à l’angle du panneau ar-

rière (Voyez la Figure 9).

Assurez-vous que toutes les connexions d’eau sont étanches

après l’installation. Formez le tube de façon à ce qu’il ne vibre pas

contre le corps de l’armoire ou ne s’écrase pas quand l’appareil

est poussée en place.

L’appareil à glaçons est conçue pour produire de la glace trans-

parente depuis la majorité des sources d’eau sur une base quo-

tidienne. Si vos résultats ne sont pas satisfaisants, votre eau peu

avoir besoin d’être ltrée ou traitée en amont. Un spécialiste en

eaux peut recommander un traitement approprié de l’eau locale.

Pour empêcher des fuites d’eau :

• Le raccord pour conduite d’eau doit être utilisé uniquement

avec du tube en cuivre. Ne l’utilisez pas avec du tube en

plastique.

• N’utilisez aucun produit d’étanchéication des letages sur

les raccordements de conduite d’eau.

INSTALLATION DE L’ALIMENTATION EN EAU

ATTENTION

REMARQUE

Conduite

d’arrivée

d’eau

Collier et

vis

Conduite

d’arrivée

d’eau

Raccord de

compression

Entrée de la

vanne d’eau

Boucle pour les

interventions

de service vers

la vanne de

coupure

Figure 9

Vue arrière de la

machine à glaçons

De l’eau adoucie par osmose inversée ou dé-ionisée n’est pas

recommandée car cela pourrait affecter la qualité des glaçons.

INSTALLATION DE L’ALIMENTATION EN EAU

Procédure pour tester un système de vidange (modèles à gravité comme à pompe de vidange)

Les modèles à pompe de drainage comportent un dispositif de sécurité coupant l’alimentation de la machine en cas

de dépassement de limite haute, pour éviter un débordement. Il peut passer actif suite à une restriction du système

de vidange et le restera jusqu’à disparition du dépassement, puis l’alimentation sera rétablie. Une telle interruption

d’alimentation peut être décelée quand aucune icône n’est visible dans la zone d’afchage pour l’utilisateur (Figure 10).

Une fois l’alimentation rétablie, une sonnerie de démarrage retentira, suivi d’un autotest, et "OFF" sera visible dans la

zone d’afchage.

hours

ICE

1 4 6 8

OFF CLEAN

DOOR

ECO

days

Marche/Arrêt Menu Éclairage Minuterie Verrouillage

Figure 10: Afchage sur l’interface pour utilisateur durant une coupure d’alimentation.

Une fois que la conduite de vidange est tirée, effectuez ceci:

1. Branchez la machine à glaçons sur une prise secteur 115 V.

2. Mettez la machine à son emplacement nal.

3. Coupez la machine au moyen de son interface utilisateur (l’afchage indiquera “OFF”). La pompe de vidange restera

opérationnelle durant ce mode d’arrêt (si la machine en comporte une).

4. Versez lentement 2,8 litres d’eau dans le bac gardant les glaçons. Toute cette eau doit être vidangée immédiatement.

5. Si c’est le cas, sans coupure de l’alimentation, le système de drainage a réussi son test, et vous pouvez terminer

l’installation de la machine à glaçons.

6. Si le drainage ne s’effectue pas, ou si l’alimentation se coupe, contrôlez que :

a. Il n’y a pas de pincements ou de restrictions à la conduite de drainage (Remarque : Cette conduite est à couper à

la longueur voulue, tout excédent de tube est à ôter pour éviter de possibles bouchages).

b. Votre conduite de vidange aboutit bien dans un drain ouvert (Figure 11).

c. Le tube de ventilation à l’arrière de la machine est bien ouvert (Figure 12).

Lame d’air

entre le bout

de la conduite

de drainage

et le haut du

niveau d’eau.

Figure 11: Exemple de drain ouvert.

7. Après les contrôles ci-dessus, répétez l’étape 4 pour vérier la vidange complète sans coupure d’alimentation. Si le

problème persiste, appelez un technicien de dépannage et/ou un plombier qualié.

Tube de

ventilation

de pompe de

vidange: laissez-

le ouvert pour

assurer une libre

circulation d'air à

l'entrée de l'eau

dans le réservoir

de la pompe.

Figure 12: Emplacement du

tube de ventilation.

Figure 14

Accumulateur

Interrupteur d’éclairage

tricolore

⁄8 po

(45,4 cm)

Figure 13

KIT DE PANNEAU DE REMPLISSAGE (OPTIONNEL)

Le kit de panneaux de remplissage optionnel contient :

2 extensions pour armoire

2 extensions pour plaque de plinthe

6 vis de tôlerie de 6 #10 x 0,5 po

Kit de panneau de remplissage

Ce kit de panneau de remplissage ajoutera 3 pouces (7,5 cm) à

l’appareil à glaçons pour son installation dans une niche de 18

pouces de large. Commandez l’un de ces numéros de pièce selon

la couleur dont vous avez besoin :

N° 42242831 - Kit de panneau de remplissage blanc

N° 42242832 - Kit de panneau de remplissage noir

N° 42242833 - Kit de panneau de remplissage en acier inox

Pour commander : Appelez le Service à la Clientèle d’AGA au

800-223-3900.

Distributeur

d’eau

Contrôle électro-

nique d’appareil

à glaçons en

haut de la porte

Panneau

frontal

Grille de

découpage

Évaporateur

Pompe de

circulation

Bouchon

de vi-

dange du

réservoir

Réservoir

d’eau

Déecteur

de glaçons

Détecteur de

niveau dans

le bac

Figure 15

Figure 16

Figure 17

FONCTIONNEMENT DE L’APPAREIL À GLAÇONS

Le processus de fabrication de la glace

Votre appareil à glaçons est unique pour la façon dont sa glace

est formée par gel fractionnel, an de constituer une plaque de

glace transparente comportant moins de solides dissous que

l’eau servant à la produire. C’est réalisé en faisant couler de l’eau

sur la plaque froide d’évaporateur (Voyez la Figure 15), qui gèle

graduellement l’eau an de produire une plaque de glace. L’eau

pure gèle en premier, en laissant les solides dissous dans l’eau

résiduelle du réservoir, qui est éliminé chaque cycle de produc-

tion de glace pour assurer la meilleure qualité possible de la glace

propre.

Quand la plaque de glace atteint la bonne épaisseur, la feuille

de glace est relâchée et glisse sur la grille de découpe (Voyez

la Figure 16). Là, la plaque de glace est découpée en cubes par

les ls chauffés de la grille de coupe (Voyez la Figure 17). L’eau

contenant les minéraux rejetés est drainée après chaque cycle de

congélation. De l’eau fraîche entre dans l’appareil pour le cycle

suivant de fabrication de glaçons.

L’appareil continuera de produire des glaçons jusqu’à ce que son

bac soit plein, et redémarrera automatiquement quand il faudra

regarnir ce bac en glaçons. Le bac à glaçons n’et pas réfrigéré,

et un peu de fusion peut se produire par conception an de

préserver la qualité et la carté de la glace. Laissez tourner 24-48

heures votre appareil à glaçons pour accumuler des glaçons

dans son bac. Lors du démarrage initial, permettez votre ma-

chine à marcher 24 à 48 heures pour accumuler de la glace dans

le bac à glaçons de l’appareil.

REMARQUE

Le capteur de niveau de glaçons est situé dans le bac, il détecte

quand la fourniture de glaçons est faible et lance ou arrête la

fabrication de glaçons en conséquence.

Si l’arrivée d’eau à l’appareil à glaçon est coupée, assurez-vous

de passer le contrôle électronique en position désactivée (OFF),

ou débranchez l’appareil du secteur.

REMARQUE

Production de glaçons

En mode normal l’appareil à glaçons va produire jusqu’à 17,7 kg

(39 livres) de glace transparente par période de 24 heures, quand

elle est installée en température ambiante de 72°F, avec de l’eau

arrivant à 55°F température. En mode « ECO » (voyez page 18)

la machine a glaçons produira jusqu’à 13,2 kg (29 livres) de glace

transparente par période de 24 heures, dans les mêmes condi-

tions.

La production initiale de glaçons, et les glaçons fabriqués et

accumulés dans le bac, vont évoluer de façon sensible. C’est le

fonctionnement normal. Durant les premières 24 heures de fonc-

tionnement l’appareil va bien produire environ 39 livres de glaçons

aux conditions de température précédemment mentionnées, mais

en démarrant avec un bac à glaçons vide l’accumulation effec-

tive dedans ne sera que de 18 livres de glaçons. Par conception

le bac à glaçons est maintenu à une température légèrement

au-dessus de zéro pour permettre que les glaçons accumulés

fondent lentement, an de préserver leur qualité et leur clarté, et

assurer une fourniture constante de glaçons récents. Au fur et

à mesure de l’accumulation de glaçons dans le bac, le taux de

production va dépasser la perte par fusion, et la pleine capacité

du bac sera remplie.

Sonorités nouvelles

L’appareil à glaçons va générer des sons qui sont différents de

ceux de votre réfrigérateur domestique. Comme ces sons sont

nouveaux pour vous, ils peuvent vous inquiéter, mais ils sont

probablement normaux. Le processus de production va émettre

des bruits qui ne sont pas typiquement ceux d’un appareil réfri-

gérant, comme les glaçons tombant sur une surface dure, l’eau

cascadant au travers de l’évaporateur, et les vannes s’ouvrant

et se fermant. Voici quelques uns des sons que vous pourriez

entendre :

• Un son vibrant sera perçu quand les vannes d’eau

s’ouvrent pour remplir ou vider le réservoir d’eau.

• Vous pouvez entendre un bruit de crécelle pouvant être du

à un écoulement dans la conduite d’eau.

• Un bruit d’éclaboussement peut être entendu quand de

l’eau est envoyée sur la plaque d’évaporateur et dans le

réservoir d’eau.

• Un bruit sourd quand la plaque de glace est libérée de la

plaque d’évaporateur et glisse sur la grille de coupe.

• Des cliquetis quand les cubes tombent dans le bac de

stockage des glaçons.

• Un gargouillement quand l’eau ou le uide réfrigérant tra-

versent dans l’appareil à glaçons.

• Un bruit d’air venant du ventilateur de condenseur.

«A»

«B»

«C»

«D»

«E»

MODÈLE

DIMENSIONS D’OUVERTURE BRUTE DIMENSIONS D’ARMOIRE

«A» «B» «C» «D» «E» «F» «G» «H» «J»

MP15C*S

15 po

(38,1 cm)

** 34

⁄4 po to 35

⁄4 po

(87 to 89,5 cm)

24 po

(61 cm)

⁄8 po

(37,8 cm)

34 po to 35 po

(86,4 to 88,9 cm)

⁄32 po

(60,2 cm)

⁄32 po

(66,6 cm)

⁄8 po

(98,1 cm)

⁄16 po

(44,3 cm)

`MP15C*P

15 po

(38,1 cm)

** 34

⁄4 po to 35

⁄4 po

(87 to 89,5 cm)

*24 po

(61 cm)

⁄8 po

(37,8 cm)

34 po to 35 po

(86,4 to 88,9 cm)

⁄8 po

(58,1 cm)

⁄8 po

(98,1 cm)

⁄8 po

(35,9 cm)

MP15C*G

15 po

(38,1 cm)

** 34

⁄4 po to 35

⁄4 po

(87 to 89,5 cm)

*24 po

(61 cm)

⁄8 po

(37,8 cm)

34 po to 35 po

(86,4 to 88,9 cm)

⁄32 po

(60,2 cm)

⁄32 po

(66,6 cm)

⁄32 po

(95 cm)

⁄16 po

(44,3 cm)

Figure 18

Figure 18a

Figure 19

DIMENSIONS DU PRODUIT

STYLE DE PORTE

(S) Porte pleine

(P) Porte pleine à revêtement (sans poignée)

(G) Porte en verre

S’il est nécessaire de gagner du dégagement à l’intérieur

de l’ouverture brute, un trou peut être percé au travers du

meuble adjacent et le cordon d’alimentation passé par ce

trou jusqu’à une prise secteur. Une autre façon d'augmenter

la profondeur disponible dans l’ouverture est d’encastrer la

prise secteur dans le mur arrière an de gagner l’épaisseur

de la che du cordon. Tous les types de prises secteur

encastrées ne fonctionneront pas pour cette application car

elles pourraient être trop étroites, mais un modèle équivalent

à l’Arlington #DVFR1W est recommandé pour cette applica-

tion (Voyez la Figure 19).

MODÈLE

DONNÉES DE PRODUIT

BESOINS

ÉLECTRIQUES #

POIDS DU

PRODUIT

MP15C*S 115V/60Hz/15A

105 lbs

(47,7 kg)

MP15C*P 115V/60Hz/15A

105 lbs

(47,7 kg)

MP15C*G 115V/60Hz/15A

105 lbs

(47,7 kg)

«F»

«D»

«E»

«H»

«J»

«G»

⁄8 po

(12,4 cm)

⁄4 po

(3,2 cm)

Figure 20

⁄2 po

(54,6cm)

DIMENSIONS DU PRODUIT

Conduite

d’arrivée d’eau

Conduite

d’arrivée d’eau

* Pour installer les modèle (P) avec la face de porte alignée

avec les portes des meubles de rangement adjacents,

l’épaisseur du panneau décoratif du client ne peut pas

dépasser ¾ po (19mm).

** L’ouverture brute minimale nécessaire doit être supéri-

eure à la hauteur ajustée de l’armoire.

# Un circuit secteur dédié avec liaison de terre support-

ant 15 A est nécessaire. Appliquez toutes les normes de

construction locales à l’installation de l’électricité et de

l’appareil.

hours

ICE

1 4 6 8

OFF CLEAN

DOOR

ECO

days

ICE

OFF

DOOR

CLEAN

ECO

hours

days

ICE

UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE

M/A

Éclairage

Zone d’afchage

Figure 21

Afchage d’interface

utilisateur

Verrouillage

Durée de

minuterie

Icône "ÉCLAIRAGE" : Utilisée pour allumer et

éteindre l’éclairage intérieur (modèles à porte

vitrée uniquement).

Icônes d’afchage:

Icône "M/A" (On/Off) : Utilisée pour activer et

désactiver l’appareil.

Icône "MENU" : Utilisée pour accéder aux fonc-

tions optionnelles dans l’interface utilisateur.

Icône "DURÉE DE MINUTERIE" : Utilisée pour

entrer dans le mode de démarrage différé/va-

cances.

Icône "VERROUILLAGE" : Utilisée pour bloquer

les fonctions dans l’interface utilisateur.

Signie que l’appareil est en marche et produit

des glaçons

Un nettoyage est recommandé ou bien l’appareil

est déjà en mode de nettoyage

Signie une condition d’alerte pour porte entrou-

verte

Signie que l’appareil est arrêté

Signie que l’appareil est en mode économique

de production de glaçons

Texte de zone d’afchage :

Mode de démarrage différé/vacances :

Heures ou jours de

réglage de minuterie

Quand il y a éclairage, cela signie que le mode

de démarrage différé/vacances est opérationnel.

Les heures ou jours seront allumés

REMARQUE

L’afchage de commande est recouvert d’un lm plastique

transparent de protection. Ce lm peut être ôté en le soulevant

délicatement depuis un angle.

Démarrage de votre appareil à glaçons :

Branchez votre machine à glaçons dans une prise

secteur murale de 115V (Voyez les informations élec-

triques sur page 5). Votre appareil sort de l’usine dans le mode

« ICE » et commencera aussitôt à produire des glaçons après la

routine de démarrage.

Lors de la mise sous tension de l'appareil, ou après une interrup-

tion de puissance, la machine à glace effectuera un autotest, suivi

d'un cycle de récolte pour effacer toute la production en cours de

la glace. Cette routine de démarrage (« après la puissance est

appliquée à l’appareil ») prend environ 13 minutes pour terminer

avant qu’un cycle de production de glace commence.

Si votre appareil ne démarrait pas, conrmez la présence de

tension sur la prise, et contrôlez que l’appareil est bien en mode

« ICE » (Voyez la section sur les options plus loin). Ne démarrez

pas initialement la machine à glace en mode "ECO" Ce mode

d’économie ne peut s’utiliser qu’une fois que le bac a été rempli

de glaçons.

ICE

OFF

Figure 22a

Interrupteur d’éclairage

glissière à trois positions

Changement d’éclairage tricolore : (tous les

modèles)

L’interrupteur d’éclairage pour changer

le couleur de la lumière est situé

dans la grille de plinthe. Déplacez

l’interrupteur (voyez la Figure 22a)

vers la gauche ou vers la droite pour

changer le couleur entre le bleu, le

blanc ou l’ambre.

Figure 22

UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE

REMARQUE

Activation et désactivation de votre appar-

eil à glaçons :

Si votre appareil est en marche, "ICE" sera afché.

Pour arrêter l’appareil, appuyez sur l’icône "M/A" (ON/

OFF) en maintenant la pression pendant 3 secondes.

L’afchage va alors montrer "OFF". La pompe de drainage

(s’il y a lieu) et l’éclairage intérieur vont rester activés

pendant le mode d’arrêt. Pour remettre en marche

l’appareil, appuyez sur l’icône "M/A" (ON/OFF) en

maintenant la pression pendant 3 secondes, l’afchage va

alors montrer "ICE".

Quand elle est mise à l'arrêt, l’appareil à glaçons va d’abord termi-

ner son cycle de production de glaçons entamé, avant de cesser

toute activité.

AVERTISSEMENT

En passant l’appareil à glaçons à l’arrêt (OFF), la pro-

duction de glaçons cesse mais l’appareil reste alimenté

électriquement. If faut donc toujours débrancher le cordon

d’alimentation secteur de la prise murale avant d’intervenir

sur l’appareil.

Éclairage intérieur de présentation (modèles à porte

vitrée uniquement) :

Votre appareil est équipé avec une possibilité d’éclairage de

présentation à deux niveaux. Appuyez une fois sur la com-

mande "Light" pour activer l’éclairage intérieur au maximum. Une

tonalité de conrmation va retentir, et l’icône en forme d’ampoule

va s’allumer. L’appui sur "Light" une deuxième fois va atténuer

l’éclairage de 50 %. Un troisième appui sur cette commande va

désactiver l’éclairage. Cet éclairage de présentation se désactive

automatiquement au bout de 4 heures.

REMARQUE

Verrouillage des commandes :

L’interface utilisateur peut être verrouillée pour éviter des

changements non voulus au cours d’actions comme le

nettoyage. Pour verrouiller l’appareil, appuyez sur l’icône

"LOCK" pendant 5 secondes. L’icône "LOCK" va clignot-

er 3 fois, puis passer en rétro-éclairage xe. Pour déverrouiller

l’interface utilisateur, appuyez sur l’icône "LOCK" en maintenant la

pression pendant 5 secondes, et le rétro éclairage va s’éteindre.

L’icône "LOCK reste la seule commande active dans ce mode. Si

les autres icônes sont pressées durant le mode de verrouillage,

l’icône "LOCK" va clignoter 3 fois, et une tonalité va retentir, pour

rappeler à l’utilisateur que l’application est en mode de verrouil-

lage.

1 4 6 8

hours

days

ICE

OFF

DOOR

Codes d’erreur :

L’appareil à glaçons est surveillée en permanence. Une situation

de COUPURE ou COURT-CIRCUIT sur un capteur de tem-

pérature, ou un problème de communication entre le contrôle et

l’interface utilisateur, vont générer un CODE D’ERREUR parmi

ceux listés plus bas.

Codes d’erreur

Erreur Code afché Description de l’erreur Action à prendre

Erreur au

capteur de

bac

"OFF" va clignoter continuellement à des

intervalles de 1 seconde au niveau de

l’afchage. Il n’y a pas d’alerte sonore.

Panne de capteur de température. L’appareil va immédiate-

ment passer en arrêt (OFF).

Faites appel au service pour

faire remplacer le capteur de

température.

Erreur de

détecteur

de système

"ICE" va clignoter continuellement au

niveau de l’afchage. Il n’y a pas d’alerte

sonore.

Panne de capteur de température du condenseur. L’appareil

va continuer de fonctionner mais le cycle de production des

glaçons ne s’adaptera plus selon les variations de conditions

ambiantes, et de ce fait leur qualité peut varier.

Faites appel au service pour

faire remplacer le capteur de

température.

Erreur de

communi-

cation

Clignotement continu de tous les indica-

teurs sur l’afchage.

Perte de communication entre la carte maîtresse de contrôle

et l’interface utilisateur.

Faites appel au service pour

faire effectuer un diagnostic

de contrôle.

Alerte sur porte restée entrouverte :

Si la porte après avoir été ouverte n’est pas bien refer-

mée après 5 minutes, l’indicateur "DOOR" va s’allumer

et clignoter, avec une tonalité audible. Cette alerte

sonore peut être redue muette en actionnant alors la com-

mande "Lock". Cette condition d’alerte peut être annulée

en fermant la porte ou en actionnant momentanément

l’icône "ON/OFF" (par exemple si vous êtes en train de

nettoyer le compartiment de stockage). L’alerte va recommencer

5 minutes après si la condition anormale persiste.

Mode démarrage différé/vacances :

Votre appareil à glaçons comporte une fonction de démarrage

différé. Elle peut s’utiliser pour couper temporairement l’appareil,

pour 1, 4, 6 ou 8 heures ou jours. Une fois le délai choisi écoulé,

l’appareil reprendra son fonctionnement. C’est un moyen idéal

pour faire cesser les bruits de l’appareil ou pour économiser de

l’eau et de l’électricité si vous vous absentez mais désirez trouver

des glaçons frais à votre retour.

Pour entrer dans ce mode de temporisation, appuyez sur

l’icône "CLOCK" quand l’appareil tourne en mode "ICE".

Cela va retarder la prochaine récolte pour la durée af-

chée. Chaque appui supplémentaire sur "CLOCK" va allon-

ger le délai, depuis1 jusqu’à 4, 6, ou 8 heures ou bien jours.

Le prochain appui après un délai max. de 8

jours va faire quitter le mode de démarrage

différé. Une fois que le délai voulu a été

sélectionné, appuyez sur l’icône "ON/OFF" pendant 2 sec-

ondes pour la validation, votre appareil va se couper, et

une icône en forme d’horloge plus la durée sélectionnée

vont être afchées. Quand le délai sélectionné est écoulé, la

production normale de glaçons reprend.

Pour annuler le démarrage différé, appuyez

sur l’icône "ON/OFF" et maintenez la pres-

sion jusqu’à ce que l’appareil passe en arrêt

(OFF), puis recommencez jusqu'à avec "ON/

OFF" jusqu’à ce que l’appareil passe en

mode "ICE".

UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE

ICE

Menu d’options :

Mode Normal et ECO :

Votre appareil à glaçons possède un mode "ECO" optionnel.

Cette nouvelle caractéristique vous permet d’adapter la produc-

tion de glaçons à un taux conservateur, en économisant environ

25 % d’énergie et 30 % d’eau par rapport à un fonc-

tionnement de routine. Dans ce mode la cadence de

production des glaçons va ralentir, et l’appareil consom-

mera moins d’eau et d’électricité. Ce mode d’économie

ne peut se lancer qu’une fois que le bac a été rempli de

glaçons. Il est recommandé que le mode « ECO » soit

lancé qu'après il y a un bac plein de glace. Pour entrer

dans ce "ECO", voici ce qu’il faut faire :

• Appuyez deux fois sur l’icône "MENU" et "ECO" va

clignoter en vert.

• Appuyez et maintenez activée l’icône "ON/OFF"

jusqu’à ce qu’"ECO" cesse de clignoter et reste

allumé en vert xe.

• Pour revenir au mode Standard de fonctionnement, appuyez

deux fois sur l’icône "MENU", ECO va s’éteindre et "ICE" va

clignoter. Appuyez et maintenez activée l’icône "ON/OFF"

jusqu’à ce qu’"ICE" cesse de clignoter et reste allumé.

ECO

Figure 23

Figure 24

OFF

ATTENTION

REMARQUE

ATTENTION

Mode de nettoyage :

Pour assurer une performance maximale et la qualité de glace, il

est recommandé de nettoyer votre machine à glaçons semestriel-

lement. Cette routine de nettoyage simple assurera une poursuite

de l’usage d’énergie et d’eau à une efcacité optimale.

L'utilisation avec une qualité d’eau médiocre ou une utilisation

intensive de glaçons nécessiteront un nettoyage plus fréquent.

Cela deviendra évident grâce à la réduction de la qualité ou de la

quantité de glace.

N’utilisez que du nettoyant approuvé par Marvel pour machine

à glaçons, et suivez les mises en garde de son étiquette et les

instructions. Une utilisation incorrecte d’un produit chimique, et

tout dommage qui pourrait en résulter, ne sont pas couverts par la

garantie.

Disponible pour être commandé :

Nettoyant pour machine à glaçons transparents, bouteille de

4 onces, N° de pièce S41013789

Pour nettoyer votre machine vous devrez acheter un nettoyant

spécial pour machine à glaçons n'endommageant pas les sur-

faces en nickel. Vous pouvez obtenir ce nettoyant en contactant le

service clientèle d’AGA Marvel au 800-223-3900, ou par courriel à

[email protected].

NETTOYAGE DE VOTRE APPAREIL À GLAÇONS

Enlevez toute la

glace de la plaque

d’évaporateur et de

la grille de coupe si

elle n’est pas prise

dans les ls.

Le fait de forcer le passage de laçons au travers de la grille de

coupe peut briser ses ls.

Une fois que vous avez obtenu votre produit

nettoyant :

Mettez l’appareil à glaçons à l’arrêt, en appuyant sur

l’icône "M/A" (ON/OFF) pendant 3 secondes. "OFF"

sera afché sur le contrôle.

Suivez cette procédure en trois étapes pour déposer le couvercle

de grille de coupe de l’appareil à glaçons (Référez-vous aux Fig-

ure 25 et Figure 26).

Ôtez tous les glaçons de leur bac (Voyez la Figure 26).

Vidangez le réservoir d’eau, en ôtant le bouchon noir du bas du

réservoir d’eau fraîche (Voyez la Figure 27). Une fois toute l’eau

évacuée, remettez le bouchon en bas du réservoir.

Laissez toute la glace tomber de la plaque d’évaporateur et élimi-

nez toute glace résiduelle de la grille de coupe. S’il y a de la glace

emprisonnée dans les ls de la grille de coupe, attendez qu’elle

fonde et tombe. N’essayez pas de dégager la glace prise dans

les ls de grille de coupe car vous pourriez casser ces ls

(Voyez les Figure 23 et Figure 24).

-Tirez d’abord sur cet angle pour sortir le couvercle de

la cheville de montage.

-Tirez ensuite sur cet angle pour sortir le couvercle de

la cheville de montage.

-Passez derrière le couvercle pour le pousser vers

vous, an de le dégager de la cheville de montage

centrale.

Rappel pour nettoyage :

Un rappel "CLEAN" se produira tous les 6 mois pour

vous dire qu’il est temps de nettoyer votre appareil. Au

l du temps des minéraux peuvent s’accumuler sur la

plaque froide d’évaporateur, ce qui a un effet néfaste sur

la qualité de votre glace. L’importance de ce dépôt varie

selon votre source d’eau et votre utilisation. La production

va se poursuivre pendant que le rappel "CLEAN" est afché. Vous

pouvez effacer ce rappel "CLEAN" n’importe quand en appuyant

momentanément sur l’icône "ON/OFF". Avec cette action le rap-

pel "CLEAN" va s’effacer et ne reviendra pas avant une nouvelle

période de 6 mois. Si vous choisissez de nettoyer l’appareil à ce

moment là, consultez la sélection du menu options qui suit.

CLEAN

Figure 29

Figure 28

ICE

CLEAN

OFF

Figure 26

Figure 25

Figure 27

Figure 27a

Ôtez le couvercle

de la grille de

coupe

Éliminez tout le

contenu du bac

à glaçons

NETTOYAGE DE VOTRE APPAREIL À GLAÇONS

Ôtez le bouchon

noir de drainage

de réservoir du

bas du réservoir.

Plaque

d’évaporateur

Versez lentement de la solution de

nettoyage sur le bord avant de la

plaque d’évaporateur, derrière la

grille de coupe.

Grille

de coupe

Référez-vous aux instructions de la solution de nettoyage pour

déterminer la quantité adéquate à ajouter à 1,9 litre (2 quarts)

d’eau. Ôtez l’écran en plastic anti-projections pour faciliter l’accès

(Voyez la Figure 28). Versez lentement la solution de nettoyage

sur la plaque d’évaporateur pour qu’elle coule jusqu’au réservoir

d’eau fraîche (Voyez la Figure 29).

écran anti-projections

Supports d’écran anti-

projections

Remettez en place l’écran anti-projections s’il avait été ôté.

Remettez l’appareil à glaçons en marche, en appuyant sur

l’icône "M/A" (ON/OFF) pendant 3 secondes. L’afchage

va indiquer le mode "ICE". Appuyez et maintenez l’icône

"MENU" jusqu’à l’afchage clignotant de "CLEAN".

Actionnez de nouveau l’icône "ON/OFF" jusqu’à ce que

"CLEAN" arrête de clignoter. Votre appareil à glaçons

va maintenant entrer en cycle de nettoyage.

Le cycle de nettoyage et de rinçage durera environ 49

minutes.

Une fois le cycle de nettoyage terminé, l’appareil à

glaçons reviendra en position d’arrêt (OFF).

Après l’exécution du cycle de nettoyage, vériez que

toute accumulation a bien été chassée. Si ce n’est pas le cas

relancez le cycle de nettoyage.

ATTENTION

AVERTISSEMENT

ICE

ATTENTION

REMARQUE

AVERTISSEMENT

Optionnel : Une fois le cycle de nettoyage terminé, vous pouvez

laver l’intérieur avec du détergent doux/liquide pour laver la vais-

selle, ou une solution de deux tablettes de bicarbonate de soude

dans 0,9 litre d’eau. Rincez ensuite à l’eau claire.

Remettez en place le couvercle de la grille de coupe

Si vous avez acheté un modèle à panneau de revêtement, votre

réfrigérateur est équipé de charnières articulées pour permettre

des installations complètement encastrées. Des épaisseurs de

panneau de

⁄8 po (15 mm) et

⁄4 po (18 mm) sont acceptées.

Il est important d’utiliser la grille fournie par l’usine avec le produit

pour assurer qu’un ux d’air approprié sera maintenu au travers

du condenseur. L’utilisation d’une grille personnalisée n’est pas

recommandée et annulerait la garantie.

AVERTISSEMENT

Les modèles pour panneau de revêtement sont conçus

pour une utilisation avec des installations encastrées

uniquement. Leur utilisation en installations autonomes

peut causer des blessures.

Étape 1 : Dépose de la porte

Avec un tournevis à pointe Phillips, ôtez la vis et le collier en «P»

du bas de porte près de la charnière (Voyez la Figure 27b).

Débranchez le faisceau des ls de porte en appuyant et en main-

tenant sur le loquet de blocage qui est dessus et en sortant le

faisceau (Voyez la Figure 28).

Ouvrez la porte et desserrez les vis maintenant les charnières

sur l’armoire (2 à la charnière du haut, 2 à la charnière du bas).

N’enlevez pas ces vis, il faut juste les desserrer sufsamment

pour que les charnières puissent être sorties en glissant hors des

vis en penchant la porte sur le côté.

Avec un assistant, et en faisant attention de ne pas rayer l’armoire

ou la porte, glissez la porte sur le côté d’environ un demi-pouce

(12,7 mm) et sortez les charnières et la porte du réfrigérateur.

Les pentures articulées peuvent comporter plusieurs points

de pinçage. Pliez (fermez) soigneusement les pentures dès

que la porte soit enlevée de l’armoire.

AVERTISSEMENT

Utilisez une extrême prudence avec les charnières ar-

ticulées. La charnière se referme toute seule et il existe de

nombreux points de pinçage avant l’installation encastrée.

N’enlevez pas la cornière en «Z» du haut de l’armoire.

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE

Annulation du mode de nettoyage :

Pour sortir du mode de nettoyage, pressez et maintenez appuyée

l’icône "ON/OFF" jusqu’à ce que "OFF" soit afché. Attendez

3 minutes que le mode de nettoyage accomplisse sa routine

d’annulation avant de remettre en marche l’appareil en pres-

sant et maintenant appuyée l’icône "ON/OFF". Si vous remettiez

en marche l’appareil avant ces 3 minutes, l’afchage montrerait

"CLEAN" et l’appareil se mettrait toute seule à l’arrêt à la n de sa

routine de 3 minutes d’annulation de nettoyage.

Après un nettoyage il est recommandé de jeter les glaçons

produits durant les trois premières heures.

Pressez et maintenez appuyée l’icône

"ON/OFF" jusqu’à ce que "ICE" soit af-

ché.

N’utilisez pas de produits de nettoyage à base d’eau de javel ni de

produits de nettoyage abrasifs. Les produits de nettoyage chlorés

vont attaquer l’acier inox, en le rendant vulnérable à la corrosion.

Si vous annulez le mode de nettoyage après avoir ajouté du

nettoyant pour appareil à glaçons, vous devez redémarrer

le nettoyage et laisser son cycle s’accomplir pour éliminer la

solution de nettoyage avant de pouvoir reprendre la produc-

tion de glaçons.

Figure 30a

Figure 30

Figure 31

Figure 32a

Figure 30b

Figure 32

Desserrez (n’enlevez pas) ces deux

vis à tête Phillip des charnières du

haut et du bas.

Cornière en

«Z» d’armoire

Bas de la

porte

Connecteur de ls

(Voyez la Figure 31).

Attache en

«P» et vis

Panneau de

revêtement

aligné avec

le haut de la

porte.

Panneau de

revêtement à être

centré sur la lar-

geur de la porte.

Trous dans

la retenue

de joint

Enlevez le joint mag-

nétique en partant d’un

angle, saisissez-le et

tirez dessus pour le sortir

de la porte.

ATTENTION

Étape 2 : Dépose du joint de porte

Avec la porte reposant sur une surface plane, et en partant d’un

des ses angles, ôtez le joint de porte magnétique de la face inté-

rieure de la porte (Voyez la Figure 32). Mettez de côté ce joint sur

une surface plane.

Il y a 10 trous dans les extrusions de retenue de joint (3 de

chaque côté et 2 en haut et en bas) qui sont utilisés pour xer

le panneau dur l’avant de la porte. Les vis sont fournies dans le

sachet de la documentation.

Étape 3 : Coupez et percez le panneau de revête-

ment

Selon votre modèle, coupez le panneau de revêtement de porte

aux dimensions montrées aux Figure 33 à Figure 38.

Le poids du revêtement de porte ne doit pas dépasser 15 lb

(6,8 kg).

Pressez et maintenez enfoncée cette

patte sur le connecteur, et séparez en

deux le connecteur.

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE

⁄8 po

(12,4 cm)

⁄16 po

(3 cm)

⁄8 po

(7,9 cm)

⁄2 po

(3,8 cm)

typical

⁄4 po

(37,5 cm)

⁄4 po (6 mm)

Deep

5 po

(12,7 cm)

⁄4 po

(4,4 cm)

2 po

(5,1 cm)

⁄16 po

(9,4 cm)

⁄16 po

(4,3 cm)

⁄8 po

(12,4 cm)

⁄16 po

(3 cm)

⁄8 po

(7,9 cm)

⁄2 po

(3,8 cm)

typical

⁄16 po

(4,3 cm)

⁄4 po

(37,5 cm)

⁄4 po (6 mm)

Deep

5 po

(12,7 cm)

⁄4 po

(4,4 cm)

2 po

(5,1 cm)

⁄16 po

(9,4 cm)

⁄32 po

(2,9 cm)

⁄32 po

(2,9 cm)

⁄32 po

(77,1 cm)

⁄32 po

(77,1 cm)

Haut de porte

Côté charnières de la porte

Dégagement pour

charnière, 2

emplacements

Dégagement pour

charnière, 2

emplacements

Cette face

vers l'intérieur

Cette face

vers l'intérieur

Arrondi de

⁄4 po (6 mm)

autorisé

Arrondi de

⁄4 po (6 mm)

autorisé

Dégagement pour tête

de vis, 4 emplacements

Figure 35

Porte à charnières à droite

Appareil de largeur

15 po (38,1 cm)

Figure 33

Porte à charnières à gauche

Appareil de largeur

15 po (38,1 cm)

Figure 36

Porte à charnières à droite

Appareil de largeur 15 po (38,1 cm)

Figure 34

Porte à charnières à gauche

Appareil de largeur 15 po (38,1 cm)

1 po (25,4 mm) de diamètre,

contre-alésage de

⁄4 po

(6 mm) de profondeur, 4

emplacements

1 po (25,4 mm) de diamètre,

contre-alésage de

⁄4 po

(6 mm) de profondeur, 4

emplacements

Dégagement pour tête

de vis, 4 emplacements

Tableau B

Figure 37

Figure 38

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE

Vis #10 x

⁄2 po

Étape 4 : Assemblez le panneau sur la porte

La méthode préférée pour xer le panneau sur la porte est de le

tenir dessus par serre-joints pour éviter tout déplacement durant

le perçage d’avant-trous. Utilisez des serre-joints à barre ou en

«C» avec des tampons sur les surfaces à serrer pour ne pas

marquer le panneau de revêtement ou la porte. Le panneau de

revêtement personnalisé doit arriver au même niveau que le haut

de la porte, et le long de la largeur centrée de la porte (Voyez la

Figure 32a). Percez des trous au travers de l’extrusion du joint

en utilisant les 10 trous existants comme des avant-trous. Prenez

une taille de foret selon la recommandation du Tableau B, en veil-

lant à ne pas traverser la face avant au perçage en n’allant pas

à profond. Si le panneau de revêtement est plus mince que

⁄8 po

(16 mm), il vous faudra vous procurer des vis plus courtes. Fixez

le panneau sur la porte avec les 10 vis fournies dans le sachet de

documentation (Voyez la Figure 37). Enlevez les serre-joints et

remettez en place le joint dans les canaux de son extrusion sur la

porte. Il faut appliquer une certaine force pour bien insérer le joint

dans ces canaux. Assurez-vous que les angles du joint sont bien

en place.

Type de matériau Vis à bois #10

Bois dur Avant trou Ø

⁄8 po (2 mm)

Bois tendre Avant trou Ø

⁄64 (0,8 mm)

Cornière

en «Z»

d’armoire

Vis à tête

bombée

#8 x

⁄4 po

Étape 5 : Installez la porte

Ouvrez soigneusement les charnières du haut et du bas sur la

porte en vous méant des nombreux points de pinçage. Placez

les charnières par-dessus les 4 vis dans l’armoire, 2 en haut

et 2 en bas, et glissez la porte en position. Serrez ces 4 vis de

charnières avec un tournevis à pointe Phillips (Voyez les Figure

30 et Figure 30a). Placez le faisceau de ls depuis la grille et

montez-le en bas de la porte avec la vis et le collier en «P» qui

avait été enlevé à l’étape 1 (Voyez la Figure 30b). Reconnectez le

faisceau de ls (Voyez la Figure 31).

Étape 6 : Fixez l’armoire

Utilisez des vis #8 x

⁄4 po du sachet de documentation pour

xer la surface du haut sur l’armoire au travers des trous dans la

cornière en «Z» de l’armoire de réfrigérateur.

L’ENTRETIEN ET LE NETTOYAGE, CONSEILS POUR L’ÉCONOMIE D’ÉNERGIE

OBTENTION DE SERVICE

ATTENTION

Grille frontale

Assurez-vous que rien n’obstrue les ouvertures pour ux d’air

requises à l’avant de l’armoire Au moins une à deux fois par an,

chassez par brossage ou par aspiration les peluches et les sale-

tés dans la zone de la grille avant (Voyez en page 4).

RISQUE DE COMMOTION ÉLECTRIQUE : Débranchez

l’alimentation secteur de l’appareil avant de le nettoyer à l’eau

savonneuse.

Armoire

L’armoire peinte peut se laver avec une solution savonneuse

douce, puis soigneusement se rincer à l’eau potable. N’utilisez

JAMAIS de produits nettoyants abrasifs.

Intérieur

Lavez le compartiment intérieur avec une solution savonneuse

douce. N’utilisez pas de nettoyant abrasif, de solvant, de produit

nettoyant/polissant ou de détergent non-dilué.

Soins pour l’appareil

1. Évitez de vous appuyer sur la porte, vous pourriez déformer

ses charnières ou faire basculer l’appareil.

2. Faites attention quand vous balayez, aspirez ou passez la

vadrouille près de l’avant de l’appareil. Vous pourriez endom-

mager sa grille.

3. Nettoyez périodiquement l’intérieur de l’appareil selon le

besoin.

4. Vériez périodiquement la grille frontale et les serpentins de

condenseur, et nettoyez-les si nécessaire.

En cas de coupure du secteur

Si une panne d’alimentation arrivait, essayez de la corriger le plus

tôt possible. Minimisez le nombre d’ouvertures de porte pendant

la coupure du secteur an de ne pas affecter la température dans

l’appareil.

Remplacement de l’ensemble d’éclairage

Tous les modèles utilisent de lampes à diodes électrolumines-

centes (DEL) pour éclairer l’intérieur de l’appareil. Ce type de

composant est très able, mais en cas de panne contactez un

technicien de service qualié pour le remplacement de l’éclairage

à DEL.

Si du service est nécessaire :

• Si le produit est encore dans sa première année de garan-

tie, veuillez appeler le service à la clientèle d’AGA MARVEL

au 800.223.3900 pour avoir des instructions sur la façon

d’obtenir une couverture sous garantie dans votre secteur.

• Si le produit est sorti de sa première année de garantie, le

service à la clientèle d’AGA MARVEL peut vous fournir des

recommandations sur les centres de service de votre secteur.

Une liste des centres de service agréés est également

disponible sur le site www.agamarvel.com sous la section de

service et d’assistance.

• Dans toute correspondance relative au service, assurez-vous

de bien fournir la référence de modèle, le numéro de série et

le la facture d'achat.

• Essayez de donner des informations ou une description de la

nature du problème, sur la durée pendant laquelle l’appareil

a fonctionné, sur les températures de la pièce et de l’eau, et

toutes les informations qui peuvent être utiles pour une réso-

lution rapide du problème.

• Le Tableau «C» est fourni pour enregistrer les informations

pertinentes sur votre produit, comme référence ultérieure.

Pour vos archives

Date d’achat

Nom du revendeur

Adresse du revendeur

Ville du revendeur

État/province du revendeur

Code Zip/postal du revendeur

N° de série de l’appareil

Date d’envoi de la carte de garantie (à

faire dans les 10 jours après l’achat)

Tableau C

Les suggestions suivantes vont minimiser le

coût de fonctionnement de votre appareil de

refroidissement.

1. N’installez pas votre appareil près d’un autre appareil chaud

(cuisinière, lave-vaisselle, etc.), d’une conduite d’air chaud,

ou d’autres sources de chaleur.

2. Placez l’appareil à l’abri du rayonnement solaire direct.

3. Assurez-vous que les évents de la grille devant l’unité

au-dessus de la porte ne sont pas obstrués et maintenus

propres de façon à permettre une ventilation du système de

refroidissement et chasser la chaleur.

4. Branchez votre appareil sur un circuit d'alimentation secteur

dédié (Sans partage avec d’autres appareils).

5. Minimisez la fréquence et la durée des ouvertures de porte.

6. Utilisez le mode ECO si une quantité maximale de glaçons

n'est pas nécessaire.

7. Utilisez la fonction de démarrage différé si l’appareil à gla-

çons ne doit pas être utilisé pendant de longues périodes.

DÉPANNAGE DE L’APPAREIL À GLAÇONS

AVERTISSEMENT

• Ne tentez jamais de réparer ou d’exécuter de la mainte-

nance sur l’appareil avant que son alimentation électrique n’ait

été débranchée en amont. Passer l’appareil sur arrêt (OFF)

n’enlève pas la présence de tension secteur sur les ls de

câblage.

• Remettez en place l’ensemble des pièces et panneaux avant

de redémarrer.

Risque d’électrocution

Avant d’appeler pour du service

Si l’appareil semble présenter un dysfonctionnement, commencez

par bien relire son manuel. Si le problème persiste, consultez

le guide de dépannage qui suit. Identiez le problème dans ce

guide et consultez les colonnes de causes et de remèdes avant

d’appeler pour du service. Le problème peut être quelque chose

de très simple qui peut se résoudre sans demander une interven-

tion de service. Cependant, il peut être nécessaire de contacter

votre revendeur ou un technicien de service qualié.

Mauvaise production des glaçons

Peu ou pas de production de glaçons par l’appareil

Le contrôle électronique afche-t-il la position "ICE" ? Véri-

ez la commande pour être sûr qu’elle est bien sur "ICE".

De l’eau arrive-telle à l’appareil à glaçons ? Assurez-vous

que rien ne gène l’alimentation en eau, comme un robinet fermé,

un fusible grillé ou un disjoncteur déclenché, une conduite

d’alimentation pincée ou une pression d’eau trop faible.

L’appareil à glaçons vient-elle de démarrer ? Un cycle type

de production de glaçons prend jusqu’à 1,5 heure. Les cycles

au tout début du fonctionnement peuvent même durer plus.

Contrôlez l’appareil à glaçons après 24 heures en voyant

l’accumulation de glaçons dans le bac.

Le bouchon de drainage de réservoir est-il bien en place ?

Contrôlez que ce bouchon est bien enfoncé.

Le tube de distributeur d’eau est-il bouché ? Lancez un cycle

de nettoyage pour débarrasser l’appareil à glaçons des dépôts.

Contrôlez aussi que les ltres ne sont pas obstrués.

Le ux d’air du ventilateur de condenseur est-il restreint ?

Assurez-vous que la grille à l’avant de l’appareil à glaçons est

bien ouverte à la circulation de l’air.

Les températures de la pièce et/ou de l’eau sont-elles trop

chaudes ? Déplacez alors l’appareil à glaçons à un endroit où

la température ambiante est à moins de 32 °C (90°F) en cas de

appareil encastrée. L’appareil à glaçons ne doit pas être placée

près d’une source de chaleur, comme un four. Contrôlez le rac-

cordement à de l’eau froide.

L’appareil à glaçons contient-elle une accumulation de tartre

? S’il y une accumulation de tartre dans l’évaporateur, l’appareil

à glaçons a besoin d’être nettoyée. Consultez la section "Nettoy-

age de l’appareil à glaçons"

Guide de dépannage :

Dysfonctionnement de l’appareil à glaçons

L’appareil à glaçons ne fonctionne pas

Le cordon d’alimentation secteur de l’appareil est-il bien

branché ? Enchez la che du cordon d’alimentation dans une

prise secteur à trois broches.

La commande électronique afche-t-elle la position "ICE" ?

Vériez la commande pour être sûr qu’elle est bien sur "ICE".

Y a-t-il un fusible grillé ou un disjoncteur désenclenché en

amont ? Remplacez le fusible grillé ou réarmez le disjoncteur.

La température de la pièce est-elle inférieure à la normale

? La température minimale de la pièce est de 13 °C (55°F). La

thermistance du bac peut détecter la température de la pièce et

commander une coupure avant que le bac soit plein de glaçons.

Si la température de la pièce reste trop basse l’appareil peut ne

pas redémarrer.

Il y a une pompe de drainage dans la machine à glaçons.

La pompe à drainage est conçue pour couper temporairement

l’appareil quand de grandes quantités d’eau provoquent un dé-

passement de limite haute. Attendez quelques minutes pendant

que la pompe de drainage contribue de travailler pour évacuer

l’excédent d’eau. S’il reste encore de l’eau dans le bac à glaçons

contrôlez la conduite de ventilation de pompe et la conduite de

drainage, pour l’éventualité d’obstruction ou de pincement.

L’appareil à glaçons est bruyante

Les nombreux sons d'un appareil à glaçons diffèrent de ceux de

votre réfrigérateur domestique. Ce sujet est couvert en page 9,

mais contrôlez ceci :

Entendez-vous de l’eau circulant dans l’appareil à glaçons ?

C’est un bruit normal car de l’eau est ajoutée à chaque nouveau

cycle de fabrication de glaçons.

Entendez-vous une sorte de sifement ? Assurez-vous que

l’eau arrive bien à l’appareil à glaçons. Vériez aussi que le

bouchon de drainage est bien inséré dans le réservoir d’eau.

Une plaque de glace est-elle bloquée entre la plaque

d'évaporation et la grille de coupe ? Commencez par vérier

que l’appareil à glaçons est bien posée d’aplomb. Si c’est bien le

cas, lancez un cycle de nettoyage.

DÉPANNAGE DE L’APPAREIL À GLAÇONS

Qualité médiocre des glaçons

Problème d’odeur, de couleur grise et de goût anormal pour

les glaçons

Y a-t-il une accumulation de tartre sur la plaque

d’évaporateur ? L’appareil à glaçons a besoin d’un nettoyage.

Consultez la section "Nettoyage de l’appareil à glaçons".

L’eau a-telle une forte teneur en minéraux ? L’eau a besoin

d’être ltrée.

Des aliments ont-ils été conservés dans le bac à glaçons ?

Enlevez tout aliment du bac à glaçons.

Les odeurs déplaisantes peuvent nécessiter l’utilisation d’un

ltre à charbon inséré dans la conduite d’alimentation en eau

Amas de glaçons

Les glaçons s’agglomèrent-ils dans le bac ? Si les glaçons ne

sont pas consommés de façon régulière, ils fondront et formeront

des amas. Vous pouvez séparer les glaçons des amas avec la

pelle à glaçons.

Taille des glaçons trop petite

La consommation de glaçons est-elle faible ? Les glaçons

vont fondre lentement dans leur bac, et la taille des cubes

diminuera donc. C’est normal. Quand le bac à glaçons aura

besoin d’être regarni, la taille des cubes qui seront produits sera

normale.

Est-ce que la plaque de glace relâche?

Nettoyez l’évaporateur. Voyez « Nettoyage de Votre Appareil

à Glaçons » sur page 15 et exécutez le mode de nettoyage («

CLEAN ») avant d’appeler pour le service.

Le tube de distributeur d’eau est-il bouché ? Contrôlez la

conduite d’eau vers l’appareil à glaçons pour vous assurer

qu’elle na pas d’obstructions ou de pincements. Contrôlez aussi

que les ltres ne sont pas obstrués. Vériez que l’eau coule

régulièrement en sortie du tube de distributeur, sinon net-

toyez l’appareil à glaçons. Consultez la section "Nettoyage de

l’appareil à glaçons".

REMARQUE

Problèmes de plomberie

Le tuyau de drainage est-il bien aligné au-dessus du drain ?

Déplacez l’appareil à glaçons pour aligner le drainage.

L’appareil à glaçons se draine-t-elle correctement ? Con-

trôlez l’absence de pincements ou de restriction sur les con-

duites de drainage ; cela peut faire que de l’eau remonte dans le

bac à glaçons. Contrôlez qu’aucune matière étrangère ne bloque

la sortie de drainage du bac à glaçons (située à son angle inféri-

eur droit). Vériez la sortie de pompe de drainage, la conduite

de ventilation, et l’absence de toute restriction ou pincement.

Vériez que la pompe de drainage est d’aplomb.

En cas de soucis de plomberie à l’extérieur de l’appareil à gla-

çons, notre technicien de service ne peut pas intervenir dessus.

Vous devez appeler un plombier qualié.

REMARQUE

Dépannage de la pompe de drainage

Si le réservoir de pompe de drainage (et non le bac à glaçons)

arrive au débordement, l’alimentation électrique de l’appareil à

glaçons sera interrompue.

Si l’appareil à glaçons ne fonctionne pas, vériez ceci :

• Assurez-vous qu’il y a bien le secteur sur la prise.

• Assurez-vous que l’appareil à glaçons est bien en marche.

• Assurez-vous que le bac à glaçons n’est pas plein

Puis contrôlez la pompe de drainage :

La pompe ne tourne pas :

• Assurez-vous que la pompe est branchée et qu’il y a le

secteur sur la prise.

• Contrôlez à l’entrée de la pompe de drainage la présence

éventuelle de débris, et nettoyez si nécessaire. Enlevez les

colliers et le tube d’entrée de la pompe de drainage pour

contrôler/éliminer les débris.

• Assurez-vous que la conduite de ventilation ne comporte pas

de pincements, courbures excessives ou restrictions.

• Assurez-vous qu’il y a assez d’eau pour que cela active la

pompe de drainage. Il faut au moins 0,95 litre (1 quart de

gallon) pour activer la pompe de drainage.

La pompe tourne, mais il n’y a pas d’eau pompée :

• Contrôlez que la ventilation est libre et exempte de restric-

tions.

• Contrôlez la conduite d’évacuation qui ne doit pas comporter

de restrictions.

• Assurez-vous que le tube d’évacuation n’a pas dépassé

l’élévation maximale de 2,44 m (8 pieds) et que son tronçon

horizontal ne fait pas plus que 6,1 m (20 pieds).

La pompe tourne, puis se coupe à répétitions :

• Vériez que la pompe de drainage est d’aplomb.

• Contrôlez que la ventilation est libre et exempte de restric-

tions.

• Assurez que le tuyau de décharge n’a pas dépassé

l’élévation maximale pour la course horizontale correspon-

dante. Voyez Table A sur la page 6.

L’appareil à glaçons tourne mais ne produit rien :

• Vériez pour vous assurer que de l’eau ne remonte pas dans

le bac à glaçons

Figure 38a

Figure 40

PRÉPARATION DE L’APPAREIL À GLAÇONS POUR L’ENTREPOSAGE

ATTENTION

AVERTISSEMENT

L’appareil à glaçons doit avoir toute son eau drainée et évacuée

pour éviter qu’elle ne soit endommagée, ainsi que la zone qui

l’environne dans des conditions de gel. Ce type de dommages

n’est pas couvert par la garantie.

N’utilisez aucun type d’antigel ni d’autre solution pour remplacer

un bon drainage de l’appareil à glaçons.

Si l’appareil à glaçons doit être déplacé, ou ne pas servir pendant

assez longtemps, où passera à un endroit où la température sera

près du point de gel, il est nécessaire d’évacuer toute l’eau résidu-

elle dans son système.

Nettoyage de l’appareil à glaçons

Le nettoyage de l’appareil à glaçons aidera à éviter la prolifération

de moisissures, tout en l’assainissant avant un entreposage ou

au moment de sa remise en service. Voyez la page 16 pour des

instructions sur le nettoyage de l’appareil à glaçons.

Drainage et élimination de l’eau du système de ap-

pareil à glaçons avec un drainage par gravité.

1. Coupez l’alimentation en eau vers l’appareil à glaçons.

2. Débranchez le raccord d’alimentation en eau à l’entrée de la

vanne d’eau (Voyez la Figure 39a).

3. Passez la commande électronique en position "CLEAN"

pendant environ une (1) minute. Cela va activer et ouvrir la

vanne d’eau et éliminer la plupart du contenu de la vanne et

de la conduite de sortie de vanne vers le réservoir.

4. Passez le contrôle électronique en position "OFF". Cela va

activer et ouvrir la vanne de drainage pour vider le réservoir

et le système de drainage de l’appareil à glaçons.

5. Débranchez l’appareil à glaçons de la prise secteur.

6. Ôtez le couvercle d’accès de l’arrière de l’appareil à glaçons

(Voyez la Figure 40).

Un risque de commotion électrique ou de blessure peut ex-

ister du fait de composants mobiles, si le couvercle d’accès

au compartiment interne de l’appareil est ôté avant de l’avoir

débranchée électriquement.

Risque d’électrocution

Figure 39

Vue arrière de

l’appareil à glaçons

Conduite

d’alimentation

en eau

Entrée de la

vanne d’eau

Raccord

d’alimentation

en eau

Vis

couvercle

d’accès arrière

Figure 41

Figure 41a

Figure 42

PRÉPARATION DE L’APPAREIL À GLAÇONS POUR L’ENTREPOSAGE

7. Débranchez la conduite de sortie de la vanne d’eau vers le

réservoir, et drainez l’eau résiduelle de la zone de piège de la

conduite d’eau (Voyez les Figure 41 et Figure 41a).

8. Reconnectez la conduite d’eau de sortie de vanne d’eau

(Voyez les Figure 41 et Figure 41a).

9. Remettez en place le couvercle d’accès de l’appareil à gla-

çons.

10. Nettoyez et séchez le bac de stockage de l’appareil à gla-

çons.

11. Laissez la porte ouverte pour la circulation de l’air an

d’empêcher les moisissures.

12. Laissez la conduite d’eau débranchée, ou rebranchez-la et

laissez l’alimentation en eau coupée. Ne réalimentez PAS en

eau et ne laissez pas de l’eau revenir dans la vanne d’eau.

13. Installez le bouchon d’hivernage dans le trou de drainage

d’eau du bac à glaçons (Voyez la Figure 42).

Conduite d’eau

en plastique en

sortie de vanne

Collier

blanc

Bouchon

d’hivernage

Pour débrancher la conduite de

sortie d’eau : Poussez vers le haut

le collier blanc et retirez la conduite

d’eau en plastique du bas de la

vanne d’eau.

Pour rebrancher la conduite de

sortie d’eau : Insérez simplement

le tube en plastique dans le collier

blanc et poussez-le jusqu’à l’arrêt

(environ 12 mm ou 1/2" de conduite

d’eau va pénétrer dans la vanne).

Figure 43

PRÉPARATION DE L’APPAREIL À GLAÇONS POUR L’ENTREPOSAGE

14. Enlevez le collier du haut du tube de ventilation

15. Envoyez de l’air sous pression (environ 10 psi) à

l’extrémité du tube de ventilation, ce qui va purger le

reste de l’eau de la pompe et de la conduite de drain-

age (Voyez la Figure 43).

16. Réinstallez le tube de ventilation et xez-le à

l’arrière de l’appareil à glaçons, puis ôtez le bouchon

d’hivernage du bac à glaçons, en le conservant pour

une utilisation ultérieure.

Redémarrage de l’appareil à glaçons

1. Rebranchez ou ouvrez l’alimentation de la conduite d’eau.

2. Rebranchez le tube de drainage s’il avait été ôté.

3. Branchez la che du cordon d’alimentation dans une prise

secteur murale, et mettez en marche l’appareil à glaçons

(Référez-vous à la page 14 pour l’activation/désactivation de

l’appareil).

4. Vériez l’absence de fuites au niveau de l’entrée d’eau, des

conduites de drainage et des raccords.

5. Contrôlez le fonctionnement de la pompe de drainage (s’il y

a lieu) en versant environ 1,8 litres d’au dans le bac de stock-

age des glaçons. la pompe de drainage doit entrer en action

et évacuer cette eau. Contrôlez l’absence de fuite de tous les

raccordements d’eau.

Conduite

de drainage

Ôtez la

vis de

serrage

Tube de

ventilation

GARANTIE DE PRODUIT À USAGE DOMESTIQUE

Produit complet

Garantie limitée d’un an sur pièces et

main-d’œuvre

AGA MARVEL garantit qu’il fournira toutes les pièces et la main-

d'œuvre nécessaires pour réparer ou remplacer, au domicile ou

au bureau de l'utilisateur nal, tout composant avéré défectueux

du fait des matériaux ou de la main-d’œuvre, en tenant compte

des conditions et exclusions décrites plus bas, pendant une

période d’une année à compter de la date d’achat par l’utilisateur

nal.

Garantie limitée additionnelle sur les pièces

uniquement de la deuxième à la cinquième

année

Durant les quatre ans qui suivent l’expiration de la garantie

limitée d’un an, AGA MARVEL va fournir des pièces de rem-

placement pour le système de refroidissement hermétiquement

scellé (constitué de : compresseur, condenseur, déshydrateur,

accumulateur, vanne de contournement, tube de raccordement et

évaporateur), s’il s’avère défectueux du fait des matériaux ou de

la main-d’œuvre, en tenant compte des conditions et exclusions

qui suivent.

Les garanties précédentes ne couvrent pas :

• Les coûts d’expédition des pièces de remplacement ou des

pièces défectueuses renvoyées.

• L’éducation du client ou des instructions sur la façon d’utiliser

l’appareil

• Toute perte de contenu due à une panne de produit.

• Le déplacement ou l’installation du produit.

Les garanties qui précèdent ne couvrent pas non plus une panne

de ce produit ou de ses composants due à :

• Transport ou dommages consécutifs au transport.

• Utilisation commerciale, ou autre qu’un usage domestique

normal ou un usage dans un petit bureau.

• Une utilisation incorrecte, un mésusage, un abus, un accident

ou une altération, un câblage de raccordement non conforme

aux normes électriques, une tension secteur trop élevée ou

trop faible, un défaut d'entretien notoire, ou toute autre utilisa-

tion non raisonnable.

Pièces ou service

Non fourni ou désigné par AGA MARVEL

Les garanties qui précèdent ne s’appliquent pas non plus si :

• L’acte de vente d’origine, la date de livraison, ou le numéro

de série ne peuvent pas être vériés.

• Les pièces défectueuses ne sont pas renvoyées pour inspec-

tion si c’est demandé par AGA MARVEL.

• L’équipement de refroidissement n’est plus en la possession

de l’acheteur utilisateur nal d’origine.

Les garanties décrites ici sont les seules fournies par AGA

MARVEL. Toutes les garanties implicites, y compris la garantie

implicite de valeur marchande, sont limitées à la durée des garan-

ties explicites. En aucun cas AGA MARVEL ne sera tenu pour

responsable de tous dommages ou dépenses consécutifs ou an-

nexes, résultant d’une inobservation de ces garanties ou d’autres

garanties, qu’elles soient explicites ou implicites.

Certains États et certaines Provinces ne permettent pas

l’exclusion ou la limitation des dommages consécutifs ou une

limitation de la durée applicable des garanties implicites, dont la

limitation ou exclusion qui précède peu ne pas être applicable

à votre cas. Cette garantie vous donne des droits légaux spéci-

ques, et vous pouvez avoir d’autres droits qui peuvent varier d’un

État à un autre.

Aucune personne, rme ou corporation, n’est autorisée à

donner une garantie différente, ni à assumer une quelconque

autre obligation pour AGA MARVEL. Ces garanties ne

s’appliquent qu’à des produits utilisés dans un des cinquante des

États-Unis d’Amérique et dans le District de Columbia.

Pour obtenir une action dans le cadre de cette garantie, signalez

tous les défauts constatés à :

1260 E. VanDeinse St.

Greenville MI 48838

Phone: 800.223.3900

www.agamarvel.com

1260 E. VanDeinse St.

Greenville MI 48838

800.223.3900

41014103-FR Rev G

6/21/18

All specications and product designs subject to change without notice. Such revisions do not entitle

the buyer to corresponding changes, improvements, additions, replacements or compensation for

previously purchased products.

Built in Clear Ice Machine

Machine à glacons

transparente intégrées

Máquina de hielo claro

empotradas

MP15CPG2**

MP15CPS2**

MP15CPP2**

EN Installation, Operation and Maintenance Instructions

FR Instructions d’installation, d’utilisation et d’entretien

ES Instrucciones de instalación, operación y mantenimiento

XXXXXXXXXXXX

ÍNDICE

Figura 1

Indice:

¡Bienvenido!..................................................................................2

Para registrar la garantía...............................................................2

Instrucciones importantes de seguridad........................................3

Desembalaje de su artefacto.........................................................3

Instalación de su artefacto.......................................................4

Espacios libres alrededor del gabinete.....................................4

Patas niveladoras traseras........................................................4

Conexión eléctrica.....................................................................5

Instalación de la manguera de drenaje...........................................6

Instalación del suministro de agua..................................................7

Procedimiento para probar el sistema de drenaje.....................8

Juego de relleno para panel (opcional)........................................9

Operación de la máquina de hielo ................................................10

Dimensiones del producto...........................................................11

Uso de su control electrónico.......................................................13

Puesta en marcha de su máquina de hielo...........................13

Encendido y apagado de su máquina de hielo......................14

Iluminación de la pantalla interior ...........................................14

Bloqueo del control.................................................................14

Alarma por puerta abierta......................................................15

Modo Delayed Start................................................................15

Códigos de error......................................................................15

Menú de opciones..................................................................15

Normal y modo ECO...........................................................15

Limpieza de su máquina de hielo..................................................16

Recordatorio de limpieza......................................................16

Modo de limpieza...................................................................17

Instalación del panel de puerta decorativo...................................18

Cuidados y limpieza.....................................................................22

Consejos para ahorrar energía...................................................22

Solicitud de servicio técnico........................................................22

Localización y solución en la máquina de hielo............................23

Preparación de la máquina de hielo para su almacenamiento......25

Garantía.......................................................................................28

¡Bienvenido!

Felicitaciones por la compra de la máquina de

hielo más silenciosa del mercado con el hielo

de mayor transparencia y pureza. Su nueva

inversión está protegida por una garantía

limitada durante el primer año. Además, las

piezas herméticamente selladas del sistema

de refrigeración están cubiertas por un período

adicional de 4 años.

Ésta guía contiene las instrucciones de uso y mantenimiento que

le permitirán disfrutar de su máquina de hielo Marvel durante

muchos años. Si tiene alguna pregunta, por favor, póngase en

contacto con el Servicio de atención al cliente de Marvel o solicite

asistencia técnica al:

Teléfono: (800) 223-3900

Correo electrónico:

• Servicio de atención al cliente: [email protected]

• Asistencia técnica: [email protected]

Registro de la garantía

Sugerimos a todos los nuevos propietarios de una máquina de

hielo que se tomen un momento para registrar su producto con el

n de ofrecerles una atención más personalizada en caso de que

necesiten de nuestra asistencia en el futuro. Es recomendable

que envíe de inmediato su tarjeta de registro de garantía después

de haber recibido su aparato.

Para registrar la garantía proceda como se indica

a continuación:

• envíe por correo su tarjeta de registro de la garantía o

regístrese en nuestro sitio web: marvelrefrigeration.com

• Se requieren los siguientes datos:

• El número de servicio y el número de serie que se encuen-

tran en la placa de identicación ubicada dentro del gabinete,

en el lado izquierdo (vea la Figura 1).

• Número de servicio (Service No.)

• Número de serie (Serial No.)

• Fecha de compra

• Nombre y dirección del distribuidor

Acerca de su máquina de hielo transparente

Marvel:

Desempeño

• La máquina de hielo más silenciosa del mercado.

• Nuevas opciones de eciencia energética que permiten ahor-

rar agua y energía.

• Diseñada para producir hielo puro, de transparencia sin igual

y derretimiento más lento.

• Produce hasta 17 kg (39 libras) diarios de hielo transparente.

• Sistema de cierre de puerta Close Door Assist System™,

evita la pérdida de energía cerrando suavemente la puerta,

de forma automática.

Capacidad de almacenamiento

• Almacena 16 kg (35 libras) de hielo transparente en un

depósito con aislamiento térmico.

• Cuchara de elegante diseño, posicionada para un fácil ac-

ceso.

• Supercie interior higiénica, de fácil limpieza.

Pantalla con controles táctiles

• Controles multifunción integrados Marvel Intuit™

• Los modos Eco Ice™ (Economía), Delayed Start (Arranque

con retardo) y Vacation (Vacaciones) adaptan la producción

de hielo al uso.

• Alarmas audibles y recordatorios de limpieza programados.

Estética

• La nueva función IlluminICE™ proyecta la luz de un LED a

través del hielo transparente y produce un efecto de ilumi-

nación deslumbrante.

• Manija de gran diseño e interior negro.

• Panel (opcional) con bisagra integrada con cierre amortigua-

do, fácil de instalar.

• Zócalo regulable acero inoxidable de 100 mm (4 pulg.)

• Regulación de altura de hasta 25 mm (1") con patas nivela-

doras.

PRECAUCION

NOTA

ADVERTENCIA

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

DESEMBALAJE DE SU ARTEFACTO

Instrucciones importantes de seguridad

Las advertencias e instrucciones de seguridad que aparecen en

esta guía no se proponen tratar todas las condiciones y situacio-

nes que pueden ocurrir. Deben aplicarse el sentido común, la pre-

caución y el cuidado al instalar, mantener y operar este artefacto.

Reconozca los símbolos,

palabras y etiquetas de seguridad.

RIESGO DE PESO EXCESIVO

Se necesitan dos o más personas para mover el producto.

Si no se procede así, pueden producirse lesiones personales.

Retiro del embalaje interior

Su artefacto se ha embalado para el transporte con todas las pie-

zas que pudieran dañarse por el movimiento sujetas rmemente.

Retire los materiales de empaque internos y -si las hubiera- las

cintas que sujetan los componentes. El manual del usuario se

envía dentro del producto en una bolsa de plástico junto con la

tarjeta de registro de garantía y otros accesorios.

Importante

Conserve la caja y el material de embalaje hasta que su artefacto

se haya inspeccionado bien a fondo y se haya comprobado que

está en buenas condiciones. Si hubiera daños, se necesitará

el material de embalaje como una prueba del daño en tránsito.

Luego, elimine todos los elementos de manera responsable.

Nota para el cliente

Esta mercancía se embaló en forma cuidadosa y se inspeccionó

bien a fondo antes de salir de nuestra planta. La responsabilidad

por su entrega segura fue asumida por el comerciante minorista

al aceptar el envío. Los reclamos por pérdida o daños sufridos en

el tránsito deben presentarse al comerciante minorista.

NO REGRESE MERCANCÍA DAÑADA AL FABRICANTE; PRE-

SENTE EL RECLAMO AL COMERCIANTE MINORISTA.

ADVERTENCIA - Elimine las bolsas de plástico, ya que

pueden presentar un riesgo de asxia.

Advertencias de la Proposición 65 del estado de California:

Este producto contiene una o más sustancias químicas identi-

cadas por el estado de California como causantes de defectos

congénitos o algún otro tipo de daños en la función reproduc-

tora.

ADVERTENCIA

Advertencias de la Proposición 65 del estado de California:

Este producto contiene una o más sustancias químicas identi-

cadas por el estado de California como causantes de cáncer.

ADVERTENCIA

NOTA-Información importante que ayuda a asegurar una insta-

lación y operación libres de problemas.

PRECAUCIÓN-Riesgos o procedimientos inseguros que

podrían provocar lesiones personales o daños materiales o al

producto.

ADVERTENCIA - Si no sigue las instrucciones, usted

puede morir o sufrir una lesión grave.

Figura 3

Figura 4

Figura 2

PRECAUCION

Rejilla frontal:

mantenga esta

área abierta.

Patas

niveladoras

traseras

Patas

niveladoras

delanteras

Patas niveladoras traseras

Para asegurar un buen rendimiento de su máquina de hielo, es

importante nivelar la unidad en la instalación. Las patas ajust-

ables que están en las esquinas delanteras y traseras del arte-

facto deben regularse de modo que la unidad quede posicionada

rmemente sobre el piso, y nivelada de lado a lado y del frente al

fondo. La altura total de su artefacto Marvel puede ajustarse entre

la dimensión mínima, 34" (86,4 cm),

(girando la pata niveladora

hacia adentro) y la máxima, 35" (88,9 cm),

(girando la pata nivela-

dora hacia afuera).

Para ajustar las patas niveladoras, coloque el artefacto sobre una

supercie sólida y proteja la zona del piso que está debajo de las

patas, para evitar rayarlo. Con la ayuda de otra persona, incline

el artefacto hacia atrás para tener acceso a las patas niveladoras.

Haga girar las patas para subirlas o bajarlas hasta la dimensión

requerida. Repita este proceso para la parte trasera inclinando

con cuidado el artefacto hacia adelante. Verique la nivelación

del artefacto sobre una supercie nivelada, y ajuste según sea

necesario.

Los tornillos de la rejilla frontal pueden aojarse para ajustar la

rejilla a la altura deseada. Cuando nalice el ajuste, apriete los

dos tornillos de la rejilla frontal (vea la

Figura 5).

ADVERTENCIA - El atrapamiento y la asxia de niños

no son problemas del pasado. Los refrigeradores des-

guazados o abandonados siguen siendo peligrosos, aun

cuando se los haya dejado 'sólo por unos pocos horas'.

Si va a deshacerse de su viejo refrigerador, observe las

instrucciones que siguen a n de ayudar a prevenir ac-

cidentes.

Antes de tirar su viejo refrigerador o congelador:

• Extraiga las puertas o retire los estantes.

• Deje los estantes en su lugar, de modo que los niños

no puedan trepar fácilmente al interior.

ADVERTENCIA

Si el artefacto se transportó, manejó o almacenó en una posición

diferente de la vertical durante cualquier intervalo de tiempo,

deje que permanezca en posición vertical durante 24 horas como

mínimo antes de enchufarlo.

Esto asegurará que el aceite regrese al compresor. Si se en-

chufa el artefacto de inmediato, pueden dañarse algunas piezas

internas.

Rejilla frontal

No obstruya la rejilla frontal. Las aberturas de la rejilla frontal

permiten que el aire circule a través del intercambiador de calor

del condensador. Las restricciones a esta circulación de aire

darán como resultado mayor consumo de energía y pérdida de la

capacidad de enfriamiento. Por esta razón es importante que esta

área no esté obstruida y que las aberturas de la rejilla se manten-

gan limpias. AGA MARVEL no recomienda el uso de una rejilla de

construcción especial, ya que la circulación de aire puede verse

restringida (vea la Figura 2).

Espacios libres alrededor del gabinete

Se necesita ventilación desde la parte delantera inferior del

artefacto. Mantenga esta área abierta y libre de toda obstrucción.

Pueden instalarse gabinetes adyacentes y una cubierta alrededor

del artefacto, siempre que la rejilla frontal permanezca sin ob-

strucciones. Los modelos con puerta decorativa y bisagras articu-

ladas están destinados únicamente a aplicaciones empotradas.

No quite la clavija de

puesta a tierra del

cordón de aliment-

ación eléctrica.

INSTALACIÓN DE SU ARTEFACTO

Selección de la ubicación

Encontrar un lugar adecuado para instalar su unidad le asegu-

rará un rendimiento máximo. Recomendamos un lugar donde

la máquina de hielo no reciba luz solar directa y esté alejada de

fuentes de calor. Para garantizar que su máquina de hielo cumple

con las especicaciones recomendamos instalarla en un lugar

con una temperatura ambiente de entre 18 y 32°C (55 a 90°F)

para unidades empotrables y. Las máquinas de hielo no funcio-

nan correctamente con una temperatura ambiente menor de 13°C

(55°F). Su producción de hielo se verá afectada negativamente

fuera de estas temperaturas recomendadas.

Figura 5

NOTA

Peligro de choque eléctrico

• No utilice cordones de extensión con este artefacto.

Pueden ser peligrosos, y pueden degradar el funciona-

miento del producto.

• Este artefacto no debe conectarse en ninguna circunstan-

cia a un suministro eléctrico sin conexión a tierra.

• No quite la clavija de puesta a tierra del cordón de ali-

mentación eléctrica. (vea la

Figura 3).

• No use un adaptador. (vea la

Figura 4).

• No salpique ni rocíe agua desde una manguera sobre el

artefacto. Si lo hace puede causar un choque eléctrico,

que puede provocar lesiones graves o la muerte.

ADVERTENCIA

Conexión eléctrica

Se necesita un circuito dedicado de 115 volts, 15 amperes.

Este producto está equipado de fábrica con un cordón de alimen-

tación eléctrica que tiene un enchufe de tres clavijas con puesta

a tierra. Debe enchufarse en un tomacorriente compatible con

puesta a tierra, de acuerdo con el Código Eléctrico Nacional de

los EE. UU., así como los códigos y ordenanzas locales que sean

aplicables (vea la

Figura 6). Si el circuito no tiene un tomacorri-

ente con puesta a tierra, es responsabilidad y obligación del clien-

te proporcionar el suministro eléctrico correcto. No debe cortarse

ni quitarse la tercera clavija de tierra bajo ninguna circunstancia.

Figura 6

Los interruptores de falla a tierra (GFCI) son propensos a los fal-

sos disparos, que harán que el artefacto se apague. Los GFCI no

se usan por lo general en circuitos con equipos motorizados que

deben funcionar desatendidos durante períodos prolongados, a

menos que sea necesario para cumplir con los códigos y orde-

nanzas de edicación locales.

Tornillo de la

rejilla frontal

Rejilla frontal

INSTALACIÓN DE SU ARTEFACTO

PRECAUCION

Esta bomba de drenaje esta diseñada para ser instalada única-

mente en máquinas de hielo Marvel y su uso está aprobado solo

para agua.

PRECAUCION

Para instalar esta máquina de hielo y la tubería de drenaje, con-

sulte y cumpla con todos los códigos de construcción locales.

PRECAUCION

La unidad debe utilizar un sistema de drenaje adecuado, en caso

contrario, resultará dañada por el agua a su alrededor y su pro-

ducción de hielo será deciente.

Peligro de choque eléctrico

Utilice métodos de cuidado y de seguridad razonables. NO

trabaje con equipos eléctricos conectados en lugares húm-

edos. Lea y siga las instrucciones de instalación que guran

en este manual.

ADVERTENCIA

Manguera de drenaje

Su máquina de hielo está provisto con una bomba de drenaje

instalada en fábrica en la parte posterior de la unidad y la tubería

de drenaje.

La bomba de drenaje Marvel recoge el agua del hielo derretido y

la bombea a una elevación máxima de ocho (8) pies (2,44 met-

ros), vea la Tabla A.

La manguera de descarga está enrollado y conectado a la parte

posterior de la máquina de hielo. El tubo necesita ser conectado a

una alcantarilla sanitaria. Consulte la Figura 7.

INSTALACIÓN DE LA MANGUERA DE DRENAJE

Figura 7

Elevación en pies

(metros)

0 ft.

(0 m)

1 ft.

(0.3 m)

2 ft

(0.6 m)

3 ft.

(0.9 m)

4 ft.

(1.2 m)

5 ft.

(1.5 m)

6 ft.

(1.8 m)

7 ft.

(2.1 m)

8 ft.

(2.4 m)

9 ft.

(2.7 m)

10 ft.

(3.0 m)

Carrera máxima per-

mitida pies (metros)

100 ft.

(30.5 m)

90 ft.

(27.4 m)

80 ft.

(24.4 m)

70 ft.

(21.3 m)

60 ft.

(18.6 m)

50 ft.

(15.2 m)

40 ft.

(12.2 m)

30 ft.

(9.1 m)

20 ft.

(6.1 m)

10 ft.

(3 m)

0 feet

(0 m)

Permite ¼” (6,4 mm) de decente por pie (30,5

cm) del recorrido para asegurar que el agua

se drena de la tubería.

Tabla A

Manguera de drenaje enrollada y asegurada

a la parte posterior del gabinete Desenrolle

la manguera y extiéndala hasta un drenaje

apropiado. Córtela a la longitud necesaria.

Tubo de ven-

tilación de la

bomba de dre-

naje. Mantenga en

extremo abierto

para asegurar una

buena circulación

de aire a medida

que el agua entra

en el depósito de

la bomba.

NOTA

Determine la carrera máxima permitida de su manguera de

drenaje:

Para cada 1 pie (0,31 metros) de elevación, resta 10 pies (3,1 m)

de la carrera máxima permitida de 100 pies (31 m).

Si se requiere tubería adicional más allá de lo que se suministra,

debe usar tubos con un diámetro interno mínimo de 3/8 "y un

acoplador de tubo y abrazaderas apropiados.

Nivel de agua

Drenaje

sanitario

Tubería de drenaje

de la máquina de

hielo

Tubería de drenaje de la

máquina de hielo

2" (5.1 cm)

Minimo

Figura 8 Mantenga la separación de 2 "como

se muestra entre el nivel de agua de drenaje

y el extremo de la tubería de drenaje de la

máquina de hielo.

Procedimiento para probar el sistema de drenaje:

Los modelos de bomba de drenaje tienen una característica de

seguridad que apagará la energía de la unidad si se produce una

condición de límite alto para evitar inundaciones.Típicamente,

como resultado de una línea de drenaje restringida (el agua

entrante supera el agua bombeada). La bomba continuará funcio-

nando hasta que se corrija la condición de límite alto, momento

en el cual la energía se restablecerá a la unidad.

Una vez que la tubería de drenaje esté conectada, realice

lo siguiente:

1. Enchufe la máquina de hielo en una toma de corriente de

115V.

2. Coloque la unidad en el lugar de instalación nal.

3. Apague la unidad a través la interfaz de usuario con con-

troles táctiles (la pantalla indicará "OFF").

4. Vierta lentamente alrededor 3 litros (2,8 litros) de agua en

el depósito de almacenamiento de hielo. Toda el agua debe

drenar completamente.

5. Si el agua no drena o se produce una interrupción de alimen-

tación, compruebe lo siguiente:

• La tubería de drenaje se llevó a cabo de acuerdo con

las directrices para la elevación y la carrera máximas

permitidas, como se muestra en la Tabla A.

• No hay torceduras ni restricciones en la línea de dre-

naje.

• El tubo de ventilación en la parte posterior de la unidad

está abierto (vea la Figura 7).

• La tubería de drenaje está conectada a un drenaje abi-

erto (la Figura 8).

Después de comprobar los requisitos anteriores, repita el paso 4

y comprueba que el agua se drena por completo sin interrupción

de la alimentación. Si los problemas persisten llame a un técnico

de servicio calicado y / o un plomero.

PRECAUCION

Línea de

suministro

de agua

Abrazadera

y tornillo

Línea de

suministro

de agua

Acoplador de

compresión

Entrada de la

válvula de agua

Bucle de

servicio del

suministro de

agua (a la vál-

vula de cierre)

Figura 9

Vista posterior de la

máquina de hielo

INSTALACIÓN DEL SUMINISTRO DE AGUA

Para evitar fugas de agua:

• El accesorio de conexión para la tubería de agua es solo

compatible con tubería de cobre. No utilice tubos de plástico.

• No utilice ningún sellador de roscas en estos acopladores de

línea de agua.

SUMINISTRO DE AGUA

Para instalar este aparato, consulte y cumpla con todos los códi-

gos de construcción locales.

Esta máquina de hielo debe estar conectada a una tubería de

suministro de agua potable fría con una presión mínima de 20 psi

y una máxima de 120 psi.

Si usted tiene mala calidad de agua (excepcionalmente

dura o clorada), se recomienda un ltro de agua de línea

de suministro

Para el suministro de agua use una tubería de cobre de 1⁄4",

disponible en cualquier ferretería o en un distribuidor de artícu-

los de plomería. Asegúrese de no doblar la tubería de cobre de

1⁄4" durante su instalación. Cuando compre la tubería de cobre,

tenga en cuenta que deberá dejar una espira detrás de la unidad

a modo de "bucle de servicio";

esto permitirá retirar el aparato

de la instalación para su mantenimiento o limpieza (vea la

Figura 8). Conecte la tubería de cobre a un punto alto de

un caño de agua fría para evitar que la máquina de hielo se

obstruya con sedimentos.

Se recomienda la instalación de una válvula de cierre en la

tubería de suministro de agua para facilitar el mantenimiento del

aparato. NOTA: NO ES RECOMENDABLE EL USO DE VÁLVU-

LAS DEL TIPO AUTOPERFORANTE pues son propensas a ob-

struirse con sedimentos, lo cual ocasionará una caída de presión

que reducirá el suministro de agua a la unidad.

Conecte el suministro de agua a la tubería de cobre en la entrada

de la válvula de agua con una tuerca de compresión de 1⁄4".

IMPORTANTE: Asegure la tubería de suministro de agua a la

parte posterior del gabinete con el tornillo y la abrazadera de su-

jeción montada en la esquina del panel posterior (vea la Figura 8).

Después de la instalación, verique que no haya fugas de agua

en todas las conexiones. Conforme el tubo de manera que no

vibre contra el gabinete ni se doble al mover el aparato de su

posición denitiva.

Esta máquina de hielo está diseñada para fabricar diariamente

hielo transparente con agua potable de la mayoría de los suminis-

tros. Si sus resultados no son satisfactorios, tal vez sea necesario

ltrar o tratar el agua. En estos casos sugerimos que un especial-

ista en agua recomiende el tratamiento de agua adecuado.

No se recomienda el empleo de ósmosis inversa, agua

ablandada ni agua desionizada, ya que afectarán desfavor-

ablemente la calidad del hielo.

INSTALACIÓN DEL SUMINISTRO DE AGUA

Procedimiento para probar el sistema de drenaje

(modelos con drenaje por gravedad y con bomba de drenaje)

Los modelos con bomba de drenaje tienen una característica de seguridad que interrumpirá la energía hacia la unidad si

ocurre la condición de límite alto para evitar desbordamiento. Esta característica de seguridad puede ser iniciada por una

restricción en el sistema de drenaje y continuará hasta que se corrija la condición de límite alto, momento en el cual la en-

ergía se restablecerá hacia la unidad. La interrupción de la energía se puede detectar cuando no hay iconos visibles en el

área de visualización de la interfaz de usuario (Figura 10). Una vez que se restituye la energía, sonará una campana de

encendido seguida por una prueba automática, y la palabra “OFF” debería estar visible en el área de visualización.

hours

ICE

1 4 6 8

OFF CLEAN

DOOR

ECO

days

Menú Bloqueo

Luz

Temporizador

de retardo

Encendido/Aááado

Figura 10: Pantalla de interfaz de usuario durante la interrupción de la energía.

Después de conectar la línea de drenaje, realice lo siguiente:

1. Enchufe la máquina de hielo en una fuente de energía de 115 V.

2. Coloque la unidad en la ubicación de instalación nal.

3. Apague la unidad a través de la interfaz de usuario (la pantalla indicará “OFF”). La bomba de drenaje seguirá en fun-

cionando durante el modo “Off” (Apagado) si la unidad tiene una.

4. Vierta lentamente 3 cuartos de galón de agua en el recipiente de almacenamiento de hielo. Toda el agua debería

drenar completamente.

5. Si el agua se drena completamente y sin interrupción de energía, el sistema de drenaje ha sido probado con éxito y

se puede continuar con la instalación de la máquina de hielo.

6. Si el agua no se drena u ocurre una interrupción de energía, revise lo siguiente:

a. Que no haya dobleces o restricciones en la línea de drenaje. (Nota: La línea de drenaje se debe cortar hasta la

longitud requerida y cualquier tubo sobrante se debe remover para evitar posibles restricciones).

b. Que su línea de drenaje esté introducida en un drenaje abierto (Figura 11),

C. Que el tubo respiradero ubicado en la parte trasera de la unidad esté abierto (Figura 12). 7

Espacio de aire

entre el extremo

de la línea de

drenaje y la par-

te superior del

nivel del agua

Trampa

sanitaria

Figura 11: Ejemplo de un drenaje abierto.

7. Después de revisar los requisitos anteriores, repita el paso 4 y verique que el agua drena completamente sin inter-

rupción de la energía. Si los problemas persisten, llame un técnico de servicio calicado y/o un plomero.

Drene el tubo

respiradero de la

bomba. Mantén-

galo abierto para

garantizar que el

aire uye libre-

mente a medida

que el agua in-

gresa al depósito

de la bomba.

Figura 12: Ubicación del tubo

respiradero.

Figura 14

Acumulador

Interruptor de iluminación

tricolor

⁄8"

(45,4 cm)

Figura 13

JUEGO DE RELLENO PARA PANEL (OPCIONAL)

El juego de accesorios de relleno para panel contiene lo siguien-

te:

2 extensiones de gabinete

2 extensiones de zócalo

6 tornillos para chapa metálica 10 x 0,5”

Juego de accesorios de relleno para panel

Este juego de accesorios de relleno agregará 75 mm (3 pulg.) al

ancho de la máquina de hielo, y se emplea cuando la unidad se

debe instalar en una abertura de 457 mm (18 pulg.) Pida el juego

de acuerdo con el color deseado:

Nº de pieza 42242831, juego de relleno para panel blanco

Nº de pieza 42242832, juego de relleno para panel negro

Nº de pieza 42242833, juego de relleno para panel de acero

inoxidable

Para realizar un pedido, comuníquese con el Servicio de atención

al cliente de AGA Marvel llamando al 800-223-3900.

Distribuidor de

agua

Control electrónico de

la máquina de hielo

en la parte superior

de la puerta

Panel

delantero

Rejilla

de corte

Evaporador

Bomba de

circulación

Tapón de

vaciado del

depósito

Depósito

de agua

Deector

de hielo

Sensor de

nivel del

depósito

Figura 15

Figura 16

Figura 17

El proceso de fabricación de hielo

Su máquina de hielo es única por la manera en la que se forma

el hielo, mediante congelación fraccionada, y producir una placa

de hielo transparente y con menos sólidos disueltos que el agua

a partir de la cual se produce. Esto se logra haciendo correr agua

sobre la placa fría del evaporador (vea la Figura 15) que congela

gradualmente el agua hasta producir la placa de hielo. El agua

pura se congela primero y deja los sólidos disueltos en el agua

del depósito residual que se descarta cada ciclo de producción

de hielo para garantizar la mejor calidad de hielo limpio posible.

Cuando alcanza el espesor correcto, la placa de hielo se libera

y se desliza sobre la rejilla de corte cuadriculada (vea la Figura

16). Aquí, los alambres calentados de la rejilla cortan la placa de

hielo en cuadrados (ves la Figura 17). El agua que contiene los

minerales disueltos se drena después de cada ciclo de congel-

ación. A continuación entra agua dulce en la máquina y comienza

un nuevo ciclo de fabricación de hielo.

La máquina de hielo continuará produciendo hielo hasta que

el depósito de hielo esté lleno y luego se detendrá. Arrancará

automáticamente cuando sea necesario reponer hielo en el

depósito. El depósito de hielo no está refrigerado y parte del

hielo se derretirá (por diseño, para preservar la calidad y la

transparencia del hielo). Deje que su máquina de hielo funcione

durante 24 a 48 horas para que acumule cubos de hielo en el

depósito. Después de la puesta en marcha inicial, permite que su

máquina de hielo funcione durante 24-48 horas para acumular

hielo en el depósito de hielo de la máquina.

Sonidos nuevos

La máquina de hielo emite sonidos diferentes a los produci-

dos por su refrigerador doméstico. Estos sonidos son nuevos

para usted, pero no se preocupe, lo más probable es que sean

normales. El proceso de fabricación de hielo emite ruidos que

no son iguales a los que habitualmente producen los equipos

de refrigeración. El hielo cae sobre supercies duras, hay una

cascada de agua por sobre el evaporador, y válvulas que abren

y cierran. A continuación detallamos algunos de los sonidos que

puede oír:

• Un zumbido cuando las válvulas de agua abren para llenar

o vaciar el depósito de agua.

• Un traqueteo puede indicar que hay agua uyendo a través

de la tubería de agua.

• El agua que uye por sobre la placa del evaporador y cae

en el depósito de agua producirá un chapoteo.

• Cuando el bloque de hielo se libera de la placa del evapora-

dor y se desliza sobre la rejilla de corte se genera un ruido

sordo.

• Los "clics" son producidos por los cubos que caen en el

depósito de hielo.

• Un gorgoteo indica que el agua o el refrigerante uyen por

la máquina de hielo.

• El ventilador del condensador produce un ruido de corriente

de aire.

NOTA

En el modo normal la máquina de hielo producirá hasta 17,7 kg

(39 libras) de hielo transparente en 24 horas a una temperatura

ambiente de 22°C (72°F) con un suministro de agua a 13°C

(55°F). En el modo “ECO” (vea la página 16) la máquina de hielo

producirá hasta 13,2 kg (29 libras) de hielo transparente en un

periodo de 24 horas, bajo las mismas condiciones.

La producción "inicial" de hielo y el hielo acumulado en el depósi-

to variarán signicativamente. Esto es normal. Durante las prim-

eras 24 horas de funcionamiento, la unidad producirá hasta 17,7

kg de hielo con las condiciones de temperatura ya mencionadas,

pero si arranca con el depósito de hielo vacío, éste solo podrá

acumular hasta 8 kg de hielo. Por diseño, el depósito de hielo

se mantiene a una temperatura ligeramente por encima de cero

para permitir que el hielo almacenado se derrita lentamente y así

preservar su calidad y transparencia, asegurando un suministro

constante de hielo fresco. A medida que el hielo se acumula en el

depósito, la tasa de producción de hielo supera al derretimiento

del ya producido y el depósito se llena por completo.

Producción de hielo

NOTA

Si el suministro de agua a la máquina se cierra, asegúrese de

cambiar el control electrónico al modo "OFF" (Apagado) o desco-

necte la alimentación eléctrica de la unidad.

OPERACIÓN DE LA MÁQUINA DE HIELO

El depósito de hielo cuenta con un sensor de nivel que detecta si

la cantidad de hielo acumulado es baja o si el depósito está lleno,

y arranca o detiene el proceso de fabricación de hielo según cor-

responda.

"A"

"B"

"C"

"D"

"E"

Si fuera necesario ganar espacio libre dentro de la abertura

de instalación, puede hacerse un agujero a través del gabi-

nete adyacente y pasar el cordón de alimentación eléctrica a

través de ese agujero hasta un tomacorriente. Otra manera

de aumentar la profundidad disponible de la abertura es

empotrar el tomacorriente eléctrico en la pared trasera para

ganar el espesor del enchufe de alimentación eléctrica. No

todas las cajas de tomacorriente empotradas serán apropia-

das para esta aplicación por ser demasiado delgadas, por lo

que se recomienda para esta aplicación una caja de toma-

corriente empotrada equivalente a la Arlington #DVFR1W

(vea la Figura 19).

MODELO

DIMENSIONES DE LA ABERTURA

DE INSTALACIÓN pulgadas (cm DIMENSIONES DEL GABINETE pulgadas (cm)

"A" "B" "C" "D" "E" "F" "G" "H" "J"

MP15C*S

15"

(38,1 cm)

** 34

⁄4" to 35

⁄4"

(87 to 89,5 cm)

24"

(61 cm)

⁄8"

(37,8 cm)

34" to 35"

(86,4 to 88,9 cm)

⁄32"

(60,2 cm)

⁄32"

(66,6 cm)

⁄8"

(98,1 cm)

⁄16"

(44,3 cm)

`MP15C*P

15"

(38,1 cm)

** 34

⁄4" to 35

⁄4"

(87 to 89,5 cm)

*24"

(61 cm)

⁄8"

(37,8 cm)

34" to 35"

(86,4 to 88,9 cm)

⁄8"

(58,1 cm)

⁄8"

(98,1 cm)

⁄8"

(35,9 cm)

MP15C*G

15"

(38,1 cm)

** 34

⁄4" to 35

⁄4"

(87 to 89,5 cm)

*24"

(61 cm)

⁄8"

(37,8 cm)

34" to 35"

(86,4 to 88,9 cm)

⁄32"

(60,2 cm)

⁄32"

(66,6 cm)

⁄32"

(95 cm)

⁄16"

(44,3 cm)

Figura 18

Figura 18a

Figura 19

DIMENSIONES DEL PRODUCTO

ESTILO DE LA PUERTA

(S) Puerta maciza

(P) Puerta maciza con marco decorativa (sin manija)

(G) Puerta de vidrio con marco

MODELO

DATOS DEL PRODUCTO

REQUISITOS

ELÉCTRICOS #

PESO DEL

PRODUCTO

MP15C*S 115V/60Hz/15A

105 lbs

(47,7 kg)

MP15C*P 115V/60Hz/15A

105 lbs

(47,7 kg)

MP15C*G 115V/60Hz/15A

105 lbs

(47,7 kg)

"F"

"D"

"E"

"H"

"J"

"G"

⁄8"

(12,4 cm)

⁄4"

(3,2 cm)

Figura 20

⁄2"

(54,6cm)

* Para instalar modelos (P) con la cara de la puerta alineada con

las puertas de los armarios adyacentes, el espesor del panel dec-

orativo del cliente no puede exceder de ¾ de pulgada (19mm).

** La abertura de instalación mínima requerida debe ser mayor

que la altura ajustada del gabinete.

# Se necesita un circuito dedicado de 15 amperes con conexión

a tierra. Cumpla con todos los códigos de edicación locales

cuando instale el circuito eléctrico y el artefacto.

Línea de

suministro

de agua

Línea de

suministro

de agua

DIMENSIONES DEL PRODUCTO

USO DE SU CONTROL ELECTRÓNICO

hours

ICE

1 4 6 8

OFF CLEAN

DOOR

ECO

days

ICE

hours

days

NOTA

ICE

OFF

DOOR

CLEAN

ECO

Icono Luz: se utiliza para encender y apagar la

luz interior, solo los modelos con puerta de vidrio.

Iconos de la pantalla:

Icono Encendido/ Apagado: se utiliza para en-

cender y apagar el aparato.

Icono Menú: se utiliza para acceder a las funcio-

nes opcionales de la interfaz de usuario.

Icono Reloj: se utiliza para introducir el modo

Delayed Start (Arranque con retardo) o Vacation

(Vacaciones).

Icono Bloqueo: se utiliza para bloquear las fun-

ciones de la interfaz de usuario.

Área de visualización de texto:

Signica que el aparato está encendido y pro-

duce hielo.

Signica que el aparato está en el modo de pro-

ducción de hielo económica.

Signica que el aparato está apagado.

Signica que hay una condición de alarma por

puerta abierta.

Recomienda limpiar el aparato o que está en el

modo de limpieza.

Luz

Área de visualizaciónMenú Bloqueo

Temporizador

de retardo

Encendido/

Aááado

Figura 21

Interfaz de usuario

La pantalla de control está cubierta con una película de plástico

transparente. Esta película se puede retirar levantándola con

cuidado en una esquina.

Modo Delayed Start (Arranque con retardo) o Va-

cation (Vacaciones):

El icono encendido indica que está activado el modo Arranque

con retardo o Vacaciones.

Se encenderá "hours" (horas) o "days" (días)

Ajuste del temporizador

en horas o días

Puesta en marcha de su máquina de hielo

transparente:

Enchufe la máquina de hielo en una toma de corriente

de 115V (vea más información sobre la parte eléctrica en la

página 5). Su aparato se entrega de la fábrica en el modo “ICE”

(Hielo) y comenzara con la producción de hielo después de la

rutina de puesta en marcha.

En aplicando la alimentación a la unidad, o después de una

interrupción de energía, la máquina de hielo llevará a cabo un

auto-test, seguido de un ciclo de cosecha para despejar cualquier

producción de hielo en proceso. Esta rutina de puesta en marcha

("después de aplicar energía a la unidad") toma aproximada-

mente 13 minutos para completar antes de que comience un ciclo

de producción de hielo.

Si el aparato no arranca, verique si la toma de corriente está

alimentada y que el control este en el modo “ICE” (consulte las

opciones más adelante). No haga arrancar la máquina de hielo en

el modo “ECO” (Economía). No arranque inicialmente la máquina

de hielo en el modo "ECO" El modo “ECO” solo debe utilizarse

después de que el depósito se haya llenado de hielo.

Figura 22a

Interruptor de la ilumi-

nación deslizante de tres

posiciones

Cambio de la iluminación tricolor:

(todos los modelos)

El interruptor de iluminación se encuen-

tra en la rejilla de base. Mueva el inter-

ruptor (vea la Figura 19a) a la izquierda

o a la derecha para cambiar el color de

la luz entre azul, blanco o ámbar.

Figura 22

USO DE SU CONTROL ELECTRÓNICO

ICE

OFF

NOTA

ADVERTENCIA

NOTA

El apagado de la máquina de hielo solo detendrá la pro-

ducción de hielo, no desconecta la energía eléctrica del

aparato. Antes de realizar tareas de mantenimiento en la

unidad, desconecte siempre el cable de alimentación de la

toma de corriente.

Encendido y apagado de su máquina de

hielo:

Si su aparato está encendido, la pantalla mostrará

"ICE". Para apagar el aparato presione el icono "Encen-

dido/ Apagado" durante 3 segundos. La pantalla mostrará

"OFF" (Apagado).

En el modo OFF, la bomba de drenaje (si posee) y la

luz interior seguirán encendidas. Para encender el aparato pre-

sione el icono "Encendido/ Apagado" durante 3 segundos, hasta

que aparezca "ICE" en la pantalla.

Después de apagar la máquina, ésta completará el ciclo

de producción de hielo en curso y luego se apagará

denitivamente.

Bloqueo del control:

La interfaz de usuario se puede bloquear para evitar cam-

bios involuntarios en las funciones, como la de limpieza.

Para bloquear el aparato presione el icono "Bloqueo"

durante 5 segundos. El icono "Bloqueo" parpadeará 3 veces y lu-

ego cambiará a iluminación de fondo ja. Para eliminar el bloqueo

de la interfaz de usuario, presione el icono "Bloqueo" durante 5

segundos y la luz de fondo se apagará.

El icono "Bloqueo" es la única tecla activa en este modo. Si se

pulsan otros iconos con la unidad bloqueada, el icono "Bloqueo"

parpadeará 3 veces y la unidad emitirá un tono audible que le

recordará al usuario que el aparato está en el modo de bloqueo.

Iluminación de la pantalla interior (solo modelos con

puerta de vidrio)

Su aparato está equipado con una función que permite escoger

entre dos niveles de iluminación interior. Pulse la tecla “Luz” una

vez para activar la luz de la pantalla interior en el nivel máximo.

Sonará un tono de conrmación y se encenderá el indicador con

el icono de una bombilla. Si pulsa nuevamente la tecla “Luz”, la

luz se atenuará en un 50%. Si pulsa la tecla por tercera vez, la luz

de la pantalla se apagará. La iluminación de la pantalla se desac-

tivará automáticamente después de 4 horas.

DOOR

Alarma por puerta abierta:

Si la puerta permanece abierta o mal cerrada durante

5 minutos, el indicador "DOOR" (Puerta) parpadeará y

la unidad emitirá un tono audible. La alarma audible se

puede apagar pulsando la tecla "Bloqueo". Esta condición

de alarma se puede apagar mediante el cierre de la

puerta o pulsando el icono “Encendido / Apagado” (por

ejemplo, cuando está limpiando el compartimiento de almace-

namiento). La alarma se repetirá en 5 minutos si la condición de

alarma persiste.

1 4 6 8

hours

days

ICE

OFF

Modo Delayed Start (Arranque con retardo) o Va-

cation (Vacaciones):

Su máquina de hielo está equipada con una función de arranque

con retardo. Esta función se puede utilizar para apagar de

manera temporal el aparato durante 1, 4, 6 u 8 horas o días. Al

nalizar el tiempo de retardo seleccionado, el aparato reanudará

el funcionamiento. Esta función es útil para interrumpir por un

tiempo los ruidos producidos por la máquina de hielo o para ahor-

rar agua y electricidad si no está en casa pero desea hielo fresco

a su regreso.

Para entrar en el modo de arranque con retardo pulse el

icono "Reloj", mientras la unidad está en el modo "ICE"

(Hielo). Esto retrasará el próximo lote de hielo hasta el

momento que muestra la pantalla. Cada vez que pulse el

icono "Reloj" el tiempo aumentará desde 1, 4, 6 u 8 horas a

1, 4, 6 u 8 días. El siguiente pulso después

de "8 días" hará que la unidad abandone el

modo de retardo. Después de haber selec-

cionado el tiempo deseado, presione el icono "Encendido/

Apagado" durante 2 segundos para conrmar el ajuste.

La unidad se apagará y la pantalla mostrará un reloj y el

tiempo de retardo escogido. Una vez transcurrido el tiempo

seleccionado, se reanudará la producción normal de hielo.

Para cancelar el arranque con retardo,

presione el icono "Encendido/ Apagado"

hasta que el aparato cambie a Apagado. A

continuación, presione nuevamente el icono

"Encendido/ Apagado" hasta que el aparato

cambie al modo "ICE".

Códigos de error:

La máquina de hielo está continuamente supervisada. Un cable

cortado o un cortocircuito en el circuito de un sensor de tempera-

tura, o la falta de comunicación entre el control y la interfaz de

usuario generará un código de error. La tabla siguiente muestra

los códigos de error:

Códigos de error

Error Código en pantalla Descripción del error Acciones a adoptar

Error del sensor

del depósito

"OFF" parpadeará de forma continua

en intervalos de 1 segundo. La unidad

no emitirá ninguna alarma audible.

Falla del sensor de temperatura. La máquina se apagará (OFF) inmediata-

mente.

Llame al servicio técnico para

que reemplace el sensor de

temperatura.

Error del sensor

de sistema

"ICE" parpadeará de forma continua.

La unidad no emitirá ninguna alarma

audible.

Falla del sensor de temperatura del condensador. La máquina continuará

en funcionamiento, pero el ciclo de producción de hielo no se adaptará a las

diferentes condiciones ambientales, por lo que la calidad del hielo puede

variar.

Llame al servicio técnico para

que reemplace el sensor de

temperatura.

Error de

comunicación

Parpadeo continuo de todos los indica-

dores de la pantalla.

Pérdida de comunicación entre la placa principal y la interfaz de usuario.

Llame al servicio técnico para

que realice una vericación

de diagnóstico.

ICE

ECO

Menú de opciones

Normal y modo ECO (Economía):

Su máquina de hielo viene con un modo opcional "ECO". Esta

nueva característica permite que usted personalice la producción

de hielo a una velocidad moderada, ahorrando aproximadamente

el 25% de energía y el 30% de agua con respecto a

la operación habitual. En este modo la producción de

hielo se ralentizará y el aparato utilizará menos agua

y electricidad. El modo "ECO" solo debe utilizarse

después de que el depósito se haya llenado de hielo. Se

recomienda que el modo "ECO" sólo se inicia después

de que haya un depósito lleno de hielo. Para entrar en el

modo "ECO" haga lo siguiente:

• Pulse el icono "Menú" dos veces y el indicador verde

"ECO" parpadeará.

• Presione el icono "Encendido/ Apagado" hasta

que el indicador verde "ECO" deje de parpadear y

continúe encendido jo.

• Para volver a la tasa de producción estándar, pulse el icono

"Menú" dos veces, el indicador ECO se apagará y el "ICE"

parpadeará. Presione el icono "Encendido/ Apagado" hasta

que el indicador "ICE" deje de parpadear y continúe encen-

dido jo.

USO DE SU CONTROL ELECTRÓNICO

Figura 23

Figura 24

LIMPIEZA DE SU MÁQUINA DE HIELO

Recordatorio de limpieza (CLEAN):

El recordatorio de limpieza (CLEAN), se produce cada

6 meses para recordarle que puede ser el momento

para limpiar su aparato. Con el paso del tiempo se

pueden formar depósitos minerales en la placa fría del

evaporador, que afectan negativamente la calidad del

hielo. Estos depósitos dependen del origen y el uso del

agua. La producción normal de hielo continúa aunque la pantalla

muestre el recordatorio de limpieza. El recordatorio de limpieza

se puede borrar en cualquier momento pulsando el icono "En-

cendido/ Apagado". Una vez reiniciada la unidad, el recordatorio

de limpieza se restablecerá y no volverá a activarse durante los

próximos 6 meses. Si decide limpiar el aparato en este momento,

consulte el menú de opciones a continuación.

CLEAN

PRECAUCION

NOTA

Modo de limpieza :

Para garantizar el máximo rendimiento y calidad del hielo, se

recomienda limpiar su máquina fabricadora de hielo una vez cada

seis meses. Esta sencilla rutina de limpieza también garantizará

que el uso del agua y la energía continúe teniendo eciencia

óptima.

Las casas con calidad deciente del agua o alto uso de hielo

cristalino podrían requerir limpieza más frecuente. Esto se pondrá

de maniesto a partir de la reducción de la calidad o cantidad de

hielo.

Para limpiar su máquina fabricadora de hielo, usted deberá com-

prar un limpiador de máquinas fabricadoras de hielo "seguro para

el níquel” (nickel safe). El limpiador se puede obtener comunicán-

dose con Servicio al Cliente de AGA Marvel en el teléfono 800-

223-3900 o por correo electrónico: [email protected].

Sólo utilice limpiador para máquinas fabricadoras de hielo apro-

bado por Marvel y siga todas las advertencias e instrucciones

incluidas en las etiquetas. El uso de productos químicos incorrec-

tos, y cualquier daño que pudiera resultar, no está cubierto por la

garantía.

Disponible para pedir

Limpiador para máquinas fabricadoras de hielo cristalino

(Clear Ice Machine Cleaner), botella de 4 oz., Parte # S410137

OFF

Para aplicar el limpiador proceda como se

indica a continuación

Apague la máquina de hielo presionando el icono Encen-

dido/ Apagado durante 3 segundos. El control mostrará

“OFF”.

Para desmontar la tapa de la rejilla de corte de la máquina de

hielo siga el procedimiento de tres pasos indicado a continuación,

consulte las Figura 25 y Figura 26:

Retire todo el hielo del depósito de hielo (vea la Figura 26).

Retire el tapón negro de vaciado que se encuentra en el fondo del

depósito de agua fresca (vea la Figura 27). Después de vaciar el

depósito, vuelva a colocar el tapón en el fondo.

Deje que todo el hielo caiga de la placa del evaporador y elimine

el hielo de la rejilla de corte. Si hay hielo incrustado entre los

alambres de la rejilla de corte, espere a que se derrita y caiga. No

trate de quitar el hielo incrustado entre los alambres de la rejilla

de corte pues podría romper los alambres (vea las Figura 23 y

Figura 24).

-Tire primero de esta esquina para retirar la esquina de

la tapa del broche de sujeción.

-A continuación, tire de esta esquina para retirarla del

broche de sujeción.

- Empuje por detrás la tapa hacia usted para desmon-

tarla del broche de sujeción central.

No fuerce el hielo a través de la rejilla de corte pues romperá los

alambres.

Elimine todo el

hielo del evapora-

dor y de la rejilla de

corte que no esté

incrustado en los

alambres

Figura 29

Figura 28

Figura 26

Figura 25

Figura 27

Figura 27a

LIMPIEZA DE SU MÁQUINA DE HIELO

Desmonte la tapa

de la rejilla de corte

Retire todo el

hielo del depósi-

to de hielo

Retire el tapón

negro del fondo

del depósito de

agua.

Consulte las instrucciones de la solución de limpieza para de-

terminar la cantidad adecuada de solución que se debe agregar

en 1,9 litros (2 cuartos de galón) de agua. Desmonte el protector

contra salpicaduras plástico para facilitar el acceso (vea la Figura

28). Vierta lentamente la solución de limpieza sobre la placa del

evaporador para que uya hacia abajo, al depósito de agua dulce

(vea la Figura 29).

Soportes del protector

contra salpicaduras

protector contra

salpicaduras

Placa del evapo-

rador

Vierta lentamente la solución de

limpieza por sobre el borde del-

antero de la placa del evaporador,

detrás de la rejilla de corte.

Rejilla de corte

ICE

CLEAN

OFF

Vuelva a instalar el protector contra salpicaduras (si fue desmon-

tado).

Vuelva a encender la máquina de hielo presionando el

icono "Encendido/ Apagado" durante 3 segundos. La

pantalla indicará el modo "ICE". Presione el icono "Menú"

hasta que aparezca "CLEAN" parpadeando. Presione

el icono "Encendido/ Apagado" hasta que "CLEAN"

deje de parpadear. Ahora su máquina de hielo comen-

zará el ciclo de limpieza.

El ciclo de limpieza y enjuague tomará unos 49 minutos.

Una vez nalizado el ciclo de limpieza la máquina de

hielo vuelve al estado "OFF" (Apagado).

Verique que los depósitos de minerales hayan sido

eliminados. Si encuentra residuos lleve a cabo un

nuevo ciclo de limpieza.

PRECAUCION

ADVERTENCIA

ICE

PRECAUCION

NOTA

ADVERTENCIA

INSTALACIÓN DEL PANEL DE PUERTA DECORATIVO

Es importante usar la rejilla provista de fábrica que viene con el

producto para asegurar que se mantenga el ujo de aire a través

del condensador. No se recomienda el uso de una rejilla person-

alizada pues anulará la garantía.

Si ha comprado un modelo con panel decorativo, su unidad es-

tará equipada con bisagras articuladas que permiten una insta-

lación totalmente empotrada. La unidad admite paneles de

⁄8" (15

mm) y

⁄4" (18 mm) de espesor.

Los modelos con paneles decorativos están diseñados para

usar únicamente en instalaciones empotradas. El uso

en instalaciones autosostenidas podría ocasionar lesiones

personales.

ADVERTENCIA

Las bisagras articuladas tienen muchos puntos que podrían

pellizcar sus manos y dedos; por consiguiente, lo más segu-

ro es cerrad la bisagras articuladas cuando está desmontar.

Paso 1: desmonte la puerta.

Con un destornillador Phillips retire el tornillo y la abrazadera “P”

de la parte inferior de la puerta cerca de la bisagra (vea la

Figura 30b).

Apriete la lengüeta de sujeción del conector del cable y tire del

conector para desconectar el cable de la puerta (vea la

Figura 31).

Abra la puerta y aoje los tornillos que sujetan las bisagras al

gabinete (2 en la parte superior y 2 en la bisagra inferior). No

quite los tornillos pero aójelos lo suciente como para que las

bisagras se liberen al deslizar la puerta hacia un costado para su

desmontaje.

Con un ayudante, y teniendo cuidado de no rayar el gabinete ni

la puerta, deslice la puerta hacia el costado aproximadamente ½

pulgada (13 mm) y retire la puerta con las bisagras de la unidad.

Tenga mucho cuidado con las bisagras articuladas. La

bisagra es de cierre automático y existen muchos puntos

que podrían pellizcar sus manos antes de la instalación

empotrada. No desmonte el soporte en “Z” de la parte

superior del gabinete.

ADVERTENCIA

Cancelación del modo de limpieza

Para salir del modo de limpieza presione el icono "Encendido/

Apagado" hasta que aparezca "OFF" en la pantalla. Espere 3

minutos para que el modo de limpieza complete su rutina de

cancelación antes de encender nuevamente la unidad presion-

ando el icono "Encendido/ Apagado". Si enciende de nuevo la

unidad antes de que hayan transcurrido los 3 minutos, la pantalla

mostrará "CLEAN" y la unidad se apagará automáticamente una

vez transcurridos los 3 minutos de la cancelación de la rutina de

limpieza.

Si cancela el modo de limpieza después de agregar más

limpiador, deberá reiniciar la limpieza y dejar que el ciclo

nalice para eliminar la solución de limpieza antes de re-

anudar la producción de hielo.

Opción:

una vez nalizado el ciclo de limpieza, puede lavar el

interior con un detergente suave, o con un jabón para vajilla, o

con una solución de dos cucharadas de bicarbonato de sodio en

un litro de agua. Enjuague con agua limpia.

Vuelva a instalar la tapa de la rejilla de corte.

No utilice limpiadores a base de lejía ni productos de limpieza

abrasivos. Los limpiadores a base de cloro atacan el acero inoxid-

able y lo dejan expuesto a la corrosión.

Su máquina de hielo está ahora lista

para volver a arrancar. Presione el icono

"Encendido/ Apagado" durante 3 segundos

hasta que la pantalla muestre "ICE".

Después de la limpieza se recomienda desechar el hielo produ-

cido después de 3 horas de producción de hielo.

Figura 30a

Figura 30

Figura 31

Figura 32a

Figura 30b

Figura 32

INSTALACIÓN DEL PANEL DE PUERTA DECORATIVO

Soporte en “Z”

del gabinete

Aoje, pero no retire, estos 2 tornil-

los Phillips de las bisagras superior

e inferior.

Apriete esta lengüeta del

conector del cable y tire del

conector.

Conector del cablea-

do, vea la Figura 31

Parte inferior de

la puerta

Abrazadera

“P” y tornillo

Paso 2: desmonte la junta de la puerta.

Coloque la puerta sobre una supercie plana y, comenzando

desde una esquina de la puerta, retire la junta magnética del lado

interior de la puerta (vea la

Figura 32). Deje la junta a un lado

sobre una supercie plana.

Los canales que retienen la junta tienen 10 agujeros (3 en cada

lado, 2 arriba y 2 abajo) que serán utilizados para sujetar el panel

decorativo a la parte delantera de la puerta. Los tornillos se sumi-

nistran con los manuales del artefacto, junto con la cerradura de

la puerta (en ciertos modelos).

Paso 3: corte y perfore el panel decorativo.

Corte el panel decorativo de acuerdo con el modelo de artefacto y

las dimensiones indicadas en las

Figura 33 a Figura 36.

PRECAUCION

El peso del panel decorativo de la puerta no debe exceder de

10 libras (4,5 kg).

Panel decorativo

a tope con la

parte superior

de la puerta.

El panel decora-

tivo a estar centra-

da en la anchura

de la puerta.

Agujeros en

el canal de

retención de

la junta.

Agarre la junta magnética

y tire de ella para retirarla

de la puerta. Comience

por una esquina.

INSTALACIÓN DEL PANEL DE PUERTA DECORATIVO

⁄8"

(12,4 cm)

⁄16"

(3 cm)

⁄8"

(7,9 cm)

⁄2"

(3.8 cm)

typical

⁄4"

(37,5 cm)

⁄4" (6 mm)

Deep

(12,7 cm)

⁄4"

(4,4 cm)

(5,1 cm)

⁄16"

(9,4 cm)

⁄16"

(4,3 cm)

⁄8"

(12,4 cm)

⁄16"

(3 cm)

⁄8"

(7,9 cm)

⁄2"

(3,8 cm)

typical

⁄16"

(4,3 cm)

⁄4"

(37,5 cm)

⁄4" (6 mm)

Deep

(12,7 cm)

⁄4"

(4,4 cm)

(5,1 cm)

⁄16"

(9,4 cm)

⁄32"

(2,9 cm)

⁄32"

(2,9 cm)

⁄32"

(77,1 cm)

⁄32"

(77,1 cm)

Este lado ori-

entado hacia el

interior

Este lado ori-

entado hacia el

interior

Radio per-

mitido:

⁄4"

(6 mm)

Radio per-

mitido:

⁄4"

(6 mm)

Espacio libre para

la cabeza del

tornillo (4 lugares)

Espacio libre para

la cabeza del

tornillo (4 lugares)

Figura 35

Puerta abisagrada a la

derecha para artefacto de

15" (38,1 cm) de ancho.

Figura 33

Puerta abisagrada a la

izquierda para artefacto de

15" (38,1 cm) de ancho.

Parte superior

de la puerta

Parte superior

de la puerta

Lado de las bisagras de la puerta

Espacio libre

para la bisagra

(2 lugares)

Espacio libre

para la bisagra

(2 lugares)

Agujero avellanado Ø 1"

(25,4 mm),

⁄4" (6 mm) de

profundidad (4 lugares),

Agujero avellanado Ø 1"

(25,4 mm),

⁄4" (6 mm) de

profundidad (4 lugares),

Figura 34

Puerta abisagrada a la izquierda para

artefacto de 15" (38,1 cm) de ancho.

Figura 36

Puerta abisagrada a la derecha para

artefacto de 15" (38,1 cm) de ancho.

Figura 37

Figura 38

INSTALACIÓN DEL PANEL DE PUERTA DECORATIVO

Tipo de material Tornillo para madera n.º 10

Madera dura Agujero de guía Ø

⁄8" (3,2 mm)

Madera blanda Agujero de guía Ø

⁄64" (2,8 mm)

Paso 6: asegure el gabinete.

Utilice los tornillos n.º 8 x

⁄4" incluidos con los manuales para

asegurar la encimera a la parte superior del gabinete a través de

los agujeros del soporte “Z” del gabinete.

Paso 5: instale la puerta.

Abra con cuidado las bisagras superior e inferior de la puerta

pues hay muchos puntos que pueden pellizcarle la mano.

Coloque las bisagras en los 4 tornillos del gabinete, 2 en la parte

superior y 2 en la parte inferior y deslice la puerta en su posición.

Apriete los 4 tornillos de la bisagra con un destornillador Phillips

(vea las Figura 30 y Figura 30a). Monte el mazo de cables desde

la rejilla hasta la parte inferior de la puerta y asegúrelo con el tor-

nillo y la abrazadera "P" desmontados en el paso 1 (vea la Figura

27b). Vuelva a conectar el mazo de cables, (vea la Figura 31).

Paso 4: monte el panel en la puerta.

El método preferido para jar el panel a la puerta es sujetarlo con

pinzas para que no pueda moverse al perforar los agujeros para

guía de los tornillos. Utilice sargentos de carpintero o pinzas tipo

"C" con almohadillas en las supercies de sujeción para no arru-

inar el panel ni la puerta. El panel decorativo cortado a la medida

debe estar nivelado a tope con la parte superior de la puerta y

centrado a ambos lados de la puerta (vea la Figura 32a). Per-

fore 10 agujeros a través del canal de la junta y use los agujeros

como guía. Utilice una broca de la medida indicada en la Tabla

'B' y tenga cuidado de no perforar hasta la supercie delantera

del panel. Si el espesor del panel decorativo es menor de

⁄8" (16

mm) deberá buscar tornillos más cortos. Fije el panel a la puerta

con los 10 tornillos incluidos con los manuales del artefacto (vea

la Figura 37). Retire las pinzas y vuelva a instalar la junta en los

canales de la puerta. Puede ser necesario aplicar algo de fuerza

para asentar la junta en los canales. Verique que las esquinas

de la junta estén asentadas correctamente.

Tornillo n.º

10 x ½"

Soporte en “Z”

del gabinete

Tornillo n.º

8 x

⁄4"

(3 lugares)

Tabla B

Si necesita asistencia técnica tenga en cuenta lo

• Si aún no ha nalizado el primer año del período de garantía

del producto, comuníquese con su distribuidor o llame al

servicio de atención al cliente de AGA MARVEL al teléfono

800.223.3900 para solicitar instrucciones sobre cómo obtener

cobertura por garantía en su localidad.

• Si el período de garantía de un año ha caducado, el servicio

de atención al cliente de AGA MARVEL puede recomendarle

un centro de servicios técnicos cercano a su domicilio.

También puede encontrar la lista de los centros de servi-

cio técnico autorizados en la sección Servicio y asistencia

técnica (Service and support) en la página de Internet www.

agamarvel.com.

• En toda correspondencia referida a asistencia técnica, no

olvide incluir el número de servicio, el número de serie y la

prueba de compra de la unidad.

• Trate de obtener toda la información posible o la descripción

del problema, cuánto tiempo ha estado en funcionamiento

el artefacto, la temperatura de la habitación y cualquier otra

información adicional que pueda ser de utilidad para resolver

rápidamente el problema.

• La Tabla 'C' se suministra para registrar la información cor-

respondiente a su producto para consultas futuras.

Para su registro

Fecha de la compra

Nombre del distribuidor

Dirección del distribuidor

Ciudad

Estado

Código postal

Número de serie del artefacto

Número de servicio del artefacto

Fecha en la que envió la tarjeta de la

garantía (debe ser dentro de los 10 días de

la compra).

Tabla C

PRECAUCION

CUIDADOS Y LIMPIEZA - CONSEJOS PARA AHORRAR ENERGÍA

SOLICITUD DE SERVICIO TÉCNICO

Rejilla frontal

Verique que nada obstruye el ujo de aire requerido en las aber-

turas delanteras del gabinete. Cepille o limpie con una aspiradora

las pelusas y suciedad acumuladas en las aberturas de la rejilla al

menos una o dos veces al año (vea la página 4).

PELIGRO DE CHOQUE ELÉCTRICO: Desconecte la aliment-

ación eléctrica del artefacto antes de limpiarlo con agua y jabón.

Gabinete

El gabinete pintado puede lavarse con agua jabonosa tibia y en-

juagarse con agua limpia. NUNCA use limpiadores abrasivos.

Interior

Lave el compartimiento interior con agua jabonosa tibia. NO

utilice limpiadores abrasivos, disolventes, limpiadores pulidores ni

detergentes puros.

Cuidado del artefacto

1. Evite apoyarse en la puerta, podría doblar las bisagras de la

puerta o inclinar el artefacto.

2. Tenga cuidado al barrer, pasar la aspiradora o fregar cerca

del frente del artefacto pues podría dañar la rejilla.

3. Limpie periódicamente el interior de la unidad según sea

necesario.

4. Revise o limpie periódicamente la rejilla delantera según sea

necesario.

Ante una falla en la alimentación eléctrica, pro-

ceda como se indica a continuación

Si se interrumpe la alimentación eléctrica, trate de corregirla lo

antes posible. Reduzca al mínimo las aperturas de la puerta

durante la interrupción del servicio eléctrico pues ello afecta nega-

tivamente la temperatura de la unidad.

Reemplazo del equipo de iluminación interior

Todos los modelos utilizan lámparas LED para iluminar el interior

del artefacto. Este componente es muy conable, pero si una

lámpara falla, comuníquese con un técnico de servicio calicado

para que reemplace el LED.

Las siguientes sugerencias reducirán al mínimo

el costo de utilización de su artefacto de refriger-

ación.

1. No instale el artefacto cerca de un electrodoméstico que

emita calor (cocina, lavavajillas, etc.), conductos de calefac-

ción y otras fuentes de calor.

2. Instale el producto alejado de la luz solar directa.

3. Verique que los oricios de ventilación de la rejilla delantera

del artefacto ubicada bajo la puerta no estén obstruidos y

manténgalos limpios para permitir la evacuación del calor

que genera el sistema de refrigeración.

4. Conecte el artefacto a un circuito de alimentación exclusivo

(no compartido con otros equipos).

5. Reduzca al mínimo la cantidad de veces que abre la puerta y

el tiempo en que esta permanece abierta. .

6. Utilice el modo ECO cuando no necesite producir la máxima

cantidad de hielo.

7. Seleccione la función de arranque con retardo si la máquina

de hielo no será utilizada durante un período prolongado.

Antes de llamar al servicio técnico siga estos

consejos

Si el artefacto parece estar funcionando mal, lea primero este

manual. Si el problema persiste, vea la guía de localización de

fallas incluida a continuación. Antes de llamar al servicio técnico,

localice el problema en la guía y consulte su causa y su solución.

Tal vez el problema sea algo muy simple que puede resolverse

sin llamar al servicio técnico. Sin embargo, puede ser necesa-

rio ponerse en contacto con su distribuidor o con un técnico de

servicio calicado.

Peligro de electrocución

• Nunca intente reparar o realizar tareas de mantenimiento en

el artefacto sin haberlo previamente desconectado de la ali-

mentación eléctrica. Apagar el artefacto desde el control no

desconecta la corriente eléctrica de los cables del artefacto.

• Vuelva a colocar todas las piezas y paneles antes de poner

en funcionamiento.

ADVERTENCIA

LOCALIZACIÓN DE FALLAS

Guía de localización y solución de averías

Operación de la máquina de hielo

La máquina de hielo no funciona

¿Está enchufado el cable de alimentación de la máquina de

hielo? Enchufe el cable de alimentación en una toma de cor-

riente con conexión de tierra.

¿El control electrónico indica el modo "ICE"? Revise el con-

trol para asegurarse de que está en el modo "ICE".

¿Se ha quemado un fusible o se ha disparado un interruptor

automático? Reemplace el fusible quemado o rearme el inter-

ruptor disparado.

¿La temperatura del lugar es menor que la habitual? La

temperatura ambiente mínima es 13°C (55°F). El termistor del

depósito puede estar detectando la temperatura ambiente y

apagará la máquina antes de que el depósito se haya llenado de

hielo. Si la temperatura ambiente se mantiene baja, es posible

que la máquina de hielo no vuelva a arrancar.

Hay una bomba de drenaje en la máquina de hielo. La bomba

de drenaje está diseñada para apagar temporalmente la unidad

si el nivel de agua es muy alto. Espere unos minutos, la bomba

de drenaje continuará funcionando hasta eliminar el exceso de

agua. Si aún hay agua en el depósito de hielo, verique la aus-

encia de obstrucciones o dobleces en la tubería de ventilación

de la bomba de drenaje.

La máquina de hielo está ruidosa

Muchos de los sonidos que produce una máquina de hielo son

diferentes de los producidos por su refrigerador doméstico. Este

tema se ha tratado en la página 9, pero verique lo siguiente:

¿Oye la circulación de agua en la máquina de hielo? Este

es un sonido normal ya que se agrega agua en cada ciclo de

producción de hielo.

¿Oye un soplido? Verique que haya agua llegando a la máqui-

na de hielo. También verique que el tapón de vaciado esté bien

asentado en el depósito de agua.

¿Hay una placa de hielo atascada entre la placa del evapora-

dor y la rejilla de corte? En primer lugar verique si la máquina

de hielo está nivelada. Si la máquina de hielo está nivelada

ejecute un ciclo de limpieza.

Producción de hielo

La máquina de hielo no produce hielo o produce muy poco

¿El control electrónico está ajustado en el modo "ICE"?

Revise el control para asegurarse de que está en el modo "ICE".

¿Llega agua a la máquina de hielo? Verique que no haya

ninguna obstrucción en el suministro de agua, como una válvula

cerrada, o un fusible quemado, o un interruptor disparado, o una

tubería de alimentación doblada o con baja presión de agua.

¿Recién arranca la máquina de hielo? Un ciclo de producción

de hielo normal puede durar hasta 1-1⁄2 horas. Los ciclos de

puesta en marcha iniciales pueden tomar más tiempo. Revise

la máquina de hielo después de 24 horas para vericar si se ha

acumulado hielo en el depósito.

¿Está en su sitio el tapón de vaciado del depósito? Veri-

que que el tapón de vaciado del depósito está correctamente

asentado.

¿Hay alguna obstrucción en el tubo distribuidor de agua?

Ejecute un ciclo de limpieza para limpiar la máquina de hielo.

También revise los ltros para vericar que no están obstruidos.

¿Hay alguna obstrucción en el ujo de aire del ventilador

del condensador? Verique que la rejilla de la parte delantera

de la máquina de hielo permite una circulación de aire adec-

uada.

¿Es demasiado elevada la temperatura ambiente y/o del

agua? Mueva la máquina de hielo a un lugar donde la tempera-

tura ambiente sea inferior a 32°C (90°F) para máquinas de hielo

empotrables. La máquina de hielo no debe colocarse al lado

de una fuente de calor como, por ejemplo, un horno. Revise la

conexión de agua fría.

¿Se han formado incrustaciones en la máquina de hielo? Si

se han formado incrustaciones en el evaporador, la máquina de

hielo necesita limpieza, vea la sección "Limpieza de la máquina

de hielo".

TROUBLESHOOTING THE ICE MACHINE

Calidad del hielo

Olor, color gris o mal sabor en el hielo

¿Se han formado incrustaciones minerales en la placa del

evaporador? La máquina de hielo necesita limpieza, vea la sec-

ción "Limpieza de la máquina de hielo".

¿Hay un alto contenido de minerales en el agua? Puede ser

necesario ltrar el agua.

¿Se han guardado alimentos en el depósito de hielo? Retire

los alimentos del depósito de hielo.

Los olores desagradables pueden requerir el uso de un ltro

de carbón en la tubería de suministro de agua.

Aglomeraciones de hielo

¿Hay aglomeraciones de hielo en el depósito? Si el hielo no

se usa de forma regular se derretirá y formará aglomeraciones.

Rompa las aglomeraciones de hielo con la cuchara de extrac-

ción.

Cubos de hielo demasiado pequeños

¿Es bajo el consumo de hielo? El hielo que se derrite lenta-

mente en el depósito afecta el tamaño de los cubos. Esto es

normal. Cuando el depósito de hielo necesita ser repuesto, los

cubos vuelven a su tamaño normal.

¿La placa de hielo se libera?

Limpie el evaporador. Consulte “Limpieza de Su Máquina de

Hielo” en la pagina 15 y ejecute el modo de limpieza (“CLEAN”)

antes de llamar al servicio técnico.

¿Hay alguna obstrucción en el tubo distribuidor? Verique

la ausencia de obstrucciones o dobleces en la tubería de agua

que alimenta la máquina de hielo. Revise todos los ltros para

vericar que no están obstruidos. Verique que el agua uye

de manera uniforme fuera del tubo distribuidor; en caso con-

trario, limpie la máquina de hielo, vea la sección "Limpieza de la

máquina de hielo".

NOTA

Problemas con la instalación de tuberías

¿La manguera de drenaje está alineada con el desagüe?

Mueva la máquina de hielo para alinear el drenaje.

¿La máquina de hielo está drenando correctamente? Veri-

que la ausencia de dobleces u obstrucciones en las mangueras

de drenaje; esto puede causar que el agua retroceda hacia el

depósito de hielo. Verique que no haya materiales extraños ob-

struyendo el drenaje del depósito de hielo, situado en la esquina

posterior derecha del depósito. Verique la ausencia de obstruc-

ciones o dobleces en la descarga y la tubería de ventilación de

la bomba de drenaje. Verique que la bomba de drenaje esté

nivelada.

Los problemas de las tuberías instaladas fuera de la máquina de

hielo no pueden ser reparados por el técnico de servicio. Para

ello deberá llamar a un plomero cualicado.

NOTA

Si la máquina de hielo no funciona, revise lo siguiente:

• Verique que haya energía en la toma de corriente.

• Verique que la máquina de hielo esté encendida.

• Verique que el depósito de hielo no esté lleno.

A continuación, revise la bomba de drenaje

La bomba no funciona:

• Verique que la bomba esté enchufada y que haya energía

en la toma de corriente.

• Verique la ausencia de desechos en la entrada de la bomba

de drenaje y límpiela si fuese necesario. Desmonte las

abrazaderas y el tubo de entrada de la bomba de drenaje

para buscar y eliminar los desechos.

• Verique la ausencia de torceduras/ dobleces pronunciados u

obstrucciones en la tubería de ventilación.

• Asegúrese de que hay suciente agua para activar la

bomba de drenaje. Para activar la bomba de drenaje

necesitará no menos de 0,95 litros (un cuarto de galón)

de agua.

La bomba funciona, pero no sale agua por la descarga:

• Verique que la ventilación esté limpia y sin obstrucciones.

• Verique la ausencia de obstrucciones en la tubería de des-

carga.

• Asegúrese de que la tubería de descarga no haya superado

la elevación máxima para la carrera horizontal correspondi-

ente. Consulte la Tabla A en la página 6.

La bomba funciona y luego se apaga rápidamente de forma

repetida:

• Verique que la bomba de drenaje esté nivelada.

• Verique que la ventilación esté limpia y sin obstrucciones.

Localización y solución de averías en la bomba de

drenaje

Si el depósito de la bomba de drenaje (no el depósito de la

máquina de hielo) se llena excesivamente, la alimentación eléc-

trica de la máquina de hielo se apagará.

Figura 39a

Figura 40

PREPARACIÓN DE LA MÁQUINA DE HIELO PARA SU ALMACENAMIENTO

Figura 39

Vista posterior de la

máquina de hielo

Tubería del

suministro de

agua

Accesorio del

suministro de

agua

Entrada de la

válvula de agua

Panel de

acceso

Tornillo

PRECAUCION

ADVERTENCIA

Si la máquina de hielo se mueve, no se utiliza durante un tiempo

prolongado, o estará en un área con temperaturas cercanas a las

de congelación, será necesario eliminar cualquier resto de agua

en el sistema de fabricación de hielo.

Para evitar daños en la máquina de hielo, así como posibles

daños por acumulación de agua en los alrededores cuando la

temperatura desciende por debajo cero, se deberá drenar y elimi-

nar toda el agua de la máquina. Estos daños no están cubiertos

por la garantía.

No utilice ningún tipo de anticongelante u otra solución para evitar

el drenaje adecuado de la máquina de hielo.

Limpieza de la máquina de hielo

La limpieza de la máquina de hielo ayuda a evitar la formación de

hongos y moho. Además, la máquina se debe desinfectar antes

de su almacenamiento o cuando vuelve de nuevo al servicio. Vea

en la página 16 las instrucciones para limpiar la máquina de hielo.

Drenaje y eliminación del agua de un sistema de

fabricación de hielo equipado con un drenaje por

gravedad.

1. Cierre el suministro de agua a la máquina de hielo.

2. Desconecte el accesorio de conexión del suministro de agua

en la entrada de la válvula de agua (vea la Figura 39a).

3. Cambie el control electrónico al modo de limpieza (CLEAN)

durante aproximadamente un (1) minuto. Esto energizará y

abrirá la válvula de agua, y eliminará la mayor parte del agua

de la válvula de agua y de la tubería de agua entre la salida

de la válvula de agua y el depósito.

4. Cambie el control electrónico a la posición "Apagado". Esto

energizará y abrirá la válvula de drenaje para vaciar el

depósito y el sistema de drenaje de la máquina de hielo.

5. Desconecte la máquina de hielo de la toma de corriente.

6. Desmonte la tapa de acceso de la parte posterior de la

máquina de hielo (vea la Figura 40).

NO desmonte la tapa de acceso al compartimiento de la

máquina antes de desconectar el cable de alimentación de

la máquina de hielo. En caso contrario podría recibir una

descarga eléctrica o lesiones personales causadas por los

componentes móviles,

Peligro de electrocución

Figura 41

Figura 38a

Figura 42

PREPARACIÓN DE LA MÁQUINA DE HIELO PARA SU ALMACENAMIENTO

7. Desconecte la tubería de agua entre la salida de la válvula

de agua y el depósito y drene el agua restante que queda en

el área de la trampa de la tubería de agua (vea las Figura 41

y Figura 41a).

8. Vuelva a conectar la tubería de agua en la salida de la vál-

vula de agua (vea las Figura 41 y Figura 41a).

9. Vuelva a instalar la tapa de acceso de la máquina de hielo.

10. Limpie y seque el depósito de almacenamiento de la máqui-

na de hielo.

11. Deje la puerta abierta para que circule aire y evitar la for-

mación de hongos y moho.

12. Deje la tubería de suministro de agua desconectada o vuelva

a conectar la línea de suministro y déjela cerrada. NO abra

el agua y deje que el agua entre de nuevo en la válvula de

agua.

13. Instale el tapón de acondicionamiento para el invierno en el

oricio de drenaje de agua dentro del depósito de hielo (vea

la Figura 42).

Tapón de

acondiciona-

miento para el

invierno

Para desconectar la tubería de la

salida de agua empuje hacia arriba

el collarín blanco y tire de la tubería

de agua de plástico desde la parte

inferior de la válvula de agua.

Para volver a conectar la tubería

de la salida de agua simplemente

inserte el tubo de plástico en el col-

larín blanco y empuje hasta el tope;

la tubería de agua entrará unos 12

mm (

⁄2") en la válvula.

Collarín

blanco

Tubería de

plástico de la

salida de agua

PREPARING THE ICE MACHINE FOR STORAGE

Figura 40

14. Desmonte la abrazadera superior del tubo de ventilación

para facilitar el acceso para la manguera de aire.

15. Aplique aire comprimido (aproximadamente 10 psi) en el ex-

tremo del tubo de ventilación. Esto eliminará el agua restante

de la bomba y la tubería de drenaje (vea la Figura 43).

16. Vuelva a instalar el tubo de ventilación y la abrazadera en

la parte posterior de la máquina de hielo y retire el tapón de

acondicionamiento para el invierno del depósito de hielo,

guarde el tapón para su uso en el futuro.

Procedimiento para poner nuevamente en marcha

la máquina de hielo

1. Vuelva a conectar o abra la tubería de suministro de

agua.

2. Vuelva a conectar el tubo de drenaje (si fue desmontado).

3. Enchufe el cable de alimentación en una toma de corriente

y encienda la máquina de hielo (para encender y apagar la

máquina, consulte la página 14).

4. Verique que no haya fugas de agua en la entrada de agua,

las tuberías de drenaje y los accesorios.

5. Verique el funcionamiento de la bomba de drenaje (si

posee) vertiendo aproximadamente 2 litros de agua en el

depósito de hielo. La bomba de drenaje se deberá activar y

descargará el agua (consulte la sección Bomba de drenaje

en la página 6). Verique la ausencia de fugas de agua en

todas las conexiones de manguera.

Tubo de

ventilación

Tubería de

drenaje

Retire el

tornillo de

la abraza-

dera

GARANTÍA DE PRODUCTOS ELECTRODOMÉSTICOS

Piezas o servicios

No provistos o designados por AGA MARVEL

Las garantías indicadas tampoco serán de aplicación si:

• No se pudiesen vericar la factura original de compra, la

fecha de entrega o el número de serie de la unidad.

• Las piezas defectuosas no son devueltas para inspección si

así fue solicitado por AGA MARVEL.

• El poseedor del equipo de refrigeración no es el comprador

original del producto.

Las garantías establecidas de aquí en más son las únicas ga-

rantías extendidas por AGA MARVEL. Toda garantía implícita,

incluso la garantía implícita de comerciabilidad, está limitada a

la duración de estas garantías expresas. En ningún caso AGA

MARVEL será responsable por cualesquiera daños emergentes o

incidentales, ni por gastos por incumplimiento de estas o cu-

alesquiera otras garantías, sean expresas o implícitas.

Algunos estados (dentro de los Estados Unidos de América) no

permiten la exclusión o limitación de daños emergentes o una

limitación en el tiempo de validez de una garantía implícita, por

lo que la exclusión o limitación anterior podría no ser aplicable

para usted. Esta garantía le brinda derechos legales especícos

y usted podría tener otros derechos que pueden variar de un

estado a otro (dentro de los Estados Unidos de América).

Ninguna persona, rma o corporación está autorizada a ofrecer

cualquier otra garantía o asumir cualquier otra obligación en

nombre de AGA MARVEL. Estas garantías se aplican únicamente

a productos utilizados en cualesquier de los cincuenta estados de

los Estados Unidos de Norteamérica y en el Distrito de Columbia.

Para obtener el servicio amparado por esta garantía, informe de

cualquier defecto a:

1260 E. VanDeinse St.

Greenville MI 48838

Phone: 800.223.3900

Para el producto completo

Un año de garantía limitada sobre piezas y mano

de obra del producto completo

AGA MARVEL garantiza el suministro de todas las piezas y

la mano de obra necesarias para reparar o reemplazar en el

domicilio u ocina del usuario cualquier componente en el que se

haya comprobado la presencia de defectos, sea por materiales

o por mano de obra, de acuerdo a las condiciones y exclusiones

establecidas más adelante, durante un período de un año a partir

de la fecha de compra del usuario nal.

Garantía limitada adicional exclusivamente sobre

piezas entre el segundo y quinto años

Durante los cuatro años siguientes a la nalización del período de

garantía limitada de un año, AGA MARVEL garantiza el sumi-

nistro de piezas de repuesto para el sistema de refrigeración

sellado herméticamente, compuesto por compresor, condensador,

secador, acumulador, válvula de derivación, tuberías de conexión

y evaporador, en las que se compruebe la presencia de defectos

de mano de obra o materiales, de acuerdo a las condiciones y

exclusiones establecidas más adelante.

Las garantías anteriores no cubren lo siguiente:

• Costos de transporte de los repuestos o piezas defectuosas

devueltas.

• Capacitación del cliente o instrucciones sobre el uso del

artefacto.

• Cualquier pérdida del contenido debido a una falla del pro-

ducto.

• Remoción o instalación del producto.

Ninguna de las garantías que se indican cubren las fallas de este

producto o de sus componentes debido a:

• Transporte o daños subsiguientes.

• Uso comercial o usos distintos de aquellos normales para un

equipo para uso en el hogar u ocina pequeña.

• Instalación inadecuada, uso indebido, abuso, accidente o al-

teración, conexión a una instalación eléctrica que no cumple

con los códigos eléctricos, bajo o alto voltaje, fallas por falta

del mantenimiento necesario o por otros usos distintos a

aquel para el cual fue diseñado el artefacto.

www.agamarvel.com

1260 E. VanDeinse St.

Greenville MI 48838

800.223.3900

41014103-SP Rev G

6/21/18

Todas las especicaciones y diseños del producto están sujetos a cambios sin aviso previo. Las revisiones

del producto no le otorgan al comprador el derecho a cambios, mejoras, accesorios adicionales, reemplazos

o compensaciones por los productos previamente comprados.

Scotsman MP15CPP2LP Marvel Professional Series 15 Inch Panel Ready Freestanding and Built-In Ice Maker

Product's Documents

User Manual

Specifications

Scotsman MP15CPP2LP Questions and Answers

Related Products

Scotsman SCCG30MA1SU Ice Maker

Scotsman Dce33 Ice Maker

Scotsman DCE33PA1SSD 15" Under Counter Ice Maker

Scotsman NH0622 Prodigy Plus® Nugget Ice Maker

Scotsman SCN60PA1SS Freestanding and Built-In Ice Maker

Scotsman CS0415 15 Inch Under Counter Ice Maker
