EN
FR
PG
57
W415-1349 / A / 03.18.15
$10.00
INSTALLER: LEAVE THIS MANUAL WITH THE APPLIANCE.
CONSUMER: RETAIN THIS MANUAL FOR FUTURE REFERENCE.
NEVER LEAVE CHILDREN OR OTHER AT RISK INDIVIDUALS ALONE WITH THE APPLIANCE.
INSTALLATION AND
OPERATING INSTRUCTIONS
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada /
103 Miller Drive, Crittenden, Kentucky, USA, 41030
Phone (705)721-1212 • Fax (705)722-6031 • www.napoleonfi replaces.com • [email protected]
1.36E
CERTIFIED FOR CANADA AND UNITED STATES USING ANSI/CSA METHODS.
SAFETY INFORMATION
!
WARNING
- Do not store or use gasoline or other fl ammable
vapors and liquids in the vicinity of this or any
other appliance.
- WHAT TO DO IF YOU SMELL GAS:
• Do not try to light any appliance.
• Do not touch any electrical switch; do not use
any phone in your building.
• Immediately call your gas supplier from a
neighbour’s phone. Follow the gas supplier’s
instructions.
• If you cannot reach your gas supplier, call the
fi re department.
- Installation and service must be performed by a
qualifi ed installer, service agency or the supplier.
This appliance may be installed in an aftermarket,
permanently located, manufactured home (USA
only) or mobile home, where not prohibited by
local codes.
This appliance is only for use with the type of gas
indicated on the rating plate. This appliance is
not convertible for use with other gases, unless a
certifi ed kit is used.
If the information in these instructions
are not followed exactly, a fi re or
explosion may result causing property
damage, personal injury or loss of life.
HOT GLASS WILL CAUSE
BURNS.
DO NOT TOUCH GLASS UNTIL
COOLED.
NEVER ALLOW CHILDREN TO
TOUCH GLASS.
!
DANGER
A barrier designed to reduce the risk of burns from
the hot viewing glass is provided with this appliance
and shall be installed for the protection of children
and other at-risk individuals.
CERTIFIED
Decorative Product: Not for use as a heating appliance.
BARRIER
HDX40NT-1
NATURAL GAS
HDX40PT-1
PROPANE
CONFORMS TO AMERICAN NATIONAL STANDARDS: ANSI Z21.50, CERTIFIED TO CANADIAN CSA 2.22 FOR VENTED GAS FIREPLACES.
SAFETY BARRIER
HDF40KSB ILLUSTRATED
W415-1349 / A / 03.18.15
2
EN
TABLE OF CONTENTS
NOTE: Changes, other than editorial, are denoted by a vertical line in the margin.
1.0 INSTALLATION OVERVIEW 3
2.0 INTRODUCTION 4
2.1 DIMENSIONS 5
2.2 GENERAL INSTRUCTIONS 5
2.3 GENERAL INFORMATION 6
2.4 RATING PLATE INFORMATION 7
3.0 VENTING 8
3.1 VENTING LENGTHS AND COMPONENTS 8
3.2 TYPICAL VENT INSTALLATIONS 9
3.3 SPECIAL VENT INSTALLATIONS 10
3.3.1 PERISCOPE TERMINATION 10
3.3.2 CORNER TERMINATION 10
3.4 VENT TERMINAL CLEARANCES 11
3.5 VENT APPLICATION FLOW CHART 12
3.6 DEFINITIONS 12
3.7 ELBOW VENT LENGTH VALUES 12

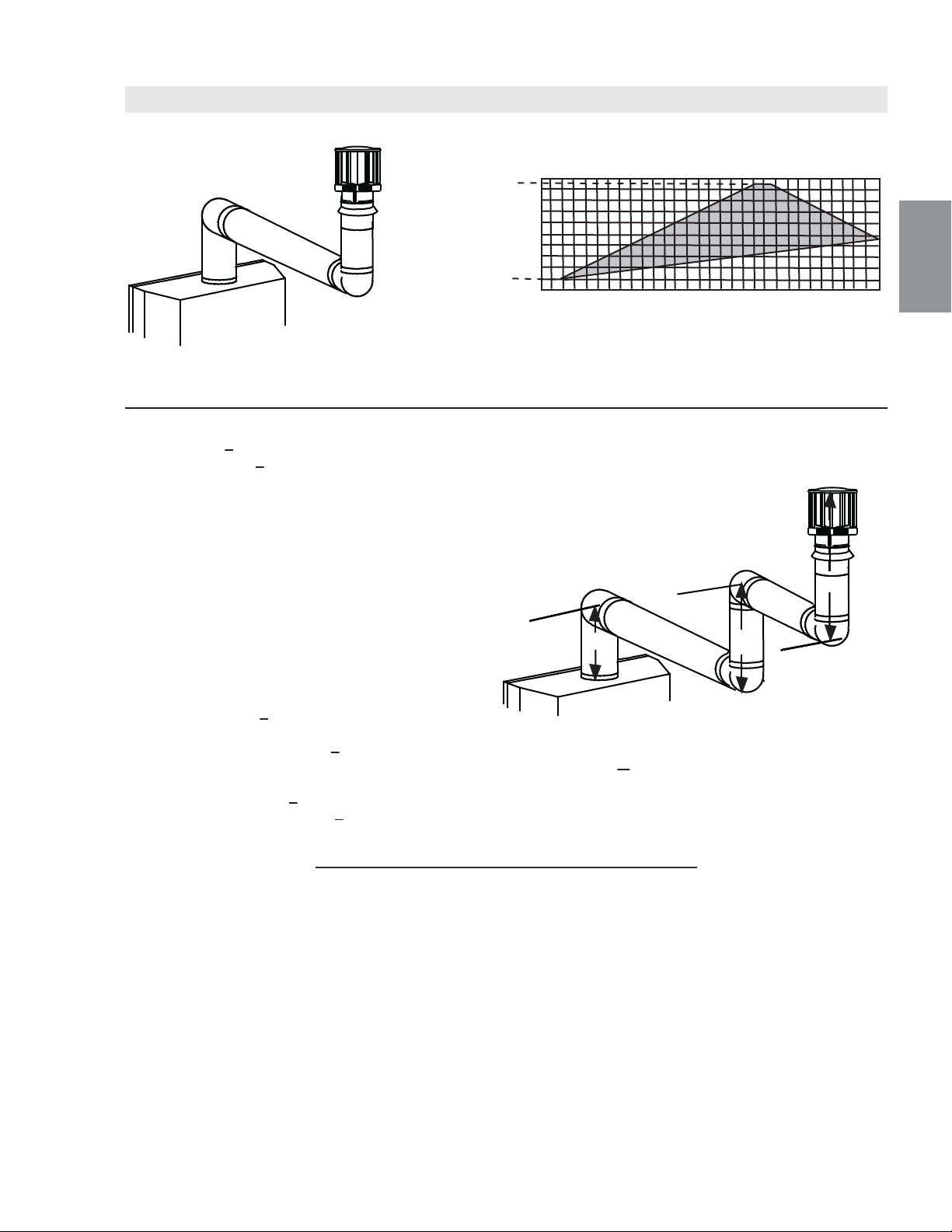

3.8 HORIZONTAL TERMINATION 13

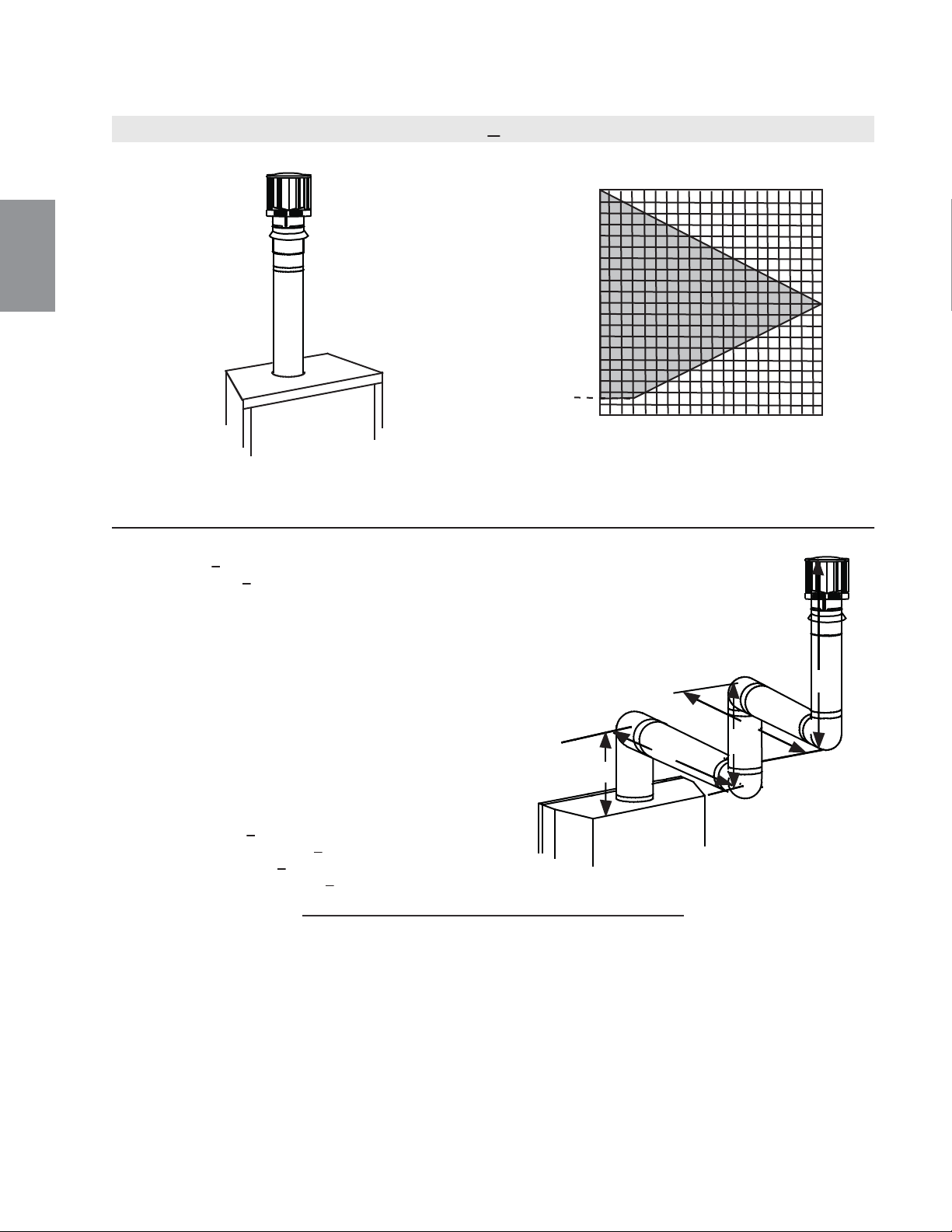

3.9 VERTICAL TERMINATION 15
4.0 INSTALLATION 17

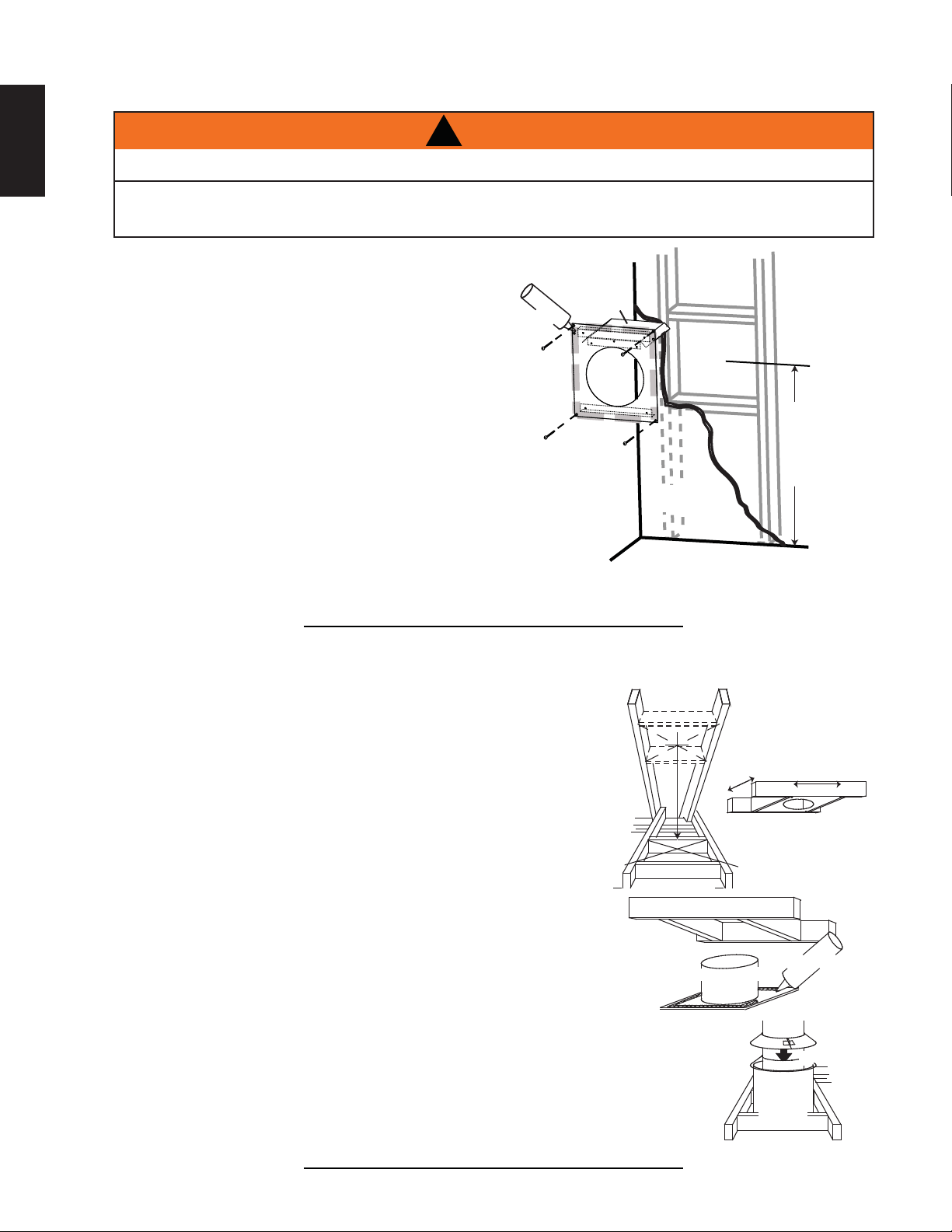

4.1 WALL AND CEILING PROTECTION 17
4.1.1 HORIZONTAL INSTALLATION 18
4.1.2 VERTICAL INSTALLATION 18
4.2 USING FLEXIBLE VENT COMPONENTS 19
4.2.1 HORIZONTAL AIR TERMINAL INSTALLATION 19
4.2.2 VERTICAL AIR TERMINAL INSTALLATION 20
4.3 MOBILE HOME 21
4.4 ACCESS PANEL FOR GAS LINE CONNECTION 21
4.5 GAS INSTALLATION 22

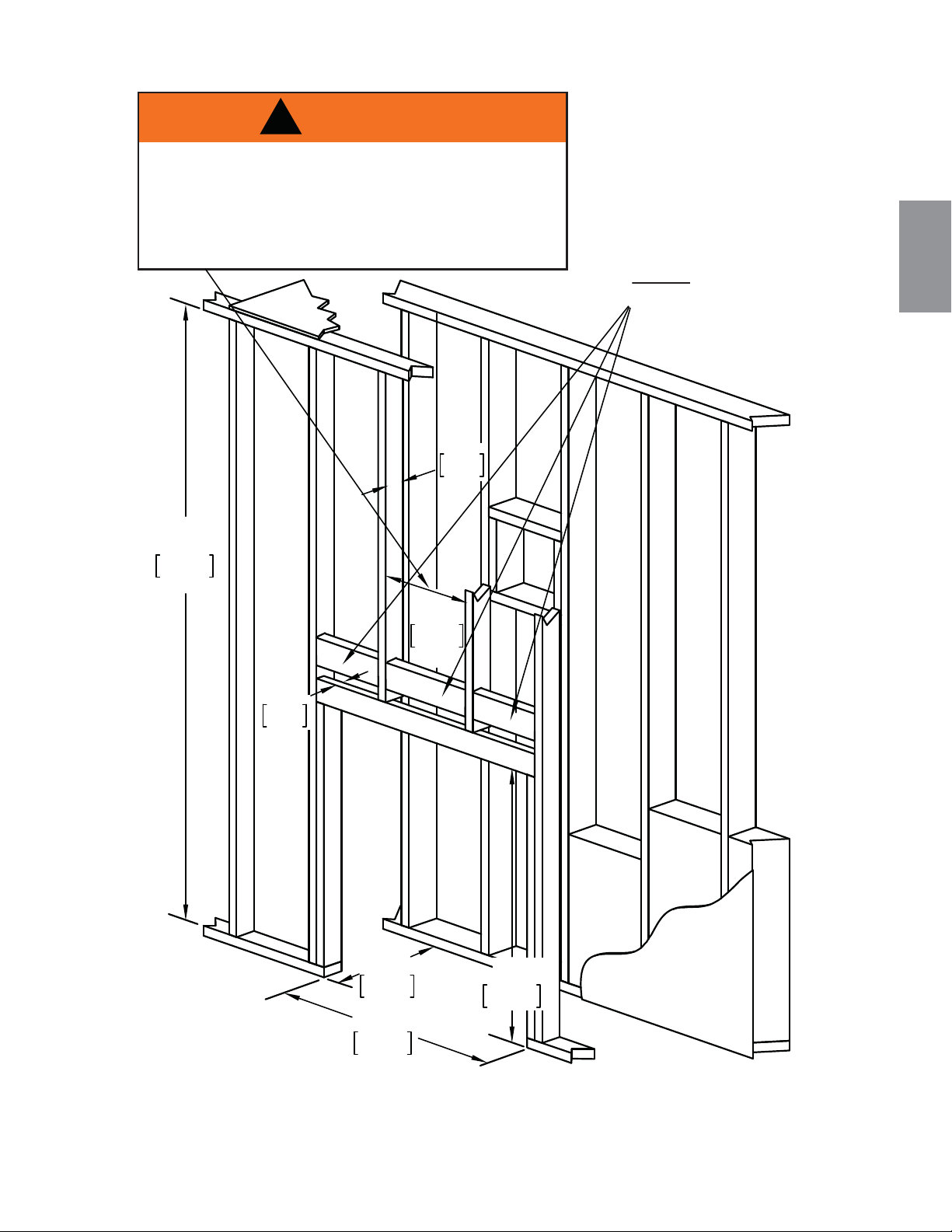

5.0 FRAMING 22
5.1 MINIMUM CLEARANCE TO COMBUSTIBLES 24
5.2 MINIMUM CLEARANCE TO COMBUSTIBLE ENCLOSURES 25
5.3 ALCOVE INSTALLATION 27

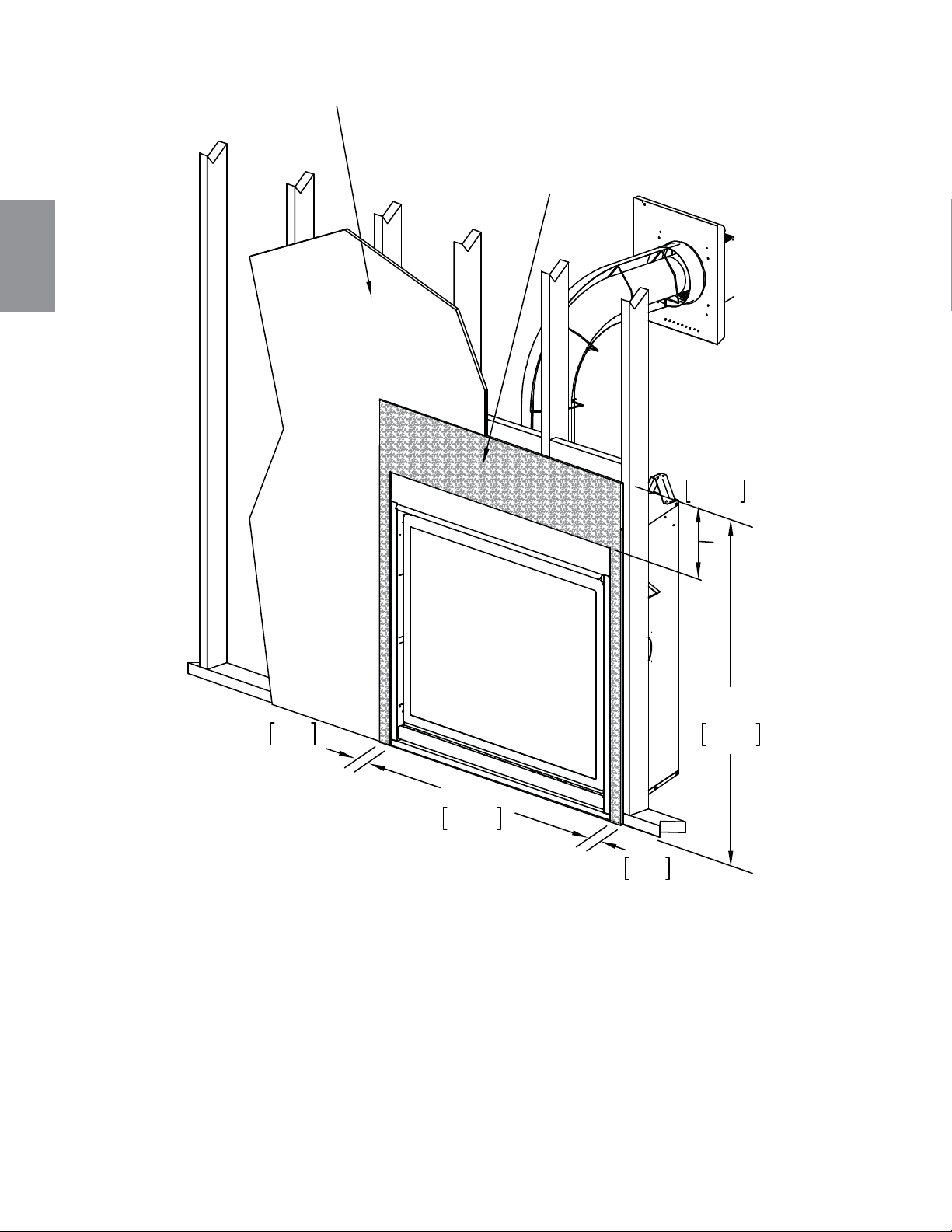

5.4 NON-COMBUSTIBLE FACING MATERIAL 27
5.5 MINIMUM MANTEL CLEARANCES 28
6.0 OPTIONAL BLOWER INSTALLATION 29
6.1 ACCESSING THE BLOWER 29
6.2 INSTALLING THE BLOWER 30
7.0 FINISHING 31
7.1 SAFETY SCREEN REMOVAL AND INSTALLATION 31
7.3 FRONT SURROUND INSTALLATION 32
7.2 DOOR REMOVAL AND INSTALLATION 32
7.4 LOG PLACEMENT 33
7.5 GLOWING EMBER PLACEMENT 34
7.6 LAVA ROCK 34
7.7 LOGO PLACEMENT 34
7.8 OPTIONAL ROCK PLACEMENT 35
8.0 WIRING DIAGRAM / ELECTRICAL INFORMATION 36
8.1 WIRING REQUIREMENTS 36
8.2 JUNCTION BOX INSTALLATION 36
8.3 WIRING DIAGRAM (IFC MODULE) 37
9.0 OPERATION 38
9.1 GENERAL TRANSMITTER LAYOUT 39
9.2 INITIALIZING THE TRANSMITTER FOR THE FIRST TIME 39
9.3 TEMPERATURE DISPLAY 40
9.4 FLAME HEIGHT 40
9.5 BLOWER SPEED 40
9.6 NIGHT LIGHT DIMMER CONTROL 41
9.7 CONTINUOUS PILOT / INTERMITTENT PILOT (CPI / IPI) SELECTION 41
9.8 KEY LOCK 41
9.9 LOW BATTERY / MANUAL BYPASS 42
10.0 ADJUSTMENT 42
10.1 RESTRICTING VERTICAL VENTS 42
10.2 PRESSURE ADJUSTMENT 42
10.4 FLAME CHARACTERISTICS 43
10.3 VENTURI ADJUSTMENT 43
11.0 MAINTENANCE 44
11.1 ANNUAL MAINTENANCE 44
11.2 LAMP REPLACEMENT 45
11.3 DOOR GLASS REPLACEMENT 46
11.4 CARE OF GLASS 46
11.5 CARE OF PLATED PARTS 46
12.0 REPLACEMENT PARTS 47
13.0 OVERVIEW 48
14.0 VALVE TRAIN ASSEMBLY 49
15.0 ACCESSORIES 50
16.0 TROUBLESHOOTING 52
17.0 WARRANTY 55
W415-1349 / A / 03.18.15
3
EN
1.0 INSTALLATION OVERVIEW
Mantel, see “MINI-
MUM MANTEL
CLEARANCES”
section.
Enclosures, see the
section “MINIMUM
CLEARANCES TO
COMBUSTIBLE
ENCLOSURES”
section for drywall (or
other combustible
material).
Framing, see
“FRAMING”
section.
Side
Wall
Venting, see “VENTING”
section.
Enclosures, see the
section “MINIMUM
CLEARANCE TO
COMBUSTIBLE
ENCLOSURES”
section for
non-combustible
materials such as
tile, marble, granite,
etc.
Rating plate, see “RATING
PLATE INFORMATION”
section.
SAFETY BARRIER
W415-1349 / A / 03.18.15
4
EN
2.0 INTRODUCTION
3.2C
!
WARNING
• THIS APPLIANCE IS HOT WHEN OPERATED AND CAN CAUSE SEVERE BURNS IF CONTACTED.
• ANY CHANGES OR ALTERATIONS TO THIS APPLIANCE OR ITS CONTROLS CAN BE DANGEROUS AND IS
PROHIBITED.
• Do not operate appliance before reading and understanding operating instructions. Failure to operate appliance
according to operating instructions could cause fi re or injury.
• Risk of fi re or asphyxiation do not operate appliance with fi xed glass removed.
• Do not connect 110 volts to the control valve.
• Risk of burns. The appliance should be turned off and cooled before servicing.
• Do not install damaged, incomplete or substitute components.
• Risk of cuts and abrasions. Wear protective gloves and safety glasses during installation. Sheet metal edges may
be sharp.
• Do not burn wood or other materials in this appliance.
• Children and adults should be alerted to the hazards of high surface temperature and should stay away to
avoid burns or clothing ignition.
• Young children should be carefully supervised when they are in the same room as the appliance.
Toddlers, young children and others may be susceptible to accidental contact burns. A physical barrier
is recommended if there are at risk individuals in the house. To restrict access to an appliance, install an
adjustable safety gate to keep toddlers, young children and other at risk individuals out of the room and
away from hot surfaces.
• Clothing or other fl ammable material should not be placed on or near the appliance.
• Due to high temperatures, the appliance should be located out of traffi c and away from furniture and
draperies.
• Ensure you have incorporated adequate safety measure to protect infants/toddlers from touching hot surfaces.
• Even after the appliance is out, the glass and/or screen will remain hot for an extended period of time.
• Check with your local hearth specialty dealer for safety screens and hearth guards to protect children from hot
surfaces. These screens and guards must be fastened to the fl oor.
• Any safety screen, guard or barrier removed for servicing the appliance, must be replaced prior to operating
the appliance.
• The appliance is a vented gas-fi red appliance. Do not burn wood or other materials in the appliance
• It is imperative that the control compartments, burners and circulating blower and its passageway in the appliance
and venting system are kept clean. The appliance and its venting system should be inspected before use and at
least annually by a qualifi ed service person. More frequent cleaning may be required due to excessive lint from
carpeting, bedding material, etc. The appliance area must be kept clear and free from combustible materials,
gasoline and other fl ammable vapors and liquids.
• Under no circumstances should this appliance be modifi ed.
• This appliance must not be connected to a chimney fl ue pipe serving a separate solid fuel burning appliance.
• Do not use this appliance if any part has been under water. Immediately call a qualifi ed service technician to inspect
the appliance and to replace any part of the control system and any gas control which has been under water.
• Do not operate the appliance with the glass door removed, cracked or broken. Replacement of the glass should be
done by a licensed or qualifi ed service person.
• Do not strike or slam shut the appliance glass door.
• When equipped with pressure relief doors, they must be kept closed while the appliance is operating to prevent
exhaust fumes containing carbon monoxide, from entering into the home. Temperatures of the exhaust escaping
through these openings can also cause the surrounding combustible materials to overheat and catch fi re.
• Only doors / optional fronts certifi ed with the appliance are to be installed on the appliance.
• Keep the packaging material out of reach of children and dispose of the material in a safe manner. As with all plastic
bags, these are not toys and should be kept away from children and infants.
• As with any combustion appliance, we recommend having your appliance regularly inspected and serviced as well
as having a Carbon Monoxide Detector installed in the same area to defend you and your family against Carbon
Monoxide.
• Ensure clearances to combustibles are maintained when building a mantel or shelves above the appliance.
Elevated temperatures on the wall or in the air above the appliance can cause melting, discolouration or damage of
decorations, a T.V. or other electronic components.
• A barrier designed to reduce the risk of burns from the hot viewing glass is provided with this appliance and
shall be installed.
• If the barrier becomes damaged, the barrier shall be replaced with the manufacturer’s barrier for this
appliance.
• Installation and repair should be done by a qualifi ed service person. The appliance should be inspected
before use and at least annually by a professional service person. More frequent cleaning may be required
due to excessive lint from carpeting, bedding material, etc. It is imperative that control compartments,
burners and circulating air passageways of the appliance be kept clean.
W415-1349 / A / 03.18.15
5
EN
33 3/4"
857mm
41"
1041mm
38"
965mm
39 1/4"
997mm
20 1/2"
521mm
20"
508mm
40 1/4"
1022mm
28"
711mm
5"
127mm
8"
203mm
10 3/16"
259mm
2"
51mm
2"
51mm
3"
76mm
2.1 DIMENSIONS
THIS GAS APPLIANCE SHOULD BE INSTALLED AND SERVICED BY A QUALIFIED INSTALLER to
conform with local codes. Installation practices vary from region to region and it is important to know the
specifi cs that apply to your area, for example in Massachusetts State:
• This product must be installed by a licensed plumber or gas fi tter when installed within the commonwealth
of Massachusetts.
• The appliance damper must be removed or welded in the open position prior to installation of an appliance
insert or gas log.
• The appliance off valve must be a “T” handle gas cock.
• The fl exible connector must not be longer than 36 inches (914mm).
• A Carbon Monoxide detector is required in all rooms containing gas fi red appliances.
• The appliance is not approved for installation in a bedroom or bathroom unless the unit is a direct vent
sealed combustion product.
ALWAYS LIGHT THE PILOT WHETHER FOR THE FIRST TIME OR IF THE GAS SUPPLY HAS RUN OUT,
WITH THE GLASS DOOR OPENED OR REMOVED.
PROVIDE ADEQUATE CLEARANCE FOR SERVICING AND OPERATING THE APPLIANCE.
PROVIDE ADEQUATE VENTILATION.
NEVER OBSTRUCT THE FRONT OPENING OF THE APPLIANCE.
OBJECTS PLACED IN FRONT OF THE APPLIANCE MUST BE KEPT A MINIMUM OF 48” (1219mm) FROM
THE FRONT FACE OF THE APPLIANCE.
SURFACES AROUND AND ESPECIALLY ABOVE THE APPLIANCE CAN BECOME HOT. AVOID CONTACT
WHEN THE APPLIANCE IS OPERATING.
FIRE RISK. EXPLOSION HAZARD.
HIGH PRESSURE WILL DAMAGE VALVE. DISCONNECT GAS SUPPLY PIPING BEFORE PRESSURE TESTING GAS
LINE AT TEST PRESSURES ABOVE 1/2 PSIG. CLOSE THE MANUAL SHUT-OFF VALVE BEFORE PRESSURE
TESTING GAS LINE AT TEST PRESSURES EQUAL TO OR LESS THAN 1/2 PSIG (35 mb).
USE ONLY WOLF STEEL APPROVED OPTIONAL ACCESSORIES AND REPLACEMENT PARTS WITH THIS APPLIANCE.
USING NON-LISTED ACCESSORIES (BLOWERS, DOORS, LOUVRES, TRIMS, GAS COMPONENTS, VENTING
COMPONENTS, ETC.) COULD RESULT IN A SAFETY HAZARD AND WILL VOID THE WARRANTY AND CERTIFICATION.
!
WARNING
2.2 GENERAL INSTRUCTIONS
W415-1349 / A / 03.18.15
6
EN
4.1B
The installation must conform with local codes or, in
absence of local codes, the National Gas and Propane
Installation Code CSA B149.1 in Canada, or the National
Fuel Gas Code, ANSI Z223.1 / NFPA 54 in the United
States. Suitable for mobile home installation if installed in
accordance with the current standard CAN/CSA Z240MH
Series, for gas equipped mobile homes, in Canada or
A
NSI Z223.1 and NFPA 54 in the United States.
A
s long as the required clearance to combustibles is
maintained, the most desirable and benefi cial location
for an appliance is in the center of a building, thereby
allowing the most effi cient use of the heat created. The location of windows, doors and the traffi c fl ow in the
room where the appliance is to be located should be considered. If possible, you should choose a location
where the vent will pass through the house without cutting a fl oor or roof joist.
If the appliance is installed directly on carpeting, vinyl tile or other combustible material other than wood
fl ooring, the appliance shall be installed on a metal or wood panel extending the full width and depth.
Some appliances have optional fans or blowers. If an optional fan or blower is installed, the junction box must
be electrically connected and grounded in accordance with local codes, use the current CSA C22.1 Canadian
Electrical Code in Canada or the ANSI/NFPA 70 National Electrical code in the United States.
We suggest that our gas
hearth products be installed
and serviced by professionals
who are certied in the U.S.
by the National Fireplace
Institute
®
(NFI) as NFI Gas
Specialists
www.ncertied.org
This appliance is equipped with a power back up control system. Four 1.5 volt “AA” batteries (not supplied) are
required for the battery pack included in the system. Use Alkaline batteries only.
2.3 GENERAL INFORMATION
FOR YOUR SATISFACTION, THIS APPLIANCE HAS BEEN TEST-FIRED TO ASSURE ITS OPERATION
AND QUALITY!
This appliance is approved for bathroom, bedroom and bed-sitting room installations and is suitable for mobile
home installations.
This appliance is equipped with ceramic glass. Replacement glass must be obtained from your authorized
dealer / distributor and is identifi ed in the replacement parts list. Do not substitute materials.
This appliance is not convertible for use with other gases, unless a certifi ed kit is used.
Expansion / contraction noises during heating up and cooling down cycles are normal and are to be expected.
Changes in fl ame appearance from “HI” to “LO” is more evident in natural gas than in propane.
Use only accessories designed for and listed with your specifi c appliance.
High Elevations
Input ratings are shown in Btu per hour and are certifi ed without de-rating up to 4,500 feet (1372mm) above
sea level. For Installations at the elevations above 4,500 feet (1372mm) and in the absence of specifi c
recommendations from the local authority having jurisdiction, the high altitude input rating shall be reduced at the
rate of 4% for each additional 1,000 feet (305mm).
GAS SPECIFICATIONS
Model Fuel Gas
Control
Max. Input
BTU/h
Min. Input
BTU/h
HDX40NT-1 Nat IPI Hi/Lo 40,000 26,000
HDX40PT-1 Prop* IPI Hi/Lo 36,000 26,000
GAS INLET AND MANIFOLD
PRESSURES
Natural Propane
Minimum Inlet 4.5” w.c.
(11mb)
11.0” w.c.
(27mb)
Maximum Inlet 7.0” w.c.
(17mb)
13.0” w.c.
(32mb)
Manifold Pressure 3.5” w.c.
(9mb)
10.0” w.c.
(25mb)
EFFICIENCY RATINGS
Model Steady State(%) AFUE%**
HDX40NT-1 61.5% 59.5%
HDX40PT-1 61.5% 59.5%
IPI - Intermittent Pilot Ignition System
* Using conversion kit
** Maximum Values
Conversions must be made by a qualifi ed service technician
using Wolf Steel specifi ed and approved parts.
W415-1349 / A / 03.18.15
7
EN
2.4 RATING PLATE INFORMATION
INSTALLER: It is your responsibility to check off the appropriate box on the rating plate according to
the model, venting and gas type of the appliance.
For rating plate location, see “INSTALLATION OVERVIEW” section.
This illustration is for reference only. Refer to the rating plate on the appliance for accurate information.
NOTE: The rating plate must remain with the appliance at all times. It must not be removed
A barrier designed to reduce the risk of burns from the hot viewing glass is provided with the appli-
ance and must be installed..
SERIAL NUMBER/NO. DE SERIE: HDX40
MANIFOLD PRESSURE: 3.5" WATER COLUMN
PRESSION AU COLLECTEUR: 3.5" D'UNE COLONNE D'EAU
MINIMUM SUPPLY PRESSURE: 4.5" WATER COLUMN
PRESSION D'ALIMENTATION MINIMALE: 4.5" D'UNE COLONNE D'EAU
MAXIMUM SUPPLY PRESSURE: 7.0" WATER COLUMN
PRESSION D'ALIMENTATION MAXIMALE: 7.0" D'UNE COLONNE D'EAU
THIS VENTED GAS FIREPLACE HEATER IS NOT FOR USE WITH
AIR FILTERS AND NOT FOR USE WITH SOLID FUEL. FOR USE
WITH GLASS DOORS CERTIFIED WITH THIS UNIT ONLY
WARNING: DO NOT ADD ANY MATERIAL TO THE APPLIANCE, WHICH WILL COME IN
CONTACT WITH THE FLAMES, OTHER THAN THAT SUPPLIED BY THE MANUFACTURER
WITH THE APPLIANCE.
DECORATIVE PRODUCT: NOT FOR USE AS A HEATING APPLIANCE
MINIMUM CLEARANCE TO COMBUSTIBLE MATERIALS /
DEGAGEMENTS MINIMAUX DES MATERIAUX COMBUSTIBLES:
TOP/ DESSUS 9½" RECESSED DEPTH / PROFONDEUR D'ENCASTRE 20½"
FLOOR / PLANCHER 0 VENT SIDES / COTES DE L'EVENT 2"
SIDES / COTES 2”
VENT TOP / DESSUS DE L’ÉVENT 2"
BACK
/ ARRIERE 1”
VENT BOTTOM / DESSOUS DE L’ÉVENT 1"
MANTLE / MANTEAU 13"
*
*
MAXIMUM HORIZONTAL EXTENSION / EXTENSION HORIZONTALE MAXIMALE: 2".
SEE INSTRUCTION MANUAL FOR GREATER EXTENSIONS. SE RÉFÉRER AU
MANUEL
D'INSTRUCTION POUR DES EXTENSIONS PLUS GRANDES.
SEE OWNER'S INSTRUCTION MANUAL FOR MINIMUM AND MAXIMUM VENT LENGTHS.
SE RÉFÉRER AU MANUEL D'INSTALLATION DU PROPRIÉTAIRE POUR LES
LONGUEURS
D'EVACUATION MINIMALE ET MAXIMALE.
MANIFOLD PRESSURE: 10" WATER COLUMN
PRESSION AU COLLECTEUR: 10" D'UNE COLONNE D'EAU
MINIMUM SUPPLY PRESSURE: 11" WATER COLUMN
PRESSION D'ALIMENTATION MINIMALE: 11" D'UNE COLONNE D'EAU
MAXIMUM SUPPLY PRESSURE: 13" WATER COLUMN
PRESSION D'ALIMENTATION MAXIMALE: 13" D'UNE COLONNE D'EAU
AVERTISSEMENT: N'A JOUTEZ PAS A CET APPAREIL AUCUN MATERIAU DEVANT
ENTRER EN CONTACT AVEC LES FLAMMES AUTRE QUE CELUI QUI EST FOURNI AVEC CET
APPAREIL PAR LE FABRICANT.
PRODUIT DÉCORATIF: NE PAS UTILISER COMME APPAREIL DE CHAUFFAGE.
W385-1993 / A
ALTITUDE / ELEVATION
INPUT / ALIMENTATION
REDUCED INPUT / ALIMENTATION REDUITE
0-4500FT (0-1370m)
36,000 BTU/h
26,000 BTU/h
CERTIFIED FOR
CERTIFIEE POUR
CANADA USA
HDX40NT
HDX40PT
0-4500 FT (0-1370m)
40,000 BTU/h
26,000 BTU/h
CHDX40NT
CHDX40PT
MODEL
DIRECT VENT GAS FIREPLACE. SUITABLE FOR BEDROOM, BATHROOM AND BED-SITTING
ROOM INSTALLATION. SUITABLE FOR MOBILE HOME INSTALLATION IF INSTALLED IN
ACCORDANCE WITH THE CURRENT STANDARD CAN/CSA Z240MH SERIES GAS
EQUIPPED MOBILE HOMES, IN CANADA OR IN THE UNITED STATES THE
MANUFACTURED
HOME CONTRUCTION AND SAFETY STANDARD, TITLE 24 CFR, PART 3280. WHEN THIS
US STANDARD IS NOT APPLICABLE USE THE STANDARD FOR FIRE SAFETY CRITERIA
FOR MANUFACTURED HOME INSTALLATIONS, SITES AND COMMUNITIES, ANSI / NFPA 501A.
FOR USE ONLY WITH BARRIER W565-0176. FOLLOW THE INSTALLATION INSTRUCTIONS
LOCATED IN THE INSTALLATION MANUAL.
CERTIFIED
REFERENCE # 161746
Natural Gas/Gaz Naturel
Propane
THE APPLIANCE MUST BE VENTED USING THE APPROPRIATE WOLF STEEL VENT KITS. SEE OWNERS
INSTALLATION MANUAL FOR VENTING SPECIFICS. PROPER REINSTALLATION AND RESEALING IS
NECESSARY AFTER SERVICING THE VENT-AIR INTAKE SYSTEM.
L'APPAREIL DOIT ÉVACUER SES
GAZ EN UTILISANT L'ENSEMBLE D'ÉVACUATION PROPRE À
WOLF
STEEL. SE RÉFÉRER
AU MANUEL
D'INSTALLATION DU PROPRIÉTAIRE POUR LES SPÉCIFICATIONS DE L'ÉVACUATION. IL EST IMPORTANT
DE BIEN RÉINSTALLER ET RESCELLER L'ÉVENT APRÈS AVOIR EFFECTUÉ LE SERVICE DU SYSTÊME DE PRISE D'AIR.
ELECTRICAL RATING / CLASSIFICATION: 115V, 60HZ, LESS THAN 12 AMPS.
SPÉCIFICATIONS ÉLECTRIQUES : 115 V, 60 HZ, MOINS DE 12 A.
FOYER À GAZ VENTILÉ DIRECTE. HOMOLOGUÉ POUR INSTALLATION DANS UNE
CHAMBRE À COUCHER, UNE SALLE DE BAIN ET UN STUDIO. APPROPRIÉPOUR
INSTALLATION DANS UNE MAISON MOBILE SI SON INSTALLATION EST CONFORME AUX
EXIGENCES DE LA NORME CAN/CSA Z240MH SÉRIE DE MAISONS MOBILES ÉQUIPÉES
AU GAZ, EN VIGUEUR AU CANADA, OU AUX ÉTATS-UNIS, SELON LA NORME DE
SÉCURITÉ ET DECONSTRUCTIONDE MAISONS MANUFACTURÉES,TITRE 24 CFR,
SECTION 3280.DANS LE CAS OÙ CETTE NORME DES ÉTATS-UNIS NE PEUT ÊTRE
APPLIQUÉE, SE RÉFÉRER À LA NORME RELATIVE AU CRITÈRE DE MESURES DE SÉCURITÉ
CONTRE L'INCENDIE POUR LES INSTALLATIONS DANS LES MAISONS MANUFACTURÉES,
LES SITES ET LES COMMUNAUTÉS, ANSI/NFPA 501A. POUR UNE UTILISER SEULMENT
AVEC BARRIÈRE W565-0176. SUIVEZ LES INSTRUCTIONS D'INSTALLATION SE
TROUVENT DANS LE MANUEL D'INSTALLATION.
OPTIONAL FAN KIT / SOUFFLERIE OPTIONNELLE :
GZ550-KT, GD65
CE FOYER À GAZ VENTILÉS NE DOIT PAS ÊTRE UTILISÉ AVEC
DES FILTRES À AIR ET NE DOIT PAS ÊTRE UTILISÉ AVEC
UN COMBUSTIBLE SOLIDE. UTILISER AVEC LES PORTES
VITRÉES HOMOLOGUÉES AVEC CETTE UNITÉ SEULEMENT.
CONFORMS TO / CONFORME AUX: ANSI Z21.50-2014, CERTIFIED TO / CERTIFIE CSA 2.22-2014 VENTED GAS FIREPLACE / FOYER À GAZ VENTILÉ.
WOLF STEEL LTD.
24 NAPOLEON ROAD, BARRIE. ONTARIO L4M 0G8 CANADA
P.4: 56.6% P.4: 56.6%
KEEP BURNER AND CONTROL
COMPARTMENT CLEAN. SEE
INSTALLATION AND OPERATING
INSTRUCTIONS MANUAL.
APPLIANCE NEEDS FRESH
AIR FOR SAFE OPERATION
AND MUST BE INSTALLED
WITH ADEQUATE PROVISIONS
FOR COMBUSTION
AND VENTILATION AIR.
GARDEZ LE BRULEUR ET LE
COMPARTIMENT DES
CONTROLES PROPRES.
CONSULTEZ LE MANUEL
D’INFORMATION ET
D’INSTALLATION. PAR
MESURE DE SECURITE.
CET APPAREIL DOIT
ETRE ALIMENTE EN AIR
FRAIS ET AVEC SUFFISANT
D’AIR COMBURANTET
DE VENTILATION.
WARNING:
IMPROPER INSTALLATION,
ADJUSTMENT, ALTERATION,
SERVICE OR MAINTENANCE
CAN CAUSE PROPERTY DAMAGE,
PERSONAL INJURY OR LOSS OF
LIFE. REFER TO OWNER’S
MANUAL. INSTALLATION AND
SERVICE MUST BE PERFORMED
BY A QUALIFIED INSTALLER,
SERVICE AGENCY OR THE
GAS SUPPLIER.
ATTENTION:
UN INSTALLATION OU UNE
MODIFICATION INAPPROPRIEE
DU REGLAGE, DU SERVICE ET DE
L’ENTRETIEN POURRAIENT ETRE
LA CAUSE DE DOMMAGES A LA
PROPRIETE DE BLESSURES
CORPORELLES OU MEME LA
MORT. CONSULTER LE MANUEL
D’INFORMATION, L’INSTALLATION
ET LE SERVICE DOIVENT
ETRE EXECUTES PAR UN
INSTALLATEUR QUALIFIE POUR
LE AZ, UNE ENTREPRISE DE
SERVICE OU LE FOURNISSEUR
DE GAZ SEULEMENT.
FOR YOUR SAFETY:
DO NOT STORE OR USE GASOLINE
OR OTHER FLAMMABLE VAPORS
AND LIQUIDS IN VICINITY OF THIS
OR ANY OTHER APPLIANCE.
CAUTION:
DO NOT OPERATE
THE FIREPLACE WITH THE GLASS
REMOVED, CRACKED OR BROKEN.
REPLACEMENT OF THE GLASS
SHOULD BE DONE BY A LICENSED
OR QUALIFIED PERSON.
CAUTION:
HOT WHILE OPERATING. DO NOT TOUCH.
SEVERE BURNS MAY RESULT. KEEP CHILDREN
CLOTHING, FURNITURE, GASOLINE OR
OTHER FLAMMABLE VAPORS AWAY.
AVERTISSEMENT:
L’APPAREIL EST CHAUD PENDANT SON
FONCTIONNEMENT. BRÛLURES GRAVES
PEUVENT EN RÉSULTER. LES ENFANTS, LES
VETEMENTS, LES MEUBLES, L’ESSENCE ET
AUTRES LIQUIDES QUI EMETTENT DES GAZ
VOLATILS INFLAMMABLES DOIVENT
ETRE TENUS ELOIGNES DE L’APPAREIL.
POUR VOTRE
SECURITE:
NE PAS ENTREPOSER NI UTILISER
D’ESSENCE NI D’AUTRES VAPEURS
OU LIQUIDES INFLAMMABLES
ANS LE VOISINAGE DE CET
APPAREIL OU DE TOUT AUTRE
APPAREIL.
AVERTISSEMENT:
UTILISER L’APPAREIL SI LE
PANNEAU FRONTAL EN VERRE
N’EST PAS EN PLACE, EST CRAQUÉ
OU BRISÉ. CONFIEZ LE
REMPLACEMENT
DU PANNEAU À UN
TECHNICIEN AGRÉÉ.
This appliance is only for use with the the
type(s) of gas indicated on the rating plate
and may be installed in an aftermarket,
permanently located, manufactured home
(USA only) or mobile home, where not
prohibited by local codes. This appliance is
not convertible for use with other gases,
unless a certified kit is used.
Cet appareil doit être utilisé uniquement
avec les types de gaz indiqués sur la plaque
signalétique et peut être installé dans une
maison préfabriquée (É.-U. seulement) ou
mobile installée à demeure si les règlements
locaux le permettent. Cet appareil ne peut
être converti à d’autres gaz, sauf si une
trousse de conversion est utilisée.
AMPLE
S
ERIA
SERIA
L
NUMBER/NO. DE UMBER/NO. D
L
HS.HS.
SS
NE D'EAUNE D'EAU
LUMNUMN
D'UNE COLONNE D'EAUD'UNE COLONNE D'E
ER COLUMNR COLUMN
LE:E:
1
3
" D'
U
NE
CO
L
O
NNE D'EA
U13" D'UNE COLONNE D'EA
ENEN
TT
:
:
N'A
JOU
TE
ZN'A
P
AS
P
A
CE
T
AP
P
AREIREI
P
LL
AUCUNAUCUN
NN
TT
AA
TT
T
CC
TT
AA
VEVE
AA
A
CC
LL
E
SE
F
L
A
M
ME
S
A
U
T
R
E
QQ
U
E
CC
EE
L
ULU
II
QQ
AR LE E
FF
ABRICANABRICAN
FFF
TT
..
DÉCORATIF: NE PAS UTILISER COMME APPARETIF: NE PAS UTILISER COMME APPAR
MP
L
IA
N
CNC
EE
MUM
S
T
B
E
V
EVE
N
N
T
ETE
D
D
UU
S
I
SI
NN
GG
TT
HH
E
A
PP
P
RR
O
P
OP
RR
II
AA
TETE
AAA
WO WO
LLL
AA
TIOTIO
AA
NN
MM
A
A
NUNU
A
A
L
F
O
R
VEVE
NN
TI
TI
NN
GG
S
P
ESPE
CC
IFI
IFI
CC
S.S.
P
P
RR
O
P
EOPE
RR
RR
E
CESSAESSA
RR
YY
RR
AFTER
SEAFTER SE
RR
VICINGG
R
THE VEN
THE VEN
TT
-AIR IN-AIR IN
TT
T
TT
AKE SYAKE S
TTT
GAZAZ
EE
NN
UU
TI
TI
LL
I
S
A
ISA
NN
TT
LL
'E'E
N
N
SES
M
B
L
E
D
D
'É'É
VV
AA
VV
V
CUCU
AA
TIOTIO
AA
A
NN
P
P
RR
OPOP
D'IN
SD'INS
TT
ALLALL
TT
T
AA
TIONTION
AA
A
D
UDU
P
R
O
PRI
ÉPROP
T
AIRE
T
P
OUPOU
R LES SPÉCR LES SPÉ
DD
EE
BI
EBIE
NN
RÉR
I
N
S
TAL
LLL
EE
RR
E
TET
RR
E
SES
C
E
L
L
E
R
L
'
ÉV
E
NN
T
T
A
P
AP
RÈRÈ
S AVS A
E
LE
C
TRI
C
A
ELECTR
L
RR
AA
TING / CLASSIFICTING /
AAA
A
TION: ON:
A
1
SPÉCIFICATIONS ÉLECTRIQUES : 115 VSPÉCIFICATIONS ÉLE
OPTIONAL FAN KIT / SOUFFLERIE OPOPTIONAL FAN KIT
G
Z550-KT,
G
D6
5GZ550-KT, GD65
TILÉS NE DOIT PAS ÊTRE UTILISÉ
S NE DOIT PAS ÊTRE UTILIS
R ET NE DOIT PAS ÊTRE UTILISÉ DOIT PAS ÊTRE UTILISÉ
LE SOLIDE. UTILISER AVEC LES PLISER AVEC LES P
MOLOGUÉES AVEC CETTE UNITÉ SOLOGUÉES AVEC CETTE UNITÉ S
MP
24 NAPOLEON24 NA
MP
AM
AM
SAM
M
SA
SA
S FRESH
OPER
A
TION
A
E INS
T
ALLED
T
A
TE PROVISIONS
A
MBUSTION
L
A
TION
A
AIR.
IMPROPER IN
ON,
ADJUSTMEN
T
,
T
A
L
TER
L
SE
R
VICE OR MAINTENANCE
R
AN CAUSE PROPERT
Y
DAMAGE,
Y
ERSONA
L
INJU
R
Y
R
OR LOSS O
Y
LIFE. REFER
T
O OWNER’
NUAL. INS
T
AL
T
CE MUST B
B
Y
QUALIFIED
SE
R
CE
AG
AS
S
S
H
SEVE
W415-1349 / A / 03.18.15
8
EN
3.0 VENTING
7.2C
THIS APPLIANCE USES A 5” (127mm) EXHAUST / 8” (203.2mm) AIR INTAKE VENT PIPE SYSTEM.
Refer to the section applicable to your installation.
For safe and proper operation of the appliance follow the venting instruction exactly. Deviation from the
minimum vertical vent length can create diffi culty in burner start-up and/or carboning. Under extreme vent
confi gurations, allow several minutes (5-15) for the fl ame to stabilize after ignition. Provide a means for
visually checking the vent connection to the appliance after the appliance is installed. Use a fi restop, vent pipe
shield or attic insulation shield when penetrating interior walls, fl oor or ceiling.
NOTE: If for any reason the vent air intake system is disassembled; reinstall per the instructions
provided for the initial installation.
NOTE: This appliance must be installed with a continuous connection of exhaust and air intake vent
pipes. Utilizing alternate constructions such as a chimney as part of the vent system is not permitted.
!
WARNING
RISK OF FIRE, MAINTAIN SPECIFIED AIR SPACE CLEARANCES TO VENT PIPE AND APPLIANCE.
IF VENTING IS INCLUDED WITH SPACERS THE VENT SYSTEM MUST BE SUPPORTED EVERY 3FT
(0.9m) FOR BOTH VERTICAL AND HORIZONTAL RUNS. USE SUPPORTS OR EQUIVALENT
NON-COMBUSTIBLE STRAPPING TO MAINTAIN THE REQUIRED CLEARANCE FROM
COMBUSTIBLES. USE WOLF STEEL LTD. SUPPORT RING ASSEMBLY W010-0067 OR EQUIVALENT
NON-COMBUSTIBLE STRAPPING TO MAINTAIN THE MINIMUM CLEARANCE TO COMBUSTIBLES
FOR BOTH VERTICAL AND HORIZONTAL RUNS. SPACERS ARE ATTACHED TO THE INNER PIPE AT
PREDETERMINED INTERVALS TO MAINTAIN AN EVEN AIR GAP TO THE OUTER PIPE. THIS GAP IS
REQUIRED FOR SAFE OPERATION. A SPACER IS REQUIRED AT THE START, MIDDLE AND END OF
EACH ELBOW TO ENSURE THIS GAP IS MAINTAINED. THESE SPACERS MUST NOT BE REMOVED.
3.1 VENTING LENGTHS AND COMPONENTS
Use only Wolf Steel, Simpson Dura-Vent, Selkirk Direct Temp, American Metal Amerivent or Metal-Fab
venting components. Minimum and maximum vent lengths, for both horizontal and vertical installations,
and air terminal locations for either system are set out in this manual and must be adhered to. For Simpson
Dura-Vent, Selkirk Direct Temp, American Metal Amerivent and Metal-Fab follow the installation procedure
provided with the venting components.
A starter adaptor must be used with the following vent systems and may be purchased from the
corresponding supplier:
For Simpson Dura-Vent, Selkirk Direct Temp, American Metal Amerivent and Metal-Fab follow the installation
procedure found on the website for your venting supplier.
For vent systems that provide seals on the inner exhaust fl ue, only the outer air intake joints must be sealed using a
red high temperature silicone (RTV). This same sealant may be used on both the inner exhaust and outer intake vent
pipe joints of all other approved vent systems except for the exhaust vent pipe connection to the appliance fl ue collar
which must be sealed using the black high temperature sealant Mill Pac.
When using Wolf Steel venting components, use only approved Wolf Steel rigid / fl exible components with the following
termination kits: wall terminal kit GD422-1, GD422R-1, or 1/12 to 7/12 pitch roof terminal kit GD410, 8/12 to 12/12 roof
terminal kit GD411, fl at roof terminal kit GD412 or periscope kit GD401 (for wall penetration below grade). With fl exible
venting, in conjunction with the various terminations, use either the 5 foot (1.5m) vent kit GD420 or the 10 foot (3.1m)
vent kit GD430.
PART 5”/8” SUPPLIER WEBSITE
Duravent W175-0170 Wolf Steel www.duravent.com
Amerivent 5DSC-N2 American Metal www.americanmetalproducts.com
Direct Temp 5DT-AA Selkirk www.selkirkcorp.com
SuperSeal 5DDA Metal-Fab www.mtlfab.com
W415-1349 / A / 03.18.15
9
EN
For optimum fl ame appearance and appliance performance, keep the vent length and number of elbows to a
minimum.
The air terminal must remain unobstructed at all times. Examine the air terminal at least once a year to verify
that it is unobstructed and undamaged.
Rigid and fl exible venting systems must not be combined. Different venting manufacturer components must
not be combined.
These vent kits allow for either horizontal or vertical venting of the appliance. The maximum allowable horizontal
run is 20 feet (6.1m). The maximum allowable vertical vent length is 40 feet (12.2m). The maximum number of vent
connections is two horizontally or three vertically (excluding the appliance and the air terminal connections) when
using fl exible venting.
Horizontal runs may have a 0” (0mm) rise per foot/meter however for optimum performance it is recommended
that all horizontal runs have a minimum 1/4” (6.4mm) rise per foot/meter using fl exible venting. For safe and proper
operation of the appliance, follow the venting instructions exactly.
A terminal shall not terminate directly above a sidewalk or paved driveway which is located between two single family
dwellings and serves both dwellings. Local codes or regulations may require different clearances.
Do not allow the inside liner to bunch up on horizontal or vertical runs and elbows. Keep it pulled tight. A 1¼”
(31.8mm) air gap all around between the inner liner and outer liner is required for safe operation.
8.3A
3.2 TYPICAL VENT INSTALLATIONS
24”
(610mm)
MIN
38”
(965mm)
24”
(610mm)
MAX
62” (1575mm)
MIN PLUS
RISE*
* See “VENTING” section.
16” (406mm)
MIN
40FT (12m)
MAX
3FT (1m)
MIN
38”
(965mm)
W415-1349 / A / 03.18.15
10
EN
Use the periscope kit to locate the air termination above grade. The periscope must
be installed so that when fi nal grading is completed, the bottom air slot is located a
minimum 12” (305m) above grade. The maximum allowable vent length is 10’ (3m)
for a fi replace and 8’ (2m) for a stove.
9.1B
30”
(762mm)
MIN
12” (305mm)
MIN TO
GRADE
3.3 SPECIAL VENT INSTALLATIONS
3.3.1 PERISCOPE TERMINATION
3.3.2 CORNER TERMINATION
The maximum vent length for a corner installation is 24”(609.6mm)
of horizontal run with a minimum 24”(610mm) rise.
38”
(965mm)
24”
(610mm)
MAX
W415-1349 / A / 03.18.15
11
EN
INSTALLATIONS
CANADA U.S.A.
A 12” (305mm) 12” (305mm) Clearance above grade, veranda porch, deck or balcony.
B 12” (305mm)
Δ
9”
(229mm)
Δ
Clearance to windows or doors that open.
C 12” (305mm)* 12” (305mm) * Clearance to permanently closed windows.
D
18”
(457mm)**
18” (457mm)**
Vertical clearance to ventilated soffi ts located above the terminal within a horizontal distance of 2’
(0.6m) from the center line of the terminal.
E 12” (305mm)** 12” (305mm)** Clearance to unventilated soffi t.
F 0” (0mm) 0” (0mm) Clearance to an outside corner wall.
G
0” (0mm)***
0”
(0mm)***
Clearance to an inside non-combustible corner wall or protruding non-combustible obstructions (chimney,
etc.).
2” (51mm)***
2”
(51mm)***
Clearance to an inside combustible corner wall or protruding combustible obstructions (vent chase,
etc.).
H 3’(0.9m) 3’ (0.9m)****
Clearance to each side of the center line extended above the meter / regulator assembly to a
maximum vertical distance of 15’ (4.6m).
I 3’ (0.9m) 3’ (0.9m)**** Clearance to a service regulator vent outlet.
J 12” (305mm) 9” (229mm)
Clearance to a non-mechanical air supply inlet to the building or a combustion air inlet to any other
appliance.
K 6’ (1.8m) 3’ (0.9m) † Clearance to a mechanical air supply inlet.
L 7’ (2.1m) ‡ 7’ (2.1m) **** Clearance above a paved sidewalk or paved driveway located on public property.
M
12”
(305mm)††
12”
(305mm)****
Clearance under a veranda, porch or deck.
N 16” (406mm) 16” (406mm) Clearance above the roof.
O 2’ (0.6m)†* 2’ (0.6m) †* Clearance from an adjacent wall including neighbouring buildings.
P 8’ (2.4m) 8’(2.4m) Roof must be non-combustible without openings.
Q 3’ (0.9m) 3’ (0.9m) See chart for wider wall dimensions.
R 6’ (1.8m) 6’ (1.8m)
See chart for deeper wall dimensions. The terminal shall not be installed on any wall that has an
opening between the terminal and the open side of the structure.
S 12” (305mm) 12” (305mm) Clearance under a covered balcony
Δ
The terminal shall not be located less than 6 feet under a window that opens on a horizontal plane in a structure with three walls and a roof.
* Recommended to prevent condensation on windows and thermal breakage
** It is recommended to use a heat shield and to maximize the distance to vinyl clad soffi ts.
*** The periscope requires a minimum 18 inches clearance from an inside corner.
**** This is a recommended distance. For additional requirements check local codes.
† 3 feet above if within 10 feet horizontally.
‡ A vent shall not terminate where it may cause hazardous frost or ice accumulations on adjacent property surfaces.
†† Permitted only if the veranda, porch, or deck is fully open on a minimum of two sides beneath the fl oor.
†* Recommended to prevent recirculation of exhaust products. For additional requirements check local codes.
††* Permitted only if the balcony is fully open on a minimum of one side.
12.1D
NOTE: Clearances are in accordance with local installation codes and the requirements of the gas supplier.
COVERED BALCONY APPLICATIONS ††*
Q
MIN
R
MAX
MAX
R
= 3 feet
(0.9m)
= 2 x
IHHW
(4.6m)
Q
ACTUAL
R
Q
S
G
P
3.4 VENT TERMINAL CLEARANCES
W415-1349 / A / 03.18.15
12
EN
13.1A
TOP EXIT
Horizontal Termination
Vertical Termination
Vertical rise is equal
to or greater than
the horizontal run
Vertical rise is less
than horizontal run
Vertical rise is equal
to or greater than
the horizontal run
Vertical rise is less
than horizontal run
Horizontal run +
vertical rise to
maximum of 40 feet
(12m)
Horizontal run +
vertical rise to
maximum of
24.75 feet (7.5m)
Horizontal run +
vertical rise to
Horizontal run +
vertical rise to
4.2 times the
vertical rise equal to
or greater than the
horizontal run
3 times the vertical
rise equal to or
greater than the
horizontal run
maximum of 40 feet
(12m)
maximum of 40 feet
(12m)
3.5 VENT APPLICATION FLOW CHART
14.1
For the following symbols used in the venting calculations and examples are:
> - greater than
> - equal to or greater than
< - less than
< - equal to or less than
H
T
- total of both horizontal vent lengths (Hr) and offsets (Ho) in feet
H
R
- combined horizontal vent lengths in feet
H
O
- offset factor: .03 (total degrees of offset - 90°*) in feet
V
T
- combined vertical vent lengths in feet
15.1A
FEET INCHES MILLIMETERS
1° 0.03 0.5 12.7
15° 0.45 6.0 152.4
30° 0.9 11.0 279.4
45° 1.35 16.0 406.4
90°* 2.7 32.0 812.8
* The fi rst 90° offset has a zero value and is shown in the formula as - 90°
3.6 DEFINITIONS
3.7 ELBOW VENT LENGTH VALUES
W415-1349 / A / 03.18.15
13
EN
3.8 HORIZONTAL TERMINATION
16.12A
Simple venting confi guration (only one 90° elbow)
(H
T
) < (V
T
)
For vent confi gurations requiring more than one 90° elbow, the following formulas apply:
Formula 1: H
T
< V
T
Formula 2: H
T
+ V
T
< 40 feet (12.2m)
Example 1:
V
1
= 3 FT (0.9m)
V
2
= 8 FT (2.4m)
V
T
= V
1
+ V
2
= 3 FT (0.9m) + 8 FT (2.4m) = 11 FT (3.4m)
H
1
= 2.5 FT (0.8m)
H
2
= 2 FT (0.6m)
H
R
= H
1
+ H
2
= 2.5 FT (0.8m) + 2 FT (0.6m) = 4.5 FT (1.4m)
H
O
= .03 (three 90° elbows - 90°) = .03 (270° - 90°) = 5.4 FT (1.7m)
H
T
= H
R
+ H
O
= 4.5 FT (1.4m) + 5.4 FT (1.7m) = 9.9 FT (3m)
H
T
+ V
T
= 9.9 FT (3m) + 11 FT (3.4m) = 20.9 FT (6.4m)
Formula 1: H
T
< V
T
9.9 FT (3m) < 11 FT (3.4m)
Formula 2: H
T
+ V
T
< 40 FT (12.2m)
20.9 FT (6.4m) < 40 FT (12.2m)
Since both formulas are met, this vent confi guration is acceptable.
See graph to determine the required vertical
rise V
T
for the required horizontal run H
T
.
The shaded area within the lines represents
acceptable values for H
T
and V
T
90°
90°
90°
V
1
V
2
H
1
H
2
0
REQUIRED
VERTICAL
RISE IN
FEET
(METERS)V
T
HORIZONTAL VENT RUN PLUS OFFSET IN
FEET (METERS) H
T
2.5
(0.8)
5
(1.5)
7.5
(2.3)
10
(3.1)
12.5
(3.8)
15
(5.6)
40 (12.2)
10 (3.1)
20 (6.1)
30 (9.1)
17.5
(5.3)
20
(6.1)
39 (11.9)
W415-1349 / A / 03.18.15
14
EN
(H
T
) > (V
T
)
Simple venting configuration (only one 90° elbow)
See graph to determine the required vertical rise V
T
for the
required horizontal run H
T
.
REQUIRED
VERTICAL RISE
IN INCHES
(MILLIMETERS)V
T
HORIZONTAL VENT RUN PLUS OFFSET IN FEET (METERS) H
T
For vent configurations requiring more than one 90° elbow, the following formulas apply:
Formula 1:
H
T
< 4.2 V
T
Formula 2: H
T
+ V
T
< 24.75 feet (7.5m)
Example 2:
V
1
= V
T
= 6 FT (1.8m)
H
1
= 3 FT (0.9m)
H
2
= 5 FT (1.5m)
H
R
= H
1
+ H
2
= 3FT (0.9m) + 5FT (1.5m) = 8 FT (2.4m)
H
O
= .03 (two 90° elbows - 90°) = .03 (180° - 90°) = 2.7FT (0.8m)
H
T
= H
R
+ H
O
= 8FT (2.4m) + 2.7FT (0.8m) = 10.7FT (3.3m)
H
T
+ V
T
= 10.7FT (3.3m) + 6FT (1.8m) = 16.7FT (5.1m)
Formula 1: H
T
< 4.2 V
T
4.2 V
T
= 4.2 (1.3m) x 6FT (1.8m) = 25.2FT (7.7m)
10.7FT (3.3m) < 25.2FT (7.7m)
Formula 2: H
T
+ V
T
< 24.75 FT (7.5m)
16.7FT (5.1m) < 24.75 FT (7.5m)
Since both formulas are met, this vent configuration is acceptable.
The shaded area within the lines represents acceptable
values for H
T
and V
T
90°
V
1
H
1
H
2
90°
Example 3:
V
1
= 4 FT (1.2m)
V
2
= 1.5 FT (0.5m)
V
T
= V
1
+ V
2
= 4FT (1.2m) + 1.5FT (0.5m) = 5.5 FT (1.7m)
H
1
= 2 FT (0.6m)
H
2
= 1 FT (0.3m)
H
3
= 1 FT (0.3m)
H
4
= 1.5 FT (0.5m)
H
R
= H
1
+ H
2
+ H
3
+ H
4
= 2FT (0.6m) + 1FT (0.3m) + 1FT (0.3m) + 1.5FT (0.5m) = 5.5 FT (1.7m)
H
O
= .03 (four 90° elbows - 90°) = .03 (360° - 90°) = 8.1 FT (2.5m)
H
T
= H
R
+ H
O
= 5.5 FT (1.7m) + 8.1 FT (2.5m) = 13.6 FT (4.2m)
H
T
+ V
T
= 13.6 FT (4.2m) + 5.5 FT (1.7m) = 19.1 FT (5.8m)
Formula 1: H
T
< 4.2 V
T
4.2 V
T
= 4.2 FT (1.3m) x 5.5 FT (1.7m) = 23.1 FT (7m)
13.6 FT (4.2m) < 23.1 FT (7m)
Formula 2: H
T
+ V
T
< 24.75 FT (7.5m)
19.1 FT (5.8m) < 24.75 FT (7.5m)
Since both formulas are met, this vent configuration is acceptable.
90°
90°
90°
90°
H
1
H
2
V
1
V
2
H
3
H
4
0
5
(1.5)
15
(5.6)
20 (6.1)
100 (2540)
50 (1270)
150 (3810)
12.5
(3.8)
24 (609.6)
57 (1447.8)
147 (3733.8)
2
(0.6)
10
(3.1)
19.5
(5.9)
16.13
W415-1349 / A / 03.18.15
15
EN
(H
T
) < (V
T
)
Simple venting configurations.
See graph to determine the required vertical rise V
T
for the
required horizontal run H
T
.
REQUIRED
VERTICAL
RISE IN FEET
(METERS) V
T
HORIZONTAL VENT RUN PLUS OFFSET IN FEET (METERS) H
T
For vent configurations requiring one or more 90° elbows the following formulas apply:
Formula 1: H
T
< V
T
Formula 2: H
T
+ V
T
< 40 feet (12.2m)
Example:
V
1
= 5 FT (1.5m)
V
2
= 6 FT (1.8m)
V
3
= 10 FT (3.1m)
V
T
= V
1
+ V
2
+ V
3
= 5FT (1.5m) + 6FT (1.8m) + 10FT (3.1m) = 21FT (6.4m)
H
1
= 8 FT (2.4m)
H
2
= 2.5 FT (0.8m)
H
R
= H
1
+ H
2
= 8FT (2.4m) + 2.5FT (0.8m) = 10.5 FT (3.2m)
H
O
= .03 (four 90° elbows - 90°)
= .03 (360° - 90°) = 8.1 FT (2.5m)
H
T
= H
R
+ H
O
= 10.5FT (3.2m) + 8.1FT (2.5m) = 18.6FT (5.7m)
H
T
+ V
T
= 18.6FT (5.7m) + 21FT (6.4m) = 39.6FT (12.1m)
Formula 1: H
T
< V
T
18.6FT (5.7m) < 21FT (6.4m)
Formula 2: H
T
+ V
T
< 40 FT (12.19m)
39.6FT (12.1m) < 40FT (12.2m)
Since both formulas are met, this vent configuration is acceptable.
90°
V
1
V
2
H
1
H
2
The shaded area within the lines represents acceptable
values for H
T
and V
T
90°
90°
90°
0
5
(1.5)
10
(3.1)
15
(4.6)
20
(6.1)
40 (12.2)
10 (3.1)
20 (6.1)
30 (9.1)
3 (0.9)
V
3
18.1A
3.9 VERTICAL TERMINATION
W415-1349 / A / 03.18.15
16
EN
(H
T
) > (V
T
)
Simple venting configurations.
See graph to determine the required vertical rise V
T
for the
required horizontal run H
T
.
REQUIRED
VERTICAL
RISE IN FEET
(METERS) V
T
HORIZONTAL VENT RUN PLUS OFFSET IN FEET (METERS) H
T
For vent configurations requiring more than two 90° elbows the following formulas apply:
Formula 1: H
T
< 3V
T
Formula 2: H
T
+ V
T
< 40 feet (12.2m)
Example:
V
1
= 2 FT (0.6m)
V
2
= 1 FT (0.3m)
V
3
= 1.5 FT (0.5m)
V
T
= V
1
+V
2
+V
3
= 2FT (0.6m) + 1FT (0.3m) + 1.5FT (0.5m) = 4.5FT (1.4m)
H
1
= 6 FT (1.8m)
H
2
= 2 FT (0.6m)
H
R
= H
1
+ H
2
= 6FT (1.8m) + 2FT (0.6m) = 8 FT (2.4m)
H
O
= .03 (four 90° elbows - 90°)
= .03 (360° - 90°) = 8.1 FT (2.5m)
H
T
= H
R
+ H
O
= 8FT (2.4m) + 8.1FT (2.5m) = 16.1FT (4.9m)
H
T
+ V
T
= 16.1FT (4.9m) + 4.5FT (1.4m) = 20.6 FT (6.3m)
Formula 1: H
T
< 3V
T
3V
T
= 3FT (0.9m) x 4.5FT (1.4m) = 13.5FT (4.1m)
16.1FT (4.9m) > 13.5FT (4.1m)
Since this formula is not met, this vent configuration is unacceptable.
Formula 2: H
T
+ V
T
< 40 feet (12.2m)
20.6FT (6.3m) < 40 (12.2m)
Since only formula 2 is met, this vent configuration is unacceptable and a new appliance location or vent configuration will
need to be established to satisfy both formulas.
The shaded area within the lines represents acceptable
values for H
T
and V
T
0
5
(1.5)
10
(3.1)
15
(4.6)
20
(6.1)
10 (3.1)
20 (6.1)
3 (0.9)
25
(7.6)
30
(9.1)
19 (5.8)
90°
V
1
V
2
H
1
H
2
90°
90°
90°
V
3
18.1_2B
W415-1349 / A / 03.18.15
17
EN
!
WARNING
DO NOT FILL THE SPACE BETWEEN THE VENT PIPE AND ENCLOSURE WITH ANY TYPE OF
MATERIAL. DO NOT PACK INSULATION OR COMBUSTIBLES BETWEEN CEILING FIRESTOPS.
ALWAYS MAINTAIN SPECIFIED CLEARANCES AROUND VENTING AND FIRESTOP SYSTEMS.
INSTALL WALL SHIELDS AND FIRESTOPS AS SPECIFIED. FAILURE TO KEEP INSULATION OR
OTHER MATERIALS AWAY FROM VENT PIPE MAY CAUSE FIRE.
70.1
4.0 INSTALLATION
4.1 WALL AND CEILING PROTECTION
For optimum performance it is recommended that all horizontal runs have a minimum of 1/4” (6.4mm) rise
per foot using fl exible venting. For safe and proper operation of the appliance, follow the venting instructions
exactly.
!
WARNING
ENSURE TO UNPACK ALL LOOSE MATERIALS FROM INSIDE THE FIREBOX PRIOR TO HOOKING UP
THE GAS AND ELECTRICAL SUPPLY.
IF YOUR APPLIANCE IS SUPPLIED WITH A REMOTE ENSURE THE REMOTE RECEIVER IS IN THE
“OFF” POSITION PRIOR TO HOOKING UP THE GAS AND ELECTRICAL SUPPLY TO THE APPLIANCE.
FOR SAFE AND PROPER OPERATION OF THE APPLIANCE, FOLLOW THE VENTING INSTRUCTIONS
EXACTLY.
ALL INNER EXHAUST AND OUTER INTAKE VENT PIPE JOINTS MAY BE SEALED USING EITHER RED
RTV HIGH TEMP SILICONE SEALANT W573-0002 (NOT SUPPLIED) OR BLACK HIGH TEMP MILL PAC
W573-0007 (NOT SUPPLIED) WITH THE EXCEPTION OF THE APPLIANCE EXHAUST FLUE COLLAR
WHICH MUST BE SEALED USING MILL PAC.
IF USING PIPE CLAMPS TO CONNECT VENT COMPONENTS, 3 SCREWS MUST ALSO BE USED TO
ENSURE THE CONNECTION CANNOT SLIP OFF.
DO NOT CLAMP THE FLEXIBLE VENT PIPE.
RISK OF FIRE, EXPLOSION OR ASPHYXIATION. IMPROPER SUPPORT OF THE ENTIRE VENTING
SYSTEM MAY ALLOW VENT TO SAG AND SEPARATE. USE VENT RUN SUPPORTS AND CONNECT
VENT SECTIONS PER INSTALLATION INSTRUCTIONS.
RISK OF FIRE, DO NOT ALLOW LOOSE MATERIALS OR INSULATION TO TOUCH THE VENT PIPE.
REMOVE INSULATION TO ALLOW FOR THE INSTALLATION OF THE ATTIC SHIELD AND TO
MAINTAIN CLEARANCES TO COMBUSTIBLES.
68.2B
W415-1349 / A / 03.18.15
18
EN
This application occurs when venting through an exterior wall.
Having determined the correct height for the air terminal
location, cut and frame a hole in the exterior wall as
illustrated to accommodate the fi restop assembly.
Dry fi t the fi restop assembly before proceeding to
ensure the brackets on the rear surface fi t to the
inside surface of the horizontal framing.
The length of the vent shield may be cut shorter
for combustible walls that are less than 8 1/2”
(215.9mm) thick but the vent shield must extend
the full depth of the combustible wall.
A. Apply a bead of caulking (not supplied) around the corner edge of
the inside surface of the fi restop assembly, fi t the fi restop
assembly to the hole and secure using the 4 screws (supplied in your
manual baggie).
B. Once the vent pipe is installed in its fi nal position, apply high temperature sealant W573-0007 (not
supplied) between the pipe and the fi restop.
DETERMINE
THE
CORRECT
HEIGHT
CAULKING
FIRESTOP
SPACER
VENT
SHIELD
FINISHING
MATERIAL
20.2A
!
WARNING
THE FIRESTOP ASSEMBLY MUST BE INSTALLED WITH THE VENT SHIELD TO THE TOP.
TERMINALS MUST NOT BE RECESSED INTO A WALL OR SIDING MORE THAN THE DEPTH OF THE
RETURN FLANGE OF THE MOUNTING PLATE.
This application occurs when venting through a roof. Installation kits for
various roof pitches are available from your authorized dealer / distributor. See
accessories to order specifi c kits required.
A. Determine the air terminal location, cut and frame a square opening as
illustrated in the ceiling and the roof to provide the minimum 1" (25mm)
clearance between the vent pipe and any combustible material. Try to center
the vent pipe location midway between two joists to prevent having to cut
them. Use a plumb bob to line up the center of the openings. A vent pipe
shield will prevent any materials such as insulation, from fi lling up the 1"
(25mm) air space around the pipe. Nail headers between the joist for
extra support.
B. Apply a bead of caulking (not supplied) to the framework or to the Wolf
Steel vent pipe shield plate or equivalent (in the case of a fi nished ceiling),
and secure over the opening in the ceiling. A fi restop must be placed on the
bottom of each framed opening in a roof or ceiling that the venting system passes
through. Apply a bead of caulking all around and place a fi restop spacer over
the vent shield to restrict cold air from being drawn into the room or around the
fi replace. Ensure that both spacer and shield maintain the required clearance to
combustibles. Once the vent pipe is installed in its fi nal position, apply sealant between the
pipe and the fi restop assembly.
C. In the attic, slide the vent pipe collar down to cover up the open end of the shield and
tighten. This will prevent any materials, such as insulation, from fi lling up the 1" (25mm) air
space around the pipe.
21.1
CAULKING
VENT PIPE
SHIELD
FIRESTOP
UNDERSIDE OF
JOIST
VENT
PIPE
COLLAR
VENT
PIPE
SHIELD
4.1.2 VERTICAL INSTALLATION
10 3/4” 10 3/4”
4.1.1 HORIZONTAL INSTALLATION
W415-1349 / A / 03.18.15
19
EN
For safe and proper operation of the appliance, follow the venting
instructions exactly.
All inner fl ex pipe and outer fl ex pipe joints may be sealed using high
temperature sealant W573-0002 (not supplied) or the high temperature
sealant W573-0007 Mill Pac (not supplied). However, the high temperature
sealant W573-0007 Mill Pac (not supplied) must be used on the joint
connecting the inner fl ex pipe and the exhaust fl ue collar.
Use only approved fl exible vent pipe kits marked:
“Wolf Steel Approved Venting” as identifi ed
by the stamp only on the outer fl ex pipe.
22.1
ELBOW
SPACERS
DO NOT ALLOW THE INNER FLEX PIPE TO BUNCH UP ON HORIZONTAL OR VERTICAL RUNS AND ELBOWS.
KEEP IT PULLED TIGHT.
SPACERS ARE ATTACHED TO THE INNER FLEX PIPE AT PREDETERMINED INTERVALS TO MAINTAIN AN EVEN
AIR GAP TO THE OUTER FLEX PIPE. THIS GAP IS REQUIRED FOR SAFE OPERATION. A SPACER IS REQUIRED
AT THE START, MIDDLE AND END OF EACH ELBOW TO ENSURE THIS GAP IS MAINTAINED. THESE SPACERS
MUST NOT BE REMOVED.
!
WARNING
4.2 USING FLEXIBLE VENT COMPONENTS
A. Stretch the inner fl ex pipe to the required length taking into
account the additional length needed for the fi nished wall
surface. Apply a heavy bead of the high temperature
sealant W573-0007 Mill Pac (not supplied) to the inner
sleeve of the air terminal. Slip the vent pipe a minimum
of 2” (50.8mm) over the inner sleeve of the air terminal
and secure with 3 #8 screws.
B. Using the outer fl ex pipe, slide over the outer combustion
air sleeve of the air terminal and secure with 3 #8 screws.
Seal using high temperature sealant W573-0002 (not
supplied).
C. Insert the vent pipes through the fi restop maintaining the required
clearance to combustibles. Holding the air terminal (lettering in
an upright, readable position), secure to the exterior wall and
make weather tight by sealing with caulking (not supplied).
D. If more vent pipe needs to be used to reach the fi replace, couple
them together as illustrated. The vent system must be
supported approximately every 3 feet (0.9m) for both vertical
and horizontal runs. Use noncombustible strapping to
maintain the minimum clearance to combustibles.
The air terminal mounting plate may be recessed into the exterior wall or siding no greater than the depth
of its return fl ange.
23.1B
SCREWS
#10x2"
2" (50.8mm) OVERLAP
OUTER FLEX PIPE
INNER FLEX
PIPE
HIGH TEMPERATURE
SEALANT
CAULKING
HI-TEMP
SEALANT
#8 X 1/2” SELF DRILLING
SCREWS
INNER COUPLER
OUTER COUPLER
OUTER
FLEX PIPE
INNER
FLEX PIPE
OUTER
FLEX PIPE
4.2.1 HORIZONTAL AIR TERMINAL INSTALLATION
W415-1349 / A / 03.18.15
20
EN
A. Fasten the roof support to the roof using the screws provided. The
roof support is optional. In this case the venting is to be adequately
supported using either an alternate method suitable to the authority
having jurisdiction or the optional roof support.
B. Stretch the inner fl ex pipe to the required length. Slip the
inner fl ex pipe a minimum of 2” (51mm) over the inner pipe
of the air terminal connector and secure with 3 #8 screws.
Seal using a heavy bead of high temperature sealant
W573-0007 (not supplied).
C. Repeat using the outer fl ex pipe, using a heavy bead of
high temperature sealant W573-0002 (not supplied).
D. Thread the air terminal connector / vent pipe assembly down through
the roof. The air terminal must be positioned vertically and plumb.
Attach the air terminal connector to the roof support, ensuring that the
top of the air terminal is 16” (406mm) above the highest point that it
penetrates the roof.
E. Remove nails from the shingles, above and to the sides of the air
terminal connector. Place the fl ashing over the air terminal connector
leaving a min. 3/4” (19mm) of the air terminal connector showing
above the top of the fl ashing. Slide the fl ashing underneath the
sides and upper edge of the shingles. Ensure that the air terminal
connector is properly centred within the fl ashing, giving a 3/4”
(19mm) margin all around. Fasten to the roof. Do not nail through
the lower portion of the fl ashing. Make weather-tight by sealing with
caulking. Where possible, cover the sides and top edges of the
fl ashing with roofi ng material.
F. Aligning the seams of the terminal and air terminal connector,
place the terminal over the air terminal connector making sure
the vent pipe goes into the hole in the terminal. Secure with
the three screws provided.
G. Apply a heavy bead of weatherproof caulking 2” (51mm) above
the fl ashing. Install the storm collar around the air terminal and
slide down to the caulking. Tighten to ensure that a weather-
tight seal between the air terminal and the collar is achieved.
H. If more vent pipe needs to be used to reach the appliance see “HORIZONTAL
AIR TERMINAL INSTALLATION” section.
24.1A
STORM COLLAR
FLASHING
CAULKING
WEATHER
SEALANT
2” (51mm)
AIR INLET
BASE
ROOF SUPPORT
INNER FLEX PIPE
INNER PIPE
HIGH
TEMPERATURE
SEALANT
AIR
TERMINAL
CONNECTOR
OUTER FLEX PIPE
MAINTAIN A MINIMUM 2” (51mm) SPACE BETWEEN THE AIR INLET BASE AND THE STORM COLLAR.
!
WARNING
4.2.2 VERTICAL AIR TERMINAL INSTALLATION
W415-1349 / A / 03.18.15
21
EN
A. Unscrew the 4 screws that hold the Access
Panel to the fi rebox.
B. Remove the Gasket (careful not to tear).
Access
Panel
Gasket
4.4 ACCESS PANEL FOR GAS LINE CONNECTION
4.3 MOBILE HOME
This appliance is also certifi ed to be installed as an OEM (Original Equipment Manufacturer) installation
in a manufactured home (U.S. only) or mobile home and must be installed in accordance with the
manufacturer’s instructions and the Manufactured Home Construction and Safety Standard, Title 24 CFR,
Part 3280, in the United States or the Mobile Home Standard, CAN/CSA Z240 MH Series, in Canada. This
appliance is only for use with the type(s) of gas indicated on the rating plate.
29.1A
This Mobile/Manufactured Home Listed appliance comes factory equipped with a means to secure the unit. Built
in appliances are equipped with 1/4” (6.4mm) diameter holes located in the front left and right corners of the
base. Use #10 hex head screws, inserted through the holes in the base to secure. For free standing products
contact your local authorized dealer / distributor for the appropriate securing kit. For mobile home installations, the
appliance must be fastened in place. It is recommended that the appliance be secured in all installations. Always
turn off the pilot and the fuel supply at the source, prior to moving the mobile home. After moving the mobile home
and prior to lighting the appliance, ensure that the logs are positioned correctly.
This appliance is certifi ed to be installed in an aftermarket permanently located, manufactured (mobile)
home, where not prohibited by local codes.
This appliance is only for use with the type of gas indicated on the rating plate. This appliance is not
convertible for use with other gases, unless a certifi ed kit is used.
A
conversion kit is supplied with the mobile home appliance.
Conversion Kits
This appliance is fi eld convertible between Natural Gas (NG) and Propane (LP).
To convert from one gas to another consult your Authorized dealer/distributor.
W415-1349 / A / 03.18.15
22
EN
30.1A
Installation and servicing to be done by a qualifi ed installer. Do not use open fl ame.
• Move the appliance into position and secure.
• If equipped with a fl ex connector the appliance is designed to accept a 1/2” (13mm) gas supply.
Without the connector it is designed to accept a 3/8” (9.5mm) gas supply. The appliance is equipped
with a manual shut off valve to turn off the gas supply to the appliance.
• Connect the gas supply in accordance to local codes. In the absence of local codes, install to the
current CAN/CSA-B149.1 Installation Code in Canada or to the current National Fuel Gas Code, ANSI
Z223.1 / NFPA 54 in the United States.
• When fl exing any gas line, support the gas valve so that the lines are not bent or kinked.
• Check for gas leaks by brushing on a soap and water solution.
!
WARNING
RISK OF FIRE, EXPLOSION OR ASPHYXIATION. ENSURE THERE ARE NO IGNITION SOURCES SUCH AS
SPARKS OR OPEN FLAMES.
SUPPORT GAS CONTROL WHEN ATTACHING GAS SUPPLY PIPE TO PREVENT DAMAGING GAS LINE.
ALWAYS LIGHT THE PILOT WHETHER FOR THE FIRST TIME OR IF THE GAS SUPPLY HAS RUN OUT
WITH THE GLASS DOOR OPENED OR REMOVED. PURGING OF THE GAS SUPPLY LINE SHOULD BE
PERFORMED BY A QUALIFIED SERVICE TECHNICIAN. ASSURE THAT A CONTINUOUS GAS FLOW IS AT
THE BURNER BEFORE CLOSING THE DOOR. ENSURE ADEQUATE VENTILATION. FOR GAS AND
ELECTRICAL LOCATIONS, SEE “DIMENSION” SECTION.
ALL GAS CONNECTIONS MUST BE CONTAINED WITHIN THE APPLIANCE WHEN COMPLETE.
HIGH PRESSURE WILL DAMAGE VALVE. DISCONNECT GAS SUPPLY PIPING BEFORE TESTING GAS
LINE AT TEST PRESSURES ABOVE 1/2 PSIG.
VALVE SETTINGS HAVE BEEN FACTORY SET, DO NOT CHANGE.
4.5 GAS INSTALLATION
5.0 FRAMING
!
WARNING
RISK OF FIRE!
IN ORDER TO AVOID THE POSSIBILITY OF EXPOSED INSULATION OR VAPOUR BARRIER COMING
IN CONTACT WITH THE APPLIANCE BODY, IT IS RECOMMENDED THAT THE WALLS OF THE
APPLIANCE ENCLOSURE BE “FINISHED” (IE: DRYWALL / SHEETROCK), AS YOU WOULD FINISH
ANY OTHER OUTSIDE WALL OF A HOME. THIS WILL ENSURE THAT CLEARANCE TO
COMBUSTIBLES IS MAINTAINED WITHIN THE CAVITY.
DO NOT NOTCH THE FRAMING AROUND THE APPLIANCE STAND-OFFS. FAILURE TO MAINTAIN
AIR SPACE CLEARANCE MAY CAUSE OVER HEATING AND FIRE. PREVENT CONTACT WITH
SAGGING OR LOOSE INSULATION OR FRAMING AND OTHER COMBUSTIBLE MATERIALS. BLOCK
OPENING INTO THE CHASE TO PREVENT ENTRY OF BLOWN-IN INSULATION. MAKE SURE
INSULATION AND OTHER MATERIALS ARE SECURED.
WHEN CONSTRUCTING THE ENCLOSURE ALLOW FOR FINISHING MATERIAL THICKNESS TO
MAINTAIN CLEARANCES. FRAMING OR FINISHING MATERIAL CLOSER THAN THE MINIMUMS
LISTED MUST BE CONSTRUCTED ENTIRELY OF NON-COMBUSTIBLE MATERIALS. MATERIALS
CONSISTING ENTIRELY OF STEEL, IRON, BRICK, TILE, CONCRETE, SLATE, GLASS OR PLASTERS,
OR ANY COMBINATION THEREOF ARE SUITABLE. MATERIALS THAT ARE REPORTED AS PASSING
ASTM E 136, STANDARD TEST METHOD FOR BEHAVIOUR OF MATERIALS IN A VERTICAL TUBE
FURNACE AT 1382° F (750°C) AND UL763 SHALL BE CONSIDERED NON-COMBUSTIBLE
MATERIALS.
MINIMUM CLEARANCE TO COMBUSTIBLES MUST BE MAINTAINED OR A SERIOUS FIRE HAZARD
COULD RESULT.
THE APPLIANCE REQUIRES A MINIMUM ENCLOSURE HEIGHT. MEASURE FROM THE APPLIANCE
BASE.
IF STEEL STUD FRAMING KITS WITH CEMENT BOARD ARE PROVIDED, OR SPECIFIED IN THE
INSTALLATION INSTRUCTIONS. THEY MUST BE INSTALLED.
FINISHING MUST BE DONE USING A NON-COMBUSTIBLE MATERIAL EXTENDING FROM THE TOP
OF THE APPLIANCE SUCH AS NON-COMBUSTIBLE BOARD, CERAMIC TILE, MARBLE, ETC. DO
NOT USE WOOD OR DRYWALL.
ANY FIRE RATED DRYWALL IS NOT ACCEPTABLE.
71.1B
W415-1349 / A / 03.18.15
23
EN
DO NOT BUILD INTO THIS AREA - IT MUST BE LEFT
CLEAR TO PROVIDE ADEQUATE CLEARANCE FOR
THE VENT IN THIS 14” (355.6MM) WIDE AREA
CENTERED ALONG THE FRONT OF THE
APPLIANCE. NO COMBUSTIBLES ARE ALLOWED.
!
WARNING
NOTE: Three braces are
required (as nailers).
84"
2134mm *
40 3/4"
1035mm
3 1/2"
89mm
MAX
14"
356mm
MIN
1 1/2"
38mm
MAX
20 1/4"
514mm **
41 1/4"
1047mm *
It is best to frame your appliance after it is positioned and the vent system is installed. Frame to local building codes.
It is not necessary to install a hearth extension with this appliance.
* Allow for fi nished fl oor and hearth thickness when setting these dimensions.
** When constructing the enclosure allow for fi nishing material thickness to maintain clearances.
When roughing in the appliance, raise the appliance to accommodate for the thickness of the fi nished fl oor materials,
i.e. tile, carpeting, hard wood, which if not planned for will interfere with the opening of the lower access door and the
installation of many decorative fl ashing accessories.
Combustible materials may be installed fl ush with the front of the appliance but must not cover any of the black face-
areas of the appliance. Non-combustible material (brick, stone or ceramic tile) may protrude in these areas.
W415-1349 / A / 03.18.15
24
EN
COMBUSTIBLE FRAMING:
Sides, back, bottom of the
appliance
0” to stand-offs
COMBUSTIBLE FINISHING:
Sides 2” (51mm) to front edge of the appliance
Enclosure Top 84” (2134mm) from the bottom of the appliance
Recessed Depth 20 1/4” (1276mm)
Sides of the vent pipe 2” (51mm)*
Bottom of the vent pipe 1” (25mm)
Top of vent pipe 2” (51mm)*
Ceiling 70” (1778mm) from the bottom of the appliance
* HORIZONTAL VENT SECTIONS: A minimum clearance of 1” (25mm) at the bottom and 2” (51mm) at the top
and sides of the vent pipe in all horizontal runs to combustibles is required except for clearances in appliance
enclosures. Horizontal vent sections within enclosures require a minimum clearance of 18” (457mm) at the
top of the vent pipe. See “MINIMUM CLEARANCE TO COMBUSTIBLE ENCLOSURES” section. Use fi restop
spacer W010-1800 (supplied) where vent pipe penetrates combustible walls.
* VERTICAL VENT SECTIONS: A minimum clearance of 1” (25mm) all around the vent pipe on all vertical
runs to combustibles is required except for clearances in appliance enclosures. Vertical vent sections
within enclosures require a minimum clearance of 4” (102mm) to the sides of the vent pipe. See “MINIMUM
CLEARANCE TO COMBUSTIBLE ENCLOSURES” section. Use fi restop spacer W500-0367 (not supplied)
where vent pipe penetrates combustible ceilings or fl oors.
5.1 MINIMUM CLEARANCE TO COMBUSTIBLES
20 1/4"
514mm
40 3/4"
1035mm
20 1/4"
514mm
40 3/4"
1035mm
40 3/4"
1035mm
33 1/4"
845mm
47"
1094mm
16 9/16"
421mm
66 1/2"
1689mm
BACK WALL OF CHASE / ENCLOSURE
(INCLUDING ANY FINSIHING MATERIALS)
2"
51mm
2"
51mm
4"
102mm
4"
102mm
6"
152mm
INSIDE
CHASE
OUTSIDE
CHASE
W415-1349 / A / 03.18.15
25
EN
For temperature requirements, the enclosure space around and above the appliance must be left unobstructed.
It is recommended that the enclosure be ventilated at the top and bottom to circulate the hot air.
* See “VENTING” section.
84"
2134mm
46"
1168mm
38"
965mm
9 1/2"
241mm
18"
457mm
62"
1575mm
MINIMUM
PLUS RISE*
1"
25mm
2"
51mm
4"
102mm
1"
25mm
0” IF NON-COMBUSTIBLE
FINISHING IS USED SUCH
AS BRICK AND STONE.
WOOD
HEADER
BRICK
NON-COMBUSTIBLE
COMBUSTIBLE
FRONT HOOD
NON-
COMBUSTIBLE
MATERIAL
5.2 MINIMUM CLEARANCE TO COMBUSTIBLE ENCLOSURES
W415-1349 / A / 03.18.15
26
EN
Non-combustible Material Defi nitions
Material which will not ignite and burn. Materials consisting entirely of steel, iron, brick, tile, concrete, slate,
glass or plasters, or any combination thereof are suitable.
Materials that are reported as passing ASTM E 136, Standard Test Method for Behaviour of Materials in a
Vertical Tube Furnace at 750°C and UL763 shall be considered non-combustible materials.
A joint compound that is resilient to heat and cracking should be used when taping and mudding
seams.
40 ¼”
(1022mm)
47 ½”
(1206mm)
2” (51mm)
MIN.
COMBUSTIBLE
MATERIAL
NON-COMBUSTIBLE
MATERIAL SUCH AS TILE,
MARBLE, GRANITE, ETC.
2” (51mm)
MIN.
9 ½”
(241mm)
W415-1349 / A / 03.18.15
27
EN
APPLIANCE
RECESS OR
ALCOVE
AREA
NOTE: Recesses or alcoves above the appliance can be made as deep as desired provided the minimum
clearances to combustibles are maintained.
Non-combustible material can be used, provided the minimum clearances to combustible materials are applied.
The minimum enclosure volume must be increased by no less than the volume of the recess. This adjustment
can be made by increasing any or all of the height, width and depth of the enclosure.
71.2
ENCLOSURE
AREA
5.3 ALCOVE INSTALLATION
5.4 NON-COMBUSTIBLE FACING MATERIAL
DOOR
2” (51mm)
SAFETY
SCREEN
TOP OF
APPLIANCE
0” (0mm)
4” (102mm)
6” (152mm)
3” (76mm)
2” (51mm)
4”
(102mm)
WARNING: 2" (51mm) clearance from the surround is required for any material projecting out a maximum 2"
(51mm). If greater projections are desired, increase the clearance from the surround by 2" (51mm) for every 1"
(25mm) of additional projection.
W415-1349 / A / 03.18.15
28
EN
0
$
1
7
(
/
+
(
,
*
+
7
13
246810
MANTEL DEPTH
15
17
19
21
11
Combustible mantel clearance can vary according to the mantel depth. Use the graph to help evaluate the
clearance needed.
5.5 MINIMUM MANTEL CLEARANCES
!
WARNING
RISK OF FIRE, MAINTAIN ALL SPECIFIED AIR SPACE CLEARANCES TO COMBUSTIBLES. FAILURE
TO COMPLY WITH THESE INSTRUCTIONS MAY CAUSE A FIRE OR CAUSE THE APPLIANCE TO
OVERHEAT. ENSURE ALL CLEARANCES (I.E. BACK, SIDE, TOP, VENT, MANTEL, FRONT, ETC.) ARE
CLEARLY MAINTAINED.
WHEN USING PAINT OR LACQUER TO FINISH THE MANTEL, THE PAINT OR LACQUER MUST BE
HEAT RESISTANT TO PREVENT DISCOLOURATION.
73.1
MANTEL DIMENSIONS
Ref Height Depth
A 38” (965mm)
B 13” (330mm) 2” (51mm)
C 15” (381mm) 4” (102mm)
D 17” (432mm) 6” (152mm)
E 19” (483mm) 8” (203mm)
E
D
C
B
A
W415-1349 / A / 03.18.15
29
EN
6.0 OPTIONAL BLOWER INSTALLATION
!
WARNING
RISK OF FIRE AND ELECTRICAL SHOCK.
TURN OFF THE GAS AND ELECTRICAL POWER BEFORE SERVICING THIS APPLIANCE.
USE ONLY WOLF STEEL APPROVED OPTIONAL ACCESSORIES AND REPLACEMENT PARTS WITH
THIS APPLIANCE. USING NON-LISTED ACCESSORIES (BLOWERS, DOORS, LOUVRES, TRIMS, GAS
COMPONENTS, VENTING COMPONENTS, ETC.) COULD RESULT IN A SAFETY HAZARD AND WILL
VOID THE WARRANTY AND CERTIFICATION.
ENSURE THAT THE FAN’S POWER CORD IS NOT IN CONTACT WITH ANY SURFACE OF THE
APPLIANCE TO PREVENT ELECTRICAL SHOCK OR FIRE DAMAGE. DO NOT RUN THE POWER
CORD BENEATH THE APPLIANCE.
THE WIRE HARNESS PROVIDED IN THE BLOWER KIT IS A UNIVERSAL HARNESS. WHEN
INSTALLED, ENSURE THAT ANY EXCESS WIRE IS CONTAINED, PREVENTING IT FROM MAKING
CONTACT WITH MOVING OR HOT OBJECTS.
51.5
!
WARNING
BE CAREFUL NOT TO TEAR THE BURNER TRAIN GASKET. A REPLACEMENT GASKET CAN BE
ORDERED FROM YOUR LOCAL AUTHORIZED DEALER / DISTRIBUTOR.
6.1 ACCESSING THE BLOWER
A. Remove the control access panel.
B. Remove the door, see the section “DOOR REMOVAL / INSTALLATION”.
C. Carefully remove the log set and optional brick panels if installed, see section “LOG PLACEMENT”.
D. Remove the 2 screws holding the front grate in place.
E. Remove the 2 screws holding the rear log support.
F. Remove the 9 perimeter screws as illustrated and lift out the burner base assembly and gasket.
(The gas line fl ex-connector should provide suffi cient movement to permit shifting the burner
assembly on it’s side).
FRONT
GRATE
REAR LOG
SUPPORT
CONTROL ACCESS PANEL
PERIMETER SCREWS
W415-1349 / A / 03.18.15
30
EN
6.2 INSTALLING THE BLOWER
A. Open the blower kit and remove the blower, you won’t need the supplied wire harness. Connect fl ag
connectors from the power cord supplied with the appliance to the male posts on the blower. Plug the
cord into the female pigtail attached to X-10 of the control board.
B. Reverse procedure to re-assemble.
GASKET
BLOWER
INSTALLATION TO BE DONE BY A QUALIFIED INSTALLER and must
be electrically connected and grounded in accordance with local codes.
In the absence of local codes, use the current CSA C22.1 Canadian
electrical code in Canada or the ANSI / NFPA 70 national electrical code
in the United States.
Drywall dust will penetrate into the blower bearings, causing
irreparable damage. Care must be taken to prevent drywall dust from
coming into contact with the blower or its compartment. Any damage
resulting from this condition is not covered by the warranty policy.
To safely install the fan, turn off the electricity first.
Slide the vibration reducing pad (A) into the clip (C) and up against the threaded
stud (B) at the other end. The blower must be able to be positioned entirely onto
the pad.
A
B
C
51.8
BLOWER
MALE POSTS
BLOWER CORD
(SUPPLIED WITH
APPLIANCE)
W415-1349 / A / 03.18.15
31
EN
7.0 FINISHING
7.1 SAFETY SCREEN REMOVAL AND INSTALLATION
!
WARNING
RISK OF FIRE!
NEVER OBSTRUCT THE FRONT OPENING OF THE APPLIANCE.
THE FRONT OF THE APPLIANCE MUST BE FINISHED WITH ANY NON-COMBUSTIBLE MATERIALS
SUCH AS BRICK, MARBLE, GRANITE, ETC., PROVIDED THAT THESE MATERIALS DO NOT GO
BELOW THE SPECIFIED DIMENSION AS ILLUSTRATED.
DO NOT STRIKE, SLAM OR SCRATCH GLASS. DO NOT OPERATE APPLIANCE WITH GLASS
REMOVED, CRACKED, BROKEN OR SCRATCHED.
FACING AND/OR FINISHING MATERIAL MUST NEVER OVERHANG INTO THE APPLIANCE OPENING.
THE GLASS DOOR ASSEMBLY IS DESIGNED TO PIVOT FORWARD WHEN RELIEVING EXCESS
PRESSURE THAT MIGHT OCCUR. FINISHING OR OTHER MATERIALS MUST NOT BE LOCATED IN
THE OPENING SURROUNDING THE DOOR AS THIS WILL INTERFERE WITH THE DOORS ABILITY TO
RELIEVE THE PRESSURE.
72.6
!
WARNING
GLASS MAY BE HOT, DO NOT TOUCH GLASS UNTIL COOLED.
THE DOOR LATCHES ARE PART OF A SAFETY RELIEF SYSTEM AND MUST BE PROPERLY
ENGAGED. DO NOT OPERATE THE APPLIANCE WITH LATCHES DISENGAGED.
FACING AND/OR FINISHING MATERIALS MUST NOT INTERFERE WITH AIR FLOW THROUGH AIR
OPENINGS, LOUVRES OPENINGS, OPERATION OF LOUVRES OR DOORS OR ACCESS FOR
SERVICE. OBSERVE ALL CLEARANCES WHEN APPLYING COMBUSTIBLE MATERIALS.
BEFORE DOOR IS REMOVED TURN THE APPLIANCE OFF AND WAIT UNTIL APPLIANCE IS COOL TO
THE TOUCH. DOORS ARE HEAVY AND FRAGILE SO HANDLE WITH CARE.
75.1
A barrier designed to reduce the risk of burns from the hot viewing glass is provided with the appliance
and must be installed.
Before the glass door can be removed, the safety screen must be removed. Lift the safety screen up,
disengaging the frame slots from the shoulder screws on the side of the appliance and remove away
from the appliance.
SAFETY S
CREEN
SAFETY SCREE
N
W415-1349 / A / 03.18.15
32
EN
The glass door is secured to the top front edge of the
fi rebox with two latches. Pull the handles of the latches
forward, then lift the latches out from the door frame to
release the top of the door. Next, pivot the door forward until
the top edge clears the front of the appliance. Carefully grip
the sides of the door lifting it out from the retainer along the
bottom of the door. NOTE: These spring latches make
up the spring relief system for the appliance.
Ensure they open freely and close sealed.
Reverse these steps to reinstall the door and
safety screen. Ensure the safety screen is
installed correctly.
HANDLES
RETAINERS
7.2 DOOR REMOVAL AND INSTALLATION
7.3 FRONT SURROUND INSTALLATION
Secure the front surround brackets using 6 screws. Ensure to drill the brackets into the wall studs, see Figure 1.
NOTE: The 39" (991mm) is measured between the bottom of the appliance and the center of the middle
hole of the mounting bracket.
Install the front surround. Lift the surround up and slide onto the brackets until secure, see Figure 2.
Secure the bottom of the surround with 2 screws, see Figure 3.
FIG. 1
FIG. 2
FIG. 3
“A”
39” (991mm)
W415-1349 / A / 03.18.15
33
EN
C. Align the hole in the
bottom of the front left
log (W135-0563) with
the screw and spacer
on the left side of the
burner. The middle of
this log rests against the
charcoal strip.
B. Place the charcoal
strip log (W135-0448)
on top of the grate
aligning the notches in
the charcoal strip with
the grate.
A. Place the rear log (W135-
0444) on rear bracket,
ensure the log is seated
properly on the rear bracket
and located on the center
pin.
7.4 LOG PLACEMENT
LOGS MUST BE PLACED IN THEIR EXACT LOCATION IN THE APPLIANCE. DO NOT CHANGE OR MODIFY
FROM THE PROPER LOG POSITION, SINCE APPLIANCE MAY NOT FUNCTION PROPERLY AND DELAYED
IGNITION MAY OCCUR.
THE LOGS ARE FRAGILE AND SHOULD BE HANDLED WITH CARE.
The individual logs can be easily identifi ed by the numbers cast on the underside of each log.
Phazer
TM
logs and glowing embers exclusive to Wolf Steel Ltd., provide a unique and realistic glowing effect
that is different in every installation. Take the time to carefully position the glowing embers for a maximum
glowing effect. During the initial use of the appliance, log colours may vary. During the initial use of the
appliance the colours will become more uniform as colour pigments burn in during the heat activated curing
process.
!
WARNING
D. Align the hole in the bottom
of the front right log (W135-
0564) with the screw and
spacer on the right side
of the burner. The bottom
protrusion should rest along
the edge of the burner and
pulled forward until it rests
against the charcoal strip.
E. Align the holes in the
bottom of the right
log (W135-0447) with
the pins in the rear
and front right log.
F. Align the hole in the
bottom of the left log
(W135-0446) with the
pin in the rear log. Rest-
ing the right side of the
log against the burner.
G. Align the hole in the bottom of the front log (W135-0449) with the
pin in the charcoal strip. Rest the right side of the log against the
far right grate post.
W415-1349 / A / 03.18.15
34
EN
Tear the embers into pieces and place on top of the front burner area behind
the charcoal strip. Care should be taken to shred the embers into thin, small
irregular pieces as only the exposed edges of the fi bre hairs will glow. The em-
ber material will only glow when exposed to direct fl ame; however, care
should be taken to not block the burner ports.
Blocked burner ports can cause an incorrect fl ame pattern, carbon deposits and
delayed ignition. PHAZER
TM
logs glow when exposed to direct fl ame. Use only
certifi ed "glowing embers" and PHAZER
TM
logs available from your Authorized
dealer.
7.5 GLOWING EMBER PLACEMENT
GLOWING EMBERS
GLOWING EMBERS
7.6 LAVA ROCK
Lava rock should be spread out evenly around the burner on the fi rebox base.
NOTE: Lava rock is not to be placed on the burner.
7.7 LOGO PLACEMENT
Remove the backing of the logo supplied and place on the
glass viewing door or bottom access panel as illustrated.
1” (25mm)
1/2” (13mm)
1/2” (13mm)
1/2” (13mm)
W415-1349 / A / 03.18.15
35
EN
7.8 OPTIONAL ROCK PLACEMENT
Before beginning with the installation, remove the door and all burner media from the unit. eg. logs,
charcoal etc. Retain the glowing embers.
A. Remove the grate by removing the 2 screws that secure it. NOTE: All screws must be re-installed to
maintain a fi rebox seal.
B. Remove the 2 screws from the fi rebox base (as shown). Install the rock support using the 2 screws.
NOTE: The protective plastic coating must be removed prior to operating the appliance.
C. Sit the two rock clusters on top of the rear log support. Ensure the clusters are sitting fl at.
D. Place the large notched rocks along the inside and outside edges of the rock support as desired.
E. Place the remaining refractory rocks around the burner as desired, making sure not to cover any
burner ports. (There are no set locations)
F. Re-install the glowing embers over the front burner ports. Refer to your installation instructions if
necessary. Empty enough sand onto the fi rebox base to cover all the screw heads. Spread the sand
evenly, making sure not to block the air vents.
G. Re-install the door.
!
WARNING
REAL ROCKS MUST NOT BE USED IN THIS APPLIANCE. HEAT WILL CAUSE THEM TO EXPLODE.
ROCK SUPPORT
LOG SUPPORT
Notched
Rock
AIR VENTS
1
2
4
3
5
6
FRONT BURNER
PORTS
W415-1349 / A / 03.18.15
36
EN
8.0 WIRING DIAGRAM / ELECTRICAL INFORMATION
!
WARNING
DO NOT USE THIS APPLIANCE IF ANY PART HAS BEEN UNDER WATER. CALL A QUALIFIED
SERVICE TECHNICIAN IMMEDIATELY TO HAVE THE APPLIANCE INSPECTED FOR DAMAGE TO THE
ELECTRICAL CIRCUIT.
RISK OF ELECTRICAL SHOCK OR EXPLOSION. DO NOT WIRE 110V TO THE VALVE OR TO THE
APPLIANCE WALL SWITCH. INCORRECT WIRING WILL DAMAGE CONTROLS.
ALL WIRING SHOULD BE DONE BY A QUALIFIED ELECTRICIAN AND SHALL BE IN COMPLIANCE
WITH LOCAL CODES. IN THE ABSENCE OF LOCAL CODES, USE THE CURRENT CSA22.1 CANADIAN
ELECTRIC CODE IN CANADA OR THE CURRENT NATIONAL ELECTRIC CODE ANSI/NFPA NO. 70 IN
THE UNITED STATES.
ALWAYS LIGHT THE PILOT WHETHER FOR THE FIRST TIME OR IF THE GAS SUPPLY HAS RAN OUT,
WITH THE GLASS DOOR OPENED OR REMOVED.
69.2
8.1 WIRING REQUIREMENTS
This appliance must be electrically connected and grounded in accordance with local codes. In the absence
of local codes, use the current CSA C22.1 CANADIAN ELECTRICAL CODE in Canada or the ANSI/NFPA 70-
1996 NATIONAL ELECTRICAL CODE in the United States.
8.2 JUNCTION BOX INSTALLATION
A. Remove the two screws that secure the junction box assembly to the outer
shell on the left side of the fi re place and remove the junction box assembly.
B. Remove the one screw that secures the junction box to the junction box
plate and slide off the clip.
C. Route the supply wire through the 7/8” (22.2mm) hole of the junction box
plate with a box connector (not supplied).
D. Connect the 120 volt supply wire to the receptacle as per
the CSA C22.1 Canadian Electrical Code in Canada or the
ANSI/NFPA 70-1996 National Electrical Code in the United
States.
E. Once the wiring is complete, re-install the junction box to
the junction box plate and re-secure the screw that was
removed in step B.
F. Re-install the junction box assembly by reversing step A
making sure all plugs are secure in the junction box.
NOTE: If the appliance is already installed inside the enclosure, you can access the junction box from
inside the appliance by removing the burner base assembly, see “ACCESSING THE BLOWER” section.
A
B
1
B
2
It is necessary to hard wire this appliance.
Permanently framing the appliance with an enclosure, requires the appliance junction box to be hard wired.
This appliance must be electrically connected and grounded in accordance with local codes. In the absence
of local codes, use the current CSA C22.1 Canadian electrical code in Canada or the ANSI/NFPA 70-1996
national electrical code in the United States.
W415-1349 / A / 03.18.15
37
EN
8.3 WIRING DIAGRAM (IFC MODULE)
!
WARNING
DO NOT WIRE 110 VOLTS TO THE VALVE OR WALL SWITCH.
PILOT
RESET BUTTON
NIGHT LIGHT
BLOWER
W415-1349 / A / 03.18.15
38
EN
9.0 OPERATION
IF YOU DO NOT FOLLOW THESE INSTRUCTIONS EXACTLY, A FIRE OR EXPLOSION MAY RESULT
CAUSING PROPERTY DAMAGE, PERSONAL INJURY OR LOSS OF LIFE.
NEVER LEAVE CHILDREN OR OTHER AT RISK INDIVIDUALS ALONE WITH THE APPLIANCE.
ALWAYS LIGHT THE PILOT WHETHER FOR THE FIRST TIME OR IF THE GAS SUPPLY HAS RUN OUT WITH
THE GLASS DOOR OPENED OR REMOVED.
!
WARNING
FOR YOUR SAFETY READ BEFORE LIGHTING:
A. This appliance is equipped with an ignition device which automatically lights the pilot. Do not try to light by hand.
B. Before operating smell all around the appliance area for gas and next to the floor because some gas is heavier than
air and will settle on the floor.
C. Do not use this appliance if any part has been under water. Immediately call a qualified service technician to inspect
the appliance and replace any part of the control system and any gas control which has been under water.
WHAT TO DO IF YOU SMELL GAS:
Turn off all gas to the appliance.
Open windows.
Do not try to light any appliance.
Do not touch any electric switch; do not use any phone
in your building.
LIGHTING INSTRUCTIONS
A. Stop! Read the above safety information on this label.
B. Remove batteries from transmitter.
C. Turn off all electric power to the appliance.
D. This appliance is equipped with an ignition device which automatically lights the pilot. Do not try to light the pilot by
hand.
E. Open the glass door.
F. Turn manual shutoff valve clockwise to off. Located behind the access panel.
G. Wait five (5) minutes to clear out any gas. If you smell gas including near the floor, STOP! Follow “B” in the above
safety information on this label. If you don’t smell gas go to the next step.
H. Turn manual shutoff valve counter-clockwise to on.
I. Close the glass door.
J. Turn on all electric power to the appliance and re-install batteries into the transmitter.
K. Push the “ON” button on the transmitter. You should here an audible beep from the receiver
which indicates communication. (Refer to Appliance Operations for remote activation).
TO TURN OFF GAS
A. Turn off all electric power to the appliance if service is to be performed.
B. Access door inside the firebox must be removed to access the manual shutoff valve.
C. If alternate shut-off valve was installed it can be shutoff instead of going through the appliance to access
the appliance shut off valve.
Immediately call your gas supplier from a neighbor's
phone. Follow the gas supplier's instructions.
If you cannot reach your gas supplier, call the fire
department.
47.4
Ensure that a continuous gas flow is at the burner before installing the door. When lit for the first time, the
appliance will emit an odor for a few hours. This is a normal temporary condition caused by the “burn-in” of
paints and lubricants used in the manufacturing process and will not occur again. After extended periods of
non-operation such as following a vacation or a warm weather season, the appliance may emit a slight odor
for a few hours. This is caused by dust particles in the heat exchanger burning off. In both cases, open a
window to sufficiently ventilate the room.
W415-1349 / A / 03.18.15
39
EN
Low battery alarm
Key Lock
Room
Temperature
Night Light
Flame ON
Blower
Transmission
CPI mode
9.1 GENERAL TRANSMITTER LAYOUT
9.2 INITIALIZING THE TRANSMITTER FOR THE FIRST TIME
A. Power the receiver.
B. Press the reset button to begin the programming process.
C. The receiver will BEEP 3 times to indicate that it is ready to synchronize with a
transmitter.
D. Install the 3 AAA batteries into the transmitter battery bay, located on the base
of the transmitter, then press the “ON” button. The receiver will BEEP 4 times to
indicate the transmitter’s command is accepted and sets to the particular code of
that transmitter. The system is now initialized.
NOTE: THE INITIALIZING PROCESS MUST BE COMPLETED WITHIN 10 SECONDS OF
PRESSING THE RESET/PROGRAMMING BUTTON.
RESET BUTTON
RECEIVER
TRANSMITTER
W415-1349 / A / 03.18.15
40
EN
9.3 TEMPERATURE DISPLAY
A
. With the system in the “
O
FF” position, press the
Temperature Key and the Mode Key at the same
time to change from degrees F to C.
B. Look at the LCD screen on the Transmitter to
verify that a C or F is visible to the right of the
Room Temperature display.
35.5A
73
°F
23
°C
The remote control has six (6) fl ame levels. With the
system on and the fl ame level at the maximum, press
the Down Arrow Key once and it will reduce the fl ame
height by one step until the fl ame is turned off.
The Up Arrow Key will increase the fl ame height each
time it is pressed. If the Up Arrow Key is pressed while
the system is on but the fl ame is off, the fl ame will
come on the high position. A single “beep” will confi rm
reception of the command.
35.8A
76
°F
OFF
76
°F
76
°F
76
°F
Hi
FLAME OFF
FLAME AT LEVEL 1
FLAME AT LEVEL 5 FLAME AT “HI” LEVEL 6
9.4 FLAME HEIGHT
9.5 BLOWER SPEED
If the appliance is equipped with a hot air circulating fan,
the speed of the fan can be controlled by the remote
system. The fan speed can be adjusted through six (6)
speeds.
A. Use the Mode key to guide you to the fan control
icon.
B. Use the Up/Down Arrow keys to turn ON/OFF or
adjust the fan speed. A single “beep” will confi rm
reception of the command.
NOTE: When the desired blower speed is selected, the blower will automatically come on 5 minutes
after the main burner has been turned on and remain on twelve minutes after it has been turned off.
35.9B
76
°F
68
76
°F
Hi
W415-1349 / A / 03.18.15
41
EN
9.6 NIGHT LIGHT DIMMER CONTROL
The auxiliary function controls the Night Light
TM
with
dimmable control.
A. Use the Mode Key to guide you to the Night
Light icon.
B. The intensity of the output can be adjusted
through 6 levels. Use the UP/DOWN arrow
keys to adjust the output level. A single beep will
confi rm reception of the command.
35.21
76
76
°F °F
OFF
9.7 CONTINUOUS PILOT / INTERMITTENT PILOT (CPI / IPI) SELECTION
A. Use the Mode Key to guide you to the CPI mode
icon. Transmitter in the OFF position.
B. Press the UP/DOWN to switch between IPI and
CPI modes. A single BEEP will confi rm reception
of the command.
Note: If the system is equipped with a CPI/IPI
toggle switch, set the CPI/IPI to CPI position to
enable remote CPI operation. If the switch is set
to IPI then it will only work in IPI regardless of
what is set on the remote control handset.
35.22
76
76
°F °F
IPI
CPI
9.8 KEY LOCK
This function will lock the keys to avoid unsupervised operation.
A. Press the MODE and UP keys at the same time.
B. To de-activate this function, press the MODE and UP keys at the same time.
35.10A
76
°F
W415-1349 / A / 03.18.15
42
EN
9.9 LOW BATTERY / MANUAL BYPASS
The life span of the remote batteries depends on various factors: quality of the
batteries, the number of ignitions, the number of charges to the room thermostat set
point, etc.
When the transmitter batteries are low, a Battery Icon will appear on the LCD
display before all battery power is lost. When the batteries are replaced this icon will
disappear.
35.24
76
°F
10.0 ADJUSTMENT
Adjust the pilot screw to provide properly sized fl ame. Turn in a
clockwise direction to reduce the gas fl ow.
Check Pressure Readings:
Inlet pressure can be checked by turning screw (A) counter-
clockwise 2 or 3 turns and then placing pressure gauge tubing
over the test point. Gauge should read as described on the chart
below. Check that main burner is operating on “HI”.
Outlet pressure can be checked the same as above using
screw (B). Gauge should read as described on the chart
below. Check that main burner is operating on “HI”.
AFTER TAKING PRESSURE READINGS, BE SURE TO
TURN SCREWS CLOCKWISE FIRMLY TO RESEAL. DO
NOT OVERTORQUE.
Leak test with a soap and water solution.
Prior to pilot adjustment, ensure that the pilot assembly
has not been painted. If overspray or painting of the pilot
assembly has occurred remove the paint from the pilot
assembly, or replace. Fine emery
cloth or sandpaper can be used to
remove the paint from the pilot hood,
electrode and fl ame sensor.
39.1C
A
B
PILOT SCREW
FLAME MUST ENVELOP
UPPER 3/8” (9.5mm) TO 1/2”
(12.7mm) OF FLAME SENSOR
PILOT
BURNER
ELECTRODE
FLAME
SENSOR
3/8” - 1/2”
(9.5mm - 12.7mm)
Pressure
Inlet
Outlet
Natural Gas
(inches)
Natural Gas
(millibars)
Propane
(inches)
Propane
(millibars)
7"
(MIN. 4.5")
3.5"
13"
(MIN. 11")
10"
17.4mb
(MIN. 11.2mb)
8.7mb
32.4mb
(MIN. 27.4mb)
24.9mb
10.1 RESTRICTING VERTICAL VENTS
10.2 PRESSURE ADJUSTMENT
77.3
Vertical installations may display a very active
fl
ame. I
f
this appearance is not desirable, the vent exit must
be restricted using a restrictor vent kit. Refer to “ACCESORIES” in the “REPLACEMENTS” section for the
appropriate kit. This will reduce the velocity of the exhaust gases, slowing down the fl ame pattern and creating
a more traditional gentle fl ame appearance. Specifi c instructions are included with the kit.
W415-1349 / A / 03.18.15
43
EN
It’s important to periodically perform a visual check of the pilot and burner fl ames. Compare them to the
illustration provided. If any fl ames appear abnormal call a service person.
FLAME MUST ENVELOP
UPPER 3/8” (9.5mm) TO 1/2”
(12.7mm) OF FLAME SENSO
R
PILOT
BURNER
ELECTRODE
FLAME
SENSOR
3/8” - 1/2”
(9.5mm - 12.7mm)
54.1B
This appliance has an air shutter that has been factory set open according
to the chart below:
Regardless of venturi orientation, closing the air shutter will cause a more
yellow flame, but can lead to carboning. Opening the air shutter will cause a
more blue flame, but can cause flame lifting from the burner ports. The
flame may not appear yellow immediately; allow 15 to 30 minutes for the
final flame colour to be established.
AIR SHUTTER ADJUSTMENT MUST ONLY BE DONE BY A QUALIFIED
INSTALLER!
AIR
SHUTTER
OPENING
VENTURI
BURNER
ORIFICE
49.1
To access the air shutter, remove the control access panel, remove the
glass door assembly and carefully remove the log set. Remove the four
screws attached to the burner pan. Slide the burner pan to the left roughly
1” (25.4mm) then lift up.
Air shutters have been factory set open according to the Venturi
Adjustment Chart. These settings are for (maximum) horizontal termination.
Adjustment may be required depending on fuel type, vent confi guration and altitude.
VENTURI ADJUSTMENT CHART
FUEL HDX40-1
NG 3/16” (4.8mm)
LP 7/16” (11.1mm)
10.3 VENTURI ADJUSTMENT
10.4 FLAME CHARACTERISTICS
W415-1349 / A / 03.18.15
44
EN
11.0 MAINTENANCE
CAUTION: Label all wires prior to disconnection when servicing controls. Wiring errors can cause improper
and dangerous operation. Verify proper operation after servicing. This appliance and its venting system
should be inspected before use and at least annually by a qualifi ed service person. The appliance area must
be kept clear and free of combustible materials, gasoline or other fl ammable vapors and liquids. The fl ow of
combustion and ventilation air must not be obstructed.
A. In order to properly clean the burner and pilot assembly, remove the logs, rocks and/or glass to
expose both assemblies.
B. Keep the control compartment, media, burner, air shutter opening and the area surrounding the logs
clean by vacuuming or brushing, at least once a year.
C. Check to see that all burner ports are burning. Clean out any of the ports which may not be burning or
are not burning properly.
D. Check to see that the pilot fl ame is large enough to engulf the fl ame sensor and/or thermocouple /
thermopile as well as reaches the burner.
E. Replace the cleaned logs, rocks or glass. Failure to properly position the media may cause carboning
which can be distributed in the surrounding living area.
F. Check to see that the main burner ignites completely on all openings when turned on. A 5 to 10
second total light-up period is satisfactory. If ignition takes longer, consult your local authorized dealer /
distributor.
G. Check that the gasketing on the sides, top and bottom of the door is not broken or missing. Replace if
necessary.
H. If for any reason the vent air intake system is disassembled, re-install and re-seal per the instructions
provided for the initial installation.
I. Cleaning the safety barrier may be necessary due to excessive lint / dust from carpeting, pets, etc.
simply vacuum using the brush attachment.
J. Ensure the relief system performs effectively. Check that the gasket is not worn or damaged. Replace
if necessary.
40.1D
MAINTENANCE
MAINTENANCE
MAINTENANCE
TURN OFF THE GAS AND ELECTRICAL POWER BEFORE SERVICING THE APPLIANCE.
APPLIANCE MAY BE HOT, DO NOT SERVICE UNTIL APPLIANCE HAS COOLED.
DO NOT USE ABRASIVE CLEANERS.
DO NOT PAINT THE PILOT ASSEMBLY.
!
WARNING
!
WARNING
THE FIREBOX BECOMES VERY HOT DURING OPERATION. LET THE APPLIANCE COOL
COMPLETELY OR WEAR HEAT RESISTANT GLOVES BEFORE CONDUCTING SERVICE.
NEVER VACUUM HOT EMBERS.
DO NOT PAINT THE PILOT ASSEMBLY.
• This appliance will require maintenance which should be planned on an annual basis.
• Service should include cleaning, battery replacement, venting inspection and inspection of the burner,
media and fi rebox. Refer to the door removal section and remove the door as instructed.
• Carefully remove media if necessary (logs, glass, brick panels etc).
• Using a vacuum with a soft brush attachment, gently remove any dirt, debris or carbon build up from the
logs, fi rebox and burner. For glass media, follow the installation instructions for pre-cleaning.
• Also gently remove any build-up on the pilot assembly including, if equipped; thermopile, thermocouple,
fl ame sensor and igniter.
NOTE: The fl ame sensor may require to be cleaned using a fi ne steel wool or
Scotch-Brite™ scrubbing pad to remove any oxides.
Clean the pilot assembly using a vacuum with a
soft brush attachment.
It is important that the pilot assembly is not painted.
11.1 ANNUAL MAINTENANCE
W415-1349 / A / 03.18.15
45
EN
11.2 LAMP REPLACEMENT
This appliance comes equipped with our “Night Light™”. If in the event the lamp needs to be replaced, follow
these instructions.
A. Turn off all electrical supply.
B. Remove the glass door, see “DOOR
REMOVAL / INSTALLATION” section.
C. Unscrew the lens cover and lift the lamp
straight out. Replace with Wolf Steel Ltd.
parts only (W387-0013).
D. NOTE: Do not handle the lamp with
bare fi ngers, protect with a clean dry
cloth.
E. Replace lens cover.
F. Replace glass door.
37.1C
• Inspect all accessible gaskets and replace as required.
• Access the blower, if equipped and clean using a soft brush and vacuum.
• Re-assemble the various components in reverse order.
• Inspect the relief system. The appliance relieves through the main glass door or through the fl aps on the
fi rebox top. Ensure they open freely, and close sealed.
• Check the gas control valve pilot and Hi / Lo knobs move freely (if equipped) – replace if any stiffness in
movement is experienced.
• Check for gas leaks on all gas connections up and downstream from the gas valve including the pilot tube
connections.
W415-1349 / A / 03.18.15
46
EN
11.3 DOOR GLASS REPLACEMENT
Only available as an assembly complete with gasket. Glass not available separately.
A. Place the door frame down careful not to scratch the paint.
B. Bend up the glass retainers being careful not to snap them.
C. Remove the glass from the frame.
NOTE: Care must be taken when removing and disposing of any
broken glass or damaged components. Be sure
to vacuum up any broken glass from inside the
appliance before operation.
D. Center the gasketed glass inside the door
frame with the thick side of the gasket
facing up.
E. Bend the glass retainers located along the
edge of the door frame over the gasket
holding the glass in place making sure that the thick portion is
protruding past the retainer. Careful not to break the glass.
GLASS
RETAINERS
GLASS
GASKET
y
.
G
LA
SS
E
T
GLASS
GASKET
GLASS
RETAINER
A. Place the door frame face down careful not to
scratch the paint
!
WARNING
DO NOT USE SUBSTITUTE MATERIALS.
GLASS MAY BE HOT, DO NOT TOUCH GLASS UNTIL COOLED.
CARE MUST BE TAKEN WHEN REMOVING AND DISPOSING OF ANY BROKEN DOOR GLASS OR
DAMAGED COMPONENTS. BE SURE TO VACUUM UP ANY BROKEN GLASS FROM INSIDE THE
APPLIANCE BEFORE OPERATION.
DO NOT STRIKE, SLAM OR SCRATCH GLASS. DO NOT OPERATE APPLIANCE WITH GLASS
REMOVED, CRACKED, BROKEN OR SCRATCHED.
11.4 CARE OF GLASS
5.1
DO NOT CLEAN GLASS WHEN HOT! DO NOT USE
ABRASIVE CLEANERS TO CLEAN GLASS.
Buff lightly with a clean dry soft cloth. Clean both sides
of the glass after the fi rst 10 hours of operation with a
recommended fi replace glass cleaner. Thereafter clean
as required. If the glass is not kept clean permanent
discoloration and / or blemishes may result.
HOT GLASS WILL
CAUSE BURNS.
DO NOT TOUCH GLASS
UNTIL COOLED.
NEVER ALLOW CHILDREN
TO TOUCH GLASS.
!
WARNING
11.5 CARE OF PLATED PARTS
6.1
If the appliance is equipped with plated parts, you must clean fi ngerprints or other marks from the plated
surfaces before operating the appliance for the fi rst time. Use a glass cleaner or vinegar and towel to clean.
If not cleaned properly before operating for the fi rst time, the marks can cause permanent blemishes on
the plating. After the plating is cured, the fi ngerprints and oils will not affect the fi nish and little maintenance
is required, just wipe clean as needed. Prolonged high temperature burning with the door ajar may cause
discolouration on plated parts.
NOTE: The protective wrap on plated parts is best removed when the assembly is at room
temperature but this can be improved if the assembly is warmed, using a hair dryer or similar heat
source.
5.5.1
This appliance is factory equipped with 5mm ceramic glass. Use only replacement glass available from your
Napoleon® dealer. DO NOT SUBSTITUTE MATERIALS.
W415-1349 / A / 03.18.15
47
EN
Contact your dealer or the factory for questions concerning prices and policies on replacement parts. Normally
all parts can be ordered through your Authorized dealer / distributor.
FOR WARRANTY REPLACEMENT PARTS, A PHOTOCOPY OF THE
ORIGINAL INVOICE WILL BE REQUIRED TO HONOUR THE CLAIM.
When ordering replacement parts always give the following information:
• Model & Serial Number of appliance
• Installation date of appliance
• Part number
• Description of part
• Finish
* IDENTIFIES ITEMS WHICH ARE NOT ILLUSTRATED. FOR FURTHER INFORMATION, CONTACT YOUR
AUTHORIZED DEALER.
41.1
FAILURE TO POSITION THE PARTS
IN ACCORDANCE WITH THIS
MANUAL OR FAILURE TO USE ONLY
PARTS SPECIFICALLY APPROVED
WITH THIS APPLIANCE MAY
RESULT IN PROPERTY DAMAGE OR
PERSONAL INJURY.
!
WARNING
12.0 REPLACEMENT PARTS
W415-1349 / A / 03.18.15
48
EN
ITEMS MAY NOT APPEAR EXACTLY AS ILLUSTRATED
10 22 14
HDX40-1 OVERVIEW
FOR REPLACEMENTS PARTS REFER
TO: "VALVE TRAIN ASSEMBLY"
13
SAFETY
SCREEN
1114
1
1
1
1
16
17
18
1
12
GL-691
15 111
19
110
1
1
14
15
18
12
13
16
17
19
10
REF. NO. PART NUMBER DESCRIPTION
3
4
5
6
7
8
9
REF. NO. PART NUMBER DESCRIPTION
2
1
STOCKED STOCKED
YES
YES
19
18
17
13
14
15
16
12
YES
YES
11
YES
W010-2280 DOOR ASSEMBLY
W335-0052 HOOD
W010-2868 DOOR LATCHES (X2)
W707-0006 LIGHT TRANSFORMER (12V)
W387-0011 LIGHT ASSEMBLY
W565-0146 SAFETY SCREEN
W385-0334 NAPOLEON LOGO
W185-0020 CAST GRATE
W135-0446 LEFT SIDE LOG (GL-691)
W135-0444 REAR LOG (GL-691)
W135-0563 FRONT LEFT SIDE LOG (GL-691)
W135-0448 CHARCOAL LOG STRIP (GL-691)
W135-0449 FRONT LOG (GL-691)
W135-0564 FRONT RIGHT LOG (GL-691)
W135-0447 RIGHT SIDE LOG (GL-691)
YES
YES
W667-0018 GASKET TAPE (X4)
W562-0060 DOOR GASKET
W750-0273 LIGHT / FAN WIRE CONNECTOR
W361-0016 GLOWING EMBERS (GL-691)
13.0 OVERVIEW
W415-1349 / A / 03.18.15
49
EN
REF. NO. PART NUMBER DESCRIPTION
25
26
27
28
29
30
REF. NO. PART NUMBER DESCRIPTION
24
23
STOCKED STOCKED
YES
38
37
33
34
35
36
32
YES
YES
YES
YES
YES
YES
YES
31
YES
W432-0103 FLEX MANIFOLD
W290-0140
A
CCESS GASKET
W456-0031 BURNER ORIFICE #31 (NG)
W010-2313 BURNER ASSEMBLY
W290-0139 VALVE TRAIN GASKET
W010-2808 PILOT ASSEMBLY (LP)
W725-0056 VALVE (NG)
W010-2763 PILOT ASSEMBLY (NG)
W445-0068
PILOT ORIFICE (LP)
W750-0274 POWER CORD c/w CONNECTORS
W350-0702 BATTERY HOUSING
W725-0057 VALVE (LP)
YES
YES
YES
YES
W190-0073 CONTROL MODULE
W750-0276 WIRE HARNESS
W455-0070 PILOT ORIFICE (NG)
HDX40-1 VALVE TRAIN ASSEMBLY
1423
1424
14
4
25
1426
1427
1430
1429
1431
1432
1433
1434
1435
1436
1437
1438
1428
ITEMS MAY NOT APPEAR EXACTLY AS ILLUSTRATED
YES
YES
YES
W456-0051 BURNER ORIFICE #51 (LP)
14.0 VALVE TRAIN ASSEMBLY
W415-1349 / A / 03.18.15
50
EN
ITEMS MAY NOT APPEAR EXACTLY AS ILLUSTRATED
10.24.14
54
HD641KT HDF40
1 1 57
SAFETY
SCREEN
SAFETY
SCREEN
56
GD842-1KT GD845-1KT GD848KT PRPX40 / PRPHR40
1
1
1
1
1
1
1
1
1
1
1
1
1
39
40
41
42
43
44
45
46
53
52
51
50
49
48
47
55
56
57
1
55
REF. NO. PART NUMBER DESCRIPTION REF. NO. PART NUMBER DESCRIPTION
40
39
STOCKED
STOCKED
52
53
1
54
51
50
HDX40-1 ACCESSORIES (Page 1)
41
42
43
44
45
46
47
48
49
W475-0703 LEFT SIDE BRICK PANEL (GD842-1KT)
W475-0690 REAR BRICK PANEL (GD842-1KT)
W475-0692 RIGHT SIDE BRICK PANEL (GD842-1KT)
W475-0697 LEFT SIDE MAYAN BRICK PANEL (GD845-1KT)
W475-0694 REAR MAYAN BRICK PANEL (GD845-1KT)
W475-0696 RIGHT SIDE MAYAN BRICK PANEL (GD845-1KT)
W475-0702 LEFT SIDE NEWPORT BRICK PANEL (GD848KT)
W475-0685 REAR NEWPORT BRICK PANEL (GD848KT)
W475-0686 RIGHT SIDE NEWPORT BRICK PANEL (GD848KT)
W090-0213 LEFT SIDE PORCELAIN PANEL (PRPX40)
W090-0215 REAR PORCELAIN PANEL (PRPX40)
W090-0173 LEFT SIDE PORCELAIN PANEL (PRPX40)
W090-0176 REAR PORCELAIN PANEL (PRPX40)
W090-0174 RIGHT SIDE PORCELAIN PANEL (PRPX40)
W090-0214 RIGHT SIDE PORCELAIN PANEL (PRPX40)
W565-0146 SAFETY SCREEN (HD641 / HDF40)
W565-0146 SAFETY SCREEN (HDF40)
FRAME ASSEMBLY (HD641)
W010-3372 FRAME ASSEMBLY (HDF40)
TRIM ASSEMBLY (HD641)
TRIM ASSEMBLY (HDF40)W010-3373
15.0 ACCESSORIES
W415-1349 / A / 03.18.15
51
EN
YES
YES
YES
59
60
60
60
61
ITEMS MAY NOT APPEAR EXACTLY AS ILLUSTRATED
GZ550-1KT
72
71
70
REF. NO. PART NUMBER DESCRIPTION REF. NO. PART NUMBER DESCRIPTION
59
58
STOCKED
STOCKED
66
67
67
69
65
YES
64
YES
60
61
62
63
58
58
58
59
59
W135-0424 SMALL GREY ROCK (MKRY/MKRM)
MKRY MKRM
YES
YES
YES
YES
YES
W135-0428 MEDIUM GREY ROCK (MKRY/MKRM)
W135-0432 LARGE GREY ROCK (MKRY/MKRM)
W135-0436 LARGE CUT OUT GREY ROCK (MKRY/MKRM)
W135-0439 RIGHT SIDE GREY ROCK CLUSTER (MKRY)
W135-0440 LEFT SIDE GREY ROCK CLUSTER (MKRY)
W135-0421 SMALL TAN ROCK (MKRM)
W135-0422 SMALL BROWN ROCK (MKRM)
W135-0423 SMALL BLACK ROCK (MKRM)
W135-0425 MEDIUM TAN ROCK (MKRM)
W135-0426 MEDIUM BROWN ROCK (MKRM)
W135-0427 MEDIUM BLACK ROCK (MKRM)
W135-0429 LARGE TAN ROCK (MKRM)
W135-0430 LARGE BROWN ROCK (MKRM)
W135-0431 LARGE BLACK ROCK (MKRM)
W135-0433 LARGE CUT OUT TAN ROCK (MKRM)
W135-0437 RS MULTI-COLOR ROCK CLUSTER (MKRM)
W135-0438 LS MULTI-COLOR ROCK CLUSTER (MKRM)
16058 159 161 162 163 16058 159 161 164 165 66
167 168 169 70 71 72
W655-0335 ROCK MEDIA TRAY (RAK35/40)
MEGK BLACK GLASS EMBERS (1lb)
MEGB BLUE GLASS EMBERS (1lb)
67
67
67
68
MEGR RED GLASS EMBERS (1lb)
MEGA AMBER GLASS EMBERS (1lb)
MEGT TOPAZ GLASS EMBERS (1lb)
W715-0629 ANDIRON (X2) (ANIH)
GZ552 BLOWER (GZ550-1KT)
W361-0037 BLOWER GASKET (GZ550-1KT)
W690-0002 THERMODISC (GZ550-1KT)
KB-35 VARIABLE SPEED SWITCH (GZ550-1KT)
65
64
W135-0434 LARGE CUT OUT BROWM ROCK (MKRM)
W135-0435 LARGE CUT OUT BLACK ROCK (MKRM)
W415-1349 / A / 03.18.15
52
EN
16.0 TROUBLESHOOTING
SYMPTOM PROBLEM TEST SOLUTION
Remote controls
Crystalite / Night light
but no spark or fl ame.
Remote is locked out. - Reset by turning power source off then on.
NOTE: If back up batteries are installed, they
must also be removed to re-program.
Main burner fl ame
is a blue, lazy,
transparent fl ame.
Blockage in vent. - Remove blockage. In really cold conditions, ice
buildup may occur on the terminal and should
be removed as required. To minimize this from
happening again, it is recommended that the vent
lengths that pass through unheated spaces (attics,
garages, crawl spaces) be wrapped with an insulated
mylar sleeve. Prevent sleeve from sagging. Contact
your local authorized dealer for more information.
Incorrect installation. - Refer to “VENTING” section to ensure correct
installation.
Flames are
consistently too
large or too small.
Carboning occurs.
Appliance is over-fi red or
underfi red.
- Check pressure readings:
Inlet pressure can be checked by turning screw (A)
counter-clockwise 2 or 3 turns and then placing
pressure gauge tubing over the test point. Gauge
should read as described on the chart below. Check
that main burner is operating on ‘HI’. Outlet pressure
can be checked the same as above using screw
(B). Gauge should read as described on the chart
below. Check that main burner is operating on ‘HI’.
AFTER TAKING PRESSURE READINGS, BE SURE
TO TURN SCREWS CLOCKWISE FIRMLY TO
RESEAL. DO NOT OVER TORQUE.
Leak test with a soap and water solution.
Carbon is being
deposited on
glass, logs,
rocks, media
or combustion
chamber
surfaces.
Air shutter has become
blocked.
- Ensure air shutter opening is free of lint or other
obstructions.
Flame is impinging on the
glass, logs, rocks, media
or combustion chamber.
- Check that the glass, logs, rocks, media are correctly
positioned.
- Open air shutter to increase the primary air.
- Check the input rate: check the manifold pressure
and orifi ce size as specifi ed by the rating plate.
- Check that the door gasketing is not broken or
missing and that the seal is tight.
- Check that both vent liners are free of holes and well
sealed at all joints.
- Check that minimum rise per foot (meters) has been
adhered to for any horizontal venting.
A
B
!
WARNING
ALWAYS LIGHT THE PILOT WHETHER FOR THE FIRST TIME OR IF THE GAS SUPPLY HAS RUN OUT,
WITH THE GLASS DOOR OPEN OR REMOVED.
TURN OFF THE GAS AND ELECTRICAL POWER BEFORE SERVICING THE APPLIANCE.
APPLIANCE MAY BE HOT, DO NOT SERVICE UNTIL APPLIANCE HAS COOLED.
DO NOT USE ABRASIVE CLEANERS.
Pressure
Inlet
Outlet
Natural Gas
(inches)
Natural Gas
(millibars)
Propane
(inches)
Propane
(millibars)
7"
(MIN. 4.5")
3.5"
13"
(MIN. 11")
10"
17.4mb
(MIN. 11.2mb)
8.7mb
32.4mb
(MIN. 27.4mb)
24.9mb
W415-1349 / A / 03.18.15
53
EN
Exhaust fumes
smelled in room,
headaches.
Appliance is spilling. - Check door seal.
- Check for exhaust damage.
- Check that venting is installed correctly.
- Room is in negative pressure; increase fresh air supply.
Pilot will not light.
Makes noise with
no spark at pilot
burner.
Wiring. - Verify the wire for the sensor and the wire for the ignitor
are connected to the correct terminals (not reverse) on
the module and pilot assembly.
Loose connection. - Verify no loose connections, electrical shorts in the
wiring or ground out to any metal object.
Igniter Spark gap is
incorrect.
- Spark gap of the ignitor to the pilot should be .125”
(3.2mm).
Pilot will not light.
Makes no noise
with no spark
at pilot burner.
Crystalites™ and
(optional) blower
operates.
A shorted or loose
connection.
- Remove and reinstall the wiring harness that plugs into
the module.
- Remove and verify continuity of each wire in the wiring
harness.
Module is not grounded. - Verify the valve and pilot assemblies are properly
grounded to the metal chassis of the fi replace.
Ignition box has been
locked out.
Choose one of the 4 methods below to reset the system.
1. To reset ignition box when locked out. Turn off power
supply and remove batteries (if used) from the back up
battery pack.
2. To reset the DFC Board when the board goes into a
lock out condition and the LED is blinking 3 times using
the transmitter ON/OFF button:
Step 1: Turn the system off by pressing the ON/
OFF button to turn the system off.
Step 2: After approximately 2 seconds press the
ON/OFF button on the transmitter again. THE DFC
Board will reset and the ignition sequence will start
again.
3. To reset the DFC Board when the board goes into a
lock out condition and the LED is blinking 3 times by
cycling fl ame:
Step 1: In the manual fl ame control mode, use
the down arrow button to reduce the fl ame to
off, indicated by the word OFF displayed on the
trasmitter LCD screen.
Step 2: Wait approximately 2 seconds and press
the up arrow button, the ignition sequence will
start.
NOTE: Starting from OFF, press the ON button on the transmitter. Approximately 4
seconds after the ON/OFF button is pressed the ignition board will start the spark.
The fi rst try for ignition will last approximately 60 seconds. If there is no fl ame ignition
(rectifi cation) the board will stop sparking for approximately 35 seconds. After the
wait time the board will start the second try for ignition by sparking for approximately
60 seconds. If there is still no positive ignition, the board will go into lock out.
42.1_2A
yg
White / grey fi lm
forms.
Sulphur from fuel is being
deposited on glass, logs
or combustion chamber
surfaces.
- Clean the glass with a recommended gas fi replace
glass cleaner. DO NOT CLEAN GLASS WHEN HOT.
- If deposits are not cleaned off regularly, the glass
may become permanently marked.
SYMPTOM PROBLEM TEST SOLUTION
W415-1349 / A / 03.18.15
54
EN
42.1_3B
SYMPTOM PROBLEM TEST SOLUTION
Pilot sparks but
will not light.
Gas supply. - Verify that the incoming gas line ball valve is “Open”.
- Verify that the inlet pressure reading is within
acceptable limits, inlet pressures must not exceed 14”
W.C. (34.9mb).
Module is not grounded. - Verify the value and pilot assemblies are properly
grounded to the metal chassis of the fi replace.
Out of propane gas. - Fill the tank.
Continues to
spark and pilot
lights, but main
burner will not
light.
Short or loose connection
in sensor rod.
Verify all connections. Verify the connections from the
pilot assembly are tight; also verify these connections
are not grounding out to any metal.
Poor fl ame rectifi cation or
contaminated sensor rod.
- Verify the fl ame is engulfi ng the sensor rod. This
will increase the fl ame rectifi cation. Verify correct
pilot orifi ce is installed and inlet gas specifi cations
to manual. (Remember, the fl ame carries the
rectifi cation current, not the gas. If the fl ame lifts from
pilot hood, the circuit is broken. A wrong orifi ce or too
high of an inlet pressure can cause the pilot fl ame to
lift.) The sensor rod may need cleaning.
Poor grounding between
pilot assembly and gas
valve.
- Verify that the wire harness is fi rmly connected to
module.
Damaged pilot or dirty
sensor rod.
- Verify that the ceramic insulator around the sensor
rod is not cracked, damaged, or loose. Verify the
connection from the sensor rod to the sensor
wire. Clean sensor rod with a green Scotch-Brite
pad to remove any contamination that may have
accumulated on the sensor rod. Verify continuity with
multimeter with ohms set at the lowest range.
Pilot has been painted
- Using a scrub pad, remove the paint from the pilot
hood, ignitor and fl ame sensor.
Appliance won’t
perform any
functions.
Receiver switch is in the
wrong position.
- Verify that the 3 position switch on the receiver is in
the “REMOTE” position (middle).
No power to the system. - Check breaker to verify it’s in the “ON” position.
Transmitter isn’t
operational.
- Check battery power and battery orientation.
Night light or
(optional) blower
won’t function
Control module switch is
in the wrong position.
- Verify ON/OFF switch is in the “I” position which
denotes on.
COM switch is unplugged. - Verify “COM” switch is plugged into the front of the
control module.
W415-1349 / A / 03.18.15
55
EN
NAPOLEON® warrants its products against manufacturing defects to the original purchaser only. Registering your warranty is not necessary. Simply
provide your proof of purchase along with the model and serial number to make a warranty claim. NAPOLEON® reserves the right to have its
representative inspect any product or part thereof prior to honouring any warranty claim. Provided that the purchase was made through an authorized
NAPOLEON® dealer your appliance is subject to the following conditions and limitations:
Warranty coverage begins on the date of original installation.
This factory warranty is non-transferable and may not be extended whatsoever by any of our representatives.
The gas appliance must be installed by a licensed, authorized service technician or contractor. Installation must be done in accordance with the installation
instructions included with the product and all local and national building and fi re codes.
This limited warranty does not cover damages caused by misuse, lack of maintenance, accident, alterations, abuse or neglect and parts installed from
other manufacturers will nullify this warranty.
This limited warranty further does not cover any scratches, dents, corrosion or discoloring caused by excessive heat, abrasive and chemical cleaners nor
chipping on porcelain enamel parts, mechanical breakage of PHAZER™ logs and embers.
This warranty extends to the repair or replacement of warranted parts which are defective in material or workmanship provided that the product has been
operated in accordance with the operation instructions and under normal conditions.
After the fi rst year, with respect to this President’s Lifetime Limited Warranty, NAPOLEON® may, at its discretion, fully discharge all obligations with
respect to this warranty by refunding to the original warranted purchaser the wholesale price of any warranted but defective part(s).
NAPOLEON® will not be responsible for installation, labour or any other expenses related to the reinstallation of a warranted part and such expenses are
not covered by this warranty.
Notwithstanding any provisions contained in the President’s Lifetime Limited Warranty, NAPOLEON’S responsibility under this warranty is defi ned as
above and it shall not in any event extend to any incidental, consequential or indirect damages.
This warranty defi nes the obligations and liability of NAPOLEON® with respect to the NAPOLEON® gas appliance and any other warranties expressed or
implied with respect to this product, its components or accessories are excluded.
NAPOLEON® neither assumes, nor authorizes any third party to assume, on its behalf, any other liabilities with respect to the sale of this product.
NAPOLEON® will not be responsible for: over-fi ring, downdrafts, spillage caused by environmental conditions such as rooftops, buildings, nearby trees,
hills, mountains, inadequate vents or ventilation, excessive venting confi gurations, insuffi cient makeup air, or negative air pressures which may or may not
be caused by mechanical systems such as exhaust fans, furnaces, clothes dryers, etc.
Any damages to the appliance, combustion chamber, heat exchanger, plated trim or other components due to water, weather damage, long periods of
dampness, condensation, damaging chemicals or cleaners will not be the responsibility of NAPOLEON®.
All parts replaced under the President’s Limited Lifetime Warranty Policy are subject to a single claim.
During the fi rst 10 years NAPOLEON® will replace or repair the defective parts covered by the lifetime warranty at our discretion free of charge. From 10
years to life, NAPOLEON® will provide replacement parts at 50% of the current retail price.
All parts replaced under the warranty will be covered for a period of 90 days from the date of their installation.
The manufacturer may require that defective parts or products be returned or that digital pictures be provided to support the claim. Returned products are
to be shipped prepaid to the manufacturer for investigation. If a product is found to be defective, the manufacturer will repair or replace such defect.
Before shipping your appliance or defective components, your dealer must obtain an authorization number. Any merchandise shipped without
authorization will be refused and returned to sender.
Shipping costs are not covered under this warranty.
Additional service fees may apply if you are seeking warranty service from a dealer.
Warranty labour allowance is only for the replacement of the warranted part. Travel, diagnostic tests, shipping and other related charges are not covered
by this warranty.
2.1C
NAPOLEON® products are manufactured under the strict Standard of the world recognized ISO 9001 : 2008 Quality Assurance
Certifi cate.
NAPOLEON® products are designed with superior components and materials assembled by trained craftsmen who take great
pride in their work. The burner and valve assembly are leak and test-fi red at a quality test station. The complete appliance is
again thoroughly inspected by a qualifi ed technician before packaging to ensure that you, the customer, receives the quality
product that you expect from NAPOLEON®.
The following materials and workmanship in your new NAPOLEON® gas appliance are warranted against defects for as long as
you own the appliance. This covers: combustion chamber, heat exchanger, stainless steel burner, phazer™ logs and embers, rocks,
ceramic glass (thermal breakage only), gold plated parts against tarnishing, porcelainized enameled components and aluminum
extrusion trims.*
Electrical (110V and millivolt) components and wearable parts such as blowers, gas valves, thermal switch, switches, wiring, remote
controls, ignitor, gasketing, and pilot assembly are covered and NAPOLEON® will provide replacement parts free of charge during
the fi rst year of the limited warranty.*
Labour related to warranty repair is covered free of charge during the fi rst year. Repair work, however, requires the prior approval of
an authorized company offi cial. Labour costs to the account of NAPOLEON® are based on a predetermined rate schedule and any
repair work must be done through an authorized NAPOLEON® dealer.
* Construction of models vary. Warranty applies only to components included with your specifi c appliance.
NAPOLEON® GAS APPLIANCE PRESIDENT’S LIFETIME LIMITED WARRANTY
CONDITIONS AND LIMITATIONS
ALL SPECIFICATIONS AND DESIGNS ARE SUBJECT TO CHANGE WITHOUT PRIOR NOTICE DUE TO ON-GOING PRODUCT
IMPROVEMENTS. NAPOLEON® IS A REGISTERED TRADEMARK OF WOLF STEEL LTD.
AS REQUIRED BY THE DEPARTMENT OF ENERGY IN THE UNITED STATES, 10 CFR PART 430, THE WARRANTY IS VOID IF THIS
PRODUCT IS USED WITH A THERMOSTAT. THIS APPLIES TO PRODUCT INSTALLED IN THE UNITED STATES, ONLY.
17.0 WARRANTY
Other Napoleon
®
Products
'JSFQMBDF*OTFSUTt$IBSDPBM(SJMMT
t(BT'JSFQMBDFTt8BUFSGBMMTt8PPE4UPWFT
)FBUJOH$PPMJOHt&MFDUSJD'JSFQMBDFTt0VUEPPS'JSFQMBDFTt(BT(SJMMT
'JSFQMBDFT)FBUJOH$PPMJOHDBMMt(SJMMTDBMM
napoleonproducts.com
/BQPMFPO3PBE#BSSJF0OUBSJP$BOBEB-.(
#BZWJFX%SJWF#BSSJF0OUBSJP$BOBEB-/:
.JMMFS%SJWF$SJUUFOEFO,FOUVDLZ64"
5SBOT$BOBEB)JHIXBZ.POUSFBM2VFCFD$BOBEB)5"
57
W415-1349 / A / 03.20.15
FR
INSTALLATEUR : LAISSEZ CE MANUEL AVEC L’APPAREIL.
PROPRIÉTAIRE : CONSERVEZ CE MANUEL POUR CONSULTATION ULTÉRIEURE.
NE LAISSEZ PAS LES ENFANTS OU AUTRES INDIVIDUS À RISQUE SEULS À PROXIMITÉ DE L’APPAREIL.
INSTRUCTIONS
D’INSTALLATION ET
D’OPÉRATION
1.36E
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada /
103 Miller Drive, Crittenden, Kentucky, USA, 41030
Téléphone 705-721-1212 • Télécopieur 705-722-6031 • www.napoleonfoyers.com • [email protected]
10,00$
CERTIFIÉ POUR LE CANADA ET LES ÉTATS-UNIS SELON LES MÉTHODES ANSI/CSA.
CONSIGNES DE SÉCURITÉ
!
AVERTISSEMENT
- N’entreposez pas et n’utilisez pas d’essence ou autres
liquides et vapeurs infl ammables à proximité de cet ap-
pareil ou tout autre appareil.
- QUE FAIRE SI VOUS DÉTECTEZ UNE ODEUR DE GAZ :
• N’allumez aucun appareil.
• Ne touchez à aucun interrupteur électrique;
n’utilisez aucun téléphone dans votre immeuble.
• Appelez immédiatement votre fournisseur de gaz
d’un téléphone voisin. Suivez ses instructions.
• Si vous ne pouvez pas rejoindre votre fournisseur
de gaz, appelez le service des incendies.
- L’installation et l’entretien doivent être faits par un
installateur qualifi é, une agence d’entretien ou le
fournisseur.
Cet appareil peut être installé dans une maison
préfabriquée (mobile) déjà instalée à demeure si les
règlements locaux le permettent.
Cet appareil doit être utilisé uniquement avec le type de
gaz indiqué sur la plaque signalétique. Cet appareil ne
peut être converti à d’autres gaz, sauf si une trousse de
conversion est utilisée.
Si ces instructions ne sont pas suivies à la
lettre, un incendie ou une explosion pourraient
s’ensuivre, causant des dommages matériels,
des blessures corporelles ou des pertes de vie.
APPOSEZ L’ÉTIQUETTE DU NUMÉRO DE SÉRIE DU CARTON
N° de série
N° DE MODÈLE
LA VITRE CHAUDE CAUSERA
DES BRÛLURES.
NE PAS TOUCHER LA VITRE
AVANT QU’ELLE AIT REFROIDI.
NE JAMAIS LAISSER LES
ENFANTS TOUCHER LA VITRE.
!
AVERTISSEMENT
Une barriére conçu à réduire le risque de brûlures
causées par le verre chaud est fourni avec l’appareil
et sera installé pour la protection des enfants et
d’autres personnes à risque.
CERTIFIED
Produit décoratif : Ne pas utiliser comme appareil de chauffage.
ÉCRAN DE
PROTECTION
HDX40NT-1
GAZ NATUREL
HDX40PT-1
PROPANE
L’ÉCRAN DE PROTECTION
HDF40KSB ILLUSTRÉ
CONFORME AUX LES NORMES NATIONALES AMÉRICAINES: ANSI Z21.50, CERTIFIE CANADIENNES: CSA 2.22 FOYER À GAZ VENTILÉ.
58
W415-1349 / A / 03.20.15
FR
TABLE DES MATIÈRES
NOTE : Les changements autres que de nature éditoriale sont dénotés par une ligne verticale dans la marge.
1.0 VUE D’ENSEMBLE DE L’INSTALLATION 59
2.0 INTRODUCTION 60
2.1 DIMENSIONS 61
2.2 INSTRUCTIONS GÉNÉRALES 61
2.3 INFORMATION GÉNÉRALE 62
2.4 INFORMATION SUR LA PLAQUE D’HOMOLOGATION 63
3.0 ÉVACUATION 64
3.1 LONGUEURS DES CONDUITS D’ÉVACUATION ET COMPOSANTS 65
3.2 INSTALLATIONS TYPIQUES D’ÉVENTS 66
3.3 INSTALLATIONS PARTICULIÈRES D’ÉVENTS 67
3.3.1 ENSEMBLE PÉRISCOPIQUE 67
3.3.2 TERMINAISON EN COIN 67
3.4 EMPLACEMENTS ET DÉGAGEMENTS MINIMAUX DE LA TERMINAISON 68
3.5 SCHÉMA D’APPLICATION DES ÉVACUATIONS 69
3.6 DÉFINITIONS 69
3.7 VALEUR DU COUDE EN LONGUEUR D’ÉVENT 69
3.8 TERMINAISON HORIZONTALE 70
3.9 TERMINAISON VERTICALE 72
4.0 INSTALLATION 74
4.1 PROTECTION DU MUR ET DU PLAFOND 74
4.1.2 INSTALLATION HORIZONTALE 75
4.1.1 INSTALLATION VERTICALE 75
4.2 UTILISATION DE COMPOSANTS FLEXIBLES D’ÉVACUATION 76
4.2.1 HORIZONTAL AIR TERMINAL INSTALLATION 76
4.2.2 INSTALLATION DE LA TERMINAISON VERTICALE 77
4.3 MAISON MOBILE 78
4.4 PANNEAU D’ACCÈS POUR BRANCHEMENT DU GAZ 78
4.5 BRANCHEMENT DU GAZ 79
5.0 OSSATURE 80
5.1 DÉGAGEMENTS MINIMAUX AUX MATÉRIAUX COMBUSTIBLES 82
5.2 DÉGAGEMENTS MINIMAUX AUX ENCEINTES COMBUSTIBLES 83
5.3 L’INSTALLATION DE L’ALCÔVE 85
5.4 MATÉRIAU DE FINITION INCOMBUSTIBLE 85
5.5 DÉGAGEMENTS MINIMAUX DE LA TABLETTE 86
6.0 INSTALLATION DE LA SOUFFLERIE OPTIONELLE 87
6.1 ACCÈS À LA SOUFFLERIE 87
6.2 INSTALLATION DE LA SOUFFLERIE 88
7.0 FINITIONS 89
7.1 ENLÈVEMENT ET INSTALLATION DE L’ÉCRAN DE PROTECTION 89
7.3 INSTALLATION DE L’AVANT DU CONTOUR 90
7.2 ENLÈVEMENT ET INSTALLATION DE LA PORTE 90
7.4 DISPOSITION DES BÛCHES 91
7.5 DISPOSITION DES BRAISES INCANDESCENTES 92
7.6 PIERRES DE LAVE 92
7.7 MISE EN PLACE DES ROCHES OPTIONNELLE 93
7.8 MISE EN PLACE DU LOGO 94
8.0 SCHÉMA DE CÂBLAGE/INFORMATION ÉLECTRIQUE 95
8.1 EXIGENCES DE BRANCHEMENT 95
8.2 INSTALLATION DE LA BOÎTE DE DÉRIVIATION 95
8.3 SCHÉMA DE CÂBLAGE (IFC MODULE) 96
9.0 OPÉRATION 97
9.1 DESSIN GÉNÉRAL DE LA TÉLÉCOMMANDE 98
9.2 PREMIÈRE INITIALISATION DE LA TÉLÉCOMMANDE/BLOC-PILES 98
9.3 AFFICHEUR DE TEMPÉRATURE 99
9.4 HAUTEUR DE LA FLAMME 99
9.5 VITESSE DE LA SOUFFLERIE 99
9.6 VEILLEUSE GRADATEUR 100
9.7 LA SÉLECTION PILOTE CONTINU/PILOTE INTERMITTENTE (CPI/IPI) 100
9.8 FONCTION DE SÉCURITÉ POUR ENFANTS 100
9.9 FAIBLE PILES/LE BY-PASS MANUEL 100
10.0 RÉGLAGES 101
10.1 ÉTRANGLEMENTS DES ÉVENTS VERTICAUX 101
10.2 AJUSTEMENT DE LA PRESSION 101
10.3 RÉGLAGE DU VENTURI 102
10.4 CARACTÉRISTIQUES DES FLAMMES 102
11.0 ENTRETIEN 103
11.1 ENTRETIEN ANNUEL 103
11.2 MISE EN PLACE DE L’AMPOULE 104
11.3 REMPLACEMENT DE LA VITRE 105
11.4 SOINS DE LA VITRE 105
11.5 SOINS DES PIÈCES PLAQUÉES 105
12.0 RECHANGES 106
13.0 VUE D’ENSEMBLE 107
14.0 VALVE TRAIN ASSEMBLY 108
15.0 ACCESSORIES 109
16.0 GUIDE DE DÉPANNAGE 111
17.0 GARANTIE 114
18.0 HISTORIQUE D’ENTRETIEN 115
59
W415-1349 / A / 03.20.15
FR
1.0 VUE D’ENSEMBLE DE L’INSTALLATION
Évacuation, voir la section
« ÉVACUATION ».
Plaque d'homologation, voir la
section « INFORMATION SUR LA
PLAQUE D’HOMOLOGATION ».
Voir la section
« DÉGAGEMENTS
MINIMAUX DE LA
TABLETTE »
Voir la section
« DÉGAGEMENTS
MINIMAUX AUX
ENCEINTES COM-
BUSTIBLES » pour les
cloisons sèches (ou
autres matériaux
combustibles
Voir la section
« OSSATURE »
Mur
latéral
Voir la section
« DÉGAGEMENTS
MINIMAUX AUX
ENCEINTES
COMBUSTIBLES »
pour gypse (ou
autres matériaux
combustibles)
L’ÉCRAN DE PROTECTION
60
W415-1349 / A / 03.20.15
FR
2.0 INTRODUCTION
3.2C
!
AVERTISSEMENT
• CET APPAREIL EST CHAUD LORSQU’IL FONCTIONNE ET PEUT CAUSER DE GRAVES BRÛLURES EN CAS DE
CONTACT.
• TOUTE MODIFICATION APPORTÉE À CET APPAREIL OU AUX CONTRÔLES PEUT ÊTRE DANGEREUX ET EST INTERDIT.
• Ne faites pas fonctionner l’appareil avant d’avoir lu et compris les instructions d’opération. Omettre d’utiliser l’appareil selon les
instructions d’opération pourrait causer un incendie ou des blessures.
• Risque d’incendie ou d’asphyxie. Ne faites pas fonctionner l’appareil avec la vitre retirée.
• Ne branchez pas la soupape à du courant 110 volts.
• Risque de brûlures. L’appareil doit être éteint et refroidi avant d’effectuer un entretien.
• N’installez pas de composants endommagés ou incomplets ni des composants substituts.
• Risque de coupures et d’érafl ures. Portez des gants protecteurs et des lunettes de sécurité lors de l’installation. Les bordures des
pièces de métal peuvent être coupantes.
• Ne brûlez pas de bois ou autres matériaux dans cet appareil.
• Les enfants et les adultes devraient être informés des dangers que posent les températures de surface élevées et se
tenir à distance afin d’éviter des brûlures ou que leurs vêtements ne s’enflamment.
• Les jeunes enfants doivent être surveillés attentivement lorsqu’ils sont dans la même pièce que l’appareil. Les
jeunes enfants et autres personnes à risque sont sujets aux brûlures accidentelles. Une barrière de protection est
recommandée si des individus à risque se trouvent dans la maison. Afi n de restreindre l’accès à l’appareil, installez une
barrière de protection ajustable pour garder les jeunes enfants ou autres personnes à risque hors de la pièce et loin des
surfaces chaudes.
• Les vêtements et autres matériaux combustibles ne doivent pas être posés sur l’appareil ou à proximité.
• En raison des températures élevées, l’appareil devrait être placé loin des endroits passants et loin des meubles et des
rideaux.
• Assurez-vous de disposer de mesures de sécurité adéquates pour empêcher les jeunes enfants de toucher aux surfaces
chaudes.
• Même une fois que l’appareil est éteint, la vitre et/ou le pare-étincelles demeureront chauds pendant un temps prolongé.
• Consultez votre détaillant local de foyer pour connaître les grillages de sécurité et les écrans offerts pour protéger les enfants des
surfaces chaudes. Ces grillages de sécurité et ces écrans doivent être fi xés au plancher.
• Tout grillages de sécurité, écrans ou barriére enlevés pour faire l’entretien devront être remis en place avant d’utiliser l’appareil.
• Cet appareil est un appareil à gaz ventilé. Ne brûlez pas de bois ou autres matériaux dans cet appareil.
• Il est primordial de garder propres les compartiments de contrôle, les brûleurs, la souffl erie, les bouches d’air de l’appareil ainsi
que le système d’évacuation. L’appareil et son système d’évacuation doivent être inspectés avant la première utilisation et au
moins une fois l’an par un spécialiste en entretien. Un entretien plus fréquent pourrait être nécessaire en raison des peluches
provenant des tapis, literie, etc. L’emplacement de l’appareil doit être gardé libre de tous matériaux combustibles, essence ou
autres liquides et vapeurs infl ammables.
• Cet appareil ne devra être modifi é en aucun cas.
• Cet appareil ne doit pas être raccordé au conduit d’une cheminée desservant un autre appareil de chauffage à combustible
solide.
• N’utilisez pas cet appareil si une partie quelconque a été submergée. Contactez immédiatement un technicien de service qualifi é
pour inspecter l’appareil et pour remplacer toute pièce du système de contrôle et du contrôle du gaz qui aurait été submergée.
• Ne pas opérer l’appareil lorsque la porte vitrée est enlevée, fi ssurée ou brisée. Le remplacement de la vitre devra être effectué
par un technicien de service certifi é ou qualifi é.
• Ne frappez pas et ne claquez pas la porte vitrée de l’appareil.
• Les portes d’évacuation de pression doivent demeurer fermées pendant le fonctionnement de l’appareil afi n d’empêcher les
gaz de combustion contenant du monoxyde de carbone de s’infi ltrer dans la maison. La température des gaz de combustion
s’échappant par ces ouvertures peut aussi causer les matériaux combustibles avoisinants à surchauffer et à prendre feu.
• Seules les portes/façades certifi ées pour cet appareil peuvent être utilisées avec cet appareil.
• Gardez les matériaux d’emballage hors de la portée des enfants et mettez ces matériaux au rebut de façon sécuritaire. Comme
tous les emballages de plastique, ces matériaux ne sont pas des jouets et doivent demeurer hors de la portée des enfants et des
bébés.
• Comme dans le cas de tout appareil à combustion, il est recommandé de faire inspecter et entretenir votre appareil
régulièrement. De même, installez un détecteur de monoxyde de carbone dans la pièce pour vous protéger, ainsi que votre
famille, contre les intoxications.
• Assurez-vous de respecter les dégagements aux matériaux combustibles lorsque vous installez un manteau ou des tablettes au-
dessus de l’appareil. Les températures élevées sur le mur ou de l’air au-dessus de l’appareil peuvent faire fondre, décolorer ou
endommager les décorations, les téléviseurs ou autres composants électroniques.
• Une barriére conçu à réduire le risque de brûlures causées par le verre chaud est fourni avec l’appareil et sera installé.
• Si la barriére est endommagée, elle devra être remplacée par la barriére conçu par le manufacturier pour cet appareil.
• L’installation et la réparation devraient être effectuées par un technicien qualifi é. L’appareil et son système d’évacuation
devraient être inspectés avant l’utilisation initiale et au moins une fois l’an par un professionel qualifi é. Un nettoyage
plus réquent peut être requis en raison de la poussière excessive laissée par les moquettes, les couvertures, etc. Il est
impératif que les compartiments de contrôle, le brûleur et les passages de circulation d’air soient gardés propres afi n de
fourni une combustion et une circulation d’air adéquates.
61
W415-1349 / A / 03.20.15
FR
33 3/4"
857mm
41"
1041mm
38"
965mm
39 1/4"
997mm
20 1/2"
521mm
20"
508mm
40 1/4"
1022mm
28"
711mm
5"
127mm
8"
203mm
10 3/16"
259mm
2"
51mm
2"
51mm
3"
76mm
2.1 DIMENSIONS
CET APPAREIL AU GAZ DEVRAIT ÊTRE INSTALLÉ ET ENTRETENU PAR UN INSTALLATEUR QUALIFIÉ en se conformant
aux codes locaux. Les pratiques d’installation peuvent varier d’une région à l’autre. Il est donc important de connaître les normes
spécifi ques qui s’appliquent à votre région. Par exemple dans l’état du Massachusetts:
• Ce produit doit être installé par un plombier certifi é ou un installateur pour le gaz lorsque installé dans le Commonwealth du Mas-
sachusetts.
• Le registre de l’appareil doit être enlevé ou bloqué en le soudant en position ouverte avant d’installer un encastré ou un ensemble
de bûches à gaz.
• La soupape d’arrêt doit être un robinet à gaz avec une poignée en T.
• Le raccord fl exible ne doit pas mesurer plus que 36 pouces (914.4mm).
• Un détecteur de monoxyde de carbone est requis dans toutes les pièces contenant des appareils alimentés au gaz.
• L’appareil n’est pas approuvé pour installation dans une chambre à coucher ou une salle de bain à moins d’être un appareil avec
une chambre de combustion scellée à évacuation directe.
L’installation doit se conformer aux codes locaux. En l’absence de codes locaux, l’installation doit être conforme au Code
d’installation du gaz naturel et du propane CSA B149.1 au Canada ou au National Fuel Gas Code, ANSI Z223.1/ NFPA 54 aux
États-Unis. Cet appareil convient pour installation dans une maison mobile si l’installation est conforme aux normes actuelles pour
les maisons mobiles équipées au gaz CAN/CSA Z240 SÉRIE MM au Canada ou selon les normes ANSI Z223.1 et NFPA 54 aux
États-Unis.
ALLUMEZ TOUJOURS LA VEILLEUSE, QUE CE SOIT POUR LA PREMIÈRE FOIS OU LORSQUE
L’APPROVISIONNEMENT EN GAZ EST ÉPUISÉ, AVEC LA PORTE VITRÉE OUVERTE OU RETIRÉE.
PRÉVOYEZ UN ACCÈS SUFFISANT POUR ENTRETENIR ET OPÉRER L’APPAREIL.
ASSUREZ-VOUS D'UNE QUANTITÉ SUFFISANTE D’AIR DE VENTILATION.
N’OBSTRUEZ JAMAIS L’OUVERTURE DE L’APPAREIL.
LES OBJETS PLACÉS DEVANT L’APPAREIL DOIVENT ÊTRE GARDÉS À UNE DISTANCE D'AU MOINS 48"
(1219.2mm) DE LA FACE VITRÉE DE L'APPAREIL.
LES SURFACES AUTOUR ET SURTOUT AU-DESSUS DE L’APPAREIL PEUVENT DEVENIR CHAUDES. NE
TOUCHEZ PAS L’APPAREIL QUAND IL FONCTIONNE.
RISQUE D’INCENDIE OU D’EXPLOSION.
LES PRESSIONS ÉLEVÉES ENDOMMAGERONT LA SOUPAPE. L’ALIMENTATION EN GAZ DOIT ÊTRE DÉBRAN-
CHÉE PENDANT LES ESSAIS DE PRESSION DE CE SYSTÈME LORSQUE LES PRESSIONS D’ESSAI EXCÈDENT
½ LB/PO² (3,5 KPA). FERMEZ LA SOUPAPE D’ARRÊT MANUELLE PENDANT TOUT ESSAI DE PRESSION DU
SYSTÈME D’ALIMENTATION EN GAZ LORSQUE LA PRESSION EST DE ½ LB/PO² (3,5 mb) OU MOINS.
N’UTILISEZ QUE LES ACCESSOIRES OPTIONNELS ET LES PIÈCES DE RECHANGE APPROUVÉS PAR WOLF
STEEL POUR CET APPAREIL. L’UTILISATION D’ACCESSOIRES NON LISTÉS (SOUFFLERIE, PORTES, PER-
SIENNES, MOULURES, COMPOSANTS DE GAZ, COMPOSANTS D’ÉVACUATION, ETC.) POURRAIT ÊTRE NON
SÉCURITAIRE ET ANNULERA LA GARANTIE ET LA CERTIFICATION.
!
AVERTISSEMENT
2.2 INSTRUCTIONS GÉNÉRALES
62
W415-1349 / A / 03.20.15
FR
4.1B
Tant que les distances requises pour les dégagements aux matériaux
combustibles sont respectées, le meilleur endroit pour un appareil est le
centre de la maison, car ceci permet une meilleure utilisation de la chaleur
fournie. L’emplacement des fenêtres, des portes et la circulation dans la
pièce où se trouve l’appareil devront être pris en considération. Si possible,
vous devriez choisir un emplacement où le système d’évent peut passer à
travers la maison sans avoir à découper des solives de plancher ou de toit.
Si l’appareil est installé directement sur un tapis, sur une surface de vinyle
ou tout autre revêtement de plancher combustible autre que le bois,
l’appareil devra être monté sur un panneau continu de métal ou de bois se
prolongeant sur toute la largeur et la profondeur.
Certains appareils ont une souffl erie ou un ensemble de deux souffl eries optionnel. Si la souffl erie ou l’ensemble de deux
souffl eries optionnel est installé, la boîte de dérivation doit être branchée au circuit électrique et mise à la terre conformément aux
codes locaux. Utilisez la version courante du Code canadien de l’électricité CSA C22.1 au Canada ou le National Electrical Code
A
NSI/NFPA 70 aux États-Unis.
Nous suggérons que nos
appareils au gaz soient installés
et que l'entretien soit effectué
par des professionnels certi-
fiés par le National Fireplace
Institute® (NFI) comme
spécialiste du gaz NFI.
2.3 INFORMATION GÉNÉRALE
SPÉCIFICATIONS DE GAZ
Modèle Carburant Contrôle
du Gaz
Données
Max.
BTU/h
Données
Min.
BTU/h
HDX40NT-1 Naturel IPI Hi/Lo 40,000 26,000
HDX40PT-1 Propane* IPI Hi/Lo 36,000 26,000
ENTRÉE DU GAZ ET LA DIVERSE
PRESSION
Naturel Propane
Entrée Minimum 4,5” w.c.
(11,2mb)
11,0” w.c.
(27,4mb)
Entrée Maximum 7,0” w.c.
(17,4mb)
13,0” w.c.
(32,4mb)
Diverse Pression 3,5” w.c.
(8,7mb)
10,0” w.c.
(25mb)
CLASSEMENTS D’EFFICACITÉ
Modèle L’état
Assurer (%)
AFUE%**
HDX40NT-1 61.5% 59.5%
HDX40PT-1 61.5% 59.5%
IPI - Intermittent Pilot Ignition System (Le Système d’Allumage
de Pilote Intermittent)
* Utiliser une trousse de conversion
** Valeurs Maximum
Les conversions doivent être faites avec les parties spécifi és et
approuvés par Wolf Steel et faites par une technicien d’entretien
qualifi é.
Cet appareil est muni d’un système de dépannage à piles. Quatre piles « AA » de 1,5 volt (non fournies) sont
requises pour le bloc piles de ce système. N’utilisez que des piles alcalines.
POUR VOTRE SATISFACTION, CE POÊLE A ÉTÉ MIS À L’ESSAI POUR CONFIRMER SON
FONCTIONNEMENT ET SA QUALITÉ!
Cet appareil est approuvé pour installation dans les salles de bain, les chambres à coucher ou les chambres studio et il
convient à une installation dans les maisons mobiles.
Ces appareils sont munis d’une vitre en verre trempé. Vous devez vous procurer une vitre de remplacement chez votre
détaillant autorisé. Vous trouverez le numéro de pièce dans la liste des pièces de rechange. N’utilisez pas de matériaux
substituts.
Cet appareil ne peut être converti à un autre type de gaz à moins d’utiliser un ensemble de conversion certifi é.
Les bruits causés par l’expansion et la contraction lors des cycles de chauffage et de refroidissement sont tout à fait
normaux et il faut s’y attendre. Le changement de l’apparence de la fl amme de « HI » à « LO » est plus
apparent pour le gaz naturel que pour le propane.
N’utilisez que des accessoires homologués et conçus pour votre modèle d’appareil.
Haute altitude
Les indices certifi és du débit sont exprimés en Btu à l’heure et ils sont certifi és sans déclassement jusqu’à 4 500 pieds
(1371,6m) au-dessus du niveau de la mer.
Lorsque l’appareil est installé à des élévations dépassant 4 500 pieds
(1371,6mm), et en l’absence de recommandations spécifi ques de l’autorité compétente locale, l’indice certifi é du débit à
haute altitude devra être réduit au taux de 4 % pour chaque 1 000 pieds (304,8mm)supplémentaires.
63
W415-1349 / A / 03.20.15
FR
2.4 INFORMATION SUR LA PLAQUE D’HOMOLOGATION
INSTALLATEUR : Vous êtes responsable de cocher les cases appropriées sur la plaque d’homologation selon
le modèle, l’évacuation et le type de gaz de l’appareil.
Pour l’emplacement de la plaque d’homologation, voir la section « VUE D’ENSEMBLE DE L’INSTALLATION ».
Cette illustration est à titre de référence seulement. Consultez la plaque d’homologation pour obtenir
l’information précise.
NOTE : La plaque d’homologation doit rester avec l’appareil à tout instant. Il ne doit pas être enlevé.
Une barrière conçu à réduire le risque de brûlures à partir de le chaude la vitre est à condition que
pour l’appareil et sera être installés.
SERIAL NUMBER/NO. DE SERIE: HDX40
MANIFOLD PRESSURE: 3.5" WATER COLUMN
PRESSION AU COLLECTEUR: 3.5" D'UNE COLONNE D'EAU
MINIMUM SUPPLY PRESSURE: 4.5" WATER COLUMN
PRESSION D'ALIMENTATION MINIMALE: 4.5" D'UNE COLONNE D'EAU
MAXIMUM SUPPLY PRESSURE: 7.0" WATER COLUMN
PRESSION D'ALIMENTATION MAXIMALE: 7.0" D'UNE COLONNE D'EAU
THIS VENTED GAS FIREPLACE HEATER IS NOT FOR USE WITH
AIR FILTERS AND NOT FOR USE WITH SOLID FUEL. FOR USE
WITH GLASS DOORS CERTIFIED WITH THIS UNIT ONLY
WARNING: DO NOT ADD ANY MATERIAL TO THE APPLIANCE, WHICH WILL COME IN
CONTACT WITH THE FLAMES, OTHER THAN THAT SUPPLIED BY THE MANUFACTURER
WITH THE APPLIANCE.
DECORATIVE PRODUCT: NOT FOR USE AS A HEATING APPLIANCE
MINIMUM CLEARANCE TO COMBUSTIBLE MATERIALS /
DEGAGEMENTS MINIMAUX DES MATERIAUX COMBUSTIBLES:
TOP/ DESSUS 9½" RECESSED DEPTH / PROFONDEUR D'ENCASTRE 20½"
FLOOR / PLANCHER 0 VENT SIDES / COTES DE L'EVENT 2"
SIDES / COTES 2”
VENT TOP / DESSUS DE L’ÉVENT 2"
BACK
/ ARRIERE 1”
VENT BOTTOM / DESSOUS DE L’ÉVENT 1"
MANTLE / MANTEAU 13"
*
*
MAXIMUM HORIZONTAL EXTENSION / EXTENSION HORIZONTALE MAXIMALE: 2".
SEE INSTRUCTION MANUAL FOR GREATER EXTENSIONS. SE RÉFÉRER AU
MANUEL
D'INSTRUCTION POUR DES EXTENSIONS PLUS GRANDES.
SEE OWNER'S INSTRUCTION MANUAL FOR MINIMUM AND MAXIMUM VENT LENGTHS.
SE RÉFÉRER AU MANUEL D'INSTALLATION DU PROPRIÉTAIRE POUR LES
LONGUEURS
D'EVACUATION MINIMALE ET MAXIMALE.
MANIFOLD PRESSURE: 10" WATER COLUMN
PRESSION AU COLLECTEUR: 10" D'UNE COLONNE D'EAU
MINIMUM SUPPLY PRESSURE: 11" WATER COLUMN
PRESSION D'ALIMENTATION MINIMALE: 11" D'UNE COLONNE D'EAU
MAXIMUM SUPPLY PRESSURE: 13" WATER COLUMN
PRESSION D'ALIMENTATION MAXIMALE: 13" D'UNE COLONNE D'EAU
AVERTISSEMENT: N'A JOUTEZ PAS A CET APPAREIL AUCUN MATERIAU DEVANT
ENTRER EN CONTACT AVEC LES FLAMMES AUTRE QUE CELUI QUI EST FOURNI AVEC CET
APPAREIL PAR LE FABRICANT.
PRODUIT DÉCORATIF: NE PAS UTILISER COMME APPAREIL DE CHAUFFAGE.
W385-1993 / A
ALTITUDE / ELEVATION
INPUT / ALIMENTATION
REDUCED INPUT / ALIMENTATION REDUITE
0-4500FT (0-1370m)
36,000 BTU/h
26,000 BTU/h
CERTIFIED FOR
CERTIFIEE POUR
CANADA USA
HDX40NT
HDX40PT
0-4500 FT (0-1370m)
40,000 BTU/h
26,000 BTU/h
CHDX40NT
CHDX40PT
MODEL
DIRECT VENT GAS FIREPLACE. SUITABLE FOR BEDROOM, BATHROOM AND BED-SITTING
ROOM INSTALLATION. SUITABLE FOR MOBILE HOME INSTALLATION IF INSTALLED IN
ACCORDANCE WITH THE CURRENT STANDARD CAN/CSA Z240MH SERIES GAS
EQUIPPED MOBILE HOMES, IN CANADA OR IN THE UNITED STATES THE
MANUFACTURED
HOME CONTRUCTION AND SAFETY STANDARD, TITLE 24 CFR, PART 3280. WHEN THIS
US STANDARD IS NOT APPLICABLE USE THE STANDARD FOR FIRE SAFETY CRITERIA
FOR MANUFACTURED HOME INSTALLATIONS, SITES AND COMMUNITIES, ANSI / NFPA 501A.
FOR USE ONLY WITH BARRIER W565-0176. FOLLOW THE INSTALLATION INSTRUCTIONS
LOCATED IN THE INSTALLATION MANUAL.
CERTIFIED
REFERENCE # 161746
Natural Gas/Gaz Naturel
Propane
THE APPLIANCE MUST BE VENTED USING THE APPROPRIATE WOLF STEEL VENT KITS. SEE OWNERS
INSTALLATION MANUAL FOR VENTING SPECIFICS. PROPER REINSTALLATION AND RESEALING IS
NECESSARY AFTER SERVICING THE VENT-AIR INTAKE SYSTEM.
L'APPAREIL DOIT ÉVACUER SES
GAZ EN UTILISANT L'ENSEMBLE D'ÉVACUATION PROPRE À
WOLF
STEEL. SE RÉFÉRER
AU MANUEL
D'INSTALLATION DU PROPRIÉTAIRE POUR LES SPÉCIFICATIONS DE L'ÉVACUATION. IL EST IMPORTANT
DE BIEN RÉINSTALLER ET RESCELLER L'ÉVENT APRÈS AVOIR EFFECTUÉ LE SERVICE DU SYSTÊME DE PRISE D'AIR.
ELECTRICAL RATING / CLASSIFICATION: 115V, 60HZ, LESS THAN 12 AMPS.
SPÉCIFICATIONS ÉLECTRIQUES : 115 V, 60 HZ, MOINS DE 12 A.
FOYER À GAZ VENTILÉ DIRECTE. HOMOLOGUÉ POUR INSTALLATION DANS UNE
CHAMBRE À COUCHER, UNE SALLE DE BAIN ET UN STUDIO. APPROPRIÉPOUR
INSTALLATION DANS UNE MAISON MOBILE SI SON INSTALLATION EST CONFORME AUX
EXIGENCES DE LA NORME CAN/CSA Z240MH SÉRIE DE MAISONS MOBILES ÉQUIPÉES
AU GAZ, EN VIGUEUR AU CANADA, OU AUX ÉTATS-UNIS, SELON LA NORME DE
SÉCURITÉ ET DECONSTRUCTIONDE MAISONS MANUFACTURÉES,TITRE 24 CFR,
SECTION 3280.DANS LE CAS OÙ CETTE NORME DES ÉTATS-UNIS NE PEUT ÊTRE
APPLIQUÉE, SE RÉFÉRER À LA NORME RELATIVE AU CRITÈRE DE MESURES DE SÉCURITÉ
CONTRE L'INCENDIE POUR LES INSTALLATIONS DANS LES MAISONS MANUFACTURÉES,
LES SITES ET LES COMMUNAUTÉS, ANSI/NFPA 501A. POUR UNE UTILISER SEULMENT
AVEC BARRIÈRE W565-0176. SUIVEZ LES INSTRUCTIONS D'INSTALLATION SE
TROUVENT DANS LE MANUEL D'INSTALLATION.
OPTIONAL FAN KIT / SOUFFLERIE OPTIONNELLE :
GZ550-KT, GD65
CE FOYER À GAZ VENTILÉS NE DOIT PAS ÊTRE UTILISÉ AVEC
DES FILTRES À AIR ET NE DOIT PAS ÊTRE UTILISÉ AVEC
UN COMBUSTIBLE SOLIDE. UTILISER AVEC LES PORTES
VITRÉES HOMOLOGUÉES AVEC CETTE UNITÉ SEULEMENT.
CONFORMS TO / CONFORME AUX: ANSI Z21.50-2014, CERTIFIED TO / CERTIFIE CSA 2.22-2014 VENTED GAS FIREPLACE / FOYER À GAZ VENTILÉ.
WOLF STEEL LTD.
24 NAPOLEON ROAD, BARRIE. ONTARIO L4M 0G8 CANADA
P.4: 56.6% P.4: 56.6%
KEEP BURNER AND CONTROL
COMPARTMENT CLEAN. SEE
INSTALLATION AND OPERATING
INSTRUCTIONS MANUAL.
APPLIANCE NEEDS FRESH
AIR FOR SAFE OPERATION
AND MUST BE INSTALLED
WITH ADEQUATE PROVISIONS
FOR COMBUSTION
AND VENTILATION AIR.
GARDEZ LE BRULEUR ET LE
COMPARTIMENT DES
CONTROLES PROPRES.
CONSULTEZ LE MANUEL
D’INFORMATION ET
D’INSTALLATION. PAR
MESURE DE SECURITE.
CET APPAREIL DOIT
ETRE ALIMENTE EN AIR
FRAIS ET AVEC SUFFISANT
D’AIR COMBURANTET
DE VENTILATION.
WARNING:
IMPROPER INSTALLATION,
ADJUSTMENT, ALTERATION,
SERVICE OR MAINTENANCE
CAN CAUSE PROPERTY DAMAGE,
PERSONAL INJURY OR LOSS OF
LIFE. REFER TO OWNER’S
MANUAL. INSTALLATION AND
SERVICE MUST BE PERFORMED
BY A QUALIFIED INSTALLER,
SERVICE AGENCY OR THE
GAS SUPPLIER.
ATTENTION:
UN INSTALLATION OU UNE
MODIFICATION INAPPROPRIEE
DU REGLAGE, DU SERVICE ET DE
L’ENTRETIEN POURRAIENT ETRE
LA CAUSE DE DOMMAGES A LA
PROPRIETE DE BLESSURES
CORPORELLES OU MEME LA
MORT. CONSULTER LE MANUEL
D’INFORMATION, L’INSTALLATION
ET LE SERVICE DOIVENT
ETRE EXECUTES PAR UN
INSTALLATEUR QUALIFIE POUR
LE AZ, UNE ENTREPRISE DE
SERVICE OU LE FOURNISSEUR
DE GAZ SEULEMENT.
FOR YOUR SAFETY:
DO NOT STORE OR USE GASOLINE
OR OTHER FLAMMABLE VAPORS
AND LIQUIDS IN VICINITY OF THIS
OR ANY OTHER APPLIANCE.
CAUTION:
DO NOT OPERATE
THE FIREPLACE WITH THE GLASS
REMOVED, CRACKED OR BROKEN.
REPLACEMENT OF THE GLASS
SHOULD BE DONE BY A LICENSED
OR QUALIFIED PERSON.
CAUTION:
HOT WHILE OPERATING. DO NOT TOUCH.
SEVERE BURNS MAY RESULT. KEEP CHILDREN
CLOTHING, FURNITURE, GASOLINE OR
OTHER FLAMMABLE VAPORS AWAY.
AVERTISSEMENT:
L’APPAREIL EST CHAUD PENDANT SON
FONCTIONNEMENT. BRÛLURES GRAVES
PEUVENT EN RÉSULTER. LES ENFANTS, LES
VETEMENTS, LES MEUBLES, L’ESSENCE ET
AUTRES LIQUIDES QUI EMETTENT DES GAZ
VOLATILS INFLAMMABLES DOIVENT
ETRE TENUS ELOIGNES DE L’APPAREIL.
POUR VOTRE
SECURITE:
NE PAS ENTREPOSER NI UTILISER
D’ESSENCE NI D’AUTRES VAPEURS
OU LIQUIDES INFLAMMABLES
ANS LE VOISINAGE DE CET
APPAREIL OU DE TOUT AUTRE
APPAREIL.
AVERTISSEMENT:
UTILISER L’APPAREIL SI LE
PANNEAU FRONTAL EN VERRE
N’EST PAS EN PLACE, EST CRAQUÉ
OU BRISÉ. CONFIEZ LE
REMPLACEMENT
DU PANNEAU À UN
TECHNICIEN AGRÉÉ.
This appliance is only for use with the the
type(s) of gas indicated on the rating plate
and may be installed in an aftermarket,
permanently located, manufactured home
(USA only) or mobile home, where not
prohibited by local codes. This appliance is
not convertible for use with other gases,
unless a certified kit is used.
Cet appareil doit être utilisé uniquement
avec les types de gaz indiqués sur la plaque
signalétique et peut être installé dans une
maison préfabriquée (É.-U. seulement) ou
mobile installée à demeure si les règlements
locaux le permettent. Cet appareil ne peut
être converti à d’autres gaz, sauf si une
trousse de conversion est utilisée.
ANTILLON
S
ERIA
ERIA
LL
LL
2
2"
1
"
ALE: 2".
RÉFÉ
R
EE
RR
AA
UU
M VEN
T
LENGTHS.ENGTHS.
T
IR
E
P
OURUR
LL
ESS
COLUMN
D'UNE COLONNE D'EAUOLONNE D'EAU
1
1"
W
A
W
TER COLUMNTER COLUMN
A
MINIMALE:ALE:
11
1" D'UNE COLONNE D'EAU1" D'UNE COLONNE D'EAU
URE:
1
3
"
WW
AA
WWW
TER COLUMNTER COLUMN
AA
A
TION
M
AXIMALE
:MALE:
13" D'UNE COLONNE DNE COLO
VERTISSEMEN
TT
:
:
N'A
JOU
TE
ZN'A JOUTEZ
PP
ASAS
PPP
AA
ENTRER
E
N
C
O
N
T
A
T
C
T
A
VEE
A
CC
LL
E
SES
F
F
LL
AA
MMMM
EE
A
P
P
A
P
RR
E
I
EI
LL
PP
AR LE
P
F
ABRICANN
F
TT
..
PRODUIT DÉCORATIF: NE PAS UTILODUIT DÉCORATIF: NE PAS UTIL
N
C
HDX4
0
PT
HDX40PT
NT
T
H
E
APP
PP
LL
IA
IA
N
CNC
EE
MUMU
S
T
B
E
V
EE
N
N
T
ETE
D
D
UU
SI
N
I
I
NN
SS
TT
A
T
L
L
AA
TIOTIO
AAA
NN
MM
A
A
NUNU
A
A
L
F
OFO
RR
VEVE
NN
TITI
NN
NE
C
E
SS
A
NECES
R
YY
R
AFTER
SEAFTER SE
RR
VICINGVICING
RRR
G
A
ZGAZ
EE
NN
UU
TI
L
I
S
A
SA
N
N
TT
LL
'E'E
NN
SESE
MM
B
D'IN
SD'INS
TT
ALLALL
TT
T
AA
TIONT
AA
D
UDU
PROPRPROP
D
E
BI
EBIE
NN
RÉRÉ
II
NN
S
TA
STA
L
L
E
R
ETET
RR
E
LE
C
TRI
C
A
CTRICA
LL
R R
AA
TIN
A
SPÉCIFICATIONSFICATIONS
A.
PO
S INSTRUC
UC
ENT DANS LE MS LE M
OPTIONAL FANL FA
GZ550-KT, GG
À GAZ VENTILÉS NE DOIT PASLÉS NE DOIT PA
RES À AIR ET NE DOIT PAS À AIR ET NE DOIT PAS
MBUSTIBLE SOLIDE. UTILISSTIBLE SOLIDE. UTILI
RÉES HOMOLOGUÉES AVEC MOLOGUÉES AVE
NT
N
N
NT
ÉCHAN
AN
ÉCHAN
ÉCH
ÉCH
OL
PER
A
TING
A
NUAL.
NEEDS FRESH
AFE OPER
T BE
LLED
WI
ADEQU
A
TE PROVISION
A
FOR COMBUSTION
AND VENT
A
TION
A
AI
DEZ LE
W
ARN
I
N
G
:
ROPER INS
T
LL
A
ADJUSTMEN
T
SE
R
VICE OR M
R
CAN CAUSE PR
RSONA
L
FE
M
S
É
É
64
W415-1349 / A / 03.20.15
FR
3.0 ÉVACUATION
7.2C
CET APPAREIL UTILISE UN SYSTÈME DE CONDUITS DE 5” (127MM) POUR L’ÉVACUATION ET DE
8” (203,2MM) POUR LA PRISE D’AIR.
Veuillez consulter la section qui correspond à votre installation.
Afi n d’assurer un fonctionnement sécuritaire et adéquat de l’appareil, vous devez observer les instructions
d’évacuation à la lettre. Un changement à la longueur verticale minimale de l’évacuation pourrait entraîner
des problèmes d’allumage du brûleur et/ou des accumulations de carbone. Lorsque les confi gurations de
l’évacuation sont à l’extrême, laissez plusieurs minutes (5-15) à la fl amme pour se stabiliser après l’allumage.
Prévoyez un moyen d’inspecter visuellement le raccord de l’évent à l’appareil après que ce dernier a été
installé. Utilisez un espaceur coupe-feu, un protecteur de conduit d’évacuation ou un écran thermique de
grenier lorsque les murs intérieurs, le plancher ou le plafond sont traversés.
NOTE : Si pour une raison quelconque le système d’évents de prise d’air est démonté, réinstallez-le
selon les instructions fournies dans l’installation initiale.
NOTE : Cet appareil doit être installé de manière à ce que le conduit d’évacuation et de prise d’air se
prolongent sur toute la longueur de la cheminée. Toute autre méthode d’installation telle que d’utiliser
la cheminée comme partie du système d’évent est interdite.
!
AVERTISSEMENT
RISQUE D’INCENDIE. CONSERVEZ LES DÉGAGEMENTS NÉCESSAIRES AU CONDUIT D’ÉVENT ET
À L’APPAREIL.
SI LE SYSTÈME D’ÉVENT EST FOURNI AVEC DES ESPACEURS, LES COURSES HORIZONTALES ET
VERTICALES DU SYSTÈME DOIVENT ÊTRE SUPPORTÉES À TOUS LES 3 PI (0,9m). UTILISEZ DES
SUPPORTS OU DES ATTACHES INCOMBUSTIBLES ÉQUIVALENTS AFIN DE MAINTENIR LE
DÉGAGEMENT AUX MATÉRIAUX COMBUSTIBLES. UTILISEZ L’ENSEMBLE DE SUPPORT MURAL
WOLF STEEL W010-0067 OU DES SUPPORTS INCOMBUSTIBLES ÉQUIVALENTS AFIN DE
CONSERVER LE DÉGAGEMENT MINIMAL AUX MATÉRIAUX COMBUSTIBLES POUR LES COURSES
VERTICALES ET HORIZONTALES. DES ESPACEURS SONT FIXÉS AU CONDUIT INTÉRIEUR À
INTERVALLES PRÉDÉTERMINÉS AFIN DE GARDER UN ESPACE VIDE AVEC LE CONDUIT
EXTÉRIEUR. POUR QUE LE FONCTIONNEMENT SOIT SÉCURITAIRE, UN ESPACE VIDE EST
REQUIS. UN ESPACEUR EST REQUIS AU DÉBUT, AU MILIEU ET À LA FIN DE CHAQUE COUDE AFIN
DE MAINTENIR CET ESPACE VIDE. N’ENLEVEZ PAS CES ESPACEURS.
65
W415-1349 / A / 03.20.15
FR
3.1 LONGUEURS DES CONDUITS D’ÉVACUATION ET COMPOSANTS
Utilisez uniquement des composants d’évacuation Wolf Steel, Simpson Dura-Vent, Selkirk Direct Temp,
American Metal Amerivent ou Metal-Fab. Les minimums et maximums des longueurs d’évent, pour les
installations verticales et horizontales, et les emplacements des terminaisons pour les deux systèmes sont
précisés dans ce manuel et doivent être respectés. Pour le Simpson Dura-Vent, le Selkirk Direct Temp,
l’American Metal Amerivent et le Metal-Fab, suivez la procédure d’installation fournie avec les composants
d’évacuation.
Un adaptateur de départ doit être utilisé avec les systèmes d’évacuation suivants et peut être acheté chez le
fournisseur correspondant :
Pour le Simpson Dura-Vent, le Selkirk Direct Temp, l’American Metal Amerivent et le Metal-Fab, suivez
la procédure d’installation se trouvant sur le site Internet du fournisseur.
Pour les systèmes d’évents dont le conduit intérieur d’évacuation possède déjà des joints scellés, seuls
les joints du conduit extérieur de prise d’air doivent être scellés avec un scellant de silicone rouge à haute
température (RTV). Ce même scellant peut être utilisé sur les joints des conduits intérieurs et extérieurs de
tous les autres systèmes d’évents approuvés à l’exception du raccordement du conduit d’évacuation à la
buse de l’appareil qui doit être scellé avec le scellant noir à haute température Mill Pac.
Lorsque vous utilisez les composants d’évacuation Wolf Steel, n’utilisez que des composants rigides/
fl exibles d’évacuation Wolf Steel conjointement avec les ensembles de terminaison suivants : ensemble de
terminaison murale GD422-1, GD422R-1, ensemble de terminaison pour toit de pente 1/12 à 7/12 GD410,
ensemble de terminaison pour toit de pente 8/12 à 12/12 GD411, ensemble de terminaison pour toit plat
GD412 ou ensemble périscopique GD401 (pour pénétration des murs sous le niveau du sol). Lorsque vous
utilisez des conduits fl exibles conjointement avec les différentes terminaisons, utilisez l’ensemble d’évents de
5 pieds (1,5m) GD420 ou l’ensemble d’évents de 10 pieds (3,1m) GD430.
Pour une performance optimale de l’appareil et une apparence optimale des fl ammes, gardez la
longueur des évents et le nombre de coudes au minimum.
La prise d’air de la terminaison extérieure doit demeurer dégagée en tout temps. Vérifi ez la prise
d’air de la terminaison au moins une fois l’an pour vous assurer qu’elle n’est pas obstruée ni
endommagée.
Les composants rigides et fl exibles ne doivent pas être combinés. Les composants d’évacuation de
différents fabricants ne doivent pas être combinés.
Ces ensembles d’évents permettent soit une évacuation verticale, soit une évacuation horizontale de
l’appareil. La longueur horizontale maximale est de 20 pieds (6,1m). La hauteur totale permise pour un évent
vertical est de 40 pieds (12,2m). Lorsque vous utilisez des composants fl exibles, le nombre maximal de
raccordements est de deux horizontalement ou trois verticalement (excluant les raccordements à l’appareil et
à la section de terminaison).
Toutes les courses horizontales de l’évent peuvent avoir une élévation de 0” (0mm) par pied/mètre. Toutefois,
pour une performance optimale, toutes les courses horizontales devraient avoir une élévation minimale de
1/4” (6,4mm) par pied/mètre lorsque vous utilisez des composants fl exibles d’évacuation. Afi n d’assurer un
fonctionnement sécuritaire et adéquat de l’appareil, vous devez observer les instructions d’évacuation à la
lettre.
Une terminaison ne doit pas être installée directement au-dessus d’un trottoir ou d’une entrée pavée, située
entre deux maisons unifamiliales et servant aux deux maisons. Les codes ou réglementations locaux peu-
vent exiger des dégagements différents. Ne laissez pas le conduit intérieur se tasser contre les courses
horizontales ou verticales et les coudes. Gardez-le tendu. Pour que le fonctionnement soit sécuritaire, un
espace vide de 1 ¼” (31,8mm) est requis tout autour, entre le conduit intérieur et le conduit extérieur.
PIÈCE 5”/8” FOURNISSEUR SITE WEB
Duravent W175-0170 Wolf Steel www.duravent.com
Amerivent 5DSC-N2 American Metal www.americanmetalproducts.com
Direct Temp 5DT-AA Selkirk www.selkirkcorp.com
SuperSeal 5DDA Metal-Fab www.mtlfab.com
8.3A
66
W415-1349 / A / 03.20.15
FR
24”
(609,6mm)
MIN
38”
(965,2mm)
24”
(609,6mm)
MAX
62” (1574,8mm)
MIN PLUS
ÉLÉVATION*
16” (406,4mm)
MIN
40 PIEDS
(12,2m)
MAX
3 PIEDS
(1m)
MIN
38”
(965,2mm)
3.2 INSTALLATIONS TYPIQUES D’ÉVENTS
* Voir la section « ÉVACUATION ».
67
W415-1349 / A / 03.20.15
FR
Utilisez l’ensemble périscopique afi n de positionner la terminaison au-dessus
du niveau du sol. L’ensemble périscopique doit être installé de façon à ce que
la fente d’air du bas soit située à un minimum de 12 pouces (304,8mm)
au-dessus du niveau du sol. La longueur maximale permise de
l’évent est 10 pieds (3,1m) pour un foyer et 8 pieds (2,4m)
pour un poêle.
9.1B
30” (762mm )
MIN
NIVEAU DU
SOL 12”
(304,8mm)
MIN
3.3 INSTALLATIONS PARTICULIÈRES D’ÉVENTS
3.3.1 ENSEMBLE PÉRISCOPIQUE
3.3.2 TERMINAISON EN COIN
Lorsque l’évent est installé en coin, la longueur maximale du
conduit d’évacuation est de 24 pouces (609,6mm) de course horizontale,
avec une pente minimale de 24 pouces (609,6mm).
38” (965,2mm)
24”
(610mm)
MAX
68
W415-1349 / A / 03.20.15
FR
12.1D
INSTALLATION
CANADA É.-U.
A
12”
(304,8mm)
12”
(304,8mm)
Dégagement au-dessus du sol, d’une véranda, d’une terrasse en bois ou d’un balcon.
B
12”
(304,8mm)
Δ
9” (228,6mm)
Δ
Dégagement des fenêtres ou des portes qui ouvrent.
C
12”
(304,8mm)*
12”
(304,8mm)*
Dégagement des fenêtres fermées en permanence.
D
18”
(457,2mm)**
18”
(457,2mm)**
Dégagement vertical d’un soffi te ventilé situé au-dessus de la terminaison si la distance
horizontale est de moins de 2’ (0,6m) de la ligne médiane de la terminaison.
E
12”
(304,8mm)**
12”
(304,8mm)**
Dégagement d’un soffi te non ventilé.
F 0” (0mm) 0” (0mm) Dégagement des murs faisant coin extérieur.
G
0” (0mm)*** 0” (0mm)***
Dégagement des murs extérieurs incombustibles faisant coin intérieur ou aux obstructions
incombustibles (cheminée, etc.).
2”
(50,8mm)***
2”
(50,8mm)***
Dégagement des murs extérieurs combustibles faisant coin intérieur ou aux obstructions
combustibles (habillage extérieur, etc.).
H 3’ (0,9m) 3’ (0,9m)****
Dégagement horizontal de chaque côté depuis la ligne verticale tirée du centre d’un ensemble
de régulateur/compteur pour une distance verticale maximale de 15’ (4,6m).
I 3’ (0,9m) 3’ (0,9m)**** Dégagement de l’évent du régulateur.
J
12”
(304,8mm)
9” (228,6mm)
Dégagement d’une prise d’air de ventilation non mécanique de la maison ou d’une prise d’air de
combustion de tout autre appareil.
K 6’ (1,8m) 3’ (0,9m) † Dégagement d’une prise d’air mécanique.
L 7’ (2,1m) ‡ 7’ (2,1m) **** Dégagement au-dessus d’un trottoir ou d’une entrée pavée situés sur une propriété publique.
M
12”
(304,8mm)††
12”
(304,8mm)****
Dégagement sous une véranda ou une terrasse en bois.
N
16”
(406,4mm)
16”
(406,4mm)
Dégagement au-dessus du toit.
O 2’ (0,6m) †* 2’ (0,6m) †* Dégagement des murs adjacents, incluant les maisons voisines.
P 8’ (2,4m) 8’ (2,4m) Le toit doit être incombustible et sans ouvertures.
Q 3’ (0,9m) 3’ (0,9m)
Voir le tableau pour les dimensions d’un mur plus large
R 6’ (1,8m) 6’ (1,8m)
Voir le tableau pour les dimensions d’un mur plus profond. La terminaison ne doit pas être
installée sur quelconque mur ayant une ouverture entre la terminaison et le côté ouvert de la
structure.
S
12”
(304,8mm)
12”
(304,8mm)
Dégagement sous un balcon couvert.
Δ
Pour les structures comportant trois murs et un toit, la terminaison doit être située à plus de 6 pieds (1,8m) sous une fenêtre s’ouvrant sur un plan horizontal.
* Recommandé afi n de prévenir la formation de buée dans les fenêtres et les cassures thermiques.
** Il est recommandé d’utiliser un protecteur de chaleur et de maximiser la distance au soffi te de plastique.
*** L’ensemble périscopique requiert un dégagement minimal de 18 pouces (457,2m) d’un mur extérieur faisant coin intérieur.
**** Ceci est une distance recommandée. Vérifi ez les codes locaux pour connaître les contraintes additionnelles.
† Trois pieds au-dessus si la distance horizontale est de moins de 10 pieds (3,1m).
‡
Une terminaison d’évacuation ne doit pas être installée à un endroit où elle pourrait causer une formation dangereuse de givre ou de glace sur les surfaces d’une propriété
adjacente.
†† Permis seulement si la véranda ou la terrasse en bois sont complètement ouverts sur un minimum de deux côtés sous le plancher.
†* Recommandé afi n d’éviter la recirculation des produits d’échappement. Vérifi ez les codes locaux pour connaître les contraintes additionnelles.
††* Permis seulement si le balcon est complètement ouvert sur au moins un côté.
NOTE : Les dégagements sont en conformité avec les codes d’installation locaux et les exigences du fournisseur de gaz.
APPLICATIONS POUR BALCON COUVERT ††*
Q
MIN
R
MAX
MAX
R
= 3 pieds
(0,9m)
= 2 x
SLHGV
(4,6m)
Q
RÉELLE
R
Q
S
G
P
3.4 EMPLACEMENTS ET DÉGAGEMENTS MINIMAUX DE LA TERMINAISON
69
W415-1349 / A / 03.20.15
FR
13.1A
Terminaison horizontale
Terminaison verticale
La course verticale
est plus grande ou
égale à la course
horizontale.
La course verticale
est plus petite
que la course
horizontale.
La course verticale
est plus grande ou
égale à la course
horizontale.
La course verticale
est plus petite
que la course
horizontale.
La course
horizontale + la
course verticale
jusqu’à un maximum
de 40’ (12,2m).
La course horizon-
tale + la course
verticale jusqu’à un
maximum de
24,75’ (7,5m).
La course
horizontale
+ la course verticale
jusqu’à un maximum
de 40’ (12,2m).
La course
horizontale
+ la course verticale
jusqu’à un maximum
de 40’ (12,2m).
4,2 fois la course
verticale plus
grande ou égale à la
course horizontale.
3 fois la course
verticale plus
grande ou égale à la
course horizontale.
ÉVACUATION SUR LE DESSUS
14.1
Les symboles suivants sont utilisés dans le calcul et les exemples d’évacuation :
> - plus grand que
> - plus grand ou égal à
< - plus petit que
< - plus petit ou égal à
H
T
- total de la longueur des courses horizontales (Hr) et des déviations (Ho) en pieds
H
R
- longueur des courses horizontales combinées en pieds
H
O
- facteur de la valeur d’une déviation : 0,03 (du total des degrés de déviation - 90°*) en pieds
V
T
- longueur des courses verticales combinées en pieds
15.1A
PIEDS POUCES MILLIMÈTRES
1° 0,03 0,5 12,7
15° 0,45 6,0 152,4
30° 0,9 11,0 279,4
45° 1,35 16,0 406,4
90°* 2,7 32,0 812,8
* La première déviation de 90° a une valeur zéro et est illustrée dans la formule comme - 90°
3.5 SCHÉMA D’APPLICATION DES ÉVACUATIONS
3.6 DÉFINITIONS
3.7 VALEUR DU COUDE EN LONGUEUR D’ÉVENT
70
W415-1349 / A / 03.20.15
FR
3.8 TERMINAISON HORIZONTALE
16.12A
Confi guration d’évacuation simple
(un coude de 90° seulement).
(H
T
) < (V
T
)
Lorsque la confi guration de l’évacuation exige plus d’un coude de 90°, les formules suivantes
s’appliquent :
Formule 1: H
T
< V
T
Formule 2: H
T
+ V
T
< 40 pieds (12,2m)
Exemple 1:
V
1
= 3 PI (0,9m)
V
2
= 8 PI (2,4m)
V
T
= V
1
+ V
2
= 3 PI (0,9m) + 8 PI (2,4m) = 11 PI (3,4m)
H
1
= 2,5 PI (0,8m)
H
2
= 2 PI (0,6m)
H
R
= H
1
+ H
2
= 2,5 PI (0,8m) + 2 PI (0,6m) = 4,5 PI (1,4m)
H
O
= 0,03 (trois coudes 90° - 90°) = 0,03 (270° - 90°) = 5,4 PI (1,7m)
H
T
= H
R
+ H
O
= 4,5 PI (1,4m) + 5,4 PI (1,7m) = 9,9 PI (3m)
H
T
+ V
T
= 9,9 PI (3m) + 11 PI (3,4m) = 20,9 PI (6,4m)
Formule 1: H
T
< V
T
9,9 PI (3m) < 11 PI (3,4m)
Formule 2: H
T
+ V
T
< 40 PI (12,2m)
20,9 PI (6,4m) < 40 PI (12,2m)
Puisque les deux formules sont respectées, cette confi guration d’évacuation est acceptable.
Consultez le graphique pour déterminer la
course verticale nécessaire V
T
par rapport à la
course horizontale requise H
T
.
La section ombragée à l’intérieur des lignes
représente des valeurs acceptables pour H
T
et V
T
.
90°
90°
90°
V
1
V
2
H
1
H
2
COURSE
VERTICALE
REQUISE
EN PIEDS
(MÈTRES) V
T
LONGUEUR DES COURSES HORIZONTALES PLUS
LES DÉVIATIONS EN PIEDS (MÈTRES) H
T
0
2,5
(0,8)
5
(1,5)
7,5
(2,3)
10
(3,1)
12,5
(3,8)
15
(5,6)
40 (12,2)
10 (3,1)
20 (6,1)
30 (9,1)
17,5
(5,3)
20
(6,1)
39 (11,9)
71
W415-1349 / A / 03.20.15
FR
(H
T
) > (V
T
)
Configuration d'évacuation simple (un coude de 90°
seulement).
Consultez le graphique pour déterminer la course verticale
nécessaire V
T
par rapport à la course horizontale requise H
T
.
COURSE
VERTICALE
REQUISE EN
POUCES
(MILLIMÈTRES) V
T
LONGUEUR DES COURSES HORIZONTALES PLUS
LES DÉVIATIONS EN PIEDS (MÈTRES) H
T
Lorsque la configuration de l'évacuation exige plus d'un coude de 90°, les formules suivantes s'appliquent :
Formule 1 : H
T
< 4,2 V
T
Formule 2 : H
T
+ V
T
< 24,75 pieds (7,5m)
Exemple 2 :
V
1
= V
T
= 6 PI (1,8m)
H
1
= 3 PI (0,9m)
H
2
= 5 PI (1,5m)
H
R
= H
1
+ H
2
= 3PI (0,9m) + 5PI (1,5m) = 8 PI (2,4m)
H
O
= 0,03 (deux coudes 90° - 90°) = 0,03 (180° - 90°) = 2,7 PI (0,8m)
H
T
= H
R
+ H
O
= 8 PI (2,4m) + 2,7 PI (0,8m) = 10,7 PI (3,3m)
H
T
+ V
T
= 10,7 PI (3,3m) + 6 PI (1,8m) = 16,7 PI (5,1m)
Formule 1 : H
T
< 4,2 V
T
4,2 V
T
= 4,2PI (1,3m) x 6PI (1,8m) = 25,2PI (7,7m)
10,7 PI (3,3m) < 25,2 PI (7,7m
Formule 2 : H
T
+ V
T
< 24,75 PI (7,5m)
16,7 PI (5,1m) < 24,75 PI (7,5m)
Puisque les deux formules sont respectées, cette configuration
d'évacuation est acceptable.
La section ombragée à l'intérieur des lignes représente
des valeurs acceptables pour H
T
et V
T
.
90°
V
1
H
1
H
2
90°
Exemple 3 :
V
1
= 4 PI (1,2m)
V
2
= 1,5 PI (0,5m)
V
T
= V
1
+ V
2
= 4 PI (1,2m) + 1,5 PI (0,5m) = 5,5 PI (1,7m)
H
1
= 2 PI (0,6m)
H
2
= 1 PI (0,3m)
H
3
= 1 PI (0,3m)
H
4
= 1,5 PI (0,5m)
H
R
= H
1
+ H
2
+ H
3
+ H
4
= 2PI (0,6m) + 1PI (0,3m) + 1PI (0,3m) + 1,5PI (0,5m) = 5,5 PI (1,7m)
H
O
= 0,03 (quatre coudes 90° - 90°) = 0,03 (360° - 90°) = 8,1 PI (2,5m)
H
T
= H
R
+ H
O
= 5,5 PI (1,7m) + 8,1 PI (2,5m) = 13,6 PI (4,2m)
H
T
+ V
T
= 13,6 PI (4,2m) + 5,5 PI (1,7m) = 19,1 PI (5,8m)
Formule 1 : H
T
< 4,2 V
T
4,2 V
T
= 4,2 PI (1,3m) x 5,5 PI (1,7m) = 23,1 PI (7m)
13,6 PI (4,2m) < 23,1 PI (7m)
Formule 2 : H
T
+ V
T
< 24,75 PI (7,5m)
19,1 PI (5,8m) < 24,75 PI (7,5m)
Puisque les deux formules sont respectées, cette configuration d'évacuation est acceptable.
90°
90°
90°
90°
H
1
H
2
V
1
V
2
H
3
H
4
0
5
(1.5)
15
(5.6)
20 (6.1)
100 (2540)
50 (1270)
150 (3810)
12.5
(3.8)
24 (609.6)
57 (1447.8)
147 (3733.8)
2
(0.6)
10
(3.1)
19.5
(5.9)
16.13A
72
W415-1349 / A / 03.20.15
FR
(H
T
) < (V
T
)
Configuration d'évacuation simple.
Consultez le graphique pour déterminer la course verticale
nécessaire V
T
par rapport à la course horizontale requise H
T
.
COURSE
VERTICALE
REQUISE EN
PIEDS
(MÈTRES)V
T
LONGUEUR DES COURSES HORIZONTALES PLUS
LES DÉVIATIONS EN PIEDS (MÈTRES) H
T
Lorsque la configuration de l'évacuation exige plus de zéro coude de 90°, les formules suivantes s'appliquent :
Formule 1 : H
T
< V
T
Formule 2 : H
T
+ V
T
< 40 pieds (12,2m)
Exemple :
V
1
= 5 PI (1,5m)
V
2
= 6 PI (1,8m)
V
3
= 10 PI (3,1m)
V
T
= V
1
+ V
2
+ V
3
= 5PI (1,5m) + 6PI (1,8m) + 10PI (3,1m) = 21 PI (6,4m)
H
1
= 8 PI (2,4m)
H
2
= 2,5 PI (0,8m)
H
R
= H
1
+ H
2
= 8 PI (2,4m) + 2,5 PI (0,8m) = 10,5 PI (3,2m)
H
O
= 0,03 (quatre coudes 90° - 90°)
= 0,03 (360° - 90°) = 8,1 PI (2,5m)
H
T
= H
R
+ H
O
= 10,5PI (3,2m) + 8,1PI (2,5m) = 18,6 PI (5,7m)
H
T
+ V
T
= 18,6PI (5,7m) + 21PI (6,4m) = 39,6 PI (12,1m)
Formule 1 : H
T
< V
T
18,6PI (5,7m) < 21PI (6,4m)
Formule 2 : H
T
+ V
T
< 40 PI (12,2m)
39,6 PI (12,1m) < 40 PI (12,2m)
Puisque les deux formules sont respectées, cette configuration d'évacuation est acceptable.
90°
V
1
V
2
H
1
H
2
La section ombragée à l'intérieur des lignes représente
des valeurs acceptables pour H
T
et V
T
.
90°
90°
90°
V
3
18.1A
0
5
(1,5)
10
(3,1)
15
(4,6)
20
(6,1)
40 (12,2)
10 (3,1)
20 (6,1)
30 (9,1)
3 (0,9)
3.9 TERMINAISON VERTICALE
73
W415-1349 / A / 03.20.15
FR
(H
T
) > (V
T
)
Configuration d'évacuation simple.
Consultez le graphique pour déterminer la course verticale
nécessaire V
T
par rapport à la course horizontale requise H
T
.
COURSE
VERTICALE
REQUISE EN
PIEDS
(MÈTRES) V
T
LONGUEUR DES COURSES HORIZONTALES PLUS
LES DÉVIATIONS EN PIEDS (MÈTRES) H
T
Lorsque la configuration de l'évacuation exige plus de deux coudes de 90°, les formules suivantes s'appliquent :
Formule 1 : H
T
< 3V
T
Formule 2 : H
T
+ V
T
< 40 pieds (12,2m)
Exemple :
V
1
= 2 PI (0,6m)
V
2
= 1 PI (0,3m)
V
3
= 1,5 PI (0,5m)
V
T
= V
1
+ V
2
+ V
3
= 2PI (0,6m) + 1PI (0,3m) + 1,5PI (0,5m) = 4,5 PI (1,4m)
H
1
= 6 PI (1,8m)
H
2
= 2 PI (0,6m)
H
R
= H
1
+ H
2
= 6PI (1,8m) + 2PI (0,6m) = 8 PI (2,4m)
H
O
= 0,03 (quatre coudes 90° - 90°)
= 0,03 (360° - 90°) = 8,1 PI (2,5m)
H
T
= H
R
+ H
O
= 8 PI (2,4m) + 8,1 PI (2,5m) = 16,1 PI (4,9m)
H
T
+ V
T
= 16,1PI (4,9m) + 4,5PI (1,4m) = 20,6 PI (6,3m)
Formule 1 : H
T
< 3V
T
3V
T
= 3PI (0,9m) x 4,5PI (1,4m) = 13,5 PI (4,1m)
16,1 PI (4,9m) < 13,5 PI (4,1m)
Puisque cette formule n'est pas respectée, cette configuration d'évacuation est inacceptable.
Formule 2 : H
T
+ V
T
< 40 pieds (12,2m)
20,6 PI (6,3m) < 40 PI (12,2m)
Puisque seulement la formule 2 est respectée, cette configuration est inacceptable et l'on devra trouver un autre endroit
pour installer l’appareil ou trouver une configuration d'évacuation qui pourra respecter les deux formules.
La section ombragée à l'intérieur des lignes représente
des valeurs acceptables pour H
T
et V
T
.
18.1_2B
0
5
(1,5)
10
(3,1)
15
(4,6)
20
(6,1)
10 (3,1)
20 (6,1)
3 (0,9)
25
(7,6)
30
(9,1)
19 (5,8)
90°
V
1
V
2
H
1
H
2
90°
90°
90°
V
3
74
W415-1349 / A / 03.20.15
FR
70.1
!
AVERTISSEMENT
NE REMPLISSEZ L’ESPACE ENTRE LE CONDUIT D’ÉVENT ET LA CHARPENTE AVEC AUCUN TYPE DE MATÉRIAU.
NE BOURREZ PAS D’ISOLANT NI DE MATÉRIAUX COMBUSTIBLES ENTRE LES ESPACEURS COUPE-FEU DU
PLAFOND. CONSERVEZ TOUJOURS LES DÉGAGEMENTS REQUIS AUTOUR DES CONDUITS D’ÉVENT ET
L’ASSEMBLAGE DE L’ESPACEUR COUPE-FEU. INSTALLEZ LES ÉCRANS MURAUX ET LES ESPACEURS COUPE-
FEU TEL QUE SPÉCIFIÉ. SI VOUS NE GARDEZ PAS L’ISOLANT OU TOUT AUTRE MATÉRIAU À L’ÉCART DU
CONDUIT D’ÉVENT, UN RISQUE D’INCENDIE POURRAIT S’ENSUIVRE.
Pour une performance optimale de l’appareil, toutes les courses horizontales devraient avoir une élévation
minimale de 1/4” (6.4mm) par pied lorsque vous utilisez un conduit fl exible. Afi n d’assurer un fonctionnement
sécuritaire et adéquat de l’appareil, vous devez observer les instructions d’évacuation à la lettre.
!
AVERTISSEMENT
AVANT D’EFFECTUER LES BRANCHEMENTS POUR L’ALIMENTATION EN GAZ ET ÉLECTRIQUE,
ASSUREZ-VOUS DE RETIRER TOUTE COMPOSANTE NON FIXÉE À L’INTÉRIEUR DE LA CHAMBRE
DE COMBUSTION.
SI VOTRE APPAREIL COMPREND UN SYSTÈME DE TÉLÉCOMMANDE, ASSUREZ-VOUS QUE LE
RÉCEPTEUR EST À LA POSITION « OFF » AVANT D’EFFECTUER LES BRANCHEMENTS POUR
L’ALIMENTATION EN GAZ ET ÉLECTRIQUE.
AFIN D’ASSURER UN FONCTIONNEMENT SÉCURITAIRE ET ADÉQUAT DE L’APPAREIL, VOUS DEVEZ
OBSERVER LES INSTRUCTIONS D’ÉVACUATION À LA LETTRE.
TOUS LES JOINTS DES CONDUITS INTÉRIEURS ET EXTÉRIEURS PEUVENT ÊTRE SCELLÉS AVEC DU
SCELLANT DE SILICONE ROUGE À HAUTE TEMPÉRATURE RTV W573-0002 (NON FOURNI) OU DU
SCELLANT NOIR À HAUTE TEMPÉRATURE MILL PAC W573-0007 (NON FOURNI) À L’EXCEPTION DU
RACCORDEMENT DU CONDUIT D’ÉVACUATION À LA BUSE DE L’APPAREIL QUI DOIT ÊTRE SCELLÉ
AVEC LE SCELLANT MILL PAC.
SI VOUS UTILISEZ DES COLLIERS POUR TUYAU POUR RACCORDER LES COMPOSANTS
D’ÉVACUATION, VOUS DEVEZ AUSSI INSTALLER TROIS VIS POUR VOUS ASSURER QUE LE
RACCORDEMENT NE SE DÉFASSE PAS.
NE SERREZ PAS LA GAINE FLEXIBLE.
RISQUE D'INCENDIE, D'EXPLOSION OU D'ASPHYXIE. SI L'ENSEMBLE DU SYSTÈME DE CONDUIT
D'ÉVENT N'EST PAS ADÉQUATEMENT SOUTENU, IL RISQUE DE FLÉCHIR OU DE SE SÉPARER.
UTILISEZ DES SUPPORTS DE CONDUIT ET RACCORDEZ LES SECTIONS DE CONDUITS SELON LES
INSTRUCTIONS D’INSTALLATION.
RISQUE D'INCENDIE. ÉVITEZ QUE L'ISOLANT TOUCHE AU CONDUIT D'ÉVACUATION. RETIREZ
L'ISOLANT POUR PERMETTRE L'INSTALLATION DE L'ÉCRAN PROTECTEUR DU GRENIER ET POUR
MAINTENIR LES DÉGAGEMENTS AUX MATÉRIAUX COMBUSTIBLES.
68.2B
4.0 INSTALLATION
4.1 PROTECTION DU MUR ET DU PLAFOND
75
W415-1349 / A / 03.20.15
FR
Cette confi guration s’applique lorsque le conduit
d’évent traverse un mur extérieur. Une fois que vous aurez
déterminé la hauteur exacte pour l’emplacement de la
terminaison, découpez et charpentez
une ouverture dans le mur extérieur (comme
illustré) pour permettre l’installation de l’espaceur
coupe-feu. Avant de continuer, placez l’espaceur
coupe-feu dans l’ouverture pour vous assurer que les
supports sur la surface arrière soient placés contre la
face intérieure de la pièce de charpente horizontale.
L’écran protecteur peut-être taillé pour des murs
combustibles qui ont moins de 8 1/2” (215,9mm) de profond,
mais doit se prolonger sur toute la profondeur du mur
combustible.
A. Appliquez un joint de calfeutrage (non fourni) tout autour de la
bordure de la face intérieure de l’espaceur coupe-feu, installez
l’espaceur coupe-feu contre le trou et fi xez à l’aide des quatre
vis (fournies dans le sac de votre manuel).
B. Une fois que le conduit d’évent est en place, appliquez du scellant à haute température W573-0007
(non fourni) entre le conduit d’évent et l’espaceur coupe-feu.
20.2A
!
AVERTISSEMENT
L’ESPACEUR COUPE-FEU DOIT ÊTRE INSTALLÉ AVEC L’ÉCRAN PROTECTEUR ORIENTÉ VERS LE HAUT.
LA TERMINAISON NE DOIT PAS ÊTRE ENCHÂSSÉE DANS LE MUR OU LE REVÊTEMENT EXTÉRIEUR
PLUS QUE L’ÉPAISSEUR DE LA BRIDE DE LA PLAQUE DE MONTAGE.
DÉTERMINEZ
LA BONNE
HAUTEUR
CALFEUTRAGE
ESPACEUR
COUPE-FEU
PROTECTEUR
DE CONDUIT
D’ÉVACUATION
MATÉRIAU
DE FINITION
Cette confi guration s’applique lorsque l’évacuation se fait à travers un
toit. Des ensembles d’installation pour les différentes pentes de toit sont
disponibles chez votre détaillant autorisé. Voir la section « Accessoires »
pour commander l’ensemble spécifi que dont vous avez besoin.
A. Une fois que vous aurez déterminé l’emplacement de la terminaison,
découpez et charpentez une ouverture dans le plafond et le toit
pour laisser le dégagement minimal de 1” (25,4mm) entre le conduit
d’évent et tout matériau combustible. Essayez de positionner le
conduit d’évent à michemin entre deux solives pour ne pas être
obligé de les couper. Utilisez du fi l à plomb pour aligner le centre des
ouvertures. Un protecteur de conduit d’évacuation empêchera tout
matériau, tel que l’isolant, de remplir l’espace vide de 1” (25,4mm)
autour de l’évent. Fixez des entretoises entre les solives pour
assurer un support additionnel.
B. Appliquez un joint de calfeutrage (non fourni) sur la charpente ou sur
le protecteur de conduit d’évacuation Wolf Steel ou l’équivalent
(dans le cas d’un plafond fi ni) et fi xez le protecteur de conduit
d’évacuation de façon à recouvrir l’ouverture dans le plafond. Un
espaceur coupe-feu doit être fi xé à la base de chaque ouverture
charpentée dans un toit ou un plafond par lequel traverse le système
d’évacuation. Appliquez un joint de calfeutrage tout autour et placez un espaceur coupe-
feu par-dessus le protecteur de conduit d’évacuation pour empêcher l’arrivée d’air froid
dans la pièce ou autour de l’appareil. Assurez-vous que l’espaceur coupe-feu et le
protecteur de conduit d’évacuation conservent le dégagement nécessaire aux matériaux
combustibles. Une fois que le conduit d’évacuation est en place, appliquez un agent
d’étanchéité entre le conduit d’évacuation et l’espaceur coupe-feu.
C. Dans le grenier, faites glisser le collet de conduit d’évacuation vers le bas afi n de
recouvrir l’extrémité ouverte du protecteur de conduit d’évacuation et serrez. Ceci
empêchera tout matériau, tel que l’isolant, de remplir l’espace vide de 1 po (25,4mm) autour de l’évent.
21.1A
CALFEUTRAGE
PROTECTEUR
DU CONDUIT
D’ÉVACUATION
ESPACEUR
COUPE-FEU
FACE INFÉRIEURE
DES SOLIVES
COLLET DE
CONDUIT
D’ÉVACUATION
PROTECTEUR
DU CONDUIT
D’ÉVACUATION
4.1.1 INSTALLATION VERTICALE
10 3/4”
10 3/4”
4.1.2 INSTALLATION HORIZONTALE
76
W415-1349 / A / 03.20.15
FR
Afi n d’assurer une opération sécuritaire et adéquate de l’appareil, vous devez
observer les instructions d’évacuation à la lettre.
Tous les joints des conduits fl exibles intérieurs et extérieurs peuvent être
scellés avec le scellant à haute température W573-0002 (non fourni) ou du
scellant à haute température Mill Pac W573-0007 (non fourni). Cependant,
le raccordement du conduit fl exible intérieur à la buse de l’appareil doit être
scellé avec le scellant Mill Pac W573-0007 (non fourni).
N’utilisez que les ensembles certifi és de gaines fl exibles portant
l’inscription :
22.1
COUDE
ESPACEURS
NE LAISSEZ PAS LA GAINE FLEXIBLE SE TASSER CONTRE LES COURSES HORIZONTALES OU VERTICALES
ET LES COUDES. GARDEZ-LA TENDUE.
DES ESPACEURS SONT FIXÉS À LA GAINE FLEXIBLE À INTERVALLES PRÉDÉTERMINÉS AFIN DE GARDER
UN ESPACE VIDE AVEC LE CONDUIT EXTÉRIEUR. POUR QUE LE FONCTIONNEMENT SOIT SÉCURITAIRE, UN
ESPACE VIDE EST REQUIS. UN ESPACEUR EST REQUIS AU DÉBUT, AU MILIEU ET À LA FIN DE CHAQUE
COUDE AFIN DE MAINTENIR CET ESPACE VIDE. N'ENLEVEZ PAS CES ESPACEURS.
!
AVERTISSEMENT
« Wolf Steel Approved Venting » comme
identifi é par la gaine fl exible extérieure.
4.2 UTILISATION DE COMPOSANTS FLEXIBLES D’ÉVACUATION
23.1B
VIS
#10x2"
CHEVAUCHEMENT
DE 2” (50.8mm)
SCELLANT À HAUTE
TEMPÉRATURE
SCELLANT À
HAUTE
TEMPÉRATURE
VIS AUTOPERCEUSES
#8 X 1/2" & RONDELLES
BAGUES D'ACCOUP.
INTERNE ET EXTERNE
GAINE
FLEXIBLE
EXTÉRIEURE
GAINE
FLEXIBLE
INTÉRIEURE
GAINE FLEXIBLE
EXTÉRIEURE
CALFEUTRAGE
7" (177.8mm)
GAINE FLEXIBLE
4” (101.6mm) GAINE FLEXIBLE
A. Étirez la gaine fl exible intérieure à la longueur
requise en tenant compte de la longueur
additionnelle nécessaire pour la surface du mur fi ni.
Appliquez un généreux joint de scellant à haute
température W573-0007 Mill Pac (non fourni).
Glissez la gaine fl exible sur le manchon intérieur de
la terminaison en assurant un chevauchement minimal
de 2” (50.8mm) et fi xez à l’aide de trois vis #8.
B. Installez la gaine fl exible extérieure en la glissant
sur le manchon extérieur de la terminaison et fi xez à
l’aide de trois vis #8. Scellez avec du scellant à haute
température W573-0002 (non fourni).
C. Insérez les gaines dans le coupe-feu tout en
conservant le dégagement nécessaire aux matériaux
combustibles. En soutenant la terminaison (les
inscriptions étant à l’endroit et lisibles), fi xez la
terminaison au mur extérieur et rendez-la étanche
en la scellant avec du calfeutrage (non fourni).
D. Si plus de sections de gaine doivent être utilisées
pour atteindre l’appareil, raccordez-les ensemble
tel qu’illustré. Le système d’évacuation doit
être soutenu à environ tous les 3 pieds (0.9m)
pour les courses verticales et horizontales.
Utilisez des supports incombustibles afi n de
maintenir le dégagement minimal aux matériaux
combustibles.
Les terminaisons ne doivent pas être enchâssées dans un mur ou un revêtement extérieur plus que
l’épaisseur de la bride de la plaque de montage.
SCELLANT À HAUTE
TEMPÉRATURE
GAINE FLEXIBLE
EXTÉRIEURE
CALFEUTRAGE
VIS
#10x2"
CHEVAUCHEMENT DE
2” (50.8mm)
4.2.1 HORIZONTAL AIR TERMINAL INSTALLATION
77
W415-1349 / A / 03.20.15
FR
A. Fixez le support de toit au toit à l’aide des vis fournies. Le support
de toit est optionnel. Dans ce cas, l’évent doit être supporté
adéquatement soit en utilisant une méthode alternative se
conformant aux normes des autorités compétentes, soit en utilisant
le support de toit optionnel.
B. Étirez la gaine fl exible intérieure à la longueur requise.
Glissez la gaine fl exible intérieure sur le manchon
intérieur du connecteur de terminaison en assurant un
chevauchement minimal de 2” (50,8mm) et fi xez à l’aide
de trois vis #8. Scellez en appliquant un généreux joint de
scellant à haute température W573-0007 (non fourni).
C. Installez la gaine fl exible extérieure de la même façon et
scellez en appliquant un généreux joint de scellant à haute
température W573-0002 (non fourni).
D. Faites passer le montage du connecteur de terminaison/gaines fl exibles
à travers le toit. La terminaison doit être verticale et d’aplomb. Fixez
le connecteur de terminaison au support de toit en vous assurant que
le dessus de la terminaison excède le côté le plus élevé du toit d’au
moins 16” (406,4mm) une fois fi xée.
E. Enlevez les clous des bardeaux sur le dessus et les côtés du
connecteur de terminaison. Placez le solin par-dessus le connecteur de
terminaison en laissant un minimum de 3/4” (19,1mm) de connecteur
de terminaison visible au-dessus du haut du solin. Glissez le solin
sous les côtés et le bord supérieur des bardeaux. Assurez-vous que
le connecteur de terminaison est bien centré dans le solin, en laissant
une marge de 3/4” (19,1mm) tout autour. Fixez-le au toit. Ne clouez
pas à travers la partie inférieure du solin. Imperméabilisez-le en le
scellant avec du calfeutrage. Si possible, recouvrez les côtés et le
bord supérieur du solin avec des matériaux de couverture.
F. Alignez les joints de la terminaison et du connecteur de
terminaison et placez la terminaison par-dessus le connecteur
de terminaison en vous assurant que le manchon pénètre dans
le trou de la terminaison. Fixez à l’aide des trois vis fournies.
G. Appliquez un généreux joint de calfeutrage à l’épreuve de l’eau à
2” (50,8mm) au-dessus du solin. Installez le collet de solin autour
de la terminaison et glissez-le jusqu’à la ligne de calfeutrage.
Serrez afi n d’assurer l’étanchéité entre la terminaison et le collet.
H. Si plus de sections de gaine doivent être utilisées pour atteindre
l’appareil, voir la section « INSTALLATION DE LA TERMINAISON
HORIZONTALE ».
2”
(50,8mm)
COLLET DE SOLIN
SOLIN
CALFEUTRAGE
SCELLANT
BASE DE
PRISE D’AIR
GAINE FLEXIBLE
GAINE FLEXIBLE
GAINE
INTÉRIEURE
SCELLANT À
HAUTE
TEMPÉRATURE
CONNECTEUR DE
TERMINAISON
SUPPORT DE TOIT
24.1A
CONSERVEZ UN ESPACE MINIMAL DE 2" (50,8mm) ENTRE LA BASE DE LA PRISE D’AIR ET LE
COLLET DE SOLIN.
!
AVERTISSEMENT
4.2.2 INSTALLATION DE LA TERMINAISON VERTICALE
78
W415-1349 / A / 03.20.15
FR
A. Retirez les quatre vis qui retiennent le
panneau d’accès au appareil.
B. Enlevez le joint d’étanchéité en prenant soin
de ne pas le rompre.
Cet appareil est certifi é pour être installé comme équipement d’origine (OEM) dans une maison préfabriquée ou
une maison mobile. Son installation doit être effectuée en respectant les directives du fabricant et le Manufactured
Home Construction and Safety Standard, Title 24 CFR, Part 3280, aux États-Unis, ou les normes actuelles pour les
maisons mobiles, CAN/CSA Z240 SÉRIE MH, au Canada. Cet appareil ne doit être utilisé qu’avec le type de gaz
indiqué sur la plaque d’homologation. Un ensemble de conversion est fourni avec l’appareil pour maison mobile.
29.1A
Cet appareil homologué pour les maisons mobiles et préfabriquées possède des éléments de fi xation. L’appareil est
muni de deux trous de ¼” (6,4mm)de diamètre, situés aux coins avant, gauche et droit de la base. Lors d’une installation
dans une maison mobile, l’appareil doit être fi xé au plancher. Fixez à l’aide de vis #10 à tête hexagonale insérées dans
les trous de la base. Éteignez toujours la veilleuse et l’alimentation en gaz à la source avant de déplacer la maison
mobile. Après avoir déplacé la maison mobile et avant d’allumer l’appareil, assurez-vous que les bûches sont placées
correctement.
Cet appareil est certifi é pour être installé dans une maison mobile installée de façon permanente, sauf si les codes
locaux l’interdisent. Cet appareil ne doit être utilisé qu’avec le type de gaz indiqué sur la plaque d’homologation. On
ne peut utiliser cet appareil avec d’autres types de gaz, sauf si un ensemble de conversion certifi é est utilisé.
Ensembles de conversion
L’appareil pour maison mobile peut être converti au gaz naturel (GN) ou au propane (PL). Pour effectuer une
conversion, veuillez consulter votre détaillant autorisé.
4.3 MAISON MOBILE
4.4 PANNEAU D’ACCÈS POUR BRANCHEMENT DU GAZ
Panneau
d’accès
Joint
d’étanchéité
79
W415-1349 / A / 03.20.15
FR
30.1A
L’installation et l’entretien doivent être effectués par un installateur qualifi é.
A. Mettez l’appareil en place et fi xez-le.
B. Si l’appareil est muni d’un raccord fl exible, celui-ci est conçu pour recevoir une conduite de gaz de
1/2”. Sans raccord fl exible, l’appareil est conçu pour recevoir une conduite de gaz de 3/8”. L’appareil
est muni d’une soupape d’arrêt manuelle pour fermer l’alimentation en gaz.
C. Branchez le gaz en conformité avec les codes locaux. En l’absence de codes locaux, l’installation doit
être conforme au Code d’installation du gaz CAN/CSA-B149.1 dans sa version pour le Canada ou le
National Fuel Gas Code, ANSI Z223.1 / NFPA 54 pour les États-Unis.
D. Lorsque vous manipulez des conduites de gaz, soutenez la soupape de gaz pour éviter que les con-
duites ne se plient.
E. Le raccord fl exible de l’alimentation en gaz devrait être suffi samment mobile pour permettre de placer
l’assemblage du brûleur sur le côté.
F. Vérifi ez pour des fuites de gaz en appliquant une solution d’eau savonneuse. N’utilisez pas une
fl amme nue.
!
AVERTISSEMENT
RISQUE D'INCENDIE, D'EXPLOSION OU D'ASPHYXIE. ASSUREZ-VOUS QU'IL N'Y AIT AUCUNE SOURCE
D'ALLUMAGE COMME DES ÉTINCELLES OU UNE FLAMME NUE.
SOUTENEZ LE CONTRÔLE DU GAZ LORSQUE VOUS ATTACHEZ LE TUYAU POUR ÉVITER DE PLIER LA CON-
DUITE DE GAZ.
ALLUMEZ TOUJOURS LA VEILLEUSE, QUE CE SOIT POUR LA PREMIÈRE FOIS OU LORSQUE
L’APPROVISIONNEMENT EN GAZ EST ÉPUISÉ, AVEC LA PORTE VITRÉE OUVERTE OU RETIRÉE. LA PURGE
DOIT ÊTRE EFFECTUÉE PAR UN TECHNICIEN QUALIFIÉ. ASSUREZ-VOUS QUE L’ARRIVÉE DE GAZ AU BRÛLEUR
EST CONTINUE AVANT DE FERMER LA PORTE. ASSUREZ-VOUS D’UNE VENTILATION ADÉQUATE. POUR LES
EMPLACEMENTS DE L’ENTRÉE DU GAZ ET DE L’ENTRÉE ÉLECTRIQUE, VOIR LA SECTION « DIMENSIONS ».
LORSQUE LE BRANCHEMENT EST TERMINÉ, TOUS LES RACCORDS DE GAZ DOIVENT SE TROUVER À
L’INTÉRIEUR DU FOYER.
LES PRESSIONS ÉLEVÉES ENDOMMAGERONT LA SOUPAPE. L’ALIMENTATION EN GAZ DOIT ÊTRE
DÉBRANCHÉE PENDANT LES ESSAIS DE PRESSION DE CE SYSTÈME LORSQUE LES PRESSIONS D’ESSAI
EXCÈDENT ½ LB/PO² (3,5 KPA).
LES RÉGLAGES DE LA SOUPAPE ONT ÉTÉ FAITS EN USINE; NE LES MODIFIEZ PAS.
4.5 BRANCHEMENT DU GAZ
80
W415-1349 / A / 03.20.15
FR
5.0 OSSATURE
!
AVERTISSEMENT
RISQUE D’INCENDIE!
AFIN D’ÉVITER LA POSSIBILITÉ QUE DE L’ISOLATION OU UN COUPE-VAPEUR ENTRENT EN CON-
TACT AVEC L’EXTÉRIEUR DU CAISSON, IL EST CONSEILLÉ D’INSTALLER L’APPAREIL CONTRE DES
MURS FINIS (C.-À-D. PANNEAU DE GYPSE) COMME TOUT AUTRE MUR DE LA MAISON. CECI
ASSURERA QUE LE DÉGAGEMENT AUX MATÉRIAUX COMBUSTIBLES EST MAINTENU.
NE FAITES PAS D’ENTAILLES À L’OSSATURE AUTOUR DES ESPACEURS. NE PAS MAINTENIR LES
DÉGAGEMENTS PEUT CAUSER UNE SURCHAUFFE ET UN INCENDIE. EMPÊCHEZ TOUT CONTACT
AVEC DE L'ISOLANT QUI S'AFFAISSE, AVEC L’OSSATURE OU AVEC TOUT AUTRE MATÉRIAU COM-
BUSTIBLE. BLOQUEZ L’ENTRÉE DE L’ENCEINTE POUR EMPÊCHER L'INFILTRATION D'ISOLANT
SOUFFLÉ. ASSUREZ-VOUS QUE L’ISOLATION ET LES AUTRES MATÉRIAUX SONT BIEN FIXÉS.
LORSQUE VOUS CONSTRUISEZ L’ENCEINTE, PRÉVOYEZ L’ÉPAISSEUR DES MATÉRIAUX DE
FINITION POUR MAINTENIR LES DÉGAGEMENTS. SI L’OSSATURE OU LES MATÉRIAUX DE FINITION
SE TROUVENT À UNE DISTANCE INFÉRIEURE À CELLE INDIQUÉE, ILS DOIVENT ÊTRE FAITS
ENTIÈREMENT DE MATÉRIAUX NON COMBUSTIBLES. LES MATÉRIAUX FAITS ENTIÈREMENT
D’ACIER, DE FER, DE BRIQUE, DE TUILE, DE BÉTON, D’ARDOISE, DE VERRE OU DE PLÂTRE, OU
D’UNE COMBINAISON DE CES MATÉRIAUX, SONT APPROPRIÉS. LES MATÉRIAUX RÉPONDANT À LA
NORME ASTM E 136, MÉTHODE DE TEST STANDARD DU COMPORTEMENT DES MATÉRIAUX DANS
UNE FOURNAISE AVEC TUBE VERTICAL À 1382° F (750°C), ET À LA NORME UL763 SONT
CONSIDÉRÉS COMME ÉTANT DES MATÉRIAUX NON COMBUSTIBLES.
AFIN D'ÉVITER UN RISQUE D'INCENDIE, LES DÉGAGEMENTS MINIMAUX AUX MATÉRIAUX
COMBUSTIBLES DOIVENT ÊTRE MAINTENUS.
L’ENCEINTE DE L’APPAREIL DOIT RESPECTER LA HAUTEUR MINIMALE REQUISE. MESUREZ À
PARTIR DE LA BASE DE L’APPAREIL.
SI DES ENSEMBLES DE MONTANTS EN ACIER AVEC PANNEAU DE CIMENT SONT FOURNIS, OU
SPÉCIFIÉ DANS LES INSTRUCTIONS D’INSTALLATION, ILS DOIVENT ÊTRE INSTALLÉS.
LES MATÉRIAUX DE FINITION DOIVENT ÊTRE NON COMBUSTIBLES PLACER ÉCLAT AVEC LA FACE
DE L’APPAREIL ÉTENDUE DU SOMMET DE L’APPAREIL COMME LE CONSEIL DE CIMENT, LE CAR-
REAU EN CERAMIQUE, LE MARBRE, ETC. NE PAS UTILISÉ DES BÛCHES OU LE CLOISON SECHE.
N'IMPORTE QUEL FEU A ÉVALUÉ DU CLOISON SÈCHE N'EST PAS ACCEPTABLE.
71.1B
Il est préférable de construire l’ossature après que l’appareil est en place et que le système d’évacuation est installé.
Construisez conformément aux exigences des codes du bâtiment locaux.
Il n’est pas nécessaire d’installer une base de protection avec ce type d’appareil.
Lorsque vous mettez en place, surélevez-le de façon à prévoir l’épaisseur du plancher fi ni, c.-à-d. tuiles, tapis ou bois
franc, car s’ils n’ont pas été prévus, ils nuiront à l’ouverture de la porte d’accès inférieure et à l’installation de plusieurs
ensembles de contours.
Les matériaux combustibles peuvent être installés à égalité avec le devant de l’appareil mais ils ne doivent recouvrir
aucune surface peinte en noir du devant de l’appareil. Les matériaux incombustibles (briques, pierres, carreaux de
céramique) peuvent empiéter sur la partie noire.
81
W415-1349 / A / 03.20.15
FR
* Prévoyez l’épaisseur du plancher fi ni et de la base de protection lorsque vous établissez ces dimensions.
** Lorsque vous construisez l’enceinte, prévoyez l’épaisseur des matériaux de fi nition pour maintenir les
dégagements.
NE RIEN CONSTRUIRE DANS CETTE ZONE -
CETTE ZONE DE 14 PO (355.6MM) DE LARGEUR,
CENTRÉE LE LONG DE L’AVANT DE L’APPAREIL,
DOIT RESTÉE LIBRE AFIN D’OFFRIR UN
DÉGAGEMENT ADÉQUAT POUR L’ÉVACUATION.
AUCUN MATÉRIAU COMBUSTIBLE N’EST PERMIS.
!
WARNING
NOTE : Trois entretoises sont
requises (comme bande de
clouage).
84"
2134mm *
41"
1041mm *
20 1/4"
514mm * *
1 1/2"
38mm
40 3/4"
1035mm
MAX
3 1/2"
89mm
MAX
14"
356mm
MIN
82
W415-1349 / A / 03.20.15
FR
5.1 DÉGAGEMENTS MINIMAUX AUX MATÉRIAUX COMBUSTIBLES
OSSATURE COMBUSTIBLE :
Côtés, arrière, bas et dessus
de l’appareil
0" aux espaceurs
CONTOUR DE FINITION INCOMBUSTIBLE :
Côtés 2" (51mm) du bord avant de l’appareil
Haut de l’enceinte 84" (2134mm) du bas de l’appareil
Profondeur de l’enclave 20 1/4" (514mm)
Côtés du conduit d’évent 2" (51mm)*
Dessous du conduit d’évent 1" (25mm)
Dessus du conduit
d’évacuation
2" (51mm)*
Plafond 70" (1778mm) du bas de l’appareil
* SECTIONS D’ÉVENTS HORIZONTALES :
Un dégagement minimal aux matériaux combustibles de 1" (25mm) sur le bas et 2" (51mm) les côtés et
dessus du conduit d’évacuation est requis sur toutes les courses horizontales à l’exception des dégagements
à l’intérieur de l’enceinte de l’appareil. Les sections d’évents horizontales dans l’enceinte requièrent un
dégagement minimal de 18" (457mm) sur le dessus. Voir la section « DÉGAGEMENT MINIMAL AUX
ENCEINTES COMBUSTIBLES ». Utilisez l’espaceur coupe-feu W010-1800 (fourni) lorsque le conduit d’évent
traverse des murs combustibles.
* SECTIONS D’ÉVENTS VERTICALES :
Un dégagement minimal aux matériaux combustibles de 1" (25mm) est requis sur toutes les courses verticales
à l’exception des dégagements à l’intérieur de l’enceinte de l’appareil. Les sections d’évents verticales dans
l’enceinte requièrent un dégagement minimal de 4" (102mm).
Voir la section « DÉGAGEMENT MINIMAL AUX
ENCEINTES COMBUSTIBLES ». Utilisez l’espaceur coupe-feu W500-0367 (non fourni) lorsque le conduit
d’évent traverse des plafonds ou des planchers.
20 1/4"
514mm
20 1/4"
514mm
40 3/4"
1035mm
40 3/4"
1035mm
2"
51mm
4"
102mm
ENCEINTE
EXTÉRIEURE
2"
51mm
4"
102mm
6"
152mm
ENCEINTE
INTÉRIEURE
40 3/4"
1035mm
66 1/2"
1689mm
MUR ARRIÈRE DE L’ENCEINTE
(INCLUANT DES MATÉRIAUX DE FINITION)
47"
1194mm
16 9/16"
421mm
33 1/4"
845mm
83
W415-1349 / A / 03.20.15
FR
Afi n de respecter les contraintes de température, l’espace autour du poêle et audessus, doit demeurer sans
obstruction. Il est recommandé que l’enceinte soit ventilée dans le haut et le bas afi n de faire circuler l’air chaud.
* Voir la section « ÉVACUATION ».
MATÉRIAUX
INCOMBUSTIBLES
ENTRETOISE
DE BOIS
62"
(1575mm)
MINIMUM
PLUS LA
PENTE*
HOTTE AVANT
COMBUSTIBLE
INCOMBUSTIBLE
BRIQUE
0'' SI LES MATÉRIAUX DE
FINITION SONT INCOMBUS-
TIBLES, COMME DE LA
BRIQUE ET DE LA PIERRE.
84"
(2134mm)
38"
(965mm)
9 1/2"
(241mm)
2" (51mm)
1" (25mm)
18"
(457mm)
1" (25mm)
4"
(102mm)
46"
(1168mm)
5.2 DÉGAGEMENTS MINIMAUX AUX ENCEINTES COMBUSTIBLES
84
W415-1349 / A / 03.20.15
FR
Défi nition d’un matériau incombustible
Un matériau qui ne s’enfl amme ni ne brûle. Les matériaux faits entièrement d’acier, de fer, de briques, de
tuiles, de béton, d’ardoise, de verre ou de plâtre, ou d’une combinaison de ces matériaux, sont appropriés.
Les matériaux répondant à la norme ASTM E 136, méthode de test standard du comportement des matériaux
dans une fournaise avec tube vertical à 750 °C (Standard Test Method for Behaviour of Materials in a Vertical
Tube Furnace at 750 °C) et à la norme UL763 sont considérés comme étant des matériaux incombustibles.
Un composé à joints résistant à la chaleur et aux craquelures devrait être utilisé lorsque vous posez du ruban
à joints et que vous comblez des joints.
9 1/2"
241mm
47 1/2"
1207mm
40 1/4"
1022mm
2"
51mm
MIN
2"
51mm
MIN
MATÉRIAU
COMBUSTIBLE
MATÉRIAU INCOMBUSTIBLE COMME LES
CARREAUX, LE MARBRE, LE GRANITE, ETC.
85
W415-1349 / A / 03.20.15
FR
APPAREIL
ZONE
ENCASTRÉE
OU ALCÔVE
NOTE : Les zones encastrées ou les alcôves au dessus de l'appareil peuvent être aussi profondes que désiré
tant que les dégagements minimaux aux matériaux combustibles sont respectés.
Vous pouvez utiliser un matériau incombustible, pourvu que les dégagements minimaux aux matériaux
combustibles soient appliqués.
Le volume minimal de l'enceinte doit être augmenté d'au moins la valeur du volume de la zone encastrée. Cet
ajustement peut être réalisé en augmentant une ou toutes les dimensions de l'enceinte.
71.2
ZONE
ENCEINTE
5.3 L’INSTALLATION DE L’ALCÔVE
5.4 MATÉRIAU DE FINITION INCOMBUSTIBLE
DOOR
2” (51mm)
SAFETY
SCREEN
TOP OF
APPLIANCE
0” (0mm)
4” (102mm)
6” (152mm)
3” (76mm)
2” (51mm)
4”
(102mm)
AVERTISSEMENT: Augmentez les dégagements des côtés et du dessus de 2" (25mm) pour chaque
pouce supplémentaire de projection. Si vous utilisez un moulure optionelle, un dégagement de
2"(25mm) au-dessus du cadre est requis pour une projection maximale de 2" (25mm). Si des projections
plus grandes sont requises, augmentez les dégagements du moulure optionelle de 2" (25mm) pour
chaque pouce supplémentaire de projection.
PORTE
ÉCRAN DE
PROTECTION
86
W415-1349 / A / 03.20.15
FR
5.5 DÉGAGEMENTS MINIMAUX DE LA TABLETTE
!
AVERTISSEMENT
RISQUE D’INCENDIE. CONSERVEZ TOUS LES DÉGAGEMENTS AUX MATÉRIAUX COMBUSTIBLES
SPÉCIFIÉS. NE PAS RESPECTER CES INSTRUCTIONS PEUT CAUSER UN INCENDIE OU UNE
SURCHAUFFE. ASSUREZ-VOUS QUE TOUS LES DÉGAGEMENTS (ARRIÈRE, CÔTÉS, DESSUS,
ÉVENTS, TABLETTE, FAÇADE, ETC.) SONT RESPECTÉS À LA LETTRE.
LORSQUE VOUS UTILISEZ DE LA PEINTURE OU DU VERNIS COMME FINITION POUR VOTRE
TABLETTE, ASSUREZ-VOUS QU’ILS SOIENT RÉSISTANTS À LA CHALEUR AFIN DE
PRÉVENIR LA DÉCOLORATION.
73.1
Le dégagement d’une tablette combustible a l’appareil peut varier selon la profondeur de la tablette. Utilisez le
graphique pour vous aider à déterminer le dégagement nécessaire.
DIMENSIONS DE LA TABLETTE
Réf Hauteur Profondeur
A 38” (965mm)
B 13” (330mm) 2” (51mm)
C 15” (381mm) 4” (102mm)
D 17” (432mm) 6” (152mm)
E 19” (483mm) 8” (203mm)
E
D
C
B
A
87
W415-1349 / A / 03.20.15
FR
6.0 INSTALLATION DE LA SOUFFLERIE OPTIONELLE
6.1 ACCÈS À LA SOUFFLERIE
!
AVERTISSEMENT
FAITES ATTENTION DE NE PAS DÉCHIRER LE JOINT DÉTANCHÉTTÉ DU BRÛLEUR VOUS POUVEZ
COMMANDER UN JOINT DÉTANCHÉTTÉ DE RECHANGE AUPRÉS DE VOTRE DÉTAILLANT AUTORISÉ
A. Enlevez le panneau d’accès.
B. Enlevez la porte. Voir la section « ENLÈVEMENT ET INSTALLATION DE LA PORTE ».
C. Enlevez soigneusement l’ensemble de bûches et les panneaux similibriques optionnels, s’il y a lieu.
Voir la section « DISPOSITION DES BÛCHES ».
D. Enlevez les deux vis qui retnnent la grille avant.
E. Enlevez les deux vis qui retiennent le support de bûche arrière.
F. Enlevez les neuf vis sur le pourtour, comme illustré, puis retirez l’assemblage de la base du brûleur
et le joint d’étanchéité en les soulevant. (Le raccord fl exible de l’alimentation en gaz devrait être
suffi samment mobile pour permettre de placer l’assemblage sur le côté.)
GRILLE AVANT
SUPPORT
DE BÛCHE
ARRIÈRE
PANNEAU D'ACCÈS
VIS DU POURTOUR
!
AVERTISSEMENT
RISQUE D’INCENDIE ET DE CHOC ÉLECTRIQUE.
COUPEZ L’ALIMENTATION EN GAZ ET L’ALIMENTATION ÉLECTRIQUE AVANT DE PROCÉDER À L’ENTRETIEN DE L’APPAREIL.
N’UTILISEZ QUE LES ACCESSOIRES OPTIONNELS ET LES PIÈCES DE RECHANGE APPROUVÉS PAR WOLF
STEEL POUR CET APPAREIL. L’UTILISATION D’ACCESSOIRES NON LISTÉS (SOUFFLERIE, PORTES, PERSI-
ENNES, MOULURES, COMPOSANTS DE GAZ, COMPOSANTS D’ÉVACUATION, ETC.) POURRAIT ÊTRE NON
SÉCURITAIRE ET ANNULERA LA GARANTIE ET LA CERTIFICATION.
AFIN DE PRÉVENIR LES CHOCS ÉLECTRIQUES ET LES DOMMAGES CAUSÉS PAR LE FEU, ASSUREZ-VOUS
QUE LE CORDON D’ALIMENTATION DU VENTILATEUR N’ENTRE PAS EN CONTACT AVEC QUELCONQUE
SURFACE DE L’APPAREIL. NE FAITES PAS PASSER LE CORDON D’ALIMENTATION SOUS L’APPAREIL.
LE HARNAIS DE FILS FOURNI DANS L’ENSEMBLE DE SOUFFLERIE EST UN HARNAIS UNIVERSEL.
LORS DE SON INSTALLATION, ASSUREZ-VOUS QUE TOUT EXCÈS DE FIL EST CONFINÉ,
L’EMPÊCHANT AINSI D’ENTRER EN CONTACT AVEC DES OBJETS CHAUDS OU MOBILES.
51.5
88
W415-1349 / A / 03.20.15
FR
6.2 INSTALLATION DE LA SOUFFLERIE
A. Ouvrir la trousse de souffl erie et enlever la souffl erie, vous n’aurez pas besoin du harnais de fi ls
fourni. Connecter les connecteurs de drapeau du cordon d’alimentation fourni aux postes mâles sur la
souffl erie. Boucher la corde dans la natte femelle et attachée à X-10 sur le tableau de commande.
B. Renversé ces étapes pour installer la souffl erie.
JOIN
D’ÉTACHER
SOUFFLERIE
L’INSTALLATION DOIT ÊTRE FAITE PAR UN INSTALLATEUR QUALIFIÉ
et doit être raccordée électriquement et mise à la terre conformément aux
codes locaux. En l’absence de codes locaux, utilisez la version courante
du Code canadien de l'électricité CSA C22 .1 au Canada ou le National
Electrical Code ANSI/NFPA 70 aux États-Unis.
La poussière de gypse pénétrera dans le roulement à billes de la
soufflerie causant ainsi des dommages irréparables. Vous devez
éviter que cette poussière n’entre en contact avec la soufflerie ou
son compartiment. Tout dommage causé par ce problème ne sera
pas couvert par la garantie. Pour installer la soufflerie de façon sécuritaire,
commencez par débrancher le courant.
Insérez le coussinet amortisseur (A) dans la pince (C) et glissez-le jusqu’à la tige
filetée (B) à l’autre extrémité. La soufflerie doit pouvoir être entièrement placée sur le coussinet.
A
B
C
51.8
POSTES MÂLE
CORDON
D’ALIMENTATION
(FOURNI AVEC
L’APPAREIL)
SOUFFLERIE
89
W415-1349 / A / 03.20.15
FR
7.0 FINITIONS
7.1 ENLÈVEMENT ET INSTALLATION DE L’ÉCRAN DE PROTECTION
!
WARNING
RISK OF FIRE!
NEVER OBSTRUCT THE FRONT OPENING OF THE APPLIANCE.
THE FRONT OF THE APPLIANCE MUST BE FINISHED WITH ANY NON-COMBUSTIBLE MATERIALS
SUCH AS BRICK, MARBLE, GRANITE, ETC., PROVIDED THAT THESE MATERIALS DO NOT GO
BELOW THE SPECIFIED DIMENSION AS ILLUSTRATED.
DO NOT STRIKE, SLAM OR SCRATCH GLASS. DO NOT OPERATE APPLIANCE WITH GLASS
REMOVED, CRACKED, BROKEN OR SCRATCHED.
FACING AND/OR FINISHING MATERIAL MUST NEVER OVERHANG INTO THE APPLIANCE OPENING.
THE GLASS DOOR ASSEMBLY IS DESIGNED TO PIVOT FORWARD WHEN RELIEVING EXCESS
PRESSURE THAT MIGHT OCCUR. FINISHING OR OTHER MATERIALS MUST NOT BE LOCATED IN
THE OPENING SURROUNDING THE DOOR AS THIS WILL INTERFERE WITH THE DOORS ABILITY TO
RELIEVE THE PRESSURE.
72.6
!
AVERTISSEMENT
LA VITRE PEUT ÊTRE CHAUDE, NE TOUCHEZ PAS LA VITRE JUSQU’À CE QU’ELLE AIT REFROIDI.
LES LOQUETS DE PORTE FONT PARTIE D'UN DISPOSITIF DE SÉCURITÉ ET DOIVENT ÊTRE ADÉQUATEMENT
VERROUILLÉS. NE FAITES PAS FONCTIONNER L’APPAREIL LORSQUE LES LOQUETS SONT DÉVERROUILLÉS.
LES MATÉRIAUX DE FAÇADE ET DE FINITION NE DOIVENT PAS NUIRE À LA CIRCULATION DE L'AIR DANS LES
OUVERTURES D'AIR ET LES PERSIENNES, NI AU FONCTIONNEMENT DES PERSIENNES OU DES PORTES. ILS
NE DOIVENT PAS NON PLUS ENTRAVER L'ACCÈS POUR L'ENTRETIEN. RESPECTEZ TOUS LES DÉGAGEMENTS
AUX MATÉRIAUX COMBUSTIBLES.
AVANT D’ENLEVER LA PORTE, ÉTEIGNEZ L’APPAREIL ET ATTENDEZ QUE CE DERNIER SOIT FROID AU
TOUCHER. LES PORTES SONT LOURDES ET FRAGILES; MANIPULEZ AVEC SOIN.
75.1
Une barrière conçu à réduire le risque de brûlures à partir de le chaude la vitre est à condition que
pour l’appareil et sera être installés.
Avant d’enlever la porte vitrée, l’écran de protection doit être enlever. Soulevez l’écran de protection hors
des 4 goupilles et enlever de l’appareil, puis inclinez la partie haut du porte vitrée puis enlever de l’appareil.
ÉCRAN DE PROTECTION
É
CRAN DE PROTECTION
90
W415-1349 / A / 03.20.15
FR
Avant de pouvoir retirer la porte vitrée, la façade option-
nelle doit être retirée. Pour plus d’information, consultez les
instructions de la façade optionnelle.
La porte vitrée est maintenue en place par deux loquets
situés en haut sur le devant de l’appareil. Tirez les poignées
des loquets vers l’avant, puis retirez les loquets du cadre de
porte afi n de libérer le haut de la porte. Pivotez ensuite le
haut de la porte vers l’avant jusqu’à ce que vous
puissiez saisir les côtés. Soulevez la porte
hors du dispositif de retenu inférieur.NOTE:
Ces système de décharge constitu-
ent le système de secours de printemps
de l’appareil. Vérifi ez si le système de
décharge effectue effi cacement.
POIGNEES
SUPPORTS DE
RETENUE
7.2 ENLÈVEMENT ET INSTALLATION DE LA PORTE
7.3 INSTALLATION DE L’AVANT DU CONTOUR
Fixez les supports contour à l’aide de 6 vis. Veiller à percer les supports dans les mur goujons, voir la Figure 1.
NOTE: The 39" (991mm) est mesurée entre la partie inférieure de l’appareil et le centre du trou au centre
du support de montage.
Installez l’avant du contour. Soulevez la contour et glisser sur les support jusqu’à fi xer, voir la Figure 2.
Fixez l’inférieure du contour avec 2 vis, voir la Figure 3.
FIG. 1
FIG. 2
FIG. 3
“A”
39” (990.6mm)
91
W415-1349 / A / 03.20.15
FR
Chacune des bûches est facilement identifi able grâce à un numéro moulé sous la bûche.
Les bûches PhazerMD et les braises incandescentes exclusives aux foyers Wolf Steel ltée créent un effet
incandescent réaliste et unique qui est différent dans chaque installation. Prenez le temps de bien installer les
braises incandescentes pour obtenir le meilleur effet possible. La couleur des bûches peut varier. Lors de la
première utilisation de l’appareil, les couleurs deviendront plus uniformes à mesure que leurs pigments seront
« absorbés » pendant le procédé de « cuisson ».
A. Placez la bûche arrière (W135-0444) sur le support arrière, en vous
assurant qu’elle soit correctement positionnée sur le support et la tige
centrale.
C. Alignez le trou en dessous de la bûche avant gauche (W135-0563)
avec la vis et l’espaceur situés du côté gauche du brûleur. Le milieu de
cette bûche s’appuie contre la bande de charbon de bois.
B. Placez la bûche avec la bande de charbon de bois (W135-0448) au-
dessus du chenet en alignant les encoches de la bande de charbon de
bois avec le chenet.
D. Alignez le trou en dessous de la bûche avant droite (W135-0564) avec
la vis et l’espaceur situés du côté droit du brûleur. La protubérance
inférieure devrait s’appuyer le long de la bordure du brûleur et tirée
vers l’avant jusqu’à ce qu’elle s’appuie contre la bande de charbon de
bois.
7.4 DISPOSITION DES BÛCHES
LES BÛCHES DOIVENT ÊTRE PLACÉES CORRECTEMENT À L’INTÉRIEUR DE L’APPAREIL. NE CHANGEZ
PAS LA POSITION DES BÛCHES CAR L’APPAREIL RISQUE DE NE PAS FONCTIONNER ADÉQUATEMENT ET
UN RETARD D’ALLUMAGE RISQUE DE SE PRODUIRE.
LES BÛCHES SONT FRAGILES ET DEVRAIENT ÊTRE MANIPULÉES AVEC SOIN.
!
AVERTISSEMENT
92
W415-1349 / A / 03.20.15
FR
Déchirez les braises incandescentes en morceaux et placez-les sur le dessus
du brûleur avant entre la bûche centrale et la bande de charbon de bois.
Les braises devraient être déchirées très soigneusement en petits morceaux
minces irréguliers, car seuls les côtés exposés des fi bres deviendront
incandescents. Les braises seront incandescentes seulement lorsqu’elles
sont exposées à une fl amme directe; cependant prenez bien garde de ne
pas boucher les orifi ces du brûleur.
Le blocage des orifi ces du brûleur peut créer une fl amme irrégulière, des
dépôts de carbone et un retard d’allumage. Les bûches PHAZER
TM
rougeoient
lorsqu’elles sont exposées à une fl amme directe. N’utilisez que des braises
incandescentes et des bûches certifi ées PHAZER
TM
disponibles auprès de
votre détaillant autorisé.
E. Alignez les trous en dessous de la bûche droite (W135-0447) avec
les tiges de la bûche arrière droite et de la bûche avant droite.
F. Alignez le trou en dessous de la bûche gauche (W135-0446) avec
la tige de la bûche arrière en appuyant le côté droit de la bûche
contre le brûleur.
G. Alignez le trou en dessous de la bûche avant (W135-0449) avec
la tige de la bande de charbon de bois. Appuyez le côté droit de la
bûche contre la tige du chenet la plus à droite.
Les pierres de lave doivent être dispersées uniformément autour du brûleur sur la base de la chambre de
combustion.
NOTE : Les pierres de lave ne doivent pas être placées sur le brûleur.
7.5 DISPOSITION DES BRAISES INCANDESCENTES
7.6 PIERRES DE LAVE
BRAISES
BRAISES
INCANDESCENTES
INCANDESCENTES
93
W415-1349 / A / 03.20.15
FR
Avant de commencer l’installation, enlevez la porte et tous les composants décoratifs de l’appareil. p.ex.
les bûches, les charbons, etc. Conservez les braises incandescentes.
A. Enlevez le chenet en retirant les deux vis qui le retiennent. Note : Toutes les vis doivent être
réinstallées afi n de conserver l’étanchéité de la chambre de combustion.
B. Retirez les deux vis de la base de la chambre de combustion (comme illustré). Installez le support
de roches à l’aide des deux vis. NOTE : La pellicule de protection doit être enlevée avant de faire
fonctionner l’appareil.
C. Déposez les deux amas de roches sur le dessus du support à bûches arrière. Assurez-vous que
les amas de roches reposent à plat.
D. Placez les grosses roches encochées le long des bordures intérieures et extérieures du support
de roches comme vous le désirez.
E. Placez les autres roches autour du brûleur comme vous le désirez, en vous assurant de ne pas
couvrir les orifi ces du brûleur. (Il n’y a pas de positions déterminées.)
F. Réinstallez les braises incandescentes par-dessus les orifi ces avant du brûleur. Consultez
votre manuel d’instructions si nécessaire. Versez suffi samment de sable sur la base de
la chambre de combustion pour couvrir toutes les têtes de vis. Étalez le sable uniformément, en
vous assurant de ne pas bloquer les prises d’air.
G. Réinstallez la porte.
!
AVERTISSEMENT
NE PAS UTILISER DE VRAIES ROCHES DANS CET APPAREIL. LA CHALEUR LES FERA ÉCLATER.
SUPPORT DE ROCHES
SUPPORT À BÛCHES
Roche
encochée
PRISES D’AIR
1
2
4
3
5
6
ORIFICES AVANT DU BRÛLEUR
7.7 MISE EN PLACE DES ROCHES OPTIONNELLE
94
W415-1349 / A / 03.20.15
FR
1” (25mm)
1/2” (13mm)
1/2” (13mm)
1/2” (13mm)
Retirez le papier dorsal du logo.
Placez le logo sur la porte vitrée ou
sur le panneau d’accès inférieur,
comme illustré.
7.8 MISE EN PLACE DU LOGO
95
W415-1349 / A / 03.20.15
FR
8.0 SCHÉMA DE CÂBLAGE/INFORMATION ÉLECTRIQUE
!
AVERTISSEMENT
N’UTILISEZ PAS CE FOYER SI UNE PARTIE QUELCONQUE A ÉTÉ SUBMERGÉE. CONTACTEZ
IMMÉDIATEMENT UN TECHNICIEN DE SERVICE QUALIFIÉ POUR INSPECTER L’APPAREIL POUR
DES DOMMAGES AU CIRCUIT ÉLECTRIQUE.
RISQUE DE CHOCS ÉLECTRIQUES OU D’EXPLOSION. NE BRANCHEZ PAS LE 110 V À LA SOUPAPE
OU À L’INTERRUPTEUR MURAL DE L’APPAREIL. UN BRANCHEMENT ÉLECTRIQUE INCORRECT
ENDOMMAGERA LES CONTRÔLES.
CET APPAREIL DOIT ÊTRE RACCORDÉ ÉLECTRIQUEMENT PAR UN ÉLECTRICIEN QUALIFIÉ
CONFORMÉMENT AUX CODES LOCAUX. EN L’ABSENCE DE CODES LOCAUX, UTILISEZ LA
VERSION COURANTE DU CODE CANADIEN DE L'ÉLECTRICITÉ CSA C22.1 AU CANADA OU LE
NATIONAL ELECTRICAL CODE ANSI/NFPA 70 AUX ÉTATS-UNIS.
ALLUMEZ TOUJOURS LA VEILLEUSE, QUE CE SOIT POUR LA PREMIÈRE FOIS OU LORSQUE
L’APPROVISIONNEMENT EN GAZ EST ÉPUISÉ, AVEC LA PORTE VITRÉE OUVERTE OU RETIRÉE.
69.2
8.1 EXIGENCES DE BRANCHEMENT
L’installation doit être paite par un instalateur qualifi é, raccordée électriquement et mise à la terre
conformément aux codes locaux. En l’absence de codes locaux, utilisez la version courante du code électrique
canadien CSA C22 .1 au Canada ou le national electrical code ANSI/NFPA 70-1996 aux États-Unis.
8.2 INSTALLATION DE LA BOÎTE DE DÉRIVIATION
1. Enlevez les deux vis qui fi xent l’assemblage de la boîte de dérivation à la paroi
extérieure, du côté gauche de l’appareil, puis retirez l’assemblage de la boîte de
dérivation.
2. Enlevez la vis qui fi xe la boîte de dérivation à la plaque de la boîte et glissez la
boîte hors de l’attache.
3. Passez le câble d’alimentation dans le trou de 7/8 po (22,2mm) de la plaque de
la boîte de dérivation en utilisant un connecteur de boîte (non fourni).
4. Branchez le câble d’alimentation de 120 V au réceptacle selon
les normes du Code canadien de l’électricité, section CSA
C22.1 ou du Code national de l’électricité, section ANSI/NFPA
70-1996, aux États-Unis.
5. Dès que la câblage est terminé, réinstallez la boîte de déri-
vation sur la plaque de la boîte et remettez la vis que vous avez
enlevée à l’étape B.
6. Réinstallez l’assemblage de la boîte de dérivation en répétant,
à l’inverse, l’étape A, puis branchez le transformateur de 3 V CA
dans le réceptacle.
NOTE : Si l’appareil est déjà installé dans l’enceinte, vous pouvez accéder à la boîte de dérivation par
l’intérieur de l’appareil, en enlevant la base du brûleur. Voir la section « ACCÈS À LA SOUFFLERIE ».
A
B
1
B
2
C’est necessaire d’utiliser la fi l dur sur l’appareil.
D’une façon permanente encadrer l’appareil avec une clôture, exige que vous utilisent la fi l dur avec la boîte
de jonction de l’appareil. Cet appareil doit être électriquement connecté et doit se conformer aux codes locaux.
En l’absence de codes locaux, Utilisez la version courante du Code canadien de l’électricité CSA C22.1 au
Canada ou le National Electrical Code ANSI/NFPA 70 -1996 aux États-Unis.
96
W415-1349 / A / 03.20.15
FR
8.3 SCHÉMA DE CÂBLAGE (IFC MODULE)
BOUTON DE
RÉINITIALISATION
(LOGEMENT DE PILES)
(GAZ SOUPAPE)
(CONNECTEUR)
(HARNAIS DE FILS)
(VEILLEUSE/SOUFFLERIE/NATTES)
VEILLEUSE
SOUFFLERIE
PRINCIPALE)
(CORDON D'ALIMENTATION)
(FONDER ETOILE
DE L'APPAREIL)
VEILLE-
USE
SOUF-
FLERIE
INTERRUPTEUR ON/OFF
PRINCIPAL
SONDE DE
ÉTINCELLE
FLAMME
PILOTE
(ASSEMBLAGE DE PILOTE)
BLOC DE
PILES
PILOTE
BRÛLEUR
!
AVERTISSEMENT
NE RACCORDEZ PAS L’INTERRUPTEUR MURAL OU LA SOUPAPE DE GAZ À L’ALIMENTATION ÉLECTRIQUE
(110 VOLTS).
97
W415-1349 / A / 03.20.15
FR
9.0 OPÉRATION
POUR VOTRE SÉCURITÉ, LISEZ CE QUI SUIT AVANT D’ALLUMER :
A. Cet appareil est équipé d’un dispositif d’allumage qui allume automatiquement la veilleuse. N’essayez pas de
l’allumer manuellement.
B. Avant d’allumer, sentez autour de l’appareil et près du plancher afin de vous assurer qu’il n’y a pas de fuite de gaz.
Certains gaz sont plus lourds que l’air et se déposeront au niveau du plancher.
C. N’utilisez pas cet appareil si une partie quelconque a été submergée. Contactez immédiatement un technicien
qualifié pour l’inspecter et pour remplacer toute pièce du système de contrôle et du contrôle du gaz qui aurait été
submergée.
QUE FAIRE SI VOUS DÉTECTEZ UNE ODEUR DE GAZ :
Coupez l’alimentation en gaz à l’appareil.
Ouvrez les fenêtres.
N’allumez aucun appareil.
Ne touchez à aucun interrupteur électrique; n’utilisez
aucun téléphone dans votre immeuble.
INSTRUCTIONS D’ALLUMAGE
1. Arrêtez! Lisez les consignes de sécurité ci-dessus.
2. Enlevez les piles de l’émetteur.
3. Coupez l’alimentation électrique à l’appareil.
4. Cet appareil est équipé d’un dispositif d’allumage qui allume automatiquement la veilleuse. N’essayez pas de
l’allumer manuellement.
5. Ouvrez la porte vitrée.
6. Tournez la soupape de sectionnement manuelle vers la droite à « OFF ». Elle est située derrière le panneau d’accès.
7. Attendez cinq (5) minutes pour que le gaz puisse s’échapper. Si vous détectez une odeur de
gaz, y compris au niveau du plancher, ARRÊTEZ! et suivez les instructions ci-dessus « Que faire
si vous détectez une odeur de gaz ». Continuez à l’étape suivante si vous ne sentez pas de gaz.
8. Tournez la soupape de sectionnement manuelle vers la gauche à « ON ».
9. Fermez la porte vitrée.
10. Rétablissez l’alimentation électrique à l’appareil et remettez les piles dans l’émetteur.
11. Appuyez sur le bouton « ON » de la télécommande. Vous devriez entendre un bip du
récepteur vous indiquant que la communication est bonne. (Pour activer le récepteur, référez-vous
à la section « FONCTIONNEMENT DE L'APPAREIL ».)
INSTRUCTIONS POUR COUPER LE GAZ
1. Coupez l’alimentation électrique à l’appareil si un travail d’entretien doit se faire.
2. Pour accéder à la soupape d’arrêt manuelle, enlevez la porte d’accès située à l’intérieur de l'appareil.
3. Si une soupape de sectionnement alternative est installée, celle-ci peut être fermée sans avoir à fermer
celle à l'intérieur de l'appareil.
De la maison d’un voisin, appelez immédiatement
votre fournisseur de gaz et suivez ses instructions.
Si vous ne pouvez pas rejoindre votre fournisseur de gaz,
appelez le service des incendies.
47.4
Assurez-vous que l'arrivée de gaz au brûleur est continue avant de réinstaller la porte. Lorsqu'il est allumé
pour la première fois, l’appareil dégagera une légère odeur pendant quelques heures. Cela est une condition
normale temporaire causée par le conditionnement des bûches et l'évaporation des peintures et lubrifiants
internes utilisés dans le processus de fabrication; elle ne se reproduira plus. Après de longues périodes sans
utiliser l’appareil, comme à la suite de vacances ou à la fin de l'été, il se peut qu'une légère odeur se dégage
pendant quelques heures. Ceci est causé par des particules de poussière brûlant dans l'échangeur de
chaleur. Dans les deux cas, ouvrez une fenêtre pour aérer la pièce.
SI CES INSTRUCTIONS NE SONT PAS SUIVIES À LA LETTRE, UN FEU OU UNE EXPLOSION
POURRAIENT S’ENSUIVRE, CAUSANT DES DOMMAGES MATÉRIELS, DES BLESSURES COR-
PORELLES OU DES PERTES DE VIE.
ALLUMEZ TOUJOURS LA VEILLEUSE, QUE CE SOIT POUR LA PREMIÈRE FOIS OU LORSQUE
L’APPROVISIONNEMENT EN GAZ EST ÉPUISÉ, AVEC LA PORTE VITRÉE OUVERTE OU RETIRÉE.
!
AVERTISSEMENT
98
W415-1349 / A / 03.20.15
FR
A. Alimenter le récepteur
B. Appuyer le bouton de réinitilisation pour commencer le processus de programme.
C. Le récepteur SONNERA 3 fois pour indiquer que c’est prêt à synchroniser avec
une télécommande.
D. Installer les 3 piles « AAA » dans la baie de pile du télécommande, localisée sur
la base du télécommande, appuient alors le bouton « MARCHE ». Le récepteur
SONNERA 4 fois pour indiquer que l’ordre du télécommande est accepté et règle
au code particulier de cet émetteur. Le système est maintenant initialisé.
NOTE: LE PROCESSUS D’INITIALISATION DOIT ÊTRE COMPLÉTÉ DANS DE 10
SECONDE D’APPUYER LE BOUTON DE RÉINITIALISATION.
RÉCEPTEUR
L’alarme de
faible piles
Key Lock
Temperature
du salle
Veilleuse
Flame
Marche
Soufflerie
Transmission
Mode CPI
9.1 DESSIN GÉNÉRAL DE LA TÉLÉCOMMANDE
9.2 PREMIÈRE INITIALISATION DE LA TÉLÉCOMMANDE/BLOC-PILES
BOUTON
RÉINITIALISATION
TÉLÉCOMMANDE
99
W415-1349 / A / 03.20.15
FR
A. Avec le système en position «
O
FF», appuyez
simultanément sur les touches «TEMPÉRATURE»
et « MODE » pour passer de l’affi chage de la
température en Fahrenheit à Celsius.
B. Vérifi ez l’affi cheur ACL de la télécommande pour
vous assurer que le C ou le F est visible à la droite de
l’affi chage de la température de la pièce.
35.5A
73
°F
23
°C
La télécommande comporte six (6) niveaux de fl ammes.
Avec le système en marche et le niveau de la fl amme
au maximum, appuyez une fois sur la touche bas
et cela réduira la hauteur de la fl amme d’un niveau
jusqu’à ce que la fl amme soit éteinte. La touche haut
augmentera la hauteur de la fl amme chaque fois qu’elle
est enfoncée. Si la touche haut est enfoncée lorsque le
système est en marche, mais que la fl amme est éteinte,
la fl amme s’allumera en position élevée. Un seul bip
confi rmera la réception de la commande.
35.8A
76
°F
OFF
76
°F
76
°F
76
°F
Hi
FLAMME ÉTEINTE
FLAMME AU NIVEAU 1
FLAMME AU NIVEAU 5
FLAMME AU NIVEAU 6
« HAUT »
Si l’appareil est muni d’une souffl erie, la vitesse de celle-
ci peut être contrôlée par le système de télécommande.
La souffl erie compte six (6) vitesses.
A. Utilisez la touche « MODE » pour vous guider
vers l’icône de contrôle de la souffl erie.
B. Utilisez la touche haut/bas pour mettre la
souffl erie en marche ou l’arrêter, ou pour régler
sa vitesse. Un seul bip confi rmera la réception
de la commande.
NOTE : Quand la vitesse désirée du souffl erie est choisie, la souffl erie allumera automatiquement 5
minutes aprés le brûleur principal ont été allumées et restent sur douze minutes aprés lui a été éteint.
35.9A
76
°F
68
76
°F
Hi
9.3 AFFICHEUR DE TEMPÉRATURE
9.4 HAUTEUR DE LA FLAMME
9.5 VITESSE DE LA SOUFFLERIE
100
W415-1349 / A / 03.20.15
FR
La fonction auxiliaire contrôle le veilleuse avec le con-
trôle de dimmable.
A. Utiliser le clé de mode pour vous diriger à l’icône
du veilleuse.
B. L’intensité de la production peut être ajustée
par 6 niveaux. Utiliser les controls EN HAUT/
EN BAS pour ajuster le niveau de puissance. Un
seul bip confi rmera la réception de l’ordre.
35.21
76
76
°F °F
OFF
A. Utiliser le clé de mode pour vous diriger à l’icône
de mode de CPI. L’émetteur est à la position
FERMÉ.
B. Utiliser les controls EN HAUT/EN BAS pour
changer de mode IPI à CPI. Un seul bip
confi rmera la réception de l’ordre.
Note: Si votre système est équipé avec un CPI/
IPI interrupteur à bascule, régler le CPI/IPI à la
position de CPI pour rendre capable l’opération
du CPI.Si l’interrupteur est placé à IPI, il fonctionnera seulement en IPI indépendamment du réglage
sur la télécommande.
35.22
76
76
°F °F
IPI
CPI
Cette fonction verrouillera les touches pour empêcher une utilisation non supervisée.
A. Appuyez simultanément sur les touches « MODE » et haut.
B. Pour désactiver cette fonction, appuyez simultanément sur les touches
«MODE» et haut.
35.10A
76
°F
9.6 VEILLEUSE GRADATEUR
9.7 LA SÉLECTION PILOTE CONTINU/PILOTE INTERMITTENTE (CPI/IPI)
9.8 FONCTION DE SÉCURITÉ POUR ENFANTS
9.9 FAIBLE PILES/LE BY-PASS MANUEL
La durée de vie des piles est dépend sue ces facteurs divers: la qualité de piles, le
nombre d’allumages, le nombre de charges au thermostat, etc.
Quand les piles du télécommande sont basses, une Icône de Pile apparaîtra sur
l’écran LCD avant que tout le pouvoir des piles sont perdu. Quand les piles sont
remplacées cette icône disparaîtra.
35.24
76
°F
101
W415-1349 / A / 03.20.15
FR
10.0 RÉGLAGES
Ajustez la vis de la veilleuse pour obtenir une fl amme de taille
normale. Tournez vers la droite pour réduire l’apport de gaz.
VÉRIFIER LA PRESSION :
Pour vérifi er la pression d’arrivée, tournez la vis (A) vers la
gauche deux à trois tours, puis emboîtez le tube du manomètre
sur la pointe d’essai. Le manomètre doit indiquer la pression
comme décrit sur le diagramme ci-dessous. Assurez-vous que le
brûleur principal fonctionne à « HI ».
La vérifi cation de la pression de sortie s’effectue comme
ci-dessus en utilisant la vis (B). Le manomètre doit indiquer
la pression comme décrit sur le diagramme ci-dessous.
Assurez-vous que le brûleur principal fonctionne à « HI ».
APRÈS AVOIR PRIS LA LECTURE DES PRESSIONS,
ASSUREZ-VOUS DE TOURNER FERMEMENT LES VIS
VERS LA DROITE POUR SCELLER. NE SEREZ PAS TROP FORT.
Vérifi ez pour des fuites en apliquant une solution d’eau savonneuse.
Avant d’effectuer le réglage de la veilleuse, assurez-vous que l’assemblage de la
veilleuse n’a pas été peint. S’il y a des traces de peinture ou de surpulvérisation,
enlevez-les de l’assemblage de la veilleuse ou remplacez-le. Une toile d’émeri
ou du papier sablé fi ns peut être utilisé pour enlever la peinture sur la hotte de la
veilleuse, sur l’électrode et sur le capteur de fl amme.
39.1C
A
B
VIS DE LA VEILLEUSE
Pression
Gaz Naturel
(pouces)
Gaz Naturel
(millibars)
Propane
(pouces)
Propane
(millibars)
Arrivée 7” (min.4,5”) 17,4 mb (min.11,2mb) 13” (min.11”) 32,4 mb (min.27,4mb)
Sortie 3,5” 8,7 mb 10” 24,9 mb
3/8” - 1/2”
(9,5mm - 12,7mm)
LA FLAMME DOIT
ENVELOPPER LA PARTIE
SUPÉRIEURE DE LA SONDE
DE FLAMME DE 3/8” (9,5mm)
À 1/2” (12,7mm)
ÉLECTRODE
LA SONDE
DE FLAMME
VEILLEUSE
10.1 ÉTRANGLEMENTS DES ÉVENTS VERTICAUX
10.2 AJUSTEMENT DE LA PRESSION
77.3
C
ertaines con
fi
gurations d’évacuation verticales peuvent avoir une
fl
amme très active.
S
i cette apparence
n’est pas désirée, la sortie du conduit d’évacuation doit être réduite en utilisant une plaque de restriction. Pour
obtenir l’ensemble approprié, voir les « ACCESSOIRES » à la section « RECHANGES ». Ceci diminuera la
vélocité des gaz de combustion, ralentissant ainsi le mouvement de la fl amme et créant une apparence plus
traditionnelle. Les instructions sont incluses avec l’ensemble.
102
W415-1349 / A / 03.20.15
FR
3/8” - 1/2”
(9,5mm - 12,7mm)
LA FLAMME DOIT
ENVELOPPER LA PARTIE
SUPÉRIEURE DE LA SONDE
DE FLAMME DE 3/8” (9,5mm)
À 1/2” (12,7mm)
ÉLECTRODE
LA SONDE
DE FLAMME
VEILLEUSE
54.1B
Il est important d’effectuer périodiquement une inspection visuelle de la fl amme de la veilleuse et du
brûleur. Comparez-les à ces illustrations. Si des fl ammes paraissent anormales, contactez un technicien de
service.
L’ouverture du volet d’air a été préréglée en usine selon le tableau
ci-dessous :
Indépendamment de l’orientation du venturi, plus le volet est fermé,
plus la flamme est jaune et aura tendance à causer des dépôts de
carbone. Plus le volet est ouvert, plus la flamme est bleue et plus elle a
tendance à se détacher des orifices du brûleur. La flamme peut ne pas
être jaune immé-diatement; allouez de 15 à 30 minutes pour que la
couleur finale de la flamme se stabilise.
LE RÉGLAGE DU VOLET D’AIR DOIT ÊTRE EXÉCUTÉ PAR UN
TECHNICIEN OU INSTALLATEUR QUALIFIÉ!
VENTURI
INJECTEUR
49.1
OUVERTURE
DU VOLET
D’AIR
Pour accéder au volet d’air, retirez le panneau d’accès de la
soupape, l’ensemble de porte et enlevez l’ensemble
de bûches avec soin. Enlevez les quatre vis qui retiennent
le brûleur à plateau. Faites glisser le brûleur sur la gauche
d’environ 1’’, ensuite soulevez.
L’ouverture du volet d’air a été préréglée en usine selon le tableau de réglage du venturi. Ces réglages sont pour
une course maximale avec terminaison horizontale. D’autres réglages peuvent être nécessaires selon le type de
gaz utilisé, la confi guration d’évacuation et l’altitude.
10.3 RÉGLAGE DU VENTURI
TABLEAU DE RÉGLAGE DU VENTURI
COMBUSTIBLE HDX40-1
GN 3/16” (4,8mm)
PL 7/16” (11,1mm)
10.4 CARACTÉRISTIQUES DES FLAMMES
103
W415-1349 / A / 03.20.15
FR
11.0 ENTRETIEN
ATTENTION : Lors de l’entretien des contrôles, assurez-vous d’identifi er chacun des fi ls avant de les
débrancher. Une réinstallation incorrecte des fi ls peut occasionner un mauvais fonctionnement et être
dangereuse. Assurez-vous que l’appareil fonctionne adéquatement une fois l’entretien terminé. Cet appareil
et son système d’évacuation devraient être inspectés avant la première utilisation et au moins une fois l’an
par un technicien de service qualifi é. L’espace entourant l’appareil doit être gardé propre et libre de matériaux
combustibles, d’essence ou autres liquides et vapeurs infl ammables. Les apports d’air comburant et d’air de
convection ne doivent pas être obstrués.
A. Pour nettoyer le brûleur principal et la veilleuse adéquatement, il faut retirer les bûches, les roches ou
la vitre afi n de dégager les deux ensembles.
B. Gardez le compartiment des contrôles, les composants décoratifs, le brûleur, le volet d’air et l’espace
entourant les bûches propres en brossant ou en passant l’aspirateur au moins une fois l’an.
C. Assurez-vous que tous les orifi ces des brûleurs produisent des fl ammes. Nettoyez tous les orifi ces qui
n’ont pas de fl amme ou dont la fl amme ne brûle pas adéquatement.
D. Assurez-vous que la fl amme de la veilleuse est assez puissante pour envelopper la sonde de fl amme
et/ou le thermocouple/thermopile et qu’elle atteigne le brûleur.
E. Remettez en place les bûches, les roches ou la vitre nettoyées, si équipé. Omettre de positionner les
composants décoratifs adéquatement peut causer des dépots de carbone qui peuvent se déposer
dans des endroits de séjour avoisinants.
F. Vérifi ez si le brûleur principal allume sur tous les orifi ces lorsque le bouton de contrôle du gaz est à
« ON ». Un temps d’allumage total de 5 à 10 secondes est satisfaisant. Si l’allumage prend plus de
temps, consultez votre détaillant autorisé.
G. Vérifi ez si les joints d’étanchéité sur les côtés, le haut et le bas de la porte ne sont pas brisés ou
manquants. Remplacez si nécessaire.
H. Si pour une raison quelconque le système d’évents de prise d’air est démonté, réinstallez et rescellez-
le selon les instructions fournies dans l’installation initiale.
I. Il est possible que l’écran de protection (pare-étincelles) nécessite un nettoyage occasionnel en raison
des peluches/poussières provenant des tapis, des animaux, etc. il suffi t de passer l’aspirateur à l’aide
de l’embout avec une brosse.
J. Vérifi ez si le système de décharge effectue effi cacement. Vérifi ez si les joints d’étanchéité ne sont pas
brisés ou manquants. Remplacez si nécessaire.
40.1D
!
AVERTISSEMENT
COUPEZ L’ALIMENTATION EN GAZ ET L’ALIMENTATION ÉLECTRIQUE AVANT DE PROCÉDER À
L’ENTRETIEN DE L’APPAREIL.
L’APPAREIL PEUT ÊTRE CHAUD. ATTENDEZ QU’IL SOIT REFROIDI AVANT D’EN FAIRE L’ENTRETIEN.
N’UTILISEZ PAS DE PRODUITS ABRASIFS.
NE PEINTURE PAS L’ASSEMBLAGE DU VEILLEUSE.
11.1 ENTRETIEN ANNUEL
LE CAISSON DEVIENT TRÈS CHAUD LORS DU FONCTIONNEMENT. LAISSEZ L’APPAREIL SE
REFROIDIR COMPLÈTEMENT OU PORTEZ DES GANTS ANTICHALEUR AVANT D’EFFECTUER
L’ENTRETIEN.
NE JAMAIS ASPIRER DES BRAISES QUI SONT CHAUDES.
NE PEINTUREZ PAS L’ASSEMBLAGE DE LA VEILLEUSE.
!
AVERTISSEMENT
• Cet appareil nécessite un entretien qui devra être effectué sur une base annuelle.
• L’entretien devrait inclure un nettoyage, le remplacement des piles, une inspection du système d’évent,
du brûleur, des éléments décoratifs internes et de la chambre de combustion. Consultez la section pour
l’enlèvement de la porte et retirez la porte comme indiqué.
• Enlevez soigneusement les éléments décoratifs internes s’il y a lieu (bûches, braises de verre, panneaux
de brique, etc.)
• À l’aide d’un aspirateur muni d’une brosse souple, aspirez les saletés, les débris et les dépôts de carbone
sur les bûches, la chambre de combustion et le brûleur. Pour les braises de verre, suivez les instructions
de prénettoyage.
104
W415-1349 / A / 03.20.15
FR
Cet appareil est équipé de notre « lumière de veille ». Si vous devez remplacer l’ampoule, suivez les instructions
suivantes.
1. Coupez l’alimentation électrique.
2. Retirez la porte vitrée, voir la section «
INSTALLATION/ ENLÈVEMENT DE LA PORTE
».
3. Dévissez le couvercle de la lentille et enlevez
l’ampoule en la tirant. Remplacez par des pièces
Wolf Steel ltée uniquement (W387-0013).
4. NOTE : Lorsque vous manipulez l’ampoule, ne
la laissez pas entrer en contact direct avec vos
doigts, protégez-la avec un linge propre et sec.
5. Replacez le couvercle de la
lentille.
6. Replacez la porte vitrée.
11.2 MISE EN PLACE DE L’AMPOULE
37.1C
• Enlevez aussi tout dépôt se trouvant sur l’assemblage de la veilleuse et aussi, s’il y a lieu, sur la
thermopile, le thermocouple, le capteur de fl amme et l’allumeur.
NOTE: Vous devrez possiblement
nettoyer le capteur de fl amme à l’aide d’une morceau de de laine d’acier ou Scotch-Brite™ afi n de
retirer toute trace d’oxydation. Nettoyez l’assemblage du pilote à
l’aide d’un aspirateur muni d’une
brosse souple.
Il est important de ne pas peinturer l’assemblage de la veilleuse.
• Inspectez tous les joints d’étanchéité accessibles et remplacez-les au besoin.
• Accédez à la souffl erie, s’il y a lieu, puis nettoyez à l’aide d’une brosse souple et d’un aspirateur.
• Réinstallez tous les composants dans l’ordre inverse.
• Inspectez le système de surpression. L’appareil dissipe la pression par la porte vitrée ou par les clapets
sur le dessus du caisson. Assurez-vous qu’ils ouvrent sans restriction et qu’ils ferment de façon étanche.
• Vérifi ez si la soupape de gaz de la veilleuse et les boutons Hi / Lo bougent librement (s’il y a lieu) -
remplacez si vous constatez de la rigidité dans le mouvement.
• Vérifi ez tous les branchements du gaz pour des fuites de gaz, en amont et en aval de la soupape de gaz
incluant les connexions du tube de la veilleuse.
105
W415-1349 / A / 03.20.15
FR
11.3 REMPLACEMENT DE LA VITRE
La vitre seule n’est pas disponible. Elle fait partie d’un ensemble complet avec joint
d’étanchéité.
1. Placez le cadre de la porte avec la devanture vers le bas en prenant soin de ne pas
égratigner la peinture.
2. Soulevez les pattes de retenue situées sur le cadre prenant soin de ne pas les briser.
3. Enlevez la vitre du cadre.
NOTE : Usez de prudence lorsque vous enlevez et jetez
des débris de verre ou des composants endommagés.
Assurez-vous d’aspirer tous les débris de verre à
l’intérieur de l’appareil avant de le faire fonctionner.
4. Centrez la vitre avec joint d’étanchéité dans le cadre avec
le côté épais du joint d’étanchéité orienté vers le haut.
5. Repliez les pattes de retenue, situées sur le cadre, sur le
joint d’étanchéité qui retient la vitre. Assurez-vous que la partie épaisse excède
les pattes de retenue. Faites attention de ne pas briser la vitre.
JOINT
D’ÉTANCHÉITÉ
N
T
T
TÉ
PATTE DE
RETENUE
VITRE
PATTE DE
RETENUE
VITRE
JOINT
D’ÉTANCHÉITÉ
11.4 SOINS DE LA VITRE
11.5 SOINS DES PIÈCES PLAQUÉES
!
AVERTISSEMENT
N’UTILISEZ PAS DE MATÉRIAUX DE SUBSTITUTION.
LA VITRE PEUT ÊTRE CHAUDE, NE TOUCHEZ PAS LA VITRE JUSQU’À CE QU’ELLE AIT REFROIDI.
USEZ DE PRUDENCE LORSQUE VOUS ENLEVEZ ET JETEZ DES DÉBRIS DE VERREOU DES
COMPOSANTS ENDOMMAGÉS. ASSUREZ-VOUS D’ASPIRER TOUS LES DÉBRIS DEVERRE À
L’INTÉRIEUR DE L’APPAREIL AVANT DE LE FAIRE FONCTIONNER.
NE FRAPPEZ PAS, NE CLAQUEZ PAS ET N’ÉGRATIGNEZ PAS LA PORTE VITRÉE. NE FAITES PAS
FONCTIONNER L’APPAREIL LORSQUE LA PORTE VITRÉE EST ENLEVÉE, FISSURÉE, BRISÉE OU
ÉGRATIGNÉE.
56.2
5.1
NE PAS NETTOYER LA VITRE LORSQU’ELLE EST
CHAUDE! N’EMPLOYEZ PAS DE DÉTERGENTS
ABRASIFS POUR NETTOYER LA VITRE.
Polissez légèrement à l’aide d’un linge propre et sec.
Nettoyez les deux côtés de la vitre avec un nettoyeur
recommandé après les dix premières heures de
fonctionnement. Par la suite, nettoyez aussi souvent
qu’il le faudra, sinon la vitre risque de rester marquée en
LA VITRE CHAUDE CAUSERA
DES BRÛLURES.
NE PAS TOUCHER LA VITRE
AVANT QU’ELLE AIT REFROIDI.
NE JAMAIS LAISSER LES
ENFANTS TOUCHER LA VITRE.
!
AVERTISSEMENT
6.1
Si l’appareil est muni de pièces plaquées, vous devez enlever toutes traces de doigts ou autres marques
des surfaces plaquées avant d’allumer l’appareil pour la première fois. Utilisez un nettoyant à vitres ou du
vinaigre et un linge pour nettoyer. Si la surface plaquée n’est pas bien nettoyée avant le premier allumage de
l’appareil, elle risque de rester marquée en permanence. Une fois que la surface plaquée aura chauffé, les
traces de doigts et le gras n’affecteront plus la surface et très peu d’entretien sera requis; vous n’aurez qu’à
l’essuyer au besoin. Une combustion prolongée à haute température avec la porte ouverte peut causer une
décoloration des pièces plaquées.
NOTE: L’emballage de protection sur les pièces plaquées s’enlève mieux lorsque l’assemblage est
à température ambiante ou lorsqu’il est chauffé avec un séchoir à cheveux ou une autre source de
chaleur similaire.
5.5.1
L’appareil est muni d’une 5mm en verre céramique Remplacez uniquement avec une vitre certifi ée pour le
foyer disponible chez votre détaillant Napoléon. N’UTILISEZ PAS DE MATÉRIAUX SUBSTITUTS.
106
W415-1349 / A / 03.20.15
FR
Contactez votre détaillant ou le fabricant pour les questions concernant les prix et la disponibilité des pièces
de rechange. Normalement, toutes les pièces peuvent être commandées chez votre détaillant autorisé.
POUR UN REMPLACEMENT DE PIÈCE SOUS GARANTIE, UNE PHOTOCOPIE DE LA FACTURE ORIGI-
NALE SERA REQUISE AFIN DE POUVOIR HONORER LA DEMANDE.
Lorsque vous commandez des pièces, donnez toujours
l’information suivante :
● Modèle et numéro de série de l’appareil
● Date d’installation de l’appareil
● Numéro de la pièce
● Description de la pièce
● Fini
* IDENTIFIE LES ARTICLES QUI NE SONT PAS
ILLUSTRÉS. POUR PLUS D’INFORMATION,
CONTACTEZ VOTRE DÉTAILLANT AUTORISÉ.
!
AVERTISSEMENT
OMETTRE DE POSITIONNER LES PIÈCES
CONFORMÉMENT AU MANUEL OU D’UTILISER
UNIQUEMENT DES PIÈCES SPÉCIFIQUEMENT
APPROUVÉES POUR CET APPAREIL PEUT
CAUSER DES DOMMAGES MATÉRIELS
OU DES BLESSURES CORPORELLES.
41.1
12.0 RECHANGES
107
W415-1349 / A / 03.20.15
FR
OUI
22
131114
1
1
1
1
16
1
7
1
8
1
12212112
GL-691
15 120
19
1
10
1
1
14
15
18
11
12
13
16
17
19
11
10
REF. PART NO. DESCRIPTION
3
4
5
6
7
8
9
REF. PART NO. DESCRIPTION
2
1
EN STOCK EN STOCK
OUI
OUI
OUI
20
19
18
14
15
16
17
13
OUI
OUI
OUI
OUI
OUI
OUI
OUI
12
OUI
21
W010-2280
W335-0052
W010-2868 LOQUET DE PORTE (X2)
W485-0042 ÉPINGLE DES BÛCHE (GL-691)
W707-0006 TRANSFORMATEUR DE LA LUMIÈRE (12V)
W387-0011 L’ASSEMBLAGE DE LA LUMIÈRE
W565-0146
W385-0334
W185-0020 GRILLAGE EN FONTE
W010-2796 L’ASSEMBLAGE DE LA SOUPAPE
W135-0446 BÛCHE CÔTÉ GAUCHE (GL-691)
W135-0444 BÛCHE ARRIÈRE (GL-691)
W135-0563 BÛCHE AVANT GAUCHE DE CÔTÉ (GL-691)
W135-0448 BANDE DE CHARBON (GL-691)
W135-0449 BÛCHE AVANT (GL-691)
W135-0564 BÛCHE AVANT DROITE DE CÔTÉ (GL-691)
W135-0447 BÛCHE CÔTÉ DROITE (GL-691)
W660-0126 TÉLÉCOMMANDE MANUELLE
OUI
OUI
OUI
OUI
W667-0018 BANDE DE JOINT D’ÉTANCHÉITÉ(X4)
W562-0060 JOINT D’ÉTANCHÉITÉ DE LA PORTE
FIL DE CONNEXION SOUFFLERIE / LUMIÈREW750-0273
W361-0016 LES BRAISES LUISANTES (GL-691)
CES ARTICLES PEUT DIFFÉRER DE CELLE ILLUSTRÉ
LOGO NAPOLÉON
ÉCRAN DE PROTECTION
ASSEMBLAGE DE LA PORTE
HOTTE
POUR LES PIÉCES DE REMPLACEMENT
VOIR "L’ASSEMBLAGE DE LA SOUPAPE"
L’ASSEMBLAGE DE LÉCRAN
DE PROTECTION
13.0 VUE D’ENSEMBLE
108
W415-1349 / A / 03.20.15
FR
REF. PART NO. DESCRIPTION
25
26
27
28
29
30
REF. PART NO. DESCRIPTION
24
23
STOCK STOCK
OUI
38
37
33
34
35
36
32
OUI
OUI
OUI
OUI
OUI
OUI
OUI
31
OUI
W432-0103 CONNECTEUR FLEXIBLE DU COLLECTEUR
W290-0140 JOINT D’ÉTANCHÉITÉ DU PANNEAU D’ACCÈS
W456-0031
W010-2313 ASSEMBLAGE DE BRÛLEUR
W290-0139
W010-2808
W725-0056
W010-2763
W445-0068
INJECTEUR DE VEILLEUSE (PL)
W750-0274 CORDON D’ALIMENTATION AVEC CONNECTEUR
W350-0702
W725-0057
OUI
OUI
OUI
OUI
W190-0073
W750-0276
W455-0070 INJECTEUR DE VEILLEUSE (GN)
1423
1424
14
4
25
1426
1427
1430
1429
1431
1432
1433
1434
1435
1436
1437
1438
1428
OUI
OUI
OUI
W456-0051 INJECTEUR DE VEILLEUSE #51 (PL)
CES ARTICLES PEUT DIFFÉRER DE CELLE ILLUSTRÉ
JOINT D’ÉTANCHÉITÉ DE SOUPAPE
MODULE DE CONTRÔLE
HARNAIS DE FILS
INJECTEUR DE VEILLEUSE #31 (GN)
ASSEMBLAGE DE VEILLEUSE (GN)
SOUPAPE (GN)
BOÎTIER DE PILES
ASSEMBLAGE DE VEILLEUSE (PL)
SOUPAPE (PL)
14.0 VALVE TRAIN ASSEMBLY
109
W415-1349 / A / 03.20.15
FR
54
HD641KT HDF40
1 1 57
L’ÉCRAN DE
PROTECTION
L’ÉCRAN DE
PROTECTION
56
GD842-1KT GD845-1KT GD848KT PRPX40 / PRPHR40
1
1
1
1
1
1
1
1
1
1
1
1
1
39
40
41
42
43
44
45
46
53
52
51
50
49
48
47
55
56
57
1
55
REF. PART NO. DESCRIPTION REF. PART NO. DESCRIPTION
40
39
STOCK
STOCK
52
53
1
54
51
50
41
42
43
44
45
46
47
48
49
W475-0703
W475-0690
W475-0692
W475-0697
W475-0694
W475-0696
W475-0702
W475-0685
W475-0686
W090-0213
W090-0215
W090-0173
W090-0176
W090-0174
W090-0214
W565-0146 L’ÉCRAN DE PROTECTION (HD641 / HDF40)
W565-0146 L’ÉCRAN DE PROTECTION (HDF40)
L’ASSEMBLAGE DE CADRE (HD641)
W010-3372
L’ASSEMBLAGE DE CADRE (HDF40)
A
SSEMBLAGE DE MOULURES (HD641)
A
SSEMBLAGE DE MOULURES (HDF40)W010-3373
PANNEAU DE BRIQUE DU CÔTÉ GAUCHE (GD842-1KT)
PANNEAU DE BRIQUE DE L’ARRIÈRE (GD842-1KT)
PANNEAU DE BRIQUE DU CÔTÉ DROITE (GD842-1KT)
PANNEAU DE BRIQUE MAYAN DU CÔTÉ GAUCHE (GD845-1KT)
PANNEAU DE BRIQUE MAYAN DE L’ARRIÈRE (GD845-1KT)
PANNEAU DE BRIQUE MAYAN DU CÔTÉ DROITE (GD845-1KT)
PANNEAU DE BRIQUE NEWPORT DU CÔTÉ GAUCHE (GD848KT)
PANNEAU DE BRIQUE NEWPORT DE L’ARRIÈRE (GD848KT)
PANNEAU DE BRIQUE NEWPORT DU CÔTÉ DROITE (GD848KT)
PANNEAU DE PORCELAINE DU CÔTÉ GAUCHE (PRPX40)
PANNEAU DE PORCELAINE DE L’ARRIÈRE (PRPX40)
PANNEAU DE PORCELAINE DU CÔTÉ GAUCHE (PRPX40)
PANNEAU DE PORCELAINE DE L’ARRIÈRE (PRPX40)
PANNEAU DE PORCELAINE DU CÔTÉ DROITE (PRPX40)
PANNEAU DE PORCELAINE DU CÔTÉ DROITE (PRPX40)
CES ARTICLES PEUT DIFFÉRER DE CELLE ILLUSTRÉ
15.0 ACCESSORIES
110
W415-1349 / A / 03.20.15
FR
CES ARTICLES PEUT DIFFÉRER DE CELLE ILLUSTRÉ
GZ550-1KT
MKRY MKRM
16058 159 161 162 163 16058 159 161 164 165 66
167 168 169 70 71 72
OUI
OUI
OUI
59
60
60
60
61
72
71
70
REF. PART NO. DESCRIPTION REF. PART NO. DESCRIPTION
59
58
STOCK
STOCK
66
67
67
69
65
OUI
64
OUI
60
61
62
63
58
58
58
59
59
W135-0424 ROCHES GRIS PETIT (MKRY/MKRM)
OUI
OUI
OUI
OUI
OUI
W135-0428 ROCHES GRIS MOYEN (MKRY/MKRM)
W135-0432 ROCHES GRIS GRAND (MKRY/MKRM)
W135-0436 ROCHE GRIS DE ENTAILLÉE GRAND (MKRY/MKRM)
W135-0439 ROCHES GRIS DE CÔTÉ DROITE (MKRY)
W135-0440 ROCHES GRIS DE CÔTÉ GAUCHE (MKRY)
W135-0421 ROCHES TANNÉ PETIT (MKRM)
W135-0422 ROCHES BRUN PETIT (MKRM)
W135-0423 ROCHES NOIR PETIT(MKRM)
W135-0425 ROCHES TANNÉ MOYEN (MKRM)
W135-0426 ROCHES BRUN MOYEN ( (MKRM)
W135-0427 ROCHES NOIR MOYEN ( (MKRM)
W135-0429 ROCHES TANNÉ GRAND (MKRM)
W135-0430 ROCHES BRUN GRAND (MKRM)
W135-0431 ROCHES NOIR GRAND (MKRM)
W135-0433 ROCHE TANNÉ DE ENTAILLÉE GRAND (MKRM)
W135-0437 ROCHES DIVERSES COULEURS CÔTÉ DROITE (MKRM)
W135-0438 ROCHES DIVERSES COULEURS CÔTÉ GAUCHE (MKRM)
W655-0335 PLATEAU DE ROCHES (RAK35/40)
MEGK BRAISES VITRIFIÉES NOIR (1lb)
MEGB BRAISES VITRIFIÉES BLEU (1lb)
67
67
67
68
MEGR BRAISES VITRIFIÉES ROUGE (1lb)
MEGA BRAISES VITRIFIÉES JAUNE (1lb)
MEGT BRAISES VITRIFIÉES TOPAZ (1lb)
W715-0629 ANDIRON (X2) (ANIH)
GZ552 SOUFFLERIE (GZ550-1KT)
W361-0037 JOINT D’ÉTANCHÉITÉ DE SOUFFLERIE (GZ550-1KT)
W690-0002 THERMODISQUE (GZ550-1KT)
KB-35 INTERRUPTEUR À VITESSE VARIABLE (GZ550-1KT)
65
64
W135-0434 ROCHE BRUN DE ENTAILLÉE GRAND (MKRM)
W135-0435 ROCHE NOIR DE ENTAILLÉE GRAND (MKRM)
111
W415-1349 / A / 03.20.15
FR
16.0 GUIDE DE DÉPANNAGE
42.1C
SYMPTÔME PROBLÈME SOLUTIONS
La télécommande contrôle
les lumières Crystalite /
lumière de veille, mais il n'y a
aucune étincelle ou fl amme.
Le récepteur est
verrouillé.
- Réinitisalisez en fermant et en ouvrant l’alimentation.
NOTE : Si des piles de secours sont installées, elles
doivent aussi être retirées afi n de réinitialiser.
La fl amme du brûleur
principal est bleue,
paresseuse et
transparente.
Système d’évacuation
bloqué.
- Enlevez ce qui obstrue. Dans des conditions de froid
extrême, une accumulation de glace peut se former sur la
terminaison et devrait être enlevée lorsque nécessaire. Pour
minimiser les chances que cela survienne de nouveau, il
est recommandé que les évents qui passent à travers des
espaces non chauffés (greniers, garages, espaces réduits)
soient recouverts d’un manchon isolant en mylar. Assurez-
vous que le manchon ne puisse pas s’affaisser. Pour plus de
renseignements, contactez votre détaillant local autorisé.
Installation incorrecte. - Voir la section « ÉVACUATION » pour vérifi er le bon
emplacement des collets de solin.
Les fl ammes sont
régulièrement trop
grandes ou trop petites. Il
se produit des
dépôts de carbone.
La pression du gaz est
trop faible ou trop forte.
- Vérifi ez la pression : Pour vérifi er la pression d’arrivée,
tournez 2 ou 3 fois la vis (A) vers la gauche, puis emboîtez
le tube du manomètre sur la pointe d’essai. Le manomètre
doit indiquer la pression comme décrit sur le diagramme
ci-dessous. Assurez-vous que le brûleur principal fonctionne
à « HI ». La pression de sortie peut être vérifi ée de la même
façon en utilisant la vis (B). Le manomètre doit indiquer la
pression comme décrit sur le diagramme ci-dessous.
- Assurez-vous que le brûleur principal fonctionne à « HI ».
APRÈS AVOIR PRIS LA LECTURE DES PRESSIONS,
ASSUREZ-VOUS DE TOURNER FERMEMENT LES VIS
VERS LA DROITE POUR SCELLER. NE SERREZ PAS
TROP FORT. Vérifi ez pour des fuites en appliquant une
solution d’eau savonneuse.
-
Du carbone se dépose sur
la vitre, les bûches, les
roches, les composants
décoratifs ou les parois
de la chambre de
combustion.
Le volet d’air est
bloqué.
- Assurez-vous que l’ouverture du volet d’air n’est pas
bloquée par des fi bres ou autres obstructions.
La fl amme effl eure la
vitre, les bûches, les
roches, les composants
décoratifs ou les parois
de la chambre de
combustion.
- Vérifi ez si la vitre, les bûches, les roches et les
composants décoratifs sont positionnés correctement.
- Augmentez l’ouverture du volet d’air pour augmenter le
volume d’air primaire.
- Vérifi ez le débit d’alimentation : vérifi ez que la pression
du collecteur et la grandeur de l’injecteur soient telles que
spécifi ées sur la plaque d’homologation.
- Vérifi ez si les joints de la porte ne sont pas brisés ni
manquants et qu’ils sont étanches.
- Vérifi ez que les deux conduits d’évent ne soient pas troués
et qu’ils soient bien scellés à tous les joints.
- Vérifi ez si l’élévation minimale par pied (mètre)est
conforme pour toute évacuation horizontale.
Une pellicule blanche ou
grise se forme.
Le souffre du combustible
se dépose sur la vitre, les
bûches ou les parois de la
chambre de combustion.
- Nettoyez la vitre avec un nettoyeur recommandé. NE
PAS NETTOYER LORSQU’ELLE EST CHAUDE.
- Si vous ne nettoyez pas les dépôts régulièrement, la vitre
risque de rester marquée en permanence.
A
B
MAINTENANCE
MAINTENANCE
MAINTENANCE
ALLUMEZ TOUJOURS LA VEILLEUSE, QUE CE SOIT POUR LA PREMIÈRE FOIS OU LORSQUE
L’APPROVISIONNEMENT EN GAZ EST ÉPUISÉ, AVEC LA PORTE VITRÉE OUVERTE OU RETIRÉE.
COUPEZ L’ALIMENTATION EN GAZ ET L’ALIMENTATION ÉLECTRIQUE AVANT DE PROCÉDER À
L’ENTRETIEN DE L’APPAREIL.
L’APPAREIL PEUT ÊTRE CHAUD. N’EFFECTUEZ AUCUN ENTRETIEN JUSQU’À CE QUE L’APPAREIL
SOIT REFROIDI.
N’UTILISEZ PAS DE NETTOYANTS ABRASIFS.
!
AVERTISSEMENT
Pression
Gaz Naturel
(pouces)
Gaz Naturel
(millibars)
Propane
(pouces)
Propane
(millibars)
Arrivée 7” (min.4,5”) 17,4 mb (min.11,2mb) 13” (min.11”) 32,4 mb(min.27,4mb)
Sortie 3,5” 8,7 mb 10” 24,9 mb
112
W415-1349 / A / 03.20.15
FR
On détecte l’odeur
des gaz de
combustion dans
la pièce; maux de
tête.
L’appareil refoule les
gaz de combustion dans
la pièce.
- Vérifi ez tous les joints scellés de la porte.
- Vérifi ez si la cheminée ne serait pas bloquée.
- Vérifi ez que les conduits d’évents sont installés correctement.
- La pièce est sous pression négative; augmentez l’apport d’air frais.
La veilleuse ne
s’allume pas.
Il y a du bruit mais
aucune étincelle
au brûleur de la
veilleuse.
Filage.
- Vérifi ez si le fi l pour la sonde et le fi l pour l’allumeur
sont raccordés aux bonnes bornes (non inversés) sur
le module et l’assemblage de la veilleuse.
Connexion desserrée.
- Vérifi ez qu’il n’y a pas de connexions desserrées, de
courts-circuits dans le fi lage ou des contacts avec des
objets métalliques.
La longueur de l’étincelle
est incorrecte.
- La longueur de l’étincelle de l’allumeur à la veilleuse
devrait être de 0,125” (1/8” (3.2mm)).
La veilleuse ne
s’allume pas.
Aucun bruit et
aucune étincelle
au brûleur de
la veilleuse.
Les lumières
CrystalitesMC
et la souffl erie
fonctionnent.
Une connexion desserrée
ou causant un court-
circuit.
- Retirez et réinstallez le harnais de fils qui se branche dans le
module.
- Retirez et vérifiez la continuité de chaque fil dans le harnais de fils.
Le module n’est pas mis
à la terre.
- Vérifi ez si les assemblages de la veilleuse et de la soupape
sont bien mis à la terre au niveau du châssis du foyer.
La boîte d’allumage a
été verrouillée.
Choisissez l’une des quatre méthodes suivantes pour
réinitialiser le système.
1. Pour réinitialiser la boîte d’allumage lorsqu’elle a été
verrouillée, coupez l’alimentation électrique et retirez les
piles (s’il y a lieu) du récepteur.
2. Pour réinitialiser le tableau DFC lorsque celui-ci se trouve
en mode verrouillé et que la DEL clignote trois fois à l’aide
du bouton MARCHE/ARRÊT de l’émetteur:
Étape 1 : Éteignez le système en appuyant sur le
bouton MARCHE/ARRÊT.
Étape 2 : Après environ 2 secondes, appuyez de
nouveau sur le bouton MARCHE/ARRÊT de la
télécommande. Le tableau DFC se réinitialisera et la
séquence d’allumage s’enclenchera de nouveau.
3. Pour réinitialiser le tableau DFC lorsque celui-ci se trouve
en mode verrouillé et que la DEL clignote trois fois à l’aide
du cycle de fl amme :
Étape 1 : En mode de contrôle manuel de la fl amme,
utilisez la fl èche vers le bas pour éteindre la fl amme,
une situation indiquée par le mot « OFF » affi ché à
l’écran de la télécommande.
Étape 2 : Attendez environ 2 secondes et appuyez
sur la fl èche vers le haut; la séquence d’allumage se
déclenchera.
NOTE: En position « OFF », appuyez sur le bouton « ON » de la télécommande. Environ
4 secondes après que le bouton « ON/OFF » ait été enfoncé, le tableau d’allumage
commencera à produire des étincelles. Au premier essai, le tableau d’allumage formera des
étincelles pendant 60 secondes. S’il n’y a pas de correction de fl amme, le tableau cessera
de former des étincelles pendant environ 35 secondes. Après le temps d’attente, le tableau
démarrera le deuxième essai d’allumage en produisant des étincelles pendant environ 60
secondes. S’il n’y a toujours pas d’allumage, le tableau se verrouillera.
42.1_2A
42.1
C
Une pellicule blanche ou
grise se forme.
Le souffre du combustible
se dépose sur la vitre, les
bûches ou les parois de la
chambre de combustion.
- Nettoyez la vitre avec un nettoyeur recommandé. NE
PAS NETTOYER LORSQU’ELLE EST CHAUDE.
- Si vous ne nettoyez pas les dépôts régulièrement, la vitre
risque de rester marquée en permanence.
SYMPTÔME PROBLÈME SOLUTIONS
113
W415-1349 / A / 03.20.15
FR
42.1_3B
Étincelle à la
veilleuse mais
celle-ci ne
s’allume pas.
Alimentation en gaz. - Vérifi ez si la soupape à bille de la conduite d’arrivée
du gaz est « Ouverte ». Vérifi ez si la pression
d’arrivée est dans les limites acceptables. La
pression d’arrivée ne doit pas excéder 14” de colonne
d’eau (34.9mb) .
Le module n’est pas mis
à la terre.
- Vérifi ez si les assemblages de la veilleuse et de
la soupape sont bien mis à la terre au niveau du
châssis métallique du foyer.
Plus de propane. - Remplissez le réservoir.
Continue de
produire des
étincelles et la
veilleuse s’allume
mais le brûleur
principal ne
s’allume pas.
Court-circuit ou conne-
xion desserrée dans la
tige de la sonde.
- Vérifi ez toutes connexions. Vérifi ez si les connexions
de l’assemblage de la veilleuse sont serrées; vérifi ez
aussi si ces connexions ne causent pas de mise à la
terre au niveau du métal.
Mauvais redressement
du courant de la fl amme
ou tige de sonde
contaminée.
- Vérifi ez si la fl amme enveloppe la tige de la sonde.
Ceci augmentera le redressement du courant de la
fl amme. Vérifi ez si le bon injecteur de veilleuse est
installé et que l’alimentation en gaz est conforme
aux spécifi cations du manuel. (Souvenez-vous que
la fl amme transporte le courant redresseur et non le
gaz. Si la fl amme se détache de la hotte, le circuit
est rompu. Un mauvais injecteur ou une pression
d’arrivée trop élevée peut causer la fl amme de
la veilleuse à se détacher.) La tige de la sonde a
possiblement besoin d’être nettoyée.
Mauvaise mise à la terre
entre l’assemblage de la
veilleuse et la soupape
de gaz.
- Vérifi ez si le harnais de fi ls est solidement branché
au module.
Veilleuse endommagée
ou tige de sonde salie.
- Vérifi ez si l’isolateur de céramique autour de la
sonde est craqué, endommagé ou desserré. Vérifi ez
la connexion de la tige de la sonde au fi l de la
sonde. Nettoyez la tige de la sonde avec une toile
d’émeri afi n d’enlever toute contamination qui ait
pu s’accumuler sur la tige de la sonde. Vérifi ez la
continuité avec un multimètre réglé sur Ohms au
calibre le plus bas.
La veilleuse a été peint
- Utilisant une pièce de papier de verre ou du tissu
d’émeri pour enlever le peinture du capuchon du
veilleuse, l’allumeur et le sonde de fl amme.
L’appareil
n’effectue aucune
fonction.
L’interrupteur du
récepteur est à la
mauvaise position.
- Vérifi ez que l’interrupteur du récepteur est en position
« REMOTE » (milieu).
Pas de puissance au
système.
- Vérifi ez que le disjoncteur est en position « ON ».
La télécommande ne
fonctionne pas.
- Vérifi ez les piles ainsi que leur orientation.
La lumière
de veille ou
la souffl erie
optionnelle ne
fonctionnent pas.
L’interrupteur du module
de contrôle est à la
mauvaise position.
- Vérifi ez que l’interrupteur « ON/OFF » est en position
« I », ce qui indique le fonctionnement.
L’interrupteur « COM »
est débranché.
- Vérifi ez que l’interrupteur « COM » est branché à
l’avant du module de contrôle.
114
W415-1349 / A / 03.20.15
FR
NAPOLÉON® garantit ses produits contre les défauts de fabrication à l’acheteur d’origine seulement. L’enregistrement de la garantie n’est pas
nécessaire. Fournissez simplement une preuve d’achat ainsi que le modèle et le numéro de série afi n d’effectuer une réclamation de garantie. Napoléon®
se réserve le droit de demander à son représentant d’inspecter tous produits ou pièces avant d’honorer toute réclamation. L’achat doit avoir été fait par
l’entremise d’un détaillant NAPOLÉON® autorisé et sous réserve des conditions et limitations suivantes :
La couverture de la garantie débute à partir de la date d’installation originale.
Cette garantie du fabricant n’est pas transférable et ne peut être prolongée ou étendue par aucun de nos représentants quelle qu’en soit la raison.
L’appareil au gaz doit être installé par un installateur ou entrepreneur qualifi é. L’installation doit être faite conformément aux instructions d’installation
incluses avec le produit et à tous les codes d’incendie et de construction locaux et nationaux.
Cette garantie limitée ne couvre pas les dommages causés par un mauvais usage, un manque d’entretien, un accident, des altérations, des abus ou de la
négligence et l’installation de pièces d’autres fabricants annulera cette garantie.
Cette garantie limitée ne couvre pas non plus les égratignures, les bossellements, la corrosion ou la décoloration causés par une chaleur excessive, des
produits d’entretien chimiques et abrasifs ou l’écaillage des pièces en porcelaine émaillée, le bris par manipulation des bûches PHAZER® et des braises.
NAPOLÉON® garantit à vie ses brûleurs en acier inoxydable contre les défauts de fabrication et de matériau sous réserve des conditions suivantes :
durant les dix premières années, NAPOLÉON® remplacera ou réparera selon notre option les pièces défectueuses gratuitement. Après les dix premières
années, NAPOLÉON® fournira les brûleurs de rechange à 50 % du prix de détail courant.
Au cours de la première année seulement, cette garantie s’applique à la réparation ou au remplacement des pièces garanties dont les matériaux ou la
fabrication sont défectueux à la condition que le produit ait été utilisé conformément aux instructions de fonctionnement et dans des conditions normales.
Après la première année, concernant cette Garantie à Vie Limitée du Président, NAPOLÉON® peut, à sa discrétion, se libérer entièrement de toutes
obligations en ce qui concerne cette garantie en remboursant à l’acheteur d’origine le prix de gros de toute pièce garantie qui est défectueuse.
NAPOLÉON® ne sera pas responsable de l’installation, de la main-d’oeuvre ou autres dépenses relatives à la réinstallation d’une pièce garantie et de
telles dépenses ne sont pas couvertes par cette garantie.
Nonobstant toutes les dispositions contenues dans cette Garantie à Vie Limitée du Président, la responsabilité de NAPOLÉON® sous cette garantie est
défi nie comme ci-dessus et elle ne s’appliquera à aucun dommage accidentel, consécutif ou indirect.
Cette garantie défi nit l’obligation et la responsabilité de NAPOLÉON® en ce qui concerne l’appareil au gaz Napoléon®. Toute autre garantie énoncée ou
implicite en ce qui concerne ce produit, ses composants ou accessoires est exclue.
NAPOLÉON® n’endosse ni n’autorise aucun tiers à assumer en son nom, toute autre responsabilité concernant la vente de ce produit. NAPOLÉON®
ne sera pas responsable d’une surchauffe, des refoulements, des déversements causés par des conditions environnementales telles que des toits, des
bâtiments, la proximité d’arbres, de collines, de montagnes, une ventilation ou des évents inadéquats, une confi guration d’évacuation excessive, un apport
d’air insuffi sant ou des pressions négatives qui peuvent ou non être causés par des systèmes mécaniques tels que les ventilateurs d’évacuation, les
fournaises, les sécheuses de linge, etc.
Tout dommage causé à l’appareil, à la chambre de combustion, à l’échangeur de chaleur, aux garnitures plaquées ou autres composants par l’eau, les
dommages causés par les intempéries, de longues périodes d’humidité, la condensation, des produits chimiques ou produits d’entretien nuisibles ne
seront pas la responsabilité de NAPOLÉON®.
Toutes les pièces remplacées en vertu de la politique de Garantie à vie limitée du Président ne peuvent faire l’objet que d’une seule réclamation.
Durant les dix premières années, NAPOLÉON® remplacera ou réparera les pièces défectueuses qui sont couvertes par la garantie à vie limitée à sa
discrétion gratuitement. Après les dix premières années, NAPOLÉON® fournira les pièces de rechange à 50 % du prix de détail courant.
Toutes les pièces remplacées au titre de la garantie seront couvertes pour une période de 90 jours à partir de leur date d’installation.
Le fabricant peut exiger que les pièces défectueuses ou les produits soient retournés ou que des photos numériques soient fournies pour valider la
réclamation. Les produits retournés doivent être expédiés port payé au fabricant pour une inspection en usine. Si un produit est déclaré défectueux, le
fabricant le réparera ou le remplacera.
Avant d’expédier votre appareil ou les pièces défectueuses, votre détaillant doit obtenir un numéro d’autorisation. Toute marchandise expédiée à notre
usine sans autorisation sera refusée et retournée à l’expéditeur.
Les coûts d’expédition ne sont pas couverts par cette garantie.
Des frais de service supplémentaires peuvent être appliqués si vous cherchez à obtenir des services au titre de la garantie auprès d’un détaillant. Les
indemnités de main-d’oeuvre au titre de la garantie s’appliquent uniquement pour le remplacement d’une pièce garantie. Les frais de déplacement, de
tests de diagnostic, d’expédition et autres frais afférents ne sont pas couverts par cette garantie.
2.1C
Les produits Napoléon® sont fabriqués conformément aux normes strictes du Certifi cat d’Assurance de la
Qualité mondialement reconnu ISO 9001 : 2008.
Les produits Napoléon® sont conçus avec des composants et des matériaux de qualité supérieure, assemblés par des artisans
qualifi és qui sont fi ers de leur travail. Le brûleur et le montage de la soupape subissent un test de détection de fuite et d’allumage à
une station de test de qualité. Une fois assemblé, chaque appareil est soigneusement inspecté par un technicien qualifi é avant d’être
emballé pour garantir que vous, le client, recevez le produit de qualité dont vous vous attendez de Napoléon®.
Les matériaux suivants et la fabrication de votre nouveau appareil au gaz Napoléon® sont garantis contre les défauts tant que vous en
êtes le propriétaire. Ceci couvre : la chambre de combustion, l’échangeur de chaleur, le brûleur en acier inoxydable, les bûches PHAZER®
et les braises, les roches, la vitre en céramique (cassure thermique seulement), les pièces plaquées or contre le ternissement, les
composants en porcelaine émaillée et les moulures d’extrusion en aluminium.*
Les composants électriques (110V et millivolt) et les pièces soumises à l’usure tels que les souffl eries, les soupapes de gaz, l’interrupteur
thermique, les interrupteurs, l’installation électrique, les télécommandes, l’allumeur, les joints d’étanchéité et l’assemblage de la veilleuse
sont couverts et NAPOLÉON® fournira gratuitement les pièces de rechange durant la première année de la garantie limitée.*
Les coûts de main-d’oeuvre relatifs aux réparations garanties sont couverts gratuitement durant la première année. Cependant, les travaux
de réparation nécessitent l’approbation préalable d’un représentant autorisé de la compagnie. Les coûts de main-d’oeuvre à la charge
de Napoléon® sont basés sur un programme de tarifs prédéterminé et tout travail de réparation doit être accompli par l’entremise d’un
représentant autorisé Napoléon®.
* La fabrication de chaque modèle varie. La garantie s’applique uniquement aux composants disponibles avec votre appareil.
GARANTIE À VIE LIMITÉE DU PRÉSIDENT DES APPAREILS AU GAZ NAPOLÉON®
CONDITIONS ET LIMITATIONS
TOUTES LES SPÉCIFICATIONS ET LES CONCEPTIONS SONT SUJETTES À MODIFICATIONS SANS PRÉAVIS EN RAISON DES
AMÉLIORATIONS CONSTANTES APPORTÉES AUX PRODUITS. NAPOLÉON® EST UNE MARQUE DE COMMERCE DÉPOSÉE DE
WOLF STEEL LTÉE.
COMME EXIGÉ PAR LE MINISTÈRE DE L’ÉNERGIE AUX ETATS-UNIS, 10 CFR SÉPARE 430, LA GARANTIE EST VIDE SI CE
PRODUIT EST UTILISÉ AVEC UN THERMOSTAT. CECI S’APPLIQUE AU PRODUIT SEULEMENT INSTALLÉ AUX ETATS-UNIS.
17.0 GARANTIE
115
W415-1349 / A / 03.20.15
FR
Date
43.1
Problèmes particuliersTravail effectuéNom du technicienDétaillant
Historique d’entretien Wolf Steel
Cet appareil doit être entretenu annuellement selon son usage.
18.0 HISTORIQUE D’ENTRETIEN
"VUSFTQSPEVJUT/BQPMÏPO
®
'PZFST FODBTUSÏT t (SJMT BV DIBSCPO EF CPJT t 'PZFST BV HB[ t $BTDBEFT EFBV
1PÐMFTËCPJTt1SPEVJUT)7"$t'PZFSTÏMFDUSJRVFTt'PZFSTFYUÏSJFVSTt(SJMTËHB[EFRVBMJUÏ
'PZFST$IBVGGBHFFU$MJNBUJTBUJPO(SJMTDPNQPTF[
napoleonproducts.com
3PVUF5SBOTDBOBEJFOOF.POUSÏBM2VÏCFD)5"
/BQPMFPO3PBE#BSSJF0OUBSJP$BOBEB-.(
#BZWJFX%SJWF#BSSJF0OUBSJP$BOBEB-/:
.JMMFS%SJWF$SJUUFOEFO,FOUVDLZ64"
