W10562333A
W10562337A - SP
Para obtener acceso al “Manual de uso y cuidado” en español, o para
obtener información adicional acerca de su producto, visite: www.whirlpool.com.
If you have any problems or questions, visit us at www.whirlpool.com
Pour tout problème ou question, consulter www.whirlpool.ca
CABRIO
®
ELECTRONIC DRYER
USE AND CARE GUIDE
Table of Contents
DRYER SAFETY ............................................................2
CHECK YOUR VENT SYSTEM
FOR GOOD AIR FLOW .................................................4
CONTROL PANEL AND FEATURES ............................5
CYCLE GUIDE ............................................................... 6
USING YOUR DRYER ...................................................8
ADDITIONAL FEATURES ................................................ 10
DRYER CARE ....................................................................... 11
TROUBLESHOOTING ...................................................... 13
WARRANTY........................................................................ 16
ASSISTANCE OR SERVICE ...........................Back Cover
Table des matières
SÉCURITÉ DE LA SÉCHEUSE ...................................17
VÉRIFICATION D’UNE CIRCULATION D’AIR
ADÉQUATE POUR LE SYSTÈME D’ÉVACUATION ... 19
TABLEAU DE COMMANDE
ET CARACTÉRISTIQUES ..........................................20
GUIDE DES PROGRAMMES ......................................21
UTILISATION DE LA SÉCHEUSE ............................... 25
CARACTÉRISTIQUES SUPPLÉMENTAIRES ............. 27
ENTRETIEN DE LA SÉCHEUSE .................................... 28
DÉPANNAGE ...................................................................... 31
GARANTIE .......................................................................... 35
ASSISTANCE OU SERVICE ..............Couverture arrière
SÉCHEUSE
ÉLECTRONIQUE CABRIO
®
GUIDE D’UTILISATION
ET D’ENTRETIEN
2

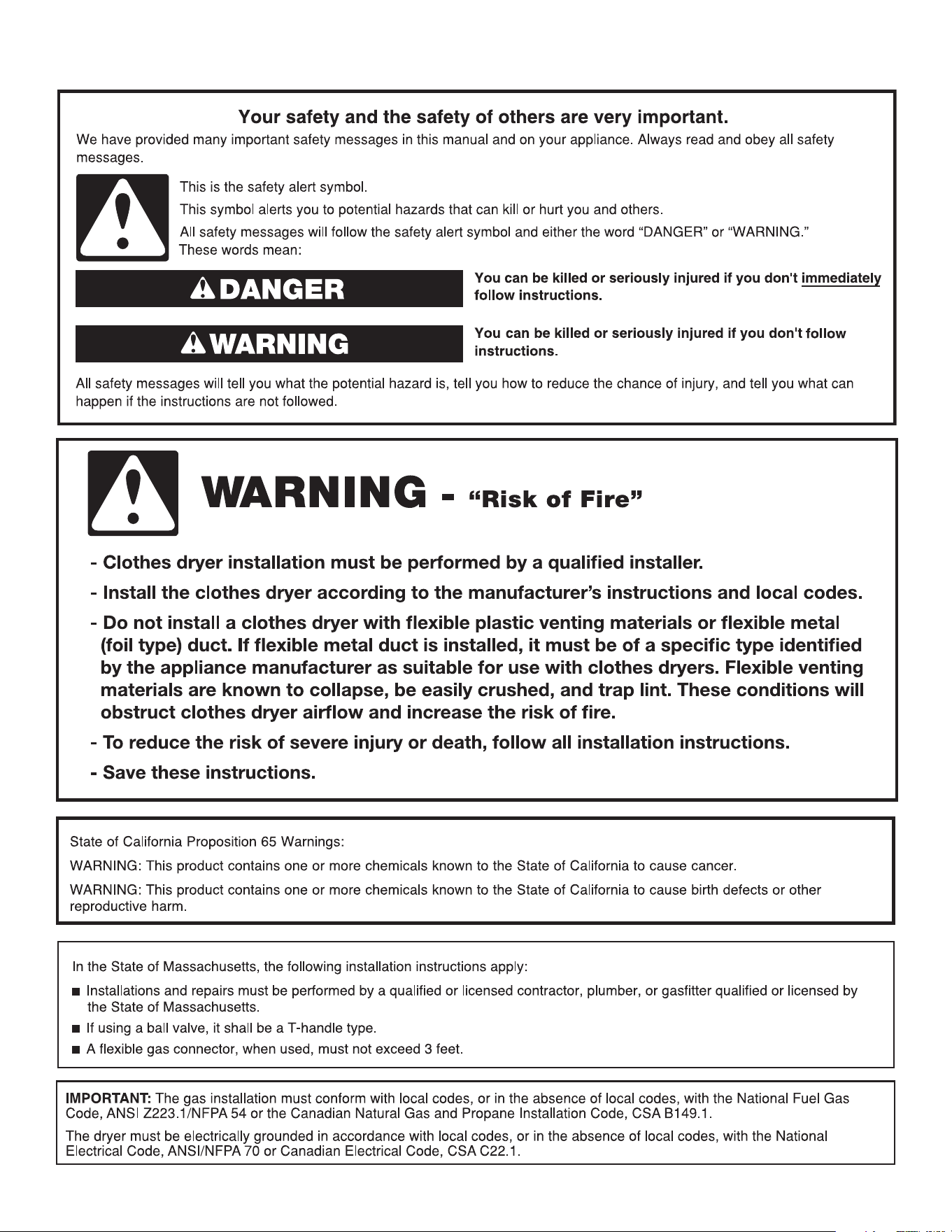

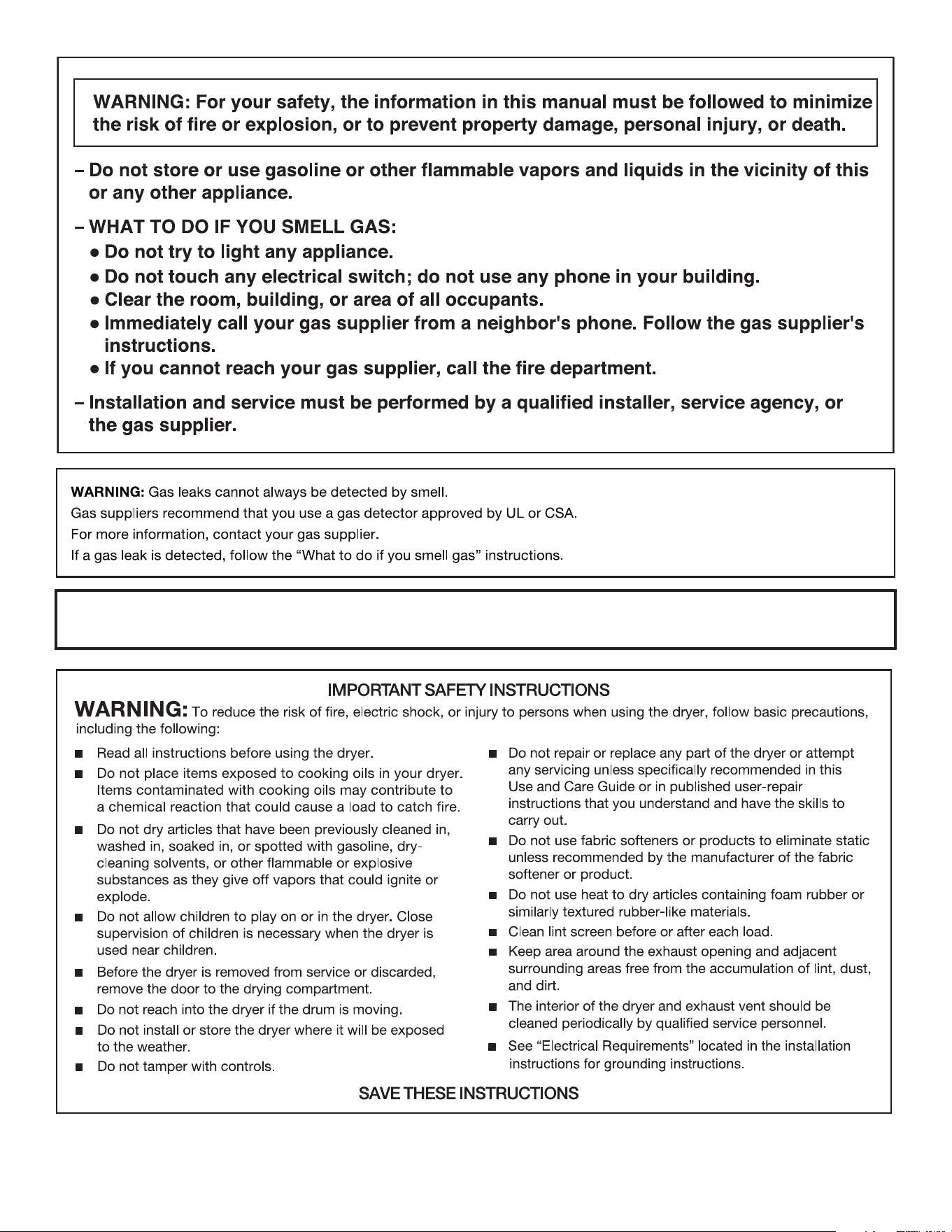

DRYER SAFETY
3
IMPORTANT: When discarding or storing your old clothes dryer, remove the door.
4
CHECK YOUR VENT SYSTEM FOR GOOD AIR FLOW
Good air ow
Along with heat, dryers require good air ow to efciently
dry laundry. Proper venting will reduce your drying times
and improve your energy savings. See Installation
Instructions.
The venting system attached to the dryer plays a big role
in good air ow.
Service calls caused by improper venting are not covered
by the warranty and will be paid by the customer, regardless
of who installed the dryer.
Maintain good air ow by:
n
Cleaning your lint screen before each load.
n
Replace plastic or foil vent material
with 4" (102 mm) diameter heavy, rigid
vent material.
Good Better
n
Use the shortest length of vent possible.
n
Use no more than four 90° elbows in a vent system;
each bend and curve reduces air ow.
n
Remove lint and debris from the exhaust hood.
n
Remove lint from the entire length of the vent system
at least every 2 years. When cleaning is complete, be
sure to follow the “Installation Instructions” supplied
with your dryer for nal product check.
n
Clear away items from in front of the dryer.
Use Eco Cycles for better fabric care and energy savings
Use the Eco Cycles to provide the most energy savings and enhanced fabric care from the dryer. During Eco Cycles, drying air
temperature and moisture level are sensed in the load. This sensing occurs throughout the drying cycle and the dryer shuts off
when the load reaches the selected dryness. Use the NORMAL dryness level to provide optimal energy savings.
With Timed Dry Cycles, the dryer runs the amount of time set and sometimes results in shrinkage, wrinkling, and static due to
over-drying. Use Timed Dry Cycles for the occasional damp load that needs a little more drying time or when using the drying
rack.
Tips for getting the best performance from your steam dryer
n
Results may vary depending on fabric. 100% cotton
garments with wrinkle-free nish may yield better results
than those without. 100% cotton items may require
additional touching up after the Steam Cycle.
n
Use of fabric softener sheet is not recommended with
Steam Cycles. It may cause temporary staining on clothes.
n
It is not recommended to use Steam Cycles for items that
have been starched. Wash any starched or new garments
prior to using a Steam Cycle.
n
The Enhanced Touch Up cycle is best for reducing odors
and light wrinkles in small to medium-sized loads of dry
garments. For the Enhanced Touch Up cycle, dry time
automatically adjusts as load size is sensed. Cycle run
time cannot be manually adjusted.
n
The Quick Refresh (on some models) cycle is best for
reducing wrinkles and odors in dry garments, including
loads left in the dryer. For, Quick Refresh time is selectable
in ve minute increments based on the load to be refreshed.
5
CONTROL PANEL AND FEATURES
POWER BUTTON
Press to turn the dryer on and off. Press again
to stop/cancel a cycle at any time.
CYCLE CONTROL KNOB
Use your dryer’s cycle control knob to select available
cycles on your dryer. Turn the knob to select a cycle
for your laundry load. See “Cycle Guide” for detailed
descriptions of cycles.
EST. TIME REMAINING DISPLAY
When you select a cycle, its default settings will light
up and the Estimated Time Remaining (for Automatic
Cycles) or actual time remaining (for Manual Cycles)
will be displayed.
DONE/SENSING DISPLAY
Done
This will indicate that the selected cycle has ended
and the load may be removed from the dryer. If the
Wrinkle Shield option has been selected, the dryer
may continue to tumble the load, even if the DONE
indicator is lit.
Sensing
At the beginning of an Automatic Cycle, the sensing
light illuminates as the dryer senses the load size and
adjusts for the appropriate dry time for that load. This
indicator will not light during Timed Cycles or with
options such as Wrinkle Shield™.
ECO MONITOR
Your dryer is specially designed to conserve energy. Each
cycle, along with selected options, will result in different
energy usage, which will be displayed on the Eco Monitor
bar, allowing you to choose the best energy usage for each
load.
START/PAUSE BUTTON
Press to start a cycle, or press once while a cycle is in
process to pause it.
CYCLE OPTIONS
Use these buttons to select available options for your dryer.
Not all cycles and options are available on all models.
Eco Boost (on some models)
Press to activate Eco Boost option on select Automatic
cycles. The Eco Boost option allows you to increase
your energy savings with minimal impact on cycle dry
times.
NOTE: Selecting the Eco Boost option adds 5 minutes
to the default cycle time.
1
2
3
4
Not all features and cycles are available on all models.
5
6
Static Reduce (on some models)
Press to add the Static Reduce option to select cycles
(see Cycle Guide). The dryer will automatically tumble
and spray to introduce a small amount of moisture
into the load to help reduce static. This option adds
approximately 8 minutes to the total cycle time.
Damp Dry Signal
When selected, a signal will sound during the drying
cycle when the load is damp but not completely dry.
This will allow you to take clothes out of the load that
do not need to dry completely. This option is available
on Heavy Duty, Normal, Sheets, Active Wear, Towels,
Casual, Jeans, and Delicate cycles. It is a default
option for the Bulky Items cycle.
Wrinkle Shield
™
/Wrinkle Shield
™
with Steam
(on some models)
If you will be unable to remove a load immediately,
press WRINKLE SHIELD
™
to add up to 140 minutes of
periodic tumbling to help reduce wrinkling. On models
with Wrinkle Shield
™
with Steam, a short steam cycle
is added after 60 minutes to help smooth out wrinkles.
Cycle Signal
Use this button to turn the signal indicating the end of
a drying cycle on or off, or to adjust the volume of the
signal.
Check Vent Indicator Light
The Check Vent indicator light will come on if a
blocked vent or low airow issue is detected. For
more information on maintaining good airow, see
“Check Your Vent System for Good Airow”.
CYCLE MODIFIERS
Use these buttons to select available modiers for your
cycles. Not all cycles and modiers are available on all
models.
Dryness Level
You may adjust the Dryness Level on Automatic
Cycles, if desired.
NOTE: The Dryness Level modier is for use with
Automatic Cycles only. Not available on the Sanitize
cycle.
Temp
When using Manual Cycles only, you may select
a dry temperature based on the type of load you
are drying. Use the warmest setting safe for the
garments in the load. Follow garment label instructions.
NOTE: Automatic Cycles use a preset temperature
that is not adjustable.
7
8
1
7
2 3 4 5 6
8
6
Towels, bedding,
children’s clothing
Sanitize High More 65 Wrinkle Shield
†
Extended high-heat drying cycle
intended to help sanitize items such
as bedding, towels, and baby wear.
This cycle is not recommended for all
fabrics. For best results, run cycle to
completion, do not interrupt.
Heavyweight items
such as towels or
heavy work clothes
Heavy
Duty*
High More
Normal
Less
Damp
45 Damp Dry
Signal
Wrinkle Shield
†
Static Reduce
Eco Boost
Offers stepped drying starting with
High heat, followed by Medium heat
for enhanced fabric care and energy
savings.
Jeans and denims Jeans* Medium More
Normal
Less
Damp
50 Damp Dry
Signal
Wrinkle Shield
†
Static Reduce
Eco Boost
Stepped drying uses High heat initially,
followed by Medium heat to drive
moisture from jeans and denims.
Large loads of cotton
towels, heavyweight
items
Towels* High More
Normal
Less
Damp
55 Damp Dry
Signal
Wrinkle Shield
†
Static Reduce
Eco Boost
This is a long cycle with High heat to
thoroughly dry towels. This cycle is not
recommended for all fabrics. Use for
large loads of heavyweight fabrics such
as cotton towels.
Work clothes, casual
wear, mixed cottons,
sheets, corduroys
Normal* Medium More
Normal
Less
Damp
38 Damp Dry
Signal
Wrinkle Shield
†
Static Reduce
Eco Boost
Uses Medium heat to dry large loads of
mixed fabrics and items. Normal is the
preferred energy cycle.
Shirts, blouses,
permanent press,
synthetics,
lightweight items
Perm
press/
Casual*
Low More
Normal
Less
Damp
35 Damp Dry
Signal
Wrinkle
Shield
†
Static Reduce
Eco Boost
Uses a stepped drying temperature
from Medium heat to Low heat for
improved moisture removal and
enhanced fabric care.
Jackets, comforters,
berll pillows
Bulky
Items*
Medium More
Normal
Less
Damp
55 Damp Dry
Signal
Wrinkle Shield
†
Eco Boost
Use for drying large, bulky items; do not
overll dryer drum. Partway through the
cycle, the signal will sound to indicate
when it is time to rearrange items for
optimal drying.
Sheets, lightweight
linens
Sheets* Medium More
Normal
Less
Damp
40 Damp Dry
Signal
Wrinkle Shield
†
Static Reduce
Eco Boost
Uses Medium heat to dry sheets and
lightweight linens.
Performance fabrics,
exercise wear
Active
Wear*
Extra Low More
Normal
Less
Damp
39 Damp Dry
Signal
Wrinkle Shield
†
Static Reduce
Eco Boost
Use for drying active wear and
performance fabrics that require
special care.
Undergarments,
blouses, lingerie,
performance wear
Delicate* Extra Low More
Normal
Less
Damp
28 Damp Dry
Signal
Wrinkle Shield
†
Static Reduce
Eco Boost
Uses Extra Low heat to gently dry
delicate items.
Items to dry:
Cycle:
Drying
Temperature:
Dryness
Level:
Default
Time:
Available
Options:
Cycle Details:
CYCLE GUIDE — AUTOMATIC CYCLES
Settings and options shown in bold are default settings for that cycle. Not all features and cycles are available on all models.
Not all settings and options are available on each cycle. Default cycle times are estimated in minutes.
Use Automatic Cycles for better fabric care and energy savings
The dryer senses moisture in the load or air temperature and shuts off when the load reaches the selected dryness level.
Use the NORMAL dryness level to provide optimal energy savings. Use Automatic/Eco cycles on their default settings for optimal
energy savings.
†
Or Wrinkle Shield
™
with Steam (on some models). Wrinkle Shield
™
with Steam is available only with High and Medium Temp settings.
* Automatic/Eco cycle
Load Size Recommendations
For best results, follow the wet load size recommendations noted for
each cycle.
Small load: Fill the dryer drum with 3-4 items,
not more than 1/4 full.
Medium load: Fill the dryer drum up to about 1/2 full.
Large load: Fill the dryer drum up to about 3/4 full.
Do not overload. Items need to tumble freely.
7
CYCLE GUIDE — MANUAL CYCLES
Small loads and Quick Dry High 13 Wrinkle Shield
†
For small loads of 3-4 items.
sportswear Medium
Low
Extra Low
Air Only
Any load Timed Dry High 40 Wrinkle Shield
†
Use to dry items to a damp level for items that do
NOTE: Select Air Medium not require an entire drying cycle. Select a drying
Only to dry foam, Low temperature based on the type of fabrics in your
rubber, plastic, or Extra Low load. If you are unsure of the temperature to select
heat-sensitive Air Only for a load, select the lower setting rather than the
fabrics higher setting.
Small to medium Touch Up High 20 Wrinkle Shield
†
Use this setting to help smooth out wrinkles from
loads (for non-steam Medium such items as garments packed in a suitcase or
models) Low garments wrinkled from being left in the dryer.
Extra Low
Air Only
Items to dry:
Cycle:
Temp:
Default
Time:
Available
Options:
Cycle Details:
Settings and options shown in bold are default settings for that cycle. Not all features and cycles are available on all models.
Not all settings and options are available on each cycle. Default cycle times are estimated in minutes.
CYCLE GUIDE — STEAM CYCLES
Settings and options shown in bold are default settings for that cycle.
Not all settings and options are available on each cycle.
Steam cycles are designed for use with dry loads to loosen wrinkles, reduce odors, and refresh fabrics.
Load Size Recommendations
For best results, follow the load size recommendations noted for
each cycle.
Small load: Fill the dryer drum with 3-4 items,
not more than 1/4 full.
Medium load: Fill the dryer drum up to about 1/2 full.
Large load: Fill the dryer drum up to about 3/4 full.
Do not overload. Items need to tumble freely.
Adjusting drying time on Timed Dry Cycles
When you select a Timed Dry Cycle,
the default time appears in the display.
Use the Time Adjust buttons to increase
or decrease the time in 1 minute
increments. Press and hold to change
the time in 5 minute increments.
The maximum dry time is 90 minutes.
†
Or Wrinkle Shield
™
with Steam (on some models). Wrinkle Shield
™
with Steam is available only with High and Medium Temp settings.
Selecting the Temp
A High heat setting may be used for drying heavyweight
items such as towels and work clothes.
A Low to Medium heat setting may be used for drying
medium-weight items such as sheets, blouses, dresses,
underwear, permanent press fabrics, and some knits.
Use a no-heat (Air Only) setting for foam, rubber, plastic,
or heat-sensitive fabrics.
Line dry bonded or laminated fabrics.
NOTE: If you have questions about drying temperatures
for various loads, refer to the care label directions.
Mixed loads Enhanced High 22 Wrinkle Shield
†
Use to reduce odors and light wrinkles from small to
Touch Up Medium Static Reduce medium-sized loads of dry items. Dry time will
automatically adjust when the load size is sensed.
Cycle run time cannot be manually adjusted.
Temperature is selectable. Do not add dryer sheets.
Shirts, blouses, Quick Medium 12 Wrinkle Shield
†
The Quick Refresh cycle is best for reducing light
and slacks Refresh Static Reduce wrinkles and odors from dry garments, including
(on some loads left in the dryer. For the Quick Refresh cycle,
models) time is selectable in 5 minute increments, based on
the load to be refreshed.
Items to
refresh:
Cycle:
Drying
Temperature:
Default
Time:
Available
Options:
Cycle Details:
†
Or Wrinkle Shield
™
with Steam (on some models). Wrinkle Shield
™
with Steam is available only with High and Medium Temp settings.
8
3. Press POWER
Press the POWER button to turn on the dryer.
4. Select the desired cycle
Select the desired cycle for your load. See the “Cycle Guide”
for more information about each cycle.
NOTE: Not all cycles are available on all models.
USING YOUR DRYER
1. Clean the lint screen
Clean the lint screen before each load. Pull the lint screen
straight up. Roll lint off the screen with your ngers. Do not rinse
or wash screen to remove lint. Wet lint is hard to remove. Push
the lint screen rmly back into place.
For additional cleaning information, see “Dryer Care”.
2. Load the dryer
Open the door by pulling on the handle. Place laundry in the
dryer. Add a dryer sheet to wet load, if desired. Close the door.
IMPORTANT: Do not overload the dryer. Items need to tumble
freely. Overloading can lead to poor drying performance and
may increase wrinkling and tangling.
WARNING: To reduce the risk of re, electric shock, or injury to
persons, read the IMPORTANT SAFETY INSTRUCTIONS before
operating this appliance.
9
7. Press START/PAUSE to begin cycle
Press and hold the START/PAUSE button to begin the cycle.
8. Remove garments promptly
after cycle is nished
Promptly remove garments after cycle has completed to
reduce wrinkling. If you will be unable to remove the load
promptly, select the WRINKLE SHIELD
™
option (with or without
Steam) before pressing START/PAUSE.
5. Adjust cycle modiers, if desired
You may adjust different settings, depending on whether you
have selected an Automatic Cycle, or Manual Cycle. See the
“Cycle Guide” for detailed information.
NOTE: Not all options and settings are available with all cycles.
Not all cycles are on all models.
Automatic Cycles:
You can select a different Dryness Level, depending on your
load, by pressing the Dryness Level button. Selecting More,
Normal, Less, or Damp automatically adjusts the Dryness Level
at which the dryer will shut off. Once the Dryness Level is set,
it cannot be changed without stopping the cycle.
Sensor cycles give the best drying in the shortest time. Drying
time varies based on fabric type, load size, and dryness setting.
Timed Cycles:
When you select a Timed Cycle, the default
time appears in the display. Use the Time
Adjust buttons to increase or decrease the
time in 1 minute increments. Press and hold
to change the time in 5 minute increments.
The default temperature may be changed by
pressing the Temp button until the desired
drying temperature lights up.
Steam Cycles:
Quick Refresh with Steam:
Reduces odors and light wrinkles from small to medium-sized
loads of dry items. Use the Time Adjust buttons to select the
time appropriate for the load you want to dry. Cycle time is
adjustable in 5 minute increments.
Enhanced Touch Up with Steam:
This cycle is best for reducing wrinkles and odors from dry
garments. Dry time will automatically adjust when the load size
is sensed. Temperature is selectable.
6. Select any additional options
Add additional options such as Eco Boost, Static Reduce,
and Wrinkle Shield
™
(with or without Steam) by pressing
the button for that option.
NOTE: Not all options and settings are available with all cycles.
Changing the Automatic Cycle settings
to increase drying time
If all your loads on all Automatic Cycles are consistently
not as dry as you would like or are too dry, you may change
the default settings to increase or decrease the default
Dryness Level.
The sensor drying settings on Automatic Cycles can be
adjusted to adapt to different installations, environmental
conditions or personal preference. This change is retained
and will affect all of your Automatic Cycles, not just the
current cycle/load.
There are 5 drying settings, they will appear in the time
display:
01 Factory preset dryness level.
02 Slightly drier clothes, 15% more drying time.
03 Much drier clothes, 30% more drying time.
04 Much damper clothes, 30% less drying time.
05 Slightly damper clothes, 15% less drying time.
To change the drying settings:
NOTE: The settings cannot be changed while the dryer
is running or paused. The dryer must be in standby mode
(the Power button is off) to adjust the default settings.
1. Before starting a cycle, press and hold the TEMP
button for 6 seconds.
2. Press the DRYNESS LEVEL button to select the dryness
level shown in the time display: 01, 02, 03, 04, or 05.
3. Press START/PAUSE to save the new Dryness Level
setting.
10
ADDITIONAL FEATURES
2. Align the two hooks on the front of the drying rack with
the holes in the dryer door opening and press down fully
into holes. Rest the rear support on the dryer back ledge.
USING THE DRYING RACK
To obtain a drying rack for your dryer, follow the instructions
included in your dryer drum. Remove and discard any
packing material before use.
Use the Drying Rack for items that you do not want to
tumble dry, such as sweaters and tennis shoes. When you
use the drying rack, the drum continues to turn, but the rack
remains stationary.
The drying rack is intended for use with the Timed Dry
Cycles only. The drying rack cannot be used with any
Automatic Cycles.
To use the drying rack:
IMPORTANT: Do not remove the lint screen.
1. Open dryer door.
3. Place wet items on top of the drying rack. Allow space
around items for air to circulate. The drying rack does
not move, but the drum will rotate; be sure to leave
adequate clearance between items and the inside
of the dryer drum. Make sure items do not hang over
the edges or between drying rack grille.
4. Close the door.
5. Select Timed Dry. Select the Air Only, Low or Extra Low
Temp setting. Items containing foam, rubber, or plastic
must be dried on a clothesline or by using the Air Only
Temp setting.
6. When the cycle is selected, the Estimated Time
Remaining display shows the default time. You can
change the actual time in the cycle by increasing or
decreasing the cycle time.
7. Press START/PAUSE.
NOTE: Check the lint screen and remove any lint
accumulated from items dried on the drying rack
after the cycle is nished.
3. Turn bulb counterclockwise. Replace the bulb with
a 10-watt appliance bulb only. Replace the cover and
secure with the screw.
4. Plug in dryer or reconnect power.
CHANGING THE DRUM LIGHT
The dryer light automatically turns on inside the dryer drum
when you open the door.
To change the drum light:
1. Unplug dryer or disconnect power.
2. Open the dryer door. Locate the light bulb cover on the
back wall of the dryer. Remove the screw located in the
lower right corner of the cover. Remove the cover.
WARNING
Electrical Shock Hazard
Disconnect power before servicing.
Replace all parts and panels before operating.
Failure to do so can result in death or electrical shock.
11
DRYER CARE
CLEANING THE DRYER LOCATION
Keep dryer area clear and free from items that would block the
air ow for proper dryer operation. This includes clearing piles
of laundry in front of the dryer.
CLEANING THE DRYER INTERIOR
To clean dryer drum
1. Use a mild hand dish detergent mixed at a low
concentration with very warm water, and rub with
a soft cloth.
2. Rinse well with a wet sponge or towel.
3. Tumble a load of clean clothes or towels to dry drum
OR
Use a microber cloth and hot water in a spray bottle
to clean the drum and a second microber towel to dry.
NOTE: Garments that contain unstable dyes, such as
denim blue jeans or brightly colored cotton items, may
discolor the rear of the dryer interior. These stains are
not harmful to your dryer and will not stain future loads
of clothes. Dry unstable dye items inside out to avoid
transfer of dye.
REMOVING ACCUMULATED LINT
From inside the dryer cabinet
Lint should be removed every 2 years, or more often,
depending on dryer usage. Cleaning should be done
by a qualied appliance servicer.
From the Exhaust Vent
Lint should be removed every 2 years, or more often,
depending on dryer usage.
CLEANING THE LINT SCREEN
Every load cleaning
The lint screen is located in the door opening of the dryer.
The control panel has an indicator light to remind you to
clean the lint screen after each load. A screen blocked
by lint will increase drying time.
To clean:
1. Pull the lint screen straight up. Roll lint off the screen
with your ngers. Do not rinse or wash screen to remove
lint. Wet lint is hard to remove.
2. Push the lint screen rmly back into place.
IMPORTANT:
n
Do not run the dryer with the lint screen loose,
damaged, blocked, or missing. Doing so can cause
overheating and damage to both the dryer and fabrics.
n
If lint falls off the screen into the dryer during removal,
check the exhaust hood and remove the lint. See
“Venting Requirements”.
As needed cleaning
Laundry detergent and fabric softener residue can build
up on the lint screen. This buildup can cause longer drying
times for your clothes, or cause the dryer to stop before
your load is completely dry. The screen is probably clogged
if lint falls off while the screen is in the dryer.
Clean the lint screen with a nylon brush every 6 months,
or more frequently, if it becomes clogged due to a residue
buildup.
To wash:
1. Roll lint off the screen with your ngers.
2. Wet both sides of lint screen with hot water.
3. Wet a nylon brush with
hot water and liquid detergent.
Scrub lint screen with the brush
to remove residue buildup.
4. Rinse screen with hot water.
5. Thoroughly dry lint screen with a clean towel.
Reinstall screen in dryer.
12
SPECIAL INSTRUCTIONS
FOR STEAM MODELS
Water Inlet Hose
Replace inlet hose and hose screen after 5 years of use
to reduce the risk of hose failure. Periodically inspect and
replace inlet hose if bulges, kinks, cuts, wear, or leaks
are found.
When replacing your inlet hose, record the date
of replacement.
To Winterize the Dryer
1. Unplug dryer or disconnect power.
2. Shut off water faucet.
3. Disconnect water inlet hose from faucet and drain.
To Use the Dryer Again
1. Flush water pipes. Reconnect water inlet hose to faucet.
Turn on water faucet.
2. Plug in dryer or reconnect power as described in the
“Installation Instructions”.
NON-USE, STORAGE, AND MOVING CARE
Install and store your dryer where it will not freeze. Because
some water may stay in the hose, freezing can damage
your dryer. If storing or moving your dryer during freezing
weather, winterize it.
Non-Use or Storage Care
Operate your dryer only when you are at home. If you will
be on vacation or not using your dryer for an extended
period of time, you should:
1. Unplug dryer or disconnect power.
2. Clean lint screen. See “Cleaning the Lint Screen”.
3. Turn off the water supply to the dryer. This helps to
avoid unintended ooding (due to a water pressure
surge) while you are away.
Moving Care
For power supply cord-connected dryers:
1. Unplug the power supply cord.
2. Gas models only: Close shutoff valve in gas supply line.
3. Gas models only: Disconnect gas supply line pipe and
remove ttings attached to dryer pipe.
4. Gas models only: Cap the open gas supply line.
5. Steam models only: Shut off water faucet.
6. Steam models only: Disconnect the water inlet hose
from faucet, then drain the hose. Transport hose
separately.
7. Make sure leveling legs are secure in dryer base.
8. Use tape to secure dryer door.
For direct-wired dryers:
1. Disconnect power.
2. Disconnect wiring.
3. Steam models only: Shut off water faucet.
4. Steam models only: Disconnect the water inlet hose from
faucet, then drain the hose. Transport hose separately.
5. Make sure leveling legs are secure in dryer base.
6. Use tape to secure dryer door.
Reinstalling the Dryer
Follow the “Installation Instructions” to locate, level, and
connect the dryer.
WARNING
Electrical Shock Hazard
Disconnect power before servicing.
Replace all parts and panels before operating.
Failure to do so can result in death or electrical shock.
13
TROUBLESHOOTING
If you experience Possible Causes Solution
Dryer Operation
Dryer will not run Door not closed completely. Make sure the dryer door is closed completely.
Start/Pause button not pressed rmly
or held long enough.
Press and hold the START/PAUSE button 2-5 seconds.
Household fuse is blown or circuit
breaker has tripped.
There may be 2 household fuses or circuit breakers for the dryer.
Check that both fuses are intact and tight, or that both circuit
breakers have not tripped. Replace the fuses or reset the circuit
breaker. If the problem continues, call an electrician.
Incorrect power supply. Electric dryers require 240-volt power supply. Check with
a qualied electrician.
Wrong type of fuse. Use a time-delay fuse.
Dryer will not heat Household fuse is blown or circuit
breaker has tripped.
The drum may be turning, but you may not have heat. Electric
dryers use 2 household fuses or circuit breakers. Replace the
fuses or reset the circuit breaker. If the problem continues, call
an electrician.
Incorrect power supply. Electric dryers require 240-volt power supply. Check with
a qualied electrician.
Supply line valve not open. For gas dryers, make sure that the valve on the gas supply line
is open.
Unusual Noise
Humming or whining
noise with Steam cycle
selected (on some
models)
Water inlet valve on dryer is running. The water inlet valve on the dryer is used during the Steam function.
If the dryer has just been installed or unused for an extended period,
the valve may be louder and run longer. This is normal.
NOTE: The valve may make this noise even with no water line
connected.
Thumping noise Dryer hasn’t been used in a while. This is normal. The thumping sound should diminish after a few
minutes of use.
Rattling or vibrating noise A small object caught between the
edges of dryer drum.
Check the front and rear edges of the drum for small objects. Clean
out pockets before laundering.
Dryer isn’t properly leveled. The dryer may vibrate if not properly installed. See the
Installation Instructions. All four dryer feet should be in rm
contact with the oor.
Clothing is balled up in dryer. When balled up, the load will bounce, causing the dryer to
vibrate. Separate the load items and restart the dryer.
Clicking noise Gas valve operating. On gas dryers, you may hear the gas valve clicking as it opens
and closes. This is normal.
Dryer Results
Clothes are not drying
satisfactorily or drying
times are too long
Lint screen is clogged with lint. Clean lint screen before each load.
The exhaust vent or outside exhaust
hood is clogged with lint, restricting
air movement.
Run the dryer for 5-10 minutes. Hold your hand under the
outside exhaust hood to check air movement. If you do not
feel air movement, clean exhaust system of lint or replace
exhaust vent with heavy metal or exible metal vent. See
“Installation Instructions”.
The exhaust vent is not the correct
length.
Check that the exhaust vent is not too long or has too many
turns. Long venting will increase drying times. See “Installation
Instructions”.
The dryer is not level. Clothes not contacting the moisture sensors during Automatic
cycles. See “Level the Dryer” in the “Installation Instructions”.
The exhaust vent diameter is not the
correct size.
Use 4" (102 mm) diameter vent material.
The Air Only temperature setting has
been selected.
Select the right temperature for the types of garments being
dried. See “Cycle Guide”.
The load is too large and heavy to
dry quickly.
Separate the load to tumble freely.
First try the solutions suggested here or visit our website at www.whirlpool.com/product_help -
In Canada www.whirlpool.ca for assistance and to possibly avoid a service call.
14
TROUBLESHOOTING
If you experience Possible Causes Solution
Dryer Results
Clothes are not drying
satisfactorily or drying
times are too long (cont.)
Fabric softener sheets are blocking
the grille.
The air outlet grille is just inside the door, behind the lint
screen. Check that it is not blocked by a fabric softener sheet.
Use only one fabric softener sheet, and use it only once.
The dryer is located in a room with
temperature below 45ºF (7ºC).
Proper operation of dryer cycles requires temperatures above
45ºF (7ºC).
The dryer is located in a closet. Closet doors must have ventilation openings at the top and
bottom of the door. The front of the dryer requires a minimum of
1" (25 mm) of airspace, and, for most installations, the rear of the
dryer requires 5" (127 mm). See “Installation Instructions”.
Cycle time is too short The load may not be contacting the
sensor strips on Automatic Cycles.
Level the dryer. See “Installation Instructions”. All four dryer
feet should be in rm contact with the oor.
Clothes are coming out of the Steam
cycles with damp or wet spots.
Under certain environmental or installation conditions you may
experience underdrying. Select the Quick Refresh cycle. Then
select the appropriate time based on the load to be refreshed.
The Automatic Cycles are ending
early.
Change the dryness level setting on Automatic Cycles.
Increasing or decreasing the dryness level will change the
amount of drying time in a cycle. If loads are consistently ending
too early, see also “Changing the Automatic Cycle settings to
increase drying time”.
Lint on load Lint screen is clogged with lint. Clean lint screen before each load.
Stains on load Improper use of fabric softener. Add dryer fabric softener sheets at the beginning of the cycle.
Fabric softener sheets added to a partially dried load can stain
your garments. Do not use fabric softener sheets with Steam
Cycles.
Stains on drum Loose dyes in clothes. Drum stains are caused by dyes in clothing (usually blue jeans).
These will not transfer to other clothing.
Loads are wrinkled The load was not removed from dryer
at the end of the cycle.
Select Enhanced Touch Up or Quick Refresh cycles (on some
models) to tumble the load with water and heat. These cycles
are best for smoothing out wrinkles and reducing odors from
loads consisting of wrinkle-free cotton, cotton polyester blends,
common knits, and synthetic garments.
NOTE: Refer to garment care label instructions. Dry clean
only garments are not recommended.
The dryer was overloaded. Dry smaller loads that can tumble freely. When using the
Enhanced Touch Up cycle, be sure to select the correct number
of garments to be refreshed. Results may also vary depending
on fabric type. This cycle is best for reducing wrinkles and odors
from loads consisting of wrinkle-free cotton, cotton polyester
blends, common knits, and synthetics.
For steam cycles, the water is not
properly connected with the dryer.
Make sure water is connected to the dryer. Check that water
inlet hose is connected to both the faucet and dryer’s water inlet
valve. Check that the water supply is turned on.
Odors Recent painting, staining, or
varnishing in the area where your
dryer is located.
Ventilate the area. When the odors or fumes are gone from the
area, rewash and dry the clothing.
For Steam Cycles, the water is not
properly connected with the dryer.
Make sure water is connected to the dryer. Check that water
inlet hose is connected to both the faucet and dryer’s water inlet
valve. Check that the water supply is turned on.
Odors are left in garments after
wearing.
To remove odors left in garments after wearing, select Enhanced
Touch Up or Quick Refresh (on some models). These cycles are
best for reducing wrinkles and odors from loads consisting of
wrinkle-free cotton, cotton polyester blends, common knits,
and synthetics.
First try the solutions suggested here or visit our website at www.whirlpool.com/product_help -
In Canada www.whirlpool.ca for assistance and to possibly avoid a service call.
15
TROUBLESHOOTING
If you experience Possible Causes Solution
Dryer Results (cont.)
Load too hot Load removed before cool down
portion of cycle complete.
Allow the dryer to complete the cool down portion of the cycle
before removing the load.
Using Timed Dry Cycle with a high
temperature setting.
Select an Automatic cycle with a lower heat setting to avoid
overdrying the load.
Dryer Displaying Code Message
“PF” (power failure) The drying cycle has been interrupted
by a power failure.
Press START/PAUSE twice to resume the cycle, or press
POWER to select a new cycle.
“L2” Diagnostic Code
(low or no line voltage
condition)
There may be a problem with your
home power supply keeping the
dryer’s heater from turning on.
The dryer will continue to run when this diagnostic code
is present. Press any key to clear the code from the display
and return to the estimated time remaining.
Try the following:
Check to see if a household fuse has blown or circuit
breaker has tripped. Electric dryers use two household fuses
or breakers. Replace the fuse or reset the circuit breaker.
Conrm the power cord is properly installed. Refer to
“Installation Instructions” for details.
Select a Timed Dry heated cycle, and restart the dryer.
If the message persists, consult a qualied electrician.
“F# E#” (F1 E1, F3 E1,
etc.) variable service
codes.
The dryer is in need of service. If a code beginning with an “F” appears in the display.
Alternating between F# and E#, the dryer control has
detected a problem that requires service. Call for service.
First try the solutions suggested here or visit our website at www.whirlpool.com/product_help -
In Canada www.whirlpool.ca for assistance and to possibly avoid a service call.
16
WHIRLPOOL CORPORATION LAUNDRY WARRANTY
LIMITED WARRANTY
For one year from the date of purchase, when this major appliance is installed, operated, and maintained according to instructions
attached to or furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter “Whirlpool”) will pay for Factory
Specied Replacement Parts and repair labor to correct defects in materials or workmanship that existed when this major appliance
was purchased.
YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.
Service must be provided by a Whirlpool designated service company. This limited warranty is valid only in the United States or
Canada and applies only when the major appliance is used in the country in which it was purchased. This limited warranty is effective
from the date of original consumer purchase. Proof of original purchase date is required to obtain service under this limited warranty.
ITEMS EXCLUDED FROM WARRANTY
This limited warranty does not cover:
1. Replacement parts or repair labor if this major appliance is used for other than normal, single-family household use or when it is
used in a manner that is inconsistent to published user or operator instructions and/or installation instructions.
2. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or
repair house fuses, or to correct house wiring or plumbing.
3. Service calls to repair or replace appliance light bulbs, air lters, or water lters. Consumable parts are excluded from warranty
coverage.
4. Damage resulting from accident, alteration, misuse, abuse, re, ood, acts of God, improper installation, installation not in
accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.
5. Cosmetic damage, including scratches, dents, chips or other damage to the nish of your major appliance, unless such damage
results from defects in materials or workmanship and is reported to Whirlpool within 30 days from the date of purchase.
6. Pick up and delivery. This major appliance is intended to be repaired in your home.
7. Repairs to parts or systems resulting from unauthorized modications made to the appliance.
8. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an
authorized Whirlpool servicer is not available.
9. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance
with Whirlpool published installation instructions.
10. Replacement parts or repair labor on major appliances with original model/serial numbers that have been removed, altered, or
cannot be easily determined.
The cost of repair or replacement under these excluded circumstances shall be borne by the customer.
DISCLAIMER OF IMPLIED WARRANTIES
IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS
FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and
provinces do not allow limitations on the duration of implied warranties of merchantability or tness, so this limitation may not apply
to you. This warranty gives you specic legal rights, and you also may have other rights that vary from state to state or province to
province.
LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES
YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.
WHIRLPOOL SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow
the exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This
warranty gives you specic legal rights, and you also may have other rights that vary from state to state or province to province.
If outside the 50 United States and Canada, contact your authorized Whirlpool dealer to determine if another warranty applies.
If you think you need repair service, rst see the “Troubleshooting” section of the Use & Care Guide. If you are unable to resolve
the problem after checking “Troubleshooting,” additional help can be found by checking the “Assistance or Service” section or by
calling Whirlpool. In the U.S.A., call 1 -800 -253-1301. In Canada, call 1-800 -807- 6777. 10/11
Keep this book and your sales slip together for future
reference. You must provide proof of purchase or installation
date for in-warranty service.
Write down the following information about your major appliance
to better help you obtain assistance or service if you ever need
it. You will need to know your complete model number and serial
number. You can nd this information on the model and serial
number label located on the product.
Dealer name _____________________________________________
Address __________________________________________________
Phone number ____________________________________________
Model number ____________________________________________
Serial number ____________________________________________
Purchase date ____________________________________________
DISCLAIMER OF REPRESENTATIONS OUTSIDE OF WARRANTY
Whirlpool makes no representations about the quality, durability, or need for service or repair of this major appliance other than the
representations contained in this Warranty. If you want a longer or more comprehensive warranty than the limited warranty that comes
with this major appliance, you should ask Whirlpool or your retailer about buying an extended warranty.
17

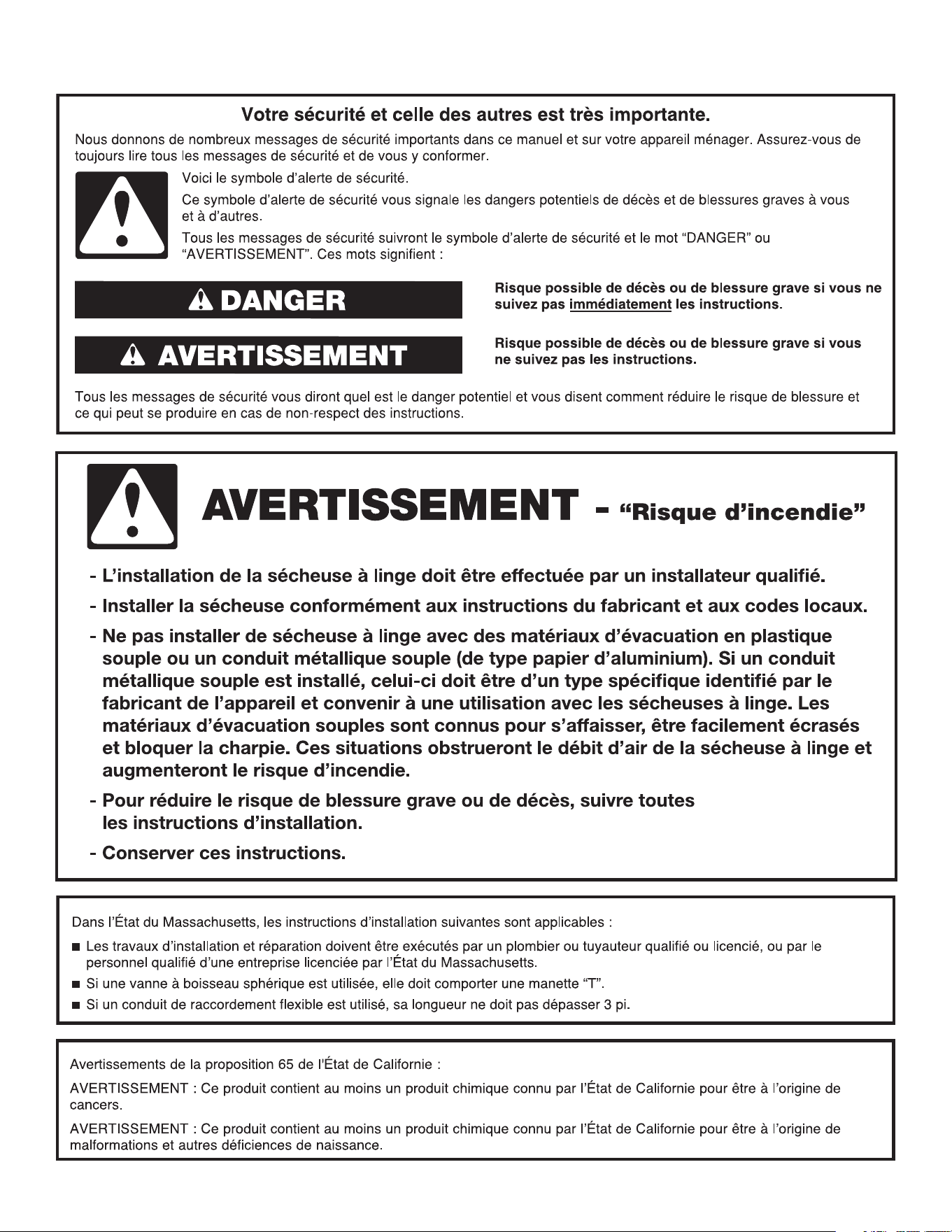

SÉCURITÉ DE LA SÉCHEUSE
18
IMPORTANT : Pour mettre l’ancienne sécheuse au rebut ou pour la remiser, enlever la porte.
19
20
VÉRIFICATION D’UNE CIRCULATION D’AIR ADÉQUATE
POUR LE SYSTÈME D’ÉVACUATION
Circulation d’air adéquate
Une sécheuse a besoin de chaleur et d’une circulation d’air
adéquate pour sécher efcacement le linge. Une ventilation
adéquate réduit les durées de séchage et accroît les
économies d’énergie. Voir les Instructions d’installation.
Le système d’évacuation xé à la sécheuse joue un rôle
important dans la circulation de l’air.
Les interventions de dépannage causées par
une ventilation incorrecte ne sont pas couvertes par
la garantie et seront à la charge du client, quel que
soit l’installateur de la sécheuse.
Maintenir une bonne circulation d’air
en effectuant les opérations suivantes :
n
Nettoyer le ltre à charpie avant chaque
charge.
n
Remplacer le matériau de conduits
d’évacuation en plastique ou en aluminium
par des conduits d’évacuation lourds et
rigides de 4" (102 mm) de diamètre.
Bonne
Meilleur
n
Toujours employer les conduits d’évacuation les plus
courts possible.
n
Ne pas utiliser plus de quatre coudes à 90° dans
un circuit d’évacuation car chaque inclinaison et courbe
réduit le ux d’air.
n
Retirer la charpie et les résidus du clapet d’évacuation.
n
Retirer la charpie sur toute la longueur du circuit
d’évacuation au moins tous les 2 ans. Après le
nettoyage, veuillez suivre les instructions d’installation
fournies avec la sécheuse pour une vérication nale de
l’appareil.
n
Dégager tout article qui se trouverait devant la sécheuse.
Utiliser les programmes de détection pour un meilleur soin du tissu
et davantage d’économies d’énergie
Utiliser les programmes de détection pour que la sécheuse permette de réaliser davantage d’économies d’énergie et d’apporter
un soin supérieur aux tissus. Durant les programmes automatiques, la température de séchage de l’air et le niveau d’humidité
sont détectés dans la charge. Cette détection se produit tout au long du programme de séchage et la sécheuse s’éteint lorsque
la charge atteint le degré de séchage sélectionné. Utiliser le niveau de séchage NORMAL pour pouvoir réaliser un maximum
d’économies d’énergie.
Avec les programmes minutés, la sécheuse fonctionne pendant la durée réglée, ce qui peut parfois entraîner le rétrécissement
ou le froissement du linge, et l’accumulation d’électricité statique due au séchage excessif. Utiliser les programmes minutés
pour une charge encore humide nécessitant un peu de temps supplémentaire ou lorsqu’on utilise la grille de séchage.
Conseils pour obtenir la meilleure performance de votre sécheuse avec vapeur
n Les résultats peuvent varier selon le tissu. Il est possible
que les vêtements 100 % coton avec ni infroissable
donnent de meilleurs résultats que les autres. Il est
possible que les articles 100 % coton nécessitent un
rafraîchissement supplémentaire après le programme
à vapeur
.
n L’emploi d’une feuille d’assouplissant de tissu n’est pas
recommandé avec les programmes à vapeur. Ceci pourrait
causer des tâches temporaires sur les vêtements
.
n L’utilisation de programmes à vapeur n’est pas
recommandée pour des articles amidonnés. Laver
les articles amidonnés ou neufs avant d’utiliser
un programme avec vapeur.
n
Le programme Enhanced Touch Up (Retouche améliorée)
est idéal pour désodoriser et la réduction des plis légers
dans des charges de vêtements secs petites à moyennes.
Pour le programme Enhanced Touch Up (Retouche
améliorée) , la durée est sélectionnable par incréments
de cinq minutes, selon le volume de la charge.
n
Le programme Quick Refresh (Refraîchissement rapide)
(sur certains modèles) est idéal pour aider à défroisser
et désodoriser les vêtements secs, y compris une charge
de linge qui a été laissée dans la sécheuse. Pour le
programme, Quick Refresh (Refraîchissement rapide) la
durée de séchage est automatiquement ajustée à mesure
que la charge est détectée. La durée de fonctionnement
d’un programme ne peut pas être ajustée manuellement.
21
TABLEAU DE COMMANDE ET CARACTÉRISTIQUES
BOUTON POWER (MISE SOUS TENSION)
Appuyer sur ce bouton pour mettre la sécheuse en marche
ou l’arrêter. Appuyer de nouveau sur ce bouton pour arrêter/
annuler un programme à tout moment.
BOUTON DE PROGRAMME
Utiliser le bouton de programme de la sécheuse pour
sélectionner les programmes disponibles sur la sécheuse.
Tourner le bouton pour sélectionner un programme
correspondant à la charge de linge. Voir “Guide de
programmes” pour des descriptions de programmes
détaillées.
AFFICHAGE DE DURÉE RESTANTE ESTIMÉE
Lorsqu’on sélectionne un programme, ses réglages par
défaut s’allument et la durée restante estimée (pour les
programmes automatiques) ou la durée restante réelle
(pour les programmes manuels) s’afche.
AFFICHAGE DONE/SENSING (TERMINÉ/
DÉTECTION)
Done (terminé)
Ceci indique que le programme sélectionné est terminé
et que l’on peut retirer la charge de la sécheuse. Si l’on
a sélectionné l’option Wrinkle Shield (antifroissement),
il est possible que la sécheuse poursuive le culbutage
de la charge, même si le témoin DONE est allumé.
Sensing (détection)
Lors de l’activation initiale du programme automatique,
le témoin de détection s’illumine alors que la sécheuse
détermine le volume de la charge et sélectionne la durée
de séchage appropriée pour cette charge de linge. Ce
témoin ne s’allume pas durant les programmes minutés
ou avec les options telles que Wrinkle Shield™.
ÉCO-MONITEUR
La sécheuse est spécialement conçue pour économiser
de l’énergie. La consommation d’énergie de l’appareil est
différente pour chaque programme et option sélectionné(e),
et cette consommation est indiquée par la barre
d’afchage, ce qui permet de choisir la conguration
de consommation d’énergie désirée pour chaque charge
de linge.
1
2
3
4
Certains programmes et options ne sont pas disponibles sur certains modèles.
5
6
BOUTON START/PAUSE (MISE EN MARCHE/
PAUSE)
Appuyer sur ce bouton pour démarrer un programme
ou appuyer une fois dessus pendant qu’un programme
est en cours pour le suspendre.
OPTIONS DE PROGRAMMES
Utiliser ces boutons pour sélectionner les options
disponibles sur la sécheuse. Certains programmes et
options ne sont pas disponibles sur certains modèles.
Eco Boost (économie d’énergie) (sur certains
modèles)
Appuyer pour activer l’option Eco Boost sur certains
programmes automatiques. L’option Eco Boost
permet d’accroître vos économies d’énergie tout
en augmentant légèrement les durées de séchage.
REMARQUE : La sélection de l’option Eco Boost
(économie d’énergie) ajoute 5 minutes à la durée
standard du programme.
Static Reduce (Réduction de l’électricité statique)
(sur certains modèles)
Appuyer sur ce bouton pour ajouter l’option
de réduction de l’électricité statique à certains
programmes (voir le “Guide de programmes”). La
sécheuse exécutera automatiquement une opération
de culbutage et légère aspersion pour introduire
une petite dose d’humidité dans la charge de linge,
ce qui minimisera la formation de charges d’électricité
statique. Cette option prolonge la durée totale du
programme d’environ 8 minutes.
Damp Dry Signal (Signal de séchage humide)
Lorsque cette option est sélectionnée, un signal sonore
retentit au cours du programme de séchage lorsque
la charge est humide mais pas complètement sèche.
Ceci vous permettra de retirer les vêtements dans
la charge qui n’ont pas besoin d’être séchés
complètement. Cette option peut être utilisée avec
les programmes Heavy Duty (service intense), Normal,
Sheets (draps), Active Wear (vêtements de sport),
Towels (serviettes), Casual (tout-aller), Jeans, et
Delicate (articles délicats). Cette option est
sélectionnée par défaut pour le programme Bulky
Items (articles volumineux) .
7
1
7
2 3 4 5 6
8
22
8
Wrinkle Shield™/Wrinkle Shield™ with Steam
(antifroissement/antifroissement avec vapeur)
(sur certains modèles)
Si l’on n’est pas en mesure de retirer la charge
immédiatement, appuyer sur WRINKLE SHIELD™
pour ajouter jusqu’à 140 minutes de culbutage
périodique an d’aider à réduire le froissement. Sur
les modèles comportant Wrinkle Shield™ with Steam,
un programme avec vapeur court est ajouté après
60 minutes pour aider à aplanir les faux plis.
Signal de programme
Utiliser ce bouton pour activer ou désactiver
l’avertisseur sonore indiquant la n d’un programme
de séchage ou pour ajuster le volume de l’avertisseur
sonore.
Témoin Check Vent (vérier le conduit d’évacuation)
Le témoin Check Vent (vérier le conduit d’évacuation)
s’allume si un conduit d’évacuation est obstrué ou qu’un
problème de ventilation est détecté. Pour plus de
renseignements sur le maintien d’une bonne circulation
de l’air, voir “Vérication d’une circulation adéquate de
l’air dans le système d’évacuation”.
MODIFICATEURS DE PROGRAMMES
Utiliser ces boutons pour sélectionner les modicateurs
disponibles en fonction de vos programmes. Certains
programmes et modicateurs ne sont pas disponibles
sur certains modèles.
Niveau de séchage
Si on le souhaite, on peut ajuster le niveau de
séchage sur les programmes de détection.
REMARQUE: Le niveau de séchage peut être utilisé
uniquement avec les programmes de détection. Non
disponible sur le cycle de Sanitize (assainissement).
Temp
Pour un programme manuel seulement, on peut
sélectionner une température de séchage en fonction
du type de la charge de linge à sécher. Utiliser le
réglage le plus chaud possible qui reste sans danger
pour les vêtements contenus dans la charge. Suivre
les instructions gurant sur l’étiquette des vêtements.
REMARQUE: Les programmes automatique utilisent
une température préréglée qui n’est pas modiable.
23
Les réglages et options indiqués en gras sont les réglages par défaut pour ce programme. Certains programmes et caractéristiques
ne sont pas disponibles sur certains modèles. Tous les réglages et options ne sont pas disponibles sur tous les programmes. La
durée standard des programmes est estimée en minutes.
Utiliser les programmes automatiques pour un meilleur soin du tissu et davantage
d’économies d’énergie
Détecte l’humidité présente dans la charge ou la température de l’air et s’éteint lorsque la charge atteint le degré de séchage
sélectionné. Utiliser le niveau de séchage NORMAL an de réaliser un maximum d’économies d’énergie. Utiliser les réglages par
défaut des programmes automatiques/éco pour un maximum d’économies d’énergie .
GUIDE DE PROGRAMMES — PROGRAMMES AUTOMATIQUES
†
Ou Wrinkle Shield™ with Steam (antifroissement avec vapeur) (sur certains modèles). Wrinkle Shield™ with Steam est uniquement disponible avec
les réglages de température High (élevée) et Medium (moyenne).
* Programme automatique/éco
Recommandations concernant le volume de la charge
Pour de meilleurs résultats, suivre les recommandations
concernant la taille de la charge mouillée indiquées.
Petites charges : Remplir le tambour de la
sécheuse avec 3 ou 4 articles, à pas plus d’un
quart de sa capacité.
Charges de taille moyenne : Remplir le tambour de la
sécheuse à environ la moitié de sa capacité.
Grande charge : Remplir le tambour de la sécheuse
environ aux trois-quarts de sa capacité. Ne pas charger
excessivement. Les articles doivent pouvoir culbuter
librement.
Options disponibles :
Damp Dry Signal (signal de séchage humide)
Wrinkle Shield
†
(antifroissement)
Static Reduce (réduction du niveau d’électricité statique)
Eco Boost (économie d’énergie)
Niveau de séchage :
More (plus)
Normal
Less (moins)
Damp (humide)
Température de séchage :
High (élevée)
Medium (moyenne)
Low (basse)
Extra Low (très basse)
Serviettes,
literie, vêtements
d’enfants
Sanitize
(Assainissement)
High More 65 Wrinkle Shield
†
Programme de séchage à
chaleur élevée prolongé conçu
pour aider à assainir les articles
tels que literie, serviettes et
vêtements pour bébé. Ce
programme n’est pas
recommandé pour tous les
tissus. Pour de meilleurs
résultats, faire fonctionner le
programme jusqu’à la n et ne
pas l’interrompre.
Les articles lourds
tels que serviettes
ou les vêtements
de travail lourds
Heavy Duty*
(Service
intense*)
High More
Normal
Less
Damp
45 Damp Dry
Signal
Wrinkle Shield
†
Static Reduce
Eco Boost
Offre un séchage échelonné
avec un niveau de chaleur élevé
au début suivi d’un niveau de
chaleur modéré pour un meilleur
soin des tissus et davantage
d’économies d’énergie.
Jeans et denims Jeans* Medium More
Normal
Less
Damp
50 Damp Dry
Signal
Wrinkle Shield
†
Static Reduce
Eco Boost
Un séchage par étapes qui utilise
un niveau de chaleur élevé dans
un premier temps suivi d’un
niveau de chaleur modéré pour
extraire l’humidité des jeans et
tissus en denim.
Charges impor-
tantes composées
de serviettes en
coton, d’articles
lourds
Towels*
(Serviettes*)
High More
Normal
Less
Damp
55 Damp Dry
Signal
Wrinkle Shield
†
Static Reduce
Eco Boost
Il s’agit d’un programme de
longue durée avec niveau de
chaleur élevé dont l’efcacité
de réduction des bactéies
domestiques est prouvée.
Ce programme n’est pas
recommandé pour tous les
tissus. À utiliser pour les grosses
charges composées de tissus
lourds telles les serviettes en
coton.
Vêtements de
travail, vêtements
ordinaires,
mélanges de
coton, draps,
article en velours
Normal* Medium More
Normal
Less
Damp
38 Damp Dry
Signal
Wrinkle Shield
†
Static Reduce
Eco Boost
Utilise un niveau de chaleur
modéré pour le séchage de
grandes charges composées
de tissus et d’articles mixtes.
Le réglage Normal correspond
au programme éconergique de
préférence.
Articles
à sécher :
Programme :
Température
de séchage :
Niveau
de séchage :
Durée
par
défaut :
Options
disponibles :
Détails du programme :
24
Les réglages et options indiqués en gras sont les réglages par défaut pour ce programme. Certains programmes et
caractéristiques ne sont pas disponibles sur certains modèles. Tous les réglages et options ne sont pas disponibles sur
tous les programmes. La durée standard des programmes est estimée en minutes.
Utiliser les programmes automatiques pour un meilleur soin du tissu et davantage
d’économies d’énergie
Détecte l’humidité présente dans la charge ou la température de l’air et s’éteint lorsque la charge atteint le degré de séchage
sélectionné. Utiliser le niveau de séchage NORMAL an de réaliser un maximum d’économies d’énergie. Utiliser les réglages
par défaut des programmes automatiques/éco pour un maximum d’économies d’énergie
GUIDE DE PROGRAMMES — PROGRAMMES AUTOMATIQUES (SUITE)
Options disponibles :
Damp Dry Signal (signal de séchage humide)
Wrinkle Shield
†
(antifroissement)
Static Reduce (réduction du niveau d’électricité statique)
Eco Boost (économie d’énergie)
Niveau de séchage :
More (plus)
Normal
Less (moins)
Damp (humide)
Température de séchage :
High (élevée)
Medium (moyenne)
Low (basse)
Extra Low (très basse)
†
Ou Wrinkle Shield™ with Steam (antifroissement avec vapeur) (sur certains modèles). Wrinkle Shield™ with Steam est uniquement disponible avec
les réglages de température High (élevée) et Medium (moyenne).
* Programme automatique/éco
Chemises,
chemisiers,
tissus à pressage
permanent, articles
synthétiques et
articles légers.
Perm press/
Casual*
(Pressage
permanent/
tout-aller*)
Low More
Normal
Less
Damp
35 Damp Dry
Signal
Wrinkle Shield
†
Static Reduce
Eco Boost
Utilise une température de
séchage échelonnée de
moyenne à faible pour une
extraction améliorée de
l’humidité et un soin amélioré du
tissu.
Vestes, couettes,
oreillers en bres
de rembourrage
Bulky Items*
(Articles
volumineux*)
Medium More
Normal
Less
Damp
55 Damp Dry
Signal
Wrinkle Shield
†
Eco Boost
À utiliser pour le séchage de
gros articles volumineux; ne
pas surcharger le tambour de
la sécheuse. À mi-programme,
le signal retentit pour indiquer à
l’utilisateur le moment où il doit
ré-agencer les articles pour un
séchage optimal.
Draps, linge de
maison léger
Sheets*
(Draps*)
Medium More
Normal
Less
Damp
40 Damp Dry
Signal
Wrinkle Shield
†
Static Reduce
Eco Boost
Utiliser le niveau de chaleur
moyenne pour sécher les draps
et le linge de maison léger.
Tissu et vêtements
de sport
Active Wear*
(Vêtements
de sport*)
Extra Low More
Normal
Less
Damp
39 Damp Dry
Signal
Wrinkle Shield
†
Static Reduce
Eco Boost
Utiliser pour les vêtements et
tissus de sport nécessitant un
soin spécial.
Sous-vêtements,
chemisiers,
lingerie, vêtements
d’athlétisme
Delicate*
(Articles
délicats)
Extra Low More
Normal
Less
Damp
28 Damp Dry
Signal
Wrinkle Shield
†
Static Reduce
Eco Boost
Utilise un niveau de chaleur très
faible pour sécher en douceur les
articles délicats.
Articles
à sécher :
Programme :
Température
de séchage :
Niveau
de séchage :
Durée
par
défaut :
Options
disponibles :
Détails du programme :
Recommandations concernant le volume de la charge
Pour de meilleurs résultats, suivre les recommandations
concernant la taille de la charge mouillée indiquées.
Petites charges : Remplir le tambour de la
sécheuse avec 3 ou 4 articles, à pas plus d’un
quart de sa capacité.
Charges de taille moyenne : Remplir le tambour de la
sécheuse à environ la moitié de sa capacité.
Grande charge : Remplir le tambour de la sécheuse
environ aux trois-quarts de sa capacité. Ne pas charger
excessivement. Les articles doivent pouvoir culbuter
librement.
25
GUIDE DE PROGRAMMES — PROGRAMMES MANUELS
Les réglages et options indiqués en gras sont les réglages par défaut pour ce programme. Certains programmes et caractéristiques
ne sont pas disponibles sur certains modèles. Tous les réglages et options ne sont pas disponibles sur tous les programmes. La
durée standard des programmes est estimée en minutes.
Ajustement de la durée de séchage
sur les programmes manuels
Lorsqu’on sélectionne un programme manuel,
la durée par défaut apparaît sur l’afchage.
Appuyer sur les boutons pour augmenter
ou diminuer la durée par tranches d’une (1)
minute. Appuyer sans relâcher pour modier
la durée par tranches de 5 minutes.
La durée maximum de séchage est de
90 minutes.
Sélection de la température de séchage
On peut utiliser un réglage de chaleur élevée pour sécher les
articles lourds tels que les serviettes et les vêtements de travail.
Un réglage de chaleur faible à moyenne peut être utilisé
pour sécher les articles moyennement lourds tels que draps,
chemisiers, robes, sous-vêtements, tissus à pressage
permanent et certains tricots.
Utiliser un réglage sans chaleur (à l’air) pour la mousse, le
caoutchouc, le plastique ou les tissus sensibles à la chaleur.
Sécher sur une corde à linge les tissus doublés ou multicouche.
REMARQUE : Si vous avez des questions au sujet des
températures de séchage pour diverses charges, se référer
aux directives sur l’étiquette du produit.
Recommandations concernant le volume de la charge
Pour de meilleurs résultats, suivre les recommandations
concernant la taille de la charge mouillée indiquées.
Petites charges : Remplir le tambour de la
sécheuse avec 3 ou 4 articles, à pas plus d’un
quart de sa capacité.
Charges de taille moyenne : Remplir le tambour de la
sécheuse à environ la moitié de sa capacité.
Grande charge : Remplir le tambour de la sécheuse
environ aux trois-quarts de sa capacité. Ne pas charger
excessivement. Les articles doivent pouvoir culbuter
librement.
Options disponibles :
Damp Dry Signal (signal de séchage humide)
Wrinkle Shield
†
(antifroissement)
Static Reduce (réduction du niveau d’électricité statique)
Eco Boost (économie d’énergie)
Niveau de séchage :
More (plus)
Normal
Less (moins)
Damp (humide)
Température de séchage :
High (élevée)
Medium (moyenne)
Low (basse)
Extra Low (très basse)
Air Only (à l’air)
†
Ou Wrinkle Shield™ with Steam (antifroissement avec vapeur) (sur certains modèles). Wrinkle Shield™ with Steam est uniquement disponible avec
les réglages de température High (élevée) et Medium (moyenne).
Petits articles et
articles de sport
Quick Dry High
Medium
Low
Extra Low
Air Only
13 Wrinkle Shield
†
Pour les petites charges de 3 à 4 articles.
N’importe quelle
charge
REMARQUE :
Sélectionner
Air Only (air
seulement) pour
sécher la mousse,
le caoutchouc, le
plastique ou les
tissus sensibles à
la chaleur
Timed Dry
(Séchage minuté)
High
Medium
Low
Extra Low
Air Only
40 Wrinkle Shield
†
À utiliser pour sécher les articles jusqu’à
un niveau humide pour les articles qui
ne nécessitent pas un programme de
séchage complet. Choisir la température
de séchage en fonction du type de
tissus de votre charge. Si vous éprouvez
une incertitude à l’égard du choix d’une
température pour une charge, choisir le
réglage plus bas plutôt que le réglage plus
élevé.
N’importe quelle
charge
Touch Up
(pour les modèles
sans vapeur)
High
Medium
Low
Extra Low
Air Only
20 Wrinkle Shield
†
Utiliser se réglage pour aider à aplanir
les faux plis des articles tels que les
vêtements qui ont séjourné dans une
valise ou qui sont restés trop longtemps
dans la sécheuse.
Articles
à sécher :
Programme :
Température
de séchage :
Durée
par défaut :
Options
disponibles :
Détails du programme :
26
Charges mixtes Enhanced Touch
Up (Retouche
améliorée)
High
Medium
22 Wrinkle Shield
†
Static Reduce
À utiliser pour désodoriser et réduire les
plis légers dans des charges de vêtements
secs petites ou moyennes. La durée de
séchage est automatiquement ajustée à
mesure que la charge est détectée. La
durée de fonctionnement d’un programme
ne peut pas être ajustée manuellement.
La température est sélectionnable. Ne pas
ajouter d’assouplissant textile en feuilles
pour sécheuse.
Chemises,
chemisiers, y
slacks
Quick Refresh
(Refraîchissement
rapide) (sur certains
modèles)
Medium 12 Wrinkle Shield
†
Static Reduce
Le programme Quick Refresh
(refraîchissement rapide) est idéal pour
aider à défroisser et désodoriser les
vêtements secs, y compris une cgarge de
linge qu a été laissée dans la sécheuse.
Pour le programme Quick Refresh
(refraîchissement rapide), la durée est
sélectionnable par incréments de cinq
minutes, selon le volume de charge.
Articles
à sécher :
Programme :
Température
de séchage :
Durée
par défaut :
Options
disponibles :
Détails du programme :
Recommandations concernant le volume de la charge
Pour de meilleurs résultats, suivre les recommandations
concernant la taille de la charge mouillée indiquées.
Petites charges : Remplir le tambour de la
sécheuse avec 3 ou 4 articles, à pas plus d’un
quart de sa capacité.
Charges de taille moyenne : Remplir le tambour de la
sécheuse à environ la moitié de sa capacité.
Grande charge : Remplir le tambour de la sécheuse
environ aux trois-quarts de sa capacité. Ne pas charger
excessivement. Les articles doivent pouvoir culbuter
librement.
GUIDE DE PROGRAMMES — PROGRAMMES AVEC VAPEUR
Les réglages et options indiqués en gras sont les réglages par défaut pour ce programme.
Tous les réglages et options ne sont pas disponibles sur tous les programmes.
Les programmes avec vapeur sont conçus pour être utilisés avec les charges sèches an d’aplanir les faux-plis, de réduire les odeurs
et de rafraîchir les tissus.
Options disponibles :
Damp Dry Signal (signal de séchage humide)
Wrinkle Shield
†
(antifroissement)
Static Reduce (réduction du niveau d’électricité statique)
Eco Boost (économie d’énergie)
Niveau de séchage :
More (plus)
Normal
Less (moins)
Damp (humide)
Température de séchage :
High (élevée)
Medium (moyenne)
Low (basse)
Extra Low (très basse)
†
Ou Wrinkle Shield™ with Steam (antifroissement avec vapeur) (sur certains modèles). Wrinkle Shield™ with Steam est uniquement disponible avec
les réglages de température High (élevée) et Medium (moyenne).
27
3. Appuyer sur POWER (MISE SOUS
TENSION)
Appuyer sur le bouton POWER (MISE SOUS TENSION) pour
mettre la sécheuse en marche.
4. Sélectionner le programme désiré
Sélectionner le programme souhaité pour la charge. Voir le
“Guide de programmes” pour plus d’informations sur chaque
programme.
REMARQUE : Certains programmes ne sont pas disponibles
sur certains modèles.
UTILISATION DE LA SÉCHEUSE
1. Nettoyer le ltre à charpie
Nettoyer le ltre à charpie avant chaque charge. Enlever le ltre
à charpie en le tirant tout droit vers le haut. Enlever la charpie
du ltre en la roulant avec les doigts. Ne pas rincer ni laver
le ltre pour enlever la charpie. La charpie mouillée s’enlève
difcilement. Remettre le ltre à charpie fermement en place.
Pour plus d’informations sur le nettoyage, voir “Entretien
de la sécheuse”.
2. Charger la sécheuse
Ouvrir la porte en tirant sur la poignée. Placer le linge dans la
sécheuse. Ajouter de l’assouplissant textile en feuilles pour
sécheuse, si désiré. Fermer la porte.
REMARQUE : Ne pas surcharger la sécheuse; les vêtements
doivent pouvoir culbuter librement. Un surchargement de la
sécheuse peut causer un rendement inférieur et peut aumenter
le froissement et l’emmêlement.
AVERTISSEMENT : Pour réduire le risque d’incendie, de choc
électrique ou de blessures corporelles, lire les INSTRUCTIONS
IMPORTANTES DE SÉCURITÉ avant de faire fonctionner cet
appareil.
28
7. Appuyer sur START/PAUSE
(MISE EN MARCHE/PAUSE) pour
démarrer le programme
Appuyer sans relâcher sur le bouton START/PAUSE (MISE
EN MARCHE/PAUSE) pour démarrer le programme.
5. Ajuster les réglages de programme,
si désiré
On peut ajuster différents réglages, selon que l’on a
sélectionné un programme automatique ou un programme
manuel. Voir le “Guide de programmes” pour des informations
détaillées.
REMARQUE : Tous les réglages et options ne sont pas
disponibles avec tous les programmes. Certains programmes
ne sont pas disponibles sur certains modèles.
Programmes automatiques :
Selon la charge, vous pouvez sélectionner un degré de
séchage différent en appuyant sur le bouton de degré de
séchage. La sélection de More (plus), Normal (normal), Less
(moins) ou Damp (humide) ajuste automatiquement le degré de
séchage qui commandera l’arrêt de la sécheuse. Une fois un
certain niveau de séchage réglé, il est impossible de le modier
sans arrêter le programme.
Les programmes de détection donnent les meilleurs résultats
de séchage en un temps très court. La durée de séchage varie
en fonction du type de tissu, de la taille de la charge et du
réglage de niveau de séchage.
Programmes minutés :
Lorsqu’on sélectionne un programme minuté, la
durée par défaut apparaît sur l’afchage. Utiliser
les boutons Time Adjust (réglage de durée) pour
augmenter ou diminuer la durée par tranches
d’une (1) minute. Appuyer sans relâcher pour
modier la durée par tranches de 5 minutes.
La température par défaut peut être modiée en appuyant sur
le bouton de température jusqu’à ce que la température de
séchage désirée s’allume.
Programmes avec vapeur :
Quick Refresh with Steam (rafraîchissement rapide avec
vapeur) :
Réduit les odeurs et les plis légers des charges de vêtements
secs petites ou moyennes. Utiliser les boutons Time Adjust
(réglage de la durée) pour sélectionner la durée appropriée
pour la charge de linge à sécher. La durée du programme peut
être modiée par tranches de 5 minutes.
Enhanced Touch Up with Steam (retouche améliorée avec
vapeur) :
Ce programme est idéal pour réduire les faux plis et
désodoriser les vêtements secs. La durée de séchage
est automatiquement ajustée à mesure que la charge
est détectée. La température est sélectionnable.
6. Sélectionner des options
supplémentaires
Pour ajouter des options supplémentaires telles que as
Eco Boost, Static Reduce et Wrinkle Shield™ (avec ou sans
vapeur), appuyer sur le bouton correspondant à l’option
souhaitée.
REMARQUE : Tous les réglages et options ne sont pas
disponibles avec tous les programmes.
8. Retirer rapidement les vêtements
une fois le programme terminé
Retirer rapidement les vêtements une fois le programme
terminé pour réduire le froissement. S’il n’est pas possible
de retirer rapidement la charge, sélectionner l’option
Wrinkle Shield
TM
(avec ou sans vapeur) avant d’appuyer sur
START/PAUSE.
29
CARACTÉRISTIQUES
SUPPLÉMENTAIRES
2. Aligner les deux crochets situés à l’avant de la grille de
séchage avec les trous situés dans l’ouverture de la
porte de la sécheuse et les insérer complètement dans
les trous en appuyant. Placer le support arrière sur le
rebord arrière de la sécheuse.
UTILISATION DE LA GRILLE DE SÉCHAGE
Pour obtenir une grille de séchage pour votre sécheuse,
suivre les instructions fournies dans le tambour de la
sécheuse. Enlever et jeter les matériaux d’emballage avant
utilisation.
Utiliser la grille de séchage pour les articles que l’on ne
souhaite pas faire sécher par culbutage tels que les
chandails et les chaussures de tennis. Lorsqu’on utilise la
grille de séchage, le tambour continue de tourner mais la
grille reste stationnaire.
L’utilisation de la grille de séchage est recommandée
uniquement avec les programmes Timed Dry (séchage
minuté). La grille de séchage ne peut pas être utilisée
avec les programmes de détection.
Utilisation de la grille de séchage :
IMPORTANT : Ne pas retirer le ltre à charpie.
1. Ouvrir la porte de la sécheuse.
3. Placer les articles mouillés sur la grille de séchage.
Laisser sufsamment d’espace entre les articles pour
permettre à l’air de circuler. Le tambour tourne, mais la
grille ne bouge pas; veiller à laisser sufsamment d’espace
entre les articles et à l’intérieur du tambour de la sécheuse.
Veiller à ce que les articles ne pendent pas par-dessus les
bords de la grille de séchage ou entre les barreaux de la
grille.
4. Fermer la porte.
Modication des réglages de programme
de détection pour augmenter la durée
de séchage
Si lors de l’utilisation d’un programme automatique
le linge est toujours trop sec ou insufsamment séché, il
est possible de modier le paramétrage de l’appareil pour
augmenter ou diminuer le niveau de séchage standard.
Les réglages de séchage par détection pour les
programmes automatiques peuvent être modiés pour
s’adapter à différentes installations, à l’environnement
de l’installation ou selon vos préférences personnelles.
Cette modication est sauvegardée et affectera tous vos
programmes automatiques, pas seulement le programme /
la charge actuel(le).
Il existe 5 réglages de séchage, qui apparaîtront ainsi sur
l’afchage de durée :
01 Niveau de séchage préréglé à l’usine.
02 Vêtements légèrement plus secs, 15 % de temps
de séchage supplémentaire.
03 Vêtements beaucoup plus secs, 30 % de temps
de séchage supplémentaire.
04 Vêtements beaucoup plus humides, 30 % de temps
de séchage en moins.
05 Vêtements légèrement plus humides, 15 % de temps
de séchage en moins.
Pour changer les réglages de séchage :
REMARQUE : Les réglages de degré de séchage ne
peuvent pas être modiés pendant que la sécheuse est
en marche ou en pause. La sécheuse doit être en mode
d’attente (le bouton de mise sous tension est désactivé)
pour ajuster les réglages par défaut.
1. Avant de démarrer un programme, appuyer sans
relâcher sur le bouton TEMP pendant 6 secondes.
2. Appuyer sur le bouton DRYNESS LEVEL (NIVEAU
DE SÉCHAGE) pour sélectionner le niveau de séchage
indiqué sur l’afchage de l’heure : 01, 02, 03, 04
ou 05.
3. Appuyer sur START/PAUSE (MISE EN MARCHE/
PAUSE) pour enregistrer le nouveau réglage
de séchage.
30
5. Sélectionner Timed Dry (séchage minuté). Sélectionner
le réglage Air Only (air seulement), Low (basse temp.)
ou Extra Low (extra basse temp ). Les articles contenant
de la mousse, du caoutchouc ou du plastique doivent
être séchés sur une corde à linge ou au moyen du
réglage Air Only (air seulement).
6. Une fois le programme sélectionné, l’afcheur de la
durée résiduelle estimée indique la durée par défaut. Il
est possible de modier la durée réelle du programme
en augmentant ou en diminuant la durée du programme.
7. Mettre la sécheuse en marche.
REMARQUE : Une fois le programme terminé, examiner
le ltre à charpie et retirer toute charpie accumulée sur les
articles séchés sur la grille de séchage.
3. Tourner l’ampoule dans le sens antihoraire. Remplacer
l’ampoule uniquement par une ampoule de 10 watts
pour appareil électroménager. Réinstaller le couvercle
et le xer avec la vis.
4. Brancher la sécheuse ou reconnecter la source
de courant électrique.
CHANGEMENT DE L’AMPOULE
DU TAMBOUR
La lumière de la sécheuse s’allume automatiquement
à l’intérieur de la sécheuse lorsqu’on ouvre la porte.
Changement de l’ampoule du tambour :
1. Débrancher la sécheuse ou déconnecter la source
de courant électrique.
2. Ouvrir la porte de la sécheuse. Trouver le couvercle de
l’ampoule d’éclairage sur la paroi arrière de la sécheuse.
Enlever la vis située au coin inférieur droit du couvercle.
Enlever le couvercle.
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
l'entretien.
Replacer pièces et panneaux avant de faire la remise
en marche.
Le non-respect de ces instructions peut causer
un décès ou un choc électrique.
ENTRETIEN DE LA SÉCHEUSE
NETTOYER L’EMPLACEMENT DE LA SÉCHEUSE
Éviter de laisser autour de la sécheuse des éléments qui
pourraient obstruer la circulation de l’air et empêcher le bon
fonctionnement de la sécheuse. Ceci implique de dégager
également les éventuelles piles de linge placées devant la
sécheuse.
NETTOYAGE DE L’INTÉRIEUR DE LA SÉCHEUSE
Nettoyage du tambour de la sécheuse
1. Utiliser un détergent à vaisselle doux mélangé à une
faible concentration d’eau très chaude et frotter avec un
chiffon doux.
2. Rincer soigneusement avec une éponge ou un linge
humide.
3. Faire culbuter une charge de linge ou de serviettes
propres pour sécher le tambour.
OU
Utiliser un chiffon en microbre et de l’eau chaude dans
un acon de vaporisation pour nettoyer le tambour et
une deuxième serviette en microbre pour le séchage.
REMARQUE : Les vêtements contenant des teintures
instables, tels que jeans en denim ou articles en coton de
couleur vive, peuvent décolorer l’arrière de l’intérieur de
la sécheuse. Ces taches ne sont pas nocives pour votre
sécheuse et ne tacheront pas les vêtements des charges
futures. Sécher ces articles sur l’envers pour éviter de
tacher le tambour.
RETIRER LA CHARPIE ACCUMULÉE
De l’intérieur de la caisse de la sécheuse
Retirer la charpie tous les 2 ans, ou plus souvent, selon
l’utilisation de la sécheuse. Le nettoyage doit être effectué
par un personnel d’entretien qualié.
Dans le conduit d’évacuation
Retirer la charpie tous les 2 ans, ou plus souvent, selon
l’utilisation de la sécheuse.
31
NETTOYER LE FILTRE À CHARPIE
Nettoyage avant chaque charge
Le ltre à charpie se trouve dans l’ouverture de la porte de
la sécheuse. Le tableau de commande comporte un témoin
lumineux pour rappeler à l’utilisateur de nettoyer le ltre à
charpie après chaque charge. Un ltre obstrué de charpie
peut augmenter la durée de séchage.
Nettoyage :
1. Enlever le ltre à charpie en le tirant tout droit vers le haut.
Enlever la charpie du ltre en la roulant avec les doigts. Ne
pas rincer ni laver le ltre pour enlever la charpie. La charpie
mouillée s’enlève difcilement.
2. Remettre le ltre à charpie fermement en place.
IMPORTANT :
n
Ne pas faire fonctionner la sécheuse avec un ltre à
charpie déplacé, endommagé, bloqué ou manquant.
Ceci peut entraîner une surchauffe et endommager la
sécheuse et les tissus.
n
Si de la charpie tombe dans la sécheuse au moment du
retrait du ltre, vérier le conduit d’évacuation et retirer
la charpie. Voir “Exigences concernant l’évacuation”
dans les Instructions d’installation.
Nettoyage au besoin
Des résidus de détergent ou d’assouplissant pour
tissu peuvent s’accumuler sur le ltre à charpie. Cette
accumulation peut entraîner des temps de séchage plus
longs, ou entraîner l’arrêt de la sécheuse avant que la
charge ne soit complètement sèche. Si de la charpie
tombe du ltre alors qu’il est dans la sécheuse, il est
probablement obstrué.
Nettoyer le ltre à charpie avec une brosse de nylon tous
les six mois ou plus fréquemment s’il se bouche en raison
d’une accumulation de résidus.
Nettoyage :
1. Enlever la charpie du ltre en la roulant avec les doigts.
2. Mouiller les deux côtés du ltre à charpie avec
de l’eau chaude.
3. Mouiller une brosse en nylon
avec de l’eau chaude et
du détergent liquide. Frotter
le ltre avec la brosse pour
enlever l’accumulation
de résidus.
4. Rincer le ltre à l’eau chaude
5. Bien sécher le ltre à charpie avec une serviette propre.
Réinstaller le ltre dans la sécheuse.
PRÉCAUTIONS À PRENDRE EN CAS DE
NON-UTILISATION, D’ENTREPOSAGE
OU DE DÉMÉNAGEMENT
Installer et remiser la sécheuse à l’abri du gel. Il est
possible que de l’eau stagne dans les tuyaux; ceci pourrait
endommager la sécheuse en période de gel. Si la sécheuse
doit faire l’objet d’un déménagement ou de remisage au
cours d’une période de gel, hivériser la sécheuse.
Entretien en cas de non-utilisation ou
d’entreposage
On ne doit faire fonctionner la sécheuse que lorsqu’on est
présent. Si l’utilisateur doit partir en vacances ou n’utilise
pas la sécheuse pendant une période prolongée, il
convient d’exécuter les opérations suivantes :
1. Débrancher la sécheuse ou déconnecter la source
de courant électrique.
2. Nettoyer le ltre à charpie. Voir “Nettoyage du ltre
à charpie”.
3. Fermer l’alimentation en eau de la sécheuse. Ceci
permet d’éviter les inondations accidentelles (dues à
une augmentation de la pression hydraulique) lorsque
vous êtes absent.
Précautions à prendre avant un déménagement
Sécheuses alimentées par cordon d’alimentation :
1. Débrancher le cordon d’alimentation électrique.
2. Modèles à gaz uniquement : Fermer le robinet d’arrêt de
la canalisation de gaz.
3. Modèles à gaz uniquement : Débrancher le tuyau de la
canalisation de gaz et retirer les raccords xés sur le
tuyau de la sécheuse.
4. Modèles à gaz uniquement : Recouvrir la canalisation de
gaz ouverte.
5. Modèles vapeur uniquement : Fermer le robinet d’eau.
6. Déconnecter le tuyau d’arrivée d’eau du robinet, puis
vidanger le tuyau. Transporter le tuyau séparément.
7. S’assurer que les pieds de nivellement sont solidement
xés à la base de la sécheuse.
8. Utiliser du ruban adhésif pour xer la porte
de la sécheuse.
32
INSTRUCTIONS SPÉCIFIQUES POUR
LES MODÈLES VAPEUR
Tuyau d’arrivée d’eau
Remplacer le tuyau d’arrivée d’eau et la crépine de tuyau
après 5 ans d’utilisation an de réduire le risque de
défaillance du tuyau. Inspecter périodiquement le tuyau
et le remplacer en cas de renement, de déformation, de
coupure et d’usure ou si une fuite se manifeste.
Lors du remplacement du tuyau d’arrivée d’eau, inscrire la
date du remplacement.
Hivérisation de la sécheuse
1. Débrancher la sécheuse ou déconnecter la source de
courant électrique.
2. Fermer le robinet d’eau.
3. Déconnecter les tuyaux d’arrivée d’eau des robinets et
les vider.
Réutilisation de la sécheuse
1. Vidanger les canalisations d’eau. Reconnecter le tuyau
d’arrivée d’eau au robinet. Ouvrir le robinet d’eau.
2. Brancher la sécheuse ou reconnecter la source de
courant électrique tel que décrit dans les instructions
d’installation.
Sécheuses avec raccordement direct :
1. Déconnecter la source de courant électrique.
2. Déconnecter le câblage.
3. Modèles à vapeur uniquement : Fermer le robinet d’eau.
4. Modèles à vapeur uniquement : Déconnecter le tuyau
d’arrivée d’eau du robinet, puis vidanger le tuyau.
Transporter le tuyau séparément.
5. S’assurer que les pieds de nivellement sont solidement
xés à la base de la sécheuse.
6. Utiliser du ruban adhésif pour xer la porte de la
sécheuse.
Réinstallation de la sécheuse
Suivre les “Instructions d’installation” pour choisir
l’emplacement, régler l’aplomb de la sécheuse et la
raccorder.
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
l'entretien.
Replacer pièces et panneaux avant de faire la remise
en marche.
Le non-respect de ces instructions peut causer
un décès ou un choc électrique.
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
l'entretien.
Replacer pièces et panneaux avant de faire la remise
en marche.
Le non-respect de ces instructions peut causer
un décès ou un choc électrique.
33
DÉPANNAGE
Si les phénomènes
suivants se
produisent
Causes possibles Solution
Fonctionnement de la sécheuse
La sécheuse ne
fonctionne pas
La porte n’est pas bien fermée. S’assurer que la porte de la sécheuse est complètement fermée.
L’utilisateur n’a pas appuyé fermement
sur le bouton Start/Pause ou ne
l’a pas maintenu appuyé pendant
sufsamment longtemps.
Appuyer sur le bouton START/PAUSE (MISE EN MARCHE/
PAUSE) pendant 2 à 5 secondes.
Un fusible du domicile est grillé ou
le disjoncteur est ouvert.
Il peut y avoir 2 fusibles ou disjoncteurs pour la sécheuse.
Vérier que les deux fusibles sont intacts et bien en place ou que
les deux disjoncteurs ne se sont pas déclenchés. Remplacer
les fusibles ou réarmer le disjoncteur. Si le problème persiste,
appeler un électricien.
Alimentation électrique incorrecte. Les sécheuses électriques nécessitent une alimentation
électrique de 240 V. Vérier avec un électricien qualié.
Type de fusible incorrect. Utiliser un fusible temporisé.
La sécheuse ne produit
pas de chaleur
Un fusible du domicile est grillé ou
le disjoncteur est ouvert.
Le tambour peut tourner, mais sans chaleur. Les sécheuses
électriques utilisent 2 fusibles ou disjoncteurs. Remplacer les
fusibles ou réarmer le disjoncteur. Si le problème persiste,
appeler un électricien.
Alimentation électrique incorrecte. Les sécheuses électriques nécessitent une alimentation
électrique de 240 V. Vérier avec un électricien qualié.
Robinet de la canalisation de gaz non
ouvert.
Pour les sécheuses à gaz, s’assurer que le robinet de la
canalisation d’alimentation en gaz est ouvert.
Sons inhabituels
Bruit de bourdonnement
ou de sorte de plainte
lorsque l’on sélectionne
un programme Steam
(vapeur) (sur certains
modèles)
Le robinet d’admission d’eau de
la sécheuse fonctionne.
Le robinet d’admission d’eau de la sécheuse est sollicitée pour la
fonction Steam (vapeur). Si l’on vient d’installer la sécheuse ou que
celle-ci n’a pas été utilisée pendant une période prolongée, le robinet
peut faire plus de bruit ou fonctionner pendant plus longtemps. Ceci
est normal.
REMARQUE: Le robinet peut faire ce bruit même sans
l’approvisionnement en eau étant connecté.
Bruit saccadé La sécheuse n’a pas été utilisée
pendant un moment.
Ceci est normal. La bruit saccadé devrait s’atténuer après quelques
minutes d’utilisation.
Bruit de grattement ou
de vibration
Un petit objet est coincé dans le bord
du tambour de la sécheuse.
Vérier les bords avant et arrière du tambour pour voir si de petits
objets y sont coincés. Vider les poches avant le lavage.
L’aplomb de la sécheuse n’a pas été
correctement établi.
La sécheuse peut vibrer si elle n’est pas correctement installée.
Voir les Instructions d’installation. Les quatre pieds de
nivellement de la sécheuse doivent être bien en contact avec
le plancher.
Les vêtements sont en boule dans
la sécheuse.
Une charge en boule rebondit, ce qui fait vibrer la sécheuse.
Séparer les articles de la charge et remettre la sécheuse
en marche.
Bruit de cliquetis Robinet de gaz en cours
de fonctionnement.
Sur les sécheuses à gaz, on entendra peut-être le cliquetis du
robinet de gaz lorsqu’il se ferme ou qu’il s’ouvre. Ceci est normal.
Essayer d’abord les solutions suggérées ici ou consulter le site Web www.whirlpool.com/product_help -
In Canada www.whirlpool.ca pour obtenir de l’aide et pour éviter une intervention de réparation.
34
DÉPANNAGE
Si les phénomènes
suivants se
produisent
Causes possibles Solution
Résultats de la sécheuse
Les vêtements ne
sèchent pas de manière
satisfaisante ou le temps
de séchage
est trop long (suite)
Le ltre à charpie est obstrué par de
la charpie.
Nettoyer le ltre à charpie avant chaque charge.
Le conduit d’évacuation ou le clapet
d’évacuation à l’extérieur est obstrué
par de la charpie, ce qui restreint le
mouvement de l’air.
Faire fonctionner la sécheuse pendant 5 à 10 minutes. Tenir la
main sous le clapet d’évacuation à l’extérieur pour vérier le
mouvement de l’air. Si aucun mouvement d’air n’est perceptible,
ôter la charpie présente dans le système d’évacuation ou
remplacer le conduit d’évacuation par un conduit en métal lourd
ou exible en métal.Voir les “Instructions d’installation”.
Le conduit d’évacuation ne possède
pas la bonne longueur.
Vérier que le conduit d’évacuation n’est pas trop long ou
ne comporte pas trop de changements de direction. Un long
conduit augmentera les durées de séchage. Voir les “Instructions
d’installation”.
La sécheuse n’est pas d’aplomb. Les vêtements ne sont pas au contact des détecteurs d’humidité
lors du fonctionnement des programmes automatiques. Voir
“Réglage de l’aplomb de la sécheuse” dans les “Instructions
d’installation”.
Le conduit d’évacuation ne possède
pas le bon diamètre.
Utiliser un composant de 4” (102 mm) de diamètre.
Le réglage de température Air Only
(air seulement) a été sélectionné.
Choisir la bonne température pour les types de vêtements à
sécher. Voir le “Guide de Programmes”.
La charge est trop grosse et trop
lourde pour sécher rapidement.
Séparer la charge pour qu’elle culbute librement.
Des feuilles d’assouplissant pour
tissu obstruent la grille.
La grille de sortie de l’air se trouve à l’intérieur de la porte,
derrière le ltre à charpie. Vérier qu’elle n’est pas obstruée par
une feuille d’assouplissant pour tissu. Utiliser seulement une
feuille d’assouplissant par charge et l’utiliser une seule fois.
La sécheuse se trouve dans une
pièce où la température ambiante est
inférieure à 45°F (7°C).
Le bon fonctionnement des programmes de la sécheuse
nécessite une température ambiante supérieure à 45°F (7°C).
La sécheuse est placée dans un
placard.
Les portes du placard doivent comporter des ouvertures
d’aération au sommet et en bas de la porte. Un espace minimum
de 1” (25 mm) est nécessaire à l’avant de la sécheuse et,
pour la plupart des installations, un espace de 5” (127 mm)
est nécessaire à l’arrière de la sécheuse. Voir les “Instructions
d’installation”.
La durée du programme
est trop courte
La charge n’est peut-être pas
en contact avec les bandes de
détection (pour les programmes
automatiques).
Régler l’aplomb de la sécheuse. Voir les “Instructions
d’installation”. Les quatre pieds de nivellement de la sécheuse
doivent être bien en contact avec le plancher.
Les vêtements ressortent du
programme Steam (Vapeur) humides
ou mouillés par endroits.
Il se peut que l’on constate un séchage insufsant dans
certaines conditions atmosphériques ou dans certaines
congurations d’installation. Sélectionner le programme Quick
Refresh (Refraissement rapide). Sélectionner la durée de
programme est calculée de la taille de la charge.
Le programme automatique se ter-
mine prématurément.
Modier le réglage de degré de séchage pour les programmes
automatiques. L’augmentation ou la diminution du degré de
séchage modiera la durée de séchage d’un programme.
Si le séchage des charges se termine systématiquement trop
tôt, voir aussi “Changement des réglages par défaut des
programmes automatiques”.
Charpie sur la charge Le ltre à charpie est obstrué par de
la charpie.
Nettoyer le ltre à charpie avant chaque charge.
Essayer d’abord les solutions suggérées ici ou consulter le site Web www.whirlpool.com/product_help -
In Canada www.whirlpool.ca pour obtenir de l’aide et pour éviter une intervention de réparation.
35
DÉPANNAGE
Si les phénomènes
suivants se
produisent
Causes possibles Solution
Résultats de la sécheuse (suite)
Présence de taches sur
le linge
Utilisation incorrecte de
l’assouplissant pour tissu.
Ajouter les feuilles d’assouplissant de tissu au début du
programme. Les feuilles d’assouplissant de tissu ajoutées à
une charge partiellement sèche peuvent tacher les vêtements.
Ne pas utiliser de feuilles d’assouplissant pour tissu pour les
programmes avec vapeur.
Présence de taches sur
le tambour
Teintures instables sur
les vêtements.
Les taches sur le tambour sont dues aux teintures contenues
dans les vêtements (les jeans en général). Elles ne se
transmettront pas aux autres vêtements.
Charges avec faux plis
en V (suite)
La charge n’a pas été retirée de la
sécheuse à la n du programme.
Sélectionner le programme Enhanced Touch Up ou Quick
Refresh (sur certains modèles) pour faire culbuter la charge avec
de l’eau et de la chaleur. Ce programme est idéal pour aplanir
les faux-plis et réduire les odeurs des charges composées d’
articles en coton infroissable, en mélange de coton et polyester,
de tricots ordinaires et de vêtements synthétiques.
REMARQUE : Se reporter aux instructions gurant sur l’étiquette
de soin des vêtements. Les articles avec nettoyage
à sec uniquement sont déconseillés.
La sécheuse a été surchargée. Faire sécher de plus petites charges qui peuvent culbuter
librement. Lors de l’utilisation du programme Enhanced Touch
Up, regler la durée selon la taille de la charge. Les résultats
peuvent varier selon le type de tissu. Ce programme est idéal
pour aplanir les faux-plis et réduire les odeurs des charges
composées d’articles en coton infroissable, en mélange de coton
et polyester, les tricots ordinaires et les vêtements synthétiques.
Pour les programmes avec vapeur,
l’eau n’est pas correctement
raccordée à la sécheuse.
S’assurer que la sécheuse est bien raccordée au circuit d’eau.
S’assurer que le tuyau d’arrivée d’eau est raccordé à la fois au
robinet et à l’électrovanne d’admission d’eau de la sécheuse.
Vérier que l’alimentation en eau est ouverte.
Odeurs Vous avez récemment employé de la
peinture, de la teinture ou du vernis
dans la pièce où votre sécheuse est
installée.
Aérer la pièce. Une fois les odeurs ou émanations disparues,
laver et sécher à nouveau les vêtements.
Pour les programmes avec vapeur,
l’eau n’est pas correctement
raccordée à la sécheuse.
S’assurer que la sécheuse est bien raccordée au circuit d’eau.
S’assurer que le tuyau d’arrivée d’eau est raccordé à la fois au
robinet et à l’électrovanne d’admission d’eau de la sécheuse.
Vérier que l’alimentation en eau est ouverte.
Des odeurs persistent dans des
vêtements déjà portés.
Pour éliminer les odeurs des vêtements après les avoir portés,
sélectionner Enhanced Touch Up (retouche améliorée) ou
Quick Refresh (rafraîchissement rapide) modèles). Ces
programmes sont idéales pour réduire les faux plis et la
formation d’odeurs dans les charges composées d’articles en
coton infroissable, en mélange de coton et polyester, de tricots
ordinaires et de vêtements synthétiques.
Charge trop chaude La charge a été retirée avant
que l’étape de refroidissement
du programme ne soit terminée.
Laisser la sécheuse terminer la portion de refroidissement du
programme avant d’enlever la charge.
Utilisation d’un programme minuté
avec un réglage de température
élevé.
Sélectionner un programme de détection avec un réglage de
chaleur inférieur pour éviter que la charge ne soit excessivement
sèche.
Essayer d’abord les solutions suggérées ici ou consulter le site Web www.whirlpool.com/product_help -
In Canada www.whirlpool.ca pour obtenir de l’aide et pour éviter une intervention de réparation.
36
DÉPANNAGE
Si les phénomènes
suivants se
produisent
Causes possibles Solution
La sécheuse afche un message codé
“PF” (coupure de
courant)
Le programme de séchage a été
interrompu par une panne de
courant.
Appuyer sans relâcher sur START /PAUSE (MISE EN MARCHE/
PAUSE) pour reprendre le programme ou appuyer sur Power
(mise sous tension) pour sélectionner un nouveau programme.
Code de diagnostic
“L2” (tension électrique
faible ou inexistante)
Il est possible qu’un problème au
niveau de l’alimentation électrique
du domicile empêche le dispositif
de chauffage de la sécheuse de se
mettre en marche.
La sécheuse continue de fonctionner lorsque ce code de
diagnostic est présent. Appuyer sur n’importe quelle touche
pour effacer le code de l’afchage et revenir à la durée résiduelle
estimée.
Essayer de résoudre le problème de la façon suivante :
Déterminer si un fusible est grillé ou si un disjoncteur s’est
déclenché. Les sécheuses électriques utilisent deux fusibles ou
disjoncteurs domestiques. Remplacer le fusible ou réarmer le
disjoncteur.
S’assurer que le cordon d’alimentation est bien installé.
Consulter les Instructions d’installation pour plus de détails.
Sélectionner un programme de séchage avec chaleur minuté et
remettre la sécheuse en marche.
Si le message reste afché, consulter un électricien qualié.
Codes de service
variables “F# E#”
(F1 E1, F3 E1, etc.).
La sécheuse doit être réparée. Si un code commençant par un “F” apparaît sur l’afchage,
alternant entre F# et E#, le module de commande de la
sécheuse a détecté un problème nécessitant une intervention
de dépannage. Demander une intervention de dépannage
par téléphone.
Essayer d’abord les solutions suggérées ici ou consulter le site Web www.whirlpool.com/product_help -
In Canada www.whirlpool.ca pour obtenir de l’aide et pour éviter une intervention de réparation.
37
GARANTIE DES APPAREILS DE BUANDERIE DE WHIRLPOOLCORPORATION
GARANTIE LIMITÉE
Pendant un an à compter de la date d’achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions
jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Whirlpool”) paiera pour les
pièces spéciées par l’usine et la main-d’oeuvre pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce
gros appareil ménager a été acheté.
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA
RÉPARATION PRÉVUE CI-DESSUS. Le service doit être fourni par une compagnie de service désignée par Whirlpool. Cette garantie
limitée est valide uniquement aux États-Unis ou au Canada et s’applique exclusivement lorsque le gros appareil ménager est utilisé
dans le pays où il a été acheté. La présente garantie limitée entre en vigueur à compter de la date d’achat initial par le consommateur.
Une preuve de la date d’achat d’origine est exigée pour obtenir un service dans le cadre de la présente garantie limitée.
ÉLÉMENTS EXCLUS DE LA GARANTIE
La présente garantie limitée ne couvre pas :
1. Les pièces de rechange ou la main-d’oeuvre lorsque ce gros appareil ménager est utilisé à des ns autres que l’usage unifamilial
normal ou lorsque les instructions d’installation et/ou les instructions de l’opérateur ou de l’utilisateur fournies ne sont pas
respectées.
2. Les visites de service pour rectier l’installation du gros appareil ménager, montrer à l’utilisateur comment utiliser l’appareil,
remplacer ou réparer des fusibles ou rectier le câblage ou la plomberie du domicile.
3. Les visites de service pour réparer ou remplacer les ampoules électriques, les ltres à air ou les ltres à eau de l’appareil. Les
pièces consomptibles ne sont pas couvertes par la garantie.
4. Les dommages imputables à : accident, modication, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation
fautive ou installation non conforme aux codes d’électricité ou de plomberie, ou l’utilisation de produits non approuvés par
Whirlpool.
5. Les défauts apparents, notamment les éraures, les bosses, ssures ou tout autre dommage au ni du gros appareil ménager, à
moins que ces dommages soient dus à des vices de matériaux ou de fabrication et soient signalés à Whirlpool dans les 30 jours
suivant la date d’achat.
6. L’enlèvement et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.
7. Les réparations aux pièces ou systèmes résultant d’une modication non autorisée faite à l’appareil.
8. Les frais de déplacement et de transport pour le service d’un produit si votre gros appareil ménager est situé dans une région
éloignée où un service d’entretien Whirlpool autorisé n’est pas disponible.
9. La dépose et la réinstallation de votre gros appareil ménager si celui-ci est installé dans un endroit inaccessible ou n’est pas
installé conformément aux instructions d’installation fournies par Whirlpool.
10. Les pièces de rechange ou la main-d’oeuvre pour les gros appareils ménagers dont les numéros de série et de modèle originaux
ont été enlevés, modiés ou qui ne peuvent pas être facilement identiés.
Le coût d’une réparation ou d’un remplacement dans le cadre de ces circonstances exclues est à la charge du client.
CLAUSE D’EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES
LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D’APTITUDE À UN
USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et
certaines provinces ne permettent pas de limitation sur la durée de garanties implicites de qualité marchande ou d’aptitude à un
usage particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des
droits juridiques spéciques, et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l’autre.
LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA
RÉPARATION PRÉVUE CI-DESSUS. WHIRLPOOL N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU
INDIRECTS. Certains États et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects
de sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits
juridiques spéciques, et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l’autre.
Si vous résidez à l’extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Whirlpool autorisé pour déterminer
si une autre garantie s’applique.
Si vous avez besoin d’un service de réparation, voir d’abord la section “Dépannage” du Guide d’utilisation et d’entretien. Si vous
n’êtes pas en mesure de résoudre le problème après avoir consulté la section “Dépannage”, vous pouvez trouver de l’aide
supplémentaire en consultant la section “Assistance ou Service” ou en appelant Whirlpool. Aux É.-U., composer le 1-800-253-1301.
Au Canada, composer le 1-800-807-6777. 10/11
Conservez ce manuel et votre reçu de vente ensemble pour
référence ultérieure. Pour le service sous garantie, vous
devez présenter un document prouvant la date d’achat ou
d’installation.
Inscrivez les renseignements suivants au sujet de votre gros
appareil ménager pour mieux vous aider à obtenir assistance ou
service en cas de besoin. Vous devrez connaître le numéro de
modèle et le numéro de série au complet. Vous trouverez ces
renseignements sur la plaque signalétique située sur le produit.
Nom du marchand ________________________________________
Adresse __________________________________________________
Numéro de téléphone _____________________________________
Numéro de modèle _______________________________________
Numéro de série __________________________________________
Date d’achat _____________________________________________
EXONÉRATION DE RESPONSABILITÉ EN DEHORS DE LA GARANTIE
Whirlpool ne prend aucun engagement quant à la qualité ou la durabilité de l’appareil, ou en cas de dépannage ou de réparation
nécessaire sur ce gros appareil ménager, autre que les engagements énoncés dans la présente garantie. Si vous souhaitez une
garantie prolongée ou plus complète que la garantie limitée fournie avec ce gros appareil ménager, renseignez-vous auprès de
Whirlpool ou de votre détaillant à propos de l’achat d’une extension de garantie.
ASSISTANCE OR SERVICE
Before calling for assistance or service, please check “Troubleshooting” or visit www.whirlpool.com/help.
It may save you the cost of a service call. If you still need help, follow the instructions below.
When calling, please know the purchase date and the complete model and serial number of your appliance.
This information will help us to better respond to your request.
Whirlpool Corporation
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Customer eXperience Centre
Whirlpool Canada LP
Unit 200-6750 Century Ave
Mississauga, Ontario L5N 0B7
You can write with any questions or concerns at:
Whirlpool Corporation Customer eXperience Center
1-800-253-1301 www.whirlpool.com
1-800-442-9991 (Accessories)
www.whirlpool.com/accessories
Whirlpool Canada LP
Customer eXperience Centre
1-800-807-6777
www.whirlpool.ca
Our consultants provide assistance with
Please include a daytime phone number in your correspondence.
If you need replacement parts or to order accessories
We recommend that you use only FSP
®
Factory Specied Parts.
These parts will t right and work right because they are made with the same precision
used to build every new WHIRLPOOL
®
appliance.
To locate FSP
®
replacement parts, assistance in your area, or accessories:
or call your nearest designated service center or refer to your Yellow Pages telephone directory.
In the U.S.A.
■ Features and specications on our full line of appliances.
■ Installation information.
■ Specialized customer assistance (Spanish speaking,
hearing impaired, limited vision, etc.).
In the U.S.A. and Canada
■ Use and maintenance procedures.
■ Accessory and repair parts sales.
■ Referrals to local dealers, repair parts distributors,
and service companies. Whirlpool designated service
technicians are trained to fulll the product warranty and
provide after-warranty service, anywhere in the United
States and Canada.
ASSISTANCE OU SERVICE
Avant de faire un appel pour assistance ou service, veuillez vérier la section “Dépannage” ou consulter
www.whirlpool.com/help. Cette vérication peut vous faire économiser le coût d’une visite de réparation.
Si vous avez encore besoin d’aide, suivre les instructions ci-dessous.
Lors d’un appel, veuillez connaître la date d’achat et les numéros au complet de modèle et de série de votre appareil.
Ces renseignements nous aideront à mieux répondre à votre demande.
Si vous avez besoin de pièces de rechange ou pour commander des accessoires
Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d’utiliser seulement des pièces
spéciées par l’usine FSP
®
. Ces pièces conviendront et fonctionneront bien parce qu’elles sont fabriquées selon les mêmes
spécications précises utilisées pour construire chaque nouvel appareil WHIRLPOOL
®
.
Pour trouver des pièces de rechange FSP
®
, de l’aide ou des accessoires dans votre région :
Whirlpool Canada LP Centre pour l’eXpérience de la clientèle
1-800-807-6777 www.whirlpool.ca
ou contacter votre centre de réparation désigné le plus proche, ou encore consulter les Pages Jaunes.
Pour plus d’assistance
Vous pouvez nous soumettre toute question ou problème en
écrivant à l’adresse ci-dessous :
Centre pour l’eXpérience de la clientèle
Whirlpool Canada LP
Unit 200-6750 Century Ave
Mississauga, Ontario L5N 0B7
Dans votre correspondance, veuillez indiquer
un numéro de téléphone où on peut vous joindre
dans la journée.
Nos consultants fournissent
l’assistance pour :
■ Procédés d’utilisation et d’entretien.
■ Vente d’accessoires et de pièces de rechange.
■ Les références aux concessionnaires, compagnies
de service de réparation et distributeurs de pièces de
rechange locaux. Les techniciens de service désignés
par Whirlpool sont formés pour remplir la garantie des
produits et fournir un service après la garantie, partout
au Canada.
W10562333A
W10562337A - SP
®/
TM
© 2013 Whirlpool. All rights reserved.
Used under license in Canada.
®/
TM
© 2013 Whirlpool. Tous droits réservés.
Emploi sous licence au Canada.
04/13
Printed in U.S.A.
Imprimé aux États-Unis
