SECTION ....................................................................... PAGE
Warranty .............................................................................. 2
Safety Instructions ............................................................... 2
Operation ............................................................................. 3
Cleaning .............................................................................. 3

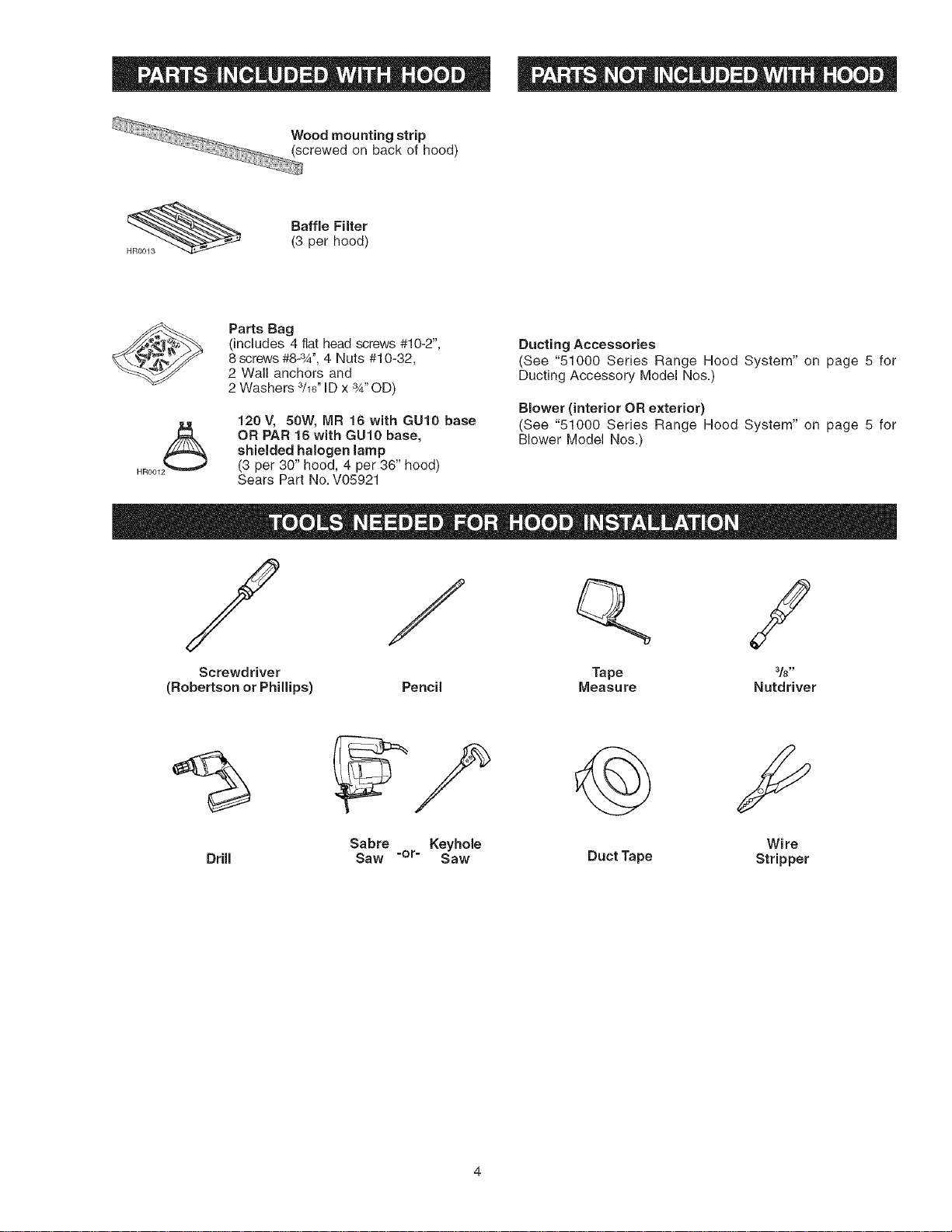

Parts Included With Hood ................................................... 4
Parts Not Included With Hood ............................................ 4
Tools Needed ...................................................................... 4

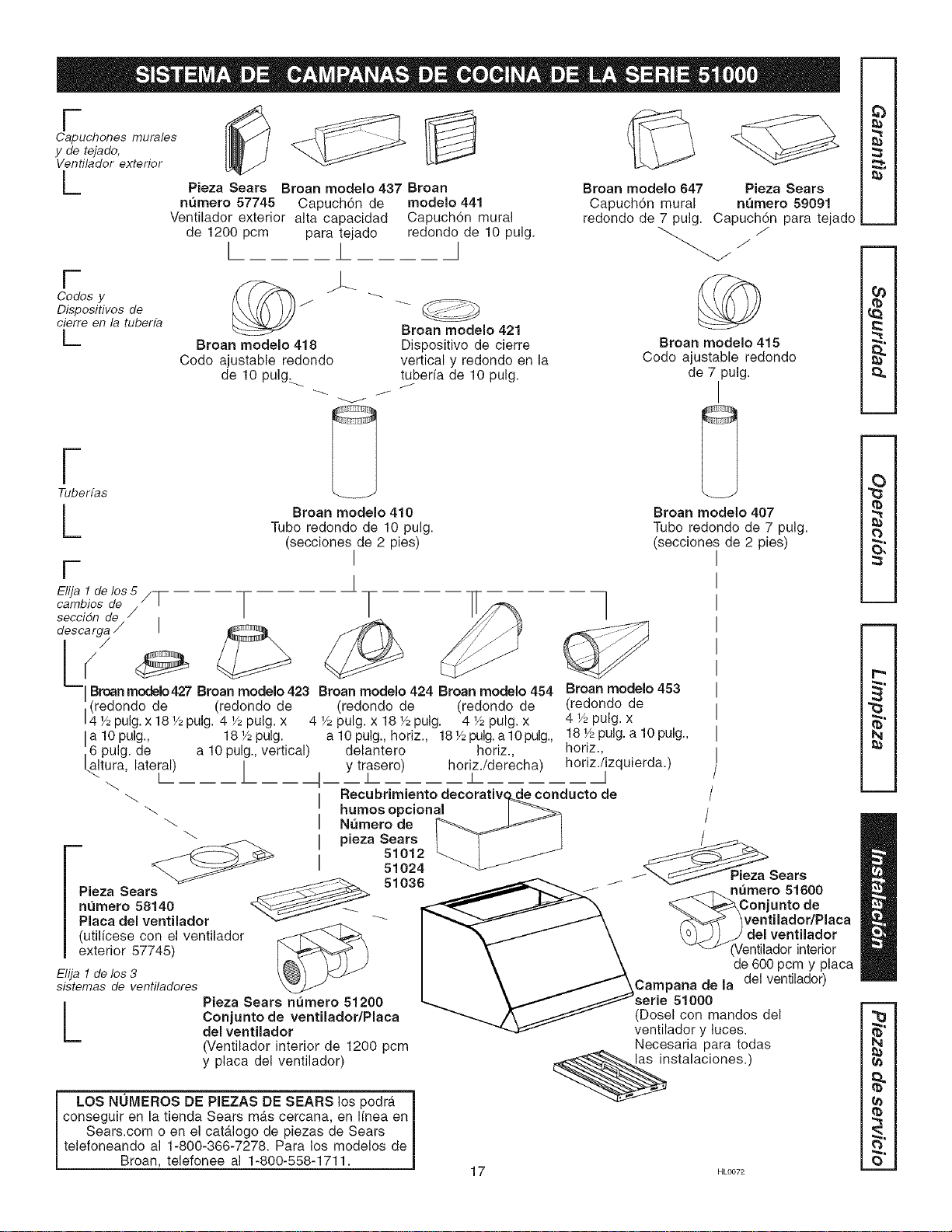

51000 Series Range Hood System ................................... 5

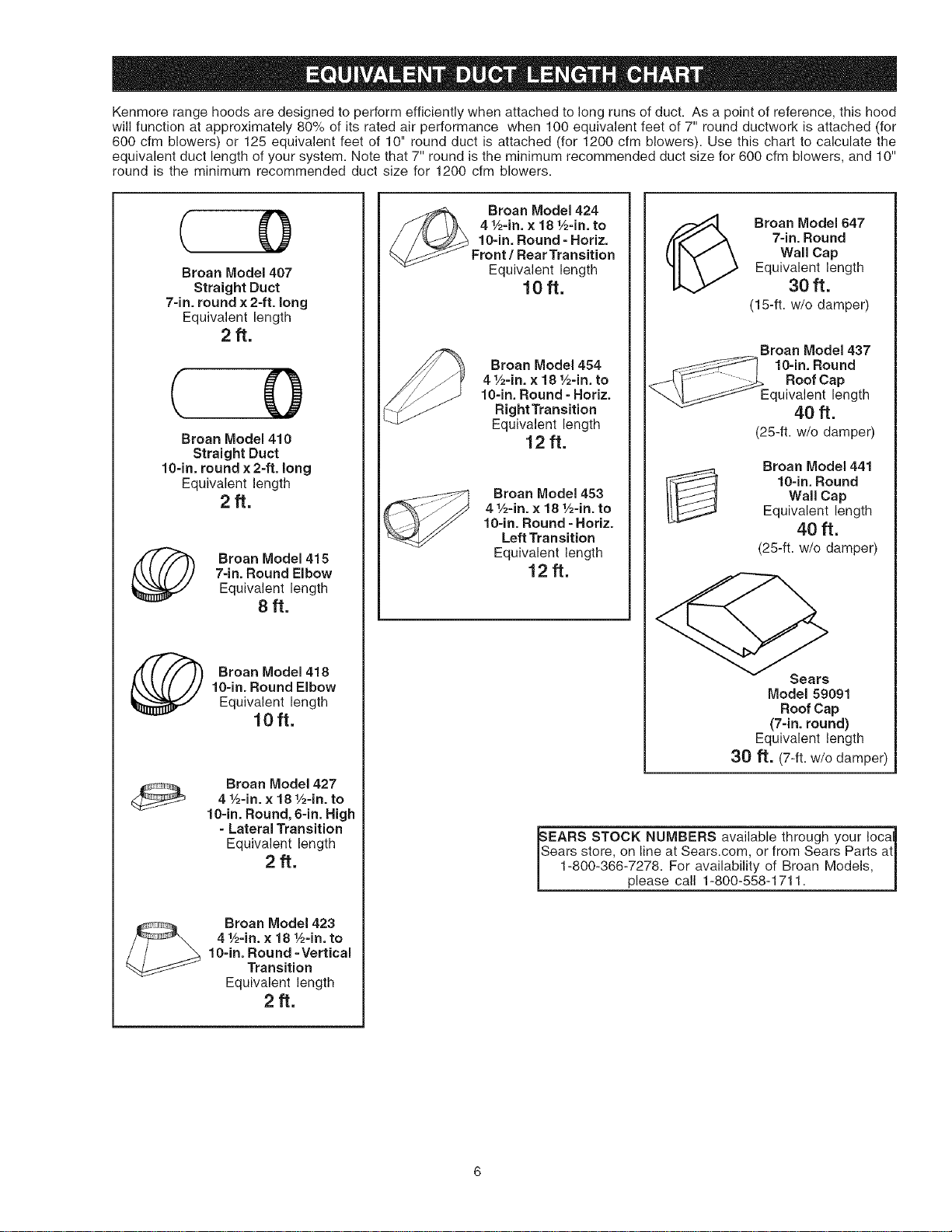

Equivalent Duct Length Chart ............................................ 6
Prepare The Hood Location ............................................... 7
Prepare The Hood ............................................................... 8
Install The Hood .................................................................. 9

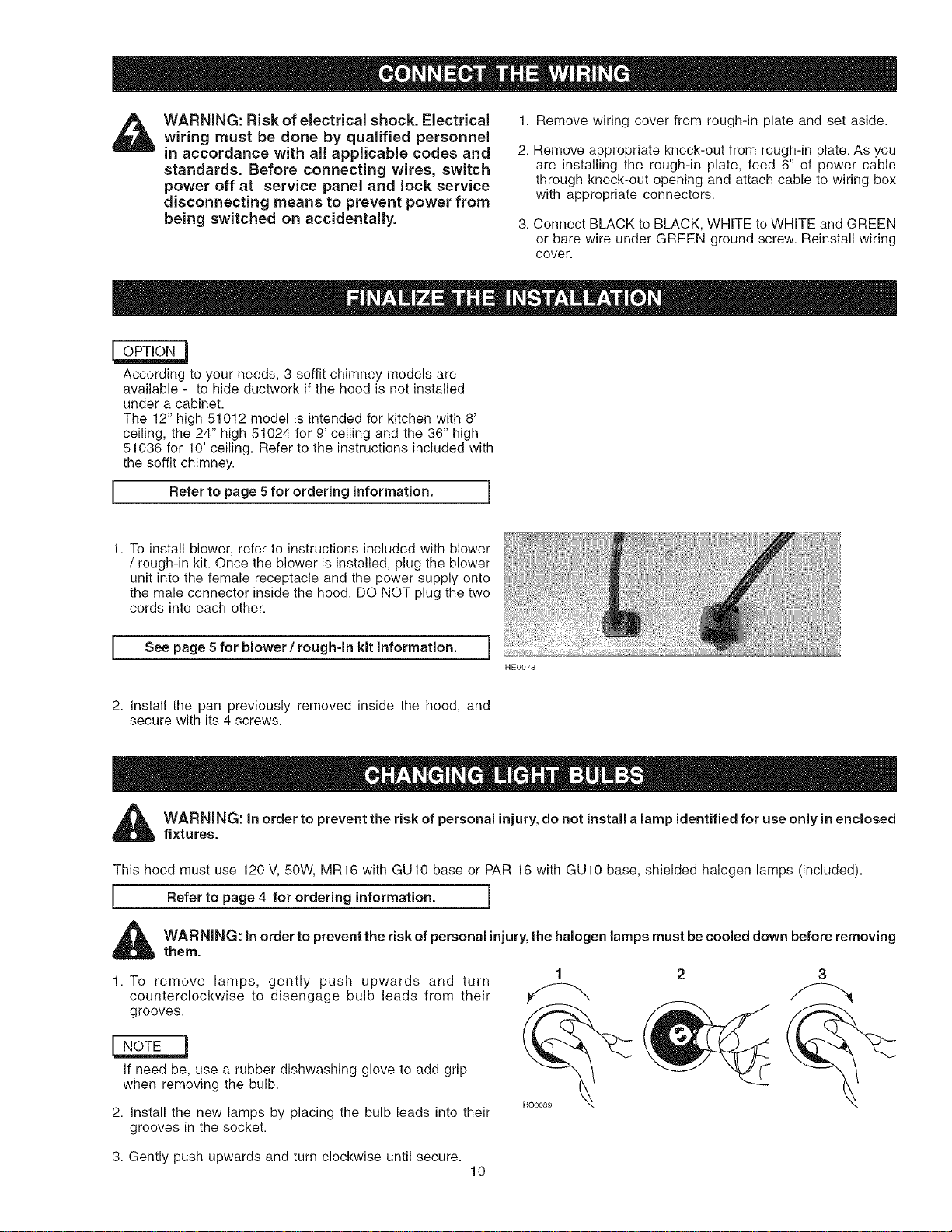

Connect The Wiring .......................................................... 10
Wiring Diagram ................................................................. 10
Finalize the Installation ..................................................... 10
Changing Light Bulbs ....................................................... 10
Install The Filters ............................................................... 11

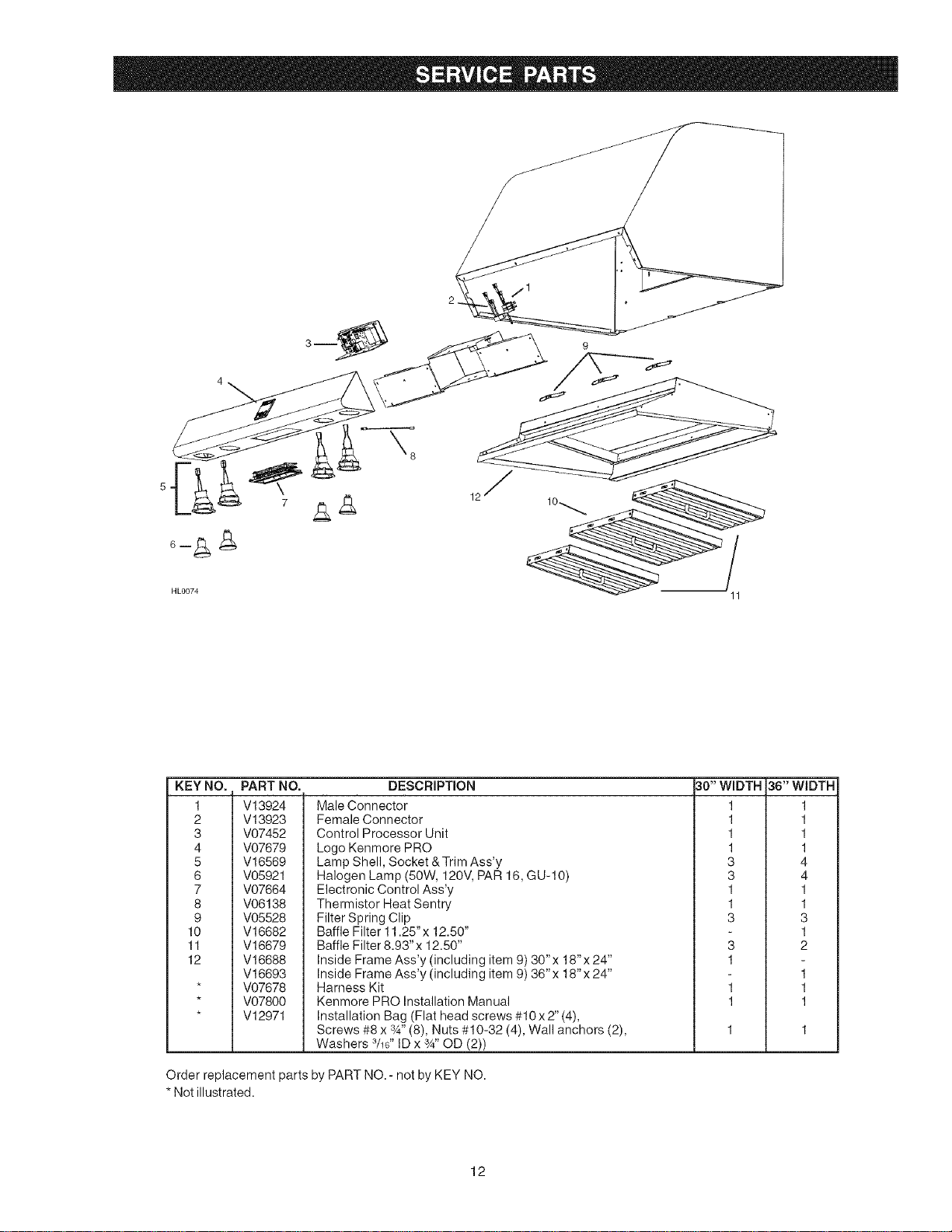

Service Parts ..................................................................... 12
If within 1 year from the date of installation, any part of this
range hood fails to function properly due to a defect in
material or workmanship, Sears will repair the part or
furnish and install a new part, free of charge.
FULL 30-DAY WARRANTY ON FINISH ON PAINTED OR
BRIGHT METAL PARTS
If within 30 days from the date of installation, the finish on
any painted or bright metal parts of this range hood is
defective in material or workmanship, Sears will furnish
and install a new part, free of charge.
WARRANTY SERVICE ISAVAILABLE BY CONTACTINGTHE
NEAREST SEARS SEVICE CENTER/DEPARTMENT iN THE
UNITED STATES.
This warranty applies only while this product is in use in
the United States. This warranty gives you specific legal
rights and you may have other rights which vary from state
to state.
Sears, Roebuck and Co., Dept 817WA, Hoffman Estates,
IL 60179

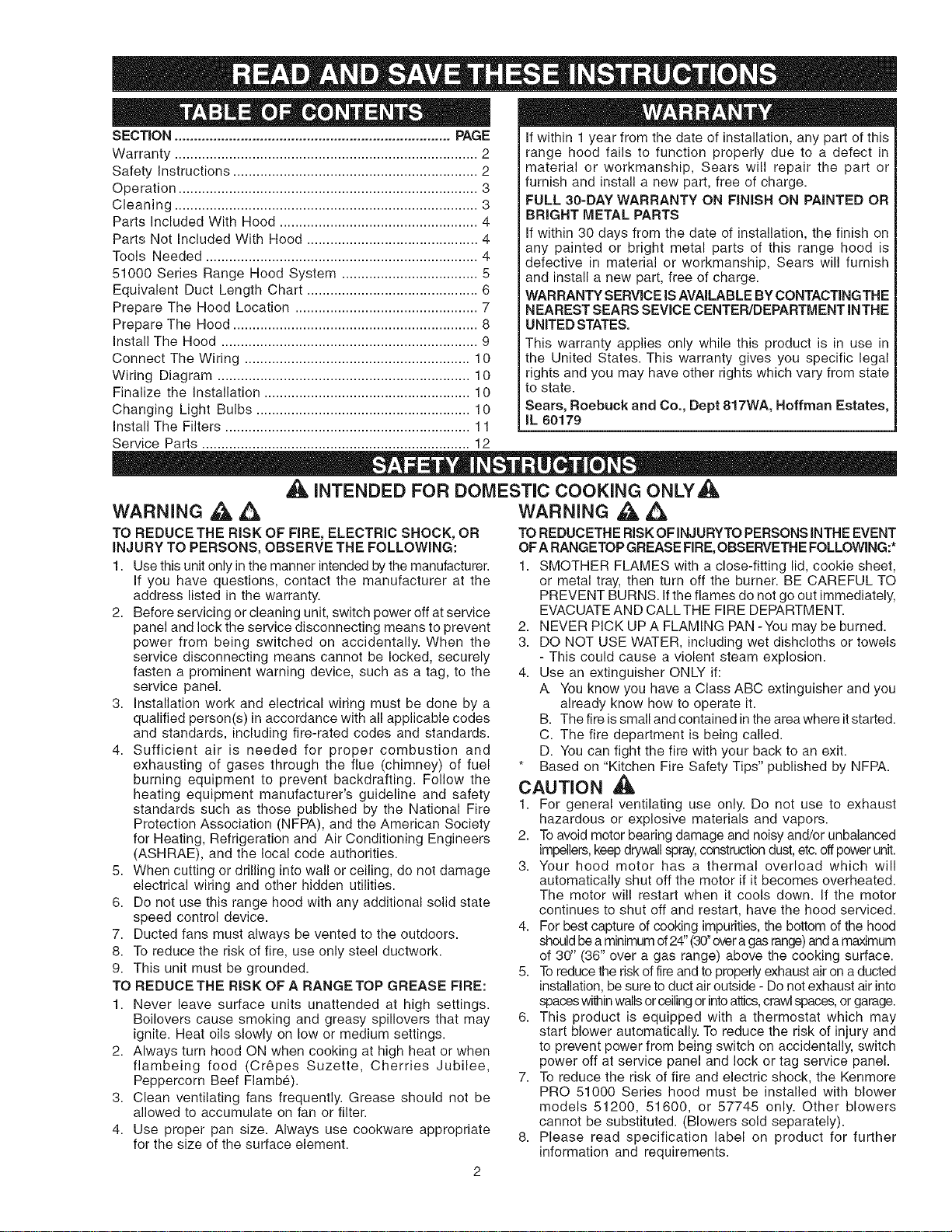

INTENDED FOR DOMESTIC COOKING ONLY ,
WARNING _,
TO REDUCE THE RiSK OF FIRE, ELECTRIC SHOCK, OR
iNJURY TO PERSONS, OBSERVE THE FOLLOWING:
1. Use this unit only in the manner intended bythe manufacturer.
If you have questions, contact the manufacturer at the
address listed in the warranty.
2. Before servicing or cleaning unit, switch power off at service
panel and lock the service disconnecting means to prevent
power from being switched on accidentally. When the
service disconnecting means cannot be locked, securely
fasten a prominent warning device, such as a tag, to the
service panel.
3. Installation work and electrical wiring must be done by a
qualified person(s)in accordance with all applicable codes
and standards, including fire-rated codes and standards.
4. Sufficient air is needed for proper combustion and
exhausting of gases through the flue (chimney) of fuel
burning equipment to prevent backdrafting. Follow the
heating equipment manufacturer's guideline and safety
standards such as those published by the National Fire
Protection Association (NFPA), and the American Society
for Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE), and the local code authorities.
5. When cutting or drilling into wall or ceiling, do not damage
electrical wiring and other hidden utilities.
6. Do not use this range hood with any additional solid state
speed control device.
7. Ducted fans must always be vented to the outdoors.
8. To reduce the risk of fire, use only steel ductwork.
9. This unit must be grounded.
TO REDUCE THE RISK OF A RANGETOP GREASE FIRE:
1. Never leave surface units unattended at high settings.
Believers cause smoking and greasy spillovers that may
ignite. Heat oils slowly on low or medium settings.
2. Always turn hood ON when cooking at high heat or when
flambeing food (Cr&pes Suzette, Cherries Jubilee,
Peppercorn Beef Flambe).
3. Clean ventilating fans frequently. Grease should not be
allowed to accumulate on fan or filter.
4. Use proper pan size. Always use cookware appropriate
for the size of the surface element.
WARNING ,_, _,
TO REDUCETHE RISK OF INJURYTO PERSONS INTHE EVENT
OF A RANGETOP GREASE FIRE, OBSERVETH E FOLLOWING:*
1. SMOTHER FLAMES with a close-fitting lid, cookie sheet,
or metal tray, then turn off the burner. BE CAREFUL TO
PREVENT BURNS. If the flames do not go out immediately,
EVACUATE AND CALL THE FIRE DEPARTMENT.
2. NEVER PICK UP A FLAMING PAN -You may be burned.
3. DO NOT USE WATER, including wet dishcloths or towels
- This could cause a violent steam explosion.
4. Use an extinguisher ONLY if:
A You know you have a Class ABC extinguisher and you
already know how to operate it.
B. The fire is small and contained in the area where itstarted.
C. The fire department is being called.
D. You can fight the fire with your back to an exit.
* Based on "Kitchen Fire Safety Tips" published by NFPA.
CAUTION ,A
1. For general ventilating use only. Do not use to exhaust
hazardous or explosive materials and vapors.
2. Toavoid motor bearing damage and noisy and/or unbalanced
impellers,keepdrywallspray,construction dust, etc.offpower unit.
3. Your hood motor has a thermal overload which will
automatically shut off the motor if it becomes overheated.
The motor will restart when it cools down. If the motor
continues to shut off and restart, have the hood serviced.
4. For best capture of cooking impurities, the bottom of the hood
shouldbe aminimum of24"(30' overagas range)anda maximum
of 30" (36" over a gas range) above the cooking surface.
5. Toreduce the risk of fire and toproperly exhaust air on a ducted
installation, be sure to duct air outside - Do not exhaust air into
spaceswithinwallsor ceilingor intoattics,crawlspaces, or garage.
6. This product is equipped with a thermostat which may
start blower automatically. To reduce the risk of injury and
to prevent power from being switch on accidentally, switch
power off at service panel and lock or tag service panel.
7. To reduce the risk of fire and electric shock, the Kenmore
PRO 51000 Series hood must be installed with blower
models 51200, 51600, or 57745 only. Other blowers
cannot be substituted. (Blowers sold separately).
8. Please read specification label on product for further
information and requirements.

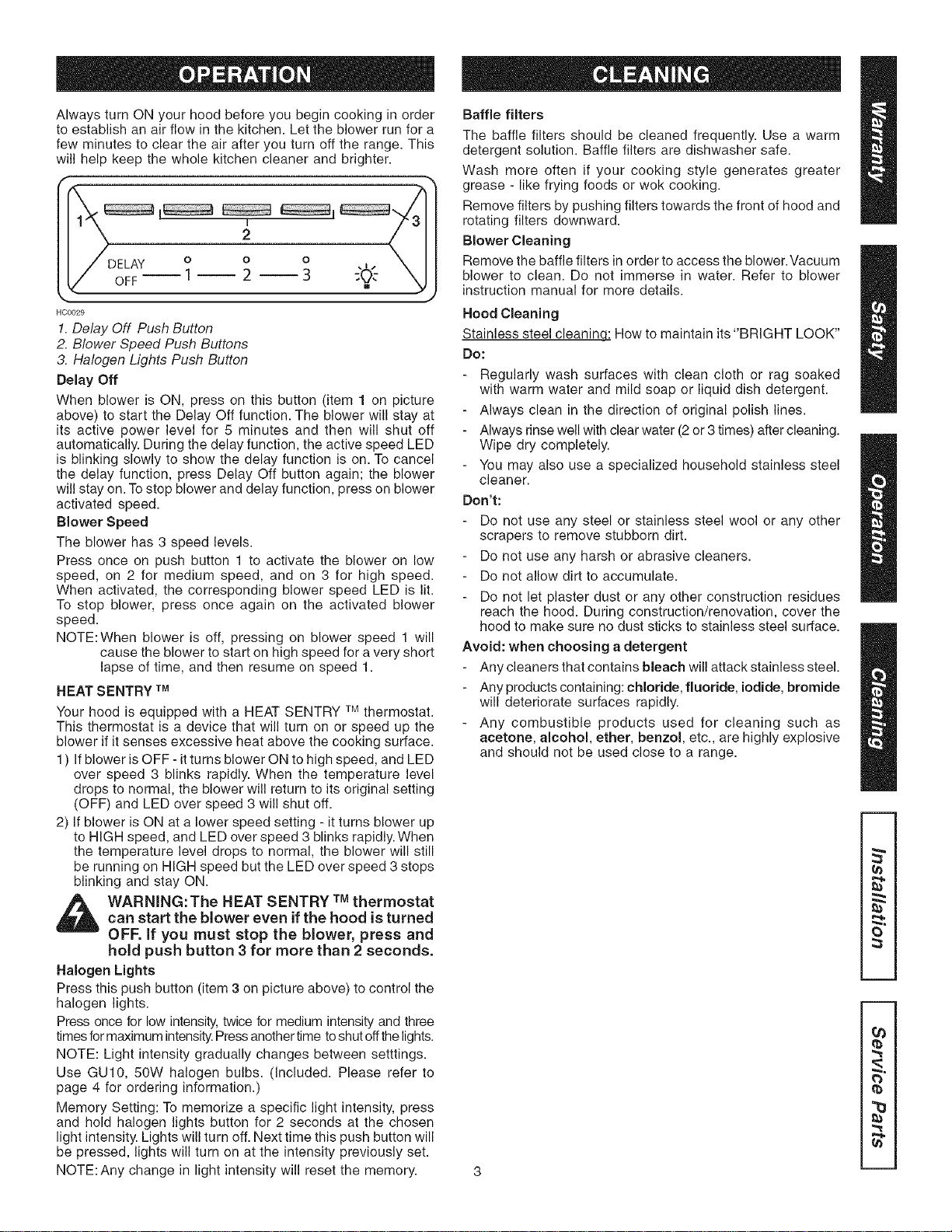

AlwaysturnONyourhoodbeforeyoubegincookinginorder
toestablishanairflowinthekitchen.Lettheblowerrunfora
fewminutestocleartheairafteryouturnofftherange.This
willhelpkeepthewholekitchencleanerandbrighter.
r
I/oELAY o
z/OFF -- 1
_ J
HC0029
1.Delay Off Push Button
2. Blower Speed Push Buttons
3. Halogen Lights Push Button
Delay Off
When blower is ON, press on this button (item 1 on picture
above) to start the Delay Off function. The blower will stay at
its active power level for 5 minutes and then will shut off
automatically. During the delay function, the active speed LED
is blinking slowly to show the delay function is on. To cancel
the delay function, press Delay Off button again; the blower
will stay on. Tostop blower and delay function, press on blower
activated speed.
Blower Speed
The blower has 3 speed levels.
Press once on push button 1 to activate the blower on low
speed, on 2 for medium speed, and on 3 for high speed.
When activated, the corresponding blower speed LED is lit.
To stop blower, press once again on the activated blower
speed.
NOTE:When blower is off, pressing on blower speed 1 will
cause the blower to start on high speed for avery short
lapse of time, and then resume on speed 1.
HEAT SENTRY "rM
Your hood is equipped with a HEAT SENTRY TMthermostat.
This thermostat is a device that will turn on or speed up the
blower if it senses excessive heat above the cooking surface.
1) if blower is OFF - it turns blower ON to high speed, and LED
over speed 3 blinks rapidly. When the temperature level
drops to normal, the blower will return to its original setting
(OFF) and LED over speed 3 will shut off.
2) if blower is ON at a lower speed setting - it turns blower up
to HIGH speed, and LED over speed 3 blinks rapidly. When
the temperature level drops to normal, the blower will still
be running on HIGH speed but the LED over speed 3 stops
blinking and stay ON.
_ WARNING: The HEAT SENTRY TMthermostat
can start the blower even if the hood is turned
OFF. if you must stop the blower, press and
hold push button 3 for more than 2 seconds.
Halogen Lights
Press this push button (item 3 on picture above) to control the
halogen lights.
Press once for low intensity, twice for medium intensity and three
times for maximum intensity.Press another time toshut off the lights.
NOTE: Light intensity gradually changes between setttings.
Use GU10, 50W halogen bulbs. (Included. Please refer to
page 4 for ordering information.)
Memory Setting: To memorize a specific light intensity, press
and hold halogen lights button for 2 seconds at the chosen
light intensity. Lights will turn off. Next time this push button will
be pressed, lights will turn on at the intensity previously set.
NOTE: Any change in light intensity will reset the memory.
Baffle filters
The baffle filters should be cleaned frequently. Use a warm
detergent solution. Baffle filters are dishwasher safe.
Wash more often if your cooking style generates greater
grease - like frying foods or wok cooking.
Remove filters by pushing filters towards the front of hood and
rotating filters downward.
Blower Cleaning
Remove the baffle filters in order to access the blower. Vacuum
blower to clean. Do not immerse in water. Refer to blower
instruction manual for more details.
Hood Cleaning
Stainless steel cleaninq_ How to maintain its "BRIGHT LOOK"
Do:
Regularly wash surfaces with clean cloth or rag soaked
with warm water and mild soap or liquid dish detergent.
- Always clean in the direction of original polish lines.
- Always rinse well with clear water (2 or 3times) after cleaning.
Wipe dry completely.
- You may also use a specialized household stainless steel
cleaner.
Don't:
Do not use any steel or stainless steel wool or any other
scrapers to remove stubborn dirt.
Do not use any harsh or abrasive cleaners.
Do not allow dirt to accumulate.
Do not let plaster dust or any other construction residues
reach the hood. During construction/renovation, cover the
hood to make sure no dust sticks to stainless steel surface.
Avoid: when choosing a detergent
- Any cleaners that contains bleach will attack stainless steel.
- Any products containing: chloride, fluoride, iodide, bromide
will deteriorate surfaces rapidly.
Any combustible products used for cleaning such as
acetone, alcohol, ether, benzol, etc., are highly explosive
and should not be used close to a range.
BaffleFilter
(3perhood)
HRO01 ^&

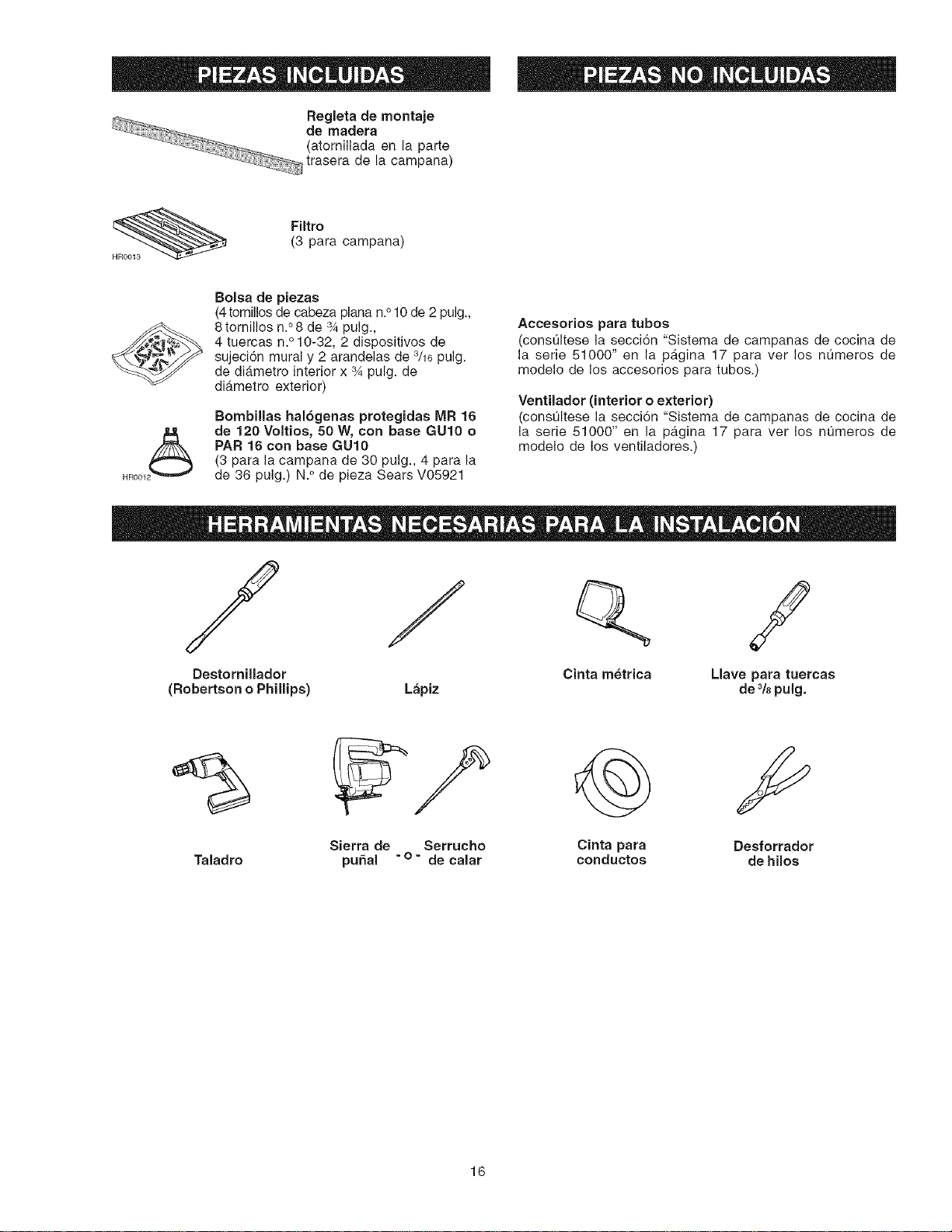

Parts Bag
(includes 4 flat head screws #10-2",
8screws #8-3A', 4 Nuts #10-32,
2 Wall anchors and
2 Washers 3/16'ID x sA"OD)
120V, 50W, MR 16 with GU10 base
OR PAR 16 with GU10 base,
shiemded halogen lamp
(3 per 30" hood, 4 per 36" hood)
Sears Part No. V05921
Ducting Accessories

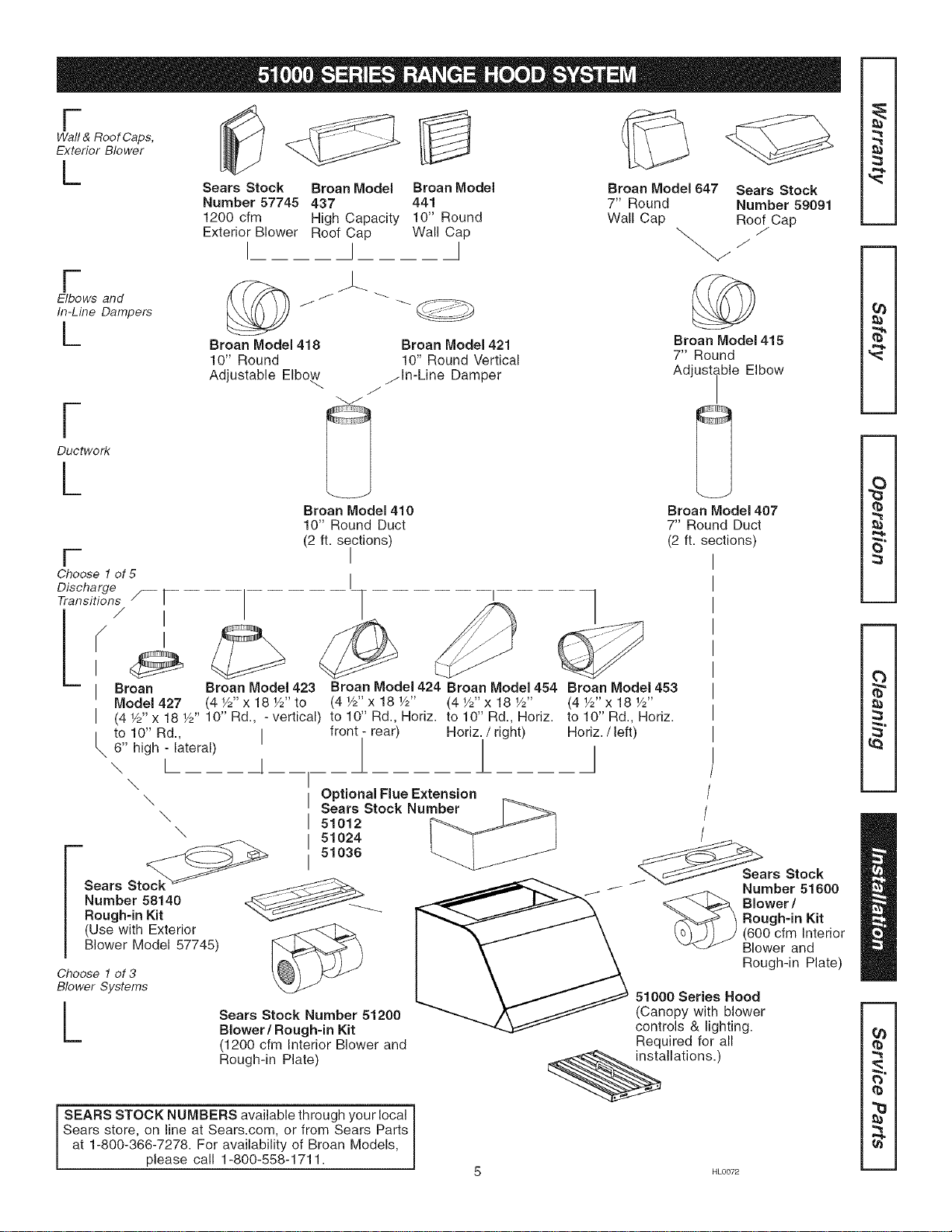

(See "51000 Series Range Hood System" on page 5 for
Ducting Accessory Model Nos.)
Blower (interior OR exterior)
(See "51000 Series Range Hood System" on page 5 for
Blower Model Nos.)
/ / Q /
Screwdriver Tape 3/8"
(Robertson or Phillips) Pencil Measure Nutdriver
Sabre Keyhole Wire
Drill Saw -or- Saw Duct Tape Stripper
m
F
Wall& RoofCaps,
Exterior Blower
L
Sears Stock Broan Model Brean Model
Humber 57745 437 441
1200 cfm High Capacity 10" Round
Exterior Blower Roof Cap Wall Cap
I I J
r
Elbows and / _ -_.
In-Line Dampers
h Broan Model 418 Broan Model 421
10" Round 10" Round Vertical
Adjustable Elbow jln-Line Damper
/
Ductwork
L
F
Choose 1of 5
Discharge
Transitions _ l
( i
I
I Broan
Model 427
Broan Model 647
7" Round
Wall Cap
Broan Model 410
10" Round Duct
(2 ft. sections)
I
I
]
Broan Model 423 Broan Model 424 Broan Model 454 Broan Model 453
(4 W' x 18 V2"to (4 W' x 18 V2" (4 W' x 18 V2" (4 V2"x 18 V2"
(41/2"x18Y2" 10"Rd.,-vertical) tol0"Rd.,Horiz, tol0"Rd.,Horiz, tol0"Rd.,Horiz.
I front - rear) Horiz. / right) Horiz. / left)
I
I Optional Flue Extension
I
Sears Stock Humber
I 51012
51024
I
to 10" Rd.,
1_6" high - lateral)
\ L
\
\
\
\
m o_ 51036
Sears St
Number 58140 __._
Rough-in Kit
(Use with Exterior
Blower Model 57745)
Choose 1of 3
Blower Systems
L
Sears Stock Number 51200
Blower / Rough-in Kit
(1200 cfm Interior Blower and
Rough-in Plate)
SEARS STOCK NUMBERS available through your local
Sears store, on line at Sears.corn, or from Sears Parts
at 1-800-366-7278. For availability of Broan Models,
[ pease ca 1-800-558-1711.
Sears Stock
Number 59091
Roof Cap
/
Broan Model 415
7" Round
Adjustable Elbow
Broan Model 407
7" Round Duct
(2 ft. sections)
_eSears Stock
_f- _ Number 51600
_ \ _ Blower/
I _ _ _ / Rough-in Kit
I "%_ / \ \o//) ) _ (600 cfm Interior
I _ \ _ Blower and
I _ _ Rough-in Plate)
L_ \ / _ 51000 Series Hood
/'_ _ (Canopy with blower
controls & lighting.
Required for all
allations.)
HLO072
m
m
_b
O
m
m
_rB

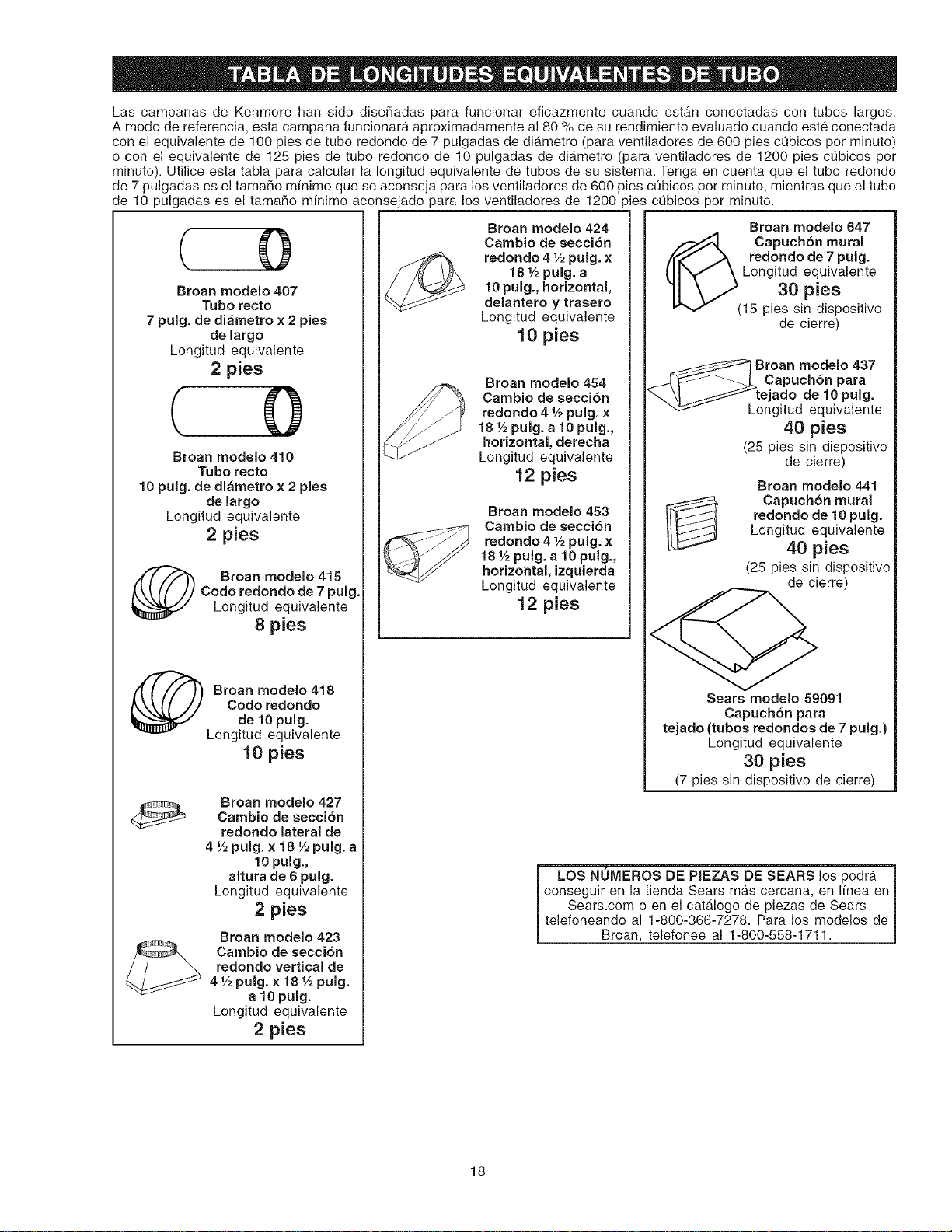

Kenmore range hoods are designed to perform efficiently when attached to long runs of duct. As a point of reference, this hood
will function at approximately 80% of its rated air performance when 100 equivalent feet of 7" round ductwork is attached (for
600 cfm blowers) or 125 equivalent feet of 10" round duct is attached (for 1200 cfm blowers). Use this chart to calculate the
equivalent duct length of your system. Note that 7" round is the minimum recommended duct size for 600 cfm blowers, and 10"
round is the minimum recommended duct size for 1200 cfm blowers.
Broan Model 407
Straight Duct
7-in. round x2-ft. long
Equivalent length
2ft.
Broan Model 410
Straight Duct
10=in. round x 2-ft. long
Equivalent length
2ft.
_) Broan Model 415
7-in. Round Elbow
Equivalent length
8 ft.
Broan Model 418
10-in. Round Elbow
Equivalent length
10 ft.
Broan Model 427
41/2-in. × 181/2-in. to
lO=in. Round, 6-in. High
- Lateral Transition
Equivalent length
2ft.
Broan Model 423
41/2-in. x 181/2-in. to
1O-in. Round -Vertical
Transition
Equivalent length
2ft.
Broan Model 424
41/2-in. x 181/2-in. to
lO-in. Round - Horiz.
Front / Rear Transition
Equivalent length
10 ft.
Broan Model 454
41/2-in. x 181/2-in. to
lO=in. Round - Horiz.
Right Transition
Equivalent length
12 ft.
Broan Model 453
41/2-in. x 181/2-in. to
lO-in. Round - Horiz.
Left Transition
Equivalent length
12ft.
(_ Broan Model 647
7-in. Round
Wall Cap
Equivalent length
3Oft.
(15-ft. w/o damper)
Broan Model 437
10-in. Round
Roof Cap
luivalent length
40 ft.
(25-ft. w/o damper)
Broan Model 441
lO-in. Round
Wall Cap
Equivalent length
4O ft.
(25-ft. w/o damper)
Sears
Model 59091
Roof Cap
(7-in. round)
Equivalent length
30 ft. (7-ft. w/o damper)
EARS STOCK NUMBERS available through your Iocai
ears store, on line at Sears.corn, or from Sears Parts at_
1-800-366-7278. For availability of Broan Models,
please call 1-800-558-1711. J
m

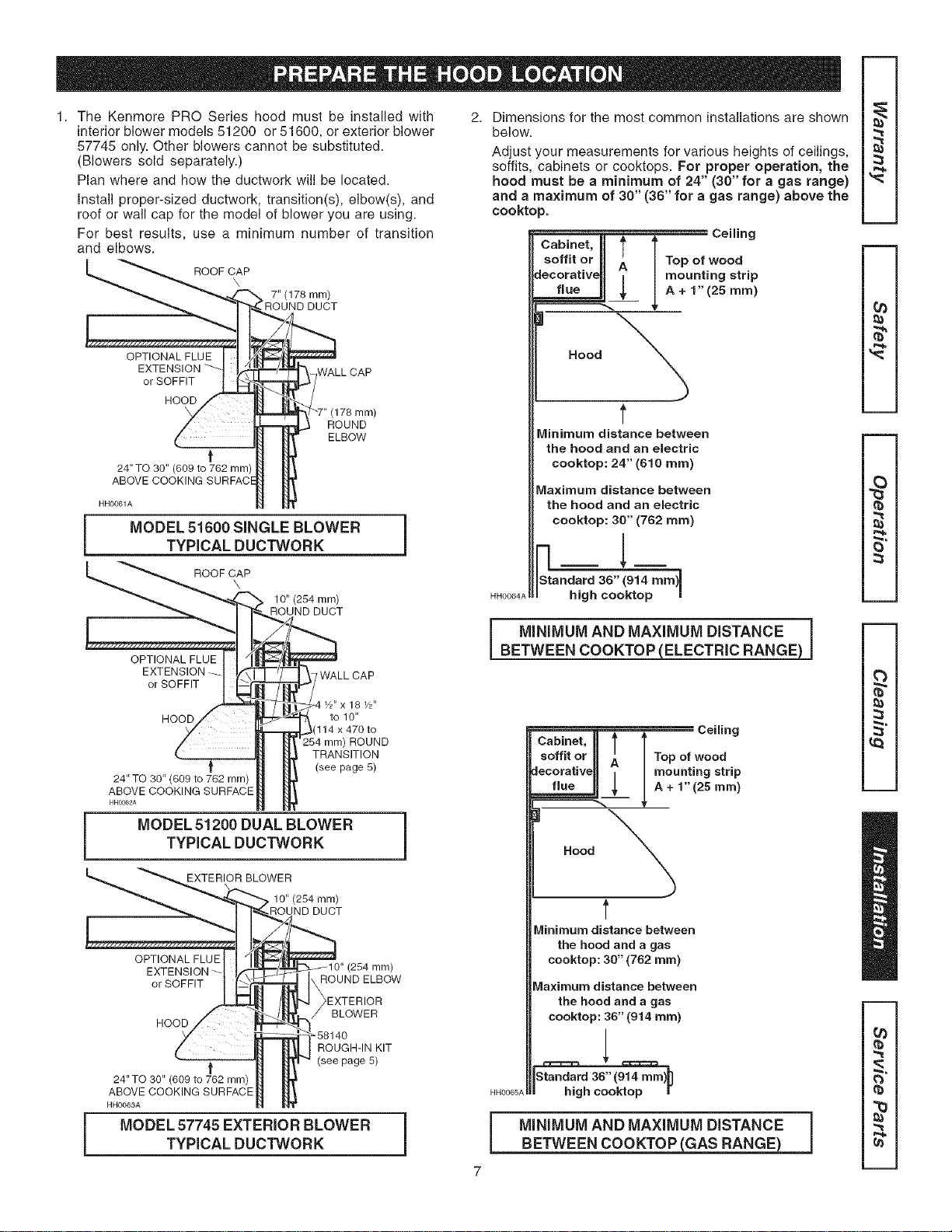

1. The Kenmore PRO Series hood must be installed with
interior blower models 51200 or 51600, or exterior blower
57745 only. Other blowers cannot be substituted.
(Blowers sold separately.)
Plan where and how the ductwork will be located.
Install proper-sized ductwork, transition(s), elbow(s), and
roof or wall cap for the model of blower you are using.
For best results, use a minimum number of transition
and elbows.
ROOF CAP
\
, 7"(178 ram)
ROUND DUCT
OPTIONAL FLUE
EXTENSION
or SOFFIT
HOOD
f
24" TO 30" (609 1o 762 turn)
ABOVE COOKING SURFACE
7" (178 ram)
ROUND
ELBOW
HHOO61A
MODEL 51600 SINGLE BLOWER
TYPICAL DUCTWORK
ROOF CAP
\
10" (254 ram)
]
OPTIONAL FLUE
EXTENSION
or SOFFIT
l WALL CAP
2. Dimensions for the most common installations are shown
below.
Adjust your measurements for various heights of ceilings,
soffits, cabinets or cooktops. For proper operation, the
hood must be a minimum of 24" (30" for a gas range)
and a maximum of 30" (36" for a gas range) above the
cooktop.
H * Ai Ceiling
Cabinet,II T T
soffit or . / Top of wood
Hood _,_
t
Minimum distance between
the hood and an electric
cooktop: 24" (610 mm)
Maximum distance between
the hood and an electric
cooktop: 30" (762 mm)
q_l_
Standard 36" (914 mm)l
HHOO64A highcooktop I
MINIMUM AND MAXIMUM DISTANCE i
BETWEEN COOKTOP ELECTRIC RANGE
HOOD
t
24" TO 30" (609 1o 762 rara)
ABOVE COOKING SURFACE
}4F]0062A
to 10"
(114 x 470 to
254 rnra) ROUND
TRANSITION
(see page 5)
1
MODEL 51200 DUAL BLOWER |
!
TYPICAL DUCTWORK
EXTERIOR BLOWER
10" (254 rnra)
ND DUCT
OPTIONAL FLUE
(254 ram)
or SOFFIT ROUND ELBOW
>EXTERIOR
BLOWER
HOOD
S _58140
ROUGH-IN KIT
,_ (see page 5)
/
24" TO 30" (609 1o 762 ram)
ABOVE COOKING SURFACE
HHOO63A
MODEL 57745 EXTERIOR BLOWER |
1
TYPICAL DUCTWORK
I . A Am Ceiling
Icabinet'II ]" T
soffit or II A / Top of wood
ecora,,4, / mo°nt,ngstdp
, f,ue 1A+f"(2 mm)
% V
Hood \\_
t
Minimum distance between
the hoodand a gas
cooktop: 30" (762 ram)
Maximumdistance between
the hood and a gas
cooktop: 36" (914 ram)
HHOO65A high cooktop |
{ M,NIMUMANDMAXIMUMDISTANCEi
BETWEEN COOKTOP
m
m
m
m
O
m
m
2

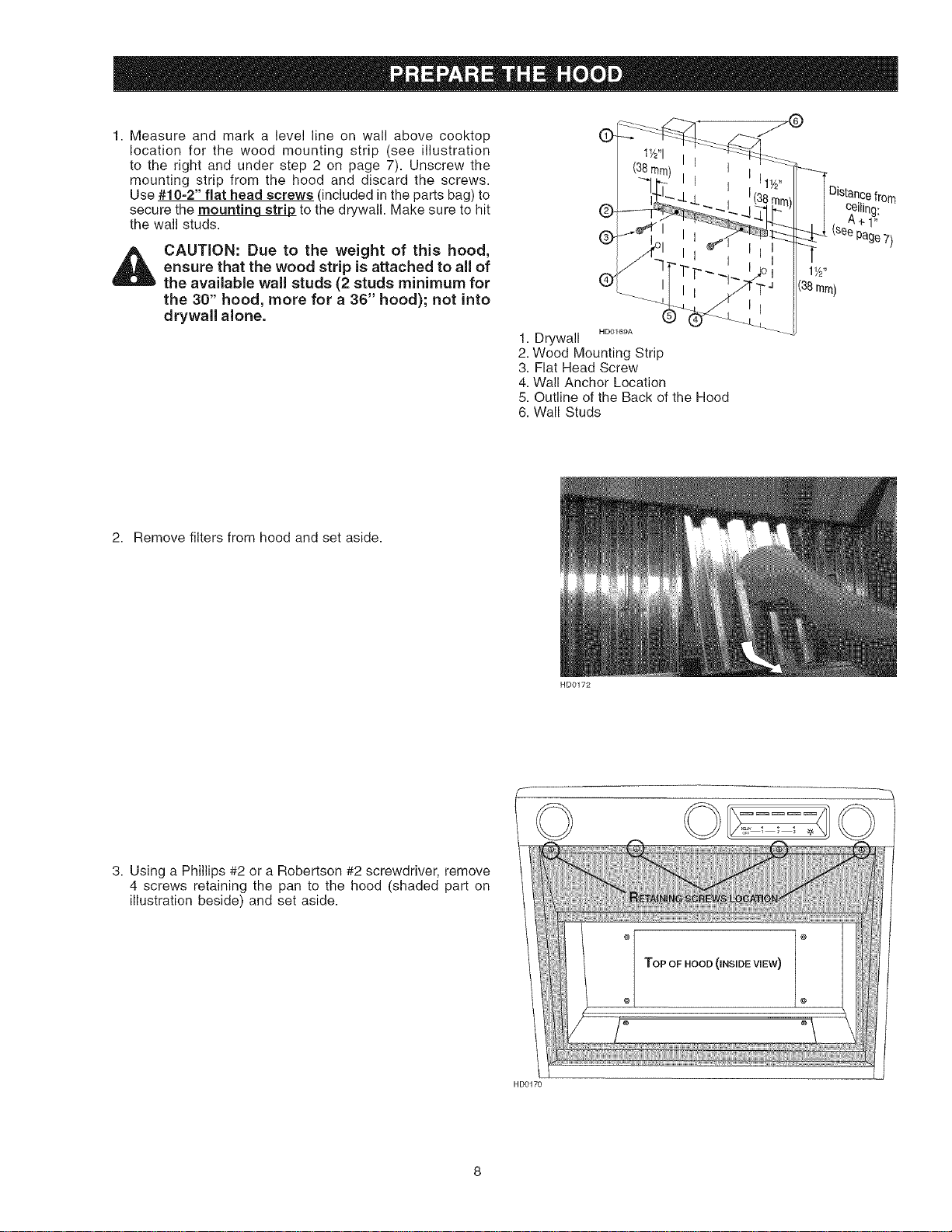

1. Measure and mark a level line on wall above cooktop
location for the wood mounting strip (see illustration
to the right and under step 2 on page 7). Unscrew the
mounting strip from the hood and discard the screws.
Use #10=2" fiat head screws (included in the parts bag) to
secure the mounting strip to the drywall. Make sure to hit
the wall studs.
CAUTION: Due to the weight of this hood,
ensure that the wood strip is attached to all of
the available wall studs (2 studs minimum for
the 30" hood, more for a 36" hood); not into
drywall alone.
1. Drywall HD0169A
2. Wood Mounting Strip
3. Flat Head Screw
4. Wall Anchor Location
5. Outline of the Back of the Hood
6. Wall Studs
HD0172
11/2"
138ram)
from
Page7)
2. Remove filters from hood and set aside.
3. Using a Phillips #2 or a Robertson #2 screwdriver, remove
4 screws retaining the pan to the hood (shaded part on
illustration beside) and set aside.
HD0170
m

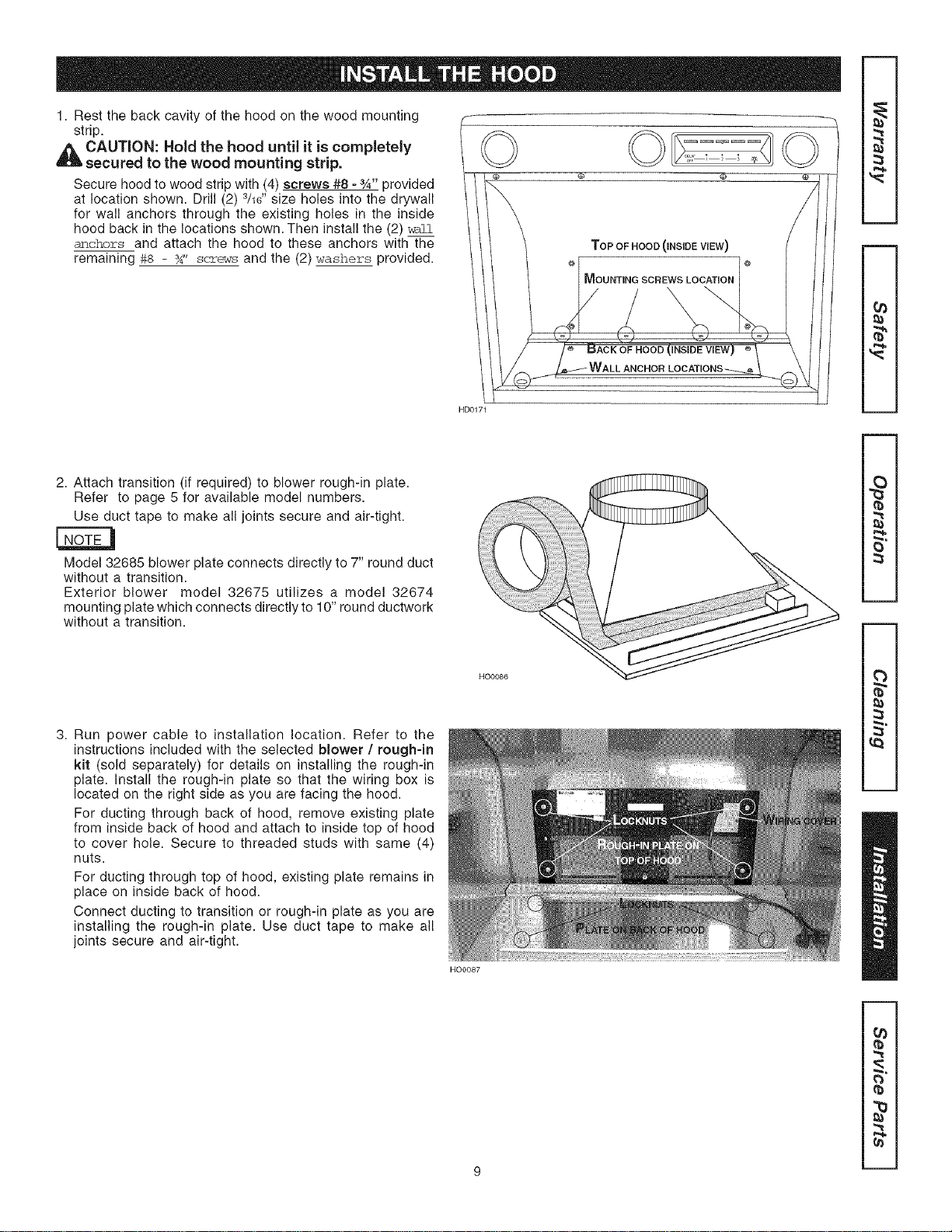

1. Rest the back cavity of the hood on the wood mounting
strip.
_1 CAUTION: Hold the hood until it is completely
secured to the wood mounting strip.
Secure hood to wood strip with (4) screws #8 - 3A"provided
at location shown. Drill (2) 3h6" size holes into the drywall
for wall anchors through the existing holes in the inside
hood back in the locations shown. Then install the (2) _]L1
anchors and attach the hood to these anchors with the
remaining #8 - H" screws and the (2) washers provided.
m
m
HD0171
m
m
2. Attach transition (if required) to blower rough-in plate.
Refer to page 5 for available model numbers.
Use duct tape to make all joints secure and air-tight
Model 32685 blower plate connects directly to 7" round duct
without a transition.
Exterior blower model 32675 utilizes a model 32674
mounting plate which connects directly to 10" round ductwork
without a transition.
@
_b
m
m
3. Run power cable to installation location. Refer to the
instructions included with the selected blower / rough-in
kit (sold separately) for details on installing the rough-in
plate. Install the rough-in plate so that the wiring box is
located on the right side as you are facing the hood.
For ducting through back of hood, remove existing plate
from inside back of hood and attach to inside top of hood
to cover hole. Secure to threaded studs with same (4)
nuts.
For ducting through top of hood, existing plate remains in
place on inside back of hood.
Connect ducting to transition or rough-in plate as you are
installing the rough-in plate. Use duct tape to make all
joints secure and air-tight
HO0086
HO0087
2
9 m
_lb WARNING: Risk of electrical shock. Electricalwiring must be done by qualified personnel
in accordance with all applicable codes and
standards. Before connecting wires, switch
power off at service panel and lock service
disconnecting means to prevent power from
being switched on accidentally.
1. Remove wiring cover from rough-in plate and set aside.
2. Remove appropriate knock-out from rough-in plate. As you
are installing the rough-in plate, feed 6" of power cable
through knock-out opening and attach cable to wiring box
with appropriate connectors.
3. Connect BLACK to BLACK, WHITE to WHITE and GREEN
or bare wire under GREEN ground screw. Reinstall wiring
cover.
According to your needs, 3 soffit chimney models are
available - to hide ductwork if the hood is not installed
under a cabinet.
The 12" high 51012 model is intended for kitchen with 8'
ceiling, the 24" high 51024 for 9' ceiling and the 36" high
51036 for 10' ceiling. Refer to the instructions included with
the soffit chimney.
Refer to 5 for information. 1
page
ordering
J
1. To install blower, refer to instructions included with blower
/ rough-in kit. Once the blower is installed, plug the blower
unit into the female receptacle and the power supply onto
the male connector inside the hood. DO NOT plug the two
cords into each other.
See page 5 for blower/rough-in kit information.
J
HEO078
2. Install the pan previously removed inside the hood, and
secure with its 4 screws.
WARNING: in order to prevent the risk of personal injury, do not install a lamp identified for use only in enclosed
fixtures.
This hood must use 120 V, 50W, MR16 with GU10 base or PAR 16 with GU10 base, shielded halogen lamps (included).
Refer to page 4 for ordering information. ]
WARNING: in order to prevent the risk of personal injury, the halogen lamps must be cooled down before removing
them.
1. To remove lamps, gently push upwards and turn
counterclockwise to disengage bulb leads from their
grooves.
If need be, use a rubber dishwashing glove to add grip
when removing the bulb.
2. Install the new lamps by placing the bulb leads into their
grooves in the socket.
1 2 3
3. Gently push upwards and turn clockwise until secure.
10

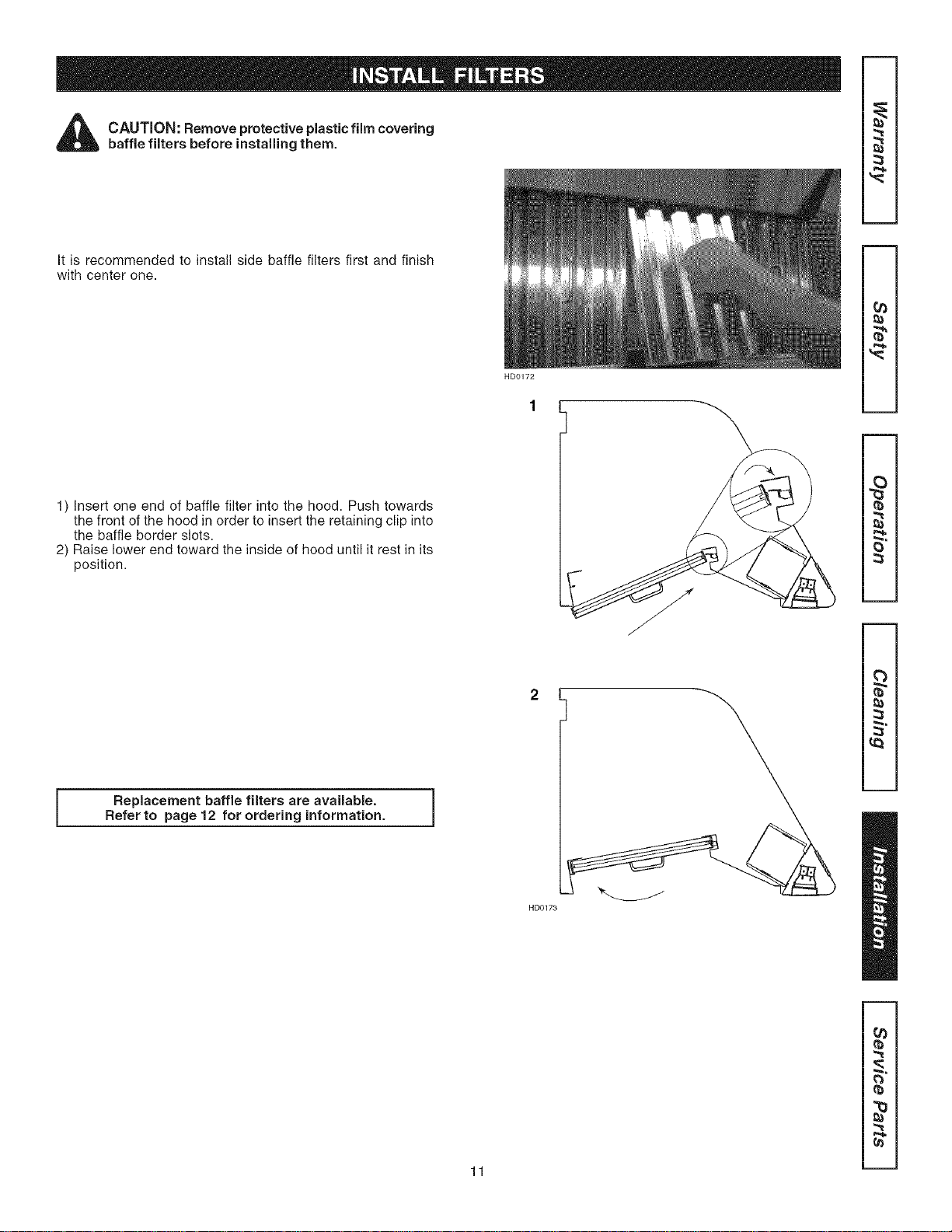

CAUTION: Remove protective plastic film covering
baffle filters before installing them.
It is recommended to install side baffle filters first and finish
with center one.
HD0172
m
m
m
m
1) Insert one end of baffle filter into the hood. Push towards
the front of the hood in order to insert the retaining clip into
the baffle border slots.
2) Raise lower end toward the inside of hood until it rest in its
position.
_b
m
m
l
J
Replacement baffle filters are available. |
Refer to page 12 for ordering information.
1
HD0173
{b
2
11 m
9
HL0074
/
11
KEY NO.
1
2
3
4
5
6
7
8
9
10
11
12
PART NO.
V13924
V13923
V07452
V07679
V16569
V05921
V07664
V06138
V05828
V16682
V16679
V16688
V16693
V07678
V07800
V12971
DESCRIPTION
Male Connector
Female Connector
Control Processor Unit
Logo Kenmore PRO
Lamp Shell, Socket &Trim Ass'y
Halogen Lamp (50W, 120V, PAR 16, GU-10)
Electronic Control Ass'y
Thermistor Heat Sentry
Filter Spring Clip
Baffle Filter 11.28"x 12.50"
Baffle Filter 8.93"x 12.80"
Inside Frame Ass'y (including item 9) 30"x 18"x 24"
Inside Frame Ass'y (including item 9) 36"x 18"x 24"
Harness Kit
Kenmore PRO Installation Manual
Installation Bag (Flat head screws #10x2" (4),
Screws #8 x 3A"(8), Nuts #10-32 (4), Wall anchors (2),
Washers 3/16"ID x 3A"OD (2))
30" WIDTH
1
1
1
1
3
3
1
1
3
Order replacement parts by PART NO.- not by KEY NO.
* Not illustrated.
36" WIDTH
1
1
1
1
4
4
1
1
3
1
2
1
1
1
12
Your Home
For repair-in your home-of all major brand appliances,
lawn and garden equipment, or heating and cooling systems,
no matter who made it, no matter who sold it!
For the replacement parts, accessories and
owner's manuals that you need to do-it-yourself.
For Sears professional installation of home appliances
and items like garage door openers and water heaters.
1-800-4-MY-HOME ® (1-800-469-4663)
Call anytime, day or night (U.S.A. and Canada)
www.sears.com www.sears.ca
Our Home
For repair of carry-in items like vacuums, lawn equipment,
and electronics, call or go on-line for the location of your nearest
Sears Parts & Repair Center.
1-800-488-1222
Call anytime, day or night (U.S.A. only)
www.sears.com
To purchase a protection agreement on a product serviced by Sears:
1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)
Para pedir servicio de reparaciSn
a domicilio, y para ordenar piezas:
1-888-SU-HOGAR sM
(1-888-784-6427)
Au Canada pour service en fran£ais:
1-800-LE-FOYER Mc
(1-800-533-6937)
www.sears.ca
SEARS
TM SM
® Registered Trademark / Trademark / Service Mark of Sears, Roebuck and Co.
TM
® Marca Registrada / Marca de Fabrica / SMMarca de Servicio de Sears, Roebuck and Co.
MCMarque de commerce / MDMarque deposee de Sears, Roebuck and Co.
13
© Sears, Roebuck and Co.

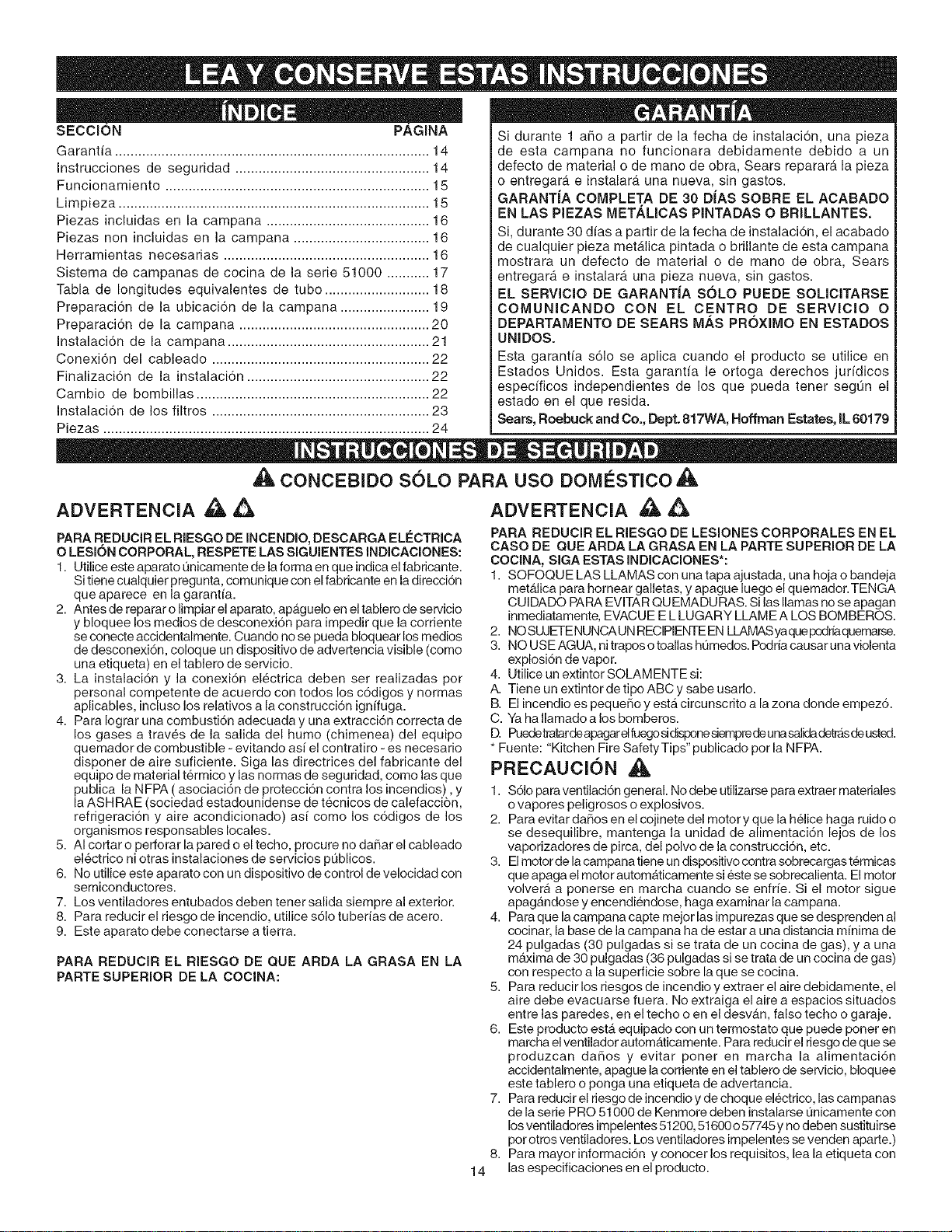

SECCION PAGINA
Garantfa ................................................................................. 14
Instrucciones de seguridad .................................................. 14
Funcionamiento .................................................................... 15
Limpieza ................................................................................ 15
Piezas incluidas en la campana .......................................... 16
Piezas non incluidas en la campana ................................... 16
Herramientas necesarias ..................................................... 16
Sistema de campanas de cocina de la serie 51000 ........... 17
Tabla de longitudes equivalentes de tube ........................... 18
Preparaci6n de la ubicaci6n de la campana ....................... 19
Preparaci6n de la campana ................................................. 20
Instalaci6n de la campana .................................................... 21
Conexi6n del cableado ........................................................ 22
Finalizaci6n de la instalaci6n ............................................... 22
Cambio de bombillas ............................................................ 22
Instalaci6n de los filtros ........................................................ 23
Piezas .................................................................................... 24
Si durante 1 aSo a partir de la fecha de instalacidn, una pieza
de esta campana no funcionara debidamente debido a un
defecto de material o de mane de obra, Sears reparara la pieza
o entregara, e instalara una nueva, sin gastos.
GARANTiA COMPLETA DE 30 DiAS SOBRE EL ACABADO
EN LAS PIEZAS MET.&LICAS PINTADAS O BRILLANTES.
Si, durante 30 dfas a partir de la fecha de instalacidn, el acabado
de cualquier pieza met_lica pintada o brillante de esta campana
mostrara un defecto de material o de mane de obra, Sears
entregar& e instalara una pieza nueva, sin gastos.
EL SERVlClO DE GARANTiA SOLO PUEDE SOLIClTARSE
COMUNICANDO CON EL CENTRO DE SERVlCIO O
DEPARTAMENTO DE SEARS MAS PROXIMO EN ESTADOS
UNIDOS.
Esta garantia s61o se aplica cuando el producto se utilice en
Estados Unidos. Esta garant{a le ortoga derechos jurfdicos
especificos independientes de los que pueda tener segQn el
estado en el que resida.
Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179
CONCEBIDO SOLO PARA USO DOMI_STICO _,
ADVERTENClA _ _ ADVERTENClA _ ,t_
PARA R.EDUClR EL RIESGO DE INCENDIO, DESCARGA ELECTRICA
O LESION CORPORAL, RESPETE LAS SIGUIENTES INDICACIONES:
1. Utiliceesteaparatounicamentedelaformaenqueindicaelfabricante.
Si tiene cualquier pregunta, comunique con el fabricante en la direccion
que aparece en la garantfa.
2. Antes de reparar o limpiar el aparato, ap&guelo en el tablero de servicio
y bloquee los medios de desconexion para impedir que la corriente
se conecte accidentalmente. Cuando no se pueda bloquear los medios
de desconexi6n, coloque un dispositivo de advertencia visible (como
una etiqueta) en el tablero de servicio.
3. La instalacion y la conexion electrica deben set realizadas por
personal competente de acuerdo con todos los codigos y normas
aplicables, incluso los relativos a la construccion ignffuga.
4. Para Iograr una combusti6n adecuada y una extraccion correcta de
los gases a traves de la salida del humo (chimenea) del equipo
quemador de combustible - evitando asi el contratiro - es necesario
disponer de aire suficiente. Siga las directrices del fabricante del
equipo de material termico y las normas de seguridad, como las que
publica la NFPA ( asociaci6n de proteccion contra los incendios), y
la ASHRAE (sociedad estadounidense de tecnicos de calefacci6n,
refrigeracion y aire acondicionado) asf como los c6digos de los
organismos responsables locales.
5. AI cortar o perforar la pared o el techo, procure no daSar el cableado
electrico ni otras instalaciones de servicios publicos.
6. No utilice este aparato con un dispositivo de control de velocidad con
semiconductores.
7. Los ventiladores entubados deben tener salida siempre al exterior.
8. Para reducir el riesgo de incendio, utilice s61o tuberias de acero.
9. Este aparato debe conectarse a tierra.
PARA REDUCIR EL RIESGO DE QUE ARDA LA GRASA EN LA
PARTE SUPERIOR DE LA COClNA:
PARA REDUClR EL RIESGO DE LESIONES CORPORALES EN EL
CASO DE QUE ARDA LA GRASA EN LA PARTE SUPERIOR DE LA
COClNA, SIGA ESTAS INDICAClONES*:
1. SOFOQU E LAS LLAMAS con una tapa ajustada, una hoja o bandeja
metalica para hornear galletas, y apague luego el quemador.TENGA
CUIDADO PARA EVITAR QU EMADU RAS. Si las llamas no se apagan
inmediatamente, EVACUEE L LUGARY LLAME A LOS BOMBEROS.
2. NOSUJETENUNCAUNRECIPIENTEEN LLAMASyaquepodn'aquemarse.
3. NO USE AGUA, nitrapos o toallas humedos. Podria causar una violenta
explosion de vapor.
4. Utilice un extintor SOLAM ENTE si:
A. Tiene un extintor de tipo ABC y sabe usarlo.
B. El incendio es pequef_o y esta circunscrito a la zona donde empezo.
C. Ya ha Ilamado a los bomberos.
D. Puedetratar deapagar elfuego sid_sponesiemprede unasalida detrasde usted.
* Fuente: "Kitchen Fire SafetyTips" publicado por la NFPA.
PRECAUClON _,
1. S61oparaventilaci6ngeneral. Nodebeutilizarseparaextraermateriales
o vapores peligrosos o explosivos.
2. Para evitar daf_os en el cojinete del motor y que la helice haga ruido o
se desequilibre, mantenga la unidad de alimentaci6n lejos de los
vaporizadores de pirca, del polvo de la construcci6n, etc.
3. El motor de la campana tiene un dispositivo cont ra sobrecargas termicas
que apaga el motor autom&ticamente si este se sobrecalienta. El motor
volver& a ponerse en marcha cuando se enfrie. Si el motor sigue
apag,_ndose y encendiendose, haga examinar la campana.
4. Paraquelacampanacaptemejorlasimpurezasquesedesprendenal
cocinar, la base de la campana ha de estar a una distancia minima de
24 pulgadas (30 pulgadas si se trata de un cocina de gas), y a una
m,_xima de 30 pulgadas (36 pulgadas si se trata de un cocina de gas)
con respecto a la superficie sobre la que se cocina.
5. Para reducir los riesgos de incendio y extraer el aire debidamente, el
aire debe evacuarse fuera. No extraiga el aire a espacios situados
entre las paredes, en el techo o en el desvb, n, falso techo o garaje.
6. Este producto estb, equipado con un termostato que puede poner en
marcha el ventilador automaticamente. Para reducir el riesgo de que se
produzcan daSos y evitar poner en marcha la alimentaci6n
acddentalmente, apague la corriente en el tablero de servicio, bloquee
este tablero o ponga una etiqueta de advertancia.
7. Parareducirelriesgodeincendioydechoqueelectrico, lascampanas
de la serie PRO 51000 de Kenmore deben instalarse unicamente con
los ventiladores impelentes 51200, 51600 o57745 y no deben sustituirse
por otros ventiladores. Los ventiladores impelentes se venden aparte.)
8. Paramayorinformacion yconocerlosrequisitos, lealaetiquetacon
14 las especificaciones en el producto.

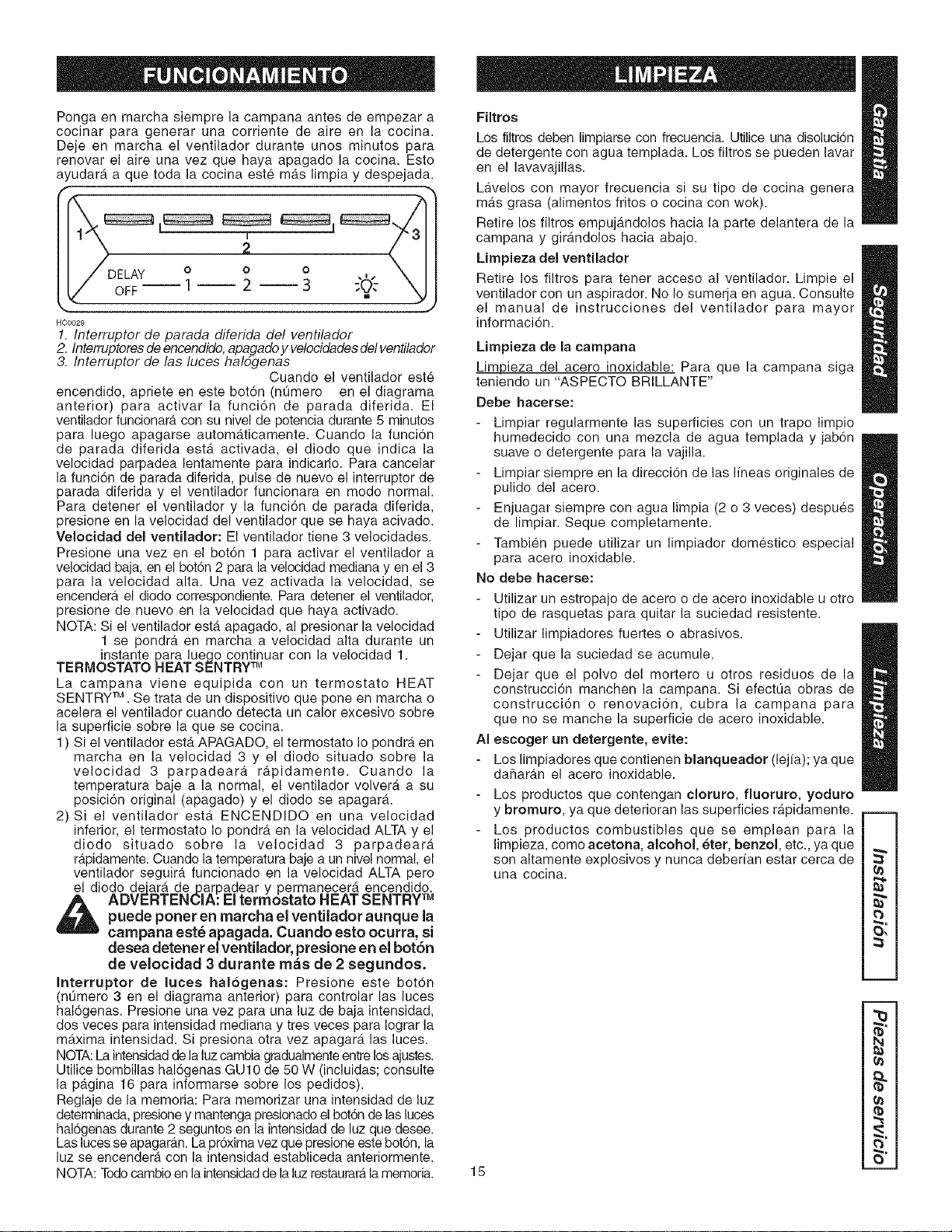

Ponga en marcha siempre la campana antes de empezar a
cocinar para generar una corriente de aire en la cocina.
Deje en marcha el ventilador durante unos minutos para
renovar el aire una vez que haya apagado la cocina. Esto
a _udarA a que toda la cocina este mAs limpia y despejada.
I / DELAY o o o ,
,,, j
HC0029
1. Interrupter de parada diferida del ventilador
2. Interruptores de encendido, apagado y velocidades del ventilador
3. Interrupter de las luces haldgenas
Cuando el ventilador este
encendido, apriete en este bot6n (nt]mero en el diagrama
anterior) para activar la funci6n de parada diferida. El
ventilador funcionarA con su nivel de potencia durante 5 minutos
para luego apagarse automAticamente. Cuando la funci6n
de parada diferida estA activada, el diode que indica la
velocidad parpadea lentamente para indicarlo. Para cancelar
la funci6n de parada diferida, pulse de nuevo el interrupter de
parada diferida y el ventilador funcionara en modo normal.
Para detener el ventilador y la funci6n de parada diferida,
presione en la velocidad del ventilador que se haya acivado.
Velocidad del ventilador: El ventilador tiene 3 velocidades.
Presione una vez en el bot6n 1 para activar el ventilador a
velocidad baja, en el bot6n 2 para la velocidad mediana yen el 3
para la velocidad alta. Una vez activada la velocidad, se
encendera el diodo correspondiente. Para detener el ventilador,
presione de nuevo en la velocidad que haya activado.
NOTA: Si el ventilador estA apagado, al presionar la velocidad
1 se pondrA en marcha a velocidad alta durante un
instante para luego continuar con la velocidad 1.
TERMOSTATO HEAT SENTRY TM
La campana viene equipida con un termostato HEAT
SENTRY TM. Se trata de un dispositivo que pone en marcha o
acelera el ventilador cuando detecta un calor excesivo sobre
la superficie sobre la que se cocina.
1) Si el ventilador estA APAGADO, el termostato Io pondrA en
marcha en la velocidad 3 y el diodo situado sobre la
velocidad 3 parpadearA rapidamente. Cuando la
temperatura baje a la normal, el ventilador volverA a su
posici6n original (apagado) y el diodo se apagarA.
2) Si el ventilador esta ENCENDIDO en una velocidad
inferior, el termostato Io pondra en la velocidad ALTA y el
diodo situado sobre la velocidad 3 parpadearA
rApidamente. Cuando la temperatura baje a un nivel normal, el
ventilador seguirA funcionado en la velocidad ALTA pete
el diode deiarA deparpadear y permanecerA encendido.
A_, ADVERTENClA: El termostato HEAT SENTRY TM
,_r_, puede poner en marcha el ventilador aunque la
campana est_ apagada. Cuando esto ocurra, si
desea detener el ventilador, presione en el bot6n
de velocidad 3 durante m&s de 2 segundos.
Interruptor de luces halogenas: Presione este bot6n
(nt_mero 3 en el diagrama anterior) para controlar las luces
hal6genas. Presione una vez para una luz de baja intensidad,
dos veces para intensidad mediana y tres veces para Iograr la
maxima intensidad. Si presiona otra vez apagara las luces.
NOTA:La intensidadde la luz cambia gradualmente entre los ajustes.
Utilice bombillas hal6genas GU10 de 50 W (incluidas; consulte
la pagina 16 para informarse sobre los pedidos).
Reglaje de la memoria: Para memorizar una intensidad de luz
determinada, presione y mantenga presionado el bot6n de las luces
hal6genas durante 2 seguntos en la intensidad de luz que desee.
Las luces se apagaran. La pr6xima vez que presione este bot6n, la
luz se encendera con la intensidad establiceda anteriormente.
NOTA: Todo cambio enla intensidadde laluz restaurarala memoria.
Filtros
Los filtros deben limpiarse con frecuencia. Utilice una disoluci6n
de detergente con agua templada. Los filtros se pueden lavar
en el lavavajillas.
Lavelos con mayor frecuencia si su tipo de cocina genera
mas grasa (alimentos fritos o cocina con wok).
Retire los filtros empujandolos hacia la parte delantera de la
campana y girandolos hacia abajo.
Limpieza del ventilador
Retire los filtros para tener acceso al ventilador. Limpie el
ventilador con un aspirador. No Io sumerja en agua. Consulte
el manual de instrucciones del ventilador para mayor
informaci6n.
Limpieza de la campana
Limpieza del acero inoxidable: Para que la campana siga
teniendo un "ASPECTO BRILLANTE"
Debe hacerse:
Limpiar regularmente las superficies con un trapo limpio
humedecido con una mezcla de agua templada y jab6n
suave o detergente para la vajilla.
Limpiar siempre en la direcci6n de las Ifneas originales de
pulido del acero.
Enjuagar siempre con agua limpia (2 o 3 veces) despues
de limpiar. Seque completamente.
Tambien puede utilizar un limpiador domestico especial
para acero inoxidable.
No debe hacerse:
Utilizar un estropajo de acero o de acero inoxidable u otro
tipo de rasquetas para quitar la suciedad resistente.
Utilizar limpiadores fuertes o abrasivos.
Dejar que la suciedad se acumule.
Dejar que el polvo del mortero u otros residues de la
construcci6n manchen la campana. Si efectua obras de
construcci6n o renovaci6n, cubra la campana para
que no se manche la superficie de acero inoxidable.
AI escoger un detergente, evite:
Los limpiadores que contienen blanqueador (lej_a); ya que
daiharan el acero inoxidable.
Los productos que contengan cloruro, fluoruro, yoduro
y bromuro, ya que deterioran las superficies rapidamente. __
Los productos combustibles que se emplean para la
limpieza, como acetona, alcohol, eter, benzol, etc., ya que
son altamente explosives y nunca deberfan estar cerca de _"
una cocina.
O,
15
m
N
n=
Regleta de montaje
Filtro
(3 para campana)
HRO012 _
Bolsa de piezas
(4 tornillos de cabeza plana n.° 10 de 2 pulg.,
8tornillos n.°8 de sApulg.,
4 tuercas n.° 10-32, 2 dispositivos de
sujeci6n mural y 2 arandelas de s/16pulg.
de diametro interior x 3Apulg. de
didtmetro exterior)
Bombillas hal6genas protegidas MR 16
de 120 Voltios, 50 W, con base GU10 o
PAR 16 con base GU10
(3 para la campana de 30 pub., 4 para la
de 36 pulg.) N.° de pieza Sears V05921
Accesorios para tubes
(const_ltese la secci6n "Sistema de campanas de cocina de
la serie 51000" en la p_gina 17 para ver los numeros de
modelo de los accesorios para tubos.)
Ventilador (interior o exterior)
(consultese la secci6n "Sistema de campanas de cocina de
la serie 51000" en la pAgina 17 para ver los nt]meros de
modelo de los ventiladores.)
Y J
Destornillador
(Robertson o Phillips) Lapiz
Q J
Cinta metrica Llave para tuercas
de 3/8pulg.
Sierra de
Taladro pupal
Serrucho Cinta para Desforrador
- o - de calar conductos de hilos
16
m
r
Capuchones murales
y de tejado,
Ventilador exterior
h Pieza Sears
numero 57745
Broan modelo 437 Broan
Capuch6n de modelo 441
Broan modelo 647
Capuch6n mural
Ventilador exterior alta capacidad Capuch6n mural redondo de 7 pulg.
de 12001pcm para __tejad° redondo] de 10 pulg. _ ./ / /
Pieza Sears
n(imero 59091
Capuch6n para tejado
Codos y ii "---- ----_
Dispositivos de _
cierre en la tuberfa
Brean modelo 421
Broan modelo 418 Dispositivo de cierre Broan modelo 415 _,
Code ajustable redondo vertical y redondo en la Codo ajustable redondo _"
de 10 pulg_._ //-tuberfade 10 pulg. de 7_pulg.
T.b r, os 2
L o°
Brean medelo 410 Broan modelo 407
Tubo redondo de 10 pulg. Tubo redondo de 7 pulg.
(secciones de 2 pies) (secciones de 2 pies) "-,
O,
::3
F i
L
Broanmodelo427 Broan modelo 423 Broan modelo 424 Broan modelo 454 Broan modelo 453
(redondo de (redondo de (redondo de (redondo de (redondo de
1 1 1 1 1 1
4 Y2pulg. x 18 Y2pulg. 4 Y2pulg. x 4 V2pulg. x 18 Y2pulg. 4 Y2pulg. x 4 V2pulg. x
18V2pulg. al0pulg., horiz., 18V2pulg.a10pulg., 18Y2pulg. a10pulg.,
a 10 pulg.,
i6 pulg. de a 10 pulg., vertical) delantero horiz., horiz.,
,_tura, lateral) | y trjasero) horiz./derecha) horiz./izquierda.)
._ L J_ _ ! I
Recubrimiento de conducto de
humos opcional
"_. N!Jmero de
pieza Sears
51012
51024
Pieza Sears _51036
numero 58140
Placa del ventilador
(utilfcese con el ventilador
exterior 57745)
Pieza Sears n(imero 51200
Conjunto de ventiladodPlaca
del ventilador
(Ventilador interior de 1200 pcm
y placa del ventilador)
Elija 1 de los 3
sistemas de ventiladores
17
_- J__Sears
Umero 51600
onjunto de
ventilador/Placa
del ventilador
ntilador interior
de 600 pcm y placa
Campana de la del ventilador)
51000
(Dosel con mandos del
ventilador y luces.
Necesaria para todas
stalaciones.)
HLO072
L
LOS NOMEROS DE PIEZAS DE SEARS los podra
conseguir en la tienda Sears m&s cercana, en Ifnea en
Sears.corn o en el cat&logo de piezas de Sears
telefoneando al 1-800-366-7278. Para los modelos de
Broan, telefonee al 1-800-558-1711.
m
m
N
m
N
ut_
_b
LascampanasdeKenmorehansidodiseihadasparafuncionareficazmentecuandoestb_nconectadascontuboslargos.
Amododereferencia,estacampanafuncionaraaproximadamenteal80%desurendimientoevaluadocuandoesteconectada
conelequivalentede100piesdetuboredondode7pulgadasdedia.metro(paraventiladoresde600piescubicosporminuto)
oconelequivalentede125piesdetuboredondode10pulgadasdedia.metro(paraventiladoresde1200piescubicospor
minuto).UtiliceestatablaparacalcularlaIongitudequivalentedetubosdesusistema.Tengaencuentaqueeltuboredondo
de7pulgadaseseltama_ominimoqueseaconsejaparalosventiladoresde600piescubicospotminuto,mientrasqueeltubo
de 10 pulgadas es el tamaho minimo aconsejado para los ventiladores de 1200 pies cQbicos por minuto.
Broan modelo 407
Tubo recto
7 pulg. de diametro x 2 pies
de largo
Longitud equivalente
2 pies
( 0
Broan modelo 410
Tubo recto
10 pulg. de diametro x 2 pies
de largo
Longitud equivalente
2 pies
_) Broan modelo 415
Codo redondo de 7 pulg.
Longitud equivalente
8 pies
Broan modelo 418
Codo redondo
de 10 pulg.
Longitud equivalente
10 pies
Broan modelo 427
Cambio de seccion
redondo lateral de
41/2pulg. ×181/2 pulg. a
10 pulg.,
altura de 6 pulg.
Longitud equivalente
2 pies
Broan modelo 423
Cambio de seccion
redondo vertical de
41/2pulg. x 181/2pulg.
a 10 pulg.
Longitud equivalente
2 pies
Broan modelo 424
Cambio de secci6n
redondo 41/2pulg. ×
181/2 pulg. a
10 pulg., horizontal,
delantero y trasero
Longitud equivalente
10 pies
Broan modelo 454
Cambio de seccion
redondo 41/2pulg. x
181/2pulg. a 10 pulg.,
horizontal, derecha
Longitud equivalente
12 pies
Broan modelo 453
Cambio de seccion
redondo 41/2pulg. ×
181/2pulg. a 10 pulg.,
horizontal, izquierda
Longitud equivalente
12 pies
Broan modelo 647
(_ Capuchon mural
redondo de 7 pulg.
Longitud equivalente
30 pies
(15 pies sin dispositivo
de cierre)
Broan modelo 437
Capuch6n para
ado de 10 pulg.
Longitud equivalente
40 pies
(25 pies sin dispositivo
de cierre)
Broan modelo 441
Capuchon mural
redondo de 10 pulg.
Longitud equivalente
40 pies
(25 pies sin dispositivo
de cierre)
Sears modelo 59091
Capuchon para
tejado (tubos redondos de 7 pulg.)
Longitud equivalente
30 pies
(7 pies sin dispositivo de cierre)
LOS NUMEROS DE PIEZAS DE SEARS los podra
conseguir en la tienda Sears mas cercana, en linea en
Sears.corn o en el cat,logo de piezas de Sears
telefoneando al 1-800-366-7278. Para los modelos de
Broan, telefonee al 1-800-558-1711.
18

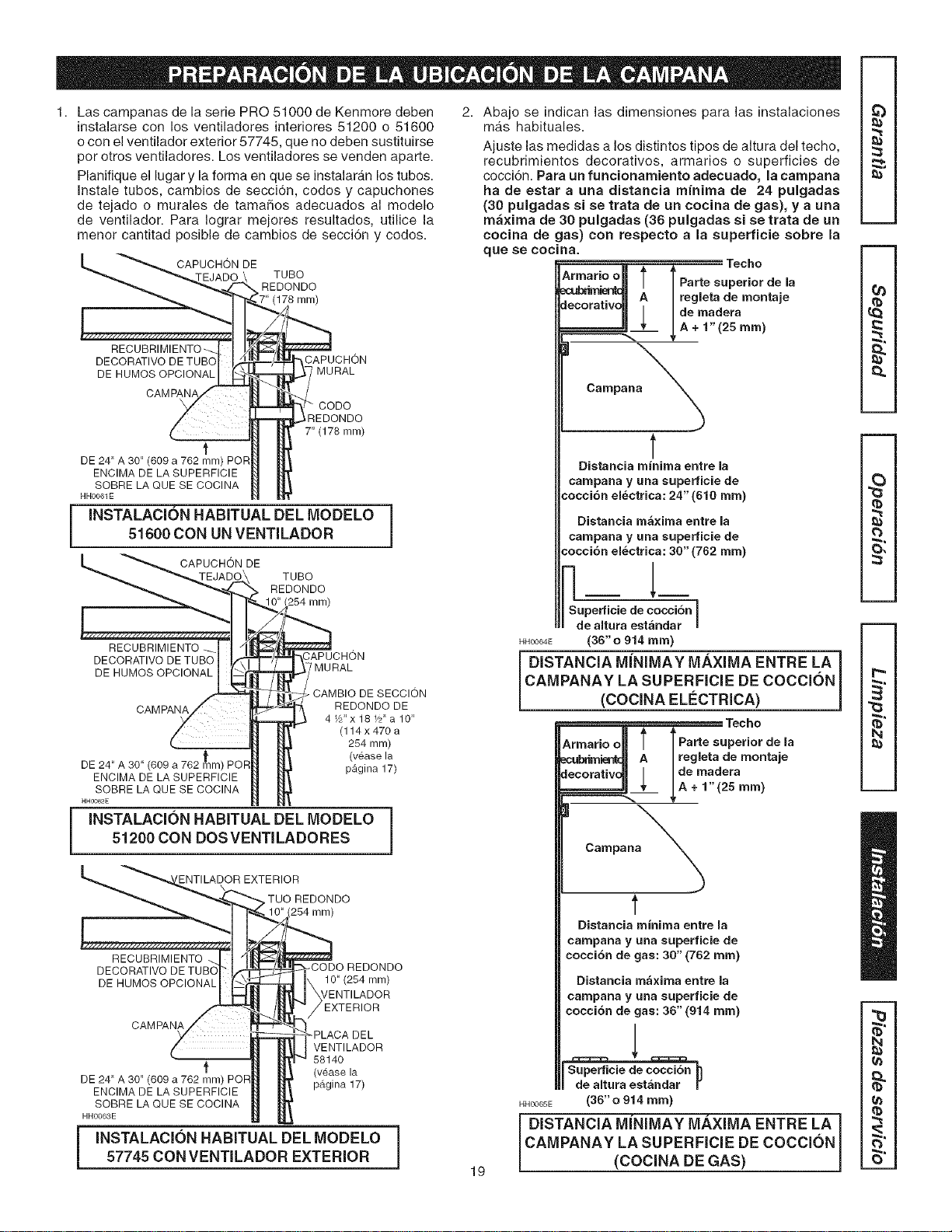

1. LascampanasdelaseriePRO51000deKenmoredeben
instalarseconlosventiladoresinteriores51200o51600
oconelventiladorexterior57745,quenodebensustituirse
porotrosventiladores.Losventiladoressevendenaparte.
PlanifiqueellugarylaformaenqueseinstalarAnlostubos.
Instaletubos,cambiosdesecci6n,codosycapuchones
detejadoomuralesdetamalhosadecuadosalmodelo
deventilador.ParaIograrmejoresresultados,utilicela
menorcantitadposibledecambiosdesecci6nycodos.
PUCHON DE TUBO
ram)
DECORATIVO CAPUCHON
DE HUMOS OPCIONAL MURAL
CODO
,REDONDO
7"(178mm)
t
DE 24" A 30" (609 a 762 rnrn) POR
ENCIMA DE LA SUPERFICIE
SOBRE LA QUE SE COCINA
HHOO61E
INSTALACION HABITUAL DEL MODELO
51600 CON UN VENTILADOR J
RECUBRIMIENTO __
DECORATIVO DE TUBO
DE HUMOS OPCIONAL
CAMPANA
DE 24" A 30" (609 a 762 ¢nm) POR
ENCIMA DE LA SUPERFICIE
SOBRE LA QUE SE COCINA
MURAL
CAMBIO DE SECCION
REDONDO DE
4 Y/' x 18 Yz"a 10"
(114x470 a
254 turn)
(v6ase la
p&gina 17)
INSTALACION HABITUAL DEL MODELO |
J
51200 CON DOSVENTILADORES
_._AD O R EXTERIOR
TUO REDONDO
254 mrn)
RECUBRIMIENTO
DE HUMOS OPClONAL
-CODO REDONDO
10" (254 mrn)
_/ENTILADOR
CAM PA_ -PLACA DELVENTILADOR
58140
(v6ase la
DE 24" A 30" (609 a 762 mm) POR pfigina 17)
ENCIMA DE LA SUPERFICIE
SOBRE LA QUE SE COCINA
HHO063E
INSTALACION HABITUAL DELMODELO |
J
57745 CON VENTILADOR EXTERIOR
2. Abajo se indican las dimensiones para las instalaciones
mAs habituales.
Ajuste las medidas a los distintos tipos de altura del techo,
recubrimientos decorativos, armarios o superficies de
cocci6n. Para un funcionamiento adecuado, lacampana
ha de estar a una distancia m_nirna de 24 pulgadas
(30 pulgadas si se trata de un cocina de gas), y a una
m_xima de 30 pulgadas (36 pulgadas si se trata de un
cocina de gas) con respecto a la superficie sobre la
que se cocina.
Techo
Armar'oolltA I
_.btim.,,_,_4, Parte superior de la
regleta de montaje
Idec°ratill _ de madera
A + 1" (25 ram)
Campana_
Distancia minima entre la
campana y una superficie de
cocei6n el_ctrica: 24" (610 ram)
Distancia m&xima entre la
campana y una superficie de
cocci6n el_ctrica: 30" (762 ram)
l_
Superficie de coceidn I
de altura est_ndar
!
HHOO64E (36"0 914ram)
i DISTANCIA M|NiMAY MAXIMA ENTRE LA
CAMPANAY LA SUPER FICIE DE COCCION
| (COC NA ELECTR CA)
-- Techo
Armario oll t t Parre superior de 'a
,_cubrimientcD A Jregleta de montaje
/.ema0era
_A + 1"(25 ram)
CampanaX'N_
t
Distancia minima entre la
campana y una superficie de
cocci6n de gas: 30" (762 ram)
19
Distancia m&xima entre la
campana y una superficie de
cocci6n de gas: 36" (914 ram)
HHOO65E (36" o 914 ram)
DISTANClA MINIMAY MAXIMA ENTRE LA
CAMPANAY LA SUPERFIClE DE COCClON
| (COC NA DE GAS)
m
m
m
m
2
m
m
m
n=

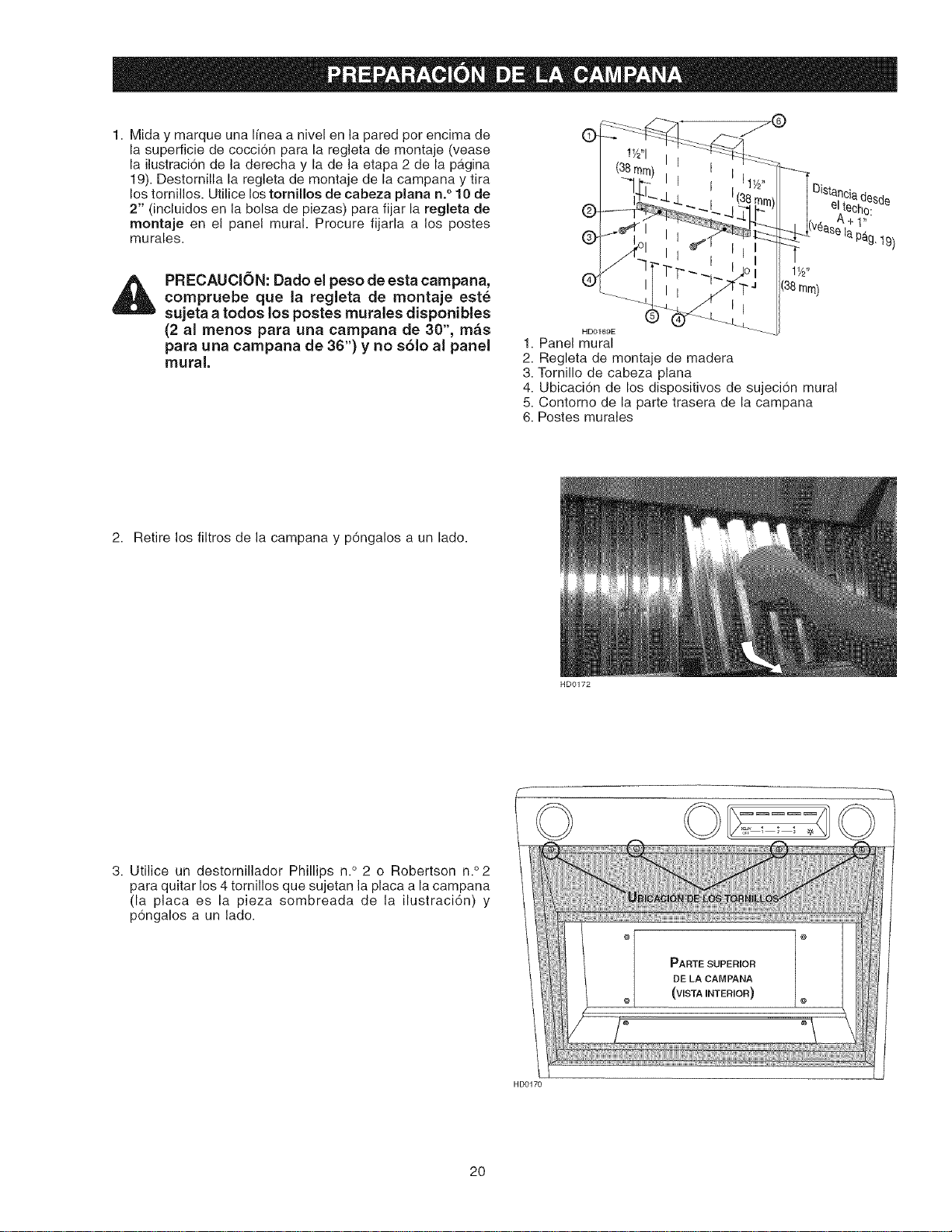

1. Mida y marque una Ifnea a nivel en la pared per encima de
la superficie de cocci6n para la regleta de montaje (vease
la ilustraci6n de la derecha y la de la etapa 2 de la pa.gina
19). Destornilla la regleta de montaje de la campana y tira
los tomillos. Utilice los tomillos de cabeza plana n.° 10 de
2" (incluidos en la bolsa de piezas) para fijar la regleta de
montaje en el panel mural. Procure fijarla a los postes
murales.
PRECAUCION: Dado el peso de esta campana,
compruebe que la regleta de montaje est_
sujeta a todos los postes murales disponibles
(2 al menos para una campana de 30", m_s
para una campana de 36") y no s61o al panel
mural.
1½"
(38ram)
desde
t"
ela pag.19)
HDO169E
1. Panel mural
2. Regleta de montaje de madera
3. Tornillo de cabeza plana
4. Ubicaci6n de los dispositivos de sujeci6n mural
5. Contorno de la parte trasera de la campana
6. Postes murales
2. Retire los filtros de la campana y p6ngalos a un lado.
3. Utilice un destornillador Phillips n.° 2 o Robertson n.° 2
para quitar los 4 tornillos que sujetan la placa a la campana
(la placa es la pieza sombreada de la ilustraci6n) y
p6ngalos a un lade.
HD0172
HD0170
20
m

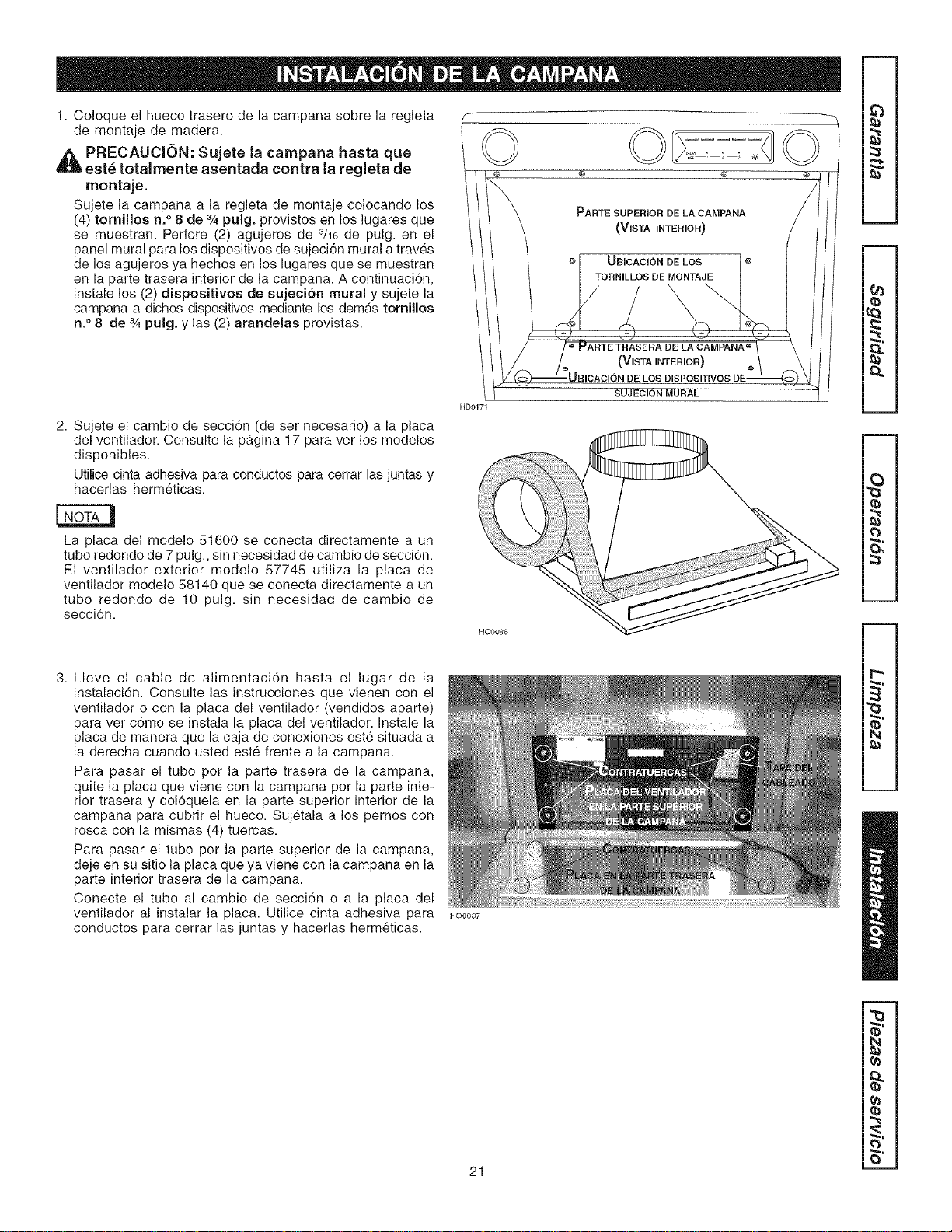

1. Coloque el hueco trasero de la campana sobre la regleta
de montaje de madera.
_ PRECAUCI6N: Sujete la campana hasta que
est_ totalmente asentada contra Ja regleta de
montaje.
Sujete la campana a la regleta de montaje colocando los
(4) tornillos n.° 8 de 3Apulg. provistos en los lugares que
se muestran. Perfore (2) agujeros de 3/16de pulg. en el
panel mural para los dispositivos de sujeci6n mural a traves
de los agujeros ya hechos en los lugares que se muestran
en la parte trasera interior de la campana. A continuaci6n,
instale los (2) dispositivos de sujeci6n mural y sujete la
campana a dichos dispositivos mediante los demos tornillos
n.° 8 de 3Apulg. y las (2) arandelas provistas.
2. Sujete el cambio de secci6n (de ser necesario) a la placa
del ventilador. Consulte la p#,gina 17 para ver los modelos
disponibles.
Utilice cinta adhesiva para conductos para cerrar las juntas y
hacerlas hermeticas.
La placa del modelo 51600 se conecta directamente a un
tubo redondo de 7 pulg., sin necesidad de cambio de secci6n.
El ventilador exterior modelo 57745 utiliza la placa de
ventilador modelo 58140 que se conecta directamente a un
tubo redondo de 10 pulg. sin necesidad de cambio de
secci6n.
HD0171
HO0086
PARTE SUPERIOR DE LA CAMPANA
(VISTA,NTER,OR)
UBICAClON DE LOS
TORNILLOS DE MONTAJE
SUJECION MURAL
m
m
r_
m
m
2
€3,
::3
m
m
3. Lleve el cable de alimentaci6n hasta el lugar de la
instalaci6n. Consulte las instrucciones que vienen con el
ventilador o con la placa del ventilador (vendidos aparte)
para vet c6mo se instala la placa del ventilador. Instale la
placa de manera que la caja de conexiones este situada a
la derecha cuando usted este frente a la campana.
Para pasar el tubo por la parte trasera de la campana,
quite la placa que viene con la campana pot la parte inte-
rior trasera y col6quela en la parte superior interior de la
campana para cubrir el hueco. Sujetala a los pernos con
rosca con la mismas (4) tuercas.
Para pasar el tubo por la parte superior de la campana,
deje en su sitio la placa que ya viene con la campana en la
parte interior trasera de la campana.
Conecte el tubo al cambio de secci6n o a la placa del
ventilador al instalar la placa. Utilice cinta adhesiva para
conductos para cerrar las juntas y hacerlas hermeticas.
HO0087
9.
N
21
i
N
n=

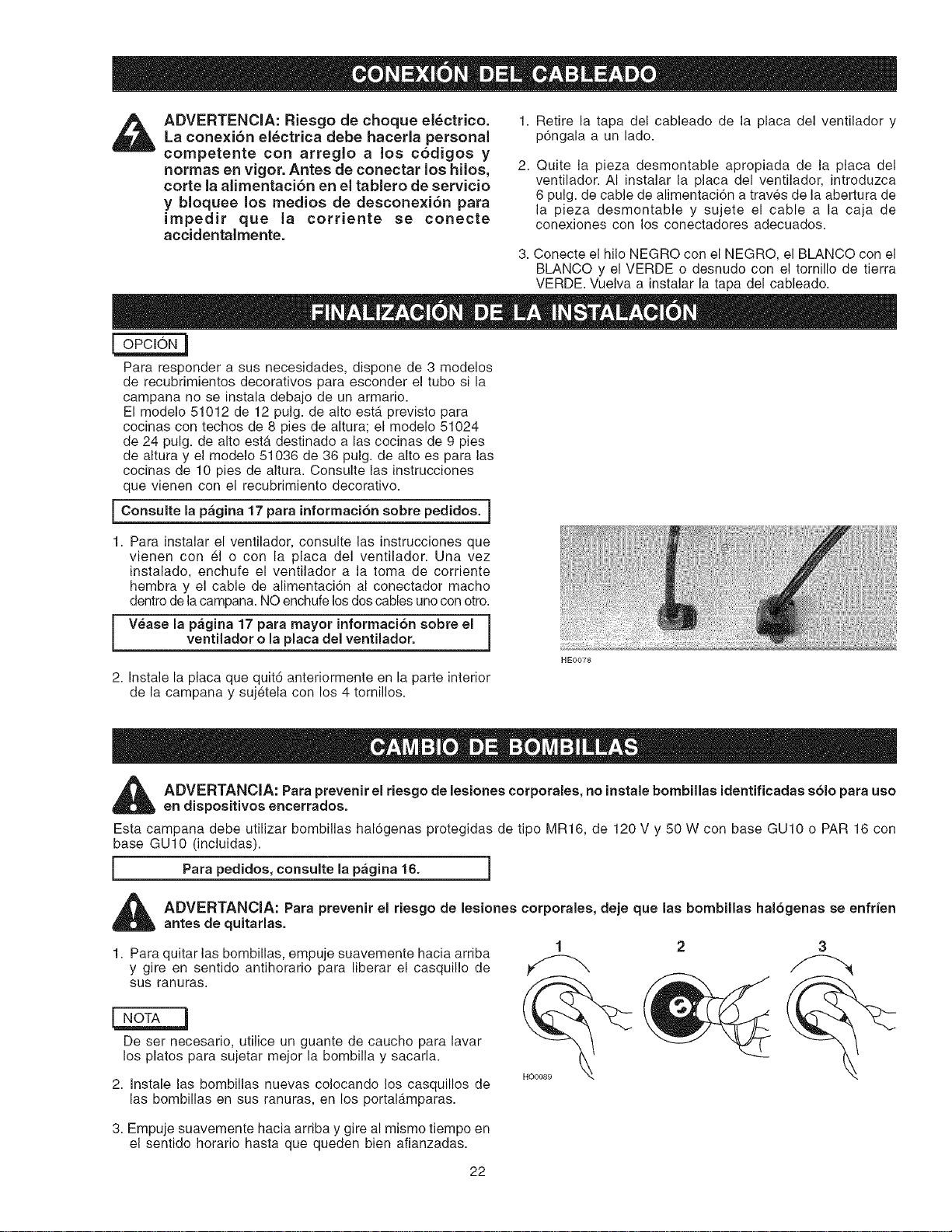

ADVERTENCIA: Riesgo de choque el6ctrico.
La conexi6n el6ctrica debe hacerla personal
competente con arreglo a los c6digos y
normas en vigor. Antes de conectar los hilos,
torte la alimentaci6n en el tablero de servicio
y bloquee los medios de desconexi6n para
impedir que la corriente se conecte
accidentalmente.
1. Retire la tapa del cableado de la placa del ventilador y
p6ngala a un lado.
2. Quite la pieza desmontable apropiada de la placa del
ventilador. AI instalar la placa del ventilador, introduzca
6 pulg. de cable de alimentaci6n a traves de la abertura de
la pieza desmontable y sujete el cable a la caja de
conexiones con los conectadores adecuados.
3. Conecte el hilo NEGRO con el NEGRO, el BLANCO con el
BLANCO y el VERDE o desnudo con el tornillo de tierra
VERDE. Vuelva a instalar la tapa del cableado.
Para responder a sus necesidades, dispone de 3 modelos
de recubrimientos decorativos para esconder el tubo si la
campana no se instala debajo de un armario.
El modelo 51012 de 12 pulg. de alto est,. previsto para
cocinas con techos de 8 pies de altura; el modelo 51024
de 24 pulg. de alto estb_destinado alas cocinas de 9 pies
de altura y el modelo 51036 de 36 pulg. de alto es para las
cocinas de 10 pies de altura. Consulte las instrucciones
que vienen con el recubrimiento decorativo.
I Censulte la p_gina 17 infermacion sebre 1
para
pedides.
1. Para instalar el ventilador, consulte las instrucciones que
vienen con el o con la placa del ventilador. Una vez
instalado, enchufe el ventilador a la toma de corriente
hembra y el cable de alimentaci6n al conectador macho
dentro de lacampana. NO enchufe los dos cables uno con otro.
Vease la pagina 17 para mayer infermaci6n sobre el
ventilader o la placa del ventilader.
HEO078
2. Instale la placa que quit6 anteriormente en la parte interior
de la campana y sujetela con los 4 tornillos.
ADVERTANCIA: Para prevenir el riesge de lesienes cerperales, ne instale bembillas identificadas sole para uso
en dispositives encerrades.
Esta campana debe utilizar bombillas hal6genas protegidas de tipo MR16, de 120 V y 50 W con base GU10 o PAR 16 con
base GU10 (incluidas).
I Para pedides, censulte la pagina 16. 1
ADVERTANCIA: Para prevenir el riesge de lesienea cerporales, deje que las bembillas hal6genas se enfrien
antes de quitarlas.
1. Para quitar las bombillas, empuje suavemente hacia arriba
y gire en sentido antihorario para liberar el casquillo de
st,is ranuras.
De ser necesario, utilice un guante de caucho para lavar
los platos para sujetar mejor la bombilla y sacarla.
2. Instale las bombillas nuevas colocando los casquillos de
las bombillas en sus ranuras, en los portalAmparas.
1 2 3
3. Empuje suavemente hacia arriba y gire al mismo tiempo en
el sentido horatio hasta que queden bien afianzadas.
22
m
PRECAUCION: Retire la pelfcula protectera de
plastico que cubre los filtros antes de instalar
estos.
Se aconseja instalar primero los filtros laterales y terminar
con el filtro central.
HD0172
m
m
r_
£
m
m
1) Introduzca un extreme del filtro en la campana. Empuje
hacia la parte delantera de la campana para que el clip de
retenci6n se introduzca en las ranuras del borde del filtro.
2) Levante el extreme inferior hacia el interior de la campana
hasta que el filtro se quede afianzado en su posici6n.
0,
m
m
l
Existen filtros de recambio. /
Consulte laultima pagina para los pedidos.
1
HD0173
23

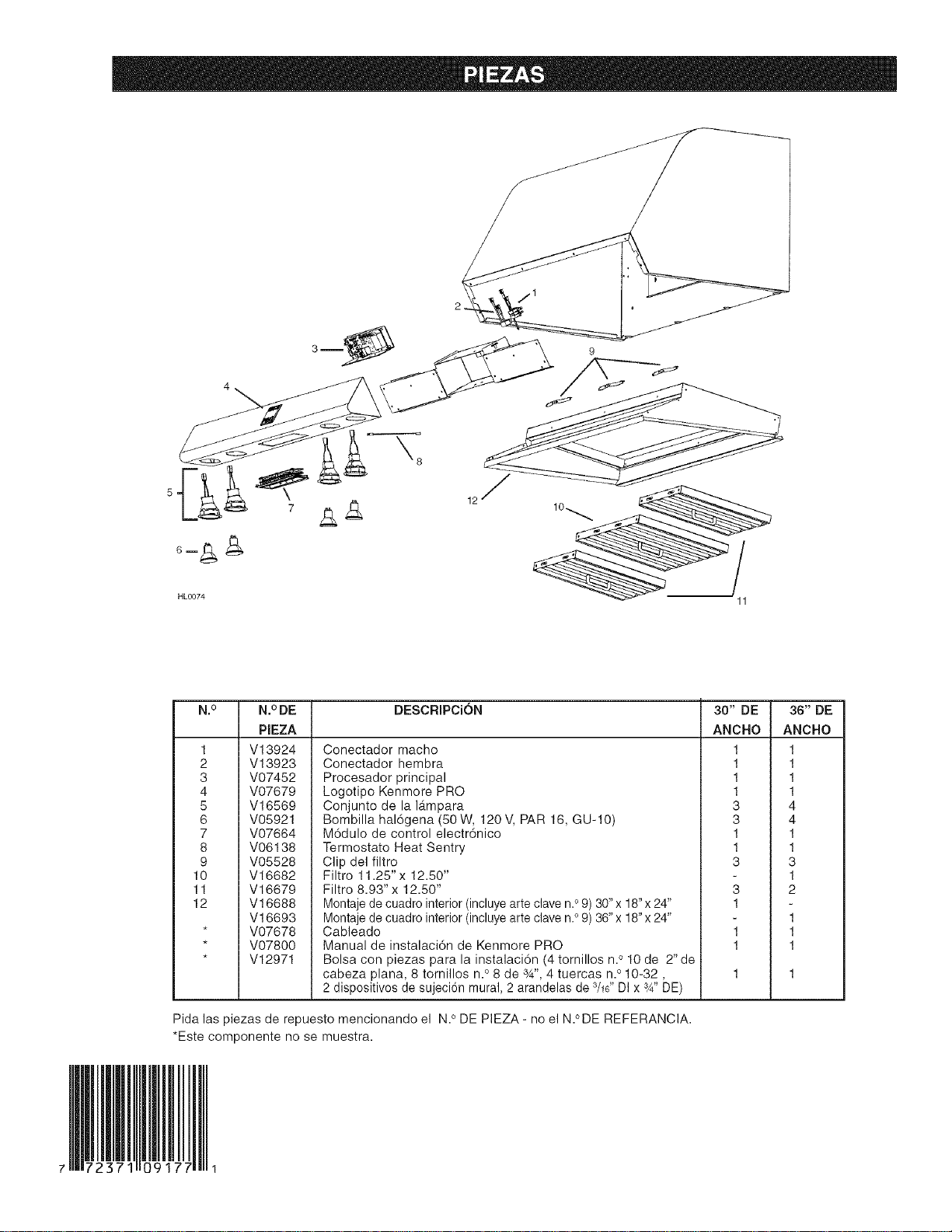

m
N
n=
$
9
HLO074
/
11
N.° DESCRIPCiON
1
2
3
4
5
6
7
8
9
10
11
12
N.°DE
PIEZA
V13924
V13923
V07452
V07679
V16569
V05921
V07664
V06138
V05528
V16682
V16679
V16688
V16693
V07678
V07800
V12971
Conectador macho
Conectador hembra
Procesador principal
Logotipo Kenmore PRO
Conjunto de la la.mpara
Bombilla hal6gena (50W, 120V, PAR 16, GU-10)
M6dulo de control electr6nico
Termostato Heat Sentry
Clip del filtro
Filtro 11.25"x 12.50"
Filtro 8.93" x 12.50"
Montaje de cuadro interior (incluye arte clave n.° 9) 30"x 18"x 24"
Montaje de cuadro interior (incluye arte clave n.° 9) 36"x 18"x 24"
Cableado
Manual de instalaci6n de Kenmore PRO
Bolsa con piezas para la instalaci6n (4 tornillos n.° 10 de 2" de
cabeza plana, 8 tornillos n.° 8 de 3A", 4 tuercas n.° 10-32,
2 dispositivos de sujecion mural, 2 arandelas de 3/16"DI x sA"DE)
Pida las piezas de repuesto mencionando el N.° DE PIEZA - no el N.°DE REFERANCIA.
*Este componente no se muestra.
30" DE
ANCHO
1
1
1
1
3
3
1
1
3
36" DE
ANCHO
1
1
1
1
4
4
1
1
3
1
2
1
1
1
7 1
