Use & Care / Installation Manual

Manual de Uso y Cuidado / Instalación

English / Español

SV22259 rev. 01

Sears Brands Management Corporation,

Hoﬀ man Estates, IL 60179 USA

www.kenmore.com

Models / Modelos

233.56033, 233.56043

Kenmore PRO®

Range Hood

Campana de cocina

READ AND SAVE THESE INSTRUCTIONS

TABLE OF CONTENTS

Warranty

.........................................................................

Safety Instructions

..........................................................

Operation

........................................................................

Cleaning

...........................................................................

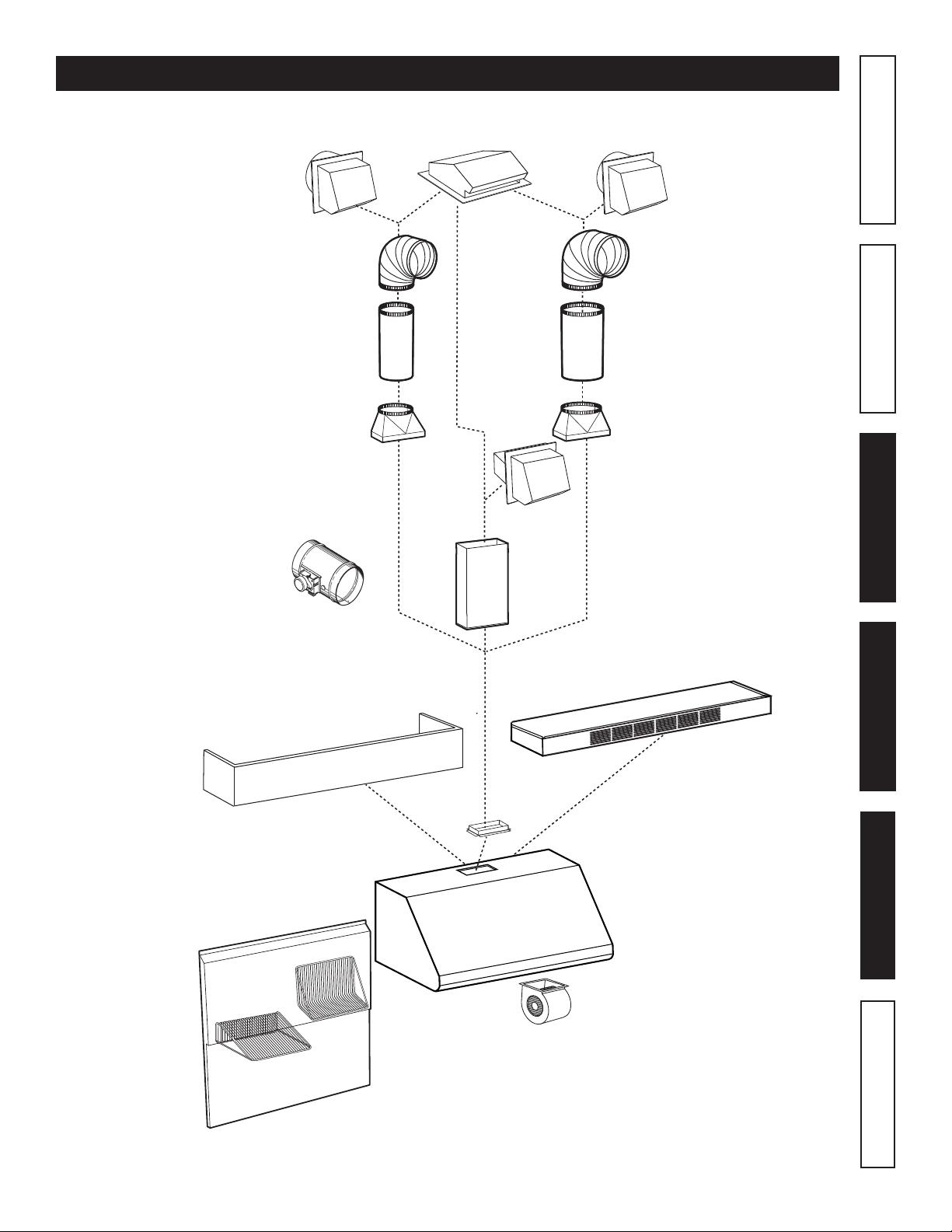

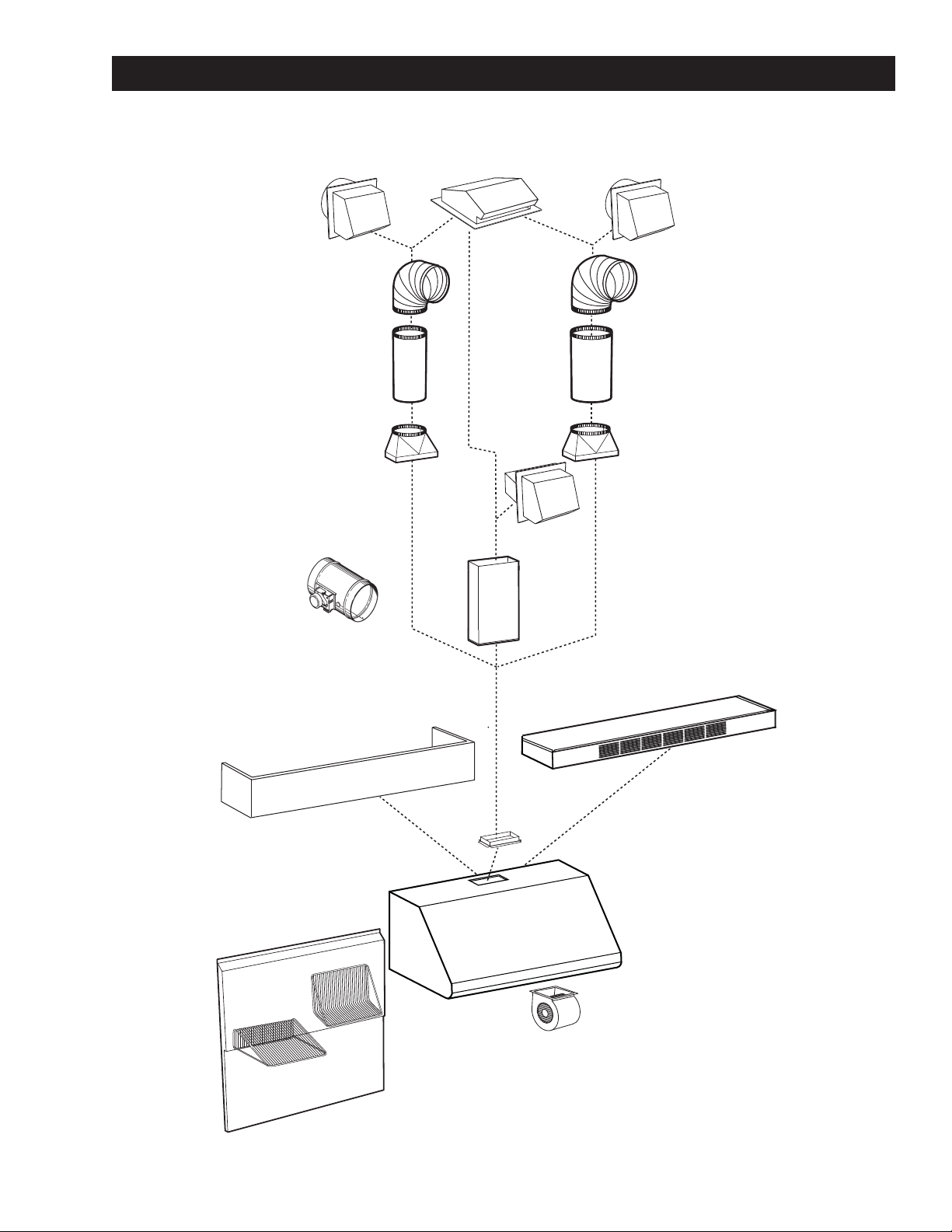

Kenmore 56000 Range Hood System

.........................

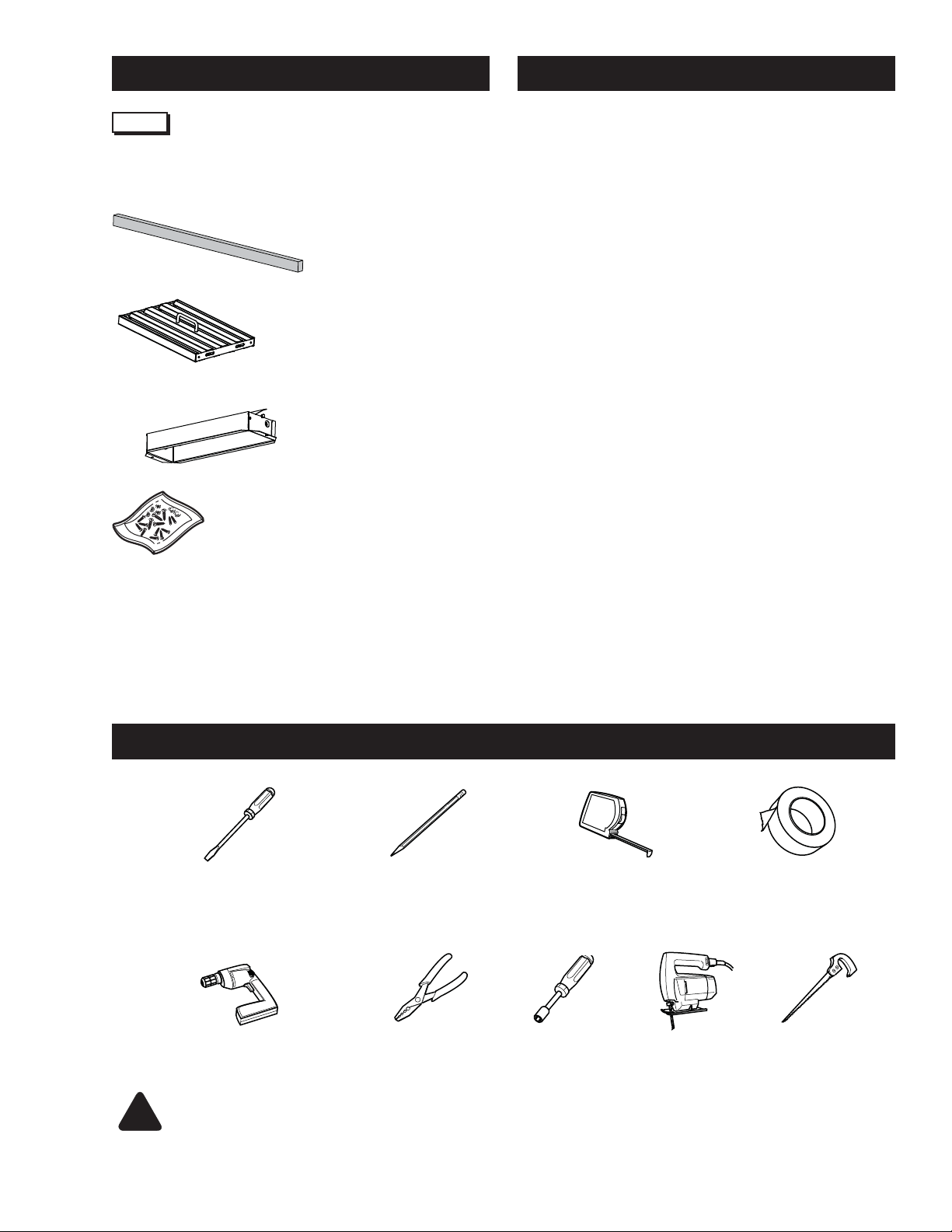

Parts Included With Hood

.............................................

Parts Not Included With Hood

.....................................

Tools Needed For Hood Installation

............................

Non-Ducted Installation

.................................................

Install Ductwork

..............................................................

Prepare The Hood Location

..........................................

Prepare The Installation

.................................................

Backsplash Installation (optional)

.................................

Prepare The Hood ....................................................... 8-9

Horizontal Discharge Installation

.................................

Install The Adapter And The Transition

.......................

Install Wood Mounting Strip

.........................................

Install recirculation kit 55673 or 55683

(non-ducted inst. only)

...................................................

Install 55633 or 55643 Optional Decorative Flue

(ducted inst. only)

...........................................................

Install The Hood

..............................................................

Connect The Wiring

.......................................................

Reinstall Grease Drip Rail And Baﬄ e Filters

..............

Install Light Bulbs

............................................................

Finalize the installation

..................................................

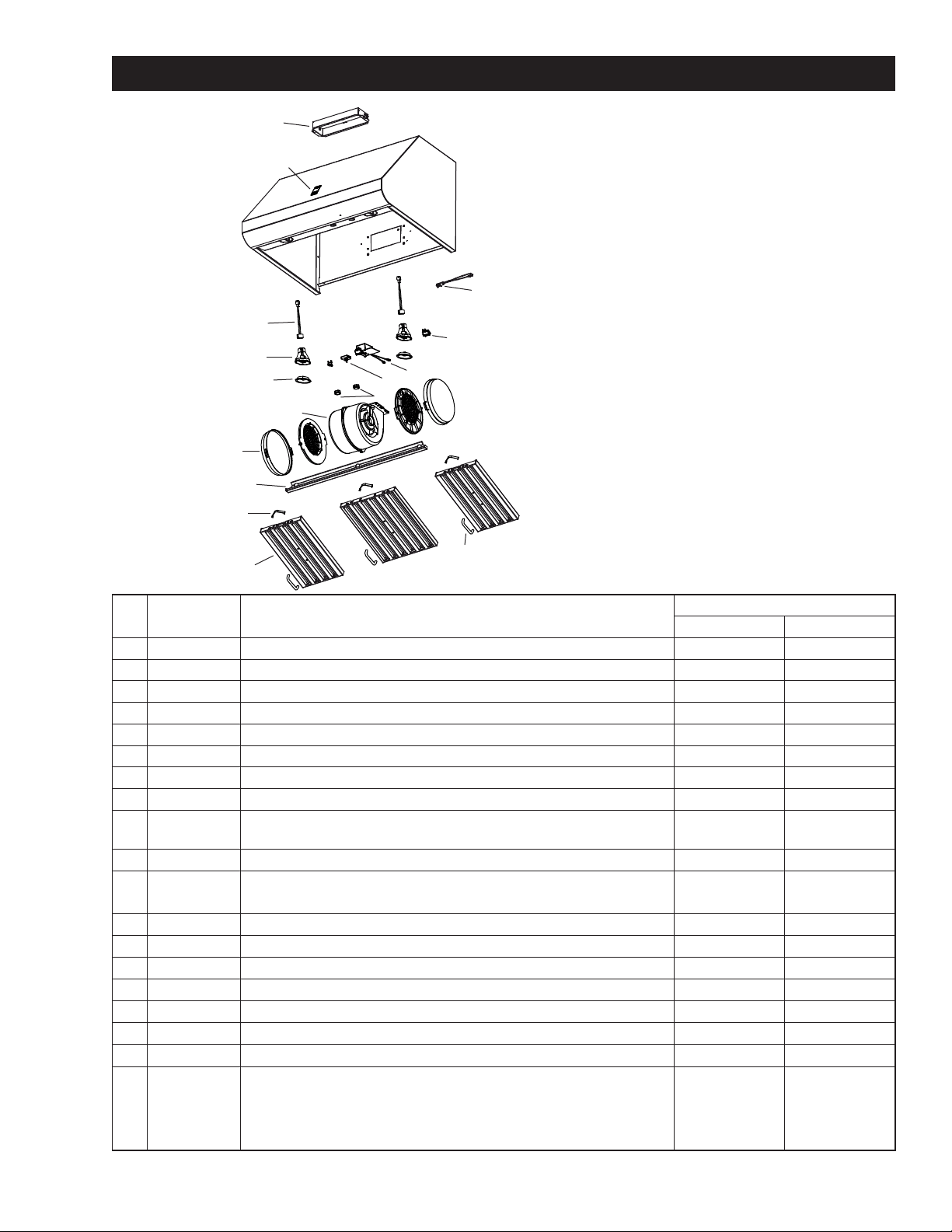

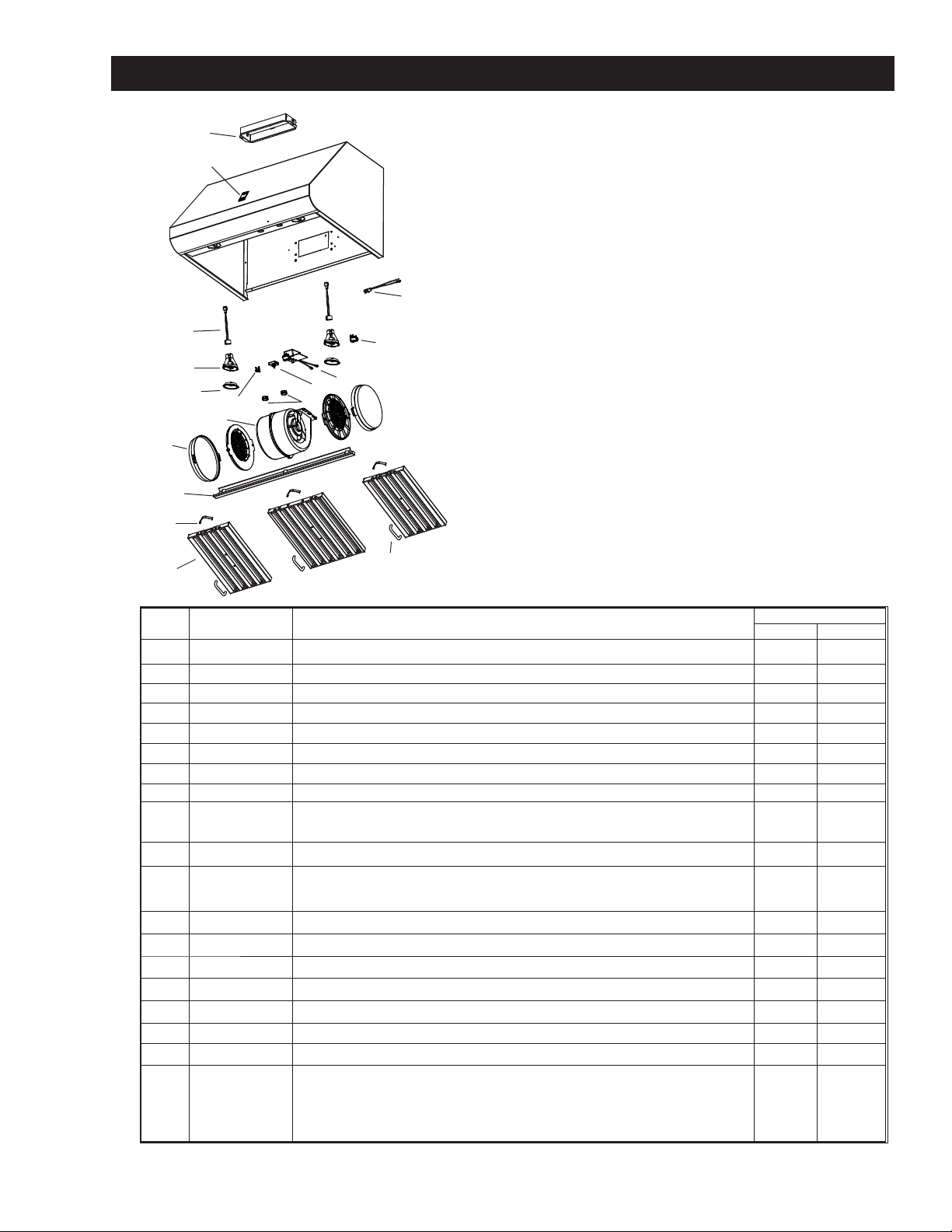

Service Parts

....................................................................

KENMORE PRO LIMITED WARRANTY

2. A service technician to clean or maintain this

appliance, or to instruct the user in correct appliance

installation, operation and maintenance.

3. Service calls to correct appliance installation not

performed by Sears authorized service agents, or to

repair problems with house fuses, circuit breakers,

house wiring, and plumbing or gas supply systems

resulting from such installation.

4. Damage to or failure of this appliance resulting

from installation not performed by Sears authorized

service agents, including installation that was not in

accord with electrical, gas or plumbing codes.

5. Damage to or failure of this appliance, including

discoloration or surface rust, if it is not correctly

operated and maintained according to all supplied

instructions.

6. Damage to or failure of this appliance, including

discoloration or surface rust, resulting from accident,

alteration, abuse, misuse or use for other than its

intended purpose.

7. Damage to or failure of this appliance, including

discoloration or surface rust, caused by the use of

detergents, cleaners, chemicals or utensils other than

those recommended in all instructions supplied with

the product.

8. Damage to or failure of parts or systems resulting

from unauthorized modiﬁ cations made to this

appliance.

9. Service to an appliance if the model and serial plate

is missing, altered, or cannot easily be determined to

have the appropriate certiﬁ cation logo.

Disclaimer of implied warranties; limitation of

remedies

Customer’s sole and exclusive remedy under

this limited warranty shall be product repair or

replacement as provided herein. Implied warranties,

including warranties of merchantability or ﬁ tness

for a particular purpose, are limited to one year

for the range hood and thirty days for painted or

bright metal parts, or the shortest period allowed

by law. Seller shall not be liable for incidental or

consequential damages. Some states and provinces

do not allow the exclusion or limitation of incidental or

consequential damages, or limitation on the duration

of implied warranties of merchantability or ﬁ tness, so

these exclusions or limitations may not apply to you.

This warranty applies only while this appliance is

used in the United States.

This warranty gives you speciﬁ c legal rights, and you

may also have other rights which vary from state to

state.

Sears Brands Management Corporation, Hoﬀ man

Estates, IL 60179

KENMORE PRO LIMITED WARRANTY

WITH PROOF OF SALE, the following warranty

coverage applies when this appliance is correctly

installed, operated and maintained according to all

supplied instructions.

FOR ONE YEAR from the date of sale this appliance

is warranted against defects in material or

workmanship. A defective appliance will receive free

repair or replacement at option of seller. This ONE

YEAR coverage does not apply to the ﬁ nish of any

painted or bright metal part.

FOR THIRTY DAYS from the date of sale, any painted

or bright metal part of this product will be replaced

free of charge if its ﬁ nish is defective in material or

workmanship.

For warranty coverage details to obtain free repair

or replacement, visit the web page: www.kenmore.

com/warranty

All warranty coverage is void if this product is ever

used for other than private household purposes.

This warranty covers ONLY defects in material and

workmanship, and will NOT pay for:

1. Expendable items that can wear out from normal

use, including but not limited to ﬁ lters, belts, bags or

screw-in base light bulbs.

Warranty Safety CleaningOperation Installation Service Parts

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR

INJURY TO PERSONS, OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the

manufacturer. If you have questions, contact the

manufacturer at the address listed in the warranty.

2. Before servicing or cleaning unit, switch power oﬀ at

service panel and lock the service disconnecting means

to prevent power from being switched on accidentally.

When the service disconnecting means cannot be

locked, securely fasten a prominent warning device,

such as a tag, to the service panel.

3. Installation work and electrical wiring must be done by

a qualiﬁ ed person(s) in accordance with all applicable

codes and standards, including ﬁ re-rated codes and

standards.

4. Suﬃ cient air is needed for proper combustion and

exhausting of gases through the ﬂ ue (chimney) of fuel

burning equipment to prevent backdrafting. Follow the

heating equipment manufacturer’s guideline and safety

standards such as those published by the National

Fire Protection Association (NFPA), and the American

Society for Heating, Refrigeration and Air Conditioning

Engineers (ASHRAE), and the local code authorities.

5. When cutting or drilling into wall or ceiling, do not

damage electrical wiring and other hidden utilities.

6. When performing installation, servicing or cleaning

the unit, it is recommended to wear safety glasses and

gloves.

7. Do not use this range hood with any additional solid

state speed control device.

8. Ducted fans must always be vented outdoors.

9. To reduce the risk of ﬁ re, use only metal ductwork.

10. This unit must be grounded.

11. When applicable local regulations comprise more

restrictive installation and/or certiﬁ cation requirements,

the aforementioned requirements prevail on those of

this document and the installer agrees to conform to

these at his own expenses.

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

1. Never leave surface units unattended at high settings.

Boilovers cause smoking and greasy spillovers that may

ignite. Heat oils slowly on low or medium settings.

2. Always turn hood ON when cooking at high heat or

when ﬂ ambeing food (i.e.: Crêpes Suzette, Cherries

Jubilee, Peppercorn Beef Flambé).

3. Clean ventilating fans frequently. Grease should not

be allowed to accumulate on fan, ﬁ lters or in exhaust

ducts.

4. Use proper pan size. Always use cookware appropriate

for the size of the surface element.

WARNING

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE

EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE

FOLLOWING*:

1. SMOTHER FLAMES with a close-ﬁ tting lid, cookie

sheet, or metal tray, then turn oﬀ the burner. BE

CAREFUL TO PREVENT BURNS. If the ﬂ ames do not

go out immediately, EVACUATE AND CALL THE FIRE

DEPARTMENT.

2. NEVER PICK UP A FLAMING PAN - You may be burned.

3. DO NOT USE WATER, including wet dishcloths or

towels - This could cause a violent steam explosion.

4. Use an extinguisher ONLY if:

A. You know you have a Class ABC extinguisher and

you already know how to operate it.

B. The ﬁ re is small and contained in the area where it

started.

C. The ﬁ re department is being called.

D. You can ﬁ ght the ﬁ re with your back to an exit.

*Based on “Kitchen Fire Safety Tips” published by NFPA.

CAUTION

1. For indoor use only.

2. For general ventilating use only. Do not use to exhaust

hazardous or explosive materials and vapors.

3. To avoid motor bearing damage and noisy and/or

unbalanced impellers, keep drywall spray, construction

dust, etc. oﬀ power unit.

4. Your hood motor has a thermal overload which will

automatically shut oﬀ the motor if it overheats. The

motor will restart when it cools down. If the motor

continues to shut off and restart, have the hood

serviced.

5. For best capture of cooking impurities, the bottom of

the hood should be at a minimum distance of 24” and

a maximum of 30” above the cooking surface.

6. To reduce the risk of ﬁ re and to properly exhaust air on a

ducted installation, be sure to duct air outside - Do not

exhaust air into spaces within walls or ceiling or into attics,

crawl spaces, or garage.

7. This product is equipped with a thermostat which

may start blower automatically. To reduce the risk of

injury and to prevent power from being switched on

accidentally, switch power oﬀ at service panel and

lock or tag service panel.

8. Because of the high exhausting capacity of this hood,

you should make sure enough air is entering the house

to replace exhausted air by opening a window close

to or in the kitchen.

9. To reduce the risk of ﬁ re and electrical shock, hood

must be installed with provided blower. Blower cannot

be substituted.

10. Use with approved cord-connection kit only.

SAFETY INSTRUCTIONS

INTENDED FOR DOMESTIC COOKING ONLY

READ AND SAVE THESE INSTRUCTIONS

Baﬄ e ﬁ lters

The baﬄ e ﬁ lters should be cleaned fr

equently. Use a warm

detergent solution. Baﬄ e ﬁ lters are dishwasher safe.

Wash more often if your cooking style generates greater

grease - like frying food or wok cooking.

OPERATION

Always turn ON your hood before you begin cooking in

order to establish an air ﬂ ow in the kitchen. Let the blower run

for a few minutes to clear the air after you turn oﬀ the range.

This will help keep the whole kitchen cleaner and brighter.

Heat Sentry™

This hood is equipped with a Heat Sentry thermostat. This

thermostat is a device that will turn on or speed up the

blower if it senses excessive heat above the cooking surface.

1) If blower is OFF - it turns blower ON to HIGH speed.

2) If blower is ON at a lower speed setting - it turns blower

to HIGH speed.

When the temperature level drops to normal, the blower

will return to its original setting.

WARNING: The Heat Sentry can start the blower

during a range top ﬁ re or other excessive heat

situations even if the hood is turned oﬀ . In this case,

it is impossible to turn the blower OFF with blower

switch. If you must stop the blower, do it from the

main electrical panel.

Hood Cleaning

Stainless steel cleaning:

How to maintain its “BRIGHT LOOK”

Do:

- Regularly wash surfaces with clean cloth or rag soaked

with warm water and mild soap or liquid dish detergent.

- Always clean in the direction of original polish lines.

- Always rinse well with clear water (2 or 3 times) after

cleaning. Wipe dry completely.

- You may also use a specialized household stainless steel

cleaner.

Do not:

- Use any steel or stainless steel wool or any other

scrapers to remove stubborn dirt.

- Use any harsh or abrasive cleaners.

- Allow dirt to accumulate.

- Let plaster dust or any other construction residues

reach the hood. During construction/renovation, cover

the hood to make sure no dust sticks to stainless steel

surface.

Avoid when choosing a detergent:

- Any cleaners that contains bleach will attack stainless

steel.

- Any products containing: chloride, ﬂ uoride, iodide,

bromide will deteriorate surfaces rapidly.

- Any combustible products used for cleaning such

as acetone, alcohol, ether, benzol, etc., are highly

explosive and should not be used close to a range.

CLEANING

HC0034

A: Halogen light knob

B: Blower speed control knob

HC0035

Cooktop Lighting (Halogen)

A rotary 3-position knob (1) controls the halogen lights

(OFF - low intensity - high intensity).

Blower

The blower is operated using two controls.

Use the on/oﬀ rocker switch (3) to start and stop the

blower. When turned on, the blower indicator (2) turns

on and the blower operates at the previous setting of the

speed control (4).

Turn the speed control knob clockwise to increase blower

speed – counterclockwise to decrease speed.

1) Halogen light knob

2) Blower operation indicator

3) ON/OFF blower switch

4) Blower speed control knob

Grease Drip Rail

The grease drip rail should be cleaned frequently. Lift it

out from the hood and use a warm detergent solution.

As for the baﬄ e ﬁ lters, wash more often if your cooking

style generates greater grease—like frying foods or wok

cooking. Allow grease drip rail to dry completely before

reinstalling it in the hood.

Blower Cleaning

Remove the ﬁ lters in order to access the blower. Use a

shop vacuum to clean the blower. Do not immerse in water.

Warranty Safety CleaningOperation Installation Service Parts

KENMORE 56000 RANGE HOOD SYSTEM

HL0240

BROAN MODEL 647

(7" R

OUND WALL CAP)

BROAN MODEL

634 OR 644 (ROOF CAP)

ROAN MODEL 643

(8" R

OUNDWALL CAP)

ROAN MODEL 415

(7" R

OUND ADJUSTABLE

LBOW)

ROAN MODEL 407

(7" R

OUND 2 FT.

ECTIONS)

ROAN MODEL 412

RANSITION

(3 ¼" x 10" to 7")

8" R

OUND ADJUSTABLE

LBOW

8" ROUND STANDARD

UCT

BROAN MODEL 413

RANSITION

(3 ¼" x 10" to 8")

ROAN MODEL 639

(3 ¼" x 10" W

ALL CAP)

STANDARD

UCT

(3 ¼" x 10")

DAPTER/DAMPER

3 ¼" x 10"

BLOWER

(600 CFM)

ECORATIVE FLUE

(OPTIONAL)

30": 55633

36": 55643

ON-DUCTED

RECIRCULATION

KIT

55673

55683

BACKSPLASH

57130

57136

TAINLESS STEEL WALL

COVERING WITH WARMING

SHELVES. OPTIONAL)

AKE-UP AIR DAMPER

55557

55556

PTIONAL)

Parts Bag Including:

4 Flat Head Screws No. 10-2”

8 Screws No. 8 x 3/4”

1 Wire Clamp

2 Wire Connectors

3 Wall Anchors

3 Washers 13/64” ID x 3/4” OD

8 Mechanical Screws No. 8-32 x 1/4”

4 No. 8 x 3/8” Screws

Baﬄ e Filter

(3 per hood)

(Handles are taped

inside the hood)

HR0043

HR0044

HR0045

HR0047

HR0048

HR0049

HR0050

HR0051

Screwdriver

(Robertson or

Phillips)

Pencil

Tape

Measure

Drill

Sabre

Saw

Keyhole

Saw

-or-

Duct Tape

Wire

Stripper

TOOLS NEEDED FOR HOOD INSTALLATION

HR0041

Adapter/Damper

3¼” x 10”

HR0013

HR0011

PARTS INCLUDED WITH HOOD PARTS NOT INCLUDED WITH HOOD

NOTE

Before proceeding to the installation, check the contents

of the box. If items are missing or damaged, contact the

manufacturer.

HR0042

Wood strip (screwed on

back of hood)

- 2 shielded GU10, 50 W max. halogen bulbs.

- 55633 or 55643 Decorative flue, to be installed

over the hood (optional)

- 57130 or 57136 Backsplash (optional)

- 55673 or 55683 Recirculation kit, mandatory for

non-ducted installation

- Transitions, duct, elbows, dampers, wall and roof caps.

- Make-up air damper 55557 or 55556 (optional)

Refer to page 5 for a complete list of venting options and

model numbers.

WARNING: When performing installation, servicing or cleaning the unit, it is recommended to wear safety

glasses and gloves.

HR0046

3/8”

Nutdriver

Plan where and how the ductwork will be installed.

If using 7” or 8” round ducts, use a transition . Use 2” metal foil duct tape to seal duct joints.

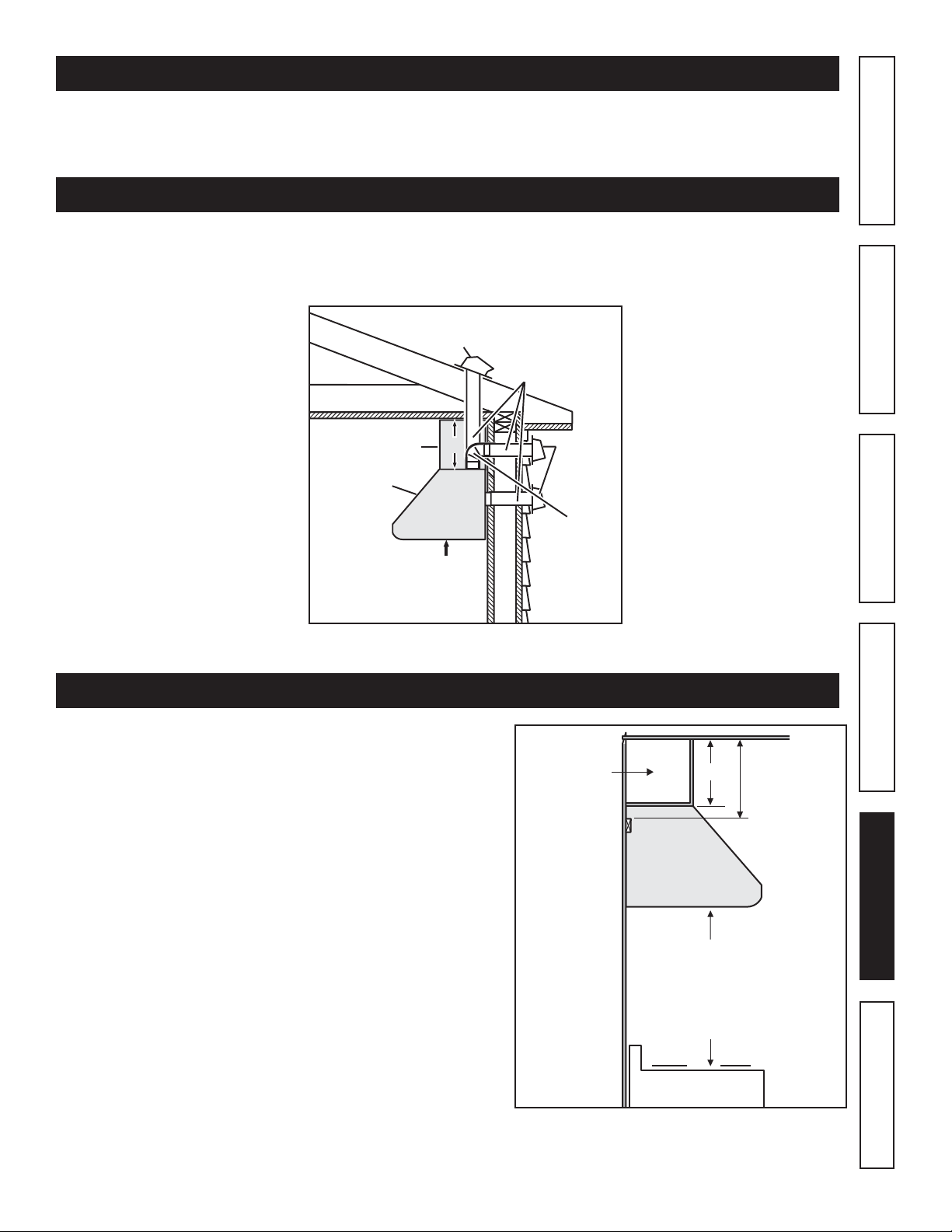

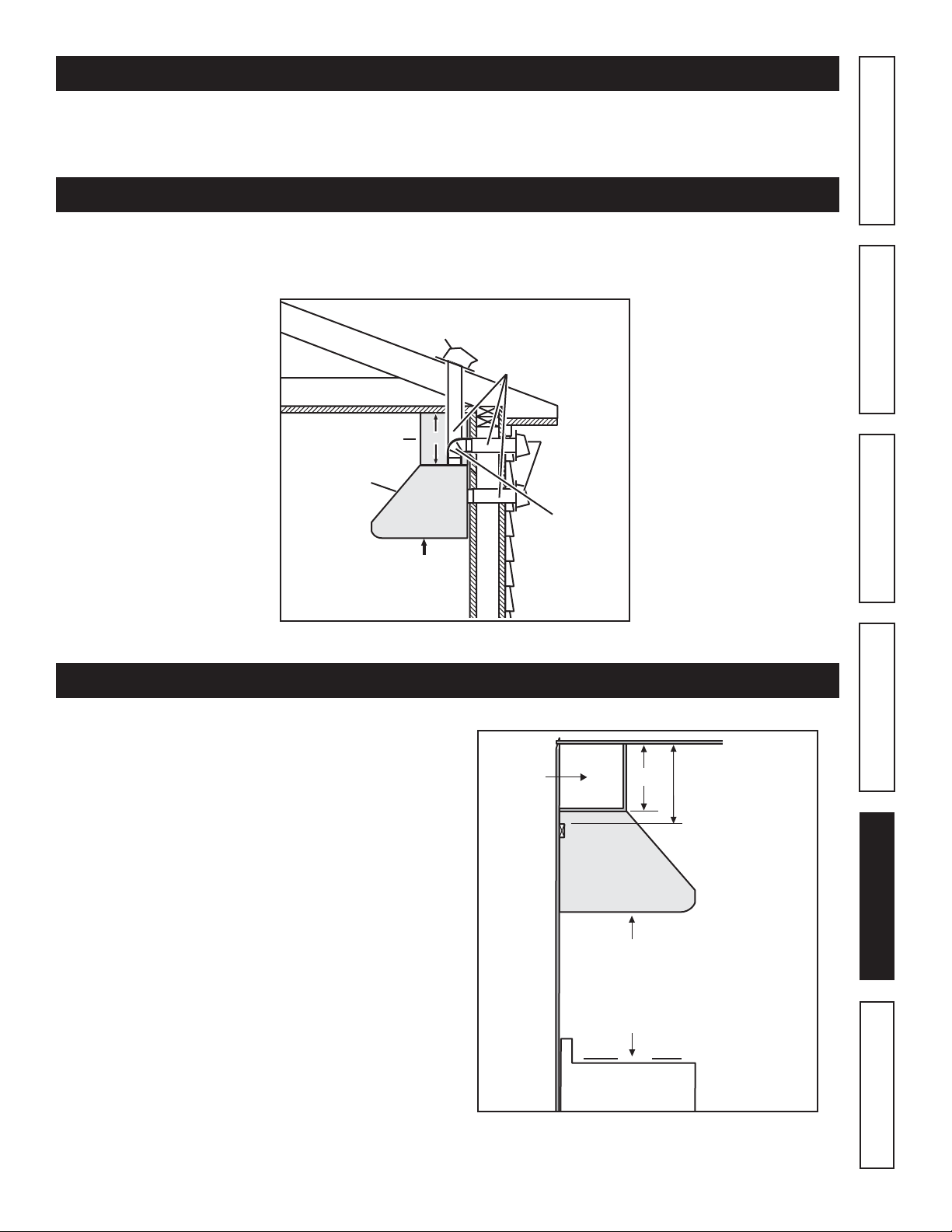

INSTALL DUCTWORK

TYPICAL DUCTWORK

ROOF CAP

7” or 8” ROUND

or 3¼” x 10”

RECTANGULAR

ELBOW

24” TO 30” ABOVE

COOKING SURFACE

WALL CAP

HOOD

CABINET or

DECORATIVE FLUE

HH0224A

7” or 8” ROUND

or 3¼” x 10” DUCT

12”

PREPARE THE HOOD LOCATION

The minimum hood distance above cooktop must not be

less than 24”. A maximum of 30” above cooktop is highly

recommended for best capture of cooking impurities.

Distances over 30” are at the installer and users discretion.

CEILING

CABINET,

DECORATIVE FLUE

STANDARD 36”

HIGH COOKTOP

TOP OF WOOD

MOUNTING STRIP

A + 2’’

HOOD

HH0226A

MINIMUM DISTANCE BETWEEN

THE HOOD AND COOKTOP: 24’’

RECOMMENDED MAXIMUM

DISTANCE BETWEEN THE HOOD

AND COOKTOP: 30’’

MINIMUM AND MAXIMUM DISTANCE OVER

COOKTOP

Warranty Safety CleaningOperation Installation Service Parts

NON-DUCTED INSTALLATION

For non-ducted installation, a recirculation kit 55673 or 55683 (sold seperately) must be installed. See installation

instructions included with the non-duct kit 55673 or 55683.

PREPARE THE HOOD

1. Remove the knockout for the chosen opening (horizontal at the back of the hood or vertical on top).

See illustrations below.

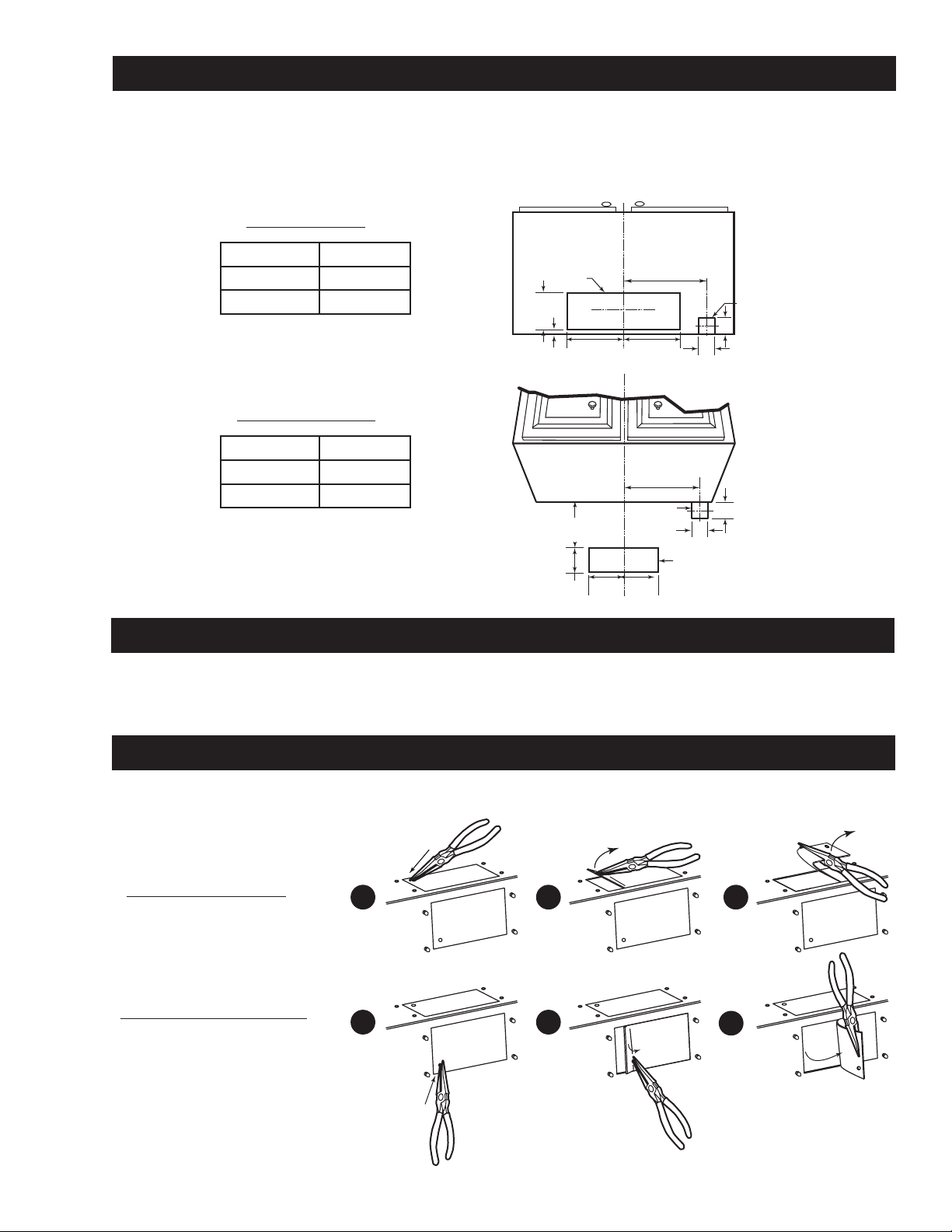

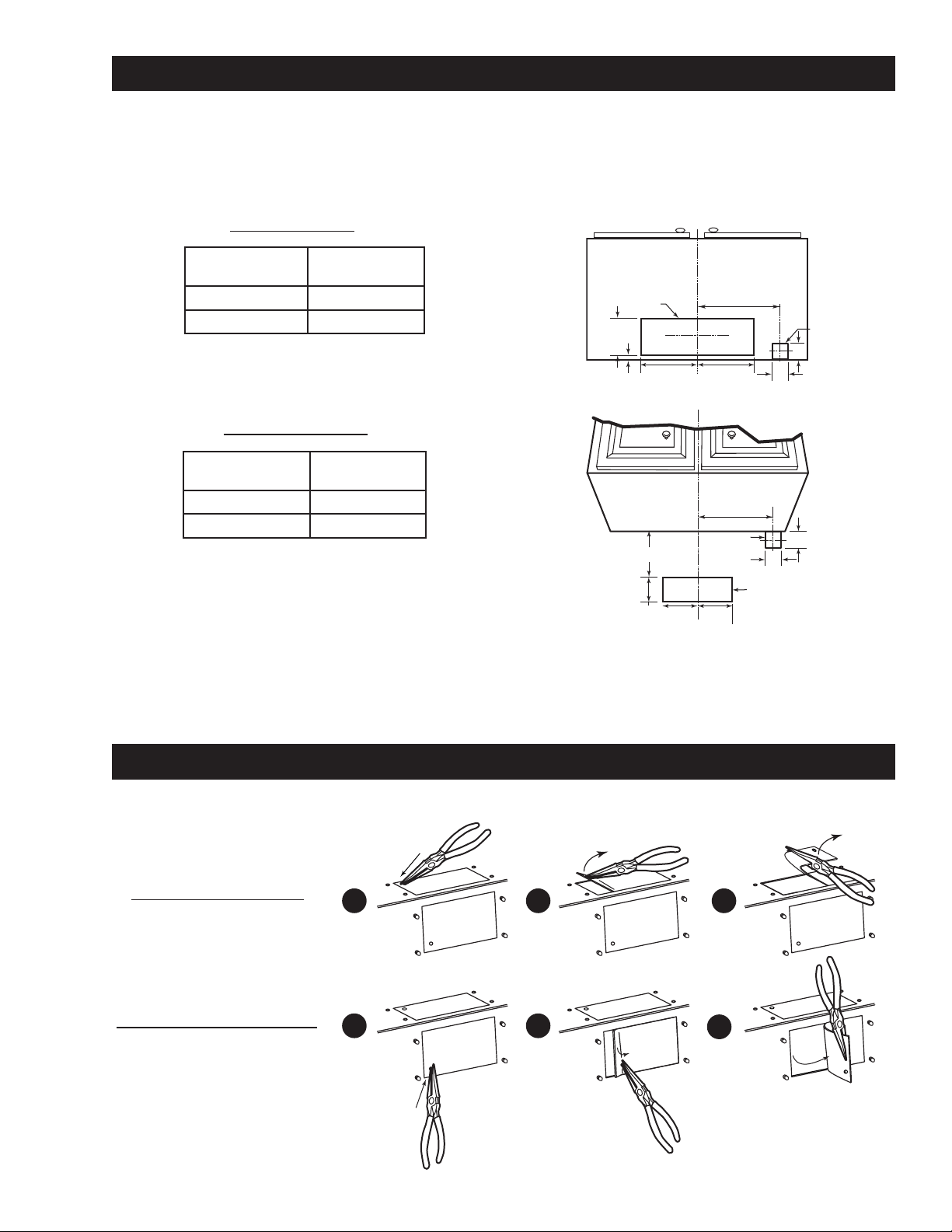

PREPARE THE INSTALLATION

HORIZONTAL DISCHARGE

VERTICAL DISCHARGE

Cut-out the openings for duct (A) and power cable (B), in cabinet or wall, according to the direction of discharge chosen.

See ﬁ gures below.

NOTE: The cut-out opening for house wiring can be made in cabinet bottom OR wall, no matter the discharge chosen

(vertical or horizontal).

HOOD WIDTHS DIMENSION C

30" 13"

36" 16"

HOOD WIDTHS DIMENSION C

30" 13"

36" 16"

HD0588A

CABINET BOTTOM VIEW

5¼”5¼”

3¾”

2”

3¾”

5¼” 5¼”

9⅛”

2”

7/8”

VERTICAL DISCHARGE

HORIZONTAL DISCHARGE

2 3

HR0021

BACKSPLASH INSTALLATION (OPTIONAL)

Backsplash must be installed before the hood shell because it covers the backsplash top mounting screws. In order

to be able to install the backsplash, make sure you have at least 18" clearance between bottom of hood and range

control panel or cooktop. (See instructions packed with backsplash.)

A. Remove tape on ﬁ lters. Remove ﬁ lters from

hood and set aside.

NOTE: It is recommended to start with the

center one.

PREPARE THE HOOD (CONT’D)

2. Punch out the appropriate electrical knockout hole on top (A) or back (B) of the hood. Install the wire clamp

(included in parts bag).

HD0250

B. Remove tape on grease drip rail (1).

Lift out grease drip rail and set aside.

3. Remove the ﬁ lters and the grease drip rail.

4. Remove the adapter/damper (1), taped inside the hood.

HD0172

HD0244

HD0593

Warranty Safety CleaningOperation Installation Service Parts

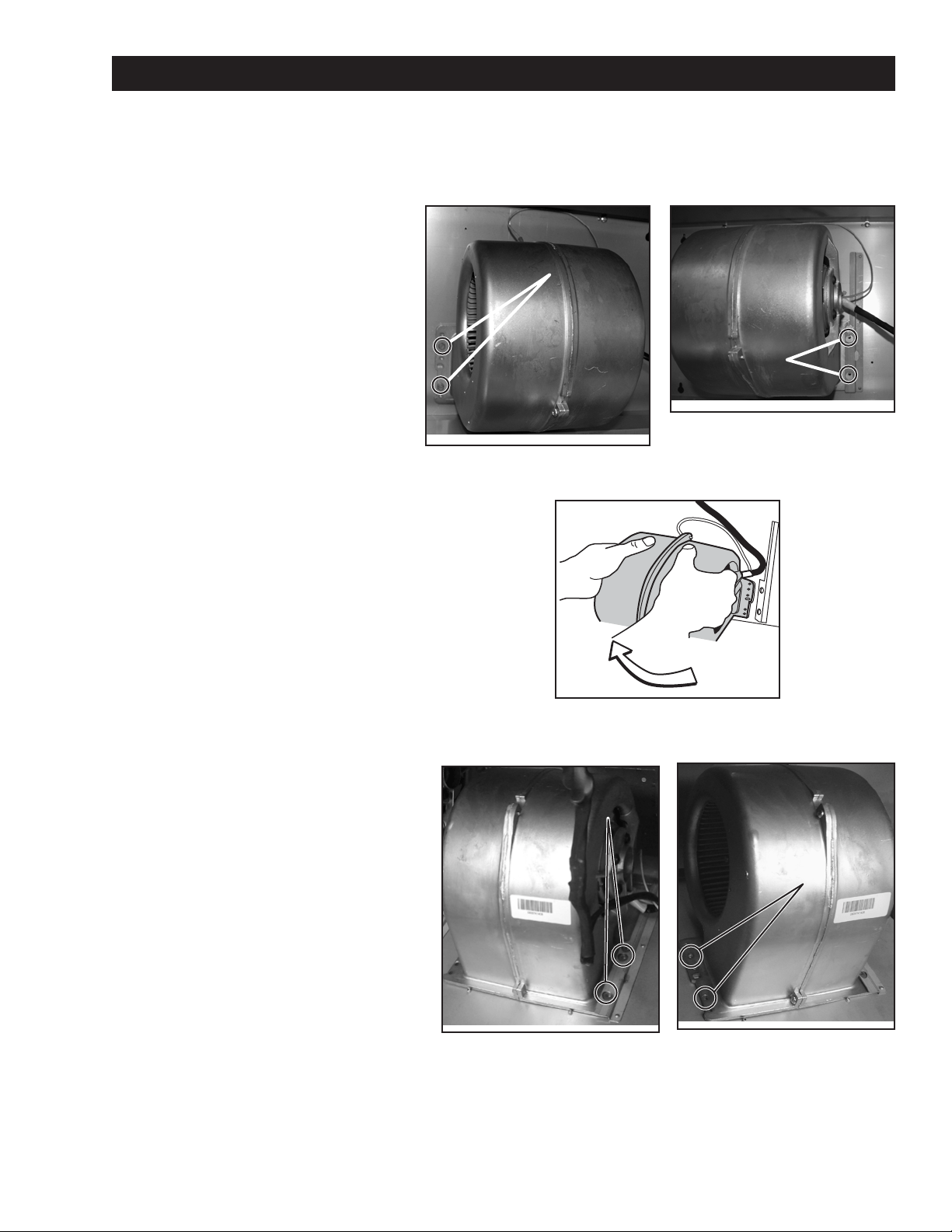

HORIZONTAL DISCHARGE INSTALLATION

All hoods are factory shipped with the blower mounted for a vertical discharge conﬁ guration. For a horizontal

discharge conﬁ guration, disassemble the blower from the inner top of the hood and mount it to the inner back panel

of the hood.

1. Using a 5/16" socket, remove all blower

mounting screws from the inner top of

the hood. Keep the screws for further use.

2. Slide the blower to disengage its ﬂ ange from the

retaining bracket.

3. Rotate the blower and engage its ﬂ ange in

the back wall retaining bracket.

4. Using a 5/16" socket and the screws

previously removed, secure the blower to the

hood.

HD0282

RIGHT SIDE

MOUNTING SCREWS

LOCATION

HD0270

RIGHT SIDE

MOUNTING SCREWS

LOCATION

HD0288

HD0269

LEFT SIDE MOUNTING

SCREWS LOCATION

LEFT SIDE MOUNTING

SCREWS LOCATION

HD0289

Warranty Safety CleaningOperation Installation Service Parts

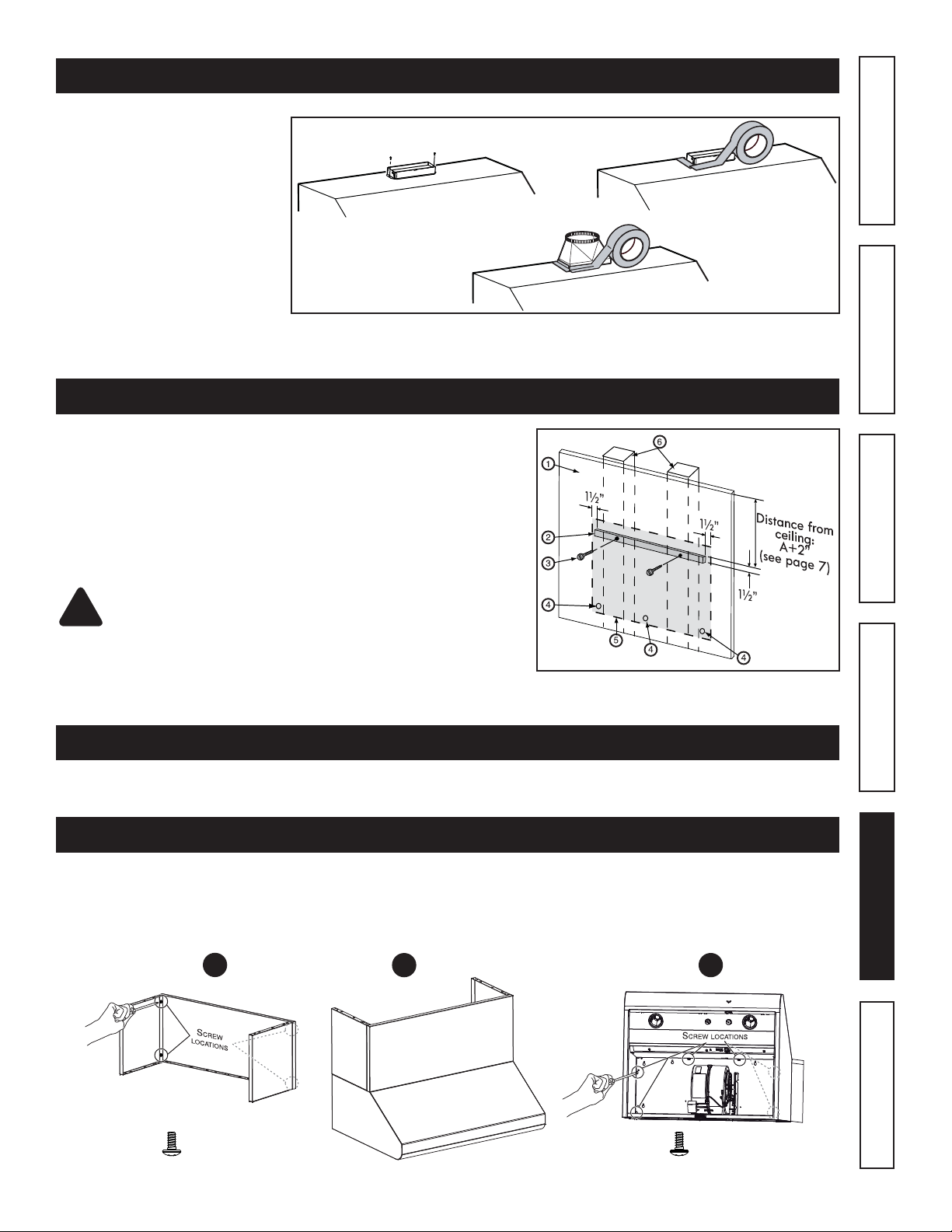

INSTALL THE ADAPTER AND THE TRANSITION (IF NEED BE)

INSTALL WOOD MOUNTING STRIP

Using standard 3/8" screws

provided, secure the adapter

to the top (or back) of the

hood. Seal the adapter to the

hood using metal foil duct tape.

For round ducting, install an

appropriate sized transition and

seal the joints with metal foil

duct tape.

HJ0013

Measure and mark a level line on wall above cooktop

location for the wood mounting strip (see illustration

at right). Remove wood mounting strip from back of

hood. Use no. 10 - 2" ﬂ at head screws to secure the

mounting strip to the drywall. Make sure to hit the wall studs.

HD0589A

CAUTION: Due to the weight of this hood, ensure

that the wood strip is attached to all of the available

studs (2 studs minimum for a 30" width hood, more

as hood width increases); not into the drywall alone.

INSTALL RECIRCULATION KIT 55673 OR 55683 (NON-DUCTED INST. ONLY)

INSTALL 55633 OR 55643 OPTIONAL DECORATIVE FLUE (DUCTED INST. ONLY)

Refer to the instructions sheet included with the recirculation kit for details.

B Assemble both sides to the front using 4 no. 8 x 0.375" included screws.

C Place the decorative flue cover on top on the range hood.

D Secure the decorative flue cover to the top of the range hood using 6 no. 8 x 0.375" included screws.

x 4

x 6

HR0069A

1. Drywall 4. Wall anchor location

2. Wood mounting strip 3. Flat head screw

5. Back of hood outline 6. Wall studs

WARNING: Risk of electrical shock. Electrical wiring must be done by qualiﬁ ed personnel in accordance

with all applicable codes and standards. Before connecting wires, switch power oﬀ at service panel and

lock service disconnecting means to prevent power from being switched on accidentally.

1. Connect cable using provided wire connectors.

Connect BLACK to BLACK, WHITE to WHITE and GREEN

or bare wire under GREEN ground screw.

DO NOT FORGET TO CONNECT THE GROUND.

CONNECT THE WIRING

CAUTION: The ORANGE wire (A) is for make-up

air device connection only. If there is no make-up

air device, never remove the cap on the ORANGE

wire end.

HE0088

2. Reinstall wiring cover.

INSTALL THE HOOD

CAUTION: Hold the hood until it is completely secured to the wood mounting strip.

1. Run power cable to installation location. Remove the

electrical compartment cover. Insert the cable in the hood

and tighten the wire clamp to secure the cable.

2. Rest the back cavity of the hood on the wood mounting

strip.

3. Secure the hood to wood mounting strip with 4 screws

no. 8 x 3/4" provided at locations shown. Drill (3) 3/16" size

holes into the drywall for wall anchors through the existing

holes in the inside hood back in the locations shown. Then,

install the three wall anchors with the remaining

no. 8 x 3/4" screws and the 3 washers provided.

WALL ANCHORS LOCATION

HD0603

MOUNTING SCREWS LOCATION

Warranty Safety CleaningOperation Installation Service Parts

This hood requires 2 x 50 W max, 120 V, with GU10 base, shielded halogen lamps (not included).

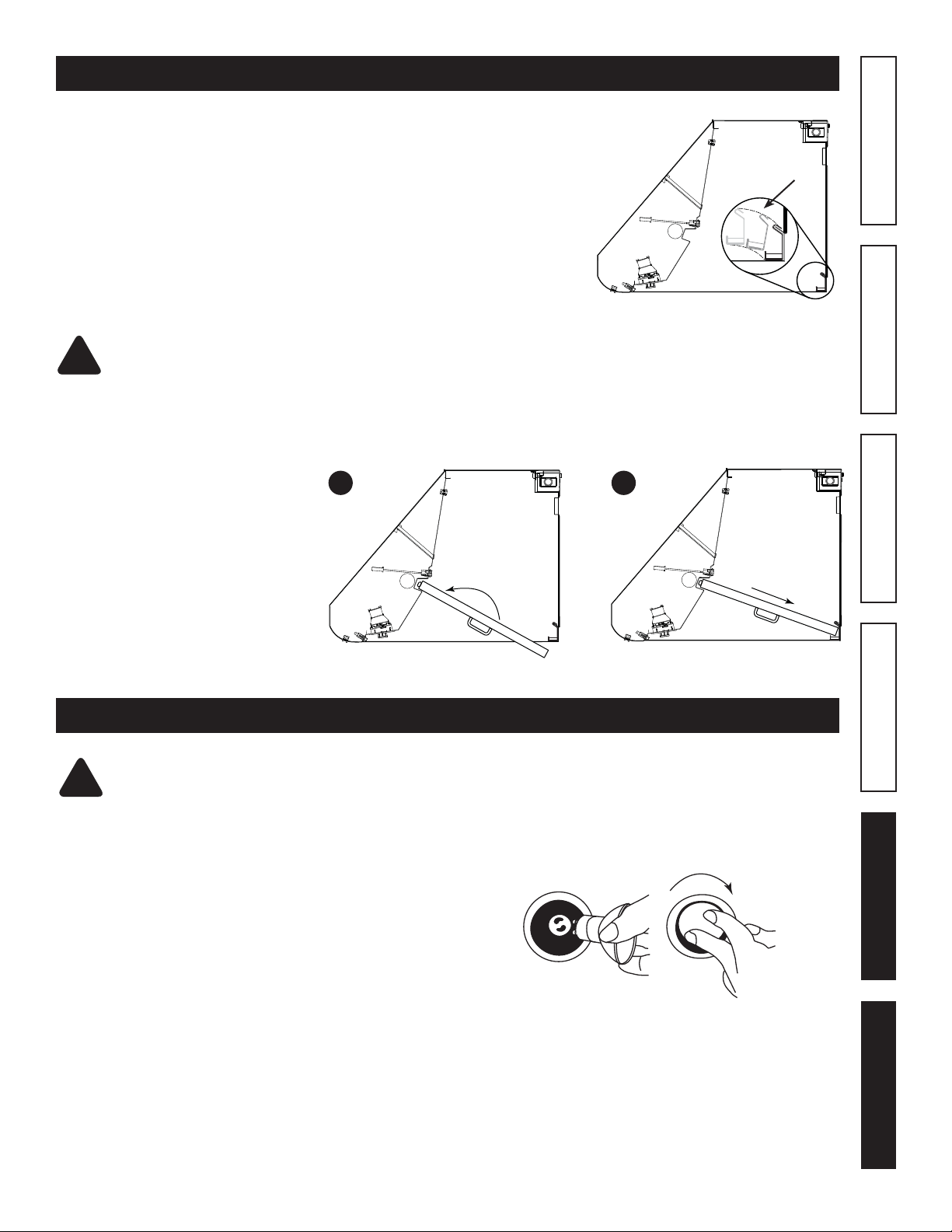

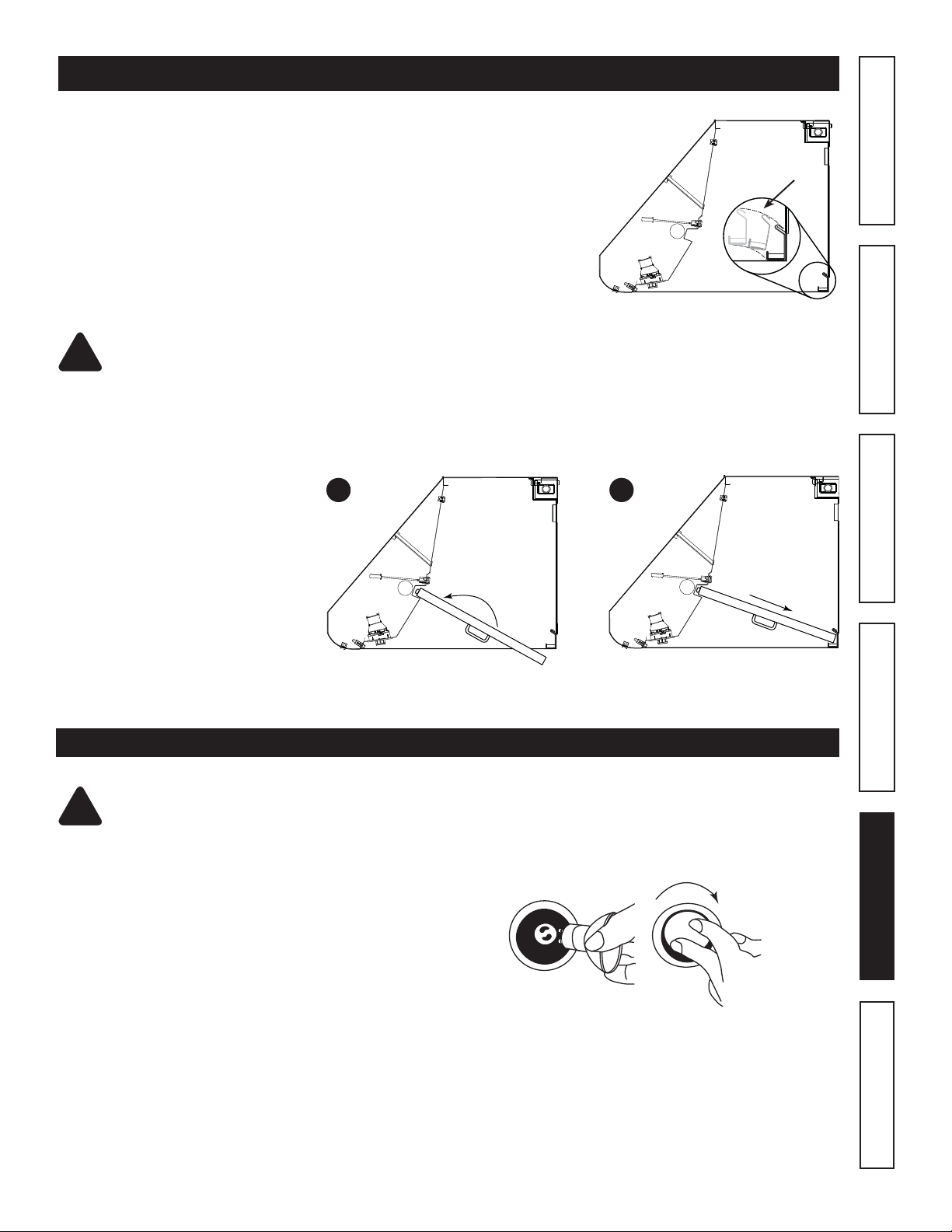

INSTALL LIGHT BULBS

WARNING: Do not touch lamps during or soon after operation. Burns may occur. In order to prevent the risk

of personal injury, only install shielded halogen lamps. Also, never install a cool beam, a dichroïc lamp, a

lamp not suitable for use in recessed luminaires or identiﬁ ed for use in enclosed ﬁ xtures.

1. Install bulbs by placing the bulb leads into their grooves

in the socket.

2. Gently push upwards and turn clockwise until secure.

To remove bulbs, gently push upwards and turn counterclockwise to disengage bulb leads from their grooves.

NOTE: If need be, use a rubber dishwashing glove to add grip when removing the bulb.

HO0090

REINSTALL GREASE DRIP RAIL AND BAFFLE FILTERS

Reinstall grease drip rail (1). The illustration at right shows how

to reinsert the grease drip rail into the range hood.

CAUTION: Remove protective plastic ﬁ lm covering ﬁ lters before installing them.

NOTE: Assemble the metal handles to the ﬁ lters, using provided no. 8-32 x 1/4" screws, before installing them

in the hood.

It is recommended to install side ﬁ lters ﬁ rst and ﬁ nish with center one.

1. Insert one end of the ﬁ lter into the

upper channel of the hood.

2. Raise the other end toward the inside

of the hood and insert in the grease

drip rail of the hood.

HD0245

HD0244

SERVICE PARTS

Order replacement parts by PART

NO., not by KEY NO.

*Not illustrated.

REPLACEMENT PARTS AND

REPAIRS

In order to ensure your unit

remains in good working condition,

you must use the manufacturer

genuine replacement parts

only. The manufacturer genuine

replacement parts are specially

designed for each unit and are

manufactured to comply with

all the applicable certiﬁ cation

standards and maintain a high

standard of safety. Any third party

replacement part used may cause

serious damage and drastically

reduce the performance level

of your unit, which will result

in premature failing. The

manufacturer recommends to

contact a certiﬁ ed service depot

for all replacement parts and

repairs.

KEY

ART

ESCRIPTION

QTY. (HOOD WIDTH)

30" 36"

1 SV13296 Adapter/Damper 3¼"

X 10" 1 1

2 SV22258 Kenmore PRO Logo 1 1

3 SV05917 Socket 1 1

4 SV09435 Socket Holder 2 2

5 SV09434 Light Trim 2 2

6 SV03435 Heat Sentry™ Thermostat 1 1

7 SV08097 Motor 1 1

8 Roundﬁ lter Non-Ducted Filters (pair) 1 1

SV17640

SV17641

Grease Rail 30"

Grease Rail 36"

10 SV08337 Baﬄ e Filter Spring (set of 6) 1 1

SV17606 Baﬄ e Filter 8.84" x 15.125" 2 -

SV17609 Baffle Filter 11.84"

X 15.125" 1 3

12 SV07680 Baﬄ e Filter Handle with Screws 3 3

13 SV21722 Speed Control 1 1

14 SV08355 Blower and Light Knobs (2 knobs) 1 1

15 SV08338 Light Switch 1 1

16 SV08339 Blower Rocker Switch 1 1

17 SV08093 Pilot Lamp Ass'y 1 1

* SV22259 Installation Guide 1 1

* SV08352

Parts Bag:

2 Wire connectors, 1 Wire clamp, 3 Wall anchors,

3 Washers 13/64" ID x 3/4" OD, 4 Screws no. 8 x 3/8",

8 Screws no. 8 x 3/4", 8 Mechanical Screws no. 8-32 x 1/4",

4 Flat Head Screws no. 10-2"

HL0241

Garantía

.........................................................................

Instrucciones de seguridad

..........................................

Operación

......................................................................

Limpieza

.........................................................................

Kenmore 56000 sistema de campana

......................

Piezas incluidas

.............................................................

Piezas no incluidas

.......................................................

Herramientas necesarias para la instalación

...........

Instalación sin tubos

.....................................................

Instalación de los conductos

.......................................

Preparación de la localización de la campana

......

Preparación de la instalación

......................................

Preparción de la campana

....................................

21-22

Instalación de la placa posterior (opcional)

............

Instalación de la evacuación horizontal

...................

Instalación del adaptador y del cambio de sección

Instalación de la regleta de montaje

........................

Instalación del conjunto de recirculación

55673 o 55683 (inst. sin tubos únicamente)

.............

Instalación del recubrimiento decorativo del

conducto de humo 55633 o 55643

(inst. con tubos únicamente)

........................................

Instalación de la campana

.........................................

Connectar el cableado

................................................

Reinstalación del riel de vertido de la grasa y de los

ﬁ ltros

...............................................................................

Instalación de las bombillas

.......................................

Terminar la instalación

.................................................

Piezas de servicio

........................................................

LEA Y CONSERVE ESTAS INSTRUCCIONES

TABLA DE CONTENIDO GARANTÍA LIMITADA DE KENMORE

Esta garantía cubre ÚNICAMENTE los defectos de

material y mano de obra y NO los siguientes casos:

1. Artículos fungibles que pueden desgastarse con

el uso normal, tales como ﬁ ltros, correas, bolsas o

bombillas.

2. Gastos generados por un técnico de servicio para

limpiar o dar mantenimiento a este aparato o para

dar instrucciones al usuario sobre la instalación,

funcionamiento y mantenimiento correctos del

aparato.

3. Solicitudes de servicio para corregir una instalación

del aparato no realizada por técnicos de servicio

autorizados de Sears o para reparar problemas de

los fusibles, disyuntores y cableado domésticos y de

los sistemas de plomería o de alimentación de gas

causados por dicha instalación.

4. Daños en el aparato o fallos causados en él

debidos a una instalación no realizada por técnicos

de servicio autorizados de Sears, incluyendo en ello

los casos de instalación no conformes con los códigos

de electricidad, gas y plomería.

5. Daños en el aparato o fallos causados en él —entre

ellos la descoloración o la oxidación superﬁ cial— si

no se usa correctamente o no se le da mantenimiento

de acuerdo con todas las instrucciones dadas.

6. Daños en el aparato o fallos causados en él —entre

ellos la descoloración o la oxidación superﬁ cial—

debidos a un accidente, alteración, abuso, mal uso o

uso distinto al previsto.

7. Daños en el aparato o fallos causados en él —entre

ellos la descoloración o la oxidación superﬁ cial—

debidos al uso de detergentes, limpiadores, productos

químicos o utensilios distintos a los recomendados en

todas las instrucciones dadas con el producto.

8. Daños en piezas o sistemas del aparato o fallos

causados en ellos debidos a modiﬁ caciones no

autorizadas hechas en el aparato.

9. Gastos de servicio en un aparato cuya placa con

el modelo y número de serie ha desaparecido, ha

sido alterada o no pueda comprobarse fácilmente

que lleva el logo de certiﬁ cación apropiado.

Denegación de garantías implícitas; limitación de los

recursos

El único recurso de que dispone el cliente conforme

a esta garantía limitada será la reparación o la

sustitución del producto, tal y como aquí se indica.

Las garantías implícitas, tales como las garantías de

comerciabilidad o de idoneidad para un determinado

propósito, se limitan a un año para la campana de

cocina y a treinta días para las piezas pintadas o

metálicas brillantes, o al periodo más corto que

permita la ley. El vendedor no será responsable

de los daños incidentales o derivados. Algunos

estados y provincias no permiten que se excluyan

o limiten los daños incidentales o derivados o que

se limite la duración de las garantías implícitas de

comerciabilidad o idoneidad; en tales casos, estas

exclusiones o limitaciones no se aplican a usted.

Esta garantía sólo se aplica cuando el aparato se usa

en Estados Unidos.

Esta garantía le otorga derechos jurídicos especíﬁ cos,

al margen de otros derechos que usted pudiera tener

y que varían de un estado a otro.

Sears Brands Management Corporation, Hoﬀ man

Estates, IL 60179

Garantìa Seguridad LimpiezaOperación Instalación Piezas de servicio

GARANTÍA LIMITADA DE KENMORE

La garantía siguiente se aplica, CON UN

COMPROBANTE DE VENTA, cuando este aparato se

instala, se utiliza y se mantiene de acuerdo con todas

las instrucciones dadas.

Este aparato está garantizado DURANTE UN AÑO,

a partir de la fecha de venta, contra los defectos de

material y de mano de obra. Un aparato defectuoso

será reparado o sustituido, según decida el vendedor.

El periodo de garantía de UN AÑO no se aplica al

acabado de las piezas pintadas o de las piezas

metálicas brillantes.

Durante un plazo de TREINTA DÍAS a partir de la

fecha de compra, las piezas pintadas o metálicas

brillantes de este producto serán sustituidas sin

gastos si su acabado tiene defectos de material o de

mano de obra.

Para mayor información sobre la forma de obtener

una reparación o una sustitución gratuita, sírvase

consultar la página web www.kenmore.com/

warranty

La garantía queda anulada si este producto se utiliza

alguna vez con ﬁ nes distintos al uso doméstico

privado.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA

ELÉCTRICA, O LESION CORPORAL, RESPETE LAS

SIGUIENTES INDICACIONES:

1. Utilice este aparato únicamente de la forma en que

indica el fabricante. Si tiene cualquier pregunta,

póngase en contacto con el fabricante en la dirección

aparece en la garantía.

2. Antes de reparar o limpiar el aparato, apágelo

en el tablero de servicio y bloquee los medios de

desconexión para impedir que la corriente se conecte

accidentalmente. Cuando no se pueda bloquear los

medios de deconexión, coloque un dispositivo de

advertencia visible (como una etiqueta) en el tablero

de servicio.

3. La instalación y la conexión eléctrica deben ser

realizadas por personal competente de acuerdo con

todos los códigos y normas aplicables, incluso los

relativos a la construcción ignífuga.

4. Para lograr una combustión adecuada y una extracción

correcta de los gases a través de la salida del humno

(chimenea) del equipo quemador de combustible

- evitando así el contratiro - es necesario disponer

de aire suﬁ ciente. Siga las directrices del fabricante

del equipo de material térmico y las normas de

seguridad, como las que publica la NFPA (asociaciòn

de protecciòn contra los incendidos), y la ASHRAE

(sociedad estadounidense de técnicos de calefacción,

refrigeración y aire acondicionado), así como los

códigos de los organismos responsables locales.

5. Al cortar o perforar la pared o el techo, procure no

dañar el cableado eléctrico ni otras instalaciones de

servicios públicos.

6. Se aconseja llevar lentes y guantes de seguridad para

instalar, reparar o limpiar la campana.

7. No utilice este aparato con un dispositivo de control

de velocidad con semiconductores.

8. Los ventiladores entubados deben salida siempre al

exterior.

9. Para reducir el riesgo de incendio, use sólo tuberías de

metal.

10. Esta aparato debe conectarse a tierra.

11. Cuando une reglamentación local esta en vigor y

conlleva exigencias de instalación y/o de certiﬁ cación

mas estrictas, susodichas exigencias prevalecen sobre

aquellas en este documento y el instalador acepta

someterse a estas exigencias a sus gastos.

PARA REDUCIR EL RIESGO DE QUE ARDA LA GRASA

EN LA PARTE SUPERIOR DE LA COCINA:

1. No deje nunca recipientes de cocina a fuego vivo

sin vigilencia. Los desbordamientos producen humo y

derrames grasiendos que pueden inﬂ amarse. Caliente

el aceite despacio, a fuego lento o mediano.

2. Ponga en marcha siempre la campana extractora al

cocinar a temperaturas elevadas o al cocinar alimentos

ﬂ ameados (crepas Suzette, cerezas jubilee, res con

pimienta ﬂ ambeada).

3. Limpie los ventiladores con frecuencia. No deje que la

grasa se acumule en el ventilador, ni en los ﬁ ltros o en

los conductos de evacuación.

4. Utilice cacerolas de tamaño apropiado. Emplee siempre

un recipiente adecuado para el tamaño de la placa.

ADVERTENCIA

PARA EVITAR EL RIESGO DE DAÑOS A PERSONAS EN

CASO DE FUEGO POR ALTO NÍVEL DE GRASA, TENGA

EN CUENTA LO SIGUIENTE*:

1. Sofoque la llama con una tapadera apropiada, una

bandeja metálica ó un utensilio de cocína que pueda

cubrirla, despues, apague el quemador. Actúe con

precaucíon para evitar quemaduras. Si la llama no se

extingue inmediatamente, salga y llame a los bomberos.

Nunca coja una sarten en llamas, porque corre el riesgo de

quemarse.

3. NO USE AGUA ni paños o toallas húmidas porque

puede provocarse una violenta humareda.

4. Utilice un extintor SOLAMENTE si:

A. Posee un extintor de clase ABC y sabe perfectamente

cómo usarlo.

B. El fuego es pequeño y está controlado en el mismo

sitio en que empezó.

C. Ha llamado con anterioridad a los bomberos.

D. Puede combatir el fuego retrocedíendo hacia la salida.

* Basado en “Kitchen Fire Safety Tips” publicado por

NFPA.

PRECAUCIÓN

1. Sólo para una utilización en el interior.

2. Sólo para ventilación general. No debe utilizarse para

extraer materiales o vapores peligrosos o explosivos.

3. Para evitar daños en el cojinente del motor y que la

hélice haga ruido o se desequilibre, mantenga la unidad

de alimentación lejos de los vaporizadores de pirca,

del polvo de la construcción, etc.

4. El motor de la campana tiene un dispositivo

contra sobrecargas térmicas que apaga el motor

automáticamente si éste se sobrecalienta. El motor

volverá a ponerse en marcha cuando se enfríe. Si

el motor sigue apagándose y encendiéndose, haga

examinar la campana.

5. Para que la campana capte mejor las impurezas que

se desprenden al cocinar, la base de la campana ha de

estar a una distancia mínima de 24”, y a una máxima de

30” con respecto a la superﬁ cie sobre la que se cocina.

6. Para reducir los riesgos de incendio y extraer el aire

debidamente, el aire debe evacuarse fuera. No extraiga

el aire a espacios situados entre las paredes, en el techo

o en el desván, falso techo o garaje.

7. Este producto está equipado con un termostato que

puede poner en marcha el ventilador automáticamente.

Para reducir el de que se produzcan daños y evitar

poner en marcha la alimentación accidentalmente,

apague la corriente en el tablero de servicio, bloquee

este tablero o ponga una etiqueta de advertencia.

8. Dada la gran capacidad extractora de esta campana,

debería asegurarse de que en la casa entra suﬁ ciente

aira para sustituir el aire extraído. Abra para ello una

ventana en la cocina o cerca de ella.

9. Dada la gran capacidad extractora de esta campana,

debería asegurarse de que en la casa entra suﬁ ciente

aire para sustituir el aire extraído. Utilice un dispositivo

de circulación de aire o abra una ventana en la cocina

o cerca de ella.

10. Para mas información y conocer los requisitos, lea la

etiqueta con las especiﬁ caciones en el producto.

INSTRUCCIONES DE SEGURIDAD

INDICADO SÓLO PARA EL USO EN COCINAS DOMÉSTICAS

LEA Y CONSERVE ESTAS INSTRUCCIONES

Riel de vertido de grasa

El riel de vertido de grasa debe limpiarse con frequencia.

Retire lo de la campana y utilice una disolución de

detergente con agua templada. El riel se puede lavar en

el lavavajillas.

Lávelo con mas frecuencia si su tipo de cocina genera

más grasa (alimentos fritos o cocina con wok).

OPERACIÓN OPERACIÓN

Ponga en marcha siempre la campana antes de empezar

a cocinar para generar una corriente de aire en la cocina.

Deje en marcha el ventilador durante unos minutos para

renovar el aire una vez que haya apagado la cocina.

Esto ayudará a que toda la cocina esté más limpia y

despejada.

Ventilador

El ventilador funciona con dos mandos.

Utilice el interruptor de encendido y apagado (3) para

poner en marcha y apagar el ventilador. Una vez

encendido el ventilador, el indicador de funcionamiento

(2) encienderse y el ventilador funciona a la velocidad

que se haya seleccionado anteriormente con el control

de velocidad (4).

Gire el botón de control de la velocidad en sentido horario

para aumentar la velocidad del ventilador y en sentido

antihorario para disminuirla.

Termostato Heat Sentry™

La campana viene equipada con un termostato Heat

Sentry™. Se trata de un dispositivo que enciende o acelera

el ventilador cuando detecta un calor excesivo sobre la

superﬁ cie sobre la que se cocina.

1) Si el ventilador está APAGADO, se pondrá en marcha

en la velocidad ALTA.

2) Si el ventilador está ENCENDIDO en una velocidad baja,

el termostato lo pondrá en la velocidad ALTA.

Cuando la temperatura baje a un nivel normal, el ventilador

volverá a su posición original.

Limpieza de la campana

Limpieza del acero inoxidable:

Como conservar el lustre.

Debe hacerse:

- Limpiar regularmente las superﬁ cies con un trapo limpio

o humedecido con una mezcla de agua templada y

jabón suave o detergente para la vajilla.

- Limpiar siempre en la dirección de las líneas originales

de pulido del acero.

- Enjuagar siempre con agua limpia (2 o 3 veces) después

de limpiar. Seque completamente.

- También puede utilizar un limpiador doméstico especial

para acero inoxidable.

No debe hacerse:

- Utilizar un estropajo de acero o acero inoxidable o otro

tipo de rasquetas para quitar la suciedad resistente.

- Utilizar limpiadores fuertes o abrasivos.

- Dejar que la suciedad se acumule.

- Dejar que el polvo del yeso o otros residuos de la

construcción manchen la campana. Si efectúa obras

de construcción o renovación, cubra la campana para

que no se manche la superﬁ cie de acero inoxidable.

Al escoger un detergente, evite:

- Los limpiadores que contienen blanqueador (lejía), ya

que dañarán el acero inoxidable.

- Los productos que contengan cloruro, ﬂ uoruro, yoduro y

bromuro, ya que deterioran las superﬁ cies rápidamente.

- Los productos combustibles que se emplean para la

limpieza, como acetona, alcohol, éter, benzol, etc., ya

que son altamente explosivos y nunca deberían estar

cerca de una cocina.

ADVERTENCIA: En el caso de fuego de cocción o

durante un calor excesivo, el Heat Sentry puede

poner en marcha el ventilador, incluso si este

está apagado. En este caso, resulta imposible

apagar el ventilador con su interruptor. Si tiene

que apagar el ventilador, hágalo en el tablero

eléctrico principal.

Filtros

Los ﬁ ltros deben limpiarse con frecuencia. Utilice una

disolución de detergente con agua templada. Lávelos con

mayor frecuencia si su tipo de cocina genera más grasa

(alimentos fritos o cocina con wok).

LIMPIEZA

HC0034

A: Botón de luces halógenas

B: Botón de la velocidad del ventilador

HC0035

Iluminación de la superﬁ cie de cocción (luces halógenas)

El botón giratorio con 3 posiciones (1) controla las luces

halógenas (apagado, baja intensidad y alta intensidad).

1) Botón de las luces halógenas

2) Indicador de funcionamiento del ventilador

3) Interruptor de encendido y apagado del ventilador

4) Botón de control de la velocidad del ventilador

Limpieza del ventilador

Retire los ﬁ ltros para tener acceso al ventilador. Limpie

el ventilador con un aspiradora de taller. No lo sumerja

en agua.

Garantìa Seguridad LimpiezaOperación Instalación Piezas de servicio

KENMORE 56000 SISTEMA DE CAMPANA

HL0240

BROAN MODELO 647

(

CAPUCHóN MURAL

REDONDO

DE 7")

BROAN MODELO

634 O 644 (TAPA DE TECHO)

ROAN MODELO 643

(

CAPUCHóN MURAL

REDONDO

DE 8")

BROAN MODELO 415

(

CODO AJUSTABLE

REDONDO

DE 7")

ROAN MODELO 407

(

TUBO REDONDO DE 7"

SECCIONES DE 2 PIES

BROAN MODELO 412

CAMBIO DE SECCIóN

(3¼" x 10" A 7")

ODO AJUSTABLE

REDONDO

DE 8"

UBO REDONDO

ESTANDÁR

DE 8"

ROAN MODELO 413

(

CAMBIO DE SECCIóN,

3¼" x 10"

A 8")

BROAN MODELO 639

(

CAUCHóN MURAL

3¼" x 10")

TUBO

ESTANDÁR

(3¼" x 10")

ADAPTADOR/

DISPOSITIVO

CIERRE

3¼" x 10

ENTILADOR

SENCILLO

(600 PCM)

CHIMINEA DECORATIVA

(

OPCIONAL)

30": 55633

36": 55643

LACA POSTERIOR

57130

57136

UBIERTA MURAL DE

ACERO

INOXIDABLE CON ESTANTES

DE CALENTIAMIENTO)

PTIONAL)

ISTEMA DE REGULADOR

DE AIRE DE REPUESTO

55557

55556

PCIONAL)

ONJUNTO DE RECIRCULACIóN

SIN

TUBOS

55673

55683

Bolsa de piezas

4 tornillos de cabeza plana n.

10 de 2"

8 tornillos n.

8 de 3/4"

2 conectadores de hilos

3 dispositivos de sujeción mural

3 arandelas de 13/64" de diámetro interior x 3/4" de diámetro exterior

1 abrazadera de hilos

8 tornillos mecánicos

8 de 32 x 1/4"

4 tornillos

8 de 3/8"

Filtros

(3 por campana)

Manijas estan cintadas a

dentro de la campana

HR0043

HR0044

HR0045

HR0047

HR0048

HR0049

HR0050

HR0051

Detornillador

(Robertson o

Phillips)

Lápiz Cinta

métrica

Taladro

Sierra de

vaivén

Segueta

-o-

Cinta

adhesiva

para tubos

Desforrador

de hilos

HERRAMIENTAS NECESARIAS PARA LA INSTALACIÓN DE LA CAMPANA

HR0041

Adaptador,

dispositivo de cierre

3¼” x 10”

HR0011

- 2 bombillas halógenas protegidas de tipo GU10,

50 W máx

- Chimenea decorativa 55633 o 55643, a instalar sobre

la campana (opcional)

- Placa posterior 57130 o 57136 (optional)

- Conjunto de recirculación 55673 o 55683 obligatorio

para las instalaciones sin tubos

- Sistema de regulador de aire de repuesto 55557 o 55556

(opcional)

- Cambios de sección, tubos, codos, dispositivos de cierre,

capuchones murales y para techos

En la página 18 encontrará una lista completa de las

opciones de ventilación y los números de modelo.

PIEZAS INCLUIDAS PIEZAS NO INCLUIDAS

NOTA

Antes de comenzar la instalación, veriﬁ car el contenido

de la caja. Si alguna pieza falta o está dañado, póngase

en contacto con el fabricante.

HR0042

Regleta de montaje de

madera (atornillada en

al parte trasera de la

campana)

ADVERTENCIA: Se aconseja llevar lentes y guantes de seguridad para instalar, reparar o limpiar la campana.

Llave para tuercas

de 3/8"

HR0046

HR0013

Garantìa Seguridad LimpiezaOperación Instalación Piezas de servicio

Planiﬁ que el lugar y la forma en que se instalarán los conductos.

Si se utilice un tubo redondo de 7" o 8", utilice un cambio de section. Utilice cinta adhesiva metálica de 2” para

obturar las juntas de los tubos.

INSTALACIÓN DE LOS CONDUCTOS

INSTALACIÓN HABITUAL

HH0224E

12”

TUBO REDONDO

DE 7” o 8” o 3¼” x 10”

CAPUCHÓN DE TEJADO

TUBO REDONDO

DE 7” o 8” o

CODO RECTANGULAR

DE 3¼” x 10”

CAPUCHÓN

MURAL

CAMPANA

ARMARIO o

CHIMENEA DECORATIVA

DE 24” A 30” POR ENCIMA

DE LA SUPERFICIE SOBRE

LA QUE SE COCINA

PREPARACIÓN DE LA LOCALIZACIÓN DE LA CAMPANA

Para un funcionamiento adecuado, la campana ha de

estar a una distancia mínima de 24 pulgadas con respecto

a la superﬁ cie sobre la que se cocina, y a una máxima de

30 pulgadas para que pueda captar bien las impurezas

que se desprenden al cocinar.

Las distancias superiores a 30 pulgadas quedan a

discreción del instalador y de los usuarios.

HH0226E

CAMPANA

TECHO

SUPERFICIE DE COCCIÓN

DE ALTURA ESTÁNDAR

36 PULG.

ARMARIO,

CHIMENEA

DECORATIVA

PARTE SUPERIOR DE LA

REGLETA DE MONTAJE

DE MADERA

A + 2 PULG.

DISTANCIA MÍNIMA ENTRE LA

CAMPANA Y LA COCINA: 24 PULG.

DISTANCIA MÁXIMA ACONSEJADA

ENTRE LA CAMPANA Y LA

COCINA: 30 PULG.

DISTANCIA MÍNIMA Y MÁXIMA ENTRE LA

CAMPANA Y LA SUPERFICIE DE COCCIÓN

Garantìa Seguridad LimpiezaOperación Instalación Piezas de servicio

INSTALACIÓN SIN TUBOS

Para una instalación sin tubos, debe utilizarse un conjunto de recirculatión 55673 o 55683 (se vende aparte).

Véase las instrucciones de instalación que vienen en el conjunto 55673 o 55683 para instalación sin tubos.

PREPARACIÓN DE LA INSTALACIÓN

Corte los oriﬁ cios para el tubo (A) y el cable de alimentación (B) en el armario o en la pared, de conformidad con

la dirección de la evacuación elegida. Véanse abajo las ilustraciones.

NOTA: El oriﬁ cio para hacer pasar el cableado de la casa puedehacerse en la base del armario O en la pared,

independientemente del tipo de evacuación que elija (horizontal o vertical).

HD0588E

5¼”5¼”

3¾”

CAMPANA

VISTA INFERIOR DEL ARMARIO

2”

3¾”

5¼” 5¼”

7/8”

9⅛”

2”

EVACUACIóN VERTICAL

EVACUACIóN HORIZONTAL

ANCHURA DE LA

CAMPANA

DIMENCIóN C

30 P

ULG. 13 PULG.

36 P

ULG. 16 PULG.

ANCHURA DE LA

CAMPANA

DIMENCIóN C

30 PULG. 13 PULG.

36 P

ULG.16PULG.

PREPARACIÓN DE LA CAMPANA

2 3

HR0021

EVACUACIÓN VERTICAL

EVACUACIÓN HORIZONTAL

1. Retire las piezas que cubren los oriﬁ cios elegidos (en la parte posterior de la campana para el oriﬁ cio horizontal,

o en la parte superior para el oriﬁ cio vertical).

Véanse las ilustraciones abajo.

PREPARACIÓN DE LA CAMPANA (CONTINUACIÓN)

2. Perfore el oriﬁ cio apropiado en la parte superior (A) o posterior (B) de la campana. Instale la abrazadera de hilos.

3. Retire los ﬁ ltros y el riel de vertido de la grasa.

B. Retire la cinta del riel de vertido de

la grasa (1).

Saque el riel y póngalo a un lado.

A. Retire la cinta de los ﬁ ltros. Retire los ﬁ ltros de

la campana y póngalos a un lado.

NOTA: Se aconseja empezar por el del medio.

HD0172

4. Retire el adaptador/dispositivo (1)

de cierre, que viene sujeto cinta en el interior de

la campana.

HD0593

HD0250

HD0244

Garantìa Seguridad LimpiezaOperación Instalación Piezas de servicio

INSTALACIÓN DE LA PLACA POSTERIOR (OPCIONAL)

La placa posterior debe instalarse antes que el exterior de la campana porque dicho exterior cubre los tornillos

superiores de instalación de la placa. Para poder instalar la placa posterior, compruebe que hay un espacio de 18”

al menos entre la parte inferior de la campana y el tablero de control o superﬁ cie de cocción de la cocina (véanse

las instrucciones que vienen con la placa posterior).

Las campanas se envían de fábrica con el ventilador instalado para evacuación vertical. Para una conﬁ guración

horizontal, desmonte el ventilador desde la parte superior interior de la campana y instálelo en el tablero trasero de

la campana.

INSTALACIÓN DE LA EVACUACIÓN HORIZONTAL

1. Utilice una llave tubular de 5/16" para retirar

todos los tornillos de montaje del ventilador

desde la parte superior interior de la

campana. Conserve los tornillos porque los

necesitará.

HD0269

UBICACIÓN DE LOS

TORNILLOS DEL LADO

IZQUIERDO

HD0282

UBICACIÓN DE

LOS TORNILLOS DEL

LADO DERECHO

2. Deslice el ventilador para desprender su reborde del soporte de retención.

HD0270

UBICACIÓN DE

LOS TORNILLOS DEL

LADO DERECHO

HD0288

UBICACIÓN DE LOS

TORNILLOS DEL LADO

IZQUIERDO

HD0289

3. Gire el ventilador y introduzca su reborde en

el soporte de retención de la pared posterior.

4. Utilice una llave tubular de 5/16" y los

tornillos que retiró anteriormente para sujetar

el ventilador a la campana.

INSTALACIÓN DEL ADAPTADOR Y DEL CAMBIO DE SECCIÓN (DE SER NECESARIO)

Utilice los tornillos estándar de

3/8" provistos para sujetar el

adaptador a la parte superior (o

trasera) de la campana. Selle el

adaptador con la campana con

cinta adhesiva metálica. Cuando

se trate de tubos redondos, instale

un cambio de sección apropiado y

selle las juntas con cinta adhesiva

metálica.

HJ0013

INSTALACIÓN DE LA REGLETA DE MONTAJE

Mida y marque una línea a nivel en la pared, por encima de la

superﬁ cie de cocción para la regleta de montaje (véase la ilustración

de al lado. Quite la regleta de montaje de la parte trasera de la

campana. Utilice los tornillos de cabeza plana n.° 10 de 2" para

sujetar la regleta de montaje en el panel mural.

Procure ﬁ jarla a los postes murales.

HD0589E

PRECAUCIÓN: Dado el peso de esta campana, compruebe

que la regleta de montaje esté sujeta a todos los postes

murales disponibles (2 al menos para una campana de

30"; más cuando la campana sea más ancha) y no sólo

al panel mural.

Garantìa Seguridad LimpiezaOperación Instalación

Piezas de servicio

INSTALACIÓN DEL CONJUNTO DE RECIRCULACIÓN 55673 O 55683

(INSTALACIÓN SIN TUBOS ÚNICAMENTE)

Para mas información, consulte la hoja de instrucciones que viene con el conjunto de recirculación.

INSTALACIÓN DEL RECUBRIMIENTO DECORATIVO DEL CONDUCTO DE HUMO

55633 O 55643 (INSTALCIÓN CON TUBOS ÚNICAMENTE)

B Ensamble ambos lados as frente usando 4 tornillos n.

8 x 0.375" (incluidos).

C Deslice el recubrimiento decorativo del conducto encima de la campana.

D Asegure el recubrimiento decorativo del conducto por encima de la campana con 6 tornillos n.

8 x 0.375 (incluidos)

x 4

x 6

HR0069E

ADVERTENCIA: Riesgo de choque eléctrico. La conexión eléctrica debe hacerce por personal competente

con arreglo a los códigos y normas en vigor. Antes de conectar los hilos, corte la alimentación en el tablero

de servicio y bloquee los medios de desconexión para impedir que la corriente se conecte accidentalmente.

1. Conecte el cable con los conectadores de hilos provistos.

Conecte el hilo NEGRO con el NEGRO, el BLANCO con el BLANCO

y el VERDE o desnudo con el tornillo de tierra VERDE.

NO OLVIDE CONECTAR LA TOMA A TIERRA.

CONECTAR EL CABLEADO

PRECAUCIÕN: El hilo NARANJA (A) es sólo para la conexión

del dispositivo de circulación de aire. Si dicho dispositivo

no existiera, no quite el capuchón del extremo del hilo

NARANJA.

HE0088

2. Vuelva a instalar la tapa del cableado.

PRECAUCIÓN: Sujete la campana hasta que esté totalmente asentada contra la regleta de montaje.

INSTALACIÓN DE LA CAMPANA

1. Lleve el cable de alimentación hasta el lugar de la instalación.

Quite la tapa del compartimento eléctrico. Introduzca el cable

en la campana y apriete la abrazadera de hilos para sujetar el

cable.

2. Coloque el hueco trasero de la campana sobre la regleta de

montaje.

3. Sujete la campana a la regleta de montaje colocando 4 tornillos

8 de 3/4" provistos. en los lugares que se muestran. Perfore 3

oriﬁ cios de 3/16" en el panel mural para los dispositivos de

sujeción mural a través de los oriﬁ cios ya hechos en los lugares

que se muestran en la parte trasera interior de la campana. A

continuación, instale los 3 dispositivos de sujeción mural con los

demás tornillos n.

8 de 3/4" y las 3 arandelas provistas.

HD0603

UBICACIÓN DE LOS DOSPOSITIVOS DE SUJECIÓN MURAL

UBICACIÓN DE LOS TORNILLOS DE MONTAJE

Esta campana debe utilizar bombillas halógenas protegidas GU10 de tipo MR16, de 120 V y 50 W (no incluidas).

INSTALACIÓN DE LAS BOMBILLAS

ADVERTENCIA: No tocar las bombillas durante o justo después de la utilización. Pueden causar quemaduras.

Para prevenir el riesgo de lesiones corporales, instale solamente bombillas halógenas protegidas. Nunca

instalar una bombilla dicroica o no concebida para luminarias empotradas o bombillas identiﬁ cadas sólo

para uso en dispositivos encerrados.

1. Instale las bombillas nuevas colocando los casquillos

de las bombillas en sus ranuras, en los portalámparas.

2. Empuje suavemente hacia arriba y gire al mismo en el

sentido horario hasta que queden bien aﬁ anzadas.

HO0090

Para quitar las bombillas, empuje suavemente hacia arriba y gire en sentido antihorario para liberar el casquillo de

sus ranuras.

REINSTALACIÓN DEL RIEL DE VERTIDO DE LA GRASA Y DE LOS FILTROS

Vuelva a instalar el riel de vertido de la grasa (1). La ilustración de al lado

muestra cómo introducir el riel en la campana.

HD0244

PRECAUCIÕN: Retire la película protectora de plástico que cubre los ﬁ ltros antes de instalarlos.

NOTA: Monte las manijas metálicas en los ﬁ ltros con los tornillos n.° 8 32 x 1/4" provistos antes de instalarlos en la

campana.

HD0245

Se aconseja instalar primero los ﬁ ltros laterales y terminar por los centrales.

1. Introduzca un extremo del ﬁ ltro en el

canal superior de la campana.

2. Levante el otro extremo hacia el

interior de la campana y introdúzcalo

en el riel de vertido de la grasa de la

campana.

Garantìa Seguridad LimpiezaOperación Instalación Piezas de servicio

PIEZAS DE SERVICIO

N.º N.º DE PIEZAS DESCRIPCIóN

CANTIDAD (ANCHURA DE LA CAMPANA)

30" 36"

1 SV13296 Adaptador, dispositivo de cierre 3¼" X 10" 1 1

2 SV22258 Logo de Kenmore PRO 1 1

3 SV05917 Cubierta de lámpara 1 1

4 SV09435 Soporte de cubierta de lámpara 2 2

5 SV09434 Anillo 2 2

6 SV03435 Termostato Heat Sentry™ 1 1

7 SV08097 Motor 1 1

8 Roundﬁ lter Filtros para sin tubos instalación (par) 1 1

SV1764

SV17641

Riel de vertido de la grasa 30"

Riel de vertido de la grasa 36"

10 SV08337 Resortes de los ﬁ ltros (6) 1 1

SV17606 Filtros con pestaña, 8.84” x 15.125” 2 -

SV17609 Filtros con pestaña, 11.84” x 15.125” 1 3

12 SV07680 Manija de ﬁ ltro y tornillos

13 SV08355 Botones del vent. y de las luces (2) 1 1

14 SV21722 Control de la velocidad 1 1

15 SV08339 Interruptor oscilante del ventilador 1 1

16 SV08338

Interruptor de la luz

17 SV08093

Conjunto de la lámpara piloto

* SV22259

Guía de instalacíon

* SV08352

Bolsa de piezas:

8 tornillos n

8 x 3/4", 2 conectadores de hilos, 8 tornillos

mecánicos n

8-32 x 1/4", 1 abrazadera de hilos, 4 tornillos

8 x 3/8", 3 dispositivos de sujeción mural, 4 tornillos de cabeza

plana n

. 10-2", 3 arandelas de 13/64" DI x 3/4" DE.

Pida las piezas de repuesto

mencionando el número de pieza,

no el número de referencia.

*No se ilustra.

SUSTITUCIÓN DE PIEZAS Y

REPARACIÓN

Para que la unidad se conserve en

buen estado, debe usar repuestos

genuinos del fabricante únicamente.

Estas piezas se han diseñado

especialmente para cada unidad

y se han fabricado conforme a las

normas de certiﬁ cación aplicables y

un elevado nivel de seguridad. El uso

de repuestos de otros fabricantes

podría causar daños graves y

reducir radicalmente el desempeño

de la unidad, causando así fallas

prematuras. El fabricante también

aconseja ponerse en contacto con

un taller de reparación homologado

por el fabricante para todos los

repuestos y reparaciones.

HL0241

.HQPRUH





)RU6HDUV+RPH6HUYLFHVLQKRPHUHSDLU

RIDOO.HQPRUHPDMRUDSSOLDQFHV

)RUWKHUHSODFHPHQWSDUWVDFFHVVRULHVDQG

8VH&DUH*XLGHVWKDW\RXQHHGWRGRLW\RXUVHOI

)RUSURIHVVLRQDOLQVWDOODWLRQRIPDMRUKRPHDSSOLDQFHV

DQGLWHPVOLNHDLUFRQGLWLRQHUVDQGZDWHUKHDWHUV







































ZZZNHQPRUHFRP

,Q&DQDGD

,Q&DQDGD,Q&DQDGD

,Q&DQDGD





































ZZZVHDUVFD





&DOODQ\WLPHIRUWKHORFDWLRQRI\RXUQHDUHVW

6HDUV

6HDUV6HDUV

6HDUV



3DUWV5HSDLU6HUYLFH&HQWHU

3DUWV5HSDLU6HUYLFH&HQWHU3DUWV5HSDLU6HUYLFH&HQWHU

3DUWV5HSDLU6HUYLFH&HQWHU



































86$































&DQDGD





7RSXUFKDVHDSURWHFWLRQDJUHHPHQWRQDVHUYLFHDEOHSURGXFW



































86$











































&DQDGD

3DUDSHGLUVHUYLFLRGHUHSDUDFLÚQ

DGRPLFLOLR\RUGHQDUSLH]DV





















68

6868

68



+2*$5

+2*$5+2*$5

+2*$5



ZZZNHQPRUHFRP

$X&DQDGDSRXUVHUYLFHHQIUDQÐDLV





















/(

/(/(

/(



)2<(5

)2<(5)2<(5

)2<(5



ZZZVHDUVFD

§

Kenmore Pro 23356033 30" 600 CFM Internal Blower Range Hood - Stainless Steel

Product's Documents

Use & Care Manual

Specifications

Kenmore 23356033 Questions and Answers

Related Products

Kenmore 23357819890 range hood

Kenmore 23357815890 range hood

Kenmore 23357805890 range hood

Kenmore 23352363200 range hood

Kenmore 23352349590 range hood

Kenmore 23352052002 range hood
