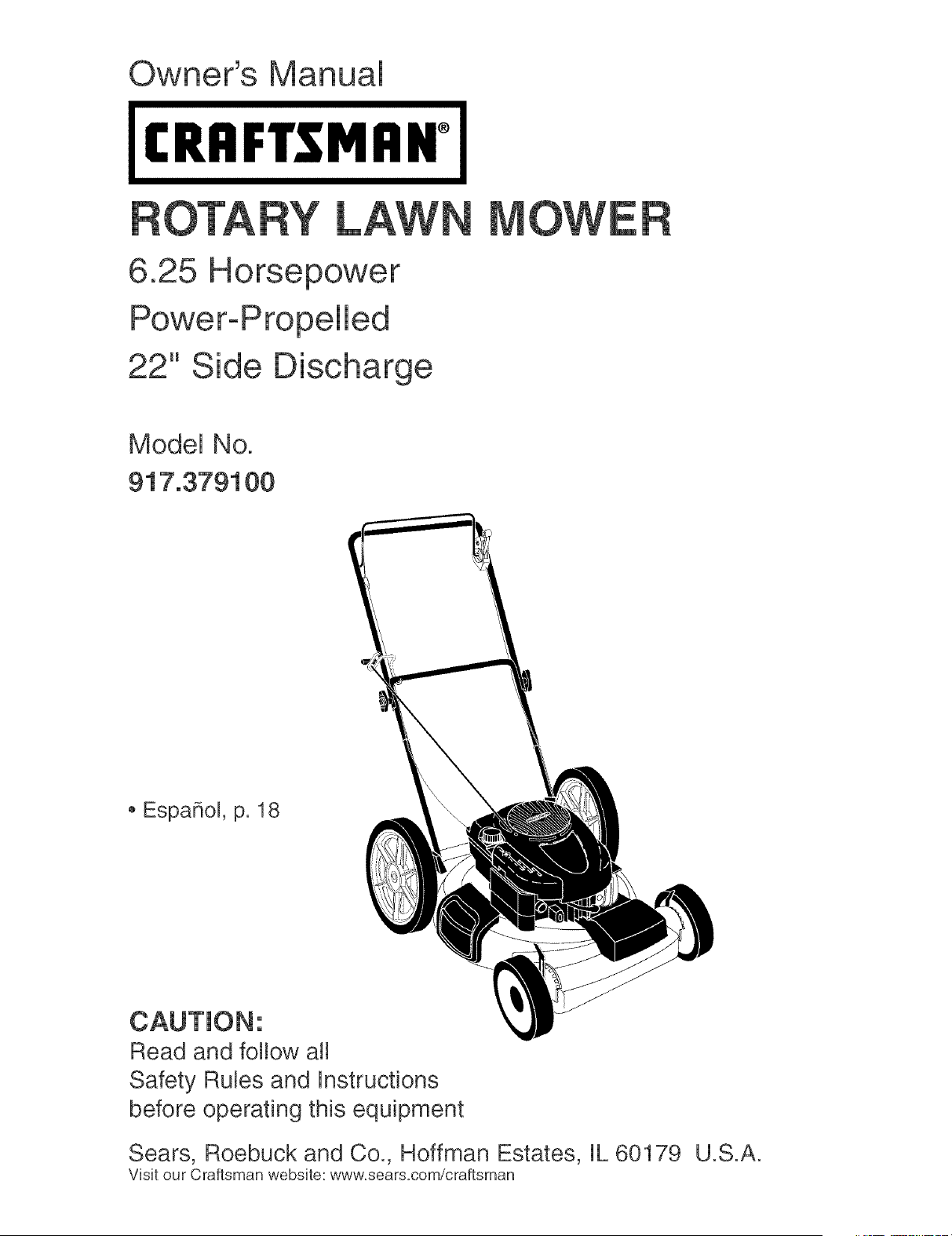

Craftsman 917379100 rotary lawn mower User Manual

Owner's Manual

CRAFTSMAN°

6.25 Horsepower

Power-Propelled

22" Side Discharge

Model No.

917.379100

Espahol, p. 18

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Visit our Craftsman website: www.sears.com/craftsman

U.S.A.

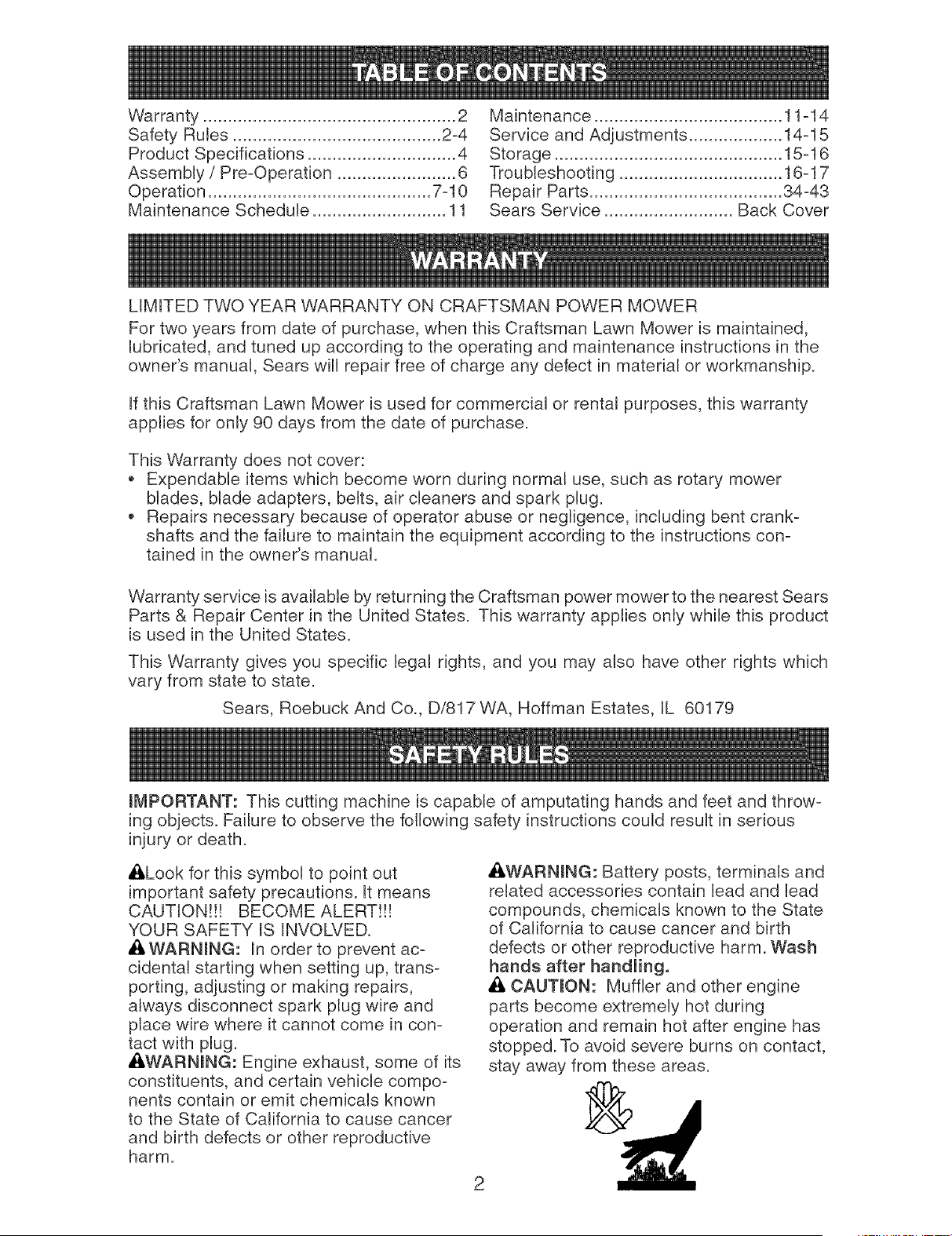

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

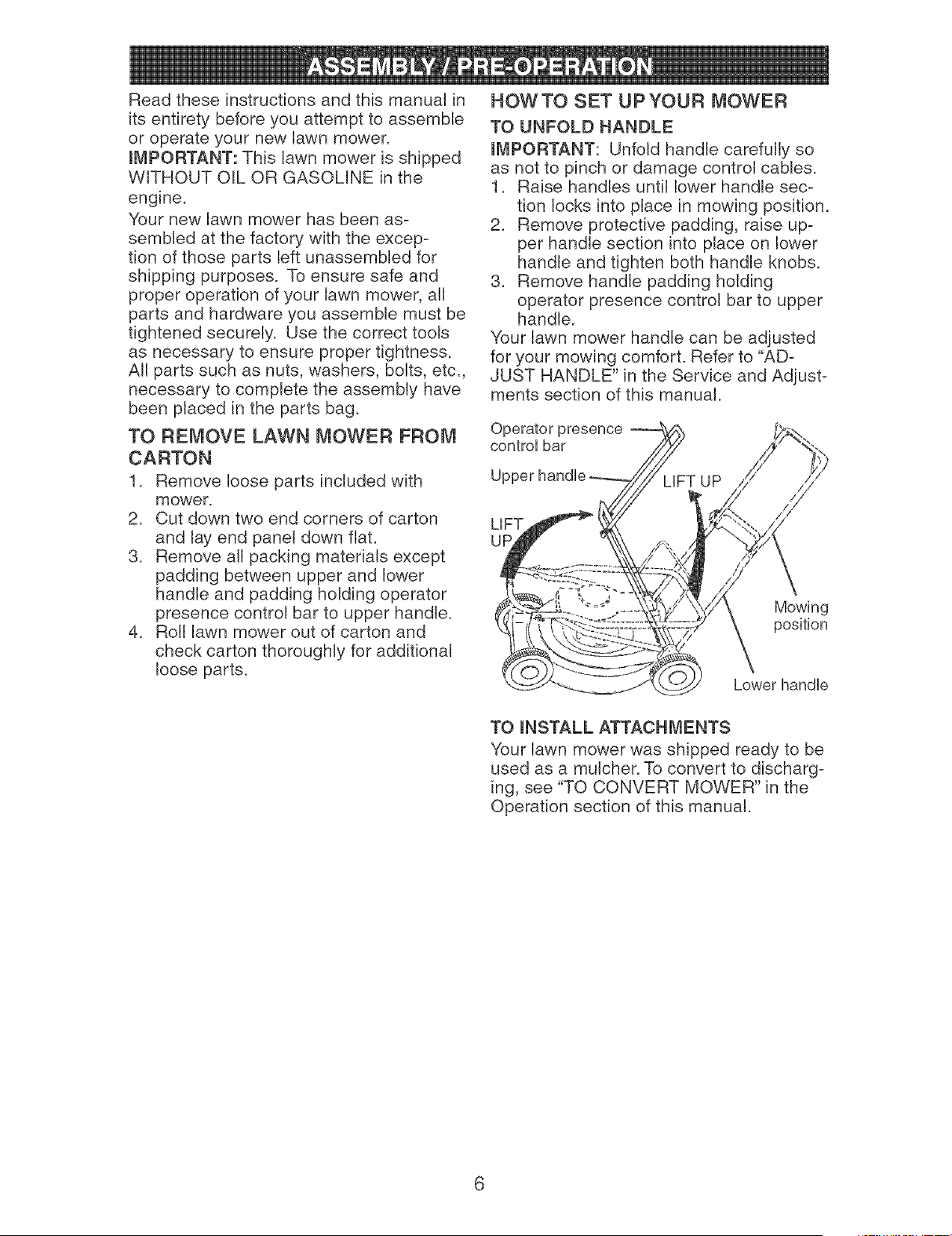

Assembly / Pre-Operation ........................ 6

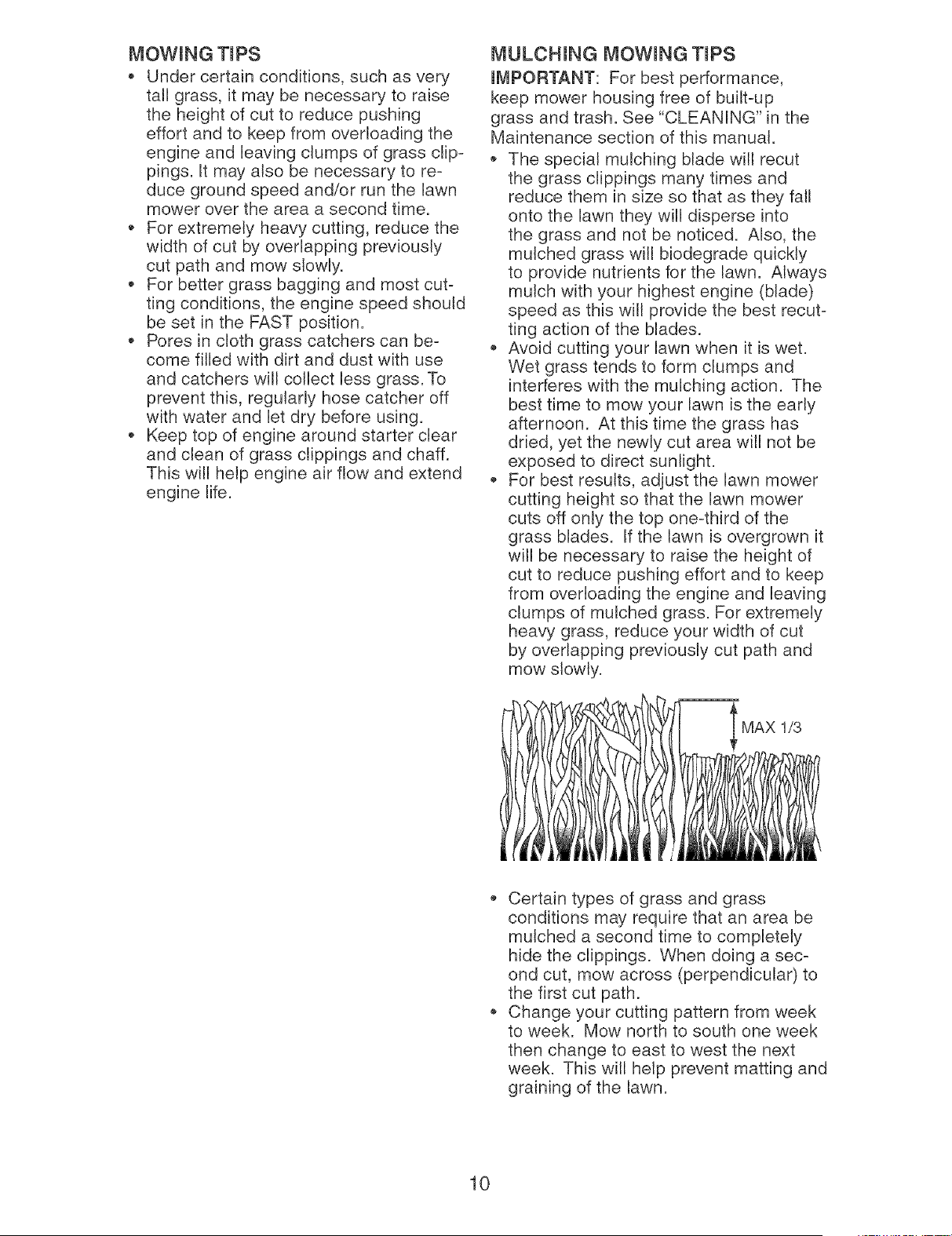

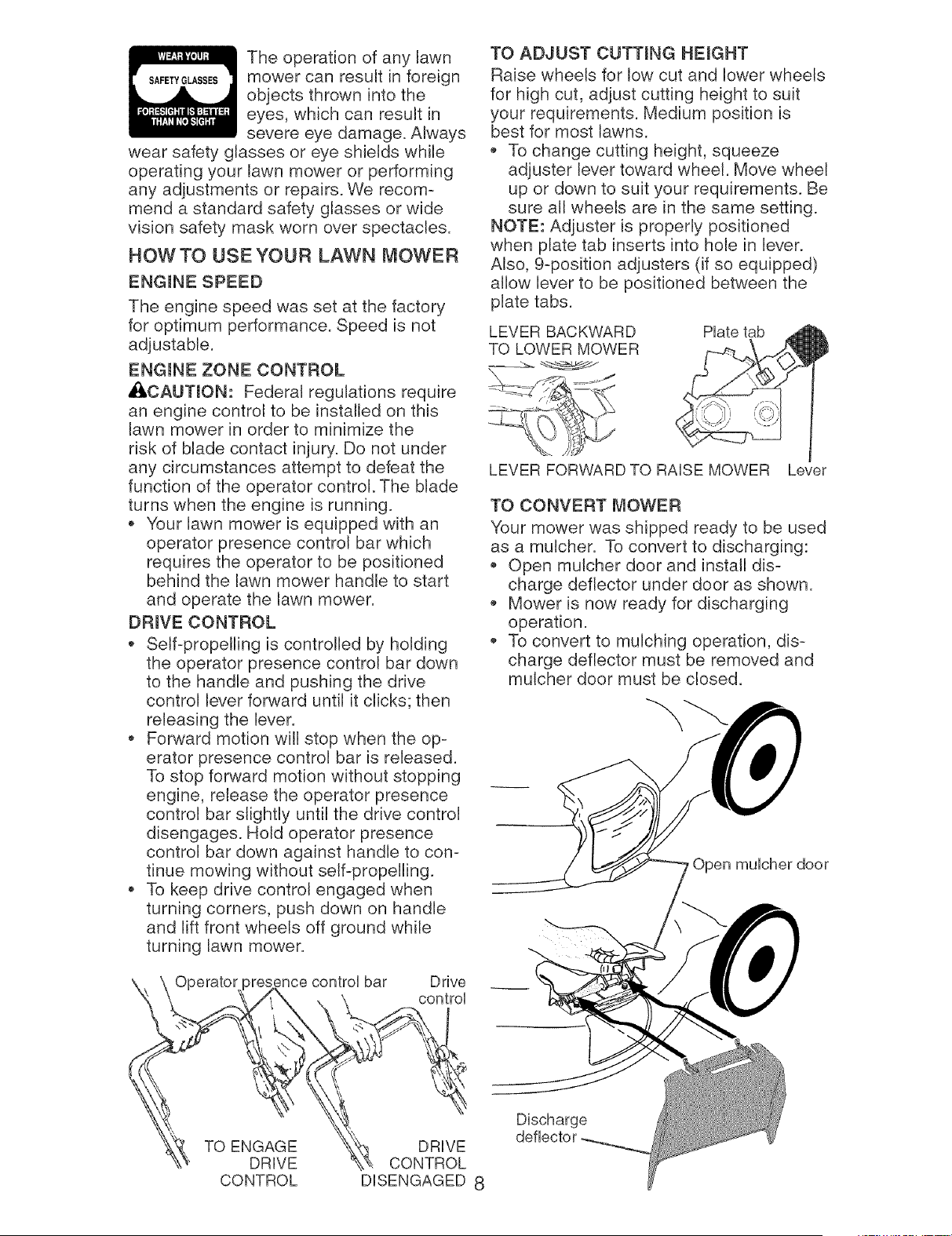

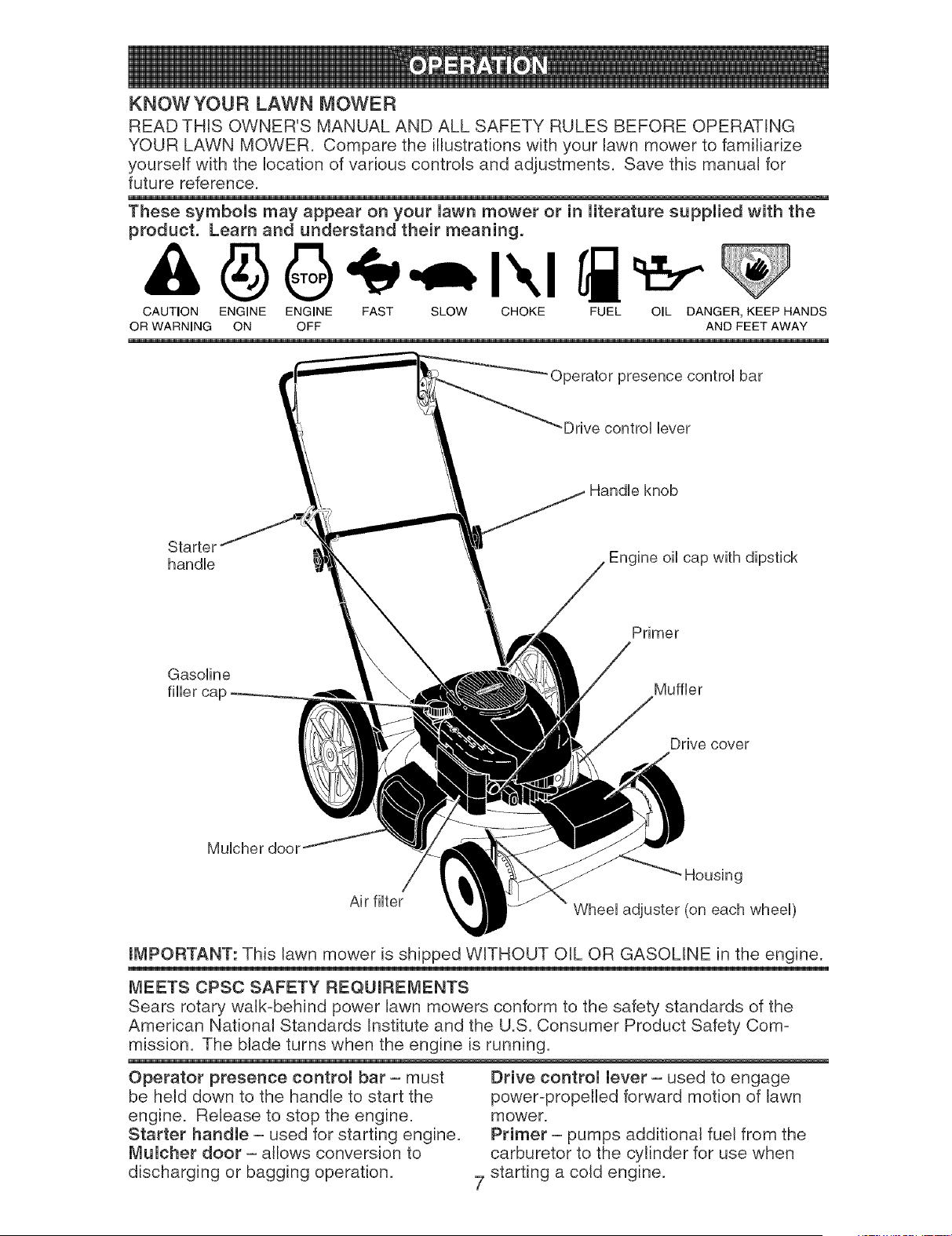

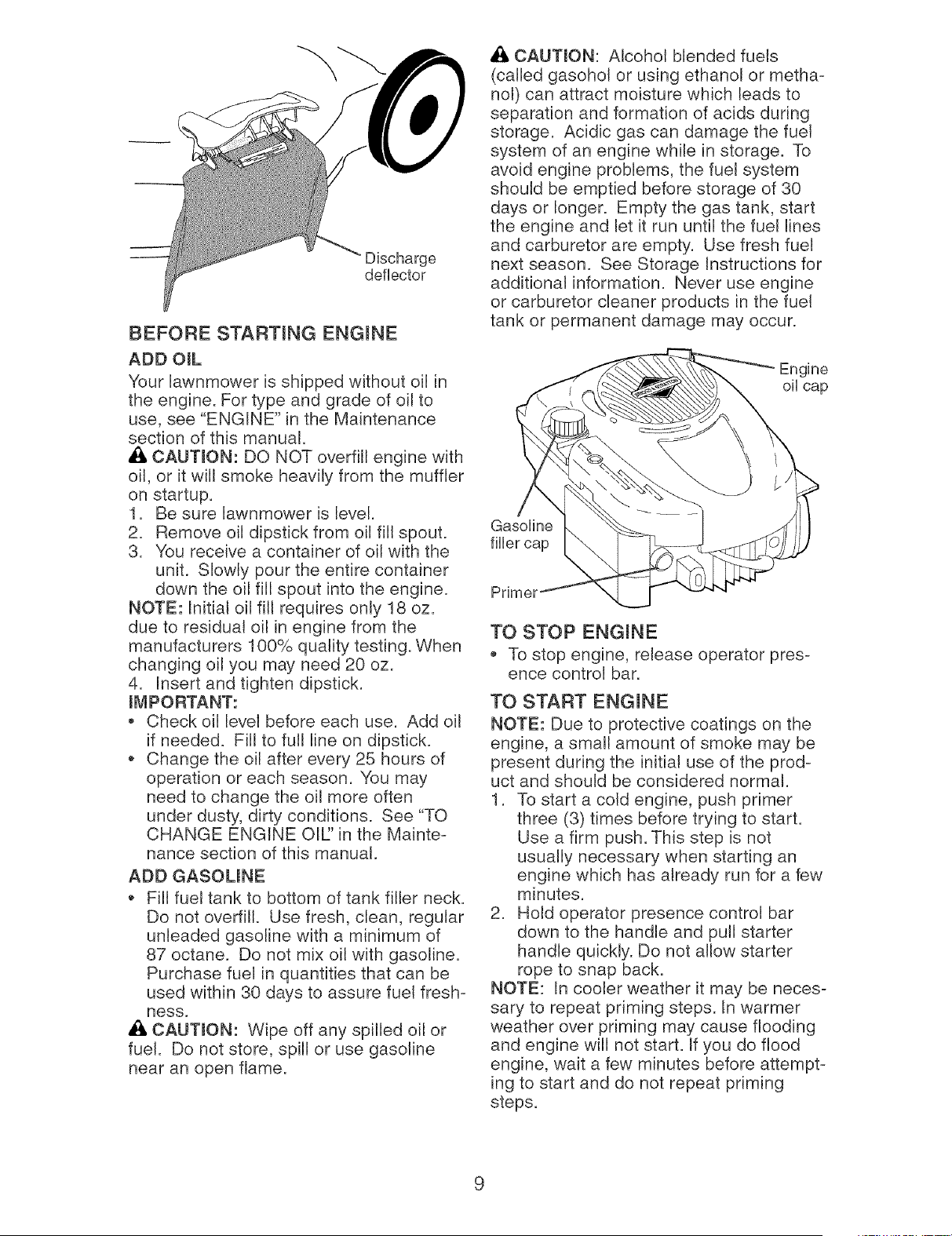

Operation ............................................. 7-10

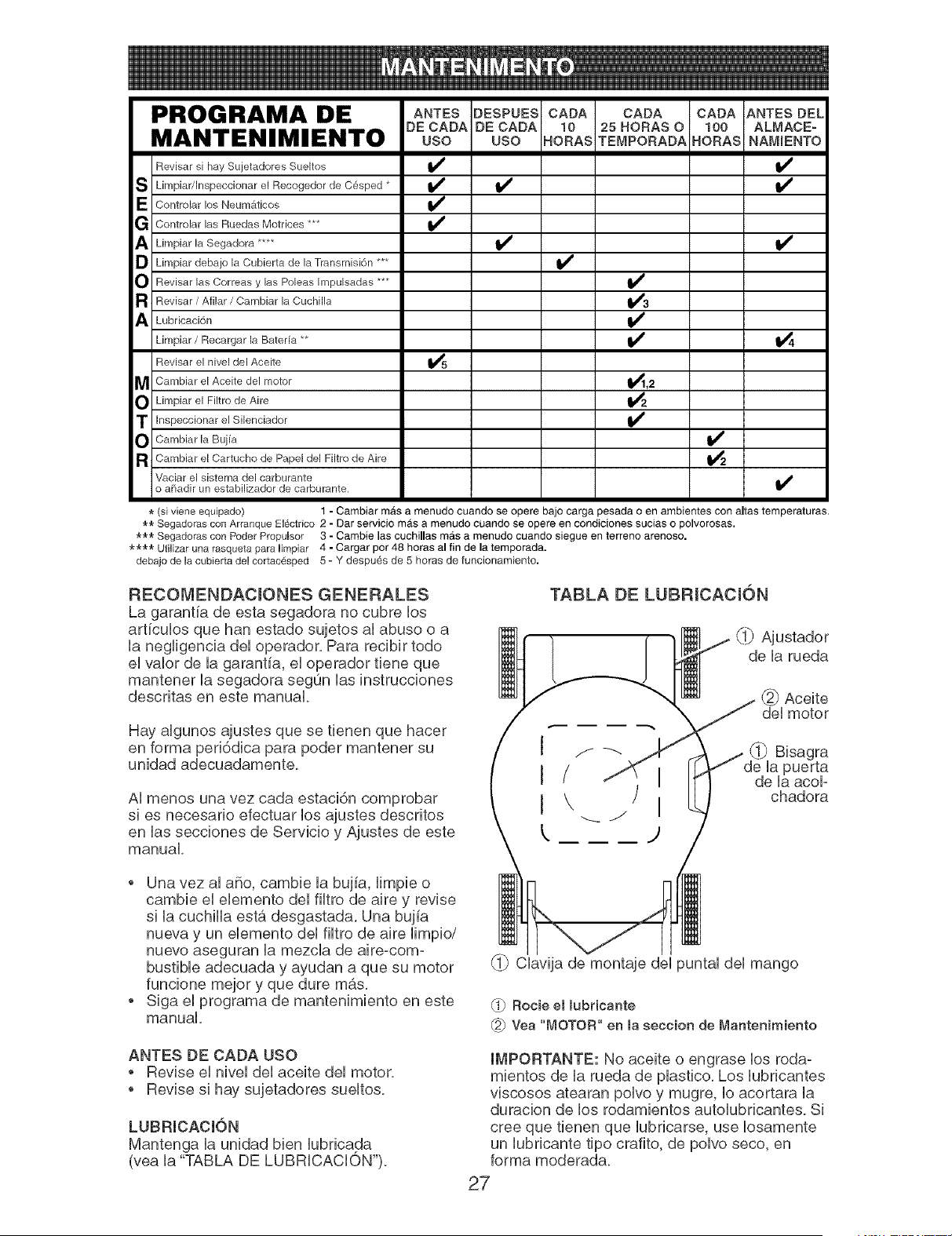

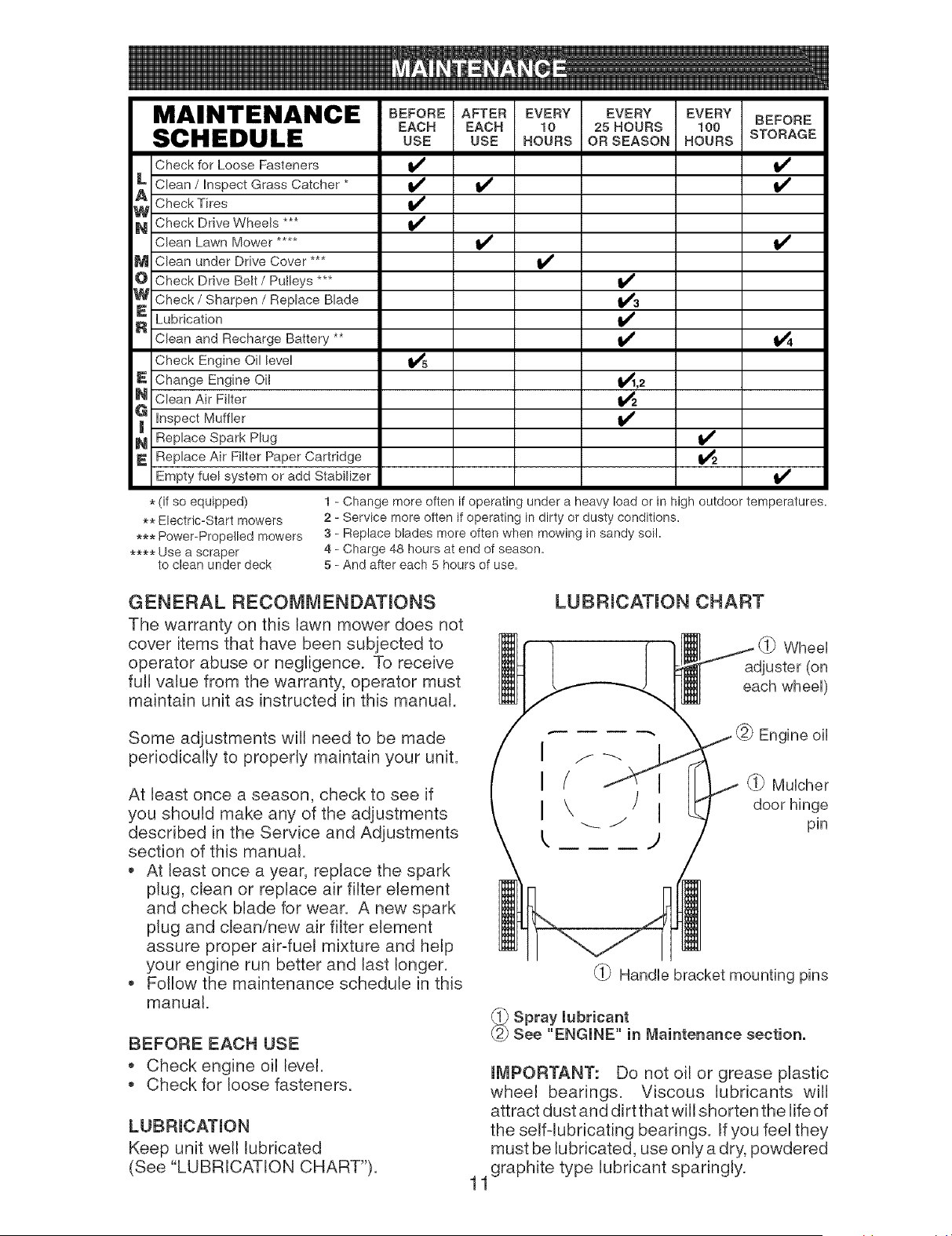

Maintenance Schedule ........................... 11

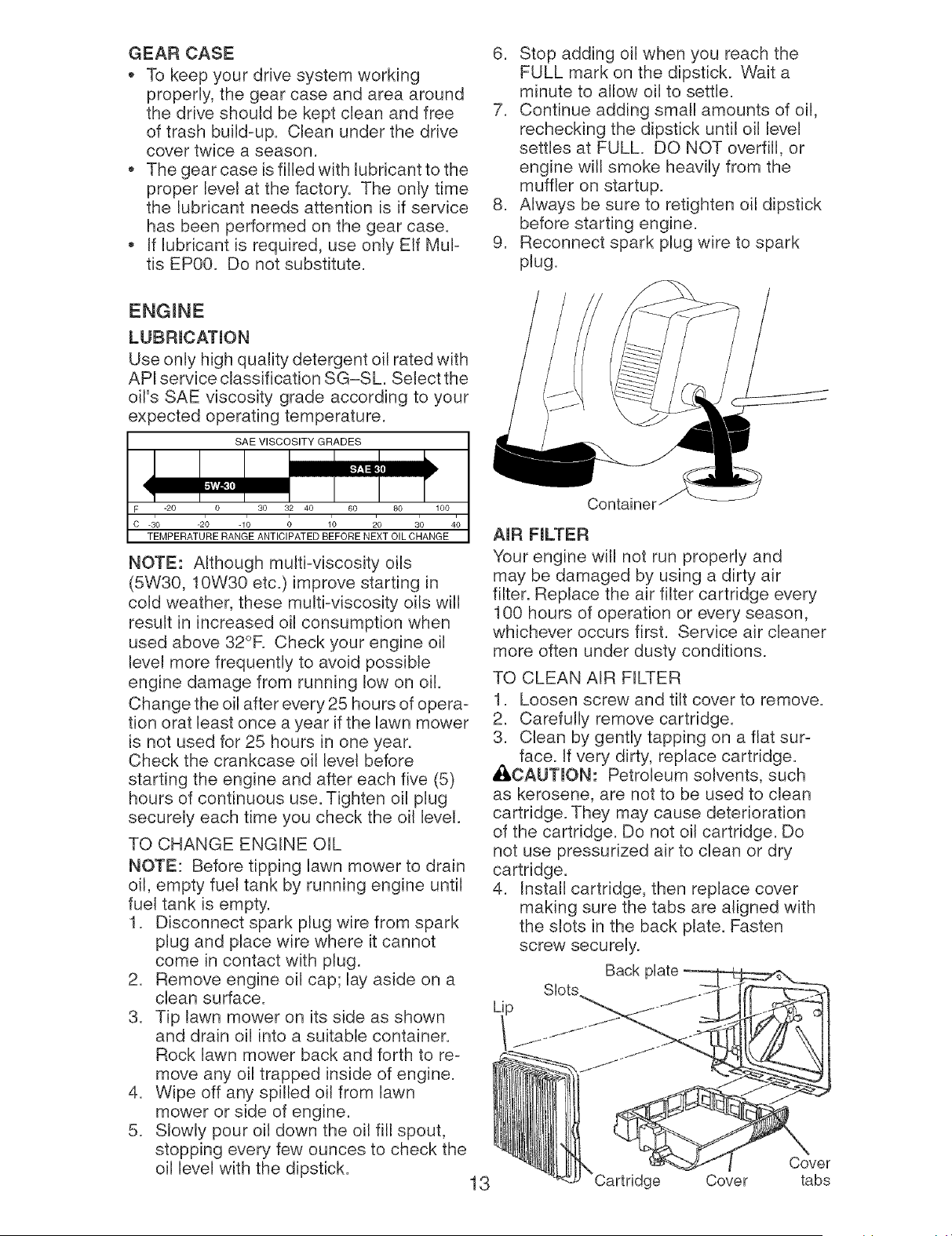

Maintenance ...................................... 11-14

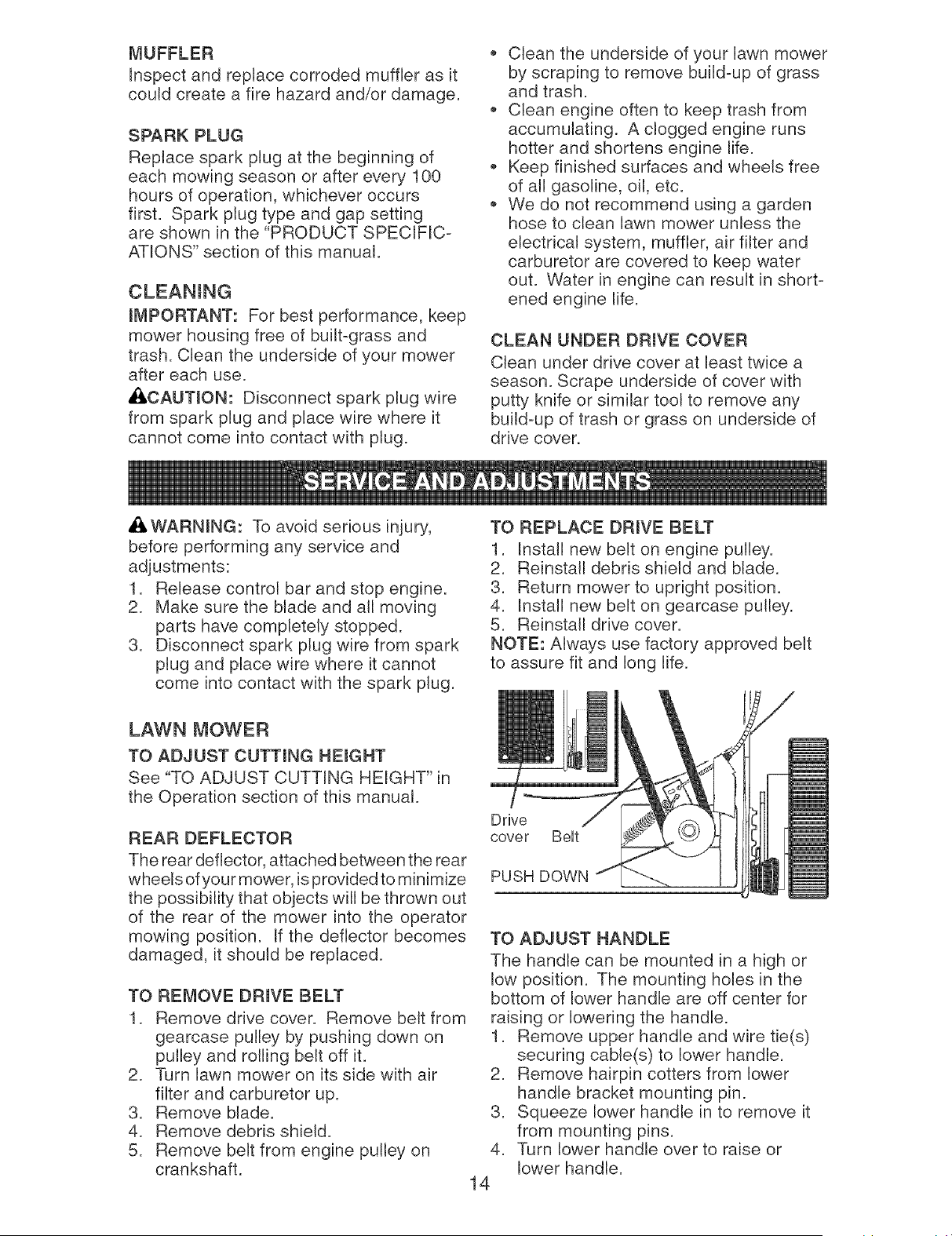

Service and Adjustments ................... 14-15

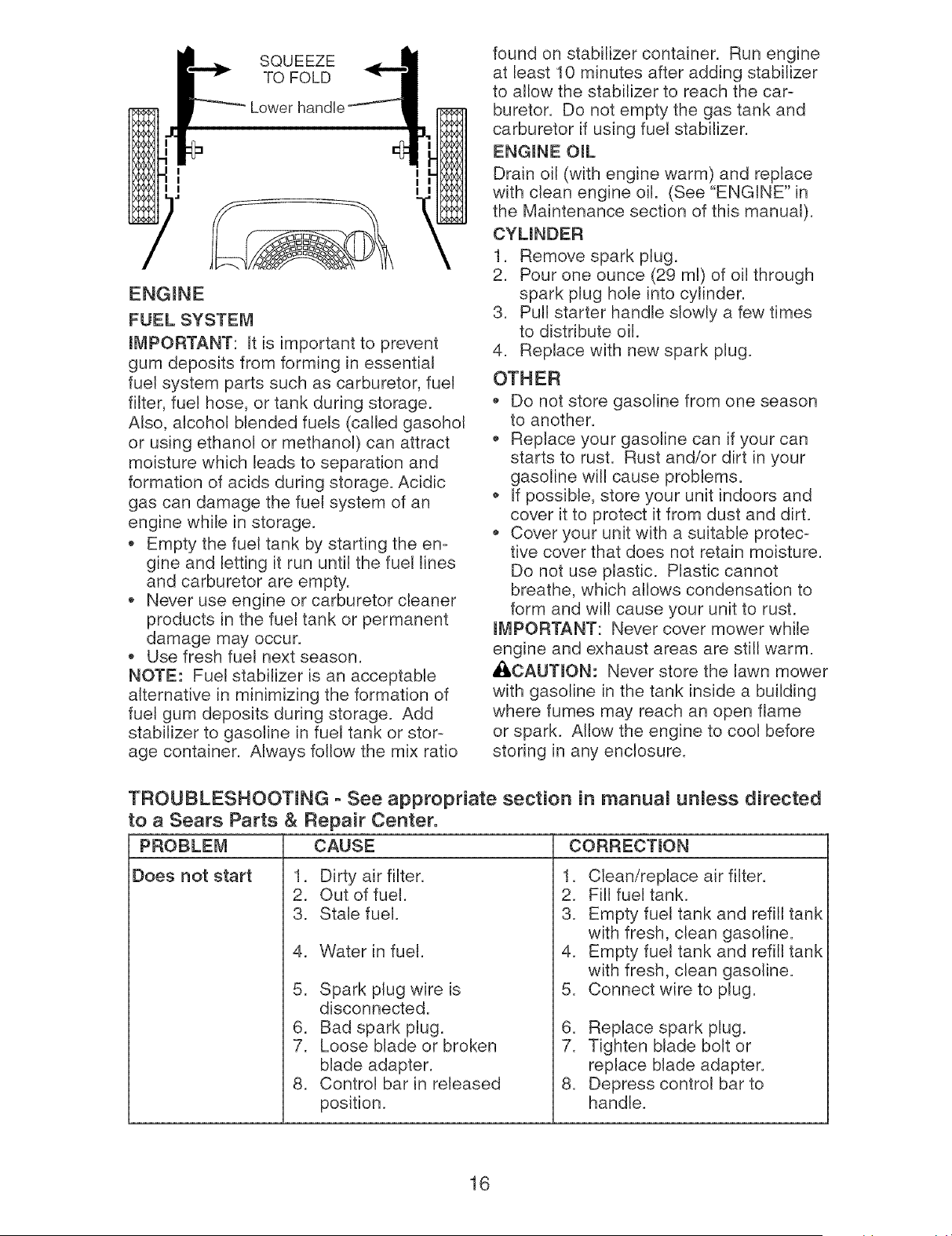

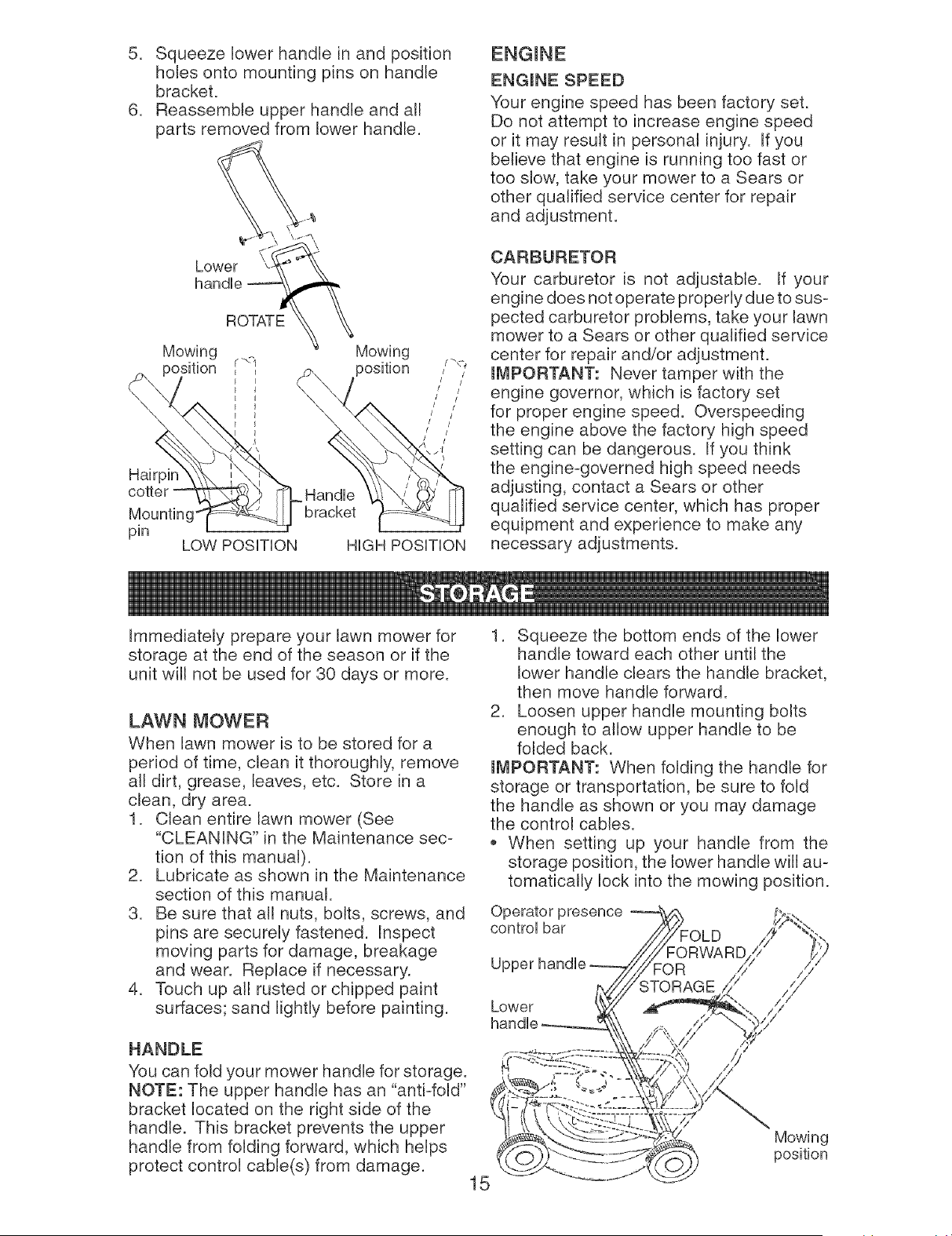

Storage .............................................. 15-16

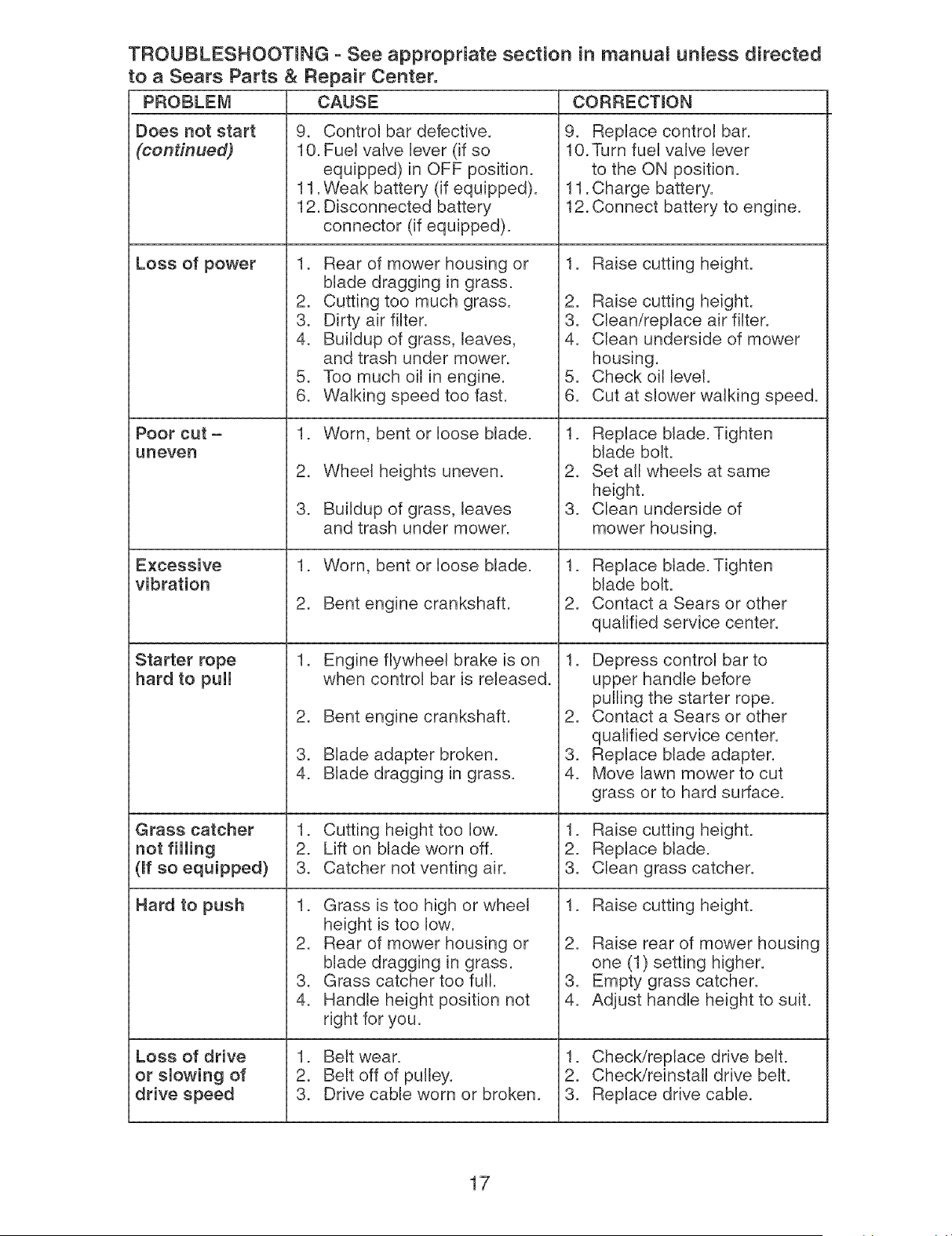

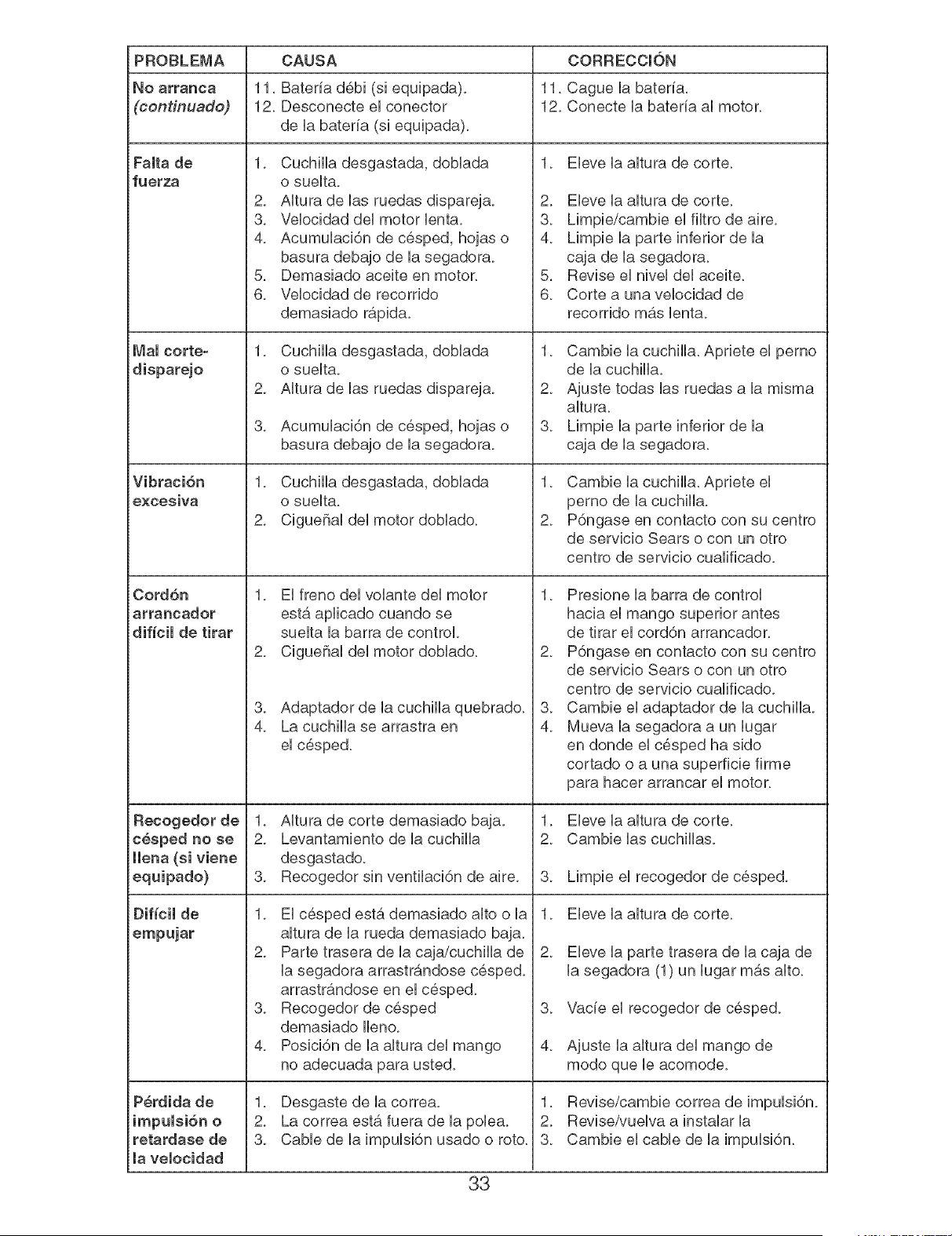

Troubleshooting ................................. 16-17

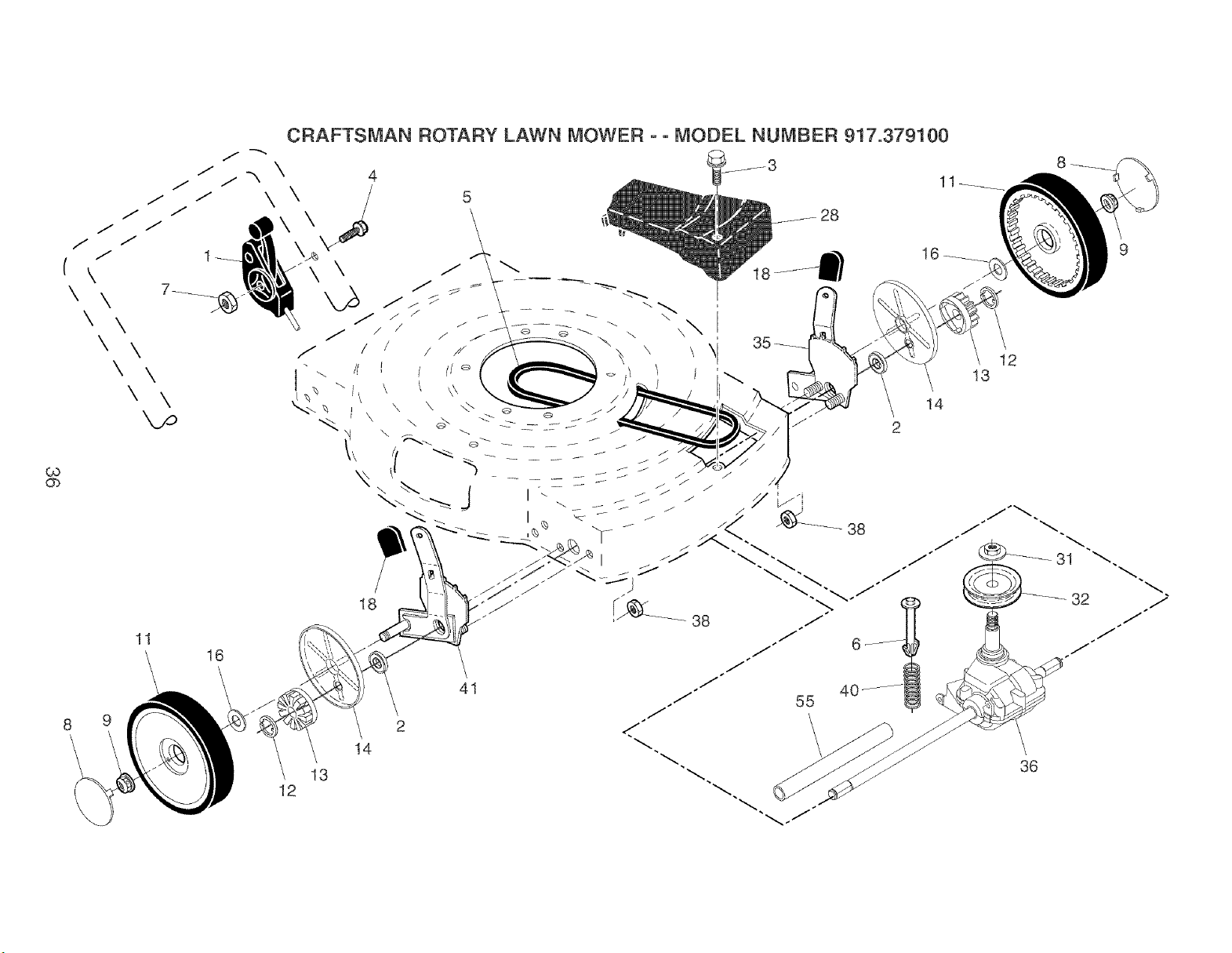

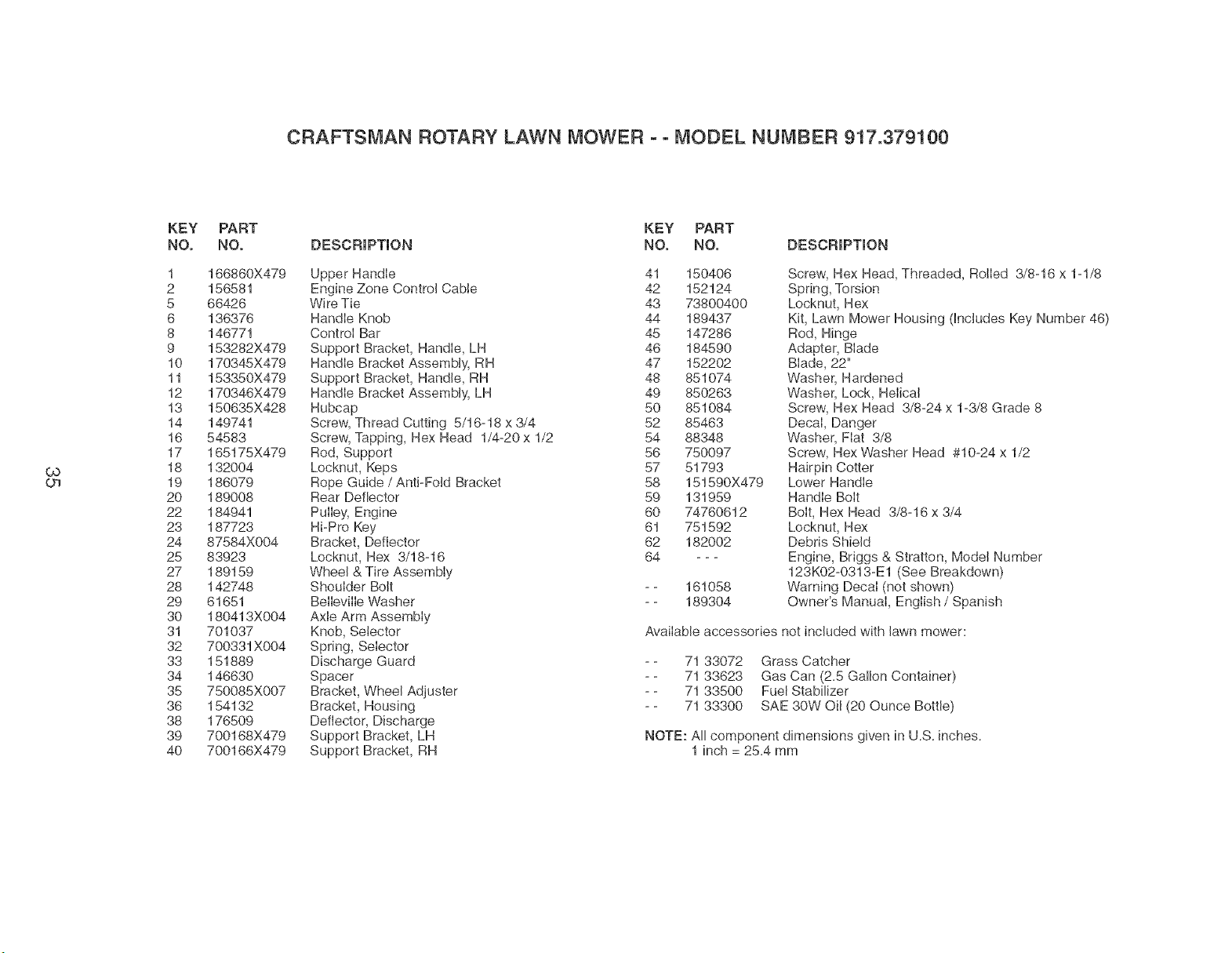

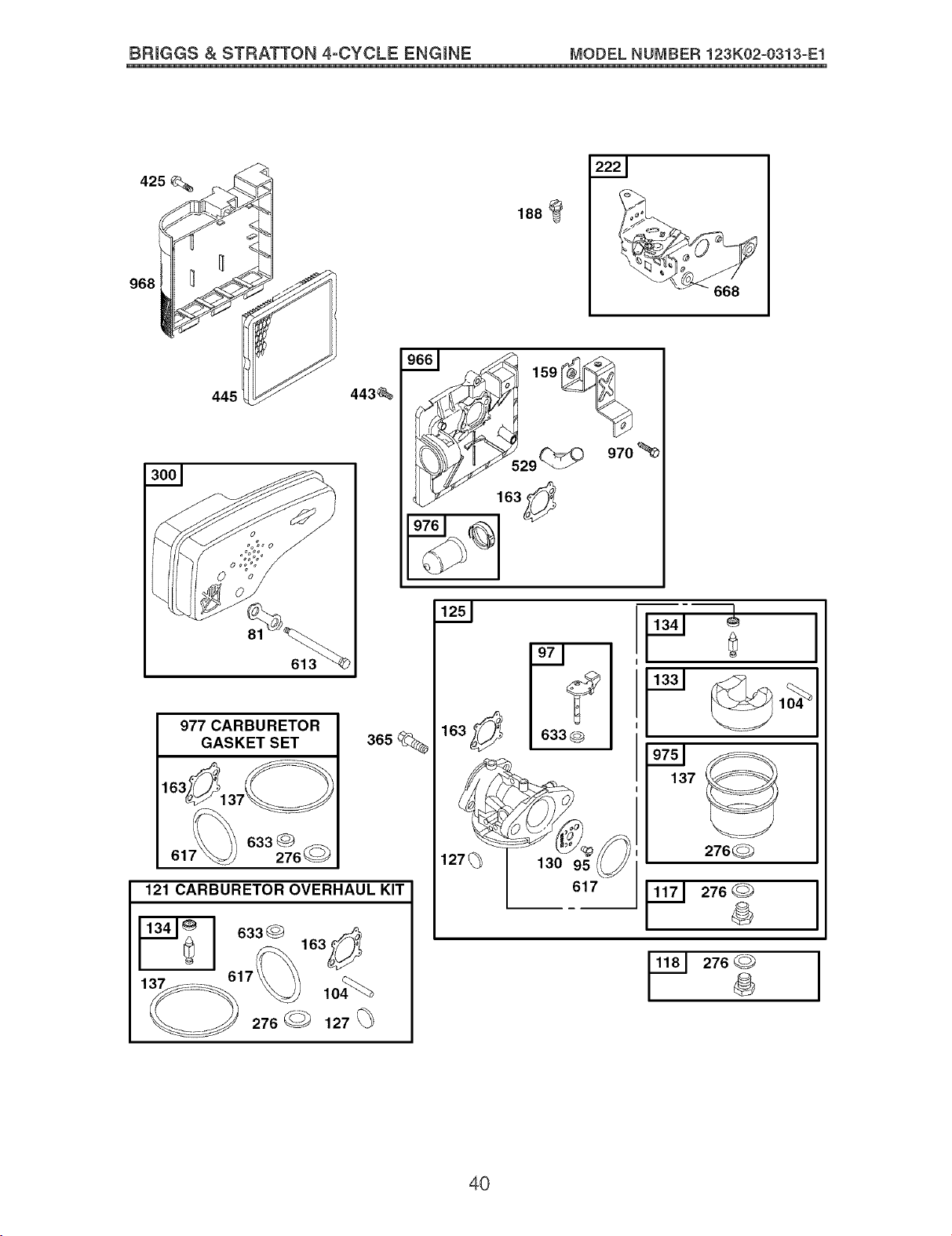

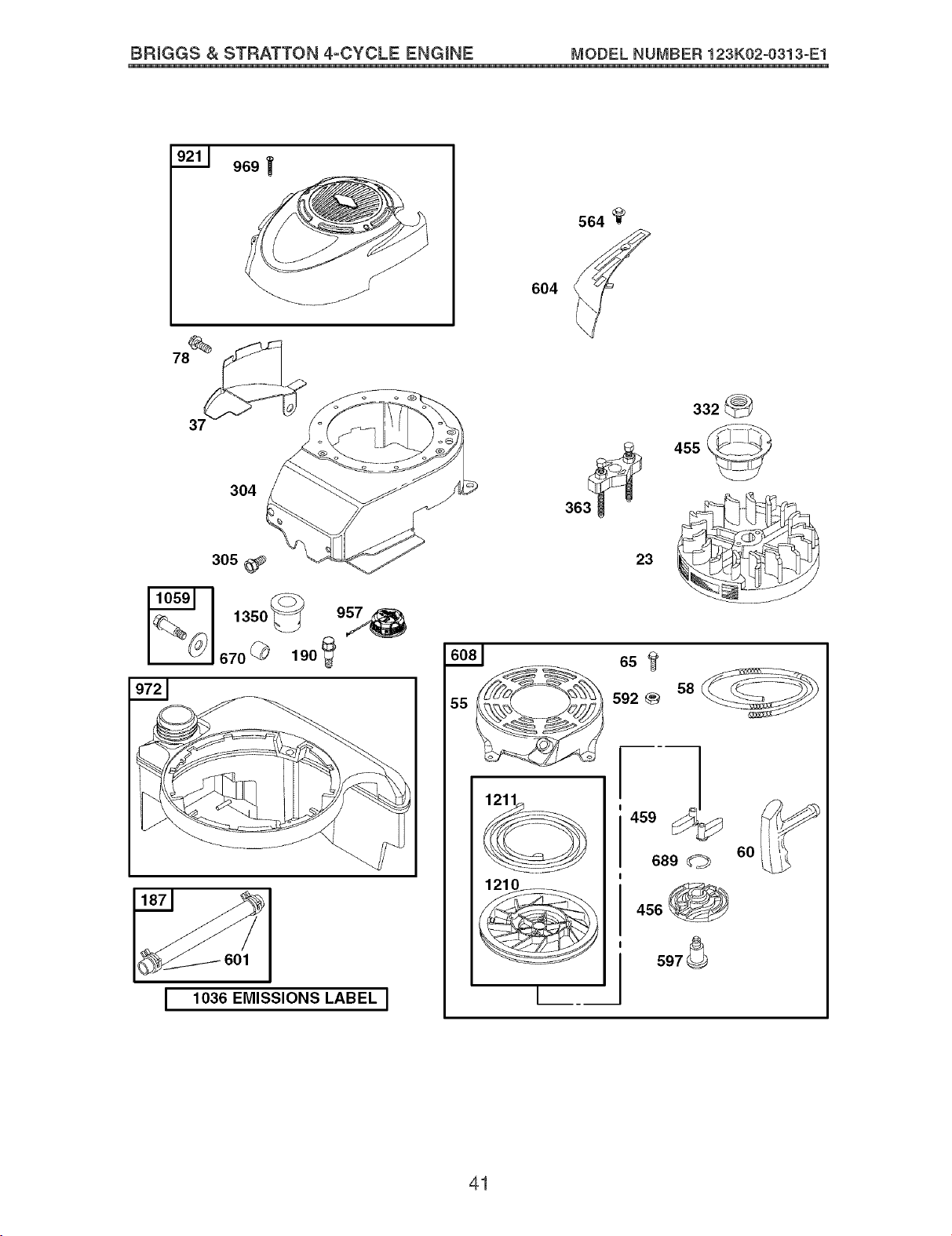

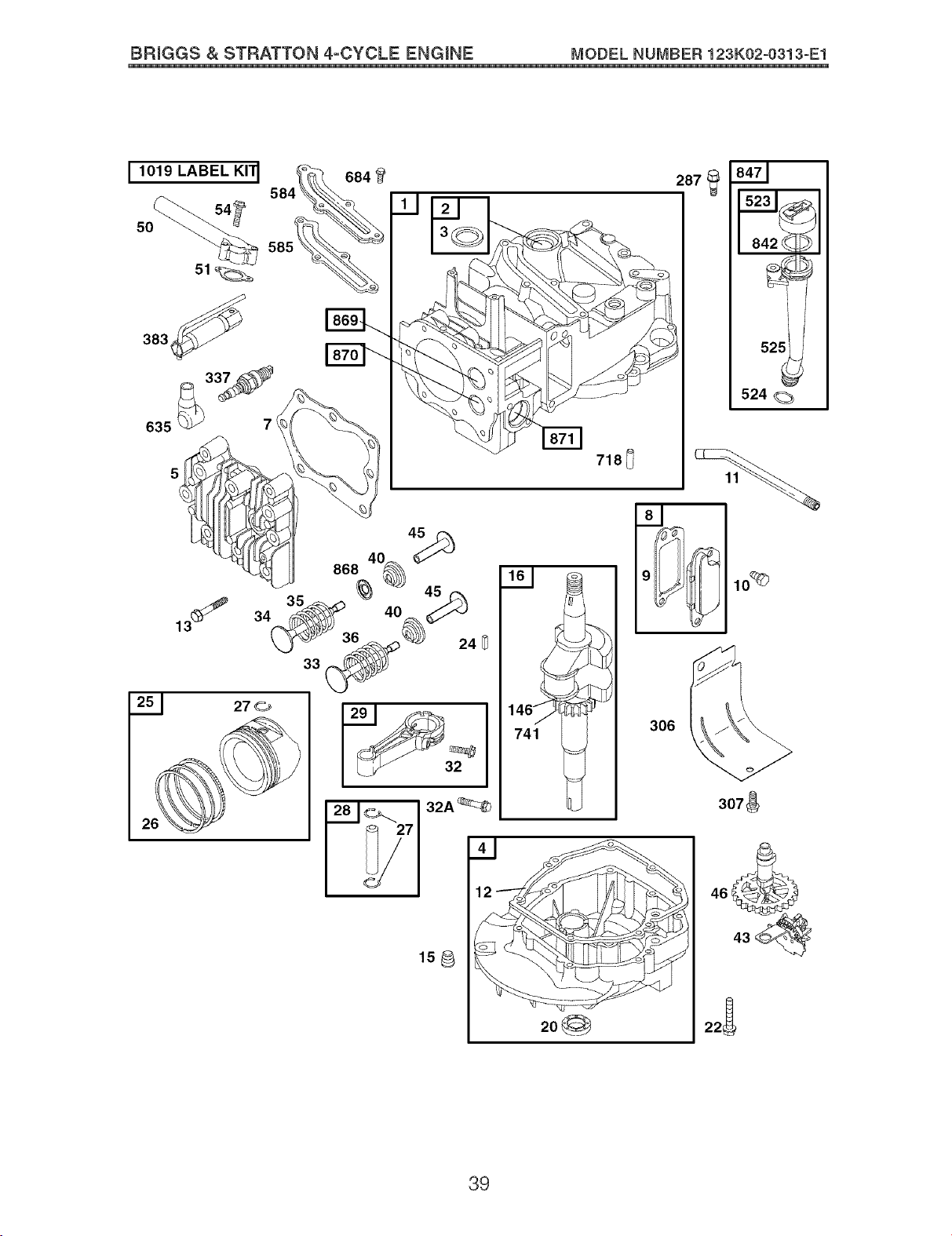

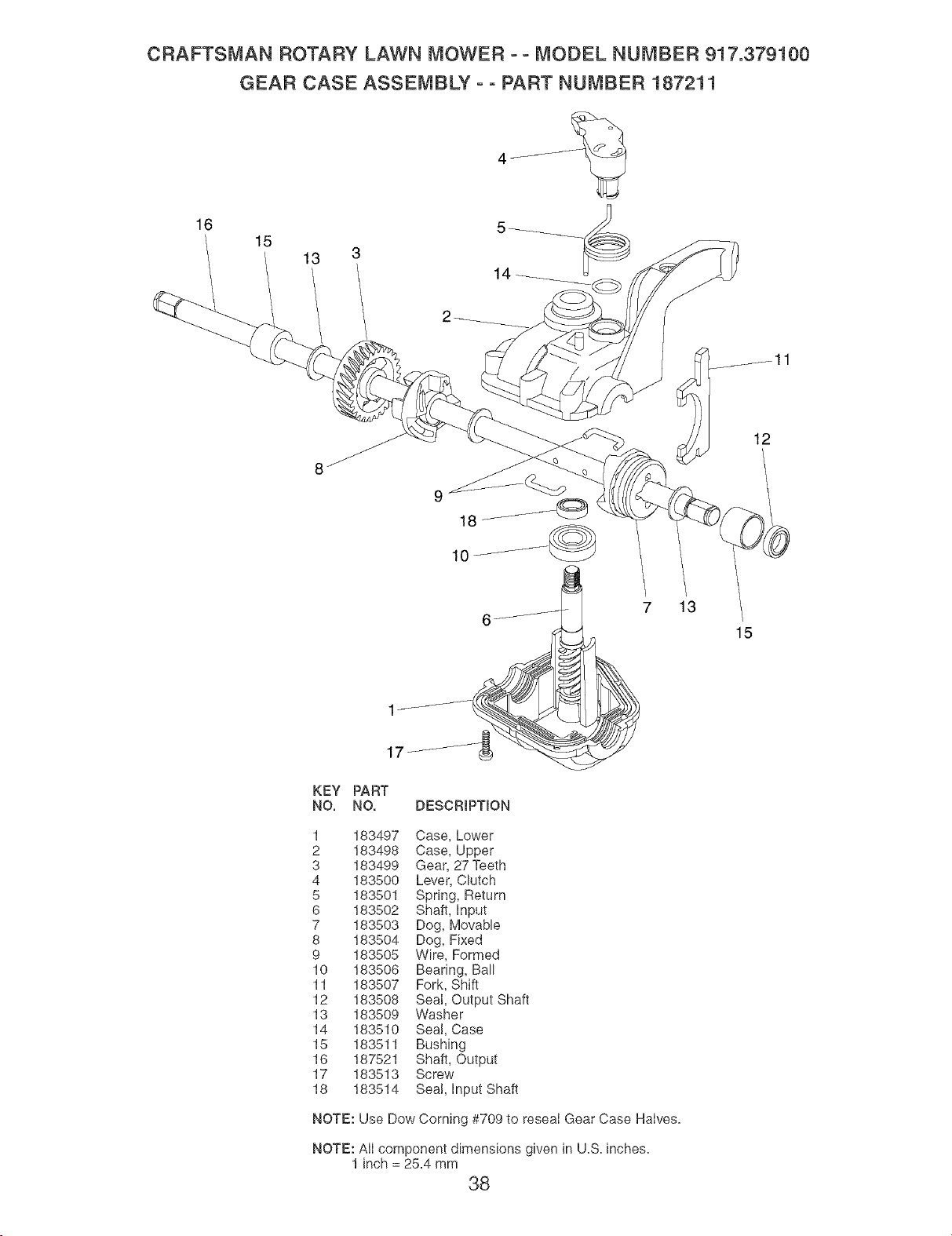

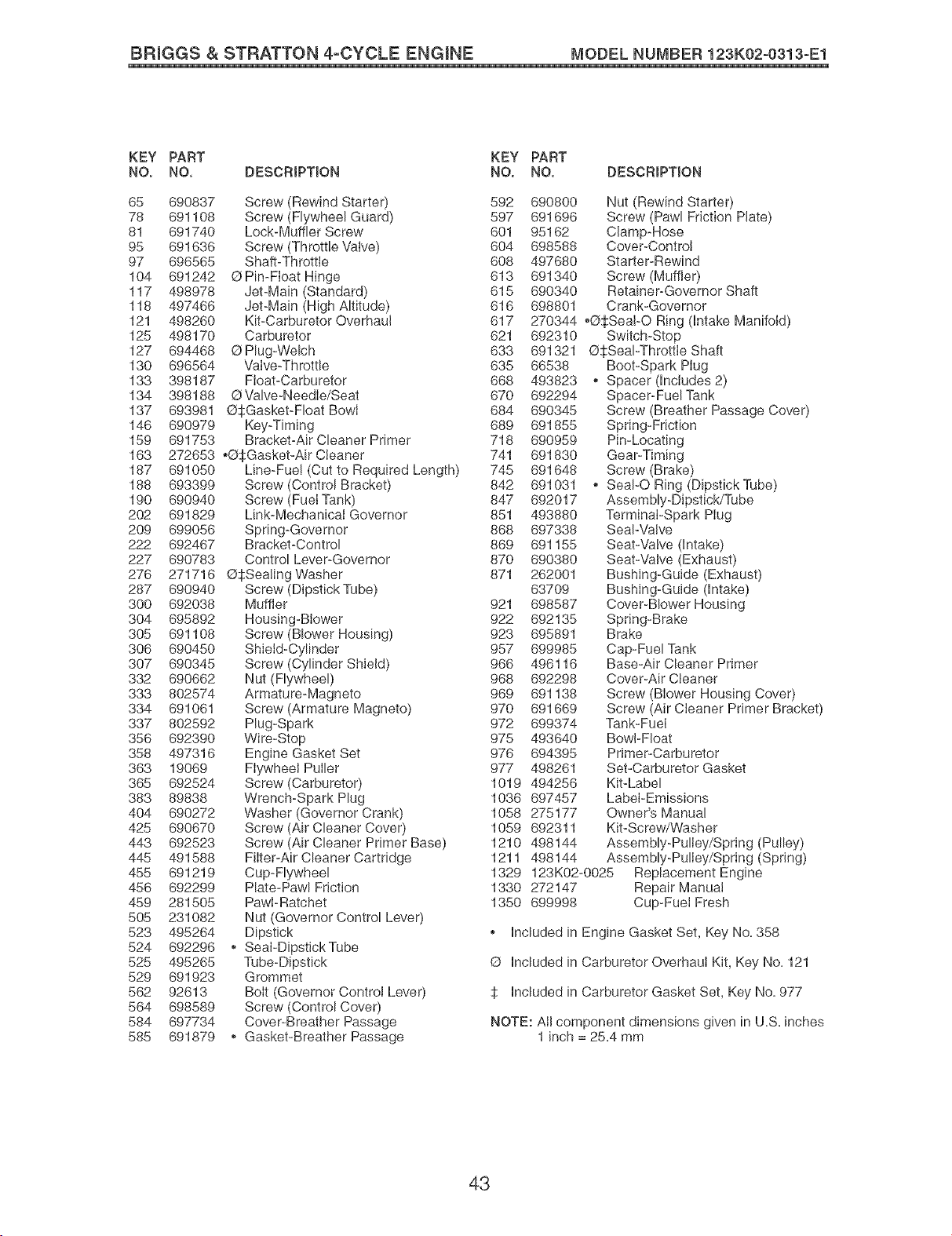

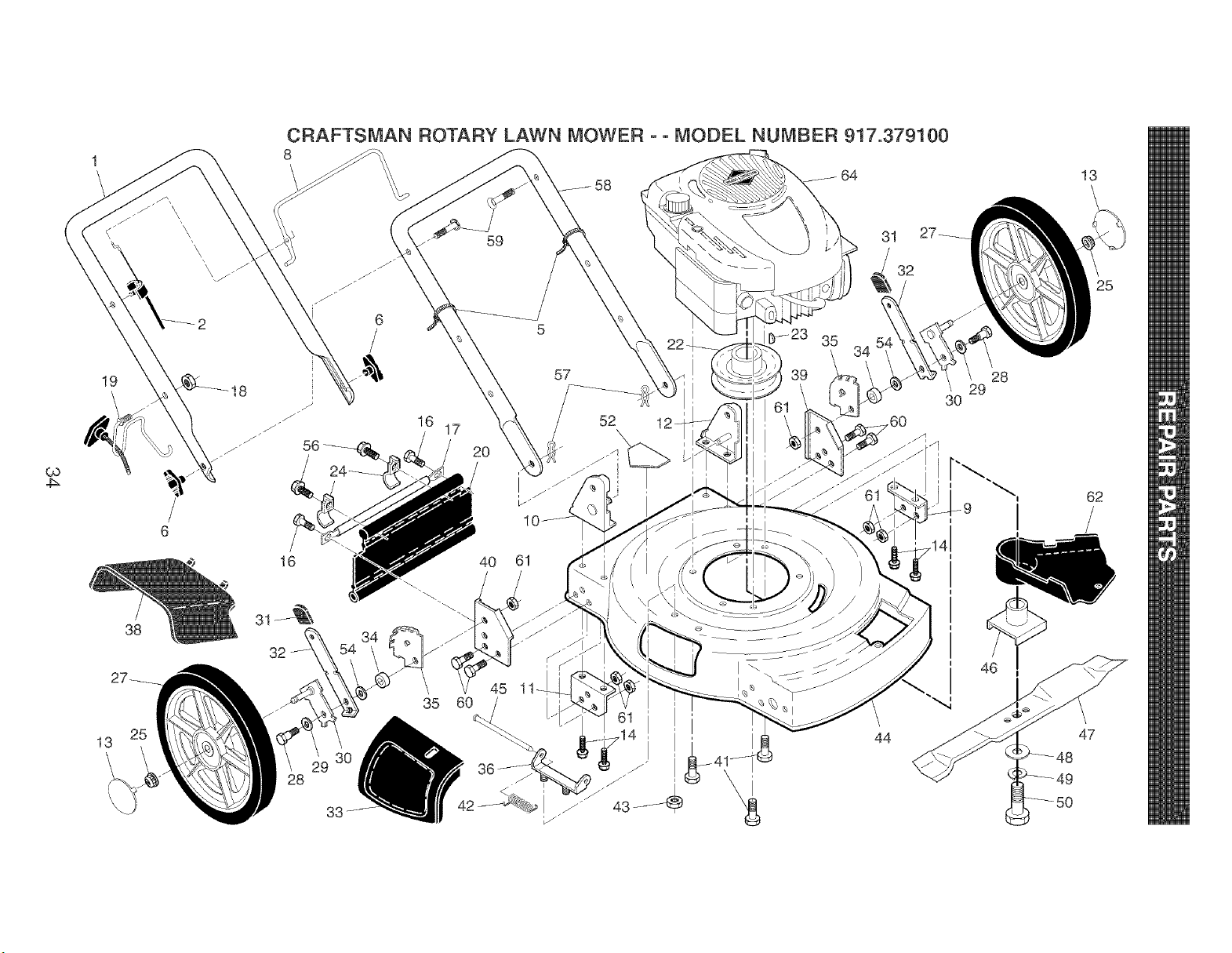

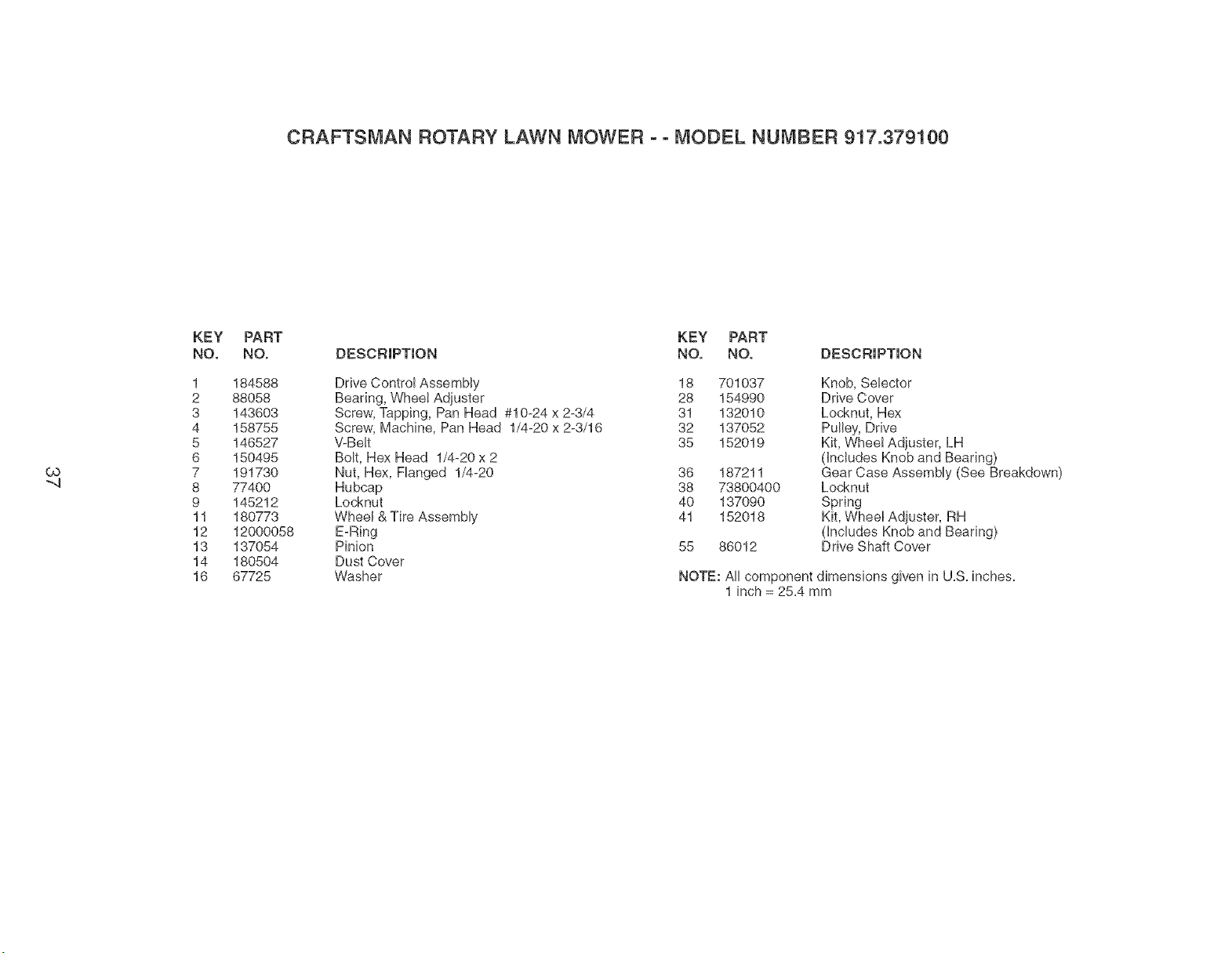

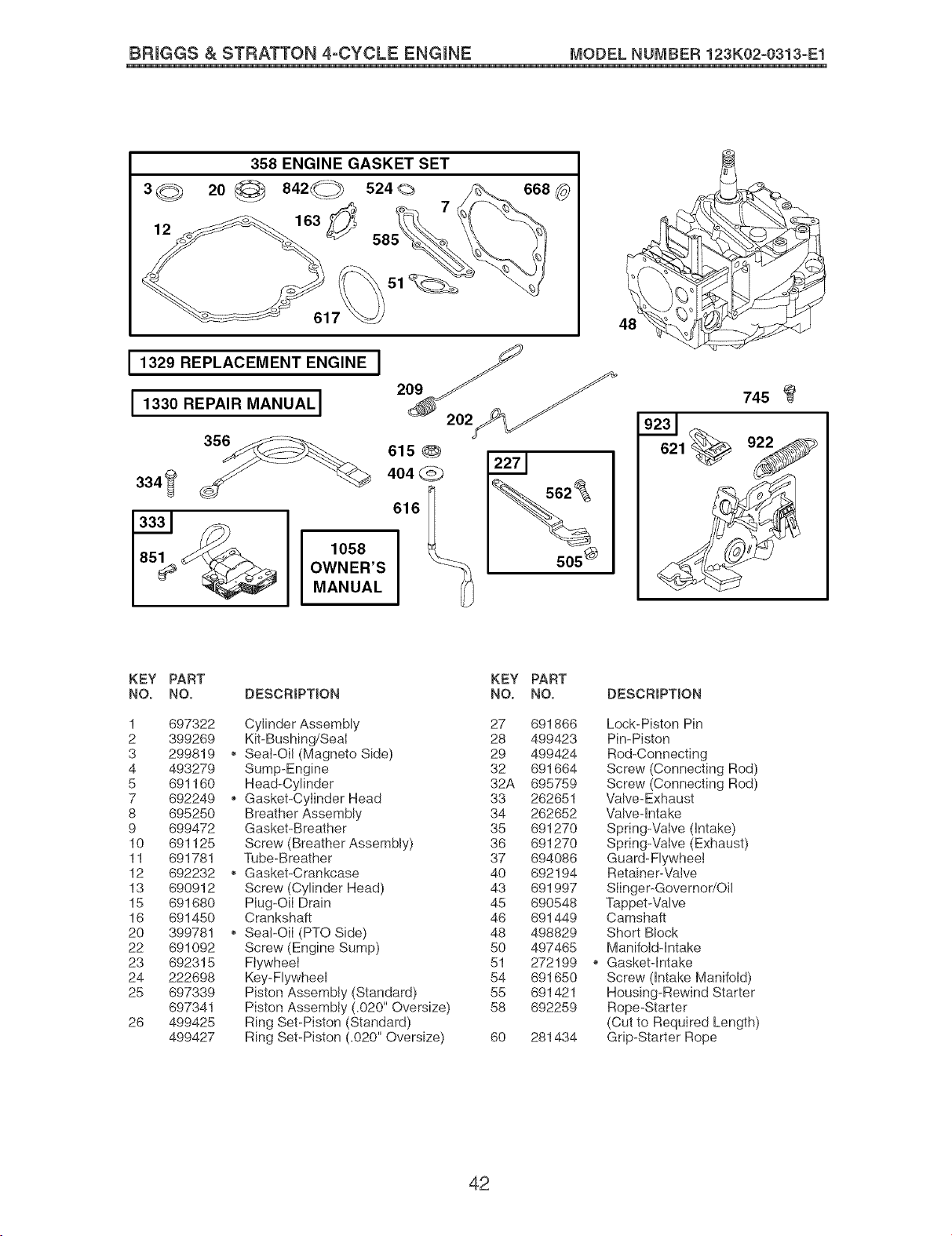

Repair Parts ....................................... 34-43

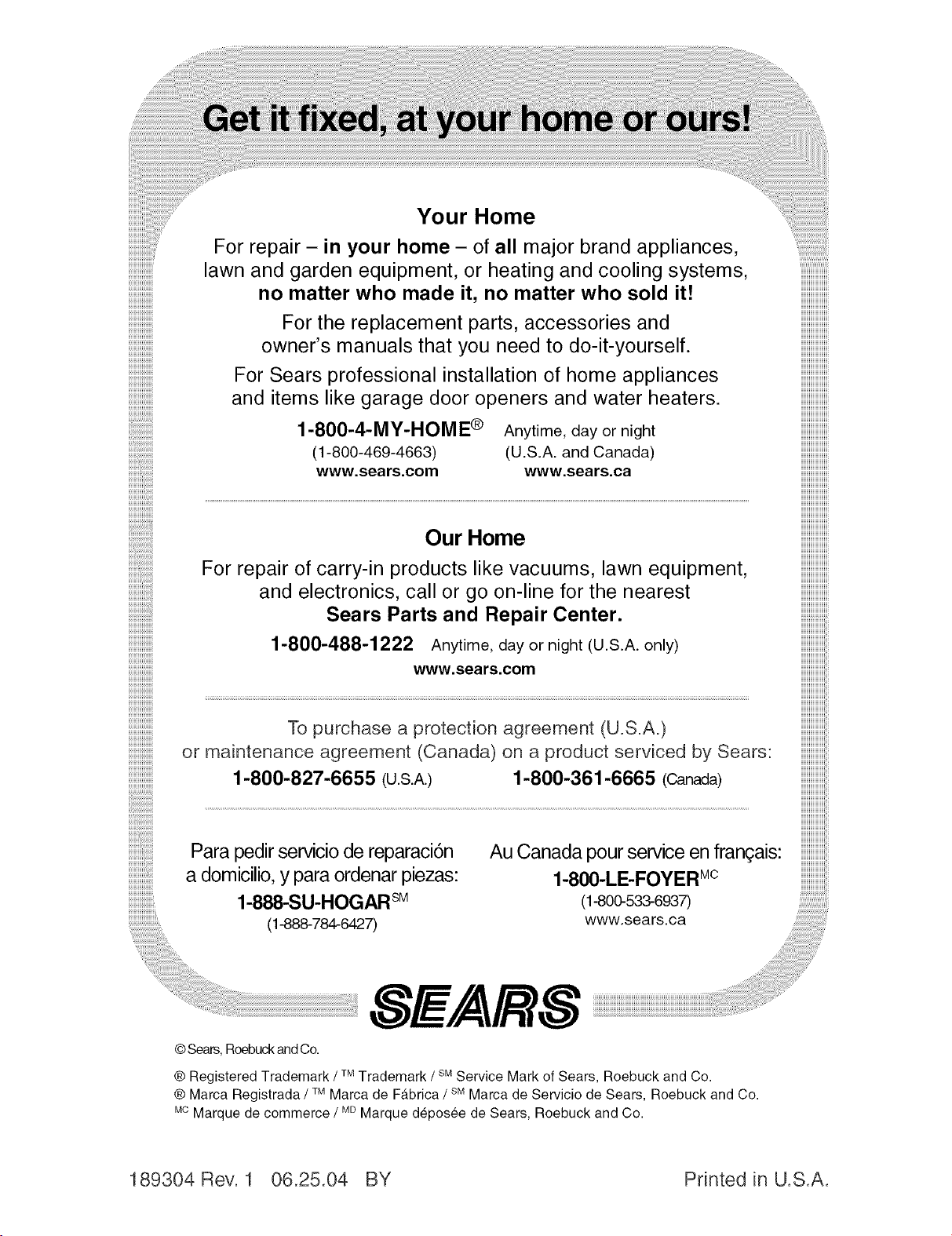

Sears Service .......................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in the

owner's manual, Sears will repair free of charge any defect in material or workmanship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

Repairs necessary because of operator abuse or negligence, including bent crank-

shafts and the failure to maintain the equipment according to the instructions con-

tained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest Sears

Parts & Repair Center in the United States. This warranty applies only while this product

is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck And Co., D/817 WA, Hoffman Estates, IL 60179

mMPORTANT: This cutting machine is capable of amputating hands and feet and throw-

ing objects. Failure to observe the following safety instructions could result in serious

injury or death.

&Look for this symbol to point out

important safety precautions. It means

CAUTION!!! BECOME ALERT!!!

YOUR SAFETY IS INVOLVED.

&WARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot come in con-

tact with plug.

&WARNING: Engine exhaust, some of its

constituents, and certain vehicle compo-

nents contain or emit chemicals known

to the State of California to cause cancer

and birth defects or other reproductive

harm.

&WARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

_, CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped. To avoid severe burns on contact,

stay away from these areas.

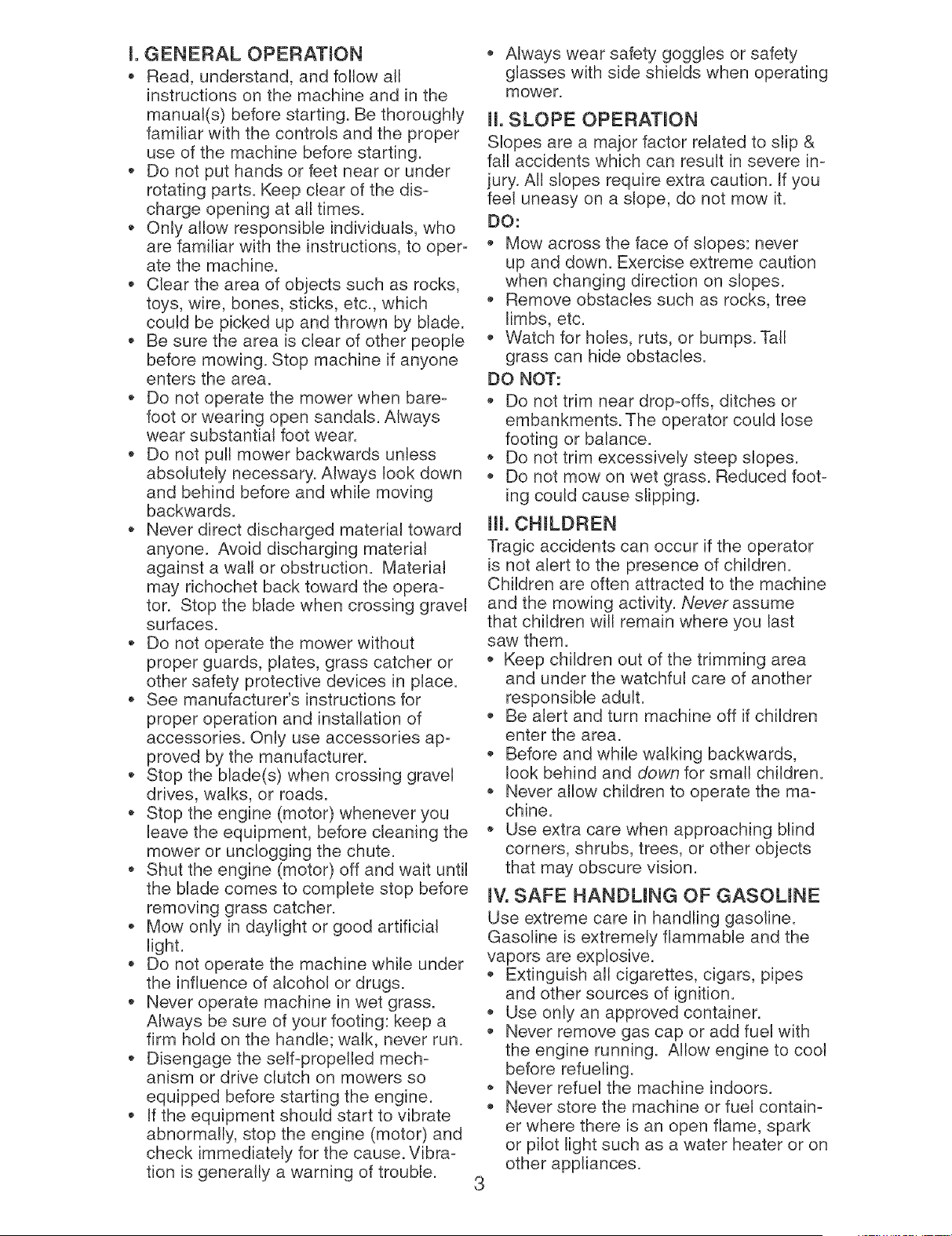

L GENERAL OPERATION

* Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

Only allow responsible individuals, who

are familiar with the instructions, to oper-

ate the machine.

Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by blade.

Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area.

Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

Do not pull mower backwards unless

absolutely necessary. Always look down

and behind before and while moving

backwards.

Never direct discharged material toward

anyone. Avoid discharging material

against a wall or obstruction. Material

may richochet back toward the opera-

tor. Stop the blade when crossing gravel

surfaces.

Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

Stop the blade(s) when crossing gravel

drives, walks, or roads.

Stop the engine (motor) whenever you

leave the equipment, before cleaning the

mower or unclogging the chute.

Shut the engine (motor) off and wait until

the blade comes to complete stop before

removing grass catcher.

Mow only in daylight or good artificial

light.

Do not operate the machine while under

the influence of atcohol or drugs.

Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle; walk, never run.

Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine.

If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

Always wear safety goggles or safety

glasses with side shields when operating

mower.

H. SLOPE OPERATION

Slopes are a major factor related to slip &

fail accidents which can result in severe in-

jury. All slopes require extra caution. If you

feel uneasy on a slope, do not mow it.

DO:

Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

Remove obstacles such as rocks, tree

limbs, etc.

Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

Do not trim excessively steep slopes.

Do not mow on wet grass. Reduced foot-

ing could cause slipping.

ill. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity. Never assume

that children will remain where you last

saw them.

* Keep children out of the trimming area

and under the watchful care of another

responsible adult.

Be alert and turn machine off if children

enter the area.

Before and while walking backwards,

look behind and down for small children.

Never allow children to operate the ma-

chine.

Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IW SAFE HANDLING OF GASOLINE

Use extreme care in handling gasoline.

Gasoline is extremely flammable and the

vapors are explosive.

Extinguish all cigarettes, cigars, pipes

and other sources of ignition.

Use only an approved container.

Never remove gas cap or add fuel with

the engine running. Allow engine to cool

before refueling.

Never refuel the machine indoors.

Never store the machine or fuel contain-

er where there is an open flame, spark

or pilot light such as a water heater or on

other appliances.

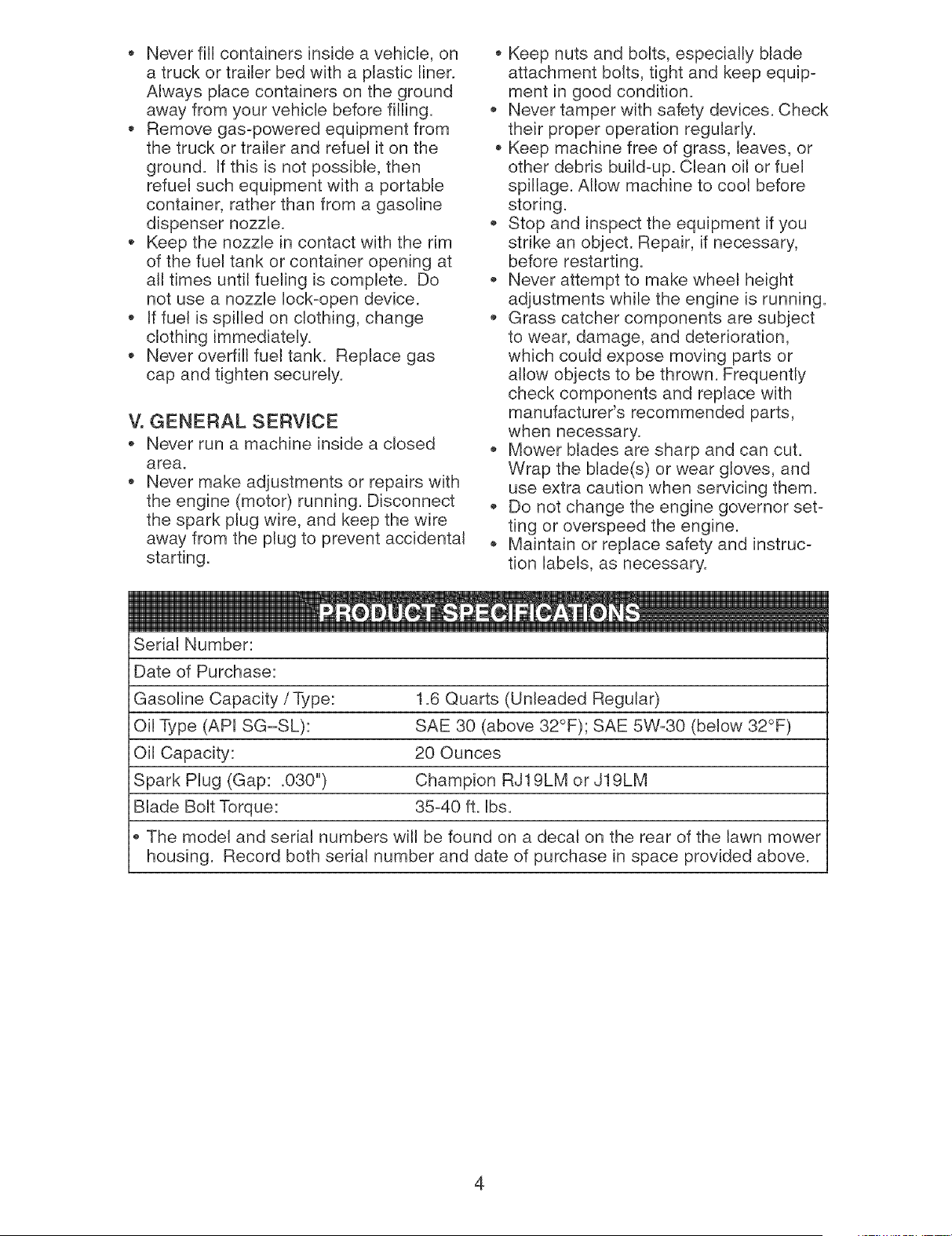

Neverfill containersinside a vehicle,on

a truck or trailerbed with a plasticliner.

Alwaysplacecontainerson the ground

awayfrom your vehicle beforefilling.

Removegas-poweredequipmentfrom

the truck or trailer and refuel it on the

ground. Ifthis is not possible,then

refuelsuch equipmentwith a portable

container,ratherthan from a gasoline

dispensernozzle.

Keepthe nozzlein contactwith the rim

of the fuel tank or container openingat

all times until fueling is complete. Do

not use a nozzlelock-opendevice.

Iffuel is spilled on clothing,change

clothing immediately.

Neveroverfillfuel tank. Replacegas

cap and tightensecurely.

V, GENERAL SERVmCE

Neverrun a machineinside a closed

area.

Nevermake adjustmentsor repairswith

the engine (motor)running.Disconnect

the spark plug wire, and keepthe wire

awayfrom the plug to preventaccidental

starting.

Keepnuts and bolts,especiallyblade

attachmentbolts,tight and keepequip-

mentin goodcondition.

Nevertamper with safety devices.Check

their properoperationregularly.

Keepmachinefree of grass,leaves,or

other debrisbuild-up.Clean oil or fuel

spillage.Allowmachineto cool before

storing.

Stopand inspectthe equipmentif you

strike an object.Repair,if necessary,

beforerestarting.

Neverattemptto makewheel height

adjustmentswhile the engine is running.

Grasscatchercomponentsare subject

to wear, damage,and deterioration,

which couldexposemovingparts or

allow objectsto be thrown.Frequently

check componentsand replacewith

manufacturer'srecommendedparts,

when necessary.

Mowerbladesare sharp and can cut.

Wrap the blade(s)or wear gloves,and

use extracautionwhenservicing them.

Do notchange the enginegovernorset-

ting or overspeedthe engine.

Maintainor replacesafety and instruc-

tion labels,as necessary.

Serial Number:

Date of Purchase:

GasolineCapacity/Type: 1.6 Quarts (Unleaded Regular)

Oil Type (API SG-SL): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion R J19LM or J19LM

Blade Bolt Torque: 35-40 ft. Ibs.

The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

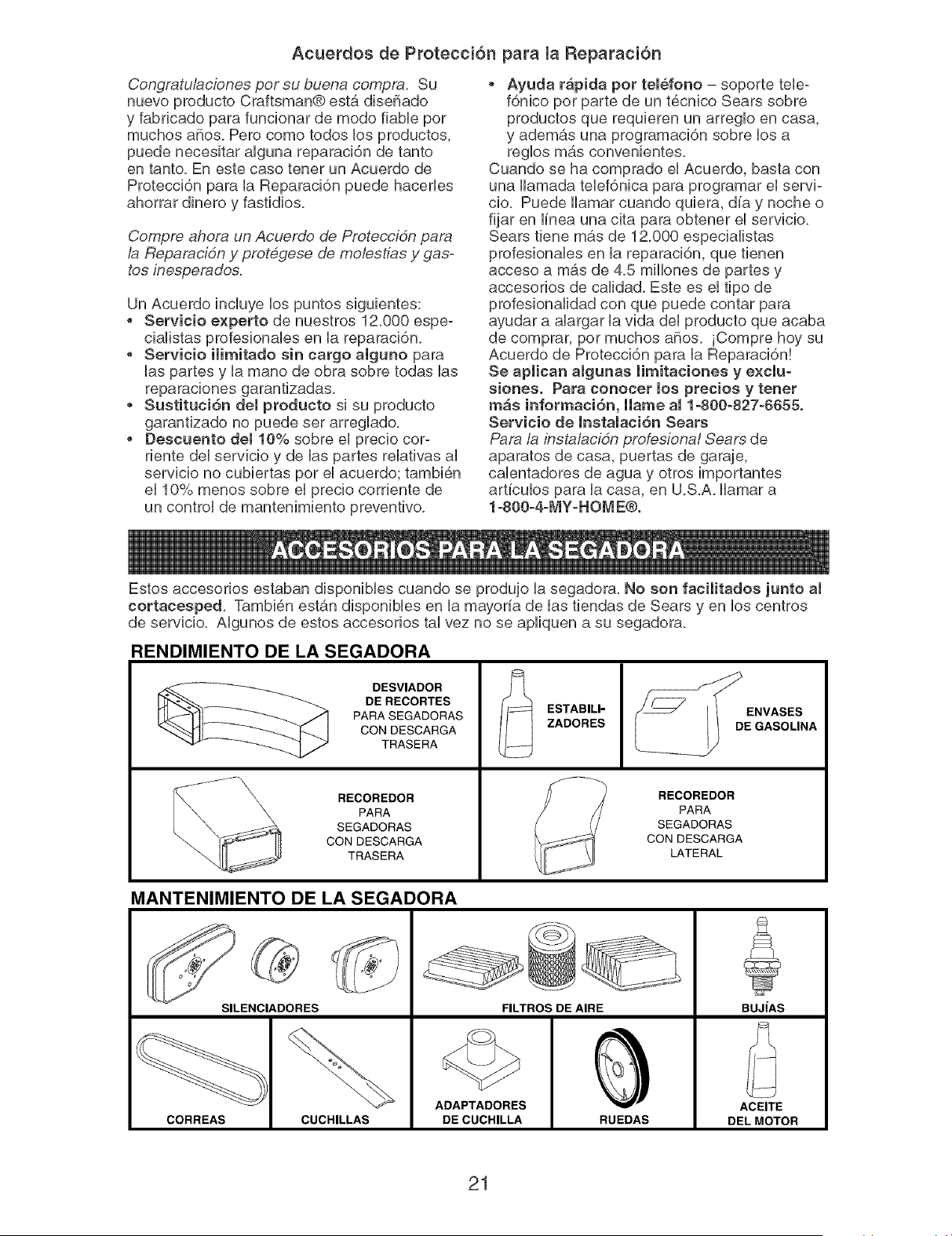

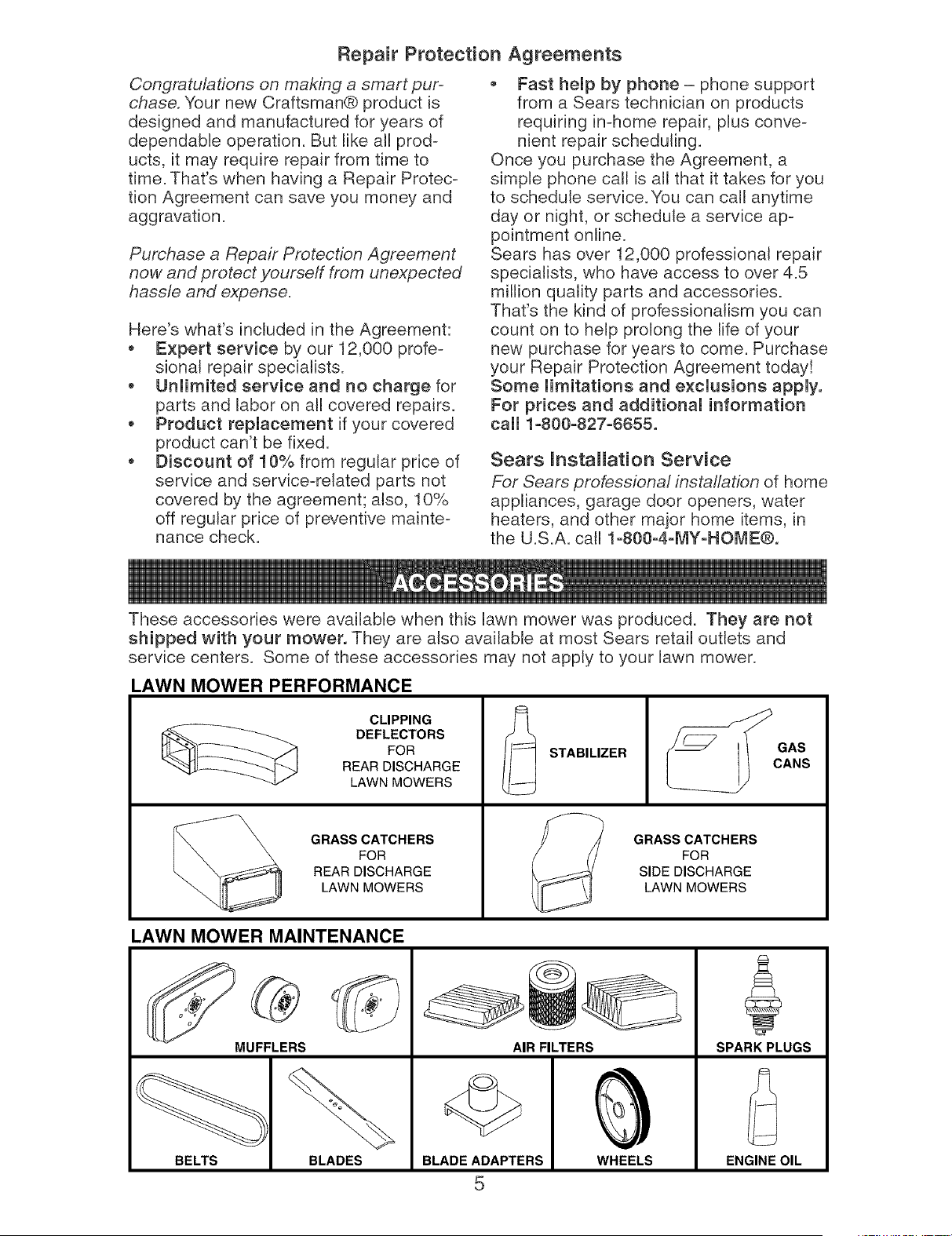

Repair Protection Agreements

Congratulations on making a smart pur=

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourseff from unexpected

hassle and expense.

Here's what's included in the Agreement:

Expert service by our 12,000 profe-

sional repair specialists.

Unlimited service and no charge for

parts and labor on all covered repairs.

Product replacement if your covered

product can't be fixed.

• Discount of 10% from regular price of

service and service=related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

Fast help by phone = phone support

from a Sears technician on products

requiring in-home repair, plus conve-

nient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1o800o827=6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call l oS00=4=MYoHOiVIE®.

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

STABILIZER

,_ GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES BLADE ADAPTERS

AIR FILTERS

WHEELS

SPARK PLUGS

ENGINE OIL

Read these instructions and this manual in

its entirety before you attempt to assemble

or operate your new lawn mower.

mMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the

engine.

Your new lawn mower has been as-

sembled at the factory with the excep-

tion of those parts left unassembled for

shipping purposes. To ensure safe and

proper operation of your lawn mower, all

parts and hardware you assemble must be

tightened securely. Use the correct tools

as necessary to ensure proper tightness.

All parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have

been placed in the parts bag.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

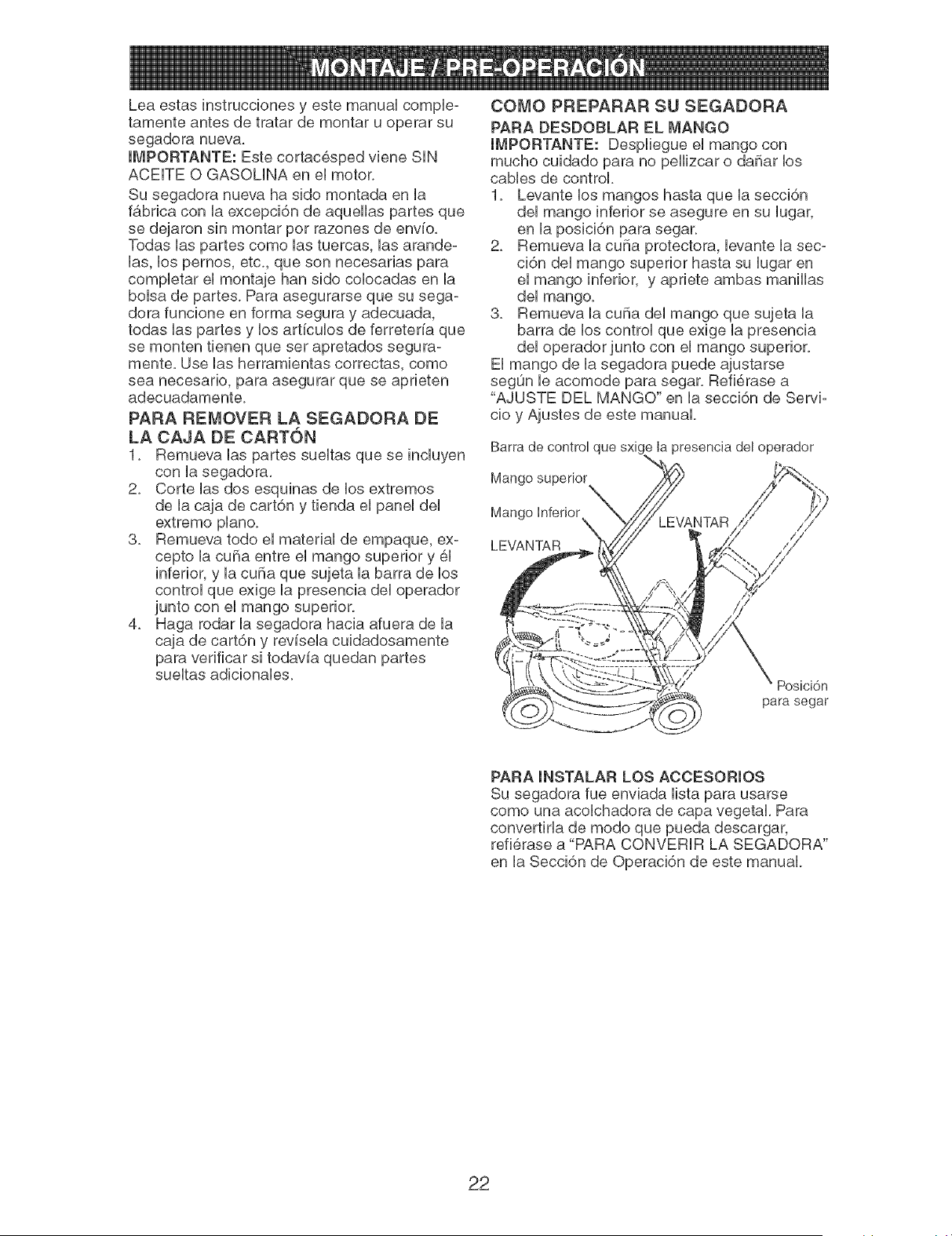

HOW TO SET UP YOUR MOWER

TO UNFOLD HANDLE

mMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle sec-

tion locks into place in mowing position.

2. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

3. Remove handle padding holding

operator presence control bar to upper

handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

Operator presence

controU bar

Up_

UFT

Mowing

position

Lower handle

TO mNSTALL ATTACHMENTS

Your lawn mower was shipped ready to be

used as a mulcher. To convert to discharg-

ing, see "TO CONVERT MOWER" in the

Operation section of this manual.

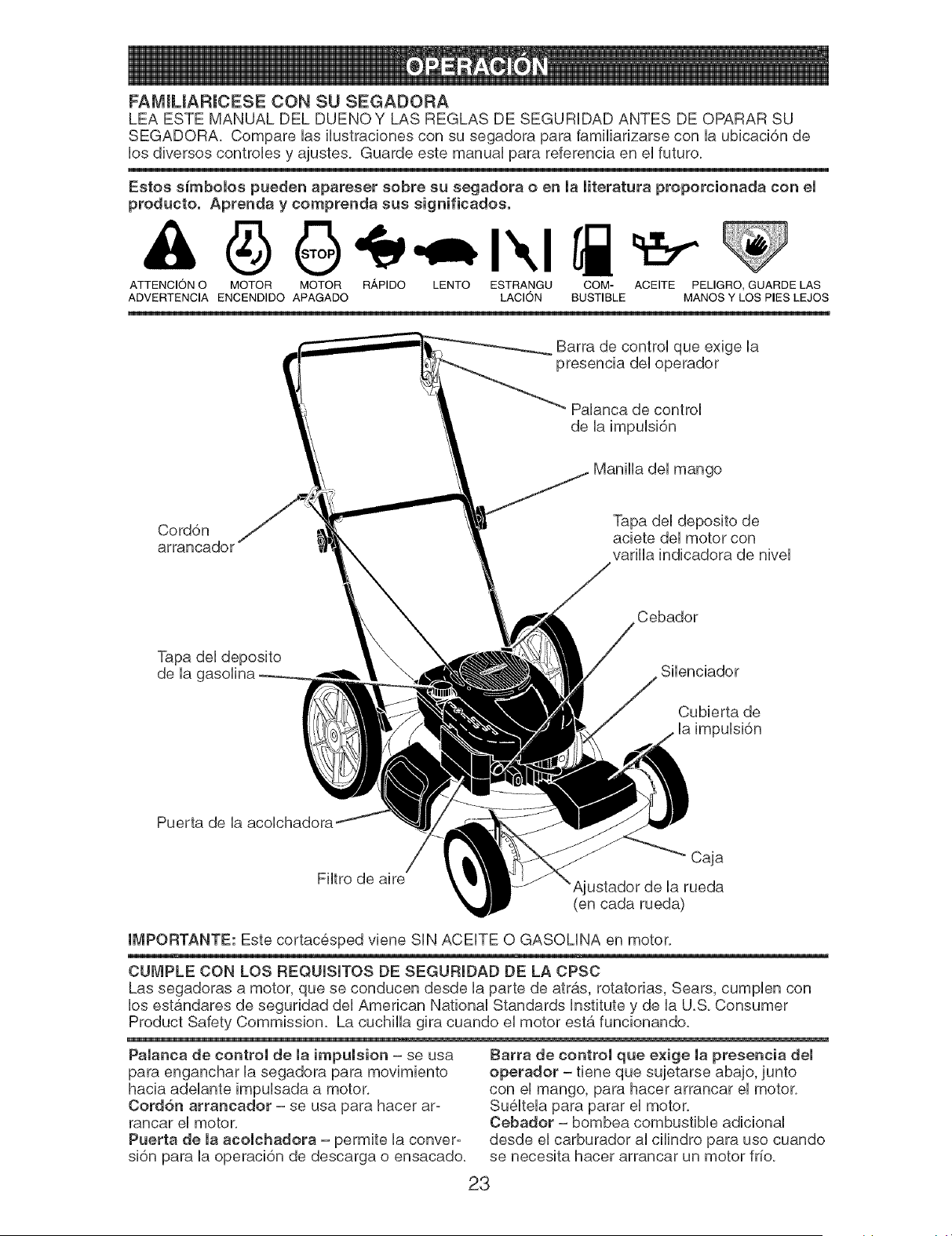

KNOWYOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

-Operator presence controU bar

Drive control lever

Handle knob

Starteu

handle

Engine oil cap with dipstick

Primer

Gasoline

filler cat

Muffler

Drive cover

Mulcher door

Air filter

Housing

Wheel adjuster (on each wheel)

mMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUmREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. The blade turns when the engine is running.

Operator presence control bar- must

be held down to the handle to start the

engine. Release to stop the engine.

Starter handle - used for starting engine.

Mulcher door - allows conversion to

discharging or bagging operation.

Drive control lever- used to engage

power-propelled forward motion of lawn

mower.

Primer- pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

The operationof any lawn

SA_ETYGLASSESmowercan result in foreign

objectsthrown into the

eyes,whichcan result in

severeeye damage.Always

wear safety glassesor eye shieldswhile

operatingyour lawnmoweror performing

any adjustmentsor repairs.We recom-

menda standardsafety glassesor wide

vision safety maskworn overspectacles.

HOW TO USE YOUR LAWN MOWER

ENGmNESPEED

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable.

ENGmNE ZONE CONTROL

AI::I,CAUTmON: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the

risk of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

DRIVE CONTROL

• Self-propelling is controlled by holding

the operator presence control bar down

to the handle and pushing the drive

control lever forward until it clicks; then

releasing the lever.

Forward motion will stop when the op-

erator presence control bar is released.

To stop forward motion without stopping

engine, release the operator presence

control bar slightly until the drive control

disengages. Hold operator presence

control bar down against handle to con-

tinue mowing without self-propelling.

To keep drive control engaged when

turning corners, push down on handle

and lift front wheels off ground while

turning lawn mower.

Operator _resence control bar Drive

control

TO ADJUST CUTTmNG HEmGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements. Medium position is

best for most lawns.

To change cutting height, squeeze

adjuster lever toward wheel. Move wheel

up or down to suit your requirements. Be

sure all wheels are in the same setting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LEVER BACKVVARD

TO LOWER MOWER

Plate tab

LEVER FORWARD TO RAISE MOWER Lever

TO CONVERT MOWER

Your mower was shipped ready to be used

as a mulcher. To convert to discharging:

Open mulcher door and install dis-

charge deflector under door as shown.

Mower is now ready for discharging

operation.

To convert to mulching operation, dis-

charge deflector must be removed and

mulcher door must be closed.

, Open mubher door

TO ENGAGE DRIVE

DRIVE CONTROL

CONTROL DISENGAGED 8

Discharge

deflector

BEFORE STARTmNG ENGINE

ADD Oral

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

A CAUTION: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level.

2. Remove oil dipstick from oil fill spout.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

NOTE: Initial oil fill requires only 18 oz.

due to residual oil in engine from the

manufacturers 100% quality testing. When

changing oil you may need 20 oz.

4. Insert and tighten dipstick.

mMPORTANT:

* Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

* Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE OIL:' in the Mainte-

nance section of this manual.

ADD GASOUNE

* Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be

used within 30 days to assure fuel fresh-

ness.

CAUTmON: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

CAUTmON: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

Engine

oil cap

Gasoline

filler cap

TO STOP ENGINE

,, To stop engine, release operator pres-

ence control bar.

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the prod-

uct and should be considered normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for a few

minutes.

2. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

NOTE: In cooler weather it may be neces-

sary to repeat priming steps. In warmer

weather over priming may cause flooding

and engine will not start. If you do flood

engine, wait a few minutes before attempt-

ing to start and do not repeat priming

steps.

MOWING TiPS

,, Undercertain conditions,such asvery

tall grass,it maybe necessaryto raise

the heightof cut to reducepushing

effort and to keep from overloading the

engine and leaving dumps of grass clip-

pings. It may aJso be necessary to re-

duce ground speed and/or run the lawn

mower over the area a second time.

For extremely heavy cutting, reduce the

width of cut by overlapping previousJy

cut path and mow sJowly.

,, For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

Pores in cloth grass catchers can be-

come filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

MULCHING MOWING TiPS

iMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

The special muJching bJade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the bJades.

,, Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your Jawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

MAX 1/3

Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting and

graining of the lawn.

MAINTENANCE

SCHEDULE

Check for Loose Fasteners

_ Clean / Inspect Grass Catcher *

Check Tires

_ Check Drive Wheels

Clean Lawn Mower ....

M Clean under Drive Cover ***

O Check Drive Belt / Putleys ***

W Check / Sharpen / Replace Blade

_ ubrication

Clean and Recharge Battery **

Check Engine Oil level

E Change Engine Oil

N Clean Air Filter

_ Inspect Muffler

N Replace Spark Plug

E Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

BEFORE AFTER EVERY EVERY EVERY BEFORE

EACH EACH 10 25HOURS 100

USE USE HOURS OR SEASON HOURS STORAGE

_,2

* (if so equipped)

** Electric-Start mowers

*** Power-Propelled mowers

**** Use a scraper

to clean under deck

1 - Change more often if operating under a heavy load or in high outdoor temperatures.

2 - Service more often if operating in dirty or dusty conditions,

3 - Replace blades more often when mowing in sandy soil,

4 - Charge 48 hours at end of season.

5 - And after each 5 hours of use.

GENERAL RECOMMENDATmONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

LUBRmCATmON CHART

Wheel

adjuster (on

each wheel)

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

Follow the maintenance schedule in this

manual.

BEFORE EACH USE

* Check engine oil level.

Check for loose fasteners.

LUBRmCATmON

Keep unit well lubricated

(See "LUBRICATION CHART").

{1} Mulcher

door hinge

{1} Handle bracket mounting pins

Spray lubricant

See '"ENGINE'" in l_'lairlterlance section.

iMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of

the self=lubricating bearings. If you feel they

must be lubricated, use only a dry, powdered

1 1graphite type lubricant sparingly.

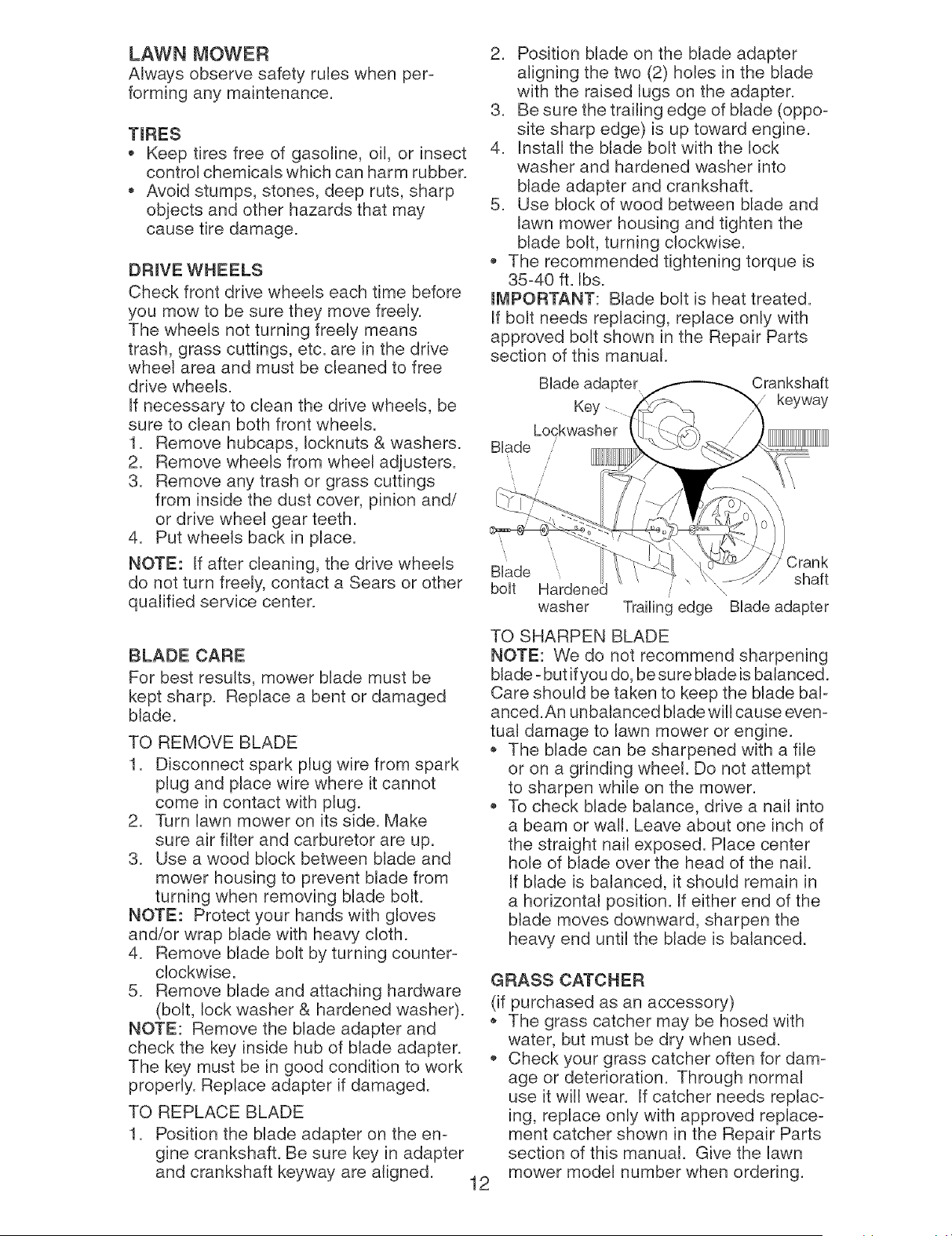

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TmRES

,, Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

,, Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

DRmVE WHEELS

Check front drive wheels each time before

you mow to be sure they move freely.

The wheels not turning freely means

trash, grass cuttings, etc. are in the drive

wheel area and must be cleaned to free

drive wheels.

If necessary to clean the drive wheels, be

sure to clean both front wheels.

1. Remove hubcaps, Iocknuts & washers.

2. Remove wheels from wheel adjusters.

3. Remove any trash or grass cuttings

from inside the dust cover, pinion and/

or drive wheel gear teeth.

4. Put wheels back in place.

NOTE: If after cleaning, the drive wheels

do not turn freely, contact a Sears or other

qualified service center.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace a bent or damaged

blade.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact wkh plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heaw cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hardware

(bolt, lock washer & hardened washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade adapter.

The key must be in good condition to work

properly. Replace adapter if damaged.

TO REPLACE BLADE

1. Position the blade adapter on the en-

gine crankshaft. Be sure key in adapter

and crankshaft keyway are aligned.

2. Poskion blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

3. Be sure the trailing edge of blade (oppo-

site sharp edge) is up toward engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

The recommended tightening torque is

35-40 ft. Ibs.

mMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

BUadeadapter.

Key .

Lockwasher

BUade .'

Crankshaft

keyway

Blade

bolt Harden_

washer

Trailing edge

Crank

shaft

Blade adapter

TO SHARPEN BLADE

NOTE: We do not recommend sharpening

blade - but ifyou do, be sure blade is balanced.

Care should be taken to keep the blade bal-

anced.An unbalanced blade will cause even-

tual damage to lawn mower or engine.

The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

GRASS CATCHER

(if purchased as an accessory)

,_ The grass catcher may be hosed with

water, but must be dry when used.

Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.

GEAR CASE

To keep your drive system working

properly, the gear case and area around

the drive should be kept clean and free

of trash build-up. Clean under the drive

cover twice a season.

The gear case is filled with lubricant to the

proper level at the factory. The only time

the lubricant needs attention is if service

has been performed on the gear case.

If lubricant is required, use only Elf Mul-

tis EP00. Do not substitute.

6. Stop adding oil when you reach the

FULL mark on the dipstick. Wait a

minute to allow oil to settle.

7. Continue adding small amounts of oil,

rechecking the dipstick until oil level

settles at FULL. DO NOT overfill, or

engine will smoke heavily from the

muffler on startup.

8. Always be sure to retighten oil dipstick

before starting engine.

9. Reconnect spark plug wire to spark

plug.

LUBRmCATmON

Use only high quality detergent oil rated with

API service classification SG-SL. Select the

oil's SAE viscosity grade according to your

expected operating temperature.

SAE VISCOSITY GRADES

NOTE: Although muki-viscosity oils

(5W30, 10W30 etc.)improve starting in

cold weather, these multi-viscosity oils will

result in increased oil consumption when

used above 32°R Check your engine oil

level more frequently to avoid possible

engine damage from running low on oil.

Change the oil after every 25 hours of opera-

tion orat least once a year if the lawn mower

is not used for 25 hours in one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to drain

oil, empty fuel tank by running engine until

fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to re-

move any oil trapped inside of engine.

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Slowly pour oil down the oil fill spout,

stopping every few ounces to check the

oil level with the dipstick.

Container

AmR FmLTER

Your engine will not run properly and

may be damaged by using a dirty air

filter. Replace the air filter cartridge every

100 hours of operation or every season,

whichever occurs first. Service air cleaner

more often under dusty conditions.

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

• II,CAUTmON: Petroleum solvents, such

as kerosene, are not to be used to clean

cartridge. They may cause deterioration

of the cartridge. Do not oil cartridge. Do

not use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate. Fasten

screw securely.

Back I

Slots

Cover

Cartridge Cover tabs

MUFFLER

Inspectand replacecorroded muffleras it

could create a fire hazardand/or damage.

SPARKPLUG

Replacespark plug at the beginningof

each mowingseasonor after every 100

hoursof operation,whicheveroccurs

first. Spark plug typeand gap setting

are shownin the "PRODUCTSPECIFIC-

ATIONS"section of this manual.

mMPORTANT:For best performance,keep

mowerhousingfree of built-grassand

trash. Cleanthe undersideof your mower

aftereach use.

_I, CAUTmON: Disconnect spark plug wire

from spark plug and place wire where it

cannot come into contact with plug.

Clean the underside of your lawn mower

by scraping to remove build-up of grass

and trash.

Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

Keep finished surfaces and wheels free

of all gasoline, oil, etc.

We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

CLEAN UNDER DRmVE COVER

Clean under drive cover at least twice a

season. Scrape underside of cover with

putty knife or similar tool to remove any

build-up of trash or grass on underside of

drive cover.

AWARNmNG: To avoid serious injury,

before performing any service and

adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place wire where it cannot

come into contact with the spark plug.

TO REPLACE DRmVE BELT

1. Install new belt on engine pulley.

2. Reinstall debris shield and blade.

3. Return mower to upright position.

4. Install new belt on gearcase pulley.

5. Reinstall drive cover.

NOTE: Always use factory approved belt

to assure fit and long life.

LAWN MOWER

TO ADJUST CUTTmNG HEmGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the rear

wheels ofyour mower, is provided to minimize

the possibility that objects will be thrown out

of the rear of the mower into the operator

mowing position. If the deflector becomes

damaged, it should be replaced.

TO REMOVE DRIVE BELT

1. Remove drive cover. Remove belt from

gearcase pulley by pushing down on

pulley and rolling belt off it.

2. Turn lawn mower on its side with air

filter and carburetor up.

3. Remove blade.

4. Remove debris shield.

5. Remove belt from engine pulley on

crankshaft.

Drive

cover Belt

PUSH DOWN

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and wire tie(s)

securing cable(s) to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeezelower handle in and position

holesonto mountingpins on handle

bracket.

6. Reassembleupper handleand all

parts removedfrom lowerhandle.

\/_x

Lower

handle

ROTATE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to sus-

pected carburetor problems, take your lawn

mower to a Sears or other qualified service

center for repair and/or adjustment.

iMPORTANT: Never tamper with the

engine governor, which is factory set

for proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your mower handle for storage.

NOTE: The upper handle has an "anti-fold"

bracket located on the right side of the

handle. This bracket prevents the upper

handle from folding forward, which helps

protect control cable(s) from damage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle bracket,

then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle for

storage or transportation, be sure to fold

the handle as shown or you may damage

the control cables.

When setting up your handle from the

storage position, the lower handle will au-

tomatically lock into the mowing position.

Operator presence

control bar

Lower

Mowing

position

SQUEEZE

TO FOLD

Lower handle _'_-_"

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called gasohol

or using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor-

age container. Always follow the mix ratio

found on stabilizer container. Run engine

at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the car-

buretor. Do not empty the gas tank and

carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hob into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

,, Do not store gasoline from one season

to another.

,, Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

,_ If possible, store your unit indoors and

cover it to protect it from dust and dirt.

,, Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which at[ows condensation to

form and wi[[ cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

_I, CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

PROBLEM CAUSE CORRECTION

Does not start

1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

Clean/replace air filter.

Fill fuel tank.

Empty fuel tank and refill tank

with fresh, clean gasoline.

Empty fuel tank and refill tank

with fresh, clean gasoline.

Connect wire to plug.

Replace spark plug.

Tighten blade bolt or

replace blade adapter.

Depress control bar to

handle.

TROUBLESHOOTING o See appropriate section in manuam unmess directed

to a Sears Parts & Repair Center.

PROBLEI_I CAUSE

Does not start 9. Control bar defective.

(continued) 10. Fuel valve lever (if so

equipped) in OFF position.

11. Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

Loss of power

Excessive

vibration

Starter rope

hard to puii

Grass catcher

not filling

(mrso equipped}

Hard to push

Loss of drive

or slowing of

drive speed

1. Rear of mower housing or

blade dragging in grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

1. Engine flywheel brake is on

when control bar is released.

2. Bent engine crankshaft.

3. Blade adapter broken.

4. Blade dragging in grass.

1. Cutting height too low.

2. Lift on blade worn off.

3. Catcher not venting air.

1. Grass is too high or wheel

height is too low.

2. Rear of mower housing or

blade dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

1. Belt wear.

2. Belt off of pulley.

3. Drive cable worn or broken.

CORRECTmON

9. Replace control bar.

10. Turn fuel valve lever

to the ON position.

11. Charge battery.

12. Connect battery to engine.

1. Raise cutting height.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling the starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

1. Raise cutting height.

2. Replace blade.

3. Clean grass catcher.

1. Raise cutting height.

2. Raise rear of mower housing

one (1) setting higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

1. Check/replace drive belt.

2. Check/reinstall drive belt.

3. Replace drive cable.

Programa de Mantenimbnto ......................... 27

GARANTiA LUMUTADADE DOS ANOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Por dos (2) a_os, a partir de Uafecha de compra, cuando esta Segadora Craftsman se mantenga,

Uubrique y afine segun Uasinstrucciones para Uaoperaci6n y eUmantenimbnto en eUmanuaU deU

due_o, Soars reparara" gratis todo defecto en eUmateriaU y Uamano de obra.

Si UaSegadora Craftsman se usa para fines comerciabs o de arriendo, esta garantia s6b se apHca

per noventa (90) dias a partir de la fecha de compra.

Esta Garantia no cubre:

o Articulos que se desgastan durante el use normal tales como las cuchillas segadoras rotatorias,

los adaptadores de la cuchilla, las correas, los filtros de aire y las bujias.

o Reparaciones necesarias debido al abuse o a la negligencia del operador, induySndose a los

cigQe_abs doblados y a la falta de mantenimiento del equipo segun las instrucciones que se

incluyen en el manual del due_o.

El servicio de garantia esta disponibb al devolver la segadora a motor Craftsman al Centro de

Servicio Soars mas cercano en los Estados Unidos. Esta garantia se aplica solamente mientras el

producto este en use en los Estados Unidos.

Esta Garantia b otorga derechos bgabs especificos, y puede que tambi6n tenga otros derechos

que varian de estado a estado.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir

lesiones graves o la muerte.

_l::_Busque este simbolo que se_ala las precau-

ciones de seguridad de importancia. Quiere

decir- i i iATENCION!!! i iiESTE ALERTO!!!

SU SEGURIDAD ESTA COMPROMETIDA.

_ILADVERTENClA: Siempre desconecte el

alambre de la bujia y p6ngalo donde no pueda

entrar en contacto con la bujia, para evitar el

arranque per accidente, durante la preparaci6n,

el transporte, el ajuste o cuando se hacen

reparaciones.

_ADVERTENCIA: Los bornes, terminales y

accesorios relatives de la bateria contienen

plomo o compuestos de plomo, productos

quimicos conocidos en el Estado de California

como causa de cancer y defectos al nacimiento

u otros da_os reproductivos. Lavar las manos

despu_s de manipularlos.

_I, PRECAUCI6N: El tubo de escape del motor,

algunos de sus constituyentes y algunos como

ponentes del vehiculo contienen o desprenden

productos quimicos conocidos en el Estado de

California come causa de cancer y defectos al

nacimiento u otros da_os reproductive&

,_IPRECAUCI6N: EI silenciador y otras

piezas del motor liegan a sre extremadamente

calientes durante la operaci6n y siguen siendo

calientes despu6.s de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas areas.

L OPERACION

° Antes de empezar, debe famHiarizarse

compUetamente con UoscontroUes y eUuso

correcto de Uamaquina. Para esto, debe Ueer

y comprender todas Uasinstrucciones que

aparecen en ]a maqu[na yen ]os manuaUes

de operaci6n.

, No ponga Uasmanos o Uospies cerca o

debajo de Uaspartes rotatorias. Mantengase

siempre Uejosde Uaabertura de Uadescarga.

, Permita que soUamente Uaspersonas re-

sponsaMes que esten famHiarizadas con Uas

instrucciones operen Uamaquina.

, Despeje eUArea de objetos taUescomo pie°

dras, juguetes, aUambres, huesos, paUos, etc.

que pueden ser recogidos y Uanzados por Uas

cuchHUas.

, Asegurese que eU_.rea no se haHen per-

sonas, antes de segar. Pare Uamaquina si

alguien entra en el Area.

, No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre zapatos

s61idos.

, No tire de la segadora hacia atras a menos

que sea absolutamente necesario. Mire

siempre hacia aba]o y hacia detras antes y

mientras que se mueve hacia atras.

, Nunca dirigir el material descargado hacia

las personas. Evitar descargar material

contra paredes o barreras. El material puede

retornar al operador. Para la cuchilla cuando

se pasa por superficies de grava.

, No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

cesped u otros aditamentos dise ados para

su protecci6n y seguridad.

, Refi6rase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use unicamente accesorios

aprobados por el fabricante.

, Detenga la cuchilla o las cuchillas cuando

cruce por calzadas, calles o caminos de

grava.

, Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

, Apagar el motor y esperar hasta que las

cuchillas esten completamente paradas

antes de remover el receptor de hierba.

, Segar solamente con luz del dia o con una

buena luz artificial.

No opere la maquina ba]o la infiuencia del

alcohol o de las drogas.

, Nunca opere la maquina cuando la hierba

este mojada. Asegurese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

, Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de poner

en marcha el motor.

, Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. General°

mente la vibraci6n suele indicar que existe

alguna aver[a.

, Siempre use gafas de seguridad o anteojos

con protecci6n lateral cuando opere la sega-

dora.

HoOPERAClON SOBRE LAS CUESTAS

Los accidentes ocurren con mas frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o caidas, las cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

HACER:

, Puede recortar a trav6s de la superficie de

]a cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en ]as cuestas.

, Renueva todos los objetos extrafios, tales

como guijarros, ramas, etc.

, Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que ]a hierba a]ta

puede esconder obstacu]os.

NO HAOER:

, No recorte cerca de pendientes, zanjas o

terrap]enes. E] operador puede perder ]a

tracci6n en los pies o e] equi]ibrio.

, No recorte cuestas demasiado inc]inadas.

, No recorte en hierba mojada. La reducci6n

en ]a tracci6n de ]a pisada puede causar

resba]ones.

mH.Nm OS

Se pueden producir accidentes tra'gicos si el

operador no presta atenci6n a la presencia

de los nifios. A menudo, los nifios se sienten

atraidos por la maquina y por la actividad de

la siega. Nunca suponga que los niSos van a

permanecer en el mismo lugar donde los vio

por L_ltimavez.

, Mantenga a los nifios alejados del Area de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

, Est6 alerta y apague la maquina si hay nifios

que entran al a"rea.

, Antes y cuando este retrocediendo, mire

hacia atras y hacia abajo para verificar si hay

nifios pequefios.

, Nunca permita que los nifios operen la ma-

quina.

, Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibi]idad, a los

arbustos, arbo]es u otros objetos que pueden

interferir con su ]inea de visi6n.

IV. MANEJO SEGURO DE GASOUNA

Usar mucha atenci6n cuando se maneja gaso-

lina. La gasolina es extremamente infiamable y

los vapores son explosivos.

, Apagar todos los cigarrillos, cigarros, pipas y

otras fuentes de ignici6n.

, Usar solo un contenedor apropiado.

, Nunca quitar el tap6n de la gasolina o afiadir

carburante con el motor en marcha. Esperar

que el motor se enfrie antes de repostar la

gasolina.

o Nunca repostar la maquina al interior de un

local.

Nunca guardar la maquina o el contenedor

de gasolina donde hay una llama abierta,

chispa o luz piloto como una caldera u otros

dispositivo&

Nunca llenar contenedores en un vehiculo,

en un cami6n o caravana con un forro de

plastico. Colocar siempre los contenedores

en el suelo lejos de su vehiculo antes de

llenar.

Quitar equipos que funcionan con gasolina

del eami6n o caravana y repostar en el suelo.

Si esto no es posible, repostar dicho equipo

con un eontenedor porta'til, ma's bien que con

una tobera de gasolina.

Mantener la tobera en contacto con el bordo

del dep6sito de carburante o de la apertura

del contenedor siempre hasta terminar el

abastecimiento. No usar un dispositivo de

cierreoapertura de la tobera.

Si el carburante cae en la ropa que se lleva,

cambi_.rsela inmediatamente.

Nunca llenar en exceso el dep6sito de

carburante. Colocar el tap6n de la gasolina y

apretar de modo seguro.

VoSERVlClO

o Nunca haga funcionar una maquina dentro

de un "_rea cerrada.

Nunca haga ajustes o reparaciones mientras

el motor est6 en march& Desconecte el

cable de la bujia, y mant6ngalo a cierta

distancia de esta para prevenir un arranque

accidental

o Mantenga las tuercas y los pernos, espeo

cialmente los pernos del accesorio de la

cuchilla, apretados y mantenga el equipo en

buenas condicione&

Nunca manipule de forma indebida los

dispositivos de seguridad. Controle regularo

mente su funcionamiento correcto.

o Mantenga la maquina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combustible.

Permita que la maquina se enfrie antes de

almacenarla.

Pare e inspeccione el equipo si le pega a un

objeto. Reparelo, si es necesario, antes de

hacerlo arrancan

o En ningun caso hay que regular la altura de

las ruedas mientras el motor esta en marcha.

Los componentes del receptor de la hierba

van sujetos a desgaste, da_os y deterioro,

que pueden exponer las partes en movo

imiento o permitir que objetos sean disparao

dos. Controlar frecuentemente y cuando sea

necesario sustituir con partes aconsejadas

por el fabricante.

o Las cuchillas de la segadora estan afiladas

y pueden cortar. Cubrir las hojas o llevar

guantes, y utiiizar precauciones especiales

cuando se efectua mantenimiento sobre las

mismas.

o No cambie el ajuste del regulador del motor

ni exceda su velocidad.

o Mantener o sustituir las etiquetas de

seguridad e instrucciones, cuando sea

necesario.

NOmero de Serb:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.6 Cuartos (Regular sin Plomo)

Tipo de Aceite (API SG=SL): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujia (Abertura: .030") Champion RJ19LM o J19LM

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.

El numero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el numero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

Acuerdos de Protecci6n para ia Reparaci6n

Congratulaciones per su buena compra. Su

nuevo producto Craftsman® est,. disefiado

y fabricado para funcionar de mode fiabUe per

muchos aSos. Pete come todos Uosproductos,

puede necesitar aUguna reparaci6n de tanto

en tanto. En este case tener un Acuerdo de

Protecci6n para UaReparaci6n puede hacerUes

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de Proteccidn para

la Reparacidn y protegese de molestias y gas=

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

o Servicio experto de nuestros 12.000 espe-

cialistas profesionales en la reparaci6n.

o Servicio ilimitado sin cargo alguno para

Uaspartes y Uamane de obra sobre todas Uas

reparaciones garantizadas.

o Sustituci6n del producto si su producto

garantizado no puede ser arregUado.

o Descuento del 10% sobre eUprecio cor-

riente deUservicio y de Uaspartes reUativas aU

servicio no cubiertas por eUacuerdo; tambi6n

eU10% menos sobre eUprecio cordente de

un control de mantenimiento preventive.

o Ayuda r_pida pot tei6fono - soporte te[e=

fan[co per parte de un t6cn[co Sears sobre

productos que requieren un arreglo en casa,

y ademas una programaci6n sobre los a

reglos ma's convenientes.

Cuando se ha comprado el Acuerdo, basta con

una flamada telef6nica para programar el servi=

cio. Puede flamar cuando quiera, dia y noche o

fijar en linea una cita para obtener el servicio.

Sears tiene m&s de 12.000 especiafistas

profesionales en la reparaci6n, que tienen

acceso a mas de 4.5 miflones de partes y

accesorios de cafidad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, per muchos aSos. iCompre hoy su

Acuerdo de Protecci6n para la Reparaci6n!

Se aplican algunas limitaciones y e×clu-

siones. Para conocer los precios y tenet

m_s informaci6n, llame al 1-800-827-6655.

Servicio de lnstalaci6n Sears

Para la instalacidn profesiona/ Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

articulos para la casa, en U.S.A. Ilamar a

1-800-4-1_Y-HOIVI E®.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al

cortacesped. Tambi6n estan disponibles en la mayoria de las tiendas de Sears y en los centros

de servicio. Algunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECORTES

PARA SEGADORAS

CON DESCARGA

TRASERA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

ESTABILI-

ZADORES

__D ENVASES

E GASOLINA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS CUCHILLAS

FILTROS DE AIRE

ADAPTADORES

DE CUCHILLA RUEDAS

BUJIAS

ACEITE

DEL MOTOR

Lea estas instrucciones y este manual comple°

tamente antes de tratar de montar u operar su

segadora nueva.

IMPORTANTE: Este cortac6sped viene SiN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la

fabrica con la excepci6n de aquellas partes que

se dejaron sin montar por razones de envio.

Todas las partes como las tuercas, las arande-

las, los pernos, etc., que son necesarias para

completar el montaje hart sido colocadas en la

bolsa de partes. Para asegurarse que su sega-

dora funcione en forma segura y adecuada,

todas las partes y los articulos de ferreteria que

se monten tienen que ser apretados segura-

mente. Use las herramientas correctas, como

sea necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen

con la segadora.

2. Corte las dos esquinas de los extremos

de la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque, ex-

cepto la cuba entre el mango superior y el

inferior, y la cuba que sujeta la barra de los

control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o da_ar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Remueva la cuba protectora, levante la sec-

ci6n del mango superior hasta su lugar en

el mango inferior, y apriete ambas manillas

del mango.

3. Remueva la cuba del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

segL_n le acomode para segar. Refi6rase a

"AJUSTE DEL MANGO" en la secci6n de Servi-

cioy Ajustes de este manual.

Barra de control que sxig _resencia del operador

Mango superior

Mango inferior

LEVANTAR

Posici6n

para segar

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda descargar,

refi6rase a "PARA CONVERIR LA SEGADORA"

en la Secci6n de Operaci6n de este manual

FAMmUARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENOY LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos s_mbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

ATTENCION O MOTOR MOTOR R,_PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACION BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige la

presencia del operador

Palanca de control

de la impulsi6n

Manilla del mango

Cord6n

arrancador

Tapa del deposito de

aciete del motor con

varilla indicadora de nivel

Cebador

Tapa del deposito

de la g_

Puerta de la

Silenciador

Cubierta de

Filtro de aire

Caja

justador de la rueda

(en cada rueda)

IMPORTANTE: Este cortacesped viene SiN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atras, rotatorias, Sears, cumplen con

los estb,ndares de seguridad del American National Standards institute y de la U.S. Consumer

Product Safety Commission. La cuchilla gira cuando el motor esta funcionando.

Palanca de control de la impulsion = se usa

para enganchar la segadora para movimiento

hacia adelante impulsada a motor.

Cord6n arrancador = se usa para hacer at=

rancar el motor.

Puerta de la acolchadora = permite la conver-

si6n para la operaci6n de descarga o ensacado.

Barra de control que e×ige la presencia dei

operador = tiene que sujetarse abajo, junto

con el mango, para hacer arrancar el motor.

Su61tela para parar el motor.

Cebador = bombea combustible adicional

desde el carburador al cilindro para uso cuando

se necesita hacer arrancar un motor frio.

La operaci6n de cuaUquier

segadora puede hacer que

saUten objetos extra_os dentro de

sus ojos, Uoque puede producir

da_os graves en 6stos. Siempre

use anteojos de seguridad o protecci6n para

Uosojos mientras opere su segadora o cuando

haga ajustes o reparaciones. Recomendamos

galas o una mascara de seguridad de visi6n

ampHa de seguridad usada sobre Uasgafas.

COMO USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La vebcidad deUmotor se estaNeci6 en Uafa'o

brica para un rendimiento 6ptimo. La veUocidad

no se puede ajustar.

CONTROL DE ZONA DEL MOTOR

,A PRECAUCm6N: Las reguUaciones federaUes

exigen que se instaUe un controU para eUmotor

en esta segadora para reducir a un minimo eU

nesgo de Uesionarse debido aUcontacto con Ua

cucMHa. Por ningun motivo trate de eliminar

la funci6n del control del operador. La cuchilla

gira cuando el motor esta funcionando.

o Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

est6 detras del mango de la segadora para

haceda arrancar y operarla.

CONTROL DE LA mMPULSKSN

o La autoimpulsi6n se controla al sujetar la

barra de control que exige la presencia

del operador hacia abajo en el mango y al

empujar la palanca de control de la impulsi6n

hacia adelante hasta que suene "clic," luego

se suelta la palanca.

o El movimiento hacia adelante parara cuando

la barra de control que exige la presencia del

operador se suelta. Para parar el movimiento

hacia adelante sin parar el motor, suelte la

barra de control que exige la presencia del

operador un poco hasta que se desenganche

el control de la impulsi6n. Sujete la barra de

control que exige la presencia del operador

abajo en contra del mango para continuar

segando sin autoimpulsi6n.

o Para mantener el control de la impulsi6n

enganchado cuando se de vuelta en las

esquinas, empuje el mango hacia abajo y

levante las ruedas delanteras fuera del suelo

al girar la segadora.

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje las

ruedas para el corte alto., ajuste la altura de

corte para que se acomode a sus requisitos. La

posici6n del medic es la mejor para la mayoria

de los c6spedes.

o Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva la

rueda hacia arriba o hacia abajo de modo que

se acomode a sus requisitos. Asegurese que

todas las ruedas queden igualmente ajustadas.

AVlSO: El ajustador esta correctamente

colocado cuando las orejas de la placa estan

insertadas en el agujero del mango. TambiSn,

los ajustes de 9 posiciones (si equipado) per°

miten que el mango pueda ser movido entre las

orejas de la placa.

PALANCAHACIA ATR,4SPARA

BAJAR EL CORTACESPED

PALANCA HACIA ADELANTE Oreias de

PARA LEVANTAR EL CORTACESPED la placa

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse

como acolchadora de capa vegetal. Para con°

vertMa a una operaci6n de descarga lateral:

o Abra la protecci6n contra la descarga y

instale el desviador de contra la descarga

debajo de la protecci6n como se muestra.

o La segadora esta lista para la operaci6n de

la descarga.

o Para convertir a la operaci6n de descarga, el

desviador de la descarga debe ser removido

y la protecci6n contra la descarga debe estar

cerrada.

Abra la protecci6n

la descarga

Barra de control que exige

la presencia det operador

PARA

ENGANCHAR EL

CONTROL DE LA

IMPULSION

Controlde la

[mpulsi6n

_'_,_, CONTROL

DESENGANCHADO

Desviador

Desviador de

la descarga

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEtaTE

Su segadora fue enviada sin aceite en eHmotor.

Para eHtipo yeH grado dell aceite a utHizar, yea

eH"MOTOR" en Hasecci6n dell Mantenimiento de

este manual

41_PRECAUCl6N: NO sobrellene el motor con

aceite, o fumar_, pesa demante del silenciador

cuando Io valla a arrancar.

1. Asegurese que Hasegadora este nivelada.

2. Remueva Havarila medidora de aceite del tubo

de desarga de aceite.

3. Usted recibe un envase de aceite con Ha

unidad. Vierta lentamente el envase entero

de aceite en el tubo de relleno del motor.

AVISO: EHterraplen iniciai dell aceite requiere

solamente 18 onzas debido al aceite residual

en el motor de Haprueba de calidad de 100%

del fabricante. AI cambiar el aceite puede

necesitar 20 onzas.

4. Inserte y apriete Havarilla medidora de

aceite.

IMPORTANTE:

o Revise eHniveHdell aceite antes de cada uso.

Agregue aceite si es necesario. Liene hasta Ha

linea de lieno en Havarilla medidora de nivel.

o Cambie el aceite despu6s de 25 horas de

operaci6n o una vez pot temporada. Puede

necesitar cambiar el aceite m_.s a menudo

cuando Hascondiciones son poivorosas o su°

cias. Vea"PARA CAMBHAR EL ACEHTE DEL

MOTOR" en Haseccion de Mantenimiento de

este manual.

AGREGUE GASOLINA

o LHene eHestanque de combustibHe hasta

Haparte inferior dell cueHHode reHHenodell

estanque de gasolina. No Io liene demasiado.

Use gasolina regular, sin piomo, nueva y Him°

pia con el minimo de 87 octanos. No mezcie

el aceite con la gasolina. Para asegurar

que Hagasolina utilizada sea fresca compre

estanques los cuales puedan set utilizados

41 durante los primeros 30 dias.

PRECAUCION: Limpie el aceite o el

combustible derramado. No aimacene, derrame

o use gasolina cerca de una llama expuesta.

_PRECAUCKSN: Los combustibles

mezciados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer Hahumedad, Haque conduce a Ha

separaci6n y formaci6n de acidos durante el

aimacenamiento. La gasolina acidica puede

daSar el sistema del combustible de un motor

durante el aimacenamiento. Para evitar los

probiemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

por un periodo de 30 dias o mas. Vacie el

estanque del combustible, haga arrancar el

motor y hagalo funcionar hasta que Haslineas

del combustible y el carburador queden vacios.

La pr6xima temporada use combustible nuevo.

Vea HasInstrucciones Para el Aimacenamiento

para mas informaci6n. Nunca use productos de

limpieza para el motor o para el carburador en

el estanque del combustible pues se pueden

producir daSos permanentes.

Tapa deI

deposito de

aceite

Tapa del

rellenador

gasolina

PARA PARAR EL MOTOR

o Para parar el motor, sueite Habarra de con-

troles que exigen Hapresencia del operador.

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido a Hascapas protectoras del mo-

tor, una cantidad pequeSa de humo puede es-

tar presente durante el uso inicial del producto

y se debe considerar normal.

1. Para hacer arrancar un motor frio, empuje

el cebador tres (3) veces antes de tratarlo.

Empuje firmemente. Este paso normai-

mente no es necesario cuando se hace

arrancar un motor que ya ha estado funcio-

nando pot unos cuantos minutos.

2. Sujete Habarra de controles que exigen Ha

presencia del operador abajo en el mango

y tire el mango del arrancador rapidamente.

No permita que el cord6n arrancador se

devueiva abruptamente.

AVISO: En ciimas mas frios puede que sea

necesario repetir los pasos del cebado. En cii-

mas mas calurosos el cebar demasiado puede

producir el ahogo y el motor no va a arrancar.

Si se ahoga el motor espere unos cuantos

minutos antes de tratar de hacerlo arrancar y

no repita los pasos del cebado.

CONSEJOS PARA SEGAR

o Bajo cbrtas condbiones, taUcomo c6sped

muy auto, puede ser necesario eUebvar Ua

aUturadeUcorte para reducir eUesfuerzo

necesano para empujar Uasegadora y para

e\4tar sobrecargar e] motor, dejando mono

tones de recortes de c6sped. Puede que sea

necesano reducir ]a vebcidad de] recorrido

y/o haga funcionar ]a segadora sobre e] Area

por segunda vez.

o Para un corte muy pesado, reduzca e] ancho

de] corte pasando parciaUmente por encima

de] ]ugar anteriormente cortado y sbgue

bntamente.

o Para un mejor ensacado de] c6sped y para ]a

mayoria de ]as condbiones de corte, la ve]oo

cidad de] motor debe ajustarse a ]a posici6n

de RAPUDO.

o Los poros en ]os recogedores de c6sped de

teUapueden ]lenarse con mugre y polvo con

el uso y los recogedores recaudaran menos

c6sped. Para evitar _ste, rocie el recogedor

con la manguera de agua regularmente y

d6jelo secarse antes de usarlo.

Mantenga la parte superior del motor, aired°

edor del arrancador, despejada y sin recortes

de cesped y paja. Esto ayudara el flujo del

aire del motor y extendera su duraci6n.

CONSEJOS PARA SEGAR Y ACOLCHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basur& Vea

"LIMPIEZA" en la seccion de Mantenimento de

este manual.

La cuchilla acolchadora especial va a volver

a cortar los recortes de cesped muchas

veces, y los reduce en tama_o, de modo que

si se caen en el c6sped se van a dispesar

entre 6ste y no se van a notar. Tambi6n, el

c6sped acolchado se va a deshacer rapidamo

ente entregando substancias nutritivas para

el c6sped. Siempre acolche con la velocidad

del motor (cuchilla) mas alta, pues asi se

obtendra la mejor acci6n de recorte de las

cuchillas.

o Evite cortar el cesped cuando est6 mojado.

Ei cesped mojado tiende a format montones

e interfiere con la acci6n de acolchado.

La mejor hora para segar el c6.sped es

temprano en la tarde. A esa hora 6ste se ha

secado y el area reci6n cortada no quedara

expuesta al sol directo.

Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que 6sta corte solamente el tereio superior

de las hojas de c6sped. En el caso de que el

c6sped haya crecido demasiado, puede set

necesario el elevar la altura del corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de c6sped.

Para un c6sped muy pesado, reduzca el ano

cho del corte pasando pot encima del lugar

anteriormente cortado y siegue lentamente.

MAX 1/3

o Ciertos tipos de c6sped y sus condiciones

pueden exigir que un area tenga que set

acolchada pot segunda vez para esconder

completamente los recorte& Cuando se haga

el segundo corte, siegue atravesado (en

forma perpendicular) a la pasada del primer

corte.

Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitara que el c6sped se

enrede y cambie de direcci6n.

PROGRAMA DE

MANTENIMIENTO

Revisar si hay Sujetadores Sueltos

S Limpiar/Inspeccionar el Recogedor de C6sped *

E Controlar los Neumaticos

G Controlar las Ruedas Motrices ***

jl_ Limpiar la Segadora ....

[_ Limpiar debajo la Cubierta de la Transmisi6n ***

O Revisar las Correas y las Poleas Impulsadas ***

R Revisar / Afilar / Cambiar la Cuchilla

jl_ Lubricaci6n

Limpiar / Recargar la Bateria **

Revisar el nivel del Aceite

M Cambiar el Aceite del motor

O Limpiar el Filtro de Aire

ANTES DESPUES CADA CADA CADA ANTES DEL

DE CADA DE CADA 10 25HORAS O 100 ALMACE-

USO USO HORAS TEMPORADA HORAS NAMmENTO

T Inspeccionar el Silenciador

Cambiar la Buj[a 1_#1,.

R Cambiar el Cartucho de Papel del Filtro de Aire

Vaciar el sistema del carburante

o a[iadir un estabilizador de carburante.

(si viene equipado) 1 - Cambiar mas a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas

_,-_,-Segadoras con Arranque EH_ctrico 2 - Dar servicio m_.s a menudo cuando se opere en condiciones sucias o polvorosas.

_-_ Segadoras con Poder Propulsor 3 - Gamble las cuchillas mAs a menudo cuando siegue en terreno arenoso.

_ UtiHizar una rasqueta para Himpiar 4 - Cargar pot 48 horas al fin de la temporada.

debajo de Uacubierta deUcortac6sped 5 =Y despues de 5 horas de funcionamiento.

RECOMENDACmONES GENERALES

La garantia de esta segadora no cubre Uos

articuUos que hart estado sujetos aUabuso o a

UanegHgencia deUoperador. Para recibir todo

el valor de la garantia, el operador tiene que

mantener la segadora segun las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

AI menos una vez cada estaci6n comprobar

si es necesario efectuar los ajustes descritos

en las secciones de Servicio y Ajustes de este

manual.

TABLA DE LUBRmCACm6N

_1_Ajustador

de la rueda

_2_Aceite

del motor

_!_ Bisagra

puerta

de la acoF

chadora

o Una vez al aSo, cambie la bujia, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla esta desgastada. Una bujia

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezda de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure mas.

o Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

o Revise el nivel del aceite del motor.

o Revise si hay sujetadores sueltos.

Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRICACION").

Clavija de montaje del puntal del mango

_i_ Rocie emmubricante

(2_ Yea "MOTOR" en la seccion de Mantenimiento

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, Io acortara la

duracion de los rodamientos autolubricantes. Si

cree que tienen que lubricarse, use Iosamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

SEGADORA

Siempre observe UasregUas de seguridad cuo

ando haga eUmantenimiento.

LLANTAS

o Mantenga UasHantas sin gasoHna, aceite o

substancias quimicas para controU de inseco

tos que pueden da_ar Uagoma.

o Evite Uostocones, Uaspiedras, Uasgrietas pro°

fundas, Uosobjetos afHados y otros peHgros

que pueden da_ar a UasHantas.

RUEDAS DE IMPULSION

Revise Uasruedas de impuUsi6n deUanteras cada

vez antes de segar, para asegurarse de que se o

mueven Hbremente.

Si Uasruedas no giran Hbremente quiere decir

que hay basura, recortes de c6sped, etc. en eU

Area de Uasruedas de impuUsi6n y tienen que

Hmpiarse para liberadas.

Es necesario limpiar las ruedas de impulsi6n;

revise ambas ruedas delanteras.

1. Remueva los tapacubos, las tuercas de

seguridad y las arandelas.

2. Remueva las ruedas de los ajustadores de

las ruedas.

3. Remueva la basura y los recortes de

c6sped de dentro de la cubierta contra

el polvo, pi_6n y/o de los dientes de los

engranajes de las ruedas de impulsi6n.

4. Ponga las ruedas de vuelta en su lugar.

AVlSO: Si despuSs de limpiar las ruedas de

impulsi6n no giran libremente, p6ngase en

contacto con su centro de servicio Sears o con

un otto centro de servicio cualificado.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la cuchilla

de la segadora tienen que mantenerse afilada.

Cambie la cuchilla doblada o da_ada.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia y p6ngalo en

donde no pueda entrar en contacto con 8sta.

2. Haga descansar la segadora en su lado.

Asegurese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVlSO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla girandolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los articulos de fero

reteria adjuntadores (el perno, la arandela

de seguridad y la arandela endurecida).

AVlSO: Remueva el adaptador de la cuchilla

y revise el cubo interior de la ranura del

adaptador de la cuchilla. La ranura tiene que

estar en buenas condiciones para que funcione

en forma adecuada. Cambie el adaptador si

est& da_ado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

cigue_al del motor. Asegurese que la ranura

del adaptador y que el chavetero del cigueo

_al est6n alineados.

2. Ponga la cuchilla en el adaptador de 6sta

alineando los dos (2) agujeros en la cuchilla

con las salientes elevadas en el adaptador.

3. Asegurese de que el borde de salida de

la cuchilla (opuesto al borde afilado) est6

hacia arriba hacia el motor.

4. Instale el perno de la cuchilla con la arano

dela de seguridad y la arandela endurecida

en el adaptador de la cuchilla y el cigue_al.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla girandolo en el sentido en que

giran las manillas del reloj.

La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IIVlPORTANTE: El perno de la cuchilla es

tratado a calo. Si es necesario sustituir los

pernos, sustituMos s61o con pernos aprobados

mostrados en la secci6n Partes de Reparaci6n

de este manual.

Adaptador de Ia cuchilla

Ranura

.3havetero deI

ciguenaI

Arandela de seQ

Cuchilla .."

Perno A'randel_

de Ia endurecida Ciguenal

cuchilla Borde de salida Adaptador de la cuchilla

PARA AFILAR LA CUCHILLA

AVlSO: No recomendamos elafiladacuchilla-pero

si Io hace, asegurese de que quede balanceada.

Se tiene que tener cuidado de mantenerla

balanceada. Una cuchilla que no esta balo

anceada va a producir eventualmente da_o en

la segadora o en el motor.

o La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilada

mientras se encuentra en la segadora.

Para revisar el balance de la cuchilla, clave

un davo en una viga o en la pared. Deje

alrededor de una pulgada de un davo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla esta balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que esta

quede balanceada.

RECOGEDOR DE CESPED

(Si comprado como accesorio)

o El recogedor de c6sped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

o Revise su recogedor de cesped a menudo

para verificar si est& da_ado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, cambielo

solamente por uno que sea aprobado por el

fabricante. D6, el numero del modelo de la

segadora cuando Io ordene.

CAJADEENGRANAJES

o Paramantenere[sistemade[mpuUsi6n

funcionandoenformaadecuada,[acaja

deengranajesy e[AreaaUrededorde[a

[mpuUsi6ntienenquemantenerseHmpiasy

sinacumuUaci6nde basura.Limpiedebajo

de[acubiertade[a[mpuUsi6ndosvecespor

temporada.

o Lacajade engranajesseHenacon[ubricante

hastae[hive[adecuadoen[afAbrica.La

Onica vez que e[ [ubricante necesita atenci6n

es cuando se [e ha prestado servic[o a [a

caja de engranajes.

o S[ se necesita [ubricante, use soUamente

aciete Eft MuUtisEP00. No use substitutos.

MOTOR

Use soUamente aceite de detergente de aUtacad

dad c[asificado con la c[asificaci6n SG-SL de sero

vicio API. Seleccione la calidad de viscosidad SAE

segun su temperatura de operaci6n esperada.

CALIDADES DE VISCOSIDAD DE SAE

6. Parar de afadir aceite cuando se alcanza la

seffal de Ileno (FULL) en lavarilla. Esperar un

minuto para dejar que el aceite se arregle.

7. Continue agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora settles del nivel de aciete en Ileno

(FULL). NO sobrellene el motor con aceite,

o fumarA pesa demante del silenciador

cuando Io valla a arrancar.

8. Asegurese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuelva a conectar el alambre de la bujia a 6sta.

Envase

AVlSO: A pesar de que los aceites de multi°

viscosidad (5W30, 10W30, etc.) mejoran el

arranque en dima frio, estos aceites de muF

tiviscosidad van ha aumentar el consumo de

aceite cuando se usan en temperaturas sobre

32 ° R Revise el nivel del aceite del motor mAs a

menudo, para evitar un posible daffo en el mo-

tor, debido a que no tiene suficiente aceite.

Cambie el aceite despuSs de 25 horas de

operaci6n o por Io menos una vez al afro si la

segadora se utiliza menos 25 horas el afro.

Revise el nivel del aceite del carter antes de

arrancar el motor y despu6s de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEFE DEL MOTOR

AVlSO: Antes de indinar la segadora para dreo

nar el aceite, drene el tanque de combustible

haciendo correr el motor hasta que el tanque

est6 vacio.

1. Desconecte el alambre de la bujia y

p6ngalo de modo que no pueda entrar en

contacto con 6sta.

2. Remueva la tapa del dep6sito del aceite;

d6jela a un lado en una superficie limpia.

3. Incline la cortadora de c6.sped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atras para adelante para re-

mover todo el aceite que se haya quedado

atrapado dentro del motor.

4. Limpie todo el aceite derramado en la segao

dora yen el lado del motor.

5. Echar aceite despacio en el conducto del

aceite, parandose a intervalos regulares para

controlar el nivel del aceite con la varilla.

FILTRO DE AIRE

Su motor puede sufrir averias y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al afro

o tras 100 horas de funcionamiento, mas a

menudo si se utiliza en condiciones de sucieo

dad y polvo particulares.

PARA LIMPIAR EL FILTRO DE AIRE

1. Suelte el tornillo e incline la cubierta para

removerlo.

2. Cuidadosamente, remueva el cartucho.

3. Limpielo golpeAndolo suavemente en una

superficie plana. Siesta muy sucio cambie

el cartucho.

_PRECAUCm6N: Los solventes de petr61eo,

tales como el keroseno, no se deben usar para

limpiar el cartucho. Pueden producir el deterioro

de 6ste. No aceite el cartucho. No use aire a

presi6n para limpiarlo o secarlo.

4. ff_stale el cartucho, luego vuelva a poner la

cubierta asegurandose que las orejas est6n

a[[neadas con [as ranuras en [a p[ancha

trasera. Apriete el tornillo en forma segura.

Plancha

Ranuras

Lab[o

Oreias de

Cartucho Cubierta la cubierta

SILENCIADOR

Unspeccione y cambb eUsHenciador si esta

corroido puede producir un peHgro de incendio

y/o daSo.

BUJ[A

Cambie e[ bujia a[ comienzo de cada tempo°

rada de sbga o despu6s de cada 100 horas

de operaci6n, Uoque suceda pdmero. EUtipo de

bujia y eUajuste de Uaabertura aparecen en "ESo

PECUFUCACUONESDEL PRODUCTO" secci6n

de este manual

LIMPiEZA

ilVlPORTANTE: Para obtener e[ mejor

rendimineto, mantenga Uacaja de Uasegadora

sin acumuUacion de cesped y basura. Limpb

Uaparte de abajo de su segadora despues de

cada uso.

,_,PREOAUOI6N: Desconecte eUaUambre de

Uabujia y p6ngab en donde no pueda entrar en

contacto con 8sta.

Haga descansar Uasegadora en su Uado.

Asegurese que eUfHtro de aire y que eUcar-

burador queden mirando hacia ardba. Limpb

[a parte inferior de su segadora rasp_.ndoUa

para remover UaacumuUaci6n de c6sped y

basura.

o Limpb el motor a menudo para evitar que

se acumub la basura. Un motor tapado fun-

ciona mas caliente y se acorta su duraci6n.

o Mantenga las superficies pulidas y las rue-

das sin gasolina, aceite, etc.

o No recomendamos el uso de una manguera

de jardin para limpiar la segadora a menos

que el sistema el6ctrico, el sibnciador, el

filtro de aire y el carburador est6n tapados

para evitar que bs entre el agua. El agua en

el motor puede acortar la duraci6n de 8ste.

LIlY,PIE DEBAJO DE LA CUBIERTA DE LA

Limpie debajo de [a cubbrta de [a impuisi6n por

1omenos dos veces cada temporada. Raspe de-

bajo de la cubierta con un cuchillo para masilla

o con una herramienta parecida, para remover

toda acumulaci6n de cesped o basura en la parte

inferior de la cubierta de la impubi6n.

_I_ADVERTENClA: Para evitar bsi6nes serias,

antes de dar caiqubr servbo o de hacer

ajustes:

1. Suelte la barra de control y pare el motor.

2. Asegurese que la cuchilla y que todas las

partes movibbs se hayan detenido compb-

tamente.

3. Desconecte el alambre de la bujia y p6no

galo en donde no pueda entrar en contacto

con 6sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE"

en la secci6n de Operaci6n de este manual.

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un minimo la posibilidad que objetos

sean lanzados hacia afuera de la parte trasera

de la segadora, en la posici6n en donde se

encuentra el operador. Si se daffa el desviador

debe cambiarse.

PARA REMOVER LA CORREA DE iMPUL-

SiON

1. Remueva la cubierta de la impulsi6n. Rem-

ueva la correa empujando hacia abajo en la

poba de la caja de engranaje&

2 Haga descansar la segadora en su lado

con el filtro de aire y el carburador mirando

hacia ardba.

3. Remueva la cuchilla,

4. Remueva [a defensa en contra de[ desperdi°

cio.

5. Remueva la correa de la poba del motor en

el cigueffal.

PARA CAMBIAR LA CORREA DE IMPUL-

SION

1. Instab la correa nueva en la poba del mo-

tor.

2. Reinstab [a defensa en contra de[ desperdi-

cioy la cuchilla.

3. Vuelva el cortac6spedes a la posici6n verti-

cal.

4. Instab la correa nueva en la poba de la

caja de engranajes.

5. Reinstab la cubierta de la impubi6n.

NOT,&: Siempre use la correa aprobada por la

fa'brica para asegurarse que cabe y dure.

Correa

Cubierta de

la impulsion

EMPUJAR

HACIA ABAJO

PARA AJUSTAR EL IVlANGO

EI mango puede ser montado a una posici6n

alta o baja. Los agujeros de montaje en el

mango inferior estan fuera del centro para

levantar y bajar el mango.

1. Remueva el mango superior y todas las

partes atadas al mango inferior.

2. Remueva las clavijas de horquilla de la

clavija de montaje del puntal del mango.

3. Apreite el mango inferior hacia dentro para

removerlo de las clavijas de montaje.

4. Gire el mango inferior por encima para

levantar o bajar el mango.

5. Vuelva a montar las clavijas de horquilla por

encima de las clavijas de montaje.

6. Vuelva a montar el mango superior y todas

30 las partes removidas del mango inferior.

Mango

GIRAR

Posici6n r--q

Ciavij

horquilla-

Clavija

montaie

POSICION BAJA

Posici6n

(Z_/para segar / /

/ II

I I

/ I

i I

/I /'l f

mango [- -_jlJ

POSICION ALTA

I_IOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en

la fabrica. No trate de aumentar la velocidad

del motor pues se pueden producir lesiones

personales. Si cree que el motor esta funcio-

nando demasiado rapido o demasiado lento,

Heve su segadora a mas con su centro de

servicio Sears o con un otto centro de servicio

cuaHficado.

CARBURADOR

Su carbumdor tieneun chorroprincipaUfijo

no aiustableparacontrolarlamezda. Si su

motor no estafuncionandoen forma adecuada

debidoa problemas que se sospecha vienen

delcarburador,llevesu segadora a contacto

con su centrode servicioSears o con un otto

centrode serviciocualificadopara repararlay/o

ajustar[a.

II_IPOFITANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la fabrica

para la velocidad del motor adecuada. Puede

set peligroso hacer funcionar el motor a una

velocidad pot sobre el ajuste de alta velocidad

de la fabrica. Si cree que la velocidad alta regu-

lada del motor necesita ajuste,contacto con su

centro de servicio Sears o con un otto centro

de servicio cualificado, el que cuenta con el

equipo adecuado y la expedencia para hacer

los ajustes necesanos.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si

la unidad no se va a usar pot 30 dias o mas.

SEGADORA

Cuando se va a guardar[asegadora pot cierto

periodode t[empo,limp[elacu[dadosamente,

remueva toda lamugre, lagrasa,lashojas,etc.

Guardela en un area l[mp[ay seca.

I. L[mp[etodalasegadora (Vea"LIMPIEZA"

en lasecc[6nde Manten[mento de este

manual).

2. Lubriquelasegun se muestra en lasecc[6n

de Manten[mento de estemanual.

3. Asegurese de que todas lastuercasy

clav[jasy todoslospernos y torn[llosesten

apretadosen foma segura.Inspect[one

las partes que se mueven para ver[ficar s[

estb.n dafiadas, quebradas o desgastadas.

C&mbielas si es necesano.

4. Retoque todas ]as superficies que est6n

oxidadas o con la pintura picada; use una

lija antes de pintar.

IVIANGO

Puede doblarelmango de su segadora para el

almacenamiento.

NOTA: El mango superiortieneun soporte

"contra°dobla"situadoen elladoderecho

delmango. Este soporteevitaque elmango

superiordoble haciaadelante,Iocualayuda

a proteger61(los)cable(s)de controlcontra

cualquierda_o.

I. Apnete losextremosinferioresdelmango

inferiorentresihastaque elmango inferior

quede separado delpuntaldelmango,

luego mu6valo haciaadelante.

2. Sueltelospemos de montaiedelmango

superiorIosuficientecomo para permitir

que elmango superiorse pueda doblar

haciaatras.

IMPORTANTF: Cuando doble elmango para el

almacenamiento o eltransporte,asegurese que

Iodoblesegun se muestra o purde da_ar los

cablesde control.

Cuando preparesus mangos a partirde

laposici6nde almacenamiento,elmango

inferior automaticamente se asegurara en la

posici6n para segar.

Barra de control que

exige la [

operador

DOBLAR

Man(

Mango

Poslci6n

para segar

APRIETE

PARA DOBLAR

Mango inferior

MOTOR

SmSTEMA DE COMBUSTmBLE

mMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentaUes deUsistemade combustiNe taUes

como eUcarburador, eUfHtro deUcombustiNe,

Uamangura deUcombustiMe o en eUestanque

durante eUaUmacenamiento. Los combustiNes

mezdados con aUcohoU(conocido come

gasohoU o que tienen etanoUo metano0

Pueden atraer humedad, Uoque conduce a Ua

separacion y a la formaci6n de acidos durante

el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamiento.

o Vaciar el dep6sito del carburante poniendo

en marcha el motor y deja'ndolo funcionar

hasta que el carburante termine y el

carburador est6 vacio.

o Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir da_os

o Use combustible nuevo la pr6xima temporada.

AVlSO: El estabilizador de combustible es una

alternativa aceptable para reducir aun minimo

la formaci6n de dep6sitos de goma en el como

bustible durante el periodo de almacenamiento.

Agregue estabilizador a la gasolina en el eso

tanque de combustible o en el envase para el

almacenamiento. Siempre siga la proporci6n de

mezcla que se encuentra en el envase del estabio

lizador. Haga funcionar el motor por Io menos 10

minutos despues de agregar el estabilizador, para

permitir que este llegue al carbu rador. No drene la

gasolina del estanque de gasolina y el carburador

si se est,. usando estabilizador de combustible.

AOEITE DEL MOTOR

Drene eUaceite (con eUmotor caliente) y cambielo

con aceite de motor limpio. (Vea "MOTOR" en la

secci6n de Mantenimento de este manual.)

CmLmNDRO

1. Remueva la bujia.

2. Vade una onza (29 ml) de aceite a trav6s

del agujero de la bujia en el cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Vuelva a montar la nueva bujia.

OTROS

o No guarde la gasolina de una temporada a la

otra.

o Cambie el envase de la gasolina si se emp-

ieza a oxidar. La oxidaci6n y/o la mugre en

su gasolina producir_.n problemas.

o Si es posible, guarde su unidad en un recinto

cerrado y cObrala para protegerla contra el

polvo y la mugre.

o Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pl_.stico. El plastico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producira la oxidaci6n de su unidad.

IIVIPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape todavia

estan calientes.

_PREOAUCION: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfrie el motor antes de

almacenarla en algun recinto cerrado.

SOLUCm6N DE PROBLEMAS -Vea la secci6n apropiada en el manual amenos que

est_ dirigido a un centro de servico Sears.

CAUSAPROBLEMA

No arranca 1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujia desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. V_.lvula del combustible (si equ=

ipada) esta en la posici6n OFR

CORRECCION

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a lien=

arlo con combustible limpio y nuevo.

4. Vaciar el estanque y vuelva a lien=

arlo con combustible limpio y nuevo.

5. Conecte el alambre a la bujia.

6. Cambie la bujia.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la valvula del combustible

a la posici6n ON.

PROBLE_IA CAUSA CORRECCm6N

No arranca 11. Bateria d6bi (si equipada). 11. Cague Habateria.

(continuado) 12. Desconecte eHconector 12. Conecte Habateria aMmotor.

de Habateria (si equipada).

1. 1. Eieve Haaitura de corte.Faita de

fuerza

Mai corte-

disparejo

Vibraci6n

excesiva

Cord6n

arrancador

dif_cii de tirar

Recogedor de

c_sped no se

ilena (si viene

equipado}

Dif_cii de

P_rdida de

retardase de

ia velocidad

CuchHia desgastada, dobiada

o sueita.

2. Aitura de Hasruedas dispareja.

3. Velocidad dell motor ienta.

4. Acumulaci6n de cesped, hojas o

basura debajo de Hasegadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado r&pida.

Cuchilla desgastada, dobiada

o sueita.

Aitura de Hasruedas dispareja.

Acumulaci6n de c6sped, hojas o

basura debajo de Hasegadora.

1. Cuchilla desgastada, dobiada

o sueita.

2. CigueSai dell motor dobiado.

1. El freno del volante del motor

esta"aplieado cuando se

suelta la barra de control.

2. Cigue_al del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en

el c6sped.

AItura de corte demasiado baja.

Levantamiento de la cuchilla

desgastado.

Recogedor sin ventilaci6n de aire.

EI c6.sped esta demasiado alto o la

aitura de la rueda demasiado baja.

Parte trasera de la caja/cuchilla de

la segadora arrastrandose c6sped.

arrastrandose en el c6sped.

Recogedor de c6sped

demasiado lleno.

Posici6n de la altura del mango

no adecuada para usted.

1. Desgaste de la correa.

2. La correa esta fuera de la polea.

3. Cable de la impulsi6n usado o roto.

2. Eleve la altura de corte.

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una veloeidad de

recorrido mas lenta.

1. Cambie la cuchilla. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otto

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otto

centro de servicio cualifieado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el c6sped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

Eleve la altura de corte.

Cambie las cuchillas.

Limpie el recogedor de c6sped.

Eleve la altura de corte.

Eleve la parte trasera de la caja de

la segadora (1) un lugar mas alto.

Vacie el recogedor de c6sped.

Ajuste la altura del mango de

modo que le acomode.

1. Revise/cambie correa de impulsi6n.

2, Revise/vuelva a instalar la

3. Cambie el cable de la impulsi6n.

5 [_23 35

16 40 61

CRAFTSMAN ROTARY LAWN MOWER o - MODEL NUMBER 917.379100

KEY

NO.

PART

NO.

166860X479

156581

66426

136376

146771

153282X479

170345X479

153350X479

170346X479

150635X428

149741

54583

165175X479

132004

186079

189008

184941

187723

87584X004

83923

189159

142748

61651

180413X004

701037

700331X004

151889

146630

750085X007

154132

176509

700168X479

700166X479

KEY PART

DESCRIPTION NO. NO. DESCRmPTION

Upper Handle

Engine Zone Control Cable

Wire Tie

Handle Knob

Control Bar

Support Bracket, Handle, LH

Handle Bracket Assembly, RH

Support Bracket, Handle, RH

Handle Bracket Assembly, LH

Hubcap

Screw, Thread Cutting 5/16-18 x 3/4

Screw, Tapping, Hex Head 1/4-20 x 1/2

Rod, Support

Locknut, Keps

Rope Guide / Anti-Fold Bracket

Rear Deflector

Pulley, Engine

Hi-Pro Key

Bracket, Deflector

Locknut, Hex 3/18-16

Wheel & Tire Assembly

Shoulder Bolt

BelIevilIe Washer

Axle Arm Assembly

Knob, Selector

Spring, Selector

Discharge Guard

Spacer

Bracket, Wheel Adjuster

Bracket, Housing

Deflector, Discharge

Support Bracket, LH

Support Bracket, RH

41 150406

42 152124

43 73800400

44 189437

45 147286

46 184590

47 152202

48 851074

49 850263

50 851084

52 85463

54 88348

56 750097

57 51793

58 151590X479

59 131959

60 74760612

61 751592

62 182002

64 ---

161058

189304

Screw, Hex Head, Threaded, Roiled 3/8-16 x 1-1/8

Spring, Torsion

Locknut, Hex

Kit, Lawn Mower Housing (includes Key Number 46)

Rod, Hinge

Adapter, Blade

Blade, 22"

Washer, Hardened

Washer, Lock, Helical

Screw, Hex Head 3/8-24 x 1-3/8 Grade 8

Decal, Danger

Washer, Fiat 3/8

Screw, Hex Washer Head #10_24 x 1/2

Hairpin Cotter

Lower Handle

Handle Bolt

Bolt, Hex Head 3/8-16 x 3/4

Locknut, Hex

Debris Shield

Engine, Briggs & Stratton, Model Number

123K02-0313-E1 (See Breakdown)

Warning Decal (not shown)

Owner's Manual, English / Spanish

Available accessories not included with lawn mower:

71 33072

71 33623

71 33500

71 33300

Grass Catcher

Gas Can (2.5 Gallon Container)

Fuel Stabilizer

SAE 30W Oil (20 Ounce Bottle)

NOTE: All component dimensions given in U.S. inches.

1 inch = 25.4 mm

/ /

( \

\ \

X.P

CRAFTSMAN ROTARY LAWN MOWER o - MODEL NUMBER 917.379100

KEY

NO.

PART

NO,

184588

88058

143603

158755

146527

150495

191730

77400

145212

180773

12000058

137054

180504

67725

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

Drive Control Assembly 18 701037

Bearing, Wheel Adjuster 28 154990

Screw, Tapping, Pan Head #10-24 x 2-3/4 31 132010

Screw, Machine, Pan Head 1/4-20 x 2-3/16 32 137052

V-Bett 35 152019

Bolt, Hex Head 1/4-20 x 2

Nut, Hex, Flanged 1/4-20 36 187211

Hubcap 38 73800400

Locknut 40 137090

Wheel & Tire Assembly 41 152018

E-Ring

Pinion 55 86012

Dust Cover

Washer

Knob, Selector

Drive Cover

Locknut, Hex

Pulley, Drive

Kit, Wheel Adjuster, LH

(includes Knob and Bearing)

Gear Case Assembly (See Breakdown)

Locknut

Spring

Kit, Wheel Adjuster, RH

(includes Knob and Bearing)

Drive Shaft Cover

NOTE: All component dimensions given in U.S. inches.

1 inch = 25.4 mm

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.379100

GEAR CASE ASSEMBLY - - PART NUMBER 187211

7 13

KEY PART

NO, NO, DESCRiPTiON

1 183497 Case, Lower

2 183498 Case, Upper

3 183499 Gear, 27Teeth

4 183500 Lever, Clutch

5 183501 Spring, Return

6 183502 Shaft, hput

7 183503 Dog, Movable

8 183504 Dog, Fixed

9 183505 Wire, Formed

10 183506 Bearing, Ball

11 183507 Fork, Shift

12 183508 Seal, Output Shaft

13 183509 Washer

14 183510 Sea!, Case

15 183511 Bushing

16 187521 Shaft, Output

17 183513 Screw

18 183514 Sea!, hput Shaft

NOTE: Use Dow Coming #709 to reseal Gear Case HaIves,

NOTE: AII component dimensions given in U,S, inches,

1 inch = 25,4 mm

BRmGG$ & $TRATTON 4=CYCLE ENGmNE MODEL NUMBER 123K02-0313-E1

1019 LABEL KI'I1

51_

383_

635

684

86840 4_

32A_

Is8

718_

2o_

306

307_

BRIGG$ & $TRATTON 4=CYCLE ENGINE MODEL NU_'IBER 123K02-0313-E1

425

968

188

445 443_

613

977 CARBURETOR

GASKET SET

365_

7_633 _ f_

61 276_(-_

121 CARBURETOR OVERHAUL KIT

276_ 127_

970_

127_

633 @

130 95

617

i 1

137

276_

276 I

276

BRJGG$ & $TRATTON 4=CYCLE ENGINE MODEL NUMBER 123K02-0313-E1

969

6O4

564

304

305

670 190

601

I 1036 EMISSIONS LABEL I

6o81

332

363_ _ 455

592_

459

689

456@

597_

BRmGGS & STRATTON 4=CYCLE ENGmNE MODEL NUMBER 123K02-0313-E1

358 ENGINE GASKET SET

3© 842 524 668

617_ 51_

I 1329 REPLACEMENT ENGINE I

I 1330 REPAIR MANUAL I

356 _

616

85_ OWNER'S

MANUAL

2oo

6150

404

562

505 °

745

692"_21_._ 9_

KEY PART

NO. NO. DESCRiPTiON

1 697322 Cylinder Assembly

2 399269 Kit-Bushing/SeaI

3 299819 ,, Seal-Oil (Magneto Side)

4 493279 Sump-Engine

5 691160 Head-Cylinder

7 692249 ,, Gasket-Cylinder Head

8 695250 Breather Assembly

9 699472 Gasket-Breather

10 691125 Screw (Breather Assembly)

11 691781 Tube-Breather

12 692232 ,, Gasket-Crankcase

13 690912 Screw (Cylinder Head)

15 691680 PIug-OiI Drain

16 691450 Crankshaft

20 399781 ,, Sea!-OiI (PTO Side)

22 691092 Screw (Engine Sump)

23 692315 Fiywheel

24 222698 Key-Flywheel

25 697339 Piston Assembly (Standard)

697341 Piston Assembly (.020" Oversize)

26 499425 Ring Set-Piston (Standard)

499427 Ring Set-Piston (=020" Oversize)

KEY

NO.

PART

NO.

27 691866

28 499423

29 499424

32 691664

32A 695759

33 262651

34 262652

35 691270

36 691270

37 694086

40 692194

43 691997

45 690548

46 691449

48 498829

50 497465

51 272199

54 691650

55 691421

58 692259

60 281434

DESCRmPTmON

Lock-Piston Pin

Pin-Piston

Rod-Connecting

Screw (Connecting Rod)

Valve-Exhaust

Valveqntake

Spring-Valve (Intake)

Spring-Valve (Exhaust)

Guard-Hywhee!

Retainer-Valve

Slinger-Governor/Oil

Tappet-Valve

Camshaft

Short Block

Manifoldqntake

Gasketqntake

Screw (Intake Manifold)

Housing-Rewind Starter

Rope-Starter

(Cut to Required Length)

Grip-Starter Rope

BRmGGS & STRATTON 4=CYCLE ENGmNE MODEL NUMBER 123K02-0313-E1

KEY PART KEY PART

NO. NO. DESCRiPTiON NO. NO. DESCRmPTmON

65 690837 Screw (Rewind Starter) 592 690800

78 691108 Screw (Flywheel Guard) 597 691696

81 691740 Lock-Muffler Screw 601 95162

95 691636 Screw (Throttle Valve) 604 698588

97 696565 Shaft-Throttle 608 497680

104 691242 aPin-Float Hinge 613 691340

117 498978 Jet-Main (Standard) 615 690340

118 497466 Jet-Main (High Altitude) 616 698801

121 498260 Kit-Carburetor Overhaul 617 270344

125 498170 Carburetor 621 692310

127 694468 GPlug-Welch 633 691321

130 696564 Valve-Throttle 635 66538

133 398187 Float-Carburetor 668 493823

134 398188 GValve-Needle/Seat 670 692294

137 693981 a$Gasket-Hoat BowI 684 690345

146 690979 Key-Timing 689 691855

159 691753 Bracket-Air Cleaner Primer 718 690959

163 272653 ,,G$Gasket-Air Cleaner 741 691830

187 691050 Line-Fue! (Cut to Required Length) 745 691648

188 693399 Screw (Control Bracket) 842 691031

190 690940 Screw (FueITank) 847 692017

202 691829 Link-Mechanical Governor 851 493880

209 699056 Spring-Governor 868 697338

222 692467 Bracket-Control 869 691155

227 690783 Control Lever-Governor 870 690380

276 271716 GSSealing Washer 871 262001

287 690940 Screw (Dipstick Tube) 63709

300 692038 Muffler 921 698587

304 695892 Housing-Blower 922 692135

305 691108 Screw (Blower Housing) 923 695891

306 690450 Shield-Cylinder 957 699985

307 690345 Screw (Cylinder Shield) 966 496116

332 690662 Nut (Flywheel) 968 692298

333 802574 Armature-Magneto 969 691138

334 691061 Screw (Armature Magneto) 970 691669

337 802592 Hug-Spark 972 699374

356 692390 Wire-Stop 975 493640

358 497316 Engine Gasket Set 976 694395

363 19069 FIywheet Puller 977 498261

365 692524 Screw (Carburetor) 1019 494256

383 89838 Wrench-Spark Plug 1036 697457

404 690272 Washer (Governor Crank) 1058 275177

425 690670 Screw (Air Cleaner Cover) 1059 692311

443 692523 Screw (Air Cleaner Primer Base) 1210 498144

445 491588 FiIter-Air Cleaner Cartridge 1211 498144

455 691219 Cup-Flywheel 1329 123K02-0025

456 692299 Plate-Pawl Friction 1330 272147

459 281505 PawI-Ratchet 1350 699998

505 231082 Nut (Governor Control Lever)

523 495264 Dipstick

524 692296 ,, SeaFDipstickTube

525 495265 Tube-Dipstick

529 691923 Grommet

562 92613 BoIt (Governor Control Lever)

564 698589 Screw (Control Cover)

584 697734 Cover-Breather Passage

585 691879 ,, Gasket-Breather Passage

Nut (Rewind Starter)

Screw (Pawl Friction Plate)

Clamp-Hose

Cover-Control

Starter-Rewind

Screw (Muffler)

Retainer-Governor Shaft

Crank-Governor

,,®$SeaFO Ring (Intake Manifold)

Switch-Stop

®$SeaI-Throttle Shaft

Boot-Spark PIug

Spacer (Includes 2)

Spacer-Fuel Tank

Screw (Breather Passage Cover)

Spring-Friction

Pin-Locating

Gear-Timing

Screw (Brake)

SeaI-O Ring (Dipstick Tube)

Assembly-Dipstick/Tube

Terminal-Spark Plug

SeaFValve

Seat-Valve (Intake)

Seat-Valve (Exhaust)

Bushing-Guide (Exhaust)

Bushing-Guide (Intake)

Cover-Blower Housing

Spring-Brake

Brake

Cap-Fuel Tank

Base-Air Cleaner Primer

Cover-Air Cleaner

Screw (Blower Housing Cover)

Screw (Air Cleaner Primer Bracket)

Tank-Fuel

BowFFIoat

Primer-Carburetor

Set-Carburetor Gasket

Kit-Label

Label-Emissions

Owner's Manua!

Kit-Screw/Washer

Assembly-Pulley/Spring (Pulley)

Assembly-Pulley/Spring (Spring)

Replacement Engine

Repair Manual

Cup-Fuel Fresh

,, Included in Engine Gasket Set, Key No. 358

{D Included in Carburetor Overhaul Kit, Key No. 121

Included in Carburetor Gasket Set, Key No. 977

NOTE: All component dimensions given in U.S. inches

1 inch = 25.4 mm

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR sM

AU Canada pour service en frangais:

1-800-LE-FOYER Mc

(1-800-533-6937)

® Registered Trademark / TMTrademark / SMService Mark of Sears, Roebuck and Co.

® Marca Registrada / TMMarca de Fabrica / SMMarca de Servicio de Sears, Roebuck and Co.

MCMarque de commerce / MDMarque deposee de Sears, Roebuck and Co.

189304 Rev. 1 06.25.04 BY Printed in U.S.A.

Craftsman 917379100 rotary lawn mower

Product's Documents

User Manual

Specifications

Craftsman 917379100 Questions and Answers
