SEWING MACHINE
Owner's Manual
MAQUlNA DE COSER
Manual de Instrucciones
MACHINE .ik COUDRE
Manuel d'instructions
Model, Modelo, Modele 385.19233
Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com
842-800-079 Sears Canada Inc.,Toronto, Ont., M5B 2B8 CANADA www.sears.ca

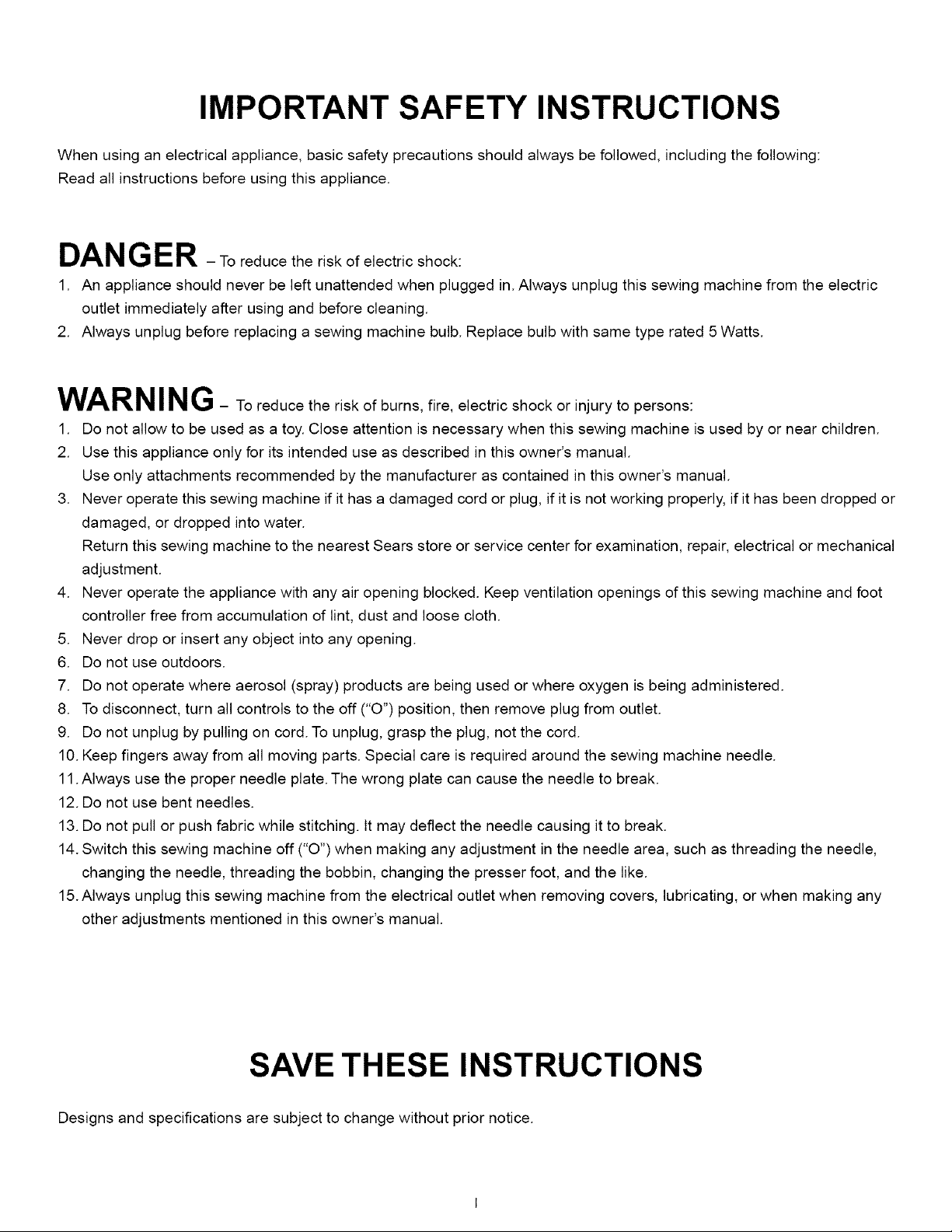

IMPORTANT SAFETY INSTRUCTIONS
When using an electrical appliance, basic safety precautions should always be followed, including the following:
Read all instructions before using this appliance.
DAN G ER - To reduce the risk of electric shock:
1. An appliance should never be left unattended when plugged in. Always unplug this sewing machine from the electric
outlet immediately after using and before cleaning.
2. Always unplug before replacing a sewing machine bulb. Replace bulb with same type rated 5 Watts.
WARNING - To reduce the risk of burns, fire, electric shock or injury to persons:
1. Do not allow to be used as a toy. Close attention is necessary when this sewing machine is used by or near children.
2. Use this appliance only for its intended use as described in this owner's manual.
Use only attachments recommended by the manufacturer as contained in this owner's manual.
3. Never operate this sewing machine if it has a damaged cord or plug, if it is not working properly, if it has been dropped or
damaged, or dropped into water.
Return this sewing machine to the nearest Sears store or service center for examination, repair, electrical or mechanical
adjustment.
4. Never operate the appliance with any air opening blocked. Keep ventilation openings of this sewing machine and foot
controller free from accumulation of lint, dust and loose cloth.
5. Never drop or insert any object into any opening.
6. Do not use outdoors.
7. Do not operate where aerosol (spray) products are being used or where oxygen is being administered.
8. To disconnect, turn all controls to the off ("O") position, then remove plug from outlet.
9. Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.
10. Keep fingers away from all moving parts. Special care is required around the sewing machine needle.
11. Always use the proper needle plate. The wrong plate can cause the needle to break.
12. Do not use bent needles.
13. Do not pull or push fabric while stitching. It may deflect the needle causing it to break.
14. Switch this sewing machine off ("O") when making any adjustment in the needle area, such as threading the needle,
changing the needle, threading the bobbin, changing the presser foot, and the like.
15. Always unplug this sewing machine from the electrical outlet when removing covers, lubricating, or when making any
other adjustments mentioned in this owner's manual.
SAVE THESE INSTRUCTIONS
Designs and specifications are subject to change without prior notice.

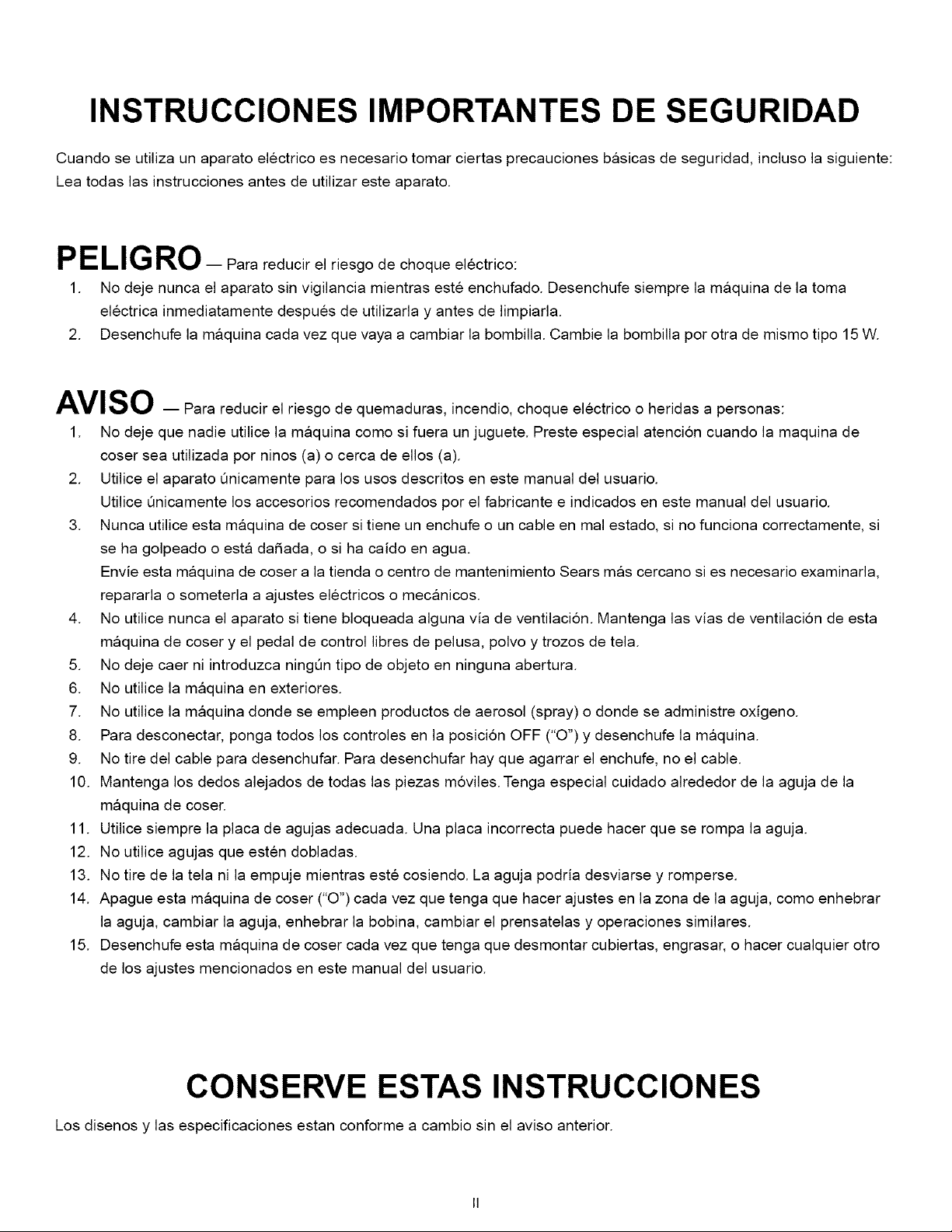

INSTRUCCIONES IMPORTANTES DE SEGURIDAD
Cuando se utiliza un aparato electrico es necesario tomar ciertas precauciones basicas de seguridad, incluso la siguiente:
Lea todas las instrucciones antes de utilizar este aparato.
PELIG RO - Para reducir el riesgo de choque electrico:
1. No deje nunca el aparato sin vigilancia mientras este enchufado. Desenchufe siempre la maquina de la toma
electrica inmediatamente despues de utilizarla y antes de limpiarla.
2. Desenchufe la maquina cada vez que vaya a cambiar la bombilla. Cambie la bombilla por otra de mismo tipo 15 W.
AVISO -- Para reducir el riesgo de quemaduras, incendio, choque electrico o heridas a personas:
1. No deje que nadie utilice la maquina como si fuera un juguete. Preste especial atencion cuando la maquina de
coser sea utilizada por ninos (a) o cerca de ellos (a).
2. Utilice el aparato Qnicamente para los usos descritos en este manual del usuario.
Utilice Qnicamente los accesorios recomendados por el fabricante e indicados en este manual del usuario.
3. Nunca utilice esta maquina de coser si tiene un enchufe o un cable en mal estado, si no funciona correctamente, si
se ha golpeado o esta da_ada, o si ha caido en agua.
Envie esta maquina de coser a la tienda o centro de mantenimiento Sears mas cercano si es necesario examinarla,
repararla o someterla a ajustes electricos o mecanicos.
4. No utilice nunca el aparato si tiene bloqueada alguna via de ventilacion. Mantenga las vias de ventilaci6n de esta
maquina de coser y el pedal de control libres de pelusa, polvo y trozos de tela.
5. No deje caer ni introduzca ningQn tipo de objeto en ninguna abertura.
6. No utilice la maquina en exteriores.
7. No utilice la maquina donde se empleen productos de aerosol (spray) o donde se administre oxigeno.
8. Para desconectar, ponga todos los controles en la posicion OFF ("O") y desenchufe la maquina.
9. No tire del cable para desenchufar. Para desenchufar hay que agarrar el enchufe, no el cable.
10. Mantenga los dedos alejados de todas las piezas m6viles. Tenga especial cuidado alrededor de la aguja de la
maquina de coser.
11. Utilice siempre la placa de agujas adecuada. Una placa incorrecta puede hacer que se rompa la aguja.
12. No utilice agujas que esten dobladas.
13. No tire de la tela ni la empuje mientras este cosiendo. La aguja podria desviarse y romperse.
14. Apague esta maquina de coser ("O") cada vez que tenga que hacer ajustes en la zona de la aguja, como enhebrar
la aguja, cambiar la aguja, enhebrar la bobina, cambiar el prensatelas y operaciones similares.
15. Desenchufe esta maquina de coser cada vez que tenga que desmontar cubiertas, engrasar, o hacer cualquier otro
de los ajustes mencionados en este manual del usuario.
CONSERVE ESTAS INSTRUCCIONES
Los disenos y las especificaciones estan conforme a cambio sin el aviso anterior.

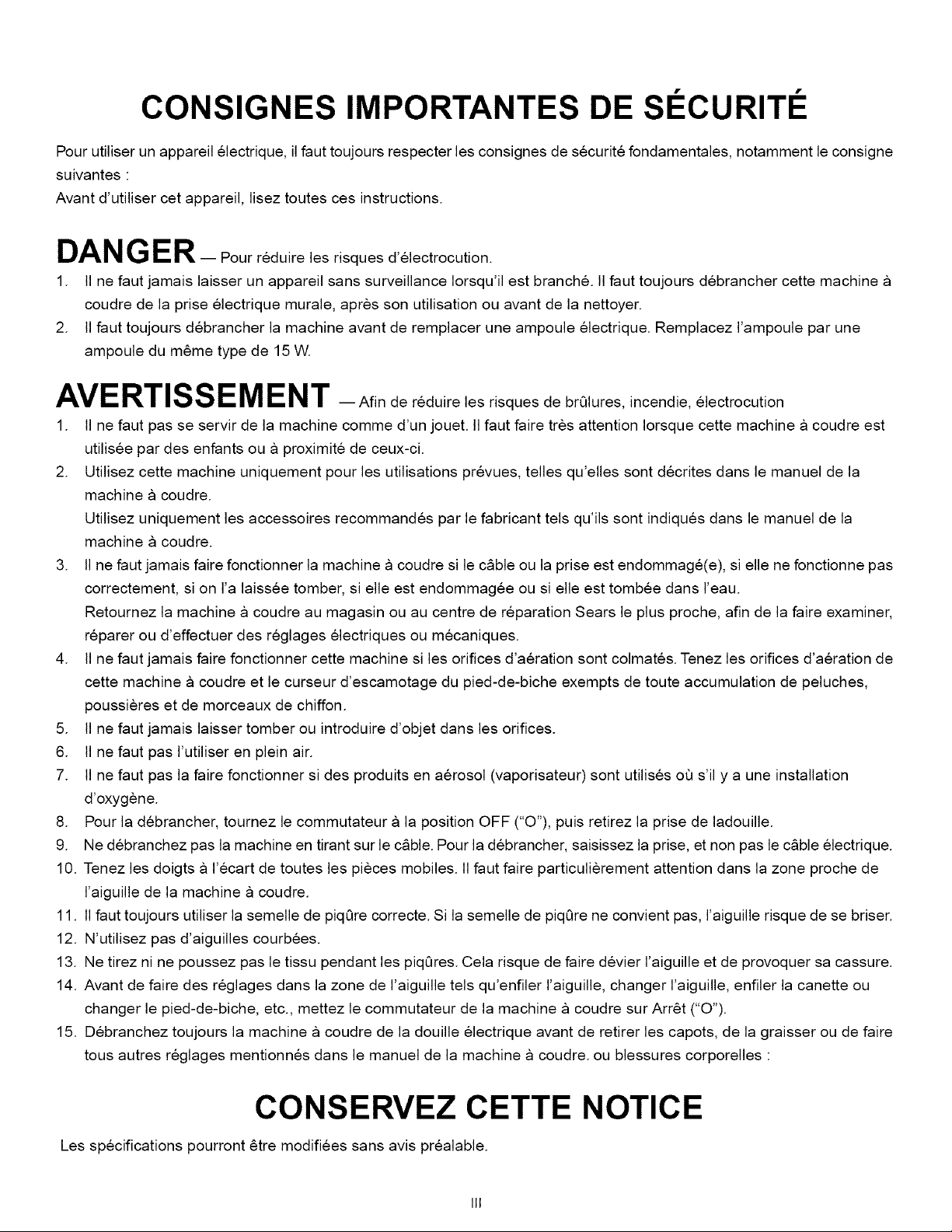

CONSIGNES IMPORTANTES DE SI CURITI
Pour utiliser un appareil electrique, il faut toujours respecter les consignes de securite fondamentales, notamment le consigne
suivantes :
Avant d'utiliser cet appareil, lisez toutes ces instructions.
DAN G ER- Pour reduire les risques d'electrocution.
1. II ne faut jamais laisser un appareil sans surveillance Iorsqu'il est branch& tl faut toujours debrancher cette machine
coudre de la prise electrique murale, apres son utilisation ou avant de la nettoyer.
2. IIfaut toujours debrancher la machine avant de remplacer une ampoule electrique. Remplacez I'ampoule par une
ampoule du m6me type de 15 W.
AVERTISSEM ENT -Afin de reduire les risques de brQlures, incendie, electrocution
1. II ne faut passe servir de la machine comme d'un jouet, tl faut faire tres attention Iorsque cette machine a coudre est
utilisee par des enfants ou a proximite de ceux-ci.
2. Utilisez cette machine uniquement pour les utilisations prevues, telles qu'elles sont decrites dans le manuel de la
machine a coudre.
Utilisez uniquement les accessoires recommandes par le fabricant tels qu'ils sont indiques dans le manuel de la
machine a coudre.
3. II ne faut jamais faire fonctionner la machine a coudre si le c_ble ou la prise est endommage(e), si elle ne fonctionne pas
correctement, si on I'a laissee tomber, si elle est endommagee ou si elle est tombee dans I'eau.
Retournez la machine a coudre au magasin ou au centre de reparation Sears le plus proche, afin de la faire examiner,
reparer ou d'effectuer des reglages electriques ou mecaniques.
4. II ne faut jamais faire fonctionner cette machine si les orifices d'aeration sont colmates. Tenez les orifices d'aeration de
cette machine a coudre et le curseur d'escamotage du pied-de-biche exempts de toute accumulation de peluches,
poussieres et de morceaux de chiffon.
5. II ne faut jamais laisser tomber ou introduire d'objet dans les orifices.
6. II ne faut pas I'utiliser en plein air.
7. II ne faut pas la faire fonctionner si des produits en aerosol (vaporisateur) sont utilises oQ s'il y a une installation
d'oxygene.
8. Pour la debrancher, tournez le commutateur a la position OFF ("O"), puis retirez la prise de ladouille.
9. Ne debranchez pas la machine en tirant sur le c_ble. Pour la debrancher, saisissez la prise, et non pas le c_ble electrique.
10. Tenez les doigts a I'ecart de toutes les pieces mobiles. II faut faire particulierement attention dans la zone proche de
I'aiguille de la machine a coudre.
11. tl faut toujours utiliser la semelle de piqQre correcte. Si la semelle de piqQre ne convient pas, I'aiguille risque de se briser.
12. N'utilisez pas d'aiguilles courbees.
13. Ne tirez nine poussez pas le tissu pendant les piqQres. Cela risque de faire devier I'aiguille et de provoquer sa cassure.
14. Avant de faire des reglages dans la zone de I'aiguille tels qu'enfiler I'aiguille, changer I'aiguille, enfiler la canette ou
changer le pied-de-biche, etc., mettez le commutateur de la machine a coudre sur Arr6t ("O").
15. Debranchez toujours la machine a coudre de la douille electrique avant de retirer les capots, de la graisser ou de faire
tous autres reglages mentionnes dans le manuel de la machine a coudre, ou blessures corporelles :
CONSERVEZ CETTE NOTICE
Les specifications pourront 6tre modifiees sans avis prealable.
Ill

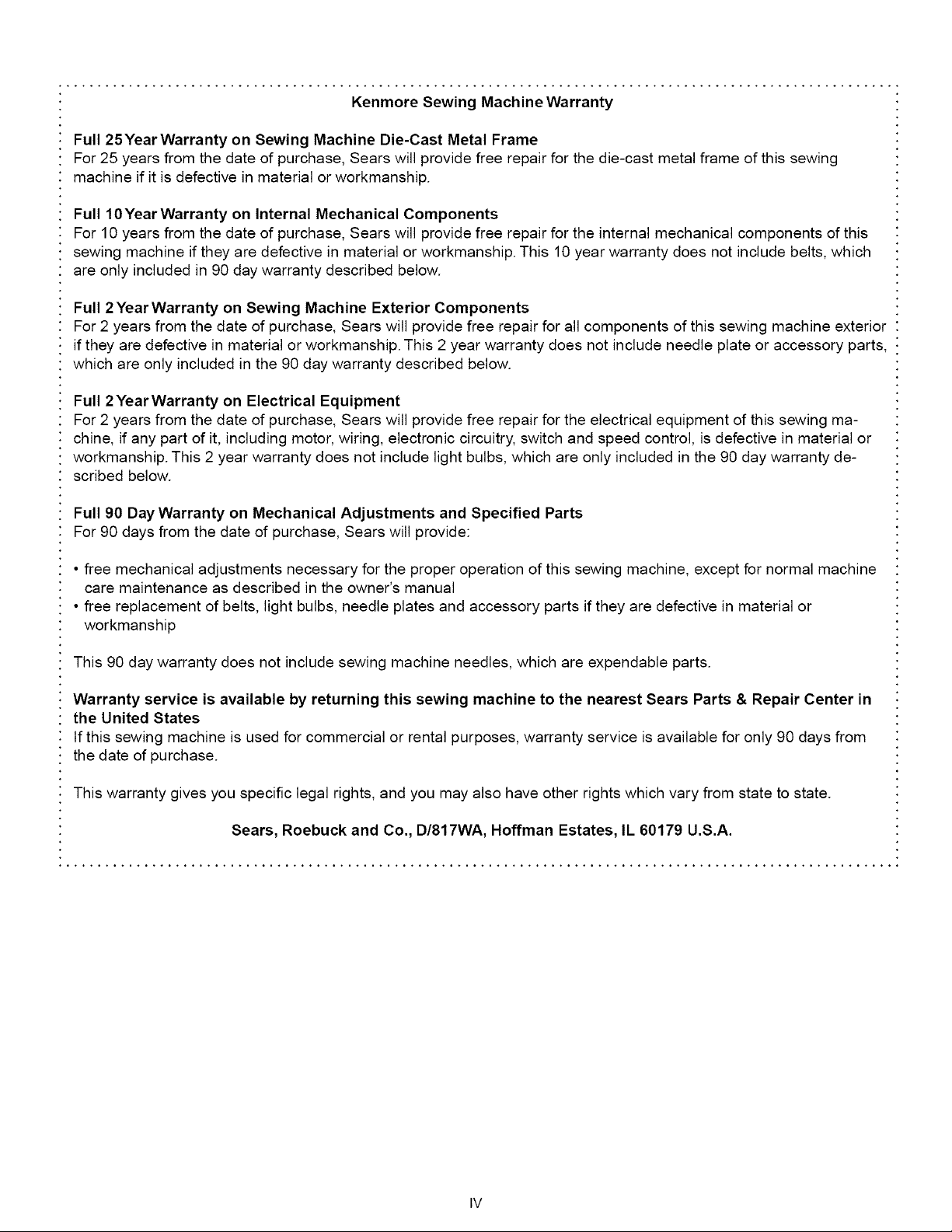

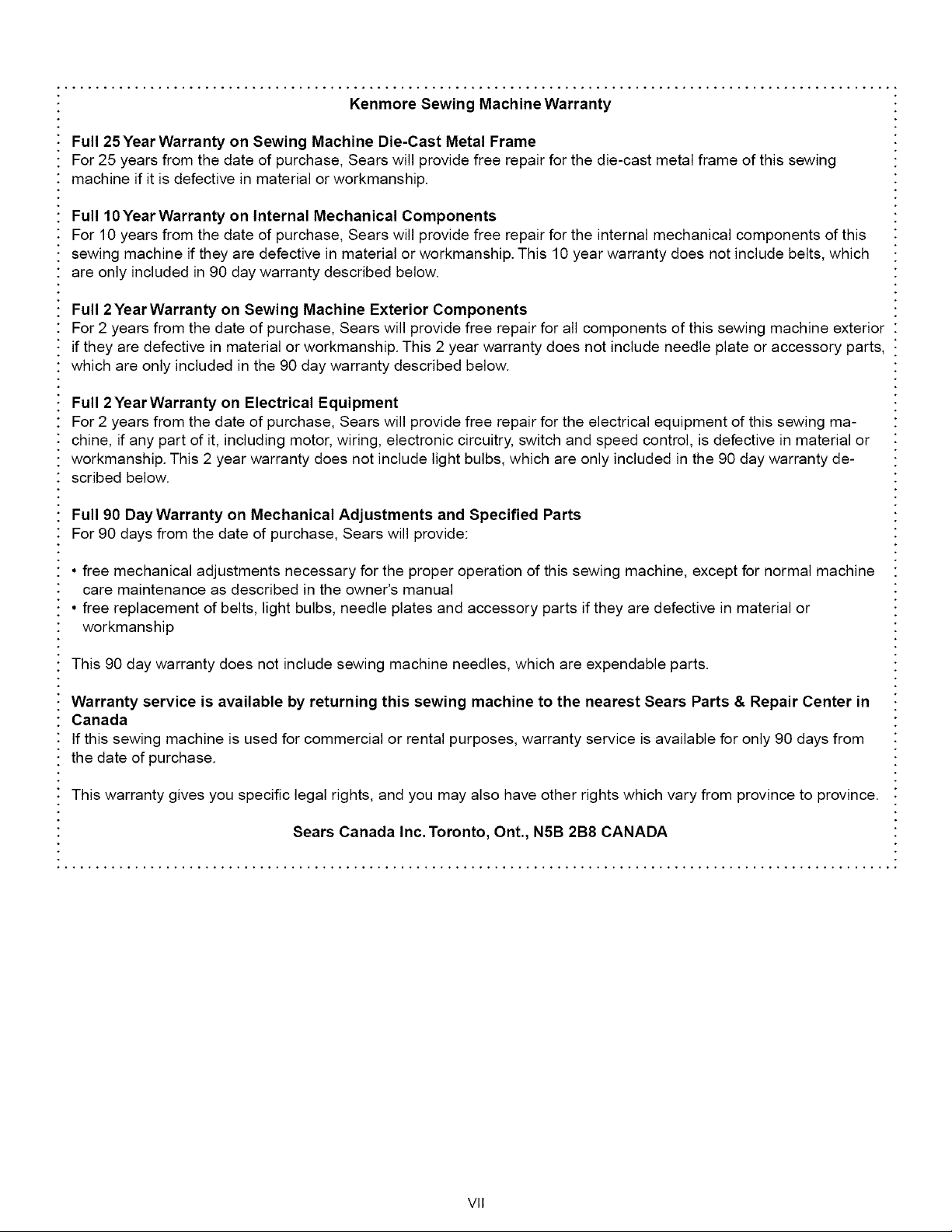

Kenmore Sewing Machine Warranty
Full 25YearWarranty on Sewing Machine Die-Cast Metal Frame
For 25 years from the date of purchase, Sears will provide free repair for the die-cast metal frame of this sewing
machine if it is defective in material or workmanship.
Full 10YearWarranty on Internal Mechanical Components
For 10 years from the date of purchase, Sears will provide free repair for the internal mechanical components of this
sewing machine if they are defective in material or workmanship. This 10 year warranty does not include belts, which
are only included in 90 day warranty described below.
Full 2YearWarranty on Sewing Machine Exterior Components
For 2 years from the date of purchase, Sears will provide free repair for all components of this sewing machine exterior
if they are defective in material or workmanship. This 2 year warranty does not include needle plate or accessory parts,
which are only included in the 90 day warranty described below.
Full 2YearWarranty on Electrical Equipment
For 2 years from the date of purchase, Sears will provide free repair for the electrical equipment of this sewing ma-
chine, if any part of it, including motor, wiring, electronic circuitry, switch and speed control, is defective in material or
workmanship. This 2 year warranty does not include light bulbs, which are only included in the 90 day warranty de-
scribed below.
Full 90 Day Warranty on Mechanical Adjustments and Specified Parts
For 90 days from the date of purchase, Sears will provide:
• free mechanical adjustments necessary for the proper operation of this sewing machine, except for normal machine
care maintenance as described in the owner's manual
• free replacement of belts, light bulbs, needle plates and accessory parts if they are defective in material or
workmanship
This 90 day warranty does not include sewing machine needles, which are expendable parts.
Warranty service is available by returning this sewing machine to the nearest Sears Parts & Repair Center in
the United States
If this sewing machine is used for commercial or rental purposes, warranty service is available for only 90 days from
the date of purchase.
This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.
Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179 U.S.A.
IV

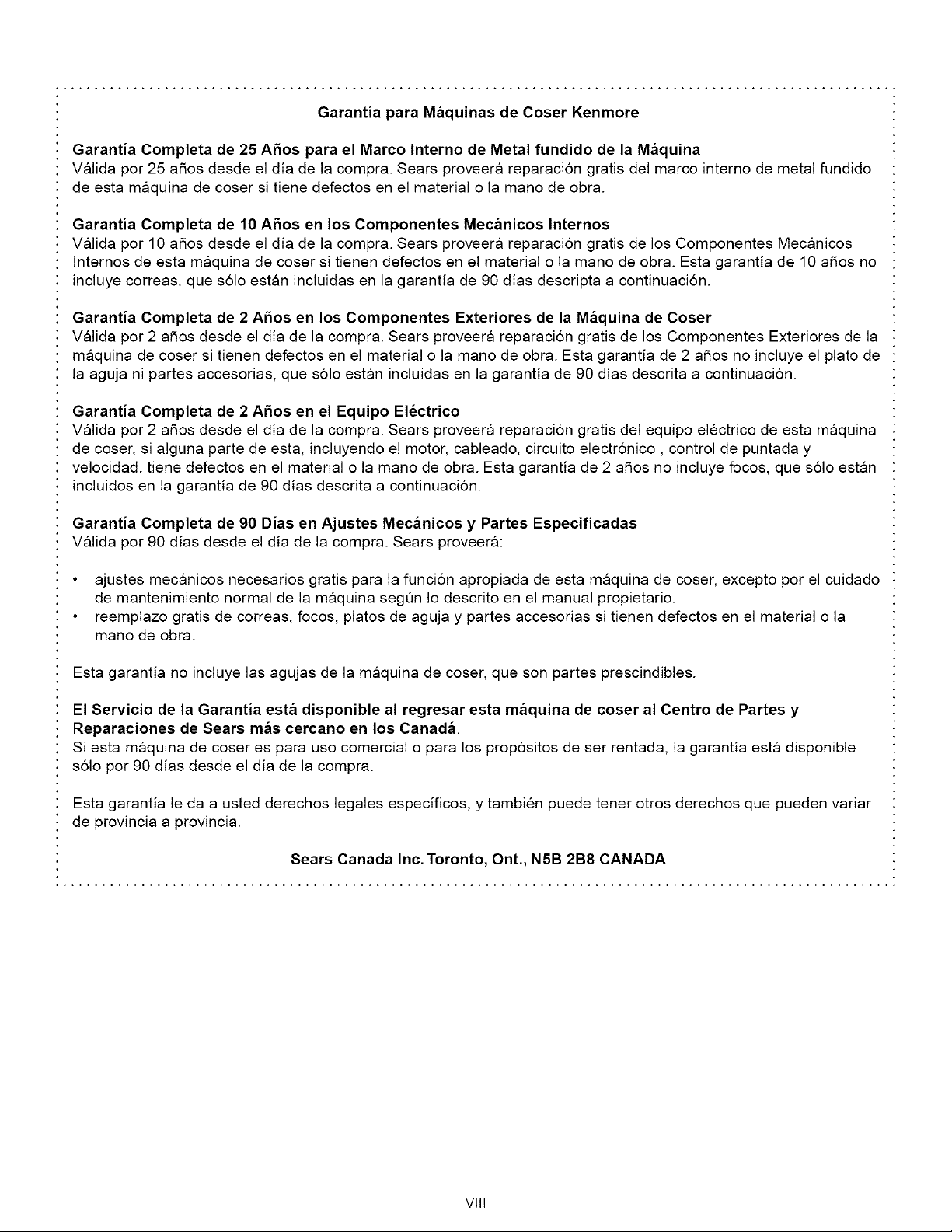

Garantia para Maquinas de Coser Kenmore
Garantia Completa de 25 A_os para el Marco Interno de Metal fundido de la Mbquina
Valida por 25 a_os desde el dia de la compra. Sears proveera reparacion gratis del marco interno de metal fundido
de esta maquina de coser si tiene defectos en el material o la mano de obra.
Garantia Completa de 10 A_os en los Componentes Mecbnicos Internos
Valida por 10 a_os desde el dia de la compra. Sears proveera reparaci6n gratis de los Componentes Mecanicos
Internos de esta maquina de coser si tienen defectos en el material o la mano de obra. Esta garantia de 10 a_os no
incluye correas, que s61o estan incluidas en la garantia de 90 dias descripta a continuaci6n.
Garantia Completa de 2 A_os en los Componentes Exteriores de la Maquina de Coser
Valida por 2 a_os desde el dia de la compra. Sears proveera reparaci6n gratis de los Componentes Exteriores de la
maquina de coser si tienen defectos en el material o la mano de obra. Esta garantia de 2 a_os no incluye el plato de
la aguja ni partes accesorias, que s61o estan incluidas en la garantia de 90 dias descrita a continuacion.
Garantia Completa de 2 A_os en el Equipo Electrico
Valida por 2 a_os desde el dia de la compra. Sears proveera reparaci6n gratis del equipo electrico de esta maquina
de coser, si alguna parte de esta, incluyendo el motor, cableado, circuito electr6nico, control de puntada y
velocidad, tiene defectos en el material o la mano de obra. Esta garantia de 2 a5os no incluye focos, que solo estan
incluidos en la garantia de 90 dias descrita a continuaci6n.
Garantia Completa de 90 Dias en Ajustes Mecanicos y Partes Especificadas
Valida por 90 dias desde el dia de la compra. Sears proveera:
• ajustes mecanicos necesarios gratis para la funci6n apropiada de esta maquina de coser, excepto por el cuidado
de mantenimiento normal de la maquina segQn Io descrito en el manual propietario.
• reemplazo gratis de correas, focos, platos de aguja y partes accesorias si tienen defectos en el material o la
mano de obra.
Esta garantia no incluye las agujas de la maquina de coser, que son partes prescindibles.
El Servicio de la Garantia esta disponible al regresar esta m_quina de coser al Centro de Partes y
Reparaciones de Sears mas cercano en los Estados Unidos.
Siesta maquina de coser es para uso comercial o para los prop6sitos de ser rentada, la garantia esta disponible
s61o por 90 dias desde el dia de la compra.
Esta garantia le da a usted derechos legales especificos, y tambien puede tener otros derechos que pueden variar
de estado a estado.
Sears, Roebuck and Co., D/817 WA, Hoffman Estates, IL 60179 E.E.U.U.

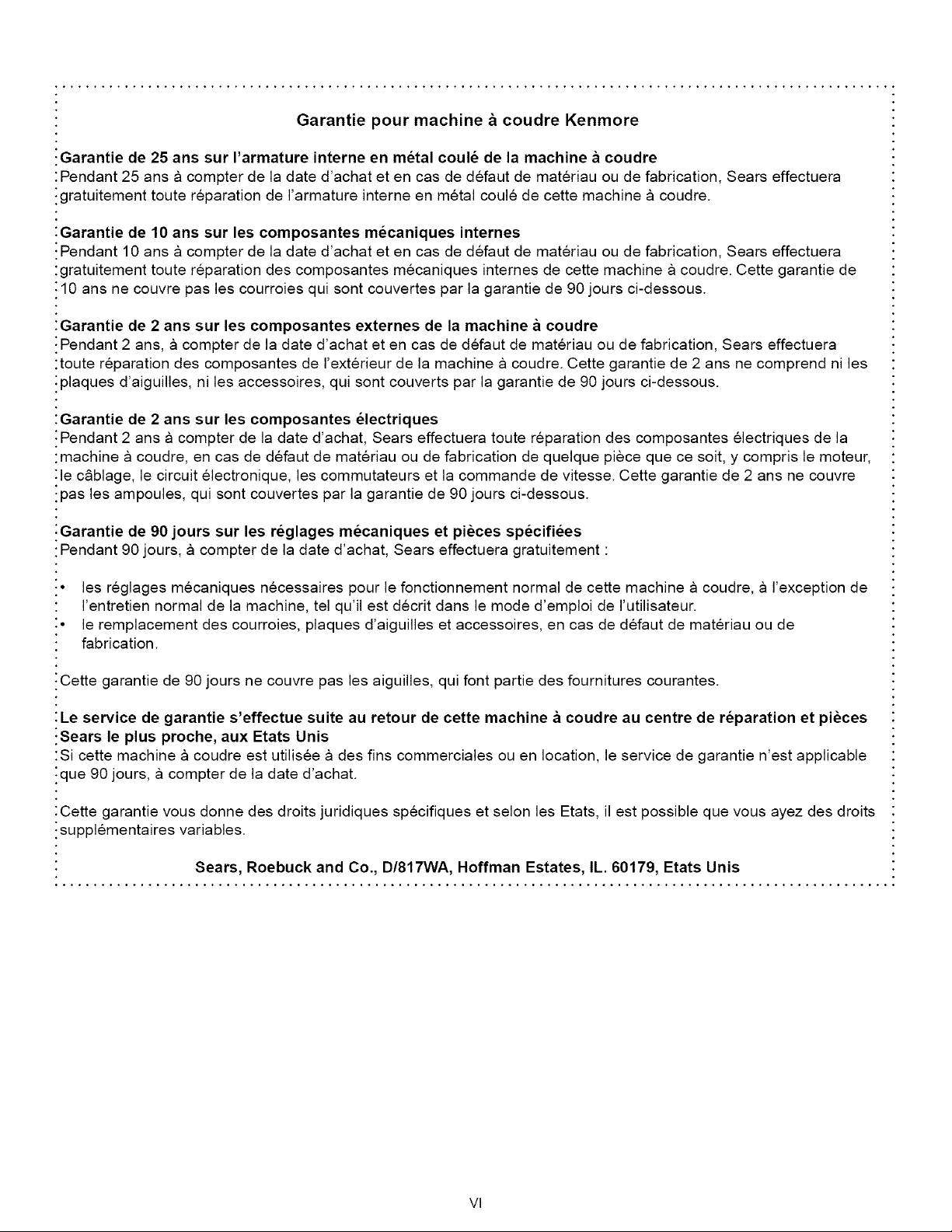

Garantie pour machine _ coudre Kenmore
:Garantie de 25 ans sur I'armature interne en metal coule de la machine a coudre
: Pendant 25 ans a compter de la date d'achat et en cas de defaut de materiau ou de fabrication, Sears effectuera
igratuitement toute reparation de I'armature interne en metal coule de cette machine a coudre.
:Garantie de 10 ans sur les composantes mecaniques internes
i Pendant 10 ans a compter de la date d'achat et en cas de defaut de materiau ou de fabrication, Sears effectuera
:gratuitement toute reparation des composantes mecaniques internes de cette machine a coudre. Cette garantie de
10 ans ne couvre pas les courroies qui sont couvertes par la garantie de 90 jours ci-dessous.
:Garantie de 2 ans sur les composantes externes de la machine a coudre
: Pendant 2 ans, a compter de la date d'achat et en cas de defaut de materiau ou de fabrication, Sears effectuera
:toute reparation des composantes de I'exterieur de la machine a coudre. Cette garantie de 2 ans ne comprend ni les
iplaques d'aiguilles, ni les accessoires, qui sont couverts par la garantie de 90 jours ci-dessous.
iGarantie de 2 ans sur les composantes electriques
: Pendant 2 ans a compter de la date d'achat, Sears effectuera toute reparation des composantes electriques de la
:machine a coudre, en cas de defaut de materiau ou de fabrication de quelque piece que ce soit, y compris le moteur,
:le c_blage, le circuit electronique, les commutateurs et la commande de vitesse. Cette garantie de 2 ans ne couvre
:pas les ampoules, qui sont couvertes par la garantie de 90 jours ci-dessous.
:Garantie de 90 jours sur les reglages mecaniques et pi_ces specifiees
Pendant 90 jours, a compter de la date d'achat, Sears effectuera gratuitement :
•o les reglages mecaniques necessaires pour le fonctionnement normal de cette machine a coudre, a I'exception de
I'entretien normal de la machine, tel qu'il est decrit dans le mode d'emploi de I'utilisateur.
:o le remplacement des courroies, plaques d'aiguilles et accessoires, en cas de defaut de materiau ou de
fabrication.
•Cette garantie de 90 jours ne couvre pas les aiguilles, qui font partie des fournitures courantes.
Le service de garantie s'effectue suite au retour de cette machine a coudre au centre de reparation et pi_ces
:Sears le plus proche, aux Etats Unis
:Si cette machine a coudre est utilisee a des fins commerciales ou en location, le service de garantie n'est applicable
ique 90 jours, a compter de la date d'achat.
:Cette garantie vous donne des droits juridiques specifiques et selon les Etats, il est possible que vous ayez des droits
isupplementaires variables.
vl
Kenmore Sewing Machine Warranty
Full 25Year Warranty on Sewing Machine Die-Cast Metal Frame
For 25 years from the date of purchase, Sears will provide free repair for the die-cast metal frame of this sewing
machine if it is defective in material or workmanship.
Full 10Year Warranty on Internal Mechanical Components
For 10 years from the date of purchase, Sears will provide free repair for the internal mechanical components of this
sewing machine if they are defective in material or workmanship. This 10 year warranty does not include belts, which
are only included in 90 day warranty described below.
Full 2YearWarranty on Sewing Machine Exterior Components
For 2 years from the date of purchase, Sears will provide free repair for all components of this sewing machine exterior
if they are defective in material or workmanship. This 2 year warranty does not include needle plate or accessory parts,
which are only included in the 90 day warranty described below.
Full 2YearWarranty on Electrical Equipment
For 2 years from the date of purchase, Sears will provide free repair for the electrical equipment of this sewing ma-
chine, if any part of it, including motor, wiring, electronic circuitry, switch and speed control, is defective in material or
workmanship. This 2 year warranty does not include light bulbs, which are only included in the 90 day warranty de-
scribed below.
Full 90 Day Warranty on Mechanical Adjustments and Specified Parts
For 90 days from the date of purchase, Sears will provide:
• free mechanical adjustments necessary for the proper operation of this sewing machine, except for normal machine
care maintenance as described in the owner's manual
• free replacement of belts, light bulbs, needle plates and accessory parts if they are defective in material or
workmanship
This 90 day warranty does not include sewing machine needles, which are expendable parts.
Warranty service is available by returning this sewing machine to the nearest Sears Parts & Repair Center in
Canada
If this sewing machine is used for commercial or rental purposes, warranty service is available for only 90 days from
the date of purchase.
This warranty gives you specific legal rights, and you may also have other rights which vary from province to province.
Sears Canada Inc. Toronto, Ont., N5B 2B8 CANADA
vii
Garantia para Maquinas de Coser Kenmore
Garantia Completa de 25 A_os para el Marco Interno de Metal fundido de la Maquina
Valida por 25 a_os desde el dia de la compra. Sears proveera reparacion gratis del marco interno de metal fundido
de esta maquina de coser si tiene defectos en el material o la mano de obra.
Garantia Completa de 10 A_os en los Componentes Mecanicos Internos
Valida por 10 a_os desde el dia de la compra. Sears proveera reparaci6n gratis de los Componentes Mecanicos
Internos de esta maquina de coser si tienen defectos en el material o la mano de obra. Esta garantia de 10 a_os no
incluye correas, que s61o estan incluidas en la garantia de 90 dias descripta a continuacion.
Garantia Completa de 2 A_os en los Componentes Exteriores de la Mbquina de Coser
Valida por 2 a_os desde el dia de la compra. Sears proveera reparacion gratis de los Componentes Exteriores de la
maquina de coser si tienen defectos en el material o la mano de obra. Esta garantia de 2 a_os no incluye el plato de
la aguja ni partes accesorias, que s61o estan incluidas en la garantia de 90 dias descrita a continuacion.
Garantia Completa de 2 A_os en el Equipo Electrico
Valida por 2 a_os desde el dia de la compra. Sears proveera reparacion gratis del equipo electrico de esta maquina
de coser, si alguna parte de esta, incluyendo el motor, cableado, circuito electr6nico, control de puntada y
velocidad, tiene defectos en el material o la mano de obra. Esta garantia de 2 a_os no incluye focos, que solo estan
incluidos en la garantia de 90 dias descrita a continuacion.
Garantia Completa de 90 Dias en Ajustes Mecanicos y Partes Especificadas
Valida por 90 dias desde el dia de la compra. Sears proveera:
• ajustes mecanicos necesarios gratis para la funci6n apropiada de esta maquina de coser, excepto por el cuidado
de mantenimiento normal de la maquina segQn Io descrito en el manual propietario.
• reemplazo gratis de correas, focos, platos de aguja y partes accesorias si tienen defectos en el material o la
mano de obra.
Esta garantia no incluye las agujas de la maquina de coser, que son partes prescindibles.
El Servicio de la Garantia estb disponible al regresar esta mbquina de coser al Centro de Partes y
Reparaciones de Sears mbs cercano en los Canadb.
Si esta maquina de coser es para uso comercial o para los prop6sitos de ser rentada, la garantia esta disponible
solo por 90 dias desde el dia de la compra.
Esta garantia le da a usted derechos legales especificos, y tambien puede tener otros derechos que pueden variar
de provincia a provincia.
Sears Canada Inc. Toronto, Ont., N5B 2B8 CANADA
viii
Garantie pour machine _ coudre Kenmore
:Garantie de 25 ans sur I'armature interne en metal coule de la machine a coudre
•Pendant 25 ans a compter de la date d'achat et en cas de defaut de materiau ou de fabrication, Sears effectuera
igratuitement toute reparation de I'armature interne en metal coule de cette machine a coudre.
:Garantie de 10 ans sur les composantes mecaniques internes
! Pendant 10 ans a compter de la date d'achat et en cas de defaut de materiau ou de fabrication, Sears effectuera
:gratuitement toute reparation des composantes mecaniques internes de cette machine a coudre. Cette garantie de
10 ans ne couvre pas les courroies qui sont couvertes par la garantie de 90 jours ci-dessous.
:Garantie de 2 ans sur les composantes externes de la machine a coudre
: Pendant 2 ans, a compter de la date d'achat et en cas de defaut de materiau ou de fabrication, Sears effectuera
:toute reparation des composantes de I'exterieur de la machine a coudre. Cette garantie de 2 ans ne comprend ni les
iplaques d'aiguilles, ni les accessoires, qui sont couverts par la garantie de 90 jours ci-dessous.
i Garantie de 2 ans sur les composantes electriques
: Pendant 2 ans a compter de la date d'achat, Sears effectuera toute reparation des composantes electriques de la
:machine a coudre, en cas de defaut de materiau ou de fabrication de quelque piece que ce soit, y compris le moteur,
:le c_blage, le circuit electronique, les commutateurs et la commande de vitesse. Cette garantie de 2 ans ne couvre
:pas les ampoules, qui sont couvertes par la garantie de 90 jours ci-dessous.
:Garantie de 90 jours sur les reglages mecaniques et pi_ces specifiees
Pendant 90 jours, a compter de la date d'achat, Sears effectuera gratuitement :
-o les reglages mecaniques necessaires pour le fonctionnement normal de cette machine a coudre, a I'exception de
I'entretien normal de la machine, tel qu'il est decrit dans le mode d'emploi de I'utilisateur.
:o le remplacement des courroies, plaques d'aiguilles et accessoires, en cas de defaut de materiau ou de
fabrication.
•Cette garantie de 90 jours ne couvre pas les aiguilles, qui font partie des fournitures courantes.
Le service de garantie s'effectue suite au retour de cette machine a coudre au centre de reparation et pi_ces
:Sears le plus proche, aux Canada
:Si cette machine a coudre est utilisee a des fins commerciales ou en location, le service de garantie n'est applicable
ique 90 jours, a compter de la date d'achat.
i Cette garantie vous donne des droits juridiques specifiques et selon les Etats, il est possible que vous ayez des droits
isupplementaires variables.
Sears Canada Inc. Toronto, Ont., N5B 2B8 CANADA
Ix
f
Item
Sewing speed (Maximum)
Stitch length:
Stitch width:
Stitch package (Stitch functions):
(Built-in stitches):
Buttonhole:
Machine dimensions:
Weight (Net):
Machine Specifications
Specification
Over 820 s.p.m.
5 mm (Maximum)
7 mm (Maximum)
215
167 (Including monograms)
1 step built-in buttonhole
W 16.4" (410 mm) x D 11.6" (185 mm) x H 7.4" (290 mm)
18.7 Ibs (8.5 kg)
Especificaciones de la maquina
f
Articulo
Velocidad de costura (M&xima)
Longitud de puntada:
Ancho de puntada:
NQmero de puntadas (Funcionamiento de puntadas):
Especificacion
Mas de 820 s.p.m.
5 mm (Maxima)
7 mm (Maxima)
215
(Integradas):
Ojales:
Dimensiones de la maquina:
Peso:
167 (Incluyend monogramas)
Funcion de ojal incorporado de 1 paso
410 mm (16.4") de ancho x 185 mm (11.6") de profundidad x 290 mm
(7.4") de altura
8.5 kg (18.7 Ibs)
Caracteristiques de la machine
Description
Vitesse de couture (Maximum)
Longueur du point:
Largeur du point:
Ensemble de points (points de couture):
(points int6gres):
Boutonniere:
Dimensions de la machine:
Poids de la machine:
Caracteristiques
820 points-minute en outre
5 mm (Maximum)
7 mm (Maximum)
215
167 (En incluant monogramas)
Boutonniere integr6e en 1 etape
Largeur: 410 mm (16.4") x profondeur: 185 mm (11.6") x hauteur: 290 mm
(7.4")
8 kg (18.7 Ib)
PROTECTION AGREEMENTS
IN THE U.S.A.
MASTER PROTECTION AGREEMENTS
Congratulations on making a smart purchase. Your new
Kenmore ® appliance is designed and manufactured for
years of dependable operation. But like all products, it
may require preventive maintenance or repair from time
to time.
That's when having a Master Protection Agreement can
save you money and aggravation.
Purchase a Master Protection Agreement now and
protect yourself from unexpected hassle and expense.
The Master Protection Agreement also helps extend the
life of your new appliance. Here's what's included in the
Agreement:
[] Expert service by our 12,000 professional repair
specialists
[] Unlimited service and no charge for parts and labor on
all covered repairs
[] "No-lemon" guarantee - replacement of your covered
product if more than three product failures occur within
twelve months
[] Product replacement if your covered product can't be
fixed
[] Annual Preventive Maintenance Check at your request
- no extra charge
[] Fast help by phone - non-technical and instructional
assistance on products repaired in your home, plus
convenient repair scheduling
[] Power surge protection against electrical damage due
to power fluctuations
[] Rental reimbursement if repair of your covered
product takes longer than promised
Once you purchase the Agreement, a simple phone call
is all that it takes for you to schedule service.You can call
anytime day or night, or schedule a service appointment
online.
IN CANADA
MAINTENANCE AGREEMENTS
Your purchase has added value because you can depend
on Sears HomeCentral ®for service. With over 2400
Service Technicians and access to over 900,000 parts and
accessories, we have the tools, parts, knowledge and
skills to ensure our pledge: We Service What We Sell.
Your Kenmore ®appliance is designed, manufactured and
tested to provide years of dependable operation. Yet any
major appliance may require service from time to time.
The Sears Maintenance Agreement offers you an out-
standing service program, affordably priced.
THE SEARS MAINTENANCE AGREEMENT
• Is your way to buy tomorrow's service at today's price.
• Eliminates repair bills resulting from normal wear and
tear.
• Provides for non-technical and instructional assistance.
• Even if you don't need repairs, provides an annual
Preventive Maintenance Check, at your request, to
ensure that your appliance is in proper running
condition.
Some limitations apply. For information concerning
Sears Canada Maintenance Agreements, call
1-800-361-6665.
Sears has over 12,000 professional repair specialists,
who have access to over 4.5 million quality parts and
accessories. That's the kind of professionalism you can
count on to help prolong the life of your new purchase for
years to come. Purchase your Master Protection Agree-
ment today!
Some limitations and exclusions apply.
For prices and additional information, call
1-800-827-6655.
Sears Installation Service
For Sears guaranteed professional installation of home
appliances and items like garage door openers and water
heaters, in the U.S.A. call 1-800-4-MY-HOME ®
xI
SERVICIO
En Estados Unidos
Contratos de Protecci6n Experta
Felicidades por haber hecho una compra inteligente. Su nuevo
aparato Kenmore® ha sido diseSado y fabricado para darle largos
aSos de funcionamiento confiable. Sin embargo, al igual que
todos los productos, en ocasiones puede requerir mantenimiento
preventivo o reparaciones. En estos casos, un Contrato de
Proteccion Experta (Master Protection Agreement) puede
ahorrarle tiempo y molestias.
Compre ahora un Contrato de Proteccion Experta y protejase de
las molestias y los gastos inesperados.
El Contrato de Proteccion Experta tambien sirve para prolongar la
vida util de su nuevo aparato. El contrato de proteccion incluye Io
siguiente:
[] Servicio experto de nuestros 12,000 profesionales
especializados en reparaciones.
[] Servicio ilimitado, sin cargo por piezas o mano de obra en todas
las reparaciones cubiertas.
[] Garantia de alta calidad. El producto cubierto ser& reemplazado
si tiene mas de tres averias en un plazo de 12 meses.
[] Reemplazo del producto si este no puede ser reparado.
[] Revisi6n anual de mantenimiento preventivo si usted Io solicita,
sin cargo para usted.
[] Ayuda r&pida por via telefonica. Asistencia no tecnica e
informativa sobre productos reparados en su hogar, asi como
practica programacion de reparaciones.
[] Proteccion contra daSos por sobrecargas electricas provocadas
por variaciones en el suministro electrico.
[] Reembolso del alquiler si la reparaci6n del producto cubierto
tarda masque el tiempo prometido.
Una vez que compre el contrato de proteccion, solo tiene que hacer
una Ilamada telefonica para programar el servicio. Puede Ilamar a
cualquier hora del dia o de la noche, o incluso programar una cita
de servicio via Internet.
Sears tiene m&s de 12,000 profesionales especializados en
reparaciones, con acceso a mas de 4.5 millones de accesorios y
piezas de repuesto de lamas alta calidad. Este nivel de
profesionalismo es Io que usted necesita para prolongar durante
muchos aSos la vida Qtil de su nueva compra, iAdquiera hoy
mismo un Contrato de Protecci6n Experta!
Se aplican algunas limitaciones y exclusiones. Llame al
1-800-827-6655 para conocer los precios y obtener
informaci6n adicional.
Servicio de instalaci6n Sears
Para la instalacion profesional, garantizada por Sears, de
aparatos electrodomesticos y articulos tales como calentadores
de agua y puertas autom&ticas para garajes, en Estados Unidos
Ilame al 1-800-4-MY-HOME ®.
Le contrat d'entretien de Sears
Au Canada
Votre achat comporte une valeur ajoutee car vous pouvez
compter sur I'entretien chez Sears Home Central®. Grace &
plus de 2400 specialistes au Service Clientele et I'acces & plus
de 900000 pieces d6tachees et accessoires, nous possedons
les outils, les pieces, le savoir et I'experience nous permettant
de promettre que ce que nous vendons, nous I'entretenons.
Contrats d'entretien de Sears
La conception, la fabrication et le contr61e de verification de
votre dispositif Kenmore ® sont effectues de fa_on & vous
garantir un fonctionnement fiable pendant plusieurs annees.
Cependant, tout dispositif d'une certaine taille necessite parfois
un service d'entretien occasionel. Le contrat d'entretien de
Sears vous propose un programme de service exceptionnel &
prix raisonnable.
Le contrat d'entretien de Sears
• Vous offre la possibilite d'acheter I'entretien de demain au
prix d'aujourd'hui.
• Elimine les coots de reparation decoulant de I'usure normale
• Dans le cas o4 vous n'avez pas besoin de reparation, vous
donne acces, sur demande, & une verification d'entretien
preventif annuelle vous permettant de vous assurer que votre
dispositif est en bonne condition de marche.
Certaines limites existent. Pour toute information sur les
Contrats d'entretien de Sears au Canada, t_l_phonez au
1-800-361-6665.
XII
TABLE OF CONTENTS

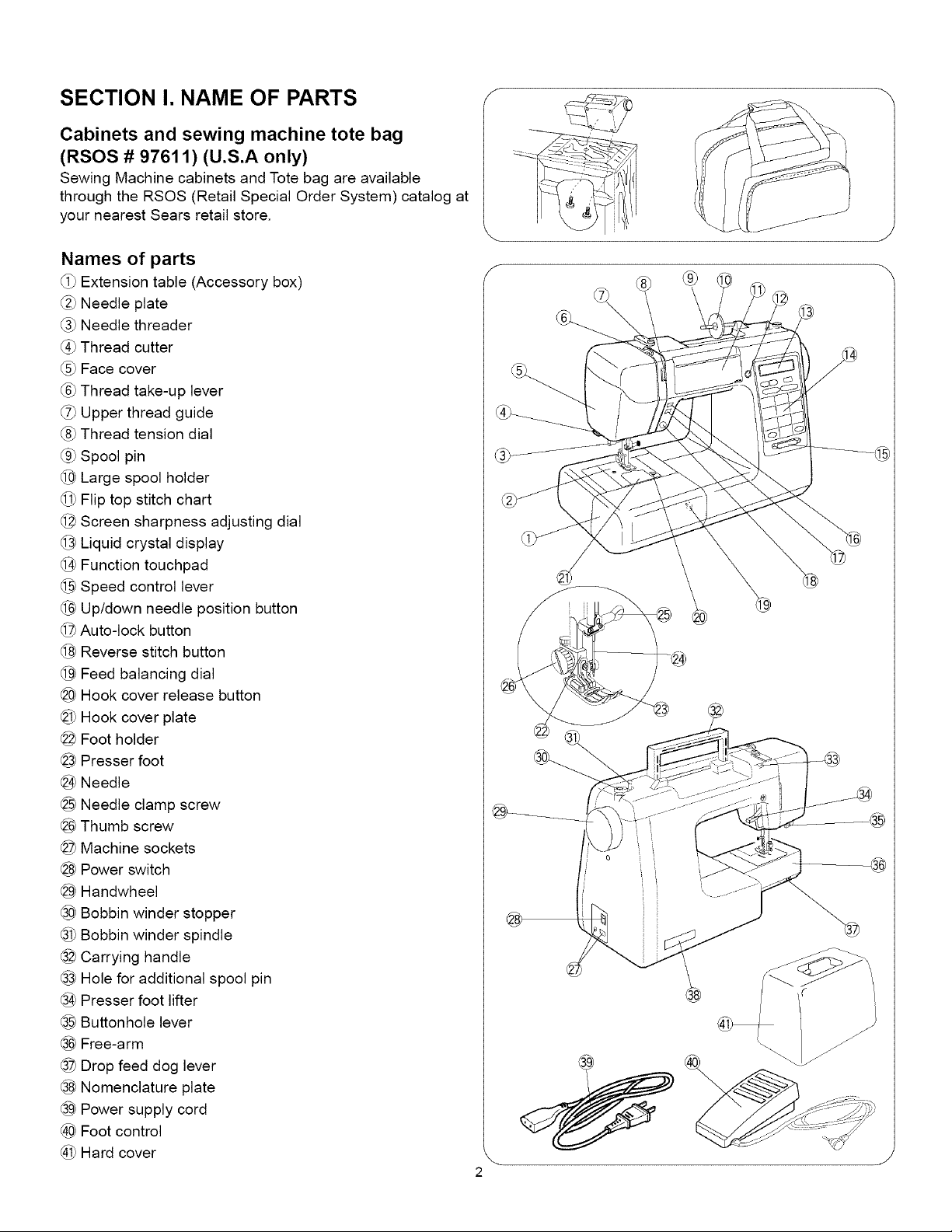

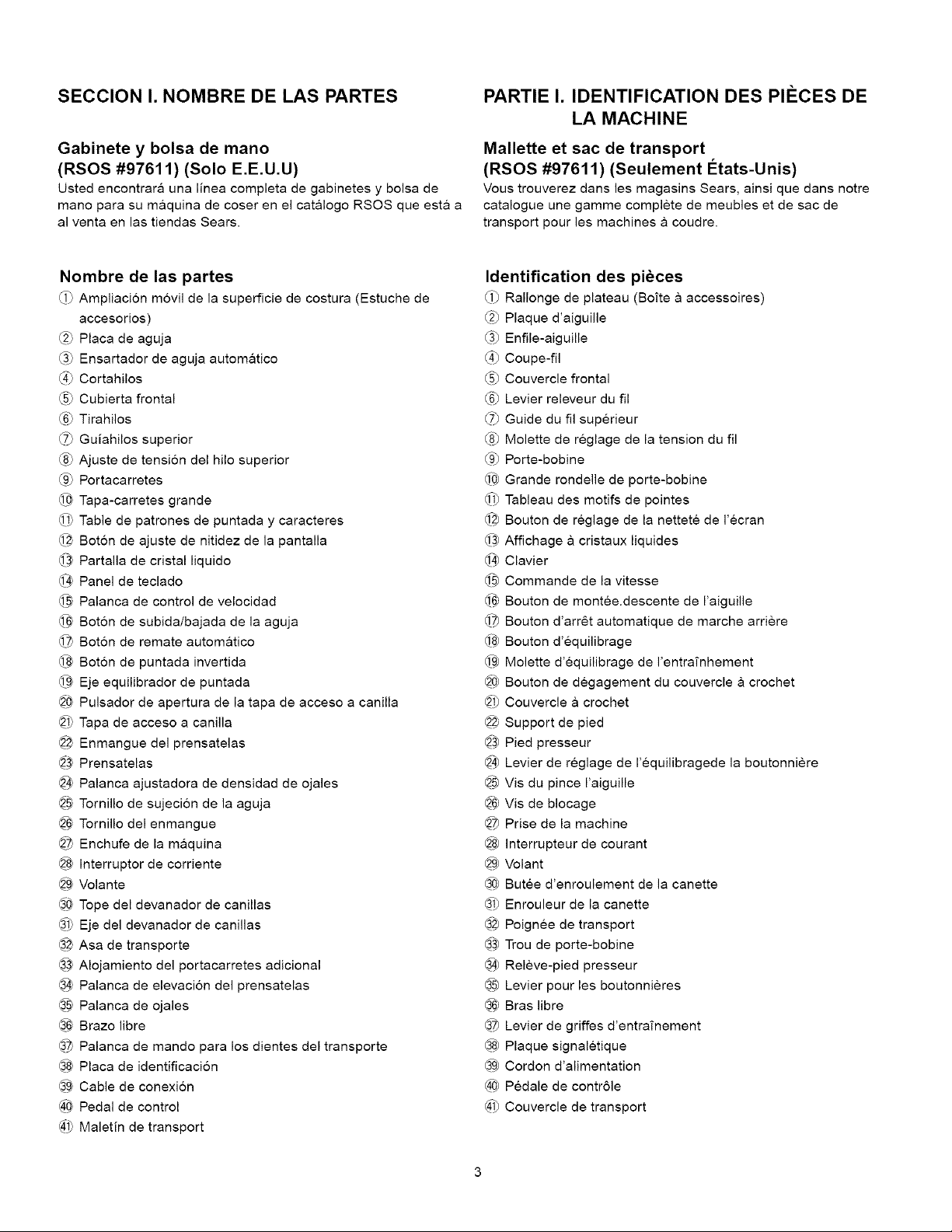

SECTION I. NAME OF PARTS
Cabinets and sewing machine tote bag ........................... 2
Names of parts ................................................................. 2

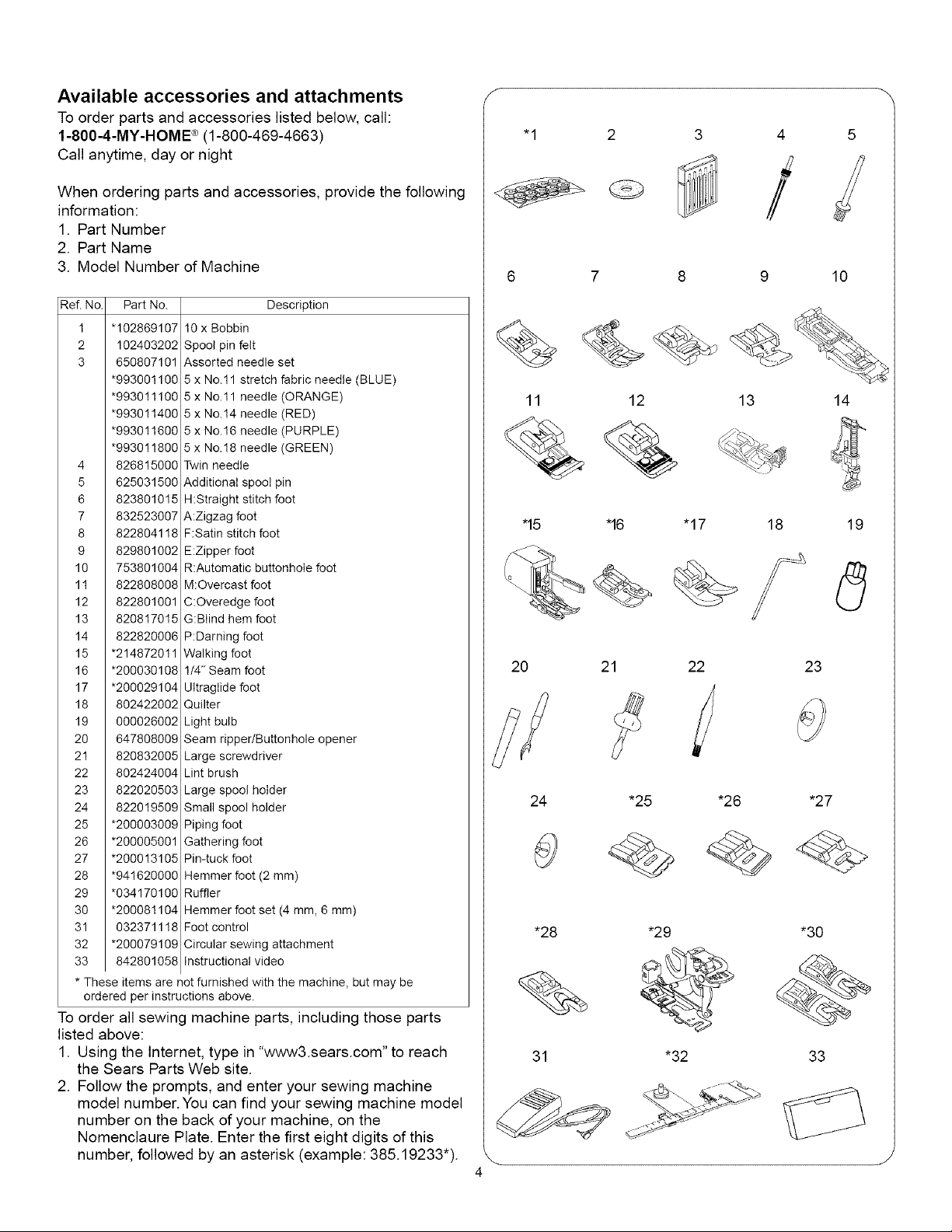

Available accessories and attachments ........................... 4
SECTION II. GETTING READYTO SEW

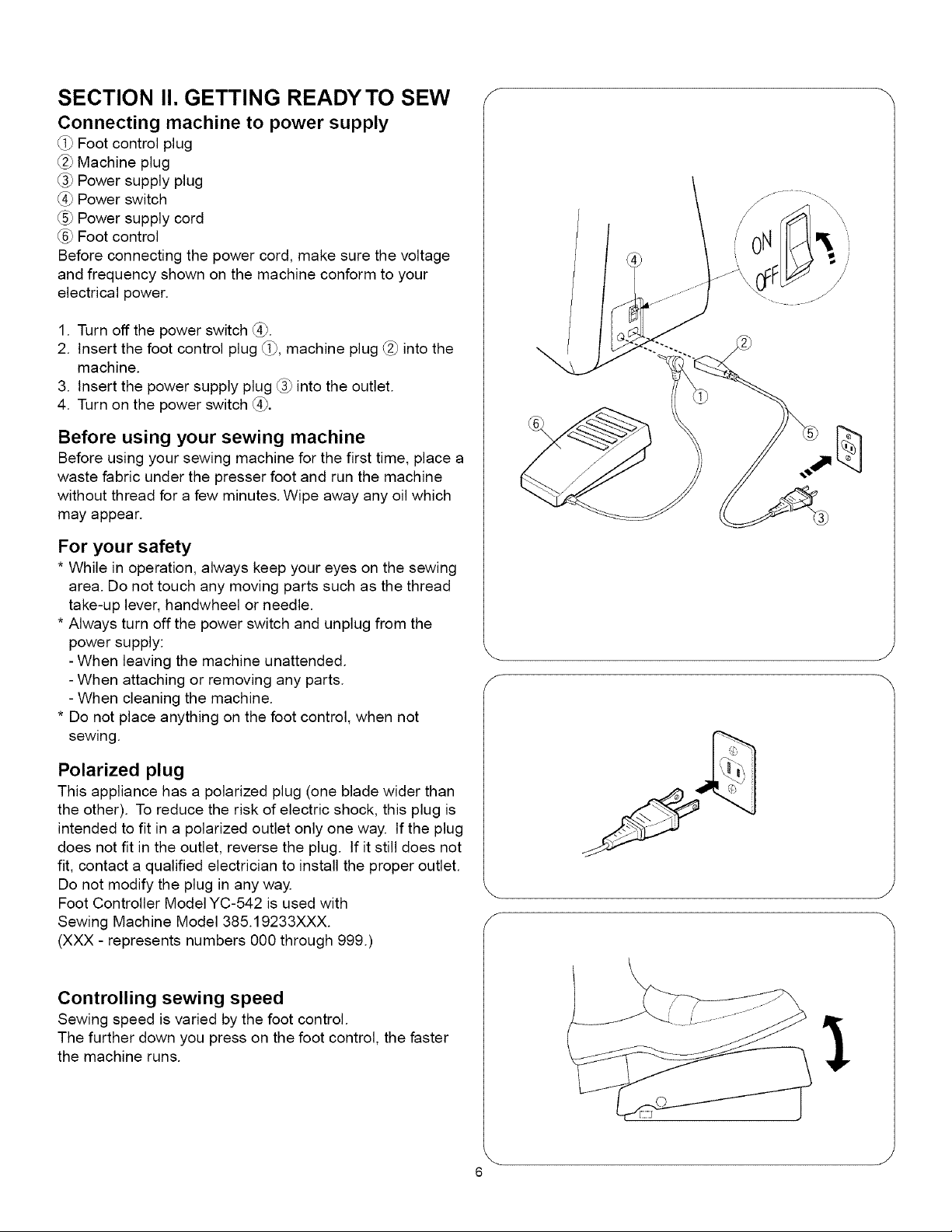

Connecting machine to power supply .............................. 6
Before using your sewing machine .................................. 6
For your safety ................................................................. 6
Polarized plug ................................................................... 6

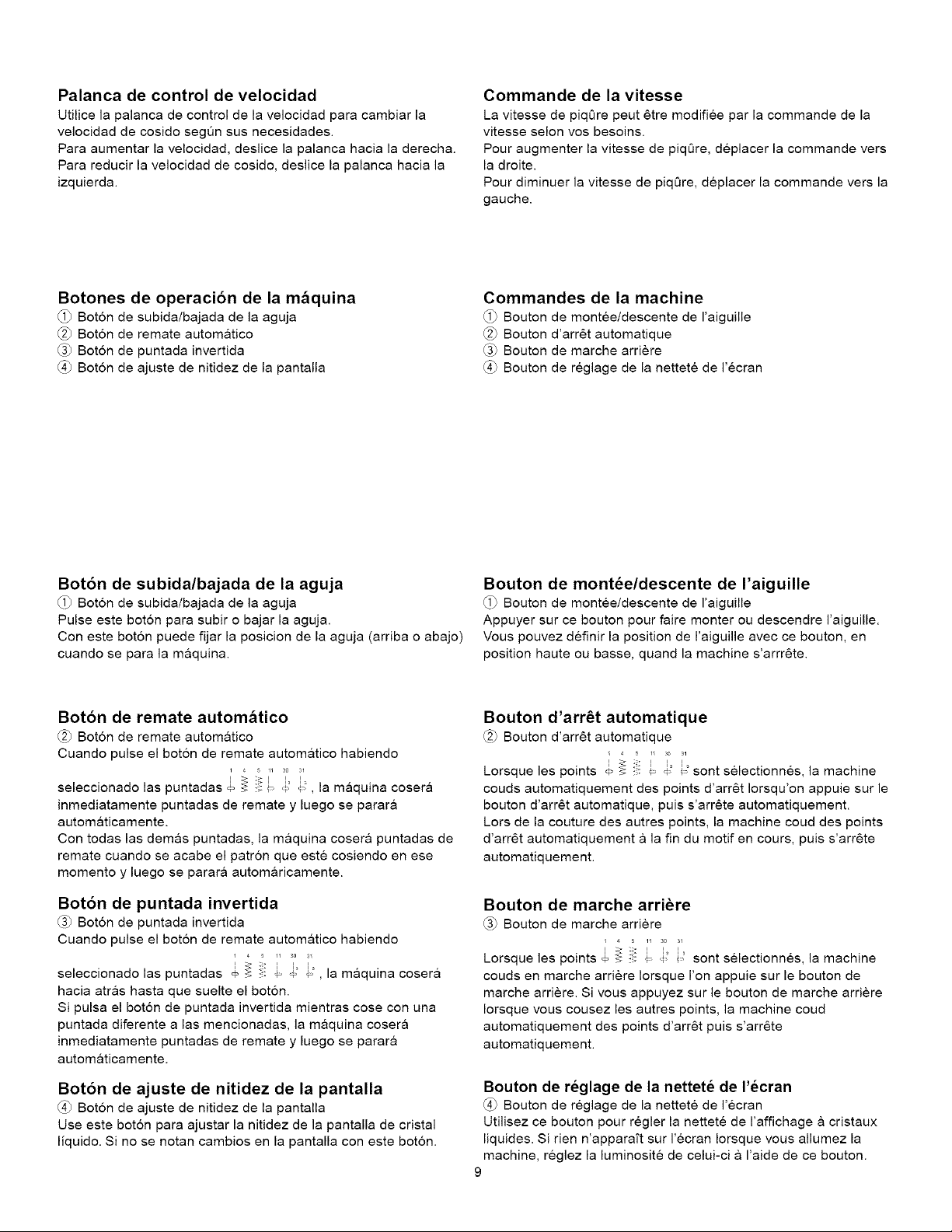

Controlling sewing speed ................................................. 6

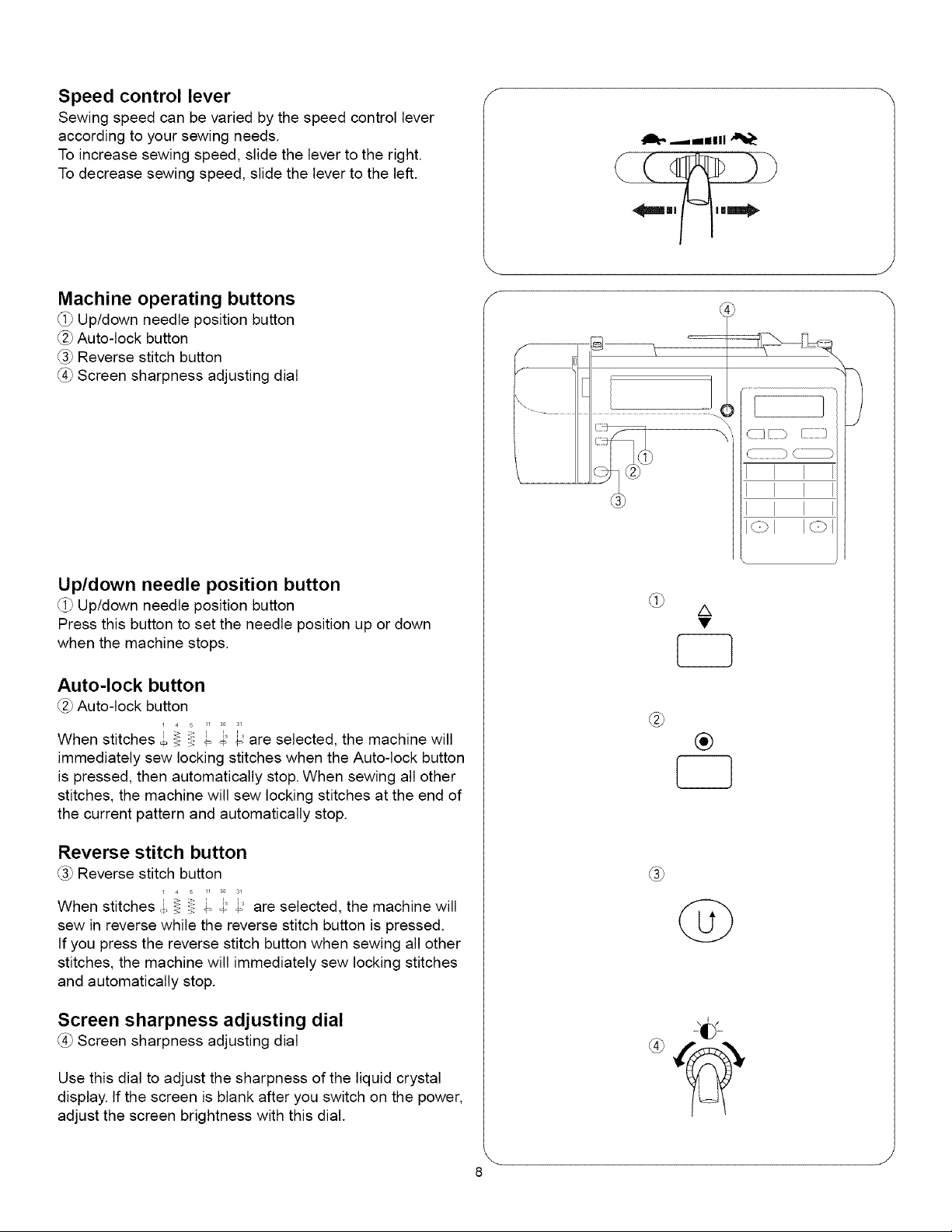

Speed control lever .......................................................... 8
Machine operating buttons ......................................... 8-12
Up/down needle position button ....................................... 8
Auto-lock button ............................................................... 8
Reverse stitch button ........................................................ 8
Screen sharpness adjusting dial ...................................... 8

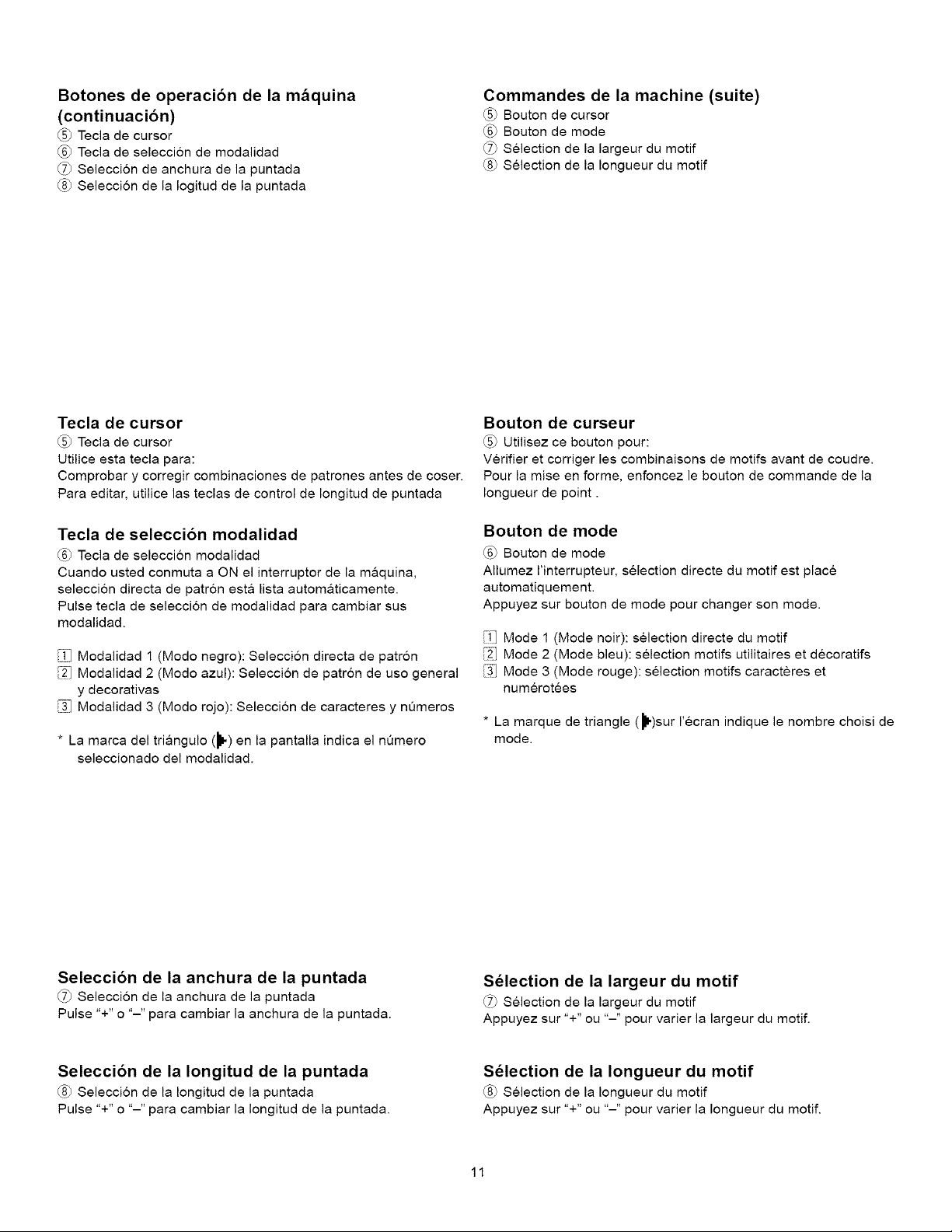

Cursor keys .................................................................... 10
Mode key ........................................................................ 10
Stitch width selection key ............................................... 10
Stitch length selection key .............................................. 10

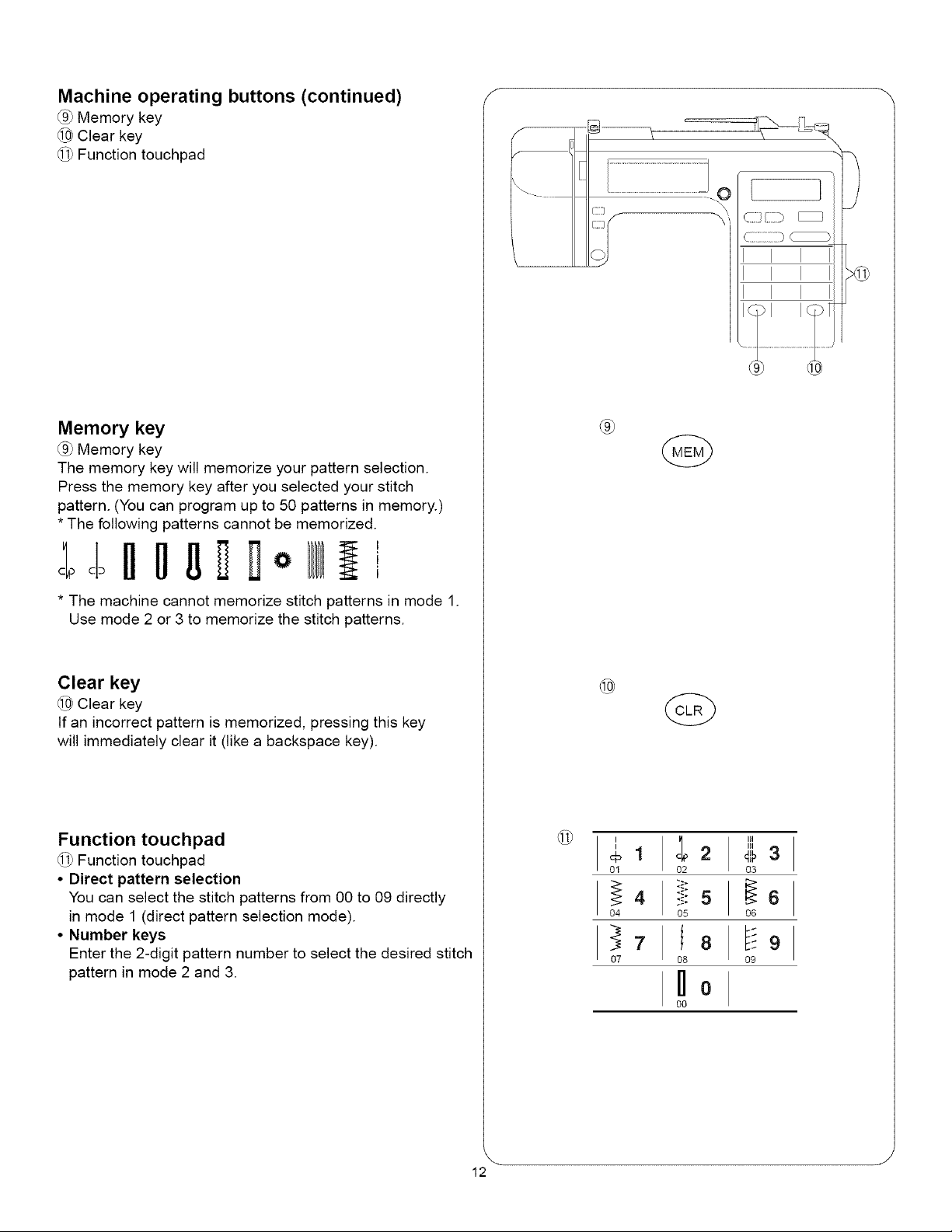

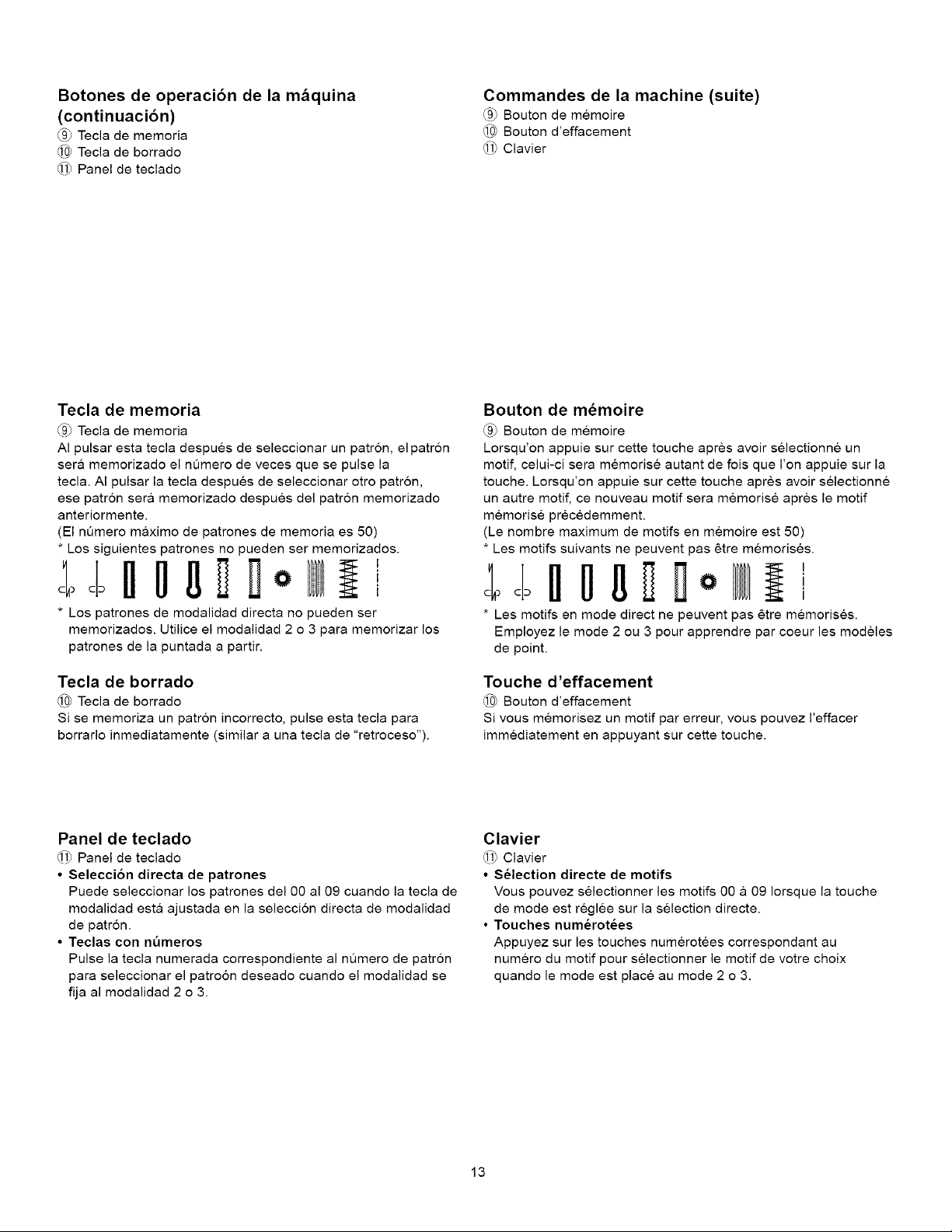

Memory key .................................................................... 12
Clear key ........................................................................ 12
Function touchpad .......................................................... 12
• Direct pattern selection ................................................ 12
• Number keys ................................................................ 12

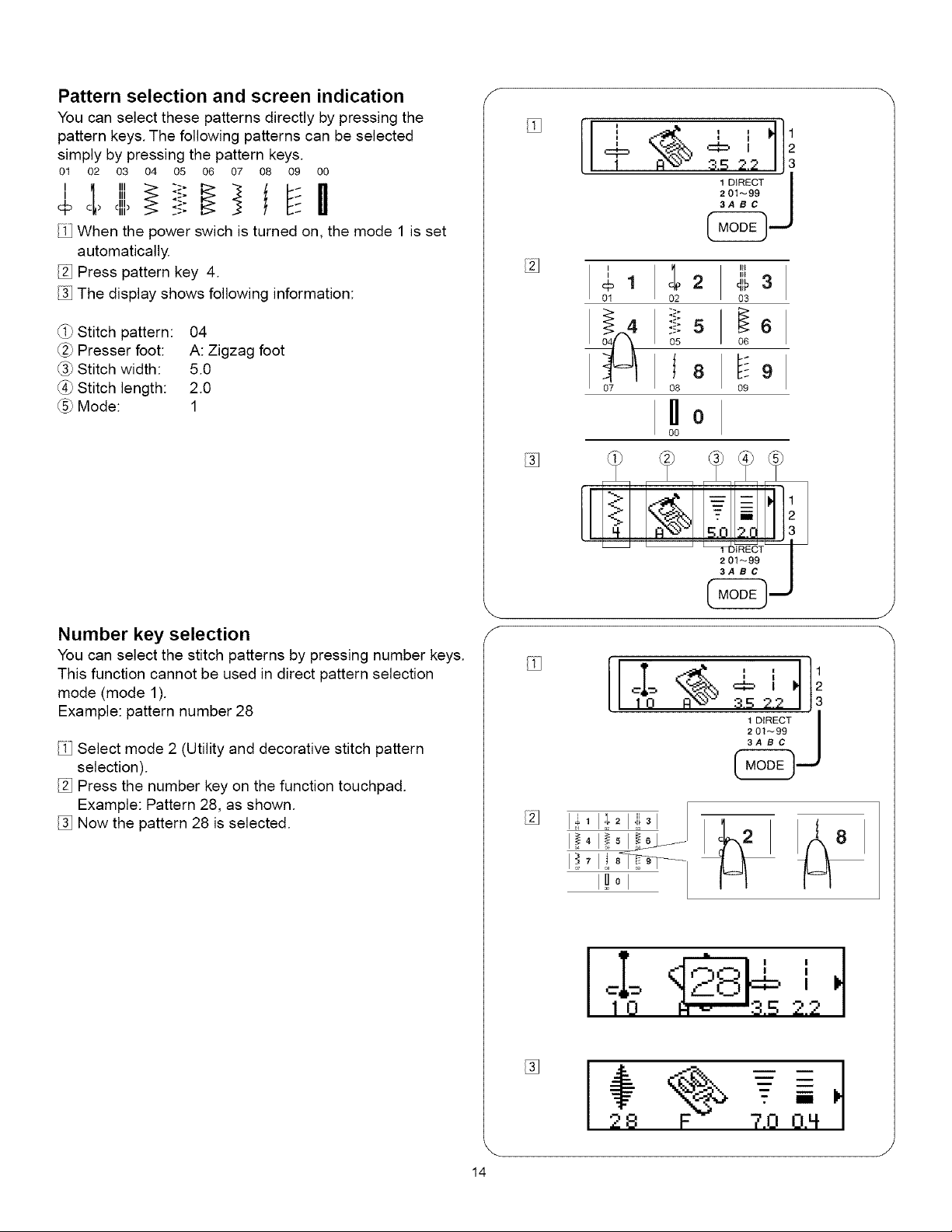

Pattern selection and screen indication ......................... 14
Number key selection ..................................................... 14
Language selection ........................................................ 16

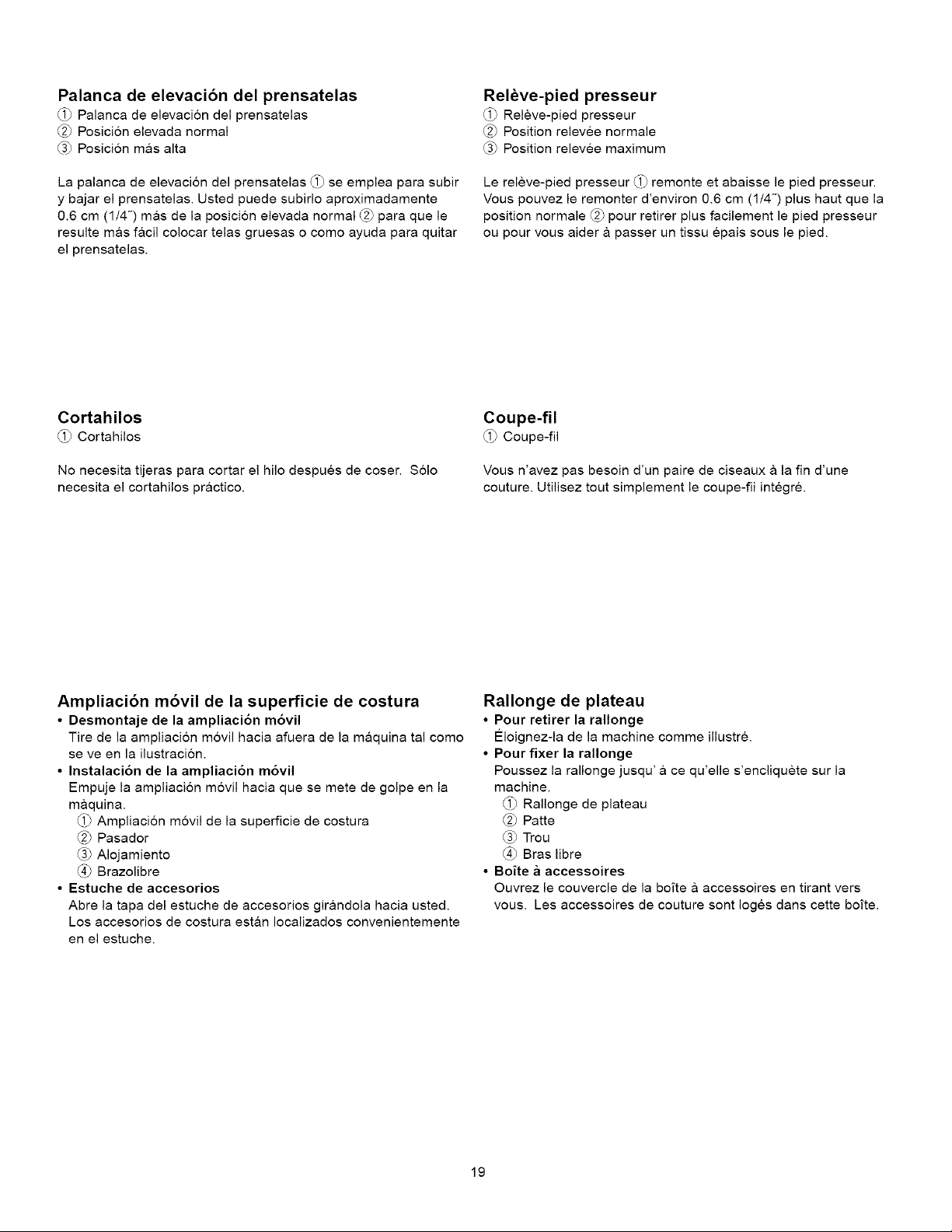

Presser foot lifter ............................................................ 18
Thread cutter .................................................................. 18
Extension table ............................................................... 18
• Detaching the table ...................................................... 18
• Attaching the table ....................................................... 18
• Accessory box ............................................................. 18

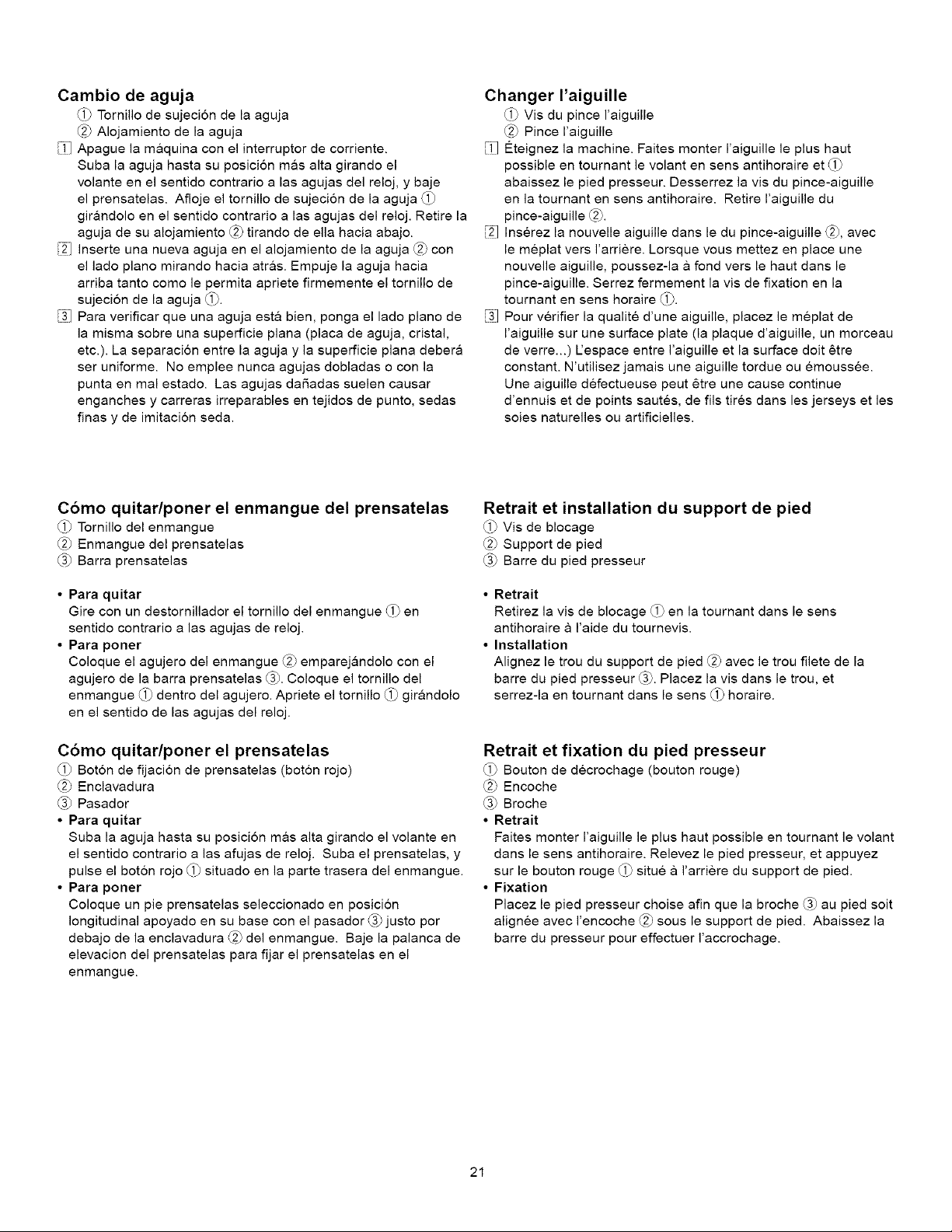

Changing needle ............................................................ 20
To remove and attach the foot holder ............................. 20
• To remove .................................................................... 20
• To attach ...................................................................... 20
Changing presser foot .................................................... 20
• To remove .................................................................... 20
• To attach ...................................................................... 20
Presser foot types .................................................... 22-24
Zigzag foot (Foot A) ..................................................... 22
Straight stitch foot (Foot H) .......................................... 22
Automatic buttonhole foot (Foot R) .............................. 22
Zipper foot (Foot E) ...................................................... 22
Blind hem stitch foot (Foot G) ...................................... 22
Satin stitch foot (Foot F) ............................................... 22
Overedge foot (Foot C) ................................................ 22
Overcast foot (Foot M) ................................................. 22
Darning foot (Foot P) ................................................... 24
• Quilter .......................................................................... 24
• 1/4" Seam foot (Option) ............................................... 24
• Walking foot (Option) ................................................... 24

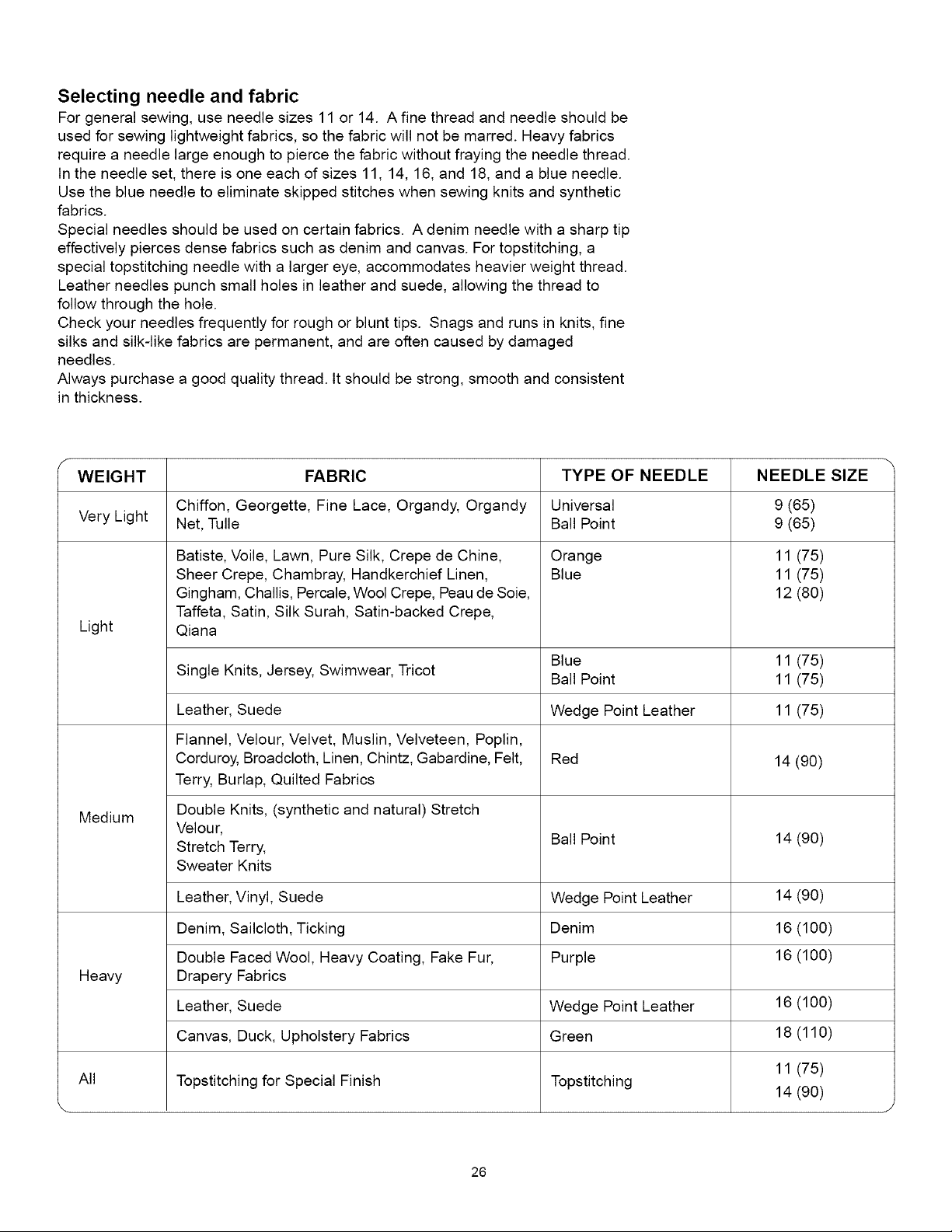

Selecting needle and fabric ............................................ 26
Bobbin winding ......................................................... 30-34
• Removing the bobbin ................................................... 30
• Horizontal spool pin ..................................................... 30
• Additional spool pin ...................................................... 30
• Bobbin winding ............................................................. 32
• Inserting the bobbin ..................................................... 34

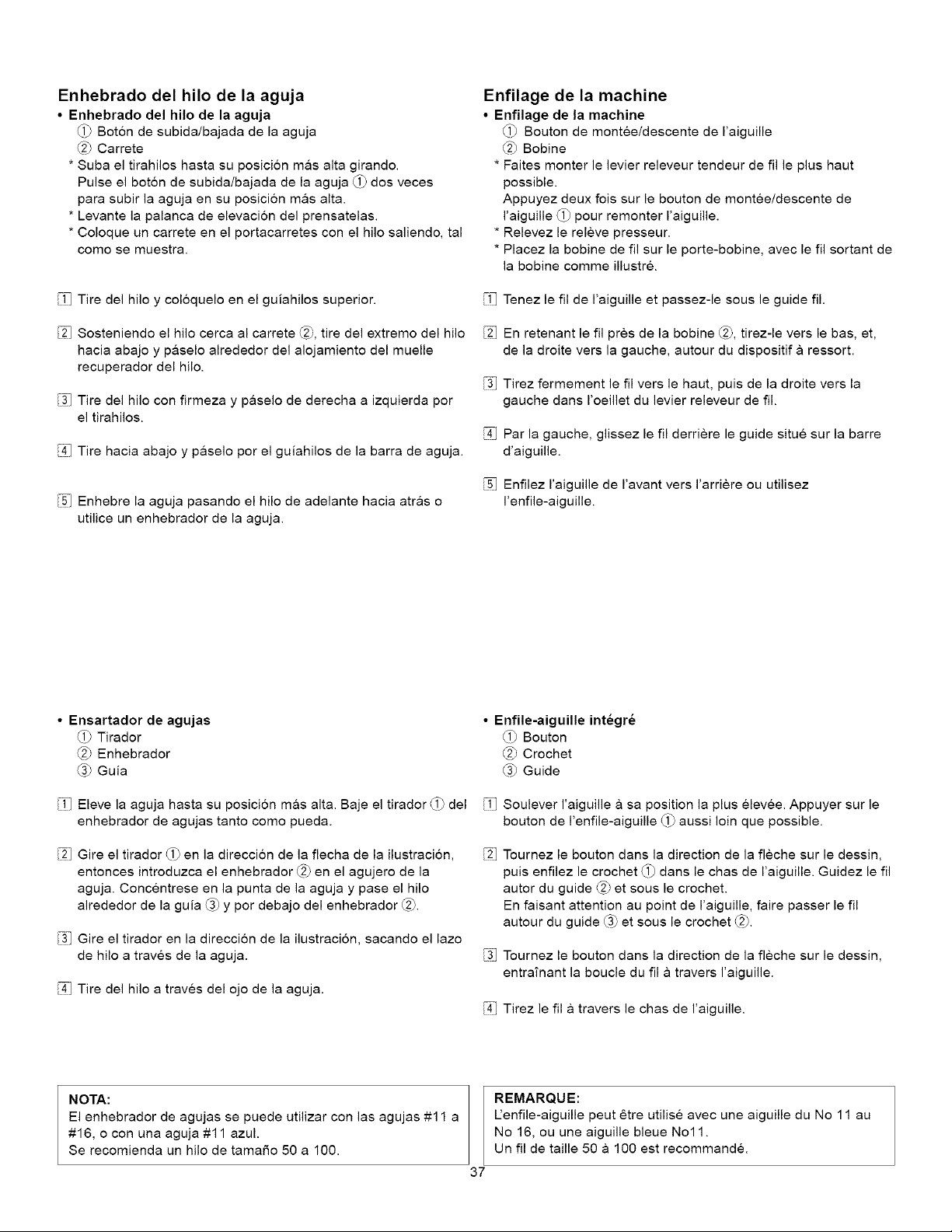

Threading the machine ............................................ 36-38
• Threading the machine ................................................ 36
• Needle threader ........................................................... 36

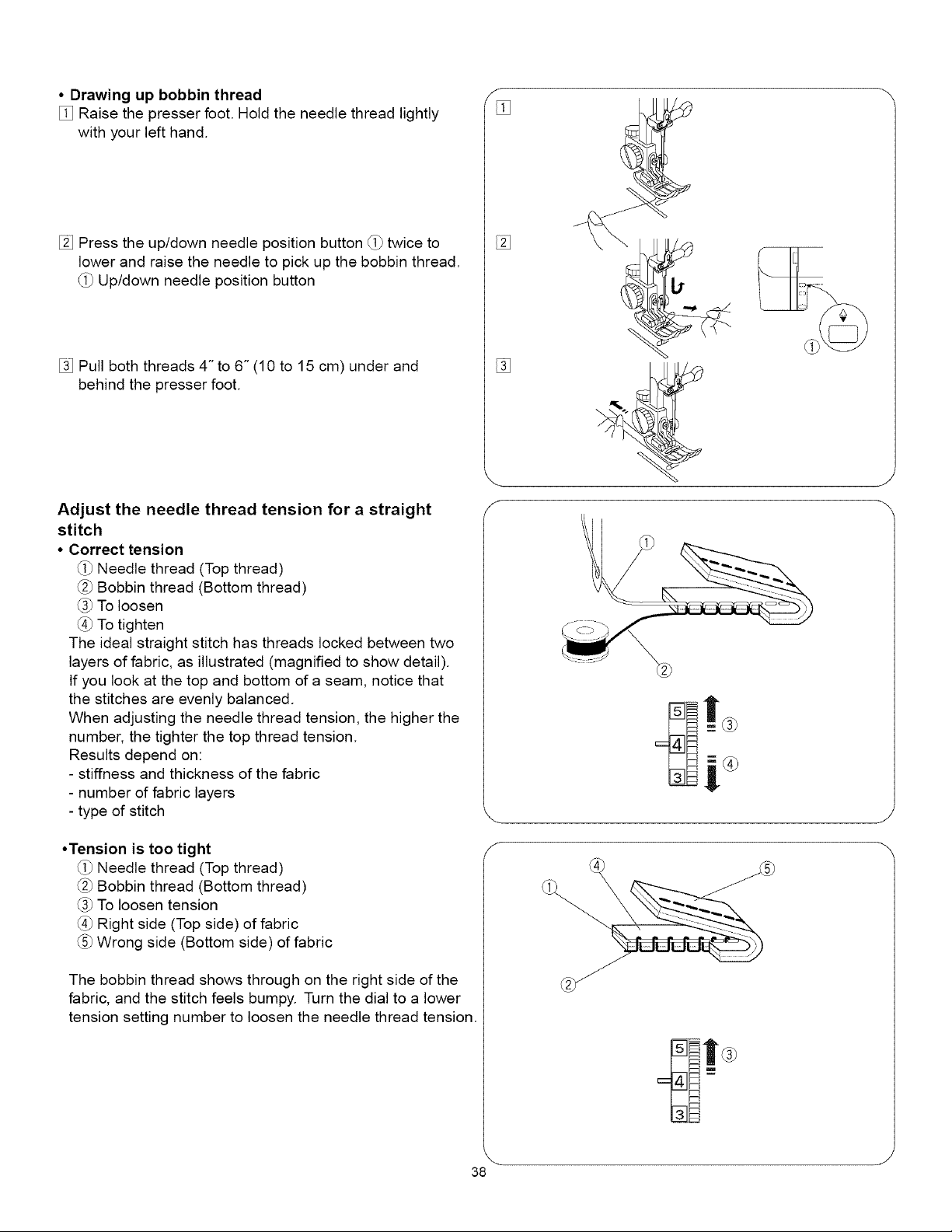

• Drawing up bobbin thread ............................................ 38
Adjust the needle thread tension for a straight stitch ..... 38
• Correct tension ............................................................ 38
• Tension is too tight ....................................................... 38
• Tension is too loose ..................................................... 40

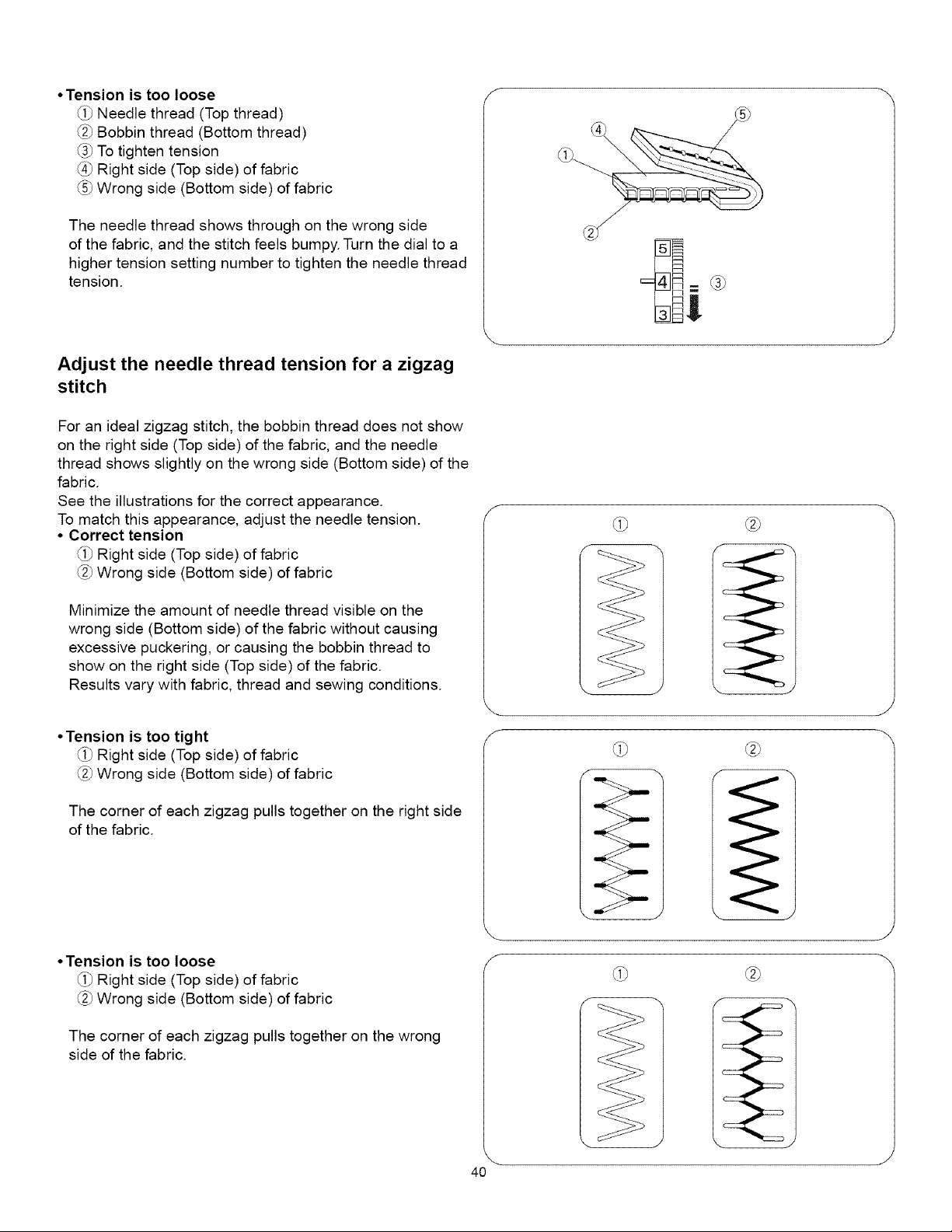

Adjust the needle thread tension for a zigzag stitch ....... 40
• Correct tension ............................................................ 40
• Tension is too tight ....................................................... 40
• Tension is too loose ..................................................... 40
SECTION III. BASIC SEWING

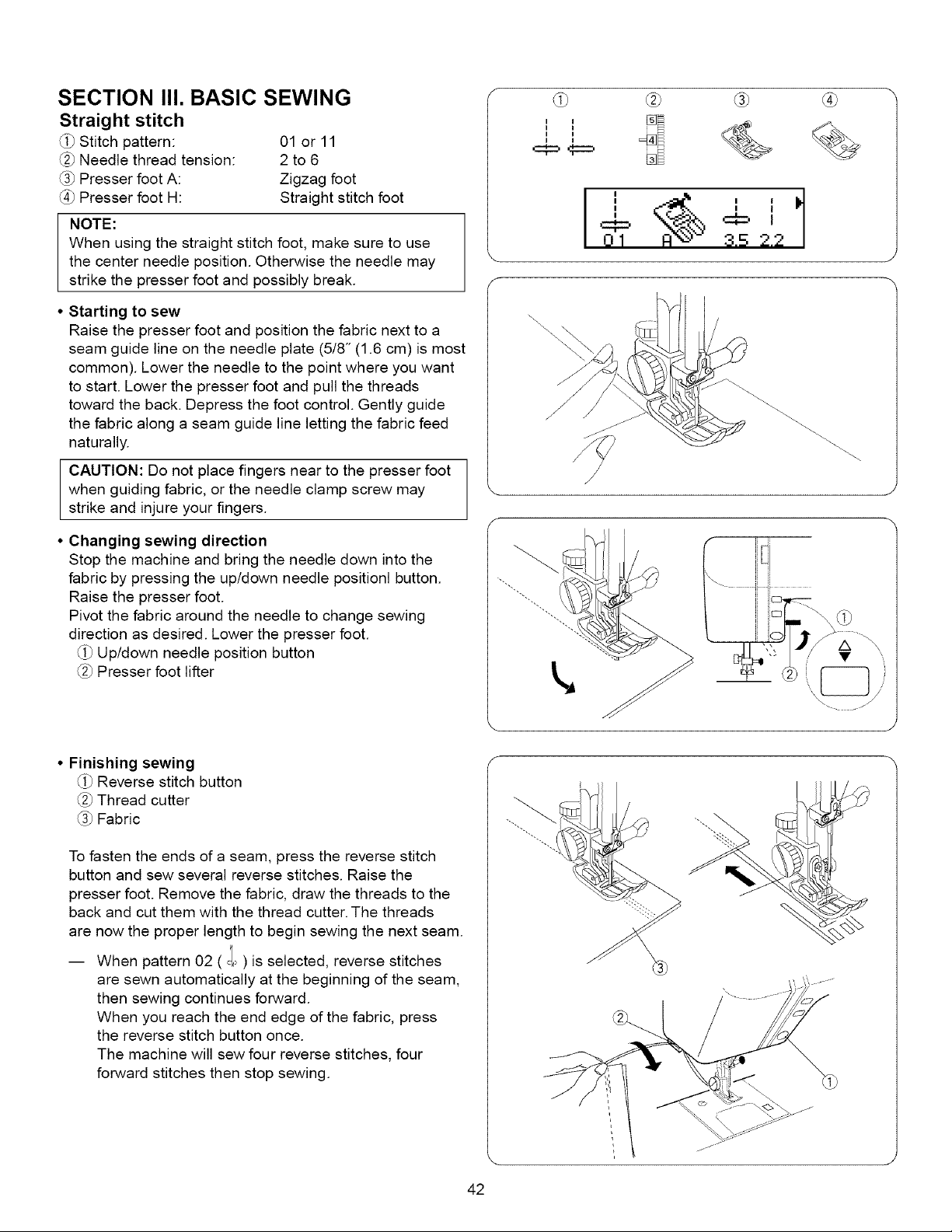

Straight stitch ................................................................. 42
• Starting to sew ............................................................. 42
• Changing sewing direction ........................................... 42
• Finishing sewing .......................................................... 42

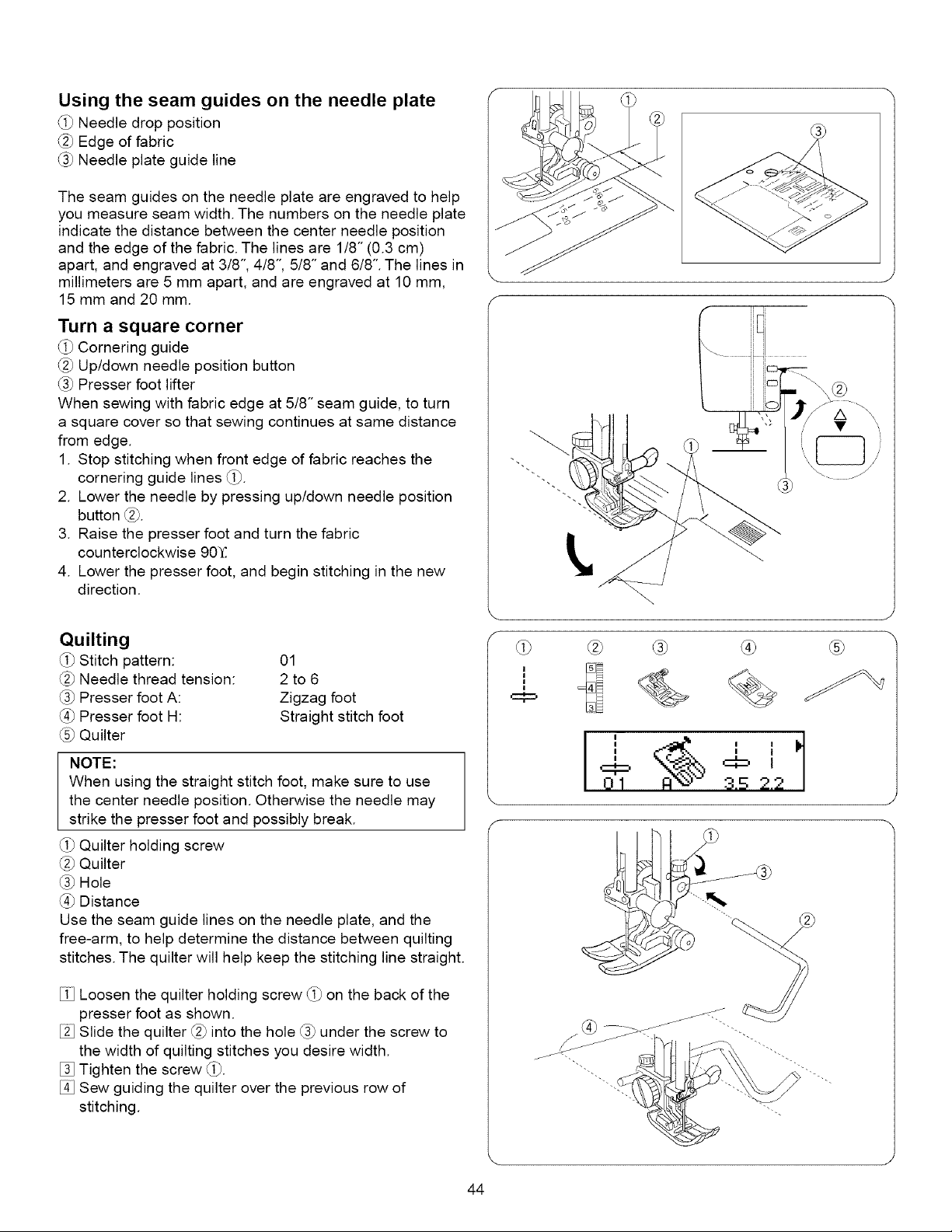

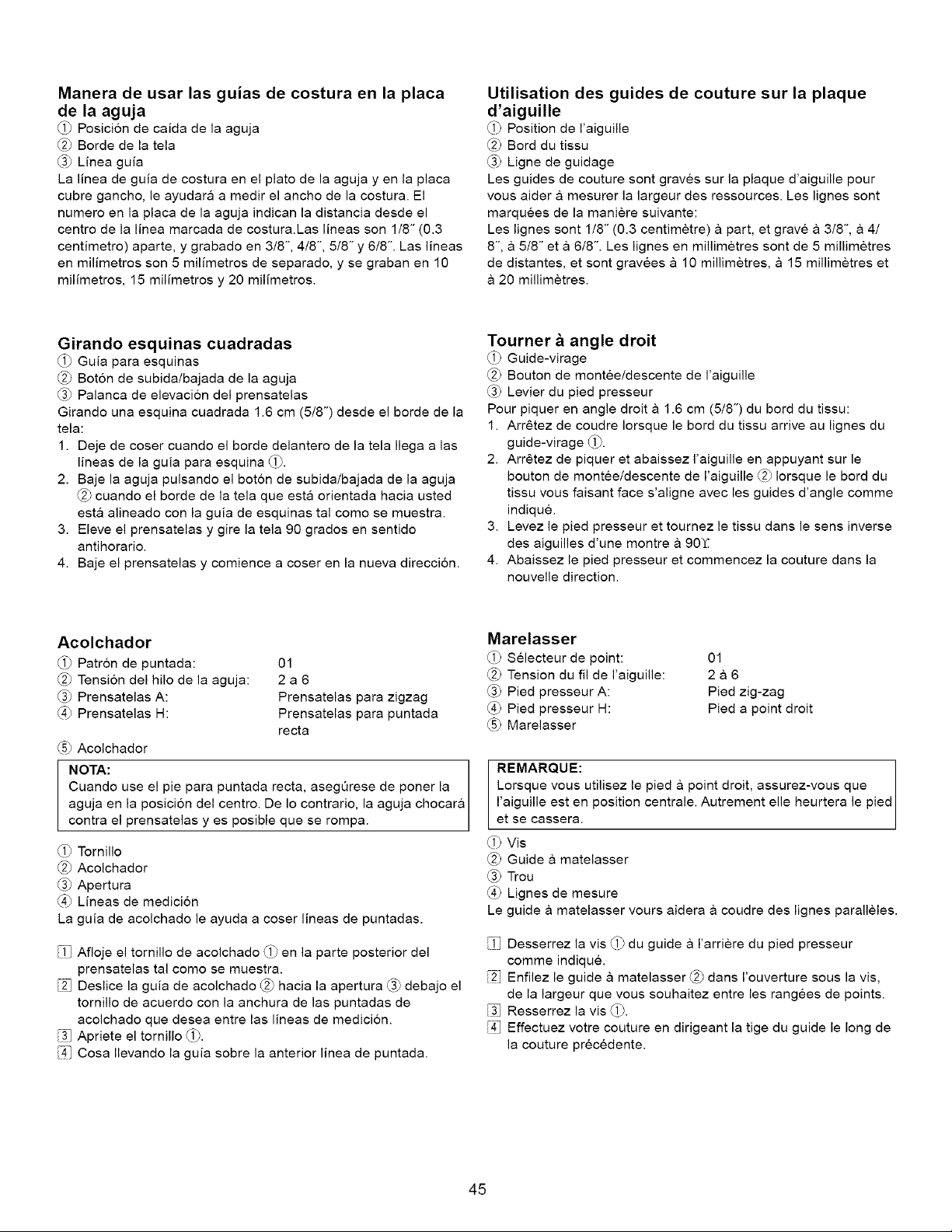

Using the seam guides on the needle plate ................... 44
Turn a square corner ...................................................... 44
Quilting ........................................................................... 44
Sewing on heavy fabrics ................................................ 46
Manual stitch length ....................................................... 46
Variable needle position ................................................. 46
To drop or raise the feed dog ......................................... 48
Basting ........................................................................... 48
• Attaching the darning foot ............................................ 48
• To sew .......................................................................... 48
Automatic reverse stitch ................................................. 50
Triple stretch stitch ......................................................... 50
Straight stretch ............................................................... 50
Auto-lock stitch ............................................................... 52
Saddle stitch ................................................................... 52
Zigzag stitch ................................................................... 52
• To change the width and length ................................... 52
Overcasting .................................................................... 54
Tricot stitch ..................................................................... 54
Knit stitch ........................................................................ 54
Overedge stitch .............................................................. 56
Double overedge stitch ................................................... 56
Button sewing ................................................................. 58

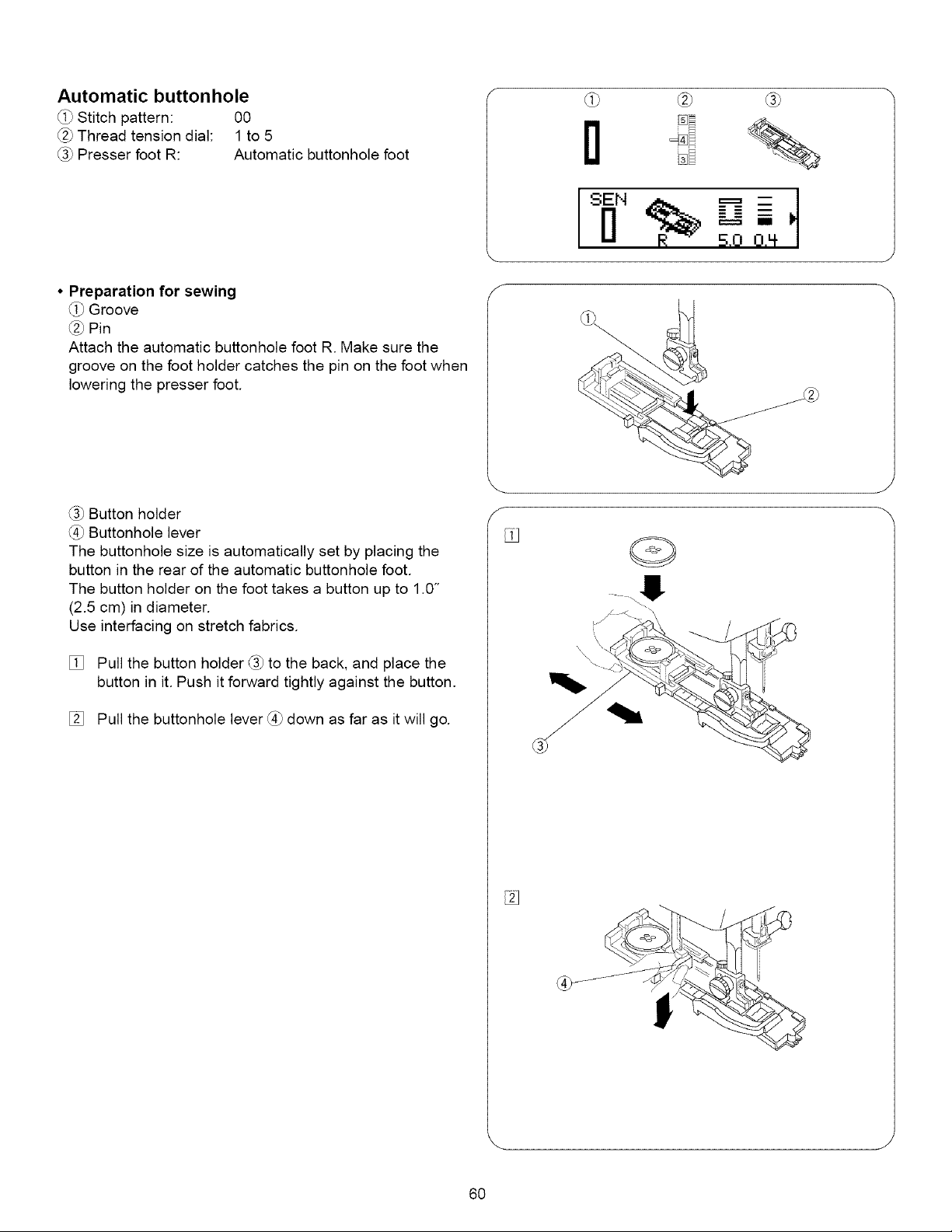

Automatic buttonhole ................................................ 60-64
• Preparation for sewing ................................................. 60
• Starting to sew ............................................................. 62
Adjusting the stitch width and density in buttonholes ..... 64
• To change the stitch width ............................................ 64
• To change the stitch density ......................................... 64
Round end buttonhole .................................................... 64
Keyhole buttonhole ......................................................... 64

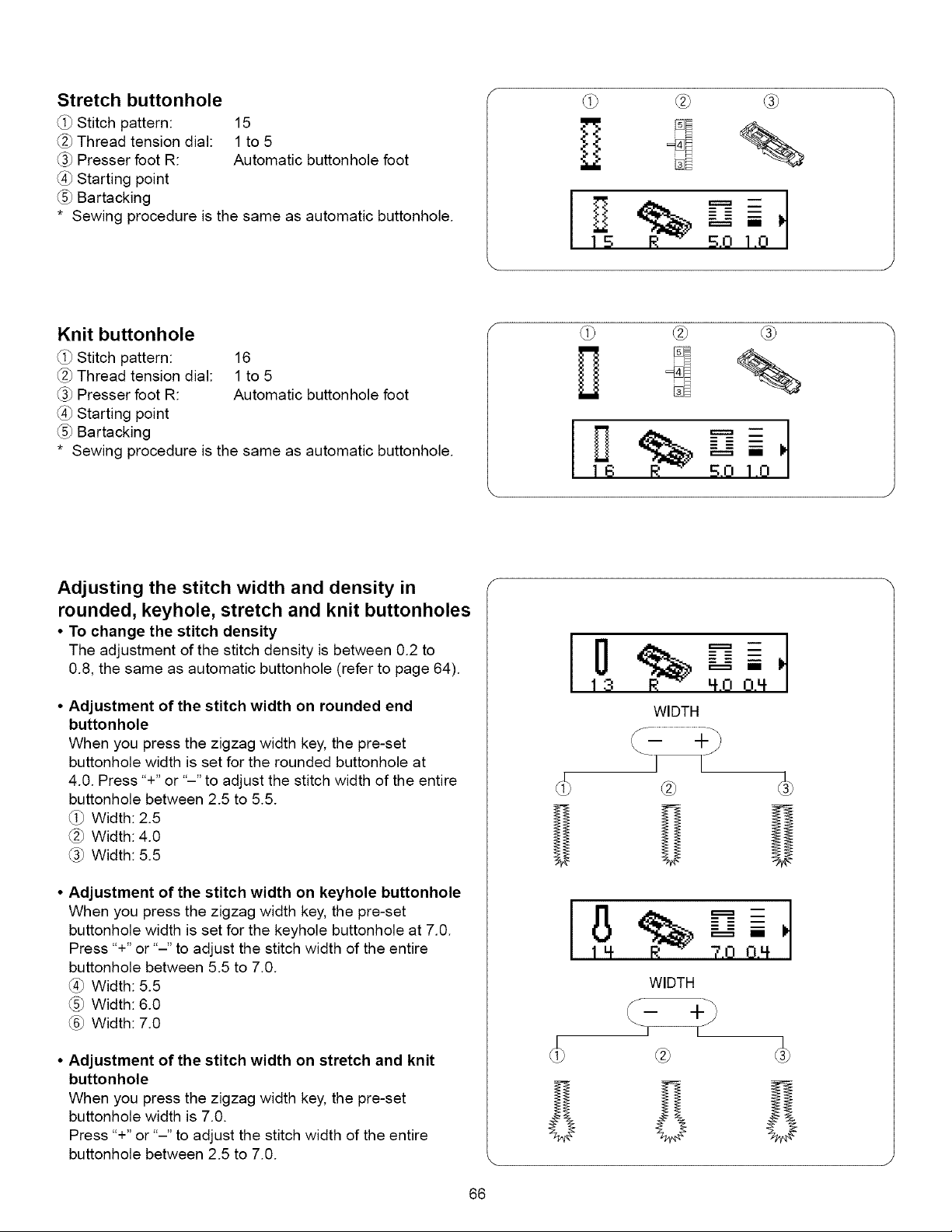

Stretch buttonhole .......................................................... 66
Knit buttonhole ............................................................... 66

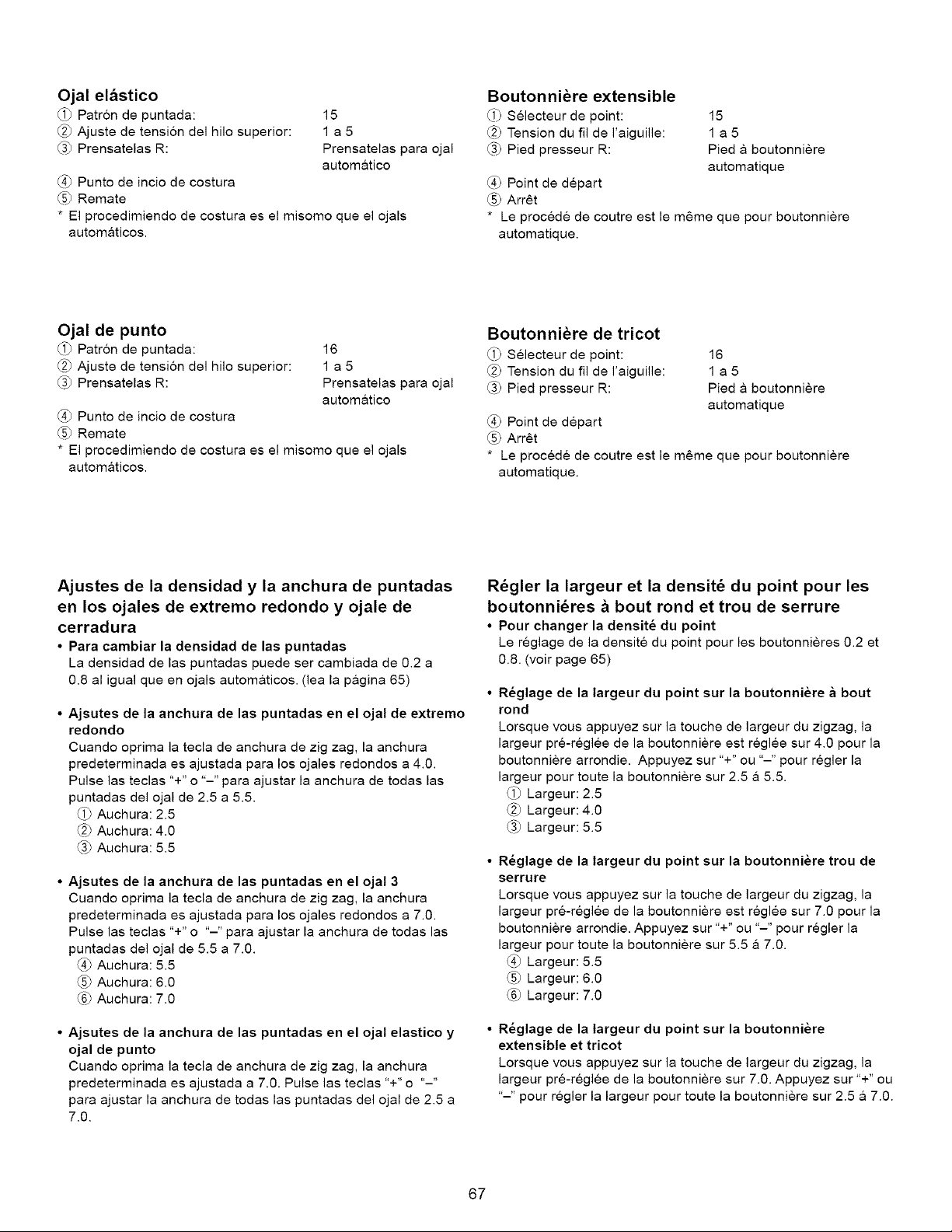

Adjusting the stitch width and density in rounded end
and keyhole buttonhole .................................................. 66
Xlll
TABLE OF CONTENTS
• To change the stitch density ......................................... 66
• Adjustment of the stitch width on rounded end
buttonhole .................................................................... 66
• Adjustment of the stitch width on keyhole
buttonhole .................................................................... 66
• Adjustment of the stitch width on stretch and knit
buttonhole .................................................................... 66

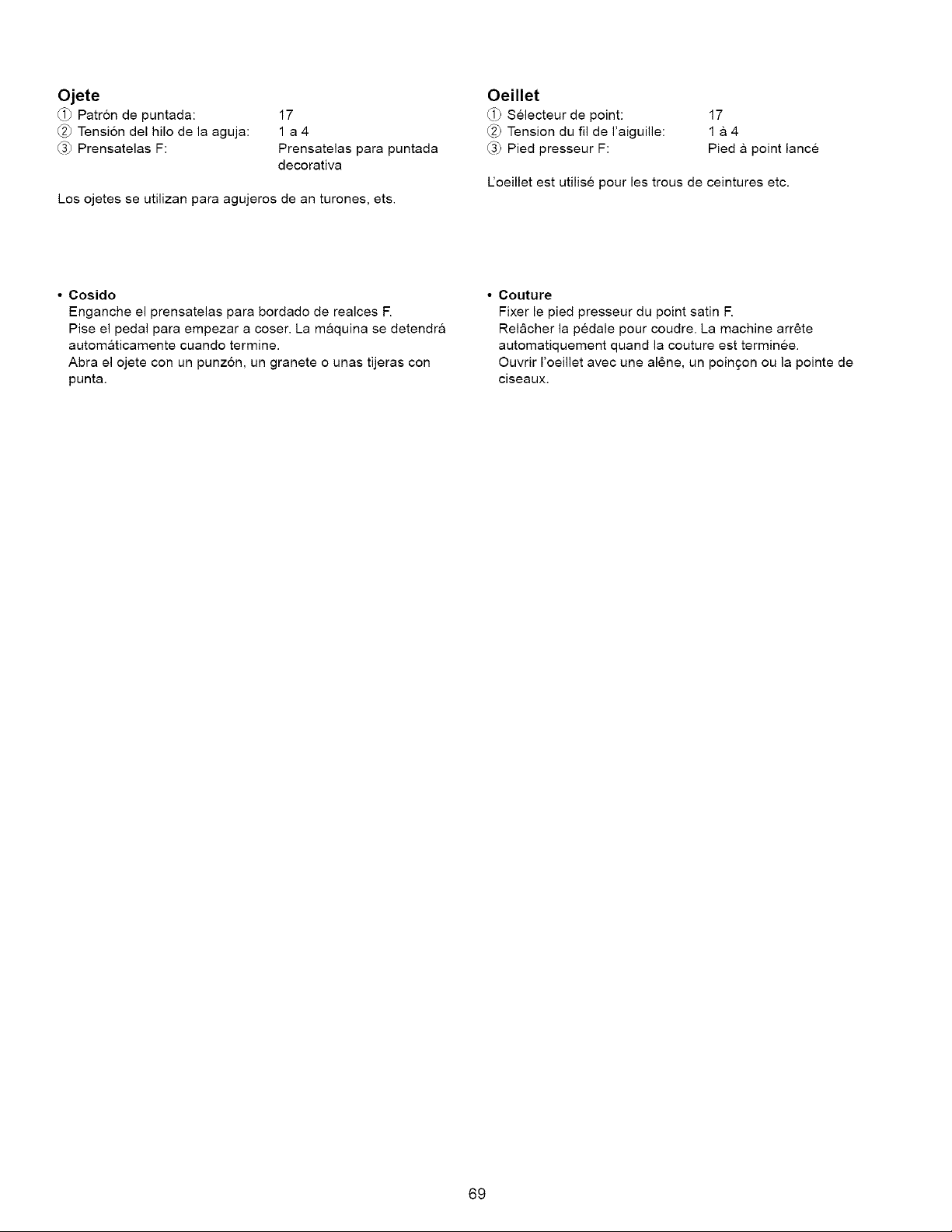

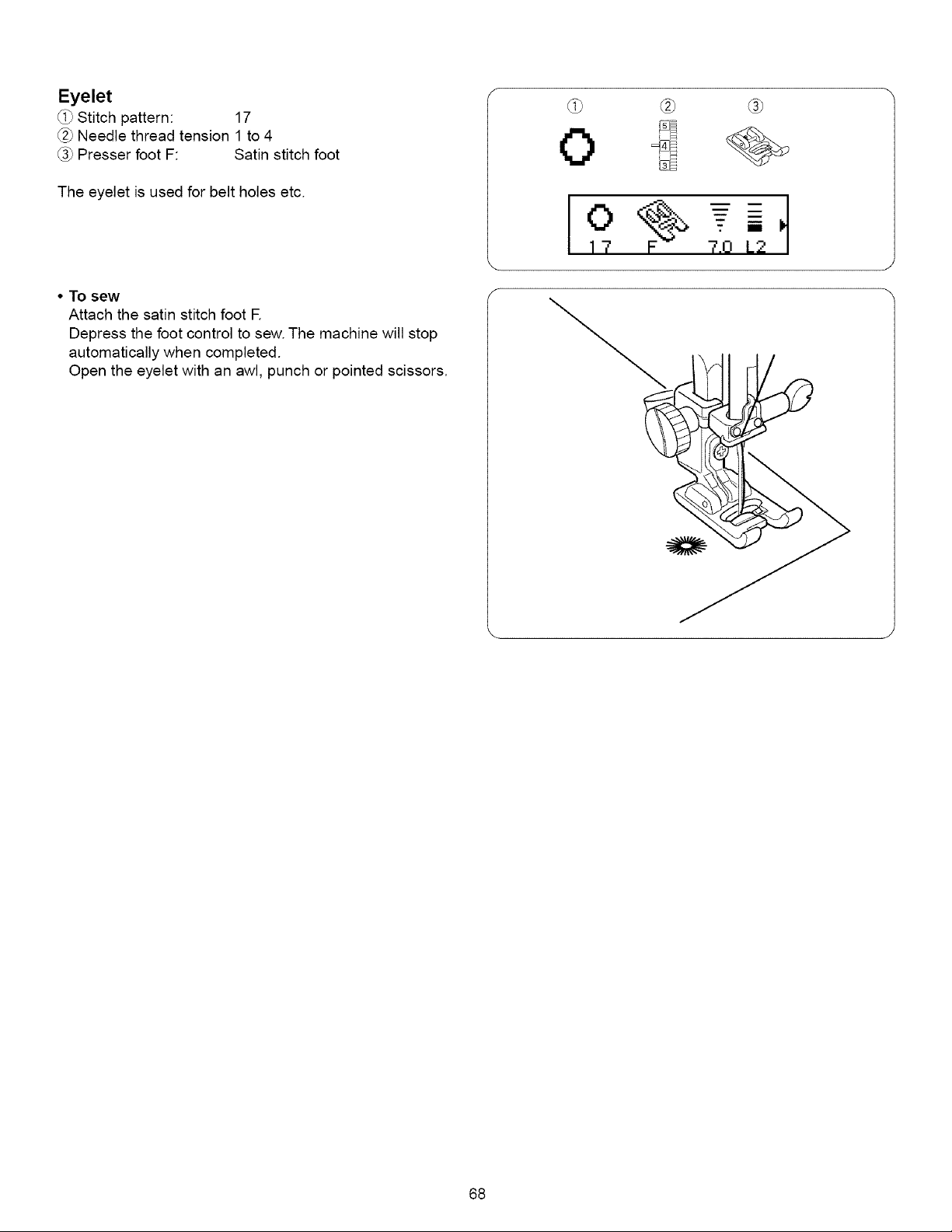

Eyelet ............................................................................. 68
• To sew .......................................................................... 68
Corded buttonhole .......................................................... 70

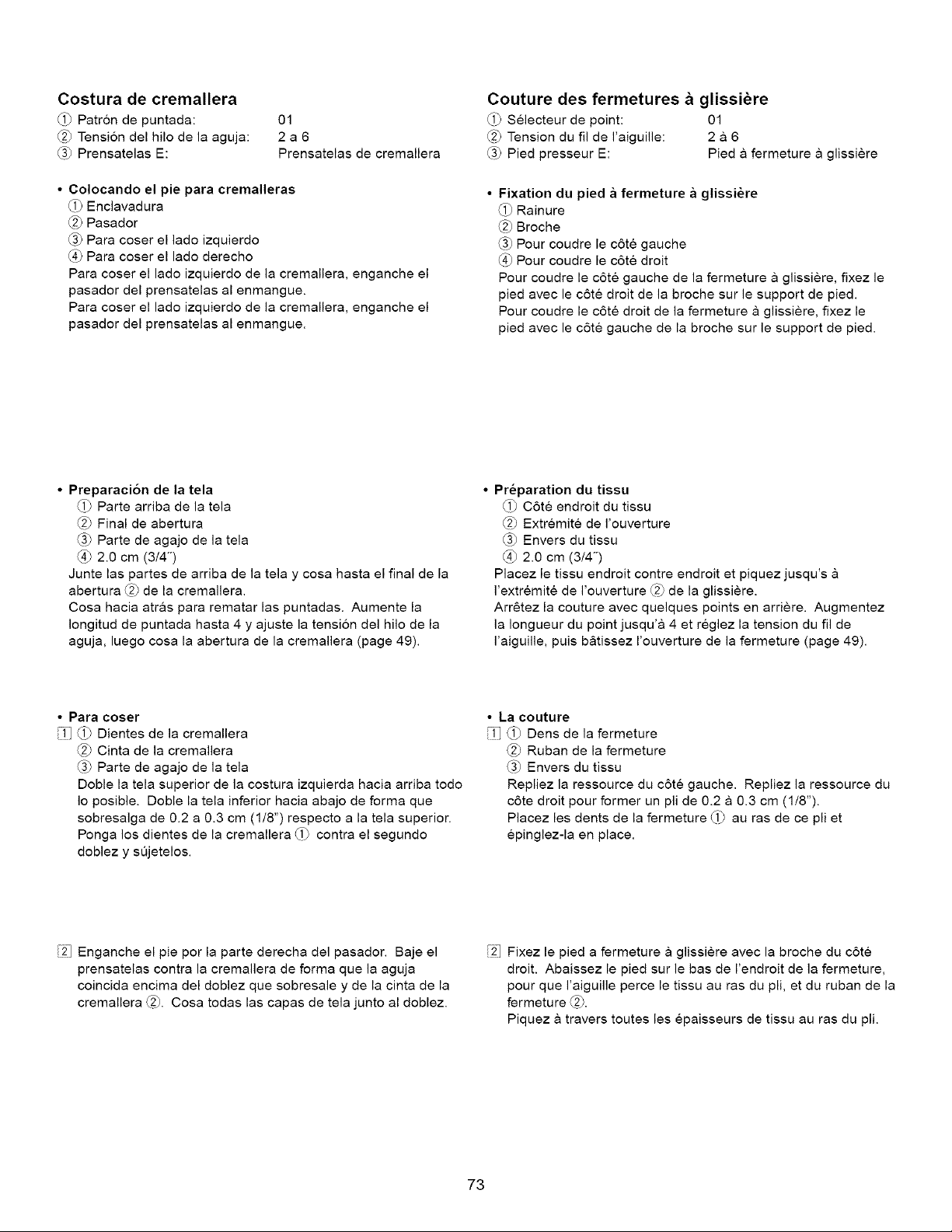

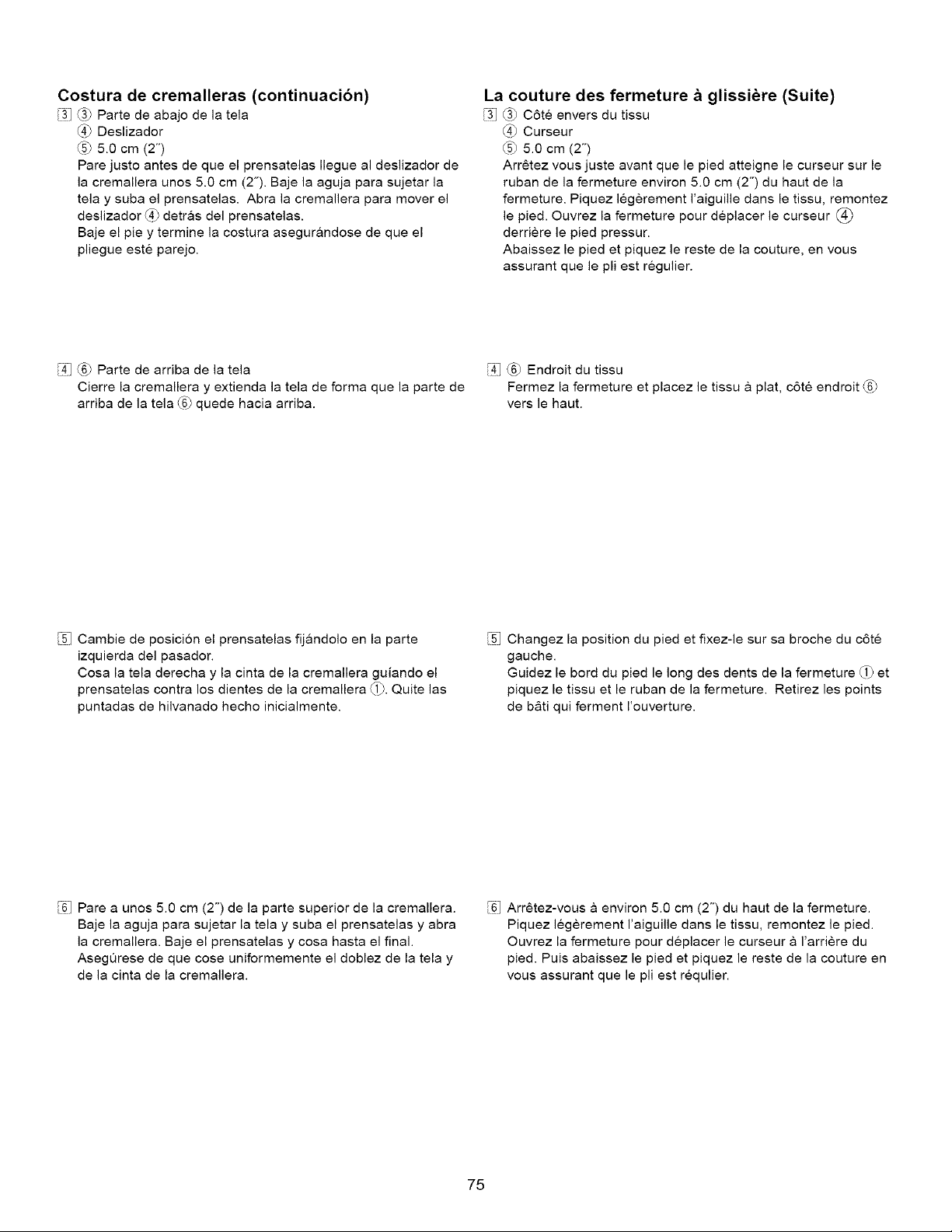

Zipper sewing ........................................................... 72-74
• Attaching the zipper foot .............................................. 72
• Fabric preparation ........................................................ 72
• Starting to sew ............................................................. 72

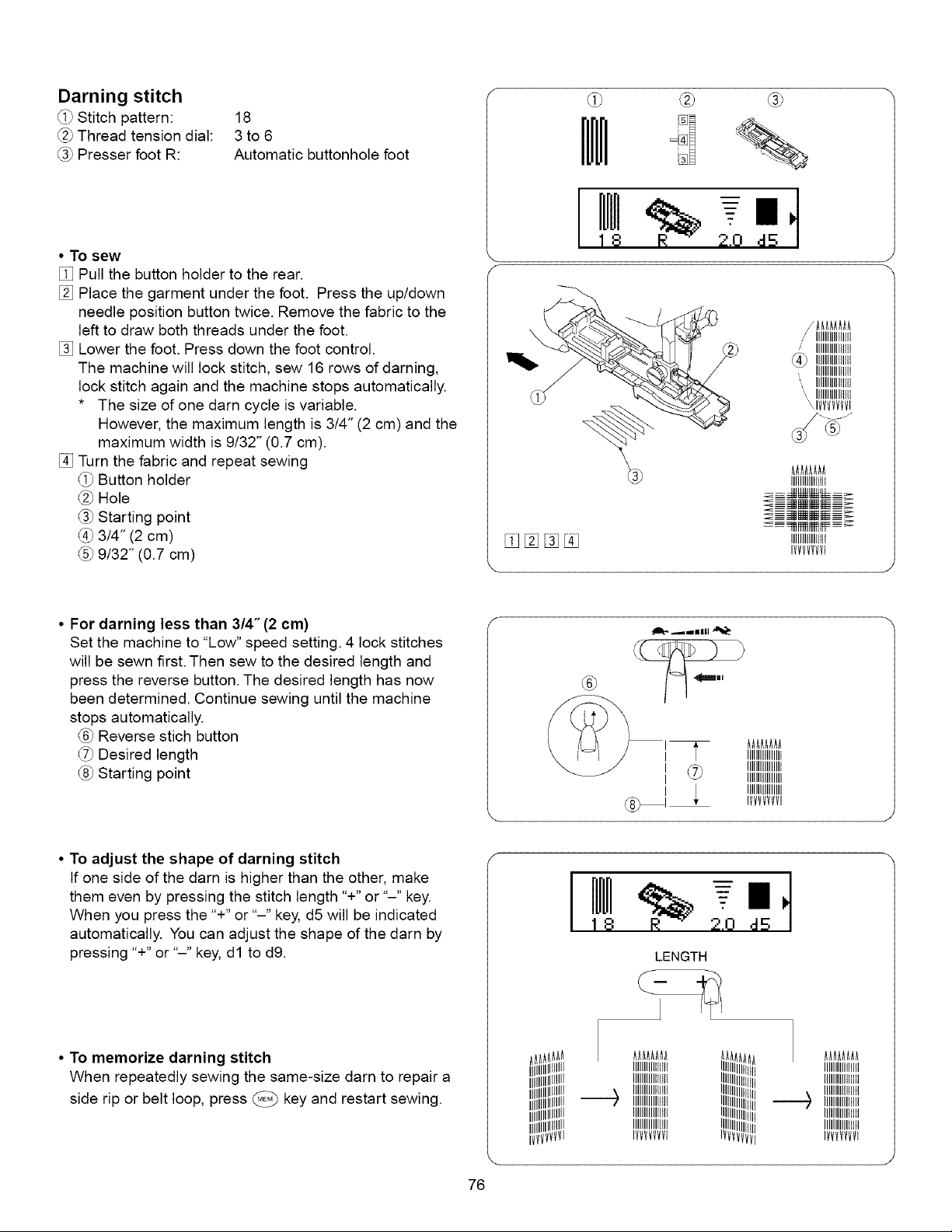

Darning stitch ................................................................. 76
• To sew .......................................................................... 76
• For darning less than 3/4" (2 cm) ................................. 76
• To adjust the shape of darning stitch ........................... 76
• To memorize darning stitch .......................................... 76

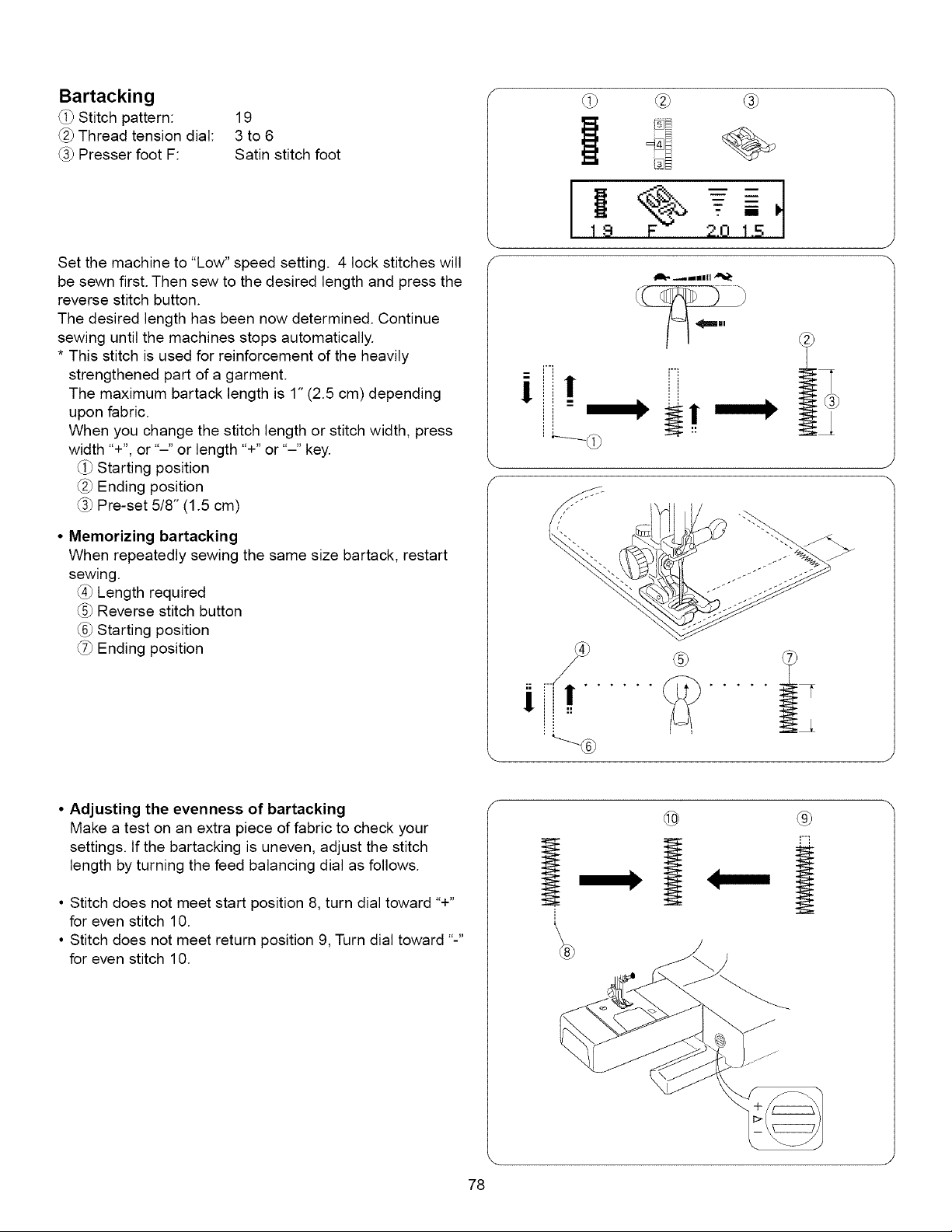

Bartacking ...................................................................... 78
• Memorizing bartacking ................................................. 78
• Adjusting the evenness of bartacking .......................... 78

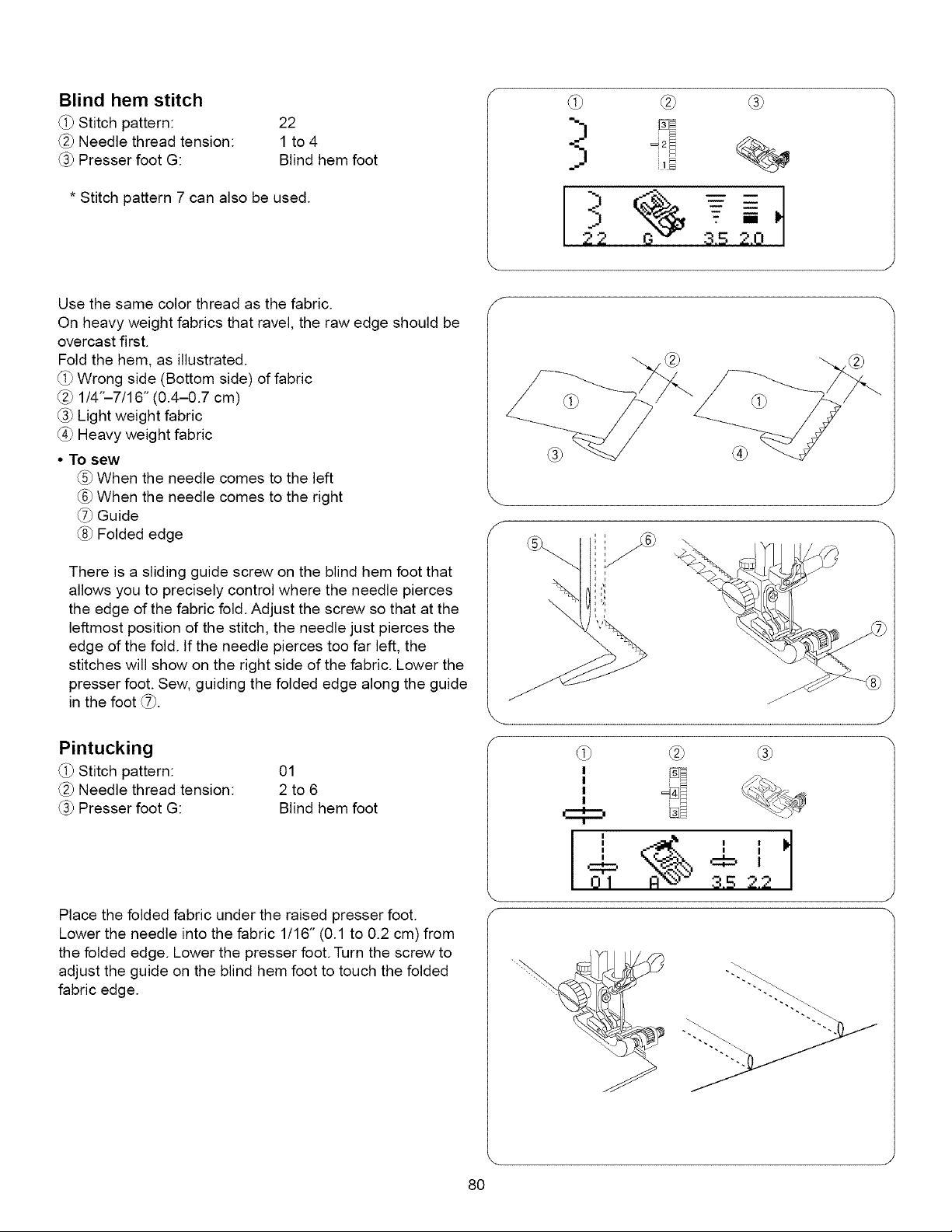

Blind hem stitch .............................................................. 80
• To sew .......................................................................... 80
Pintucking ....................................................................... 80
Shell stitch ...................................................................... 82
Applique ......................................................................... 82
SECTION IV. DECORATIVE STITCHING

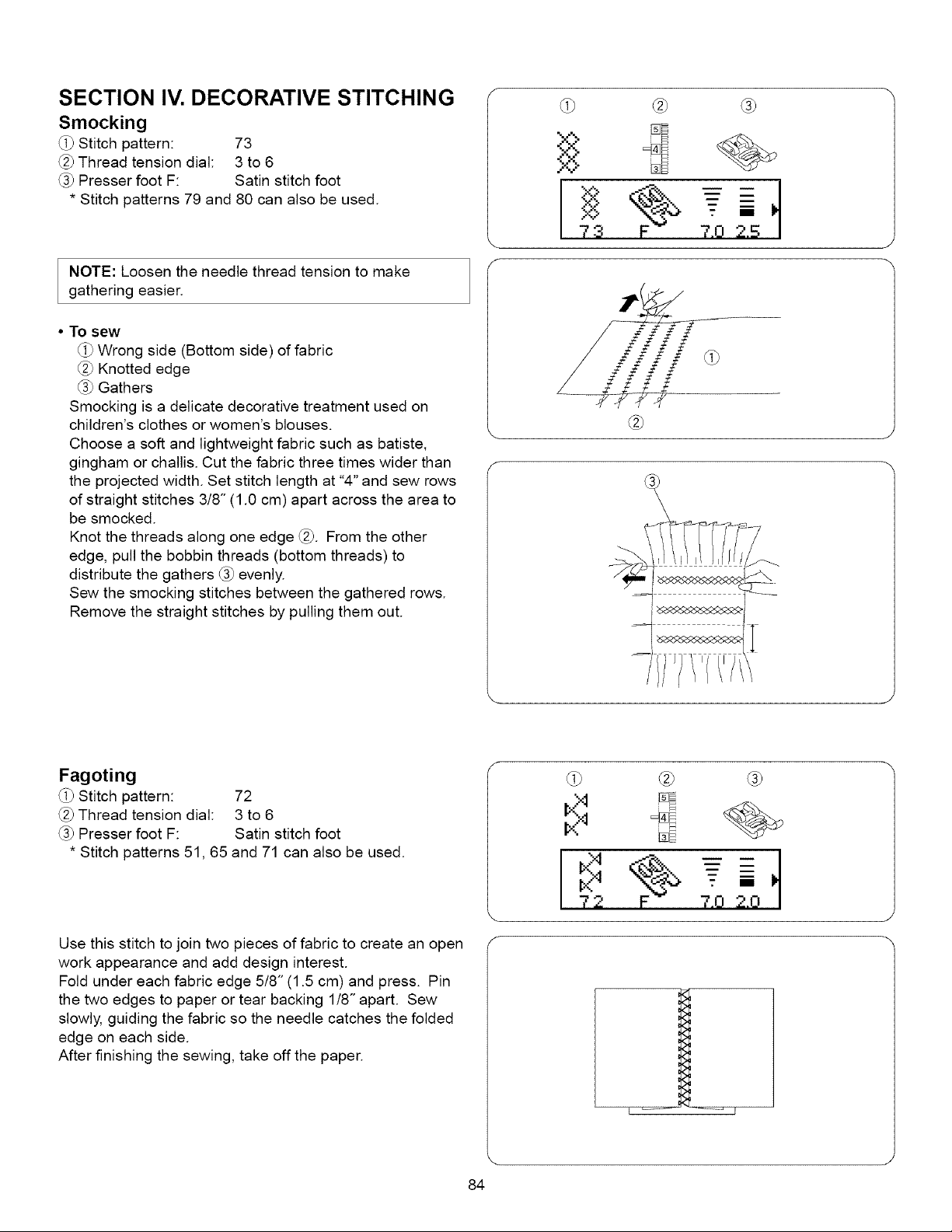

Smocking ....................................................................... 84
• To sew .......................................................................... 84
Fagoting ......................................................................... 84
Scallop stitch (A) ............................................................ 86
• To sew .......................................................................... 86
Scallop stitch(B) ............................................................. 86
• To sew .......................................................................... 86
Patchwork ...................................................................... 88
• To sew .......................................................................... 88
Satin stitch ...................................................................... 88
Cross stitch .................................................................... 90
Sand stitch ..................................................................... 90
• To sew .......................................................................... 90
Decorative stitch ............................................................. 90
Twin needle stitch ........................................................... 92
Adjusting pattern balance .............................................. 94
Adjusting distorted stretch stitch patterns ...................... 94
Adjusting distorted letters or numbers in mode 3 ........... 94
Extender stitch combination ........................................... 96

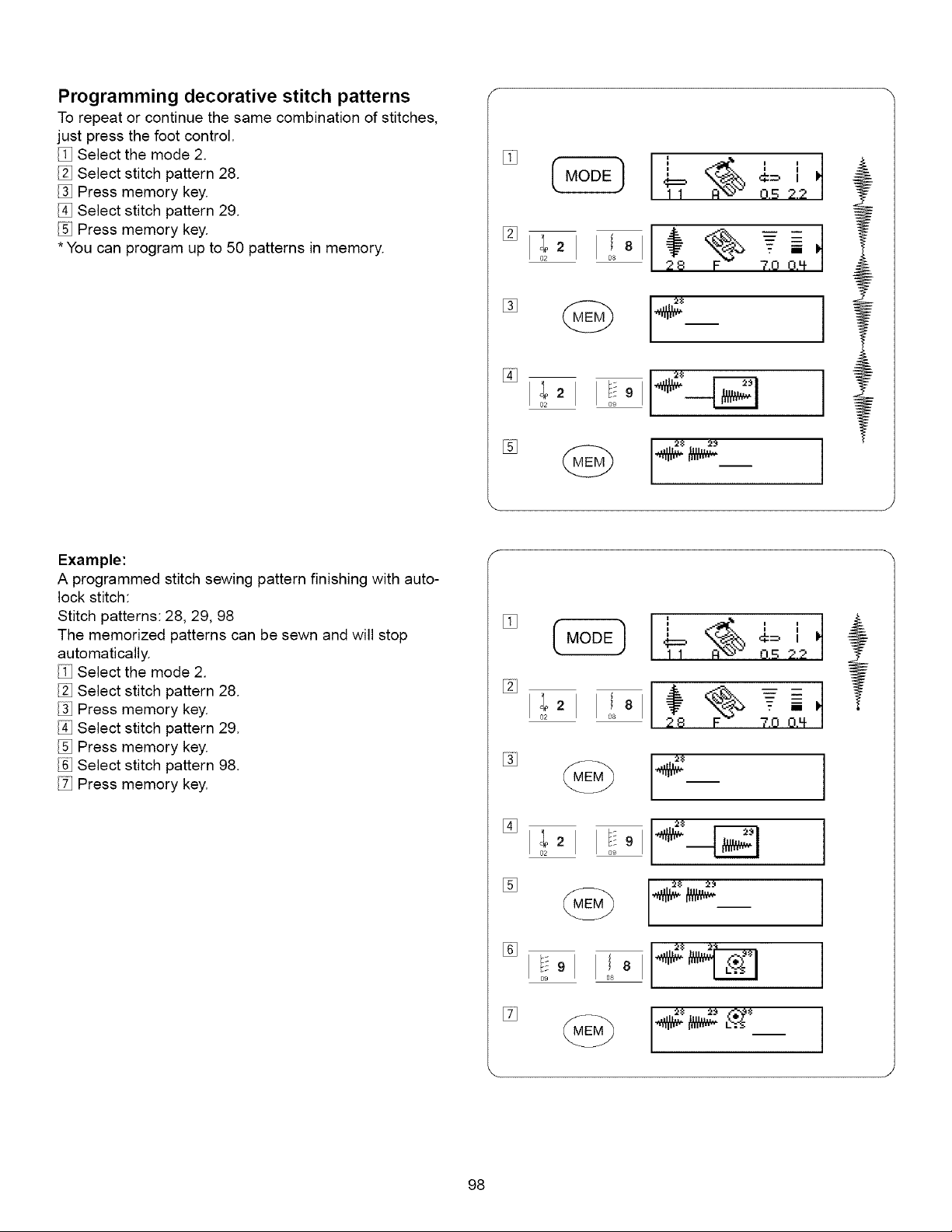

Programming decorative stitch patterns ......................... 98

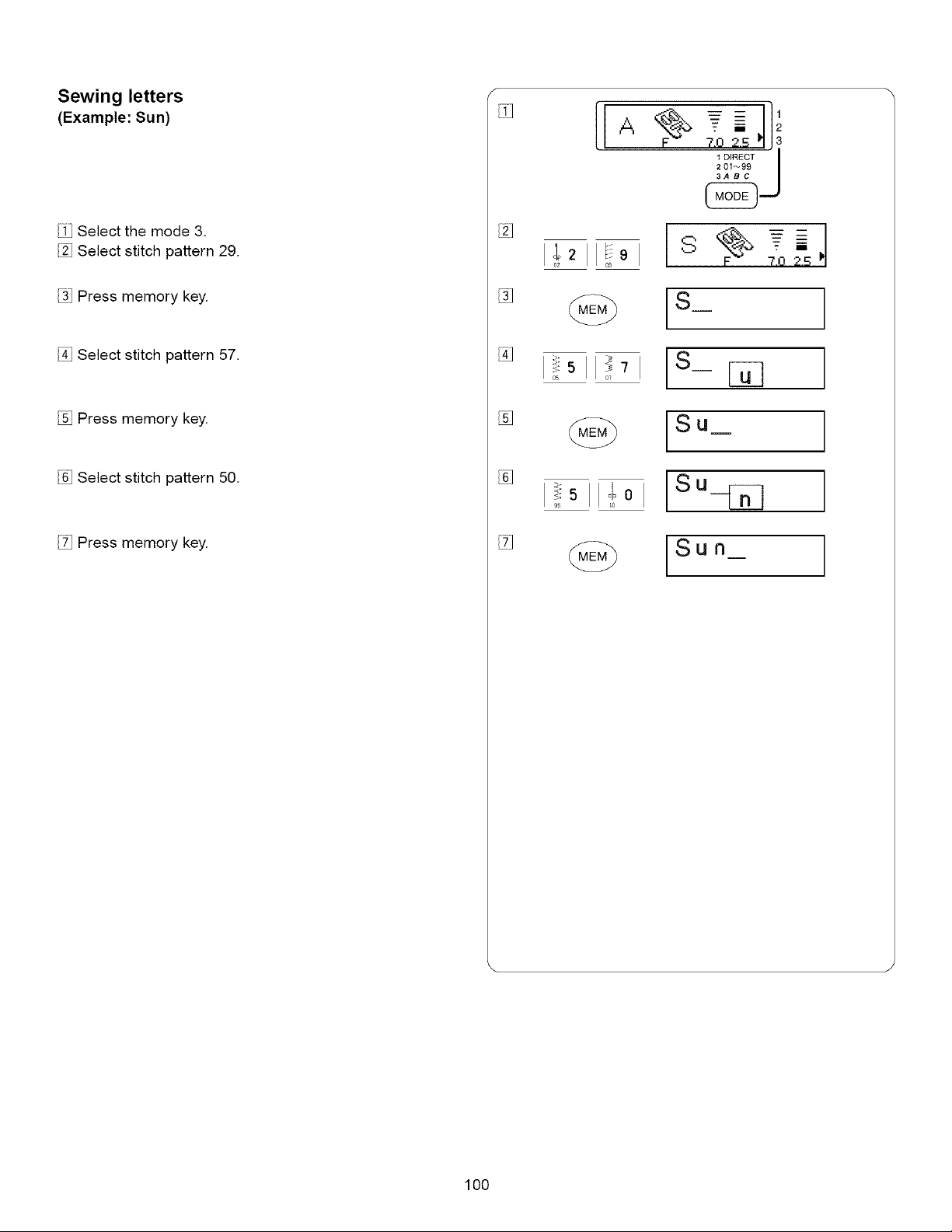

Sewing letters ............................................................... 100

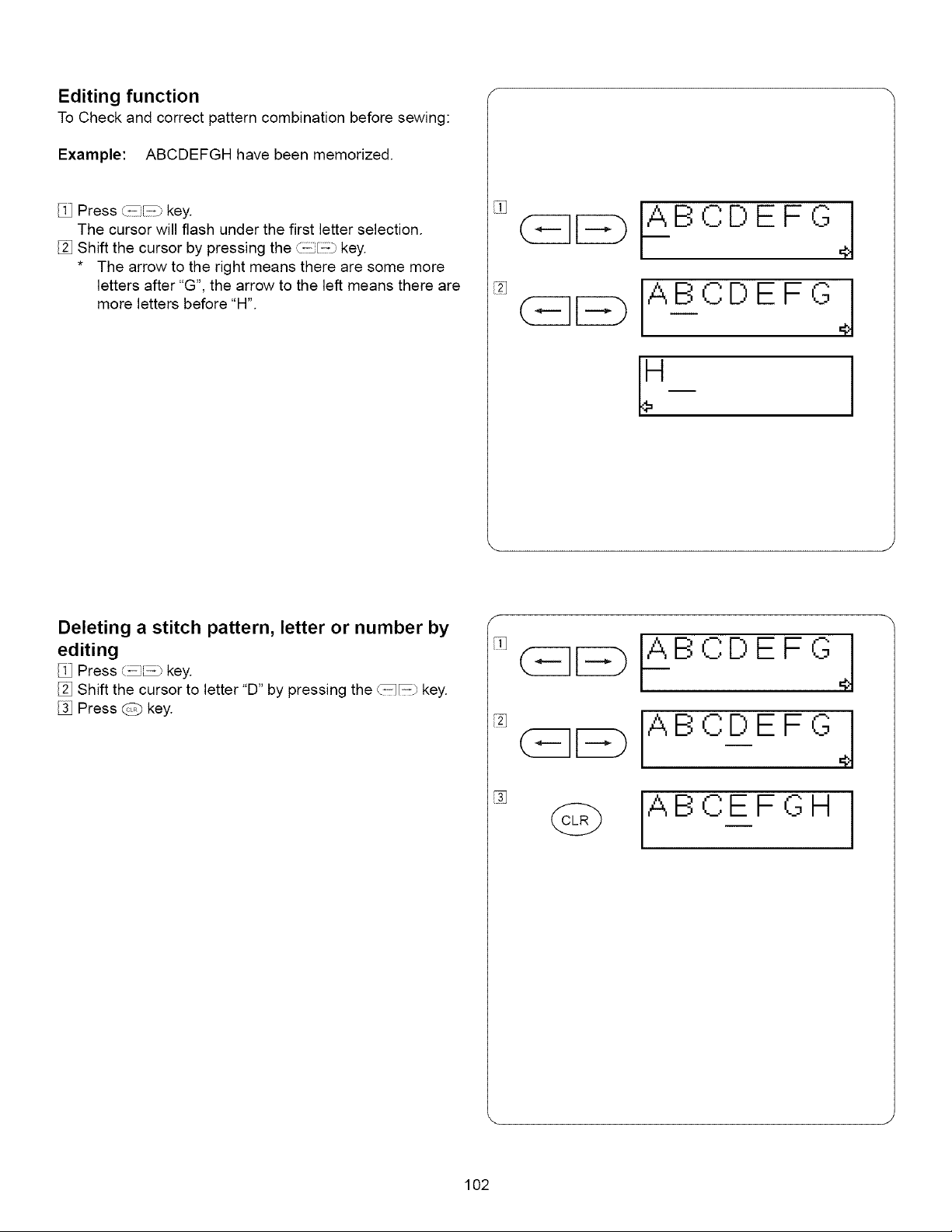

Editing function ............................................................. 102
Deleting a atitch pattern, letter or number by editing ... 102
Adding letters or space between letters ....................... 104
SECTION V. CARE OFYOUR MACHINE
Clean the hook race and feed dogs ............................. 106
Assemble the hook race ............................................... 106
Removing the light bulb ................................................ 108
Attaching the light bulb ................................................. 108
Troubleshooting ............................................................ 110 XIV
INDICE
SECCION I. NOMBRE DE LAS PARTES
Gabinete y bolsa de mano ................................................ 2
Nombre de las partes ........................................................ 3

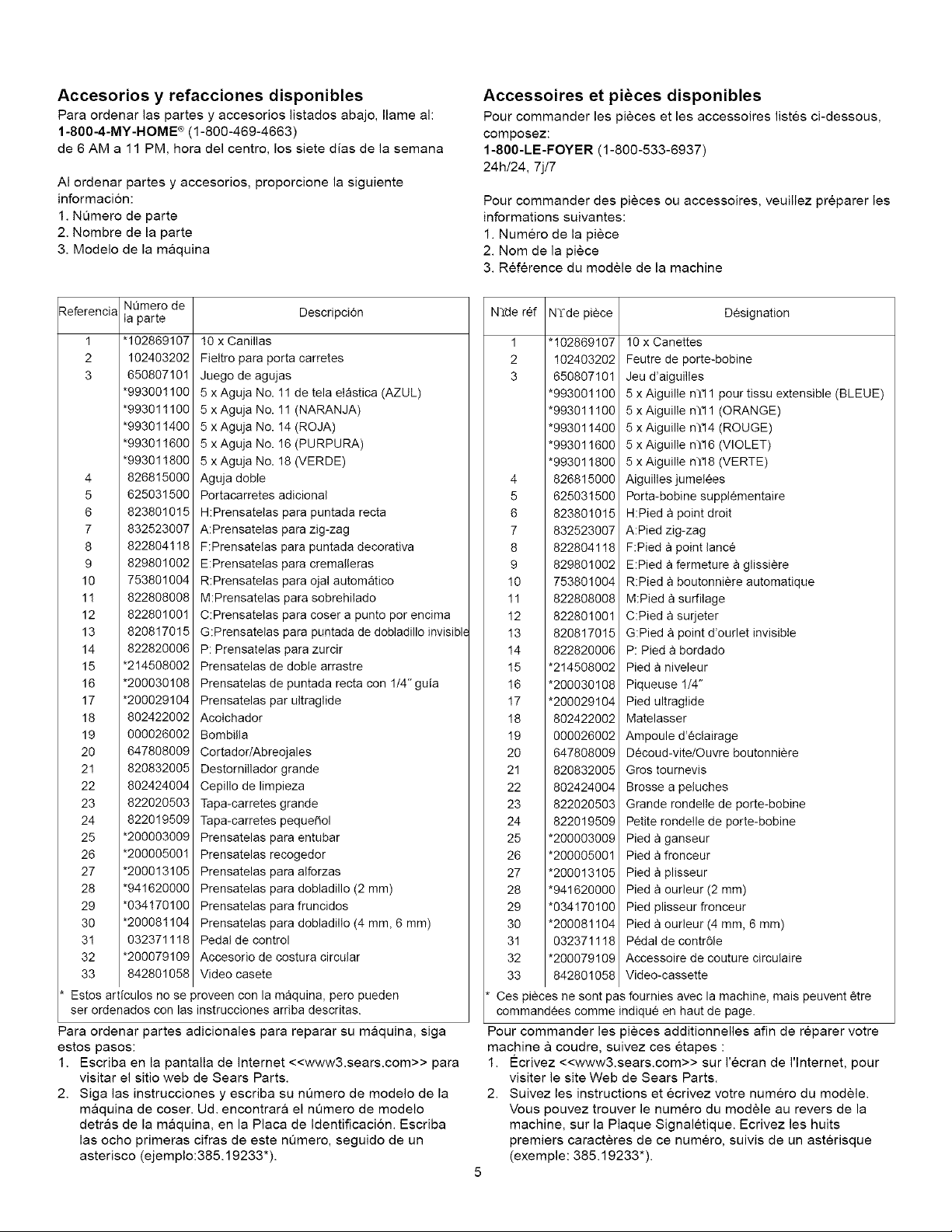

Accesorios y refacciones disponibles ............................... 5
SECCION II. PREPARACION DE LA MAQUINA PARA
COSER

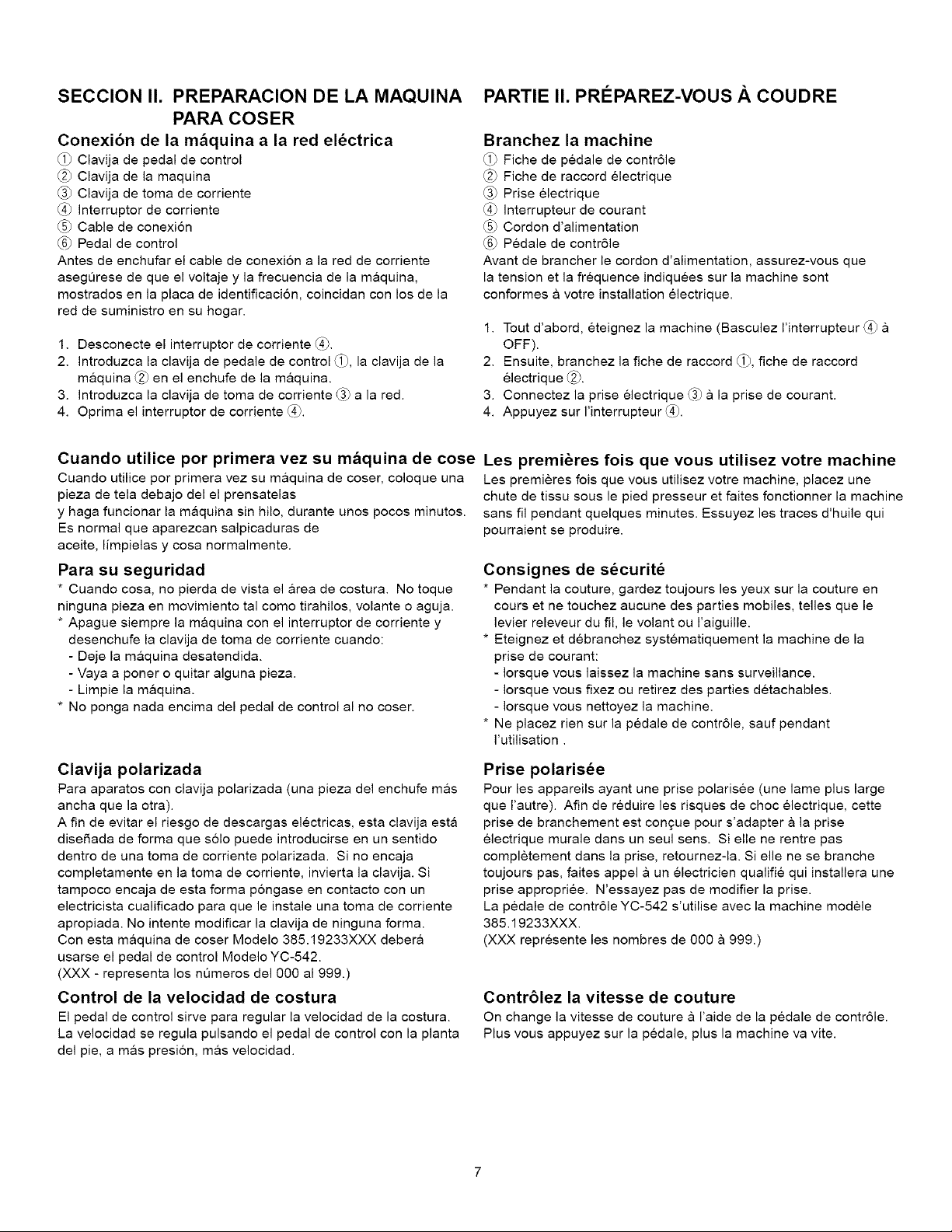

Conexion de la maquina a la red electrica ........................ 7
Cuando utilice por primera vez su maquina de cose ........ 7
Para su seguridad ............................................................. 7
Clavija polarizada .............................................................. 7
Control de la velocidad de costura .................................... 7
Palanca de control de velocidad ....................................... 9
Botones de operacion de la maquina .......................... 9-13
Bot6n de subida/bajada de la aguja .................................. 9
Bot6n de remate automatico ............................................. 9
Bot6n de puntada invertida ............................................... 9
Boton de ajuste de nitidez de la pantalla .......................... 9
Tecla de cursor ................................................................ 11
Tecla de seleccion modalidad ......................................... 11
Seleccion de la anchura de la puntada ........................... 11
Seleccion de la Iongitud de la puntada ........................... 11
Tecla de memoria ............................................................ 13
Tecla de borrado ............................................................. 13
Panel de teclado ............................................................. 13
• Seleccion directa de patrones ...................................... 13
• Teclas con nQmeros ...................................................... 13
Seleccion de patr6n e indicacion en la pantalla .............. 15
Seleccion de tecla num@ica ........................................... 15
Seleccion de la lengua .................................................... 17
Palanca de elevacion del prensatelas ............................. 19
Cortahilos ........................................................................ 19
Ampliacion m6vil de la superficie de costura .................. 19
• Desmontaje de la ampliaci6n m6vil .............................. 19
• Instalacion de la ampliacion m6vil ................................ 19
• Estuche de accesorios .................................................. 19
Cambio de aguja ............................................................. 21
C6mo quitar/poner el enmangue del prensatelas ........... 21
• Para quitar .................................................................... 21
• Para poner .................................................................... 21
C6mo quitar/poner el prensatelas ................................... 21
• Para quitar .................................................................... 21
• Para poner .................................................................... 21
Tipos de prensatelas ................................................. 23-25
Prensatelas para zigzag (Prensatelas A) ..................... 23
Prensatelas para puntada recta (Prensatelas H) .......... 23
Prensatelas de ojal automatico (Prensatelas R) ........... 23
Prensatelas para cremalleras (Prensatelas E) ............. 23
Prensatelas para dobladillo invisible (Prensatelas G)... 23
Prensatelas para puntada decorativa (Prensatelas F).. 23
Prensatelas para coser a punto por encima
(Prensatelas C) ............................................................. 23
• Prensatelas para sobrehilado (Prensatelas M) ............. 23
• Prensatelas para bordado (Prensatelas P) ................... 25
• Acolchador .................................................................... 25
• Prensatelas de puntada recta con 114"guia (Opcion) .. 25
• Prensatelas de doble arrastre (Opcion) ........................ 25
Seleccion de hilo y tela ................................................... 27

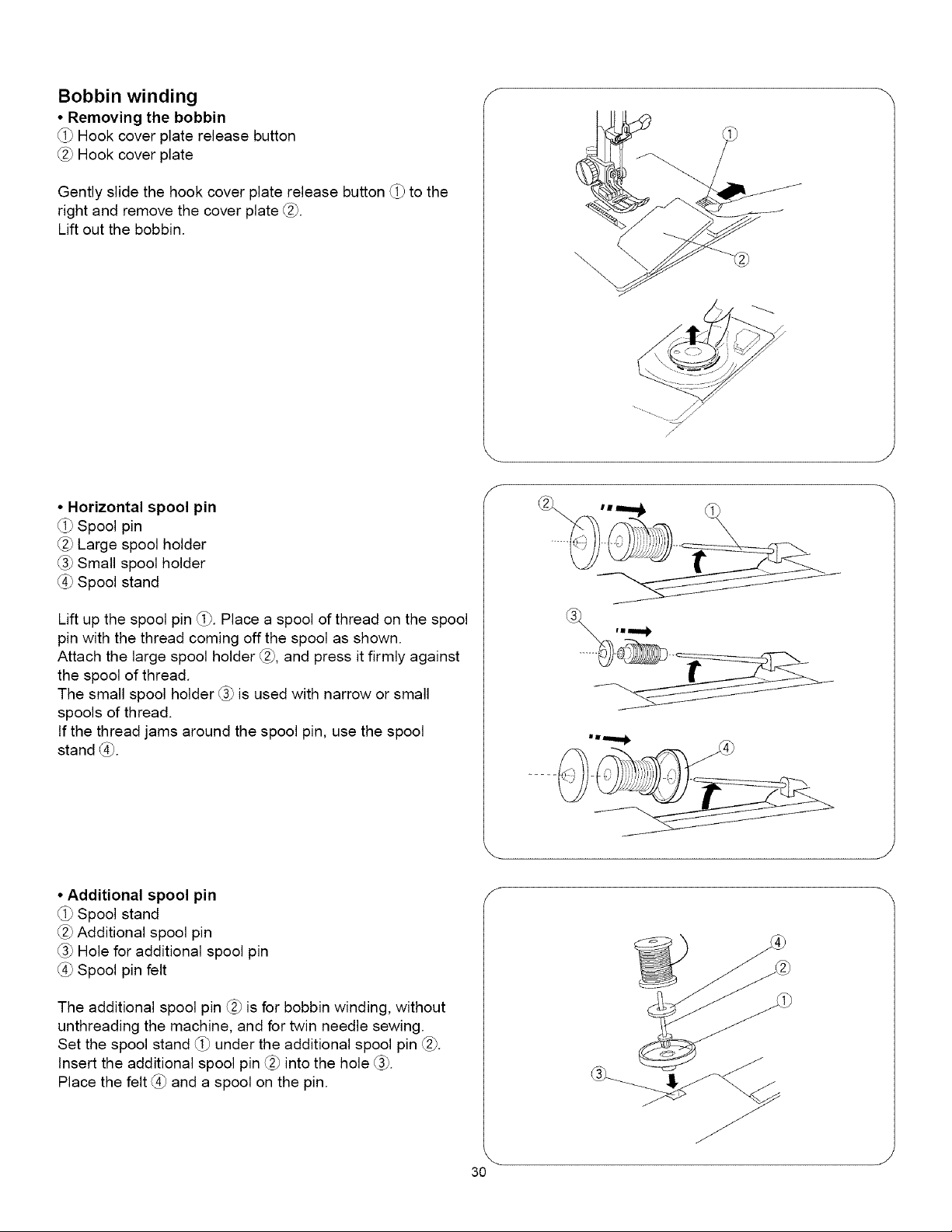

Bobinado de la canilla ............................................... 31-35
• C6mo sacar la canilla ................................................... 31
• Portacarretes horizontal ................................................ 31
• Portacarretes adicional ................................................. 31

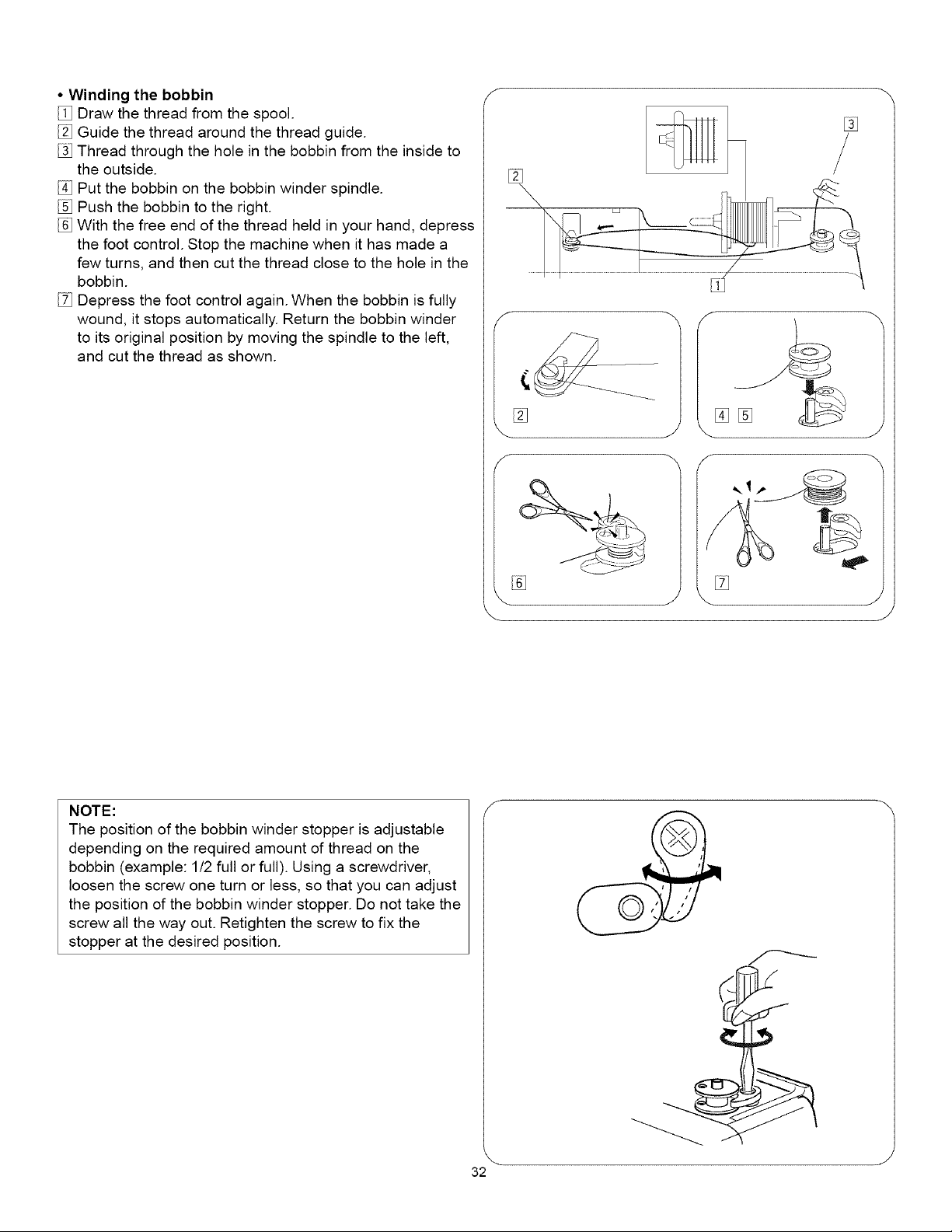

• Bobinado de la canilla ................................................... 33
• Colocacion de la canilla en el portacanillas .................. 35
Enhebrado del hilo de la aguja .................................. 37-39
• Enhebrado del hilo de la aguja ..................................... 37
• Ensartador de agujas .................................................... 37
• Extraccion del hilo de la canilla ..................................... 39
Ajuste de la tension del hilo de la aguja para puntada
recta ................................................................................ 39
• Tensi6n correcta ............................................................ 39
• El hilo esta demasiado tenso ........................................ 39
• El hilo esta demasiado flojo .......................................... 41
Ajuste de la tension del hilo de la aguja para puntada
zigzag .............................................................................. 41
• Tensi6n correcta ............................................................ 41
• El hilo esta demasiado tenso ........................................ 41
• El hilo esta demasiado flojo .......................................... 41
SECClON III. COSTURA BASlCA
Puntada recta .................................................................. 43
• Para empezar a coser ................................................... 43
• Cambio de la direcci6n de costura ................................ 43
• Para terminar la costura ................................................ 43
Manera de usar las guias de costura en la placa de la
aguja ............................................................................... 45
Girando esquinas cuadradas .......................................... 45
Acolchador ...................................................................... 45
Manera de coser telas pesadas ...................................... 47
Ajuste manual de la Iongitud de puntada ........................ 47
C6mo cambiar la posici6n de la aguja ............................ 47
C6mo subir/bajar los dientes del transporte ................... 49
Hilvan .............................................................................. 49
• lnstalacion del prensatelas para bordado ..................... 49
• Manera de coser ........................................................... 49

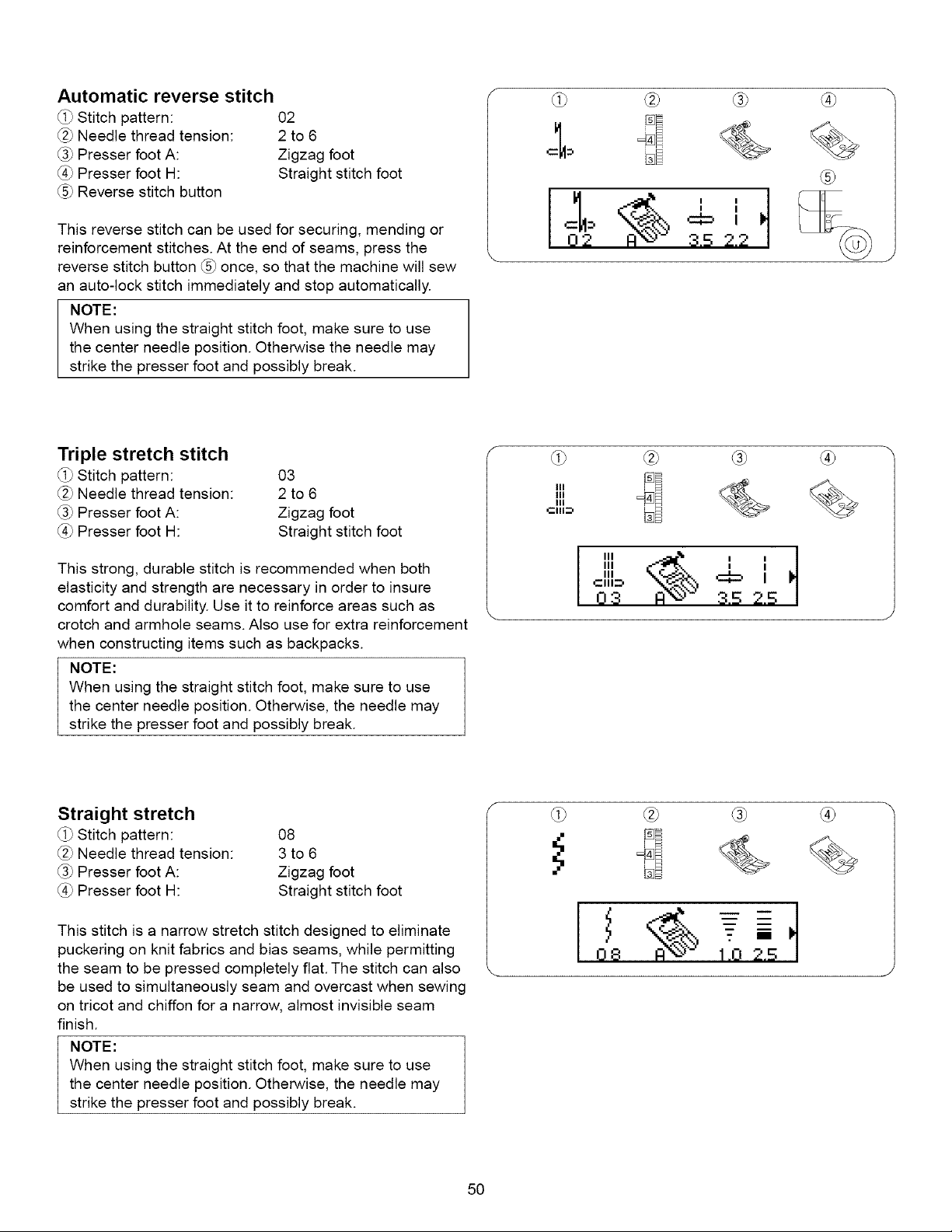

Puntada invertida automatica .......................................... 51
Puntada elastica triple ..................................................... 51
Puntada recta triple ......................................................... 51

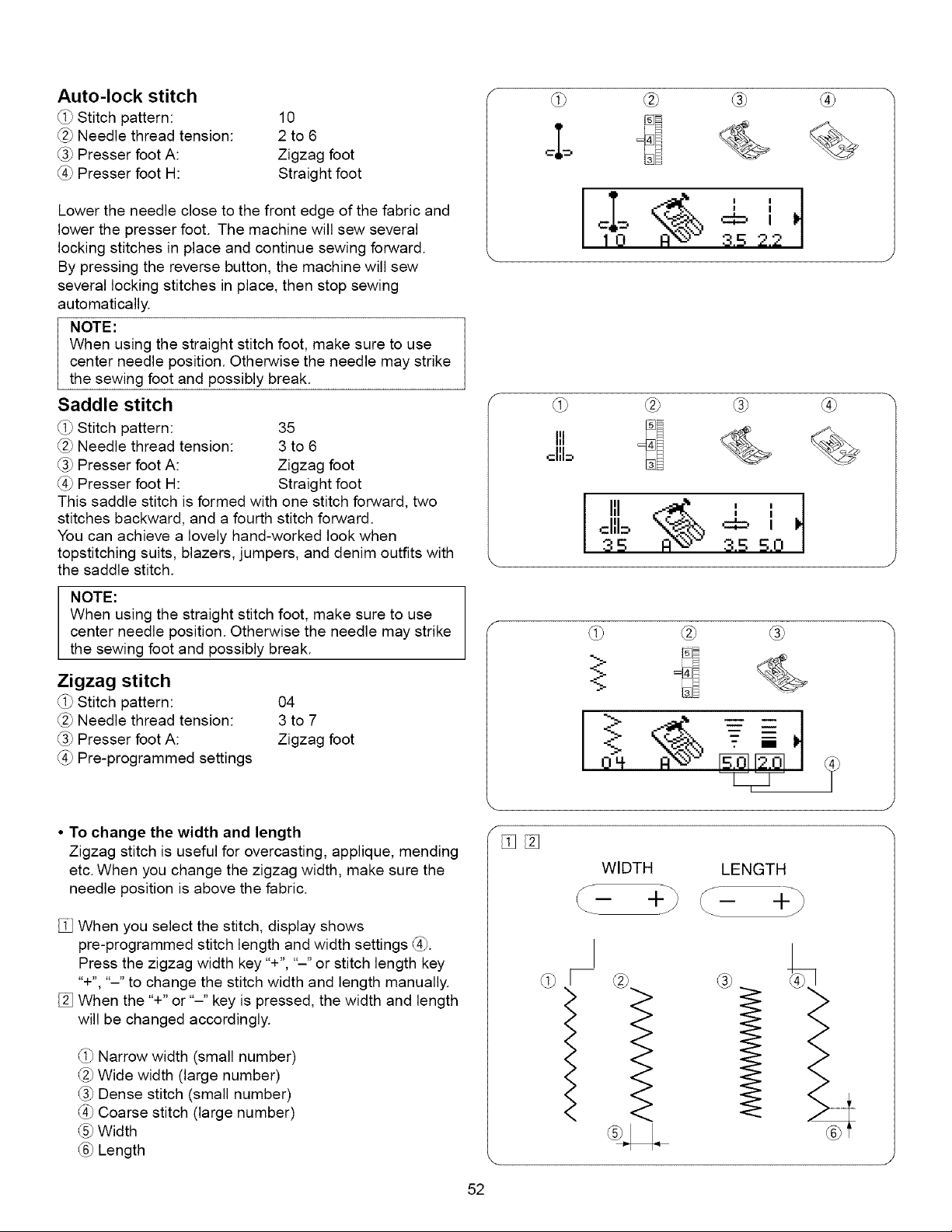

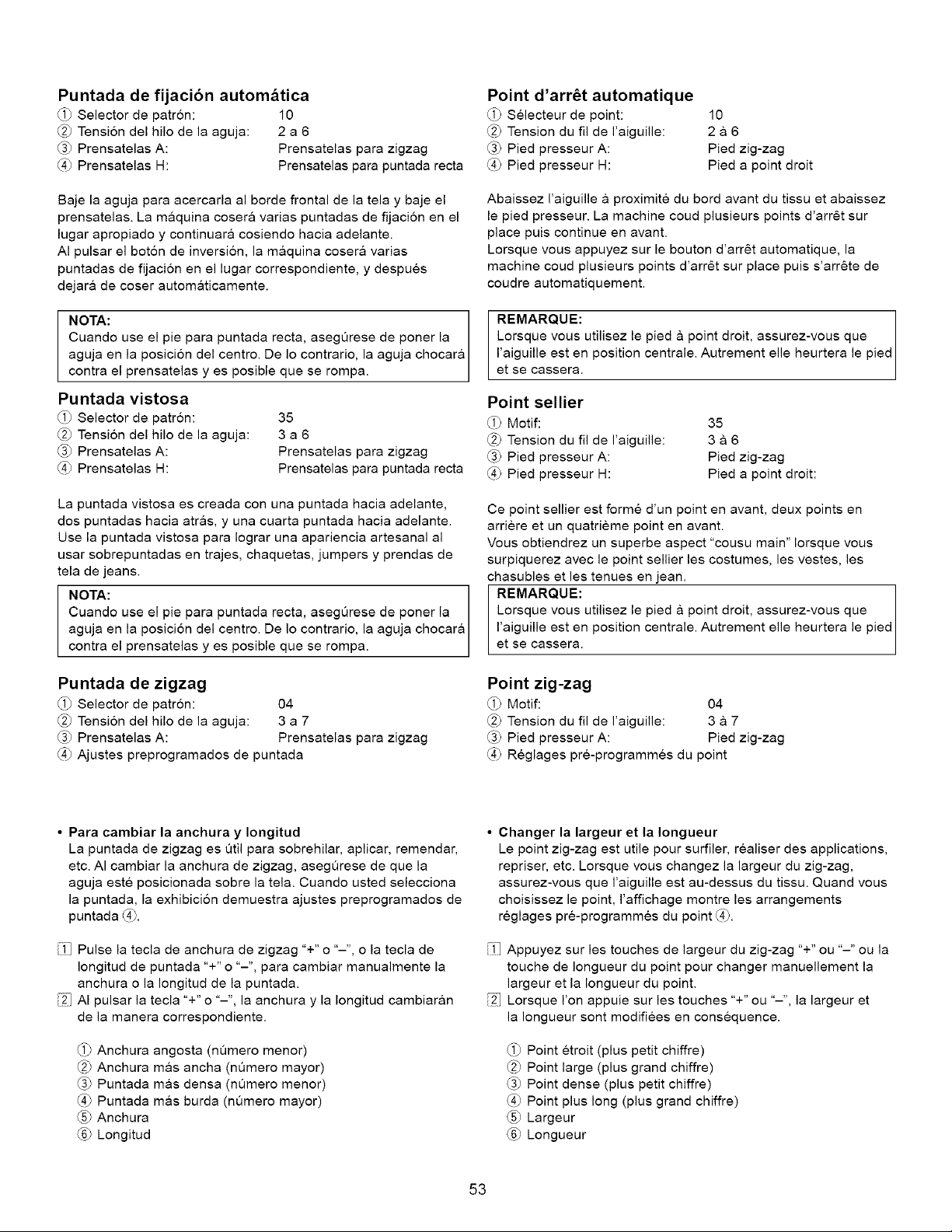

Puntada de fijacion automatica ....................................... 53
Puntada vistosa ............................................................... 53
Puntada de zigzag .......................................................... 53
• Para cambiar la anchura y Iongitud .............................. 53

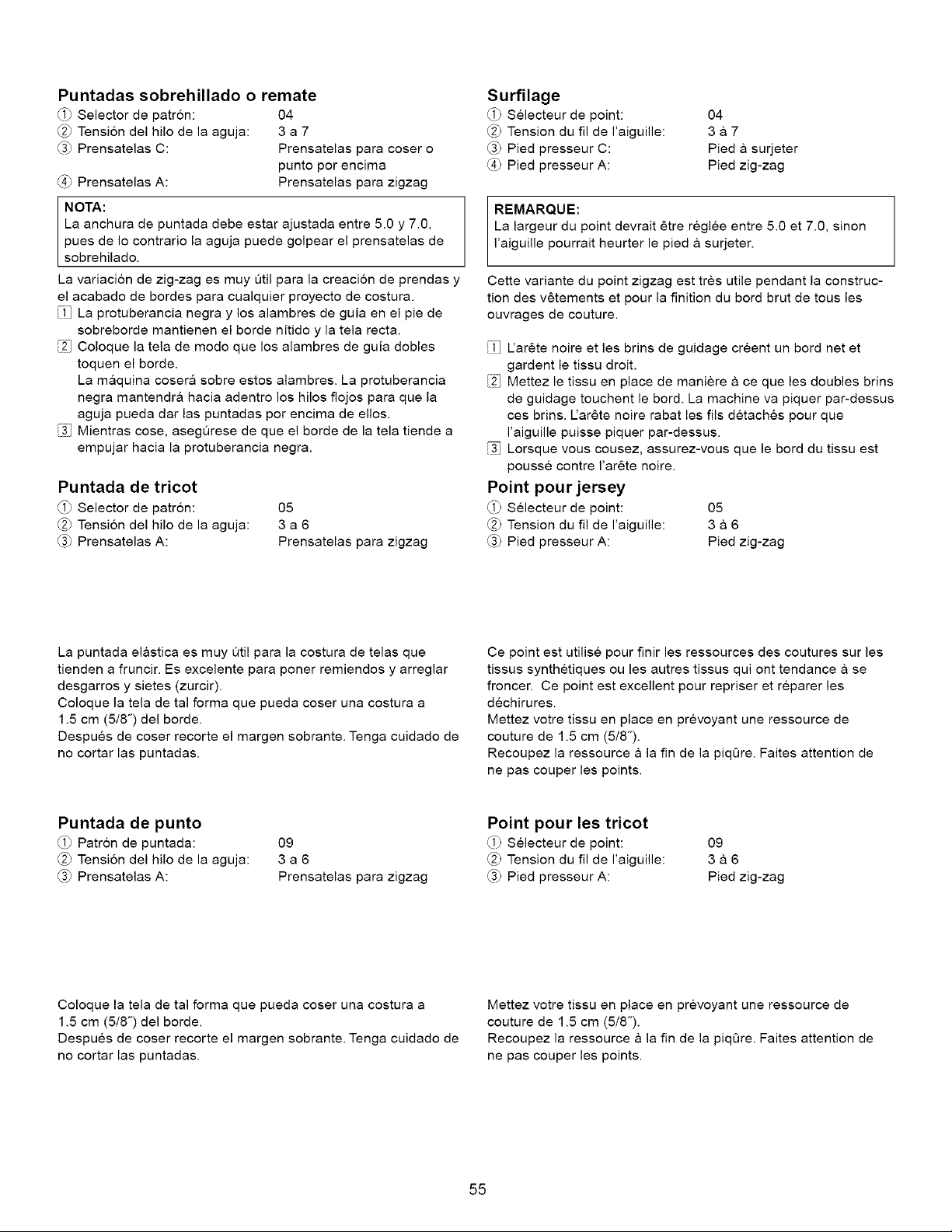

Puntadas sobrehillado o remate ..................................... 55
Puntada de tricot ............................................................. 55
Puntada de punto ............................................................ 55
Puntada de sobrehilado .................................................. 57
Puntada de sobrehilado II ............................................... 57
Costura de botones ......................................................... 59
Ojales automaticos .................................................... 61-65
• Preparaci6n para coser ................................................. 61
• Empezando a coser ...................................................... 63
Ajustes de la densidad y la anchura de los ojales .......... 65
• Para cambiar la anchura de las puntadas .................... 65
• Para cambiar la densidad de las puntadas ................... 65
Ojal de extremo redondo ................................................. 65
Ojal de cerradura ............................................................ 65
xv
INDICE
Ojal elastico ..................................................................... 67
Ojal de punto ................................................................... 67
Ajustes de la densidad y la anchura de puntadas en los
ojale de extremo redondo y ojale de cerradura ............... 67
• Para cambiar la densidad de las puntadas ................... 67
• Ajsutes de la anchura de las puntadas en el ojal de
extremo redondo ........................................................... 67
• Ajsutes de la anchura de las puntadas en el ojal 3 ...... 67
• Ajsutes de la anchura de las puntadas en el ojal
elastico y ojal de punto .................................................. 67
Ojete ................................................................................ 69
• Cosido ........................................................................... 69
Costura de ojales con cord6n ......................................... 71
Costura de cremallera ............................................... 73-75
• Colocando el pie para cremalleras ............................... 73
• Preparaci6n de la tela ................................................... 73
• Para coser ..................................................................... 73
Zurcido ............................................................................ 77
• Para coser ..................................................................... 77
• Para zurcir menos de 2 cm (3/4") ................................. 77
• Para ajustar la forma de las puntadas de zurcido ......... 77
• Para memorizar la puntada de zurcido ......................... 77
Hilvan de barra ................................................................ 79
• Memorizando el hilvan de barra ................................... 79
• Ajuste de la uniformidad de las puntadas de hilvan de
barra .............................................................................. 79
Acabado enrollado de los bordes de la tela (vea la hoja
adjunta) ........................................................................... 81
• Para coser ..................................................................... 81
Alforzas ........................................................................... 81
Hilvan de concha ............................................................. 83
Aplique ............................................................................ 83
C6mo quitar un patr6n de costura, letra o nOmero
usando la funcion de correccion ................................... 103
Agregando letras o espacios entre letras ...................... 105
SECClON V. MANTENIMIENTO DE LA MAQUINA
Limpieza del garfio y de los dientes de transporte ........ 107
Ensamble el garfio ........................................................ 107
Come quitar la bombilla ................................................ 109
Instalacion de la bombilla .............................................. 109
Identificacion y resolucion de problemas ...................... 111
SECCION IV. COSTURA DECORATIVA
Puntada de pluma ........................................................... 85
• Para coser ..................................................................... 85
Deshilachado .................................................................. 85
Puntada de concha(A) .................................................... 87
• Manera de coser ........................................................... 87
Puntada de concha(B) .................................................... 87
• Manera de coser ........................................................... 87
Costura para trabajo tipo mosaico .................................. 89
• Manera de cosa ............................................................ 89
Costura de puntada de satin ........................................... 89
Puntada en cruz .............................................................. 91
Puntada de arena ............................................................ 91
• Manera de coser ........................................................... 91
Puntada decorativa ......................................................... 91
Puntada de aguja doble .................................................. 93
Ajuste de balance del patr6n ........................................... 95
Ajuste de patrones de puntada elastica distorsionados .. 95
Ajuste de letras o nQmeros distorsionados en la
modalidad 3 ..................................................................... 95
Puntada del suplemento ................................................. 97
Programacion de patrones de costura decorativa ........... 99
Costura de letras ........................................................... 101
Funcion de correccion ................................................... 103
xvI
TABLE DES
PARTIE I. IDENTIFICATION DES PII_CES DE LA MA-
CHINE
Mallette et sac de transport .............................................. 3
Identification des pieces ................................................... 3
Accessoires et pieces disponibles ................................... 5
PARTIE II. PRlePAREZ-VOUS A COUDRE
Branchez la machine ........................................................ 7
Les premieres fois que vous utilisez votre machine ......... 7
Consignes de securite ..................................................... 7
Prise polarisee ................................................................. 7
Contr61ez la vitesse de couture ........................................ 7
Commande de la vitesse .................................................. 9
Commandes de la machine ....................................... 9-13
Bouton de montee/descente de I'aiguille ......................... 9
Bouton d'arr6t automatique .............................................. 9
Bouton de marche arriere ................................................ 9
Bouton de reglage de la nettete de I'ecran ...................... 9
Bouton de curseur .......................................................... 11
Bouton de mode ............................................................. 11
Selection de la largeur du motif ...................................... 11
Selection de la Iongueur du motif ................................... 11
Bouton de memoire ........................................................ 13
Touche d'effacement ...................................................... 13
Clavier ............................................................................ 13
• Selection directe de motifs ........................................... 13
• Touches numerotees .................................................... 13
Selection des motifs et affichage sur I'ecran .................. 15
Selection par touche numerotee .................................... 15
Choix de langue ............................................................. 17
Releve-pied presseur ..................................................... 19
Coupe-ill ......................................................................... 19
Rallonge de plateau ....................................................... 19
• Pour retirer la rallonge ................................................. 19
• Pour fixer la rallonge .................................................... 19
• Botte a accessoires ..................................................... 19
Changer I'aiguille ............................................................ 21
Rebait et installation du support de pied ........................ 21
• Rebait .......................................................................... 21
• Installation .................................................................... 21
Rebait et fixation du pied presseur ................................ 21
• Rebait .......................................................................... 21
• Fixation ........................................................................ 21
Dirrerents pieds presseurs ....................................... 23-25
Pied zig-zag (Pied A) ................................................... 23
Pied a point droit (Pied H) ............................................ 23
Pied a boutonniere automatique (Pied R) .................... 23
Pied a fermeture a glissiere (Pied E) ........................... 23
Pied a point d'ourlet invisible (Pied G) ......................... 23
Pied a point lance (Pied F) .......................................... 23
Pied a surjeter (Pied C) ............................................... 23
Pied a surfilage (Pied M) ............................................. 23
Pied de bordado (Pied P) ............................................ 25
Matelasser ................................................................... 25
Piqueuse 1/4 po (Option) ............................................ 25
Pied a niveleur (Option) ............................................... 25
Choix de I'aiguille et tissu ............................................... 28
Remplissage de la canette ....................................... 31-35
MATI_RES
• Retrait de la canette ..................................................... 31
• Porte-bobine horizontal ................................................ 31
• Porte-bobine supplementaire ....................................... 31
• Remplissage de la canette .......................................... 33
• Insertion de la canette ................................................. 35
Enfilage de la machine ............................................. 37-39
• Enfilage de la machine ................................................ 37
• Enfile-aiguille integre .................................................... 37
• Comment remonter le fil de la canette ......................... 39
Reglage de la tension du fil de I'aiguille pour le
point droit ....................................................................... 39
• Tension correcte ........................................................... 39
• Si la tension est bop elevee ......................................... 39
• Si la tension est trop faible ........................................... 41
PARTIE III. COUTURE DE BASE
Point droit ....................................................................... 43
• Debut d'une couture ..................................................... 43
• Changer la direction de la couture ............................... 43
• ,ikla fin d'une couture ................................................... 43
Utilisation des guides de couture sur la plaque
d'aiguille ......................................................................... 45
Tourner a angle droit ...................................................... 45
Marelasser ..................................................................... 45
Coudre les tissus epais .................................................. 47
Reglage manuel de la Iongueur du point ....................... 47
Les differentes positions de I'aiguille .............................. 47
Comment monter et descendre les griffes
d'entraTnement ............................................................... 49
B_tir ................................................................................ 49
• La fixation du pied a broder ......................................... 49
• La couture .................................................................... 49
Point arruere automatique .............................................. 51
Point extensible triple ..................................................... 51
Point droit extensible ...................................................... 51
Point d'arr6t automatique ............................................... 53
Point sellier ..................................................................... 53
Point zig-zag ................................................................... 53
Surfilage ......................................................................... 55
Point pour jersey ............................................................ 55
Point pour les tricot ........................................................ 55
Point de surfilage ............................................................ 57
Point de surfilage 11......................................................... 57
Pose des boutons ........................................................... 59
Boutonniere automatique ......................................... 61-65
• Preparation a la couture ............................................... 61
• Commencer a coudre .................................................. 63
Regler la largeur et la densite du point pour les
boutonnieres .................................................................. 65
• Pour changer la largeur du point .................................. 65
• Pour changer la densite du point ................................. 65
Boutonniere a bout rond ................................................. 65
Boutonniere trou de serrure ........................................... 65
Boutonniere extensible ................................................... 67
Boutonniere de tricot ...................................................... 67
Regler la largeur et la densite du point pour les
boutonnieres a bout rond et trou de serrure .................. 67
• Pour changer la densite du point ................................. 67
xvII
TABLE DES MATI_RES
• Reglage de la largeur du point sur la boutonniere
bout rond ................................................................... 67
• Reglage de la largeur du point sur la boutonniere
trou de serrure ............................................................. 67
• Reglage de la largeur du point sur la boutonniere
extensible et tricot ........................................................ 67
Oeillet ............................................................................. 69
• Couture ........................................................................ 69
Boutonnieres passepoilees ............................................ 71
Couture des fermetures a glissiere .......................... 73-75
• Fixation du pied a fermeture a glissiere ....................... 73
• Preparatifs avant la couture ......................................... 73
• La couture .................................................................... 73
Les reprises ................................................................... 77
• La couture .................................................................... 77
• Pour repriser moins que 2 cm (3/4") ............................ 77
• Pour changer la forme d'une reprise ............................ 77
• Pour memoriser un point de reprise ............................. 77
Les points de fixation ..................................................... 79
• Memoriser les points de fixation .................................. 79
• Reglez la regularite des points de fixation ................... 79
Ourlet roulotte ................................................................ 81
• La couture .................................................................... 81
Plis religieuse ................................................................. 81
Point de coquille ............................................................. 83
Appliques ....................................................................... 83
Remontage de la piste du crochet ............................... 107
Comment changer I'ampoule d'eclairage ..................... 109
Remplacement de I'ampoule ........................................ 109
En cas de probleme ..................................................... 112
PARTIE IV. POINTS DleCORATIFS
Point de smocks ............................................................. 85
• Pour coudre ................................................................. 85
Couture ajouree ............................................................. 85
Feston (A) ...................................................................... 87
• La couture .................................................................... 87
Feston (B) ...................................................................... 87
• La couture .................................................................... 87
Patchwork ...................................................................... 89
• La couture .................................................................... 89
Point lance ...................................................................... 89
Point de croix .................................................................. 91
Grains de sable .............................................................. 91
• La couture .................................................................... 91
Point decoratif ................................................................ 91
Couture a I'aiguille double .............................................. 93
Equilibrer un motif .......................................................... 95
Reglage d'un motif extensible deforme .......................... 95
Reglage des lettres et des chiffres deformes en
mode 3 ........................................................................... 95
Point d'unite d'extension ................................................. 97
La programmation des motifs decoratifs ........................ 99
Couture des lettres ....................................................... 101
Fonction d'edition ......................................................... 103
Effacer un motif, une lettre ou un chiffre en editant ...... 103
Ajouter des lettres ou un espace entre les lettres ........ 105
PARTIE V. ENTRETIEN DE VOTRE MACHINE
Nettoyage de la piste du crochet et des griffes
d'entraTnement ............................................................. 107
XVIII
SECTION I. NAME OF PARTS
Cabinets and sewing machine tote bag
(RSOS # 97611) (U.S.A only)
Sewing Machine cabinets and Tote bag are available
through the RSOS (Retail Special Order System) catalog at
your nearest Sears retail store.
Names of parts
Extension table (Accessory box)
Needle plate
Needle threader
Thread cutter
Face cover
Thread take-up lever
Upper thread guide
Thread tension dial
Spool pin
Large spool holder
Flip top stitch chart
@ Screen sharpness adjusting dial
@ Liquid crystal display
Function touchpad
@ Speed control lever
Up/down needle position button
Auto-lock button
@ Reverse stitch button
@ Feed balancing dial
Hook cover release button
@ Hook cover plate
@ Foot holder
@ Presser foot
@ Needle
@ Needle clamp screw
Thumb screw
@ Machine sockets
@ Power switch
@ Handwheel
Bobbin winder stopper
@ Bobbin winder spindle
@ Carrying handle
@ Hole for additional spool pin
Presser foot lifter
@ Buttonhole lever
Free-arm
@ Drop feed dog lever
@ Nomenclature plate
@ Power supply cord
Foot control
@ Hard cover
f
®
@
®
®
2
SECCION I. NOMBRE DE LAS PARTES
Gabinete y bolsa de mano
(RSOS #97611) (Solo E.E.U.U)
Usted encontrara una linea completa de gabinetes y bolsa de
mano para su m&quina de coser en el cat&logo RSOS que est& a
al venta en las tiendas Sears.
PARTIE I. IDENTIFICATION DES PIECES DE
LA MACHINE
Mallette et sac de transport
(RSOS #97611) (Seulement I_tats-Unis)
Vous trouverez dans les magasins Sears, ainsi que dans notre
catalogue une gamme complete de meubles et de sac de
transport pour les machines & coudre.
Nombre de las partes
_1_ Ampliacion m6vil de la superficie de costura (Estuche de
accesorios)
_2_ Placa de aguja
_3_ Ensartador de aguja automatico
_4_ Cortahilos
_5_ Cubierta frontal
_6_ Tirahilos
_7_ Guiahilos superior
_8_ Ajuste de tension del hilo superior
_-9_Portacarretes
_0_ Tapa-carretes grande
_ Table de patrones de puntada y caracteres
_ Boton de ajuste de nitidez de la pantalla
_ Partalla de cristal liquido
_ Panel de teclado
@ Palanca de control de velocidad
1_ Boton de subidaibajada de la aguja
_ Boton de remate autom&tico
@ Boton de puntada invertida
@ Eje equilibrador de puntada
_0_ Pulsador de apertura de la tapa de acceso a canilla
@ Tapa de acceso a canilla
@ Enmangue del prensatelas
_3_ Prensatelas
@} Palanca ajustadora de densidad de ojales
_ Tornillo de sujeci6n de la aguja
@ Tornillo del enmangue
@ Enchufe de la maquina
@ Interruptor de corriente
@ Volante
@ Tope del devanador de canillas
@ Eje del devanador de canilias
@ Asa de transporte
_33_Alojamiento del portacarretes adicional
_ Palanca de elevacion del prensatelas
@ Palanca de ojales
_3_ Brazo libre
@ Palanca de mando para los dientes del transporte
@ Placa de identificacion
@ Cable de conexi6n
@ Pedal de control
@ Maletin de transport
Identification des pi_ces
@b Rallonge de plateau (Bo_te a accessoires)
_2_ Plaque d'aiguille
_3_ Enfile-aiguille
_4_ Coupe-ill
_5_ Couvercle frontal
_6_ Levier releveur du fil
_7_ Guide du fil superieur
_8_ Molette de reglage de la tension du fil
_9_ Porte-bobine
_0_ Grande rondelie de porte-bobine
_ Tableau des motifs de pointes
_2_ Bouton de reglage de la nettete de I'ecran
_3_ Affichage a cristaux liquides
_4_ Clavier
_ Commande de la vitesse
_6_ Bouton de montee.descente de I'aiguille
_ Bouton d'arr6t automatique de marche arriere
_8_ Bouton d'equilibrage
_9_ Molette d'equilibrage de I'entrafnhement
_0_ Bouton de degagement du couvercle a crochet
_ Couvercle & crochet
@2_Support de pied
_3_ Pied presseur
@_ Levier de reglage de I'equilibragede la boutonniere
@_ Vis du pince I'aiguille
_6_ Vis de blocage
@_ Prise de la machine
@ Interrupteur de courant
@9_Volant
_0_ Butee d'enroulement de la canette
_ Enrouleur de la canette
_2_ Poignee de transport
@ Trou de porte-bobine
@_ Releve-pied presseur
_ Levier pour les boutonnieres
_6_ Bras libre
__ Levier de griffes d'entraTnement
_8_ Plaque signaletique
_9_ Cordon d'alimentation
g_ Pedale de contr61e
_i_ Couvercle de transport
Available accessories and attachments
To order parts and accessories listed below, call:
1-800-4-MY-HOME ® (1-800-469-4663)
Call anytime, day or night
When ordering parts and accessories, provide the following
information:
1. Part Number
2. Part Name
3. Model Number of Machine
Ref. No. Part No. Description
*102869107 10 x Bobbin
102403202 Spool pin felt
650807101 Assorted needle set
*993001100 5 x No.11 stretch fabric needle (BLUE)
*993011100 5 x No.I1 needle (ORANGE)
*993011400 5 x No.14 needle (RED)
*993011600 5 x No.16 needle (PURPLE)
*993011800 5 x No.18 needle (GREEN)
826815000 Twin needle
625031500 Additional spool pin
823801015 H:Straight stitch foot
832523007 A:Zigzag foot
822804118 F:Satin stitch foot
829801002 E:Zipper foot
753801004 R:Automatic buttonhole foot
822808008 M:Overcast foot
822801001 C:Overedge foot
820817015 G:BIind hem foot
822820006 P:Darning foot
"214872011 Walking foot
*200030108 1/4"Seam foot
"200029104 UItraglide foot
802422002 Quilter
000026002 Light bulb
647808009 Seam ripper/Buttonhole opener
820832005 Large screwdriver
802424004 Lint brush
822020503 Large spool holder
822019509 Small spool holder
*200003009 Piping foot
*200005001 Gathering foot
*200013105 Pin-tuck foot
*941620000 Hemmer foot (2 mm)
*034170100 Ruffler
*200081104 Hemmer foot set (4 mm, 6 mm)
032371118 Foot control
*200079109 Circular sewing attachment
842801058 Instructional video
* These items are not furnished with the machine, but may be
ordered per instructions above.
To order all sewing machine parts, including those parts
listed above:
1. Using the lnternet, type in "www3.sears.com" to reach
the Sears Parts Web site.
2. Follow the prompts, and enter your sewing machine
model number. You can find your sewing machine model
number on the back of your machine, on the
Nomenclaure Plate. Enter the first eight digits of this
number, followed by an asterisk (example: 385.19233*).
f
"1 2 3 4
/
6 7 8
11 12
"15
13
18
20 21 22 23
10
14
5
19
24 *27
*28
31
*29 *30
*32 33
4
Accesorios y refacciones disponibles
Para ordenar las partes y accesorios listados abajo, Ilame al:
1-800-4-MY-HOME _ (1-800-469-4663)
de 6 AM a 11 PM, hora del centro, los siete dias de la semana
AI ordenar partes y accesorios, proporcione la siguiente
informaci6n:
1. NQmero de parte
2. Nombre de la parte
3. Modelo de la maquina
Accessoires et pi_ces disponibles
Pour commander les pieces et les accessoires listes ci-dessous,
composez:
1-800-LE-FOYER (1-800-533-6937)
24h/24, 7j/7
Pour commander des pieces ou accessoires, veuillez preparer les
informations suivantes:
1. Numero de la piece
2. Nom de la piece
3. Reference du modele de la machine
:_eferencia Descripci6n
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
2O
21
22
23
24
25
26
27
28
29
3O
31
32
NOmero de
Ia parte
*102869107
102403202
650807101
*993001100
*993011100
*993011400
*993011600
*993011800
826815000
625031500
823801015
832523007
822804118
829801002
753801004
822808008
822801001
820817015
822820006
*214508002
*200030108
*200029104
802422002
900026002
647808009
820832005
802424004
822020503
822019509
*200003009
*200005001
*200013105
*941620000
*034170100
*200081104
032371118
*200079109
10 x Canillas
Fieltro para porta carretes
Juego de agujas
5 x Aguja No. 11 de tela etastica (AZUL)
5 x Aguja No. 11 (NARANJA)
5 x Aguja No. 14 (ROJA)
5 x Aguja No. 16 (PURPURA)
5 x Aguja No. 18 (VERDE)
Aguja doble
Portacarretes adicional
H:Prensatelas para puntada recta
A:Prensatelas para zig-zag
F:Prensatelas para puntada decorativa
E:Prensatelas para cremalleras
R:Prensatelas para ojal automatico
M:Prensatelas para sobrehilado
C:Prensatelas para coser a punto por encima
G:Prensatelas para puntada de dobtadillo invisibl_
P: Prensatelas para zurcir
Prensatelas de dobte arrastre
Prensatelas de puntada recta con 1/4" guia
Prensatelas par ultraglide
Acolchador
Bombilla
Cortador/Abreojales
Destornillador grande
Cepillo de limpieza
Tapa-carretes grande
Tapa-carretes pequeSol
Prensatelas para entubar
Prensatelas recogedor
Prensatelas para alforzas
Prensatelas para dobladillo (2 mm)
Prensatelas para fruncidos
Prensatelas para dobladilIo (4 mm, 6 mm)
Pedal de control
Accesorio de costura circular
33 842801058 Video casete
Estos artfculos no se proveen con la maquina, pero pueden
ser ordenados con las instrucciones arriba descritas.
Para ordenar partes adicionales para reparar su maquina, siga
estos pasos:
1. Escriba en la pantalla de Internet <<www3.sears.com>> para
visitar el sitio web de Sears Parts.
2. Siga las instrucciones y escriba su n_mero de modelo de la
maquina de coser. Ud. encontrar& el nQmero de modelo
detras de la maquina, en la Placa de Identificaci6n. Escriba
las ocho primeras cifras de este nQmero, seguido de un
asterisco (ejemplo:385.19233*).
N_de ref NTde piece Designation
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
39
31
32
33
*102869107
102403202
650807101
*993001100
*993011100
*993011400
*993011600
*993011800
826815000
625031509
823801015
832523007
822804118
829801002
753801004
822808008
822801001
820817015
822820006
*214508002
*209030108
*200029104
802422002
000026002
647808009
820832005
802424004
822020503
822019509
*200003009
*200005001
*200013105
*941620000
*034170100
*200081104
032371118
*200079109
842801058
10 x Canettes
Feutre de porte-bobine
Jeu d'aiguilles
5 x Aiguille nX'l1 pour tissu extensible (BLEUE)
5 x Aiguille n_l 1 (ORANGE)
5 x Aiguille nX'14 (ROUGE)
5 x Aiguille n_16 (VIOLET)
5 x Aiguille n_'18 (VERTE)
Aiguilles jumelees
Porta-bobine supplementaire
H:Pied a point droit
A:Pied zig-zag
F:Pied a point lance
E:Pied a fermeture a glissiere
R:Pied 8 boutonniere automatique
M:Pied a surfilage
C:Pied & surjeter
G:Pied a point d'ourlet invisible
P: Pied a bordado
Pied a niveleur
Piqueuse 114"
Pied ultragIide
Matelasser
Ampoule d'eclairage
Decoud-vite/Ouvre boutonniere
Gros tournevis
Brosse a peluches
Grande rondelle de porte-bobine
Petite rondetle de porte-bobine
Pied a ganseur
Pied 8 fronceur
Pied a plisseur
Pied 8 ourleur (2 mm)
Pied plisseur fronceur
Pied a ourleur (4 mm, 6 mm)
Pedal de contr61e
Accessoire de couture circulaire
Video-cassette
* Ces pieces ne sent pas fournies avec la machine, mais peuvent etre
commandees comme indique en haut de page.
Pour commander les pieces additionnelles afin de reparer votre
machine a coudre, suivez ces etapes :
1. Ecrivez <<www3.sears.com>> sur I'ecran de I'lnternet, pour
visiter le site Web de Sears Parts.
2. Suivez les instructions et ecrivez votre numero du modele.
Vous pouvez trouver le numero du modele au revers de la
machine, sur la Plaque Signaletique. Ecrivez les huits
premiers caracteres de ce numero, suivis de un asterisque
(exemple: 385.19233*).
SECTION II. GETTING READYTO SEW
Connecting machine to power supply
Foot control plug
Machine plug
Power supply plug
Power switch
Power supply cord
Foot control
Before connecting the power cord, make sure the voltage
and frequency shown on the machine conform to your
electrical power.
1. Turn off the power switch _.
2. Insert the foot control plug _, machine plug _ into the
machine.
3. Insert the power supply plug _ into the outlet.
4. Turn on the power switch _.
Before using your sewing machine
Before using your sewing machine for the first time, place a
waste fabric under the presser foot and run the machine
without thread for a few minutes. Wipe away any oil which
may appear.
For your safety
* While in operation, always keep your eyes on the sewing
area. Do not touch any moving parts such as the thread
take-up lever, handwheel or needle.
* Always turn off the power switch and unplug from the
power supply:
- When leaving the machine unattended.
- When attaching or removing any parts.
- When cleaning the machine.
* Do not place anything on the foot control, when not
sewing.
Polarized plug
This appliance has a polarized plug (one blade wider than
the other). To reduce the risk of electric shock, this plug is
intended to fit in a polarized outlet only one way. If the plug
does not fit in the outlet, reverse the plug. If it still does not
fit, contact a qualified electrician to install the proper outlet.
Do not modify the plug in any way.
Foot Controller Model YC-542 is used with
Sewing Machine Model 385.19233XXX.
(XXX - represents numbers 000 through 999.)
Controlling sewing speed
Sewing speed is varied by the foot control.
The further down you press on the foot control, the faster
the machine runs.
\
J
6
SECCION II. PREPARACION DE LA MAQUINA
PARA COSER
Conexibn de la m&quina a la red el_ctrica
_ Clavija de pedal de control
_2_ Clavija de la maquina
_3_ Clavija de toma de corriente
_4_ Interruptor de corriente
_5) Cable de conexion
_6) Pedal de control
Antes de enchufar el cable de conexion a la red de corriente
asegQrese de que el voltaje y la frecuencia de la maquina,
mostrados en la placa de identificacion, coincidan con los de la
red de suministro en su hogar.
1. Desconecte el interruptor de corriente _4_.
2. Introduzca la clavija de pedale de control _1_, la clavija de la
m&quina _2_en el enchufe de la m&quina.
3. Introduzca la clavija de toma de corriente _3) a la red.
4. Oprima el interruptor de corriente _4_.
PARTIE II. PR#PAREZ-VOUS/_. COUDRE
Branchez la machine
_ Fiche de pedale de contrSle
_2_ Fiche de raccord electrique
_3_ Prise electrique
_4_ Interrupteur de courant
_5) Cordon d'alimentation
_6) Pedale de contrSle
Avant de brancher le cordon d'alimentation, assurez-vous que
la tension et la frequence indiquees sur la machine sont
conformes & votre installation electrique.
1. Tout d'abord, eteignez la machine (Basculez rinterrupteur _4_
OFF).
2. Ensuite, branchez la fiche de raccord 0], fiche de raccord
electrique _2).
3. Connectez la prise electrique _3) a la prise de courant.
4. Appuyez sur I'interrupteur _4].
Cuando utilice por primera vez su m&quina de cose
Cuando utilice por primera vez su m&quina de coser, coloque una
pieza de tela debajo del el prensatelas
y haga funcionar la maquina sin hilo, durante unos pocos minutos.
Es normal que aparezcan salpicaduras de
aceite, limpielas y cosa normalmente.
Para su seguridad
* Cuando cosa, no pierda de vista el &rea de costura. No toque
ninguna pieza en movimiento tal como tirahilos, volante o aguja.
* Apague siempre la m&quina con el interruptor de corriente y
desenchufe la clavija de toma de corriente cuando:
- Deje la maquina desatendida.
- Vaya a poner o quitar alguna pieza.
- Limpie la maquina.
* No ponga nada encima del pedal de control al no coser.
Clavija polarizada
Para aparatos con clavija polarizada (una pieza del enchufe mas
ancha que la otra).
A fin de evitar el riesgo de descargas electricas, esta clavija esta
diseSada de forma que s61o puede introducirse en un sentido
dentro de una toma de corriente polarizada. Si no encaja
completamente en la toma de corriente, invierta la clavija. Si
tampoco encaja de esta forma pongase en contacto con un
electricista cualificado para que le instale una toma de corriente
apropiada. No intente modificar la clavija de ninguna forma.
Con esta maquina de coser Modelo 385.19233XXX deber&
usarse el pedal de control Modelo YC-542.
(XXX - representa los n_meros del 000 al 999.)
Control de la velocidad de costura
El pedal de control sirve para regular la velocidad de la costura.
La velocidad se regula pulsando el pedal de control con la planta
del pie, a mas presion, mas velocidad.
Les premieres lois que vous utilisez votre machine
Les premieres fois que vous utilisez votre machine, placez une
chute de tissu sous le pied presseur et faites fonctionner la machine
sans fil pendant quelques minutes. Essuyez les traces d'huile qui
pourraient se produire.
Consignes de s_curit_
* Pendant la couture, gardez toujours les yeux sur la couture en
cours et ne touchez aucune des parties mobiles, telles que le
levier releveur du fil, le volant ou raiguille.
* Eteignez et debranchez systematiquement la machine de la
prise de courant:
- Iorsque vous laissez la machine sans surveillance.
- Iorsque vous fixez ou retirez des parties detachables.
- Iorsque vous nettoyez la machine.
* Ne placez rien sur la pedale de contr61e, sauf pendant
rutilisation.
Prise polaris_e
Pour les appareils ayant une prise polarisee (une lame plus large
que rautre). Afin de reduire les risques de choc electrique, cette
prise de branchement est congue pour s'adapter a la prise
electrique murale dans un seul sens. Si elle ne rentre pas
completement dans la prise, retournez-la. Si elle ne se branche
toujours pas, faites appel a un electricien qualifie qui installera une
prise appropriee. N'essayez pas de modifier la prise.
La pedale de contr61e YC-542 s'utilise avec la machine modele
385.19233XXX.
(XXX represente les hombres de 000 a 999.)
Contr61ez la vitesse de couture
On change la vitesse de couture a raide de la pedale de contr61e.
Plus vous appuyez sur la pedale, plus la machine va vite.
Speed control lever
Sewing speed can be varied by the speed control lever
according to your sewing needs.
To increase sewing speed, slide the lever to the right.
To decrease sewing speed, slide the lever to the left.
Machine operating buttons
Up/down needle position button
Auto-lock button
(_ Reverse stitch button
Screen sharpness adjusting dial
Up/down needle position button
Up/down needle position button
Press this button to set the needle position up or down
when the machine stops.
Auto-lock button
Auto-lock button
• 1 4 ii_ I1 310
When sbtches $ _ _ ,_;_ are selected, the machine will
immediately sew locking stitches when the Auto-lock button
is pressed, then automatically stop. When sewing all other
stitches, the machine will sew locking stitches at the end of
the current pattern and automatically stop.
Reverse stitch button
(_ Reverse stitch button
i 4 5 I1 310 1/3
When stitches ,i, _ i:: ,i_+ # are selected, the machine will
sew in reverse while the reverse stitch button is pressed.
If you press the reverse stitch button when sewing all other
stitches, the machine will immediately sew locking stitches
and automatically stop.
Screen sharpness adjusting dial
(_ Screen sharpness adjusting dial
Use this dial to adjust the sharpness of the liquid crystal
display. If the screen is blank after you switch on the power,
adjust the screen brightness with this dial.
f
....,m ililll
Id>l Io
A
®
J
J
8
Palanca de control de velocidad
Utilice la palanca de control de la velocidad para cambiar la
velocidad de cosido segQn sus necesidades.
Para aumentar la velocidad, deslice la palanca hacia la derecha.
Para reducir la velocidad de cosido, deslice la palanca hacia la
izquierda.
Commande de la vitesse
La vitesse de piqt3re peut 6tre modifiee par la commande de la
vitesse selon vos besoins.
Pour augmenter la vitesse de piq0re, deplacer la commande vers
la droite.
Pour diminuer la vitesse de piqOre, deplacer la commande vers la
gauche.
Botones de operaci6n de la m&quina
(1) Bot6n de subida/bajada de la aguja
_2) Bot6n de remate automatico
_3) Bot6n de puntada invertida
_ Bot6n de ajuste de nitidez de la pantalla
Commandes de la machine
(1_ Bouton de montee/descente de I'aiguille
_2) Bouton d'arr6t automatique
_3) Bouton de marche arriere
_ Bouton de reglage de la nettete de I'ecran
Bot6n de subida/bajada de la aguja
_1_ Boton de subida/bajada de la aguja
Pulse este boton para subir o bajar la aguja.
Con este boton puede fijar la posicion de la aguja (arriba o abajo)
cuando se para la m&quina.
Bouton de mont_e/descente de I'aiguille
_1_ Bouton de montee/descente de I'aiguille
Appuyer sur ce bouton pour faire monter ou descendre I'aiguille.
Vous pouvez definir la position de I'aiguille avec ce bouton, en
position haute ou basse, quand la machine s'arrr6te.
Botbn de remate autom&tico
_2_ Boton de remate automatico
Cuando pulse el boton de remate automatico habiendo
i 4 5 ii
seleccionado las puntadas _ _ :: # 11 4;_ , la maquina cosera
inmediatamente puntadas de remate y luego se parara
automaticamente.
Con todas las demas puntadas, la maquina cosera puntadas de
remate cuando se acabe el patr6n que este cosiendo en ese
momento y luego se parara automaricamente.
Botbn de puntada invertida
_3) Boton de puntada invertida
Cuando pulse el boton de remate autom&tico habiendo
seleccionado las puntadas _ € 4 €, la maquina cosera
hacia arras hasta que suelte el boron.
Si pulsa el boron de puntada invertida mientras cose con una
puntada diferente alas mencionadas, la maquina cosera
inmediatamente puntadas de remate y luego se parara
automaticamente.
Bot6n de ajuste de nitidez de la pantalla
(4_ Boton de ajuste de nitidez de la pantalla
Use este bot6n para ajustar la nitidez de la pantalla de cristal
liquido. Si no se notan cambios en la pantalla con este boton.
Bouton d'arr_t automatique
_2) Bouton d'arr_t automatique
i ....
Lorsque les points _ " ,_ 4,_sont selectlonnes, la machine
couds automatiquement des points d'arr6t Iorsqu'on appuie sur le
bouton d'arr6t automatique, puis s'arr6te automatiquement.
Lors de la couture des autres points, la machine coud des points
d'arr6t automatiquement & la fin du motif en cours, puis s'arr6te
automatiquement.
Bouton de marche arri_re
_3_ Bouton de marche arriere
I 4 5 11310 _1
Lorsque les points _ _ i:: _ ,[ U sont s61ectionnes, la machine
couds en marche arriere Iorsque I'on appuie sur le bouton de
marche arriere. Si vous appuyez sur le bouton de marche arriere
Iorsque vous cousez les autres points, la machine coud
automatiquement des points d'arr6t puis s'arr6te
automatiquement.
Bouton de reglage de la nettete de I'ecran
(4_ Bouton de reglage de la nettete de I'ecran
Utilisez ce bouton pour regler la nettete de I'affichage & cristaux
liquides. Si rien n'apparaft sur I'ecran Iorsque vous allumez la
machine, reglez la luminosite de celui-ci a I'aide de ce bouton.
9
Machine operating buttons (continued)
Cursor keys
Mode key
Stitch width selection key
Stitch length selection key
Cursor keys
Cursor keys
Use these keys to check and correct pattern combinations
before sewing. For editing, use these keys to select editing
positon.
Mode key
Mode key
When the power switch is turned on, the direct pattern
selection is set automatically.
Press the mode key to change the mode.
Mode 1 (Black mode): Direct pattern selection
Mode 2 (Blue mode): Utility and decorative stitch pattern
selection
Mode 3 (Red mode): Number and block letter selection
* The triangle mark (_,) on the screen indicates the
selected mode number.
Stitch width selection key
Stitch width selecton key
Press "+" or "-" to change the stitch width.
Stitch length selection key
(_ Stitch length selection key
Press "+" or "-" to change the stitch length.
%
%
®
[
®
c=#=
1
A
2!2 32
__R_OTI
, , -II1
I ,t12
3.5 2.2 / J3
1 DIRECT I
2 01_99 I
@J
.-- ------ 2
7.0 25 __ 3
1 DIRECT I
2 01_99 I
WIDTH
(- +)
LENGTH
(- +)
J
lO
Botones de operacibn de la m&quina
(continuacibn)
_5_ Tecla de cursor
_6_ Tecla de selecci6n de modalidad
_7_ Selecci6n de anchura de la puntada
_8_ Selecci6n de la Iogitud de la puntada
Commandes de la machine (suite)
_-5.bBouton de cursor
_6_ Bouton de mode
_7_ Selection de la largeur du motif
_8_ Selection de la Iongueur du motif
Tecla de cursor
_5_ Tecla de cursor
Utilice esta tecla para:
Comprobar y corregir combinaciones de patrones antes de coser.
Para editar, utilice las teclas de control de Iongitud de puntada
Tecla de seleccibn modalidad
_6_ Tecla de selecci6n modalidad
Cuando usted conmuta a ON el interruptor de la maquina,
selecci6n directa de patr6n est& lista automaticamente.
Pulse tecla de selecci6n de modalidad para cambiar sus
modalidad.
_1_ Modalidad 1 (Modo negro): Selecci6n directa de patr6n
Modalidad 2 (Modo azul): Selecci6n de patr6n de uso general
y decorativas
_ Modalidad 3 (Modo rojo): Selecci6n de caracteres y nQmeros
* La marca del triangulo (_,) en la pantalla indica el nOmero
seleccionado del modalidad.
Bouton de curseur
_5_ Utilisez ce bouton pour:
Verifier et corriger les combinaisons de motifs avant de coudre.
Pour la mise en forme, enfoncez le bouton de commande de la
Iongueur de point.
Bouton de mode
_6_ Bouton de mode
Allumez I'interrupteur, selection directe du motif est place
automatiquement.
Appuyez sur bouton de mode pour changer son mode.
[1_ Mode 1 (Mode noir): selection directe du motif
[2_ Mode 2 (Mode bleu): selection motifs utilitaires et decoratifs
[3] Mode 3 (Mode rouge): selection motifs caracteres et
numerot6es
* La marque de triangle (_)sur I'ecran indique le nombre choisi de
mode.
Seleccibn de la anchura de la puntada
_7_ Seleccion de la anchura de la puntada
Pulse "+" o "-" para cambiar la anchura de la puntada.
S_lection de la largeur du motif
_7_ Selection de la largeur du motif
Appuyez sur "+" ou "-" pour varier la largeur du motif.
Seleccibn de la Iongitud de la puntada
_8_ Seleccion de la Iongitud de la puntada
Pulse "+" o "-" para cambiar la Iongitud de la puntada.
S_lection de la Iongueur du motif
_8_ Selection de la Iongueur du motif
Appuyez sur "+" ou "-" pour varier la Iongueur du motif.
11
Machine operating buttons (continued)
Memory key
Clear key
Function touchpad
Memory key
Memory key
The memory key will memorize your pattern selection.
Press the memory key after you selected your stitch
pattern. (You can program up to 50 patterns in memory.)
* The following patterns cannot be memorized.
* The machine cannot memorize stitch patterns in mode 1.
Use mode 2 or 3 to memorize the stitch patterns.
Clear key
Clear key
If an incorrect pattern is memorized, pressing this key
will immediately clear it (like a backspace key).
Function touchpad
Function touchpad
• Direct pattern selection
You can select the stitch patterns from 00 to 09 directly
in mode 1 (direct pattern selection mode).
• Number keys
Enter the 2-digit pattern number to select the desired stitch
pattern in mode 2 and 3.
@
®
' _ III
J_ 1 2 41_3
0I 02 03
;i::s
04 05 06
!8 Li9
07 08 09
I1o
oo
J
12
Botones de operacibn de la m&quina
(continuacibn)
(9) Tecla de memoria
_0_ Tecla de borrado
_# Panel de teclado
Commandes de la machine (suite)
_9_ Bouton de memoire
_0_ Bouton d'effacement
_# Clavier
Tecla de memoria
_9_ Tecla de memoria
AI pulsar esta tecla despues de seleccionar un patron, el patron
ser& memorizado el nQmero de veces que se pulse la
tecla. AI pulsar la tecla despues de seleccionar otro patron,
ese patron ser& memorizado despues del patron memorizado
anteriormente.
(El nQmero m&ximo de patrones de memoria es 50)
* Los siguientes patrones no pueden ser memorizados.
* Los patrones de modalidad directa no pueden ser
memorizados. Utilice el modalidad 2 o 3 para memorizar los
patrones de la puntada a partir.
Tecla de borrado
_0_ Tecla de borrado
Si se memoriza un patron incorrecto, pulse esta tecla para
borrarlo inmediatamente (similar a una tecla de "retroceso").
Bouton de m_moire
_9_ Bouton de memoire
Lorsqu'on appuie sur cette touche apres avoir selectionn6 un
motif, celui-ci sera m6morise autant de fois que I'on appuie sur la
touche. Lorsqu'on appuie sur cette touche apres avoir selectionn6
un autre motif, ce nouveau motif sera m6morise apres le motif
memoris6 prec6demment.
(Le nombre maximum de motifs en memoire est 50)
* Les motifs suivants ne peuvent pas 6tre m6morises.
* Les motifs en mode direct ne peuvent pas 6tre memoris6s.
Employez le mode 2 ou 3 pour apprendre par coeur les modeles
de point.
Touche d'effacement
_0_ Bouton d'effacement
Si vous memorisez un motif par erreur, vous pouvez I'effacer
immediatement en appuyant sur cette touche.
Panel de teclado
_ Panel de teclado
• Selecci6n directa de patrones
Puede seleccionar los patrones de100 al 09 cuando la tecla de
modalidad esta ajustada en la seleccion directa de modalidad
de patron.
• Teclas con n_meros
Pulse la tecla numerada correspondiente al nQmero de patron
para seleccionar el patroon deseado cuando el modalidad se
fija al modalidad 2 o 3.
Clavier
_# Clavier
• S61ection directe de motifs
Vous pouvez selectionner les motifs 00 a 09 Iorsque la touche
de mode est regl6e sur la selection directe.
• Touches num6rot_es
Appuyez sur les touches numerot6es correspondant au
numero du motif pour selectionner le motif de votre choix
quando le mode est place au mode 2 o 3.
13
Pattern selection and screen indication
You can select these patterns directly by pressing the
pattern keys. The following patterns can be selected
simply by pressing the pattern keys.
01 02 03 04 05 06 07 08 09 00
When the power swich is turned on, the mode 1 is set
automatically.
Press pattern key 4.
The display shows following information:
Stitch pattern: 04
Presser foot: A: Zigzag foot
(_) Stitch width: 5.0
Stitch length: 2.0
(_ Mode: 1
Number key selection
You can select the stitch patterns by pressing number keys.
This function cannot be used in direct pattern selection
mode (mode 1).
Example: pattern number 28
Select mode 2 (Utility and decorative stitch pattern
selection).
Press the number key on the function touchpad.
Example: Pattern 28, as shown.
Now the pattern 28 is selected.
14
%
%
%
%
1 .=.5 22 3
1 DIREC9T I
I _o ]II
1 2 ¢ 3
0I 02 03
)ii5 _ 6
05 06
t8 Li9
07 08 09
Ho
oo
2 01_99
3ABC
[
, , -'1"11
_I ,tt2
3.B 2.2 /J 3
1 DIRECT
_J2 01_99
1_,I_2L_[ _ _
I_,1__
;ff
li,li:_
I!°1 I
[
28
: i
7.0 0.4
Seleccibn de patrbn e indicacibn en la pantalla
Pulsando solo una tecla Ud. puede seleccionar los patrones de
puntada m&s frecuentemente usados. El indicador de patr6n
mostrara el patron seleccionado. Tambien puede seleccionar
estos patrones pulsando las teclas de sececci6n de patrones.
01 02 03 04 05 06 07 08 09 oo
I III
_ Cuando usted conmuta a ON el interruptor de la m&quina, el
mode 1 se fija autom&ticamente.
_] Pulse tecla de seleccion de patrone 4.
_3_ La pantalla muestra, de izquierda a derecha:
_1_ Patron de puntada: 04
_2_ Prensatelas: A: Prensatelas para zigzag
_3_ Anchura de puntada: 5.0
_4,bLongitud de puntada: 2.0
_5) Modalidad: 1
S_lection des motifs et affichage sur I'_cran
Vous pouvez choisir ces motifs en enfon_ant les boutons de
selection de motif. On peur choisir les motifs suivants au moyen
du bouton d'entree directed du point.
01
I
+
%
%
02 03 04 05 06 07 08 09 O0
Allumez I'interrupteur, le mode 1 est place automatiquement.
Appuyez sur la touche de motif sur le clavier 4.
Uecran affiche de la gauche vers la droite:
_ Selecteur de point: 04
_2) Pied presseur: A: Pied & zig-zag
_3_ Largeur du point: 5.0
_4_ Longueur du point: 2.0
_5_ Mode: 1
Seleccibn de tecla num_rica
Puede seleccionar los patrones seleccionando las teclas
numericas.
Esta funcion no se puede utilizar en el modo 1.
Ejemplo: patron 28
[1_ Escoja la modalidad 2.
Pulse la teclas numericas.
Ejemplo: Patron 28, tal como se muestra.
_ Ahora el patron 28 se selecciona.
S_lection par touche num_rot_e
Vous pouvez selectionner les motifs en appuyant sur les touches
numerot6es.
Cette fonction ne peut pas 6tre employee dans le mode 1.
Par exemple: motif 28
[1_ Selectionnez le mode 2.
Appuyez sur la touche num6rotees.
Par exemple: motif 28, comme indique.
_ Maintenant le motif 28 est choisi.
15
Language selection
Power switch
Memory key
English
French
Spanish
Turn on the power switch _ while pressing the memory
key _.
You can choose the languages (English, Spanish and
French) by pressing the _--I,-_ key or number keys.
Press the memory key _ to set the language.
f
%
%
'- --......
16
Seleccibn de la lengua
[i_ Interruptor de corriente
_2_ Tecla de memoria
_3_ Ingles
[4_ Frances
_5_ EspaSol
Choix de langue
[i_ Interrupteur de marche
_2_ Touche de memoire
_3_ Anglais
_4.bFran£ais
_5_ Espagnol
[1_ Encienda el interruptor de corriente _ mientras pulsa la tecla [1_ Basculez I'interrupteur de marche _ tout en appuyant sur la
de memoria _2). touche de memoire _2).
_] Puede seleccionar Igles, Frances o EspaSol pulsando la tecla _] Vous pouvez selectionner Anglais, Fran£ais ou Espagnol en
de (_l--b o la tecla de numericas, appuyant sur les touches de (--]--) touches de num6rotees.
_ Pulse la tecla de memoria _2_. _ Pulse la tecla de memoria _2_.
17
Presser foot lifter
Presser foot lifter
Normal up position
Highest position
The presser foot lifter _ raises and lowers the presser foot.
You can raise it about 114" (0.6 cm) higher than the normal
up position _ for easy removal of the presser foot, or to
help you place thick material under the foot.
Thread cutter
Thread cutter
You do not need a pair of scissors to cut the thread after
sewing. Simply use the built-in thread cutter.
f
J
J
Extension table
• Detaching the table
Pull the table away from the machine, as illustrated, for
"free-arm" sewing of cuffs and sleeves.
• Attaching the table
Push the extension table until it snaps into the machine.
Extension table
Pin
(_ Hole
Free-arm
• Accessory box
Open the cover of the accessory box toward you. The
sewing accessories are conveniently located in the box.
\
18
Palanca de elevacibn del prensatelas
_i_] Palanca de elevaci6n del prensatelas
_2_ Posici6n elevada normal
_3_ Posici6n m&s alta
La palanca de elevaci6n del prensatelas _1_se emplea para subir
y bajar el prensatelas. Usted puede subirlo aproximadamente
0.6 cm (1/4-) mas de la posici6n elevada normal _2_ para que le
resulte m&s facil colocar telas gruesas o como ayuda para quitar
el prensatelas.
Relive-pied presseur
_i_] Releve-pied presseur
_2_ Position relevee normale
_3_ Position relevee maximum
Le releve-pied presseur _1_remonte et abaisse le pied presseur.
Vous pouvez le remonter d'environ 0.6 cm (1/4-) plus haut que la
position normale _2_pour retirer plus facilement le pied presseur
ou pour vous aider a passer un tissu epais sous le pied.
Cortahilos
(1_ Cortahilos
No necesita tijeras para cortar el hilo despues de coser. Solo
necesita el cortahilos pr&ctico.
Coupe-ill
_1_ Coupe-ill
Vous n'avez pas besoin d'un paire de ciseaux a la fin d'une
couture. Utilisez tout simplement le coupe-fii integr6.
Ampliacibn mbvil de la superficie de costura
• Desmontaje de la ampliaci6n m6vil
Tire de la ampliacion m6vil hacia afuera de la maquina tal como
se ve en la ilustracion.
• Instalaci6n de la ampliaci6n m6vil
Empuje la ampliacion movil hacia que se mete de golpe en la
m&quina.
_1_ Ampliacion movil de la superficie de costura
_2_ Pasador
_3_ Alojamiento
_4_ Brazolibre
• Estuche de accesorios
Abre la tapa del estuche de accesorios girandola hacia usted.
Los accesorios de costura estan Iocalizados convenientemente
en el estuche.
Rallonge de plateau
• Pour retirer la rallonge
Eloignez-la de la machine comme illustre.
• Pour fixer la rallonge
Poussez la rallonge jusqu' & ce qu'elle s'encliquete sur la
machine.
_1_ Rallonge de plateau
_2_ Patte
_3_ Trou
_4_ Bras libre
• Boite & accessoires
Ouvrez le couvercle de la boi'te & accessoires en tirant vers
vous. Les accessoires de couture sont loges dans cette boite.
19
Changing needle
Needle clamp screw
Needle clamp
Turn off the power switch.
Raise the needle to its highest position by turning the
handwheel counterclockwise, toward you, and lowering
the presser foot. Loosen the needle clamp screw _ by
turning it counterclockwise. Remove the needle from the
needle clamp _.
Insert a new needle into the needle clamp _ with the
flat side to the rear. When inserting the needle into the
needle clamp _, push it up as far as it goes. Tighten
the needle clamp screw (_0firmly by turning it clockwise.
To see if the needle is good, place the flat side of the
needle onto something flat (needle plate, glass, etc.).
The gap between the needle and the flat surface should
be consistent. Never use a bent or blunt needle.
A damaged needle can cause permanent snags or runs
in knits, fine silks and silk-like fabrics.
To remove and attach the foot holder
Thumb screw
Foot holder
Presser bar
• To remove
Remove the thumb screw (_0by turning it counterclockwise
with a screwdriver.
• To attach
Match the hole in the foot holder _ with the threaded
hole in the presser bar (_. Fit the thumb screw (_) into
the hole. Tighten the screw _ by turning it clockwise with
a screwdriver.
Changing presser foot
Snap-on button (red button)
Groove
Pin
• To remove
Raise the needle to its highest position by turning the
handwheel counterclockwise. Raise the presser foot, and
press the red button _ on the back of the foot holder.
• To attach
Place the selected presser foot so that the pin (_) on the
foot lies just under the groove _ on the foot holder. Lower
the presser bar to lock the foot into place.
/
Fiat side
Lado piano
M¢p at vers
F E
%
Needle
Aguja
Aiguiile
%
,. , ,::'
,S,,"_:-_,_':: -::_7__
i
J
20
Cambio de aguja
_ Tornillo de sujecion de la aguja
_2) Alojamiento de la aguja
Apague la m&quina con el interrupter de corriente.
Suba la aguja hasta su posicion mas alta girando el
volante en el sentido contrario a las agujas del reloj, y baje
el prensatelas. Afloje el tornillo de sujecion de la aguja _1_
girandolo en el sentido contrario alas agujas del reloj. Retire la
aguja de su alojamiento _2) tirando de ella hacia abajo.
_1 Inserte una nueva aguja en el alojamiento de la aguja _2) con
el lade piano mirando hacia atr&s. Empuje la aguja hacia
arriba tanto come le permita apriete firmemente el tornillo de
sujecion de la aguja _,b.
_ Para verificar que una aguja esta bien, ponga el lado piano de
la misma sobre una superficie plana (placa de aguja, cristal,
etc.). La separacion entre la aguja y la superficie plana debera
ser uniforme. No emplee nunca agujas dobladas o con la
punta en mal estado. Las agujas da_adas suelen causar
enganches y carreras irreparables en tejidos de punto, sedas
finas y de imitaci6n seda.
Changer I'aiguille
_,b Vis du pince I'aiguille
_2_ Pince I'aiguille
Eteignez la machine. Faites monter I'aiguille le plus haut
possible en tournant le volant en sens antihoraire et _,b
abaissez le pied presseur. Desserrez la vis du pince-aiguille
en la tournant en sens antihoraire. Retire I'aiguille du
pince-aiguille _2_.
_2] Inserez la nouvelle aiguille dans le du pince-aiguille _2_,avec
le meplat vers I'arriere. Lorsque vous mettez en place une
nouvelle aiguille, poussez-la a fond vers le haut dans le
pince-aiguille. Serrez fermement la vis de fixation en la
tournant en sens horaire _.
_ Pour verifier la qualite d'une aiguille, placez le meplat de
I'aiguille sur une surface plate (la plaque d'aiguille, un morceau
de verre...) Uespace entre I'aiguille et la surface doit 6tre
constant. N'utilisez jamais une aiguille tordue ou 6moussee.
Une aiguille defectueuse peut 6tre une cause continue
d'ennuis et de points sautes, de ills tires dans les jerseys et les
soies naturelles ou artificielles.
Cbmo quitar/poner el enmangue del prensatelas
_,b Tornillo del enmangue
_2) Enmangue del prensatelas
_3) Barra prensatelas
• Para quitar
Gire con un destornillador el tornillo del enmangue _) en
sentido contrario a las agujas de reloj.
• Para poner
Coloque el agujero del enmangue _2_emparejandolo con el
agujero de la barra prensatelas _3). Coloque el tornillo del
enmangue @b dentro del agujero. Apriete el tornillo _ gir&ndolo
en el sentido de las agujas del reloj.
Cbmo quitar/poner el prensatelas
_1_ Boton de fijacion de prensatelas (boton rojo)
_2_ Enclavadura
_3_ Pasador
• Para quitar
Suba la aguja hasta su posicion mas alta girando el volante en
el sentido contrario alas afujas de reloj. Suba el prensatelas, y
pulse el bot6n rojo _ situado en la parte trasera del enmangue.
• Para poner
Coloque un pie prensatelas seleccionado en posici6n
longitudinal apoyado en su base con el pasador _3_justo por
debajo de la enclavadura _2_del enmangue. Baje la palanca de
elevacion del prensatelas para fijar el prensatelas en el
enmangue.
Retrait et installation du support de pied
_,b Vis de blocage
_2) Support de pied
_3) Barre du pied presseur
Retrait
Retirez la vis de blocage _ en la tournant darts le sens
antihoraire a I'aide du tournevis.
Installation
Alignez le trou du support de pied _2_avec le trou filete de la
barre du pied presseur _3_.Placez la vis dans le trou, et
serrez-la en tournant dans le sens _ horaire.
Retrait et fixation du pied presseur
_1_ Bouton de decrochage (bouton rouge)
_2_ Encoche
_3_ Broche
• Retrait
Faites monter I'aiguille le plus haut possible en tournant le volant
dans le sens antihoraire. Relevez le pied presseur, et appuyez
sur le bouton rouge _ situe a I'arriere du support de pied.
• Fixation
Placez le pied presseur choise afin que la broche _3) au pied soit
alignee avec I'encoche _2_sous le support de pied. Abaissez la
barre du presseur pour effectuer I'accrochage.
21
Presser foot types
• Zigzag foot (Foot A)
Use this foot for both straight and zigzag stitching.
• Straight stitch foot (Foot H)
Use this foot for straight stitching only with the center
needle position.
• Automatic buttonhole foot (Foot R)
Use this foot for one step automatic buttonholing.
Simply set a button on the guide of this foot and depress
the foot control. You can sew exactly the same length of
the buttonhole as the button.
• Zipper foot (Foot E)
This foot can be set to sew on each side of the zipper.
The edges of the foot guide the zipper and keep the seam
straight.
• Blind hem stitch foot (Foot G)
Use this foot for perfect blind hemming and topstitching.
The foot has ridges on the bottom to keep the fabric from
slipping, and a screw on top to guide the folded edge of
your hem.
• Satin stitch foot (Foot F)
Use this foot for satin stitch and outlining applique.
• Overedge foot (Foot C)
This foot is specially constructed for stitching and/or
overcasting. The small brush and wire guides help
control the fabric, hold the raw edge in place and keep it
from puckering, especially when sewing on knit fabrics.
• Overcast foot (Foot M)
This foot is specially designed to simulate prefessional
style overlocking. The wires on the foot effectively prevent
the fabric edge from puckering or rolling.
I
Foot A:
Prensatelas A:
Pied A:
Foot H:
Prensatelas H:
Pied H:
Foot R:
Prensatelas R:
Pied R:
Foot E:
Prensatelas E:
Pied E:
Foot G:
Prensatelas G:
Pied G:
Foot F:
Prensatelas F:
Pied F:
Foot C:
Prensatelas C:
Pied C
Foot M:
Prensatelas M:
Pied M:
J
J
J
J
J
1
22
Tipos de prensatelas
• Prensatelas para zigzag (Prensatelas A)
Utilice este prensatelas para puntada recta y puntada de
zigzag.
Diff_rents pieds presseurs
• Pied zig-zag (Pied A)
Ce pied convient pour les points zig-zags et les points droits.
• Prensatelas para puntada recta (Prensatelas H) • Pied & point droit (Pied H)
Utilice este prensatelas exclusivamente para puntada recta con Ce pied est uniquement recommande pour la couture & points
la posicion de la aguja al centro, droits avec I'aiguille en position centrale.
• Prensatelas de ojal autom&tico (Prensatelas R)
Utilice este prensatelas para hacer ojales automaticamente.
Simplemente ponga un boton en la guia de este pie y apriete el
pedal.
Pied & boutonni&re automatique (Pied R)
Utilisez ce pied pour realiser des boutonnieres
automatiquement, en une etape. Placez tout simplement un
bouton sur le guide de ce pied et appuyez sur la pedale de
contr61e. Vous pouvez alors coudre une noutonniere de la
Ionguerur exacte pour ce bouton.
• Prensatelas para cremalleras (Prensatelas E)
Este prensatelas se coloca para coser cada uno de los lados de
las cremalleras. Los bordes del prensatelas guian a Io largo de
la cremallera para mantener la puntada recta.
Pied & fermeture _ glissi_re (Pied E)
Ce pied est reglable pour piquer & droite eta gauche de la
glissiere. Les bords du pied glissent le long de la fermeture pour
piquer droit.
• Prensatelas para dobladillo invisible (Prensatelas G)
Utilice este pie para dobladillos perfectamente invisibles. El pie
tiene dobleces en la parte inferior para evitar que la tela se
deslice y un tornillo guia en la parte superior para guiar la parte
doblada de su dobladillo.
Pied _ point d'ourlet invisible (Pied G)
Avec ce pied, vous ferez des ourlets parfaits, sans que le fil
apparaisse. Des petites nervures sous le pied emp6chent le
tissu de glisser de c6te et le guide-bord donne des coutures
distance r6guliere du pli.
• Prensatelas para puntada decorativa (Prensatelas F) • Pied & point lanc_ (Pied F)
Utilice este prensatelas para puntada decorativa y aplicaciones. Servez-vous de ce pied pour le pourtour des appliques et le
point.
• Prensatelas para coser a punto por encima (Prensatelas C)
Este prensatelas es construido especialmente para costuras de
puntada y/o sobrehilado. El peque_o cepillo y el guiado pot
hilos ayudan a controlar la tela, mantener el borde en bruto en
su lugar e impedir el arrugamiento, especialmente al coser el
tejido de punto.
• Pied & surjeter (Pied C)
Ce pied est specialement con£u pour piquer et surjeter. La petite
brosse et les brins de guidage contr61ent le tissu, maintenant le
bord brut en place et I'emp6chant de froncer, ce qui est
particulierement utile pour les jerseys.
• Prensatelas para sobrehilado (Prensatelas M)
Este prensatelas esta especialmente dise_ado para simular un
sobrehilado professional. Los hilos del pie evitan eficazmente
que el borde de la tela se enrolle o se frunza.
• Pied & surfilage (Pied M)
Ce pied est specialement con£u pour simuler un surjetage de
qualite professionnelle. Les ills du pied emp6chent le bord du
tissu de froncer ou de rouler.
23
Presser foot types (continued)
• Darning foot (Foot P)
This is a special foot for basting. It holds fabrics while
taking a stitch, synchronizing with the needle bar
movement. This foot can also be used be for freehand
embroidery or quilting.
Darning foot:
Prensatelas para zurcir:
Pied a bordado:
• Quilter
The quilter helps keep the stitching lines straight.
• 1/4-Seam foot (Option)
This foot is useful for patchwork quilt. The guide on the
foot maintains an exact 1/4" (0.6 cm) seam allowance.
• Walking foot (Option)
This is special attachment for hard-to-feed materials. This
foot effectively prevents fabrics from shifting and
puckering. It is great for quilting and matching plaids.
Quilter:
Acolchador:
Guide a matelasser:
1/4" seam foot:
Prensatelas de puntada recta
con 1/4" guia:
Piqueuse 1/4 Po:
Walking foot:
Prensatelas de doble arrastre:
Pied a niveleur:
24
Tipos de prensatelas (continuacibn)
• Prensatelas para zurcir (Prensatelas P)
Es un prensatelas especial para hilvanar. Sujeta la tela mientras
realiza la puntada, sincronizando el movimiento de la barra de la
aguja. Este pie tambien se puede usar para el bordado libre y
trabajos de acolchado.
Diff_rents pieds presseurs (suite)
• Pied & bordado (Pied P)
Ce pied special est denstine aux b&tis. II maintient le tissu tout
en piquant, et fonctionne en synchronisation avec le mouvement
de la barre d'aiguille. Ce pied peut egalement servir a realiser
des broderies ou des travaux de ouatinage en mouvement libre.
• Acolchador
La guia de acolchado le ayuda a coser lineas rectas de
puntadas.
• Matelasser
Le guide a matelasser vous aide & coudre des lignes paralleles.
• Prensatelas de puntada recta con l/4"guia (Opci6n)
Este prensatelas es Qtil para acolchar patchwork. La guia del
prensatelas mantiene un margen entre el borde de la tela y la
costura de exactamente 0.7 cm (1/4").
• Piqueuse 1/4 po (Option)
Ce pied presseur est utile pour les courtepointes en "patchwork".
Le guide sur le pied presseur maintient une distance de couture
exacte de 1/4 po (0.7 cm).
• Prensatelas de doble arrastre (Opci6n)
Este prensatelas es un accesorio especial para materiales que
sean dificiles de introducir en la m&quina. El prensatelas impide
que la tela se deslice y se arrugue. Es perfecto para acolchados
y telas de cuadros.
• Pied _ niveleur (Option)
II s'agit d'un accessoire special pour les tissus difficiles a inserer.
Ce pied presseur emp6che efficacement les tissus de se
deplacer et de plisser. II est tres utile pour les courtepointes et
les tissus ecossais.
25
Selecting needle and fabric
For general sewing, use needle sizes 11 or 14. A fine thread and needle should be
used for sewing lightweight fabrics, so the fabric will not be marred. Heavy fabrics
require a needle large enough to pierce the fabric without fraying the needle thread.
In the needle set, there is one each of sizes 11, 14, 16, and 18, and a blue needle.
Use the blue needle to eliminate skipped stitches when sewing knits and synthetic
fabrics.
Special needles should be used on certain fabrics. A denim needle with a sharp tip
effectively pierces dense fabrics such as denim and canvas. For topstitching, a
special topstitching needle with a larger eye, accommodates heavier weight thread.
Leather needles punch small holes in leather and suede, allowing the thread to
follow through the hole.
Check your needles frequently for rough or blunt tips. Snags and runs in knits, fine
silks and silk-like fabrics are permanent, and are often caused by damaged
needles.
Always purchase a good quality thread. It should be strong, smooth and consistent
in thickness.
f
WEIGHT FABRIC NEEDLE SIZE
Chiffon, Georgette, Fine Lace, Organdy, Organdy 9 (65)
Very Light Net, Tulle 9 (65)
Batiste, Voile, Lawn, Pure Silk, Crepe de Chine,
Sheer Crepe, Chambray, Handkerchief Linen,
Gingham, Challis, Percale, Wool Crepe, Peau de Soie,
Taffeta, Satin, Silk Surah, Satin-backed Crepe,
Qiana
TYPE OF NEEDLE
Universal
Ball Point
Orange
Blue
11 (75)
11 (75)
12 (80)
Light
Blue 11 (75)
Single Knits, Jersey, Swimwear, Tricot
Ball Point 11 (75)
Leather, Suede Wedge Point Leather 11 (75)
Flannel, Velour, Velvet, Muslin, Velveteen, Poplin,
Corduroy, Broadcloth, Linen, Chintz, Gabardine, Felt, Red 14 (90)
Terry, Burlap, Quilted Fabrics
Double Knits, (synthetic and natural) Stretch
Medium
Velour,
Stretch Terry, Ball Point 14 (90)
Sweater Knits
Leather, Vinyl, Suede Wedge Point Leather 14 (90)
Denim, Sailcloth, Ticking Denim 16 (100)
Double Faced Wool, Heavy Coating, Fake Fur, Purple 16 (100)
Heavy Drapery Fabrics
Leather, Suede Wedge Point Leather 16 (100)
Canvas, Duck, Upholstery Fabrics Green 18 (110)
11 (75)
All Topstitching for Special Finish Topstitching
14 (90)
26
Seleccibn de hilo y tela
Para el cosido general se utilizan agujas del tama_o 11 o 14.
Los hilos y agujas delgados deberan utilizarse para coser tejidos ligeros evitando asi que estos se
puedan echar a perder. Cosa tejidos gruesos con una aguja Io suficientemente gruesa come para que
pueda penetrar el tejido sin que el hilo de la aguja se deshilache.
En la caja de agujas hay una aguja de cada tamaSo 11, 14, 16, 18, y una de talon azul del tamaSo 11.
Cuando cosa tejidos de punto y sinteticos, emplee la aguja de talon azul para evitar los fallos de
puntada.
Para ciertos tipos de tejidos deberan utilizarse agujas especiales. Para que la aguja pueda penetrar de
forma efectiva en los tejidos duros tales como tela vaquera y Iona deber& emplearse una aguja para
tela vaquera con una punta muy afilada. Para costuras a la vista deber& utilizarse una aguja especial
con un ojo grande por el que pueda pasar un hilo grueso resistente. Las agujas para cuero perforan
pequeSos agujeros en el cuero y los expanden permitiendo asi que el hilo pase a traves del agujero.
Inspeccione las agujas con frecuencia para comprobar que no esten embotadas o despuntadas. Las
agujas dafiadas suelen causar enganches y carreras irreparables en tejidos de punto, sedas finas y
imitaci6n de seda.
Adquiera siempre hilo de buena calidad. Deber& ser fuerte, suave y de grosor uniforme.
f
PESO TIPO DETELA TIPO DE AGUJA TAMAI_IO
DE AGUJA
Muy ligera Gasa, Gasa delgada, Encaje fino, Organdi, Malla Organdi,
Tul
Batista, Gasa, Lin6n, Seda natural, Crepe de China, Crepe
puro, Pafiuelo de lino, Guinga, Challis, Percal, Lana de
Crepe, Peau de Sole, Tafetan, Raso, Seda de Surah, Crepe
con Raso, Qiana
Universal
Punta de bola
Universal
Azul
9 (65)
9 (65)
11 (75)
11 (75)
12 (80)
Ligera
Azul 11 (75)
Punto sencillo, Jersey, Trajes de baSo, Tricot
Punta de bola 11 (75)
Cuero, Ante Aguja de CuSa 11 (75)
Franela, Terciopelo, Muselina, Pana, Popelina, Lino, Roja 14 (90)
Cretona, Gabardina, Fieltro, Toalla, Arpillera, Tejidos
acolchados
Media
Punto doble, Terciopelo el&stico, (sintetico y natural) Punta de bola 14 (90)
Toalla elastica, Jerseys de punto
Cuero, Vinilo, Ante Aguja de CuSa 14 (90)
Vaquera, Lona de vela, Cuti Vaquera 16 (100)
Lana de doble vista, Abrigo grueso, Violeta
Gruesa Piel de imitaci6n,Tejidos de Bayeton 16 (100)
Cuero, Ante Aguja de Curia 16 (100)
Lona, Brin, Tejidos para tapizado Verde 18 (110)
Todo Costuras a la vista para acabado especial Costuras a la vista 11 (75)
14 (90)
27
Choix de I'aiguille et tissu
Pour les coutures normales, utilisez une aiguille n_ 1 ou 14. On devrait utiliser du fil fin et une
aiguille fine avec les tissus 16gers pour ne pas les endommager. Les tissus Iourds necessitent une
aiguille assez grosse pour percer le tissu sans effilocher le fil de I'aiguille.
Dans un jeu d'aiguilles, il y a une aiguilie de chaque grosseur 11, 14, 16, 18 et une aiguille a bout
bleu. l_aiguille & bout bleu s'emploie pour coudre les tissus extensibles et les matieres synthetiques
sans sauter de points.
Des aiguilies sp6ciales devraient 6tre utilis6es avec certains tissus. On utilise une aiguille a jean
dont I'extr6mit6 est acer6e pour piquer les etoffes denses comme le jean et le canevas. Pour
surpiquer, une aiguille & surpiquer a gros chas permet I'emploi de ills plus 6pais. Les aiguilles pour
le cuir percent des petits trous dans le cuir et le daim, ce qui permet au fil de passer dans les trous.
V6rifiez r6guli6rement 1'6tat de vos aiguilles, qui peuvent 6tre emouss6es ou ebr6ch6es. Les accrocs
et les ills tir6s dans les tricots, les soles fines et les etoffes semblables & la sole sont d6finitifs et
sont souvent provoques par des aiguilles abfm6es.
Achetez toujours du fil de bonne qualit6. II dolt 6tre solide, lisse et d'6paisseur r6guli6re.
f Diam_tre
Poids Tissu Type d'aiguille d'aiguille
Mousseline, Cr6pe Georgette, Dentelle fine, Organdi, Tulle Universelle 9 (65)
Tres 16ger Pointe a bout rond 9 (65)
Batiste, zephyr linon, pure sole, cr6pe de chine, cr6pe fin, Orange 11 (75)
chambray, lin mouchoir, vichy, challis, percale, cr6pe de Bleue 11 (75)
laine, peau de sole, taffetas, satin, sole surah, cr6pe de 12 (80)
Leger satin, qiana
Tricots simple epaisseur, jersey, maillots de bain, tricot Bleue 11 (75)
Pointe a bout rond 11 (75)
Cuir, daim Biseautee speciale cuir 11 (75)
Flanelle, velour lisse, velour frappe, popeline, drap, lin, Rouge 14 (90)
chintz, gabardine, feutre, eponge, matelasse
Moyen Tricots double epaisseur (synthetiques et naturels), Pointe a bout rond 14 (90)
velour extensible, Eponge extensible, tricot epais
Cuir, vinyle, daim Biseautee speciale cuir 14 (90)
Denim, toile & voile Denim 16 (100)
Laine double face, manteau epais, fourrure synthetique, Violet 16 (100)
Lourd tissu d'ameublement
Cuir, Daim Biseautee cuir 16 (100)
Toile, tissus d'ameublement Verte 18 (110)
Tout SurpiqQre pour finitions speciales Surpiqt3re 11 (75)
k.. 14 (90)
j.
28
(blankpage)
(p&ginablanca)
(pageblanche)
29
Bobbin winding
• Removing the bobbin
Hook cover plate release button
Hook cover plate
Gently slide the hook cover plate release button _ to the
right and remove the cover plate _.
Lift out the bobbin.
\
\
• Horizontal spool pin
Spool pin
Large spool holder
Small spool holder
Spool stand
Lift up the spool pin _. Place a spool of thread on the spool
pin with the thread coming off the spool as shown.
Attach the large spool holder _, and press it firmly against
the spool of thread.
The small spool holder _ is used with narrow or small
spools of thread.
If the thread jams around the spool pin, use the spool
stand _.
f
J
• Additional spool pin
Spool stand
Additional spool pin
Hole for additional spool pin
Spool pin felt
The additional spool pin _ is for bobbin winding, without
unthreading the machine, and for twin needle sewing.
Set the spool stand _ under the additional spool pin _.
Insert the additional spool pin _ into the hole _.
Place the felt _ and a spool on the pin.
30
Bobinado de la canilla
• C6mo sacar la canilla
(1_ Pulsador de apertura de la tapa de acceso a canilla
_2) Tapa de acceso a canilla
Deslice el pulsador de apertura de la tapa de acceso a canilla (1_
hacia la derecha y quite la tapa _2).
Alce la canilla.
Remplissage de la canette
• Retrait de la canette
(1_ Bouton de degagement du couvercle du crochet
_2) Couvercle a crochet
Faites coulisser doucement vers la droite le bouton de degagement
du couvercle (1_ du crochet et retirez le couvercle _2).
Sortez la canette.
• Portacarretes horizontal
(1) Portacarretes
_2) Tapa-carretes grande
_3_ Tapa-carretes pequeSo
_4) Soporte para portacarretes adicional
Levante el portacarretes (1) y coloque un carrete de hilo en el
portacarretes con el final del hilo saliendo del carrete como se
muestra.
Coloque el tapa-carretes grande _2), y empQjelo firmemente contra
el carrete.
El tapa-carretes pequeSo _3_se usa con los carretes de hilo
estrechos o pequeSos.
Si el hilo se enreda en el portacarretes, utilice el soporte para
portacarretes adicional _4).
• Porte-bobine horizontal
(1) Porte-bobine
_2_ Grande rondelle de porte-bobine
_3_ Petite rondelle de porte-bobine
_4) Support de bobine
Soulevez le porte-bobine _1_.Placez y la bobine de ill, avec le fil
sortant de la bobine comme illustr&
Enfilez la grande rondelle de porte-bobine _2_et poussez-la contre
la bobine. On utilise la petite rondelle pour les bobines plus
minces.
Lorsque le fil s'entortille autour du porte-bobine _3_,utilisez le
support de bobine _.
• Portacarretes adicional
(1_ Soporte para poracarretes adicional
_2_ Portacarretes adicional
_3_ Alojamiento del portacarretes adicional
_4) Fieltro para portacarretes
El portacarretes adicional _2) se usa para bobinar las canillas
adicionales sin desenhebrar la m&quina o para costura con doble
aguja.
Ponga el soporte para portacarretes adicional _1) debajo del
portacarretes adicional _2).
Coloque el portacarretes adicional _2) en el alojamiento _3_y
ponga el fieltro _4) y un carrete de hilo en el portacarretes
adicional.
• Porte-bobine suppl_mentaire
(1_ Support de bobine
_2_ Porte-bobine supplementaire
_3_ Trou de porte-bobine
_4) Feutre du porte-bobine
Le porte-bobine supplementaire _2) permet de remplir des
canettes supplementaires sans desenfiler la machine.
Placez le support de bobine _1) sous la porte-bobine
supplementaire _2_.
Placez le porte-bobine supplementaire _2) dans le trou _3_.
Placez dessus la rondelle de feutre (4_ et la bobine.
31
• Winding the bobbin
Draw the thread from the spool.
Guide the thread around the thread guide.
Thread through the hole in the bobbin from the inside to
the outside.
Put the bobbin on the bobbin winder spindle.
Push the bobbin to the right.
With the free end of the thread held in your hand, depress
the foot control. Stop the machine when it has made a
few turns, and then cut the thread close to the hole in the
bobbin.
Depress the foot control again. When the bobbin is fully
wound, it stops automatically. Return the bobbin winder
to its original position by moving the spindle to the left,
and cut the thread as shown.
S
%
\
f
%
f
%
%
f
J
%
J
J
J
NOTE:
The position of the bobbin winder stopper is adjustable
depending on the required amount of thread on the
bobbin (example: 1/2 full or full). Using a screwdriver,
loosen the screw one turn or less, so that you can adjust
the position of the bobbin winder stopper. Do not take the
screw all the way out. Retighten the screw to fix the
stopper at the desired position.
32
• Bobinado de la canilla
8aque el hilo del carette.
[2] Guie el hilo alrededor del guiahilos de bobinado.
_] Pase el hilo por el agujero de la canilla desde dentro hacia
afuera tal como se indica en la ilustracion.
[41 Coloque la canilla en el eje del devanador de canillas.
Empuje la canilla a la derecha.
_] Coja el final del hilo con los dedos y pise el pedal de control.
Cuando haya dado unas cuantas vueltas, pare la m&quina
y corte el hilo que sale de la canilla.
Pise nuevamente el pedal de control. Cuando la canilla este
Ilena dejar& de girar autom&ticamente.
Empuje el eje del devanador hacia la izquierda para volverlo
a poner en su posicion original, y corte el hilo como se
muestra.
• Remplissage de la canette
Tirez sur le fil de la bobine.
[2] Passez le fil autour du guide fil.
_] Passez le fil dans le trou de la canette, de I'interieur vers
I'exterieur.
[41 Placez la canette sur I'enrouleur de canette.
Poussez la canette vers la droite.
_] En tenant I'extremit6 libre du fil a la main, appuyez sur la
pedale de contr61e. Arr6tez la machine apres quelques tours,
et coupez le fil au ras du trou dans la canette.
Appuyez de nouveau sur la pedale de contr61e.
Lorsque la canette est pleine, elle s'arr6te automatiquement
Remettez I'enrouleur de la canette dans la position d'origine,
en poussant I'axe vers la gauche, et coupez le fil comme
indique.
NOTA:
El tope del devanador de canillas puede ser ajustado a la
cantidad de hilo que requiere en la canilla (por ejemplo, I
a mitad o Ileno, etc.). Afloje el tornillo dando una o menos de
una vuelta con el destornillador grande para ajustar la posicion
del tope del devanador de canillas. No quite el tornillo
completamente de su posicion.
REMARQUE:
La butee d'enroulement de la canette peut 6tre regle6 selon la
quantite de fil desir6e sur la canette (par exemple, la canette &
moitie remplie, completement remplie.). A I'aide du tournevis,
desserrez la vis d'un tour ou moins, de fa£on a pouvoir regler la
position de la butee de I'enrouleur de canette. Ne retirez pas la
vis completement.
33
• Inserting the bobbin
End of thread
Notch
Notch
Threading diagram
Place a bobbin in the bobbin holder with the thread
running off counterclockwise.
Guide the thread into the first notch _ on the front side
of the bobbin holder. Draw the thread to the left, sliding it
between the tension spring blades.
Continue to draw the thread lightly until the thread slips
into the second notch _. Pull out about 6" (15 cm) of
thread.
Attach the hook cover plate. Check the threading by
referring to the diagram _ shown on the hook cover plate.
f
%
%
\
\
J
34
• Colocaci6n de la canilla en el portacanillas
_1_ Extremo de hilo
_2_ Ranura
_3_ Ranura
_ Esquema de enhebrado
Ponga una canilla dentro del portacanillas de modo que el
hilo se suelte en el sentido contrario alas agujas del reloj.
• Insertion de la canette
_1_ Extremit6 du fil
_2_ Encoche
_3_ Encoche
_ Guide d'enfilage
Placez la canette dans son support, le fil se deroulant en sens
antihoraire.
Pase del hilo por la ranura _2_en la parte frontal de
portacanillas. Tire del hilo hacia la izquierda pas&ndolo entre
la chapa-muelle de tensi6n del portacanillas.
Guidez le fil dans I'encoche _2) & I'avant du support de canette.
Tirez le fil vers la gauche en le glissant entre les lames du
ressort de tension.
ContinQe tirando del hilo ligeramente hacia atras hasta que
pase por la ranura _3_.Deje sobresalir aproximadamente
15.0 cm(6") de hilo.
Continuez & tirer doucement sur le fil jusqu'& ce qu'il glisse
dans I'encoche _3). Tirez environ 15.0 cm(6-) de ill.
_j Coloque la tapa de acceso a canilla dejando el hilo hacia atr&s
y por encima de la placa de aguja. Observe el esquema de
enhebrado _4_situado en la tapa de acceso a canilla y
compruebe si ha enhebrado correctamente.
_j Replacez en place le couvercle de navette. Placez les deux
languettes dans les fentes de la plaque de navette et
encliquetez-la en place. Vous trouverez un guide d'enfilage _4_
de la canette sur le couvercle de navette.
35
Threading the machine
• Threading the machine
Up/down needle position button
Spool
* Raise the thread take-up lever to its highest position.
Press up/down needle position button _ twice to raise
the needle.
* Raise the presser foot lifter.
* Place a spool on the spool pin, with the thread coming
off as shown.
Draw the end of the thread around the upper thread guide.
While holding the thread near the spool _, draw the end
of the thread down around the check spring holder.
Firmly draw the thread up from right to left over the
take-up lever, and down into the take-up lever eye.
Slide the thread behind the needle bar thread guide on
the left.
Thread the needle from front to back, or use a needle
threader.
• Needle threader
_Knob
_Hook
(_Guide
Lower the presser foot. Raise the needle to its highest
position. Push down the needle threader knob _ as far
as it will go.
Turn the knob (_0in the direction of the arrow on the
illustration, then insert hook into the needle eye.
The hook _ comes out through the needle eye from
behind. Being very careful of the needle point, draw the
thread around the guide (_ and under the hook _.
Turn the knob in the direction of the arrow on the
illustration, drawing the thread loop through the needle.
Pull the thread through the needle eye.
NOTE:
The needle threader can be used with a #11 to #16
needle, or a #11 Blue needle.
Thread size 50 to 100 is recommended.
S
x_
36
f
J
,-.. J
%
f
%
%
J
J
J
J
Enhebrado del hilo de la aguja
• Enhebrado del hilo de la aguja
_1_ Bot6n de subida/bajada de la aguja
_2_ Carrete
* Suba el tirahilos hasta su posici6n mas alta girando.
Pulse el bot6n de subida/bajada de la aguja _1_dos veces
para subir la aguja en su posici6n mas alta.
* Levante la palanca de elevaci6n del prensatelas.
* Coloque un carrete en el portacarretes con el hilo saliendo, tal
como se muestra.
[1_ Tire del hilo y coloquelo en el guiahilos superior.
Sosteniendo el hilo cerca al carrete _2_,tire del extremo del hilo
hacia abajo y p&selo alrededor del alojamiento del muelle
recuperador del hilo.
Tire del hilo con firmeza y paselo de derecha a izquierda por
el tirahilos.
[4_ Tire hacia abajo y paselo por el guiahilos de la barra de aguja.
Enhebre la aguja pasando el hilo de adelante hacia atras o
utilice un enhebrador de la aguja.
Enfilage de la machine
• Enfilage de la machine
_1_ Bouton de montee/descente de I'aiguille
_2_ Bobine
* Faites monter le levier releveur tendeur de fil le plus haut
possible.
Appuyez deux lois sur le bouton de montee/descente de
I'aiguille _1_pour remonter I'aiguille.
* Relevez le releve presseur.
* Placez la bobine de fil sur le porte-bobine, avec le fil sortant de
la bobine comme illustr&
[1_ Tenez le fil de I'aiguille et passez-le sous le guide ill.
En retenant le fil pres de la bobine _2_, tirez-le vers le bas, et,
de la droite vers la gauche, autour du dispositif a ressort.
_3_ Tirez fermement le fil vers le haut, puis de la droite vers la
gauche dans I'oeillet du levier releveur de ill.
_j Par la gauche, glissez le fil derriere le guide situe sur la barre
d'aiguille.
Enfilez I'aiguille de I'avant vers I'arriere ou utilisez
I'enfile-aiguille.
• Ensartador de agujas
_1_ Tirador
_2_ Enhebrador
_3_ Guia
[1_ Eleve la aguja hasta su posicion m&s alta. Baje el tirador _ del
enhebrador de agujas tanto como pueda.
_] Gire el tirador _ en la direcci6n de la flecha de la ilustraci6n,
entonces introduzca el enhebrador _2_en el agujero de la
aguja. Concentrese en la punta de la aguja y pase el hilo
alrededor de la guia _3_y por debajo del enhebrador _2_.
_3_ Gire el tirador en la direcci6n de la ilustracion, sacando el lazo
de hilo a traves de la aguja.
_j Tire del hilo a traves del ojo de la aguja.
• Enfile-aiguille int_gr_
(1_ Bouton
_2_Crochet
_3_Guide
[1_ Soulever I'aiguille & sa position la plus elev6e. Appuyer sur le
bouton de I'enfile-aiguille _1_aussi loin que possible.
Tournez le bouton dans la direction de la fleche sur le dessin,
puis enfilez le crochet _1_dans le chas de I'aiguille. Guidez le fil
autor du guide _2_et sous le crochet.
En faisant attention au point de I'aiguille, faire passer le fil
autour du guide _3_et sous le crochet _2_.
Tournez le bouton dans la direction de la fleche sur le dessin,
entrafnant la boucle du fil a travers I'aiguille.
_j Tirez le fil & travers le chas de I'aiguille.
NOTA:
El enhebrador de agujas se puede utilizar con las agujas #11 a
#16, o con una aguja #11 azul.
Se recomienda un hilo de tamaSo 50 a 100.
37
REMARQUE:
Uenfile-aiguille peut 6tre utilise avec une aiguille du No 11 au
No 16, ou une aiguille bleue No11.
Un fil de taille 50 & 100 est recommand&
• Drawing up bobbin thread
Raise the presser foot. Hold the needle thread lightly
with your left hand.
Press the up/down needle position button _ twice to
lower and raise the needle to pick up the bobbin thread.
Up/down needle position button
Pull both threads 4" to 6" (10 to 15 cm) under and
behind the presser foot.
Adjust the needle thread tension for a straight
stitch
• Correct tension
Needle thread (Top thread)
Bobbin thread (Bottom thread)
(_ To loosen
To tighten
The ideal straight stitch has threads locked between two
layers of fabric, as illustrated (magnified to show detail).
If you look at the top and bottom of a seam, notice that
the stitches are evenly balanced.
When adjusting the needle thread tension, the higher the
number, the tighter the top thread tension.
Results depend on:
- stiffness and thickness of the fabric
- number of fabric layers
- type of stitch
•Tension is too tight
Needle thread (Top thread)
Bobbin thread (Bottom thread
To loosen tension
Right side (Top side) of fabric
(_ Wrong side (Bottom side) of fabric
The bobbin thread shows through on the right side of the
fabric, and the stitch feels bumpy. Turn the dial to a lower
tension setting number to loosen the needle thread tension.
f
%
%
f
1
J
38
• Extracci6n del hilo de la canilla
Suba el prensatelas. Sujete ligeramente el hilo de la aguja
con la mano izquierda.
• Comment remonter le fil de la canette
Remontez le pied presseur. Tenez le fil de I'aiguilie souplement
de la main gauche.
_2] Pulse el bot6n de subida/bajada de la aguja _1_dos veces para
enganchar el hilo de la canilla.
Saque el hilo de la canilla tirando del hilo de la aguja.
_1_ Bot6n de subida/bajada de la aguja
_2] Appuyez deux fois sur le bouton de monteeidescente de
I'aiguille _1_pour accrocher le fil de la canette. Faites-le monter
en tirant le fil de I'aiguille vers le haut.
_1_ Bouton de montee/descente de I'aiguille
_-] Pase ambos hilos hacia atr&s por debajo del prensatelas. Deje _-] Tirez les deux ills vers I'arriere sous le pied presseur, sur une
un sobrante de ambos hilos de aproximadamente 10.0 a Iongueur de 10.0 & 15.0 cm (4- & 6").
15.0 cm (4-a 6").
Ajuste de la tensibn del hilo de la aguja para
puntada recta
• Tensi6n correcta
_1_ Hilo de la aguja (Hilo superior)
C2_ Hilo de la canilla (Hilo inferior)
C3_ Para aflojar
_ Para apretar
La puntada recta ideal cierra los hilos entre las dos telas tal
como se ve en la figura (ampliada).
Si observa la parte superior e inferior de la costura, se dara
cuenta de que no hay hilos flojos o apretados. Todas las
puntadas son uniformes e iguales.
AI ajustar la tension del hilo de la aguja, cuanto m&s alto sea el
nQmero ajustado, mayor sera la tension.
Los resultados depender&n de:
- la rigidez y el grosor del tejido
- el nQmero de capas de tejido
- el tipo de puntada
• El hilo est_ demasiado tenso
_ Hilo de ia aguja (Hilo superior)
_2_ Hilo de la canilla (Hilo inferior)
_3_ Para aflojar
_4_ Parte de arriba de la tela
_5_ Parte de abajo de la tela
El hilo de la canilla aparece por la parte de arriba de la tela y se
sentira desigual. Afloje la tension del hilo de la aguja girando
hacia arriba el ajuste de tension del hilo.
R_glage de la tension du fil de I'aiguille pour le
point droit
• Tension correcte
_1_ Fil de I'aiguille (Fil superieur)
_2_ Fil de la canette (Fil inferieur)
_3_ Pour rel&cher la tension
_4_ Pour augmenter la tension
Le point droit parfait dolt presenter des ills croises entre les deux
epaisseurs de tissu, comme illustre & gauche (agrandi pour
montrer les details).
En regardant le dessus et le dessous de la couture, vous
remarquerez qu'il n'y a pas d'interruption. Les points sont
alignes et egaux. Lors du reglage de la tension du fil de I'aiguille,
plus le numero est grand, plus le fil de I'aiguille sera tendu.
Le resultat depend:
- de la raideur et de I'epaisseur du tissu
- du tissu du nombre d'epaisseurs de tissu
- du type de point employe
• Si la tension est trop _lev_e
_,b Fii de I'aiguille (Fil superieur)
_2_ Fil de la canette (Fil inferieur)
_3_ Pour rel&cher la tension
_4,bEndroit du tissu
_5_ Envers du tissu
Le fil de la canette apparaft sur le c6te endroit du tissu et produit
des bosses. Tournez la molette vers le haut pour rel_cher la
tension du fil de I'aiguille.
39
• Tension is too loose
Needle thread (Top thread)
Bobbin thread (Bottom thread)
To tighten tension
Right side (Top side) of fabric
Wrong side (Bottom side) of fabric
The needle thread shows through on the wrong side
of the fabric, and the stitch feels bumpy. Turn the dial to a
higher tension setting number to tighten the needle thread
tension.
®
Adjust the needle thread tension for a zigzag
stitch
For an ideal zigzag stitch, the bobbin thread does not show
on the right side (Top side) of the fabric, and the needle
thread shows slightly on the wrong side (Bottom side) of the
fabric.
See the illustrations for the correct appearance.
To match this appearance, adjust the needle tension.
• Correct tension
Right side (Top side) of fabric
Wrong side (Bottom side) of fabric
Minimize the amount of needle thread visible on the
wrong side (Bottom side) of the fabric without causing
excessive puckering, or causing the bobbin thread to
show on the right side (Top side) of the fabric.
Results vary with fabric, thread and sewing conditions.
• Tension is too tight
Right side (Top side) of fabric
Wrong side (Bottom side) of fabric
The corner of each zigzag pulls together on the right side
of the fabric.
• Tension is too loose
Right side (Top side) of fabric
Wrong side (Bottom side) of fabric
The corner of each zigzag pulls together on the wrong
side of the fabric.
J
40
• El hilo est_ demasiado flojo
_1_ Hilo de la aguja (Hilo superior)
C2_ Hilo de la canilla (Hilo inferior)
C3_ Para apretar
_4_ Parte de arriba de la tela
_5_ Parte de abajo de la tela
El hilo de la aguja aparece por la parte de abajo de la tela y se
sentira desigual Tense la tension del hilo de la aguja girando
hacia abajo el ajuste de tensi6n del hilo
• Si la tension est trop faible
_1_ Fil de I'aiguille (Fil du superieur)
_2_ Fil de la canette (Fil du inferieur)
_3_ Pour augmenter la tension
_4_ Endroit du tissu
_5_ Envers du tissu
Le fil de I'aiguille apparaft &l'envers du tissu, et produit des
bosses. Tournez la molette vers le bas pour augmenter la
tension du fil de I'aiguille.
Ajuste de la tensibn del hilo de la aguja para
puntada zigzag
En la puntada zigzag ideal, el hilo de la canilla no aparecer& en la
parte de arriba de la tela y el hilo de la aguja se vera ligeramente
en la parte de abajo de la tela. Vea el aspecto correcto en las
ilustraciones. Para igualar esta apariencia, ajuste la tensi6n del
hilo de la aguja.
• Tensi6n correcta
_1_ Parte de arriba de la tela
_2_ Parte de abajo de la tela
Reduzca al minimo el hilo de la aguja visible en la parte de
abajo de la tela sin que se frunza en forma excesiva o haciendo
que el hilo de la canilla se yea en la parte de arriba de la tela.
Los resultados pueden variar segOn la tela, hilo y condiciones
de costura.
R_glage de la tension du fil de I'aiguille pour le
point zig-zag
Lorsqu'un point zig-zag est effectue correctement, le fil de la
canette ne parait jamais sur le c6te endroit du tissu et le fil de
I'aiguille apparaft a peine sur le c6te envers du tissu.
Reportez-vous aux figures ci-dessous pour voir & quoi ressemble
un point ex6cute correctement. Reglez la tension du fil de dessus
pour obtenir I'aspect desir&
• Tension correcte
_1_ Endroit du tissu
_2_ Envers du tissu
Reduisez la quantite de fil de I'aiguille visible sur I'envers du
tissu sans pour autant plisser excessivement le tissu et sans
que le fil de la canette n'apparaisse sur I'endroit du tissu. Les
resultats varient selon le tissu, le filet les reglages utilises.
• El hilo est_ demasiado tenso
_ Parte de arriba de la tela
_2_ Parte de abajo de la tela
Las esquinas de cada zigzag quedar&n demasiado tensas y
amontonadas en la parte de arriba de la tela
• Si la tension est trop _lev6e
_,b Endroit du tissu
_2_ Envers du tissu
Les pointes du motif zig zag ont tendance a se rapprocher sur
I endroit du tissu
• El hilo est_ demasiado flojo
_1_ Parte de arriba de la tela
_2_ Parte de abajo de la tela
El hilo de la aguja pasara por la parte de abajo de la tela y se
jalar& quedando casi junto.
• Si la tension est trop faible
_1_ Endroit du tissu
_2_ Envers du tissu
Le fil de I'aiguille a tendance & faire des boucles sur I'envers du
tissu et les points sont d6formes.
41
SECTION III. BASIC SEWING
Straight stitch
Stitch pattern:
Needle thread tension:
(_) Presser foot A:
(_ Presser foot H:
NOTE:
When using the straight stitch foot, make sure to use
the center needle position. Otherwise the needle may
strike the presser foot and possibly break.
01 or 11
2to6
Zigzag foot
Straight stitch foot
• Starting to sew
Raise the presser foot and position the fabric next to a
seam guide line on the needle plate (5/8" (1.6 cm) is most
common). Lower the needle to the point where you want
to start. Lower the presser foot and pull the threads
toward the back. Depress the foot control. Gently guide
the fabric along a seam guide line letting the fabric feed
naturally.
CAUTION: Do not place fingers near to the presser foot
when guiding fabric, or the needle clamp screw may
strike and injure your fingers.
• Changing sewing direction
Stop the machine and bring the needle down into the
fabric by pressing the up/down needle positionl button.
Raise the presser foot.
Pivot the fabric around the needle to change sewing
direction as desired. Lower the presser foot.
Up/down needle position button
Presser foot lifter
• Finishing sewing
Reverse stitch button
Thread cutter
Fabric
To fasten the ends of a seam, press the reverse stitch
button and sew several reverse stitches. Raise the
presser foot. Remove the fabric, draw the threads to the
back and cut them with the thread cutter. The threads
are now the proper length to begin sewing the next seam.
-- When pattern 02 ( _'l_) is selected, reverse stitches
M
are sewn automatically at the beginning of the seam,
then sewing continues forward.
When you reach the end edge of the fabric, press
the reverse stitch button once.
The machine will sew four reverse stitches, four
forward stitches then stop sewing.
S
S
L_J_
I
01
)
J
42
SECCION III. COSTURA BASICA
Puntada recta
_1_ Patr6n de puntada:
_2_ Tensi6n del hilo de la aguja:
_3_ Prensatelas A:
_4_ Prensatelas H:
NOTA:
PARTIE III. COUTURE DE BASE
Point droit
01 o 11 _1_ Selecteur de point: 01 ou 11
2 a 6 _2_ Tension du fil de I'aiguille: 2 & 6
Prensatelas para zigzag _3_ Pied presseur A: Pied zig-zag
Prensatelas para puntada _4_ Pied presseur H: Pied & point droit
recta
Cuando use el pie para puntada recta, asegQrese de poner la
aguja en la posici6n del centro. De Io contrario, la aguja
chocar& contra el prensatelas yes posible que se rompa.
• Para empezar a coser
Levante el pie prensatelas y posicione la tela junto alas lineas
guias en la placa de aguja (1.6 cm (5/8")).
Baje la aguja al punto donde quiera comenzar la costura. Baje
el pie y pase los hilos hacia atras por debajo del prensatelas.
Pise el pedal de control. Guie la tela con cuidado a Io largo de
la guia de costura dejando que la tela avance sola de forma
natural.
CUIDADO: No coloque los dedos cerca del prensatelas
mientras que dirige la tela. El tornillo de sujeci6n de la aguja
podria golpear y lastimar los dedos.
• Cambio de la direcci6n de costura
Pare la maquina y baje la aguja hasta la tela pulsando el
bot6n de subida/bajada de la aguja. Alce el prensatelas.
Gire la tela alrededor de la aguja para cambiar la direcci6n de
costura segt3n Io desee. Baje el prensatelas.
_1_ Bot6n de subida/bajada de la aguja
_2_ Palanca de elevaci6n del prensatelas
REMARQUE:
Lorsque vous utilisez le pied a point droit, assurez-vous que
I'aiguille est en position centrale. Autrement elle heurtera le pied
et se cassera.
D6but d'une couture
Levez le pied presseur et placez le tissu le long de la ligne de
repere sur la plaque d'aiguifle (la plus utilisee est & 1.6 cm
(5/8")).
Abaissez I'aiguille a rendroit oQ vous souhaitez commencer la
couture. Abaissez le pied presseur et tirez les ills vers rarriere.
Appuyez doucement sur la pedale de contr61e. Guidez le tissu
le long de la ligne de repere en laissant le tissu avancer
naturellement.
ATTENTION: Ne placez pas de doigts pres du pied presseur en
guidant le tissue. La vis de fixation de I'aiguifle peut frapper et
nuire les doigts.
• Changer la direction de la couture
Arr6tez la machine et abaissez raiguille dans le tissu en
appuyant sur le bouton de montee/descente de I'aiguille.
Relevez le pied presseur. Faites pivoter le tissu autour de
raiguille pour changer la direction de la couture comme vous le
souhaitez. Abaissez le pied presseur.
_1_ Bouton de montee/descente de I'aiguille
_2_ Levier du pied presseur
• Para terminar la costura
_ Bot6n de puntada invertida
_2_ Cortahilos
_3_ Tela
Para rematar el final de las costuras, pulse el bot6n de puntada
invertida y cosa unas puntadas hacia atras.
Levante el prensatelas. Saque la tela, tire de los hilos hacia
atras y c6rtelos con el cortahilos. AI cortar los hilos con el
cortahilos, quedar& el sobrante de hilo adecuado para
comenzar directamente una nueva costura.
-- Cuando se haya seleccionado el patron 02 ( 4_ ), la
m&quina coser& autom&ticamente unas puntadas hacia
atras al iniciarse la costura, y luego continuara cosiendo
hacia adelante.
Cuando est& terminando la costura al final de la tela, pulse
una vez el boton de puntada invertida. La m&quina cosera
cuatro puntadas hacia atras, cuatro hacia adelante y se
parara automaticamente.
.&.la fin d'une couture
_1_ Bouton de marche arriere
_2_ Coupe-ill
_3_ Tissu
Pour finir rextremit6 d'une couture, appuyez sur le bouton de
marche arriere et piquez plusieurs points en arriere.
Relevez le pied presseur. Retirez le tissu, tirez les ills vers
rarriere et coupez-les & I'aide du coupe-ill. Les ills sont ainsi
coupes & la bonne Iongueur pour commencer la prochaine
couture.
-- Lorsque le motif 02 ( ,_ ) est s61ectionne, des points en
arriere sont piques automatiquement au debut de la
couture puis la machine continue en avant.
Lorsque vous atteignez I'extremit6 finale du tissu, appuyez
une lois sur le bouton de marche arriere. La machine pique
alors quatre points en arriere, quatre point en avant et
s'arr6te automatiquement.
43
Using the seam guides on the needle plate
Needle drop position
Edge of fabric
(_ Needle plate guide line
The seam guides on the needle plate are engraved to help
you measure seam width. The numbers on the needle plate
indicate the distance between the center needle position
and the edge of the fabric. The lines are 118" (0.3 cm)
apart, and engraved at 318", 418", 518" and 618". The lines in
millimeters are 5 mm apart, and are engraved at 10 mm,
15 mm and 20 mm.
Turn a square corner
Cornering guide
Up/down needle position button
Presser foot lifter
When sewing with fabric edge at 5/8" seam guide, to turn
a square cover so that sewing continues at same distance
from edge.
1. Stop stitching when front edge of fabric reaches the
cornering guide lines _.
2. Lower the needle by pressing up/down needle position
button _.
3. Raise the presser foot and turn the fabric
counterclockwise 90Y.
4. Lower the presser foot, and begin stitching in the new
direction.
Quilting
Stitch pattern: 01
Needle thread tension: 2 to 6
Presser foot A: Zigzag foot
Presser foot H: Straight stitch foot
Quilter
NOTE:
When using the straight stitch foot, make sure to use
the center needle position. Otherwise the needle may
strike the presser foot and possibly break.
Quilter holding screw
Quilter
(_) Hole
(_ Distance
Use the seam guide lines on the needle plate, and the
free-arm, to help determine the distance between quilting
stitches. The quilter will help keep the stitching line straight.
Loosen the quilter holding screw _ on the back of the
presser foot as shown.
Slide the quilter _ into the hole (_ under the screw to
the width of quilting stitches you desire width.
Tighten the screw (_.
Sew guiding the quilter over the previous row of
stitching.
J
J
I
i%:!
_=_
01 3.5 22
1
44
Manera de usar las guias de costura en la placa
de la aguja
_1_ Posici6n de caida de la aguja
_2_ Borde de la tela
_3) Linea guia
La linea de guia de costura en el plato de la aguja y en la placa
cubre gancho, le ayudara a medir el ancho de la costura. El
numero en la placa de la aguja indican la distancia desde el
centro de la linea marcada de costura.Las lineas son 1/8" (0.3
centimetro) aparte, y grabado en 3/8", 4/8", 5/8" y 6/8". Las lineas
en milimetros son 5 milimetros de separado, y se graban en 10
milimetros, 15 milimetros y 20 milimetros.
Utilisation des guides de couture sur la plaque
d'aiguille
_1_ Position de I'aiguille
_2) Bord du tissu
_3) Ligne de guidage
Les guides de couture sont graves sur la plaque d'aiguille pour
vous aider & mesurer la largeur des ressources. Les lignes sont
marquees de la maniere suivante:
Les lignes sont 1/8" (0.3 centimetre) a part, et grave a 3/8", & 4/
8", a 5/8" eta 6/8". Les lignes en millimetres sont de 5 millimetres
de distantes, et sont gravees a 10 millimetres, & 15 millimetres et
20 millimetres.
Girando esquinas cuadradas
{1_ Guia para esquinas
_2_ Bot6n de subidaibajada de la aguja
_3) Palanca de elevacion del prensatelas
Girando una esquina cuadrada 1.6 cm (5/8") desde el borde de la
tela:
1. Deje de coser cuando el borde delantero de la tela Ilega a las
lineas de la guia para esquina {1_.
2. Baje la aguja pulsando el boton de subida/bajada de la aguja
_2) cuando el borde de la tela que esta orientada hacia usted
esta alineado con la guia de esquinas tal como se muestra.
3. Eleve el prensatelas y gire la tela 90 grados en sentido
antihorario.
4. Baje el prensatelas y comience a coser en la nueva direccion.
Tourner & angle droit
_1_ Guide-virage
_2_ Bouton de montee/descente de I'aiguille
_3_ Levier du pied presseur
Pour piquer en angle droit a 1.6 cm (5/8") du bord du tissu:
1. Arr6tez de coudre Iorsque le bord du tissu arrive au lignes du
guide-virage _1_.
2. Arr6tez de piquer et abaissez I'aiguille en appuyant sur le
bouton de montee/descente de I'aiguille _2_Iorsque le bord du
tissu vous faisant face s'aligne avec les guides d'angle comme
indiqu&
3. Levez le pied presseur et tournez le tissu dans le sens inverse
des aiguilles d'une montre a 90"£
4. Abaissez le pied presseur et commencez la couture dans la
nouvelle direction.
Acolchador
_1_ Patron de puntada:
_2) Tension del hilo de la aguja:
_3_ Prensatelas A:
_4_ Prensatelas H:
01
2a6
Prensatelas para zigzag
Prensatelas para puntada
recta
_5) Acolchador
NOTA:
Cuando use el pie para puntada recta, asegQrese de poner la
aguja en la posicion del centro. De Io contrario, la aguja chocar&
contra el prensatelas y es posible que se rompa.
_1_ Tornillo
_2) Acolchador
_3) Apertura
_4_ Lineas de medicion
La guia de acolchado le ayuda a coser lineas de puntadas.
_] Afloje el tornillo de acolchado _1_en la parte posterior del
prensatelas tal como se muestra.
[2] Deslice la guia de acolchado _2_hacia la apertura _3_debajo el
tornillo de acuerdo con la anchura de las puntadas de
acolchado que desea entre las lineas de medicion.
Apriete el tornillo 0_.
Cosa Ilevando la guia sobre la anterior linea de puntada.
IVlarelasser
_1_ Selecteur de point:
(2_ Tension du fil de I'aiguille:
(3_ Pied presseur A:
_4_ Pied presseur H:
_5_ Marelasser
01
2&6
Pied zig-zag
Pied a point droit
REMARQUE: I
Lorsque vous utilisez le pied & point droit, assurez-vous que
I'aiguille est en position centrale. Autrement elle heurtera le pied
et se cassera.
_1_ Vis
_2_ Guide & matelasser
(3) Trou
_4_ Lignes de mesure
Le guide & matelasser vours aidera a coudre des lignes paralleles.
Desserrez la vis (1) du guide a I'arriere du pied presseur
comme indiqu&
_2] Enfilez le guide a matelasser _2_dans I'ouverture sous la vis,
de la largeur que vous souhaitez entre les rangees de points.
Resserrez la vis 0_.
_4_ Effectuez votre couture en dirigeant la tige du guide le long de
la couture prec6dente.
45
Sewing on heavy fabrics
Fabric
Black button
The black button _ on foot A will lock the foot in a horizon-
tal position if you push it in before lowering the presser foot.
This ensures even feeding at the beginning of seams and
helps when sewing many layers of fabric such as sewing
over welt seams when hemming jeans.
When you reach the point of an increased thickness, lower
the needle and raise the presser foot. Press down on the
toe of the foot and push in the black button _, then lower
the foot and continue sewing.
This button releases automatically after a few stitches.
Manual stitch length
Press "-" or "+" to adjust the stitch length.
To decrease length, press "-".
To increase length, press "+".
The pre-programmed stitch length setting is suitable for
most of your sewing needs. However, you can change
these settings to accommodate different fabric
characteristics or achieve a desired effect. Hold down "-"
or "+" until you reach the desired setting.
* The reverse stitch length cannot be set longer than
1/8" (0.3 cm)
'%'2'21
3.B
LENGTH
J
Variable needle position
These settings apply only to "straight" stitch patterns #1
through #3, #10, #11, #20, #30, #31, and #33 through #35.
01 02 03 10 11 20 30 31 33 34 35
"l If l'',l T ,I
+ _ _III_cD € cp _3 _3 + alb _111_
When you select stitch patterns above, you can adjust the
left/right needle position. When you press "-", the needle
position will move to the left. When you press "+", the
needle position will move to the right.
Left (0.0)
Middle (3.5)
Right (7.0)
NOTE:
When using the straight stitch foot, make sure to use
center needle position _. Otherwise the needle may
strike the sewing foot and possibly break.
K
46
WIDTH
"%':1
3.E;
J
r
J
_ czzz_
Manera de coser telas pesadas
(i_ Tela
_2_ Bot6n negro
El bot6n negro _2_del pie A fijara al pie en la posici6n horizontal
si Io pulsa antes de bajar el prensatelas. Esto asegura una
alimentaci6n uniforme al comienzo de las costuras y ayuda al
coser muchas capas de tela, como por ejemplo al coser ribetes
al hacer los bordes de los pantalones "jeans".
AI Ilegar a un area de mayor espesor, baje la aguja y alce el
prensatelas. Oprima el pulgar del pie y pulse el bot6n negro _2_
despues, baje el pie y siga cosiendo.
Este bot6n se suelta automaticamente despues de hacer
algunas puntadas.
JNOTA: AI coser un borde, seleccione el patr6n de puntada 11.
Coudre les tissus _pais
_ Tissu
_2_ Bouton noir
Appuyer sur le bouton _2_situe sur le pied A (avant de I'abaisser)
le bloque en position horizontale. Cela vous assure une progres-
sion reguli6re du tissu au debut des coutures et facilite la couture
de plusieurs epaisseurs de tissu telles que le passage des
coutures anglaises Iorsque vous faites un ourlet sur les jeans.
Lorsque vous arrivez a un endroit tres epais, abaissez I'aiguille et
relevez le pied. Appuyez sur I'avant du pied et appuyez sur le
bouton noir _2_,puis abaissez le pied et continuez la couture.
Cette fonction se rel_che apres quelques points.
REMARQUE:Lorsque vous cousez une bordure, selectionnez le
I motf 11.
Ajuste manual de la Iongitud de puntada
Pulse la tecla "-" o "+" para ajustar la Iongitud de puntada.
Para disminuir la Iongitud de puntada, pulse la tecla "-".
Para aumentar la Iongitud de puntada, pulse la tecla "+".
Longitud de puntada programada es adecuado para la mayoria
de los tipos de costura que usted vaya a necesitar. Sin embargo,
usted puede cambiar estos ajustes para acomodarlos a
diferentes caracteristicas de tejido o para obtener los efectos que
desee.
Mantenga pulsada la tecla "-" o "+" hasta poder ver en la pantalla
el ajuste que desea.
* La Iongitud de puntadas invertidas no puede ajustarse a
una Iongitud superior a los 0.3 cm (118-).
R_glage manuel de la Iongueur du point
Appuyez sur les touches "-" ou "+" pour regler manuellement la
Iongueur du point.
Pour diminuer la Iongueur, appuyez sur la touche "-".
Pour augmenter la Iongueur, appuyez sur la touche "+".
Le reglage pre-programm6 de la Iongueur du point est adapte
la plupart de vos travaux de couture.
Toutefois, vous pouvez modifier ces reglages pour les adapter
aux caracteristiques d'un tissu particulier, ou pour obtenir un
certain effet.
Maintenez la touche "+" ou "-" enfoncee jusqu'a I'obtention du
reglage desir&
* La Iongueur du point arriere ne peut pas exceder 0.3 cm
(1/8").
Cbmo cambiar la posicibn de la aguja
Estos ajustes s61o son aplicables a los patrones de puntada recta
nQmeros del #1 al #3, y #10, #11, #20, #30, #31 y #33 al #35.
01 02 03 10 11 20 30 31 33 34 35
=cl ,l If l'',l T I,
c_ _ _III_ c D € cp c!_3 c!::D3 + Jib _111_
Cuando seleccione los patrones de puntada arriba, podr& mover
la aguja a la posicion derecha / izquierda.
AI pulsar la tecla "-", la aguja se movera a la posicion izquierda.
AI pulsar la tecla "+', la aguja se movera a la posicion derecha.
_,b Izquierda (0.0)
_2_ Centro (3.5)
_3_ Derecha (7.0)
Les diff_rentes positions de I'aiguille
Ces reglages ne s'appliquent qu'aux motifs & points "droits", n¥1
n_'3, n_'lO, n¥11, n_'20, n¥30, n_'31 et n¥33 & n_'35.
01 02 03 10 11 20 30 31 33 34 35
I cl ,l If 'I' I,
+ _ _III_cD € m + _3 clD Jlb _111_
Lorsque les motifs ci-dessus, vous pouvez regler la position
droite/gauche de I'aiguille.
Lorsque vous appuyez sur la touche "-", I'aiguille se deplace vers
la gauche.
Lorsque vous appuyez sur la touche "+", I'aiguille se deplace vers
la droite.
_1_ Gauche (0.0)
_2_ Milieu (3.5)
_3_ Droite (7.0)
NOTA:
Cuando use el pie para la puntada recta, asegOrese de poner la
aguja en la posicion del centro _2_.
De Io contrario, la aguja chocara contra el prensatelas y
posiblemente se romper&.
REMARQUE:
Lorsque vous utilisez le pied & point droit, assurez-vous que
I'aiguille est en position centrale _2_.
Autrement, I'aiguille heurtera le pied et se cassera certainement.
47
To drop or raise the feed dog
The drop feed dog lever is located underneath the free arm
bed on the back side of the machine.
To drop the feed dog, push the lever in the direction
of the arrow, as illustrated.
To raise the feed dog, push the lever in the direction
of the arrow, as illustrated, and turn the handwheel
toward you. Feed dog must be up for normal sewing.
Basting
Stitch selector: 20
Needle thread tension: 1 to 3
Presser foot P: Darning foot
• Attaching the darning foot
Foot holder
Thumb screw
(_) Pin
Needle clamp
Raise the needle.
Remove the foot holder _ by loosening the thumb
screw _.
Attach the darning foot on the presser bar putting
the pin (_ on the needle clamp (_. Tighten the thumb
screw _ firmly with a large screwdriver.
f-
f
%
_7
®
i
i
i I
2 0 P 3.5
J
J
• To sew
Lower the feed dog by switching the drop feed lever to
the right.
Set the thread tension dial between 1 and 3.
Put some fabric under the foot and press up/down
needle position button twice to bring the needle thread
down through the hole in the foot. Pull the fabric and
thread to the rear. Lower the presser foot.
Press down the foot control. The machine stops after
each stitch.
Move the fabrics to where you want a next stitch.
Repeat steps _ to _ to sew. Afrer finishing sewing,
pull the threads and fabric to the rear side.
* After sewing, reset the thread tension dial at "4"
and raise the feed dog, slide the drop feed lever to
the left.
f
\\\.
\
J
48
Cbmo subir/bajar los dientes del transporte
La palanca de mando para los dientes del transporte est& debajo
del brazo libre colocabo en la parte del reves de la m&quina.
_1) Para bajar los dientes del transporte empuje la palanca de
mando en la direccion indicada por la flecha como se
muestra en la ilustraci6n.
_2) Pour subir los dientes del transporte empuje la palanca de
mando en la direccion indicada por la flecha come se muestra
en la ilustracion y gire el volante de mane hacia usted.
Los dientes de transporte deben estar subidos para las
costuras normales.
Hilv&n
_) Selector de puntada:
_2) Tension del hilo de la aguja:
_3) Prensatelas P:
20
la3
Prensatelas para zurcir
Comment monter et descendre les griffes
d'entrainement
Le levier des griffes d'entra_nement est situe sous le berceau du
bras libre a I'arriere de la machine.
_1) Pour faire descendre les griffes d'entraTnement, poussez le
levier dans le sens de la fleche comme illustr&
_2_ Pour les faire monter, poussez le levier dans le sens de la
fleche comme illustre et tournez la volant & main vers vous.
Les griffes doivent 6tre relevees pendant la couture
normale.
B&tir
_1) Selecteur de point: 20
_2_ Tension du fil de I'aiguille: 1 & 3
_3_ Pied presseur P: Pied & bordado
• Instalaci6n del prensatelas para bordado
(1) Enmangue del prensatelas
_2)Tornillo
_3_ Pasador
_4) Sujetador de aguja
Alce la aguja.
[2_ Quite el enmangue del prensatelas Q) aflojando el tornillo de
orejas _2_.
[3] Instale el prensatelas para bordado en la barra prensatelas
colocando el pasador _3_sobre el sujetador de aguja _4_.
Apriete el tornillo _2) de orejas firmemente usando un
destornillador grande.
• La fixation du pied & broder
_1) Support du pied
_2)Vis
_3) Broche
_4) Pince de I'aiguille
Relevez I'aiguille.
[2_ Retirez le support du pied _1) en desserrant la visa oreilles.
_] Fixez le pied a broder sur la barre du pied presseur en
pla£;ant la broche _3) sur la pince de fixation de I'aiguille _4).
Serrez fermement la vis _2) a oreille a I'aide du gros tournevis.
• Manera de coser
_1_ Baje los dientes de transporte cambiando la palanca hacia la
derecha.
Coloque el eje equilibrador de tension de hilo entre 1 y 3.
Coloque tela bajo el pie y pulse dos veces el bot6n de aguja
arriba/abajo para hacer que el hilo de la aguja suba a traves
del agujero en el pie. Jale la tela y el hilo hacia atr&s. Baje el
pie prensatelas.
Mientras oprime el pedal de control, jale y guie la tela.
_j Cuando la m&quina pare despues de 1 costura de puntada,
jale la tela con el hilo hacia la parte trasera.
_j Repita los pasos _4_y _ para coser. Despues de terminar de
coser, jale los hilos y tela hacia atr&s y corte los hilos.
* Despues de coser, coloque nuevamente el eje equilibrador
de la tensi6n del hilo en el icono "4" y alce los dientes de
transporte, deslice la palanca hacia la izquierda.
• La couture
[1_ Abaissez les griffes d'entrafnement en basculant le levier des
griffes vers la droite.
Reglez la molette de reglage de tension du fil entre 1 et 3.
Placez un morceau de tissu sous le pied et appuyez deux fois
sur le bouton aiguille haute/basse pour amener le fil de
I'aiguille vers le haut & travers le trou dans le pied. Tirez le
tissu et le fil vers I'arriere. Abaissez le pied presseur.
Tout en appuyant sur la pedale de contrSle, tirez et guidez le
tissu.
Lorsque la machine s'arr6te apres avoir cousu un point, tirez
le tissu avec le fil vers I'arriere.
[6] R6petez les etapes [4_ et i_ pour coudre, tk la fin de la
couture, tirez les fils et le tissu vers I'arriere et coupez les fils.
* ,&,la fin de la couture, reglez de nouveau la molette de
reglage de la tension du fil sur la marque "4" et relevez les
griffes d'entraTnement en coulissant le levier des griffes
vers la gauche.
49
Automatic reverse stitch
Stitch pattern: 02
Needle thread tension: 2 to 6
(_ Presser foot A: Zigzag foot
(_) Presser foot H: Straight stitch foot
(_ Reverse stitch button
This reverse stitch can be used for securing, mending or
reinforcement stitches. At the end of seams, press the
reverse stitch button _ once, so that the machine will sew
an auto-lock stitch immediately and stop automatically.
NOTE:
When using the straight stitch foot, make sure to use
the center needle position. Otherwise the needle may
strike the presser foot and possibly break.
® @
%
Triple stretch stitch
Stitch pattern:
Needle thread tension:
(_) Presser foot A:
Presser foot H:
O3
2to6
Zigzag foot
Straight stitch foot
This strong, durable stitch is recommended when both
elasticity and strength are necessary in order to insure
comfort and durability. Use it to reinforce areas such as
crotch and armhole seams. Also use for extra reinforcement
when constructing items such as backpacks.
NOTE:
When using the straight stitch foot, make sure to use
the center needle position. Otherwise, the needle may
strike the presser foot and possibly break.
@
III
III
III
®
III
III
III
,_III_,
03
@
%
Straight stretch
Stitch pattern:
Needle thread tension:
(_) Presser foot A:
(_ Presser foot H:
08
3to6
Zigzag foot
Straight stitch foot
This stitch is a narrow stretch stitch designed to eliminate
puckering on knit fabrics and bias seams, while permitting
the seam to be pressed completely flat. The stitch can also
be used to simultaneously seam and overcast when sewing
on tricot and chiffon for a narrow, almost invisible seam
finish.
NOTE:
When using the straight stitch foot, make sure to use
the center needle position. Otherwise, the needle may
strike the presser foot and possibly break.
@
08
® @
5O
Puntada invertida autombtica
_,b Patr6n de puntada:
_2_ Tension del hilo de la aguja:
_3_ Prensatelas A:
_ Prensatelas H:
_5_ Bot6n de puntada invertida
O2
2a6
Prensatelas para zigzag
Prensatelas para puntada
recta
Puede usar la puntada invertida para asegurar, remendar o
reforzar puntadas. AI final de los bordes, oprima boton de
inversion _5_una sola vez para que la m&quina cosa
immediatamente usando puntadas de fijacion automatica y pare
autom&ticamente.
NOTA:
Cuando use el pie para puntada recta, asegt_rese de poner
la aguja en la posici6n del centro. De Io contrario, la aguja
chocara contra el prensatelas yes posible que se rompa.
Point arru_re automatique
_.b Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Piedt presseur A:
_4.bPied presseur H:
_5_ Bouton de marche arriere
02
2&6
Pied zig-zag
Pied & point droit
Ce point en arriere peut 6tre utilise pour fixer, reparer et renforcer.
tk la fin d'une couture, appuyez une fois sur le bouton de marche
arriere 6), pour que la machine pique immediatement des points
d'arr6t et s'arr6te automatiquement.
REMARQUE:
Lorsque vous utilisez le pied a point droit, assurez-vous que
I'aiguille est en position centrale. Autrement elle heurtera le
pied et se cassera.
Puntada elbstica triple
_1_ Patron de puntada:
_2_ Tension del hilo de la aguja:
_3_ Prensatelas A:
_4_ Prensatelas H:
O3
2a6
Prensatelas para zigzag
Prensatelas para puntada recta
Esta puntada duerte y resisitente es recomendada en los casoso
donde la elasticidad y la fuerza son necesarias para hacer
prendas comodas y duraderas.
Usela para reforzar areas tales como las costuras de entrepierna
y axila. Usela tambien para hacer articulos tales como mochilas
para obtener un refuerzo adicional.
NOTA:
Cuando use el pie para puntada recta, asegurese de poner
la aguja en la posici6n del centro. De Io contrario, la aguja
chocara contra el prensatelas yes posible que se rompa.
Point extensible triple
_1_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur A:
_4_ Pied presseur H:
03
2&6
Pied zig-zag
Pied a point droit
Ce point solide et durable est recommande pour les coutures oQ
la solidite et I'elasticit6 sont necessaire au confort eta la
resistance dans le temps.
Utilisez-le pour renforcer les coutures d'entre-jambe ou
d'emmanchure. Egalement utile pour la fabrication d'accessoires
resistantas comme les sacs-a-dos.
REMARQUE:
Lorsque vous utilisez le pied a point droit, assurez-vous que
I'aiguille est en position centrale. Autrement elie heurtera le
pied et se cassera.
Puntada recta triple
_1_ Selector de patron:
_2_ Tension del hilo de la aguja:
_3_ Prensatelas A:
_ Prensatelas H:
O8
3a6
Prensatelas para zigzag
Prensatelas para puntada recta
Esta puntada es una puntada elastica angosta diset_ada para
eliminar las arrugas en las telas tejidas o en los bordes cortados
al sesgo, permitiendo al mismo tiempo planchar el borde y dejarlo
completamente piano.
Esta puntada tambien puede ser usada para coser y sobrehilar al
mismo tiempo al trabajar con tricot y chiffon para una acabado de
costura delgado y casi invisible.
NOTA:
Cuando use el pie para puntada recta, asegOrese de poner la
aguja en la posici6n del centro. De Io contrario, la aguja chocar&
contra el prensatelas yes posible que se rompa.
Point droit extensible
_1_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur A:
_ Pied presseur H:
08
3&6
Pied zig-zag
Pied a point droit
Ce point est un point extensible etroit con£u pour eviter que les
coutures ne froncent sur les tricots ou les tissus en biais, tout en
permettant de repasser la couture parfaitement a plat.
Ce point peut egalement servir pour coudre et surfiler
simultanement les tricots et les mousselines, en une couture
presque invisible.
REMARQUE: I
Lorsque vous utilisez le pied & point droit, assurez-vous que
I'aiguille est en position centrale. Autrement elle heurtera le pied
et se cassera.
51
Auto-lock stitch
Stitch pattern: 10
Needle thread tension: 2 to 6
(_ Presser foot A: Zigzag foot
(_ Presser foot H: Straight foot
Lower the needle close to the front edge of the fabric and
lower the presser foot. The machine will sew several
locking stitches in place and continue sewing forward.
By pressing the reverse button, the machine will sew
several locking stitches in place, then stop sewing
automatically.
NOTE:
When using the straight stitch foot, make sure to use
center needle position. Otherwise the needle may strike
the sewing foot and possibly break.
Saddle stitch
Stitch pattern: 35
Needle thread tension: 3 to 6
Presser foot A: Zigzag foot
(_ Presser foot H: Straight foot
This saddle stitch is formed with one stitch forward, two
stitches backward, and a fourth stitch forward.
You can achieve a lovely hand-worked look when
topstitching suits, blazers, jumpers, and denim outfits with
the saddle stitch.
2.',"
_lll=
®
I'" % '
%
NOTE:
When using the straight stitch foot, make sure to use
center needle position. Otherwise the needle may strike
the sewing foot and possibly break.
Zigzag stitch
Stitch pattern: 04
Needle thread tension: 3 to 7
(_) Presser foot A: Zigzag foot
(_ Pre-programmed settings 04
• To change the width and length
Zigzag stitch is useful for overcasting, applique, mending
etc. When you change the zigzag width, make sure the
needle position is above the fabric.
When you select the stitch, display shows
pre-programmed stitch length and width settings _).
Press the zigzag width key "+", "-" or stitch length key
"+", "-" to change the stitch width and length manually.
When the "+" or "-" key is pressed, the width and length
will be changed accordingly.
Narrow width (small number)
Wide width (large number)
(_) Dense stitch (small number)
(_) Coarse stitch (large number)
Width
Length
WIDTH LENGTH
,,- +) +
52
Puntada de fijacibn autombtica
_ Selector de patron: 10
_2_ Tension del hilo de la aguja: 2 a 6
_3_ Prensatelas A: Prensatelas para zigzag
(4_ Prensatelas H: Prensatelas para puntada recta
Baje la aguja para acercarla al borde frontal de la tela y baje el
prensatelas. La maquina cosera varias puntadas de fijacion en el
lugar apropiado y continuar& cosiendo hacia adelante.
AI pulsar el boton de inversi6n, la m&quina coser& varias
puntadas de fijacion en el lugar correspondiente, y despues
dejar& de coser automaticamente.
NOTA:
Cuando use el pie para puntada recta, asegQrese de poner la
aguja en la posicion del centro. De Io contrario, la aguja chocar&
contra el prensatelas yes posible que se rompa.
Puntada vistosa
_ Selector de patron:
_2_ Tension del hilo de la aguja:
_3_ Prensatelas A:
(4_ Prensatelas H:
35
3a6
Prensatelas para zigzag
Prensatelas para puntada recta
La puntada vistosa es creada con una puntada hacia adelante,
dos puntadas hacia atras, y una cuarta puntada hacia adelante.
Use la puntada vistosa para Iograr una apariencia artesanal al
usar sobrepuntadas en trajes, chaquetas, jumpers y prendas de
tela de jeans.
NOTA:
Cuando use el pie para puntada recta, asegurese de porter la
aguja en la posicion del centro. De Io contrario, la aguja chocar&
contra el prensatelas yes posible que se rompa.
Puntada de zigzag
_ Selector de patron: 04
_2_ Tension del hilo de la aguja: 3 a 7
_3_ Prensatelas A: Prensatelas para zigzag
(4_ Ajustes preprogramados de puntada
Point d'arr_t automatique
_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur A:
_ Pied presseur H:
10
2&6
Pied zig-zag
Pied a point droit
Abaissez I'aiguille & proximite du bord avant du tissu et abaissez
le pied presseur. La machine coud plusieurs points d'arr6t sur
place puis continue en avant.
Lorsque vous appuyez sur le bouton d'arr6t automatique, la
machine coud plusieurs points d'arr6t sur place puis s'arr6te de
coudre automatiquement.
REMARQUE: I
Lorsque vous utilisez le pied & point droit, assurez-vous que
I'aiguille est en position centrale. Autrement elle heurtera le pied
et se cassera.
Point sellier
_ Motif: 35
_2_ Tension du fil de I'aiguille: 3 & 6
_3_ Pied presseur A: Pied zig-zag
(4_ Pied presseur H: Pied a point droit:
Ce point sellier est forme d'un point en avant, deux points en
arriere et un quatrieme point en avant.
Vous obtiendrez un superbe aspect "cousu main" Iorsque vous
surpiquerez avec le point sellier les costumes, les vestes, les
chasubles et les tenues en jean.
REMARQUE: I
Lorsque vous utilisez le pied & point droit, assurez-vous que
I'aiguille est en position centrale. Autrement elle heurtera le pied
et se cassera.
Point zig-zag
_ Motif: 04
_2_ Tension du fil de I'aiguille: 3 & 7
_3_ Pied presseur A: Pied zig-zag
(4_ Reglages pre-programm6s du point
• Para cambiar la anchura y Iongitud
La puntada de zigzag es Qtil para sobrehilar, aplicar, remendar,
etc. AI cambiar la anchura de zigzag, asegQrese de que la
aguja este posicionada sobre la tela. Cuando usted selecciona
la puntada, la exhibicion demuestra ajustes preprogramados de
puntada (4_.
_1_ Pulse la tecla de anchura de zigzag "+" o "-", o la tecla de
Iongitud de puntada "+" o "-", para cambiar manualmente la
anchura o la Iongitud de la puntada.
[2] AI pulsar la tecla "+" o "-", la anchura y la Iongitud cambiar&n
de la manera correspondiente.
(1_ Anchura angosta (nQmero menor)
_2_ Anchura m&s ancha (nOmero mayor)
_3_ Puntada m&s densa (nQmero menor)
(4_ Puntada m&s burda (nOmero mayor)
(5_ Anchura
(6_ Longitud
Changer la largeur et la Iongueur
Le point zig-zag est utile pour surfiler, realiser des applications,
repriser, etc. Lorsque vous changez la largeur du zig-zag,
assurez-vous que I'aiguille est au-dessus du tissu. Quand vous
choisissez le point, I'affichage montre les arrangements
reglages pre-programm6s du point (4_.
_1_ Appuyez sur les touches de largeur du zig-zag "+" ou "-" ou la
touche de Iongueur du point pour changer manuellement la
largeur et la Iongueur du point.
[2] Lorsque I'on appuie sur les touches "+" ou "-", la largeur et
la Iongueur sont modifiees en consequence.
(1_ Point etroit (plus petit chiffre)
_2_ Point large (plus grand chiffre)
_3_ Point dense (plus petit chiffre)
(4_ Point plus long (plus grand chiffre)
(5_ Largeur
(6_ Longueur
53
Overcasting
Stitch pattern: 04
Needle thread tension: 3 to 7
Presser foot C: Overedge foot
Presser foot A: Zigzag foot
NOTE: stitch
When using an Overedge foot, make sure to set the
width at 5 and 7, otherwise the needle may hit the
overedge foot.
This zigzag variation is very useful in garment construction
and in finishing raw edges of any sewing project.
The black ridge and the guide wires on the overedge
foot keep the edge neat and the fabric straight.
Place your fabric so that the double guide wires come to
the edge. The machine will stitch over these wires. The
black ridge will keep the loose threads in so that the
needle can stitch over them.
As you sew, be sure your fabric edge pushes up against
the black ridge.
Tricot stitch
Stitch pattern: 05
Needle thread tension: 3 to 6
_) Presser foot A: Zigzag foot
This stitch is used to finish the seam allowance on
synthetics and other fabrics that tend to pucker. The stitch
is also excellent for darning and mending tears.
Place your fabric to allow a 5/8" (1.5 cm) seam. Trim
excess close to stitching. Be careful not to cut the stitches.
Knit stitch
Stitch pattern: 09
Needle thread tension: 3 to 6
Presser foot A: Zigzag foot
Place your fabric to allow a 5/8" (1.5 cm) seam. Trim excess
close to stitching. Be careful not to cut the stitches.
\
f
f
®
----t
,-- i
0 4 B.O 2.0
f
i!:
OB
®
%----4
.-- i
B.O 1.0
y\
®
%
J
J
54
Puntadas sobrehillado o remate
_ Selector de patr6n:
_2_ Tensi6n del hilo de la aguja:
_3) Prensatelas C:
_4_ Prensatelas A:
NOTA:
O4
3a7
Prensatelas para coser o
punto por encima
Prensatelas para zigzag
La anchura de puntada debe estar ajustada entre 5.0 y 7.0,
pues de Io contrario la aguja puede golpear el prensatelas de
sobrehilado.
La variaci6n de zig-zag es muy Otil para la creaci6n de prendas y
el acabado de bordes para cualquier proyecto de costura.
_ La protuberancia negra y los alambres de guia en el pie de
sobreborde mantienen el borde nitido y la tela recta.
[2_ Coloque la tela de modo que los alambres de guia dobles
toquen el borde.
La maquina coser& sobre estos alambres. La protuberancia
negra mantendra hacia adentro los hilos flojos para que la
aguja pueda dar las puntadas por encima de ellos.
Mientras cose, asegOrese de que el borde de la tela tiende a
empujar hacia la protuberancia negra.
Puntada de tricot
_1_ Selector de patron:
_2_ Tension del hilo de la aguja:
_3_ Prensatelas A:
O5
3a6
Prensatelas para zigzag
Surfilage
_ Selecteur de point: 04
_2_ Tension du fil de I'aiguille: 3 & 7
_3_ Pied presseur C: Pied & surjeter
_ Pied presseur A: Pied zig-zag
REMARQUE:
La largeur du point devrait 6tre regl6e entre 5.0 et 7.0, sinon
I'aiguille pourrait heurter le pied & surjeter.
Cette variante du point zigzag est tres utile pendant la construc-
tion des v6tements et pour la finition du bord brut de tousles
ouvrages de couture.
[1_ Uar6te noire et les brins de guidage creent un bord net et
gardent le tissu droit.
Mettez le tissu en place de maniere & ce que les doubles brins
de guidage touchent le bord. La machine va piquer par-dessus
ces brins. IZar6te noire rabat les ills detach6s pour que
I'aiguille puisse piquer par-dessus.
Lorsque vous cousez, assurez-vous que le bord du tissu est
pousse contre I'ar6te noire.
Point pour jersey
_1_ Selecteur de point: 05
_2_ Tension du fil de I'aiguille: 3 & 6
_3_ Pied presseur A: Pied zlg-zag
La puntada el&stica es muy t_til para la costura de telas que
tienden a fruncir. Es excelente para poner remiendos y arreglar
desgarros y sietes (zurcir).
Coloque la tela de tal forma que pueda coser una costura a
1.5 cm (518") del borde.
Despues de coser recorte el margen sobrante. Tenga cuidado de
no cortar las puntadas.
Ce point est utilise pour finir les ressources des coutures sur les
tissus synthetiques ou les autres tissus qui ont tendance & se
froncer. Ce point est excellent pour repriser et reparer les
dechirures.
Mettez votre tissu en place en prevoyant une ressource de
couture de 1.5 cm (5/8").
Recoupez la ressource & la fin de la piqQre. Faites attention de
ne pas couper les points.
Puntada de punto
_1_ Patron de puntada:
_2_ Tension del hilo de la aguja:
_3) Prensatelas A:
O9
3a6
Prensatelas para zigzag
Point pour les tricot
_1_ Selecteur de point: 09
_2_ Tension du fil de I'aiguille: 3 & 6
_3) Pied presseur A: Pied zig-zag
Coloque la tela de tal forma que pueda coser una costura a
1.5 cm (518") del borde.
Despues de coser recorte el margen sobrante. Tenga cuidado de
no cortar las puntadas.
Mettez votre tissu en place en prevoyant une ressource de
couture de 1.5 cm (5t8-).
Recoupez la ressource & la fin de la piqQre. Faites attention de
ne pas couper les points.
55
Overedge stitch
Stitch pattern:
Thread tension dial:
(_ Presser foot C:
(_ Presser foot M:
O6
3to 7
Overedge foot
Overcast foot
This stitch pattern combines the straight and the zigzag
stitches, using the overedge foot, to stitch and overcast
seams in one step.
It is ideal for 114"(0.6 cm) seams on knits (when attaching
ribbing) or on medium to heavyweight woven fabrics where
you want a narrow seam.
Place your fabric so that the raw edges fit under the wire
guides and touch the black ridge and brush holder seam
guide.
NOTE:
Stitch width should be set between 5.0 to 7.0.
The blue tip needle is recommended for stretch materials.
\
K
.- I
0 6 . 5.0 2.5
J
Double overedge stitch
Stitch pattern: 12
Thread tension dial: 3 to 7
(_) Presser foot C: Overedge foot
Presser foot M: Overcast foot
This stitch can be used for sewing fabrics that tend to fray
extensively such as linens and gabardines.
Two rows of zigzag stitches are simultaneously sewn over
the edge to insure that your seams will not ravel.
Adjust the thread tension so both needle thread and
bobbin thread meet at the edge of the fabric.
NOTE:
Stitch width should be set between 5.0 to 7.0.
The blue tip needle is recommended for stretch materials.
f
®
%
i
B.O 2.5
/h =
_J I l,
56
Puntada de sobrehilado
_,b Patr6n de puntada:
_2_ Tensi6n del hilo de la aguja:
_3) Prensatelas C:
(4_ Prensatelas M:
O6
3a7
Prensatelas para coser o
punto por encima
Prensatelas para sobrehilado
Point de surfilage
_.b Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur C:
_ Pied presseur M:
06
3&7
Pied & surjeter
Pied & surfilage
Este patron de puntada combina las puntasd recta y de zig-zag,
usado el pie de sobreborde, para coser y sobrehilar bordes con
un solo paso. Tambien es una puntada el&stica que proporciona
elasticidad para puntada tejidas, y fuerza adicional para las telas
entretejidas. Use esta puntada cuando desee bordes angostos
que no deban ser abiertos y planchados. Esta puntada es ideal
para bordes de 0.6 cm (1t4") en telas entretejidas (al adherir
listones) o en telas tejidas medianas o pesadas cuando desea un
horde angosto. Coloque la tela de modo que los bordes no
acabados encajen en los alambres de guia y toque la
protuberancia negra y la guia de cepillo. Guie suavemente la tela
para que los hordes no acabados toquen siempre la
)rotuberancia negra y guia de cepillo.
NOTA:
La anchura de puntada debe estar ajustada entre 5.0 y 7.0. Se
recomienda usar la aguja de punta azul para los materiales
elasticos.
Ce motif combine les points droitss et zigzag, et, a I'aide du pied
presseur &s surfiler, coud et surfile en m6me temps.
C'est a la fois un point extensible pour les jersey et un point extra
solide pour les tissages. Urilisez ce point Iorsque vous recherchez
une couture etroite que vous ne voulez pas repasser a plat. II est
ideal pour les coutures de 0.6 cm (114-) sur les jerseys (pour fixer
des c6tes par exemple) ou sur du tissage moyen & epais Iorsque
vous souhaitez une couture etroite.
Mettez votre tissu en place de maniere ace que les bords bruts
se trouvent sous les brins de guidage et touchent I'ar6te noire.
Guidez le tissu sans forcer pour garder les bords bruts en contact
avec I'ar6te noire et les brins de guidage.
REMARQUE:
La largeur du point devrait 6tre regl6e entre 5.0 et 7.0. IZaiguifle
& bout bleu est recommandee pour les tissus extensibles.
Puntada de sobrehilado II
_ Patr6n de puntada:
_2_ Tension del hilo de la aguja:
_3) Prensatelas C:
_4_ Prensatelas M:
12
3a7
Prensatelas para coser a
punto por encima
Prensatelas para sobrehilado
Point de surfilage II
_.b Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur C:
_ Pied presseur M:
12
3&7
Pied & surjeter
Pied & surfilage
Puede usar esta puntada para coser telas que tienden a
arrugarse excesivamente, como pot ejemplo lino y gabardina.
Se cosen simultaneamente dos filas de puntadas de zig-zag
sobre el horde para evitar que se enreden las costuras.
Ajuste la tensi6n del hilo para que el hilo de la aguja y el hilo de
la canilla converjan en el borde de la tela.
NOTA:
La anchura de puntada debe estar ajustada entre 5.0 y 7.0. Se
recomienda usar la aguja de punta azul para los materiales
elasticos.
Ce point peut 6tre utilise pour coudre les tissus qui ont tendance
beaucoup s'effilocher tels que les lins et la gabardine.
Deux rangs de points zigzag sont piques simultanement sur le
bord pour vous assurer que vos coutures ne vont passe defaire.
Reglez la tension pour que le fil de I'aiguille et celui de la canette
se croisent au bord du tissu.
REMARQUE:
La largeur du point devrait 6tre regl6e entre 5.0 et 7.0. IZaiguifle
bout bleu est recommandee pour les tissus extensibles.
57
Button sewing
Stitch pattern:
Needle thread tension:
(_ Presser foot F:
(_ Feed dog:
04
3to7
Satin stitch foot
Dropped
I
O4
®
t
-- []
5.0 2.0
Match the buttonholes to the horizontal slot on the
presser foot.
Lower the foot to hold the button in place.
Turn the handwheel by hand until the needle point is just
above the button.
Press the stitch width button (+ or -) so the needle will
enter the left hole of the button.
Turn the handwheel so that the needle will enter the right
hole of the button. Readjust the stitch width if necessary.
J
Stitch several times.
After you finish sewing, cut the thread but leave 3" to 4"
of thread at the button.
With a hand sewing needle, draw the top thread to the
reverse side of the fabric and knot the threads.
*After the button sewing is completed, raise the
feed dogs for normal sewing.
A
%%%
J
58
Costura de botones
_.b Selector de puntada:
_2_ Tension del hilo de la aguja:
_3) Prensatelas F:
_4_ Dientes de transporte:
O4
3a7
Prensatelas para puntada
decorativa
Bajados
Pose des boutons
_.b Selecteour de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur F:
_ Griffes d'entrafnement:
04
3a7
Pied & point lance
Abaissees
[1_ Alince los agujeros del boton con la ranura horizontal del pie
prensatelas.
Baje el pie para pisar el boton.
Mueva el volante con la mano hasta que la aguja este sobre el
boton.
,_j Pulse la tecla de anchura de puntada (+ o -) para que la aguja
entre en el agujero izquierdo del boton.
Mueva el volante con la mano hasta que la aguja entre por el
agujero derecho del boton. Si es necesario reajuste le ancho
de puntada.
[1_ Alignez les trous du bouton sous la fente a zigzags du pied-
presseur.
Abaissez le pied presser pour qu'il tienne le bouton.
Tournez le volant a la main jusqu'a ce que la pointe de
I'aiguille soit pres du bouton.
,_j Appuyez sur le bouton de largeur du point, puis sur (+ ou -)
pour que I'aiguille entre dans le trou de gauche.
Toumez le volant a la main pour voir si I'aiguille entre dans le
trou de droite. Au besoin, reglez a nouveau la largeur du point.
_j Cosa varias puntadas.
_j AI terminar de coser corte el hilo dejando de 10 a 15 cm. de
hilo.
,_j Pase este hilo a la parte inferior de la tela y haga un nudo.
* Los dientes de transporte siempre deben estar alzados para
la costura normal.
_j Piquez plusieurs points.
_j Quand vous avez fini, coupez les ills en gardant 3 a 4 pouces
de fil a I'extr6mite du bouton.
,_j Tirez le fil sous le tissu et nouez-le.
* Les griffes doivent toujours 6tre relevees pour la couture
normale.
59
Automatic buttonhole
Stitch pattern: 00
Thread tension dial: 1 to 5
(_ Presser foot R: Automatic buttonhole foot
• Preparation for sewing
Groove
Pin
Attach the automatic buttonhole foot R. Make sure the
groove on the foot holder catches the pin on the foot when
lowering the presser foot.
\
f
®
0.4
J
(_) Button holder
Buttonhole lever
The buttonhole size is automatically set by placing the
button in the rear of the automatic buttonhole foot.
The button holder on the foot takes a button up to 1.0"
(2.5 cm) in diameter.
Use interfacing on stretch fabrics.
Pull the button holder (_ to the back, and place the
button in it. Push it forward tightly against the button.
Pull the buttonhole lever _ down as far as it will go.
f
J
%
60
Ojales autombticos
_) Patr6n de puntada:
_2) Tensi6n del hilo de la aguja:
_3_ Prensatelas R:
00
la5
Prensatelas para ojal
automatico
Boutonniere automatique
(1) Selecteur de point:
_2) Tension du fil de I'aiguille:
_3) Pied presseur R:
00
1&5
Pied & boutonniere
automatique
• Preparaci6n para coser
(1) Enclavadura
_2) Pasador
Coloque el Prensatelas R para ojales automaticos.
AsegOrese de que cuando baje la palanca de elevacion del
prensatelas la enclavadura del enmangue enganche el pasador.
• Preparation & la couture
(1) Rainure
_2_Broche
Fixez le pied a boutonniere automatique R. Assurez-vous que la
rainure du support correspond a la broche sur le pied avant
d'abaisser le levier releve-presseur.
_3) Alojamiento del boton
(4) Palanca de ojales
El tamaSo del ojal se toma autom&ticamente colocando el
boton en la parte trasera del pie prensatelas para ojales
autom&ticos.
En el alojamiento del boton se pueden colocar botones de
hasta 2.5 cm (1.0") de diametro.
Antes de coser los ojales en la prenda que desee, practique
cosiendo un ojal en un trozo de tela para verificar los ajustes.
Emplee para ello acoplamiento de telas el&sticas.
_ Tire del alojamiento del bot6n _3_hacia atr&s, y coloque el
boton en su interior. Empuje firmemente el alojamiento con
el boton dentro.
_] Baje la palanca de ojales _ tan bajo como se pueda.
_3) Support du bouton
(4) Levier des boutonnieres
La dimension de la boutonniere est automatiquement definie
Iorsque vous placez le bouton a I'arriere du pied a boutonniere.
Le support du bouton sur le pied peut recevoir un bouton d'un
diametre maximum de 2.5 cm (1.0").
Faites une boutonniere d'essai dans une chute de tissu pour
verifier vos reglages.
Utilisez une triplure sur les tissus extensibles.
_1_Tirez le support du bouton _3) vers I'arriere, et placez-y le
bouton. Resserrez-le etroitement contre le bouton.
Tirez le levier des boutonnieres _4_aussi basque possible.
61
(_)Markforplacementofbuttonhole
Startingpoint
(_ Slider
(_ Thereshouldbenogap.
Springholder
Difference
Raisethefoot.Insertneedlethreadthroughslotinfoot.
Drawboththreadsto leftunderthefoot.Insertthefabric
underthefoot,andlowertheneedleintothefabricatthe
buttonholestartingpoint.Lowerthebuttonholefoot.
Ifthereisagap_, it maycauseanunevenbuttonhole
stitchlengthasshown_.
f
%
®
• Starting to sew
After sewing the buttonhole stitch, the machine stops
automatically.
The machine will auitomatically sew first the front
bartack and left row, then the right row, and lastly the
back bartack and locking stitch.
After sewing the buttonhole, the machine automatically
stops. Raise the presser foot to move fabric to the next
buttonhole position.
Press the foot control to sew anther buttonhole.
f
SEN
L STEP I
Isl/" STEP2 1....
SEN
n STEP 3
Remove the fabric and place a pin just before the
bartack at each end, to prevent cutting bartacks. Cut
the opening with the buttonhole opener.
f-
J
When finished, push the buttonhole lever up as far as it
will go.
%
J
62
_5_ Marca para hacer el ojal
_6_ Punto de comienzo
(-7_ Deslizador
_8_ No debera haber boquete.
(-9_ Soporte del resorte
_0_ Diferencia
_] Pase ambos hilos hacia la izquierda por debajo del
prensatelas.
Introduzca la prenda debajo del prensatelas, y baje la aguja
en el punto donde va a comenzar a coser.
Luego baje el prensatelas para ojales automaticos.
Si hubiera, un boquete _8_podda causar una Iongitud de ojal
dispareja tal como se muestra _0_.
_5) Repere pour I'emplacement de la boutonniere
_6_ Point de depart
_7_ Curseur
_8) IIne devrait pas y avoir d'espace
_9_ Support du ressort
_0) Difference de Iongueur
% Tirez les deux ills vers la gauche, sous le pied. Passez le
v6tement sous le pied, et abaissez I'aiguille au point de depart.
Puis, abaissez le pied a boutonniere automatique.
Appuyez doucement sur la pedale de contrSle.
S'il y a un espace _8_, il se produira une difference darts la
Iongueur des rangees, comme indique _0).
• Empezando a coser
Despues de coser con puntada de ojal, la maquina parar&
autom&ticamente.
• Commencer _ coudre
Apres avoir cousu la boutonniere, la machine s'arr6te
automatiquement.
FI_ El ojal ser& cosido primero autom&ticamente: la presilla
frontal y la fila izquierda.
_] A continuaci6n, la fila derecha.
_] Para finalizar, la presilla posterior y la puntada de fijacion.
Alce la palanca de elevaci6n del prensatelas.
Para coser otro ojal oprima el pedal de control.
FI_ La boutonniere est cousue dans I'ordre suivant: le premier
arr6t et la rangee de gauche.
_] Puis, la rangee de droite.
[3] Puis le second arr6t et le point d'arr6t.
Relevez le pied presseur.
Pour coudre une autre boutonniere, appuyez sur la pedale de
contrSle.
Saque la prenda y coloque un alfiler justo antes de cada
presilla para prevenir un corte accidental de las presillas.
Corte la abertura del ojal con el abreojales.)
Retirez le tissu et placez une epingle juste avant chaque arr6t
pour eviter de couper les ills d'arr6t. Coupez I'ouverture avec
I'ouvre boutonniere.
_j Cuando haya acabado, empuje la palanca de ojales tan alto
como se pueda.
_j Lorsque vous avez termine, relevez autant que possible le
levier des boutonnieres.
63
Adjusting the stitch width and density in
buttonholes
• To change the stitch width
The stitch width key controls the stitch width.
The pre-set buttonhole widths are: square buttonhole
5.0, rounded buttonhole 4.0, keyhole buttonhole 7.0,
stretch buttonhole 5.0, knit buttonhole 5.0.
Press "+" or "-" to adjust the stitch width of the entire
buttonhole, ranging between 2.5 to 7.0 depending on
the selected buttonhole.
Narrower width by pressing "-"
Wider width by pressing "+"
• To change the stitch density
The stitch length key controls the stitch density.
The pre-set density varies from 0.4 to 1.0 according to
the buttonhole selected.
Press "+" or "-" to adjust the stitch density of the entire
buttonhole between 0.2 to 1.2 depending on the
selected buttonhole.
Denser stitch by pressing "-".
Coarser stitch by pressing "+".
•. S.O 0.4
F
WIDTH
LENGTH
Round end buttonhole
Stitch pattern:
Thread tension dial:
Presser foot R:
Starting point
Bartacking
* Sewing procedure is the same as automatic buttonhole.
13
1 to5
Automatic buttonhole foot
Keyhole buttonhole
Stitch pattern: 14
Thread tension dial: 1 to 5
(_ Presser foot R: Automatic buttonhole foot
(_) Starting point
(_ Bartacking
* Sewing procedure is the same as automatic buttonhole.
(-
®
64
Ajustes de la densidad y la anchura de los ojales
• Para cambiar la anchura de las puntadas
La tecla de anchura de puntada controla la anchura de las
puntadas. Las anchuras predeterminadas son. Para los ajales
cuadrados 5.0, para ojales redondos 4.0, para ojales de
cerradura 7.0, para ojal el&stico 5.0 y para ojal de punto 5.0.
Pulse las teclas "+" o "-" para ajustar la anchura de todas las
puntadas del ojal de 2.5 a 7.0, dependiendo del tipo de ojal.
_1_ Menor anchura pulsando la tecla "-"
_2_ Mayor anchura pulsando la tecla "+"
R_gler la largeur et la densit_ du point pour les
boutonnieres
Pour changer la largeur du point
La touche de largeur du point contr61e la largeur du point.
Les largeurs pre-programm6es pour la boutonniere
rectangulaire 5.0, boutonniere arrondie 4.0, boutonniere
tailleur 7.0, boutonniere extensible 5.0, boutonniere de tricot.
Appuyez sur "+" ou "-" pour regler la largeur du point pour toute
la boutonniere s61ectionne, s'etendant entre 2.5 a 7.0 selon la
boutonniere choisie.
_ Largeur plus etroite en appuyant sur "-"
_2_ Plus large en appuyant sur "+"
• Para cambiar la densidad de las puntadas
La tecla de densidad de puntada controla la densidad de las
puntadas. Las densidades predeterminadas varian de 0.4 a
1.0, dependiendo del tipo de ojal seleccionado.
Pulse las teclas "+"o "-" para ajustar la densidad de todas las
puntadas del ojal de 0.2 a 1.2, dependiendo del tipo de ojal.
_3_ Puntadas mas densas pulsando la tecla "-".
_4_ Puntadas menos densas pulsando la tecla "+".
Pour changer la densit_ du point
La touche de Iongueur du point contr61e la densite du point.
Les densites pre-proguamm6es varient de 0.4 a 1.0 selon la
boutonniere s61ectionnee.
Appuyez sur "+" ou "-" pour regler la densite du point entre
0.2 et 1.2, selon la boutonniere choisie.
_3_ Point plus dense en appuyant sur "-".
_4_ Point mois dense en appuyant sur "+".
Ojal de extremo redondo
_1_ Patron de puntada:
_2_ Ajuste de tensi6n del hilo superior:
_3_ Prensatelas R:
13
la5
Prensatelas para ojal
autom&tico
_4_ Punto de incio de costura
_5) Remate
* El procedimiendo de costura es el misomo que el ojals
autom&ticos.
Boutonniere & bout rond
_.b Selecteur de point:
_2) Tension du fil de I'aiguille:
_3) Pied presseur R:
13
la5
Pied & boutonniere
automatique
_4_ Point de depart
_5_ Arr6t
* Le proc6de de coutre est le m6me que pour boutonniere
automatique.
Ojal de cerradura
_ Patron de puntada:
_2_ Ajuste de tensi6n del hilo superior:
_3) Prensatelas R:
14
la5
Prensatelas para ojal
autom&tico
_4_ Punto de incio de costura
_5_ Remate
* El procedimiendo de costura es el misomo que el ojals
autom&ticos.
Boutonniere trou de serrure
_1_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur R:
14
la5
Pied & boutonniere
automatique
_4_ Point de depart
_5_ Arr6t
* Le proc6de de coutre est le m6me que pour boutonniere
automatique.
65
Stretch buttonhole
Stitch pattern:
Thread tension dial:
(_ Presser foot R:
(_) Starting point
(_ Bartacking
* Sewing procedure is the same as automatic buttonhole.
15
1 to5
Automatic buttonhole foot
I B 5.0 1.0
Knit buttonhole
Stitch pattern:
Thread tension dial:
(_ Presser foot R:
(_) Starting point
(_ Bartacking
* Sewing procedure is the same as automatic buttonhole.
16
1 to5
Automatic buttonhole foot
=-i
• B.O 1.0
Adjusting the stitch width and density in
rounded, keyhole, stretch and knit buttonholes
• To change the stitch density
The adjustment of the stitch density is between 0.2 to
0.8, the same as automatic buttonhole (refer to page 64).
• Adjustment of the stitch width on rounded end
buttonhole
When you press the zigzag width key, the pre-set
buttonhole width is set for the rounded buttonhole at
4.0. Press "+" or "-" to adjust the stitch width of the entire
buttonhole between 2.5 to 5.5.
Width: 2.5
Width: 4.0
Width: 5.5
• Adjustment of the stitch width on keyhole buttonhole
When you press the zigzag width key, the pre-set
buttonhole width is set for the keyhole buttonhole at 7.0.
Press "+" or "-" to adjust the stitch width of the entire
buttonhole between 5.5 to 7.0.
Width: 5.5
(_) Width: 6.0
Width: 7.0
• Adjustment of the stitch width on stretch and knit
buttonhole
When you press the zigzag width key, the pre-set
buttonhole width is 7.0.
Press "+" or "-" to adjust the stitch width of the entire
buttonhole between 2.5 to 7.0.
WIDTH
??.........................
WIDTH
66
Ojal elbstico
_ Patron de puntada:
_2_ Ajuste de tensi6n del hilo superior:
_3_ Prensatelas R:
15
la5
Prensatelas para ojal
autom&tico
_4_ Punto de incio de costura
_5_ Remate
* El procedimiendo de costura es el misomo que el ojals
autom&ticos.
Boutonniere extensible
_1_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur R:
15
la5
Pied a boutonniere
automatique
_4_ Point de depart
_5_ Arr6t
* Le proced6 de coutre est le m6me que pour boutonniere
automatique.
Ojal de punto
_1_ Patron de puntada:
_2_ Ajuste de tension del hilo superior:
_3_ Prensatelas R:
16
la5
Prensatelas para ojal
autom&tico
_4_ Punto de incio de costura
_5_ Remate
* El procedimiendo de costura es el misomo que el ojals
automaticos.
Boutonniere de tricot
_1_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur R:
16
la5
Pied & boutonniere
automatique
_4_ Point de depart
_5_ Arr6t
* Le proced6 de coutre est le m6me que pour boutonniere
automatique.
Ajustes de la densidad y la anchura de puntadas
en los ojales de extremo redondo y ojale de
cerradura
• Para cambiar la densidad de las puntadas
La densidad de las puntadas puede ser cambiada de 0.2 a
0.8 al igual queen ojals autom&ticos. (lea la p&gina 65)
• Ajsutes de la anchura de las puntadas en el ojal de extremo
redondo
Cuando oprima la tecla de anci_ura de zig zag, la anci_ura
predeterminada es ajustada para los ojales redondos a 4.0.
Pulse las teclas "+" o "-" para ajustar la anchura de todas las
puntadas del ojal de 2.5 a 5.5.
_1_ Auchura: 2.5
_2_ Auchura: 4.0
_3_ Auchura: 5.5
• Ajsutes de la anchura de las puntadas en el ojal 3
Cuando oprima la tecla de anchura de zig zag, la anchura
predeterminada es ajustada para los ojales redondos a 7.0.
Pulse las teclas "+" o "-" para ajustar la anchura de todas las
puntadas del ojal de 5.5 a 7.0.
_4_ Auchura: 5.5
_5_ Auchura: 6.0
_6_ Auchura: 7.0
• Ajsutes de la anchura de las puntadas en el ojal elastico y
ojal de punto
Cuando oprima la tecla de anchura de zig zag, la anchura
predeterminada es ajustada a 7.0. Pulse las teclas "+" o "-"
para ajustar la anchura de todas las puntadas del ojal de 2.5 a
7.0.
R6gler la largeur et la densit6 du point pour les
boutonni6res & bout rond et trou de serrure
• Pour changer la densit6 du point
Le r6glage de la densite du point pour les boutonnieres 0.2 et
0.8. (voir page 65)
R6glage de la largeur du point sur la boutonniere & bout
rond
Lorsque vous appuyez sur la touche de largeur du zigzag, la
largeur pr6-r6gl6e de la boutonniere est r6gl6e sur 4.0 pour la
boutonniere arrondie. Appuyez sur "+" ou "-" pour r6gler la
largeur pour toute la boutonniere sur 2.5 a 5.5.
_,b Largeur: 2.5
_2_ Largeur: 4.0
_3_ Largeur: 5.5
R6glage de la largeur du point sur la boutonniere trou de
serrure
Lorsque vous appuyez sur la touche de largeur du zigzag, la
largeur pr6-r6gl6e de la boutonniere est r6gl6e sur 7.0 pour la
boutonniere arrondie. Appuyez sur "+" ou "-" pour regler la
largeur pour toute la boutonniere sur 5.5 a 7.0.
_4_ Largeur: 5.5
_-5,bLargeur: 6.0
_6_ Largeur: 7.0
R6glage de la largeur du point sur la boutonni&re
extensible et tricot
Lorsque vous appuyez sur la touche de largeur du zigzag, la
largeur pr6-r6gl6e de la boutonniere sur 7.0. Appuyez sur "+" ou
"-" pour regler la largeur pour toute la boutonniere sur 2.5 & 7.0.
67
Eyelet
Stitch pattern: 17
Needle thread tension 1 to 4
(_ Presser foot F: Satin stitch foot
The eyelet is used for belt holes etc.
• To sew
Attach the satin stitch foot E
Depress the foot control to sew. The machine will stop
automatically when completed.
Open the eyelet with an awl, punch or pointed scissors.
f
O
®
O --t
," m
1 7 7.0 L2
J
68
Ojete
_ Patr6n de puntada:
_2_ Tensi6n del hilo de la aguja:
_3_ Prensatelas F:
17
la4
Prensatelas para puntada
decorativa
Los ojetes se utilizan para agujeros de an turones, ets.
Oeillet
_ Selecteur de point: 17
_2_ Tension du fil de I'aiguille: 1 & 4
_3_ Pied presseur F: Pied & point lance
IZoeillet est utilise pour les trous de ceintures etc.
• Cosido
Enganche el prensatelas para bordado de realces R
Pise el pedal para empezar a coser. La m&quina se detendr&
autom&ticamente cuando termine.
Abra el ojete con un punz6n, un granete o unas tijeras con
punta.
• Couture
Fixer le pied presseur du point satin R
Rel_cher la pedale pour coudre. La machine arr6te
automatiquement quand la couture est terminee.
Ouvrir I'oeillet avec une al6ne, un poingon ou la pointe de
ciseaux.
69
Corded buttonhole
Stitch pattern:
Thread tension dial:
(_ Presser foot R:
00
1 to5
Automatic buttonhole foot
Use the same procedure as the automatic buttonhole
procedure.
* Set the stitch width to match the thickness of the cord
used.
With the buttonhole foot raised, hook the filler cord on
the spur _ at the back of the buttonhole foot.
Bring the ends toward you under the buttonhole foot,
clearing the front end.
Hook the filler cord into the forks _ on the front of the
automatic buttonhole foot to hold them tight.
Lower the needle into the garment where the buttonhole
will start, and lower the foot.
Spur
Forks
Depress the foot control gently, and sew the buttonhole.
Each side of the buttonhole and the bartacks will be
sewn over the cord.
Remove the fabric from the machine, and cut the sewing
threads only.
(_ Needle thread (Top thread)
(_ Bobbin thread (Bottom thread)
Pull the loose ends of the filler cord to tighten it.
Thread the end of the cord through a hand-sewing
needle. Then draw them to the wrong side of the fabric
and knot.
\
f
_]
%
®
0.4
J
J
7O
Costura de ojales con cordbn
_,b Patron de puntada: O0
_2_ Tension del hilo de la aguja: 1 a 5
_3) Prensatelas R: Prensatelas para ojal
automatico
Boutonnieres passepoil_es
_1_ Selecteur de point: 00
_2) Tension du fil de I'aiguille: 1 & 5
_3_ Pied presseur R: Pied & boutonniere
automatique
[1_ Emplee el mismo procedimiento que para la costura de ojales
automaticos.
* Ajuste el ancho de la puntada en concordancia con el
cordon que utilice.
Con el prensatelas para ojales elevado, coloque el cord6n en
el enganche que se encuentra en la parte trasera del
prensatelas.
Tire de los extremos del cordon hacia usted por debajo, del
prensatelas hasta que se sitQen por delante del frontal del
prensatelas.
Enganche el cordon del lazo en la guia que se encuentra en
la parte frontal del prensatelas para ojales automaticos
para que queden tensos debajo del prensatelas.
Baje la aguja al punto de comienzo del ojal y baje despues el
prensatelas.
_1_ Enganche del cordon
_2) Guia
_2_]Pise el pedal de control suavemente y cosa el ojal.
Los labios del ojal y las presillas se coser&n por encima del
cordon.
Quite la tela de la maquina y corte los hilos de costura.
_3_ Hilo de la aguja (Hilo superior)
_4_ Hilo de la canilla (Hilo inferior)
%
Suivez la m6me procedure que pour la boutonniere
automatique.
* Ajustez la largeur du point en fonction de I'epaisseur du
cordonnet employe.
Le pied & boutonniere releve, passez le cordonnet de
remplissage autour de I'eperon, a I'arriere du pied &
boutonniere.
Ramenez les extremit6s vers vous, en dessous du pied,
laissant ainsi I'avant du pied libre.
Bloquez le cordonnet de remplissage dans les fourches
I'avant du pied a boutonniere automatique, pour le maintenir
tendu.
Abaissez I'aiguille dans le tissu, au point de depart de la
boutonniere et abaissez le pied.
_1_ Eperon
_2) Fourches
Appuyez doucement sur la pedale de contr61e et cousez la
boutonniere. Chaque c6te de la boutonniere et les arr6ts
seront cousus par-dessus le cordonnet.
Retirez le tissu de la machine et coupez les ills de couture
seulement.
_3_ Fil de I'aiguille (Fil superieur)
_4_ Fil de la canette (Fil inferieur)
[3] Tire del extremo izquierdo del cordon para apretarlo.
Enhebre el extremo de cord6n en una aguja de zurcir, pase el
cordon al lado inferior de la tela y cortelo.
[3] Tirez I'extr6mite gauche du cordonnet de remplissage pour le
tendre. Enfilez cette extremit6 dans une aiguille & repriser.
Passez le cordonnet a I'envers du tissu et coupez-le.
71
Zipper sewing
Stitch selector: 01
Needle thread tension: 2 to 6
(_ Presser foot E: Zipper foot
• Attaching the zipper foot
Groove
Pin
(_ To sew left side
To sew right side
To sew on the left side of the zipper, attach the foot
holder to the right pin on the zipper foot.
To sew on the right side of the zipper, attach the foot
holder to the left pin on the zipper foot.
• Fabric preparation
Right side (Top side) of fabric
End of opening
Wrong side (Bottom side) of fabric
_._3/4" (2.0 cm)
Place the right sides (Top sides) of the fabric together,
and sew to the end of the zipper opening _.
Reverse stitch to lock the stitches. Increase the stitch
length to 4, and lower the needle thread tension. Sew
the zipper opening with a basting stitch. (page 48)
• To sew
_ Zipper teeth
Zipper tape
(_ Wrong side (Bottom side) of fabric
Set the machine to the zipper sewing setting above.
Fold back the left seam allowance. Turn under the right
seam allowance to make a 1/8" (0.2 to 0.3 cm) fold.
Place the zipper teeth _ next to the fold and pin in
place.
I
i
i
I
O1
®
®
)
\
\
\
\
\
\
®
J
J
Attach the zipper foot with the pin of the foot on the
right-hand side.
Lower the zipper foot on the top side, at the bottom of
the zipper, so that the needle pierces the fabric next to
the fold and the zipper tape _.
Sew through all the layers next to the fold.
72
®
Costura de cremallera
(1) Patron de puntada:
(2) Tension del hilo de la aguja:
(3) Prensatelas E:
01
2a6
Prensatelas de cremallera
• Colocando el pie para cremalleras
_i) Enclavadura
_2) Pasador
_3) Para coser el lado izquierdo
_) Para coser el lado derecho
Para coser el lado izquierdo de la cremallera, enganche el
pasador del prensatelas al enmangue.
Para coser el lado izquierdo de la cremallera, enganche el
pasador del prensatelas al enmangue.
Couture des fermetures & glissi_re
(1) Selecteur de point: 01
_2) Tension du fil de I'aiguille: 2 & 6
_3) Pied presseur E: Pied & fermeture a glissiere
Fixation du pied & fermeture & glissi6re
(1) Rainure
_2_Broche
_3) Pour coudre le c6te gauche
_4) Pour coudre le c6te droit
Pour coudre le c6te gauche de la fermeture a glissiere, fixez le
pied avec le c6te droit de la broche sur le support de pied.
Pour coudre le c6te droit de la fermeture a glissiere, fixez le
pied avec le c6te gauche de la broche sur le support de pied.
• Preparaci6n de la tela
(1_ Parte arriba de la tela
_2) Final de abertura
_3) Parte de agajo de la tela
(4_ 2.0 cm (3/4")
Junte las partes de arriba de la tela y cosa hasta el final de la
abertura _2_de la cremallera.
Cosa hacia atras para rematar las puntadas. Aumente la
Iongitud de puntada hasta 4 y ajuste la tensi6n del hilo de la
aguja, luego cosa la abertura de la cremallera (page 49).
Pr6paration du tissu
(1_ C6te endroit du tissu
_2) Extr6mite de I'ouverture
_3) Envers du tissu
(4) 2.0 cm (3/4-)
Placez le tissu endroit contre endroit et piquez jusqu's
I'extremit6 de I'ouverture _2) de la glissiere.
Arr6tez la couture avec quelques points en arriere. Augmentez
la Iongueur du point jusqu'& 4 et reglez la tension du fil de
I'aiguille, puis b&tissez I'ouverture de la fermeture (page 49).
• Para coser
_ (1_ Dientes de la cremallera
(2) Cinta de la cremallera
_3) Parte de agajo de la tela
Doble la tela superior de la costura izquierda hacia arriba todo
Io posible. Doble la tela inferior hacia abajo de forma que
sobresalga de 0.2 a 0.3 cm (1/8") respecto a la tela superior.
Ponga los dientes de la cremallera _1_ contra el segundo
doblez y sQjetelos.
• La couture
_ (1_ Dens de la fermeture
_2) Ruban de la fermeture
_3_ Envers du tissu
Repliez la ressource du cSte gauche. Repliez la ressource du
c6te droit pour former un pli de 0.2 & 0.3 cm (1/8").
Placez les dents de la fermeture (1) auras de ce pli et
epinglez-la en place.
[2_ Enganche el pie por la parte derecha del pasador. Baje el
prensatelas contra la cremallera de forma que la aguja
coincida encima del doblez que sobresale y de la cinta de la
cremallera _2). Cosa todas las capas de tela junto al doblez.
[2_ Fixez le pied a fermeture a glissiere avec la broche du c6te
droit. Abaissez le pied sur le bas de I'endroit de la fermeture,
pour que I'aiguille perce le tissu auras du pli, et du ruban de la
fermeture _2_.
Piquez & travers toutes les epaisseurs de tissu auras du pli.
73
Zipper sewing (continued)
_ Wrong side (Bottom side) of fabric
(_) Slider
(_ 2"(5.0 cm)
Stop just before the zipper foot reaches the slider on the
zipper tape, about 2" (5.0 cm) from the top of the zipper.
Lower the needle slightly into the fabric, and then raise
the foot.
Open the zipper to move the slider (_ behind the zipper
foot.
Lower the foot, and stitch the remainder of the zipper,
making sure the fold is even.
_ Right side (Top side) of fabric
Close the zipper and spread the fabric flat with the right
side (Top side) of the fabric _ facing up.
Move the zipper foot to the left pin.
Guide the edge of the foot along the zipper teeth _, and
stitch through the garment and zipper opening.
Stop at about 2" (5.0cm) from the top of the zipper.
Lower the needle slightly into the fabric, and then raise
the foot. Open the zipper to move the slider behind the
zipper foot. Lower the foot, and stitch the remainder of
the seam, making sure the fold is even.
74
%
%
%
%
®
\
\
/J
®
Costura de cremalleras (continuacibn)
_3__3_ Parte de abajo de la tela
_4_ Deslizador
_5_ 5.0 cm (2")
Pare justo antes de que el prensatelas Ilegue al deslizador de
la cremallera unos 5.0 cm (2"). Baje la aguja para sujetar la
tela y suba el prensatelas. Abra la cremallera para mover el
deslizador _4_detras del prensatelas.
Baje el pie y termine la costura asegur&ndose de que el
pliegue este parejo.
La couture des fermeture & glissi_re (Suite)
_3_ _3_ C6te envers du tissu
_4_ Curseur
_5_ 5.0 cm (2")
Arr6tez vous juste avant que le pied atteigne le curseur sur le
ruban de la fermeture environ 5.0 cm (2") du haut de la
fermeture. Piquez leg6rement I'aiguille dans le tissu, remontez
le pied. Ouvrez la fermeture pour deplacer le curseur (_)
derriere le pied pressur.
Abaissez le pied et piquez le reste de la couture, en vous
assurant que le pli est regulier.
_j _6_ Parte de arriba de la tela _j _6_ Endroit du tissu
Cierre la cremallera y extienda la tela de forma que la parte de Fermez la fermeture et placez le tissu a plat, c6te endroit _6)
arriba de la tela _6_quede hacia arriba, vers le haut.
Cambie de posicion el prensatelas fijandolo en la parte
izquierda del pasador.
Cosa la tela derecha y la cinta de la cremallera guiando el
prensatelas contra los dientes de la cremallera _1_.Quite las
puntadas de hilvanado hecho inicialmente.
Changez la position du pied et fixez-le sur sa broche du c6te
gauche.
Guidez le bord du pied le long des dents de la fermeture _1_et
piquez le tissu et le ruban de la fermeture. Retirez les points
de b&ti qui ferment I'ouverture.
_j Pare a unos 5.0 cm (2") de la parte superior de la cremallera.
Baje la aguja para sujetar la tela y suba el prensatelas y abra
la cremallera. Baje el prensatelas y cosa hasta el final.
AsegQrese de que cose uniformemente el doblez de la tela y
de la cinta de la cremallera.
_j Arr6tez-vous & environ 5.0 cm (2") du haut de la fermeture.
Piquez legerement I'aiguille dans le tissu, remontez le pied.
Ouvrez la fermeture pour deplacer le curseur & I'arriere du
pied. Puis abaissez le pied et piquez le reste de la couture en
vous assurant que le pli est requlier.
75
Darning stitch
Stitch pattern:
Thread tension dial:
(_ Presser foot R:
18
3to6
Automatic buttonhole foot
• To sew
Pull the button holder to the rear.
Place the garment under the foot. Press the up/down
needle position button twice. Remove the fabric to the
left to draw both threads under the foot.
Lower the foot. Press down the foot control.
The machine will lock stitch, sew 16 rows of darning,
lock stitch again and the machine stops automatically.
* The size of one darn cycle is variable.
However, the maximum length is 3/4" (2 cm) and the
maximum width is 9/32" (0.7 cm).
Turn the fabric and repeat sewing
Button holder
Hole
Starting point
3/4" (2 cm)
9/32" (0.7 cm)
\
®
/AAAAAAAA
,/IIIlIlIIIIH}H{
/ IIIIIIIIlIIH{{{
(_j)IIIIIIIIIIH{{{{
IIIIIIIIIIH{iH
\ IIIIIIIIIIH{HI
\ IIIIIIIIIIH{{{{
\IVVVVVVVI
AAAAAAAA
IIIIIIlIIIIHIH
IIIIIIIlIIIHHI
IVVVVVVV{
• For darning less than 3/4- (2 cm)
Set the machine to "Low" speed setting. 4 lock stitches
will be sewn first. Then sew to the desired length and
press the reverse button. The desired length has now
been determined. Continue sewing until the machine
stops automatically.
Reverse stich button
Desired length
Starting point
®
AAAAAAAA
I IIIIIIIIIIIIIIII
I IIIIIIIIIIIIIIll
I IIIIIIIIIIIIIIII
I IIIIIIIIIIIIIIII
IVVVVVVVI
• To adjust the shape of darning stitch
If one side of the darn is higher than the other, make
them even by pressing the stitch length "+" or "-" key.
When you press the "+" or "-" key, d5 will be indicated
automatically. You can adjust the shape of the darn by
pressing "+" or "-" key, dl to d9.
• To memorize darning stitch
When repeatedly sewing the same-size darn to repair a
side rip or belt loop, press _ key and restart sewing.
76
LENGTH
m
AAAAAAA AAAAAAAA
I{}{{{ lllIIIIIIlIHIH
Hi{{{ IIIIIIIlIlILHH
I {{{{{ IIIIIIIIIIHHH
{{{{{_ IIIIIIIIIIIHH}
IH{{{ IIIIIIIIIIIIHH
IIIIIIII{{{{{ IIIIIIIIIIIHH{
_vvvVVV IVVVVVVV{
AAAAAAAA
llllll
lllll
llll_
IIIII I
llllIIl
llllIIIIIII{IH
VVVVVvv_
AAAAAAAA
lllIIIIIII{{HH
IlIlIlIIIHHH
IIIIIIIIIHNH
IIIIIIIIIIIIIIH
IIIIIIIIIIIIIIN
IIIIIIIIIIIlllll
IVVVVVVVI
Zurcido
_i) Patr6n de puntada:
_2) Tensi6n del hilo de la aguja:
_3) Prensatelas R:
18
3a6
Prensatelas para ojal
automatico
Les reprises
{1) Selecteur de point:
_2) Tension du fil de I'aiguille:
_3) Pied presseur R:
18
3&6
Pied & boutonniere
automatique
• Para coser
Jale el sosten de bot6n hacia atr&s.
Coloque la tela bajo el pie. Pulse dos veces el bot6n de
subidatbajada de la aguja. Quite la tela hacia la izquierda para
atraer ambos hilos bajo el pie y coloque la tela nuevamente
bajo el pie.
Baje el pie. Oprima el pedal de control. La maquina dara
puntadas de fijaci6n. Cosa 16 filas de zurcido, de nuevamente
puntadas de fijaci6n. La maquina parar& autom&ticamente.
* El tamaSo de un ciclo de zurcido es variable. Sin embargo,
la Iongitud m&xima de zurcido es de 2 cm (3/4-), y la
anchura maxima de zurcido es de 0.7 cm (9/32").
_4_Voltee la tela y vuelva a coser para reforzar la costura.
_) Sosten de bot6n
_2) Agujero
_3) Punto de eomienzo
{4) 2 cm (3/4")
{5) 0.7 cm (9t32-)
• Para zurcir menos de 2 cm (3/4")
Cambie al ajuste de velocidad bajo. Primero se coser&n 4
puntadas de fijaci6n. Despues, cosa la Iongitud deseada y
pulse el bot6n de inversi6n. Ahora la Iongitud deseada ya ha
sido determinada. Siga cosiendo hasta que la m&quina pare
autom&ticamente.
_6) Bot6n de inversi6n
{7_ Longitud deseada
_8) El punto de comienzo
• La couture
Tirez le support du pied vers I'arriere.
Placez le tissu sous le pied. Appuyez deux fois sur le bouton
de montee/descent de I'aiguille. Retirez le tissu vers la gauche
pour tirer les deux fils sous le pied et remettez le tissu sous le
pied.
Abaissez le pied. Appuyez sur la pedale de contr61e. La
machine fait des points d'arr6t, puis coud 16 rangees de
reprise, puis pique de nouveau des points d'arr6t et s'arr6te
automatiquement.
* La dimension du cycle de reprise est variable. Toutefois la
Iongueur maximum est 2 cm (3/4") et la largeur maximum
est 0.7 cm (9/32").
_j Tournez le tissu et recommencez & coudre pour creer un
renfort.
{1) Support de bouton
{2) Trou
(3) Point de depart
{4) 2 cm (3/4")
_5) 0.7 cm (9/32")
Pour repriser moins que 2 cm (3/4")
Passez a la vitesse de couture "lente" (Low). On coud d'abord
4 points d'arr6t. Puis cousez la Iongueur souhaitee et appuyez
sur le bouque la machine s'arr6te automatiquement.
_6) Point en arriere
_7) Longueur desir6e
_8) Au point de depart
• Para ajustar la forma de las puntadas de zurcido
Si un lado del zurcido es m&s alto que el otro, hagalos quedar
parejos pulsando la tecla de Iongitud de puntada "+" o "-".
AI pulsar la tecla "+" o "-", d5 quedar& indicado
autom&ticamente. Puede ajustar la forma del zurcido
pulsando la tecla "+" o "-", dl a d9.
• Pour changer la forme d'une reprise
Si Fun des c6tes de la reprise est plus long que I'autre,
egalisez-les en appuyant sur la touche de Iongueur du point
"+" OU "--'.
Lorsque vous appuyez sur la touche "+" ou "-", d5 s'affiche
automatiquement.
Vous pouvez changer la forme de la reprise en appuyant sur
"+" ou "-", dl a d9.
• Para memorizar la puntada de zurcido
AI coser repetidamente un zurcido del mismo tamaSo para
reparar una rasgadura lateral o el bucle de un cinturon, pulse
la tecla _ y comience a coser nuevamente.
• Pour m_moriser un point de reprise
Lorsque vous devez coudre plusieurs reprises de la m&me
dimension pour reparer une couture de c6te ou des passants
de ceinture, appuyez sur la touche _ et recommencez
coudre.
77
Bartacking
Stitch pattern:
Thread tension dial:
Presser foot F:
19
3to6
Satin stitch foot
Set the machine to "Low" speed setting. 4 lock stitches will
be sewn first. Then sew to the desired length and press the
reverse stitch button.
The desired length has been now determined. Continue
sewing until the machines stops automatically.
* This stitch is used for reinforcement of the heavily
strengthened part of a garment.
The maximum bartack length is 1" (2.5 cm) depending
upon fabric.
When you change the stitch length or stitch width, press
width "+", or "-" or length "+" or "-" key.
Starting position
Ending position
Pre-set 5/8" (1.5 cm)
• Memorizing bartacking
When repeatedly sewing the same size bartack, restart
sewing.
Length required
Reverse stitch button
Starting position
Ending position
S
S
19 2.0 1.5
i
!
j ..... ®
• Adjusting the evenness of bartacking
Make a test on an extra piece of fabric to check your
settings. If the bartacking is uneven, adjust the stitch
length by turning the feed balancing dial as follows.
• Stitch does not meet start position 8, turn dial toward "+"
for even stitch 10.
• Stitch does not meet return position 9, Turn dial toward "-"
for even stitch 10.
®
78
Hilv&n de barra
_ Selector de puntada: 19
_2_ Tension del hilo de la aguja: 3 a 6
_3_ Prensatelas F: Prensatelas para puntada
decorativa
Cambie al ajuste de velocidad bajo. Primero se coser&n 4
puntadas de fijacion. Despues, cosa la Iongitud deseada y pulse
el bot6n de inversi6n.
Ahora la Iongitud deseada ya ha sido determinada. Siga cosiendo
hasta que la maquina pare autom&ticamente.
* Esta puntada es usada para reforzar partes de una prenda.
La Iongitud maxima de hilvan de barra es de 2.5 cm (1"),
dependiendo de la tela.
AI cambiar la Iongitud o la anchura de la puntada, pulse la tecla
de anchura "+" o "-", o la tecla de Iongitud "+" o "-".
_1_ Posici6n inicial
_2_ Posici6n final
_3_ Preajuste de 1.5 cm (5/8-)
Les points de fixation
_ Selecteur de point: 19
_2_ Tension du fil de I'aiguille: 3 & 6
_3_ Pied presseur F: Pied & point lance
Passez a la vitesse de couture "Lente" (Low). On coud d'abord 4
points d'arr6t. Puis cousez la Iongueur souhaitee et appuyez sur
le bouton de marche arriere. On a alors defini la Iongueur
souhaitee. Continuez a piquer jusqu'a ce que la machine s'arr6te
automatiquement.
* On utilise ce point pour renforcer des parties de v6tement qui
sont tres sollicitees.
La Iongueur maximum des points de fixation est 2.5 cm (1")
selon le tissu.
Lorsque vous souhaitez changer la Iongueur ou la largeur du
point, appuyez sur la touche de Iongueur "+" ou "-" ou de
largeur "+" ou "-".
_,b Point de depart
_2_ Position finale
_3_ Pre-r6glage 1.5 cm (5/8-)
• Mernorizando el hilv_n de barra
AI coser repetidamente un hilvan de barra del mismo tamaSo,
pulse la tecla _ y vuelva a coser.
_4_ Longitud requerida
_5_ Bot6n de inversi6n
_6_ Posici6n inicial
_7_ Posicion final
• M_moriser les points de fixation
Lorsque vous devez coudre plusieurs points de fixation de la
m6me dimension, appuyez sur la touche @ et recommencez
coudre.
_4_ Longueur d6siree
_5_ Bouton de marche arriere
_6_ Point de depart
_7_ Position finale
• Ajuste de la uniformidad de las puntadas de hilv_n de barra
Haga una prueba en un trozo de tela para revisar sus ajustes.
Si el hilvan de barra es disparejo, ajuste la Iongitud de
puntada girando el bot6n de balance de alimentaci6n de la
manera indicada.
• R6glez la r_gularit_ des points de fixation
Faites un essai sur une chute de tissu pour verifier vos
reglages. Si les points d'arr6t sont inegaux, reglez la Iongueur
en tournant la molette d'equilibrage de I'entrafnement comme
indiqu&
79
Blind hem stitch
Stitch pattern: 22
Needle thread tension: 1 to 4
(_ Presser foot G: Blind hem foot
* Stitch pattern 7 can also be used.
Use the same color thread as the fabric.
On heavy weight fabrics that ravel, the raw edge should be
overcast first.
Fold the hem, as illustrated.
Wrong side (Bottom side) of fabric
1/4"-7/16" (0.4-0.7 cm)
(_) Light weight fabric
Heavy weight fabric
• To sew
When the needle comes to the left
When the needle comes to the right
Guide
Folded edge
There is a sliding guide screw on the blind hem foot that
allows you to precisely control where the needle pierces
the edge of the fabric fold. Adjust the screw so that at the
leftmost position of the stitch, the needle just pierces the
edge of the fold. If the needle pierces too far left, the
stitches will show on the right side of the fabric. Lower the
presser foot. Sew, guiding the folded edge along the guide
in the foot (_.
Pintucking
Stitch pattern: 01
Needle thread tension: 2 to 6
(_ Presser foot G: Blind hem foot
Place the folded fabric under the raised presser foot.
Lower the needle into the fabric 1/16" (0.1 to 0.2 cm) from
the folded edge. Lower the presser foot. Turn the screw to
adjust the guide on the blind hem foot to touch the folded
fabric edge.
f
A
®
m m
m
m
T m
22 3.5 2.0
®
I
I
I
I
I
I
I
01
®
8O
Acabado enrollado de los bordes de la tela (vea la
hoja adjunta)
_1_ Patron de puntada: 22
_2_ Tension del hilo de la aguja: 1 a 4
_3_ Prensatelas G: Prensatelas para puntada de
dobladillo invisible
Ourlet roulott_
_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur G:
22
1&4
Pied & point d'ourlet invisible
En telas gruesas que se enredan, primeramente debera
rematarse el borde bruto.
Pot Oltimo doblelas de la forma indicada en la ilustracion.
_1_ Parte de abajo de la tela
_2_ 0.4 a 0.7 cm (1/4"a 7/16")
_3_ Tela ligera
_4_ Tela gruesa
Sur les tissus epais qui ont tendance & s'effilocher, le bord brut
devrait 6tre surfile d'abord.
Puis pliez I'ourlet comme illustr&
_1_ Envers du tissu
_2_ 0.4 & 0.7 cm (114"a 7116")
_3_ Tissu fin
_4_ Tissu epais
• Para coser
_5_Cuando la aguja va hacia la izquierda
_6_Cuando la aguja va hacia la derecha
_-7_Guia
_8_ Borde doblado
Posicione la tela de forma que el doblez se sitOe contra el lado
izquierdo de la aguja. Baje el prensatelas.
Cosa guiando el borde doblado contra la guia _7_del prensatelas.
• La couture
_5_Aiguille a gauche
_6_Aiguille a droite
_-7_Guide
_8_Le bord plie
Placez le tissu sur la machine, de fagon ace que I'aiguille
ne perce que la partie pliee du tissu Iorsque I'aiguille arrive
en position extr6me gauche.
Abaissez le pied presseur.
Piquez en dirigeant le bord plie le long du guide _7_.
Alforzas
_ Selector de puntada:
_2_ Tension del hilo de la aguja:
_3_ Prensatelas G:
01
2a6
Prensatelas para puntada de
dobladillo invisible
Plis religieuse
_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur G:
01
2&6
Pied & point d'ourlet invisible
Coloque la tela doblada bajo el prensatelas.
Coloque la aguja de 0.1 a 0.2 cm (1/16") hacia el interior desde el
borde doblado girando la rueda de mano y bajando el pie del
prensatelas. Ajuste la guia deslizable en el pie de puntada de
borde al borde doblado girando el tornillo guia.
Alimente uniformemente el borde doblado en contra de la guia
deslizable. Despues de terminar de coser, use una plancha para
hacer dobleces.
Placez le tissu replie sous le pied presseur.
Placez I'aiguille & 0.1 & 0.2 cm (1/16") a rinterieur du bord replie
en tournant le volant a main, et abaissez le pied presseur.
Reglez le guide coulissant sur le pied & ourlet invisible sur le bord
replie en tournant la vis du guide.
Entrafnez regulierement le bord replie le long du guide coulissant.
,g,la fin de la couture, marquez les plis au fer a repasser.
81
Shell stitch
Stitch pattern: 21
Needle thread tension: 6 to 8
Presser foot F: Satin stitch foot
Use a lightweight fabric (tricot, for example). Fold the fabric
as shown and stitch on the fold. Allow the needle to just
clear the folded edge to create a shelled edge. You may
need to increase the needle thread tension slightly.
If you sew rows of shell stitches, space the rows at least
518" (1.5 cm) apart. You can also sew shell stitches on knits
or soft silky woven fabrics, in any direction.
S
Applique
Stitch pattern: 42
Needle thread tension: 1 to 4
(_ Presser foot F: Satin stitch foot
Applique fabric
Slit
(_) Edge
Applique, a technique for stitching fabric shapes onto
another fabric, opens limitless design possibilities.
Dimension and texture can be added by lightly stuffing all
or part of design.
This machine has several different patterns that can be
used to enhance your applique.
In this type of applique, raw edges are folded under. First
cut the applique design out of cardboard. Next, place the
cardboard design on the fabric. Then cut the fabric slightly
larger than the cardboard. Fold the fabric raw edge around
the cardboard and press to form a perfectly shaped design.
Remove the cardboard. Tape or pin the applique in place
and sew, using the slit on the satin stitch foot as a guide
next to the folded edge of the applique.
S
T m
21 7.0 2.0
@
42
®
T m
3.5 2.5
J
J
82
Hilv_n de concha
_ Patr6n de puntada:
_2_ Tension del hilo de la aguja:
_3) Prensatelas F:
21
6a8
Prensatelas para puntada
decorativa
Point de coquille
_1_ Selecteur de point: 21
_2_ Tension du fil de I'aiguille: 6 & 8
_3_ Pied presseur F: Pied & point lance
Use telas ligeras como son las prendas de tricot.
Doble la tela y punteela en diagonal. Quizas tenga que
incrementar ligeramente la tensi6n del hilo de la aguja. Cosa de
tal forma que la aguja justo libre el borde doblado al coser con
puntadas en zig-zag.
Si quiere coser filas de puntadas de conchas, deje un espacio
entre elias de al menos 1.5 cm (518-). Tambien podra coser con
puntadas en forma de concha en telas de punto y tejidos de seda
ligeros en cualquier direccion.
Utiiisez un tissu leger comme du jersey. Pliez le tissu et piquez
sur le biais. Vous aurez peut 6tre besoin d'augmenter legerement
la tension du fil de I'aiguille. Laissez I'aiguille tomber juste en
dehors du bord pile du tissu Iors du zig-zag.
Si vous cousez des rangees de points coquille, espacez les
rangees d'au moins 1.5 cm (5/8"). Vous pouvez egalement
coudre des points coquilles sur les tricots et les etoffes soyeuses
dans toutes les directions.
Aplique
_1_ Patron de puntada:
_2_ Tension del hilo de la aguja:
_3) Prensatelas F:
42
la4
Prensatelas para puntada
decorativa
Appliques
_1_ Selecteur de point: 42
_2_ Tension du fil de I'aiguille: 1 & 4
_3) Pied presseur F: Pied a point lance
_1_ Tela para aplique
_2_ Ranura
_3_ Borde
Aplique es una tecnica usada para coser trozos de tela sobre una
tela diferente y aumentar la gama de dise_o. Se puede agregar
dimensi6n y textura rellenando ligeramente todo el dise_o o parte
del mismo. Esta maquina tiene diferentes patrones que se
pueden usar para las tecnicas de aplique.
_1_ Application
_2_ Fente
_3_ Bord
Les applications, une technique consistant a coudre des formes
en tissu sur un autre tissu, offrent des possibilites illimitees de
decoration. On peut ajouter du relief et de la texture en
rembourrant certaines parties ou I'integralit6 d'un motif. Cette
machine possede plusieurs points que vous pouvez utiliser pour
mettre en valeur votre application.
En este tipo de aplique, los bordes son doblados hacia adentro.
Para terminar el borde, corte el disei_o de aplique en un trozo de
carton. Fusione un entrelace liviano al lado posterior de la tela y
corte la tela con dimensiones un poco mas grandes que las del
carton.
Doble la tela alrededor del carton y oprimala para formar un
diseSo con una forma perfecta. Adhiera el aplique en su lugar y
cosalo, guiando la ranura en el pie F a Io largo del borde del
aplique.
Dans ce genre d'application, les bords bruts sont replies en-
dessous. Pour finir le bord brut, decoupez la forme de
I'application dans du carton leger. Collez une triplure fine sur
I'envers du tissu puis decoupez le tissu un peu plus grand que le
carton. Pliez le tissu autour du carton et repassez-le pour creer
un motif parfait.
Collez le motif en place grace a du ruban adhesif et piquez en
guidant la fente sur le pied Fle long du bord fini de I'application.
83
SECTION IV. DECORATIVE STITCHING
Smocking
Stitch pattern: 73
Thread tension dial: 3 to 6
(_) Presser foot F: Satin stitch foot
* Stitch patterns 79 and 80 can also be used.
NOTE: Loosen the needle thread tension to make
gathering easier.
• To sew
Wrong side (Bottom side) of fabric
Knotted edge
(_ Gathers
Smocking is a delicate decorative treatment used on
children's clothes or women's blouses.
Choose a soft and lightweight fabric such as batiste,
gingham or challis. Cut the fabric three times wider than
the projected width. Set stitch length at "4" and sew rows
of straight stitches 3/8" (1.0 cm) apart across the area to
be smocked.
Knot the threads along one edge _. From the other
edge, pull the bobbin threads (bottom threads) to
distribute the gathers _ evenly.
Sew the smocking stitches between the gathered rows.
Remove the straight stitches by pulling them out.
f-
/-
- i
7.0 2.5
J
Fagoting
Stitch pattern: 72
Thread tension dial: 3 to 6
Presser foot F: Satin stitch foot
* Stitch patterns 51,65 and 71 can also be used.
Use this stitch to join two pieces of fabric to create an open
work appearance and add design interest.
Fold under each fabric edge 5/8" (1.5 cm) and press. Pin
the two edges to paper or tear backing 1/8" apart. Sew
slowly, guiding the fabric so the needle catches the folded
edge on each side.
After finishing the sewing, take off the paper.
.-- i
7 2 7.0 2.0
J
84
SECCION IV. COSTURA DECORATIVA
Puntada de pluma
_1_ Patr6n de puntada: 73
_2_ Tension del hilo de la aguja: 3 a 6
_3_ Prensatelas F: Prensatelas para puntada
decorativa
* Tambien se pueden usar los patrones (79 y 80).
NOTA:
Afloje la tensi6n del hilo de la aguja para facilitar el fruncido.
PARTIE IV. POINTS DI_CORATIFS
Point de smocks
_1_ Selecteur de point: 73
_2_ Tension du fil de I'aiguille: 3 & 6
_3_ Pied presseur F: Pied & point lance
* On peut aussi utiliser les motifs (79 et 80).
REMARQUE:
Rel&chez la tension du fil de I'aiguille pour faciliter les fronces.
• Para coser
_,b Parte de arriba de la tela
_2_ Borde
Esta es una puntada decorativa delicada, empleada en prendas
de niSos o blusas de seSoras. Elija una tela ligera y suave como
el batista, guinga o chalis. Corte la tela tres veces mas ancha
de la anchura necesaria para el proyecto. Ajuste la Iongitud de
puntada a "4" y cosa lineas paralelas de puntada recta, con una
separaci6n entre elias de 1.0 cm (3/8") en la zona que desea
fruncir.
Anude los hilos a Io largo del borde _2_.Tire del hilo de la canilla
por el extremo no anudado para distribuir uniformemente los
frunces, y asegure los hilos. Cosa con las puntadas
decorativas que desee entre las lineas fruncidas. Quite los hilos
de puntada recta que mantenian el fruncido.
Pour coudre
_,b Endroit du tissu
_2) Bord
Les smocks sont une decoration delicate utilisee sur les
v6tements d'enfant ou les corsages de femme.
Choisissez un tissu souple et leger comme la batiste, le vichy
ou le challis. Coupez le tissu trois fois plus grand que la largeur
finie. Reglez la Iongueur du point sur "4" et piquez des rangees
de fronces s6parees par 1.0 cm (318-) en travers de la piece
destinee aux smocks. Nouez les ills au bord _2_du tissu. Tirez
sur les ills de canette pour grouper les fronces regulierement et
attachez les ills. Piquez le motif de votre choix entre les rangs
de fronces. Enlevez les ills de fronces.
Deshilachado
_1_ Selector de puntada: 72
_2_ Tension del hilo de la aguja: 3 a 6
_3_ Prensatelas F: Prensatelas para puntada
decorativa
* Tambien se pueden usar los patrones (51,65 y 71).
Couture ajour_e
_1_ Selecteur de point: 72
_2_ Tension du fil de I'aiguille: 3 & 6
_3_ Pied presseur F: Pied & point lance
* On peut aussi utiliser les motifs 51, 65 et 71.
Emplee esta puntada para unir dos telas y crear la apariencia de
trabajo abierto (deshilachado) y aSadir interes al disefio.
Haga un doblez de 1.5 cm (5/8") en cada tela y planche.
Sujete con alfileres los dos bordes a un papel o cinta
desprendible separandolos 0.3 cm (1/8").
Cosa despacio guiando la tela para que la aguja alcance los dos
bordes.
Despues de terminar de coser, quite el papel.
Utilisez ce point pour relier deux morceaux de tissu en creant un
jour, et ajouter un style & votre creation.
Repliez 1.5 cm (5/8") au bord de chaque piece de tissu et
repassez. Epinglez-les sur du papier de sole avec un espace de
0.3 cm (1/8").
Cousez lentement en guidant le tissu afin que I'aiguille pique
dans les rebords de chaque c6t&
tk la fin de la couture, retirez le papier.
85
Scallop stitch (A)
Stitch pattern: 67
Thread tension dial: 1 to 4
Presser foot A: Zigzag foot
• To sew
Fold the fabric with right sides together. Sew scallops
3/8" (1 cm) from folded edge.
Trim close to stitching leaving 1/8" (0.3 cm) seam
allowance. Clip seams as shown or trim with pinking
shears.
Turn the scallops out to right side and press.
f
J
67
®
J
Scallop stitch(B)
Stitch pattern: 68
Thread tension dial: 3 to 6
Presser foot A: Zigzag foot
Stitch pattern 25 can also be used.
• To sew
Sew the stitches approximately 3/8" (1 cm) inside of
the edge of fabric.
Trim the outside of the stitches as shown. Make sure
you don't cut the thread.
68
J
®
,'- i
7.0 2.5
86
Puntada de concha (A)
_,b Patr6n de puntada:
_2_ Tensi6n del hilo de la aguja:
_3) Prensatelas A:
67
la4
Prensatelas para zigzag
Feston (A)
_1_ Selecteur de point: 67
_2_ Tension du fil de I'aiguille: 1 & 4
_3_ Pied presseur A: Pied zig-zag
• Manera de coser
_ Doble el borde juntando los lados derechos. Cosa conchas
a 1 cm (3t8") del borde doblado.
[2_ Recorte cerca de las puntadas dejando 0,3 cm (118-) de
espacio para el borde. Sujete los bordes tal como se
muestra o recorte con tijeras dentadas.
Voltee el borde hacia el lado anterior y oprima. Vea la hoja
adjunta
• La couture
_ Pliez rourlet endroit contre endroit. Piquez les festons &
1 cm (3t8") du bord repli&
[2_ Recoupez en suivant les points en laissant une ressource de
0.3 cm (1t8"). Retaillez les ressources comme indique ou
utilisez des ciseaux & denteler.
Retournez rourlet sur I'endroit et repassez.
Puntada de concha (B)
_,b Patron de puntada: 68
_2_ Tension del hilo de la aguja: 3 a 6
_3_ Prensatelas A: Prensatelas para zigzag
* Tambien se puede usar el patron de puntada 25.
Feston (B)
_1_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur A:
* On peut aussi utiliser le motif 25.
68
3&6
Pied & zig-zag
• Manera de coser
_1_Tambien, cosa las puntadas aproximadamente 1 cm (3/8-)
adentro del borde de la tela.
Recorte la parte externa de las puntadas tal como se muestra.
AsegQrese de no cortar el hilo.
• La couture
_1_ De la m6me maniere, piquez a 1 cm (3/8") du bord du tissu.
_2] Recoupez au bord des points comme indiqu& Faites bien
attention a ne pas couper les points.
87
Patchwork
Stitch pattern:
Thread tension dial:
Presser foot F:
43
1 to4
Satin stitch foot
* Stitch patterns 36, 37, 44, 45 can also be used.
• To sew
Wrong side of fabric
Right side of fabric
Sew seam with straight stitch 01 and press seam
allowance to open. Sew pattern stitch 43 on right side of
garment centering over the seam line.
5.0 2.5
I
J
Satin stitch
Stitch pattern: 28
Thread tension dial: 1 to 4
Presser foot F: Satin stitch foot
* Stitch patterns 23 to 29 can also be used.
For better sewing results, interfacing should be used on the
wrong side of fabric when you use stretch or elastic
garments.
Press the auto-lock button to finish the end of the pattern.
Y
€
28
®
,- m
7.0 0.4
88
Costura para trabajo tipo mosaico
_,b Patr6n de puntada: 43
_2_ Tensi6n del hilo de la aguja: 1 a 4
_3) Prensatelas F: Prensatelas para puntada
decorativa
* Tambien se pueden usar los patrones de puntadas
(36, 37, 44 y 45).
Patchwork
_,b Selecteur de point: 43
_2_ Tension du fil de I'aiguille: 1 & 4
_3) Pied & pressure F: Pied a point lance
* On peut aussi utiliser les motifs (36, 37, 44 et 45)
• Manera de cosa
_,b Parte de abajo de la tela
_2_ Parte de arriba de la tela
Cosa el borde con la puntada recta 01 y dele la vuelta de forma
que la parte de arriba de la tela quede a la vista.
Cosa con el patron de puntada 43 siguiendo la linea de la
costura.
• La couture
(1) Envers du tissu
_2_ Endroit du tissu
Piquez la couture au point droit 01 et repassez la ressource de
couture a plat.
Piquez le motif 43 sur I'envers du tissu en vous centrant sur la
ligne de couture.
Costura de puntada de satin
_1_ Patron de puntada: 28
_2_ Tension del hilo de la aguja: 1 a 4
_3_ Prensatelas F: Prensatelas para puntada
decorativa
* Tambien se pueden usar los patrones de puntada 23 a 29.
Point lanc_
_1_ Selecteur de point: 28
_2_ Tension du fil de I'aiguille: 1 & 4
_3_ Pied & pressure F: Pied a point lance
* On peut aussi utiliser les motifs 23 & 29
Para obtener buenos resultados de costura, el entrelace debe ser
usado en le lado posterior de la tela al usar prendas el&sticas.
Optima la boton de remate automatico para acabar el extremo
del patron.
Pour obtenir les meilleurs resultats, on devrait toujours utiliser de
la triplure sur I'envers pour les tissus elastiques ou extensibles.
Appuyez sur la touche bouton d'arr6t automatique & la fin de la
couture
89
Puntada en cruz
_,b Patr6n de puntada:
_2_ Tensi6n del hilo de la aguja:
_3) Prensatelas F:
70
3a6
Prensatelas para puntada
decorativa
* Tambien se pueden usar los patrones de puntada 61 a 63.
Point de croix
_i.] Selecteur de point: 70
_2_ Tension du fil de I'aiguille: 3 & 6
_3) Pied presseur F: Pied & point lance
* On peut aussi utiliser les motifs 61 a 63.
Con este tipo de puntada se pueden crear unos diseSos muy
vistosos yen la mitad del tiempo que Ilevaria en hacerlos a mano.
Las puntadas en cruz pueden ser combinadas eficazmente con
otros patrones artesanales para hacer muestras atractivas y otros
proyectos de costura.
La mejor tela de rondo es la de tejido sencillo y cerrado, como por
ejemplo el lino o la franela de lana. Apoye las telas livianas con
un respaldo estabilizador.
* El tamaSo de la puntada en cruz puede ser ajustado oprimiendo
la tecla de anchura de puntada "+" o "-".
Puntada de arena
_1_ Patron de puntada:
_2_ Tension del hilo de la aguja:
_3_ Prensatelas F:
78
la4
Prensatelas para puntada
decorativa
La puntada de arena se usa para rellenar perfiles en los diset_os
de bordados.
Vous allez adorer les motifs superbes que vous pouvez coudre
avec ce point decoratif, en y consacrant la moitie du temps que
vous y passeriez ales realiser a la main. Les points de croix
peuvent 6tre combines avec d'autres motifs decoratifs pour
realiser des ABC superbes et d'autres ouvrages.
Tousles tissages serres tels que le lin ou la flanelle de laine vous
procurent un bon support. Eventuellement un tissu fin renforce
avec un stabilisateur.
* La dimension du point de croix peut 6tre ajustee en appuyant
sur les touches de largeur du point "+' ou "-".
Grains de sable
_1_ Selecteur de point: 78
_2_ Tension du fil de I'aiguille: 1 a 4
_3) Pied presseur F: Pied a point lance
Le point grains de sable sert a remplir I'interieur de dessins
bordes tout autour.
• Manera de coser
_ Marque el perfil del dise_o con tiras de festones utilizando la
puntada de zigzag 4.
_2_ Rellene el diseSo con la puntada de arena.
_j Para rellenar areas pequeSas baje el ancho de puntada.
,_j Cosa en filas, empezando en el borde haste rellenar el
diset_o.
• La couture
_ Marque el perfil del dise_o con tiras de festones utilizando la
puntada de zigzag 4.
[2_ Rellene el diseSo con la puntada de arena.
_j Para rellenar areas pequeSas baje el ancho de puntada.
,_j Cosa en filas, empezando en el borde haste rellenar el
disei_o.
Puntada decorativa
_,b Patron de puntada: 95
_2_ Tension del hilo de la aguja: 3 a 6
_3) Prensatelas F: Prensatelas para puntada
decorativa
* Tambien se pueden usar los patrones de puntadas (46 a 50,
52 a 60, 69, 71,74 a 77 y 81 a 97).
Point d_coratif
_1_ Selecteur de point: 95
_2_ Tension du fil de I'aiguille: 3 a 6
_3) Pied presseur F: Pied a point lance
* On peut aussi utiliser les motifs (46 a 50, 52 a 60, 69, 71,74 a
77 et 81 a 97).
Las puntadas de satin se utilizan para puntadas decorativas en
manteles, etc.
Para obtener los mejores resultados de costura, alinee
cuidadosamente la tela y guiela al coser con puntadas
decorativas. En caso de ser necesario, use una tira de refuerzo
desprendible.
Les points lances peuvent servir de point decoratif sur les nappes
et les serviettes, etc.
Pour obtenir les meilleurs resultats, alignez et guidez le tissu
avec soin Iorsque vous piquez avec les motifs decoratifs. Utilisez
un support a dechirer si necessaire
91
Twin needle stitch
Stitch Pattern:
Thread tension dial:
(_ Presser foot F:
(_ Twin needle
95
3to6
Satin stitch foot
NOTE:
• Do not set the stitch width at more than 3, otherwise
the needle may hit the needle plate or presser foot and
could possibly break.
• Turn off and unplug the machine before changing the
needle to the twin needle.
• Use #60 or finer threads for twin needle sewing.
This machine is equipped with a twin needle that can be
used to sew parallel rows straight on decorative stitches
adding an exquisite touch to table linens and clothing.
These stitch patterns (01 to 05, 8 to 10, 24, 27 to 30, 33 to
35, 37, 38, 43 to 47, 53, 55, 61 to 63, 65, 67, 70, 72 to 74,
77, 91, 94, and 95) (mode 2) can also be used.
Insert the additional spool pin, and put the felt and spool on
it with the thread coming off the spool as shown.
When threading the machine for twin needle sewing follow
these instructions making sure you separate the threads,
placing one in each thread guide on the needle bar.
• Starting to sew
Turn off and unplug the machine before changing the
needle to the twin needle. Insert the additional spool pin,
and put the felt and spool on it with the thread coming off
the spool as shown.
Press the twin needle button
When threading the machine for twin needle sewing
follow this chart making sure you separate the threads,
placing one in each thread guide on the sides of the
needle bar.
Threading from (_0to (_ is the same as for single thread.
Refer to page 32.
(_ Draw the threads down and slide them through the
lower thread guide.
(_ Slide the threads through the needle bar thread
guide one to each side.
Thread the needle from front to back.
At corners, raise the needles until they clear the fabric.
Partially raise the presser foot and carefully pivot the
fabric.
When twin needle sewing is completed, change needle
and reset tension (if necessary).
To return to single needle sewing, press the Twin
Needle button or turn off the power switch.
NOTE:
To avoid the thread twisting, it is advisable to thread the
machine one thread at a time.
S
01
I
+
3O
I
55
94
02 03
cl III
Ul
III
33 34
Ill 'l'
61 62
_ x x
95
04 05
35 37
III
111
63 65
08 09 10 24
38 43 44 45
67 70 72 73
27 28 29
46 47 53
74 77 91
®
/
J
92
Puntada de aguja doble
_,b Patr6n de puntada:
_2_ Tensi6n del hilo de la aguja:
_3_ Prensatelas F:
_4_ Doble aguja
95
3a6
Prensatelas para puntada
decorativa
NOTA:
• No utilice una anchura de puntada superior a 3, ya que de
Io contrario la aguja golpeara la placa de agujas y se romper.
• Apague y desenchufe la m&quina antes de cambiar la aguja
a la aguja doble.
• Utilice #60 o hilos de rosca mas finos para la costura gemela
de la aguja.
Esta maquina est& equipada con una aguja doble que se puede
usar para coser filas paralelas directamente en puntadas
decorativas, agregando un toque elaborado para manteles y
prendas.
* Tambien se pueden usar los patrones de costura (01a 05, 8 a
10, 24, 27 a 30, 33 a 35, 37, 38, 43 a 47, 53, 55, 61a 63, 65, 67,
70, 72 a 74, 77, 91,94, y 95) (modalidad 2)
Inserte el portacarretes adicional y coloque el fieltro y el carrete
en el portacarretes con el hilo saliendo de carrete tal como se
muestra.
AI instalar el hilo de la m&quina para la costura de aguja doble,
siga esta tabla y asegQrese de separar los hilos, colocando uno
en cada guia de hilo a los lados de la barra de la aguja.
Couture & I'aiguille double
_i.] Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseurF:
_] Aiguilles jumelees
95
3&6
Pied a point lance
REMARQUE:
• Ne pas definir la largeur du point au-del& de 3, sinon 'aiguille
peut heurter la plaque a aiguille et se briser.
• Eteignez et debranchez la machine avant de changer
I'aiguille pour I'aiguille double.
• Employez #60 ou fils plus fins pour la couture jumelle
d'aiguille.
Cette machine est equip6e d'une aiguille double qui peut 6tre
utilisee pour coudre des rangs paralleles de points decoratifs qui
ajouteront une touche personnalisee sur votre linge de table et
sur les v6tements.
* On peut aussi utiliser les motifs suivants: (01 a 05, 8 a 10, 24,
27 & 30, 33 a 35, 37, 38, 43 a 47, 53, 55, 61 a 63, 65, 67, 70, 72
74, 77, 91, 94, et 95) (mode 2)
Inserez la broche a bobine supplementaire, installez dessus le
feutre et la bobine avec le fil se deroulant comme indiqu&
Lorsque vous enfilez la machine pour la couture avec I'aiguille
double, suivez ce diagramme en vous assurant que vous separez
bien les ills, en les plagant sur les guides de chaque c6te de la
barre d'aiguille.
• Para empezar a coser
Coloque el soporte y el eje del portacarretes adicional. Ponga el
fieltro y el carrete de hilo con el hilo saliendo hacia fuera tal
como se muestra en I a ilustraci6n.
Cuando este cosiendo y quiera doblar una esquina, saque las
agujas de la tela, levante ligeramente el prensatelas y gire la
tela con cuidado.
El enhebrado desde el punto _1_al _3_es identico al de un solo
hilo. Consulte la p&gina 33.
_4_ Introduzca y deslice los hilos por debajo del guiahilos
inferior.
_5_ Pase uno de los hilos por el guiahilos de la izquierda de la
barra de aguja y el otro hilo por el guiahilos de la derecha.
_6_ Enhebre las agujas de delante hacia atras.
Cuando acabe de coser con una sola aguja pluse nuevamente
la tecla de aguja doble o apague y encienda la maquina.
NOTA:
Para evitar que los hilos se retuerzan es aconsejable
enhebrarlos uno a uno.
D6but d'une couture
Lorsque vous changez I'aiguille, fermez I'interrupteur
d'alimentation ou debranchez la machine.
Inserez le support de boboine e une broche porte-bobine
supplementaire, et placez le feutre et la bobine sur cette
broche, le fil sortant de la bobine comme illustr&
Lorsque vous enfilez la machine pour utiliser des aiguilles
jumelees, suivez ce tableau en vous assurant de bien separter
les ills: faites passer I'un des ills darts le guide-ill a gauche et
I'autre & droite:
Uenfilage de _1_& _3_est identique a un enfilage pour une
seule aiguille. Reportez-vous & la page 33.
_4_ Tirez les ills vers le bas et faites-les glisser dans le guide-fil
inferieur.
_5_ Faites passer I'un des ills dans la partie gauche du guide-fil
de la barre & aiguille et I'autre fil darts la partie droite du
guide-ill.
_6_ Enfilez I'aiguille d'avant en arriere.
Lorsque vous avez fini d'utiliser les aiguilles jumelees,
remplacezles par une aiguille unique et reglez la tension.
REMARQUE:
Pour eviter que les ills ne s'enroulent, enfilez la machine etape
par etape.
93
Adjusting Pattern Balance
If the decorative stitch patterns, letters or numbers are
uneven when you sew on a particular fabric, adjust them
with the feed balancing dial.
Feed balancing dial
Standard setting mark
Indication line
* The machine comes with the feed balancing dial set in
the position as shown.
Adjusting Distorted Stretch Stitch Patterns
If the patterns are uneven when sewing with a particular
fabric, adjust them by turning the feed balancing dial with a
coin.
When patterns are too compressed, correct by turning the
dial in the direction of "+".
When patterns are too drawn out, correct by turning the
dial in the direction of"-".
Adjusting Distorted Letters or Numbers
If the letters are uneven when sewn on a particular fabric,
select pattern 8 to test the stitch then turn the feed
balancing dial with a coin.
When the letters or numbers overlap, turn the dial in the
direction of "+".
When the letters or numbers are too drawn out, turn the
dial in the direction of"-".
94
Ajuste de balance del patrbn
_,b Eje equilibrador de puntada
_2_ Marca de posicion estandar
_3_ Linea de indicacion
Si los patrones de puntada decorativa, las letras o los nQmeros
est&n distorsionados al coser una tela en particular, ajQstelos con
el eje equilibrador de puntada.
* La maquina esta ajustada con la posicion del eje equilibrador
de puntada con la marca de ajuste tal como se muestra.
I_quilibrer un motif
_,b Molette d'equilibrage de I'entra_nement
_2_ Reglage normal
_3_ Ligne indicative
Si les motifs decoratifs, les lettres ou les chiffres sont irreguliers
Iorsque vous piquez sur un certain tissu, reglez-les a I'aide de la
molette d'equilibrage de I'entraTnement.
* La machine est regl6e avec la molette d'equilibrage de
I'entrafnement dans la position indiquee.
Ajuste de patrones de puntada elbstica
distorsionados
Si observa alguna distorsion al coser patrones de puntada en
una tela en particular, ajustelos girando el eje equilibrador de
puntada con una moneda.
Si los patrones estan comprimidos, corrijalos girando el eje
equilibrador de puntada hacia el signo "+".
Si los patrones estan expandidos, corrijalos girando el eje
equilibrador de puntada hacia el signo "-".
R_glage d'un motif extensible d_form_
Si les motifs sont inegaux avec un certain tissu, reglez-les en
tournant la molette d'equilibrage de I'entrafnement a I'aide d'une
piece de monnaie.
Lorsque les motifs sont trop comprimes, corrigez-les en toumant
la molette vers le "+".
Lorsque les motifs sont trop etir6s, corrigez-les en tournant la
molette vers le "-".
Ajuste de letras o n_meros distorsionados en la
modalidad 3
Si las letras est&n disparejas al coser en una tela en particular,
seleccione el patron 08 para probar la puntada. Despues, gire el
eje equilibrador de puntada con una moneda.
Cuando las letras o los nQmeros se traslapan, gire el eje
equilibrador a "+".
Cuando las letras o los nQmeros est&n muy separados, gire el eje
equilibrador hacia "-".
R_glage des lettres et des chiffres d_form_s en
mode 3
Si les lettres sont deform6es Iorsque vous cousez sur un certain
tissu, selectionnez le motif 08 pour faire un essai de couture, puis
tournez la molette a I'aide d'une piece de monnaie.
Lorsque les lettres ou les chiffres se chevauchent, tournez la
molette vers le "+".
Lorsque les lettres ou les chiffres sont trop espaces, tournez la
molette vers le "-".
95
Extender stitch combination
Stitch Pattern: 32
Thread tension dial: 1 to 4
(_ Presser foot A: Zigzag foot
(_ Presser foot F: Satin stitch foot
* Use this stitch only for pattern 22.
Extender stitch gives straight stitches between combination
of stitch patterns 22 (Blind hem stitch). The length of the
extender stitch is approximately 2 times longer than the
length of pattern 22.
Select the mode 2. Select stitch pattern 22.
Press memory key.
Select stitch pattern 32.
Press memory key.
Use pattern 30 or 31 as a fixed length extender stitch.
(2.5 mm X 3 stitches).
pattern 30 (middle) (2.5 mm X 3 stitches)
pattern 31 (left) (2.5 mm X 3 stitches)
96
32
1 !21I
%
%
_ 3:5
22 _2
I Ix1
I
r
I
I
I
I
J
J
Puntada del suplemento
_.b Patr6n de puntada:
_2_ Tensi6n del hilo de la aguja:
_3_ Prensatelas A:
_ Prensatelas F:
32
la4
Prensatelas para zigzag
Prensatelas para puntada de
decorativa
* Utilice esta puntada para el patron 22 exclusivamente.
Point d'unit_ d'extension
_.b Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur A:
_4_ Pied presseur F:
32
1&4
Pied & zig-zag
Pied & point lance
* Employez ce point pour le modele 22 exclusivement.
La puntada del suplemento da las puntadas rectas entre los
patrones de la puntada de la combinacion 22. La Iongitud de la
puntada del suplemento es aproximadamente 2 veces m&s largo
que la Iongitud del patron 22.
[1_ Pulse la tecla de la modalidad 2. Seleccione el patron de
puntada 22.
Pulse la tecla de memoria.
_3_ Seleccione el patron de puntada 32.
[4_ Pulse la tecla de memoria.
Le point d'unite d'extension donne les points droites entre les
modeles de point de combinaison 22. La Iongueur du point d'unite
d'extension est approximativement 2 fois plus Iongtemps que la
Iongueur du modele 22.
Appuyez sur la touche de mode 2. Selectionnez le motif 22.
_] Appuyez sur la touche de memoire.
_j Selectionnez le motif 32.
Appuyez sur la touche de memoire.
Utilice el patron 30 o 31 para la puntada del suplemento con su
Iongitud fijada (2.5 mm X 3 puntadas).
_1_ Patron de puntada 30 (centro) (2.5 mm X 3 puntadas).
_2_ Patron de puntada 31 (Izquierda) (2.5 mm X 3 puntadas).
Employez le modele 30 ou 31 pour le point d'unite d'extension
avec la Iongueur fixee (2.5 mm X 3 points).
_1_ Motif 30 (Milieu) (2.5 mm X 3 puntadas).
_2_ Motif 31 (Gauche) (2.5 mm X 3 puntadas).
97
Programming decorative stitch patterns
To repeat or continue the same combination of stitches,
just press the foot control.
Select the mode 2.
Select stitch pattern 28.
Press memory key.
Select stitch pattern 29.
Press memory key.
* You can program up to 50 patterns in memory.
%
O2
%
W 0.5 22
2 8 7.00.L_
Example:
A programmed stitch sewing pattern finishing with auto-
lock stitch:
Stitch patterns: 28, 29, 98
The memorized patterns can be sewn and will stop
automatically.
Select the mode 2.
Select stitch pattern 28.
Press memory key.
Select stitch pattern 29.
Press memory key.
Select stitch pattern 98.
Press memory key.
%
,%
W
%
%
%
%
%
0.5 22
7.0 0,½
I
I
98
Programacibn de patrones de costura decorativa
Para repetir o continuar la misma combinacion de puntadas,
simplemente oprima el pedal de control.
Pulse la tecla de la modalidad 2.
_] Seleccione el patron de puntada 28.
_j Pulse la tecla de memoria.
Seleccione el patron de puntada 29.
Pulse la tecla de memoria.
* Puede programar hasta que 50 patrones en la memoria.
La programmation des motifs d_coratifs
Pour rep6ter ou continuer la m6me combinaison de motifs,
appuyez simplement sur la pedale de contr61e.
Appuyez sur la touche de mode 2.
_] Selectionnez le motif 28.
_j Appuyez sur la touche de memoire.
Selectionnez le motif 29.
Appuyez sur la touche de memoire.
* Vous pouvez programmer jusqu'& 50 motifs dans la m¢moire.
Ejemplo:
Un acabado de patron de costura de puntada programada con
puntada de fijacion automatica:
Patrones de puntada: 28, 29, 98
Los patrones memorizados pueden ser cosidos y pararan
autom&ticamente.
Pulse la tecla de la modalidad 2.
_] Seleccione el patron de puntada 28.
Pulse la tecla de memoria.
Seleccione el patron de puntada 29.
_j Pulse la tecla de memoria.
Seleccione el patron de puntada 98.
Pulse la tecla de memoria.
Exemple:
Memoriser une combinaison de motifs se terminant avec des
points d'arr6t:
Motifs: 28, 29 et 98
Les motifs memoris6s peuvent 6tre cousus et arr6t6s
automatiquement.
Appuyez sur la touche de mode 2.
_] Selectionnez le motif 28.
Appuyez sur la touche de memoire
Selectionnez le motif 29.
_j Appuyez sur la touche de memoire.
Selectionnez le motif 98.
Appuyez sur la touche de memoire.
99
Sewing letters
(Example: Sun)
Select the mode 3.
Select stitch pattern 29.
Press memory key,
Select stitch pattern 57.
Press memory key.
Select stitch pattern 50.
Press memory key.
f
%
%
%
J
100
Costura de letras Couture des lettres
(ejemplo: Sun) (par exemple: SUN)
_ Pulse la tecla de la modalidad 3.
[2_ Seleccione el patron de costura 29.
_] Pulse la tecla de memoria.
_1_Appuyez sur la touche de mode 3.
_2_Selectionnez le motif 29.
_] Appuyez sur la touche de memoire.
Seleccione el patr6n de puntada 57. Selectionnez le motif 57.
_1 Pulse la tecla de memoria.
_1 Appuyez sur la touche de memoire.
_ Seleccione el patr6n de puntada 50.
_ Selectionnez le motif 50.
Pulse la tecla de memoria.
Appuyez sur la touche de memoire.
101
Editing function
To Check and correct pattern combination before sewing:
Example: ABCDEFGH have been memorized.
Press (-,_ key.
The cursor will flash under the first letter selection.
Shift the cursor by pressing the (-[_) key.
* The arrow to the right means there are some more
letters after "G", the arrow to the left means there are
more letters before "H".
%
%
BCDEFG
ABCDEFG__
H
Deleting a stitch pattern, letter or number by
editing
Press (-'_ key.
Shift the cursor to letter "D" by pressing the _F-) key.
Press @ key.
S
%
%
BCDEFG
ABCDEFG
ABCEFGH
102
Funcibn de correccibn Fonction d'_dition
Revise y corrija la combinaci6n de patrones antes de coser: Verifier et corriger une combinaison de motifs avant de coudre:
Ejemplo: ABCDEFGH han sido memorizadas. Exemple: ABCDEFGH ont et6 memoris6s.
_1_ Pulse la tecla _F--_.
El cursor brillara intermitentemente bajo la primera selecci6n
de letras.
_2] Mueva el cursor pulsando la tecla de _;--).
* La fiecha a la derecha significa que hay algunas letras mas
despues de la "G". La flecha a la izquierda significa que
hay algunas letras antes de la "H".
_1_Appuyez sur la touche _--).
Le curseur clignote en-dessous de la premiere lettre.
_2] Deplacez le curseur en appuyant sur la touche de (--'i--).
* La fieche a droite signifie qu'il y a d'autres lettres apres le
G, la fleche a gauche indique qu'il y a d'autres lettres avant
le "H".
Cbmo quitar un patrbn de costura, letra o n_mero
usando la funcibn de correccibn
_] Pulse la tecla (_]1_).
_2] Mueva el cursor a la letra "D" pulsando la tecla (_ [_.
Pulse la tecla @.
Effacer un motif, une lettre ou un chiffre en _ditant
_1_ Appuyez sur la touche _Y --_.
_2] Deplacez le curseur sur la lettre "D" en appuyant sur la touche
de (*_]lz;).
_3] Appuyez sur la touche d'effacement @.
103
Adding a letter or space between letters f
Press _-3 key.
Press the _Zl_Z} key and slide the cursor past the last
letter where you would like to add a letter.
Select the stitch pattern 67 (space).
Press memory key to input stitch pattern 67.
%
%
BCDEFG)
ABCDEFG_
AB_FG)
AB_FG_
A B C i::::iD E F _
104
Agregando letra o espacio entre letras
_1_ Pulse la tecla _).
_] Pulse la tecla de __ :z._ y mueva el cursor m&s all& de la
Qltima letra hacia el punto donde le gustaria agregar letras.
[3] Seleccione el patr6n de puntada 67 (espacio).
_] Pulse la tecla de memoria para activar el patron de puntada 67.
Ajouter de lettre ou un espace entre les lettres
_1_ Appuyez sur la touche _.
Deplacez le curseur apres la derniere lettre & I'endroit oQ vous
souhaitez ajouter des lettres en appuyant sur la touche de
[3] Selectionnez motif 67(espacement).
_4] Appuyez sur la touche de memoire pour enregistrer le motif 67.
105
SECTION V. CARE OFYOUR MACHINE
Clean the hook race and feed dog
Screw driver
Set screw
(_) Needle plate
Lint brush
(_ Hook race
Bobbin holder
(_ Feed dog
(_ Soft, dry cloth
Press the up/down needle position button to raise the
needle, then unplug the sewing machine.
Do not dismantle the machine other than explained on this
page.
Remove the cover plate by sliding the cover plate release
button to the right. Take out the bobbin. Brush out dust and
lint. (You may also use a vacuum cleaner.)
Remove the set screw _ on the left hand side of the
needle plate _ with the screwdriver (_0supplied with the
machine. Remove the needle plate (_).
Take out the bobbin. Lift up the bobbin holder _ and
remove it.
Clean the hook with a lint brush.
Clean the feed dog and hook race with the lint brush.
Clean the center of the hook race with a dry cloth.
*You may also use a vacuum cleaner.
* The machine does not require oiling.
f
%
%
Assemble the hook race
Bobbin holder
Stopper
(_) Knob
(_) Needle plate guide pins
Screwdriver
Guide holes
Insert the bobbin holder so that the knob fits next to the
stopper in the hook race.
Insert the bobbin.
Attach the needle plate with screw.
After cleaning the machine, make sure the needle and
presser foot are attached.
%
%
J
106
SECCION V. MANTENIMIENTO DE LA
MAQUINA
Limpieza del garfio y de los dientes de transporte
_1_ Destornillador
_2_ El tornil]o
C3_ La placa de aguia
_4_ Cepillo de limpieza
_5_ Garfio
C6_ Porta canillas
C7_ Dientes del transporte
_8_ Un patio suare y seco
PARTIE V. ENTRETIEN DE VOTRE
MACHINE
Nettoyage de la piste du crochet et des griffes
d'entrainement
_1_ Tournevis
_2_ La vis
_3_ La plaque d'aiguille
_4_ Brosse & peluches
_-5.bPiste du crochet
_6_ Support de la canette
_7_ Griffes d'entrafnement
_8_ Un chiffon doux et sec
Pulse el bot6n de aguja arriba/abajo para alzar la aguja.
Despues, desenchufe la maquina de coser.
No desensamble la m&quina de una manera que no este
explicada en esta pagina.
Quite la placa de cobertura deslizando hacia la derecha el bot6n
para soltar la placa de cobertura del garfio.
Saque la canilla. Cepille el polvo y las hilas. (Tambien puede usar
una aspiradora).
[1_ Quite el tornillo _2_de fijaci6n del lado izquierdo de la placa de
la aguja _3_con el destornillador _1_que se suministra con la
m&quina.
Quite la placa de aguja _3_.
_] Retire la canilla. Alce el portacanillas _ y quitelo.
Limpie el garfio con una tela suave.
Limpie los dientes de transporte y el garfio con el cepillo para
hilas.
_j Limpie el centro del garfio con un trapo seco.
* Tambien puede usar una aspiradora.
* Esta maquina de coser no necesita engraser.
Appuyez sur la touche Aiguille haute/basse pour relever I'aiguille
et debranchez la machine.
Ne demontez rien de plus que ce qui est indique sur cette page.
Retirez la plaque en faisant coulisser le bouton de degagement
du couvercle du crochet vers la droite.
Sortez la canette. Brossez la poussiere et les peluches. (Vous
pouvez aussi utiliser un aspirateur.)
_] Retirez la vis _2_de fixation situee du c6te gauche de la plaque
d'aiguille _3_& I'aide du tournevis fourni avec la machine.
Enlevez la plaque d'aiguille _3_.
Sortez la canette. Soulevez le support de canette _6_et
retirez-le.
[3] Nettoyez le crochet avec un chiffon doux.
_j Nettoyez les griffes d'entrafnement et la piste du crochet avec
la brosse.
Essuyez le centre de la piste du crochet avec un chiffon sec.
* Vous pouvez egalement utiliser un aspirateur.
* Cette machine n'exige pas I'huilage.
Ensamble el garfio
_1_ Porta canilias
_2_ Parador
_3_ Tecla
_4_ Clavias guiadoras de la placa de la aguja
_5_ Destorniilador
_6_ Agujero guia
[1_ Inserte el portacanillas de modo que el saliente quede junto al
tope.
_] Inserte la canilla y coloque la placa de aguja con un tornillo.
_] Despues de limpiar la m&quina, asegQrese de que la aguja y
el prensatelas esten instalados.
Remontage de la piste du crochet
_1_ Support de la canette
_2_ Butee
_3_ Buton
_4_ roche de guidage de la plaque d'aiguille
_5_ Tournevis
_6_ Trou de repere
_1_ Inserez le support de la canette de fagon ace que le bouton
s'ajuste contre la butee dans la piste du crochet.
_] Inserez la canette.
_] Apres avoir nettoye la machine, assurez-vous que I'aiguille et
le pied presseur sont bien fixes.
107
Removing the light bulb
Make sure the power switch is turned off.
To change the light bulb, wait until the light bulb has cooled
down.
Open face plate cover.
Pull out the light bulb.
Face cover plate
Bulb socket
(_ Light bulb
Base
Attaching the light bulb
To insert the light bulb in the lamp socket, match the
base on the light bulb with the lamp socket holes.
Close face plate cover.
s
%%%
108
Cbmo quitar la bombilla
Aseg_rese de que la corriente este apagada.
Para cambiar la lampara, espere hasta que esta se haya
enfriado.
_ Abra la tapa frontal.
_2_ Saque la I&mpara del recept&culo.
(1) Tapa frontal
_2_ Portalampara
_3_ Lampara
_4) Base
Comment changer I'ampoule d'_clairage
Assurez-vous que I'alimentation electrique est debranch6e.
Avant de changer I'ampoule, patientez jusqu'& ce qu'elle ait
refroidi.
_ Ouvrez le couvercle frontal.
_2_ Retirez I'ampoule de la douille.
(1) Couvercle frontal
_2_ Douille de I'ampoule
_3_ Ampoule
_4) Base
Instalacibn de la bombilla
[3] Para insertar la I&mpara en el receptaculo, asegOrese de que
la base de la lampara correspondan con los agujeros del
receptaculo.
_4j Cierre la tapa frontal.
Remplacement de rampoule
[3] Pour inserer I'ampoule dans la douille, alignez la base de
I'ampoule sur les trous darts la douille.
Fermez le couvercle de facade.
109
Troubleshooting
Condition
The needle thread
breaks.
The bobbin thread
breaks.
The needle breaks.
Skipped stitches
Seam puckering
The cloth is not
feeding smoothly.
Stitches form loops
below the works.
The machine does not
work.
Buttonhole sewing is
not sewn properly.
The machine does not
run smoothly and is
noisy.
Cause
1. The needle thread is not threaded properly.
2. The needle thread tension is too tight.
3. The needle is bent or blunt.
4. The needle is incorrectly inserted.
5. The needle thread and the bobbin thread are not set under the presser foot
when start sewing.
6. The threads were not drawn to the rear after sewing.
7. The thread is either too heavy or too fine for the needle.
1. The bobbin thread is not threaded properly in the bobbin holder.
2. Lint has collected in the bobbin holder.
3. The bobbin is damaged and doesn't turn smoothly.
1. The needle is incorrectly inserted.
2. The needle clamp screw is loose.
3. The threads were not drawn to the rear after sewing.
4. The needle is too fine for the fabric being used.
1. The needle is incorrectly inserted, bent or blunt.
2. The needle and/or threads are not suitable for the work being sewn.
3. A Blue Tip needle is not being used for sewing stretch, very fine fabrics and
synthetics.
4. The needle thread is not threaded properly.
5. A poor quality needle is used.
1. The needle thread tension is too tight.
2. The needle thread is not threaded properly.
3. The needle is too heavy for the fabric being sewn.
4. The stitch length is too long for the fabric.
1. The feed dog is packed with lint.
2. The stitches are too fine.
3. The feed dog is not raised after "drop feed" sewing.
1. The needle thread tension is too loose.
2. The needle is either too heavy or too fine for the thread.
1. The machine is not plugged in.
2. Thread has been caught in the hook race.
3. The bobbin winder spindle is not returned to the left after bobbin winding.
1. The stitch density is not suitable for the fabric being sewn.
2. Suitable interface material has not been used for the stretch or synthetic
fabric.
1. Thread has been caught in the hook race.
2. Lint has built up in the hook race or bobbin holder.
For customer assistance call or e-maih
1-877-SEWlNG-U (1-877-739-4648)
9 am - 4:30 pm, CST, Monday - Friday
110
Reference
See page 36
See page 38,40
See page 20
See page 20
See page 36,38
See page 42
See page 26
See page 34
See page 106
Replacethe bobbin.
See page 20
See page 20
See page 42
See page 26
See page 20
See page 26
See page 20
See page 36
Changethe needle.
See page 38,40
See page 36
See page 26
Makethestitchcoarser
See page 106
Makethestitchcoarser.
See page 48
See page 38
See page 26
See page 6
See page 106
See page 32
See page 64
See page 26
See page 106
See page 106
J
Identificacibn y resolucibn de problemas
Problema _
El hilo de la aguja se
rompe.
El hilo de la bobina se
rompe.
La aguja se rompe.
Se omiten puntadas.
Costuras fruncidas.
Le tela no se alimenta
de manera uniforme.
Las puntadas forman
bucles debajo del
trabajo.
La m&quina no
fruciona.
Los ojales no se cosen
de manera correcta.
La m_quina no funciona
correctamente y es muy
ruidosa
\
Causa
1. El hilo de la aguja no esta enhebrado correctamente.
2. La tension del hilo de la aguja es muy alta.
3. La aguja est& doblada o desafilada.
4. La aguja esta insertada incorrectamente.
Referencia
Paguina 37
Paguina 39, 41
Paguina 21
Paguina 21
5. Los hilos de la aguja y la camilla no estan bien colocados debajo
del prensatelas al empezar a coser.
6. La tela no es Ilevada hacia atr&s al terminar de coser.
7. El hilo es demasiado grueso o demasiado fino para la aguja.
1. El hilo de la bobina no est& correctamente enhebrado en el
estuche de la bobina.
2. Se han acumulado las pelusas en el area de la lanzadera.
3. La canilla se ha estropeado o no gira correctamente.
1. La aguja esta insertada incorrectamente.
2. El tornillo de la abrazadera de la aguja esta suelto.
3. La tela no es Ilevada atr&s al terminar de coser.
4. La aguja es demasiado fina para la tela que esta cosiendo.
1.
2.
3.
Paguinas 37, 39
Paguina 43
Paguina 27
Paguina 35
4.
5.
Paguina 107
Cambie la bobina
Paguina 21
Paguina 21
Paguina 43
Paguina 27
La aguja esta insertada incorrectamente, doblada o desafilada. Paguina 21
El tornillo de la abrazadera de la aguja esta suelto. Paguina 27
La aguja o los hilos no son adecuados para el trabajo que
coser puntadas elasticas, telas muy finas o telas sinteticas. Paguina 21
La tela no es Ilevada atr&s al terminar de coser. Paguina 37
Cambie la aguja
Paguina 39, 41
Paguina 37
Paguina 27
El hilo de la aguja no esta enhebrado correctamente.
1. La tension del hilo de la aguja es muy alta.
2. La maquina no est& enhebrada correctamente.
3. La aguja es demasiado gruesa para la tela que esta cosiendo.
4. Las puntadas son demasiado gruesas para la tela que se est&
cosiendo.
1. Las garras transportadoras tienen mucha pelusa.
2. Las puntadas son demasiado finas.
3. La Iongitud de la puntada es demasiado grande para la tela que
se esta cosiendo.
1. La garras transportadoras tienen mucha pelusa.
2. Las puntadas son demasiado finas.
Haga las puntadas mas densas
Paguina 107
Haga las puntadas m&s densas
Paguina 49
Paguina 39
Paguina 27
1. La m&quina no esta conectada. Paguina
2. El hilo se atoro en el canal del gancho de la bobina. Paguina
3. No se movio el huso del enrollador de la bobina a la izquierda
despues del enrollado de la bobina. Paguina
1. La densidad de las puntadas no es apropiada para la tela. Paguina
2. No se uso un material apropiado como entretela para la tela
elastica o sintetica. Paguina
1. Hay hilos atrados en el mecanismo del gancho. Paguina
2. Se han acumulado las pelusas en el portacanillas o en el garfio. Paguina
7
107
33
65
27
107
107
111
En cas de probl_me
r Probl_me
Le fil de I'aiguille se
casse.
Le fil de ia canette se
casse.
L'aiguille se casse.
Points manqu_s
La couture fronce.
Le tissu n'avance pas
r_guli_rement.
Des boucles de fil se
forment.
Le machine ne
fonetronre pas.
Le couture de
boutonniere ne
s'effectue pas
correctement
Le fronctionnement est
bruyant.
Causa
1. Le fil de I'aiguille n'est pas penfile correctement.
2. La tension du fil d'aiguille est trop forte.
3. L'aiguille est torde ou emouss6e.
4. L'aiguille est mai installee.
5. Le fil el'aiguille et celui de la canette ne sont pas passes correctement sous le
pied presseur au debut de la couture.
6. Le tisssu n'est pas tire vers I'arriere a la fin de la couture.
7. Le fil est trop epais ou trop fin pour I'aiguilie.
1. Le fil de la canette n'est pas passe correctement darts la boTte a canette.
2. Des fibres sont accumul6es dans la navette.
3. La canette est abfm6e et fonctionne mal.
1. L'aiguille n'est pas installee correctement.
2. La vis de blocage de I'aiguille est desserree.
3. Le tissu n'est pas tire vers I'arriere & la fin de la couture.
4. L'aiguille est trop fine pour le tissu employ&
1. L'aiguille n'est pas installee correctement, tordue ou emouss6e.
2. L'aiguille et le fil ne conviennent pas pour le tissu.
3. Vous n'utilisez pas une aiguille a bout bleu pour une couture extensible, un
tissu tres fin ou synthetique.
4. Le fil de I'aiguille n'est pas enfile correctement.
5. Vous utilisez une mauvaise aiguille.
1. La tension du fil de I'aiguille est trop elev6e.
2. Le fil de I'aiguille ou celui de la canette n'est pas enfil6 correctement.
3. L'aiguille est trop prosse pour le tissu cousu.
4. Le point est trop long our ce tissu.
1. Les grilles d'entrafnement n'ont pas et6 remontees apres avoir et6 abaissees.
2. Les grilles d'entrafnement sont bloquees par la charpie.
3. Les points sont trop long pour le tissu cousu.
1. La tension du fil de I'aiguille n'est pas assez 61ev6e.
2. L'aiguille est trop epaisse ou trop fine pour le tissu sur lequel
vous travaillez.
1. La machine n'est pas branchee.
2. Un fil est coince dans la coursiere.
3. Embrayage symetrique debray6.
1. La densite du point ne correspond pas au tissu sur lequel vous travaillez.
2. L'entoilage que vous utilisez pour coudre sur des tissus extensibles ou
synthetiques ne convient pas.
Referencia
Page 37
Page 39,41
Page 21
Page 21
Pages 37, 39
Page 43
Page 28
Page 35
Page 107
Changerla cane_e.
Page 21
Page 21
Page 43
Page 28
Page 21
Page 28
Page 21
Page 37
Changezl'aiguille
Page 39,41
Page 37
Page 28
Ren_rcerles points
Page 107
Ren_rcerles points
Page 49
Page 39
Page 28
Page 7
Page 107
Page 33
Page 65
Page 28
1. Du fil est bloque dans la piste coursiere. Page 107
2. Des peluches se sont accumul6es dans la coursiere ou dans le porte-canettes. Page 107
J
112
Your Home
For repair-in your home-of all major brand appliances,
lawn and garden equipment, or heating and cooling systems,
no matter who made it, no matter who sold it!
For the replacement parts, accessories and
owner's manuals that you need to do-it-yourself.
For Sears professional installation of home appliances
and items like garage door openers and water heaters.
1-800-4-MY-HOME ® (1-800-469-4663)
Call anytime, day or night (U.S.A. and Canada)
www.sears.com www.sears.ca
Our Home
For repair of carry-in items like vacuums, lawn equipment,
and electronics, call or go on-line for the location of your nearest
Sears Parts & Repair Center.
1-800-488-1222
Call anytime, day or night (U.S.A. only)
www.sears.com
To purchase a protection agreement (U.S.A.)
or maintenance agreement (Canada) on a product serviced by Sears:
1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)
Para pedir servicio de reparaci6n
a domicilio, y para ordenar piezas:
1-888-SU-HOGAR SM
(1-888-784-6427)
Au Canada pour service en fran(_ais:
1-800-LE-FOYER Mo
(1-800-533-6937)
www.sears.ca
, E/.4RS
TM SM
® Registered Trademark / Trademark / Service Mark of Sears, Roebuck and Co.
® Mama Registrada / TMMama de Fabrica / SMMarca de Servicio de Sears, Roebuck and Co.
MD
MCMarque de commerce / Marque d6pos6e de Sears, Roebuck and Co. @ Sears, Roebuck and Co.
Printed in Taiwan Impreso en Taiwan Imprime au Taiwan
®
SEWING MACHINE
Owner's Manual
MAQUlNA DE COSER
Manual de Instrucciones
MACHINE .ik COUDRE
Manuel d'instructions
Model, Modelo, Modele 385.19233
Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com
842-800-079 Sears Canada Inc.,Toronto, Ont., M5B 2B8 CANADA www.sears.ca
IMPORTANT SAFETY INSTRUCTIONS
When using an electrical appliance, basic safety precautions should always be followed, including the following:
Read all instructions before using this appliance.
DAN G ER - To reduce the risk of electric shock:
1. An appliance should never be left unattended when plugged in. Always unplug this sewing machine from the electric
outlet immediately after using and before cleaning.
2. Always unplug before replacing a sewing machine bulb. Replace bulb with same type rated 5 Watts.
WARNING - To reduce the risk of burns, fire, electric shock or injury to persons:
1. Do not allow to be used as a toy. Close attention is necessary when this sewing machine is used by or near children.
2. Use this appliance only for its intended use as described in this owner's manual.
Use only attachments recommended by the manufacturer as contained in this owner's manual.
3. Never operate this sewing machine if it has a damaged cord or plug, if it is not working properly, if it has been dropped or
damaged, or dropped into water.
Return this sewing machine to the nearest Sears store or service center for examination, repair, electrical or mechanical
adjustment.
4. Never operate the appliance with any air opening blocked. Keep ventilation openings of this sewing machine and foot
controller free from accumulation of lint, dust and loose cloth.
5. Never drop or insert any object into any opening.
6. Do not use outdoors.
7. Do not operate where aerosol (spray) products are being used or where oxygen is being administered.
8. To disconnect, turn all controls to the off ("O") position, then remove plug from outlet.
9. Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.
10. Keep fingers away from all moving parts. Special care is required around the sewing machine needle.
11. Always use the proper needle plate. The wrong plate can cause the needle to break.
12. Do not use bent needles.
13. Do not pull or push fabric while stitching. It may deflect the needle causing it to break.
14. Switch this sewing machine off ("O") when making any adjustment in the needle area, such as threading the needle,
changing the needle, threading the bobbin, changing the presser foot, and the like.
15. Always unplug this sewing machine from the electrical outlet when removing covers, lubricating, or when making any
other adjustments mentioned in this owner's manual.
SAVE THESE INSTRUCTIONS
Designs and specifications are subject to change without prior notice.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
Cuando se utiliza un aparato electrico es necesario tomar ciertas precauciones basicas de seguridad, incluso la siguiente:
Lea todas las instrucciones antes de utilizar este aparato.
PELIG RO - Para reducir el riesgo de choque electrico:
1. No deje nunca el aparato sin vigilancia mientras este enchufado. Desenchufe siempre la maquina de la toma
electrica inmediatamente despues de utilizarla y antes de limpiarla.
2. Desenchufe la maquina cada vez que vaya a cambiar la bombilla. Cambie la bombilla por otra de mismo tipo 15 W.
AVISO -- Para reducir el riesgo de quemaduras, incendio, choque electrico o heridas a personas:
1. No deje que nadie utilice la maquina como si fuera un juguete. Preste especial atencion cuando la maquina de
coser sea utilizada por ninos (a) o cerca de ellos (a).
2. Utilice el aparato Qnicamente para los usos descritos en este manual del usuario.
Utilice Qnicamente los accesorios recomendados por el fabricante e indicados en este manual del usuario.
3. Nunca utilice esta maquina de coser si tiene un enchufe o un cable en mal estado, si no funciona correctamente, si
se ha golpeado o esta da_ada, o si ha caido en agua.
Envie esta maquina de coser a la tienda o centro de mantenimiento Sears mas cercano si es necesario examinarla,
repararla o someterla a ajustes electricos o mecanicos.
4. No utilice nunca el aparato si tiene bloqueada alguna via de ventilacion. Mantenga las vias de ventilaci6n de esta
maquina de coser y el pedal de control libres de pelusa, polvo y trozos de tela.
5. No deje caer ni introduzca ningQn tipo de objeto en ninguna abertura.
6. No utilice la maquina en exteriores.
7. No utilice la maquina donde se empleen productos de aerosol (spray) o donde se administre oxigeno.
8. Para desconectar, ponga todos los controles en la posicion OFF ("O") y desenchufe la maquina.
9. No tire del cable para desenchufar. Para desenchufar hay que agarrar el enchufe, no el cable.
10. Mantenga los dedos alejados de todas las piezas m6viles. Tenga especial cuidado alrededor de la aguja de la
maquina de coser.
11. Utilice siempre la placa de agujas adecuada. Una placa incorrecta puede hacer que se rompa la aguja.
12. No utilice agujas que esten dobladas.
13. No tire de la tela ni la empuje mientras este cosiendo. La aguja podria desviarse y romperse.
14. Apague esta maquina de coser ("O") cada vez que tenga que hacer ajustes en la zona de la aguja, como enhebrar
la aguja, cambiar la aguja, enhebrar la bobina, cambiar el prensatelas y operaciones similares.
15. Desenchufe esta maquina de coser cada vez que tenga que desmontar cubiertas, engrasar, o hacer cualquier otro
de los ajustes mencionados en este manual del usuario.
CONSERVE ESTAS INSTRUCCIONES
Los disenos y las especificaciones estan conforme a cambio sin el aviso anterior.
CONSIGNES IMPORTANTES DE SI CURITI
Pour utiliser un appareil electrique, il faut toujours respecter les consignes de securite fondamentales, notamment le consigne
suivantes :
Avant d'utiliser cet appareil, lisez toutes ces instructions.
DAN G ER- Pour reduire les risques d'electrocution.
1. II ne faut jamais laisser un appareil sans surveillance Iorsqu'il est branch& tl faut toujours debrancher cette machine
coudre de la prise electrique murale, apres son utilisation ou avant de la nettoyer.
2. IIfaut toujours debrancher la machine avant de remplacer une ampoule electrique. Remplacez I'ampoule par une
ampoule du m6me type de 15 W.
AVERTISSEM ENT -Afin de reduire les risques de brQlures, incendie, electrocution
1. II ne faut passe servir de la machine comme d'un jouet, tl faut faire tres attention Iorsque cette machine a coudre est
utilisee par des enfants ou a proximite de ceux-ci.
2. Utilisez cette machine uniquement pour les utilisations prevues, telles qu'elles sont decrites dans le manuel de la
machine a coudre.
Utilisez uniquement les accessoires recommandes par le fabricant tels qu'ils sont indiques dans le manuel de la
machine a coudre.
3. II ne faut jamais faire fonctionner la machine a coudre si le c_ble ou la prise est endommage(e), si elle ne fonctionne pas
correctement, si on I'a laissee tomber, si elle est endommagee ou si elle est tombee dans I'eau.
Retournez la machine a coudre au magasin ou au centre de reparation Sears le plus proche, afin de la faire examiner,
reparer ou d'effectuer des reglages electriques ou mecaniques.
4. II ne faut jamais faire fonctionner cette machine si les orifices d'aeration sont colmates. Tenez les orifices d'aeration de
cette machine a coudre et le curseur d'escamotage du pied-de-biche exempts de toute accumulation de peluches,
poussieres et de morceaux de chiffon.
5. II ne faut jamais laisser tomber ou introduire d'objet dans les orifices.
6. II ne faut pas I'utiliser en plein air.
7. II ne faut pas la faire fonctionner si des produits en aerosol (vaporisateur) sont utilises oQ s'il y a une installation
d'oxygene.
8. Pour la debrancher, tournez le commutateur a la position OFF ("O"), puis retirez la prise de ladouille.
9. Ne debranchez pas la machine en tirant sur le c_ble. Pour la debrancher, saisissez la prise, et non pas le c_ble electrique.
10. Tenez les doigts a I'ecart de toutes les pieces mobiles. II faut faire particulierement attention dans la zone proche de
I'aiguille de la machine a coudre.
11. tl faut toujours utiliser la semelle de piqQre correcte. Si la semelle de piqQre ne convient pas, I'aiguille risque de se briser.
12. N'utilisez pas d'aiguilles courbees.
13. Ne tirez nine poussez pas le tissu pendant les piqQres. Cela risque de faire devier I'aiguille et de provoquer sa cassure.
14. Avant de faire des reglages dans la zone de I'aiguille tels qu'enfiler I'aiguille, changer I'aiguille, enfiler la canette ou
changer le pied-de-biche, etc., mettez le commutateur de la machine a coudre sur Arr6t ("O").
15. Debranchez toujours la machine a coudre de la douille electrique avant de retirer les capots, de la graisser ou de faire
tous autres reglages mentionnes dans le manuel de la machine a coudre, ou blessures corporelles :
CONSERVEZ CETTE NOTICE
Les specifications pourront 6tre modifiees sans avis prealable.
Ill
Kenmore Sewing Machine Warranty
Full 25YearWarranty on Sewing Machine Die-Cast Metal Frame
For 25 years from the date of purchase, Sears will provide free repair for the die-cast metal frame of this sewing
machine if it is defective in material or workmanship.
Full 10YearWarranty on Internal Mechanical Components
For 10 years from the date of purchase, Sears will provide free repair for the internal mechanical components of this
sewing machine if they are defective in material or workmanship. This 10 year warranty does not include belts, which
are only included in 90 day warranty described below.
Full 2YearWarranty on Sewing Machine Exterior Components
For 2 years from the date of purchase, Sears will provide free repair for all components of this sewing machine exterior
if they are defective in material or workmanship. This 2 year warranty does not include needle plate or accessory parts,
which are only included in the 90 day warranty described below.
Full 2YearWarranty on Electrical Equipment
For 2 years from the date of purchase, Sears will provide free repair for the electrical equipment of this sewing ma-
chine, if any part of it, including motor, wiring, electronic circuitry, switch and speed control, is defective in material or
workmanship. This 2 year warranty does not include light bulbs, which are only included in the 90 day warranty de-
scribed below.
Full 90 Day Warranty on Mechanical Adjustments and Specified Parts
For 90 days from the date of purchase, Sears will provide:
• free mechanical adjustments necessary for the proper operation of this sewing machine, except for normal machine
care maintenance as described in the owner's manual
• free replacement of belts, light bulbs, needle plates and accessory parts if they are defective in material or
workmanship
This 90 day warranty does not include sewing machine needles, which are expendable parts.
Warranty service is available by returning this sewing machine to the nearest Sears Parts & Repair Center in
the United States
If this sewing machine is used for commercial or rental purposes, warranty service is available for only 90 days from
the date of purchase.
This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.
Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179 U.S.A.
IV
Garantia para Maquinas de Coser Kenmore
Garantia Completa de 25 A_os para el Marco Interno de Metal fundido de la Mbquina
Valida por 25 a_os desde el dia de la compra. Sears proveera reparacion gratis del marco interno de metal fundido
de esta maquina de coser si tiene defectos en el material o la mano de obra.
Garantia Completa de 10 A_os en los Componentes Mecbnicos Internos
Valida por 10 a_os desde el dia de la compra. Sears proveera reparaci6n gratis de los Componentes Mecanicos
Internos de esta maquina de coser si tienen defectos en el material o la mano de obra. Esta garantia de 10 a_os no
incluye correas, que s61o estan incluidas en la garantia de 90 dias descripta a continuaci6n.
Garantia Completa de 2 A_os en los Componentes Exteriores de la Maquina de Coser
Valida por 2 a_os desde el dia de la compra. Sears proveera reparaci6n gratis de los Componentes Exteriores de la
maquina de coser si tienen defectos en el material o la mano de obra. Esta garantia de 2 a_os no incluye el plato de
la aguja ni partes accesorias, que s61o estan incluidas en la garantia de 90 dias descrita a continuacion.
Garantia Completa de 2 A_os en el Equipo Electrico
Valida por 2 a_os desde el dia de la compra. Sears proveera reparaci6n gratis del equipo electrico de esta maquina
de coser, si alguna parte de esta, incluyendo el motor, cableado, circuito electr6nico, control de puntada y
velocidad, tiene defectos en el material o la mano de obra. Esta garantia de 2 a5os no incluye focos, que solo estan
incluidos en la garantia de 90 dias descrita a continuaci6n.
Garantia Completa de 90 Dias en Ajustes Mecanicos y Partes Especificadas
Valida por 90 dias desde el dia de la compra. Sears proveera:
• ajustes mecanicos necesarios gratis para la funci6n apropiada de esta maquina de coser, excepto por el cuidado
de mantenimiento normal de la maquina segQn Io descrito en el manual propietario.
• reemplazo gratis de correas, focos, platos de aguja y partes accesorias si tienen defectos en el material o la
mano de obra.
Esta garantia no incluye las agujas de la maquina de coser, que son partes prescindibles.
El Servicio de la Garantia esta disponible al regresar esta m_quina de coser al Centro de Partes y
Reparaciones de Sears mas cercano en los Estados Unidos.
Siesta maquina de coser es para uso comercial o para los prop6sitos de ser rentada, la garantia esta disponible
s61o por 90 dias desde el dia de la compra.
Esta garantia le da a usted derechos legales especificos, y tambien puede tener otros derechos que pueden variar
de estado a estado.
Sears, Roebuck and Co., D/817 WA, Hoffman Estates, IL 60179 E.E.U.U.
Garantie pour machine _ coudre Kenmore
:Garantie de 25 ans sur I'armature interne en metal coule de la machine a coudre
: Pendant 25 ans a compter de la date d'achat et en cas de defaut de materiau ou de fabrication, Sears effectuera
igratuitement toute reparation de I'armature interne en metal coule de cette machine a coudre.
:Garantie de 10 ans sur les composantes mecaniques internes
i Pendant 10 ans a compter de la date d'achat et en cas de defaut de materiau ou de fabrication, Sears effectuera
:gratuitement toute reparation des composantes mecaniques internes de cette machine a coudre. Cette garantie de
10 ans ne couvre pas les courroies qui sont couvertes par la garantie de 90 jours ci-dessous.
:Garantie de 2 ans sur les composantes externes de la machine a coudre
: Pendant 2 ans, a compter de la date d'achat et en cas de defaut de materiau ou de fabrication, Sears effectuera
:toute reparation des composantes de I'exterieur de la machine a coudre. Cette garantie de 2 ans ne comprend ni les
iplaques d'aiguilles, ni les accessoires, qui sont couverts par la garantie de 90 jours ci-dessous.
iGarantie de 2 ans sur les composantes electriques
: Pendant 2 ans a compter de la date d'achat, Sears effectuera toute reparation des composantes electriques de la
:machine a coudre, en cas de defaut de materiau ou de fabrication de quelque piece que ce soit, y compris le moteur,
:le c_blage, le circuit electronique, les commutateurs et la commande de vitesse. Cette garantie de 2 ans ne couvre
:pas les ampoules, qui sont couvertes par la garantie de 90 jours ci-dessous.
:Garantie de 90 jours sur les reglages mecaniques et pi_ces specifiees
Pendant 90 jours, a compter de la date d'achat, Sears effectuera gratuitement :
•o les reglages mecaniques necessaires pour le fonctionnement normal de cette machine a coudre, a I'exception de
I'entretien normal de la machine, tel qu'il est decrit dans le mode d'emploi de I'utilisateur.
:o le remplacement des courroies, plaques d'aiguilles et accessoires, en cas de defaut de materiau ou de
fabrication.
•Cette garantie de 90 jours ne couvre pas les aiguilles, qui font partie des fournitures courantes.
Le service de garantie s'effectue suite au retour de cette machine a coudre au centre de reparation et pi_ces
:Sears le plus proche, aux Etats Unis
:Si cette machine a coudre est utilisee a des fins commerciales ou en location, le service de garantie n'est applicable
ique 90 jours, a compter de la date d'achat.
:Cette garantie vous donne des droits juridiques specifiques et selon les Etats, il est possible que vous ayez des droits
isupplementaires variables.
vl
Kenmore Sewing Machine Warranty
Full 25Year Warranty on Sewing Machine Die-Cast Metal Frame
For 25 years from the date of purchase, Sears will provide free repair for the die-cast metal frame of this sewing
machine if it is defective in material or workmanship.
Full 10Year Warranty on Internal Mechanical Components
For 10 years from the date of purchase, Sears will provide free repair for the internal mechanical components of this
sewing machine if they are defective in material or workmanship. This 10 year warranty does not include belts, which
are only included in 90 day warranty described below.
Full 2YearWarranty on Sewing Machine Exterior Components
For 2 years from the date of purchase, Sears will provide free repair for all components of this sewing machine exterior
if they are defective in material or workmanship. This 2 year warranty does not include needle plate or accessory parts,
which are only included in the 90 day warranty described below.
Full 2YearWarranty on Electrical Equipment
For 2 years from the date of purchase, Sears will provide free repair for the electrical equipment of this sewing ma-
chine, if any part of it, including motor, wiring, electronic circuitry, switch and speed control, is defective in material or
workmanship. This 2 year warranty does not include light bulbs, which are only included in the 90 day warranty de-
scribed below.
Full 90 Day Warranty on Mechanical Adjustments and Specified Parts
For 90 days from the date of purchase, Sears will provide:
• free mechanical adjustments necessary for the proper operation of this sewing machine, except for normal machine
care maintenance as described in the owner's manual
• free replacement of belts, light bulbs, needle plates and accessory parts if they are defective in material or
workmanship
This 90 day warranty does not include sewing machine needles, which are expendable parts.
Warranty service is available by returning this sewing machine to the nearest Sears Parts & Repair Center in
Canada
If this sewing machine is used for commercial or rental purposes, warranty service is available for only 90 days from
the date of purchase.
This warranty gives you specific legal rights, and you may also have other rights which vary from province to province.
Sears Canada Inc. Toronto, Ont., N5B 2B8 CANADA
vii
Garantia para Maquinas de Coser Kenmore
Garantia Completa de 25 A_os para el Marco Interno de Metal fundido de la Maquina
Valida por 25 a_os desde el dia de la compra. Sears proveera reparacion gratis del marco interno de metal fundido
de esta maquina de coser si tiene defectos en el material o la mano de obra.
Garantia Completa de 10 A_os en los Componentes Mecanicos Internos
Valida por 10 a_os desde el dia de la compra. Sears proveera reparaci6n gratis de los Componentes Mecanicos
Internos de esta maquina de coser si tienen defectos en el material o la mano de obra. Esta garantia de 10 a_os no
incluye correas, que s61o estan incluidas en la garantia de 90 dias descripta a continuacion.
Garantia Completa de 2 A_os en los Componentes Exteriores de la Mbquina de Coser
Valida por 2 a_os desde el dia de la compra. Sears proveera reparacion gratis de los Componentes Exteriores de la
maquina de coser si tienen defectos en el material o la mano de obra. Esta garantia de 2 a_os no incluye el plato de
la aguja ni partes accesorias, que s61o estan incluidas en la garantia de 90 dias descrita a continuacion.
Garantia Completa de 2 A_os en el Equipo Electrico
Valida por 2 a_os desde el dia de la compra. Sears proveera reparacion gratis del equipo electrico de esta maquina
de coser, si alguna parte de esta, incluyendo el motor, cableado, circuito electr6nico, control de puntada y
velocidad, tiene defectos en el material o la mano de obra. Esta garantia de 2 a_os no incluye focos, que solo estan
incluidos en la garantia de 90 dias descrita a continuacion.
Garantia Completa de 90 Dias en Ajustes Mecanicos y Partes Especificadas
Valida por 90 dias desde el dia de la compra. Sears proveera:
• ajustes mecanicos necesarios gratis para la funci6n apropiada de esta maquina de coser, excepto por el cuidado
de mantenimiento normal de la maquina segQn Io descrito en el manual propietario.
• reemplazo gratis de correas, focos, platos de aguja y partes accesorias si tienen defectos en el material o la
mano de obra.
Esta garantia no incluye las agujas de la maquina de coser, que son partes prescindibles.
El Servicio de la Garantia estb disponible al regresar esta mbquina de coser al Centro de Partes y
Reparaciones de Sears mbs cercano en los Canadb.
Si esta maquina de coser es para uso comercial o para los prop6sitos de ser rentada, la garantia esta disponible
solo por 90 dias desde el dia de la compra.
Esta garantia le da a usted derechos legales especificos, y tambien puede tener otros derechos que pueden variar
de provincia a provincia.
Sears Canada Inc. Toronto, Ont., N5B 2B8 CANADA
viii
Garantie pour machine _ coudre Kenmore
:Garantie de 25 ans sur I'armature interne en metal coule de la machine a coudre
•Pendant 25 ans a compter de la date d'achat et en cas de defaut de materiau ou de fabrication, Sears effectuera
igratuitement toute reparation de I'armature interne en metal coule de cette machine a coudre.
:Garantie de 10 ans sur les composantes mecaniques internes
! Pendant 10 ans a compter de la date d'achat et en cas de defaut de materiau ou de fabrication, Sears effectuera
:gratuitement toute reparation des composantes mecaniques internes de cette machine a coudre. Cette garantie de
10 ans ne couvre pas les courroies qui sont couvertes par la garantie de 90 jours ci-dessous.
:Garantie de 2 ans sur les composantes externes de la machine a coudre
: Pendant 2 ans, a compter de la date d'achat et en cas de defaut de materiau ou de fabrication, Sears effectuera
:toute reparation des composantes de I'exterieur de la machine a coudre. Cette garantie de 2 ans ne comprend ni les
iplaques d'aiguilles, ni les accessoires, qui sont couverts par la garantie de 90 jours ci-dessous.
i Garantie de 2 ans sur les composantes electriques
: Pendant 2 ans a compter de la date d'achat, Sears effectuera toute reparation des composantes electriques de la
:machine a coudre, en cas de defaut de materiau ou de fabrication de quelque piece que ce soit, y compris le moteur,
:le c_blage, le circuit electronique, les commutateurs et la commande de vitesse. Cette garantie de 2 ans ne couvre
:pas les ampoules, qui sont couvertes par la garantie de 90 jours ci-dessous.
:Garantie de 90 jours sur les reglages mecaniques et pi_ces specifiees
Pendant 90 jours, a compter de la date d'achat, Sears effectuera gratuitement :
-o les reglages mecaniques necessaires pour le fonctionnement normal de cette machine a coudre, a I'exception de
I'entretien normal de la machine, tel qu'il est decrit dans le mode d'emploi de I'utilisateur.
:o le remplacement des courroies, plaques d'aiguilles et accessoires, en cas de defaut de materiau ou de
fabrication.
•Cette garantie de 90 jours ne couvre pas les aiguilles, qui font partie des fournitures courantes.
Le service de garantie s'effectue suite au retour de cette machine a coudre au centre de reparation et pi_ces
:Sears le plus proche, aux Canada
:Si cette machine a coudre est utilisee a des fins commerciales ou en location, le service de garantie n'est applicable
ique 90 jours, a compter de la date d'achat.
i Cette garantie vous donne des droits juridiques specifiques et selon les Etats, il est possible que vous ayez des droits
isupplementaires variables.
Sears Canada Inc. Toronto, Ont., N5B 2B8 CANADA
Ix
f
Item
Sewing speed (Maximum)
Stitch length:
Stitch width:
Stitch package (Stitch functions):
(Built-in stitches):
Buttonhole:
Machine dimensions:
Weight (Net):
Machine Specifications
Specification
Over 820 s.p.m.
5 mm (Maximum)
7 mm (Maximum)
215
167 (Including monograms)
1 step built-in buttonhole
W 16.4" (410 mm) x D 11.6" (185 mm) x H 7.4" (290 mm)
18.7 Ibs (8.5 kg)
Especificaciones de la maquina
f
Articulo
Velocidad de costura (M&xima)
Longitud de puntada:
Ancho de puntada:
NQmero de puntadas (Funcionamiento de puntadas):
Especificacion
Mas de 820 s.p.m.
5 mm (Maxima)
7 mm (Maxima)
215
(Integradas):
Ojales:
Dimensiones de la maquina:
Peso:
167 (Incluyend monogramas)
Funcion de ojal incorporado de 1 paso
410 mm (16.4") de ancho x 185 mm (11.6") de profundidad x 290 mm
(7.4") de altura
8.5 kg (18.7 Ibs)
Caracteristiques de la machine
Description
Vitesse de couture (Maximum)
Longueur du point:
Largeur du point:
Ensemble de points (points de couture):
(points int6gres):
Boutonniere:
Dimensions de la machine:
Poids de la machine:
Caracteristiques
820 points-minute en outre
5 mm (Maximum)
7 mm (Maximum)
215
167 (En incluant monogramas)
Boutonniere integr6e en 1 etape
Largeur: 410 mm (16.4") x profondeur: 185 mm (11.6") x hauteur: 290 mm
(7.4")
8 kg (18.7 Ib)
PROTECTION AGREEMENTS
IN THE U.S.A.
MASTER PROTECTION AGREEMENTS
Congratulations on making a smart purchase. Your new
Kenmore ® appliance is designed and manufactured for
years of dependable operation. But like all products, it
may require preventive maintenance or repair from time
to time.
That's when having a Master Protection Agreement can
save you money and aggravation.
Purchase a Master Protection Agreement now and
protect yourself from unexpected hassle and expense.
The Master Protection Agreement also helps extend the
life of your new appliance. Here's what's included in the
Agreement:
[] Expert service by our 12,000 professional repair
specialists
[] Unlimited service and no charge for parts and labor on
all covered repairs
[] "No-lemon" guarantee - replacement of your covered
product if more than three product failures occur within
twelve months
[] Product replacement if your covered product can't be
fixed
[] Annual Preventive Maintenance Check at your request
- no extra charge
[] Fast help by phone - non-technical and instructional
assistance on products repaired in your home, plus
convenient repair scheduling
[] Power surge protection against electrical damage due
to power fluctuations
[] Rental reimbursement if repair of your covered
product takes longer than promised
Once you purchase the Agreement, a simple phone call
is all that it takes for you to schedule service.You can call
anytime day or night, or schedule a service appointment
online.
IN CANADA
MAINTENANCE AGREEMENTS
Your purchase has added value because you can depend
on Sears HomeCentral ®for service. With over 2400
Service Technicians and access to over 900,000 parts and
accessories, we have the tools, parts, knowledge and
skills to ensure our pledge: We Service What We Sell.
Your Kenmore ®appliance is designed, manufactured and
tested to provide years of dependable operation. Yet any
major appliance may require service from time to time.
The Sears Maintenance Agreement offers you an out-
standing service program, affordably priced.
THE SEARS MAINTENANCE AGREEMENT
• Is your way to buy tomorrow's service at today's price.
• Eliminates repair bills resulting from normal wear and
tear.
• Provides for non-technical and instructional assistance.
• Even if you don't need repairs, provides an annual
Preventive Maintenance Check, at your request, to
ensure that your appliance is in proper running
condition.
Some limitations apply. For information concerning
Sears Canada Maintenance Agreements, call
1-800-361-6665.
Sears has over 12,000 professional repair specialists,
who have access to over 4.5 million quality parts and
accessories. That's the kind of professionalism you can
count on to help prolong the life of your new purchase for
years to come. Purchase your Master Protection Agree-
ment today!
Some limitations and exclusions apply.
For prices and additional information, call
1-800-827-6655.
Sears Installation Service
For Sears guaranteed professional installation of home
appliances and items like garage door openers and water
heaters, in the U.S.A. call 1-800-4-MY-HOME ®
xI
SERVICIO
En Estados Unidos
Contratos de Protecci6n Experta
Felicidades por haber hecho una compra inteligente. Su nuevo
aparato Kenmore® ha sido diseSado y fabricado para darle largos
aSos de funcionamiento confiable. Sin embargo, al igual que
todos los productos, en ocasiones puede requerir mantenimiento
preventivo o reparaciones. En estos casos, un Contrato de
Proteccion Experta (Master Protection Agreement) puede
ahorrarle tiempo y molestias.
Compre ahora un Contrato de Proteccion Experta y protejase de
las molestias y los gastos inesperados.
El Contrato de Proteccion Experta tambien sirve para prolongar la
vida util de su nuevo aparato. El contrato de proteccion incluye Io
siguiente:
[] Servicio experto de nuestros 12,000 profesionales
especializados en reparaciones.
[] Servicio ilimitado, sin cargo por piezas o mano de obra en todas
las reparaciones cubiertas.
[] Garantia de alta calidad. El producto cubierto ser& reemplazado
si tiene mas de tres averias en un plazo de 12 meses.
[] Reemplazo del producto si este no puede ser reparado.
[] Revisi6n anual de mantenimiento preventivo si usted Io solicita,
sin cargo para usted.
[] Ayuda r&pida por via telefonica. Asistencia no tecnica e
informativa sobre productos reparados en su hogar, asi como
practica programacion de reparaciones.
[] Proteccion contra daSos por sobrecargas electricas provocadas
por variaciones en el suministro electrico.
[] Reembolso del alquiler si la reparaci6n del producto cubierto
tarda masque el tiempo prometido.
Una vez que compre el contrato de proteccion, solo tiene que hacer
una Ilamada telefonica para programar el servicio. Puede Ilamar a
cualquier hora del dia o de la noche, o incluso programar una cita
de servicio via Internet.
Sears tiene m&s de 12,000 profesionales especializados en
reparaciones, con acceso a mas de 4.5 millones de accesorios y
piezas de repuesto de lamas alta calidad. Este nivel de
profesionalismo es Io que usted necesita para prolongar durante
muchos aSos la vida Qtil de su nueva compra, iAdquiera hoy
mismo un Contrato de Protecci6n Experta!
Se aplican algunas limitaciones y exclusiones. Llame al
1-800-827-6655 para conocer los precios y obtener
informaci6n adicional.
Servicio de instalaci6n Sears
Para la instalacion profesional, garantizada por Sears, de
aparatos electrodomesticos y articulos tales como calentadores
de agua y puertas autom&ticas para garajes, en Estados Unidos
Ilame al 1-800-4-MY-HOME ®.
Le contrat d'entretien de Sears
Au Canada
Votre achat comporte une valeur ajoutee car vous pouvez
compter sur I'entretien chez Sears Home Central®. Grace &
plus de 2400 specialistes au Service Clientele et I'acces & plus
de 900000 pieces d6tachees et accessoires, nous possedons
les outils, les pieces, le savoir et I'experience nous permettant
de promettre que ce que nous vendons, nous I'entretenons.
Contrats d'entretien de Sears
La conception, la fabrication et le contr61e de verification de
votre dispositif Kenmore ® sont effectues de fa_on & vous
garantir un fonctionnement fiable pendant plusieurs annees.
Cependant, tout dispositif d'une certaine taille necessite parfois
un service d'entretien occasionel. Le contrat d'entretien de
Sears vous propose un programme de service exceptionnel &
prix raisonnable.
Le contrat d'entretien de Sears
• Vous offre la possibilite d'acheter I'entretien de demain au
prix d'aujourd'hui.
• Elimine les coots de reparation decoulant de I'usure normale
• Dans le cas o4 vous n'avez pas besoin de reparation, vous
donne acces, sur demande, & une verification d'entretien
preventif annuelle vous permettant de vous assurer que votre
dispositif est en bonne condition de marche.
Certaines limites existent. Pour toute information sur les
Contrats d'entretien de Sears au Canada, t_l_phonez au
1-800-361-6665.
XII
TABLE OF CONTENTS
SECTION I. NAME OF PARTS
Cabinets and sewing machine tote bag ........................... 2
Names of parts ................................................................. 2
Available accessories and attachments ........................... 4
SECTION II. GETTING READYTO SEW
Connecting machine to power supply .............................. 6
Before using your sewing machine .................................. 6
For your safety ................................................................. 6
Polarized plug ................................................................... 6
Controlling sewing speed ................................................. 6
Speed control lever .......................................................... 8
Machine operating buttons ......................................... 8-12
Up/down needle position button ....................................... 8
Auto-lock button ............................................................... 8
Reverse stitch button ........................................................ 8
Screen sharpness adjusting dial ...................................... 8
Cursor keys .................................................................... 10
Mode key ........................................................................ 10
Stitch width selection key ............................................... 10
Stitch length selection key .............................................. 10
Memory key .................................................................... 12
Clear key ........................................................................ 12
Function touchpad .......................................................... 12
• Direct pattern selection ................................................ 12
• Number keys ................................................................ 12
Pattern selection and screen indication ......................... 14
Number key selection ..................................................... 14
Language selection ........................................................ 16
Presser foot lifter ............................................................ 18
Thread cutter .................................................................. 18
Extension table ............................................................... 18
• Detaching the table ...................................................... 18
• Attaching the table ....................................................... 18
• Accessory box ............................................................. 18
Changing needle ............................................................ 20
To remove and attach the foot holder ............................. 20
• To remove .................................................................... 20
• To attach ...................................................................... 20
Changing presser foot .................................................... 20
• To remove .................................................................... 20
• To attach ...................................................................... 20
Presser foot types .................................................... 22-24
Zigzag foot (Foot A) ..................................................... 22
Straight stitch foot (Foot H) .......................................... 22
Automatic buttonhole foot (Foot R) .............................. 22
Zipper foot (Foot E) ...................................................... 22
Blind hem stitch foot (Foot G) ...................................... 22
Satin stitch foot (Foot F) ............................................... 22
Overedge foot (Foot C) ................................................ 22
Overcast foot (Foot M) ................................................. 22
Darning foot (Foot P) ................................................... 24
• Quilter .......................................................................... 24
• 1/4" Seam foot (Option) ............................................... 24
• Walking foot (Option) ................................................... 24
Selecting needle and fabric ............................................ 26
Bobbin winding ......................................................... 30-34
• Removing the bobbin ................................................... 30
• Horizontal spool pin ..................................................... 30
• Additional spool pin ...................................................... 30
• Bobbin winding ............................................................. 32
• Inserting the bobbin ..................................................... 34
Threading the machine ............................................ 36-38
• Threading the machine ................................................ 36
• Needle threader ........................................................... 36
• Drawing up bobbin thread ............................................ 38
Adjust the needle thread tension for a straight stitch ..... 38
• Correct tension ............................................................ 38
• Tension is too tight ....................................................... 38
• Tension is too loose ..................................................... 40
Adjust the needle thread tension for a zigzag stitch ....... 40
• Correct tension ............................................................ 40
• Tension is too tight ....................................................... 40
• Tension is too loose ..................................................... 40
SECTION III. BASIC SEWING
Straight stitch ................................................................. 42
• Starting to sew ............................................................. 42
• Changing sewing direction ........................................... 42
• Finishing sewing .......................................................... 42
Using the seam guides on the needle plate ................... 44
Turn a square corner ...................................................... 44
Quilting ........................................................................... 44
Sewing on heavy fabrics ................................................ 46
Manual stitch length ....................................................... 46
Variable needle position ................................................. 46
To drop or raise the feed dog ......................................... 48
Basting ........................................................................... 48
• Attaching the darning foot ............................................ 48
• To sew .......................................................................... 48
Automatic reverse stitch ................................................. 50
Triple stretch stitch ......................................................... 50
Straight stretch ............................................................... 50
Auto-lock stitch ............................................................... 52
Saddle stitch ................................................................... 52
Zigzag stitch ................................................................... 52
• To change the width and length ................................... 52
Overcasting .................................................................... 54
Tricot stitch ..................................................................... 54
Knit stitch ........................................................................ 54
Overedge stitch .............................................................. 56
Double overedge stitch ................................................... 56
Button sewing ................................................................. 58
Automatic buttonhole ................................................ 60-64
• Preparation for sewing ................................................. 60
• Starting to sew ............................................................. 62
Adjusting the stitch width and density in buttonholes ..... 64
• To change the stitch width ............................................ 64
• To change the stitch density ......................................... 64
Round end buttonhole .................................................... 64
Keyhole buttonhole ......................................................... 64
Stretch buttonhole .......................................................... 66
Knit buttonhole ............................................................... 66
Adjusting the stitch width and density in rounded end
and keyhole buttonhole .................................................. 66
Xlll
TABLE OF CONTENTS
• To change the stitch density ......................................... 66
• Adjustment of the stitch width on rounded end
buttonhole .................................................................... 66
• Adjustment of the stitch width on keyhole
buttonhole .................................................................... 66
• Adjustment of the stitch width on stretch and knit
buttonhole .................................................................... 66
Eyelet ............................................................................. 68
• To sew .......................................................................... 68
Corded buttonhole .......................................................... 70
Zipper sewing ........................................................... 72-74
• Attaching the zipper foot .............................................. 72
• Fabric preparation ........................................................ 72
• Starting to sew ............................................................. 72
Darning stitch ................................................................. 76
• To sew .......................................................................... 76
• For darning less than 3/4" (2 cm) ................................. 76
• To adjust the shape of darning stitch ........................... 76
• To memorize darning stitch .......................................... 76
Bartacking ...................................................................... 78
• Memorizing bartacking ................................................. 78
• Adjusting the evenness of bartacking .......................... 78
Blind hem stitch .............................................................. 80
• To sew .......................................................................... 80
Pintucking ....................................................................... 80
Shell stitch ...................................................................... 82
Applique ......................................................................... 82
SECTION IV. DECORATIVE STITCHING
Smocking ....................................................................... 84
• To sew .......................................................................... 84
Fagoting ......................................................................... 84
Scallop stitch (A) ............................................................ 86
• To sew .......................................................................... 86
Scallop stitch(B) ............................................................. 86
• To sew .......................................................................... 86
Patchwork ...................................................................... 88
• To sew .......................................................................... 88
Satin stitch ...................................................................... 88
Cross stitch .................................................................... 90
Sand stitch ..................................................................... 90
• To sew .......................................................................... 90
Decorative stitch ............................................................. 90
Twin needle stitch ........................................................... 92
Adjusting pattern balance .............................................. 94
Adjusting distorted stretch stitch patterns ...................... 94
Adjusting distorted letters or numbers in mode 3 ........... 94
Extender stitch combination ........................................... 96
Programming decorative stitch patterns ......................... 98
Sewing letters ............................................................... 100
Editing function ............................................................. 102
Deleting a atitch pattern, letter or number by editing ... 102
Adding letters or space between letters ....................... 104
SECTION V. CARE OFYOUR MACHINE
Clean the hook race and feed dogs ............................. 106
Assemble the hook race ............................................... 106
Removing the light bulb ................................................ 108
Attaching the light bulb ................................................. 108
Troubleshooting ............................................................ 110 XIV
INDICE
SECCION I. NOMBRE DE LAS PARTES
Gabinete y bolsa de mano ................................................ 2
Nombre de las partes ........................................................ 3
Accesorios y refacciones disponibles ............................... 5
SECCION II. PREPARACION DE LA MAQUINA PARA
COSER
Conexion de la maquina a la red electrica ........................ 7
Cuando utilice por primera vez su maquina de cose ........ 7
Para su seguridad ............................................................. 7
Clavija polarizada .............................................................. 7
Control de la velocidad de costura .................................... 7
Palanca de control de velocidad ....................................... 9
Botones de operacion de la maquina .......................... 9-13
Bot6n de subida/bajada de la aguja .................................. 9
Bot6n de remate automatico ............................................. 9
Bot6n de puntada invertida ............................................... 9
Boton de ajuste de nitidez de la pantalla .......................... 9
Tecla de cursor ................................................................ 11
Tecla de seleccion modalidad ......................................... 11
Seleccion de la anchura de la puntada ........................... 11
Seleccion de la Iongitud de la puntada ........................... 11
Tecla de memoria ............................................................ 13
Tecla de borrado ............................................................. 13
Panel de teclado ............................................................. 13
• Seleccion directa de patrones ...................................... 13
• Teclas con nQmeros ...................................................... 13
Seleccion de patr6n e indicacion en la pantalla .............. 15
Seleccion de tecla num@ica ........................................... 15
Seleccion de la lengua .................................................... 17
Palanca de elevacion del prensatelas ............................. 19
Cortahilos ........................................................................ 19
Ampliacion m6vil de la superficie de costura .................. 19
• Desmontaje de la ampliaci6n m6vil .............................. 19
• Instalacion de la ampliacion m6vil ................................ 19
• Estuche de accesorios .................................................. 19
Cambio de aguja ............................................................. 21
C6mo quitar/poner el enmangue del prensatelas ........... 21
• Para quitar .................................................................... 21
• Para poner .................................................................... 21
C6mo quitar/poner el prensatelas ................................... 21
• Para quitar .................................................................... 21
• Para poner .................................................................... 21
Tipos de prensatelas ................................................. 23-25
Prensatelas para zigzag (Prensatelas A) ..................... 23
Prensatelas para puntada recta (Prensatelas H) .......... 23
Prensatelas de ojal automatico (Prensatelas R) ........... 23
Prensatelas para cremalleras (Prensatelas E) ............. 23
Prensatelas para dobladillo invisible (Prensatelas G)... 23
Prensatelas para puntada decorativa (Prensatelas F).. 23
Prensatelas para coser a punto por encima
(Prensatelas C) ............................................................. 23
• Prensatelas para sobrehilado (Prensatelas M) ............. 23
• Prensatelas para bordado (Prensatelas P) ................... 25
• Acolchador .................................................................... 25
• Prensatelas de puntada recta con 114"guia (Opcion) .. 25
• Prensatelas de doble arrastre (Opcion) ........................ 25
Seleccion de hilo y tela ................................................... 27
Bobinado de la canilla ............................................... 31-35
• C6mo sacar la canilla ................................................... 31
• Portacarretes horizontal ................................................ 31
• Portacarretes adicional ................................................. 31
• Bobinado de la canilla ................................................... 33
• Colocacion de la canilla en el portacanillas .................. 35
Enhebrado del hilo de la aguja .................................. 37-39
• Enhebrado del hilo de la aguja ..................................... 37
• Ensartador de agujas .................................................... 37
• Extraccion del hilo de la canilla ..................................... 39
Ajuste de la tension del hilo de la aguja para puntada
recta ................................................................................ 39
• Tensi6n correcta ............................................................ 39
• El hilo esta demasiado tenso ........................................ 39
• El hilo esta demasiado flojo .......................................... 41
Ajuste de la tension del hilo de la aguja para puntada
zigzag .............................................................................. 41
• Tensi6n correcta ............................................................ 41
• El hilo esta demasiado tenso ........................................ 41
• El hilo esta demasiado flojo .......................................... 41
SECClON III. COSTURA BASlCA
Puntada recta .................................................................. 43
• Para empezar a coser ................................................... 43
• Cambio de la direcci6n de costura ................................ 43
• Para terminar la costura ................................................ 43
Manera de usar las guias de costura en la placa de la
aguja ............................................................................... 45
Girando esquinas cuadradas .......................................... 45
Acolchador ...................................................................... 45
Manera de coser telas pesadas ...................................... 47
Ajuste manual de la Iongitud de puntada ........................ 47
C6mo cambiar la posici6n de la aguja ............................ 47
C6mo subir/bajar los dientes del transporte ................... 49
Hilvan .............................................................................. 49
• lnstalacion del prensatelas para bordado ..................... 49
• Manera de coser ........................................................... 49
Puntada invertida automatica .......................................... 51
Puntada elastica triple ..................................................... 51
Puntada recta triple ......................................................... 51
Puntada de fijacion automatica ....................................... 53
Puntada vistosa ............................................................... 53
Puntada de zigzag .......................................................... 53
• Para cambiar la anchura y Iongitud .............................. 53
Puntadas sobrehillado o remate ..................................... 55
Puntada de tricot ............................................................. 55
Puntada de punto ............................................................ 55
Puntada de sobrehilado .................................................. 57
Puntada de sobrehilado II ............................................... 57
Costura de botones ......................................................... 59
Ojales automaticos .................................................... 61-65
• Preparaci6n para coser ................................................. 61
• Empezando a coser ...................................................... 63
Ajustes de la densidad y la anchura de los ojales .......... 65
• Para cambiar la anchura de las puntadas .................... 65
• Para cambiar la densidad de las puntadas ................... 65
Ojal de extremo redondo ................................................. 65
Ojal de cerradura ............................................................ 65
xv
INDICE
Ojal elastico ..................................................................... 67
Ojal de punto ................................................................... 67
Ajustes de la densidad y la anchura de puntadas en los
ojale de extremo redondo y ojale de cerradura ............... 67
• Para cambiar la densidad de las puntadas ................... 67
• Ajsutes de la anchura de las puntadas en el ojal de
extremo redondo ........................................................... 67
• Ajsutes de la anchura de las puntadas en el ojal 3 ...... 67
• Ajsutes de la anchura de las puntadas en el ojal
elastico y ojal de punto .................................................. 67
Ojete ................................................................................ 69
• Cosido ........................................................................... 69
Costura de ojales con cord6n ......................................... 71
Costura de cremallera ............................................... 73-75
• Colocando el pie para cremalleras ............................... 73
• Preparaci6n de la tela ................................................... 73
• Para coser ..................................................................... 73
Zurcido ............................................................................ 77
• Para coser ..................................................................... 77
• Para zurcir menos de 2 cm (3/4") ................................. 77
• Para ajustar la forma de las puntadas de zurcido ......... 77
• Para memorizar la puntada de zurcido ......................... 77
Hilvan de barra ................................................................ 79
• Memorizando el hilvan de barra ................................... 79
• Ajuste de la uniformidad de las puntadas de hilvan de
barra .............................................................................. 79
Acabado enrollado de los bordes de la tela (vea la hoja
adjunta) ........................................................................... 81
• Para coser ..................................................................... 81
Alforzas ........................................................................... 81
Hilvan de concha ............................................................. 83
Aplique ............................................................................ 83
C6mo quitar un patr6n de costura, letra o nOmero
usando la funcion de correccion ................................... 103
Agregando letras o espacios entre letras ...................... 105
SECClON V. MANTENIMIENTO DE LA MAQUINA
Limpieza del garfio y de los dientes de transporte ........ 107
Ensamble el garfio ........................................................ 107
Come quitar la bombilla ................................................ 109
Instalacion de la bombilla .............................................. 109
Identificacion y resolucion de problemas ...................... 111
SECCION IV. COSTURA DECORATIVA
Puntada de pluma ........................................................... 85
• Para coser ..................................................................... 85
Deshilachado .................................................................. 85
Puntada de concha(A) .................................................... 87
• Manera de coser ........................................................... 87
Puntada de concha(B) .................................................... 87
• Manera de coser ........................................................... 87
Costura para trabajo tipo mosaico .................................. 89
• Manera de cosa ............................................................ 89
Costura de puntada de satin ........................................... 89
Puntada en cruz .............................................................. 91
Puntada de arena ............................................................ 91
• Manera de coser ........................................................... 91
Puntada decorativa ......................................................... 91
Puntada de aguja doble .................................................. 93
Ajuste de balance del patr6n ........................................... 95
Ajuste de patrones de puntada elastica distorsionados .. 95
Ajuste de letras o nQmeros distorsionados en la
modalidad 3 ..................................................................... 95
Puntada del suplemento ................................................. 97
Programacion de patrones de costura decorativa ........... 99
Costura de letras ........................................................... 101
Funcion de correccion ................................................... 103
xvI
TABLE DES
PARTIE I. IDENTIFICATION DES PII_CES DE LA MA-
CHINE
Mallette et sac de transport .............................................. 3
Identification des pieces ................................................... 3
Accessoires et pieces disponibles ................................... 5
PARTIE II. PRlePAREZ-VOUS A COUDRE
Branchez la machine ........................................................ 7
Les premieres fois que vous utilisez votre machine ......... 7
Consignes de securite ..................................................... 7
Prise polarisee ................................................................. 7
Contr61ez la vitesse de couture ........................................ 7
Commande de la vitesse .................................................. 9
Commandes de la machine ....................................... 9-13
Bouton de montee/descente de I'aiguille ......................... 9
Bouton d'arr6t automatique .............................................. 9
Bouton de marche arriere ................................................ 9
Bouton de reglage de la nettete de I'ecran ...................... 9
Bouton de curseur .......................................................... 11
Bouton de mode ............................................................. 11
Selection de la largeur du motif ...................................... 11
Selection de la Iongueur du motif ................................... 11
Bouton de memoire ........................................................ 13
Touche d'effacement ...................................................... 13
Clavier ............................................................................ 13
• Selection directe de motifs ........................................... 13
• Touches numerotees .................................................... 13
Selection des motifs et affichage sur I'ecran .................. 15
Selection par touche numerotee .................................... 15
Choix de langue ............................................................. 17
Releve-pied presseur ..................................................... 19
Coupe-ill ......................................................................... 19
Rallonge de plateau ....................................................... 19
• Pour retirer la rallonge ................................................. 19
• Pour fixer la rallonge .................................................... 19
• Botte a accessoires ..................................................... 19
Changer I'aiguille ............................................................ 21
Rebait et installation du support de pied ........................ 21
• Rebait .......................................................................... 21
• Installation .................................................................... 21
Rebait et fixation du pied presseur ................................ 21
• Rebait .......................................................................... 21
• Fixation ........................................................................ 21
Dirrerents pieds presseurs ....................................... 23-25
Pied zig-zag (Pied A) ................................................... 23
Pied a point droit (Pied H) ............................................ 23
Pied a boutonniere automatique (Pied R) .................... 23
Pied a fermeture a glissiere (Pied E) ........................... 23
Pied a point d'ourlet invisible (Pied G) ......................... 23
Pied a point lance (Pied F) .......................................... 23
Pied a surjeter (Pied C) ............................................... 23
Pied a surfilage (Pied M) ............................................. 23
Pied de bordado (Pied P) ............................................ 25
Matelasser ................................................................... 25
Piqueuse 1/4 po (Option) ............................................ 25
Pied a niveleur (Option) ............................................... 25
Choix de I'aiguille et tissu ............................................... 28
Remplissage de la canette ....................................... 31-35
MATI_RES
• Retrait de la canette ..................................................... 31
• Porte-bobine horizontal ................................................ 31
• Porte-bobine supplementaire ....................................... 31
• Remplissage de la canette .......................................... 33
• Insertion de la canette ................................................. 35
Enfilage de la machine ............................................. 37-39
• Enfilage de la machine ................................................ 37
• Enfile-aiguille integre .................................................... 37
• Comment remonter le fil de la canette ......................... 39
Reglage de la tension du fil de I'aiguille pour le
point droit ....................................................................... 39
• Tension correcte ........................................................... 39
• Si la tension est bop elevee ......................................... 39
• Si la tension est trop faible ........................................... 41
PARTIE III. COUTURE DE BASE
Point droit ....................................................................... 43
• Debut d'une couture ..................................................... 43
• Changer la direction de la couture ............................... 43
• ,ik la fin d'une couture ................................................... 43
Utilisation des guides de couture sur la plaque
d'aiguille ......................................................................... 45
Tourner a angle droit ...................................................... 45
Marelasser ..................................................................... 45
Coudre les tissus epais .................................................. 47
Reglage manuel de la Iongueur du point ....................... 47
Les differentes positions de I'aiguille .............................. 47
Comment monter et descendre les griffes
d'entraTnement ............................................................... 49
B_tir ................................................................................ 49
• La fixation du pied a broder ......................................... 49
• La couture .................................................................... 49
Point arruere automatique .............................................. 51
Point extensible triple ..................................................... 51
Point droit extensible ...................................................... 51
Point d'arr6t automatique ............................................... 53
Point sellier ..................................................................... 53
Point zig-zag ................................................................... 53
Surfilage ......................................................................... 55
Point pour jersey ............................................................ 55
Point pour les tricot ........................................................ 55
Point de surfilage ............................................................ 57
Point de surfilage 11......................................................... 57
Pose des boutons ........................................................... 59
Boutonniere automatique ......................................... 61-65
• Preparation a la couture ............................................... 61
• Commencer a coudre .................................................. 63
Regler la largeur et la densite du point pour les
boutonnieres .................................................................. 65
• Pour changer la largeur du point .................................. 65
• Pour changer la densite du point ................................. 65
Boutonniere a bout rond ................................................. 65
Boutonniere trou de serrure ........................................... 65
Boutonniere extensible ................................................... 67
Boutonniere de tricot ...................................................... 67
Regler la largeur et la densite du point pour les
boutonnieres a bout rond et trou de serrure .................. 67
• Pour changer la densite du point ................................. 67
xvII
TABLE DES MATI_RES
• Reglage de la largeur du point sur la boutonniere
bout rond ................................................................... 67
• Reglage de la largeur du point sur la boutonniere
trou de serrure ............................................................. 67
• Reglage de la largeur du point sur la boutonniere
extensible et tricot ........................................................ 67
Oeillet ............................................................................. 69
• Couture ........................................................................ 69
Boutonnieres passepoilees ............................................ 71
Couture des fermetures a glissiere .......................... 73-75
• Fixation du pied a fermeture a glissiere ....................... 73
• Preparatifs avant la couture ......................................... 73
• La couture .................................................................... 73
Les reprises ................................................................... 77
• La couture .................................................................... 77
• Pour repriser moins que 2 cm (3/4") ............................ 77
• Pour changer la forme d'une reprise ............................ 77
• Pour memoriser un point de reprise ............................. 77
Les points de fixation ..................................................... 79
• Memoriser les points de fixation .................................. 79
• Reglez la regularite des points de fixation ................... 79
Ourlet roulotte ................................................................ 81
• La couture .................................................................... 81
Plis religieuse ................................................................. 81
Point de coquille ............................................................. 83
Appliques ....................................................................... 83
Remontage de la piste du crochet ............................... 107
Comment changer I'ampoule d'eclairage ..................... 109
Remplacement de I'ampoule ........................................ 109
En cas de probleme ..................................................... 112
PARTIE IV. POINTS DleCORATIFS
Point de smocks ............................................................. 85
• Pour coudre ................................................................. 85
Couture ajouree ............................................................. 85
Feston (A) ...................................................................... 87
• La couture .................................................................... 87
Feston (B) ...................................................................... 87
• La couture .................................................................... 87
Patchwork ...................................................................... 89
• La couture .................................................................... 89
Point lance ...................................................................... 89
Point de croix .................................................................. 91
Grains de sable .............................................................. 91
• La couture .................................................................... 91
Point decoratif ................................................................ 91
Couture a I'aiguille double .............................................. 93
Equilibrer un motif .......................................................... 95
Reglage d'un motif extensible deforme .......................... 95
Reglage des lettres et des chiffres deformes en
mode 3 ........................................................................... 95
Point d'unite d'extension ................................................. 97
La programmation des motifs decoratifs ........................ 99
Couture des lettres ....................................................... 101
Fonction d'edition ......................................................... 103
Effacer un motif, une lettre ou un chiffre en editant ...... 103
Ajouter des lettres ou un espace entre les lettres ........ 105
PARTIE V. ENTRETIEN DE VOTRE MACHINE
Nettoyage de la piste du crochet et des griffes
d'entraTnement ............................................................. 107
XVIII
SECTION I. NAME OF PARTS
Cabinets and sewing machine tote bag
(RSOS # 97611) (U.S.A only)
Sewing Machine cabinets and Tote bag are available
through the RSOS (Retail Special Order System) catalog at
your nearest Sears retail store.
Names of parts
Extension table (Accessory box)
Needle plate
Needle threader
Thread cutter
Face cover
Thread take-up lever
Upper thread guide
Thread tension dial
Spool pin
Large spool holder
Flip top stitch chart
@ Screen sharpness adjusting dial
@ Liquid crystal display
Function touchpad
@ Speed control lever
Up/down needle position button
Auto-lock button
@ Reverse stitch button
@ Feed balancing dial
Hook cover release button
@ Hook cover plate
@ Foot holder
@ Presser foot
@ Needle
@ Needle clamp screw
Thumb screw
@ Machine sockets
@ Power switch
@ Handwheel
Bobbin winder stopper
@ Bobbin winder spindle
@ Carrying handle
@ Hole for additional spool pin
Presser foot lifter
@ Buttonhole lever
Free-arm
@ Drop feed dog lever
@ Nomenclature plate
@ Power supply cord
Foot control
@ Hard cover
f
®
@
®
®
2
SECCION I. NOMBRE DE LAS PARTES
Gabinete y bolsa de mano
(RSOS #97611) (Solo E.E.U.U)
Usted encontrara una linea completa de gabinetes y bolsa de
mano para su m&quina de coser en el cat&logo RSOS que est& a
al venta en las tiendas Sears.
PARTIE I. IDENTIFICATION DES PIECES DE
LA MACHINE
Mallette et sac de transport
(RSOS #97611) (Seulement I_tats-Unis)
Vous trouverez dans les magasins Sears, ainsi que dans notre
catalogue une gamme complete de meubles et de sac de
transport pour les machines & coudre.
Nombre de las partes
_1_ Ampliacion m6vil de la superficie de costura (Estuche de
accesorios)
_2_ Placa de aguja
_3_ Ensartador de aguja automatico
_4_ Cortahilos
_5_ Cubierta frontal
_6_ Tirahilos
_7_ Guiahilos superior
_8_ Ajuste de tension del hilo superior
_-9_Portacarretes
_0_ Tapa-carretes grande
_ Table de patrones de puntada y caracteres
_ Boton de ajuste de nitidez de la pantalla
_ Partalla de cristal liquido
_ Panel de teclado
@ Palanca de control de velocidad
1_ Boton de subidaibajada de la aguja
_ Boton de remate autom&tico
@ Boton de puntada invertida
@ Eje equilibrador de puntada
_0_ Pulsador de apertura de la tapa de acceso a canilla
@ Tapa de acceso a canilla
@ Enmangue del prensatelas
_3_ Prensatelas
@} Palanca ajustadora de densidad de ojales
_ Tornillo de sujeci6n de la aguja
@ Tornillo del enmangue
@ Enchufe de la maquina
@ Interruptor de corriente
@ Volante
@ Tope del devanador de canillas
@ Eje del devanador de canilias
@ Asa de transporte
_33_Alojamiento del portacarretes adicional
_ Palanca de elevacion del prensatelas
@ Palanca de ojales
_3_ Brazo libre
@ Palanca de mando para los dientes del transporte
@ Placa de identificacion
@ Cable de conexi6n
@ Pedal de control
@ Maletin de transport
Identification des pi_ces
@b Rallonge de plateau (Bo_te a accessoires)
_2_ Plaque d'aiguille
_3_ Enfile-aiguille
_4_ Coupe-ill
_5_ Couvercle frontal
_6_ Levier releveur du fil
_7_ Guide du fil superieur
_8_ Molette de reglage de la tension du fil
_9_ Porte-bobine
_0_ Grande rondelie de porte-bobine
_ Tableau des motifs de pointes
_2_ Bouton de reglage de la nettete de I'ecran
_3_ Affichage a cristaux liquides
_4_ Clavier
_ Commande de la vitesse
_6_ Bouton de montee.descente de I'aiguille
_ Bouton d'arr6t automatique de marche arriere
_8_ Bouton d'equilibrage
_9_ Molette d'equilibrage de I'entrafnhement
_0_ Bouton de degagement du couvercle a crochet
_ Couvercle & crochet
@2_Support de pied
_3_ Pied presseur
@_ Levier de reglage de I'equilibragede la boutonniere
@_ Vis du pince I'aiguille
_6_ Vis de blocage
@_ Prise de la machine
@ Interrupteur de courant
@9_Volant
_0_ Butee d'enroulement de la canette
_ Enrouleur de la canette
_2_ Poignee de transport
@ Trou de porte-bobine
@_ Releve-pied presseur
_ Levier pour les boutonnieres
_6_ Bras libre
__ Levier de griffes d'entraTnement
_8_ Plaque signaletique
_9_ Cordon d'alimentation
g_ Pedale de contr61e
_i_ Couvercle de transport
Available accessories and attachments
To order parts and accessories listed below, call:
1-800-4-MY-HOME ® (1-800-469-4663)
Call anytime, day or night
When ordering parts and accessories, provide the following
information:
1. Part Number
2. Part Name
3. Model Number of Machine
Ref. No. Part No. Description
*102869107 10 x Bobbin
102403202 Spool pin felt
650807101 Assorted needle set
*993001100 5 x No.11 stretch fabric needle (BLUE)
*993011100 5 x No.I1 needle (ORANGE)
*993011400 5 x No.14 needle (RED)
*993011600 5 x No.16 needle (PURPLE)
*993011800 5 x No.18 needle (GREEN)
826815000 Twin needle
625031500 Additional spool pin
823801015 H:Straight stitch foot
832523007 A:Zigzag foot
822804118 F:Satin stitch foot
829801002 E:Zipper foot
753801004 R:Automatic buttonhole foot
822808008 M:Overcast foot
822801001 C:Overedge foot
820817015 G:BIind hem foot
822820006 P:Darning foot
"214872011 Walking foot
*200030108 1/4"Seam foot
"200029104 UItraglide foot
802422002 Quilter
000026002 Light bulb
647808009 Seam ripper/Buttonhole opener
820832005 Large screwdriver
802424004 Lint brush
822020503 Large spool holder
822019509 Small spool holder
*200003009 Piping foot
*200005001 Gathering foot
*200013105 Pin-tuck foot
*941620000 Hemmer foot (2 mm)
*034170100 Ruffler
*200081104 Hemmer foot set (4 mm, 6 mm)
032371118 Foot control
*200079109 Circular sewing attachment
842801058 Instructional video
* These items are not furnished with the machine, but may be
ordered per instructions above.
To order all sewing machine parts, including those parts
listed above:
1. Using the lnternet, type in "www3.sears.com" to reach
the Sears Parts Web site.
2. Follow the prompts, and enter your sewing machine
model number. You can find your sewing machine model
number on the back of your machine, on the
Nomenclaure Plate. Enter the first eight digits of this
number, followed by an asterisk (example: 385.19233*).
f
"1 2 3 4
/
6 7 8
11 12
"15
13
18
20 21 22 23
10
14
5
19
24 *27
*28
31
*29 *30
*32 33
4
Accesorios y refacciones disponibles
Para ordenar las partes y accesorios listados abajo, Ilame al:
1-800-4-MY-HOME _ (1-800-469-4663)
de 6 AM a 11 PM, hora del centro, los siete dias de la semana
AI ordenar partes y accesorios, proporcione la siguiente
informaci6n:
1. NQmero de parte
2. Nombre de la parte
3. Modelo de la maquina
Accessoires et pi_ces disponibles
Pour commander les pieces et les accessoires listes ci-dessous,
composez:
1-800-LE-FOYER (1-800-533-6937)
24h/24, 7j/7
Pour commander des pieces ou accessoires, veuillez preparer les
informations suivantes:
1. Numero de la piece
2. Nom de la piece
3. Reference du modele de la machine
:_eferencia Descripci6n
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
2O
21
22
23
24
25
26
27
28
29
3O
31
32
NOmero de
Ia parte
*102869107
102403202
650807101
*993001100
*993011100
*993011400
*993011600
*993011800
826815000
625031500
823801015
832523007
822804118
829801002
753801004
822808008
822801001
820817015
822820006
*214508002
*200030108
*200029104
802422002
900026002
647808009
820832005
802424004
822020503
822019509
*200003009
*200005001
*200013105
*941620000
*034170100
*200081104
032371118
*200079109
10 x Canillas
Fieltro para porta carretes
Juego de agujas
5 x Aguja No. 11 de tela etastica (AZUL)
5 x Aguja No. 11 (NARANJA)
5 x Aguja No. 14 (ROJA)
5 x Aguja No. 16 (PURPURA)
5 x Aguja No. 18 (VERDE)
Aguja doble
Portacarretes adicional
H:Prensatelas para puntada recta
A:Prensatelas para zig-zag
F:Prensatelas para puntada decorativa
E:Prensatelas para cremalleras
R:Prensatelas para ojal automatico
M:Prensatelas para sobrehilado
C:Prensatelas para coser a punto por encima
G:Prensatelas para puntada de dobtadillo invisibl_
P: Prensatelas para zurcir
Prensatelas de dobte arrastre
Prensatelas de puntada recta con 1/4" guia
Prensatelas par ultraglide
Acolchador
Bombilla
Cortador/Abreojales
Destornillador grande
Cepillo de limpieza
Tapa-carretes grande
Tapa-carretes pequeSol
Prensatelas para entubar
Prensatelas recogedor
Prensatelas para alforzas
Prensatelas para dobladillo (2 mm)
Prensatelas para fruncidos
Prensatelas para dobladilIo (4 mm, 6 mm)
Pedal de control
Accesorio de costura circular
33 842801058 Video casete
Estos artfculos no se proveen con la maquina, pero pueden
ser ordenados con las instrucciones arriba descritas.
Para ordenar partes adicionales para reparar su maquina, siga
estos pasos:
1. Escriba en la pantalla de Internet <<www3.sears.com>> para
visitar el sitio web de Sears Parts.
2. Siga las instrucciones y escriba su n_mero de modelo de la
maquina de coser. Ud. encontrar& el nQmero de modelo
detras de la maquina, en la Placa de Identificaci6n. Escriba
las ocho primeras cifras de este nQmero, seguido de un
asterisco (ejemplo:385.19233*).
N_de ref NTde piece Designation
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
39
31
32
33
*102869107
102403202
650807101
*993001100
*993011100
*993011400
*993011600
*993011800
826815000
625031509
823801015
832523007
822804118
829801002
753801004
822808008
822801001
820817015
822820006
*214508002
*209030108
*200029104
802422002
000026002
647808009
820832005
802424004
822020503
822019509
*200003009
*200005001
*200013105
*941620000
*034170100
*200081104
032371118
*200079109
842801058
10 x Canettes
Feutre de porte-bobine
Jeu d'aiguilles
5 x Aiguille nX'l1 pour tissu extensible (BLEUE)
5 x Aiguille n_l 1 (ORANGE)
5 x Aiguille nX'14 (ROUGE)
5 x Aiguille n_16 (VIOLET)
5 x Aiguille n_'18 (VERTE)
Aiguilles jumelees
Porta-bobine supplementaire
H:Pied a point droit
A:Pied zig-zag
F:Pied a point lance
E:Pied a fermeture a glissiere
R:Pied 8 boutonniere automatique
M:Pied a surfilage
C:Pied & surjeter
G:Pied a point d'ourlet invisible
P: Pied a bordado
Pied a niveleur
Piqueuse 114"
Pied ultragIide
Matelasser
Ampoule d'eclairage
Decoud-vite/Ouvre boutonniere
Gros tournevis
Brosse a peluches
Grande rondelle de porte-bobine
Petite rondetle de porte-bobine
Pied a ganseur
Pied 8 fronceur
Pied a plisseur
Pied 8 ourleur (2 mm)
Pied plisseur fronceur
Pied a ourleur (4 mm, 6 mm)
Pedal de contr61e
Accessoire de couture circulaire
Video-cassette
* Ces pieces ne sent pas fournies avec la machine, mais peuvent etre
commandees comme indique en haut de page.
Pour commander les pieces additionnelles afin de reparer votre
machine a coudre, suivez ces etapes :
1. Ecrivez <<www3.sears.com>> sur I'ecran de I'lnternet, pour
visiter le site Web de Sears Parts.
2. Suivez les instructions et ecrivez votre numero du modele.
Vous pouvez trouver le numero du modele au revers de la
machine, sur la Plaque Signaletique. Ecrivez les huits
premiers caracteres de ce numero, suivis de un asterisque
(exemple: 385.19233*).
SECTION II. GETTING READYTO SEW
Connecting machine to power supply
Foot control plug
Machine plug
Power supply plug
Power switch
Power supply cord
Foot control
Before connecting the power cord, make sure the voltage
and frequency shown on the machine conform to your
electrical power.
1. Turn off the power switch _.
2. Insert the foot control plug _, machine plug _ into the
machine.
3. Insert the power supply plug _ into the outlet.
4. Turn on the power switch _.
Before using your sewing machine
Before using your sewing machine for the first time, place a
waste fabric under the presser foot and run the machine
without thread for a few minutes. Wipe away any oil which
may appear.
For your safety
* While in operation, always keep your eyes on the sewing
area. Do not touch any moving parts such as the thread
take-up lever, handwheel or needle.
* Always turn off the power switch and unplug from the
power supply:
- When leaving the machine unattended.
- When attaching or removing any parts.
- When cleaning the machine.
* Do not place anything on the foot control, when not
sewing.
Polarized plug
This appliance has a polarized plug (one blade wider than
the other). To reduce the risk of electric shock, this plug is
intended to fit in a polarized outlet only one way. If the plug
does not fit in the outlet, reverse the plug. If it still does not
fit, contact a qualified electrician to install the proper outlet.
Do not modify the plug in any way.
Foot Controller Model YC-542 is used with
Sewing Machine Model 385.19233XXX.
(XXX - represents numbers 000 through 999.)
Controlling sewing speed
Sewing speed is varied by the foot control.
The further down you press on the foot control, the faster
the machine runs.
\
J
6
SECCION II. PREPARACION DE LA MAQUINA
PARA COSER
Conexibn de la m&quina a la red el_ctrica
_ Clavija de pedal de control
_2_ Clavija de la maquina
_3_ Clavija de toma de corriente
_4_ Interruptor de corriente
_5) Cable de conexion
_6) Pedal de control
Antes de enchufar el cable de conexion a la red de corriente
asegQrese de que el voltaje y la frecuencia de la maquina,
mostrados en la placa de identificacion, coincidan con los de la
red de suministro en su hogar.
1. Desconecte el interruptor de corriente _4_.
2. Introduzca la clavija de pedale de control _1_, la clavija de la
m&quina _2_en el enchufe de la m&quina.
3. Introduzca la clavija de toma de corriente _3) a la red.
4. Oprima el interruptor de corriente _4_.
PARTIE II. PR#PAREZ-VOUS/_. COUDRE
Branchez la machine
_ Fiche de pedale de contrSle
_2_ Fiche de raccord electrique
_3_ Prise electrique
_4_ Interrupteur de courant
_5) Cordon d'alimentation
_6) Pedale de contrSle
Avant de brancher le cordon d'alimentation, assurez-vous que
la tension et la frequence indiquees sur la machine sont
conformes & votre installation electrique.
1. Tout d'abord, eteignez la machine (Basculez rinterrupteur _4_
OFF).
2. Ensuite, branchez la fiche de raccord 0], fiche de raccord
electrique _2).
3. Connectez la prise electrique _3) a la prise de courant.
4. Appuyez sur I'interrupteur _4].
Cuando utilice por primera vez su m&quina de cose
Cuando utilice por primera vez su m&quina de coser, coloque una
pieza de tela debajo del el prensatelas
y haga funcionar la maquina sin hilo, durante unos pocos minutos.
Es normal que aparezcan salpicaduras de
aceite, limpielas y cosa normalmente.
Para su seguridad
* Cuando cosa, no pierda de vista el &rea de costura. No toque
ninguna pieza en movimiento tal como tirahilos, volante o aguja.
* Apague siempre la m&quina con el interruptor de corriente y
desenchufe la clavija de toma de corriente cuando:
- Deje la maquina desatendida.
- Vaya a poner o quitar alguna pieza.
- Limpie la maquina.
* No ponga nada encima del pedal de control al no coser.
Clavija polarizada
Para aparatos con clavija polarizada (una pieza del enchufe mas
ancha que la otra).
A fin de evitar el riesgo de descargas electricas, esta clavija esta
diseSada de forma que s61o puede introducirse en un sentido
dentro de una toma de corriente polarizada. Si no encaja
completamente en la toma de corriente, invierta la clavija. Si
tampoco encaja de esta forma pongase en contacto con un
electricista cualificado para que le instale una toma de corriente
apropiada. No intente modificar la clavija de ninguna forma.
Con esta maquina de coser Modelo 385.19233XXX deber&
usarse el pedal de control Modelo YC-542.
(XXX - representa los n_meros del 000 al 999.)
Control de la velocidad de costura
El pedal de control sirve para regular la velocidad de la costura.
La velocidad se regula pulsando el pedal de control con la planta
del pie, a mas presion, mas velocidad.
Les premieres lois que vous utilisez votre machine
Les premieres fois que vous utilisez votre machine, placez une
chute de tissu sous le pied presseur et faites fonctionner la machine
sans fil pendant quelques minutes. Essuyez les traces d'huile qui
pourraient se produire.
Consignes de s_curit_
* Pendant la couture, gardez toujours les yeux sur la couture en
cours et ne touchez aucune des parties mobiles, telles que le
levier releveur du fil, le volant ou raiguille.
* Eteignez et debranchez systematiquement la machine de la
prise de courant:
- Iorsque vous laissez la machine sans surveillance.
- Iorsque vous fixez ou retirez des parties detachables.
- Iorsque vous nettoyez la machine.
* Ne placez rien sur la pedale de contr61e, sauf pendant
rutilisation.
Prise polaris_e
Pour les appareils ayant une prise polarisee (une lame plus large
que rautre). Afin de reduire les risques de choc electrique, cette
prise de branchement est congue pour s'adapter a la prise
electrique murale dans un seul sens. Si elle ne rentre pas
completement dans la prise, retournez-la. Si elle ne se branche
toujours pas, faites appel a un electricien qualifie qui installera une
prise appropriee. N'essayez pas de modifier la prise.
La pedale de contr61e YC-542 s'utilise avec la machine modele
385.19233XXX.
(XXX represente les hombres de 000 a 999.)
Contr61ez la vitesse de couture
On change la vitesse de couture a raide de la pedale de contr61e.
Plus vous appuyez sur la pedale, plus la machine va vite.
Speed control lever
Sewing speed can be varied by the speed control lever
according to your sewing needs.
To increase sewing speed, slide the lever to the right.
To decrease sewing speed, slide the lever to the left.
Machine operating buttons
Up/down needle position button
Auto-lock button
(_ Reverse stitch button
Screen sharpness adjusting dial
Up/down needle position button
Up/down needle position button
Press this button to set the needle position up or down
when the machine stops.
Auto-lock button
Auto-lock button
• 1 4 ii_ I1 310
When sbtches $ _ _ ,_;_ are selected, the machine will
immediately sew locking stitches when the Auto-lock button
is pressed, then automatically stop. When sewing all other
stitches, the machine will sew locking stitches at the end of
the current pattern and automatically stop.
Reverse stitch button
(_ Reverse stitch button
i 4 5 I1 310 1/3
When stitches ,i, _ i:: ,i_+ # are selected, the machine will
sew in reverse while the reverse stitch button is pressed.
If you press the reverse stitch button when sewing all other
stitches, the machine will immediately sew locking stitches
and automatically stop.
Screen sharpness adjusting dial
(_ Screen sharpness adjusting dial
Use this dial to adjust the sharpness of the liquid crystal
display. If the screen is blank after you switch on the power,
adjust the screen brightness with this dial.
f
....,m ililll
Id>l Io
A
®
J
J
8
Palanca de control de velocidad
Utilice la palanca de control de la velocidad para cambiar la
velocidad de cosido segQn sus necesidades.
Para aumentar la velocidad, deslice la palanca hacia la derecha.
Para reducir la velocidad de cosido, deslice la palanca hacia la
izquierda.
Commande de la vitesse
La vitesse de piqt3re peut 6tre modifiee par la commande de la
vitesse selon vos besoins.
Pour augmenter la vitesse de piq0re, deplacer la commande vers
la droite.
Pour diminuer la vitesse de piqOre, deplacer la commande vers la
gauche.
Botones de operaci6n de la m&quina
(1) Bot6n de subida/bajada de la aguja
_2) Bot6n de remate automatico
_3) Bot6n de puntada invertida
_ Bot6n de ajuste de nitidez de la pantalla
Commandes de la machine
(1_ Bouton de montee/descente de I'aiguille
_2) Bouton d'arr6t automatique
_3) Bouton de marche arriere
_ Bouton de reglage de la nettete de I'ecran
Bot6n de subida/bajada de la aguja
_1_ Boton de subida/bajada de la aguja
Pulse este boton para subir o bajar la aguja.
Con este boton puede fijar la posicion de la aguja (arriba o abajo)
cuando se para la m&quina.
Bouton de mont_e/descente de I'aiguille
_1_ Bouton de montee/descente de I'aiguille
Appuyer sur ce bouton pour faire monter ou descendre I'aiguille.
Vous pouvez definir la position de I'aiguille avec ce bouton, en
position haute ou basse, quand la machine s'arrr6te.
Botbn de remate autom&tico
_2_ Boton de remate automatico
Cuando pulse el boton de remate automatico habiendo
i 4 5 ii
seleccionado las puntadas _ _ :: # 11 4;_ , la maquina cosera
inmediatamente puntadas de remate y luego se parara
automaticamente.
Con todas las demas puntadas, la maquina cosera puntadas de
remate cuando se acabe el patr6n que este cosiendo en ese
momento y luego se parara automaricamente.
Botbn de puntada invertida
_3) Boton de puntada invertida
Cuando pulse el boton de remate autom&tico habiendo
seleccionado las puntadas _ € 4 €, la maquina cosera
hacia arras hasta que suelte el boron.
Si pulsa el boron de puntada invertida mientras cose con una
puntada diferente alas mencionadas, la maquina cosera
inmediatamente puntadas de remate y luego se parara
automaticamente.
Bot6n de ajuste de nitidez de la pantalla
(4_ Boton de ajuste de nitidez de la pantalla
Use este bot6n para ajustar la nitidez de la pantalla de cristal
liquido. Si no se notan cambios en la pantalla con este boton.
Bouton d'arr_t automatique
_2) Bouton d'arr_t automatique
i ....
Lorsque les points _ " ,_ 4,_sont selectlonnes, la machine
couds automatiquement des points d'arr6t Iorsqu'on appuie sur le
bouton d'arr6t automatique, puis s'arr6te automatiquement.
Lors de la couture des autres points, la machine coud des points
d'arr6t automatiquement & la fin du motif en cours, puis s'arr6te
automatiquement.
Bouton de marche arri_re
_3_ Bouton de marche arriere
I 4 5 11310 _1
Lorsque les points _ _ i:: _ ,[ U sont s61ectionnes, la machine
couds en marche arriere Iorsque I'on appuie sur le bouton de
marche arriere. Si vous appuyez sur le bouton de marche arriere
Iorsque vous cousez les autres points, la machine coud
automatiquement des points d'arr6t puis s'arr6te
automatiquement.
Bouton de reglage de la nettete de I'ecran
(4_ Bouton de reglage de la nettete de I'ecran
Utilisez ce bouton pour regler la nettete de I'affichage & cristaux
liquides. Si rien n'apparaft sur I'ecran Iorsque vous allumez la
machine, reglez la luminosite de celui-ci a I'aide de ce bouton.
9
Machine operating buttons (continued)
Cursor keys
Mode key
Stitch width selection key
Stitch length selection key
Cursor keys
Cursor keys
Use these keys to check and correct pattern combinations
before sewing. For editing, use these keys to select editing
positon.
Mode key
Mode key
When the power switch is turned on, the direct pattern
selection is set automatically.
Press the mode key to change the mode.
Mode 1 (Black mode): Direct pattern selection
Mode 2 (Blue mode): Utility and decorative stitch pattern
selection
Mode 3 (Red mode): Number and block letter selection
* The triangle mark (_,) on the screen indicates the
selected mode number.
Stitch width selection key
Stitch width selecton key
Press "+" or "-" to change the stitch width.
Stitch length selection key
(_ Stitch length selection key
Press "+" or "-" to change the stitch length.
%
%
®
[
®
c=#=
1
A
2!2 32
__R_OTI
, , -II1
I ,t12
3.5 2.2 / J3
1 DIRECT I
2 01_99 I
@J
.-- ------ 2
7.0 25 __ 3
1 DIRECT I
2 01_99 I
WIDTH
(- +)
LENGTH
(- +)
J
lO
Botones de operacibn de la m&quina
(continuacibn)
_5_ Tecla de cursor
_6_ Tecla de selecci6n de modalidad
_7_ Selecci6n de anchura de la puntada
_8_ Selecci6n de la Iogitud de la puntada
Commandes de la machine (suite)
_-5.bBouton de cursor
_6_ Bouton de mode
_7_ Selection de la largeur du motif
_8_ Selection de la Iongueur du motif
Tecla de cursor
_5_ Tecla de cursor
Utilice esta tecla para:
Comprobar y corregir combinaciones de patrones antes de coser.
Para editar, utilice las teclas de control de Iongitud de puntada
Tecla de seleccibn modalidad
_6_ Tecla de selecci6n modalidad
Cuando usted conmuta a ON el interruptor de la maquina,
selecci6n directa de patr6n est& lista automaticamente.
Pulse tecla de selecci6n de modalidad para cambiar sus
modalidad.
_1_ Modalidad 1 (Modo negro): Selecci6n directa de patr6n
Modalidad 2 (Modo azul): Selecci6n de patr6n de uso general
y decorativas
_ Modalidad 3 (Modo rojo): Selecci6n de caracteres y nQmeros
* La marca del triangulo (_,) en la pantalla indica el nOmero
seleccionado del modalidad.
Bouton de curseur
_5_ Utilisez ce bouton pour:
Verifier et corriger les combinaisons de motifs avant de coudre.
Pour la mise en forme, enfoncez le bouton de commande de la
Iongueur de point.
Bouton de mode
_6_ Bouton de mode
Allumez I'interrupteur, selection directe du motif est place
automatiquement.
Appuyez sur bouton de mode pour changer son mode.
[1_ Mode 1 (Mode noir): selection directe du motif
[2_ Mode 2 (Mode bleu): selection motifs utilitaires et decoratifs
[3] Mode 3 (Mode rouge): selection motifs caracteres et
numerot6es
* La marque de triangle (_)sur I'ecran indique le nombre choisi de
mode.
Seleccibn de la anchura de la puntada
_7_ Seleccion de la anchura de la puntada
Pulse "+" o "-" para cambiar la anchura de la puntada.
S_lection de la largeur du motif
_7_ Selection de la largeur du motif
Appuyez sur "+" ou "-" pour varier la largeur du motif.
Seleccibn de la Iongitud de la puntada
_8_ Seleccion de la Iongitud de la puntada
Pulse "+" o "-" para cambiar la Iongitud de la puntada.
S_lection de la Iongueur du motif
_8_ Selection de la Iongueur du motif
Appuyez sur "+" ou "-" pour varier la Iongueur du motif.
11
Machine operating buttons (continued)
Memory key
Clear key
Function touchpad
Memory key
Memory key
The memory key will memorize your pattern selection.
Press the memory key after you selected your stitch
pattern. (You can program up to 50 patterns in memory.)
* The following patterns cannot be memorized.
* The machine cannot memorize stitch patterns in mode 1.
Use mode 2 or 3 to memorize the stitch patterns.
Clear key
Clear key
If an incorrect pattern is memorized, pressing this key
will immediately clear it (like a backspace key).
Function touchpad
Function touchpad
• Direct pattern selection
You can select the stitch patterns from 00 to 09 directly
in mode 1 (direct pattern selection mode).
• Number keys
Enter the 2-digit pattern number to select the desired stitch
pattern in mode 2 and 3.
@
®
' _ III
J_ 1 2 41_3
0I 02 03
;i::s
04 05 06
!8 Li9
07 08 09
I1o
oo
J
12
Botones de operacibn de la m&quina
(continuacibn)
(9) Tecla de memoria
_0_ Tecla de borrado
_# Panel de teclado
Commandes de la machine (suite)
_9_ Bouton de memoire
_0_ Bouton d'effacement
_# Clavier
Tecla de memoria
_9_ Tecla de memoria
AI pulsar esta tecla despues de seleccionar un patron, el patron
ser& memorizado el nQmero de veces que se pulse la
tecla. AI pulsar la tecla despues de seleccionar otro patron,
ese patron ser& memorizado despues del patron memorizado
anteriormente.
(El nQmero m&ximo de patrones de memoria es 50)
* Los siguientes patrones no pueden ser memorizados.
* Los patrones de modalidad directa no pueden ser
memorizados. Utilice el modalidad 2 o 3 para memorizar los
patrones de la puntada a partir.
Tecla de borrado
_0_ Tecla de borrado
Si se memoriza un patron incorrecto, pulse esta tecla para
borrarlo inmediatamente (similar a una tecla de "retroceso").
Bouton de m_moire
_9_ Bouton de memoire
Lorsqu'on appuie sur cette touche apres avoir selectionn6 un
motif, celui-ci sera m6morise autant de fois que I'on appuie sur la
touche. Lorsqu'on appuie sur cette touche apres avoir selectionn6
un autre motif, ce nouveau motif sera m6morise apres le motif
memoris6 prec6demment.
(Le nombre maximum de motifs en memoire est 50)
* Les motifs suivants ne peuvent pas 6tre m6morises.
* Les motifs en mode direct ne peuvent pas 6tre memoris6s.
Employez le mode 2 ou 3 pour apprendre par coeur les modeles
de point.
Touche d'effacement
_0_ Bouton d'effacement
Si vous memorisez un motif par erreur, vous pouvez I'effacer
immediatement en appuyant sur cette touche.
Panel de teclado
_ Panel de teclado
• Selecci6n directa de patrones
Puede seleccionar los patrones de100 al 09 cuando la tecla de
modalidad esta ajustada en la seleccion directa de modalidad
de patron.
• Teclas con n_meros
Pulse la tecla numerada correspondiente al nQmero de patron
para seleccionar el patroon deseado cuando el modalidad se
fija al modalidad 2 o 3.
Clavier
_# Clavier
• S61ection directe de motifs
Vous pouvez selectionner les motifs 00 a 09 Iorsque la touche
de mode est regl6e sur la selection directe.
• Touches num6rot_es
Appuyez sur les touches numerot6es correspondant au
numero du motif pour selectionner le motif de votre choix
quando le mode est place au mode 2 o 3.
13
Pattern selection and screen indication
You can select these patterns directly by pressing the
pattern keys. The following patterns can be selected
simply by pressing the pattern keys.
01 02 03 04 05 06 07 08 09 00
When the power swich is turned on, the mode 1 is set
automatically.
Press pattern key 4.
The display shows following information:
Stitch pattern: 04
Presser foot: A: Zigzag foot
(_) Stitch width: 5.0
Stitch length: 2.0
(_ Mode: 1
Number key selection
You can select the stitch patterns by pressing number keys.
This function cannot be used in direct pattern selection
mode (mode 1).
Example: pattern number 28
Select mode 2 (Utility and decorative stitch pattern
selection).
Press the number key on the function touchpad.
Example: Pattern 28, as shown.
Now the pattern 28 is selected.
14
%
%
%
%
1 .=.5 22 3
1 DIREC9T I
I _o ]II
1 2 ¢ 3
0I 02 03
)ii5 _ 6
05 06
t8 Li9
07 08 09
Ho
oo
2 01_99
3ABC
[
, , -'1"11
_I ,tt2
3.B 2.2 /J 3
1 DIRECT
_J2 01_99
1_,I_2L_[ _ _
I_,1__
;ff
li,li:_
I!°1 I
[
28
: i
7.0 0.4
Seleccibn de patrbn e indicacibn en la pantalla
Pulsando solo una tecla Ud. puede seleccionar los patrones de
puntada m&s frecuentemente usados. El indicador de patr6n
mostrara el patron seleccionado. Tambien puede seleccionar
estos patrones pulsando las teclas de sececci6n de patrones.
01 02 03 04 05 06 07 08 09 oo
I III
_ Cuando usted conmuta a ON el interruptor de la m&quina, el
mode 1 se fija autom&ticamente.
_] Pulse tecla de seleccion de patrone 4.
_3_ La pantalla muestra, de izquierda a derecha:
_1_ Patron de puntada: 04
_2_ Prensatelas: A: Prensatelas para zigzag
_3_ Anchura de puntada: 5.0
_4,bLongitud de puntada: 2.0
_5) Modalidad: 1
S_lection des motifs et affichage sur I'_cran
Vous pouvez choisir ces motifs en enfon_ant les boutons de
selection de motif. On peur choisir les motifs suivants au moyen
du bouton d'entree directed du point.
01
I
+
%
%
02 03 04 05 06 07 08 09 O0
Allumez I'interrupteur, le mode 1 est place automatiquement.
Appuyez sur la touche de motif sur le clavier 4.
Uecran affiche de la gauche vers la droite:
_ Selecteur de point: 04
_2) Pied presseur: A: Pied & zig-zag
_3_ Largeur du point: 5.0
_4_ Longueur du point: 2.0
_5_ Mode: 1
Seleccibn de tecla num_rica
Puede seleccionar los patrones seleccionando las teclas
numericas.
Esta funcion no se puede utilizar en el modo 1.
Ejemplo: patron 28
[1_ Escoja la modalidad 2.
Pulse la teclas numericas.
Ejemplo: Patron 28, tal como se muestra.
_ Ahora el patron 28 se selecciona.
S_lection par touche num_rot_e
Vous pouvez selectionner les motifs en appuyant sur les touches
numerot6es.
Cette fonction ne peut pas 6tre employee dans le mode 1.
Par exemple: motif 28
[1_ Selectionnez le mode 2.
Appuyez sur la touche num6rotees.
Par exemple: motif 28, comme indique.
_ Maintenant le motif 28 est choisi.
15
Language selection
Power switch
Memory key
English
French
Spanish
Turn on the power switch _ while pressing the memory
key _.
You can choose the languages (English, Spanish and
French) by pressing the _--I,-_ key or number keys.
Press the memory key _ to set the language.
f
%
%
'- --......
16
Seleccibn de la lengua
[i_ Interruptor de corriente
_2_ Tecla de memoria
_3_ Ingles
[4_ Frances
_5_ EspaSol
Choix de langue
[i_ Interrupteur de marche
_2_ Touche de memoire
_3_ Anglais
_4.bFran£ais
_5_ Espagnol
[1_ Encienda el interruptor de corriente _ mientras pulsa la tecla [1_ Basculez I'interrupteur de marche _ tout en appuyant sur la
de memoria _2). touche de memoire _2).
_] Puede seleccionar Igles, Frances o EspaSol pulsando la tecla _] Vous pouvez selectionner Anglais, Fran£ais ou Espagnol en
de (_l--b o la tecla de numericas, appuyant sur les touches de (--]--) touches de num6rotees.
_ Pulse la tecla de memoria _2_. _ Pulse la tecla de memoria _2_.
17
Presser foot lifter
Presser foot lifter
Normal up position
Highest position
The presser foot lifter _ raises and lowers the presser foot.
You can raise it about 114" (0.6 cm) higher than the normal
up position _ for easy removal of the presser foot, or to
help you place thick material under the foot.
Thread cutter
Thread cutter
You do not need a pair of scissors to cut the thread after
sewing. Simply use the built-in thread cutter.
f
J
J
Extension table
• Detaching the table
Pull the table away from the machine, as illustrated, for
"free-arm" sewing of cuffs and sleeves.
• Attaching the table
Push the extension table until it snaps into the machine.
Extension table
Pin
(_ Hole
Free-arm
• Accessory box
Open the cover of the accessory box toward you. The
sewing accessories are conveniently located in the box.
\
18
Palanca de elevacibn del prensatelas
_i_] Palanca de elevaci6n del prensatelas
_2_ Posici6n elevada normal
_3_ Posici6n m&s alta
La palanca de elevaci6n del prensatelas _1_se emplea para subir
y bajar el prensatelas. Usted puede subirlo aproximadamente
0.6 cm (1/4-) mas de la posici6n elevada normal _2_ para que le
resulte m&s facil colocar telas gruesas o como ayuda para quitar
el prensatelas.
Relive-pied presseur
_i_] Releve-pied presseur
_2_ Position relevee normale
_3_ Position relevee maximum
Le releve-pied presseur _1_remonte et abaisse le pied presseur.
Vous pouvez le remonter d'environ 0.6 cm (1/4-) plus haut que la
position normale _2_pour retirer plus facilement le pied presseur
ou pour vous aider a passer un tissu epais sous le pied.
Cortahilos
(1_ Cortahilos
No necesita tijeras para cortar el hilo despues de coser. Solo
necesita el cortahilos pr&ctico.
Coupe-ill
_1_ Coupe-ill
Vous n'avez pas besoin d'un paire de ciseaux a la fin d'une
couture. Utilisez tout simplement le coupe-fii integr6.
Ampliacibn mbvil de la superficie de costura
• Desmontaje de la ampliaci6n m6vil
Tire de la ampliacion m6vil hacia afuera de la maquina tal como
se ve en la ilustracion.
• Instalaci6n de la ampliaci6n m6vil
Empuje la ampliacion movil hacia que se mete de golpe en la
m&quina.
_1_ Ampliacion movil de la superficie de costura
_2_ Pasador
_3_ Alojamiento
_4_ Brazolibre
• Estuche de accesorios
Abre la tapa del estuche de accesorios girandola hacia usted.
Los accesorios de costura estan Iocalizados convenientemente
en el estuche.
Rallonge de plateau
• Pour retirer la rallonge
Eloignez-la de la machine comme illustre.
• Pour fixer la rallonge
Poussez la rallonge jusqu' & ce qu'elle s'encliquete sur la
machine.
_1_ Rallonge de plateau
_2_ Patte
_3_ Trou
_4_ Bras libre
• Boite & accessoires
Ouvrez le couvercle de la boi'te & accessoires en tirant vers
vous. Les accessoires de couture sont loges dans cette boite.
19
Changing needle
Needle clamp screw
Needle clamp
Turn off the power switch.
Raise the needle to its highest position by turning the
handwheel counterclockwise, toward you, and lowering
the presser foot. Loosen the needle clamp screw _ by
turning it counterclockwise. Remove the needle from the
needle clamp _.
Insert a new needle into the needle clamp _ with the
flat side to the rear. When inserting the needle into the
needle clamp _, push it up as far as it goes. Tighten
the needle clamp screw (_0firmly by turning it clockwise.
To see if the needle is good, place the flat side of the
needle onto something flat (needle plate, glass, etc.).
The gap between the needle and the flat surface should
be consistent. Never use a bent or blunt needle.
A damaged needle can cause permanent snags or runs
in knits, fine silks and silk-like fabrics.
To remove and attach the foot holder
Thumb screw
Foot holder
Presser bar
• To remove
Remove the thumb screw (_0by turning it counterclockwise
with a screwdriver.
• To attach
Match the hole in the foot holder _ with the threaded
hole in the presser bar (_. Fit the thumb screw (_) into
the hole. Tighten the screw _ by turning it clockwise with
a screwdriver.
Changing presser foot
Snap-on button (red button)
Groove
Pin
• To remove
Raise the needle to its highest position by turning the
handwheel counterclockwise. Raise the presser foot, and
press the red button _ on the back of the foot holder.
• To attach
Place the selected presser foot so that the pin (_) on the
foot lies just under the groove _ on the foot holder. Lower
the presser bar to lock the foot into place.
/
Fiat side
Lado piano
M¢p at vers
F E
%
Needle
Aguja
Aiguiile
%
,. , ,::'
,S,,"_:-_,_':: -::_7__
i
J
20
Cambio de aguja
_ Tornillo de sujecion de la aguja
_2) Alojamiento de la aguja
Apague la m&quina con el interrupter de corriente.
Suba la aguja hasta su posicion mas alta girando el
volante en el sentido contrario a las agujas del reloj, y baje
el prensatelas. Afloje el tornillo de sujecion de la aguja _1_
girandolo en el sentido contrario alas agujas del reloj. Retire la
aguja de su alojamiento _2) tirando de ella hacia abajo.
_1 Inserte una nueva aguja en el alojamiento de la aguja _2) con
el lade piano mirando hacia atr&s. Empuje la aguja hacia
arriba tanto come le permita apriete firmemente el tornillo de
sujecion de la aguja _,b.
_ Para verificar que una aguja esta bien, ponga el lado piano de
la misma sobre una superficie plana (placa de aguja, cristal,
etc.). La separacion entre la aguja y la superficie plana debera
ser uniforme. No emplee nunca agujas dobladas o con la
punta en mal estado. Las agujas da_adas suelen causar
enganches y carreras irreparables en tejidos de punto, sedas
finas y de imitaci6n seda.
Changer I'aiguille
_,b Vis du pince I'aiguille
_2_ Pince I'aiguille
Eteignez la machine. Faites monter I'aiguille le plus haut
possible en tournant le volant en sens antihoraire et _,b
abaissez le pied presseur. Desserrez la vis du pince-aiguille
en la tournant en sens antihoraire. Retire I'aiguille du
pince-aiguille _2_.
_2] Inserez la nouvelle aiguille dans le du pince-aiguille _2_,avec
le meplat vers I'arriere. Lorsque vous mettez en place une
nouvelle aiguille, poussez-la a fond vers le haut dans le
pince-aiguille. Serrez fermement la vis de fixation en la
tournant en sens horaire _.
_ Pour verifier la qualite d'une aiguille, placez le meplat de
I'aiguille sur une surface plate (la plaque d'aiguille, un morceau
de verre...) Uespace entre I'aiguille et la surface doit 6tre
constant. N'utilisez jamais une aiguille tordue ou 6moussee.
Une aiguille defectueuse peut 6tre une cause continue
d'ennuis et de points sautes, de ills tires dans les jerseys et les
soies naturelles ou artificielles.
Cbmo quitar/poner el enmangue del prensatelas
_,b Tornillo del enmangue
_2) Enmangue del prensatelas
_3) Barra prensatelas
• Para quitar
Gire con un destornillador el tornillo del enmangue _) en
sentido contrario a las agujas de reloj.
• Para poner
Coloque el agujero del enmangue _2_emparejandolo con el
agujero de la barra prensatelas _3). Coloque el tornillo del
enmangue @b dentro del agujero. Apriete el tornillo _ gir&ndolo
en el sentido de las agujas del reloj.
Cbmo quitar/poner el prensatelas
_1_ Boton de fijacion de prensatelas (boton rojo)
_2_ Enclavadura
_3_ Pasador
• Para quitar
Suba la aguja hasta su posicion mas alta girando el volante en
el sentido contrario alas afujas de reloj. Suba el prensatelas, y
pulse el bot6n rojo _ situado en la parte trasera del enmangue.
• Para poner
Coloque un pie prensatelas seleccionado en posici6n
longitudinal apoyado en su base con el pasador _3_justo por
debajo de la enclavadura _2_del enmangue. Baje la palanca de
elevacion del prensatelas para fijar el prensatelas en el
enmangue.
Retrait et installation du support de pied
_,b Vis de blocage
_2) Support de pied
_3) Barre du pied presseur
Retrait
Retirez la vis de blocage _ en la tournant darts le sens
antihoraire a I'aide du tournevis.
Installation
Alignez le trou du support de pied _2_avec le trou filete de la
barre du pied presseur _3_.Placez la vis dans le trou, et
serrez-la en tournant dans le sens _ horaire.
Retrait et fixation du pied presseur
_1_ Bouton de decrochage (bouton rouge)
_2_ Encoche
_3_ Broche
• Retrait
Faites monter I'aiguille le plus haut possible en tournant le volant
dans le sens antihoraire. Relevez le pied presseur, et appuyez
sur le bouton rouge _ situe a I'arriere du support de pied.
• Fixation
Placez le pied presseur choise afin que la broche _3) au pied soit
alignee avec I'encoche _2_sous le support de pied. Abaissez la
barre du presseur pour effectuer I'accrochage.
21
Presser foot types
• Zigzag foot (Foot A)
Use this foot for both straight and zigzag stitching.
• Straight stitch foot (Foot H)
Use this foot for straight stitching only with the center
needle position.
• Automatic buttonhole foot (Foot R)
Use this foot for one step automatic buttonholing.
Simply set a button on the guide of this foot and depress
the foot control. You can sew exactly the same length of
the buttonhole as the button.
• Zipper foot (Foot E)
This foot can be set to sew on each side of the zipper.
The edges of the foot guide the zipper and keep the seam
straight.
• Blind hem stitch foot (Foot G)
Use this foot for perfect blind hemming and topstitching.
The foot has ridges on the bottom to keep the fabric from
slipping, and a screw on top to guide the folded edge of
your hem.
• Satin stitch foot (Foot F)
Use this foot for satin stitch and outlining applique.
• Overedge foot (Foot C)
This foot is specially constructed for stitching and/or
overcasting. The small brush and wire guides help
control the fabric, hold the raw edge in place and keep it
from puckering, especially when sewing on knit fabrics.
• Overcast foot (Foot M)
This foot is specially designed to simulate prefessional
style overlocking. The wires on the foot effectively prevent
the fabric edge from puckering or rolling.
I
Foot A:
Prensatelas A:
Pied A:
Foot H:
Prensatelas H:
Pied H:
Foot R:
Prensatelas R:
Pied R:
Foot E:
Prensatelas E:
Pied E:
Foot G:
Prensatelas G:
Pied G:
Foot F:
Prensatelas F:
Pied F:
Foot C:
Prensatelas C:
Pied C
Foot M:
Prensatelas M:
Pied M:
J
J
J
J
J
1
22
Tipos de prensatelas
• Prensatelas para zigzag (Prensatelas A)
Utilice este prensatelas para puntada recta y puntada de
zigzag.
Diff_rents pieds presseurs
• Pied zig-zag (Pied A)
Ce pied convient pour les points zig-zags et les points droits.
• Prensatelas para puntada recta (Prensatelas H) • Pied & point droit (Pied H)
Utilice este prensatelas exclusivamente para puntada recta con Ce pied est uniquement recommande pour la couture & points
la posicion de la aguja al centro, droits avec I'aiguille en position centrale.
• Prensatelas de ojal autom&tico (Prensatelas R)
Utilice este prensatelas para hacer ojales automaticamente.
Simplemente ponga un boton en la guia de este pie y apriete el
pedal.
Pied & boutonni&re automatique (Pied R)
Utilisez ce pied pour realiser des boutonnieres
automatiquement, en une etape. Placez tout simplement un
bouton sur le guide de ce pied et appuyez sur la pedale de
contr61e. Vous pouvez alors coudre une noutonniere de la
Ionguerur exacte pour ce bouton.
• Prensatelas para cremalleras (Prensatelas E)
Este prensatelas se coloca para coser cada uno de los lados de
las cremalleras. Los bordes del prensatelas guian a Io largo de
la cremallera para mantener la puntada recta.
Pied & fermeture _ glissi_re (Pied E)
Ce pied est reglable pour piquer & droite eta gauche de la
glissiere. Les bords du pied glissent le long de la fermeture pour
piquer droit.
• Prensatelas para dobladillo invisible (Prensatelas G)
Utilice este pie para dobladillos perfectamente invisibles. El pie
tiene dobleces en la parte inferior para evitar que la tela se
deslice y un tornillo guia en la parte superior para guiar la parte
doblada de su dobladillo.
Pied _ point d'ourlet invisible (Pied G)
Avec ce pied, vous ferez des ourlets parfaits, sans que le fil
apparaisse. Des petites nervures sous le pied emp6chent le
tissu de glisser de c6te et le guide-bord donne des coutures
distance r6guliere du pli.
• Prensatelas para puntada decorativa (Prensatelas F) • Pied & point lanc_ (Pied F)
Utilice este prensatelas para puntada decorativa y aplicaciones. Servez-vous de ce pied pour le pourtour des appliques et le
point.
• Prensatelas para coser a punto por encima (Prensatelas C)
Este prensatelas es construido especialmente para costuras de
puntada y/o sobrehilado. El peque_o cepillo y el guiado pot
hilos ayudan a controlar la tela, mantener el borde en bruto en
su lugar e impedir el arrugamiento, especialmente al coser el
tejido de punto.
• Pied & surjeter (Pied C)
Ce pied est specialement con£u pour piquer et surjeter. La petite
brosse et les brins de guidage contr61ent le tissu, maintenant le
bord brut en place et I'emp6chant de froncer, ce qui est
particulierement utile pour les jerseys.
• Prensatelas para sobrehilado (Prensatelas M)
Este prensatelas esta especialmente dise_ado para simular un
sobrehilado professional. Los hilos del pie evitan eficazmente
que el borde de la tela se enrolle o se frunza.
• Pied & surfilage (Pied M)
Ce pied est specialement con£u pour simuler un surjetage de
qualite professionnelle. Les ills du pied emp6chent le bord du
tissu de froncer ou de rouler.
23
Presser foot types (continued)
• Darning foot (Foot P)
This is a special foot for basting. It holds fabrics while
taking a stitch, synchronizing with the needle bar
movement. This foot can also be used be for freehand
embroidery or quilting.
Darning foot:
Prensatelas para zurcir:
Pied a bordado:
• Quilter
The quilter helps keep the stitching lines straight.
• 1/4-Seam foot (Option)
This foot is useful for patchwork quilt. The guide on the
foot maintains an exact 1/4" (0.6 cm) seam allowance.
• Walking foot (Option)
This is special attachment for hard-to-feed materials. This
foot effectively prevents fabrics from shifting and
puckering. It is great for quilting and matching plaids.
Quilter:
Acolchador:
Guide a matelasser:
1/4" seam foot:
Prensatelas de puntada recta
con 1/4" guia:
Piqueuse 1/4 Po:
Walking foot:
Prensatelas de doble arrastre:
Pied a niveleur:
24
Tipos de prensatelas (continuacibn)
• Prensatelas para zurcir (Prensatelas P)
Es un prensatelas especial para hilvanar. Sujeta la tela mientras
realiza la puntada, sincronizando el movimiento de la barra de la
aguja. Este pie tambien se puede usar para el bordado libre y
trabajos de acolchado.
Diff_rents pieds presseurs (suite)
• Pied & bordado (Pied P)
Ce pied special est denstine aux b&tis. II maintient le tissu tout
en piquant, et fonctionne en synchronisation avec le mouvement
de la barre d'aiguille. Ce pied peut egalement servir a realiser
des broderies ou des travaux de ouatinage en mouvement libre.
• Acolchador
La guia de acolchado le ayuda a coser lineas rectas de
puntadas.
• Matelasser
Le guide a matelasser vous aide & coudre des lignes paralleles.
• Prensatelas de puntada recta con l/4"guia (Opci6n)
Este prensatelas es Qtil para acolchar patchwork. La guia del
prensatelas mantiene un margen entre el borde de la tela y la
costura de exactamente 0.7 cm (1/4").
• Piqueuse 1/4 po (Option)
Ce pied presseur est utile pour les courtepointes en "patchwork".
Le guide sur le pied presseur maintient une distance de couture
exacte de 1/4 po (0.7 cm).
• Prensatelas de doble arrastre (Opci6n)
Este prensatelas es un accesorio especial para materiales que
sean dificiles de introducir en la m&quina. El prensatelas impide
que la tela se deslice y se arrugue. Es perfecto para acolchados
y telas de cuadros.
• Pied _ niveleur (Option)
II s'agit d'un accessoire special pour les tissus difficiles a inserer.
Ce pied presseur emp6che efficacement les tissus de se
deplacer et de plisser. II est tres utile pour les courtepointes et
les tissus ecossais.
25
Selecting needle and fabric
For general sewing, use needle sizes 11 or 14. A fine thread and needle should be
used for sewing lightweight fabrics, so the fabric will not be marred. Heavy fabrics
require a needle large enough to pierce the fabric without fraying the needle thread.
In the needle set, there is one each of sizes 11, 14, 16, and 18, and a blue needle.
Use the blue needle to eliminate skipped stitches when sewing knits and synthetic
fabrics.
Special needles should be used on certain fabrics. A denim needle with a sharp tip
effectively pierces dense fabrics such as denim and canvas. For topstitching, a
special topstitching needle with a larger eye, accommodates heavier weight thread.
Leather needles punch small holes in leather and suede, allowing the thread to
follow through the hole.
Check your needles frequently for rough or blunt tips. Snags and runs in knits, fine
silks and silk-like fabrics are permanent, and are often caused by damaged
needles.
Always purchase a good quality thread. It should be strong, smooth and consistent
in thickness.
f
WEIGHT FABRIC NEEDLE SIZE
Chiffon, Georgette, Fine Lace, Organdy, Organdy 9 (65)
Very Light Net, Tulle 9 (65)
Batiste, Voile, Lawn, Pure Silk, Crepe de Chine,
Sheer Crepe, Chambray, Handkerchief Linen,
Gingham, Challis, Percale, Wool Crepe, Peau de Soie,
Taffeta, Satin, Silk Surah, Satin-backed Crepe,
Qiana
TYPE OF NEEDLE
Universal
Ball Point
Orange
Blue
11 (75)
11 (75)
12 (80)
Light
Blue 11 (75)
Single Knits, Jersey, Swimwear, Tricot
Ball Point 11 (75)
Leather, Suede Wedge Point Leather 11 (75)
Flannel, Velour, Velvet, Muslin, Velveteen, Poplin,
Corduroy, Broadcloth, Linen, Chintz, Gabardine, Felt, Red 14 (90)
Terry, Burlap, Quilted Fabrics
Double Knits, (synthetic and natural) Stretch
Medium
Velour,
Stretch Terry, Ball Point 14 (90)
Sweater Knits
Leather, Vinyl, Suede Wedge Point Leather 14 (90)
Denim, Sailcloth, Ticking Denim 16 (100)
Double Faced Wool, Heavy Coating, Fake Fur, Purple 16 (100)
Heavy Drapery Fabrics
Leather, Suede Wedge Point Leather 16 (100)
Canvas, Duck, Upholstery Fabrics Green 18 (110)
11 (75)
All Topstitching for Special Finish Topstitching
14 (90)
26
Seleccibn de hilo y tela
Para el cosido general se utilizan agujas del tama_o 11 o 14.
Los hilos y agujas delgados deberan utilizarse para coser tejidos ligeros evitando asi que estos se
puedan echar a perder. Cosa tejidos gruesos con una aguja Io suficientemente gruesa come para que
pueda penetrar el tejido sin que el hilo de la aguja se deshilache.
En la caja de agujas hay una aguja de cada tamaSo 11, 14, 16, 18, y una de talon azul del tamaSo 11.
Cuando cosa tejidos de punto y sinteticos, emplee la aguja de talon azul para evitar los fallos de
puntada.
Para ciertos tipos de tejidos deberan utilizarse agujas especiales. Para que la aguja pueda penetrar de
forma efectiva en los tejidos duros tales como tela vaquera y Iona deber& emplearse una aguja para
tela vaquera con una punta muy afilada. Para costuras a la vista deber& utilizarse una aguja especial
con un ojo grande por el que pueda pasar un hilo grueso resistente. Las agujas para cuero perforan
pequeSos agujeros en el cuero y los expanden permitiendo asi que el hilo pase a traves del agujero.
Inspeccione las agujas con frecuencia para comprobar que no esten embotadas o despuntadas. Las
agujas dafiadas suelen causar enganches y carreras irreparables en tejidos de punto, sedas finas y
imitaci6n de seda.
Adquiera siempre hilo de buena calidad. Deber& ser fuerte, suave y de grosor uniforme.
f
PESO TIPO DETELA TIPO DE AGUJA TAMAI_IO
DE AGUJA
Muy ligera Gasa, Gasa delgada, Encaje fino, Organdi, Malla Organdi,
Tul
Batista, Gasa, Lin6n, Seda natural, Crepe de China, Crepe
puro, Pafiuelo de lino, Guinga, Challis, Percal, Lana de
Crepe, Peau de Sole, Tafetan, Raso, Seda de Surah, Crepe
con Raso, Qiana
Universal
Punta de bola
Universal
Azul
9 (65)
9 (65)
11 (75)
11 (75)
12 (80)
Ligera
Azul 11 (75)
Punto sencillo, Jersey, Trajes de baSo, Tricot
Punta de bola 11 (75)
Cuero, Ante Aguja de CuSa 11 (75)
Franela, Terciopelo, Muselina, Pana, Popelina, Lino, Roja 14 (90)
Cretona, Gabardina, Fieltro, Toalla, Arpillera, Tejidos
acolchados
Media
Punto doble, Terciopelo el&stico, (sintetico y natural) Punta de bola 14 (90)
Toalla elastica, Jerseys de punto
Cuero, Vinilo, Ante Aguja de CuSa 14 (90)
Vaquera, Lona de vela, Cuti Vaquera 16 (100)
Lana de doble vista, Abrigo grueso, Violeta
Gruesa Piel de imitaci6n,Tejidos de Bayeton 16 (100)
Cuero, Ante Aguja de Curia 16 (100)
Lona, Brin, Tejidos para tapizado Verde 18 (110)
Todo Costuras a la vista para acabado especial Costuras a la vista 11 (75)
14 (90)
27
Choix de I'aiguille et tissu
Pour les coutures normales, utilisez une aiguille n_ 1 ou 14. On devrait utiliser du fil fin et une
aiguille fine avec les tissus 16gers pour ne pas les endommager. Les tissus Iourds necessitent une
aiguille assez grosse pour percer le tissu sans effilocher le fil de I'aiguille.
Dans un jeu d'aiguilles, il y a une aiguilie de chaque grosseur 11, 14, 16, 18 et une aiguille a bout
bleu. l_aiguille & bout bleu s'emploie pour coudre les tissus extensibles et les matieres synthetiques
sans sauter de points.
Des aiguilies sp6ciales devraient 6tre utilis6es avec certains tissus. On utilise une aiguille a jean
dont I'extr6mit6 est acer6e pour piquer les etoffes denses comme le jean et le canevas. Pour
surpiquer, une aiguille & surpiquer a gros chas permet I'emploi de ills plus 6pais. Les aiguilles pour
le cuir percent des petits trous dans le cuir et le daim, ce qui permet au fil de passer dans les trous.
V6rifiez r6guli6rement 1'6tat de vos aiguilles, qui peuvent 6tre emouss6es ou ebr6ch6es. Les accrocs
et les ills tir6s dans les tricots, les soles fines et les etoffes semblables & la sole sont d6finitifs et
sont souvent provoques par des aiguilles abfm6es.
Achetez toujours du fil de bonne qualit6. II dolt 6tre solide, lisse et d'6paisseur r6guli6re.
f Diam_tre
Poids Tissu Type d'aiguille d'aiguille
Mousseline, Cr6pe Georgette, Dentelle fine, Organdi, Tulle Universelle 9 (65)
Tres 16ger Pointe a bout rond 9 (65)
Batiste, zephyr linon, pure sole, cr6pe de chine, cr6pe fin, Orange 11 (75)
chambray, lin mouchoir, vichy, challis, percale, cr6pe de Bleue 11 (75)
laine, peau de sole, taffetas, satin, sole surah, cr6pe de 12 (80)
Leger satin, qiana
Tricots simple epaisseur, jersey, maillots de bain, tricot Bleue 11 (75)
Pointe a bout rond 11 (75)
Cuir, daim Biseautee speciale cuir 11 (75)
Flanelle, velour lisse, velour frappe, popeline, drap, lin, Rouge 14 (90)
chintz, gabardine, feutre, eponge, matelasse
Moyen Tricots double epaisseur (synthetiques et naturels), Pointe a bout rond 14 (90)
velour extensible, Eponge extensible, tricot epais
Cuir, vinyle, daim Biseautee speciale cuir 14 (90)
Denim, toile & voile Denim 16 (100)
Laine double face, manteau epais, fourrure synthetique, Violet 16 (100)
Lourd tissu d'ameublement
Cuir, Daim Biseautee cuir 16 (100)
Toile, tissus d'ameublement Verte 18 (110)
Tout SurpiqQre pour finitions speciales Surpiqt3re 11 (75)
k.. 14 (90)
j.
28
(blankpage)
(p&ginablanca)
(pageblanche)
29
Bobbin winding
• Removing the bobbin
Hook cover plate release button
Hook cover plate
Gently slide the hook cover plate release button _ to the
right and remove the cover plate _.
Lift out the bobbin.
\
\
• Horizontal spool pin
Spool pin
Large spool holder
Small spool holder
Spool stand
Lift up the spool pin _. Place a spool of thread on the spool
pin with the thread coming off the spool as shown.
Attach the large spool holder _, and press it firmly against
the spool of thread.
The small spool holder _ is used with narrow or small
spools of thread.
If the thread jams around the spool pin, use the spool
stand _.
f
J
• Additional spool pin
Spool stand
Additional spool pin
Hole for additional spool pin
Spool pin felt
The additional spool pin _ is for bobbin winding, without
unthreading the machine, and for twin needle sewing.
Set the spool stand _ under the additional spool pin _.
Insert the additional spool pin _ into the hole _.
Place the felt _ and a spool on the pin.
30
Bobinado de la canilla
• C6mo sacar la canilla
(1_ Pulsador de apertura de la tapa de acceso a canilla
_2) Tapa de acceso a canilla
Deslice el pulsador de apertura de la tapa de acceso a canilla (1_
hacia la derecha y quite la tapa _2).
Alce la canilla.
Remplissage de la canette
• Retrait de la canette
(1_ Bouton de degagement du couvercle du crochet
_2) Couvercle a crochet
Faites coulisser doucement vers la droite le bouton de degagement
du couvercle (1_ du crochet et retirez le couvercle _2).
Sortez la canette.
• Portacarretes horizontal
(1) Portacarretes
_2) Tapa-carretes grande
_3_ Tapa-carretes pequeSo
_4) Soporte para portacarretes adicional
Levante el portacarretes (1) y coloque un carrete de hilo en el
portacarretes con el final del hilo saliendo del carrete como se
muestra.
Coloque el tapa-carretes grande _2), y empQjelo firmemente contra
el carrete.
El tapa-carretes pequeSo _3_se usa con los carretes de hilo
estrechos o pequeSos.
Si el hilo se enreda en el portacarretes, utilice el soporte para
portacarretes adicional _4).
• Porte-bobine horizontal
(1) Porte-bobine
_2_ Grande rondelle de porte-bobine
_3_ Petite rondelle de porte-bobine
_4) Support de bobine
Soulevez le porte-bobine _1_.Placez y la bobine de ill, avec le fil
sortant de la bobine comme illustr&
Enfilez la grande rondelle de porte-bobine _2_et poussez-la contre
la bobine. On utilise la petite rondelle pour les bobines plus
minces.
Lorsque le fil s'entortille autour du porte-bobine _3_,utilisez le
support de bobine _.
• Portacarretes adicional
(1_ Soporte para poracarretes adicional
_2_ Portacarretes adicional
_3_ Alojamiento del portacarretes adicional
_4) Fieltro para portacarretes
El portacarretes adicional _2) se usa para bobinar las canillas
adicionales sin desenhebrar la m&quina o para costura con doble
aguja.
Ponga el soporte para portacarretes adicional _1) debajo del
portacarretes adicional _2).
Coloque el portacarretes adicional _2) en el alojamiento _3_y
ponga el fieltro _4) y un carrete de hilo en el portacarretes
adicional.
• Porte-bobine suppl_mentaire
(1_ Support de bobine
_2_ Porte-bobine supplementaire
_3_ Trou de porte-bobine
_4) Feutre du porte-bobine
Le porte-bobine supplementaire _2) permet de remplir des
canettes supplementaires sans desenfiler la machine.
Placez le support de bobine _1) sous la porte-bobine
supplementaire _2_.
Placez le porte-bobine supplementaire _2) dans le trou _3_.
Placez dessus la rondelle de feutre (4_ et la bobine.
31
• Winding the bobbin
Draw the thread from the spool.
Guide the thread around the thread guide.
Thread through the hole in the bobbin from the inside to
the outside.
Put the bobbin on the bobbin winder spindle.
Push the bobbin to the right.
With the free end of the thread held in your hand, depress
the foot control. Stop the machine when it has made a
few turns, and then cut the thread close to the hole in the
bobbin.
Depress the foot control again. When the bobbin is fully
wound, it stops automatically. Return the bobbin winder
to its original position by moving the spindle to the left,
and cut the thread as shown.
S
%
\
f
%
f
%
%
f
J
%
J
J
J
NOTE:
The position of the bobbin winder stopper is adjustable
depending on the required amount of thread on the
bobbin (example: 1/2 full or full). Using a screwdriver,
loosen the screw one turn or less, so that you can adjust
the position of the bobbin winder stopper. Do not take the
screw all the way out. Retighten the screw to fix the
stopper at the desired position.
32
• Bobinado de la canilla
8aque el hilo del carette.
[2] Guie el hilo alrededor del guiahilos de bobinado.
_] Pase el hilo por el agujero de la canilla desde dentro hacia
afuera tal como se indica en la ilustracion.
[41 Coloque la canilla en el eje del devanador de canillas.
Empuje la canilla a la derecha.
_] Coja el final del hilo con los dedos y pise el pedal de control.
Cuando haya dado unas cuantas vueltas, pare la m&quina
y corte el hilo que sale de la canilla.
Pise nuevamente el pedal de control. Cuando la canilla este
Ilena dejar& de girar autom&ticamente.
Empuje el eje del devanador hacia la izquierda para volverlo
a poner en su posicion original, y corte el hilo como se
muestra.
• Remplissage de la canette
Tirez sur le fil de la bobine.
[2] Passez le fil autour du guide fil.
_] Passez le fil dans le trou de la canette, de I'interieur vers
I'exterieur.
[41 Placez la canette sur I'enrouleur de canette.
Poussez la canette vers la droite.
_] En tenant I'extremit6 libre du fil a la main, appuyez sur la
pedale de contr61e. Arr6tez la machine apres quelques tours,
et coupez le fil au ras du trou dans la canette.
Appuyez de nouveau sur la pedale de contr61e.
Lorsque la canette est pleine, elle s'arr6te automatiquement
Remettez I'enrouleur de la canette dans la position d'origine,
en poussant I'axe vers la gauche, et coupez le fil comme
indique.
NOTA:
El tope del devanador de canillas puede ser ajustado a la
cantidad de hilo que requiere en la canilla (por ejemplo, I
a mitad o Ileno, etc.). Afloje el tornillo dando una o menos de
una vuelta con el destornillador grande para ajustar la posicion
del tope del devanador de canillas. No quite el tornillo
completamente de su posicion.
REMARQUE:
La butee d'enroulement de la canette peut 6tre regle6 selon la
quantite de fil desir6e sur la canette (par exemple, la canette &
moitie remplie, completement remplie.). A I'aide du tournevis,
desserrez la vis d'un tour ou moins, de fa£on a pouvoir regler la
position de la butee de I'enrouleur de canette. Ne retirez pas la
vis completement.
33
• Inserting the bobbin
End of thread
Notch
Notch
Threading diagram
Place a bobbin in the bobbin holder with the thread
running off counterclockwise.
Guide the thread into the first notch _ on the front side
of the bobbin holder. Draw the thread to the left, sliding it
between the tension spring blades.
Continue to draw the thread lightly until the thread slips
into the second notch _. Pull out about 6" (15 cm) of
thread.
Attach the hook cover plate. Check the threading by
referring to the diagram _ shown on the hook cover plate.
f
%
%
\
\
J
34
• Colocaci6n de la canilla en el portacanillas
_1_ Extremo de hilo
_2_ Ranura
_3_ Ranura
_ Esquema de enhebrado
Ponga una canilla dentro del portacanillas de modo que el
hilo se suelte en el sentido contrario alas agujas del reloj.
• Insertion de la canette
_1_ Extremit6 du fil
_2_ Encoche
_3_ Encoche
_ Guide d'enfilage
Placez la canette dans son support, le fil se deroulant en sens
antihoraire.
Pase del hilo por la ranura _2_en la parte frontal de
portacanillas. Tire del hilo hacia la izquierda pas&ndolo entre
la chapa-muelle de tensi6n del portacanillas.
Guidez le fil dans I'encoche _2) & I'avant du support de canette.
Tirez le fil vers la gauche en le glissant entre les lames du
ressort de tension.
ContinQe tirando del hilo ligeramente hacia atras hasta que
pase por la ranura _3_.Deje sobresalir aproximadamente
15.0 cm(6") de hilo.
Continuez & tirer doucement sur le fil jusqu'& ce qu'il glisse
dans I'encoche _3). Tirez environ 15.0 cm(6-) de ill.
_j Coloque la tapa de acceso a canilla dejando el hilo hacia atr&s
y por encima de la placa de aguja. Observe el esquema de
enhebrado _4_situado en la tapa de acceso a canilla y
compruebe si ha enhebrado correctamente.
_j Replacez en place le couvercle de navette. Placez les deux
languettes dans les fentes de la plaque de navette et
encliquetez-la en place. Vous trouverez un guide d'enfilage _4_
de la canette sur le couvercle de navette.
35
Threading the machine
• Threading the machine
Up/down needle position button
Spool
* Raise the thread take-up lever to its highest position.
Press up/down needle position button _ twice to raise
the needle.
* Raise the presser foot lifter.
* Place a spool on the spool pin, with the thread coming
off as shown.
Draw the end of the thread around the upper thread guide.
While holding the thread near the spool _, draw the end
of the thread down around the check spring holder.
Firmly draw the thread up from right to left over the
take-up lever, and down into the take-up lever eye.
Slide the thread behind the needle bar thread guide on
the left.
Thread the needle from front to back, or use a needle
threader.
• Needle threader
_Knob
_Hook
(_Guide
Lower the presser foot. Raise the needle to its highest
position. Push down the needle threader knob _ as far
as it will go.
Turn the knob (_0in the direction of the arrow on the
illustration, then insert hook into the needle eye.
The hook _ comes out through the needle eye from
behind. Being very careful of the needle point, draw the
thread around the guide (_ and under the hook _.
Turn the knob in the direction of the arrow on the
illustration, drawing the thread loop through the needle.
Pull the thread through the needle eye.
NOTE:
The needle threader can be used with a #11 to #16
needle, or a #11 Blue needle.
Thread size 50 to 100 is recommended.
S
x_
36
f
J
,-.. J
%
f
%
%
J
J
J
J
Enhebrado del hilo de la aguja
• Enhebrado del hilo de la aguja
_1_ Bot6n de subida/bajada de la aguja
_2_ Carrete
* Suba el tirahilos hasta su posici6n mas alta girando.
Pulse el bot6n de subida/bajada de la aguja _1_dos veces
para subir la aguja en su posici6n mas alta.
* Levante la palanca de elevaci6n del prensatelas.
* Coloque un carrete en el portacarretes con el hilo saliendo, tal
como se muestra.
[1_ Tire del hilo y coloquelo en el guiahilos superior.
Sosteniendo el hilo cerca al carrete _2_,tire del extremo del hilo
hacia abajo y p&selo alrededor del alojamiento del muelle
recuperador del hilo.
Tire del hilo con firmeza y paselo de derecha a izquierda por
el tirahilos.
[4_ Tire hacia abajo y paselo por el guiahilos de la barra de aguja.
Enhebre la aguja pasando el hilo de adelante hacia atras o
utilice un enhebrador de la aguja.
Enfilage de la machine
• Enfilage de la machine
_1_ Bouton de montee/descente de I'aiguille
_2_ Bobine
* Faites monter le levier releveur tendeur de fil le plus haut
possible.
Appuyez deux lois sur le bouton de montee/descente de
I'aiguille _1_pour remonter I'aiguille.
* Relevez le releve presseur.
* Placez la bobine de fil sur le porte-bobine, avec le fil sortant de
la bobine comme illustr&
[1_ Tenez le fil de I'aiguille et passez-le sous le guide ill.
En retenant le fil pres de la bobine _2_, tirez-le vers le bas, et,
de la droite vers la gauche, autour du dispositif a ressort.
_3_ Tirez fermement le fil vers le haut, puis de la droite vers la
gauche dans I'oeillet du levier releveur de ill.
_j Par la gauche, glissez le fil derriere le guide situe sur la barre
d'aiguille.
Enfilez I'aiguille de I'avant vers I'arriere ou utilisez
I'enfile-aiguille.
• Ensartador de agujas
_1_ Tirador
_2_ Enhebrador
_3_ Guia
[1_ Eleve la aguja hasta su posicion m&s alta. Baje el tirador _ del
enhebrador de agujas tanto como pueda.
_] Gire el tirador _ en la direcci6n de la flecha de la ilustraci6n,
entonces introduzca el enhebrador _2_en el agujero de la
aguja. Concentrese en la punta de la aguja y pase el hilo
alrededor de la guia _3_y por debajo del enhebrador _2_.
_3_ Gire el tirador en la direcci6n de la ilustracion, sacando el lazo
de hilo a traves de la aguja.
_j Tire del hilo a traves del ojo de la aguja.
• Enfile-aiguille int_gr_
(1_ Bouton
_2_Crochet
_3_Guide
[1_ Soulever I'aiguille & sa position la plus elev6e. Appuyer sur le
bouton de I'enfile-aiguille _1_aussi loin que possible.
Tournez le bouton dans la direction de la fleche sur le dessin,
puis enfilez le crochet _1_dans le chas de I'aiguille. Guidez le fil
autor du guide _2_et sous le crochet.
En faisant attention au point de I'aiguille, faire passer le fil
autour du guide _3_et sous le crochet _2_.
Tournez le bouton dans la direction de la fleche sur le dessin,
entrafnant la boucle du fil a travers I'aiguille.
_j Tirez le fil & travers le chas de I'aiguille.
NOTA:
El enhebrador de agujas se puede utilizar con las agujas #11 a
#16, o con una aguja #11 azul.
Se recomienda un hilo de tamaSo 50 a 100.
37
REMARQUE:
Uenfile-aiguille peut 6tre utilise avec une aiguille du No 11 au
No 16, ou une aiguille bleue No11.
Un fil de taille 50 & 100 est recommand&
• Drawing up bobbin thread
Raise the presser foot. Hold the needle thread lightly
with your left hand.
Press the up/down needle position button _ twice to
lower and raise the needle to pick up the bobbin thread.
Up/down needle position button
Pull both threads 4" to 6" (10 to 15 cm) under and
behind the presser foot.
Adjust the needle thread tension for a straight
stitch
• Correct tension
Needle thread (Top thread)
Bobbin thread (Bottom thread)
(_ To loosen
To tighten
The ideal straight stitch has threads locked between two
layers of fabric, as illustrated (magnified to show detail).
If you look at the top and bottom of a seam, notice that
the stitches are evenly balanced.
When adjusting the needle thread tension, the higher the
number, the tighter the top thread tension.
Results depend on:
- stiffness and thickness of the fabric
- number of fabric layers
- type of stitch
•Tension is too tight
Needle thread (Top thread)
Bobbin thread (Bottom thread
To loosen tension
Right side (Top side) of fabric
(_ Wrong side (Bottom side) of fabric
The bobbin thread shows through on the right side of the
fabric, and the stitch feels bumpy. Turn the dial to a lower
tension setting number to loosen the needle thread tension.
f
%
%
f
1
J
38
• Extracci6n del hilo de la canilla
Suba el prensatelas. Sujete ligeramente el hilo de la aguja
con la mano izquierda.
• Comment remonter le fil de la canette
Remontez le pied presseur. Tenez le fil de I'aiguilie souplement
de la main gauche.
_2] Pulse el bot6n de subida/bajada de la aguja _1_dos veces para
enganchar el hilo de la canilla.
Saque el hilo de la canilla tirando del hilo de la aguja.
_1_ Bot6n de subida/bajada de la aguja
_2] Appuyez deux fois sur le bouton de monteeidescente de
I'aiguille _1_pour accrocher le fil de la canette. Faites-le monter
en tirant le fil de I'aiguille vers le haut.
_1_ Bouton de montee/descente de I'aiguille
_-] Pase ambos hilos hacia atr&s por debajo del prensatelas. Deje _-] Tirez les deux ills vers I'arriere sous le pied presseur, sur une
un sobrante de ambos hilos de aproximadamente 10.0 a Iongueur de 10.0 & 15.0 cm (4- & 6").
15.0 cm (4-a 6").
Ajuste de la tensibn del hilo de la aguja para
puntada recta
• Tensi6n correcta
_1_ Hilo de la aguja (Hilo superior)
C2_ Hilo de la canilla (Hilo inferior)
C3_ Para aflojar
_ Para apretar
La puntada recta ideal cierra los hilos entre las dos telas tal
como se ve en la figura (ampliada).
Si observa la parte superior e inferior de la costura, se dara
cuenta de que no hay hilos flojos o apretados. Todas las
puntadas son uniformes e iguales.
AI ajustar la tension del hilo de la aguja, cuanto m&s alto sea el
nQmero ajustado, mayor sera la tension.
Los resultados depender&n de:
- la rigidez y el grosor del tejido
- el nQmero de capas de tejido
- el tipo de puntada
• El hilo est_ demasiado tenso
_ Hilo de ia aguja (Hilo superior)
_2_ Hilo de la canilla (Hilo inferior)
_3_ Para aflojar
_4_ Parte de arriba de la tela
_5_ Parte de abajo de la tela
El hilo de la canilla aparece por la parte de arriba de la tela y se
sentira desigual. Afloje la tension del hilo de la aguja girando
hacia arriba el ajuste de tension del hilo.
R_glage de la tension du fil de I'aiguille pour le
point droit
• Tension correcte
_1_ Fil de I'aiguille (Fil superieur)
_2_ Fil de la canette (Fil inferieur)
_3_ Pour rel&cher la tension
_4_ Pour augmenter la tension
Le point droit parfait dolt presenter des ills croises entre les deux
epaisseurs de tissu, comme illustre & gauche (agrandi pour
montrer les details).
En regardant le dessus et le dessous de la couture, vous
remarquerez qu'il n'y a pas d'interruption. Les points sont
alignes et egaux. Lors du reglage de la tension du fil de I'aiguille,
plus le numero est grand, plus le fil de I'aiguille sera tendu.
Le resultat depend:
- de la raideur et de I'epaisseur du tissu
- du tissu du nombre d'epaisseurs de tissu
- du type de point employe
• Si la tension est trop _lev_e
_,b Fii de I'aiguille (Fil superieur)
_2_ Fil de la canette (Fil inferieur)
_3_ Pour rel&cher la tension
_4,bEndroit du tissu
_5_ Envers du tissu
Le fil de la canette apparaft sur le c6te endroit du tissu et produit
des bosses. Tournez la molette vers le haut pour rel_cher la
tension du fil de I'aiguille.
39
• Tension is too loose
Needle thread (Top thread)
Bobbin thread (Bottom thread)
To tighten tension
Right side (Top side) of fabric
Wrong side (Bottom side) of fabric
The needle thread shows through on the wrong side
of the fabric, and the stitch feels bumpy. Turn the dial to a
higher tension setting number to tighten the needle thread
tension.
®
Adjust the needle thread tension for a zigzag
stitch
For an ideal zigzag stitch, the bobbin thread does not show
on the right side (Top side) of the fabric, and the needle
thread shows slightly on the wrong side (Bottom side) of the
fabric.
See the illustrations for the correct appearance.
To match this appearance, adjust the needle tension.
• Correct tension
Right side (Top side) of fabric
Wrong side (Bottom side) of fabric
Minimize the amount of needle thread visible on the
wrong side (Bottom side) of the fabric without causing
excessive puckering, or causing the bobbin thread to
show on the right side (Top side) of the fabric.
Results vary with fabric, thread and sewing conditions.
• Tension is too tight
Right side (Top side) of fabric
Wrong side (Bottom side) of fabric
The corner of each zigzag pulls together on the right side
of the fabric.
• Tension is too loose
Right side (Top side) of fabric
Wrong side (Bottom side) of fabric
The corner of each zigzag pulls together on the wrong
side of the fabric.
J
40
• El hilo est_ demasiado flojo
_1_ Hilo de la aguja (Hilo superior)
C2_ Hilo de la canilla (Hilo inferior)
C3_ Para apretar
_4_ Parte de arriba de la tela
_5_ Parte de abajo de la tela
El hilo de la aguja aparece por la parte de abajo de la tela y se
sentira desigual Tense la tension del hilo de la aguja girando
hacia abajo el ajuste de tensi6n del hilo
• Si la tension est trop faible
_1_ Fil de I'aiguille (Fil du superieur)
_2_ Fil de la canette (Fil du inferieur)
_3_ Pour augmenter la tension
_4_ Endroit du tissu
_5_ Envers du tissu
Le fil de I'aiguille apparaft &l'envers du tissu, et produit des
bosses. Tournez la molette vers le bas pour augmenter la
tension du fil de I'aiguille.
Ajuste de la tensibn del hilo de la aguja para
puntada zigzag
En la puntada zigzag ideal, el hilo de la canilla no aparecer& en la
parte de arriba de la tela y el hilo de la aguja se vera ligeramente
en la parte de abajo de la tela. Vea el aspecto correcto en las
ilustraciones. Para igualar esta apariencia, ajuste la tensi6n del
hilo de la aguja.
• Tensi6n correcta
_1_ Parte de arriba de la tela
_2_ Parte de abajo de la tela
Reduzca al minimo el hilo de la aguja visible en la parte de
abajo de la tela sin que se frunza en forma excesiva o haciendo
que el hilo de la canilla se yea en la parte de arriba de la tela.
Los resultados pueden variar segOn la tela, hilo y condiciones
de costura.
R_glage de la tension du fil de I'aiguille pour le
point zig-zag
Lorsqu'un point zig-zag est effectue correctement, le fil de la
canette ne parait jamais sur le c6te endroit du tissu et le fil de
I'aiguille apparaft a peine sur le c6te envers du tissu.
Reportez-vous aux figures ci-dessous pour voir & quoi ressemble
un point ex6cute correctement. Reglez la tension du fil de dessus
pour obtenir I'aspect desir&
• Tension correcte
_1_ Endroit du tissu
_2_ Envers du tissu
Reduisez la quantite de fil de I'aiguille visible sur I'envers du
tissu sans pour autant plisser excessivement le tissu et sans
que le fil de la canette n'apparaisse sur I'endroit du tissu. Les
resultats varient selon le tissu, le filet les reglages utilises.
• El hilo est_ demasiado tenso
_ Parte de arriba de la tela
_2_ Parte de abajo de la tela
Las esquinas de cada zigzag quedar&n demasiado tensas y
amontonadas en la parte de arriba de la tela
• Si la tension est trop _lev6e
_,b Endroit du tissu
_2_ Envers du tissu
Les pointes du motif zig zag ont tendance a se rapprocher sur
I endroit du tissu
• El hilo est_ demasiado flojo
_1_ Parte de arriba de la tela
_2_ Parte de abajo de la tela
El hilo de la aguja pasara por la parte de abajo de la tela y se
jalar& quedando casi junto.
• Si la tension est trop faible
_1_ Endroit du tissu
_2_ Envers du tissu
Le fil de I'aiguille a tendance & faire des boucles sur I'envers du
tissu et les points sont d6formes.
41
SECTION III. BASIC SEWING
Straight stitch
Stitch pattern:
Needle thread tension:
(_) Presser foot A:
(_ Presser foot H:
NOTE:
When using the straight stitch foot, make sure to use
the center needle position. Otherwise the needle may
strike the presser foot and possibly break.
01 or 11
2to6
Zigzag foot
Straight stitch foot
• Starting to sew
Raise the presser foot and position the fabric next to a
seam guide line on the needle plate (5/8" (1.6 cm) is most
common). Lower the needle to the point where you want
to start. Lower the presser foot and pull the threads
toward the back. Depress the foot control. Gently guide
the fabric along a seam guide line letting the fabric feed
naturally.
CAUTION: Do not place fingers near to the presser foot
when guiding fabric, or the needle clamp screw may
strike and injure your fingers.
• Changing sewing direction
Stop the machine and bring the needle down into the
fabric by pressing the up/down needle positionl button.
Raise the presser foot.
Pivot the fabric around the needle to change sewing
direction as desired. Lower the presser foot.
Up/down needle position button
Presser foot lifter
• Finishing sewing
Reverse stitch button
Thread cutter
Fabric
To fasten the ends of a seam, press the reverse stitch
button and sew several reverse stitches. Raise the
presser foot. Remove the fabric, draw the threads to the
back and cut them with the thread cutter. The threads
are now the proper length to begin sewing the next seam.
-- When pattern 02 ( _'l_) is selected, reverse stitches
M
are sewn automatically at the beginning of the seam,
then sewing continues forward.
When you reach the end edge of the fabric, press
the reverse stitch button once.
The machine will sew four reverse stitches, four
forward stitches then stop sewing.
S
S
L_J_
I
01
)
J
42
SECCION III. COSTURA BASICA
Puntada recta
_1_ Patr6n de puntada:
_2_ Tensi6n del hilo de la aguja:
_3_ Prensatelas A:
_4_ Prensatelas H:
NOTA:
PARTIE III. COUTURE DE BASE
Point droit
01 o 11 _1_ Selecteur de point: 01 ou 11
2 a 6 _2_ Tension du fil de I'aiguille: 2 & 6
Prensatelas para zigzag _3_ Pied presseur A: Pied zig-zag
Prensatelas para puntada _4_ Pied presseur H: Pied & point droit
recta
Cuando use el pie para puntada recta, asegQrese de poner la
aguja en la posici6n del centro. De Io contrario, la aguja
chocar& contra el prensatelas yes posible que se rompa.
• Para empezar a coser
Levante el pie prensatelas y posicione la tela junto alas lineas
guias en la placa de aguja (1.6 cm (5/8")).
Baje la aguja al punto donde quiera comenzar la costura. Baje
el pie y pase los hilos hacia atras por debajo del prensatelas.
Pise el pedal de control. Guie la tela con cuidado a Io largo de
la guia de costura dejando que la tela avance sola de forma
natural.
CUIDADO: No coloque los dedos cerca del prensatelas
mientras que dirige la tela. El tornillo de sujeci6n de la aguja
podria golpear y lastimar los dedos.
• Cambio de la direcci6n de costura
Pare la maquina y baje la aguja hasta la tela pulsando el
bot6n de subida/bajada de la aguja. Alce el prensatelas.
Gire la tela alrededor de la aguja para cambiar la direcci6n de
costura segt3n Io desee. Baje el prensatelas.
_1_ Bot6n de subida/bajada de la aguja
_2_ Palanca de elevaci6n del prensatelas
REMARQUE:
Lorsque vous utilisez le pied a point droit, assurez-vous que
I'aiguille est en position centrale. Autrement elle heurtera le pied
et se cassera.
D6but d'une couture
Levez le pied presseur et placez le tissu le long de la ligne de
repere sur la plaque d'aiguifle (la plus utilisee est & 1.6 cm
(5/8")).
Abaissez I'aiguille a rendroit oQ vous souhaitez commencer la
couture. Abaissez le pied presseur et tirez les ills vers rarriere.
Appuyez doucement sur la pedale de contr61e. Guidez le tissu
le long de la ligne de repere en laissant le tissu avancer
naturellement.
ATTENTION: Ne placez pas de doigts pres du pied presseur en
guidant le tissue. La vis de fixation de I'aiguifle peut frapper et
nuire les doigts.
• Changer la direction de la couture
Arr6tez la machine et abaissez raiguille dans le tissu en
appuyant sur le bouton de montee/descente de I'aiguille.
Relevez le pied presseur. Faites pivoter le tissu autour de
raiguille pour changer la direction de la couture comme vous le
souhaitez. Abaissez le pied presseur.
_1_ Bouton de montee/descente de I'aiguille
_2_ Levier du pied presseur
• Para terminar la costura
_ Bot6n de puntada invertida
_2_ Cortahilos
_3_ Tela
Para rematar el final de las costuras, pulse el bot6n de puntada
invertida y cosa unas puntadas hacia atras.
Levante el prensatelas. Saque la tela, tire de los hilos hacia
atras y c6rtelos con el cortahilos. AI cortar los hilos con el
cortahilos, quedar& el sobrante de hilo adecuado para
comenzar directamente una nueva costura.
-- Cuando se haya seleccionado el patron 02 ( 4_ ), la
m&quina coser& autom&ticamente unas puntadas hacia
atras al iniciarse la costura, y luego continuara cosiendo
hacia adelante.
Cuando est& terminando la costura al final de la tela, pulse
una vez el boton de puntada invertida. La m&quina cosera
cuatro puntadas hacia atras, cuatro hacia adelante y se
parara automaticamente.
.&.la fin d'une couture
_1_ Bouton de marche arriere
_2_ Coupe-ill
_3_ Tissu
Pour finir rextremit6 d'une couture, appuyez sur le bouton de
marche arriere et piquez plusieurs points en arriere.
Relevez le pied presseur. Retirez le tissu, tirez les ills vers
rarriere et coupez-les & I'aide du coupe-ill. Les ills sont ainsi
coupes & la bonne Iongueur pour commencer la prochaine
couture.
-- Lorsque le motif 02 ( ,_ ) est s61ectionne, des points en
arriere sont piques automatiquement au debut de la
couture puis la machine continue en avant.
Lorsque vous atteignez I'extremit6 finale du tissu, appuyez
une lois sur le bouton de marche arriere. La machine pique
alors quatre points en arriere, quatre point en avant et
s'arr6te automatiquement.
43
Using the seam guides on the needle plate
Needle drop position
Edge of fabric
(_ Needle plate guide line
The seam guides on the needle plate are engraved to help
you measure seam width. The numbers on the needle plate
indicate the distance between the center needle position
and the edge of the fabric. The lines are 118" (0.3 cm)
apart, and engraved at 318", 418", 518" and 618". The lines in
millimeters are 5 mm apart, and are engraved at 10 mm,
15 mm and 20 mm.
Turn a square corner
Cornering guide
Up/down needle position button
Presser foot lifter
When sewing with fabric edge at 5/8" seam guide, to turn
a square cover so that sewing continues at same distance
from edge.
1. Stop stitching when front edge of fabric reaches the
cornering guide lines _.
2. Lower the needle by pressing up/down needle position
button _.
3. Raise the presser foot and turn the fabric
counterclockwise 90Y.
4. Lower the presser foot, and begin stitching in the new
direction.
Quilting
Stitch pattern: 01
Needle thread tension: 2 to 6
Presser foot A: Zigzag foot
Presser foot H: Straight stitch foot
Quilter
NOTE:
When using the straight stitch foot, make sure to use
the center needle position. Otherwise the needle may
strike the presser foot and possibly break.
Quilter holding screw
Quilter
(_) Hole
(_ Distance
Use the seam guide lines on the needle plate, and the
free-arm, to help determine the distance between quilting
stitches. The quilter will help keep the stitching line straight.
Loosen the quilter holding screw _ on the back of the
presser foot as shown.
Slide the quilter _ into the hole (_ under the screw to
the width of quilting stitches you desire width.
Tighten the screw (_.
Sew guiding the quilter over the previous row of
stitching.
J
J
I
i%:!
_=_
01 3.5 22
1
44
Manera de usar las guias de costura en la placa
de la aguja
_1_ Posici6n de caida de la aguja
_2_ Borde de la tela
_3) Linea guia
La linea de guia de costura en el plato de la aguja yen la placa
cubre gancho, le ayudara a medir el ancho de la costura. El
numero en la placa de la aguja indican la distancia desde el
centro de la linea marcada de costura.Las lineas son 1/8" (0.3
centimetro) aparte, y grabado en 3/8", 4/8", 5/8" y 6/8". Las lineas
en milimetros son 5 milimetros de separado, y se graban en 10
milimetros, 15 milimetros y 20 milimetros.
Utilisation des guides de couture sur la plaque
d'aiguille
_1_ Position de I'aiguille
_2) Bord du tissu
_3) Ligne de guidage
Les guides de couture sont graves sur la plaque d'aiguille pour
vous aider & mesurer la largeur des ressources. Les lignes sont
marquees de la maniere suivante:
Les lignes sont 1/8" (0.3 centimetre) a part, et grave a 3/8", & 4/
8", a 5/8" eta 6/8". Les lignes en millimetres sont de 5 millimetres
de distantes, et sont gravees a 10 millimetres, & 15 millimetres et
20 millimetres.
Girando esquinas cuadradas
{1_ Guia para esquinas
_2_ Bot6n de subidaibajada de la aguja
_3) Palanca de elevacion del prensatelas
Girando una esquina cuadrada 1.6 cm (5/8") desde el borde de la
tela:
1. Deje de coser cuando el borde delantero de la tela Ilega alas
lineas de la guia para esquina {1_.
2. Baje la aguja pulsando el boton de subida/bajada de la aguja
_2) cuando el borde de la tela que esta orientada hacia usted
esta alineado con la guia de esquinas tal como se muestra.
3. Eleve el prensatelas y gire la tela 90 grados en sentido
antihorario.
4. Baje el prensatelas y comience a coser en la nueva direccion.
Tourner & angle droit
_1_ Guide-virage
_2_ Bouton de montee/descente de I'aiguille
_3_ Levier du pied presseur
Pour piquer en angle droit a 1.6 cm (5/8") du bord du tissu:
1. Arr6tez de coudre Iorsque le bord du tissu arrive au lignes du
guide-virage _1_.
2. Arr6tez de piquer et abaissez I'aiguille en appuyant sur le
bouton de montee/descente de I'aiguille _2_Iorsque le bord du
tissu vous faisant face s'aligne avec les guides d'angle comme
indiqu&
3. Levez le pied presseur et tournez le tissu dans le sens inverse
des aiguilles d'une montre a 90"£
4. Abaissez le pied presseur et commencez la couture dans la
nouvelle direction.
Acolchador
_1_ Patron de puntada:
_2) Tension del hilo de la aguja:
_3_ Prensatelas A:
_4_ Prensatelas H:
01
2a6
Prensatelas para zigzag
Prensatelas para puntada
recta
_5) Acolchador
NOTA:
Cuando use el pie para puntada recta, asegQrese de poner la
aguja en la posicion del centro. De Io contrario, la aguja chocar&
contra el prensatelas yes posible que se rompa.
_1_ Tornillo
_2) Acolchador
_3) Apertura
_4_ Lineas de medicion
La guia de acolchado le ayuda a coser lineas de puntadas.
_] Afloje el tornillo de acolchado _1_en la parte posterior del
prensatelas tal como se muestra.
[2] Deslice la guia de acolchado _2_hacia la apertura _3_debajo el
tornillo de acuerdo con la anchura de las puntadas de
acolchado que desea entre las lineas de medicion.
Apriete el tornillo 0_.
Cosa Ilevando la guia sobre la anterior linea de puntada.
IVlarelasser
_1_ Selecteur de point:
(2_ Tension du fil de I'aiguille:
(3_ Pied presseur A:
_4_ Pied presseur H:
_5_ Marelasser
01
2&6
Pied zig-zag
Pied a point droit
REMARQUE: I
Lorsque vous utilisez le pied & point droit, assurez-vous que
I'aiguille est en position centrale. Autrement elle heurtera le pied
et se cassera.
_1_ Vis
_2_ Guide & matelasser
(3) Trou
_4_ Lignes de mesure
Le guide & matelasser vours aidera a coudre des lignes paralleles.
Desserrez la vis (1) du guide a I'arriere du pied presseur
comme indiqu&
_2] Enfilez le guide a matelasser _2_dans I'ouverture sous la vis,
de la largeur que vous souhaitez entre les rangees de points.
Resserrez la vis 0_.
_4_ Effectuez votre couture en dirigeant la tige du guide le long de
la couture prec6dente.
45
Sewing on heavy fabrics
Fabric
Black button
The black button _ on foot A will lock the foot in a horizon-
tal position if you push it in before lowering the presser foot.
This ensures even feeding at the beginning of seams and
helps when sewing many layers of fabric such as sewing
over welt seams when hemming jeans.
When you reach the point of an increased thickness, lower
the needle and raise the presser foot. Press down on the
toe of the foot and push in the black button _, then lower
the foot and continue sewing.
This button releases automatically after a few stitches.
Manual stitch length
Press "-" or "+" to adjust the stitch length.
To decrease length, press "-".
To increase length, press "+".
The pre-programmed stitch length setting is suitable for
most of your sewing needs. However, you can change
these settings to accommodate different fabric
characteristics or achieve a desired effect. Hold down "-"
or "+" until you reach the desired setting.
* The reverse stitch length cannot be set longer than
1/8" (0.3 cm)
'%'2'21
3.B
LENGTH
J
Variable needle position
These settings apply only to "straight" stitch patterns #1
through #3, #10, #11, #20, #30, #31, and #33 through #35.
01 02 03 10 11 20 30 31 33 34 35
"l If l'',l T ,I
+ _ _III_cD € cp _3 _3 + alb _111_
When you select stitch patterns above, you can adjust the
left/right needle position. When you press "-", the needle
position will move to the left. When you press "+", the
needle position will move to the right.
Left (0.0)
Middle (3.5)
Right (7.0)
NOTE:
When using the straight stitch foot, make sure to use
center needle position _. Otherwise the needle may
strike the sewing foot and possibly break.
K
46
WIDTH
"%':1
3.E;
J
r
J
_ czzz_
Manera de coser telas pesadas
(i_ Tela
_2_ Bot6n negro
El bot6n negro _2_del pie A fijara al pie en la posici6n horizontal
si Io pulsa antes de bajar el prensatelas. Esto asegura una
alimentaci6n uniforme al comienzo de las costuras y ayuda al
coser muchas capas de tela, como por ejemplo al coser ribetes
al hacer los bordes de los pantalones "jeans".
AI Ilegar a un area de mayor espesor, baje la aguja y alce el
prensatelas. Oprima el pulgar del pie y pulse el bot6n negro _2_
despues, baje el pie y siga cosiendo.
Este bot6n se suelta automaticamente despues de hacer
algunas puntadas.
JNOTA: AI coser un borde, seleccione el patr6n de puntada 11.
Coudre les tissus _pais
_ Tissu
_2_ Bouton noir
Appuyer sur le bouton _2_situe sur le pied A (avant de I'abaisser)
le bloque en position horizontale. Cela vous assure une progres-
sion reguli6re du tissu au debut des coutures et facilite la couture
de plusieurs epaisseurs de tissu telles que le passage des
coutures anglaises Iorsque vous faites un ourlet sur les jeans.
Lorsque vous arrivez a un endroit tres epais, abaissez I'aiguille et
relevez le pied. Appuyez sur I'avant du pied et appuyez sur le
bouton noir _2_,puis abaissez le pied et continuez la couture.
Cette fonction se rel_che apres quelques points.
REMARQUE:Lorsque vous cousez une bordure, selectionnez le
I motf 11.
Ajuste manual de la Iongitud de puntada
Pulse la tecla "-" o "+" para ajustar la Iongitud de puntada.
Para disminuir la Iongitud de puntada, pulse la tecla "-".
Para aumentar la Iongitud de puntada, pulse la tecla "+".
Longitud de puntada programada es adecuado para la mayoria
de los tipos de costura que usted vaya a necesitar. Sin embargo,
usted puede cambiar estos ajustes para acomodarlos a
diferentes caracteristicas de tejido o para obtener los efectos que
desee.
Mantenga pulsada la tecla "-" o "+" hasta poder ver en la pantalla
el ajuste que desea.
* La Iongitud de puntadas invertidas no puede ajustarse a
una Iongitud superior a los 0.3 cm (118-).
R_glage manuel de la Iongueur du point
Appuyez sur les touches "-" ou "+" pour regler manuellement la
Iongueur du point.
Pour diminuer la Iongueur, appuyez sur la touche "-".
Pour augmenter la Iongueur, appuyez sur la touche "+".
Le reglage pre-programm6 de la Iongueur du point est adapte
la plupart de vos travaux de couture.
Toutefois, vous pouvez modifier ces reglages pour les adapter
aux caracteristiques d'un tissu particulier, ou pour obtenir un
certain effet.
Maintenez la touche "+" ou "-" enfoncee jusqu'a I'obtention du
reglage desir&
* La Iongueur du point arriere ne peut pas exceder 0.3 cm
(1/8").
Cbmo cambiar la posicibn de la aguja
Estos ajustes s61o son aplicables a los patrones de puntada recta
nQmeros del #1 al #3, y #10, #11, #20, #30, #31 y #33 al #35.
01 02 03 10 11 20 30 31 33 34 35
=cl ,l If l'',l T I,
c_ _ _III_ c D € cp c!_3 c!::D3 + Jib _111_
Cuando seleccione los patrones de puntada arriba, podr& mover
la aguja a la posicion derecha / izquierda.
AI pulsar la tecla "-", la aguja se movera a la posicion izquierda.
AI pulsar la tecla "+', la aguja se movera a la posicion derecha.
_,b Izquierda (0.0)
_2_ Centro (3.5)
_3_ Derecha (7.0)
Les diff_rentes positions de I'aiguille
Ces reglages ne s'appliquent qu'aux motifs & points "droits", n¥1
n_'3, n_'lO, n¥11, n_'20, n¥30, n_'31 et n¥33 & n_'35.
01 02 03 10 11 20 30 31 33 34 35
I cl ,l If 'I' I,
+ _ _III_cD € m + _3 clD Jlb _111_
Lorsque les motifs ci-dessus, vous pouvez regler la position
droite/gauche de I'aiguille.
Lorsque vous appuyez sur la touche "-", I'aiguille se deplace vers
la gauche.
Lorsque vous appuyez sur la touche "+", I'aiguille se deplace vers
la droite.
_1_ Gauche (0.0)
_2_ Milieu (3.5)
_3_ Droite (7.0)
NOTA:
Cuando use el pie para la puntada recta, asegOrese de poner la
aguja en la posicion del centro _2_.
De Io contrario, la aguja chocara contra el prensatelas y
posiblemente se romper&.
REMARQUE:
Lorsque vous utilisez le pied & point droit, assurez-vous que
I'aiguille est en position centrale _2_.
Autrement, I'aiguille heurtera le pied et se cassera certainement.
47
To drop or raise the feed dog
The drop feed dog lever is located underneath the free arm
bed on the back side of the machine.
To drop the feed dog, push the lever in the direction
of the arrow, as illustrated.
To raise the feed dog, push the lever in the direction
of the arrow, as illustrated, and turn the handwheel
toward you. Feed dog must be up for normal sewing.
Basting
Stitch selector: 20
Needle thread tension: 1 to 3
Presser foot P: Darning foot
• Attaching the darning foot
Foot holder
Thumb screw
(_) Pin
Needle clamp
Raise the needle.
Remove the foot holder _ by loosening the thumb
screw _.
Attach the darning foot on the presser bar putting
the pin (_ on the needle clamp (_. Tighten the thumb
screw _ firmly with a large screwdriver.
f-
f
%
_7
®
i
i
i I
2 0 P 3.5
J
J
• To sew
Lower the feed dog by switching the drop feed lever to
the right.
Set the thread tension dial between 1 and 3.
Put some fabric under the foot and press up/down
needle position button twice to bring the needle thread
down through the hole in the foot. Pull the fabric and
thread to the rear. Lower the presser foot.
Press down the foot control. The machine stops after
each stitch.
Move the fabrics to where you want a next stitch.
Repeat steps _ to _ to sew. Afrer finishing sewing,
pull the threads and fabric to the rear side.
* After sewing, reset the thread tension dial at "4"
and raise the feed dog, slide the drop feed lever to
the left.
f
\\\.
\
J
48
Cbmo subir/bajar los dientes del transporte
La palanca de mando para los dientes del transporte est& debajo
del brazo libre colocabo en la parte del reves de la m&quina.
_1) Para bajar los dientes del transporte empuje la palanca de
mando en la direccion indicada por la flecha como se
muestra en la ilustraci6n.
_2) Pour subir los dientes del transporte empuje la palanca de
mando en la direccion indicada por la flecha come se muestra
en la ilustracion y gire el volante de mane hacia usted.
Los dientes de transporte deben estar subidos para las
costuras normales.
Hilv&n
_) Selector de puntada:
_2) Tension del hilo de la aguja:
_3) Prensatelas P:
20
la3
Prensatelas para zurcir
Comment monter et descendre les griffes
d'entrainement
Le levier des griffes d'entra_nement est situe sous le berceau du
bras libre a I'arriere de la machine.
_1) Pour faire descendre les griffes d'entraTnement, poussez le
levier dans le sens de la fleche comme illustr&
_2_ Pour les faire monter, poussez le levier dans le sens de la
fleche comme illustre et tournez la volant & main vers vous.
Les griffes doivent 6tre relevees pendant la couture
normale.
B&tir
_1) Selecteur de point: 20
_2_ Tension du fil de I'aiguille: 1 & 3
_3_ Pied presseur P: Pied & bordado
• Instalaci6n del prensatelas para bordado
(1) Enmangue del prensatelas
_2)Tornillo
_3_ Pasador
_4) Sujetador de aguja
Alce la aguja.
[2_ Quite el enmangue del prensatelas Q) aflojando el tornillo de
orejas _2_.
[3] Instale el prensatelas para bordado en la barra prensatelas
colocando el pasador _3_sobre el sujetador de aguja _4_.
Apriete el tornillo _2) de orejas firmemente usando un
destornillador grande.
• La fixation du pied & broder
_1) Support du pied
_2)Vis
_3) Broche
_4) Pince de I'aiguille
Relevez I'aiguille.
[2_ Retirez le support du pied _1) en desserrant la visa oreilles.
_] Fixez le pied a broder sur la barre du pied presseur en
pla£;ant la broche _3) sur la pince de fixation de I'aiguille _4).
Serrez fermement la vis _2) a oreille a I'aide du gros tournevis.
• Manera de coser
_1_ Baje los dientes de transporte cambiando la palanca hacia la
derecha.
Coloque el eje equilibrador de tension de hilo entre 1 y 3.
Coloque tela bajo el pie y pulse dos veces el bot6n de aguja
arriba/abajo para hacer que el hilo de la aguja suba a traves
del agujero en el pie. Jale la tela y el hilo hacia atr&s. Baje el
pie prensatelas.
Mientras oprime el pedal de control, jale y guie la tela.
_j Cuando la m&quina pare despues de 1 costura de puntada,
jale la tela con el hilo hacia la parte trasera.
_j Repita los pasos _4_y _ para coser. Despues de terminar de
coser, jale los hilos y tela hacia atr&s y corte los hilos.
* Despues de coser, coloque nuevamente el eje equilibrador
de la tensi6n del hilo en el icono "4" y alce los dientes de
transporte, deslice la palanca hacia la izquierda.
• La couture
[1_ Abaissez les griffes d'entrafnement en basculant le levier des
griffes vers la droite.
Reglez la molette de reglage de tension du fil entre 1 et 3.
Placez un morceau de tissu sous le pied et appuyez deux fois
sur le bouton aiguille haute/basse pour amener le fil de
I'aiguille vers le haut & travers le trou dans le pied. Tirez le
tissu et le fil vers I'arriere. Abaissez le pied presseur.
Tout en appuyant sur la pedale de contrSle, tirez et guidez le
tissu.
Lorsque la machine s'arr6te apres avoir cousu un point, tirez
le tissu avec le fil vers I'arriere.
[6] R6petez les etapes [4_ et i_ pour coudre, tk la fin de la
couture, tirez les fils et le tissu vers I'arriere et coupez les fils.
* ,&,la fin de la couture, reglez de nouveau la molette de
reglage de la tension du fil sur la marque "4" et relevez les
griffes d'entraTnement en coulissant le levier des griffes
vers la gauche.
49
Automatic reverse stitch
Stitch pattern: 02
Needle thread tension: 2 to 6
(_ Presser foot A: Zigzag foot
(_) Presser foot H: Straight stitch foot
(_ Reverse stitch button
This reverse stitch can be used for securing, mending or
reinforcement stitches. At the end of seams, press the
reverse stitch button _ once, so that the machine will sew
an auto-lock stitch immediately and stop automatically.
NOTE:
When using the straight stitch foot, make sure to use
the center needle position. Otherwise the needle may
strike the presser foot and possibly break.
® @
%
Triple stretch stitch
Stitch pattern:
Needle thread tension:
(_) Presser foot A:
Presser foot H:
O3
2to6
Zigzag foot
Straight stitch foot
This strong, durable stitch is recommended when both
elasticity and strength are necessary in order to insure
comfort and durability. Use it to reinforce areas such as
crotch and armhole seams. Also use for extra reinforcement
when constructing items such as backpacks.
NOTE:
When using the straight stitch foot, make sure to use
the center needle position. Otherwise, the needle may
strike the presser foot and possibly break.
@
III
III
III
®
III
III
III
,_III_,
03
@
%
Straight stretch
Stitch pattern:
Needle thread tension:
(_) Presser foot A:
(_ Presser foot H:
08
3to6
Zigzag foot
Straight stitch foot
This stitch is a narrow stretch stitch designed to eliminate
puckering on knit fabrics and bias seams, while permitting
the seam to be pressed completely flat. The stitch can also
be used to simultaneously seam and overcast when sewing
on tricot and chiffon for a narrow, almost invisible seam
finish.
NOTE:
When using the straight stitch foot, make sure to use
the center needle position. Otherwise, the needle may
strike the presser foot and possibly break.
@
08
® @
5O
Puntada invertida autombtica
_,b Patr6n de puntada:
_2_ Tension del hilo de la aguja:
_3_ Prensatelas A:
_ Prensatelas H:
_5_ Bot6n de puntada invertida
O2
2a6
Prensatelas para zigzag
Prensatelas para puntada
recta
Puede usar la puntada invertida para asegurar, remendar o
reforzar puntadas. AI final de los bordes, oprima boton de
inversion _5_una sola vez para que la m&quina cosa
immediatamente usando puntadas de fijacion automatica y pare
autom&ticamente.
NOTA:
Cuando use el pie para puntada recta, asegt_rese de poner
la aguja en la posici6n del centro. De Io contrario, la aguja
chocara contra el prensatelas yes posible que se rompa.
Point arru_re automatique
_.b Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Piedt presseur A:
_4.bPied presseur H:
_5_ Bouton de marche arriere
02
2&6
Pied zig-zag
Pied & point droit
Ce point en arriere peut 6tre utilise pour fixer, reparer et renforcer.
tk la fin d'une couture, appuyez une fois sur le bouton de marche
arriere 6), pour que la machine pique immediatement des points
d'arr6t et s'arr6te automatiquement.
REMARQUE:
Lorsque vous utilisez le pied a point droit, assurez-vous que
I'aiguille est en position centrale. Autrement elle heurtera le
pied et se cassera.
Puntada elbstica triple
_1_ Patron de puntada:
_2_ Tension del hilo de la aguja:
_3_ Prensatelas A:
_4_ Prensatelas H:
O3
2a6
Prensatelas para zigzag
Prensatelas para puntada recta
Esta puntada duerte y resisitente es recomendada en los casoso
donde la elasticidad y la fuerza son necesarias para hacer
prendas comodas y duraderas.
Usela para reforzar areas tales como las costuras de entrepierna
y axila. Usela tambien para hacer articulos tales como mochilas
para obtener un refuerzo adicional.
NOTA:
Cuando use el pie para puntada recta, asegurese de poner
la aguja en la posici6n del centro. De Io contrario, la aguja
chocara contra el prensatelas yes posible que se rompa.
Point extensible triple
_1_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur A:
_4_ Pied presseur H:
03
2&6
Pied zig-zag
Pied a point droit
Ce point solide et durable est recommande pour les coutures oQ
la solidite et I'elasticit6 sont necessaire au confort et a la
resistance dans le temps.
Utilisez-le pour renforcer les coutures d'entre-jambe ou
d'emmanchure. Egalement utile pour la fabrication d'accessoires
resistantas comme les sacs-a-dos.
REMARQUE:
Lorsque vous utilisez le pied a point droit, assurez-vous que
I'aiguille est en position centrale. Autrement elie heurtera le
pied et se cassera.
Puntada recta triple
_1_ Selector de patron:
_2_ Tension del hilo de la aguja:
_3_ Prensatelas A:
_ Prensatelas H:
O8
3a6
Prensatelas para zigzag
Prensatelas para puntada recta
Esta puntada es una puntada elastica angosta diset_ada para
eliminar las arrugas en las telas tejidas o en los bordes cortados
al sesgo, permitiendo al mismo tiempo planchar el borde y dejarlo
completamente piano.
Esta puntada tambien puede ser usada para coser y sobrehilar al
mismo tiempo al trabajar con tricot y chiffon para una acabado de
costura delgado y casi invisible.
NOTA:
Cuando use el pie para puntada recta, asegOrese de poner la
aguja en la posici6n del centro. De Io contrario, la aguja chocar&
contra el prensatelas yes posible que se rompa.
Point droit extensible
_1_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur A:
_ Pied presseur H:
08
3&6
Pied zig-zag
Pied a point droit
Ce point est un point extensible etroit con£u pour eviter que les
coutures ne froncent sur les tricots ou les tissus en biais, tout en
permettant de repasser la couture parfaitement a plat.
Ce point peut egalement servir pour coudre et surfiler
simultanement les tricots et les mousselines, en une couture
presque invisible.
REMARQUE: I
Lorsque vous utilisez le pied & point droit, assurez-vous que
I'aiguille est en position centrale. Autrement elle heurtera le pied
et se cassera.
51
Auto-lock stitch
Stitch pattern: 10
Needle thread tension: 2 to 6
(_ Presser foot A: Zigzag foot
(_ Presser foot H: Straight foot
Lower the needle close to the front edge of the fabric and
lower the presser foot. The machine will sew several
locking stitches in place and continue sewing forward.
By pressing the reverse button, the machine will sew
several locking stitches in place, then stop sewing
automatically.
NOTE:
When using the straight stitch foot, make sure to use
center needle position. Otherwise the needle may strike
the sewing foot and possibly break.
Saddle stitch
Stitch pattern: 35
Needle thread tension: 3 to 6
Presser foot A: Zigzag foot
(_ Presser foot H: Straight foot
This saddle stitch is formed with one stitch forward, two
stitches backward, and a fourth stitch forward.
You can achieve a lovely hand-worked look when
topstitching suits, blazers, jumpers, and denim outfits with
the saddle stitch.
2.',"
_lll=
®
I'" % '
%
NOTE:
When using the straight stitch foot, make sure to use
center needle position. Otherwise the needle may strike
the sewing foot and possibly break.
Zigzag stitch
Stitch pattern: 04
Needle thread tension: 3 to 7
(_) Presser foot A: Zigzag foot
(_ Pre-programmed settings 04
• To change the width and length
Zigzag stitch is useful for overcasting, applique, mending
etc. When you change the zigzag width, make sure the
needle position is above the fabric.
When you select the stitch, display shows
pre-programmed stitch length and width settings _).
Press the zigzag width key "+", "-" or stitch length key
"+", "-" to change the stitch width and length manually.
When the "+" or "-" key is pressed, the width and length
will be changed accordingly.
Narrow width (small number)
Wide width (large number)
(_) Dense stitch (small number)
(_) Coarse stitch (large number)
Width
Length
WIDTH LENGTH
,,- +) +
52
Puntada de fijacibn autombtica
_ Selector de patron: 10
_2_ Tension del hilo de la aguja: 2 a 6
_3_ Prensatelas A: Prensatelas para zigzag
(4_ Prensatelas H: Prensatelas para puntada recta
Baje la aguja para acercarla al borde frontal de la tela y baje el
prensatelas. La maquina cosera varias puntadas de fijacion en el
lugar apropiado y continuar& cosiendo hacia adelante.
AI pulsar el boton de inversi6n, la m&quina coser& varias
puntadas de fijacion en el lugar correspondiente, y despues
dejar& de coser automaticamente.
NOTA:
Cuando use el pie para puntada recta, asegQrese de poner la
aguja en la posicion del centro. De Io contrario, la aguja chocar&
contra el prensatelas yes posible que se rompa.
Puntada vistosa
_ Selector de patron:
_2_ Tension del hilo de la aguja:
_3_ Prensatelas A:
(4_ Prensatelas H:
35
3a6
Prensatelas para zigzag
Prensatelas para puntada recta
La puntada vistosa es creada con una puntada hacia adelante,
dos puntadas hacia atras, y una cuarta puntada hacia adelante.
Use la puntada vistosa para Iograr una apariencia artesanal al
usar sobrepuntadas en trajes, chaquetas, jumpers y prendas de
tela de jeans.
NOTA:
Cuando use el pie para puntada recta, asegurese de porter la
aguja en la posicion del centro. De Io contrario, la aguja chocar&
contra el prensatelas yes posible que se rompa.
Puntada de zigzag
_ Selector de patron: 04
_2_ Tension del hilo de la aguja: 3 a 7
_3_ Prensatelas A: Prensatelas para zigzag
(4_ Ajustes preprogramados de puntada
Point d'arr_t automatique
_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur A:
_ Pied presseur H:
10
2&6
Pied zig-zag
Pied a point droit
Abaissez I'aiguille & proximite du bord avant du tissu et abaissez
le pied presseur. La machine coud plusieurs points d'arr6t sur
place puis continue en avant.
Lorsque vous appuyez sur le bouton d'arr6t automatique, la
machine coud plusieurs points d'arr6t sur place puis s'arr6te de
coudre automatiquement.
REMARQUE: I
Lorsque vous utilisez le pied & point droit, assurez-vous que
I'aiguille est en position centrale. Autrement elle heurtera le pied
et se cassera.
Point sellier
_ Motif: 35
_2_ Tension du fil de I'aiguille: 3 & 6
_3_ Pied presseur A: Pied zig-zag
(4_ Pied presseur H: Pied a point droit:
Ce point sellier est forme d'un point en avant, deux points en
arriere et un quatrieme point en avant.
Vous obtiendrez un superbe aspect "cousu main" Iorsque vous
surpiquerez avec le point sellier les costumes, les vestes, les
chasubles et les tenues en jean.
REMARQUE: I
Lorsque vous utilisez le pied & point droit, assurez-vous que
I'aiguille est en position centrale. Autrement elle heurtera le pied
et se cassera.
Point zig-zag
_ Motif: 04
_2_ Tension du fil de I'aiguille: 3 & 7
_3_ Pied presseur A: Pied zig-zag
(4_ Reglages pre-programm6s du point
• Para cambiar la anchura y Iongitud
La puntada de zigzag es Qtil para sobrehilar, aplicar, remendar,
etc. AI cambiar la anchura de zigzag, asegQrese de que la
aguja este posicionada sobre la tela. Cuando usted selecciona
la puntada, la exhibicion demuestra ajustes preprogramados de
puntada (4_.
_1_ Pulse la tecla de anchura de zigzag "+" o "-", o la tecla de
Iongitud de puntada "+" o "-", para cambiar manualmente la
anchura o la Iongitud de la puntada.
[2] AI pulsar la tecla "+" o "-", la anchura y la Iongitud cambiar&n
de la manera correspondiente.
(1_ Anchura angosta (nQmero menor)
_2_ Anchura m&s ancha (nOmero mayor)
_3_ Puntada m&s densa (nQmero menor)
(4_ Puntada m&s burda (nOmero mayor)
(5_ Anchura
(6_ Longitud
Changer la largeur et la Iongueur
Le point zig-zag est utile pour surfiler, realiser des applications,
repriser, etc. Lorsque vous changez la largeur du zig-zag,
assurez-vous que I'aiguille est au-dessus du tissu. Quand vous
choisissez le point, I'affichage montre les arrangements
reglages pre-programm6s du point (4_.
_1_ Appuyez sur les touches de largeur du zig-zag "+" ou "-" ou la
touche de Iongueur du point pour changer manuellement la
largeur et la Iongueur du point.
[2] Lorsque I'on appuie sur les touches "+" ou "-", la largeur et
la Iongueur sont modifiees en consequence.
(1_ Point etroit (plus petit chiffre)
_2_ Point large (plus grand chiffre)
_3_ Point dense (plus petit chiffre)
(4_ Point plus long (plus grand chiffre)
(5_ Largeur
(6_ Longueur
53
Overcasting
Stitch pattern: 04
Needle thread tension: 3 to 7
Presser foot C: Overedge foot
Presser foot A: Zigzag foot
NOTE: stitch
When using an Overedge foot, make sure to set the
width at 5 and 7, otherwise the needle may hit the
overedge foot.
This zigzag variation is very useful in garment construction
and in finishing raw edges of any sewing project.
The black ridge and the guide wires on the overedge
foot keep the edge neat and the fabric straight.
Place your fabric so that the double guide wires come to
the edge. The machine will stitch over these wires. The
black ridge will keep the loose threads in so that the
needle can stitch over them.
As you sew, be sure your fabric edge pushes up against
the black ridge.
Tricot stitch
Stitch pattern: 05
Needle thread tension: 3 to 6
_) Presser foot A: Zigzag foot
This stitch is used to finish the seam allowance on
synthetics and other fabrics that tend to pucker. The stitch
is also excellent for darning and mending tears.
Place your fabric to allow a 5/8" (1.5 cm) seam. Trim
excess close to stitching. Be careful not to cut the stitches.
Knit stitch
Stitch pattern: 09
Needle thread tension: 3 to 6
Presser foot A: Zigzag foot
Place your fabric to allow a 5/8" (1.5 cm) seam. Trim excess
close to stitching. Be careful not to cut the stitches.
\
f
f
®
----t
,-- i
0 4 B.O 2.0
f
i!:
OB
®
%----4
.-- i
B.O 1.0
y\
®
%
J
J
54
Puntadas sobrehillado o remate
_ Selector de patr6n:
_2_ Tensi6n del hilo de la aguja:
_3) Prensatelas C:
_4_ Prensatelas A:
NOTA:
O4
3a7
Prensatelas para coser o
punto por encima
Prensatelas para zigzag
La anchura de puntada debe estar ajustada entre 5.0 y 7.0,
pues de Io contrario la aguja puede golpear el prensatelas de
sobrehilado.
La variaci6n de zig-zag es muy Otil para la creaci6n de prendas y
el acabado de bordes para cualquier proyecto de costura.
_ La protuberancia negra y los alambres de guia en el pie de
sobreborde mantienen el borde nitido y la tela recta.
[2_ Coloque la tela de modo que los alambres de guia dobles
toquen el borde.
La maquina coser& sobre estos alambres. La protuberancia
negra mantendra hacia adentro los hilos flojos para que la
aguja pueda dar las puntadas por encima de ellos.
Mientras cose, asegOrese de que el borde de la tela tiende a
empujar hacia la protuberancia negra.
Puntada de tricot
_1_ Selector de patron:
_2_ Tension del hilo de la aguja:
_3_ Prensatelas A:
O5
3a6
Prensatelas para zigzag
Surfilage
_ Selecteur de point: 04
_2_ Tension du fil de I'aiguille: 3 & 7
_3_ Pied presseur C: Pied & surjeter
_ Pied presseur A: Pied zig-zag
REMARQUE:
La largeur du point devrait 6tre regl6e entre 5.0 et 7.0, sinon
I'aiguille pourrait heurter le pied & surjeter.
Cette variante du point zigzag est tres utile pendant la construc-
tion des v6tements et pour la finition du bord brut de tousles
ouvrages de couture.
[1_ Uar6te noire et les brins de guidage creent un bord net et
gardent le tissu droit.
Mettez le tissu en place de maniere & ce que les doubles brins
de guidage touchent le bord. La machine va piquer par-dessus
ces brins. IZar6te noire rabat les ills detach6s pour que
I'aiguille puisse piquer par-dessus.
Lorsque vous cousez, assurez-vous que le bord du tissu est
pousse contre I'ar6te noire.
Point pour jersey
_1_ Selecteur de point: 05
_2_ Tension du fil de I'aiguille: 3 & 6
_3_ Pied presseur A: Pied zlg-zag
La puntada el&stica es muy t_til para la costura de telas que
tienden a fruncir. Es excelente para poner remiendos y arreglar
desgarros y sietes (zurcir).
Coloque la tela de tal forma que pueda coser una costura a
1.5 cm (518") del borde.
Despues de coser recorte el margen sobrante. Tenga cuidado de
no cortar las puntadas.
Ce point est utilise pour finir les ressources des coutures sur les
tissus synthetiques ou les autres tissus qui ont tendance & se
froncer. Ce point est excellent pour repriser et reparer les
dechirures.
Mettez votre tissu en place en prevoyant une ressource de
couture de 1.5 cm (5/8").
Recoupez la ressource & la fin de la piqQre. Faites attention de
ne pas couper les points.
Puntada de punto
_1_ Patron de puntada:
_2_ Tension del hilo de la aguja:
_3) Prensatelas A:
O9
3a6
Prensatelas para zigzag
Point pour les tricot
_1_ Selecteur de point: 09
_2_ Tension du fil de I'aiguille: 3 & 6
_3) Pied presseur A: Pied zig-zag
Coloque la tela de tal forma que pueda coser una costura a
1.5 cm (518") del borde.
Despues de coser recorte el margen sobrante. Tenga cuidado de
no cortar las puntadas.
Mettez votre tissu en place en prevoyant une ressource de
couture de 1.5 cm (5t8-).
Recoupez la ressource & la fin de la piqQre. Faites attention de
ne pas couper les points.
55
Overedge stitch
Stitch pattern:
Thread tension dial:
(_ Presser foot C:
(_ Presser foot M:
O6
3to 7
Overedge foot
Overcast foot
This stitch pattern combines the straight and the zigzag
stitches, using the overedge foot, to stitch and overcast
seams in one step.
It is ideal for 114"(0.6 cm) seams on knits (when attaching
ribbing) or on medium to heavyweight woven fabrics where
you want a narrow seam.
Place your fabric so that the raw edges fit under the wire
guides and touch the black ridge and brush holder seam
guide.
NOTE:
Stitch width should be set between 5.0 to 7.0.
The blue tip needle is recommended for stretch materials.
\
K
.- I
0 6 . 5.0 2.5
J
Double overedge stitch
Stitch pattern: 12
Thread tension dial: 3 to 7
(_) Presser foot C: Overedge foot
Presser foot M: Overcast foot
This stitch can be used for sewing fabrics that tend to fray
extensively such as linens and gabardines.
Two rows of zigzag stitches are simultaneously sewn over
the edge to insure that your seams will not ravel.
Adjust the thread tension so both needle thread and
bobbin thread meet at the edge of the fabric.
NOTE:
Stitch width should be set between 5.0 to 7.0.
The blue tip needle is recommended for stretch materials.
f
®
%
i
B.O 2.5
/h =
_J I l,
56
Puntada de sobrehilado
_,b Patr6n de puntada:
_2_ Tensi6n del hilo de la aguja:
_3) Prensatelas C:
(4_ Prensatelas M:
O6
3a7
Prensatelas para coser o
punto por encima
Prensatelas para sobrehilado
Point de surfilage
_.b Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur C:
_ Pied presseur M:
06
3&7
Pied & surjeter
Pied & surfilage
Este patron de puntada combina las puntasd recta y de zig-zag,
usado el pie de sobreborde, para coser y sobrehilar bordes con
un solo paso. Tambien es una puntada el&stica que proporciona
elasticidad para puntada tejidas, y fuerza adicional para las telas
entretejidas. Use esta puntada cuando desee bordes angostos
que no deban ser abiertos y planchados. Esta puntada es ideal
para bordes de 0.6 cm (1t4") en telas entretejidas (al adherir
listones) o en telas tejidas medianas o pesadas cuando desea un
horde angosto. Coloque la tela de modo que los bordes no
acabados encajen en los alambres de guia y toque la
protuberancia negra y la guia de cepillo. Guie suavemente la tela
para que los hordes no acabados toquen siempre la
)rotuberancia negra y guia de cepillo.
NOTA:
La anchura de puntada debe estar ajustada entre 5.0 y 7.0. Se
recomienda usar la aguja de punta azul para los materiales
elasticos.
Ce motif combine les points droitss et zigzag, et, a I'aide du pied
presseur &s surfiler, coud et surfile en m6me temps.
C'est a la fois un point extensible pour les jersey et un point extra
solide pour les tissages. Urilisez ce point Iorsque vous recherchez
une couture etroite que vous ne voulez pas repasser a plat. II est
ideal pour les coutures de 0.6 cm (114-) sur les jerseys (pour fixer
des c6tes par exemple) ou sur du tissage moyen & epais Iorsque
vous souhaitez une couture etroite.
Mettez votre tissu en place de maniere ace que les bords bruts
se trouvent sous les brins de guidage et touchent I'ar6te noire.
Guidez le tissu sans forcer pour garder les bords bruts en contact
avec I'ar6te noire et les brins de guidage.
REMARQUE:
La largeur du point devrait 6tre regl6e entre 5.0 et 7.0. IZaiguifle
& bout bleu est recommandee pour les tissus extensibles.
Puntada de sobrehilado II
_ Patr6n de puntada:
_2_ Tension del hilo de la aguja:
_3) Prensatelas C:
_4_ Prensatelas M:
12
3a7
Prensatelas para coser a
punto por encima
Prensatelas para sobrehilado
Point de surfilage II
_.b Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur C:
_ Pied presseur M:
12
3&7
Pied & surjeter
Pied & surfilage
Puede usar esta puntada para coser telas que tienden a
arrugarse excesivamente, como pot ejemplo lino y gabardina.
Se cosen simultaneamente dos filas de puntadas de zig-zag
sobre el horde para evitar que se enreden las costuras.
Ajuste la tensi6n del hilo para que el hilo de la aguja y el hilo de
la canilla converjan en el borde de la tela.
NOTA:
La anchura de puntada debe estar ajustada entre 5.0 y 7.0. Se
recomienda usar la aguja de punta azul para los materiales
elasticos.
Ce point peut 6tre utilise pour coudre les tissus qui ont tendance
beaucoup s'effilocher tels que les lins et la gabardine.
Deux rangs de points zigzag sont piques simultanement sur le
bord pour vous assurer que vos coutures ne vont pas se defaire.
Reglez la tension pour que le fil de I'aiguille et celui de la canette
se croisent au bord du tissu.
REMARQUE:
La largeur du point devrait 6tre regl6e entre 5.0 et 7.0. IZaiguifle
bout bleu est recommandee pour les tissus extensibles.
57
Button sewing
Stitch pattern:
Needle thread tension:
(_ Presser foot F:
(_ Feed dog:
04
3to7
Satin stitch foot
Dropped
I
O4
®
t
-- []
5.0 2.0
Match the buttonholes to the horizontal slot on the
presser foot.
Lower the foot to hold the button in place.
Turn the handwheel by hand until the needle point is just
above the button.
Press the stitch width button (+ or -) so the needle will
enter the left hole of the button.
Turn the handwheel so that the needle will enter the right
hole of the button. Readjust the stitch width if necessary.
J
Stitch several times.
After you finish sewing, cut the thread but leave 3" to 4"
of thread at the button.
With a hand sewing needle, draw the top thread to the
reverse side of the fabric and knot the threads.
*After the button sewing is completed, raise the
feed dogs for normal sewing.
A
%%%
J
58
Costura de botones
_.b Selector de puntada:
_2_ Tension del hilo de la aguja:
_3) Prensatelas F:
_4_ Dientes de transporte:
O4
3a7
Prensatelas para puntada
decorativa
Bajados
Pose des boutons
_.b Selecteour de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur F:
_ Griffes d'entrafnement:
04
3a7
Pied & point lance
Abaissees
[1_ Alince los agujeros del boton con la ranura horizontal del pie
prensatelas.
Baje el pie para pisar el boton.
Mueva el volante con la mano hasta que la aguja este sobre el
boton.
,_j Pulse la tecla de anchura de puntada (+ o -) para que la aguja
entre en el agujero izquierdo del boton.
Mueva el volante con la mano hasta que la aguja entre por el
agujero derecho del boton. Si es necesario reajuste le ancho
de puntada.
[1_ Alignez les trous du bouton sous la fente a zigzags du pied-
presseur.
Abaissez le pied presser pour qu'il tienne le bouton.
Tournez le volant a la main jusqu'a ce que la pointe de
I'aiguille soit pres du bouton.
,_j Appuyez sur le bouton de largeur du point, puis sur (+ ou -)
pour que I'aiguille entre dans le trou de gauche.
Toumez le volant a la main pour voir si I'aiguille entre dans le
trou de droite. Au besoin, reglez a nouveau la largeur du point.
_j Cosa varias puntadas.
_j AI terminar de coser corte el hilo dejando de 10 a 15 cm. de
hilo.
,_j Pase este hilo a la parte inferior de la tela y haga un nudo.
* Los dientes de transporte siempre deben estar alzados para
la costura normal.
_j Piquez plusieurs points.
_j Quand vous avez fini, coupez les ills en gardant 3 a 4 pouces
de fil a I'extr6mite du bouton.
,_j Tirez le fil sous le tissu et nouez-le.
* Les griffes doivent toujours 6tre relevees pour la couture
normale.
59
Automatic buttonhole
Stitch pattern: 00
Thread tension dial: 1 to 5
(_ Presser foot R: Automatic buttonhole foot
• Preparation for sewing
Groove
Pin
Attach the automatic buttonhole foot R. Make sure the
groove on the foot holder catches the pin on the foot when
lowering the presser foot.
\
f
®
0.4
J
(_) Button holder
Buttonhole lever
The buttonhole size is automatically set by placing the
button in the rear of the automatic buttonhole foot.
The button holder on the foot takes a button up to 1.0"
(2.5 cm) in diameter.
Use interfacing on stretch fabrics.
Pull the button holder (_ to the back, and place the
button in it. Push it forward tightly against the button.
Pull the buttonhole lever _ down as far as it will go.
f
J
%
60
Ojales autombticos
_) Patr6n de puntada:
_2) Tensi6n del hilo de la aguja:
_3_ Prensatelas R:
00
la5
Prensatelas para ojal
automatico
Boutonniere automatique
(1) Selecteur de point:
_2) Tension du fil de I'aiguille:
_3) Pied presseur R:
00
1&5
Pied & boutonniere
automatique
• Preparaci6n para coser
(1) Enclavadura
_2) Pasador
Coloque el Prensatelas R para ojales automaticos.
AsegOrese de que cuando baje la palanca de elevacion del
prensatelas la enclavadura del enmangue enganche el pasador.
• Preparation & la couture
(1) Rainure
_2_Broche
Fixez le pied a boutonniere automatique R. Assurez-vous que la
rainure du support correspond a la broche sur le pied avant
d'abaisser le levier releve-presseur.
_3) Alojamiento del boton
(4) Palanca de ojales
El tamaSo del ojal se toma autom&ticamente colocando el
boton en la parte trasera del pie prensatelas para ojales
autom&ticos.
En el alojamiento del boton se pueden colocar botones de
hasta 2.5 cm (1.0") de diametro.
Antes de coser los ojales en la prenda que desee, practique
cosiendo un ojal en un trozo de tela para verificar los ajustes.
Emplee para ello acoplamiento de telas el&sticas.
_ Tire del alojamiento del bot6n _3_hacia atr&s, y coloque el
boton en su interior. Empuje firmemente el alojamiento con
el boton dentro.
_] Baje la palanca de ojales _ tan bajo como se pueda.
_3) Support du bouton
(4) Levier des boutonnieres
La dimension de la boutonniere est automatiquement definie
Iorsque vous placez le bouton a I'arriere du pied a boutonniere.
Le support du bouton sur le pied peut recevoir un bouton d'un
diametre maximum de 2.5 cm (1.0").
Faites une boutonniere d'essai dans une chute de tissu pour
verifier vos reglages.
Utilisez une triplure sur les tissus extensibles.
_1_Tirez le support du bouton _3) vers I'arriere, et placez-y le
bouton. Resserrez-le etroitement contre le bouton.
Tirez le levier des boutonnieres _4_aussi basque possible.
61
(_)Markforplacementofbuttonhole
Startingpoint
(_ Slider
(_ Thereshouldbenogap.
Springholder
Difference
Raisethefoot.Insertneedlethreadthroughslotinfoot.
Drawboththreadsto leftunderthefoot.Insertthefabric
underthefoot,andlowertheneedleintothefabricatthe
buttonholestartingpoint.Lowerthebuttonholefoot.
Ifthereisagap_, it maycauseanunevenbuttonhole
stitchlengthasshown_.
f
%
®
• Starting to sew
After sewing the buttonhole stitch, the machine stops
automatically.
The machine will auitomatically sew first the front
bartack and left row, then the right row, and lastly the
back bartack and locking stitch.
After sewing the buttonhole, the machine automatically
stops. Raise the presser foot to move fabric to the next
buttonhole position.
Press the foot control to sew anther buttonhole.
f
SEN
L STEP I
Isl/" STEP2 1....
SEN
n STEP 3
Remove the fabric and place a pin just before the
bartack at each end, to prevent cutting bartacks. Cut
the opening with the buttonhole opener.
f-
J
When finished, push the buttonhole lever up as far as it
will go.
%
J
62
_5_ Marca para hacer el ojal
_6_ Punto de comienzo
(-7_ Deslizador
_8_ No debera haber boquete.
(-9_ Soporte del resorte
_0_ Diferencia
_] Pase ambos hilos hacia la izquierda por debajo del
prensatelas.
Introduzca la prenda debajo del prensatelas, y baje la aguja
en el punto donde va a comenzar a coser.
Luego baje el prensatelas para ojales automaticos.
Si hubiera, un boquete _8_podda causar una Iongitud de ojal
dispareja tal como se muestra _0_.
_5) Repere pour I'emplacement de la boutonniere
_6_ Point de depart
_7_ Curseur
_8) IIne devrait pas y avoir d'espace
_9_ Support du ressort
_0) Difference de Iongueur
% Tirez les deux ills vers la gauche, sous le pied. Passez le
v6tement sous le pied, et abaissez I'aiguille au point de depart.
Puis, abaissez le pied a boutonniere automatique.
Appuyez doucement sur la pedale de contrSle.
S'il y a un espace _8_, il se produira une difference darts la
Iongueur des rangees, comme indique _0).
• Empezando a coser
Despues de coser con puntada de ojal, la maquina parar&
autom&ticamente.
• Commencer _ coudre
Apres avoir cousu la boutonniere, la machine s'arr6te
automatiquement.
FI_ El ojal ser& cosido primero autom&ticamente: la presilla
frontal y la fila izquierda.
_] A continuaci6n, la fila derecha.
_] Para finalizar, la presilla posterior y la puntada de fijacion.
Alce la palanca de elevaci6n del prensatelas.
Para coser otro ojal oprima el pedal de control.
FI_ La boutonniere est cousue dans I'ordre suivant: le premier
arr6t et la rangee de gauche.
_] Puis, la rangee de droite.
[3] Puis le second arr6t et le point d'arr6t.
Relevez le pied presseur.
Pour coudre une autre boutonniere, appuyez sur la pedale de
contrSle.
Saque la prenda y coloque un alfiler justo antes de cada
presilla para prevenir un corte accidental de las presillas.
Corte la abertura del ojal con el abreojales.)
Retirez le tissu et placez une epingle juste avant chaque arr6t
pour eviter de couper les ills d'arr6t. Coupez I'ouverture avec
I'ouvre boutonniere.
_j Cuando haya acabado, empuje la palanca de ojales tan alto
como se pueda.
_j Lorsque vous avez termine, relevez autant que possible le
levier des boutonnieres.
63
Adjusting the stitch width and density in
buttonholes
• To change the stitch width
The stitch width key controls the stitch width.
The pre-set buttonhole widths are: square buttonhole
5.0, rounded buttonhole 4.0, keyhole buttonhole 7.0,
stretch buttonhole 5.0, knit buttonhole 5.0.
Press "+" or "-" to adjust the stitch width of the entire
buttonhole, ranging between 2.5 to 7.0 depending on
the selected buttonhole.
Narrower width by pressing "-"
Wider width by pressing "+"
• To change the stitch density
The stitch length key controls the stitch density.
The pre-set density varies from 0.4 to 1.0 according to
the buttonhole selected.
Press "+" or "-" to adjust the stitch density of the entire
buttonhole between 0.2 to 1.2 depending on the
selected buttonhole.
Denser stitch by pressing "-".
Coarser stitch by pressing "+".
•. S.O 0.4
F
WIDTH
LENGTH
Round end buttonhole
Stitch pattern:
Thread tension dial:
Presser foot R:
Starting point
Bartacking
* Sewing procedure is the same as automatic buttonhole.
13
1 to5
Automatic buttonhole foot
Keyhole buttonhole
Stitch pattern: 14
Thread tension dial: 1 to 5
(_ Presser foot R: Automatic buttonhole foot
(_) Starting point
(_ Bartacking
* Sewing procedure is the same as automatic buttonhole.
(-
®
64
Ajustes de la densidad y la anchura de los ojales
• Para cambiar la anchura de las puntadas
La tecla de anchura de puntada controla la anchura de las
puntadas. Las anchuras predeterminadas son. Para los ajales
cuadrados 5.0, para ojales redondos 4.0, para ojales de
cerradura 7.0, para ojal el&stico 5.0 y para ojal de punto 5.0.
Pulse las teclas "+" o "-" para ajustar la anchura de todas las
puntadas del ojal de 2.5 a 7.0, dependiendo del tipo de ojal.
_1_ Menor anchura pulsando la tecla "-"
_2_ Mayor anchura pulsando la tecla "+"
R_gler la largeur et la densit_ du point pour les
boutonnieres
Pour changer la largeur du point
La touche de largeur du point contr61e la largeur du point.
Les largeurs pre-programm6es pour la boutonniere
rectangulaire 5.0, boutonniere arrondie 4.0, boutonniere
tailleur 7.0, boutonniere extensible 5.0, boutonniere de tricot.
Appuyez sur "+" ou "-" pour regler la largeur du point pour toute
la boutonniere s61ectionne, s'etendant entre 2.5 a 7.0 selon la
boutonniere choisie.
_ Largeur plus etroite en appuyant sur "-"
_2_ Plus large en appuyant sur "+"
• Para cambiar la densidad de las puntadas
La tecla de densidad de puntada controla la densidad de las
puntadas. Las densidades predeterminadas varian de 0.4 a
1.0, dependiendo del tipo de ojal seleccionado.
Pulse las teclas "+"o "-" para ajustar la densidad de todas las
puntadas del ojal de 0.2 a 1.2, dependiendo del tipo de ojal.
_3_ Puntadas mas densas pulsando la tecla "-".
_4_ Puntadas menos densas pulsando la tecla "+".
Pour changer la densit_ du point
La touche de Iongueur du point contr61e la densite du point.
Les densites pre-proguamm6es varient de 0.4 a 1.0 selon la
boutonniere s61ectionnee.
Appuyez sur "+" ou "-" pour regler la densite du point entre
0.2 et 1.2, selon la boutonniere choisie.
_3_ Point plus dense en appuyant sur "-".
_4_ Point mois dense en appuyant sur "+".
Ojal de extremo redondo
_1_ Patron de puntada:
_2_ Ajuste de tensi6n del hilo superior:
_3_ Prensatelas R:
13
la5
Prensatelas para ojal
autom&tico
_4_ Punto de incio de costura
_5) Remate
* El procedimiendo de costura es el misomo que el ojals
autom&ticos.
Boutonniere & bout rond
_.b Selecteur de point:
_2) Tension du fil de I'aiguille:
_3) Pied presseur R:
13
la5
Pied & boutonniere
automatique
_4_ Point de depart
_5_ Arr6t
* Le proc6de de coutre est le m6me que pour boutonniere
automatique.
Ojal de cerradura
_ Patron de puntada:
_2_ Ajuste de tensi6n del hilo superior:
_3) Prensatelas R:
14
la5
Prensatelas para ojal
autom&tico
_4_ Punto de incio de costura
_5_ Remate
* El procedimiendo de costura es el misomo que el ojals
autom&ticos.
Boutonniere trou de serrure
_1_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur R:
14
la5
Pied & boutonniere
automatique
_4_ Point de depart
_5_ Arr6t
* Le proc6de de coutre est le m6me que pour boutonniere
automatique.
65
Stretch buttonhole
Stitch pattern:
Thread tension dial:
(_ Presser foot R:
(_) Starting point
(_ Bartacking
* Sewing procedure is the same as automatic buttonhole.
15
1 to5
Automatic buttonhole foot
I B 5.0 1.0
Knit buttonhole
Stitch pattern:
Thread tension dial:
(_ Presser foot R:
(_) Starting point
(_ Bartacking
* Sewing procedure is the same as automatic buttonhole.
16
1 to5
Automatic buttonhole foot
=-i
• B.O 1.0
Adjusting the stitch width and density in
rounded, keyhole, stretch and knit buttonholes
• To change the stitch density
The adjustment of the stitch density is between 0.2 to
0.8, the same as automatic buttonhole (refer to page 64).
• Adjustment of the stitch width on rounded end
buttonhole
When you press the zigzag width key, the pre-set
buttonhole width is set for the rounded buttonhole at
4.0. Press "+" or "-" to adjust the stitch width of the entire
buttonhole between 2.5 to 5.5.
Width: 2.5
Width: 4.0
Width: 5.5
• Adjustment of the stitch width on keyhole buttonhole
When you press the zigzag width key, the pre-set
buttonhole width is set for the keyhole buttonhole at 7.0.
Press "+" or "-" to adjust the stitch width of the entire
buttonhole between 5.5 to 7.0.
Width: 5.5
(_) Width: 6.0
Width: 7.0
• Adjustment of the stitch width on stretch and knit
buttonhole
When you press the zigzag width key, the pre-set
buttonhole width is 7.0.
Press "+" or "-" to adjust the stitch width of the entire
buttonhole between 2.5 to 7.0.
WIDTH
??.........................
WIDTH
66
Ojal elbstico
_ Patron de puntada:
_2_ Ajuste de tensi6n del hilo superior:
_3_ Prensatelas R:
15
la5
Prensatelas para ojal
autom&tico
_4_ Punto de incio de costura
_5_ Remate
* El procedimiendo de costura es el misomo que el ojals
autom&ticos.
Boutonniere extensible
_1_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur R:
15
la5
Pied a boutonniere
automatique
_4_ Point de depart
_5_ Arr6t
* Le proced6 de coutre est le m6me que pour boutonniere
automatique.
Ojal de punto
_1_ Patron de puntada:
_2_ Ajuste de tension del hilo superior:
_3_ Prensatelas R:
16
la5
Prensatelas para ojal
autom&tico
_4_ Punto de incio de costura
_5_ Remate
* El procedimiendo de costura es el misomo que el ojals
automaticos.
Boutonniere de tricot
_1_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur R:
16
la5
Pied & boutonniere
automatique
_4_ Point de depart
_5_ Arr6t
* Le proced6 de coutre est le m6me que pour boutonniere
automatique.
Ajustes de la densidad y la anchura de puntadas
en los ojales de extremo redondo y ojale de
cerradura
• Para cambiar la densidad de las puntadas
La densidad de las puntadas puede ser cambiada de 0.2 a
0.8 al igual queen ojals autom&ticos. (lea la p&gina 65)
• Ajsutes de la anchura de las puntadas en el ojal de extremo
redondo
Cuando oprima la tecla de anci_ura de zig zag, la anci_ura
predeterminada es ajustada para los ojales redondos a 4.0.
Pulse las teclas "+" o "-" para ajustar la anchura de todas las
puntadas del ojal de 2.5 a 5.5.
_1_ Auchura: 2.5
_2_ Auchura: 4.0
_3_ Auchura: 5.5
• Ajsutes de la anchura de las puntadas en el ojal 3
Cuando oprima la tecla de anchura de zig zag, la anchura
predeterminada es ajustada para los ojales redondos a 7.0.
Pulse las teclas "+" o "-" para ajustar la anchura de todas las
puntadas del ojal de 5.5 a 7.0.
_4_ Auchura: 5.5
_5_ Auchura: 6.0
_6_ Auchura: 7.0
• Ajsutes de la anchura de las puntadas en el ojal elastico y
ojal de punto
Cuando oprima la tecla de anchura de zig zag, la anchura
predeterminada es ajustada a 7.0. Pulse las teclas "+" o "-"
para ajustar la anchura de todas las puntadas del ojal de 2.5 a
7.0.
R6gler la largeur et la densit6 du point pour les
boutonni6res & bout rond et trou de serrure
• Pour changer la densit6 du point
Le r6glage de la densite du point pour les boutonnieres 0.2 et
0.8. (voir page 65)
R6glage de la largeur du point sur la boutonniere & bout
rond
Lorsque vous appuyez sur la touche de largeur du zigzag, la
largeur pr6-r6gl6e de la boutonniere est r6gl6e sur 4.0 pour la
boutonniere arrondie. Appuyez sur "+" ou "-" pour r6gler la
largeur pour toute la boutonniere sur 2.5 a 5.5.
_,b Largeur: 2.5
_2_ Largeur: 4.0
_3_ Largeur: 5.5
R6glage de la largeur du point sur la boutonniere trou de
serrure
Lorsque vous appuyez sur la touche de largeur du zigzag, la
largeur pr6-r6gl6e de la boutonniere est r6gl6e sur 7.0 pour la
boutonniere arrondie. Appuyez sur "+" ou "-" pour regler la
largeur pour toute la boutonniere sur 5.5 a 7.0.
_4_ Largeur: 5.5
_-5,bLargeur: 6.0
_6_ Largeur: 7.0
R6glage de la largeur du point sur la boutonni&re
extensible et tricot
Lorsque vous appuyez sur la touche de largeur du zigzag, la
largeur pr6-r6gl6e de la boutonniere sur 7.0. Appuyez sur "+" ou
"-" pour regler la largeur pour toute la boutonniere sur 2.5 & 7.0.
67
Eyelet
Stitch pattern: 17
Needle thread tension 1 to 4
(_ Presser foot F: Satin stitch foot
The eyelet is used for belt holes etc.
• To sew
Attach the satin stitch foot E
Depress the foot control to sew. The machine will stop
automatically when completed.
Open the eyelet with an awl, punch or pointed scissors.
f
O
®
O --t
," m
1 7 7.0 L2
J
68
Ojete
_ Patr6n de puntada:
_2_ Tensi6n del hilo de la aguja:
_3_ Prensatelas F:
17
la4
Prensatelas para puntada
decorativa
Los ojetes se utilizan para agujeros de an turones, ets.
Oeillet
_ Selecteur de point: 17
_2_ Tension du fil de I'aiguille: 1 & 4
_3_ Pied presseur F: Pied & point lance
IZoeillet est utilise pour les trous de ceintures etc.
• Cosido
Enganche el prensatelas para bordado de realces R
Pise el pedal para empezar a coser. La m&quina se detendr&
autom&ticamente cuando termine.
Abra el ojete con un punz6n, un granete o unas tijeras con
punta.
• Couture
Fixer le pied presseur du point satin R
Rel_cher la pedale pour coudre. La machine arr6te
automatiquement quand la couture est terminee.
Ouvrir I'oeillet avec une al6ne, un poingon ou la pointe de
ciseaux.
69
Corded buttonhole
Stitch pattern:
Thread tension dial:
(_ Presser foot R:
00
1 to5
Automatic buttonhole foot
Use the same procedure as the automatic buttonhole
procedure.
* Set the stitch width to match the thickness of the cord
used.
With the buttonhole foot raised, hook the filler cord on
the spur _ at the back of the buttonhole foot.
Bring the ends toward you under the buttonhole foot,
clearing the front end.
Hook the filler cord into the forks _ on the front of the
automatic buttonhole foot to hold them tight.
Lower the needle into the garment where the buttonhole
will start, and lower the foot.
Spur
Forks
Depress the foot control gently, and sew the buttonhole.
Each side of the buttonhole and the bartacks will be
sewn over the cord.
Remove the fabric from the machine, and cut the sewing
threads only.
(_ Needle thread (Top thread)
(_ Bobbin thread (Bottom thread)
Pull the loose ends of the filler cord to tighten it.
Thread the end of the cord through a hand-sewing
needle. Then draw them to the wrong side of the fabric
and knot.
\
f
_]
%
®
0.4
J
J
7O
Costura de ojales con cordbn
_,b Patron de puntada: O0
_2_ Tension del hilo de la aguja: 1 a 5
_3) Prensatelas R: Prensatelas para ojal
automatico
Boutonnieres passepoil_es
_1_ Selecteur de point: 00
_2) Tension du fil de I'aiguille: 1 & 5
_3_ Pied presseur R: Pied & boutonniere
automatique
[1_ Emplee el mismo procedimiento que para la costura de ojales
automaticos.
* Ajuste el ancho de la puntada en concordancia con el
cordon que utilice.
Con el prensatelas para ojales elevado, coloque el cord6n en
el enganche que se encuentra en la parte trasera del
prensatelas.
Tire de los extremos del cordon hacia usted por debajo, del
prensatelas hasta que se sitQen por delante del frontal del
prensatelas.
Enganche el cordon del lazo en la guia que se encuentra en
la parte frontal del prensatelas para ojales automaticos
para que queden tensos debajo del prensatelas.
Baje la aguja al punto de comienzo del ojal y baje despues el
prensatelas.
_1_ Enganche del cordon
_2) Guia
_2_]Pise el pedal de control suavemente y cosa el ojal.
Los labios del ojal y las presillas se coser&n por encima del
cordon.
Quite la tela de la maquina y corte los hilos de costura.
_3_ Hilo de la aguja (Hilo superior)
_4_ Hilo de la canilla (Hilo inferior)
%
Suivez la m6me procedure que pour la boutonniere
automatique.
* Ajustez la largeur du point en fonction de I'epaisseur du
cordonnet employe.
Le pied & boutonniere releve, passez le cordonnet de
remplissage autour de I'eperon, a I'arriere du pied &
boutonniere.
Ramenez les extremit6s vers vous, en dessous du pied,
laissant ainsi I'avant du pied libre.
Bloquez le cordonnet de remplissage dans les fourches
I'avant du pied a boutonniere automatique, pour le maintenir
tendu.
Abaissez I'aiguille dans le tissu, au point de depart de la
boutonniere et abaissez le pied.
_1_ Eperon
_2) Fourches
Appuyez doucement sur la pedale de contr61e et cousez la
boutonniere. Chaque c6te de la boutonniere et les arr6ts
seront cousus par-dessus le cordonnet.
Retirez le tissu de la machine et coupez les ills de couture
seulement.
_3_ Fil de I'aiguille (Fil superieur)
_4_ Fil de la canette (Fil inferieur)
[3] Tire del extremo izquierdo del cordon para apretarlo.
Enhebre el extremo de cord6n en una aguja de zurcir, pase el
cordon al lado inferior de la tela y cortelo.
[3] Tirez I'extr6mite gauche du cordonnet de remplissage pour le
tendre. Enfilez cette extremit6 dans une aiguille & repriser.
Passez le cordonnet a I'envers du tissu et coupez-le.
71
Zipper sewing
Stitch selector: 01
Needle thread tension: 2 to 6
(_ Presser foot E: Zipper foot
• Attaching the zipper foot
Groove
Pin
(_ To sew left side
To sew right side
To sew on the left side of the zipper, attach the foot
holder to the right pin on the zipper foot.
To sew on the right side of the zipper, attach the foot
holder to the left pin on the zipper foot.
• Fabric preparation
Right side (Top side) of fabric
End of opening
Wrong side (Bottom side) of fabric
_._3/4" (2.0 cm)
Place the right sides (Top sides) of the fabric together,
and sew to the end of the zipper opening _.
Reverse stitch to lock the stitches. Increase the stitch
length to 4, and lower the needle thread tension. Sew
the zipper opening with a basting stitch. (page 48)
• To sew
_ Zipper teeth
Zipper tape
(_ Wrong side (Bottom side) of fabric
Set the machine to the zipper sewing setting above.
Fold back the left seam allowance. Turn under the right
seam allowance to make a 1/8" (0.2 to 0.3 cm) fold.
Place the zipper teeth _ next to the fold and pin in
place.
I
i
i
I
O1
®
®
)
\
\
\
\
\
\
®
J
J
Attach the zipper foot with the pin of the foot on the
right-hand side.
Lower the zipper foot on the top side, at the bottom of
the zipper, so that the needle pierces the fabric next to
the fold and the zipper tape _.
Sew through all the layers next to the fold.
72
®
Costura de cremallera
(1) Patron de puntada:
(2) Tension del hilo de la aguja:
(3) Prensatelas E:
01
2a6
Prensatelas de cremallera
• Colocando el pie para cremalleras
_i) Enclavadura
_2) Pasador
_3) Para coser el lado izquierdo
_) Para coser el lado derecho
Para coser el lado izquierdo de la cremallera, enganche el
pasador del prensatelas al enmangue.
Para coser el lado izquierdo de la cremallera, enganche el
pasador del prensatelas al enmangue.
Couture des fermetures & glissi_re
(1) Selecteur de point: 01
_2) Tension du fil de I'aiguille: 2 & 6
_3) Pied presseur E: Pied & fermeture a glissiere
Fixation du pied & fermeture & glissi6re
(1) Rainure
_2_Broche
_3) Pour coudre le c6te gauche
_4) Pour coudre le c6te droit
Pour coudre le c6te gauche de la fermeture a glissiere, fixez le
pied avec le c6te droit de la broche sur le support de pied.
Pour coudre le c6te droit de la fermeture a glissiere, fixez le
pied avec le c6te gauche de la broche sur le support de pied.
• Preparaci6n de la tela
(1_ Parte arriba de la tela
_2) Final de abertura
_3) Parte de agajo de la tela
(4_ 2.0 cm (3/4")
Junte las partes de arriba de la tela y cosa hasta el final de la
abertura _2_de la cremallera.
Cosa hacia atras para rematar las puntadas. Aumente la
Iongitud de puntada hasta 4 y ajuste la tensi6n del hilo de la
aguja, luego cosa la abertura de la cremallera (page 49).
Pr6paration du tissu
(1_ C6te endroit du tissu
_2) Extr6mite de I'ouverture
_3) Envers du tissu
(4) 2.0 cm (3/4-)
Placez le tissu endroit contre endroit et piquez jusqu's
I'extremit6 de I'ouverture _2) de la glissiere.
Arr6tez la couture avec quelques points en arriere. Augmentez
la Iongueur du point jusqu'& 4 et reglez la tension du fil de
I'aiguille, puis b&tissez I'ouverture de la fermeture (page 49).
• Para coser
_ (1_ Dientes de la cremallera
(2) Cinta de la cremallera
_3) Parte de agajo de la tela
Doble la tela superior de la costura izquierda hacia arriba todo
Io posible. Doble la tela inferior hacia abajo de forma que
sobresalga de 0.2 a 0.3 cm (1/8") respecto a la tela superior.
Ponga los dientes de la cremallera _1_ contra el segundo
doblez y sQjetelos.
• La couture
_ (1_ Dens de la fermeture
_2) Ruban de la fermeture
_3_ Envers du tissu
Repliez la ressource du cSte gauche. Repliez la ressource du
c6te droit pour former un pli de 0.2 & 0.3 cm (1/8").
Placez les dents de la fermeture (1) auras de ce pli et
epinglez-la en place.
[2_ Enganche el pie por la parte derecha del pasador. Baje el
prensatelas contra la cremallera de forma que la aguja
coincida encima del doblez que sobresale y de la cinta de la
cremallera _2). Cosa todas las capas de tela junto al doblez.
[2_ Fixez le pied a fermeture a glissiere avec la broche du c6te
droit. Abaissez le pied sur le bas de I'endroit de la fermeture,
pour que I'aiguille perce le tissu auras du pli, et du ruban de la
fermeture _2_.
Piquez & travers toutes les epaisseurs de tissu auras du pli.
73
Zipper sewing (continued)
_ Wrong side (Bottom side) of fabric
(_) Slider
(_ 2"(5.0 cm)
Stop just before the zipper foot reaches the slider on the
zipper tape, about 2" (5.0 cm) from the top of the zipper.
Lower the needle slightly into the fabric, and then raise
the foot.
Open the zipper to move the slider (_ behind the zipper
foot.
Lower the foot, and stitch the remainder of the zipper,
making sure the fold is even.
_ Right side (Top side) of fabric
Close the zipper and spread the fabric flat with the right
side (Top side) of the fabric _ facing up.
Move the zipper foot to the left pin.
Guide the edge of the foot along the zipper teeth _, and
stitch through the garment and zipper opening.
Stop at about 2" (5.0cm) from the top of the zipper.
Lower the needle slightly into the fabric, and then raise
the foot. Open the zipper to move the slider behind the
zipper foot. Lower the foot, and stitch the remainder of
the seam, making sure the fold is even.
74
%
%
%
%
®
\
\
/J
®
Costura de cremalleras (continuacibn)
_3__3_ Parte de abajo de la tela
_4_ Deslizador
_5_ 5.0 cm (2")
Pare justo antes de que el prensatelas Ilegue al deslizador de
la cremallera unos 5.0 cm (2"). Baje la aguja para sujetar la
tela y suba el prensatelas. Abra la cremallera para mover el
deslizador _4_detras del prensatelas.
Baje el pie y termine la costura asegur&ndose de que el
pliegue este parejo.
La couture des fermeture & glissi_re (Suite)
_3_ _3_ C6te envers du tissu
_4_ Curseur
_5_ 5.0 cm (2")
Arr6tez vous juste avant que le pied atteigne le curseur sur le
ruban de la fermeture environ 5.0 cm (2") du haut de la
fermeture. Piquez leg6rement I'aiguille dans le tissu, remontez
le pied. Ouvrez la fermeture pour deplacer le curseur (_)
derriere le pied pressur.
Abaissez le pied et piquez le reste de la couture, en vous
assurant que le pli est regulier.
_j _6_ Parte de arriba de la tela _j _6_ Endroit du tissu
Cierre la cremallera y extienda la tela de forma que la parte de Fermez la fermeture et placez le tissu a plat, c6te endroit _6)
arriba de la tela _6_quede hacia arriba, vers le haut.
Cambie de posicion el prensatelas fijandolo en la parte
izquierda del pasador.
Cosa la tela derecha y la cinta de la cremallera guiando el
prensatelas contra los dientes de la cremallera _1_.Quite las
puntadas de hilvanado hecho inicialmente.
Changez la position du pied et fixez-le sur sa broche du c6te
gauche.
Guidez le bord du pied le long des dents de la fermeture _1_et
piquez le tissu et le ruban de la fermeture. Retirez les points
de b&ti qui ferment I'ouverture.
_j Pare a unos 5.0 cm (2") de la parte superior de la cremallera.
Baje la aguja para sujetar la tela y suba el prensatelas y abra
la cremallera. Baje el prensatelas y cosa hasta el final.
AsegQrese de que cose uniformemente el doblez de la tela y
de la cinta de la cremallera.
_j Arr6tez-vous & environ 5.0 cm (2") du haut de la fermeture.
Piquez legerement I'aiguille dans le tissu, remontez le pied.
Ouvrez la fermeture pour deplacer le curseur & I'arriere du
pied. Puis abaissez le pied et piquez le reste de la couture en
vous assurant que le pli est requlier.
75
Darning stitch
Stitch pattern:
Thread tension dial:
(_ Presser foot R:
18
3to6
Automatic buttonhole foot
• To sew
Pull the button holder to the rear.
Place the garment under the foot. Press the up/down
needle position button twice. Remove the fabric to the
left to draw both threads under the foot.
Lower the foot. Press down the foot control.
The machine will lock stitch, sew 16 rows of darning,
lock stitch again and the machine stops automatically.
* The size of one darn cycle is variable.
However, the maximum length is 3/4" (2 cm) and the
maximum width is 9/32" (0.7 cm).
Turn the fabric and repeat sewing
Button holder
Hole
Starting point
3/4" (2 cm)
9/32" (0.7 cm)
\
®
/AAAAAAAA
,/IIIlIlIIIIH}H{
/ IIIIIIIIlIIH{{{
(_j)IIIIIIIIIIH{{{{
IIIIIIIIIIH{iH
\ IIIIIIIIIIH{HI
\ IIIIIIIIIIH{{{{
\IVVVVVVVI
AAAAAAAA
IIIIIIlIIIIHIH
IIIIIIIlIIIHHI
IVVVVVVV{
• For darning less than 3/4- (2 cm)
Set the machine to "Low" speed setting. 4 lock stitches
will be sewn first. Then sew to the desired length and
press the reverse button. The desired length has now
been determined. Continue sewing until the machine
stops automatically.
Reverse stich button
Desired length
Starting point
®
AAAAAAAA
I IIIIIIIIIIIIIIII
I IIIIIIIIIIIIIIll
I IIIIIIIIIIIIIIII
I IIIIIIIIIIIIIIII
IVVVVVVVI
• To adjust the shape of darning stitch
If one side of the darn is higher than the other, make
them even by pressing the stitch length "+" or "-" key.
When you press the "+" or "-" key, d5 will be indicated
automatically. You can adjust the shape of the darn by
pressing "+" or "-" key, dl to d9.
• To memorize darning stitch
When repeatedly sewing the same-size darn to repair a
side rip or belt loop, press _ key and restart sewing.
76
LENGTH
m
AAAAAAA AAAAAAAA
I{}{{{ lllIIIIIIlIHIH
Hi{{{ IIIIIIIlIlILHH
I {{{{{ IIIIIIIIIIHHH
{{{{{_ IIIIIIIIIIIHH}
IH{{{ IIIIIIIIIIIIHH
IIIIIIII{{{{{ IIIIIIIIIIIHH{
_vvvVVV IVVVVVVV{
AAAAAAAA
llllll
lllll
llll_
IIIII I
llllIIl
llllIIIIIII{IH
VVVVVvv_
AAAAAAAA
lllIIIIIII{{HH
IlIlIlIIIHHH
IIIIIIIIIHNH
IIIIIIIIIIIIIIH
IIIIIIIIIIIIIIN
IIIIIIIIIIIlllll
IVVVVVVVI
Zurcido
_i) Patr6n de puntada:
_2) Tensi6n del hilo de la aguja:
_3) Prensatelas R:
18
3a6
Prensatelas para ojal
automatico
Les reprises
{1) Selecteur de point:
_2) Tension du fil de I'aiguille:
_3) Pied presseur R:
18
3&6
Pied & boutonniere
automatique
• Para coser
Jale el sosten de bot6n hacia atr&s.
Coloque la tela bajo el pie. Pulse dos veces el bot6n de
subidatbajada de la aguja. Quite la tela hacia la izquierda para
atraer ambos hilos bajo el pie y coloque la tela nuevamente
bajo el pie.
Baje el pie. Oprima el pedal de control. La maquina dara
puntadas de fijaci6n. Cosa 16 filas de zurcido, de nuevamente
puntadas de fijaci6n. La maquina parar& autom&ticamente.
* El tamaSo de un ciclo de zurcido es variable. Sin embargo,
la Iongitud m&xima de zurcido es de 2 cm (3/4-), y la
anchura maxima de zurcido es de 0.7 cm (9/32").
_4_Voltee la tela y vuelva a coser para reforzar la costura.
_) Sosten de bot6n
_2) Agujero
_3) Punto de eomienzo
{4) 2 cm (3/4")
{5) 0.7 cm (9t32-)
• Para zurcir menos de 2 cm (3/4")
Cambie al ajuste de velocidad bajo. Primero se coser&n 4
puntadas de fijaci6n. Despues, cosa la Iongitud deseada y
pulse el bot6n de inversi6n. Ahora la Iongitud deseada ya ha
sido determinada. Siga cosiendo hasta que la m&quina pare
autom&ticamente.
_6) Bot6n de inversi6n
{7_ Longitud deseada
_8) El punto de comienzo
• La couture
Tirez le support du pied vers I'arriere.
Placez le tissu sous le pied. Appuyez deux fois sur le bouton
de montee/descent de I'aiguille. Retirez le tissu vers la gauche
pour tirer les deux fils sous le pied et remettez le tissu sous le
pied.
Abaissez le pied. Appuyez sur la pedale de contr61e. La
machine fait des points d'arr6t, puis coud 16 rangees de
reprise, puis pique de nouveau des points d'arr6t et s'arr6te
automatiquement.
* La dimension du cycle de reprise est variable. Toutefois la
Iongueur maximum est 2 cm (3/4") et la largeur maximum
est 0.7 cm (9/32").
_j Tournez le tissu et recommencez & coudre pour creer un
renfort.
{1) Support de bouton
{2) Trou
(3) Point de depart
{4) 2 cm (3/4")
_5) 0.7 cm (9/32")
Pour repriser moins que 2 cm (3/4")
Passez a la vitesse de couture "lente" (Low). On coud d'abord
4 points d'arr6t. Puis cousez la Iongueur souhaitee et appuyez
sur le bouque la machine s'arr6te automatiquement.
_6) Point en arriere
_7) Longueur desir6e
_8) Au point de depart
• Para ajustar la forma de las puntadas de zurcido
Si un lado del zurcido es m&s alto que el otro, hagalos quedar
parejos pulsando la tecla de Iongitud de puntada "+" o "-".
AI pulsar la tecla "+" o "-", d5 quedar& indicado
autom&ticamente. Puede ajustar la forma del zurcido
pulsando la tecla "+" o "-", dl a d9.
• Pour changer la forme d'une reprise
Si Fun des c6tes de la reprise est plus long que I'autre,
egalisez-les en appuyant sur la touche de Iongueur du point
"+" OU "--'.
Lorsque vous appuyez sur la touche "+" ou "-", d5 s'affiche
automatiquement.
Vous pouvez changer la forme de la reprise en appuyant sur
"+" ou "-", dl a d9.
• Para memorizar la puntada de zurcido
AI coser repetidamente un zurcido del mismo tamaSo para
reparar una rasgadura lateral o el bucle de un cinturon, pulse
la tecla _ y comience a coser nuevamente.
• Pour m_moriser un point de reprise
Lorsque vous devez coudre plusieurs reprises de la m&me
dimension pour reparer une couture de c6te ou des passants
de ceinture, appuyez sur la touche _ et recommencez
coudre.
77
Bartacking
Stitch pattern:
Thread tension dial:
Presser foot F:
19
3to6
Satin stitch foot
Set the machine to "Low" speed setting. 4 lock stitches will
be sewn first. Then sew to the desired length and press the
reverse stitch button.
The desired length has been now determined. Continue
sewing until the machines stops automatically.
* This stitch is used for reinforcement of the heavily
strengthened part of a garment.
The maximum bartack length is 1" (2.5 cm) depending
upon fabric.
When you change the stitch length or stitch width, press
width "+", or "-" or length "+" or "-" key.
Starting position
Ending position
Pre-set 5/8" (1.5 cm)
• Memorizing bartacking
When repeatedly sewing the same size bartack, restart
sewing.
Length required
Reverse stitch button
Starting position
Ending position
S
S
19 2.0 1.5
i
!
j ..... ®
• Adjusting the evenness of bartacking
Make a test on an extra piece of fabric to check your
settings. If the bartacking is uneven, adjust the stitch
length by turning the feed balancing dial as follows.
• Stitch does not meet start position 8, turn dial toward "+"
for even stitch 10.
• Stitch does not meet return position 9, Turn dial toward "-"
for even stitch 10.
®
78
Hilv&n de barra
_ Selector de puntada: 19
_2_ Tension del hilo de la aguja: 3 a 6
_3_ Prensatelas F: Prensatelas para puntada
decorativa
Cambie al ajuste de velocidad bajo. Primero se coser&n 4
puntadas de fijacion. Despues, cosa la Iongitud deseada y pulse
el bot6n de inversi6n.
Ahora la Iongitud deseada ya ha sido determinada. Siga cosiendo
hasta que la maquina pare autom&ticamente.
* Esta puntada es usada para reforzar partes de una prenda.
La Iongitud maxima de hilvan de barra es de 2.5 cm (1"),
dependiendo de la tela.
AI cambiar la Iongitud o la anchura de la puntada, pulse la tecla
de anchura "+" o "-", o la tecla de Iongitud "+" o "-".
_1_ Posici6n inicial
_2_ Posici6n final
_3_ Preajuste de 1.5 cm (5/8-)
Les points de fixation
_ Selecteur de point: 19
_2_ Tension du fil de I'aiguille: 3 & 6
_3_ Pied presseur F: Pied & point lance
Passez a la vitesse de couture "Lente" (Low). On coud d'abord 4
points d'arr6t. Puis cousez la Iongueur souhaitee et appuyez sur
le bouton de marche arriere. On a alors defini la Iongueur
souhaitee. Continuez a piquer jusqu'a ce que la machine s'arr6te
automatiquement.
* On utilise ce point pour renforcer des parties de v6tement qui
sont tres sollicitees.
La Iongueur maximum des points de fixation est 2.5 cm (1")
selon le tissu.
Lorsque vous souhaitez changer la Iongueur ou la largeur du
point, appuyez sur la touche de Iongueur "+" ou "-" ou de
largeur "+" ou "-".
_,b Point de depart
_2_ Position finale
_3_ Pre-r6glage 1.5 cm (5/8-)
• Mernorizando el hilv_n de barra
AI coser repetidamente un hilvan de barra del mismo tamaSo,
pulse la tecla _ y vuelva a coser.
_4_ Longitud requerida
_5_ Bot6n de inversi6n
_6_ Posici6n inicial
_7_ Posicion final
• M_moriser les points de fixation
Lorsque vous devez coudre plusieurs points de fixation de la
m6me dimension, appuyez sur la touche @ et recommencez
coudre.
_4_ Longueur d6siree
_5_ Bouton de marche arriere
_6_ Point de depart
_7_ Position finale
• Ajuste de la uniformidad de las puntadas de hilv_n de barra
Haga una prueba en un trozo de tela para revisar sus ajustes.
Si el hilvan de barra es disparejo, ajuste la Iongitud de
puntada girando el bot6n de balance de alimentaci6n de la
manera indicada.
• R6glez la r_gularit_ des points de fixation
Faites un essai sur une chute de tissu pour verifier vos
reglages. Si les points d'arr6t sont inegaux, reglez la Iongueur
en tournant la molette d'equilibrage de I'entrafnement comme
indiqu&
79
Blind hem stitch
Stitch pattern: 22
Needle thread tension: 1 to 4
(_ Presser foot G: Blind hem foot
* Stitch pattern 7 can also be used.
Use the same color thread as the fabric.
On heavy weight fabrics that ravel, the raw edge should be
overcast first.
Fold the hem, as illustrated.
Wrong side (Bottom side) of fabric
1/4"-7/16" (0.4-0.7 cm)
(_) Light weight fabric
Heavy weight fabric
• To sew
When the needle comes to the left
When the needle comes to the right
Guide
Folded edge
There is a sliding guide screw on the blind hem foot that
allows you to precisely control where the needle pierces
the edge of the fabric fold. Adjust the screw so that at the
leftmost position of the stitch, the needle just pierces the
edge of the fold. If the needle pierces too far left, the
stitches will show on the right side of the fabric. Lower the
presser foot. Sew, guiding the folded edge along the guide
in the foot (_.
Pintucking
Stitch pattern: 01
Needle thread tension: 2 to 6
(_ Presser foot G: Blind hem foot
Place the folded fabric under the raised presser foot.
Lower the needle into the fabric 1/16" (0.1 to 0.2 cm) from
the folded edge. Lower the presser foot. Turn the screw to
adjust the guide on the blind hem foot to touch the folded
fabric edge.
f
A
®
m m
m
m
T m
22 3.5 2.0
®
I
I
I
I
I
I
I
01
®
8O
Acabado enrollado de los bordes de la tela (vea la
hoja adjunta)
_1_ Patron de puntada: 22
_2_ Tension del hilo de la aguja: 1 a 4
_3_ Prensatelas G: Prensatelas para puntada de
dobladillo invisible
Ourlet roulott_
_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur G:
22
1&4
Pied & point d'ourlet invisible
En telas gruesas que se enredan, primeramente debera
rematarse el borde bruto.
Pot Oltimo doblelas de la forma indicada en la ilustracion.
_1_ Parte de abajo de la tela
_2_ 0.4 a 0.7 cm (1/4"a 7/16")
_3_ Tela ligera
_4_ Tela gruesa
Sur les tissus epais qui ont tendance & s'effilocher, le bord brut
devrait 6tre surfile d'abord.
Puis pliez I'ourlet comme illustr&
_1_ Envers du tissu
_2_ 0.4 & 0.7 cm (114"a 7116")
_3_ Tissu fin
_4_ Tissu epais
• Para coser
_5_Cuando la aguja va hacia la izquierda
_6_Cuando la aguja va hacia la derecha
_-7_Guia
_8_ Borde doblado
Posicione la tela de forma que el doblez se sitOe contra el lado
izquierdo de la aguja. Baje el prensatelas.
Cosa guiando el borde doblado contra la guia _7_del prensatelas.
• La couture
_5_Aiguille a gauche
_6_Aiguille a droite
_-7_Guide
_8_Le bord plie
Placez le tissu sur la machine, de fagon ace que I'aiguille
ne perce que la partie pliee du tissu Iorsque I'aiguille arrive
en position extr6me gauche.
Abaissez le pied presseur.
Piquez en dirigeant le bord plie le long du guide _7_.
Alforzas
_ Selector de puntada:
_2_ Tension del hilo de la aguja:
_3_ Prensatelas G:
01
2a6
Prensatelas para puntada de
dobladillo invisible
Plis religieuse
_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur G:
01
2&6
Pied & point d'ourlet invisible
Coloque la tela doblada bajo el prensatelas.
Coloque la aguja de 0.1 a 0.2 cm (1/16") hacia el interior desde el
borde doblado girando la rueda de mano y bajando el pie del
prensatelas. Ajuste la guia deslizable en el pie de puntada de
borde al borde doblado girando el tornillo guia.
Alimente uniformemente el borde doblado en contra de la guia
deslizable. Despues de terminar de coser, use una plancha para
hacer dobleces.
Placez le tissu replie sous le pied presseur.
Placez I'aiguille & 0.1 & 0.2 cm (1/16") a rinterieur du bord replie
en tournant le volant a main, et abaissez le pied presseur.
Reglez le guide coulissant sur le pied & ourlet invisible sur le bord
replie en tournant la vis du guide.
Entrafnez regulierement le bord replie le long du guide coulissant.
,g,la fin de la couture, marquez les plis au fer a repasser.
81
Shell stitch
Stitch pattern: 21
Needle thread tension: 6 to 8
Presser foot F: Satin stitch foot
Use a lightweight fabric (tricot, for example). Fold the fabric
as shown and stitch on the fold. Allow the needle to just
clear the folded edge to create a shelled edge. You may
need to increase the needle thread tension slightly.
If you sew rows of shell stitches, space the rows at least
518" (1.5 cm) apart. You can also sew shell stitches on knits
or soft silky woven fabrics, in any direction.
S
Applique
Stitch pattern: 42
Needle thread tension: 1 to 4
(_ Presser foot F: Satin stitch foot
Applique fabric
Slit
(_) Edge
Applique, a technique for stitching fabric shapes onto
another fabric, opens limitless design possibilities.
Dimension and texture can be added by lightly stuffing all
or part of design.
This machine has several different patterns that can be
used to enhance your applique.
In this type of applique, raw edges are folded under. First
cut the applique design out of cardboard. Next, place the
cardboard design on the fabric. Then cut the fabric slightly
larger than the cardboard. Fold the fabric raw edge around
the cardboard and press to form a perfectly shaped design.
Remove the cardboard. Tape or pin the applique in place
and sew, using the slit on the satin stitch foot as a guide
next to the folded edge of the applique.
S
T m
21 7.0 2.0
@
42
®
T m
3.5 2.5
J
J
82
Hilv_n de concha
_ Patr6n de puntada:
_2_ Tension del hilo de la aguja:
_3) Prensatelas F:
21
6a8
Prensatelas para puntada
decorativa
Point de coquille
_1_ Selecteur de point: 21
_2_ Tension du fil de I'aiguille: 6 & 8
_3_ Pied presseur F: Pied & point lance
Use telas ligeras como son las prendas de tricot.
Doble la tela y punteela en diagonal. Quizas tenga que
incrementar ligeramente la tensi6n del hilo de la aguja. Cosa de
tal forma que la aguja justo libre el borde doblado al coser con
puntadas en zig-zag.
Si quiere coser filas de puntadas de conchas, deje un espacio
entre elias de al menos 1.5 cm (518-). Tambien podra coser con
puntadas en forma de concha en telas de punto y tejidos de seda
ligeros en cualquier direccion.
Utiiisez un tissu leger comme du jersey. Pliez le tissu et piquez
sur le biais. Vous aurez peut 6tre besoin d'augmenter legerement
la tension du fil de I'aiguille. Laissez I'aiguille tomber juste en
dehors du bord pile du tissu Iors du zig-zag.
Si vous cousez des rangees de points coquille, espacez les
rangees d'au moins 1.5 cm (5/8"). Vous pouvez egalement
coudre des points coquilles sur les tricots et les etoffes soyeuses
dans toutes les directions.
Aplique
_1_ Patron de puntada:
_2_ Tension del hilo de la aguja:
_3) Prensatelas F:
42
la4
Prensatelas para puntada
decorativa
Appliques
_1_ Selecteur de point: 42
_2_ Tension du fil de I'aiguille: 1 & 4
_3) Pied presseur F: Pied a point lance
_1_ Tela para aplique
_2_ Ranura
_3_ Borde
Aplique es una tecnica usada para coser trozos de tela sobre una
tela diferente y aumentar la gama de dise_o. Se puede agregar
dimensi6n y textura rellenando ligeramente todo el dise_o o parte
del mismo. Esta maquina tiene diferentes patrones que se
pueden usar para las tecnicas de aplique.
_1_ Application
_2_ Fente
_3_ Bord
Les applications, une technique consistant a coudre des formes
en tissu sur un autre tissu, offrent des possibilites illimitees de
decoration. On peut ajouter du relief et de la texture en
rembourrant certaines parties ou I'integralit6 d'un motif. Cette
machine possede plusieurs points que vous pouvez utiliser pour
mettre en valeur votre application.
En este tipo de aplique, los bordes son doblados hacia adentro.
Para terminar el borde, corte el disei_o de aplique en un trozo de
carton. Fusione un entrelace liviano al lado posterior de la tela y
corte la tela con dimensiones un poco mas grandes que las del
carton.
Doble la tela alrededor del carton y oprimala para formar un
diseSo con una forma perfecta. Adhiera el aplique en su lugar y
cosalo, guiando la ranura en el pie F a Io largo del borde del
aplique.
Dans ce genre d'application, les bords bruts sont replies en-
dessous. Pour finir le bord brut, decoupez la forme de
I'application dans du carton leger. Collez une triplure fine sur
I'envers du tissu puis decoupez le tissu un peu plus grand que le
carton. Pliez le tissu autour du carton et repassez-le pour creer
un motif parfait.
Collez le motif en place grace a du ruban adhesif et piquez en
guidant la fente sur le pied Fle long du bord fini de I'application.
83
SECTION IV. DECORATIVE STITCHING
Smocking
Stitch pattern: 73
Thread tension dial: 3 to 6
(_) Presser foot F: Satin stitch foot
* Stitch patterns 79 and 80 can also be used.
NOTE: Loosen the needle thread tension to make
gathering easier.
• To sew
Wrong side (Bottom side) of fabric
Knotted edge
(_ Gathers
Smocking is a delicate decorative treatment used on
children's clothes or women's blouses.
Choose a soft and lightweight fabric such as batiste,
gingham or challis. Cut the fabric three times wider than
the projected width. Set stitch length at "4" and sew rows
of straight stitches 3/8" (1.0 cm) apart across the area to
be smocked.
Knot the threads along one edge _. From the other
edge, pull the bobbin threads (bottom threads) to
distribute the gathers _ evenly.
Sew the smocking stitches between the gathered rows.
Remove the straight stitches by pulling them out.
f-
/-
- i
7.0 2.5
J
Fagoting
Stitch pattern: 72
Thread tension dial: 3 to 6
Presser foot F: Satin stitch foot
* Stitch patterns 51,65 and 71 can also be used.
Use this stitch to join two pieces of fabric to create an open
work appearance and add design interest.
Fold under each fabric edge 5/8" (1.5 cm) and press. Pin
the two edges to paper or tear backing 1/8" apart. Sew
slowly, guiding the fabric so the needle catches the folded
edge on each side.
After finishing the sewing, take off the paper.
.-- i
7 2 7.0 2.0
J
84
SECCION IV. COSTURA DECORATIVA
Puntada de pluma
_1_ Patr6n de puntada: 73
_2_ Tension del hilo de la aguja: 3 a 6
_3_ Prensatelas F: Prensatelas para puntada
decorativa
* Tambien se pueden usar los patrones (79 y 80).
NOTA:
Afloje la tensi6n del hilo de la aguja para facilitar el fruncido.
PARTIE IV. POINTS DI_CORATIFS
Point de smocks
_1_ Selecteur de point: 73
_2_ Tension du fil de I'aiguille: 3 & 6
_3_ Pied presseur F: Pied & point lance
* On peut aussi utiliser les motifs (79 et 80).
REMARQUE:
Rel&chez la tension du fil de I'aiguille pour faciliter les fronces.
• Para coser
_,b Parte de arriba de la tela
_2_ Borde
Esta es una puntada decorativa delicada, empleada en prendas
de niSos o blusas de seSoras. Elija una tela ligera y suave como
el batista, guinga o chalis. Corte la tela tres veces mas ancha
de la anchura necesaria para el proyecto. Ajuste la Iongitud de
puntada a "4" y cosa lineas paralelas de puntada recta, con una
separaci6n entre elias de 1.0 cm (3/8") en la zona que desea
fruncir.
Anude los hilos a Io largo del borde _2_.Tire del hilo de la canilla
por el extremo no anudado para distribuir uniformemente los
frunces, y asegure los hilos. Cosa con las puntadas
decorativas que desee entre las lineas fruncidas. Quite los hilos
de puntada recta que mantenian el fruncido.
Pour coudre
_,b Endroit du tissu
_2) Bord
Les smocks sont une decoration delicate utilisee sur les
v6tements d'enfant ou les corsages de femme.
Choisissez un tissu souple et leger comme la batiste, le vichy
ou le challis. Coupez le tissu trois fois plus grand que la largeur
finie. Reglez la Iongueur du point sur "4" et piquez des rangees
de fronces s6parees par 1.0 cm (318-) en travers de la piece
destinee aux smocks. Nouez les ills au bord _2_du tissu. Tirez
sur les ills de canette pour grouper les fronces regulierement et
attachez les ills. Piquez le motif de votre choix entre les rangs
de fronces. Enlevez les ills de fronces.
Deshilachado
_1_ Selector de puntada: 72
_2_ Tension del hilo de la aguja: 3 a 6
_3_ Prensatelas F: Prensatelas para puntada
decorativa
* Tambien se pueden usar los patrones (51,65 y 71).
Couture ajour_e
_1_ Selecteur de point: 72
_2_ Tension du fil de I'aiguille: 3 & 6
_3_ Pied presseur F: Pied & point lance
* On peut aussi utiliser les motifs 51, 65 et 71.
Emplee esta puntada para unir dos telas y crear la apariencia de
trabajo abierto (deshilachado) y aSadir interes al disefio.
Haga un doblez de 1.5 cm (5/8") en cada tela y planche.
Sujete con alfileres los dos bordes a un papel o cinta
desprendible separandolos 0.3 cm (1/8").
Cosa despacio guiando la tela para que la aguja alcance los dos
bordes.
Despues de terminar de coser, quite el papel.
Utilisez ce point pour relier deux morceaux de tissu en creant un
jour, et ajouter un style & votre creation.
Repliez 1.5 cm (5/8") au bord de chaque piece de tissu et
repassez. Epinglez-les sur du papier de sole avec un espace de
0.3 cm (1/8").
Cousez lentement en guidant le tissu afin que I'aiguille pique
dans les rebords de chaque c6t&
tk la fin de la couture, retirez le papier.
85
Scallop stitch (A)
Stitch pattern: 67
Thread tension dial: 1 to 4
Presser foot A: Zigzag foot
• To sew
Fold the fabric with right sides together. Sew scallops
3/8" (1 cm) from folded edge.
Trim close to stitching leaving 1/8" (0.3 cm) seam
allowance. Clip seams as shown or trim with pinking
shears.
Turn the scallops out to right side and press.
f
J
67
®
J
Scallop stitch(B)
Stitch pattern: 68
Thread tension dial: 3 to 6
Presser foot A: Zigzag foot
Stitch pattern 25 can also be used.
• To sew
Sew the stitches approximately 3/8" (1 cm) inside of
the edge of fabric.
Trim the outside of the stitches as shown. Make sure
you don't cut the thread.
68
J
®
,'- i
7.0 2.5
86
Puntada de concha (A)
_,b Patr6n de puntada:
_2_ Tensi6n del hilo de la aguja:
_3) Prensatelas A:
67
la4
Prensatelas para zigzag
Feston (A)
_1_ Selecteur de point: 67
_2_ Tension du fil de I'aiguille: 1 & 4
_3_ Pied presseur A: Pied zig-zag
• Manera de coser
_ Doble el borde juntando los lados derechos. Cosa conchas
a 1 cm (3t8") del borde doblado.
[2_ Recorte cerca de las puntadas dejando 0,3 cm (118-) de
espacio para el borde. Sujete los bordes tal como se
muestra o recorte con tijeras dentadas.
Voltee el borde hacia el lado anterior y oprima. Vea la hoja
adjunta
• La couture
_ Pliez rourlet endroit contre endroit. Piquez les festons &
1 cm (3t8") du bord repli&
[2_ Recoupez en suivant les points en laissant une ressource de
0.3 cm (1t8"). Retaillez les ressources comme indique ou
utilisez des ciseaux & denteler.
Retournez rourlet sur I'endroit et repassez.
Puntada de concha (B)
_,b Patron de puntada: 68
_2_ Tension del hilo de la aguja: 3 a 6
_3_ Prensatelas A: Prensatelas para zigzag
* Tambien se puede usar el patron de puntada 25.
Feston (B)
_1_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur A:
* On peut aussi utiliser le motif 25.
68
3&6
Pied & zig-zag
• Manera de coser
_1_Tambien, cosa las puntadas aproximadamente 1 cm (3/8-)
adentro del borde de la tela.
Recorte la parte externa de las puntadas tal como se muestra.
AsegQrese de no cortar el hilo.
• La couture
_1_ De la m6me maniere, piquez a 1 cm (3/8") du bord du tissu.
_2] Recoupez au bord des points comme indiqu& Faites bien
attention a ne pas couper les points.
87
Patchwork
Stitch pattern:
Thread tension dial:
Presser foot F:
43
1 to4
Satin stitch foot
* Stitch patterns 36, 37, 44, 45 can also be used.
• To sew
Wrong side of fabric
Right side of fabric
Sew seam with straight stitch 01 and press seam
allowance to open. Sew pattern stitch 43 on right side of
garment centering over the seam line.
5.0 2.5
I
J
Satin stitch
Stitch pattern: 28
Thread tension dial: 1 to 4
Presser foot F: Satin stitch foot
* Stitch patterns 23 to 29 can also be used.
For better sewing results, interfacing should be used on the
wrong side of fabric when you use stretch or elastic
garments.
Press the auto-lock button to finish the end of the pattern.
Y
€
28
®
,- m
7.0 0.4
88
Costura para trabajo tipo mosaico
_,b Patr6n de puntada: 43
_2_ Tensi6n del hilo de la aguja: 1 a 4
_3) Prensatelas F: Prensatelas para puntada
decorativa
* Tambien se pueden usar los patrones de puntadas
(36, 37, 44 y 45).
Patchwork
_,b Selecteur de point: 43
_2_ Tension du fil de I'aiguille: 1 & 4
_3) Pied & pressure F: Pied a point lance
* On peut aussi utiliser les motifs (36, 37, 44 et 45)
• Manera de cosa
_,b Parte de abajo de la tela
_2_ Parte de arriba de la tela
Cosa el borde con la puntada recta 01 y dele la vuelta de forma
que la parte de arriba de la tela quede a la vista.
Cosa con el patron de puntada 43 siguiendo la linea de la
costura.
• La couture
(1) Envers du tissu
_2_ Endroit du tissu
Piquez la couture au point droit 01 et repassez la ressource de
couture a plat.
Piquez le motif 43 sur I'envers du tissu en vous centrant sur la
ligne de couture.
Costura de puntada de satin
_1_ Patron de puntada: 28
_2_ Tension del hilo de la aguja: 1 a 4
_3_ Prensatelas F: Prensatelas para puntada
decorativa
* Tambien se pueden usar los patrones de puntada 23 a 29.
Point lanc_
_1_ Selecteur de point: 28
_2_ Tension du fil de I'aiguille: 1 & 4
_3_ Pied & pressure F: Pied a point lance
* On peut aussi utiliser les motifs 23 & 29
Para obtener buenos resultados de costura, el entrelace debe ser
usado en le lado posterior de la tela al usar prendas el&sticas.
Optima la boton de remate automatico para acabar el extremo
del patron.
Pour obtenir les meilleurs resultats, on devrait toujours utiliser de
la triplure sur I'envers pour les tissus elastiques ou extensibles.
Appuyez sur la touche bouton d'arr6t automatique & la fin de la
couture
89
Cross stitch
Stitch Pattern: 70
Thread tension dial: 3 to 6
Presser foot F: Satin stitch foot
* Stitch patterns 61 to 63 can also be used.
You'll love the beautiful designs you can use with this craft
stitch pattern, and in half the time it would take if
embroidered by hand. Cross stitches can be effectively
combined with the other craft patterns for attractive
samplers and other sewing projects.
A plain close weave such as linen or wool flannel make the
best background fabric. Support lightweight fabrics with a
stabilizer backing.
The size of cross stitch can be adjusted by pressing the
stitch width "+" or" - " key.
Sand stitch
Stitch Pattern:
Thread tension dial:
Presser foot F:
78
1 to4
Satin stitch foot
The sand stitch fills in outlined embroidery designs.
• To sew
Outline the pattern with satin stitch 4.
Set stitch length and width as you desire.
Fill in the design with the sand stitch.
Decrease the stitch width to fill in small spaces.
Sew in rows, starting at the edge, until the pattern is
filled in.
Y
Y
[
7 0 4.5 2.5
78 5 2.0
J
J
J
Decorative stitch
Stitch pattern: 95
Thread tension dial: 3 to 6
Presser foot F: Satin stitch foot
* Stitch pattern 46 to 50, 52 to 60, 69, 71, 74 to 77,and
81 to 97 can also be used.
The satin stitches are used for decorative stitches on table
linens, etc. For the best sewing results, carefully align and
guide the fabric when you sew with decorative stitches.
Use a tear-way backing if necessary.
Y
Y
90
7.0 2.5
J
Puntada en cruz
_,b Patr6n de puntada:
_2_ Tensi6n del hilo de la aguja:
_3) Prensatelas F:
70
3a6
Prensatelas para puntada
decorativa
* Tambien se pueden usar los patrones de puntada 61 a 63.
Point de croix
_i.] Selecteur de point: 70
_2_ Tension du fil de I'aiguille: 3 & 6
_3) Pied presseur F: Pied & point lance
* On peut aussi utiliser les motifs 61 a 63.
Con este tipo de puntada se pueden crear unos diseSos muy
vistosos yen la mitad del tiempo que Ilevaria en hacerlos a mano.
Las puntadas en cruz pueden ser combinadas eficazmente con
otros patrones artesanales para hacer muestras atractivas y otros
proyectos de costura.
La mejor tela de rondo es la de tejido sencillo y cerrado, como por
ejemplo el lino o la franela de lana. Apoye las telas livianas con
un respaldo estabilizador.
* El tamaSo de la puntada en cruz puede ser ajustado oprimiendo
la tecla de anchura de puntada "+" o "-".
Puntada de arena
_1_ Patron de puntada:
_2_ Tension del hilo de la aguja:
_3_ Prensatelas F:
78
la4
Prensatelas para puntada
decorativa
La puntada de arena se usa para rellenar perfiles en los diset_os
de bordados.
Vous allez adorer les motifs superbes que vous pouvez coudre
avec ce point decoratif, en y consacrant la moitie du temps que
vous y passeriez ales realiser a la main. Les points de croix
peuvent 6tre combines avec d'autres motifs decoratifs pour
realiser des ABC superbes et d'autres ouvrages.
Tousles tissages serres tels que le lin ou la flanelle de laine vous
procurent un bon support. Eventuellement un tissu fin renforce
avec un stabilisateur.
* La dimension du point de croix peut 6tre ajustee en appuyant
sur les touches de largeur du point "+' ou "-".
Grains de sable
_1_ Selecteur de point: 78
_2_ Tension du fil de I'aiguille: 1 a 4
_3) Pied presseur F: Pied a point lance
Le point grains de sable sert a remplir I'interieur de dessins
bordes tout autour.
• Manera de coser
_ Marque el perfil del dise_o con tiras de festones utilizando la
puntada de zigzag 4.
_2_ Rellene el diseSo con la puntada de arena.
_j Para rellenar areas pequeSas baje el ancho de puntada.
,_j Cosa en filas, empezando en el borde haste rellenar el
diset_o.
• La couture
_ Marque el perfil del dise_o con tiras de festones utilizando la
puntada de zigzag 4.
[2_ Rellene el diseSo con la puntada de arena.
_j Para rellenar areas pequeSas baje el ancho de puntada.
,_j Cosa en filas, empezando en el borde haste rellenar el
disei_o.
Puntada decorativa
_,b Patron de puntada: 95
_2_ Tension del hilo de la aguja: 3 a 6
_3) Prensatelas F: Prensatelas para puntada
decorativa
* Tambien se pueden usar los patrones de puntadas (46 a 50,
52 a 60, 69, 71,74 a 77 y 81 a 97).
Point d_coratif
_1_ Selecteur de point: 95
_2_ Tension du fil de I'aiguille: 3 a 6
_3) Pied presseur F: Pied a point lance
* On peut aussi utiliser les motifs (46 a 50, 52 a 60, 69, 71,74 a
77 et 81 a 97).
Las puntadas de satin se utilizan para puntadas decorativas en
manteles, etc.
Para obtener los mejores resultados de costura, alinee
cuidadosamente la tela y guiela al coser con puntadas
decorativas. En caso de ser necesario, use una tira de refuerzo
desprendible.
Les points lances peuvent servir de point decoratif sur les nappes
et les serviettes, etc.
Pour obtenir les meilleurs resultats, alignez et guidez le tissu
avec soin Iorsque vous piquez avec les motifs decoratifs. Utilisez
un support a dechirer si necessaire
91
Twin needle stitch
Stitch Pattern:
Thread tension dial:
(_ Presser foot F:
(_ Twin needle
95
3to6
Satin stitch foot
NOTE:
• Do not set the stitch width at more than 3, otherwise
the needle may hit the needle plate or presser foot and
could possibly break.
• Turn off and unplug the machine before changing the
needle to the twin needle.
• Use #60 or finer threads for twin needle sewing.
This machine is equipped with a twin needle that can be
used to sew parallel rows straight on decorative stitches
adding an exquisite touch to table linens and clothing.
These stitch patterns (01 to 05, 8 to 10, 24, 27 to 30, 33 to
35, 37, 38, 43 to 47, 53, 55, 61 to 63, 65, 67, 70, 72 to 74,
77, 91, 94, and 95) (mode 2) can also be used.
Insert the additional spool pin, and put the felt and spool on
it with the thread coming off the spool as shown.
When threading the machine for twin needle sewing follow
these instructions making sure you separate the threads,
placing one in each thread guide on the needle bar.
• Starting to sew
Turn off and unplug the machine before changing the
needle to the twin needle. Insert the additional spool pin,
and put the felt and spool on it with the thread coming off
the spool as shown.
Press the twin needle button
When threading the machine for twin needle sewing
follow this chart making sure you separate the threads,
placing one in each thread guide on the sides of the
needle bar.
Threading from (_0to (_ is the same as for single thread.
Refer to page 32.
(_ Draw the threads down and slide them through the
lower thread guide.
(_ Slide the threads through the needle bar thread
guide one to each side.
Thread the needle from front to back.
At corners, raise the needles until they clear the fabric.
Partially raise the presser foot and carefully pivot the
fabric.
When twin needle sewing is completed, change needle
and reset tension (if necessary).
To return to single needle sewing, press the Twin
Needle button or turn off the power switch.
NOTE:
To avoid the thread twisting, it is advisable to thread the
machine one thread at a time.
S
01
I
+
3O
I
55
94
02 03
cl III
Ul
III
33 34
Ill 'l'
61 62
_ x x
95
04 05
35 37
III
111
63 65
08 09 10 24
38 43 44 45
67 70 72 73
27 28 29
46 47 53
74 77 91
®
/
J
92
Puntada de aguja doble
_,b Patr6n de puntada:
_2_ Tensi6n del hilo de la aguja:
_3_ Prensatelas F:
_4_ Doble aguja
95
3a6
Prensatelas para puntada
decorativa
NOTA:
• No utilice una anchura de puntada superior a 3, ya que de
Io contrario la aguja golpeara la placa de agujas y se romper.
• Apague y desenchufe la m&quina antes de cambiar la aguja
a la aguja doble.
• Utilice #60 o hilos de rosca mas finos para la costura gemela
de la aguja.
Esta maquina est& equipada con una aguja doble que se puede
usar para coser filas paralelas directamente en puntadas
decorativas, agregando un toque elaborado para manteles y
prendas.
* Tambien se pueden usar los patrones de costura (01a 05, 8 a
10, 24, 27 a 30, 33 a 35, 37, 38, 43 a 47, 53, 55, 61a 63, 65, 67,
70, 72 a 74, 77, 91,94, y 95) (modalidad 2)
Inserte el portacarretes adicional y coloque el fieltro y el carrete
en el portacarretes con el hilo saliendo de carrete tal como se
muestra.
AI instalar el hilo de la m&quina para la costura de aguja doble,
siga esta tabla y asegQrese de separar los hilos, colocando uno
en cada guia de hilo a los lados de la barra de la aguja.
Couture & I'aiguille double
_i.] Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseurF:
_] Aiguilles jumelees
95
3&6
Pied a point lance
REMARQUE:
• Ne pas definir la largeur du point au-del& de 3, sinon 'aiguille
peut heurter la plaque a aiguille et se briser.
• Eteignez et debranchez la machine avant de changer
I'aiguille pour I'aiguille double.
• Employez #60 ou fils plus fins pour la couture jumelle
d'aiguille.
Cette machine est equip6e d'une aiguille double qui peut 6tre
utilisee pour coudre des rangs paralleles de points decoratifs qui
ajouteront une touche personnalisee sur votre linge de table et
sur les v6tements.
* On peut aussi utiliser les motifs suivants: (01 a 05, 8 a 10, 24,
27 & 30, 33 a 35, 37, 38, 43 a 47, 53, 55, 61 a 63, 65, 67, 70, 72
74, 77, 91, 94, et 95) (mode 2)
Inserez la broche a bobine supplementaire, installez dessus le
feutre et la bobine avec le fil se deroulant comme indiqu&
Lorsque vous enfilez la machine pour la couture avec I'aiguille
double, suivez ce diagramme en vous assurant que vous separez
bien les ills, en les plagant sur les guides de chaque c6te de la
barre d'aiguille.
• Para empezar a coser
Coloque el soporte y el eje del portacarretes adicional. Ponga el
fieltro y el carrete de hilo con el hilo saliendo hacia fuera tal
como se muestra en I a ilustraci6n.
Cuando este cosiendo y quiera doblar una esquina, saque las
agujas de la tela, levante ligeramente el prensatelas y gire la
tela con cuidado.
El enhebrado desde el punto _1_al _3_es identico al de un solo
hilo. Consulte la p&gina 33.
_4_ Introduzca y deslice los hilos por debajo del guiahilos
inferior.
_5_ Pase uno de los hilos por el guiahilos de la izquierda de la
barra de aguja y el otro hilo por el guiahilos de la derecha.
_6_ Enhebre las agujas de delante hacia atras.
Cuando acabe de coser con una sola aguja pluse nuevamente
la tecla de aguja doble o apague y encienda la maquina.
NOTA:
Para evitar que los hilos se retuerzan es aconsejable
enhebrarlos uno a uno.
D6but d'une couture
Lorsque vous changez I'aiguille, fermez I'interrupteur
d'alimentation ou debranchez la machine.
Inserez le support de boboine e une broche porte-bobine
supplementaire, et placez le feutre et la bobine sur cette
broche, le fil sortant de la bobine comme illustr&
Lorsque vous enfilez la machine pour utiliser des aiguilles
jumelees, suivez ce tableau en vous assurant de bien separter
les ills: faites passer I'un des ills darts le guide-ill a gauche et
I'autre & droite:
Uenfilage de _1_& _3_est identique a un enfilage pour une
seule aiguille. Reportez-vous & la page 33.
_4_ Tirez les ills vers le bas et faites-les glisser dans le guide-fil
inferieur.
_5_ Faites passer I'un des ills dans la partie gauche du guide-fil
de la barre & aiguille et I'autre fil darts la partie droite du
guide-ill.
_6_ Enfilez I'aiguille d'avant en arriere.
Lorsque vous avez fini d'utiliser les aiguilles jumelees,
remplacezles par une aiguille unique et reglez la tension.
REMARQUE:
Pour eviter que les ills ne s'enroulent, enfilez la machine etape
par etape.
93
Adjusting Pattern Balance
If the decorative stitch patterns, letters or numbers are
uneven when you sew on a particular fabric, adjust them
with the feed balancing dial.
Feed balancing dial
Standard setting mark
Indication line
* The machine comes with the feed balancing dial set in
the position as shown.
Adjusting Distorted Stretch Stitch Patterns
If the patterns are uneven when sewing with a particular
fabric, adjust them by turning the feed balancing dial with a
coin.
When patterns are too compressed, correct by turning the
dial in the direction of "+".
When patterns are too drawn out, correct by turning the
dial in the direction of"-".
Adjusting Distorted Letters or Numbers
If the letters are uneven when sewn on a particular fabric,
select pattern 8 to test the stitch then turn the feed
balancing dial with a coin.
When the letters or numbers overlap, turn the dial in the
direction of "+".
When the letters or numbers are too drawn out, turn the
dial in the direction of"-".
94
Ajuste de balance del patrbn
_,b Eje equilibrador de puntada
_2_ Marca de posicion estandar
_3_ Linea de indicacion
Si los patrones de puntada decorativa, las letras o los nQmeros
est&n distorsionados al coser una tela en particular, ajQstelos con
el eje equilibrador de puntada.
* La maquina esta ajustada con la posicion del eje equilibrador
de puntada con la marca de ajuste tal como se muestra.
I_quilibrer un motif
_,b Molette d'equilibrage de I'entra_nement
_2_ Reglage normal
_3_ Ligne indicative
Si les motifs decoratifs, les lettres ou les chiffres sont irreguliers
Iorsque vous piquez sur un certain tissu, reglez-les a I'aide de la
molette d'equilibrage de I'entraTnement.
* La machine est regl6e avec la molette d'equilibrage de
I'entrafnement dans la position indiquee.
Ajuste de patrones de puntada elbstica
distorsionados
Si observa alguna distorsion al coser patrones de puntada en
una tela en particular, ajustelos girando el eje equilibrador de
puntada con una moneda.
Si los patrones estan comprimidos, corrijalos girando el eje
equilibrador de puntada hacia el signo "+".
Si los patrones estan expandidos, corrijalos girando el eje
equilibrador de puntada hacia el signo "-".
R_glage d'un motif extensible d_form_
Si les motifs sont inegaux avec un certain tissu, reglez-les en
tournant la molette d'equilibrage de I'entrafnement a I'aide d'une
piece de monnaie.
Lorsque les motifs sont trop comprimes, corrigez-les en toumant
la molette vers le "+".
Lorsque les motifs sont trop etir6s, corrigez-les en tournant la
molette vers le "-".
Ajuste de letras o n_meros distorsionados en la
modalidad 3
Si las letras est&n disparejas al coser en una tela en particular,
seleccione el patron 08 para probar la puntada. Despues, gire el
eje equilibrador de puntada con una moneda.
Cuando las letras o los nQmeros se traslapan, gire el eje
equilibrador a "+".
Cuando las letras o los nQmeros est&n muy separados, gire el eje
equilibrador hacia "-".
R_glage des lettres et des chiffres d_form_s en
mode 3
Si les lettres sont deform6es Iorsque vous cousez sur un certain
tissu, selectionnez le motif 08 pour faire un essai de couture, puis
tournez la molette a I'aide d'une piece de monnaie.
Lorsque les lettres ou les chiffres se chevauchent, tournez la
molette vers le "+".
Lorsque les lettres ou les chiffres sont trop espaces, tournez la
molette vers le "-".
95
Extender stitch combination
Stitch Pattern: 32
Thread tension dial: 1 to 4
(_ Presser foot A: Zigzag foot
(_ Presser foot F: Satin stitch foot
* Use this stitch only for pattern 22.
Extender stitch gives straight stitches between combination
of stitch patterns 22 (Blind hem stitch). The length of the
extender stitch is approximately 2 times longer than the
length of pattern 22.
Select the mode 2. Select stitch pattern 22.
Press memory key.
Select stitch pattern 32.
Press memory key.
Use pattern 30 or 31 as a fixed length extender stitch.
(2.5 mm X 3 stitches).
pattern 30 (middle) (2.5 mm X 3 stitches)
pattern 31 (left) (2.5 mm X 3 stitches)
96
32
1 !21I
%
%
_ 3:5
22 _2
I Ix1
I
r
I
I
I
I
J
J
Puntada del suplemento
_.b Patr6n de puntada:
_2_ Tensi6n del hilo de la aguja:
_3_ Prensatelas A:
_ Prensatelas F:
32
la4
Prensatelas para zigzag
Prensatelas para puntada de
decorativa
* Utilice esta puntada para el patron 22 exclusivamente.
Point d'unit_ d'extension
_.b Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur A:
_4_ Pied presseur F:
32
1&4
Pied & zig-zag
Pied & point lance
* Employez ce point pour le modele 22 exclusivement.
La puntada del suplemento da las puntadas rectas entre los
patrones de la puntada de la combinacion 22. La Iongitud de la
puntada del suplemento es aproximadamente 2 veces m&s largo
que la Iongitud del patron 22.
[1_ Pulse la tecla de la modalidad 2. Seleccione el patron de
puntada 22.
Pulse la tecla de memoria.
_3_ Seleccione el patron de puntada 32.
[4_ Pulse la tecla de memoria.
Le point d'unite d'extension donne les points droites entre les
modeles de point de combinaison 22. La Iongueur du point d'unite
d'extension est approximativement 2 fois plus Iongtemps que la
Iongueur du modele 22.
Appuyez sur la touche de mode 2. Selectionnez le motif 22.
_] Appuyez sur la touche de memoire.
_j Selectionnez le motif 32.
Appuyez sur la touche de memoire.
Utilice el patron 30 o 31 para la puntada del suplemento con su
Iongitud fijada (2.5 mm X 3 puntadas).
_1_ Patron de puntada 30 (centro) (2.5 mm X 3 puntadas).
_2_ Patron de puntada 31 (Izquierda) (2.5 mm X 3 puntadas).
Employez le modele 30 ou 31 pour le point d'unite d'extension
avec la Iongueur fixee (2.5 mm X 3 points).
_1_ Motif 30 (Milieu) (2.5 mm X 3 puntadas).
_2_ Motif 31 (Gauche) (2.5 mm X 3 puntadas).
97
Programming decorative stitch patterns
To repeat or continue the same combination of stitches,
just press the foot control.
Select the mode 2.
Select stitch pattern 28.
Press memory key.
Select stitch pattern 29.
Press memory key.
* You can program up to 50 patterns in memory.
%
O2
%
W 0.5 22
2 8 7.00.L_
Example:
A programmed stitch sewing pattern finishing with auto-
lock stitch:
Stitch patterns: 28, 29, 98
The memorized patterns can be sewn and will stop
automatically.
Select the mode 2.
Select stitch pattern 28.
Press memory key.
Select stitch pattern 29.
Press memory key.
Select stitch pattern 98.
Press memory key.
%
,%
W
%
%
%
%
%
0.5 22
7.0 0,½
I
I
98
Programacibn de patrones de costura decorativa
Para repetir o continuar la misma combinacion de puntadas,
simplemente oprima el pedal de control.
Pulse la tecla de la modalidad 2.
_] Seleccione el patron de puntada 28.
_j Pulse la tecla de memoria.
Seleccione el patron de puntada 29.
Pulse la tecla de memoria.
* Puede programar hasta que 50 patrones en la memoria.
La programmation des motifs d_coratifs
Pour rep6ter ou continuer la m6me combinaison de motifs,
appuyez simplement sur la pedale de contr61e.
Appuyez sur la touche de mode 2.
_] Selectionnez le motif 28.
_j Appuyez sur la touche de memoire.
Selectionnez le motif 29.
Appuyez sur la touche de memoire.
* Vous pouvez programmer jusqu'& 50 motifs dans la m¢moire.
Ejemplo:
Un acabado de patron de costura de puntada programada con
puntada de fijacion automatica:
Patrones de puntada: 28, 29, 98
Los patrones memorizados pueden ser cosidos y pararan
autom&ticamente.
Pulse la tecla de la modalidad 2.
_] Seleccione el patron de puntada 28.
Pulse la tecla de memoria.
Seleccione el patron de puntada 29.
_j Pulse la tecla de memoria.
Seleccione el patron de puntada 98.
Pulse la tecla de memoria.
Exemple:
Memoriser une combinaison de motifs se terminant avec des
points d'arr6t:
Motifs: 28, 29 et 98
Les motifs memoris6s peuvent 6tre cousus et arr6t6s
automatiquement.
Appuyez sur la touche de mode 2.
_] Selectionnez le motif 28.
Appuyez sur la touche de memoire
Selectionnez le motif 29.
_j Appuyez sur la touche de memoire.
Selectionnez le motif 98.
Appuyez sur la touche de memoire.
99
Sewing letters
(Example: Sun)
Select the mode 3.
Select stitch pattern 29.
Press memory key,
Select stitch pattern 57.
Press memory key.
Select stitch pattern 50.
Press memory key.
f
%
%
%
J
100
Costura de letras Couture des lettres
(ejemplo: Sun) (par exemple: SUN)
_ Pulse la tecla de la modalidad 3.
[2_ Seleccione el patron de costura 29.
_] Pulse la tecla de memoria.
_1_Appuyez sur la touche de mode 3.
_2_Selectionnez le motif 29.
_] Appuyez sur la touche de memoire.
Seleccione el patr6n de puntada 57. Selectionnez le motif 57.
_1 Pulse la tecla de memoria.
_1 Appuyez sur la touche de memoire.
_ Seleccione el patr6n de puntada 50.
_ Selectionnez le motif 50.
Pulse la tecla de memoria.
Appuyez sur la touche de memoire.
101
Editing function
To Check and correct pattern combination before sewing:
Example: ABCDEFGH have been memorized.
Press (-,_ key.
The cursor will flash under the first letter selection.
Shift the cursor by pressing the (-[_) key.
* The arrow to the right means there are some more
letters after "G", the arrow to the left means there are
more letters before "H".
%
%
BCDEFG
ABCDEFG__
H
Deleting a stitch pattern, letter or number by
editing
Press (-'_ key.
Shift the cursor to letter "D" by pressing the _F-) key.
Press @ key.
S
%
%
BCDEFG
ABCDEFG
ABCEFGH
102
Funcibn de correccibn Fonction d'_dition
Revise y corrija la combinaci6n de patrones antes de coser: Verifier et corriger une combinaison de motifs avant de coudre:
Ejemplo: ABCDEFGH han sido memorizadas. Exemple: ABCDEFGH ont et6 memoris6s.
_1_ Pulse la tecla _F--_.
El cursor brillara intermitentemente bajo la primera selecci6n
de letras.
_2] Mueva el cursor pulsando la tecla de _;--).
* La fiecha a la derecha significa que hay algunas letras mas
despues de la "G". La flecha a la izquierda significa que
hay algunas letras antes de la "H".
_1_Appuyez sur la touche _--).
Le curseur clignote en-dessous de la premiere lettre.
_2] Deplacez le curseur en appuyant sur la touche de (--'i--).
* La fieche a droite signifie qu'il y a d'autres lettres apres le
G, la fleche a gauche indique qu'il y a d'autres lettres avant
le "H".
Cbmo quitar un patrbn de costura, letra o n_mero
usando la funcibn de correccibn
_] Pulse la tecla (_]1_).
_2] Mueva el cursor a la letra "D" pulsando la tecla (_ [_.
Pulse la tecla @.
Effacer un motif, une lettre ou un chiffre en _ditant
_1_ Appuyez sur la touche _Y --_.
_2] Deplacez le curseur sur la lettre "D" en appuyant sur la touche
de (*_]lz;).
_3] Appuyez sur la touche d'effacement @.
103
Adding a letter or space between letters f
Press _-3 key.
Press the _Zl_Z} key and slide the cursor past the last
letter where you would like to add a letter.
Select the stitch pattern 67 (space).
Press memory key to input stitch pattern 67.
%
%
BCDEFG)
ABCDEFG_
AB_FG)
AB_FG_
A B C i::::iD E F _
104
Agregando letra o espacio entre letras
_1_ Pulse la tecla _).
_] Pulse la tecla de __ :z._ y mueva el cursor m&s all& de la
Qltima letra hacia el punto donde le gustaria agregar letras.
[3] Seleccione el patr6n de puntada 67 (espacio).
_] Pulse la tecla de memoria para activar el patron de puntada 67.
Ajouter de lettre ou un espace entre les lettres
_1_ Appuyez sur la touche _.
Deplacez le curseur apres la derniere lettre & I'endroit oQ vous
souhaitez ajouter des lettres en appuyant sur la touche de
[3] Selectionnez motif 67(espacement).
_4] Appuyez sur la touche de memoire pour enregistrer le motif 67.
105
SECTION V. CARE OFYOUR MACHINE
Clean the hook race and feed dog
Screw driver
Set screw
(_) Needle plate
Lint brush
(_ Hook race
Bobbin holder
(_ Feed dog
(_ Soft, dry cloth
Press the up/down needle position button to raise the
needle, then unplug the sewing machine.
Do not dismantle the machine other than explained on this
page.
Remove the cover plate by sliding the cover plate release
button to the right. Take out the bobbin. Brush out dust and
lint. (You may also use a vacuum cleaner.)
Remove the set screw _ on the left hand side of the
needle plate _ with the screwdriver (_0supplied with the
machine. Remove the needle plate (_).
Take out the bobbin. Lift up the bobbin holder _ and
remove it.
Clean the hook with a lint brush.
Clean the feed dog and hook race with the lint brush.
Clean the center of the hook race with a dry cloth.
*You may also use a vacuum cleaner.
* The machine does not require oiling.
f
%
%
Assemble the hook race
Bobbin holder
Stopper
(_) Knob
(_) Needle plate guide pins
Screwdriver
Guide holes
Insert the bobbin holder so that the knob fits next to the
stopper in the hook race.
Insert the bobbin.
Attach the needle plate with screw.
After cleaning the machine, make sure the needle and
presser foot are attached.
%
%
J
106
SECCION V. MANTENIMIENTO DE LA
MAQUINA
Limpieza del garfio y de los dientes de transporte
_1_ Destornillador
_2_ El tornil]o
C3_ La placa de aguia
_4_ Cepillo de limpieza
_5_ Garfio
C6_ Porta canillas
C7_ Dientes del transporte
_8_ Un patio suare y seco
PARTIE V. ENTRETIEN DE VOTRE
MACHINE
Nettoyage de la piste du crochet et des griffes
d'entrainement
_1_ Tournevis
_2_ La vis
_3_ La plaque d'aiguille
_4_ Brosse & peluches
_-5.bPiste du crochet
_6_ Support de la canette
_7_ Griffes d'entrafnement
_8_ Un chiffon doux et sec
Pulse el bot6n de aguja arriba/abajo para alzar la aguja.
Despues, desenchufe la maquina de coser.
No desensamble la m&quina de una manera que no este
explicada en esta pagina.
Quite la placa de cobertura deslizando hacia la derecha el bot6n
para soltar la placa de cobertura del garfio.
Saque la canilla. Cepille el polvo y las hilas. (Tambien puede usar
una aspiradora).
[1_ Quite el tornillo _2_de fijaci6n del lado izquierdo de la placa de
la aguja _3_con el destornillador _1_que se suministra con la
m&quina.
Quite la placa de aguja _3_.
_] Retire la canilla. Alce el portacanillas _ y quitelo.
Limpie el garfio con una tela suave.
Limpie los dientes de transporte y el garfio con el cepillo para
hilas.
_j Limpie el centro del garfio con un trapo seco.
* Tambien puede usar una aspiradora.
* Esta maquina de coser no necesita engraser.
Appuyez sur la touche Aiguille haute/basse pour relever I'aiguille
et debranchez la machine.
Ne demontez rien de plus que ce qui est indique sur cette page.
Retirez la plaque en faisant coulisser le bouton de degagement
du couvercle du crochet vers la droite.
Sortez la canette. Brossez la poussiere et les peluches. (Vous
pouvez aussi utiliser un aspirateur.)
_] Retirez la vis _2_de fixation situee du c6te gauche de la plaque
d'aiguille _3_& I'aide du tournevis fourni avec la machine.
Enlevez la plaque d'aiguille _3_.
Sortez la canette. Soulevez le support de canette _6_et
retirez-le.
[3] Nettoyez le crochet avec un chiffon doux.
_j Nettoyez les griffes d'entrafnement et la piste du crochet avec
la brosse.
Essuyez le centre de la piste du crochet avec un chiffon sec.
* Vous pouvez egalement utiliser un aspirateur.
* Cette machine n'exige pas I'huilage.
Ensamble el garfio
_1_ Porta canilias
_2_ Parador
_3_ Tecla
_4_ Clavias guiadoras de la placa de la aguja
_5_ Destorniilador
_6_ Agujero guia
[1_ Inserte el portacanillas de modo que el saliente quede junto al
tope.
_] Inserte la canilla y coloque la placa de aguja con un tornillo.
_] Despues de limpiar la m&quina, asegQrese de que la aguja y
el prensatelas esten instalados.
Remontage de la piste du crochet
_1_ Support de la canette
_2_ Butee
_3_ Buton
_4_ roche de guidage de la plaque d'aiguille
_5_ Tournevis
_6_ Trou de repere
_1_ Inserez le support de la canette de fagon ace que le bouton
s'ajuste contre la butee dans la piste du crochet.
_] Inserez la canette.
_] Apres avoir nettoye la machine, assurez-vous que I'aiguille et
le pied presseur sont bien fixes.
107
Removing the light bulb
Make sure the power switch is turned off.
To change the light bulb, wait until the light bulb has cooled
down.
Open face plate cover.
Pull out the light bulb.
Face cover plate
Bulb socket
(_ Light bulb
Base
Attaching the light bulb
To insert the light bulb in the lamp socket, match the
base on the light bulb with the lamp socket holes.
Close face plate cover.
s
%%%
108
Cbmo quitar la bombilla
Aseg_rese de que la corriente este apagada.
Para cambiar la lampara, espere hasta que esta se haya
enfriado.
_ Abra la tapa frontal.
_2_ Saque la I&mpara del recept&culo.
(1) Tapa frontal
_2_ Portalampara
_3_ Lampara
_4) Base
Comment changer I'ampoule d'_clairage
Assurez-vous que I'alimentation electrique est debranch6e.
Avant de changer I'ampoule, patientez jusqu'& ce qu'elle ait
refroidi.
_ Ouvrez le couvercle frontal.
_2_ Retirez I'ampoule de la douille.
(1) Couvercle frontal
_2_ Douille de I'ampoule
_3_ Ampoule
_4) Base
Instalacibn de la bombilla
[3] Para insertar la I&mpara en el receptaculo, asegOrese de que
la base de la lampara correspondan con los agujeros del
receptaculo.
_4j Cierre la tapa frontal.
Remplacement de rampoule
[3] Pour inserer I'ampoule dans la douille, alignez la base de
I'ampoule sur les trous darts la douille.
Fermez le couvercle de facade.
109
Troubleshooting
Condition
The needle thread
breaks.
The bobbin thread
breaks.
The needle breaks.
Skipped stitches
Seam puckering
The cloth is not
feeding smoothly.
Stitches form loops
below the works.
The machine does not
work.
Buttonhole sewing is
not sewn properly.
The machine does not
run smoothly and is
noisy.
Cause
1. The needle thread is not threaded properly.
2. The needle thread tension is too tight.
3. The needle is bent or blunt.
4. The needle is incorrectly inserted.
5. The needle thread and the bobbin thread are not set under the presser foot
when start sewing.
6. The threads were not drawn to the rear after sewing.
7. The thread is either too heavy or too fine for the needle.
1. The bobbin thread is not threaded properly in the bobbin holder.
2. Lint has collected in the bobbin holder.
3. The bobbin is damaged and doesn't turn smoothly.
1. The needle is incorrectly inserted.
2. The needle clamp screw is loose.
3. The threads were not drawn to the rear after sewing.
4. The needle is too fine for the fabric being used.
1. The needle is incorrectly inserted, bent or blunt.
2. The needle and/or threads are not suitable for the work being sewn.
3. A Blue Tip needle is not being used for sewing stretch, very fine fabrics and
synthetics.
4. The needle thread is not threaded properly.
5. A poor quality needle is used.
1. The needle thread tension is too tight.
2. The needle thread is not threaded properly.
3. The needle is too heavy for the fabric being sewn.
4. The stitch length is too long for the fabric.
1. The feed dog is packed with lint.
2. The stitches are too fine.
3. The feed dog is not raised after "drop feed" sewing.
1. The needle thread tension is too loose.
2. The needle is either too heavy or too fine for the thread.
1. The machine is not plugged in.
2. Thread has been caught in the hook race.
3. The bobbin winder spindle is not returned to the left after bobbin winding.
1. The stitch density is not suitable for the fabric being sewn.
2. Suitable interface material has not been used for the stretch or synthetic
fabric.
1. Thread has been caught in the hook race.
2. Lint has built up in the hook race or bobbin holder.
For customer assistance call or e-maih
1-877-SEWlNG-U (1-877-739-4648)
9 am - 4:30 pm, CST, Monday - Friday
110
Reference
See page 36
See page 38,40
See page 20
See page 20
See page 36,38
See page 42
See page 26
See page 34
See page 106
Replacethe bobbin.
See page 20
See page 20
See page 42
See page 26
See page 20
See page 26
See page 20
See page 36
Changethe needle.
See page 38,40
See page 36
See page 26
Makethestitchcoarser
See page 106
Makethestitchcoarser.
See page 48
See page 38
See page 26
See page 6
See page 106
See page 32
See page 64
See page 26
See page 106
See page 106
J
Identificacibn y resolucibn de problemas
Problema _
El hilo de la aguja se
rompe.
El hilo de la bobina se
rompe.
La aguja se rompe.
Se omiten puntadas.
Costuras fruncidas.
Le tela no se alimenta
de manera uniforme.
Las puntadas forman
bucles debajo del
trabajo.
La m&quina no
fruciona.
Los ojales no se cosen
de manera correcta.
La m_quina no funciona
correctamente y es muy
ruidosa
\
Causa
1. El hilo de la aguja no esta enhebrado correctamente.
2. La tension del hilo de la aguja es muy alta.
3. La aguja est& doblada o desafilada.
4. La aguja esta insertada incorrectamente.
Referencia
Paguina 37
Paguina 39, 41
Paguina 21
Paguina 21
5. Los hilos de la aguja y la camilla no estan bien colocados debajo
del prensatelas al empezar a coser.
6. La tela no es Ilevada hacia atr&s al terminar de coser.
7. El hilo es demasiado grueso o demasiado fino para la aguja.
1. El hilo de la bobina no est& correctamente enhebrado en el
estuche de la bobina.
2. Se han acumulado las pelusas en el area de la lanzadera.
3. La canilla se ha estropeado o no gira correctamente.
1. La aguja esta insertada incorrectamente.
2. El tornillo de la abrazadera de la aguja esta suelto.
3. La tela no es Ilevada atr&s al terminar de coser.
4. La aguja es demasiado fina para la tela que esta cosiendo.
1.
2.
3.
Paguinas 37, 39
Paguina 43
Paguina 27
Paguina 35
4.
5.
Paguina 107
Cambie la bobina
Paguina 21
Paguina 21
Paguina 43
Paguina 27
La aguja esta insertada incorrectamente, doblada o desafilada. Paguina 21
El tornillo de la abrazadera de la aguja esta suelto. Paguina 27
La aguja o los hilos no son adecuados para el trabajo que
coser puntadas elasticas, telas muy finas o telas sinteticas. Paguina 21
La tela no es Ilevada atr&s al terminar de coser. Paguina 37
Cambie la aguja
Paguina 39, 41
Paguina 37
Paguina 27
El hilo de la aguja no esta enhebrado correctamente.
1. La tension del hilo de la aguja es muy alta.
2. La maquina no est& enhebrada correctamente.
3. La aguja es demasiado gruesa para la tela que esta cosiendo.
4. Las puntadas son demasiado gruesas para la tela que se est&
cosiendo.
1. Las garras transportadoras tienen mucha pelusa.
2. Las puntadas son demasiado finas.
3. La Iongitud de la puntada es demasiado grande para la tela que
se esta cosiendo.
1. La garras transportadoras tienen mucha pelusa.
2. Las puntadas son demasiado finas.
Haga las puntadas mas densas
Paguina 107
Haga las puntadas m&s densas
Paguina 49
Paguina 39
Paguina 27
1. La m&quina no esta conectada. Paguina
2. El hilo se atoro en el canal del gancho de la bobina. Paguina
3. No se movio el huso del enrollador de la bobina a la izquierda
despues del enrollado de la bobina. Paguina
1. La densidad de las puntadas no es apropiada para la tela. Paguina
2. No se uso un material apropiado como entretela para la tela
elastica o sintetica. Paguina
1. Hay hilos atrados en el mecanismo del gancho. Paguina
2. Se han acumulado las pelusas en el portacanillas o en el garfio. Paguina
7
107
33
65
27
107
107
111
En cas de probl_me
r Probl_me
Le fil de I'aiguille se
casse.
Le fil de ia canette se
casse.
L'aiguille se casse.
Points manqu_s
La couture fronce.
Le tissu n'avance pas
r_guli_rement.
Des boucles de fil se
forment.
Le machine ne
fonetronre pas.
Le couture de
boutonniere ne
s'effectue pas
correctement
Le fronctionnement est
bruyant.
Causa
1. Le fil de I'aiguille n'est pas penfile correctement.
2. La tension du fil d'aiguille est trop forte.
3. L'aiguille est torde ou emouss6e.
4. L'aiguille est mai installee.
5. Le fil el'aiguille et celui de la canette ne sont pas passes correctement sous le
pied presseur au debut de la couture.
6. Le tisssu n'est pas tire vers I'arriere a la fin de la couture.
7. Le fil est trop epais ou trop fin pour I'aiguilie.
1. Le fil de la canette n'est pas passe correctement darts la boTte a canette.
2. Des fibres sont accumul6es dans la navette.
3. La canette est abfm6e et fonctionne mal.
1. L'aiguille n'est pas installee correctement.
2. La vis de blocage de I'aiguille est desserree.
3. Le tissu n'est pas tire vers I'arriere & la fin de la couture.
4. L'aiguille est trop fine pour le tissu employ&
1. L'aiguille n'est pas installee correctement, tordue ou emouss6e.
2. L'aiguille et le fil ne conviennent pas pour le tissu.
3. Vous n'utilisez pas une aiguille a bout bleu pour une couture extensible, un
tissu tres fin ou synthetique.
4. Le fil de I'aiguille n'est pas enfile correctement.
5. Vous utilisez une mauvaise aiguille.
1. La tension du fil de I'aiguille est trop elev6e.
2. Le fil de I'aiguille ou celui de la canette n'est pas enfil6 correctement.
3. L'aiguille est trop prosse pour le tissu cousu.
4. Le point est trop long our ce tissu.
1. Les grilles d'entrafnement n'ont pas et6 remontees apres avoir et6 abaissees.
2. Les grilles d'entrafnement sont bloquees par la charpie.
3. Les points sont trop long pour le tissu cousu.
1. La tension du fil de I'aiguille n'est pas assez 61ev6e.
2. L'aiguille est trop epaisse ou trop fine pour le tissu sur lequel
vous travaillez.
1. La machine n'est pas branchee.
2. Un fil est coince dans la coursiere.
3. Embrayage symetrique debray6.
1. La densite du point ne correspond pas au tissu sur lequel vous travaillez.
2. L'entoilage que vous utilisez pour coudre sur des tissus extensibles ou
synthetiques ne convient pas.
Referencia
Page 37
Page 39,41
Page 21
Page 21
Pages 37, 39
Page 43
Page 28
Page 35
Page 107
Changerla cane_e.
Page 21
Page 21
Page 43
Page 28
Page 21
Page 28
Page 21
Page 37
Changezl'aiguille
Page 39,41
Page 37
Page 28
Ren_rcerles points
Page 107
Ren_rcerles points
Page 49
Page 39
Page 28
Page 7
Page 107
Page 33
Page 65
Page 28
1. Du fil est bloque dans la piste coursiere. Page 107
2. Des peluches se sont accumul6es dans la coursiere ou dans le porte-canettes. Page 107
J
112
®
SEWING MACHINE
Owner's Manual
MAQUlNA DE COSER
Manual de Instrucciones
MACHINE .ik COUDRE
Manuel d'instructions
Model, Modelo, Modele 385.19233
Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com
842-800-079 Sears Canada Inc.,Toronto, Ont., M5B 2B8 CANADA www.sears.ca
IMPORTANT SAFETY INSTRUCTIONS
When using an electrical appliance, basic safety precautions should always be followed, including the following:
Read all instructions before using this appliance.
DAN G ER - To reduce the risk of electric shock:
1. An appliance should never be left unattended when plugged in. Always unplug this sewing machine from the electric
outlet immediately after using and before cleaning.
2. Always unplug before replacing a sewing machine bulb. Replace bulb with same type rated 5 Watts.
WARNING - To reduce the risk of burns, fire, electric shock or injury to persons:
1. Do not allow to be used as a toy. Close attention is necessary when this sewing machine is used by or near children.
2. Use this appliance only for its intended use as described in this owner's manual.
Use only attachments recommended by the manufacturer as contained in this owner's manual.
3. Never operate this sewing machine if it has a damaged cord or plug, if it is not working properly, if it has been dropped or
damaged, or dropped into water.
Return this sewing machine to the nearest Sears store or service center for examination, repair, electrical or mechanical
adjustment.
4. Never operate the appliance with any air opening blocked. Keep ventilation openings of this sewing machine and foot
controller free from accumulation of lint, dust and loose cloth.
5. Never drop or insert any object into any opening.
6. Do not use outdoors.
7. Do not operate where aerosol (spray) products are being used or where oxygen is being administered.
8. To disconnect, turn all controls to the off ("O") position, then remove plug from outlet.
9. Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.
10. Keep fingers away from all moving parts. Special care is required around the sewing machine needle.
11. Always use the proper needle plate. The wrong plate can cause the needle to break.
12. Do not use bent needles.
13. Do not pull or push fabric while stitching. It may deflect the needle causing it to break.
14. Switch this sewing machine off ("O") when making any adjustment in the needle area, such as threading the needle,
changing the needle, threading the bobbin, changing the presser foot, and the like.
15. Always unplug this sewing machine from the electrical outlet when removing covers, lubricating, or when making any
other adjustments mentioned in this owner's manual.
SAVE THESE INSTRUCTIONS
Designs and specifications are subject to change without prior notice.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
Cuando se utiliza un aparato electrico es necesario tomar ciertas precauciones basicas de seguridad, incluso la siguiente:
Lea todas las instrucciones antes de utilizar este aparato.
PELIG RO - Para reducir el riesgo de choque electrico:
1. No deje nunca el aparato sin vigilancia mientras este enchufado. Desenchufe siempre la maquina de la toma
electrica inmediatamente despues de utilizarla y antes de limpiarla.
2. Desenchufe la maquina cada vez que vaya a cambiar la bombilla. Cambie la bombilla por otra de mismo tipo 15 W.
AVISO -- Para reducir el riesgo de quemaduras, incendio, choque electrico o heridas a personas:
1. No deje que nadie utilice la maquina como si fuera un juguete. Preste especial atencion cuando la maquina de
coser sea utilizada por ninos (a) o cerca de ellos (a).
2. Utilice el aparato Qnicamente para los usos descritos en este manual del usuario.
Utilice Qnicamente los accesorios recomendados por el fabricante e indicados en este manual del usuario.
3. Nunca utilice esta maquina de coser si tiene un enchufe o un cable en mal estado, si no funciona correctamente, si
se ha golpeado o esta da_ada, o si ha caido en agua.
Envie esta maquina de coser a la tienda o centro de mantenimiento Sears mas cercano si es necesario examinarla,
repararla o someterla a ajustes electricos o mecanicos.
4. No utilice nunca el aparato si tiene bloqueada alguna via de ventilacion. Mantenga las vias de ventilaci6n de esta
maquina de coser y el pedal de control libres de pelusa, polvo y trozos de tela.
5. No deje caer ni introduzca ningQn tipo de objeto en ninguna abertura.
6. No utilice la maquina en exteriores.
7. No utilice la maquina donde se empleen productos de aerosol (spray) o donde se administre oxigeno.
8. Para desconectar, ponga todos los controles en la posicion OFF ("O") y desenchufe la maquina.
9. No tire del cable para desenchufar. Para desenchufar hay que agarrar el enchufe, no el cable.
10. Mantenga los dedos alejados de todas las piezas m6viles. Tenga especial cuidado alrededor de la aguja de la
maquina de coser.
11. Utilice siempre la placa de agujas adecuada. Una placa incorrecta puede hacer que se rompa la aguja.
12. No utilice agujas que esten dobladas.
13. No tire de la tela ni la empuje mientras este cosiendo. La aguja podria desviarse y romperse.
14. Apague esta maquina de coser ("O") cada vez que tenga que hacer ajustes en la zona de la aguja, como enhebrar
la aguja, cambiar la aguja, enhebrar la bobina, cambiar el prensatelas y operaciones similares.
15. Desenchufe esta maquina de coser cada vez que tenga que desmontar cubiertas, engrasar, o hacer cualquier otro
de los ajustes mencionados en este manual del usuario.
CONSERVE ESTAS INSTRUCCIONES
Los disenos y las especificaciones estan conforme a cambio sin el aviso anterior.
CONSIGNES IMPORTANTES DE SI CURITI
Pour utiliser un appareil electrique, il faut toujours respecter les consignes de securite fondamentales, notamment le consigne
suivantes :
Avant d'utiliser cet appareil, lisez toutes ces instructions.
DAN G ER- Pour reduire les risques d'electrocution.
1. II ne faut jamais laisser un appareil sans surveillance Iorsqu'il est branch& tl faut toujours debrancher cette machine
coudre de la prise electrique murale, apres son utilisation ou avant de la nettoyer.
2. IIfaut toujours debrancher la machine avant de remplacer une ampoule electrique. Remplacez I'ampoule par une
ampoule du m6me type de 15 W.
AVERTISSEM ENT -Afin de reduire les risques de brQlures, incendie, electrocution
1. II ne faut passe servir de la machine comme d'un jouet, tl faut faire tres attention Iorsque cette machine a coudre est
utilisee par des enfants ou a proximite de ceux-ci.
2. Utilisez cette machine uniquement pour les utilisations prevues, telles qu'elles sont decrites dans le manuel de la
machine a coudre.
Utilisez uniquement les accessoires recommandes par le fabricant tels qu'ils sont indiques dans le manuel de la
machine a coudre.
3. II ne faut jamais faire fonctionner la machine a coudre si le c_ble ou la prise est endommage(e), si elle ne fonctionne pas
correctement, si on I'a laissee tomber, si elle est endommagee ou si elle est tombee dans I'eau.
Retournez la machine a coudre au magasin ou au centre de reparation Sears le plus proche, afin de la faire examiner,
reparer ou d'effectuer des reglages electriques ou mecaniques.
4. II ne faut jamais faire fonctionner cette machine si les orifices d'aeration sont colmates. Tenez les orifices d'aeration de
cette machine a coudre et le curseur d'escamotage du pied-de-biche exempts de toute accumulation de peluches,
poussieres et de morceaux de chiffon.
5. II ne faut jamais laisser tomber ou introduire d'objet dans les orifices.
6. II ne faut pas I'utiliser en plein air.
7. II ne faut pas la faire fonctionner si des produits en aerosol (vaporisateur) sont utilises oQ s'il y a une installation
d'oxygene.
8. Pour la debrancher, tournez le commutateur a la position OFF ("O"), puis retirez la prise de ladouille.
9. Ne debranchez pas la machine en tirant sur le c_ble. Pour la debrancher, saisissez la prise, et non pas le c_ble electrique.
10. Tenez les doigts a I'ecart de toutes les pieces mobiles. II faut faire particulierement attention dans la zone proche de
I'aiguille de la machine a coudre.
11. tl faut toujours utiliser la semelle de piqQre correcte. Si la semelle de piqQre ne convient pas, I'aiguille risque de se briser.
12. N'utilisez pas d'aiguilles courbees.
13. Ne tirez nine poussez pas le tissu pendant les piqQres. Cela risque de faire devier I'aiguille et de provoquer sa cassure.
14. Avant de faire des reglages dans la zone de I'aiguille tels qu'enfiler I'aiguille, changer I'aiguille, enfiler la canette ou
changer le pied-de-biche, etc., mettez le commutateur de la machine a coudre sur Arr6t ("O").
15. Debranchez toujours la machine a coudre de la douille electrique avant de retirer les capots, de la graisser ou de faire
tous autres reglages mentionnes dans le manuel de la machine a coudre, ou blessures corporelles :
CONSERVEZ CETTE NOTICE
Les specifications pourront 6tre modifiees sans avis prealable.
Ill
Kenmore Sewing Machine Warranty
Full 25YearWarranty on Sewing Machine Die-Cast Metal Frame
For 25 years from the date of purchase, Sears will provide free repair for the die-cast metal frame of this sewing
machine if it is defective in material or workmanship.
Full 10YearWarranty on Internal Mechanical Components
For 10 years from the date of purchase, Sears will provide free repair for the internal mechanical components of this
sewing machine if they are defective in material or workmanship. This 10 year warranty does not include belts, which
are only included in 90 day warranty described below.
Full 2YearWarranty on Sewing Machine Exterior Components
For 2 years from the date of purchase, Sears will provide free repair for all components of this sewing machine exterior
if they are defective in material or workmanship. This 2 year warranty does not include needle plate or accessory parts,
which are only included in the 90 day warranty described below.
Full 2YearWarranty on Electrical Equipment
For 2 years from the date of purchase, Sears will provide free repair for the electrical equipment of this sewing ma-
chine, if any part of it, including motor, wiring, electronic circuitry, switch and speed control, is defective in material or
workmanship. This 2 year warranty does not include light bulbs, which are only included in the 90 day warranty de-
scribed below.
Full 90 Day Warranty on Mechanical Adjustments and Specified Parts
For 90 days from the date of purchase, Sears will provide:
• free mechanical adjustments necessary for the proper operation of this sewing machine, except for normal machine
care maintenance as described in the owner's manual
• free replacement of belts, light bulbs, needle plates and accessory parts if they are defective in material or
workmanship
This 90 day warranty does not include sewing machine needles, which are expendable parts.
Warranty service is available by returning this sewing machine to the nearest Sears Parts & Repair Center in
the United States
If this sewing machine is used for commercial or rental purposes, warranty service is available for only 90 days from
the date of purchase.
This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.
Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179 U.S.A.
IV
Garantia para Maquinas de Coser Kenmore
Garantia Completa de 25 A_os para el Marco Interno de Metal fundido de la Mbquina
Valida por 25 a_os desde el dia de la compra. Sears proveera reparacion gratis del marco interno de metal fundido
de esta maquina de coser si tiene defectos en el material o la mano de obra.
Garantia Completa de 10 A_os en los Componentes Mecbnicos Internos
Valida por 10 a_os desde el dia de la compra. Sears proveera reparaci6n gratis de los Componentes Mecanicos
Internos de esta maquina de coser si tienen defectos en el material o la mano de obra. Esta garantia de 10 a_os no
incluye correas, que s61o estan incluidas en la garantia de 90 dias descripta a continuaci6n.
Garantia Completa de 2 A_os en los Componentes Exteriores de la Maquina de Coser
Valida por 2 a_os desde el dia de la compra. Sears proveera reparaci6n gratis de los Componentes Exteriores de la
maquina de coser si tienen defectos en el material o la mano de obra. Esta garantia de 2 a_os no incluye el plato de
la aguja ni partes accesorias, que s61o estan incluidas en la garantia de 90 dias descrita a continuacion.
Garantia Completa de 2 A_os en el Equipo Electrico
Valida por 2 a_os desde el dia de la compra. Sears proveera reparaci6n gratis del equipo electrico de esta maquina
de coser, si alguna parte de esta, incluyendo el motor, cableado, circuito electr6nico, control de puntada y
velocidad, tiene defectos en el material o la mano de obra. Esta garantia de 2 a5os no incluye focos, que solo estan
incluidos en la garantia de 90 dias descrita a continuaci6n.
Garantia Completa de 90 Dias en Ajustes Mecanicos y Partes Especificadas
Valida por 90 dias desde el dia de la compra. Sears proveera:
• ajustes mecanicos necesarios gratis para la funci6n apropiada de esta maquina de coser, excepto por el cuidado
de mantenimiento normal de la maquina segQn Io descrito en el manual propietario.
• reemplazo gratis de correas, focos, platos de aguja y partes accesorias si tienen defectos en el material o la
mano de obra.
Esta garantia no incluye las agujas de la maquina de coser, que son partes prescindibles.
El Servicio de la Garantia esta disponible al regresar esta m_quina de coser al Centro de Partes y
Reparaciones de Sears mas cercano en los Estados Unidos.
Siesta maquina de coser es para uso comercial o para los prop6sitos de ser rentada, la garantia esta disponible
s61o por 90 dias desde el dia de la compra.
Esta garantia le da a usted derechos legales especificos, y tambien puede tener otros derechos que pueden variar
de estado a estado.
Sears, Roebuck and Co., D/817 WA, Hoffman Estates, IL 60179 E.E.U.U.
Garantie pour machine _ coudre Kenmore
:Garantie de 25 ans sur I'armature interne en metal coule de la machine a coudre
: Pendant 25 ans a compter de la date d'achat et en cas de defaut de materiau ou de fabrication, Sears effectuera
igratuitement toute reparation de I'armature interne en metal coule de cette machine a coudre.
:Garantie de 10 ans sur les composantes mecaniques internes
i Pendant 10 ans a compter de la date d'achat et en cas de defaut de materiau ou de fabrication, Sears effectuera
:gratuitement toute reparation des composantes mecaniques internes de cette machine a coudre. Cette garantie de
10 ans ne couvre pas les courroies qui sont couvertes par la garantie de 90 jours ci-dessous.
:Garantie de 2 ans sur les composantes externes de la machine a coudre
: Pendant 2 ans, a compter de la date d'achat et en cas de defaut de materiau ou de fabrication, Sears effectuera
:toute reparation des composantes de I'exterieur de la machine a coudre. Cette garantie de 2 ans ne comprend ni les
iplaques d'aiguilles, ni les accessoires, qui sont couverts par la garantie de 90 jours ci-dessous.
iGarantie de 2 ans sur les composantes electriques
: Pendant 2 ans a compter de la date d'achat, Sears effectuera toute reparation des composantes electriques de la
:machine a coudre, en cas de defaut de materiau ou de fabrication de quelque piece que ce soit, y compris le moteur,
:le c_blage, le circuit electronique, les commutateurs et la commande de vitesse. Cette garantie de 2 ans ne couvre
:pas les ampoules, qui sont couvertes par la garantie de 90 jours ci-dessous.
:Garantie de 90 jours sur les reglages mecaniques et pi_ces specifiees
Pendant 90 jours, a compter de la date d'achat, Sears effectuera gratuitement :
•o les reglages mecaniques necessaires pour le fonctionnement normal de cette machine a coudre, a I'exception de
I'entretien normal de la machine, tel qu'il est decrit dans le mode d'emploi de I'utilisateur.
:o le remplacement des courroies, plaques d'aiguilles et accessoires, en cas de defaut de materiau ou de
fabrication.
•Cette garantie de 90 jours ne couvre pas les aiguilles, qui font partie des fournitures courantes.
Le service de garantie s'effectue suite au retour de cette machine a coudre au centre de reparation et pi_ces
:Sears le plus proche, aux Etats Unis
:Si cette machine a coudre est utilisee a des fins commerciales ou en location, le service de garantie n'est applicable
ique 90 jours, a compter de la date d'achat.
:Cette garantie vous donne des droits juridiques specifiques et selon les Etats, il est possible que vous ayez des droits
isupplementaires variables.
vl
Kenmore Sewing Machine Warranty
Full 25Year Warranty on Sewing Machine Die-Cast Metal Frame
For 25 years from the date of purchase, Sears will provide free repair for the die-cast metal frame of this sewing
machine if it is defective in material or workmanship.
Full 10Year Warranty on Internal Mechanical Components
For 10 years from the date of purchase, Sears will provide free repair for the internal mechanical components of this
sewing machine if they are defective in material or workmanship. This 10 year warranty does not include belts, which
are only included in 90 day warranty described below.
Full 2YearWarranty on Sewing Machine Exterior Components
For 2 years from the date of purchase, Sears will provide free repair for all components of this sewing machine exterior
if they are defective in material or workmanship. This 2 year warranty does not include needle plate or accessory parts,
which are only included in the 90 day warranty described below.
Full 2YearWarranty on Electrical Equipment
For 2 years from the date of purchase, Sears will provide free repair for the electrical equipment of this sewing ma-
chine, if any part of it, including motor, wiring, electronic circuitry, switch and speed control, is defective in material or
workmanship. This 2 year warranty does not include light bulbs, which are only included in the 90 day warranty de-
scribed below.
Full 90 Day Warranty on Mechanical Adjustments and Specified Parts
For 90 days from the date of purchase, Sears will provide:
• free mechanical adjustments necessary for the proper operation of this sewing machine, except for normal machine
care maintenance as described in the owner's manual
• free replacement of belts, light bulbs, needle plates and accessory parts if they are defective in material or
workmanship
This 90 day warranty does not include sewing machine needles, which are expendable parts.
Warranty service is available by returning this sewing machine to the nearest Sears Parts & Repair Center in
Canada
If this sewing machine is used for commercial or rental purposes, warranty service is available for only 90 days from
the date of purchase.
This warranty gives you specific legal rights, and you may also have other rights which vary from province to province.
Sears Canada Inc. Toronto, Ont., N5B 2B8 CANADA
vii
Garantia para Maquinas de Coser Kenmore
Garantia Completa de 25 A_os para el Marco Interno de Metal fundido de la Maquina
Valida por 25 a_os desde el dia de la compra. Sears proveera reparacion gratis del marco interno de metal fundido
de esta maquina de coser si tiene defectos en el material o la mano de obra.
Garantia Completa de 10 A_os en los Componentes Mecanicos Internos
Valida por 10 a_os desde el dia de la compra. Sears proveera reparaci6n gratis de los Componentes Mecanicos
Internos de esta maquina de coser si tienen defectos en el material o la mano de obra. Esta garantia de 10 a_os no
incluye correas, que s61o estan incluidas en la garantia de 90 dias descripta a continuacion.
Garantia Completa de 2 A_os en los Componentes Exteriores de la Mbquina de Coser
Valida por 2 a_os desde el dia de la compra. Sears proveera reparacion gratis de los Componentes Exteriores de la
maquina de coser si tienen defectos en el material o la mano de obra. Esta garantia de 2 a_os no incluye el plato de
la aguja ni partes accesorias, que s61o estan incluidas en la garantia de 90 dias descrita a continuacion.
Garantia Completa de 2 A_os en el Equipo Electrico
Valida por 2 a_os desde el dia de la compra. Sears proveera reparacion gratis del equipo electrico de esta maquina
de coser, si alguna parte de esta, incluyendo el motor, cableado, circuito electr6nico, control de puntada y
velocidad, tiene defectos en el material o la mano de obra. Esta garantia de 2 a_os no incluye focos, que solo estan
incluidos en la garantia de 90 dias descrita a continuacion.
Garantia Completa de 90 Dias en Ajustes Mecanicos y Partes Especificadas
Valida por 90 dias desde el dia de la compra. Sears proveera:
• ajustes mecanicos necesarios gratis para la funci6n apropiada de esta maquina de coser, excepto por el cuidado
de mantenimiento normal de la maquina segQn Io descrito en el manual propietario.
• reemplazo gratis de correas, focos, platos de aguja y partes accesorias si tienen defectos en el material o la
mano de obra.
Esta garantia no incluye las agujas de la maquina de coser, que son partes prescindibles.
El Servicio de la Garantia estb disponible al regresar esta mbquina de coser al Centro de Partes y
Reparaciones de Sears mbs cercano en los Canadb.
Si esta maquina de coser es para uso comercial o para los prop6sitos de ser rentada, la garantia esta disponible
solo por 90 dias desde el dia de la compra.
Esta garantia le da a usted derechos legales especificos, y tambien puede tener otros derechos que pueden variar
de provincia a provincia.
Sears Canada Inc. Toronto, Ont., N5B 2B8 CANADA
viii
Garantie pour machine _ coudre Kenmore
:Garantie de 25 ans sur I'armature interne en metal coule de la machine a coudre
•Pendant 25 ans a compter de la date d'achat et en cas de defaut de materiau ou de fabrication, Sears effectuera
igratuitement toute reparation de I'armature interne en metal coule de cette machine a coudre.
:Garantie de 10 ans sur les composantes mecaniques internes
! Pendant 10 ans a compter de la date d'achat et en cas de defaut de materiau ou de fabrication, Sears effectuera
:gratuitement toute reparation des composantes mecaniques internes de cette machine a coudre. Cette garantie de
10 ans ne couvre pas les courroies qui sont couvertes par la garantie de 90 jours ci-dessous.
:Garantie de 2 ans sur les composantes externes de la machine a coudre
: Pendant 2 ans, a compter de la date d'achat et en cas de defaut de materiau ou de fabrication, Sears effectuera
:toute reparation des composantes de I'exterieur de la machine a coudre. Cette garantie de 2 ans ne comprend ni les
iplaques d'aiguilles, ni les accessoires, qui sont couverts par la garantie de 90 jours ci-dessous.
i Garantie de 2 ans sur les composantes electriques
: Pendant 2 ans a compter de la date d'achat, Sears effectuera toute reparation des composantes electriques de la
:machine a coudre, en cas de defaut de materiau ou de fabrication de quelque piece que ce soit, y compris le moteur,
:le c_blage, le circuit electronique, les commutateurs et la commande de vitesse. Cette garantie de 2 ans ne couvre
:pas les ampoules, qui sont couvertes par la garantie de 90 jours ci-dessous.
:Garantie de 90 jours sur les reglages mecaniques et pi_ces specifiees
Pendant 90 jours, a compter de la date d'achat, Sears effectuera gratuitement :
-o les reglages mecaniques necessaires pour le fonctionnement normal de cette machine a coudre, a I'exception de
I'entretien normal de la machine, tel qu'il est decrit dans le mode d'emploi de I'utilisateur.
:o le remplacement des courroies, plaques d'aiguilles et accessoires, en cas de defaut de materiau ou de
fabrication.
•Cette garantie de 90 jours ne couvre pas les aiguilles, qui font partie des fournitures courantes.
Le service de garantie s'effectue suite au retour de cette machine a coudre au centre de reparation et pi_ces
:Sears le plus proche, aux Canada
:Si cette machine a coudre est utilisee a des fins commerciales ou en location, le service de garantie n'est applicable
ique 90 jours, a compter de la date d'achat.
i Cette garantie vous donne des droits juridiques specifiques et selon les Etats, il est possible que vous ayez des droits
isupplementaires variables.
Sears Canada Inc. Toronto, Ont., N5B 2B8 CANADA
Ix
f
Item
Sewing speed (Maximum)
Stitch length:
Stitch width:
Stitch package (Stitch functions):
(Built-in stitches):
Buttonhole:
Machine dimensions:
Weight (Net):
Machine Specifications
Specification
Over 820 s.p.m.
5 mm (Maximum)
7 mm (Maximum)
215
167 (Including monograms)
1 step built-in buttonhole
W 16.4" (410 mm) x D 11.6" (185 mm) x H 7.4" (290 mm)
18.7 Ibs (8.5 kg)
Especificaciones de la maquina
f
Articulo
Velocidad de costura (M&xima)
Longitud de puntada:
Ancho de puntada:
NQmero de puntadas (Funcionamiento de puntadas):
Especificacion
Mas de 820 s.p.m.
5 mm (Maxima)
7 mm (Maxima)
215
(Integradas):
Ojales:
Dimensiones de la maquina:
Peso:
167 (Incluyend monogramas)
Funcion de ojal incorporado de 1 paso
410 mm (16.4") de ancho x 185 mm (11.6") de profundidad x 290 mm
(7.4") de altura
8.5 kg (18.7 Ibs)
Caracteristiques de la machine
Description
Vitesse de couture (Maximum)
Longueur du point:
Largeur du point:
Ensemble de points (points de couture):
(points int6gres):
Boutonniere:
Dimensions de la machine:
Poids de la machine:
Caracteristiques
820 points-minute en outre
5 mm (Maximum)
7 mm (Maximum)
215
167 (En incluant monogramas)
Boutonniere integr6e en 1 etape
Largeur: 410 mm (16.4") x profondeur: 185 mm (11.6") x hauteur: 290 mm
(7.4")
8 kg (18.7 Ib)
PROTECTION AGREEMENTS
IN THE U.S.A.
MASTER PROTECTION AGREEMENTS
Congratulations on making a smart purchase. Your new
Kenmore ® appliance is designed and manufactured for
years of dependable operation. But like all products, it
may require preventive maintenance or repair from time
to time.
That's when having a Master Protection Agreement can
save you money and aggravation.
Purchase a Master Protection Agreement now and
protect yourself from unexpected hassle and expense.
The Master Protection Agreement also helps extend the
life of your new appliance. Here's what's included in the
Agreement:
[] Expert service by our 12,000 professional repair
specialists
[] Unlimited service and no charge for parts and labor on
all covered repairs
[] "No-lemon" guarantee - replacement of your covered
product if more than three product failures occur within
twelve months
[] Product replacement if your covered product can't be
fixed
[] Annual Preventive Maintenance Check at your request
- no extra charge
[] Fast help by phone - non-technical and instructional
assistance on products repaired in your home, plus
convenient repair scheduling
[] Power surge protection against electrical damage due
to power fluctuations
[] Rental reimbursement if repair of your covered
product takes longer than promised
Once you purchase the Agreement, a simple phone call
is all that it takes for you to schedule service.You can call
anytime day or night, or schedule a service appointment
online.
IN CANADA
MAINTENANCE AGREEMENTS
Your purchase has added value because you can depend
on Sears HomeCentral ®for service. With over 2400
Service Technicians and access to over 900,000 parts and
accessories, we have the tools, parts, knowledge and
skills to ensure our pledge: We Service What We Sell.
Your Kenmore ®appliance is designed, manufactured and
tested to provide years of dependable operation. Yet any
major appliance may require service from time to time.
The Sears Maintenance Agreement offers you an out-
standing service program, affordably priced.
THE SEARS MAINTENANCE AGREEMENT
• Is your way to buy tomorrow's service at today's price.
• Eliminates repair bills resulting from normal wear and
tear.
• Provides for non-technical and instructional assistance.
• Even if you don't need repairs, provides an annual
Preventive Maintenance Check, at your request, to
ensure that your appliance is in proper running
condition.
Some limitations apply. For information concerning
Sears Canada Maintenance Agreements, call
1-800-361-6665.
Sears has over 12,000 professional repair specialists,
who have access to over 4.5 million quality parts and
accessories. That's the kind of professionalism you can
count on to help prolong the life of your new purchase for
years to come. Purchase your Master Protection Agree-
ment today!
Some limitations and exclusions apply.
For prices and additional information, call
1-800-827-6655.
Sears Installation Service
For Sears guaranteed professional installation of home
appliances and items like garage door openers and water
heaters, in the U.S.A. call 1-800-4-MY-HOME ®
xI
SERVICIO
En Estados Unidos
Contratos de Protecci6n Experta
Felicidades por haber hecho una compra inteligente. Su nuevo
aparato Kenmore® ha sido diseSado y fabricado para darle largos
aSos de funcionamiento confiable. Sin embargo, al igual que
todos los productos, en ocasiones puede requerir mantenimiento
preventivo o reparaciones. En estos casos, un Contrato de
Proteccion Experta (Master Protection Agreement) puede
ahorrarle tiempo y molestias.
Compre ahora un Contrato de Proteccion Experta y protejase de
las molestias y los gastos inesperados.
El Contrato de Proteccion Experta tambien sirve para prolongar la
vida util de su nuevo aparato. El contrato de proteccion incluye Io
siguiente:
[] Servicio experto de nuestros 12,000 profesionales
especializados en reparaciones.
[] Servicio ilimitado, sin cargo por piezas o mano de obra en todas
las reparaciones cubiertas.
[] Garantia de alta calidad. El producto cubierto ser& reemplazado
si tiene mas de tres averias en un plazo de 12 meses.
[] Reemplazo del producto si este no puede ser reparado.
[] Revisi6n anual de mantenimiento preventivo si usted Io solicita,
sin cargo para usted.
[] Ayuda r&pida por via telefonica. Asistencia no tecnica e
informativa sobre productos reparados en su hogar, asi como
practica programacion de reparaciones.
[] Proteccion contra daSos por sobrecargas electricas provocadas
por variaciones en el suministro electrico.
[] Reembolso del alquiler si la reparaci6n del producto cubierto
tarda masque el tiempo prometido.
Una vez que compre el contrato de proteccion, solo tiene que hacer
una Ilamada telefonica para programar el servicio. Puede Ilamar a
cualquier hora del dia o de la noche, o incluso programar una cita
de servicio via Internet.
Sears tiene m&s de 12,000 profesionales especializados en
reparaciones, con acceso a mas de 4.5 millones de accesorios y
piezas de repuesto de lamas alta calidad. Este nivel de
profesionalismo es Io que usted necesita para prolongar durante
muchos aSos la vida Qtil de su nueva compra, iAdquiera hoy
mismo un Contrato de Protecci6n Experta!
Se aplican algunas limitaciones y exclusiones. Llame al
1-800-827-6655 para conocer los precios y obtener
informaci6n adicional.
Servicio de instalaci6n Sears
Para la instalacion profesional, garantizada por Sears, de
aparatos electrodomesticos y articulos tales como calentadores
de agua y puertas autom&ticas para garajes, en Estados Unidos
Ilame al 1-800-4-MY-HOME ®.
Le contrat d'entretien de Sears
Au Canada
Votre achat comporte une valeur ajoutee car vous pouvez
compter sur I'entretien chez Sears Home Central®. Grace &
plus de 2400 specialistes au Service Clientele et I'acces & plus
de 900000 pieces d6tachees et accessoires, nous possedons
les outils, les pieces, le savoir et I'experience nous permettant
de promettre que ce que nous vendons, nous I'entretenons.
Contrats d'entretien de Sears
La conception, la fabrication et le contr61e de verification de
votre dispositif Kenmore ® sont effectues de fa_on & vous
garantir un fonctionnement fiable pendant plusieurs annees.
Cependant, tout dispositif d'une certaine taille necessite parfois
un service d'entretien occasionel. Le contrat d'entretien de
Sears vous propose un programme de service exceptionnel &
prix raisonnable.
Le contrat d'entretien de Sears
• Vous offre la possibilite d'acheter I'entretien de demain au
prix d'aujourd'hui.
• Elimine les coots de reparation decoulant de I'usure normale
• Dans le cas o4 vous n'avez pas besoin de reparation, vous
donne acces, sur demande, & une verification d'entretien
preventif annuelle vous permettant de vous assurer que votre
dispositif est en bonne condition de marche.
Certaines limites existent. Pour toute information sur les
Contrats d'entretien de Sears au Canada, t_l_phonez au
1-800-361-6665.
XII
TABLE OF CONTENTS
SECTION I. NAME OF PARTS
Cabinets and sewing machine tote bag ........................... 2
Names of parts ................................................................. 2
Available accessories and attachments ........................... 4
SECTION II. GETTING READYTO SEW
Connecting machine to power supply .............................. 6
Before using your sewing machine .................................. 6
For your safety ................................................................. 6
Polarized plug ................................................................... 6
Controlling sewing speed ................................................. 6
Speed control lever .......................................................... 8
Machine operating buttons ......................................... 8-12
Up/down needle position button ....................................... 8
Auto-lock button ............................................................... 8
Reverse stitch button ........................................................ 8
Screen sharpness adjusting dial ...................................... 8
Cursor keys .................................................................... 10
Mode key ........................................................................ 10
Stitch width selection key ............................................... 10
Stitch length selection key .............................................. 10
Memory key .................................................................... 12
Clear key ........................................................................ 12
Function touchpad .......................................................... 12
• Direct pattern selection ................................................ 12
• Number keys ................................................................ 12
Pattern selection and screen indication ......................... 14
Number key selection ..................................................... 14
Language selection ........................................................ 16
Presser foot lifter ............................................................ 18
Thread cutter .................................................................. 18
Extension table ............................................................... 18
• Detaching the table ...................................................... 18
• Attaching the table ....................................................... 18
• Accessory box ............................................................. 18
Changing needle ............................................................ 20
To remove and attach the foot holder ............................. 20
• To remove .................................................................... 20
• To attach ...................................................................... 20
Changing presser foot .................................................... 20
• To remove .................................................................... 20
• To attach ...................................................................... 20
Presser foot types .................................................... 22-24
Zigzag foot (Foot A) ..................................................... 22
Straight stitch foot (Foot H) .......................................... 22
Automatic buttonhole foot (Foot R) .............................. 22
Zipper foot (Foot E) ...................................................... 22
Blind hem stitch foot (Foot G) ...................................... 22
Satin stitch foot (Foot F) ............................................... 22
Overedge foot (Foot C) ................................................ 22
Overcast foot (Foot M) ................................................. 22
Darning foot (Foot P) ................................................... 24
• Quilter .......................................................................... 24
• 1/4" Seam foot (Option) ............................................... 24
• Walking foot (Option) ................................................... 24
Selecting needle and fabric ............................................ 26
Bobbin winding ......................................................... 30-34
• Removing the bobbin ................................................... 30
• Horizontal spool pin ..................................................... 30
• Additional spool pin ...................................................... 30
• Bobbin winding ............................................................. 32
• Inserting the bobbin ..................................................... 34
Threading the machine ............................................ 36-38
• Threading the machine ................................................ 36
• Needle threader ........................................................... 36
• Drawing up bobbin thread ............................................ 38
Adjust the needle thread tension for a straight stitch ..... 38
• Correct tension ............................................................ 38
• Tension is too tight ....................................................... 38
• Tension is too loose ..................................................... 40
Adjust the needle thread tension for a zigzag stitch ....... 40
• Correct tension ............................................................ 40
• Tension is too tight ....................................................... 40
• Tension is too loose ..................................................... 40
SECTION III. BASIC SEWING
Straight stitch ................................................................. 42
• Starting to sew ............................................................. 42
• Changing sewing direction ........................................... 42
• Finishing sewing .......................................................... 42
Using the seam guides on the needle plate ................... 44
Turn a square corner ...................................................... 44
Quilting ........................................................................... 44
Sewing on heavy fabrics ................................................ 46
Manual stitch length ....................................................... 46
Variable needle position ................................................. 46
To drop or raise the feed dog ......................................... 48
Basting ........................................................................... 48
• Attaching the darning foot ............................................ 48
• To sew .......................................................................... 48
Automatic reverse stitch ................................................. 50
Triple stretch stitch ......................................................... 50
Straight stretch ............................................................... 50
Auto-lock stitch ............................................................... 52
Saddle stitch ................................................................... 52
Zigzag stitch ................................................................... 52
• To change the width and length ................................... 52
Overcasting .................................................................... 54
Tricot stitch ..................................................................... 54
Knit stitch ........................................................................ 54
Overedge stitch .............................................................. 56
Double overedge stitch ................................................... 56
Button sewing ................................................................. 58
Automatic buttonhole ................................................ 60-64
• Preparation for sewing ................................................. 60
• Starting to sew ............................................................. 62
Adjusting the stitch width and density in buttonholes ..... 64
• To change the stitch width ............................................ 64
• To change the stitch density ......................................... 64
Round end buttonhole .................................................... 64
Keyhole buttonhole ......................................................... 64
Stretch buttonhole .......................................................... 66
Knit buttonhole ............................................................... 66
Adjusting the stitch width and density in rounded end
and keyhole buttonhole .................................................. 66
Xlll
TABLE OF CONTENTS
• To change the stitch density ......................................... 66
• Adjustment of the stitch width on rounded end
buttonhole .................................................................... 66
• Adjustment of the stitch width on keyhole
buttonhole .................................................................... 66
• Adjustment of the stitch width on stretch and knit
buttonhole .................................................................... 66
Eyelet ............................................................................. 68
• To sew .......................................................................... 68
Corded buttonhole .......................................................... 70
Zipper sewing ........................................................... 72-74
• Attaching the zipper foot .............................................. 72
• Fabric preparation ........................................................ 72
• Starting to sew ............................................................. 72
Darning stitch ................................................................. 76
• To sew .......................................................................... 76
• For darning less than 3/4" (2 cm) ................................. 76
• To adjust the shape of darning stitch ........................... 76
• To memorize darning stitch .......................................... 76
Bartacking ...................................................................... 78
• Memorizing bartacking ................................................. 78
• Adjusting the evenness of bartacking .......................... 78
Blind hem stitch .............................................................. 80
• To sew .......................................................................... 80
Pintucking ....................................................................... 80
Shell stitch ...................................................................... 82
Applique ......................................................................... 82
SECTION IV. DECORATIVE STITCHING
Smocking ....................................................................... 84
• To sew .......................................................................... 84
Fagoting ......................................................................... 84
Scallop stitch (A) ............................................................ 86
• To sew .......................................................................... 86
Scallop stitch(B) ............................................................. 86
• To sew .......................................................................... 86
Patchwork ...................................................................... 88
• To sew .......................................................................... 88
Satin stitch ...................................................................... 88
Cross stitch .................................................................... 90
Sand stitch ..................................................................... 90
• To sew .......................................................................... 90
Decorative stitch ............................................................. 90
Twin needle stitch ........................................................... 92
Adjusting pattern balance .............................................. 94
Adjusting distorted stretch stitch patterns ...................... 94
Adjusting distorted letters or numbers in mode 3 ........... 94
Extender stitch combination ........................................... 96
Programming decorative stitch patterns ......................... 98
Sewing letters ............................................................... 100
Editing function ............................................................. 102
Deleting a atitch pattern, letter or number by editing ... 102
Adding letters or space between letters ....................... 104
SECTION V. CARE OFYOUR MACHINE
Clean the hook race and feed dogs ............................. 106
Assemble the hook race ............................................... 106
Removing the light bulb ................................................ 108
Attaching the light bulb ................................................. 108
Troubleshooting ............................................................ 110 XIV
INDICE
SECCION I. NOMBRE DE LAS PARTES
Gabinete y bolsa de mano ................................................ 2
Nombre de las partes ........................................................ 3
Accesorios y refacciones disponibles ............................... 5
SECCION II. PREPARACION DE LA MAQUINA PARA
COSER
Conexion de la maquina a la red electrica ........................ 7
Cuando utilice por primera vez su maquina de cose ........ 7
Para su seguridad ............................................................. 7
Clavija polarizada .............................................................. 7
Control de la velocidad de costura .................................... 7
Palanca de control de velocidad ....................................... 9
Botones de operacion de la maquina .......................... 9-13
Bot6n de subida/bajada de la aguja .................................. 9
Bot6n de remate automatico ............................................. 9
Bot6n de puntada invertida ............................................... 9
Boton de ajuste de nitidez de la pantalla .......................... 9
Tecla de cursor ................................................................ 11
Tecla de seleccion modalidad ......................................... 11
Seleccion de la anchura de la puntada ........................... 11
Seleccion de la Iongitud de la puntada ........................... 11
Tecla de memoria ............................................................ 13
Tecla de borrado ............................................................. 13
Panel de teclado ............................................................. 13
• Seleccion directa de patrones ...................................... 13
• Teclas con nQmeros ...................................................... 13
Seleccion de patr6n e indicacion en la pantalla .............. 15
Seleccion de tecla num@ica ........................................... 15
Seleccion de la lengua .................................................... 17
Palanca de elevacion del prensatelas ............................. 19
Cortahilos ........................................................................ 19
Ampliacion m6vil de la superficie de costura .................. 19
• Desmontaje de la ampliaci6n m6vil .............................. 19
• Instalacion de la ampliacion m6vil ................................ 19
• Estuche de accesorios .................................................. 19
Cambio de aguja ............................................................. 21
C6mo quitar/poner el enmangue del prensatelas ........... 21
• Para quitar .................................................................... 21
• Para poner .................................................................... 21
C6mo quitar/poner el prensatelas ................................... 21
• Para quitar .................................................................... 21
• Para poner .................................................................... 21
Tipos de prensatelas ................................................. 23-25
Prensatelas para zigzag (Prensatelas A) ..................... 23
Prensatelas para puntada recta (Prensatelas H) .......... 23
Prensatelas de ojal automatico (Prensatelas R) ........... 23
Prensatelas para cremalleras (Prensatelas E) ............. 23
Prensatelas para dobladillo invisible (Prensatelas G)... 23
Prensatelas para puntada decorativa (Prensatelas F).. 23
Prensatelas para coser a punto por encima
(Prensatelas C) ............................................................. 23
• Prensatelas para sobrehilado (Prensatelas M) ............. 23
• Prensatelas para bordado (Prensatelas P) ................... 25
• Acolchador .................................................................... 25
• Prensatelas de puntada recta con 114"guia (Opcion) .. 25
• Prensatelas de doble arrastre (Opcion) ........................ 25
Seleccion de hilo y tela ................................................... 27
Bobinado de la canilla ............................................... 31-35
• C6mo sacar la canilla ................................................... 31
• Portacarretes horizontal ................................................ 31
• Portacarretes adicional ................................................. 31
• Bobinado de la canilla ................................................... 33
• Colocacion de la canilla en el portacanillas .................. 35
Enhebrado del hilo de la aguja .................................. 37-39
• Enhebrado del hilo de la aguja ..................................... 37
• Ensartador de agujas .................................................... 37
• Extraccion del hilo de la canilla ..................................... 39
Ajuste de la tension del hilo de la aguja para puntada
recta ................................................................................ 39
• Tensi6n correcta ............................................................ 39
• El hilo esta demasiado tenso ........................................ 39
• El hilo esta demasiado flojo .......................................... 41
Ajuste de la tension del hilo de la aguja para puntada
zigzag .............................................................................. 41
• Tensi6n correcta ............................................................ 41
• El hilo esta demasiado tenso ........................................ 41
• El hilo esta demasiado flojo .......................................... 41
SECClON III. COSTURA BASlCA
Puntada recta .................................................................. 43
• Para empezar a coser ................................................... 43
• Cambio de la direcci6n de costura ................................ 43
• Para terminar la costura ................................................ 43
Manera de usar las guias de costura en la placa de la
aguja ............................................................................... 45
Girando esquinas cuadradas .......................................... 45
Acolchador ...................................................................... 45
Manera de coser telas pesadas ...................................... 47
Ajuste manual de la Iongitud de puntada ........................ 47
C6mo cambiar la posici6n de la aguja ............................ 47
C6mo subir/bajar los dientes del transporte ................... 49
Hilvan .............................................................................. 49
• lnstalacion del prensatelas para bordado ..................... 49
• Manera de coser ........................................................... 49
Puntada invertida automatica .......................................... 51
Puntada elastica triple ..................................................... 51
Puntada recta triple ......................................................... 51
Puntada de fijacion automatica ....................................... 53
Puntada vistosa ............................................................... 53
Puntada de zigzag .......................................................... 53
• Para cambiar la anchura y Iongitud .............................. 53
Puntadas sobrehillado o remate ..................................... 55
Puntada de tricot ............................................................. 55
Puntada de punto ............................................................ 55
Puntada de sobrehilado .................................................. 57
Puntada de sobrehilado II ............................................... 57
Costura de botones ......................................................... 59
Ojales automaticos .................................................... 61-65
• Preparaci6n para coser ................................................. 61
• Empezando a coser ...................................................... 63
Ajustes de la densidad y la anchura de los ojales .......... 65
• Para cambiar la anchura de las puntadas .................... 65
• Para cambiar la densidad de las puntadas ................... 65
Ojal de extremo redondo ................................................. 65
Ojal de cerradura ............................................................ 65
xv
INDICE
Ojal elastico ..................................................................... 67
Ojal de punto ................................................................... 67
Ajustes de la densidad y la anchura de puntadas en los
ojale de extremo redondo y ojale de cerradura ............... 67
• Para cambiar la densidad de las puntadas ................... 67
• Ajsutes de la anchura de las puntadas en el ojal de
extremo redondo ........................................................... 67
• Ajsutes de la anchura de las puntadas en el ojal 3 ...... 67
• Ajsutes de la anchura de las puntadas en el ojal
elastico y ojal de punto .................................................. 67
Ojete ................................................................................ 69
• Cosido ........................................................................... 69
Costura de ojales con cord6n ......................................... 71
Costura de cremallera ............................................... 73-75
• Colocando el pie para cremalleras ............................... 73
• Preparaci6n de la tela ................................................... 73
• Para coser ..................................................................... 73
Zurcido ............................................................................ 77
• Para coser ..................................................................... 77
• Para zurcir menos de 2 cm (3/4") ................................. 77
• Para ajustar la forma de las puntadas de zurcido ......... 77
• Para memorizar la puntada de zurcido ......................... 77
Hilvan de barra ................................................................ 79
• Memorizando el hilvan de barra ................................... 79
• Ajuste de la uniformidad de las puntadas de hilvan de
barra .............................................................................. 79
Acabado enrollado de los bordes de la tela (vea la hoja
adjunta) ........................................................................... 81
• Para coser ..................................................................... 81
Alforzas ........................................................................... 81
Hilvan de concha ............................................................. 83
Aplique ............................................................................ 83
C6mo quitar un patr6n de costura, letra o nOmero
usando la funcion de correccion ................................... 103
Agregando letras o espacios entre letras ...................... 105
SECClON V. MANTENIMIENTO DE LA MAQUINA
Limpieza del garfio y de los dientes de transporte ........ 107
Ensamble el garfio ........................................................ 107
Come quitar la bombilla ................................................ 109
Instalacion de la bombilla .............................................. 109
Identificacion y resolucion de problemas ...................... 111
SECCION IV. COSTURA DECORATIVA
Puntada de pluma ........................................................... 85
• Para coser ..................................................................... 85
Deshilachado .................................................................. 85
Puntada de concha(A) .................................................... 87
• Manera de coser ........................................................... 87
Puntada de concha(B) .................................................... 87
• Manera de coser ........................................................... 87
Costura para trabajo tipo mosaico .................................. 89
• Manera de cosa ............................................................ 89
Costura de puntada de satin ........................................... 89
Puntada en cruz .............................................................. 91
Puntada de arena ............................................................ 91
• Manera de coser ........................................................... 91
Puntada decorativa ......................................................... 91
Puntada de aguja doble .................................................. 93
Ajuste de balance del patr6n ........................................... 95
Ajuste de patrones de puntada elastica distorsionados .. 95
Ajuste de letras o nQmeros distorsionados en la
modalidad 3 ..................................................................... 95
Puntada del suplemento ................................................. 97
Programacion de patrones de costura decorativa ........... 99
Costura de letras ........................................................... 101
Funcion de correccion ................................................... 103
xvI
TABLE DES
PARTIE I. IDENTIFICATION DES PII_CES DE LA MA-
CHINE
Mallette et sac de transport .............................................. 3
Identification des pieces ................................................... 3
Accessoires et pieces disponibles ................................... 5
PARTIE II. PRlePAREZ-VOUS A COUDRE
Branchez la machine ........................................................ 7
Les premieres fois que vous utilisez votre machine ......... 7
Consignes de securite ..................................................... 7
Prise polarisee ................................................................. 7
Contr61ez la vitesse de couture ........................................ 7
Commande de la vitesse .................................................. 9
Commandes de la machine ....................................... 9-13
Bouton de montee/descente de I'aiguille ......................... 9
Bouton d'arr6t automatique .............................................. 9
Bouton de marche arriere ................................................ 9
Bouton de reglage de la nettete de I'ecran ...................... 9
Bouton de curseur .......................................................... 11
Bouton de mode ............................................................. 11
Selection de la largeur du motif ...................................... 11
Selection de la Iongueur du motif ................................... 11
Bouton de memoire ........................................................ 13
Touche d'effacement ...................................................... 13
Clavier ............................................................................ 13
• Selection directe de motifs ........................................... 13
• Touches numerotees .................................................... 13
Selection des motifs et affichage sur I'ecran .................. 15
Selection par touche numerotee .................................... 15
Choix de langue ............................................................. 17
Releve-pied presseur ..................................................... 19
Coupe-ill ......................................................................... 19
Rallonge de plateau ....................................................... 19
• Pour retirer la rallonge ................................................. 19
• Pour fixer la rallonge .................................................... 19
• Botte a accessoires ..................................................... 19
Changer I'aiguille ............................................................ 21
Rebait et installation du support de pied ........................ 21
• Rebait .......................................................................... 21
• Installation .................................................................... 21
Rebait et fixation du pied presseur ................................ 21
• Rebait .......................................................................... 21
• Fixation ........................................................................ 21
Dirrerents pieds presseurs ....................................... 23-25
Pied zig-zag (Pied A) ................................................... 23
Pied a point droit (Pied H) ............................................ 23
Pied a boutonniere automatique (Pied R) .................... 23
Pied a fermeture a glissiere (Pied E) ........................... 23
Pied a point d'ourlet invisible (Pied G) ......................... 23
Pied a point lance (Pied F) .......................................... 23
Pied a surjeter (Pied C) ............................................... 23
Pied a surfilage (Pied M) ............................................. 23
Pied de bordado (Pied P) ............................................ 25
Matelasser ................................................................... 25
Piqueuse 1/4 po (Option) ............................................ 25
Pied a niveleur (Option) ............................................... 25
Choix de I'aiguille et tissu ............................................... 28
Remplissage de la canette ....................................... 31-35
MATI_RES
• Retrait de la canette ..................................................... 31
• Porte-bobine horizontal ................................................ 31
• Porte-bobine supplementaire ....................................... 31
• Remplissage de la canette .......................................... 33
• Insertion de la canette ................................................. 35
Enfilage de la machine ............................................. 37-39
• Enfilage de la machine ................................................ 37
• Enfile-aiguille integre .................................................... 37
• Comment remonter le fil de la canette ......................... 39
Reglage de la tension du fil de I'aiguille pour le
point droit ....................................................................... 39
• Tension correcte ........................................................... 39
• Si la tension est bop elevee ......................................... 39
• Si la tension est trop faible ........................................... 41
PARTIE III. COUTURE DE BASE
Point droit ....................................................................... 43
• Debut d'une couture ..................................................... 43
• Changer la direction de la couture ............................... 43
• ,ik la fin d'une couture ................................................... 43
Utilisation des guides de couture sur la plaque
d'aiguille ......................................................................... 45
Tourner a angle droit ...................................................... 45
Marelasser ..................................................................... 45
Coudre les tissus epais .................................................. 47
Reglage manuel de la Iongueur du point ....................... 47
Les differentes positions de I'aiguille .............................. 47
Comment monter et descendre les griffes
d'entraTnement ............................................................... 49
B_tir ................................................................................ 49
• La fixation du pied a broder ......................................... 49
• La couture .................................................................... 49
Point arruere automatique .............................................. 51
Point extensible triple ..................................................... 51
Point droit extensible ...................................................... 51
Point d'arr6t automatique ............................................... 53
Point sellier ..................................................................... 53
Point zig-zag ................................................................... 53
Surfilage ......................................................................... 55
Point pour jersey ............................................................ 55
Point pour les tricot ........................................................ 55
Point de surfilage ............................................................ 57
Point de surfilage 11......................................................... 57
Pose des boutons ........................................................... 59
Boutonniere automatique ......................................... 61-65
• Preparation a la couture ............................................... 61
• Commencer a coudre .................................................. 63
Regler la largeur et la densite du point pour les
boutonnieres .................................................................. 65
• Pour changer la largeur du point .................................. 65
• Pour changer la densite du point ................................. 65
Boutonniere a bout rond ................................................. 65
Boutonniere trou de serrure ........................................... 65
Boutonniere extensible ................................................... 67
Boutonniere de tricot ...................................................... 67
Regler la largeur et la densite du point pour les
boutonnieres a bout rond et trou de serrure .................. 67
• Pour changer la densite du point ................................. 67
xvII
TABLE DES MATI_RES
• Reglage de la largeur du point sur la boutonniere
bout rond ................................................................... 67
• Reglage de la largeur du point sur la boutonniere
trou de serrure ............................................................. 67
• Reglage de la largeur du point sur la boutonniere
extensible et tricot ........................................................ 67
Oeillet ............................................................................. 69
• Couture ........................................................................ 69
Boutonnieres passepoilees ............................................ 71
Couture des fermetures a glissiere .......................... 73-75
• Fixation du pied a fermeture a glissiere ....................... 73
• Preparatifs avant la couture ......................................... 73
• La couture .................................................................... 73
Les reprises ................................................................... 77
• La couture .................................................................... 77
• Pour repriser moins que 2 cm (3/4") ............................ 77
• Pour changer la forme d'une reprise ............................ 77
• Pour memoriser un point de reprise ............................. 77
Les points de fixation ..................................................... 79
• Memoriser les points de fixation .................................. 79
• Reglez la regularite des points de fixation ................... 79
Ourlet roulotte ................................................................ 81
• La couture .................................................................... 81
Plis religieuse ................................................................. 81
Point de coquille ............................................................. 83
Appliques ....................................................................... 83
Remontage de la piste du crochet ............................... 107
Comment changer I'ampoule d'eclairage ..................... 109
Remplacement de I'ampoule ........................................ 109
En cas de probleme ..................................................... 112
PARTIE IV. POINTS DleCORATIFS
Point de smocks ............................................................. 85
• Pour coudre ................................................................. 85
Couture ajouree ............................................................. 85
Feston (A) ...................................................................... 87
• La couture .................................................................... 87
Feston (B) ...................................................................... 87
• La couture .................................................................... 87
Patchwork ...................................................................... 89
• La couture .................................................................... 89
Point lance ...................................................................... 89
Point de croix .................................................................. 91
Grains de sable .............................................................. 91
• La couture .................................................................... 91
Point decoratif ................................................................ 91
Couture a I'aiguille double .............................................. 93
Equilibrer un motif .......................................................... 95
Reglage d'un motif extensible deforme .......................... 95
Reglage des lettres et des chiffres deformes en
mode 3 ........................................................................... 95
Point d'unite d'extension ................................................. 97
La programmation des motifs decoratifs ........................ 99
Couture des lettres ....................................................... 101
Fonction d'edition ......................................................... 103
Effacer un motif, une lettre ou un chiffre en editant ...... 103
Ajouter des lettres ou un espace entre les lettres ........ 105
PARTIE V. ENTRETIEN DE VOTRE MACHINE
Nettoyage de la piste du crochet et des griffes
d'entraTnement ............................................................. 107
XVIII
SECTION I. NAME OF PARTS
Cabinets and sewing machine tote bag
(RSOS # 97611) (U.S.A only)
Sewing Machine cabinets and Tote bag are available
through the RSOS (Retail Special Order System) catalog at
your nearest Sears retail store.
Names of parts
Extension table (Accessory box)
Needle plate
Needle threader
Thread cutter
Face cover
Thread take-up lever
Upper thread guide
Thread tension dial
Spool pin
Large spool holder
Flip top stitch chart
@ Screen sharpness adjusting dial
@ Liquid crystal display
Function touchpad
@ Speed control lever
Up/down needle position button
Auto-lock button
@ Reverse stitch button
@ Feed balancing dial
Hook cover release button
@ Hook cover plate
@ Foot holder
@ Presser foot
@ Needle
@ Needle clamp screw
Thumb screw
@ Machine sockets
@ Power switch
@ Handwheel
Bobbin winder stopper
@ Bobbin winder spindle
@ Carrying handle
@ Hole for additional spool pin
Presser foot lifter
@ Buttonhole lever
Free-arm
@ Drop feed dog lever
@ Nomenclature plate
@ Power supply cord
Foot control
@ Hard cover
f
®
@
®
®
2
SECCION I. NOMBRE DE LAS PARTES
Gabinete y bolsa de mano
(RSOS #97611) (Solo E.E.U.U)
Usted encontrara una linea completa de gabinetes y bolsa de
mano para su m&quina de coser en el cat&logo RSOS que est& a
al venta en las tiendas Sears.
PARTIE I. IDENTIFICATION DES PIECES DE
LA MACHINE
Mallette et sac de transport
(RSOS #97611) (Seulement I_tats-Unis)
Vous trouverez dans les magasins Sears, ainsi que dans notre
catalogue une gamme complete de meubles et de sac de
transport pour les machines & coudre.
Nombre de las partes
_1_ Ampliacion m6vil de la superficie de costura (Estuche de
accesorios)
_2_ Placa de aguja
_3_ Ensartador de aguja automatico
_4_ Cortahilos
_5_ Cubierta frontal
_6_ Tirahilos
_7_ Guiahilos superior
_8_ Ajuste de tension del hilo superior
_-9_Portacarretes
_0_ Tapa-carretes grande
_ Table de patrones de puntada y caracteres
_ Boton de ajuste de nitidez de la pantalla
_ Partalla de cristal liquido
_ Panel de teclado
@ Palanca de control de velocidad
1_ Boton de subidaibajada de la aguja
_ Boton de remate autom&tico
@ Boton de puntada invertida
@ Eje equilibrador de puntada
_0_ Pulsador de apertura de la tapa de acceso a canilla
@ Tapa de acceso a canilla
@ Enmangue del prensatelas
_3_ Prensatelas
@} Palanca ajustadora de densidad de ojales
_ Tornillo de sujeci6n de la aguja
@ Tornillo del enmangue
@ Enchufe de la maquina
@ Interruptor de corriente
@ Volante
@ Tope del devanador de canillas
@ Eje del devanador de canilias
@ Asa de transporte
_33_Alojamiento del portacarretes adicional
_ Palanca de elevacion del prensatelas
@ Palanca de ojales
_3_ Brazo libre
@ Palanca de mando para los dientes del transporte
@ Placa de identificacion
@ Cable de conexi6n
@ Pedal de control
@ Maletin de transport
Identification des pi_ces
@b Rallonge de plateau (Bo_te a accessoires)
_2_ Plaque d'aiguille
_3_ Enfile-aiguille
_4_ Coupe-ill
_5_ Couvercle frontal
_6_ Levier releveur du fil
_7_ Guide du fil superieur
_8_ Molette de reglage de la tension du fil
_9_ Porte-bobine
_0_ Grande rondelie de porte-bobine
_ Tableau des motifs de pointes
_2_ Bouton de reglage de la nettete de I'ecran
_3_ Affichage a cristaux liquides
_4_ Clavier
_ Commande de la vitesse
_6_ Bouton de montee.descente de I'aiguille
_ Bouton d'arr6t automatique de marche arriere
_8_ Bouton d'equilibrage
_9_ Molette d'equilibrage de I'entrafnhement
_0_ Bouton de degagement du couvercle a crochet
_ Couvercle & crochet
@2_Support de pied
_3_ Pied presseur
@_ Levier de reglage de I'equilibragede la boutonniere
@_ Vis du pince I'aiguille
_6_ Vis de blocage
@_ Prise de la machine
@ Interrupteur de courant
@9_Volant
_0_ Butee d'enroulement de la canette
_ Enrouleur de la canette
_2_ Poignee de transport
@ Trou de porte-bobine
@_ Releve-pied presseur
_ Levier pour les boutonnieres
_6_ Bras libre
__ Levier de griffes d'entraTnement
_8_ Plaque signaletique
_9_ Cordon d'alimentation
g_ Pedale de contr61e
_i_ Couvercle de transport
Available accessories and attachments
To order parts and accessories listed below, call:
1-800-4-MY-HOME ® (1-800-469-4663)
Call anytime, day or night
When ordering parts and accessories, provide the following
information:
1. Part Number
2. Part Name
3. Model Number of Machine
Ref. No. Part No. Description
*102869107 10 x Bobbin
102403202 Spool pin felt
650807101 Assorted needle set
*993001100 5 x No.11 stretch fabric needle (BLUE)
*993011100 5 x No.I1 needle (ORANGE)
*993011400 5 x No.14 needle (RED)
*993011600 5 x No.16 needle (PURPLE)
*993011800 5 x No.18 needle (GREEN)
826815000 Twin needle
625031500 Additional spool pin
823801015 H:Straight stitch foot
832523007 A:Zigzag foot
822804118 F:Satin stitch foot
829801002 E:Zipper foot
753801004 R:Automatic buttonhole foot
822808008 M:Overcast foot
822801001 C:Overedge foot
820817015 G:BIind hem foot
822820006 P:Darning foot
"214872011 Walking foot
*200030108 1/4"Seam foot
"200029104 UItraglide foot
802422002 Quilter
000026002 Light bulb
647808009 Seam ripper/Buttonhole opener
820832005 Large screwdriver
802424004 Lint brush
822020503 Large spool holder
822019509 Small spool holder
*200003009 Piping foot
*200005001 Gathering foot
*200013105 Pin-tuck foot
*941620000 Hemmer foot (2 mm)
*034170100 Ruffler
*200081104 Hemmer foot set (4 mm, 6 mm)
032371118 Foot control
*200079109 Circular sewing attachment
842801058 Instructional video
* These items are not furnished with the machine, but may be
ordered per instructions above.
To order all sewing machine parts, including those parts
listed above:
1. Using the lnternet, type in "www3.sears.com" to reach
the Sears Parts Web site.
2. Follow the prompts, and enter your sewing machine
model number. You can find your sewing machine model
number on the back of your machine, on the
Nomenclaure Plate. Enter the first eight digits of this
number, followed by an asterisk (example: 385.19233*).
f
"1 2 3 4
/
6 7 8
11 12
"15
13
18
20 21 22 23
10
14
5
19
24 *27
*28
31
*29 *30
*32 33
4
Accesorios y refacciones disponibles
Para ordenar las partes y accesorios listados abajo, Ilame al:
1-800-4-MY-HOME _ (1-800-469-4663)
de 6 AM a 11 PM, hora del centro, los siete dias de la semana
AI ordenar partes y accesorios, proporcione la siguiente
informaci6n:
1. NQmero de parte
2. Nombre de la parte
3. Modelo de la maquina
Accessoires et pi_ces disponibles
Pour commander les pieces et les accessoires listes ci-dessous,
composez:
1-800-LE-FOYER (1-800-533-6937)
24h/24, 7j/7
Pour commander des pieces ou accessoires, veuillez preparer les
informations suivantes:
1. Numero de la piece
2. Nom de la piece
3. Reference du modele de la machine
:_eferencia Descripci6n
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
2O
21
22
23
24
25
26
27
28
29
3O
31
32
NOmero de
Ia parte
*102869107
102403202
650807101
*993001100
*993011100
*993011400
*993011600
*993011800
826815000
625031500
823801015
832523007
822804118
829801002
753801004
822808008
822801001
820817015
822820006
*214508002
*200030108
*200029104
802422002
900026002
647808009
820832005
802424004
822020503
822019509
*200003009
*200005001
*200013105
*941620000
*034170100
*200081104
032371118
*200079109
10 x Canillas
Fieltro para porta carretes
Juego de agujas
5 x Aguja No. 11 de tela etastica (AZUL)
5 x Aguja No. 11 (NARANJA)
5 x Aguja No. 14 (ROJA)
5 x Aguja No. 16 (PURPURA)
5 x Aguja No. 18 (VERDE)
Aguja doble
Portacarretes adicional
H:Prensatelas para puntada recta
A:Prensatelas para zig-zag
F:Prensatelas para puntada decorativa
E:Prensatelas para cremalleras
R:Prensatelas para ojal automatico
M:Prensatelas para sobrehilado
C:Prensatelas para coser a punto por encima
G:Prensatelas para puntada de dobtadillo invisibl_
P: Prensatelas para zurcir
Prensatelas de dobte arrastre
Prensatelas de puntada recta con 1/4" guia
Prensatelas par ultraglide
Acolchador
Bombilla
Cortador/Abreojales
Destornillador grande
Cepillo de limpieza
Tapa-carretes grande
Tapa-carretes pequeSol
Prensatelas para entubar
Prensatelas recogedor
Prensatelas para alforzas
Prensatelas para dobladillo (2 mm)
Prensatelas para fruncidos
Prensatelas para dobladilIo (4 mm, 6 mm)
Pedal de control
Accesorio de costura circular
33 842801058 Video casete
Estos artfculos no se proveen con la maquina, pero pueden
ser ordenados con las instrucciones arriba descritas.
Para ordenar partes adicionales para reparar su maquina, siga
estos pasos:
1. Escriba en la pantalla de Internet <<www3.sears.com>> para
visitar el sitio web de Sears Parts.
2. Siga las instrucciones y escriba su n_mero de modelo de la
maquina de coser. Ud. encontrar& el nQmero de modelo
detras de la maquina, en la Placa de Identificaci6n. Escriba
las ocho primeras cifras de este nQmero, seguido de un
asterisco (ejemplo:385.19233*).
N_de ref NTde piece Designation
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
39
31
32
33
*102869107
102403202
650807101
*993001100
*993011100
*993011400
*993011600
*993011800
826815000
625031509
823801015
832523007
822804118
829801002
753801004
822808008
822801001
820817015
822820006
*214508002
*209030108
*200029104
802422002
000026002
647808009
820832005
802424004
822020503
822019509
*200003009
*200005001
*200013105
*941620000
*034170100
*200081104
032371118
*200079109
842801058
10 x Canettes
Feutre de porte-bobine
Jeu d'aiguilles
5 x Aiguille nX'l1 pour tissu extensible (BLEUE)
5 x Aiguille n_l 1 (ORANGE)
5 x Aiguille nX'14 (ROUGE)
5 x Aiguille n_16 (VIOLET)
5 x Aiguille n_'18 (VERTE)
Aiguilles jumelees
Porta-bobine supplementaire
H:Pied a point droit
A:Pied zig-zag
F:Pied a point lance
E:Pied a fermeture a glissiere
R:Pied 8 boutonniere automatique
M:Pied a surfilage
C:Pied & surjeter
G:Pied a point d'ourlet invisible
P: Pied a bordado
Pied a niveleur
Piqueuse 114"
Pied ultragIide
Matelasser
Ampoule d'eclairage
Decoud-vite/Ouvre boutonniere
Gros tournevis
Brosse a peluches
Grande rondelle de porte-bobine
Petite rondetle de porte-bobine
Pied a ganseur
Pied 8 fronceur
Pied a plisseur
Pied 8 ourleur (2 mm)
Pied plisseur fronceur
Pied a ourleur (4 mm, 6 mm)
Pedal de contr61e
Accessoire de couture circulaire
Video-cassette
* Ces pieces ne sent pas fournies avec la machine, mais peuvent etre
commandees comme indique en haut de page.
Pour commander les pieces additionnelles afin de reparer votre
machine a coudre, suivez ces etapes :
1. Ecrivez <<www3.sears.com>> sur I'ecran de I'lnternet, pour
visiter le site Web de Sears Parts.
2. Suivez les instructions et ecrivez votre numero du modele.
Vous pouvez trouver le numero du modele au revers de la
machine, sur la Plaque Signaletique. Ecrivez les huits
premiers caracteres de ce numero, suivis de un asterisque
(exemple: 385.19233*).
SECTION II. GETTING READYTO SEW
Connecting machine to power supply
Foot control plug
Machine plug
Power supply plug
Power switch
Power supply cord
Foot control
Before connecting the power cord, make sure the voltage
and frequency shown on the machine conform to your
electrical power.
1. Turn off the power switch _.
2. Insert the foot control plug _, machine plug _ into the
machine.
3. Insert the power supply plug _ into the outlet.
4. Turn on the power switch _.
Before using your sewing machine
Before using your sewing machine for the first time, place a
waste fabric under the presser foot and run the machine
without thread for a few minutes. Wipe away any oil which
may appear.
For your safety
* While in operation, always keep your eyes on the sewing
area. Do not touch any moving parts such as the thread
take-up lever, handwheel or needle.
* Always turn off the power switch and unplug from the
power supply:
- When leaving the machine unattended.
- When attaching or removing any parts.
- When cleaning the machine.
* Do not place anything on the foot control, when not
sewing.
Polarized plug
This appliance has a polarized plug (one blade wider than
the other). To reduce the risk of electric shock, this plug is
intended to fit in a polarized outlet only one way. If the plug
does not fit in the outlet, reverse the plug. If it still does not
fit, contact a qualified electrician to install the proper outlet.
Do not modify the plug in any way.
Foot Controller Model YC-542 is used with
Sewing Machine Model 385.19233XXX.
(XXX - represents numbers 000 through 999.)
Controlling sewing speed
Sewing speed is varied by the foot control.
The further down you press on the foot control, the faster
the machine runs.
\
J
6
SECCION II. PREPARACION DE LA MAQUINA
PARA COSER
Conexibn de la m&quina a la red el_ctrica
_ Clavija de pedal de control
_2_ Clavija de la maquina
_3_ Clavija de toma de corriente
_4_ Interruptor de corriente
_5) Cable de conexion
_6) Pedal de control
Antes de enchufar el cable de conexion a la red de corriente
asegQrese de que el voltaje y la frecuencia de la maquina,
mostrados en la placa de identificacion, coincidan con los de la
red de suministro en su hogar.
1. Desconecte el interruptor de corriente _4_.
2. Introduzca la clavija de pedale de control _1_, la clavija de la
m&quina _2_en el enchufe de la m&quina.
3. Introduzca la clavija de toma de corriente _3) a la red.
4. Oprima el interruptor de corriente _4_.
PARTIE II. PR#PAREZ-VOUS/_. COUDRE
Branchez la machine
_ Fiche de pedale de contrSle
_2_ Fiche de raccord electrique
_3_ Prise electrique
_4_ Interrupteur de courant
_5) Cordon d'alimentation
_6) Pedale de contrSle
Avant de brancher le cordon d'alimentation, assurez-vous que
la tension et la frequence indiquees sur la machine sont
conformes & votre installation electrique.
1. Tout d'abord, eteignez la machine (Basculez rinterrupteur _4_
OFF).
2. Ensuite, branchez la fiche de raccord 0], fiche de raccord
electrique _2).
3. Connectez la prise electrique _3) a la prise de courant.
4. Appuyez sur I'interrupteur _4].
Cuando utilice por primera vez su m&quina de cose
Cuando utilice por primera vez su m&quina de coser, coloque una
pieza de tela debajo del el prensatelas
y haga funcionar la maquina sin hilo, durante unos pocos minutos.
Es normal que aparezcan salpicaduras de
aceite, limpielas y cosa normalmente.
Para su seguridad
* Cuando cosa, no pierda de vista el &rea de costura. No toque
ninguna pieza en movimiento tal como tirahilos, volante o aguja.
* Apague siempre la m&quina con el interruptor de corriente y
desenchufe la clavija de toma de corriente cuando:
- Deje la maquina desatendida.
- Vaya a poner o quitar alguna pieza.
- Limpie la maquina.
* No ponga nada encima del pedal de control al no coser.
Clavija polarizada
Para aparatos con clavija polarizada (una pieza del enchufe mas
ancha que la otra).
A fin de evitar el riesgo de descargas electricas, esta clavija esta
diseSada de forma que s61o puede introducirse en un sentido
dentro de una toma de corriente polarizada. Si no encaja
completamente en la toma de corriente, invierta la clavija. Si
tampoco encaja de esta forma pongase en contacto con un
electricista cualificado para que le instale una toma de corriente
apropiada. No intente modificar la clavija de ninguna forma.
Con esta maquina de coser Modelo 385.19233XXX deber&
usarse el pedal de control Modelo YC-542.
(XXX - representa los n_meros del 000 al 999.)
Control de la velocidad de costura
El pedal de control sirve para regular la velocidad de la costura.
La velocidad se regula pulsando el pedal de control con la planta
del pie, a mas presion, mas velocidad.
Les premieres lois que vous utilisez votre machine
Les premieres fois que vous utilisez votre machine, placez une
chute de tissu sous le pied presseur et faites fonctionner la machine
sans fil pendant quelques minutes. Essuyez les traces d'huile qui
pourraient se produire.
Consignes de s_curit_
* Pendant la couture, gardez toujours les yeux sur la couture en
cours et ne touchez aucune des parties mobiles, telles que le
levier releveur du fil, le volant ou raiguille.
* Eteignez et debranchez systematiquement la machine de la
prise de courant:
- Iorsque vous laissez la machine sans surveillance.
- Iorsque vous fixez ou retirez des parties detachables.
- Iorsque vous nettoyez la machine.
* Ne placez rien sur la pedale de contr61e, sauf pendant
rutilisation.
Prise polaris_e
Pour les appareils ayant une prise polarisee (une lame plus large
que rautre). Afin de reduire les risques de choc electrique, cette
prise de branchement est congue pour s'adapter a la prise
electrique murale dans un seul sens. Si elle ne rentre pas
completement dans la prise, retournez-la. Si elle ne se branche
toujours pas, faites appel a un electricien qualifie qui installera une
prise appropriee. N'essayez pas de modifier la prise.
La pedale de contr61e YC-542 s'utilise avec la machine modele
385.19233XXX.
(XXX represente les hombres de 000 a 999.)
Contr61ez la vitesse de couture
On change la vitesse de couture a raide de la pedale de contr61e.
Plus vous appuyez sur la pedale, plus la machine va vite.
Speed control lever
Sewing speed can be varied by the speed control lever
according to your sewing needs.
To increase sewing speed, slide the lever to the right.
To decrease sewing speed, slide the lever to the left.
Machine operating buttons
Up/down needle position button
Auto-lock button
(_ Reverse stitch button
Screen sharpness adjusting dial
Up/down needle position button
Up/down needle position button
Press this button to set the needle position up or down
when the machine stops.
Auto-lock button
Auto-lock button
• 1 4 ii_ I1 310
When sbtches $ _ _ ,_;_ are selected, the machine will
immediately sew locking stitches when the Auto-lock button
is pressed, then automatically stop. When sewing all other
stitches, the machine will sew locking stitches at the end of
the current pattern and automatically stop.
Reverse stitch button
(_ Reverse stitch button
i 4 5 I1 310 1/3
When stitches ,i, _ i:: ,i_+ # are selected, the machine will
sew in reverse while the reverse stitch button is pressed.
If you press the reverse stitch button when sewing all other
stitches, the machine will immediately sew locking stitches
and automatically stop.
Screen sharpness adjusting dial
(_ Screen sharpness adjusting dial
Use this dial to adjust the sharpness of the liquid crystal
display. If the screen is blank after you switch on the power,
adjust the screen brightness with this dial.
f
....,m ililll
Id>l Io
A
®
J
J
8
Palanca de control de velocidad
Utilice la palanca de control de la velocidad para cambiar la
velocidad de cosido segQn sus necesidades.
Para aumentar la velocidad, deslice la palanca hacia la derecha.
Para reducir la velocidad de cosido, deslice la palanca hacia la
izquierda.
Commande de la vitesse
La vitesse de piqt3re peut 6tre modifiee par la commande de la
vitesse selon vos besoins.
Pour augmenter la vitesse de piq0re, deplacer la commande vers
la droite.
Pour diminuer la vitesse de piqOre, deplacer la commande vers la
gauche.
Botones de operaci6n de la m&quina
(1) Bot6n de subida/bajada de la aguja
_2) Bot6n de remate automatico
_3) Bot6n de puntada invertida
_ Bot6n de ajuste de nitidez de la pantalla
Commandes de la machine
(1_ Bouton de montee/descente de I'aiguille
_2) Bouton d'arr6t automatique
_3) Bouton de marche arriere
_ Bouton de reglage de la nettete de I'ecran
Bot6n de subida/bajada de la aguja
_1_ Boton de subida/bajada de la aguja
Pulse este boton para subir o bajar la aguja.
Con este boton puede fijar la posicion de la aguja (arriba o abajo)
cuando se para la m&quina.
Bouton de mont_e/descente de I'aiguille
_1_ Bouton de montee/descente de I'aiguille
Appuyer sur ce bouton pour faire monter ou descendre I'aiguille.
Vous pouvez definir la position de I'aiguille avec ce bouton, en
position haute ou basse, quand la machine s'arrr6te.
Botbn de remate autom&tico
_2_ Boton de remate automatico
Cuando pulse el boton de remate automatico habiendo
i 4 5 ii
seleccionado las puntadas _ _ :: # 11 4;_ , la maquina cosera
inmediatamente puntadas de remate y luego se parara
automaticamente.
Con todas las demas puntadas, la maquina cosera puntadas de
remate cuando se acabe el patr6n que este cosiendo en ese
momento y luego se parara automaricamente.
Botbn de puntada invertida
_3) Boton de puntada invertida
Cuando pulse el boton de remate autom&tico habiendo
seleccionado las puntadas _ € 4 €, la maquina cosera
hacia arras hasta que suelte el boron.
Si pulsa el boron de puntada invertida mientras cose con una
puntada diferente alas mencionadas, la maquina cosera
inmediatamente puntadas de remate y luego se parara
automaticamente.
Bot6n de ajuste de nitidez de la pantalla
(4_ Boton de ajuste de nitidez de la pantalla
Use este bot6n para ajustar la nitidez de la pantalla de cristal
liquido. Si no se notan cambios en la pantalla con este boton.
Bouton d'arr_t automatique
_2) Bouton d'arr_t automatique
i ....
Lorsque les points _ " ,_ 4,_sont selectlonnes, la machine
couds automatiquement des points d'arr6t Iorsqu'on appuie sur le
bouton d'arr6t automatique, puis s'arr6te automatiquement.
Lors de la couture des autres points, la machine coud des points
d'arr6t automatiquement & la fin du motif en cours, puis s'arr6te
automatiquement.
Bouton de marche arri_re
_3_ Bouton de marche arriere
I 4 5 11310 _1
Lorsque les points _ _ i:: _ ,[ U sont s61ectionnes, la machine
couds en marche arriere Iorsque I'on appuie sur le bouton de
marche arriere. Si vous appuyez sur le bouton de marche arriere
Iorsque vous cousez les autres points, la machine coud
automatiquement des points d'arr6t puis s'arr6te
automatiquement.
Bouton de reglage de la nettete de I'ecran
(4_ Bouton de reglage de la nettete de I'ecran
Utilisez ce bouton pour regler la nettete de I'affichage & cristaux
liquides. Si rien n'apparaft sur I'ecran Iorsque vous allumez la
machine, reglez la luminosite de celui-ci a I'aide de ce bouton.
9
Machine operating buttons (continued)
Cursor keys
Mode key
Stitch width selection key
Stitch length selection key
Cursor keys
Cursor keys
Use these keys to check and correct pattern combinations
before sewing. For editing, use these keys to select editing
positon.
Mode key
Mode key
When the power switch is turned on, the direct pattern
selection is set automatically.
Press the mode key to change the mode.
Mode 1 (Black mode): Direct pattern selection
Mode 2 (Blue mode): Utility and decorative stitch pattern
selection
Mode 3 (Red mode): Number and block letter selection
* The triangle mark (_,) on the screen indicates the
selected mode number.
Stitch width selection key
Stitch width selecton key
Press "+" or "-" to change the stitch width.
Stitch length selection key
(_ Stitch length selection key
Press "+" or "-" to change the stitch length.
%
%
®
[
®
c=#=
1
A
2!2 32
__R_OTI
, , -II1
I ,t12
3.5 2.2 / J3
1 DIRECT I
2 01_99 I
@J
.-- ------ 2
7.0 25 __ 3
1 DIRECT I
2 01_99 I
WIDTH
(- +)
LENGTH
(- +)
J
lO
Botones de operacibn de la m&quina
(continuacibn)
_5_ Tecla de cursor
_6_ Tecla de selecci6n de modalidad
_7_ Selecci6n de anchura de la puntada
_8_ Selecci6n de la Iogitud de la puntada
Commandes de la machine (suite)
_-5.bBouton de cursor
_6_ Bouton de mode
_7_ Selection de la largeur du motif
_8_ Selection de la Iongueur du motif
Tecla de cursor
_5_ Tecla de cursor
Utilice esta tecla para:
Comprobar y corregir combinaciones de patrones antes de coser.
Para editar, utilice las teclas de control de Iongitud de puntada
Tecla de seleccibn modalidad
_6_ Tecla de selecci6n modalidad
Cuando usted conmuta a ON el interruptor de la maquina,
selecci6n directa de patr6n est& lista automaticamente.
Pulse tecla de selecci6n de modalidad para cambiar sus
modalidad.
_1_ Modalidad 1 (Modo negro): Selecci6n directa de patr6n
Modalidad 2 (Modo azul): Selecci6n de patr6n de uso general
y decorativas
_ Modalidad 3 (Modo rojo): Selecci6n de caracteres y nQmeros
* La marca del triangulo (_,) en la pantalla indica el nOmero
seleccionado del modalidad.
Bouton de curseur
_5_ Utilisez ce bouton pour:
Verifier et corriger les combinaisons de motifs avant de coudre.
Pour la mise en forme, enfoncez le bouton de commande de la
Iongueur de point.
Bouton de mode
_6_ Bouton de mode
Allumez I'interrupteur, selection directe du motif est place
automatiquement.
Appuyez sur bouton de mode pour changer son mode.
[1_ Mode 1 (Mode noir): selection directe du motif
[2_ Mode 2 (Mode bleu): selection motifs utilitaires et decoratifs
[3] Mode 3 (Mode rouge): selection motifs caracteres et
numerot6es
* La marque de triangle (_)sur I'ecran indique le nombre choisi de
mode.
Seleccibn de la anchura de la puntada
_7_ Seleccion de la anchura de la puntada
Pulse "+" o "-" para cambiar la anchura de la puntada.
S_lection de la largeur du motif
_7_ Selection de la largeur du motif
Appuyez sur "+" ou "-" pour varier la largeur du motif.
Seleccibn de la Iongitud de la puntada
_8_ Seleccion de la Iongitud de la puntada
Pulse "+" o "-" para cambiar la Iongitud de la puntada.
S_lection de la Iongueur du motif
_8_ Selection de la Iongueur du motif
Appuyez sur "+" ou "-" pour varier la Iongueur du motif.
11
Machine operating buttons (continued)
Memory key
Clear key
Function touchpad
Memory key
Memory key
The memory key will memorize your pattern selection.
Press the memory key after you selected your stitch
pattern. (You can program up to 50 patterns in memory.)
* The following patterns cannot be memorized.
* The machine cannot memorize stitch patterns in mode 1.
Use mode 2 or 3 to memorize the stitch patterns.
Clear key
Clear key
If an incorrect pattern is memorized, pressing this key
will immediately clear it (like a backspace key).
Function touchpad
Function touchpad
• Direct pattern selection
You can select the stitch patterns from 00 to 09 directly
in mode 1 (direct pattern selection mode).
• Number keys
Enter the 2-digit pattern number to select the desired stitch
pattern in mode 2 and 3.
@
®
' _ III
J_ 1 2 41_3
0I 02 03
;i::s
04 05 06
!8 Li9
07 08 09
I1o
oo
J
12
Botones de operacibn de la m&quina
(continuacibn)
(9) Tecla de memoria
_0_ Tecla de borrado
_# Panel de teclado
Commandes de la machine (suite)
_9_ Bouton de memoire
_0_ Bouton d'effacement
_# Clavier
Tecla de memoria
_9_ Tecla de memoria
AI pulsar esta tecla despues de seleccionar un patron, el patron
ser& memorizado el nQmero de veces que se pulse la
tecla. AI pulsar la tecla despues de seleccionar otro patron,
ese patron ser& memorizado despues del patron memorizado
anteriormente.
(El nQmero m&ximo de patrones de memoria es 50)
* Los siguientes patrones no pueden ser memorizados.
* Los patrones de modalidad directa no pueden ser
memorizados. Utilice el modalidad 2 o 3 para memorizar los
patrones de la puntada a partir.
Tecla de borrado
_0_ Tecla de borrado
Si se memoriza un patron incorrecto, pulse esta tecla para
borrarlo inmediatamente (similar a una tecla de "retroceso").
Bouton de m_moire
_9_ Bouton de memoire
Lorsqu'on appuie sur cette touche apres avoir selectionn6 un
motif, celui-ci sera m6morise autant de fois que I'on appuie sur la
touche. Lorsqu'on appuie sur cette touche apres avoir selectionn6
un autre motif, ce nouveau motif sera m6morise apres le motif
memoris6 prec6demment.
(Le nombre maximum de motifs en memoire est 50)
* Les motifs suivants ne peuvent pas 6tre m6morises.
* Les motifs en mode direct ne peuvent pas 6tre memoris6s.
Employez le mode 2 ou 3 pour apprendre par coeur les modeles
de point.
Touche d'effacement
_0_ Bouton d'effacement
Si vous memorisez un motif par erreur, vous pouvez I'effacer
immediatement en appuyant sur cette touche.
Panel de teclado
_ Panel de teclado
• Selecci6n directa de patrones
Puede seleccionar los patrones de100 al 09 cuando la tecla de
modalidad esta ajustada en la seleccion directa de modalidad
de patron.
• Teclas con n_meros
Pulse la tecla numerada correspondiente al nQmero de patron
para seleccionar el patroon deseado cuando el modalidad se
fija al modalidad 2 o 3.
Clavier
_# Clavier
• S61ection directe de motifs
Vous pouvez selectionner les motifs 00 a 09 Iorsque la touche
de mode est regl6e sur la selection directe.
• Touches num6rot_es
Appuyez sur les touches numerot6es correspondant au
numero du motif pour selectionner le motif de votre choix
quando le mode est place au mode 2 o 3.
13
Pattern selection and screen indication
You can select these patterns directly by pressing the
pattern keys. The following patterns can be selected
simply by pressing the pattern keys.
01 02 03 04 05 06 07 08 09 00
When the power swich is turned on, the mode 1 is set
automatically.
Press pattern key 4.
The display shows following information:
Stitch pattern: 04
Presser foot: A: Zigzag foot
(_) Stitch width: 5.0
Stitch length: 2.0
(_ Mode: 1
Number key selection
You can select the stitch patterns by pressing number keys.
This function cannot be used in direct pattern selection
mode (mode 1).
Example: pattern number 28
Select mode 2 (Utility and decorative stitch pattern
selection).
Press the number key on the function touchpad.
Example: Pattern 28, as shown.
Now the pattern 28 is selected.
14
%
%
%
%
1 .=.5 22 3
1 DIREC9T I
I _o ]II
1 2 ¢ 3
0I 02 03
)ii5 _ 6
05 06
t8 Li9
07 08 09
Ho
oo
2 01_99
3ABC
[
, , -'1"11
_I ,tt2
3.B 2.2 /J 3
1 DIRECT
_J2 01_99
1_,I_2L_[ _ _
I_,1__
;ff
li,li:_
I!°1 I
[
28
: i
7.0 0.4
Seleccibn de patrbn e indicacibn en la pantalla
Pulsando solo una tecla Ud. puede seleccionar los patrones de
puntada m&s frecuentemente usados. El indicador de patr6n
mostrara el patron seleccionado. Tambien puede seleccionar
estos patrones pulsando las teclas de sececci6n de patrones.
01 02 03 04 05 06 07 08 09 oo
I III
_ Cuando usted conmuta a ON el interruptor de la m&quina, el
mode 1 se fija autom&ticamente.
_] Pulse tecla de seleccion de patrone 4.
_3_ La pantalla muestra, de izquierda a derecha:
_1_ Patron de puntada: 04
_2_ Prensatelas: A: Prensatelas para zigzag
_3_ Anchura de puntada: 5.0
_4,bLongitud de puntada: 2.0
_5) Modalidad: 1
S_lection des motifs et affichage sur I'_cran
Vous pouvez choisir ces motifs en enfon_ant les boutons de
selection de motif. On peur choisir les motifs suivants au moyen
du bouton d'entree directed du point.
01
I
+
%
%
02 03 04 05 06 07 08 09 O0
Allumez I'interrupteur, le mode 1 est place automatiquement.
Appuyez sur la touche de motif sur le clavier 4.
Uecran affiche de la gauche vers la droite:
_ Selecteur de point: 04
_2) Pied presseur: A: Pied & zig-zag
_3_ Largeur du point: 5.0
_4_ Longueur du point: 2.0
_5_ Mode: 1
Seleccibn de tecla num_rica
Puede seleccionar los patrones seleccionando las teclas
numericas.
Esta funcion no se puede utilizar en el modo 1.
Ejemplo: patron 28
[1_ Escoja la modalidad 2.
Pulse la teclas numericas.
Ejemplo: Patron 28, tal como se muestra.
_ Ahora el patron 28 se selecciona.
S_lection par touche num_rot_e
Vous pouvez selectionner les motifs en appuyant sur les touches
numerot6es.
Cette fonction ne peut pas 6tre employee dans le mode 1.
Par exemple: motif 28
[1_ Selectionnez le mode 2.
Appuyez sur la touche num6rotees.
Par exemple: motif 28, comme indique.
_ Maintenant le motif 28 est choisi.
15
Language selection
Power switch
Memory key
English
French
Spanish
Turn on the power switch _ while pressing the memory
key _.
You can choose the languages (English, Spanish and
French) by pressing the _--I,-_ key or number keys.
Press the memory key _ to set the language.
f
%
%
'- --......
16
Seleccibn de la lengua
[i_ Interruptor de corriente
_2_ Tecla de memoria
_3_ Ingles
[4_ Frances
_5_ EspaSol
Choix de langue
[i_ Interrupteur de marche
_2_ Touche de memoire
_3_ Anglais
_4.bFran£ais
_5_ Espagnol
[1_ Encienda el interruptor de corriente _ mientras pulsa la tecla [1_ Basculez I'interrupteur de marche _ tout en appuyant sur la
de memoria _2). touche de memoire _2).
_] Puede seleccionar Igles, Frances o EspaSol pulsando la tecla _] Vous pouvez selectionner Anglais, Fran£ais ou Espagnol en
de (_l--b o la tecla de numericas, appuyant sur les touches de (--]--) touches de num6rotees.
_ Pulse la tecla de memoria _2_. _ Pulse la tecla de memoria _2_.
17
Presser foot lifter
Presser foot lifter
Normal up position
Highest position
The presser foot lifter _ raises and lowers the presser foot.
You can raise it about 114" (0.6 cm) higher than the normal
up position _ for easy removal of the presser foot, or to
help you place thick material under the foot.
Thread cutter
Thread cutter
You do not need a pair of scissors to cut the thread after
sewing. Simply use the built-in thread cutter.
f
J
J
Extension table
• Detaching the table
Pull the table away from the machine, as illustrated, for
"free-arm" sewing of cuffs and sleeves.
• Attaching the table
Push the extension table until it snaps into the machine.
Extension table
Pin
(_ Hole
Free-arm
• Accessory box
Open the cover of the accessory box toward you. The
sewing accessories are conveniently located in the box.
\
18
Palanca de elevacibn del prensatelas
_i_] Palanca de elevaci6n del prensatelas
_2_ Posici6n elevada normal
_3_ Posici6n m&s alta
La palanca de elevaci6n del prensatelas _1_se emplea para subir
y bajar el prensatelas. Usted puede subirlo aproximadamente
0.6 cm (1/4-) mas de la posici6n elevada normal _2_ para que le
resulte m&s facil colocar telas gruesas o como ayuda para quitar
el prensatelas.
Relive-pied presseur
_i_] Releve-pied presseur
_2_ Position relevee normale
_3_ Position relevee maximum
Le releve-pied presseur _1_remonte et abaisse le pied presseur.
Vous pouvez le remonter d'environ 0.6 cm (1/4-) plus haut que la
position normale _2_pour retirer plus facilement le pied presseur
ou pour vous aider a passer un tissu epais sous le pied.
Cortahilos
(1_ Cortahilos
No necesita tijeras para cortar el hilo despues de coser. Solo
necesita el cortahilos pr&ctico.
Coupe-ill
_1_ Coupe-ill
Vous n'avez pas besoin d'un paire de ciseaux a la fin d'une
couture. Utilisez tout simplement le coupe-fii integr6.
Ampliacibn mbvil de la superficie de costura
• Desmontaje de la ampliaci6n m6vil
Tire de la ampliacion m6vil hacia afuera de la maquina tal como
se ve en la ilustracion.
• Instalaci6n de la ampliaci6n m6vil
Empuje la ampliacion movil hacia que se mete de golpe en la
m&quina.
_1_ Ampliacion movil de la superficie de costura
_2_ Pasador
_3_ Alojamiento
_4_ Brazolibre
• Estuche de accesorios
Abre la tapa del estuche de accesorios girandola hacia usted.
Los accesorios de costura estan Iocalizados convenientemente
en el estuche.
Rallonge de plateau
• Pour retirer la rallonge
Eloignez-la de la machine comme illustre.
• Pour fixer la rallonge
Poussez la rallonge jusqu' & ce qu'elle s'encliquete sur la
machine.
_1_ Rallonge de plateau
_2_ Patte
_3_ Trou
_4_ Bras libre
• Boite & accessoires
Ouvrez le couvercle de la boi'te & accessoires en tirant vers
vous. Les accessoires de couture sont loges dans cette boite.
19
Changing needle
Needle clamp screw
Needle clamp
Turn off the power switch.
Raise the needle to its highest position by turning the
handwheel counterclockwise, toward you, and lowering
the presser foot. Loosen the needle clamp screw _ by
turning it counterclockwise. Remove the needle from the
needle clamp _.
Insert a new needle into the needle clamp _ with the
flat side to the rear. When inserting the needle into the
needle clamp _, push it up as far as it goes. Tighten
the needle clamp screw (_0firmly by turning it clockwise.
To see if the needle is good, place the flat side of the
needle onto something flat (needle plate, glass, etc.).
The gap between the needle and the flat surface should
be consistent. Never use a bent or blunt needle.
A damaged needle can cause permanent snags or runs
in knits, fine silks and silk-like fabrics.
To remove and attach the foot holder
Thumb screw
Foot holder
Presser bar
• To remove
Remove the thumb screw (_0by turning it counterclockwise
with a screwdriver.
• To attach
Match the hole in the foot holder _ with the threaded
hole in the presser bar (_. Fit the thumb screw (_) into
the hole. Tighten the screw _ by turning it clockwise with
a screwdriver.
Changing presser foot
Snap-on button (red button)
Groove
Pin
• To remove
Raise the needle to its highest position by turning the
handwheel counterclockwise. Raise the presser foot, and
press the red button _ on the back of the foot holder.
• To attach
Place the selected presser foot so that the pin (_) on the
foot lies just under the groove _ on the foot holder. Lower
the presser bar to lock the foot into place.
/
Fiat side
Lado piano
M¢p at vers
F E
%
Needle
Aguja
Aiguiile
%
,. , ,::'
,S,,"_:-_,_':: -::_7__
i
J
20
Cambio de aguja
_ Tornillo de sujecion de la aguja
_2) Alojamiento de la aguja
Apague la m&quina con el interrupter de corriente.
Suba la aguja hasta su posicion mas alta girando el
volante en el sentido contrario alas agujas del reloj, y baje
el prensatelas. Afloje el tornillo de sujecion de la aguja _1_
girandolo en el sentido contrario alas agujas del reloj. Retire la
aguja de su alojamiento _2) tirando de ella hacia abajo.
_1 Inserte una nueva aguja en el alojamiento de la aguja _2) con
el lade piano mirando hacia atr&s. Empuje la aguja hacia
arriba tanto come le permita apriete firmemente el tornillo de
sujecion de la aguja _,b.
_ Para verificar que una aguja esta bien, ponga el lado piano de
la misma sobre una superficie plana (placa de aguja, cristal,
etc.). La separacion entre la aguja y la superficie plana debera
ser uniforme. No emplee nunca agujas dobladas o con la
punta en mal estado. Las agujas da_adas suelen causar
enganches y carreras irreparables en tejidos de punto, sedas
finas y de imitaci6n seda.
Changer I'aiguille
_,b Vis du pince I'aiguille
_2_ Pince I'aiguille
Eteignez la machine. Faites monter I'aiguille le plus haut
possible en tournant le volant en sens antihoraire et _,b
abaissez le pied presseur. Desserrez la vis du pince-aiguille
en la tournant en sens antihoraire. Retire I'aiguille du
pince-aiguille _2_.
_2] Inserez la nouvelle aiguille dans le du pince-aiguille _2_,avec
le meplat vers I'arriere. Lorsque vous mettez en place une
nouvelle aiguille, poussez-la a fond vers le haut dans le
pince-aiguille. Serrez fermement la vis de fixation en la
tournant en sens horaire _.
_ Pour verifier la qualite d'une aiguille, placez le meplat de
I'aiguille sur une surface plate (la plaque d'aiguille, un morceau
de verre...) Uespace entre I'aiguille et la surface doit 6tre
constant. N'utilisez jamais une aiguille tordue ou 6moussee.
Une aiguille defectueuse peut 6tre une cause continue
d'ennuis et de points sautes, de ills tires dans les jerseys et les
soies naturelles ou artificielles.
Cbmo quitar/poner el enmangue del prensatelas
_,b Tornillo del enmangue
_2) Enmangue del prensatelas
_3) Barra prensatelas
• Para quitar
Gire con un destornillador el tornillo del enmangue _) en
sentido contrario alas agujas de reloj.
• Para poner
Coloque el agujero del enmangue _2_emparejandolo con el
agujero de la barra prensatelas _3). Coloque el tornillo del
enmangue @b dentro del agujero. Apriete el tornillo _ gir&ndolo
en el sentido de las agujas del reloj.
Cbmo quitar/poner el prensatelas
_1_ Boton de fijacion de prensatelas (boton rojo)
_2_ Enclavadura
_3_ Pasador
• Para quitar
Suba la aguja hasta su posicion mas alta girando el volante en
el sentido contrario alas afujas de reloj. Suba el prensatelas, y
pulse el bot6n rojo _ situado en la parte trasera del enmangue.
• Para poner
Coloque un pie prensatelas seleccionado en posici6n
longitudinal apoyado en su base con el pasador _3_justo por
debajo de la enclavadura _2_del enmangue. Baje la palanca de
elevacion del prensatelas para fijar el prensatelas en el
enmangue.
Retrait et installation du support de pied
_,b Vis de blocage
_2) Support de pied
_3) Barre du pied presseur
Retrait
Retirez la vis de blocage _ en la tournant darts le sens
antihoraire a I'aide du tournevis.
Installation
Alignez le trou du support de pied _2_avec le trou filete de la
barre du pied presseur _3_.Placez la vis dans le trou, et
serrez-la en tournant dans le sens _ horaire.
Retrait et fixation du pied presseur
_1_ Bouton de decrochage (bouton rouge)
_2_ Encoche
_3_ Broche
• Retrait
Faites monter I'aiguille le plus haut possible en tournant le volant
dans le sens antihoraire. Relevez le pied presseur, et appuyez
sur le bouton rouge _ situe a I'arriere du support de pied.
• Fixation
Placez le pied presseur choise afin que la broche _3) au pied soit
alignee avec I'encoche _2_sous le support de pied. Abaissez la
barre du presseur pour effectuer I'accrochage.
21
Presser foot types
• Zigzag foot (Foot A)
Use this foot for both straight and zigzag stitching.
• Straight stitch foot (Foot H)
Use this foot for straight stitching only with the center
needle position.
• Automatic buttonhole foot (Foot R)
Use this foot for one step automatic buttonholing.
Simply set a button on the guide of this foot and depress
the foot control. You can sew exactly the same length of
the buttonhole as the button.
• Zipper foot (Foot E)
This foot can be set to sew on each side of the zipper.
The edges of the foot guide the zipper and keep the seam
straight.
• Blind hem stitch foot (Foot G)
Use this foot for perfect blind hemming and topstitching.
The foot has ridges on the bottom to keep the fabric from
slipping, and a screw on top to guide the folded edge of
your hem.
• Satin stitch foot (Foot F)
Use this foot for satin stitch and outlining applique.
• Overedge foot (Foot C)
This foot is specially constructed for stitching and/or
overcasting. The small brush and wire guides help
control the fabric, hold the raw edge in place and keep it
from puckering, especially when sewing on knit fabrics.
• Overcast foot (Foot M)
This foot is specially designed to simulate prefessional
style overlocking. The wires on the foot effectively prevent
the fabric edge from puckering or rolling.
I
Foot A:
Prensatelas A:
Pied A:
Foot H:
Prensatelas H:
Pied H:
Foot R:
Prensatelas R:
Pied R:
Foot E:
Prensatelas E:
Pied E:
Foot G:
Prensatelas G:
Pied G:
Foot F:
Prensatelas F:
Pied F:
Foot C:
Prensatelas C:
Pied C
Foot M:
Prensatelas M:
Pied M:
J
J
J
J
J
1
22
Tipos de prensatelas
• Prensatelas para zigzag (Prensatelas A)
Utilice este prensatelas para puntada recta y puntada de
zigzag.
Diff_rents pieds presseurs
• Pied zig-zag (Pied A)
Ce pied convient pour les points zig-zags et les points droits.
• Prensatelas para puntada recta (Prensatelas H) • Pied & point droit (Pied H)
Utilice este prensatelas exclusivamente para puntada recta con Ce pied est uniquement recommande pour la couture & points
la posicion de la aguja al centro, droits avec I'aiguille en position centrale.
• Prensatelas de ojal autom&tico (Prensatelas R)
Utilice este prensatelas para hacer ojales automaticamente.
Simplemente ponga un boton en la guia de este pie y apriete el
pedal.
Pied & boutonni&re automatique (Pied R)
Utilisez ce pied pour realiser des boutonnieres
automatiquement, en une etape. Placez tout simplement un
bouton sur le guide de ce pied et appuyez sur la pedale de
contr61e. Vous pouvez alors coudre une noutonniere de la
Ionguerur exacte pour ce bouton.
• Prensatelas para cremalleras (Prensatelas E)
Este prensatelas se coloca para coser cada uno de los lados de
las cremalleras. Los bordes del prensatelas guiana Io largo de
la cremallera para mantener la puntada recta.
Pied & fermeture _ glissi_re (Pied E)
Ce pied est reglable pour piquer & droite eta gauche de la
glissiere. Les bords du pied glissent le long de la fermeture pour
piquer droit.
• Prensatelas para dobladillo invisible (Prensatelas G)
Utilice este pie para dobladillos perfectamente invisibles. El pie
tiene dobleces en la parte inferior para evitar que la tela se
deslice y un tornillo guia en la parte superior para guiar la parte
doblada de su dobladillo.
Pied _ point d'ourlet invisible (Pied G)
Avec ce pied, vous ferez des ourlets parfaits, sans que le fil
apparaisse. Des petites nervures sous le pied emp6chent le
tissu de glisser de c6te et le guide-bord donne des coutures
distance r6guliere du pli.
• Prensatelas para puntada decorativa (Prensatelas F) • Pied & point lanc_ (Pied F)
Utilice este prensatelas para puntada decorativa y aplicaciones. Servez-vous de ce pied pour le pourtour des appliques et le
point.
• Prensatelas para coser a punto por encima (Prensatelas C)
Este prensatelas es construido especialmente para costuras de
puntada y/o sobrehilado. El peque_o cepillo y el guiado pot
hilos ayudan a controlar la tela, mantener el borde en bruto en
su lugar e impedir el arrugamiento, especialmente al coser el
tejido de punto.
• Pied & surjeter (Pied C)
Ce pied est specialement con£u pour piquer et surjeter. La petite
brosse et les brins de guidage contr61ent le tissu, maintenant le
bord brut en place et I'emp6chant de froncer, ce qui est
particulierement utile pour les jerseys.
• Prensatelas para sobrehilado (Prensatelas M)
Este prensatelas esta especialmente dise_ado para simular un
sobrehilado professional. Los hilos del pie evitan eficazmente
que el borde de la tela se enrolle o se frunza.
• Pied & surfilage (Pied M)
Ce pied est specialement con£u pour simuler un surjetage de
qualite professionnelle. Les ills du pied emp6chent le bord du
tissu de froncer ou de rouler.
23
Presser foot types (continued)
• Darning foot (Foot P)
This is a special foot for basting. It holds fabrics while
taking a stitch, synchronizing with the needle bar
movement. This foot can also be used be for freehand
embroidery or quilting.
Darning foot:
Prensatelas para zurcir:
Pied a bordado:
• Quilter
The quilter helps keep the stitching lines straight.
• 1/4-Seam foot (Option)
This foot is useful for patchwork quilt. The guide on the
foot maintains an exact 1/4" (0.6 cm) seam allowance.
• Walking foot (Option)
This is special attachment for hard-to-feed materials. This
foot effectively prevents fabrics from shifting and
puckering. It is great for quilting and matching plaids.
Quilter:
Acolchador:
Guide a matelasser:
1/4" seam foot:
Prensatelas de puntada recta
con 1/4" guia:
Piqueuse 1/4 Po:
Walking foot:
Prensatelas de doble arrastre:
Pied a niveleur:
24
Tipos de prensatelas (continuacibn)
• Prensatelas para zurcir (Prensatelas P)
Es un prensatelas especial para hilvanar. Sujeta la tela mientras
realiza la puntada, sincronizando el movimiento de la barra de la
aguja. Este pie tambien se puede usar para el bordado libre y
trabajos de acolchado.
Diff_rents pieds presseurs (suite)
• Pied & bordado (Pied P)
Ce pied special est denstine aux b&tis. II maintient le tissu tout
en piquant, et fonctionne en synchronisation avec le mouvement
de la barre d'aiguille. Ce pied peut egalement servir a realiser
des broderies ou des travaux de ouatinage en mouvement libre.
• Acolchador
La guia de acolchado le ayuda a coser lineas rectas de
puntadas.
• Matelasser
Le guide a matelasser vous aide & coudre des lignes paralleles.
• Prensatelas de puntada recta con l/4"guia (Opci6n)
Este prensatelas es Qtil para acolchar patchwork. La guia del
prensatelas mantiene un margen entre el borde de la tela y la
costura de exactamente 0.7 cm (1/4").
• Piqueuse 1/4 po (Option)
Ce pied presseur est utile pour les courtepointes en "patchwork".
Le guide sur le pied presseur maintient une distance de couture
exacte de 1/4 po (0.7 cm).
• Prensatelas de doble arrastre (Opci6n)
Este prensatelas es un accesorio especial para materiales que
sean dificiles de introducir en la m&quina. El prensatelas impide
que la tela se deslice y se arrugue. Es perfecto para acolchados
y telas de cuadros.
• Pied _ niveleur (Option)
II s'agit d'un accessoire special pour les tissus difficiles a inserer.
Ce pied presseur emp6che efficacement les tissus de se
deplacer et de plisser. II est tres utile pour les courtepointes et
les tissus ecossais.
25
Selecting needle and fabric
For general sewing, use needle sizes 11 or 14. A fine thread and needle should be
used for sewing lightweight fabrics, so the fabric will not be marred. Heavy fabrics
require a needle large enough to pierce the fabric without fraying the needle thread.
In the needle set, there is one each of sizes 11, 14, 16, and 18, and a blue needle.
Use the blue needle to eliminate skipped stitches when sewing knits and synthetic
fabrics.
Special needles should be used on certain fabrics. A denim needle with a sharp tip
effectively pierces dense fabrics such as denim and canvas. For topstitching, a
special topstitching needle with a larger eye, accommodates heavier weight thread.
Leather needles punch small holes in leather and suede, allowing the thread to
follow through the hole.
Check your needles frequently for rough or blunt tips. Snags and runs in knits, fine
silks and silk-like fabrics are permanent, and are often caused by damaged
needles.
Always purchase a good quality thread. It should be strong, smooth and consistent
in thickness.
f
WEIGHT FABRIC NEEDLE SIZE
Chiffon, Georgette, Fine Lace, Organdy, Organdy 9 (65)
Very Light Net, Tulle 9 (65)
Batiste, Voile, Lawn, Pure Silk, Crepe de Chine,
Sheer Crepe, Chambray, Handkerchief Linen,
Gingham, Challis, Percale, Wool Crepe, Peau de Soie,
Taffeta, Satin, Silk Surah, Satin-backed Crepe,
Qiana
TYPE OF NEEDLE
Universal
Ball Point
Orange
Blue
11 (75)
11 (75)
12 (80)
Light
Blue 11 (75)
Single Knits, Jersey, Swimwear, Tricot
Ball Point 11 (75)
Leather, Suede Wedge Point Leather 11 (75)
Flannel, Velour, Velvet, Muslin, Velveteen, Poplin,
Corduroy, Broadcloth, Linen, Chintz, Gabardine, Felt, Red 14 (90)
Terry, Burlap, Quilted Fabrics
Double Knits, (synthetic and natural) Stretch
Medium
Velour,
Stretch Terry, Ball Point 14 (90)
Sweater Knits
Leather, Vinyl, Suede Wedge Point Leather 14 (90)
Denim, Sailcloth, Ticking Denim 16 (100)
Double Faced Wool, Heavy Coating, Fake Fur, Purple 16 (100)
Heavy Drapery Fabrics
Leather, Suede Wedge Point Leather 16 (100)
Canvas, Duck, Upholstery Fabrics Green 18 (110)
11 (75)
All Topstitching for Special Finish Topstitching
14 (90)
26
Seleccibn de hilo y tela
Para el cosido general se utilizan agujas del tama_o 11 o 14.
Los hilos y agujas delgados deberan utilizarse para coser tejidos ligeros evitando asi que estos se
puedan echar a perder. Cosa tejidos gruesos con una aguja Io suficientemente gruesa come para que
pueda penetrar el tejido sin que el hilo de la aguja se deshilache.
En la caja de agujas hay una aguja de cada tamaSo 11, 14, 16, 18, y una de talon azul del tamaSo 11.
Cuando cosa tejidos de punto y sinteticos, emplee la aguja de talon azul para evitar los fallos de
puntada.
Para ciertos tipos de tejidos deberan utilizarse agujas especiales. Para que la aguja pueda penetrar de
forma efectiva en los tejidos duros tales como tela vaquera y Iona deber& emplearse una aguja para
tela vaquera con una punta muy afilada. Para costuras a la vista deber& utilizarse una aguja especial
con un ojo grande por el que pueda pasar un hilo grueso resistente. Las agujas para cuero perforan
pequeSos agujeros en el cuero y los expanden permitiendo asi que el hilo pase a traves del agujero.
Inspeccione las agujas con frecuencia para comprobar que no esten embotadas o despuntadas. Las
agujas dafiadas suelen causar enganches y carreras irreparables en tejidos de punto, sedas finas y
imitaci6n de seda.
Adquiera siempre hilo de buena calidad. Deber& ser fuerte, suave y de grosor uniforme.
f
PESO TIPO DETELA TIPO DE AGUJA TAMAI_IO
DE AGUJA
Muy ligera Gasa, Gasa delgada, Encaje fino, Organdi, Malla Organdi,
Tul
Batista, Gasa, Lin6n, Seda natural, Crepe de China, Crepe
puro, Pafiuelo de lino, Guinga, Challis, Percal, Lana de
Crepe, Peau de Sole, Tafetan, Raso, Seda de Surah, Crepe
con Raso, Qiana
Universal
Punta de bola
Universal
Azul
9 (65)
9 (65)
11 (75)
11 (75)
12 (80)
Ligera
Azul 11 (75)
Punto sencillo, Jersey, Trajes de baSo, Tricot
Punta de bola 11 (75)
Cuero, Ante Aguja de CuSa 11 (75)
Franela, Terciopelo, Muselina, Pana, Popelina, Lino, Roja 14 (90)
Cretona, Gabardina, Fieltro, Toalla, Arpillera, Tejidos
acolchados
Media
Punto doble, Terciopelo el&stico, (sintetico y natural) Punta de bola 14 (90)
Toalla elastica, Jerseys de punto
Cuero, Vinilo, Ante Aguja de CuSa 14 (90)
Vaquera, Lona de vela, Cuti Vaquera 16 (100)
Lana de doble vista, Abrigo grueso, Violeta
Gruesa Piel de imitaci6n,Tejidos de Bayeton 16 (100)
Cuero, Ante Aguja de Curia 16 (100)
Lona, Brin, Tejidos para tapizado Verde 18 (110)
Todo Costuras a la vista para acabado especial Costuras a la vista 11 (75)
14 (90)
27
Choix de I'aiguille et tissu
Pour les coutures normales, utilisez une aiguille n_ 1 ou 14. On devrait utiliser du fil fin et une
aiguille fine avec les tissus 16gers pour ne pas les endommager. Les tissus Iourds necessitent une
aiguille assez grosse pour percer le tissu sans effilocher le fil de I'aiguille.
Dans un jeu d'aiguilles, il y a une aiguilie de chaque grosseur 11, 14, 16, 18 et une aiguille a bout
bleu. l_aiguille & bout bleu s'emploie pour coudre les tissus extensibles et les matieres synthetiques
sans sauter de points.
Des aiguilies sp6ciales devraient 6tre utilis6es avec certains tissus. On utilise une aiguille a jean
dont I'extr6mit6 est acer6e pour piquer les etoffes denses comme le jean et le canevas. Pour
surpiquer, une aiguille & surpiquer a gros chas permet I'emploi de ills plus 6pais. Les aiguilles pour
le cuir percent des petits trous dans le cuir et le daim, ce qui permet au fil de passer dans les trous.
V6rifiez r6guli6rement 1'6tat de vos aiguilles, qui peuvent 6tre emouss6es ou ebr6ch6es. Les accrocs
et les ills tir6s dans les tricots, les soles fines et les etoffes semblables & la sole sont d6finitifs et
sont souvent provoques par des aiguilles abfm6es.
Achetez toujours du fil de bonne qualit6. II dolt 6tre solide, lisse et d'6paisseur r6guli6re.
f Diam_tre
Poids Tissu Type d'aiguille d'aiguille
Mousseline, Cr6pe Georgette, Dentelle fine, Organdi, Tulle Universelle 9 (65)
Tres 16ger Pointe a bout rond 9 (65)
Batiste, zephyr linon, pure sole, cr6pe de chine, cr6pe fin, Orange 11 (75)
chambray, lin mouchoir, vichy, challis, percale, cr6pe de Bleue 11 (75)
laine, peau de sole, taffetas, satin, sole surah, cr6pe de 12 (80)
Leger satin, qiana
Tricots simple epaisseur, jersey, maillots de bain, tricot Bleue 11 (75)
Pointe a bout rond 11 (75)
Cuir, daim Biseautee speciale cuir 11 (75)
Flanelle, velour lisse, velour frappe, popeline, drap, lin, Rouge 14 (90)
chintz, gabardine, feutre, eponge, matelasse
Moyen Tricots double epaisseur (synthetiques et naturels), Pointe a bout rond 14 (90)
velour extensible, Eponge extensible, tricot epais
Cuir, vinyle, daim Biseautee speciale cuir 14 (90)
Denim, toile & voile Denim 16 (100)
Laine double face, manteau epais, fourrure synthetique, Violet 16 (100)
Lourd tissu d'ameublement
Cuir, Daim Biseautee cuir 16 (100)
Toile, tissus d'ameublement Verte 18 (110)
Tout SurpiqQre pour finitions speciales Surpiqt3re 11 (75)
k.. 14 (90)
j.
28
(blankpage)
(p&ginablanca)
(pageblanche)
29
Bobbin winding
• Removing the bobbin
Hook cover plate release button
Hook cover plate
Gently slide the hook cover plate release button _ to the
right and remove the cover plate _.
Lift out the bobbin.
\
\
• Horizontal spool pin
Spool pin
Large spool holder
Small spool holder
Spool stand
Lift up the spool pin _. Place a spool of thread on the spool
pin with the thread coming off the spool as shown.
Attach the large spool holder _, and press it firmly against
the spool of thread.
The small spool holder _ is used with narrow or small
spools of thread.
If the thread jams around the spool pin, use the spool
stand _.
f
J
• Additional spool pin
Spool stand
Additional spool pin
Hole for additional spool pin
Spool pin felt
The additional spool pin _ is for bobbin winding, without
unthreading the machine, and for twin needle sewing.
Set the spool stand _ under the additional spool pin _.
Insert the additional spool pin _ into the hole _.
Place the felt _ and a spool on the pin.
30
Bobinado de la canilla
• C6mo sacar la canilla
(1_ Pulsador de apertura de la tapa de acceso a canilla
_2) Tapa de acceso a canilla
Deslice el pulsador de apertura de la tapa de acceso a canilla (1_
hacia la derecha y quite la tapa _2).
Alce la canilla.
Remplissage de la canette
• Retrait de la canette
(1_ Bouton de degagement du couvercle du crochet
_2) Couvercle a crochet
Faites coulisser doucement vers la droite le bouton de degagement
du couvercle (1_ du crochet et retirez le couvercle _2).
Sortez la canette.
• Portacarretes horizontal
(1) Portacarretes
_2) Tapa-carretes grande
_3_ Tapa-carretes pequeSo
_4) Soporte para portacarretes adicional
Levante el portacarretes (1) y coloque un carrete de hilo en el
portacarretes con el final del hilo saliendo del carrete como se
muestra.
Coloque el tapa-carretes grande _2), y empQjelo firmemente contra
el carrete.
El tapa-carretes pequeSo _3_se usa con los carretes de hilo
estrechos o pequeSos.
Si el hilo se enreda en el portacarretes, utilice el soporte para
portacarretes adicional _4).
• Porte-bobine horizontal
(1) Porte-bobine
_2_ Grande rondelle de porte-bobine
_3_ Petite rondelle de porte-bobine
_4) Support de bobine
Soulevez le porte-bobine _1_.Placez y la bobine de ill, avec le fil
sortant de la bobine comme illustr&
Enfilez la grande rondelle de porte-bobine _2_et poussez-la contre
la bobine. On utilise la petite rondelle pour les bobines plus
minces.
Lorsque le fil s'entortille autour du porte-bobine _3_,utilisez le
support de bobine _.
• Portacarretes adicional
(1_ Soporte para poracarretes adicional
_2_ Portacarretes adicional
_3_ Alojamiento del portacarretes adicional
_4) Fieltro para portacarretes
El portacarretes adicional _2) se usa para bobinar las canillas
adicionales sin desenhebrar la m&quina o para costura con doble
aguja.
Ponga el soporte para portacarretes adicional _1) debajo del
portacarretes adicional _2).
Coloque el portacarretes adicional _2) en el alojamiento _3_y
ponga el fieltro _4) y un carrete de hilo en el portacarretes
adicional.
• Porte-bobine suppl_mentaire
(1_ Support de bobine
_2_ Porte-bobine supplementaire
_3_ Trou de porte-bobine
_4) Feutre du porte-bobine
Le porte-bobine supplementaire _2) permet de remplir des
canettes supplementaires sans desenfiler la machine.
Placez le support de bobine _1) sous la porte-bobine
supplementaire _2_.
Placez le porte-bobine supplementaire _2) dans le trou _3_.
Placez dessus la rondelle de feutre (4_ et la bobine.
31
• Winding the bobbin
Draw the thread from the spool.
Guide the thread around the thread guide.
Thread through the hole in the bobbin from the inside to
the outside.
Put the bobbin on the bobbin winder spindle.
Push the bobbin to the right.
With the free end of the thread held in your hand, depress
the foot control. Stop the machine when it has made a
few turns, and then cut the thread close to the hole in the
bobbin.
Depress the foot control again. When the bobbin is fully
wound, it stops automatically. Return the bobbin winder
to its original position by moving the spindle to the left,
and cut the thread as shown.
S
%
\
f
%
f
%
%
f
J
%
J
J
J
NOTE:
The position of the bobbin winder stopper is adjustable
depending on the required amount of thread on the
bobbin (example: 1/2 full or full). Using a screwdriver,
loosen the screw one turn or less, so that you can adjust
the position of the bobbin winder stopper. Do not take the
screw all the way out. Retighten the screw to fix the
stopper at the desired position.
32
• Bobinado de la canilla
8aque el hilo del carette.
[2] Guie el hilo alrededor del guiahilos de bobinado.
_] Pase el hilo por el agujero de la canilla desde dentro hacia
afuera tal como se indica en la ilustracion.
[41 Coloque la canilla en el eje del devanador de canillas.
Empuje la canilla a la derecha.
_] Coja el final del hilo con los dedos y pise el pedal de control.
Cuando haya dado unas cuantas vueltas, pare la m&quina
y corte el hilo que sale de la canilla.
Pise nuevamente el pedal de control. Cuando la canilla este
Ilena dejar& de girar autom&ticamente.
Empuje el eje del devanador hacia la izquierda para volverlo
a poner en su posicion original, y corte el hilo como se
muestra.
• Remplissage de la canette
Tirez sur le fil de la bobine.
[2] Passez le fil autour du guide fil.
_] Passez le fil dans le trou de la canette, de I'interieur vers
I'exterieur.
[41 Placez la canette sur I'enrouleur de canette.
Poussez la canette vers la droite.
_] En tenant I'extremit6 libre du fil a la main, appuyez sur la
pedale de contr61e. Arr6tez la machine apres quelques tours,
et coupez le fil au ras du trou dans la canette.
Appuyez de nouveau sur la pedale de contr61e.
Lorsque la canette est pleine, elle s'arr6te automatiquement
Remettez I'enrouleur de la canette dans la position d'origine,
en poussant I'axe vers la gauche, et coupez le fil comme
indique.
NOTA:
El tope del devanador de canillas puede ser ajustado a la
cantidad de hilo que requiere en la canilla (por ejemplo, I
a mitad o Ileno, etc.). Afloje el tornillo dando una o menos de
una vuelta con el destornillador grande para ajustar la posicion
del tope del devanador de canillas. No quite el tornillo
completamente de su posicion.
REMARQUE:
La butee d'enroulement de la canette peut 6tre regle6 selon la
quantite de fil desir6e sur la canette (par exemple, la canette &
moitie remplie, completement remplie.). A I'aide du tournevis,
desserrez la vis d'un tour ou moins, de fa£on a pouvoir regler la
position de la butee de I'enrouleur de canette. Ne retirez pas la
vis completement.
33
• Inserting the bobbin
End of thread
Notch
Notch
Threading diagram
Place a bobbin in the bobbin holder with the thread
running off counterclockwise.
Guide the thread into the first notch _ on the front side
of the bobbin holder. Draw the thread to the left, sliding it
between the tension spring blades.
Continue to draw the thread lightly until the thread slips
into the second notch _. Pull out about 6" (15 cm) of
thread.
Attach the hook cover plate. Check the threading by
referring to the diagram _ shown on the hook cover plate.
f
%
%
\
\
J
34
• Colocaci6n de la canilla en el portacanillas
_1_ Extremo de hilo
_2_ Ranura
_3_ Ranura
_ Esquema de enhebrado
Ponga una canilla dentro del portacanillas de modo que el
hilo se suelte en el sentido contrario alas agujas del reloj.
• Insertion de la canette
_1_ Extremit6 du fil
_2_ Encoche
_3_ Encoche
_ Guide d'enfilage
Placez la canette dans son support, le fil se deroulant en sens
antihoraire.
Pase del hilo por la ranura _2_en la parte frontal de
portacanillas. Tire del hilo hacia la izquierda pas&ndolo entre
la chapa-muelle de tensi6n del portacanillas.
Guidez le fil dans I'encoche _2) & I'avant du support de canette.
Tirez le fil vers la gauche en le glissant entre les lames du
ressort de tension.
ContinQe tirando del hilo ligeramente hacia atras hasta que
pase por la ranura _3_.Deje sobresalir aproximadamente
15.0 cm(6") de hilo.
Continuez & tirer doucement sur le fil jusqu'& ce qu'il glisse
dans I'encoche _3). Tirez environ 15.0 cm(6-) de ill.
_j Coloque la tapa de acceso a canilla dejando el hilo hacia atr&s
y por encima de la placa de aguja. Observe el esquema de
enhebrado _4_situado en la tapa de acceso a canilla y
compruebe si ha enhebrado correctamente.
_j Replacez en place le couvercle de navette. Placez les deux
languettes dans les fentes de la plaque de navette et
encliquetez-la en place. Vous trouverez un guide d'enfilage _4_
de la canette sur le couvercle de navette.
35
Threading the machine
• Threading the machine
Up/down needle position button
Spool
* Raise the thread take-up lever to its highest position.
Press up/down needle position button _ twice to raise
the needle.
* Raise the presser foot lifter.
* Place a spool on the spool pin, with the thread coming
off as shown.
Draw the end of the thread around the upper thread guide.
While holding the thread near the spool _, draw the end
of the thread down around the check spring holder.
Firmly draw the thread up from right to left over the
take-up lever, and down into the take-up lever eye.
Slide the thread behind the needle bar thread guide on
the left.
Thread the needle from front to back, or use a needle
threader.
• Needle threader
_Knob
_Hook
(_Guide
Lower the presser foot. Raise the needle to its highest
position. Push down the needle threader knob _ as far
as it will go.
Turn the knob (_0in the direction of the arrow on the
illustration, then insert hook into the needle eye.
The hook _ comes out through the needle eye from
behind. Being very careful of the needle point, draw the
thread around the guide (_ and under the hook _.
Turn the knob in the direction of the arrow on the
illustration, drawing the thread loop through the needle.
Pull the thread through the needle eye.
NOTE:
The needle threader can be used with a #11 to #16
needle, or a #11 Blue needle.
Thread size 50 to 100 is recommended.
S
x_
36
f
J
,-.. J
%
f
%
%
J
J
J
J
Enhebrado del hilo de la aguja
• Enhebrado del hilo de la aguja
_1_ Bot6n de subida/bajada de la aguja
_2_ Carrete
* Suba el tirahilos hasta su posici6n mas alta girando.
Pulse el bot6n de subida/bajada de la aguja _1_dos veces
para subir la aguja en su posici6n mas alta.
* Levante la palanca de elevaci6n del prensatelas.
* Coloque un carrete en el portacarretes con el hilo saliendo, tal
como se muestra.
[1_ Tire del hilo y coloquelo en el guiahilos superior.
Sosteniendo el hilo cerca al carrete _2_,tire del extremo del hilo
hacia abajo y p&selo alrededor del alojamiento del muelle
recuperador del hilo.
Tire del hilo con firmeza y paselo de derecha a izquierda por
el tirahilos.
[4_ Tire hacia abajo y paselo por el guiahilos de la barra de aguja.
Enhebre la aguja pasando el hilo de adelante hacia atras o
utilice un enhebrador de la aguja.
Enfilage de la machine
• Enfilage de la machine
_1_ Bouton de montee/descente de I'aiguille
_2_ Bobine
* Faites monter le levier releveur tendeur de fil le plus haut
possible.
Appuyez deux lois sur le bouton de montee/descente de
I'aiguille _1_pour remonter I'aiguille.
* Relevez le releve presseur.
* Placez la bobine de fil sur le porte-bobine, avec le fil sortant de
la bobine comme illustr&
[1_ Tenez le fil de I'aiguille et passez-le sous le guide ill.
En retenant le fil pres de la bobine _2_, tirez-le vers le bas, et,
de la droite vers la gauche, autour du dispositif a ressort.
_3_ Tirez fermement le fil vers le haut, puis de la droite vers la
gauche dans I'oeillet du levier releveur de ill.
_j Par la gauche, glissez le fil derriere le guide situe sur la barre
d'aiguille.
Enfilez I'aiguille de I'avant vers I'arriere ou utilisez
I'enfile-aiguille.
• Ensartador de agujas
_1_ Tirador
_2_ Enhebrador
_3_ Guia
[1_ Eleve la aguja hasta su posicion m&s alta. Baje el tirador _ del
enhebrador de agujas tanto como pueda.
_] Gire el tirador _ en la direcci6n de la flecha de la ilustraci6n,
entonces introduzca el enhebrador _2_en el agujero de la
aguja. Concentrese en la punta de la aguja y pase el hilo
alrededor de la guia _3_y por debajo del enhebrador _2_.
_3_ Gire el tirador en la direcci6n de la ilustracion, sacando el lazo
de hilo a traves de la aguja.
_j Tire del hilo a traves del ojo de la aguja.
• Enfile-aiguille int_gr_
(1_ Bouton
_2_Crochet
_3_Guide
[1_ Soulever I'aiguille & sa position la plus elev6e. Appuyer sur le
bouton de I'enfile-aiguille _1_aussi loin que possible.
Tournez le bouton dans la direction de la fleche sur le dessin,
puis enfilez le crochet _1_dans le chas de I'aiguille. Guidez le fil
autor du guide _2_et sous le crochet.
En faisant attention au point de I'aiguille, faire passer le fil
autour du guide _3_et sous le crochet _2_.
Tournez le bouton dans la direction de la fleche sur le dessin,
entrafnant la boucle du fil a travers I'aiguille.
_j Tirez le fil & travers le chas de I'aiguille.
NOTA:
El enhebrador de agujas se puede utilizar con las agujas #11 a
#16, o con una aguja #11 azul.
Se recomienda un hilo de tamaSo 50 a 100.
37
REMARQUE:
Uenfile-aiguille peut 6tre utilise avec une aiguille du No 11 au
No 16, ou une aiguille bleue No11.
Un fil de taille 50 & 100 est recommand&
• Drawing up bobbin thread
Raise the presser foot. Hold the needle thread lightly
with your left hand.
Press the up/down needle position button _ twice to
lower and raise the needle to pick up the bobbin thread.
Up/down needle position button
Pull both threads 4" to 6" (10 to 15 cm) under and
behind the presser foot.
Adjust the needle thread tension for a straight
stitch
• Correct tension
Needle thread (Top thread)
Bobbin thread (Bottom thread)
(_ To loosen
To tighten
The ideal straight stitch has threads locked between two
layers of fabric, as illustrated (magnified to show detail).
If you look at the top and bottom of a seam, notice that
the stitches are evenly balanced.
When adjusting the needle thread tension, the higher the
number, the tighter the top thread tension.
Results depend on:
- stiffness and thickness of the fabric
- number of fabric layers
- type of stitch
•Tension is too tight
Needle thread (Top thread)
Bobbin thread (Bottom thread
To loosen tension
Right side (Top side) of fabric
(_ Wrong side (Bottom side) of fabric
The bobbin thread shows through on the right side of the
fabric, and the stitch feels bumpy. Turn the dial to a lower
tension setting number to loosen the needle thread tension.
f
%
%
f
1
J
38
• Extracci6n del hilo de la canilla
Suba el prensatelas. Sujete ligeramente el hilo de la aguja
con la mano izquierda.
• Comment remonter le fil de la canette
Remontez le pied presseur. Tenez le fil de I'aiguilie souplement
de la main gauche.
_2] Pulse el bot6n de subida/bajada de la aguja _1_dos veces para
enganchar el hilo de la canilla.
Saque el hilo de la canilla tirando del hilo de la aguja.
_1_ Bot6n de subida/bajada de la aguja
_2] Appuyez deux fois sur le bouton de monteeidescente de
I'aiguille _1_pour accrocher le fil de la canette. Faites-le monter
en tirant le fil de I'aiguille vers le haut.
_1_ Bouton de montee/descente de I'aiguille
_-] Pase ambos hilos hacia atr&s por debajo del prensatelas. Deje _-] Tirez les deux ills vers I'arriere sous le pied presseur, sur une
un sobrante de ambos hilos de aproximadamente 10.0 a Iongueur de 10.0 & 15.0 cm (4- & 6").
15.0 cm (4-a 6").
Ajuste de la tensibn del hilo de la aguja para
puntada recta
• Tensi6n correcta
_1_ Hilo de la aguja (Hilo superior)
C2_ Hilo de la canilla (Hilo inferior)
C3_ Para aflojar
_ Para apretar
La puntada recta ideal cierra los hilos entre las dos telas tal
como se ve en la figura (ampliada).
Si observa la parte superior e inferior de la costura, se dara
cuenta de que no hay hilos flojos o apretados. Todas las
puntadas son uniformes e iguales.
AI ajustar la tension del hilo de la aguja, cuanto m&s alto sea el
nQmero ajustado, mayor sera la tension.
Los resultados depender&n de:
- la rigidez y el grosor del tejido
- el nQmero de capas de tejido
- el tipo de puntada
• El hilo est_ demasiado tenso
_ Hilo de ia aguja (Hilo superior)
_2_ Hilo de la canilla (Hilo inferior)
_3_ Para aflojar
_4_ Parte de arriba de la tela
_5_ Parte de abajo de la tela
El hilo de la canilla aparece por la parte de arriba de la tela y se
sentira desigual. Afloje la tension del hilo de la aguja girando
hacia arriba el ajuste de tension del hilo.
R_glage de la tension du fil de I'aiguille pour le
point droit
• Tension correcte
_1_ Fil de I'aiguille (Fil superieur)
_2_ Fil de la canette (Fil inferieur)
_3_ Pour rel&cher la tension
_4_ Pour augmenter la tension
Le point droit parfait dolt presenter des ills croises entre les deux
epaisseurs de tissu, comme illustre & gauche (agrandi pour
montrer les details).
En regardant le dessus et le dessous de la couture, vous
remarquerez qu'il n'y a pas d'interruption. Les points sont
alignes et egaux. Lors du reglage de la tension du fil de I'aiguille,
plus le numero est grand, plus le fil de I'aiguille sera tendu.
Le resultat depend:
- de la raideur et de I'epaisseur du tissu
- du tissu du nombre d'epaisseurs de tissu
- du type de point employe
• Si la tension est trop _lev_e
_,b Fii de I'aiguille (Fil superieur)
_2_ Fil de la canette (Fil inferieur)
_3_ Pour rel&cher la tension
_4,bEndroit du tissu
_5_ Envers du tissu
Le fil de la canette apparaft sur le c6te endroit du tissu et produit
des bosses. Tournez la molette vers le haut pour rel_cher la
tension du fil de I'aiguille.
39
• Tension is too loose
Needle thread (Top thread)
Bobbin thread (Bottom thread)
To tighten tension
Right side (Top side) of fabric
Wrong side (Bottom side) of fabric
The needle thread shows through on the wrong side
of the fabric, and the stitch feels bumpy. Turn the dial to a
higher tension setting number to tighten the needle thread
tension.
®
Adjust the needle thread tension for a zigzag
stitch
For an ideal zigzag stitch, the bobbin thread does not show
on the right side (Top side) of the fabric, and the needle
thread shows slightly on the wrong side (Bottom side) of the
fabric.
See the illustrations for the correct appearance.
To match this appearance, adjust the needle tension.
• Correct tension
Right side (Top side) of fabric
Wrong side (Bottom side) of fabric
Minimize the amount of needle thread visible on the
wrong side (Bottom side) of the fabric without causing
excessive puckering, or causing the bobbin thread to
show on the right side (Top side) of the fabric.
Results vary with fabric, thread and sewing conditions.
• Tension is too tight
Right side (Top side) of fabric
Wrong side (Bottom side) of fabric
The corner of each zigzag pulls together on the right side
of the fabric.
• Tension is too loose
Right side (Top side) of fabric
Wrong side (Bottom side) of fabric
The corner of each zigzag pulls together on the wrong
side of the fabric.
J
40
• El hilo est_ demasiado flojo
_1_ Hilo de la aguja (Hilo superior)
C2_ Hilo de la canilla (Hilo inferior)
C3_ Para apretar
_4_ Parte de arriba de la tela
_5_ Parte de abajo de la tela
El hilo de la aguja aparece por la parte de abajo de la tela y se
sentira desigual Tense la tension del hilo de la aguja girando
hacia abajo el ajuste de tensi6n del hilo
• Si la tension est trop faible
_1_ Fil de I'aiguille (Fil du superieur)
_2_ Fil de la canette (Fil du inferieur)
_3_ Pour augmenter la tension
_4_ Endroit du tissu
_5_ Envers du tissu
Le fil de I'aiguille apparaft &l'envers du tissu, et produit des
bosses. Tournez la molette vers le bas pour augmenter la
tension du fil de I'aiguille.
Ajuste de la tensibn del hilo de la aguja para
puntada zigzag
En la puntada zigzag ideal, el hilo de la canilla no aparecer& en la
parte de arriba de la tela y el hilo de la aguja se vera ligeramente
en la parte de abajo de la tela. Vea el aspecto correcto en las
ilustraciones. Para igualar esta apariencia, ajuste la tensi6n del
hilo de la aguja.
• Tensi6n correcta
_1_ Parte de arriba de la tela
_2_ Parte de abajo de la tela
Reduzca al minimo el hilo de la aguja visible en la parte de
abajo de la tela sin que se frunza en forma excesiva o haciendo
que el hilo de la canilla se yea en la parte de arriba de la tela.
Los resultados pueden variar segOn la tela, hilo y condiciones
de costura.
R_glage de la tension du fil de I'aiguille pour le
point zig-zag
Lorsqu'un point zig-zag est effectue correctement, le fil de la
canette ne parait jamais sur le c6te endroit du tissu et le fil de
I'aiguille apparaft a peine sur le c6te envers du tissu.
Reportez-vous aux figures ci-dessous pour voir & quoi ressemble
un point ex6cute correctement. Reglez la tension du fil de dessus
pour obtenir I'aspect desir&
• Tension correcte
_1_ Endroit du tissu
_2_ Envers du tissu
Reduisez la quantite de fil de I'aiguille visible sur I'envers du
tissu sans pour autant plisser excessivement le tissu et sans
que le fil de la canette n'apparaisse sur I'endroit du tissu. Les
resultats varient selon le tissu, le filet les reglages utilises.
• El hilo est_ demasiado tenso
_ Parte de arriba de la tela
_2_ Parte de abajo de la tela
Las esquinas de cada zigzag quedar&n demasiado tensas y
amontonadas en la parte de arriba de la tela
• Si la tension est trop _lev6e
_,b Endroit du tissu
_2_ Envers du tissu
Les pointes du motif zig zag ont tendance a se rapprocher sur
I endroit du tissu
• El hilo est_ demasiado flojo
_1_ Parte de arriba de la tela
_2_ Parte de abajo de la tela
El hilo de la aguja pasara por la parte de abajo de la tela y se
jalar& quedando casi junto.
• Si la tension est trop faible
_1_ Endroit du tissu
_2_ Envers du tissu
Le fil de I'aiguille a tendance & faire des boucles sur I'envers du
tissu et les points sont d6formes.
41
SECTION III. BASIC SEWING
Straight stitch
Stitch pattern:
Needle thread tension:
(_) Presser foot A:
(_ Presser foot H:
NOTE:
When using the straight stitch foot, make sure to use
the center needle position. Otherwise the needle may
strike the presser foot and possibly break.
01 or 11
2to6
Zigzag foot
Straight stitch foot
• Starting to sew
Raise the presser foot and position the fabric next to a
seam guide line on the needle plate (5/8" (1.6 cm) is most
common). Lower the needle to the point where you want
to start. Lower the presser foot and pull the threads
toward the back. Depress the foot control. Gently guide
the fabric along a seam guide line letting the fabric feed
naturally.
CAUTION: Do not place fingers near to the presser foot
when guiding fabric, or the needle clamp screw may
strike and injure your fingers.
• Changing sewing direction
Stop the machine and bring the needle down into the
fabric by pressing the up/down needle positionl button.
Raise the presser foot.
Pivot the fabric around the needle to change sewing
direction as desired. Lower the presser foot.
Up/down needle position button
Presser foot lifter
• Finishing sewing
Reverse stitch button
Thread cutter
Fabric
To fasten the ends of a seam, press the reverse stitch
button and sew several reverse stitches. Raise the
presser foot. Remove the fabric, draw the threads to the
back and cut them with the thread cutter. The threads
are now the proper length to begin sewing the next seam.
-- When pattern 02 ( _'l_) is selected, reverse stitches
M
are sewn automatically at the beginning of the seam,
then sewing continues forward.
When you reach the end edge of the fabric, press
the reverse stitch button once.
The machine will sew four reverse stitches, four
forward stitches then stop sewing.
S
S
L_J_
I
01
)
J
42
SECCION III. COSTURA BASICA
Puntada recta
_1_ Patr6n de puntada:
_2_ Tensi6n del hilo de la aguja:
_3_ Prensatelas A:
_4_ Prensatelas H:
NOTA:
PARTIE III. COUTURE DE BASE
Point droit
01 o 11 _1_ Selecteur de point: 01 ou 11
2 a 6 _2_ Tension du fil de I'aiguille: 2 & 6
Prensatelas para zigzag _3_ Pied presseur A: Pied zig-zag
Prensatelas para puntada _4_ Pied presseur H: Pied & point droit
recta
Cuando use el pie para puntada recta, asegQrese de poner la
aguja en la posici6n del centro. De Io contrario, la aguja
chocar& contra el prensatelas yes posible que se rompa.
• Para empezar a coser
Levante el pie prensatelas y posicione la tela junto alas lineas
guias en la placa de aguja (1.6 cm (5/8")).
Baje la aguja al punto donde quiera comenzar la costura. Baje
el pie y pase los hilos hacia atras por debajo del prensatelas.
Pise el pedal de control. Guie la tela con cuidado a Io largo de
la guia de costura dejando que la tela avance sola de forma
natural.
CUIDADO: No coloque los dedos cerca del prensatelas
mientras que dirige la tela. El tornillo de sujeci6n de la aguja
podria golpear y lastimar los dedos.
• Cambio de la direcci6n de costura
Pare la maquina y baje la aguja hasta la tela pulsando el
bot6n de subida/bajada de la aguja. Alce el prensatelas.
Gire la tela alrededor de la aguja para cambiar la direcci6n de
costura segt3n Io desee. Baje el prensatelas.
_1_ Bot6n de subida/bajada de la aguja
_2_ Palanca de elevaci6n del prensatelas
REMARQUE:
Lorsque vous utilisez le pied a point droit, assurez-vous que
I'aiguille est en position centrale. Autrement elle heurtera le pied
et se cassera.
D6but d'une couture
Levez le pied presseur et placez le tissu le long de la ligne de
repere sur la plaque d'aiguifle (la plus utilisee est & 1.6 cm
(5/8")).
Abaissez I'aiguille a rendroit oQ vous souhaitez commencer la
couture. Abaissez le pied presseur et tirez les ills vers rarriere.
Appuyez doucement sur la pedale de contr61e. Guidez le tissu
le long de la ligne de repere en laissant le tissu avancer
naturellement.
ATTENTION: Ne placez pas de doigts pres du pied presseur en
guidant le tissue. La vis de fixation de I'aiguifle peut frapper et
nuire les doigts.
• Changer la direction de la couture
Arr6tez la machine et abaissez raiguille dans le tissu en
appuyant sur le bouton de montee/descente de I'aiguille.
Relevez le pied presseur. Faites pivoter le tissu autour de
raiguille pour changer la direction de la couture comme vous le
souhaitez. Abaissez le pied presseur.
_1_ Bouton de montee/descente de I'aiguille
_2_ Levier du pied presseur
• Para terminar la costura
_ Bot6n de puntada invertida
_2_ Cortahilos
_3_ Tela
Para rematar el final de las costuras, pulse el bot6n de puntada
invertida y cosa unas puntadas hacia atras.
Levante el prensatelas. Saque la tela, tire de los hilos hacia
atras y c6rtelos con el cortahilos. AI cortar los hilos con el
cortahilos, quedar& el sobrante de hilo adecuado para
comenzar directamente una nueva costura.
-- Cuando se haya seleccionado el patron 02 ( 4_ ), la
m&quina coser& autom&ticamente unas puntadas hacia
atras al iniciarse la costura, y luego continuara cosiendo
hacia adelante.
Cuando est& terminando la costura al final de la tela, pulse
una vez el boton de puntada invertida. La m&quina cosera
cuatro puntadas hacia atras, cuatro hacia adelante y se
parara automaticamente.
.&.la fin d'une couture
_1_ Bouton de marche arriere
_2_ Coupe-ill
_3_ Tissu
Pour finir rextremit6 d'une couture, appuyez sur le bouton de
marche arriere et piquez plusieurs points en arriere.
Relevez le pied presseur. Retirez le tissu, tirez les ills vers
rarriere et coupez-les & I'aide du coupe-ill. Les ills sont ainsi
coupes & la bonne Iongueur pour commencer la prochaine
couture.
-- Lorsque le motif 02 ( ,_ ) est s61ectionne, des points en
arriere sont piques automatiquement au debut de la
couture puis la machine continue en avant.
Lorsque vous atteignez I'extremit6 finale du tissu, appuyez
une lois sur le bouton de marche arriere. La machine pique
alors quatre points en arriere, quatre point en avant et
s'arr6te automatiquement.
43
Using the seam guides on the needle plate
Needle drop position
Edge of fabric
(_ Needle plate guide line
The seam guides on the needle plate are engraved to help
you measure seam width. The numbers on the needle plate
indicate the distance between the center needle position
and the edge of the fabric. The lines are 118" (0.3 cm)
apart, and engraved at 318", 418", 518" and 618". The lines in
millimeters are 5 mm apart, and are engraved at 10 mm,
15 mm and 20 mm.
Turn a square corner
Cornering guide
Up/down needle position button
Presser foot lifter
When sewing with fabric edge at 5/8" seam guide, to turn
a square cover so that sewing continues at same distance
from edge.
1. Stop stitching when front edge of fabric reaches the
cornering guide lines _.
2. Lower the needle by pressing up/down needle position
button _.
3. Raise the presser foot and turn the fabric
counterclockwise 90Y.
4. Lower the presser foot, and begin stitching in the new
direction.
Quilting
Stitch pattern: 01
Needle thread tension: 2 to 6
Presser foot A: Zigzag foot
Presser foot H: Straight stitch foot
Quilter
NOTE:
When using the straight stitch foot, make sure to use
the center needle position. Otherwise the needle may
strike the presser foot and possibly break.
Quilter holding screw
Quilter
(_) Hole
(_ Distance
Use the seam guide lines on the needle plate, and the
free-arm, to help determine the distance between quilting
stitches. The quilter will help keep the stitching line straight.
Loosen the quilter holding screw _ on the back of the
presser foot as shown.
Slide the quilter _ into the hole (_ under the screw to
the width of quilting stitches you desire width.
Tighten the screw (_.
Sew guiding the quilter over the previous row of
stitching.
J
J
I
i%:!
_=_
01 3.5 22
1
44
Manera de usar las guias de costura en la placa
de la aguja
_1_ Posici6n de caida de la aguja
_2_ Borde de la tela
_3) Linea guia
La linea de guia de costura en el plato de la aguja yen la placa
cubre gancho, le ayudara a medir el ancho de la costura. El
numero en la placa de la aguja indican la distancia desde el
centro de la linea marcada de costura.Las lineas son 1/8" (0.3
centimetro) aparte, y grabado en 3/8", 4/8", 5/8" y 6/8". Las lineas
en milimetros son 5 milimetros de separado, y se graban en 10
milimetros, 15 milimetros y 20 milimetros.
Utilisation des guides de couture sur la plaque
d'aiguille
_1_ Position de I'aiguille
_2) Bord du tissu
_3) Ligne de guidage
Les guides de couture sont graves sur la plaque d'aiguille pour
vous aider & mesurer la largeur des ressources. Les lignes sont
marquees de la maniere suivante:
Les lignes sont 1/8" (0.3 centimetre) a part, et grave a 3/8", & 4/
8", a 5/8" eta 6/8". Les lignes en millimetres sont de 5 millimetres
de distantes, et sont gravees a 10 millimetres, & 15 millimetres et
20 millimetres.
Girando esquinas cuadradas
{1_ Guia para esquinas
_2_ Bot6n de subidaibajada de la aguja
_3) Palanca de elevacion del prensatelas
Girando una esquina cuadrada 1.6 cm (5/8") desde el borde de la
tela:
1. Deje de coser cuando el borde delantero de la tela Ilega alas
lineas de la guia para esquina {1_.
2. Baje la aguja pulsando el boton de subida/bajada de la aguja
_2) cuando el borde de la tela que esta orientada hacia usted
esta alineado con la guia de esquinas tal como se muestra.
3. Eleve el prensatelas y gire la tela 90 grados en sentido
antihorario.
4. Baje el prensatelas y comience a coser en la nueva direccion.
Tourner & angle droit
_1_ Guide-virage
_2_ Bouton de montee/descente de I'aiguille
_3_ Levier du pied presseur
Pour piquer en angle droit a 1.6 cm (5/8") du bord du tissu:
1. Arr6tez de coudre Iorsque le bord du tissu arrive au lignes du
guide-virage _1_.
2. Arr6tez de piquer et abaissez I'aiguille en appuyant sur le
bouton de montee/descente de I'aiguille _2_Iorsque le bord du
tissu vous faisant face s'aligne avec les guides d'angle comme
indiqu&
3. Levez le pied presseur et tournez le tissu dans le sens inverse
des aiguilles d'une montre a 90"£
4. Abaissez le pied presseur et commencez la couture dans la
nouvelle direction.
Acolchador
_1_ Patron de puntada:
_2) Tension del hilo de la aguja:
_3_ Prensatelas A:
_4_ Prensatelas H:
01
2a6
Prensatelas para zigzag
Prensatelas para puntada
recta
_5) Acolchador
NOTA:
Cuando use el pie para puntada recta, asegQrese de poner la
aguja en la posicion del centro. De Io contrario, la aguja chocar&
contra el prensatelas yes posible que se rompa.
_1_ Tornillo
_2) Acolchador
_3) Apertura
_4_ Lineas de medicion
La guia de acolchado le ayuda a coser lineas de puntadas.
_] Afloje el tornillo de acolchado _1_en la parte posterior del
prensatelas tal como se muestra.
[2] Deslice la guia de acolchado _2_hacia la apertura _3_debajo el
tornillo de acuerdo con la anchura de las puntadas de
acolchado que desea entre las lineas de medicion.
Apriete el tornillo 0_.
Cosa Ilevando la guia sobre la anterior linea de puntada.
IVlarelasser
_1_ Selecteur de point:
(2_ Tension du fil de I'aiguille:
(3_ Pied presseur A:
_4_ Pied presseur H:
_5_ Marelasser
01
2&6
Pied zig-zag
Pied a point droit
REMARQUE: I
Lorsque vous utilisez le pied & point droit, assurez-vous que
I'aiguille est en position centrale. Autrement elle heurtera le pied
et se cassera.
_1_ Vis
_2_ Guide & matelasser
(3) Trou
_4_ Lignes de mesure
Le guide & matelasser vours aidera a coudre des lignes paralleles.
Desserrez la vis (1) du guide a I'arriere du pied presseur
comme indiqu&
_2] Enfilez le guide a matelasser _2_dans I'ouverture sous la vis,
de la largeur que vous souhaitez entre les rangees de points.
Resserrez la vis 0_.
_4_ Effectuez votre couture en dirigeant la tige du guide le long de
la couture prec6dente.
45
Sewing on heavy fabrics
Fabric
Black button
The black button _ on foot A will lock the foot in a horizon-
tal position if you push it in before lowering the presser foot.
This ensures even feeding at the beginning of seams and
helps when sewing many layers of fabric such as sewing
over welt seams when hemming jeans.
When you reach the point of an increased thickness, lower
the needle and raise the presser foot. Press down on the
toe of the foot and push in the black button _, then lower
the foot and continue sewing.
This button releases automatically after a few stitches.
Manual stitch length
Press "-" or "+" to adjust the stitch length.
To decrease length, press "-".
To increase length, press "+".
The pre-programmed stitch length setting is suitable for
most of your sewing needs. However, you can change
these settings to accommodate different fabric
characteristics or achieve a desired effect. Hold down "-"
or "+" until you reach the desired setting.
* The reverse stitch length cannot be set longer than
1/8" (0.3 cm)
'%'2'21
3.B
LENGTH
J
Variable needle position
These settings apply only to "straight" stitch patterns #1
through #3, #10, #11, #20, #30, #31, and #33 through #35.
01 02 03 10 11 20 30 31 33 34 35
"l If l'',l T ,I
+ _ _III_cD € cp _3 _3 + alb _111_
When you select stitch patterns above, you can adjust the
left/right needle position. When you press "-", the needle
position will move to the left. When you press "+", the
needle position will move to the right.
Left (0.0)
Middle (3.5)
Right (7.0)
NOTE:
When using the straight stitch foot, make sure to use
center needle position _. Otherwise the needle may
strike the sewing foot and possibly break.
K
46
WIDTH
"%':1
3.E;
J
r
J
_ czzz_
Manera de coser telas pesadas
(i_ Tela
_2_ Bot6n negro
El bot6n negro _2_del pie A fijara al pie en la posici6n horizontal
si Io pulsa antes de bajar el prensatelas. Esto asegura una
alimentaci6n uniforme al comienzo de las costuras y ayuda al
coser muchas capas de tela, como por ejemplo al coser ribetes
al hacer los bordes de los pantalones "jeans".
AI Ilegar a un area de mayor espesor, baje la aguja y alce el
prensatelas. Oprima el pulgar del pie y pulse el bot6n negro _2_
despues, baje el pie y siga cosiendo.
Este bot6n se suelta automaticamente despues de hacer
algunas puntadas.
JNOTA: AI coser un borde, seleccione el patr6n de puntada 11.
Coudre les tissus _pais
_ Tissu
_2_ Bouton noir
Appuyer sur le bouton _2_situe sur le pied A (avant de I'abaisser)
le bloque en position horizontale. Cela vous assure une progres-
sion reguli6re du tissu au debut des coutures et facilite la couture
de plusieurs epaisseurs de tissu telles que le passage des
coutures anglaises Iorsque vous faites un ourlet sur les jeans.
Lorsque vous arrivez a un endroit tres epais, abaissez I'aiguille et
relevez le pied. Appuyez sur I'avant du pied et appuyez sur le
bouton noir _2_,puis abaissez le pied et continuez la couture.
Cette fonction se rel_che apres quelques points.
REMARQUE:Lorsque vous cousez une bordure, selectionnez le
I motf 11.
Ajuste manual de la Iongitud de puntada
Pulse la tecla "-" o "+" para ajustar la Iongitud de puntada.
Para disminuir la Iongitud de puntada, pulse la tecla "-".
Para aumentar la Iongitud de puntada, pulse la tecla "+".
Longitud de puntada programada es adecuado para la mayoria
de los tipos de costura que usted vaya a necesitar. Sin embargo,
usted puede cambiar estos ajustes para acomodarlos a
diferentes caracteristicas de tejido o para obtener los efectos que
desee.
Mantenga pulsada la tecla "-" o "+" hasta poder ver en la pantalla
el ajuste que desea.
* La Iongitud de puntadas invertidas no puede ajustarse a
una Iongitud superior a los 0.3 cm (118-).
R_glage manuel de la Iongueur du point
Appuyez sur les touches "-" ou "+" pour regler manuellement la
Iongueur du point.
Pour diminuer la Iongueur, appuyez sur la touche "-".
Pour augmenter la Iongueur, appuyez sur la touche "+".
Le reglage pre-programm6 de la Iongueur du point est adapte
la plupart de vos travaux de couture.
Toutefois, vous pouvez modifier ces reglages pour les adapter
aux caracteristiques d'un tissu particulier, ou pour obtenir un
certain effet.
Maintenez la touche "+" ou "-" enfoncee jusqu'a I'obtention du
reglage desir&
* La Iongueur du point arriere ne peut pas exceder 0.3 cm
(1/8").
Cbmo cambiar la posicibn de la aguja
Estos ajustes s61o son aplicables a los patrones de puntada recta
nQmeros del #1 al #3, y #10, #11, #20, #30, #31 y #33 al #35.
01 02 03 10 11 20 30 31 33 34 35
=cl ,l If l'',l T I,
c_ _ _III_ c D € cp c!_3 c!::D3 + Jib _111_
Cuando seleccione los patrones de puntada arriba, podr& mover
la aguja a la posicion derecha / izquierda.
AI pulsar la tecla "-", la aguja se movera a la posicion izquierda.
AI pulsar la tecla "+', la aguja se movera a la posicion derecha.
_,b Izquierda (0.0)
_2_ Centro (3.5)
_3_ Derecha (7.0)
Les diff_rentes positions de I'aiguille
Ces reglages ne s'appliquent qu'aux motifs & points "droits", n¥1
n_'3, n_'lO, n¥11, n_'20, n¥30, n_'31 et n¥33 & n_'35.
01 02 03 10 11 20 30 31 33 34 35
I cl ,l If 'I' I,
+ _ _III_cD € m + _3 clD Jlb _111_
Lorsque les motifs ci-dessus, vous pouvez regler la position
droite/gauche de I'aiguille.
Lorsque vous appuyez sur la touche "-", I'aiguille se deplace vers
la gauche.
Lorsque vous appuyez sur la touche "+", I'aiguille se deplace vers
la droite.
_1_ Gauche (0.0)
_2_ Milieu (3.5)
_3_ Droite (7.0)
NOTA:
Cuando use el pie para la puntada recta, asegOrese de poner la
aguja en la posicion del centro _2_.
De Io contrario, la aguja chocara contra el prensatelas y
posiblemente se romper&.
REMARQUE:
Lorsque vous utilisez le pied & point droit, assurez-vous que
I'aiguille est en position centrale _2_.
Autrement, I'aiguille heurtera le pied et se cassera certainement.
47
To drop or raise the feed dog
The drop feed dog lever is located underneath the free arm
bed on the back side of the machine.
To drop the feed dog, push the lever in the direction
of the arrow, as illustrated.
To raise the feed dog, push the lever in the direction
of the arrow, as illustrated, and turn the handwheel
toward you. Feed dog must be up for normal sewing.
Basting
Stitch selector: 20
Needle thread tension: 1 to 3
Presser foot P: Darning foot
• Attaching the darning foot
Foot holder
Thumb screw
(_) Pin
Needle clamp
Raise the needle.
Remove the foot holder _ by loosening the thumb
screw _.
Attach the darning foot on the presser bar putting
the pin (_ on the needle clamp (_. Tighten the thumb
screw _ firmly with a large screwdriver.
f-
f
%
_7
®
i
i
i I
2 0 P 3.5
J
J
• To sew
Lower the feed dog by switching the drop feed lever to
the right.
Set the thread tension dial between 1 and 3.
Put some fabric under the foot and press up/down
needle position button twice to bring the needle thread
down through the hole in the foot. Pull the fabric and
thread to the rear. Lower the presser foot.
Press down the foot control. The machine stops after
each stitch.
Move the fabrics to where you want a next stitch.
Repeat steps _ to _ to sew. Afrer finishing sewing,
pull the threads and fabric to the rear side.
* After sewing, reset the thread tension dial at "4"
and raise the feed dog, slide the drop feed lever to
the left.
f
\\\.
\
J
48
Cbmo subir/bajar los dientes del transporte
La palanca de mando para los dientes del transporte est& debajo
del brazo libre colocabo en la parte del reves de la m&quina.
_1) Para bajar los dientes del transporte empuje la palanca de
mando en la direccion indicada por la flecha como se
muestra en la ilustraci6n.
_2) Pour subir los dientes del transporte empuje la palanca de
mando en la direccion indicada por la flecha come se muestra
en la ilustracion y gire el volante de mane hacia usted.
Los dientes de transporte deben estar subidos para las
costuras normales.
Hilv&n
_) Selector de puntada:
_2) Tension del hilo de la aguja:
_3) Prensatelas P:
20
la3
Prensatelas para zurcir
Comment monter et descendre les griffes
d'entrainement
Le levier des griffes d'entra_nement est situe sous le berceau du
bras libre a I'arriere de la machine.
_1) Pour faire descendre les griffes d'entraTnement, poussez le
levier dans le sens de la fleche comme illustr&
_2_ Pour les faire monter, poussez le levier dans le sens de la
fleche comme illustre et tournez la volant & main vers vous.
Les griffes doivent 6tre relevees pendant la couture
normale.
B&tir
_1) Selecteur de point: 20
_2_ Tension du fil de I'aiguille: 1 & 3
_3_ Pied presseur P: Pied & bordado
• Instalaci6n del prensatelas para bordado
(1) Enmangue del prensatelas
_2)Tornillo
_3_ Pasador
_4) Sujetador de aguja
Alce la aguja.
[2_ Quite el enmangue del prensatelas Q) aflojando el tornillo de
orejas _2_.
[3] Instale el prensatelas para bordado en la barra prensatelas
colocando el pasador _3_sobre el sujetador de aguja _4_.
Apriete el tornillo _2) de orejas firmemente usando un
destornillador grande.
• La fixation du pied & broder
_1) Support du pied
_2)Vis
_3) Broche
_4) Pince de I'aiguille
Relevez I'aiguille.
[2_ Retirez le support du pied _1) en desserrant la visa oreilles.
_] Fixez le pied a broder sur la barre du pied presseur en
pla£;ant la broche _3) sur la pince de fixation de I'aiguille _4).
Serrez fermement la vis _2) a oreille a I'aide du gros tournevis.
• Manera de coser
_1_ Baje los dientes de transporte cambiando la palanca hacia la
derecha.
Coloque el eje equilibrador de tension de hilo entre 1 y 3.
Coloque tela bajo el pie y pulse dos veces el bot6n de aguja
arriba/abajo para hacer que el hilo de la aguja suba a traves
del agujero en el pie. Jale la tela y el hilo hacia atr&s. Baje el
pie prensatelas.
Mientras oprime el pedal de control, jale y guie la tela.
_j Cuando la m&quina pare despues de 1 costura de puntada,
jale la tela con el hilo hacia la parte trasera.
_j Repita los pasos _4_y _ para coser. Despues de terminar de
coser, jale los hilos y tela hacia atr&s y corte los hilos.
* Despues de coser, coloque nuevamente el eje equilibrador
de la tensi6n del hilo en el icono "4" y alce los dientes de
transporte, deslice la palanca hacia la izquierda.
• La couture
[1_ Abaissez les griffes d'entrafnement en basculant le levier des
griffes vers la droite.
Reglez la molette de reglage de tension du fil entre 1 et 3.
Placez un morceau de tissu sous le pied et appuyez deux fois
sur le bouton aiguille haute/basse pour amener le fil de
I'aiguille vers le haut & travers le trou dans le pied. Tirez le
tissu et le fil vers I'arriere. Abaissez le pied presseur.
Tout en appuyant sur la pedale de contrSle, tirez et guidez le
tissu.
Lorsque la machine s'arr6te apres avoir cousu un point, tirez
le tissu avec le fil vers I'arriere.
[6] R6petez les etapes [4_ et i_ pour coudre, tk la fin de la
couture, tirez les fils et le tissu vers I'arriere et coupez les fils.
* ,&,la fin de la couture, reglez de nouveau la molette de
reglage de la tension du fil sur la marque "4" et relevez les
griffes d'entraTnement en coulissant le levier des griffes
vers la gauche.
49
Automatic reverse stitch
Stitch pattern: 02
Needle thread tension: 2 to 6
(_ Presser foot A: Zigzag foot
(_) Presser foot H: Straight stitch foot
(_ Reverse stitch button
This reverse stitch can be used for securing, mending or
reinforcement stitches. At the end of seams, press the
reverse stitch button _ once, so that the machine will sew
an auto-lock stitch immediately and stop automatically.
NOTE:
When using the straight stitch foot, make sure to use
the center needle position. Otherwise the needle may
strike the presser foot and possibly break.
® @
%
Triple stretch stitch
Stitch pattern:
Needle thread tension:
(_) Presser foot A:
Presser foot H:
O3
2to6
Zigzag foot
Straight stitch foot
This strong, durable stitch is recommended when both
elasticity and strength are necessary in order to insure
comfort and durability. Use it to reinforce areas such as
crotch and armhole seams. Also use for extra reinforcement
when constructing items such as backpacks.
NOTE:
When using the straight stitch foot, make sure to use
the center needle position. Otherwise, the needle may
strike the presser foot and possibly break.
@
III
III
III
®
III
III
III
,_III_,
03
@
%
Straight stretch
Stitch pattern:
Needle thread tension:
(_) Presser foot A:
(_ Presser foot H:
08
3to6
Zigzag foot
Straight stitch foot
This stitch is a narrow stretch stitch designed to eliminate
puckering on knit fabrics and bias seams, while permitting
the seam to be pressed completely flat. The stitch can also
be used to simultaneously seam and overcast when sewing
on tricot and chiffon for a narrow, almost invisible seam
finish.
NOTE:
When using the straight stitch foot, make sure to use
the center needle position. Otherwise, the needle may
strike the presser foot and possibly break.
@
08
® @
5O
Puntada invertida autombtica
_,b Patr6n de puntada:
_2_ Tension del hilo de la aguja:
_3_ Prensatelas A:
_ Prensatelas H:
_5_ Bot6n de puntada invertida
O2
2a6
Prensatelas para zigzag
Prensatelas para puntada
recta
Puede usar la puntada invertida para asegurar, remendar o
reforzar puntadas. AI final de los bordes, oprima boton de
inversion _5_una sola vez para que la m&quina cosa
immediatamente usando puntadas de fijacion automatica y pare
autom&ticamente.
NOTA:
Cuando use el pie para puntada recta, asegt_rese de poner
la aguja en la posici6n del centro. De Io contrario, la aguja
chocara contra el prensatelas yes posible que se rompa.
Point arru_re automatique
_.b Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Piedt presseur A:
_4.bPied presseur H:
_5_ Bouton de marche arriere
02
2&6
Pied zig-zag
Pied & point droit
Ce point en arriere peut 6tre utilise pour fixer, reparer et renforcer.
tk la fin d'une couture, appuyez une fois sur le bouton de marche
arriere 6), pour que la machine pique immediatement des points
d'arr6t et s'arr6te automatiquement.
REMARQUE:
Lorsque vous utilisez le pied a point droit, assurez-vous que
I'aiguille est en position centrale. Autrement elle heurtera le
pied et se cassera.
Puntada elbstica triple
_1_ Patron de puntada:
_2_ Tension del hilo de la aguja:
_3_ Prensatelas A:
_4_ Prensatelas H:
O3
2a6
Prensatelas para zigzag
Prensatelas para puntada recta
Esta puntada duerte y resisitente es recomendada en los casoso
donde la elasticidad y la fuerza son necesarias para hacer
prendas comodas y duraderas.
Usela para reforzar areas tales como las costuras de entrepierna
y axila. Usela tambien para hacer articulos tales como mochilas
para obtener un refuerzo adicional.
NOTA:
Cuando use el pie para puntada recta, asegurese de poner
la aguja en la posici6n del centro. De Io contrario, la aguja
chocara contra el prensatelas yes posible que se rompa.
Point extensible triple
_1_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur A:
_4_ Pied presseur H:
03
2&6
Pied zig-zag
Pied a point droit
Ce point solide et durable est recommande pour les coutures oQ
la solidite et I'elasticit6 sont necessaire au confort eta la
resistance dans le temps.
Utilisez-le pour renforcer les coutures d'entre-jambe ou
d'emmanchure. Egalement utile pour la fabrication d'accessoires
resistantas comme les sacs-a-dos.
REMARQUE:
Lorsque vous utilisez le pied a point droit, assurez-vous que
I'aiguille est en position centrale. Autrement elie heurtera le
pied et se cassera.
Puntada recta triple
_1_ Selector de patron:
_2_ Tension del hilo de la aguja:
_3_ Prensatelas A:
_ Prensatelas H:
O8
3a6
Prensatelas para zigzag
Prensatelas para puntada recta
Esta puntada es una puntada elastica angosta diset_ada para
eliminar las arrugas en las telas tejidas o en los bordes cortados
al sesgo, permitiendo al mismo tiempo planchar el borde y dejarlo
completamente piano.
Esta puntada tambien puede ser usada para coser y sobrehilar al
mismo tiempo al trabajar con tricot y chiffon para una acabado de
costura delgado y casi invisible.
NOTA:
Cuando use el pie para puntada recta, asegOrese de poner la
aguja en la posici6n del centro. De Io contrario, la aguja chocar&
contra el prensatelas yes posible que se rompa.
Point droit extensible
_1_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur A:
_ Pied presseur H:
08
3&6
Pied zig-zag
Pied a point droit
Ce point est un point extensible etroit con£u pour eviter que les
coutures ne froncent sur les tricots ou les tissus en biais, tout en
permettant de repasser la couture parfaitement a plat.
Ce point peut egalement servir pour coudre et surfiler
simultanement les tricots et les mousselines, en une couture
presque invisible.
REMARQUE: I
Lorsque vous utilisez le pied & point droit, assurez-vous que
I'aiguille est en position centrale. Autrement elle heurtera le pied
et se cassera.
51
Auto-lock stitch
Stitch pattern: 10
Needle thread tension: 2 to 6
(_ Presser foot A: Zigzag foot
(_ Presser foot H: Straight foot
Lower the needle close to the front edge of the fabric and
lower the presser foot. The machine will sew several
locking stitches in place and continue sewing forward.
By pressing the reverse button, the machine will sew
several locking stitches in place, then stop sewing
automatically.
NOTE:
When using the straight stitch foot, make sure to use
center needle position. Otherwise the needle may strike
the sewing foot and possibly break.
Saddle stitch
Stitch pattern: 35
Needle thread tension: 3 to 6
Presser foot A: Zigzag foot
(_ Presser foot H: Straight foot
This saddle stitch is formed with one stitch forward, two
stitches backward, and a fourth stitch forward.
You can achieve a lovely hand-worked look when
topstitching suits, blazers, jumpers, and denim outfits with
the saddle stitch.
2.',"
_lll=
®
I'" % '
%
NOTE:
When using the straight stitch foot, make sure to use
center needle position. Otherwise the needle may strike
the sewing foot and possibly break.
Zigzag stitch
Stitch pattern: 04
Needle thread tension: 3 to 7
(_) Presser foot A: Zigzag foot
(_ Pre-programmed settings 04
• To change the width and length
Zigzag stitch is useful for overcasting, applique, mending
etc. When you change the zigzag width, make sure the
needle position is above the fabric.
When you select the stitch, display shows
pre-programmed stitch length and width settings _).
Press the zigzag width key "+", "-" or stitch length key
"+", "-" to change the stitch width and length manually.
When the "+" or "-" key is pressed, the width and length
will be changed accordingly.
Narrow width (small number)
Wide width (large number)
(_) Dense stitch (small number)
(_) Coarse stitch (large number)
Width
Length
WIDTH LENGTH
,,- +) +
52
Puntada de fijacibn autombtica
_ Selector de patron: 10
_2_ Tension del hilo de la aguja: 2 a 6
_3_ Prensatelas A: Prensatelas para zigzag
(4_ Prensatelas H: Prensatelas para puntada recta
Baje la aguja para acercarla al borde frontal de la tela y baje el
prensatelas. La maquina cosera varias puntadas de fijacion en el
lugar apropiado y continuar& cosiendo hacia adelante.
AI pulsar el boton de inversi6n, la m&quina coser& varias
puntadas de fijacion en el lugar correspondiente, y despues
dejar& de coser automaticamente.
NOTA:
Cuando use el pie para puntada recta, asegQrese de poner la
aguja en la posicion del centro. De Io contrario, la aguja chocar&
contra el prensatelas yes posible que se rompa.
Puntada vistosa
_ Selector de patron:
_2_ Tension del hilo de la aguja:
_3_ Prensatelas A:
(4_ Prensatelas H:
35
3a6
Prensatelas para zigzag
Prensatelas para puntada recta
La puntada vistosa es creada con una puntada hacia adelante,
dos puntadas hacia atras, y una cuarta puntada hacia adelante.
Use la puntada vistosa para Iograr una apariencia artesanal al
usar sobrepuntadas en trajes, chaquetas, jumpers y prendas de
tela de jeans.
NOTA:
Cuando use el pie para puntada recta, asegurese de porter la
aguja en la posicion del centro. De Io contrario, la aguja chocar&
contra el prensatelas yes posible que se rompa.
Puntada de zigzag
_ Selector de patron: 04
_2_ Tension del hilo de la aguja: 3 a 7
_3_ Prensatelas A: Prensatelas para zigzag
(4_ Ajustes preprogramados de puntada
Point d'arr_t automatique
_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur A:
_ Pied presseur H:
10
2&6
Pied zig-zag
Pied a point droit
Abaissez I'aiguille & proximite du bord avant du tissu et abaissez
le pied presseur. La machine coud plusieurs points d'arr6t sur
place puis continue en avant.
Lorsque vous appuyez sur le bouton d'arr6t automatique, la
machine coud plusieurs points d'arr6t sur place puis s'arr6te de
coudre automatiquement.
REMARQUE: I
Lorsque vous utilisez le pied & point droit, assurez-vous que
I'aiguille est en position centrale. Autrement elle heurtera le pied
et se cassera.
Point sellier
_ Motif: 35
_2_ Tension du fil de I'aiguille: 3 & 6
_3_ Pied presseur A: Pied zig-zag
(4_ Pied presseur H: Pied a point droit:
Ce point sellier est forme d'un point en avant, deux points en
arriere et un quatrieme point en avant.
Vous obtiendrez un superbe aspect "cousu main" Iorsque vous
surpiquerez avec le point sellier les costumes, les vestes, les
chasubles et les tenues en jean.
REMARQUE: I
Lorsque vous utilisez le pied & point droit, assurez-vous que
I'aiguille est en position centrale. Autrement elle heurtera le pied
et se cassera.
Point zig-zag
_ Motif: 04
_2_ Tension du fil de I'aiguille: 3 & 7
_3_ Pied presseur A: Pied zig-zag
(4_ Reglages pre-programm6s du point
• Para cambiar la anchura y Iongitud
La puntada de zigzag es Qtil para sobrehilar, aplicar, remendar,
etc. AI cambiar la anchura de zigzag, asegQrese de que la
aguja este posicionada sobre la tela. Cuando usted selecciona
la puntada, la exhibicion demuestra ajustes preprogramados de
puntada (4_.
_1_ Pulse la tecla de anchura de zigzag "+" o "-", o la tecla de
Iongitud de puntada "+" o "-", para cambiar manualmente la
anchura o la Iongitud de la puntada.
[2] AI pulsar la tecla "+" o "-", la anchura y la Iongitud cambiar&n
de la manera correspondiente.
(1_ Anchura angosta (nQmero menor)
_2_ Anchura m&s ancha (nOmero mayor)
_3_ Puntada m&s densa (nQmero menor)
(4_ Puntada m&s burda (nOmero mayor)
(5_ Anchura
(6_ Longitud
Changer la largeur et la Iongueur
Le point zig-zag est utile pour surfiler, realiser des applications,
repriser, etc. Lorsque vous changez la largeur du zig-zag,
assurez-vous que I'aiguille est au-dessus du tissu. Quand vous
choisissez le point, I'affichage montre les arrangements
reglages pre-programm6s du point (4_.
_1_ Appuyez sur les touches de largeur du zig-zag "+" ou "-" ou la
touche de Iongueur du point pour changer manuellement la
largeur et la Iongueur du point.
[2] Lorsque I'on appuie sur les touches "+" ou "-", la largeur et
la Iongueur sont modifiees en consequence.
(1_ Point etroit (plus petit chiffre)
_2_ Point large (plus grand chiffre)
_3_ Point dense (plus petit chiffre)
(4_ Point plus long (plus grand chiffre)
(5_ Largeur
(6_ Longueur
53
Overcasting
Stitch pattern: 04
Needle thread tension: 3 to 7
Presser foot C: Overedge foot
Presser foot A: Zigzag foot
NOTE: stitch
When using an Overedge foot, make sure to set the
width at 5 and 7, otherwise the needle may hit the
overedge foot.
This zigzag variation is very useful in garment construction
and in finishing raw edges of any sewing project.
The black ridge and the guide wires on the overedge
foot keep the edge neat and the fabric straight.
Place your fabric so that the double guide wires come to
the edge. The machine will stitch over these wires. The
black ridge will keep the loose threads in so that the
needle can stitch over them.
As you sew, be sure your fabric edge pushes up against
the black ridge.
Tricot stitch
Stitch pattern: 05
Needle thread tension: 3 to 6
_) Presser foot A: Zigzag foot
This stitch is used to finish the seam allowance on
synthetics and other fabrics that tend to pucker. The stitch
is also excellent for darning and mending tears.
Place your fabric to allow a 5/8" (1.5 cm) seam. Trim
excess close to stitching. Be careful not to cut the stitches.
Knit stitch
Stitch pattern: 09
Needle thread tension: 3 to 6
Presser foot A: Zigzag foot
Place your fabric to allow a 5/8" (1.5 cm) seam. Trim excess
close to stitching. Be careful not to cut the stitches.
\
f
f
®
----t
,-- i
0 4 B.O 2.0
f
i!:
OB
®
%----4
.-- i
B.O 1.0
y\
®
%
J
J
54
Puntadas sobrehillado o remate
_ Selector de patr6n:
_2_ Tensi6n del hilo de la aguja:
_3) Prensatelas C:
_4_ Prensatelas A:
NOTA:
O4
3a7
Prensatelas para coser o
punto por encima
Prensatelas para zigzag
La anchura de puntada debe estar ajustada entre 5.0 y 7.0,
pues de Io contrario la aguja puede golpear el prensatelas de
sobrehilado.
La variaci6n de zig-zag es muy Otil para la creaci6n de prendas y
el acabado de bordes para cualquier proyecto de costura.
_ La protuberancia negra y los alambres de guia en el pie de
sobreborde mantienen el borde nitido y la tela recta.
[2_ Coloque la tela de modo que los alambres de guia dobles
toquen el borde.
La maquina coser& sobre estos alambres. La protuberancia
negra mantendra hacia adentro los hilos flojos para que la
aguja pueda dar las puntadas por encima de ellos.
Mientras cose, asegOrese de que el borde de la tela tiende a
empujar hacia la protuberancia negra.
Puntada de tricot
_1_ Selector de patron:
_2_ Tension del hilo de la aguja:
_3_ Prensatelas A:
O5
3a6
Prensatelas para zigzag
Surfilage
_ Selecteur de point: 04
_2_ Tension du fil de I'aiguille: 3 & 7
_3_ Pied presseur C: Pied & surjeter
_ Pied presseur A: Pied zig-zag
REMARQUE:
La largeur du point devrait 6tre regl6e entre 5.0 et 7.0, sinon
I'aiguille pourrait heurter le pied & surjeter.
Cette variante du point zigzag est tres utile pendant la construc-
tion des v6tements et pour la finition du bord brut de tousles
ouvrages de couture.
[1_ Uar6te noire et les brins de guidage creent un bord net et
gardent le tissu droit.
Mettez le tissu en place de maniere & ce que les doubles brins
de guidage touchent le bord. La machine va piquer par-dessus
ces brins. IZar6te noire rabat les ills detach6s pour que
I'aiguille puisse piquer par-dessus.
Lorsque vous cousez, assurez-vous que le bord du tissu est
pousse contre I'ar6te noire.
Point pour jersey
_1_ Selecteur de point: 05
_2_ Tension du fil de I'aiguille: 3 & 6
_3_ Pied presseur A: Pied zlg-zag
La puntada el&stica es muy t_til para la costura de telas que
tienden a fruncir. Es excelente para poner remiendos y arreglar
desgarros y sietes (zurcir).
Coloque la tela de tal forma que pueda coser una costura a
1.5 cm (518") del borde.
Despues de coser recorte el margen sobrante. Tenga cuidado de
no cortar las puntadas.
Ce point est utilise pour finir les ressources des coutures sur les
tissus synthetiques ou les autres tissus qui ont tendance & se
froncer. Ce point est excellent pour repriser et reparer les
dechirures.
Mettez votre tissu en place en prevoyant une ressource de
couture de 1.5 cm (5/8").
Recoupez la ressource & la fin de la piqQre. Faites attention de
ne pas couper les points.
Puntada de punto
_1_ Patron de puntada:
_2_ Tension del hilo de la aguja:
_3) Prensatelas A:
O9
3a6
Prensatelas para zigzag
Point pour les tricot
_1_ Selecteur de point: 09
_2_ Tension du fil de I'aiguille: 3 & 6
_3) Pied presseur A: Pied zig-zag
Coloque la tela de tal forma que pueda coser una costura a
1.5 cm (518") del borde.
Despues de coser recorte el margen sobrante. Tenga cuidado de
no cortar las puntadas.
Mettez votre tissu en place en prevoyant une ressource de
couture de 1.5 cm (5t8-).
Recoupez la ressource & la fin de la piqQre. Faites attention de
ne pas couper les points.
55
Overedge stitch
Stitch pattern:
Thread tension dial:
(_ Presser foot C:
(_ Presser foot M:
O6
3to 7
Overedge foot
Overcast foot
This stitch pattern combines the straight and the zigzag
stitches, using the overedge foot, to stitch and overcast
seams in one step.
It is ideal for 114"(0.6 cm) seams on knits (when attaching
ribbing) or on medium to heavyweight woven fabrics where
you want a narrow seam.
Place your fabric so that the raw edges fit under the wire
guides and touch the black ridge and brush holder seam
guide.
NOTE:
Stitch width should be set between 5.0 to 7.0.
The blue tip needle is recommended for stretch materials.
\
K
.- I
0 6 . 5.0 2.5
J
Double overedge stitch
Stitch pattern: 12
Thread tension dial: 3 to 7
(_) Presser foot C: Overedge foot
Presser foot M: Overcast foot
This stitch can be used for sewing fabrics that tend to fray
extensively such as linens and gabardines.
Two rows of zigzag stitches are simultaneously sewn over
the edge to insure that your seams will not ravel.
Adjust the thread tension so both needle thread and
bobbin thread meet at the edge of the fabric.
NOTE:
Stitch width should be set between 5.0 to 7.0.
The blue tip needle is recommended for stretch materials.
f
®
%
i
B.O 2.5
/h =
_J I l,
56
Puntada de sobrehilado
_,b Patr6n de puntada:
_2_ Tensi6n del hilo de la aguja:
_3) Prensatelas C:
(4_ Prensatelas M:
O6
3a7
Prensatelas para coser o
punto por encima
Prensatelas para sobrehilado
Point de surfilage
_.b Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur C:
_ Pied presseur M:
06
3&7
Pied & surjeter
Pied & surfilage
Este patron de puntada combina las puntasd recta y de zig-zag,
usado el pie de sobreborde, para coser y sobrehilar bordes con
un solo paso. Tambien es una puntada el&stica que proporciona
elasticidad para puntada tejidas, y fuerza adicional para las telas
entretejidas. Use esta puntada cuando desee bordes angostos
que no deban ser abiertos y planchados. Esta puntada es ideal
para bordes de 0.6 cm (1t4") en telas entretejidas (al adherir
listones) o en telas tejidas medianas o pesadas cuando desea un
horde angosto. Coloque la tela de modo que los bordes no
acabados encajen en los alambres de guia y toque la
protuberancia negra y la guia de cepillo. Guie suavemente la tela
para que los hordes no acabados toquen siempre la
)rotuberancia negra y guia de cepillo.
NOTA:
La anchura de puntada debe estar ajustada entre 5.0 y 7.0. Se
recomienda usar la aguja de punta azul para los materiales
elasticos.
Ce motif combine les points droitss et zigzag, et, a I'aide du pied
presseur &s surfiler, coud et surfile en m6me temps.
C'est a la fois un point extensible pour les jersey et un point extra
solide pour les tissages. Urilisez ce point Iorsque vous recherchez
une couture etroite que vous ne voulez pas repasser a plat. II est
ideal pour les coutures de 0.6 cm (114-) sur les jerseys (pour fixer
des c6tes par exemple) ou sur du tissage moyen & epais Iorsque
vous souhaitez une couture etroite.
Mettez votre tissu en place de maniere ace que les bords bruts
se trouvent sous les brins de guidage et touchent I'ar6te noire.
Guidez le tissu sans forcer pour garder les bords bruts en contact
avec I'ar6te noire et les brins de guidage.
REMARQUE:
La largeur du point devrait 6tre regl6e entre 5.0 et 7.0. IZaiguifle
& bout bleu est recommandee pour les tissus extensibles.
Puntada de sobrehilado II
_ Patr6n de puntada:
_2_ Tension del hilo de la aguja:
_3) Prensatelas C:
_4_ Prensatelas M:
12
3a7
Prensatelas para coser a
punto por encima
Prensatelas para sobrehilado
Point de surfilage II
_.b Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur C:
_ Pied presseur M:
12
3&7
Pied & surjeter
Pied & surfilage
Puede usar esta puntada para coser telas que tienden a
arrugarse excesivamente, como pot ejemplo lino y gabardina.
Se cosen simultaneamente dos filas de puntadas de zig-zag
sobre el horde para evitar que se enreden las costuras.
Ajuste la tensi6n del hilo para que el hilo de la aguja y el hilo de
la canilla converjan en el borde de la tela.
NOTA:
La anchura de puntada debe estar ajustada entre 5.0 y 7.0. Se
recomienda usar la aguja de punta azul para los materiales
elasticos.
Ce point peut 6tre utilise pour coudre les tissus qui ont tendance
beaucoup s'effilocher tels que les lins et la gabardine.
Deux rangs de points zigzag sont piques simultanement sur le
bord pour vous assurer que vos coutures ne vont passe defaire.
Reglez la tension pour que le fil de I'aiguille et celui de la canette
se croisent au bord du tissu.
REMARQUE:
La largeur du point devrait 6tre regl6e entre 5.0 et 7.0. IZaiguifle
bout bleu est recommandee pour les tissus extensibles.
57
Button sewing
Stitch pattern:
Needle thread tension:
(_ Presser foot F:
(_ Feed dog:
04
3to7
Satin stitch foot
Dropped
I
O4
®
t
-- []
5.0 2.0
Match the buttonholes to the horizontal slot on the
presser foot.
Lower the foot to hold the button in place.
Turn the handwheel by hand until the needle point is just
above the button.
Press the stitch width button (+ or -) so the needle will
enter the left hole of the button.
Turn the handwheel so that the needle will enter the right
hole of the button. Readjust the stitch width if necessary.
J
Stitch several times.
After you finish sewing, cut the thread but leave 3" to 4"
of thread at the button.
With a hand sewing needle, draw the top thread to the
reverse side of the fabric and knot the threads.
*After the button sewing is completed, raise the
feed dogs for normal sewing.
A
%%%
J
58
Costura de botones
_.b Selector de puntada:
_2_ Tension del hilo de la aguja:
_3) Prensatelas F:
_4_ Dientes de transporte:
O4
3a7
Prensatelas para puntada
decorativa
Bajados
Pose des boutons
_.b Selecteour de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur F:
_ Griffes d'entrafnement:
04
3a7
Pied & point lance
Abaissees
[1_ Alince los agujeros del boton con la ranura horizontal del pie
prensatelas.
Baje el pie para pisar el boton.
Mueva el volante con la mano hasta que la aguja este sobre el
boton.
,_j Pulse la tecla de anchura de puntada (+ o -) para que la aguja
entre en el agujero izquierdo del boton.
Mueva el volante con la mano hasta que la aguja entre por el
agujero derecho del boton. Si es necesario reajuste le ancho
de puntada.
[1_ Alignez les trous du bouton sous la fente a zigzags du pied-
presseur.
Abaissez le pied presser pour qu'il tienne le bouton.
Tournez le volant a la main jusqu'a ce que la pointe de
I'aiguille soit pres du bouton.
,_j Appuyez sur le bouton de largeur du point, puis sur (+ ou -)
pour que I'aiguille entre dans le trou de gauche.
Toumez le volant a la main pour voir si I'aiguille entre dans le
trou de droite. Au besoin, reglez a nouveau la largeur du point.
_j Cosa varias puntadas.
_j AI terminar de coser corte el hilo dejando de 10 a 15 cm. de
hilo.
,_j Pase este hilo a la parte inferior de la tela y haga un nudo.
* Los dientes de transporte siempre deben estar alzados para
la costura normal.
_j Piquez plusieurs points.
_j Quand vous avez fini, coupez les ills en gardant 3 a 4 pouces
de fil a I'extr6mite du bouton.
,_j Tirez le fil sous le tissu et nouez-le.
* Les griffes doivent toujours 6tre relevees pour la couture
normale.
59
Automatic buttonhole
Stitch pattern: 00
Thread tension dial: 1 to 5
(_ Presser foot R: Automatic buttonhole foot
• Preparation for sewing
Groove
Pin
Attach the automatic buttonhole foot R. Make sure the
groove on the foot holder catches the pin on the foot when
lowering the presser foot.
\
f
®
0.4
J
(_) Button holder
Buttonhole lever
The buttonhole size is automatically set by placing the
button in the rear of the automatic buttonhole foot.
The button holder on the foot takes a button up to 1.0"
(2.5 cm) in diameter.
Use interfacing on stretch fabrics.
Pull the button holder (_ to the back, and place the
button in it. Push it forward tightly against the button.
Pull the buttonhole lever _ down as far as it will go.
f
J
%
60
Ojales autombticos
_) Patr6n de puntada:
_2) Tensi6n del hilo de la aguja:
_3_ Prensatelas R:
00
la5
Prensatelas para ojal
automatico
Boutonniere automatique
(1) Selecteur de point:
_2) Tension du fil de I'aiguille:
_3) Pied presseur R:
00
1&5
Pied & boutonniere
automatique
• Preparaci6n para coser
(1) Enclavadura
_2) Pasador
Coloque el Prensatelas R para ojales automaticos.
AsegOrese de que cuando baje la palanca de elevacion del
prensatelas la enclavadura del enmangue enganche el pasador.
• Preparation & la couture
(1) Rainure
_2_Broche
Fixez le pied a boutonniere automatique R. Assurez-vous que la
rainure du support correspond a la broche sur le pied avant
d'abaisser le levier releve-presseur.
_3) Alojamiento del boton
(4) Palanca de ojales
El tamaSo del ojal se toma autom&ticamente colocando el
boton en la parte trasera del pie prensatelas para ojales
autom&ticos.
En el alojamiento del boton se pueden colocar botones de
hasta 2.5 cm (1.0") de diametro.
Antes de coser los ojales en la prenda que desee, practique
cosiendo un ojal en un trozo de tela para verificar los ajustes.
Emplee para ello acoplamiento de telas el&sticas.
_ Tire del alojamiento del bot6n _3_hacia atr&s, y coloque el
boton en su interior. Empuje firmemente el alojamiento con
el boton dentro.
_] Baje la palanca de ojales _ tan bajo como se pueda.
_3) Support du bouton
(4) Levier des boutonnieres
La dimension de la boutonniere est automatiquement definie
Iorsque vous placez le bouton a I'arriere du pied a boutonniere.
Le support du bouton sur le pied peut recevoir un bouton d'un
diametre maximum de 2.5 cm (1.0").
Faites une boutonniere d'essai dans une chute de tissu pour
verifier vos reglages.
Utilisez une triplure sur les tissus extensibles.
_1_Tirez le support du bouton _3) vers I'arriere, et placez-y le
bouton. Resserrez-le etroitement contre le bouton.
Tirez le levier des boutonnieres _4_aussi basque possible.
61
(_)Markforplacementofbuttonhole
Startingpoint
(_ Slider
(_ Thereshouldbenogap.
Springholder
Difference
Raisethefoot.Insertneedlethreadthroughslotinfoot.
Drawboththreadsto leftunderthefoot.Insertthefabric
underthefoot,andlowertheneedleintothefabricatthe
buttonholestartingpoint.Lowerthebuttonholefoot.
Ifthereisagap_, it maycauseanunevenbuttonhole
stitchlengthasshown_.
f
%
®
• Starting to sew
After sewing the buttonhole stitch, the machine stops
automatically.
The machine will auitomatically sew first the front
bartack and left row, then the right row, and lastly the
back bartack and locking stitch.
After sewing the buttonhole, the machine automatically
stops. Raise the presser foot to move fabric to the next
buttonhole position.
Press the foot control to sew anther buttonhole.
f
SEN
L STEP I
Isl/" STEP2 1....
SEN
n STEP 3
Remove the fabric and place a pin just before the
bartack at each end, to prevent cutting bartacks. Cut
the opening with the buttonhole opener.
f-
J
When finished, push the buttonhole lever up as far as it
will go.
%
J
62
_5_ Marca para hacer el ojal
_6_ Punto de comienzo
(-7_ Deslizador
_8_ No debera haber boquete.
(-9_ Soporte del resorte
_0_ Diferencia
_] Pase ambos hilos hacia la izquierda por debajo del
prensatelas.
Introduzca la prenda debajo del prensatelas, y baje la aguja
en el punto donde va a comenzar a coser.
Luego baje el prensatelas para ojales automaticos.
Si hubiera, un boquete _8_podda causar una Iongitud de ojal
dispareja tal como se muestra _0_.
_5) Repere pour I'emplacement de la boutonniere
_6_ Point de depart
_7_ Curseur
_8) IIne devrait pas y avoir d'espace
_9_ Support du ressort
_0) Difference de Iongueur
% Tirez les deux ills vers la gauche, sous le pied. Passez le
v6tement sous le pied, et abaissez I'aiguille au point de depart.
Puis, abaissez le pied a boutonniere automatique.
Appuyez doucement sur la pedale de contrSle.
S'il y a un espace _8_, il se produira une difference darts la
Iongueur des rangees, comme indique _0).
• Empezando a coser
Despues de coser con puntada de ojal, la maquina parar&
autom&ticamente.
• Commencer _ coudre
Apres avoir cousu la boutonniere, la machine s'arr6te
automatiquement.
FI_ El ojal ser& cosido primero autom&ticamente: la presilla
frontal y la fila izquierda.
_] A continuaci6n, la fila derecha.
_] Para finalizar, la presilla posterior y la puntada de fijacion.
Alce la palanca de elevaci6n del prensatelas.
Para coser otro ojal oprima el pedal de control.
FI_ La boutonniere est cousue dans I'ordre suivant: le premier
arr6t et la rangee de gauche.
_] Puis, la rangee de droite.
[3] Puis le second arr6t et le point d'arr6t.
Relevez le pied presseur.
Pour coudre une autre boutonniere, appuyez sur la pedale de
contrSle.
Saque la prenda y coloque un alfiler justo antes de cada
presilla para prevenir un corte accidental de las presillas.
Corte la abertura del ojal con el abreojales.)
Retirez le tissu et placez une epingle juste avant chaque arr6t
pour eviter de couper les ills d'arr6t. Coupez I'ouverture avec
I'ouvre boutonniere.
_j Cuando haya acabado, empuje la palanca de ojales tan alto
como se pueda.
_j Lorsque vous avez termine, relevez autant que possible le
levier des boutonnieres.
63
Adjusting the stitch width and density in
buttonholes
• To change the stitch width
The stitch width key controls the stitch width.
The pre-set buttonhole widths are: square buttonhole
5.0, rounded buttonhole 4.0, keyhole buttonhole 7.0,
stretch buttonhole 5.0, knit buttonhole 5.0.
Press "+" or "-" to adjust the stitch width of the entire
buttonhole, ranging between 2.5 to 7.0 depending on
the selected buttonhole.
Narrower width by pressing "-"
Wider width by pressing "+"
• To change the stitch density
The stitch length key controls the stitch density.
The pre-set density varies from 0.4 to 1.0 according to
the buttonhole selected.
Press "+" or "-" to adjust the stitch density of the entire
buttonhole between 0.2 to 1.2 depending on the
selected buttonhole.
Denser stitch by pressing "-".
Coarser stitch by pressing "+".
•. S.O 0.4
F
WIDTH
LENGTH
Round end buttonhole
Stitch pattern:
Thread tension dial:
Presser foot R:
Starting point
Bartacking
* Sewing procedure is the same as automatic buttonhole.
13
1 to5
Automatic buttonhole foot
Keyhole buttonhole
Stitch pattern: 14
Thread tension dial: 1 to 5
(_ Presser foot R: Automatic buttonhole foot
(_) Starting point
(_ Bartacking
* Sewing procedure is the same as automatic buttonhole.
(-
®
64
Ajustes de la densidad y la anchura de los ojales
• Para cambiar la anchura de las puntadas
La tecla de anchura de puntada controla la anchura de las
puntadas. Las anchuras predeterminadas son. Para los ajales
cuadrados 5.0, para ojales redondos 4.0, para ojales de
cerradura 7.0, para ojal el&stico 5.0 y para ojal de punto 5.0.
Pulse las teclas "+" o "-" para ajustar la anchura de todas las
puntadas del ojal de 2.5 a 7.0, dependiendo del tipo de ojal.
_1_ Menor anchura pulsando la tecla "-"
_2_ Mayor anchura pulsando la tecla "+"
R_gler la largeur et la densit_ du point pour les
boutonnieres
Pour changer la largeur du point
La touche de largeur du point contr61e la largeur du point.
Les largeurs pre-programm6es pour la boutonniere
rectangulaire 5.0, boutonniere arrondie 4.0, boutonniere
tailleur 7.0, boutonniere extensible 5.0, boutonniere de tricot.
Appuyez sur "+" ou "-" pour regler la largeur du point pour toute
la boutonniere s61ectionne, s'etendant entre 2.5 a 7.0 selon la
boutonniere choisie.
_ Largeur plus etroite en appuyant sur "-"
_2_ Plus large en appuyant sur "+"
• Para cambiar la densidad de las puntadas
La tecla de densidad de puntada controla la densidad de las
puntadas. Las densidades predeterminadas varian de 0.4 a
1.0, dependiendo del tipo de ojal seleccionado.
Pulse las teclas "+"o "-" para ajustar la densidad de todas las
puntadas del ojal de 0.2 a 1.2, dependiendo del tipo de ojal.
_3_ Puntadas mas densas pulsando la tecla "-".
_4_ Puntadas menos densas pulsando la tecla "+".
Pour changer la densit_ du point
La touche de Iongueur du point contr61e la densite du point.
Les densites pre-proguamm6es varient de 0.4 a 1.0 selon la
boutonniere s61ectionnee.
Appuyez sur "+" ou "-" pour regler la densite du point entre
0.2 et 1.2, selon la boutonniere choisie.
_3_ Point plus dense en appuyant sur "-".
_4_ Point mois dense en appuyant sur "+".
Ojal de extremo redondo
_1_ Patron de puntada:
_2_ Ajuste de tensi6n del hilo superior:
_3_ Prensatelas R:
13
la5
Prensatelas para ojal
autom&tico
_4_ Punto de incio de costura
_5) Remate
* El procedimiendo de costura es el misomo que el ojals
autom&ticos.
Boutonniere & bout rond
_.b Selecteur de point:
_2) Tension du fil de I'aiguille:
_3) Pied presseur R:
13
la5
Pied & boutonniere
automatique
_4_ Point de depart
_5_ Arr6t
* Le proc6de de coutre est le m6me que pour boutonniere
automatique.
Ojal de cerradura
_ Patron de puntada:
_2_ Ajuste de tensi6n del hilo superior:
_3) Prensatelas R:
14
la5
Prensatelas para ojal
autom&tico
_4_ Punto de incio de costura
_5_ Remate
* El procedimiendo de costura es el misomo que el ojals
autom&ticos.
Boutonniere trou de serrure
_1_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur R:
14
la5
Pied & boutonniere
automatique
_4_ Point de depart
_5_ Arr6t
* Le proc6de de coutre est le m6me que pour boutonniere
automatique.
65
Stretch buttonhole
Stitch pattern:
Thread tension dial:
(_ Presser foot R:
(_) Starting point
(_ Bartacking
* Sewing procedure is the same as automatic buttonhole.
15
1 to5
Automatic buttonhole foot
I B 5.0 1.0
Knit buttonhole
Stitch pattern:
Thread tension dial:
(_ Presser foot R:
(_) Starting point
(_ Bartacking
* Sewing procedure is the same as automatic buttonhole.
16
1 to5
Automatic buttonhole foot
=-i
• B.O 1.0
Adjusting the stitch width and density in
rounded, keyhole, stretch and knit buttonholes
• To change the stitch density
The adjustment of the stitch density is between 0.2 to
0.8, the same as automatic buttonhole (refer to page 64).
• Adjustment of the stitch width on rounded end
buttonhole
When you press the zigzag width key, the pre-set
buttonhole width is set for the rounded buttonhole at
4.0. Press "+" or "-" to adjust the stitch width of the entire
buttonhole between 2.5 to 5.5.
Width: 2.5
Width: 4.0
Width: 5.5
• Adjustment of the stitch width on keyhole buttonhole
When you press the zigzag width key, the pre-set
buttonhole width is set for the keyhole buttonhole at 7.0.
Press "+" or "-" to adjust the stitch width of the entire
buttonhole between 5.5 to 7.0.
Width: 5.5
(_) Width: 6.0
Width: 7.0
• Adjustment of the stitch width on stretch and knit
buttonhole
When you press the zigzag width key, the pre-set
buttonhole width is 7.0.
Press "+" or "-" to adjust the stitch width of the entire
buttonhole between 2.5 to 7.0.
WIDTH
??.........................
WIDTH
66
Ojal elbstico
_ Patron de puntada:
_2_ Ajuste de tensi6n del hilo superior:
_3_ Prensatelas R:
15
la5
Prensatelas para ojal
autom&tico
_4_ Punto de incio de costura
_5_ Remate
* El procedimiendo de costura es el misomo que el ojals
autom&ticos.
Boutonniere extensible
_1_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur R:
15
la5
Pied a boutonniere
automatique
_4_ Point de depart
_5_ Arr6t
* Le proced6 de coutre est le m6me que pour boutonniere
automatique.
Ojal de punto
_1_ Patron de puntada:
_2_ Ajuste de tension del hilo superior:
_3_ Prensatelas R:
16
la5
Prensatelas para ojal
autom&tico
_4_ Punto de incio de costura
_5_ Remate
* El procedimiendo de costura es el misomo que el ojals
automaticos.
Boutonniere de tricot
_1_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur R:
16
la5
Pied & boutonniere
automatique
_4_ Point de depart
_5_ Arr6t
* Le proced6 de coutre est le m6me que pour boutonniere
automatique.
Ajustes de la densidad y la anchura de puntadas
en los ojales de extremo redondo y ojale de
cerradura
• Para cambiar la densidad de las puntadas
La densidad de las puntadas puede ser cambiada de 0.2 a
0.8 al igual queen ojals autom&ticos. (lea la p&gina 65)
• Ajsutes de la anchura de las puntadas en el ojal de extremo
redondo
Cuando oprima la tecla de anci_ura de zig zag, la anci_ura
predeterminada es ajustada para los ojales redondos a 4.0.
Pulse las teclas "+" o "-" para ajustar la anchura de todas las
puntadas del ojal de 2.5 a 5.5.
_1_ Auchura: 2.5
_2_ Auchura: 4.0
_3_ Auchura: 5.5
• Ajsutes de la anchura de las puntadas en el ojal 3
Cuando oprima la tecla de anchura de zig zag, la anchura
predeterminada es ajustada para los ojales redondos a 7.0.
Pulse las teclas "+" o "-" para ajustar la anchura de todas las
puntadas del ojal de 5.5 a 7.0.
_4_ Auchura: 5.5
_5_ Auchura: 6.0
_6_ Auchura: 7.0
• Ajsutes de la anchura de las puntadas en el ojal elastico y
ojal de punto
Cuando oprima la tecla de anchura de zig zag, la anchura
predeterminada es ajustada a 7.0. Pulse las teclas "+" o "-"
para ajustar la anchura de todas las puntadas del ojal de 2.5 a
7.0.
R6gler la largeur et la densit6 du point pour les
boutonni6res & bout rond et trou de serrure
• Pour changer la densit6 du point
Le r6glage de la densite du point pour les boutonnieres 0.2 et
0.8. (voir page 65)
R6glage de la largeur du point sur la boutonniere & bout
rond
Lorsque vous appuyez sur la touche de largeur du zigzag, la
largeur pr6-r6gl6e de la boutonniere est r6gl6e sur 4.0 pour la
boutonniere arrondie. Appuyez sur "+" ou "-" pour r6gler la
largeur pour toute la boutonniere sur 2.5 a 5.5.
_,b Largeur: 2.5
_2_ Largeur: 4.0
_3_ Largeur: 5.5
R6glage de la largeur du point sur la boutonniere trou de
serrure
Lorsque vous appuyez sur la touche de largeur du zigzag, la
largeur pr6-r6gl6e de la boutonniere est r6gl6e sur 7.0 pour la
boutonniere arrondie. Appuyez sur "+" ou "-" pour regler la
largeur pour toute la boutonniere sur 5.5 a 7.0.
_4_ Largeur: 5.5
_-5,bLargeur: 6.0
_6_ Largeur: 7.0
R6glage de la largeur du point sur la boutonni&re
extensible et tricot
Lorsque vous appuyez sur la touche de largeur du zigzag, la
largeur pr6-r6gl6e de la boutonniere sur 7.0. Appuyez sur "+" ou
"-" pour regler la largeur pour toute la boutonniere sur 2.5 & 7.0.
67
Eyelet
Stitch pattern: 17
Needle thread tension 1 to 4
(_ Presser foot F: Satin stitch foot
The eyelet is used for belt holes etc.
• To sew
Attach the satin stitch foot E
Depress the foot control to sew. The machine will stop
automatically when completed.
Open the eyelet with an awl, punch or pointed scissors.
f
O
®
O --t
," m
1 7 7.0 L2
J
68
Ojete
_ Patr6n de puntada:
_2_ Tensi6n del hilo de la aguja:
_3_ Prensatelas F:
17
la4
Prensatelas para puntada
decorativa
Los ojetes se utilizan para agujeros de an turones, ets.
Oeillet
_ Selecteur de point: 17
_2_ Tension du fil de I'aiguille: 1 & 4
_3_ Pied presseur F: Pied & point lance
IZoeillet est utilise pour les trous de ceintures etc.
• Cosido
Enganche el prensatelas para bordado de realces R
Pise el pedal para empezar a coser. La m&quina se detendr&
autom&ticamente cuando termine.
Abra el ojete con un punz6n, un granete o unas tijeras con
punta.
• Couture
Fixer le pied presseur du point satin R
Rel_cher la pedale pour coudre. La machine arr6te
automatiquement quand la couture est terminee.
Ouvrir I'oeillet avec une al6ne, un poingon ou la pointe de
ciseaux.
69
Corded buttonhole
Stitch pattern:
Thread tension dial:
(_ Presser foot R:
00
1 to5
Automatic buttonhole foot
Use the same procedure as the automatic buttonhole
procedure.
* Set the stitch width to match the thickness of the cord
used.
With the buttonhole foot raised, hook the filler cord on
the spur _ at the back of the buttonhole foot.
Bring the ends toward you under the buttonhole foot,
clearing the front end.
Hook the filler cord into the forks _ on the front of the
automatic buttonhole foot to hold them tight.
Lower the needle into the garment where the buttonhole
will start, and lower the foot.
Spur
Forks
Depress the foot control gently, and sew the buttonhole.
Each side of the buttonhole and the bartacks will be
sewn over the cord.
Remove the fabric from the machine, and cut the sewing
threads only.
(_ Needle thread (Top thread)
(_ Bobbin thread (Bottom thread)
Pull the loose ends of the filler cord to tighten it.
Thread the end of the cord through a hand-sewing
needle. Then draw them to the wrong side of the fabric
and knot.
\
f
_]
%
®
0.4
J
J
7O
Costura de ojales con cordbn
_,b Patron de puntada: O0
_2_ Tension del hilo de la aguja: 1 a 5
_3) Prensatelas R: Prensatelas para ojal
automatico
Boutonnieres passepoil_es
_1_ Selecteur de point: 00
_2) Tension du fil de I'aiguille: 1 & 5
_3_ Pied presseur R: Pied & boutonniere
automatique
[1_ Emplee el mismo procedimiento que para la costura de ojales
automaticos.
* Ajuste el ancho de la puntada en concordancia con el
cordon que utilice.
Con el prensatelas para ojales elevado, coloque el cord6n en
el enganche que se encuentra en la parte trasera del
prensatelas.
Tire de los extremos del cordon hacia usted por debajo, del
prensatelas hasta que se sitQen por delante del frontal del
prensatelas.
Enganche el cordon del lazo en la guia que se encuentra en
la parte frontal del prensatelas para ojales automaticos
para que queden tensos debajo del prensatelas.
Baje la aguja al punto de comienzo del ojal y baje despues el
prensatelas.
_1_ Enganche del cordon
_2) Guia
_2_]Pise el pedal de control suavemente y cosa el ojal.
Los labios del ojal y las presillas se coser&n por encima del
cordon.
Quite la tela de la maquina y corte los hilos de costura.
_3_ Hilo de la aguja (Hilo superior)
_4_ Hilo de la canilla (Hilo inferior)
%
Suivez la m6me procedure que pour la boutonniere
automatique.
* Ajustez la largeur du point en fonction de I'epaisseur du
cordonnet employe.
Le pied & boutonniere releve, passez le cordonnet de
remplissage autour de I'eperon, a I'arriere du pied &
boutonniere.
Ramenez les extremit6s vers vous, en dessous du pied,
laissant ainsi I'avant du pied libre.
Bloquez le cordonnet de remplissage dans les fourches
I'avant du pied a boutonniere automatique, pour le maintenir
tendu.
Abaissez I'aiguille dans le tissu, au point de depart de la
boutonniere et abaissez le pied.
_1_ Eperon
_2) Fourches
Appuyez doucement sur la pedale de contr61e et cousez la
boutonniere. Chaque c6te de la boutonniere et les arr6ts
seront cousus par-dessus le cordonnet.
Retirez le tissu de la machine et coupez les ills de couture
seulement.
_3_ Fil de I'aiguille (Fil superieur)
_4_ Fil de la canette (Fil inferieur)
[3] Tire del extremo izquierdo del cordon para apretarlo.
Enhebre el extremo de cord6n en una aguja de zurcir, pase el
cordon al lado inferior de la tela y cortelo.
[3] Tirez I'extr6mite gauche du cordonnet de remplissage pour le
tendre. Enfilez cette extremit6 dans une aiguille & repriser.
Passez le cordonnet a I'envers du tissu et coupez-le.
71
Zipper sewing
Stitch selector: 01
Needle thread tension: 2 to 6
(_ Presser foot E: Zipper foot
• Attaching the zipper foot
Groove
Pin
(_ To sew left side
To sew right side
To sew on the left side of the zipper, attach the foot
holder to the right pin on the zipper foot.
To sew on the right side of the zipper, attach the foot
holder to the left pin on the zipper foot.
• Fabric preparation
Right side (Top side) of fabric
End of opening
Wrong side (Bottom side) of fabric
_._3/4" (2.0 cm)
Place the right sides (Top sides) of the fabric together,
and sew to the end of the zipper opening _.
Reverse stitch to lock the stitches. Increase the stitch
length to 4, and lower the needle thread tension. Sew
the zipper opening with a basting stitch. (page 48)
• To sew
_ Zipper teeth
Zipper tape
(_ Wrong side (Bottom side) of fabric
Set the machine to the zipper sewing setting above.
Fold back the left seam allowance. Turn under the right
seam allowance to make a 1/8" (0.2 to 0.3 cm) fold.
Place the zipper teeth _ next to the fold and pin in
place.
I
i
i
I
O1
®
®
)
\
\
\
\
\
\
®
J
J
Attach the zipper foot with the pin of the foot on the
right-hand side.
Lower the zipper foot on the top side, at the bottom of
the zipper, so that the needle pierces the fabric next to
the fold and the zipper tape _.
Sew through all the layers next to the fold.
72
®
Costura de cremallera
(1) Patron de puntada:
(2) Tension del hilo de la aguja:
(3) Prensatelas E:
01
2a6
Prensatelas de cremallera
• Colocando el pie para cremalleras
_i) Enclavadura
_2) Pasador
_3) Para coser el lado izquierdo
_) Para coser el lado derecho
Para coser el lado izquierdo de la cremallera, enganche el
pasador del prensatelas al enmangue.
Para coser el lado izquierdo de la cremallera, enganche el
pasador del prensatelas al enmangue.
Couture des fermetures & glissi_re
(1) Selecteur de point: 01
_2) Tension du fil de I'aiguille: 2 & 6
_3) Pied presseur E: Pied & fermeture a glissiere
Fixation du pied & fermeture & glissi6re
(1) Rainure
_2_Broche
_3) Pour coudre le c6te gauche
_4) Pour coudre le c6te droit
Pour coudre le c6te gauche de la fermeture a glissiere, fixez le
pied avec le c6te droit de la broche sur le support de pied.
Pour coudre le c6te droit de la fermeture a glissiere, fixez le
pied avec le c6te gauche de la broche sur le support de pied.
• Preparaci6n de la tela
(1_ Parte arriba de la tela
_2) Final de abertura
_3) Parte de agajo de la tela
(4_ 2.0 cm (3/4")
Junte las partes de arriba de la tela y cosa hasta el final de la
abertura _2_de la cremallera.
Cosa hacia atras para rematar las puntadas. Aumente la
Iongitud de puntada hasta 4 y ajuste la tensi6n del hilo de la
aguja, luego cosa la abertura de la cremallera (page 49).
Pr6paration du tissu
(1_ C6te endroit du tissu
_2) Extr6mite de I'ouverture
_3) Envers du tissu
(4) 2.0 cm (3/4-)
Placez le tissu endroit contre endroit et piquez jusqu's
I'extremit6 de I'ouverture _2) de la glissiere.
Arr6tez la couture avec quelques points en arriere. Augmentez
la Iongueur du point jusqu'& 4 et reglez la tension du fil de
I'aiguille, puis b&tissez I'ouverture de la fermeture (page 49).
• Para coser
_ (1_ Dientes de la cremallera
(2) Cinta de la cremallera
_3) Parte de agajo de la tela
Doble la tela superior de la costura izquierda hacia arriba todo
Io posible. Doble la tela inferior hacia abajo de forma que
sobresalga de 0.2 a 0.3 cm (1/8") respecto a la tela superior.
Ponga los dientes de la cremallera _1_ contra el segundo
doblez y sQjetelos.
• La couture
_ (1_ Dens de la fermeture
_2) Ruban de la fermeture
_3_ Envers du tissu
Repliez la ressource du cSte gauche. Repliez la ressource du
c6te droit pour former un pli de 0.2 & 0.3 cm (1/8").
Placez les dents de la fermeture (1) auras de ce pli et
epinglez-la en place.
[2_ Enganche el pie por la parte derecha del pasador. Baje el
prensatelas contra la cremallera de forma que la aguja
coincida encima del doblez que sobresale y de la cinta de la
cremallera _2). Cosa todas las capas de tela junto al doblez.
[2_ Fixez le pied a fermeture a glissiere avec la broche du c6te
droit. Abaissez le pied sur le bas de I'endroit de la fermeture,
pour que I'aiguille perce le tissu auras du pli, et du ruban de la
fermeture _2_.
Piquez & travers toutes les epaisseurs de tissu auras du pli.
73
Zipper sewing (continued)
_ Wrong side (Bottom side) of fabric
(_) Slider
(_ 2"(5.0 cm)
Stop just before the zipper foot reaches the slider on the
zipper tape, about 2" (5.0 cm) from the top of the zipper.
Lower the needle slightly into the fabric, and then raise
the foot.
Open the zipper to move the slider (_ behind the zipper
foot.
Lower the foot, and stitch the remainder of the zipper,
making sure the fold is even.
_ Right side (Top side) of fabric
Close the zipper and spread the fabric flat with the right
side (Top side) of the fabric _ facing up.
Move the zipper foot to the left pin.
Guide the edge of the foot along the zipper teeth _, and
stitch through the garment and zipper opening.
Stop at about 2" (5.0cm) from the top of the zipper.
Lower the needle slightly into the fabric, and then raise
the foot. Open the zipper to move the slider behind the
zipper foot. Lower the foot, and stitch the remainder of
the seam, making sure the fold is even.
74
%
%
%
%
®
\
\
/J
®
Costura de cremalleras (continuacibn)
_3__3_ Parte de abajo de la tela
_4_ Deslizador
_5_ 5.0 cm (2")
Pare justo antes de que el prensatelas Ilegue al deslizador de
la cremallera unos 5.0 cm (2"). Baje la aguja para sujetar la
tela y suba el prensatelas. Abra la cremallera para mover el
deslizador _4_detras del prensatelas.
Baje el pie y termine la costura asegur&ndose de que el
pliegue este parejo.
La couture des fermeture & glissi_re (Suite)
_3_ _3_ C6te envers du tissu
_4_ Curseur
_5_ 5.0 cm (2")
Arr6tez vous juste avant que le pied atteigne le curseur sur le
ruban de la fermeture environ 5.0 cm (2") du haut de la
fermeture. Piquez leg6rement I'aiguille dans le tissu, remontez
le pied. Ouvrez la fermeture pour deplacer le curseur (_)
derriere le pied pressur.
Abaissez le pied et piquez le reste de la couture, en vous
assurant que le pli est regulier.
_j _6_ Parte de arriba de la tela _j _6_ Endroit du tissu
Cierre la cremallera y extienda la tela de forma que la parte de Fermez la fermeture et placez le tissu a plat, c6te endroit _6)
arriba de la tela _6_quede hacia arriba, vers le haut.
Cambie de posicion el prensatelas fijandolo en la parte
izquierda del pasador.
Cosa la tela derecha y la cinta de la cremallera guiando el
prensatelas contra los dientes de la cremallera _1_.Quite las
puntadas de hilvanado hecho inicialmente.
Changez la position du pied et fixez-le sur sa broche du c6te
gauche.
Guidez le bord du pied le long des dents de la fermeture _1_et
piquez le tissu et le ruban de la fermeture. Retirez les points
de b&ti qui ferment I'ouverture.
_j Pare a unos 5.0 cm (2") de la parte superior de la cremallera.
Baje la aguja para sujetar la tela y suba el prensatelas y abra
la cremallera. Baje el prensatelas y cosa hasta el final.
AsegQrese de que cose uniformemente el doblez de la tela y
de la cinta de la cremallera.
_j Arr6tez-vous & environ 5.0 cm (2") du haut de la fermeture.
Piquez legerement I'aiguille dans le tissu, remontez le pied.
Ouvrez la fermeture pour deplacer le curseur & I'arriere du
pied. Puis abaissez le pied et piquez le reste de la couture en
vous assurant que le pli est requlier.
75
Darning stitch
Stitch pattern:
Thread tension dial:
(_ Presser foot R:
18
3to6
Automatic buttonhole foot
• To sew
Pull the button holder to the rear.
Place the garment under the foot. Press the up/down
needle position button twice. Remove the fabric to the
left to draw both threads under the foot.
Lower the foot. Press down the foot control.
The machine will lock stitch, sew 16 rows of darning,
lock stitch again and the machine stops automatically.
* The size of one darn cycle is variable.
However, the maximum length is 3/4" (2 cm) and the
maximum width is 9/32" (0.7 cm).
Turn the fabric and repeat sewing
Button holder
Hole
Starting point
3/4" (2 cm)
9/32" (0.7 cm)
\
®
/AAAAAAAA
,/IIIlIlIIIIH}H{
/ IIIIIIIIlIIH{{{
(_j)IIIIIIIIIIH{{{{
IIIIIIIIIIH{iH
\ IIIIIIIIIIH{HI
\ IIIIIIIIIIH{{{{
\IVVVVVVVI
AAAAAAAA
IIIIIIlIIIIHIH
IIIIIIIlIIIHHI
IVVVVVVV{
• For darning less than 3/4- (2 cm)
Set the machine to "Low" speed setting. 4 lock stitches
will be sewn first. Then sew to the desired length and
press the reverse button. The desired length has now
been determined. Continue sewing until the machine
stops automatically.
Reverse stich button
Desired length
Starting point
®
AAAAAAAA
I IIIIIIIIIIIIIIII
I IIIIIIIIIIIIIIll
I IIIIIIIIIIIIIIII
I IIIIIIIIIIIIIIII
IVVVVVVVI
• To adjust the shape of darning stitch
If one side of the darn is higher than the other, make
them even by pressing the stitch length "+" or "-" key.
When you press the "+" or "-" key, d5 will be indicated
automatically. You can adjust the shape of the darn by
pressing "+" or "-" key, dl to d9.
• To memorize darning stitch
When repeatedly sewing the same-size darn to repair a
side rip or belt loop, press _ key and restart sewing.
76
LENGTH
m
AAAAAAA AAAAAAAA
I{}{{{ lllIIIIIIlIHIH
Hi{{{ IIIIIIIlIlILHH
I {{{{{ IIIIIIIIIIHHH
{{{{{_ IIIIIIIIIIIHH}
IH{{{ IIIIIIIIIIIIHH
IIIIIIII{{{{{ IIIIIIIIIIIHH{
_vvvVVV IVVVVVVV{
AAAAAAAA
llllll
lllll
llll_
IIIII I
llllIIl
llllIIIIIII{IH
VVVVVvv_
AAAAAAAA
lllIIIIIII{{HH
IlIlIlIIIHHH
IIIIIIIIIHNH
IIIIIIIIIIIIIIH
IIIIIIIIIIIIIIN
IIIIIIIIIIIlllll
IVVVVVVVI
Zurcido
_i) Patr6n de puntada:
_2) Tensi6n del hilo de la aguja:
_3) Prensatelas R:
18
3a6
Prensatelas para ojal
automatico
Les reprises
{1) Selecteur de point:
_2) Tension du fil de I'aiguille:
_3) Pied presseur R:
18
3&6
Pied & boutonniere
automatique
• Para coser
Jale el sosten de bot6n hacia atr&s.
Coloque la tela bajo el pie. Pulse dos veces el bot6n de
subidatbajada de la aguja. Quite la tela hacia la izquierda para
atraer ambos hilos bajo el pie y coloque la tela nuevamente
bajo el pie.
Baje el pie. Oprima el pedal de control. La maquina dara
puntadas de fijaci6n. Cosa 16 filas de zurcido, de nuevamente
puntadas de fijaci6n. La maquina parar& autom&ticamente.
* El tamaSo de un ciclo de zurcido es variable. Sin embargo,
la Iongitud m&xima de zurcido es de 2 cm (3/4-), y la
anchura maxima de zurcido es de 0.7 cm (9/32").
_4_Voltee la tela y vuelva a coser para reforzar la costura.
_) Sosten de bot6n
_2) Agujero
_3) Punto de eomienzo
{4) 2 cm (3/4")
{5) 0.7 cm (9t32-)
• Para zurcir menos de 2 cm (3/4")
Cambie al ajuste de velocidad bajo. Primero se coser&n 4
puntadas de fijaci6n. Despues, cosa la Iongitud deseada y
pulse el bot6n de inversi6n. Ahora la Iongitud deseada ya ha
sido determinada. Siga cosiendo hasta que la m&quina pare
autom&ticamente.
_6) Bot6n de inversi6n
{7_ Longitud deseada
_8) El punto de comienzo
• La couture
Tirez le support du pied vers I'arriere.
Placez le tissu sous le pied. Appuyez deux fois sur le bouton
de montee/descent de I'aiguille. Retirez le tissu vers la gauche
pour tirer les deux fils sous le pied et remettez le tissu sous le
pied.
Abaissez le pied. Appuyez sur la pedale de contr61e. La
machine fait des points d'arr6t, puis coud 16 rangees de
reprise, puis pique de nouveau des points d'arr6t et s'arr6te
automatiquement.
* La dimension du cycle de reprise est variable. Toutefois la
Iongueur maximum est 2 cm (3/4") et la largeur maximum
est 0.7 cm (9/32").
_j Tournez le tissu et recommencez & coudre pour creer un
renfort.
{1) Support de bouton
{2) Trou
(3) Point de depart
{4) 2 cm (3/4")
_5) 0.7 cm (9/32")
Pour repriser moins que 2 cm (3/4")
Passez a la vitesse de couture "lente" (Low). On coud d'abord
4 points d'arr6t. Puis cousez la Iongueur souhaitee et appuyez
sur le bouque la machine s'arr6te automatiquement.
_6) Point en arriere
_7) Longueur desir6e
_8) Au point de depart
• Para ajustar la forma de las puntadas de zurcido
Si un lado del zurcido es m&s alto que el otro, hagalos quedar
parejos pulsando la tecla de Iongitud de puntada "+" o "-".
AI pulsar la tecla "+" o "-", d5 quedar& indicado
autom&ticamente. Puede ajustar la forma del zurcido
pulsando la tecla "+" o "-", dl a d9.
• Pour changer la forme d'une reprise
Si Fun des c6tes de la reprise est plus long que I'autre,
egalisez-les en appuyant sur la touche de Iongueur du point
"+" OU "--'.
Lorsque vous appuyez sur la touche "+" ou "-", d5 s'affiche
automatiquement.
Vous pouvez changer la forme de la reprise en appuyant sur
"+" ou "-", dl a d9.
• Para memorizar la puntada de zurcido
AI coser repetidamente un zurcido del mismo tamaSo para
reparar una rasgadura lateral o el bucle de un cinturon, pulse
la tecla _ y comience a coser nuevamente.
• Pour m_moriser un point de reprise
Lorsque vous devez coudre plusieurs reprises de la m&me
dimension pour reparer une couture de c6te ou des passants
de ceinture, appuyez sur la touche _ et recommencez
coudre.
77
Bartacking
Stitch pattern:
Thread tension dial:
Presser foot F:
19
3to6
Satin stitch foot
Set the machine to "Low" speed setting. 4 lock stitches will
be sewn first. Then sew to the desired length and press the
reverse stitch button.
The desired length has been now determined. Continue
sewing until the machines stops automatically.
* This stitch is used for reinforcement of the heavily
strengthened part of a garment.
The maximum bartack length is 1" (2.5 cm) depending
upon fabric.
When you change the stitch length or stitch width, press
width "+", or "-" or length "+" or "-" key.
Starting position
Ending position
Pre-set 5/8" (1.5 cm)
• Memorizing bartacking
When repeatedly sewing the same size bartack, restart
sewing.
Length required
Reverse stitch button
Starting position
Ending position
S
S
19 2.0 1.5
i
!
j ..... ®
• Adjusting the evenness of bartacking
Make a test on an extra piece of fabric to check your
settings. If the bartacking is uneven, adjust the stitch
length by turning the feed balancing dial as follows.
• Stitch does not meet start position 8, turn dial toward "+"
for even stitch 10.
• Stitch does not meet return position 9, Turn dial toward "-"
for even stitch 10.
®
78
Hilv&n de barra
_ Selector de puntada: 19
_2_ Tension del hilo de la aguja: 3 a 6
_3_ Prensatelas F: Prensatelas para puntada
decorativa
Cambie al ajuste de velocidad bajo. Primero se coser&n 4
puntadas de fijacion. Despues, cosa la Iongitud deseada y pulse
el bot6n de inversi6n.
Ahora la Iongitud deseada ya ha sido determinada. Siga cosiendo
hasta que la maquina pare autom&ticamente.
* Esta puntada es usada para reforzar partes de una prenda.
La Iongitud maxima de hilvan de barra es de 2.5 cm (1"),
dependiendo de la tela.
AI cambiar la Iongitud o la anchura de la puntada, pulse la tecla
de anchura "+" o "-", o la tecla de Iongitud "+" o "-".
_1_ Posici6n inicial
_2_ Posici6n final
_3_ Preajuste de 1.5 cm (5/8-)
Les points de fixation
_ Selecteur de point: 19
_2_ Tension du fil de I'aiguille: 3 & 6
_3_ Pied presseur F: Pied & point lance
Passez a la vitesse de couture "Lente" (Low). On coud d'abord 4
points d'arr6t. Puis cousez la Iongueur souhaitee et appuyez sur
le bouton de marche arriere. On a alors defini la Iongueur
souhaitee. Continuez a piquer jusqu'a ce que la machine s'arr6te
automatiquement.
* On utilise ce point pour renforcer des parties de v6tement qui
sont tres sollicitees.
La Iongueur maximum des points de fixation est 2.5 cm (1")
selon le tissu.
Lorsque vous souhaitez changer la Iongueur ou la largeur du
point, appuyez sur la touche de Iongueur "+" ou "-" ou de
largeur "+" ou "-".
_,b Point de depart
_2_ Position finale
_3_ Pre-r6glage 1.5 cm (5/8-)
• Mernorizando el hilv_n de barra
AI coser repetidamente un hilvan de barra del mismo tamaSo,
pulse la tecla _ y vuelva a coser.
_4_ Longitud requerida
_5_ Bot6n de inversi6n
_6_ Posici6n inicial
_7_ Posicion final
• M_moriser les points de fixation
Lorsque vous devez coudre plusieurs points de fixation de la
m6me dimension, appuyez sur la touche @ et recommencez
coudre.
_4_ Longueur d6siree
_5_ Bouton de marche arriere
_6_ Point de depart
_7_ Position finale
• Ajuste de la uniformidad de las puntadas de hilv_n de barra
Haga una prueba en un trozo de tela para revisar sus ajustes.
Si el hilvan de barra es disparejo, ajuste la Iongitud de
puntada girando el bot6n de balance de alimentaci6n de la
manera indicada.
• R6glez la r_gularit_ des points de fixation
Faites un essai sur une chute de tissu pour verifier vos
reglages. Si les points d'arr6t sont inegaux, reglez la Iongueur
en tournant la molette d'equilibrage de I'entrafnement comme
indiqu&
79
Blind hem stitch
Stitch pattern: 22
Needle thread tension: 1 to 4
(_ Presser foot G: Blind hem foot
* Stitch pattern 7 can also be used.
Use the same color thread as the fabric.
On heavy weight fabrics that ravel, the raw edge should be
overcast first.
Fold the hem, as illustrated.
Wrong side (Bottom side) of fabric
1/4"-7/16" (0.4-0.7 cm)
(_) Light weight fabric
Heavy weight fabric
• To sew
When the needle comes to the left
When the needle comes to the right
Guide
Folded edge
There is a sliding guide screw on the blind hem foot that
allows you to precisely control where the needle pierces
the edge of the fabric fold. Adjust the screw so that at the
leftmost position of the stitch, the needle just pierces the
edge of the fold. If the needle pierces too far left, the
stitches will show on the right side of the fabric. Lower the
presser foot. Sew, guiding the folded edge along the guide
in the foot (_.
Pintucking
Stitch pattern: 01
Needle thread tension: 2 to 6
(_ Presser foot G: Blind hem foot
Place the folded fabric under the raised presser foot.
Lower the needle into the fabric 1/16" (0.1 to 0.2 cm) from
the folded edge. Lower the presser foot. Turn the screw to
adjust the guide on the blind hem foot to touch the folded
fabric edge.
f
A
®
m m
m
m
T m
22 3.5 2.0
®
I
I
I
I
I
I
I
01
®
8O
Acabado enrollado de los bordes de la tela (vea la
hoja adjunta)
_1_ Patron de puntada: 22
_2_ Tension del hilo de la aguja: 1 a 4
_3_ Prensatelas G: Prensatelas para puntada de
dobladillo invisible
Ourlet roulott_
_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur G:
22
1&4
Pied & point d'ourlet invisible
En telas gruesas que se enredan, primeramente debera
rematarse el borde bruto.
Pot Oltimo doblelas de la forma indicada en la ilustracion.
_1_ Parte de abajo de la tela
_2_ 0.4 a 0.7 cm (1/4"a 7/16")
_3_ Tela ligera
_4_ Tela gruesa
Sur les tissus epais qui ont tendance & s'effilocher, le bord brut
devrait 6tre surfile d'abord.
Puis pliez I'ourlet comme illustr&
_1_ Envers du tissu
_2_ 0.4 & 0.7 cm (114"a 7116")
_3_ Tissu fin
_4_ Tissu epais
• Para coser
_5_Cuando la aguja va hacia la izquierda
_6_Cuando la aguja va hacia la derecha
_-7_Guia
_8_ Borde doblado
Posicione la tela de forma que el doblez se sitOe contra el lado
izquierdo de la aguja. Baje el prensatelas.
Cosa guiando el borde doblado contra la guia _7_del prensatelas.
• La couture
_5_Aiguille a gauche
_6_Aiguille a droite
_-7_Guide
_8_Le bord plie
Placez le tissu sur la machine, de fagon ace que I'aiguille
ne perce que la partie pliee du tissu Iorsque I'aiguille arrive
en position extr6me gauche.
Abaissez le pied presseur.
Piquez en dirigeant le bord plie le long du guide _7_.
Alforzas
_ Selector de puntada:
_2_ Tension del hilo de la aguja:
_3_ Prensatelas G:
01
2a6
Prensatelas para puntada de
dobladillo invisible
Plis religieuse
_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur G:
01
2&6
Pied & point d'ourlet invisible
Coloque la tela doblada bajo el prensatelas.
Coloque la aguja de 0.1 a 0.2 cm (1/16") hacia el interior desde el
borde doblado girando la rueda de mano y bajando el pie del
prensatelas. Ajuste la guia deslizable en el pie de puntada de
borde al borde doblado girando el tornillo guia.
Alimente uniformemente el borde doblado en contra de la guia
deslizable. Despues de terminar de coser, use una plancha para
hacer dobleces.
Placez le tissu replie sous le pied presseur.
Placez I'aiguille & 0.1 & 0.2 cm (1/16") a rinterieur du bord replie
en tournant le volant a main, et abaissez le pied presseur.
Reglez le guide coulissant sur le pied & ourlet invisible sur le bord
replie en tournant la vis du guide.
Entrafnez regulierement le bord replie le long du guide coulissant.
,g,la fin de la couture, marquez les plis au fer a repasser.
81
Shell stitch
Stitch pattern: 21
Needle thread tension: 6 to 8
Presser foot F: Satin stitch foot
Use a lightweight fabric (tricot, for example). Fold the fabric
as shown and stitch on the fold. Allow the needle to just
clear the folded edge to create a shelled edge. You may
need to increase the needle thread tension slightly.
If you sew rows of shell stitches, space the rows at least
518" (1.5 cm) apart. You can also sew shell stitches on knits
or soft silky woven fabrics, in any direction.
S
Applique
Stitch pattern: 42
Needle thread tension: 1 to 4
(_ Presser foot F: Satin stitch foot
Applique fabric
Slit
(_) Edge
Applique, a technique for stitching fabric shapes onto
another fabric, opens limitless design possibilities.
Dimension and texture can be added by lightly stuffing all
or part of design.
This machine has several different patterns that can be
used to enhance your applique.
In this type of applique, raw edges are folded under. First
cut the applique design out of cardboard. Next, place the
cardboard design on the fabric. Then cut the fabric slightly
larger than the cardboard. Fold the fabric raw edge around
the cardboard and press to form a perfectly shaped design.
Remove the cardboard. Tape or pin the applique in place
and sew, using the slit on the satin stitch foot as a guide
next to the folded edge of the applique.
S
T m
21 7.0 2.0
@
42
®
T m
3.5 2.5
J
J
82
Hilv_n de concha
_ Patr6n de puntada:
_2_ Tension del hilo de la aguja:
_3) Prensatelas F:
21
6a8
Prensatelas para puntada
decorativa
Point de coquille
_1_ Selecteur de point: 21
_2_ Tension du fil de I'aiguille: 6 & 8
_3_ Pied presseur F: Pied & point lance
Use telas ligeras como son las prendas de tricot.
Doble la tela y punteela en diagonal. Quizas tenga que
incrementar ligeramente la tensi6n del hilo de la aguja. Cosa de
tal forma que la aguja justo libre el borde doblado al coser con
puntadas en zig-zag.
Si quiere coser filas de puntadas de conchas, deje un espacio
entre elias de al menos 1.5 cm (518-). Tambien podra coser con
puntadas en forma de concha en telas de punto y tejidos de seda
ligeros en cualquier direccion.
Utiiisez un tissu leger comme du jersey. Pliez le tissu et piquez
sur le biais. Vous aurez peut 6tre besoin d'augmenter legerement
la tension du fil de I'aiguille. Laissez I'aiguille tomber juste en
dehors du bord pile du tissu Iors du zig-zag.
Si vous cousez des rangees de points coquille, espacez les
rangees d'au moins 1.5 cm (5/8"). Vous pouvez egalement
coudre des points coquilles sur les tricots et les etoffes soyeuses
dans toutes les directions.
Aplique
_1_ Patron de puntada:
_2_ Tension del hilo de la aguja:
_3) Prensatelas F:
42
la4
Prensatelas para puntada
decorativa
Appliques
_1_ Selecteur de point: 42
_2_ Tension du fil de I'aiguille: 1 & 4
_3) Pied presseur F: Pied a point lance
_1_ Tela para aplique
_2_ Ranura
_3_ Borde
Aplique es una tecnica usada para coser trozos de tela sobre una
tela diferente y aumentar la gama de dise_o. Se puede agregar
dimensi6n y textura rellenando ligeramente todo el dise_o o parte
del mismo. Esta maquina tiene diferentes patrones que se
pueden usar para las tecnicas de aplique.
_1_ Application
_2_ Fente
_3_ Bord
Les applications, une technique consistant a coudre des formes
en tissu sur un autre tissu, offrent des possibilites illimitees de
decoration. On peut ajouter du relief et de la texture en
rembourrant certaines parties ou I'integralit6 d'un motif. Cette
machine possede plusieurs points que vous pouvez utiliser pour
mettre en valeur votre application.
En este tipo de aplique, los bordes son doblados hacia adentro.
Para terminar el borde, corte el disei_o de aplique en un trozo de
carton. Fusione un entrelace liviano al lado posterior de la tela y
corte la tela con dimensiones un poco mas grandes que las del
carton.
Doble la tela alrededor del carton y oprimala para formar un
diseSo con una forma perfecta. Adhiera el aplique en su lugar y
cosalo, guiando la ranura en el pie F a Io largo del borde del
aplique.
Dans ce genre d'application, les bords bruts sont replies en-
dessous. Pour finir le bord brut, decoupez la forme de
I'application dans du carton leger. Collez une triplure fine sur
I'envers du tissu puis decoupez le tissu un peu plus grand que le
carton. Pliez le tissu autour du carton et repassez-le pour creer
un motif parfait.
Collez le motif en place grace a du ruban adhesif et piquez en
guidant la fente sur le pied Fle long du bord fini de I'application.
83
SECTION IV. DECORATIVE STITCHING
Smocking
Stitch pattern: 73
Thread tension dial: 3 to 6
(_) Presser foot F: Satin stitch foot
* Stitch patterns 79 and 80 can also be used.
NOTE: Loosen the needle thread tension to make
gathering easier.
• To sew
Wrong side (Bottom side) of fabric
Knotted edge
(_ Gathers
Smocking is a delicate decorative treatment used on
children's clothes or women's blouses.
Choose a soft and lightweight fabric such as batiste,
gingham or challis. Cut the fabric three times wider than
the projected width. Set stitch length at "4" and sew rows
of straight stitches 3/8" (1.0 cm) apart across the area to
be smocked.
Knot the threads along one edge _. From the other
edge, pull the bobbin threads (bottom threads) to
distribute the gathers _ evenly.
Sew the smocking stitches between the gathered rows.
Remove the straight stitches by pulling them out.
f-
/-
- i
7.0 2.5
J
Fagoting
Stitch pattern: 72
Thread tension dial: 3 to 6
Presser foot F: Satin stitch foot
* Stitch patterns 51,65 and 71 can also be used.
Use this stitch to join two pieces of fabric to create an open
work appearance and add design interest.
Fold under each fabric edge 5/8" (1.5 cm) and press. Pin
the two edges to paper or tear backing 1/8" apart. Sew
slowly, guiding the fabric so the needle catches the folded
edge on each side.
After finishing the sewing, take off the paper.
.-- i
7 2 7.0 2.0
J
84
SECCION IV. COSTURA DECORATIVA
Puntada de pluma
_1_ Patr6n de puntada: 73
_2_ Tension del hilo de la aguja: 3 a 6
_3_ Prensatelas F: Prensatelas para puntada
decorativa
* Tambien se pueden usar los patrones (79 y 80).
NOTA:
Afloje la tensi6n del hilo de la aguja para facilitar el fruncido.
PARTIE IV. POINTS DI_CORATIFS
Point de smocks
_1_ Selecteur de point: 73
_2_ Tension du fil de I'aiguille: 3 & 6
_3_ Pied presseur F: Pied & point lance
* On peut aussi utiliser les motifs (79 et 80).
REMARQUE:
Rel&chez la tension du fil de I'aiguille pour faciliter les fronces.
• Para coser
_,b Parte de arriba de la tela
_2_ Borde
Esta es una puntada decorativa delicada, empleada en prendas
de niSos o blusas de seSoras. Elija una tela ligera y suave como
el batista, guinga o chalis. Corte la tela tres veces mas ancha
de la anchura necesaria para el proyecto. Ajuste la Iongitud de
puntada a "4" y cosa lineas paralelas de puntada recta, con una
separaci6n entre elias de 1.0 cm (3/8") en la zona que desea
fruncir.
Anude los hilos a Io largo del borde _2_.Tire del hilo de la canilla
por el extremo no anudado para distribuir uniformemente los
frunces, y asegure los hilos. Cosa con las puntadas
decorativas que desee entre las lineas fruncidas. Quite los hilos
de puntada recta que mantenian el fruncido.
Pour coudre
_,b Endroit du tissu
_2) Bord
Les smocks sont une decoration delicate utilisee sur les
v6tements d'enfant ou les corsages de femme.
Choisissez un tissu souple et leger comme la batiste, le vichy
ou le challis. Coupez le tissu trois fois plus grand que la largeur
finie. Reglez la Iongueur du point sur "4" et piquez des rangees
de fronces s6parees par 1.0 cm (318-) en travers de la piece
destinee aux smocks. Nouez les ills au bord _2_du tissu. Tirez
sur les ills de canette pour grouper les fronces regulierement et
attachez les ills. Piquez le motif de votre choix entre les rangs
de fronces. Enlevez les ills de fronces.
Deshilachado
_1_ Selector de puntada: 72
_2_ Tension del hilo de la aguja: 3 a 6
_3_ Prensatelas F: Prensatelas para puntada
decorativa
* Tambien se pueden usar los patrones (51,65 y 71).
Couture ajour_e
_1_ Selecteur de point: 72
_2_ Tension du fil de I'aiguille: 3 & 6
_3_ Pied presseur F: Pied & point lance
* On peut aussi utiliser les motifs 51, 65 et 71.
Emplee esta puntada para unir dos telas y crear la apariencia de
trabajo abierto (deshilachado) y aSadir interes al disefio.
Haga un doblez de 1.5 cm (5/8") en cada tela y planche.
Sujete con alfileres los dos bordes a un papel o cinta
desprendible separandolos 0.3 cm (1/8").
Cosa despacio guiando la tela para que la aguja alcance los dos
bordes.
Despues de terminar de coser, quite el papel.
Utilisez ce point pour relier deux morceaux de tissu en creant un
jour, et ajouter un style & votre creation.
Repliez 1.5 cm (5/8") au bord de chaque piece de tissu et
repassez. Epinglez-les sur du papier de sole avec un espace de
0.3 cm (1/8").
Cousez lentement en guidant le tissu afin que I'aiguille pique
dans les rebords de chaque c6t&
tk la fin de la couture, retirez le papier.
85
Scallop stitch (A)
Stitch pattern: 67
Thread tension dial: 1 to 4
Presser foot A: Zigzag foot
• To sew
Fold the fabric with right sides together. Sew scallops
3/8" (1 cm) from folded edge.
Trim close to stitching leaving 1/8" (0.3 cm) seam
allowance. Clip seams as shown or trim with pinking
shears.
Turn the scallops out to right side and press.
f
J
67
®
J
Scallop stitch(B)
Stitch pattern: 68
Thread tension dial: 3 to 6
Presser foot A: Zigzag foot
Stitch pattern 25 can also be used.
• To sew
Sew the stitches approximately 3/8" (1 cm) inside of
the edge of fabric.
Trim the outside of the stitches as shown. Make sure
you don't cut the thread.
68
J
®
,'- i
7.0 2.5
86
Puntada de concha (A)
_,b Patr6n de puntada:
_2_ Tensi6n del hilo de la aguja:
_3) Prensatelas A:
67
la4
Prensatelas para zigzag
Feston (A)
_1_ Selecteur de point: 67
_2_ Tension du fil de I'aiguille: 1 & 4
_3_ Pied presseur A: Pied zig-zag
• Manera de coser
_ Doble el borde juntando los lados derechos. Cosa conchas
a 1 cm (3t8") del borde doblado.
[2_ Recorte cerca de las puntadas dejando 0,3 cm (118-) de
espacio para el borde. Sujete los bordes tal como se
muestra o recorte con tijeras dentadas.
Voltee el borde hacia el lado anterior y oprima. Vea la hoja
adjunta
• La couture
_ Pliez rourlet endroit contre endroit. Piquez les festons &
1 cm (3t8") du bord repli&
[2_ Recoupez en suivant les points en laissant une ressource de
0.3 cm (1t8"). Retaillez les ressources comme indique ou
utilisez des ciseaux & denteler.
Retournez rourlet sur I'endroit et repassez.
Puntada de concha (B)
_,b Patron de puntada: 68
_2_ Tension del hilo de la aguja: 3 a 6
_3_ Prensatelas A: Prensatelas para zigzag
* Tambien se puede usar el patron de puntada 25.
Feston (B)
_1_ Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur A:
* On peut aussi utiliser le motif 25.
68
3&6
Pied & zig-zag
• Manera de coser
_1_Tambien, cosa las puntadas aproximadamente 1 cm (3/8-)
adentro del borde de la tela.
Recorte la parte externa de las puntadas tal como se muestra.
AsegQrese de no cortar el hilo.
• La couture
_1_ De la m6me maniere, piquez a 1 cm (3/8") du bord du tissu.
_2] Recoupez au bord des points comme indiqu& Faites bien
attention a ne pas couper les points.
87
Patchwork
Stitch pattern:
Thread tension dial:
Presser foot F:
43
1 to4
Satin stitch foot
* Stitch patterns 36, 37, 44, 45 can also be used.
• To sew
Wrong side of fabric
Right side of fabric
Sew seam with straight stitch 01 and press seam
allowance to open. Sew pattern stitch 43 on right side of
garment centering over the seam line.
5.0 2.5
I
J
Satin stitch
Stitch pattern: 28
Thread tension dial: 1 to 4
Presser foot F: Satin stitch foot
* Stitch patterns 23 to 29 can also be used.
For better sewing results, interfacing should be used on the
wrong side of fabric when you use stretch or elastic
garments.
Press the auto-lock button to finish the end of the pattern.
Y
€
28
®
,- m
7.0 0.4
88
Costura para trabajo tipo mosaico
_,b Patr6n de puntada: 43
_2_ Tensi6n del hilo de la aguja: 1 a 4
_3) Prensatelas F: Prensatelas para puntada
decorativa
* Tambien se pueden usar los patrones de puntadas
(36, 37, 44 y 45).
Patchwork
_,b Selecteur de point: 43
_2_ Tension du fil de I'aiguille: 1 & 4
_3) Pied & pressure F: Pied a point lance
* On peut aussi utiliser les motifs (36, 37, 44 et 45)
• Manera de cosa
_,b Parte de abajo de la tela
_2_ Parte de arriba de la tela
Cosa el borde con la puntada recta 01 y dele la vuelta de forma
que la parte de arriba de la tela quede a la vista.
Cosa con el patron de puntada 43 siguiendo la linea de la
costura.
• La couture
(1) Envers du tissu
_2_ Endroit du tissu
Piquez la couture au point droit 01 et repassez la ressource de
couture a plat.
Piquez le motif 43 sur I'envers du tissu en vous centrant sur la
ligne de couture.
Costura de puntada de satin
_1_ Patron de puntada: 28
_2_ Tension del hilo de la aguja: 1 a 4
_3_ Prensatelas F: Prensatelas para puntada
decorativa
* Tambien se pueden usar los patrones de puntada 23 a 29.
Point lanc_
_1_ Selecteur de point: 28
_2_ Tension du fil de I'aiguille: 1 & 4
_3_ Pied & pressure F: Pied a point lance
* On peut aussi utiliser les motifs 23 & 29
Para obtener buenos resultados de costura, el entrelace debe ser
usado en le lado posterior de la tela al usar prendas el&sticas.
Optima la boton de remate automatico para acabar el extremo
del patron.
Pour obtenir les meilleurs resultats, on devrait toujours utiliser de
la triplure sur I'envers pour les tissus elastiques ou extensibles.
Appuyez sur la touche bouton d'arr6t automatique & la fin de la
couture
89
Cross stitch
Stitch Pattern: 70
Thread tension dial: 3 to 6
Presser foot F: Satin stitch foot
* Stitch patterns 61 to 63 can also be used.
You'll love the beautiful designs you can use with this craft
stitch pattern, and in half the time it would take if
embroidered by hand. Cross stitches can be effectively
combined with the other craft patterns for attractive
samplers and other sewing projects.
A plain close weave such as linen or wool flannel make the
best background fabric. Support lightweight fabrics with a
stabilizer backing.
The size of cross stitch can be adjusted by pressing the
stitch width "+" or" - " key.
Sand stitch
Stitch Pattern:
Thread tension dial:
Presser foot F:
78
1 to4
Satin stitch foot
The sand stitch fills in outlined embroidery designs.
• To sew
Outline the pattern with satin stitch 4.
Set stitch length and width as you desire.
Fill in the design with the sand stitch.
Decrease the stitch width to fill in small spaces.
Sew in rows, starting at the edge, until the pattern is
filled in.
Y
Y
[
7 0 4.5 2.5
78 5 2.0
J
J
J
Decorative stitch
Stitch pattern: 95
Thread tension dial: 3 to 6
Presser foot F: Satin stitch foot
* Stitch pattern 46 to 50, 52 to 60, 69, 71, 74 to 77,and
81 to 97 can also be used.
The satin stitches are used for decorative stitches on table
linens, etc. For the best sewing results, carefully align and
guide the fabric when you sew with decorative stitches.
Use a tear-way backing if necessary.
Y
Y
90
7.0 2.5
J
Puntada en cruz
_,b Patr6n de puntada:
_2_ Tensi6n del hilo de la aguja:
_3) Prensatelas F:
70
3a6
Prensatelas para puntada
decorativa
* Tambien se pueden usar los patrones de puntada 61 a 63.
Point de croix
_i.] Selecteur de point: 70
_2_ Tension du fil de I'aiguille: 3 & 6
_3) Pied presseur F: Pied & point lance
* On peut aussi utiliser les motifs 61 a 63.
Con este tipo de puntada se pueden crear unos diseSos muy
vistosos yen la mitad del tiempo que Ilevaria en hacerlos a mano.
Las puntadas en cruz pueden ser combinadas eficazmente con
otros patrones artesanales para hacer muestras atractivas y otros
proyectos de costura.
La mejor tela de rondo es la de tejido sencillo y cerrado, como por
ejemplo el lino o la franela de lana. Apoye las telas livianas con
un respaldo estabilizador.
* El tamaSo de la puntada en cruz puede ser ajustado oprimiendo
la tecla de anchura de puntada "+" o "-".
Puntada de arena
_1_ Patron de puntada:
_2_ Tension del hilo de la aguja:
_3_ Prensatelas F:
78
la4
Prensatelas para puntada
decorativa
La puntada de arena se usa para rellenar perfiles en los diset_os
de bordados.
Vous allez adorer les motifs superbes que vous pouvez coudre
avec ce point decoratif, en y consacrant la moitie du temps que
vous y passeriez ales realiser a la main. Les points de croix
peuvent 6tre combines avec d'autres motifs decoratifs pour
realiser des ABC superbes et d'autres ouvrages.
Tousles tissages serres tels que le lin ou la flanelle de laine vous
procurent un bon support. Eventuellement un tissu fin renforce
avec un stabilisateur.
* La dimension du point de croix peut 6tre ajustee en appuyant
sur les touches de largeur du point "+' ou "-".
Grains de sable
_1_ Selecteur de point: 78
_2_ Tension du fil de I'aiguille: 1 a 4
_3) Pied presseur F: Pied a point lance
Le point grains de sable sert a remplir I'interieur de dessins
bordes tout autour.
• Manera de coser
_ Marque el perfil del dise_o con tiras de festones utilizando la
puntada de zigzag 4.
_2_ Rellene el diseSo con la puntada de arena.
_j Para rellenar areas pequeSas baje el ancho de puntada.
,_j Cosa en filas, empezando en el borde haste rellenar el
diset_o.
• La couture
_ Marque el perfil del dise_o con tiras de festones utilizando la
puntada de zigzag 4.
[2_ Rellene el diseSo con la puntada de arena.
_j Para rellenar areas pequeSas baje el ancho de puntada.
,_j Cosa en filas, empezando en el borde haste rellenar el
disei_o.
Puntada decorativa
_,b Patron de puntada: 95
_2_ Tension del hilo de la aguja: 3 a 6
_3) Prensatelas F: Prensatelas para puntada
decorativa
* Tambien se pueden usar los patrones de puntadas (46 a 50,
52 a 60, 69, 71,74 a 77 y 81 a 97).
Point d_coratif
_1_ Selecteur de point: 95
_2_ Tension du fil de I'aiguille: 3 a 6
_3) Pied presseur F: Pied a point lance
* On peut aussi utiliser les motifs (46 a 50, 52 a 60, 69, 71,74 a
77 et 81 a 97).
Las puntadas de satin se utilizan para puntadas decorativas en
manteles, etc.
Para obtener los mejores resultados de costura, alinee
cuidadosamente la tela y guiela al coser con puntadas
decorativas. En caso de ser necesario, use una tira de refuerzo
desprendible.
Les points lances peuvent servir de point decoratif sur les nappes
et les serviettes, etc.
Pour obtenir les meilleurs resultats, alignez et guidez le tissu
avec soin Iorsque vous piquez avec les motifs decoratifs. Utilisez
un support a dechirer si necessaire
91
Twin needle stitch
Stitch Pattern:
Thread tension dial:
(_ Presser foot F:
(_ Twin needle
95
3to6
Satin stitch foot
NOTE:
• Do not set the stitch width at more than 3, otherwise
the needle may hit the needle plate or presser foot and
could possibly break.
• Turn off and unplug the machine before changing the
needle to the twin needle.
• Use #60 or finer threads for twin needle sewing.
This machine is equipped with a twin needle that can be
used to sew parallel rows straight on decorative stitches
adding an exquisite touch to table linens and clothing.
These stitch patterns (01 to 05, 8 to 10, 24, 27 to 30, 33 to
35, 37, 38, 43 to 47, 53, 55, 61 to 63, 65, 67, 70, 72 to 74,
77, 91, 94, and 95) (mode 2) can also be used.
Insert the additional spool pin, and put the felt and spool on
it with the thread coming off the spool as shown.
When threading the machine for twin needle sewing follow
these instructions making sure you separate the threads,
placing one in each thread guide on the needle bar.
• Starting to sew
Turn off and unplug the machine before changing the
needle to the twin needle. Insert the additional spool pin,
and put the felt and spool on it with the thread coming off
the spool as shown.
Press the twin needle button
When threading the machine for twin needle sewing
follow this chart making sure you separate the threads,
placing one in each thread guide on the sides of the
needle bar.
Threading from (_0to (_ is the same as for single thread.
Refer to page 32.
(_ Draw the threads down and slide them through the
lower thread guide.
(_ Slide the threads through the needle bar thread
guide one to each side.
Thread the needle from front to back.
At corners, raise the needles until they clear the fabric.
Partially raise the presser foot and carefully pivot the
fabric.
When twin needle sewing is completed, change needle
and reset tension (if necessary).
To return to single needle sewing, press the Twin
Needle button or turn off the power switch.
NOTE:
To avoid the thread twisting, it is advisable to thread the
machine one thread at a time.
S
01
I
+
3O
I
55
94
02 03
cl III
Ul
III
33 34
Ill 'l'
61 62
_ x x
95
04 05
35 37
III
111
63 65
08 09 10 24
38 43 44 45
67 70 72 73
27 28 29
46 47 53
74 77 91
®
/
J
92
Puntada de aguja doble
_,b Patr6n de puntada:
_2_ Tensi6n del hilo de la aguja:
_3_ Prensatelas F:
_4_ Doble aguja
95
3a6
Prensatelas para puntada
decorativa
NOTA:
• No utilice una anchura de puntada superior a 3, ya que de
Io contrario la aguja golpeara la placa de agujas y se romper.
• Apague y desenchufe la m&quina antes de cambiar la aguja
a la aguja doble.
• Utilice #60 o hilos de rosca mas finos para la costura gemela
de la aguja.
Esta maquina est& equipada con una aguja doble que se puede
usar para coser filas paralelas directamente en puntadas
decorativas, agregando un toque elaborado para manteles y
prendas.
* Tambien se pueden usar los patrones de costura (01a 05, 8 a
10, 24, 27 a 30, 33 a 35, 37, 38, 43 a 47, 53, 55, 61a 63, 65, 67,
70, 72 a 74, 77, 91,94, y 95) (modalidad 2)
Inserte el portacarretes adicional y coloque el fieltro y el carrete
en el portacarretes con el hilo saliendo de carrete tal como se
muestra.
AI instalar el hilo de la m&quina para la costura de aguja doble,
siga esta tabla y asegQrese de separar los hilos, colocando uno
en cada guia de hilo a los lados de la barra de la aguja.
Couture & I'aiguille double
_i.] Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseurF:
_] Aiguilles jumelees
95
3&6
Pied a point lance
REMARQUE:
• Ne pas definir la largeur du point au-del& de 3, sinon 'aiguille
peut heurter la plaque a aiguille et se briser.
• Eteignez et debranchez la machine avant de changer
I'aiguille pour I'aiguille double.
• Employez #60 ou fils plus fins pour la couture jumelle
d'aiguille.
Cette machine est equip6e d'une aiguille double qui peut 6tre
utilisee pour coudre des rangs paralleles de points decoratifs qui
ajouteront une touche personnalisee sur votre linge de table et
sur les v6tements.
* On peut aussi utiliser les motifs suivants: (01 a 05, 8 a 10, 24,
27 & 30, 33 a 35, 37, 38, 43 a 47, 53, 55, 61 a 63, 65, 67, 70, 72
74, 77, 91, 94, et 95) (mode 2)
Inserez la broche a bobine supplementaire, installez dessus le
feutre et la bobine avec le fil se deroulant comme indiqu&
Lorsque vous enfilez la machine pour la couture avec I'aiguille
double, suivez ce diagramme en vous assurant que vous separez
bien les ills, en les plagant sur les guides de chaque c6te de la
barre d'aiguille.
• Para empezar a coser
Coloque el soporte y el eje del portacarretes adicional. Ponga el
fieltro y el carrete de hilo con el hilo saliendo hacia fuera tal
como se muestra en I a ilustraci6n.
Cuando este cosiendo y quiera doblar una esquina, saque las
agujas de la tela, levante ligeramente el prensatelas y gire la
tela con cuidado.
El enhebrado desde el punto _1_al _3_es identico al de un solo
hilo. Consulte la p&gina 33.
_4_ Introduzca y deslice los hilos por debajo del guiahilos
inferior.
_5_ Pase uno de los hilos por el guiahilos de la izquierda de la
barra de aguja y el otro hilo por el guiahilos de la derecha.
_6_ Enhebre las agujas de delante hacia atras.
Cuando acabe de coser con una sola aguja pluse nuevamente
la tecla de aguja doble o apague y encienda la maquina.
NOTA:
Para evitar que los hilos se retuerzan es aconsejable
enhebrarlos uno a uno.
D6but d'une couture
Lorsque vous changez I'aiguille, fermez I'interrupteur
d'alimentation ou debranchez la machine.
Inserez le support de boboine e une broche porte-bobine
supplementaire, et placez le feutre et la bobine sur cette
broche, le fil sortant de la bobine comme illustr&
Lorsque vous enfilez la machine pour utiliser des aiguilles
jumelees, suivez ce tableau en vous assurant de bien separter
les ills: faites passer I'un des ills darts le guide-ill a gauche et
I'autre & droite:
Uenfilage de _1_& _3_est identique a un enfilage pour une
seule aiguille. Reportez-vous & la page 33.
_4_ Tirez les ills vers le bas et faites-les glisser dans le guide-fil
inferieur.
_5_ Faites passer I'un des ills dans la partie gauche du guide-fil
de la barre & aiguille et I'autre fil darts la partie droite du
guide-ill.
_6_ Enfilez I'aiguille d'avant en arriere.
Lorsque vous avez fini d'utiliser les aiguilles jumelees,
remplacezles par une aiguille unique et reglez la tension.
REMARQUE:
Pour eviter que les ills ne s'enroulent, enfilez la machine etape
par etape.
93
Adjusting Pattern Balance
If the decorative stitch patterns, letters or numbers are
uneven when you sew on a particular fabric, adjust them
with the feed balancing dial.
Feed balancing dial
Standard setting mark
Indication line
* The machine comes with the feed balancing dial set in
the position as shown.
Adjusting Distorted Stretch Stitch Patterns
If the patterns are uneven when sewing with a particular
fabric, adjust them by turning the feed balancing dial with a
coin.
When patterns are too compressed, correct by turning the
dial in the direction of "+".
When patterns are too drawn out, correct by turning the
dial in the direction of"-".
Adjusting Distorted Letters or Numbers
If the letters are uneven when sewn on a particular fabric,
select pattern 8 to test the stitch then turn the feed
balancing dial with a coin.
When the letters or numbers overlap, turn the dial in the
direction of "+".
When the letters or numbers are too drawn out, turn the
dial in the direction of"-".
94
Ajuste de balance del patrbn
_,b Eje equilibrador de puntada
_2_ Marca de posicion estandar
_3_ Linea de indicacion
Si los patrones de puntada decorativa, las letras o los nQmeros
est&n distorsionados al coser una tela en particular, ajQstelos con
el eje equilibrador de puntada.
* La maquina esta ajustada con la posicion del eje equilibrador
de puntada con la marca de ajuste tal como se muestra.
I_quilibrer un motif
_,b Molette d'equilibrage de I'entra_nement
_2_ Reglage normal
_3_ Ligne indicative
Si les motifs decoratifs, les lettres ou les chiffres sont irreguliers
Iorsque vous piquez sur un certain tissu, reglez-les a I'aide de la
molette d'equilibrage de I'entraTnement.
* La machine est regl6e avec la molette d'equilibrage de
I'entrafnement dans la position indiquee.
Ajuste de patrones de puntada elbstica
distorsionados
Si observa alguna distorsion al coser patrones de puntada en
una tela en particular, ajustelos girando el eje equilibrador de
puntada con una moneda.
Si los patrones estan comprimidos, corrijalos girando el eje
equilibrador de puntada hacia el signo "+".
Si los patrones estan expandidos, corrijalos girando el eje
equilibrador de puntada hacia el signo "-".
R_glage d'un motif extensible d_form_
Si les motifs sont inegaux avec un certain tissu, reglez-les en
tournant la molette d'equilibrage de I'entrafnement a I'aide d'une
piece de monnaie.
Lorsque les motifs sont trop comprimes, corrigez-les en toumant
la molette vers le "+".
Lorsque les motifs sont trop etir6s, corrigez-les en tournant la
molette vers le "-".
Ajuste de letras o n_meros distorsionados en la
modalidad 3
Si las letras est&n disparejas al coser en una tela en particular,
seleccione el patron 08 para probar la puntada. Despues, gire el
eje equilibrador de puntada con una moneda.
Cuando las letras o los nQmeros se traslapan, gire el eje
equilibrador a "+".
Cuando las letras o los nQmeros est&n muy separados, gire el eje
equilibrador hacia "-".
R_glage des lettres et des chiffres d_form_s en
mode 3
Si les lettres sont deform6es Iorsque vous cousez sur un certain
tissu, selectionnez le motif 08 pour faire un essai de couture, puis
tournez la molette a I'aide d'une piece de monnaie.
Lorsque les lettres ou les chiffres se chevauchent, tournez la
molette vers le "+".
Lorsque les lettres ou les chiffres sont trop espaces, tournez la
molette vers le "-".
95
Extender stitch combination
Stitch Pattern: 32
Thread tension dial: 1 to 4
(_ Presser foot A: Zigzag foot
(_ Presser foot F: Satin stitch foot
* Use this stitch only for pattern 22.
Extender stitch gives straight stitches between combination
of stitch patterns 22 (Blind hem stitch). The length of the
extender stitch is approximately 2 times longer than the
length of pattern 22.
Select the mode 2. Select stitch pattern 22.
Press memory key.
Select stitch pattern 32.
Press memory key.
Use pattern 30 or 31 as a fixed length extender stitch.
(2.5 mm X 3 stitches).
pattern 30 (middle) (2.5 mm X 3 stitches)
pattern 31 (left) (2.5 mm X 3 stitches)
96
32
1 !21I
%
%
_ 3:5
22 _2
I Ix1
I
r
I
I
I
I
J
J
Puntada del suplemento
_.b Patr6n de puntada:
_2_ Tensi6n del hilo de la aguja:
_3_ Prensatelas A:
_ Prensatelas F:
32
la4
Prensatelas para zigzag
Prensatelas para puntada de
decorativa
* Utilice esta puntada para el patron 22 exclusivamente.
Point d'unit_ d'extension
_.b Selecteur de point:
_2_ Tension du fil de I'aiguille:
_3_ Pied presseur A:
_4_ Pied presseur F:
32
1&4
Pied & zig-zag
Pied & point lance
* Employez ce point pour le modele 22 exclusivement.
La puntada del suplemento da las puntadas rectas entre los
patrones de la puntada de la combinacion 22. La Iongitud de la
puntada del suplemento es aproximadamente 2 veces m&s largo
que la Iongitud del patron 22.
[1_ Pulse la tecla de la modalidad 2. Seleccione el patron de
puntada 22.
Pulse la tecla de memoria.
_3_ Seleccione el patron de puntada 32.
[4_ Pulse la tecla de memoria.
Le point d'unite d'extension donne les points droites entre les
modeles de point de combinaison 22. La Iongueur du point d'unite
d'extension est approximativement 2 fois plus Iongtemps que la
Iongueur du modele 22.
Appuyez sur la touche de mode 2. Selectionnez le motif 22.
_] Appuyez sur la touche de memoire.
_j Selectionnez le motif 32.
Appuyez sur la touche de memoire.
Utilice el patron 30 o 31 para la puntada del suplemento con su
Iongitud fijada (2.5 mm X 3 puntadas).
_1_ Patron de puntada 30 (centro) (2.5 mm X 3 puntadas).
_2_ Patron de puntada 31 (Izquierda) (2.5 mm X 3 puntadas).
Employez le modele 30 ou 31 pour le point d'unite d'extension
avec la Iongueur fixee (2.5 mm X 3 points).
_1_ Motif 30 (Milieu) (2.5 mm X 3 puntadas).
_2_ Motif 31 (Gauche) (2.5 mm X 3 puntadas).
97
Programming decorative stitch patterns
To repeat or continue the same combination of stitches,
just press the foot control.
Select the mode 2.
Select stitch pattern 28.
Press memory key.
Select stitch pattern 29.
Press memory key.
* You can program up to 50 patterns in memory.
%
O2
%
W 0.5 22
2 8 7.00.L_
Example:
A programmed stitch sewing pattern finishing with auto-
lock stitch:
Stitch patterns: 28, 29, 98
The memorized patterns can be sewn and will stop
automatically.
Select the mode 2.
Select stitch pattern 28.
Press memory key.
Select stitch pattern 29.
Press memory key.
Select stitch pattern 98.
Press memory key.
%
,%
W
%
%
%
%
%
0.5 22
7.0 0,½
I
I
98
Programacibn de patrones de costura decorativa
Para repetir o continuar la misma combinacion de puntadas,
simplemente oprima el pedal de control.
Pulse la tecla de la modalidad 2.
_] Seleccione el patron de puntada 28.
_j Pulse la tecla de memoria.
Seleccione el patron de puntada 29.
Pulse la tecla de memoria.
* Puede programar hasta que 50 patrones en la memoria.
La programmation des motifs d_coratifs
Pour rep6ter ou continuer la m6me combinaison de motifs,
appuyez simplement sur la pedale de contr61e.
Appuyez sur la touche de mode 2.
_] Selectionnez le motif 28.
_j Appuyez sur la touche de memoire.
Selectionnez le motif 29.
Appuyez sur la touche de memoire.
* Vous pouvez programmer jusqu'& 50 motifs dans la m¢moire.
Ejemplo:
Un acabado de patron de costura de puntada programada con
puntada de fijacion automatica:
Patrones de puntada: 28, 29, 98
Los patrones memorizados pueden ser cosidos y pararan
autom&ticamente.
Pulse la tecla de la modalidad 2.
_] Seleccione el patron de puntada 28.
Pulse la tecla de memoria.
Seleccione el patron de puntada 29.
_j Pulse la tecla de memoria.
Seleccione el patron de puntada 98.
Pulse la tecla de memoria.
Exemple:
Memoriser une combinaison de motifs se terminant avec des
points d'arr6t:
Motifs: 28, 29 et 98
Les motifs memoris6s peuvent 6tre cousus et arr6t6s
automatiquement.
Appuyez sur la touche de mode 2.
_] Selectionnez le motif 28.
Appuyez sur la touche de memoire
Selectionnez le motif 29.
_j Appuyez sur la touche de memoire.
Selectionnez le motif 98.
Appuyez sur la touche de memoire.
99
Sewing letters
(Example: Sun)
Select the mode 3.
Select stitch pattern 29.
Press memory key,
Select stitch pattern 57.
Press memory key.
Select stitch pattern 50.
Press memory key.
f
%
%
%
J
100
Costura de letras Couture des lettres
(ejemplo: Sun) (par exemple: SUN)
_ Pulse la tecla de la modalidad 3.
[2_ Seleccione el patron de costura 29.
_] Pulse la tecla de memoria.
_1_Appuyez sur la touche de mode 3.
_2_Selectionnez le motif 29.
_] Appuyez sur la touche de memoire.
Seleccione el patr6n de puntada 57. Selectionnez le motif 57.
_1 Pulse la tecla de memoria.
_1 Appuyez sur la touche de memoire.
_ Seleccione el patr6n de puntada 50.
_ Selectionnez le motif 50.
Pulse la tecla de memoria.
Appuyez sur la touche de memoire.
101
Editing function
To Check and correct pattern combination before sewing:
Example: ABCDEFGH have been memorized.
Press (-,_ key.
The cursor will flash under the first letter selection.
Shift the cursor by pressing the (-[_) key.
* The arrow to the right means there are some more
letters after "G", the arrow to the left means there are
more letters before "H".
%
%
BCDEFG
ABCDEFG__
H
Deleting a stitch pattern, letter or number by
editing
Press (-'_ key.
Shift the cursor to letter "D" by pressing the _F-) key.
Press @ key.
S
%
%
BCDEFG
ABCDEFG
ABCEFGH
102
Funcibn de correccibn Fonction d'_dition
Revise y corrija la combinaci6n de patrones antes de coser: Verifier et corriger une combinaison de motifs avant de coudre:
Ejemplo: ABCDEFGH han sido memorizadas. Exemple: ABCDEFGH ont et6 memoris6s.
_1_ Pulse la tecla _F--_.
El cursor brillara intermitentemente bajo la primera selecci6n
de letras.
_2] Mueva el cursor pulsando la tecla de _;--).
* La fiecha a la derecha significa que hay algunas letras mas
despues de la "G". La flecha a la izquierda significa que
hay algunas letras antes de la "H".
_1_Appuyez sur la touche _--).
Le curseur clignote en-dessous de la premiere lettre.
_2] Deplacez le curseur en appuyant sur la touche de (--'i--).
* La fieche a droite signifie qu'il y a d'autres lettres apres le
G, la fleche a gauche indique qu'il y a d'autres lettres avant
le "H".
Cbmo quitar un patrbn de costura, letra o n_mero
usando la funcibn de correccibn
_] Pulse la tecla (_]1_).
_2] Mueva el cursor a la letra "D" pulsando la tecla (_ [_.
Pulse la tecla @.
Effacer un motif, une lettre ou un chiffre en _ditant
_1_ Appuyez sur la touche _Y --_.
_2] Deplacez le curseur sur la lettre "D" en appuyant sur la touche
de (*_]lz;).
_3] Appuyez sur la touche d'effacement @.
103
Adding a letter or space between letters f
Press _-3 key.
Press the _Zl_Z} key and slide the cursor past the last
letter where you would like to add a letter.
Select the stitch pattern 67 (space).
Press memory key to input stitch pattern 67.
%
%
BCDEFG)
ABCDEFG_
AB_FG)
AB_FG_
A B C i::::iD E F _
104
Agregando letra o espacio entre letras
_1_ Pulse la tecla _).
_] Pulse la tecla de __ :z._ y mueva el cursor m&s all& de la
Qltima letra hacia el punto donde le gustaria agregar letras.
[3] Seleccione el patr6n de puntada 67 (espacio).
_] Pulse la tecla de memoria para activar el patron de puntada 67.
Ajouter de lettre ou un espace entre les lettres
_1_ Appuyez sur la touche _.
Deplacez le curseur apres la derniere lettre & I'endroit oQ vous
souhaitez ajouter des lettres en appuyant sur la touche de
[3] Selectionnez motif 67(espacement).
_4] Appuyez sur la touche de memoire pour enregistrer le motif 67.
105
SECTION V. CARE OFYOUR MACHINE
Clean the hook race and feed dog
Screw driver
Set screw
(_) Needle plate
Lint brush
(_ Hook race
Bobbin holder
(_ Feed dog
(_ Soft, dry cloth
Press the up/down needle position button to raise the
needle, then unplug the sewing machine.
Do not dismantle the machine other than explained on this
page.
Remove the cover plate by sliding the cover plate release
button to the right. Take out the bobbin. Brush out dust and
lint. (You may also use a vacuum cleaner.)
Remove the set screw _ on the left hand side of the
needle plate _ with the screwdriver (_0supplied with the
machine. Remove the needle plate (_).
Take out the bobbin. Lift up the bobbin holder _ and
remove it.
Clean the hook with a lint brush.
Clean the feed dog and hook race with the lint brush.
Clean the center of the hook race with a dry cloth.
*You may also use a vacuum cleaner.
* The machine does not require oiling.
f
%
%
Assemble the hook race
Bobbin holder
Stopper
(_) Knob
(_) Needle plate guide pins
Screwdriver
Guide holes
Insert the bobbin holder so that the knob fits next to the
stopper in the hook race.
Insert the bobbin.
Attach the needle plate with screw.
After cleaning the machine, make sure the needle and
presser foot are attached.
%
%
J
106
SECCION V. MANTENIMIENTO DE LA
MAQUINA
Limpieza del garfio y de los dientes de transporte
_1_ Destornillador
_2_ El tornil]o
C3_ La placa de aguia
_4_ Cepillo de limpieza
_5_ Garfio
C6_ Porta canillas
C7_ Dientes del transporte
_8_ Un patio suare y seco
PARTIE V. ENTRETIEN DE VOTRE
MACHINE
Nettoyage de la piste du crochet et des griffes
d'entrainement
_1_ Tournevis
_2_ La vis
_3_ La plaque d'aiguille
_4_ Brosse & peluches
_-5.bPiste du crochet
_6_ Support de la canette
_7_ Griffes d'entrafnement
_8_ Un chiffon doux et sec
Pulse el bot6n de aguja arriba/abajo para alzar la aguja.
Despues, desenchufe la maquina de coser.
No desensamble la m&quina de una manera que no este
explicada en esta pagina.
Quite la placa de cobertura deslizando hacia la derecha el bot6n
para soltar la placa de cobertura del garfio.
Saque la canilla. Cepille el polvo y las hilas. (Tambien puede usar
una aspiradora).
[1_ Quite el tornillo _2_de fijaci6n del lado izquierdo de la placa de
la aguja _3_con el destornillador _1_que se suministra con la
m&quina.
Quite la placa de aguja _3_.
_] Retire la canilla. Alce el portacanillas _ y quitelo.
Limpie el garfio con una tela suave.
Limpie los dientes de transporte y el garfio con el cepillo para
hilas.
_j Limpie el centro del garfio con un trapo seco.
* Tambien puede usar una aspiradora.
* Esta maquina de coser no necesita engraser.
Appuyez sur la touche Aiguille haute/basse pour relever I'aiguille
et debranchez la machine.
Ne demontez rien de plus que ce qui est indique sur cette page.
Retirez la plaque en faisant coulisser le bouton de degagement
du couvercle du crochet vers la droite.
Sortez la canette. Brossez la poussiere et les peluches. (Vous
pouvez aussi utiliser un aspirateur.)
_] Retirez la vis _2_de fixation situee du c6te gauche de la plaque
d'aiguille _3_& I'aide du tournevis fourni avec la machine.
Enlevez la plaque d'aiguille _3_.
Sortez la canette. Soulevez le support de canette _6_et
retirez-le.
[3] Nettoyez le crochet avec un chiffon doux.
_j Nettoyez les griffes d'entrafnement et la piste du crochet avec
la brosse.
Essuyez le centre de la piste du crochet avec un chiffon sec.
* Vous pouvez egalement utiliser un aspirateur.
* Cette machine n'exige pas I'huilage.
Ensamble el garfio
_1_ Porta canilias
_2_ Parador
_3_ Tecla
_4_ Clavias guiadoras de la placa de la aguja
_5_ Destorniilador
_6_ Agujero guia
[1_ Inserte el portacanillas de modo que el saliente quede junto al
tope.
_] Inserte la canilla y coloque la placa de aguja con un tornillo.
_] Despues de limpiar la m&quina, asegQrese de que la aguja y
el prensatelas esten instalados.
Remontage de la piste du crochet
_1_ Support de la canette
_2_ Butee
_3_ Buton
_4_ roche de guidage de la plaque d'aiguille
_5_ Tournevis
_6_ Trou de repere
_1_ Inserez le support de la canette de fagon ace que le bouton
s'ajuste contre la butee dans la piste du crochet.
_] Inserez la canette.
_] Apres avoir nettoye la machine, assurez-vous que I'aiguille et
le pied presseur sont bien fixes.
107
Removing the light bulb
Make sure the power switch is turned off.
To change the light bulb, wait until the light bulb has cooled
down.
Open face plate cover.
Pull out the light bulb.
Face cover plate
Bulb socket
(_ Light bulb
Base
Attaching the light bulb
To insert the light bulb in the lamp socket, match the
base on the light bulb with the lamp socket holes.
Close face plate cover.
s
%%%
108
Cbmo quitar la bombilla
Aseg_rese de que la corriente este apagada.
Para cambiar la lampara, espere hasta que esta se haya
enfriado.
_ Abra la tapa frontal.
_2_ Saque la I&mpara del recept&culo.
(1) Tapa frontal
_2_ Portalampara
_3_ Lampara
_4) Base
Comment changer I'ampoule d'_clairage
Assurez-vous que I'alimentation electrique est debranch6e.
Avant de changer I'ampoule, patientez jusqu'& ce qu'elle ait
refroidi.
_ Ouvrez le couvercle frontal.
_2_ Retirez I'ampoule de la douille.
(1) Couvercle frontal
_2_ Douille de I'ampoule
_3_ Ampoule
_4) Base
Instalacibn de la bombilla
[3] Para insertar la I&mpara en el receptaculo, asegOrese de que
la base de la lampara correspondan con los agujeros del
receptaculo.
_4j Cierre la tapa frontal.
Remplacement de rampoule
[3] Pour inserer I'ampoule dans la douille, alignez la base de
I'ampoule sur les trous darts la douille.
Fermez le couvercle de facade.
109
Troubleshooting
Condition
The needle thread
breaks.
The bobbin thread
breaks.
The needle breaks.
Skipped stitches
Seam puckering
The cloth is not
feeding smoothly.
Stitches form loops
below the works.
The machine does not
work.
Buttonhole sewing is
not sewn properly.
The machine does not
run smoothly and is
noisy.
Cause
1. The needle thread is not threaded properly.
2. The needle thread tension is too tight.
3. The needle is bent or blunt.
4. The needle is incorrectly inserted.
5. The needle thread and the bobbin thread are not set under the presser foot
when start sewing.
6. The threads were not drawn to the rear after sewing.
7. The thread is either too heavy or too fine for the needle.
1. The bobbin thread is not threaded properly in the bobbin holder.
2. Lint has collected in the bobbin holder.
3. The bobbin is damaged and doesn't turn smoothly.
1. The needle is incorrectly inserted.
2. The needle clamp screw is loose.
3. The threads were not drawn to the rear after sewing.
4. The needle is too fine for the fabric being used.
1. The needle is incorrectly inserted, bent or blunt.
2. The needle and/or threads are not suitable for the work being sewn.
3. A Blue Tip needle is not being used for sewing stretch, very fine fabrics and
synthetics.
4. The needle thread is not threaded properly.
5. A poor quality needle is used.
1. The needle thread tension is too tight.
2. The needle thread is not threaded properly.
3. The needle is too heavy for the fabric being sewn.
4. The stitch length is too long for the fabric.
1. The feed dog is packed with lint.
2. The stitches are too fine.
3. The feed dog is not raised after "drop feed" sewing.
1. The needle thread tension is too loose.
2. The needle is either too heavy or too fine for the thread.
1. The machine is not plugged in.
2. Thread has been caught in the hook race.
3. The bobbin winder spindle is not returned to the left after bobbin winding.
1. The stitch density is not suitable for the fabric being sewn.
2. Suitable interface material has not been used for the stretch or synthetic
fabric.
1. Thread has been caught in the hook race.
2. Lint has built up in the hook race or bobbin holder.
For customer assistance call or e-maih
1-877-SEWlNG-U (1-877-739-4648)
9 am - 4:30 pm, CST, Monday - Friday
110
Reference
See page 36
See page 38,40
See page 20
See page 20
See page 36,38
See page 42
See page 26
See page 34
See page 106
Replacethe bobbin.
See page 20
See page 20
See page 42
See page 26
See page 20
See page 26
See page 20
See page 36
Changethe needle.
See page 38,40
See page 36
See page 26
Makethestitchcoarser
See page 106
Makethestitchcoarser.
See page 48
See page 38
See page 26
See page 6
See page 106
See page 32
See page 64
See page 26
See page 106
See page 106
J
Identificacibn y resolucibn de problemas
Problema _
El hilo de la aguja se
rompe.
El hilo de la bobina se
rompe.
La aguja se rompe.
Se omiten puntadas.
Costuras fruncidas.
Le tela no se alimenta
de manera uniforme.
Las puntadas forman
bucles debajo del
trabajo.
La m&quina no
fruciona.
Los ojales no se cosen
de manera correcta.
La m_quina no funciona
correctamente y es muy
ruidosa
\
Causa
1. El hilo de la aguja no esta enhebrado correctamente.
2. La tension del hilo de la aguja es muy alta.
3. La aguja est& doblada o desafilada.
4. La aguja esta insertada incorrectamente.
Referencia
Paguina 37
Paguina 39, 41
Paguina 21
Paguina 21
5. Los hilos de la aguja y la camilla no estan bien colocados debajo
del prensatelas al empezar a coser.
6. La tela no es Ilevada hacia atr&s al terminar de coser.
7. El hilo es demasiado grueso o demasiado fino para la aguja.
1. El hilo de la bobina no est& correctamente enhebrado en el
estuche de la bobina.
2. Se han acumulado las pelusas en el area de la lanzadera.
3. La canilla se ha estropeado o no gira correctamente.
1. La aguja esta insertada incorrectamente.
2. El tornillo de la abrazadera de la aguja esta suelto.
3. La tela no es Ilevada atr&s al terminar de coser.
4. La aguja es demasiado fina para la tela que esta cosiendo.
1.
2.
3.
Paguinas 37, 39
Paguina 43
Paguina 27
Paguina 35
4.
5.
Paguina 107
Cambie la bobina
Paguina 21
Paguina 21
Paguina 43
Paguina 27
La aguja esta insertada incorrectamente, doblada o desafilada. Paguina 21
El tornillo de la abrazadera de la aguja esta suelto. Paguina 27
La aguja o los hilos no son adecuados para el trabajo que
coser puntadas elasticas, telas muy finas o telas sinteticas. Paguina 21
La tela no es Ilevada atr&s al terminar de coser. Paguina 37
Cambie la aguja
Paguina 39, 41
Paguina 37
Paguina 27
El hilo de la aguja no esta enhebrado correctamente.
1. La tension del hilo de la aguja es muy alta.
2. La maquina no est& enhebrada correctamente.
3. La aguja es demasiado gruesa para la tela que esta cosiendo.
4. Las puntadas son demasiado gruesas para la tela que se est&
cosiendo.
1. Las garras transportadoras tienen mucha pelusa.
2. Las puntadas son demasiado finas.
3. La Iongitud de la puntada es demasiado grande para la tela que
se esta cosiendo.
1. La garras transportadoras tienen mucha pelusa.
2. Las puntadas son demasiado finas.
Haga las puntadas mas densas
Paguina 107
Haga las puntadas m&s densas
Paguina 49
Paguina 39
Paguina 27
1. La m&quina no esta conectada. Paguina
2. El hilo se atoro en el canal del gancho de la bobina. Paguina
3. No se movio el huso del enrollador de la bobina a la izquierda
despues del enrollado de la bobina. Paguina
1. La densidad de las puntadas no es apropiada para la tela. Paguina
2. No se uso un material apropiado como entretela para la tela
elastica o sintetica. Paguina
1. Hay hilos atrados en el mecanismo del gancho. Paguina
2. Se han acumulado las pelusas en el portacanillas o en el garfio. Paguina
7
107
33
65
27
107
107
111
En cas de probl_me
r Probl_me
Le fil de I'aiguille se
casse.
Le fil de ia canette se
casse.
L'aiguille se casse.
Points manqu_s
La couture fronce.
Le tissu n'avance pas
r_guli_rement.
Des boucles de fil se
forment.
Le machine ne
fonetronre pas.
Le couture de
boutonniere ne
s'effectue pas
correctement
Le fronctionnement est
bruyant.
Causa
1. Le fil de I'aiguille n'est pas penfile correctement.
2. La tension du fil d'aiguille est trop forte.
3. L'aiguille est torde ou emouss6e.
4. L'aiguille est mai installee.
5. Le fil el'aiguille et celui de la canette ne sont pas passes correctement sous le
pied presseur au debut de la couture.
6. Le tisssu n'est pas tire vers I'arriere a la fin de la couture.
7. Le fil est trop epais ou trop fin pour I'aiguilie.
1. Le fil de la canette n'est pas passe correctement darts la boTte a canette.
2. Des fibres sont accumul6es dans la navette.
3. La canette est abfm6e et fonctionne mal.
1. L'aiguille n'est pas installee correctement.
2. La vis de blocage de I'aiguille est desserree.
3. Le tissu n'est pas tire vers I'arriere & la fin de la couture.
4. L'aiguille est trop fine pour le tissu employ&
1. L'aiguille n'est pas installee correctement, tordue ou emouss6e.
2. L'aiguille et le fil ne conviennent pas pour le tissu.
3. Vous n'utilisez pas une aiguille a bout bleu pour une couture extensible, un
tissu tres fin ou synthetique.
4. Le fil de I'aiguille n'est pas enfile correctement.
5. Vous utilisez une mauvaise aiguille.
1. La tension du fil de I'aiguille est trop elev6e.
2. Le fil de I'aiguille ou celui de la canette n'est pas enfil6 correctement.
3. L'aiguille est trop prosse pour le tissu cousu.
4. Le point est trop long our ce tissu.
1. Les grilles d'entrafnement n'ont pas et6 remontees apres avoir et6 abaissees.
2. Les grilles d'entrafnement sont bloquees par la charpie.
3. Les points sont trop long pour le tissu cousu.
1. La tension du fil de I'aiguille n'est pas assez 61ev6e.
2. L'aiguille est trop epaisse ou trop fine pour le tissu sur lequel
vous travaillez.
1. La machine n'est pas branchee.
2. Un fil est coince dans la coursiere.
3. Embrayage symetrique debray6.
1. La densite du point ne correspond pas au tissu sur lequel vous travaillez.
2. L'entoilage que vous utilisez pour coudre sur des tissus extensibles ou
synthetiques ne convient pas.
Referencia
Page 37
Page 39,41
Page 21
Page 21
Pages 37, 39
Page 43
Page 28
Page 35
Page 107
Changerla cane_e.
Page 21
Page 21
Page 43
Page 28
Page 21
Page 28
Page 21
Page 37
Changezl'aiguille
Page 39,41
Page 37
Page 28
Ren_rcerles points
Page 107
Ren_rcerles points
Page 49
Page 39
Page 28
Page 7
Page 107
Page 33
Page 65
Page 28
1. Du fil est bloque dans la piste coursiere. Page 107
2. Des peluches se sont accumul6es dans la coursiere ou dans le porte-canettes. Page 107
J
112
