Whirlpool YGEW9200LW1 dryer User Manual

ELECTRONIC

ELECTRICDRYER

For assistance call: 1-800-461-5681,

for installation and service, call: 1-800-807-6777

or visit our website at... www.whirlpooLcom/canada

SECHEUSE

ELECTRIQUE

ELECTRONIQUE

Pour assistance, composez le 1-800-461-5681,

pour installation ou service le 1-800-807-6777

ou visitez notre site web & www,whirlpooLcom/canada

Table of Contents/Table des matieres ................. 2

8542741

TABLEOFCONTENTS

DRYER SAFETY .............................................................................. 3

INSTALLATION INSTRUCTIONS .................................................. 4

Tools and Parts ............................................................................ 4

Options ......................................................................................... 4

Location Requirements ............................................................... 4

Electrical Requirements ............................................................... 6

Venting Requirements .................................................................. 7

Plan Vent System ......................................................................... 7

Install Vent System ....................................................................... 9

Install Leveling Legs ..................................................................... 9

Level Dryer ................................................................................. 10

Connect Vent .............................................................................. 10

Reverse Door Swing .................................................................. 10

Complete Installation ................................................................. 12

DRYER USE .................................................................................. 13

Starting Your Dryer ..................................................................... 13

Stopping Your Dryer .................................................................. 14

Pausing or Restarting ................................................................. 14

Control Locked ........................................................................... 14

Loading ....................................................................................... 14

Drying and Cycle Tips ................................................................ 15

Status Lights .............................................................................. 15

Cycles ......................................................................................... 15

Additional Features .................................................................... 16

Drying Rack ................................................................................ 17

DRYER CARE .............................................................................. 18

Cleaning the Dryer Location ...................................................... 18

Cleaning the Lint Screen ............................................................ 18

Cleaning the Dryer Interior ......................................................... 18

Removing Accumulated Lint ...................................................... 18

Vacation and Moving Care ......................................................... 19

Changing the Drum Light ........................................................... 19

TROUBLESHOOTING .................................................................. 19

ASSISTANCE OR SERVICE ......................................................... 20

WARRANTY .................................................................................. 21

TABLEDESMATIERES

SI_CURITI_ DE LA SI_CHEUSE .................................................... 22

INSTRUCTIONS D'INSTALLATION ............................................. 23

Outillage et pieces necessaires ................................................. 23

Options ....................................................................................... 23

Emplacement d'installation ........................................................ 23

Specifications electriques .......................................................... 25

Exigences concernant I'evacuation ........................................... 26

Planification du systeme d'evacuation ...................................... 27

Installation du conduit d'evacuation .......................................... 29

Installation des pieds de nivellement ......................................... 29

Mise h niveau de la secheuse .................................................... 30

Conduit d'evacuation ................................................................. 30

Inversion de I'ouverture de la porte ........................................... 30

Achever I'installation .................................................................. 32

UTILISATION DE LA SI_CHEUSE ................................................ 33

Mise en marche de la secheuse ................................................ 33

Arr_t de la secheuse ................................................................... 34

Arr_t et remise en marche .......................................................... 34

Verrouillage des commandes ..................................................... 34

Chargement ................................................................................ 34

Conseils pour le sechage et les programmes ........................... 35

Temoins lumineux ...................................................................... 35

Programmes ............................................................................... 36

Caracteristiques supplementaires ............................................. 37

Grille de sechage ........................................................................ 38

ENTRETIEN DE LA SI_CHEUSE ................................................. 3g

Nettoyage de I'emplacement de la secheuse ........................... 39

Nettoyage du filtre a charpie ...................................................... 39

Nettoyage de I'interieur de la secheuse ..................................... 39

Retrait de la charpie accumulee ................................................ 40

Precautions a prendre pour les vacances et avant un

demenagement .......................................................................... 40

Changement de I'ampoule d'eclairage du tambour .................. 40

DI_PANNAGE ................................................................................. 40

ASSISTANCE OU SERVICE ......................................................... 42

GARANTI E ..................................................................................... 43

DRYERSAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all

safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or

"WARNING." These words mean:

You can be killed or seriously injured if you don't

immediately follow instructions.

You can be killed or seriously injured if you don't

follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you

what can happen if the instructions are not followed.

iMPORTANT SAFETY iNSTRUCTiONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the dryer, follow basic

precautions, including the following:

Read all instructions before using the dryer.

Do not place items exposed to cooking oils in

your dryer. Items contaminated with cooking oils

may contribute to a chemical reaction that could

cause a load to catch fire.

m Do not dry articles that have been previously

cleaned in, washed in, soaked in, or spotted with

gasoline, dry-cleaning solvents, other flammable,

or explosive substances as they give off vapors

that could ignite or explode.

m Do not allow children to play on or in the dryer.

Close supervision of children is necessary when

the dryer is used near children.

m Before the dryer is removed from service or dis-

carded, remove the door to the drying compart-

ment.

m Do not reach into the dryer if the drum is moving.

m Do not install or store the dryer where it wiii be

exposed to the weather.

m Do not tamper with controls.

Do not repair or replace any part of the dryer or

attempt any servicing unless specifically recom-

mended in this Use and Care Guide or in published

user-repair instructions that you understand and have

the skiiis to carry out.

Do not use fabric softeners or products to eliminate

static unless recommended by the manufacturer of

the fabric softener or product.

Do not use heat to dry articles containing foam rubber

or similarly textured rubber-like materials.

Clean lint screen before or after each load.

Keep area around the exhaust opening and adjacent

surrounding areas free from the accumulation of lint,

dust, and dirt.

m The interior of the dryer and exhaust vent should be

cleaned periodically by qualified service personnel.

See installation instructions for grounding require-

ments.

SAVE THESE INSTRUCTIONS

INSTA[IATION

INSTRUCTIONS

Check that you have everything necessary for correct installation.

Proper installation is your responsibility.

• Flat-blade screwdriver • Safety glasses

• Adjustable wrench that • Vent clamps

opens to 1 in. (2.5 cm) or

hex-head socket wrench • Caulking gun and

compound (for installing

(for adjusting dryer feet) new exhaust vent)

• Level

• Gloves

• #2 Phillips screwdriver

• Tin snips (new vent

installations)

Parts supplied

Remove parts packages from dryer drum. Check that all parts are

included.

• Door Reversal Kit

i J

• Parts package

4 Leveling legs

NOTE: Do not use leveling legs if installing the dryer on a

pedestal.

Parts needed

Check local codes. Check existing electrical supply and venting.

See "Electrical Requirements" and "Venting Requirements"

before purchasing parts.

• For close-clearance installations between 31.5 in. (80.01 cm)

and 37 in. (93.98 cm), see "Plan Vent System" section for

venting requirements.

I_ 37" _I

(93.98 crn)

Mobile home installations require metal exhaust system hardware

available for purchase from the dealer from whom you purchased

your dryer. For further information, please refer to the "Assistance

or Service" section of this manual.

Pedestal

Are you placing the dryer on a pedestal? You may purchase a

pedestal separately for this dryer. This pedestal will add about

13 in. (33 cm) to the height of your unit for a total height of

approximately 51 in. (130 cm).

Optional pedestal

To order, call the dealer from whom you purchased your dryer or

refer to the "Assistance or Service" section of this manual. Ask

for Part Number LAB2700LQ (White), LAB2700LT (Biscuit) or

LAB2700LL (Pewter).

Stack Kit

Are you planning to stack your DUET®washer and dryer? To do

so, you will need to purchase a Stack Kit.

To order, call the dealer from whom you purchased your dryer or

refer to the "Assistance or Service" section of this manual. Ask

for Part Number 8541503.

E×piosion Hazard

Keep flammable materiaJs and vapors, such as

gasoline, away from dryer.

Place dryer at least 18 inches (46 cm) above the

floor for a garage installation.

FaiJure to do so can result in death, e×pIosion,

or fire.

You will need

• A location that allows for proper exhaust installation. See

"Venting Requirements."

• A separate 30 amp circuit.

• A grounded electrical outlet located within 2 ft (61 cm) of

either side of the dryer. See "Electrical Requirements."

• A sturdy floor to support the total dryer weight of 200 Ibs

(90.7 kg). The combined weight of a companion appliance

should also be considered.

Alevelfloorwithamaximumslopeof1in.(2.5cm)under

entiredryer.Ifslopeisgreaterthan1in.(2.5cm),install

ExtendedDryerFeetKit,PartNo.279810.Clothesmaynot

tumbleproperlyandautomaticsensorcyclesmaynot

operatecorrectlyifdryerisnotlevel.

• For a garage installation, you will need to place the dryer at

least 18 in. (46 cm) above the floor. If using a pedestal, you

will need an additional 6 in. (15.24 cm).

Do not operate your dryer at temperatures below 45°F (7°C). At

lower temperatures, the dryer might not shut off at the end of an

automatic cycle. This can result in longer drying times.

The dryer must not be installed or stored in an area where it will be

exposed to water and/or weather.

Check code requirements. Some codes limit, or do not permit,

installation of the dryer in garages, closets, mobile homes, or

sleeping quarters. Contact your local building inspector.

Installation clearances

• The location must be large enough to fully open the dryer

door.

Dryer Dimensions

Additional spacing should be considered for ease of

installation and servicing.

Additional clearances might be required for wall, door and

floor moldings.

Additional spacing of 1 in. (2.5 cm) on all sides of the dryer is

recommended to reduce noise transfer.

Companion appliance spacing should also be considered.

(138.81 _m)

38 I,

(96.52 cm)

]

* Most installations require a minimum 51/2in. (14 cm) clearance

behind the dryer for the exhaust vent with elbow. See "Venting

Requirements."

Minimum installation spacing for custom undercounter

installation

The dimensions shown are for the minimum spacing allowed.

Custom undercounter installation - Dryer only

Minimum installation spacing for recessed or closet

installation, with or without a pedestal

• The dimensions shown are for the minimum spacing allowed.

For closet installation, with a door, minimum ventilation

openings in the top and bottom of the door are required.

Louvered doors with equivalent ventilation openings are

acceptable.

Closet installation - Dryer only

_['-- 48 in. 2

(310cm2) -

24 in.2

(155cm2)

10"l<- 8_.+/'"t 6"1

(Ocm) (BOom) (Ocm)

7,6 cm)

(7,63;m)

I 2

1. Side view- closet or confined area

2. Closet door with vents

Recessed or closet installation - Dryer on pedestal

O" ---+P._F i 27" _-- 0"

(Ocm) i (68,6 cm) --(O cm)

H /_ !8" mln.

lo' I<-38_/_'+'l 6"

(Ocm) (80 cm) (Ocm)

1 2

!. Recessed area

2. Side view - closet or confined area

0" 27" 0"

(0 ore) "_(68.6 crr_'_-_l "_-- (0 era}

Minimum installation spacing for cabinet installation

• The dimensions shown are for the minimum spacing allowed.

• For cabinet installation, with a door, minimum ventilation

openings in the top of the cabinet are required.

7"(17.8 crn)

9F_

(22.9cm)

O 31_

(Ocm) (80.Ocm) (Ocm)(Ocrn)(68.6cm) (Ocm)

Mobile home - Additional installation requirements

This dryer is suitable for mobile home installations.

The installation must conform to the Manufactured Home

Construction and Safety Standard CAN/CSA-Z240 MH.

Mobile home installations require:

• Metal exhaust system hardware which is available for

purchase from your dealer.

Special provisions must be made in mobile homes to

introduce outside air into the dryer. The opening (such as a

nearby window) should be at least twice as large as the dryer

exhaust opening.

Electrical Shock Hazard

Plug into a grounded 4 prong outlet.

Failure to do so can result in death or

etectrica! shock.

To be sure that the electrical connection is adequate and in

conformance with the Canadian Electrical Code, C22.1 -latest

edition and all local codes. A copy of the above codes

standard may be obtained from: Canadian Standards

Association, 178 Rexdale Blvd., Toronto, ON M9W 1R3

CANADA.

To supply the required 4 wire, single phase, 115/230-volt, 60-

Hz., AC-only electrical supply on a separate 30-amp circuit,

fused on both sides of the line. A time-delay fuse or circuit

breaker is recommended. Connect to an individual branch

circuit.

This dryer is equipped with a CSA International Certified

Power Cord intended to be plugged into a standard 14-30R

wall receptacle. The cord is 5 ft (1.52 m) in length. Be sure

wall receptacle is within reach of dryer's final location.

4-wire receptacle 14-30R

• Do not use an extension cord.

If using a replacement power supply cord, it is recommended

that you use Power Supply Cord Replacement Part Number

9831317. For further information, please reference the service

numbers located in the "Assistance or Service" section of this

manual.

GROUNDING INSTRUCTIONS

m For a grounded, cord*connected dryer:

This dryer must be grounded. In the event of malfunction

or breakdown, grounding will reduce the risk of electric shock

by providing a path of least resistance for electric current. This

dryer is equipped with a cord having an equipment-grounding

conductor and a grounding plug. The plug must be plugged

into an appropriate outlet that is properly installed and ground-

ed in accordance with all local codes and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

Check with a qualified electrician or service representative or

personnel if you are in doubt as to whether the dryer is proper-

ly grounded. Do not modify the plug provided with the dryer: if

it wiII not fit the outlet, have a proper outlet installed by a

qualified electrician.

SAVE THESE INSTRUCTIONS

It is your responsibility

• Tocontact a qualified electrical installer.

FireHazard

Useaheavymeta!vent.

Donotuseaptasticvent.

DonotuseametaJfoil vent.

Failuretofollowtheseinstructionscanresultin

deathorfire.

WARNING: To reduce the risk of fire, this dryer MUST BE

EXHAUSTED OUTDOORS.

4 in. (10.2 cm) heavy metal exhaust vent and clamps must be

used. DURASAFF Mvent products are recommended.

DURASAFE TM vent products can be purchased from your dealer

or by calling Whirlpool Parts and Accessories. For more

information, see the "Assistance or Service" section of this

manual.

• The dryer exhaust must not be connected into any gas vent,

chimney, wall, ceiling, or a concealed space of a building.

• Do not use an exhaust hood with a magnetic latch.

• Do not install flexible metal vent in enclosed walls, ceilings or

floors.

Use clamps to seal all joints. Exhaust vent must not be

connected or secured with screws or other fastening devices

which extend into the interior of the duct. Do not use duct

tape.

IMPORTANT: Observe all governing codes and ordinances.

_mproper venting can cause moisture and mintto co,meet

indoors, which may resumt in:

[] Moisture damage to woodwork, furniture, paint, waif

paper, carpets, etc=

[] Housecleaning probIems and health problems.

Use a heavy metal vent. Do not use plastic or metal foil vent.

Rigid metal vent is recommended to prevent crushing and

kinking.

Flexible metal vent must be fully extended and supported when

the dryer is in its final position. Remove excess flexible metal vent

to avoid sagging and kinking that can result in reduced airflow

and poor performance.

An exhaust hood should cap the vent to prevent rodents and

insects from entering the home.

Exhaust hood must be at least 12 in. (30.5 cm) from the ground or

any object that is in the path of the exhaust (such as flowers,

rocks or bushes, etc.).

If using an existing vent system, clean lint from the entire length

of the system and make sure exhaust hood is not plugged with

lint. Replace any plastic or metal foil vent with rigid metal or

flexible metal vent.

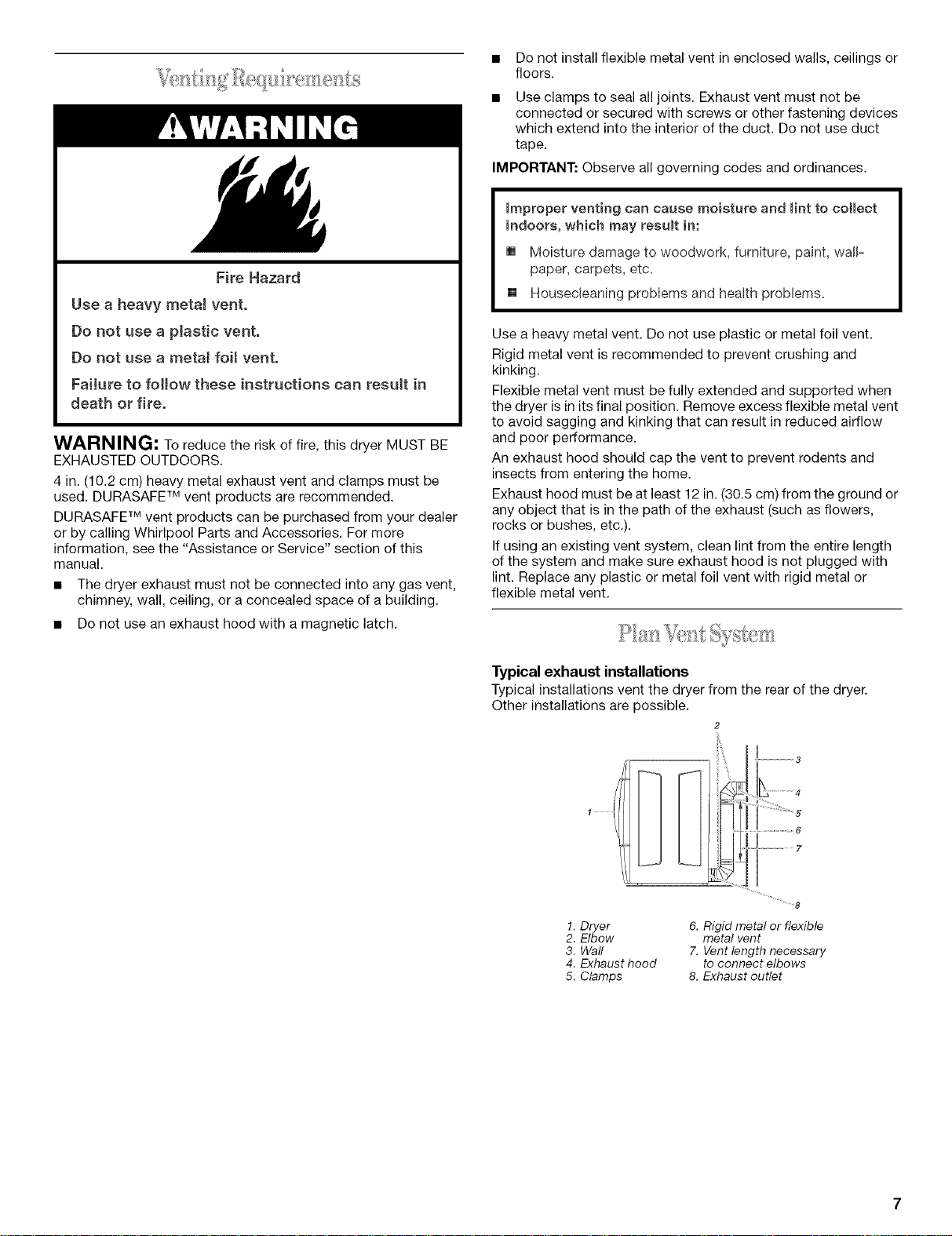

Typical exhaust installations

Typical installations vent the dryer from the rear of the dryer.

Other installations are possible.

--3

................. 6

• •7

!. Dryer

2. Elbow

3. Wall

4. Exhaust hood

5. Clamps

6. Rigid metal or flexible

metal vent

7. Vent length necessary

to connect elbows

8. Exhaust outlet

Optional exhaust installations

This dryer can be converted to exhaust out the right side, left

side, or through the bottom. Contact your local dealer to have

your dryer converted.

Fire Hazard

Cover unused exhaust holes with one of the

following kits:

279818 (white)

279925 (biscuit)

279989 (pewter)

Contact your tocal deaJer.

Failure to follow these instructions can result in

death, fire, etectricaJ shock, or serious injury.

1 2

1.Standardrear offset exhaustinstallation

2. Left or right side exhaust installation

3. Bottom exhaust installation (Not an option with

pedestal installations.)

Alternate installations for close clearances

Venting systems come in many varieties. Select the type best for

your installation. Two close-clearance installations are shown.

Refer to the manufacturer's instructions.

1 2

1. Over the top installation (also available with one

offset elbow)

2. Periscope installation

NOTE: The following kits for close clearance alternate

installations are available for purchase. Please see the

"Assistance or Service" section of this manual to order.

• Over thetop Installation:

Part Number 4396028

• Periscope Installation For use with dryer vent to wall vent

mismatch):

Part Number 4396037 - 0 in. (0 cm) to 18 in. (45.72 cm)

mismatch

Part Number 4396011 - 18 in. (45.72 cm) to 29 in. (73.66 cm)

mismatch

Part Number 4396014 - 29 in. (73.66 cm) to 50 in. (127 cm)

mismatch

Special provisions for mobile home installations

The exhaust vent must be securely fastened to a noncombustible

portion of the mobile home structure and must not terminate

beneath the mobile home. Terminate the exhaust vent outside.

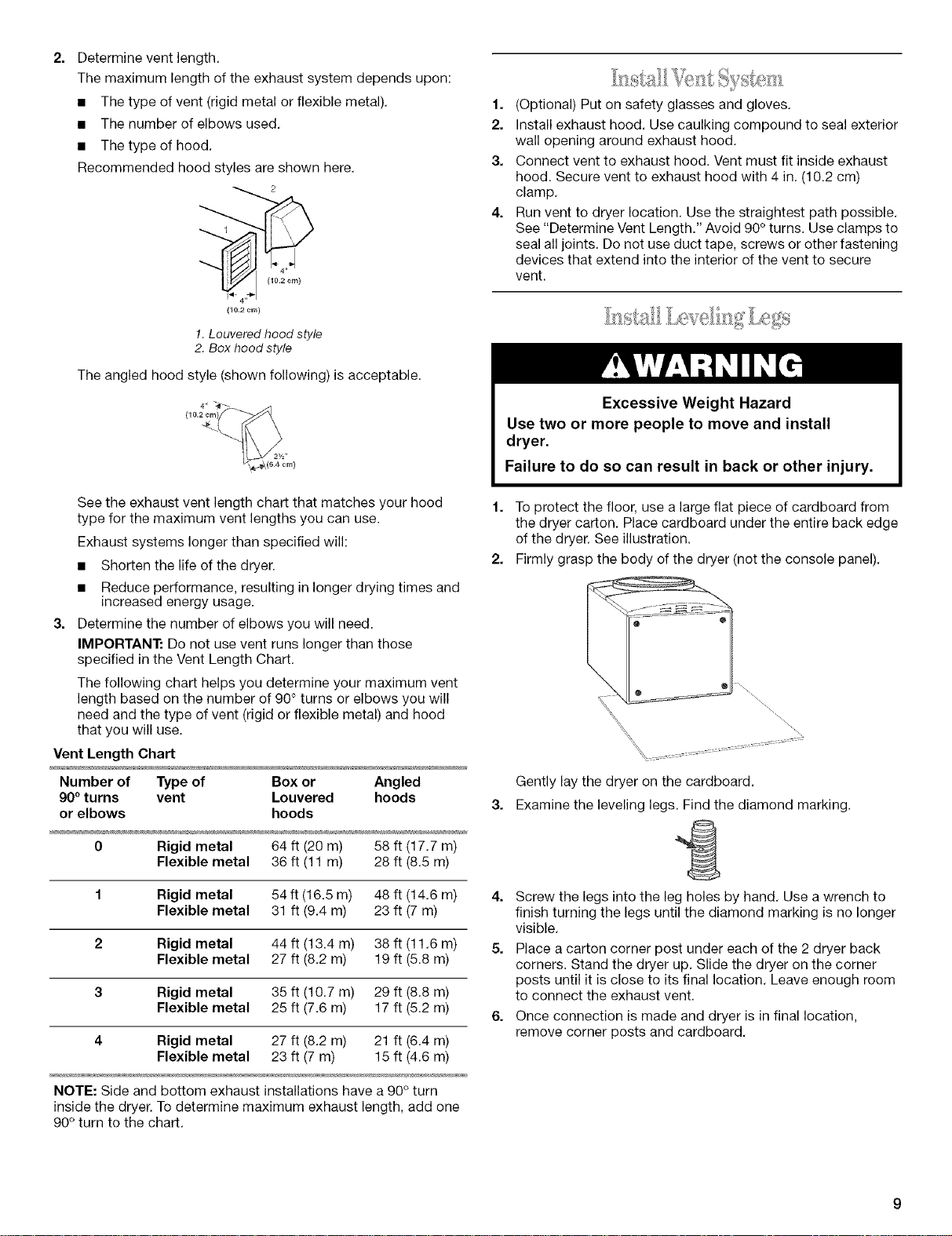

Determine Vent Length

1. Select the route that will provide the straightest and most

direct path outdoors. Plan the installation to use the fewest

number of elbows and turns. When using elbows or making

turns, allow as much room as possible. Bend vent gradually

to avoid kinking. Avoid 90° turns.

Determine vent length.

The maximum length of the exhaust system depends upon:

• The type of vent (rigid metal or flexible metal).

• The number of elbows used.

• The type of hood.

Recommended hood styles are shown here.

(10,2 cr_)

!. Louvered hood style

2. Box hood style

The angled hood style (shown following) is acceptable.

2½"

See the exhaust vent length chart that matches your hood

type for the maximum vent lengths you can use.

Exhaust systems longer than specified will:

• Shorten the life of the dryer.

• Reduce performance, resulting in longer drying times and

increased energy usage.

Determine the number of elbows you will need.

IMPORTANT: Do not use vent runs longer than those

specified in the Vent Length Chart.

The following chart helps you determine your maximum vent

length based on the number of 90° turns or elbows you will

need and the type of vent (rigid or flexible metal) and hood

that you will use.

Vent Length Chart

Number of Type of Box or Angled

90° turns vent Louvered hoods

or elbows hoods

0 Rigid metal 64 ft (20 m) 58 ft (17.7 m)

Flexible metal 36 ft (11 m) 28 ft (8.5 m)

1 Rigid metal 54 ft (16.5 m) 48 ft (14.6 m)

Flexible metal 31 ft (9.4 m) 23 ft (7 m)

2 Rigid metal 44 ft (13.4 m) 38 ft (11.6 m)

Flexible metal 27 ft (8.2 m) 19 ft (5.8 m)

3 Rigid metal 35 ft (10.7 m) 29 ft (8.8 m)

Flexible metal 25 ft (7.6 m) 17 ft (5.2 m)

4 Rigid metal 27 ft (8.2 m) 21 ft (6.4 m)

Flexible metal 23 ft (7 m) 15 ft (4.6 m)

NOTE: Side and bottom exhaust installations have a 90° turn

inside the dryer. To determine maximum exhaust length, add one

90° turn to the chart.

1. (Optional) Put on safety glasses and gloves.

2. Install exhaust hood. Use caulking compound to seal exterior

wall opening around exhaust hood.

3. Connect vent to exhaust hood. Vent must fit inside exhaust

hood. Secure vent to exhaust hood with 4 in. (10.2 cm)

clamp.

4. Run vent to dryer location. Use the straightest path possible.

See "Determine Vent Length." Avoid 90° turns. Use clamps to

seal all joints. Do not use duct tape, screws or other fastening

devices that extend into the interior of the vent to secure

vent.

Excessive Weight Hazard

Use two or more people to move and install

dryer.

Failure to do so can result in back or other injury.

1. To protect the floor, use a large flat piece of cardboard from

the dryer carton. Place cardboard under the entire back edge

of the dryer. See illustration.

2. Firmly grasp the body of the dryer (not the console panel).

Gently lay the dryer on the cardboard.

Examine the leveling legs. Find the diamond marking.

4. Screw the legs into the leg holes by hand. Use a wrench to

finish turning the legs until the diamond marking is no longer

visible.

5. Place a carton corner post under each of the 2 dryer back

corners. Stand the dryer up. Slide the dryer on the corner

posts until it is close to its final location. Leave enough room

to connect the exhaust vent.

6. Once connection is made and dryer is in final location,

remove corner posts and cardboard.

Checkthelevelnessofthedryer.Checklevelnessfirst

side-to-side,thenfront-to-back.

Loosentheplastictrimaboveandbelowthehingecover.This

maybedonebyslidingaputtyknifeunderthefrontedgeof

theplastictrimpieces.Itisnotnecessarytoremovethetrim

pieceentirely.Unsnaponlytheclipclosesttothehingecover.

Carefullypulloutonthetrimuntiltheclipunsnaps.Remove

thehingecoverandsetaside.

Ifthedryerisnotlevel,propupthedryerusingawoodblock.

Useawrenchtoadjustthelegsupordownandcheckagainfor

levelness.

NOTE:Itmightbenecessarytolevelthedryeragainafterithas

beenmovedintoitsfinalposition.

1. Usinga4in.(10.2cm)clamp,connectventtoexhaustoutlet

indryer.Ifconnectingtoexistingvent,makesuretheventis

clean.Thedryerventmustfitoverthedryerexhaustoutlet

andinsidetheexhausthood.Makesuretheventissecured

toexhausthoodwitha4in.(10.2cm)clamp.

2. Movedryerintofinalposition.Donotcrushorkinkvent.

Makesuredryerislevel.

3. (Ongasmodels)Checktobesuretherearenokinksinthe

flexiblegasline.

!. Plastic trim/clips

2. Handle filler

Keep the original handle filler and hinge cover in case you

decide to return the door to its original position.

A new handle filler and hinge cover are provided in the door

reversing kit that will be installed in a later step.

Remove the door

1. Open the dryer door. Remove the 5 screws that hold the door

hinge on the front panel of the dryer. Loosen, but do not

remove, the screw with the top keyhole opening LAST

(second from the top).

You can change your door swing from a right-side opening to a

left-side opening, if desired.

Locate the door reversing kit that was shipped in the drum of

your dryer. You will need these parts to complete the door

reversal.

Loosen door trim

1. Place a towel or soft cloth on top of the dryer or work space

to protect the surface.

2. Loosen the plastic trim above and below the handle filler. This

may be done by sliding a putty knife under the front edge of

the plastic trim pieces. It is not necessary to remove the trim

piece entirely. Unsnap only the clip closest to the filler handle.

Carefully pull out on the trim until the clip unsnaps. Remove

the handle filler and set aside.

Lift and pull forward on the door so that the screwhead clears

the keyhole. Remove the door.

Lay the dryer door on a flat, protected surface with the inside

door assembly facing up. Remove the 2 screws holding the

handle to the door. Pull handle straight out and set aside. A

new handle is provided.

1, Plastic trim/clips

2. Handle filler

NOTE: Keep this handle in case you decide to return the door

to its original position.

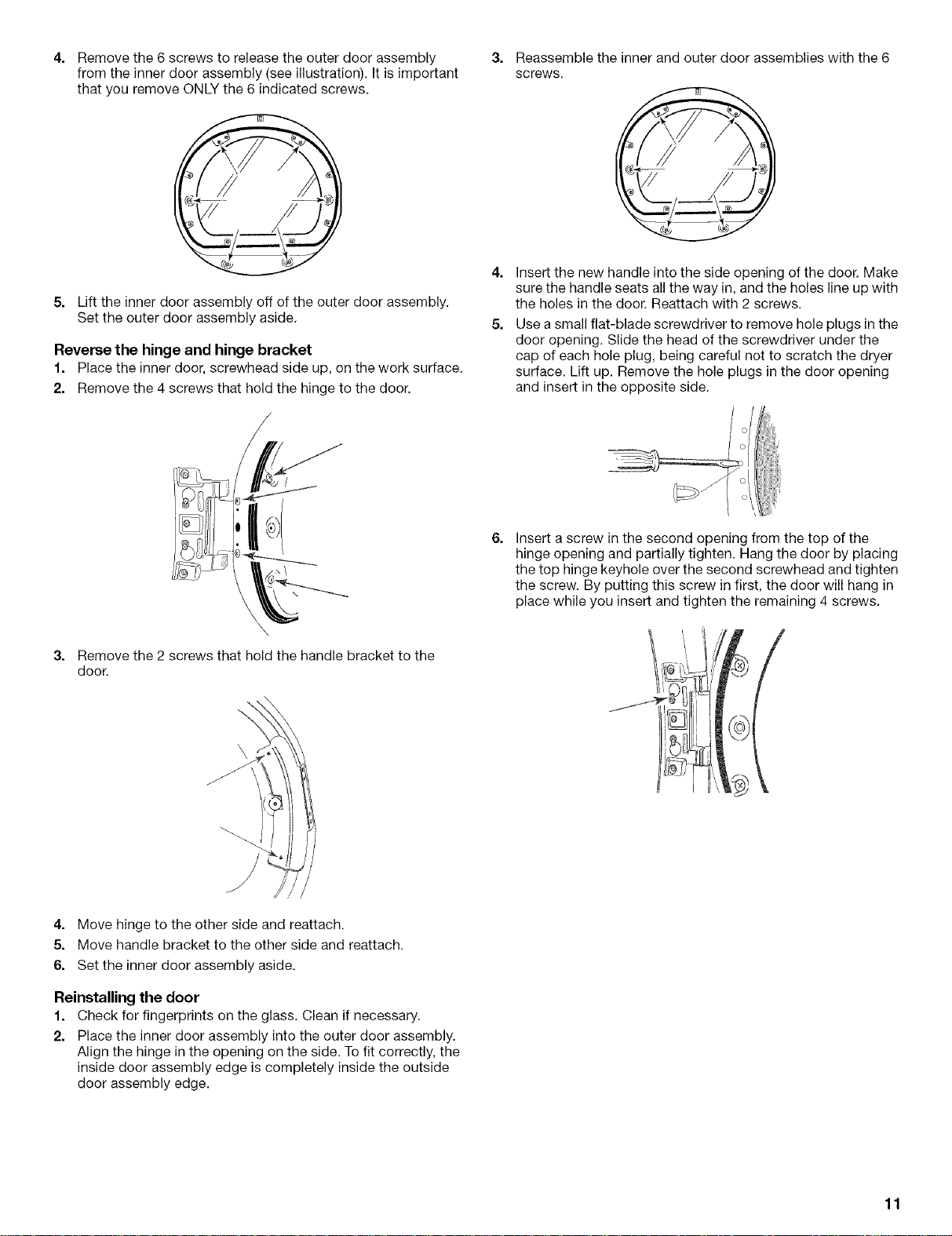

4. Remove the 6 screws to release the outer door assembly

from the inner door assembly (see illustration). It is important

that you remove ONLY the 6 indicated screws.

5. Lift the inner door assembly off of the outer door assembly.

Set the outer door assembly aside.

Reverse the hinge and hinge bracket

1. Place the inner door, screwhead side up, on the work surface.

2. Remove the 4 screws that hold the hinge to the door.

Reassemble the inner and outer door assemblies with the 6

screws.

Insert the new handle into the side opening of the door. Make

sure the handle seats all the way in, and the holes line up with

the holes in the door. Reattach with 2 screws.

Use a small flat-blade screwdriver to remove hole plugs in the

door opening. Slide the head of the screwdriver under the

cap of each hole plug, being careful not to scratch the dryer

surface. Lift up. Remove the hole plugs in the door opening

and insert in the opposite side.

3= Remove the 2 screws that hold the handle bracket to the

door.

Insert a screw in the second opening from the top of the

hinge opening and partially tighten. Hang the door by placing

the top hinge keyhole over the second screwhead and tighten

the screw. By putting this screw in first, the door will hang in

place while you insert and tighten the remaining 4 screws.

4. Move hinge to the other side and reattach.

5. Move handle bracket to the other side and reattach.

6. Set the inner door assembly aside.

Reinstalling the door

1. Check for fingerprints on the glass. Clean if necessary.

2. Place the inner door assembly into the outer door assembly.

Align the hinge in the opening on the side. To fit correctly, the

inside door assembly edge is completely inside the outside

door assembly edge.

Install new handle filler and hinge cover

1. Using the new handle filler provided in the reversing kit, hook

the top of the handle filler onto the loosened upper door trim.

Snap the joined pieces into place. You may need to use the

heel of your hand to firmly snap the pieces back into place.

2. Hook the bottom of the handle filler onto the lower door trim

and snap into place.

3. Repeat steps 1 and 2 to install the hinge cover on the

opposite side.

4. Close the door and check that it latches securely,

1. Check to be sure all parts are now installed. Ifthere is an

extra part, go back through the steps to see which step was

skipped.

2. Check to be sure you have all of your tools.

3. Dispose of all packaging materials.

4. Check the dryer's final location. Be sure the vent is not

crushed or kinked.

5. Check to be sure the dryer is level. (See "Level Dryer.")

6. Plug into a grounded outlet. Turn power on.

7. Remove the blue protective film on the console and any tape

remaining on the dryer.

8. Read "Dryer Use."

9. Wipe the dryer drum interior thoroughly with a damp cloth to

remove any dust.

10. Set the dryer on a full heat cycle (not an air cycle) for 20

minutes and start the dryer.

If the dryer will net start, check the following:

11.

• Controls are set in a running or "On" position.

• Start button has been pushed firmly.

• Dryer is plugged into a grounded outlet.

• Electrical supply is connected.

• House fuse is intact and tight; or circuit breaker has not

tripped.

• Dryer door is closed.

When the dryer has been running for 5 minutes, open the

dryer door and feel for heat.

If you do not feel heat, turn the dryer off and check the

following:

There may be 2 fuses or circuit breakers for the dryer. Check

to make sure both fuses are intact and tight, or that both

circuit breakers have not tripped. If there is still no heat,

contact a qualified technician.

NOTE: You may notice a burning odor when the dryer is first

heated. This odor is common when the heating element is first

used. The odor will go away.

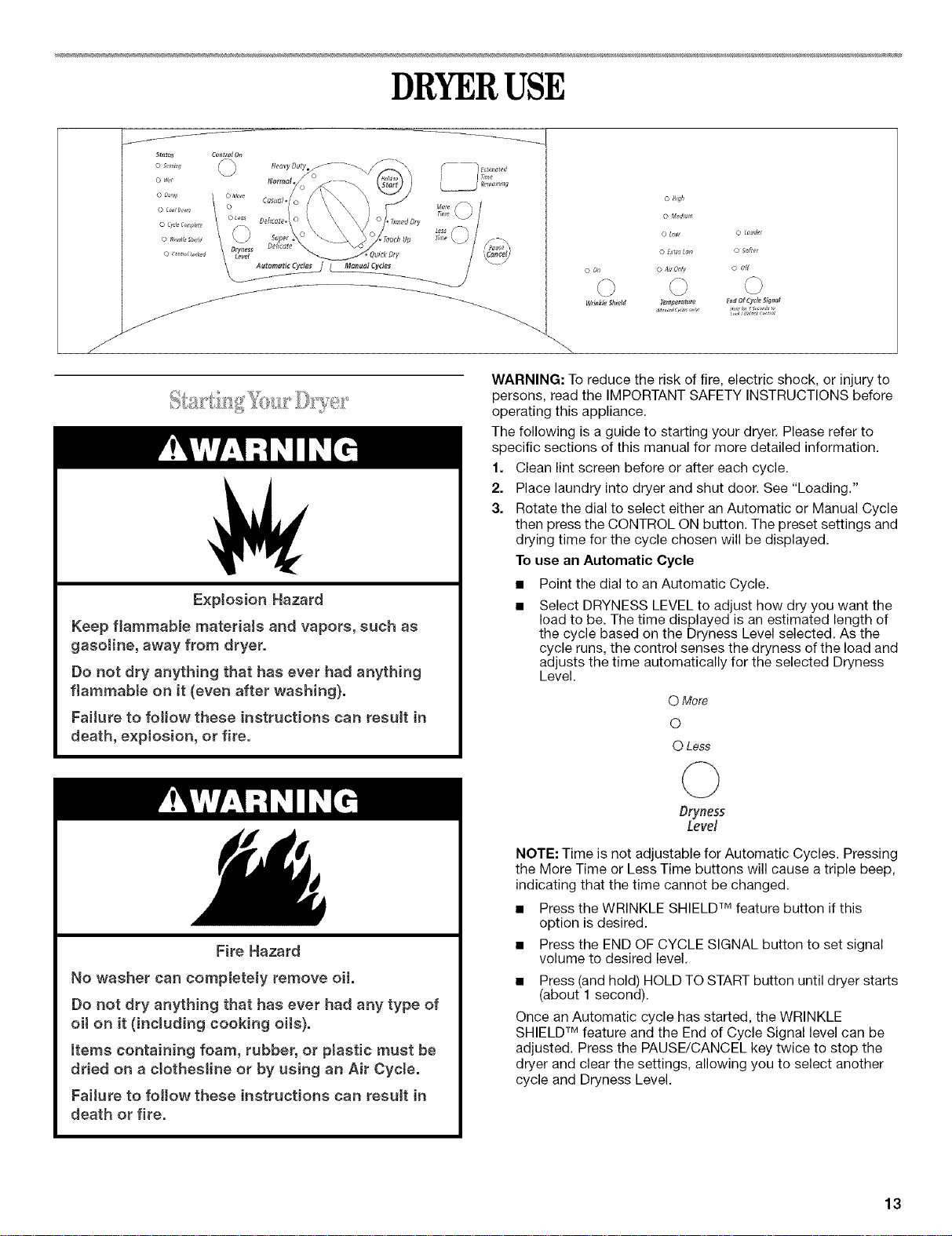

DRYERUSE

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from dryer.

Do not dry anything that has ever had anything

flammable on it (even after washing).

Failure to follow these instructions can result in

death, explosion, or fire.

o Hsqh

o Medium

0 Low 0 Lou¢ler

0 ExtmLow 0 softer

0 A_ Ody 0 Off

Tem#eretut_ _'adOf (_de Mgn¢l

WARNING: To reduce the risk of fire, electric shock, or injury to

persons, read the IMPORTANT SAFETY INSTRUCTIONS before

operating this appliance.

The following is a guide to starting your dryer. Please refer to

specific sections of this manual for more detailed information.

1. Clean lint screen before or after each cycle.

2. Place laundry into dryer and shut door. See "Loading."

3. Rotate the dial to select either an Automatic or Manual Cycle

then press the CONTROL ON button. The preset settings and

drying time for the cycle chosen will be displayed.

To use an Automatic Cycle

Point the dial to an Automatic Cycle.

Select DRYNESS LEVEL to adjust how dry you want the

load to be. The time displayed is an estimated length of

the cycle based on the Dryness Level selected. As the

cycle runs, the control senses the dryness of the load and

adjusts the time automatically for the selected Dryness

Level.

0 More

0 Less

Fire Hazard

No washer can completely remove oil.

Do not dry anything that has ever had any type of

oit on it (including cooking oits).

Items containing foam, rubber, or ptastic must be

dried on a clothesline or by using an Air Cycte.

Failure to follow these instructions can result in

death or fire.

Dryness

Leve_

NOTE: Time is not adjustable for Automatic Cycles. Pressing

the More Time or Less Time buttons will cause a triple beep,

indicating that the time cannot be changed.

Press the WRINKLE SHIELD TM feature button if this

option is desired.

Press the END OF CYCLE SIGNAL button to set signal

volume to desired level.

Press (and hold) HOLD TO START button until dryer starts

(about 1 second).

Once an Automatic cycle has started, the WRINKLE

SHIELD TM feature and the End of Cycle Signal level can be

adjusted. Press the PAUSE/CANCEL key twice to stop the

dryer and clear the settings, allowing you to select another

cycle and Dryness Level.

To use a Manual Cycle

Rotate the dial to select a Manual Cycle.

Press MORE TIME or LESS TIME until the desired drying

time is displayed. Tap MORE TIME or LESS TIME and the

time will change by 1-minute intervals. Press and hold

MORE TIME or LESS TIME and the time will change by

5-minute intervals. The initial time displayed is the actual

drying time.

/_!ore

Kime

Less

_me

NOTE: The More Time or Less Time feature can be used only

with Manual Cycles.

• Press TEMPERATURE until the desired temperature

glows.

NOTE: Pressing the Dryness Level button will cause the triple

beep indicating that this option is not selectable. Also, a

Dryness Level is not indicated.

• Press the WRINKLE SHIELD TM feature button if this

option is desired.

• Press the END OF CYCLE SIGNAL button to set volume

to desired level.

• Press (and hold) HOLD TO START button until dryer starts

(about 1second).

While a Manual Cycle is running, you can change the settings

for Time, Temperature, the WRINKLE SHIELD TM feature, and

the End of Cycle Signal. Press the PAUSE/CANCEL key twice

to stop the dryer and clear the settings, allowing you to select

another cycle.

To stop your dryer at anytime

Press PAUSE/CANCELtwice or open the door.

To pause the dryer at any time

Open the door or press PAUSE/CANCEL once.

To restart the dryer

Close the door and press (and hold) HOLD TO START button until

dryer starts.

NOTE: Drying will continue from where the cycle was interrupted

if you close the door and press Start within 5 minutes. Ifthe cycle

is interrupted for more than 5 minutes, the dryer will shut off.

Select new cycle settings before restarting the dryer.

This feature allows you to lock your settings to prevent

unintended use of the dryer. You can also use the Control Locked

feature to prevent unintended cycle or option changes during

dryer operation.

To enable the Control Locked feature when dryer is

running:

Press and hold the END OF CYCLE SIGNAL button for three

seconds. The control is locked when a single beep is heard and

the Control Locked status light is on.

• When the dryer is off, it is not necessary to press the Control

On button before activating the Control Locked feature.

To unlock:

Press and hold the END OF CYCLE SIGNAL button for three

seconds to turn this feature off.

NOTE: When the dryer is running and Control Locked is on, the

dryer can be stopped by pressing the Pause/Cancel button, but

can't be restarted until the control is unlocked.

Properly loading your dryer can lower your utility bill and prolong

the life of your garments.

Loading suggestions

• Load the dryer by the amount of space items take up, not by

their weight.

• Do not overload the dryer. This causes wrinkling and uneven

drying.

Super Capacity Plus Dryers

Heavy Work Clothes

4 jeans 2 sweatpants

4 workpants 2 sweatshirts

4 workshirts

Towels

10 bath towels

10 hand towels

14 washcloths

Mixed Load

3 sheets (1 king, 2 twin) 9 T-shirts

4 pillowcases 9 shorts

3 shirts 10 handkerchiefs

3 blouses

_._._._ _.n5 _._._ _J3__,_._J....._)_}_:......

Select the correct cycle and dryness level or temperature for your

load. If an Automatic Cycle is running, the display shows the

estimated cycle time when your dryer is automatically sensing

the dryness level of your load. If a Manual Cycle is running, the

display shows the exact number of minutes remaining in the

cycle.

Cool Down tumbles the load without heat during the last few

minutes of all cycles. Cool Down makes the loads easier to

handle and reduces wrinkling. The length of the Cool Down

depends on the load size and dryness level.

Drying tips

• Follow care label directions when they are available.

• If you use fabric softener sheets, use only ones labeled as

dryer safe. Follow package instructions.

• Remove the load from the dryer as soon as tumbling stops to

reduce wrinkling. This is especially important for permanent

press, knits, and synthetic fabrics.

• Avoid drying heavy work clothes with lighter fabrics. This

could cause overdrying of lighter fabrics, leading to increased

shrinkage or wrinkling.

Cycle tips

• Dry most loads using the preset cycle settings.

• Refer to the Automatic or Manual Preset Cycle Settings chart

(in the "Cycles" section) for a guide to drying various loads.

Drying temperature and Dryness Level are preset when

you choose an Automatic Cycle. You can choose a

different dryness level, depending on your load by

pressing the DRYNESS LEVEL button to select MORE or

LESS.

• Ifyou wish to adjust the cycle length of a Manual Cycle,

you must press MORE TIME or LESS TIME. Adjust the

temperature of a Manual Cycle by pressing

TEMPERATURE until the desired temperature is selected.

NOTE: You cannot choose a Dryness Level with Manual

Cycles.

You may follow the progress of your dryer with the drying Status

indicator lights.

Stetu5

0 Sensing

o wet

0 Damp

0 CoolDown

Wet

The WET light will turn on when a wet item has been detected in

the dryer. The Wet light will remain on until:

• The damp dry point is reached in an Automatic Cycle.

• The dryer enters the cool down period in a Manual Cycle.

Damp

The DAMP light indicates that the load has reached the damp dry

level.

NOTE: The Damp light is not used with manual cycles.

Cool Down

The COOL DOWN light glows during the cool down part of the

cycle. Laundry is cooling down for ease in handling.

Cycle Complete

This light glows when a drying cycle is finished. If the WRINKLE

SHIELD TM feature has been selected, the WRINKLE SHIELD TM

feature indicator light will also be on.

The Cycle Complete light turns off one hour after the end of a

drying cycle (including the WRINKLE SHIELD TM cycle of 2 hours),

when Pause/Cancel is pressed, or when the door is opened.

WRINKLE SHIELD TM Feature

The WRINKLE SHIELD TM feature light glows when this option is

selected. This indicator stays on with the Cycle Complete light.

Control Locked

TheCONTROL LOCKEDlight glows when this option is enabled.

Indicator lights

Other indicator lights on the control panel show Cycle, Temper-

ature, and End of Cycle settings selected.

The time display will indicate the estimated or actual time

remaining in a cycle.

Select the drying cycle that matches the type of load you are

drying (see Automatic Preset or Manual Preset Cycle Settings

charts).

Super TouchUp

Delicate

_ ............_ QuickDry

Automatic Cycles Manual Cycles

0 CycleComplete

0 WrinkleShield

Cycle control knob

0 ControlLocked

Sensing

When the dryer is first turned on, the SENSING light glows until a

wet item is detected.

• In an Automatic Cycle, if a wet item has not been detected

within 10 minutes, the Sensing light will turn off and the dryer

will shut down.

• In a Manual Cycle, if a wet item is not detected after 10

minutes the Wet light turns on and the selected cycle

continues.

Automatic Cycles allow you to match the cycle to the load you

are drying. See the following "Automatic Preset Cycle Settings"

chart. Each cycle dries certain fabrics at the recommended

temperature. A sensor detects the moisture in the load and

automatically adjusts the drying time for optimal drying.

Heavy Duty

Use this cycle to get High heat for heavy fabrics such as cotton

towels or bedspreads.

Normal

Use this cycle to get Medium heat for drying sturdy fabrics such

as work clothes.

Casual

Use this cycle to get Medium heat for drying no-iron fabrics, such

as sport shirts, casual business clothes and permanent press

blends.

Delicate

Use this cycle to get Low heat for drying synthetic fabrics,

washable knit fabrics and no-iron finishes.

Super Delicate

Use this cycle to get Extra Low heat to gently dry items such as

lingerie, exercise wear, or sheer curtains.

Automatic Preset Cycle Settings

Automatic Cycles Temp. Time*

Load Type (Minutes)

HEAVY DUTY High 40

Heavyweight, towels

NORMAL Medium 34

Corduroys, work clothes

CASUAL Medium 36

Permanent press, synthetics

DELICATE Low 28

Lingerie, blouses, washable

woolens

SUPER DELICATE Extra Low 22

Exercise wear, sheer curtains,

lace

* Estimated Time with Dryness Level (medium) setting.

Use Manual Cycles to select a specific amount of drying time and

a drying temperature. When a Manual Cycle is selected, the

ESTIMATED TIME REMAINING display shows the actual time

remaining in your cycle. You can change the actual time in the

cycle by pressing MORE TIME or LESS TIME.

Timed Dry

Use this cycle to complete drying if items are still damp after an

Automatic Cycle. Timed Dry is also useful for drying heavyweight

and bulky items, such as bedspreads and work clothes.

Touch Up

Use this setting to remove wrinkles from items, such as clothes

packed in a suitcase or items wrinkled from being left in the dryer

too long.

Quick Dry

Use this cycle for drying small loads or loads that need a short

drying time.

Manual Preset Cycle Settings

Manual Cycles Temp. Default Time

Load Type (Minutes)

TIMED DRY High 40

Heavyweight, bulk,

bedspreads, work clothes

TOUCH UP Medium 20

Remove wrinkles

QUICK DRY High 27

Small loads

WRINKLE SHIELD TM Feature

When you are unable to remove a load of clothes from the dryer

as soon as it stops, wrinkles can form. The WRINKLE SHIELD TM

feature periodically tumbles, rearranges and fluffs the load to

avoid wrinkles.

• Press the WRINKLE SHIELD TM feature to get up to 120

minutes of heat-free, periodic tumbling at the end of a cycle.

• Stop at any time by pressing the WRINKLE SHIELD TM feature

or opening the dryer door.

For the Casual Cycle, the WRINKLE SHIELD TM feature is

preset to "On." The other Automatic Cycles will retain the

WRINKLE SHIELD TM feature setting. (For example, if you

select the WRINKLE SHIELD TM feature in the Normal cycle,

the WRINKLE SHIELD TM feature will be on the next time you

select the Normal cycle.)

NOTE: If you do not select the WRINKLE SHIELD TM feature, the

dryer stops after the cool down period.

Temperature

Temperature settings are used with the Manual Cycles. Press

TEMPERATURE until the desired temperature setting glows.

Temperature settings cannot be used with the Automatic Cycles.

0 High

0 Me_um

0 Low

O Extra Low

0 Air Only

Temperature

(Manuel Cydes only)

Air Only

Use the Air Only setting for items that require drying without heat

such as rubber, plastic and heat-sensitive fabrics. This chart

shows examples of items that can be dried using Air Only.

Type of Load Time*

(Minutes)

Foam rubber - pillows, padded bras, 20 - 30

stuffed toys

Plastic - Shower curtains, tablecloths 20 - 30

Rubber-backed rugs 40 - 50

Olefin, polypropylene, sheer nylon 10 - 20

* Reset time to complete drying, if needed.

When using Air Only

• Check to see that coverings are securely stitched.

• Shake and fluff pillows by hand periodically during the cycle.

• Dry item completely. Foam rubber pillows are slow to dry.

NOTE: Automatic Cycles are not available when using the Air

Only setting.

End of Cycle Signal

The End of Cycle Signal produces an audible sound when the

drying cycle is finished. Promptly removing clothes at the end of

the cycle reduces wrinkling.

o Louder

0 Softer

o off

EndOfCycle5ignd

Hold for 3 Seconds to

Lock / Unlock Control

Press and release the END OF CYCLE SIGNAL to adjust the

sound level or turn off the signal.

NOTE: When the WRINKLE SHIELD TM feature is selected and the

End of Cycle Signal is on, an audible sound will emit every five

minutes until the clothes are removed, or the WRINKLE

SHIELD TM feature is finished.

The drying rack is useful for drying items you would not

necessarily want to tumble dry or that you would normally line dry

(for example, sweaters).

To use the drying rack

Do not remove the lint screen.

1. Open dryer door.

1.Front edge

2. Place drying rack inside dryer drum, positioning the back wire

on the ledge of the inner dryer back panel. Push down on

front edge of drying rack to secure over the lint screen.

,//%

1.Dryerback panel

3. Put the wet items on top of the rack, Leave space between

the items so air can reach all the surfaces.

NOTE: Do not allow items to hang over the edge of the rack,

4. Close the door.

5. Select a timed drying cycle and temperature, or an air cycle.

Items containing foam, rubber, or plastic must be dried on a

clothesline or by using the Air Only temperature setting.

6. You must select a time by pressing MORE TIME or LESS

TIME. Reset time as needed to complete drying. Refer to the

following table.

7. Press (and hold) HOLD TO START button (about 1 second).

NOTE: You must remove rack for normal tumbling. Do not use

automatic cycles with the drying rack.

This chart shows examples of items that can be rack dried and

the suggested cycle, temperature setting and drying time. Actual

drying time will depend on the amount of moisture items hold.

Rack Dry Setting Temp Time*

Wool Sweaters Timed Low 60

Block to shape and lay flat on Dry

the rack

Stuffed toys or pillows Timed Low 60

Cotton or polyester fiber filled Dry

Stuffed toys or pillows Air Only N/A 90

Foam rubber filled (no heat)

Sneakers or canvas shoes Air Only N/A 90

(no heat)

*(Minutes) Reset time to complete drying, if needed.

DRYERCARE

Keep dryer area clear and free from items that would obstruct the

flow of combustion and ventilation air.

E×pJosion Hazard

Keep flammabJe materiaJs and vapors, such as

gasoline, away from dryer.

Place dryer at least 18 inches (46 cm) above the

floor for a garage insta!lation.

Failure to do so can result in death, explosion,

or fire.

Every load cleaning

The lint screen is located inthe door opening of the dryer. Clean it

before or after each load. A screen blocked by lint can increase

drying time.

To clean

1. Pull the lint screen straight up. Roll lint off the screen with

your fingers. Do not rinse or wash screen to remove lint. Wet

lint is hard to remove.

2. Push the lint screen firmly back into place.

IMPORTANT:

• Do not run the dryer with the lint screen loose, damaged,

blocked, or missing. Doing so can cause overheating and

damage to both the dryer and fabrics.

Some towels made of synthetic fibers and natural fibers

(polyester and cotton blends) may shed more lint than other

towels, causing your dryer's lint screen to fill up faster. Be

sure to remove lint from the lint screen before and after drying

new towels.

• If lint falls off the screen into the dryer during removal, check

the exhaust hood and remove the lint. (See "Venting

Requirements.")

As needed cleaning

Laundry detergent and fabric softener residue can build up on the

lint screen. This buildup can cause longer drying times for your

clothes, or cause the dryer to stop before your load is completely

dry. The screen is probably clogged if lint falls off the screen.

Clean the lint screen with a nylon brush every 6 months, or more

frequently, if it becomes clogged due to a residue buildup.

To wash

1. Roll lint off the screen with your fingers.

2. Wet both sides of lint screen with hot water.

3. Wet a nylon brush with hot water and liquid detergent. Scrub

lint screen with the brush to remove residue buildup.

4. Rinse screen with hot water.

5. Thoroughly dry lint screen with aclean towel. Replace screen

in dryer.

To clean dryer drum

1. Make a paste with powdered laundry detergent and very

warm water.

2. Apply paste to a soft cloth.

Apply a liquid, non-flammable household cleaner to the

stained area and rub with a soft cloth until all excess dye is

removed.

3. Wipe drum thoroughly with a damp cloth.

4. Tumble a load of clean cloths or towels to dry drum.

NOTE: Garments which contain unstable dyes, such as denim

blue jeans or brightly colored cotton items, may discolor the

dryer interior. These stains are not harmful to your dryer and will

not stain future loads of clothes. Dry unstable dye items inside

out to prevent dye transfer.

From Inside the Dryer Cabinet

Lint should be removed every 2 years or more often, depending

on dryer usage. Cleaning should be done by a qualified person.

From the Exhaust Vent

Lint should be removed every 2 years, or more often, depending

on dryer usage.

Vacation care

Operate your dryer only when you are at home. If you will be on

vacation or not using your dryer for an extended period of time,

you should:

1. Unplug dryer or disconnect power.

2. Wash lint screen.

Moving care

1. Unplug dryer or disconnect power. Disconnect wiring if dryer

is direct wired.

2. Make sure leveling legs are secure in dryer base,

3. Use masking tape to secure dryer door.

The dryer light automatically turns on inside the dryer drum when

you open the door.

To change the drum light

1. Unplug dryer or disconnect power.

2. Open the dryer door. Locate the light bulb cover on the back

wall of the dryer. Remove the screw located in the lower right

corner of the cover. Remove the cover.

3. Turn bulb counterclockwise. Replace the bulb with a lO-watt

appliance bulb only. Replace the cover and secure with the

screw.

4. Plug in dryer or reconnect power.

TROUBLESHOOTING

First try the solutions suggested here and possibly avoid

the cost of a service call...

Dryer displaying code message

• "PF" (power failure), check the following:

Was the drying cycle interrupted by a power failure?

Press (and hold) HOLD TO START button to restart the dryer.

• "E" Variable (El, E2, E3) service codes:

Call for service.

Clothes are not drying satisfactorily

• Checkthe following:

Is the lint screen clogged with lint?

Is the exhaust vent or outside exhaust hood clogged with lint,

restricting air movement? Run the dryer for 5-10 minutes.

Hold your hand under the outside exhaust hood to check air

movement. If you do not feel air movement, clean exhaust

system of lint or replace exhaust vent with heaw metal or

flexible metal vent. (See "Installation Instructions.")

Is the exhaust vent crushed or kinked? Replace with a heavy

metal vent. (See "Installation Instructions.")

Has a fuse blown, or a circuit breaker tripped? Electric dryers

use 2 household fuses or breakers. The drum may be turning,

but you may not have heat.

Has an air cycle been selected? Select the right cycle for the

types of garments being dried (see "Cycles").

Is the automatic cycle ending early? The load may not be

contacting the electronic sensor strips, level the dryer.

Are fabric softener sheets blocking the grille? Use only one

fabric softener sheet and only use it once.

Is the dryer located in a room with temperature below

45°F (7°C)?

Proper operation of dryer cycles requires temperatures above

45°F (7°C).

• Was a cold rinse water used? Was the load very wet?

Expect longer drying times with items rinsed in cold water

and with items that hold moisture (cottons).

• Is the load too large and heavy to dry quickly?

Separate the load to tumble freely.

Dryer will not run

• Checkthe following:

Is the power cord plugged in?

Has a fuse blown, or has circuit breaker tripped?

Was a regular fuse used? Use a time-delay fuse,

Is the dryer door firmly closed? If not, the time display will

blink.

Was HOLD TO START firmly pressed and held for at least 1

second?

Is a cycle selected?

Unusualsounds

• Has the dryer had a period of non-use?

If the dryer hasn't been used for a while, there may be a

thumping sound during the first few minutes of operation.

Lint onload

• Is the lint screen clogged?

Clean lint screen. Check for air movement.

• Is load properly sorted?

Sort lint givers (towels, chenille) from lint takers (corduroy,

synthetics). Also sort by color.

• Is the load too big or too heavy?

Dry smaller loads so lint can be carried to the lint screen.

• Was the load overdried?

Use correct dryer settings for load type (see "Cycles"),

Overdrying can cause lint-attracting static electricity.

• Was paper or tissue left in pockets?

• Is pilling being mistaken for lint?

Pilling (surface fuzz) is caused by normal wear and

laundering.

Stains on load or color change

Was dryer fabric softener properly used?

Add dryer fabric softener sheets at the beginning of the cycle

when the load is cold. Do not add fabric softener sheets to a

warm load.

Were items soiled when placed in the dryer?

Items should be clean before being dried.

Were items properly sorted?

Sort light colors from dark colors. Sort colorfast items from

noncolorfast items.

Items shrinking

• Was the dryer overloaded?

Dry smaller loads that can tumble freely.

• Did the load overdry?

Check the manufacturer's care label. Match dryer setting to

load type (see "Cycles").

Loads are wrinkled

• Was load removed from dryer at the end of the cycle?

• Was dryer overloaded?

Dry smaller loads that can tumble freely.

• Did load overdry?

Check the manufacturer's care label. Match dryer setting to

load type (see "Cycles").

Odors

• Have you recently been painting, staining or varnishing in

the area where your dryer is located?

If so, ventilate the area. When the odors or fumes are gone

from the area, rewash and dry the clothing.

• Is the dryer being used for the first time?

The new electric heating element may have an odor. The odor

will be gone after the first cycle.

Garment damage

• Check the following:

Were zippers, snaps, and hooks left open?

Were strings and sashes tied to prevent tangling?

Were care label instructions followed?

Were items damaged before drying?

ASSISTANCEORSERVICE

Before calling for assistance or service, please check

"Troubleshooting." It may save you the cost of a service call. If

you still need help, follow the instructions below.

When calling, please know the purchase date and the complete

model and serial number of your appliance. This information will

help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you

only use FSP° factory specified parts. These parts will fit right

and work right because they are made with the same precision

used to build every new WHIRLPOOL ®appliance.

To locate FSP replacement parts in your area:

Call 1-800-807-6777, or your nearest designated service center.

For assistance

Call the Whirlpool Canada Inc. Customer Interaction Center toll

free: 1-800-461-5681 Monday to Friday 8:00 a.m. - 6:00 p.m.

(EST). Saturday 8:30 a.m. - 4:30 p.m. (EST).

Our consultants provide assistance with:

• Features and specifications on our full line of appliances.

• Referrals to local dealers.

For service

Call 1-800-807-6777. Whirlpool Canada Inc. designated service

technicians are trained to fulfill the product warranty and provide

after-warranty service, anywhere in Canada.

For further assistance

If you need further assistance, you can write to Whirlpool Canada

Inc. with any questions or concerns at:

Customer Interaction Center

Whirlpool Canada Inc.

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Please include a daytime phone number in your correspondence.

WIll.POOL ®DRYERWARRANTY

ONE YEAR FULL WARRANTY

For one year from the date of purchase, when this dryer is operated and maintained according to instructions attached to or furnished

with the product, Whirlpool Corporation will pay for FSP+replacement parts and repair labor to correct defects in materials or

workmanship. Service must be provided by a Whirlpool designated service company.

SECOND YEAR LIMITED WARRANTY ON ELECTRONIC CONTROL BOARDS

In the second year from the date of purchase, when this dryer is operated and maintained according to instructions attached to or

furnished with the product, Whirlpool Corporation will pay for FSP replacement parts to replace the electronic control boards if

defective in materials or workmanship.

SECOND THROUGH FIFTH YEAR LIMITED WARRANTY ON PORCELAIN TOP

In the second through fifth years from the date of purchase, when this dryer is operated and maintained according to instructions

attached to or furnished with the product, Whirlpool Corporation will pay for FSP replacement parts to replace the porcelain top should

it chip or rust due to defective materials or workmanship.

Whirlpool Corporation will not pay for:

1. Service calls to correct the installation of your dryer, including venting. Heavy 4 in. (10.2 cm) metal exhaust vent must be used. Refer

to the venting section of this manual and your Installation Instructions.

2. Service calls to instruct you how to use your dryer, to replace house fuses or correct house wiring or reset circuit breakers, or to

replace owner accessible light bulbs.

3. Repairs when your dryer is used in other than normal, single-family household use.

4. Damage resulting from accident, alteration, misuse, abuse, fire, floods, acts of God, improper installation (including, but not limited

to, venting with plastic or flexible foil), installation not in accordance with local electrical and plumbing codes, or use of products not

approved by Whirlpool Corporation or Whirlpool Canada Inc.

5. Replacement parts or repair labor costs for units operated outside Canada.

6. Pickup and delivery. This product is designed to be repaired in the home.

7. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

8. Travel or transportation expenses for customers who reside in remote areas.

9. Any labor costs incurred during the Limited Warranty periods.

WHIRLPOOL CORPORATION AND WHIRLPOOL CANADA INC. SHALL NOT BE LIABLE FOR INCIDENTAL

OR CONSEQUENTIAL DAMAGES.

Some provinces do not allow the exclusion or limitation of incidental or consequential damages, so this exclusion or limitation may not

apply to you. This warranty gives you specific legal rights and you may also have other rights which vary from province to province.

Outside Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine if another warranty

applies.

If you need service, first see "Troubleshooting." Additional help can be found by checking "Assistance or Service," or by calling

Whirlpool Canada Inc. at f-800-807-6777. 8/02

Keep this book and your sales slip together for future

reference. You must provide proof of purchase or installation

date for in-warranty service.

Write down the following information about your dryer to better

help you obtain assistance or service if you ever need it. You will

need to know your complete model number and serial number.

You can find this information on the model and serial number

label, located at the top inside door well.

Dealer name

Address

Phone number

Model number

Serial number

Purchase date

# # #

SECURITEDELASECHEUSE

Votre s_curit_ et celle des autres est tr_s importante.

Nous donnons de nombreux messages de securit6 importants dans ce manuel et sur votre appareil menager.

Assurez-vous de toujours lire tousles messages de securit6 et de vous y conformer.

_ oici le symbole d'alerte de securit&

Ce symbole d'alerte de securit6 vous signale les dangers potentiels de deces et de blessures graves

& vous et & d'autres.

Tousles messages de securit6 suivront le symbole d'alerte de securit6 et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de d_c_s ou de blessure grave si

vous ne suivez pas imm_diatement les instructions.

Risque possible de d_c_s ou de blessure grave

si vous ne suivez pas les instructions.

Tousles messages de securit6 vous diront quel est le danger potentiel et vous disent comment reduire le risque de

blessure et ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES iNSTRUCTiONS DE SECURIT¢::

AVIZRTUSSIZMENT : Pour r6duire Herisque d'incendie, de choc 6Hectrique ou de Messure Horsde Futilisation

de la s6cheuse, il convient d'observer certaines pr6cautions 616mentaires dont les suivantes :

Life routes les instructions avant d'utiliser la

s6cheuse.

,, Ne pas placer des articles expos6s aux huiles de

cuisson dans votre s6cheuse. Les articles

contamin6s par des huiles de cuisson peuvent

contribuer & une r6action chimique qui pourrait

causer a la charge de s'enfiammer.

,, Ne pas faire s6cher dans la machine des articles qui

ont d6ja 6t6 nettoy6s, lav6s, imbib6s, ou tach6s

d'essence, de solvants pour nettoyage a sec,

d'autres substances inflammables, ou de substances

explosives puisqu'elles d6gagent des vapeurs qui

peuvent provoquer un incendie ou une explosion.

,, Ne pas permettre a des enfants de jouer sur ou

Hnt6rieur de la s6cheuse. Une surveillance 6troite

est n6cessaire Iorsque la s6cheuse est utilis6e pres

d'eux.

Avant d'enlever la s6cheuse du service ou la jeter,

enlever la porte du compartiment de s6chage.

Ne pas mettre la main dans la s6cheuse si le tambour

est en mouvement.

Ne pas installer ni entreposer la s@cheuse ou elle sera

expos6e aux intemp6ries.

Ne pas jouer avec les commandes.

Ne pas r6parer ni remp[acer une piece de [as6cheuse

ou essayer d'en faire I'entretien & moins d'une

recommandation sp6cifique dans le guide d'utilisation

et d'entretien, ou publi@edans les instructions de

r@paration par I'utilisateur que vous comprenez et

pouvez ex@cuter avec comp@tence.

Ne pas utiliser un produit assouplissant de tissu ou

des produits pour @liminerla statique & moins qu'ils

ne soient recommand@s par le fabricant du produit

assouplissant de tissu ou du produit.

Ne pas utiliser la chaleur pour faire s@cherdes articles

fabriqu@s avec du caoutchouc mousse ou des

mat@riaux semblables.

Nettoyer le filtre & charpie avant et apres chaque

charge.

Ne pas laisser la charpie, la poussi6re, ou la salet@

s'accumuler autour du systeme d'@vacuation ou

autour de I'appareil.

,, Un nettoyage p@riodique de I'int@rieur de la s@cheuse

et du conduit d'@vacuation doit @treeffectu@par une

personne qualifi@e.

Voir les instructions d'installation pour les exigences

de liaison de Fappareil & la terre.

CONSERVEZ CES iNSTRUCTiONS

INSTRUCTIONS

D'INSTALLATION

S'assurer d'avoir tout Is necessaire pour une installation

convenable. C'est a I'utilisateur qu'incombe la responsabilite

d'assurer une installation convenable.

• Tournevis a lame plate • Clapets d'evacuation

• Cle a molette avec • Pistolet a calfeutrage et

ouverture jusqu'a 1 pc compose de calfeutrage

(2,5 cm) ou cle a douille (pour I'installation d'un

hexagonale (pour ajuster nouveau circuit

les pieds de la secheuse) d'evacuation)

• Niveau • Gants

• Tournevis Phillips n° 2 • Cisaille de ferblantier

• Lunettes de securit6 (pour I'installation d'un

nouveau conduit)

Pi_ces fournies

Retirer les sachets de pieces du tambour de la secheuse. Verifier

que toutes les pieces de la liste sent presentes.

• Trousse d'inversion de porte

• Sachet de pieces

4 pieds de nivellement

REMARQUE : Ne pus utiliser les pieds de nivellement si la

secheuse dolt _tre installee sur un piedestal.

Pi_ces n_cessaires

Consulter les codes Iocaux. Verifier I'alimentation electrique et le

circuit d'evacuation existants. Voir "Specifications electriques" et

"Exigences concernant I'evacuation" avant d'acheter les pieces.

• Pour les installations a faible espacement entre 31,5 pc

(80,01 cm) et 37 pc (93,98 cm), voir la section "Planification

du systeme d%vacuation" pour les exigences d%vacuation.

I-* 37, !-I

(93,98 cm)

Les installations pour maison mobile necessitent un systeme

d'evacuation en metal disponible a I'achat chez le marchand

chez qui vous avez achete votre s_cheuse. Pour plus de

renseignements, veuillez consulter la section '<Assistance ou

service" de ce manuel.

Pi_destal

Installez-vous la secheuse sur un piedestal? Vous pouvez

acheter un piedestal separement pour cette secheuse. Ce

piedestal ajoutera environ 13 pc (33 cm) _tla hauteur de la

secheuse pour une hauteur totale d'environ 51 pc (130 cm).

Pi_destal facultatif

Pour le commander, telephoner au marchand chez qui vous avez

achete la secheuse ou se referer a la section "Assistance ou

service" de ce manuel. Demander le numero de modele

LAB2700LQ (blanc), LAB2700LT (bisque) ou LAB2700LL (etain).

N_cessaire de superposition

Prevo_ez-vous superposer votre laveuse et votre secheuse

DUETJ? Pour ce faire, vous devrez acheter un necessaire de

superposition.

Pour commander, telephoner au marchand chez qui vous avez

achete votre s_cheuse ou se referer a la section <<Assistanceou

service" de ce manuel. Demandez la piece numero 8541503.

Risque d'e×plosion

Garder tes mati_res et tes vapeurs inflammables,

telle que l'essenee, loin de ta secheuse,

Placer la s_cheuse au moins 46 cm (!8 pc)

au-dessus du ptancher pour une installation duns

un garage,

Le non-respect de ces instructions peut causer

un decks, une explosion ou un ineendie,

II vous faudra

• Un emplacement avec un conduit d'evaouation a proximite.

Voir "Exigences concernant I'evacuation".

• Un circuit separe de 30 amperes.

• Une prise electrique avec liaison a la terre situee a moins de 2

pi (61 cm) de Fun des c6tes de la secheuse. Voir

"Specifications electriques".

• Un plancher robuste capable de soutenir le poids total de la

secheuse de 200 Ib (90,7 kg). IIfaut aussi prendre en compte

le poids combine d'un appareil menager voisin.

Un plancher de niveau ayant une pente maximale de 1 po

(2,5 cm) sous I'ensemble de la secheuse. Si la pente est

superieure & 1 po (2,5 cm), installer I'ensemble de pieds longs

piece n°279810. Si la secheuse n'est pas d'aplomb, le linge

peut ne pas culbuter convenablement et les programmes

automatiques commandes par detecteur peuvent ne pas

fonctionner correctement.

• Pour I'installation dans un garage, il faut placer la secheuse

au moins 18 po (46 cm) au-dessus du sol. Si on utilise un

piedestal, il faudra ajouter 6 po (15,24 cm) de plus.

Ne pas faire fonctionner la secheuse a des temperatures

inferieures a 45°F (7°C)./_, des temperatures inferieures, la

secheuse risque de ne plus s'arr_ter a la fin d'un programme

automatique. Ceci risque de prolonger les durees de sechage.

La secheuse ne dolt pas _tre installee ou remisee dans un endroit

0(4elle sera exposee & I'eau et/ou aux intemperies.

Verifier les r_glements Iocaux. Certains codes limitent ou

n'autorisent pas I'installation des secheuses dans un garage, un

placard, une maison mobile ou une chambre &coucher.

Communiquer avec I'inspecteur des b&timents local.

Espacements d'installation

• L'emplacement dolt _tre assez grand pour permettre d'ouvrir

completement la porte de la secheuse.

• On prevoira un peu plus d'espace pour faciliter I'installation

et I'entretien.

• Un espace supplementaire peut _tre requis pour les moulures

de porte et de plancher et pour les plinthes.

• Un espace supplementaire de 1 po (2,5 cm) de tousles c6tes

de la s6cheuse est recommand6 pour r_duire le transfert du

bruit.

• II faut aussi prendre en compte I'espace requis entre les

appareils voisins.

Dimensions de la s_cheuse

3B"

(g8,52 cm)

]

Espacement minimum recommand_ pour une

installation personnalis_e sous un comptoir

Les dimensions indiquees sont pour I'espacement minimum

permis.

Installation personnalis_e sous un comptoir - s_cheuse

seulement

(0 cm) I (68,6 cm) _ (0 cm)

Espacement minimum pour une installation dans un

encastrement ou dans un placard, avec ou sans

pi_destal

• Les dimensions indiquees sont pour I'espacement minimum

permis.

Pour installation dans un placard avec porte, on dolt prevoir

des ouvertures minimum d'entree d'air en haut et en bas de

la porte. Les portes a claire-vole offrant des ouvertures

equivalentes de passage de Fair sent acceptables.

Installation dans un placard - Secheuse seulement

10"_ _1;,_"_10"1

(Ocm) (80 crrl) (Ocm)

1 2

1. Vue lat_rale - placard ou endroit exigu

2. Porte de placard avec ouvertures d'entr_e d'air

* La plupart des installations requierent un espace minimum de

5V_po (14 cm) derriere la secheuse pour le conduit d'evacuation

avec coude. Voir "Exigences concernant I'evacuation".

Installation dans un encastrement ou placard - s_cheuse sur

pi_destal

o,, o,,

(0 ore) (68,6 ore) (0 cm)

14" max.

10"N-31,t_"t_l 0'1

(Ocm) (80 cm) (Ocm)

1 2

1. Encastrement

2. Vue lat_rale - placard ou endroit exigu

Espacement minimum recommand_ pour I'installation

de la caisse

• Les dimensions indiquees sont pour I'espacement minimum

permis.

• Pour installation de la caisse avec porte, on dolt prevoir des

ouvertures minimum d'entree d'air au sommet de la caisse.

.,_ .4_ 7" (17,8cm) 7"(17,8 cm)

0" 31,/_" 0" 0

(0cm) (80,0cm) (0cm)(0cm) (68,6cm) (0cm)

t 9F_

(22,9crn)

Exigences suppl_mentaires pour I'installation dane une

maison mobile

Cette secheuse convient aux installations pour maison mobile.

L'installation doit _tre conforme &la norme canadienne sur les

maisons prefabriquees CAN/CSA-Z240MH.

L'installation dane une maison mobile exige :

• Un systeme d'evacuation en metal qui peut _tre achete chez

votre marchand.

II faut prendre des dispositions speciales pour I'apport d'air

de I'exterieur dans la secheuse. L'ouverture (telle qu'une

fen_tre a proximite) devrait _tre au moins deux fois plus

grande que I'ouverture de decharge de la secheuse.

Risque de choc _tectrique

Brancher sur une prise a 4 alveoles retiee

ta terre,

Le non-respect de cette instruction peut causer

un decks ou un choc etectrique.

C'est _ I'utilisateur qu'incombe la responsabilit_ de

• Communiquer avec un electricien qualifi&

S'assurer que les connexions electriques sont adequates et

conformes au Code canadien de I'electricite, C22.1 - derniere

edition eta tousles codes Iocaux. Pour obtenir un exemplaire

de la norme des codes ci-dessus, contacter : Association

canadienne de normalisation, 178 Rexdale Blvd., Toronto, ON

M9W 1R3 CANADA.

Alimenter I'appareil uniquement par un circuit monophase de

115/230 volts CA, 60 Hz a 4 ills, sur un circuit separe de 30

amperes, fusionne aux deux extremites de la ligne. On

recommande I'emploi d'un fusible temporise ou disjoncteur.

On recommande egalement que cet appareil soit alimente

par un circuit independant.

Cette secheuse est equipee d'un cordon electrique

homologue par la CSA International a introduire dans

une prise murale standard 14-30R. Le cordon mesure 5 pi

(1,52 m). Veiller ace que la prise murale se trouve a proximite

de I'emplacement definitif de la secheuse.

Prise murale b 4 ills 14-30R

• Ne pas utiliser de cordon de rallonge.

Si on utilise un cordon d'alimentation de rechange, il est

recommande d'utiliser le cordon d'alimentation de rechange

numero de piece 9831317. Pour plus d'information, veuillez

consulter les numeros de service qui se trouvent a la section

"Assistance ou Service" de ce manuel.

INSTRUCTIONS DE LtAJSON A LA TERRE

[] Pour une secheuse reliee b.Ia terre et connectee par

un cordon :

Cette secheuse dolt _tre rel[ee a Ia terre. En cas de mauvais

fonctionnement ou de panne, la !iaison a la terre reduira Ie

risque de choc electdque en offrant au courant electdque un

acheminement d'6vacuation de moindre resistance. Cette

secheuse est al[mentee par un cordon electdque comportant

un conducteur rel[e a la terre et une fiche de branchement

mun[e d'une broche de Ha[son a Ia terre. La fiche doit 6tre

branchee sur une prise appropriee qui est bien [nstallee et

reliee a la terre conformement a tousles codes et r_glements

Jocaux.

AVERTISSEMENT : Le raccordement incorrect de

cet appareil au conducteur de liaison a la terre peut susciter

un risque de choc electrique. En cas de doute quant _ Ia

quatite de liaison & la terre de Ia secheuse, consulter un

61ectr[c[en ou un technic[en ou un personnel qualif[e. Ne pas

modifier la fiche de branchement fourn[e avec Ia secheuse;

si Ia fiche ne correspond pas a la configuration de Ia prise de

courant, demander & un electricien qualif[e d'lnstaller une

prise de courant appropri6e.

CONSERVEZ CES INSTRUCTIONS

Risque d'incendie

Utiliser un conduit d'_vacuation en rn_tal tourd.

Ne 9as utitiser un conduit d'_vacuation en

ptastique.

Ne 9as utitiser un conduit d'evacuation en feuilte

de m_taL

Le non-respect de ces instructions peut causer

un deces ou un incendie.

AVERTISSEMENT : Pour reduire le risque d'incendie,

cette secheuse dolt CVACUER L'AIR A L'EXTCRIEUR.

Utiliser un conduit d'evacuation metallique robuste de 4 pc (10,2

cm) et des brides de fixation. Les produits d'evacuation

DURASAFE TM sont recommandes.

On peut se procurer les produits d'evacuation DURASAFF M

aupres du concessionnaire ou en telephonant a Pieces et

accessoires Whirlpool. Pour plus de renseignements, voir la

section "Assistance ou service" de ce manuel.

• Le systeme d'evacuation de la secheuse ne dolt pas _tre

connecte a une evacuation de gaz, une cheminee, un mur, un

plafond ou un vide dans le b&timent.

• Ne pas utiliser un clapet d'evacuation a fermeture

magnetique.

• Ne pas installer le conduit flexible dans les cavites fermees

des murs, plafonds ou planchers.

Utiliser des brides de serrage pour sceller tousles joints. Le

systeme d'evacuation ne dolt pas _tre connecte ou fixe avec

des vis ou autres dispositifs de serrage qui se prolongent

I'int@ieur du conduit. Ne pas utiliser de ruban adhesif.

IMPORTANT : Respecter toutes les prescriptions des codes et

reglements en vigueur.

Une reauvaise evacuation de Fair peut causer de

I'humidite et u_e accumulatio_ de charpie a I'interieur de

la maison qui peut causer :

[] Dommages par i'hum[dite aux bo[series, meubles, peinture,

papier-peint, tapis, etc.

m Probi_mes de nettoyage dans la maison et probI_mes

de sante.

Utiliser un conduit metallique Iourd. Ne pas utiliser un conduit de

plastique ou en feuille metallique.

On recommande d'utiliser un conduit metallique rigide pour

reduire les risques d'ecrasement et de deformation.

Un conduit metallique souple dolt &tre totalement deploye et

soutenu Iorsque la secheuse est a sa position finale. Enlever tout

exces de conduit souple pour eviter tout affaissement et

deformation susceptibles de reduire la capacite d'evacuation et

le rendement.

Terminer le conduit d'evacuation par un clapet de decharge pour

emp_cher les rongeurs et insectes d'entrer dans I'habitation.

Le clapet de decharge dolt @re situe a au moins 12 pc (30,5 cm)

au-dessus du sol ou de tout objet se trouvant sur le trajet de I'air

humide rejete (par exemple, fleurs, roches ou arbustes, etc.)

Lors de I'utilisation d'un systeme de decharge existant, nettoyer

et eliminer la charpie sur toute la Iongueur du systeme et veiller

ce que le clapet de decharge ne soit pas obstrue par une

accumulation de charpie. Remplacer tout conduit de plastique ou

de feuille metallique par un conduit metallique rigide ou souple.

Installations typiques d'_vacuation

Les installations typiques consistent & acheminer le conduit

d'evacuation a I'arriere de la secheuse. D'autres installations sent

possibles.

1 •

.......................................3

.... 7

1. S_cheuse

2. Coude

3. Mur

4. Clapet de d_charge

5. Brides

6. Conduit m#tallique rigide ou souple

7. Longueur de conduit n_cessaire

pour raccorder les coudes

8. Bouche de d_charge

Installations d'_vacuation facultatives

Cette secheuse peut _tre convertie pour evacuer par le c6te

droit, le c6te gauche ou par le bas. Contactez votre marchand

local pour faire convertir la secheuse.

Risque d'incendie

Recouvrir tous tes orifices d'_vacuation non

utitises avec t'une des trousses suivantes :

279818 (bJanche)

279925 (bisque)

279969 (_tain)

Contacter votre marchand totaL

Le non-respect de ces instructions peut causer

un d_c_s, un incendie, un choc _lectrique ou une

blessure grave.

1. Acheminement standard du conduit d'_vacuation par I'arriere

2. Acheminement du conduit d'_vacuation par la gauche ou par

la droite

3. Acheminement du conduit d'_vacuation par le bas (pas une

option avec /es installations sur pi_destal).

Autres installations ou le d6gagement est r_duit

IIexiste de nombreux systemes d'evacuation. Choisir le systeme

qui convient le mieux & I'installation. Deux installations

degagement reduit sont illustrees. Consulter les instructions du

fabricant fournies avec le systeme d'evacuation.

i //

i ,/

1 2

1. Installation au-dessus de la s_cheuse (aussi disponible

avec un coude d_cal_)

2. Installation de p_riscope

REMAROUE : On peut acheter les trousses suivantes pour les

installations ou le degagement est reduit. Veuillez consulter la

section "Assistance ou service" de ce manuel pour passer une

commande.

• Installation au-dessus de la secheuse :

Piece numero 4396028

• Installation de periscope (Pour utilisation en cas de non-

concordance de la bouche de decharge de la secheuse avec

le clapet) :

Piece numero 4396037 - Non-concordance de 0 po (0 cm)

18 po (45,72 cm)

Piece numero 4396011 - Non-concordance de 18 po (45,72

cm) a 29 po (73,66 cm)

Piece numero 4396014 - Non-concordance de 29 po (73,66

cm) a 50 po (127 cm)

Dispositions sp_ciales pour les installations dans une

maison mobile

Le syst_me d'evacuation doit _tre solidement fixe a une section

non combustible de la structure de la maison mobile et ne doit

passe terminer en dessous de la maison mobile. Faire en sorte

que le systeme d'evacuation se termine a I'exterieur.

D_termination de la Iongueur du conduit

1. Choisir I'itineraire d'acheminement vers I'exterieur qui sera le

plus direct et le plus rectiligne. Planifier I'installation pour

introduire le nombre minimal de coudes et changements de

direction. Si des coudes sont utilises pour les changements

de direction, prevoir autant d'espace que possible. Plier le

conduit graduellement pour eviter de le deformer. Eviter les

changements de direction a 90°.

meiHeur

Determiner la Iongueur du conduit.

La Iongueur maximale du circuit de decharge depend de

plusieurs facteurs :

• Le type de conduit (metal rigide ou souple).

• Le nombre de coudes incorpores au circuit.

• Letype de clapet.

Les styles de clapet recommandes sent illustres ci-dessous.

(I0,2 cm)

(10,2 ore)

1.Clapet #persiennes

2. Clapet de type bo#e

Le clapet incline (illustre ci-dessous) est acceptable.

Consulter le tableau correspondant au type de clapet de

decharge utilise pour determiner la Iongueur maximale de

conduit utilisable.

Si la Iongueur du circuit est superieure a la valeur specifiee

dans le tableau, on observera :

• Une reduction de la Iongevite de la secheuse.

• Une reduction du rendement, avec temps de sechage

plus longs et une plus grande consommation d'energie.

Determiner le nombre de coudes necessaires.

IMPORTANT : Ne pas installer un conduit de Iongueur

superieure a la valeur specifiee dans le tableau.

Le tableau suivant vous aide a determiner la Iongueur

maximale du conduit d'evacuation selon le hombre de

changements de direction a 90° ou coudes dent vous aurez

besoin et le type de conduit metallique (rigide ou souple) et

de clapet que vous utiliserez.

Tableau de Iongueur du conduit d'evacuation

Nombre de Type de Clapets de Clapets

changements conduit type boTteou inclines

de direction a a persiennes

90°ou coudes

0 Metallique 64 pi (20 m) 58 pi (17,7 m)

rigide

M_tallique 36 pi (11 m) 28 pi (8,5 m)

souple

M_tallique 54 pi (16,5 m) 48 pi (14,6 m)

rigide

Metallique 31 pi (9,4 m) 23 pi (7 m)

souple

Metallique 44 pi (13,4 m) 38 pi (11,6 m)

rigide

M_tallique 27 pi (8,2 m) 19 pi (5,8 m)

souple

M_tallique 35 pi (10,7 m) 29 pi (8,8 m)

rigide

M6tallique 25 pi (7,6 m) 17 pi (5,2 m)

souple

4 Metallique 27 pi (8,2 m) 21 pi (6,4 m)

rigide

Metallique 23 pi (7 m) 15 pi (4,6 m)

souple

REMARQUE : Les installations d'evacuation du conduit par le

c6te ou par le bas cemportent un changement de direction a 90°

I'interieur de la secheuse. Pour etablir la Iongueur maximale du

conduit, ajouter 1 changement de direction a 90° au tableau.

1. (Facultatif) Porter des gants et des lunettes de securite.

2. Installer le clapet d'evacuation. Calfeutrer au pistolet

I'ouverture murale a I'exterieur autour du clapet d'evacuation.

3. Raccorder le conduit d'evacuation au clapet. Le conduit dolt

_tre insere & I'interieur du manchon du clapet. Fixer ensemble

le conduit et le clapet avec une bride de 4 po (10,2 cm).

4. Acheminer le conduit d'evacuation jusqu'a I'emplacement de

la secheuse. Utiliser I'itineraire le plus rectiligne possible. Voir

"Determination de la Iongueur du conduit". Cviter les

changements de direction a 90°. Utiliser des brides pour

sceller tousles joints. Ne pas utiliser de ruban adhesif pour

conduit, des vis ou autres dispositifs de fixation qui se

prolongent a I'interieur du conduit pour fixer celui-ci.

Risque du poids excessif

Utitiser deu× ou plus de personnes pout depiacer

et installer la s_cheuse.

Le non=respect de cette instruction 9eut causer

une Messure au dos ou d'autre blessure.

1. Pour proteger le plancher, utiliser une grande piece de carton

de la bofte de la secheuse. Placer la piece de carton sous

toute la Iongueur du bord arriere de la secheuse. Voir

I'illustration.

2. Saisir fermement la secheuse par la caisse (et non par le

tableau de console).

Deposer delicatement la secheuse sur le carton.

Examiner les pieds de nivellement. Trouver le symbole de

reperage (Iosange).

4. Engager manuellement les vis des pieds dans les trous.

Utiliser une cle a molette pour visser les pieds jusqu'a ce que

le symbole de reperage (Iosange) ne soit plus visible.

5. Placer une corniere en carton sous chacun des deux coins

arriere de la secheuse. Placer la secheuse debout. Glisser la

secheuse sur les cornieres jusqu'a ce que I'appareil soit

proche de son emplacement final. Laisser assez d'espace

pour connecter le conduit d'evacuation.

6. Une fois la connexion faite et la secheuse sur son

emplacement final, enlever les cornieres et le carton.

Contr61er I'aplomb de la secheuse. Contr61er I'aplomb tout

d'abord transversalement, puis dans le sens avant/arriere.

Si la secheuse n'est pas de niveau, la deposer sur un bloc de

bois. Utiliser une cle a molette pour ajuster les pieds vers le haut

ou vers le bas, et verifier a nouveau si elle est de niveau.

REMARQUE : II peut _tre necessaire de mettre a nouveau de

niveau la secheuse une fois qu'on I'installe a son emplacement

definitif.

1. A I'aide d'une bride de fixation de 4 po (10,2 cm), relier le

conduit d'evacuation a la bouche d'evacuation de la

secheuse. Si on utilise un systeme d'evacuation existant,

s'assurer qu'il est propre. Le conduit d'evacuation de la

secheuse dolt _tre fixe sur la bouche d'evacuation de la

secheuse et dans le clapet d'evacuation. S'assurer que le

conduit d'evacuation est fixe au clapet d'evacuation a I'aide

d'une bride de fixation de 4 po (10,2 cm).

2. Placer la secheuse a I'emplacement final desire. Ne pas

ecraser ni deformer le conduit d'evacuation. Verifier que la

s_cheuse est de niveau.

3. (Sur les modeles a gaz) V_rifier que le tuyau de gaz flexible

n'est pas deform6 ou ecrase.

Le sens d'ouverture de la porte peut _tre change du c6te droit au

c6te gauche, si desire.

Trouver la trousse d'inversion de la porte qui a ete expediee dans

le tambour de la secheuse. Ces pieces seront necessaires pour

inverser la porte.

D_=gager la garniture de la porte

1. Placer une serviette ou un linge doux sur le dessus de la

secheuse ou du plan de travail pour proteger la surface.

Degager la garniture de plastique au-dessus et au-dessous

de la cale d'espacement de la poignee. Ceci peut _tre fait en

glissant un couteau a mastic sous le bord avant des pieces

de garniture de plastique. IIn'est pas necessaire de retirer la

garniture entierement. IIsuffit de degrafer I'attache la plus

proche de la cale d'espacement de la poignee. Tirer avec

precaution sur la garniture jusqu'a ce que I'attache se

degrafe. Enlever la cale d'espacement et la mettre de c6te.

_q -

1. Garniture de plastique/attaches

2. Cale d'espacement de la poign_e

Degager la garniture de plastique au-dessus et au-dessous

du couvre-charniere. Ceci peut _tre fait en glissant un

couteau a mastic sous le bord avant des pieces de garniture

de plastique. IIn'est pas necessaire de retirer la garniture

entierement. II suffit de degrafer I'attache la plus proche du

couvre-charniere. Tirer avec precaution sur la garniture

jusqu'a ce que I'attache se degrafe. Enlever le couvre-

charniere et le mettre de c6te.

I • 2

1.Garniture de plastique/attaches

2. Caled'espacernent de la poign_e

Conserver la cale d'espacement et le couvre-charniere

d'origine au cas ou vous decideriez de reinstaller la porte a sa

position originale.

La trousse d'inversion de la porte comporte une nouvelle cale

d'espacement de la poignee et un nouveau couvre-charniere

qui seront installes a une etape ulterieure.

Enlever la porte

1. Ouvrir la porte de la secheuse. Enlever les 5 vis qui

maintiennent la charniere de la porte du panneau frontal de la

secheuse. Desserrer, mais ne pas enlever, la visa trou de

serrure superieur s'ouvrant EN DERNIER (deuxieme en

partant du haut).

Inverser la charni_m et son support

1. Placer la partie interne de la porte, c6te de la t6te des vis vers

le haut, sur la surface de travail.

2. Enlever les 4 vis qui retiennent la charniere & la porte,

Soulever la porte et la tirer vers I'avant de telle sorte que la

t_te de la vis sorte du trou de serrure. Enlever la porte.

Poser la porte de la secheuse sur une surface plate protegee,

c6te interieur vers le haut. Enlever les 2 vis retenant la

poignee a la porte. Tirer tout droit sur la poignee et la mettre

de c6t& Une nouvelle poignee est fournie.

Enlever les 2 vis qui retiennent le support de la poignee a la

porte.

REMARQUE : Conserver cette poignee au cas ou vous

decideriez de reinstaller la porte &sa position originale.

Enlever les 6 vis pour separer la partie interne de la porte de

la partie externe, (voir Hlustration). II importe d'enlever

SEULEMENT les 6 vis indiquees.

Soulever la partie interne de la porte hors de la partie externe.

Mettre la partie externe de la porte de c6t&

4. Deplacer la charniere de I'autre c6te et la reinstaller.

5. Deplacer le support de la poignee de I'autre c6te et le

reinstaller.

6. Mettre la partie interne de la porte de c6t&

R6installation de la porte

1. Verifier s'il y a des empreintes digitales sur le verre. Nettoyer

au besoin.

2. Placer la partie interne de la porte darts la partie externe.

Aligner la charniere dans I'ouverture sur le c6t& Pour une

bonne installation, le bord de la partie interne de la porte se

trouve completement a I'interieur du bord de la partie externe

de la porte.

Assembler de nouveau les parties interne et externe de la

porte avec les 6 vis.

Inserer la nouvelle poignee dans I'ouverture laterale de la

porte. S'assurer que la poignee repose bien au fond et que

les trous sont alignes avec ceux de la porte. Reinstaller avec

les 2 vis.

Utiliser un petit tournevis a lame plate pour enlever les

bouchons dans I'ouverture de la porte. Glisser la lame du

tournevis sous le capuchon du bouchon de chaque trou en

prenant soin de ne pas egratigner la surface de la secheuse.

Soulever. Enlever les bouchons de trou dans I'ouverture de la

porte et les inserer du c6te oppose.

Inserer une vis dans la deuxieme ouverture a partir du haut de

I'ouverture de la charniere et la serrer partiellement.

Suspendre la porte en plagant le trou de serrure superieur de

la charniere par-dessus la t6te de la deuxieme vis et serrer la

vis. En plagant cette vis en premier, la porte sera suspendue

en place pendant que vous inserez et serrez les 4 autres vis.

Installation de la nouvelle cale d'espacement de la poign_e

et du nouveau couvre-charniere

1. Utiliser la nouvelle cale d'espacement de la poignee fournie

dans la trousse d'inversion, accrocher la partie superieure de

la cale a la garniture superieure degagee de la porte.

Embolter les pieces jointes en place. IIfaudra peut-_tre

appuyer avec le talon de la main pour emboiter fermement

les pieces en place.

2. Accrocher la pattie inferieure de la cale a la garniture

inferieure de la porte et I'emboiter en place.

3. Repeter les etapes 1 et 2 pour installer le couvre-charniere du

c6te oppose.

4. Fermer la porte et verifier qu'elle s'enclenche solidement.

1. Verifier que toutes les pieces sont installees. S'il reste une

piece, passer en revue les differentes etapes pour decouvrir

laquelle aurait ete oubliee.

2. S'assurer d'avoir tout I'outillage necessaire.

3. Jeter tout le materiel d'emballage.

4. Verifier I'emplacement definitif de la secheuse. S'assurer que

le conduit d'evacuation n'est pas 6crase ou deform6.

5. Verifier que la secheuse est de niveau (voir "Mise a niveau de

la secheuse").

6. Brancher la secheuse sur une prise reliee a la terre. Mettre le

courant.

7. Retirer la pellicule de protection bleue sur le panneau de

commande et le ruban reste sur la secheuse.

8. Lire "Utilisation de la secheuse".

g. Essuyer soigneusement le tambour de la secheuse avec un

chiffon humide pour eliminer toute trace de poussiere.

10. Regler la secheuse sur un programme de sechage complet

(pas le programme de sechage sans chaleur) de 20 minutes

et mettre la secheuse en marche.

Si la s_cheuse ne d_marre pas, verifier ce qui suit :

• Les commandes sont reglees a la position de marche ou

"On".

• Le bouton Start (mise en marche) a ete enfonce

fermement.

11.

• La secheuse est branchee sur une prise reliee & la terre.

• L'alimentation electrique est connectee.

• Les fusibles sont intacts et serres; ou le disjoncteur n'est

pas declenche.

• La porte de la secheuse est fermee.

Apres 5 minutes de fonctionnement, ouvrir la porte de la

secheuse et voir s'il y a de la chaleur.

Si la s_cheuse n'est pas chaude a I'int_rieur, d_sactiver la

s_cheuse et v_rifier ce qui suit :

• IIpeut y avoir 2 fusibles ou disjoncteurs pour la secheuse.

Verifier que les fusibles sont intacts et serres ou que les

deux disjoncteurs ne se sont pas declenches. S'il n'y a

toujours pas de chaleur, contacter un technicien qualifie.

REMAROUE : II est possible que la secheuse degage une odeur

de brQle Iors du chauffage initial. Cette odeur est normale Iorsque

I'element chauffant est utilise pour la premiere fois. Uodeur

disparaftra.

UTILISATIONDELASECHEUSE

Risque d'e×plosion

Garder tee mati_res et tes vapeurs inflammables,

tette que t'essence, loin de ta s_cheuse,

Ne pas faire secher un article qui a dej_ ete

touche par un produit inflammable (m_me apr_s

un tavage),

Le non-respect de ces instructions peut causer

un deees, une explosion ou un ineendie,

Risque d'ineendie

Aucune laveuse ne peut completement entever

l'huile,

Ne pas faire secher des articles qui ont ete ealie

par tout genre d'huite (y compris tes huites de

euisson).

Les articles contenant mousse, caoutchouc ou

ptastique doivent _tre seches sur one corde

tinge ou par te programme de s_chage _ t'air,

Le non-respect de ces instructions peut causer

un dee_e ou un ineendie.

o u;W=

AVERTISSEMENT : Pour reduire le risque d'incendie, de choc

electrique ou de blessures corporelles, lire les IMPORTANTES

INSTRUCTIONS DE SECURITE avant de faire fonctionner cet

appareil.

Les renseignements suivants vous guideront pour la mise en

marche de votre secheuse. Priere de consulter les sections

specifiques de ce manuel pour obtenir des renseignements plus

detailles.

1. Nettoyer le filtre a charpie avant ou apres chaque

programme,

2. Charger les v_tements dans la secheuse et fermer la porte.

Voir "Chargement".

3. Tourner le cadran pour selectionner un programme

automatique ou manuel, puis appuyer sur le bouton

CONTROL ON (mise en marche). Les reglages preregles et la

duree de sechage pour le programme choisi s'affichent.

Utilisation d'un programme automatique

• Pointer le cadran sur un programme automatique,

• Selectionner DRYNESS LEVEL (niveau de sechage) pour

regler le degre de sechage desir& La duree affichee est la

duree prevue du programme en function du degre de

sechage selectionn& Au cours du programme, la

commande detecte le degre de sechage de la charge et

regle la duree automatiquement selon le degre de

sechage selectionn&

0 More

O Lees

Dryness

Level

REMARQUE : La duree n'est pas reglable pour les

programmes automatiques. Le fait d'appuyer sur les boutons

More Time (plus de temps) ou Less Time (moins de temps)

cause I'_mission d'un triple bip indiquant que la duree ne

peut _tre changee.

• Appuyer sur le bouton de la caracteristique WRINKLE

SHIELD TM si cette option est desiree.

• Appuyer sur le bouton END OF CYCLE SIGNAL (signal de

fin de programme) pour regler le volume du signal au

niveau desir&

Appuyer (sans rel&cher) sur le bouton HOLD TO START

(Appuyer sans rel&cher pour mettre en marche)jusqu'a ce

que la secheuse se mette en marche (environ 1 seconde).

Lorsqu'un programme automatique a commence, la

caracteristique WRINKLE SHIELD TM (anti-froissement) et le

niveau du signal de fin de programme peuvent _tre ajustes.

Appuyer deux fois sur la touche PAUSE/CANCEL (pause/

annulation) pour arr_ter la secheuse et annuler les reglages,

ce qui permet de selectionner un autre programme et niveau

de sechage.

Utilisation d'un programme manuel

• Tourner le cadran pour selectionner un programme

manuel.

Appuyer sur MORE TIME (plus de temps) ou LESS TIME

(moins de temps) jusqu'a ce que la duree de s_chage

desiree s'affiche. Appuyer legerement sur MORE TIME ou

LESS TIME et la duree changera par tranche de 1 minute.

Appuyer sans rel&cher sur MORE TIME ou LESS TIME et

la duree changera par tranche de 5 minutes. La duree

initiale affichee est la duree de sechage reelle.

Less

_me

REMARQUE : La caracteristique More Time ou Less Time

peut _tre utilisee seulement avec les programmes manuels.

• Appuyer sur TEMPERATURE (temperature) jusqu'a ce

que la temperature desiree s'illumine.

REMARQUE : Le fait d'appuyer sur le bouton Dryness Level

(degre de s_chage) cause I'emission d'un triple bip indiquant

que cette option n'est pas disponible. De plus, aucun degre

de sechage n'est indique.

• Appuyer sur le bouton de la caracteristique WRINKLE

SHIELD TM si cette option est desiree.

• Appuyer sur le bouton END OF CYCLE SIGNAL (signal de

fin de programme) pour regler le volume au niveau desire.

• Appuyer (sans rel&cher) sur le bouton HOLD TO START

(Appuyer sans rel&cher pour mettre en marche) jusqu'a ce

que la secheuse se mette en marche (environ 1 seconde).

Durant le fonctionnement d'un programme manuel, on peut

changer les reglages de duree, de temperature, de la

caracteristique WRINKLE SHIELD TM et du signal de fin de

programme. Appuyer deux fois sur la touche PAUSE/

CANCEL (pause/annulation) pour arr_ter la secheuse et

annuler les reglages, ce qui permet de selectionner un autre

programme.

s x_j/_as_ _,£S x

Pour arr_ter la s_cheuse _ n'importe quel moment

Appuyer sur PAUSE/CANCEL (pause/annulation) deux fois ou

ouvrir la porte.

Pour faire une pause de la s_cheuse & n'importe quel

moment

Ouvrir la porte ou appuyer sur PAUSE/CANCEL (pause/

annulation) une fois.

Pour remettre la s_cheuse en marche

Fermer la porte et appuyer (sans rel_cher) sur le bouton HOLD

TO START jusqu'a ce que la secheuse se mette en marche.

REMARQUE : Le sechage continuera a partir de la ou le

programme a ete interrompu si on referme la porte et appuie sur

Start dans les 5 minutes qui suivent. Si le programme est

interrompu pendant plus de 5 minutes, la secheuse s'arr_te.

Selectionner les nouveaux reglages de programme avant de

remettre la secheuse en marche.

_Je ({, t£e/; :'_' *....

Cette caracteristique permet de verrouiller les reglages et

d'emp_cher I'utilisation non intentionnelle de la secheuse, On

peut aussi utiliser la caracteristique de verrouillage des

commandes pour empacher des changements non intentionnels

de programme ou d'option durant le fonctionnement de la

secheuse.

Pour activer la caract_ristique Verrouillage des

commandes Iorsque la s_cheuse est en marche :

Appuyer sur le bouton END OF CYCLE SIGNAL (signal de fin de

programme) pendant trois secondes. La commande est

verrouillee Iorsqu'un bip unique se fait entendre et que le temoin

de verrouillage est allume.

• Lorsque la secheuse est eteinte, il n'est pas necessaire

d'appuyer sur le bouton Control On avant d'activer la

caracteristique de verrouillage des commandes.

D_verrouillage :

Appuyer sur le bouton END OF CYCLE SIGNAL pendant trois

secondes pour annuler cette caract_ristique.

REMARQUE : Lorsque la secheuse fonctionne et que le

verrouillage des commandes est active, il est possible d'arr_ter la

secheuse en appuyant sur le bouton Pause/Cancel (pause/

annulation), mais elle ne peut _tre remise en marche tant que la

commande n'est pas deverrouillee.

Le chargement approprie de votre secheuse peut faire diminuer

vos frais de services publics et prolonger la duree de vos

v6tements.

Suggestions de chargement

• Charger la secheuse selon le volume d'espace qu'exigent les

articles, et non pas selon leur poids.

• Ne pas trop charger la secheuse. Un chargement excessif

entrafne un sechage mediocre et des faux plis.

S_cheuses de super capacit_ plus

V_tements de travail Iourds

4 jeans 2 surv_tements (bas)

4 pantalons de travail 2 surv_tements (haut)

4 chemises de travail

Serviettes

10 serviettes de bain

10 serviettes & main

14 debarbouillettes

Charge mixte

3 draps (1 tres grand, 2 simples)

4 tales d'oreiller

3 chemises

3 chemisiers

9 tee-shirts

9 shorts

10 mouchoirs

' _'_"9_ £"_'_'_ i _"_

Choisir le programme et le niveau de sechage ou la temperature

corrects pour votre charge. Si un programme automatique est

execute, I'affichage montre le temps estime du programme

Iorsque votre secheuse detecte automatiquement le niveau de

sechage de votre charge. Si un programme manuel est execute,

I'affichage montre le nombre exact de minutes qui restent dans le

programme.

La periode Cool Down (refroidissement) fait culbuter la charge

sans chaleur au cours des quelques dernieres minutes de tous

les programmes, La periode de refroidissement rend plus facile la

manutention des charges et reduit le froissement. La duree de la

periode de refroidissement depend de la quantite de la charge et

du niveau de sechage.

Conseils de s_chage

• Suivre les directives sur I'etiquette Iorsqu'elles sent

disponibles.

• Si on utilise des feuilles d'assouplissant de tissu, utiliser

seulement celles qui sent identifiees comme sans danger

dans la secheuse. Suivre les instructions sur I'emballage.

• Retirer la charge de la secheuse aussit6t que le culbutage

cesse pour reduire le froissement. Cette action est

particuli_rement importante pour les tissus a pressage

permanent, tricots et tissus synthetiques.

• ISviter de faire secher des v_tements de travail Iourds avec

des tissus plus legers. Cette action pourrait causer un

sechage excessif des tissus legers, contribuant a un

retrecissement ou a un froissement plus prononce.

Conseils pour les programmes

• Faire secher la plupart des charges en utilisant les reglages

de programmes pr@egles.

Se ref@er aux tableaux de Reglages de programmes

automatiques preregles ou Reglages de programmes

manuels prer6gl6s (dans la section "Programmes") pour des

directives en fonction du sechage de diverses charges.

• La temperature de sechage et le niveau de sechage sent

pr@egles Iorsqu'on choisit un programme automatique.

On peut choisir un niveau different de sechage, selon la

charge en appuyant sur le bouton DRYNESS LEVEL

(niveau de sechage) pour choisir MORE (plus) ou LESS

(moins).

• Si vous desirez ajuster la duree du programme d'un

programme manuel, vous devez appuyer sur MORE TIME

(plus de temps) ou LESS TIME (moins de temps). Ajuster

la temperature du programme manuel en appuyant sur

TEMPERATURE (temperature) jusqu'a ce que la

temp@ature desiree soit choisie.

REMARQUE : On ne peut pas choisir un niveau de sechage

avec les programmes manuels.

On peut suivre le progres de la secheuse avec les temoins

indicateurs du degre de sechage.

_tetus

0 5easing

0 Wet

O Domp

OCoolOowo

O Cyde Complete

O Wrinkle Shield

0 CootrolLocked

Sensing (d_tection)

Lors de la mise en marche initiale de la secheuse, le temoin

SENSING s'illumine jusqu'a la detection d'un article mouille.

• Dans un programme automatique, si un article mouille n'a

pas ete detecte en deoa de 10 minutes, le temoin Sensing

s'eteint et la secheuse s'arr_te.

• Dans un programme manuel, si un article mouille n'a pas ete

detecte au bout de 10 minutes, le temoin Wet (mouille)

s'allume et le programme selectionne continue.

Wet (mouill_)

Le temoin WET s'allume Iorsqu'un article mouille a ete detecte

dans la secheuse. Le t_moin Wet reste allume jusqu'a ce que :

• Le point de s_chage humide soit atteint dans un programme

automatique.

• La secheuse commence la periode de refroidissement dans

un programme manuel.

Damp (humide)

Le temoin DAMP indique que la charge a atteint ledegre de

sechage humide.

REMARQUE : Le temoin Damp n'est pas utilise avec les

programmes manuels.

Cool Down (refroidissement)

Le temoin COOL DOWN s'allume pendant la periode de

refroidissement du programme. La charge se refroidit pour en

faciliter la manipulation.

Cycle Complete (programme termin_)

Ce t_moin s'allume Iorsqu'un programme de sechage est

termine. Si la caracteristique WRINKLE SHIELD TM a ete

selectionnee, le temoin WRINKLE SHIELD TM s'allume egalement.

Le temoin Cycle Complete s'eteint une heure apr_s la fin d'un

programme de sechage (y compris le programme WRINKLE

SHIELD TM de 2 heures), Iorsqu'on appuie sur Pause/Cancel

(pause/annulation) ou Iorsque la porte est ouverte.

WRINKLE SHIELD TM (caract_ristique antifroissement)

Le temoin de la caracteristique WRINKLE SHIELD TM s'allume

Iorsque cette option est selectionn6e. Cet indicateur reste allume

avec le temoin Cycle Complete.

Control Locked (verrouillage des commandes)

Le temoin CONTROL LOCKED s'allume Iorsque cette option est

activee.

T_moins lumineux

D'autres temoins lumineux sur le tableau de commande

indiquent les reglages de programmes, de temperature et de fin

de programme selectionnes.

La duree affichee indique la duree residuelle estimative ou reelle

dans un programme.

Selectionner le programme de sechage qui correspond au type

de charge a secher (voir les tableaux R_glages des programmes

automatiques preregl6s ou Reglages des programmes manuels

preregles).

Super Up

Delicate

Bouton de commande des programmes

_}_'_2_'_S _ _]_i_ ¸_

Les programmes automatiques permettent d'assortir le

programme a la charge a secher. Voir le tableau suivant

"Reglages des programmes automatiques preregles". Chaque

programme seche certains tissus a la temperature

recommandee. Un capteur detecte I'humidite de la charge et

regle automatiquement la duree pour un sechage optimal.

Heavy Duty (tissus robustes)

Utiliser ce programme pour le sechage a chaleur elevee des

tissus epais tels que les serviettes ou couvre-lits en coton.

Normal

Utiliser ce programme pour le sechage a temperature moyenne

des tissus robustes tels que les v_tements de travail.

Casual (tout-aller)

Utiliser ce programme pour le sechage a temperature moyenne

des tissus sans repassage tels que les chemises sport, les

v_tements de travail tout-aller et les melanges de tissus

pressage permanent.

Delicate (tissus d_licats)

Utiliser ce programme pour le sechage a temperature basse des

tissus synthetiques, tricots lavables et tissus sans repassage.

Super Delicate (tissus super d_licats)

Utiliser ce programme pour le sechage a temperature extra basse

des articles tels que lingerie, v_tements de gymnastique ou

voilages.

R_glages des programmes automatiques pr_rg=gl_s

Programmes automatiques Temp. Dur_e*

Type de charge (Minutes)

HEAVY DUTY Elevee 40

(tissus robustes)

Articles Iourds, serviettes

NORMAL Moyenne 34

Velours c6tele, v_tements

de travail

CASUAL (tout-aller) Moyenne 36

Pressage permanent,

synthetiques

DELICATE (tissus delicats) Basse 28

Lingerie, chemisiers, lainages

lavables

SUPER DELICATE Extra basse 22

(tissus super d_licats)

V_tements de gymnastique,

voilages, dentelle

* Dur_e pr_vue avec reglage de niveau de sechage (moyen).

Utiliser les programmes manuels pour selectionner une duree de

sechage precise et une temperature de sechage. Lors de la

selection d'un programme manuel, I'affichage de ESTIMATED

TIME REMAINING (duree prevue residuelle) montre la duree

residuelle reelle du programme. IIest possible de modifier la

dur_e du programme en appuyant sur MORE TIME (plus de

temps) ou LESS TIME (moins de temps).

Timed Dry (s_chage minute)

Utiliser ce programme pour completer le sechage si des articles

sont encore humides apres un programme automatique. Le

sechage minute est egalement utile pour le sechage d'articles

Iourds et encombrants tels que les couvre-lits et v_tements de

travail.

Touch Up (rafraichissement)

Utiliser cette option pour eliminer les faux plis des articles tels

que les v_tements qui ont sejourne dans une valise ou les articles

qui sont testes trop Iongtemps dans la secheuse a I'arr_t.

Quick Dry (s_chage rapide)

Utiliser ce programme pour secher les petites charges ou les

articles qui requierent un temps de sechage court.

R_glages des programmes manuels pr_r_gl_s

Programmes manuels Temp. Dur_e regime

Type de charge (Minutes)

TIMED DRY (s_chage minute) Elevee 40

Articles Iourds et encombrants,

couvre-lits, v_tements de travail

TOUCH UP (rafraichissement) Moyenne 20

Enleve les faux plis

QUICK DRY (sechage rapide) €levee 27

Petites charges

WRINKLE SHIELD TM (caract_ristique antifroissement)

Lorsqu'on ne peut pas enlever une charge de la secheuse des

qu'elle s'arr_te, des faux plis peuvent se former. La

caracteristique WRINKLE SHIELD TM fournit un culbutage &

intervalles, rearrange et aere les charges pour eviter les faux plis.

• Appuyer sur la caracteristique WRINKLE SHIELD TM pour

obtenir jusqu'a 120 minutes de culbutage periodique sans

chaleur a la fin du programme.

• Arr_ter le programme en tout temps en appuyant sur

WRINKLE SHIELD TM ou en ouvrant la porte de la secheuse.

Pour le programme Casual (tout-aller), la caract_ristique

WRINKLE SHIELD TM est prereglee a "On" (marche). Les

autres programmes automatiques conservent le reglage de la

caracteristique WRINKLE SHIELD TM. (Par exemple, si on

selectionne la caracteristique WRINKLE SHIELD TM darts le

programme Normal, elle sera activee la prochaine lois que ce

programme sera selectionn&)

REMARQUE : Lorsqu'on ne choisit pas la caracteristique

WRINKLE SHIELD TM, la secheuse s'arr_te apres la periode de

refroidissement.

Temperature (temperature)

Les reglages de temperature sont utilises avec les programmes

manuels. Appuyer sur TEMPERATURE jusqu'a ce que le reglage

de temperature desire s'illumine. Les reglages de temperature ne

peuvent pas _tre utilises avec les programmes automatiques.

0 High

0 Me_um

0 Low

0 Extra Low

0 Air Only

Air Only (air seulement)

Utiliser le reglage Air seulement pour les articles qui doivent _tre

seches sans chaleur, tels que le caoutchouc, le plastique et les

tissus sensibles a la chaleur. Ce tableau donne des exemples

d'articles qui peuvent _tre seches au reglage Air seulement.

Type de charge Duree*

(Minutes)

Caoutchouc mousse - oreillers, soutiens- 20 - 30

gorge rembourr_s, jouets rembourr_s

Plastique - rideaux de douche, nappes 20 - 30

Tapis a endos de caoutchouc 40 - 50

Plastique olefinique, polypropyl_ne, nylon 10 - 20

diaphane

* Regler de nouveau la duree pour completer le sechage, si

necessaire.

Utilisation du r_glage Air seulement

• Verifier que les recouvrements sent bien cousus.

• Secouer et faire bouffer les oreillers a la main periodiquement

pendant le programme.

• Secher I'article completement. Les oreillers en caoutchouc

mousse sent lents a secher.

REMARQUE :Les programmes automatiques ne sent pas

disponibles Iors de I'utilisation du reglage Air seulement.

End of Cycle Signal (signal de fin de programme)

La secheuse emet un signal sonore qui indique la fin du

programme. Sortir rapidement les v_tements a la fin du

programme reduit le froissement.

0 Louder

0 Softer

o off

EndOfCycleSignal

Hold lot 3 Seconds to

Lock / Unlock Control

Appuyer momentanement sur END OF CYCLE SIGNAL pour

regler la sonorite ou desactiver le signal.

REMARQUE : Lorsqu'on choisit WRINKLE SHIELD TM et que le

signal de fin de programme est active, un signal sonore se fait

entendre a intervalles de cinq minutes jusqu'a ce qu'on sorte les

v_tements de la secheuse, ou jusqu'a ce que le programme

WRINKLE SHIELD TM soit termin&

Temperature

(Manual Cycles only)

La grille de sechage est utile pour secher les articles que I'on ne

ferait pas necessairement secher par culbutage ou que I'on ferait

normalement secher sur une corde a linge (par exemple, les

chandails).

Utilisation de la grille de s_chage

Ne pas retirer le filtre a charpie.

1. Ouvrir la porte de la secheuse.

1. Bord avant

Placer la grille de sechage dans le tambour de la secheuse en

positionnant la broche arriere sur le rebord du panneau

interne arriere de la secheuse. Baisser le bord avant de la

grille de sechage pour bien la fixer par-dessus le filtre

charpie.

1. Panneau arriere de la s_cheuse

3. Placer les articles mouilles sur la grille de sechage. Laisser de

I'espace entre les articles pour que I'air puisse atteindre

toutes les surfaces.

REMARQUE : Ne pas laisser un article pendre par-dessus le

bord de la grille.

°J/

4. Fermer la porte.

5. Selectionner un programme de sechage minute et une

temp@ature ou un programme de sechage a I'air. Les articles

contenant de la mousse, du caoutchouc ou du plastique

doivent _tre sech6s sur une corde &linge ou au moyen du

reglage de sechage a I'air seulement.

6. IIfaut selectionner une duree de sechage en appuyant sur

MORE TIME (plus de temps) ou LESS TIME (moins de

temps.) Regler de nouveau la duree au besoin pour

completer le sechage. Se referer au tableau suivant.

7. Appuyer environ 1 seconde sur le bouton HOLD TO START

(appuyer sans rel&cher pour mettre en marche).

REMARQUE : Vous devez enlever la grille pour le culbutage

normal. Ne pas utiliser les programmes automatiques avec la

grille de sechage.

Ce tableau montre des exemples d'articles qui peuvent _tre

seches sur une grille et indique le programme, le reglage de

temperature et la duree de sechage suggeres. La duree de

sechage reelle dependra du degre d'humidite retenue dans les

articles.

S_chage sur grille Reglage Temp. Duree*

Chandails en laine Sechage Basse 60

Ctirer a la taille normale minute

et etaler a plat sur la

grille.

Jouets rembourr_s ou Sechage

oreillers minute

Rembourrage de coton

ou de polyester

Basse 60

Jouets rembourr_s ou

oreillers

Rembourrage en

caoutchouc mousse

Airseulement

(sans chaleu0

N/A 90

Chaussures de tennis Air seulement N/A 90

ou de toile (sans chaleur)

*(Minutes) Regler de nouveau la duree pour completer le

sechage, si necessaire.

EN3 ETIEN DELA

SECHEUSE

leviter de laisser des elements qui pourraient obstruer le d_bit de

combustion et emp_cher une bonne ventilation autour de la

secheuse.

Risque d'exptosion

Garder Jes rnati_res et tes vapeurs inflammables,

tette que t'essence, toin de ta s_cheuse.

Placer Jasecheuse au rnoins 46 cm (!8 po)

au-dessus du ptancher pour une installation duns

un garage.

Le non-respect de ces instructions peat causer

un decee, une explosion ou un incendie.

Nettoyage b chaque charge

Le filtre a charpie se trouve darts la porte de la secheuse. Le

nettoyer avant ou apres chaque charge. Un filtre obstrue de

charpie peut augmenter le temps de sechage.

Nettoyage

1. Enlever le filtre a charpie en le tirant directement vers le haut.

Enlever la charpie du filtre en la roulant avec les doigts. Ne

pas rincer ni laver le filtre pour enlever la charpie. La charpie

mouillee s'enleve difficilement.

2. Remettre le filtre a charpie fermement en place.

IMPORTANT :

Ne pas faire fonctionner la secheuse avec un filtre a charpie

deplace, endommage, bloque ou manquant. Une telle action

peut causer un echauffement ou des dommages pour la

secheuse et les tissus.

Certaines serviettes en fibres synthetiques et en fibres

naturelles (melange de polyester et de coton) peuvent

produire plus de charpie que les autres serviettes, de telle

sorte que le filtre a charpie de la secheuse se remplit plus

rapidement. Veiller a enlever la charpie du filtre avant et apres

le sechage des serviettes neuves.

• Si de la charpie tombe dans la secheuse au moment du

retrait du filtre, verifier le conduit d'evacuation et retirer la

charpie. (Volt "Exigences concernant I'evacuation.")

Nettoyage au besoin

Les detergents et les assouplissants de tissu peuvent causer une

accumulation de residus surle filtre a charpie. Cette accu-

mulation peut augmenter les temps de sechage ou entraTner un

arr_t de la secheuse avant que la charge soit seche. Si de la

charpie tombe du filtre, le filtre est probablement encrasse.

Nettoyer le filtre a charpie avec une brosse en nylon tous les 6

mois et plus frequemment s'il devient obstrue par suite d'une

accumulation de residus.

Lavage

1. Enlever la charpie du filtre en la roulant avec les doigts.

2. Mouiller les deux c6tes du filtre a charpie avec de I'eau

chaude.

3. Mouiller une brosse en nylon avec de I'eau chaude et du

detergent liquide; frotter le filtre avec la brosse pour enlever

I'accumulation de residus.

4. Rincer le filtre a I'eau chaude.

5. Bien secher le filtre & charpie avec une serviette propre.

Replacer le filtre dans la secheuse.

Nettoyage du tambour de la s_cheuse

1. Preparer une p_te avec un detergent a lessive en poudre et

de I'eau tres chaude.

2. Appliquer la p&te surun linge doux.

Verser un nettoyant liquide domestique ininflammable sur la

surface tachee et frotter avec un linge doux jusqu'a ce que

toute la teinture qui reste soit enlevee.

3. Essuyer completement le tambour avec un linge humide.

4. Faire culbuter une charge de linge ou de serviettes propres

pour secher le tambour.

REMARQUE :Les v_tements contenant des teintures instables,

tels que jeans en denim ou articles en coton de couleur, peuvent

decolorer I'interieur de la secheuse. Ces taches ne sont pas

nuisibles avotre secheuse et ne tacheront pas les v_tements

dans les charges futures. Faire secher les articles fabriques d'une

teinture instable en les tournant a I'envers pour emp_cher le

transfert de la teinture.

Dans la caisse de la s_cheuse

IIfaut retirer la charpie accumulee dans la caisse de la s_cheuse

tousles 2 ans ou plus souvent, selon I'utilisation de la s_cheuse.

Le nettoyage devrait 6tre fait par une personne qualifiee.

Dans le conduit d'_vacuation

La charpie devrait _tre nettoyee tousles 2 ans ou plus souvent,

selon I'utilisation de la secheuse.

avas8 ,ss

P_riode de vacances

On ne doit faire fonctionner la secheuse que Iorsqu'on est

present sur place. Si I'utilisateur doit partir en vacances ou

n'utilise pas la secheuse pendant une p@iode prolongee, il

convient d'executer les operations suivantes :

1. Debrancher la secheuse ou deconnecter la source de courant

electrique.

2. Laver le filtre a charpie.

Precautions & prendre avant un d_m_nagement

1. Debrancher la secheuse ou deconnecter la source de courant

electrique.

2. Veiller ace que les pieds de nivellement soient fixes

solidement a la base de la secheuse.

3. Utiliser du ruban masque pour fixer la porte de la secheuse.

La lumiere de la secheuse s'allume automatiquement a I'interieur

du tambour Iorsqu'on ouvre la porte.

Changement de rampoule du tambour

1. Debrancher la secheuse ou deconnecter la source de courant

electrique.

2. Ouvrir la porte de la secheuse. Trouver le couvercle de

I'ampoule d'eclairage sur la paroi arriere de la secheuse.

Enlever la vis situ_e au coin inferieur droit du couvercle.

Enlever le couvercle.

3. Tourner I'ampoule dans le sens antihoraire. Remplacer

I'ampoule seulement par une ampoule de 10 watts pour

appareil electromenager. Reinstaller le couvercle et le fixer

avec la vis.

4. Brancher la secheuse ou reconnecter la source de courant

electrique.

DEPANNAGE

Essayer d'abord les solutions sugg_r_es ici;elles

pourraient vous _viter le coot d'une visite de service...

La s_cheuse affiche un message cod_

"PF" (panne de courant), v_rifier ce qui suit :

Le programme de sechage a-t-il ete interrompu par une

panne de courant?

Appuyer (sans rel&cher) sur HOLD TO START (appuyer sans

rel&cher pour mettre en marche) pour remettre la secheuse en

marche.

• Codes de service "E" variables (El, E2, E3) :

Faire un appel de service.

S_chage insatisfaisant des v_tements

• V_rifier ce qui suit :

Le filtre &charpie est-il obstrue de charpie?

Le conduit ou la hotte d'evacuation & I'exterieur sont-ils

obstrues de charpie qui restreint le mouvement de I'air? Faire

fonctionner la secheuse pendant 5 a 10 minutes. Tenir la main

sous la hotte d'evacuation a I'ext@ieur pour verifier le

deplacement de I'air. Si on ne sent pas de deplacement d'air,

enlever la charpie du systeme d'evacuation ou remplacer le

conduit d'evacuation par un conduit metallique rigide ou

souple (voir les "Instructions d'installation").

Le conduit d'evacuation est-il ecrase ou deforme? Le

remplacer par un conduit en metal Iourd (voir les "Instructions

d'installation").

Un fusible est-il grille ou un disjoncteur s'est-il ouvert? Les

secheuses electriques emploient 2 fusibles ou disjoncteurs.

Le tambour peut tourner, mais il n'y a pas de chaleur.

A-t-on choisi un programme Air Dry (sechage a I'air)? Choisir

le bon programme pour le type de v@ements afaire secher

(voir "Programmes").

Le programme automatique se termine-t-il trop t6t? La

charge n'entre peut-_tre pas en contact avec les bandelettes

detecteur electronique. Mettre la secheuse d'aplomb.

Des feuilles d'assouplissant de tissu bloquent-elles la grille?

N'utiliser qu'une seule feuille d'assouplissant et ne I'utiliser

qu'une seule fois.

La s_cheuse se trouve-t-elle dans une piece o_ la

temperature ambiante est inf_rieure a 45°F (7°C)?

Le ben fonctionnement des programmes de la secheuse

necessite une temperature ambiante superieure

45°F (7°C).

A-t-on utilis_ un rin£:age _ I'eau froide? La charge _tait-

elle tr_s mouill_e?

Prevoir des durees de sechage plus Iongues avec les articles

rinces a I'eau froide et ceux qui retiennent I'humidite (cotons).

La charge est-elle trop considerable ou trop Iourde pour

un s_chage rapide?

Separer la charge pour que les v_tements culbutent

librement.

Las_cheusenefonctionnepas

• V_rifier ce qui suit :

Le cordon d'alimentation est-il branche?

Un fusible est-il grille ou un disjoncteur s'est-il ouvert?

Utilise-t-on un fusible regulier? Utiliser un fusible temporise.

La porte de la secheuse est-elle bien fermee? Si non,

I'affichage de la duree clignotera.

A-t-on appuye fermement sur HOLD TO START pendant au

moins 1 seconde?

A-t-on choisi un programme?

Sons inhabituels

La s_cheuse est-elle restee hors service pendant un

certain temps?

Si la secheuse n'a pas et6 utilisee pendant un certain temps,

il est possible qu'on entende un bruit de cognement au cours

des premieres minutes de fonctionnement.

Charpie sur la charge

• Le filtre a charpie est-il obstru_?

Nettoyer le filtre a charpie. Verifier la circulation de I'air.

La charge est-elle bien tri_e?

Trier le linge qui produit de la charpie (serviettes, chenille) du

linge qui en recueille (velours c6tele, tissus synthetiques).

Trier aussi les couleurs.

• La charge est-elle trop considerable ou trop Iourde?

Faire secher des charges plus petites de telle sorte que la

charpie soit dirigee vers le filtre a charpie.

La charge a-t-elle _te s_chee a I'exc_s?

Choisir le bon reglage de sechage pour le type de charge

(voir "Programmes"). Un sechage excessif peut provoquer de

I'electricite statique, attirant la charpie.

• A-t-on laiss_ du papier ou des mouchoirs en papier dans

les poches?

• Prend-on le boulochage pour de la charpie?

Le boulochage (surface boulochee) est cause par I'usure

normale et le lavage.

Presence de taches sur les v_tements ou d_coloration

L'assouplissant de tissu pour s_cheuse a-t-il _t_ utilis_

de fa_:on appropri_e?

Ajouter les feuilles d'assouplissant de tissu pour secheuse au

debut du programme Iorsque le linge est encore froid. Ne pas

ajouter de feuilles d'assouplissant de tissu a une charge

chaude.

• A-t-on place des articles sales dans la s_cheuse?

Les articles doivent _tre laves avant d'etre seches.

Les articles ont-ils _t_ tri_s correctement?

Separer les articles de couleur p&le des articles de couleur

foncee. Trier les couleurs grand teint des couleurs qui

deteignent.

R_tr_cissement des articles

• La s_cheuse a-t-elle _t_ surcharg_e?

Faire secher de plus petites charges qui peuvent culbuter

librement.

Le linge a-t-il _te s_ch_ a I'exc_s?

Verifier I'etiquette d'entretien des v_tements du fabricant.

Faire correspondre le reglage de la secheuse au type de

charge (voir "Programmes").

Linge froiss_

• A-t-on sorti le linge de la s_cheuse d_s la fin du

programme?

• La s_cheuse a-t-elle _t_ surcharg_e?

Faire secher de plus petites charges qui peuvent culbuter

librement.

Le linge a-t-il _te s_ch_ a I'exces?

Verifier I'etiquette d'entretien des v6tements du fabricant.

Faire correspondre le reglage de la secheuse au type de

charge (voir "Programmes").

Odeurs

A-t-on recemment utilise de la peinture, de la teinture ou

du vernis dans la piece oO se trouve la s_cheuse?

Si c'est le cas, aerer la piece. Une fois les odeurs ou

emanations disparues, laver et secher a nouveau les

v_tements.

La s_cheuse est-elle utilis_e pour la premiere lois?

Les elements de chauffage electriques neufs peuvent

produire une certaine odeur. L'odeur disparaftra apres le

premier programme.

V_tements endommag_s

• V_rifier ce qui suit :

Les fermetures a glissiere, les boutons pression et les agrafes

ont-ils ete laisses ouverts?

A-t-on attache les cordons et ceintures echarpes pour eviter

qu'ils ne s'emm_lent?

A-t-on suivi les instructions d'entretien des v_tements sur

I'etiquette du fabricant?

Les articles ont-ils ete endommages avant le sechage?

ASSISTANCEOUSERVICE

Avant de faire un appel pour assistance ou service, veuillez

verifier la section "Depannage". Cette verification peut vous faire

economiser le coot d'une visite de reparation. Si vous avez

encore besoin d'aide, suivre les instructions ci-dessous.

Lors d'un appel, veuillez conna_tre la date d'achat et les numeros

au complet de modele et de serie de votre appareil. Ces

renseignements nous aideront a mieux repondre a votre

demande.

Si vous avez besoin de pi_ces de rechange

Si vous avez besoin de commander des pieces de rechange,

nous vous recommandons d'utiliser seulement les pieces

d'origine FSP°. Ces pieces de rechange conviendront et

fonctionneront bien parce qu'elles sent fabriquees selon les

m_mes specifications precises utilisees pour construire chaque

nouvel appareil WHIRLPOOL °.

Pour trouver des pi_ces d'origine FSP dane votre r_gion :

Composez le 1-800-807-6777, ou telephonez & votre Centre de

service designe le plus proche.

Pour rassistance

T_16phoner sans frais au Centre d'interaction avec la clientele de

Whirlpool Canada Inc. au : 1-800-481-5681 du lundi au vendredi

- de 8 h 00 a 18 h 00 (HNE). Samedi - de 8 h 30 a 16 h 30 (HNE).

Nos consultants fournissent de I'assistance pour :

• Caracteristiques et specifications de notre gamme complete

d'appareils electromenagers.

• References aux concessionnaires Iocaux.

Pour le service

Composez le 1-800-807-6777. Les techniciens de service

designes par Whirlpool Canada Inc. sont formes pour remplir la

garantie des produits et fournir un service apres la garantie

partout au Canada.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez ecrire &

Whirlpool Canada Inc. en soumettant toute question ou tout

probleme a :

Centre d'interaction avec la clientele

Whirlpool Canada Inc.

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez indiquer un numero de

telephone 0(4on peut vous joindre dans la journee.

GARANTIEDELASECHEUSEWHIRLPOOL®

GARANTIE COMPLI_TE DE UN AN

Pendant un an & compter de la date d'achat, Iorsque cette secheuse est utilisee et entretenue conformement aux instructions fournies

avec le produit, Whirlpool Corporation paiera pour les pieces de rechange FSP®et la main-d'oeuvre pour corriger les vices de materiaux

ou de fabrication. Le service dolt _tre fourni par une compagnie de service designee par Whirlpool.

GARANTIE LIMITI_E LA DEUXII_ME ANNI_E SUR LES TABLEAUX DE COMMANDE I_LECTRONIQUES

Pour la deuxieme annee h compter de la date d'achat, Iorsque cette secheuse est utilisee et entretenue conformement aux instructions

fournies avec le produit, Whirlpool Corporation paiera pour les pieces de rechange FSP pour remplacer les tableaux de commande

electroniques si la defaillance est attribuable a des vices de materiaux ou de fabrication.

GARANTIE LIMITI_E DE LA DEUXII_ME A LA CINQUlI_ME ANNI_E INCLUSIVEMENT SUR LE DESSUS EN PORCELAINE

De la deuxieme h la cinquieme annee inclusivement a compter de la date d'achat, Iorsque cette s_cheuse est utilisee et entretenue

conformement aux instructions fournies avec le produit, Whirlpool Corporation paiera les pieces de rechange FSP pour le

remplacement du dessus en porcelaine s'il se fragmente ou rouille par suite de vices de mat@iaux ou de fabrication.

Whirlpool Corporation ne paiera pas pour :

1. Les visites de service pour rectifier I'installation de la secheuse, y compris le syst_me d'evacuation d'air. Un conduit d'evacuation

en metal Iourd de 4 po (10,2 cm) dolt _tre utilise. Ref6rer a la section "Conduit d'evacuation" de ce manuel et aux instructions

d'installation.

2. Les visites de service pour rectifier I'installation de la secheuse, pour remplacer des fusibles de la maison ou rectifier le c&blage

electrique ou reactiver les disjoncteurs ou pour remplacer les ampoules d'eclairage accessibles au proprietaire.

3. Les reparations Iorsque la secheuse est utilisee a des fins autres que I'usage unifamilial normal.

4. Les dommages imputables a : accident, mesusage, abus, incendie, inondation, actes de Dieu, mauvaise installation (y compris

mais non limitee a des conduits d'evacuation en plastique ou en feuille metallique flexible), une installation non conforme aux codes

Iocaux d'electricite et de plomberie, ou I'utilisation d'un produit non approuv& par Whirlpool Corporation ou Whirlpool Canada Inc.

5. Le coot des pieces de rechange et de la main-d'oeuvre pour les appareils utilises en dehors du Canada.

6. Le ramassage et la livraison. Le produit est congu pour _tre repare a domicile.

7. Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite a I'appareil.

8. Les frais de voyage ou de transport pour les clients qui habitent dans des regions eloignees.

g. Tousles frais de main-d'oeuvre encourus au cours des periodes des garanties limitees.

WHIRLPOOL CORPORATION ET WHIRLPOOL CANADA INC. N'ASSUMENT AUCUNE RESPONSABILITI_ POUR LES

DOMMAGES FORTUITS OU INDIRECTS.

Certaines provinces ne permettent pas I'exclusion ou la limitation des dommages fortuits ou indirects de sorte que cette exclusion ou

limitation peut ne pas @re applicable darts votre cas. Cette garantie vous confere des droits juridiques specifiques et vous pouvez

egalement jouir d'autres droits qui peuvent varlet d'une province a une autre.

A I'ext_rieur du Canada, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool autoris_ pour d_terminer si une

autre garantie s'applique.

Si vous avez besoin de service, voir d'abord "Depannage". Une aide additionnelle peut _tre trouvee en v@ifiant "Pour assistance ou

service" ou en telephonant a Whirlpool Canada Inc. au 1-800-807-6777. 8/02

Conservez ce manuel et votre regu de vente ensemble pour

r_f_rence ulterieure. Pour le service sous garantie, vous

devez presenter un document prouvant la date d'achat ou

d'installation.

Inscrivez les renseignements suivants au sujet de votre secheuse

pour mieux obtenir assistance ou service en cas de besoin. Vous

devrez connaftre le num@o de modele et le numero de s@ie au

complet. Cette information est donnee sur la plaque signaletique

indiquant le num@o de modele et le num@o de serie, situee dans

le Iogement de la porte a I'interieur de la secheuse.

Nora du marchand

Adresse

Num_ro de t_l_phone

Num_ro de module

Num_ro de s_rie

Date d'achat

8542741

Tous droits r_serves. ® Marque depos_e/TM Marque de commerce de Whirlpool, U.S.A., Emploi licencie par Whirlpool Canada Inc. au Canada

3/03

Printed in U.S.A.

Imprim6 aux E.-U.

Whirlpool YGEW9200LW1 dryer

Product's Documents

User Manual

Specifications

Whirlpool YGEW9200LW1 Questions and Answers
