EBA 6x07 MC, EBA 6x08 MC
de – Montageanweisung
en – Installation instructions
es – Instrucciones de Instalación
fr – Instructions d’installation
M.-Nr. 09 862 332
ms-MS
2
,

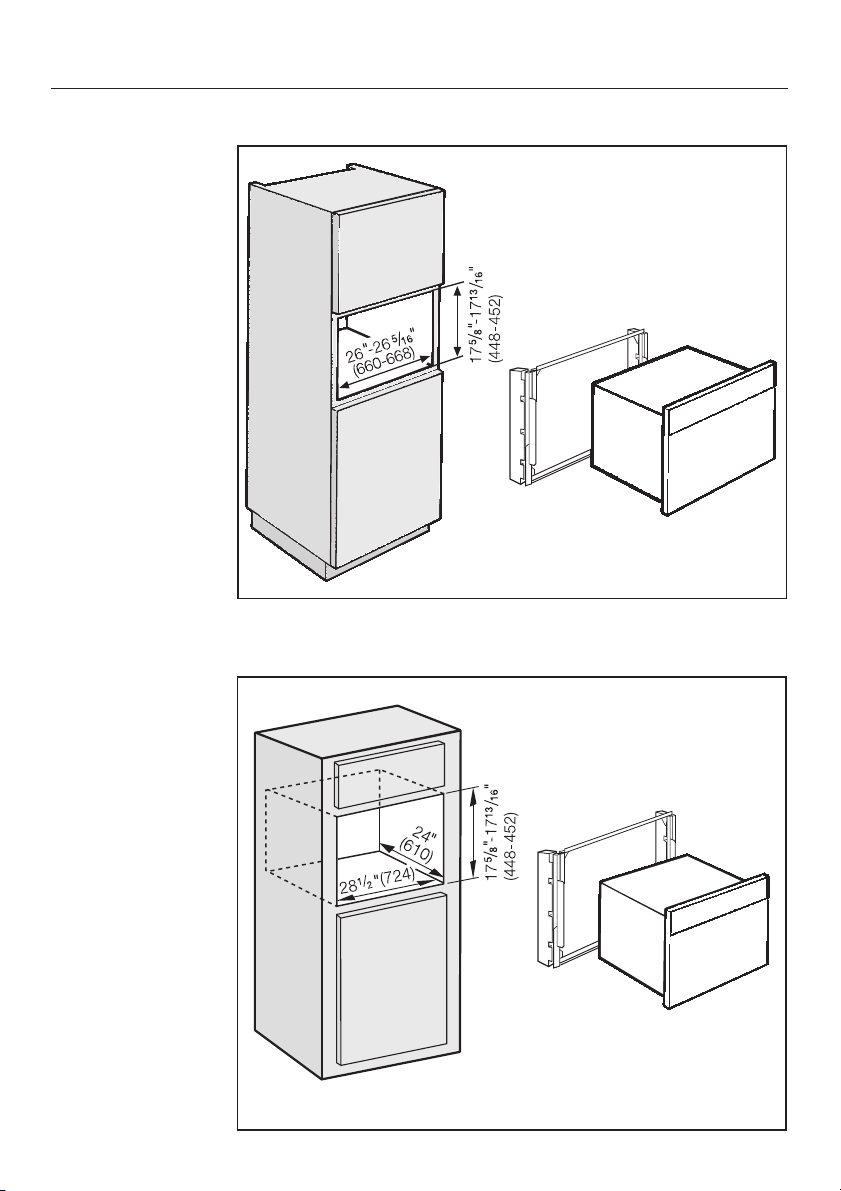

EBA 6x07 MC (70 cm)
EBA 6x08 MC (30")
3
de – deutsch
Achtung!
Wenn der Frontausschnitt seitlich nicht bündig mit den
Außenwänden des Schrankes ist:
Die Innenseiten des Schrankumbaus müssen jeweils mit
einem Holzstück aufgefüttert werden, so dass die seitli
-
chen Kanten des Frontausschnittes mit dem eingesetzten
Holzstück bündig sind.
Die beiden Holzstücke müssen eine Tiefe von mind. 70 mm
haben und in der Höhe der Nischenhöhe entsprechen.
4
en – English

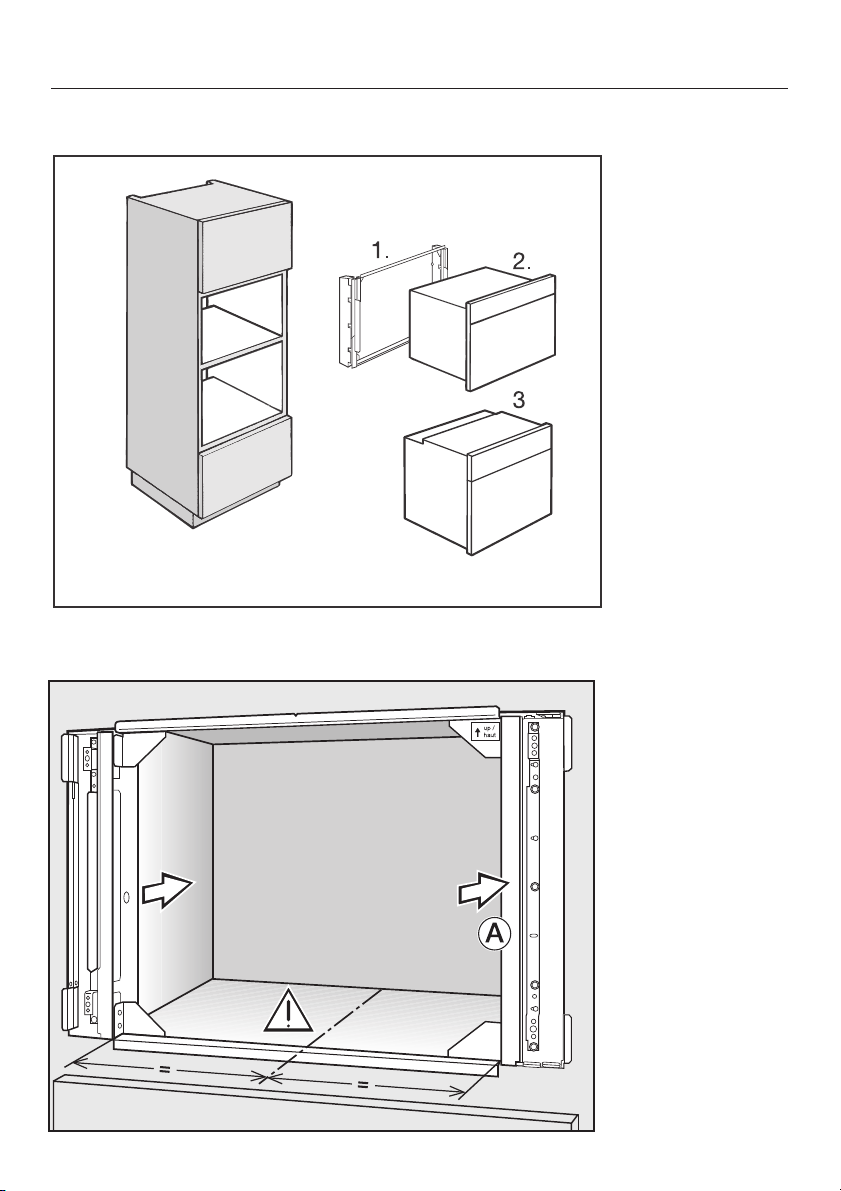

Important!
If the sides of the front cut-out are not flush with the
external walls of the trim kit:
A wooden filler panel is required inside the trim kit on
either side of the unit.
The filler panels must be at least 2
3
/
4
" (70 mm) deep
and the same height as the niche.
es – español
Importante!
Si los lados del recorte delantero no están al ras con las
paredes externas de la chambrana:
Se requerirá un panel de relleno de madera dentro de la
chambrana, de cado lado de la unidad.
Los paneles de relleno deberán ser de por lo menos de
70 mm de profundidad y tener la misma altura que el
nicho.
fr – française
Important !
Si les côtés du trou de découpage ne sont pas alignés
avec les bords extérieurs de la garniture:
Il faudra y fixer un panneau intercalaire de chaque côté,
de même hauteur et d’au moins 70 mm de profondeur.
5
6
7
8
9
10
de – deutsch
Den weiteren Einbau des Gerätes entnehmen Sie der
Gebrauchsanweisung, die dem Gerät beiliegt.
en – English
Please see the Operating and Installation Instructions
supplied with the machine for more information on further
installation.
es – español
Para mayor información sobre la instalación del aparato,
favor de ver el Manual de Operación que se proporciona
junto con la máquina.
fr – française
Veuillez voir l’operating manual fourni avec la machine
pour plus d’information sur davantage d’installation.
11
de – deutsch
Nach dem Einbau:
Sollten Korrekturen am Spaltmaß oder am Höhenversatz zwi
-
schen Gerät und Einbaurahmen erforderlich sein, gehen Sie
folgendermaßen vor:
^
Die Abdeckungen entfernen und die Schrauben des Befes
-
tigungselements lösen.
^
Das beiliegende Holzstück h anlegen.
^
Das Befestigungselement entsprechend verschieben und
die Schrauben wieder festdrehen. Die Abdeckungen auf
-
klipsen.
12
en – English

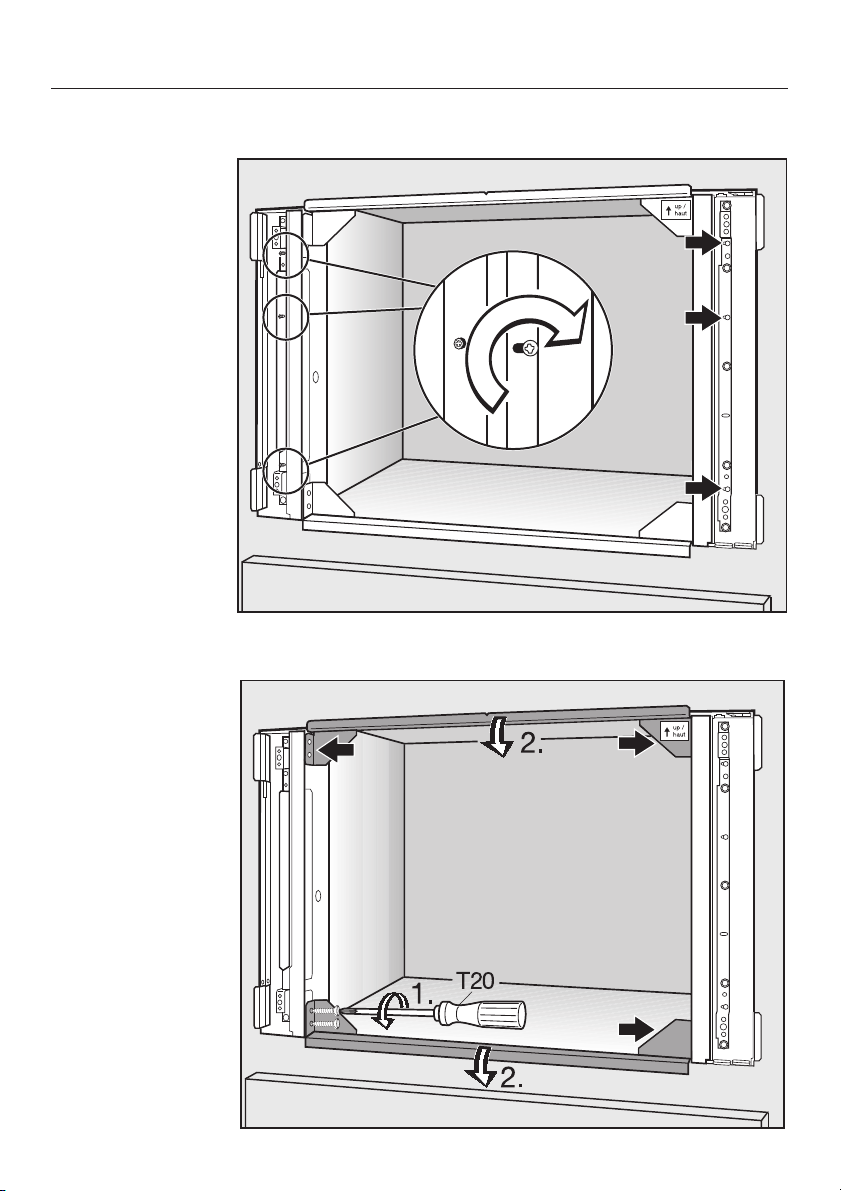

After installation:
To adjust the gap or the height tolerance between the
appliance and trim kit:
^
Remove the cover and then loosen the screws of the frame.
^
Align the provided piece of wood h with the trim.
^
Adjust the frame accordingly and tighten the screws.
Clip on the cover.
es – español
Después de la instalación:
Para ajustar la apertura o la altura de tolerancia entre el
aparato y la chambrana:
^ Retire la cubierta y luego afloje los tornillos del marco.
^ Alinee la pieza de madera h proporcionada con la
chambrana.
^ Ajuste el marco convenientemente y apriete los tornillos.
Sujete la cubierta.
fr – française
Après l’installation :
Afin d’ajuster l’écart entre le four et la garniture, retirer le
couvercle devant les vis et les deserrer.
^
Aligner la pièce de bois fournie h avec la garniture.
^
Ajuster le cadre convenablement et serrer les vis.
^
Replacer le couvercle sur ses griffes de fixation.
13
14
15
United Kingdom
Miele Co. Ltd.
Fairacres, Marcham Road
A
bingdon, Oxon, OX14 1TW
Customer Contact Centre Tel: 0330 160 6600
E-mail: [email protected]
Internet: www.miele.co.uk
A
ustralia
Miele Australia Pty. Ltd.
A
CN 005 635 398
A
BN 96 005 635 398
1 Gilbert Park Drive, Knoxfield, VIC 3180
T
el: 1300 464 353
Internet: www.miele.com.au
Miele (Shanghai) Trading Ltd.
1-3 Floor, No. 82 Shi Men Yi Road
Jing' an District
200040 Shanghai, PRC
T
el: +86 21 6157 3500, Fax: +86 21 6157 3511
E-mail: [email protected], Internet: www.miele.cn
China
41/F - 4101, Manhattan Place
23 Wang Tai Road
Kowloon Bay, Hong Kong
T
el: (852) 2610 1331, Fax: (852)2610 1013
Email: [email protected]
Miele (Hong Kong) Limited
Miele India Pvt. Ltd.
Ground Floor, Copia Corporate Suites
Plot No. 9, Jasola
New Delhi - 110025
T
el: 011-46 900 000, Fax: 011-46 900 001
E-mail: [email protected], Internet: www.miele.in
India
Miele Ireland Ltd.
2024 Bianconi Avenue
Citywest Business Campus, Dublin 24
T
el: (01) 461 07 10, Fax: (01) 461 07 97
E-Mail: [email protected], Internet: www.miele.ie
Ireland
Malaysia
Miele Sdn Bhd
Suite 12-2, Level 12
Menara Sapura Kencana Petroleum
Solaris Dutamas No. 1, Jalan Dutamas 1
50480 Kuala Lumpur, Malaysia
Phone: +603-6209-0288
Fax: +603-6205-3768
Miele New Zealand Limited
IRD 98 463 631
Level 2, 10 College Hill
Freemans Bay, Auckland 1011, NZ
Tel: 0800 464 353
Internet: www.miele.co.nz
New Zealand
Miele Pte. Ltd.
163 Penang Road
# 04 - 03 Winsland House II
Singapore 238463
Tel: +65 6735 1191, Fax: +65 6735 1161
E-Mail: [email protected]
Internet: www.miele.sg
Singapore
Miele (Pty) Ltd
63 Peter Place, Bryanston 2194
P.O. Box 69434, Bryanston 2021
Tel: (011) 875 9000, Fax: (011) 875 9035
E-mail: [email protected]
Internet: www.miele.co.za
South Africa
Miele Appliances Ltd.
P.O. Box 11 47 82
Gold & Diamond Park, Sheikh Zayed Road
Building 6 / Offices Nos. 6-214 to 6-220
Dubai
Tel: +971-4-341 84 44
Fax: +971-4-341 88 52
E-Mail: [email protected]
Internet: www.miele.ae
United Arab Emirates
Carl-Miele-Straße 29, 33332 Gütersloh, Germany
Manufacturer:
Miele & Cie. KG
Alteration rights reserved / 2215
