UNIT SPECIFICATIONS
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
PART IDENTIFICATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
IMPORTANT SAFETY INFORMATION
Electrical Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Energy Saving Tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Window Kit Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
OPERATION
Features of the Control Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Remote Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Draining Excess Water . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Air Conditioning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Dehumidifier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
CARE AND MAINTENANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
TROUBLESHOOTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
1
TABLE OF CONTENTS
Thank you for choosing a Danby appliance to provide you and your family with all of
the “Home Comfort” requirements of your home, cottage, or office. This Owner’s Use
and Care Guide will provide you with valuable information
necessary for the proper care and maintenance of your new appliance. If properly
maintained, your Danby appliance will give you many years of trouble free operation.
Please take a few moments to read the instructions thoroughly and familiarize yourself
with all of the operational aspects of this appliance.
Your Danby Portable Air-Conditioner is a multi-functional room air-exchanging,
air-processing appliance, designed to offer you the functions of; Air Conditioning,
Dehumidifying, and Independent Fan. Each individual mode is featured with
“oscillating” air swing capabilities. This unit can be conveniently moved from room to
room within your home and set up in just minutes. Imagine the convenience of 4
Season Home Comfort at your fingertips, anywhere, anytime.
For easy reference, may we suggest you attach a copy of your sales slip/receipt to this
page, along with the following information, located on the manufacturers nameplate on
the rear panel of the unit.
Model Number:
Serial Number:
Date of Purchase:
This information will be necessary if your unit requires servicing and/or for
general inquiries. To contact a Customer Service Representative, call Danby
TOLL FREE: 1-800-26- (1-
800-263-2629)
2
Unit Specifications
Model Number DPAC7099
Voltage/Frequency 115V-60Hz
Noise Level 50 dB
Fan Speeds 3
Airflow CFM High / Medium / Low 282 / 252 / 222
Cooling Capacity 7000BTU
Refrigerant R410A
Unit Weight 24.5 kg (53.9 lbs)
Dimensions (inches) W x H x D 17
1
/3”x 12”x 27
1
/6”
Dimensions (mm) W x H x D 440 x 305 x 690
Remote Control Yes
Time of Day Clock No
Auto-Timer Yes
NOTE: Continuing research results in steady improvement. Therefore, this information and
these specifications are subject to change without notice.
WELCOME
UNIT SPECIFICATIONS
READ ALL SAFETY INFORMATION BEFORE USING
1) Check available power supply and resolve any
wiring problems BEFORE installation and operation
of this unit. All wiring must comply with local and
national electrical codes and be installed by a
qualified electrician. If you have any questions
regarding the following instructions, contact a
qualified electrician.
2) This appliance draws 7.0 nameplate amps under
Cooling Mode and may be used in any properly
wired, general purpose 15 amp household
grounded receptacle.
3) For your safety and protection, this unit is
grounded through the power cord plug when
plugged into a matching wall outlet. If you are not
sure whether the wall outlets in your home are
properly grounded, please consult a qualified
electrician.
WARNING: Improper connection of the
grounding plug can result in risk of Fire, Electric
Shock, and/or injury to Persons associated with the
appliance. Check with a qualified service
representative if in doubt that the appliance is
proplery grounded.
4) DO NOT USE PLUG ADAPTERS OR
EXTENSION CORDS WITH THIS UNIT. If it is
necessary to use an extension cord with this unit,
use an approved “air conditioner” extension cord
only (available at most local hardware stores).
5) To avoid the possibility of personal injury, always
disconnect the power supply to the unit before
installing and/or servicing.
TABLE 1
Suggested Individual Branch Circuit
Nameplate Amps *AWG Wire Size
7.0 18
AWG- American Wire Gauge
*Based on copper wire at 105°C temperature rating.
TABLE 2
Receptacle and Fuse Types
Rated Volts 125
Amps 15
Wall Outlet
Fuse Size 15
Time Delay Fuse Plug Type
(or Circuit Breaker)
3

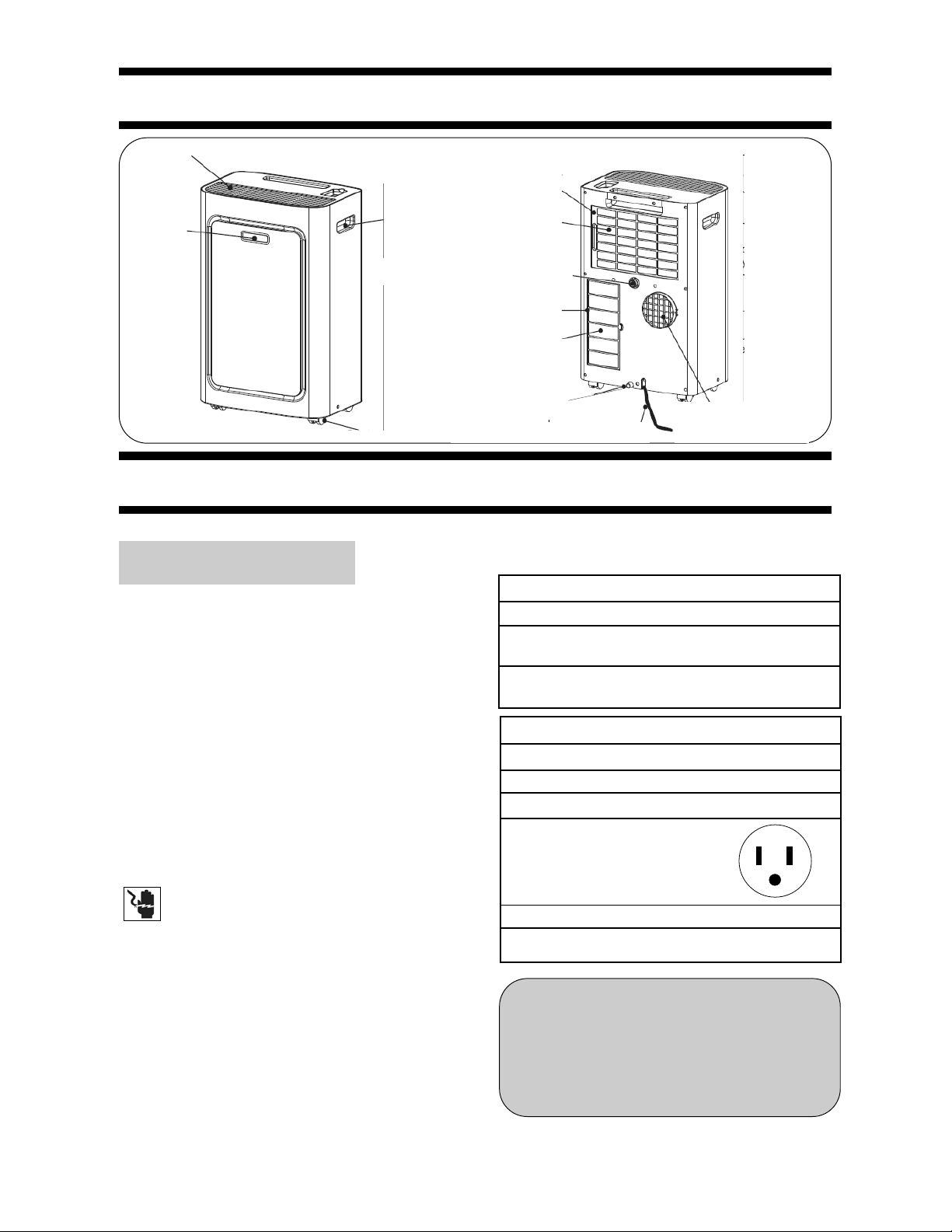

Castors
On/Off
Switch
Air Outlet
Handles
Air Outlet
(Heat Exhaust)
Power Supply Cord
Water Outlet
drain
Air Intake
(condenser)
Air Filter
Water outlet for
continuous drain
Air Intake
(Evaporator)
Air Filter
PART IDENTIFICATION
IMPORTANT SAFETY INFORMATION
ELECTRICAL
SPECIFICATIONS
CAUTION: Do not leave this
unit unattended in a space where
people or animals cannot react to a
failed unit are located. A failed unit can
cause extreme overheating or death in
such an enclosed, unattended space.
The power cord supplied with this air conditioner contains a device
that senses damage to the power cord. To test if your power cord is
working properly, you must do the following:
Your Danby appliance is designed to be highly efficient in
energy savings. Follow these recommendations for greater
efficiency.
1) Select a thermostat setting that suits your
comfort needs and leave at that chosen
setting.
2) The air filter is very efficient in removing
airborne particles. Keep the air filter clean at
all times.
3) Use drapes, curtains or shades to keep
direct sunlight from penetrating and heating
room, but do not allow drapes or curtains to
obstruct the air flow around the unit.
4) Start your air conditioner before the
outdoor air becomes hot and uncomfortable,
to avoid an initial period of discomfort while
the unit is cooling off the room. Use of the
automatic start/stop programmable TIMER
feature can be a major asset in this regard if
utilized to the fullest extent.
5) When outdoor temperatures are cool
enough, turn the air conditioner off and use
the FAN MODE. This circulates indoor air,
providing some cooling comfort while utilizing
less electricity.
NOTE: The power cord supplied with this air
conditioner contains a current leakage
detection device designed to reduce the risk
of fire. In the event the power supply cord is
damaged, it cannot be repaired and must be
replaced with a new cord from the product
manufacturer.
• Under no circumstances should this device
be used to turn the unit on or off.
• The “RESET” button must always be
pushed in (engaged) for correct operation.
• The power supply cord must be replaced if
it fails to reset when the “TEST” button is
pushed in.
1) Connect the power supply cord to an
electrical outlet.
2) The power supply cord has two buttons
located on the head of the plug. One button is
marked “TEST”, and the other is marked
“RESET”. Press the “TEST” button; you will
hear a click as the “RESET” button pops out.
3) Press the “RESET” button; you will hear a
click as the button engages.
4) The power supply cord is now energized
and supplying electricity to the air conditioner
(on some products this is also indicated by a
light on the plug head).
4
IMPORTANT SAFETY INFORMATION
POWER SUPPLY
CORD
ENERGY-SAVING
TIPS
Air Conditioning Mode ONLY
Your window kit has been designed to fit most standard “vertical”/”horizontal” windows up to a
maximum height of 80” (203cm). For vertical window applications, multi lock positions are
provided on the edge of each slider section to secure each sliding section together.
1) Select a suitable location, making sure you have access to an electrical outlet.
2) Install the flexible hose to the rear side of the unit. Insert the hose collar on top of the
exhaust opening and twist to lock into position.
3) Install the adjustable Window Slider Kit as required (see Fig. 3a & 3b).
4) Install the opposite end of the flexible exhaust hose into the window exhaust adapter.
5) Install the window exhaust adapter into the opening in the slider section, making sure the
window slider sections are secure.
6) Plug the unit into a 115V/60Hz grounded electrical outlet.
Window Slider Kit:
Min.: 28
1
/3” (67.5cm)
Max.: 80” (203cm)
Window Slider Kit:
Min.: 28
1
/3” (72cm)
Max.: 80” (203cm)
5
Horizontal Window
Vertical
Window
There should be at least 11.8” (30cm) clearance
between the unit and any other objects or
building structures, and should be installed on a
level surface. The unit does not have to be vented
outside during Dehumidifying or Fan Only mode
operation.
Flexible Exhaust Hose (13cm),
Exhaust nozzle connector (Fix to unit)
(1pc).....................................................1/set
Adjustable window door slider kit (3 pcs)..... from
28
1
/
3”(72cm) up to 80” (203cm)
Fixture..... (1 pcs)
Screws......(8 pcs)
NOTE: The exhaust/window kit must be installed
at all times when the unit is operating under AIR
CONDITIONING mode.
ELECTRIC SHOCK HAZARD: To avoid the possibility of personal injury, disconnect power to
the unit before installing or servicing.
Back of Window Pane
Tube Adapters
Fig. 2
Instructions for Assembling the Window Adapter
Kit- Fig. 2
1) Insert tube adapters through the back of the
window panel.
2) Secure each tube adapter with four screws
through the front of the window panel.
3) Insert window panel extensions into window
panel. Lightly tighten the screws in the window
panel to hold the extensions in place.
Fig. 3a
Fig. 3b
INSTALLATION
WINDOW
KIT
FIG 1. INSTALLATION ACCESSORIES
Fig. 1
6
LCD
Display
Water Full
Indicator
ON/OFF
Switch
EMERGENCY ON/OFF Switch
• This switch is used when unit needs to be
temporarily switched on/off.
• Pressing the emergency will turn on the unit.
The running mode and fan speed mode will be
set automatically.
• Pressing the emergency button again will stop
the unit.
Note: When the unit is on, remember to lift up
the air outlet flap.
WATER FULL INDICATOR
• When illuminated, signifies condensed water
inside the unit can’t be discharged and the
condensation water level has reached full water
level.
• The unit stops operating when this
indicator flashes. After discharging the water,
press the POWER button to restart the unit. The
operating mode will be that which was in
operation before water full indicator illumination.
• LED light colour is RED
LCD DISPLAY
Cooling Mode
Dehumidify Mode
Fan only Mode
Auto Mode
High Fan Speed
Medium Fan Speed
Low Fan Speed
Display set temperature
Display timer setting of auto switch
On/Off
Mode Control
The Mode Control has 4 settings:
• Cool • Dehumidify • Fan • Auto
The settings are adjusted by the Mode Control button
Fan Speed Control
The Fan Speed Control has 4 settings:
• Auto (Cool only) • High • Medium • Low
Temp. Set Controls
Press “ ” or “ ” to set temperature.
The setting ranges from 16°C (61°F) to 32°C (89°F).
Note: When choosing Auto, Dehumidify or Fan Mode,
temperature setting button is invalid.
OPERATION- Features of the Control Panel
7
Power Control
The Power Control turns the unit on and off
Mode Control
The Mode Control has 4 settings:
• Cool • Dehumidify • Fan • Auto
The settings are adjusted by the Mode Control button
• Cooling Mode
During the cooling mode the air is cooled and hot air is exhausted
outside through the exhaust tube. Adjust fan speed and
temperature to suit your desired comfort level.
Note: The air exchange hoses must vent outside the room when
using Cool Mode.
• Dehumidify Mode
Air is dehumidified as it passes through the air conditioner, without
being in full cooling mode. If room temperature is higher than 25°C
(77°F), fan speed can be adjusted; otherwise fan speed is fixed to
low.
Note: If the unit is to be used as a dehumidifier,
do not connect the exhaust hose to vent
outside. When using as a dehumidifier,
continuous drainage is necessary.
• Fan Mode
Air is circulated throughout the room with no
cooling.
Note: Unit does not need to be vented in Fan
Mode.
• Auto Mode
In Auto Mode the unit swill switch its mode and
fan speed automatically based on the ambient
temperature.
Fan Speed Control
The Fan Speed Control has 4 settings:
• Auto (Cooling only) • High • Medium • Low
Temp. Set Controls &
The temperature can be set by means of the
and buttons on the remote control. The
temperature can be set between 16°C (61°F)
and 32°C (89°F), and pressing the and
buttons will cause the set temperature to remain
in the display panel for approximately 5
seconds. The display will then revert back to
showing the current room temperature.
Note: It is only possible to set the temperature
when in Cooling Mode. The temperature cannot
be set when in Auto, Dehumidify, or Fan mode.
Fahrenheit/Celsius Selector
Pressing this button will switch the display
between degrees Celsius and degrees
Fahrenheit.
Note: Initial setting is °C
Timer Setting Control
Press the Timer button on the remote control to
set the timer. The “ON” or “OFF” logos
(depending on timer modes “A” or “B” below)
will appear in the display panel, the clock
symbol will flash for approximately 10
seconds, and the display panel will show the
time of 8 hrs. While the clock symbol is
flashing, press the and buttons on the remote
control to select the time (in hours, between 00
and 24) for either of the timer modes “A” or “B”
as detailed below. The time selected will be
shown on the display panel and after
approximately 10 seconds the clock symbol will
remain illuminated together with either the “ON”
or “OFF” logo.
Timer Mode A) Auto Off:
With the machine on and running, set the timer
to select the number of hours you would like the
unit to run until it automatically shuts off. The
set time will be shown in the display together
with the clock symbol and “OFF” logo.
Timer Mode B) Auto On:
Switch the machine on using the ON/OFF
button (either on the machine itself or on the
remote control) so that the machine is running
and the desired mode is selected. Press the
ON/OFF button again to put the machine in
stand-by mode. Set the timer to select the
number of hours until it is required for the unit
to start up automatically. The set time will be
shown in the display together with the clock
symbol and the “ON” logo.
Timer Cancel Control
If the time has been set as in either “A” or “B”
above and it is then decided that the timer is
not required, pressing the CANCEL button
will turn the timer off.
REMOTE CONTROL
8
Important: The exhaust hose must be properly vented
outdoors during air conditioning mode.
1) Press the POWER SWITCH key (Fig. A) to switch the
unit on, and the previous set temperature will be shown in the
temperature display area of the control panel.
2) Press the MODE key (Fig. B) until the COOL indicator light
illuminates on the control panel (Fig. C). Each depression of
the MODE key will advance to a different mode setting
(Cool - Dehumidify - Fan - Auto )
3) Press the appropriate increase or decrease buttons (Fig.
D) to select a suitable operating temperature setting.
Temperature settings are adjustable between 16°C (61°F) to
32°C (89°F)
4) Press the FAN key (Fig. E) to select the desired fan speed
setting (High - Med. - Low - Auto ). Your selection will
appear on the control panel (each depression of the fan key
will advance to a different setting as shown in Fig. F).
• Cooling stops automatically when the set temperature is
achieved. Cooling resumes when the room temperature rises
above the set temperature level.
Fig. A
Fig. B
Fig. C
Fig. D
Fig. E
Fig. F
OPERATING INSTRUCTIONS
AIR CONDITIONING
DRAINING
EXCESS WATER
1) Drain excess water from the tank by placing a pan under the
drain water outlet (Fig. 4)
2) Remove the drain plug and let the water drain into the pan.
3) When the water stops draining out, replace the drain plug, and
put the tube back in with the clip pointing up.
4) Remove the pan of water.
5) Operate the unit in Fan mode to dry the interior of the unit.
Fig. 4
9
Note: During dehumidifier mode, the exhaust hose does not
have to be vented outdoors.
1) Press the POWER SWITCH key (Fig. G) to
switch the unit on.
2) Press the MODE key (Fig. H) until the DRY
indicator light illuminates on the control panel
(Fig. I). Each depression of the MODE key will
advance to a different mode setting (Cool -
Dehumidify - Fan - Auto )
3) If the room temperature is > 25°C (77°F), fan
speed can be adjusted. Press the FAN key (Fig.
J) to select the desired FAN SPEED setting. Your
selection will appear on the control panel. Each
depression of the fan key will advance to a
different fan speed (High - Med. - Low )
as shown in Fig. K. Otherwise fan speed is fixed
to low.
Note: The warm air exchange hoses must vent
inside the room when using Dehumidify mode.
Fig. G
Fig. H
Fig. I
Fig. J
Fig. K
Note: During Fan mode, the exhaust hose does not have to be
vented outdoors.
1) Press the (on/off) key pad to switch on the unit (Fig. G).
2) Press the MODE key (Fig. H) until the DRY indicator
illuminates on the control panel (Fig. I). Each depression of the
MODE key will advance to a different mode setting (Cool -
Dehumidify - Fan - Auto )
3) Press the FAN key (Fig. K) to select the desired FAN SPEED
setting. Your selection will appear on the control panel. Each
depression of the fan key will advance to a different fan speed
(High - Med. - Low ) as shown in Fig. L.
Fig. L
OPERATING INSTRUCTIONS (cont’d)
DEHUMIDIFIER
FAN

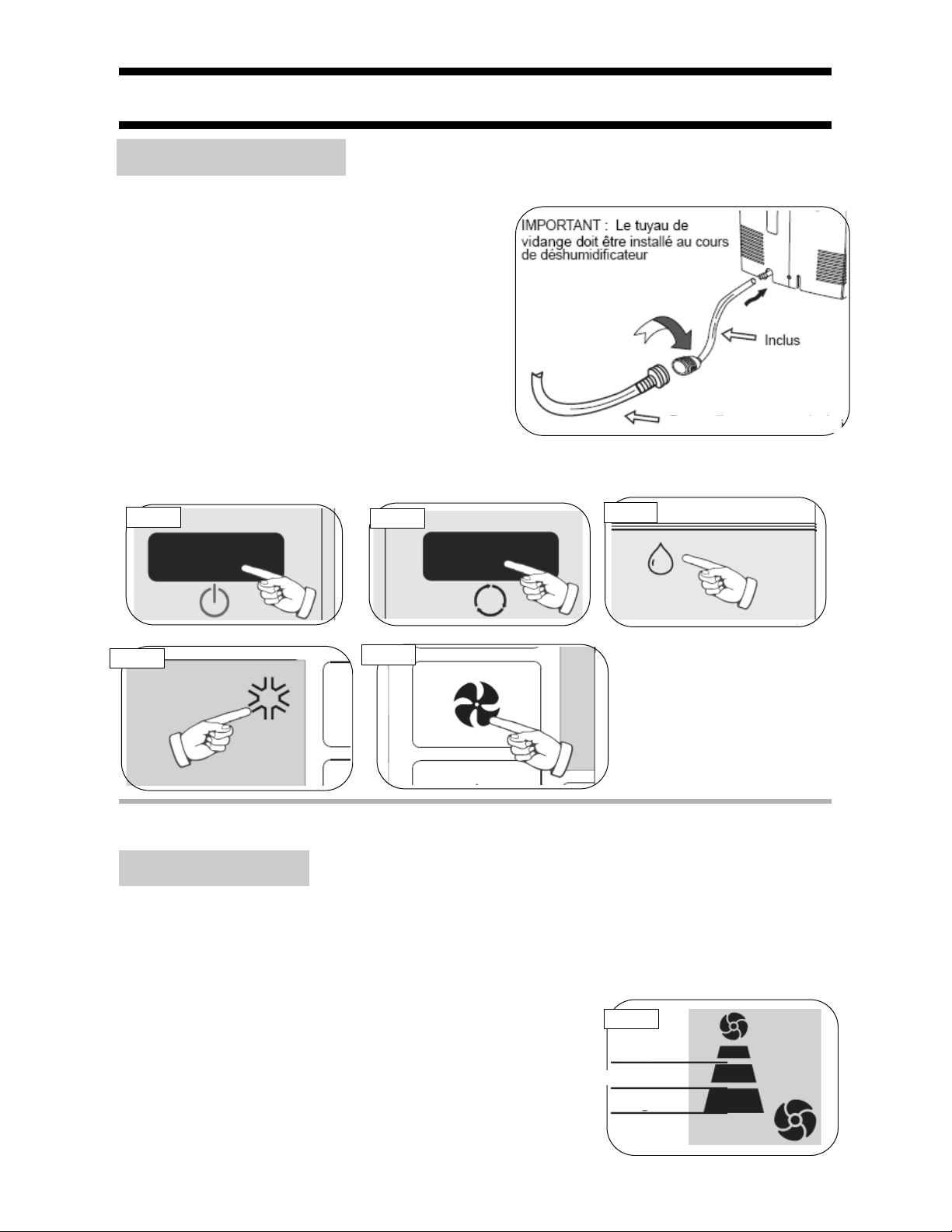

Important: The drain
hose must be installed
during dehumidifier mode
CAUTION: Before cleaning or servicing this unit, disconnect from any electrical supply outlet.
1) DO NOT use gasoline, benzene, thinner, or any other chemicals to clean this unit, as these
substances may cause damage to the finish and deformation of plastic parts.
2) Never attempt to clean the unit by pouring water directly over any of the surface areas, as this
will cause deterioration of electrical components and wiring insulation.
3) Unplug the unit.
4. Clean the unit by wiping off any dirt/dust with a soft damp cloth or vacuum cleaner, then wipe
dry with a dry soft cloth.
CAUTION: Always store the unit in vertical position. DO NOT put heavy objects on top of the unit.
10
If the air filter becomes clogged with dust/dirt, air flow is
restricted, which reduces cooling efficiency. The air filter
should be cleaned every two (2) weeks. More frequent
cleaning may be necessary depending on indoor air quality.

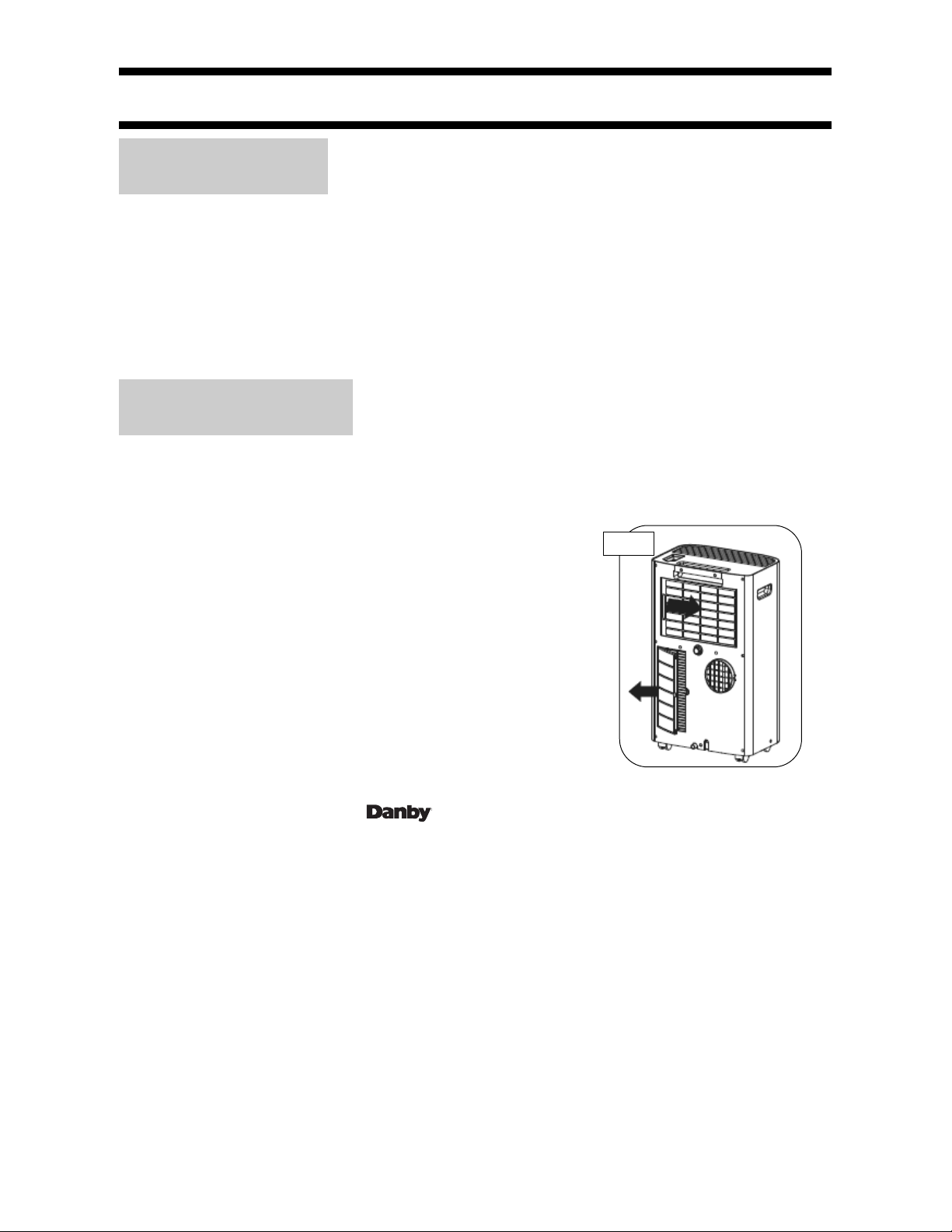

NOTE: The air filter is located at the upper rear side of the
unit.
1) To remove the air filter: Pull the air filter cover upward in
the direction of the arrow (Fig. 5) and remove the air filter.
2) Dust/dirt clogged in the filter can be removed by vacuum
cleaning the soiled areas.
3) The filter can also be washed in lukewarm, soapy water
while rubbing it lightly with a brush. A mild detergent
(diswashing liquid) is recommended.
4) Rinse the filter well using clean water. Allow time to dry
before reinstalling into the unit.
5) Replace the air filter and cover.
6) Replacement air filter information is available by
contacting the Customer Service Department at:
1-800-26-
1-800-263-2629
CAUTION: Never operate this unit without the air filter in place,
as this may result in damage to the unit.
Fig. 5
CARE AND MAINTENANCE
CLEANING THE
UNIT
CLEANING THE AIR
FILTER
PROBLEM POSSIBLE CAUSE SOLUTION
• Unit does not work
• Unit suddenly stops during
operation
• Unit runs intermittently
• Unit functions but the room
is not cooled
• Condensed water spills out
when moving the unit
• Power is out
• The plug is not plugged in properly
• The full-tank indicator is ON; tank is
full
• Current leaking or pressing test
button on LCDI plug
• Indoor set temperature has been
reached
• The preset time is up
• The full-tank indicator is ON; tank is
full
• Malfunction
• Surrounding temperature is too
high/low
• Exhaust duct hose is blocked
• Window or door is open in room
• There is a heat source or too many
people in the room
• Air intake grill is clogged
• Filter is too dirty
• Temperature setting is too high
• The tank is nearly full
• Wait for power to return
• Plug in properly
• Remove drain water from
the drain tank
• Press the reset button after
resolving problem
• Reset the temperature level
• Reset the timer
• Remove drain water from
the drain tank
• Contact your dealer
• This is normal
• Check the duct hose
• Close all windows/doors
• Move any heat sources
from room
• Clean air intake grill
• Replace the filter
• Lower temp. setting
• Remove drain plug on rear
bottom and drain out water
11
TROUBLESHOOTING
Occasionally, a problem may occur that is minor, and a service call may not be necessary.
Use this troubleshooting guide for a possible solution. If the unit continues to operate
improperly, call an authorized service depot or Danby’s Toll Free Number for assistance.
SPÉCIFICATIONS DE L’UNITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
IDENTIFICATION DE PARTIE . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
CONSIGNES DE SÉCURITÉ IMPORTANT
Spécifications Électriques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Suggestions pour économiseur d'énergie . . . . . . . . . . . . . . . . . . . . . 16
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Installation de kit de fenêtre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
UTILISATION
Dispositifs de panneau de commande . . . . . . . . . . . . . . . . . . . . . .18
a Télécommande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Vidange de l'exès d'eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Climatiseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Déshumidificateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Ventilateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
SOINS ET ENTRETIEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
DÉPANNAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
13
TABLE DES MATIÈRES
Merci d’avoir choisi un appareil Danby qui vous fournira ainsi qu’à votre famille, le confort au foyer, à
la maison, au chalet ou au bureau. Ce manuel d’utilisation vous offre des renseignements pratiques
pour le soin et l’entretien de votre nouvel appareil. Un appareil Danby bien entretenu vous fournira
plusieurs années de service sans ennui.
Veuillez prendre quelques moments pour lire attentivement toutes les directives pour vous renseigner
et vous familiariser avec tous les aspects du fonctionnement de votre appareil.
Votre climatiseur portable Danby est un appareil d’échange et de traitement de l’air à fonctions
multiples. Sa conception vous offre les fonctions suivantes: la climatisation, la déshumidification et la
ventilation indépendante. Chacun des modes est équipé d’une capacité de balayage de l’air par
oscillation. Cet appareil peut être aisément déplacé d’une pièce à l’autre de la maison et il est installé
en quelques minutes seulement. Imaginez la commodité du confort au foyer 3 saisons à portée de la
main, en tout temps, en tout lieu.
Pour la référence aisée, nous vous suggérons de joindre une copie de votre reçu de caisse et/ou
facture d’achat à cette page, et d’inscrire les renseignements suivants qui sont trouvés sur la plaque
d’identification du fabricant. Celle-ci est située sur le panneau arrière de l’appareil.
Numéro de modèle:
Numéro de série :
Date d’achat :
Ces renseignements seront requis si le service est demandé et/ou si vous désirez obtenir des
renseignements supplémentaires. Pour consulter un Représentant du service à la clientèle,
composez le NUMÉRO D’APPEL SANS FRAIS suivant:
1-800-26-
(1-800-263-2629)
Spécifications de l’unité
Numero de modèle DPAC7099
Source d’alimentation 115V-60Hz
Niveau de bruit 47 dB
Vitesse de le ventilateur 3
Capacité de climatisation 7000BTU
Réfrigérant R-410A
Poids de l’unité 24.5 kg (54lb)
Dimensions (lgr) x (pfdr) x (htr)(pouces) 17.3 x 12 x 27.2
télécommande Oui
horloge Non
minuterie automatique Oui
REMARQUE: La recherche ensuit toujours des améliorations. Par conséquent, ces
informations et spécifications peuvent changer sans préavis.
14
BIENVENUE
SPÉCIFICATIONS DE L’UNITÉ
TABLEAU 2
Types de fusibles et de réceptacles
Tension nominale 125
Ampères 15
Prise de courant
Intensité de fusible 15
Fusible temporisé Type fiche
(ou disjoncteur de circuit)
LISEZ TOUTE L'INFORMATION DE SÉCURITÉ AVANT UTILISATION
TABLEAU 1
Circuit de distribution individuel suggéré
Ampères de plaque d’identification Calibre de fil AWG*
7,0 18
AWG – American Wire Gauge (Calibre de fil américain)
*Basé sur le fil en cuivre à une température nominale de 105
0
C
MISE EN GARDE: Ne jamais laisser
cet appareil en marche dans un endroit
fermé oú des personnes ou animaux qui ne
peuvent pas réagir à une défectuosité de
l’appareil se trouvent. Un appareil en panne
peut occasionner la surchauffe extrême de
cet appareil ou la mort dans un espace
fermé non surveillié.
15
Roulette
Commutateur
Marche/Arrêt
Sortie d’air
Poignée
Bouche d'air
(Échappement de la
chaleur)
Corde d'alimentation d'énergie
Drain de sortie
de l'eau
Entrée d’air
(condenseur)
Filtre d’air
Sortie de l'eau
pour le drain
continu
Entrée d'air
(vaporisateur)
Filtre d’air
IDENTIFICATION DE PARTIE
CONSIGNES DE SÉCURITÉ IMPORTANT
SPÉCIFICATIONS
ÉLECTRIQUES
1) Vérifiez l'alimentation d'énergie disponible et
résolvez tous les problèmes de câblage AVANT
installation et opération de cette unité. Tout le câblage
doit être conforme aux codes électriques locaux et
nationaux et être installé par un électricien qualifié. Si
vous avez n'importe quelles questions concernant les
instructions suivantes, contactez un électricien
qualifié.
2)
Cet appareil débite
7.0
ampères tel qu’indiqué sur la
plaque d’identification en mode de refroidissement et il
peut être utilisé avec tout réceptacle domestique de 15
ampères d’usage général, correctement câblé et mis à la
terre.
3)
Pour votre sécurité et votre protection, cette unité est
mise à la terre par la fiche du cordon d’alimentation quand
elle est branchée sur une prise de courant adaptée. Si
vous n’êtes pas certain que les prises de courant de votre
domicile sont correctement mises à la terre, consultez un
électricien qualifié.
AVERTISSEMENT : Le raccordement inexact
de la prise de la mise à la terre peut avoir comme
conséquence le risque du feu, de décharge électrique,
et/ou de dommages aux personnes liées à l'appareil.
Vérifiez avec un service qualifié représentatif en cas
de doute que l'appareil est la mise à la terre
correctement.
4)
NE PAS UTILISER LES ADAPTATEURS DE FICHE OU
LES CORDES DE RALLONGE AVEC CETTE UNITÉ. S’il
est nécessaire d’en utiliser une, utiliser une corde de
rallonge approuvée pour l’usage avec les climatiseurs
seulement (disponible dans la plupart des quincailleries
locales).
5) Pour éviter la possibilité de dommage corporel,
déconnectez toujours l'alimentation d'énergie à l'unité
avant l'installation et/ou l'entretien.
Le cordon d’alimentation fourni avec cet air conditionné contient un
dispositif qui détecte les dommages au cordon. Pour tester si votre cordon
d’alimentation fonctionne adéquatement, vous devez faire ce qui suit :
Votre appareil ménager Danby est conçu pour l’efficacité en économie
de l’énergie. Pour le rendement maximal, observer les recommandations
qui suivent.
1) Choisir un réglage du thermostat qui
répond à vos besoins de confort et le laisser
au réglage choisi.
2) Le filtre à air est très efficace pour éliminer
les particules qui flottent dans l’air. Conserver
le filtre à air propre en tout temps.
3) Utiliser des draperies, des rideaux ou des
stores pour prévenir la pénétration et le
réchauffement de la pièce par les rayons
directs du soleil, mais ne pas permettre la
restriction de la circulation d’air autour de
l’unité par les draperies ou les rideaux.
4) Activer votre climatiseur avant que la
température de l’air extérieur ne soit très
chaude et inconfortable. Ceci préviendra une
période initiale d’inconfort avant que l’unité ne
puisse refroidir la pièce. L’usage de la
caractéristique de MINUTERIE programmable
d’arrêt et de mise en marche automatique
représente un important avantage à cet effet si
elle est utilisée à pleine capacité.
5) Quand les températures externes sont
suffisamment froides, placer le climatiseur hors
de service et utiliser le MODE DE
VENTILATEUR à la position HAUTE,
MOYENNE ou BAS. Ceci fait circuler l’air à
l’intérieur de la pièce pour fournir un certain
confort de climatisation en utilisant moins
d’électricité.
Le cordon d’alimentation fourni avec cet air
conditionné contient un dispositif de détection de
fuite de courant conçu pour réduire les risques
d’incendie. Veuillez vous référer à la section
‘Cordon d’alimentation’ pour plus de détails.
Advenant le cas que le cordon d’alimentation soit
endommagé, il ne peut être réparé et doit être
remplacé avec un nouveau cordon provenant du
fabricant.
• Ce dispositif ne devrait être utilisé sous aucune
circonstance pour mettre en marche ou arrêter
l’unité.
• Le bouton de ‘RESET’ doit toujours être enfoncé
pour un fonctionnement normal.
• Le cordon d’alimentation doit être remplacé s’il ne
se réinitialise pas lorsque le bouton ‘TEST’ est
enfoncé.
1) Branchez le cordon d’alimentation à une prise
d’alimentation électrique.
2) Le cordon d’alimentation possède deux
boutons situés sur la tête de la fiche. L’un des
boutons est identifié par ‘TEST’ et l’autre bouton
par ‘RESET’. Appuyez sur le bouton ‘TEST’ et
vous entendrez un déclic puisque le bouton
‘RESET’ sera ressorti.
3) Appuyez sur le bouton ‘RESET' et vous
entendrez un déclic lorsque le bouton sera
enfoncé.
4) Le cordon d’alimentation est maintenant
alimenté et il fournit de l’électricité à l’air
conditionné. (Sur certains produits, ceci sera aussi
indiqué par une lumière sur la tête de la fiche).
16
CONSIGNES DE SÉCURITÉ IMPORTANT
CORDON
D’ALIMENTATION
SUGGESTIONS POUR
L’ÉCONOMIE DE
L’ÉNERGIE
Mode Climatisation Seulement
Votre kit de fenêtre a été conçu pour l’adaptation à la plupart des fenêtres verticales et/ou
horizontales et portes patio standard. Les applications de porte patio sont limitées aux portes
atteignant une hauteur maximale de 80 po (203 cm). Deux vis de blocage sont fournies pour
joindre ensemble chaque section coulissante.
1) Choisissez un endroit approprié, celui est sûr d'avoir accès à une sortie électrique.
2) Installez le tuyau flexible sur le dos de l'unité. Insérez le collier de tuyau sur l'ouverture
d'échappement et tordez pour fermer en place.
3) Installez le kit réglable de glisseur de fenêtre comme nécessaire (voir la fig. 3a & 3b).
4) Installez l'autre extrémité du tuyau d'échappement flexible sur l'adapteur d'échappement de
fenêtre.
5) Installez l'adapteur d'échappement de fenêtre sur l'ouverture dans la section de glisseur, en
veillant que les sections de glisseur de fenêtre sont bloquées.
6) Branchez l'unité à une sortie électrique au sol par 115V/60Hz.
17
Kit de coulisse de fenêtre:
Min.: 28
1
/3po (72cm)
Max.: 80” (203cm)
Kit de coulisse de
fenêtre:
Min.: 28
1
/3po (72cm)
Max.: 80” (203cm)
Fenêtre Horizontale
Fenêtre
Verticale
Tuyay d’echappement flexible (13cm)
Connecteur de tuyère d'échappement (connect à
l'unité 1 mcx).........................................1/ensemble
Kit réglable de fenêtre/glisseur de porte (3 mcx)...
de 28
1
/3”(72cm) jusqu’à 80” (203cm)
Ferrure..... (1 mcx)
Vis......(8 mcx)
NOTE : Le kit d'échappement/fenêtre doit être installé
à tout moment quand l'unité fonctionne sous le mode
de CLIMATISATION.
Il devrait y avoir au moins 11.8 dégagements (de 30cm)
entre l'unité et tous les autres objets ou fondations, et
devrait être installé sur une surface de niveau. L'unité ne
doit pas être exhalée extérieur opération pendant de
déshydratation ou de ventilateur seulement mode.
L’arriére du panneau
de fenêtre
Tube de raccords
Fig. 2
Les instructions d’assemblage pour
l’ensemble d’adapteurs de fenêtre- Fig. 2
1) Insérez le tube de raccord à travers l’arriére du
panneau de fenêtre.
2) Fixez chaque tube de raccord avec quatre vis à
travers l’avant du panneau de fenêtre.
3) Insérez les extensions de panneau de fenêtre
dans le panneau de fenêtre. Serrez légèrement les
vis dans le panneau de fenêtre afin de maintenir les
extensions en place.
RISQUE DE CHOC ÉLECTRIQUE: Pour éviter la possibilité de blessures corporelles,
débrancher l’alimentation de courant à l’unité avant d’entreprendre l’installation ou le service.
Fig. 1: Accessoires D’Installation
INSTALLATION
KIT DE FENÊTRE
Fig. 3a Fig. 3b
Fig. 1
18
Affichage
ACL
plein
indicateur
de l'eau
Commutateur
Marche/Arrêt
Commutateur "Marche/Arrêt" de
secours
• Ce commutateur est utilisé quand l'unité doit
être "Marche/Arrêt" temporairement commuté.
• Appuyer sur le bouton de secours allumera
l'unité. Le mode courant et le mode de vitesse
de le ventilateur seront programmés
automatiquement.
• Appuyer sur le bouton de secours encore
arrêtera l'unité.
Note: Quand l'unité est allumée, rappelez-vous
de soulever vers le haut l'aileron de bouche
d'air.
PLEIN INDICATEUR DE L'EAU
• Une fois illuminé, signifie l'eau condensée à
l'intérieur de l'unité ne peut pas être déchargé et
le niveau d'eau de condensation a atteint le
plein niveau d'eau.
• L'unité cesse de fonctionner quand ceci
flashes d'indicateur. Après décharge de l'eau,
appuyez sur le bouton de PUISSANCE pour
remettre en marche l'unité. L'unité continuera en
mode en fonction avant l'eau complètement.
• La couleur de lumiére LED est ROUGE
LCD DISPLAY
Mode Refroidissement
Mode Déshumidificateur
Mode de ventilateur seulement
Mode Automatique
Vitesse de Ventilateur Haut
Vitesse de Ventilateur Moyenne
Vitesse de Ventilateur Bas
Affichage de temperature programmé
Arrangement de temporisateur
d'affichage de commutateur automatique
"Marche/Arrêt"
Commande de mode
La commande de mode a 4 arrangements :
• Frais • Sec • Ventilateur • Automatique
Les arrangements sont ajustés par le bouton de commande de
mode
Commande vitesse de ventilateur
La commande de vitesse de ventilateur a 4 arrangements:
• Automatique (Frais seulement) • Haut • Moyenne • Bas
Commande de programmé de temperature:
Appuyer sur “ ” ou “ ” pour programmer la température.
La gamme d'arrangements de16°C (61°F) à 32°C (89°F).
Note : En choisissant l'automatique, déshumidificateur ou le
ventilateur mode, bouton d'arrangement de température est
inadmissible.
OPÉRATION- Dispositifs de Panneau de Commande
Commande Puissance
La Commande Puissance tourné l’unite “Marche/Arrêt”
Commande Mode
La Commande Mode à 4 arrangements:• Frais • Sec • Ventilateur •
Automatique. Les arrangements sont ajustés par le bouton de
commande de mode
• Mode de Refroidissement
Pendant le mode de refroidissement l'air est refroidi et de l'air chaud est
épuisé dehors par le tuyau d'échappement. Ajustez la vitesse de le
ventilateur et la température pour adapter à votre niveau désiré de
confort. Note: Les tuyaux d'échange d'air doivent exhaler en dehors de
la salle en employant le mode frais.
• Mode Déshumidification
L'air est déshumidifié pendant qu'il traverse le climatiseur, sans être en
plein mode de refroidissement. Si la température ambiante est plus
haute que 25°C (77°F), vitesse de le ventilateur peut être ajusté ;
autrement la vitesse de le ventilateur est fixée au bas. Note:Si l'unité
doit être employée comme déshumidificateur, ne reliez pas le tuyau
d'échappement au passage dehors. En employant comme
déshumidificateur, le drainage continu est nécessaire.
• Mode Ventilateur
L'air est distribué dans toute la salle sans le
refroidissement.
Note : L'unité n'a pas besoin d'être exhalée en
mode de ventilateur.
• Mode Automatique
En mode automatique le commutateur d'eaux
grasses d'unité son mode et vitesse de le
ventilateur automatiquement basés sur la
température ambiante.
Commande Vitesse de Ventilateur
La commande de vitesse de le ventilateur a 4
arrangements: • Automatique (refroidissement
seulement) • Haut • Moyenne • Bas
Commande de programme de la température
&
La température peut être placée au moyen de se
boutonnes et sur l'à télécommande.
La température peut être placée entre 16°C
(61°F) et 32°C (89°F), et appuyer sur les
boutons et feront demeurer la
température d'ensemble dans le panneau
d'affichage pendant approximativement 5
secondes. L'affichage retournera alors de
nouveau à montrer la température ambiante
courante.
Note : Il est seulement possible de placer la
température quand en mode de refroidissement.
La température ne peut pas être placée quand
dans le mode automatique, mode
désumidificateur, ou de mode ventilateur.
Sélecteur Fahrenheit/Celsius
Appuyer sur ce bouton commutera l'affichage
entre les degrés Celsius et les degrés
Fahrenheit.
Note : L'arrangement initial est °C.
Commande d'arrangement de temporisateur
Appuyez sur le bouton de temporisateur sur l'à télé-
commande pour placer le temporisateur. Les logos
de "ON" ou de "OFF" (selon modes « A » ou « B »
de temporisateur ci-dessous) apparaîtront dans le
panneau d'affichage, le symbole d'horloge clignotera
pour approximativement 10 secondes, et le panneau
d'affichage montreront la période de 8 heures.
Tandis que le symbole d'horloge clignote, appuyez
sur les boutons ou sur l'à télécommande
pour choisir le moment (en heures, entre 00 et 24)
pour des modes « A » ou « B » de temporisateur
comme détaillé ci-dessous. Le temps choisi sera
montré sur le panneau d'affichage et après
qu'approximativement 10 secondes le symbole
d'horloge demeure illuminé ainsi que "ON" ou le logo
de "OFF".
Mode de temporisateur A) Arrêt Automatique
Avec la machine dessus et en courant, placez le
temporisateur pour choisir le nombre d'heures où
vous voudriez que l'unité coure jusqu'à ce qu'elle ait
automatiquement coupé. Le temps d'ensemble sera
montré dans l'affichage ainsi que le symbole
d'horloge et le logo de "OFF".
Mode de temporisateur B) Marche Automatique
Commutez la machine sur employer le
"MARCHE/ARRÊT" boutonnez (sur la machine elle-
même ou sur l'à télécommande) de sorte que la
machine fonctionne et le mode désiré soit choisi.
Appuyez sur le bouton "MARCHE/ARRÊT" encore
pour mettre la machine dans le mode stand-by.
Placez le temporisateur pour choisir le nombre
d'heures jusqu'à ce qu'on l'exige pour que l'unité
commence vers le haut automatiquement. Le temps
d'ensemble sera montré dans l'affichage ainsi que le
symbole d'horloge et le logo de "ON".
Commande d'annulation de temporisateur
Si l'heure a été placée comme dans « A » ou « B
» en haut et lui est alors décidé que le
temporisateur n'est pas exigé, appuyer sur le
bouton d'ANNULATION arrêtera le temporisateur.
À TÉLÉCOMMANDE
19
REMARQUE: Le tuyau flexible pour l’échappement d’air doivent être
installés pour le fonctionnement en mode de climatisation
1) Appuyer sur la touche INTERRUPTEUR (Fig. A) pour activer
l’unité et le réglage précédent du température sera montrée dans
l’affichage de la température sur le panneau de commande.
2) Appuyer sur la touche MODE (Fig. B) jusqu’a l’indicateur du
mode Frais illumine sur le panneau du commande (Fig. C).
Chaque dépression sur la touche MODE avancera l’affichage à
un réglage de mode différent (Frais - Sec - Ventilateur-
Automatique ).
3) Appuyer sur le touche augmenter ou diminuer (RÉGLAGE DE
TEMPÉRATURE) (Fig. D) pour choisir un réglage de
température appropriée. Les réglages de température sont
réglables entre 16°C (61°F) à 32°C (89°F)
4) Appuyer sur la touche VENTILATEUR (Fig. E) pour choisir le
réglage de la vitesse désirée du ventilateur (Haut -
Moyenne -Bas ). Votre sélection apparaîtra sur le panneau
de commande (chaque dépression de la touche du ventilateur
avancera l’indicateur au prochain réglage à la Fig.F).
• La climatisation cesse automatiquement quand la température
réglée est atteinte. La climatisation résume quand la température
de la pièce s’élève au-dessus de la température réglée.
20
FONCTIONNEMENT
DU
CLIMATISEUR
Fig. A
Fig. B
Fig. C
Fig. D
Fig. E Fig. F
Fig. 4
VINDAGE DE
L’EXÉS D’EAU
1) Évacuez l’exès d’eau le réservoir en plaçant une casserole sous
l’eau de drain sortie (Fig. 4)
2) Enlevez le bouchon de vidange et laissez l’eau vidanger dans la
casserole.
3) Quand l’eau cesse de s’écouler dehors, remplacez le bouchon
de vidange, et remettez le tube dedans avec l’agrafe se dirigeant
vers le haut.
4) Enlevez la casserole de l’eau
5) Actionnez l’unité en mode de ventilateur pour sécher l’intérieur
de l’unité.
Haut
Moyenne
Bas
21
REMARQUE: L’installation du tuyau flexible pour l’echappement
d’air n’est pas requise pour le fonctionnement en mode de
Déshumidification.
1) Appuyer sur la touche INTERRUPTEUR pour
activer l’unité (Fig. G).
2) Appuyer sur la touche MODE (Fig. H) jusqu’à
l’affichage du symbole Déshumidification sur le
panneau de commande (Fig. I). Chaque
dépression sur la touche MODE avancera
l’affichage à un réglage de mode différent (Frais-
Sec-Ventilateur).
IMPORTANT: Il n’y a aucun ajustement pour la
vitesse du ventilateur ou la température pendant le
mode de déshumidificateur. La vitesse de
ventilateur est pré-réglée (haute) et le
déshumidificateur fonctionne sans interruption
indépendamment des niveaux ambiants d’humidité
ou réglage du température.
REMARQUE: L’installation du tuyau flexible pour l’échappement d’air n’est pas requise pour le
fonctionnement en mode de ventilation seulement.
1) Appuyer sur la touche INTERRUPTEUR pour activer l’unité
(Fig. G).
2) Appuyer sur la touche MODE (Fig. H) jusqu’à l’affichage du
symbole VENTILATEUR sur le panneau de commande (Fig. J).
Chaque dépression sur la touche MODE avancera l’affichage à
un réglage de mode différent (Frais-Sec-Ventilateur).
3) Appuyer sur la touche VENTILATEUR (Fig. K) pour choisir la
VITESSE DE VENTILATEUR désirée. Votre réglage apparaitra
sur le panneau du commande. Chaque dépression sur la
touche VENTILATEUR avancera l’affichage à un réglage de
vitesse différente (Haut-Moyenne-Basse) (Fig. L)
Fig. J
Fig. K
Fig. L
Basse
Moyenne
Haut
FONCTIONNEMENT (suite)
DÉSHUMIDIFICATEUR
VENTILATEUR
Fig. G
Fig. H
Fig. I
Tuyau de l’eau non inclus
MISE EN GARDE: Avant de nettoyer ou de faire le service sur cette unité, il est recommandé
de débrancher le cordon d’alimentation de la prise de courant électrique.
1) NE PAS utliser d’essence, de benzène, de diluant ou tous autres produits chimiques pour
nettoyer cette unité. Ces substances pourraient causer des dommages au fini et une
déformation des pièces en plastique.
2) NE JAMAIS tenter de nettoyer l’unité en versant de l’eau directement dur l’une ou l’autre
des surfaces car ceci causera une détérioration des pièces électriques et de l’isolation des fils.
Si les filtres à air devient bloqué par la poussière et/ou la
saleté, une restriction de la circulation d’air se produira et le
rendement de climatisation sera réduit. Les filtres à air devrait
être nettoyé aux deux (2) semaines. Le nettoyage plus
fréquent pourrait être nécessaire selon la qualité de l’air
interne.
REMARQUE: Le filtre à air est situé à la partie supérieure
arrière de l’unité.
1) Pour enlever le filtre à air : Tirez la couverture de filtre à air
vers le haut dans la direction de la flèche (Fig. 5) et enlevez le
filtre à air.
2) La poussière/saleté a obstrué dans le filtre peut être
enlevée par le vide nettoyant les secteurs salis.
3) Le filtre peut également être lavé dans l'eau tiède et
savonneuse tout en la frottant légèrement avec une brosse.
Un détergent doux (liquide diswashing) est recommandé.
4) Rincez le filtre bien utilisant l'eau propre. Accordez l'heure
de sécher avant la réinstallation dans l'unité.
5) Remplacez le filtre à air et le couvrez.
6) L'information de filtre à air de remplacement est disponible
en entrant en contact avec le département de service à la
clientèle à :
1-800-26-
(1-800-263-2629)
MISE EN GARDE: Ne jamais utiliser l’unité sans le filtre à air
en position. Ceci pourrait causer des dommages à l’unité.
22
SOINS ET ENTRETIEN
NETTOYAGE DE
L'UNITÉ
NETTOYAGE DES
FILTRES À AIR
Fig. 5
PROBLEME CAUSE PROBABLE SOLUTION
• L'unité ne fonctionne pas
• L'unité arrête soudainement
durant son fonctionnement
• L'unité fonctionne de façon
intermittente
• L'unité fonctionne, mais la
pièce n'est pas refroidie
• De l'eau condensée
s'égoutte lors du déplacement
de l'unité
• Il n'y a pas d'alimentation
• La fiche n'est pas branchée
adéquatement
• L'indicateur du réservoir plein est en
MARCHE; le réservoir est plein
• Fuite actuelle ou appuie sur le
bouton de test de la fiche LCDI
• La température intérieure réglée a
été atteinte
• Le temps réglé est terminé
• L'indicateur du réservoir plein est en
MARCHE; le réservoir est plein
• Défaillance
• La température environnante est trop
élevée/basse
• Le tuyau d'échappement est
bloqué
• La fenêtre ou la porte de la pièce est
ouverte
• Il y a une source de chaleur ou trop de
gens dans la pièce
• La grille de prise d'air est obstruée
• Le filtre est trop sale
• Le réglage de la température est trop
élevé
• Le réservoir est pratiquement plein
• Attendez que l'alimentation
revienne
• Branchez adéquatement
• Enlevez l'eau du drain du
réservoir du drain
• Appuyez sur le bouton de
réinitialisation après avoir
résolu le problème
• Réinitilisez le niveau de la
température
• Réinitialisez la minuterie
• Enlevez l'eau du drain du
réservoir du drain
• Contactez votre marchand
• Ceci est tout à fait normal
• Vérifiez le tuyau
d'échappement
• Fermez toutes les fenêtres/portes
• Enlevez toute source de
chaleur de la pièce
• Nettoyez la grille de prise d'air
• Remplacez le filtre
• Abaissez le réglage de la
température
• Enlevez le bouchon du
drain au bas à l'arrière et
videz l'eau
23
DÉPANNAGE
De temps en temps, un problème peut se poser qui est mineur, et une intervention peut ne
pas être nécessaire. Employez ce guide de dépannage pour une solution possible. Si l'unité
continue à fonctionner incorrectement, demandez un dépôt autorisé de service ou le numéro
de appel sans frais Danby pour l'aide.
