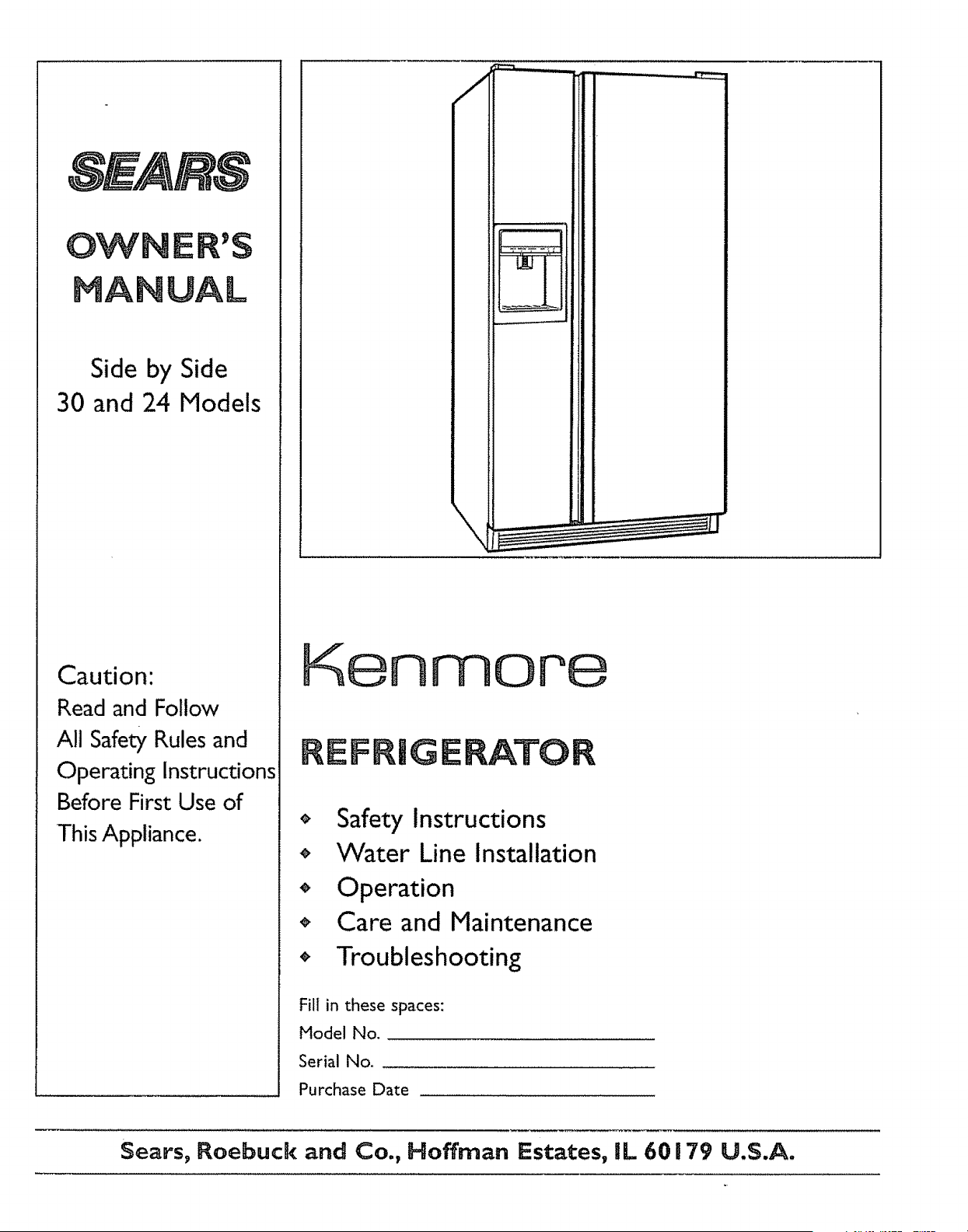

Kenmore 3639564725 refrigerator User Manual

Side by Side

30 and 24 Models

Caution'.

Read and Follow

All Safety Rules and

Operating Instructions

Before First Use of

This Appliance.

Kenmope

REFRIGERATOR

Safety Instructions

Water Line Installation

Operation

Care and Maintenance

Troubleshooting

Fili in these spaces:

Model No.

Serial No.

Purchase Date

Sears, Roebuck and Co., Hoffman Estates,IL 60179 U.S.A.

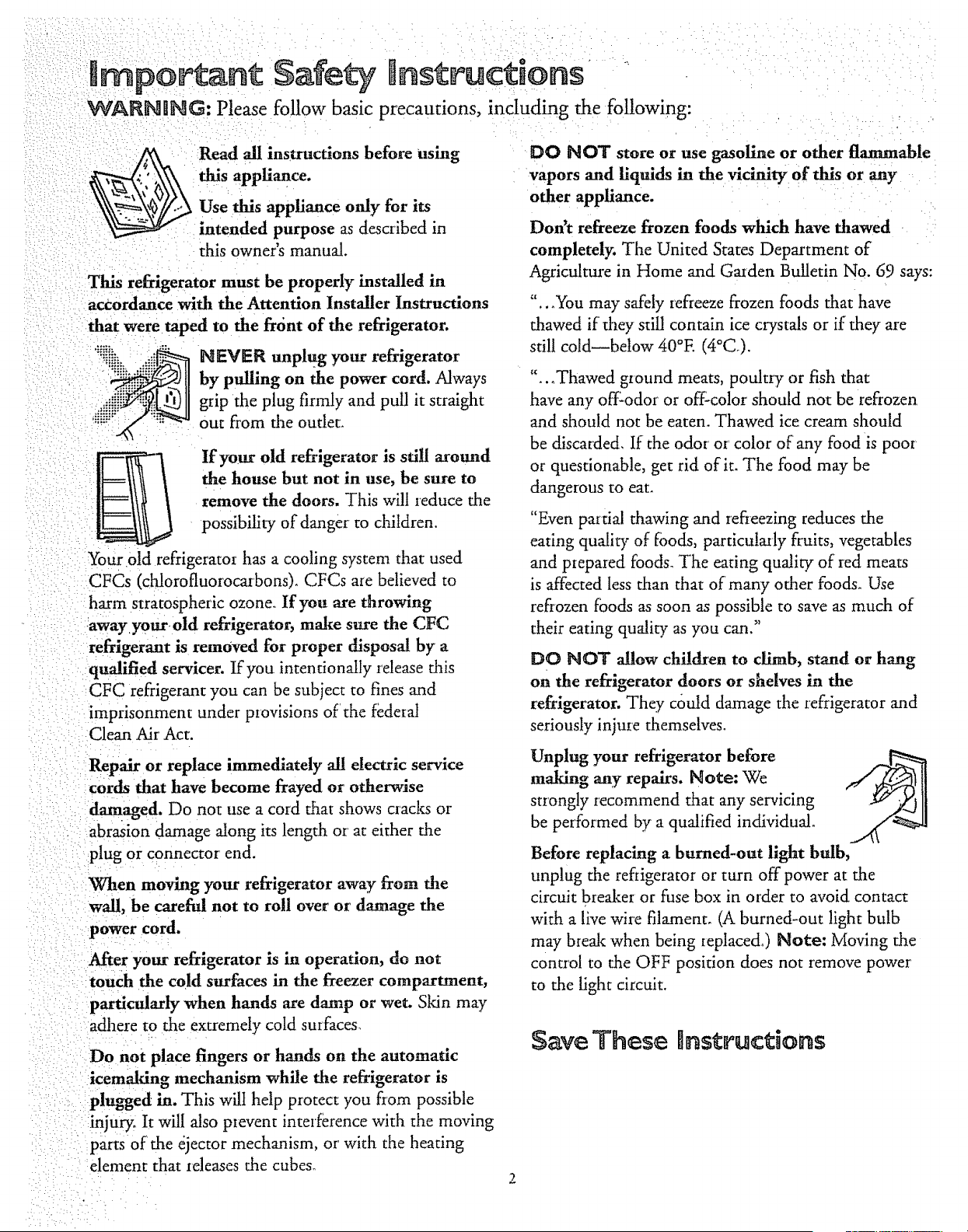

Important Safe Instructions ....

WARNING: Please follow basic precautions, including the following:

Read all instructions before using

this appliance.

Use this appliance only for its

intended purpose as described in

this owner's manual.

This refrigerator must be properly installed in

accordance with the Attention Installer Instructions

that were taped to the front of the refrigerator.

"!i[ii_. NEVER unplug your refrigerator

by pulling on the power cord. Always

grip the plug firmly and pull it straight

_iii_.:; our from the outlet.

Your old refrigerato_ has a cooling system that used

CFCs (chlorofluorocarbons). CFCs are believed to

harm stratospheric ozone. If you are throwing

awayyourold refrigerator, make sure the CFC

refrigerant is removed for proper disposal by a

qualified servicer. If you intentionally release this

CFC refrigerant you can be subject to fines and

imprisonment under provisions of the federaI

Clean Air Act.

If your old refrigerator is still around

the house but not in use, be sure to

remove the doors. This will reduce the

possibility of danger to children

Repair or replace immediately all electric service

cords that have become frayed or otherwise

damaged. Do nor use a cord that shows cracks or

abrasion damage along its length or at either the

plug or connector end.

When moving your refrigerator away from the

wall, be careful not to roll over or damage the

power cord.

After your refrigerator is in operation, do not

touch the cold surfaces in the freezer compartment,

particularly when hands are damp or wet. Skin may

adhere to the extremely cold surfaces.

Do not place fingers or hands on the automatic

icemaking mechanism while the refrigerator is

plugged in. This wilt help protect you from possible

injury. It will also pievent interference with the moving

parrs of the ejector mechanism, or with the hearing

element that releases the cubes°

DO NOT store or use gasoline or other flammable

vapors and liquids in the vicinity of this or any

other appliance.

Don't refreeze frozen foods which have thawed

completely. The United States Department of

Agriculture in Home and Garden Bulletin No. 69 says:

"...You may safely refreeze frozen foods that have

thawed if they still contain ice crystals or if they are

still cold--below 40°E (4°C).

"...Thawed ground meats, poultry or fish that

have any off-odor or off-color should not be refrozen

and should not be eaten. Thawed ice cream should

be discarded, If the odor or color of any food is poot

or questionable, get rid of it. The food may be

dangerous ro eat.

"Even partial thawing and refieezing reduces the

eating quality of foods, particularly fruits, vegetables

and prepared foods. The eating quality of red meats

is affected less than that of many other foods. Use

refrozen foods as soon as possible to save as much of

their eating quality as you can."

DO NOr allow children to climb, stand or hang

on the refrigerator doors or shelves in the

refrigerator. They could damage the refrigerator and

seriously injure themselves.

Unplug your refrigerator before

making any repairs. Note: We

strongly recommend that any servicing

be performed by a qualified individual.

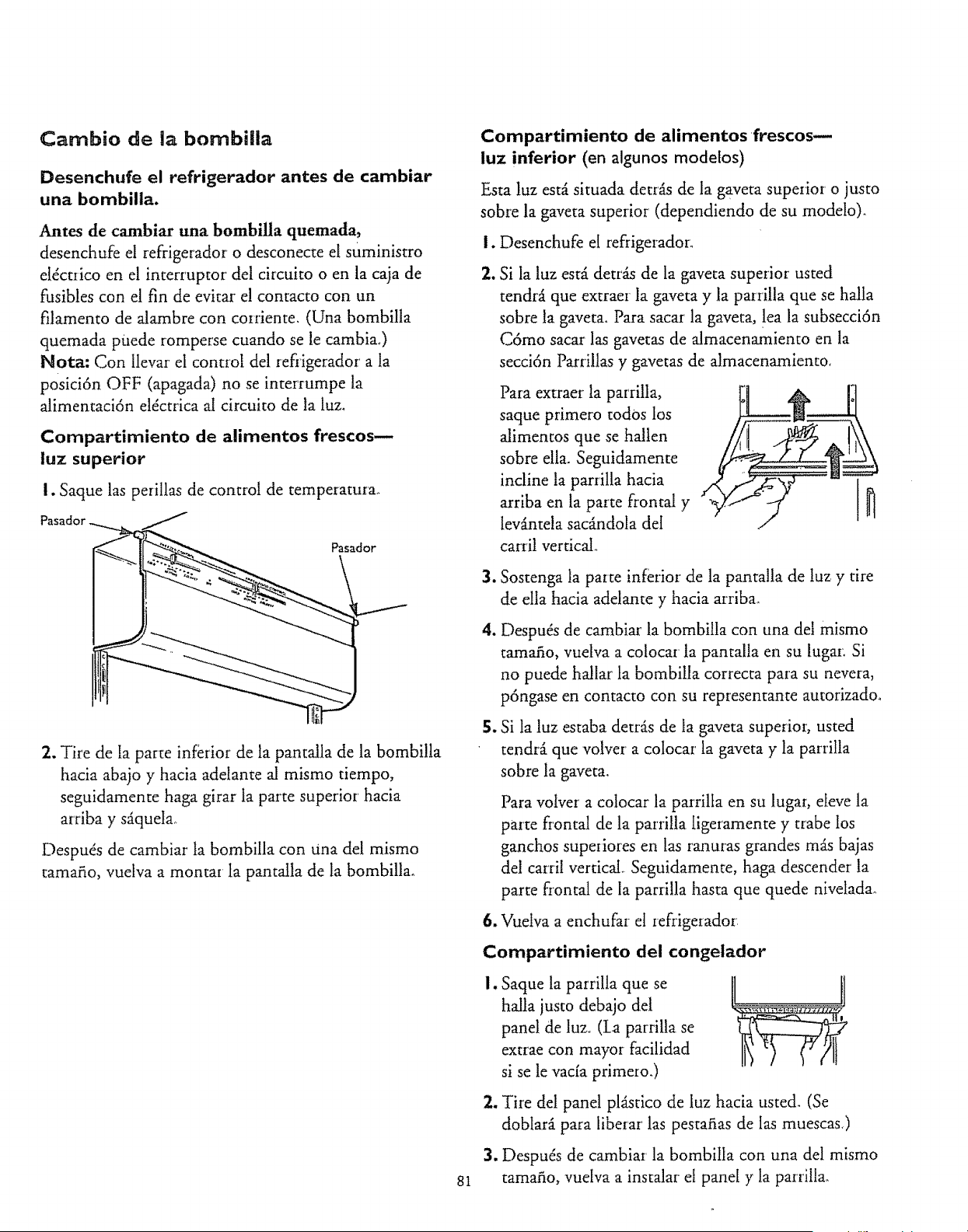

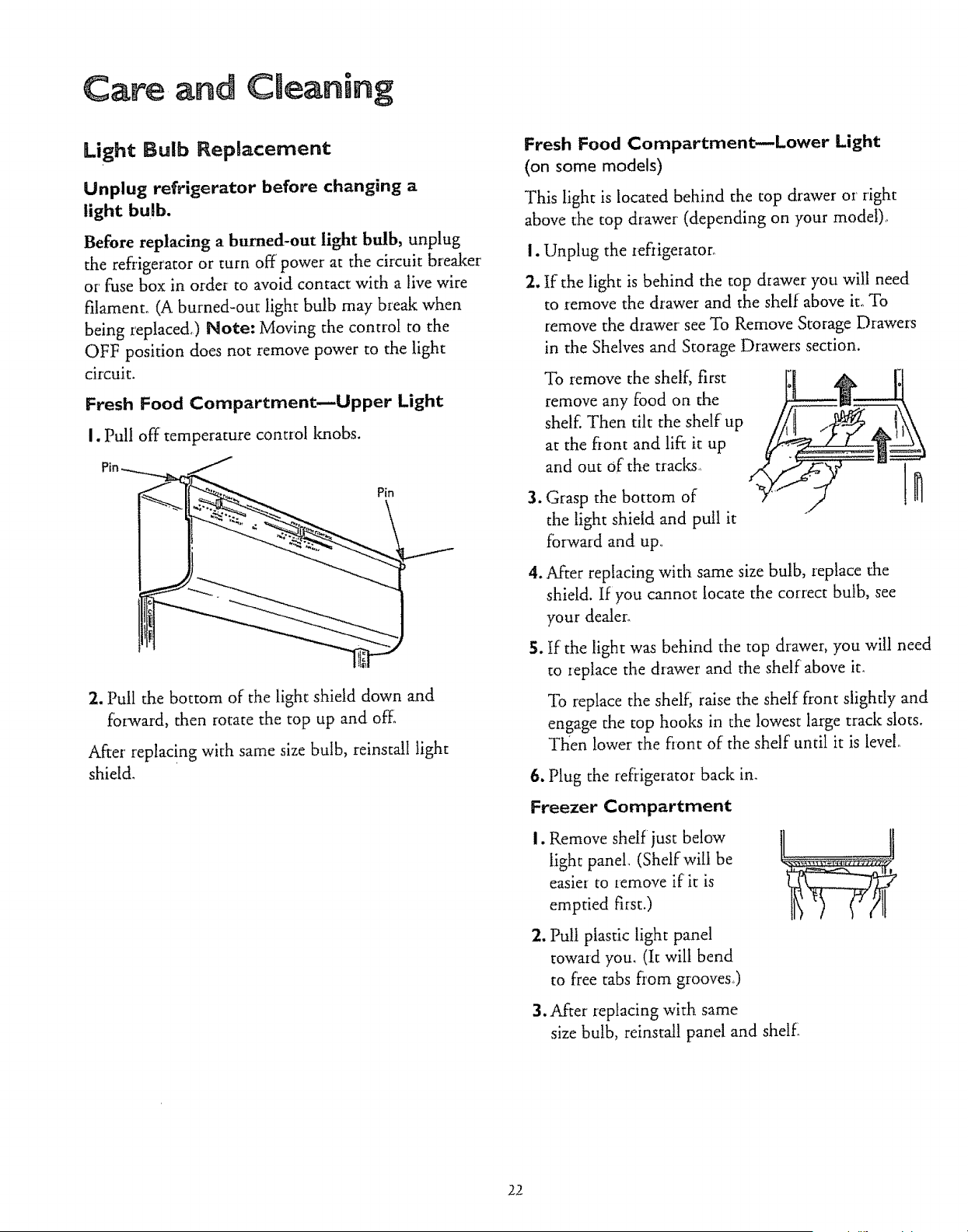

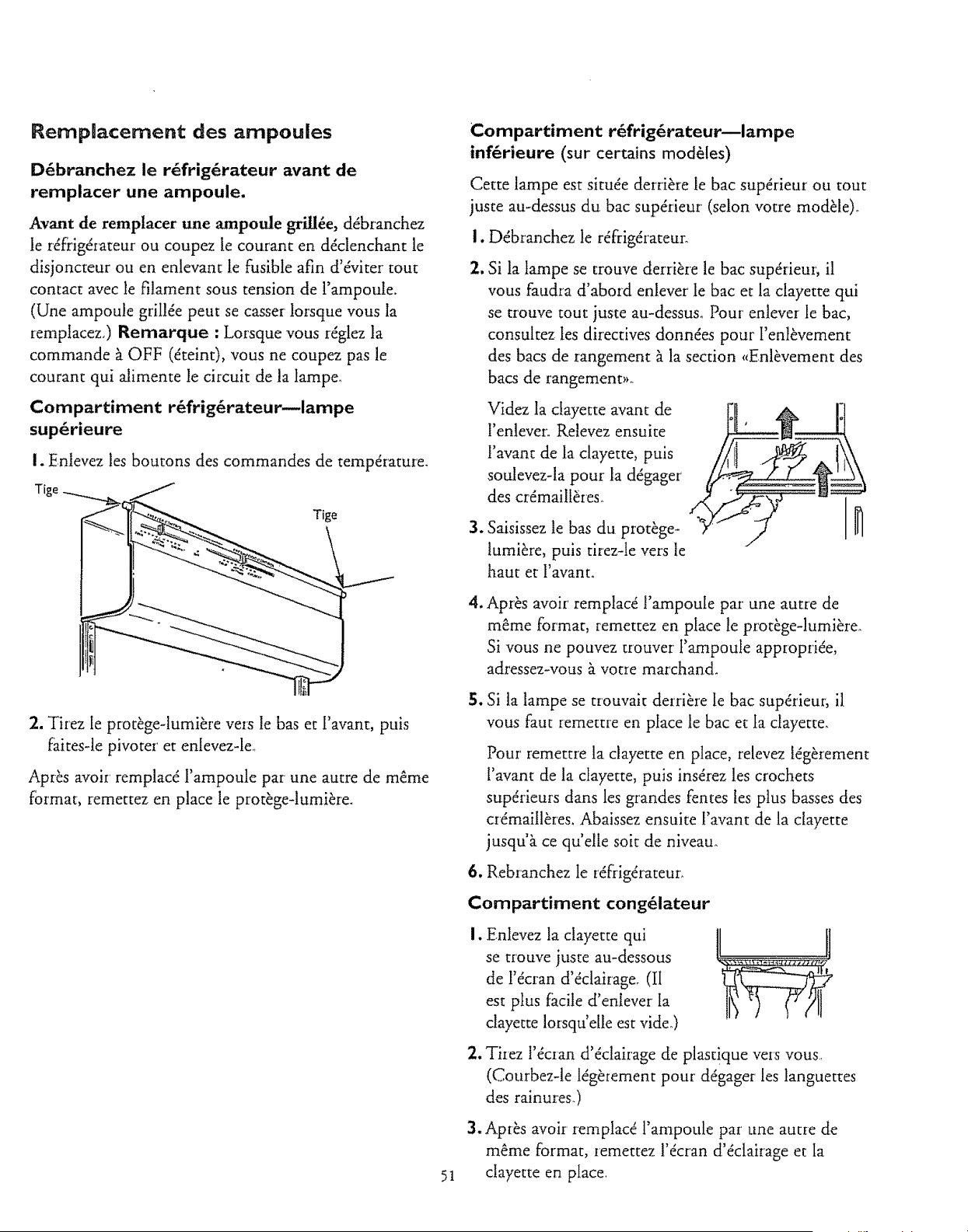

Before replacing a burned-out light bulb,

unplug the refrigerator or turn off power at the

circuit breaker or fuse box in order to avoid contact

with a live wire filament. (A burned-out light bulb

may break when being replace&) Note: Moving the

control to the OFF position does not remove power

to the light circuit.

Save These rlnstructions

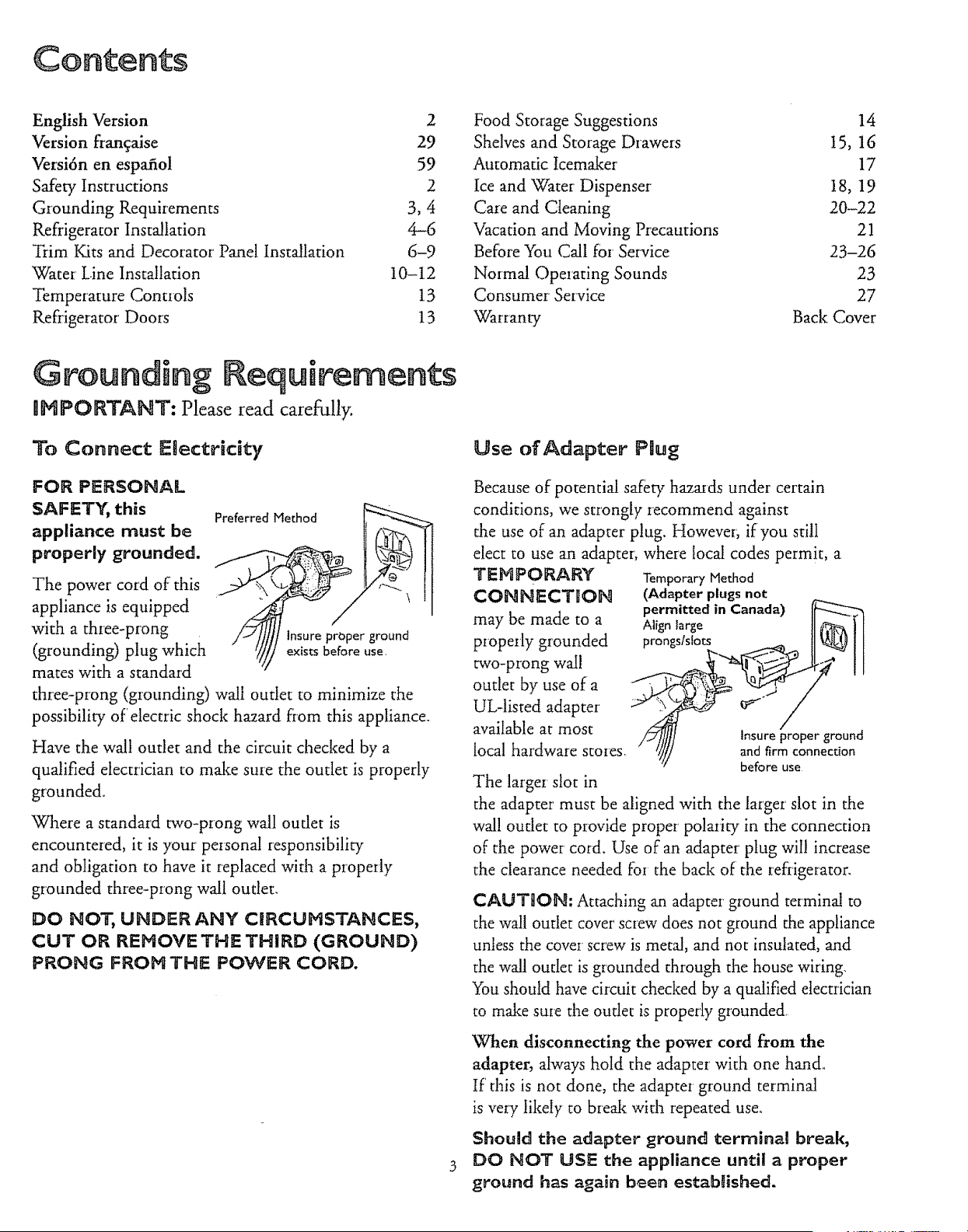

English Version 2

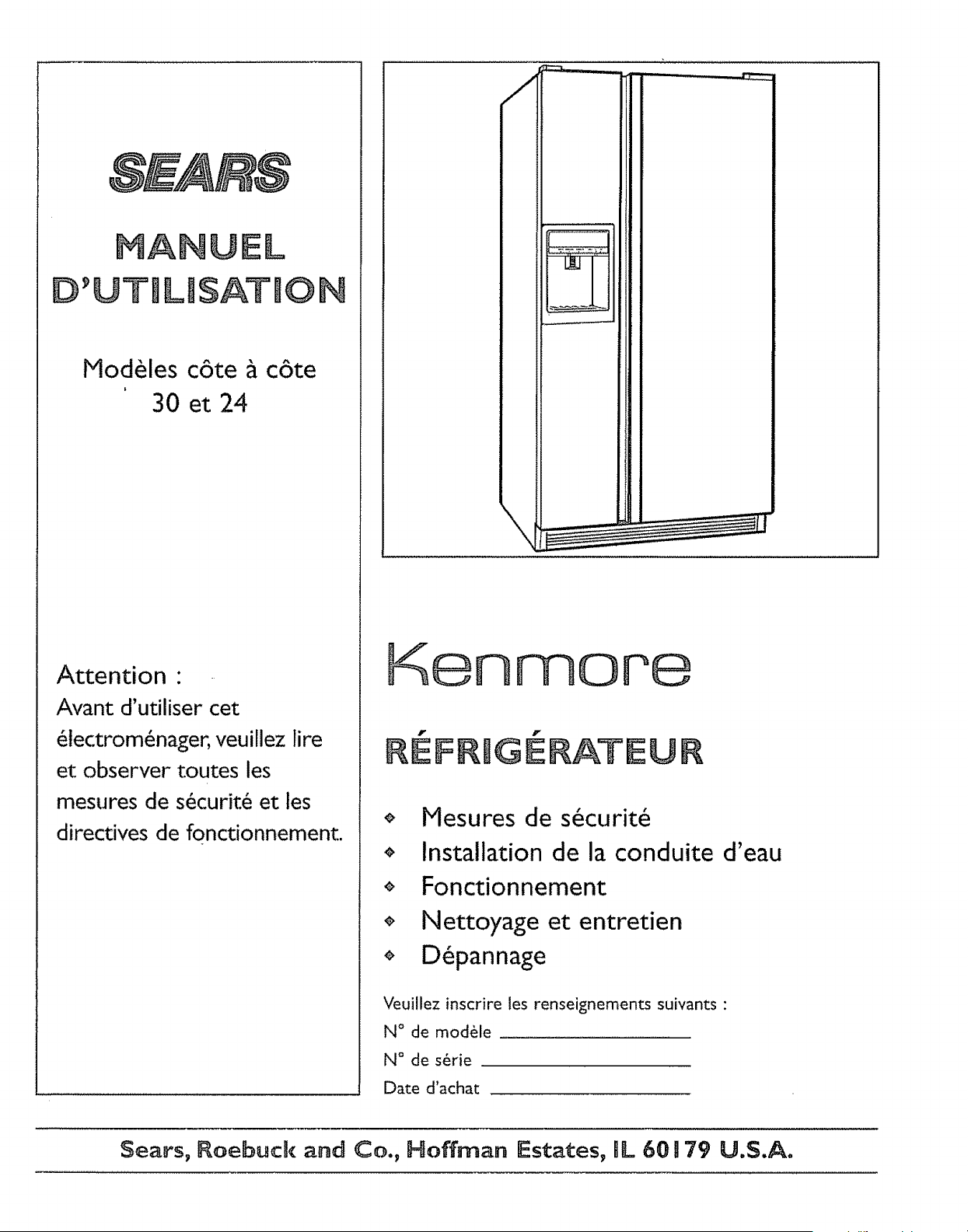

Version fran_aise 29

Versi6n en espafiol 59

Safety Instructions 2

Grounding Requirements 3, 4

Refrigerator Installation 4-6

Trim Kits and Decorator Panel Installation 6-9

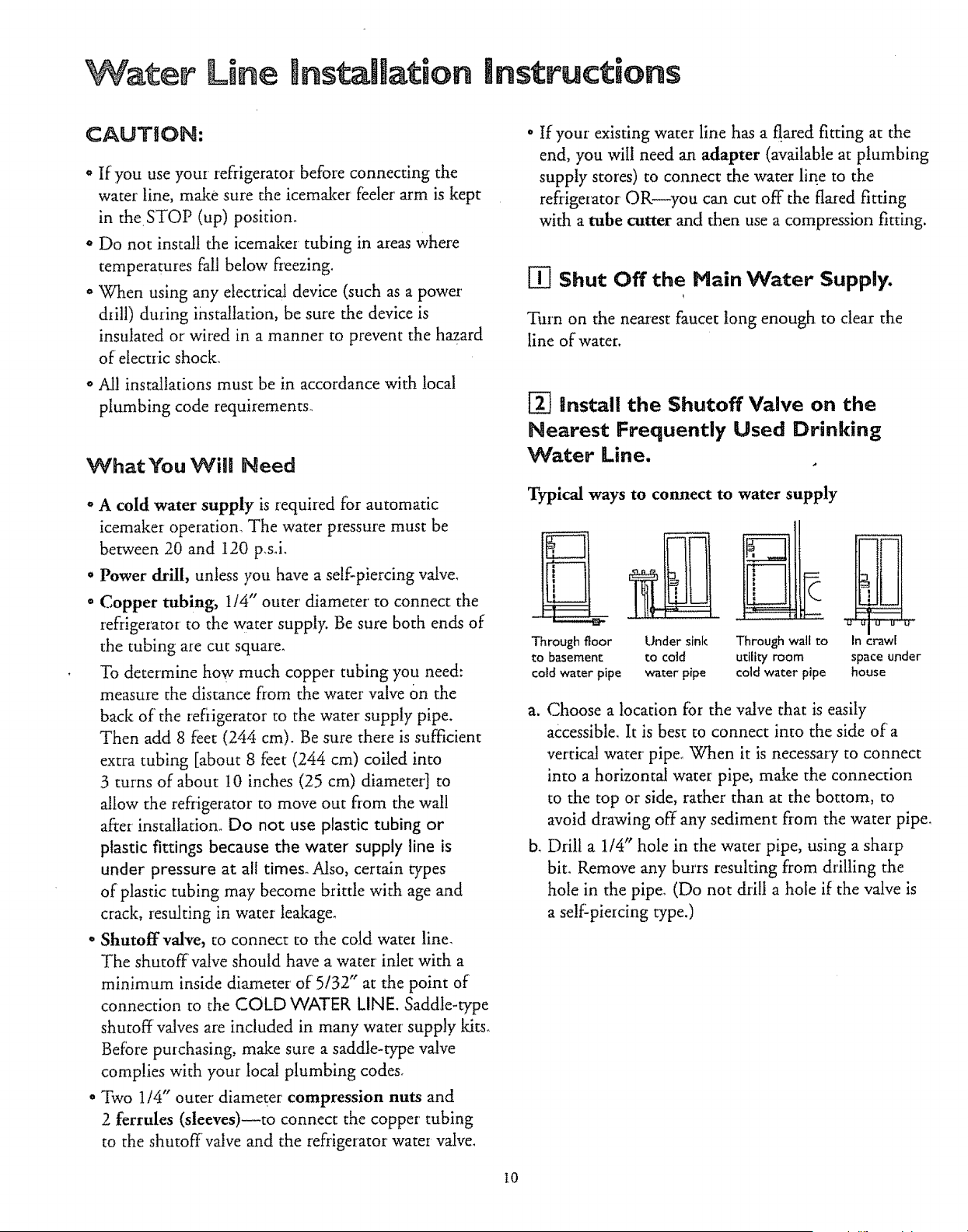

Water IAne Installation 10-12

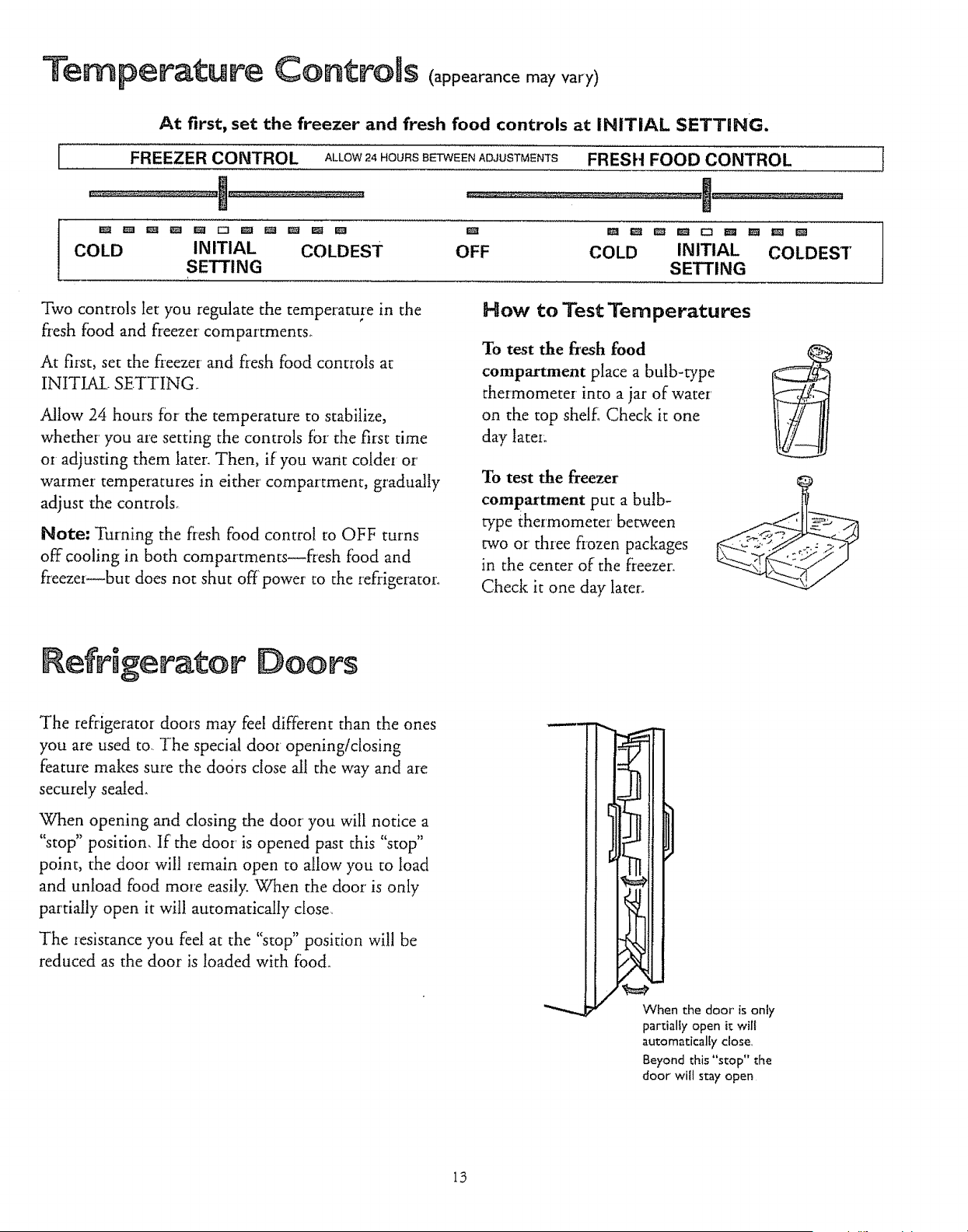

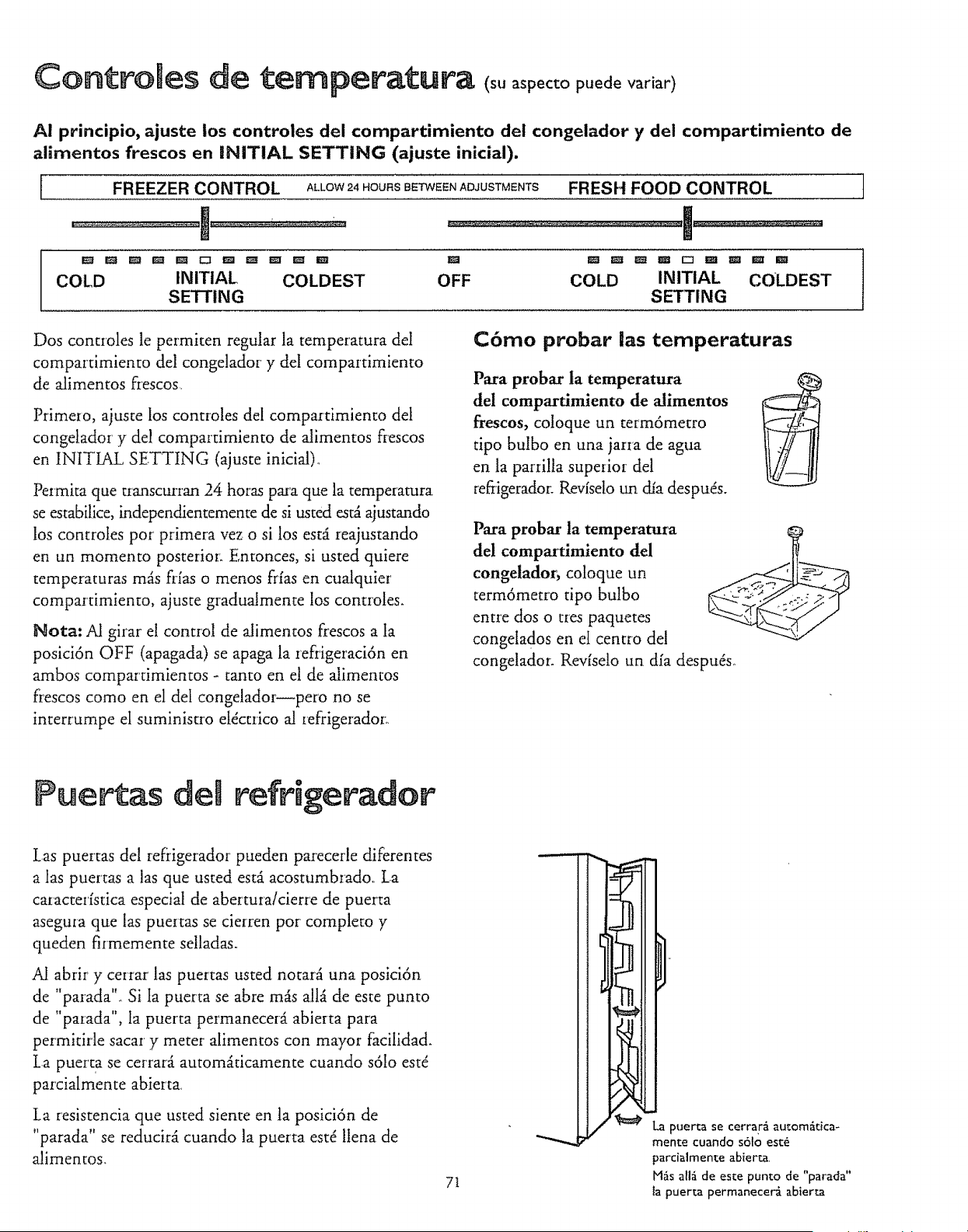

Temperature Controls 13

Refrigerator Door's 13

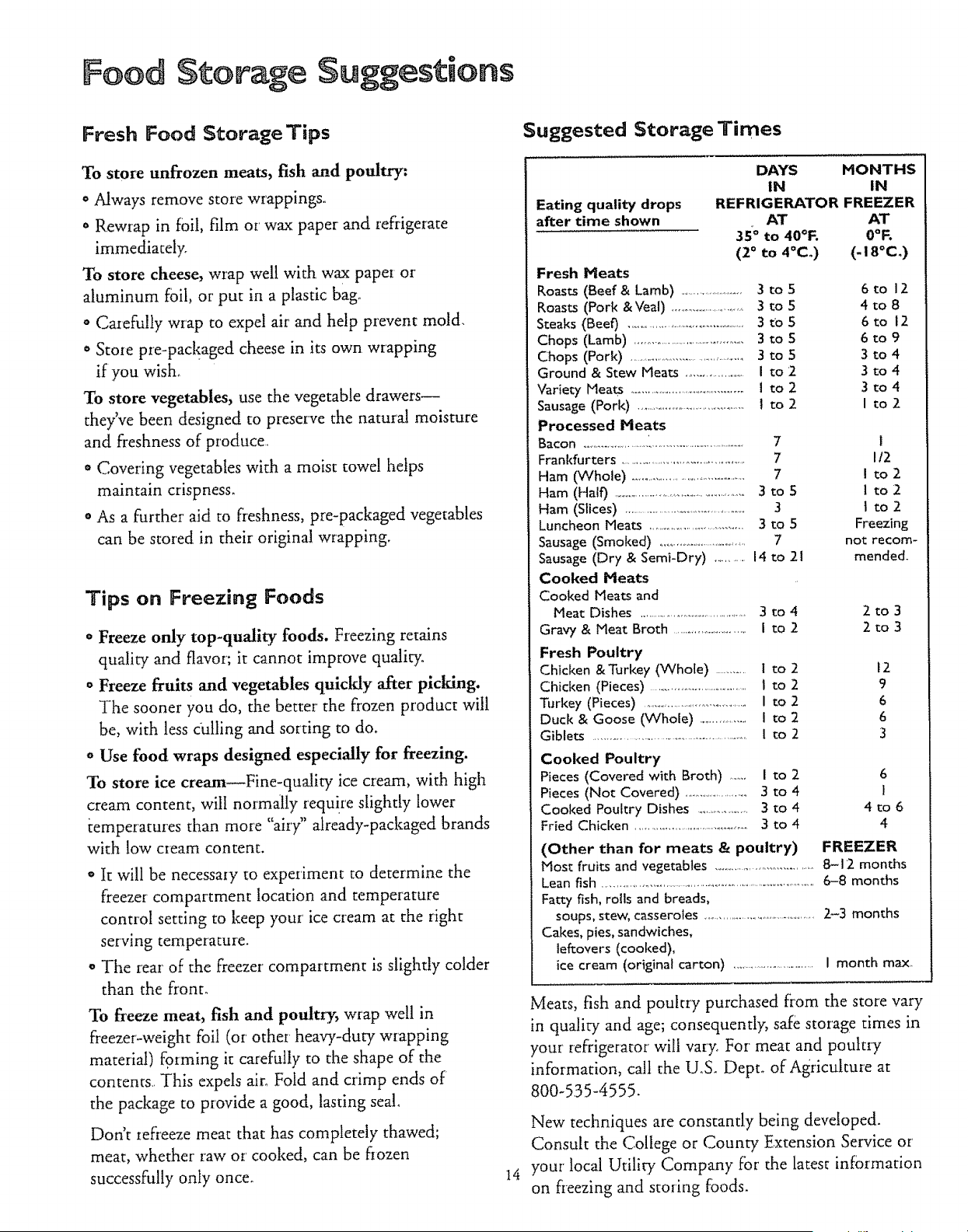

Food Storage Suggestions

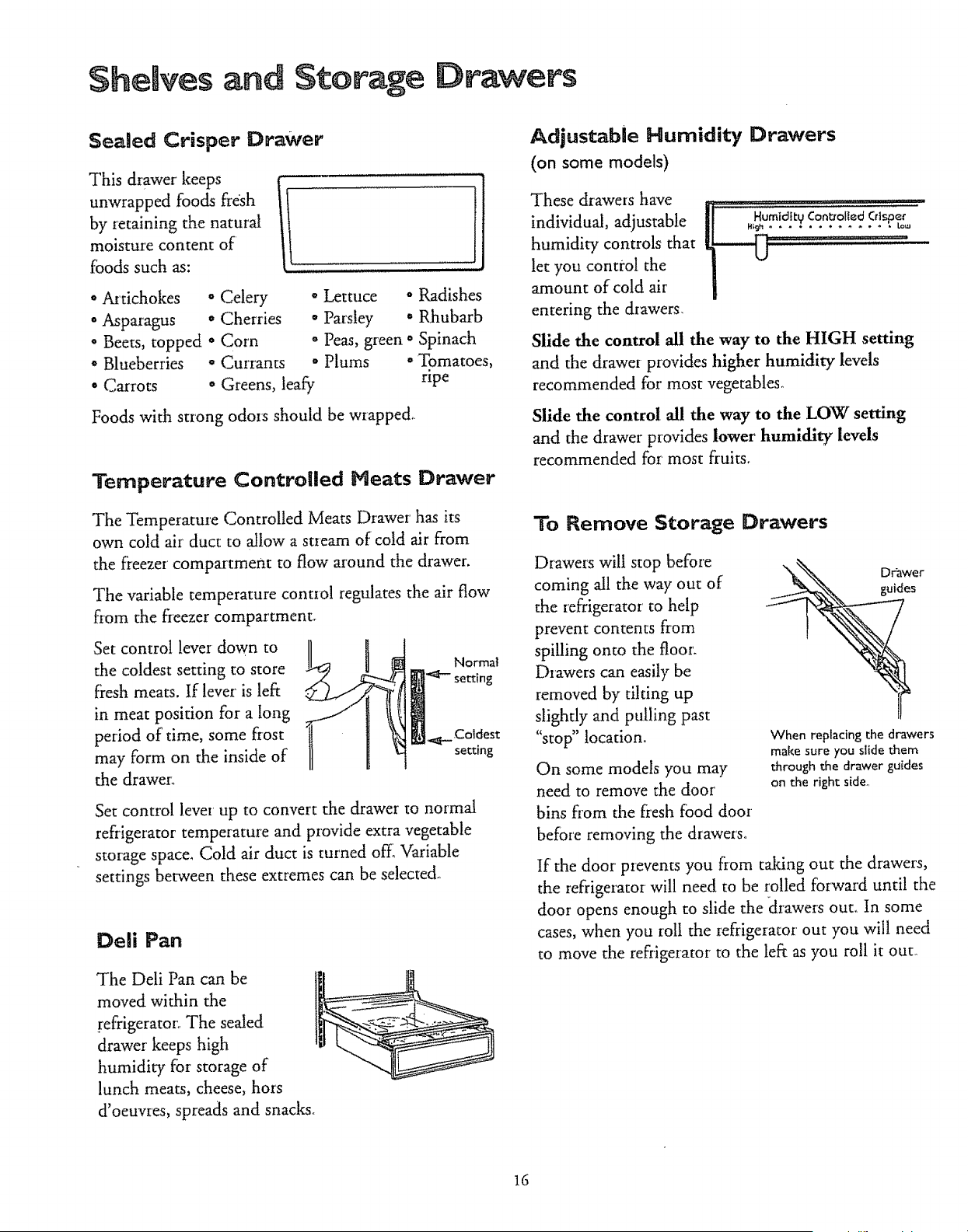

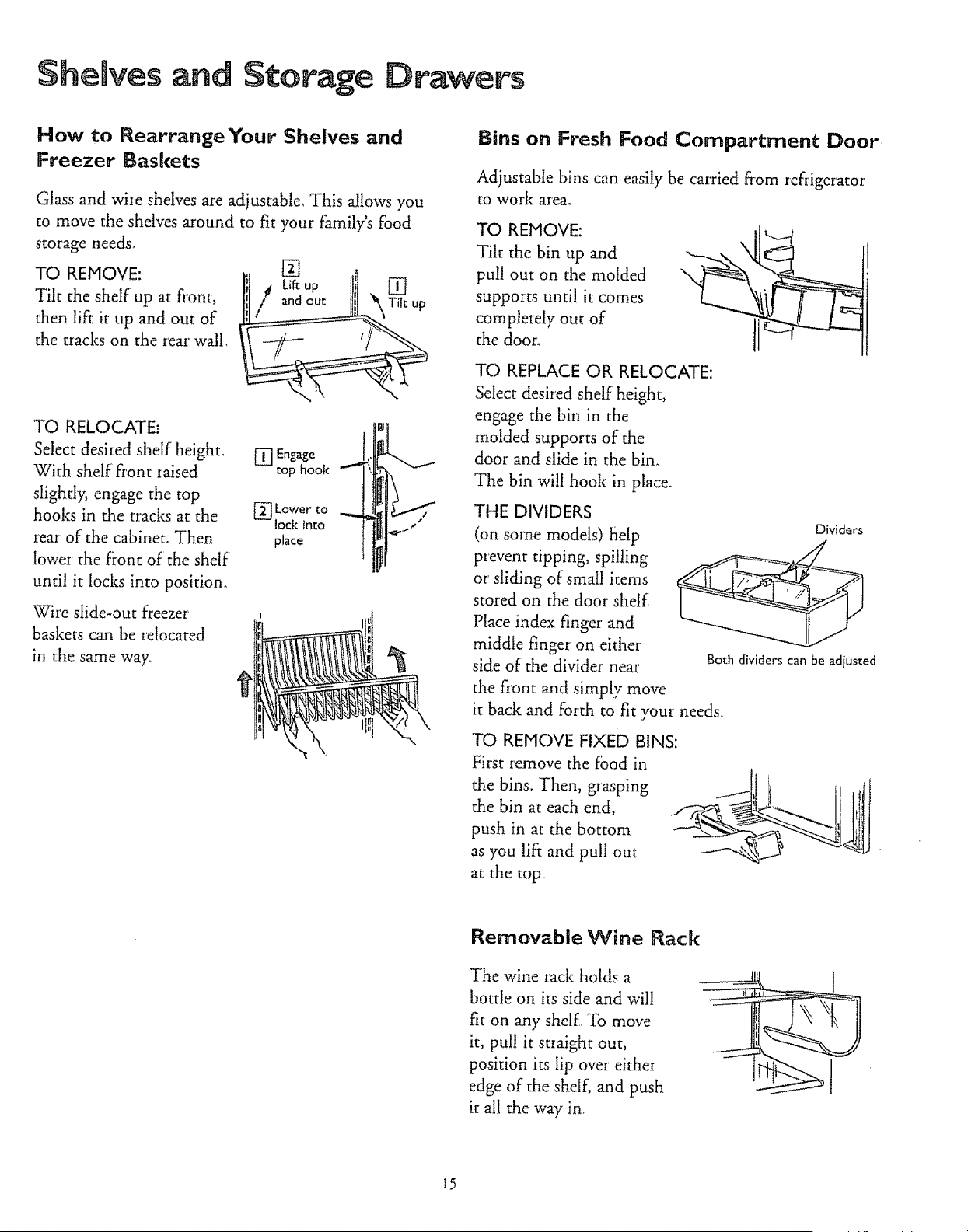

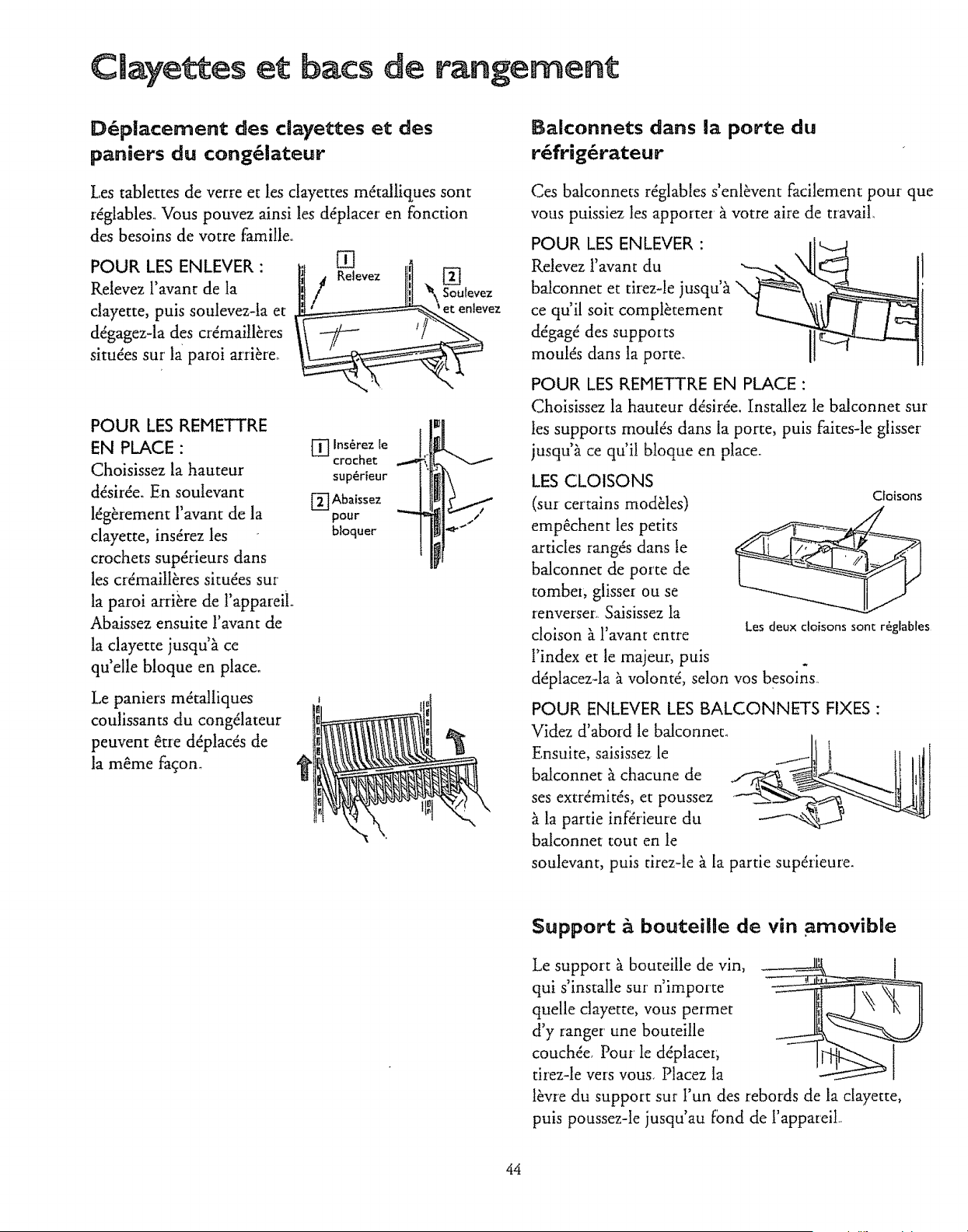

Shelves and Storage Drawers

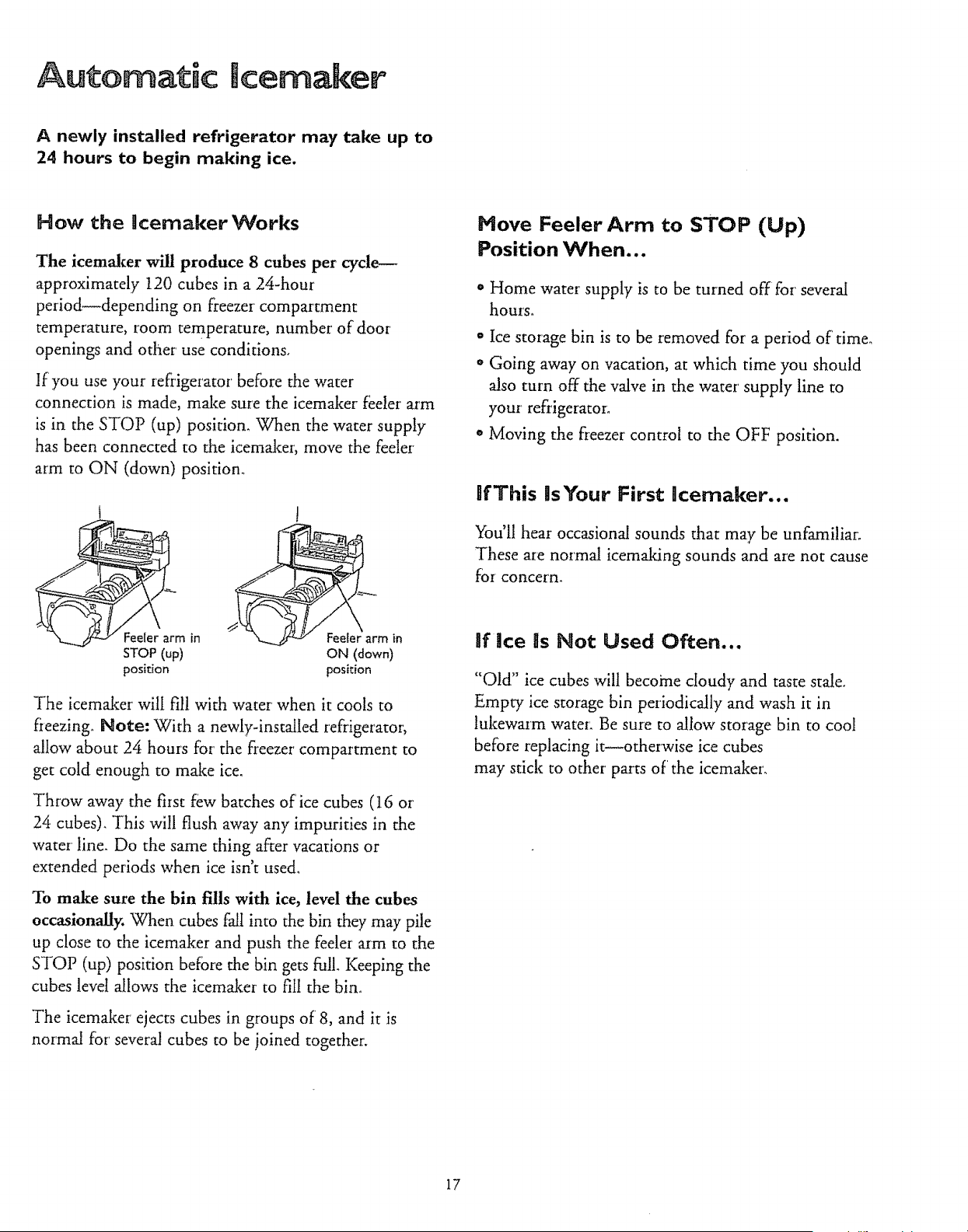

Automatic tcemaker

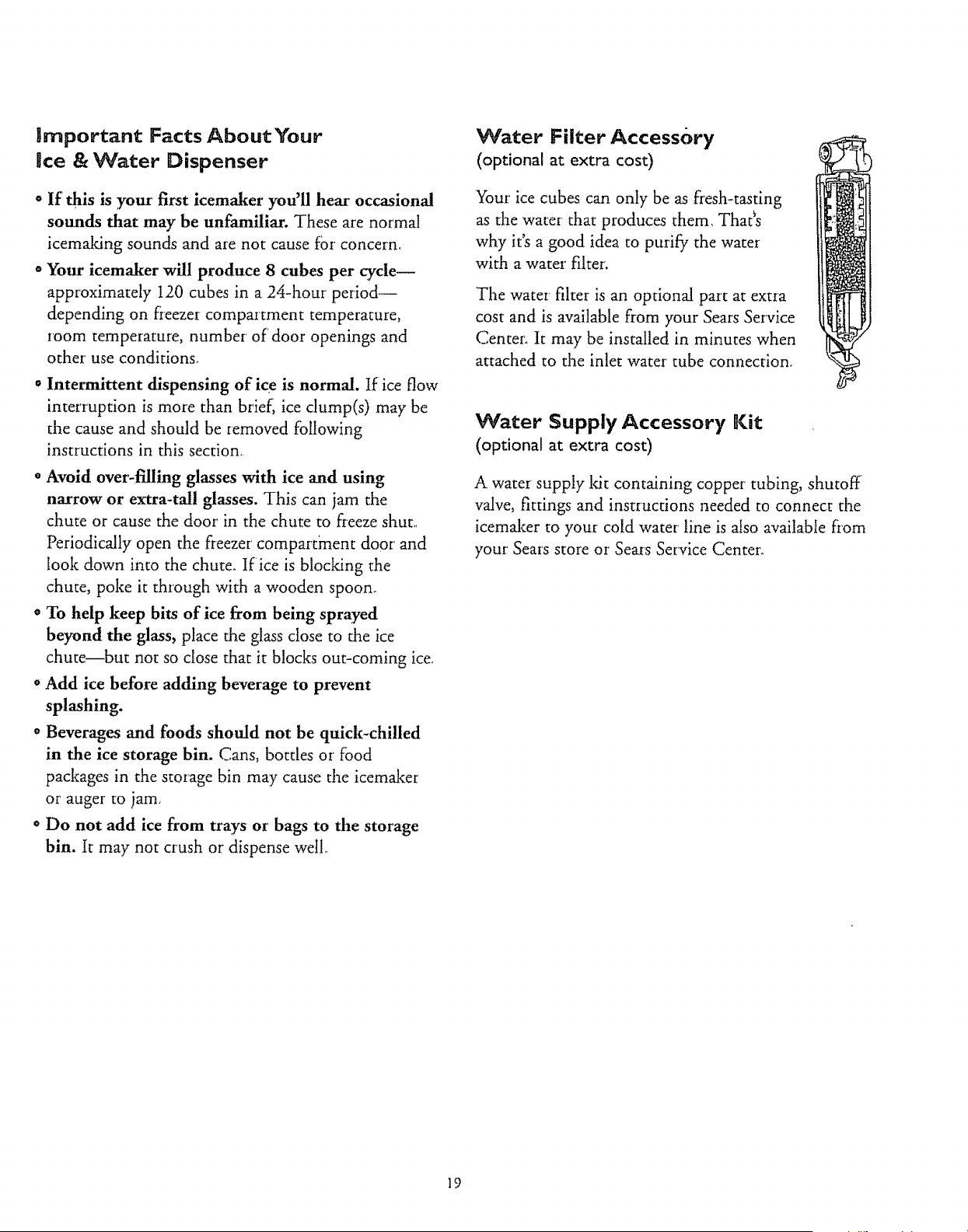

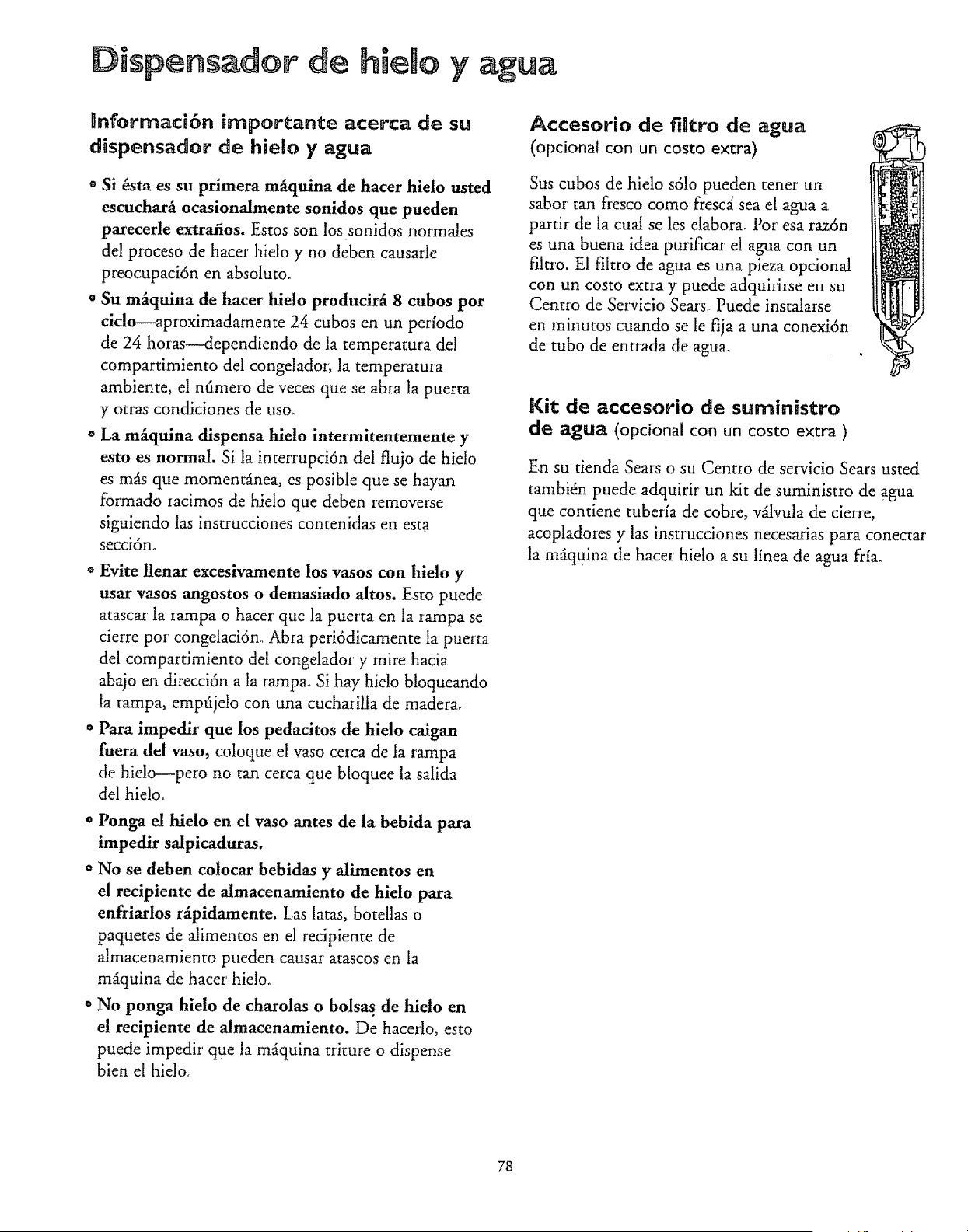

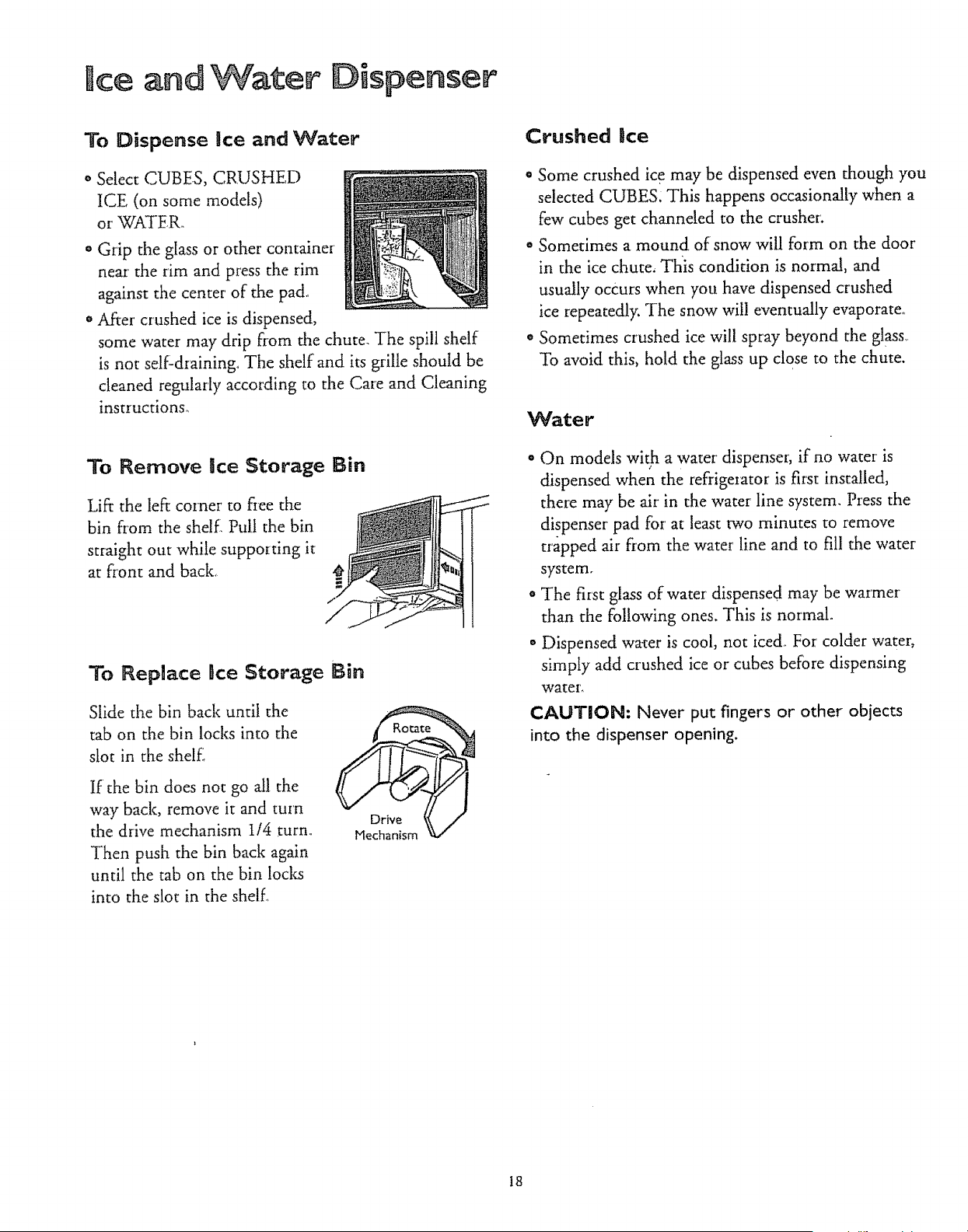

Ice and Water Dispenser

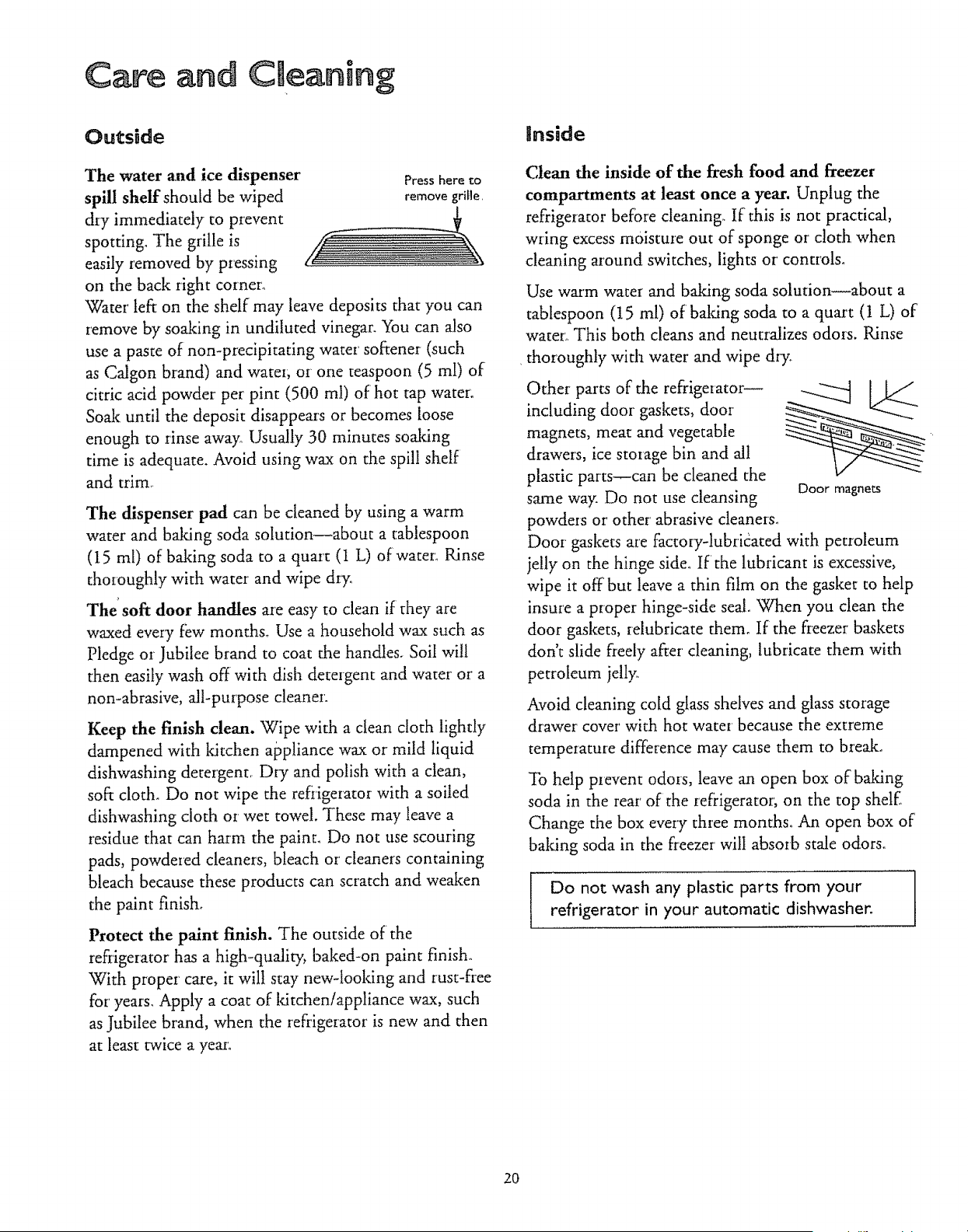

Care and Cteaning

Vacation and Moving Precautions

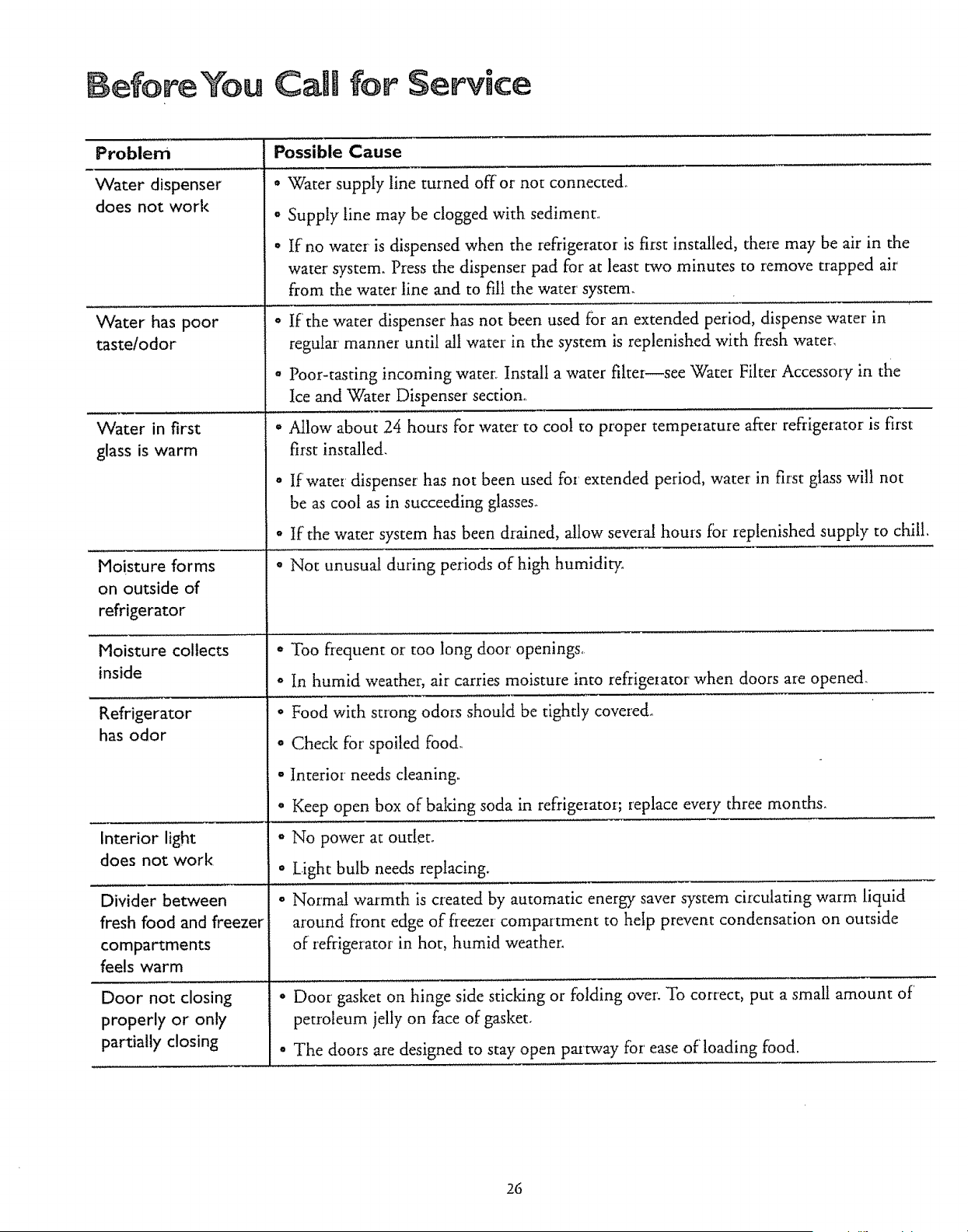

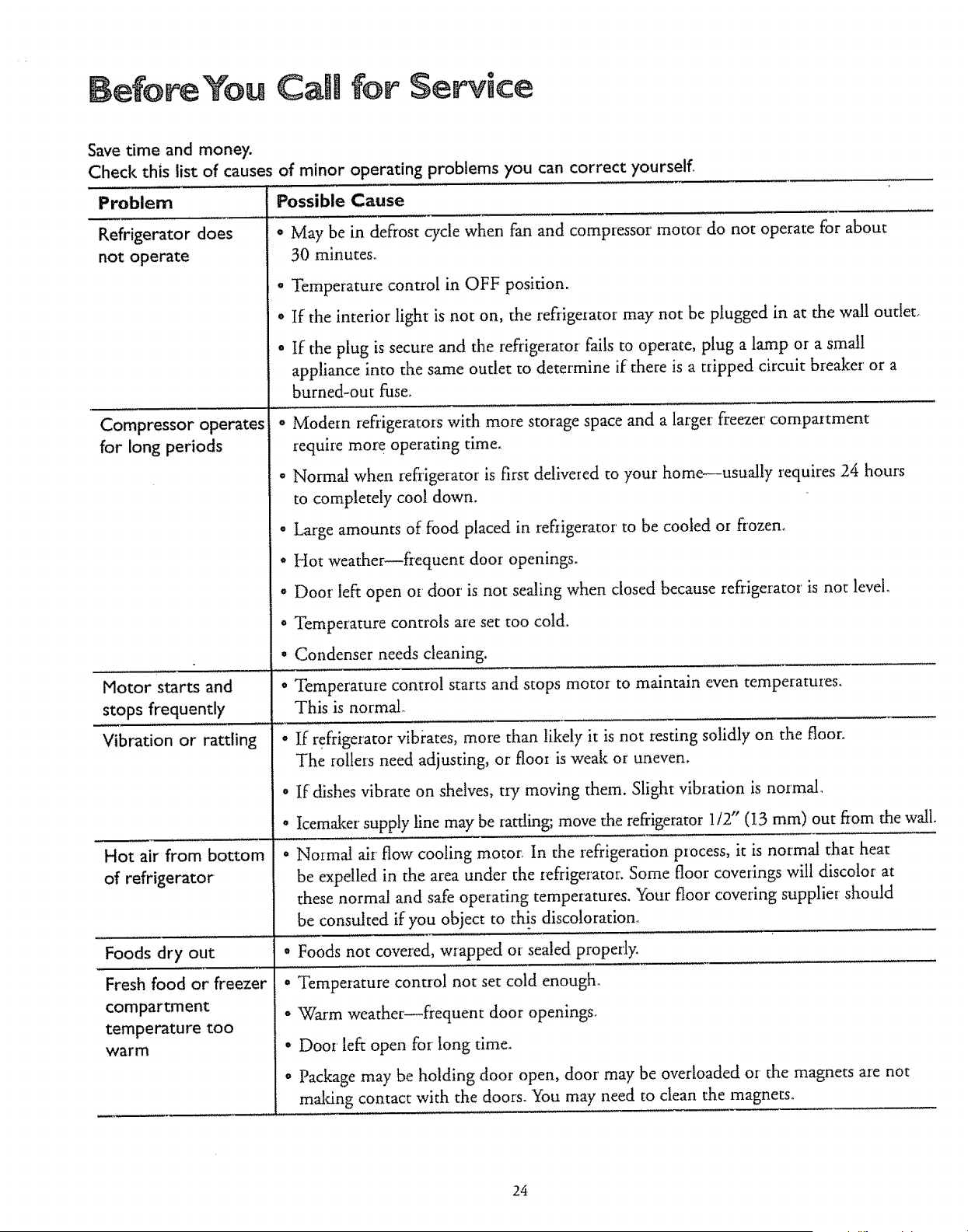

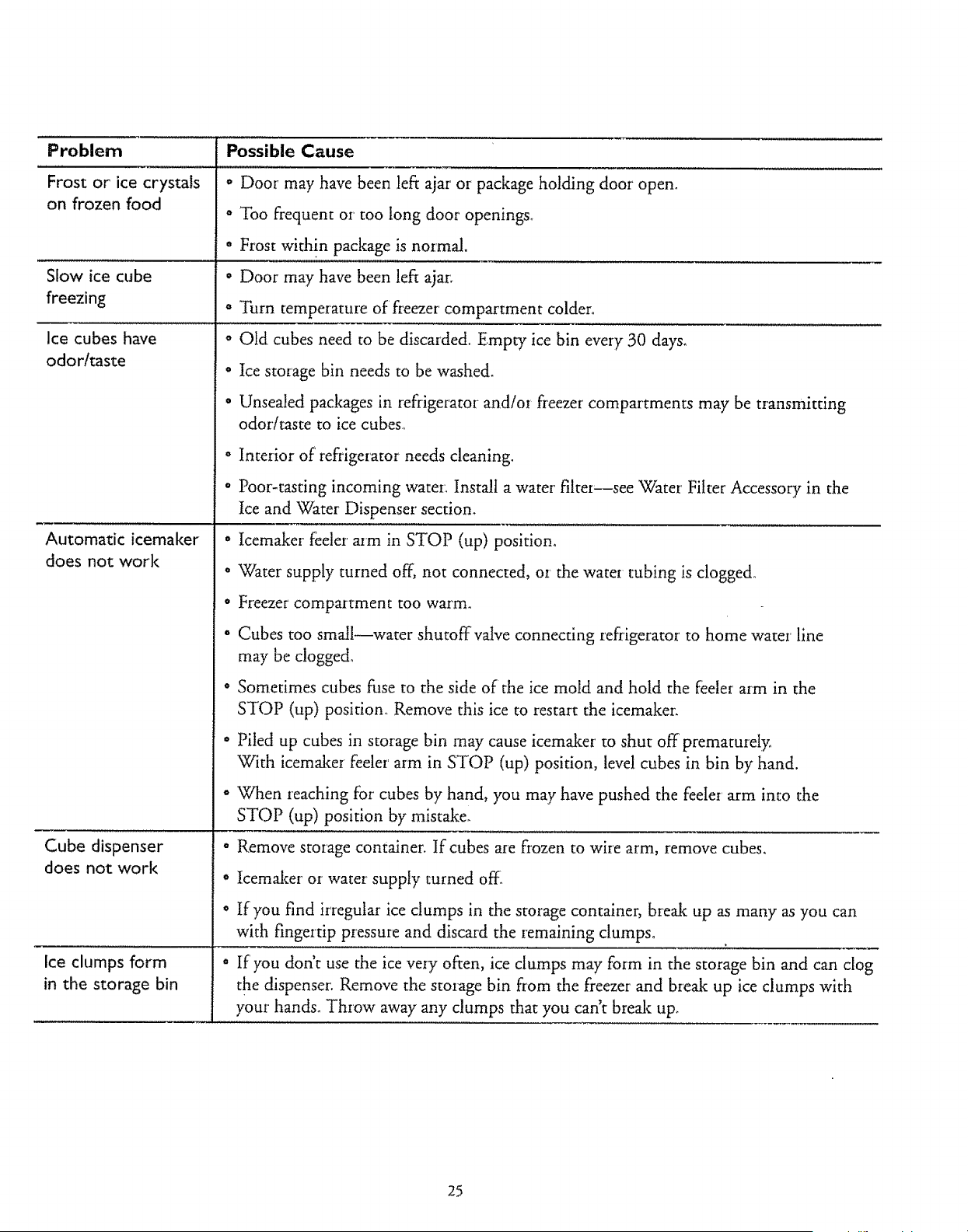

Before You Call for Service

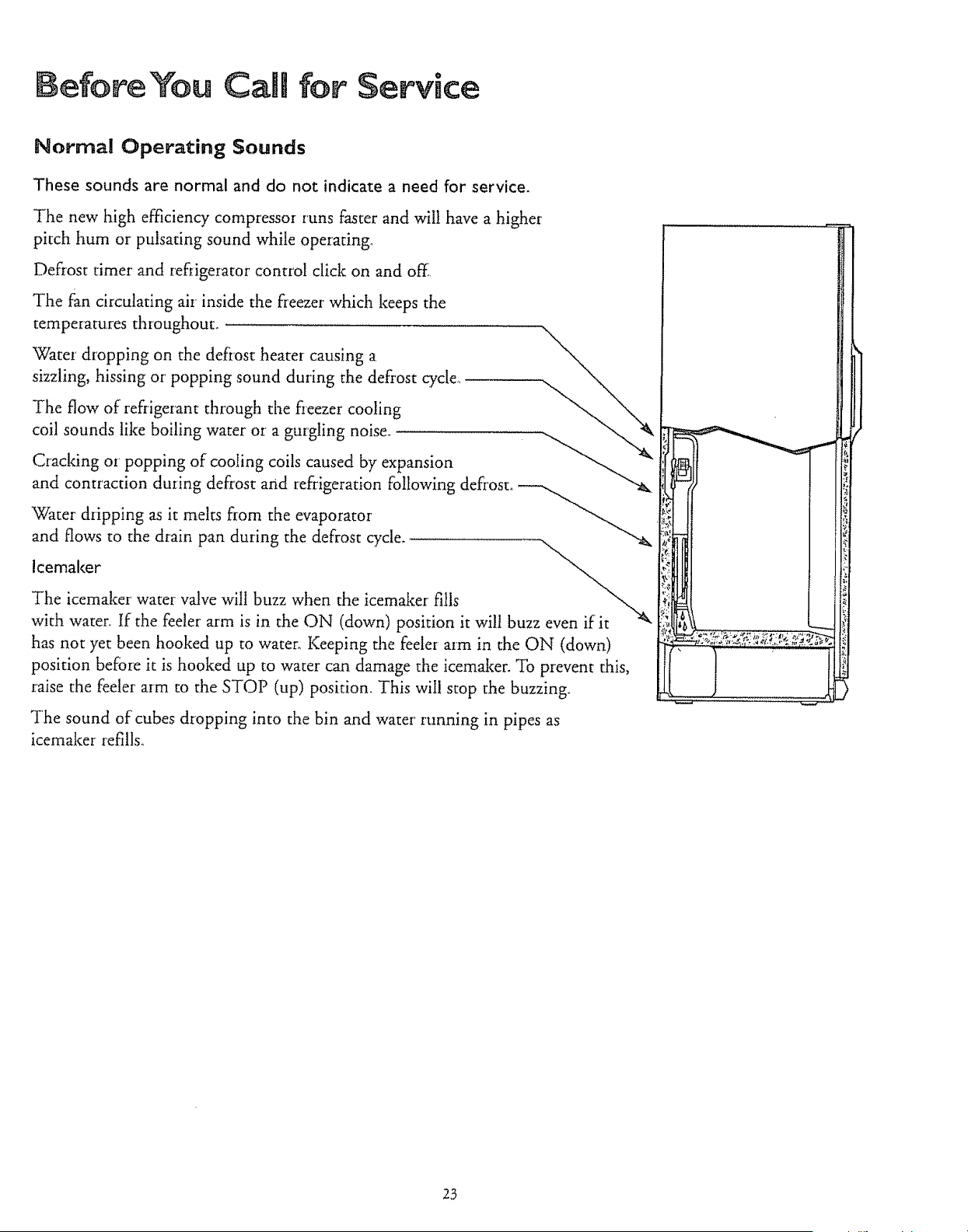

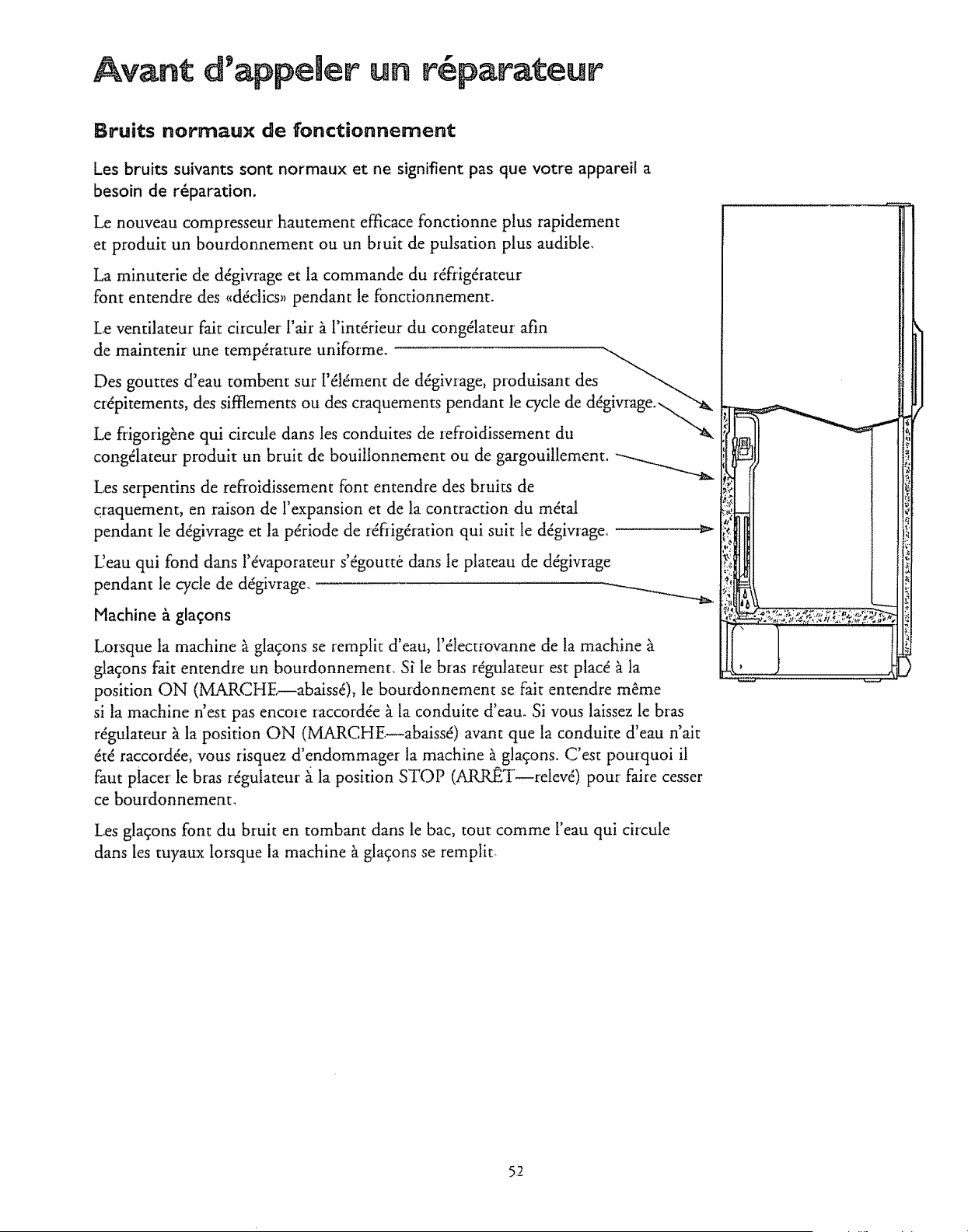

Normal Operating Sounds

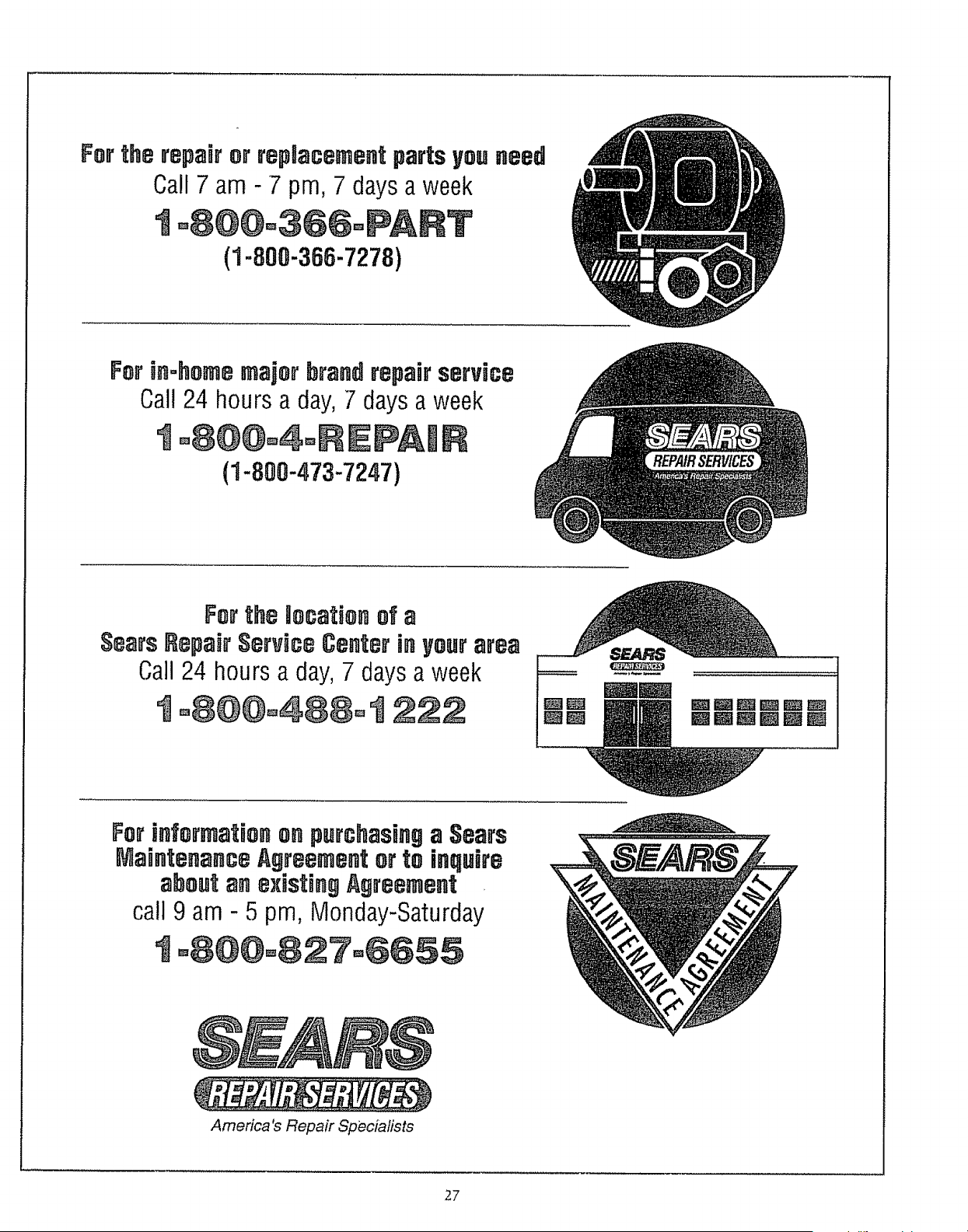

Consumer Service

Warranty

t5, 16

18, 19

20-22

23-26

Back Cover

Grounding Requirements

DHPORTANT: Please read carefully.

To Connect Eaectricity

FOR PERSONAL

SAFETY, this

appliance must be

properly grounded.

The power cord of this

appliance is equipped

with a three-prong

(grounding) plug which

mates with a standard

Preferred Method __

three-prong (grounding) wall outlet to minimize the

possibility of electric shock hazard firom this appliance.

Have the wall outlet and the circuit checked by a

qualified electrician to mal_e sure the outlet is properly

grounded_

Where a standard two-prong wall outlet is

encountered, it is your personal responsibility

and obligation to have it replaced with a properly

grounded three-prong wall outlet,

DO NOT, UNDER ANY CIRCUHSTANCES,

CUT OR REHOVE THE THIRD (GROUND)

PRONG FROHTHE POWER CORD.

Use of Adapter Plug

Because of potential safety hazasds under certain

conditions, we strongly recommend against

the use of an adapter plug. However, if you still

elect to use an adapter, where local codes permit, a

TEHPORARY

CONNECTION

may be made to a

properly grounded

two-prong wall

outlet by use of a

UL-listed adapter

available at most

local hardware storeSr

Temporary Method

(Adapter plugs not

permitted in Canada)

Align Iarge

prongs/slots

insure proper ground

and firm connection

before use

"_Vhen disconnecting the power cord from the

adapter, always hold the adapter' with one hand,,

If this is not done, the adapter ground terminal

is very likely to break with repeated use.

Should the adapter ground terminaU break,

DO NOT USE the appliance until a proper

ground has again been established.

CAUTnO_'q: Attaching an adapter ground terminal to

the wall outlet cover' screw does not ground the appliance

unless the cover screw is metal, and not insulated, and

the wall outlet is grounded through the house wiring.

You should have circuit checked by a qualified electrician

to mal_e sure the outlet is properly grounded

The larger slot in

the adapter must be aligned with the larger slot in the

wall outlet to provide proper' polarity in the connection

of the power cord. "Use of an adapter plug will increase

the clearance needed fo_ the back of the refrigerator.

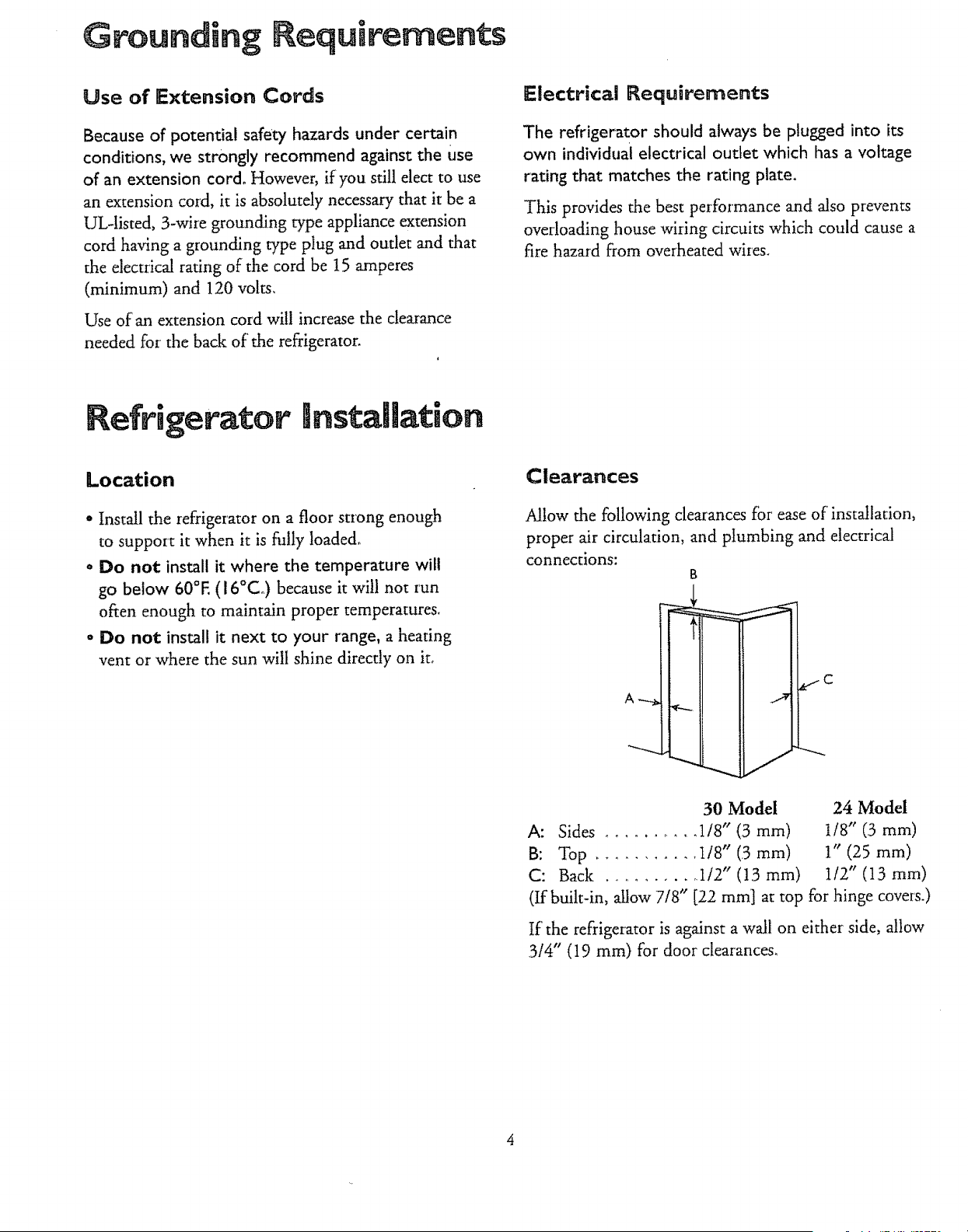

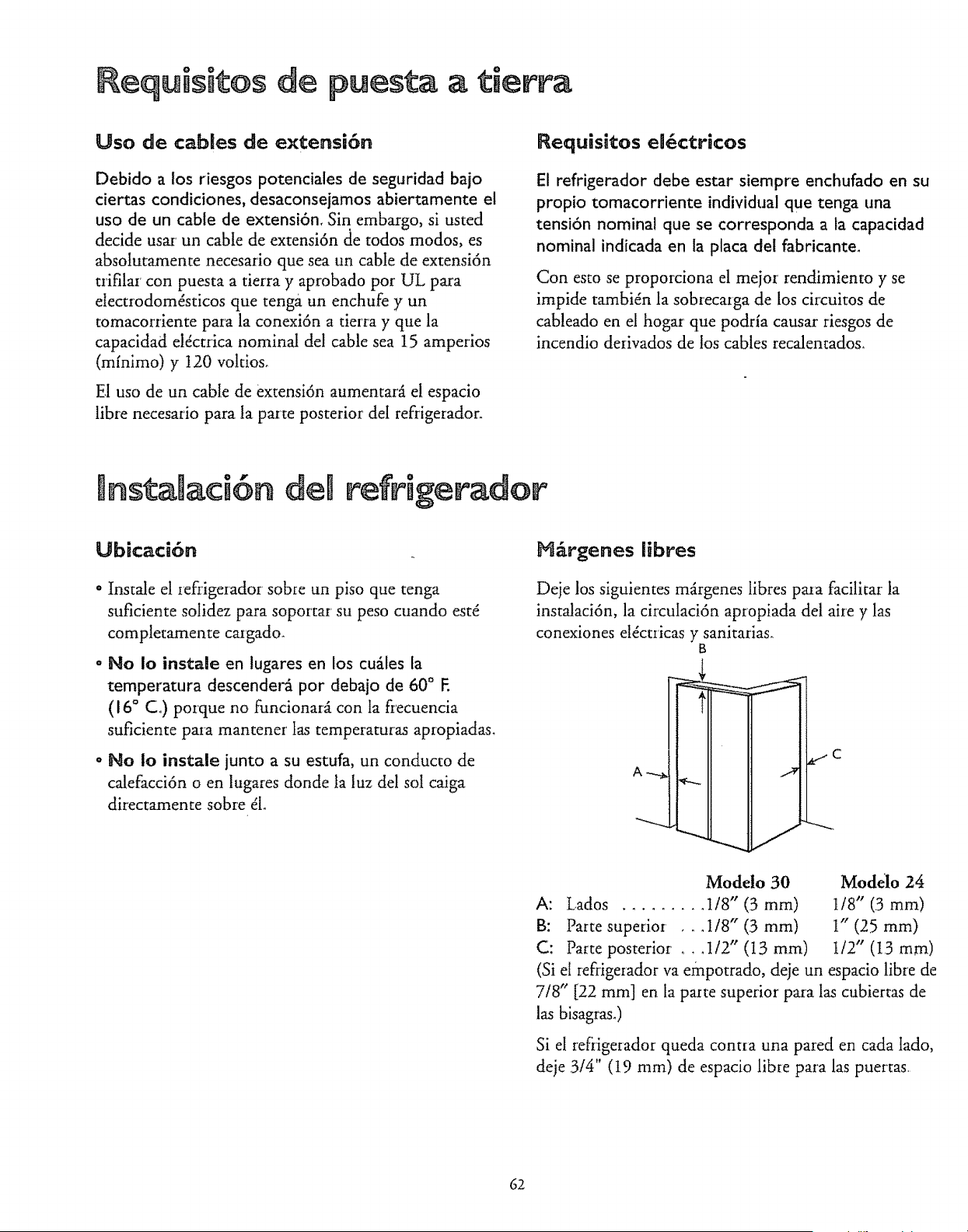

Grounding Requirements

Use of Extension Cords

Because of potential safety hazards under certain

conditions, we strongly recommend against the use

of an extension cord. However, if you still elect to use

an extension cord, it is absolutely necessary that it be a

UL-listed, 3-wire grounding type appliance extension

cord having a grounding type plug and outlet and that

the electrical rating of the cord be t5 amperes

(minimum) and 120 volts.

Use of an extension cord wilt increase the clearance

needed for the back of' the refrigerator.

Electrical Requirements

The refrigerator should always be plugged into its

own individual electrical outlet which has a voltage

rating that matches the rating plate.

This provides the best performance and also prevents

overloading house "wiring circuits "which could cause a

fire hazard from overheated wires.

Refrigerator mnstallation

Location

* Install the refrigerator on a floor strong enough

to support it when it is fully loaded.

o Do not install it where the temperature will

go below 60°E (I 6°Co) because it will not run

often enough to maintain proper temperatures.

° Do not install it next to your range, a heating

vent or where the sun will shine directly on it.

Clearances

Allow the following clearances for ease of installation,

proper air circulation, and plumbing and electrical

connections:

30 Model 24 Model

A: Sides ........... 1/8" (3 mm) 1/8" (3 mm)

B: Top ........... t/8" (3 mm) 1" (25 mm)

C: Back ........... I/2" (13 mm) t!2" (1.3 ram)

(If built-in, allow 7/8" [22 mm] at top for hinge cove_s.)

If' the refrigerator is against a wall on either side, allow

3/4" (19 mm) for door clearances.

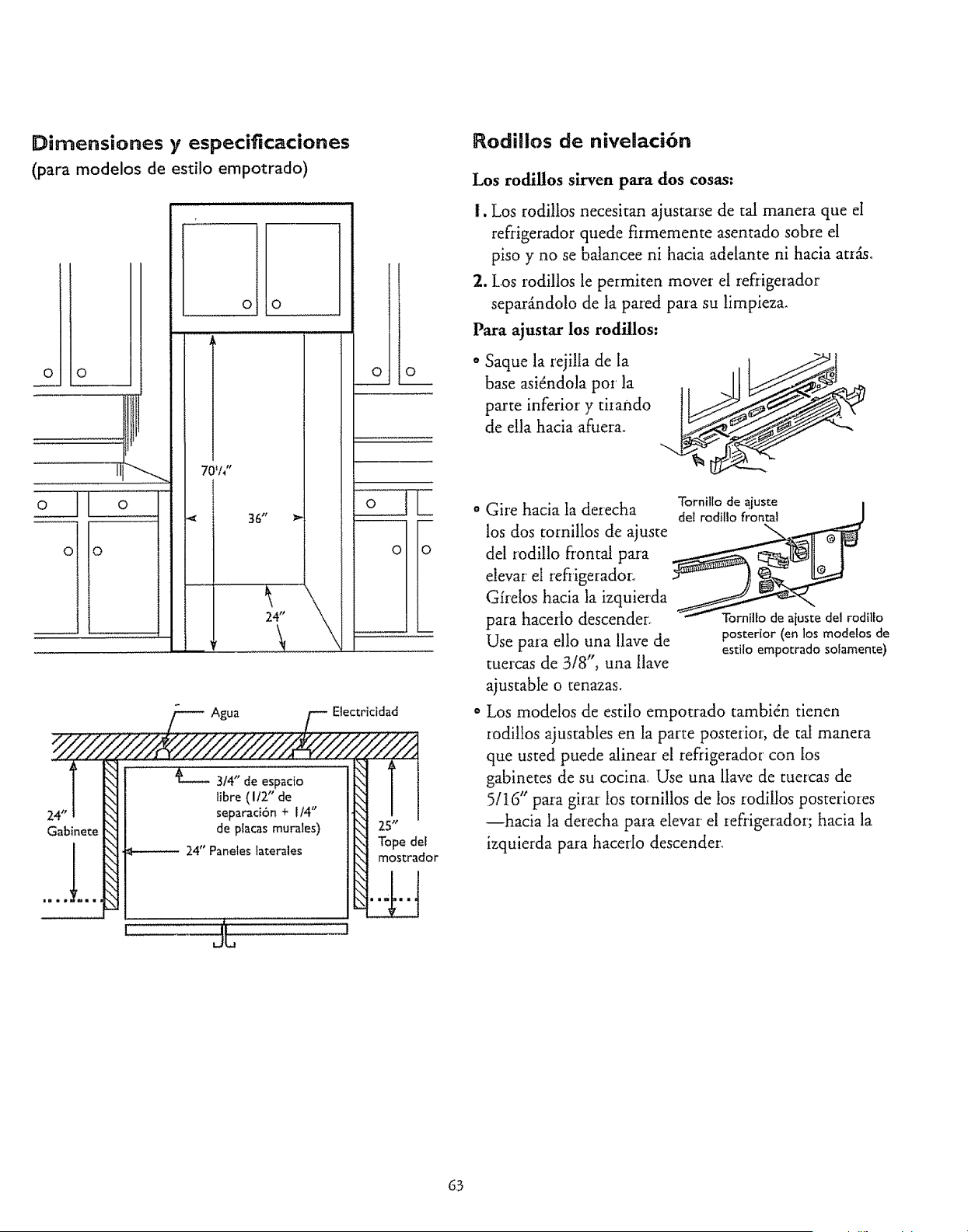

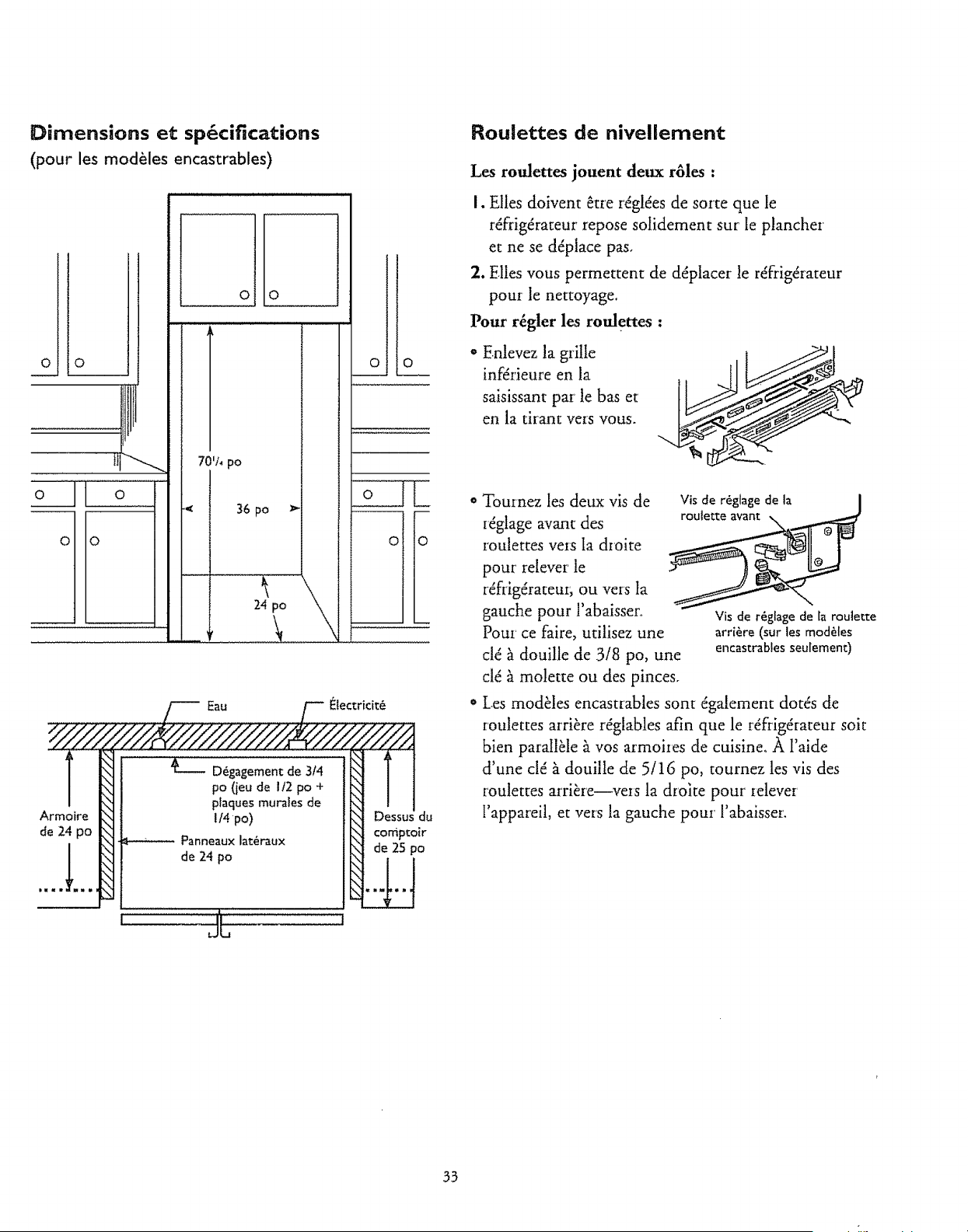

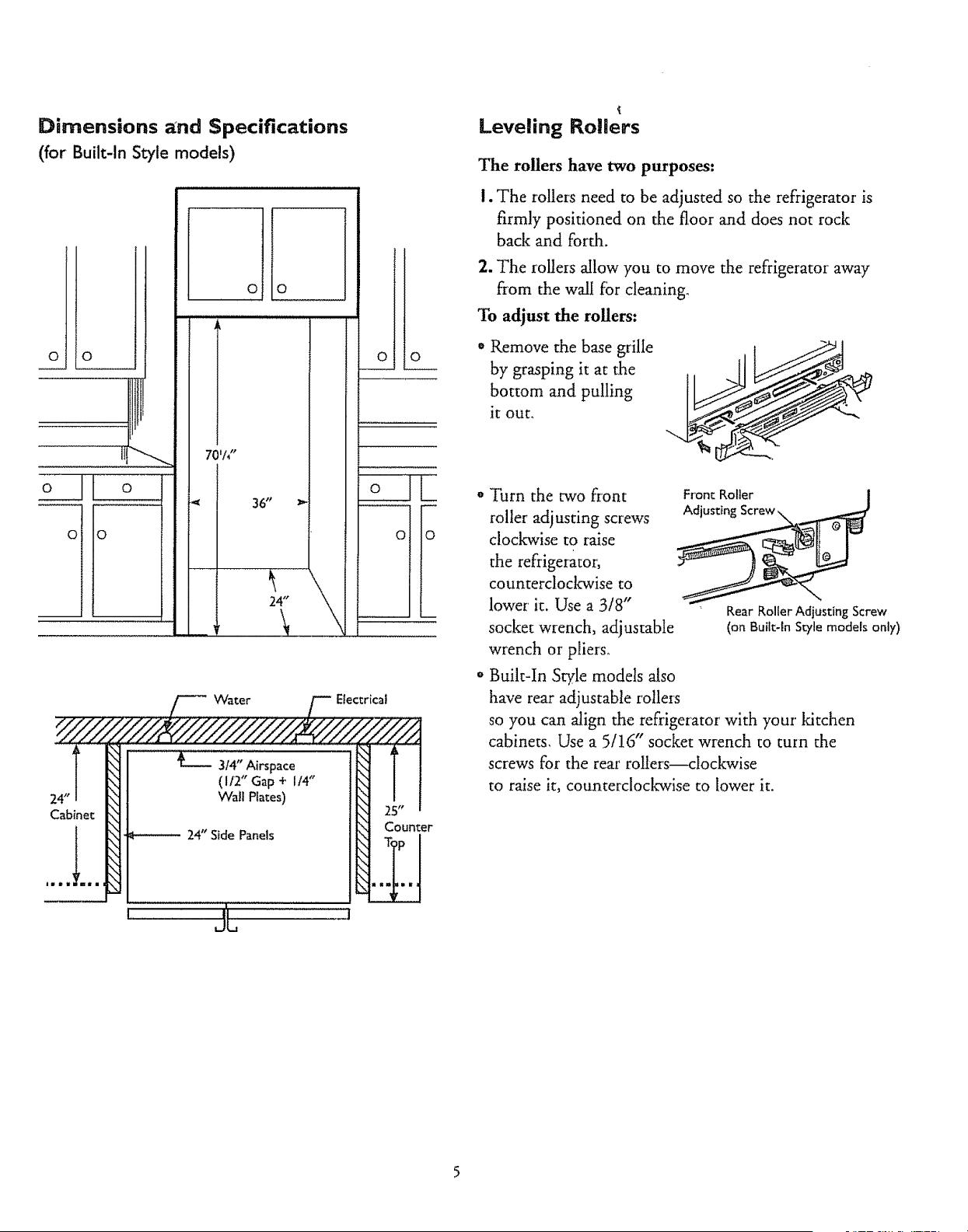

Dimensions _nd Specifications

(for Built-In Style models)

o!lo

__0o o

tit

oj 0

o o

............ L _'

36 t'

24"

o o

Electrical

24"

Cabinet

314"Airspace

(I 12" Gap + I/4"

Wall Plates)

24" Side Panels

Counter

Leveling Rollers

The rollers have two purposes:

I. The rollers need to be adjusted so the refrigerator is

firmly positioned on the floor and does not rock

back and forth.

2. The rollers allow you to move the refrigerator away

fzom the wall for cleaning.

To adjust the rollers:

• Remove the base grille

by grasping it at the

bottom and pulling

it out.

" Turn the two front

roller adjusting screws

clockwise to raise

the refrigerator,

counterclockwise to

lower it. Use a 3/8"

socket wrench, adjustable

wrench or pliers.

o Bulk-In Style models also

have rear adjustable rollers

so you can align the refrigerator with your kitchen

cabinets. Use a 5/16" socket wrench to turn the

screws for the rear rolters--cloclcwise

to raise it, countercloclcwise to lower it.

Rear Roller Adjusting Screw

(on Built-In Stile models only)

7Ll

Refrigerator lnstaUmation

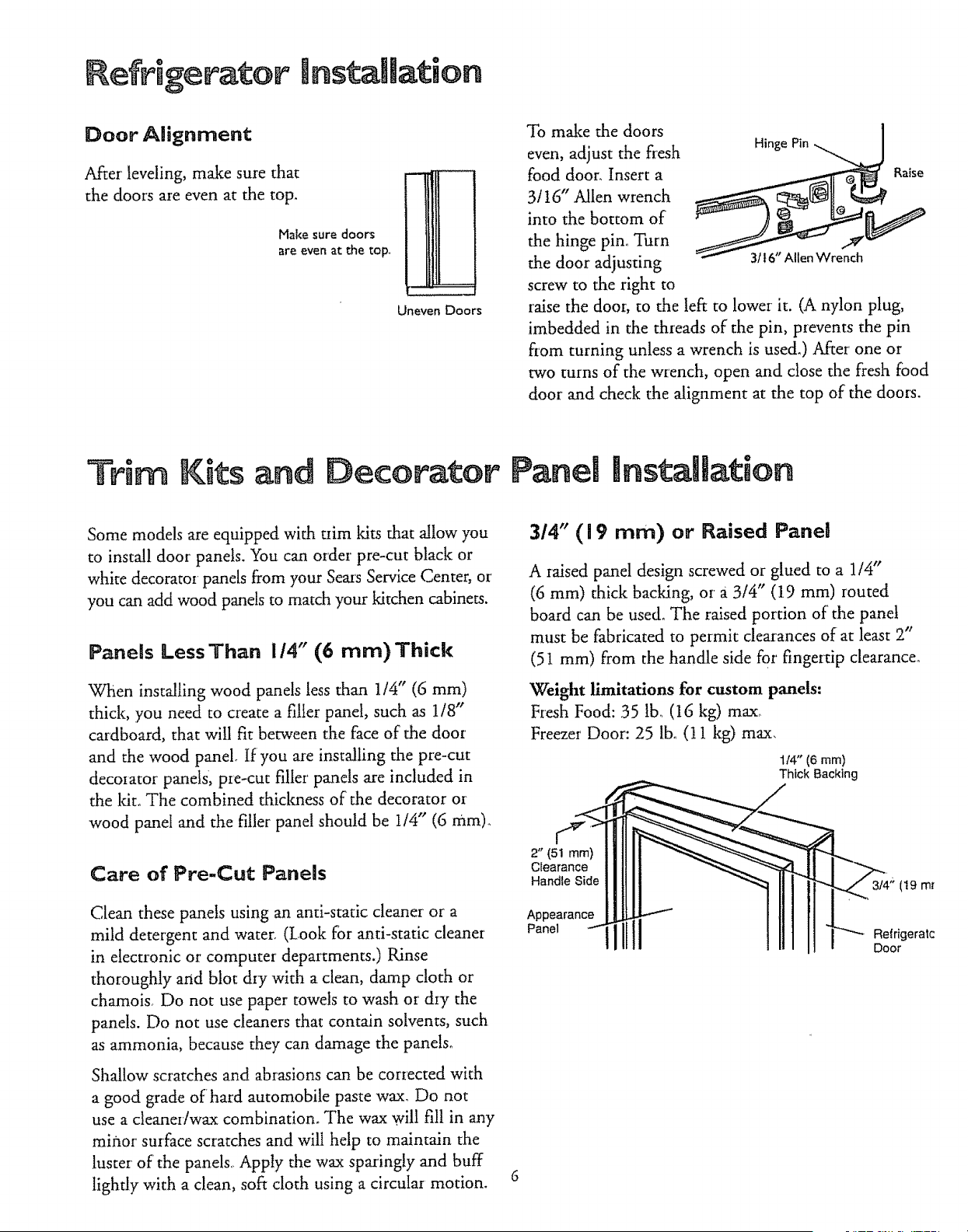

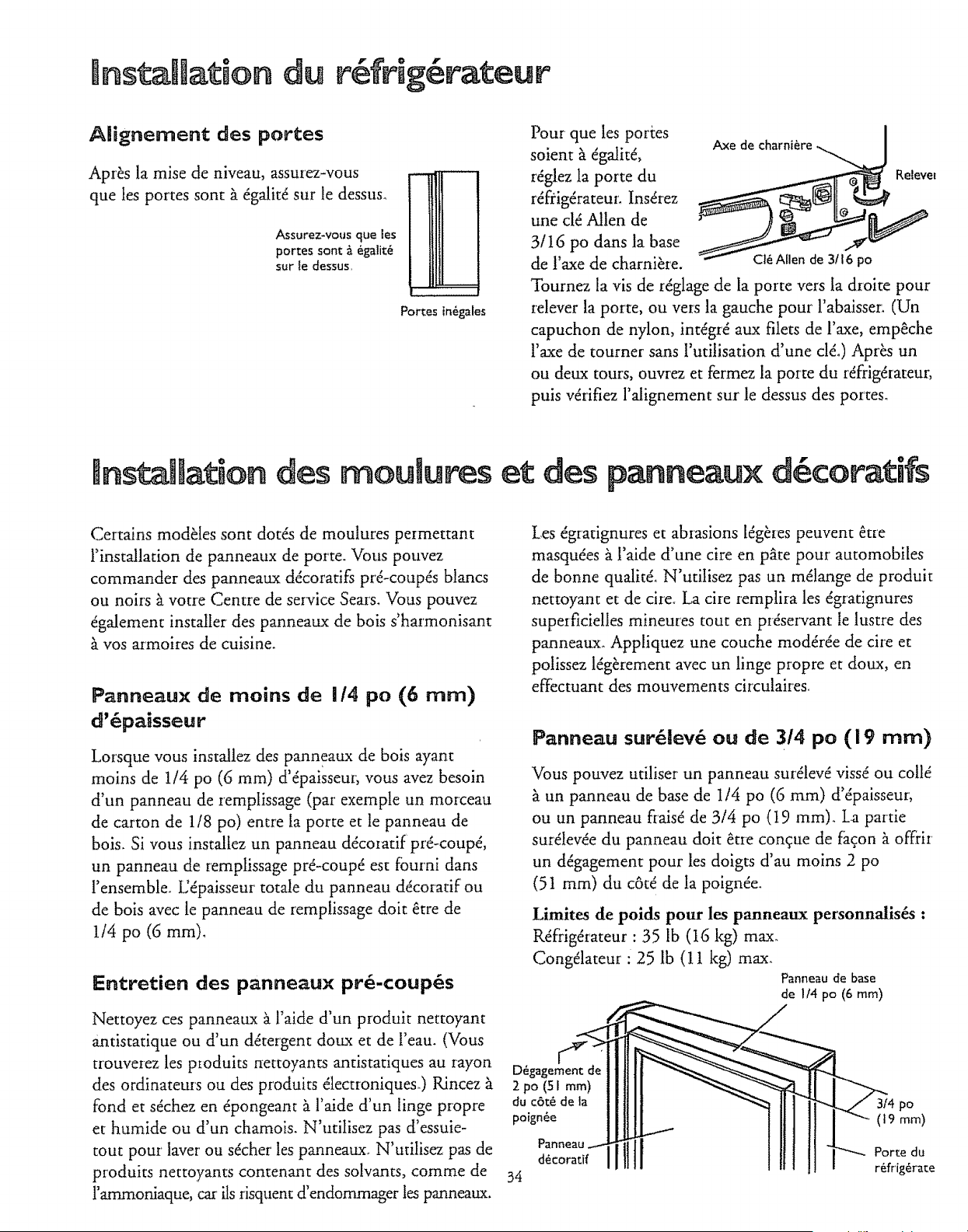

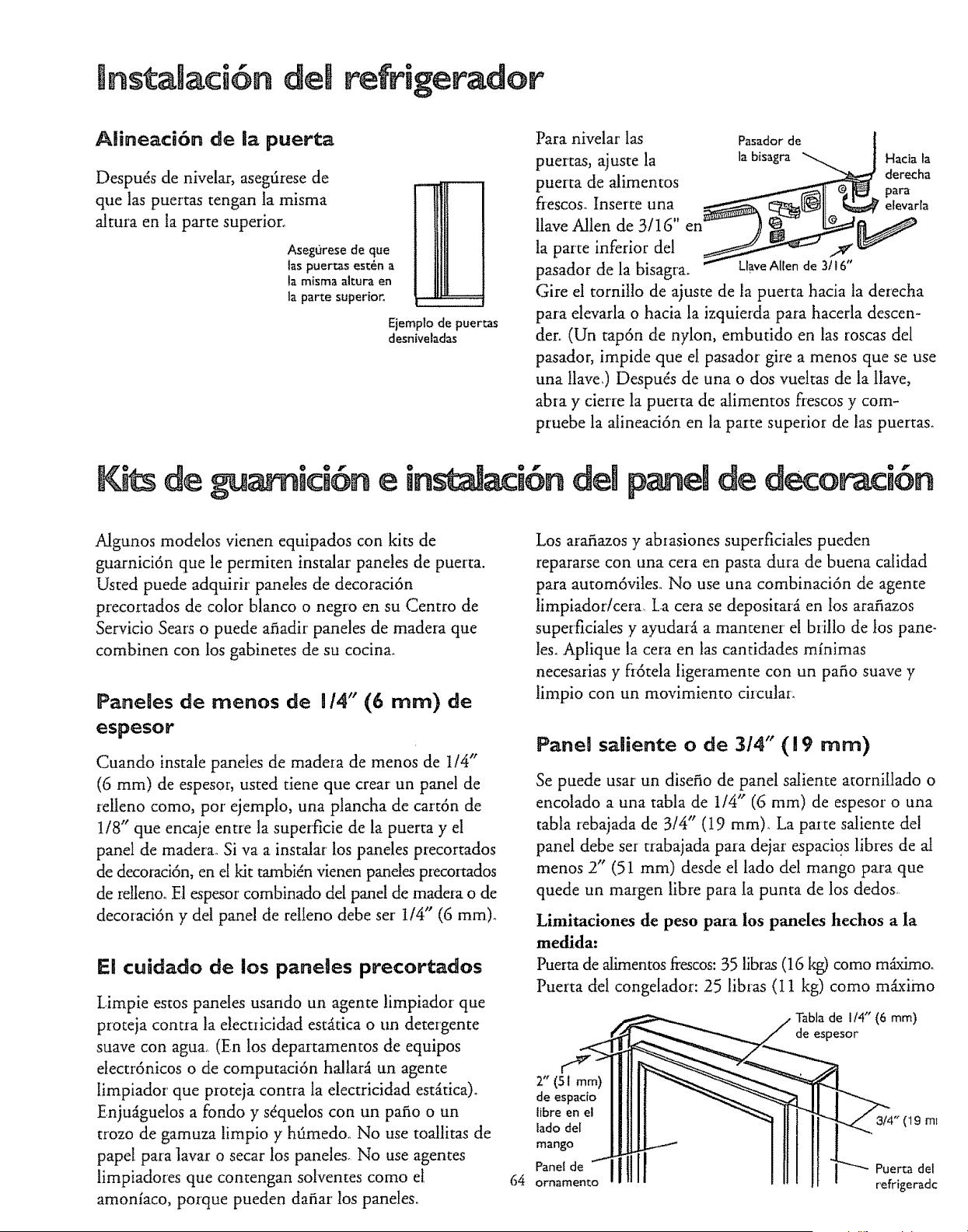

Door Alignment

After leveling, make sure that

the doors are even at the top.

Make sure doors

are even at the top,,

Uneven Doors

To make the doors

even, adjust the ftesh HingePin

food door_ Insert a Raise

3116" Allen wrench

into the bottom of

the hinge pin. Turn

the door adjusting 3116" Allen Wrench

screw to the right to

raise the door; to the left to lower it. (A nylon plug,

imbedded in the threads of the pin, prevents the pin

from turning unless a wrench is used.) After one or

two turns of the wrench, open and close the fresh food

door and check the alignment at the top of the doors.

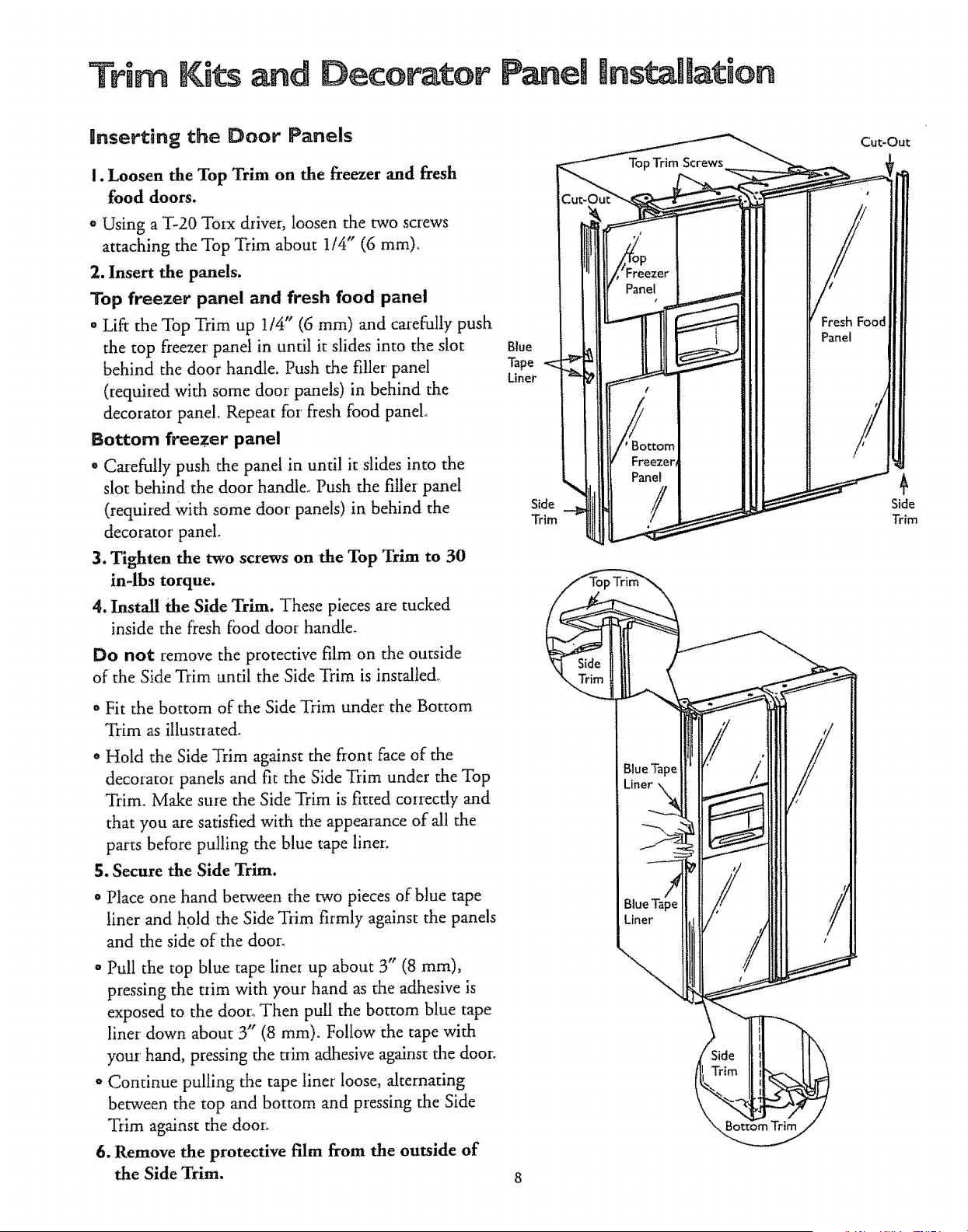

Trim Kits and Decorator Panel mnstaHation

Some models are equipped with trim kits that allow you

to install door panels. You can order pre-cut black or

white decorator panels from your Seas Service Center, or

you can add wood panels to match your kitchen cabinets.

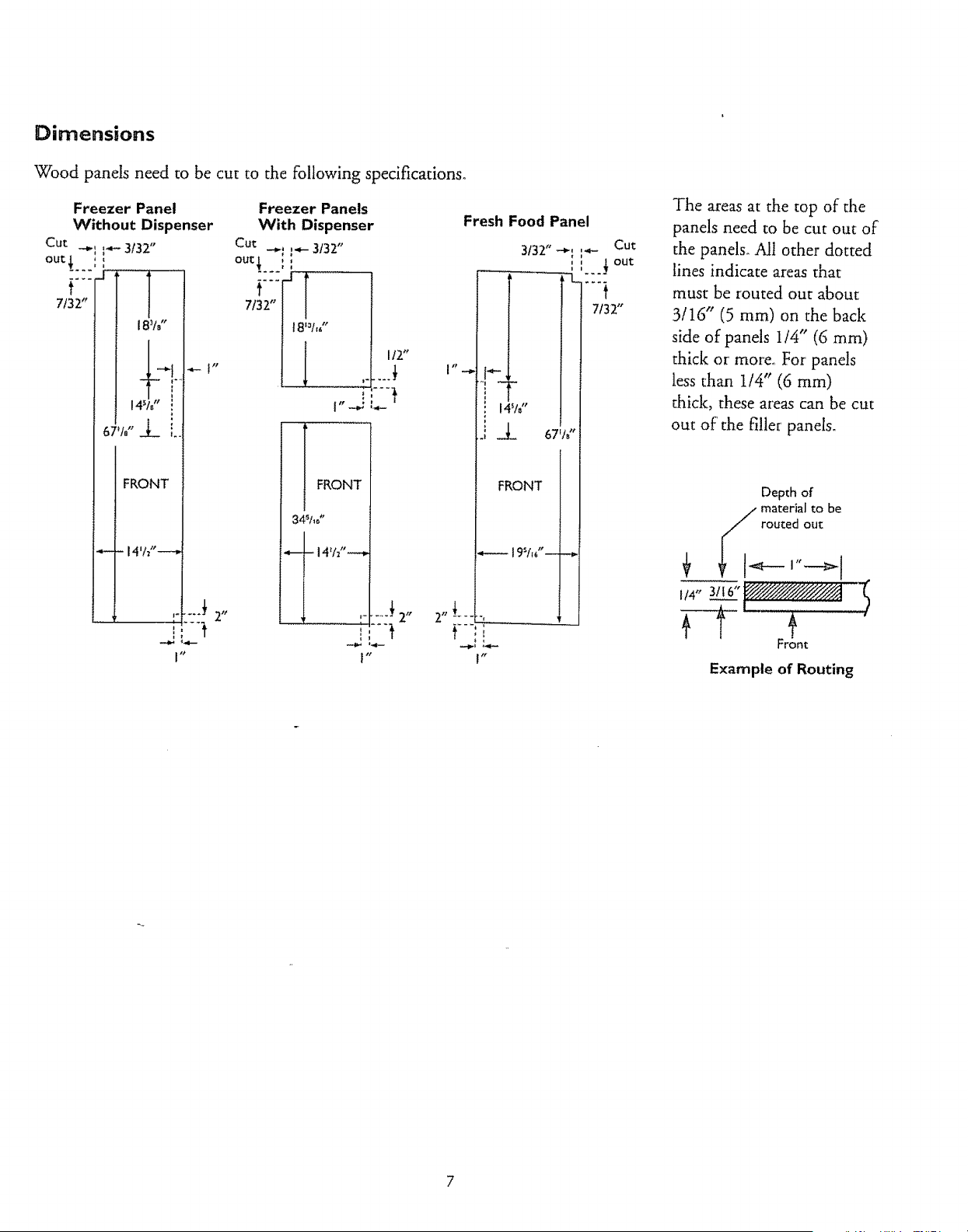

Panels Less Than i/4" (6 mm) Thick

When installing wood panels less than 1/4" (6 mm)

thick, you need to create a filler panel, such as 1/8"

cardboard, that will fit between the face of the door

and the wood panel. If you are installing the pre-cut

decorator panels; p_e-cut filler panels are included in

the ldto The combined thickness of the decorator or

wood panel and the filler panel should be 1/4" (6 rnm).

Care of Pre-Cut Panels

Clean these panels using an anti-static cleaner or a

mild detergent and water. (Look for anti-static cleaner

in electronic or computer departments.) Rinse

thoroughly and blot dry with a clean, damp cloth or

chamois_ Do not use paper towels to wash or dry the

panels. Do not use cleaners that contain solvents, such

as ammonia, because they can damage the panels.

Shallow scratches and abrasions can be corrected with

a good grade of hard automobile paste wax. Do not

use a cleaner!wax combination. The wax will fill in any

minor surface scratches and will help to maintain the

luster of the panels.. Apply the wax sparingly and buff

lightly with a clean, soft cloth using a circular motion.

3/4" (19 ram) or Raised Pane!

A raised panel design screwed or glued to a 1/4"

(6 ram) thick backing, or a 3/4" (19 ram) routed

board can be used. The raised portion of' the panel

must be fabricated to permit clearances of at least 2"

(51 mm) from the handle side for fingertip clearance°

Weight limitations for custom panels:

Fresh Food: 35 lb_ (16 kg) max,

Freezer Door: 25 lb, (11 kg) max,

1t4" (6 mm)

Thick Backing

2" (51

Clearance I I II I!

" °°'°s'°eilllli_

Appearance | _

_3/4 '; (!9 mt"

Re_'rigeralc

Door

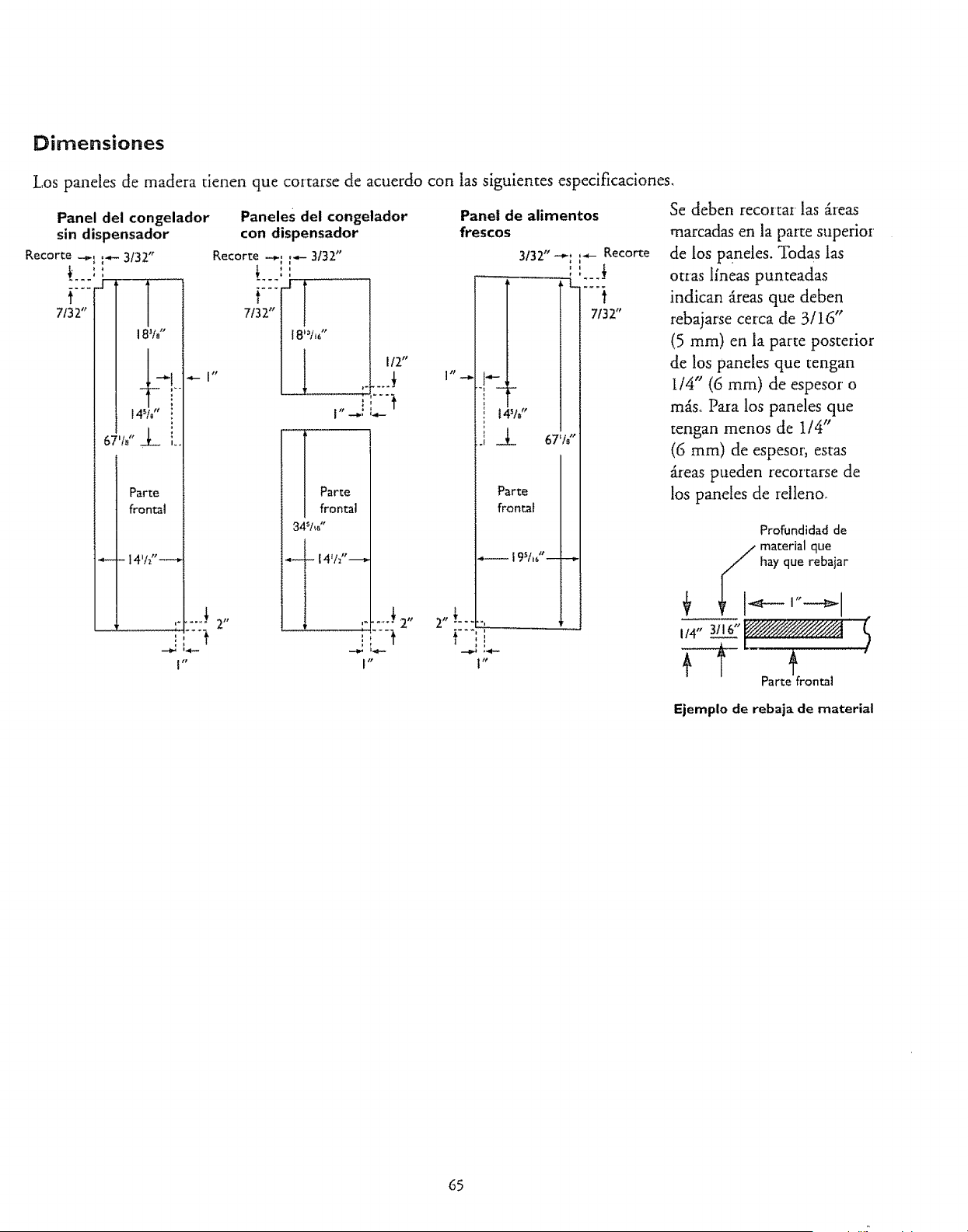

Dimensions

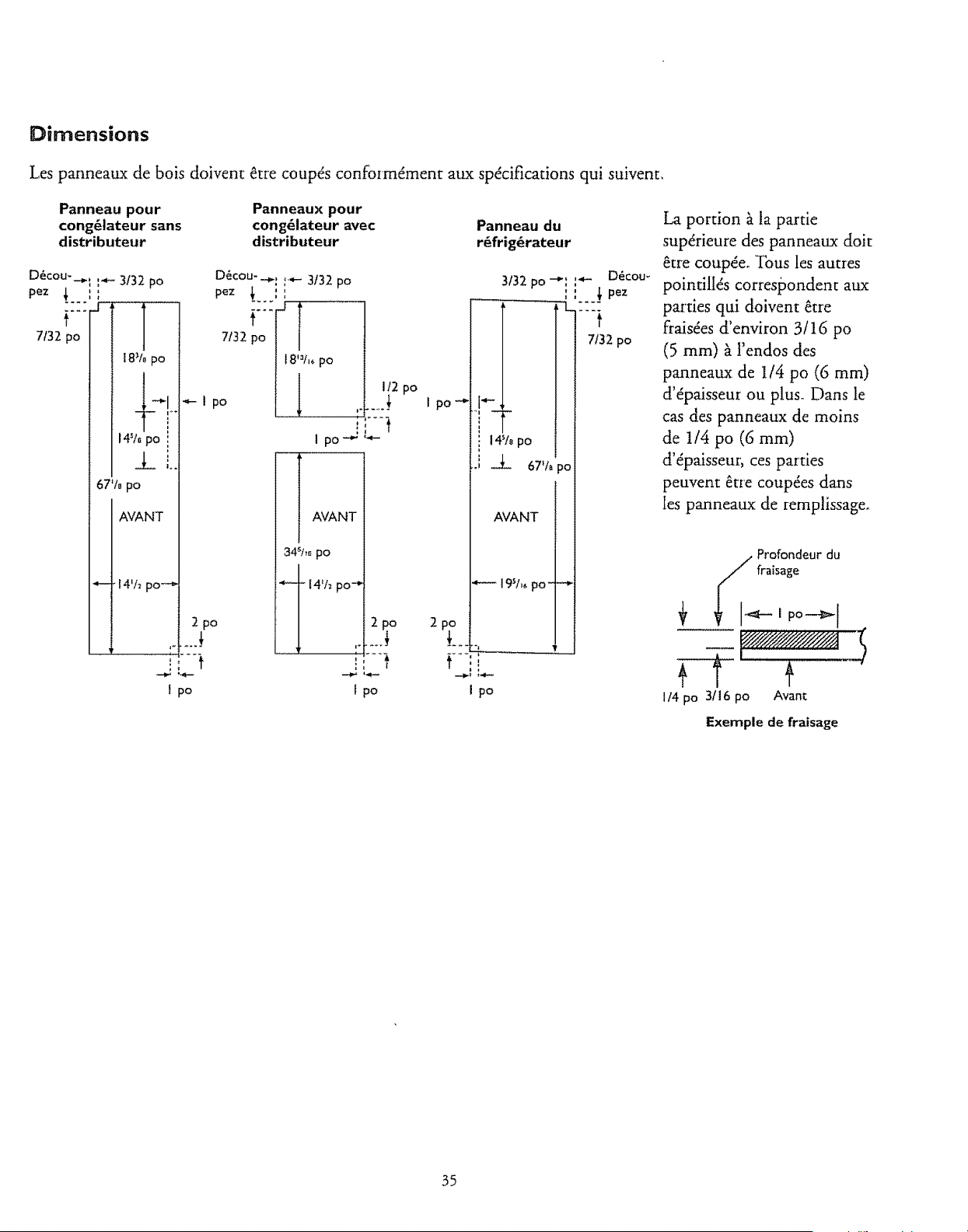

Wood panels need to be cut to the following specifications°

Freezer Panel

Without Dispenser

Cut _.,._ __ 3f32"

out_ :

7132't

,;,._Li..

FRONT

:..... _ 2"

Freezer Panels

With Dispenser

Cut

-,. l_-- 3t32"

out_, ,

7f32"

18'_h,"

112"

"'7

FRONT

345h_"

.....!2,,

Fresh Food Panel

3132" -_ ,_--

14W'

.1 _J_ 67W"

FRONT

19_M"- -,

Cut

7/32"

The areas at the top of the

panels need to be cut out of

the panels. All other dotted

tines indicate areas that

must be routed our about

3ll6" (5 ram) on the back

side of panels I/4" (6 ram)

thick or more.. For panels

less than 1t4" (6 ram)

thick, these areas can be cut

out of the fillet panels.

Depth of

/ material to be

y routed out

Front

Example of Routing

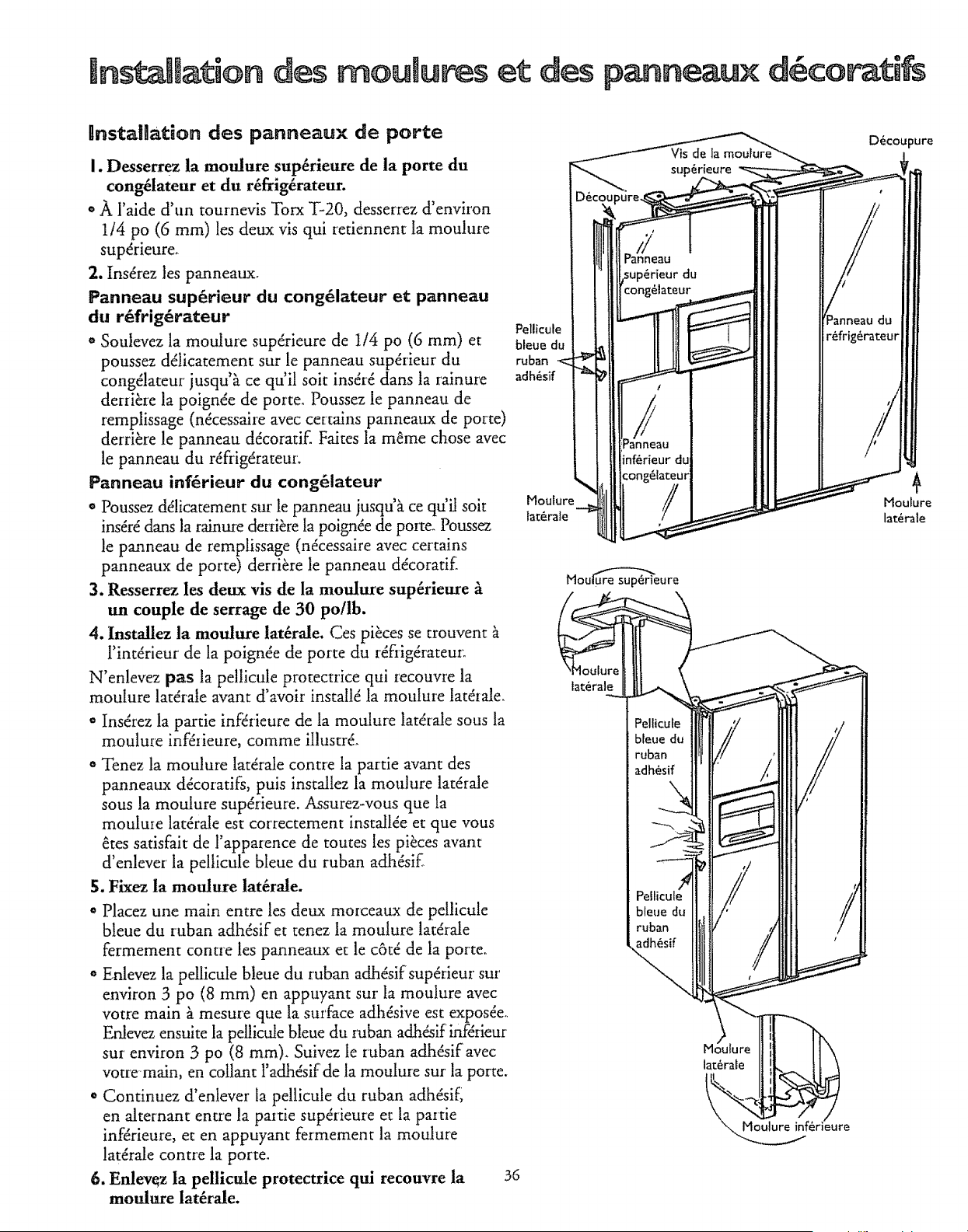

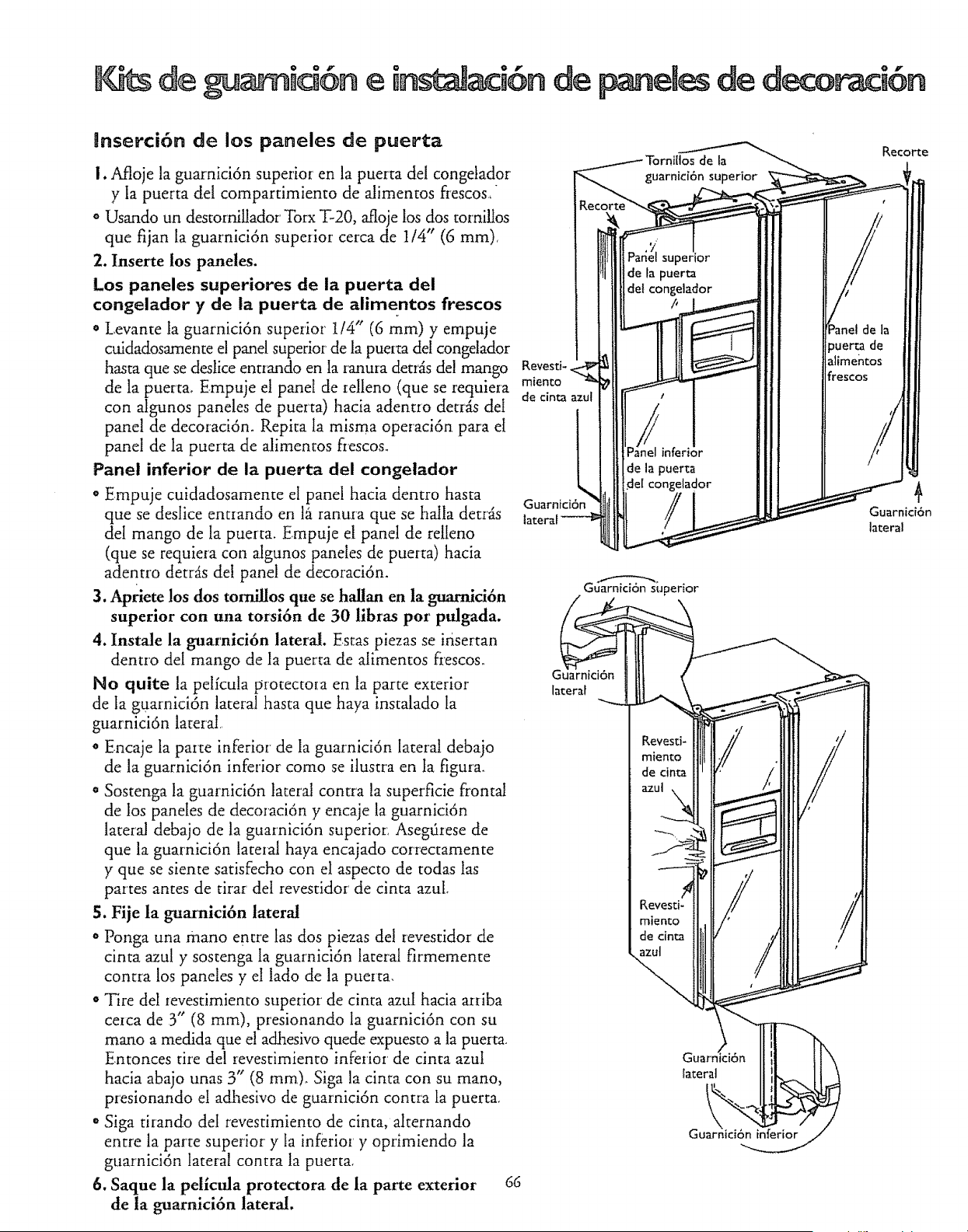

Inserting the Door Panels

I. Loosen the Top Trim on the freezer and fresh

food doors.

o Using a T-20 Tozx driver, loosen the two screws

attaching the Top Trim about I/4" (6 ram).

2. Insert the panels.

Top freezer panel and fresh food panel

o Lift the Top Trim up !14" (6 mm) and carefully push

the top freezer panel in until it slides into the slot

behind the door handle. Push the filler panel

(requi_ed with some door panels) in behind the

decorator panel. Repeat for fresh food panel.

Bottom freezer panel

° Carefully push the panel in until it slides into the

slot behind the door handle° Push the fillet panel

(required with some door panels) in behind the

decorator' panel.

3. Tighten the two screws on the Top Trim to 30

in-lbs torque.

4. Install the Side Trim. These pieces are tucked

inside the fresh food door handle.

Do not remove the protective film on the outside

of the Side Trim until the Side Trim is installed°

o Fit the bottom of the Side Trim under the Bottom

Trim as illustlated.

o Hold the Side Trim against the front face of the

decorator panels and fit the Side Trim under the Top

Trim. Make sure the Side Trim is fitted correctly and

that you are satisfied with the appearance of all the

parts before pulling the blue tape liner'.

5. Secure the Side Trim.

o Place one hand between the two pieces of blue tape

liner and hold the Side Trim firmly against the panels

and the side of the door.

° Pull the top blue tape liner up about 3" (8 mm),

pressing the trim with your hand as the adhesive is

exposed to the door. Then pull the bottom blue tape

liner' down about 3" (8 ram)° Follow the tape with

your hand, pressing the trim adhesive against the door.

° Continue pulling the tape liner' loose, alternating

between the top and bottom and pressing the Side

Trim against the dooL

6. Remove the protective film from the outside of

the Side Trim.

Blue

Tape

Liner

Side

Trim

Cut-Out

Side

Trim

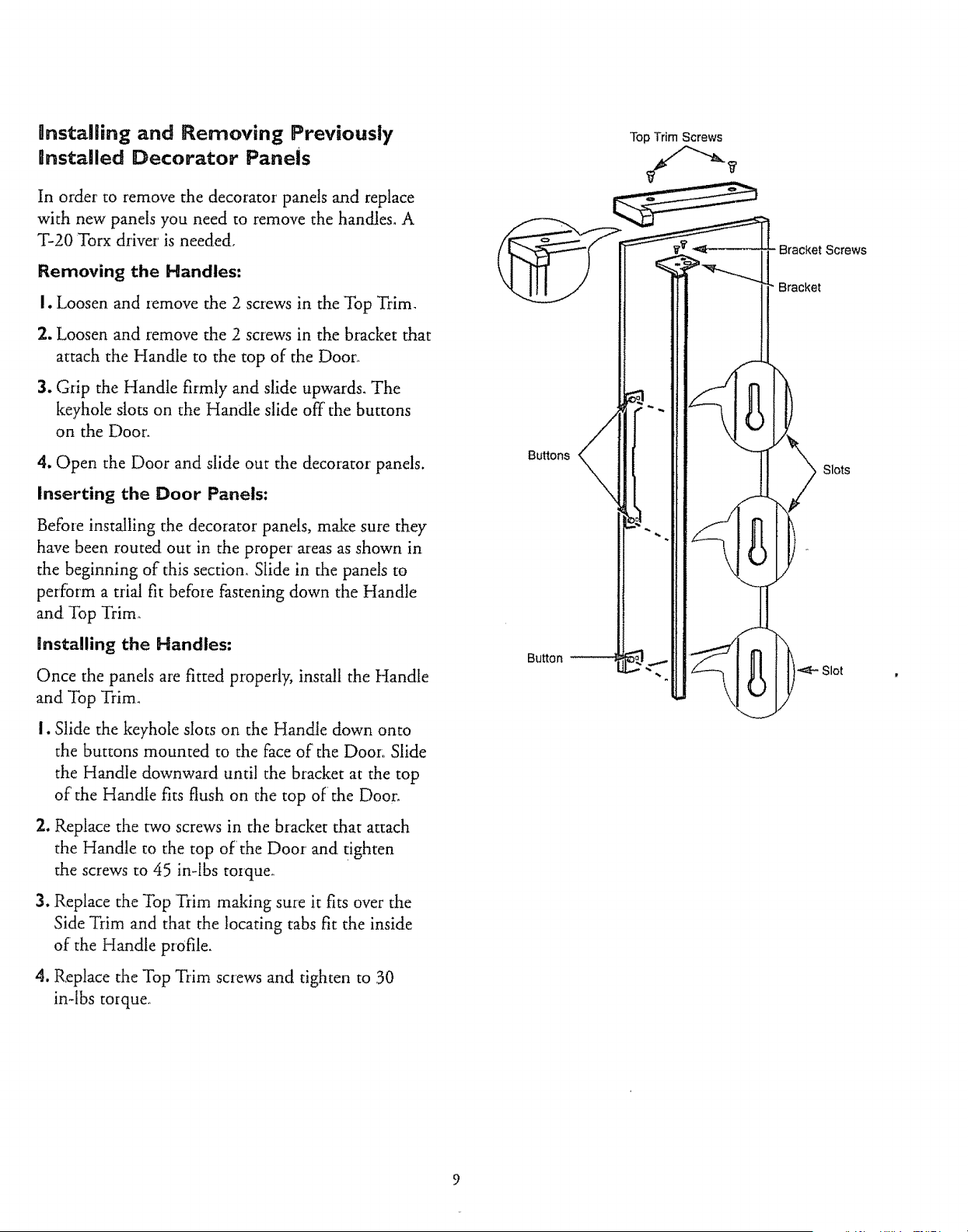

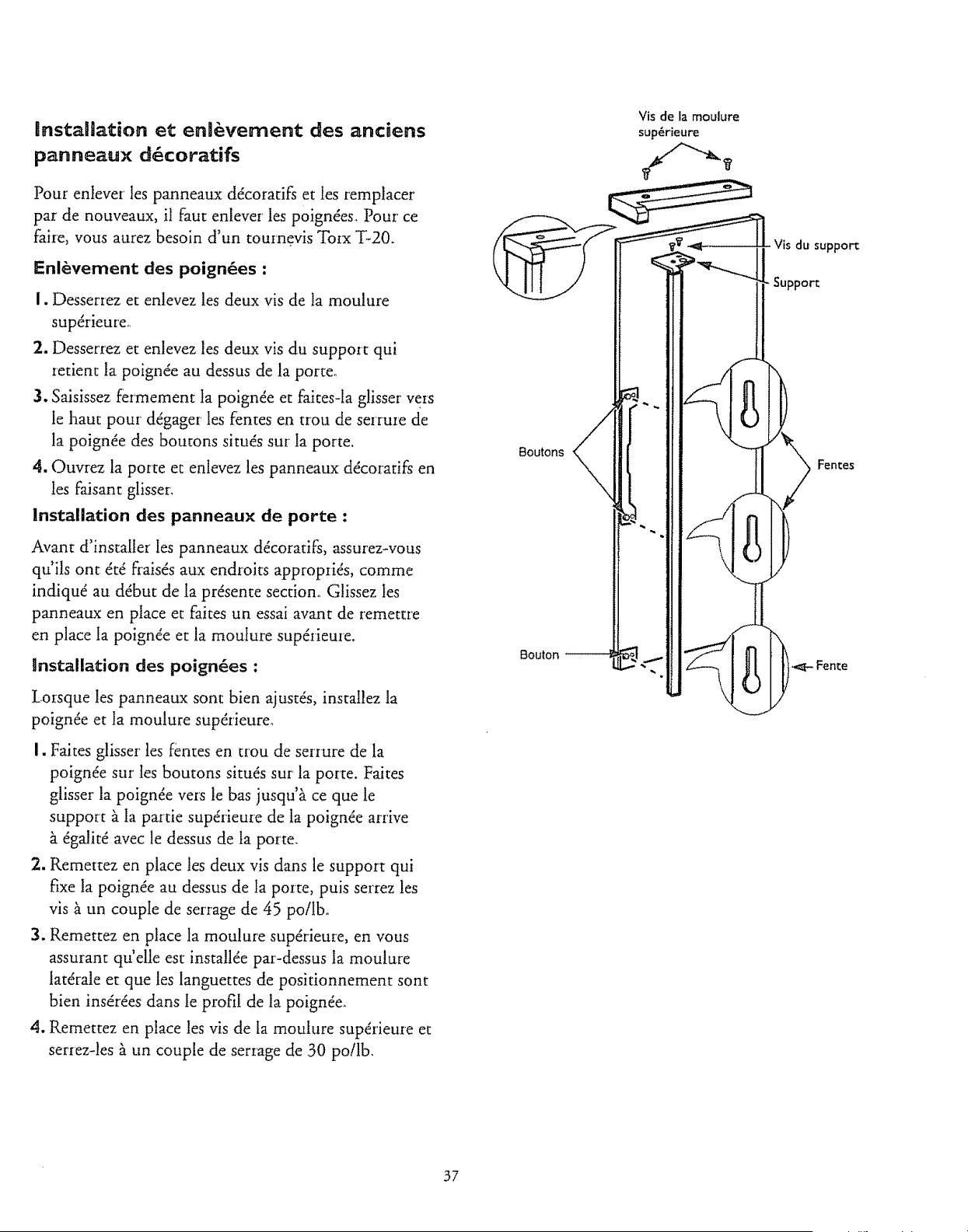

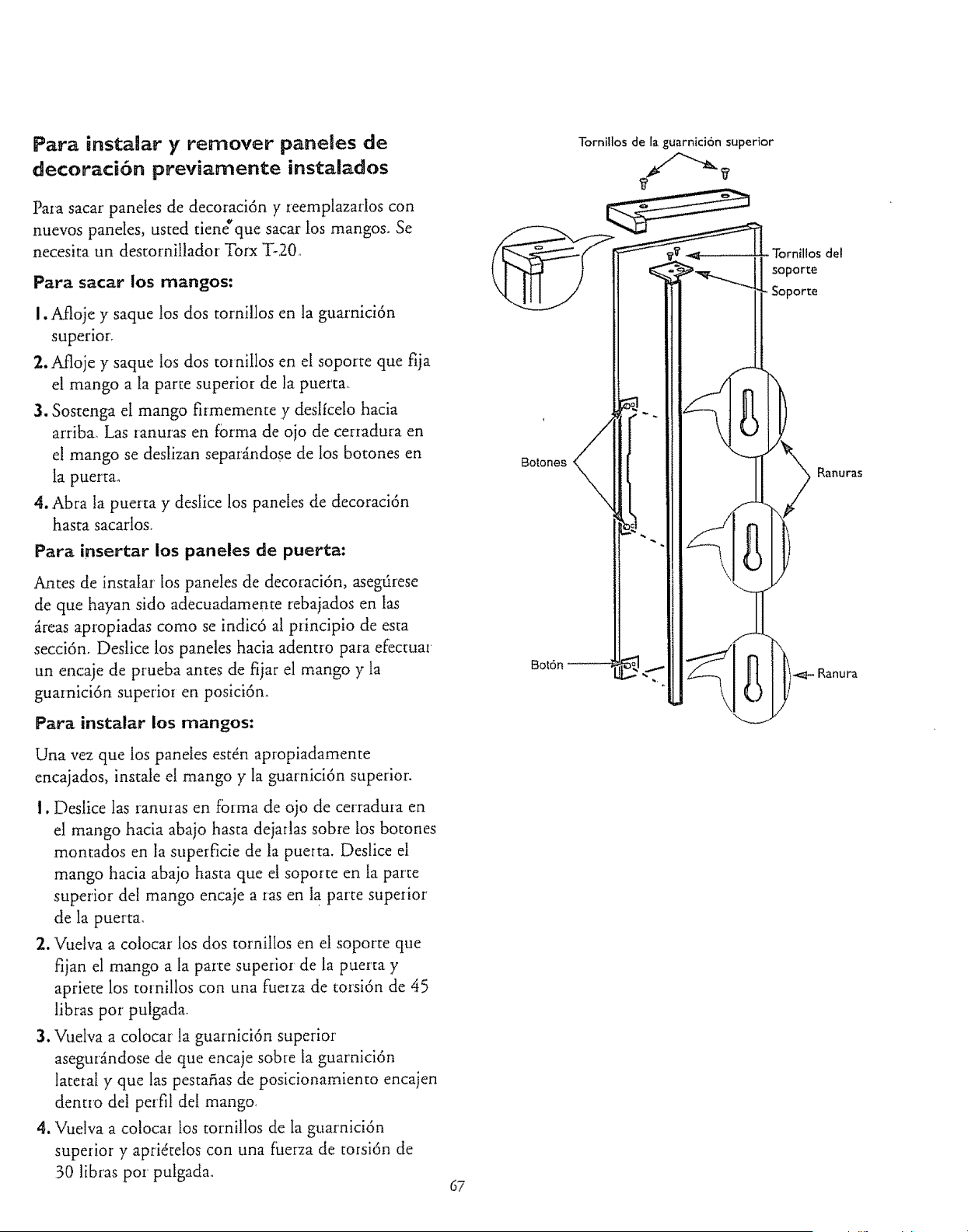

Unstalling and Removing Previously

gnstalled Decorator Panels

In order to remove the decorator panels and replace

with new panels you need to remove the handles. A

T-20 Torx driver is needed.

Removing the Handles:

I. Loosen and remove the 2 screws in the Top Trim.

2. Loosen and remove the 2 screws in the bracket that

attach the Handle to the top of the Door.

3. Grip the Handle firmly and slide upwards. The

keyhole slots on the Handle slide off the buttons

on the Door'.

4. Open the Door and slide out the decorator panels.

Inserting the Door Panels:

Before installing the decorator panels, make sure they

have been routed out in the proper areas as shown in

the beginning of this section. Slide in the panels to

perform a trial fit before fastening down the Handle

and Top Trim.

installing the Handles:

Once the panels are fitted properly, install the Handle

and Top Trim.

i. Slide the keyhole slots on the Handle down onto

the buttons mounted to the face of the Door Slide

the Handle downward until the bracket at the top

of the Handle fits flush on the top of the Door.

2, Replace the two screws in the bracket that attach

the Handle to the top of the Door and tighten

the screws to 45 in-lbs torque_

3. Replace the Top Trim making sure it fits over the

Side Trim and that the locating tabs fit the inside

of the Handle profile.

4. Replace the Top Trim screws and tighten to 30

in-lbs torque.

Buttons

Top Trim Screws

Bracket Screws

Bracket

Slots

Slot

CAUTION:

o If you use your refiigerator before connecting the

water line, make sure the icemaker feeler arm is kept

in the STOP (up) position.

o Do not install the icemalcer tubing in areas where

temperatures fall below freezing,

° When using any electrical device (such as a power

drill) during installation, be sure the device is

insulated or wired in a manner to prevent the hazard

of electric shock_

° All installations must be in accordance with local

plumbing code requirements_

WhatYou Wiff Need

o A cold water supply is required for automatic

icemaker operatiom The water pressure must be

between 20 and 120 p_s°i.

° Power drill, unless you have a self-piercing valve,

• Copper tubing, 1/4" outer diameter to connect the

refrigerator to the water supply. Be sure both ends of

the tubing are cut squarer

To determine how much copper tubing you need:

measure the distance from the water valve on the

back of the refiigerator to the water supply pipe.

Then add 8 feet (244 cm). Be sure there is sufficient

extra tubing [about 8 feet (244 cm) coiled into

.3 turns of about 10 inches (25 cm) diameter] to

allow the refrigerator to move out flora the wall

after installation. Do not use plastic tubing or

plastic fittings because the water supply line is

under pressure at all times_ Mso, certain types

of plastic tubing may become brittle with age and

crack, resulting in water leakage.

° Shutoff valve, to connect to the cold water line_

The shutoff valve should have a water inlet with a

minimum inside diameter' of 5/32" at the point of

connection to the COLD 'WATER LINE. Saddle-type

shutoff valves are included in many water supply kits_

Before purchasing, make sure a saddle-type valve

complies with your local plumbing codes_

° Two 1/4" outer diameter compression nuts and

2 ferrules (sleeves)_to connect the copper tubing

to the shutoff valve and the refrigerator water valve.

• If your existing water line has a flared fitting at the

end, you will need an adapter (available at plumbing

supply stores) to connect the water line to the

refrigerator OR_you can cut off the flared fitting

with a tube cutter and then use a compression fitting.

[_] Shut Off the Hain Water Supply.

Turn on the nearest faucet long enough to clear the

line of water.

]-_ install the Shutoff Valve on the

Nearest Frequently Used Drinking

Water Line.

Typical ways to connect to water supply

. .io ..

Through floor Under sink Through wall to In crawl

to basement to cold utility room space under

cord water pipe water pipe cold water pipe house

a. Choose a location for the valve that is easily

accessible_ It is best to connect into the side of a

vertical water pipe_ '_q'_en it is necessary to connect

into a horizontal water pipe, make the connection

to the top or side, rather than at the bottom, to

avoid drawing off any sediment from the water pipe_

b. Drill a 1f4" hole in the "water pipe, using a sharp

bit. Remove any burrs resulting from drilling the

hole in the pipe. (Do not drill a hole if the valve is

a self-piercing type.)

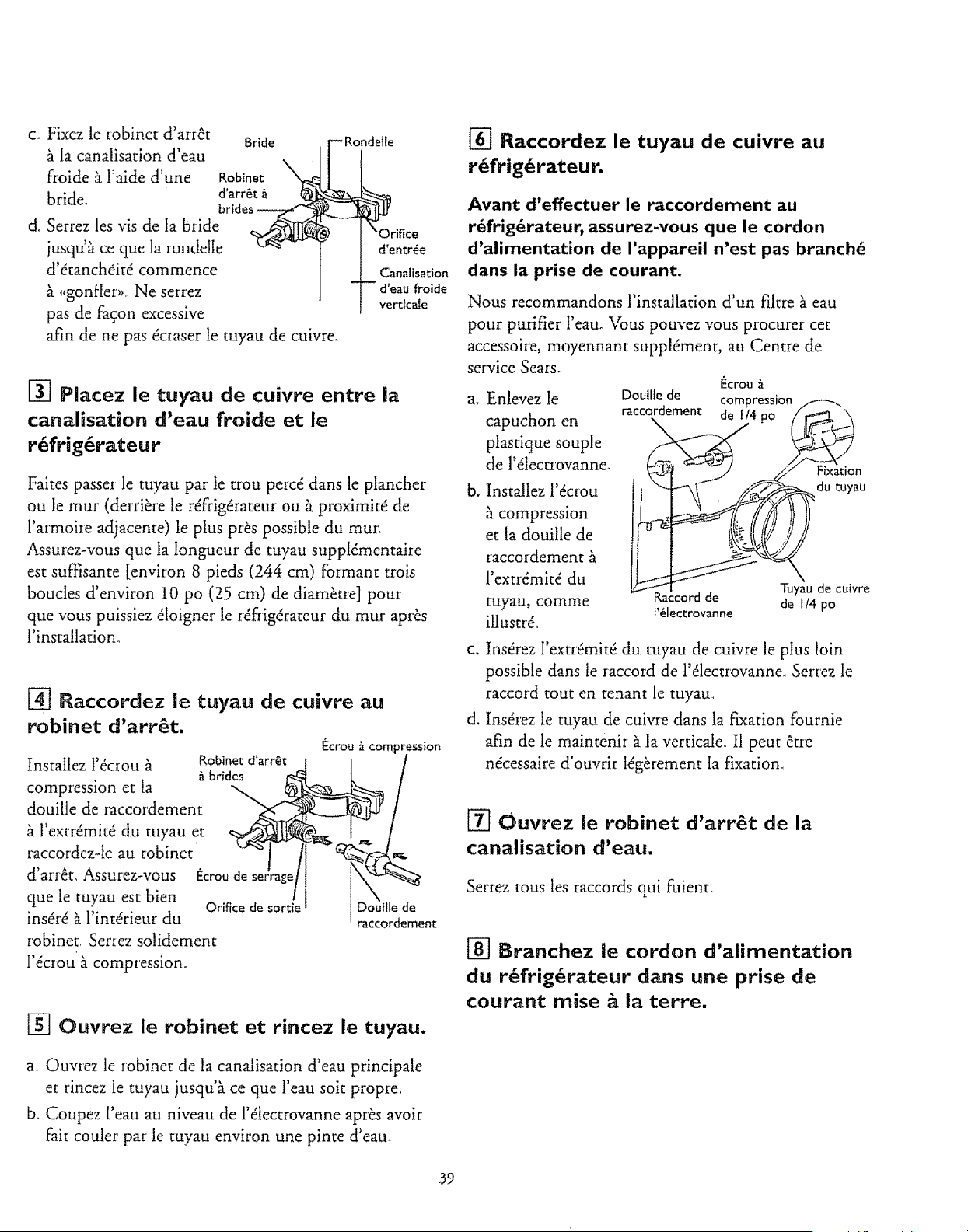

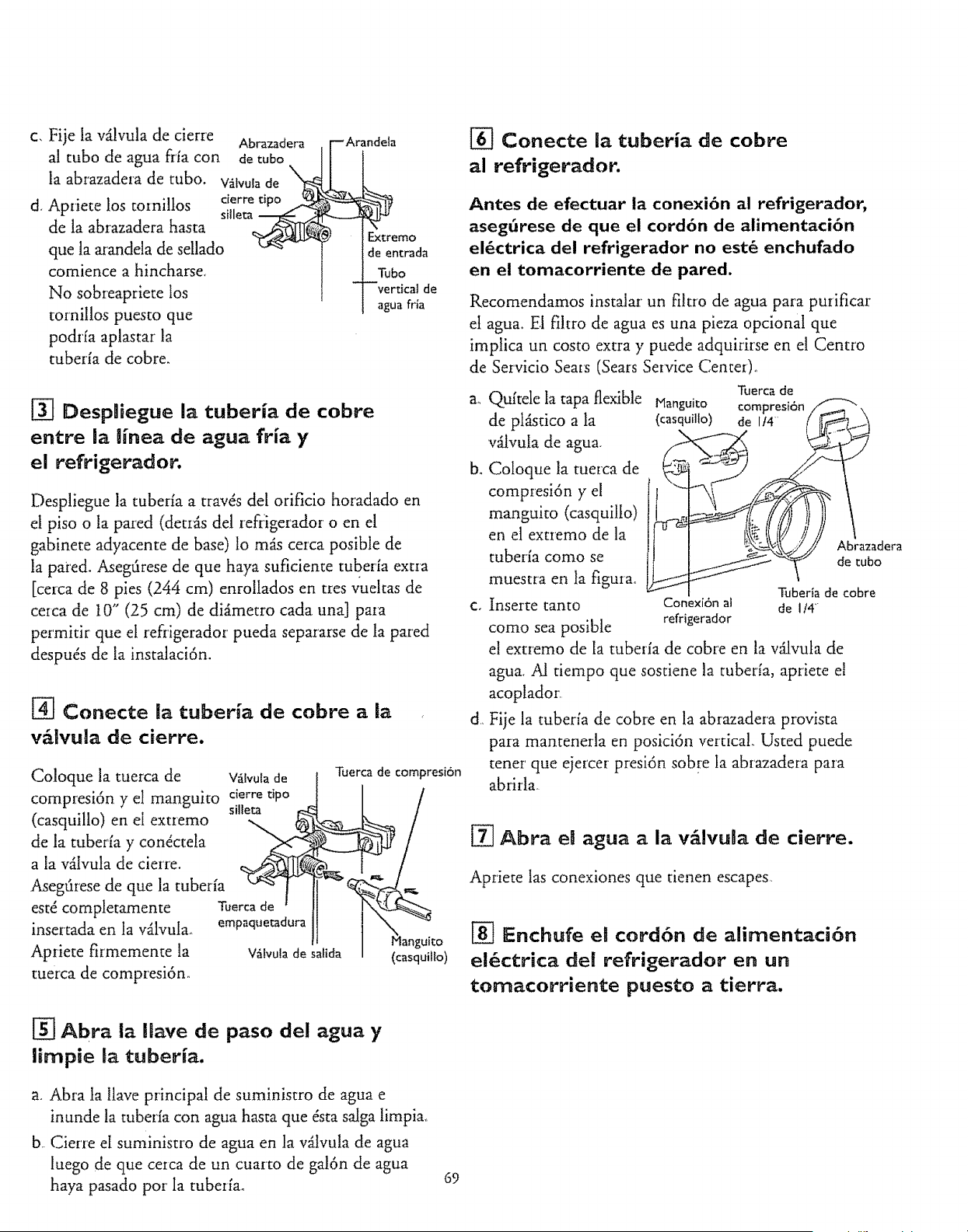

c. Fasten the shutoff

valve to the cold

water pipe with

the pipe clamp.

d. Tighten the clamp

screws until the

sealing washer

begins to swell. Do

not overtighten or

you may crush the

copper tubing.

Pipe

Washer

end

Vertical

cold water

pipe

[_] ROute the Copper Tubing

Between the Cold Water Line

and the Refrigerator.

Route the tubing through a hole drilled in the floor

or wa!! (behind the refrigerator or adjacent base

cabinet) as close to the wall as possible. Be sure there

is sufficient extra tubing [about 8 feet (244 cm) coiled

into 3 turns of about 10" (25 cm) diameter] to allow

the refrigerator to move out from the wall after

installation.

[_ Connect the CopperTubing to the

Shutoff Valve.

Place the compression

nut and ferrule (sleeve)

onto the end of the

tubing and connect it

to the shutoff valve.

Make sure the tubing

is fully inserted into

the valve. Tighten the

compression nut securely.

Saddle-type

Packing nut

Outlet valve

Compression nut

(sleeve)

[] Connect the Copper Tubing

to the Refrigerator.

Before making the connection to the

refrigerator, be sure the refrigerator power

cord is not plugged into the wall outlet.

We recommend installing a water filter to purif!i water,

The water filter is an optional part at extra cost and is

available from the Sears Service Center.

Remove the plastic

flexible cap flora

the water valve.

b_ Place the

compression nut

and ferrule (sleeve)

onto the end of the

tubing as shown,

c. Insert the end of

the copper tubing

into the water valve

Ferrule 114"

(sleeve) Compression nut_\

Refrigerator tubing

connection

connection as far as possible.

While holding the tubing, tighten the fitting,

Fasten the copper tubing into the clamp provided

to hold it in a vertical position° You may need to

p_y open the clamp.

[_ Turn the "Water On at the

Shutoff Valve.

Tighten any connections that lealc

[_ Plug the Refrigerator Power Cord

into a Grounded Electrical Outlet.

1-_ Turn On the Water and Flush Out

theTubing.

a. Turn the main water supply on and flush out the

tubing until the water is clear_

b. Shut the water off at the water valve after about one

quart of water has been flushed through the tubing.

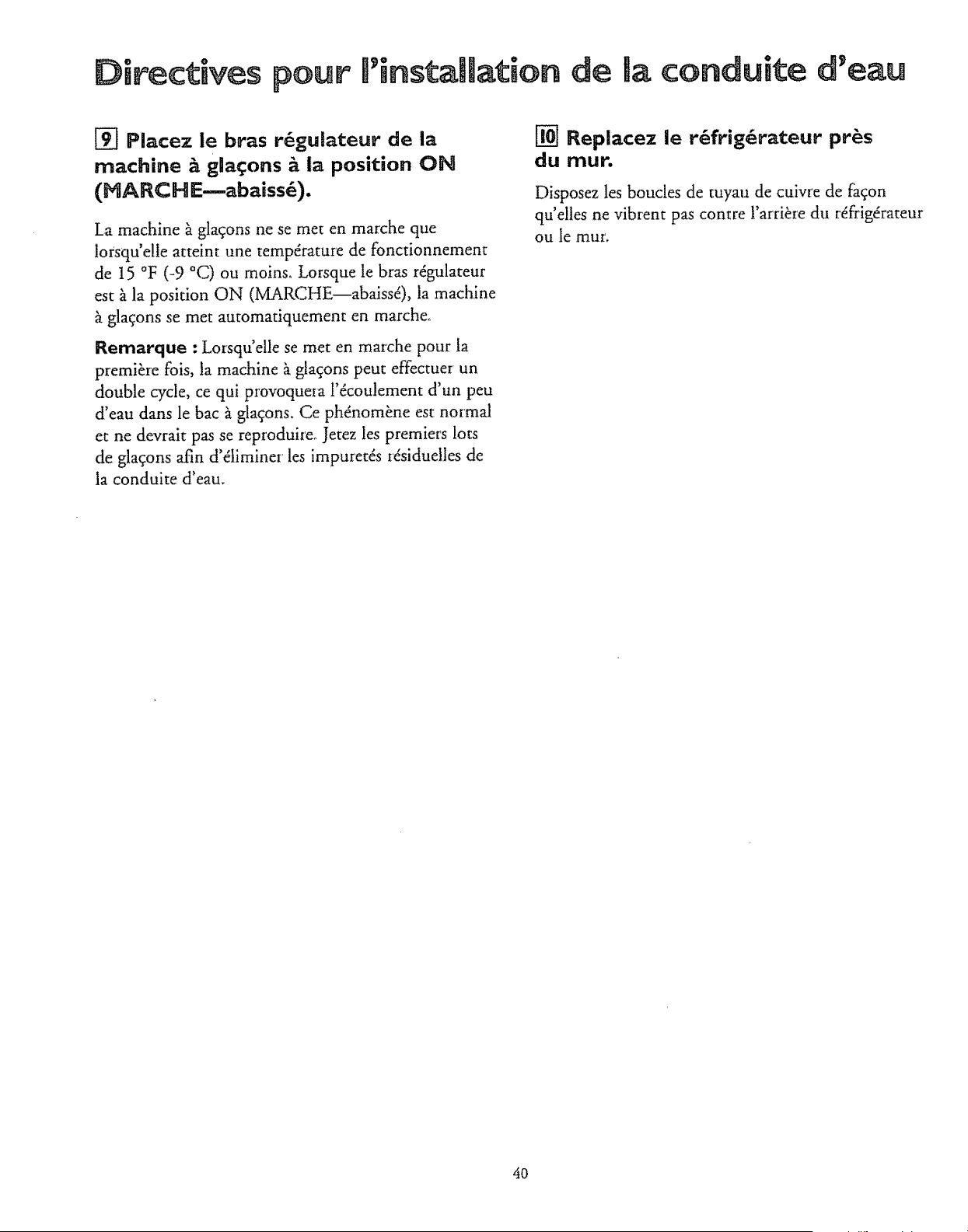

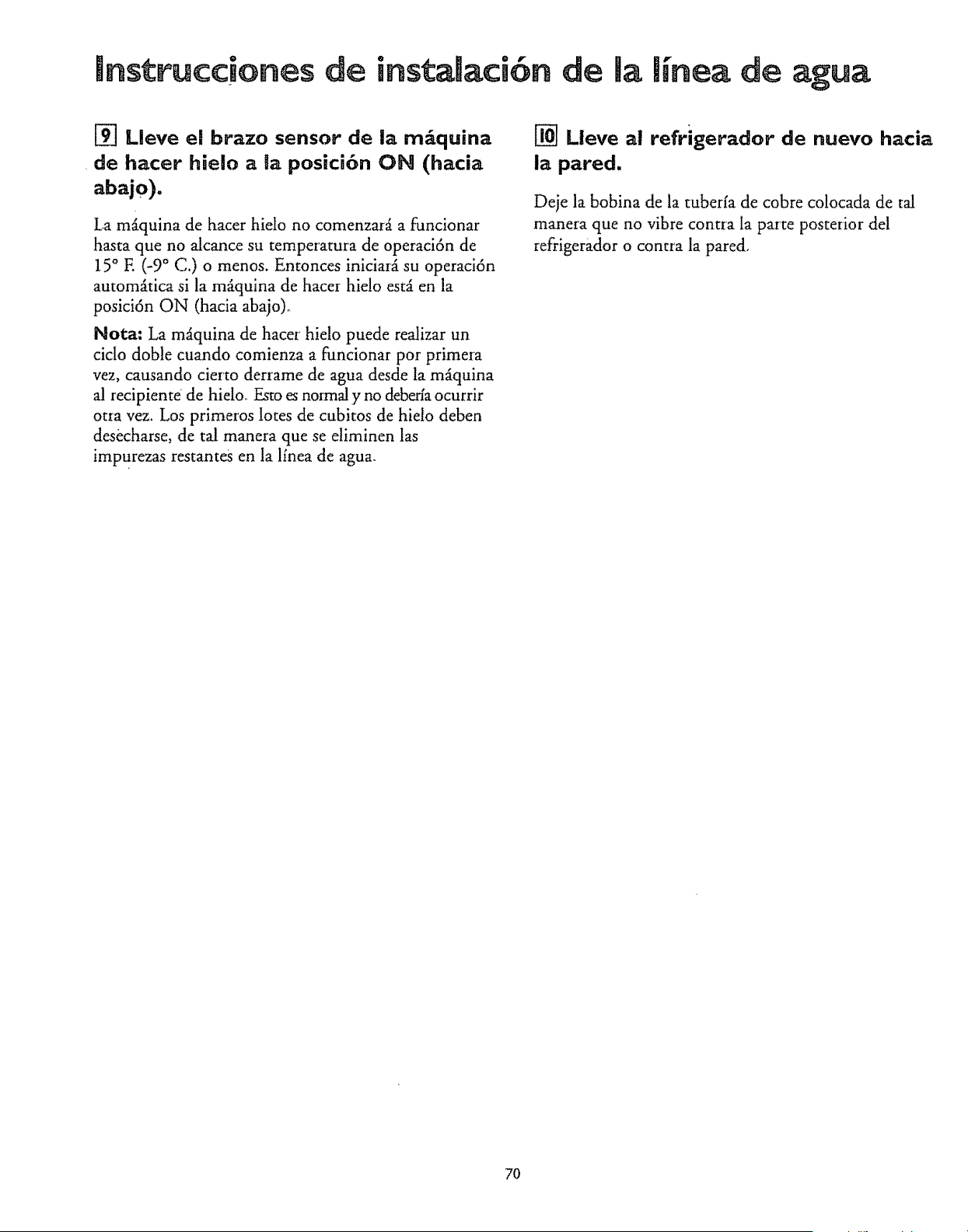

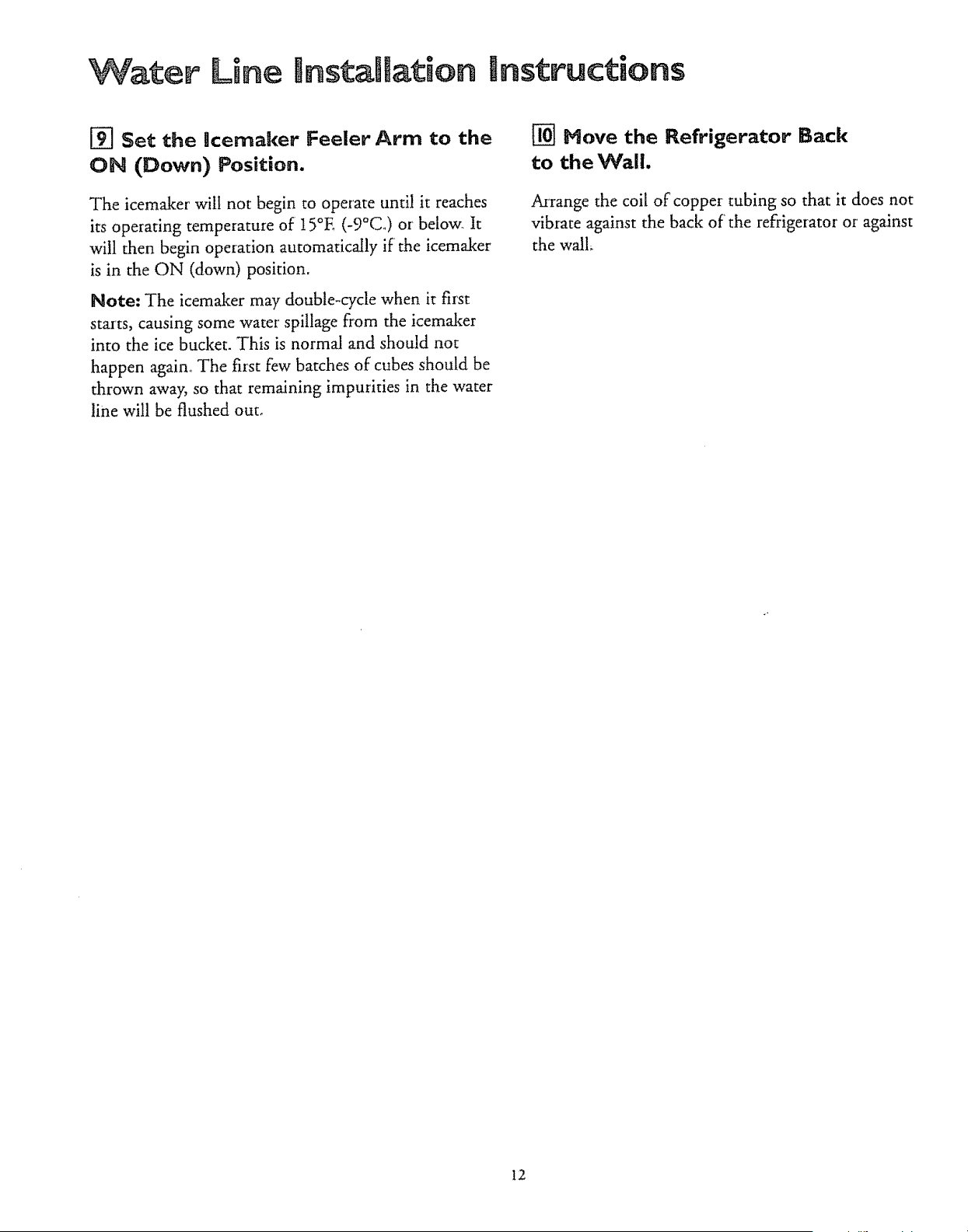

[] Set the kemaker Feeler Arm to the

ON (Down) Position.

The icemaker wilt not begin to operate until it reaches

its operating temperature of l 5°E (-9°C) or below, tt

will then begin operation automatically if the icemaker

is in the ON (down) position,

Note: The icemaker may double-cycle when it first

starts, causing some water spillage from the icemaker

into the ice bucket. This is normal and should not

happen again° The first few batches of cubes should be

thrown away, so that remaining impurities in the water

line will be flushed out_

Move the Refrigerator Back

to the Wall.

Arrange the coil of copper tubing so that it does not

vibrate against the back of the refrigerator or against

the wall_

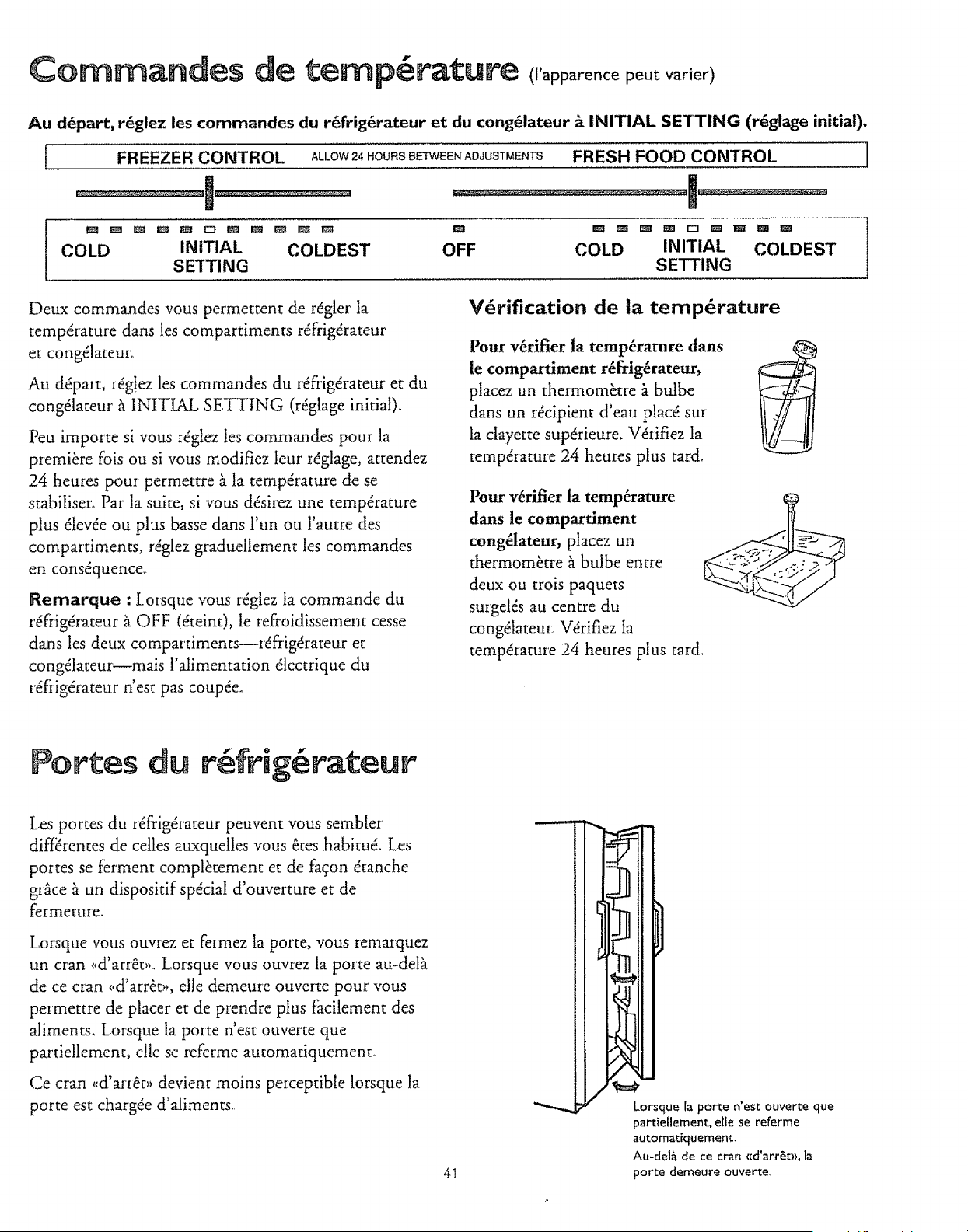

ernperature Controls (appearance may vary)

At first, set the freezer and fresh food controls at INITIAL SETTING.

FREEZER CONTROL ALLOW24HOURSBETWEENA_JUSTMENTS FRESH FOOD CONTROL

COLD INITIAL COLDEST

SETTING

OFF COLD INITIAL COLDEST

SETTING

Two controls let you regulate the temperature in the

fresh food and freezer compartments_

At first, set the freezer and fresh food conuols at

INITIAL-SETTING.

Allow 24 hours for the temperature to stabilize,

•whether' you are setting the controls for the first time

oz adjusting them_ later. Then, if you want colder or

warmer temperatures in either compartment, gradually

adjust the controls_

Note: Turning the fresh food control to OFF turns

off cooling in both compartments_fresh food and

freezei_but does not shut off'power to the refrigerator°

How to Test Temperatures

To test the fresh food

compartment place a bulb-type

thermometer into a jar of water

on the top shelf[ Check it one

day late_:

To test the freezer

compartment put a bulb-

type thermometer between

two or three frozen packages

in the center of the freezer_

Check it one day later

Refrigerator Doors

The refrigerator doors may feel different than the ones

you are used to. The special door opening/closing

feature makes sure the do6rs close al! the way and are

securely sealed.

When opening and closing the door you will notice a

"stop" position. If the door is opened past this "stop"

point, the door wil! remain open to allow you to load

and unload food more easily. Wl_en the door is only

partially open it will automatically close_

The resistance you feel at the "stop" position will be

reduced as the door is loaded with food.

the door is only

partially open it will

automatically close

Beyond this "stop" the

door will stay open

Food Storage Suggestions

Fresh Food Storage Tips

To store unfrozen meats, fish and poultry"

€ Always remove store wrappings.

o Rewrap in f0il, film or wax paper and refrigerate

immediately.

To store cheese, wrap well with wax paper or

aluminum f0il, or put in a plastic bag_

o Carefully wrap to expel air and help prevent mold.

• Store pre-packaged cheese in its own wrapping

if you wish.

To store vegetables, use the vegetable drawers--

they've been designed to preserve the natural moisture

and freshness of produce

o Covering vegetables with a moist towel helps

maintain crispness.

o As a further aid to freshness, pre-packaged vegetables

can be stored in their original wrapping.

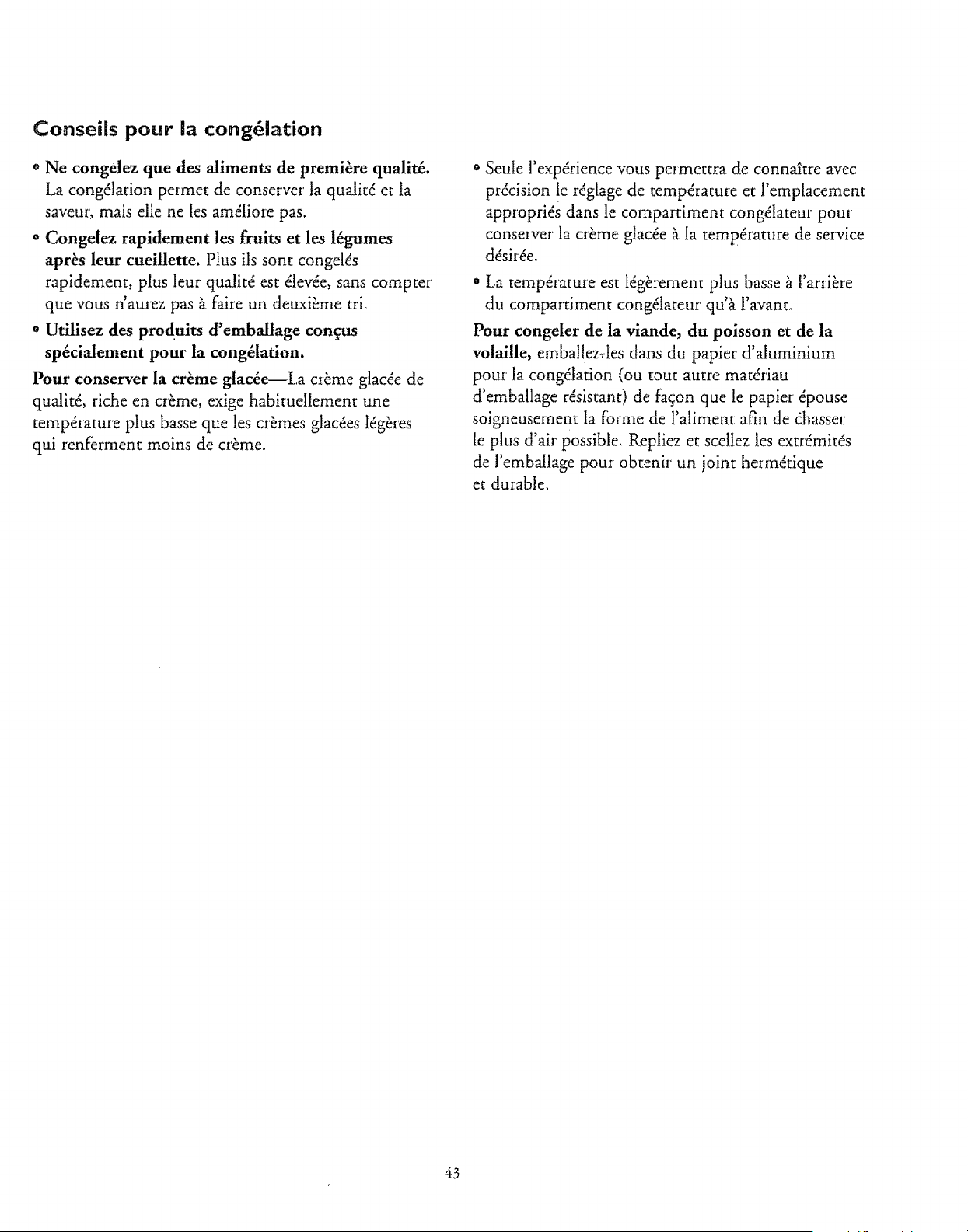

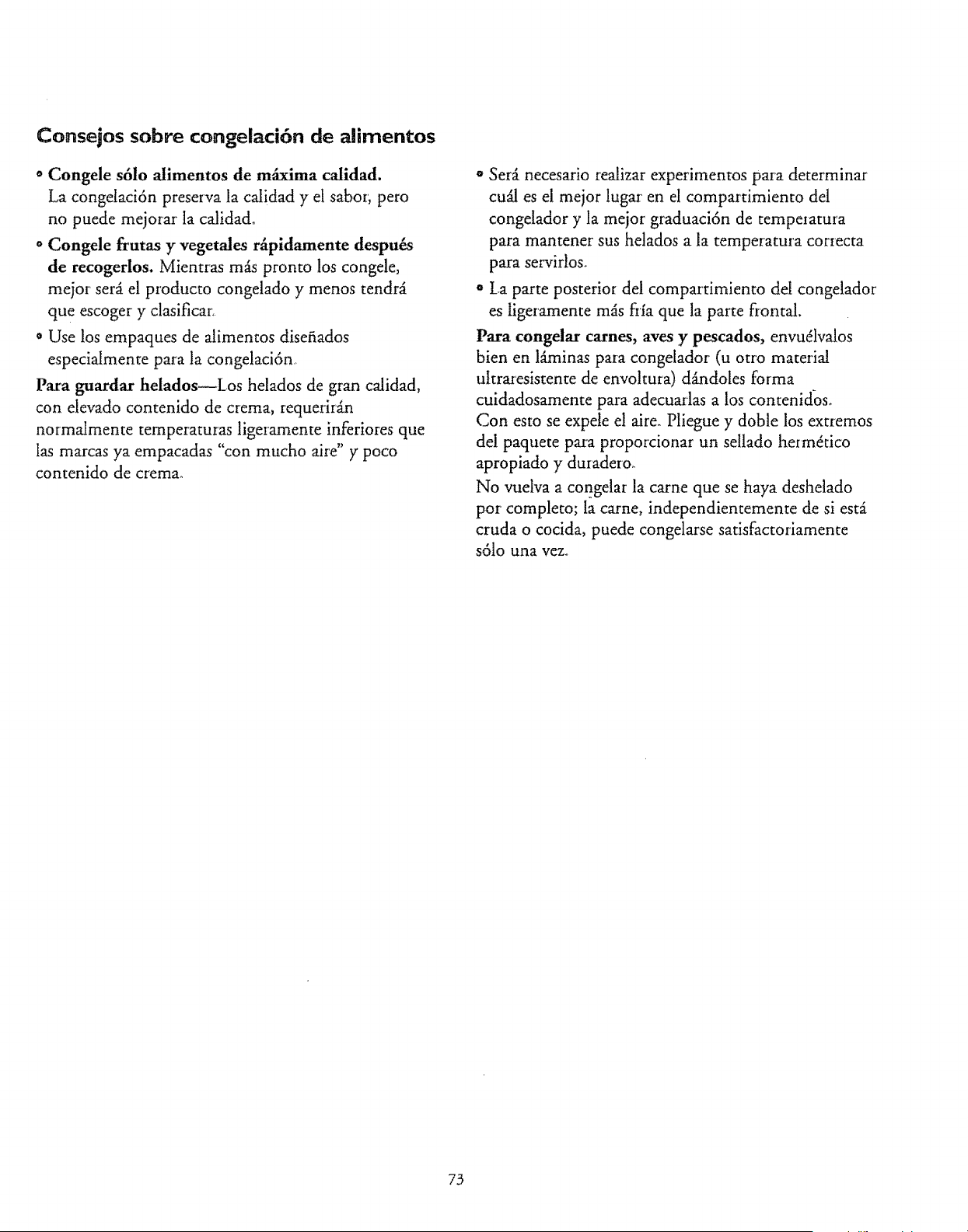

Tips on Freezing Foods

o Freeze only top-quality foods. Freezing retains

quality and flavor; it cannot improve quality°

o Freeze fruits and vegetables quicldy after picking.

The sooner you do, the better the frozen product will

be, with less dulling and sorting to do.

• Use food wraps designed especially for freezing.

To store ice cream--Fine-quallcy ice cream, with high

cream content, will normally requ!re slightly lower

temperatures than more "airy" already-packaged brands

with low cream content.

° It will be necessary to experiment to determine the

freezer compartment location and temperature

control setting to keep your ice cream at the right

serving temperature.

o The reai of the freezer compartment is slightly colder

than the front_

To freeze meat, fish and poultry, wrap well in

freezer-weight foil (or other heavy-duty wrapping

material) forming it carefully to the shape of the

contents.. This expels air. Fold and crimp ends of

the package to provide a good, lasting seal.

Don't iefreeze meat that has completely thawed;

meat, whether raw or cooked, can be fiozen

successfully only once.

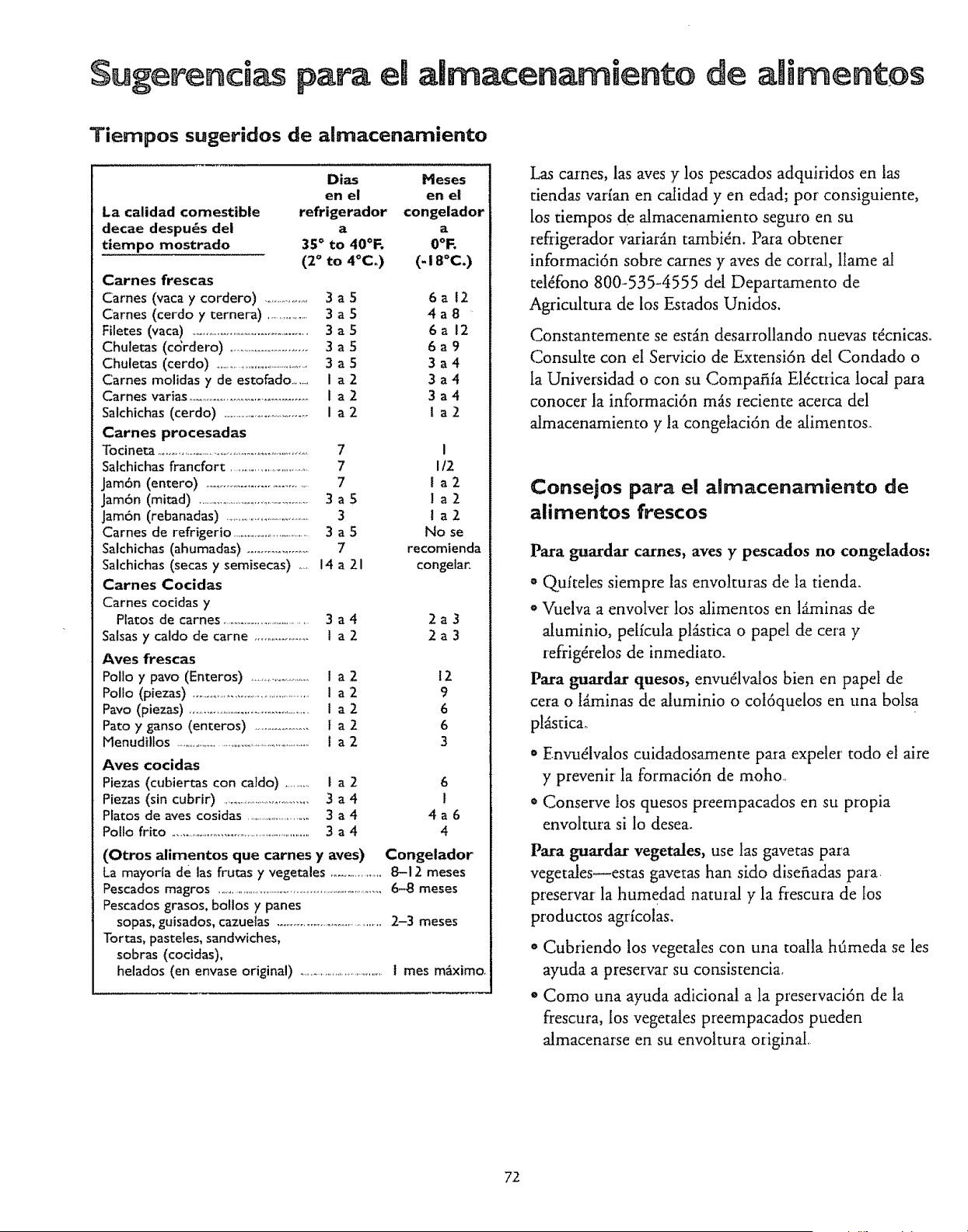

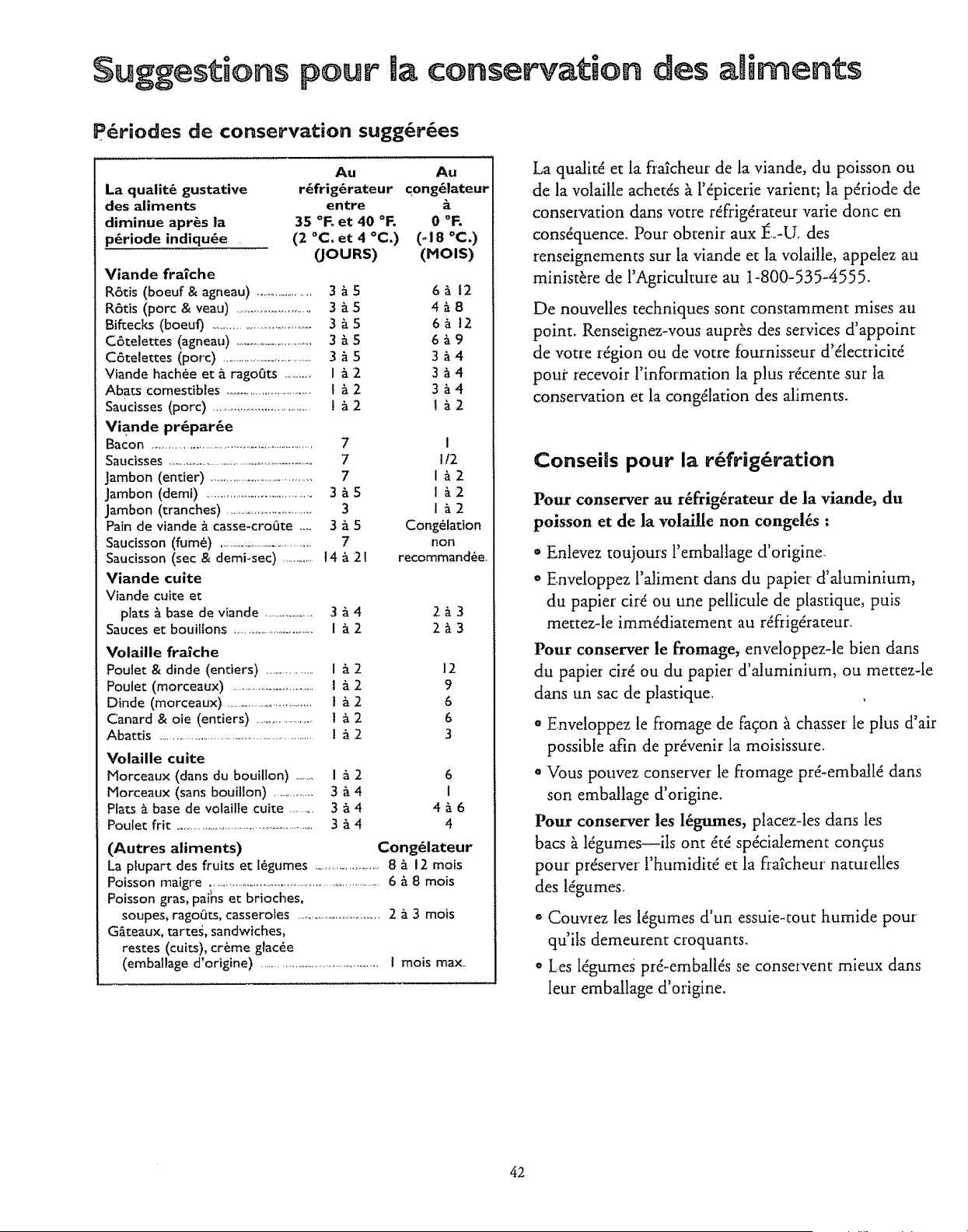

Suggested Storage Times

Eating qualit_t drops

after time shown

DAYS MONTHS

IN IN

REFRIGERATOR FREEZER

AT AT

35 _ to 40°i=. 0°F.

(2° to 4°C.) (- 18°C.)

Fresh Heats

Roasts (Beef & Lamb) ...........................3 to 5

Roasts (Pork & Veal) ..............................3 to S

Steaks (Beef) ..............................................3 m S

Chops (Lamb) ..........................................3 to S

Chops (Pork) ............................................3 to 5

Ground & Stew Heats .......................I to 2

Variety Meats ...........................................I to 2

Sausage (Pork) ........................................I to 2

Processed Heats

Bacon ......... ......................................................... 7

Frankfurters ................................................7

Ham (VVhole) .........................................7

Ham (Half) ........................................................3 to S

Ham (Slices) ...................................................3

Luncheon Meats ......................................3 to 5

Sausage (Smoked) ......................................7

Sausage (Dry & Semi-Dry) ............14 to 21

Cooked Heats

Cooked Meats and

Meat Dishes ...............................................3 to 4

Gravy & Meat Broth ................................I to 2

Fresh Poultry

Chicken & Turkey (Whole) ............. I to 2

Chicken (Pieces) ........................................I to 2

Turkey (Pieces) ........................................I to 2

Duck & Goose (Whole) ....................I to 2

Giblets .............................................................I to 2

6to 12

4to8

6to 12

6to 9

3 to4

I to2

1t2

I to2

1 to2

I to2

Freezing

not recom-

mended.

2to3

2to 3

Cooked Poultry

Pieces (Covered with Broth) ...... I to 2 6

Pieces (Not Covered) ........................3 to 4 1

Cooked Poultry Dishes ......................3 to 4 4 to 6

Fried Chicken ........................................3 to 4 4

(Other than for meats & poultry) FREEZER

Host fruits and vegetables ........................................8-12 months

Lean fish ....................................................................................6-8 months

Fatty fish, rolls and breads,

soups, stew, casseroles ................................................2-3 months

Cakes, pies, sandwiches,

leftovers (cooked),

ice cream (original carton) ...............................I month max°

Meats, fish and poultry purchased from the store vary

in quality and age; consequently, safe storage times in

your refrigerator will vary, For meat and poultry

information, call the U,S. Dept. of Agriculture at

800-535-4555.

New techniques are constantly being developed.

Consult the College or County Extension Service or

your local Utility Company for the latest information

on freezing and storing foods.

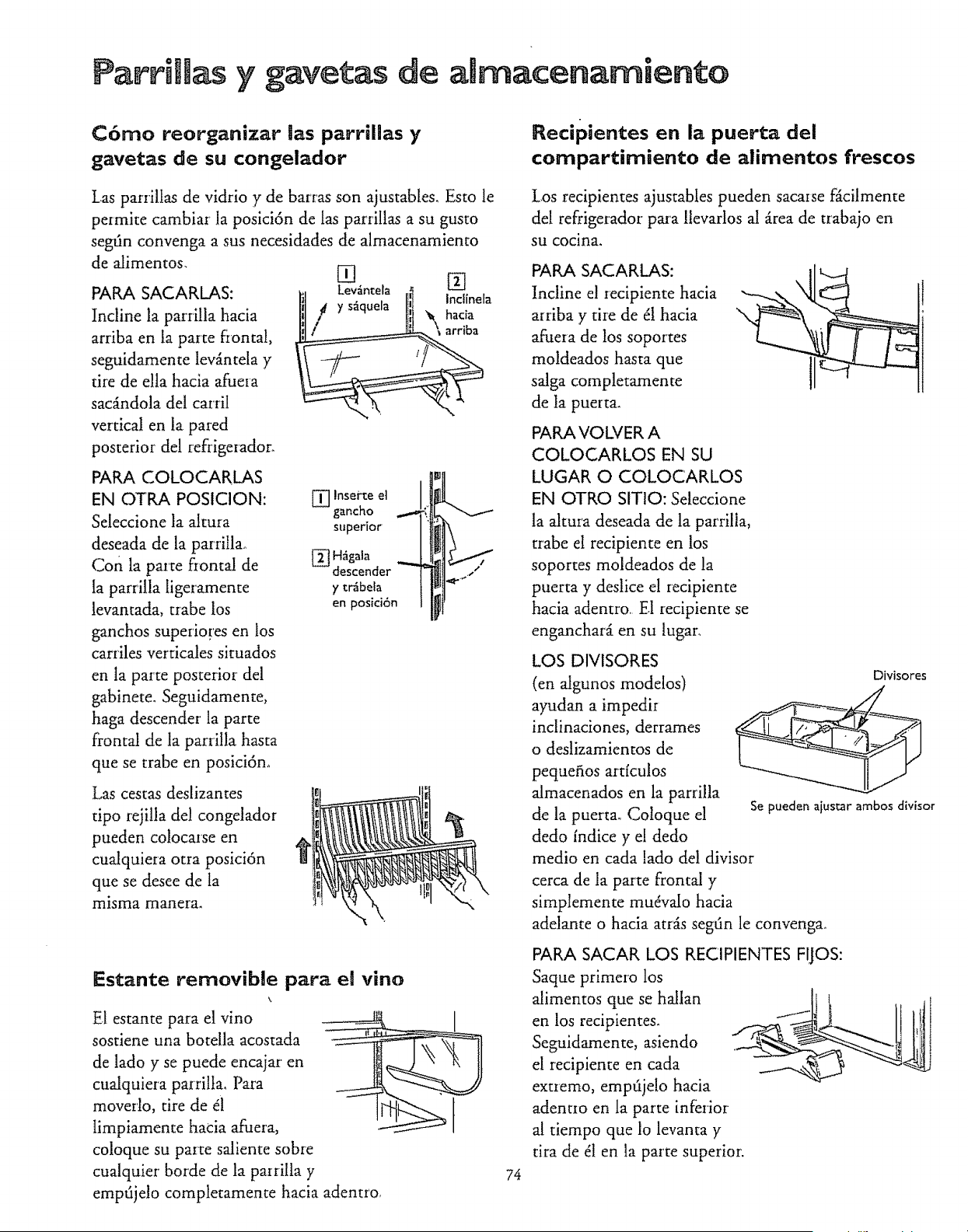

She ves and Storage Drawers

How to Rearrange Your Shelves and

Freezer Baskets

Glass and wire shelves are adjustable, This aJlows you

to move the shelves around to fit your family's food

storage needs.

TO REMOVE: []

Lift up

Tilt the shelf up at front, andout

then lift it up and out of

the tracks on the rear wall..

TO RELOCATE"

Select desired shell: height.

With shelf front raised

slightly, engage the top

hooks in the tracks at the

rear of the cabinet. Then

lower the f_'ont of the shelf

until it locks into position°

Wire slide-out freezer'

baskets can be relocated

in the same way.

[] Engage

top hook _'+

]Lower to ...

lock into

place

Bins on Fresh Food Compartment Door

Adjustable bins can easily be carried from refrigerator

to work area.

TO REMOVE:

Tilt the bin tip and

pull out on the molded

supports until it comes

completely out of

the door',

TO REPLACE OR RELOCATE:

Select desired shelf height,

engage the bin in the

molded supports of the

door and slide in the bin.

The bin will hook in place°

THE DIVIDERS

(on some models) help

prevent tipping, spilling

or' sliding of small items

stored on the door shelf

Place index finger and

middle finger' on either

side of the divider near

the front and simply move

Dividers

Both dividers can be adjusted

it back and forth to fit your needs,

TO REMOVE FIXED BINS:

First remove the food in

the bins. Then, grasping

the bin at each end,

push in at the bottom

as you lift and pul! out

at the top.

RemovabBe Vqine Rack

The wine rack holds a

bottle on its side and will

fit on any shell: To move

it, pull it straight out,

position its lip over either

edge of the shelf, and push

it all the way ino

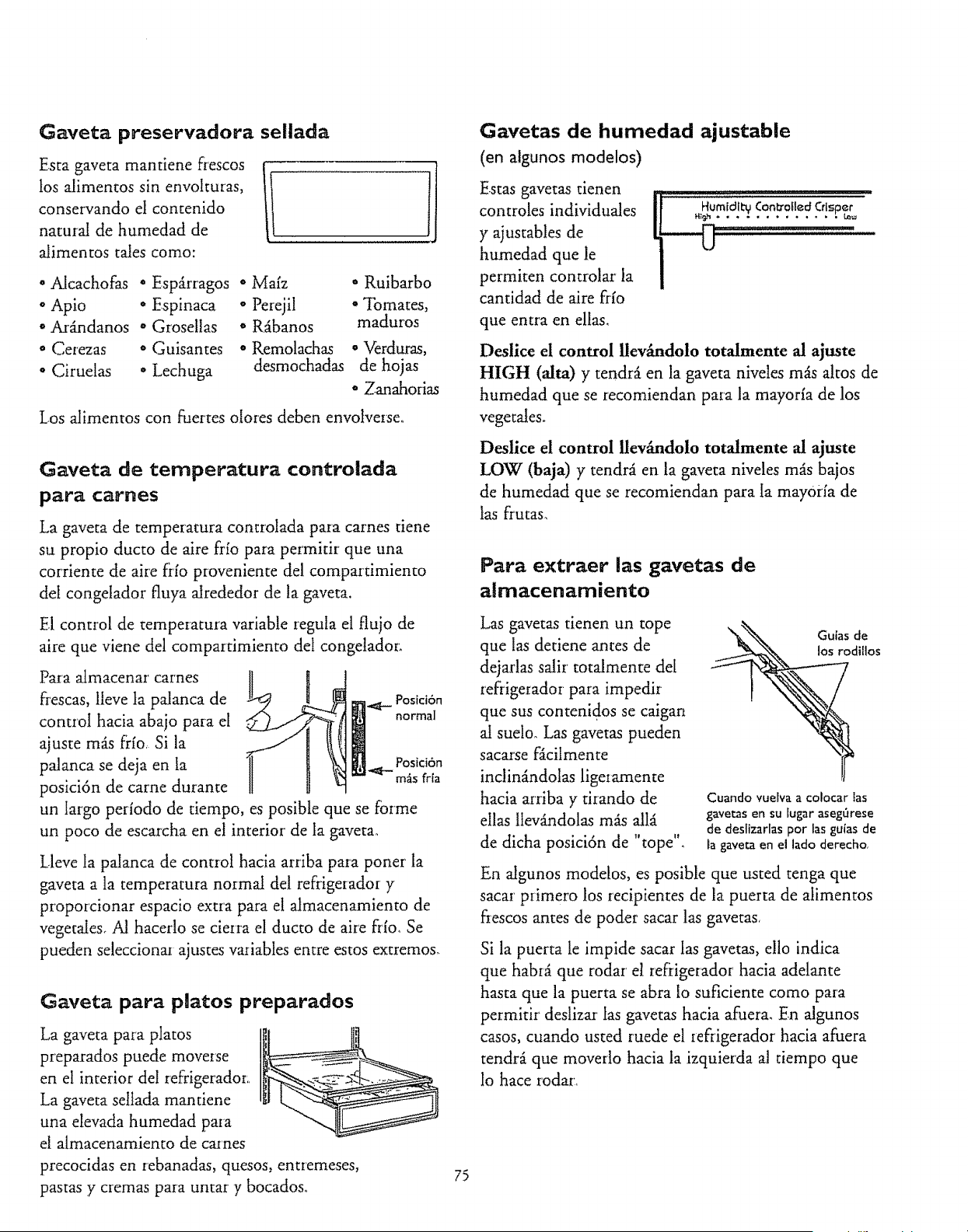

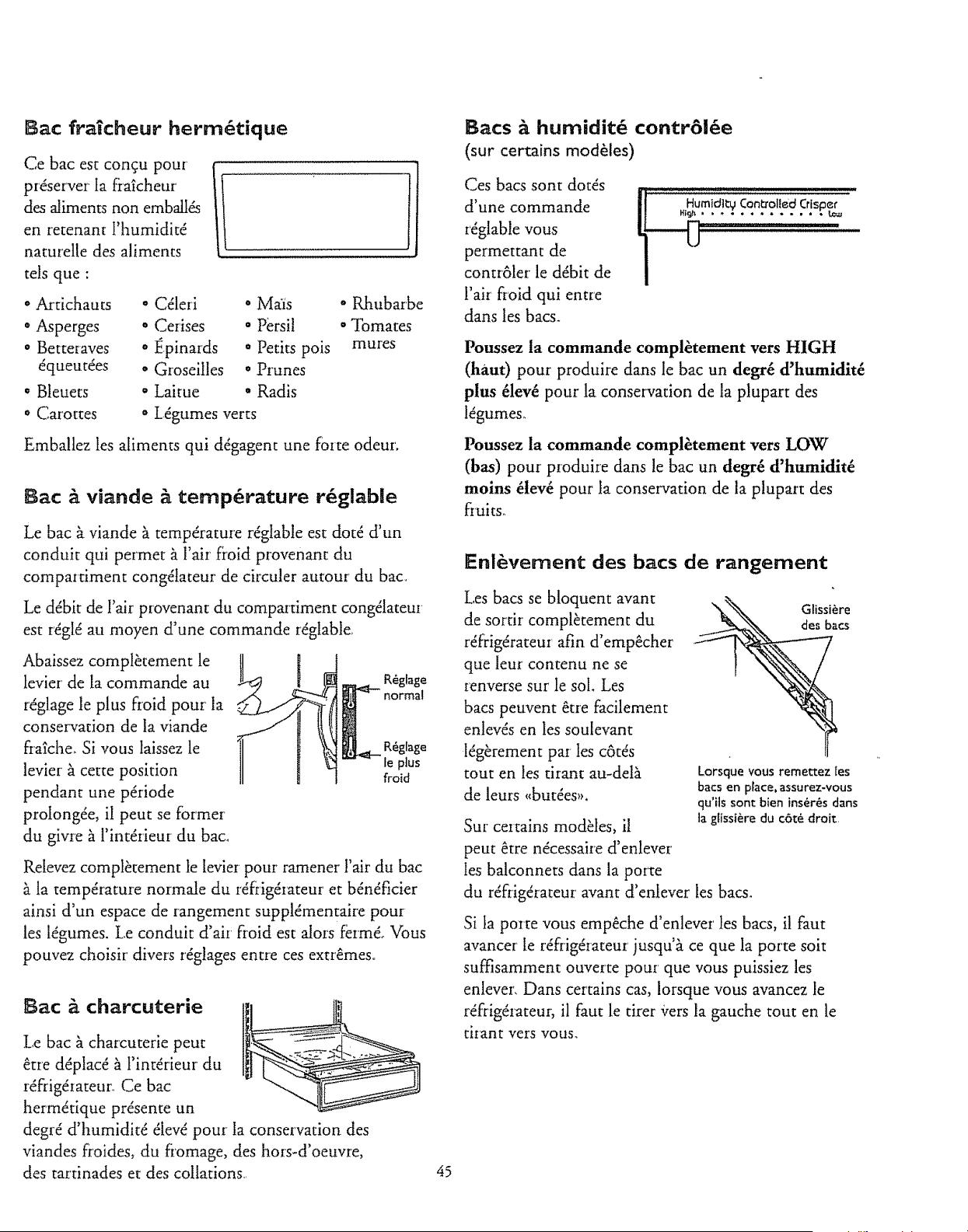

Seamed Crisper Drawer

This drawer keeps |_

unwrapped foods fresh

by retaining the natural

moisture content of

foods such as: ,

o AMchokes o Celery o Lettuce ° Radishes

o Asparagus ° Cherries ° Parsley ° Rhubarb

° Beets, topped • Corn ° Peas, green ° Spinach

• Blueberries ° Currants o Plums ° T9matoes,

° Carrots ° Greens, leafy r_pe

Foods with strong odms should be wrappe&

Temperature Controlled Heats Drawer

The Temperature Controlled Meats Drawer has its

own cold air duct to allow a stream of cold air from

the freezer compartment to flow around the drawer.

The variable temperature control regulates the air flow

from the fieezer cornpartment.

Set control lever down to

the coldest setting to store

fi'esh meats, tf lever is left

in meat position for a long

period of' time, some frost

may form on the inside of

the drawer°

Norrnal

setting

.__ Coldest

setting

Set control lever up to convert the drawer to normal

refrigerator temperature and provide extra vegetable

storage space. Cold air duct is turned offl Variable

settings between these extremes can be selected..

Dell Pan

The Dell Pan can be

moved within the

refrigerator'., The sealed

drawer keeps high

humidity for storage of

lunch meats, cheese, hors

d'oeuvres, spreads and snacks°

Adjustable Humidity Drawers

(on some models)

These drawers have

individual, adjustable

humidity controls that

let you control the

amount of cold air

entering the drawers,

Slide the control all the way to the HIGH setting

and the drawer provides higher humidity levels

recommended for most vegetables°

Slide the control all the way to the LOW setting

and the drawer provides lower humidity levels

recommended for most fruits.

To Remove Storage Drawers

Drawers will stop before

coming all the way out of

the refrigerator to help

prevent contents from

spilling onto the floor.

Drawers can easily be

removed by tilting up

slightly and pulling past

"stop" location.

On some models you may

need to remove the door

bins flora the flesh food door

before removing the drawers°

When replacing the drawers

make sure you slide them

through the drawer guides

on the right side,,

If the door' pzevents you from taldng out the drawers,

the refrigerator will need to be roUed forward until the

door opens enough to slide the _irawers out. tn some

cases, when you roll the refrigerator out you will need

to move the refrigeraror to the left as you roll it out..

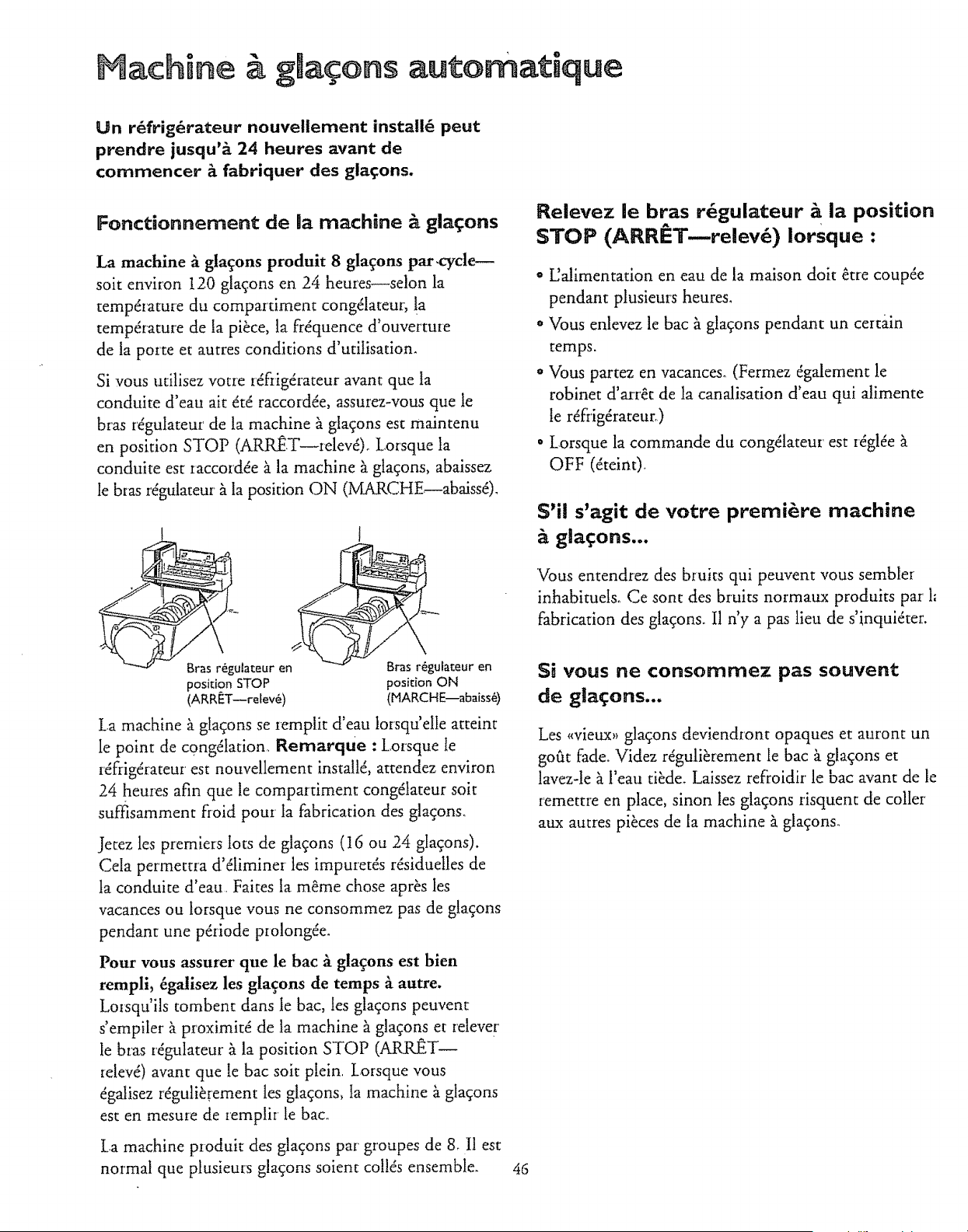

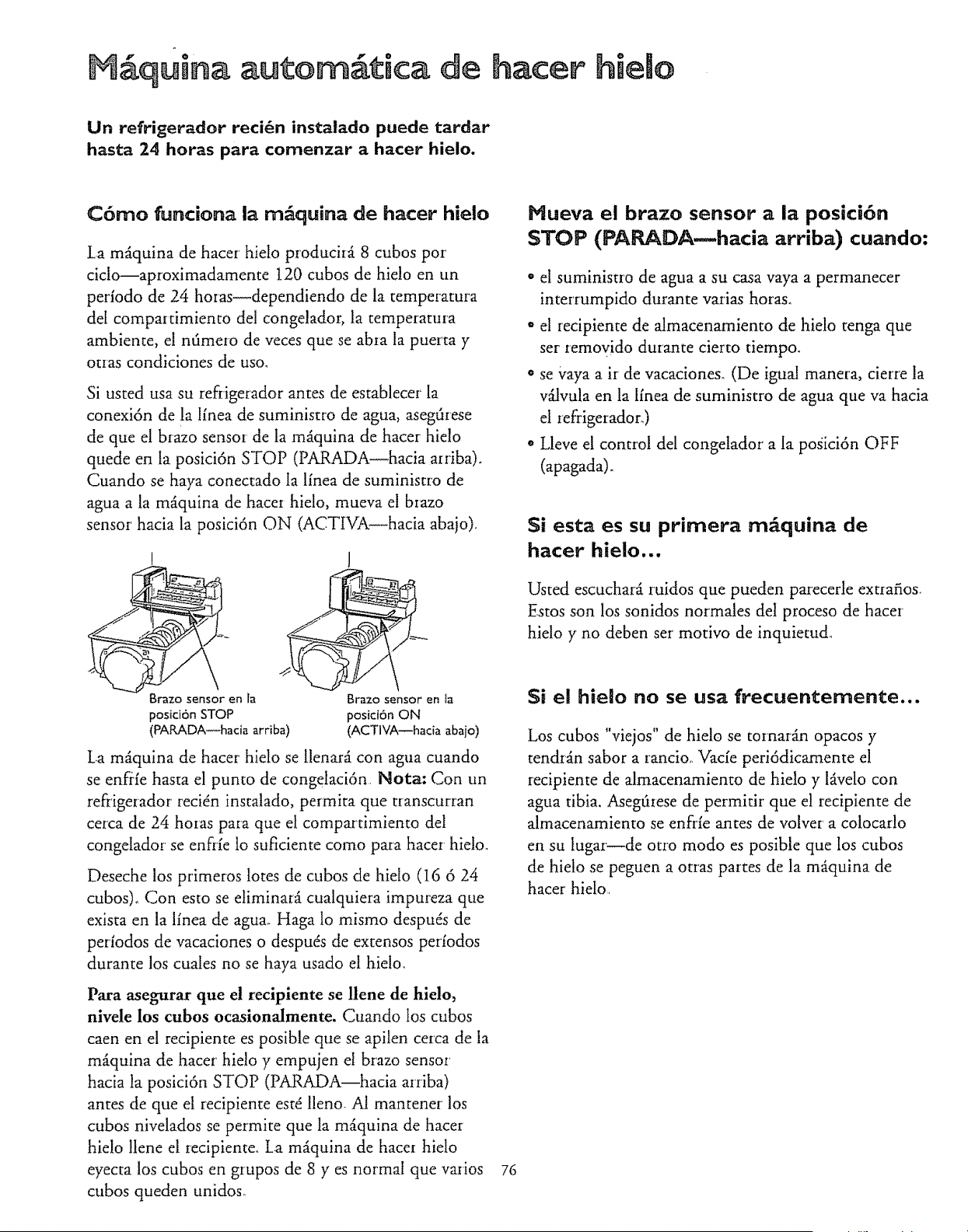

Automatic Hcemaker

A newly installed refrigerator may take up to

24 hours to begin making ice.

How the ncemaker Works

The icemaker will produce 8 cubes per cycle--

approximately 120 cubes in a 24-hour

period--depending on freezer compartment

temperature, room temperature, number of door

openings and other use conditions,

If you use your refrigerator befbre the water

connection is made, make sure the icemaker fi_eler arm

is in the STOP (up) position. When the water supply

has been connected to the icemaker, move the feeler

arm to ON (down) position.

Feeler arm in

STOP (up)

position

arm in

ON (down)

position

The icemaker will fill with water when it cools to

fieezing. Note: With a newly-installed refrigeratoz;

allow about 24 hours for the freezer compartment to

get cold enough to make ice.

Throw away the first few batches of ice cubes (16 or

24 cubes)_ This will flush away any impurities in the

water line. Do the same thing after vacations or

extended periods when ice isn't used.

To make sure the bin Ells with ice, level the cubes

occasionally. When cubes fall into the bin they may pile

up close to the icemaker and push the feeler arm to the

STOP (up) position before the bin gets full Keeping the

cubes level allows the icemaker to fill the bin_

The icemaker ejects cubes in groups of 8, and it is

normal for several cubes to be joined together.

Move Feeler Arm to STOP (Up)

Position When...

° Home water supply is to be turned off for several

hours.

• ice storage bin is to be removed for a period of time_

• Going away on vacation, at which time you should

also turn off the valve in the water supply line to

your refi'igerator:

o Moving the fieezer control to the OFF position.

ffThis HsYour First Hcemaker...

You'll hear occasional sounds that may be unfamiliar.

These ate normal icemaldng sounds and are not cause

foe concern.

ff Ice Ils Not Used Often...

"Old" ice cubes wilt become cloudy and taste stale°

Empty ice storage bin periodically and wash it in

lukewarm water: Be sure to allow storage bin to cool

before replacing it_otherwise ice cubes

may stick to other parts of the icemaker_

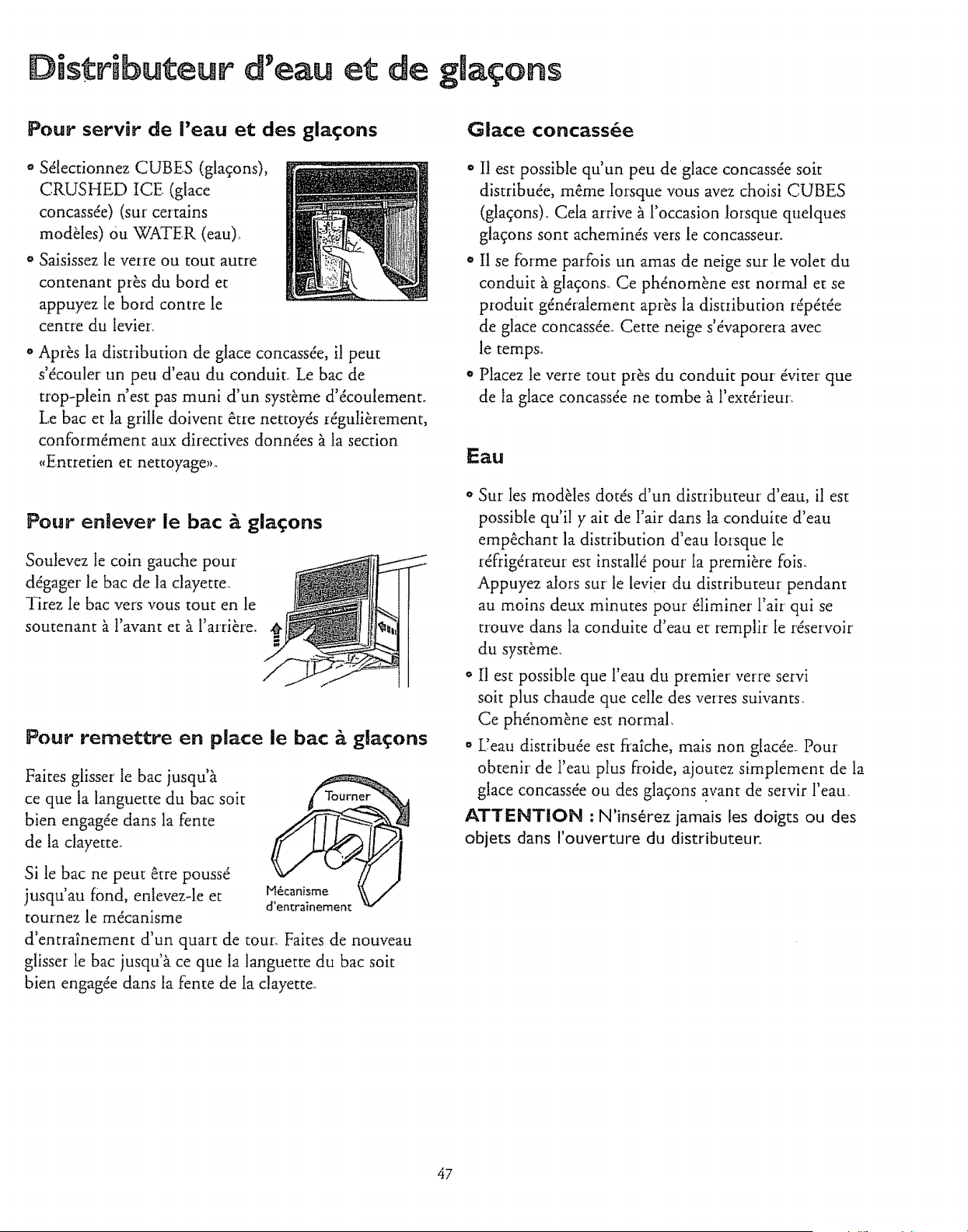

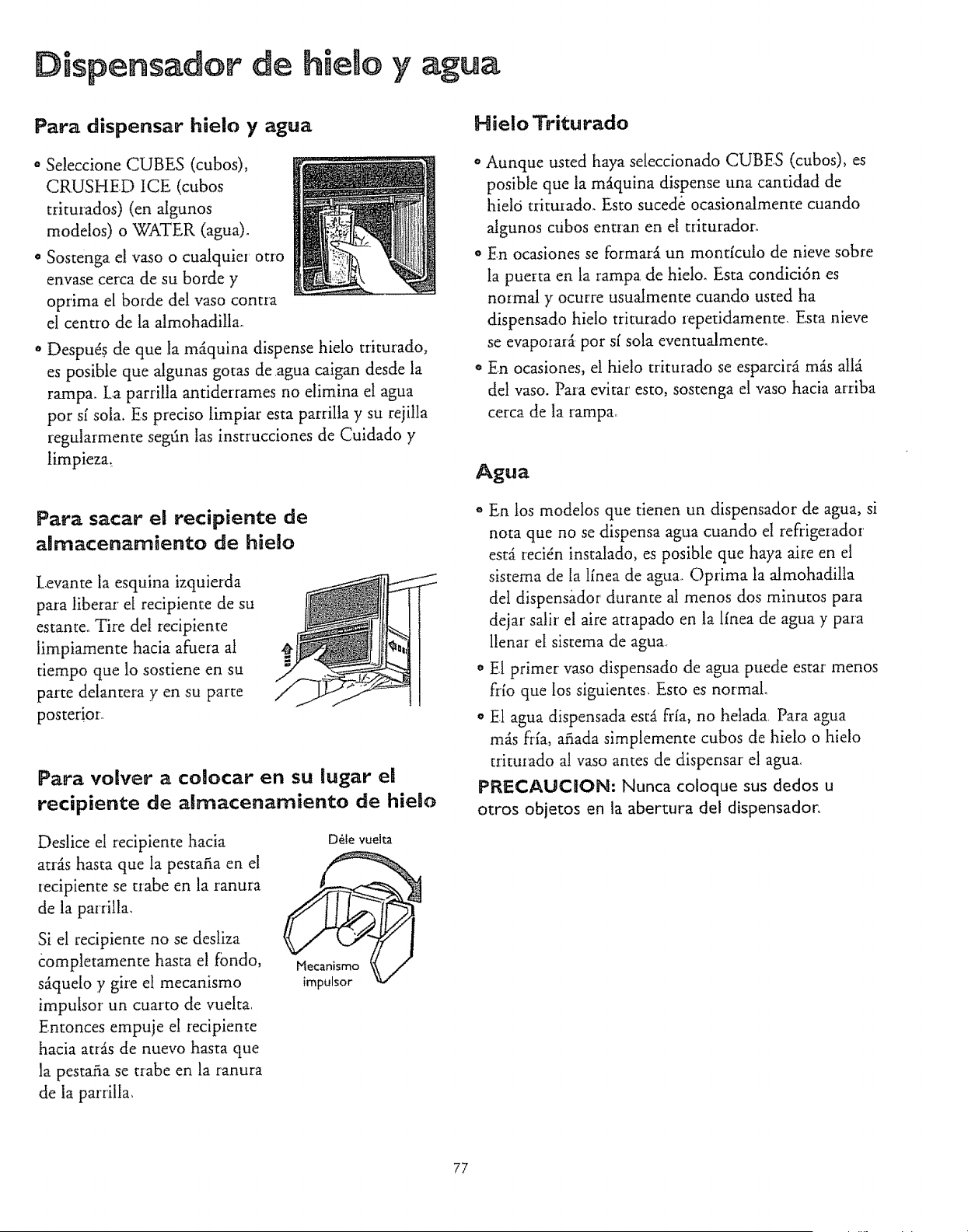

Uceand Nater Dispenser

To Dispense Rce and Water

o Select CUBES, CRUSHED

ICE (on some models)

or WATER_

o Grip the glass or other container

near the rim and press the rim

against the center of the pad..

, After crushed ice is dispensed,

some water may drip from the chute. The spill shelf

is not self-draining. The shelf and its grille should be

cleaned regularly according to the Care and Cleaning

instructions_

To Remove ace Storage Bin

Lift the left corner to flee the

bin fi'om the shelf[ Pull the bin

straight out while suppmting it

at f_ont and back_

To Replace Dee Storage Bin

Slide the bin back until the

tab on the bin locks into the

slot in the shelf_

If the bin does not go all the

way back, remove it and turn

the drive mechanism t14 turn.

Then push the bin back again

until the tab on the bin locks

into the slot in the shelf.

Drive

Mechanism

Crushed ice

o Some crushed ice may be dispensed even though you

selected CUBE& This happens occasionally when a

few cubes get channeled to the crusher.

o Sometimes a mound of snow "will form on the door

in the ice chute, Th'is condition is normal, and

usually occurs when you have dispensed crushed

ice repeatedly. The snow will eventually evaporate.

• Sometimes crushed ice will spray beyond the glass,

To avoid this, hold the glass up close to the chute.

Water

° On models with a water dispenser, if no water is

dispensed when the refrigerator is first installed,

there may be air in the water line system. Press the

dispenser pad for at least two minutes to remove

trapped air fEom the water line and to fill the water

system.

o The first glass of water dispensed may be warmer

than the following ones. This is normal.

° Dispensed wa, er is cool, not iced_ For colder water,

simply add crushed ice or cubes before dispensing

water_

CAUTION: Never put fingers or other objects

into the dispenser opening.

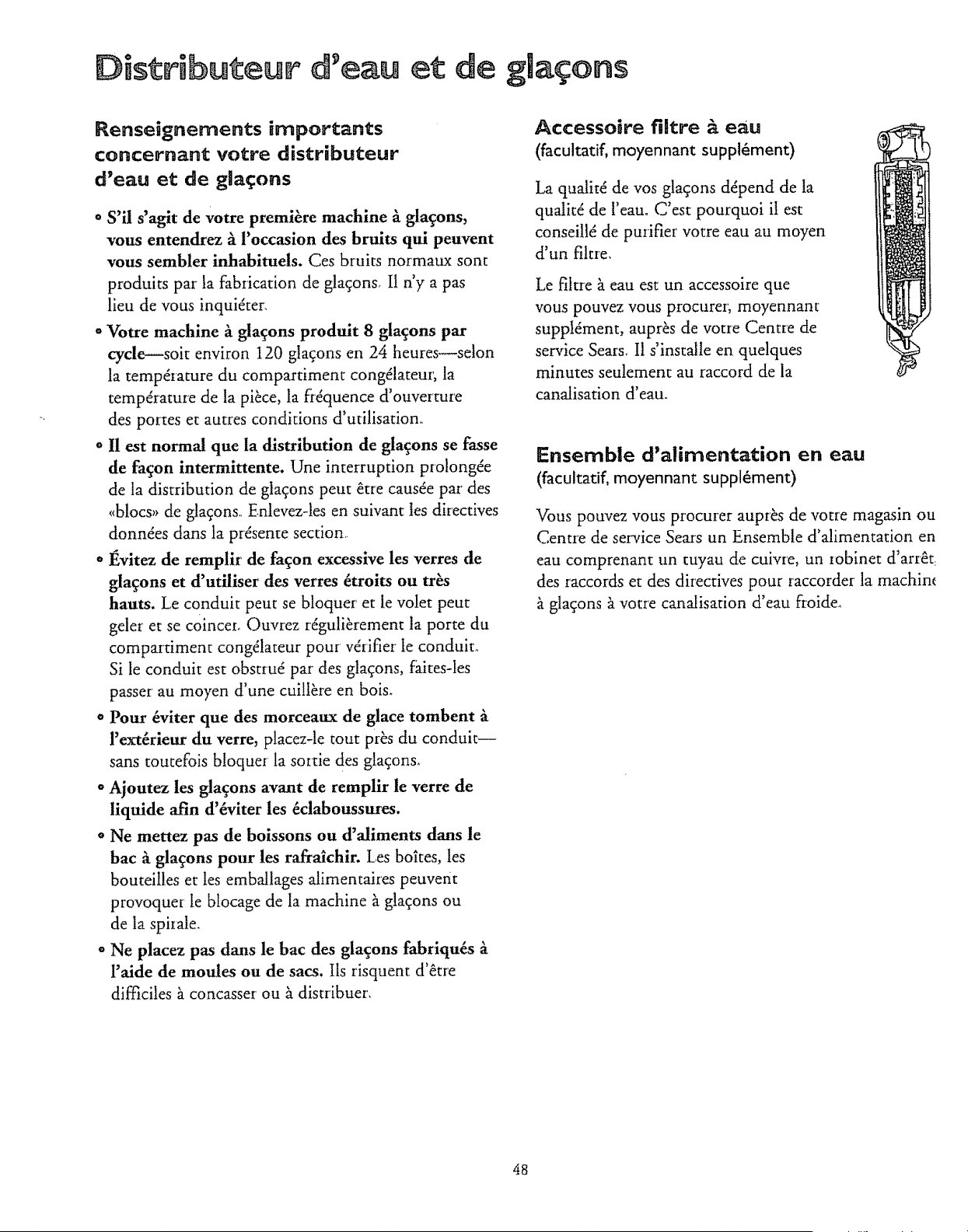

Bmportant Facts About Your

ice & Water Dispenser

o If this is your first icemaker you'll hear occasional

sounds that may be unfamiliar. These are normal

icemaldng sounds and are not cause for concern_

,, Your icemaker will produce 8 cubes per cycle--

approximately 120 cubes in a 24-hour period--

depending on fieezer compartment temperature,

room temperature, number of door openings and

other use conditions.

o Intermittent dispensing of ice is normal. If ice flow

interruption is more than brief, ice clump(s) may be

the cause and should be iemoved following

instructions in this section_

o Avoid over-filling glasses with ice and using

narrow or extra-tall glasses. This can jam the

chute or cause the door in the chute to fieeze shuL

Periodically open the freezer compartment door' and

look down into the chute. If ice is blocldng the

chute, poke it through with a wooden spoon,

o To help keep bits of ice from being sprayed

beyond the glass, place the glass ciose to the ice

chute--but not so close that it blocks out-coming ice.

o Add ice before adding beverage to prevent

splashing.

o Beverages and foods should not be quick-chilled

in the ice storage bin. Cans, bottles or food

packages in the storage bin may cause the icemaker

or auger to jam,

° Do not add ice from trays or bags to the storage

bin. It may not crush or dispense well,

Water Filter Accessory

(optional at extra cost)

Your' ice cubes can only be as fresh-tasting

as the water that produces them, That's

why it's a good idea to purify the water

with a water filter'.

The water filter is an optional part at extra

cost and is available from your Sears Service

Center_ It may be installed in minutes when

attached to the inlet water tube connection,

Water Supply Accessory Kit

(optionalat extra cost)

A water supply lit containing copper' tubing, shutoff

valve, fittings and instructions needed to connect the

icemal:er to your cold water line is also available flora

your Sears store or Sears Service Center_

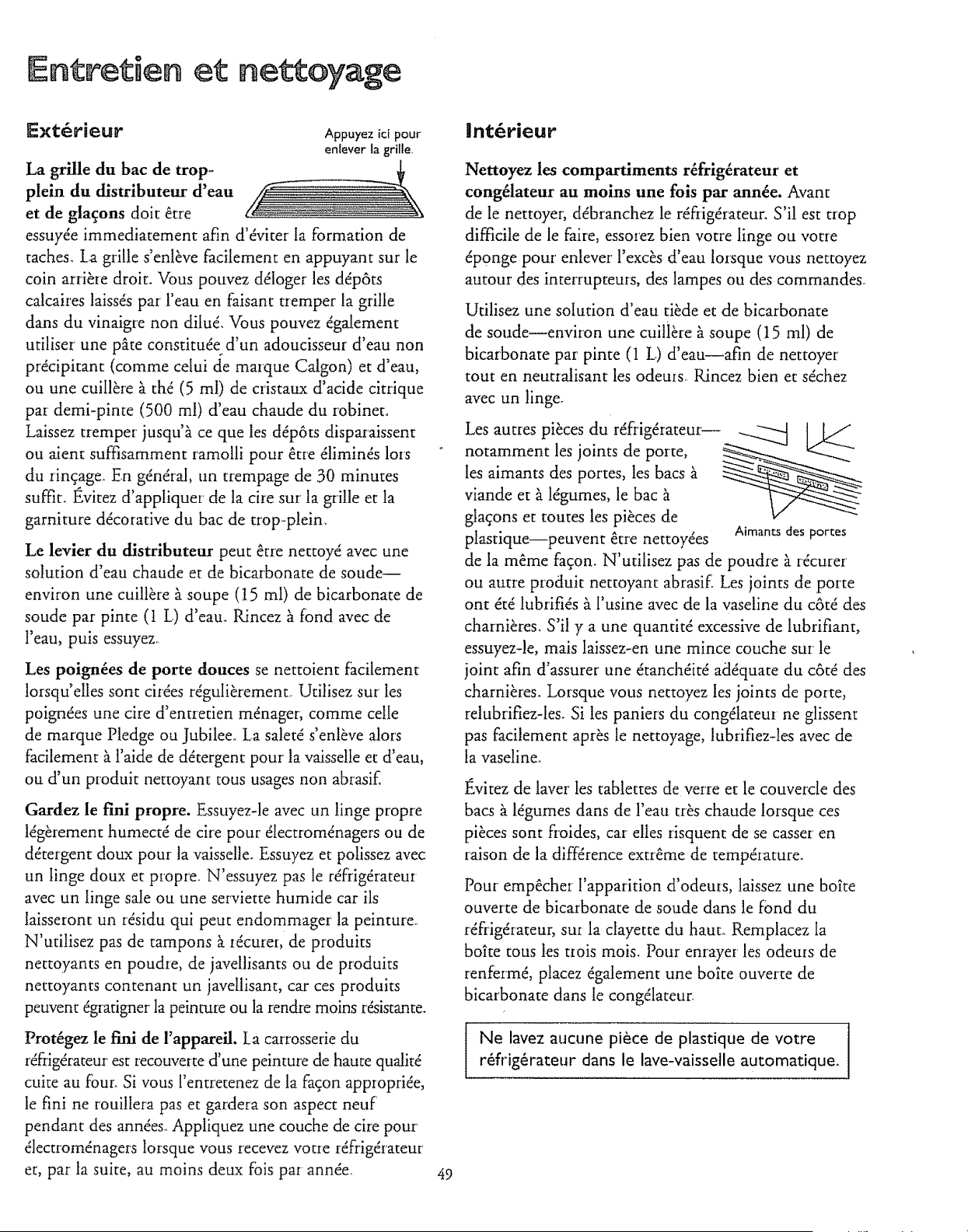

Care and C eaning

Outside

The water and ice dispenser Presshere to

spill shelf should be wiped remove grille,

dry immediately to prevent

spotting, The grille is

easily removed by pressing

on the back right corner°

Water left on the shelf may leave deposits that you can

remove by soaking in undiluted vinegar. You can also

use a paste of non-precipitating water softener (such

as Calgon brand) and water; or one teaspoon (5 m!) of

citric acid powder per pint (500 ml) of hot tap water.

Soak until the deposit disappears or becomes loose

enough to rinse away,, Usually 30 minutes soaking

time is adequate. Avoid using wax on the spill shelf

and trim

The dispenser pad can be cleaned by using a warm

water and baldng soda solution--about a tablespoon

(15 ml) of baking soda to a quart (1 L) ofwater_ Rinse

thoroughly with water and wipe dry.

The' soft door handles are easy to clean if they are

waxed every few months° Use a household wax such as

Pledge or Jubilee brand to coat the handles. Soil will

then easily wash off with dish detergent and water or a

non-abrasive, all-purpose cleaner.

Keep the finish clean. Wipe with a clean cloth lightly

dampened with ldtchen appliance wax or mild liquid

dishwashing detergent, Dry and polish with a clean,

soft cloth. Do not wipe the refiigerator with a soiled

dishwashing cloth or wet towel. These may leave a

residue that can hasm the paint. Do not use scouring

pads, powdered cleaners, bleach or cleaners containing

bleach because these products can scratch and weaken

the paint finish°

Protect the paint finish. The outside of the

refrigerator has a high-quality, baked-on paint finish°

With proper care, it wilt stay new-looking and rust-free

for years, Apply a coat of ldtchen!appliance wax, such

as Jubilee brand, when the refrigerator is new and then

at least twice a yeas.

!Inside

Clean the inside of the fresh food and fre_er

compartments at least once a year. Unplug the

refrigerator before cleaning If this is not practical,

wring excess moisture out of sponge or cloth when

cleaning around switches, lights or controls.

Use warm water and baking soda solution--about a

tablespoon (15 ml) of baldng soda to a quart (t L) of

water.,This both cleans and neutralizes odors. Rinse

thoroughly with water and wipe dry_

Other parts of the refrigetator_

including door gaskets, door

magnets, meat and vegetable

drawers, ice storage bin and all

plastic parts_can be cleaned the

same way. Do not use cleansing Door magnets

powders or other abrasive cleaners.

Door gaskets are factory-lubricated with petroleum

jelly on the hinge side. If the lubricant is excessive,

wipe it off but leave a thin film on the gasket to help

insure a proper hinge-side seal. When you clean the

door gaskets, relubricate them. If the freezer baskets

don't slide fi'eely after cleaning, lubricate them with

petroleum jelly_

Avoid cleaning cold glass shelves and glass storage

drawer cover' with hot water because the extreme

temperature difference may cause them to break°

To help prevent odors, leave an open box of baldng

soda in the rear of the refrigerator, on the top shelf_

Change the box every three months. An open box of

baldng soda in the freezer will absorb stale odors,.

Do not wash any plastic parts from your

refrigerator in your automatic dishwasher.

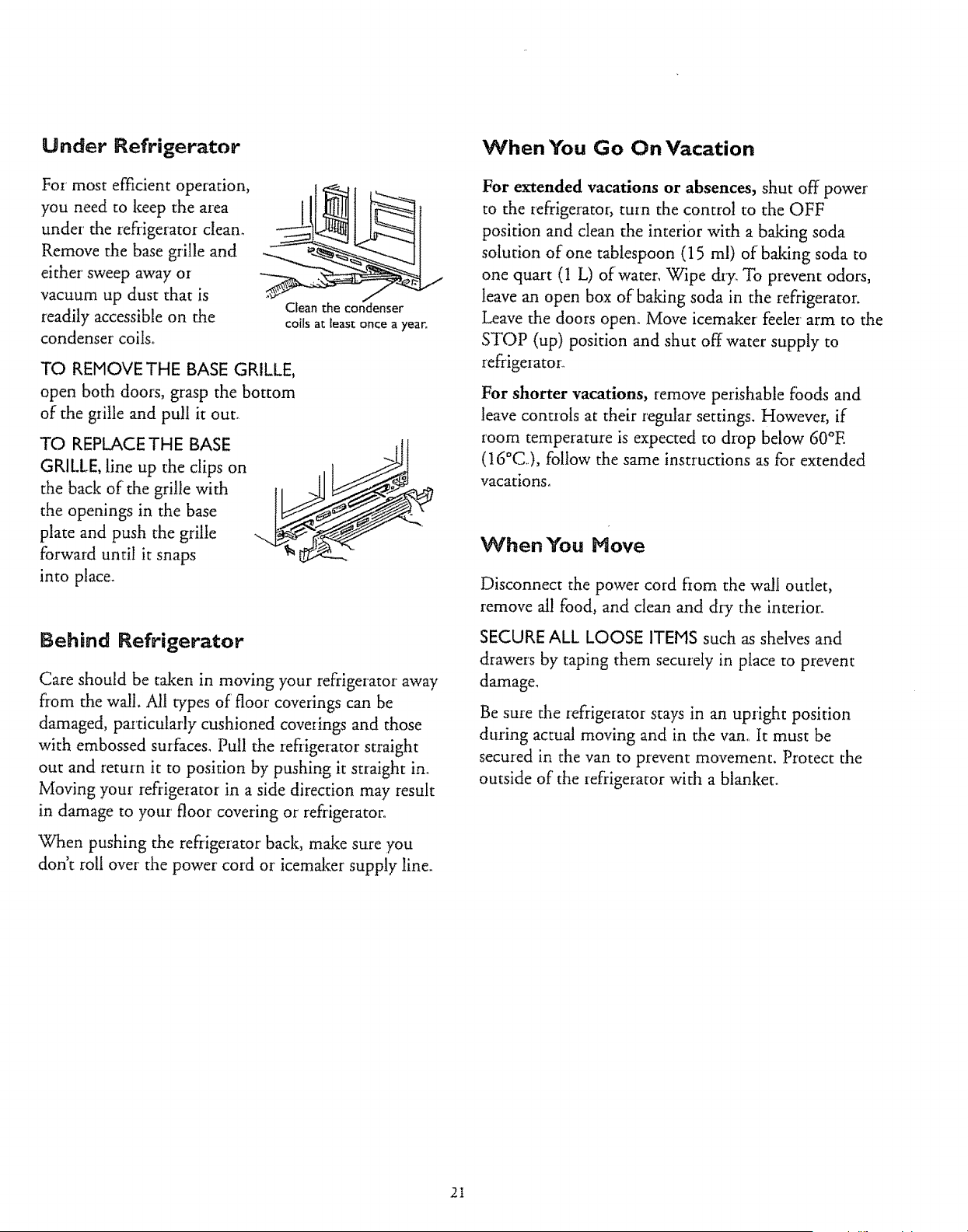

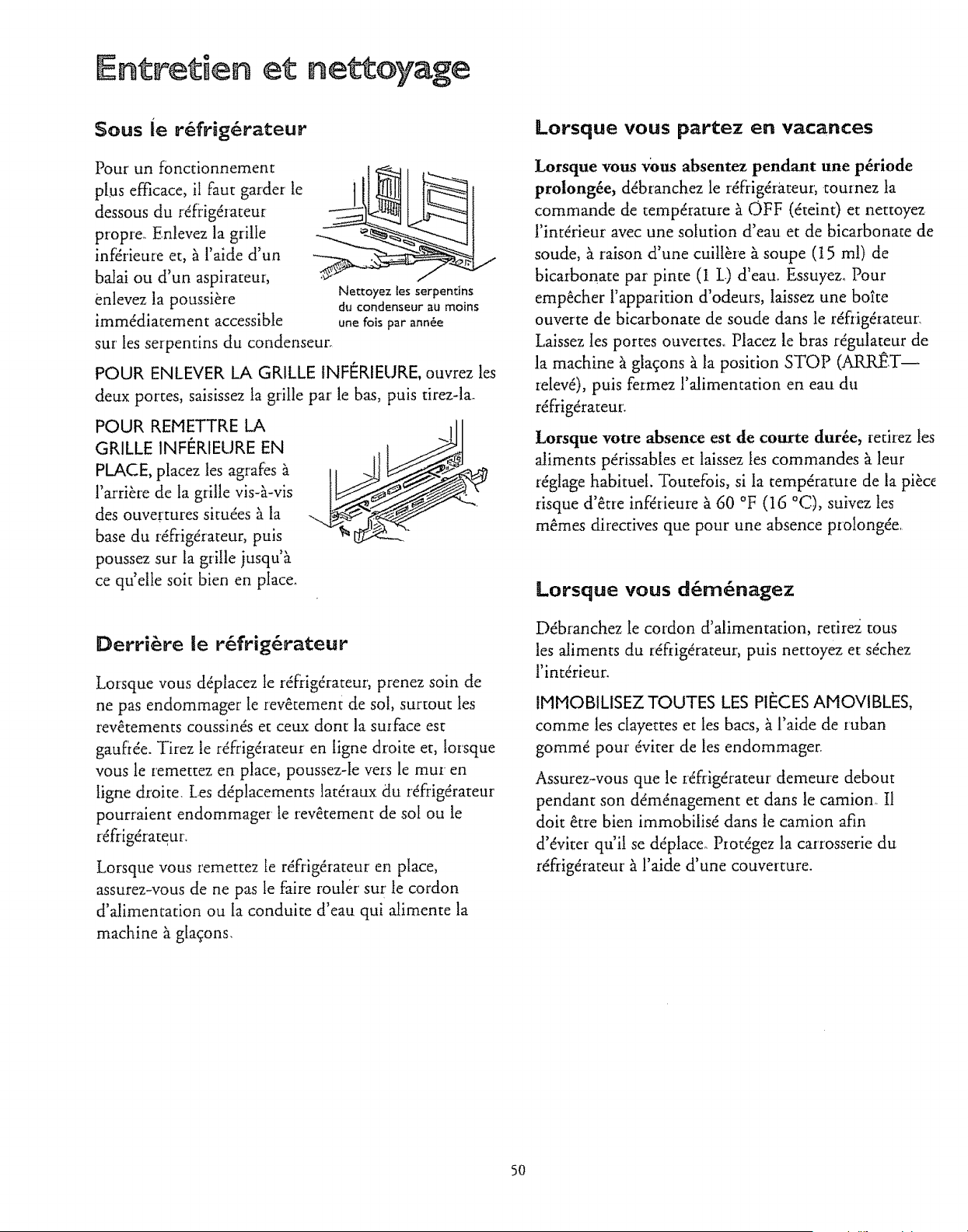

Under Refrigerator

For most efficient operation,

you need to keep the area

under the refrigerator clean.

Remove the base grille and

either sweep away or

vacuum up dust that is

readily accessible on the

condenser coils°

TO REMOVE THE BASE GRILLE,

open both doors, grasp the bottom

of the grille and pull it out_

TO REPLACE THE BASE

GRlt.LE, line up the clips on

the back of the grille with

the openings in the base

plate and push the grille

forwaM until it snaps

into place.

Clean the condenser

coils at least once a year,

Behind Refrigerator

Care should be taken in moving your refrigerator away

from the wall, M1 types of floor coverings can be

damaged, particularly cushioned coverings and those

with embossed surfaces. Pull the refrigerator straight

out and return it to position by pushing it straight in.

Moving your refrigerator in a side direction may result

in damage to your' floor covering or refrigerator..

When pushing the refrigerator back, make sure you

don't roll over' the power cord or icemaker supply line.

When You Go On Vacation

For extended vacations or absences, shut off power

to the refrigerator, turn the control to the OFF

position and clean the interior with a baking soda

solution of one tablespoon (15 ml) of baking soda to

one quart (1 L) ofwater, Wipe d_y,,To prevent odors,

leave an open box of baking soda in the refrigerator.

Leave the doors open. Move icemaker feeler arm to the

STOP (up) position and shut off water supply to

refrigerator.,

For shorter vacations, remove perishable foods and

leave controls at their regular settings. However, if

room temperature is expected to drop below 60°E

(16°C), follow the same instructions as for extended

vacations.

When You Hove

Disconnect the power cord fIom the wall outlet,

remove all food, and clean and dly the interior.

SECURE ALL LOOSE ITEMS such as shelves and

drawers by taping them securely in place to prevent

damage_

Be sure the refrigerator stays in an upright position

during actual moving and in the van° It must be

secured in the van to prevent movement. Protect the

outside of the refi:igerator with a blanket.

Care ¸and ¢Jeaning

Light Bulb Replacernent

Unplug refrigerator before changing a

light bulb.

Before replacing a burned-out light bulb, unplug

the refrigerator or turn off power at the circuit breaker

or' fuse box in order* to avoid contact with a live wire

filament. (A burned-out light bulb may break when

being replaced.) Note: Moving the control to the

OFF position does not remove power to the light

circuit.

Fresh Food Compartment---Upper Light

I. Pull off temperature control knobs.

2. Pull the bottom of the light shield down and

forward, then rotate the top up and off.

After replacing with same size bulb, reinstall light

shield.

Fresh Food Compartment_Lower Light

(on some models)

This light is located behind the top drawer or right

above the top drawer (depending on your model)°

J. Unplug the _efrigeratoro

If the light is behind the top drawer' you will need

to remove the drawer and the shelf above it,. To

remove the drawer see To Remove Storage Drawers

in the Shelves and Storage Drawers section.

To remove the shelf, first

remove any food on the

shelf. Then tilt the shelf up

at the fiont and lift it up

and out of the traclcs,

Grasp the bottom of

the light shield and pull it

forward and up,,

After replacing with same size bulb, replace the

shield. If you cannot locate the correct bulb, see

your dealer_

tf the light was behind the top drawer, you will need

to replace the drawer and the shelf above it.

To replace the shelfl raise the shelffront slightly and

engage the top hooks in the lowest large track slots,

Tl-ien lower the front of the shelf until it is level_

6. Plug the refrigerator back in.

Freezer Compartment

Remove shelf just below

light panel. (Shelf will be

easie_ to remove if ir is

emptied first.)

Pull plastic light panel

towazd you, (It will bend

to flee tabs f_om grooves0

3. After' replacing with same

size bulb, reinstall panel and shelf,

BeforeYou Call for Service

Normal Operating Sounds

These sounds are normal and do not indicate a need for service.

The new high efficiency compressor runs faster and will have a higher

pitch hum or pulsating sound while operating.

Defrost timer and refrigerator control click on and off,

The fan circulating air inside the freezer which keeps the

temperatures throughout.

Water dropping on the defrost heater causing a

sizzling, hissing or' popping sound during the defrost cycle.,

The flow of refi'igerant through the fieezer cooling

coil sounds like boiling water or a gurgling noise.

Cracking o_ popping of cooling coils caused by expansion

and contraction during defrost arid refrigeration following defrost.

Water dripping as it melts from the evaporator _--._.._

and flows to the drain pan during the defrost cycle.

lcemaker i_

The icemaker water valve will buzz when the icemaker fills

with water. If: the feeler arm is in the ON (down) position it will buzz

has not yet been hooked up to water,, Keeping the feeler arm in the ON (down)

position before it is hooked up to water can damage the icemaker. To prevent this,

raise the feeler arm to the STOP (up) position. This wil! stop the buzzing.

The sound of cubes dropping into the bin and water running in pipes as

icemaker refills.

BeforeYou CaM!for Service

Save time and money.

Check this list of causes of minor operating problems you can correct yourself.

Problem Possible Cause

Refrigerator does o May be in defrost cycle when fan and compressor motor do not operate for about

not operate 30 minutes_.

* Temperature control in OFF position.

* If the interior light is not on, the refrigerator may not be plugged in at the wall outtet_

* If the plug is secure and the refrigerator fails to operate, plug a lamp or a small

appliance into the same outlet to determine if there is a tripped circuit breaker or a

burned-out fiase.

Compressor operates * Modem refrigerators with more storage space and a larger fi:eezer compartment

for long periods require more operating time.

o Normal when ref_'igerator is first delivered to your home--usually requires 24 hours

to completely cool down.

= Large amounts of food placed in refiigerator to be cooled or frozen_

o Hot weather--frequent door openings.

o Door left open or door' is not sealing when closed because refrigerator is not level.

o Temperature controls are set too cold.

= Condenser needs cleaning.

Motor starts and * Temperature control starts and stops motor to maintain even temperatures,.

stops frequently This is normal_

Vibration or rattling * If refrigerator vibrates, more than likely it is not resting solidly on the floor_

The rollers need adjusting, or floor is weak or uneven.

* If dishes vibrate on shelves, t_'y moving them. Slight vibration is normal

* Icemaker supply line may be rattling; move the refrigerator 1/2" (I 3 ram) out flora the wall.

Hot air from bottom • Normal air flow cooling motor'. In the refrigeration process, it is normal that heat

of refrigerator be expelled in the area under the _efrigerator. Some floor coverings will discolor at

these normal and safe operating temperatures. Your floor covering supplier should

be consulted if you object to this discoloration,,

Foods dry out ° Foods not covered, wrapped or sealed properly.

Fresh food or freezer • Temperature control not set cold enough.

compartment ° Warm weather--frequent door openings.

temperature too

warm ° Door left open for long time.

o Package may be holding door open, door may be overloaded oK the magnets are not

malting contact with the doors. You may need to clean the magnets_

Problem

Frost or ice crystals

on frozen food

Slow ice cube

freezing

Ice cubes have

odor/taste

Automatic icemaker

does not work

Cube dispenser

does not work

Ice clumps form

in the storage bin

Possible Cause

° Door may have been left ajar or package holding door open°

° Too frequent or too long door openings._

° Frost within package is normal.

° Door may have been left ajarr

o Turn temperature of freezer' compartment colder,,

" Old cubes need to be discarded. Empty ice bin every 30 days.

° Ice storage bin needs to be washed.

° Unsealed packages in refrigerator and/oI freezer' compartments may be transmitting

odorttaste to ice cubes,

° Interior of refrigerator needs cleaning.

o Poor-tasting incoming watez_, Install a water filte_--see Water Filter Accessory in the

Ice and Water Dispenser section.

° Icemaker feeler arm in STOP (up) position.

° Water supply turned off, not connected, or the water tubing is clogged,,

° Freezer compartment too warm.

° Cubes too small--water shutoffvalve connecting refrigerator to home water line

may be c!ogged.

° Sometimes cubes fuse to the side of the ice mold and hold the feeler arm in the

STOP (up) position,, Remove this ice to restart the icemakei:

° Piled up cubes in storage bin may cause icemaker to shut off prematurely_

With icemaker feeler arm in STOP (up) position, level cubes in bin by hand.

° When reaching foE' cubes by hand, you may have pushed the feeler arm into the

STOP (up) position by mistaken

° Remove storage container. If cubes are frozen to wire arm, remove cubes.

° Icemaker or water supply turned off_

° If you find irregular ice clumps in the storage container, break up as many as you can

with fingertip pressure and discard the remaining clumps_

° If you don't use the ice very often, ice clumps may form in the storage bin and can clog

the dispenser. Remove the storage bin from the freezer and break up ice clumps with

your' hands. Throw away any clumps that you can't break up.

Before You CaR for Service

Problem

Water dispenser

does not work

Water has poor

taste/odor

Water in first

glass is warm

Hoisture forms

on outside of

refrigerator

Hoisture collects

inside

Refrigerator

has odor

Interior light

does not work

Divider between

fresh food and freezer

compartments

feels warm

Door not closing

properly or only

partially closing

Possible Cause

, Water supply line turned off or not connected_

- Supply line may be clogged with sediment,,

° If no water is dispensed when the refrigerator is first installed, there may be air in the

water' system. Press the dispenser pad for at least two minutes to remove trapped air

from the water line and to fill the water' system_

o If' the water dispenser has not been used for an extended period, dispense water' in

regular' manner until all water' in the system is replenished with fresh water,

° Poor-tasting incoming water', Install a water filter_--see Water Filter Accessory in the

Ice and Water Dispenser section°

• Mlow about 24 hours for water to cool to proper temperature after refi'igerator is first

first installed.

If water dispenser has not been used for' extended period, water in first glass will not

be as cool as in succeeding glasses_

° If the water system has been drained, allow several hours for replenished supply to chill,

. Not unusual during periods of high humidity.

° Too frequent or too long door' openings,

° In humid weather, air carries moisture into refrigerator when doors are opened.

* Food with strong odors should be tightly covered.

o Check for spoiled fbod_

o Interior needs cleaning,.

° Keep open box of baldng soda in refrigerator; replace every three months.

° No power at outlet.

o Light bulb needs replacing.

° Normal warmth is created by automatic energy saver system circulating warm liquid

around front edge of fieezer compartment to help prevent condensation on outside

of refrigerator in hot, humid weather.

° Door gasket on hinge side sticldng or folding over. To correct, put a small amount of

petroleum jelly on face of gasket.

• The doors are designed to stay open partway for ease of' loading food.

Forthe repaBror repnacemeatpartsyouneed

Call 7 am - 7 pm, 7 daysa week

1 °8@@o366°PART

(1-888-368-7278)

ForJ.-home major brand[epai[ service

Call 24 hours a day,7 daysa week

1 °8@@°4°R

(1-888-473-7247)

Forthe Ilocatioa of a

$ears Repair Service Ce.ter i. yourarea

Call 24 hours a day,7 daysa week

°8@@°488°_

For infermatiofl oa purchasia9a Sears

Mai.tenaace A#reeme.t or to inquire

a#oat aa existS.# Asreement

call 9 am - 5 pm, Monday-Saturday

t °8@@°827°6655

America's Repair Specialists

Side by Side,

30 and 24 Models

To Call

Toll Free

For Service:

i-800-4-REPAIR

(I-800-473-7247)

For Parts:

1-800-FON-PAB.T

(1-800-366-7278)

This warranty is valid only in the United States.

SEARS P EFNmG EPJ T©P,

Full One-Year_eVarranty on Refrigerator

For one year from date of purchase, when this refrigerator is

operated and maintained according to instructions attached to

or furnished with the product, Sears will repair this refrigerator,

free of charge, if defective in material or workmanship°

Full Five-Year Warranty on Sealed Refrigeration System

For five years from date of purchase, when this refrigerator is

operated and maintained according to owner's instructions attached

to or furnished with the product, Sears will repair the Sealed system

(consisting of refrigerant, connecting tubing and compressor motor),

free of charge, if defective in material or workmanship.

The above warranty coverage applies only to refrigerators which are

used for storage of food for private household purposes.

"Warranty service is available by contacting the NEAREST SEARS

SERVICE CENTER/DEPARTMENT in the United States.This warranty

applies only while this product is in use in the United States.

This warranty gives you specific legal rights, and you may also have

other rights which vary from state to state_

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179

Kenmop

REFR @ERATOR

All repair parts are available for immediate purchase or

special order when you visit your nearest Sears Service

Center, or the Service Department at most Sears Stores.

To request service or order parts by phone, call the toll

free numbers listed to the left.

When requesting service or ordering parts, always provide

the following information:

* Product Type

Model Number

* Parr. Number

Part Description

Sears, Roebuck and Co., Hofl'rnan Estates, IlL 6gP79 U.S.A.

162Dg060P003 This book is printed on recycled paper

Printed in USA

MANUEL

O'U EILaSA RON

ModUles c6te _ c6te

30 et 24

Attention :

Avant d'utiliser cet

61ectrom6nager, veuillez lire

et observer routes les

mesures de s6curit6 et tes

directives de fonctionnement.

KenmoPe

f f

REFRIGERATEUR

Mesures de s6curit6

Installation de la conduite d'eau

Fonctionnement

Nettoyage et entretien

D6pannage

Veuillez inscrire les renseignements suivants •

N ° de mod61e

N ° de s6rie

Date d'achat

Sears, Roebuck and Co., Hoffman Estates, RL 60 n79 U.S.A.

Mesures de s&ur t impo antes

HnSE EN GARDE : Observez toujours les mesures de s&uritd de base, notamment les suivante's :

Avant d'utiliser cet appareil, veuillez

life toutes les directives.

N'utillsez cet appareil que pour l'usage

anquel il est destin_, comme expliqud

• dans Ie present manuel d'utilisation.

Ce r_frig_rateur doit &re ad_quatement installS,

conform_ment _ la Notice d'installation collie

l_avant de rappareiL

Ne d_branchez JAMAI$ le

rffrig&ateur en tirant sur le cordon

d'alimentation. Saisissezfermement la

fiche du cordon et tirez-la bien droit de

ta prisede courant.

Si vous avez gard_ votre ancien

r_frig&ateur et que vous ne vous en

servez pas, ayez soin d'enlever les portes,

de r_duire les risques pour les enfants,

Votre ancien rdfrig&ateur poss_de un syst_me frigorifique

remplJ de CFC (ch!orofluorocarbures). On croit que les

CFC sont nuisible4,pour la touche d'ozone stratosph&ique,

Si vous jetez votre ancien r_frig_rateur, assurez-vous

que le frigongene (CF) a &_ retir_ de l'appareil par

un r_parateur qualifi_ afin d'&re _limin_ de la fa_on

appr0pri_e. Si VOLTSlibdrezintentionndlement ce frigorig_me

dans l'atmosph_re, vous vous exposez _ des amendes et b,

une peine d'emprisormement en vertu de la ]mi sur la lutte

contre la pollution atmosphdfique du gouvemement fdd&aL

R_parez ou remplacez imm_dlatement tout cordon

d'alimentation eflqloch_ ou endommag& N'utilisez

pasun Cordon dont l'isolant est fendil!6 ou montre des

signes d'usure, ou dont la fiche ou le connectettr sont

endommag&.

Lorsque vous d_placez votre r_frig&ateur, faites

attention de ne pas le fake ronler sur le cordon

d'alimentation afin de ne pas endommager le cordon.

Lorsque le r_frig_rateur est en marche, ne touchez

ou mouill&s. La peau risque d'adh&er ?_ces surfaces

extr_mement froides.

Ne placez pas les doigts ou les mains sur le

m&anlsme de fabrication automatique des gla_ons

pendant clue le r_frig&ateur est branch& Vous

risquez de vous blesser, de bloquer les pi&es monies

du mdcanisme d'djection ou de touchez h l'_l_ment

chauffant qui ddmoute les gla_:ons,

Ne rangez P/kS ou n'utilisez PAS d'essence ou

antres vapeurs ou liquides inflammables

proximit_ de votre r_frig_rateur ou de tout

autre _lectrom_nager.

Ne faites pas recongeler des aliments surgel& qui ont

compl&ement d_gel& Le minist_re de l'Agriculture des

t_tats-Unis affirme dans le n ° 69 du p&iodique Home

and Garden Bulletin :

,...Vous pouvez recongeler des aliments partiellement

ddge!& s'ils renferment encore des cristaux de glace ou

s'ils sont encore tr_s froids moins de 40 °F (4 °C)._,

_...La viaiade hach&, ta volaille ou le poisson ddgd&

dont l'odeur ou la couleur sont suspectes ne doivent pas

&re recongel& ni consomm&. La cr_me gtac&

d&ongel& dolt &re jet6e. Si l'odeur ou la couleur d'un

aliment vous sembte anormale, jetez-le. II pourrak &re

dangereux de le consommero,

,...M_me une d&ongdation partielle, suivie d'une

recong6lation, peut alt&er la qualit_ des aliments, smmut

celle des fruits, des ldgurnes et des plats cuisin&0 Les

viandes rouges sont moins sensibles _ cet effet que la

pluparr des auues aliments. Veillez _iconsommer les

aliments recongel& le plus rapidement possible akin de

profitei le plus possible de leur qualm gustative.,,

Ne laissez PAS les enfants grimper, s'asseolr ou

monter sur les portes ou les dayettes du r_ffig&ateur,

ou s'y agripper. Illspomraient endommager le

r_ffig&atem et se blesser s&ieusement.

D_branchez votre riffrig&ateur avant

de le nettoyer ou de le r_parer.

Remarque : Nous vous recommandons

fmxement de confier route r@aration

un rdparateur qualifi&

Avant de remplacer une ampoule grill&, ddbranchez

le rdffigdrateur ou coupez l'alimentation dlectrique en

erdevant Ie fusible ou en ddclenchant le disjoncteur

afin d'dvite_ tout contact avec le filament sous tension

de l'ampouleo (Une ampoule grill& peut se casse,

lmsque vous ta remplacez.) Remarque - Le fait de

rdgler la commande de tempd_ature _tOFF (&eint)

ne coupe pas le courant qui alimente le circuit de

ta lampe.

Conserveg ces directives

Table des mad res

Mesures de sdcuritd 30

Mise _ila terre 3 I, 32

installation du rdffig&ateur 32-34

Installation des moulures et panneaux d&oratifs 34-37

Installation de la conduite d'eau 3840

Commandes de tempdrature 41

Portes du rdfrigdrateur 41

Suggestions pour la conservation des aliments 42, 43

Clayerres et bacs de rangement 44, 45

Mise terre

IM PO RTANT: Veuillez life attentivement.

Raccordement _lectrique

POUR VOTRE

SI_CURITIE, cet

apparei! doit _tre

correctement mis

la terre.

Le cordon

d'alimentation de cet

appareil est muni d'une

fiche _i trois broches

(mise _ila terre) qui se

H_thode

recommand_e

V_rifiez la rnise _ la terre

avant de brancher

branche dans une prise de courant standard _ trois

alvdoles (raise _ila terre) pour rdduire au minimum les

risques de chocs dtectriques.

Fakes examiner la prise de courant et le circuit par un

dleccricien qualifid pour' vous assurer que la prise est

correctement raise fi la terre.

Si ta prise de courant est du type standard _ideux

alv_otes, il vous incombe de la faire remplacer par une

prise fi trois alvdoles, correctement mise fi la terreo

NE COUPEZ NI RETiREZ EN AUCUN

CAS LATROISIEME BROCHE (MISE A

LATERRE) DE LA FICHE DU CORDON

D'ALIMENTATION.

Machine _. glagons automatique

Distributeur d'eau et de gla_ons

Entretien et nettoyage

Vacances et ddmdnagement

Avant d'appeler un rdparateur

Bruits normaux de fonctionnement

Service apr_s-vente

Garantie

47, 48

49-51

52-55

Utilisation d'un adaptateur

Nous vous recommandons fortement de ne pas utiliser

d'adaptateurs __cause des risques potentials qu'i]s pr&entent

dans cermines conditions_ Toutefois, si vous d&idez d'utiliser

tout de m_me un adaptateur, vous pouvez effectuer un

RACCORDEHENT H&hode temporaire

TEMPORAIRE, (Adaptateurs non permis

si les codes tocaux le au Canada)

permettent, dans Alignez la broche large

une prise de courant avec la fente la plus tongue

_tdeux alv_oles

addquatement raise

la terre en utilisant un

adaptateur homologud V_rifiezla raise it la terre

UL, en vente dans la et le raccordementavant

ptupart des quincailleries, de brancher

La fente la plus longue de l'adaptateur doit &re alignde

avecla fente la plus !ongue de la prise de courant afin

d'assurer ia polaritd appropride pour te branchement

du cordon d'alimentation. L_utilisation d'un adaptateur

aura pour effet d'augmenter le ddgagement ndcessaire h

l'arri_re du re!frig&ateur.. ATTENTION : Le fair de

Kxer la borne de mise _iIa terre de i'adaptateur _ la plaque

de la prise de courant n'assme pas automadquement la raise

_tta terre de I'appard!o II faut que la vis soit en mdtal, non

isolde, et que la prise de courant soit raise _ la terre par

l'entremise du cAblagede la r&idence. Fakes v&ifier le

circuit pa, un dlectricien qualifi{ pour vous assurer que la

prise de courant est addquatement mise fi la terre°

Lorsque vous d_branchez le cordon d'alimentation

de l'adaptateur, saisissez mujours l'adaptateur d'une

main pendant que vous tirez sur ]a fiche du cordon

d'alimentation de l'autte. Sinon, la borne de raise fi la

terre de l'adaptateur risque de casser _ la tongue.

Si la borne de mise g la terre de l'adaptateur

casse, N'UTmLISEZ PAS l'appareil rant qu'une

raise _ la terre adequate n'aura pas _t_ r_tablie.

Mise laterre

Utilisationde cordons proiongateurs

Nous vous recommandons fortement de ne pas

utiliser de cordons prolongateurs _,cause des

risques potentiels qu'ils pr6sentent dans certaines

conditions, Toutefois, si vous d_cidez d'utiliser tout de

m_me un cozdon prolongateur, it est absolument

ndcessaize qu'il s'agisse d'un cordon b.trois ills avec raise

_lla terre pour appazeils dlectIomdnagers, homologud

UL et pourvu d'une fiche et d'une prise mites _ ta terre

de 15 amperes (minimum) et de 120 volts_

I_?utilisation d'un cordon pro!ongateur aura pour effet

d'augmenter le ddgagement ndcessaire _ll'arri&e du

r_frigdrateur.

Exigences _lectriques

Le r6frig6rateur dolt toujours _tre branch_ dans sa

propre prise de courant, dont la tension nominale

est identique _ celle indiqu_e sur la plaque

signal6tique de I'appareiL

Cette precaution est recommand6e afin d'obtenir un

Iendement optimum et d'dviter une surcharge des

circuits 61ectriques de la r_sidence, ce qui pourrait crier

tin risque d'incendie par surchauffe des ills.

Emplacement

o Installez le rdfrig6rateur sur un plancher suffisamment

solide pour supporter l'appareil [orsqu'il est plein_

o Ne rinstallez pas dans une piece o0 la temperature

sera inf6rieure _ 60 °F (16 °C) parce qu'il risque

alors de ne pas i:bnctionner assez souvent pour

maintenir _. l'intdiieur la temp6rature appropride.

o Ne rinstaflez pas _ proximit_ de votre cuisini_re,

d'une bouche de chauffage ou _t un endroit oil il sera

directement exposd aux rayons du soleii,

D_gagements

Pour faciliter t'installation, assurer une circulation d'air

addquate et permettre les raccordements d'dlectricitd et

de p!omberie, pr6voyez les ddgagements suivants :

ModUle 30 ModUle 24

A: C6tds ......... 1/8 po (3 ram) I/8 po (3 ram)

B: Dessus ........ 1/8 po (3 ram) I po (25 ram)

C: Arri_re ......... 1/2 po (13 ram) I/2 po (13 ram)

(Si l'appazeil est encastr6, prdvoyez un ddgagement

de 7/8 po [22 ram] sur le dessus pour les prot_ge-

charni&'es_)

Si l'un des cbtds du rdfrigdtateut est appuyd contre un

tour, prdvoyez un ddgagement de 3/4 po (19 ram)

pou_ les portes,

Dimensions et specifications

(pour les modules encastrables)

o J1 o

o o

% po

36 po

24 po

Eau

Armoire

de 24 po

D_gagement de 3f4

po (jeu de 1t2 po +

plaques murales de

I14 po)

Panneaux lat_raux

de 24 po

'-- JL

I_lectricit_

comptoir

de 25 po

Roulettes de nivellement

Les roulettes jouent deux roles :

I. EUes doivent _tre rdgldes de sorte que ie

rdfrig&ateur repose solidement sur le plancher

et ne se ddplace pas,

2. Elles vous permettent de ddplacer le rdfrig&ateur

pour le nettoyage.

Pour r_gler les roulettes :

° Enlevez la grille

infdrieure en la

saisissant par te bas et

en la tirant vers vous.

o Tournez les deux vis de

rdglage avant des

roulettes vezs la droite

pour relever le

rdfrigdratem; ou vers la

gauche pour l'abaissen

Pour ce fake, utilisez une

cld _idouille de .3/8 po, une

cld _ molette ou des pinces.

* Les modules encastrables sont dgalement dotds de

roulettes arri_re rdglables afin que le rdfrigdrateur soit

bien parall_le h vos armoizes de cuisine. A l'aide

d'une cld h douille de 5/16 po, tournez les vis des

roulettes arri_re--veis la drolte pour telever

l'appareil, et vet's la gauche pout' l'abaisser

Vis de r_glage de [a roulette

arri_re (sur les modules

encastrables seulement)

Alignernent des portes

Apr_s la mise de niveau, assurez-vous

que les portes sont k _galit_ sur le dessus_

Assurez-vous que les

portes sont _ _galit_

sur le dessus,

Portes in6gales

Pour que les portes Axe de charni_re

soient _ dgalit_,

rdglez la porte du Releve_

rdftig&ateur. Ins&ez

une cl_ Allen de

3/16 po dans la base

de l'axe de charni_re, cl_ Allen de 3tl6 po

Tournez la vis de rdglage de la porte vers ta droite pour

relever la porte, ou vet's la gauche pour l'abaisser. (Un

capuchon de nylon, intdgrd aux filets de l'axe, emp&he

l'axe de tourner sans l'utilisation d'une cld°) Apras un

ou deux tours, ouvrez et fermez la porte du rdfrigdrateur,

puis vdrifiez l'alignement sur le dessus des portes°

Blns Hation des moumures et des panneaux d coratFs

Certains modules sont dot& de moulures permettant

l'installation de panneaux de porte. Vous pouvez

commander des panneaux ddcoratifs pr&coupds blancs

ou noirs _ivotre Centre de service Sears. Vous pouvez

dgalement installer des panneaux de bois s'harmonisant

_tvos armoires de cuisine.

Panneaux de moins de 1/4 po (6 ram)

d'_paisseur

Lorsque vous installez des panneaux de bois ayant

moins de 1/4 po (6 mm) d'dpaisseur, vous avez besoin

d'un panneau de remplissage (par exemple un morceau

de carton de 1t8 po) entre la porte et le panneau de

bois. Si vous instaltez un panneau ddcozatif prd-coupd,

un panneau de remplissage pr&coupd est fi_urni dans

l'ensemble° L'dpaisseur totale du panneau ddcoratif ou

de bois avec le panneau de remplissage dolt &re de

1/4 po (6 mm).

Entretien des panneaux pr_-coup_s

Nettoyez ces panneaux _ l'aide d'un produit nettoyant

antistatique ou d'un d&ergent doL:_Xet de l'eau. (Vous

trouverez les pmduits nettoyants antistatiques au rayon

des ordinateurs ou des produits dlectroniques_) Rincez _.

fond et s&hez en dpongeant b, l'aide d'un linge propre

et humide ou d'un chamois. N'utilisez pas d'essuie-

tout pour laver ou s&her les panneaux_ N'utilisez pas de

produits nettoyants contenant des solvants, comme de

l'a_mmoniaque, car ils risquent d'endommager les panneaux.

Les dgratignures et abrasions ldg_res peuvent &re

masqudes _ l'aide d'une cire en p_te pour automobiles

de bonne qualitd. N'utitisez pas un mdlange de produit

nettoyant et de cireo La cire remplira les dgratignures

superflcielles mineures tout en pr&ervant le lustre des

panneaux_ Appliquez une couche moddrde de cire et

polissez ldg_rement avec un linge propre et doux, en

effectuant des rnouvements circulaires.

Panneau sur_lev_ ou de 3/4 po (I 9 ram)

Vous pouvez utiliser un panneau surdlevd vissd ou colld

un panneau de base de 1t4 po (6 ram) d'dpaisseur,

ou un panneau fiaisd de 3/4 po (I9 ram). I_.apartie

surdlevde du panneau dolt &ze congue de fiigon _i offrir

un ddgagement pour les doigts d'au moins 2 po

(5 ! ram) du c6td de la poignde.

Limites de poids pour ies panneaux personnalis& :

Rdfrig&ateur : 35 lb (I6 kg) max.

Cong_lateur 25 lb (11 kg) max.

Panneaude base

de 114po (6 ram)

DOgagement de

2 po (51 ram)

du cbt_ de la 314 po

poign_e (t 9 ram)

d_coratif Porte du

34 r_frig_rate

Dimensions

Les panneaux de bois doivent _tre coup8s confozm_ment aux sp8cifications qui suivent,

Panneau pour

cong_lateur sans

distributeur

D_cou___

pez _ , ;

:.':: j-':

7132 po

1_" 3132 po

18% po

14Sl_po

_LL

67% po

AVANT

•-- I po

Panneaux pour

cong_lateur avec

distributeur

D_cou-

pez _...

7132 po

--" !4'h po -'_

2 po

I po

:*_ 3132po

3 [ ......

18'ah*po

i "}

I AVANT

34st,_po

"_14V, po- 2 flo

" t

I po

1 po "_

I po

Panneau du

r_frig_rateur

3132 po -"! '4- D_cou-

" 'L :::! pez

7f32 po

I '4'*_ !

"] --i--

i 14_!_po

.i _ 67% po

AVANT

*-- 19Sl,,po- -"

La portion _ la partie

supdrieure des panneaux dolt

_tre coup_eo Tousles autres

pointillds correspondent aux

parties qui doivent atre

frais_es d'environ .3t16 po

(5 ram) _.l'endos des

panneaux de 1t4 po (6 ram)

d'_paisseur ou plus_ Dans le

cas des panneaux de moins

de 1/4 po (6 ram)

d'_paisseur, ces parties

peuvent atre couples dans

les panneaux de remplissageo

Profondeur du

fraisage

l -,=t-- i po--t_

114po 3I 16 po Avant

Exemple de fraisage

Rnstalmation des panneau× de porte

I. Desserrez la mouiure sup&ieure de la porte du

t -

congelateur et du r_frig&ateim

o A l'aide d'un tournevis Torx T-20, desserrez d'environ

1/4 po (6 ram) les deux vis qui retiennent la moulure

sup&ieure_

2. Ins&ez les panneaux.

Panneau sup_rieur du cong_lateur et panneau

du r_frig_rateur

° Soulevez la moulure supdrieure de I/4 po (6 mm) et

poussez ddlicatement sur le panneau sup&ieur du

congdlateur jusqu'it ce qu'il soit ins&d dans la rainure

derriere la poignde de porte, Poussez le panneau de

remplissage (ndcessaire avec certains panneaux de porte)

derriere le panneau ddcoratif. Faites la m_me chose avec

le panneau du rdfiig&ateur.

Panneau inf_rieur du cong_lateur

° Poussez ddlicatement sur le panneau jusqu'_ ce qu'il soit

ins_rd dans la rainure derriere la poign& de porte. Poussez

le panneau de remplissage (ndcessaire avec certains

panneaux de porte) derriere le panneau d_coratif.

3. Resserrez Ies deux vis de la moulure sup_rieure ;i

un couple de serrage de 30 po/lb.

4. Installez la moulure lat&ale. Ces pi_ces se trouvent _i

l'int&ieur de la poign& de porte du rdfiig&ateuz:

N'enlevez pas la pellicule protectrice qui recouvre la

moulure latdrale avant d'avoir installd la moulure latd_ale_

o Insdrez la pattie inf&ieure de la moulure lat&ale sous la

moulure inf&ieure, comme illusrrd.

o Tenez la moulure lat&ale contre la pattie avant des

panneaux ddcoratifs, puis instaltez la moulure latdrale

sous la moulure sup&ieure. Assurez-vous que la

mouluze lat&ale est correctement install& et que vous

_tes satisfait de l'apparence de toutes les pi_ces avant

d'enlever la pellicule bleue du ruban adh_si£

5. Fixez la moulure lat&ale.

o Placez une main entre les deux morceaux de pellicule

bleue du ruban adhdsif et tenez la moulure latdrale

fermement contre les panneaux et le c6td de la porte.

° Enlevez la pellicule bleue du ruban adhdsifsupdrieur sur

environ 3 po (8 mm) en appuyant sur la moulure avec

votre main fi mesure que la surface adhdsive est exposde.

Enlevez ensuite la pellicule bleue du ruban adhdsif inf&ieur

sur environ 3 po (8 ram). Suivez le ruban adhdsif avec

votremain, en collant l'adhdsif de la moulure sur la porte.

° Continuez d'enlever la pellicule du ruban adhdsif;

en alternant entre la paitie supdrieure et la paztie

infdrieure, et en appuyant fermement la moulure

lat&ale contre la porte.

6. Enlevgz la pellictfle protectrice qui recouvre la

moulure lat&ale.

Pellicule

bleue du

ruban

adh_sif

Houlure

lat_rale

Hou_eure

latOrale

lat_rate

Moulure inf_rieure

D_coupure

HouDure

lat4rale

nnstallation et enl_vement des anciens

panneaux d_coratifs

Pour enlever Ies panneaux ddcoratifs et les remplacer

par de nouveaux, il faut enlever les poign&s, Pour ce

faire, vous aurez besoin d'un tournevis Tmx T-20.

Enl_vement des poign_es :

I. Desserrez et enlevez les deux vis de la moulure

sup&ieure,

2, Desserrez et enlevez les deux vis du support qui

retient la poign& au dessus de la porte°

3. Saisissez refinement Ia poignde et faites-la glisser vezs

le haut pour ddgager les fentes en trou de serruze de

la poign& des boutons situ6s sur Ia porte.

4, Ouvrez la porte et enlevez les panneaux d&oradfs en

les faisant glisser,

Installation des panneaux de porte :

Avant d'installer les panneaux ddcoratifs, assurez-vous

qu'ils ont dt6 fiaisds aux endroits appropd&, comme

indiqu_ au d6but de la pr6sente section. Glissez ies

panneaux en place et fakes un essai avant de remettre

en place la poignde et la moulure supdrieure.

_nstallation des poign_es :

Lorsque les panneaux sont bien ajustds, installez la

poignde et la moulure supdrieure,

I. Faites glisser les fentes en trou de seHure de la

poignde sur les boutons situds sur la porte. Fakes

glisser la poignde vers le bas jusqu'_ ce que le

support ft.Ia partie supdrieme de la poignde arrive

dgalitd avec le dessus de ta porte.

2. Remettez en place les deux vis dans le support qui

fixe la poign& au dessus de la porte, puis serrez les

vis _iun couple de serrage de 45 po/lb.

3. Remettez en place ta moulure supdrieure, en vous

assurant qu'elle est insta!lde par-dessus la moulure

fat&ale et que les languettes de positionnement sont

bien ins&des dans le profil de la poignde.

4. Remettez en place les vis de la moulure supdrieure et

serlez-les _tun couple de serrage de 30 poilb.

Boutons

Bouton

Vis de la moulure

sup_rieure

--Vis du support

" - Support

__ Fentes

Directives pour m'instammation de la conduite d'eau

(pour les modules dot_s d'une machine _ giagons)

ATTENTaON :

o Si vous utilisez votre rdfrigdrateur avant que la

conduite d'eau air dt_ raccordde, assurez-vous que le

bras rdgulateur de la machine _ glag:ons est maintenu

en position STOP (ARRg.T--relev_).

o N'installez pas le tuyau de la machine _ glagons dans

un endroit o_a la temp&ature descendra sous le point

de congdlation,

o Lorsque vous utilisez un appareiI _lectrique (comme

une perceuse) lors de I'installation, assurez-vous qu'il

est isol_ ou branch_ de fagon _i_viter tout risque de

chocs diectriques,.

o 12installadon doit _tre effectu_e conformdment

aux exigences des codes de plomberie en vigueur

dans la rdgion.

Bon nombre d'ensembles de raccordement

comprennent des robinets d'arr& _ibrides, Avant d'en

fake l'achat, assurez-vous que l'installation de ce type

de robinet est confbrme avec les codes de plomberie

en vigueur dans votre rdgion.

Deux 6crous _icompression de 114 po de diam&re

et 2 douilles de raccordement--pour raccorder le

tuyau de cuivre au robinet d'arr_t et _.l'dlectrovanne

du r_frigdrateur,

Si votre canalisation d'eau ffoide est dot& d'un

raccord dvasd _ une extrdmitd, vous aurez besoin

d'un adaptateur (vendu dans toutes les bonnes

quincailleries) pout raccorder la canalisation d'eau

froide au rdfrig&ateur OU vous pouvez couper le

raccord &asd _ l'aide d'un coupe-tubes et ensuite

utiliser un raccord ft.compressiom

Hat_riel n_cessaire

o Canalisation d'eau ffoide pour le fonctionnement

de la machine _ glagons automatique., La pression de

l'eau doit varier entre 20 et 120 lb/poL

o Perceuse 61ectrique, fi moins que vous ayez un

robinet auto-perceur,

o Tuyau de cuivre de 1f4 po de diam_tre ext&ieur

pout' raccorder le rdfrigdrateur _iIa canalisation d'eau.

Assurez-vous que les deux e±trdmit& du tuyau sont

coup&s _ angle droit.

Pour calculer la longueur de tuyau de cuivre dont

vous avez besoin : mesurez la distance entre

l'dlectrovanne, situde _ I'arri_re du r_frig&ateur, et

la canalisation d'eau fioide.. Ajoutez ensuite 8 pieds

(244 cm)_ Assuzez-vous que Ia longueur de tuyau

suppldmentaire est suffisante [environ 8 pie& (244

cm) de tuyau enrould pout former trois boucles

d'environ 10 po (25 cm) de diam_tre] pour qu e vous

puissiez dloigner le rdfrigdrateur du mur apr_s

l'installation, N'utilisez pas de tuyau ou de

raccords en plastique car la conduite d'eau est

constamment sous pression. De plus, certains types

de tuyau de plastique peuvent casser et fendiller avec

ie temps, p[ovoquant des fuites d'eau.

o Robinet d'axr_t, pout installation sur la canalisation

d'eau froide. Le robinet d'arr& doit _tre dotd d'un

orifice d'entrde d'au moins 5/32 po de diam&re

int&ieur au point de raccordement avec la

CANALISATION D'EAU FROIDE,

Ferrnez le robinet de la canalisation

d'eau froide principale.

Ouvrez le robinet le plus pros pour' permettre _ la

canalisation d'eau de se rider.

[_] _nstalIez ie robinet d'arr_t sur la

canalisation d'eau potable fr_quemment

utilis_ la plus proche.

Raccordements usuels _ la canalisation d'eau froide

travers le /k la Atravers lemur,

plancher, _ la canalisa_ion _ la canalisation

canalisation d'eau d'eau froide d'eau froide darts

du sous-sol sous 1'6vier la salle de favage

a,,

u u u IJ

D_ _sle vide

samtaire sous

la maison

Choisissez pout Ie robinet un emplacement

fiicitement accessible_. Ii esr prdfdrable de !'installer

sur le c6td d'une canalisation d'eau fi'oide verticale_

Si vous devez le raccorder fi une canalisation d'eau

horizontale, effectuez le raccordement sur le dessus

ou le c6td de la canalisation pout' dviter la chute de

sddiments provenant de la canalisation d'eau.

Percez un trou de 1f4 po darts la canalisation d'eau ?a

i'aide d'un foret afffitd. Enlevez les bavures produites

lors du pergage de la canalisation. (Ne percez pas de

trou si ie robinet est auto-percem:)

c. Fixez le robinet d'arr_t

Bride

la canalisation d'eau

froide _ l'aide d'une Robinet \\-_

bride, d'arr_t

brides

d.Se, e les deiabride

jusqu'_ ce que la rondelle _--

d'dtanchditd commence

_l,,gonfler,,, Ne serrez

pas de fad:on excessive

afln de ne pas dc_aser le tuyau de cuivre_

Rondetle

\Orifice

d'entr_e

Canalisation

d'eau froide

verticale

Placez le tuyau de cuivre entre la

canalisation d'eau froide et le

r_frig_rateur

Fakes passe_ le tuyau par le trou percd dans le plancher

ou le tour (derriere le rdfrigdrateut ou _ proximitd de

l'armoi_e adjacente) le plus pros possible du tour.

Assurez-vous que la tongueur de tuyau suppldmentaire

est suffisante [environ 8 pieds (244 cm) formant trois

boucles d'environ 10 po (25 cm) de diam_tre] pour

que vous puissiez dloigner le _4fiigdrateur du tour apr_s

t'installation,

Raccordez le tuyau de cuivre au

robinet d'arr_t.

Installez l'dcrou _. Robinet d'arr6t

. . it brides _'_

compression et la ".._.. ._

douille de raccordement [_

_tl'extrdmitd du tuyau et

racco^rdez-Ie au robinet 7 1I

d arreto Assurez-vous Ecroude serrage/

aue le tuyau est bien

Orifice de sortie

ins_r_ _. l'intMeur du

robinet, Serrez solidement

I'dcmu _ compression.

Ecrou _ compression

[_ Ouvrez le robinet et rincez le tuyau.

a_ Ouvrez le robinet de la canalisation d'eau principale

et rincez le tuyau jusqu'_t ce que l'eau soit propre,

bo Coupez l'eau au niveau de l'dtecttovanne apr_s avoir

fair couler par le tuyau environ une pinte d'eau.

[_] Raccordez le tuyau de cuivre au

r_frig_rateur.

Avant d'effectuer le raccordement au

r_frig_rateur_ assurez-vous que le cordon

d'alimentation de I'appareil n'est pas branch_

dans la prise de courant.

Nous recommandons l'installadon d'un filtre _. eau

pour purifier l'eauo Vous pouvez vous procurer cet

accessoire, moyennant suppldment, au Centre de

service Sears°

Ecrou

a, Enlevez le Douille de compression

raccordement de f/4 po

capuchon en

plastique souple

de l'dlectrovanneo

b. InstaJlez l'dcrou

compression

et la douille de

raccordement _,

l'extrdmitd du

tuyau, comme

illustrd.

I'_lectrovanne

'_xation

du tuyau

Tuyau de cuivre

de I/4 po

c. Ins6rez I'extrdmitd du tuyau de cuivre le plus loin

possible dans [e raccord de l'dlectrovanne,, Serrez le

raccord tout en tenant le tuyau.

d, Insdrez le tuyau de cuiwe dans la fixation fournie

afin de ie maintenir _iia verticale_ tl peut {tre

ndcessaire d'ouvrir Idg_rement ia fixatiom

_] Ouvrez le robinet d'arr_t de la

canalisation d'eau.

Serrez tousles raccords qui fuient.

Branchez le cordon d'alimentation

du r_frig_rateur dans une prise de

courant raise fi la terre.

Placez le bras r_gulateur de la

machine _ gla_;ons _ la position ON

(MARCHE--abaiss_).

I_a machine _ gla_ons ne se met en marche que

lorsqu'e!le atteint une temperature de fonctionnement

de 15 °F (-9 °C) ou moins. Lorsque le bras rdgulateur

est _ila position ON (MARCHE--abaissd), la machine

glaFons se met automatiquement en marche.

Remarque : Lorsqu'elle se met en marche pour ta

premiere lois, la machine _igla_ons peut effectuer un

double cycle, ce qui provoque_a l'_coulement d'un peu

d'eau dans le bac _igla_ons. Ce ph_nom_ne est normal

et ne devrait passe reproduire_ Jetez les premiers lots

de gla_ons afln d'dliminer les impuret_s rdsiduelles de

la conduite d'eau.

[] Replacez le r_frig_rateur pros

du mur.

Disposez les boucles de tuyau de cuivre de fa_on

qu'elles ne vibrent pas contre l'arri_re du r_frigdrateur

ou le tour.

Commandes de temperature p00 wrier)

Au d_part, r6glez les commandes du r6frig6rateur et du cong61ateur 6 INITIAL SETTING (r_glage initial).

I FREEZER CONTROL ALLOW24HOURSBETWEENADJUSTMENTSFRESH FOOD CONTROL I

!_1 E_I I_ i_m El rm W m m !f_I E_ Iml El m m El rm m 11S U Et

COLD INITIAL COLDEST OFF COLD INITIAL COLDEST

SETTING SETTING

Deux commandes vous permettent de rdgier la

temp&ature dans les compartiments r_frig&ateur

et congdlateuro

Au d_part, r_g!ez les commandes du rdfrig&ateur et du

congdlateur _!INITIAL SETTING (rdglage initial),

Peu importe si vous rdglez ies commandes pour la

premihre f6is ou si vous modifiez leur rdglage, attendez

24 heures pour permettre h la temp&ature de se

stabiliser, Par la suite, si vous ddsirez une temp&ature

plus dtevde ou plus basse dans l'un ou l'autre des

compardments, rdglez graduellement les commandes

en consdquence,.

Remarque : Lo_sque vous rdglez la commande du

rdfrigdrateur _ OFF (dteint), le refroidissement cesse

dans les deux compartiments_rdfrig&ateur et

congdlateur_mais ]'alimentation dlectrique du

rdfiig&ateur n'est pas coupde°

V_rification de la temperature

Pour v_rifler la temp&ature dans

le compardment r_frig&ateur,

placez un thermom&re _ibulbe

dans un rdcipient d'eau placd sur

la clayette supdrieure. Vdrifiez la

temp&ature 24 heures plus taM.

Pour v&ifier la temp&ature

darts le compartiment

cong_lateur, placez un

thermom_tre __bulbe entre

deux ou trois paquets

suIgelds au centre du

cong_lateuz:,Vdrifiez ta

tempdrature 24 heures plus taM.

Portes du r ffig rateur

Les portes du rdfrig&ateur peuvent vous sembler

diff_rentes de celles auxquelles vous &es habitual. Les

portes se ferment compl&ement et de faqon dtanche

grace _tun dispositif sp&ial d'ouverture et de

fermeture.

Lorsque vous ouvrez et fermez ta porte, vous remaiquez

un cran _d'arr&,,. Lorsque vous ouvrez la porte au-del_l

de ce cran _d'arr&),, elle demeure ouverte pour vous

permettre de placer et de prendre plus facilement des

aliments. Lorsque la porte n'est ouverte que

partiellement, die se referme automatiquement..

Ce cran ,,d'arr&,, devient moins perceptible lorsque la

porte est chargde d'aliments,,

Lorsque la porte n'est ouverte que

partiellement, elle se referme

automatiquement,

Au-del_ de ce cran ((d'arr_t_, la

porte demeure ouverte,

Suggestions pour na conservation des a iments

P_riodes de conservation sugg_r_es

La qualit_ gustative

des aliments

diminue apr_s la

p_riode indiqu_e

Au Au

r_ffig_rateur cong_lateur

entre &

35 °R et 40 °F. 0 oF.

(2 °C, et 4 °C,) (*18 °C.)

(JOURS) (MOIS)

Viande fratche

R6tis (boeuf & agneau) .................... 3

R6tis (porc& veau) ...........................3

Biftecks (boeuf) ...................................3 &

C6telettes (agneau) ................................3 &

C6telettes (porc)......................................3

Viande hach6e et & ragoOts ........... t

Abats comestibles ....................................I _,

Saucisses (porc) ......................................I &

Viande pr_par_e

Bacon ................................................................7

Saudsses ...........................................................7

jambon (entier) .......................................7

Jambon (demi) .......................................3 &

Jambon (tranches) .................................... 3

Pain de viande & casse<ro0te .... 3

Saucisson (fume) ..........................................7

Saucisson (sec & demi-sec) ............14

Viande cuite

Viande cuite et

plats _ base de viande .....................3

Sauces et bouillons ...................................I &

5 6_12

5 4_8

5 6_t2

5 6&9

5 3&4

2 3_4

2 i_2

112

1_2

5 1_2

1&2

5 Cong_lation

non

21 recommand_e,

4 2&3

2 2&3

Volaille fra_che

Poulet & dinde (enr.iers) .................. I & 2

Poulet (morceaux) ...................................I & 2

Dinde (morceaux) ....................................I & 2

Canard & oie (entiers) ....................... I & 2

Abattis ................................................................I & 2

Volaiile cuite

Morceaux (dans du bouillon) ......... I

Morceaux (sans bouillon) .............. 3

Plats & base de volaille cuite ........ 3

Poulet frit ..........................................................3

(Autres aliments)

&2 6

&4 I

&4 4&6

&4 4

Cong_lateur

La plupart des fruitset l_gumes .......................8 & 12 mois

Poisson maigre .........................................................................6 & 8 mois

Poisson gras, paihs et brioches,

soupes, ragoOts,casseroles ................................2 & 3 mois

G_,teaux, tartes, sandwiches,

restes (cults), cr6me glac_e

(emballage d'origine) ................................................I mois max,,

La qualitd et [a fiaicheur de la viande, du poisson ou

de la volaille achetds _il'dpicerie varient; la pdriode de

conseivation dans votre rdfrig&ateur varie doric en

consdquence. Pour obtenir aux ]_..-lJ. des

renseignements sur la viande et la volaille, appdez au

ministate de l'Agriculmre au 1-800-535-4555.

De nouvelles techniques sont constamment raises au

point. Renseignez-vous aupr_s des services d'appoint

de votre rdgion ou de votre fournisseur d'dlectricitd

poui" recevoir l'informadon la plus rdcente sur ta

conservation et la congdlation des aliments.

ConseRs pour la r_ffig_ration

Pour conserver au r_.frig&ateur de la viande, du

poisson et de la volaille non congel& :

= Enlevez toujours l'emballage d'origine.

o Enveloppez l'atiment dans du papier d'aluminium,

du papier cird ou une pellicule de plastique, puis

mettez-le immddiatement au rdfiigdrateur.

Pour conserver le fromage, enveloppez-le bien dans

du papier cird ou du papier d'aluminium, ou mettez-le

dans un sac de plastique,

" Enveloppez le fromage de faqon {ichasser le plus d'air

possible afln de prdvenir la moisissure,

o Vous pouvez conser_,er le fromage prd-emballd dans

son emballage d'origine.

Pour conserver ies l_gtLmes, placez-les dans les

bacs _ ldgumes_ils ont dtd spdcialement con_us

pour prdserver !'humiditd et la fralcheur natuzelles

des ldgumes.

o Couwez les ldgumes d'un essuie-tout humide pour

qu'ils demeurent croquants,

" Les ldgumes prd-emballds se conservent mieux dans

leur emballage d'origine,

Conseils pour la congcHation

o Ne congelez que des aliments de premiere qualitY.

La cong_lation permet de conserver ta quaiitd et la

saveur, mais elle ne ies amdliore pas.

o Congelez rapidement les fruits et les l_gumes

apr_s leur cueillette. Plus ils sont congelds

rapidernent, plus leur qualitd est dlevde, sans compter

que vous n'aurez pas _t faire un deuxi_me trim

o Utilisez des produits d'emballage con_us

sp_cialement pour la cong_lation.

Pour conserver la cr_me glac_e--La cr_me glacde de

qualitY, fiche en cr_me, exige habituellement une

tempdrature plus basse que les cr_mes glacdes Idg_res

qui renferment moins de cr_me.

o Seule l'expdrience vous permettra de connaitre avec

prdcision le rdglage de tempdracure et l'emplacement

approprids dans le compartiment congdlateur pour

conserver la cr_me glacde ti la tempdrature de service

ddsirdeo

o La tempdrature est ldg_rement plus basse _ i'arri_re

du compartiment congdlateur qu'_i l'avant_

Pour congeler de la viande, du poisson et de la

volaille, emballez_les dans du papier d'aluminium

pour la congdlation (ou tout autre matdriau

d'emballage rdsistant) de fa¢on que le papier dpouse

soigneusement ta forme de l'aliment afin de chasser

le plus d'air possible, Repliez et scellez les extrdmitds

de l'emballage pour obtenir un joint hermdtique

et durable,

(::mayettes et bats de rangernent

D_ptacernent des clayettes et des

paniers clu cong_lateur

Les tablettes de verre et les clayettes m6tallktues sont

rdglables° Vous pouvez ainsi les ddplacer en fonction

des besoins de votre famille.

POUR LES ENLEVER :

Retevez l'avant de la

clayette, puis soulevez-ta et

ddgagez-la des crdmaitl_res

situ_es sur la paroi arri_re,_

POUR LES REMETTRE

EN PLACE :

Choisissez la hauteur

d&irde. En soulevant

l_garement l'avant de la

clayette, insdrez les

crochets supdrieurs dans

les crdmaillares situdes sur

la paroi artiste de t'appareiL

Abaissez ensuite l'avant de

la clayette jusqu'_ ce

qu'elle bloque en place°

Le paniers m&alliques

coulissants du congdlateur

peuvent {tre ddplacds de

la m{me fa_on.

[] Ins6rez le

crochet

sup6rieur

[] Abaissez

pour

bloquer

Balconnets dans la porte du

r&frig&rateur

Ces balconnets rdglables s'enl_vent facilement pour que

vous puissiez les apportet fi votre aire de travail,

POUR LES ENLEVER :

Relevez l'avant du

balconnet et tirez-le jusqu'_l

ce qu'il soit compt_tement

ddgagd des supports

moulds dans la porte°

POUR LES REMETTRE EN PLACE:

Choisissez la hauteur d&irde. Installez le balconnet sur

les supports moulds dans ia porte, puis faites-le glisser

jusqu'_i ce qu'il bloque en place.

LES CLOISONS

(sur certains mo&les)

emp_chent les petits

articles rang& dans le

balconnet de porte de

tombez, glisse_ ou se

renverser Saisissez ia

cloison _ l'avant entre

l'index et le majeur, puis

Cfoisons

Les deux cloisons soar. r_glables

ddplacez-la {ivolontd, se!on vos besoins.

POUR ENLEVER LES BALCONNETS FIXES :

Videz d'abotd le balconnet_

Ensuite, saisissez le _.__...-

balconnet _tchacune de

ses extrdmitds, et poussez

la pattie inf_rieure du

balconnet tout en le

soulevant, puis tirez-le _ila partie supd_ieure.

Support _ bouteiRe de vin amovible

Le support a bouteille de vin,

qui s'installe sur n'importe

quelle clayette, vous permet

d'y ranger une bouteille

couch&. Pour le ddplacer, [

tirez-le vers vous_ Placez la

t_vre du support sur l'un des rebords de la dayette,

puis poussez-te jusqu'au fbnd de l'appareiL

Bac fr_cheur herm_tique

Ce bac est conqu pour

pr&erver ia fralcheur

des aliments non emball&

en retenant t'humiditd

naturelle des aliments

tels que :

o AMchauts ° C_leri

° Asperges ° Cerises

° Betteraves ° l_pinards

dqueutdes ° Groseilles

o Bleuets ° Laitue

° Carottes ° Ldgumes verts

° Ma'is

" Persil

" Petits pois

" Prunes

° Radis

" Pd-mbarbe

° Tomates

mutes

Embaltez les aliments qui ddgagent une forte odeur.

Bac _ viande _ temperature r_glable

Le bac _ viande _ temp&amre rdglable est dotd d'un

conduit qui permet ii l'air ffoid provenant du

compaztiment congdlateur de circuler autour du bac_

Le d6bit de Fair provenant du compaMment congdlateur

est rdgld au moyen d'une commande rdglable_

Abaissez compI_tement le J

levier de la commande au _) o

rdglage le plus froid pout' la

conservation de la viande

fralche_ Si vous laissez le

levier _icette position

pendant une pdriode

prolong&, iI peut se former

du givre _ii'int&ieur du bac°

R_glage

le plus

froid

Rdevez compl_tement le levier pour ramener l'air du bac

la temp&ature norrnale du rdfrig&ateur et bdndficier

ainsi d'un espace de rangement suppldmentaire pour

les ldgumes. Le conduit d'ah froid est alors fermd_ Vous

pouvez choisir divers rdglages entre ces extr{meso

Bac _ charcuterie

Le bac _ charcuterie peut

&re ddplacd _ t'intdrieur du

rdffig&ateuro Ce bac

herm&ique pr&ente un

degrd d'humiditd dlevd pout' la conservation des

viandes froides, du fi'omage, des hors-d'oeuvre,

des tartinades et des collations..

Bacs fi humidit_ contr61_e

(sur certains modules)

Ces bacs sont dot&

d'une commande

rdglable vous

permettant de

contr61er le ddbit de

l'air froid qui entre

dans les bacs.

Poussez la commande compl{tement vers HIGH

(haut) pour produire dans le bac un degr_ d'humidit{

plus _lev{ pour la conservation de la plupart des

ldgumes.

Poussez la commande compl_tement vers LOW

(bas) pour produire dans le bac un degr_ d'humidit_

moins _tev_ pour ta conservation de la plupart des

fruits_

Enl_vement des bats de rangement

Les bacs se bloquent avant

de sortir compl_tement du

rdfi*ig&ateur afin d'emp&her

que leur contenu ne se

renverse sur ie sol. Les

bacs peuvent _tre facilement

enlev& en les soulevant

Idg_rement par tes c6tds

tout en ies tirant au-delfi

de leurs ,,butdes,,.

Sur certains mo&les, il

peut &re n&essaire d'enlever

Ies balconnets dans la porte

Glissi_rd

Lorsque vous remettez Ies

bats en place, assurez-vous

qu'ils sont bien ins6rOsdarts

la glissi_re du c6t_ droit

du rdfrigdrateur avant d'enlever les bacs.

Si ta porte vous emp&he d'enlever les bacs, il faut

avancer le rdfrlg&ateur jusqu'_i ce que la porte soit

suffisamment ouverte pout' que vous puissiez les

enlever, Dans certains cas, lorsque vous avancez le

rdfrigdrateui; il faut le tirer vers la gauche tout en le

tirant vers vous,

Un r_frig_rateur nouvetlement install_ peut

prendre jusqu'_ 24 heures avant de

commencer _ fabriquer des gla_;ons.

Fonctionnement de la machine & gla_:ons

La machine Ii glaqons produit 8 gla_:ons par_ycle--

soit environ 120 gla_ons en 24 heures--selon la

temperature du compartiment congdlateur, }a

temp&ature de ta piece, la frdquence d'ouvertum

de la porte et autres conditions d'utitisation.

Si vous utilisez votre r_Eig&ateur avant que fa

conduite d'eau ait dtd raccordde, assurez-vous que ie

bras rdgulateur de la machine _ gla_ons est maintenu

en position STOP (ARRt_.T ielev_)° Lorsque ta

conduite est raccord& _ la machine 5.gta_ons, abaissez

te bras rdgulateur _ila position ON (MARCHE_abaissd).

Relevez le bras r_gulateur & la position

STOP (ARRJ'=T--relev_) lorsque :

o L'alimentation en eau de la maison dolt _tre coupde

pendant plusieurs heures.

o Vous enlevez le bac _ gla_ons pendant un certain

temps.

o Vous partez en vacances_ (Fermez dgalement le

robinet d'arr_t de la canalisation d'eau qui alimente

le r_Eig&ateur)

• l_orsque la commande du congdlateur est zdglde

OFF (dteint)_

S'il s'agit de votre premiere machine

glagons...

Vous entendrez des bruits qui peuvent vous sembler

inhabituets° Ce sont des bruits normaux produits par 1_

fabrication des glagons. I1 n'y a pas lieu de s'inquidter.

Bras r_gutateur en Bras r_gulateur en

position STOP position ON

(ARRET_retev_) (HARCHE--abaiss_)

La machine 5.gla_;ons se remplit d'eau Iorsqu'elle atteint

ie point de c0ngdlation, Remarque : Lorsque le

rdfrig&ateur est nouvellement instaltd, attendez environ

24 heures afin que le compartiment congdlateur soit

suffisamment fioid pour la fabrication des glacions.

Jetez les premiers lots de gla_ons (16 ou 24 glagons).

Cela permettra d'dliminer les impuretds rdsiduelles de

la conduite d'eau, Faites la meme chose apr_s les

vacances ou lorsque vous ne consommez pas de glagons

pendant une pdriode prolong&.

Pour vous assurer que le bac _ glai;ons est bien

rempli, _galisez les glaqons de temps _tautre.

Loisqu'ils tombent dans te bac, les gla_ons peuvent

s'empiler5.proximitd de la machine _igla_ons et relever

le bras rdgulateur _tla position STOP (ARRF_T--

televd) avant que Ie bac soit ptein l_orsque vous

dgalisez rdguli_ement les gla_ons, la machine _ gla_ons

est en mesure de rempli_ le bac.

La machine pzoduit des gla_ons pat groupes de 8. II est

normal que plusieurs gla_;onssoient collds ensemble.

Si vous ne consommez pas souvent

de glagons...

Les .vieu_x,, glaq:ons deviendront opaques et auront un

got_t fade° Videz rdguli_rement le bac 5. gla<5ons et

lavez-le _il'eau ti_:de. Laissez refmidir le bac avant de le

remettre en place, sinon les glagons risquent de coller

aux autres pi_ces de la machine 5.glagons.

Pour servir de |'eau et des gla_ons

o Sdlectionnez CUBES (gla_ons),

CRUSHED ICE (glace

concass&) (sur certains

modules) ou WATER (eau)_,

o Saisissez le re, re ou tout autre

contenant pros du bordet

appuyez [e bord contre le

centre du levie_,

° Apr_s la distribution de glace concass&, il peut

s'dcouler un peu d'eau du conduit_ Le bac de

trop-plein n'est pas muni d'un syst_me d'dcoulement.

Le bac et la grille doivent _tre nettoyds rdguli_rement,

conformdment aux directives donndes _ila section

,,Entretien et nettoyage,_

Pour enlever le bac _. glac;ons

Soulevez le coin gauche pour

ddgager le bac de la clayette.,

Tirez ie bac vers vous tout en le

soutenant _.t'avant et _ l'arri_re.

Pour rernettre en place le bac _. glagons

Fakes glisser le bac jusqu'_t

ce que la languette du bac soit

bien engag& dans la fente

de la clayette.

Si le bac ne peut &re poussd

)usqu'au fond, enlevez-le et M_canisme

d'er_trainemem:

tOLt[nez le mdcanisme

d'entrainement d'un quart de tout- Faites de nouveau

glisser le bac jusqu'_ ce que la languette du bac soit

bien engag& dans la fente de Ia clayette.

Glace concass&e

° ii est possible qu'un peu de glace concassde sok

distribu&, re{me lorsque vous avez choisi CUBES

(glagons),, Cela arrive fi l'occasion lorsque quelques

gla_:ons sont acheminds vers le concasseur.

° II se forme parfois un amas de neige sur le volet du

conduit _ glaqons_ Ce phdnom_ne est normal et se

produit gdndralement apr_s la distribution rdpdtde

de glace concassdeo Cette neige s'dvaporera avec

le temps.

° Placez le verre tout pros du conduit pour dvitei _que

de la glace concassde ne tombe fi i'ext&ieur.

Eau

o Sur ies mo&les dot& d'un distributeur d'eau, il est

possible qu'il y air de i'air dans la conduite d'eau

emp&hant la distribution d'eau iotsque Ie

rdfrigdrateur est installd pour la premiere lois.

Appuyez ators sur le ievie[ du distributeur pendant

au moins deux minutes pout dtiminer l'air qui se

trouve dans la conduite d'eau et remplir te r&ervoir

du syst_me.

o _i est possible que l'eau du premier verre servi

soit plus chaude que celle des verres suivants.

Ce phdnom_ne est normal,

o L?eau distribude est fialche, mais non glac& Pour

obtenir de l'eau plus froide, ajoutez simplement de la

glace concassde ou des gtaqons avant de servir l'eau.

ATTENTION : N'ins6rez jamais les doigts ou des

objets dans rouverture du distributeur.

Renseignements _mportants

concernant votre distributeur

d'eau et de gla_ons

o S'il s'agit de votre premii_re machine/l gIa_;ons,

vous entendrez A l'occasion des bruits qui peuvent

vous sembler inhabituels. Ces bruits normaux sont

produits par la fabrication de glaqons Ii n'y a pas

lieu de vous inqui_ter

o Votre machine it gla(;ons produit 8 gla_:ons par

cycle--soit environ 120 glaqons en 24 heures--selon

la tempdrature du compartiment cong_lateur, la

tempdrature de la piece, la frdquence d'ouverture

des portes et autres conditions d'utilisarion..

o I1 est normal que la distribution de gla_5ons se fasse

de fa$on intermittente. Une interruption prolongde

de la distribution de glagons pet,t _tre causde par des

<<b!ocs,>de glagons._ Enlevez-les en suivant tes directives

donndes dans la prdsente section.

o ]Evitez de remplir de fa_:on excessive les verres de

gla$ons et d'utiliser des verres _troits ou tr_s

hauts. Le conduit peut se bloquer et le volet peut

geler et se c0ince_. Ouvrez rdguli_rement la porte du

compartiment congdlateur pour vdrifier le conduit°

Si le conduit est obstrud par des glagons, fkites-les

passer au moyen d'une cui!l_re en bois.

° Pour _viter que des morceaux de glace tombent/_

l'ext_rieur du verre, placez-le tout pros du conduit--

sans toutefois bloquer la sortie des gla_ons.

° Ajoutez les gla_:ons avant de remplir ie verre de

liquide afin d'_viter les _claboussures.

o Ne mettez pas de boissons ou d'aliments darts le

bac _i gla(ions pour les rafraichir. Les boltes, les

bouteilles et les emballages alimentaires peuverit

provoquer te blocage de la machine _igla_ons ou

de la spirale.

° Ne placez pas dans le bac des gla_;ons fabriqu_s fi

l'aide de moules ou de sacs, Ils risquent d'etre

difflciles _ concasser ou _ distribuer.

Accessoire filtre _. eau

(facultatif, moyennant suppl6rnent)

La qualitd de vos gla_:ons ddpend de la

qualitd de l'eau. C'est pourquoi il est

conseilld de purifier votre eau au moyen

d'un filtre.

Le filtre _ieau est un accessoire que

vous pouvez vous procurer, moyennant

suppldment, auprhs de votre Centre de

service Sears_ I1 s'installe en quelques

minutes seulement au raccord de la

canalisation d'eau.

Ensemble d'alimentation en eau

(facultatif, moyennant suppl6ment)

Vous pouvez vous procurer auprhs de votre magasin ou

Centre de service Sears un Ensemble d'alimentation en

eau comprenant un tuyau de cuiwe, un robinet d'arrat:

des raccords et des directives pour raccorder la machin_

_lglagons a votre canalisation d'eau froideo

et ne oyage

Ext_rieur

Appuyez ici pour

en:ever la grille,

La grille du bac de trop-

plein du distributeur d'eau

et de glaqons dolt &re

essuyde immediatement afin d'dviter ta formation de

taches., La grille s'enl_ve facilement en appuyant sur le

coin arri_re droit. Vous pouvez ddloger les ddp6ts

calcaires laissds par l'eau en faisant tremper la gri!le

dans du vinaigre non dilud. Vous pouvez _galement

utiliser une p_.te constitude d'un adoucisseur d'eau non

prdcipitant (comme celui ci'e marque Calgon) et d'eau,

ou une cuill_re _ thd (5 ml) de cristaux d'acide citrique

par demi-pinte (500 rnl) d'eau chaude du robinet.

Laissez tremper jusqu2i ce que les ddp6ts disparaissent

ou aient suffisamment ramolli pour &re dlimin& lots

du rin_age_ En g_ndral, tin trempage de .30 minutes

sufflt, l_vitez d'appliquer de la cite sur la grille et la

garniture d&orative du bac de trop-plein.

Le levier du distributeur peut &re nettoyd avec une

solution d'eau chaude et de bicarbonate de sou&--

environ une cuill_re _ soupe (15 ml) de bicarbonate de

sou& par pinte (t L) d'eau. Rincez _tfond avec de

l'eau, puis essuyez_.

Les poign_es de porte douces se nettoient facilement

lorsqu'elles sont cirdes rdguli_rement. Utilisez sur les

poigndes une cite d'entretien mdnager, comme cdle

de marque Pledge ou Jubilee,. La saletd s'enl_ve alors

facilement _tl'aide de d&ergent pour la vaisselte et d'eau,

ou d'un produit nettoyant tous usages non abrasif.

Gardez le fini propre. Essuyez-le avec un linge propre

Idg_rement humectd de cire pour dlectrom_nagers ou de

d&ergent doux pout' la vaisselle. Essuyez et polissez avec

un tinge doux et propre. N'essuyez pas le rdfrig&ateu:

avec un linge sale ou une serviette humide car ils

laisseront un r&idu qui peut endommager la peinture.

N'utilisez pas de tampons _ r&uret, de produits

nettoyants en poudre, de javellisants ou de produits

nettoyants contenant un javellisant, car ces produits

peuvent dgratigner la peinture ou la ren&e moins r_istante.

Protfigez le fini de l'appareil. La carrosserie du

rdfrig&ateur est tecouverte d'une peinture de haute qualitd

cuite au four_ Si vous l'entretenez de la fagon appropride,

le fini ne rouillera pas et gardera son aspect neuf

pendant des anndes_ Appliquez une touche de cite pour

dlectromdnagers lorsque vous recevez votre rdffigdrateur

ec, par la suite, au moins deux fois pat annde..

lnt_rieur

Nettoyez les compartiments r_frig&ateur et

cong_lateur au moins une fois par annie. Avant

de le nettoyer, ddbranchez le rdfiig&ateur. S'il est trop

difficile de le faire, essorez bien votre linge ou vot:e

dp0nge pout' enlever l'exc_s d'eau lorsque vous nettoyez

autour des interrupteuts, des lampes ou des commandeso

Utilisez une solution d'eau tilde et de bicarbonate

de soude_environ une cuili_re _isoupe (15 ml) de

bicarbonate par pinte (1 L) d'eau_afin de nettoyer

tout en neutralisant les odems, Rincez bien et sdchez

avec un linge.

Les autres pi&es du rdfrigdrateur-- _ t .,_""

notamment les joints de porte,

les aimants des portes, les bacs _i

viande et ft.ldgumes, Ie bac

glagons et toutes les pi&es de

plastique--peuvent &re nettoydes Aimantsdes portes

de la m{me fagon. N'utilisez pas de poudre _irdcurer

ou autre produit nettoyant abrasif. Les joints de porte

ont dtd lubrifids a l'usine avec de la vaseline du c6td des

charnieres. S'il y a une quantitd excessive de lubrifiant,

essuyez-le, mais iaissez-en une mince couche su: le

joint afin d'assurer une dtanchditd addquate du c6td des

charni_res. Lorsque vous nettoyez les joints de porte,

relubrifiez-les° Si les paniers du congdlateut ne glissent

pas facilement apr_s le nettoyage, lubrifiez-les avec de

la vaseline.

_vitez de laver les tablettes de verre et le couvercle des

bacs _tldgumes dans de l'eau tr_s chaude lorsque ces

pi&es sont ffoides, car dies risquent de se casser en

raison de la diffdrence extreme de temp&ature.

Pour emp&her l'apparition d'odeuts, laissez une boke

ouverte de bicarbonate de soude dans le fond du

rdfi'igdrateur, sue la clayette du haut_ Remplacez la

boite tousles trois mois. Pour enrayer les odeuts de

renfermd, placez dgatement une bolte ouver:e de

bicarbonate dans le congdlateur.

Ne lavez aucune piece de plastique de votre I

rOffig_rateur dans le lave-vaissetle automatique.

et ne oyage

Sous ie r_frig_rateur

Pour un f0nctionnement

plus efficace, il faut garder le

dessous du rdfiig&ateur

propre_ Enlevez la grille

infdrieure et, fi l'aide d'un

balai ou d'un aspirateur,

enlevez la poussi_re Nettoyezles serpentins

du condenseur au moins

immddiatement accessible une lois par annie

sur les serpendns du condenseur,,

POUR ENLEVER LA GRILLE INFIeRIEURE, ouvrez les

deux portes, saisissez ta grille par le bas, puis tirez-la.

POUR REHETTRE LA

GRILLE INFERIELJRE EN

PLACE, placez les agrafes _t

l'arri_re de la grille vis-_i-vis

des ouve_'tures simdes a la

base du rdfrig&ateur, puis

poussez sur la grille jusqu'a

ce qu'elte soit bienen place.

Derriere le r_frig_rateur

Lorsque vous ddplacez le rdfrigdratem, prenez soin de

ne pas endommager te rev_tement de sol, surtout les

rev&ernents coussinds et ceux donr la surface est

gaufide. Tirez ie r_frig&ateur en Iigne droite et, lorsque

vous le remettez en place, poussez-le vers lemur en

Iigne droite./es ddplacements latdraux du rdfrigdrateur

pourraient endommager le rev{tement de sol ou le

rdfrig&ateur.

Lorsque vous remettez [e rdfrig&ateur en place,

assurez-vous de ne pas Ie fake rouler sur te cordon

d'alimentation ou la conduite d'eau qui alimente la

machine _tglagons.

Lorsque vous partez en vacances

Lorsque vous v'ous absentez pendant une p&iode

prolong_e, ddbranchez le rdfiig&ateur, tournez ta

commande de tempdrature fi OFF (dteint) et nettoyez

!'intdrieur avec une solution d'eau et de bicarbonate de

soude, _ raison d'une cuill_re _isoupe (15 ml) de

bicarbonate par pinte (I L) d'eau° Essuyezo Pour

emp&her l'apparition d'odeurs, laissez une boise

ouverte de bicarbonate de soude dans le rdfiig&ateur.

Laissez les portes ouvertes. Placez le bras rdgulateur de

la machine _ gla_ons _ila position STOP (ARRE.T--

ielevd), puis fetmez l'alimentation en eau du

rdfrigdrateur.

Lorsque votre absence est de com'te dur_e, retirez les

aliments pdrissables et laissez les commandes _ leur

rdglage habituel. Toutefois, si la tempdratute de la piece

risque d'_tr'e inf_rieure _ 60 °F (16 °C), suivez les

m_mes directives que pour une absence ptolongde.

Lorsque vous d_m_nagez

Ddbranchez le cordon d'alimentation, retirez tous

les aliments du rdfiig&ateur, puis nettoyez et sdchez

l'int&ieur.

IMMOBILISEZ TOUTES LES PII_CES AMOVIBLES,

comme les ctayettes et les bacs, _i l'aide de mban

gommd pour dviter de les endommager.

Assurez-vous que le rdfi'ig&ateur demeure debout

pendant son ddmdnagement et dans le camion,. II

dolt &re bien immobilisd dans le camion afln

d'dviter qu'it se ddplace_ Protdgez la carrosserie du

rdfrigdrateur _ l'aide d'une couve_ture.

Remplacement des ampoules

D_branchez le r_frig_rateur avant de

remplacer une ampoule.

Avant de remplacer une ampoule grill&, ddbranchez

le rdfi'ig&ateur ou coupez le courant en ddclenchant le

disjoncteur ou en enlevant le fusible afin d'dviter tout

contact avec le filament sous tension de l'ampoule.

(Une ampoule gril!& peut se casser lorsque vous la

remplacez,) Remarque : Lorsque vous rdglez la

commande h OFF (&eint), vous ne coupez pas le

courant qui alimente le circuit de la lampe_

Compartiment r_frig_rateur_lampe

sup_rieure

I. Enlevez les boutons des commandes de tempdrature.

Tige

2. Tirez le prot_ge-lumi_re vezs le baset l'avant, puis

fiiites-le pivoter et en|evez-le_

Apr_s avoir remplacd l'ampoule par une autre de m{me

format, remettez en place le prot_ge-lumi_re.

Compartiment r_frig_rateurmlampe

inf_rieure (sur certains modules)

Cette lampe est situde derriere le bac sup_rieur ou tout

juste au-dessus du bac sup&ieur (salon votre module).

Ddbranchez le rdffig&ateuro

Si la tampe se trouve derriere le bac supdriem; il

vous faudra d'abord enlever le bac et la clayette qui

se trouve tout juste au-dessus. Pout enlever le bac,

consultez Ies directives donndes pour l'enl_vement

des bacs de rangement _ila section .Enl_vement des

bacs de rangement,,o

Videz la clayette avant de

l'enlever. Relevez ensuite

l'avant de la clayette, puis

soulevez-la pour la ddgager

des crdmai!t_res_

Saisissez le bas du prot_ge-

lumi_re, puis tirez-le vers ie

haut et l'avant.

4. Apr_s avoir remplacd l'ampoule par une autre de

m_me format, remettez en place le prot{ge-lumi_reo

Si vous ne pouvez trouver t'ampoule appropride,

adressez-vous ft.votze marchand.

5. Si la lampe se trouvait derrihre ie bac supdrieur, il

vous faut remettre en place le bac et ta dayette.

Pour remettre la clayette en place, relevez ldg_rement

l'avant de la clayette, puis insdrez les crochets

sup&ieurs dans les grandes fentes les plus basses des

crdmaill_res, Abaissez ensuite l'avant de la dayette

jusqu'_, ce qu'elle soit de niveau.

6. Rebranchez le rdfi'ig&ateuz_

Compartiment cong_lateur

I. Entevez Ia clayette qui

se trouve juste au-dessous

de l'dcran d'&lairage_ (II

est plus fi_cile d'eniever la

clayette lorsqu'elle est vide3

2. Tirez l'&ran d'&lairage de plastique vers vous,

(Courbez-le ldg_rement pour' ddgager les languettes

des rainures.)

3. Apr_s avoir remplacd l'ampoule pat une autre de

m_me format, remettez l'dcran d'&lakage et la

clayette en place,

Bruits norrnaux de fonctionnernent

Les bruits suivants sont normaux et ne signifient pas que votre appareit a

besoin de r6paration.

Le nouveau compresseur hautement efficace fonctionne plus rapidement

et produit un bourdonnement ou un bruit de pulsation plus audible.

La minuterie de d_givrage et la commande du r_frig_rateur

font entendre des ,,d<_clics,,pendant le fonctionnement.

Le ventilateur fair circuler l'air fi l'int_rieur du congdlateur afin

de maintenir une temperature unifbrme_

Des gouttes d'eau tombent sur l'_ldment de ddgivrage, produisant des

c_pitements, des sifflements ou des craquements pendant le cycle de ddgivrage.._. ""_

Le frigorig_ne qui circule dans les conduites de refroidissement du

cong_lateur produit un bruit de bouillonnement ou de gargouillement.

Les serpentins de refroidissement font entendre des bruits de

craquement, en raison de l'expansion et de la contraction du m_tal

pendant le d_givrage et la p_riode de r_fiig_ration qui suit le d_givrage_ _"

l__eau qui fond darts l'_vaporateur s'_goutte dans le plateau de ddgivrage

pendant le cycle de ddgivrage.

Machine _ gla(;ons

Lorsque la machine _ gla_ons se remplit d'eau, l'_lectrovanne de la machine _i

gla_ons fait entendte un bourdonnement. Si le bras r_gulateur est plac_ _lla

position ON (MARCHE abaiss_), le bourdonnement se fair entendre m_me

si la machine n'est pas encoie raccordde _tla conduite d'eau_ Si vous laissez le bras

r_gulateur _tla position ON (MARCHE_abaiss_) avant que la conduite d'eau n'ait

_t_ raccord_e, vous risquez d'endommager la machine _lglaFons. C'est pourquoi il

faut placer le bras r_gulateur _ la position STOP (ARR_T_relev_) pout fait e cesser

ce bourdonnement_

Les glaqons font du bruit en tombant dans le bac, tout comme l'eau qui circule

dans les tuyaux lorsque la machine _iglagons se remplit.

'11

[I7.........1................' .....

Economisez du temps et de rargent,

Consultez ce guide de d_pannageNous y trouverez les causes de probl_mes

de fonctionnement mineurs que vous pouvez corriger vous-m_me,

Probl_me Cause possible

Le r_frig6rateur , Cycle de ddgivrage en cours lorsque te ventilateur et le moteur du compresseur ne

ne fonctionne pas fonctionnent pas pendant environ 30 minutes.

" Commande de temp&ature rdgl& _.OFF (&eint).

° Si la lampe int&ieure ne s'allume pas, it est possible que le rdffigdrateur ne soit pas branch&

° Si le cordon d'alime'ntation est bien branch4 et que le rdffig&ateur ne fonctionne pas,

branchez une lampe ou un petit appareil mdnaget dans cette prise de courant pour

v&ifier si le disjoncteur s'est d4clenchd ou si le fusible est grill4.

Le compresseur ° Les r_frig&'ateurs modernes, plus gros et poss_dant un congdlateur plus grand,

foncdonne pendant f0nctionnent plus longtemps.

de tongues p_riodes ° Situation normale iorsque vous venez de recevoir votre rdfrig&ateuro II faut

gdndralement 24 heules pour qu'it se refioidisse compt_tement.

° Grande quantitd d'aliments placde dans le rdfrig&ateur ou le congdlateur.

° Temps chaud--ouverture frdquente des portes.

° Porte taiss& ouverte ou mal fi_rmde parce que le rdfrig&atem n'est pas de niveau_

o Commandes de tempdrature rdgides fi une tempdsature trop baste.

" Ii faut nettoyer le condensem;

. Situation normale, La commande de temp&ature fait ddmarrer et arr&e le moteur.

pout' maintenir une temp&ature unif0rme.

Le moteur se met en

marche et s'arr6te

fr6quemment

Vibration ou cliquetis

Air chaud & la partie

inf6rieure du

rOfrig6rateur

Aliments dess6ch6s

Temp6rature trop

61ev6e dans le

r_frig&rateur ou le

cong61ateur

° Si le rdfrig&ateur vibre, il est probable qu'il ne repose pas solidement sur le sol. Soit

que les vis de rdglage des roulettes avant ont besoin d'etre rdgldes, soit que le plancher

est indgal ou qu'i[ n'est pas assez solide.

° Si des r&ipients vibtent sur les clayettes, ddplacez-les. It est normal de constater une

ldg_re vibration_

° La conduite d'eau de la machine fi gla_:ons peut vibrer; dloignez le rdfrig&ateur de

112 po (1.3 mm) du mur_

Circulation d'air normaie pout refroidir le moteur. I.ors du processus de rdfiigdration,

il est normal que de Fair chaud soit expulsd sous le rdfrig&ateur. Certains types de

de rev&ements de sol peuvent se ddcolorer sous t'action de ces tempdratures normales et

sdcuritaiies de f0nctionnement. Pour dviter cette ddco!oration, consultez votre

f0urnisseur de rev&ements de sol

o Aliments non couverts, real enve!opp& ou non emballds de fa_on herm&ique.

o La commande n'est pas rdglde _!une tempdrature assez basse_

° Temps chaud-ouverture fidquente des portes.

° Porte laissde ouver_e pendant une pdriode prolongde.

o Un paquet peut emp_cher la porte de se refiner, la porte peut _tre surcharg&, ou les aimants

n'entrent pas en contact avec les portes° I1 peut etre ndcessaire de nettoyer les aimants.

Problbme

Givre ou cristaux de o

glace sur les aliments ,

congel6s

Formation lente °

des glac;ons o

Les glagons ont une o

odeuriun goOt o

La machine _ glagons o

ne fonctionne pas °

Le distributefir °

de gla_ons ne °

fonctionne pas °

Des blocs de

gla¢ons se forment

dans le bac & gla_ons

Cause possible

La porte peut avoir dtd laissde ouverte ou un paquet l'emp_che de se fermer.

Ouverture trop fi_dquente ou trop prolong& des portes,

I1 est normal qu'il y ait du givre _tl'int&ieur des emballages,

La porte a peut-{tre dtd laissde entrouverte_

Rdglez la commande du compartiment congdlateur _ une tempdrature plus basse,

Jetez les vieux glaFons. Videz le bac _iglagons tousles mois.

Ii faut laver le bac _iglagons_

Les emballages non herm&iques dans le rdfi'igdrateur ou le congdlateur peuvent

transmettre une odeur ou un gofit aux glagons.

i1 faut nettoyer t'int&ieur du rdfrigdrateur_

Mauvais go_t de l'eau qui alimente la machine _ gla_ons. Installez un filtre _ eau_voir

_,Accessoire filtre _t eau,, _ la section .Distributeur d'eau et de glaFons,_.

Bras rdgulateur de la machine _ glag:ons en position STOP (.a_RgT_relevd).

!2alimentation en eau est fermde, la conduite d'eau n'a pas dtd raccord& ou la conduite

est obstrude_

La temp&ature dans le congdtateur n'est pas assez basse,

Glagons trop petits_le robinet d'arr& du tuyau qui relie le rdffigdrateur _ la canalisation

d'eau principale peut _tre obstrudo

I1 arrive parfois que des glagons collent sur le c6td du moule _ gla{ons et bloquent le

bras rdgulateur en position STOP (ARP_.T_relevd), Enlevez cette gtace pour remettre

la machine _iglagons en marche.

I_?amoncellement de glagons dans le bac peut provoquer l'art& prdmaturd de la

machine _iglagons. Placez le bras rdgulateur de la machine _i gta(Nns en position

STOP (ARR£,T relevd) puis dgalisez tes glagons _tla main dans le bac.

En prenant des glagons dans le bac, vous avez peut-_tre placd par inadvertance le bras

rdgulateur _ila position STOP (ARRLR,T_'elevd)_

Enlevez le bac _iglagons_ Si des glagons sont coil& au bras rdgu!ateur, enievez-les_

La machine _i glagons n'est pas branchde ou I'alimentation en eau est coup&.

S'iI y a des blocs de glaFons dans le bac, brisez-tes le plus possible avec vos doigts et

jetez les autres blocs de gla_ons..

Si vous ne consommez pas tr_s souvent de gla_ons, des blocs peuvent se former dans le

bac fi gla_ons et bloquer le distributeur. Enlevez le bac _iglagons du congdlateut', puis

brisez les blocs de glagons avec vos mains_ Jetez les blocs que vous ne pouvez bdsero

Probl_me

Le distributeur d'eau

ne fonctionne pas

L'eau a une

odeur/un goOt

Cause possible

o I2alimentation en eau est coupde ou la conduite d'eau n'est pas raccordde,.

• La conduite d'eau peut &re obstru(_e par des sddiments.

° Si la distribution d'eau ne s'effectue pas lorsque le rdfiigdrateur est installd pour la

premiere fois, il peut y avoir de l'air dans le syst_me de distribution de l'eauo Appuyez

sur le levier du distributeur pendant au morns deux minutes pour _timiner l'air

emprisonnd dans la conduite d'eau et remplir le r&ervoir du syst_me.

o Lorsque vous n°utilisez pas le distributeur d'eau pendant une p&iode prolong&, fakes

couler i'eau de la fa_on habituelle jusqu'_i ce que route i'eau du syst_me art (_td

remplac_e par de l'eau frai'che_

° Mauvais goClt de l'eau qui alimente la machine _tgia_oris. Installez un filtre 5.eau_voir

,,Accessoire t_ltre 5.eau,, 5.la section .Distributeur d'eau et de glaiNns._

Lorsque le rdfrig(_rateur est instali(_ pour la premiere fbis, attendez environ 24 heures

pour' permettre 5.l'eau d'atteindre la temp&ature appropride°

Si Ie distributeur d'eau n'a pas _t_ utilisd pendant une pdriode prolong&, t'eau du

premier verre ne sera pax aussi froide que celle des verres subsdquents_

° Si l'eau du syst_me a _td totatement utilisde, attendez ptusieurs heures pour permettre

I'eau fralche de se refroidin

o Phdnom_ne normal lorsque le temps est tr_s humide.

L'eau du premier o

verre servi est ti6de

De la condensation se

forme sur l'ext6rieur

du r6frig6rateur

De la condensation se o

forme _! I'int6rieur o

Ouverture trop fi_quente ou trop prolong& des pottes,,

Par temps humide, l'air introduit de l'humidit_ dans ie r_frig&ateur lorsque les portes

Odeur dans le

r6frig6rateur

La lampe int6rieure

ne s'atlume pas

La cloison entre

les compartiments

r6frig6rateur et

cong61ateur est

chaude au toucher

La porte ne ferme

pas convenablement

ou compl6tement

sont ouverteso

° Les aliments ayant une forte odeur doivent _tre emballds hermdtiquement.

o Vdrifiez si des aliments sont avarids.

° tl faut nettoyer l'intdrieur du rdfrigdrateur,

° Gardez une bohe ouverte de bicarbonate de soude dans Ie rdfrigdrateur_ Remplacez-la

tous les trois mois,

• Aucun courant _ la prise de courant°

° I1 faut remplacer l'ampoule.

o Cette chaleur normale est produite par i'dconomisem automatique d'dnergie qui fait

circuler un liquide chaud _ t'avant du compartiment congdlateur pour emp&her la

formation de condensation sur l'extdrieur du rdfiig_tateur lorsque le temps est chaud

et humideo

° I_ejoint de la porte du c6td des charni_res est coIld ou plid, Pout' corriger la situation,

appliquez une petite quantitd de vaseline sur la face du joint_

° Les portes sont conFues pour demeurel partiellement ouvertes afin de faciliter ie

rangement des aliments,

Pour ebten_rles pi_cesde rechange

doflt vousavez besoifl

Aux Etats-Unis,appelezde 7 h 00 & 19 h 00,

7 jours par semaine

"_oe@@o3@6oFART

(1-808-368-7278)

Pear ceflfla'_trei'adress8 da Centrede

service Sears de votrer_giefl

Aux l_tats-Unis,appelez24 heurespar jour,

7 jours par semaine

tt=8@@=488=1

Pear do plusampnesre.seigaemeatssat Fachat

d'ua ceatrat d'eatretien Searsea sat vetre

coatrat d'eatretien actuel

Aux Etats-Unis,appetezdu lundi au vendredi,

de 9 h 00 & 17 h 00

_i°8@@°827°@@55

America's Repair Specialists

_alW

MANUEL

D'UTUUSATJON

ModUles c6te _ c6te

30 et 24

Pour des

r6parations, appelez

sans frais au :

1-800-4-REPAIR

(I-800-473-7247)

Pour des pi_ces,

appelez sans frais au :

1-800-FON-PART

(I-800-366-7278)

La pr_sente garantie n'est valable qu'aux Etats-Unis.

GA NTiIE DU

REFRmGE TEUR SEARS

Garantie complete d'un an sur le r_frig_rateur

Pendant un an _ compter de la date d'achat, S_ars r@arera sans frais

toute piece de ce r_frig6rateur qui se r6v_le d_fectueuse en raison d'un

vice de mati6res ou de fabrication, _ condition que I'appareil soit utilis6

et entretenu conformdment aux directives fournies avec le produit.

Garantie complete de cinq arts sur le groupe frigorifique

Pendant cinq ans _ compter de ia date d'achat, Sears r@arera sans

frais toute pi6ce du groupe frigorifique (comprenant le frigorig_ne, ies

tubes de raccordement et le moteur du compresseur) qui se r_v61e

d6fectueuse en raison d'un vice de mati6res ou de fabrication,

condition que I'appareil soit utilisd et entretenu conforrn6ment aux

directives fournies avec le produit.

Les garanties cidessus ne s'appliquent qu'aux r6frig6rateurs utilis_s

des fins domestiques pour la conservation des aliments.

On peut obtenir un service de rdparation sous garantie aux Etats-Unis

en communiquant avec le CENTRE/DI_PARTEMENT DE SERVICE

SEARS LE PLUS PRES_La pr6sente garantie ne s'apptique que Iorsque

le produit est utilis6 aux Etats-Unis.

La pr_sente garantie vous conf_re des droits juridiques sp_cifiques.Vous

pouvez _galement b_n__ficier d'autres droits, qui varient d'un _tat _ i'autre.

Sears, Roebuck and Co., Dept. 81TCCA, Hoffman Estates, IL 60179

Kenmore

f f

NEFP liGERATEU

Vous pouvez vous procurer ou commander toutes les pi_ces

de rechange en vous rendant _ votre Centre de service Sears

le plus pros ou en vous pr_sentant au d@artement de service

dans la plupart des magasins Sears. Pour faire r@arer votre

appareil ou pour commander des pi_ces part61@hone,

appelez sans frais aux num_ros indiqu6s ci-contre.

Lorsque vous appelez pour des r@arations ou des pi_ces,

fournissez toujours les renseignements suivants "

Type de produit

N° de mod61e

N ° de piece

Description de la piece

Sears, Roebuck and Co., Hoffrnan Estates, IlL 60179 U.S.A.

162D9060P003 Ce manuel est imprim_ sur papier recycf_

fmprim6 aux t_.-U

SR61711

Modelos lado a lado

30 y 24

Precauci6n:

Lea y sigatodas ias

reglas de seguridad

y tasinstrucciones

de operaci6n

antes de usar este

electrodom_stJco

por prJmera vez.

Kenmope

REFRAGERADOR

Instrucciones de seguridad

Instalaci6n de la linea de agua

Operaci6n

Cuidado y mantenimiento

Correcci6n de fallas

Llene estos espacios:

N(smo de Modelo

N[imo de Serie

Fecha de compra

Sears, Roebuck and Co., Hoffrnan Estates, BL 60 n79 U.S.A.

Impor antes instrucciones de seguridad

ADVERTENCUA: Sirvase tomar precauciones elementales, incluyendo las siguientes:

_ Lea todas Ins instrucciones antes de

_',)i_ usar este electrodom_stico.

\\\_'%v/A.o \ Use este electrodom_stico solamente

\_ con la finalidad para la que ha sido

disefiado como se describe en este

manual del usuario.

•Este refrlgeradordebe set instalado apropiadamente

en conformidad con las Instrucciones '9,tenci6n

_ador" que vienen pegadas con cinta en la

parte frontal del reffigerador.

[iiii_ NUNCA desenchufe su refrigerador

tirando del cordon de alimentacion

el_ctrica. Agarre siempre el enchufe

flrmemente y tire de dl sac_indolo recto

del tomacorriente.

E_ Si su andguo refrigerador todavh est,4

en su casa, pero ya no se usa, asegxtrese

de quitarle las puertas. Asf reducir_ la

posibilidad de petigro para los nifios_

i _Su anttguo reffigerador tiene tin sistema de enffiamiento

que usaba CFC (clorofluorocarbonos). Secree que los

CFC dafian la capa estratosf_rica de ozono_Si va a

arrojar su antiguo refrigerador a la basura,

aseg_ese de que un t_cnico calificado le quite el

reffigerante de CFC para desecharlo adecuadamente.

Si libera intencionalmente este refiigeranre de CFC al

medio ambiente, usred puede ser objeto de muttas y

penas de prisi6n bajo !as disposiciones de la Ley Federal

de Aire Limpio (Clean Air Act).

c_er_are o recambie inmedlatamente todos los

ones el&tricos de servicio raldos o dafiados de

cualquiera otra forma_ No use un cord6n que muestre

grietas o Sefiates de dafios por abrasi6n a lo largo de su

superficie o en el extremo del enchufe o conector.

Cuando mueva su refrigerador separfindolo de la

pared, tenga culdado de no hacerlo rodar por sobre el

cord6n de allmenmcifn eI&trlca o dafiar este cord6n,

Una x,ez que su refrigerador estfi en funcionamiento,

no toque las superficies frias del compartimiento

del Congetador, particularmente si sus manos estfin

hfLmedas o mojadas. La piel puede quedar adherida a

las superficies extremadamence fi_as.

No coloque sus dedos o manos en el mecanismo que

hare hielo mientras su reffigerador est_ enchufado,

Esto ayudanl a protegerle contra posibles lesiones,

Tambidn impedir_i la interferencia con las partes m6viles

del mecanismo eyector o con el elemento t&mico que

Suelta los cubos de hielo.

NO GUARDE o use gasoHna u otros vapores o

llquidos inflamables en la proximidad de _ste o de

cualquier otro electrodom_stico.

No vuelva a congelar alimentos que ya him sido

congelados y que se hayan deshelado por completo.

El Departamento de Agricultura de los Estados Unidos

dice en su Bolet_n No. 69 Hogar y Jardln:

"... Lrsted puede volver a congelar con seguridad

alimentos congelados que se hayan deshelado si dstos

todavfa contienen cristales de hielo o si todavh estk'i

frlos-por debajo de 40 ° E (4 ° C.)."

"... Las carnes molidas, aves o pescados deshelados que

emitan cualquier olor extrafio o presenten decoloraci6n

no deben recongelarse y tampoco deben comerse. Los

helados derretidos deben desecharse. Si el olor o el color

de cualquier alimento es deflciente o cuestionable,

deshggase de 6. Tales atimentos pueden set peligzosos

si se les ingiere."

"Incluso el deshielo y la recongelaci6n parcial reduce la

calidad comestible de los alimentos, particularmente de

las frutas, vegetales y comidas preparadas. La calidad

comestible de las canes rojas es menos afectada que la

calidad comestible de muchos otros alimentoso Use los

alimentos recongelados io antes posible pata conseiva_

el mayoi grado posible de su calidad comestible."

NO PERHaTA que los nifios se monten, se paren

o se cuelguen de las puei'tas del reffigerador o de [as

parrillas en el refrigerador., Podr_an dafiar el

refrigerador y lesionarse glavdmente ellos mismos

Desenchufe su refrigerador antes _

de efectuar cualquiera reparaci6n_

Nora: Recomendamos abierramente

que cualquiera reparaci6n sea realizada

por un tdcnico calificado_

Antes de cambiar una bombffia quemada,

desenchufe el refrigerador o desconecte el suministro

eldctrico en el interruptor de circuito o en la caja de

fusibles con el fin de evitar el contacto con tm filamento

de alambre con coiriente (Una bombilla quemada puede

romperse cuando se intenta cambiarla.) Nlota: A1

llevar el control a Ia posici6n OFF (apagada) no se

interrumpe la alimenraci6n el&trica que llega al circuito

de la bombilla.

Conserve estas instrucciones

mndice

Instrucciones de seguridad 60

Requisitos de puesta a tierra 61, 62

Instalaci6n del refirigerador 62-64

Kits de guarnici6n e instalaci6n

deI panel de decoraci6n 64-67

Instalaci6n de la lfnea de agua 68-70

Controles de temperatura 71

Puertas de! refrigerador 71

Sugerencias para d almacenamiento de alimentos 72, 73

Parrillas y gavetas de almacenarniento

M_iquina autom_tica de hacez hielo

Dispensador de hielo y agua

Cuidado y limpieza

Precauciones para vacaciones y mudanzas

Antes de llamar al setvicio de reparaci6n

Sonidos normales de operaci6n

Se_,icio al diente

Garanth

74, 75

77, 78

79-81

82-85

Requisitos de puesta a tierra

UMPORTANTE: Favor leer cuidadosamente estas indicaciones,

Para conectar la electricidad

PARA SU

SEGURIDAD

PERSONAL; este

electrodom_stico

debe ser conectatdo

apropiatdatmente

at tierrat.

El corrd6n de

alimentaci6n eldctrica

de este electrodom&tico

est_i equipado con un

M_todo preferido

Aseg_rese de que

exista una conexi6n a

tierra antes de usarlo

enchufe de tres espigas (para la conexi6n a tierra) que

se adapta a un tomacorriente est_hqdar de pared para

tres espigas (para la conexi6n a tiezra) con la finalidad

de minimizar la posibilidad de riesgos de lesiones pot

descargas eldctricas derivados de este electrodomdstico.

Haga que un electficista calificado revise el

tomacorriente de pared y el circuito eldctrico para

asegurarse de que el tomacorriente cuente con una

conexi6n apropiada a tierra°

En los casos en los que haya un tomacorriente de pared

para enchufes de s61o dos espigas, es su responsabilidad

y obligacion personal hacer que lo reemplacen con un

tomacorriente de pared para enchufes de tres espigas

que este conectado apropiadamente a tierra_

NO CORTE O ELIHINE LATERCERA

ESPIGA (LA QUE SIRVE PARA LA

CONEXION ATaERRA) DEL ENCHUFE

DEEL CORDON DE ALIHEINTACION

ELECTRICA BAJO NINGUNA

CIRCUNSTANCIA.

Uso de enchufe adaptador

Debido a los riesgos potenciales de seguridad bajo ciertas

condiciones, desaconsejamos abiertamente el empleo de

un enchufe _idaptador. Sin embargo, si usted decide

-utilizar un adaptador de todos modos, en los iugares

don& los c6digos M_todo provisional

locales as_1o permitan, (No se permite usar enchufes

sepuede efectuaruna adaptadoresenCanada)

CON EXION Alinee la espigasl

ranuras grandes

PROVISIONAL a un

tomacorriente de pared

para enchufes de dos

espigas adecuadamente

conectado a tierra Aseguresede que ex[sta

mediante el empleo de una puesta a tierra

un adaptador aprobado adecuada y una conexi6n

pot UL que se puede firme antes de usarlo

adquirir en la mayorh de las tiendas locales de ferreterhs.

l.a ranura de mayor tamafio en el adaptador debe alinearse

con la ranura de mayor tamafio en el tomacorriente de

pared para proporcionar la polaridad apropiada en la

conexi6n del cord6n de alimentaci6n eldctrica. E1 uso de

un enchufe adaptador aumentar_ elespacio libre necesario

para la pa_'ce posterior del refiigerador. PRECAUCION:

E1 fijar un terminal adaptador de tierra a un tornillo de

ta tapa deI tomacorriente de pared no conecta a tierra

el electrodomdstico a menos que el tomillo de la tapa

sea met_ico y no estd aislado y que el tomacorriente de

pared estd conectado a tierra a travds del cableado de la

casa. Usted debe hacer que un electricista calificado

revise et circuito para asegurarse de que el

tomacorriente estd conectado adecuadamente a tierra.

Cuando desconecte el cord6n de alimentaci6n

el_ctrica del adaptador, sostenga siempre el adaptador

con una mano_ De no hacerlo, es posible que el terminal

adaptador de tierra se rompa con el uso repetido.

En case de que el terminatl atdaptatdor de tierrat

se rompat, NO USE el electrodom6stico hastat

que no se hatyatestablecido de nuevo unat

cone×i6n atpropiadat at tierrat.

de puesta a tierra

Uso de cables de extensi6n

Debido a los riesgos potenciales de seguridad bajo

ciertas condiciones, desaconsejamos abiertamente el

uso de un cable de extensi6n. Sin embargo, si usted

decide usar un cable de extensi6n de todos modos, es

absolutamente necesario que sea un cable de extensi6n

trifilar con puesta a tierra y aprobado pot UL para

electrodomdsticos que tenga un enchufe y un

tomacorriente para la conexi6n a tierra y que la

capacidad eldctrica nominal del cable sea 15 amperios

(mfnimo) y 120 vokios_

El uso de un cable de extensi6n aumentar_i e! espacio

libre necesario para la parte posterior dd refrigerador,

Requisitos el_ctricos

El refrigerador debe estar siempre enchufado en su

propio tomacorriente individual que tenga una

tensibn nominal que se corresponda a la capacidad

nominal indicada en la placa det fabricante.

Con esto se proporciona el mejor rendimiento y se

impide tambidn la sobreca_ga de los circuitos de

cableado en el hogaz que podrfa causar riesgos de

incendio derivados de los cables recalentados.

HnstaUaci6n

Ubicaci6n

° Instale el refiigerador sob_e un piso que tenga

suflciente solidez para soportar su peso cuando estd

compleramente cargado.

o No Io instale en lugares en los cugles la

temperatura descender_ por debajo de 60° F.

(16 ° C°) porque no f'uncionar_i con ta frecuencia

suficiente para mantener las temperaturas apropiadas.

° Nlo io instale junto a su estufa, un conducto de

calefacci6n o en lugares don& la luz del sol caiga

directamente sobre di°

Hgrgenes Ebres

Deje los siguientes m;irgenes libres para facilitar la

instalaci6n, la circulaci6n apropiada del aire y las

conexiones el&tricas y sanitarias,.

Modelo 30 Modelo 24

A: Lados ......... 1t8" (3 ram) 1t8" (3 ram)

B: Parte superior . . .1/8" (3 ram) I" (25 ram)

C: Parte posterior ., ,1/2" (t3 ram) I/2" (13 ram)

(Sid refrigerador va empotrado, deje un espacio libre de

7/8" [22 mini en la patte superior para las cubiertas de

las bisagras.)

Si el refiigerador queda contEa una pared en cada Iado,

deje 3/4" (t9 ram) de espacio libre para las puertas.

Dimensiones y especificaciones

(para modelos de esdlo empotrado)

o o

o Jl o

o o

..... !

i •

70%"

oi[o

3 6 t'

24"

Electricidad

24"

Gabinete

3/4" de espacio

libre (I/2" de

separad6n + I/4"

de placas murales)

24" Paneles taterales

Tope del

mostrador

Rodillos de nivelaci6n

Los rodillos sirven para dos cosas:

I. Los rodillos necesitan ajustarse de tal manera que el

refrigerador quede firmemente asentado sobre e!

piso y no se balancee ni hacia adelante ni hacia at:Lo

2. Los rodillos le permiten mover el ref:ige_ador

separ,'indolo de la pared para su limpieza,

Para ajustar los rodillos:

° Saque la rejilla de la

base asi_ndola pot la

parte inferior y ti:ando

de ella hacia afuera.

Tornillo de ajuste

o Gire hacia Ia derecha

los dos tornillos de ajuste

del rodillo f_onta! para

elevar el refiigerador_

Gfretos hacia la izquierda

para haceflo descender°

Use pa:a ello una llave de

tuercas de 3/8", una Ilave

ajustable o tenazas,

o Los modeIos de estilo empotrado tambidn tienen

rodillos ajustabies en la parte posterior, de tal manera

que usted puede alinear el refrigerador con los

gabinetes de su cocina, Use una llave de tuercas de

5/16" para girar los tomillos de los rodiilos posterio_es

--hacia ia delecha para elevar el _efrigerado_; hacia la

izquierda para hacerlo descender_

posterior (en los modelos de

esdlo empotrado solamente)

6•3

Unstalaci6n refrigerador

Alineaci6n de ia puerta

Despu& de nivelar, asegtlrese de

que las puertas tengan la misma

altura en la parte superior°

Asegt_resede que

taspuertas est_n a

ta misma altura en

la parte superior.

Ejempto de puertas

desnivehdas

Para nivelar las Pasador de

puertas, ajuste la la bisagra Hacia la

puerta de alimentos derecha

para

frescos_ Inserte una elevarla

llave Allen de 3/16" en

la parte inferior del

pasador de la bisagra. LlaveAlien de 3116"

Gire el tornilto de ajuste de la puerta hacia la derecha

para elevarla o hacia la izquierda para hacerla descen-

der. (Un tap6n de nylon, embutido en las roscas del

pasador, impide que el pasador gire a menos que se use

una llave,) Despu& de una o dos vueltas de la llave,

abra y cierre la puerta de alimentos frescos y com-

pruebe la alineaci6n en ia parte superior de las puertas°

de e ins 6rm del p el de decor i6n

Algunos modelos vienen equipados con kits de

guarnici6n que le permiten instalar paneles de puerta.

Listed puede adquirir paneles de decoraci6n

precortados de color blanco o negro en su Centro de

Servicio Seats o puede afiadir paneles de madera que

combinen con los gabinetes de su cocina.

Panemesde menos de 1/4" (6 ram) de

espesor

Cuando instale panetes de madeta de menos de 1/4"

(6 mm) de espesor, usted tiene que crear un panel de

relleno como, pot" ejemplo, una plancha de cart6n de

1/8" que encaje entre la superficie de la puerta y el

panel de madera. Si va a instalar los paneles precortados

de decoraci6n, en e! Idt tambidn vienen paneles p_ecoi,ados

de rdlenoo H espesor combinado del panel de made_a o de

decoraci6n y del panel de relleno debe set I14" (6 mm)o

El cuidado de los paneles precortados

Limpie estos paneles usando un agente limpiador que

proteja contra la electficidad est_itica o un detergente

suave con agua.. (En los departamentos de equipos

electr6nicos o de computaci6n hallar_i un agente

limpiador que proteja contra la electricidad est_itica).

Enju_iguelos a rondo y sdquelos con un paso o un

trozo de gamuza limpio y htlmedo.. No use toallitas de

papel para lavar o secar los paneles. No use agentes

limpiadores que contengan solventes como el

amonlaco, pmque pueden dafiar los paneles.

Los arafiazos y abzasiones superficiales pueden

repararse con una cera en pasta dura de buena calidad

para autom6viles° No use una combinaci6n de agente

limpiadortcera_ La cera se depositar_i en los arafiazos

superficiales y ayudar_ a mantener el brillo de los pane-

les. Aplique la cera en las cantidades mlnimas

necesarias y fi6tela ligeramente con un pa_o suave y

limpio con un movimiento cizculat.

Panel saliente o de 3/4" (19 ram)

Se puede usar un disefio de panel saliente amrni!lado o

encolado a una tabla de 1/4" (6 ram) de espesor o una

tabla rebajada de 3/4" (19 ram). La parte saliente del

panel debe see trabajada para dejar espacios libres de al

menos 2" (5 1 mm) desde el lado del mango para que

quede un margen libre para la punta de los &dos

Limitaciones de peso para los paneles hechos a la

medida:

Puerto de alimentos frescos: 35 libras(16 kg) como m£ximo,

Puerta del congelador: 25 libras (I ! kg) como mfiximo

Tabla de 1/4" (6 ram)

de espesor

2" (51 mm}

de espacio

libre en el

lado del

mango

Panel de

ornamento

3!4" (19 mt

Puerta del

r'efrigeradc

Dimensiones

Los paneles de madera tienen que cortarse de acuerdo con las siguientes especificaciones.

Panel del congelador

sin dispensador

Recorte -_I _- 3/32"

!:::'; ..........

Parte

frontal

4- . 14_/_,,.-_

Paneles del congelador

con dispensador

Recorte -_, _-3/32"

.... J t

7t32"

8_iZ '

I/2"

_ f

Parte

fronta_

34_t_"

14_12"--_ _ 2"

iN.......

!---}

Panel de alimentos

frescos

3f32 ,_- Recorte

--------i ._3

7t32"

! 14%"

.i _L 67'/_"

Parte

frontal

19_/Z'-

,,,,

Se deben recoltar las _ireas

marcadas en la parte superior

de los paneles. Todas las

otras llneas punteadas

indican _ireasque deben

rebajarse cerca de 3116"

(5 ram) en la parte posterior

de los paneles que tengan

I/4" (6 ram) de espesor o

m_isoPara los paneles que

tengan menos de 1/4"

(6 ram) de espesor, estas

_ireas pueden recortarse de

los paneles de relteno_

Profundidad de

/ material que

hay que rebaiar

.4"

Ejemplo de rebaja de material

[nserci6n de los paneles de puerta

I. Aftoje la guarnici6n superior en la puerta de[ congelador

y la puerta del compartimiento de aJimenms fiescos.,

= Usando un destornillador Torx T-20, anoje los dos tornillos

que fijan la guarnici6n superior cerca de 1/4" (6 mm),

2. Inserte los paneles.

Los paneles superiores de ia puerta del

congelador y de la puerta de alimentos frescos

* Levante la guarnici6n superior 1/4" (6 mm) y empuje

cuidadosamente el panel superior de la pue_:a del congelador

hasta que se deslice enr_ando en ia ranura detr_s del mango Revesti-

de la puerta. Empuje el panel de telleno (que se requieia miento

con algunos paneles de puerta) hacia adentm detr_s dei de cintaazut

panel de decoraci6n. Repita Ia misma operaci6n para el

panel de la puerta de alimenms fiescos..

Panel inferior de la puerta del congelador

° Empuje cuidadosamente el panel hacia dentro basra

que se deslice ent_ando en la ranu:a que se halla detr_s Guarnici6n

deI mango de ta puerta. Empuje el panel de relleno

(que se requiera con algunos paneies de puerta) hacia

adentro detrfis det panel de decoraci6n.

3. Apriete los dos tomillos que se hallan en la guarnid6n

superior con una torsi6n de 30 libras pot pulgada.

4. Instale la guarnici6n lateral. Estas piezas se insettan

dentro del mango de ta puerta de alimentos frescos.

No quite la pelfcula protectma en la parte exterior c.

lateral

de Ia guarnici6n lateral hasta que haya instalado la

guarnici6n lateral..

,, Encaje la parte inferior de Ia guarnici6n lateral debajo

de la guarnici6n inferior como se itustra en Ia figura._

" Sostenga la guarnici6n lateral contra la superficie frontal

de los panetes de decoraci6n y encaje la guarnid6n

lateral debajo de la guarnici6n superior: Asegfi:ese de

que la guarnici6n lateral haya encajado correctamente

y que se siente satisfecho con el aspecto de todas Ias

partes antes de tirar det revestidor de cinta azul.

5. Fije la guarnici6n lateral

" Ponga una mano entre Ias dos piezas del revestidor de

cinta azul y sostenga ia guarnici6n lateral firmemente

contra los paneles y el lado de la puerta.

o Tire deI ievestimiento superior de cinta azul hacia auiba

ceica de 3" (8 ram), presionarxdo la guarnici6n con su

mano a medida que el adhesivo quede expuesto a la puerta.

Entonces tire del revestimiento infmior de cinta azul

hacia abajo unas 3" (8 ram). Siga la cinta con su mano,

presionando el adhesivo de guamici6n contra la puerta.

o Siga tirando del revestimiento de cinta, alternando

entre la parte superior y la inferior y oprimiendo la

guarnici6n lateral contra la puerta.

6. Saque la pellcula protectora de la parte exterior 66

de la guarnici6n lateral.

Guarmcton superior

Guarnici6n

lateral

Guarnid6n inferior

Recorte

€

Guarnid6n

lateral

Para instalar y remover paneles de

decoraci6n previamente instalados

Para sacar paneles de decoraci6n y _eemplazarlos con

nuevos paneles, usted tiene*que sacar los mangos. Se

necesita un destorni!lador Torx T-20

Para sacar los mangos:

I. Afioje y saque los dos tornillos en la guarnici6n

superior

2. Afloje y saque los dos tornilIos en e! soporte que fija

el mango a la parte superior de la puerta

3. Sostenga el mango flrmemente y deslfcelo hacia

arriba Las ranuras en f0rma de ojo de cerradura en

el mango se deslizan separ_,ndose de los botones en

la puerta,

4. Abra la puerta y &slice los paneles de decoraci6n

hasta sacarlos_

Para insertar los paneles de puerta:

Antes de instalar los paneles de decoraci6n, asegtlrese

de que hayan sido adecuadamente rebajados en Ias

_ireas apropiadas como se indic6 al principio de esta

secci6n_ Deslice los paneles hacia adentro para efecmar

un encaje de prueba antes de fijar el mango y la

guarnici6n superim en posici6m

Para instalar los mangos:

Una vez que los panties estdn apropiadamente

encajados, in,tale el mango y la guarnici6n superior.

I. Destice tas ranuIas en forma de ojo de cerradura en

el mango hacia abajo hasta dejadas sobre los botones

montados en la superficie de la puerta. Deslice el

mango hacia abajo hasta que el soporte en ia parte

superior dd mango encaje a ras en 1a parte supmior

de la puerta.

2, Vuelva a colocar los dos tornilIos en el soporte que

fijan el mango a Ia parte superior de la puerta y

apriete los tornillos con una fuelza de torsi6n de 45

libras pot pulgada.

3, Vuelva a colocar la guarnici6n superior

asegurllndose de que encaje sobre ta guarnici6n

latetaI y que tas pestafias de posicionamiento encajen

denuo del perfil de[ mango.

4, Vuelva a colocar los torni!los de Ia guarnici6n

supedor y apri&dos con una fherza de torsi6n de

30 libras pot pulgada..

Bolones

Tornillos de la guarnicion superior

Tornillos del

soporte

Soporte

PRECAUCION:

° Si usted usa su refiigerador antes de conectar la llnea

de agua, asegtirese de que el brazo sensor' de su

m_iquina de hacer hielo se mantenga en la posici6n

STOP (PARADA--hacia arriba).

o No instale la tuber_a de la m:iquina de hacer hielo en

£reas donde las temperaturas desciendan pot debajo del

punro de congelaci6n.

o Cuando use cualquier aparato eldctrico (como, pot

ejemplo, un taladro eldctrico) durante la instalaci6n,

asegOrese de que el aparato estd aislado o que tenga el

cableado dispuesto de taI manera que se prevengan los

riesgos de descargas eldctricas,

o Todas las instalaciones deben efectuai'se en conformidad

con los requisitos de los c6digos sanirarios locales.

Lo que usted necesitar_

" Se requiere una fuente de suministro de agua ffia

para la operaci6n autom_itica de la m_iquina de hacer

hielo. La presi6n del agua debe estar entre 20 y 120

libras pot pulgada cuadrada,.

o Un taladro el{ctrico, a menos que usted tenga una

v_lvula autoperfbranteo

° Tuberla de cobre de 1/4" de di_imetro externo para

conectar el refrigerador a Ia fuente de suministro de

aguao Asegtirese de que ambos extremos de la tuberla

estdn cortados en f0rma pareja,

Para determinar cu_inta tuberla de cobre necesita:

mida la distancia des& la v_vuta de agua en la parte

posterior del refrigerador hasta el tubo de suministro

de agua. Entonces aria& 8 pies (244 cm), Asegfirese

de que haya suficiente tuberfa extra [cerca de 8 pies

(244 cm) enrollada en t_es vuekas de cerca de 10

pulgadas (25 cm) de dilimetro cada una] para permitir

que el refrigerador pueda sepasarse de la pared &spuds

de la instalaci6n. No use tuberia pl_stica o

acoplamientos pl_sticos porque la linea de suministro

de agua est_ bajo presi6n en todo momento. De

igua! modo, ciertos tipos de tube_h pl_stica pueden

tornarse quebradizos con el tiempo y reventarse, Io que

ocasionar_i fugas de agua.

o V_lvula de derre pala la conexi6n a la l_nea de agua fib.

La vfilvuta de cierre debe tenet un conducto de entrada de

agua que ten_ un difimetro interno mfnimo de 5/32" en

el punto de conexi6n a la LINEA DE AGUA FRIA.

]_.as v£vulas de cierre tipo silleta vienen incluidas en

muchos kits de suministro de agua,, Antes de adquirir

estos kits, asegtlrese de que la vflvula tipo silleta

cumpla con sus c6digos sanitarios locales,

Dos tuercas de compresi6n que tengan 1/4" de

di_netro externo y 2 manguitos (casquillos)_para

conectar la tuberfa de cobre a la v_Ivula de cierre y a

la vlilvula de agua del refrigerador.

Si su l_nea existente de agua tiene un acoplador

acampanado en el extremo, usted precisar_i un

adaptad9r (que puede adquirir en las tiendas de

art_culos de plomerfa) para conectar la lfnea de

agua al refiigerador O puede cortar el acoplador

acampanado con un cortador de tubos y usar

entonces un acoplador de compresi6n_

anterrumpa el suministro principal

de agua.

Deje abierta la llave m_iscercana el tiempo suficiente

para vaciar la Iinea de agua.

nnstale la vgBvula de cierre en la

iinea de agua potable rags cercana y

frecuentemente usada.

Formas tipicas de conectar el suministro de agua

Debajo del A trav6s de la En un espacio

fregadero al pared af tubo de subterr_neo

tubo de agua agua fria de la debaio de la

frla trascocina casa

A tray,s del piso

al tubo de agua

frla del s6tano

Elija un h, gar para la v_vula que sea f_icilmente

accesible. Es mejor conectarla en un lado de un tubo

vertical de aguao Cuando sea necesario conectaria en

un tubo horizontal de agua, haga la conexi6n en la

parte superior o en uno de los lados pero no en la

parte inferior del tubo, para evitar la atracci6n de

sedimentos acumulados en el tubo de agua.

Perfore un orificio de 1/4" en et tubo de agua

utilizando una broca afilada. Elimine cualquiera

rebaba causada pot la horadaci6n del orificio en et

tuboo (No horade un orificio si la vfilvula es del tipo

autopefforante_)

c, Fije la v_ilvula de cierre Abrazadera

al tubo de agua fi'fa con de tubo

la abrazadera de tubo. "¢._ivula.de\_r_

d Aoriete los tomiltos c_erre tipo

dela abrazadera hasta s,,eta_

que la arandela de sellado v._- --

comience a hincharse.

No sobreapriete los

tornillos puesto que

podda aplastar la

tubeda de cobre.

andela

Td2

----vertical de

agua fria

[_] Despmiegue la tuberia de cobre

entre la linea de agua fria y

el refrigerador.

Despliegue la tubeda a travds del orificio horadado en

el piso o la pared (detr_.s del refrigerador o en el

gabinete adyacente de base) lo m4s cerca posible de

la pat'ed. Asegtlrese de que haya suficiente tubeda extra

[cerca de 8 pies (244 cm) enrollados en tres vueltas de

ceica de I0" (25 cm) de di4metro cada una] para

permitir que el refiigerador pueda separarse de la pared

despuds de la instalaci6n.

[] Conecte ia rubella de cobre a la

v_Ivula de cierre.

Coloque ia tuerca de V_itvulade Tuerca de compresi6n

compresi6n y el manguito cierre tipo /

. silleta

(casqu:ilo) en el extremo k_ _ <_ _._., /

a la v:ilvula de cierre. _-67[1_,_ _ i !

, . , . . "__ _..X,_ /

_pisegureseae que la tuDerla - _ I '_t_ '_"

estd completamente Tuerca de ' 1"_"_._

insertada enla v_ilvula_ empaquetadura ] %. 7

, anguito

Apnete firmemente la '¢_,vuiade saHda I [_;snguUgi,o)

tuerca de compresi6no

[_ Conecte la tuberia de cobre

al refrigerador.

Antes de efectuar la conexi6n al refrigerador,

asegtirese de que el cord6n de alimentaci6n

el4ctrica del refrigerador no est6 enchufado

en el tomacorriente de pared.

Recomendamos instalar un filuo de agua para pufificar

el agua. El filtro de agua es una pieza opcional que

implica un costo extra y puede adquirirse en el Centro

Servicio Seats (Sears Setvice Cente_)o

Quftele la tapa flexible

de ptdstico a la

viilvula de agua.

Coloque la tuetca de

compresi6n y el

manguito (casquillo)

en el extremo de la

mbeda como se

Tuerca de

Manguito compresi6n

(casquillo) de 1!4

C¢

Abrazadera

de tubo

muestra en ta figmao

Tuberia de cobre

Inserte tanto Conexibn al de 1!4'

como sea posible refrigerador

el extremo de [a tubeda de cobre en la vfilvuta de

agua. AI tiempo que sostiene la tubeda, apriete el

acoplador

Fije la tuberfa de cobre en la abrazadera provista

para mantenerla en posici6n vertical_ Usted puede

tenet que ejercer presi6n sobre Ia abrazadera para

abrMa

[_ Abra el agua a la vz_lvula de cierre.

Apriete tas conexiones que tienen escapes

[_] Enchufe et cord6n de alimentaci6n

el_ctHca dei refrigerador en un

tomacorriente puesto a tierra.

Abra la IDave de paso del agua y

limpie la tuberia.

a. Abra ia llave principal de suministro de agua e

inunde la tube6a con agua hasta que dsta saJga limpia.

b.. Cierre el suministro de agua en la v_ivula de agua

luego de que ce:ca de un cuarto de gal6n de agua

haya pasado pot la tuberfa°

[_ Lleve el brazo sensor de la m_quina

de hacer hielo a la posici6n ON (hacia

abajo).

La m_iquina de hacer hielo no comenzar_i a funcionar

hasta que no alcance su temperamra de operaci6n de

15° E (-9 ° C.) o menos. Entonces iniciar_i su operaci6n

autom_itica si la m_iquina de hacer hielo esrfi en la

posici6n ON (hacia abajo)_

Nota: La mfiquina de hacer hielo puede realizar un

ciclo doble cuando comienza a funcionar pot primera

vez, causando cierto derrame de agua desde la m;iquina

al recipiente de hielo. Esto es norma! y no debeMaocurrir

otra vez. Los primeros lotes de cubitos de hido &ben

desecharse, de tal manera que se eliminen las

imPurezas restantes en la llnea de agua.

Lleve at refrigerador de nuevo hacia

la pared.

Deje la bobina de la tuberfa de cobre colocada de tal

manera que no vibre contra la parre posterior del

refrigerador o conrra la pared.

Contromes de ternperatura poede

A! principio, ajuste los controles del compartimiento del congelador y del compartimiento de

aEmentos frescos en INITIAL SETTING (ajuste inicial).

FREEZER CONTROL ALLOW24HOURSBETWEENADJUSTMENTSFRESH FOOD CONTROL

m m m I_ E] _ _ m im let W I_ W m _ 123 m B I_m I_

COLD INITIAL COLDEST OFF COLD INITIAL COLDEST

SETTING SETTING

Dos controles le permiten regular la remperatura del

compartimiento del congelador y del compartimiento

de aJimentos frescos.

Primem, ajus_e los conuoles del compartimienm det

congelador y del compardmiento de alimentos frescos

en INITIAL SETTING (ajuste inicial).

Peimita que transcurran 24 horas para que la temperatura

se estabilice, independientemente de si _ted estfiajustando

los controles por primera vez o si los est:t reajustando

en un momento posterior. Entonces, si usted quiere

temperaturas mils fiias o menos fffas en cualquier

compartimiento, ajuste gradualmente los controles.

Nota: ?d girar e! control de alimenms f_'escos a ia

posici6n OFF (apagada) se apaga la zefrigeraci6n en

ambos compartimientos - tanto en el de alimentos

fi'escos como en el del congelador_pero no se

interrumpe el suministro eldctfico al trefrigerado_:

C6mo probar las temperaturas

Para probar la temperatura

del compartimiento de alimentos

frescos, coloque un term6metro

tipo bulbo en una jaHa de agua

en la parfilla superior de]

refiigerador. Revfselo th'l dJa despuds.

Para probar la temperatura

del compartimiento del

congelado_; coloque un

term6met_o tipo butbo

entre dos o ues paquetes

congelados en el centro del

congelador. Rev[selo un dfa despudso

[Puertas de! refrigerador

Las puez'tas del refrigerador pueden pa_ecerle diferentes

a tas puertas alas que usted est'. acostumbradoo La

catacteffstica especial de aberturalcierre de puerta

asegura que las puertas se cierren por completo y

queden fkmemente selladas.

A1 abrir y cezrar las puertas usted notar_i una posici6n

de "parada"_ Si ia puerta se abre m_s all_ de este punto

de "paiada", Ia puerta permanecer:t abierta para

permitirle sacaz y meter alimentos con mayor facilidad.

La puerca se cerrar:t autom:iticamente cuando s61o estd

parcialmente abierta.

La resistencia que usted siente en la posici6n de

"parada" se reducir:i cuando la puerta estd llena de

alimenms.

f H

! !.;

)

La puerta se cerrar_, autom_dca-

mente cuando s61o est6

parcialmente abierta.

N_s all_ de este punto de "parada"

ta puerta permanecer_ abierta

$ugerencias para eRairnacenarniento de alirnentos

Tiempos sugeridos de almacenamiento

La calidad comestible

decae despu_s del

tiempo mostrado

Carnes frescas

Dims Heses

en el en e!

refrigerador congelador

a El

35 ° to 40°i=. 0°F.

(2 ° to 4°Co) (- ! 8°C.)

Carnes (vaca y cordero) ....................3 a 5

Carnes (cerdo y ternera) ................ 3 a 5

Filetes (vaca) ........................................3 a 5

Chufetas (cdrdero) .............................3 a 5

Chuletas (cerdo) ............................................3 a 5

Carnes molidas y de estofado ........ I a 2

Carries varias .........................................I a 2

Salchichas (cerdo) .................................I a 2

Carnes procesadas

Tocineta .............................................................. 7

Salchichas francfort ...............................7

Jam6n (entero) ................................. 7

jam6n (mired) ........................................ 3 a S

jam6n (rebanadas) ..................................3

Carries de refrigerio ......................................3 a 5

Salchichas (ahumadas) .................... 7

Salchichas (secas y semisecas) .... 14 a 21

Carnes Cocidas

Carnes cocidas y

Platos de carnes ......................................3 a 4

Salsas y caldo de carne ................. I a 2

6a12

4a8

6a12

6a9

3a4

la2

1/2

ta2

la2

No se

recomienda

congelar.

2a3

Ayes frescas

Polio y pavo (Enteros) .............................I a 2 12

Polio (piezas) ...............................................I a 2 9

Pavo (piezas) ................................................I a 2 6

Pato y ganso (enteros) ................... I a 2 6

Menudillos ................................................................I a 2 3

Ayes cocidas

Piezas (cubiertas con caldo) ............. I a 2 6

Piezas (sin cubrir) ...................................3 a 4 !

Platos de ayes cosidas ...............................3 a 4 4 a 6

Pollo frito ..............................................................3 a 4 4

(Otros alimentos que carnes y ayes) Congelador

La mayoria de las frutas y vegetales .....................8-12 meses

Pescados magros ....................................................................6-8 meses

Pescados grasos, bollos y panes

sopas, guisados, cazuelas ......................................2-3 meses

Tortas, pastetes, sandwiches,

sobras (cocidas),

helados (en envase original) ..................................I rues m&ximo,

Las cames, las aves y los pescados adquiridos en las

tiendas varian en calidad yen edad; por consiguiente,

los dempos de almacenamiento seguro en su

refrigerador variar_n tambi_n. Para obtener

informaci6n sobre carnes y aves de corral, lIame al

teldfono 800-535-4555 del Departamento de

Agricultura de los Estados Unidos,

Constantemente se estfin desarrollando nuevas tdcnicas.

Consulte con el Servicio de Extensi6n del Condado o

la Unive[sidad o con su Compafila Eldctdca local para

conocer la informaci6n mils reciente acerca del

almacenamiento y la congelaci6n de alimentos.

Consejos para el almacenamiento de

alimentos frescos

Para guardar carnes, aves y pescados no congelados:

° Qulteles siempre las envolmras de Ia tienda.

', Vuelva a envolver los alimentos en l_iminas de

aluminio, pelicula plfistica o papel de cera y

refrigdrelos de inmediam.

Para guardar quesos, envu_lvalos bien en papei de

cera o kiminas de aluminio o cot6quelos en una bolsa

pl_isdca_.

o Envudlvalos cuidadosamenre para expeler todo el aim

y prevenir la formaci6n de moho.,

° Conserve los quesos preempacados en su propia

envoltura si Io desea.

Para guardar vegetales, use las gavetas para

vegetales--estas gaveras hart sido disefiadas para.

preservar la humedad natural y la fiescura de los

productos agrfcolas.

° Cubriendo los vegetales con una toalla home& se les

ayuda a preservar su consistencia.

" Como una ayuda adicional a la preservaci6n de la

frescura, los vegetaies preempacados pueden

almacenarse en su envoltura original,

Consejos sobre congelaci6n de alimentos

o Congele s61o alimentos de mfixima calidad.

La congelaci6n preserva la calidad y el sabol, pero

no puede mejorar la calidad.

• Congele frutas y vegetales rfipidamente despu&s

de recogerlos. Mientras mils pronto los congele,

mejor ser:i el producto congelado y menos tendril

qu e escoger y clasitqcar,

° Use los empaques de alimentos disefiados

especialmente para la corigelaci6n.

Para guardar helados--l_os helados de gran calidad,

con elevado contenido de crema, requerirlln

normalmente temperaturas ligeramente inferiores que

las marcas ya empacadas "con mucho aire" y poco

contenido de crema.

o Ser_i necesario realizar experimentos para determinar

cud es el mejor lugar en el compartimierito del

congelador y la mejor graduaci6n de tempeiatura

para mantener sus helados a la temperatura correcta

para servirtos.

• I.a parte posterior del compartimiento del congelador

es ligeramente m_s fifa que la parte fi'ontal.

Para congelar carnes, aves y pescados, envu_lvalos

bien en ILminas para congelador (u otro material

ultraxesistente de envoltura) dfiaadoles forma

cuidadosamente para adecuarlas a los contenidoso

Con esto se expele el aire_ Pliegue y doble los extremos

del paquete para proporcionar un sellado hermdtico

apropiado y duradero_

No vuelva a congelar la carrie que se haya deshelado

por completo; la came, independientemente de si est_

cruda o cocida, puede congelarse satisfactoriamente

s61o una vez_

ParriW asy gavetas de anmacenamiento

C6mo reorganizar las parrillas y

gavetas de su congelador

[as parrillas de vidrio y de barras son ajustables. Esto le

permite cambiar la posici6n de las parriltas a su gusto

segtin convenga a sus necesidades de almacenamiento

de alimentos.

PAPA SACARLAS:

Incline la parrilla hacia

arriba en la parte fionta!,

seguidamente lev;intela y

tire de ella hacia afuera

sac_indola del carril

vertical en la pared

posterior del refrigerado_.

PARA COLOCARLAS

EN OTRA POSICION:

Seleccione la altura

deseada de la parrillao

Con la parte frontal de

la parrilla ligeramente

levantada, trabe los

ganchos superiores en los

carriles verricales siruados

en Ia parte posterior del

gabinete. Seguidamente,

haga descender la parte

frontal de la parrilla hasta

que se trabe en posici6m

Las cestas deslizantes

tipo rejilla del congelador

pueden colocarse en

cualquiera otra posicidn

que se desee de la

misma manera.

[!] []

[][]lnserte et

gancho

superior

H_gala

[] descender

y trlibela

en posicidn

Estante removible para el vino

Erlestante para el vino

sostiene una botella acostada

de lado y se puede encajar en

cualquiera pa_rilla, Para

moverlo, tire de dl

Iimpiamente hacia afuera,

co!oque su parte saliente sobre

cualquier borde de la pa_rilla y

emptljeto completamente hacia adentro.

IRecipientes en la puerta del

compartimiento de alimentos frescos

Los recipientes ajustables pueden sacazse f_icilmente

del refrigerador para llevarlos al _irea de trabajo en

Sll cocina,

PARA SACARLAS:

Incline el _ecipiente hacia

arriba y tire de dt hacia

afuela de los soportes

moldeados hasta que

salga completamente

de la puerta.

PARA VOLVER A

COLOCARLOS EN SU

LUGAR O COLOCARLOS

EN OTRO SIT!O: Seleccione

la altura deseada de la parrilla,

trabe el recipiente en los

soportes moldeados de la

puerta y deslice el recipiente

hacia adentro, E1 recipiente se

enganchar_i en su lugar_

LOS DIVISORES

(en algunos modeios)

ayudan a impedir

inclinaciones, derrames

o deslizamientos de

pequefios artlculos

almacenados en la parrilla

de la puerta,, Cotoque el

dedo _ndice y e! dedo

medio en cada lado del divisor

cerca de la parte fi'ontal y

simplemente mudvalo hacia

adelante o hacia atr_is segtln le convenga°

Divisores

Se pueden aiustar ambos divisor

PARA SACAR LOS RECtPIENTES FIJOS:

Saque primero los

alimentos que se hallan

en los recipientes.

Seguidamente, asiendo

el recipiente en cada

extzemo, emptijelo hacia

adentm en la parte inferior

al tiempo que 1o levanta y

tira de dl en la parte superior.

Gaveta preservadora sellada

Esta gaveta mantiene frescos

los alimentos sin envolturas,

conservando el contenido

natural de humedad de

alimentos tales como:

° Mcachofas ° Esp_rragos • Ma_z

• Apio * Espinaca * Perejil

° Ar_ndanos ° Grosellas ° R_banos

o Cerezas o Guisantes ° Remolachas

o Ciruelas * Lechuga desmochadas

" Ruibarbo

o Tomates_

maduros

" Verduras,

de hojas

° Zanahorias

Los alimentos con fuertes olores deben envolverse..

Gaveta de temperatura controlada

para carnes

La gaveta de temperatura controlada para carnes tiene

su propio ducto de aire frio para permidr que una

corriente de aire fifo proveniente del compartimiento

det congetador fluya alrededor de la gaveta.

El control de temperatura variable regula el flujo de

aire que viene del cornpartimiento deI congelador.

Para almacenar carnes

ffescas, lieve la palanca de

control hacia abajo para el

ajuste m_is fi'fo Si la

palanca se deja en ta

posici6n de came durante

__ _ Posici6n

normal

Posici6n

_- m_s ffia

un largo perlodo de tiempo, es posible que se forme

un poco de escarcha en et interior de Ia gavetao

Lleve la palanca de control hacia arriba para poner la

gaveta a la temperatura normal del refrigerador y

proporcionar espacio extra para el almacenamiento de

vegetaleso M hacerlo se cierra el ducto de aire fdo, Se

pueden seleccionai ajustes variables entre estos extremos_

Gaveta para platos preparados

La gaveta para platos

preparados puede move_se

en el interior del refrigerador:_

La gaveta seltada mantiene

una elevada humedad para

el almacenamiento de carnes

precocidas en rebanadas, quesos, entremeses,

pastas y cremas para untar y bocados°

Gavetas de humedad ajustable

(en algunos modelos)

Estas gavetas tienen

controles individuales

y ajustables de

humedad que le

permiten controlar la

cantidad de aire frfo

que entra en elias,

De.slice el control llevllndolo totalmente al ajuste

HIGH (aha) y tendr_ en la gaveta niveles m_is altos de

humedad que se recomiendan para la mayoria de los

vegetates.

Deslice el control llevfindolo totalmente al ajuste

LOW (baja) y tendril en la gaveta niveles m_is bajos

de humedad que se recomiendan para la may0ria de

las ffutas_

Para extraer las gavetas de

almacenamiento

Las gavetas tienen un tope

que las detiene antes de

dejarlas salir totalmente de[

reffigerador para impedir

que sus contenidos se caigan

at suelo. Las gavetas pueden

sacarse fMilmente

inclinfi.ndolas ligmamente

hacia arriba y tirando de

elias !tev_hqdolas m_is alkl

de dicha posici6n de "tope",

GUiasde

illos

Cuando vuelva a colocar las

gavetas en su lugar asegt_rese

de deslizarlas por las gufas de

la gaveta en el lado derecho,

En algunos moddos, es posible que usted tenga que

sacar primero los recipientes de la puerta de alimentos

fiescos antes de poder sacar las gavetas,

Si la puerta le impide sacar las gavetas, ello indica

que habr_i que rodar el reffigerador hacia adelante

basra que la puerta se abra 1o suficiente como para

permitir deslizar tas gavetas hacia afuera. En algunos

casos, cuando usted ruede el iefrigerador hacia afuera

tendr_, que moverlo hacia la izquierda al tiempo que

Io hace roda_:.

Un refrigerador reci_n instalado puede tardar

hasta 24 horas para comenzar a hacer hielo.

C6mo funciona la m_quina de hacer hielo

La m_.quina de hacer hielo producir_i 8 cubos por

ciclo--aproximadamente 120 cubos de hielo en tin

pefiodo de 24 horas--dependiendo de la temperatura

del compartimiento del congelador, Ia temperatura

ambiente, el ntlmero de veces que se abza la puerta y

otras condiciones de uso.

Si usted usa su ref6gerador antes de establecer la

conexi6n de la llnea de suministro de agua, asegtlrese

de que el brazo sensor de la m_iquina de hacer hielo

quede en ta posici6n STOP (PARADA .....hacia au'iba).

Cuando se haya conectado ia lfnea de suministro de

agua a la m_iquina de hace_ hielo, mueva el biazo

sensor hacia la posici6n ON (ACTIVA hacia abajo).

! 1

Brazo sensor en la Brazo sensor en t._

posici6n STOP posici6n ON

(PARADA_hacia arriba) (ACTIVA_hacia abajo)

La m_quina de hacer hielo se llenar_i con agua cuando

se enfi_e basra el punto de congdaci6n, biota: Con un

refrigerador recidn instalado, permita que t_anscurran

cerca de 24 horas para que el compartimiento del

congdador se enfiie 1o suficiente como para hacer hie!o,

Deseche los primeros lotes de cubos de hielo (16 6 24

cubos)° Con esto se eliminat_i cualquiera impureza que

exista en la linea de agua. Haga Io mismo &spuds de

perlodos de vacaciones o despu& de extensos perlodos

durante los cuales no se haya usado el hielo,

Para asegurar que el recipiente se llene de hielo,

nivele los cubos ocasionalmente. Cuando los cubos

caen en el recipiente es posible que se apilen cerca de la

m_iquina de hacer hielo y empujen el brazo sensor

hacia ia posici6n STOP (PARADA--hacia arriba)

antes de que el recipiente estd !leno AI mantener los

cubos nivelados se permite que la m_iquina de hacer

hielo llene el recipienteo La m:iquina de hace_ hielo

eyecta los cubos en grupos de 8 yes normal que varios

cubos queden unidos_

Hueva el brazo sensor a la posici6n

STOP (PARADA--hacia arriba) cuando:

o el suministro de agua a su casa vaya a permanecer

interrumpido durante varias horas.

o el recipiente de almacenamiento de hielo tenga que

set removido dmante cierto tiempo.

o se ;¢aya air de vacaciones. (De igual manera, cierre la

v_vula en la llnea de suministro de agua que va hacia

el _efrigerador,,)

° Lleve el control del congelador a la posici6n OFF

(apagada).

Si esta es su primera m_quina de

hater hielo...

Listed escuchar_, ruidos que pueden parecerle extrafios_

Estos son los sonidos normales det proceso de hacer

hielo y no deben set motivo de inquietud,

Si el hielo no se usa ffecuentemente...

Los cubos "viejos" de hielo se tomar_in opacos y

ten&fin sabot a rancio,. Vade peri6dicamente el

recipiente de almacenamiento de hielo y Etvelo con

agua tibia. Asegti_ese de permitir que el recipiente de

almacenamiento se enfrle antes de volver a colocarlo

en su lugar_de otto modo es posible que los cubos

de hielo se peguen a otras partes de la m_iquina de

hacer hieto,,

Dispensador de hie o y agua

Para dispensar hielo y agua

° Seleccione CUBES (cubos),

CRUSHED ICE (cubos

triturados) (en algunos

modelos) o WATER (agua)°

o Sostenga el vaso o cualquiel otro

envase cerca de su borde y

oprima el borde del vaso contra

el centro de la almohadillao

o Despu_s de que la m_iquina dispense hielo triturado,

es posible que algunas gotas de agua caigan desde la

rampa, La parrilla antiderrames no elimina el agua

por sl sola. Es preciso limpiar esta parrilla y su rejilla

regularmente segtln las instrucciones de Cuidado y

limpieza_

Para sacar el recipiente de

almacenamiento de hielo

Levante la esquina izquierda

para liberar el recipiente de su

estante., Tire del recipiente

limpiamente hacia afuera af

tiempo que lo sostiene en su

parte delantera y en su parte

posteriors,

Para volver a colocar en su lugar el

recipiente de almacenamiento de hielo

Deslice el recipiente hacia

atr_is basra que la pesta_,a en el

tecipiente se trabe en la ranura

de la parrilla,

Si el recipiente no se desliza

completamente hasta e! f0ndo,

s_quelo y gire el mecanismo

impulsor un cuarto de vuelta_

Enmnces empuje el recipiente

hacia atr_s de nuevo hasta que

la pestafia se trabe en la ranura

de la parr'ilia,

D_le vuelta

_impulsor

Hielo Triturado

o Aunque usted haya seleccionado CUBES (cubos), es

posible que la m_iquina dispense una cantidad de

hielo tritmado. Esto sucede ocasionalmente cuando

algunos cubos entran en el triturador.

o En ocasiones se formar_i un montfculo de nieve sobre

la puerta en ta tampa de hie!o. Esta condici6n es

normal y ocurre usuatmente cuando usted ha

dispensado hielo triturado repetidamente. Esta nieve

se evaporate- por sf sola eventualmente,

o En ocasiones, el hielo tritutado se esparcir_i m_s atl_i

del vaso. Para evitar esto, sostenga ei vaso hacia arriba

cerca de la rampa_

o En los modelos que tienen un dispensador de agua, si

nora que no se dispensa agua cuando el refrigerador

est_ reci_n instalado, es posible que haya aire en et

sistema de [a l_nea de agua_ Optima la almohadilla

del dispensador durante a! menos dos minutos para

dejar salir el aire attapado en la llnea de agua y para

llenar el sistema de agua,

o El primer vaso dispensado de agua puede estar menos

frlo que los siguientes, Esto es normal

o H agua dispensada est_i frla, no helada_ Para agua

m_is iCr[a,afiada simplemente cubos de hielo o hielo

triturado al vaso antes de dispensar et agua,

PRECAUCRON: Nunca coloque sus dedos u

otros objetos en la abertura del dispensador,

llnformaci6n importante acerca de su

d_spensador de hielo y agua

o Si _sta es su primera m_iquina de hacer hielo usted

escucharfi ocasionalmente sonidos que pueden

parecerle extrafios. Estos son los sonidos normales

del proceso de hacer hielo y no deben causarle

preocupaci6n en absoluto.

o Su m_quina de hacer hielo producir_t 8 cubos por

ciclo--aproximadamente 24 cubos en ,an perfodo

de 24 horas--dependiendo de la temperatura del

compartimiento del congeladoh la temperatura

ambiente, el ntlmero de veces que se abra la puerta

y otras condiciones de uso.

o La mfiquina dispensa hielo intermitentemente y

esto es normal. Si la interrupci6n del flujo de hielo

es rolls que momentlinea, es posible que se hayan

formado racimos de hielo que deben removerse

siguiendo las instrucciones contenidas en esta

secci6no

• Evite llenar excesivamente los vasos con hielo y

usar vasos angostos o demasiado altos. Esro puede

atascar la rampa o hacer que la puerta en la r,__mpase

cierre por congelaci6n, Abta peri6dicamente la puerta

del compartimiento del congelador y mire hacia

abajo en direcci6n a la rampa_ Si hay hielo bloqueando

la rampa, emptljelo con una cucharilla de maderao

° Para impedir que los pedacitos de hielo caigan

fuera del vaso, coloque el vaso cerca de la tampa

de hielo--pero no tan cerca ,que bloquee la salida

del hielo_

o Ponga el hielo en el vaso antes de la bebida para

impedir salpicaduras.

o No se deben colocar bebidas y alimentos en

el recipiente de almacenamiento de hielo para

enfriarlos r_pidamente. Las latas, botelias o

paquetes de alimentos en el recipiente de

almacenamiento pueden causal" atascos en la

m_iquina de hacer hieloo

° No ponga hielo de charolas o bolsas, de hielo en

el recipiente de almacenamiento. De hacerlo, esto

puede impedir qu e la m_iquina triture o dispense

bien el hielo,

Accesorio de fiitro de agua

(opcional con un costo extra)

Sus cubos de hielo s61o pueden tener un

sabor tan fresco como fresc_ sea el agua a

partir de la cual se les elabora. Pol esa raz6n

es una buena idea purificar el agua con un

filtro. El filtro de agua es una pieza opcional

con un costo extra y puede adquirirse en su

Centro de Set_,icio Sears° Puede instalarse

en minutos cuando se le fija a una conexi6n

de tubo de entrada de agua.

Kit de accesorio de suministro

de agua (opcional con un costo extra )

E,n su tienda Sears o su Centro de servicio Sears usted

tambidn puede adquirir un ldt de suministro de agua

que contiene tuberh de cobre, v_vula de cierre,

acopladores y las instrucciones necesarias para conectar

la m_iquina de hacer hielo a su llnea de agua fria.

Cuidado y mimpieza

Part:e externa Presione aquf para

sacar Ia rejiih,

La parrilla antiderrames

del dispensador de hielo y _ ....

agua debe limpiarse y secarse

de inmediato para impedir man&as. La rejilla se saca

Eicilmente ejerciendo presi6n sobre ella en la esquina

posterior derecha. H agua que queda en la parrilla puede

dejar dep6sitos que usted puede eliminar sumergidndola

en vinagre sin dilui_: Tambidn puede usar una pasta

suavizadora no precipitante de agua (como la pasta de la

marca Calgon) y agua o una cuchara pequetia (5 ml)

de _icido dtrico en polvo pot cada 500 mI de agua

caliente del chorro, Sum&jala hasta que el dep6sito

desaparezca o se afloje Io bastante como para poder

eliminarlo con el propio enjuague. Usualmente un

tiempo de inmersi6n de 30 minutos es apropiado. Evite

usar cera en la parrilla antiderrames y ia guarnici6n.

La almohadilla dispensadora puede limpiarse usando

una soIuci6n de agua tibia y bicarbonato de sosa--

aproximadamente una cucharada grande (15 ml) de

bicarbonato de sosa en un litro de agua._Enju;iguela a

rondo con agua y fr6tela hasta secarla.

Los mangos suaves de la puerta pueden limpiarse

con facilidad si se Ies encera regularmente cada cierto

tiempo (un par de meses)_ Use una cera domdstica de

la marca Pledge o Jubilee para encelar los mangos° El

sucio se desprender_i f_cilmente con un detergente

lavaplatos y agua o un agente limpiador de uso

universal que no sea abrasivo,

Mantenga limpio el acabado de pintura. Frote las

superficies del reffigerador con un patio limpio

ligeramente impregnado de cera para electrodomdsticos

de cocina o un detergente llquido suave para lavar

platos. Sdquelas y ptilalas con un patio limpio y suave

No frote el reffigerador con un patio sucio para lavar

platos o una toalta mojada. De hacerlo, se podrlan dejar

residuos sobre la supetficie que pueden datiar la pintura.

No utilice estropajos, limpiadores en polvo, cloro o

limpiadores que contengan cloro porque estos productos

pueden rayar y debilitar e! acabado de la pintura.

Proteja el acabado de la pintura. La parte externa del

tefrlgerador tiene un acabado de pintura al horno de

alta calidado Con un cuidado apropiado, este acabado

conservarfi su aspecto atractivo y lucir_ como nuevo y

libre de herrumbre durante afios. Aplique una capa de

cera para electrodomdsticos de cocina corno, por ejemplo,

la cera de marca Jubilee, cuando el reffigerador estd

nuevo y al menos dos veces al afio en 1o sucesivo.

Parte interna

Limpie el interior del compartimiento de alimentos

frescos y del compartimiento del congelador al

menos una vez por afio. Desenchufe el reffigerador

antes de limpiarlo. Si no resulta pr_ictico desenchufarlo,

exprima el exceso de agua de la esponja o patio que use

para limpiar el reffigerador cuando los pase alrededor

de intezruptores, luces o controles_

Use agua tibia y sofuci6n de bicarbonato de sosa_una

cucharada grande (15 ml aproximadamente) de

bicaz'bonato de sosa dituido en un litro de agua_ Esto

servir_i tanto para limpiar como para neutralizar los

oloreso Enjuague a rondo con agua y fiote hasta seca_

Otras partes del reffigerador

incluyendo las juntas e imanes de

las puertas, las gavetas de carnes y

vegetales, el recipiente de

almacenamiento de hielo--pueden

limpiarse de la misma manera_ No lmanes de h puerta

use polvos abrasivos u otros limpiadores abrasivos_ Las

juntas de las puertas vienen lubrlcadas de f:ibrica con

vaselina (petrolato) en el lado de la bisagra. Si la

cantidad de este lubricante es excesiva, elimfnela

ffot;indola pero teniendo cuidado de deja_ una pelfcula

delgada sobre la junta para contribuir a mantener un

sello hermdtico apropiado en el lado de la bisagra.

Cada vez que limpie las juntas de las puertas, vueiva a

tubricarlas_ Si las cestas del congetador no se deslizan

tibremente despu& de la limpieza, lubrlquelas con

vaselina (petrolato),

Evite timpiar las parrillas frlas de vidrio y la cubierta de

vidrio de la gaveta de almacenamiento con agua

caliente, debido a que la extrema diferencia de

temperatura podria hacer que se rompan,

Para ayudar a prevenir olozes, deje una caja abierta de

bicarbonato de sosa en [a parte posterior del

reffigerador, en la parrilla superioz: Cambie la caja

cada tres meses, Una caja abierta de bicarbonato de

sosa en el congelador absorber_i los olores a rancio.

No lave ninguna parte pl_stica de su refrigerador

en su mfiquina lavaplatos automfitica.

Cuidado y limpieza

Debaje del refrigerador

Para lograr la operaci6n m_s

eficiente posible, usted tiene

que mantener limpia la _irea

debajo del refrigerador,,

Saque la rejilla de la base y

barra o succione el polvo que

Limpie el bobinado del

est_i f_icilmente accesible en condensador al menos

las bobinas del condensador unavez por a_o

con una aspiradora,

PARA SACAR LA REJILLA

DE LA BASE, abra ambas

puertas, sostenga la parte

inferior de la rejilla y tire de

ella hacia afuerao

PAPA VO LVER A

COLOCAR LA REJILLA

DE LA BASE EN SU

LUGAR, alinee las presilias

de la parte posterior de la

rejilla con las aberturas en la

placa de ia base y empuje la

_ejilla hacia adelante basra que

se trabe a presi6n en su sitio.

Detrgs del refrigerador

Se debe tener cuidado al mover et refrigerador

sepadmdolo de la pared. Todos los tipos de cubiertas

de pisos pueden daharse, en particular las cubiertas

acolchadas y aqu_llas que tengan superficies en relieve,

Tire del refrigerador hacia afuera en forma recta (sin

ladearlo) y vuelva a ponerlo en esa posici6n

empuj_ndolo hacia adentro tambidn con un

desplazamiento recto° AI mover el refrigerador hacia

los lados se puede ocasionaz dahos a la cubierta de su

piso o al propio refrigerador. Cuando empuje el

refrigerador para llevarlo de regreso a su lugar,

asegtlrese de que no aplaste el cord6n de alimentaci6n

el&trica o la llnea de suministro de agua para la

m_,quina de hacer hielo,,

Cuando se vaya de vacaciones

Durante vacaciones o ausencias prolongadas,

desconecte el suministro el&trico que le llega a su

refrigerador, lleve el control a la posici6n OFF

(apagada) y limpie et interior con una soluci6n de

bicarbonato de sosa formada con una cucharada

(15 ml) de bicarbonato de sosa y un litro de agua,

Frote hasta secar. Para prevenir malos olores, deje

abierta una caja de bicarbonato de sosa en el

refrigeradm. Deje las puertas abiertas. Lleve el brazo

sensor de la m_iquina de hacer hielo a la posici6n

STOP (PARADA--hacia arriba) y desconecte el

suministro de agua que le llega al refrigerador,

Durante vacaciones mils cortas, saque los alimentos

perecedems y deje los €ontroles en sus graduaciones

regulares. Sin embargo, si se espera que la temperatura

ambiente descienda pot debajo de 60°E (16 ° C), siga

las mismas instrucciones indicadas para vacaciones

prolongadas_

A! mudarse

Desconecte el cord6n de alimentaci6n el&tdca del

tomaconiente de pared, saque t0dos los alimentos y

limpie y seque el interior

ASEGURE TODOS LOS ARTICULOS SUELTOS

tales como parrillas y gavetas fij_indolos firmemente

con cinta adhesiva en su lugar papa prevenir da_os.

Asegdrese de que el refrigerador permanezca en

posici6n recta durante la mudanza yen et cami6n

de transporte_ E.1refrigerador debe set' asegurado

en una posici6n fija en el cami6n para prevenir

movimientos. Proteja la parte exterior del reffigerador

con una manta.

Cambio de la bombiila

Desenchufe el refrigerador antes de cambiar

una bombilta.

Antes de cambiar una bombilla quemada,

desenchufe el refrigerador o desconecte el suministro

eldctiico en el interruptor del circuito o en la caja de

fusibles con el fin de evitar el conracto con un

filamento de alambre con cozriente, (Una bombilla

quemada puede romperse cuando se ie cambia_)

Nota: Con llevar el control del refiigerador a la

posici6n OFF (apagada) no se interrumpe la

alimentaci6n eldctrica al circuito de la luz,

Compartimiento de alimentos frescos--

luz superior

i. Saque las perillas de control de temperatura_

Pasador

2. Tire de ia parte inferior de la pantalla de la bombilla

hacia abajo y hacia adelante al mismo tiempo,

seguidamenre haga girar Ia parte superior hacia

arriba y s_iquelao

Despuds de cambiar la bombilla con Una del mismo

tama_o, vuelva a monta_ Ia pantalia de la bombilla.

Compartimiento de alimentos =frescos--

luz inferior (en algunos modelos)

Esta luz est_isituada detr_s de la gaveta superior o justo

sobre la gaveta superior' (dependiendo de su modelo)_

Desenchufe el refrigerador,

Si la luz esrli detr_ de la gaveta superior usted

tendr_i que extraer la gaveta y la parri!la que se halla

sobre ta gaveta. Para sacar la gaveta, !ea la subsecci6n

C6mo sacar las gavetas de almacenamiento en la

secci6n Parrillas y gavetas de almacenamiento,

Para extraer la parrilla,

saque primero todos los

alimentos que se hallen //j

sobre ella. Seguidamente

incline la parrilia hacia

arriba en la parte frontal y

lev_intela saclindola dei

carril vertical.

Sostenga la parte inferior de la pantalla de luz y tire

de ella hacia adelante y hacia arriba_

Despuds de cambiar la bombilla con una del mismo

tamafio, vuelva a colocar la pantalia en su lugar° Si

no puede hallar ta bombilla correcta para su nevera,

p6ngase en contacto con su representante autorizadoo

5. Si la luz estaba detr_is de la gaveta superior, usted

tendr_i que volver a colocar ta gaveta y la parrilla

sobre la gaveta.

Para volver a colocar la parrilta en su luga_; eleve la

parte frontal de la parrilla ligeramente y trabe los

ganchos supedores en las ranuras grandes m_s bajas

del carrit vertical Seguidamente, haga descender la

parte fiontat de la parrilla hasta que quede nivelada_

6. Vuelva a enchufar et refrigerador,

Compartimiento del congelador

I. Saque la parrilla que se

halla justo debajo del

panel de luz. (La parrilla se

extrae con mayor facilidad

si se le vacua primero.)

2. Tire del panel pllistico de luz hacia usted. (Se

doblar_i para liberar las pestaz_as de las muescas,)

3. Despuds de cambiar la bombilia con una del mismo

tama_o, vuelva a insralar el panel y la parrilla_

Antes de Blamar al servicio de reparaci6n

$onidos normales de operaci6n

Estos sonidos son normales y no indican una necesidad de reparaci6n.

El nuevo cornpresor de elevada eficiencia marcha con mayor iapidez y emifir_i un

murmullo o un sonido pulsante m_s agudo mientras estfi funcionando,

El temporizado_ de descongelaci6n y el control del reffigerador

emitir_in un sonido "clic" a! activarse y desactivarse.

E! ventilador que hace circular el aire dentin del congelador, Este

aire es el que mantiene ias temperaturas en todo el refrigerador,

El agua que gotea sobre el calentador de descongelaci6n causando "\

un sonido silbante, chisporr0teante o de revent6n durante el ciclo

de descongelaci6n.

El flujo de refrigerante a trav_s de la bobina de enfriamiento del

congelador suena como agua hi_,iente o emite un ruido borboteante,, :"

Sonidos de estaltido o revent6n de las bobinas de enfriamiento causados

pot la expansi6n y contracci6n durante la descongelaci6n y la refrigeraci6n

que sigue a la descongelaci6n,

EI agua que gotea al derretirse desde e! evapozador y fluya

hacia la vasija de desagtie durante el ciclo de descongdaci6n_

M_quina de hacer hielo

La v_ilvula de agua de Ia m_quina de hacer hielo emitir_, un murmullo cuando la

m_iquina de hacer hielo se llena de agua. Si el brazo sensor est_ien la posici6n ON

(ACTIVA hacia abajo), la v_ilvula emitir_i este murmullo inctuso si to&via no se

le ha conectado a la toma de agua° Si se mantiene el brazo sensor en la posici6n

ON (ACTIVA hacia abajo) antes de que se le conecte esta vfilvula a la toma de

agua, la mliquina de hacer hielo puede dafiarseo Para prevenir estos dafios, eleve el

brazo sensor ltevllndolo a la posici6n STOP (PARADA--hacia arriba). Con esto se

impedirfi_ que se produzcan estos sonidos.

El sonido de los cubos de hido al caer en su recipiente y del agua corriendo por

la tuberfa cuando la m_iquina de hacer hielo vuelve a llenarse de agua.

:ii 1!1

8,2

Ahorre tiempo y dinero.

Revise esta lista de causas de problemas de operaci6n de menor importancia que usted puede corregir por sf mismo,

Problema

El refrigerador no

funciona

El compresor opera

durante largos

periodos de tiempo

Causa posible

El motor arranca

y se detiene

frecuentemente

Vibraci6n o

traqueteo

Sale aire caliente

del rondo

del refrigerador

Los alimentos

se secan

El compartimiento

de alimentos frescos

o del congelador es

muy c_lido

° El refrigerador puede estar en el ciclo de descongelaci6n en el que el ventilador y

el motor del compresor no funcionan durante 30 minutos aproximadamente_

° El control de temperatura ester en la posici6n OFF (apagada)_

° Si la luz interior no ester encendida, es posible que el refrigerador no estd enchufado en

el tomacorriente de pared.

° Si el enchufe est_ en su posici6n correcta y el refrigerador no funciona, enchufe una

l_impara o un artefacto pequefio en el mismo tomacorriente para determinar si el

interruptor de circuito se ha disparado o si algtln fusible est_ quemado,

° Los refrigeradores modernos con mayor espacio de almacenamiento y un

compartimiento miis grande de c0ngelaci6n requieren m_is tiempo de operaci6n,

° Esto es normal cuando el refrigerador se entrega pot primera vez en su hogar--

usualmente se requiere que pasen 24 horas para que se enfrfe por completo,,

o Se colocaron grandes cantidades de alimentos en el refrigerador para enfriar o congelar.

° Clima caliente--Se abre la puerta con frecuencia,

° La puerta se dej6 abierta o no ester sellando herm&icamente al cerrarla debido a que

el refrigerador no ester bien nivelado.

° Los controles de temperamra se graduaron en un punto demasiado frlo,,

° El condensador necesita limpieza.

° H control de temperatura arranca y detiene el motor para mantener temperaturas

pajeras. Esto es norma!.

° Si el reffigerador vibra, lo m_is probable es que no estd descansando firmemente sobre

et piso.. Los tornillos del rodillo frontal necesitan ajuste o el piso es ddbi[ o disparejoo

° Si los platos vibran en las parrillas, intente cambiarlos de Iugar, Es normal una ligera

vibraci6n.

" La llnea de suministro de agua de la m_iquina de hacer hielo puede estar traqueteando;

mueva el refrigerador separ_indolo 1/2" (I3 mm) de ta pared,

o Este es el flujo normal de aide que enfrla el motor En el proceso de refi'igeraci6n, es

normal que el calor sea expulsado en la _irea debajo del refEigerador. Ciertas cubiertas

de piso se decoloran a estas temperaturas normales y seguras de operaci6n. Ud. deberia

consultar con su proveedor de cubiertas para piso si no le gusta esta decoloraci6n,

. Los alimentos no est_n apropiadamente cubiertos, empaquet'ados o sellados_

, El control de temperamra no se ajust6 a un nivel suficientemente fr_o,

" Clima c_ilido--Se abre la puerta con frecuencia.

* La puerta se deja abierta durante largo tiempo.

° Es posible que un paquete mantenga ta puerta abierta o que la puerta estd sobrecargada

o que los imanes no estdn haciendo contacto con las puertaso Quiz_is usted tenga que

limpiar los imanes,

Problema

Escarcha o cristales

de hielo en los

alimentos congelados

Los cubos de hielo se

producen lentamente

Los cubos de hielo

tienen un olor y

sabot extrafios

La mgquina o

autom_itica de hacer

hielo no funciona

No funciona el o

dispensador de

cubos de hielo

Se forman racimos

de hielo en el

recipiente de

almacenami.ento

Causa posible

" Posiblemente se haya dejado la puerta entreabierta o un paquete retiene la puerta abierta,

* La puerta se abte can demasiada frecuencia o din'ante demasiado tiempo.

° La escarcha dentro de un paquete es algo normal,

° La puet'ta puede haberse dejado entreabierta.

o Ponga el compartimiento dei congelador a una temperatura m_is baja,

o Es pmciso desechar los cubos m_is viejoso Vacfe el recipiente de hielo cada 30 dias.

° Hay que lavar el recipiente de alm_icenamiento de hielo.

* Los paquetes sin sello hermdtico en el compartimiento del t'efrigerador y/o del

congelador pueden estar transmitiendo otor/sabm a los cubos de hielo_

* El interior del refrigerador necesita limpieza.

o El agua entrante tiene mal sabot', instale un filtro de agua--lea la subsecci6n Accesorio

de filtro de agua en la secci6n Dispensador de hielo y agua.

Btazo sensor de la m_iquina de hacer hielo en la posici6n STOP (PAR_d3A hacia arriba)o

El suministro de agua esterintetrumpido, desconectado o la tuberfa de agua estfi obstruida.

El compartimiento del congelador est_ demasiado cfi.lido.

Cubos demasiado pequefios--la vfiJvula de cierre de agua que conecta el tefrigerador

con la Ifnea domdstica de agua puede estar obstruida°

En ocasiones los cubos se funden can e! Iado dd molde de hielo y retienen el bzazo sensor

en la posici6n STOP (PARADA--hacia artiba). Remueva este hido paza volver a poner

en marcha la m_iquina de hacer hielo,

Los cubos apilados en el tecipiente de almacenamiento pueden hacer que la m_iquina

de hacer hielo se apague prematuramente. Can el brazo sensor en la posici6n STOP

(PARADA_hacia arriba), nivele los cubos can la mano.

Cuando se intent6 agarrar los cubos con la mano, es posible que se haya empujado

el brazo sensor pat error a la posici6n STOP (PARADA_hacia arriba),,

Saque el recipiente de almacenamiento. Si los cubos est_in congetados en el brazo

met_ilico, remudvalos_

La mfiquina de hielo ester apagada o el suministro de agua esc_ interrumpido.

Si halla racimos irregulares de cubos de hielo en el recipiente de almacenamiento,

rompa todos los que pueda con ta presi6n de sus &dos y deseche los restantes.

Si usted no usa el hielo can mucha frecuencia, se pueden format racimos de hido en

el recipiente de almacenamiento y dstos pueden bloquear el dispensador. Saque el

recipiente de almacenamiento del congelador y pa,'ta los racimos de hielo con su mano.

Deseche todos los que no pueda partir.

Problema

El dispensador de

agua no funciona

El agua tiene mal

saborlmal olor

El agua en el primer

vaso no est_ fria

Se forma humedad

en la parte externa

del refrigerador

Humedad se acumula

en el interior

El refrigerador

despide olores

La luz del interior

no funciona

El tabique entre el

compartimiento de

alimentos frescos y el

compartimiento del

congelador se siente

tibio al tacto

La puerta no se

cierra apropiadamente

o solo se cierra

parcialmente

Causa posible

. L.a tlnea de suministro de agua est_i interrumpida o no est_i conectada

o La linea de suministro de agua puede estar obstruida con sedimentos,.

° Si el dispensador no suminist:a agua cuando el refiigerador se instata por primera vez,

quizfis haya aire atrapado en el sistema de agua. Opdma la almohadilla del dispensador

durante al menos dos minutos para dejar escapat el aire at:apado en la llnea de agua y

llenar el sistema de agua.

* Si el dispensado: de agua no ha sido usado dutante un extenso pe:'_odo de tiempo,

dispense el agua como lo hace normalmente basra sustituir toda e[ agua en el sistema

con agua fresca,

* El agua entrante tiene real sabot. Instale un filtro de agua--ver la subseccidn Accesorio

de filtro de agua en Ia secci6n Dispensador de hielo y agua.

* Pe_mita que transcurian aproximadamente 24 horas pa:a que el agua se entCrfea la

tempe:atura apropiada despu& de instala: el refi'igerador_

° Si el dispensador de agua no ha sido utilizado durante un extenso perfodo, el agua en

el prime:' vaso no esta:_i tan frfa como los vasos subsiguienceso

° Si se ha vaciado el sistema de agua, permita que transcurran varias horas hasta que el

nuevo suminist:o de agua se haya enfdado.

• No es algo :a:'o durante perfodos de humedad elevada,

* La puerta se abra con demasiada frecuencia o durante demasiado tiempo.

. En climas hfimedos, el aire lleva Ia humedad al refrigerador cuando se abren tas puertas.

* Los alimentos con olores fuertes deben cubri:se hermdticamenteo

* Revise para detectar cualquier alimento descompuesto,,

o El interior del refrigetador necesita [impieza,

o Mantenga abierta una caja de bicarbonato de sosa en el refrigerador; cambia la caja cada

tres meses,

* No llega electricidad al tomacortiente.

° Hay que reemplazar ta bombilla.

o Esta tibieza notmai es cteada pot el sistema autom_irico economizador de enetgia

eldctrica que hace ckcutai ifquido tibio alrededor de[ bmde frontal del compartimiento

del refrigetador para ayuda: a impedir Ia condensaci6n en ta parte exterior det

refrigerador en climas calientes y h6medos_

o La junta de Ia puerta en el lado de la bisagra se pega o se dobla. Para cotregir esto,

coloque una pequefia cantidad de vaselina (pettolato) sobre la supet"ficie de la junta,

* Las puertas est_in disefiadas pa:a permanecer pa:cialmente abiertas con la finatidad de

facilitar la introduccidn de alimentos en el refiigerador.

(1-800-366-7278)

Para servBcnode repsraci6n en casade

las rnarcasprincJpsges

Llam6 24 horasal dia, 7 d[as a lasemanaal

t o8@@o4oR

(1-e00-473-7247)

Pars RocafizareBCe.tro de Serviciode

ReparacionesSearsen su_rea

Llam624 horasal dia, 7 diasa lasemanaal

__mEm

Pars recibir informaci6nsobregacompra

de un Acuerdotie Mantenimiento Searso pars

[.dagsr sobreu. AcuerdoexJstente

Llam_de 9 AM a 5 PM, de lunesa s_bado

America's Repair Specialists

MANUAL

{)EL

USUAR O

IVlodelos lado a lado

30 y 24

Para llamar

gratuitamente

el servicio de

reparaaon:

1-800-4-REPAIR

(I-800-473-7247)

Para piezas:

i -800-FON-PART

(i-800-366-7278)

Esta garantia s61o es vglida en los Estados Unidos.

GARAN A PARA EL

REFRIG SEARS

Garantia completa de un aEo para el refrigerador

Durante un afio a partir de la fecha de compra,si este refrigerador se opera

y se mantiene en conformidad con las instrucciones anexas o entregadas

con el producto, Sears reparar_ este refrigerador, gratuitamente, si _ste

llegase a tenet alg_n defecto en materiales o fabricaci6n.

Garantia completa de cinco a_os

para el sistema sellado de refrigeraci6n

Durante cinco a_os a partir de la fecha de compra, si este refrigerador se

opera y se mantiene en conformidad con las instrucciones del usuario

anexas o entregadas con el producto, Sears reparar_ el sistema sellado

(que consiste en e! agente refrigerante, la tuberia de conexi6n y el motor

deI compresor), gratuitamente, si 6ste llegase a tener algOn defecto en

materiales o fabricaci6n_

La cobertura de garantia indicada anteriormente s61o tiene validez para los

refrigeradores que se usan para el almacenamiento de alimentos con fines

dom_sticos privados.

El servicio de garantia est_ a su disposici6n poni6ndose en contacto con e!

CENTRO/DEPARTAMENTO DE SERVICIO SEARS MAS CERCANO a su

domicilio en los Estados Unidos. Esta garantia s61o tiene validez mientras

este producto se halle en uso en los Estados Unidos,

Esta garantia le otorga derechos legales especificos y usted puede tener

tambi_n otros derechos que varian de estado a estado,

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, In 60179

Kenmo

REFRmGERADOR

Todas las piezas de reparaci6n est_n disponibles para su

compra inmediata u orden especial cuando visite su Centro

de Servicio Sears o el Departamento de Servicio Sears m_s

cercano a su domicilio en ta mayoria de las tiendas Sears.

Par,a, solicitar e! servicio de reparaci6n o pedir piezas por

telefono, Ilame a los n_meros telef6nicos gratuitos que se

presentan en la columna izquierda en esta pggina.

Cuando solicite el servicio de reparaci6n o coloque pedidos

de piezas, aporte siempre la siguiente informaci6n:

Tipo de producto _ N0mero de la pieza

NOmero de modelo • Descripci6n de la pieza

Sears, Roebuck and Co., Hoffman EEstates, IIL60 g79 U.S.A.

162D9060P003 Estetibro est6 impreso en papel reciclado

Impreso en los Estados Unidos

[SR61711

Kenmore 3639564725 refrigerator

Product's Documents

User Manual

Specifications

Kenmore 3639564725 Questions and Answers
