Troy-Bilt 11A-542Q711 21-inch Push Lawn Mower User Manual

Safety • Assembly • Operation • Tips & Techniques • Maintenance • Troubleshooting • Parts Lists • Warranty

Warning: This unit is equipped with an internal combustion engine and should not be used on or near any unimproved forest-covered, brush-

covered or grass-covered land unless the engine’s exhaust system is equipped with a spark arrester meeting applicable local or state laws (if any).

If a spark arrester is used, it should be maintained in effective working order by the operator. In the State of California the above is required by law

(Section 4442 of the California Public Resources Code). Other states may have similar laws. Federal laws apply on federal lands. A spark arrester

for the muffler is available through your nearest engine authorized service dealer or contact the service department, P.O. Box 361131 Cleveland,

Ohio 44136-0019.

MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019

PRINTED IN U.S.A

READ SAFETY RULES AND INSTRUCTIONS CAREFULLY BEFORE OPERATION

IMPORTANT

OPERATOR’S MANUAL

21-inch Rotary Mower — Model 542

11/29/2005

FORM NO. 769-02232

Finding and Recording Model Number

Please do

NOT

return the unit to the retailer from which it was purchased, without ﬁrst

contacting Customer Support.

Table of Contents

BEFORE ASSEMBLING YOUR NEW EQUIPMENT, please

locate the model plate on the equipment and copy the infor-

mation to the sample model plate provided to the right. You

can locate the model plate by standing at the operating posi-

tion and looking down at the rear of the deck. This information

will be necessary when using the manufacturer’s web site, to

obtain assistance from the Customer Support Department, or

when contacting an authorized service dealer.

This Operator’s Manual is an important part of your new lawn mower. It will help you assemble,

prepare, and maintain the unit for best performance. Please read and understand what it says.

Customer Support

Slope Gauge ....................................................... 3

Safe Operation Practices ................................... 4

Setup and Adjustment ....................................... 6

Operating Your Lawn Mower .............................. 8

Maintaining Your Lawn Mower ......................... 10

Trouble

Shooting .............................................. 12

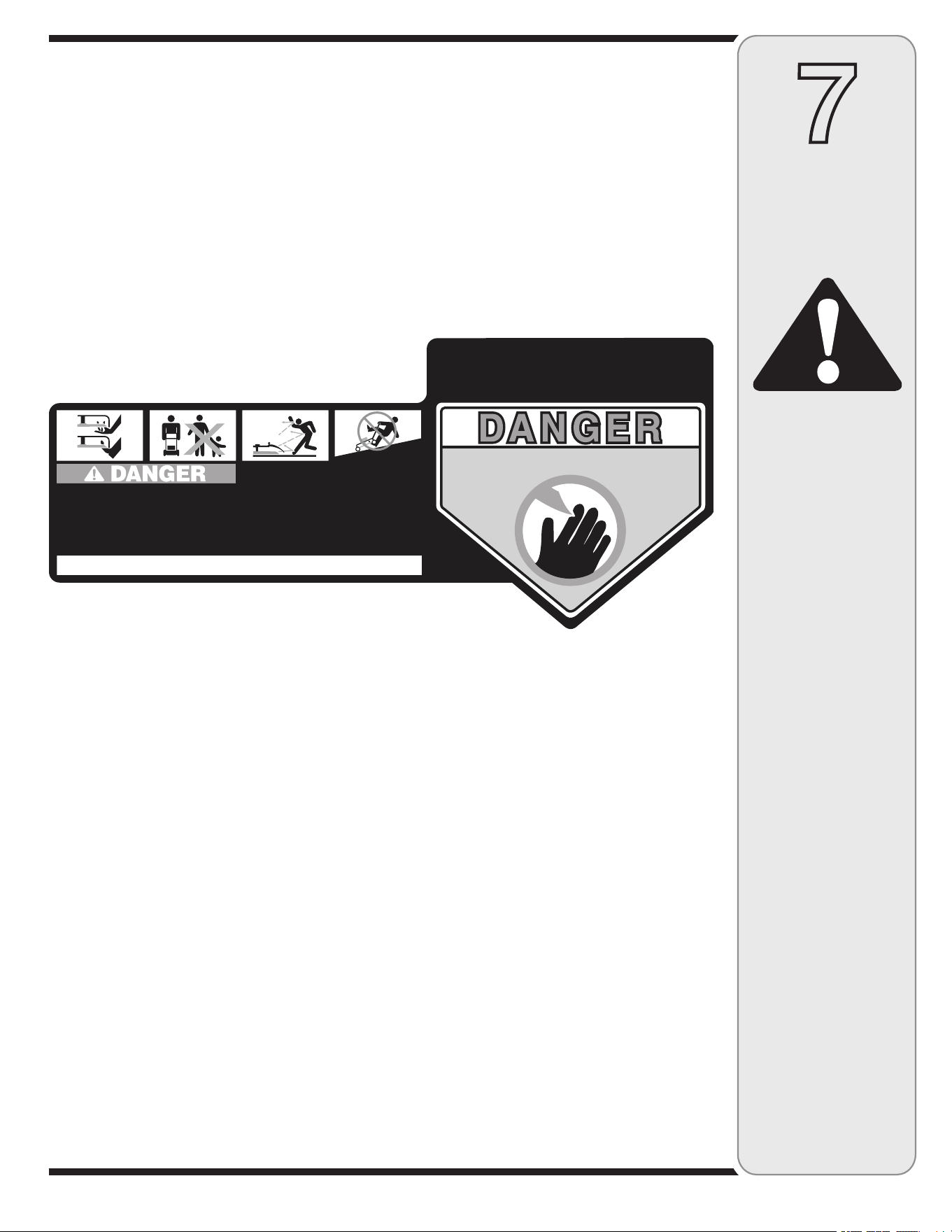

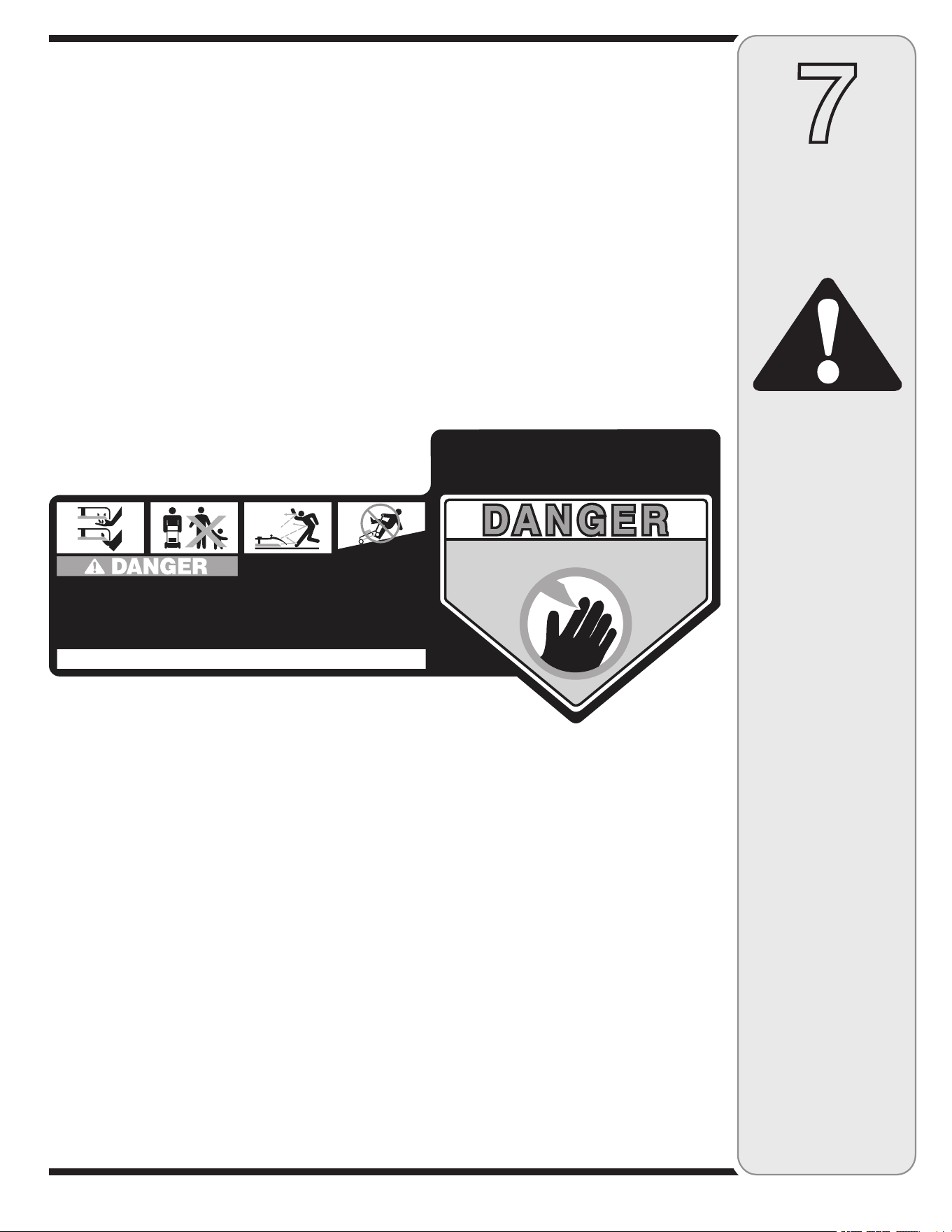

Safety Labels .................................................... 13

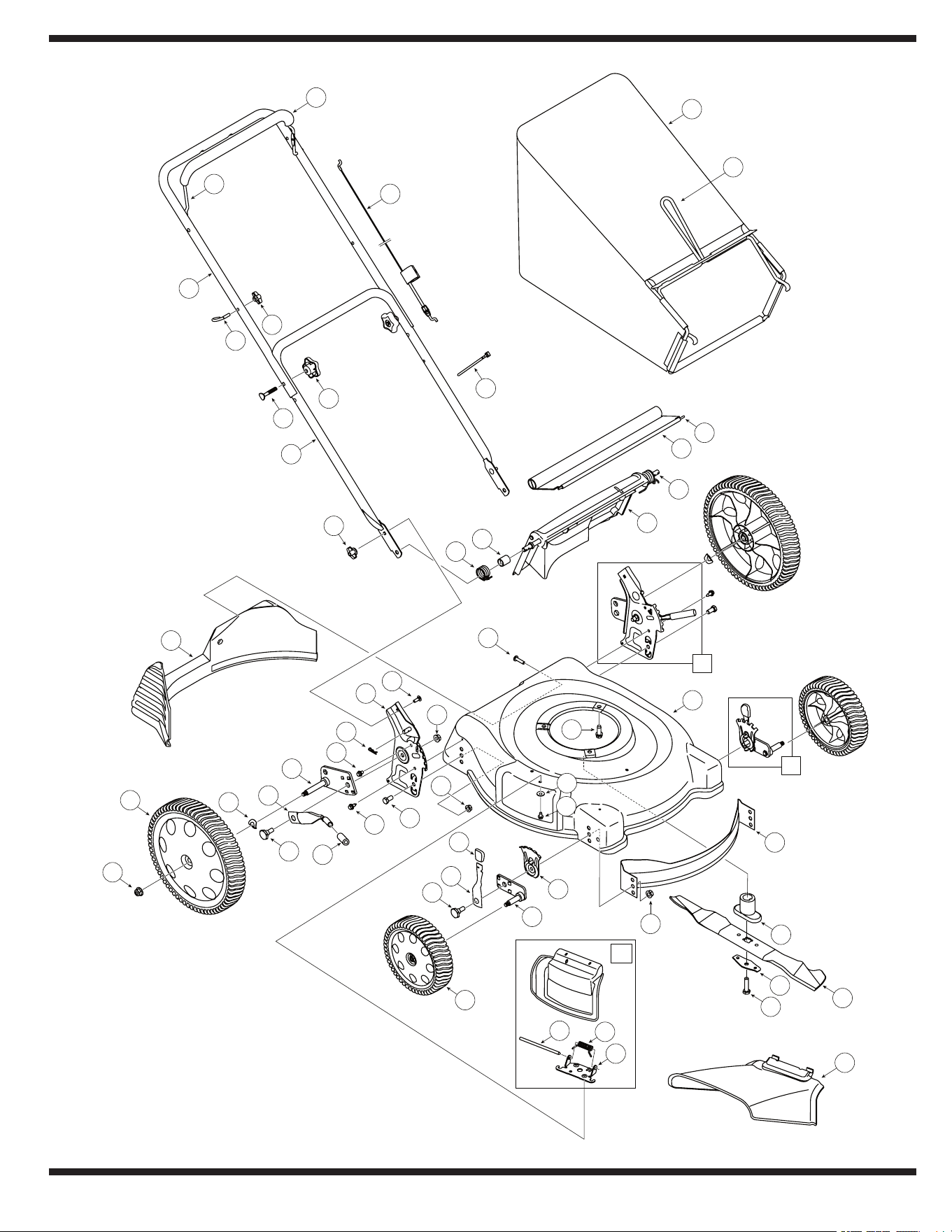

Parts List ........................................................... 14

Warranty ............................................ Back Cover

If you have difficulty assembling this product or have any questions regarding the controls, operation, or maintenance of this

unit, you can seek help from the experts. Choose from the options below:

• Visit www.troybilt.com

• Phone a Customer Support Representative at 1-866-840-6483

• The engine manufacturer is responsible for all engine-related issues with regard to performance, power-rating, specifications,

warranty, and service. Please refer to the engine manufacturer’s Owner’s/Operator’s Manual, packed separately with your

unit, for more information.

www.troybilt.com

TROY-BILT LLC

P. O. BOX

361131

CLEVELAND, OH 44136

866-840-6483

330-558-7220

Model Number Serial Number

Slope

Gauge

WARNING

Do not mow on inclines

with a slope in excess

of 15 degrees (a rise

of approximately

2-1/2 feet every 10

feet). A riding mower

could overturn and

cause serious injury.

If operating a walk-

behind mower on such

a slope, it is extremely

difficult to maintain your

footing and you could

slip, resulting in serious

injury.

Operate RIDING

mowers up and down

slopes, never across

the face of slopes.

Operate

WALK-BEHIND

mowers across the

face of slopes, never

up and down slopes.

��

Use this page as a guide to determine slopes where you may not operate safely. Do not operate

your lawn mower on such slopes.

Safe

Operation

Practices

Children

Tragic accidents can occur if operator is not alert to presence

of children. Children are often attracted to mower and mowing

activity. They do not understand the dangers. Never assume

that children will remain where you last saw them.

1. Keep children out of the mowing area and under watchful

care of a responsible adult other than the operator.

2. Be alert and turn mower off if a child enters the area.

3. Before and while moving backwards, look behind and down

for small children.

4. Use extreme care when approaching blind corners,

doorways, shrubs, trees, or other objects that may obscure

your vision of a child who may run into the mower.

5. Keep children away from hot or running engines. They can

suffer burns from a hot muffler.

6. Never allow children under 14 years old to operate a power

mower. Children 14 years old and over should read and

understand operation instructions and safety rules in this

manual and should be trained and supervised by a parent.

General Operation

1. Read this operator’s manual carefully in its entirety before

attempting to assemble this machine. Read, understand,

and follow all instructions on the machine and in the

manual(s) before operation. Be completely familiar with

the controls and the proper use of this machine before

operating it. Keep this manual in a safe place for future

and regular reference and for ordering replacement parts.

2. This machine is a precision piece of power equipment,

not a plaything. Therefore, exercise extreme caution at all

times. Your unit has been designed to perform one job: to

mow grass. Do not use it for any other purpose.

3. Never allow children under 14 years old to operate this

machine. Children 14 years old and over should read and

understand the instructions in this manual and should

be trained and supervised by a parent. Only responsible

individuals who are familiar with these rules of safe

operation should be allowed to use this machine.

4. Thoroughly inspect the area where the equipment is to

be used. Remove all stones, sticks, wire, bones, toys and

other foreign objects which could be tripped over or picked

up and thrown by the blade. Thrown objects can cause

serious personal injury. Plan your mowing pattern to avoid

discharge of material toward roads, sidewalks, bystanders

and the like. Also, avoid discharging material against a

wall or obstruction which may cause discharged material

to ricochet back toward the operator.

5. To help avoid blade contact or a thrown object injury,

stay in operator zone behind handles and keep children,

bystanders, helpers, and pets at least 75 feet from mower

while it is in operation. Stop machine if anyone enters

area.

6. Always wear safety glasses or safety goggles during opera

tion and while performing an adjustment or repair to protect

your eyes. Thrown objects which ricochet can cause serious

injury to the eyes.

7. Wear sturdy, rough-soled work shoes and close-fitting

slacks and shirts. Shirts and pants that cover the arms and

legs and steel-toed shoes are recommended. Never operate

this machine in bare feet, sandals, slippery or light weight

(e.g. canvas) shoes.

8. Do not put hands or feet near rotating parts or under cutting

deck. Contact with blade can amputate hands and feet.

9. A missing or damaged discharge cover can cause blade

contact or thrown object injuries.

10. Many injuries occur as a result of the mower being pulled

over the foot during a fall caused by slipping or tripping.

Do not hold on to the mower if you are falling; release the

handle immediately.

11. Never pull the mower back toward you while you are

walking. If you must back the mower away from a wall or

obstruction first look down and behind to avoid tripping and

then follow these steps:

a. Step back from mower to fully extend your arms.

b. Be sure you are well balanced with sure footing.

c. Pull the mower back slowly, no more than half way

toward you.

d. Repeat these steps as needed.

12. Do not operate the mower while under the influence of

alcohol or drugs.

13. Do not engage the self-propelled mechanism on units so

equipped while starting engine.

14. The blade control handle is a safety device. Never attempt

to bypass its operation. Doing so makes the safety device

inoperative and may result in personal injury through

contact with the rotating blade. The blade control handle

must operate easily in both directions and automatically

return to the disengaged position when released.

15. Never operate the mower in wet grass. Always be sure of

your footing. A slip and fall can cause serious personal

injury. If you feel you are losing your footing, release the

blade control handle immediately and the blade will stop

rotating within three seconds.

16. Mow only in daylight or good artificial light. Walk, never run.

17. Stop the blade when crossing gravel drives, walks or roads.

18. If the equipment should start to vibrate abnormally, stop the

engine and check immediately for the cause. Vibration is

generally a warning of trouble.

19. Shut the engine off and wait until the blade comes to a

complete stop before removing the grass catcher or unclog

ging the chute.

WARNING: Engine Exhaust, some of its constituents, and certain vehicle compo-

nents contain or emit chemicals known to State of California to cause cancer and

birth defects or other reproductive harm.

WARNING

This symbol points

out important safety

instructions which, if

not followed, could

endanger the personal

safety and/or property

of yourself and others.

Read and follow all

instructions in this man-

ual before attempting to

operate this machine.

Failure to comply with

these instructions may

result in personal injury.

When you see this

symbol.

HEED ITS WARNING

Your

Responsibility

Restrict the use

of this power machine

to persons who read,

understand

and follow the warnings

and instructions

in this manual

and on the machine.

DANGER: This machine was built to be operated according to the rules for safe operation in this

manual. As with any type of power equipment, carelessness or error on the part of the operator can

result in serious injury. This machine is capable of amputating hands and feet and throwing objects.

Failure to observe the following safety instructions could result in serious injury or death.

The cutting blade continues to rotate for a few seconds after

the engine is shut off. Never place any part of the body in

the blade area until you are sure the blade has stopped

rotating.

20. Never operate mower without proper trailshield, discharge

cover, grass catcher, blade control handle, or other safety

protective devices in place and working. Never operate

mower with damaged safety devices. Failure to do so can

result in personal injury.

21. Muffler and engine become hot and can cause a burn. Do

not touch.

22. Only use parts and accessories made for this machine by

manufacturer. Failure to do so can result in personal injury.

23. If situations occur which are not covered in this manual,

use care and good judgment. Contact your dealer for

assistance. Telephone 1-866-840-6483 for the name of your

nearest dealer.

Slope Operation

Slopes are a major factor related to slip and fall accidents which

can result in severe injury. Operation on slopes requires extra

caution. If you feel uneasy on a slope, do not mow it. For your

safety, use the slope gauge included as part of this manual to

measure slopes before operating this unit on a sloped or hilly

area. If the slope is greater than 15 degrees, do not mow it.

Do:

1. Mow across the face of slopes; never up and down.

Exercise extreme caution when changing direction on

slopes.

2. Watch for holes, ruts, rocks, hidden objects, or bumps which

can cause you to slip or trip. Tall grass can hide obstacles.

3. Always be sure of your footing. A slip and fall can cause

serious personal injury. If you feel you are losing your

balance, release the blade control handle immediately, and

the blade will stop rotating within 3 seconds.

Do Not:

1. Do not mow near drop-offs, ditches or embankments, where

you could lose your footing or balance.

2. Do not mow slopes greater than 15 degrees as shown on

the slope gauge.

3. Do not mow on wet grass. Unstable footing could cause

slipping.

Service

Safe Handling Of Gasoline:

1. To avoid personal injury or property damage use extreme

care in handling gasoline. Gasoline is extremely flammable

and the vapors are explosive. Serious personal injury can

occur when gasoline is spilled on yourself or your clothes

which can ignite.

2. Wash your skin and change clothes immediately.

3. Use only an approved gasoline container.

4. Never fill containers inside a vehicle or on a truck or trailer

bed with a plastic liner. Always place containers on the

ground away from your vehicle before filling.

5. Remove gas-powered equipment from the truck or trailer

and refuel it on the ground. If this is not possible, then refuel

such equipment on a trailer with a portable container, rather

than from a gasoline dispenser nozzle.

6. Keep the nozzle in contact with the rim of the fuel tank or

container opening at all times until fueling is complete. Do

not use a nozzle lock-open device.

7. Extinguish all cigarettes, cigars, pipes and other sources

of ignition.

8. Never fuel machine indoors because flammable vapors will

accumulate in the area.

9. Never remove gas cap or add fuel while engine is hot or

running. Allow engine to cool at least two minutes before

refueling.

10. Never over fill fuel tank. Fill tank to no more than ½ inch

below bottom of filler neck to provide for fuel expansion.

11. Replace gasoline cap and tighten securely.

12. If gasoline is spilled, wipe it off the engine and equipment.

Move unit to another area. Wait 5 minutes before starting

engine.

13. Never store the machine or fuel container near an open

flame, spark or pilot light as on a water heater, space

heater, furnace, clothes dryer, or other gas appliances.

14. To reduce fire hazard, keep mower free of grass, leaves,

or other debris build-up. Clean up oil or fuel spillage and

remove any fuel soaked debris.

15. Allow a mower to cool at least 5 minutes before storing.

General Service:

1. Never run an engine indoors or in a poorly ventilated area.

Engine exhaust contains carbon monoxide, an odorless and

deadly gas.

2. Before cleaning, repairing, or inspecting, make certain the

blade and all moving parts have stopped. Disconnect the

spark plug wire and ground against the engine to prevent

unintended starting.

3. Check the blade and engine mounting bolts at frequent

intervals for proper tightness. Also, visually inspect blade for

damage (e.g., bent, cracked, worn) Replace blade with the

original equipment manufacture’s (O.E.M.) blade only, listed

in this manual. “Use of parts which do not meet the original

equipment specifications may lead to improper performance

and compromise safety!”

4. Mower blades are sharp and can cut. Wrap the blade or wear

gloves, and use extra caution when servicing them.

5. Keep all nuts, bolts, and screws tight to be sure the equip

ment is in safe working condition.

6. Never tamper with safety devices. Check their proper opera

tion regularly.

7. After striking a foreign object, stop the engine, discon

nect the spark plug wire and ground against the engine.

Thoroughly inspect the mower for any damage. Repair the

damage before starting and operating the mower.

8. Never attempt to make a wheel or cutting height adjustment

while the engine is running.

9. Grass catcher components, discharge cover, and trail

shield are subject to wear and damage which could expose

moving parts or allow objects to be thrown. For safety

protection, frequently check components and replace im

mediately with original equipment manufacturer’s (O.E.M.)

parts only, listed in this manual. “Use of parts which do

not meet the original equipment specifications may lead to

improper performance and compromise safety!”

10. Do not change the engine governor setting or overspeed the

engine. The governor controls the maximum safe operating

speed of the engine.

11. Maintain or replace safety labels, as necessary.

12. Observe proper disposal laws and regulations. Improper

disposal of fluids and materials can harm the environment.

Safe

Operation

Practices

WARNING

This symbol points

out important safety

instructions which, if

not followed, could

endanger the personal

safety and/or property

of yourself and others.

Read and follow all

instructions in this man-

ual before attempting to

operate this machine.

Failure to comply with

these instructions may

result in personal injury.

When you see this

symbol.

HEED ITS WARNING

Your

Responsibility

Restrict the use

of this power machine

to persons who read,

understand

and follow the warnings

and instructions

in this manual

and on the machine.

Setup and

Adjustment

1. Remove any packing material which may be between

upper and lower handles.

a. Pull up and back on upper handle as shown in

Figure 3-1. Make certain the lower handle is seated

securely into the handle mounting brackets. Do not

crimp cable while lifting the handle up.

b. Tighten star knobs to secure upper handle to

lower handle. Make sure that each carriage bolt is

seated properly in the handle.

2. Locate the hairpin clip on the weld pin on each side of

lower handle.

a. Remove hairpin clip from this hole. Using a pair

of pliers, insert hairpin clip into the hole on pin

closest to the bracket, Figure 3-2. Repeat on other

side.

b. Insert a carriage bolt from the hardware pack into

the upper hole on the handle mounting bracket.

Secure with one plastic wing nut, also included

in the hardware pack. Repeat on other side with

remaining items from hardware pack.

3. The rope guide is attached to the right side of the

upper handle, Figure 3-3. Loosen the wing nut which

secures the rope guide.

a. Hold blade control handle against upper handle.

b. Pull starter rope out of the engine. Release blade

control handle.

c. Slip starter rope into rope guide.

d. Tighten wing nut.

4. Insert post on cable ties into holes provided on the

lower handle. Pull cable ties tight and trim excess,

Figure 3-4.

Stand behind the

mower as if you were

going to operate it.

Your right hand cor-

responds to the right

side of the mower; your

left hand corresponds

to the left side of the

mower.

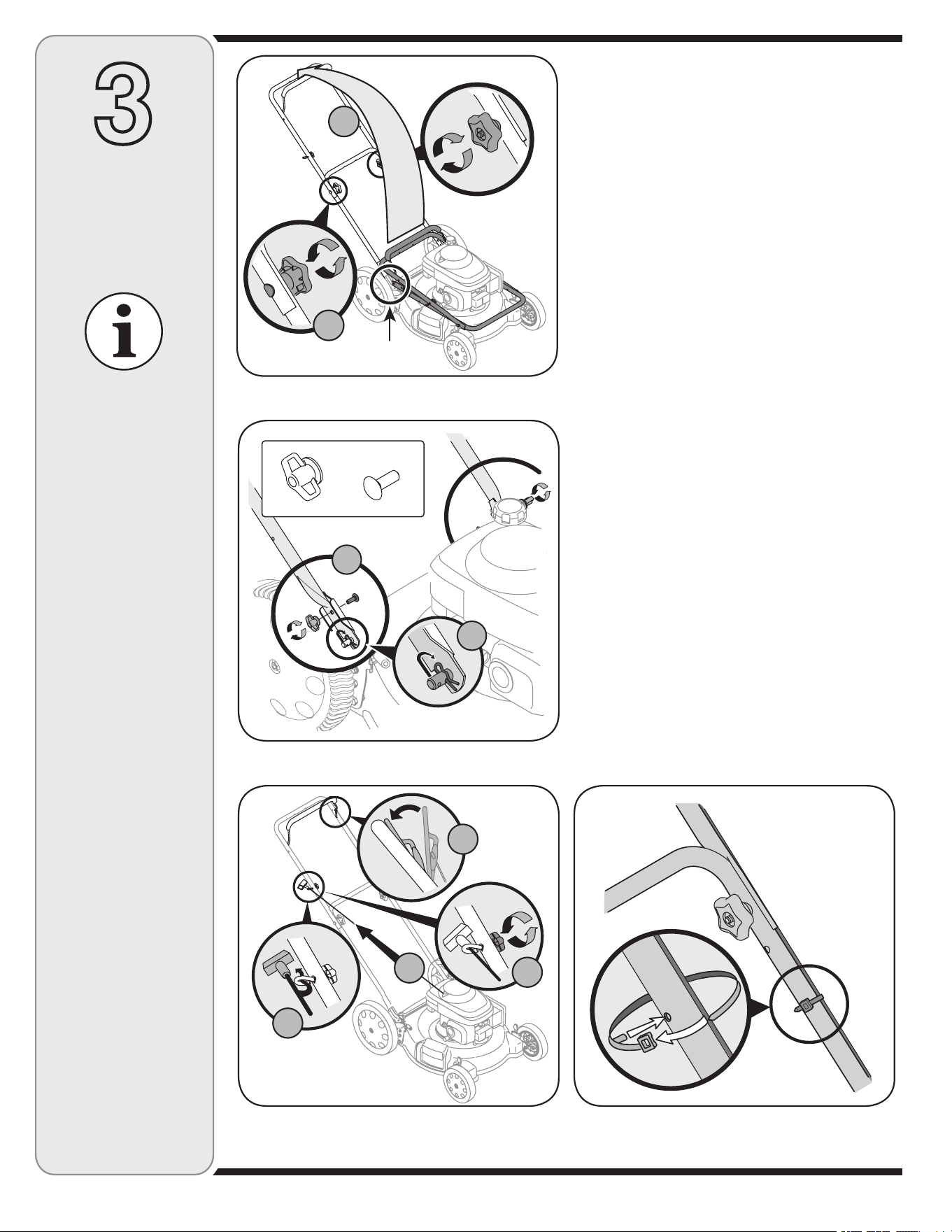

Figure 3-1: Unfold handle and tighten hardware.

IMPORTANT

This unit is shipped

without gasoline or

oil in the engine. Fill

up gasoline and oil

as instructed in the

accompanying engine

manual BEFORE

operating your mower.

Make sure to route

cable outside the lower

handle. Do not crimp

cable while lifting the

handle up.

Handle Bracket

Figure 3-2: Secure lower handle to mounting brackets.

Wing Nuts (2)

Hardware Pack

Carriage Bolts (2)

Figure 3-3: Pull recoil starter through rope guide and tighten.

Figure 3-4: Secure cables to handle using cable ties.

7. Your mower is shipped as a mulcher. To convert to

side discharge, make sure grass catcher is off of the

unit and rear discharge door is closed.

a. On the side of the mower, lift the mulching plug,

Figure 3-7.

b. Slide two hooks of side discharge chute under

hinge pin on mulching plug assembly. Lower the

mulching plug. Do not remove side mulching plug

at any time, even when you are not mulching.

5. Follow steps below to assemble the grass catcher.

Make certain bag is turned right side out before

assembling (warning label will be on the outside)

a. Place bag over frame so that its black plastic side

is at the bottom.

b. Slip plastic channel of grass bag over hooks on the

frame, Figure 3-5. All the plastic channels except

center top of bag attach from outside of bag.

c. Attach center top of bag from inside of bag.

6. Follow the steps below to attach the grass catcher:

a. Lift rear discharge door, Figure 3-6.

b. Place grass catcher on the pivot rod. Let go

of discharge door so that it rests on the grass

catcher.

WARNING: Never operate mower unless the

hooks on the grass catcher are firmly seated

on the pivot rod and the rear discharge door rests

firmly against top of the grass catcher.

When adjusting the

cutting height, all wheels

must be positioned at

the same height.

Setup and

Adjustment

Never operate mower

without the mulching

plug, the grass catcher,

or the discharge chute

properly installed.

WARNING

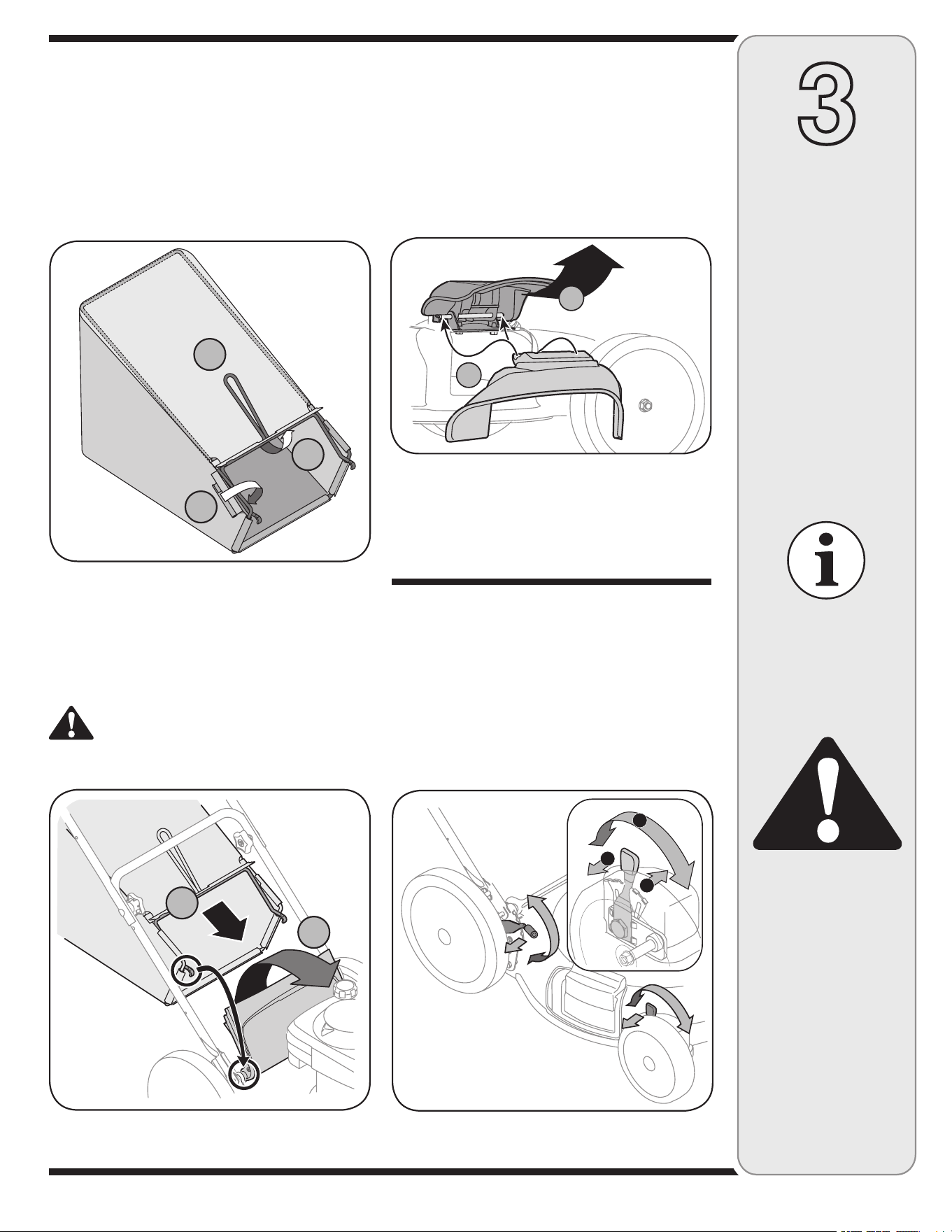

Figure 3-5: Assemble the grass catcher.

Figure 3-6: Attach the grass catcher.

Figure 3-7: Lift mulch plug and install side discharge chute.

Adjustments

An adjusting plate and thumb lever at each wheel

provides cutting height adjustment.

1. Depress lever towards wheel.

2. Move it to any one of the positions for desired cutting

height, Figure 3-8. Make sure that each wheel is

positioned at the same height.

3. Release lever towards mower deck.

Figure 3-8: Use levers to adjust cutting height.

Operating

Your Lawn

Mower

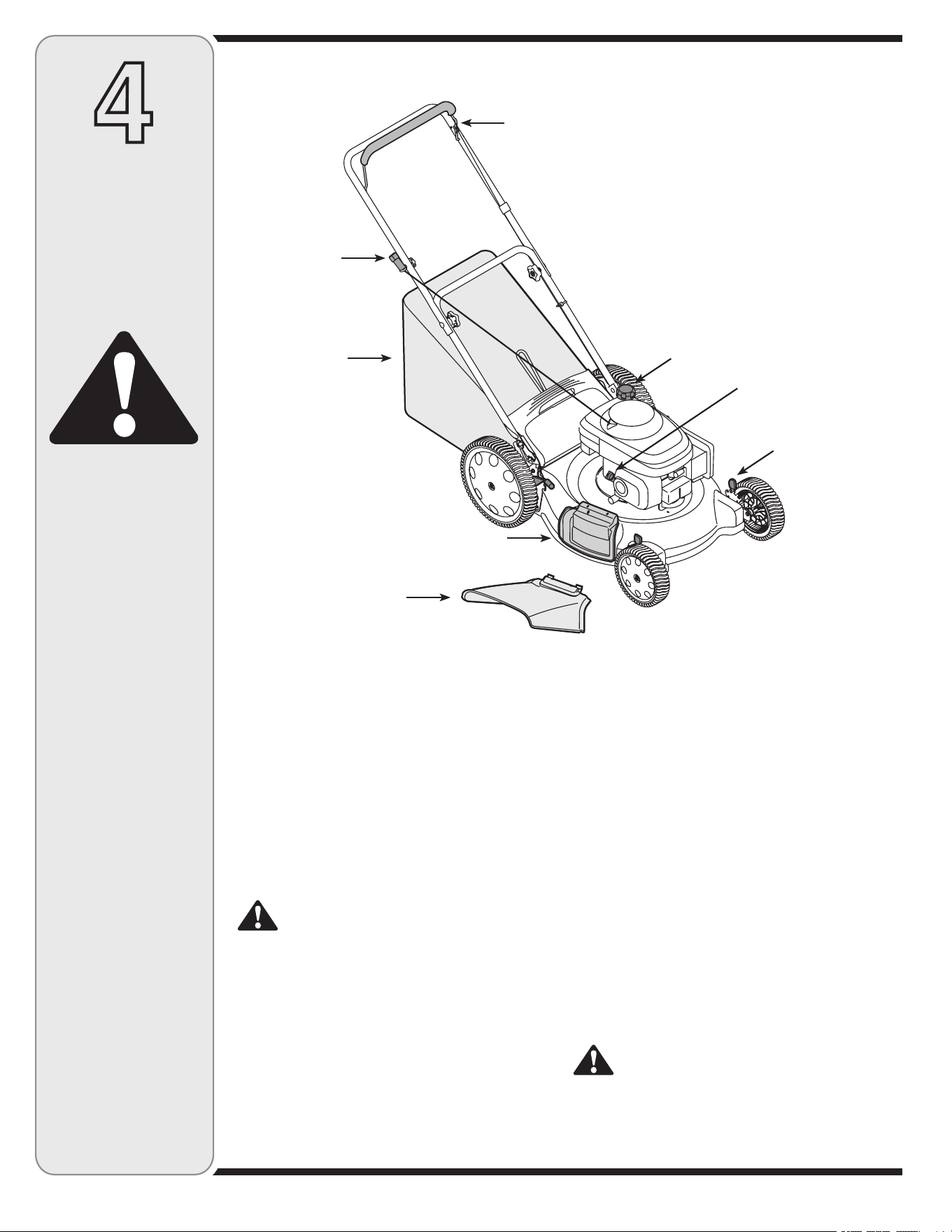

Now that you have set up your lawn mower for

operation, read this section to become acquainted

with its controls and features. This knowledge will

allow you to use your new equipment to its fullest

potential.

Blade Control

The blade control is attached to the upper handle.

Depress and squeeze it against the upper handle

to operate the unit. Release it to stop engine and

blade.

WARNING: This blade control is a safety

device. Do not bypass its operations.

Cutting Height Adjustment Levers

One adjustment lever is located on each wheel and

is used to adjust the cutting height. All four wheels

must be at the same position to ensure a uniform

cut.

Recoil Starter

The recoil starter is attached to the right upper

handle. Stand behind the unit and pull the recoil

starter rope to start the unit.

Mulch Plug

The mulch plug is used for mulching purposes.

Instead of collecting the grass clippings in a grass

catcher or using the side discharge chute, some

mower models have the option of recirculating the

clippings back to the lawn. This is called mulching.

Grass Catcher

The grass catcher, located at the rear of the mower,

is used to bag the grass clippings for disposal at an-

other site. Once the bag is full, it has to be removed

from the mower and emptied before any further

mowing.

Gas and Oil Fill-Up

1. Check oil level and add oil if necessary. Follow engine

manual for this.

2. Service the engine with gasoline as instructed in the

engine manual.

WARNING: Use extreme care when handling

gasoline. Gasoline is extremely flammable

and the vapors are explosive. Never fuel the machine

indoors or while the engine is hot or running. Extin-

guish cigarettes, cigars, pipes, and other sources of

ignition.

WARNING

The blade control is a

safety device. Never

attempt to bypass its

operations.

Use extreme care when

handling gasoline.

Gasoline is extremely

flammable and the

vapors are explosive.

Never fuel the machine

indoors or while the

engine is hot or running.

Extinguish cigarettes,

cigars, pipes, and other

sources of ignition.

Keep hands and feet

away from the cutting

deck. Refer to warning

label on the unit.

Know Your Lawn Mower

Figure 4-1: The major parts on the lawn mower.

Recoil Starter

Grass Catcher

Mulch Plug

Side Discharge Chute

Blade Control

Gas Fill

Cutting Height

Adjustment

Levers (front

and rear)

Oil Fill

Operating

Your Lawn

Mower

WARNING

The operation of any

lawn mower can result

in foreign objects being

thrown into the eyes,

which can damage your

eyes severely. Always

wear safety glasses

while operating the

mower or while perform

ing any adjustments or

repairs on it.

Be sure no one other

than the operator is

standing near the

lawn mower while

starting engine or

operating mower. Never

run engine indoors or

in enclosed, poorly

ventilated areas. Engine

exhaust contains carbon

monoxide, an odorless

and deadly gas. Keep

hands, feet, hair and

loose clothing away

from any moving parts

on engine and lawn

mower.

WARNING: The operation of any lawn

mower can result in foreign objects being

thrown into the eyes which can damage

your eyes severely. Always wear safety glasses

while operating the mower or while performing any

adjustments or repairs on it.

Starting Engine

WARNING: Be sure no one other than the

operator is standing near the lawn mower

while starting engine or operating mower.

Never run engine indoors or in enclosed, poorly

ventilated areas. Engine exhaust contains carbon

monoxide, an odorless and deadly gas. Keep hands,

feet, hair and loose clothing away from any moving

parts on engine and lawn mower.

NOTE: Refer to the engine manual for help with

engine related operations.

1. Place the fuel valve lever found on the left side of the

engine into the ON (OPEN) position, Figure 4-2.

2. Move the choke lever all the way backward into the

choke position, Figure 4-2.

3. Standing behind the mower, squeeze the blade control

against upper handle, Figure 4-2. The choke will now

begin to slowly return to the off choke position after

activating the blade control. Therefore, quickly move

onto step four below.

4. Holding these two handles together firmly, grasp recoil

starter and pull rope out with a rapid, continuous, full

arm stroke, Figure 4-2. Keeping a firm grip on the

starter handle, let the rope rewind slowly. Repeat until

engine cranks. Let the rope rewind each time slowly.

Stopping Engine

1. Release blade control to stop the engine and blade.

2. Disconnect spark plug wire from spark plug and

ground against the engine.

WARNING: Wait for the blade to stop

completely before performing any work

on the mower or to remove the grass

catcher.

Using Your Lawn Mower

WARNING: Never operate your mower

without either the rear door or the entire

grass catcher assembly firmly secured.

Be sure lawn is clear of stones, sticks, wire, or other

objects which could damage lawn mower or engine.

Such objects could be accidently thrown by the mower

in any direction and cause serious personal injury to the

operator and others.

WARNING: If you strike a foreign object,

stop the engine. Remove wire from the

spark plug, thoroughly inspect mower

for any damage, and repair damage before restart-

ing and operating. Extensive vibration of mower

during operation is an indication of damage. The

unit should be promptly inspected and repaired.

1. Once the engine is running, squeeze the blade

control against the upper handle to engage the

blade.

• For best results, do not cut wet grass and never

cut off more than one-third of the total length of the

grass.

Using as Mulcher

For mulching grass, remove the grass catcher or side

discharge chute from the mower. The rear discharge

door should be closed.

• For effective mulching, do not cut wet grass. New

or thick grass may require a narrower cut. Adjust

ground speed according to condition of lawn.

• If the grass has been allowed to grow in excess of

four inches, mulching is not recommended. Use the

grass catcher to bag clippings instead.

Using Grass Catcher

You can use the grass catcher to collect clippings while

you are operating the mower.

1. Attach grass catcher following instructions in Setup

section. Grass clippings will automatically collect in

bag as you run mower. Operate mower till grass bag

is full.

2. Stop engine completely by releasing the blade

control. Make sure that the unit has come to a

complete stop.

3. Lift discharge door and pull grass bag up and away

from the mower to remove the bag. Dispose of the

grass clippings and reinstall the bag when complete.

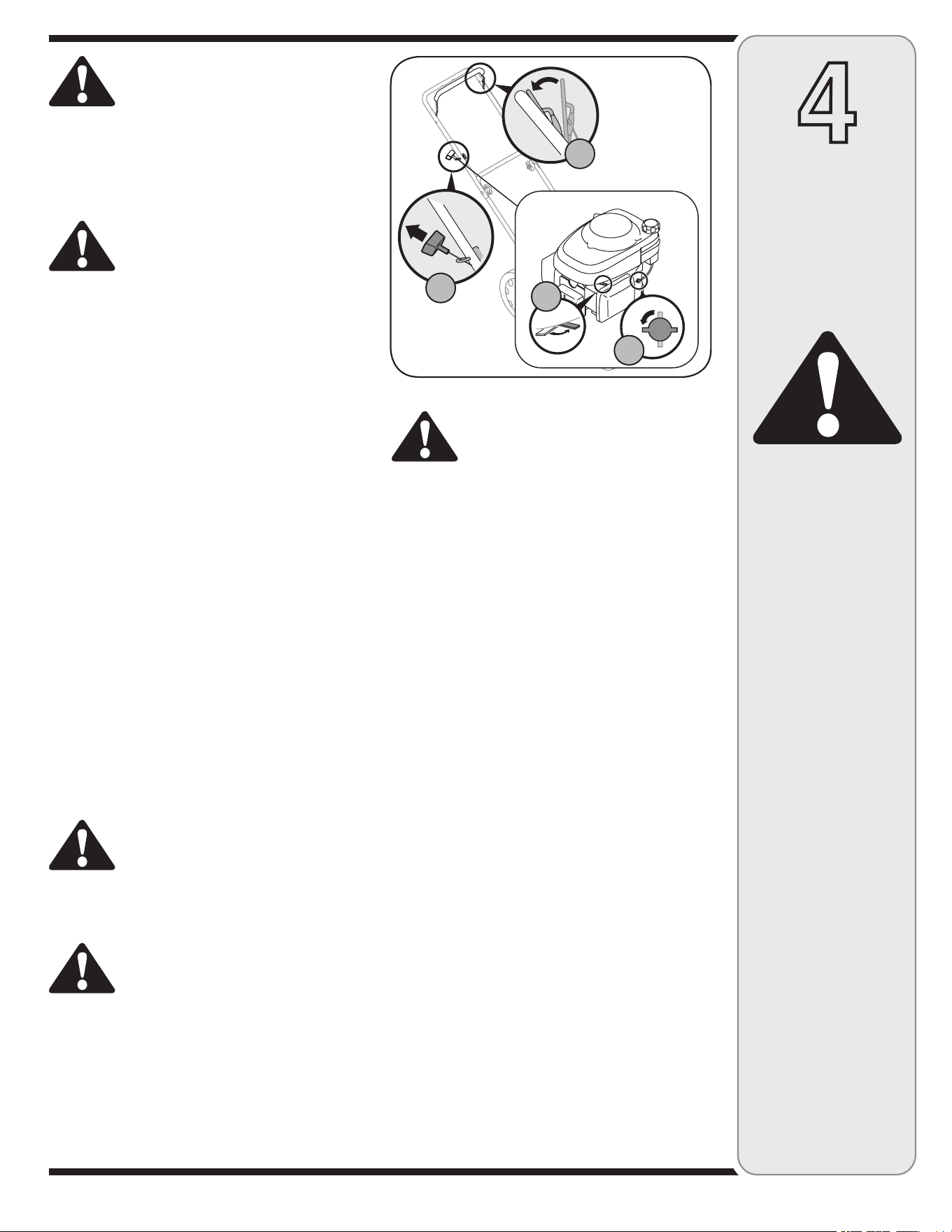

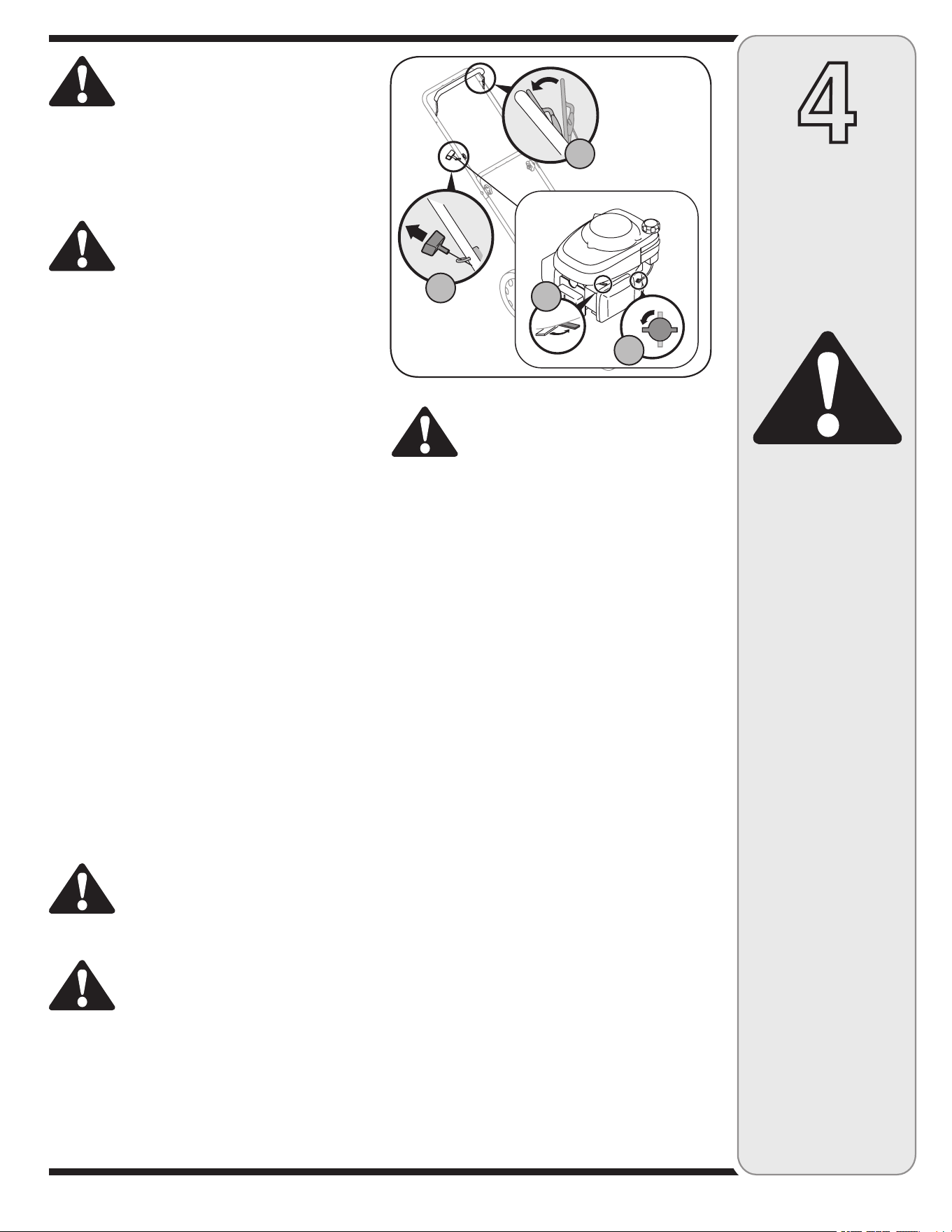

Figure 4-2: Starting the mower.

OFF

Maintaining

Your Lawn

Mower

WARNING

Always stop engine,

disconnect spark

plug, and ground

against engine before

performing any type

of maintenance on

your machine.

Do not use a pressure

washer or garden

hose to clean your

unit. These may cause

damage to electric

components, spindles,

pulleys, bearings, or

the engine. The use

of water will result in

shortened life and

reduce serviceability.

General Recommendations

• Always observe safety rules when performing

any maintenance.

• The warranty on this lawn mower does not cover

items that have been subjected to operator abuse

or negligence. To receive full value from warranty,

operator must maintain the lawn mower as

instructed here.

• Changing of engine-governed speed will void

engine warranty.

• All adjustments should be checked at least once

each season.

• Periodically check all fasteners and make sure these

are tight.

WARNING: Always stop engine, discon-

nect spark plug, and ground against

engine before performing any type of

maintenance on your machine.

Lubrication

1. Lubricate pivot points on the blade control at least

once a season with light oil. The blade control must

operate freely in both directions, Figure 5-1.

2. Lubricate the wheels at least once a season with

light oil (or motor oil). If wheels are removed for any

reason, lubricate surface of the pivot arm and inner

surface of the wheel with light oil, Figure 5-1.

3. Lubricate the torsion spring and pivot point on the

rear discharge door and side mulch plug periodically

with light oil to prevent rust, Figure 5-1.

4. Follow the accompanying engine manual for lubrica-

tion schedule and instruction for engine lubrication.

Deck Care

Clean underside of the mower deck after each use to

prevent build-up of grass clippings or other debris. Follow

steps below for this job.

1. Disconnect spark plug wire. Drain gasoline from lawn

mower or place a piece of plastic under the gas cap.

2. Tip mower so that it rests on the housing. Keep the

side with the air cleaner facing up. Hold mower firmly.

WARNING: Never tip the mower more

than 90º in any direction and do not

leave the mower tipped for any length of

time. Oil can drain into the upper part of the engine

causing a starting problem.

3. Scrape and clean the underside of the deck with a

suitable tool. Do not spray with water.

4. Put the mower back on its wheels on the ground. If

you had put plastic under the gas cap earlier, make

sure to remove it now.

Engine Care

A list of key engine maintenance jobs required for good

performance by the mower is given below. Follow the

accompanying engine manual for a detailed list and

instructions.

• Maintain oil level as instructed in engine manual.

• Service air cleaner every 25 hours under normal

conditions. Clean every few hours under extremely

dusty conditions. Poor engine performance and

flooding usually indicates that the air cleaner should

be serviced. To service the air cleaner, refer to the

engine manual.

• Clean spark plug and reset the gap once a season.

Spark plug replacement is recommended at the start

of each mowing season. Check engine manual for

correct plug type and gap specifications.

• Clean engine regularly with a cloth or brush. Keep the

cooling system (blower housing area) clean to permit

proper air circulation. Remove all grass, dirt, and

combustible debris from muffler area.

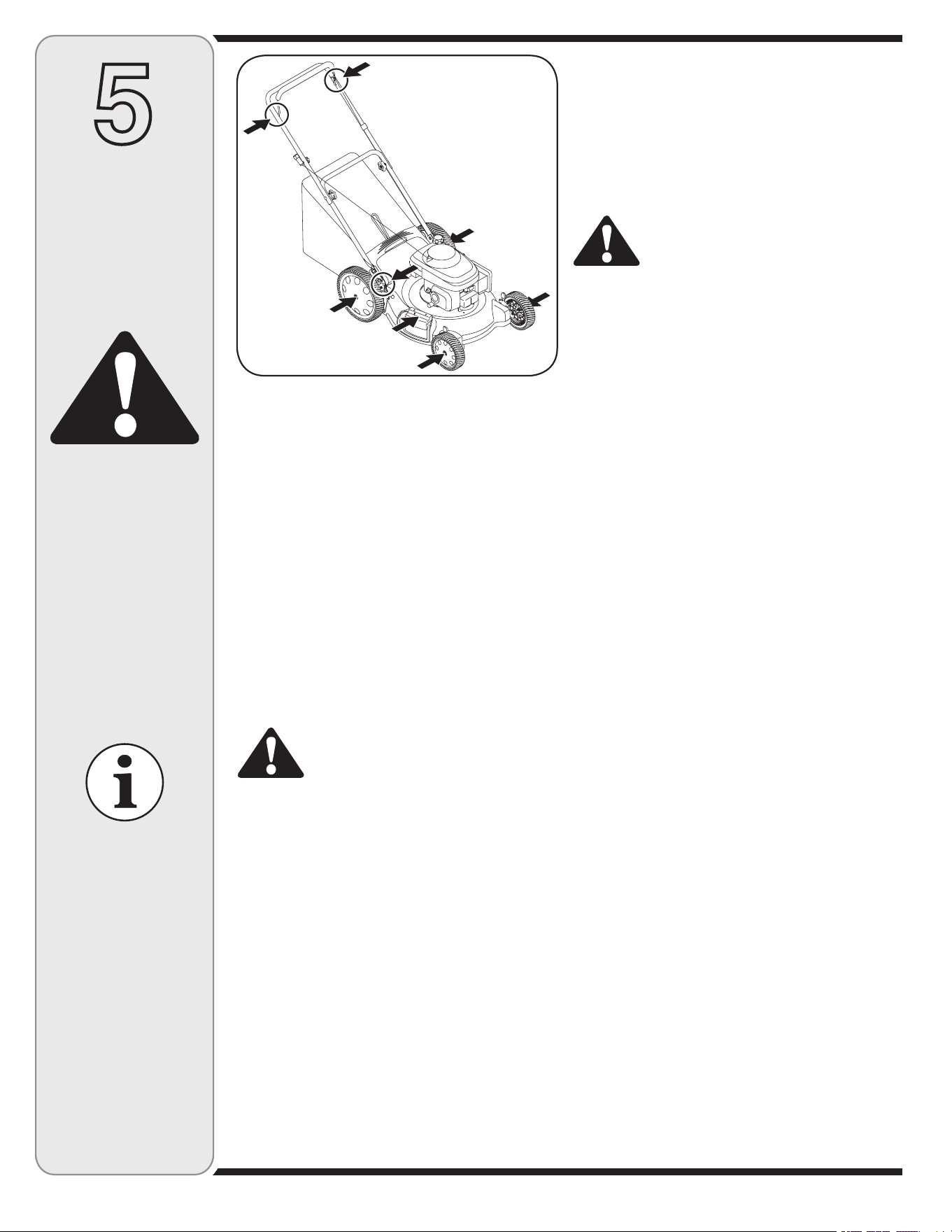

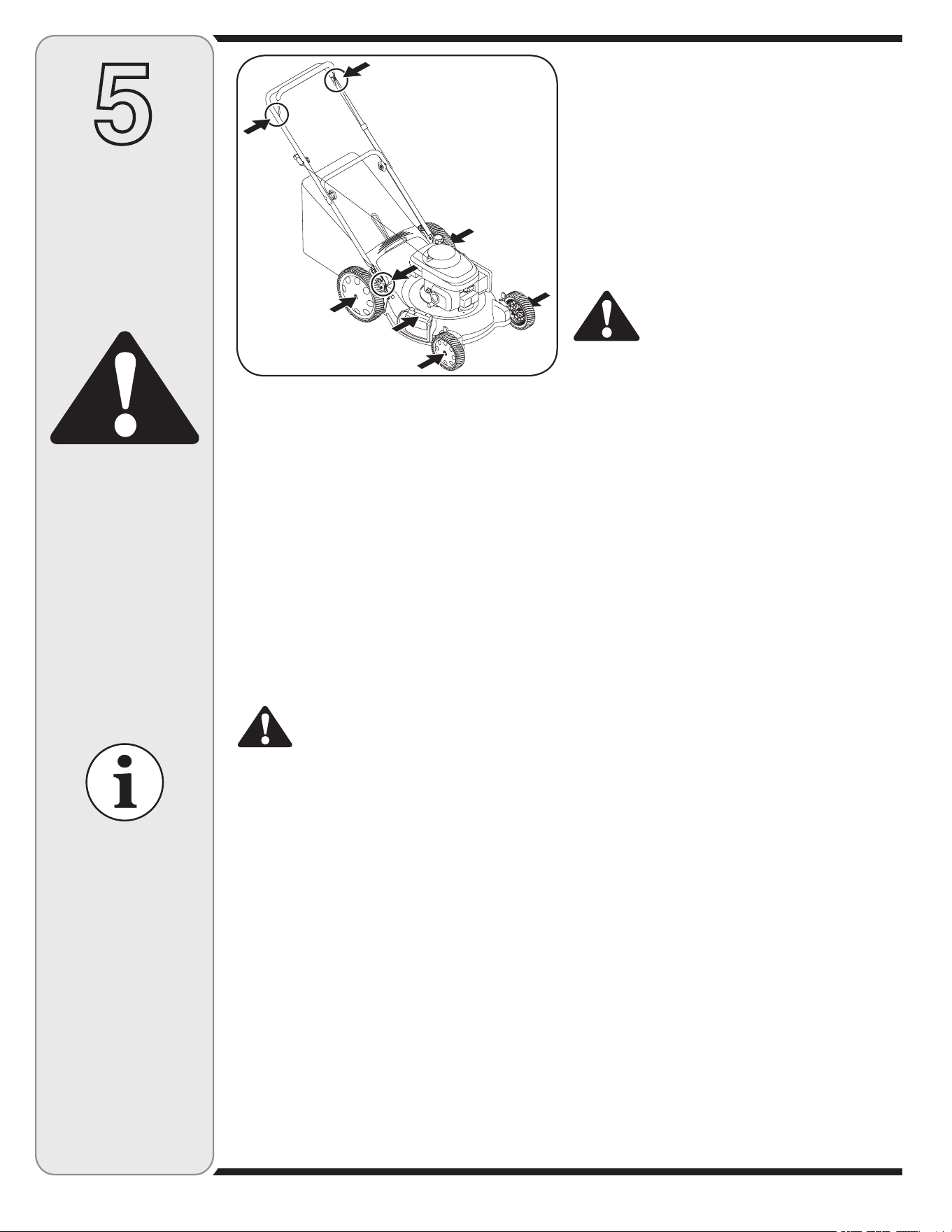

Figure 5-1: Areas to lubricate on mower.

Maintaining

Your Lawn

Mower

WARNING

When removing

the cutting blade

for sharpening or

replacement, protect

your hands with a pair

of heavy gloves or use

a heavy rag to hold

the blade.

An unbalanced blade

will cause excessive

vibration when rotat-

ing at high speeds. It

may cause damage

to mower and could

break causing per-

sonal injury.

Blade Care

WARNING: When removing the cutting

blade for sharpening or replacement,

protect your hands with a pair of heavy

gloves or use a heavy rag to hold the

blade.

Periodically inspect the blade adapter for cracks,

especially if you strike a foreign object. Replace when

necessary. Follow the steps below for blade service.

1. Disconnect spark plug wire from spark plug. Turn

mower on its side making sure that the air filter and

the carburetor are facing up.

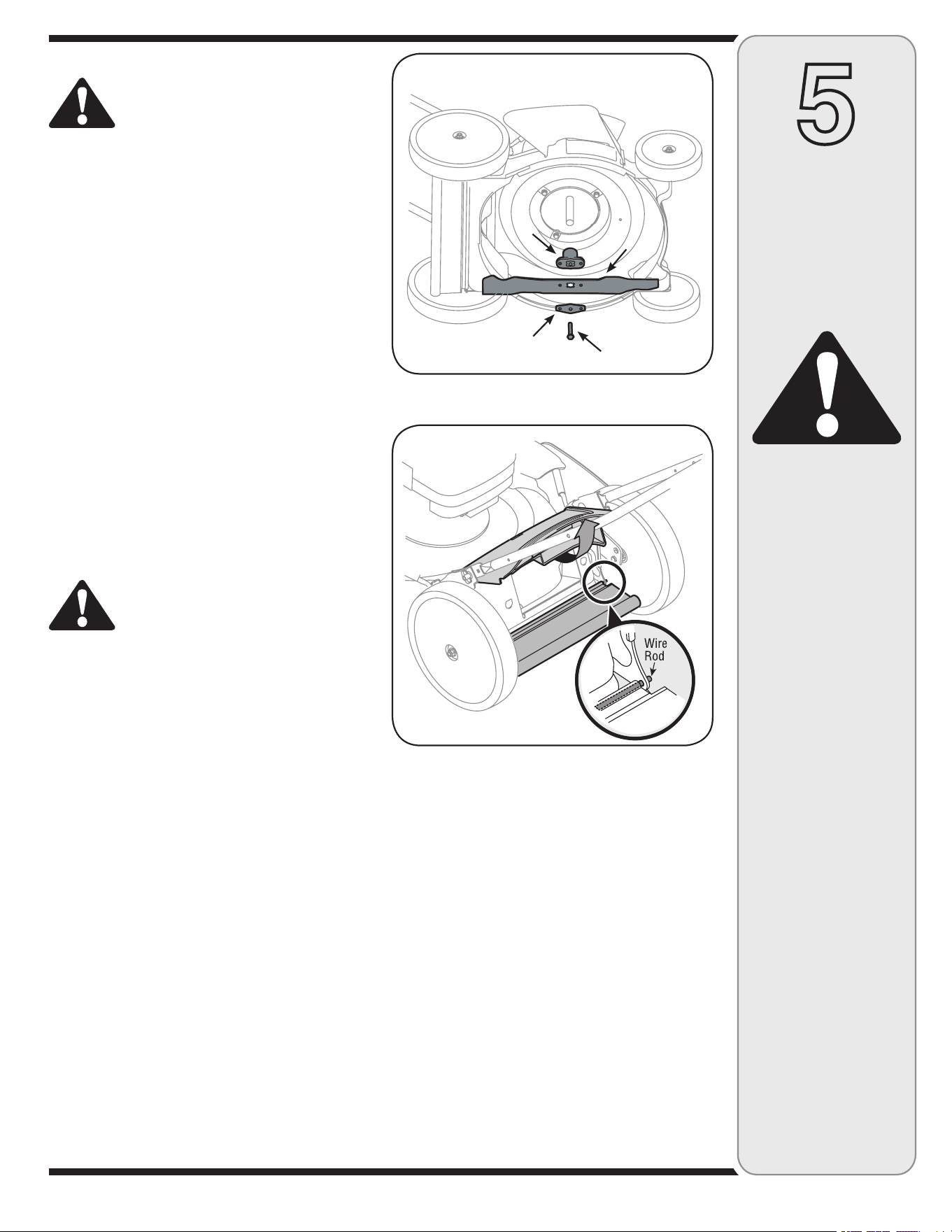

2. Remove the bolt and the blade bell support which

hold the blade and the blade adapter to the engine

crankshaft, Figure 5-2.

3. Remove blade and adapter from the crankshaft,

Figure 5-2.

4. The blade can be sharpened with a file or on a grind-

ing wheel. Do not attempt to sharpen the blade while it

is still on the mower.

When sharpening the blade, follow the original angle

of grind. Grind each cutting edge equally to keep the

blade balanced.

5. To test for balance, remove blade and balance on

a round shaft screwdriver. Remove metal from the

heavy side until it balances evenly.

WARNING: An unbalanced blade will

cause excessive vibration when rotating

at high speeds. It may cause damage to

mower and could break causing personal

injury.

6. Lubricate the engine crankshaft and the inner surface

of the blade adapter with light oil. Slide the blade

adapter onto the engine crankshaft.

7. Place the blade on the adapter such that the side

of the blade marked “Bottom” (or with part number)

faces the ground when the mower is in the operating

position. Make sure that the blade is aligned and

seated on the blade adapter flanges.

8. Place blade bell support on the blade. Align notches

on the blade bell support with small holes in blade.

9. Replace hex bolt and tighten hex bolt to torque: 450

in. lbs. min., 600 in. lbs. max.

To ensure safe operation of your mower, periodically

check the blade bolt for correct torque.

Replacing Rear Flap

1. To remove rear flap, cut off the flat end of the wire rod

which secures it to the deck, Figure 5-3.

2. Attach the new flap and new rod to deck, bending the

ends of the new rod over to secure to deck.

Off-Season Storage

The following steps should be taken to prepare your

lawn mower for storage.

• Clean and lubricate mower thoroughly as described

in the lubrication instructions.

• Do not use a pressure washer or garden hose to

clean your unit.

• Refer to engine manual for correct engine

storage instructions.

• Coat mower’s cutting blade with chassis grease to

prevent rusting.

• Store mower in a dry, clean area. Do not store next

to corrosive materials, such as fertilizer.

When storing any type of power equipment in a poorly

ventilated or metal storage shed, care should be taken

to rust-proof the equipment. Using a light oil or silicone,

coat the equipment, especially cables and all moving

parts of your lawn mower before storage.

Figure 5-2: Remove the bolt, support, and adapter to access

the blade.

Figure 5-3: Cut wire to remove rear ﬂap.

Blade Adapter

Blade

Blade Bell Support

Bolt

For repairs beyond

the minor adjustments

listed here, contact

an authorized service

dealer.

Trouble

Shooting

Cause

Problem

Remedy

Engine fails to start

1. Blade control disengaged.

2. Spark plug wire disconnected.

3. Fuel tank empty or stale fuel.

4. Engine not primed.

5. Faulty spark plug.

6. Blocked fuel line.

7. Engine flooded.

1. Engage blade control.

2. Connect wire to spark plug.

3. Fill tank with clean, fresh gasoline.

4. Prime engine as instructed in “Operat

ing Your Lawn Mower”.

5. Clean, adjust gap, or replace.

6. Clean fuel line.

7. Wait a few minutes to restart, but do

not prime.

Engine runs erratic

1. Connect and tighten spark plug wire.

2. Clean fuel line; fill tank with clean,

fresh gasoline.

3. Clear vent.

4. Drain fuel tank. Refill with fresh fuel.

5. Refer to engine manual.

6. Refer to engine manual.

1. Spark plug wire loose.

2. Blocked fuel line or stale fuel.

3. Vent in gas cap plugged.

4. Water or dirt in fuel system.

5. Dirty air cleaner.

6. Carburetor out of adjustment.

Engine overheats

1. Fill crankcase with proper oil.

2. Remove blower housing and clean.

3. Refer to engine manual.

1. Engine oil level low.

2. Air flow restricted.

3. Carburetor not adjusted properly.

Occasional skips

(hesitates) at high speed

1. Adjust gap to .030-inch.

2. Refer to engine manual.

1. Spark plug gap too close.

2. Carburetor idle mixture adjustment

improperly set.

Idles poorly

1. Reset gap to .030-inch or replace

spark plug.

2. Refer to engine manual.

3. Refer to engine manual.

1. Spark plug fouled, faulty or gap too wide.

2. Carburetor improperly adjusted.

3. Dirty air cleaner.

Mower will not mulch grass

1. Do not mow when grass is wet; wait

until later to cut.

2. Mow once at a high cutting height,

then mow again at desired height or

make a narrower cutting path.

3. Sharpen or replace blade.

1. Wet grass.

2. Excessively high grass.

3. Dull blade.

Uneven cut

1. Place all four wheels in same

height position.

2. Sharpen or replace blade.

1. Wheels not positioned correctly.

2. Dull blade.

Excessive Vibration

1. Cutting blade loose or unbalanced.

2. Bent cutting blade.

1. Tighten blade and adapter. Balance

blade.

2. See an authorized service dealer.

Safety

Labels

WARNING

DO NOT remove safety

(or any) labels from

mower for any reason.

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

Parts List

† Not Pictured

1 747-1161A Blade Control

2 731-04204 Bail Cover

3 746-1130 Control Cable, 40-inch Snap-On

4 726-0240 Cable Tie

5 664-04011 Grass Bag Assembly

6 747-04080 Grass Bag Frame

7 732-0700 Trailshield Wire

8 731-04998 Trailshield

9 747-0996 Pivot Rod

10 731-04134A Rear Discharge Door

11 687-02057 Rear Handle Bracket Assy. - LH

687-02056 Rear Handle Bracket Assy. - RH †

12 787-01279 Deck 21-inch

13 687-02075A Front Height Adjustment Assy-LH

687-02074A Front Height Adjustment Assy-RH †

14 782-5002B Front Baffle

15 748-04082 Blade Adapter

16 742-0741 21-inch Mulching Blade

17 736-0524B Bell Blade Support

18 710-1257 Hex Screw, 3/8-24 x 2.5

19 731-04177 Side Discharge Chute

20 17032A Deflector Chute Adaptor

21 732-1014 Torsion Spring

22 747-0710 Hinge Pin

23 987-02055 Hinged Mulch Plug Assembly

24 712-04065 Flange Lock Nut 3/8-16

25 787-01290 Height Adjustment Plate

26 687-02077A Front Pivot Arm Assembly - RH

687-02076A Front Pivot Arm Assembly - LH †

27 734-04014B Front Wheel, 8 x 2.125 S-Wave

28 738-0507B Shoulder Screw, .5D x .434

29 732-0404 Front Spring Lever

30 720-0426 Height Adjust Knob

31 710-0599 TT Screw, 1/4-20 x .500

32 736-0270 Bell Washer

33 710-0654A TT Screw, 3/8-16 x 1.0

34 710-0216 Hex Screw, 3/8-16 x .75

35 710-1652 TT Screw, 1/4-20 x .625

36 720-0312 Foam Grip

37 734-04127 Rear Wheel, 12 x 2.125 S-Wave

38 736-0182 Spring Washer

39 732-0866 Rear Hi-Wheel Spring Lever

40 687-02039A Rear Pivot Arm Assy - RH

687-02040A Rear Pivot Arm Assy - LH †

41 714-0104 Hairpin Clip

42 687-02192 Handle Bracket Assy - RH

687-02191 Handle Bracket Assy - LH

43 710-0703 Carriage Bolt ,1/4-20 x .75

44 731-04150C Rear Baffle

45 710-04371 Screw HL, 1/4-15 x 1.00

46 732-04090A Torsion Spring - RH

732-04089A Torsion Spring - LH †

47 750-04162 Spacer

48 712-0397 Wing Nut

49 749-0928A Lower Handle

50 710-1174 Carriage Bolt, 5/16-18 x 2

51 720-04072 Star Knob

52 720-0279 Handle Knob

53 710-1205 Eye Bolt

54 749-1092A Upper Handle

To order replacement

parts, call

1-800-648-6776

or visit

www.troybilt.com

IMPORTANT

For a proper work-

ing machine, use

Factory Approved Parts.

V-BELTS are specially

designed to engage

and disengage safely.

A substitute (non OEM)

V-Belt can be dangerous

by not disengaging

completely.

The limited warranty set forth below is given by Troy-Bilt LLC with respect

to new merchandise purchased and used in the United States, its posses-

sions and territories.

“Troy-Bilt” warrants this product against defects in material and workman-

ship for a period of two (2) years commencing on the date of original

purchase and will, at its option, repair or replace, free of charge, any part

found to be defective in materials or workmanship. This limited warranty

shall only apply if this product has been operated and maintained in

accordance with the Operator’s Manual furnished with the product, and

has not been subject to misuse, abuse, commercial use, neglect, accident,

improper maintenance, alteration, vandalism, theft, fire, water, or damage

because of other peril or natural disaster. Damage resulting from the

installation or use of any part, accessory or attachment not approved by

Troy-Bilt for use with the product(s) covered by this manual will void your

warranty as to any resulting damage.

Normal wear parts are warranted to be free from defects in material and

workmanship for a period of thirty (30) days from the date of purchase.

Normal wear parts include, but are not limited to items such as: batteries,

belts, blades, blade adapters, grass bags, rider deck wheels, seats, snow

thrower skid shoes, shave plates, auger spiral rubber and tires.

HOW TO OBTAIN SERVICE: Warranty service is available, WITH

PROOF OF PURCHASE, through your local authorized service

dealer. To locate the dealer in your area, check your Yellow Pages,

or contact Troy-Bilt LLC at P.O. Box 361131, Cleveland, Ohio 44136-

0019, or call 1-866-840-6483 or 1-330-558-7220, or log on to our

Web site at www.troybilt.com.

This limited warranty does not provide coverage in the following cases:

a. The engine or component parts thereof. These items may

carry a separate manufacturer’s warranty. Refer to applicable

manufacturer’s warranty for terms and conditions.

b. Log splitter pumps, valves, and cylinders have a separate one

year warranty.

c. Routine maintenance items such as lubricants, filters, blade

sharpening, tune-ups, brake adjustments, clutch adjustments,

deck adjustments, and normal deterioration of the exterior finish

due to use or exposure.

d. Service completed by someone other than an authorized service

dealer.

e. Troy-Bilt does not extend any warranty for products sold or

exported outside of the United States, its possessions and

territories, except those sold through Troy-Bilt’s authorized

channels of export distribution.

f. Replacement parts that are not genuine Troy-Bilt parts.

g. Transportation charges and service calls.

No implied warranty, including any implied warranty of merchant

ability of fitness for a particular purpose, applies after the applicable

period of express written warranty above as to the parts as identi-

fied. No other express warranty, whether written or oral, except as

mentioned above, given by any person or entity, including a dealer or

retailer, with respect to any product, shall bind Troy-Bilt. During the

period of the warranty, the exclusive remedy is repair or replacement

of the product as set forth above.

The provisions as set forth in this warranty provide the sole and

exclusive remedy arising from the sale. Troy-Bilt shall not be liable

for incidental or consequential loss or damage including, without

limitation, expenses incurred for substitute or replacement lawn care

services or for rental expenses to temporarily replace a warranted

product.

Some states do not allow the exclusion or limitation of incidental or

consequential damages, or limitations on how long an implied warranty

lasts, so the above exclusions or limitations may not apply to you.

In no event shall recovery of any kind be greater than the amount of the

purchase price of the product sold. Alteration of safety features of the

product shall void this warranty. You assume the risk and liability for

loss, damage, or injury to you and your property and/or to others and their

property arising out of the misuse or inability to use the product.

This limited warranty shall not extend to anyone other than the original

purchaser or to the person for whom it was purchased as a gift.

HOW STATE LAW RELATES TO THIS WARRANTY: This limited war-

ranty gives you specific legal rights, and you may also have other rights

which vary from state to state.

IMPORTANT: Owner must present Original Proof of Purchase to obtain

warranty coverage.

TROYBILT LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019; Phone: 1(866) 840-6483, 1-330-558-7220

MANUFACTURER’S LIMITED WARRANTY FOR

Seguridad-Ensamblaje-Operación-Consejos y Técnicas-Mantenimiento-Solución de problemas-Lista de Partes-Garantías

Advertencia: Esta unidad está equipada con un motor de combustión interno y no debe ser utilizada en o cerca de un terreno agreste cubierto

por bosque, malezas o hierba excepto que el sistema de escape del motor esté equipado con un amortiguador de chispas que cumpla con las

leyes locales o estatales correspondientes (en caso de existir). Si se utiliza un amortiguador de chispas el operador lo debe mantener en condi-

ciones de uso adecuadas. En el Estado de California las medidas anteriormente mencionadas son exigidas por ley (Artículo 4442 del Código de

Recursos Públicos de California). Es posible que existan leyes similares en otros estados. Las leyes federales se aplican en territorios federales.

Su distribuidor más cercano autorizado para realizar el mantenimiento del motor puede conseguir el amortiguador de chispas para el silenciador, si

no usted puede comunicarse con el departamento de servicios al apartado postal P.O. Box 361131 Cleveland, Ohio 44136-0019.

MTD LLC. APARTADO POSTAL 361131 CLEVELAND, OHIO 44136-0019

IMPRESO EN ESTADOS

UNIDOS DE AMÉRICA

LEA CON ATENCIÓN LAS REGLAS DE SEGURIDAD E INSTRUCCIONES

ANTES DE OPERAR LA PODADORA

IMPORTANTE

MANUAL DEL OPERADOR

Podadora rotatoria 21 pulgadas - Modelo 542

11/29/2005

FORMULARIO No.

769-02232

Búsqueda y registro del número de modelo

Por favor, NO devuelva la unidad al minorista a quien se la adquirió sin ponerse en contacto

primero con el Departamento de Asistencia al Cliente.

Índice

ANTES DE COMENZAR A MONTAR SU NUEVO EQUIPO,

por favor, localice la placa del modelo en el equipo y copie la

información en la placa del modelo situada a la derecha. Para

encontrar la placa de modelo, colóquese detrás de la unidad

en la posición del operador y mire hacia abajo en la parte

posterior de la cubierta. La presente información resultará

necesaria para utilizar el sitio web del fabricante, solicitar

ayuda del Departamento de Asistencia al Cliente o al ponerse

en contacto con un distribuidor autorizado.

Este manual del operador es una parte importante de su nueva máquina podadora.

Le ayudará a montar, preparar y mantener la unidad para obtener los mejores resultados.

Por favor, lea y comprenda el contenido del manual.

Asistencia al cliente

Indicador de pendiente ...................................... 3

Prácticas de operación seguras ....................... 4

Conﬁguración y ajustes ..................................... 6

Funcionamiento de la podadora ....................... 8

Mantenimiento de la podadora ........................ 10

Solución de problemas ....................................

Etiquetas de seguridad .................................... 13

Lista de piezas .................................................. 14

Garantía ..................................Cubierta posterior

En caso de tener problemas para montar este producto o de tener dudas con respecto a los controles, funcionamiento o

mantenimiento del mismo, puede solicitar la ayuda de expertos. Elija entre las opciones que se presentan a continuación:

• Visite www.troybilt.com

•

Comuníquese por teléfono con un Representante del Departamento de Asistencia al Cliente al 1(-866) -840-6483.

• El fabricante del motor es el responsable de todas las cuestiones relacionadas con el rendimiento, potencia de salida,

especificaciones, garantía y mantenimiento del motor. Por favor, para obtener mayor información consulte el Manual del

Propietario / Operador entregado por el fabricante del motor, que se envía, en un paquete por separado, junto con su unidad.

Model Number Serial Number

Indica-

dor de

pendien-

ADVER-

TENCIA

No pode en inclina-

ciones mayores a 15

grados (elevación

aproximada de 2

1/2 pies por cada 10

pies). Una podadora

en movimiento podría

voltearse y causar

lesiones severas.

Si en una pendiente

opera una podadora

ubicado detrás de la

misma, es extremada-

mente difícil mantener

el equilibrio y podría

resbalarse y sufrir

lesiones graves.

Opere las podadoras

MONTABLES arriba y

abajo de las pendientes,

nunca cruzando el frente

de las pendientes.

Opere las podadoras

QUE SE EMPUJAN de

manera que crucen el

frente de las pendientes,

nunca hacia arriba y

hacia abajo.

Use esta página como guía para determinar las inclinaciones de las pendientes en las que podría no

tener una operación segura. No opere la podadora en dichas pendientes.

Alinee y sostenga este nivel con un árbol vertical...

o la esquina de una construcción...

o el poste de

una cerca.

Doble a lo largo de la línea punteada (que representa una pendiente de 15 grados)

Prácticas de

seguridad

en la

operación

Niños

Pueden ocurrir accidentes trágicos si el operador no está atento a la

presencia de niños. Por lo general a los niños les atraen las podadoras y

la actividad de podar el césped. No entienden los riesgos ni los peligros.

Nunca dé por sentado que los niños permanecerán en el mismo lugar

donde los vio por última vez.

1. Mantenga a los niños fuera del área de trabajo y bajo estricta

vigilancia de un adulto responsable además del operador.

2. Esté alerta y apague la podadora si un niño ingresa al área.

3. Antes y mientas se está moviendo hacia atrás, mire hacia atrás y

cuide que no haya niños.

4. Tenga extrema precaución cuando se aproxime a esquinas ciegas, en-

tradas de puertas, árboles u otros objetos que puedan obstaculizarle

la vista de un niño que pudiese correr hacia la podadora.

5. Mantenga alejados a los niños de los motores en marcha o calientes.

Pueden sufrir quemaduras con un silenciador caliente.

6. Nunca permita que niños menores de 14 años operen esta máquina.

Los niños mayores de 14 años deben leer y entender las instruc-

ciones de operación y reglas de seguridad contenidas en este manual

y deben ser entrenados y supervisados por sus padres.

Funcionamiento

Manejo seguro de la gasolina:

1. Para evitar lesiones personales o daños materiales sea sumamente

cuidadoso al manipular la gasolina. La gasolina es altamente

inflamable y los vapores son explosivos. Se puede lesionar

gravemente si derrama gasolina sobre usted o sobre la ropa ya que

se puede encender.

2. Lávese la piel y cámbiese de ropa de inmediato.

3. Utilice sólo recipientes para gasolina autorizados.

4. Nunca llene los contenedores en el interior de un vehículo o

camión o caja de camioneta con recubrimientos plásticos. Coloque

siempre los recipientes en el piso y lejos del vehículo antes de

llenarlos.

5. Retire el equipo a gasolina del camión o remolque y llénelo

en el piso. Si esto no es posible, entonces llene dicho equipo

en un remolque con un recipiente portátil, en vez de desde un

dispensador de gasolina.

6. Mantenga la boquilla de llenado en contacto con el borde de la

entrada del tanque de gasolina o contenedor en todo momento

hasta que esté lleno. No utilice un dispositivo para abrir/cerrar la

boquilla.

7. Apague todos los cigarrillos, cigarros, pipas y otras fuentes de

combustión.

8. Nunca cargue combustible en la máquina en interiores porque los

vapores inflamables podrían acumularse en el área.

9. Nunca saque la tapa del gas ni agregue combustible mientras el

motor está caliente o en marcha. Deje que el motor se enfríe por lo

menos dos minutos antes de volver a cargar combustible.

10. Nunca recargue el tanque de combustible. Llene el tanque no más

de 1/2 pulgada por debajo de la base del cuello de llenado para

dejar espacio para la expansión del combustible.

11. Vuelva a colocar la tapa de la gasolina y ajústela bien.

12. Limpie la gasolina derramada sobre el motor y el equipo. Traslade

la máquina a otra zona. Espere 5 minutos antes de encender el

motor.

13. Nunca almacene la máquina o el recipiente de combustible en un

espacio cerrado donde haya fuego, chispas o aparatos con piloto

como por ejemplo, calentadores de agua, calentadores, hornos,

secadores de ropa u otros aparatos a gas.

14. Para reducir el riesgo de incendio mantenga la máquina limpia

de pasto, hojas y de acumulación de otros escombros. Limpie los

derrames de aceite o combustible y saque todos los desechos

embebidos con combustible.

15. Deje que la máquina se enfríe 5 minutos por lo menos antes de

almacenarla.

Funcionamiento general:

1. Lea y siga todas las instrucciones contenidas en este manual antes

de intentar ensamblar esta máquina. Lea, comprenda y siga todas las

instrucciones que figuran en la máquina y en el o los manuales antes

de intentar operarla. Familiarícese completamente con los controles

y con el uso apropiado de esta máquina antes de operarla. Guarde

este manual en un lugar seguro para referencias futuras y regulares y

para solicitar repuestos.

2. Esta máquina es una pieza de equipo de precisión, no un juguete.

Por tanto, tenga la máxima precaución en todo momento. Su unidad

ha sido diseñada para realizar una tarea: cortar el césped. No la

utilice con ningún otro propósito.

3. No permita nunca que los niños menores de 14 años operen esta

máquina. Los niños de 14 años y más deben leer y comprender las

instrucciones contenidas en este manual y deben ser capacitados

y supervisados por uno de los padres. Únicamente los individuos

responsables que se hayan familiarizado con estas reglas de

seguridad para la operación deberán usar esta máquina.

4. Inspeccione minuciosamente el área en donde utilizará el equipo.

Saque todas las piedras, palos, cables, huesos, juguetes y otros

objetos extraños con los que podría tropezar o que podrían ser

arrojados por la cuchilla. Los objetos arrojados por la máquina

pueden producir lesiones graves. Planifique el patrón en el que va

a ir descargando el recorte para evitar que la descarga de material

se realice hacia los caminos, las veredas, los observadores, etc.

Evite además descargar material contra las paredes y obstrucciones

que podrían provocar que el material descargado rebote contra el

operador.

5. Para ayudar a evitar el contacto con la cuchilla o una lesión por

un objeto arrojado, manténgase en la zona del operador detrás de

las manijas y mantenga a los niños, observadores, ayudantes y

mascotas apartados al menos 25 metros de la podadora mientras

está en operación. Detenga la máquina si alguien entra en la zona.

6. Para protegerse los ojos utilice siempre anteojos o antiparras de

seguridad mientras opera la máquina o mientras la ajusta o repara.

Los objetos arrojados que rebotan pueden lesionar gravemente la

vista.

7. Utilice zapatos de trabajo resistentes, de suela fuerte y pantalones

y camisas ajustados. Se recomienda utilizar camisas y pantalones

que cubran los brazos y las piernas, así como calzado con puntas

reforzadas en acero. Nunca opere esta máquina con los pies

desnudos, sandalias, o con zapatos ligeros o con los que se pueda

resbalar (por ejemplo, calzado de lona).

8. No ponga las manos o los pies cerca de las piezas rotatorias o en la

tolva de la cortadora. El contacto con las cuchillas puede producir la

amputación de manos y pies.

ADVERTENCIA: El escape del motor de este producto, algunos de sus componentes y

algunos componentes del vehículo contienen o emiten productos químicos que el estado de

California considera que pueden producir cáncer, defectos de nacimiento u otros problemas

reproductivos.

ADVERTENCIA

Este símbolo indica in-

strucciones de seguridad

importantes que de no

seguirse, se podría poner

en peligro la seguridad

personal y/o la propiedad

suya y de terceros. Lea y

siga todas las instruccio-

nes en este manual antes

de iniciar la operación de

esta máquina. En caso de

no seguir estas instruc-

ciones podría provocar

lesiones personales.

Cuando vea este símbolo

SIGA LA ADVERTENCIA

responsabilidad:

Sólo permita que usen

esta máquina eléctrica

las personas que lean,

comprendan y respeten

las advertencias y las

instrucciones que apa-

recen en este manual y

en la máquina.

PELIGRO: Esta máquina está diseñada para ser utilizada respetando las reglas de seguridad contenidas en este

manual. Al igual que con cualquier tipo de equipo eléctrico, un descuido o error de parte del operador puede

producir lesiones graves. Esta máquina es capaz de amputar manos y pies y de arrojar objetos con gran fuerza.

De no respetar las instrucciones de seguridad siguientes se pueden producir lesiones graves o la muerte.

9. Una cubierta de descarga faltante o dañada puede provocar el

contacto con la cuchilla o lesiones por objetos arrojados.

10. Muchas lesiones ocurren como resultado de pasar la cortadora

sobre los pies durante una caída provocada por derrapes o tropiezos.

No se sostenga de la podadora si se está cayendo, suelte la manija

inmediatamente.

11. Nunca tire hacia usted la podadora mientras camina. Si debe

retroceder la podadora para evitar una pared u obstáculo, mire

primero abajo y atrás para evitar tropezarse y luego siga estos pasos:

a. Retroceda de la podadora hasta estirar completamente

sus brazos.

b. Asegúrese que está bien equilibrado y bien parado.

c. Tire de la podadora lentamente hacia usted, no más allá de la

mitad de la distancia entre usted y la podadora.

d. Repita estos pasos como se requiera.

12. No opere esta máquina estando bajo los efectos del alcohol o de

drogas.

13. No embrague el mecanismo de autopropulsión en unidades con este

equipo mientras arranca el motor.

14. El mecanismo de control de la cuchilla es un dispositivo de

seguridad. Nunca intente desviarse de su funcionamiento. De hacerlo

no funcionarían los dispositivos de seguridad y podrían producirse

lesiones personales por el contacto con las cuchillas giratorias. Las

manijas de control de la cuchilla deben funcionar bien en ambas

direcciones y regresar automáticamente a la posición de desengrane

cuando se las suelta.

15. Nunca opere la podadora en césped húmedo. Siempre esté seguro

de su equilibrio. Si tropieza y cae puede lesionarse gravemente. Si

siente que pierde el equilibrio, suelte inmediatamente la manija de

control de la cuchilla y la cuchilla dejará de girar en tres segundos.

16. Corte el césped solamente con luz de día o con una buena luz

artificial. Camine, nunca corra.

17. Detenga la cuchilla cuando cruce caminos de gravilla, pasos o

andadores.

18. Si la máquina comenzara a vibrar de manera anormal, detenga

el motor, y busque inmediatamente la causa. La vibración por lo

general es una advertencia de algún problema.

19. Apague el motor y espere hasta que la cuchilla se detenga completa-

mente antes de retirar la guarda para el recorte de césped o desatorar

la tolva. La cuchilla continúa girando por unos cuantos segundos

después que el motor se ha apagado. Nunca coloque ninguna parte

del cuerpo en el área de la cuchilla hasta que esté seguro que la

cuchilla ha detenido su movimiento rotatorio.

20. Nunca opere la cortadora sin las guardas apropiadas, cubierta de

descarga, guarda para recorte, manija de control de la cuchilla y

otros dispositivos de seguridad y protección en su lugar y funciona-

ndo. Nunca opere la cortadora si los dispositivos de seguridad están

dañados. Si no lo hace, esto puede tener como resultado lesiones.

21. El silenciador y el motor se calientan y pueden producir quemaduras.

No los toque.

22. Utilice solamente partes y accesorios fabricados especialmente para

esta máquina, originales del fabricante (OEM). Si no lo hace, esto

puede tener como resultado lesiones personales.

23. Si las situaciones ocurren que no son cubiertos en este manual, usan

el cuidado y el juicio bueno. Póngase en contacto con su distribuidor

para la ayuda. Llame por teléfono 1-866-840-6483 para el nombre

de su distribuidor más cercano.

Funcionamiento en pendientes:

Las pendientes son un factor importante que se relaciona con los accidentes

producidos por derrapes y caídas y que pueden producir lesiones graves. La

operación en pendientes requiere mayor precaución. Si no se siente seguro

en una pendiente, no la pode. Para seguridad, use el medidor de pendientes

que se incluye como parte de este manual para medir la pendiente antes

de operar la unidad en una zona inclinada. Si la pendiente supera los 15

grados, no la pode.

Haga lo siguiente:

1. Mueva la podadora a través de las caras de la pendiente, nunca hacia

arriba y abajo. Tenga cuidado cuando cambie de dirección cuando

opere la máquina en pendientes.

2. Esté atento a los agujeros, raíces, rocas, objetos ocultos o

abultamientos que puedan provocar que se derrape o se tropiece. El

césped alto puede ocultar obstáculos.

3. Siempre esté seguro de su equilibrio. Si tropieza y cae puede

lesionarse gravemente. Si siente que pierde el equilibrio, suelte

inmediatamente la manija de control de la cuchilla y la cuchilla

dejará de girar en tres (3) segundos.

No haga lo siguiente:

1. No corte el césped cerca de pozos, hundimientos, bancos, podría

perder el equilibrio.

2. No pode pendientes mayores de 15 grados como lo indica el

medidor de pendientes.

3. No pode el césped húmedo. Si no está firmemente parado, puede

resbalarse.

Servicio

1. Nunca encienda un motor en espacios cerrados o en una zona con

poca ventilación. El escape del motor contiene monóxido de carbono,

un gas inodoro y letal.

2. Before cleaning, repairing, or inspecting, make certain the Antes de

limpiar, reparar o inspeccionar la máquina, compruebe que la cuchilla

y todas las partes que se mueven se han detenido. Desconecte el cable

de la bujía y póngalo de manera que haga masa contra el motor para

evitar que se encienda de manera accidental.

3. Revise los pernos de montaje de la cuchilla y del motor a intervalos

frecuentes para verificar que estén bien apretados. Inspeccione además

visualmente la cuchilla en busca de daños (abolladuras, desgaste,

roturas, etc.). Reemplace la cuchilla con equipo original del fabricante

(OEM) listado en este manual. “La utilización de partes que no cumplan

con las especificaciones de equipos originales podría tener como

resultado un rendimiento incorrecto y además la seguridad podría estar

comprometida”

4. Las cuchillas de las podadoras son muy afiladas y podrían cortarlo.

Envuelva la cuchilla o utilice guantes y extreme precauciones cuando le

de servicio.

5. Mantenga todos los pernos, tuercas y tornillos bien ajustados para

asegurarse que la máquina se encuentra en condiciones seguras de

operación.

6. Nunca manipule los dispositivos de seguridad de manera imprudente.

Controle periódicamente que funcionen de forma adecuada.

7. After striking a foreign object, stop the engine, disconnect the spark

Después de golpear con algún objeto extraño, detenga el motor,

desconecte el cable de la bujía y conecte el motor a masa. Inspeccione

minuciosamente la máquina para determinar si está dañada. Repare el

daño antes de encenderla y operarla.

8. Nunca trate de ajustar una rueda o la altura de corte mientras el

motor está en marcha.

9. Los componentes de la tolva para recorte, cubierta de descarga y

escudo de riel, están sujetos a desgaste y daños que podría dejar

expuestas partes que se mueven o permitir que se arrojen objetos.

Para proteger su seguridad, verifique frecuentemente todos los

componentes y reemplácelos sólo con partes de los fabricantes de

equipos originales (O.E.M.) listadas en este manual. “La utilización

de partes que no cumplan con las especificaciones de equipos

originales podría tener como resultado un rendimiento incorrecto y

además la seguridad podría estar comprometida”

10. No cambie la configuración del regulador del motor ni acelere

demasiado el mismo. El regulador controla la velocidad máxima segura

de operación del motor.

11. Mantenga o reemplace las etiquetas de seguridad, según sea necesario.

12. Observe las leyes y normas aplicables para disponer adecuadamente de

los desechos. La descarga inapropiada de líquidos o materiales puede

dañar el medio ambiente.

Prácticas de

seguridad

en la

operación

ADVERTENCIA:

Este símbolo in-

dica instrucciones de

seguridad importantes

que de no seguirse, se

podría poner en peligro

la seguridad personal

y/o la propiedad suya y

de terceros. Lea y siga

todas las instrucciones

en este manual antes

de iniciar la operación

de esta máquina. En

caso de no seguir estas

instrucciones podría

provocar lesiones

personales. Cuando vea

este símbolo

SIGA LA ADVERTENCIA

responsabilidad:

Sólo permita que usen

esta máquina eléctrica

las personas que lean,

comprendan y respeten

las advertencias y las

instrucciones que apa-

recen en este manual y

en la máquina.

Conﬁguración

y ajustes

1. Retire el material de empaque que pudiera estar entre las

manijas superior e inferior.

a. Tire y retroceda la manija superior como se muestra

en la Figura 3-1. Asegúrese de que la manija inferior

esté asentada firmemente en los soportes de montaje

de la manija. Asimismo, no prense los cables

mientras levanta la manija.

b. Apriete las perillas estrella que sujetan la manija

superior a la manija inferior. Asegúrese de que el

bulón de carro esté apropiadamente asentado en la

manija.

2. Localice el pasador de horquilla que se encuentra en el

pasador soldado a cada lado de la manija inferior.

a. Saque el pasador de horquilla de este orificio. Con

un par de pinzas, inserte el pasador de horquilla en

el orificio en el pasador más cercano a la ménsula,

Figura 3-2. Repita del otro lado.

b. Inserte el bulón de carro del paquete de hardware

en el orificio superior en el soporte de montaje de la

manija. Sujete con una tuerca plástica de mariposa,

que también se incluye en el paquete de hardware.

Repita del otro lado con los elementos restantes del

paquete de hardware.

3. La guía de la cuerda está acoplada al lado derecho de la

manija superior, Figura 3-3. Afloje la tuerca mariposa que

asegura la guía de la cuerda.

a. Sostenga la manija de control de la cuchilla contra la

manija superior.

b. Jale lentamente la cuerda de arranque para sacarla

del motor. Suelte la manija de control de la cuchilla.

c. Deslice la cuerda de arranque en la guía.

d. Ajuste la tuerca mariposa.

4. Inserte los pasadores de las uniones de cables dentro de

los orificios de la manija inferior. Tire de las uniones del

cable apretándolas y recortando el exceso, Figura 3-4.

Permanezca detrás de

la podadora como si

fuese a ponerla en fun-

cionamiento. Su mano

derecha corresponde

al lado derecho de la

podadora, su mano

izquierda corresponde

al lado izquierdo de la

podadora.

Asegúrese de enrutar

los cables fuera de la

manija inferior. Asi

mismo, no prense los

cables mientras levanta

la manija.

Figura 3-1: Despliegue la manija y apriete los elementos

metálicos.

IMPORTANTE

Esta unidad se envía

sin gasolina ni aceite

en el motor. Llene con

gasolina y aceite como

se indica en las instruc-

ciones que se incluyen

en el manual de motor

adjunto ANTES de

poner en funciona-

miento su podadora.

Handle Bracket

Figura 3-2: Asegure la manija inferior a las ménsulas de

montaje.

Wing Nuts (2)

Hardware Pack

Carriage Bolts (2)

Figura 3-3: Tire del arrancador de retroceso a través de la guía

de cuerda y asegure.

Figure 3-4: Secure cables to handle using cable ties.

menos que los ganchos del colector de césped

estén firmemente asentados en la varilla

de pivote y la puerta de descarga posterior des

canse firmemente contra la parte superior del

colector de césped.

7. Su podadora ha sido enviada como abonadora. Si hace la

conversión a descarga lateral, asegúrese de que el

colector de césped esté fuera de la unidad y que la puerta

de descarga trasera esté cerrada.

a. a. En el costado de la podadora, levante el adaptador

para abono, Figura 3-7.

b. Deslice los dos ganchos del canal de descarga lateral

debajo del pasador de bisagra sobre el montaje del

adaptador para abono. Baje el adaptador para abono.

No extraiga la clavija para abono lateral en cualquier

momento, aún cuando no esté abonando.

5. Siga los pasos a continuación para ensamblar el colector de

césped. Asegúrese que la bolsa para recortes está con el

lado derecho hacia afuera antes de ensamblar (la etiqueta

de advertencia estará hacia afuera).

a. Coloque la bolsa sobre el marco de modo que el lado de

plástico negro quede en el fondo.

b. Deslice el canal de plástico de la bolsa de recolección

sobre los ganchos en el marco, Figura 3-5. Todos los

canales plásticos excepto la parte central superior de la

bolsa se acoplan desde la parte exterior de la bolsa.

c. Una la parte central superior de la bolsa desde adentro

de la misma.

6. Siga los pasos a continuación para ensamblar el colector de

césped:

a. Eleve la puerta de descarga posterior, Figura 3-6.

b. Coloque el colector de césped en la varilla de pivote.

Suelte la puerta de descarga de modo que descanse

sobre el colector de césped.

ADVERTENCIA: Nunca opere la podadora a

Cuando ajuste la altura

de corte, todas las

ruedas deben estar

posicionadas a la misma

altura.

Conﬁguración

y ajustes

Nunca opere la

podadora sin que el

adaptador para abono,

el colector de césped

o el canal de descarga

estén debidamente

instalados.

ADVERTENCIA

Figura 3-5: Ensamble el colector de césped.

Figura 3-6: Acople el colector de césped.

Figura 3-7: Eleve el adaptador para abono e instale el canal de

descarga lateral.

Ajustes

Una placa de ajuste y una palanca en cada rueda

proporcionan el ajuste de la altura de corte.

1. Presione la palanca hacia la rueda.

2. Muévala a cualquier de las posiciones para la altura

de corte deseado, Figura 3-8. Asegúrese de que

cada rueda esté posicionada a la misma altura.

3. Libere la palanca hacia la cubierta.

Figura 3-8: Utilice las palancas para ajustar la altura de corte.

Funcionamien-

to de la poda-

dora

Ahora que ya ha ajustado la podadora para su

funcionamiento, lea esta sección para familiarizarse

con sus controles y características. Este cono-

cimiento le permitirá utilizar su nuevo equipo a su

máxima capacidad.

Control de cuchilla

El control de la cuchilla está unido a la manija su-

perior. Presione la manija de control de la cuchilla

contra la manija superior para operar la unidad.

Suelte la manija de control de la cuchilla para de-

tener el motor y la cuchilla.

ADVERTENCIA: El control de la cuchilla es un

dispositivo de seguridad. No deje de lado su

funcionamiento.

Palancas de ajuste de la altura de corte

Estas palancas están ubicadas una en cada rueda

y se usan para corregir la altura de corte. Las cu-

atro ruedas tienen que estar en la misma posición

relativa para asegurar un corte uniforme.

Arrancador de retroceso

El arrancador de retroceso está unido a la manija

superior derecha. Para encender la unidad

colóquese detrás de la misma y tire de la cuerda

del arrancador de retroceso.

Clavija para abono

El adaptador para abono se utiliza únicamente

para propósitos de abono. En vez de recolectar los

recortes del césped en un colector de césped o

canal de descarga lateral, algunos modelos de poda

dora tienen la opción de recircular los recortes en el

césped. Esto se llama abonar.

Colector de césped

La tolva de recolección de recortes de césped

se localiza en la parte trasera de la podadora, se

usa para embolsar los recortes del césped para

desecharlos. Una vez que la bolsa está llena, tiene

que retirarla de la podadora y vaciarla antes de

seguir podando el césped.

Llenado de gasolina y aceite

1. Verifique el nivel del aceite y agregue más de ser necesario.

Siga las instrucciones del manual del motor.

2. Realice el servicio del motor con gasolina como se indica

en el manual del motor.

ADVERTENCIA: Tenga extremo cuidado cuando

manipule gasolina. La gasolina es altamente

inflamable y sus vapores pueden causar

explosiones. Nunca agregue combustible a la

máquina en interiores o mientras el motor está

caliente o en funcionamiento. Apague cigarrillos,

cigarros, pipas y otras fuentes de combustión.

ADVERTENCIA

El mecanismo de control

de la cuchilla es un dis-

positivo de seguridad.

Nunca intente anular su

funcionamiento.

Tenga extremo cui

dado cuando manipule

gasolina. La gasolina

es altamente inflamable

y sus vapores pueden

causar explosiones.

Nunca agregue com-

bustible a la máquina en

interiores o mientras el

motor está caliente o en

funcionamiento. Apague

cigarrillos, cigarros,

pipas y otras fuentes de

combustión.

Mantenga los pies y

las manos alejados de

la plataforma de corte.

Consulte la etiqueta

de advertencias en la

unidad.

Conozca las propiedades de la podadora

Figura 4-1: Los principales componentes de la podadora.

Arrancador

de retroceso

Colector de

césped

Clavija para abono

Tolva de descarga

lateral

Control de cuchilla

Llenado de

gasolina

Palancas de

ajuste de altura

de corte (frontal

y posterior)

Llenado de

aceite

Funcionamien-

to de la poda-

dora

ADVERTENCIA

Al operar una podadora

puede ser que objetos

extraños sean arrojados

a los ojos, lo cual puede

dañarlos gravemente.

Utilice siempre gafas

de seguridad durante la

operación de la poda

dora o mientras la ajusta

o la repara.

Asegúrese que nin

guna persona aparte del

operador permanezca

cerca de la podadora

mientras arranca el

motor u opera la misma.

Nunca encienda un

motor en espacios

cerrados o en una zona

con poca ventilación.

El escape del motor

contiene monóxido de

carbono, un gas inodoro

y letal. Mantenga las

manos, los pies, el

cabello y la ropa suelta

alejados de las partes

móviles del motor y de

la podadora.

ADVERTENCIA: Al operar una podadora puede

ser que objetos extraños sean arrojados a

los ojos, lo cual puede dañarlos gravemente.

Utilice siempre gafas de

seguridad durante la operación de la

podadora o mientras la ajusta o la repara.

Encendido del motor

ADVERTENCIA: Asegúrese que ninguna

persona aparte del operador permanezca cerca

de la podadora mientras arranca el motor u

opera la misma. Nunca encienda un

motor en espacios cerrados o en una zona

con poca ventilación. El escape del motor

contiene monóxido de carbono, un gas

inodoro y letal. Mantenga las manos, los pies,

el cabello y la ropa suelta alejados de las

partes móviles del motor y de la podadora.

NOTA: Consulte el manual del motor para ayudarle con las

operaciones relacionadas con el motor.

1. Coloque la palanca de la válvula de combustible en el lado

izquierdo del motor en la posición de ON (ABIERTA). Figura

4-2.

2. Mueva la palanca del obturador completamente hacia atrás a

la posición de obturador, Figura 4-2.

3. Desde atrás de la podadora, apriete el control de la cuchilla

contra la manija superior, Figura 4-2. El obturador ahora

comenzará a regresar lentamente a la posición de obturador

OFF después de activar el control de la cuchilla. Por lo tanto,

rápidamente avance al paso cuatro siguiente.

4. Asiendo estas dos manijas juntas y firmemente, sostenga

el arrancador de retroceso y tire de la cuerda con un golpe

rápido, continuo y con todo el brazo, Figura 4-2. Si se sostiene

con firmeza la manija del arrancador, la cuerda se rebobina

lentamente. Repita hasta que el motor esté en marcha. Deje

que la cuerda se vuelva a enrollar lentamente.

Detención del motor

1. Suelte la manija de control de la cuchilla para detener el motor

y la cuchilla.

2. Desconecte el cable de la bujía y póngalo de manera que

haga masa contra el motor.

ADVERTENCIA: Espere a que la cuchilla se

haya detenido por completo antes de hacer

cualquier trabajo en la podadora o de retirar el

colector de césped.

Uso de la podadora de césped

ADVERTENCIA: Nunca opere la unidad sin que

la puerta trasera o el conjunto del recolector de

césped estén firmemente ajustados en su lugar.

Asegúrese que el césped está libre de piedras, palos, cables u

otros objetos que pudiesen dañar la cortadora o el motor. Dichos

objetos pueden ser arrojados accidentalmente por la podadora

en cualquier dirección y provocar lesiones personales graves al

operador y a otras personas.

ADVERTENCIA: Si golpea un objeto extraño,

detenga el motor. Retire el cable de la bujía,

inspeccione la podadora para ver que no

tenga daños, y repare el daño antes

de reiniciar y operar la podadora. La

vibración excesiva de la podadora durante

la operación es una indicación de daño. Se

debe inspeccionar y reparar la unidad lo

antes posible.

1. Una vez que el motor esté funcionando, apriete el control

de la cuchilla contra la manija superior para propulsar la

podadora.

• Para obtener mejores resultados, no corte césped mojado y

nunca corte más de un tercio de la longitud total del césped.

Uso como abonadora

Para abonar el césped, quite el colector de césped o canal de

descarga lateral de la máquina. La puerta de descarga posterior

deberá estar cerrada.

• Para un abono eficiente, no corte césped húmedo. El

césped nuevo o grueso podría requerir un corte más

estrecho. Ajuste la velocidad de piso de acuerdo con la

condición del césped.

• Si el césped ha crecido más de 10,2 cm. (4 pulg.) no se

recomienda el uso de la podadora como abonadora. En ese

caso, use el colector de césped para embolsar los recortes.

Uso del colector de césped

Puede utilizar el colector de césped para recoger dichos

recortes mientras opera la podadora.

1. Acople el colector de césped siguiendo las instrucciones

de la sección de Instalación. Los recortes de césped son

recolectados en la bolsa de forma automática a medida que

pasa la podadora. Opere la podadora hasta que la bolsa de

recolección esté llena.

2. Detenga el motor por completo soltando la manija de control

de la cuchilla. Compruebe que la unidad se haya detenido

por completo.

3. Para retirar la bolsa, levante la puerta de descarga y tire

de la bolsa de recolección hacia arriba, apartándola de

la podadora. Deseche los recortes de césped y vuelva a

colocar la bolsa.

Figura 4-2: Poner en marcha la podadora.

OFF

Mantenimiento

de la

podadora

ADVERTENCIA

Detenga siempre el

motor, desconecte

la bujía y haga masa

contra el motor

antes de realizar

cualquier tarea de

mantenimiento a su

máquina.

No utilice una lavadora

a presión o manguera

de jardín para lim-

piar su unidad. Éstas

pueden producir daños

a los componentes

eléctricos, engranajes,

poleas, cojinetes o al

motor. El uso de agua

acortará la vida útil de

la máquina y reducirá

su capacidad de

servicio.

Recomendaciones generales

• Respete siempre las reglas de seguridad cuando

realice tareas de mantenimiento.

• La garantía de esta podadora no cubre elementos

que han estado sujetos al mal uso o la negligencia

del operador. Para recibir el reembolso total de la

garantía, el operador deberá dar mantenimiento a la

podadora como se indica en este manual.

• El cambio de la velocidad controlada del motor

invalidará la garantía del motor.

• Todos los ajustes deben ser verificados por lo

menos una vez en cada estación.

• Revise periódicamente todos los sujetadores y

compruebe que estén bien ajustados.

ADVERTENCIA: Detenga siempre el

motor, desconecte la bujía y haga masa

contra el motor antes de realizar cualquier

tarea de mantenimiento a su máquina.

Lubricación

1. Lubrique con aceite ligero los puntos de pivote

del control de la cuchilla al menos una vez cada

estación. El control de la cuchilla debe funcionar

libremente en ambas direcciones, Figura 5-1.

2. Lubrique las ruedas por lo menos una vez por

temporada con aceite ligero o aceite para motor.

Sin embargo, si las ruedas se quitan por cualquier

razón, debe lubricar la superficie del brazo giratorio

y la superficie interna de la rueda con aceite ligero,

Figura 5-1.

3. Lubrique el resorte de torsión y el punto de pivote

de la puerta trasera de descarga y clavija de

abono lateral periódicamente con aceite ligero para

prevenir la oxidación, Figura 5-1.

4. Siga el manual adjunto del motor para conocer

las instrucciones y el programa de lubricación del

mismo.

Cuidado de la cubierta

Debe limpiar la parte inferior de la plataforma de la poda-

dora después de cada uso para prevenir la acumulación

de recortes de césped u otros desechos. Siga los pasos

que aparecen debajo para realizar esta tarea.

1. Desconecte el cable de la bujía. Drene la gasolina de

la podadora o coloque un trozo de plástico debajo del

tapón de llenado del combustible.

2. Incline la podadora de manera que quede apoyada

sobre la caja. Mantenga hacia arriba el lado donde

se encuentra el filtro de aire. Sostenga firmemente la

podadora.

ADVERTENCIA: Nunca incline la

podadora más de 90 grados en ninguna

dirección y no deje la podadora inclinada.

Se puede filtrar aceite dentro de la parte superior del

motor y causar problemas de arranque.

3. Raspe y limpie la parte inferior de la plataforma

mediante el uso de una herramienta adecuada. No la

rocíe con agua.

4. Vuelva a colocar la podadora sobre sus ruedas en

el suelo. Si puso un plástico debajo del tapón de

llenado de combustible asegúrese de sacarlo en este

momento.

Cuidados para el motor

A continuación se presenta una lista de tareas de

mantenimiento necesarias para el buen funcionamiento

de la podadora. Siga el manual adjunto del motor para la

lista detallada y las instrucciones.

• Verifique el nivel de aceite como se indica en el

manual.

• Limpie el filtro de aire cada 25 horas en condiciones

normales de uso. Limpie a intervalos de pocas horas

cuando haya mucho polvo. El bajo rendimiento del

motor y el ahogamiento normalmente son indicacio-

nes de que el filtro de aire necesita mantenimiento.

Para realizar el mantenimiento del filtro de aire,

consulte el manual del motor.

• Limpie la bujía y restablezca la distancia disruptiva

por lo menos una vez por temporada. Se recomienda

reemplazar la bujía al inicio de cada temporada de

poda. Consulte el manual del motor para conocer las

especificaciones para el tipo de bujía y la distancia

disruptiva correctas.

• Limpie el motor regularmente con un trapo o cepillo.

Mantenga limpio el sistema de enfriamiento (área

del soplador) para permitir la circulación apropiada

de aire. Quite todo el césped, suciedad y residuos

combustibles del área del silenciador.

Figura 5-1: Áreas a lubricar en su podadora.

Mantenimiento

de la

podadora

ADVERTENCIA

Cuando saque la

cuchilla de corte

para afilarla o reem-

plazarla, protéjase

las manos usando

un par de guantes

para trabajo rudo o

un trapo grueso para

sostener la cuchilla.

Si la cuchilla está

desequilibrada

generará vibraciones

excesivas cuando rote

a altas velocidades.

Esto puede producir

daños a la podadora,

y se puede romper,

causando así lesiones

personales.

Cuidado de la cuchilla

ADVERTENCIA: Cuando saque la cuchilla

de corte para afilarla o reemplazarla,

protéjase las manos usando un par de

guantes para trabajo rudo o un trapo grueso

para sostener la cuchilla.

Inspeccione periódicamente el adaptador de la cuchilla en

busca de rajaduras, especialmente cuando golpee un objeto

extraño. Realice los reemplazos que resulten necesarios.

Siga los pasos que aparecen debajo para realizar el

mantenimiento de la cuchilla.

1. Desconecte el cable de la bujía. Gire la podadora sobre

el costado y compruebe que el filtro de aire y el carbura-

dor queden mirando hacia arriba.

2. Saque el perno y el soporte de campana de la cuchilla

que sostienen la cuchilla y el adaptador de la misma al

cigüeñal del motor, Figura 5-2.

3. Saque la cuchilla y el adaptador del cigüeñal, Figura 5-2.

4. Se puede afilar la cuchilla con una lima o con una

rueda abrasiva. No intente afilar la cuchilla mientras se

encuentra instalada en la podadora.

Cuando afile la cuchilla, siga el ángulo original de la

muela como guía. Afile cada borde de corte por igual

para mantener el balance de la cuchilla.

5. Para comprobar el equilibrio, retire la cuchilla y balancee

sobre un destornillador de eje redondo. Saque metal del

lado pesado hasta que quede bien equilibrada.

ADVERTENCIA: Si la cuchilla está dese

quilibrada generará vibraciones excesivas

cuando rote a altas velocidades. Esto puede

producir daños a la podadora, y se puede

romper, causando así lesiones personales.

6. Lubrique el cigüeñal del motor y la superficie interna

del adaptador de la cuchilla con aceite ligero. Deslice el

adaptador de la cuchilla sobre el cigüeñal del motor.

7. Instale la cuchilla con el lado marcado “Bottom”

(inferior) o con el número de parte hacia el piso cuando la

podadora está en posición de operación. Asegúrese que

la cuchilla quede alineada y asentada en las bridas del

adaptador.

8. Coloque el soporte de campana de la cuchilla en la

misma. Alinee las muescas del soporte de campana de la

cuchilla con los orificios pequeños de la cuchilla.

9. Vuelva a colocar el perno hexagonal y ajústelo según los

siguientes valores de torsión: 450 lb-pulg como mínimo,

600 lb-pulg como máximo.

Para asegurar la operación segura de la podadora revise

periódicamente el perno de la cuchilla para determinar si

está bien ajustado.

Reemplazo de alerón trasero

1. Para retirar el alerón trasero, corte el extremo plano de la

varilla de alambre que lo sujeta a la cubierta, Figura 5-3.

2. Instale el nuevo alerón y la nueva varilla en la cubierta,

doblando los extremos de la nueva varilla para sujetarla a

la cubierta.

Almacenamiento fuera de temporada

Se deben seguir estos pasos para la preparación de la

podadora para su almacenamiento.

• Limpie y lubrique la podadora como se describe en las

instrucciones de lubricación.

• No utilice una lavadora a presión o manguera de jardín

para limpiar su unidad.

• Consulte el manual del motor para conocer las instruc-

ciones para el almacenamiento correcto del mismo

• Cubra la cuchilla con grasa para chasis para impedir la

oxidación.

• Almacene la unidad en una zona limpia y seca. No la

almacene cerca de materiales corrosivos como por

ejemplo fertilizantes.

Cuando almacene cualquier tipo de equipo motorizado en

un galpón de depósito metálico o con poca ventilación,

tenga especial cuidado de realizarle un tratamiento antioxi-

dante al equipo. Use aceite ligero o silicona para recubrir

el equipo, especialmente los cables y partes móviles de su

podadora antes de almacenarla.

Figura 5-2: Retire el perno, soporte y adaptador para tener

acceso a la cuchilla.

Figura 5-3: Corte el cable para sacar al alerón trasero

Adaptador de

cuchilla

Cuchilla

Soporte de campana

de la cuchilla

Del carro

Si debe realizar

reparaciones más

importantes que las

enunciadas aquí,

comuníquese con

el distribuidor local

autorizado.

Solución de

problemas

Causa Problema Remedio

El motor no arranca

1. Control de la cuchilla desenganchado.

2. Se ha desconectado el cable de la

bujía.

3. El tanque de combustible está vacío o

el combustible es viejo.

4. El motor no está cebado.

5. La bujía no funciona correctamente.

6. La línea del combustible está

bloqueada.

7. Motor ahogado.

1. Engrane el control de la cuchilla.

2. Conecte el cable a la bujía.

3. Llene el tanque con gasolina limpia

y fresca.

4. Cebe el motor tal como se explica

en “Funcionamiento de la poda

dora”.

5. Límpiela, ajuste la distancia o

cámbiela.

6. Limpie la línea del combustible.

7. Espere unos minutos para

El motor funciona de

manera errática

1. Conecte y ajuste el cable de la

bujía.

2. Limpie la línea del combustible;

llene el tanque con gasolina limpia

y fresca

3. Destape la ventilación.

4. Vacíe el tanque del combustible.

Vuelva a llenarlo con combustible

limpio.

5. Consulte el manual del motor.

6. Consulte el manual del motor.

1. El cable de la bujía está flojo.

2. La línea del combustible está tapada o

el combustible es viejo.

3. La ventilación en la tapa del combus-

tible está obstruida.

4. Agua o suciedad en el sistema del

combustible.

5. El filtro de aire está sucio.

6. Es necesario ajustar el carburador.

El motor recalienta

1. Llene el cárter con aceite

adecuado.

2. Retire el alojamiento del soplador

y límpielo.

3. Consulte el manual del motor.

1. El nivel de aceite del motor es bajo.

2. Flujo de aire restringido.

3. El carburador no está ajustado

correctamente.

Saltos ocasionales

(pausas) a alta

velocidad

1. Ajuste la distancia disruptiva a

0,76 mm (.03 pulg).

2. Consulte el manual del motor.

1. La distancia disruptiva de la bujía es

muy pequeña.

2. Ajuste de la mezcla del carburador mal

realizada.

Funciona mal en

marcha lenta

1. Reajuste la distancia disruptiva

a 0,76 mm (.03) o reemplace la

bujía.

2. Consulte el manual del motor.

3. Consulte el manual del motor.

1. Bujía atorada, averiada o exceso de

distancia disruptiva.

2. Carburador ajustado incorrectamente.

3. El filtro de aire está sucio.

La podadora no

regresa el recorte de

césped como abono.

1. No corte el césped cuando está

mojado, espere para podar.

2. Pode una vez a una altura de corte

elevada y luego vuelva a realizar

el corte a la altura deseada, o siga

una senda de corte más estrecha.

3. Afile o cambie la cuchilla.

1. Césped húmedo.

2. Césped excesivamente alto.

3. La cuchilla de la cortadora no está

afilada.

Corte desigual

1. Coloque las cuatro ruedas en la

misma posición de altura.

2. Afile o cambie la cuchilla.

1. La posición de las ruedas no es

correcta.

2. La cuchilla de la cortadora no está

afilada.

Demasiada vibración

1. Cuchilla floja o desequilibrada.

2. Cuchilla abollada.

1. Apriete la cuchilla y el adaptador

Equilibre la cuchilla

2. Consulte a un distribuidor

autorizado.

Etiquetas

Seguridad

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

ADVERTENCIA

NO retire las etiqu-

etas de seguridad (ni

ninguna etiqueta) de la

podadora por ninguna

razón.

Lista de

piezas

† Sin ilustración

1 747-1161A Control de cuchilla

2 731-04204 Cubierta de gancho

3 746-1130 Cable de control, 40 pulg.

4 726-0240 Unión de cable

5 664-04011 Conjunto de la bolsa para recorte

de césped

6 747-04080 Marco de la bolsa para recorte de

césped

7 732-0700 Cable de escudo

8 731-04998 Escudo

9 747-0996 Varilla de pivote

10 731-04134A Puerta de descarga posterior

11 687-02057

Ménsula de manija trasera- izquierda

687-02056

Ménsula de manija trasera- derecha †

12 787-01279 Cubierta de 12 pulg.

13 687-02075A Mecanismo de ajuste de altura

frontal - LI

687-02074A Mecanismo de ajuste de altura

frontal - LD †

14 782-5002B Deflector frontal

15 748-04082 Adaptador de cuchilla

16 742-0741 Cuchilla abonadora 21”

17 736-0524B Soporte de campana de la cuchillat

18 710-1257 Tornillo hexagonal, 3/8-24 x 2.5

19 731-04177 Tolva de descarga lateral

20 17032A Adaptador del deflector del canal

21 732-1014 Resorte de torsión

22 747-0710 Pasador de bisagra

23 987-02055 Montaje de clavija de abono con

bisagra

24 712-04065 Tuerca de seguridad con reborde

3/8-16

25 787-01290 Placa de ajuste de la altura

26 687-02077A

Conjunto de brazo giratorio frontal - LD

687-02076A

Conjunto de brazo giratorio frontal - LI †

27 734-04014B Rueda delantera, 8” x 2.125”

28 738-0507B Tornillo con reborde, 5D x .434

29 732-0404 Palanca delantera de resorte

30 720-0426 Perilla de ajuste de altura

31 710-0599 Tornillo TT de 1/4-20 x 0.500”

32 736-0270 Arandela de campana

33 710-0654A Tornillo TT de 3/8-16 x 1.0”

34 710-0216 Tornillo hexagonal, 3/8-16 x 0.75

35 710-1652 Tornillo TT de 1/4-20 x 0.625”

36 720-0312 Empuñadora de espuma

37 734-04127 Rueda delantera, 12” x 2.125”

38 736-0182 Arandela de resorte

39 732-0866 Palanca de resorte de rueda

trasera

40 687-02039A

Conjunto de brazo giratorio trasero - LD

687-02040A

Conjunto de brazo giratorio trasero - LI †

41 714-0104 Broche de horquilla

42 687-02192

Conjunto de ménsula de manija - LD

687-02191 Conjunto de ménsula de manija - LI

43 710-0703 Perno del carro, 0.1/4-20 x 0.75

44 731-04150C Deflector trasero

45 710-04371 Tornillo HL, 1/4-15 x 1.00

46 732-04090A Resorte de torsión - LD

732-04089A Resorte de torsión - LI †

47 750-04162 Separador

48 712-0397 Tuerca de mariposa

49 749-0928A Manija inferior

50 710-1174 Bulón del carro, 5/16-18 x 2

51 720-04072 Perilla de estrella

52 720-0279 Perilla de la palanca

53 710-1205 Perno de ojo

54 749-1092A Manija superior

Para pedir piezas de

repuesto, llame al

teléfono 1-800-648-6776

o visite t

www.troybilt.com

IMPORTANTE

Para que la máquina

funcione de manera

adecuada, use

repuestos aprobados

por el fabricante. Las

CORREAS EN V están

diseñadas

especialmente para que

se engranen y

desengranen sin

riesgos. El uso de una

correa en V sustituta

(que no sea del fab-

ricante del equipo

original) puede resultar

peligroso si la misma no

se desengrana

completamente.

La garantía limitada que se extiende a continuación es otorgada por la

empresa Troy-Bilt LLC y cubre mercaderías nuevas compradas y utilizadas

en los Estados Unidos, sus posesiones y territorios.

“Troy-Bilt” garantiza este producto por defectos de materiales y de fabricación

por un período de dos (2) años a partir de la fecha de la compra original

y reparará o cambiará sin cargo cuando lo considere pertinente todas las

piezas con defectos de materiales o de fabricación. Esta garantía limitada sólo

se aplicará si el producto ha sido operado y mantenido de acuerdo con las

instrucciones del manual del operador que se proporcionan con el producto

y no ha sido sujeto a uso inapropiado, abuso, uso comercial, abandono,

accidente, mantenimiento incorrecto, alteración, vandalismo, robo, incendio,

inundación o algún daño debido a otro peligro o desastre natural. El daño

resultante por la instalación o el uso de piezas, accesorios o uniones no

aprobados por Troy-Bilt para su uso con el(los) producto(s) incluido(s) en

este manual anulará la garantía en lo que respecta a esos daños.Se garantiza

que las piezas con desgaste normal están libres de defectos en los materiales

o de fabricación por un período de treinta (30) días a partir de la fecha de

compra.

Las piezas o componentes sujetos a desgaste normal incluyen pero no

se limitan a: baterías, bandas, hojas, adaptadores para hojas, bolsas para

pasto, ruedas para la plataforma, asientos, zapatas anti-deslizantes, placas,

gomas de corte y neumáticos.

CÓMO SOLICITAR Y OBTENER SERVICIO TÉCNICO: El servicio

de la garantía está disponible, CON PRUEBA DE COMPRA A TRAVÉS

DEL DISTRIBUIDOR LOCAL AUTORIZADO PARA EL MANTENIMIENTO.

Para localizar al distribuidor en su área, busque en las páginas

amarillas de su localidad o contacte a Troy-Bilt LLC al Apartado Postal

361131, Cleveland, Ohio 44136-0019, o llame al 1-866-840-6483 o

1-330-558-7220 o entre a la página Web en www.troybilt.com.

Esta garantía limitada no lo cubrirá en los siguientes casos:

a. El motor y las piezas componentes presentes. Estos productos

tienen una garantía del fabricante por separado. Consulte los

términos y condiciones de la garantía aplicable del fabricante.

b. Las bombas para el corte de madera, las válvulas y los cilindros

tienen una garantía independiente de un año.

c. Los artículos necesarios para el mantenimiento de rutina como por

ejemplo lubricantes, filtros, afiladores de hojas, los ajustes de los

frenos, del embrague o de la plataforma y el deterioro normal del

acabado exterior debido al uso o exposición.

d. Servicio no realizado por el distribuidor autorizado para el

mantenimiento.

e. Troy-Bilt no extiende ninguna garantía para los productos

vendidos o exportados fuera de los Estados Unidos de América,

sus posesiones y territorios, excepto para aquellos vendidos a

través de los canales autorizados de distribución de exportaciones

de Troy-Bilt.

f. Piezas de reemplazo que no son piezas genuinas de Troy-Bilt.

g. Gastos de transporte y llamadas por servicios técnicos.

No se aplican garantías implícitas, incluidas las garantías

implícitas de comerciabilidad o de adecuación para un propósito

determinado, después del período de aplicación de la garantía

escrita expresa extendida más arriba para las piezas de acuerdo

con su identificación.Ninguna otra garantía expresa, oral o

escrita, excepto la mencionada anteriormente, extendida por

personas o personas jurídicas, incluidos los distribuidores o los

minoristas con respecto a los productos obligará a Troy-Bilt.

Durante el plazo de la garantía el único recurso es la reparación

o reemplazo del producto como se indicó anteriormente.

Las disposiciones incluidas en esta garantía proveen el recurso

único y exclusivo que surge de las ventas. Troy-Bilt no será

responsable por pérdidas o daños incidentales o directos,

incluyendo sin límites los gastos incurridos para los servicios

de cuidado del pasto de reemplazo o cambio, o los gastos de

alquiler para reemplazar de manera transitoria un producto bajo

garantía.

Algunos estados no permiten la exclusión o limitación de los daños y

perjuicios incidentales o directos, o las limitaciones sobre la duración de las

garantías implícitas por lo que las exclusiones o limitaciones mencionadas

anteriormente pueden no serle de aplicación.

En ningún caso se obtendrá una compensación mayor al monto del precio

de compra del producto vendido. La alteración de las características

de seguridad del producto anulará esta garantía. Usted asume el

riesgo y la responsabilidad por las pérdidas, daños o lesiones que sufra

Usted y sus bienes y / o otras personas y sus bienes como consecuencia del

uso, del uso incorrecto o de la imposibilidad de uso de este producto.

Esta garantía limitada alcanza solamente al comprador original, al arrenda-

tario original o a la persona que recibió el producto de regalo.

CÓMO SE RELACIONA LA LEGISLACIÓN ESTATAL CON ESTA

GARANTÍA: Esta garantía limitada le otorga derechos legales específicos y

puede también contar con otros derechos que varían de un estado a otro.

IMPORTANTE: El propietario debe presentar prueba de compra original

para obtener la cobertura de la garantía.

TROY-BILT LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019; Tel: 1-866-840-6483, 1-330-558-7220

GARANTÍA LIMITADA DEL FABRICANTE PARA:

Troy-Bilt 11A-542Q711 21-inch Push Lawn Mower

Product's Documents

OPERATOR’S MANUAL

Specifications

Troy-Bilt 11A-542Q711 Questions and Answers
