Craftsman 358745501 line trimmer User Manual

Instruction Manual

[CRAFTSMAN+[

25cc/1.5 cu.in. 2-Cycle

17 Inch Cutting Path / 0.080 Inch Line

GASOLINE WEEDWAOKER ®

Model No.

358.745501

Safety

Assembly

Operation

Maintenance

Parts List _/,'#'.,_

Espar_ol

For Occasional Use Only

WARNING:

Read and follow all Safety Rules and Operating

Instructions before first use of this product.

For answers to your questions about this product:

Call 7 am-7 pm, Mon.-Sat., or 10 am-7 pm, Sun.

1-800-235-5878 _Hoo,slisted are Central Time)

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

545001486 4/4/05

Warranty Statement 2 Storage 16

Identification of Symbols 2 Troubleshooting Table 17

Safety Rules 3 Emissions Statement 18

Assembly 9

Operation 10 Parts List 20

Maintenance 14 Spanish 22

Service & Adjustments 15 Parts and Ordering Back Cover

FULL ONE YEAR WARRANTY ON CRAFTSMAN ® GASOLINE POWERED

WEEDWACKER ® LINE TRIMMER.

For one year from the date of purchase, when this Craftsman Gasoline Powered

Weedwacker Line Trimmer is maintained, lubricated, and tuned up according to

the operating and maintenance instructions in this manual, Sears will repair, free

of charge, any defect in materials or workmanship.

This warranty excludes nylon line, spark plug, and air filter, which are expendable

parts and become worn during normal use.

If this Weedwacker Line Trimmer is used for commercial purposes, this warranty ap-

plies for only 90 days from the date of purchase. If this Weedwacker Line Trimmer is

used for rental purposes, this warranty applies for only 30 days from the date of pur-

chase. This warranty applies only while this product is in use in the United States.

WARRANTY SERVICE IS AVAILABLEBY RETURNING THE WEEDWACKER LINE TRIMMER

TO THE NEAREST SEARS STORE OR SERVICE CENTER INTHE UNITED STATES.

This warranty gives you specific legal rights, and you may also have other rights

which vary from state to state.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179

WARNING! This trimmer

can be dangerous! Careless or

improper use can cause

serious or even fatal injury.

Read and understand the

instruction manual before

using the trimmer.

Always wear appropriate ear protection, eye protection and head protection.

Only the following Gasoline Powered Combination Gardening Appliance power-

head models and their respective attachments have been Classified by Under-

writers Laboratories, Inc., in accordance with the applicable safety requirements.

Powerhead including trimmer attachment .................... 358.745501

Optional brushcutter attachment ............................ 358.792443

Optional blower attachment ................................ 358.792421

The following attachment is Listed by Underwriter's Laboratories, Inc., in accor-

dance with UL Standard 1602, "Gasoline-Engine-Powered, Rigid-Cutting Mem-

ber Edgers and Edge-Trimmers."

Optional edger attachment ................................. 358.792403

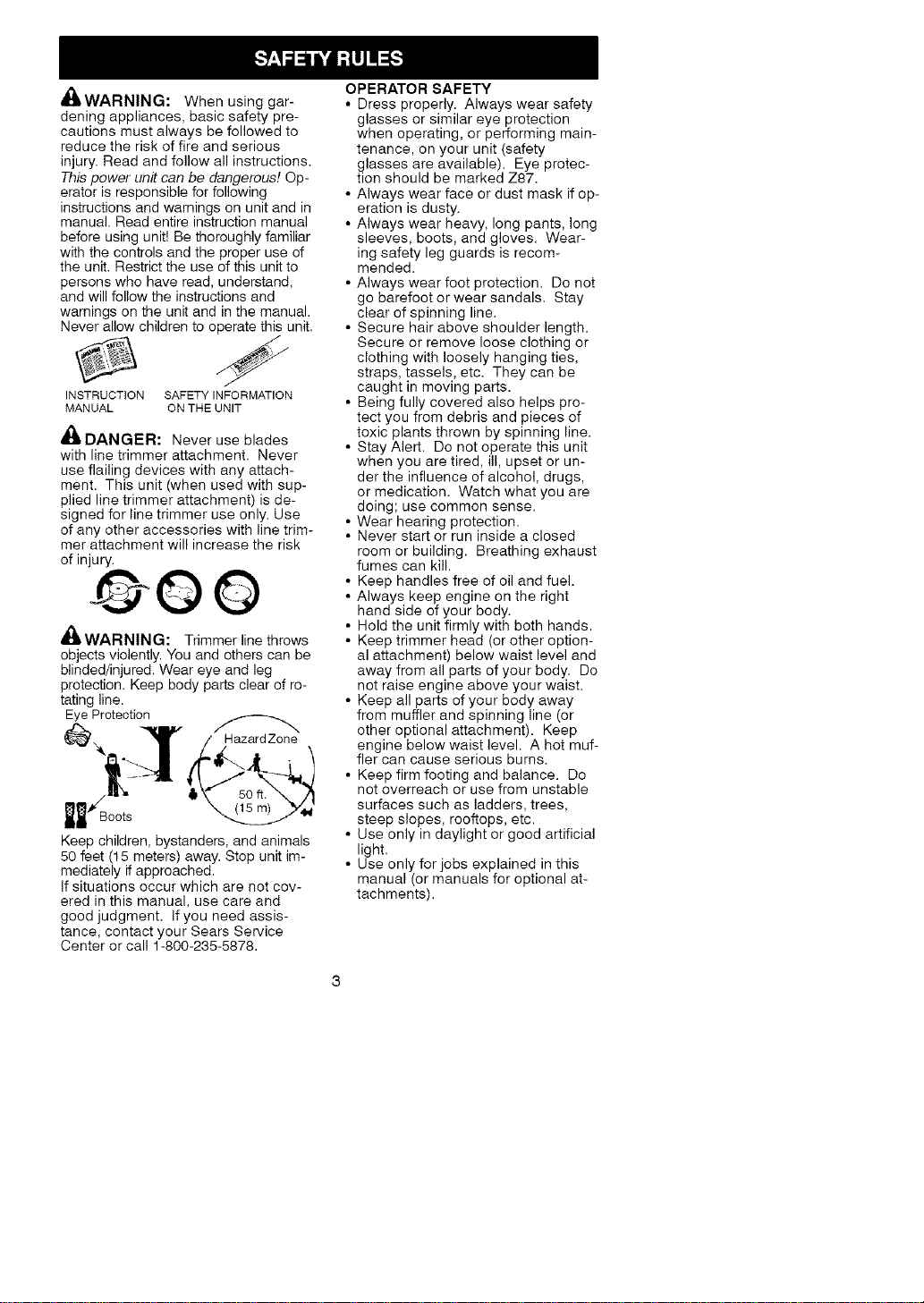

4'LWARNING:Whenusinggar-

deningappliances,basicsafetypre-

cautionsmustalwaysbefollowedto

reducetheriskoffireandserious

injury.Readandfollowallinstructions.

This power unit can be dangerous! Op-

erator is responsible for following

instructions and warnings on unit and in

manual. Read entire instruction manual

before using unit! Be thoroughly familiar

with the controls and the proper use of

the unit. Restrict the use of this unit to

persons who have read, understand,

and will follow the instructions and

warnings on the unit and in the manual.

Never allow children to operate this unit.

INSTRUCTION SAFETY INFORMATION

MANUAL ON THE UNIT

DANGER: Never use blades

with line trimmer attachment. Never

use flailing devices with any attach-

ment. This unit (when used with sup-

plied line trimmer attachment) is de-

signed for line trimmer use only. Use

of any other accessories with line trim-

mer attachment will increase the risk

of injury.

@00

all.WARNING: Trimmer line throws

objects violently. You and others can be

blinded/injured. Wear eye and leg

protection. Keep body parts clear of ro-

tating line.

Eye Protection

/ Hazard 7one

lm* Boots

Keep children, bystanders, and animals

50 feet (15 meters) away. Stop unit im-

mediately if approached.

If situations occur which are not cov-

ered in this manual, use care and

good judgment. If you need assis-

tance, contact your Sears Service

Center or call 1-800-235-5878.

OPERATOR SAFETY

• Dress properly. Always wear safety

glasses or similar eye protection

when operating, or performing main-

tenance, on your unit (safety

glasses are available). Eye protec-

tion should be marked Z87.

• Always wear face or dust mask if op-

eration is dusty.

• Always wear heavy, long pants, long

sleeves, boots, and gloves. Wear-

ing safety leg guards is recom-

mended.

• Always wear foot protection. Do not

go barefoot or wear sandals. Stay

clear of spinning line.

• Secure hair above shoulder length.

Secure or remove loose clothing or

clothing with loosely hanging ties,

straps, tassels, etc. They can be

caught in moving parts.

• Being fully covered also helps pro-

tect you from debris and pieces of

toxic plants thrown by spinning line.

• Stay Alert. Do not operate this unit

when you are tired, ill, upset or un-

der the influence of alcohol, drugs,

or medication. Watch what you are

doing; use common sense.

• Wear hearing protection.

• Never start or run inside a closed

room or building. Breathing exhaust

fumes can kill.

• Keep handles free of oil and fuel.

• Always keep engine on the right

hand side of your body.

• Hold the unit firmly with both hands.

• Keep trimmer head (or other option-

al attachment) below waist level and

away from all parts of your body. Do

not raise engine above your waist.

• Keep all parts of your body away

from muffler and spinning line (or

other optional attachment). Keep

engine below waist level. A hot muf-

fler can cause serious burns.

• Keep firm footing and balance. Do

not overreach or use from unstable

surfaces such as ladders, trees,

steep slopes, rooftops, etc.

• Use only in daylight or good artificial

light.

• Use only for jobs explained in this

manual (or manuals for optional at-

tachments).

UNIT/ MAINTENANCE SAFETY

• Disconnect the spark plug before

performing maintenance except car-

buretor adjustments.

• Look for and replace damaged or

loose parts before each use. Look

for and repair fuel leaks before use.

Keep in good working condition.

• Replace trimmer head parts that are

chipped, cracked, broken, or dam-

aged in any other way before using

the unit.

• Maintain unit according to recom-

mended procedures. Keep cutting

line at proper length.

• Use only 0.080 in.(2 mm) diameter

Craftsman(_ brand line. Never use

wire, rope, string, etc.

• Install required shield properly be-

fore using the unit. Use only speci-

fied trimmer head; make sure it is

properly installed and securely fas-

tened.

• Make sure unit is assembled cor-

rectly as shown in this manual.

• Make carburetor adjustments with

lower end supported to prevent line

from contacting any object.

• Keep others away when making car-

buretor adjustments.

• Use only recommended Craftsman

accessories and replacement parts.

• Have all maintenance and service

not explained in this manual per-

formed by a Sears Service Center.

FUEL SAFETY

• Mix and pour fuel outdoors.

• Keep away from sparks or flames.

• Use a container approved for fuel.

• Do not smoke or allow smoking near

fuel or the unit.

• Avoid spilling fuel or oil. Wipe up all

fuel spills.

• Move at least 10 feet (3 meters)

away from fueling site before start-

ing engine.

• Stop engine and allow to cool before

removing fuel cap.

• Always store gasoline in a container

approved for flammable liquids.

TRANSPORTING AND STORAGE

• Allow engine to cool before storing

or transporting in vehicle.

• Empty the fuel tank before storing or

transporting the unit. Use up fuel left

in the carburetor by starting the en-

gine and letting it run until it stops.

• Store unit and fuel in area where fuel

vapors cannot reach sparks or open

flames from water heaters, electric

motors or switches, furnaces, etc.

• Store unit so line limiter blade can-

not accidentally cause injury. The

unit can be hung by the shaft.

• Store unit out of reach of children.

SAFETY NOTICE: Exposure to vibra-

tions through prolonged use of gaso-

line powered hand tools could cause

blood vessel or nerve damage in the

fingers, hands, and joints of people

prone to circulation disorders or ab-

normal swellings. Prolonged use in

cold weather has been linked to blood

vessel damage in otherwise healthy

people. If symptoms occur such as

numbness, pain, loss of strength,

change in skin color or texture, or loss

of feeling in the fingers, hands, or

joints, discontinue the use of this tool

and seek medical attention. An anti-

vibration system does not guarantee

the avoidance of these problems. Us-

ers who operate power tools on a con-

tinual and regular basis must monitor

closely their physical condition and

the condition of this tool.

SPECIAL NOTICE: This unit is

equipped with a temperature limiting

muffler and spark arresting screen

which meets the requirements of Cali-

fornia Codes 4442 and 4443. All U.S.

forest land and the states of California,

Idaho, Maine, Minnesota, New Jersey,

Oregon, and Washington require by

law that many internal combustion en-

gines be equipped with a spark arrest-

ing screen. If you operate in a locale

where such regulations exist, you are

legally responsible for maintaining the

operating condition of these parts.

Failure to do so is a violation of the

law. For normal homeowner use, the

muffler and spark arresting screen will

not require any service. After 50

hours of use, we recommend that your

muffler be serviced or replaced by a

Sears Service Center.

LINE TRIMMER SAFETY

,_IkWARNING: Inspect the area to

be trimmed before each use. Remove

objects (rocks, broken glass, nails,

wire, etc.) which can be thrown by or

become entangled in line. Hard ob-

jects can damage the trimmer head

and be thrown causing serious injury.

• Use only for trimming, scalping, mow-

ing and sweeping. Do not use for

edging, pruning or hedge trimming.

• Cut only from your right to your left.

Cutting on left side of the shield will

throw debris away from the operator.

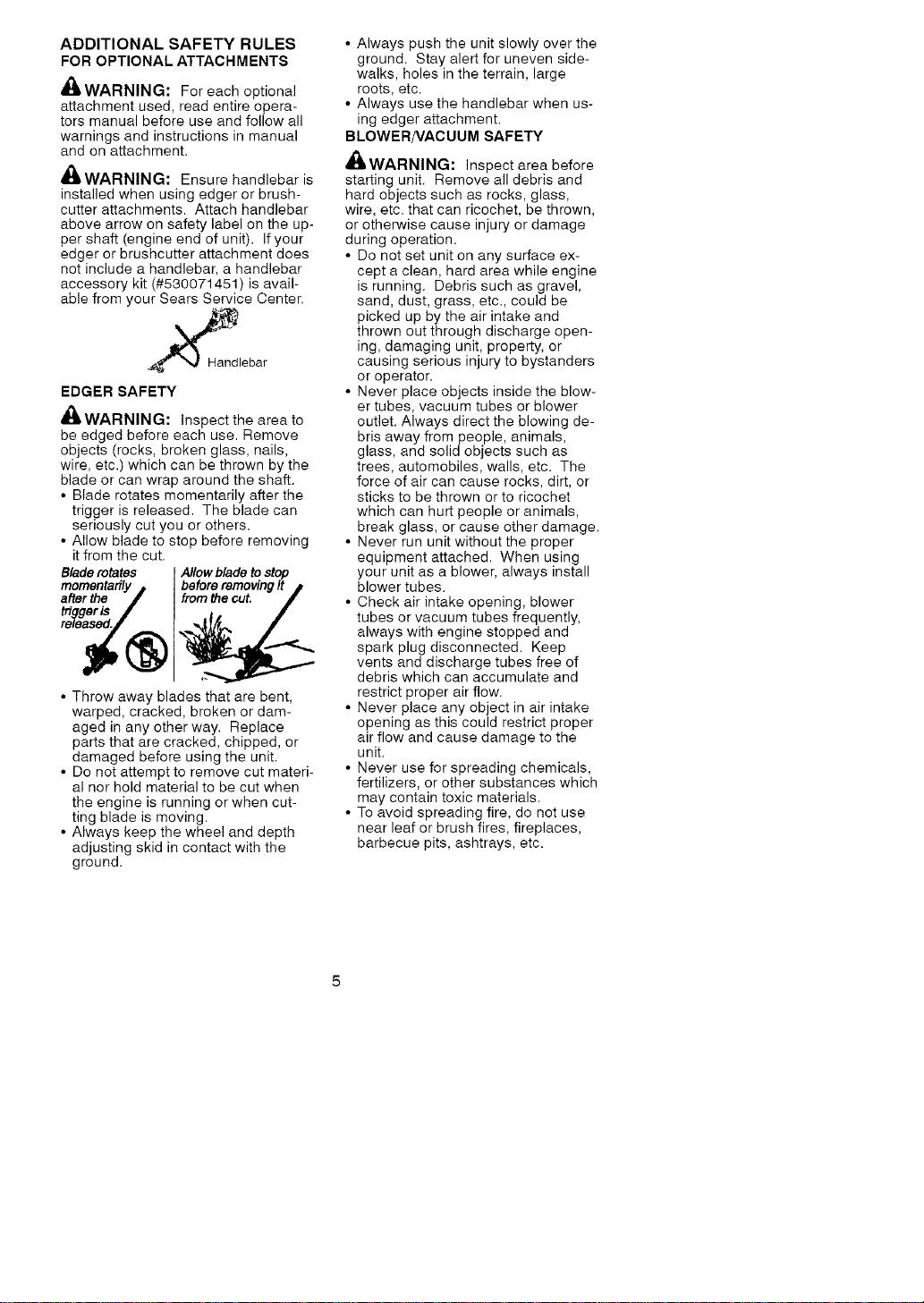

ADDITIONALSAFETY RULES

FOR OPTIONAL ATTACHMENTS

'_,WARNING: For each optional

attachment used, read entire opera-

tors manual before use and follow all

warnings and instructions in manual

and on attachment.

,_WARNING: Ensure handlebar is

installed when using edger or brush-

cutter attachments. Attach handlebar

above arrow on safety label on the up-

per shaft (engine end of unit). If your

edger or brushcutter attachment does

not include a handlebar, a handlebar

accessory kit (#530071451 ) is avail-

able from your Sears Service Center.

__ndlebar

EDGER SAFETY

_L.WARNING: Inspect the area to

be edged before each use. Remove

objects (rocks, broken glass, nails,

wire, etc.) which can be thrown by the

blade or can wrap around the shaft.

• Blade rotates momentarily after the

trigger is released. The blade can

seriously cut you or others.

• Allow blade to stop before removing

it from the cut.

Blade rotates Allow bladeto stop

before removing it

after the from the cut.

• Throw away blades that are bent,

warped, cracked, broken or dam-

aged in any other way. Replace

parts that are cracked, chipped, or

damaged before using the unit.

• Do not attempt to remove cut materi-

al nor hold material to be cut when

the engine is running or when cut-

ting blade is moving.

• Always keep the wheel and depth

adjusting skid in contact with the

ground.

• Always push the unit slowly over the

ground. Stay alert for uneven side-

walks, holes in the terrain, large

roots, etc.

• Always use the handlebar when us-

ing edger attachment.

BLOWER/VACUUM SAFETY

_,WARNING: Inspect area before

starting unit. Remove all debris and

hard objects such as rocks, glass,

wire, etc. that can ricochet, be thrown,

or otherwise cause injury or damage

during operation.

• Do not set unit on any surface ex-

cept a clean, hard area while engine

is running. Debris such as gravel,

sand, dust, grass, etc., could be

picked up by the air intake and

thrown out through discharge open-

ing, damaging unit, property, or

causing serious injury to bystanders

or operator.

• Never place objects inside the blow-

er tubes, vacuum tubes or blower

outlet. Always direct the blowing de-

bris away from people, animals,

glass, and solid objects such as

trees, automobiles, walls, etc. The

force of air can cause rocks, dirt, or

sticks to be thrown or to ricochet

which can hurt people or animals,

break glass, or cause other damage.

• Never run unit without the proper

equipment attached. When using

your unit as a blower, always install

blower tubes.

• Check air intake opening, blower

tubes or vacuum tubes frequently,

always with engine stopped and

spark plug disconnected. Keep

vents and discharge tubes free of

debris which can accumulate and

restrict proper air flow.

• Never place any object in air intake

opening as this could restrict proper

air flow and cause damage to the

unit.

• Never use for spreading chemicals,

fertilizers, or other substances which

may contain toxic materials.

• To avoid spreading fire, do not use

near leaf or brush fires, fireplaces,

barbecue pits, ashtrays, etc.

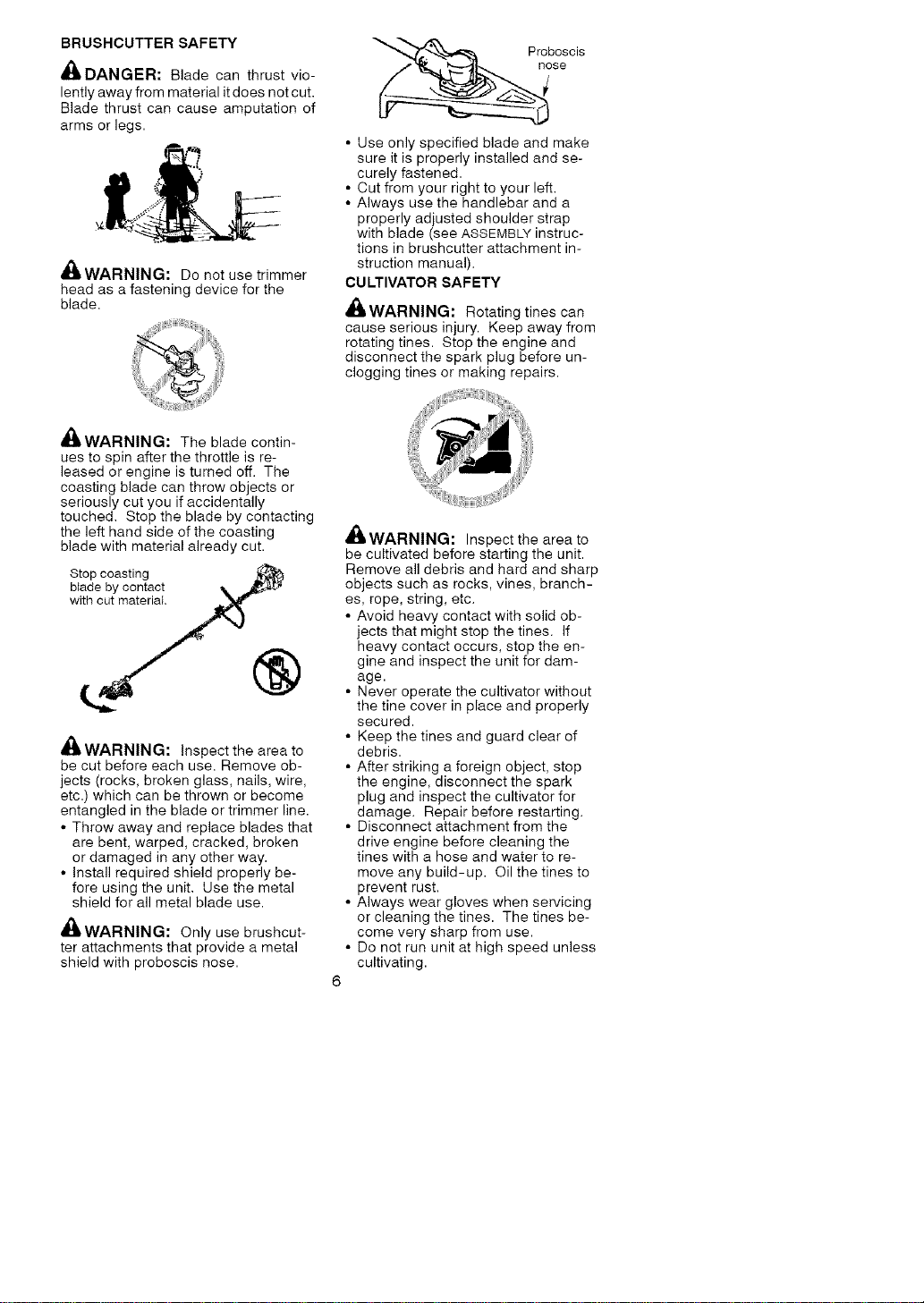

BRUSHCUTTER SAFETY

_DANGER: Blade can thrust vio-

lently away from material it does not cut.

Blade thrust can cause amputation of

arms or legs.

ArLWARNING: Do not use trimmer

head as a fastening device for the

blade.

Pri°o°s°eS° is

• Use only specified blade and make

sure it is properly installed and se-

curely fastened.

• Cut from your right to your left,

• Always use the handlebar and a

properly adjusted shoulder strap

with blade (see ASSEMBLY instruc-

tions in brushcutter attachment in-

struction manual).

CULTIVATOR SAFETY

_'WARNING: Rotating tines can

cause serious injury. Keep away from

rotating tines. Stop the engine and

disconnect the spark plug before un-

clogging tines or making repairs.

_WARNING: The blade contin-

ues to spin after the throttle is re-

leased or engine is turned off. The

coasting blade can throw objects or

seriously cut you if accidentally

touched. Stop the blade by contacting

the left hand side of the coasting

blade with material already cut.

S_°dPeCl_yStionr'gact ._ ._

with cut materiaL_

dl_ WARNING: Inspect the area to

be cut before each use. Remove ob-

jects (rocks, broken glass, nails, wire,

etc.) which can be thrown or become

entangled in the blade or trimmer line.

• Throw away and replace blades that

are bent, warped, cracked, broken

or damaged in any other way.

• Install required shield properly be-

fore using the unit. Use the metal

shield for all metal blade use.

,_.WARNING: Only use brushcut-

ter attachments that provide a metal

shield with proboscis nose.

nWARNING: Inspect the area to

be cultivated before starting the unit.

Remove all debris and hard and sharp

objects such as rocks, vines, branch-

es, rope, string, etc.

• Avoid heavy contact with solid ob-

jects that might stop the tines. If

heavy contact occurs, stop the en-

gine and inspect the unit for dam-

age.

• Never operate the cultivator without

the tine cover in place and properly

secured.

• Keep the tines and guard clear of

debris.

• After striking a foreign object, stop

the engine, disconnect the spark

plug and inspect the cultivator for

damage. Repair before restarting.

• Disconnect attachment from the

drive engine before cleaning the

tines with a hose and water to re-

move any build-up. Oil the tines to

prevent rust.

• Always wear gloves when servicing

or cleaning the tines. The tines be-

come very sharp from use.

• Do not run unit at high speed unless

cultivating.

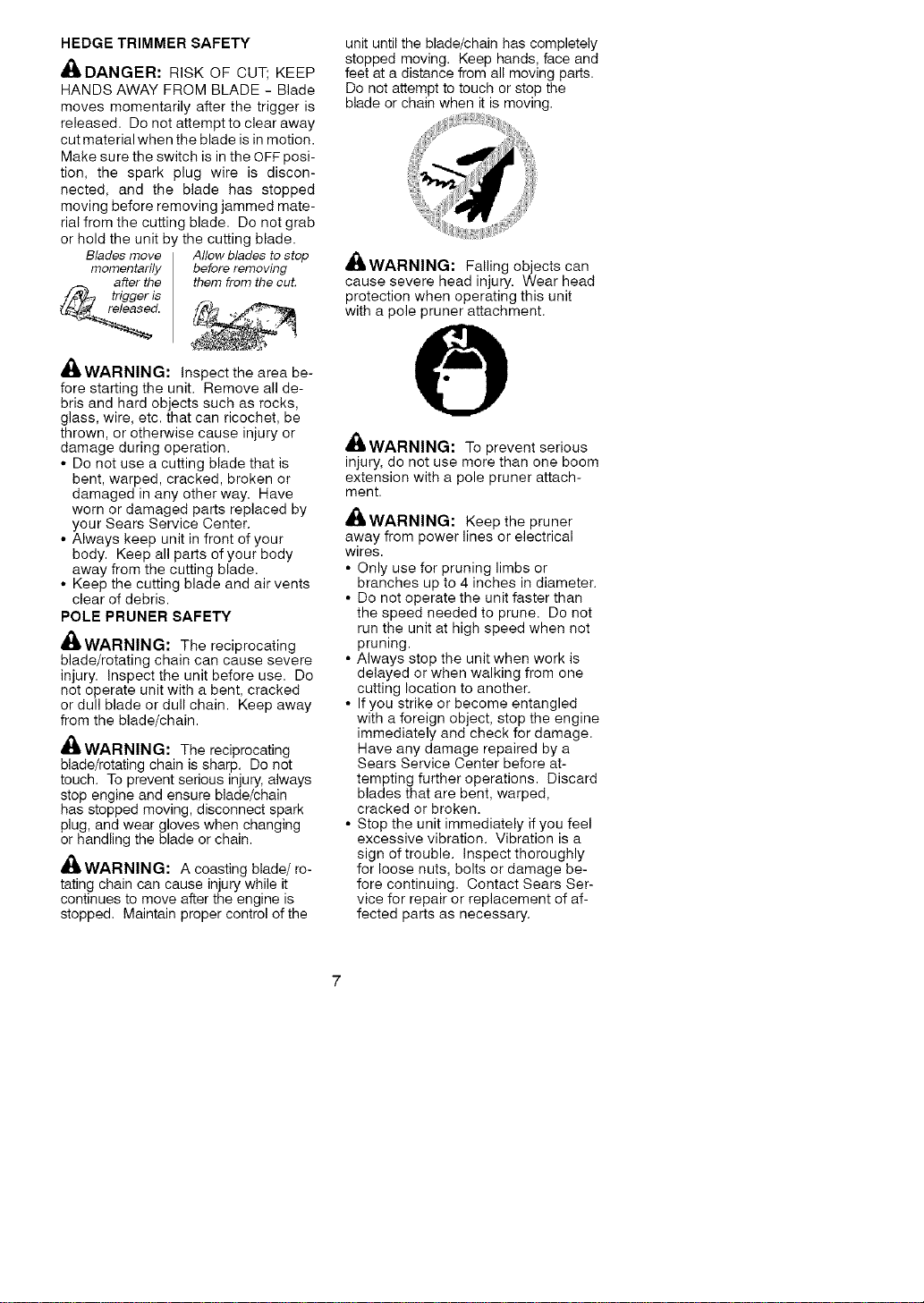

HEDGE TRIMMER SAFETY

,_DANGER: RISK OF CUT; KEEP

HANDS AWAY FROM BLADE - Blade

moves momentarily after the trigger is

released. Do not attempt to clear away

cut material when the blade is in motion.

Make sure the switch is in the OFF posi-

tion, the spark plug wire is discon-

nected, and the blade has stopped

moving before removing jammed mate-

rial from the cutting blade. Do not grab

or hold the unit by the cutting blade.

Blades move

momentarily

after the

trigger is

_WARNING:

Allow blades to stop

before removing

them from the cut.

Inspect the area be-

fore starting the unit. Remove all de-

bris and hard objects such as rocks,

glass, wire, etc. that can ricochet, be

thrown, or otherwise cause injury or

damage during operation.

• Do not use a cutting blade that is

bent, warped, cracked, broken or

damaged in any other way. Have

worn or damaged parts replaced by

your Sears Service Center.

• Always keep unit in front of your

body. Keep all parts of your body

away from the cutting blade.

• Keep the cutting blade and air vents

clear of debris.

POLE PRUNER SAFETY

'_,WARNING: The reciprocating

blade/rotating chain can cause severe

injury. Inspect the unit before use. Do

not operate unit with a bent, cracked

or dull blade or dull chain. Keep away

from the blade/chain.

_I_WARNING: The reciprocating

blade/rotating chain is sharp. Do not

touch. To prevent serious injury, always

stop engine and ensure blade/chain

has stopped moving, disconnect spark

plug, and wear gloves when changing

or handling the blade or chain.

_WARNING: A coasting blade/ro-

tating chain can cause injury while it

continues to move after the engine is

stopped. Maintain proper control of the

unit until the blade/chain has completely

stopped moving. Keep hands, face and

feet at a distance from all moving parts.

Do not attempt to touch or stop the

blade or chain when it is moving.

_WARNING: Falling objects can

cause severe head injury. Wear head

protection when operating this unit

with a pole pruner attachment=

dmWARNING: To prevent serious

injury, do not use more than one boom

extension with a pole pruner attach-

ment.

_bWARNING: Keep the pruner

away from power lines or electrical

wires.

• Only use for pruning limbs or

branches up to 4 inches in diameter.

• Do not operate the unit faster than

the speed needed to prune. Do not

run the unit at high speed when not

pruning.

• Always stop the unit when work is

delayed or when walking from one

cutting location to another.

• If you strike or become entangled

with a foreign object, stop the engine

immediately and check for damage=

Have any damage repaired by a

Sears Service Center before at-

tempting further operations. Discard

blades that are bent, warped,

cracked or broken.

• Stop the unit immediately if you feel

excessive vibration. Vibration is a

sign of trouble. Inspect thoroughly

for loose nuts, bolts or damage be-

fore continuing. Contact Sears Ser-

vice for repair or replacement of af-

fected parts as necessary.

SNOW THROWER SAFETY

_IWARNING: Keep hands and

feet away from the rotor when starting

or running the engine. Never attempt

to clear the rotor with the engine/motor

running. Stop engine and disconnect

spark plug before unclogging snow or

debris from discharge chute or when

adjusting vanes,

.... I

4BIWARNING: Never lean over dis-

charge chute. Rocks or debris could

be thrown into the eyes and face and

cause serious injury or blindness.

WARNING: Inspect the area

where the unit is to be used. Remove

objects that could be thrown or dam-

age the unit. Some objects may be

hidden by fallen snow - be alert for

the possibility.

• Direct material discharge away from

glass enclosures, automobiles, etc.

• Do not run engine at high speed

while not removing snow.

• Be attentive when using the snow-

thrower, and stay alert for holes in

the terrain and other hidden haz-

ards.

• Make sure the rotor will spin freely

before attaching the snowthrower to

the powerhead.

• If the rotor will not rotate freely due

to frozen ice, thaw the unit before

thoroughly before attempting to op-

erate under power.

• Keep the rotor clear of debris.

• Do not throw snow near other

people. The snow thrower could

propel small objects at high speed

causing injury.

• After striking a foreign object, stop

the engine, disconnect spark plug

and inspect the snowthrower for

damage and repair if necessary be-

fore restarting unit.

• Never operate the snowthrower near

glass enclosures, automobiles and

trucks.

• Never attempt to use the snow-

thrower on a roof.

• Never operate the snowthrower near

window wells, dropoffs, etc.

• Never discharge snow onto public

roads or near moving traffic.

• Clear snow from slopes by going up

and down; never across. Use cau-

tion when changing directions. Nev-

er clear snow from steep slopes.

• Let snowthrower run for a few min-

utes after clearing snow so moving

parts do not freeze.

• Look behind and use care when

backing up. Exercise caution to

avoid slipping or falling, especially

when operating in reverse.

• Know how to stop quickly.

CARTONCONTENTS

Checkcartoncontentsagainstthefol-

lowinglist.

Model 358,745501

• Powerhead

• Trimmer Attachment

• Shield

• Wing Nut (screwed onto shield)

• Container of Oil

Examine parts for damage. Do not

use damaged parts.

NOTE: If you need assistance or find

parts missing or damaged, call

1-800-235-5878.

It is normal for the fuel filter to rattle in

the empty fuel tank.

Finding fuel or oil residue on muffler is

normal due to carburetor adjustments

and testing done by the manufacturer.

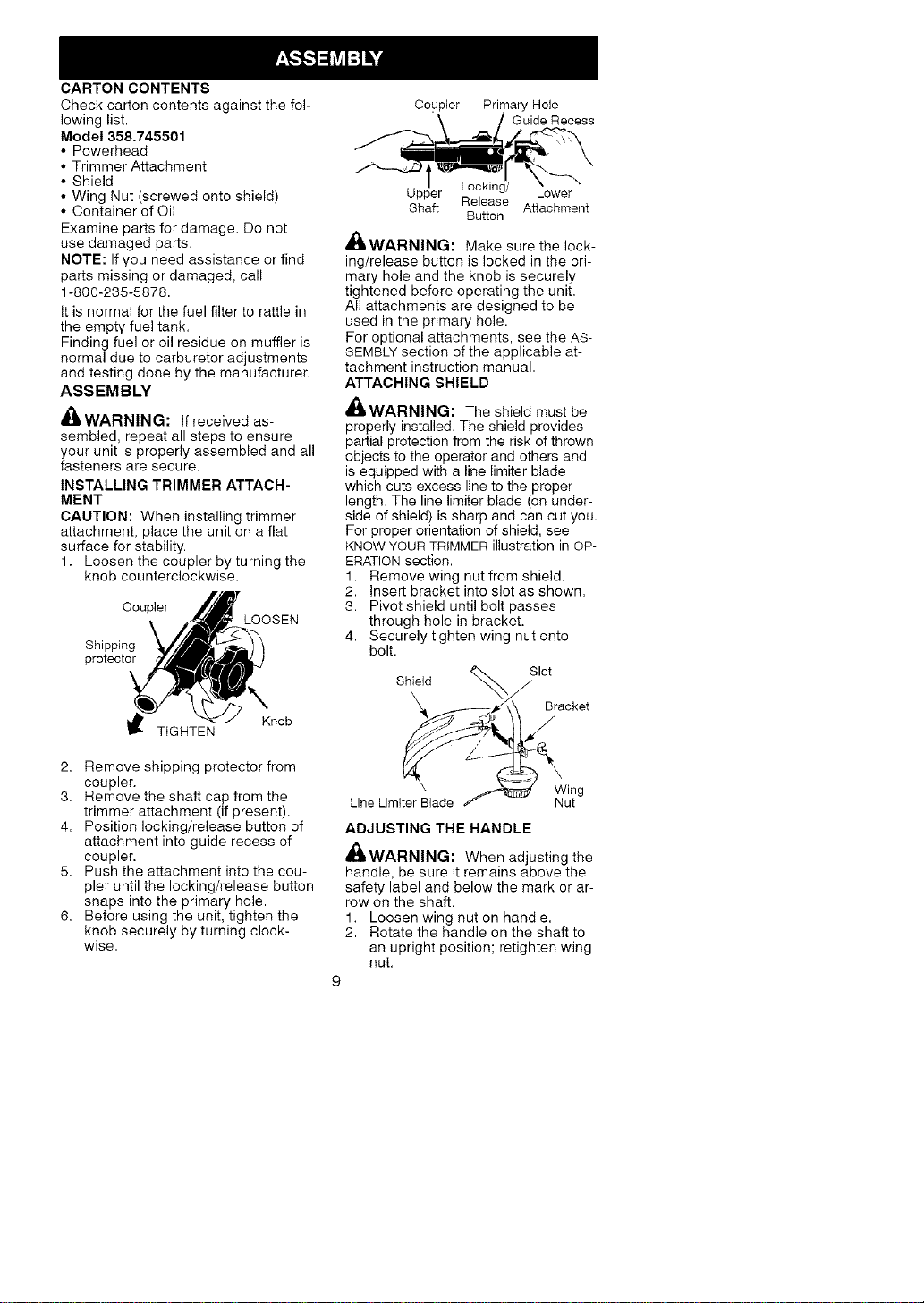

ASSEMBLY

WARNING: If received as-

sembled, repeat all steps to ensure

your unit is properly assembled and all

fasteners are secure.

INSTALLING TRIMMER ATTACH-

MENT

CAUTION: When installing trimmer

attachment, place the unit on a flat

surface for stability.

1. Loosen the coupler by turning the

knob counterclockwise.

Coupler

Shipping

protector

Knob

TIGHTEN

Coupler Primary Hole

\ / Guide Recess

; I Lookingl _,_"

pper Release Lower

Shaft Attachment

Button

'_WARNING: Make sure the lock-

ing/release button is locked in the pri-

mary hole and the knob is securely

tightened before operating the unit.

All attachments are designed to be

used in the primary hole.

For optional attachments, see the AS-

SEMBLY section of the applicable at-

tachment instruction manual.

ATTACHING SHIELD

_,WARNING: The shield must be

properly installed. The shield provides

partial protection from the risk of thrown

objects to the operator and others and

is equipped with a line limiter blade

which cuts excess line to the proper

length. The line limiter blade (on under-

side of shield) is sharp and can cut you.

For proper orientation of shield, see

KNOW YOUR TRIMMER illustration in OP-

ERATION section.

1. Remove wing nut from shield.

2. Insert bracket into slot as shown.

3. Pivot shield until bolt passes

through hole in bracket.

4. Securely tighten wing nut onto

bolt.

Slot

Shield

Bracket

2. Remove shipping protector from

coupler.

3. Remove the shaft cap from the

trimmer attachment (if present).

4. Position locking/release button of

attachment into guide recess of

coupler.

5. Push the attachment into the cou-

pler until the locking/release button

snaps into the primary hole.

6. Before using the unit, tighten the

knob securely by turning clock-

wise.

Wing

Line Limiter Blade Nut

ADJUSTING THE HANDLE

,40kWARNING: When adjusting the

handle, be sure it remains above the

safety label and below the mark or ar-

row on the shaft.

1. Loosen wing nut on handle.

2. Rotate the handle on the shaft to

an upright position; retighten wing

nut.

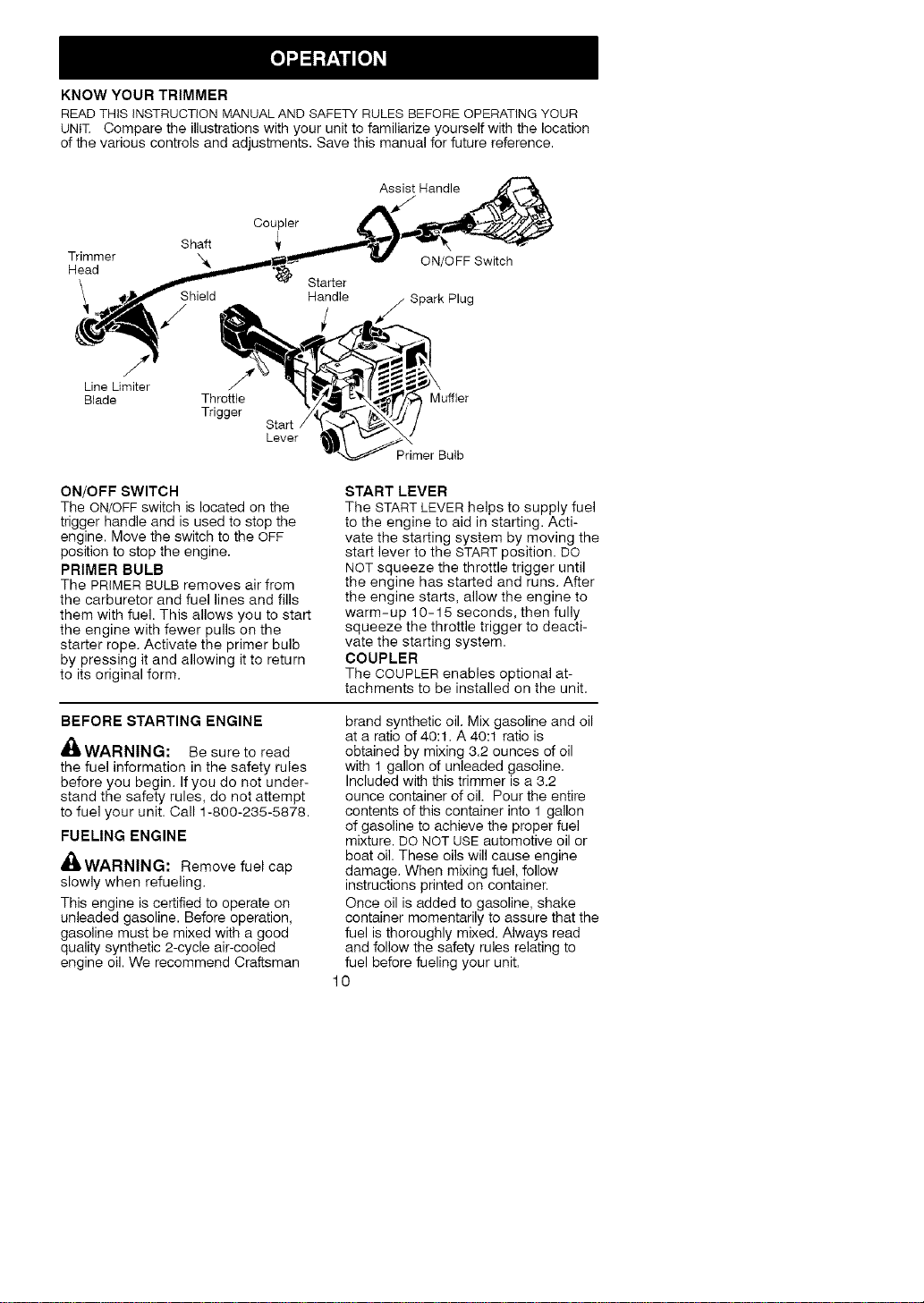

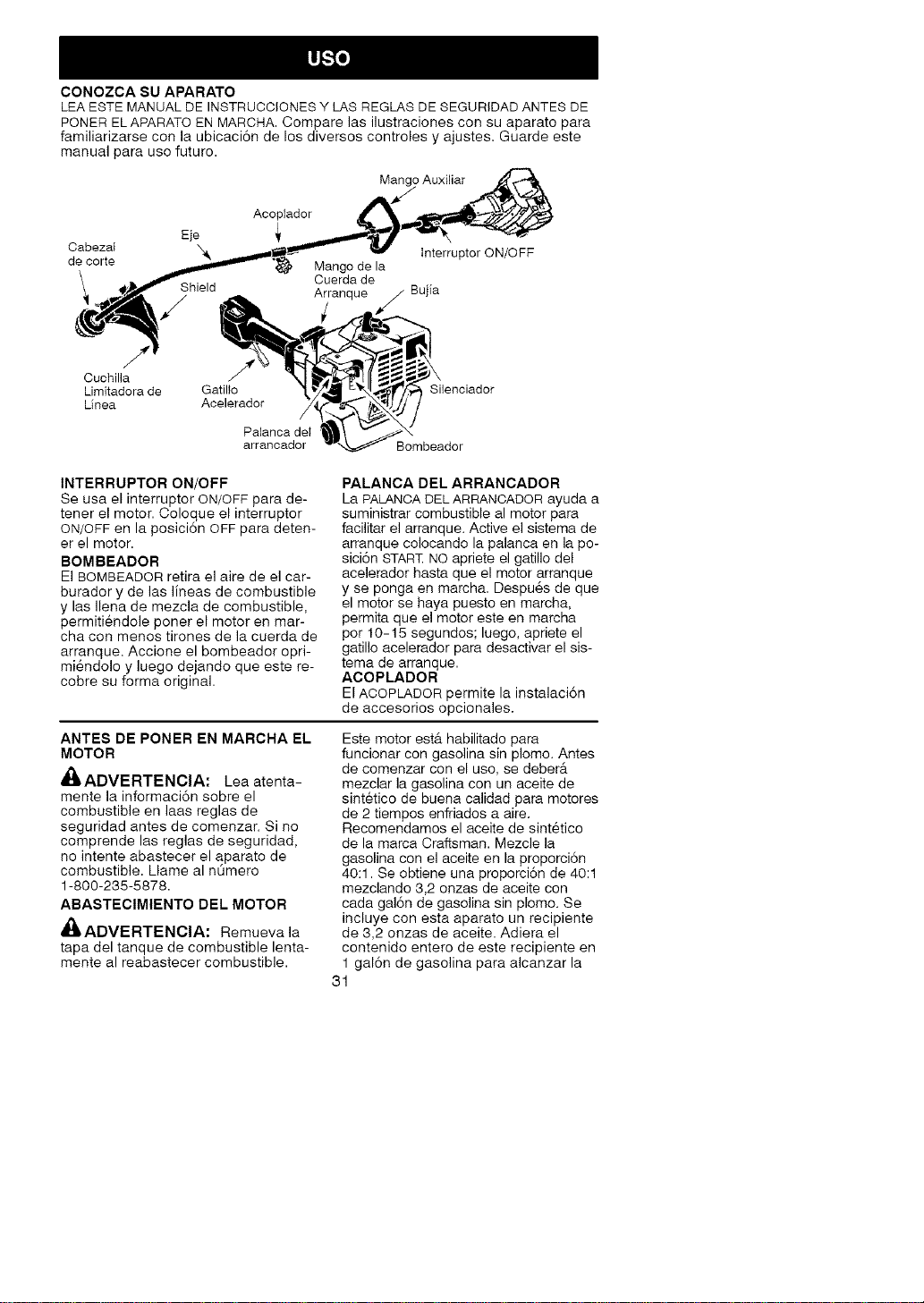

KNOW YOUR TRIMMER

READ THIS INSTRUCTION MANUAL AND SAFETY RULES BEFORE OPERATING YOUR

UNIT, Compare the illustrations with your unit to familiarize yourself with the location

of the various controls and adjustments. Save this manual for future reference.

Shaft

Trimmer

Head

Coupler

Assist Handle

ON/OFF Switch

Starter

Shield Handle Spark Plug

Line Limiter

Blade Throttle Muffler

Trigger

Start

Lever

Primer Bulb

ON/OFF SWITCH

The ON/OFF switch is located on the

trigger handle and is used to stop the

engine. Move the switch to the OFF

position to stop the engine.

PRIMER BULB

The PRIMER BULB removes air from

the carburetor and fuel lines and fills

them with fuel. This allows you to start

the engine with fewer pulls on the

starter rope. Activate the primer bulb

by pressing it and allowing it to return

to its original form.

START LEVER

The START LEVER helps to supply fuel

to the engine to aid in starting. Acti-

vate the starting system by moving the

start lever to the START position. DO

NOT squeeze the throttle trigger until

the engine has started and runs. After

the engine starts, allow the engine to

warm-up 10-15 seconds, then fully

squeeze the throttle trigger to deacti-

vate the starting system.

COUPLER

The COUPLER enables optional at-

tachments to be installed on the unit.

BEFORE STARTING ENGINE

,_WARNING: Be sure to read

the fuel information in the safety rules

before you begin. If you do not under-

stand the safety rules, do not attempt

to fuel your unit. Call 1-800-235-5878.

FUELING ENGINE

_,WARNING: Remove fuel cap

slowly when refueling.

This engine is certified to operate on

unleaded gasoline. Before operation,

gasoline must be mixed with a good

quality synthetic 2-cycle air-cooled

engine oil. We recommend Craftsman

brand synthetic oil. Mix gasoline and oil

at a ratio of 40:1. A 40:1 ratio is

obtained by mixing 3.2 ounces of oil

with 1 gallon of unleaded gasoline.

Included with this trimmer is a 8.2

ounce container of oil. Pour the entire

contents of this container into 1 gallon

of gasoline to achieve the proper fuel

mixture. DO NOT USE automotive oil or

boat oil. These oils will cause engine

damage. When mixing fuel, follow

instructions printed on container.

Once oil is added to gasoline, shake

container momentarily to assure that the

fuel is thoroughly mixed. Always read

and follow the safety rules relating to

fuel before fueling your unit.

IMPORTANT

Experience indicates that alcohol

blended fuels (called gasohol or using

ethanol or methanol) can attract mois-

ture which leads to separation and

formation of acids during storage.

Acidic gas can damage the fuel sys-

tem of an engine while in storage. To

avoid engine problems, empty the fuel

system before storage for 80 days or

longer. Drain the gas tank, start the en-

gine and let it run until the fuel lines and

carburetor are empty. Use fresh fuel

next season. Never use engine or car-

buretor cleaner products in the fuel

tank or permanent damage may oc-

cur. See the STORAGE section for

additional information.

HOW TO STOP YOUR UNIT

• To stop the engine, move the

ON/OFF switch to the OFF position.

"_/ON/OFF

_ Switch

Throttle Tr--_ig_i_"

HOW TO START YOUR UNIT

_WARNING: Avoid any contact

with the muffler. A hot muffler can

cause serious burns.

NOTE: Make sure approximately

3-4 inches (8-10 cm) of line is ex-

tended from the cutting head before

starting unit. This will allow the line

to advance properly once the unit

starts.

STARTING A COLD ENGINE

NOTE: DO NOT squeeze the throttle

trigger until the engine has started and

runs.

1. Set unit on a flat surface.

2. Move ON/OFF switch to the ON

position.

3. Slowly press the primer bulb 6

times.

4. Move the start lever to the START

position.

Start Lever

Primer Bulb

5. Pull starter rope handle sharply

until engine starts and runs.

6. Allow unit to run for 10 seconds,

then fully squeeze the throttle trigger

to disengage the starting system.

STARTING A WARM ENGINE

1. Move ON/OFF switch to the ON

position.

2. Squeeze and hold the throttle trig-

ger. Keep throttle trigger fully

squeezed until engine runs

smoothly.

3. Pull starter rope sharply while

squeezing throttle trigger until en-

gine runs.

NOTE: Normally, the warm starting

procedure can be used within 5-10

minutes after the unit is turned OFR If

the unit sits for more than 10 minutes

without being run, it will be necessary

to start the unit by following the steps

under STARTING A COLD ENGINE or

following the starting instruction steps

shown on the unit.

STARTING A FLOODED ENGINE

Flooded engines can be started by

placing the ON/OFF switch in the ON

position and pulling the starter handle

repeatedly while squeezing throttle

trigger until engine starts and runs.

This could require pulling the starter

handle many times, depending on

how badly the unit is flooded.

If the unit still doesn't start, refer to the

TROUBLESHOOTING TABLE or call

1-800-235-5878.

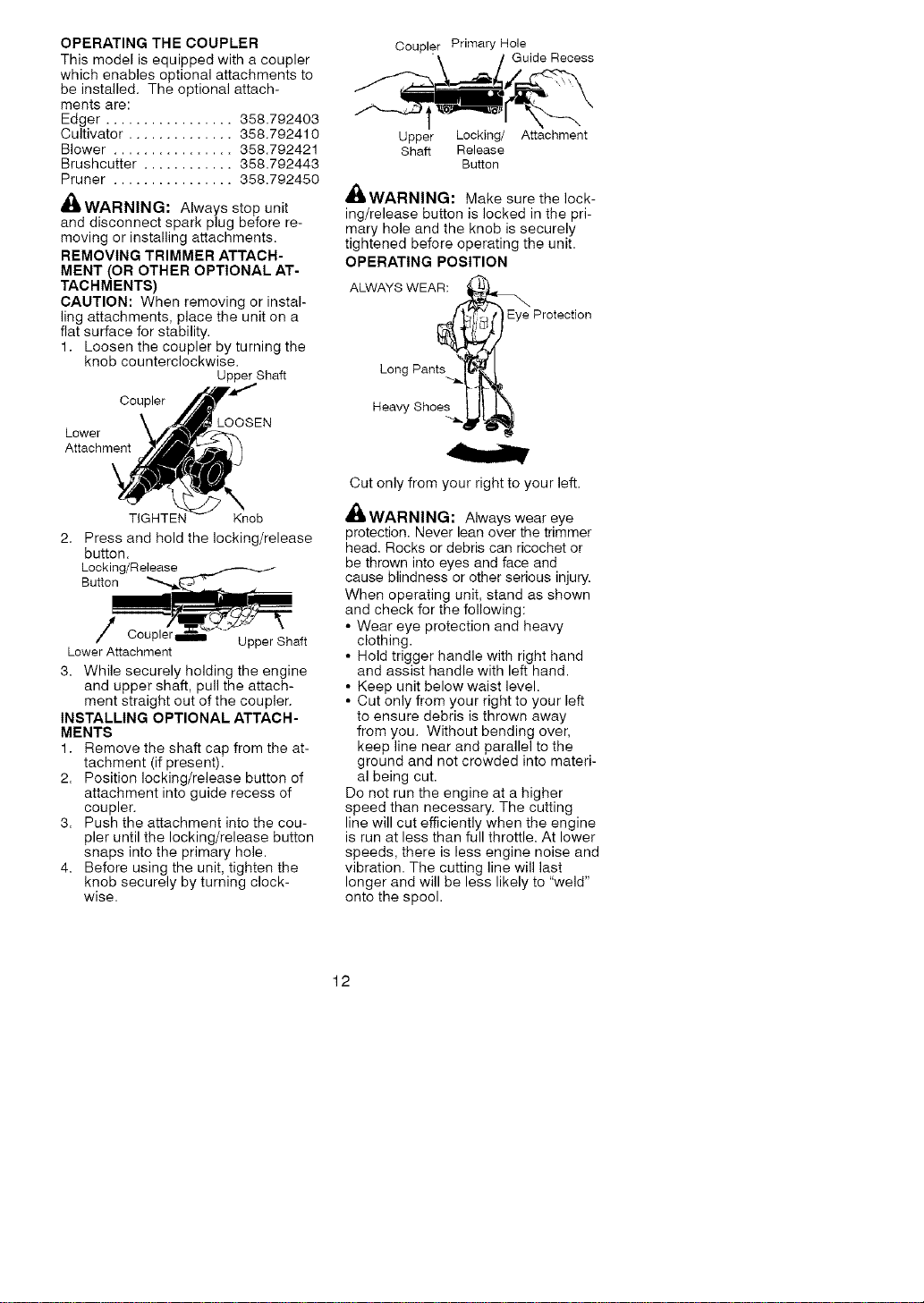

OPERATINGTHECOUPLER

Thismodelisequippedwithacoupler

whichenables optional attachments to

be installed. The optional attach-

ments are:

Edger ................. 358.792403

Cultivator .............. 358.792410

Blower ................ 358.792421

Brushcutter ............ 358.792443

Pruner ................ 358.792450

,_WARNING: Always stop unit

and disconnect spark plug before re-

moving or installing attachments.

REMOVING TRIMMER ATTACH-

MENT (OR OTHER OPTIONAL AT-

TACHMENTS)

CAUTION: When removing or instal-

ling attachments, place the unit on a

flat surface for stability.

1. Loosen the coupler by turning the

knob counterclockwise.

Upper Shaft

Coupler

Lower \

Attachment

.OOSEN

TIGHTEN Knob

2. Press and hold the locking/release

button.

Locking/Release

Button

Lower Attachment

3. While securely holding the engine

and upper shaft, pull the attach-

ment straight out of the coupler.

INSTALLING OPTIONAL ATTACH-

MENTS

1. Remove the shaft cap from the at-

tachment (if present).

2. Position locking/release button of

attachment into guide recess of

coupler.

3. Push the attachment into the cou-

pler until the locking/release button

snaps into the primary hole.

4. Before using the unit, tighten the

knob securely by turning clock-

wise.

Coupler Primary Hole

Guide Recess

Upper Locking/ Attachment

Shaft Release

Button

'_WARNING: Make sure the lock-

ing/release button is locked in the pri-

mary hole and the knob is securely

tightened before operating the unit.

OPERATING POSITION

ALWAYS WEAR:

Long Pant_ _ Protection

Heavy Shoe_._

Cut only from your right to your left.

'RWARNING: Always wear eye

protection. Never lean over the trimmer

head. Rocks or debris can ricochet or

be thrown into eyes and face and

cause blindness or other serious injury.

When operating unit, stand as shown

and check for the following:

• Wear eye protection and heavy

clothing.

• Hold trigger handle with right hand

and assist handle with left hand.

• Keep unit below waist level.

• Cut only from your right to your left

to ensure debris is thrown away

from you. Without bending over,

keep line near and parallel to the

ground and not crowded into materi-

al being cut.

Do not run the engine at a higher

speed than necessary. The cutting

line will cut efficiently when the engine

is run at less than full throttle. At lower

speeds, there is less engine noise and

vibration. The cutting line will last

longer and will be less likely to "weld"

onto the spool.

Always release the throttle trigger and

allow the engine to return to idle

speed when not cutting.

To stop engine:

• Release the throttle trigger.

• Move the ON/OFF switch to the OFF

position.

TRIMMER LINE ADVANCE

The cutting head advances line au-

tomatically. Do not tap head on the

ground to advance line. This may

break parts and cause cutting head to

malfunction.

Upon unit start up, the line will ad-

vance automatically to the correct cut-

ting path length.

Always keep the shield in place when

the tool is being operated.

WARNING: Use only 0.080

inch (2 mm) diameter round line.

Other sizes and shapes of line will not

advance properly and will result in im-

proper cutting head function or can

cause serious injury. Do not use other

materials such as wire, string, rope,

etc. Wire can break off during cutting

and become a.dangerous missile that

can cause serious injury.

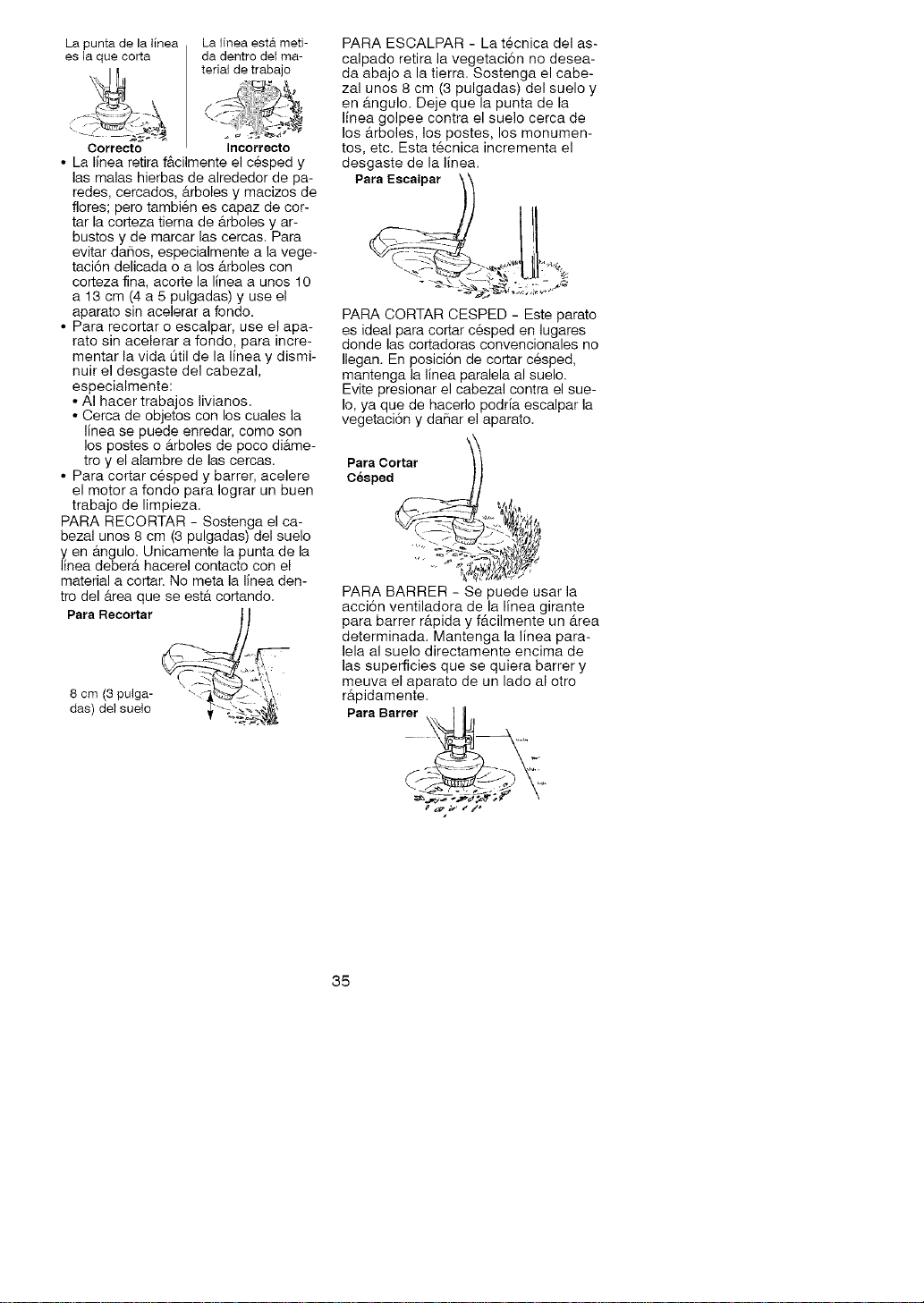

CUTTING METHODS

_WARNING: Use minimum

speed and do not crowd the line when

cutting around hard objects (rock,

gravel, fence posts, etc.), which can

damage the trimmer head, become

entangled in the line, or be thrown

causing a serious hazard.

• The tip of the line does the cutting.

You will achieve the best perform-

ance and minimum line wear by not

crowding the line into the cutting

area. The right and wrong ways are

shown below.

Tip ofthe Line Line Crowded Into

Does The Cutting Work Area

Right

• The line will easily remove grass

and weeds from around walls,

fences, trees and flower beds, but it

also can cut the tender bark of trees

or shrubs and scar fences.

• For trimming or scalping, use less

than full throttle to increase line life

and decrease head wear, especially:

• During light duty cutting.

• Near objects around which the line

can wrap such as small posts,

trees or fence wire.

• For mowing or sweeping, use full

throttle for a good clean job.

TRIMMING - Hold the bottom of the

trimmer head about 3 inches (8 cm)

above the ground and at an angle. Al-

low only the tip of the line to make

contact. Do not force trimmer line into

work area.

Trimming _i_

Above Ground

SCALPING - The scalping technique

removes unwanted vegetation down

to the ground. Hold the bottom of the

trimmer head about 3 in. (8 cm) above

the ground and at an angle. Allow the

tip of the line to strike the ground

around trees, posts, monuments, etc.

This technique increases line wear.

Scalping

MOWING - Your trimmer is ideal for

mowing in places conventional lawn

mowers cannot reach. In the mowing

position, keep the line parallel to the

ground. Avoid pressing the head into

the ground as this can scalp the

ground and damage the tool.

Mowing

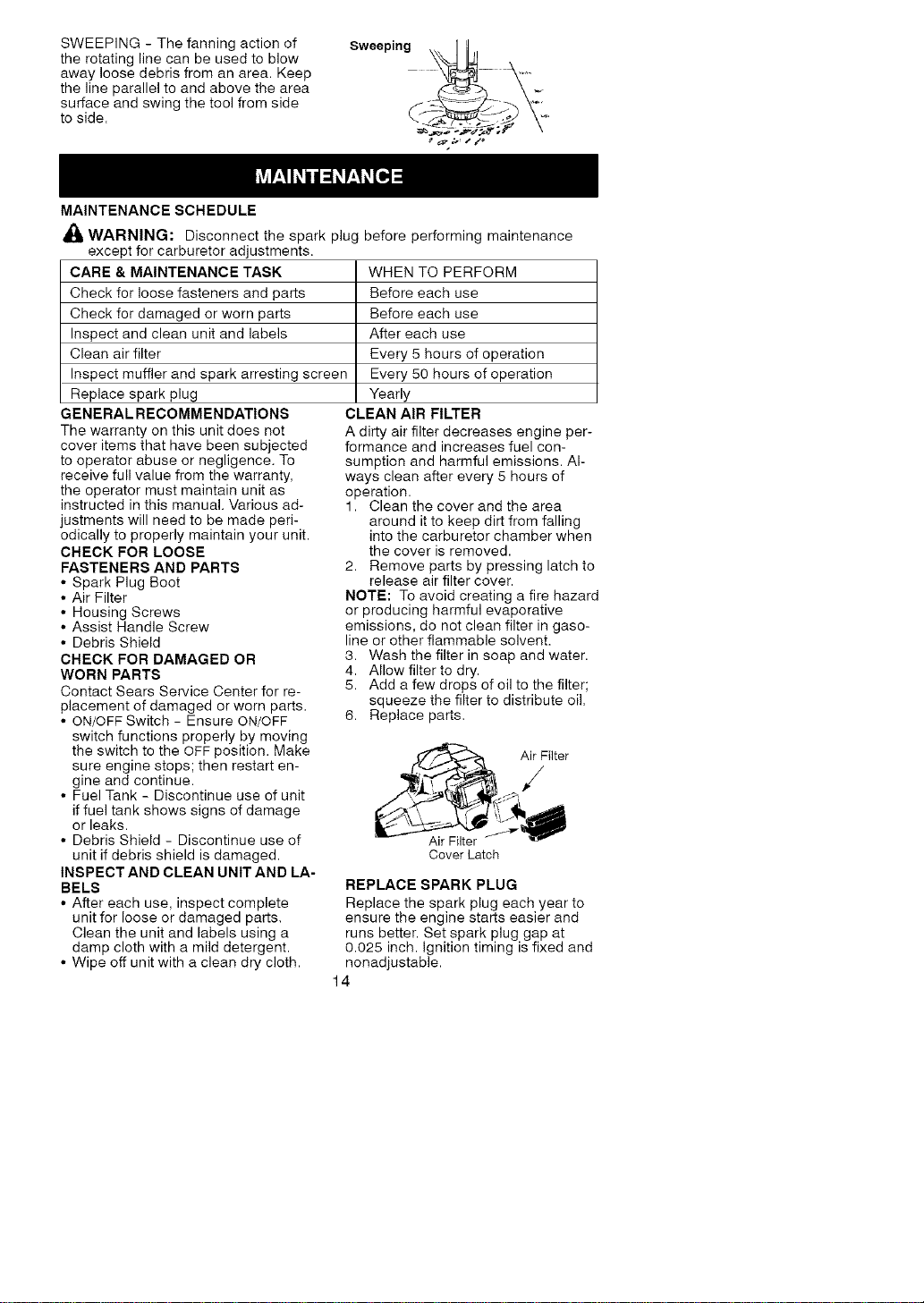

SWEEPING - The fanning action of

the rotating line can be used to blow

away loose debris from an area. Keep

the line parallel to and above the area

surface and swing the tool from side

to side.

Sweeping

o _ _ t/o

MAINTENANCE SCHEDULE

_b WARNING: Disconnect the spark plug

except for carburetor adjustments.

CARE & MAINTENANCE TASK

Check for loose fasteners and parts

Check for damaged or worn parts

Inspect and clean unit and labels

Clean air filter

Inspect muffler and spark arresting screen

Replace spark plug

GENERAL RECOMMEN DATIONS

The warranty on this unit does not

cover items that have been subjected

to operator abuse or negligence. To

receive full value from the warranty,

the operator must maintain unit as

instructed in this manual. Various ad-

justments will need to be made peri-

odically to properly maintain your unit.

CHECK FOR LOOSE

FASTENERS AND PARTS

• Spark Plug Boot

• Air Filter

• Housing Screws

• Assist Handle Screw

• Debris Shield

CHECK FOR DAMAGED OR

WORN PARTS

Contact Sears Service Center for re-

placement of damaged or worn parts.

• ON/OFF Switch - Ensure ON/OFF

switch functions properly by moving

the switch to the OFF position. Make

sure engine stops; then restart en-

gine and continue.

• Fuel Tank - Discontinue use of unit

if fuel tank shows signs of damage

or leaks.

• Debris Shield - Discontinue use of

unit if debris shield is damaged.

INSPECT AND CLEAN UNIT AND LA-

BELS

• After each use, inspect complete

unit for loose or damaged parts.

Clean the unit and labels using a

damp cloth with a mild detergent.

• Wipe off unit with a clean dry cloth.

before performing maintenance

WHEN TO PERFORM

Before each use

After each use

Every 5 hours of operation

Every 50 hours of operation

Yearly

CLEAN AIR FILTER

A dirty air filter decreases engine per-

formance and increases fuel con-

sumption and harmful emissions. Al-

ways clean after every 5 hours of

operation.

1. Clean the cover and the area

around it to keep dirt from falling

into the carburetor chamber when

the cover is removed.

2. Remove parts by pressing latch to

release air filter cover.

NOTE: To avoid creating a fire hazard

or producing harmful evaporative

emissions, do not clean filter in gaso-

line or other flammable solvent.

3. Wash the filter in soap and water.

4. Allow filter to dry.

5. Add a few drops of oil to the filter;

squeeze the filter to distribute oil.

6. Replace parts.

Air Filter

Cover Latch

Air Filter

REPLACE SPARK PLUG

Replace the spark plug each year to

ensure the engine starts easier and

runs better. Set spark plug gap at

0.025 inch. Ignition timing is fixed and

nonadjustable.

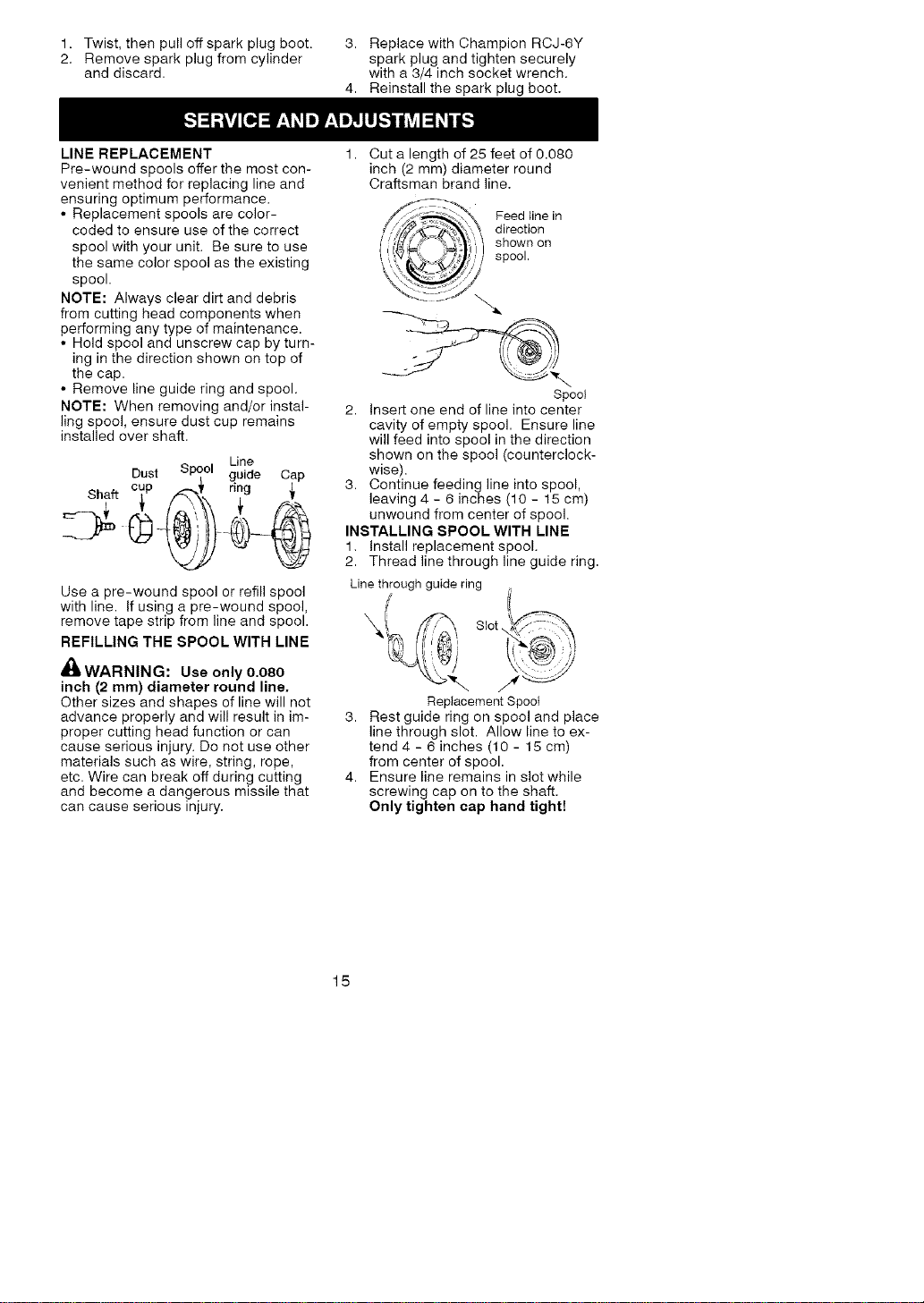

1.Twist,thenpulloffsparkplugboot.

2. Removesparkplugfromcylinder

anddiscard.

3. ReplacewithChampionRCJ-6Y

sparkplugandtightensecurely

witha3/4inchsocketwrench.

4. Reinstallthesparkplugboot.

LINE REPLACEMENT

Pre-wound spools offer the most con-

venient method for replacing line and

ensuring optimum performance.

• Replacement spools are color-

coded to ensure use of the correct

spool with your unit. Be sure to use

the same color spool as the existing

spool.

NOTE: Always clear dirt and debris

from cutting head components when

performing any type of maintenance.

• Hold spool and unscrew cap by turn-

ing in the direction shown on top of

the cap.

• Remove line guide ring and spool.

NOTE: When removing and/or instal-

ling spool, ensure dust cup remains

installed over shaft.

^ Line

Dust bpool guide Cap

.... cup t-_)1 ring

Use a pre-wound spool or refill spool

with line. If using a pre-wound spool,

remove tape strip from line and spool.

REFILLING THE SPOOL WITH LINE

_WARNING: Use only 0,080

inch (2 mm) diameter round line.

Other sizes and shapes of line will not

advance properly and will result in im-

proper cutting head function or can

cause serious injury. Do not use other

materials such as wire, string, rope,

etc. Wire can break off during cutting

and become a dangerous missile that

can cause senous Injury.

1. Cut a length of 25 feet of 0.080

inch (2 mm) diameter round

Craftsman brand line.

Feodl,ne,n

/ S S__' _,, , .

dnrect_on

I I_,_ ..... _:J, I ! ....

Spool

2. Insert one end of line into center

cavity of empty spool. Ensure line

will feed into spool in the direction

shown on the spool (counterclock-

wise).

3. Continue feeding line into spool,

leaving 4 - 6 inches (10 - 15 cm)

unwound from center of spool.

INSTALLING SPOOL WITH LINE

1. Install replacement spool.

2. Thread line through line guide ring.

Line through guide ring ,,

Replacement Spool

3. Rest guide ring on spool and place

line through slot. Allow line to ex-

tend 4 - 6 inches (10 - 15 cm)

from center of spool.

4. Ensure line remains in slot while

screwing cap on to the shaft.

Only tighten cap hand tight!

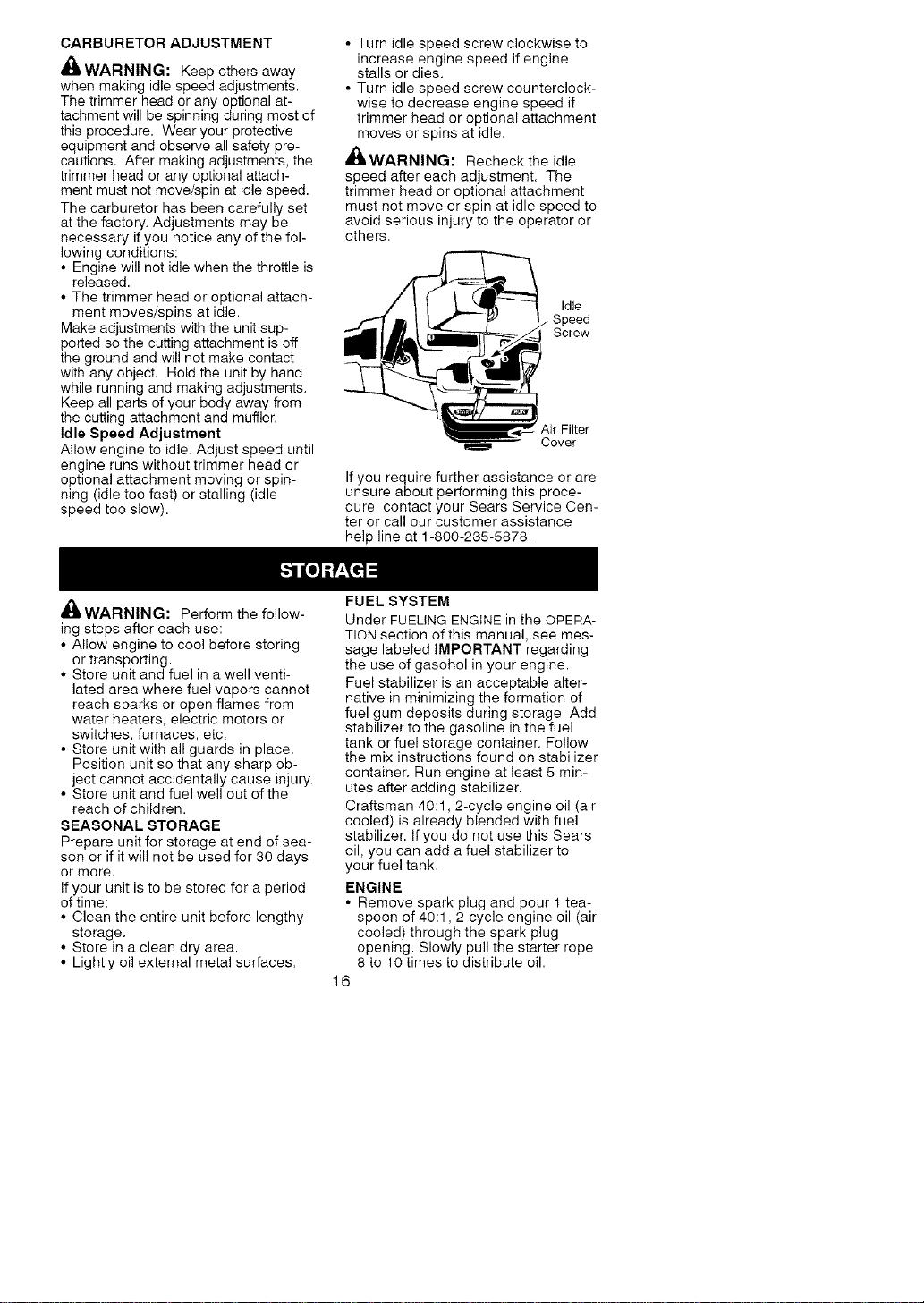

CARBURETOR ADJUSTMENT

_,WARNING: Keep others away

when making idle speed adjustments.

The trimmer head or any optional at-

tachment will be spinning during most of

this procedure. Wear your protective

equipment and observe all safety pre-

cautions. After making adjustments, the

trimmer head or any optional attach-

ment must not move/spin at idle speed.

The carburetor has been carefully set

at the factory. Adjustments may be

necessary if you notice any of the fol-

lowing conditions:

• Engine will not idle when the throttle is

released.

• The trimmer head or optional attach-

ment moves/spins at idle.

Make adjustments with the unit sup-

ported so the cutting attachment is off

the ground and will not make contact

with any object. Hold the unit by hand

while running and making adjustments.

Keep all parts of your body away from

the cutting attachment and muffler.

Idle Speed Adjustment

Allow engine to idle. Adjust speed until

engine runs without trimmer head or

optional attachment moving or spin-

ning (idle too fast) or stalling (idle

speed too slow).

• Turn idle speed screw clockwise to

increase engine speed if engine

stalls or dies.

• Turn idle speed screw counterclock-

wise to decrease engine speed if

trimmer head or optional attachment

moves or spins at idle.

,_WARNING: Recheck the idle

speed after each adjustment. The

trimmer head or optional attachment

must not move or spin at idle speed to

avoid serious injury to the operator or

others.

Idle

Speed

Screw

Air Filter

Cover

If you require further assistance or are

unsure about performing this proce-

dure, contact your Sears Service Cen-

ter or call our customer assistance

help line at 1-800-235-5878.

mlWARNING: Perform the follow-

ing steps after each use:

• Allow engine to cool before storing

or transporting.

• Store unit and fuel in a well venti-

lated area where fuel vapors cannot

reach sparks or open flames from

water heaters, electric motors or

switches, furnaces, etc.

• Store unit with all guards in place.

Position unit so that any sharp ob-

ject cannot accidentally cause injury.

• Store unit and fuel well out of the

reach of children.

SEASONAL STORAGE

Prepare unit for storage at end of sea-

son or if it will not be used for 30 days

or more.

If your unit is to be stored for a period

of time:

• Clean the entire unit before lengthy

storage.

• Store in a clean dry area.

• Lightly oil external metal surfaces.

FUEL SYSTEM

Under FUELING ENGINE in the OPERA-

TION section of this manual, see mes-

sage labeled IMPORTANT regarding

the use of gasohol in your engine.

Fuel stabilizer is an acceptable alter-

native in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to the gasoline in the fuel

tank or fuel storage container. Follow

the mix instructions found on stabilizer

container. Run engine at least 5 min-

utes after adding stabilizer.

Craftsman 40:1,2-cycle engine oil (air

cooled) is already blended with fuel

stabilizer. If you do not use this Sears

oil, you can add a fuel stabilizer to

your fuel tank.

ENGINE

• Remove spark plug and pour 1 tea-

spoon of 40:1,2-cycle engine oil (air

cooled) through the spark plug

opening. Slowly pull the starter rope

8 to 10 times to distribute oil.

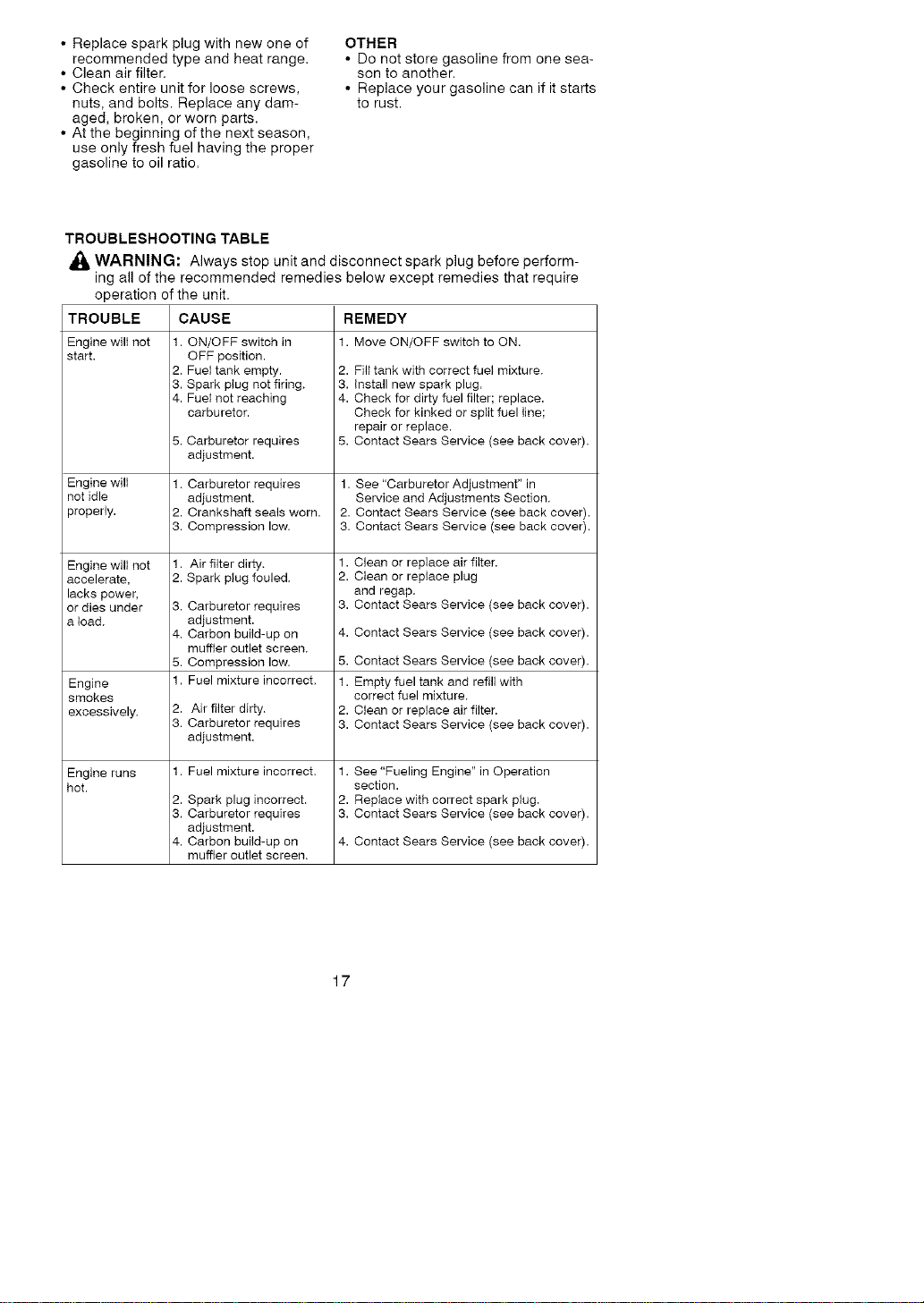

• Replacesparkplugwithnewoneof

recommendedtypeandheatrange.

• Cleanairfilter.

• Checkentireunitforloosescrews,

nuts,andbolts.Replaceanydam-

aged,broken,orwornparts.

• Atthebeginningofthenextseason,

useonlyfreshfuelhavingtheproper

gasolinetooilratio.

OTHER

• Donotstoregasolinefromonesea-

sontoanother.

• Replaceyourgasolinecanifitstarts

torust.

TROUBLESHOOTING TABLE

,_ WARNING: Always stop unit and disconnect spark plug before perform-

ing all of the recommended remedies below except remedies that require

TROUBLE

Engine will not

start.

Engine will

not idle

properly.

Engine will not

accelerate,

lacks power.

or dies under

a load.

Engine

smokes

excessively.

Engine runs

hot.

operation of the unit.

CAUSE REMEDY

1. Move ON/OFF switch to ON.1. ON/OFF switch in

OFF position.

2. Fuel tank empty.

3. Spark plug not firing.

4. Fuel not reaching

carburetor.

5. Carburetor requires

adjustment.

1. Carburetor requires

adjustment.

2. Crankshaft seals worn.

3. Compression low.

1. Air filter dirty.

2. Spark plug fouled.

3. Carburetor requires

adjustment.

4. Carbon buitd-up on

muffler outlet screen.

5. Compression low.

1. Fuel mixture incorrect.

2. Air filter dirty.

3. Carburetor requires

adjustment.

1. Fuel mixture incorrect.

2. Spark plug incorrect.

3. Carburetor requires

adjustment.

4. Carbon build-up on

muffler outlet screen.

2. Fill tank with correct fuel mixture.

3. install new spark plug.

4. Check for dirty fuel filter; replace.

Check for kinked or split fuel line;

repair or replace.

5. Contact Sears Service (see back cover).

1. See "Carburetor Adjustment" in

Service and Adjustments Section.

2. Contact Sears Service (see back cover).

3. Contact Sears Service (see back cover).

1. Clean or replace air filter.

2. Clean or replace plug

and regap.

3. Contact Sears Service (see back cover).

4. Contact Sears Service (see back cover).

5. Contact Sears Service (see back cover).

1. Empty fuel tank and refill with

correct fuel mixture.

2. Ctean or reptace air filter.

3. Contact Sears Service (see back cover).

1. See "Fueling Engine" in Operation

section.

2. Replace with correct spark ptug.

3. Contact Sears Service (see back cover).

4. Contact Sears Service (see back cover).

YOUR WARRANTY RIGHTS AND

OBLIGATIONS: The U. S. Environ-

mental Protection Agency and Sears,

Roebuck and Co., U.S.A., are pleased

to explain the emissions control system

warranty on your year 2005 and later

small off-road engine. Sears must war-

rant the emission control system on

your small off-road engine for the peri-

ods of time listed below provided there

has been no abuse, neglect, or improp-

er maintenance of your small off-road

engine. Your emission control system

includes parts such as the carburetor

and the ignition system. Where a war-

rantable condition exists, Sears will re-

pair your small off-road engine at no

cost to you. Expenses covered under

warranty include diagnosis, parts and

labor. MANUFACTURER'S WARRAN-

TY COVERAGE: If any emissions re-

lated part on your engine (as listed un-

der Emissions Control Warranty Parts

List) is defective or a defect in the mate-

rials or workmanship of the engine

causes the failure of such an emission

related part, the part will be repaired or

replaced by Sears. OWNER'S WAR-

RANTY RESPONSIBILITIES: As the

small off-road engine owner, you are

responsible for the performance of the

required maintenance listed in your in-

struction manual. Sears recommends

that you retain all receipts covering

maintenance on your small off-road en-

gine, but Sears cannot deny warranty

solely for the lack of receipts or for your

failure to ensure the performance of all

scheduled maintenance. As the small

off-road engine owner, you should be

aware that Sears may deny you war-

ranty coverage if your small off-road

engine or a part of it has failed due to

abuse, neglect, improper maintenance,

unapproved modifications, or the use of

parts not made or approved by the orig-

inal equipment manufacturer. You are

responsible for presenting your small

off-road engine to a Sears authorized

repair center as soon as a problem ex-

ists. Warranty repairs should be com-

pleted in a reasonable amount of time,

not to exceed 30 days. If you have any

questions regarding your warranty rights

and responsibilities, you should contact

your nearest authorized service center

or call Sears at 1-800-469-4663.

WARRANTY COMMENCEMENT

DATE: The warranty period begins on

the date the small off-road engine is

purchased, LENGTH OF COVERAGE:

This warranty shall be for a period of

two years from the initial date of pur-

chase. WHAT IS COVERED: REPAIR

OR REPLACEMENT OF PARTS. Re-

pair or replacement of any warranted

part will be performed at no charge to

the owner at an approved Sears servic-

ing center. If you have any questions

regarding your warranty rights and re-

sponsibilities, you should contact your

nearest authorized service center or call

Sears at 1-800-469-4663. WARRAN-

TY PERIOD: Any warranted part which

is not scheduled for replacement as re-

quired maintenance, or which is sched-

uled only for regular inspection to the

effect of "repair or replace as neces-

sary" shall be warranted for 2 years.

Any warranted part which is scheduled

for replacement as required mainte-

nance shall be warranted for the period

of time up to the first scheduled replace-

ment point for that part. DIAGNOSIS:

The owner shall not be charged for

diagnostic labor which leads to the de-

termination that a warranted part is de-

fective ifthe diagnostic work is per-

formed at an approved Sears servicing

center, CONSEQUENTIAL DAMAGES:

Sears may be liable for damages to

other engine components caused by

the failure of a warranted part still under

warranty. WHAT IS NOT COVERED:

All failures caused by abuse, neglect, or

improper maintenance are not covered.

ADD-ON OR MODIFIED PARTS: The

use of add-on or modified parts can be

grounds for disallowing a warranty

claim. Sears is not liable to cover fail-

ures of warranted parts caused by the

use of add-on or modified parts. HOW

TO FILE A CLAIM: If you have any

questions regarding your warranty rights

and responsibilities, you should contact

your nearest authorized service center

or call Sears at 1-800-469-4663.

WHERE TO GET WARRANTY SER-

VICE: Warranty services or repairs shall

be provided at all Sears service centers.

Call 1-800-469-4663.

MAINTENANCE, REPLACEMENT

AND REPAIR OF EMISSION RE-

LATED PARTS: Any Sears approved

replacement part used in the perfor-

mance of any warranty maintenance or

repair on emission related parts will be

provided without charge to the owner if

the part is under warranty.

EMISSION CONTROL WARRANTY

PARTS LIST: Carburetor, Ignition Sys-

tem: Spark Plug (covered up to mainte-

nance schedule), Ignition Module.

MAINTENANCE STATEMENT: The

owner is responsible for the perfor-

mance of all required maintenance as

defined in the instruction manual.

This engine is certified to be emissions compliant for the following use:

[] Moderate (50 hours)

[] Intermediate (125 hours)

[] Extended (300 hours)

Declaraci6n de Garantia 22 Servicio y Ajustes 37

Identificaci6n de Simbolos 22 Almacenaje 39

Reglas de Seguridad 23 Tabla Diagn6stica 40

Montaje 29 Declaraci6n de Emision 41

Uso 31 Lista de Piezas 20

Mantenimiento 36 Repuesto y Encargos Contratapa

GARANTIA DE UN AI_IO COMPLETO PARA LA CORTADORA DE LINEA A GA-

SOLINA WEEDWACKER ® DE CRAFTSMAN ®

Durante un a_o, a partir de la fecha de compra, siempre que se haga el manten-

imiento, la lubricaci6n y los ajustes a esta Cortadora de Linea a Gasolina

Weedwacker de Craftsman seg0n las instrucciones de uso y mantenimiento en el

manual, Sears reparar& cualquier defecto de materiales o de mano de obra gra-

tuitamente.

Esta garantia excluye la linea de nil6n, la bujia y el filtro de aire, que son piezas

fungibles que se gastan con el uso normal.

Si se usa esta Cortadora de Linea Weedwacker de Craftsman para fines comer-

ciales, esta garantia tendr& validez por s61a 90 dias a partir de la fecha de com-

pra. Si se usa esta Cortadora de Linea Weedwacker de Craftsman para fines de

alquiler, esta garantia tendr& validez por s61a 30 dias a partir de la fecha de com-

pra. Esta garantia tendr_t validez 0nicamente mientras se use este producto den-

tro de los Estados Unidos.

SE OBTENDRA SERVlCIO BAJO GARANTIA DEVOLVlENDO LA CORTADORA DE LINEA

WEEDWACKER AL TIENDA DE SEARS O CENTRO DE SERVlCIO MAS CERCANO EN

LOS ESTADOS UNIDOS.

Esta garantia confiere derechos legales especificos al propietario, que tal vez

tenga asimismo otros derechos que varian entre estados.

Sears, Roebuck and Co., D/817 WA, Hoffman Estates, IL 60179

ADVERTENCIA: iEsta D

cortadera de hierbas puede ser

peligrosa! El uso descuidado o

indebido de esta herramienta

puede causar graves o aOn

heridas fatales!

Lea y comprenda el

manual de instruc-

clones antes de usar la

cortadora de hierbas.

Use siempre la proteccion de oidos apropiada, Ia proteccion de

ojos y la protecci6n de la cabeza.

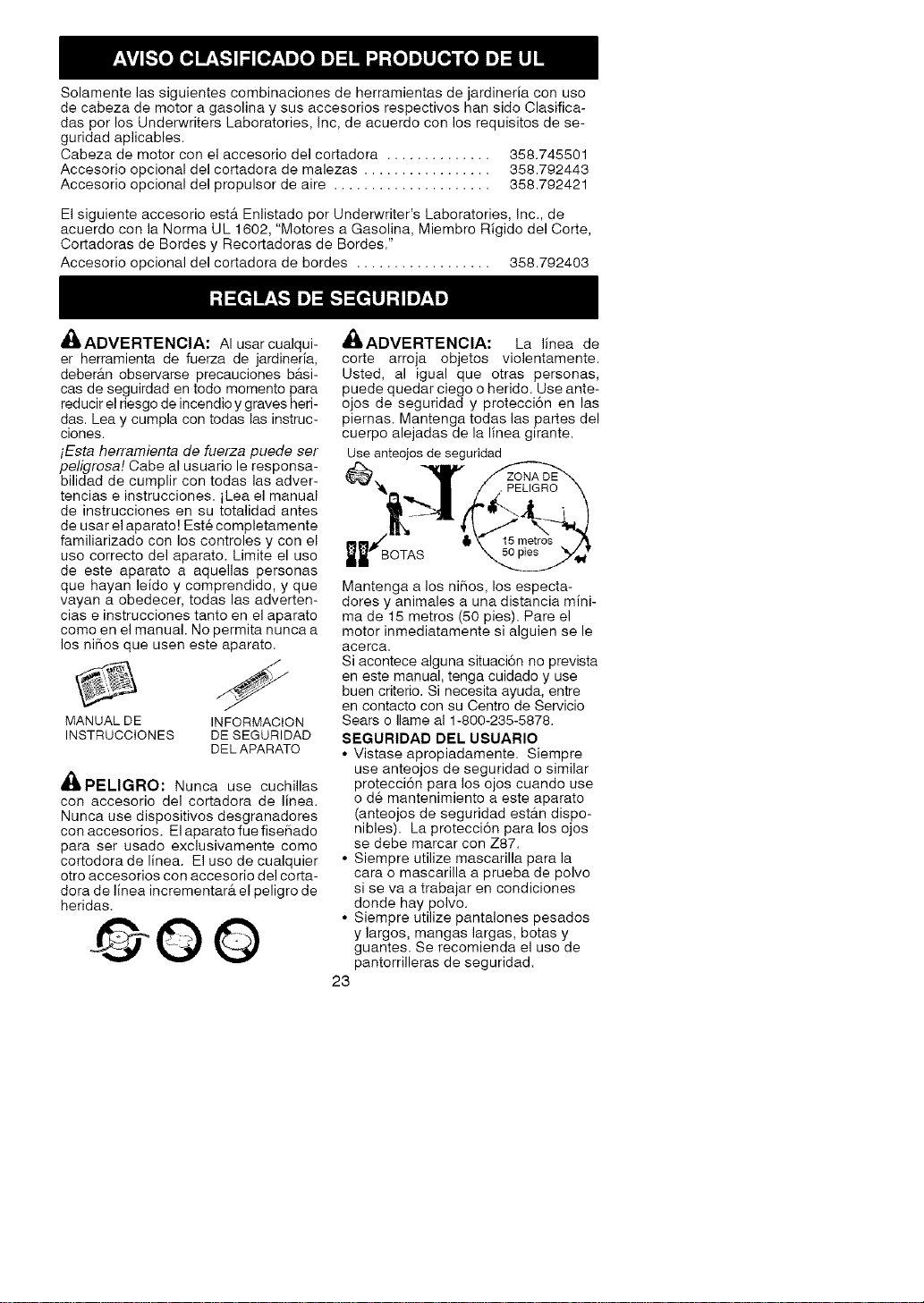

Solamente las siguientes combinaciones de herramientas de jardineria con uso

de cabeza de motor a gasolina y sus accesorios respectivos han sido Clasifica-

das por los Underwriters Laboratories, Inc, de acuerdo con los requisitos de se-

guridad aplicables.

Cabeza de motor con el accesorio del cortadora .............. 358.745501

Accesorio opcional del cortadora de malezas ................. 358.792443

Accesorio opcional del propulsor de aire ..................... 358.792421

El siguiente accesorio est,. Enlistado por Underwriter's Laboratories, Inc., de

acuerdo con la Norma UL 1602, "Motores a Gasolina, Miembro Rigido del Corte,

Cortadoras de Bordes y Recortadoras de Bordes."

Accesorio opcional del cortadora de bordes .................. 358.792403

dlIADVERTENClA: AI usar cualqui-

er herramienta de fuerza de jardineria,

deber_.n observarse precauciones bb,si-

cas de seguirdad en todo momento para

reducir el riesgo de incendio y graves heri-

das. Lea y cumpla con todas las instruc-

clones.

iEsta herramienta de fuerza puede ser

peligrosa! Cabe al usuario le responsa-

bilidad de cumplir con todas las adver-

tencias e instrucciones, iLea el manual

de instrucciones en su totalidad antes

de usar el aparato! Est6 completamente

familiarizado con los controles y con el

uso correcto del aparato. Limite el uso

de este aparato a aquellas personas

que hayan leido y comprendido, y que

vayan a obedecer, todas las adverten-

cias e instrucciones tanto en el aparato

como en el manual. No permita nunca a

los ni_os que usen este aparato.

MANUAL DE INFORMACION

INSTRUCClONES DESEGURIDAD

DELAPARATO

41_PELIGRO: Nunca use cuchillas

con accesorio del cortadora de linea.

Nunca use dispositivos desgranadores

con accesorios. El aparato fue fise_ado

para ser usado exclusivamente como

cortodora de linea. El uso de cualquier

otro accesorios con accesorio del corta-

dora de linea incrementar_, el peligro de

heridas.

G ©O

_bADVERTENClA: La linea de

corte arroja objetos violentamente.

Usted, al igual que otras personas,

puede quedar ciego o herido. Use ante-

ojos de seguridad y protecci6n en las

piernas. Mantenga todas las partes del

cuerpo alejadas de la linea girante.

Use anteojos de seguridad

BOTAS

Mantenga a los ni_os, los especta-

dores y animales a una distancia mini-

ma de 15 metros (50 pies). Pare el

motor inmediatamente si alguien se le

acerca.

Si acontece alguna situaci6n no prevista

en este manual, tenga cuidado y use

buen criterio. Si necesita ayuda, entre

en contacto con su Centro de Servicio

Sears o Ilame al 1-800-235-5878.

SEGURIDAD DEL USUARIO

• Vistase apropiadamente. Siempre

use anteojos de seguridad o similar

protecci6n para los ojos cuando use

o d6 mantenimiento a este aparato

(anteojos de seguridad est_m dispo-

nibles). La protecci6n para los ojos

se debe marcar con Z87.

• Siempre utilize mascarilla para la

cara o mascarilla a prueba de polvo

si se va a trabajar en condiciones

donde hay polvo.

• Siempre utilize pantalones pesados

y largos, mangas largas, botas y

guantes. Se recomienda el uso de

pantorrilleras de seguridad.

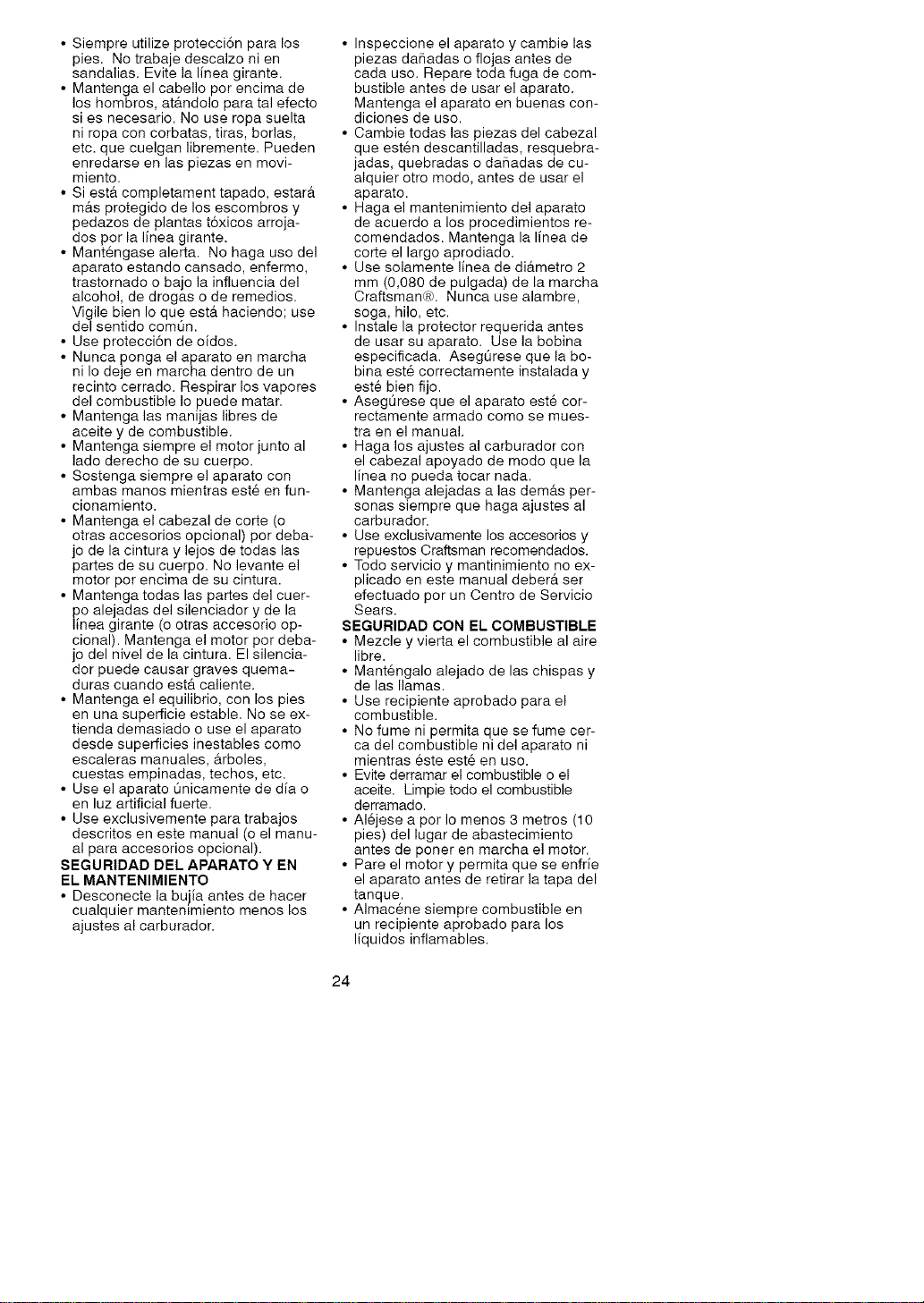

• Siempreutilizeprotecci6nparalos

pies.Notrabajedescalzonien

sandalias.Evitelalineagirante.

• Mantengaelcabelloparencimade

loshombres,at_.ndoloparatalefecto

siesnecesario.Nouseropasuelta

niropaconcorbatas,tiras,borlas,

etc.quecuelganlibremente.Pueden

enredarseenlaspiezasenmovi-

miento.

• Siestercompletamenttapado,estar_t

m_tsprotegidodelosescombrosy

pedazosdeplantast6xicosarroja-

dosparlalineagirante.

• Mant6ngasealerta.Nohagausadel

aparatoestandocansado,enfermo,

trastornadoobajolainfluenciadel

alcohol,dedrogasoderemedios.

VigilebienIoqueesterhaciendo;use

delsentidocom0n.

• Useprotecci6ndeoidos.

• Nuncapongaelaparatoenmarcha

niIodejeenmarchadentrodeun

recintocerrado.Respirarlosvapores

delcombustibleIopuedematar.

• Mantengalasmanijaslibresde

aceiteydecombustible.

• Mantengasiempreelmotorjuntoal

ladederechodesucuerpo.

• Sostengasiempreelaparatocon

ambasmanesmientrasest6enfun-

cionamiento.

• Mantengaelcabezaldecorte(o

otrasaccesoriosopcional)pordeba-

jodelacinturaylejosdetodaslas

partesdesucuerpo.Nolevanteel

motorparencimadesucintura.

• Mantengatodaslaspartesdelcuer-

poaleadasdelsilenciadorydela

lineagirante(ootrasaccesorioop-

cional).Mantengaelmotorpardeba-

jodelniveldelacintura.Elsilencia-

dorpuedecausargravesquema-

durascuandoestercaliente.

• Mantengaelequilibria,conlospies

enunasuperficieestable.Noseex-

tiendademasiadoouseelaparato

desdesuperficiesinestablescoma

escalerasmanuales,_.rboles,

cuestasempinadas,techos,etc.

• Useelaparato0nicamente de dia o

en luz artificial fuerte.

• Use exclusivemente para trabajos

descritos en este manual (o el manu-

al para accesorios opcional).

SEGURIDAD DEL APARATO Y EN

EL MANTENIMIENTO

• Desconecte la bujia antes de hacer

cualquier mantenimiento menos los

ajustes al carburador.

• Inspeccione el aparato y cambie las

piezas dafladas o flojas antes de

cada uso. Repare toda fuga de com-

bustible antes de usar el aparato.

Mantenga el aparato en buenas con-

diciones de usa.

• Cambie todas las piezas del cabezal

que est6n descantilladas, resquebra-

jadas, quebradas o dafladas de cu-

alquier otto mode, antes de usar el

aparato.

• Haga el mantenimiento del aparato

de acuerdo a los procedimientos re-

comendados. Mantenga la linea de

corte el largo aprodiado.

• Use solamente linea de di_tmetro 2

mm (0,080 de pulgada) de la marcha

Craftsman(R_. Nunca use alambre,

soga, hilo, etc.

• Instale la protector requerida antes

de usar su aparato. Use la bobina

especificada. AsegQrese que la bo-

bina est6 correctamente instalada y

este bien fijo.

• AsegOrese que el aparato est6 cor-

rectamente armado come se mues-

tra en el manual.

• Haga los ajustes al carburador con

el cabezal apoyado de modo que la

linea no pueda tocar nada.

• Mantenga alejadas a las dem_.s per-

sonas siempre que haga ajustes al

carburador.

• Use exclusivamente los accesorios y

repuestos Craftsman recomendados.

• Todo servicio y mantinimiento no ex-

plicado en este manual deber_t set

efectuado por un Centro de Servicio

Sears.

SEGURIDAD CON EL COMBUSTIBLE

• Mezcle y vierta el combustible al aire

libre.

• Mant6ngalo alejado de las chispas y

de las llamas.

• Use recipiente aprobado para el

combustible.

• No fume ni permita que se fume cer-

ca del combustible ni del aparato ni

mientras 6ste est6 en use.

• Evite derramar el combustible o el

aceite. Limpie todo el combustible

derramado.

• Alejese a par Io menos 3 metros (10

pies) del lugar de abastecimiento

antes de poner en marcha el motor.

• Pare el motor y permita que se enfrie

el aparato antes de retirar la tapa del

tanque.

• AImac6ne siempre combustible en

un recipiente aprobado para los

liquidos inflamables.

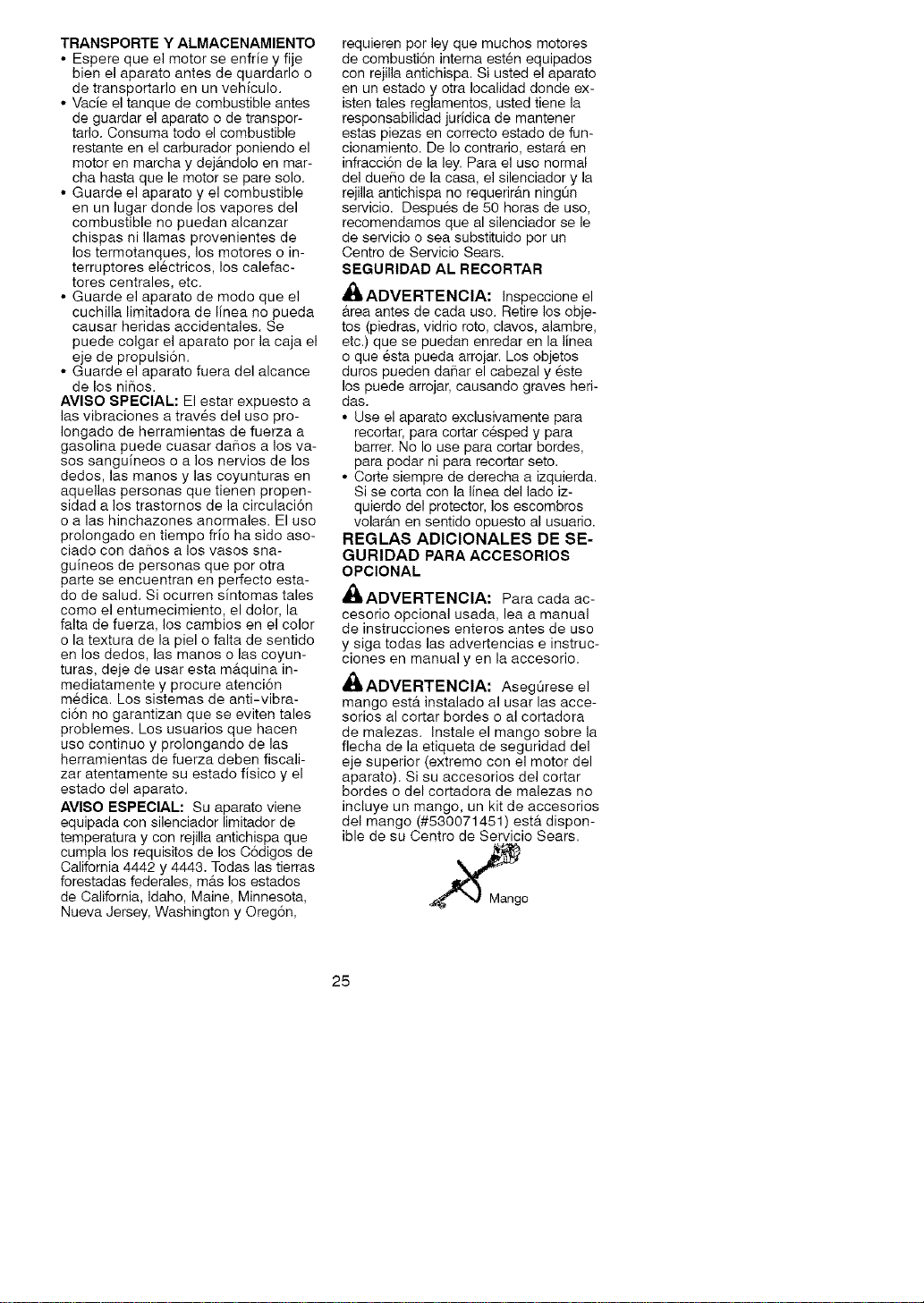

TRANSPORTE Y ALMACENAMIENTO

• Espere que el motor se enfrie y fije

bien el aparato antes de quardarlo o

de transportarlo en un vehiculo.

• Vacie el tanque de combustible antes

de guardar el aparato o de transpor-

tado. Consuma todo el combustible

restante en el carburador poniendo el

motor en marcha y dej&ndolo en mar-

cha hasta que le motor se pare solo.

• Guarde el aparato y el combustible

en un lugar donde los vapores del

combustible no puedan alcanzar

chispas ni llamas provenientes de

los termotanques, los motores o in-

terruptores el6ctricos, los calefac-

tores centrales, etc.

• Guarde el aparato de modo que el

cuchilla limitadora de linea no pueda

causar heridas accidentales. Se

puede colgar el aparato por la caja el

eje de propulsi6n.

• Guarde el aparato fuera del alcance

de los nii]os.

AVlSO SPECIAL: El estar expuesto a

las vibraciones a trav6s del uso pro-

Iongado de herramientas de fuerza a

gasolina puede cuasar daSos a los va-

sos sanguineos o a los nervios de los

dedos, las manos y las coyunturas en

aquellas personas que tienen propen-

sidad a los trastomos de la circulaci6n

o alas hinchazones anormales. El uso

prolongado en tiempo frio ha sido aso-

ciado con da_os a los vasos sna-

guineos de personas que por otra

parte se encuentran en perfecto esta-

do de salud. Si ocurren sintomas tales

como el entumecimiento, el dolor, la

falta de fuerza, los cambios en el color

o la textura de la piel o falta de sentido

en los dedos, las manos o las coyun-

turas, deje de usar esta m&quina in-

mediatamente y procure atenci6n

medica. Los sistemas de anti-vibra-

ci6n no garantizan que se eviten tales

problemes. Los usuarios que hacen

uso continuo y prolongando de las

herramientas de fuerza deben fiscali-

zar atentamente su estado fisico y el

estado del aparato.

AVlSO ESPECIAL: Su aparato viene

equipada con silenciador limitador de

temperatura y con rejilla antichispa que

cumpla los requisitos de los C6digos de

California 4442 y 4443. Todas las tierras

forestadas federales, m&s los estados

de California, Idaho, Maine, Minnesota,

Nueva Jersey, Washington y Oreg6n,

requieren por ley que muchos motores

de combusti6n interna esten equipados

con rejilla antichispa. Si usted el aparato

en un estado y otra Iocalidad donde ex-

isten tales reglamentos, usted tiene la

responsabilidad juridica de mantener

estas piezas en correcto estado de fun-

cionamiento. De Io contrario, estarb, en

infracci6n de la ley. Para el uso normal

del dueSo de la casa, el silenciador y la

rejilla antichispa no requerir&n ningOn

servicio. Despu6s de 50 horas de uso,

recomendamos que al silenciador se le

de servicio o sea substituido por un

Centro de Servicio Sears.

SEGURIDAD AL RECORTAR

ADVERTENClA: Inspeccione el

&rea antes de cada uso. Retire los obje-

tos (piedras, vidrio roto, clavos, alambre,

etc.) que se puedan enredar en la linea

o que 6sta pueda arrojar. Los objetos

duros pueden daSar el cabezal y 6ste

los puede arrojar, causando graves heri-

das.

• Use el aparato exclusivamente para

recortar, para cortar c6sped y para

barter. No Io use para cortar bordes,

para podar ni para recortar seto.

• Corte siempre de derecha a izquierda.

Si se corta con la linea del lado iz-

quierdo del protector, los escombros

volar&n en sentido opuesto al usuario.

REGLAS ADIClONALES DE SE-

GURIDAD PARA ACCESORIOS

OPClONAL

A_,ADVERTENCIA: Para cada ac-

cesorio opcional usada, lea a manual

de instrucciones enteros antes de uso

y siga todas las advertencias e instruc-

clones en manual yen la accesorio.

,_ADVERTENClA: AsegtSrese el

mango estfi instalado al usar las acce-

sodos al cortar bordes o al cortadora

de malezas. Instale el mango sobre la

flecha de la etiqueta de seguridad del

eje superior (extremo con el motor del

aparato). Si su accesorios del cortar

bordes o del cortadora de malezas no

incluye un mango, un kit de accesorios

del mango (#530071451) est& dispon-

ible de su Centro de Servicio Sears.

SEGURIDAD AL CORTAR BORDES

_ADVERTENCIA: Inspeccione el

&rea a ser cortada antes de cada uso.

Retire los objetos (piedras, vicrio roto,

clavos, alambre, hilo, etc.) que puedan

set arrojados pot la cuchilla o que pue-

dan enroscarse en el eje.

• La cuchilla continOa girando por un

instante despues de que se suelte el

gatillo. La cuchilla puede herir gra-

vemente al ususario o a terceras.

• Deje que la cuchilla se detenga

antes de sacarla del corte.

La cuchilla gita Deje que la cuchilla

por un instante se detenga antes

despu_, de sacarla del

ClUes

e!gatillo.

• Deseche toda cuchilla doblada, torci-

da, resquebrajada, quebrada o

daflada de cualquier otto mode.

Cambie todas las piezas resquebra-

jadas, descantilladas o daBadas

antes de usar el aparato.

• No intente remover el material y cor-

tado o sostenga el material a ser cor-

tado mientras el motor se encuentre

en marcha o cuando el dispositivo

que corta se encuentre en movi-

miento.

• Mantenga siempre las rueda y el cal-

zo en oontacto con el suelo.

• Siempre empuje el aparato lenta-

mente sobre el terreno. Cuidese

constantemente contra las aceras

desniveladas, hoyos en el terreno,

raices grandes, etc.

• Siempre use el mango al usando ac-

cesorio al cortar bordes.

SEGURIDAD AL PROPULSOR DE

AIRE/ASPIRADORA

_ADVERTENCIA: Inspeccione el

&rea antes de poner en matodos los

escombros y objetos s61idos tales

como piedras, vidrio, alambre, etc.,

que el aparato pueda arrojar al aire o

hacer rebotar causando heridas de

este o cualquier otto modo durante el

uso del mismo.

• No apoye el aparato con el motor en

marcha en ninguna superficie que

no est6 limpia o que no sea s61ida.

El aparato podria aspirar escombros

tales como gavilla, arena, polvo,

c6sped, etc. por la entrada de aspi-

raclen y arrojados por la salida de

propulsion, daflando el aparato y/u

otros objetos, o causando graves

heridas a espectadores o al usuario.

• Nunca coloque objetos dentro de los

tubos de propulsi6n, tubos de aspira-

ci6n o salida de aire; siempre dirija

los escombros en direcci6n contraria

a donde personas, animales, vidrier-

asu otros objetos s61idos tales como

&rboles, autom6viles, paredes, etc.

se encuentran. La fuerza del aire

puede arrojar o hacer rebotar pie-

dras, tierra o ramas, hiriendo a per-

sonas o animales, rompiendo vidrier-

as o oausando otros daflos.

• Nunca ponga el aparato en marcha

sin toner todo el equipo correspon-

diente instalado. AI usar el aparato

come propulsor de aire, sirmpre

instale los tubos de propulsi6n.

• Inspeccione frecuentemente la aber-

tura de entrada de aire, los tubes de

propulsion, y los tubos de aspiraci6n

siempre con el motor detenido y la

bujia desconectada. Mantenga las

aberturas de ventilaci6n y los tubos

de descarga libres de escombros

que se pueden acumular y limitar la

circulaci6n debida de aire.

• Nunca coloque objeto alguno dentro

de la entrada de aire ya que de hacer-

Io podria limitar la circulaci6n d'aire y

daflar el aparato.

• Nunca use el aparato para esparcir

substancias quimicas, fertilizantes u

otras substancias que puedan con-

tener materiales t6xicos.

• Para evitar la propagaci6n de incen-

dies, no use el aparato cerca de ho-

gueras de hogassecas o de mator-

rales, de hogares de lefla, de

parrillas, barbacoas, ceniceros, etc.

SEGURIDAD AL CORTADORA DE

MALEZAS

PELIGRO: La cuchilla puede rebo-

tar violentamente en materiales que no

puede cortar. Los rebotes de la cuchilla

pueden causar la amputaci6n de brazos

o piernas.

.mlADVERTENCIA: No utilice el

cabezal podador como dispositivo de

sujeci6n de la cuchilla.

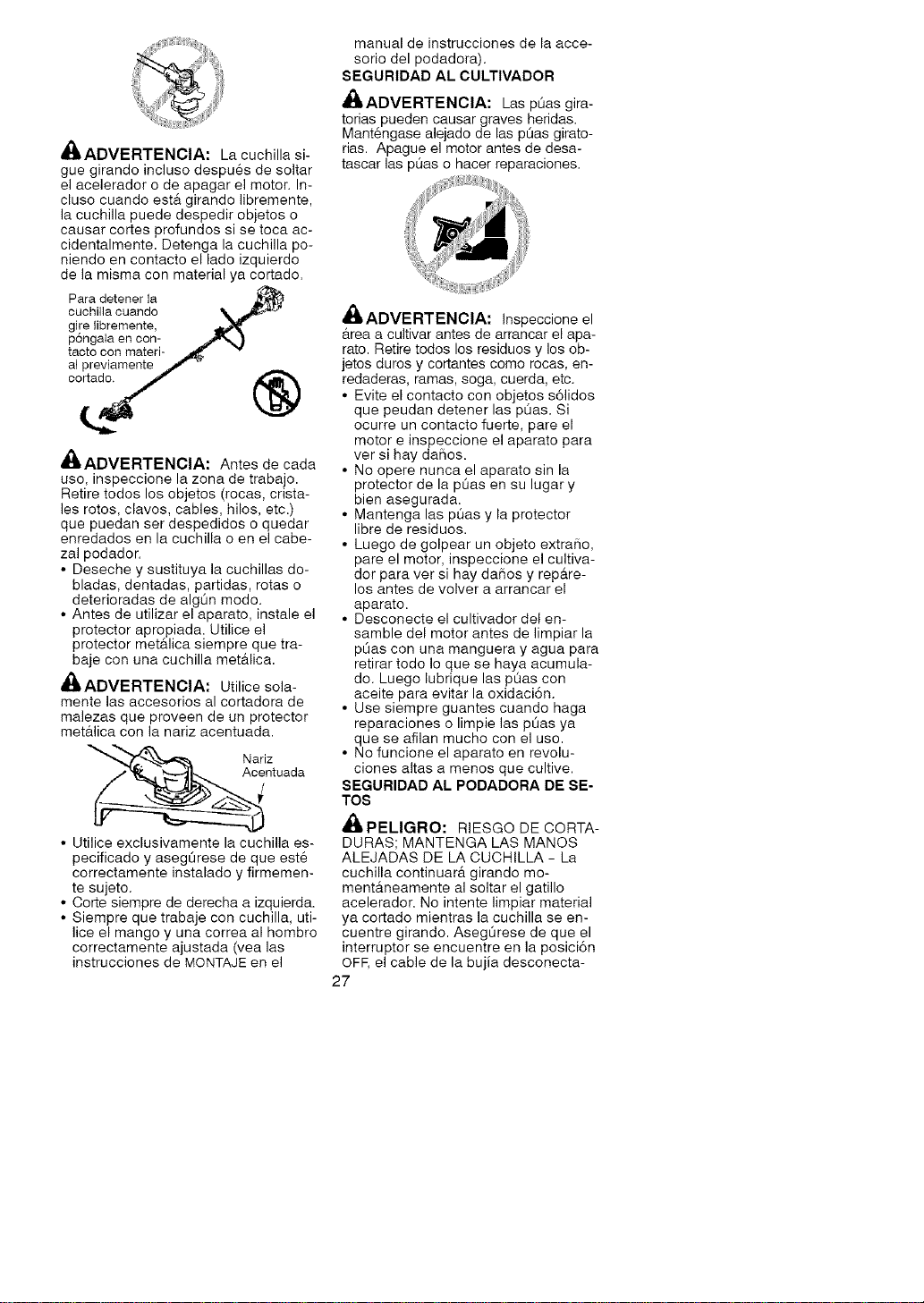

_ADVERTENClA:Lacuchillasi-

guegirandoinclusodespuesdesoltar

elaceleradorodeapagarelmotor.In-

clusocuandoest&girandolibremente,

lacuchillapuededespedirobjetoso

causarcortesprofundossisetocaac-

cidentalmente.Detengalacuchillapo-

niendoencontactoelladoizquierdo

delamismaconmaterialyacortado.

Paradetenerla

cuchillacuando _.,_,d_¢_'_"

gire libremente,

p6ngala en con- _}

tacto con materi- _

al previamente / =

cortado.

dt_ADVERTENClA: Antes de cada

uso, inspeccione la zona de trabajo.

Retire todos los objetos (rocas, crista-

les rotos, clavos, cables, hilos, etc.)

que puedan ser despedidos o quedar

enredados en la cuchilla o en el cabe-

zal podador.

• Deseche y sustituya la cuchillas do-

bladas, dentadas, partidas, rotas o

deterioradas de algOn modo.

• Antes de utilizar el aparato, instale el

protector apropiada. Utilice el

protector met_.lica siempre que tra-

baje con una cuchilla met_tlica.

,I_ADVERTENOIA: Utilice sola-

mente las accesorios al cortadora de

malezas que proveen de un protector

met_tlica con la nariz acentuada.

entuada

• Utilice exclusivamente la cuchilla es-

pecificado y asegOrese de que este

correctamente instalado y firmemen-

te sujeto.

• Corte siempre de derecha a izquierda.

• Siempre que trabaje con cuchilla, uti-

lice el mango y una correa al hombro

correctamente ajustada (vea las

instrucciones de MONTAJE en el

manual de instrucciones de la acce-

sorio del podadora).

SEGURIDAD AL CULTIVADOR

_bADVERTENCIA: Las pOas gira-

torias pueden causar graves heridas.

Mant_ngase alejado de las p0as girato-

rias. Apague el motor antes de desa-

tascar las p_as o hacer reparaciones.

_,ADVERTENCIA: Inspeccione el

_trea a cultivar antes de arrancar el apa-

taro. Retire todos los residuos y los ob-

jetos duros y cortantes como rocas, en-

redaderas, ramas, soga, cuerda, etc.

• Evite el contacto con objetos s61idos

que peudan detener las pOas. Si

ocurre un contacto fuerte, pare el

motor e inspeccione el aparato para

ver si hay da_os.

• No opere nunca el aparato sin la

protector de la pOas en su lugar y

bien asegurada.

• Mantenga las pOas y la protector

libre de residuos.

• Luego de golpear un objeto extraSo,

pare el motor, inspeccione el cultiva-

dot para ver si hay da_os y rep_.re-

los antes de volver a arrancar el

aparato.

• Desconecte el cultivador del en-

samble del motor antes de limpiar la

pOas con una manguera y agua para

retirar todo Io que se haya acumula-

do. Luego lubrique las pOas con

aceite para evitar la oxidaci6n.

• Use siempre guantes cuando haga

reparaciones o limpie las pOas ya

que se afilan mucho con el uso.

• No funcione el aparato en revolu-

clones altas a menos que cultive.

SEGURIDAD AL PODADORA DE SE-

TOS

_&PELIGRO: RIESGO DE CORTA-

DURAS; MANTENGA LAS MANOS

ALEJADAS DE LA CUCHILLA - La

cuchilla continuar_t girando mo-

ment_.neamente al soltar el gatillo

acelerador. No intente limpiar material

ya cortado mientras la cuchilla se en-

cuentre girando. Aseg0rese de que el

interruptor se encuentre en la posici6n

OFF, el cable de la bujia desconecta-

do,ylacuchilladetenidaantesdere-

moverelmaterialquesehayaatasca-

doenlacuchilla.Nosostengao

agarreelaparatoporlacuchilla.

La cuchilla conti-

nuara girando mo-

mentaneamente al

Oltar el gatiflo

dor

Permita que las

cuchillas se de-

tengan antes de

remover las del

_ADVERTENClA: Inspeccione el

&tea de trabajo antes de comenzar.

Retire todos los desechos y material

s61ido como rocas, vidrio roto,

alambre, etc. que puedan rebotar, ser

arrojados al aire o de otra manera

causar accidentes o daflos durante el

uso del aparato.

• No use el aparato si la cuchilla se

encuentra doblada, torcida, astillada,

rota o daflada de cualquier manera.

Entre en contacto con el Centro de

Servicio Sears para el reemplazo de

piezas dafladas o desgastadas.

• Siempre mantenga el aparato en

frente suyo. Mantenga todas las

partes del cuerpo alejadas de la

cuchilla.

• Mantenga la cuchilla y los respira-

deros de aire libres de desechos.

SEGURIDAD AL CORTADORA DE

RAMAS

_.ADVERTENCIA: La cuchilla os-

cilante/cadena giratoria pueden causar

graves lesiones. Inspeccione el aparato

antes de usarla. No opere el aparato

con una cuchilla doblada, quebrada ni

desafilada o cadena desafilada. Man-

tengase alejado de la cuchilla/cadena.

,_.ADVERTENOIA: La cuchilla os-

cilante/cadena giratoria est& afilada. No

la toque. Para evitar graves lesiones,

siempre apague el aparato y asegOrese

de que la cuchilla/cadena se haya dete-

nido completamente, desconecte la

bujia y use guantes cuando cambie o

maneje la cuchilla o la cadena.

_ADVERTENCIA: La cuchilla en

descenso/cadena giratoria puede cau-

ear lesiones al continuar su movimiento

luego de apagar el aparato. Mantenga

un control adecuado de la aparato hasta

que la cuchilla/cadena haya dejado de

moverse por completo. Mantenga las

manos, la cara y los pies lejos de todas

las partes m6viles. No intente tocar ni

detener la cuchilla o la cadena mientras

est_ en movimiento.

_IkADVERTENClA: Los objetos

que caen pueden causar graves le-

siones en su cabeza. Use protecci6n

en su cabeza mientras opere esta

aparato con una accesorio al cortado-

ra de ramas.

_IJADVERTENCIA: Para evitar

graves lesiones, no use m&s de un bra-

zo de extensi6n con el accesorio corta-

dora de ramas.

_&ADVERTENOIA: Mantenga el

cortadora de ramas lejos de lineas de

fuerza el6ctrica y cables de electricidad.

• Solamente uso para podar las ramas

hasta 4 pulgadas de di_.metro.

• No opere el aparato a una velocidad

mayor que la necesaria para podar.

No haga funcionar el aparato a alta

velocidad mientras no est& podando.

• Apague siempre el aparato cuando

se demore el trabajo y mientras ca-

mina entre zonas de corte.

• Si golpea o se enreda con algOn ab-

jeto extraflo, apague el motor de in-

mediato e inspeccione si existen

daflos. Haga cualquier daSo reparar

pot un Centro de Servicio Sears

antes de procurar otras operaciones.

Descarte las cuchillas que est6n do-

bladas, combadas, rajadas o rotas.

• Apague el aparato de inmediato si

siente una vibraci6n excesiva. La

vibraci6n indica que hay problemas.

Inspeccione en detalle si existen

tuercas o pernos fiojos o daSo antes

de continuar. Entre en contacto con

el Centro de Servicio Sears para el

remplazo de piezas dafladas el ne-

cesario.

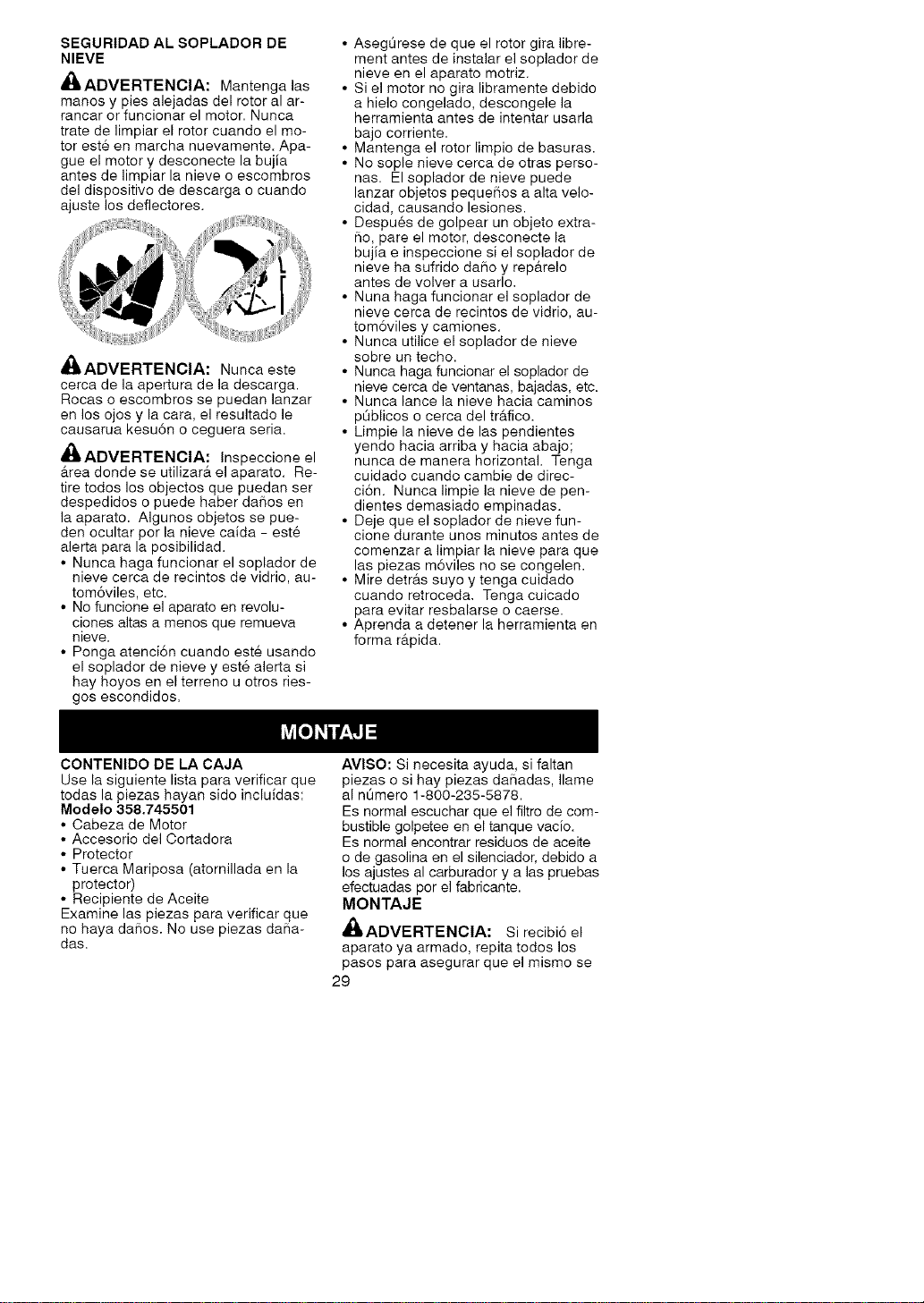

SEGURIDAD AL SOPLADOR DE

NIEVE

_'ADVERTENCIA: Mantenga las

manos y pies alejadas del rotor al ar-

rancar or funcionar el motor. Nunca

trate de limpiar el rotor cuando el mo-

tor est6 en marcha nuevamente. Apa-

gue el motor y desconecte la bujia

antes de limpiar la nieve o escombros

del dispositivo de descarga o cuando

ajuste los deflectores.

_ADVERTENClA: Nunca este

cerca de la apertura de la descarga.

Rocas o escombros se puedan lanzar

en los ojos y la cara, el resultado le

causarua kesu6n o ceguera seria.

_ADVERTENOIA: Inspeccione el

&rea donde se utilizar& el aparato. Re-

tire todos los objectos que puedan ser

despedidos o puede haber daSos en

la aparato. AIgunos objetos se pue-

den ocultar por la nieve caida - est6

alerta para la posibilidad.

• Nunca haga funcionar el soplador de

nieve cerca de recintos de vidrio, au-

tom6viles, etc.

• No funcione el aparato en revolu-

ciones altas a menos que remueva

nieve.

• Ponga atenci6n cuando est6 usando

el soplador de nieve y est6 alerta si

hay hoyos en el terreno u otros ries-

gos escondidos.

• AsegOrese de que el rotor gira libre-

merit antes de instalar el soplador de

nieve en el aparato motriz.

• Si el motor no gira libramente debido

a hielo congelado, descongele la

herramienta antes de intentar usarla

bajo corriente.

• Mantenga el rotor limpio de basuras.

• No sople nieve cerca de otras perso-

nas. El soplador de nieve puede

lanzar objetos peque_os a alta velo-

cidad, causando lesiones.

• Despu6s de golpear un objeto extra-

_o, pare el motor, desconecte la

bujia e inspeccione si el soplador de

nieve ha sufrido da_o y rep&relo

antes de volver a usarlo.

• Nuna haga funcionar el soplador de

nieve cerca de recintos de vidrio, au-

tom6viles y camiones.

• Nunca utilice el soplador de nieve

sobre un techo.

• Nunca haga funcionar el soplador de

nieve cerca de ventanas, bajadas, etc.

• Nunca lance la nieve hacia caminos

p0blicos o cerca del tr&fico.

• Limpie la nieve de las pendientes

yendo hacia arriba y hacia abajo;

nunca de manera horizontal. Tenga

cuidado cuando cambie de direc-

ci6n. Nunca limpie la nieve de pen-

dientes demasiado empinadas.

• Deje que el soplador de nieve fun-

cione durante unos minutos antes de

comenzar a limpiar la nieve para que

las piezas m6viles no se congelen.

• Mire detr&s suyo y tenga cuidado

cuando retroceda. Tenga cuicado

para evitar resbalarse o caerse.

• Aprenda a detener la herramienta en

forma r&pida.

CONTENIDO DE LA CAJA

Use la siguiente lista para verificar que

todas la piezas hayan sido incluidas:

Modelo 358.745501

• Cabeza de Motor

• Accesorio del Cortadora

• Protector

• Tuerca Mariposa (atornillada en la

protector)

• Recipiente de Aceite

Examine las piezas para verificar que

no haya da_os. No use piezas da_a-

das.

AVI$O: Si necesita ayuda, si faltan

piezas o si hay piezas daSadas, Ilame

al n0mero 1-800-235-5878.

Es normal escuchar que el filtro de com-

bustible golpetee en el tanque vacio.

Es normal encontrar residuos de aceite

o de gasolina en el silenciador, debido a

los ajustes al carburador y alas pruebas

efectuadas per el fabricante.

MONTAJE

_,ADVERTENCIA: Si recibi6 el

aparato ya armado, repita todos los

pasos para asegurar que el mismo se

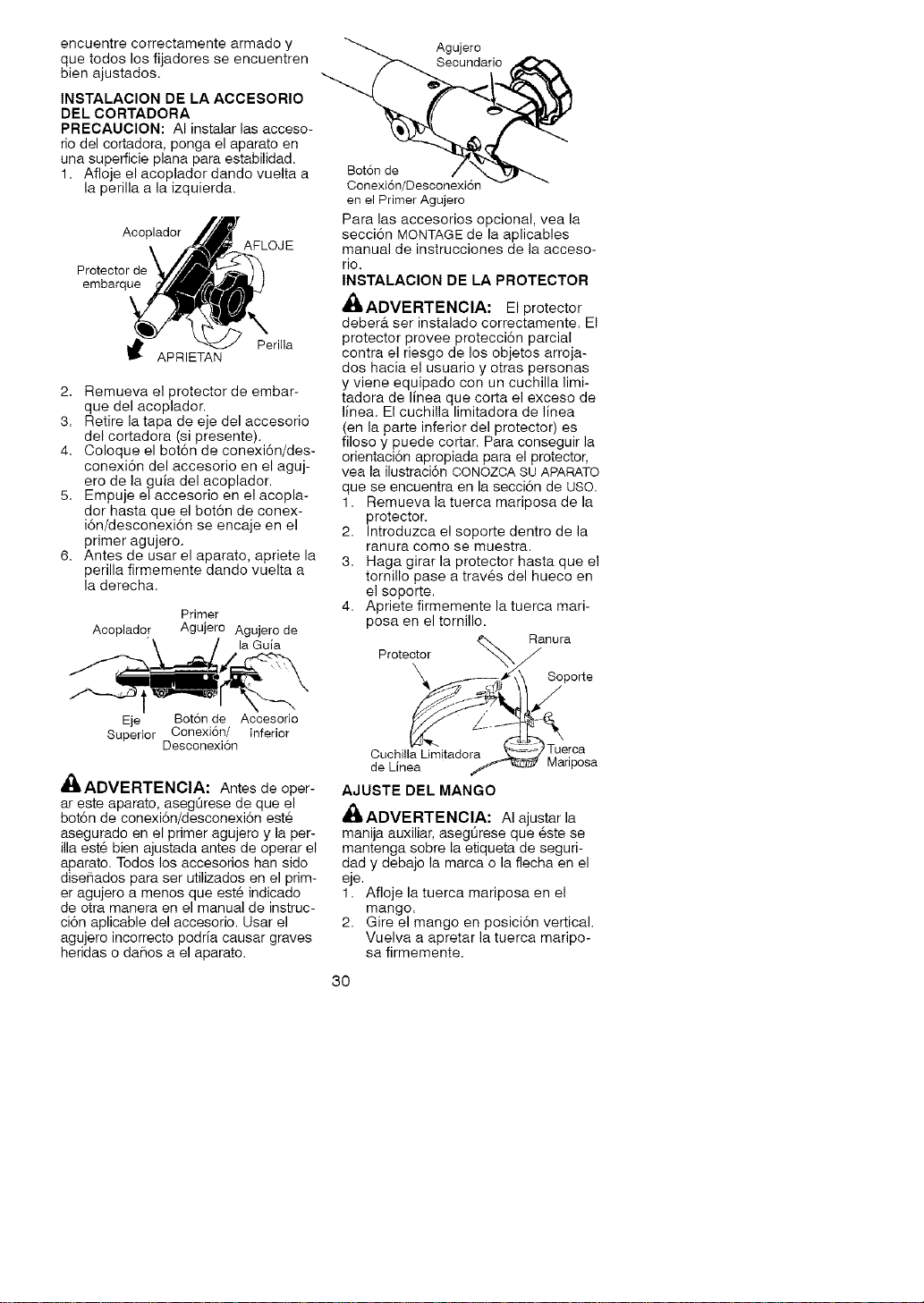

encuentrecorrectamentearmadoy

quetodoslosfijadoresseencuentren

bienajustados.

INSTALACIONDELAACCESORIO

DELCORTADORA

PRECAUCION:AIinstalarlasacceso-

riodelcortadora,pongaelaparatoen

unasuperficieplanepareestabilidad.

1.Aflojeelacopladordandovueltaa

laperillaalaizquierda.

Protector de

embarque

Perilla

APRIETAN

2. Remueva el protector de embar-

que del acoplador.

3. Retire la tape de eje del accesorio

del cortadora (si presente).

4. Coloque el bot6n de conexi6n/des-

conexi6n del accesorio en el aguj-

ere de la guia del acoplador.

5. Empuje el accesorio en el acopla-

dor haste que el bot6n de conex-

i6n/desconexi6n se encaje en el

primer agujero.

6. Antes de user el aparato, apriete la

perilla firmemente dando vuelta a

la derecha.

Primer

Acoplador Agujero Agujero de

la Guia

Eje Boton de Accesodo

Superior Conexion/ Inferior

Desconexi6n

A(_ADVERTENClA: Antes de oper-

ar este aparato, asegOrese de que el

bot6n de conexi6n/desconexi6n est6

asegurado en el primer agujero y la per-

ilia est6 bien ajustada antes de operar el

aparato. Todos los accesorios hen sido

diseSados pare ser utilizados en el prim-

er agujero a menos que este indicado

de otra manera en el manual de instruc-

ci6n aplicable del accesorio. User el

agujero incorrecto podria causer graves

heridas o daSos a el aparato.

Agujero

Secundario

Boton de

Conexion/Desconexi6n

en el Primer Agujero

Pare las accesorios opcional, vea la

secci6n MONTAGE de la aplicables

manual de instrucciones de la acceso-

rio.

INSTALACION DE LA PROTECTOR

,_ADVERTENCIA: El protector

deber& ser instalado correctamente. El

protector provee protecci6n parcial

centre el riesgo de los objetos arroja-

dos hacia el usuario y otras personas

y viene equipado con un cuchilla limi-

tadora de linea que corta el exceso de

linea. El cuchilla limitadora de linea

(en la parte inferior del protector) es

filoso y puede carter. Pare conseguir la

orientaci6n apropiada pare el protector,

vea la ilustraci6n CONOZCA SU APARATO

que se encuentra en la secci6n de USO.

1. Remueva la tuerca mariposa de la

protector.

2. Introduzca el soporte dentro de la

ranura come se muestra.

3. Haga girar la protector haste que el

tornillo pase a trav6s del hueco en

el soporte.

4. Apriete firmemente la tuerca marl-

pose en el tornillo.

Renura

Protector "_,X_

X _, \\ Soporte

Cuchill rca

de Linee _'- m,_:_' anposa

AJUSTE DEL MANGO

_ADVERTENCIA: AI ajustar la

manija auxiliar, asegQrese que 6ste se

mantenga sobre la etiqueta de seguri-

dad y debajo la marca o la flecha en el

eJe.

1. Afloje la tuerca mariposa en el

mango.

2. Gire el mango en posici6n vertical.

Vuelva a apretar la tuerca maripo-

sa firmemente.

CONOZCA SU APARATO

LEA ESTE MANUAL DE INSTRUCCIONES Y LAS REGLAS DE SEGURIDAD ANTES DE

PONER ELAPARATO EN MAROHA. Compare las ilustraciones con su aparato para

familiarizarse con la ubicaci6n de los diversos controles y ajustes. Guarde este

manual para usa futuro.

Mango Auxiliar

AcopIador

Eje ,_

Cabezal _ Interrupter ON/OFF

de corte Mango de la

Ouerda de

Shield Bujia

Cuchilla

Limitadora de Gatilto

Linea Acelerador

Palanca det

arrancador

Silenciador

Bombeador

INTERRUPTOR ON/OFF

Se usa el interrupter ON/OFF para de-

tener el motor. Coloque el interruptor

ON/OFF en la posici6n OFF para deten-

er el motor.

BOMBEADOR

El BOMBEADOR retira el aire de el car-

burador y de las lineae de combustible

y las Ilena de mezcla de combustible,

permiti6ndole poner el motor en mar-

cha con menos tironee de la cuerda de

arranque. Accione el bombeador opri-

miendolo y luego dejando que eete re-

cobre su forma original.

PALANCA DEL ARRANCADOR

La PALANCA DELARRANCADOR ayuda a

suministrar combustible al motor para

facilitar el arranque. Active el sistema de

arranque colocando la palanca en la po-

sici6n START NO apriete el gatillo del

acelerador hasta que el motor arranque

y se ponga en marcha. Despu6s de que

el motor se haya puesto en marcha,

permita que el motor este en marcha

por 10-15 segundos; luego, apriete el

gatillo acelerador para desactivar el sis-

tema de arranque.

ACOPLADOR

El ACOPLADOR permite la instalaci6n

de accesorios opcionales.

ANTES DE PONER EN MARCHA EL

MOTOR

_ADVERTENCIA: Lea atenta-

mente la informaci6n sobre el

combustible en laas reglae de

seguridad antes de comenzar. Si no

comprende las reglas de seguridad,

no intente abastecer el aparato de

combustible. Llame al nOmero

1-800-235-5878.

ABASTEClMIENTO DEL MOTOR

_ADVERTENCIA: Flemueva la

tapa del tanque de combustible lenta-

mente al reabastecer combustible.

Este motor est& habilitado para

funcionar con gasolina sin plomo. Antes

de comenzar con el usa, se deber&

mezclar la gasolina con un aceite de

sintetico de buena calidad para motores

de 2 tiempos enfriados a aire.

Recomendamos el aceite de sint6tico

de la marca Craftsman. Mezcle la

gasolina con el aceite en la proporci6n

40:1. Se obtiene una proporci6n de 40:1

mezclando 3,2 onzas de aceite con

cada gal6n de gasolina sin plomo. Se

incluye con esta aparato un recipiente

de 3,2 onzas de aceite. Adiera el

contenido entero de este recipiente en

1 gal6n de gasolina para alcanzar la

mezclaapropiadadelcombustible.NO

USEaceiteparaautom6vilesnipara

barcas.EstosaceitesdaSar_.nelmotor.

AImezclarelcombustible,sigalas

instruccionesimpresasenelrecipiente.

UnavezhayaaSadidoelaceiteala

gasolina,agitealrecipientebrevemente

paraasegurarqueelcombustibleeste

completamentemezclado.Siemprelea

ysigalasinstruccionesdeseguridad

quetienenqueverconelcombustible

antesdeabastecerelaparato.

IMPORTANTE

La experiencia indica que los combus-

tible mezclados con alcohol (los llama-

dos gasohol o los que contienen eta-

nolo metanol) pueden atraer la

humedad, Io que puede causar la se-

paraci6n y la formaci6n de _tcidos du-

rante el almacenaje. La gasolina _.cida

puede da_ar el sistema de combus-

tible del motor durante el almacenaje.

Para evitar problemas con el motor,

deber_t vaciarse el sistema de com-

bustible antes de almacenar el aparato

per 30 dias o m_.s. Vacie el tanque de

combustible, ponga el motor en mar-

cha y d6jelo en marcha hasta que las

lineas de combustible y el carburador

queden vacios. Use combustible fres-

co para la pr6xima temporada.

Nunca use productos de limpieza de

motor o carburador en el tanque de

combustible ya que de hacerla puede

provocar da_os permanentes.

Vea la secci6n de ALMAOENAJE para

informaci6n adicional.

PARA DETENER EL MOTOR

• Para detener el motor, mueva el in-

terruptor ON/OFF a la posici6n OFF,

\_,_IP-/ Interruptor

_.,_N/O FF

Gatillo Acel-_er_o_

AVISO: Asegurese que la linea de la

cabezal de corte este extendida

aproximadamente 8 a 10 cm (3 a 4

pulgadas) antes de que arranque el

aparato. Esto permitira que la linea

avance correctamente una vez que

el aparato arranque.

PARA ARRANCAR CON MOTOR

FRIO

AVISO: NO apriete el gatillo del aceler-

ador hasta que el motor arranque y se

ponga en marcha

1. Ponga el aparato en una superficie

plana.

2. Mueva el interruptor ON/OFF a la

posici6n ON.

3. Oprima lentamente el bombeador

6 veces.

4. Mueva la palanca del arrancador a

la posici6n START.

Mango de

la Cuerda

de Arranque

PARA PONER EN MARCHA

EL MOTOR

_ADVERTENCIA: Evite el hacer

ning_n tipo de contacto con el silencia-

dor. Un silenciador caliente podria pro-

vocar quemaduras de gravedad si se

toca.

Bombeador

Silenciador

5. Tire firmemente del mango de la

cuerda de arranque hasta que el

motor arranque y se ponga en

marcha.

6. Permita que el motor este en mar-

cha por 10 segundos; luego, apriete

el gatillo acelerador para desactivar

el sistema del arranque.

PARA ARRANCAR CON EL MOTOR

CALIENTE

1. Mueva el interruptor ON/OFF a la

posici6n ON.

2. Oprima y sostenga el gatillo aceler-

ador. Mantenga el gatillo total-

mente oprimido hasta que el motor

marche sin problemas.

3. Tire firmemente del mango de la

cuerda de arranque hasta que el

motor se ponga en marcha.

AVlSO: Normalmente, el procedimiento

para arrancar con el motor caliente

puede ser utilizado dentro 5-10 minutos

despues que el motor se para. Si el

aparato esta sin funcionar por m&s de

10 minutos, ser& necesario arrancar el

aparato siguiendo los pasos abajo PARA

ARRANCAR CON MOTOR FRIO o des-

pu6s trate los pasos de las instruc-

ci6nes de como arrancar el aparato.

ARRANQUE DE MOTOR AHOGADO

Los motores ahogados pueden ponerse

en marcha moviendo el interruptor ON/

OFF a la posici6n ON y tirando de la

cuerda repetidas veces mientras que

presiona el gatillo acelerador hasta el

motor arranque y se ponga en march&

Esto podra requerir que se tire de la

cuerda del mango repetidas veces de-

pendiendo que tan ahogado se en-

cuentre el motor.

Si el aparato sigue sin ponerse en

marcha, vea la TABLA DIAGNOSTtCA o

Ilame al nOmero 1-800-235-5878.

OPERACION DEL ACOPLADOR

Este modelo est& equipado con un

acoplador, el cual permite la instala-

ci6n de accesorios opcionales. Los

accesorios opcionales son:

Cortadora de Bordes .... 358.792403

Cultivador ............. 358.792410

Propulsor de Aire ....... 358.792421

Cortadora de Malezas... 358.792443

Cortadora de Ramas .... 358.792450

ADVERTENCIA: Siempre apa-

gue el aparato y desconecte la bujia

antes de retirar o instalar Ice accesorios.

COMO REMOVER EL ACCESORIO

DEL CORTADORA (U OTRAS ACCE-

SORIOS OPCIONAL)

PFII=CAUClON: AI retirar o inetalar lae

acceeorios, ponga el aparato en una

superficie plana para estabilidad.

1. Afloje el acoplador dando vuelta a

la perilla a la izquierda.

Acoplador Superior

AFLOJE

Accesorio

Inferior

APRIETAi' Perilla

2. Oprima y sostenga el bot6n de

conexi6n/desconexi6n.

Botch de Conexi6n/

Desconexion

/AcopIad_ Eje Superior

Accesorio Inferior

3. Mientras sostiene el motor y el eje

superior con firmeza, quite el acce-

sorio inferior del acoplador en for-

ma recta.

INSTALACION DEL ACCESORIOS

OPCIONAL

1. Retire la tapa de eje del accesorio

(si presente).

2. Coloque el bot6n de conexi6n/des-

conexi6n del accesorio inferior en

el agujero de la guia del acoplador.

3. Empuje el accesorio inferior en el

acoplador hasta que el bot6n de

conexi6n/desconexi6n se encaje

en el primer agujero.

4. Antes de usar el aparato, apriete la

perilla firmemente dando vuelta a

la derecha.

Primer

Aeoplado[ Agujero Agujero de

la Guia

Eje Bot6n de Accesorio

Superior Conexi6n/ Inferior

Desconexi6n

'_,ADVERTENCIA: Antes de oper-

ar este aparato, asegt_rese de que el

bot6n de conexi6n/desconexi6n est6

asegurado en el primer agujero y la per-

ilia est6 bien ajustada antes de operar el

aparato. Todos los accesorios hart side

diseSados para ser utilizados en el prim-

er agujero a menos que este indicado

de otra manera en el manual de instruc-

ci6n aplicable del accesorio. Usar el

agujero incorrecto podria causar graves

heridas o daSos a el aparato.

Agujero

Secundario

Bot6n de

Conexi6n/Desconexi6n

en el Primer Agujero

POSICION DE USO

SIEMPRE USE:

,_!JF4_I Protecci6n

_'_.L_,,_/ para los

Ojos

Pantotones 16_'-_I

Largos "_t t_'_',

ZapatosIJt.

Gruesos --,_Ir 11J'_

Corte siempre de derecha a izquierda.

_ADVERTENCIA: Use siempre

protecci6n para los ojos. Nunca se in-

cline por encima del cabezal. La linea

puede arrojar o hacer rebotar piedrae

o desechos hacia los ojoe y la cara,

pudiendo cauear la p6rdida de la vista

u otras graves heridas.

Cuando aparato de funcionamiento,

p&rese como se vea en la figura y veri-

fique Io siguiente:

• Usando anteojos de seguridad y ropa

gruesa como protecci6n.

• Soetenga la manija del gatillo acelera-

dor con la mane derecha y manija

auxiliar con la mane izquierda.

• Mantenga el aparato debajo del nivel

de la cintura.

• Corte siempre desde la derecha ha-

cia la izquierda para que los escom-

bros sean arrojados en direcci6n

contraria a donde est& parado. Sin

tener que inclinarse, mantenga la

linea cerca del suelo y paralela al

mismo, sin meteda dentro del materi-

al que se est& cortando.

No haga marchar el motor a revolu-

clones m&s altas que las necesarias.

La linea de corte cortar& de una forma

m&s eficiente sin que el motor est6 acel-

erado a fondo. A revoluciones m&s ba-

jas, habr& menos ruido y menor vibra-

ci6n del motor. La linea de corte durar&

m&s tiempo y tendr& menor probabilidad

de "fundirse" en la bobina.

Siempre que no se halle cortando,

suelte el gatillo acelerador y permita

que el motor vuelva a marcha lenta.

Para detener el motor:

• Suelte el gatillo acelerador.

• Mueva el interruptor ON/OFF a la po-

sici6n OFR

AVANCE DE LA LiNEA DE CORTE

El cabezal de corte hace mover au-

tomaticamente la linea hacia ade-

lante. Para que la linea de corte se

mueva hacia adelante, no es nece-

sario dar golpes contra el suelo at

cabezal de corte. De Io contrario,

esta acci6n podria tener como resulta-

do piezas rotas y el funcionamiento

defectuoso del cabezal.

Despu6s de que el aparato se haya

puesto en marcha, la linea progresar&

el largo correcto para efectuar el corte

de manera automatica.

Mantenga siempre el protector en su

lugar cuando la herramienta se en-

cuentre en funcionamiento.

_,ADVERTENCIA: Utilice exclu-

sivamente linea redonda de 2 mm

(0,080 de pulgada) de diametro. Otro

tipo de tama_os y formas har&n que la

linea no gire de forma apropiada Io que

resultar& en el funcionamiento inadecua-

do del cabezal de corte o en accidentes

de seria gravedad. No utilice otto tipo

de materiales tales como alambre, bile,

soga, etc. El alambre puede romperse

durante el corte y convertirse en un misil

peligroso Io que puede causar lesiones

de seria gravedad.

METODOS DE CORTE

'_&ADVERTENCIA: Use la veloci-

dad minima y no acerque el aparato

demaeiado al cortar cerca de objetos

s61idos (piedra, gravilla, postes, etc.):

estos pueden daSar el cabezal, pue-

den enredarse en la linea o la linea los

puede arrojar violentamente al aire,

causando serio peligro.

• La punta de la linea es la que corta.

Se coneeguir& mejor rendimiento y

el minimo desgaete si no se mete la

linea dentro del material que se eet&

cortando. La iluetraci6n a continua-

ci6n mueetra la forma correcta e in-

correcta de cortar.

La punta de la linea La linea est#t meti-

es la que corta da dentro deI ma-

terial de trabajo

Correcto Incorrecto

• La linea retira f&ci{mente e{ c6sped y

{as malas hierbas de a{rededor de pa-

redes, cercados, _.rboles y macizos de

flores; pero tambi6n es capaz de car-

tar la corteza tierna de _trboles y ar-

bustos y de marcar las cercas. Para

evitar daflos, especialmente a la vege-

taci6n delicada o a los _.rboles con

corteza fina, acorte la linea a unos 10

a 13 cm (4 a 5 pulgadas) y use el

aparato sin acelerar a fondo.

• Para recortar o escalpar, use el apa-

rata sin acelerar a fondo, para incre-

mentar la vida Otil de la linea y dismi-

nuir el desgaste del cabezal,

especialmente:

• AI hacer trabajos livianos.

• Cerca de objetos con los cuales la

linea se puede enredar, como son

los postes o _.rboles de poco dib,me-

troy el alambre de las cercas.

• Para cortar c6sped y barrer, acelere

el motor a fondo para Iograr un buen

trabajo de limpieza.

PARA RECORTAR - Sostenga el ca-

bezal unos 8 cm (3 pulgadas) del suelo

yen _tngulo. Unicamente la punta de la

linea deber_, hacerel contacto con el

material a cortar. No meta la linea den-

tro del _.rea que se estercortando.

Para Recortar __[_

PARA ESCALPAR - La t6cnica del as-

calpado retira la vegetaci6n no desea-

da abajo a la tierra. Sostenga el cabe-

zal unos 8 cm (3 pulgadas) del suelo y

en _.ngulo. Deje que la punta de la

linea golpee contra el suelo cerca de

los _trboles, los pastes, los monumen-

tos, etc. Esta t6cnica incrementa el

desgaste de la linea.

Para Essalpar /1

PARA CORTAR CESPED - Este parato

es ideal para cortar c6sped en lugares

donde las cortadoras convencionales no

Ilegan. En posici6n de cortar c6sped,

mantenga la linea paralela al suelo.

Evite presionar el cabezal contra el sue-

Io, ya que de hacerlo podria escalpar la

vegetaci6n y daflar el aparato.

Para Cortar

Cesped

PARA BARRER - Se puede usar la

acci6n ventiladora de la finea girante

para barter r_.pida y f_tcilmente un _trea

determinada. Mantenga la linea para-

lela al suelo directamente encima de

las superficies que se quiera barter y

meuva el aparato de un lado al otro

r_.pidamente.

Para Barter \\\ I I1_

CRONOGRAMA DE MANTENIMIENTO

_& ADVERTENCIA: Desconecte la bujia antes de hacer cualquier manten-

imiento, con la excepci6n de los ajustes al carburador.

TAREA DE CUIDADO Y MANTENIMIENTO

Verificar que no haya piezas ni fijadores sueltos

Verificar que no haya piezas daSadas o gastadas

Inspeccione y limpie el aparato y sus placas

Limpiar el filtro de aire

Inspeccione el silenciador y la rejilla antichispa

Cambiar la bujia

REOOMENDAOIONES GENERALES

La garantia de eete aparato no cubre

los articuloe que han sido sometidoe al

abuse o a la negligencia por parte del

usuario. Para recibir el valor completo

de la garantia, el usuario deber& man-

tener el aparato segOn las instrucciones

en este manual. Har& falta hacer varios

ajustes peri6dicamente para mantener

el aparato de forma debida.

VERIFIQUE QUE NO HAYA FIJA-

DORES NI PIEZAS SUELTAS

• Cubierta de la Bujia

• Filtro de Aire

• Tornillos de la Caja

• Tornillo del Mango Auxiliar

• Protector

VERIFIQUE QUE NO HAYA PIEZAS

DANADAS O GASTADAS

Entre en contacto con el Centro de

Servicio Sears para el reemplazo de

piezas daSadas o desgastadas.

• Interruptor ON/OFF - Aseg0rese de

que el interruptor ON/OFF este fun- 6.

cionando correctamente colocandolo

en la posici6n OFR Aseg0rese de

que el motor se haya detenido per

completo, luego, ponga el motor en

marcha nuevamente y continOe.

• Tanque de Combustible - Deje de

usar el aparato si hay seSales de

daSos o perididas en el tanque de

combustible.

• Protector - Deje de usar el aparato

si el protector est& dailado.

INSPECCIONE Y LIMPIE EL APARA-

TO Y SUS PLACAS

• Despues de que cada uso, inspec-

clone la aparato completa para sa-

ber si hay piezas flojas o daSadas.

Limpie el aparato y las placas usan-

do un trapo hOmedo con un deter-

gente suave.

• Seque el aparato usando un trapo

seco y limpio.

CUANDO HACER

Antes de cada uso

Despues de cada uso

Cada 5 horas de use

Cada 50 horas de uso

Anualmente

LIMPIE EL FILTRO DEL AIRE

Los filtros de aire sucios disminuyen la

vida Otil y el rendimiento del motor e

incrementan el consumo de combus-

tible y de emiciones nocivas. Limpie

siempre el filtro de aire despu6s de

cada 5 horas de uso.

1. Limpie la tapa y el &tea alrededor

de la tapa para evitar que caiga su-

ciedad o desechos en el carbura-

dor cuando se saque la tapa.

2. Remueva las piezas presionando el

cierre para aflojar la tapa del filtro de

aire.

AVlSO: Para evitar peligro de incendio

y de emiciones evaporativas nocivas, no

limpie el filtro de aire con gasolina ni cu-

alquier otro solvente inflamable.

3. Limpie el filtro con agua y jab6n.

4. Permita que el filtro se seque.

5. Aplique varias gotas de aceite al

filtro; exprima el filtro para distribuir

el aceite.

Reponga las piezas.

Filtro de Aire

Cierre de Tapa

del Filtro de Aire

CAMBIE LA BUJIA

Deber& cambiarse la bujia anualmente

para asegurar que el motor arranque

f&cilmente y tenga un mejor rendimein-

to. Ajuste la separaci6n de los electro-

dos a 0,6 mm (0,025 de pulgada). El

encendido es fijo e inalterable.

1. Gire y eaque la cubierta de la bujia.

2. Retire la bujia del cilindro y des6-

chela.

3. C_tmbielaparunabujiaChampion

RCJ-6Yyajustefirmementela

bujianuevaconuna19mm(3/4

depulgada).

4. Instalenuevamentelacubiertade

labujia.

REEMPLAZO DE LA LINEA

El uso de bobinas previamente enrol-

ladas es el m6todo m_ts conveniente

para reemplazar la linea de corte y

asegurarse que el aparato rinda un

funcionamiento 6ptimo.

• Las bobinas de repuesto vienen con

codificadas en colores para asegu-

tarries el uso correcto de la bobina

con el aparato correspondiente.

AsegOrese de usar el mismo color

de bobina de repuesto qu el de la

bobina existente.

AVlSO: Mantenga siempre el cabezal

de carte limpio de escombros y sucie-

dad al efectuar cualquier tipo de man-

tenimiento.

• Sujete el bobina y desenrosque la

tapa girando en la direcci6nilustrada

en la parte superior de la misma.

• Retire el arc que guia la linea y la

bobina.

AVIS0: Cuando remueva y/o instale

la bobina, asegure que la taza para el

polvo permanezca sobre el eje.

Taza _ _. Arc que

para el _oDma guia la Tapa

polvo ...,,..._ linea

Utilice una bobina previamente enrol-

lada o vuelva a enroscar linea nueva

en la bobina existente. Si utiliza una

bobina pre-enrollada, retire la tira ad-

hesiva de la linea y la bobina.

COMO REBOBINAR LA BOBINA

CON LINEA NUEVA

,_ADVERTENCIA: Utilice exclu-

sivamente linea redonda de 2 mm

(0,080 de pulgada) de diametro. Otro

tipo de tama_os y formas harem que la

linea no gire de forma apropiada Io

que resultar_, en el funcionamiento in-

adecuado del cabezal de corte o en

accidentes de seria gravedad. No uti-

lice otro tipo de materiales tales como

alambre, hilo, soga, etc. El alambre

puede romperse durante el corte y

convertirse en un misil peligroso Io que

puede causar lesiones de seria grave-

dad.

1. Corte una Iongitud de 8 metros (25

pies) de linea redonda de 2 mm

(0,080 de pulgada) de dib,metro de

la marca Craftsman.

ntroduzca a

hn aen ad,-

, ;,'_._'f,_" %/\i_ ' , recclan que se

_. _jJ_'_J', muestra en a

Bobina

2. Introduzca un extremo de la linea

dentro de la cavidad central de la

bobina vacia. Aseg0rese de que la

linea enrolle en la bobina en la di-

recci6n que se ilustra en la misma

(en sentido contrario al de las agu-

jas del reloj).

3. Contin0e enrollando la linea en la

bobina, dejando sin enrollar de 10

a 15 cm (4 a 6 pulgadas) desde el

centre de la bobina.

COMO INSTALAR LA BOBINA CON

LA LINEA DE CORTE

1. Instale la bobina de repuesto.

2. Enrolle la linea a trav6s del are

guia.

Linea a traves del aro guiai,

Bobina de Repuesto

3. Coloque el arc guia en la bobina y

pase la linea por la ranura. Permi-

ta que la linea se extienda de 10 a

15 cm (4 a 6 pulgadas) desde el

centre de la bobina.

4. Asegure de que la linea permanez-

ca dentro de la ranura mientras en-

rosca la la tapa en la eje. Ajuste

la tapa manualmente.

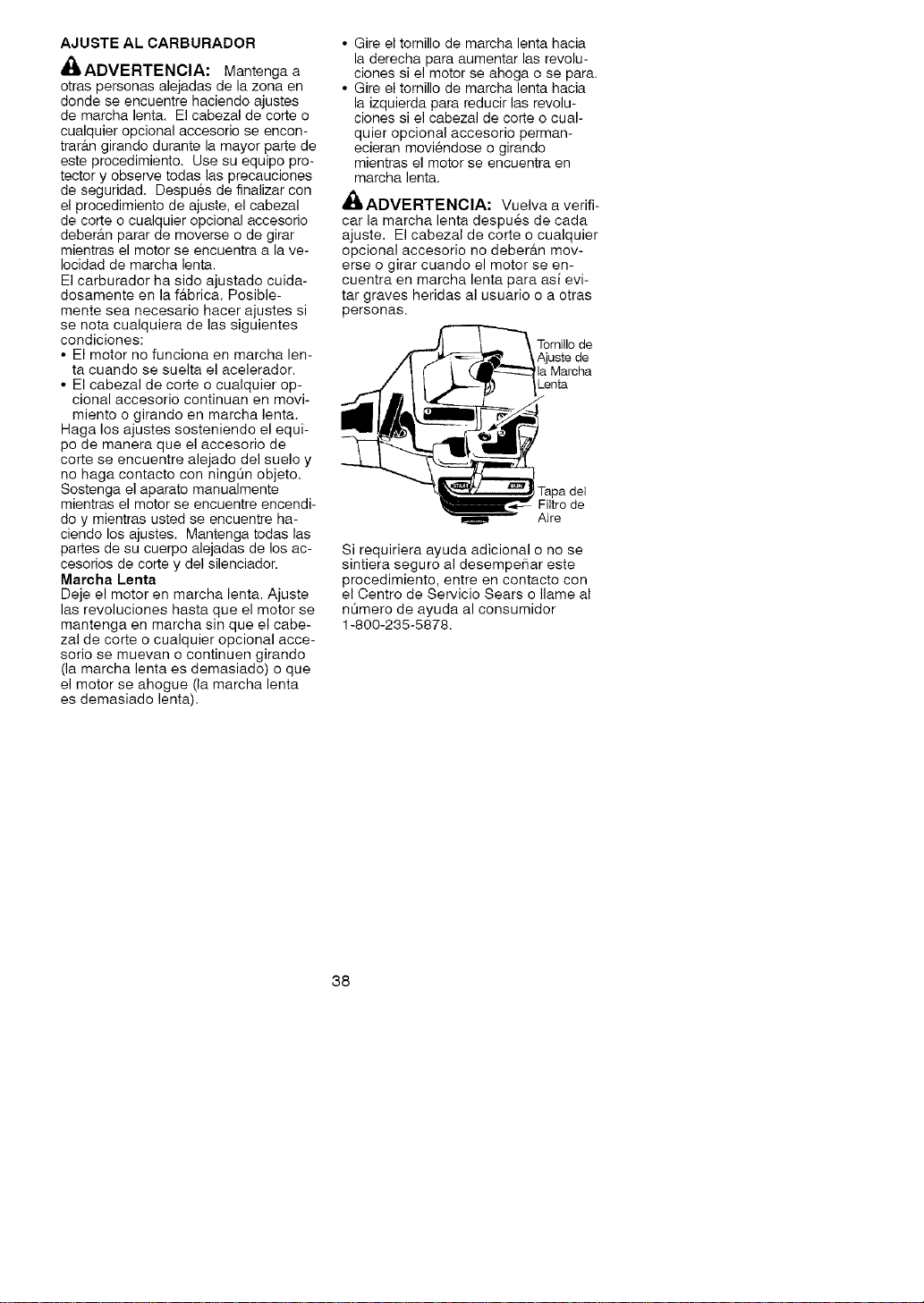

AJUSTE AL CARBURADOR

,i_ADVERTENCIA: Mantenga a

otras personas alejadas de la zona en

donde se encuentre haciendo ajustes

de marcha lenta. El cabezal de corte o

cualquier opcional accesorio se encon-

trar&n girando durante la mayor parle de

este procedimiento. Use su equipo pro-

tector y observe todas las precauciones

de seguridad. Despu6s de finalizar con

el procedimiento de ajuste, el cabezal

de corte o cualquier opcional accesorio

deber&n parar de moverse o de girar

mientras el motor se encuentra a la ve-

Iocidad de marcha lenta.

El carburador ha sido ajustado cuida-

dosamente en la f&brica. Posible-

mente sea necesario hacer ajustes si

se nota cualquiera de las siguientes

condiciones:

• El motor no funciona en marcha len-

ta cuando se suelta el acelerador.

• El cabezal de corte o cualquier op-

cional accesorio continuan en movi-

miento o girando en marcha lenta.

Haga los ajustes sosteniendo el equi-

po de manera que el accesorio de

corte se encuentre alejado del suelo y

no haga contacto con ningOn objeto.

Sostenga el aparato manualmente

mientras el motor se encuentre encendi-

do y mientras usted se encuentre ha-

ciendo los ajustes. Mantenga todas las

partes de su cuerpo alejadas de los ac-

cesorios de corte y del silenciador.

Marcha Lenta

Deje el motor en marcha lenta. Ajuste

las revoluciones hasta que el motor se

mantenga en marcha sin que el cabe-

zal de corte o cualquier opcional acce-

sorio se muevan o continuen girando

(la marcha lenta es demasiado) o que

el motor se ahogue (la marcha lenta

es demasiado lenta).

• Gire el tornillo de marcha lenta hacia

la derecha para aumentar las revolu-

ciones si el motor se ahoga o se para.

• Gire el tornillo de marcha lenta hacia

la izquierda para reducir las revolu-

ciones si el cabezal de corte o cual-

quier opcional accesorio perman-

ecieran moviendose o girando

mientras el motor se encuentra en

marcha lenta.

,_bADVERTENCIA: Vuelva a verifi-

car la marcha lenta despu6s de cada

ajuste. El cabezal de corte o cualquier

opcional accesorio no deber&n mov-

erse o girar cuando el motor se en-

cuentra en marcha lenta para asi evi-

tar graves heridas al usuario o a otras

personas.

Torni]lo de

Ajuste de

la Marcha

Lenta

del

Filtro de

Aire

Si requiriera ayuda adicional o no se

sintiera seguro al desempet_ar este

procedimiento, entre en contacto con

el Centre de Servicio Sears o Ilame al

nOmero de ayuda al consumidor

1-800-235-5878.

_IADVERTENClA: Realice los

siguientes pasos despu6s de cada

USO:

• Permita que el motor se enfrie antes

de guardado o transportarlo.

• Guarde el aparato y el combustible

en un lugar bien ventilado donde los

vapores del combustible no puedan

entrar en contacto con chispas ni lla-

mas abiertas provenientes de clenta-

dores de agua, motores o interrpu-

tores electricos, calefactores

centrales, etc.

• Guarde el aparato con todos los pro-

tectores en su lugar y coloquelo de

modo que las piezas cortantes no

puedan causar heridas por accidente.

• Guarde el aparato y el combustible

en un lugar completamente fuera del

alcance de los niSos.

ESTACIONAL ALMACENAJE

Prepare el aparato para almacenarlo

al final de la temporada o si no Io va a

usar por m&s de 30 dias.

Siva a almacenar el aparato durante

un periodo largo de tiempo:

• Limpie el aparato por completo antes

del almacenaje.

• Almacene en un &rea limpia y seca.

• Aplique una pequeSa cantidad de

aceite a las superficies externas

met&licas.

SISTEMA DE COMBUSTIBLE

Vea el mensaje marcado como

IMPORTANTE, que se refiere al uso de

combustibles con mezcla de alcohol en

su aparato, en la secci6n de uso, bajo

ABASTECIMIENTO DEL MOTOR.

Los estabilizadores de combustible

son una alternativa aceptable para

minimizar la formaci6n de dep6sitos

de goma durante el almacenaje. A_a-

da estabilizador a la gasolina en el

tanque de combustible o en el reci-

piente para almacenar el mismo. Siga

las instrucciones de mezcla que se en-

cuentran impresas en el envase. Pon-

ga el motor en marcha y d6jelo en

marcha por unos 5 minutos despu_s

de haberle puesto estabilizador.

El aceite Craftsman 40:1 para motores

a 2 tiempos (enfriados a aire) viene

mezclado con estabilizador de com-

bustible. Si no usa este aceite de

Sears, usted podr& aSadir estabiliza-

dor al tanque de combustible.

MOTOR

• Retire la bujia y vierta una cucharad-

ita de aceite 40:1 para motores a 2

tiempos (enfriados a aire) por la ab-

ertura para la bujia. Lentamente, tire

de la cuerda de arranque de 8 a 10

veces para distribuir el aceite.

• Cambie la bujia por una nueva del

tipo y de la gama de calor recomen-

dados.

• Limpie el filtro de aire.

• Examine todo el aparato para verificar

que no haya tomillos, tuercas ni per-

nos sueltos. Cambie todas la piezas

daSadas, quebradas o gastadas.

• AI principio de la pr6xima temporada,

use exclusivamente combustible

fresco con la proporci6n correcta de

gasolina a aceite.

OTROS

• No guarde la gasolina de una tempo-

rada a la proxnma.

• Cambie el recipiente de gasolina si

se empieza a oxidar.

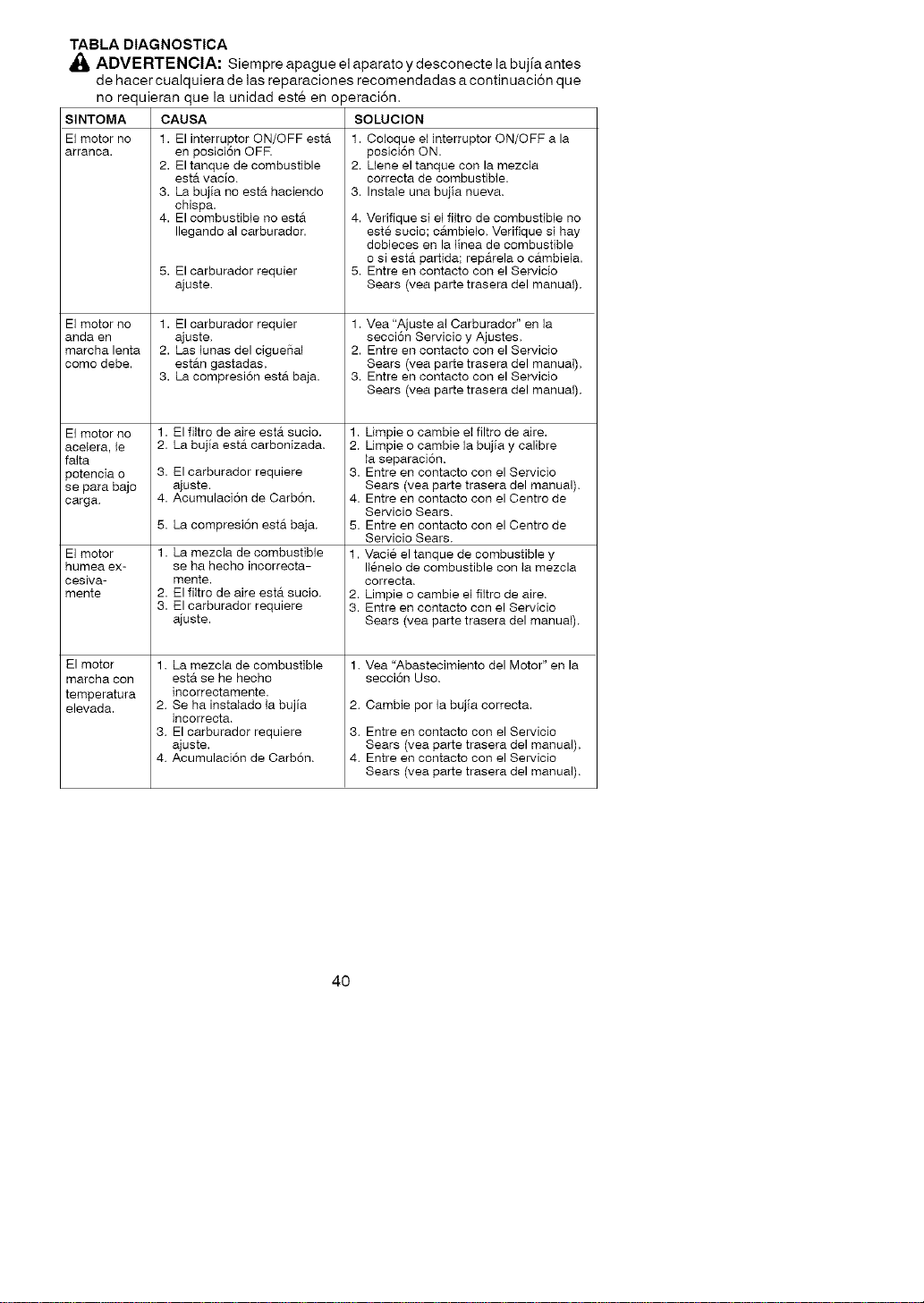

TABLA DIAGNOSTICA

ADVERTENCIA: Siempre apague el aparato y desconecte la bujia antes

de hacer cualquiera de las reparaciones recomendadas a continuaci6n que

no requieran que la unidad est6 en operaci6n.

SlNTOMA

El motor no

arranoa.

El motor no

anda en

marcha lenta

como debe.

El motor no

acelera, le

falta

potencia o

se para bajo

carga.

El motor

humea ex-

cesiva-

mente

El motor

marcha con

temperatura

elevada.

CAUSA

1. El interruptor ON/OFF estA

en posici6n OFR

2. El tanque de combustible

esta vacio.

3. La bujia no esta haciendo

chispa.

4. El combustible no est#t

Ilegando al carburador.

5. El carburador requier

ajuste.

1. El carburador requier

ajuste.

2. Las lunas del cigue[_al

estan gastadas.

3. La compresi6n esta baja.

1. El filtro de aire est#t sucio.

2. La bujia ester carbonizada.

3. Elcarburadorrequiere

ajuste.

4. Acumulaci6n de Oarb6n.

5. La compresi6n estA baja.

1. Lamezcla de combustible

se ha hecho incorrecta-

rnente.

2. Elffltro de aire esta sucio.

3. Elcarburadorrequiere

ajuste.

1. La mezcla de combustible

estA se he hecho

incorrectamente.

2. Se ha instalado la bujia

incorrect&

3. El carburador requiere

ajuste.

4. Acumulaci6n de Carbon.

SOLUCION

1. Coloque el h_terruptor ON/OFF a la

posici6n ON.

2. Uene el tanque con la mezcla

correcta de combustible.

3. Instale una bujia nueva.

4. Verifique si el filtro de combustible no

este sucio; cambielo. Verifique si hay

dobleces en la linea de combustible

o si est#t partida; reparela o c_tmbiela.

5. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

1. Vea "Ajuste al Carburador" en la

secci6n Servicio y Ajustes.

2. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

3. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

1. Limpie o cambie et filtro de aire.

2. Umpie o cambie la bujia y calibre

la separacion.

3. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

4. Entre en contacto con el Centro de

Servicio Sears.

5. Entre en contacto con el Centro de

Servicio Sears.

1. Vacie el tanque de combustible y

116nelode combustible con la mezcla

oorreota.

2. Limpie o cambie el filtro de aire.

3. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

1. Vea "Abastecimiento del Motor" en la

secci6n Uso.

2. Cambie por la bujia correcta.

3. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

4. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

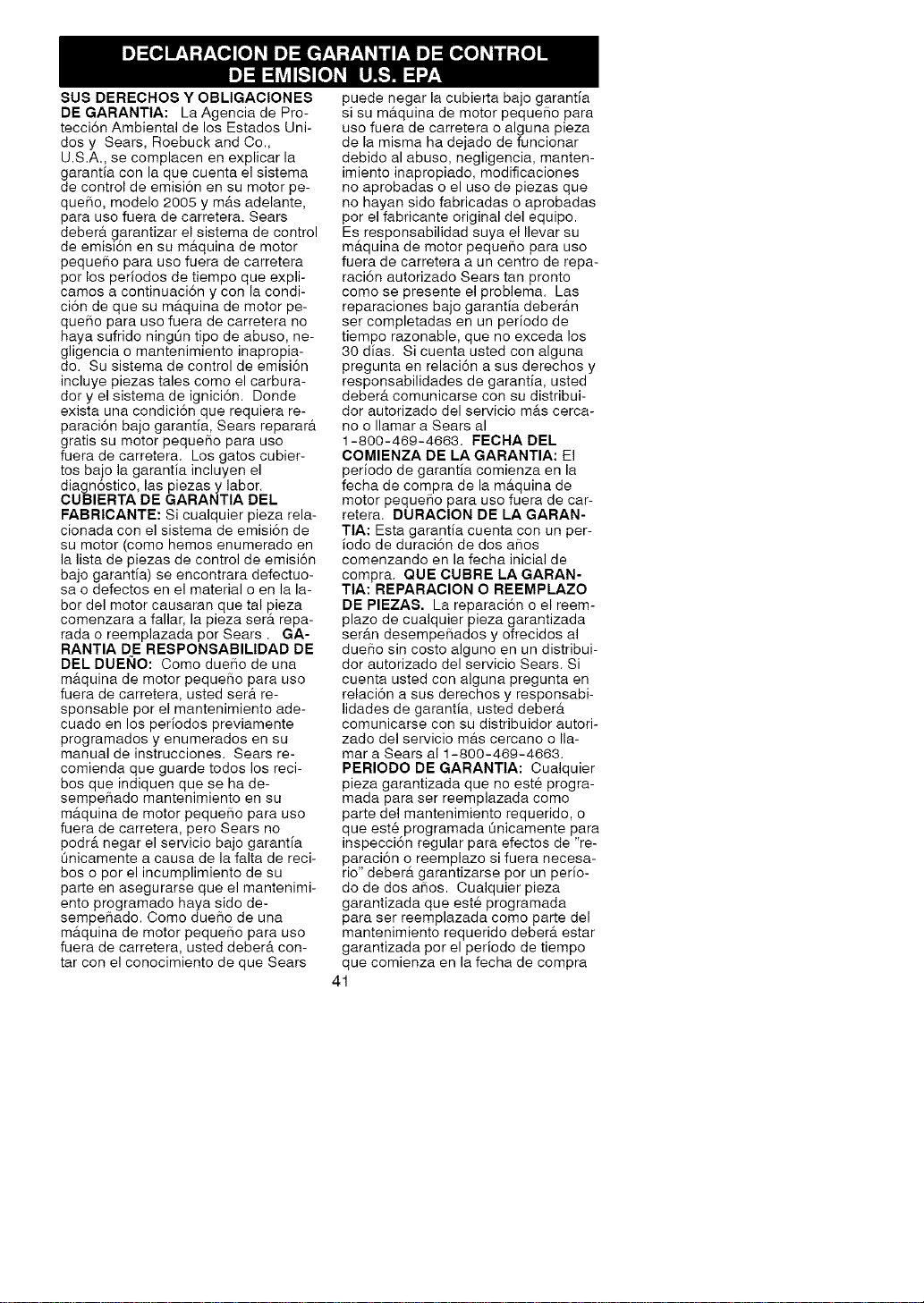

SUS DERECHOS Y OBLIGACIONES

DE GARANTIA: La Agencia de Pro-

tecci6n Ambiental de los Estados Uni-

dos y Sears, Roebuck and Co.,

U.S.A., se complacen en explicar la

garantia con la que cuenta el sistema

de control de emisi6n en su motor pe-

queflo, modelo 2005 y m&s adelante,

para use fuera de carretera. Sears

deber& garantizar el sistema de control

de emisi6n en su m&quina de motor

pequeSo para uso fuera de carretera

per los periodos de tiempo que expli-

camos a continuaci6n y con la condi-

ci6n de que su m&quina de motor pe-

queflo para uso fuera de carretera no

haya sufrido ningQn ripe de abuso, ne-

gligencia o mantenimiento inapropia-

do. Su sistema de control de emisi6n

incluye piezas tales como el carbura-

dory el sistema de ignici6n. Deride

exista una condici6n que requiera re-

paraci6n bajo garantia, Sears reparar&

gratis su motor pequeflo para uso

fuera de carretera. Los gates cubier-

tos bajo la garantia incluyen el

diagn6stico, las piezas y labor.

CUBIERTA DE GARANTIA DEL

FABRICANTE: Si cualquier pieza rela-

cionada con el sistema de emisi6n de

su motor (come hemos enumerado en

la lista de piezas de control de emisi6n

bajo garantia) se encontrara defectuo-

sa o defectos en el material o en la la-

bor del motor causaran que tal pieza

comenzara a fallar, la pieza ser& repa-

rada o reemplazada por Sears. GA-

RANTIA DE RESPONSABILIDAD DE

DEL DUEI_IO: Come dueflo de una

m&quina de motor pequeflo para uso

fuera de carretera, usted ser& re-

sponsable per el mantenimiento ade-

cuado en los periodos previamente

programados y enumerados en su

manual de instrucciones. Sears re-

comienda que guarde redes los reci-

bos que indiquen que se ha de-

sempeSado mantenimiento en su

m&quina de motor pequeflo para uso

fuera de carretera, pero Sears no

podr& negar el servicio bajo garantia

Qnicamente a causa de la falta de reci-

bos o por el incumplimiento de su

parte en asegurarse que el mantenimi-

ento programado haya sido de-

sempeSado. Come duet_o de una

m&quina de motor pequeflo para uso

fuera de carretera, usted deber& con-

tar con el conocimiento de que Sears

puede negar la cubierta bajo garantia

si su m&quina de motor pequeSo para

uso fuera de carretera o alguna pieza

de la misma ha dejado de funcionar

debido al abuso, negligencia, manten-

imiento inapropiado, modificaciones

no aprobadas o el uso de piezas que

no hayan sido fabricadas o aprobadas

por el fabricante original del equipo.

Es responsabilidad suya el Ilevar su

m&quina de motor pequeflo para uso

fuera de carretera a un centre de repa-

raci6n autorizado Sears tan pronto

como se presente el problema. Las

reparaciones bajo garantia deber&n

ser completadas en un periodo de

tiempo razonable, que no exceda los

30 dias. Si cuenta usted con alguna

pregunta en relaci6n a sus derechos y

responsabilidades de garantia, usted

deber& comunicarse con su distribui-

dor autorizado del servicio m&s cerca-

no o Ilamar a Sears al

1-800-469-4663. FECHA DEE

COMIENZA DE LA GARANTIA: El

periodo de garantia comienza en la

fecha de compra de la m&quina de

motor pequeflo para uso fuera de car-

retera. DURAClON DE LA GARAN-

TIA: Esta garantia cuenta con un per-

iodo de duraci6n de dos aflos

comenzando en la fecha inicial de

compra. QUE CUBRE LA GARAN-

TIA: REPARAClON O REEMPLAZO

DE PIEZAS. La reparaci6n o el reem-

plazo de cualquier pieza garantizada

ser&n desempeflados y ofrecidos al

dueflo sin costo alguno en un distribui-

dor autorizado del servicio Sears. Si

cuenta usted con alguna pregunta en

relaci6n a sus derechos y responsabi-

lidades de garantJa, usted deber&

comunicarse con su distribuidor autori-

zado del servicio m&s cercano o Ila-

mar a Sears al 1-800-469-4663.

PERIODO DE GARANTIA: Cualquier

pieza garantizada que no este progra-

mada para ser reemplazada como

parte del mantenimiento requerido, o

que est6 programada Qnicamente para

inspecci6n regular para efectos de "re-

paraci6n o reemplazo si fuera necesa-

rio" deber& garantizarse per un perio-

do de dos aSos. Cualquier pieza

garantizada que est6 programada

para ser reemplazada come parte del

mantenimiento requerido deber& estar

garantizada per el periodo de tiempo

que comienza en la fecha de compra

inicialhastalafechadelprimerreem-

plazoprogramadoparadichapieza.

DIAGNOSTICO: No se deber_, cobrar

al due_o ningQn tipo de cargos por la

labor de diagnCstico la cual determine

que una pieza garantizada se encuen-

tra defectuosa si el trabajo de

diagnCstico ha sido desempe_ado por

un distribuidor autorizado del servicio

Sears. DANOS POR CONSECUECIA:

Sears podr& set responsable de

daSoe ocurridoe a otrae piezas del mo-

tor caueados pot la falla de una pieza

garantizada que se encuentre bajo el

periodo de garantia. QUE NO

CUBRE LA GARANTIA: Todas las fal-

lae caueadas pot el abuso, negligen-

cia o mantenimiento inaprop!ado no

est&n cubiertae. PIEZAS ANADIDAS

O MODIFICADAS: El use de piezas

aSadidas o la modificaciCn de piezae

podr&n servir como base para que ee

anule la reclamaciCn de garantia. La

garantia de Sears no ee responsabili-

za pot el real funcionamiento debido al

use de piezae aSadidae o de piezas

modificadae. COMO ENTABLAR

UNA RECLAMAClON: Si cuenta

ueted con alguna pregunta relaciona-

da con sus derechoe y responeabili-

Se certifica este motor para satisfacer los

siguientes:

[] Moderado (50 horae)

[] Intermedio (125 horas)

[] Extendido (300 horae)

dades de garantia, usted deberA en-

trar en contacto con su distribuidor

autorizado del servicio Sears m&s cer-

cano o Ilamar a Sears al

1-800-469-4663. DONDE OBTENER

SERVIClO DE GARANTIA: Servicio o

reparaciones bajo garantia deber&n

ser provistas en todos los distribuidors

autorizado del servicio Sears. Por fa-

vor comuniquese al 1-800-469-4663.

MANTENIMIENTO, REEMPLAZO Y

REPARACION DE PIEZAS RELA-

CIONADAS CON LA EMISION: Cual-

quier pieza de repuesto Sears aproba-

da y utilizada en el desempeSo de

cualquier servicio de mantenimiento o

servicio de reparaciCn bajo garantia

de piezae relacionadae con la emisiCn

ser& provisto sin costo alguno al

dueSo si la pieza se encuentra bajo

garantia. LISTA SE PIEZAS DE CON-

TROL DE EMISlON GARANTIZA-

DAS: Carburador, Sistema de IgniciCn:

Bujia (cubierta hasta la fecha de man-

tenimiento programada), MCdulo de

IgniciCn. DECLARACION DE MAN-

TENIMIENTO: El dueSo es respons-

able de adquirir todo el mantenimiento

requerido como Io define en el manual

de instrucciones.

requisites de emisiCn para los uso

Craftsman 358745501 line trimmer

Product's Documents

User Manual

Specifications

Craftsman 358745501 Questions and Answers

Related Products

Craftsman 358798530 line trimmer

Craftsman 358745570 Line Trimmer

Craftsman 358745191 line trimmer

Craftsman 316794371 line trimmer

Craftsman 700995 line trimmer

Craftsman 358795530 line trimmer
