Kenmore 79551737810 refrigerator User Manual

Use & Care Guide

Manual de Uso y Cuidado

Side-by-Side Refrigerator

Refrigerador de Dos Puertas

#,* = color number, número de color

P/N MFL63288305-8

Sears Brands Management Corporation

www.kenmore.com

Models/Modelos: 795.5183#, 795.5173*

+RçPDQ(VWDWHV,/86$

TABLE OF CONTENTS

Warranty............................................................................. 3

Product Record

...............................................................4

Important Safety Instructions

................................ 5

Electrical & Grounding Requirements

..............7

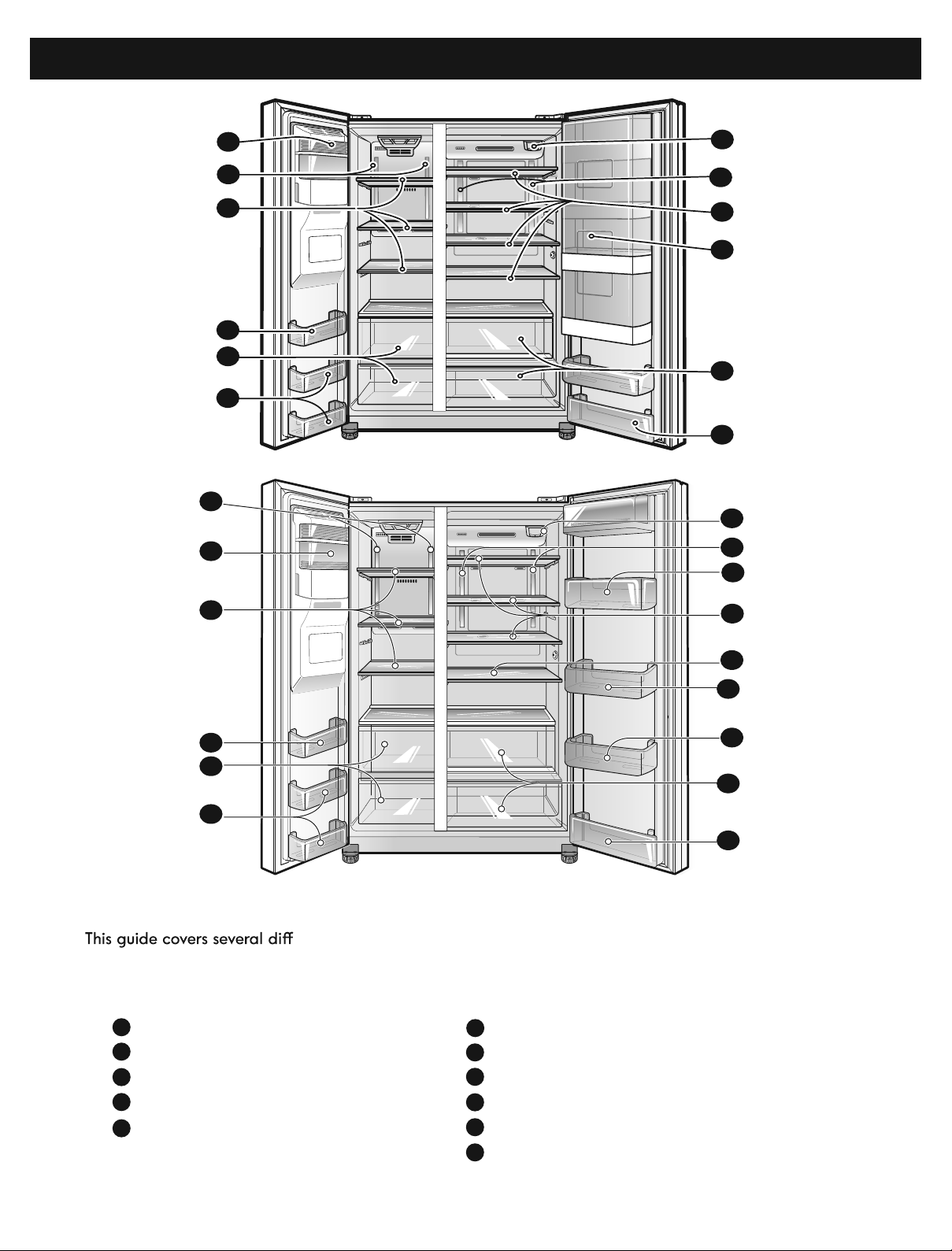

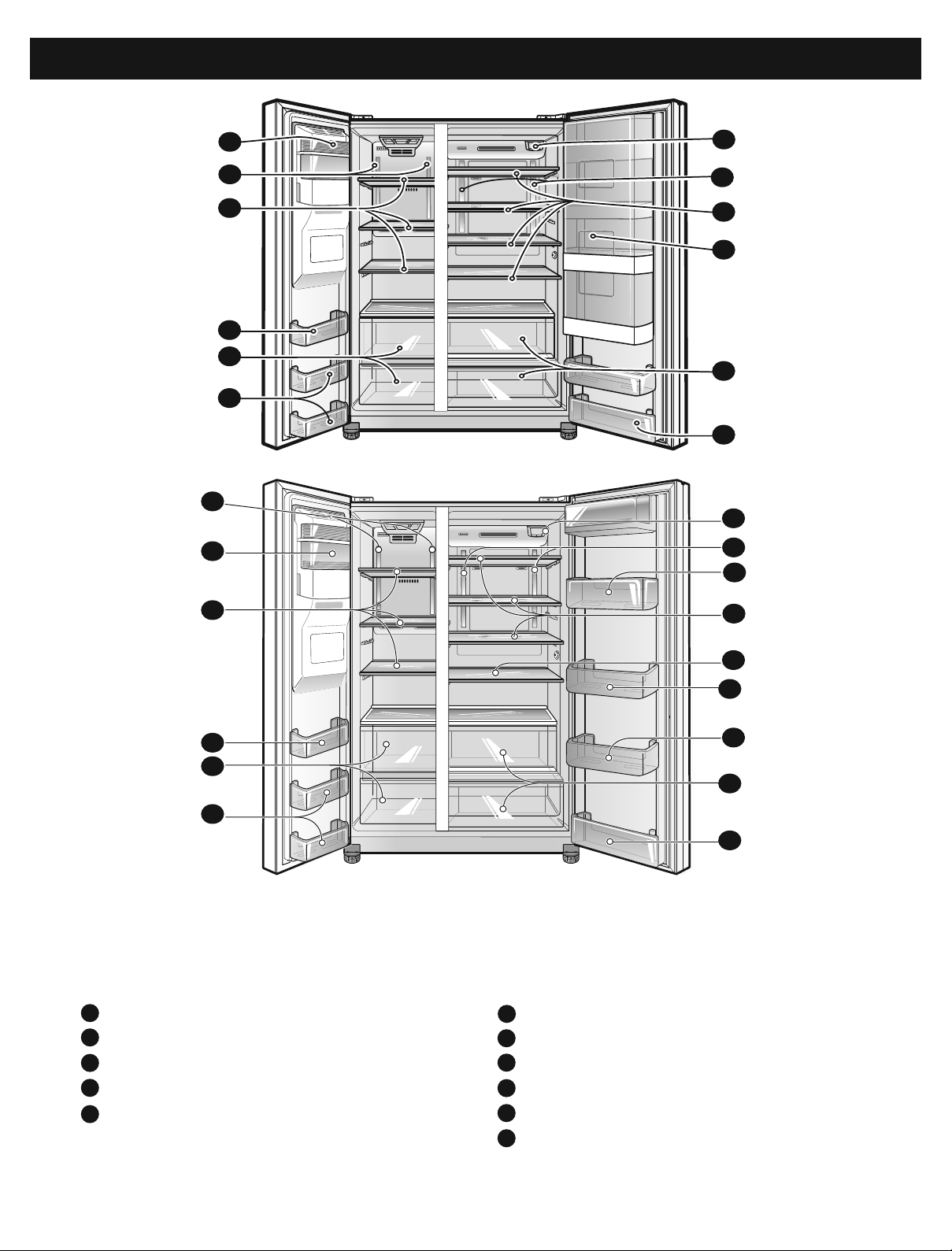

Parts and Features

....................................................... 8

Refrigerator Installation ..............................9-14

Unpacking the Refrigerator ..........................9

Installation

.................................................................... 10

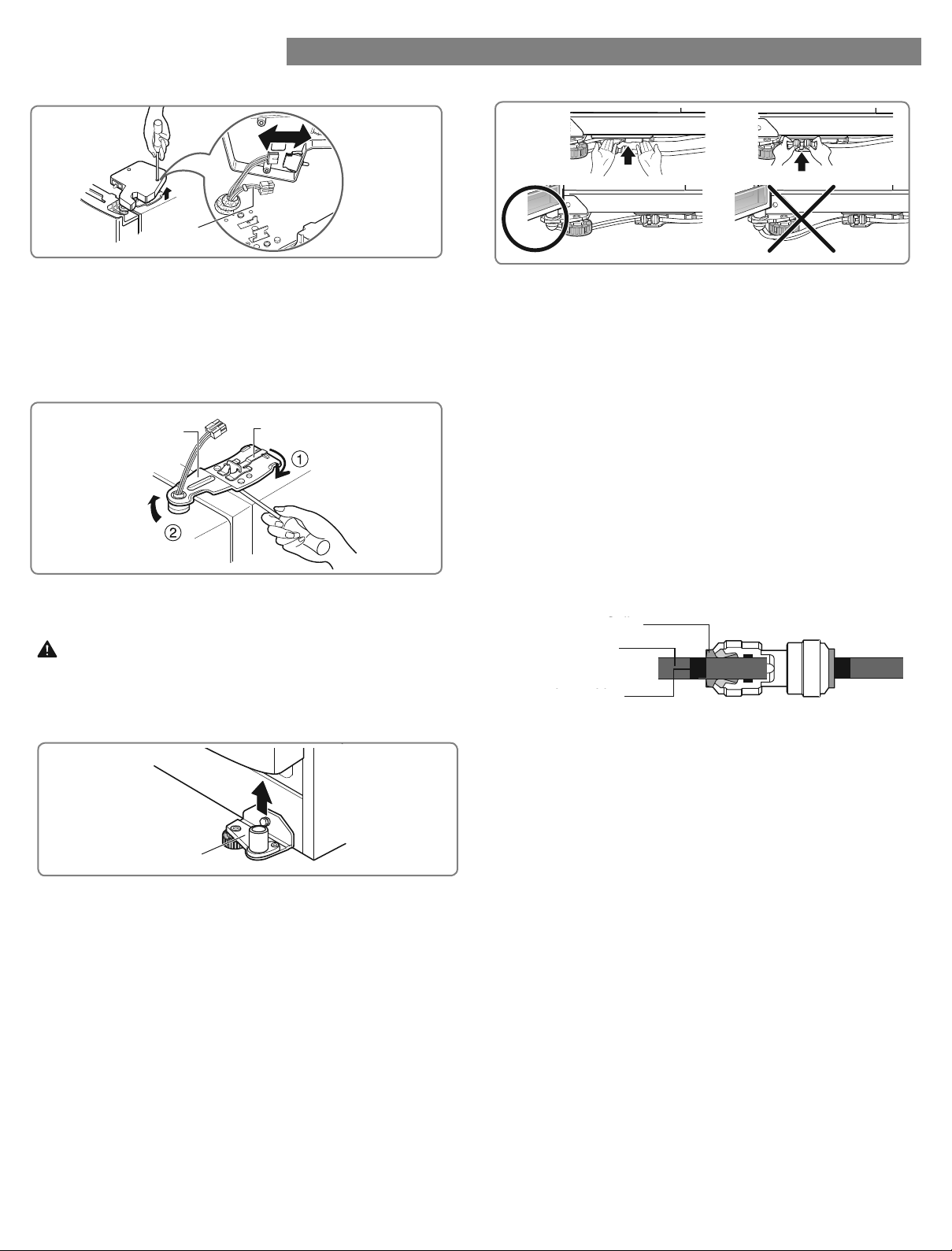

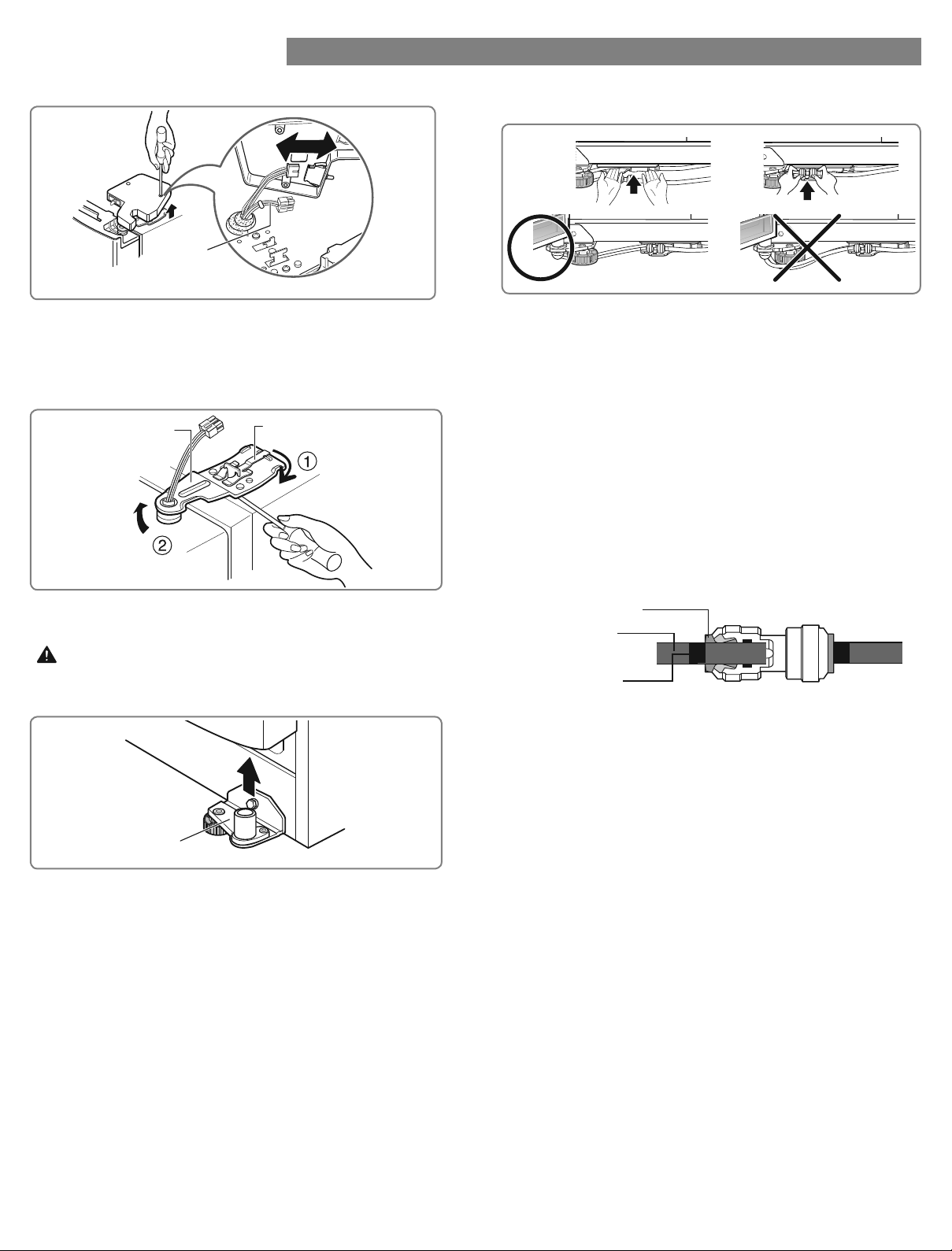

Removing/Replacing Your Refrigerator and

Freezer Handles and Doors

...........................11-13

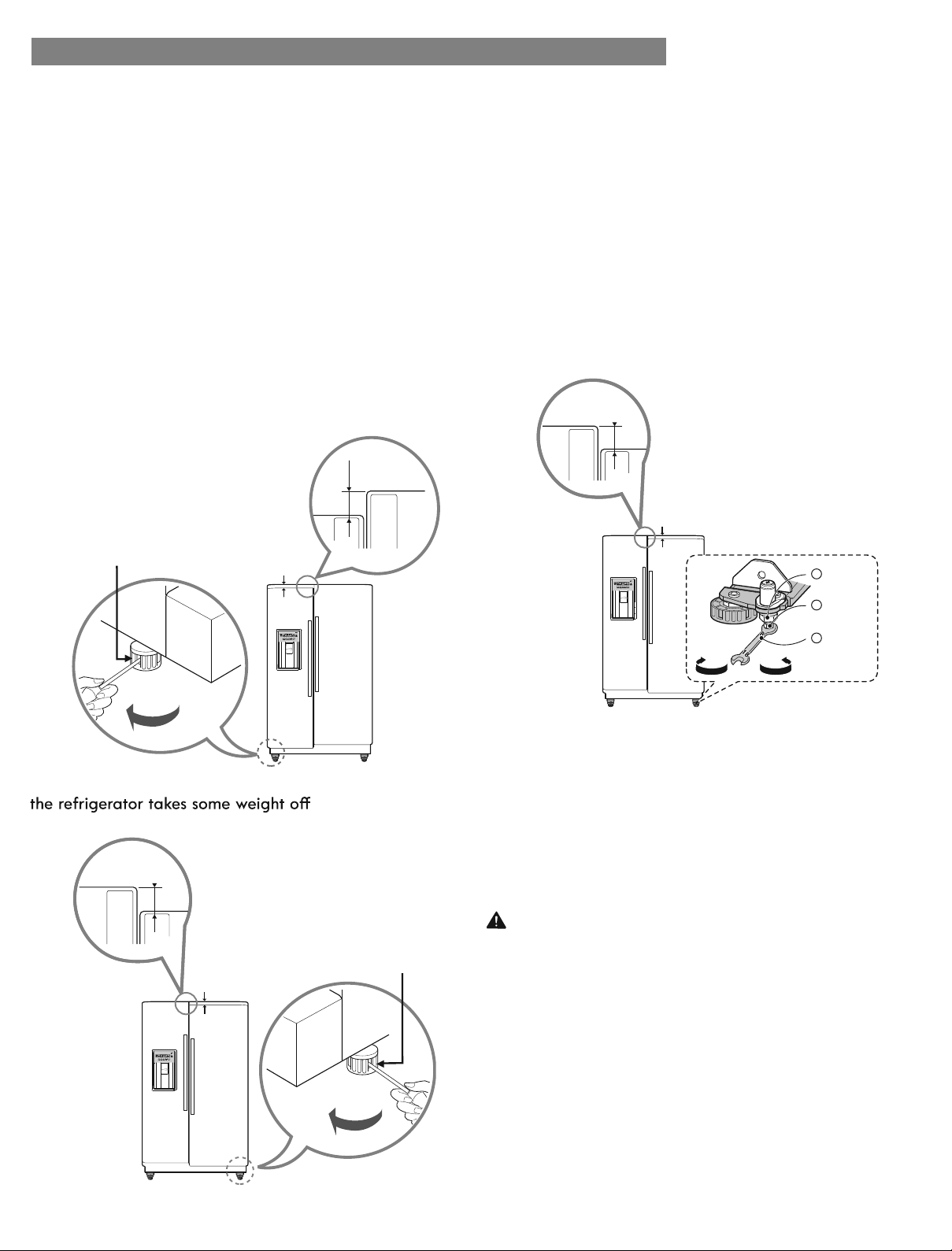

Leveling and Door Alignment ......................14

Using Your Refrigerator .................................. 15

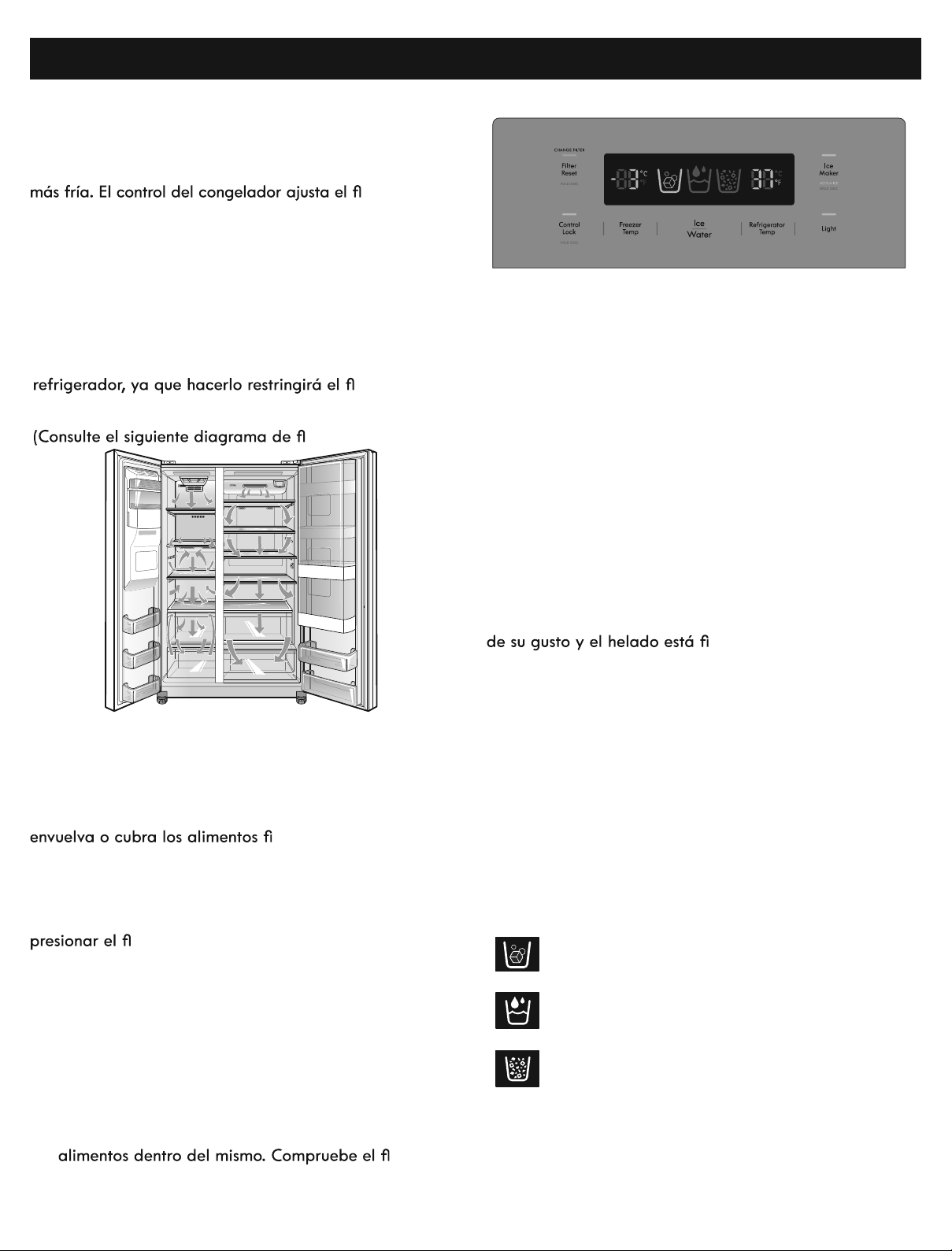

Setting the Controls ....................................... 15

Control Panel Features

............................................15

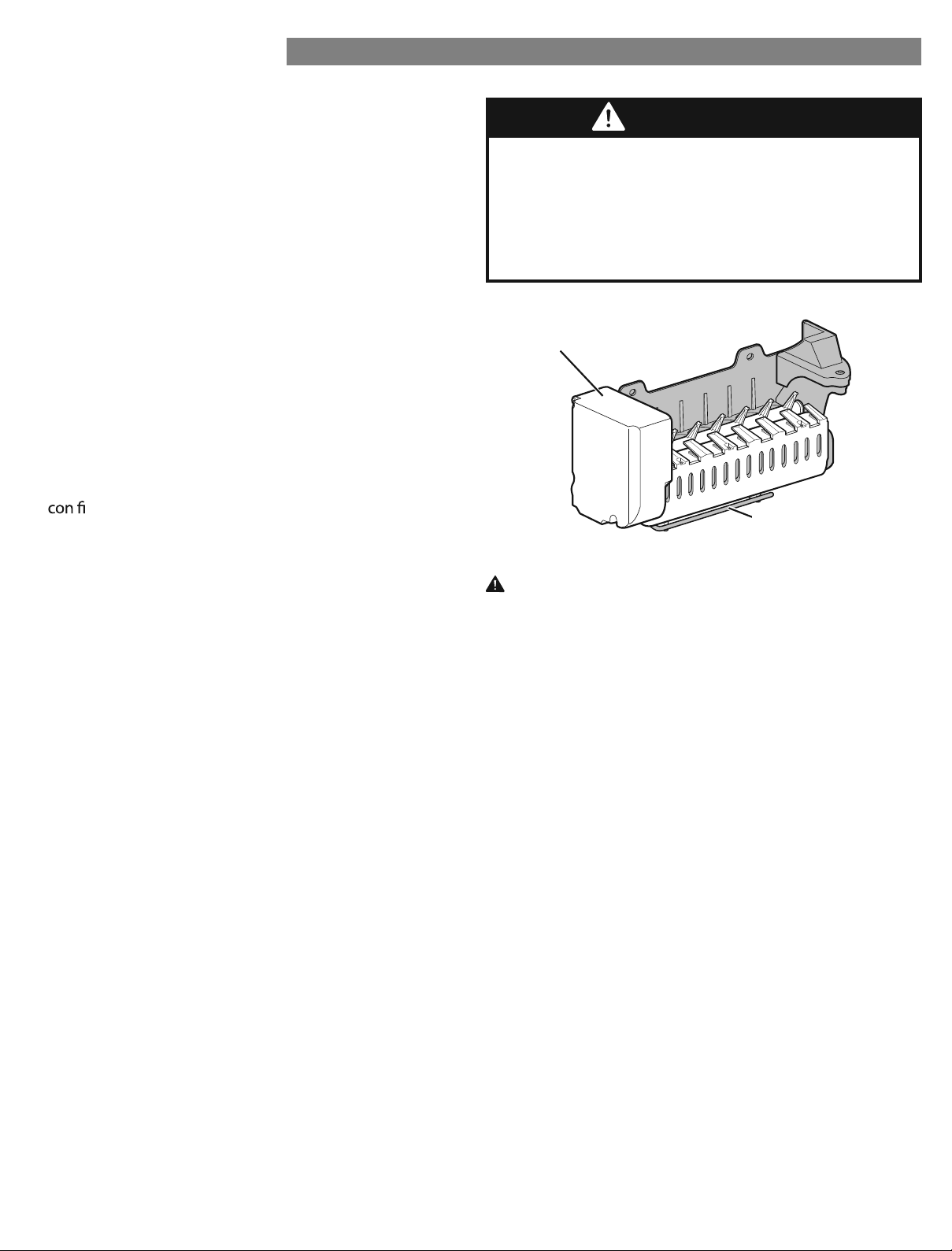

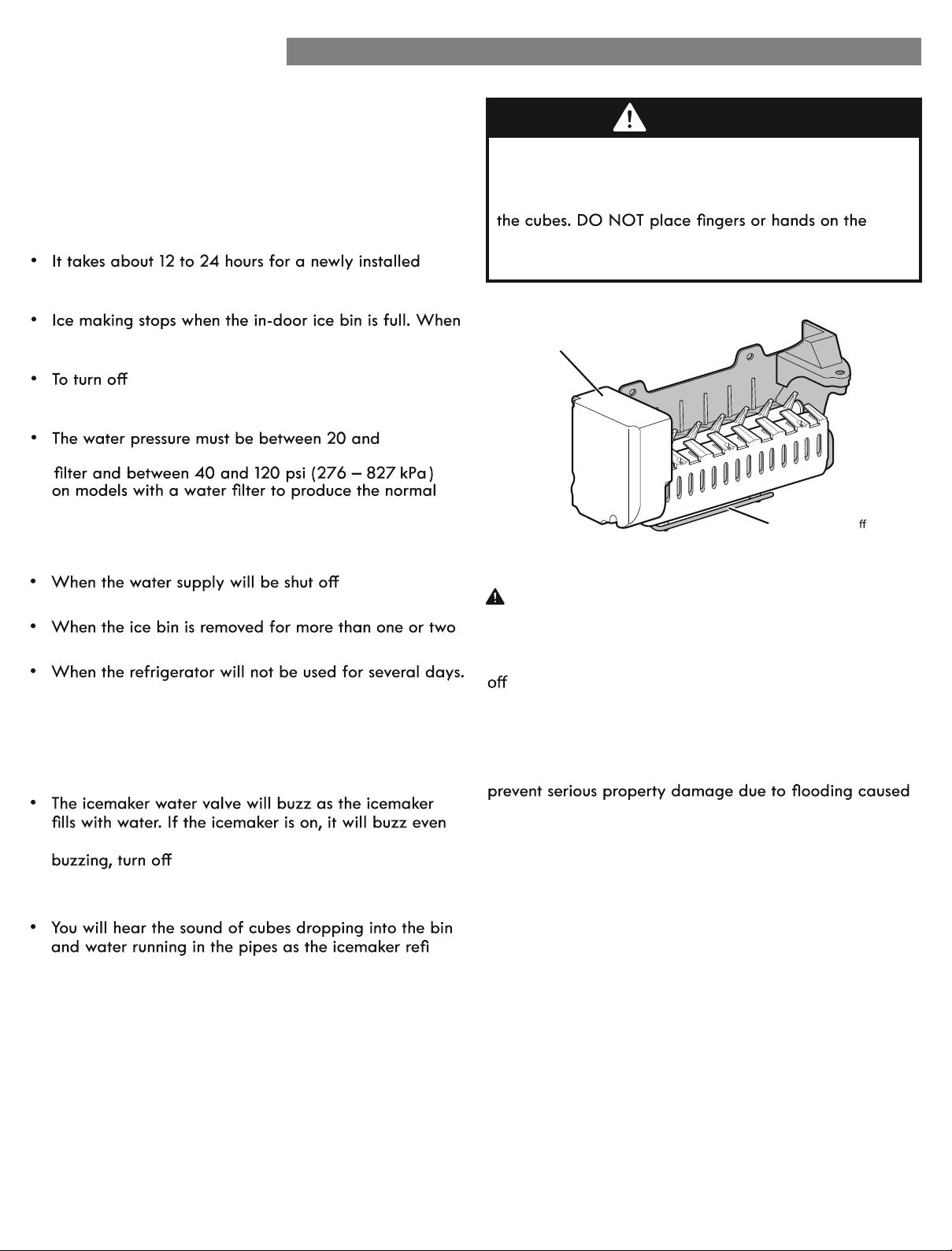

Automatic Icemaker......................................17

Food Storage Guide .....................................19

Refrigerator Section

Water and Ice Dispenser ............................. 20

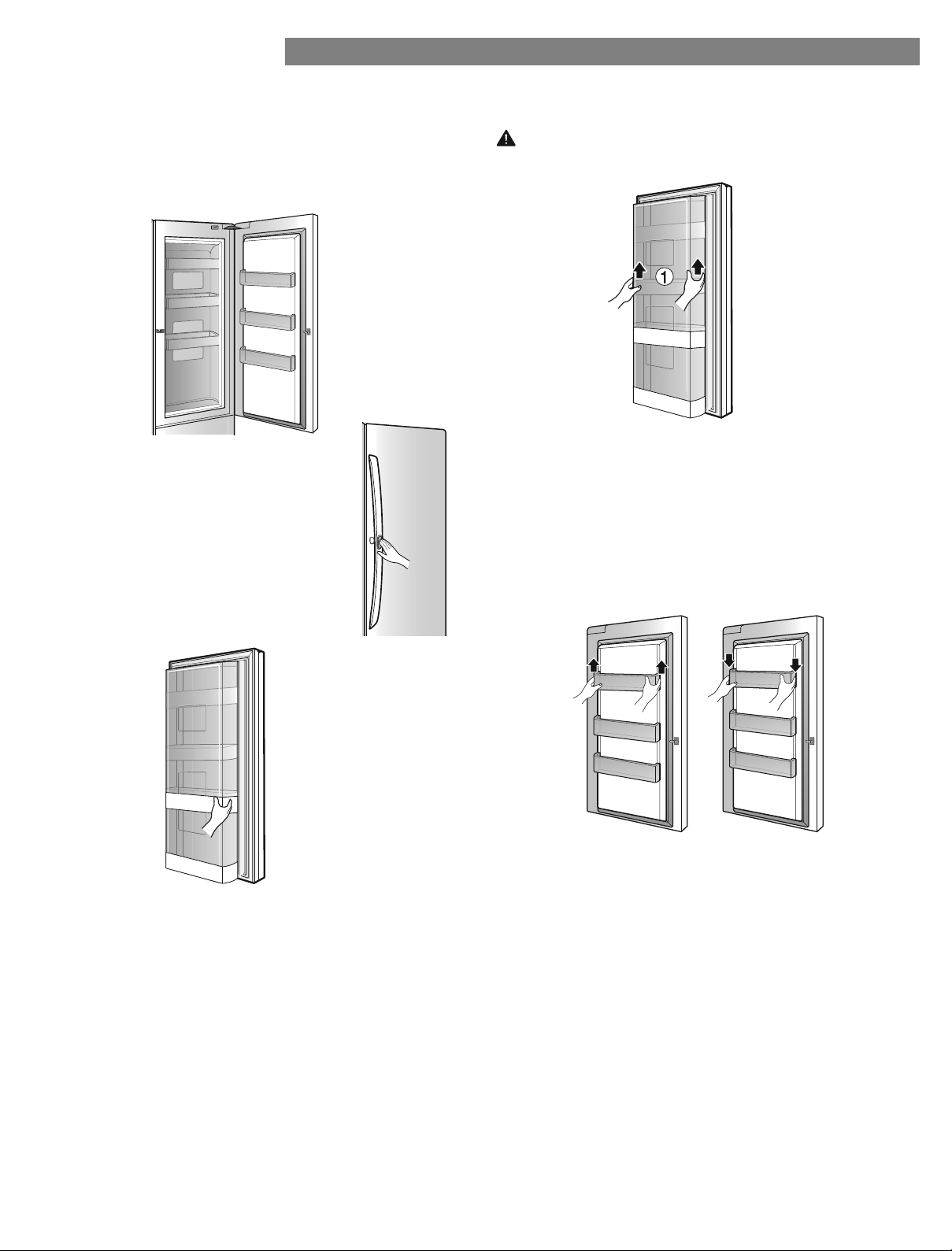

Refrigerator/Freezer Door Bins.................... 21

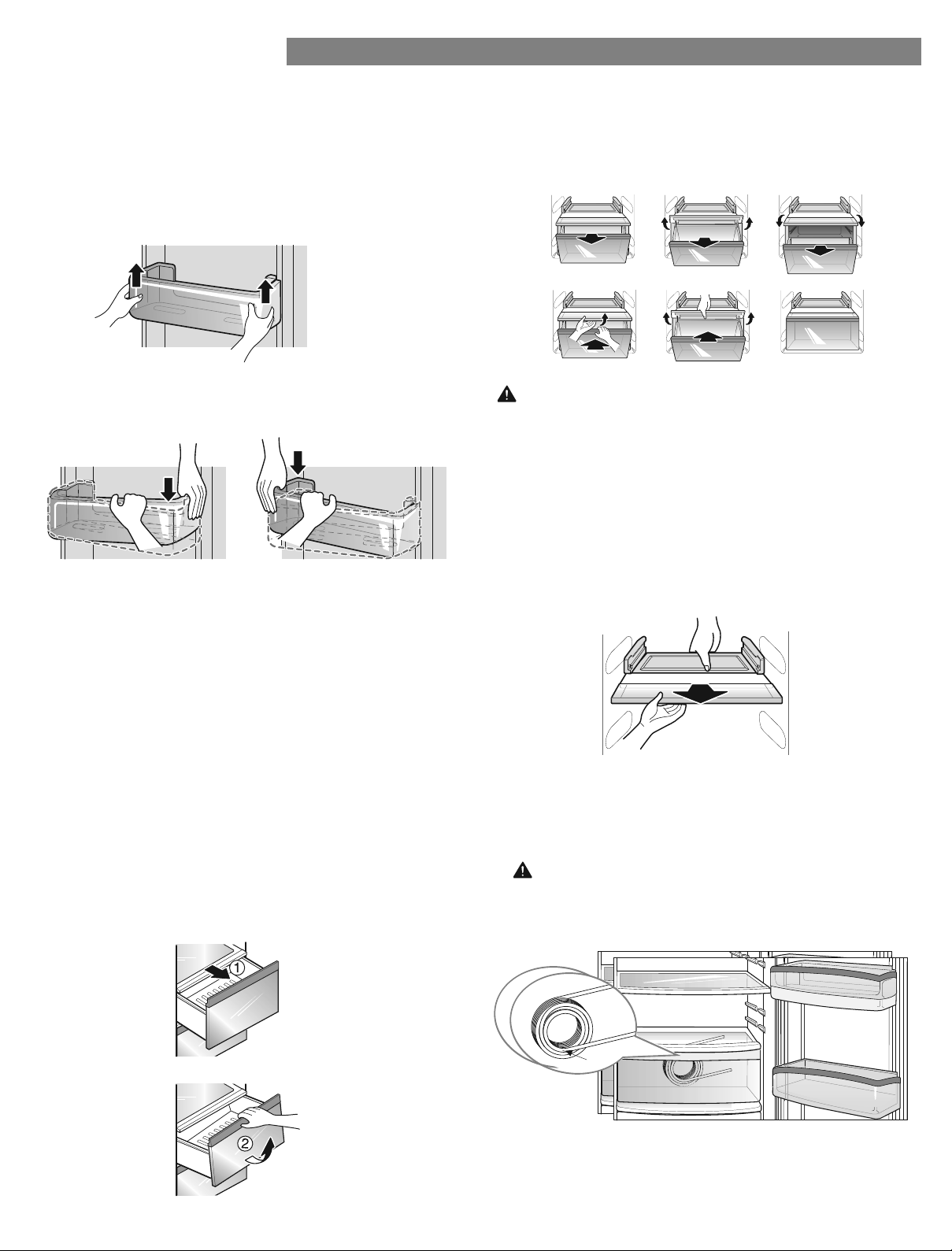

Refrigerator Drawers and Cover .................. 21

Refrigerator/Freezer Shelves

.............................22

GRAB-N-GO .................................................23

Freezer Section

Ice Storage Bin .............................................. 24

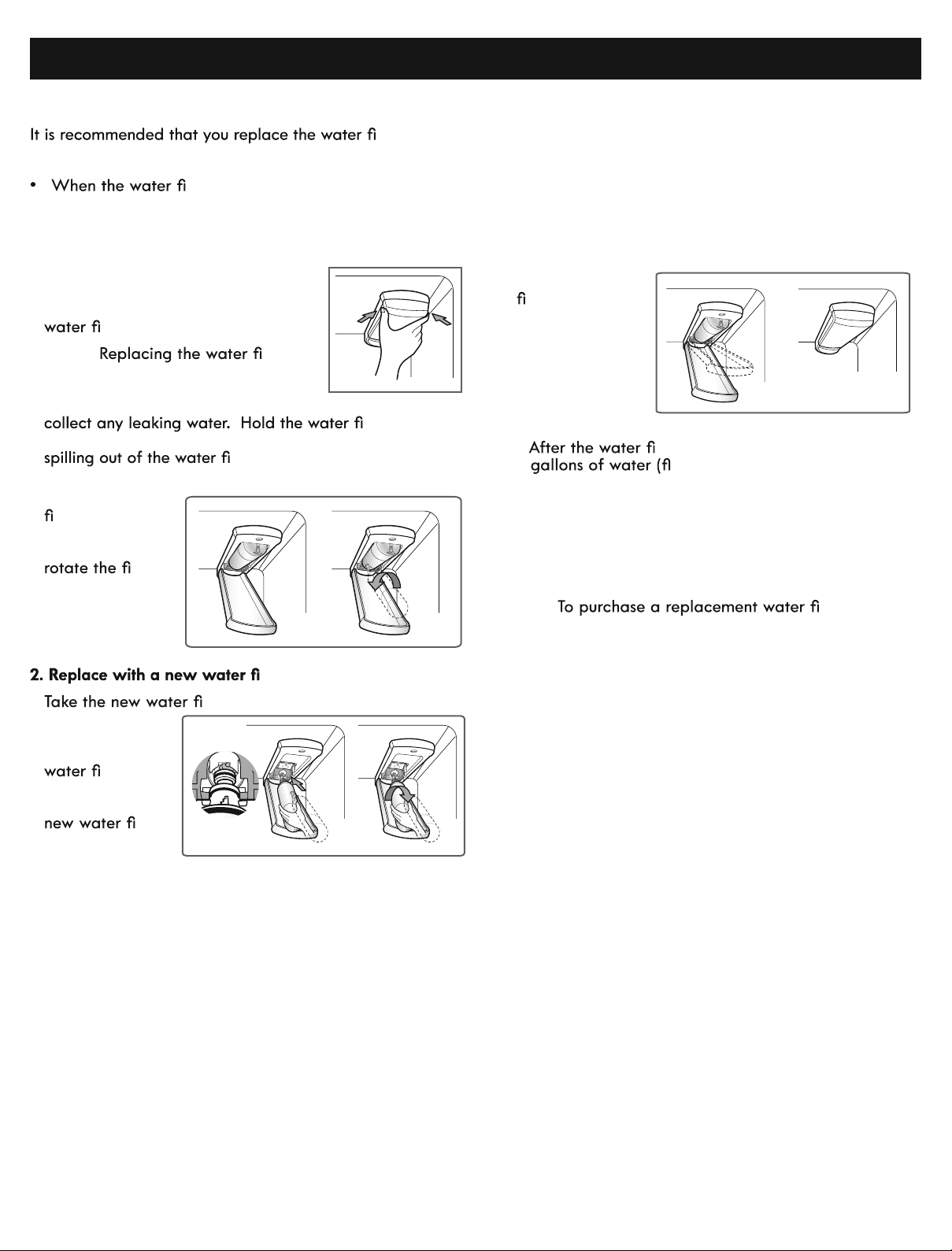

Water Filter ..................................................... 25

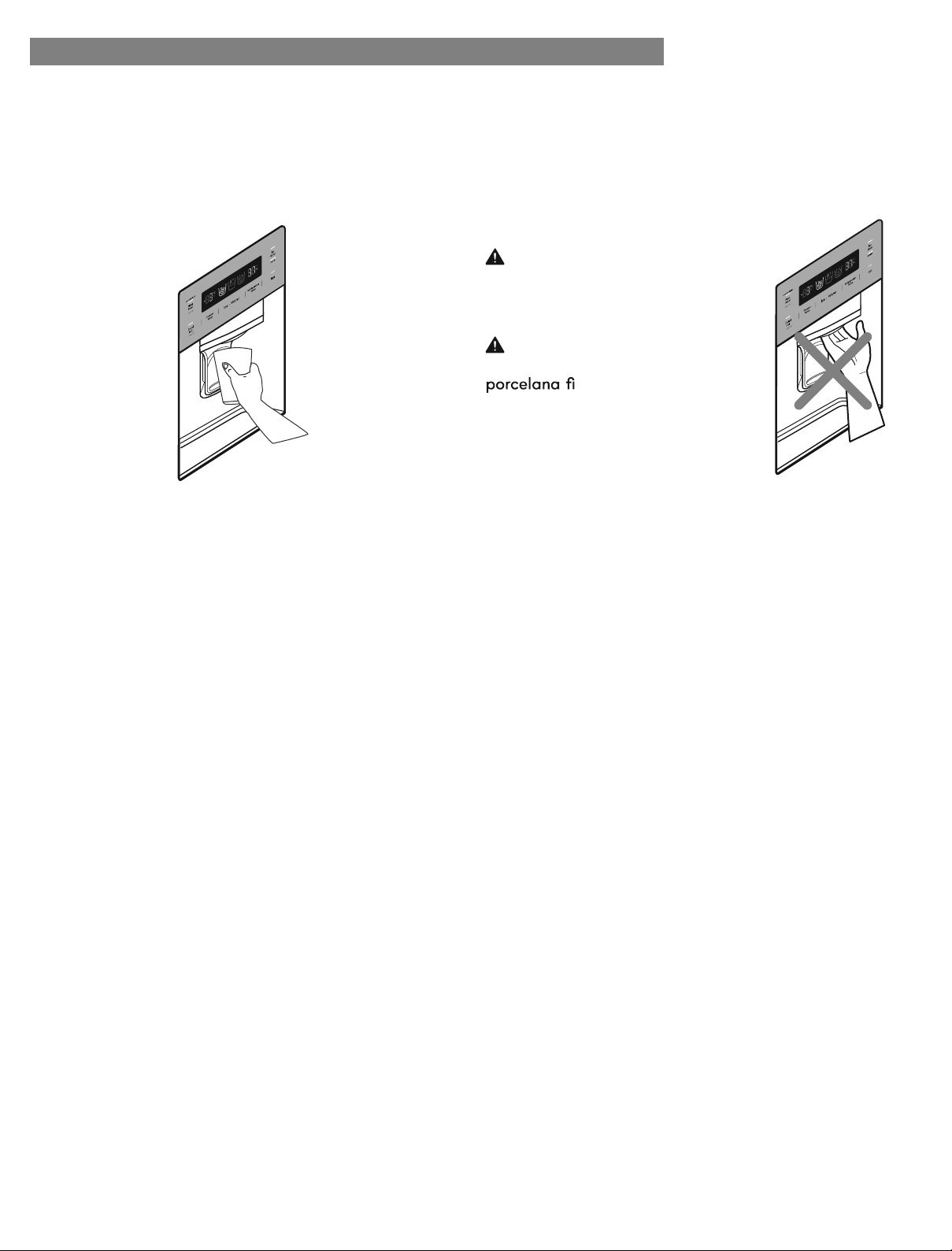

Care And Cleaning ......................................... 29

Outside ........................................................... 29

Inside Walls ................................................... 29

Door Liner And Gaskets ............................... 29

Plastic Parts .................................................... 29

Condenser Coils ............................................. 29

LED Light Replacement ................................ 30

Power Interruptions ....................................... 30

When You Go On Vacation ........................ 30

When You Move ............................................ 30

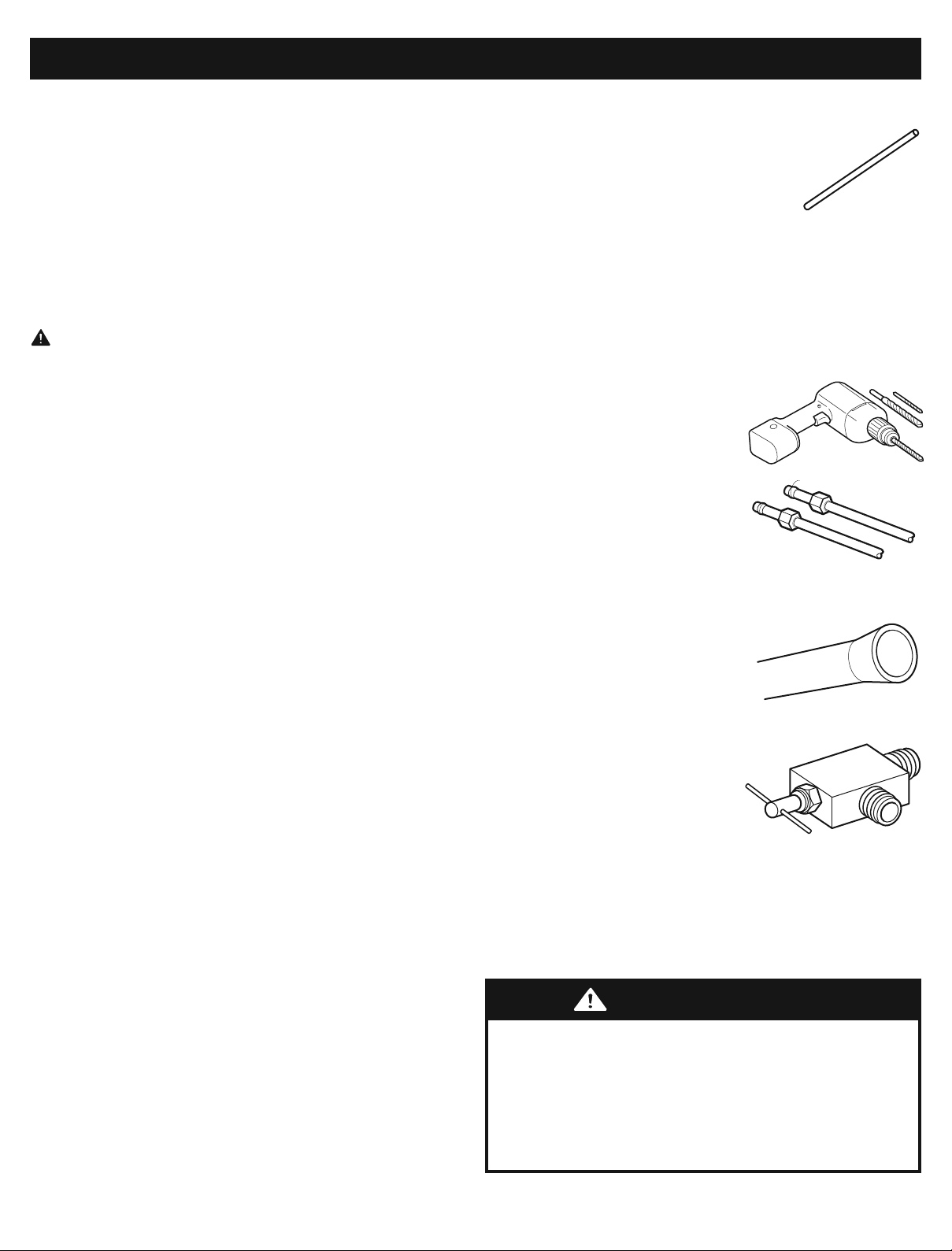

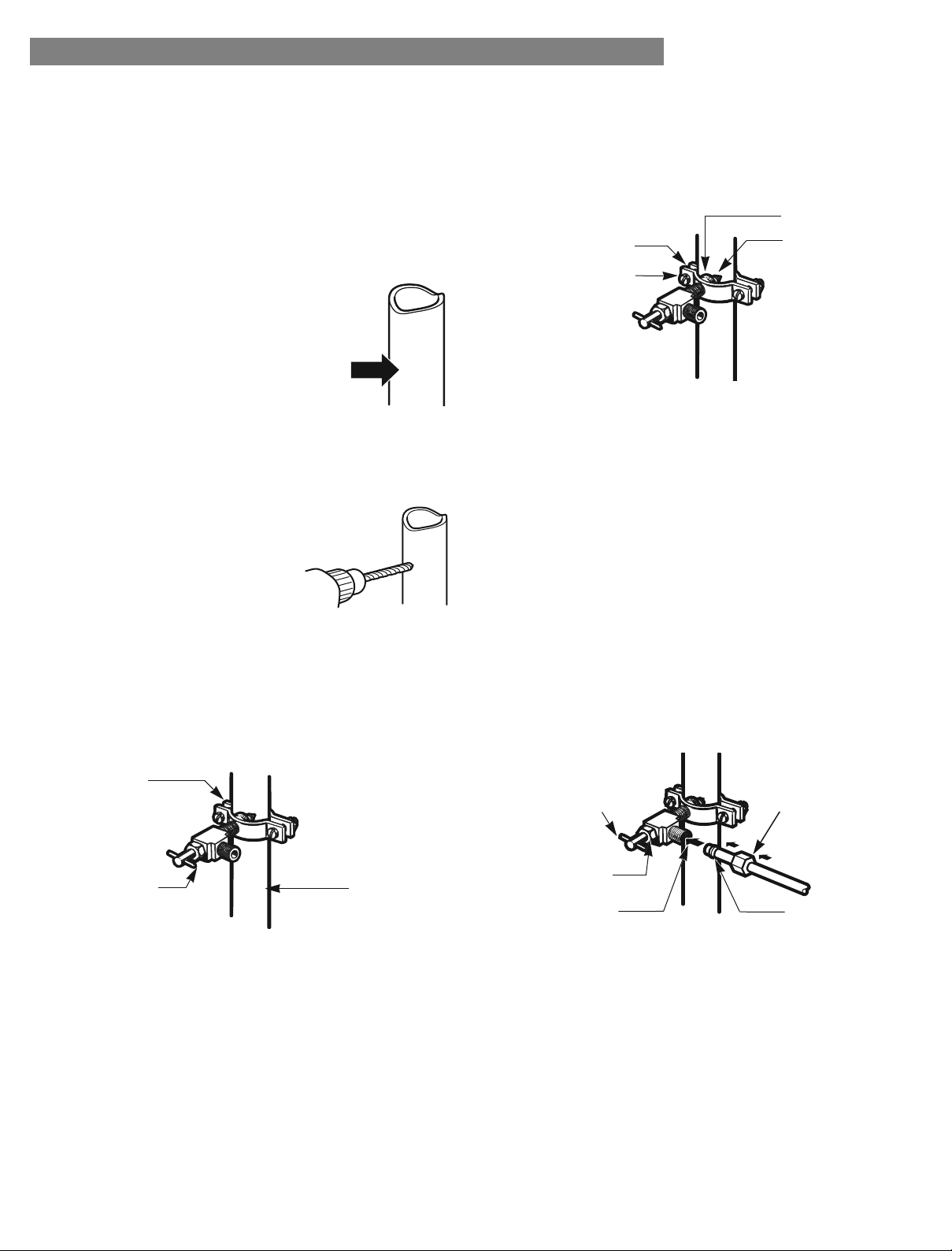

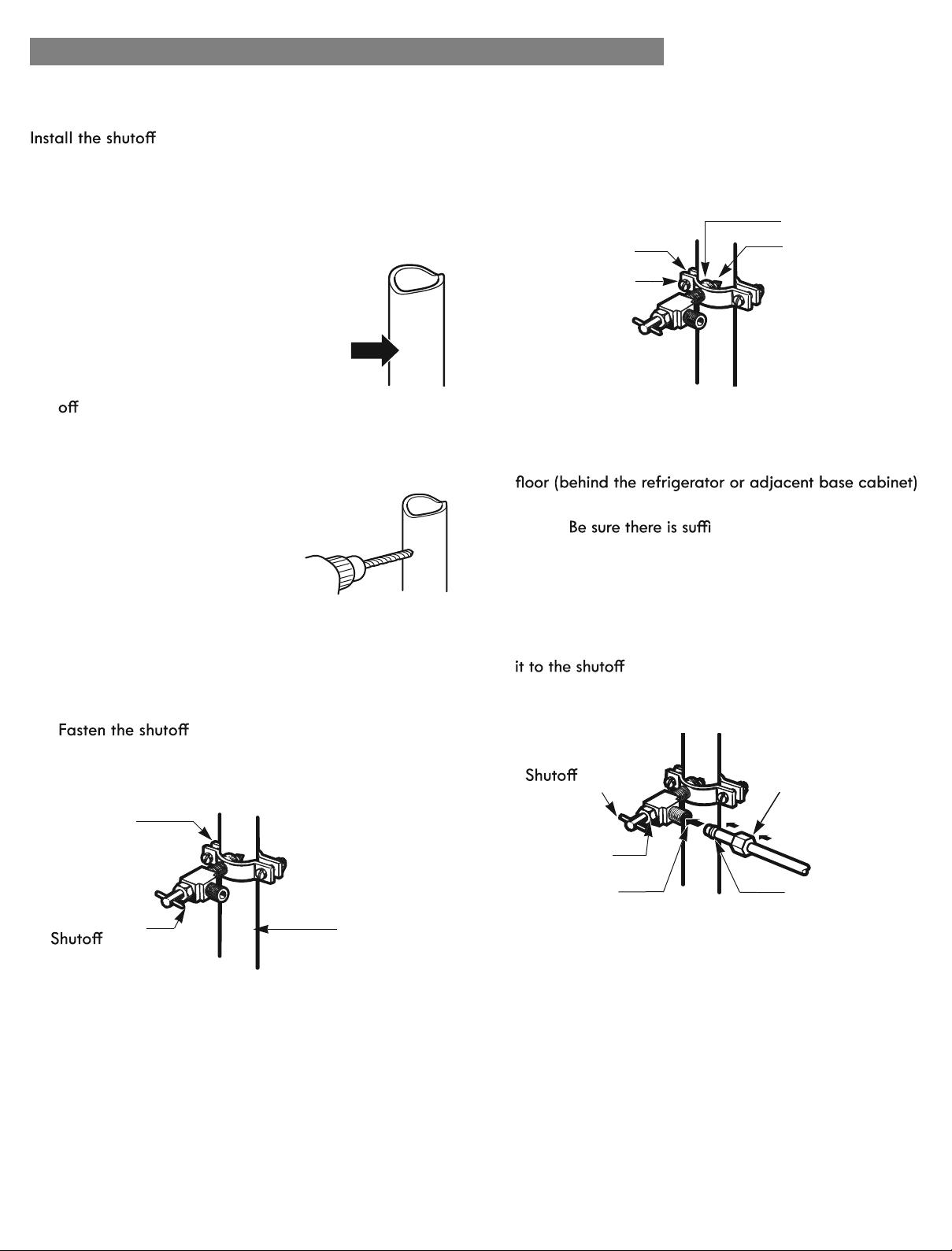

Connecting the Water Line ............................ 31

Troubleshooting Guide ................................... 34

Diagnostics

........................................................42

Service ...................................... Back Cover

WARRANTY

REFRIGERATOR WARRANTY

Kenmore Limited Warranty

WITH PROOF OF SALE the following warranty coverage applies when this appliance is correctly installed, operated and

maintained according to all supplied instructions.

One Year on Appliance

FOR ONE YEAR from the date of sale this appliance is warranted against defects in material or workmanship. A defective

appliance will receive free repair. If the appliance cannot be repaired it will be replaced free of charge. This warranty

coverage applies for only 90 days from the date of sale if the appliance is ever used for other than private household purposes.

Lifetime on Storage Bins

FOR AS LONG AS IT IS USED from the date of sale, a free replacement will be supplied for a defective refrigerator or

freezer compartment storage bin.* If the defect appears within the oUVW year, a new bin will be installed at no charge. If the

defect appears after the oUVW year, a new bin will be supplied but not installed at no charge. This Lifetime warranty covers

only storage bins, and does not apply to any other related component or mechanism. You are responsible for the labor cost

of bin

installation after the oUVW year from the date of sale. This warranty coverage applies for only 90 days from the date

of sale if the appliance is ever used for other than private household purposes. *Warranty coverage applies to door bins,

GUDZHUELQVDQGEDVNHWELQV'HIHFWVPXVWEHYHULoHGE\D6HDUVDXWKRUL]HGVHUYLFHUHSUHVHQWDWLYH

For warranty coverage details to obtain free repair or replacement, visit the web page: www.kenmore.com/warranty

This warranty covers ONLY defects in material and workmanship, and will NOT pay for:

1. Expendable items that can wear out from normal use, including but not limited to oOWHUs, belts, bags or screw-in base

light bulbs.

2. A service technician to clean or maintain this appliance, or to instruct the user in correct appliance installation,

operation and maintenance.

3. Service calls to correct appliance installation not performed by Sears authorized service agents, or to repair problems

with house fuses, circuit breakers, house wiring, and plumbing or gas supply systems resulting from such installation.

4. Damage to or failure of this appliance resulting from installation not performed by Sears authorized service agents,

including installation that was not in accord with electrical, gas or plumbing codes.

5. Damage to or failure of this appliance, including discoloration or surface rust, if it is not correctly operated and

maintained according to all supplied instructions.

6. Damage to or failure of this appliance, including discoloration or surface rust, resulting from accident, alteration, abuse,

misuse or use for other than its intended purpose.

7. Damage to or failure of this appliance, including discoloration or surface rust, caused by the use of detergents, cleaners,

chemicals or utensils other than those recommended in all instructions supplied with the product.

8. Damage to or failure of parts or systems resulting from unauthorizeGPRGLoFDWLRQVPDGHWRWKLVDSSOLDQFH

9. Service to an appliance if the model and serial plate is missing, altered, or cannot easily be determined to have the

apprRSULDWHFHUWLoFDWLRQORJo.

Disclaimer of implied warranties; limitation of remedies

Customer’s sole and exclusive remedy under this limited warranty shall be product repair or replacement as provided

herein. Implied warranties, including warranties of merchantability or oWQHVV for a particular purpose, are limited to one

year on the appliance and for as long as used on the storage bins, or the shortest period allowed by law. Seller shall not

be liable for incidental or consequential damages. Some states and provinces do not allow the exclusion or limitation of

incidental or consequential damages, or limitation on the duration of implied warranties of merchantability or oWQHVs, so

these exclusions or limitations may not apply to you.

This warranty applies only while this appliance is used in the United States.

This warranty gives you speFLoFOegal rights, and you may also have other rights which vary from state to state.

Sears Brands Management CorporDWLRQ+RçPDQ(VWDWHV,/

PRODUCT RECORD

,QWKHVSDFHEHORZUHFRUGWKHGDWDRISXUFKDVHPRGHODQGVHULDOQXPEHURI\RXUSURGXFW<RXZLOOoQGWKHPRGHODQG

VHULDOQXPEHUSULQWHGRQDQLGHQWLoFDWLRQODEHOORFDWHGRQWKHLQWHULRUOLQHURIWKHUHIULJHUDWRUFRPSDUWPHQW+DYHWKHVH

LWHPVRILQIRUPDWLRQDYDiODEOHZKHQHYHU\RXFRQWDFW6HDUVFRQFHUQLQJ\RXUSURGXFW

Model No.___________________ Date of Purchase ___________________

6HULDO1o.___________________

6DYe these instructions and attach your sales receipt for future reference.

IMPORTANT SAFETY INSTRUCTIONS

WARNING

SAVE THESE INSTRUCTIONS

To reduce the risk of  re, electric shock, or personal

injury when using your product, basic safety precautions

should be followed, including the following.

Read all instructions before using this appliance.

• NEVER unplug your refrigerator by pulling on the

power cord. Always grip the plug  rmly and pull it

straight out from the outlet.

• Immediately repair or replace all power cords that

have become frayed or otherwise damaged. Do not

use a cord that shows cracks or abrasion damage

along its length or at either the plug or connector end.

• Do not modify or extend the power cord length. It

could cause electric shock or  re.

• When moving your refrigerator away from the wall, be

careful not to roll over or damage the power cord.

• The insulation in this unit contains cyclopentane or a

pentane-like gas which is  ammable and requires a

special elimination process. Before discontinuing use of

this refrigerator, contact local authorities to arrange for

safe disposal of the unit.

BASIC SAFETY PRECAUTIONS

This guide contains many important safety messages. Always read and obey all safety messages.

This is the safety alert symbol. It alerts you to safety messages that inform you of hazards that can kill

or hurt you or others, or cause damage to the product.

All safety messages will be preceded by the safety alert symbol and the hazard

signal word DANGER, WARNING or CAUTION. These words mean:

You will be killed or seriously injured if you do not follow instructions.

You can be killed or seriously injured if you do not follow instructions.

Indicates an imminently hazardous situation which, if not avoided,

may result in minor or moderate injury, or product damage.

All safety messages will identify the hazard, tell you how to reduce the chance of injury, and tell you what can happen

if the instructions are not followed.

• DO NOT store or use gasoline or other  ammable

vapors and liquids in the vicinity of this or any other

appliance.

• DO NOT store explosive substances such as aerosol

cans containing  ammable propellants in this

appliance.

• DO NOT allow children to climb, stand, or hang on the

refrigerator doors or shelves in the refrigerator. They

could damage the refrigerator and seriously injure

themselves.

• Keep  ngers out of pinch point areas; clearances

between the doors and cabinets are necessarily small.

Be careful closing doors when children are in the area.

• Unplug your refrigerator before cleaning or making

any repairs.

NOTE: It is strongly recommended that any service be

performed by a quali ed technician.

DANGER

WARNING

CAUTION

WARNING

DANGER: RISK OF CHILD ENTRAPMENT

SAVE THESE INSTRUCTIONS

v Before service is performed on the interior LED lighting,

power at the circuit

breaker or fuse box.

NOTE: The refrigerator and freezer compartment

lights are LED interior lighting, and service should be

ed technician.

WARNING: Setting either or both controls to the OFF

position does not remove power to the light circuit.

nished, reconnect the refrigerator to

the electrical source and reset the controls (Thermostat,

Refrigerator Control, and or Freezer Control, depending

on the model) to the desired setting.

v This refrigerator must be properly installed in

accordance with the Attention Installer Instructions that

were taped to the front of the refrigerator.

v After your refrigerator is in operation, do not touch the

cold surfaces in the freezer compartment when hands

are damp or wet. Skin may adhere to the extremely cold

surfaces.

Junked or abandoned refrigerators are dangerous, even

if they are sitting for only a few days. If you are getting

rid of your old refrigerator, please follow the instructions

at right to help prevent accidents (child entrapment and

ocation).

v DO NOT touch the automatic ice making mechanism

while the refrigerator is plugged in.

v DO NOT refreeze frozen foods which have thawed

completely. The United States Department of

Agriculture in Home and Garden Bulletin No. 69 says:

…You may safely refreeze frozen foods that have

thawed if they still contain ice crystals or if they are

still cold—below 4°C.

sh that have any

-color should not be refrozen and should

not be eaten. Thawed ice cream should be discarded.

If the odor or color of any food is poor or questionable,

dispose of it. The food may be dangerous to eat.

Even partial thawing and refreezing reduces the

eating quality of foods, particularly fruits, vegetables

and prepared foods. The eating quality of red meats

ected less than that of many other foods. Use

refrozen foods as soon as possible to save as much of

their quality as you can.

BEFORE YOU THROW AWAY

YOUR OLD REFRIGERATOR

OR FREEZER:

the doors.

v Leave the shelves in place so that

children may not easily climb inside

CAUTION

This appliance is not intended for use by persons

(including children) with reduced physical, sensory

or mental capabilities, or lack of experience and

knowledge, unless they have been given supervision or

instruction concerning use of the appliance by a person

responsible for their safety.

Children should be supervised to ensure that they do not

play with the appliance.

CFC/HCFC DISPOSAL

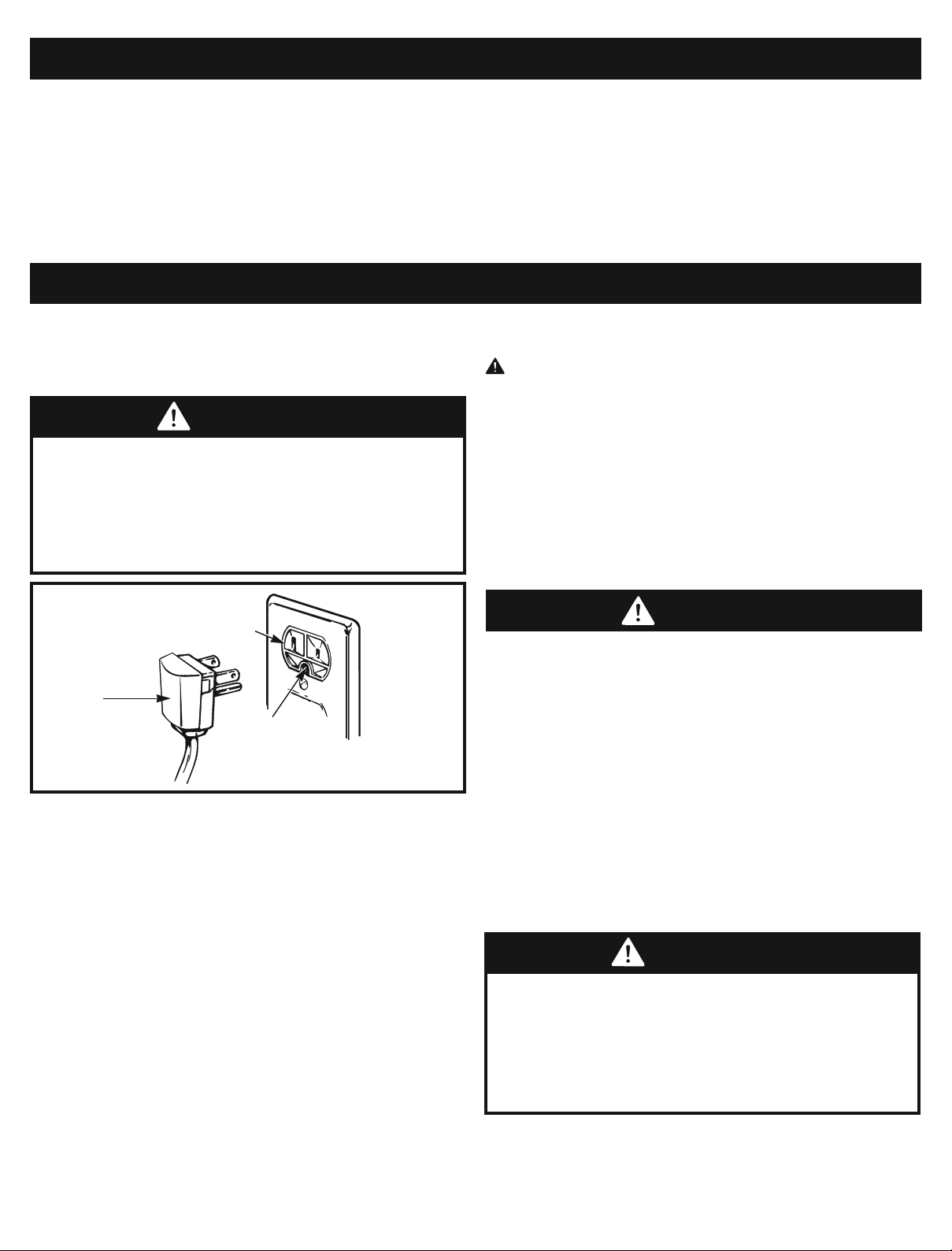

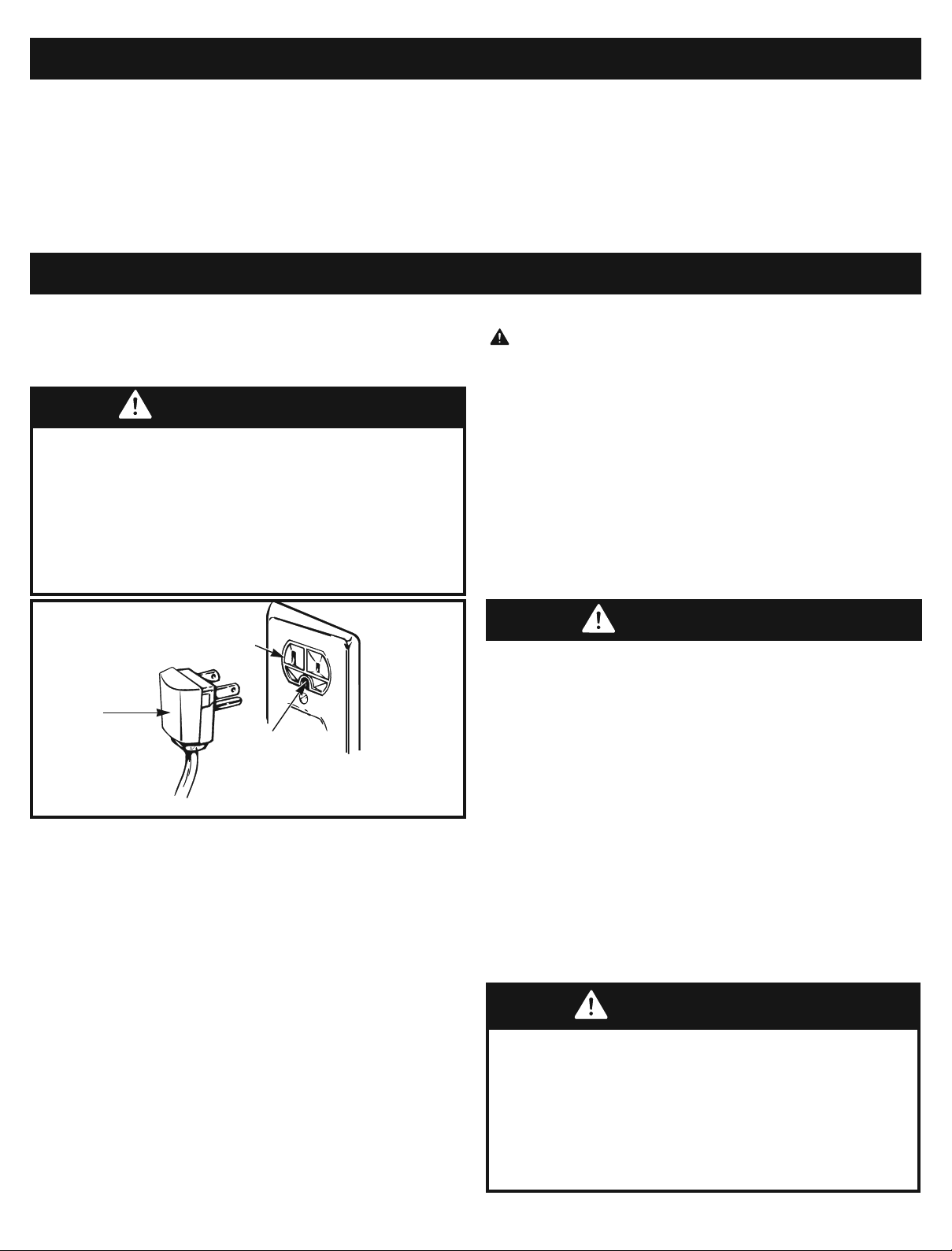

ELECTRICAL & GROUNDING REQUIREMENTS

WARNING

Your old refrigerator may have a cooling system

that used CFCs or HCFCs (chloro uorocarbons or

hydrochloro uorocarbons). CFCs and HCFCs are

believed to harm stratospheric ozone if released to the

atmosphere. Other refrigerants may also cause harm to

the environment if released to the atmosphere.

IMPORTANT: Please read carefully.

TO CONNECT ELECTRICITY

RECOMMENDED GROUNDING METHOD

The refrigerator should always be plugged into its own

individual properly grounded electrical outlet rated for 115

Volts, 60 Hz, AC only, and fused at 15 amperes (minimum).

This provides the best performance and also prevents

overloading house wiring circuits which could cause a  re

hazard from overheated wires. It is recommended that a

separate circuit serving only this appliance be provided.

Use a receptacle that cannot be turned o with a switch

or pull chain. Do not use an extension cord.

Where a standard two-prong wall outlet is encountered,

it is your personal responsibility and obligation to have

it replaced with a properly grounded three-prong wall

outlet.

Electrical Shock Hazard

FOR PERSONAL SAFETY, this appliance must be

properly grounded. Have the wall outlet and the circuit

checked by a quali ed electrician to make sure the

outlet is properly grounded.

If you are throwing away your old refrigerator, make

sure the refrigerant is removed for proper disposal

by a quali ed technician. If you intentionally release

refrigerant, you may be subject to  nes and imprisonment

under provisions of environmental legislation.

USE OF EXTENSION CORDS

WARNING: Do not use extension cords or ungrounded

(two-prong) adaptors. Because of potential safety

hazards under certain conditions, the use of an extension

cord is not recommended. However, if you still elect to

use an extension cord, it is absolutely necessary that it

be a UL-listed (USA), 3-wire grounding type appliance

extension cord having a grounding type plug and outlet,

and that the electrical rating of the cord be 15 amperes

(minimum) and 120 volts.

Use of an extension cord will increase the clearance

needed for the back of the refrigerator.

• Do not bend the power cord excessively or place heavy

articles on it.

• Connect the power plug in the proper position with the

cord hanging down.

• When moving the refrigerator, be careful not to roll

over or damage the power cord.

• If the power cord is damaged, have it replaced

immediately by the manufacturer or its service agent.

• Do not insert the power plug with wet hands.

• Do not insert your hands into the area under the

bottom of the appliance.

• Make sure that the power plug is not squashed or

damaged by the back of the refrigerator.

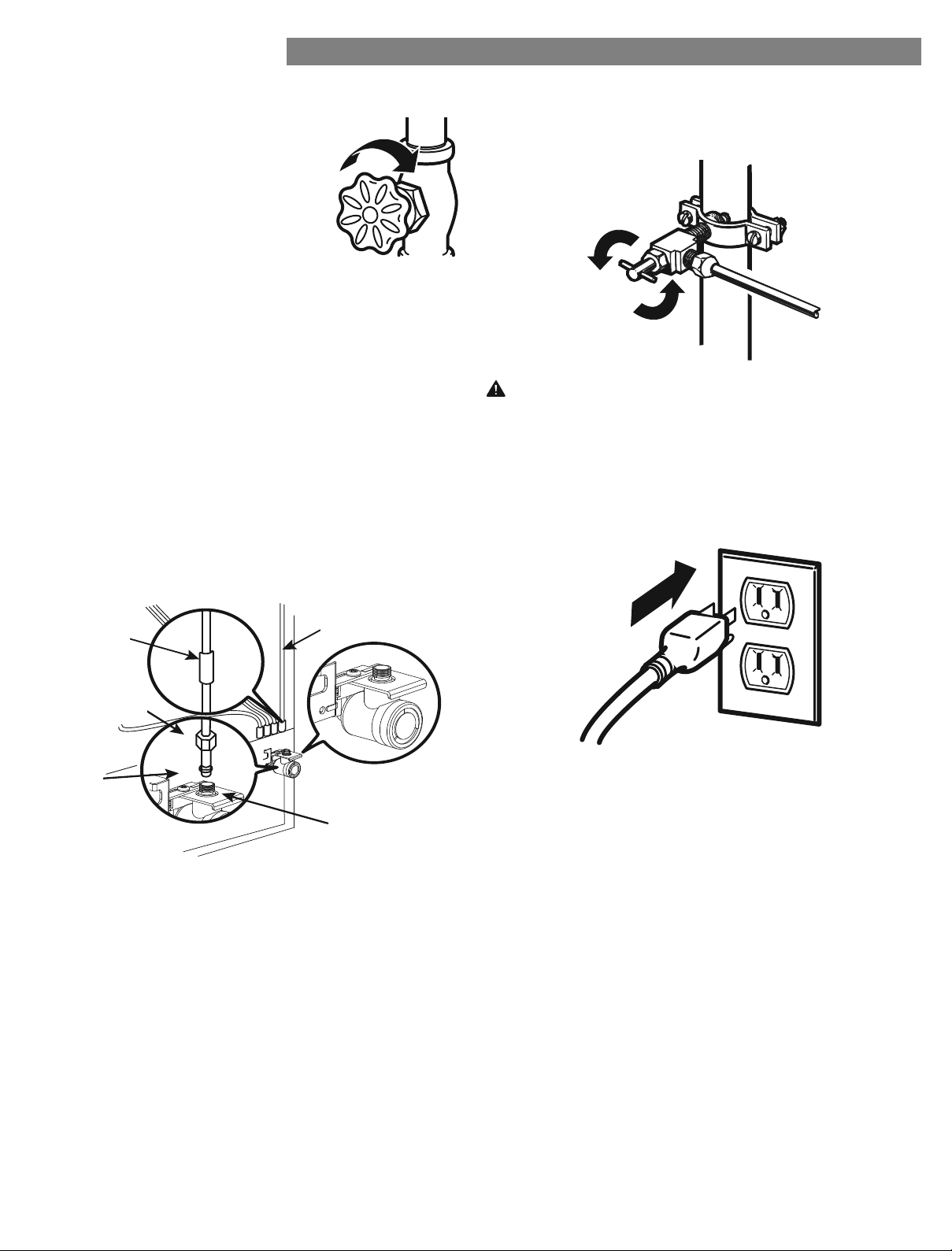

3-prong

grounding

plug

3-prong

grounding type

wall receptacle

Ensure proper

ground exists

before use.

CAUTION

WARNING

Replacing Electrical Cord

To avoid hazard, damaged power cords must be

replaced by the manufacturer or its service agent or

a similarly quali ed technician. Do not operate the

appliance with a damaged power cord.

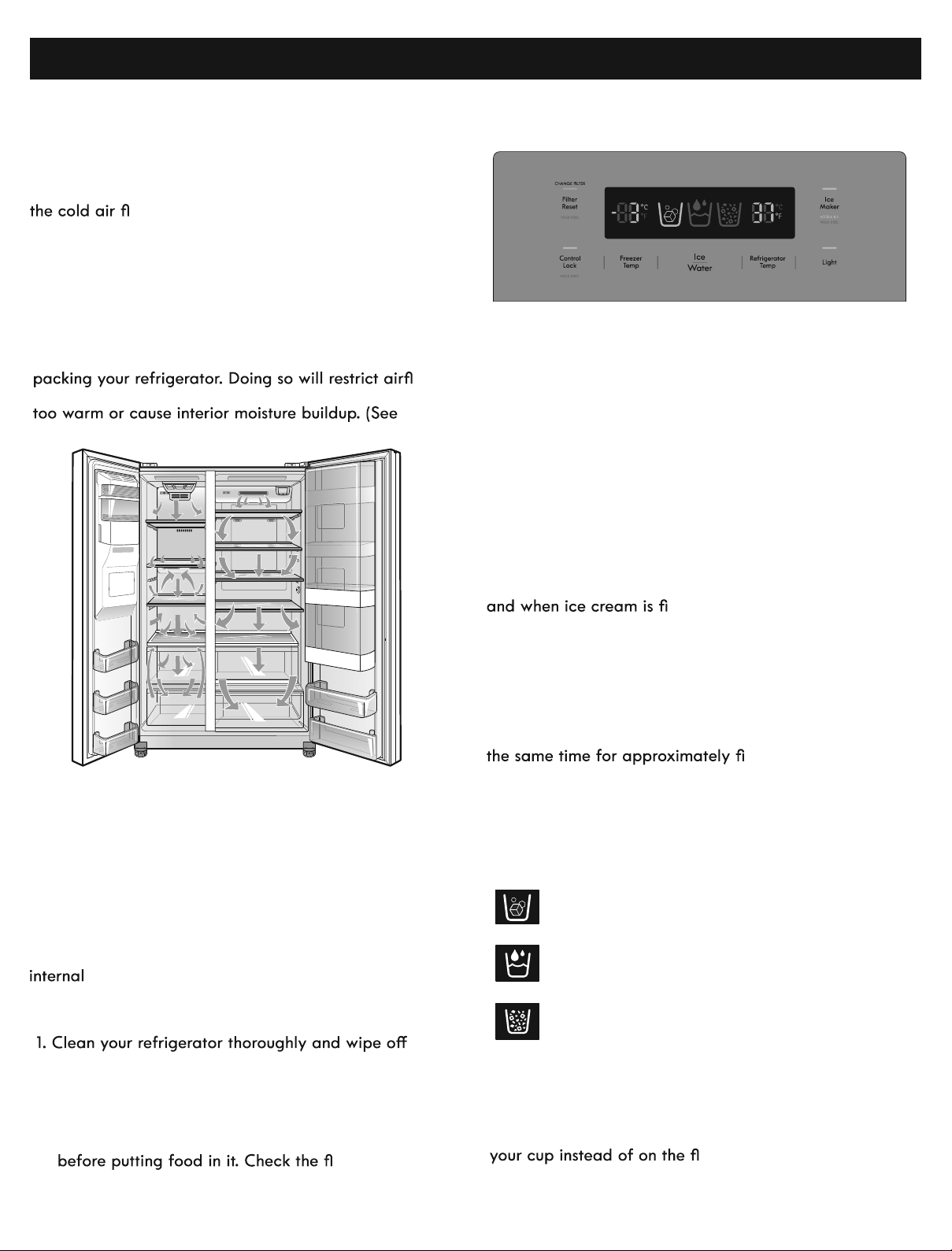

PARTS AND FEATURES

Automatic Icemaker

Freezer Light (LED)

Freezer Shelves

Freezer Door Bins

Freezer Drawers

Refrigerator Light (LED)

Water Filter

Refrigerator Shelves

GRAB-N-GO

Refrigerator Drawers

Refrigerator Door Bins

Use this page to become more familiar with the parts and features of the refrigerator.

NOTE: erent models. The refrigerator you have purchased may have some or all of the items

listed below. The locations of the features shown below may not match your model.

REFRIGERATOR INSTALLATION

WARNING WARNING

WARNING

UNPACKING THE REFRIGERATOR

Remove tape and any temporary labels from the

refrigerator before using. Do not remove any

warning labels,the model and serial number label,

or the Tech Sheet that is located under the front of

the refrigerator, behind the base grille.

To remove any remaining tape or glue, rub the area

briskly with your thumb. Tape or glue residue can also be

easily removed by rubbing a small amount of liquid dish

ngers. Wipe with warm

water and dry.

ammable

uids, or abrasive cleaners to remove tape or glue. These

products can damage the surface of the refrigerator.

Refrigerator shelves are installed in the shipping position.

Please reinstall shelves according to your individual

storage needs.

NOTE:

This appliance is intended to be used in household and

similar applications such as:

ces and other working

environments

v farm houses and by clients in hotels, motels and other

residential environments

v bed and breakfast environments

v catering and similar non-retail applications.

This product is not to be used for special purposes such

as the storage of medicine or test materials, or for use

on ships, etc.

Excessive Weight Hazard:

Use two or more people to move and install the

refrigerator. Failure to do so can result in back or

other injury.

Excessive Weight Hazard:

The refrigerator is heavy. When moving the refrigerator

for cleaning or service, be sure to protect the poor.

Always pull the refrigerator straight out when moving it.

Do not wiggle or walk the refrigerator when trying to

oor damage could occur.

Explosion Hazard:

ammable materials and vapors, such as

gasoline, away from the refrigerator. Failure to do so

re, explosion, or death.

3. Select a place where a water supply can be easily

connected for the automatic icemaker.

NOTE: The water pressure must be between 20 and

120 psi (138–827 kPa) on models without a water

oOWHUDQGEHWZHHQDQGSVLN3D

4. Too small of a distance from adjacent items may

result in lowered freezing capability and increased

electricity consumption charges. Allow at leDVW

LQFKHVFPLQIront of the refrigerator to open the

doors.

INSTALLATION

The refrigerator should always be plugged into its own

individual properly grounded electrical outlet rated for 115

Volts,  Hz, AC only, and fused at 15 amperes (minimum).

This provides the best performance and also prevents

overloading house wiring circuits which could cause a

hazard from overheated wires. It is recommended that a

separate circuit serving only this appliance be provided.

1. To avoid noise and vibration, the unit must be

leveled and installed on a solidly constructed poor. If

required, adjust the leveling legs to compensate for

unevenness of the

higher than the rear to aid in door closing. Leveling

legs can be turned easily by tipping the cabinet

slightly. Turn the leveling legs counterclockwise to raise

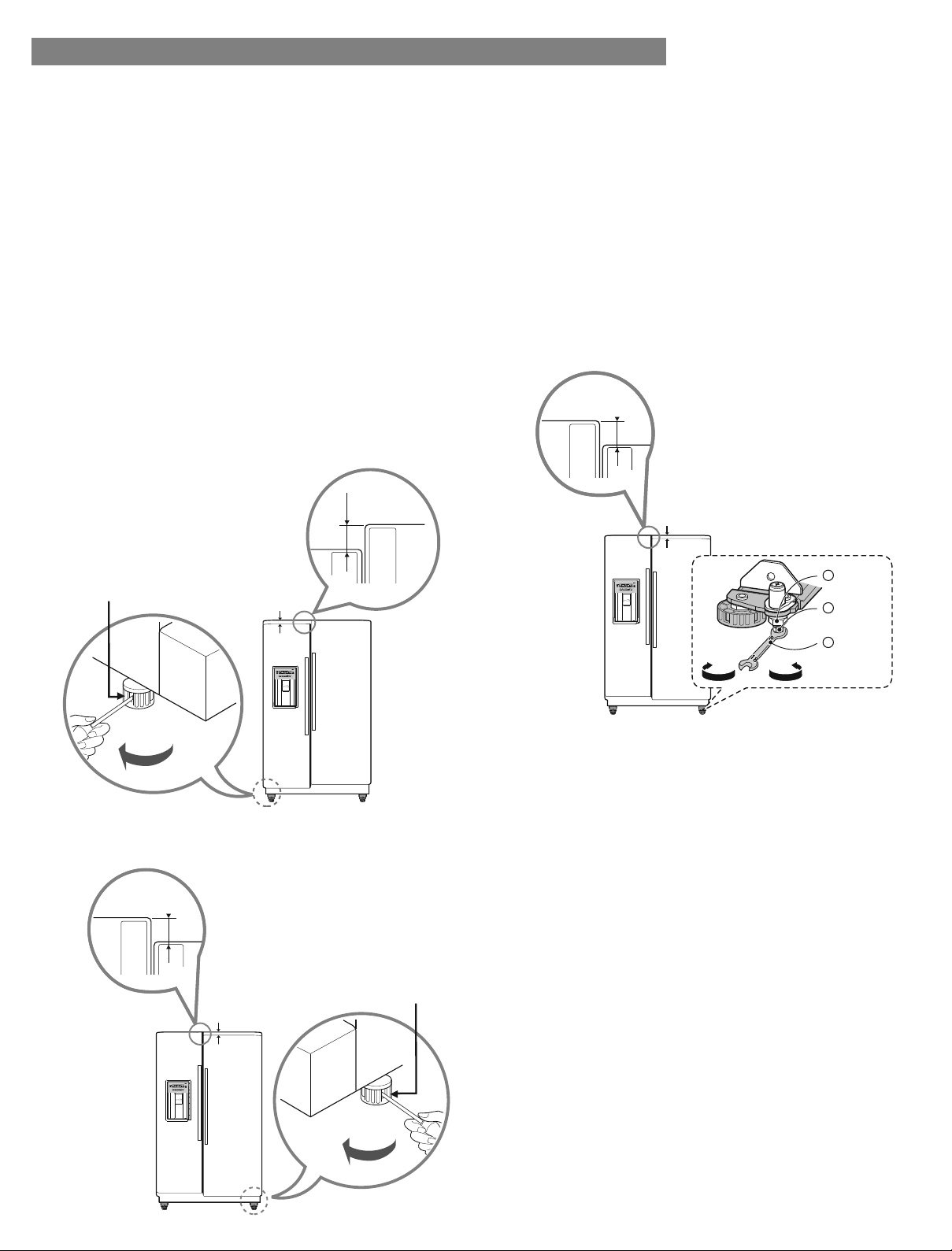

the unit or clockwise to lower it. (See LEVELING AND

DOOR ALIGNMENT.)

NOTE: Installing on carpeting, soft tile surfaces,

a platform or weakly supported structure is not

recommended.

2. Install this appliance in an area where the temperature

is betweHQ£)£&DQG£)£&,IWKH

temperature around the appliance is too low or high,

ected.

REFRIGERATOR INSTALLATION

Shock Hazard:

To reduce the risk of electric shock, do not install the

refrigerator in a wet or damp area.

WARNING

2” (5.08 cm)

WARNING

Be careful when you work with the hinge, stopper, etc.

You may be injured.

To avoid risk of injury or electrical shock, do not put

hands or metal objects into the air vents or bottom

opening of the refrigerator.

NOTE: Removing the doors is the recommended procedure when it is necessary to move the refrigerator through a

narrow opening. If it is necessary to remove the handles, follow the directions below.

REFRIGERATOR INSTALLATION

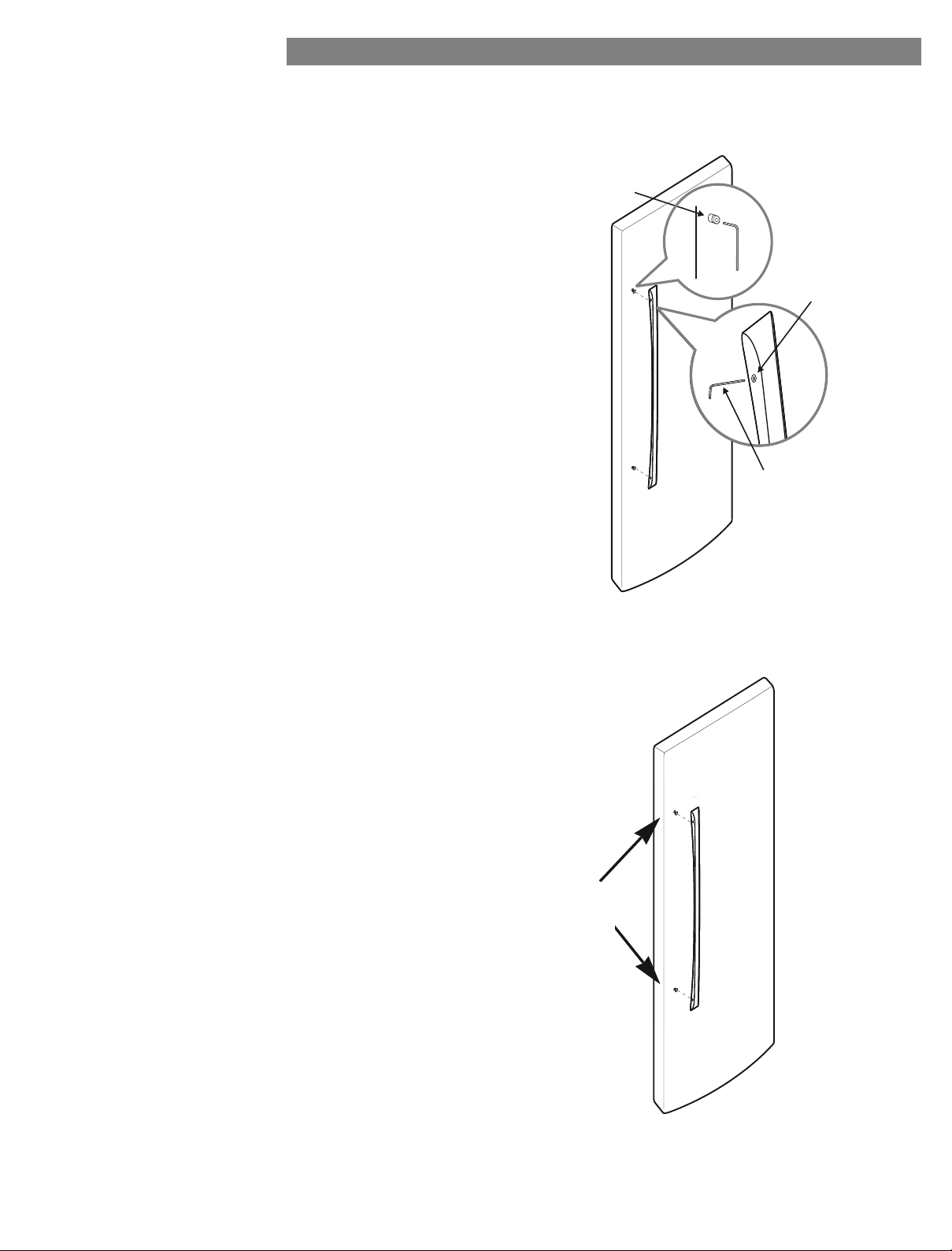

HOW TO REMOVE REFRIGERATOR

DOOR HANDLE

NOTE: Handle appearance may vary from the

illustrations on this page.

Removing Refrigerator Handle

Allen wrench and remove the handle.

NOTE: If the handle mounting fasteners need

to be tightened or removed, use a ¼ in. (6.4 mm)

Allen wrench.

HOW TO REPLACE REFRIGERATOR

DOOR HANDLE

NOTE: Handle appearance may vary from the

illustrations on this page.

Replacing Refrigerator Door Handle

tting

the handle footprints over the mounting

fasteners and tightening the set screws

NOTE: If the handle mounting fasteners

need to be tightened or removed, use a

¼ in. (6.4 mm) Allen wrench.

Mounting

fasteners

Set screw

Allen wrench

Mounting

Fasteners

WARNING

Electrical Shock Hazard

• Disconnect the electrical supply to the refrigerator

before installing. Failure to do so could result in

serious injury or death.

• Do not put hands, feet or other objects into the air

vents or bottom of the refrigerator. You may be

injured or receive an electrical shock.

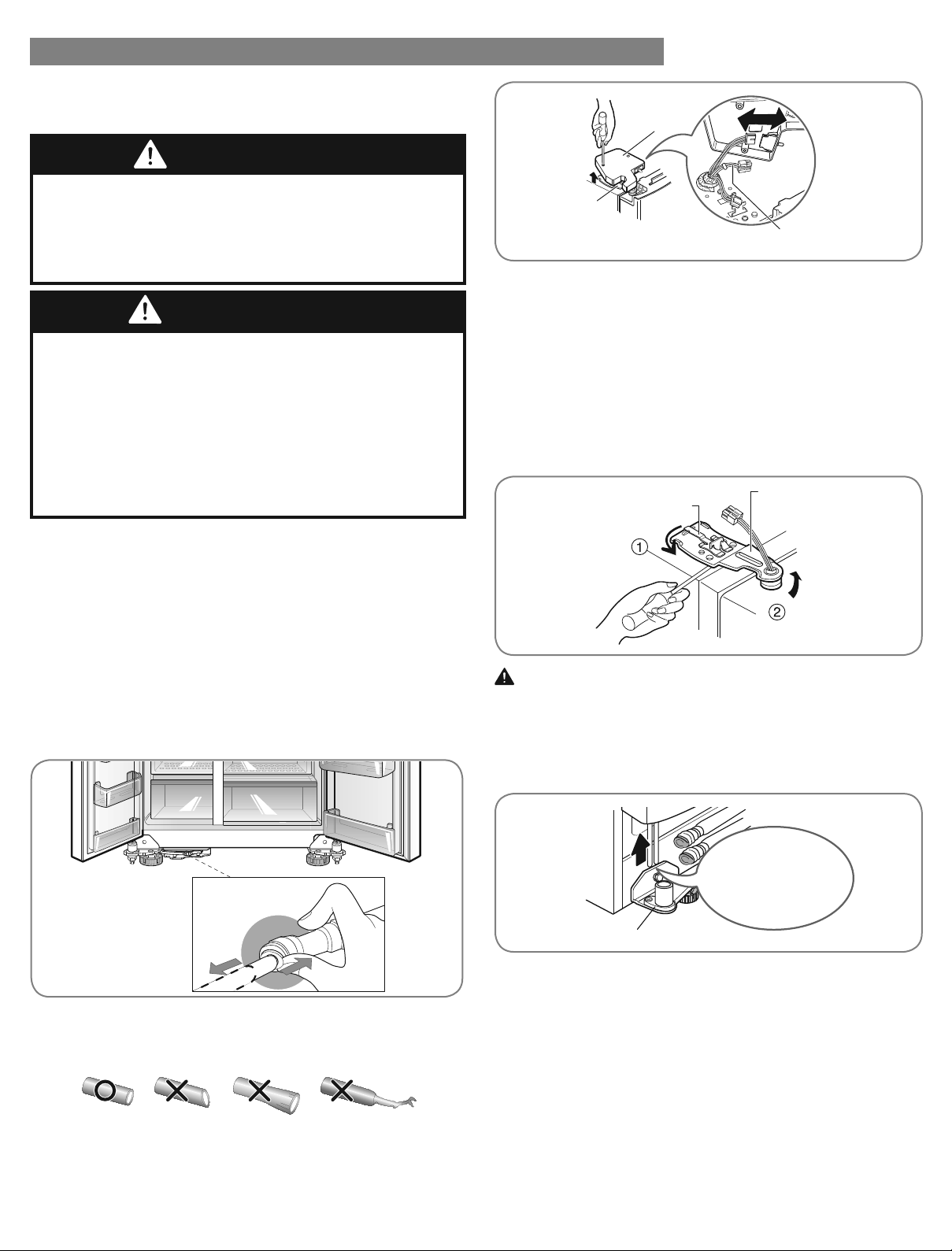

REMOVING AND REPLACING

REFRIGERATOR DOORS

WARNING

Excessive Weight Hazard:

Use two or more people to remove and install the

refrigerator doors. Failure to do so can result in back or

other injury.

REFRIGERATOR INSTALLATION

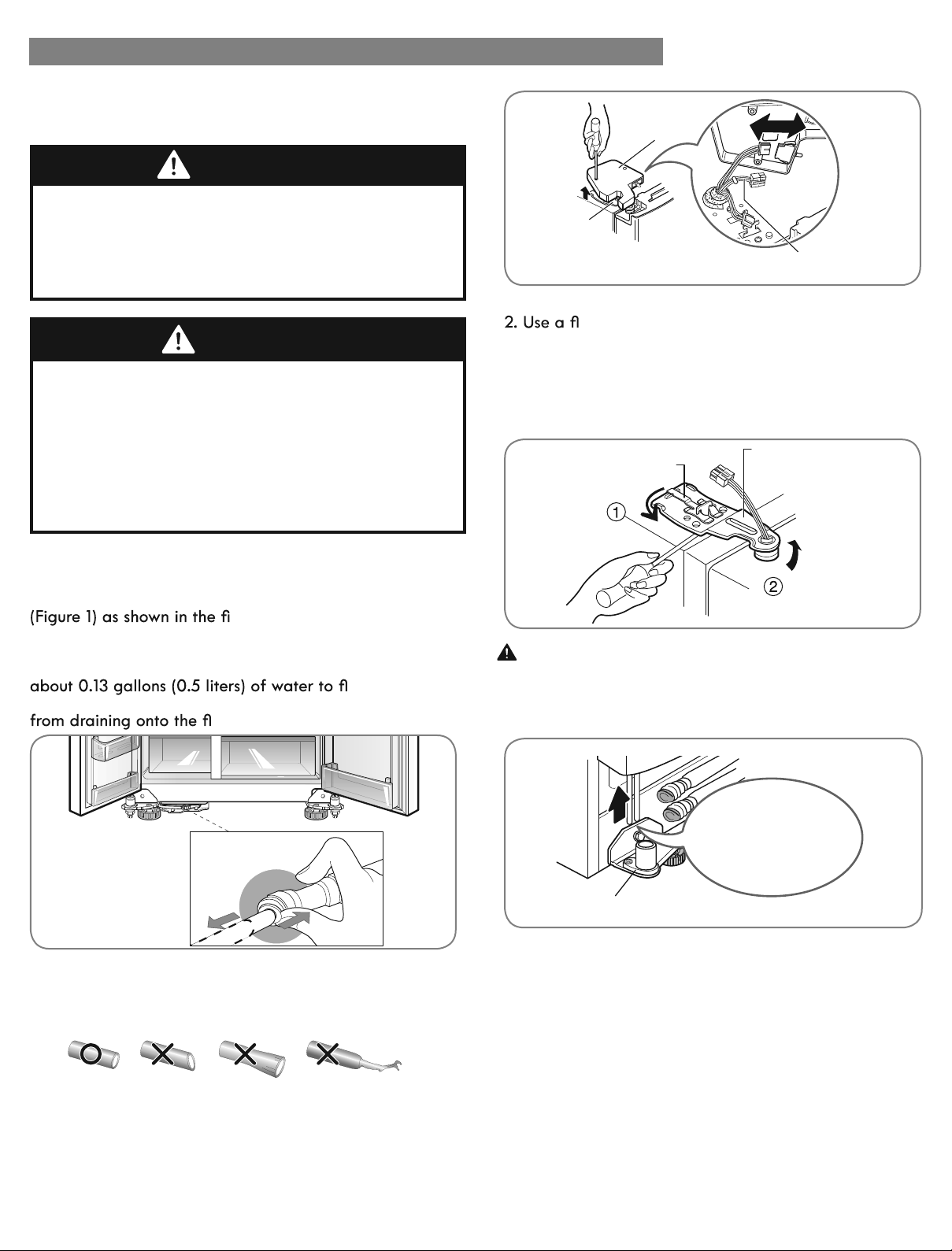

Removing the left (freezer) door with water line connection

Pull up the water feed tube while pressing the collet down

gure below.

NOTE: If a tube end is deformed or abraded, trim the

part away. Disconnecting the tube under the door causes

ow out. Put a

large container at the end of the tube to prevent water

oor.

Figure 1

NOTE: Water hoses should be cut with a clean, straight

edge to avoid leaks.

Not Straight Damaged Stretched

wire

harness

hinge

cover

upper

hinge

1. Open the door. Remove the top hinge cover screw.

at blade screwdriver to pry back the hooks

(not shown) of the hinge cover from the top of the

refrigerator cabinet. Lift up the cover.

3. Disconnect all the wire harnesses.

4. Rotate the hinge lever counterclockwise (1). Lift the

upper hinge free of the hinge lever latch (2).

hinge lever

upper hinge

CAUTION: When lifting the hinge free of the latch,

be careful that the door does not fall forward.

5. Lift the door from the lower hinge pin, being careful

to pull the water lines through the lower hinge pin.

lower hinge

Enough for

the water feed tube

to be completely

pulled out

6. Place the door, inside facing up, on a non-scratching

surface. Be careful not to damage the water feed

tube.

REFRIGERATOR INSTALLATION

Removing the right (refrigerator) door

wire

harness

1. Open the door. Remove the top hinge cover screw.

2. Use a  at blade screwdriver to pry back the hooks

(not shown) of the hinge cover from the top of the

refrigerator cabinet. Lift up the cover. Disconnect all

wire harnesses.

hinge lever

upper

hinge

3. Rotate the hinge lever clockwise (1). Lift the top hinge

free of the hinge lever latch (2).

CAUTION: When lifting the hinge free of the latch,

be careful that the door does not fall forward.

4. Lift the door from the lower hinge pin.

lower hinge

5. Place the door, inside facing up, on a non-scratching

surface.

Reinstalling the right (refrigerator) door

1. Place the door onto the lower hinge pin.

2. Fit the upper hinge over the hinge lever latch and

into place. Rotate the lever counterclockwise to

secure the hinge.

3. Reconnect all wire harnesses. Hook the tab on the

switch side of the cover under the edge of the wire

opening in the cabinet top. Position the cover into

place. Insert and tighten the cover screw.

Reinstalling the left (freezer) door

1. Feed the water tubes through the lower hinge pin

and place the door onto the lower hinge pin. Water

hoses should be behind the leg to prevent damage.

2. Fit top hinge over the hinge lever latch and into

place. Rotate the lever clockwise to secure the hinge.

3. Connect all the wire harnesses.

4. Hook the tab on the door switch side of the cover

under the edge of the wire opening in the cabinet

top. Position the cover into place. Insert and tighten

the cover screw.

5. Reconnect the water tubes by inserting the tubes into

the connectors. The tube is inserted correctly when

only one guide line is showing out of two.

Insert Line

Tube

Collet

REFRIGERATOR INSTALLATION

Left leveling

leg

Height

dierence

PRESS & HOLD

CHANGE FILTER

Right leveling leg

Height

dierence

Height

dierence

PRESS & HOLD

CHANGE FILTER

Height

dierence

Height

dierence

PRESS & HOLD

CHANGE FILTER

Down

keeper nut

Adjustment

hinge pin

Tool for

adjustment

LEVELING

After installing, plug the refrigerator’s power cord into a

3-prong grounded outlet and push the refrigerator into the

onal position.

Your refrigerator has two front leveling legs—one on the

right and one on the left. Adjust the legs to alter the tilt

from front-to-back or side-to-side. If your refrigerator

seems unsteady, or you want the doors to close more

easily, adjust the refrigerator’s tilt using the instructions

below:

NOTE: Tools Required: / ” (18mm) wrHQFKRUp at blade

screwdriver.

1. Turn the leveling leg counterclockwise to raise that side

of the refrigerator or clockwise to lower it. It may take

several turns of the leveling leg to adjust the tilt of the

refrigerator.

NOTE: Having someone push backward against the top of

of the leveling legs.

This makes it easier to adjust the legs.

2. Open both doors again and check to make sure that

they close easily. If the doors do not close easily, tilt

the refrigerator slightly more to the rear by turning

both leveling legs counterclockwise. It may take

several more turns, and you should turn both leveling

legs the same amount.

DOOR ALIGNMENT

If the doors are still uneven after the refrigerator has

been leveleGo nish adjusting the doors by following the

instructions below.

Adjusting tools: 5/16” (8mm) wrench and 3/4” (19mm)

wrench

Using a 3/4” (19mm) wrench, turn the keeper nut

clockwise to loosen the keeper nut.

Using a 5/16” (8mm) wrench, turn the adjustment hinge

pin clockwise or counterclockwise to level the refrigerator

and freezer door.

After leveling the door, turn the keeper nut

counterclockwise to tighten it.

CAUTION: Do not overtighten the door adjustment

screw. The hinge pin can be pulled out. (The adjustable

range of height is a maximum of 2” [5 cm]).

USING YOUR REFRIGERATOR

SETTING THE CONTROLS

The refrigerator control functions as the thermostat for the

entire appliance (refrigerator and freezer sections). The

colder the setting, the longer the compressor will run to

keep the temperature colder. The freezer control adjusts

ow from the freezer to the refrigerator.

Setting the freezer control to a lower temperature keeps

more cold air in the freezer compartment to make it

colder.

v The Refrigerator Temp Control ranges from 30°F to

46°F (1°C to 8°C). Press the Refrigerator Temp button

to cycle through the available temperature settings one

increment at a time. The recommended temperature for

the refrigerator compartment is 37°F (3°C).

v The Freezer Temp Control range is from -6°F to 8°F

(-21°C to -13°C). Press the Freezer Temp button to

cycle through the available temperature settings one

increment at a time. The recommended temperature for

the freezer compartment is 0°F (-18°C).

NOTE: When changing control settings, wait 24 hours

before making additional adjustments. The controls are set

correctly when milk or juice is as cold as you would like

rm. If the temperature in either

compartment is too cold or too warm, change the setting

one increment at a time. Wait 24 hours for the change to

stabilize before adjusting again.

Temperature Mode Switch Function (°F <->°C)

If you want to convert °F to °C or vice versa, press and

hold the Freezer Temp. and Refrigerator Temp. buttons at

ve seconds.

AIRFLOW

Cold air circulates from the freezer to the fresh food

section and back again through air vents in the wall

dividing the two sections. Be sure not to block vents while

and may cause the refrigerator temperature to become

DLUpRZ

diagram below.)

Temperature

IMPORTANT:

Because air circulates between both sections, any odors

formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors.

To prevent odor transfer and dried out food, wrap or

cover foods tightly. (See the Food Storage Guide section

for details.)

NOTE: If you close the refrigerator door, you may see the

freezer door open and close again due to pressure from

PRIOR TO USE

dust

accumulated during shipping.

2. Install accessories such as ice cube bin, drawers,

shelves, etc., in their proper places. They are packed

together to prevent possible damage during shipment.

3. Let your refrigerator run for at least 2 or 3 hours

ow of cold air

in the freezer compartment to ensure proper cooling.

Your refrigerator is now ready for use.

CONTROL PANEL FEATURES

Ice & Water Dispenser

Select Water, Crushed Ice or Cubed Ice by pressing the

ICE & WATER button to the selection desired. The Water,

Crushed Ice or Cubed Ice icon will light up to indicate the

selection.

Selecting this icon indicates that cubed ice

will be dispensed when the dispenser pad is

activated.

Selecting this icon indicates that water will be

dispensed when the dispenser pad is activated.

Selecting this icon indicates that crushed ice

will be dispensed when the dispenser pad is

activated.

To dispense water or ice, gently push your cup against

the dispenser pad.

NOTE: Hold your cup in place for a couple of seconds

after dispensing ice or water so the last few drops go in

oor.

DLUpRZ

CAUTION

Demo Mode (For Store Use Only)

The Demo Mode disables all cooling in the

refrigerator and freezer sections to conserve energy

while on display in a retail store.

To deactivate:

With either refrigerator door opened, press and

hold the Refrigerator Temp. and Accela Ice buttons

ve seconds. The control panel

will beep and the temperature settings will display

rm that Demo Mode is deactivated. Use the

same procedure to activate the Demo Mode.

Adjusting Control Settings

Give the refrigerator time to cool down completely

nal adjustments. It is best to wait

24 hours to let the normal settings (recommended

in the Temperature section) stabilize before making

any changes. If you need to adjust the temperature

in the refrigerator or freezer, start by adjusting the

refrigerator temperature and allow 24 hours for the

temperature to stabilize again. If it is still too warm or

too cold, then adjust the freezer control.

Use the settings listed in the chart below as a guide.

Always remember to wait at least 24 hours between

adjustments.

USING YOUR REFRIGERATOR

Accela Ice

v When you press and hold the Ice Maker button for

approximately three seconds, the Accela Ice icon on the

display panel will illuminate and will continue for 24

after 24

hours.

v You can stop this function manually by pressing and

holding the Ice Maker button for three seconds or

more.

v This function increases both ice making and freezing

capabilities.

Water Filter Reset

lter indicator turns on, you need

lter. After changing the water

lter, press and hold the Filter Reset button for three

. You need

lter approximately every six

months.

Door Alarm

v When power is connected to the refrigerator, the door

alarm is activated. This function cannot be deactivated.

v When either the refrigerator or the freezer door is left

open for more than 60 seconds, the alarm tone will

sound to let you know that the door is open.

v When you close the door, the door alarm will stop.

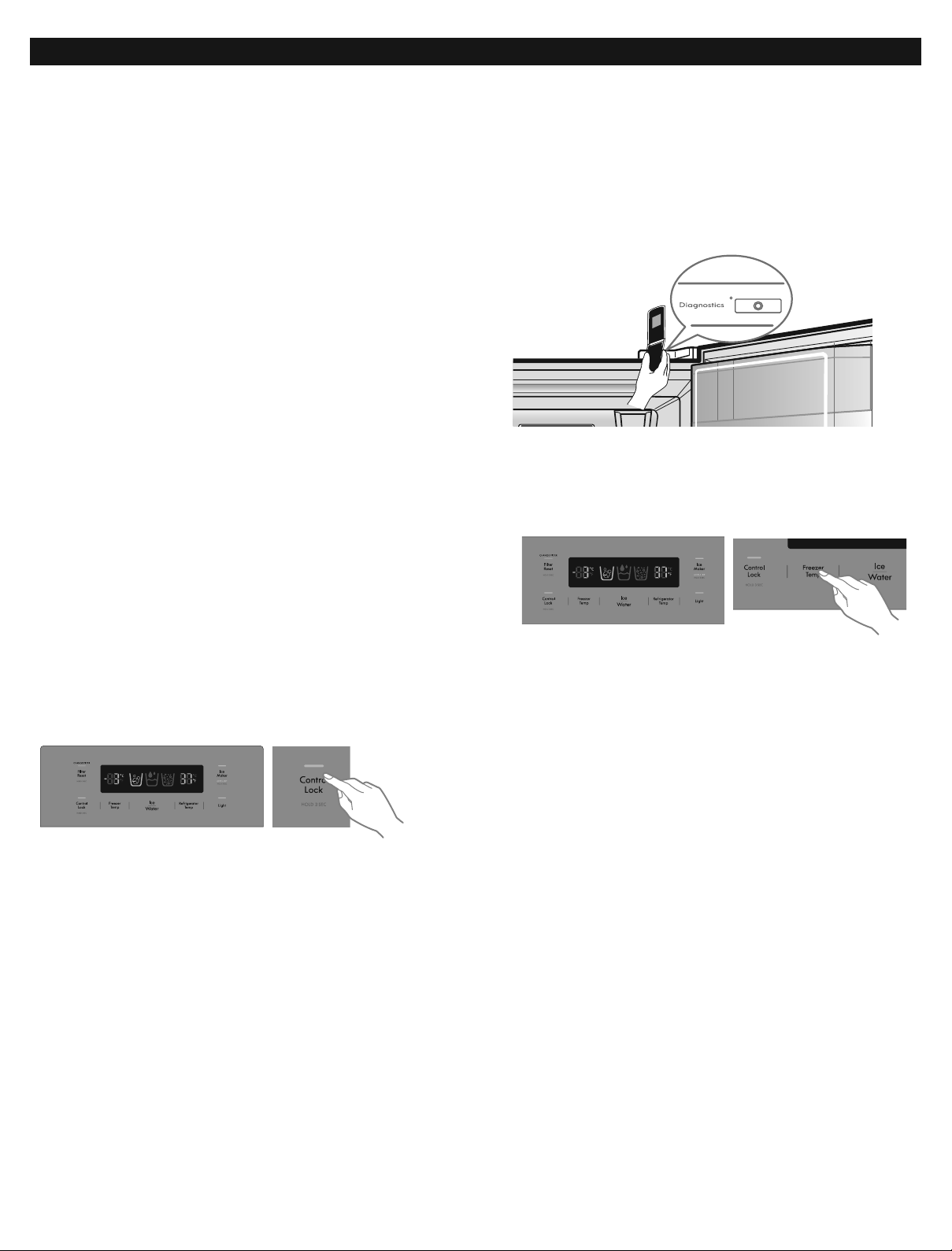

Control Lock

v The Control Lock button deactivates the controls and

dispenser functions. When power is initially connected

to the refrigerator, the Lock

v If you want to activate the Lock function to lock other

buttons, press and hold the Control Lock button for

three seconds or more. The Control Lock indicator will

turn on and the Lock function is now enabled.

v When the Lock function is activated, no other buttons

will work. The dispenser pad is also deactivated.

v To disable the Lock function, press and hold the Control

Lock button for approximately three seconds.

A white light illuminates the dispenser area whenever

the dispenser pad is engaged. The dispenser area

can also be illuminated by a mood light, which is

activated by pressing the Light button. When the

Mood Light is activated, the indicator light above the

Light button turns on.

CONDITION/REASON RECOMMENDED ADJUSTMENT

REFRIGERATOR section too

warm.

v Door opened often.

v Large amount of food

added.

v Room temperature very warm.

v Set the REFRIGERATOR

control one degree

colder; wait 24 hours for

the new setting to take

ect before making

another adjustment.

FREEZER section too warm/ice

not made fast enough.

v Door opened often.

v Large amount of food added.

v Very cold (55°F (13°C)) room

temperature. (Compressor

does not cycle often enough.)

v Heavy ice usage.

v Air vents blocked by items.

v Set the FREEZER control

one degree colder;

wait 24 hours for the

new setting to take full

ect before making

another adjustment.

v Move items out of air

stream.

REFRIGERATOR section too

cold.

v Controls not set correctly for

your conditions.

v Set the REFRIGERATOR

control one degree

warmer; wait 24 hours for

the new setting to take

ect before making

another adjustment.

FREEZER section too cold.

v Controls not set correctly for

your conditions.

v Set the FREEZER control

one degree warmer;

wait 24 hours for the

new setting to take full

ect before making

another adjustment.

USING YOUR REFRIGERATOR

AUTOMATIC ICEMAKER

Ice is made in the automatic icemaker and sent to the

dispenser. The icemaker will produce 7 cubes per cycle—

approximately 70-120 cubes in a 24-hour period,

depending on freezer compartment temperature, room

temperature, number of door openings and other

operating conditions.

refrigerator to begin making ice. Wait 72 hours for full

ice production to occur.

full, the in-door ice bin holds approximately 6 to 8 (12-

16 oz) glasses of ice.

the automatic icemaker, press the Ice

Maker button on the display. To turn on the automatic

icemaker, press the button again.

120 psi (138 to 827 kPa) on models without a water

amount and size of ice cubes.

WARNING

Personal Injury Hazard

Avoid contact with the moving parts of the ejector

mechanism, or the heating element that releases

automatic ice making mechanism while the refrigerator

is plugged in.

WHEN YOU SHOULD TURN THE ICEMAKER OFF

for several

hours.

minutes.

NOTE: The ice bin should be emptied when the Ice

Maker button is set to OFF.

NORMAL SOUNDS YOU MAY HEAR

if it has not yet been hooked up to water. To stop the

the icemaker.

NOTE: Keeping the icemaker on before the water line

is connected can damage the icemaker.

lls.

PREPARING FOR VACATION

Set the Ice Maker button on the display to OFF and shut

the water supply to the refrigerator.

NOTE:

The ice bin should be emptied any time the Ice

Maker button is set to OFF.

If the ambient temperature will drop below freezing, have

DTXDOLoHGWHFKQLFLDQGUDLQWKHZDWHUVXSSO\V\VWHPWR

by ruptured water lines or connections.

WARNING: Connect to a potable water supply only.

lcemaker

Automatic Shuto

Arm

USING YOUR REFRIGERATOR

rst ice and water dispensed may include particles

or odor from the water supply line or the water tank.

rst few batches of ice (about 24

cubes). This is also necessary if the refrigerator has not

been used for a long time.

v Never store beverage cans or other items in the ice

bin for the purpose of rapid cooling. Doing so may

damage the icemaker or the containers may burst.

lter

and water supply. If the problem continues, contact a

ed service center. Do not use the

ice or water until the problem is corrected.

v Keep children away from the dispenser. Children may

play with or damage the controls.

v The ice passage may become blocked with frost if only

crushed ice is used. Remove the frost that accumulates

by removing the ice bin and clearing the passage with

a rubber spatula. Dispensing cubed ice can also help

prevent frost buildup.

v Never use thin crystal glass or crockery to collect ice.

Such containers may chip or break resulting in glass

fragments in the ice.

lling it with water

or other beverages. Splashing may occur if ice is

dispensed into a glass that already contains liquid.

v Never use a glass that is exceptionally narrow or

deep. Ice may jam in the ice passage and refrigerator

ected.

v Keep the glass at a proper distance from the ice outlet.

A glass held too close to the outlet may prevent ice

from dispensing.

v To avoid personal injury, keep hands out of the ice

door and passage.

v Never remove the dispenser cover.

the

water supply and contact call the Kenmore Customer

Care Hotline at 1-844-553-6667.

CAUTION

AUTOMATIC ICEMAKER (continued)

USING YOUR REFRIGERATOR

FOOD STORAGE GUIDE

Wrap or store food in the refrigerator in airtight and

moisture-proof material unless otherwise noted. This

prevents food odor and taste transfer throughout the

refrigerator. For dated products, check date code to

ensure freshness.

STORING FROZEN FOOD

NOTE: Check a freezer guide or a reliable cookbook

for further information about preparing food for

freezing or food storage times.

Freezing

Your freezer will not quick-freeze a large quantity of

food. Do not put more unfrozen food into the freezer

than will freeze within 24 hours (no more than 2 to 3

lbs. of food per cubic foot of freezer space). Leave

enough space in the freezer for air to circulate around

packages. Be careful to leave enough room at the

front so the door can close tightly.

Storage times will vary according to the quality and

type of food, the type of packaging or wrap used

(how airtight and moisture-proof) and the storage

temperature. Ice crystals inside a sealed package are

normal. This simply means that moisture in the food

and air inside the package have condensed, creating

ice crystals.

NOTE: Allow hot foods to cool at room temperature

for 30 minutes, then package and freeze. Cooling hot

foods before freezing saves energy.

Packaging

Successful freezing depends on correct packaging.

When you close and seal the package, it must not

allow air or moisture in or out. If it does, you could

have food odor and taste transfer throughout the

refrigerator and could also dry out frozen food.

Packaging recommendations:

tting lids

• Straight-sided canning/freezing jars

• Heavy-duty aluminum foil

• Plastic-coated paper

• Non-permeable plastic wraps

ed freezer-grade self-sealing plastic bags

Follow package or container instructions for proper

freezing methods.

Do not use

• Bread wrappers

• Non-polyethylene plastic containers

• Containers without tight lids

• Wax paper or wax-coated freezer wrap

• Thin, semi-permeable wrap

CAUTION: Do not keep beverage cans or plastic

food containers in the freezer compartment. They may

break or burst if they freeze.

Items How to

Butter or

margarine

Cheese

Milk

Eggs

Fruit

Leafy

vegetables

Vegetables

with skins

(carrots,

peppers)

Fish

Leftovers

Keep opened butter in a covered

dish or closed compartment.

When storing an extra supply,

wrap in freezer packaging and

freeze.

Store in the original wrapping

until you are ready to use it. Once

opened, rewrap tightly in plastic

wrap or aluminum foil.

Wipe milk cartons. For best

storage, place milk on interior

shelf, not on door shelf.

Store in original carton on interior

shelf, not in door bin.

Wash, let dry, and store in refrigerator

in plastic bags or in a drawer.

Do not wash or hull fruit until you

are ready to use it. Sort and keep

fruit in its original container, in a

refrigerator drawer, or store in a

completely closed paper bag on a

refrigerator shelf.

Remove store wrapping and trim

bruised and discolored

areas. Wash in cold water and

drain. Place in plastic bag or

plastic container and store in

refrigerator drawer.

Place in plastic bags or plastic

container and store in drawer.

sh the

same day purchased.

Cover leftovers with plastic wrap or

aluminum foil, or store in plastic

containers with tight lids.

Ice Cream When storing frozen food like ice

cream for a long period, place

it on the freezer shelf, not in the

door bins.

REFRIGERATOR SECTION

WATER AND ICE DISPENSER

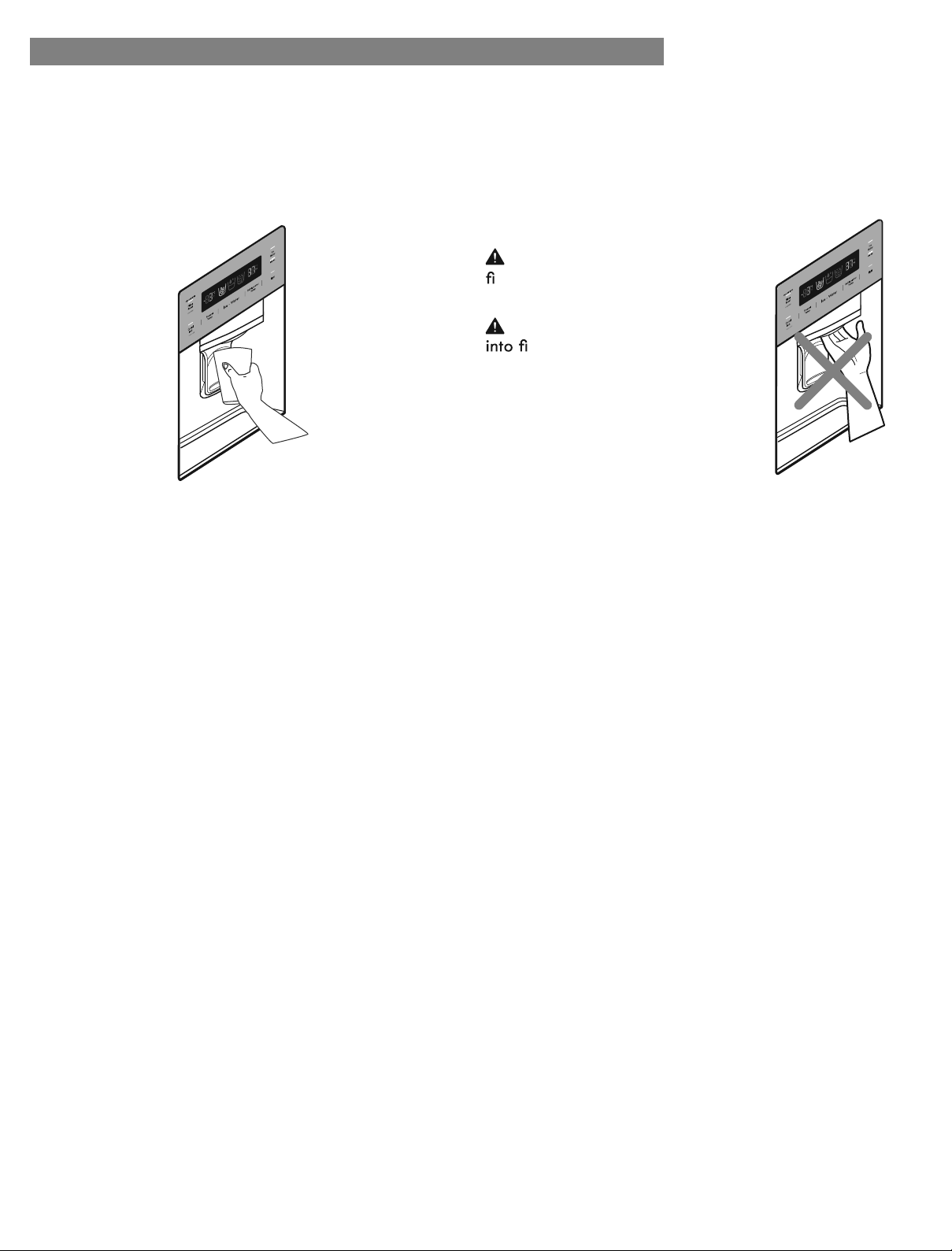

To dispense cold water, push on the dispenser switch

with a glass.

WARNING: Do not put your

ngers up the ice chute opening.

Doing so can result in severe injury.

CAUTION: Do not dispense ice

ne china or crystal glasses.

China or crystal can break.

Some dripping may occur after dispensing. Hold your

cup beneath the dispenser for a few seconds after

dispensing to catch all of the drops.

NOTE: The dispenser is equipped with a light that

turns on when the dispenser pad is engaged.

USING YOUR REFRIGERATOR

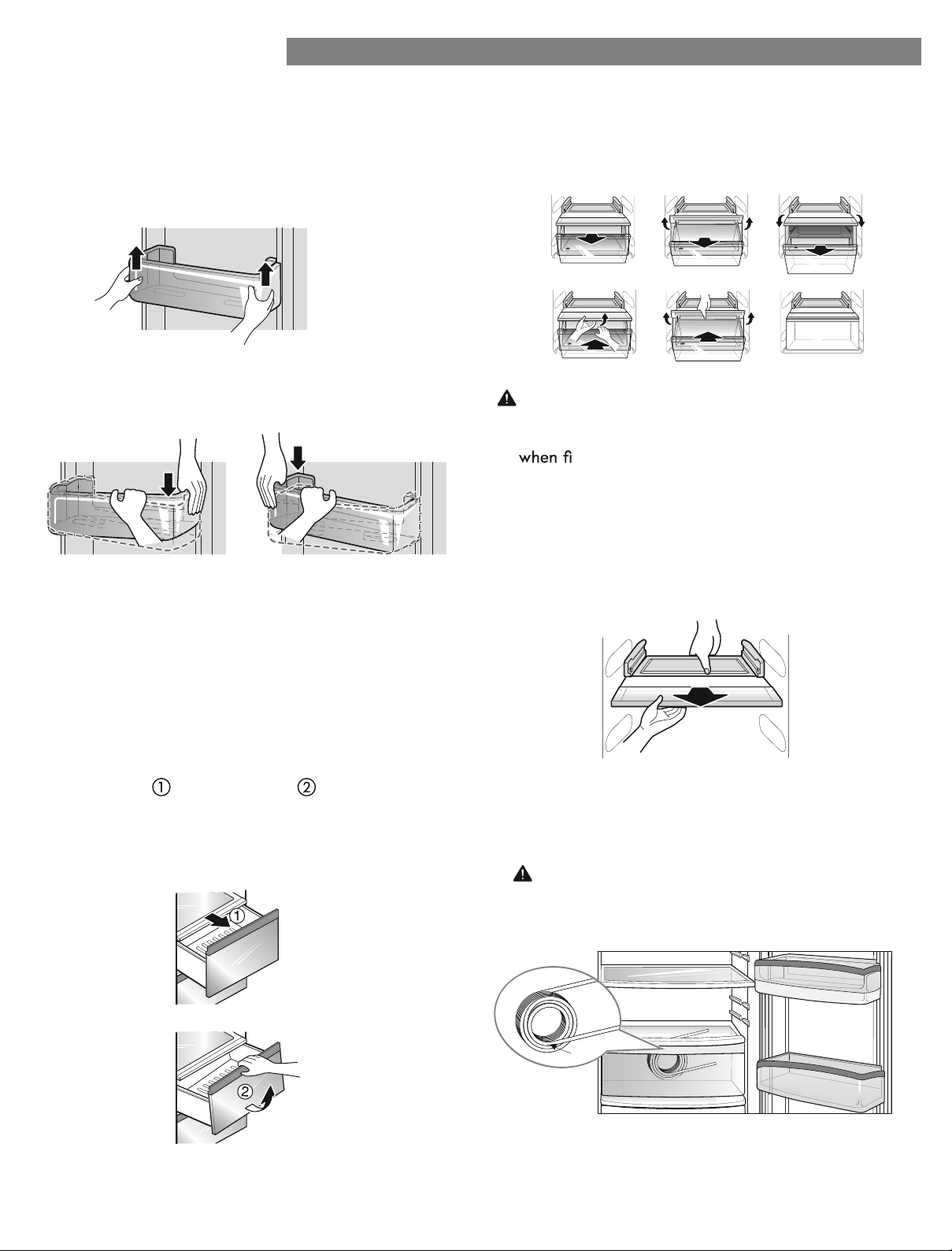

REFRIGERATOR/FREEZER DOOR BINS

The refrigerator and freezer feature bins which can

easily be arranged to store packaged products.

To remove, holding both sides, lift the door bin and pull it

out.

To replace the bin, slide it in above the desired support and

push down one side at a time until it snaps into place.

REFRIGERATOR DRAWERS AND COVER

The refrigerator drawers allow for better conservation of

fruits and vegetables.

To remove the refrigerator drawers—pull out the drawer

to full extension

, lift the front up , and pull straight

out.

To install—slightly tilt up the front, insert the drawer into

the frame and push it back into place.

NOTE: When removing or installing the lower

refrigerator drawer, lift the cover to help remove or

insert the drawer.

CAUTION:

• Use both hands to assemble and disassemble the

refrigerator drawers. The compartments are heavy

lled with food and may cause injury if

dropped.

• Open the refrigerator door fully when disassembling

or reassembling the refrigerator drawers.

To remove the cover—hold the cover with both hands

and pull it out.

NOTE: Remove the refrigerator drawers before removing

the cover.

CAUTION: You will see the water tank while

removing the refrigerator drawer. Do not remove the

water tank or water leakage may occur. The water

tank is not a removable part.

Tank

USING YOUR REFRIGERATOR

REFRIGERATOR/FREEZER SHELVES

The shelves in your refrigerator and freezer are

adjustable to meet your individual storage needs.

Adjusting the shelves to  t items of dierent heights

will make  nding the exact item you want easier. Doing

so will also reduce the amount of time the refrigerator

doors are open which will save energy.

IMPORTANT: Do not clean glass shelves with warm

water while they are cold. Shelves may break if exposed

to sudden temperature changes or impact.

NOTE: Glass shelves are heavy. Use special care when

removing them.

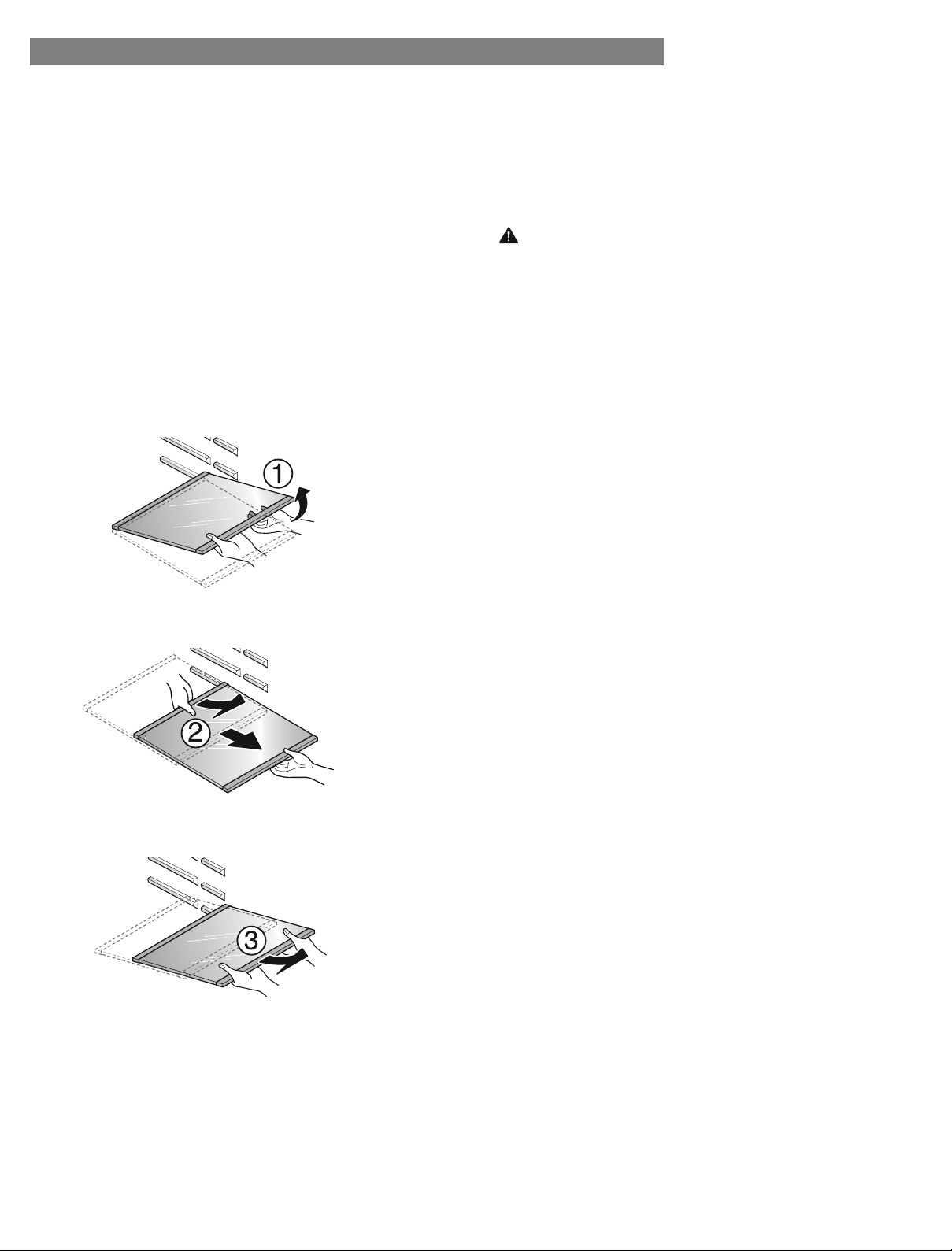

Detaching the shelf

Remove all items from the shelf. Lift the front of the shelf

slightly to disengage the rail stops.

Pull the shelf forward about halfway, keeping the front

of the shelf slightly lifted.

Holding the shelf with both hands, tilt the shelf and pull

it out.

Assembling the shelf

Tilt the front of the shelf up and guide the shelf into the

slots at a desired height. Slide the shelf in then lower the

front of the shelf.

CAUTION: Make sure that shelves are level from one

side to the other. Failure to do so may result in the shelf

falling or spilling food.

GRAB-N-GO

The GRAB-N-GO compartment allows for easy access to

commonly used food items. The outer GRAB-N-GO door

includes three additional door bins.

To open the GRAB-N-GO case, pull evenly on the

marked area to pop it open. The GRAB-N-GO Case is

removable for easy cleaning and adjustment.

CAUTION:

Remove contents from GRAB-N-GO case

before disassembly.

1 To remove the GRAB-N-GO case, lift up and pull out.

2 To replace the GRAB-N-GO case, line the tabs on

the GRAB-N-GO Case with the slots on the door and

push down until it snaps into place.

GRAB-N-GO Door Bins

The GRAB-N-GO inner and outer door bins are

removable for easy cleaning.

1 To remove the door bins, lift up and pull out.

2 To replace the door bins, slide the door bin in above

the desired support and push down until it snaps into

place.

USING YOUR REFRIGERATOR

GRAB-N-GO

TM

Compartment

To access the GRAB-N-GO compartment,

lightly press the button on the right

refrigerator door handle to open the

door. There is no need to grip the handle

when opening the GRAB-N-GO

compartment.

GRAB-N-GO Case

FREEZER SECTION

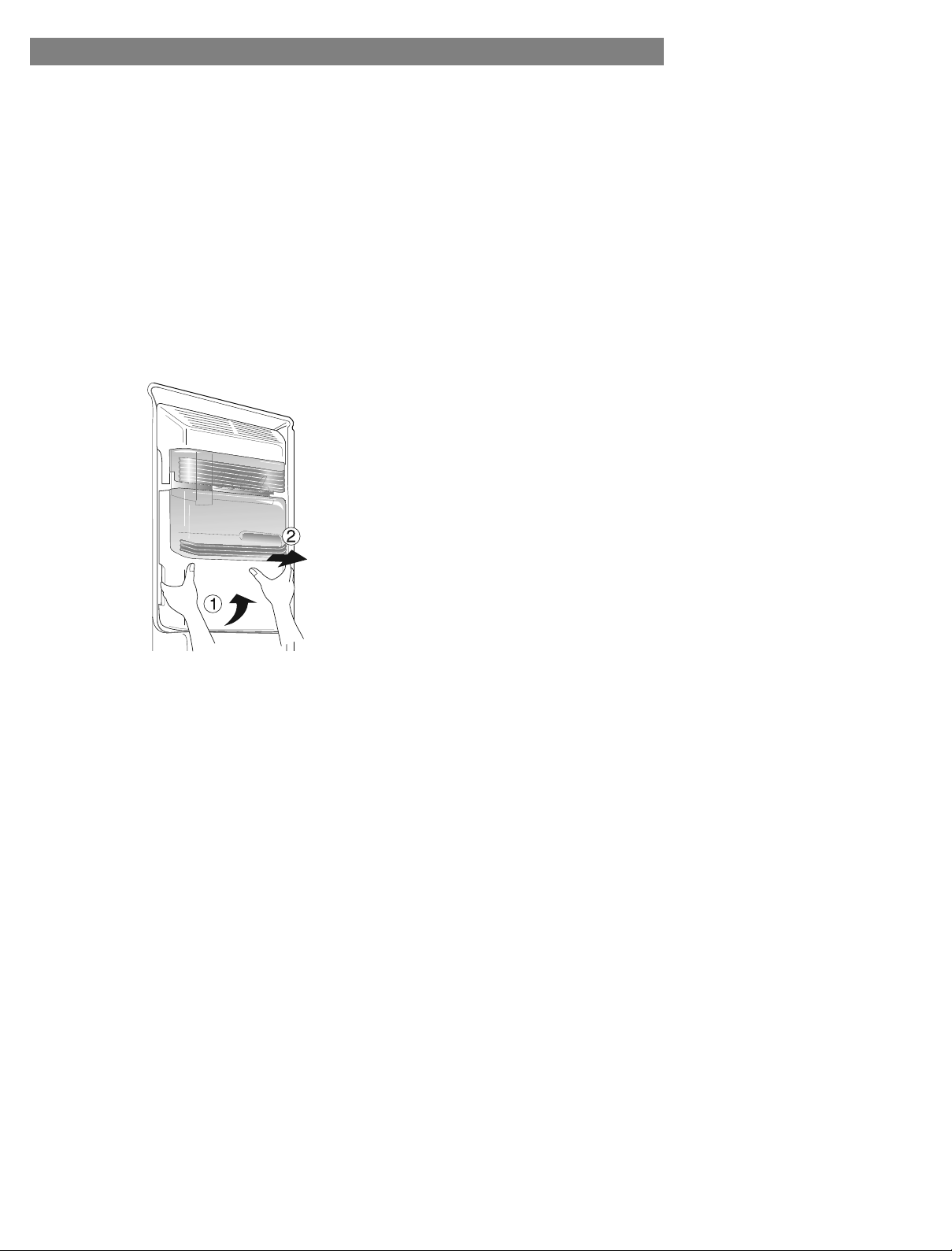

ICE STORAGE BIN

The ice bin stores the ice cubes made by the icemaker.

If you need to remove the ice storage bin, do so as

follows:

NOTE: Use both hands to remove the ice bin to avoid

dropping it.

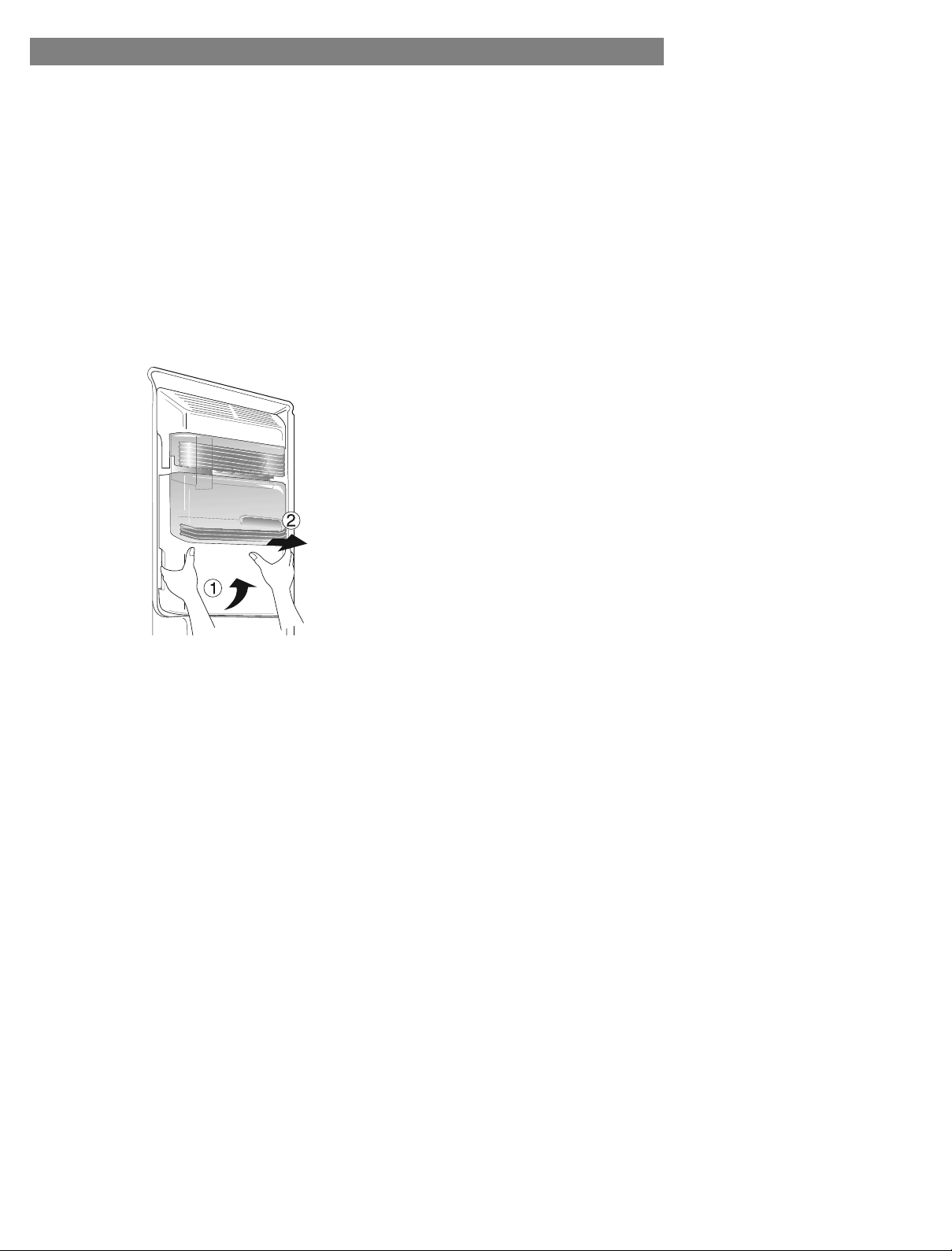

Lift the ice storage bin slightly

 and pull it out  as

shown in the  gure.

USING YOUR REFRIGERATOR

WATER FILTER

lter:

v Approximately every 6 months.

lter indicator turns on.

v When the water dispenser output decreases.

v When the ice cubes are smaller than normal.

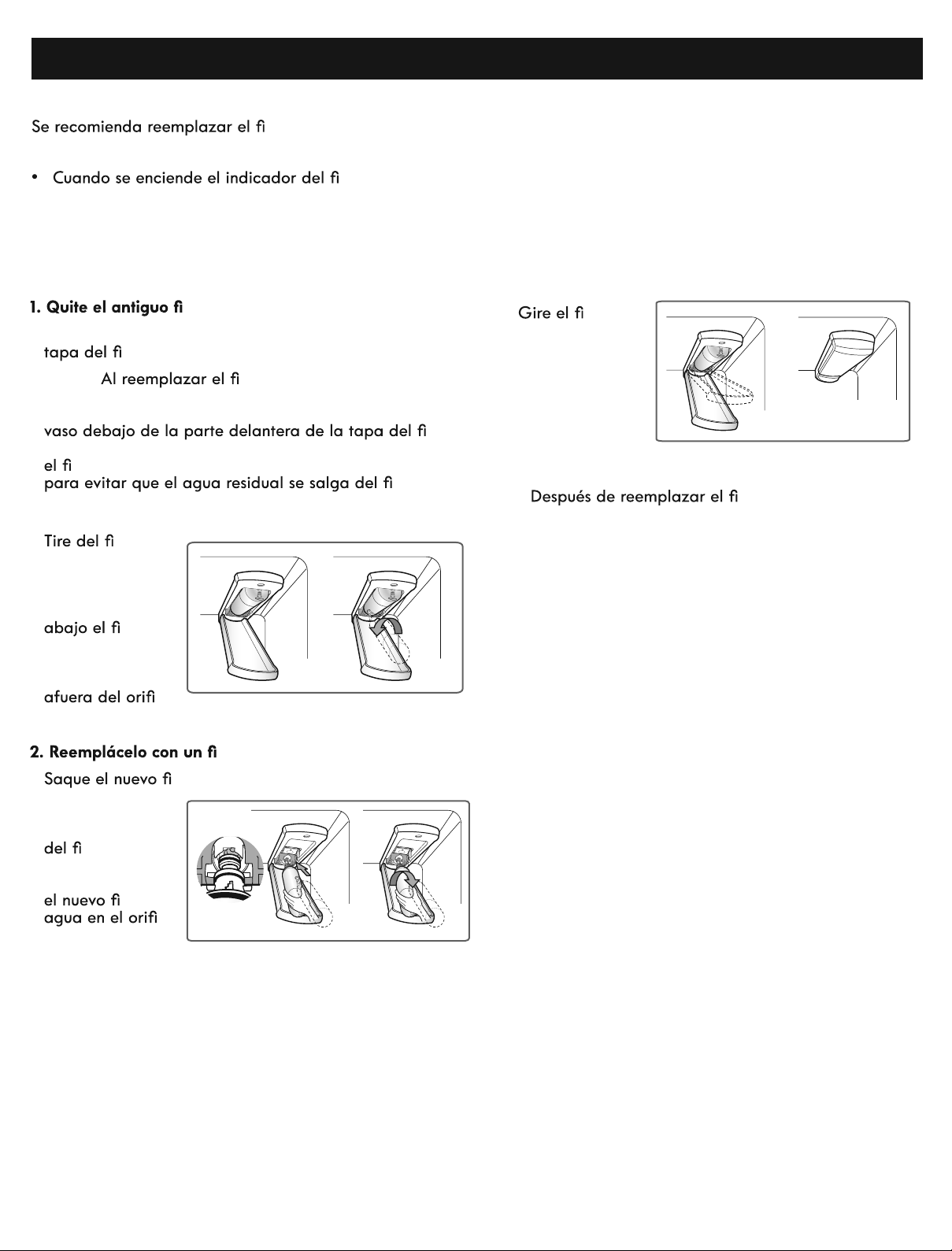

Rotate the water

lter up into

position and

close the cover.

The cover will

click when closed

correctly.

3. lter is replaced, dispense 2.5

ush for approximately 5 minutes)

to remove trapped air and contaminants from

the system. Do not dispense the entire 2.5 gallon

amount continuously. Depress and release the

dispenser pad for cycles of 30 seconds ON and 60

seconds OFF.

NOTE: $ZDWHUoOWHULVQRWQHFHVVDU\WRRSHUDWHWKLV

refrigerator.

,QVWDOODZDWHUoOWHUWRLPSURYHWKHTXDOLW\RIWKHLFHDQG

water dispensed.

OTE: lter, visit a

Sears store or call U.S.A. 1-844-553-6667.

You may also purchase online at www.kenmore.com

1. Remove the old water olter.

Press the push button to open the

lter cover.

NOTE: lter

causes a small amount of water

(around 1 oz. or 25 cc) to drain. Place

lter upright,

once it is removed, to prevent any remaining water from

lter.

Pull the water

lter downward

and pull out.

Make sure to

lter

down completely

before pulling

it out of the

manifold hole.

lter.

lter out of its packing and remove

the protective

cover from the

o-rings. With the

lter tabs

in the horizontal

position, push the

lter

into the manifold

hole until it stops.

DFORWKDURXQGWKHIURQWHQGRIWKHZDWHUoOWHUFRYHUWR

Performance Data Sheet

Use Replacement Cartridge: ADQ7361340

The concentration of the indicated substances in water entering the system was reduced to a concentration less than or

equal to the permissible limit for water leaving the system as speci ed in NSF/ANSI Standard 42 and Standard 53.

* Based on the use of Cryptosporidium parvum oocysts

System tested and certi ed by NSF International against NSF/ANSI Standard 42 and Standard 53 for the

reduction of substances listed below.

WATER FILTER

Contaminant Reduction

Average

In uent

NSF speci ed Challenge

Concentration

Avg %

Reduction

Average

Product Water

Concentration

Max Permissible

Product Water

Concentration

NSF Reduction

Requirements

Chlorine Taste and Odor 2.0 mg/L 2.0 mg/L ± 10% 97.5% 0.05 mg/L N/A  50%

Nominal Particulate Class I, ,

0.5 to < 1.0 m

5,600,000

pts/mL

At least 10,000 particles/mL 99.3% 73,000 pts/ml N/A 85%

Asbestos 170 MFL

to 10

MFL;  bers greater

than 10 m in length

>99% < 1 MFL N/A 99%

Atrazine 0.0087 mg/L 0.009 mg/L ± 10% 94.2% 0.003 mg/L 0.003 mg/L N/A

Benzene 0.017 mg/L 0.015 mg/L ± 10% 97% 0.005 mg/L 0.005 mg/L N/A

Carbofuran 0.073 mg/L 0.08 mg/L ± 10% 98.8% 0.001 mg/L 0.04 mg/L N/A

Lindane 0.002 mg/L 0.002 mg/L ± 10% 98.8% 0.00002 mg/L 0.0002 mg/L N/A

P-Dichlorobenzene 0.263 mg/L 0.225 mg/L ± 10% 99.6% 0.001 mg/L 0.075 mg/L N/A

Toxaphene 0.015 mg/L 0.015 mg/L ± 10% 93.5% 0.001 mg/L 0.003 mg/L N/A

2,4-D 0.25 mg/L 0.210 mg/L ± 10% 99.5% 0.012 mg/L 0.07 mg/L N/A

Lead pH @6.5 0.150 mg/L 0.15 mg/L ± 10% >99.3% 0.001 mg/L 0.010 mg/L N/A

Lead pH @8.5 0.150 mg/L 0.15 mg/L ± 10% >99.3% 0.001 mg/L 0.010 mg/L N/A

Mercury @ pH 6.5 0.006 mg/L 0.006 mg/L ± 10% 96.5 0.0002 mg/L 0.002 mg/L N/A

Mercury @ pH 8.5 0.0062 mg/L 0.006 mg/L ± 10% 86.9 0.0081 mg/L 0.002 mg/L N/A

Cyst* 120,000 cysts/L Minimum 50,000 cysts/L 99.99% <1 cyst/L N/A 99.95%

WATER FILTER

It is essential that the manufacturer’s recommended

lter replacement

requirements be carried out for the product to perform as

advertised.

NOTE: While the testing was performed under standard

laboratory conditions, actual performance may vary.

Replacement Cartridge:

lter, visit your local Sears

store or in the U.S.A. call 1-844-553-6667

You may also purchase online at www.kenmore.com

Product distributed in the United States by Sears Brands

man Estates, IL 60179.

3M is a trademark of 3M Company.

NSF is a trademark of NSF International.

WARNING

CAUTION

To reduce the risk associated with choking: Do not

allow children under 3 years of age to have access to

small parts during the installation of this product.

To reduce the risk associated with ingestion

of contaminants: Do not use with water that is

microbiologically unsafe or of unknown quality without

adequate disinfection before and after the system.

ed for cyst reduction may be used on

lterable cysts. EPA

Establishment Number 070595-MEX-001

To reduce the risk associated with property damage

due to water leakage:

v Read and follow the Water Filter instructions before

installation and use of this system.

v Installation and use MUST comply with all state and

local plumbing codes.

v Do not install if water pressure exceeds 120 psi (827

kPa). Contact a plumbing professional if you are

uncertain of how to check your water pressure.

v Do not install where water hammer conditions may

occur. If water hammer conditions exist, you must

install a water hammer arrester. Contact a plumbing

professional if you are uncertain of how to check for

this condition.

v Do not install on hot water supply lines.

The maximum operating water temperature of this

lter system is 100°F (38°C).

lter from freezing. Do not operate

refrigerator in ambient conditions below 55°F. Drain

lter when storing unit in temperatures below

40°F (4.4°C).

lter must be replaced every

six months, at the rated capacity, or if a noticeable

ow rate occurs.

v Do not install systems in areas where ambient

temperatures may go above 110ºF (43.3ºC).

ow prevention device is installed on

a water system, a device for controlling pressure due

to thermal expansion must be installed.

ttings are secure and free

from leaks.

Application Guidelines/Water Supply Parameters

Service Flow 0.5 gpm (1.9 lpm)

Water Supply

Community or private well -

Potable Water

Water Pressure 20-120 psi (138 - 827 kPa)

Water Temperature 33°F - 100°F (0.6°C - 38°C)

Capacity 200 gallons (757 liters)

cation 14-3015.

ed by California

Department of Public Health and replacement parts, see

Performance Data Sheet.

WATER FILTER

Water Treatment Device

Certificate Number

Date Issued: December 15, 2009

201909-

Manufacturer:

Sears Roebuck and Co.

The water treatment device(s) listed on this certificate have met the testing requirements pursuant to Section

116830 of the Health and Safety Code for the following health related contaminants:

so ts eb sAst sy C

Lead

Mercury

2,4-D Reduction

Atrazine

Benzene

Carbofuran

Lindane

p-Dichlorobenzene

Toxaphene

Microbiological Contaminants and Turbidity

Inorganic/Radiological Contaminants

Organic Contaminants

200 gal

Rated Service Capacity:

0.5 gpm

Rated Service Flow:

Conditions of Certification:

CARE AND CLEANING

WARNING

Explosion Hazard

Use non- ammable cleaner. Failure to do so can result

in  re, explosion, or death.

Both the refrigerator and freezer sections defrost

automatically; however, clean both sections about once a

month to prevent odors. Wipe up spills immediately.

GENERAL CLEANING TIPS

• Unplug refrigerator or disconnect power.

• Remove all removable parts, such as shelves, crispers,

etc. Refer to sections in Using Your Refrigerator for

removal instructions.

• Use a clean sponge or soft cloth and a mild detergent

in warm water. Do not use abrasive or harsh cleaners.

• Hand wash, rinse and dry all surfaces thoroughly.

• Plug in refrigerator or reconnect power.

OUTSIDE

Waxing external painted metal surfaces helps provide

rust protection. Do not wax plastic parts. Wax painted

metal surfaces at least twice a year using appliance wax

(or auto paste wax). Apply wax with a clean, soft cloth.

For products with a stainless steel exterior, use a clean

sponge or soft cloth and a mild detergent in warm water.

Do not use abrasive or harsh cleaners. Dry thoroughly

with a soft cloth.

INSIDE WALLS (allow freezer to warm up so

the cloth will not stick)

To help remove odors, you can wash the inside of the

refrigerator with a mixture of baking soda and warm

water. Mix 2 tablespoons of baking soda to 1 quart of

water (26 g soda to 1 liter water.) Be sure the baking soda

is completely dissolved so it does not scratch the surfaces

of the refrigerator.

DOOR LINERS AND GASKETS

Use a clean sponge or soft cloth and a mild detergent

in warm water. Do not use cleaning waxes, concentrated

detergents, bleaches, or cleaners containing petroleum on

plastic refrigerator parts.

PLASTIC PARTS (Covers and Panels)

Use a clean sponge or soft cloth and a mild detergent

in warm water. Do not use window sprays, abrasive

cleansers, or  ammable  uids. These can scratch or

damage the material.

CONDENSER COILS

Use a vacuum cleaner with

an attachment to clean the

condenser cover and vents.

Do not remove the panel

covering the condenser

coil area.

CAUTION: While cleaning the inside, do not spray

water.

LED LIGHT REPLACEMENT

NOTE: The refrigerator and freezer compartment lights

are LED interior lighting, and service should be performed

by a quali ed technician.

POWER INTERRUPTIONS

1. If the power will be out for 24 hours or less, keep all

refrigerator doors closed to help foods stay cold and

frozen.

2. If the power will be out for more than 24 hours, remove

all frozen food and store it in a frozen food locker.

WHEN YOU GO ON VACATION

If you choose to leave the refrigerator on while you are

away, follow these steps to prepare your refrigerator

before you leave.

1. Use up any perishables and freeze other items.

2. Turn o the icemaker and empty the ice bin.

If you choose to turn the refrigerator o before you leave,

follow these steps.

1. Remove all food from the refrigerator.

2. Depending on your model, set the thermostat control

(refrigerator control) to OFF. See the SETTING THE

CONTROLS section.

3. Clean the refrigerator, wipe it and dry well.

4. Tape rubber or wood blocks to the tops of both doors

to prop them open far enough for air to get in. This

stops odor and mold from building up.

WHEN YOU MOVE

When you are moving your refrigerator to a new home,

follow these steps to prepare it for the move.

1. Remove all food from the refrigerator and pack all

frozen food in dry ice.

2. Unplug the refrigerator.

3. Clean, wipe and dry thoroughly.

4. Take out all removable parts, wrap them well

and tape them together so they do not shift and

rattle during the move. Refer to the USING YOUR

REFRIGERATOR section for removal instructions.

5. Depending on the model, raise the front of the

refrigerator so it rolls more easily OR screw in the

leveling legs all the way so they do not scrape the

 oor. See the DOOR ALIGNMENT section.

6. Tape the doors shut and tape the power cord to the

refrigerator cabinet.

When you get to your new home, put everything back and

refer to the REFRIGERATOR INSTALLATION section for

preparation instructions.

WARNING

Electrical Shock Hazard

Before service is performed on the interior LED lighting,

unplug the refrigerator or turn o power at the circuit

breaker or fuse box.

Setting either or both controls to the OFF position does

not remove power to the light circuit.

CARE AND CLEANING

CONNECTING THE WATER LINE

BEFORE YOU BEGIN

This water line installation is not covered by the refrigerator

warranty. Follow these instructions carefully to minimize the

risk of expensive water damage.

Water hammer (water banging in the pipes) in house

plumbing can cause damage to refrigerator parts and can

lead to water leakage or  ooding. Call a quali ed plumber

to correct water hammer before installing the water supply

line to the refrigerator.

CAUTION: To prevent burns and product damage, only

connect the refrigerator water line to a cold water supply.

Connect to a potable water supply only.

If you use your refrigerator before connecting the water

line, make sure the Ice Maker button is set to OFF.

Do not install the icemaker tubing in areas where

temperatures fall below freezing.

WATER PRESSURE

Connect to the cold water supply. The water pressure

must be between 20 and 120 psi (138 to 827 kPa) on

models without a water  lter and between 40 and 120 psi

(276 to 827 kPa) on models with a water  lter.

If a reverse osmosis water  ltration system is connected

to your cold water supply, this water line installation is not

covered by the refrigerator warranty. Follow the following

instructions carefully to minimize the risk of expensive water

damage.

If a reverse osmosis water  ltration system is connected

to your cold water supply, the water pressure to the reverse

osmosis system needs to be a minimum of 40 to 60 psi (2.8

kgf/cm

~ 4.2 kgf/cm

, less than 2.0~3.0 sec. to  ll a cup

of 7 oz capacity).

If the water pressure from the reverse osmosis system is less

than 21 psi or 1.5 kgf/cm2 (takes more than 4.0 sec to  ll a

cup of 7 oz capacity):

• Check to see if the sediment  lter in the reverse osmosis

system is blocked. Replace the  lter if necessary.

• Allow the storage tank on the reverse osmosis system to

re ll after heavy usage.

• If the issue concerning water pressure from reverse

osmosis remains, call a licensed, quali ed plumber.

• All installations must be in accordance with local

plumbing code requirements.

CAUTION: Wear eye protection during installation to

prevent injury.

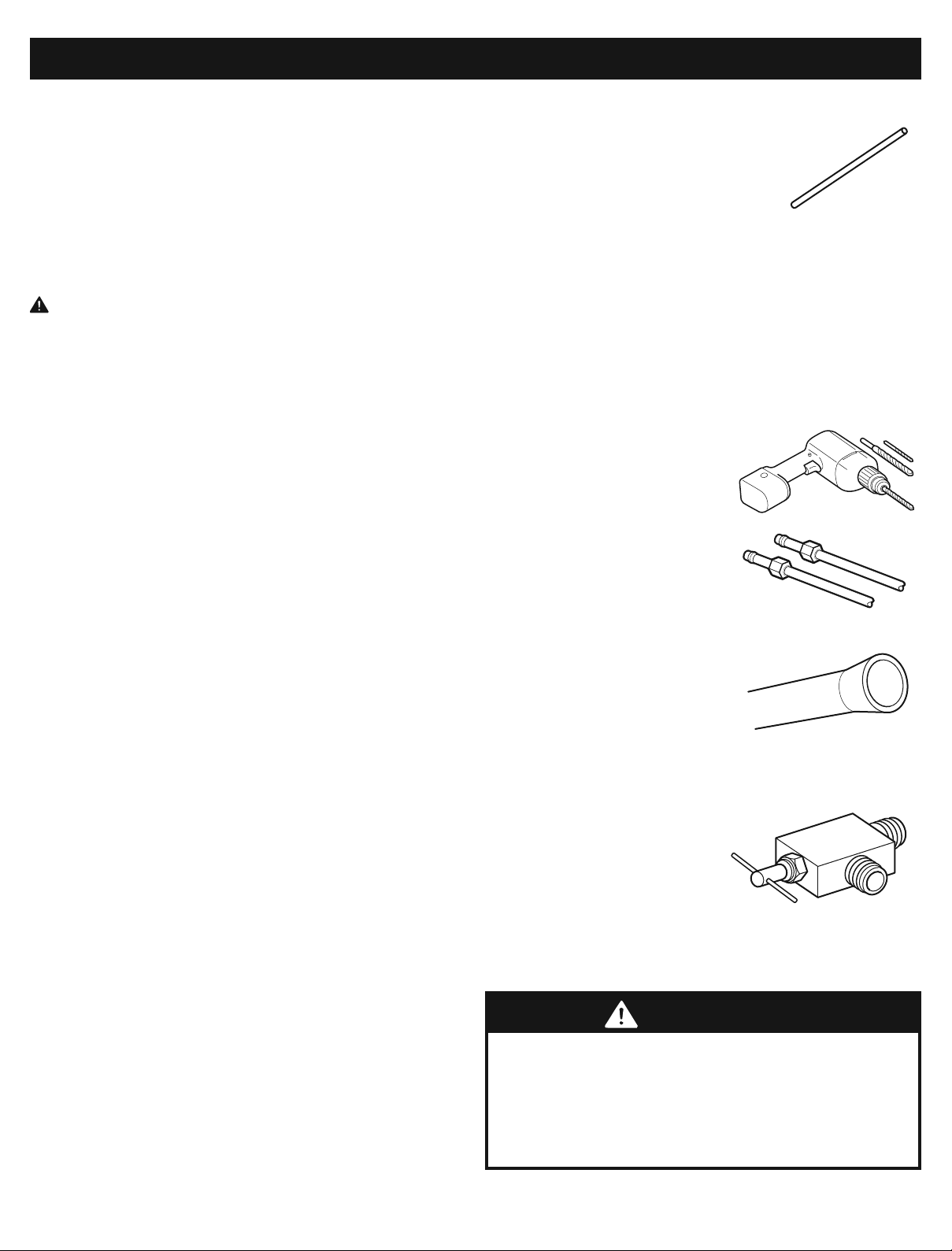

WHAT YOU WILL NEED

• Copper Tubing, ¼ in. outer

diameter, to connect the refrigerator

to the water supply. Be sure both

ends of the tubing are cut square.

• To determine how much tubing you

need: measure the distance from the water valve on the

back of the refrigerator to the water supply pipe. Then,

add 8 feet (2.4 m). Be sure there is su cient extra tubing

(about 8 feet [2.4 m] coiled into 3 turns of about 10 in.

[25 cm] diameter) to allow the refrigerator to move out

from the wall after installation.

• Power drill.

• ½ in. or adjustable wrench.

• Flat blade and Phillips head screwdrivers.

• Two ¼ in. outer diameter

compression nuts and

2 ferrules (sleeves) to

connect the copper tubing

to the shuto valve and the

refrigerator water valve.

• If your existing copper water

line has a  ared  tting at the

end, you will need an adapter

(available at plumbing supply

stores) to connect the water line

to the refrigerator OR you can

cut o the  ared  tting with

a tube cutter and then use a

compression  tting.

• Shuto valve to connect

to the cold water line. The

shuto valve should have a water inlet with a minimum

inside diameter of / in. at the point of connection

to the COLD WATER LINE.

Saddle-type shuto valves

are included in many water

supply kits. Before purchasing,

make sure a saddle-type

valve complies with your local

plumbing codes.

NOTE: A Self Piercing Saddle Type Water Valve should

not be used.

WARNING

Electrical Shock Hazard

When using any electrical device (such as a power

drill) during installation, be sure the device is battery

powered, double insulated or grounded in a manner that

will prevent the hazard of electric shock.

INSTALLATION INSTRUCTIONS

valve on the nearest frequently used

drinking water line.

1. SHUT OFF THE MAIN WATER SUPPLY

Turn on the nearest faucet to relieve the pressure on the

line.

2. CHOOSE THE VALVE LOCATION

Choose a location for the valve that is

easily accessible. It is best to connect

into the side of a vertical water pipe.

When it is necessary to connect into

a horizontal water pipe, make the

connection to the top or side, rather

than at the bottom, to avoid drawing

any sediment from the water pipe.

3. DRILL THE HOLE FOR THE VALVE

Drill a ¼ in. hole in the water pipe using a sharp bit.

Remove any burrs resulting from

drilling the hole in the pipe. Be

careful not to allow water to

drain into the drill. Failure to

drill a ¼ in. hole may result

in reduced ice production or

smaller cubes.

NOTE: The hookup line cannot be white, plastic

tubing. Licensed plumbers must use only copper

tubing NDA tubing #49595 or 49599 or Cross Link

Polyethylene (PEX) tubing.

4. FASTEN THE SHUTOFF VALVE

valve to the cold water pipe with

the pipe clamp.

NOTE: Commonwealth of Massachusetts Plumbin

Codes 248CMR shall be adhered to. Saddle valves are

illegal and use is not permitted in Massachusetts.

Consult with your licensed plumber.

5. TIGHTEN THE PIPE CLAMP

Tighten the clamp screws until the sealing washer

begins to swell.

NOTE: Do not overtighten clamp or you may crush the

tubing.

6. ROUTE THE TUBING

Route the tubing between the cold water line and the

refrigerator.

Route the tubing through a hole drilled in the wall or

as close to the wall as possible.

NOTE: cient extra tubing (about

8 feet coiled into 3 turns of about 10 in. diameter) to

allow the refrigerator to move out from the wall after

installation.

7. CONNECT THE TUBING TO THE VALVE

Place the compression nut and ferrule (sleeve) for

copper tubing onto the end of the tubing and connect

valve. Make sure the tubing is fully

inserted into the valve. Tighten the compression nut

securely.

NOTE:

IMPORTANT : Use only new water hoses,

do not reuse old water hoses.

Commonwealth of Massachusetts Plumbing

Codes 248CMR shall be adhered to. Saddle valves are

illegal and their use is not permitted in

Massachusetts. Consult with your licensed plumber.

Pipe Clamp

Saddle-Type

Valve

Vertical Cold

Water Pipe

Pipe Clamp

Clamp Screw

Washer

Inlet End

Saddle-Type

Valve

Packing Nut

Outlet Valve

Compression Nut

Ferrule (sleeve)

CONNECTING THE WATER LINE

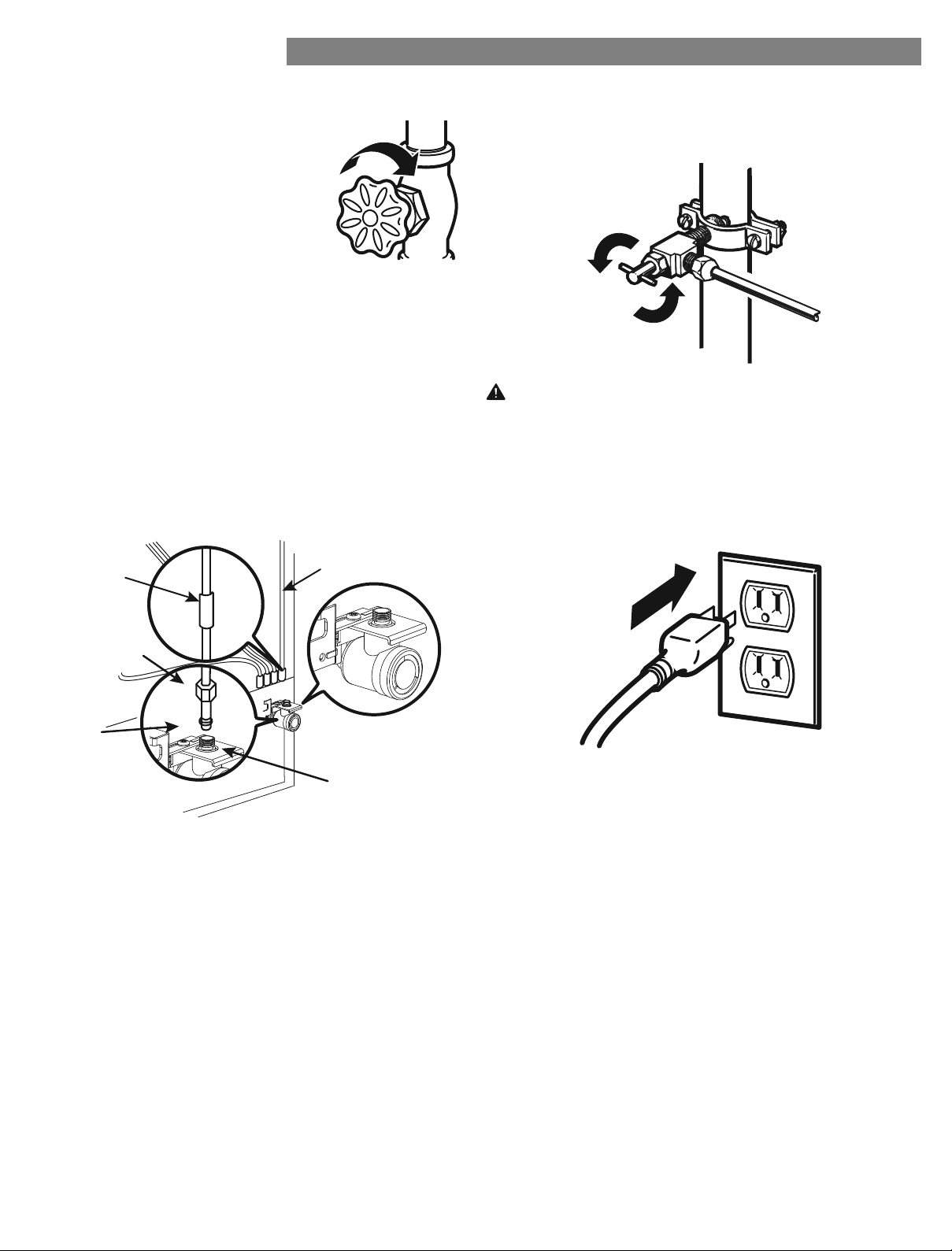

8. FLUSH OUT THE TUBING

Turn the main water supply on and

 ush out the tubing until the water

is clear.

Shut the water o at the water

valve after about one quart of

water has been  ushed through the

tubing.

9. CONNECT THE TUBING TO THE

REFRIGERATOR

NOTE: Before making the connection to the

refrigerator, be sure that the refrigerator power cord is

not plugged into the wall outlet.

1. Remove the plastic  exible cap from the water valve.

2. Place the compression nut and ferrule (sleeve) onto the

end of the tubing as shown.

3. Insert the end of the copper tubing into the connection

as far as possible. While holding the tubing, tighten the

 tting.

10. TURN THE WATER ON AT THE SHUTOFF VALVE

Tighten any connections that leak.

11. PLUG IN THE REFRIGERATOR

Arrange the coil of tubing so that it does not vibrate

against the back of the refrigerator or against the wall.

Push the refrigerator back to the wall.

12. START THE ICEMAKER

Set the Ice Maker button to ON.

The icemaker will not begin to operate until it reaches

its operating temperature of 15°F (–9°C) or below. It

will then begin operation automatically if the Ice Maker

button is set to ON.

CAUTION: Check to see if leaks occur at the water line

connections.

¼” (6.35 mm) Tubing

Refrigerator

Connection

Tubing Clamp

¼” (6.35 mm)

Compression

Nut

Ferrule

(Sleeve)

Back of refrigerator

Problem Possible Causes Solutions

Refrigerator and

Freezer section are

not cooling.

The power supply cord is unplugged. Firmly plug the cord into a live outlet with the proper

voltage.

Refrigerator is set to demo mode. Demo Mode allows the lights and control display to

work normally while disabling cooling to save energy

while on the showroom  oor. Refer to the Setting the

Controls section for instructions on how to disable

Demo Mode.

Refrigerator is in the defrost cycle. During the defrost cycle, the temperature of each

compartment may rise slightly. Wait 30 minutes and

con rm the proper temperature has been restored

once the defrost cycle has completed.

Refrigerator was recently installed. It may take up to 24 hours for each compartment to

reach the desired temperature.

Refrigerator was recently relocated. If the refrigerator was stored for a long period of time

or moved on its side, it is necessary for the refrigerator

to lay upright for 24 hours before connecting it to

power.

Cooling System runs

too much.

Refrigerator is replacing an older

model.

Modern refrigerators require more operating time but

use less energy due to more e cient technology.

Refrigerator was recently plugged in

or power restored.

The refrigerator will take up to 24 hours to cool

completely.

Door opened often or a large amount

of food / hot food was added.

Adding food and opening the door warms the

refrigerator, requiring the compressor to run longer in

order to cool the refrigerator back down. In order to

conserve energy, try to get everything you need out of

the refrigerator at once, keep food organized so it is

easy to  nd, and close the door as soon as the food is

removed. (Refer to the Food Storage Guide.)

Doors are not closed completely. Firmly push the doors shut. If they will not shut all the

way, see the Doors will not close completely or pop

open section in Parts & Features Troubleshooting.

Refrigerator is installed in a hot

location.

The compressor will run longer under warm conditions.

At normal room temperatures (70°F or 21ºC) expect

your compressor to run about 40% to 80% of the

time. Under warmer conditions, expect it to run even

more often. The refrigerator should not be operated

above 110°F (43ºC).

Condenser / back cover is clogged. Use a vacuum cleaner with an attachment to clean the

condenser cover and vents. Do not remove the panel

covering the condenser coil area.

TROUBLESHOOTING GUIDE

Before conducting troubleshooting, make sure that the following basic requirements are met:

Service Flow 0.5 gpm (1.9 lpm)

Water Supply Potable Water

Water Pressure 40-120 psi (276 - 827 kPa)

Water Temperature 33°F - 100°F (0.6°C - 38°C)

Electrical Ratings

115 Volts, 60 Hz, AC only, and fused

at 15 amperes (minimum).

COOLING

Problem Possible Causes Solutions

Refrigerator or

Freezer section is too

warm.

Refrigerator was recently installed. It may take up to 24 hours for each compartment to

reach the desired temperature.

Air vents are blocked. Rearrange items to allow air to  ow throughout the

compartment. Refer to the Air ow diagram in the

Using Your Refrigerator section.

Doors are opened often or for long

periods of time.

When the doors are opened often or for long periods

of time, warm, humid air enters the compartment.

This raises the temperature and moisture level within

the compartment. To lessen the e ect, reduce the

frequency and duration of door openings.

Unit is installed in a hot location. The refrigerator should not be operated in

temperatures above 110ºF (43ºC).

A large amount of food or hot food

was added to either compartment.

Adding food warms the compartment requiring the

cooling system to run. Allowing hot food to cool to

room temperature before putting it in the refrigerator

will reduce this e ect.

Doors not closed correctly. See the Doors will not close correctly or pop open

section in Parts & Features Troubleshooting.

Temperature control is not set

correctly.

If the temperature is too warm, adjust the control one

increment at a time and wait for the temperature to

stabilize. Refer to the Setting the Controls section for

more information.

Defrost cycle has recently completed. During the defrost cycle, the temperature of each

compartment may raise slightly and condensation may

form on the back wall. Wait 30 minutes and con rm

the proper temperature has been restored once the

defrost cycle has completed.

Interior moisture

buildup.

Doors are opened often or for long

periods of time.

When the doors are opened often or for long periods

of time, warm, humid air enters the compartment.

This raises the temperature and moisture level within

the compartment. To lessen the e ect, reduce the

frequency and duration of door openings.

Doors not closed correctly. See the Doors will not close correctly section in the

Troubleshooting section.

Weather is humid. Humid weather allows additional moisture to enter the

compartments when the doors are opened leading to

condensation or frost. Maintaining a reasonable level

of humidity in the home will help to control the amount

of moisture that can enter the compartments.

Defrost cycle recently completed. During the defrost cycle, the temperature of each

compartment may raise slightly and condensation may

form on the back wall. Wait 30 minutes and con rm

that the proper temperature has been restored once

the defrost cycle has completed.

Food is not packaged correctly. Food stored uncovered or unwrapped, and damp

containers can lead to moisture accumulation within

each compartment. Wipe all containers dry and store

food in sealed packaging to prevent condensation and

frost.

TROUBLESHOOTING GUIDE

snoituloSsesuaC elbissoPmelborP

Food is freezing

in the refrigerator

compartment.

Food with high water content was

placed near an air vent.

Rearrange items with high water content away from

air vents.

Refrigerator temperature control is set

incorrectly.

If the temperature is too cold, adjust the control one

increment at a time and wait for the temperature to

stabilize. Refer to the Setting the Controls section for

more information.

Refrigerator is installed in a cold

location.

When the refrigerator is operated in temperature

below 41°F (5°C), food can freeze in the refrigerator

compartment. The refrigerator should not be operated

in temperature below 55°F (13°C).

Frost or ice crystals

form on frozen food

(outside of package).

Door is opened frequently or for long

periods of time.

When the doors are opened often or for long periods

of time, warm, humid air enters the compartment. This

raises the temperature and moisture level within the

compartment. Increased moisture will lead to frost

ect, reduce the

frequency and duration of door openings.

Door is not closing properly. Refer to the “Doors will not close correctly or pop

open“ section in the Troubleshooting section.

Refrigerator or

Freezer section is too

cold.

Incorrect temperature control settings. If the temperature is too cold, adjust the control one

increment at a time and wait for the temperature to

stabilize. Refer to the Setting the Controls section for

more information.

Frost or ice crystals

on frozen food

(inside of sealed

package).

Condensation from food with a high

water content has frozen inside of the

food package.

This is normal for food items with a high water

content.

Food has been left in the freezer for

a long period of time.

Do not store food items with high water content in the

freezer for a long period of time.

Icemaker is not

making enough ice.

Demand exceeds ice storage

capacity.

The icemaker will produce approximately 100 cubes in

a 24 hour period.

House water supply is not connected,

valve is not turned on fully, or valve is

clogged.

Connect the refrigerator to a cold water supply with

valve

fully open.

If the problem persists, it may be necessary to contact

a plumber.

lter has been exhausted. It is re lter:

v Approximately every 6 months.

lter indicator turns on.

v When the water dispenser output decreases.

v When the ice cubes are smaller than normal.

Low house water supply pressure. The water pressure must be between 20 and 120 psi

lter and

between 40 and 120 psi (276 - 827 kPa) on models

lter.

If the problem persists, it may be necessary to contact

a plumber.

ltration system is

used.

ltration systems can reduce the

water pressure below the minimum amount and result

in icemaker issues. (Refer to Water Pressure section.)

Tubing connecting refrigerator to

house supply valve is kinked.

The tubing can kink when the refrigerator is moved

during installation or cleaning resulting in reduced

ow. Straighten or repair the water supply line

and arrange it to prevent future kinks.

COOLING/ICE & WATER

TROUBLESHOOTING GUIDE

snoituloSsesuaC elbissoPmelborP

Icemaker is not

making enough ice

(continued).

Doors are opened often or for long

periods of time.

If the doors of the unit are opened often, ambient

air will warm the refrigerator which will prevent the

unit from maintaining the set temperature. Lowering

the refrigerator temperature can help, as well as not

opening the doors as frequently.

Doors are not closed completely. If the doors are not properly closed, ice production

ected. See the “Doors will not close

completely or pop open” section in Parts & Features

Troubleshooting for more information.

The temperature setting for the

freezer is too warm.

The recommended temperature for the freezer

compartment for normal ice production is 0°F. If the

freezer temperature is warmer, ice production will be

ected.

Dispensing water

slowly.

lter has been exhausted. It is re lter:

v Approximately every 6 months.

lter indicator turns on.

v When the water dispenser output decreases.

v When the ice cubes are smaller than normal.

ltration system is

used.

ltration systems can reduce the water

pressure below the minimum amount and result in

icemaker issues.

If the problem persists, it may be necessary to contact

a plumber.

Low house water supply pressure. The water pressure must be between 20 and 120 psi

lter and

between 40 and 120 psi (276 - 827 kPa) on models

lter.

If the problem persists, it may be necessary to contact

a plumber.

Not dispensing ice. Doors are not closed completely. Ice will not dispense if any of the refrigerator doors

are left open.

Infrequent use of the dispenser. Infrequent use of the ice dispenser will cause the cubes

to stick together over time, which will prevent them

from properly dispensing. Check the ice bin for ice

cubes clumping/sticking together. If they are, break up

the ice cubes to allow for proper operation.

The delivery chute is clogged with

frost or ice fragments.

Eliminate the frost or ice fragments by removing the

ice bin and clearing the chute with a plastic utensil.

Dispensing cubed ice can also help prevent frost or ice

fragment buildup.

The dispenser display is locked. Press and hold the Lock button for three seconds to

unlock the control panel and dispenser.

Ice bin is empty. It may take up to 24 hours for each compartment to

reach the desired temperature and for the icemaker

(arm/

sensor) is not obstructed.

Once the ice supply in the bin has been completely

exhausted, it my take up to 90 minutes before

additional ice is available, and approximately 24

ll the bin.

ICE & WATER

TROUBLESHOOTING GUIDE

Problem Possible Causes Solutions

Icemaker is not

making ice.

Refrigerator was recently installed or

icemaker recently connected.

It may take up to 24 hours for each compartment to

reach the desired temperature and for the icemaker to

begin making ice.

Icemaker not turned on. Locate the Ice Maker button on the display and

con rm that it is set to ON.

The ice detecting sensor is obstructed. Foreign substances or frost on the ice-detecting sensor

can interrupt ice production. Make sure that the sensor

area is clean at all times for proper operation.

The refrigerator is not connected to

a water supply or the supply shuto

valve is not turned on.

Connect refrigerator to the water supply and turn the

water shuto valve fully open.

Icemaker shuto (arm or sensor)

obstructed.

If your icemaker is equipped with an ice shuto arm,

make sure that the arm moves freely. If your icemaker

is equipped with the electronic ice shuto sensor,

make sure that there is a clear path between the two

sensors.

Reverse osmosis water  ltration

system is connected to your cold

water supply.

Reverse osmosis  ltration systems can reduce the

water pressure below the minimum amount and result

in icemaker issues. (Refer to the Water Pressure

section.)

Not dispensing

water.

New installation or water line recently

connected.

Dispense 2.5 gallons (9.5 l) of water ( ush for

approximately 5 minutes) to remove trapped air and

contaminants from the system. Do not dispense the

entire 2.5 gallon (9.5 l) amount continuously. Depress

and release the dispenser pad for cycles of 30

seconds ON and 60 seconds OFF.

The dispenser panel is locked. Press and hold the Lock button for three seconds to

unlock the control panel and dispenser.

The dispenser is not set for water

dispensing.

The dispenser can be set for ice or water. Make

certain that the control panel is set for the proper

operation. Press the Water button on the control panel

to dispense water.

Refrigerator or freezer doors are not

closed properly.

Water will not dispense if any of the refrigerator

doors are left open.

Water  lter has been recently

removed or replaced.

After the water  lter is replaced, dispense 2.5 gallons

(9.5 l) of water ( ush for approximately 5 minutes) to

remove trapped air and contaminants from the system.

Do not dispense the entire 2.5 gallon (9.5 l) amount

continuously. Depress and release the dispenser pad

for cycles of 30 seconds ON and 60 seconds OFF.

Tubing connecting refrigerator to

house supply valve is kinked.

The tubing can kink when the refrigerator is moved

during installation or cleaning resulting in reduced

water  ow. Straighten or repair the water supply line

and arrange it to prevent future kinks.

The house water supply is not

connected, the valve is not turned on

fully, or the valve is clogged.

Connect refrigerator to the water supply and turn the

water shuto valve fully open.

If the problem persists, it may be necessary to contact

a plumber.

ICE & WATER

TROUBLESHOOTING GUIDE

ICE & WATER

Problem Possible Causes Solutions

Ice has bad taste or

odor.

Water supply contains minerals such

as sulfur.

A water  lter may need to be installed to eliminate

taste and odor problems.

NOTE: In some cases, a  lter may not help. It may not

be possible to remove all minerals / odor / taste in all

water supplies.

Icemaker was recently installed. Discard the  rst few batches of ice to avoid discolored

or bad tasting ice.

Ice has been stored for too long. Ice that has been stored for too long will shrink,

become cloudy, and may develop a stale taste. Throw

away old ice and make a new supply.

The food has not been stored

properly in either compartment.

Rewrap the food. Odors may migrate to the ice if

food is not wrapped properly.

The interior of the refrigerator needs

to be cleaned.

See the Care and Cleaning section for more

information.

The ice storage bin needs to be

cleaned.

Empty and wash the bin (discard old cubes). Make

sure that the bin is completely dry before reinstalling

it.

Dispensing warm

water.

Refrigerator was recently installed. Allow 24 hours after installation for the water storage

tank to cool completely.

The water dispenser has been used

recently and the storage tank was

exhausted.

Depending on your speci c model, the water storage

capacity will range from approximately 20 to 30 oz

(0.6 - 0.9 liter).

Dispenser has not been used for

several hours.

If the dispenser has not been used for several hours,

the  rst glass dispensed may be warm. Discard the

 rst 10 oz (0.3 liter).

Refrigerator is connected to the hot

water supply.

Make sure that the refrigerator is connected to a cold

water pipe.

WARNING: Connecting the refrigerator to a hot

water line may damage the icemaker.

Water has bad taste

or odor.

Water supply contains minerals such

as sulfur.

A water  lter may need to be installed to eliminate

taste and odor problems.

Water  lter has been exhausted. It is recommended that you replace the water  lter:

• Approximately every 6 months.

• When the water  lter indicator turns on.

• When the water dispenser output decreases.

• When the ice cubes are smaller than normal.

Refrigerator was recently installed. Dispense 2.5 gallons (9.5 l) of water ( ush for

approximately 5 minutes) to remove trapped air and

contaminants from the system. Do not dispense the

entire 2.5 gallon (9.5 l) amount continuously. Depress

and release the dispenser pad for cycles of 30

seconds ON and 60 seconds OFF.

Icemaker is making

too much ice.

Icemaker shuto (arm/sensor) is

obstructed.

Empty the ice bin. If your icemaker is equipped with

an ice shuto arm, make sure that the arm moves

freely. If your icemaker is equipped with the electronic

ice shuto sensor, make sure that there is a clear path

between the two sensors. Reinstall the ice bin and wait

24 hours to con rm proper operation.

TROUBLESHOOTING GUIDE

Problem Possible Causes Solutions

Clicking The defrost control will click when

the automatic defrost cycle begins

and ends. The thermostat control (or

refrigerator control on some models)

will also click when cycling on and

o .

Normal Operation

Rattling Rattling noises may come from the

 ow of refrigerant, the water line on

the back of the unit, or items stored

on top of or around the refrigerator.

Normal Operation

Refrigerator is not resting solidly on

the  oor.

Floor is weak or uneven or leveling legs need to be

adjusted. See the Door Alignment section.

Refrigerator with linear compressor

was jarred while running.

Normal Operation

Whooshing Evaporator fan motor is circulating

air through the refrigerator and

freezer compartments.

Normal Operation

Air is being forced over the condenser

by the condenser fan.

Normal Operation

Gurgling Refrigerant  owing through the

cooling system.

Normal Operation

Popping Contraction and expansion of the

inside walls due to changes in

temperature.

Normal Operation

Sizzling Water dripping on the defrost heater

during a defrost cycle.

Normal Operation

Vibrating If the side or back of the refrigerator

is touching a cabinet or wall, some of

the normal vibrations may make an

audible sound.

To eliminate the noise, make sure that the sides and

back cannot vibrate against any wall or cabinet.

Dripping Water running into the drain pan

during the defrost cycle.

Normal Operation

Pulsating or High-

Pitched Sound

Your refrigerator is designed to run

more e ciently to keep your food

items at the desired temperature. The

high e ciency compressor may cause

your new refrigerator to run longer

than your old one, but it is still more

energy e cient than previous models.

While the refrigerator is running, it is

normal to hear a pulsating or high-

pitched sound.

Normal Operation

NOISE

TROUBLESHOOTING GUIDE

Problem Possible Causes Solutions

Doors will not close

correctly or pop

open.

Food packages are blocking the door

open.

Rearrange food containers to clear the door and door

shelves.

Ice bin, crisper cover, pans, shelves,

door bins, or baskets are out of

position.

Push bins all the way in and put crisper cover, pans,

shelves and baskets into their correct positions. See the

Using Your Refrigerator section for more information.

The doors were removed during

product installation and not properly

replaced.

Remove and replace the doors according to the

Removing and Replacing Refrigerator Handles and

Doors section.

Refrigerator is not leveled properly. See Door Alignment in the Refrigeration Installation

section to level refrigerator.

Doors are di cult to

open.

The gaskets are dirty or sticky. Clean the gaskets and the surfaces that they touch.

Rub a thin coat of appliance polish or kitchen wax on

the gaskets after cleaning.

Door was recently closed. When you open the door, warmer air enters the

refrigerator. As the warm air cools, it can create a

vacuum. If the door is hard to open, wait one minute

to allow the air pressure to equalize, then see if it

opens more easily.

Refrigerator wobbles

or seems unstable.

Leveling legs are not adjusted

properly.

Refer to the Leveling and Door Alignment section.

Floor is not level. It may be necessary to add shims under the leveling

legs or rollers to complete installation.

Lights do not work. A light bulb has burned out.

NOTE: The refrigerator compartment

lamp is LED interior lighting, and

service should be performed by a

 ed technician.

Refer to the Light Bulb Replacement section.

PARTS AND FEATURES

TROUBLESHOOTING GUIDE

Diagnostics

Should you experience any problems with your

refrigerator, it has the capability of transmitting data

via your telephone to the Diagnostics Team.

This gives you the capability of speaking directly to

our trained specialists. The specialist records the data

transmitted from your machine and uses it to analyze the

ective diagnosis.

If you experience problems with your refrigerator, in the

U.S.A. call 1-844-553-6667.

Only use the Diagnostics feature when instructed to do

so by the Diagnostics Team.

The transmission sounds that you will hear are normal and

sound similar to a fax machine.

Diagnostics cannot be activated unless your

refrigerator is connected to power. If your refrigerator

is unable to turn on, then troubleshooting must be done

without using Diagnostics.

Using Diagnostics

First, call 1-844-553-6667 (U.S.A.).

If the number of the phone you are using is RQoOH

and is associated with your refrigerator, you will

be quickly relayed to a Diagnostics Team

agent. Only use the Diagnostics feature when

instructed to do so by the Diagnostics Team agent.

1. Lock the display. To lock the display, press and hold

the Control Lock button for three seconds. (If the

ve minutes, you

must deactivate the lock and then reactivate it.)

2. Open the right refrigerator door.

NOTE:

v For best results, do not move the phone while the tones are being transmitted.

v If the call center agent is not able to get an accurate recording of the data, you may be asked to

try again.

ect the Diagnostics function.

v For best results, use Diagnostics with a landline phone.

v Bad call quality may result in poor data transmission from your phone to the machine, which could

cause Diagnostics to malfunction.

Diagnostics (on some models)

3. Hold the mouthpiece of your phone in front of the

speaker that is located on the right hinge of the

refrigerator door, when instructed to do so by the call

center.

4. Press and hold the Freezer Temp button for three

seconds while continuing to hold your phone to the

speaker.

5. After you hear three beeps, release the Freezer Temp

button.

6. Keep the phone in place until the tone transmission has

nished. The display will count down the time. Once

the countdown is over and the tones have stopped,

resume your conversation with the specialist, who will

then be able to assist you in using the information

transmitted for analysis.

NOTES

Garantía........................................................................... 45

Registro del producto

.............................................. 46

Instrucciones importantes de seguridad

...... 47

Requisitos eléctricos y de conexión a

tierra

..................................................................................49

Componentes y características

.......................... 50

Instalación del refrigerador .....................51-56

Desembalaje del refrigerador .....................51

Instalación

.................................................................... 52

Desmontaje y colocación de las manijas y

puertas del refrigerador y del

congelador

............................................................ 53-55

Nivelación y alineación de las puertas ..... 56

Uso del refrigerador ....................................... 57

Ajuste de los controles ................................. 57

Funciones del panel de control

.........................57

Máquina de hielo automática ....................59

Guía para el almacenamiento de

alimentos ...................................................... 61

Sección del refrigerador

Dispensador de agua y hielo ...................... 62

Compartimientos de la puerta .......................63

Tapa y cajón para frutas y verduras ..........63

Estantes del refrigerador/congelador

..........64

GRAB-N-GO ................................................65

Sección del congelador

Recipiente de almacenamiento de hielo ......66

Filtro de agua ................................................. 67

Cuidado y limpieza ......................................... 71

Sugerencias generales de limpieza .......... 71

Exterior ........................................................... 71

Paredes interiores .......................................... 71

Revestimiento de las puertas y juntas ........ 71

Piezas de plástico ......................................... 71

Bobinas del condensador ............................ 71

Sustitución de la bombilla LED ................... 72

Interrupciones de alimentación ................... 72

Cuando se va de vacaciones ...................... 72

Cuando se muda ........................................... 72

Conexión de la tubería de agua ..................73

Guía para la solución de problema ............ 76

Diagnóstico

.........................................................84

Servicio técnico ................................Contratapa

TABLA DE CONTENIDOS

GARANTÍA

GARANTÍA DEL REFRIGERADOR

GARANTÍA LIMITADA KENMORE

Con el COMPROBANTE DE COMPRA la siguiente cobertura de garantía aplica cuando este electrodoméstico se instala,

opera y mantiene correctamente, de acuerdo con todas las instrucciones proporcionadas.

Un Año de Garantía en el Electrodoméstico

Este aparato tiene garantía por defectos en el material o mano de obra DURANTE UN AÑO a partir de la fecha de venta.

Si el aparato está defectuoso, recibirá la reparación sin costo o el cambio, a elección del vendedor.

Garantía de por Vida en Cajones de Almacenamiento

DURANTE EL TIEMPO QUE SE USE desde la fecha de venta, se proporcionará el cambio sin costo por un cajón de

almacenamiento o compartimiento defectuoso del refrigerador o congelador. Si el defecto aparece dentro del primer año,

un nuevo cajón se le instalará sin costo. Si el defecto aparece después del primer año, se le proporcionará un nuevo cajón,

pero no se le instalará sin costo. Esta garantía de por vida solo cubre los cajones y no aplica a ningún otro componente o

mecanismo relacionado. Usted ser

á responsable del costo de la mano de obra que implica la instalación del cajón después

del primer año a partir de la fecha de venta. La cobertura de garantía aplica solamente por 90 días a partir de la fecha

de venta si este electrRGRPÑVWLFRVHXVDFRQoQHVGLVWLQWRVGHOXVRGRPÑVWLFo.

Para conocer los detalles de cobertura de la garantía y obtener reparación o cambio sin costo, visite el sitio

web: www.kenmore.com/warranty

La cobertura de garantía completa aplica solamente por 90 DÍAS a partir de la fecha de venta si este electrodoméstico

VHXVDFRQoQHVGLVWLQWRVGHOXVRGRPÑVWLFo.

Esta garantía SOLO cubre defectos en el material y la mano de obra y NO cubrirá lo siguiente:

1. Elementos prescindibles que pueden desgastarse por el uso normal y que incluyen, entre otrosoOWros, correas, bolsas o

focos con base de rosca.

2. Un técnico de servicio que limpie o le de mantenimiento al electrodoméstico, o que le indique al usuario la forma

correcta de instalarlo, operarlo o darle mantenimiento.

3. Llamadas de servicio para corregir la instalación del electrodoméstico no realizada por agentes de servicio

autorizados de Sears o para reparar problemas con fusibles del hogar, interruptores, cableado doméstico y sistemas

de suministro de agua o gas provocados por dicha instalación.

4. Daño o falla de este electrodoméstico causado por la instalación no realizada por agentes de servicio autorizado de

Sears, que incluye el hecho de que la instalación no se haya realizado según los códigos eléctricos, de gas o de

plomería.

5. Daño o falla de este electrodoméstico, incluyendo cambio de color o corrosión de la VXSHUoFLe, si no se opera o se le

da mantenimiento de acuerdo con todas las instrucciones proporcionadas.

6. Daño o falla de este electrodoméstico, incluyendo cambio de color o corrosión de la VXSHUoFLe, provocado por un

accidente, alteración, abuso, mal uso o el uso contrario al previsto.

7. Daño o falla de este electrodoméstico, incluyendo cambio de color o corrosión de la VXSHUoFLe, causado por el uso de

detergentes, limpiadores, productos químicos o utensilios distintos de los recomendados en todas las

instrucciones proporcionadas con el producto.

8. Daño o falla de las partes o sistemas provRFDGRSRUPRGLoFDFLRQHVQRDXWRUL]DGDVDOHOectrodoméstico.

9. Servicio brindado a un electrodoméstico si faltan el modelo y la placa del número de serie, están alterados o no se

pueGHGHWHUPLQDUIÊFLOPHQWHVLWLHQHQHOORJRWLSRGHFHUWLoFDFLÚQDSropiado.

Aviso de garantías implícitas; limitación de recursos

El único y

exclusivo recurso del cliente según esta garantía limitada será la reparación o el cambio del producto según se

establece en el presente. Las garantías implícitas, que incluyen las garantías de comerciabilidad o aptitud para un oQ en

particular están limitadas a un año en el electrodoméstico y el tiempo que se use en los contenedores de almacenamiento,

o el periodo más corto permitido por ley. Los vendedores no pueden ser responsables de daños incidentales o

consecuenciales. Algunos estados y provincias no permiten la exclusión o limitación de daños incidentales o

consecuenciales, o las limitaciones sobre la duración de una garantía implícita de comerciabilidad o aptitud, de modo que

estas exclusiones o limitaciones pueden no aplicarle a usted.

Esta garantía aplica solamente cuando el electrodoméstico se utilice en los Estados Unidos.

Esta garantía le otorga derechos legales espeFÕoFRV y usted también puede tener otros derechos que varían de un estado

a otro.

Sears Brands Management CorporDWLRQ+RçPDQ(VWDWHV,/

REGISTRO DEL PRODUCTO

En el espacio a continuación, anote la fecha de la compra, el modelo y el número de serie del producto. Encontrará el

PRGHOR\HOQàPHURGHVHULHLPSUHVRHQODSODFDGHLGHQWLoFDFLÚQVLWXDGDHQHOUHYHVWLPLHQWRLQWHULRUGHOFRPSDUWLPLHQWR

del refrigerador. Tenga esta información a mano siempre que se ponga en contacto con Sears en relación con su producto.

N.° de modelo.___________________ Fecha de compra ___________________

N.º de serie.___________________

Guarde estas instrucciones y su ticket de compra para futuras consultas.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA

GUARDE ESTAS INSTRUCCIONES

Para reducir el riesgo de incendio, descarga eléctrica

o lesiones personales al utilizar el producto, se deben

respetar una serie de precauciones básicas de seguridad,

entre las que se incluyen las siguientes:

Lea todas las instrucciones antes de utilizar este

electrodoméstico.

v NUNCA desenchufe el refrigerador tirando del cable

rmemente y

tire del mismo para retirarlo de la toma de corriente.

v Repare o reemplace de inmediato todos los cables de

alimentación pelados o con cualquier tipo de daño.

No use un cable con grietas o abrasiones sobre su

extensión o en los extremos del enchufe o conector.

que ni alargue la longitud del cable de

alimentación, ya que podría causar una descarga

eléctrica o provocar un incendio.

v Cuando separe el refrigerador de la pared, tenga

cuidado de no torcer o dañar el cable de alimentación.

v El aislamiento de esta unidad contiene ciclopentano o

amable y requiere

de un proceso de eliminación especial. Antes de

interrumpir el uso del refrigerador, comuníquese con las

autoridades locales para arreglar la eliminación segura

de la unidad.

PRECAUCIONES BÁSICAS DE SEGURIDAD

Este manual contiene muchos mensajes de seguridad importantes. Lea y cumpla siempre todos los mensajes de

seguridad.

Este es el símbolo de alerta de seguridad. Le avisa de mensajes de seguridad que le informan de peli-

gros de muerte o lesiones para usted o los demás, o que puedan dañar el producto.

Todos los mensajes de seguridad estarán precedidos del símbolo de alerta de seguridad y de las

can:

Si no respeta las instrucciones morirá o sufrirá lesiones graves.

Si no respeta las instrucciones, podría morir o sufrir lesiones graves.

Indica una situación de peligro inminente que, si no se evita,

podría provocar lesiones leves o moderadas, o daños en el producto.

Todos los mensajes de seguridad le indicarán el peligro, lo que debe hacer para reducir la probabilidad de lesiones y

lo que puede ocurrirle si no se siguen las instrucciones.

v NO guarde ni utilice gasolina ni ningún otro gas o

amable cerca de este electrodoméstico o de

cualquier otro.

v NO almacene sustancias explosivas como latas de

aerosol que contengan propelentes explosivos en este

artefacto.

v NO permita que los niños escalen, se monten o se

cuelguen de las puertas o estantes del refrigerador.

Podrían dañar el refrigerador o sufrir lesiones graves.

v Mantenga los dedos lejos de los puntos de riesgo de

pinzamiento; las distancias de separación entre las

puertas y los gabinetes son necesariamente pequeños.

Tenga especial cuidado al cerrar las puertas cuando

haya niños cerca.

v Desenchufe el refrigerador antes de limpiar o realizar

cualquier reparación.

NOTA: Se recomienda ampliamente que cualquier

cado.

PELIGRO

ADVERTENCIA

PRECAUCIÓN

ADVERTENCIA

PELIGRO: RIESGO DE ATRAPAMIENTO DE NIÑOS

GUARDE ESTAS INSTRUCCIONES

v Antes de realizar el servicio de las luces LED interiores,

desenchufe el refrigerador o corte la corriente en el

disyuntor o en la caja de fusibles.

NOTA: Las luces de los compartimientos del

refrigerador y del congelador son iluminaciones

interiores mediante LED, por lo que el mantenimiento

cado.

ADVERTENCIA: Poner uno o ambos controles en

posición de apagado (OFF) no corta la alimentación

del circuito de iluminación.

v Cuando haya terminado, vuelva a conectar el

refrigerador a la red eléctrica y restablezca los

controles (Termostato, Control del refrigerador y/o

Control del congelador, dependiendo del modelo) al

ajuste deseado.

v Este refrigerador se debe instalar correctamente de

acuerdo con las instrucciones importantes para el

instalador incluidas en la hoja adhesiva pegada al

frente del refrigerador.

v Cuando el refrigerador esté en funcionamiento, no

cies frías del compartimiento del

congelador con las manos húmedas o mojadas. La piel

cies extremadamente

frías.

Los refrigeradores desechados o abandonados son

peligrosos, incluso si sólo es por unos pocos días. Si va a

deshacerse de su antiguo refrigerador, le recomendamos

que siga las instrucciones que encontrará a la derecha

para evitar posibles accidentes (atrapamiento de niños y

xia).

v NO toque el mecanismo de fabricación automática de

hielo mientras esté el refrigerador enchufado.

v NO vuelva a congelar alimentos congelados que se

hayan descongelado completamente. El Departamento

de Agricultura de Estados Unidos, en el Boletín de Casa

y Jardín Nº 69, informa:

…Se pueden volver a congelar con seguridad

alimentos congelados que se hayan descongelado si

aún contienen cristales de hielo o si aún siguen fríos

(por debajo de los 4°C.

…La carne picada, la carne de ave o el pescado

descongelados cuyo olor o color indiquen mal estado

no deben volver a congelarse ni deben comerse. El

helado descongelado debe desecharse. Si el olor o el

color de cualquier alimento ha perdido frescura o es

cuestionable, deséchelo. Comer este tipo de alimentos

puede ser peligroso.

Incluso si se descongela parcialmente un alimento

y se vuelve a congelar, su calidad alimenticia se

ve reducida, particularmente si se trata de frutas,

verduras y comida preparada. La calidad alimenticia

de las carnes rojas se ve menos afectada que la

de la mayoría de alimentos. Utilice los alimentos

recongelados lo antes posible para salvaguardar el

máximo de calidad.

ANTES DE DESECHAR SU ANTIGUO

REFRIGERADOR O CONGELADOR:

v Desmonte las puertas.

v Deje los estantes en su sitio para

que los niños no puedan trepar con

facilidad al interior

PRECAUCIÓN

Este electrodoméstico no fue diseñado para que

ser utilizado por personas con capacidades físicas,

sensoriales o mentales reducidas (incluidos los niños), o

con falta de experiencia y conocimiento, a menos que lo

hagan bajo la supervisión o instrucciones de uso de una

persona responsable por su seguridad.

Los niños deben ser supervisados para asegurarse de que

no jueguen con el artefacto.

DESECHO DE CFC/HCFC

REQUISITOS ELÉCTRICOS Y DE CONEXIÓN A TIERRA

ADVERTENCIA

Es posible que su antiguo refrigerador tenga un sistema

de refrigeración que use CFC (cloro uorocarbonos) o

HCFC (hidrocloro uorocarbonos). Los CFC y los HCFC son

considerados perjudiciales para el ozono estratosférico

si se liberan a la atmósfera. Otros refrigerantes también

pueden causar daño al medio ambiente si se liberan a la

atmósfera.

IMPORTANTE: Lea atentamente la siguiente

información.

PARA CONECTAR LA ELECTRICIDAD

MÉTODO DE CONEXIÓN A TIERRA

RECOMENDADO

El refrigerador debe estar siempre enchufado a su

toma de corriente individual conectada a tierra

adecuadamente con una tensión nominal de 115 voltios,

60 Hz, sólo CA, y protegida mediante fusible a 15

amperios (mínimo). Esta con guración proporciona el

mejor rendimiento y, al mismo tiempo, evita la sobrecarga

de la instalación eléctrica de la casa que podría provocar

un peligro de incendio debido a un sobrecalentamiento

de los cables. Se recomienda disponer de un circuito

independiente para la exclusiva alimentación de este

electrodoméstico.

Use un receptáculo que no se pueda apagar con un

interruptor o con una cadena de tracción. No utilice un

cable alargador de corriente.

Si únicamente se dispone de una toma de corriente de dos

clavijas, será responsabilidad y obligación suya sustituirla

por otra de tres clavijas con una conexión a tierra

adecuada.

Riesgo de descarga eléctrica

POR MOTIVOS DE SEGURIDAD PERSONAL, este

electrodoméstico debe estar conectado a tierra

adecuadamente. Solicite a un electricista cuali cado que

compruebe la toma de corriente y el circuito eléctrico

para asegurarse de que la toma de corriente está

correctamente conectada a tierra.

Si va a desechar su antiguo refrigerador, asegúrese de

que un técnico cuali cado se encargue de retirar el

refrigerante para su adecuada eliminación. Si de forma

intencionada libera este refrigerante, podría estar sujeto

a multas y penas de prisión según lo previsto en la

legislación medioambiental.

USO DE CABLES ALARGADORES

ADVERTENCIA: No utilice cables de extensión o

adaptadores sin conexión a tierra (dos puntas). Debido

a los posibles peligros de seguridad que se pueden

producir bajo ciertas condiciones, no se recomienda el

uso de cables alargadores. Sin embargo, si a pesar de

ello elige usar un cable alargador, es absolutamente

necesario que sea un cable alargador para

electrodomésticos de 3 clavijas con conexión a tierra y

clasi cación UL (EE. UU.), que disponga de un enchufe

y una toma de corriente con conexión a tierra, y que

la clasi cación eléctrica del cable sea de 15 amperios

(mínimo) y 120 voltios.

El uso de un cable alargador aumentará la separación

necesaria para la parte posterior del refrigerador.

• No doble el cable de alimentación excesivamente o

coloque artículos pesados sobre el mismo.

• Conecte el enchufe de suministro eléctrico en la

posición correcta con el cable colgando hacia abajo.

• Al mover el refrigerador, evite pasar por encima del

cable de alimentación o dañarlo.

• Si el cable de alimentación se daña, hágalo

reemplazar inmediatamente por el fabricante o su

agente de servicio.

• No inserte el cable de alimentación con las manos

mojadas.

• No inserte sus manos dentro del área debajo del fondo

del artefacto.

• Asegúrese de que el cable de alimentación no se

encuentre aplastado o dañado por la parte trasera del

refrigerador.

Enchufe de

conexión a

tierra de 3

clavijas

Toma de pared de tipo de

conexión a tierra de 3 clavijas

Asegúrese de que dispone

de una conexión a tierra

adecuada antes de ponerla

en funcionamiento.

PRECAUCIÓN

ADVERTENCIA

Reemplazar el cable eléctrico

Para evitar riesgos, los cables de alimentación dañados

deben ser reemplazados por el fabricante o su agente

de servicio o por un técnico cali cado de manera

similar. No use el artefacto si el cable de alimentación

está dañado.

COMPONENTES Y CARACTERÍSTICAS

Use esta página para familiarizarse con los componentes y funciones del refrigerador.

NOTA: Esta guía cubre varios modelos distintos. El refrigerador que ha adquirido puede tener algunos o todos los componentes

que se enumeran a continuación. Es posible que las ubicaciones de las funciones que se indican no coincidan con su modelo.

Máquina de hielo automática

Luz (LED) del congelador

Estantes del congelador

Compartimientos de la puerta del congelador

Cajones del congelador

Luz del refrigerador (LED)

Filtro de agua

Estantes del refrigerador

GRAB-N-GO

Cajones del refrigerador

Compartimientos de la puerta del refrigerador

INSTALACIÓN DEL REFRIGERADOR

ADVERTENCIA ADVERTENCIA

ADVERTENCIA

DESEMBALAJE DEL REFRIGERADOR

Antes de su uso, retire la cinta adhesiva y todas las

etiquetas temporales del refrigerador. No retire las

etiquetas que indican advertencias, la etiqueta de modelo

y número de serie ni la Hoja técnica que está ubicada

debajo del frontal del refrigerador, detrás de la rejilla de

la base.

Para retirar los restos de pegamento o cinta adhesiva,

frote enérgicamente el área con el pulgar. Los residuos de

pegamento o cinta adhesiva también se pueden retirar

fácilmente frotando con los dedos una pequeña cantidad

de lavavajillas líquido sobre el adhesivo. Aclare con agua

templada y seque el área.

No utilice instrumentos a lados, alcohol desinfectante,

líquidos in amables ni limpiadores abrasivos para retirar

la cinta adhesiva o el pegamento. Estos productos pueden

dañar la super cie del refrigerador.

Los estantes del refrigerador están instalados en la

posición de transporte. Vuelva a colocar los estantes

de acuerdo con sus necesidades personales de

almacenamiento.

NOTA:

Este artefacto debe ser utilizado en aplicaciones

domésticas o similares como:

• áreas para el personal de cocina en tiendas, o cinas y

otros entornos de trabajo

• estancias y por clientes en hoteles, moteles y otros

entornos residenciales

• entornos de alojamiento con desayuno

• hostelerías y mayoristas.

Este producto no debe ser utilizado para  nes

especiales, como ser para almacenar medicamentos o

materiales de prueba, usar en barcos, etc.

Riesgo de peso excesivo:

El desplazamiento e instalación del refrigerador deben

realizarse entre dos o más personas. Si no se respeta

esta advertencia, se podrán producir lesiones en la

espalda o de otro tipo.

Riesgo de peso excesivo:

Su refrigerador es pesado. Al desplazarlo para su

limpieza o mantenimiento, asegúrese de proteger el

suelo. Siempre debe tirar del refrigerador en línea

recta cuando los desplace. No menee ni zigzaguee

el refrigerador al tratar de desplazarlo, ya que esto

puede dañar el suelo.

Riesgo de explosión:

Mantenga los materiales o vapores in amables, como

la gasolina, lejos del refrigerador. Si no se cumple

con esto, se podrá producir una explosión, incendio, o

incluso la muerte.

INSTALACIÓN (continuación)

3. Seleccione un lugar en el que se pueda conectar

fácilmente el suministro de agua para la máquina de

hielo automática.

NOTA: La presión de agua debe estar entre los 20 y



de agua, y entre los 40 y 120 psi (276 a 827 kPa ) en

ro de agua.

4. Una distancia demasiado pequeña con los elementos

adyacentes puede dar como resultado una reducción

de la capacidad de congelación y un aumento del

consumo eléctrico. Deje al menos 61 cm (24 pulgadas)

en la parte frontal del refrigerador para abrir las

puertas.

INSTALACIÓN

El refrigerador debe estar siempre enchufado a su

toma de corriente individual conectada a tierra

adecuadamente con una tensión nominal de 115 voltios,

60 Hz, sólo CA, y protegida mediante fusible a 15

 guración proporciona el

mejor rendimiento y, al mismo tiempo, evita la sobrecarga

de la instalación eléctrica de la casa que podría provocar

un peligro de incendio debido a un sobrecalentamiento

de los cables. Se recomienda disponer de un circuito

independiente para la exclusiva alimentación de este

electrodoméstico.

1. Para evitar el ruido y la vibración, es necesario

nivelar la unidad e instalarla en un suelo sólidamente

construido. Si es necesario, ajuste las patas de

nivelación para compensar los desniveles del suelo. La

parte delantera debe estar ligeramente más elevada

que la posterior para ayudar al cierre de la puerta.

Las patas de nivelación se pueden girar con facilidad

inclinando ligeramente el aparato. Gire las patas

de nivelación en sentido contrario a las agujas del

reloj para elevar la unidad y en sentido horario para

bajarla. (Consulte NIVELACIÓN Y ALINEACIÓN DE

LAS PUERTAS).

NOTA: No se recomienda realizar la instalación

sobr cies de baldosas exibles,

plataformas o estructuras con soporte inestable.

2. Instale este electrodoméstico en una zona donde la

temperatura esté entre los 13°C (55°F) y 43°C (110°F).

Si la temperatura alrededor del electrodoméstico es

demasiado baja o demasiado alta, la capacidad de

refrigeración se verá gravemente afectada.

INSTALACIÓN DEL REFRIGERADOR

Riesgo de descarga:

Para reducir el riesgo de descarga eléctrica, no

instale el refrigerador en un área húmeda o mojada.

ADVERTENCIA

2” (5.08 cm)

ADVERTENCIA

Tenga cuidado cuando trabaje con la bisagra, el

tapón, etc. Puede resultar herido.

Para evitar el riesgo de lesión o descarga eléctrica, no

coloque objetos de metal o las manos dentro de los

conductos de ventilación o la apertura del fondo del

refrigerador.

NOTA: Se recomienda desmontar las puertas cuando sea necesario desplazar el refrigerador a través de un espacio

estrecho. Si es necesario desmontar las manijas, siga las instrucciones que se indican a continuación.

INSTALACIÓN DEL REFRIGERADOR

CÓMO DESMONTAR LA MANIJA DE

LA PUERTA DEL REFRIGERADOR

NOTA: El aspecto de la manija puede ser dis-

tinto del que aparece en las ilustraciones de esta

página.

Desmontaje de la manija del refrigerador

A oje los tornillos de presión con una llave

Allen de 2.5 mm (/ pulg.) y retire la

manija.

NOTA: Si es necesario apretar o retirar los

sujetadores de montaje de la manija, use

una llave Allen de 6,4 mm (¼ pulg.).

CÓMO SUSTITUIR LA MANIJA DE

LA PUERTA DEL REFRIGERADOR

NOTA: El aspecto de la manija puede ser

distinto del que aparece en las ilustraciones

de esta página.

Sustitución de la manija de la puerta del

refrigerador

Coloque la manija en la puerta ajustando

las zonas de contacto de la manija sobre

los sujetadores de montaje y apretando los

tornillos de presión con una llave Allen de

2,5 cm (/ pulg.)

NOTA: Si es necesario apretar o retirar los

sujetadores de montaje de la manija, use

una llave Allen de 6,4 mm (¼ pulg.).

Mounting

fasteners

Set screw

Allen wrench

Mounting

Fasteners

Sujetadores

de montaje

Tornillo de presión

Llave Allen

Sujetadores

de montaje

ADVERTENCIA

Riesgo de descarga eléctrica

• Desenchufe el suministro eléctrico al refrigerador

antes de realizar la instalación. Si no se respeta esta

advertencia, pueden producirse lesiones graves e incluso

la muerte.

• No ponga las manos, pies ni ningún otro objeto en las

rejillas de ventilación de aire o debajo del refrigerador.

Podría sufrir lesiones o recibir una descarga eléctrica.

DESMONTAJE Y COLOCACIÓN

DE LAS PUERTAS DEL REFRIGERADOR

ADVERTENCIA

Riesgo de peso excesivo:

El desplazamiento e instalación de las puertas del

refrigerador deben realizarse entre dos o más personas. Si

no se respeta esta advertencia, podrá sufrir lesiones en la

espalda o de otro tipo.

INSTALACIÓN DEL REFRIGERADOR

mazo de

cables

tapa de

la bisagra

bisagra

superior

1. Abra la puerta. Retire el tornillo de la tapa de la

bisagra superior.

2. Use un destornillador plano para hacer palanca y

levantar los ganchos (no se ven en la imagen) de la

tapa de la bisagra de la parte superior del aparato.

Levante la tapa.

3. Desconecte todos los mazos de cables.

4. Gire la palanca de la bisagra (1) en sentido antihorario.

Levante la bisagra superior libre del pestillo de

palanca de la bisagra (2).

palanca de

la bisagra

bisagra

superior

PRECAUCIÓN: Cuando levante la bisagra libre del

pestillo, tenga cuidado de que la puerta no se caiga

hacia delante.

5. Levante la puerta del pasador de la bisagra inferior

teniendo cuidado de tirar las tuberías de agua a

través del pasador de la bisagra inferior.

bisagra inferior

Suficiente para

poder sacar

completamente el

tubo de suministro

de agua.

6. Coloque la puerta, con el interior hacia arriba, sobre

una super cie que no raye. Tenga cuidado de no

dañar el tubo de alimentación de agua.

Quite la puerta izquierda (congelador) con la conexión

de la tubería de agua.

Levante el tubo de alimentación de agua mientras

presiona la boquilla (Figura 1) como se muestra en la

 gura a continuación.

NOTA: Si el extremo del tubo está deformado o

desgastado, quite la pieza. Si desconecta el tubo debajo

de la puerta ocasiona que alrededor de 0.13 galones (0.5

litros) de agua  uya. Coloque un recipiente grande al

 nal del tubo para evitar que el agua drene al piso.

Figure 1

NOTA: Las mangueras de agua deberían cortarse con un borde

recto y limpio para evitar fugas.

No recto Dañado Estirado

Figura 1

Para desmontar la puerta derecha del refrigerador:

mazo

de cables

1. Abra la puerta. Retire el tornillo de la tapa de la

bisagra superior.

2. Use un destornillador plano para hacer palanca y

levantar los ganchos (no se ven en la imagen) de la

tapa de la bisagra de la parte inferior de la tapa del

refrigerador. Levante la tapa. Desconecte todos los

mazos de cables.

palanca de

la bisagra

bisagra

superior

3. Gire la palanca de la bisagra (1) en sentido horario.

Levante la bisagra superior libre del pestillo de

palanca de la bisagra (2).

PRECAUCIÓN: Cuando levante la bisagra libre del

pestillo, tenga cuidado de que la puerta no se caiga

hacia delante.

4. Levante la puerta hasta insertarla en el pasador de la

bisagra inferior.

bisagra inferior

5. Coloque la puerta, con el interior hacia arriba, sobre

una super cie que no raye.

Reinstalar la puerta derecha del refrigerador

1. Coloque la puerta hasta insertarla en el pasador de la

bisagra inferior.

2. Coloque la bisagra superior sobre el pestillo de

palanca de la bisagra y encástrelo en el lugar. Gire

la palanca en sentido antihorario para asegurar la

bisagra.

3. Vuelva a conectar todos los mazos de cables.

Enganche la pestaña situada en el lado del interruptor

de la cubierta bajo el borde de la apertura para

cables de la parte superior del aparato. Coloque la

cubierta y reemplace el tornillo.

INSTALACIÓN DEL REFRIGERADOR

Reinstalar la puerta izquierda (congelador) del refrigerador

1. Alimente las tuberías de agua mediante el pasador de

la bisagra inferior y coloque la puerta en el pasador

de la bisagra inferior. Las mangueras de agua

deberían estar detrás de la pata para evitar daños.

2. Encaje la bisagra superior sobre el pestillo de palanca

de la bisagra y ajústela en su sitio. Gire la palanca en

sentido horario para bloquear la bisagra.

3. Conecte los dos mazos de cables.

4. Enganche la pestaña de la tapa situada en el lado del

interruptor de la puerta bajo el borde de la apertura

para cables de la parte superior del aparato. Coloque

la tapa en su sitio. Inserte y apriete el tornillo de la

tapa.

5. Vuelva a conectar los tubos de agua insertando los

tubos dentro de los conectores. El tubo se insertó

correctamente cuando solamente se muestra una línea

de guía de dos.

Insert Line

Tube

Collet

Virola

Tubo

Línea de inserción

INSTALACIÓN DEL REFRIGERADOR

Diferencia

de altura

Diferencia

de altura

PRESS & HOLD

CHANGE FILTER

Arriba

Abajo

Tuerca de

retén

Perno de

bisagra de

ajuste

Herramienta

de ajuste

NIVELACIÓN

Tras la instalación, enchufe el cable de alimentación del

refrigerador en una toma de corriente de 3 clavijas con

conexión a tierra y empuje el refrigerador hasta su posición

de nitiva.

Su refrigerador tiene dos patas de nivelación delanteras:

uno a la derecha y otro a la izquierda. Ajuste las patas

para modi car la inclinación de delante hacia atrás o

de lado a lado. Si el refrigerador parece inestable o si

desea que las puertas se cierren más fácilmente, ajuste

la inclinación del refrigerador mediante las siguientes

instrucciones:

NOTA: Herramientas necesarias: Llave de /” (18mm) o

un destornillador plano.

1. Gire los pies de nivelación en sentido anti-horario para

levantar esa parte del refrigerador o en sentido horario

para bajarla. Puede que sean necesarios varios giros

de la pata de nivelación para ajustar la inclinación del

refrigerador.

NOTA: Si una persona empuja hacia atrás la parte superior

del refrigerador, descargará parte del peso de las patas de

nivelación. Esta operación facilitará el ajuste de las patas.

2. Vuelva a abrir ambas puertas y compruebe que

se cierran con facilidad. Si no es así, incline el

refrigerador ligeramente hacia atrás girando ambas

patas de nivelación en sentido anti-horario. Es posible

que sean necesarios más giros; debería girar ambas

patas de nivelación la misma cantidad de veces.

ALINEACIÓN DE LAS PUERTAS

Si las puertas están aún desiguales después de nivelar el

refrigerador, ajuste las puertas siguiendo las instrucciones

que se encuentran a continuación.

Herramientas de ajuste: Llave de 5/16” (8mm) y llave de

3/4” (19mm)

Utilice una llave de 3/4” (19mm), gire la tuerca en sentido

horario para a ojarla.

Utilice una llave de 5/16” (8mm), gire el pasador de

la bisagra de ajuste en sentido horario o en el sentido

contrario a las agujas del reloj para nivelar la puerta del

refrigerador y del congelador.

Después de nivelar la puerta, gire la tuerca en sentido

contrario a las agujas del reloj para ajustar. Asegúrese de

que las patas de nivelación delanteras estén completas.

PRECAUCIÓN: No apriete mucho el tornillo de ajuste de

la puerta. El pasador de la bisagra puede retirarse. (El

rango ajustable de altura es un máximo de 1/2” (1,27

cm).

Pata de nivelación

izquierda

Diferencia

de altura

Diferencia

de altura

PRESS & HOLD

CHANGE FILTER

Pata de nivelación

derecha

Diferencia

de altura

Diferencia

de altura

PRESS & HOLD

CHANGE FILTER

v El rango del control de temperatura del refrigerador

es de 1°C a 8°C (30°F a 46°F). Presione el Botón

Refrigerator temp (Temperatura del refrigerador) para

alternar entre los ajustes de temperatura disponibles

con incrementos de un grado en cada pulsación. La

temperatura recomendada para el compartimiento del

refrigerador es 3°C (37°F).

v El rango del control de temperatura del congelador es

de -21°C a -13°C (-6°F a 8°F).

Pulse el botón Freezer

Temp (temperatura del congelador)

para alternar

entre los ajustes de temperatura disponibles con

incrementos de un grado en cada pulsación.

temperatura recomendada para el compartimiento del

congelador es -18°C (0°F).

NOTA: Cada vez que cambie los ajustes de los controles,

debe esperar 24 horas antes de realizar ajustes

adicionales. Los controles están correctamente ajustados

cuando la leche o el zumo están a la temperatura fría

rme. Si la temperatura es

demasiado fría o demasiado caliente en alguno de los

compartimientos, cambie el ajuste en incrementos de un

grado cada vez. Espere 24 horas a que se estabilice la

temperatura antes de volver a ajustarla.

Función para cambiar el modo de temperatura (°F <->°C)

Si desea convertir °F a °C o viceversa, mantenga

presionados los botones Freezer Temp. y Refrigerator

Temp. al mismo tiempo durante aproximadamente cinco

segundos.

Temperatura

Dispensador de agua y hielo

Seleccione agua, hielo triturado o cubos de hielo

presionando el botón ICE & WATER (hielo y agua) para

la selección deseada. El ícono de agua, hielo triturado o

cubos de hielo se encenderá para indicar la selección.

Seleccionar este ícono indica que se

dispensarán cubos de hielo cuando la

almohadilla del dispensador está activada.

Seleccionar este ícono indica que se dispensará

agua cuando la almohadilla del dispensador

esté activada.

Seleccionar este ícono indica que se

dispensarán hielo triturado cuando la

almohadilla del dispensador está activada.

Para dispensar agua o hielo, presione suavemente su vaso

contra la almohadilla del dispensador.

NOTA: Mantenga su vaso en esa posición durante un par

de segundos después de dispensar agua o hielo para que

las últimas gotas vayan a su vaso y no al piso.

AJUSTE DE LOS CONTROLES

El control del refrigerador funciona como termostato

para todo el electrodoméstico (secciones refrigerador y

congelador). Cuando más frío sea el ajuste, más tiempo

funcionará el compresor para mantener la temperatura

ujo de aire

frío desde el congelador hacia el refrigerador. Si se ajusta

el control del congelador a una temperatura más reducida,

se mantendrá más aire frío en el compartimiento del

congelador para que éste esté más frío.

FLUJO DE AIRE

Circula aire frío desde el congelador hasta la sección de

alimentos frescos y de vuelta, por las ventilaciones de

aire que hay en la pared que dividen las dos secciones.

Asegúrese de no bloquear las ventilaciones al cargar su

ujo de aire y

puede causar que la temperatura del refrigerador suba

demasiado o que se acumule humedad en su interior.

ujo de aire).

IMPORTANTE:

Debido a que el aire circula entre ambas secciones,

cualquier olor que se forme en una sección se trasladará

a la otra. Debe limpiar cuidadosamente ambas secciones

para eliminar olores.

Para evitar el traspaso de olores y alimentos resecos,

rmemente. (Vea la

sección guía de almacenamiento de alimentos para más

detalles.)

NOTA: Si cierra la puerta del refrigerador, puede ver la

puerta del congelador abrirse y cerrarse nuevamente para

ujo de aire interno.

ANTES DE USAR

1. Limpie bien el refrigerador y quite todo el polvo

acumulado durante el transporte.

2. Instale los accesorios, como el depósito de cubitos de

hielo, los cajones, los estantes, etc., en su sitio. Éstos

están empaquetados juntos para evitar posibles daños

durante el transporte.

3. Deje que el refrigerador esté en funcionamiento

durante al menos 2 o 3 horas antes de almacenar

ujo de

aire frío en el compartimiento del congelador para

asegurarse de que la refrigeración sea la adecuada.

Su refrigerador ya está listo para su uso.

USO DEL REFRIGERADOR

FUNCIONES DEL PANEL DE CONTROL

PRECAUCIÓN

Modo demostración (sólo para uso en tienda)

El modo demostración desactiva toda la refrigeración

en las secciones refrigerador y congelador para

ahorrar energía mientras está en exposición en una

tienda. Cuando se activa, en el panel de control

aparece la palabra OFF.

Para desactivar:

Con la puerta del refrigerador abierta, mantenga

presionados los botones Refrigerator Temp. y Accela

Ice al mismo tiempo durante cinco segundos. El

panel de control pitará y aparecerán los ajustes de

rmar que se ha desactivado

el modo demostración. Use el mismo procedimiento

para activar el modo de demostración.

guraciones del control

Dele tiempo al refrigerador para que enfríe

nales.

Es mejor esperar 24 horas para dejar que las

guraciones normales recomendadas a

continuación se estabilicen antes de realizar cualquier

cambio. Si necesita ajustar la temperatura en el

refrigerador o el congelador, comience ajustando la

temperatura del refrigerador y deje que transcurran

24 horas para que se estabilicen las temperaturas

nuevamente. Si aún es demasiado cálida o demasiado

fría, entonces ajuste el control del congelador.

guraciones que se encuentran en el

cuadro a continuación como guía. Siempre recuerde

esperar al menos 24 horas entre ajustes.

Accela Ice

v Cuando se mantenga pulsado el botón Ice Maker

durante aproximadamente tres segundos, el ícono en

el panel visualizador se iluminará y continuará durante

24 horas. De forma automática, se apagará cuando

transcurran 24 horas.

v Para detener esta función manualmente,

mantenga presionado el botón Ice Maker durante

aproximadamente tres segundos.

v Esta función aumenta tanto la fabricación del hielo

como la capacidad de congelación al poner en

funcionamiento el compartimiento del congelador a la

guración más fría durante un período de 24 horas

ltro de agua)

ltro de agua,

ltro de agua.

ltro de agua, mantenga

pulsado el botón Filter Reset (Restablecimiento del

ltro) durante tres segundos para apagar la luz

ltro de agua se debe cambiar

aproximadamente cada seis meses.

Alarma de la puerta

v Cuando se conecta el refrigerador a la corriente, la

alarma de la puerta está activada. Esta función no se

puede desactivar.

v Si la puerta del refrigerador o del congelador se deja

abierta durante más de 60 segundos, sonará el tono de

la alarma para avisarle de que la puerta está abierta.

v Cuando se cierre la puerta, la alarma de la puerta

dejará de sonar.

Control Lock (Bloqueo de los controles)

v El botón Control Lock desactiva los controles y

funciones del dispensador. Cuando se conecta

inicialmente el refrigerador a la corriente, la función de

bloqueo Lock está desactivada.

v Si desea activar la función Lock para bloquear los

demás botones, mantenga pulsado el botón Control

Lock (bloqueo del control) durante tres segundos como

mínimo.

El indicador Control Lock (bloqueo del control)

se activará y la función Lock (Bloquear) se habilitará.

v Cuando se activa la función Lock, no funciona ningún

otro botón. Los botones del dispensador también se

desactivan.

v Para desactivar la función Lock (Bloquear), mantenga

presionado el botón Control Lock (bloqueo del control)

durante aproximadamente tres segundos.

Una luz blanca ilumina el área del dispensador

siempre que la almohadilla del dispensador esté

activada. El área del dispensador puede también

iluminarse por medio de una luz ambiental, la cual

se activa presionando el botón Light (Luz). Cuando la

Luz ambiental se activa, la luz del indicador que se

encuentra arriba del botón Light (Luz) se activa.

ESTADO/MOTIVO AJUSTE RECOMENDADO

La sección del REFRIGERADOR está

demasiado tibia.

v Deje la puerta abierta con frecuencia.

v Gran cantidad de comida agregada.

v Temperatura ambiente muy cálida.

v Establezca el control del

REFRIGERADOR un gran

más frío; espere 24 horas

para que el nuevo ajuste

surta pleno efecto antes

de realizar otro ajuste.

La sección del CONGELADOR está

demasiado cálida/el hielo no se hace

cientemente rápido.

v Deje la puerta abierta con frecuencia.

v Gran cantidad de comida agregada.

v Temperatura ambiente (13°C (55°F))

muy fría. (El compresor no alterna

con bastante frecuencia)

v Uso de hielo pesado.

v Ventilaciones de aire bloqueadas por

artículos.

v Establezca el control del

CONGELADOR un gran

más frío; espere 24 horas

para que el nuevo ajuste

surta pleno efecto antes

de realizar otro ajuste.

v Aparte los artículos de la

corriente de aire.

La sección del REFRIGERADOR está

demasiado fría.

v Los controles no están ajustados

correctamente para las condiciones

ambientales.

v Establezca el control del

REFRIGERADOR un gran

más cálido; espere 24 horas

para que el nuevo ajuste

surta pleno efecto antes de

realizar otro ajuste.

La sección del CONGELADOR está

demasiado fría.

v Los controles no están ajustados

correctamente para las condiciones

ambientales.

v Establezca el control del

CONGELADOR un gran

más cálido; espere 24 horas

para que el nuevo ajuste

surta pleno efecto antes de

realizar otro ajuste.

USO DEL REFRIGERADOR

MÁQUINA DE HIELO AUTOMÁTICA

El hielo se fabrica en la máquina de hielo automática

y se envía al dispensador. La máquina de hielo puede

fabricar 7 cubitos por cada ciclo - aproximadamente

70-120 cubitos en un período de 24 horas, en función de

la temperatura del compartimiento del congelador, la

temperatura ambiente, el número de puertas abiertas y

otras condiciones de funcionamiento.

• Un refrigerador recién instalado tardará entre 12 y 24

horas en empezar a producir hielo. Espere 72 horas

para que comience la producción de hielo.

• La producción de hielo se detiene cuando se llena el

depósito de hielo. En ese caso, el depósito de hielo

contiene aproximadamente de 6 a 8 vasos (12-16 oz.)

de hielo.

• Para apagar la máquina de hielo automática, pulse

el botón Ice Maker en la pantalla. Para encender la

máquina de hielo automática, pulse el botón otra vez.

• La presión del agua debe estar entre los 20 y los 120

SVLDN3DHQPRGHORVVLQoOWURGHDJXD\

entre los 40 y 120 psi (276 a 827 kPa) en modelos

ltro de agua para producir cubitos de hielo en la

cantidad y tamaño normales.

• El botón selector del tamaño del cubito de agua

se utiliza para compensar la presión alta o baja

del agua. Si usted recibe presión baja de agua en

su refrigerador, puede que necesite seleccionar la

FRQoJXUDFLÚQPÊVDOWD3DUDSUHVLÚQDOWDGHDJXD

VHOHFFLRQHXQDFRQoJXUDFLÚQPÊVEDMD

ADVERTENCIA

Riesgo de lesiones personales

Evite el contacto con las partes móviles del mecanismo

eyector, o con el elemento de calor que extrae los

cubos. NO introduzca los dedos o las manos en el

mecanismo de fabricación automática de hielo con el

refrigerador enchufado.

CUÁNDO SE DEBE APAGAR LA MÁQUINA DE HIELO

• Cuando el suministro de agua vaya a estar

interrumpido durante varias horas.

• Cuando se retire el depósito de hielo durante más de

uno o dos minutos.

• Cuando no se vaya a usar el refrigerador durante

varios días.

NOTA: Se debe vaciar el depósito de hielo cuando

el botón Ice Maker se cambie a la posición OFF

(Apagado).

SONIDOS NORMALES QUE SE PUEDEN ESCUCHAR

• La válvula de agua de la máquina de hielo emite

un zumbido cuando la máquina se llena de agua. Si

el botón Ice Maker está en posición ON, emitirá un

zumbido incluso aunque aún no se haya conectado

al agua. Para detener el zumbido, mueva el botón Ice

Maker a la posición

OFF

NOTA: Mantener el botón Ice Maker en posición ON

antes de conectar la tubería de agua podría dañar la

máquina de hielo.

• Oirá el sonido de los cubitos de hielo al caer en el

depósito y el agua corriendo por las tuberías cuando

se rellena la máquina de hielo.

PREPARACIÓN PARA LAS VACACIONES

Ponga el botón Ice Maker en posición OFF y corte el

suministro de agua al refrigerador.

NOTA: Se debe vaciar el depósito de hielo siempre que el

botón Ice Maker se cambie a la posición OFF (Apagado).

Si la temperatura ambiente cae por debajo del punto

de congelación, póngase en contacto con un técnico

FXDOLoFDGRSDUDTXHSXUJXHHOVLVWHPDGHVXPLQLVWURGH

agua para evitar graves daños materiales debidos a las

inundaciones provocadas por la rotura de las tuberías o

conexiones de agua.

USO DEL REFRIGERADOR

ADVERTENCIA: Conecte solamente al suministro de

agua potable.

lcemaker

Automatic Shuto

Arm

Máquina de hielo automática

Brazo de interrupción

USO DEL REFRIGERADOR

v La primera tanda de hielo y agua dispensada podría

incluir partículas y olor procedente de la tubería de

suministro de agua o del depósito de agua.

v Deseche las primeras tandas de hielo

(aproximadamente 24 cubitos). Esto también es

necesario si el refrigerador no se usa durante un largo

período de tiempo.

v Nunca almacene latas de bebidas u otros artículos en

el depósito de hielo con el propósito de que se enfríen

rápidamente. Si lo hace, podría dañar la máquina de

hielo o los contenedores podrían estallar.

ltro y el

suministro de agua. Si el problema persiste, póngase en

cado.

No consuma el hielo ni el agua hasta que se resuelva

el problema.

v No permita que los niños utilicen el dispensador. Los

niños podrían jugar con los controles y romperlos.

v Si sólo se usa hielo picado, el conducto del hielo

podría quedar bloqueado con escarcha. Para retirar

la escarcha acumulada, desmonte el depósito de hielo

y libere el conducto con una espátula de goma. La

dispensación de hielo en cubitos también ayuda a

evitar la formación de escarcha.

no o recipientes de loza

para recoger hielo. Ese tipo de contenedores podrían

descascarillarse o romperse, y podrían caer fragmentos

de cristal al hielo.

v Dispense hielo en el vaso antes de rellenarlo con agua

u otras bebidas. Si se dispensa hielo en un vaso que ya

contiene líquido, pueden producirse salpicaduras.

v Nunca use un vaso que sea excesivamente estrecho o

profundo. El hielo podría atascarse en el conducto de

hielo y el rendimiento del refrigerador podría verse

afectado.

v Mantenga el vaso a una distancia adecuada de la

salida del hielo. Si sostiene el vaso demasiado cerca de

la salida, puede impedir que se dispense el hielo.

v Para evitar lesiones personales, mantenga las manos

lejos de la puerta y del conducto del hielo.

v Nunca retire la tapa del dispensador.

v Si de forma inesperada se dispensa hielo o agua,

corte el suministro de agua y póngase en contacto con

el servicio técnico doméstico de Sears llamando al

teléfono 1-844-553-6667 en EE. UU., .

PRECAUCIÓN

MÁQUINA DE HIELO AUTOMÁTICA (continuación)

USO DEL REFRIGERADOR

GUÍA PARA EL ALMACENAMIENTO DE ALIMENTOS

Envuelva o almacene los alimentos en el refrigerador

dentro de materiales herméticos y antihumedad, a

menos que se indique lo contrario. Esto evitará que el

olor y sabor de los alimentos se trans era por todo el

refrigerador. Para productos con fecha de caducidad,

compruebe el código de fecha para garantizar la

frescura.

ALMACENAMIENTO DE ALIMENTOS CONGELADOS

NOTA: Consulte una guía de congelación o un libro de

cocina  able para obtener más información sobre la forma

de preparar los alimentos para su congelación o sobre los

tiempos de almacenamiento de los alimentos congelados.

Congelación

El congelador no congelará rápidamente una gran cantidad

de alimentos. No coloque más alimentos sin congelar en el

congelador que los que se congelarán en 24 horas (no más

de 1 o 1,5 kg de alimentos por cada 30 litros de espacio en

el congelador). Deje su ciente espacio en el congelador

para que el aire pueda circular entre los paquetes. Tenga

cuidado de dejar su ciente espacio en la parte delantera

para que se pueda cerrar la puerta herméticamente.

Los tiempos de almacenamiento variarán en función de la

calidad y el tipo de alimento, el tipo de envase o envoltorio

utilizado (si son herméticos y antihumedad) y la temperatura

de almacenamiento. La aparición de cristales de hielo dentro

de un paquete sellado es normal. Esto sólo signi ca que la

humedad del alimento y del aire del interior del paquete se

ha condensado, creando cristales de hielo.

NOTA: Deje que los alimentos calientes se enfríen

a temperatura ambiente durante 30 minutos y, a

continuación, empaquételos y congélelos. Enfriar alimentos

calientes antes de congelarlos ahorra energía.

Empaquetamiento

Una congelación correcta depende de un empaquetamiento

adecuado. Cuando se cierra y sella el paquete, no debe

dejar que entre ni salga aire ni humedad. Si eso sucede, es

posible que el olor y el sabor de los alimentos se trans eran

por todo el refrigerador y también se podrían resecar los

alimentos congelados.

Recomendaciones de empaquetamiento:

• Contenedores de plástico rígido con tapas herméticas

• Tarros de congelación / enlatado con lados rectos

• Papel de aluminio grueso

• Papel con revestimiento plástico

• Envoltorios plásticos no permeables

• Bolsas de plástico con autosellado y calidad especí ca

apta para congelador

Siga las instrucciones del contenedor o paquete para

métodos de congelación adecuados.

No usar

• Envoltorios de pan

• Contenedores de plástico que no sean de polietileno

• Contenedores sin tapas herméticas

• Papel de cera o envoltorio para congelador revestidos de

cera

• Envoltorio  no y semipermeable

PRECAUCIÓN: No almacene latas de bebidas o

contenedores de comida de plástico en el compartimiento

del congelador. Podrían romperse o estallar al congelarse.

Artículos Cómo

Mantequilla

o margarina

Queso

Leche

Huevos

Fruta

Verdura

con hoja

Vegetales

con piel (za-

nahorias,

pimientos)

Pescado

Sobras

Conserve la mantequilla abierta en un

plato cubierto o en un compartimiento

cerrado. Cuando almacene una cantidad

extra, envuélvala en una bolsa para

congelar y congélela.

Almacene en el envoltorio original

hasta que esté listo para consumirlo.

Una vez abierto, vuelva a envolverlo

herméticamente en un envoltorio plástico

o en papel de aluminio.

Limpie los cartones de leche. Para un

mejor almacenamiento, coloque la leche

en los estantes interiores y no en el

compartimiento de la puerta.

Almacénelos en el cartón original en un

estante interior, no en el compartimiento

de la puerta.

Lave, deje secar y almacénela en el

refrigerador, dentro de bolsas de plástico

o en el cajón para verduras. No lave

ni pele la fruta hasta justo antes de su

consumo. Organice y mantenga la fruta

en su contenedor original, en el cajón

para la verdura, o almacénela en una

bolsa de papel completamente cerrada

en un estante del refrigerador.

Retire el envoltorio comercial y corte

o arranque las zonas magulladas o

decoloradas. Lave en agua fría y deje

escurrir. Colóquela en una bolsa o un

contenedor de plástico, y almacénela en

el cajón para verduras.

Colóquelos en una bolsa o un contenedor

de plástico, y almacénelos en el cajón

para verduras.

Consuma el pescado y el marisco fresco

el mismo día de su adquisición.

Cubra las sobras con un envoltorio

plástico, papel de aluminio o dentro

de contenedores de plástico con tapas

herméticas.

Helado Cuando almacena comida congelada

como helado durante mucho tiempo,

colóquelo en el estante del congelador,

no en los compartimentos de la puerta.

ADVERTENCIA: No coloque

los dedos encima de la abertura

del conducto de hielo, podría sufrir

lesiones de gravedad.

PRECAUCIÓN: No dispense

hielo en vasos de cristal o

na, ya que podrían

romperse.

NOTA: El dispensador está equipado con una luz

que se enciende cuando se activan los botones del

dispensador.

USO DEL REFRIGERADOR

SECCIÓN DEL REFRIGERADOR

DISPENSADOR DE AGUA Y HIELO

Para dispensar agua fría, empuje el interruptor del

dispensador con un vaso.

Es posible que tras la dispensación se produzca un

goteo. Mantenga el vaso bajo el dispensador durante

unos segundos tras la dispensación para recoger todas

las gotas.

COMPARTIMIENTOS DE LA PUERTA DEL

REFRIGERADOR/CONGELADOR

Su refrigerador y congelador presentan compartimientos

que pueden organizarse fácilmente para productos

envasados.

Para quitar, sosteniendo ambos lados, levante el

compartimento de la puerta y retírelo.

Para volver a colocar la bandeja, deslícela por encima

del soporte deseado y empuje hacia abajo un lado a la

vez hasta que encaje en su sitio.

TAPA Y CAJÓNES PARA FRUTAS Y VERDURAS

Los cajónes para frutas y verduras permiten una mejor

conservación de las frutas y de los vegetales.

Para quitar los cajónes para frutas y verduras—empuje

el cajón hasta la abertura completa , levante la parte

delantera hacia arriba , y tire directamente hacia

afuera.

Para volver a colocarlo—incline la parte delantera

ligeramente hacia arriba, inserte el cajón en el marco y

empuje hasta que encaje en su sitio.

NOTA: Cuando quite o instale el cajón para frutas y

verduras inferior, levante la tapa para ayudar a quitar o

insertar el cajón.

CAUTION:

• Utilice ambas manos para montar y desmontar el

cajón para frutas y verduras. El compartimento está

pesado cuando se lo llena con comida y puede

dañarse si se cae.

• Abra la puerta del refrigerador completamente

cuando desmonta o vuelve a colocar el cajón para

frutas y verduras.

Para quitar la tapa del cajón para frutas y verduras—

agarre la tapa con ambas manos y empújela hacia

afuera.

NOTA: Quite los cajones para frutas y verduras antes de

quitar la tapa del cajón.

Tank

PRECAUCIÓN: Verá el tanque de agua mientras

quita el cajón para frutas y verduras. No quite el

tanque de agua o puede ocurrir una fuga de agua. El

tanque de agua no es una pieza removible.

Tank

USO DEL REFRIGERADOR

ESTANTES DEL REFRIGERADOR/CONGELADOR

Los estantes del refrigerador y el congelador son ajusta-

bles para satisfacer sus necesidades personales de alma-

cenamiento.

Organizar los estantes para que se ajusten a las diferen-

tes alturas de los artículos hará que le resulte más fácil

encontrar lo que busca. Con ello también reducirá el

tiempo que permanecen las puertas del refrigerador y

del congelador abiertas y ahorrará energía.

IMPORTANTE: No limpie los estantes de vidrio con agua

templada mientras aún están fríos. Los estantes podrían

romperse si se ven expuestos a cambios repentinos de

temperatura o a impactos.

NOTA: Los estantes de vidrio son pesados. Tenga

especial cuidado al momento de retirarlos.

Desmontaje del estante

Retire todas las prendas del estante. Levante la parte

frontal del estante ligeramente para separar los topes de

los carriles de guía.

Empuje el cajón hacia adelante hasta la mitad,

manteniendo la parte frontal del cajón ligeramente

levantada.

Agarre el estante con ambas manos y empújelo hacia

afuera.

USO DEL REFRIGERADOR

Montaje del estante

Incline la parte delantera del estante hacia arriba y guíe

el estante al interior de las ranuras a la altura deseada.

Deslice el estante hacia adentro, luego baje la parte

delantera del estante.

PRECAUCIÓN: Asegúrese de que los estantes tienen

ambos lados nivelados. De lo contrario, podría caerse el

estante o derramarse los alimentos.

USO DEL REFRIGERADOR

GRAB-N-GO

El compartimento GRAB-N-GO permite el fácil acceso a

los alimentos que se usan con más frecuencia. La perta

GRAB-N-GO exterior incluye tres compartimentos de

puerta adicionales.

Compartimento GRAB-N-GO

Para acceder al compartimento

GRAB-N-GO, presione ligeramente el

botón en manija de la puerta derecha del

refrigerador hasta que escuche un clic

para abrir la puerta. No hay necesidad

de agarrar la manija cuando abra el

compartimento GRAB-N-GO.

Bandeja GRAB-N-GO

Para abrir la caja GRAB-N-GO, tire de manera uniforme

sobre el área marcada. La bandeja GRAB-N-GO es

extraíble para facilitar su limpieza y ajuste.

PRECAUCIÓN: Quite los contenidos de la bandeja

GRAB-N-GO antes de desmontar.

1 Para desmontar la bandeja GRAB-N-GO, levántela

hacia arriba y tire de ella hacia fuera.

2 Para reemplazar la bandeja GRAB-N-GO, alinee las

pestañas de la bandeja GRAB-N-GO con las ranuras

en la puerta y empuje hacia abajo hasta que encaje

en su sitio.

Compartimientos de la Puerta GRAB-N-GO

Los compartimentos de la puerta exterior e interior

GRAB-N-GO son extraíbles para facilitar su limpieza.

1 Para desmontar los compartimentos de la puerta,

levántela hacia arriba y tire de ella hacia fuera.

2 Para volver a colocar los compartimentos de la

puerta, deslícelos por encima del soporte deseado y

empuje hacia abajo hasta que encajen en su sitio.

SECCIÓN DEL CONGELADOR

RECIPIENTE DE ALMACENAMIENTO DE HIELO

El depósito de hielo almacena los cubitos de hielo

hechos por la máquina de hielo. Si necesita quitar el

depósito de almacenamiento de hielo, hágalo de la

siguiente manera:

NOTA: Utilice ambas manos para quitar el depósito

de hielo para evitar que se caiga.

Levante levemente el depósito de almacenamiento de

hielo

c y empújelo hacia afuera d como se muestra

en la  gura.

USO DEL REFRIGERADOR

FILTRO DE AGUA

ltro de agua:

v Aproximadamente cada 6 meses.

ltro de agua.

v Cuando disminuye la salida de agua del expendedor

de agua.

v Cuando los cubitos de hielo son más pequeños de lo

habitual.

ltro de

agua hacia arriba

hasta colocarlo

en su sitio y

cierre la tapa. La

tapa hará "clic"

cuando se cierre

correctamente.

3. ltro de agua, dispense

9,5 litros (2,5 galones) de agua (deje correr el

agua durante unos 5 minutos) para purgar el

aire atrapado y los contaminantes del sistema;

no dispense los 9,5 litros (2,5 galones) de agua

de manera continua. Pulse y suelte el botón del

dispensador en ciclos de 30 segundos ON y 60

segundos OFF.

NOTA: No es necesario un filtro de agua para operar

este refrigerador.

Instale un filtro de agua para mejorar la calidad del

hielo y agua dispensados.

NOTA: 3DUDFRPSUDUXQoOWURGHDJXDGHUHSXHVWR

visite su establecimiento Sears o llame en EE.UU.

1-844-553-6667. También puede comprar en nuestro

sitio web www.kenmore.com

ltro de agua.

Pulse el botón de presión para abrir la

ltro de agua.

NOTA: ltro de agua

se drena una pequeña cantidad de

agua (unos 25 cc o 1 oz.). Coloque un

ltro

de agua para recoger el agua que se escape. Sostenga

ltro de agua en posición vertical, una vez retirado,

ltro de

agua.

ltro

de agua hacia

abajo y sáquelo.

Asegúrese de

girar hacia

ltro

completamente

antes de

empujarlo hacia

cio

del colector.

ltro de agua nuevo.

ltro de agua de su envoltorio y retire la

tapa protectora de

las juntas tóricas.

Con las pestañas

ltro de

agua en posición

horizontal, empuje

ltro de

cio

del colector hasta

que haga tope.

Hoja de datos de rendimiento

Uso del cartucho de repuesto: ADQ7361340

La concentración de las sustancias indicadas en el agua que entra al sistema se redujo a una concentración inferior

o igual al límite permisible para el agua que sale del sistema tal como se especi ca en las normas 42 y 53 de NSF/

ANSI.

* Basado en el uso de ooquistes de Cryptosporidium parvum

Sistema probado y certi cado por NSF International conforme a las normas 42 y 53 de NSF/ANSI para la

reducción de las sustancias que se enumeran a continuación.

Reducción de contami-

nantes

Concentra-

ción

promedio

Concentración objetivo

en agua

% medio

de reduc-

ción

Concentración

permisible del

producto

en agua

Concentración

máxima

permisible del

producto

en agua

Requisitos de

reducción de

NSF

Olor y sabor a cloro 2,0 mg/L 2,0 mg/L ± 10% 97,5% 0,05 mg/L N/D  50%

Partículas nominales (Clase

I),

0.5 to < 1.0 m

5.600.000

pts/mL

Como mínimo 10.000 partí-

culas/mL

99,3% 73.000 pts/ml N/D 85%

Amianto 170 MFL

to 10

MFL;  bras mayores

de 10 m de longitud

>99% < 1 MFL N/D 99%

Atracina 0,0087 mg/L 0,009 mg/L ± 10% 94,2% 0,003 mg/L 0,003 mg/L N/D

Benceno 0,017 mg/L 0,015 mg/L ± 10% 97% 0,005 mg/L 0,005 mg/L N/D

Carbofurano 0,073 mg/L 0,08 mg/L ± 10% 98,8% 0,001 mg/L 0,04 mg/L N/D

Lindano 0,002 mg/L 0,002 mg/L ± 10% 98,8% 0,00002 mg/L 0,0002 mg/L N/D

P-Diclorobenceno 0,263 mg/L 0,225 mg/L ± 10% 99,6% 0,001 mg/L 0,075 mg/L N/D

Toxafeno 0,015 mg/L 0,015 mg/L ± 10% 93,5% 0,001 mg/L 0,003 mg/L N/D

2,4-D 0,25 mg/L 0,210 mg/L ± 10% 99,5% 0,0012 mg/L 0,07 mg/L N/D

Plomo con pH 6,5 0,150 mg/L 0,15 mg/L ± 10% >99,3% 0,001 mg/L 0,010 mg/L N/D

Plomo con pH 8,5 0,150 mg/L 0,15 mg/L ± 10% >99,3% 0,001 mg/L 0,010 mg/L N/D

Mercurio con pH 6,5 0,006 mg/L 0,006 mg/L ± 10% 96,5 0,0002 mg/L 0,002 mg/L N/D

Mercurio con pH 8,5 0,0062 mg/L 0,006 mg/L ± 10% 86,9 0,0081 mg/L 0,002 mg/L N/D

Quiste*

120.000

quistes/L

Mínimo 50.000 quistes/L >99,99% <1 quiste/L N/D 99,95%

FILTRO DE AGUA

Es esencial respetar los requisitos recomendados por

el fabricante para la instalación, mantenimiento y

comporte de la forma indicada.

NOTA: Las pruebas se realizan en condiciones estándar

de laboratorio, por lo que el rendimiento real puede

variar.

establecimiento Sears o llame en EE.UU. 1-844-553-6667

También puede comprar en nuestro sitio web

www.kenmore.com

Producto distribuido en los Estados Unidos de América

man

Estates , IL 60179.

3M es una marca comercial de 3M Company.

NSF es una marca comercial de NSF International.

ADVERTENCIA

PRECAUCIÓN

Para reducir el riesgo asociado con la obstrucción.

No deje que los niños menores a 3 años tengan acceso

a pequeñas piezas durante la instalación de este

producto.

Para reducir el riesgo asociado a la ingestión de

contaminantes: No utilice agua que no sea segura

microbiológicamente o cuya calidad se desconozca

sin una desinfección adecuada antes o después del

cados para la reducción

de quistes puede utilizarse en aguas desinfectadas

ltrables. Número de

establecimiento de EPA 070595-MEX-001

Para reducir el riesgo asociado con daños materiales

debidos a fugas de agua:

Lea y cumpla ltro de agua

antes de la instalación y uso de este sistema.

v La instalación y uso DEBE cumplir con todas las

normativas de fontanería estatales y locales.

v No instalar si la presión del agua excede los 120 psi (827

kPa). Póngase en contacto con un fontanero profesional si

no está seguro de cómo comprobar la presión del agua.

v No instalar en sistemas donde se pueda producir el

efecto de golpe de ariete. Si existe una situación de

golpe de ariete en la instalación, debe instalar un

amortiguador de golpe de ariete. Póngase en contacto

con un fontanero profesional si no está seguro de cómo

comprobar esta situación.

v No instalar en tuberías de suministro de agua caliente.

La temperatura máxima de funcionamiento del agua de

ltrado de agua es de 38°C (100°F).

refrigerador en condiciones ambientales por debajo de

55°F. ltro de agua cuando almacene la unidad

en temperaturas por debajo de 40°F (4,4°C).

seis meses, a la capacidad nominal, o si se produce una

v No instale los sistemas en áreas donde las temperaturas

ambientales puedan superar los 110ºF (43,3ºC).

en un sistema de aguas, debe instalarse un dispositivo

para controlar la presión debido a la expansión térmica.

v Asegúrese de que todas las tuberías y las conexiones

estén seguras y que no tengan fugas.

Directrices de aplicación / Parámetros del suministro de agua

Flujo de servicio 1,9 lpm (0,5 gpm)

Suministro de agua

Agua potable de pozo

privado o comunitario

Presión del agua 20-120 psi (138 - 827 kPa)

Temperatura del agua

0,6 °C - 38 °C (33 ºF - 100

°F)

Capacidad

757 litros (200 galones)

Pública 14-3015. Para condiciones de uso, los reclamos

Pública de California y piezas de repuesto, consulte la

Hoja de Datos de Rendimiento.

ltro de agua de la congelación. No opere el

ltro de agua desechable se debe reemplazar cada

'HSDUWDPHQWRGH&DOLIRUQLDGH&HUWLoFDFLÚQGHOD6DOXG

GHVDOXGFHUWLoFDGRVSRUHO'HSDUWDPHQWRGH6DOXG

UHHPSOD]RGHOoOWURGHDJXDSDUDTXHHOSURGXFWRVH

Para comprar un oltro de agua de repuesto, visite su

VLJQLoFDWLYDUHGXFFLÚQGHOpXMR

&XDQGRXQGLVSRVLWLYRGHSUHYHQFLÚQGHUHpXMRVHLQVWDOD

Water Treatment Device

Certificate Number

Date Issued: December 15, 2009

201909-

Manufacturer:

Sears Roebuck and Co.

The water treatment device(s) listed on this certificate have met the testing requirements pursuant to Section

116830 of the Health and Safety Code for the following health related contaminants:

so ts eb sAst sy C

Lead

Mercury

2,4-D Reduction

Atrazine

Benzene

Carbofuran

Lindane

p-Dichlorobenzene

Toxaphene

Microbiological Contaminants and Turbidity

Inorganic/Radiological Contaminants

Organic Contaminants

200 gal

Rated Service Capacity:

0.5 gpm

Rated Service Flow:

Conditions of Certification:

FILTRO DE AGUA

CUIDADO Y LIMPIEZA

ADVERTENCIA

Riesgo de explosión

Use un limpiador no in amable. Si no se cumple con

esto, se podrá producir una explosión, incendio, o

incluso la muerte.

Tanto las secciones refrigerador como congelador se

descongelan de forma automática; sin embargo, se

recomienda limpiar ambas secciones una vez al mes

para evitar la aparición de olores. Seque los derrames

inmediatamente.

SUGERENCIAS GENERALES DE LIMPIEZA

• Desenchufe el refrigerador o desconecte la

alimentación.

• Retire todos los componentes extraíbles, como

estantes, cajones, etc. Consulte las secciones en Uso

del refrigerador para obtener instrucciones acerca del

desmontaje.

• Use una esponja limpia o un trapo suave, junto con

un detergente suave en agua templada. No utilice

limpiadores abrasivos o agresivos.

• Lave a mano, enjuague y seque todas las super cies a

fondo.

• Enchufe el refrigerador o vuelva a conectar la

corriente.

EXTERIOR

El encerado de las super cies metálicas pintadas externas

proporciona una protección contra el óxido. No encere

las piezas de plástico. Encere las super cies metálicas

pintadas al menos dos veces al año con cera para

electrodomésticos (o cera en pasta para coches). Aplique

la cera con un trapo suave y limpio.

Para productos con un exterior en acero inoxidable,

use una esponja limpia o un trapo suave, junto con

un detergente suave en agua templada. No utilice

limpiadores abrasivos o agresivos. Seque a fondo con un

trapo suave.

PAREDES INTERIORES (deje que el congelador se calien-

te para que el trapo no se quede pegado)

Para ayudarle a eliminar los olores, puede lavar el

interior del refrigerador con una mezcla de bicarbonato

sódico y agua templada. Mezcle 2 cucharadas

soperas de bicarbonato sódico (unos 26 g) en 1 litro

de agua. Asegúrese de que el bicarbonato sódico esté

completamente disuelto para que no raye las super cies

del refrigerador.

REVESTIMIENTO DE LAS PUERTAS Y JUNTAS

Use una esponja limpia o un trapo suave, junto con un

detergente suave en agua templada. No utilice ceras de

limpieza, detergentes concentrados, lejías ni limpiadores

que contengan petróleo en las piezas del refrigerador que

son de plástico.

PIEZAS DE PLÁSTICO (tapas y paneles)

Use una esponja limpia o un trapo suave, junto con

un detergente suave en agua templada. No utilice

sprays para ventanas, limpiadores abrasivos ni líquidos

in amables, ya que pueden arañar o dañar el material.

BOBINAS DEL CONDENSADOR

Use una aspiradora con

boquilla para limpiar la

cubierta del condensador y las

ventilaciones.

No quite el panel que cubre

el área de la bobina del

condensador.

PRECAUCIÓN: Cuando esté limpiando el interior, no

pulverice agua.

SUSTITUCIÓN DE LA BOMBILLA LED

NOTA: Las luces de los compartimientos del refrigerador

y del congelador son iluminaciones interiores mediante

LED, por lo que el mantenimiento deberá ser realizado

por un técnico cuali cado.

INTERRUPCIONES DE ALIMENTACIÓN

1. Si el corte de energía eléctrica fuera a durar 24 horas

o menos, mantenga todas las puertas del refrigerador

cerradas para que los alimentos permanezcan fríos y

congelados.

2. Si la corte de energía eléctrica fuera a durar más

de 24 horas, saque todos los alimentos congelados

y almacénelos en un compartimento para comida

congelada.

CUANDO SE VA DE VACACIONES

Si decide dejar encendido el refrigerador mientras está

fuera, siga estos pasos para preparar el refrigerador

antes de irse.

1. Consuma los alimentos perecederos y congele los

demás.

2. Apague la máquina de hielo y vacíe el depósito de

hielo.

Si decide apagar el refrigerador antes de partir, siga

estos pasos.

1. Saque todos los alimentos del refrigerador.

2. Dependiendo del modelo, ajuste el control del

termostato (control del refrigerador) en OFF

(apagado). Consulte la sección AJUSTE DE LOS

CONTROLES.

3. Limpie el refrigerador y séquelo bien.

4. Con cinta adhesiva, coloque bloques de madera o

goma en la parte superior de ambas puertas para

mantenerlas lo su cientemente abiertas para que

pueda pasar el aire. Esto evitará la aparición de

moho y malos olores.

ADVERTENCIA

Riesgo de descarga eléctrica

Antes de realizar el servicio de las luces LED interiores,

desenchufe el refrigerador o corte la corriente en el

disyuntor o en la casa de fusibles.

Poner uno o ambos controles en posición de apagado

(OFF) no corta la alimentación del circuito de

iluminación.

CUANDO SE MUDA

Cuando vaya a trasladar su refrigerador a una nueva

casa, siga estos pasos para prepararlo para la mudanza.

1. Saque todos los alimentos del refrigerador y

empaquete todos los alimentos congelados en hielo

seco.

2. Desenchufe el refrigerador.

3. Lávelo y séquelo bien.

4. Retire todos los componentes extraíbles, envuélvalos

bien y, con cinta adhesiva, embálelos juntos para

que no se muevan ni traqueteen durante la mudanza.

Consulte la sección USO DEL REFRIGERADOR para

obtener instrucciones sobre la extracción de los

componentes.

5. Dependiendo del modelo, levante la parte delantera

del refrigerador para que ruede con más facilidad

O BIEN atornille las patas de nivelación para

que no rayen el suelo. Consulte la sección DOOR

ALIGNMENT (Alineación de las puertas).

6. Use cinta adhesiva para mantener las puertas

cerradas y para pegar el cable de alimentación al

cuerpo del refrigerador.

Cuando llegue a su nueva casa, vuelva a colocar todo

en su sitio y consulte la sección INSTALACIÓN DEL

REFRIGERADOR para obtener las instrucciones de

preparación.

CUIDADO Y LIMPIEZA

CONEXIÓN DE LA TUBERÍA DE AGUA

ANTES DE EMPEZAR

Esta instalación del conducto de agua no está cubierta

por la garantía del refrigerador. Siga estas instrucciones

con cuidado para minimizar el riesgo de costosos daños

debidos al agua.

El golpe de ariete (golpeteo del agua en las tuberías)

en la fontanería de la casa podría dañar componentes

del refrigerador y provocar una fuga o una inundación

de agua. Llame a un fontanero cuali cado para resolver

el golpe de ariete antes de instalar el conducto de

suministro de agua en el refrigerador.

PRECAUCIÓN: Para evitar quemaduras y daños

en el producto, conecte sólamente el tubo de agua

del refrigerador a un suministro de agua fría. Conecte

solamente al suministro de agua potable.

Si va a usar el refrigerador antes de conectar la tubería

de agua, asegúrese de que el botón Ice Maker está en la

posición OFF.

No instale la tubería de la máquina de hielo en zonas

donde las temperaturas descienden por debajo del punto

de congelación.

PRESIÓN DEL AGUA

Conecte a un suministro de agua fría. La presión de agua

debe estar entre los 20 y los 120 psi (138 a 827 kPa) en

los modelos sin  ltro de agua, y entre los 40 y 120 psi

(276 a 827 kPa) en los modelos con  ltro de agua.

Si se conecta un sistema de  ltración de agua de ósmosis

inversa al suministro de agua fría, esta instalación de

la tubería de agua no está cubierta por la garantía del

refrigerador. Siga estas instrucciones con cuidado para

minimizar el riesgo de costosos daños debidos al agua.

Si se conecta un sistema de  ltración de agua por ósmosis

inversa, la presión de agua al sistema por ósmosis debe

ser como mínimo de entre 40 y 60 psi (2.8 kgf/cm

~ 4.2

kgf/cm

, menos de 2.0~3.0 segundos en llenar una taza

de 7 cc de capacidad).

Si la presión del agua procedente del sistema por ósmosis

inversa es inferior a 21 psi o 1,5 kgf/cm2 (tarda más de 4

segundos en llenar una taza de 200 cc de capacidad):

• Compruebe si el  ltro de sedimentos del sistema por

ósmosis inversa está bloqueado. Reemplace el  ltro si

es necesario.

• Después de un uso intensivo, déle tiempo al depósito

de almacenamiento del sistema por ósmosis inversa

para que se llene.

• Si el problema relacionado con la presión de agua

procedente de la ósmosis inversa persiste, llame a un

fontanero cuali cado.

• Todas las instalaciones deben realizarse conforme a los

requisitos de los códigos locales de fontanería.

PRECAUCIÓN: Use gafas protectoras durante la

instalación para evitar lesiones.

QUÉ NECESITARÁ

• Tubería de cobre, de ¼ de pulgada de

diámetro, para conectar el refrigerador al

suministro de agua. Asegúrese de que ambos

extremos de la tubería están cortados a

escuadra.

• Para determinar la cantidad de tubería que necesita: mida

la distancia desde la válvula de agua situada en la parte

posterior del refrigerador a la tubería del suministro de agua. A

continuación, súmele 2,4 metros (8 pies). Asegúrese de que haya

su ciente tubería adicional (aproximadamente 2,4 metros [8 pies]

enrollada en 3 vueltas de unos 25 cm [10 pulg.] de diámetro)

para permitir que se pueda despegar el refrigerador de la pared

después de la instalación.

• Taladro eléctrico.

• Llave de ½ pulg. o una llave

inglesa.

• Destornilladores de punta plana y

de estrella.

• Dos tuercas de compresión con un

diámetro exterior de ¼ pulg. y 2

abrazaderas para unir la tubería de

cobre a la válvula de corte y a la

válvula de agua del refrigerador.

• Si la tubería de agua de cobre existente tiene una conexión

abocinada en el extremo, necesitará

un adaptador (disponible en

cualquier ferretería) para conectar

la tubería de agua al refrigerador O

puede cortar la conexión abocinada

con un cortatubos y, a continuación,

usar una tuerca de unión.

• Una válvula de corte para conectar

al conducto de agua fría. La válvula

de corte debería tener una entrada

de agua con un diámetro interior

mínimo de / pulg. en el punto de

conexión con la TUBERÍA DE AGUA FRÍA. Las válvulas de corte de

montura se incluyen en muchos kits de suministro de agua. Antes

de comprarla, asegúrese de que la válvula de montura cumple

con los códigos locales de fontanería.

NOTA: No se debe usar una válvula de agua de tipo de montura

autoperforante.

ADVERTENCIA

Riesgo de descarga eléctrica

Si usa un dispositivo eléctrico (como un taladro) durante

la instalación, asegúrese de que esté alimentado por

batería y que tenga doble aislamiento o que esté

correctamente conectado a tierra de manera que evite

el riesgo de una descarga eléctrica.

INSTRUCCIONES PARA LA INSTALACIÓN

Instale la válvula de corte cerca del conducto de agua

potable que más se usa.

1. CORTE EL SUMINISTRO DE AGUA PRINCIPAL

Abra el grifo más cercano para liberar la presión de

la línea.

2. ELIJA LA UBICACIÓN DE LA VÁLVULA

Elija una ubicación para la

válvula a la que se pueda acceder

fácilmente. Es mejor conectarla en

el lateral de una tubería de agua

vertical. Cuando sea necesario

conectarla en una tubería de agua

horizontal, realice la conexión en

la parte superior o lateral, en lugar

de conectarla a la parte inferior, para evitar la

acumulación de sedimentos de la tubería de agua.

3. TALADRE EL ORIFICIO PARA LA VÁLVULA

Taladr cio de ¼ pulg.

en la tubería de agua mediante

 lada. Quite

todas las rebabas resultantes

de taladr cio en la

tubería. Tenga cuidado de que

no caiga agua en el taladro. Si

no se taladr cio de ¼ podría verse reducida

la producción de hielo o el tamaño de los cubitos.

NOTA: La tubería de conexión no puede ser una

tubería blanca de plástico. Los fontaneros autorizados

sólo deben usar tuberías de cobre (NDA #49595 o

49599) o tuberías PEX (polietileno reticulado).

4. FIJE LA VÁLVULA DE CORTE

Fije la válvula de corte a la tubería de agua fría con

la abrazadera para tubos.

NOTA: Se deben cumplir los códigos de fontanería

248CMR del Estado de Massachusetts. Las válvulas de

montura son ilegales y no se permite su uso en Massa-

chusetts.

Consulte a su plomero autorizado.

5. APRIETE LA ABRAZADERA PARA TUBOS

Apriete los tornillos de la abrazadera hasta que la

arandela de sellado comience a hincharse.

NOTA: Tenga cuidado de no sobreapretar la

abrazadera, ya que podría romper la tubería.

6. ENCAMINE LA TUBERÍA

Encamine la tubería entre la tubería de agua fría y el

refrigerador.

Encamine la tubería a trav cio taladrado

en la pared o piso (detrás del refrigerador o junto a la

base del aparato) lo más cerca de la pared que sea

posible.

NOTA: Asegúrese de que hay  ciente tubería

adicional (aproximadamente 2,4 metros enrollada en

3 vueltas de unos 25 cm de diámetro) para permitir

que se pueda despegar el refrigerador de la pared

después de la instalación.

7. CONECTE LA TUBERÍA A LA VÁLVULA

Coloque la tuerca de compresión y la abrazadera

para la tubería de cobre en el extremo de la tubería y

conéctela a la válvula de corte. Asegúrese de que la

tubería está completamente insertada en la válvula.

Apriete la tuerca de compresión con fuerza.

NOTA: Se deben cumplir los códigos de fontanería

248CMR del Estado de Massachusetts. Las válvulas de

montura son ilegales y no se permite su uso en Massa-

chusetts. Consulte a su fontanero autorizado.

Abrazadera

para tubos

Tornillo de la

abrazadera

Lavadora

Extremo de

entrada

Válvula de corte

de montura

Tuerca

prensaestopas

Válvula de

salida

Tuerca de

compresión

Guarnición

(manguito)

Abrazadera

para tubos

Válvula de

corte de

montura

Tubería de

agua fría

vertical

CONEXIÓN DE LA TUBERÍA DE AGUA

IMPORTANTE: Utilice sólo los nuevos conjuntos de

manguera para agua, no reutilizar los viejos conjuntos

de manguera para agua.

CONEXIÓN DE LA TUBERÍA DE AGUA

8. ACLARE EL INTERIOR DE LA TUBERÍA

Active el suministro de agua

principal y deje correr el agua por

la tubería hasta que salga agua

clara.

Corte la válvula de agua

después de que haya pasado

aproximadamente un litro de agua

a través de la tubería.

9. CONECTE LA TUBERÍA AL

REFRIGERADOR

NOTA: Antes de realizar la conexión con el

refrigerador, asegúrese de que el cable de

alimentación del refrigerador no está enchufado a la

toma de corriente.

1. Retire la tapa de plástico  exible de la válvula de

agua.

2. Coloque la tuerca de compresión y la guarnición

(manguito) en el extremo del tubo tal como se

muestra en la imagen.

3. Inserte el extremo de la tubería de cobre en la

conexión todo lo que pueda. Mientras sujeta la

tubería, apriete el adaptador.

10. ABRA EL PASO DE AGUA EN LA VÁLVULA DE CORTE

Apriete las conexiones que goteen.

11. ENCHUFE EL REFRIGERADOR

Disponga la bobina de tubería de tal manera que

no vibre contra la parte posterior del refrigerador

ni contra la pared. Empuje el refrigerador hacia la

pared.

12. ENCIENDA LA MÁQUINA DE HIELO

Ponga el botón Ice Maker en la posición ON

(encendido).

La máquina de hielo no comenzará a funcionar hasta

que no alcance su temperatura de funcionamiento de

–9°C (15°F) o menor. En este momento, comenzará

automáticamente a funcionar si el botón Ice Maker

está en posición ON (encendido).

PRECAUCIÓN: Compruebe si hay fugas en las

conexiones de las tuberías de agua.

¼” (6.35 mm) Tubing

Refrigerator

Connection

Tubing Clamp

¼” (6.35 mm)

Compression

Nut

Ferrule

(Sleeve)

Back of refrigerator

Parte posterior del refrigerador

Tubería de 1/4” (6,35 mm)

Tuerca de

compresión de 1/4”

(6,35 mm)

Abrazadera de

tubería

Conexión del

refrigerador

Abrazadera

(manguito)

REFRIGERACIÓN

GUÍA DE SOLUCIÓN DE PROBLEMAS

Antes de llevar a cabo los pasos necesarios para detectar y solucionar problemas, asegúrese de que se cumpla con

los siguientes requisitos básicos:

Flujo de servicio 1,9 lpm (0,5 gpm)

Suministro de agua Agua potable

Presión del agua 40 -120 psi (276 - 827 kPa)

Temperatura del agua 0,6°C - 38°C (33ºF - 100°F)

Clasi caciones eléctri-

cas

115 voltios, 60 Hz, sólo CA, y con un

fusible a 15 amperios (mínimo).

Problema Causas posibles Soluciones

El refrigerador y la

sección del congelador

no están refrigerando.

El cable de alimentación no está

enchufado.

Enchufe el cable en una toma de corriente activa con el voltaje adecuado.

El refrigerador está en modo

demostración.

El modo demostración permite que las luces y la pantalla de controles

funcionen normalmente, pero desactiva la refrigeración para ahorrar

energía mientras el refrigerador está en exposición. Consulte la sección de

Ajuste de los controles para obtener instrucciones sobre cómo desactivar el

Modo Demostración.

El refrigerador está en el ciclo de

descongelamiento.

Durante el ciclo de descongelamiento, es posible que la temperatura de

cada compartimiento suba un poco. Espere 30 minutos y compruebe que

se haya restaurado la temperatura apropiada una vez completo el ciclo de

descongelamiento.

El refrigerador se instaló

recientemente.

Puede tomar hasta 24 horas para que cada compartimiento alcance la

temperatura deseada.

El refrigerador se cambió de lugar

recientemente.

Si el refrigerador estuvo almacenado durante mucho tiempo o se movió

sobre su costado, es necesario que el refrigerador esté en posición vertical

durante 24 horas antes de conectarlo a una fuente de energía.

El sistema de

refrigeración funciona

demasiado.

El refrigerador está reemplazando

un modelo anterior.

Los refrigeradores modernos requieren tiempo de operación pero usan menos

energía debido a que existe tecnología más e ciente.

El refrigerador se enchufó

recientemente o se restauró la

energía hace poco.

Tomará hasta 24 horas para que el refrigerador se enfríe completamente.

Se abrió la puerta a menudo o

se agregó una gran cantidad de

alimentos / comida caliente.

Agregar comida y abrir la puerta aumenta la temperatura del refrigerador,

lo que obliga al compresor a funcionar durante más tiempo para poder

volver a enfriar el refrigerador. Para ahorrar energía, intente sacar todo

lo que necesite del refrigerador de una sola vez, mantenga los alimentos

organizados para que resulte fácil encontrarlos y cierre la puerta en cuanto

haya sacado los alimentos. (Consulte la Guía para el almacenamiento de

alimentos).

Las puertas no están cerradas del

todo.

Empuje las puertas  rmemente para cerrarlas. Si no se cierran del todo,

consulte la sección Las puertas no se cierran completamente o se abren en

la Guía para la solución de problemas de componentes y funciones.

El refrigerador está instalado en un

lugar caluroso.

El compresor funcionará durante más tiempo en condiciones calurosas. A

una temperatura ambiente normal (110°C/70°F), espere que su compresor

funcione durante un 40% u 80% del tiempo. En condiciones más calurosas,

sería esperable que funcionara aún más a menudo. No se debe operar el

refrigerador a temperaturas que superen los 43°C (110°F).

El condensador / la cubierta

trasera está tapada.

Use una aspiradora con boquilla para limpiar la cubierta del condensador

y las ventilaciones. No quite el panel que cubre el área de la bobina del

condensador.

REFRIGERACIÓN

Problema Causas posibles Soluciones

La sección de

refrigerador o

congelador está

demasiado cálida.

El refrigerador se instaló recientemente. Puede tomar hasta 24 horas para que cada compartimiento

alcance la temperatura deseada.

Las ventilaciones de aire están bloqueadas. Reordene los artículos para permitir que el aire circule por el

compartimiento. Consulte el diagrama de Flujo de aire en la

sección Uso del refrigerador.

Las puertas se abren a menudo o durante mucho

tiempo.

Cuando las puertas se abren a menudo o durante mucho

tiempo, el aire cálido y húmedo ingresa en el compartimiento.

Esto aumenta la temperatura y el nivel de humedad dentro del

compartimiento. Para disminuir el efecto, reduzca la frecuencia y

duración de la apertura de las puertas.

La unidad está instalada en un lugar cálido. No se debe operar el refrigerador a temperaturas sobre los 43°C

(110°F).

Se agregó gran cantidad de alimentos o

alimentos calientes a cualquiera de los

compartimientos.

Agregar alimentos entibia el compartimiento, lo que lleva a que

sea necesario que opere el sistema de refrigeración. Permitir

que los alimentos calientes se enfríen hasta estar a temperatura

ambiente antes de guardarlos en el refrigerador reducirá este

efecto.

Las puertas no están correctamente cerradas. Consulte la sección las puertas no se cierran correctamente o

se abren de golpe en la Guía para la solución de problemas de

componentes y funciones.

El control de temperatura no está en la

con guración correcta.

Si la temperatura es demasiado cálida, ajuste el control de a un

incremento y espere a que se estabilice la temperatura. Consulte

la sección Ajuste de los controles para obtener más información.

El ciclo de descongelamiento se completó

recientemente.

Durante el ciclo de descongelamiento, es posible que la

temperatura de cada compartimiento aumente levemente y que

se forme condensación en la pared trasera. Espere 30 minutos y

compruebe que se haya restaurado la temperatura apropiada

una vez completo el ciclo de descongelamiento.

Acumulación de

humedad en el

interior.

Las puertas se abren a menudo o durante mucho

tiempo.

Cuando las puertas se abren a menudo o durante mucho

tiempo, el aire cálido y húmedo ingresa en el compartimiento.

Esto aumenta la temperatura y el nivel de humedad dentro del

compartimiento. Para disminuir el efecto, reduzca la frecuencia y

duración de la apertura de las puertas.

Las puertas no están correctamente cerradas. Consulte la sección Las puertas no se cierran correctamente en

la Guía para la solución de problemas.

El clima es húmedo. El clima húmedo permite que ingrese humedad adicional en

los compartimientos cuando se abren las puertas, lo que resulta

en condensación o escarcha. Mantener un nivel razonable

de humedad en el hogar ayudará a controlar la cantidad de

humedad que puede ingresar en los compartimientos.

El ciclo de descongelamiento se completó

recientemente.

Durante el ciclo de descongelamiento, es posible que la

temperatura de cada compartimiento aumente levemente y que

se forme condensación en la pared trasera. Espere 30 minutos y

compruebe que se haya restaurado la temperatura apropiada

una vez completo el ciclo de descongelamiento.

Los alimentos no están correctamente envasados. Los alimentos que se guardan sin tapar o envolver y los

contenedores húmedos pueden resultar en la acumulación de

humedad en cada compartimiento. Seque todos los contenedores

con un trapo y guarde los alimentos en envases sellados para

evitar que se forme condensación y escarcha.

GUÍA DE SOLUCIÓN DE PROBLEMAS

REFRIGERACIÓN/HIELO Y AGUA

Problema Causas posibles Soluciones

Los alimentos se están

congelando en el

compartimiento del

refrigerador.

Se ubicaron alimentos con alto

contenido de agua cerca de una

ventilación de aire.

Reordene los artículos de manera que aquellos que tienen alto contenido

de agua estén lejos de las ventilaciones de aire.

El control de temperatura del

refrigerador está mal con gurado.

Si la temperatura es demasiado fría, ajuste el control de a un incremento

y espere a que se estabilice la temperatura. Consulte la sección Ajuste

de los controles para obtener más información.

El refrigerador está instalado en un

lugar frío.

Cuando el refrigerador opera a temperaturas por debajo de los 5°C

(41°F), los alimentos se pueden congelar en el compartimiento del

refrigerador. No se debe operar el refrigerador a temperaturas por

debajo de los 13°C (55°F).

Se forma escarcha o

cristales de hielo sobre

los alimentos congelados

(fuera del envase).

Las puertas se abren a menudo o

durante mucho tiempo.

Cuando las puertas se abren a menudo o durante mucho tiempo, el

aire cálido y húmedo ingresa en el compartimiento. Esto aumenta la

temperatura y el nivel de humedad dentro del compartimiento. Una

mayor humedad resultará en escarcha y condensación. Para disminuir el

efecto, reduzca la frecuencia y duración de la apertura de las puertas.

La puerta no se cierra bien. Consulte la sección Las puertas no se cierran correctamente o se abren

en la Guía para la solución de problemas.

La sección de refrigerador

o congelador está

demasiado fría.

Con guración incorrecta del control

de temperatura.

Si la temperatura es demasiado fría, ajuste el control de a un incremento

y espere a que se estabilice la temperatura. Consulte la sección Ajuste

de los controles para obtener más información.

Se forma escarcha o

cristales de hielo sobre

los alimentos congelados

(dentro del envase

sellado).

La condensación de los alimentos con

alto contenido de agua se congeló

dentro del envase.

Esto es normal para aquellos alimentos que tienen alto contenido de

agua.

El alimento ha estado en el

congelador durante mucho tiempo.

No almacene alimentos con alto contenido de agua en el congelador

durante largos períodos de tiempo.

La máquina de hielo no

hace su ciente hielo.

La demanda excede la capacidad de

almacenamiento de hielo.

La máquina de hielo producirá aproximadamente entre 100 cubitos en

un período de 24 horas.

No está conectado el suministro de

agua del hogar, la llave de paso no

está completamente abierta, o la

válvula está tapada.

Conecte el refrigerador a un suministro de agua fría con presión

adecuada y abra del todo la llave de paso de agua.

Si el problema persiste, es posible que sea necesario contactar a un

plomero.

Se agotó el  ltro de agua. Se recomienda reemplazar el  ltro de agua:

• Aproximadamente cada 6 meses.

• Cuando se enciende el indicador del  ltro de agua.

• Cuando disminuye la salida de agua del expendedor de agua.

• Cuando los cubitos de hielo son más pequeños de lo habitual.

Baja presión del suministro de agua

del hogar.

La presión de agua debe estar entre los 20 y los 120 psi (138 a 827 kPa)

en los modelos sin  ltro de agua, y entre los 40 y 120 psi (276 a 827

kPa) en los modelos con  ltro de agua.

Si el problema persiste, es posible que sea necesario contactar a un

plomero.

Se está usando un sistema de

 ltración por ósmosis inversa.

Los sistemas de  ltración por ósmosis inversa pueden reducir la presión

de agua por debajo del mínimo y provocar problemas en la máquina de

hielo. (Consulte la sección Presión del agua).

El tramo de tubería que conecta

el refrigerador a la válvula de

suministro del hogar está retorcido.

La tubería se puede retorcer cuando se mueve el refrigerador durante

la instalación o limpieza, lo que resulta en una disminución del  ujo de

agua. Enderece o repare la línea de suministro de agua y acomódela de

manera que se eviten retorceduras en el futuro.

GUÍA DE SOLUCIÓN DE PROBLEMAS

Problema Causas posibles Soluciones

La máquina de hielo

no hace su ciente hielo

(continuación).

Las puertas se abren a menudo o durante

mucho tiempo.

Si las puertas de la unidad de abren a menudo, el aire del ambiente

calentará el refrigerador, lo que evitará que la unidad mantenga

la temperatura  jada. Disminuir la temperatura del refrigerador,

así como no abrir las puertas con tanta frecuencia, puede ser de

ayuda.

Las puertas no están cerradas del todo. Si las puertas no se cierran correctamente, la producción de

hielo se verá afectada. Consulte la sección Las puertas no se

cierran correctamente o se abren en la Guía para la solución

de problemas de componentes y funciones para obtener más

información.

El ajuste de temperatura del congelador

es demasiado cálido.

La temperatura recomendada para el compartimiento del

congelador para una producción normal de hielo es de -18°C (0°F).

Si la temperatura del congelador es superior, la producción de hielo

se verá afectada.

Dispensar agua

lentamente.

Se agotó el  ltro de agua. Se recomienda reemplazar el  ltro de agua:

• Aproximadamente cada 6 meses.

• Cuando se enciende el indicador del  ltro de agua.

• Cuando disminuye la salida de agua del expendedor de agua.

• Cuando los cubitos de hielo son más pequeños de lo habitual.

Se está usando un sistema de  ltración por

ósmosis inversa.

Los sistemas de  ltración por ósmosis inversa pueden reducir la

presión de agua por debajo del mínimo y provocar problemas en la

máquina de hielo.

Si el problema persiste, es posible que sea necesario contactar a un

plomero.

Baja presión del suministro de agua del

hogar.

La presión de agua debe estar entre los 20 y los 120 psi (138 a 827

kPa) en los modelos sin  ltro de agua, y entre los 40 y 120 psi (276

a 827 kPa) en los modelos con  ltro de agua.

Si el problema persiste, es posible que sea necesario contactar a un

plomero.

No se dispensa hielo. Las puertas no están cerradas del todo. El hielo no se dispensará si hay alguna puerta del refrigerador

abierta.

Uso poco frecuente del dispensador. Si el dispensador de hielo se usa con poca frecuencia, con el tiempo

los cubitos de hielo se pegan unos a otros, lo que impide que se

dispensen correctamente. Compruebe el depósito de hielo en busca

de cubitos agrupados o pegados entre sí. Si los hubiera, sepárelos

para que el dispensador funcione correctamente.

El conducto de dispensación está

obstruido con escarcha o fragmentos de

hielo.

Para eliminar la escarcha o los fragmentos de hielo, desmonte el

depósito de hielo y libere el conducto con un utensilio de plástico.

La dispensación de hielo en cubitos también ayuda a evitar la

formación de escarcha y fragmentos de hielo.

La pantalla del dispensador está

bloqueada.

Mantenga presionado el botón Lock (bloquear) durante tres

segundos para desbloquear el panel de control y el dispensador.

El depósito de hielo está vacío. Puede tomar hasta 24 horas para que cada compartimiento alcance

la temperatura deseada y para que la máquina de hielo comience

a hacer hielo. Asegúrese de que el sensor o brazo de interrupción no

se encuentre obstruido.

Una vez que el suministro de hielo en el contenedor se ha agotado,

puede tardar 90 minutos hasta que haya nuevamente hielo

adicional disponible, y aproximadamente 24 horas para rellenar

completamente el contenedor.

HIELO Y AGUA

Problema Causas posibles Soluciones

La máquina de

hielo no hace hielo.

El refrigerador se instaló recientemente

o la máquina de hielo se conectó

recientemente.

Puede tomar hasta 24 horas para que cada compartimiento alcance la

temperatura deseada y para que la máquina de hielo comience a hacer

hielo.

La máquina de hielo no está encendida. Localice el botón Ice Maker en la pantalla y con rme que está en la

posición ON (encendido).

El sensor de detección de hielo está

obstruido.

La presencia de sustancias extrañas o de escarcha en el sensor de

detección de hielo pueden interrumpir la producción de hielo. Asegúrese

de que el área del sensor esté limpia en todo momento para una

operación normal.

El refrigerador no está conectado a un

suministro de agua o la válvula de corte

del suministro no está abierta.

Conecte el refrigerador al suministro de agua y abra completamente la

válvula de corte de agua.

El sensor o brazo de interrupción de la

máquina de hielo está obstruido.

Si su máquina de hielo está equipada con un brazo de interrupción

de hielo, asegúrese de que el brazo se pueda mover libremente. Si su

máquina de hielo está equipada con un sensor electrónico de interrupción

del hielo, asegúrese de que haya una vía libre entre ambos sensores.

Hay un sistema de  ltración por ósmosis

inversa conectado a su suministro de agua

fría.

Los sistemas de  ltración por ósmosis inversa pueden reducir la presión

de agua por debajo del mínimo y provocar problemas en la máquina de

hielo. (Consulte la sección Water Pressure (presión de agua)).

No se dispensa

agua.

Instalación nueva o tubería de agua

recientemente conectada.

Dispense 9,5 litros (2,5 galones) de agua (deje correr el agua durante

unos 5 minutos) para purgar el aire atrapado y los contaminantes del

sistema. No dispense los 9,5 litros (2,5 galones) de agua de manera

continua. Pulse y suelte el botón del dispensador en ciclos de 30 segundos

ON y 60 segundos OFF.

El panel del dispensador está bloqueado. Mantenga presionado el botón Lock (bloquear) durante tres segundos

para desbloquear el panel de control y el dispensador.

El dispensador no está ajustado para

dispensar agua.

El dispensador se puede ajustar para que dispense hielo o agua.

Compruebe que el panel de control está ajustado para el funcionamiento

deseado. Presione el botón Water (agua) en el panel de control para

dispensar agua.

Las puertas del refrigerador o del

congelador no están cerradas

correctamente.

El agua no se dispensará si hay alguna puerta del refrigerador abierta.

Se ha quitado o reemplazado el  ltro de

agua recientemente.

Después de reemplazar el  ltro de agua, dispense 9,5 litros (2,5 galones)

de agua (deje correr el agua durante unos 5 minutos) para purgar el

aire atrapado y los contaminantes del sistema; No dispense los 9,5 litros

(2,5 galones) de agua de manera continua. Pulse y suelte el botón del

dispensador en ciclos de 30 segundos ON y 60 segundos OFF.

El tramo de tubería que conecta el

refrigerador a la válvula de suministro del

hogar está retorcido.

La tubería se puede retorcer cuando se mueve el refrigerador durante

la instalación o limpieza, lo que resulta en una disminución del  ujo de

agua. Enderece o repare la línea de suministro de agua y acomódela de

manera que se eviten retorceduras en el futuro.

No está conectado el suministro de

agua del hogar, la llave de paso no está

completamente abierta, o la válvula está

tapada.

Conecte el refrigerador al suministro de agua y abra completamente la

válvula de corte de agua.

Si el problema persiste, es posible que sea necesario contactar a un

plomero.

HIELO Y AGUA

GUÍA DE SOLUCIÓN DE PROBLEMAS

HIELO Y AGUA

Problema Causas posibles Soluciones

El hielo huele o

sabe mal.

El suministro de agua contiene

minerales como el azufre.

Es posible que sea necesario instalar un  ltro de agua para eliminar los

problemas de sabor y olor.

NOTA: En algunos casos, es posible que el  ltro no sea de ayuda. Puede

que no sea posible eliminar todos los minerales/olor/sabor en todos los

suministros de agua.

La máquina de hielo se instaló

recientemente.

Deseche las primeras tandas de hielo para evitar hielo manchado o con mal

sabor.

El hielo ha estado almacenado

demasiado tiempo.

El hielo que lleva demasiado tiempo almacenado se encogerá, nublará, y

puede desarrollar mal sabor. Deseche el hielo viejo y haga nuevo.

Los alimentos no están bien guardados

en los compartimientos.

Vuelva a envolver los alimentos. Es posible que los olores se trasladen al hielo

si los alimentos no están bien envueltos.

Es necesario limpiar el interior del

refrigerador.

Para más información consulte la sección Care and Cleaning (Cuidado y

limpieza).

Es necesario limpiar el contenedor en

donde se almacena el hielo.

Vacíe y lave el contenedor (deseche los cubitos viejos). Asegúrese de que el

contenedor esté completamente seco antes de volver a instalarlo.

El agua del

dispensador está

caliente.

El refrigerador se instaló

recientemente.

Espere 24 horas tras la instalación a que el depósito de almacenamiento del

agua se enfríe completamente.

El dispensador de agua se ha usado

recientemente y el depósito de

almacenamiento se ha agotado.

Dependiendo de su modelo especí co, el rango de la capacidad de

almacenamiento de agua es de 20 a 30 cc. (0,6 a 0,9 litros).

El dispensador no se ha usado durante

varias horas.

Si el dispensador no se ha usado durante varias horas, el primer vaso que se

llene con agua puede estar caliente. Descarte los primeros 10 cc.

El refrigerador está conectado en una

tubería de agua caliente.

Asegúrese de que el refrigerador está conectado a una tubería de agua fría.

ADVERTENCIA: Conectar el refrigerador a una tubería de agua caliente

puede dañar la máquina de hielo.

El agua huele o

sabe mal.

El suministro de agua contiene

minerales como el azufre.

Es posible que sea necesario instalar un  ltro de agua para eliminar los

problemas de sabor y olor.

Se agotó el  ltro de agua. Se recomienda reemplazar el  ltro de agua:

• Aproximadamente cada 6 meses.

• Cuando se enciende el indicador del  ltro de agua.

• Cuando disminuye la salida de agua del expendedor de agua.

• Cuando los cubitos de hielo son más pequeños de lo habitual.

El refrigerador se instaló

recientemente.

Dispense 9,5 litros (2,5 galones) de agua (deje correr el agua durante unos 5

minutos) para purgar el aire atrapado y los contaminantes del sistema. No

dispense los 9,5 litros (2,5 galones) de agua de manera continua. Pulse y

suelte el botón del dispensador en ciclos de 30 segundos ON y 60 segundos

OFF.

La máquina de

hielo está haciendo

demasiado hielo.

El sensor o brazo de interrupción de la

máquina de hielo está obstruido.

Vacíe el contenedor de hielo. Si su máquina de hielo está equipada con un

brazo de interrupción de hielo, asegúrese de que el brazo se pueda mover

libremente. Si su máquina de hielo está equipada con un sensor electrónico

de interrupción del hielo, asegúrese de que haya una vía libre entre ambos

sensores. Vuelva a instalar el contenedor de hielo y espere 24 horas para

con rmar que funcione adecuadamente.

GUÍA DE SOLUCIÓN DE PROBLEMAS

RUIDO

Problema Causas posibles Soluciones

Repiqueteo El control de descongelamiento hará un

chasquido cuando comience y  nalice el ciclo

de automático de descongelamiento. El control

del termostato (o control del refrigerador en

algunos modelos) también hará un chasquido al

encenderse y apagarse el ciclo.

Funcionamiento normal

Traqueteo Es posible que el traqueteo provenga del  ujo

de refrigerante, de la línea de agua en la parte

trasera de la unidad, o de artículos guardados

encima o alrededor del refrigerador.

Funcionamiento normal

El refrigerador no descansa sólidamente sobre

el suelo.

El suelo es débil o irregular o es necesario ajustar las patas de

nivelación. Consulte la sección Alineación de las puertas.

Se sacudió el refrigerador con compresor lineal

mientras operaba.

Funcionamiento normal

Silbido El motor del ventilador evaporador está

circulando aire por los compartimientos

refrigerador y congelador.

Funcionamiento normal

El ventilador del condensador está forzando el

aire por encima del condensador.

Funcionamiento normal

Borboteo El refrigerante está  uyendo por el sistema de

refrigeración.

Funcionamiento normal

Chasquidos Contracción y expansión de las paredes

interiores debido a los cambios de temperatura.

Funcionamiento normal

Chisporroteos Agua que gotea sobre el calentador de

descongelamiento durante un ciclo de

descongelamiento.

Funcionamiento normal

Vibración Si los laterales o la parte trasera del

refrigerador están tocando un mueble o pared,

es posible que algunas de las vibraciones

normales produzcan un sonido audible.

Para eliminar el ruido, asegúrese de que los laterales y la parte

trasera no vibren contra ningún mueble o pared.

Goteo Agua que  uye a la bandeja de drenaje durante

el ciclo de descongelamiento.

Funcionamiento normal

Sonido pulsante o

agudo

Su refrigerador está diseñado para funcionar

más e cientemente para conservar los alimentos

a la temperatura deseada. Es posible que

el compresor de alta e ciencia haga que su

refrigerador funcione durante más tiempo que su

refrigerador anterior, pero sigue ahorrando más

energía que los modelos anteriores. Mientras el

refrigerador está en funcionamiento, es normal

escuchar un sonido pulsante o agudo.

Funcionamiento normal

GUÍA DE SOLUCIÓN DE PROBLEMAS

COMPONENTES Y FUNCIONES

Problema Causas posibles Soluciones

Las puertas no se cierran

correctamente o se

abren.

Hay envases de alimentos impidiendo que la

puerta se cierre.

Reordene los contenedores de alimento para dejar libre la puerta

y los estantes.

El contenedor de hielo, la tapa del cajón

para verduras, las bandejas, los estantes, los

contenedores de las puertas o los canastos

no están en su posición.

Empuje todos los contenedores hacia adentro y ponga la tapa

del cajón para verduras, las bandejas, los estantes y los canastos

en su posición correcta. Consulte la sección Uso del refrigerador

para obtener más información.

Se quitaron las puertas durante la instalación

del producto y no se volvieron a colocar

adecuadamente.

Desmonte las puertas y vuelva a colocarlas siguiendo las

instrucciones de la sección Desmontaje y colocación de las

manijas y puertas del refrigerador.

El refrigerador no está bien nivelado. Consulte la sección Alineación de las puertas en la sección de

Instalación del refrigerador para nivelar el refrigerador.

Las puertas son difíciles

de abrir.

Las juntas están sucias o pegajosas.  cies de contacto. Aplique una na

capa de abrillantador para electrodomésticos o cera de cocina

en las juntas después de limpiarlas.

La puerta se cerró recientemente. Cuando abre la puerta, ingresa aire más caliente al refrigerador.

Al enfriarse ese aire caliente, puede crear un vacío. Si le cuesta

abrir la puerta, espere un minuto para permitir que la presión

del aire se equilibre, y luego pruebe para ver si se abre con más

facilidad.

El refrigerador se

tambalea o parece

inestable.

Las patas de nivelación no están bien

ajustadas.

Consulte la sección Nivelación y alineación de las puertas.

El suelo no está nivelado. Es posible que sea necesario agregar cuñas debajo de las patas

de nivelación o rodillos para completar la instalación.

Las luces no funcionan. Se ha fundido una bombilla.

NOTA: La lámpara del compartimiento del

refrigerador es una iluminación interior

mediante LED, por lo que el mantenimiento

deberá ser realizado por un técnico

cado.

Consulte la sección Sustitución de la bombilla.

GUÍA DE SOLUCIÓN DE PROBLEMAS

Si tiene algún problema con su refrigerador, puede

transmitir datos por su teléfono al Equipo Diagnóstico.

Esto le otorga la capacidad de hablar directamente

con nuestros especialistas capacitados.

El especialista registra los datos transmitidos desde

su máquina y los utiliza para analizar el problema,

brindándole un diagnóstico rápido y efectivo.

Si tiene algún problema con su refrigerador, en EE.UU.

llame

1-844-553-6667.

Sólo utilice el sistema Diagnóstico cuando se lo pida

el equipo de Diagnóstico. Los sonidos de transmisión que

oirá entonces son normales y suenan parecido a

una máquina de fax.

Diagnóstico no se puede activar a menos que su

refrigerador esté enchufado. Si no puede encender su

refrigerador, entonces se debe detectar y solucionar el

problema sin utilizar Diagnóstico.

Uso de Diagnóstico

Primero,

llame en EE. UU. 1-844-553-6667.

Si el número de teléfono que está utilizando

está archivado y está asociado con su

refrigerador, se le transmitirá rápidamente con un agente

del equipo Diagnóstico. Sólo utilice la función Diagnóstico

cuando se lo pida un agente del equipo Diagnóstico.

1. Bloquee la pantalla. Para bloquear la pantalla,

mantenga presionado el botón Control Lock durante

aproximadamente tres segundos. (Si la pantalla ha

sido bloqueada durante más de tres minutos, debe

desactivar el bloqueo y luego volver a activarlo.)

Diagnóstico (en algunos modelos)

2. Abra la puerta derecha del refrigerador.

3. Coloque el micrófono de su teléfono en frente del

parlante que se encuentra sobre la bisagra de la

derecha de la puerta del refrigerador, cuando el

centro de atención al cliente le pida que lo haga.

4. Presione y sostenga el botón Freezer Temp

(temperatura del congelador) durante tres segundos,

mientras sostiene el teléfono frente al parlante.

5. Luego de escuchar los tres pitidos, suelte el botón

Freezer Temp.

6. Mantenga el teléfono en el lugar hasta que haya

terminado la transmisión de tono. La pantalla contará

hacia atrás el tiempo. Una vez terminado el recuento

de tiempo y luego de que se hayan detenido los tonos,

continúe su conversación con el especialista, quien

podrá entonces ayudarlo utilizando la información que

se transmitió para analizar

Diagnóstico

NOTA:

v Para obtener los mejores resultados, no mueva el teléfono mientras se transmiten los tonos.

v Si el representante del Centro de Atención al Cliente no puede grabar con precisión los datos, quizá le pida

que lo intente de nuevo.

v Las diferencias de la calidad de la llamada por región pueden afectar la función Diagnóstico.

v Para obtener mejores resultadosXWLOLFH'LDJQÚVWLFRFRQXQWHOÑIRQRoMR

v Una mala calidad de llamada puede resultar en una muy mala transmisión de datos desde su teléfono o la

máquina, lo que podría causar que Diagnóstico no funcione bien.

NOTAS

NOTES

Kenmore ®

Customer Care Hotline

To schedule in-home repair service

or order replacement parts

Para pedir servicio de reparación

a domicilio, y ordenar piezas

1-844-553-6667

Kenmore 79551737810 refrigerator

Product's Documents

User Manual

Specifications

Kenmore 79551737810 Questions and Answers
