Operator's Manual

CRAFTSMAN°

28" SNOW THROWER

Model No. 247.881900

CAUTION: Before using

this product, read this

manual and follow all

safety rules and operating

instructions.

• SAFETY

ASSEMBLY

OPERATION

MAINTENANCE

PARTS LiST

ESPAI_OL

Sears, Roebuck and Co., Hoffman Estates, IL 60179, U.S.A.

Visit our website: www, craftsrnan.corn FORMNO.769-01909D

7/5/2007

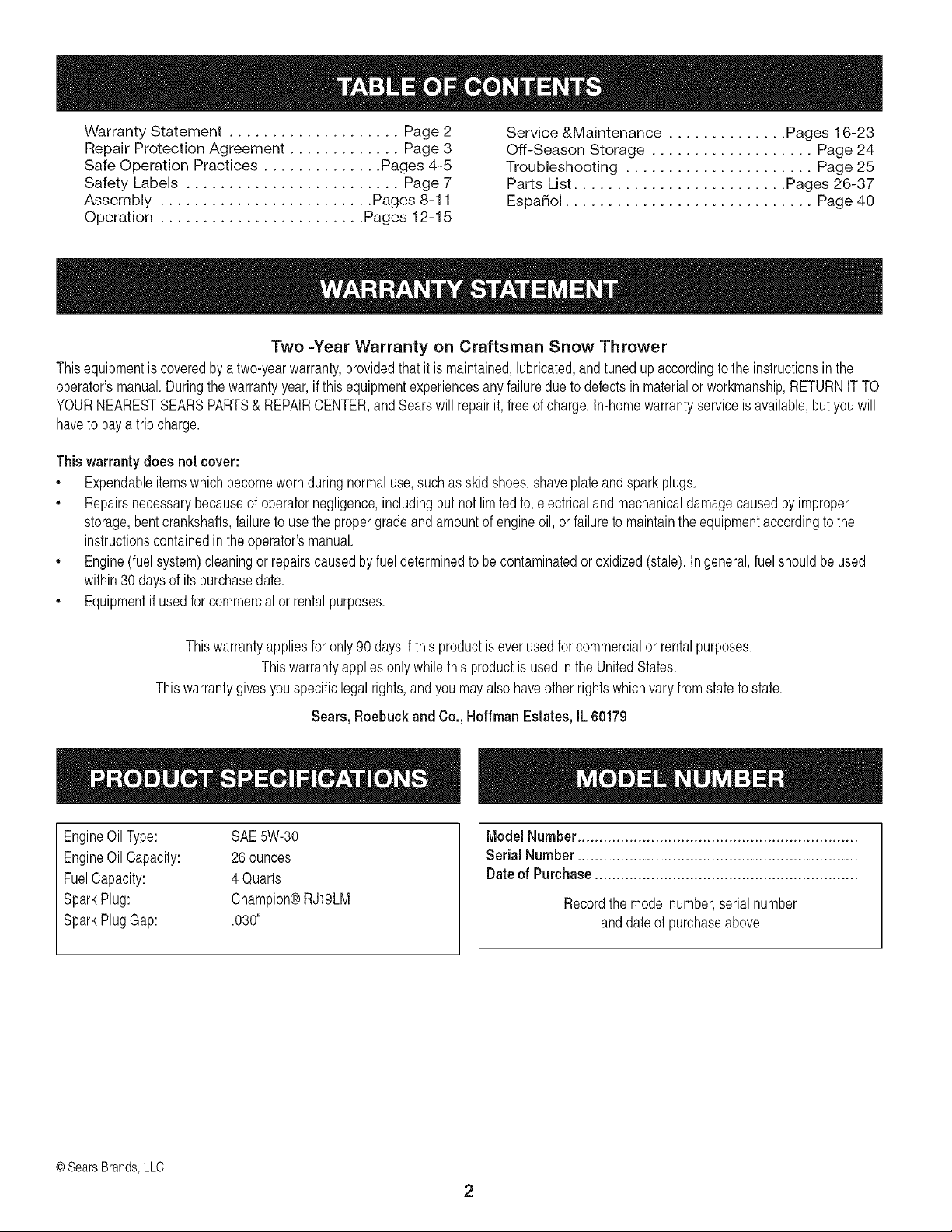

WarrantyStatement.................... Page2

RepairProtectionAgreement............. Page3

SafeOperationPractices.............. Pages4-5

SafetyLabels......................... Page7

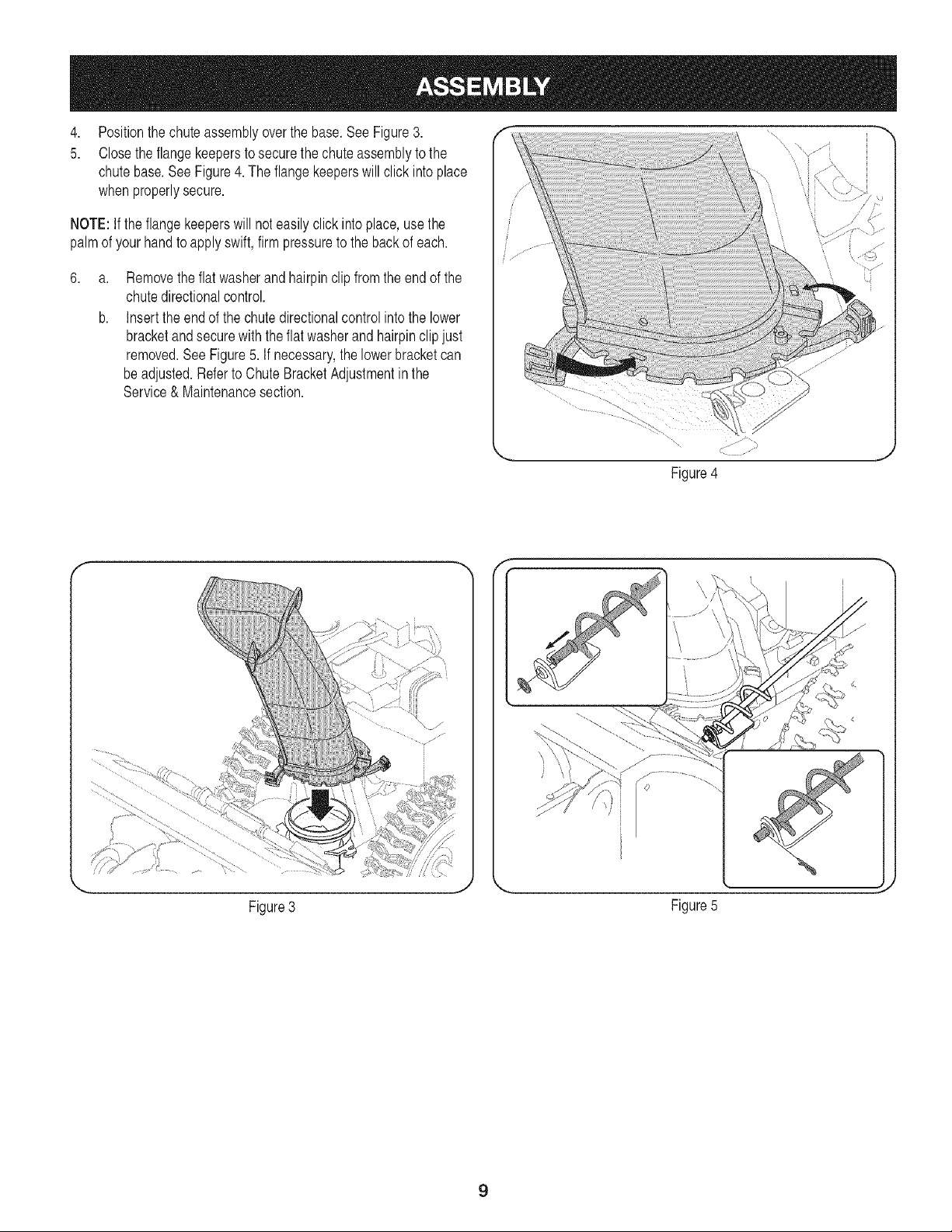

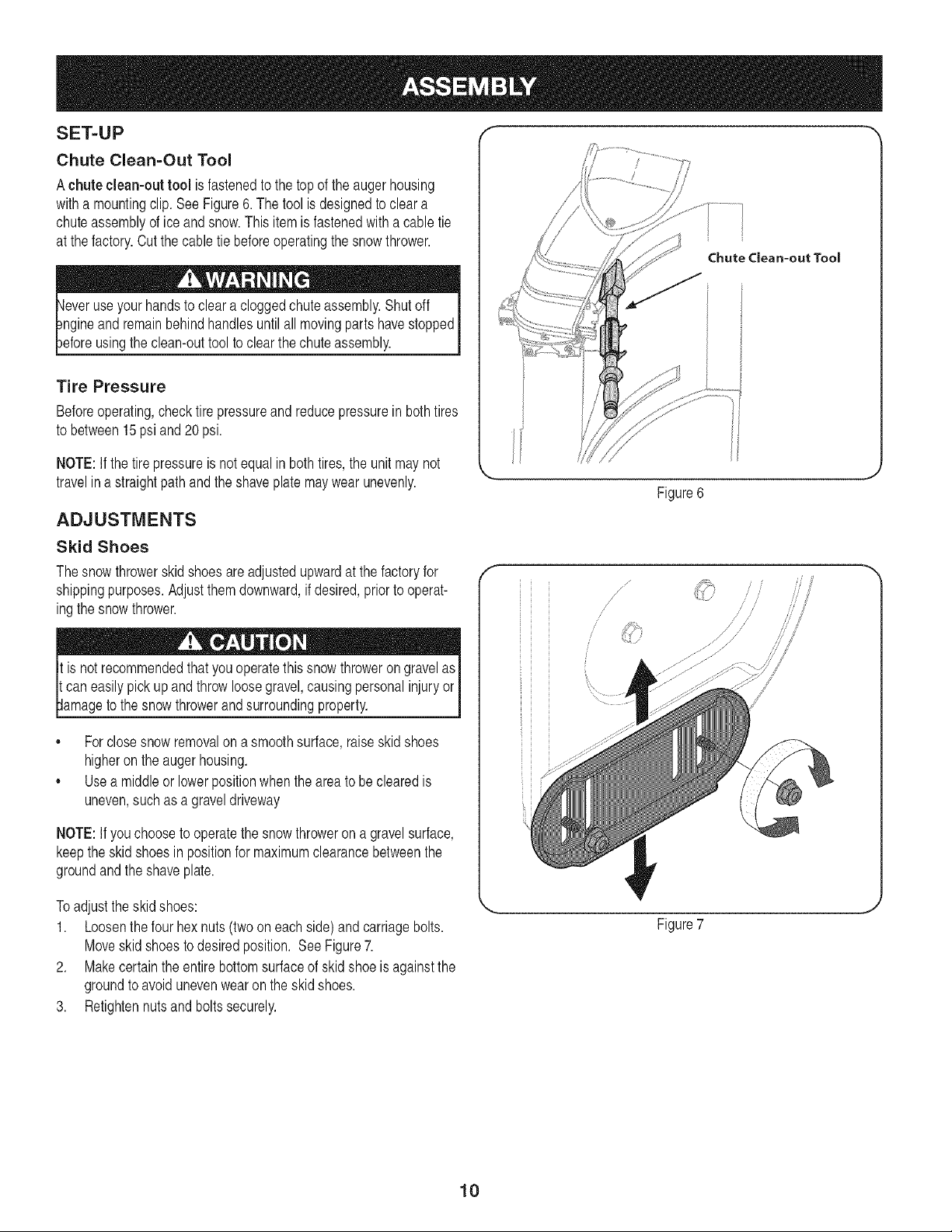

Assembly......................... Pages8-11

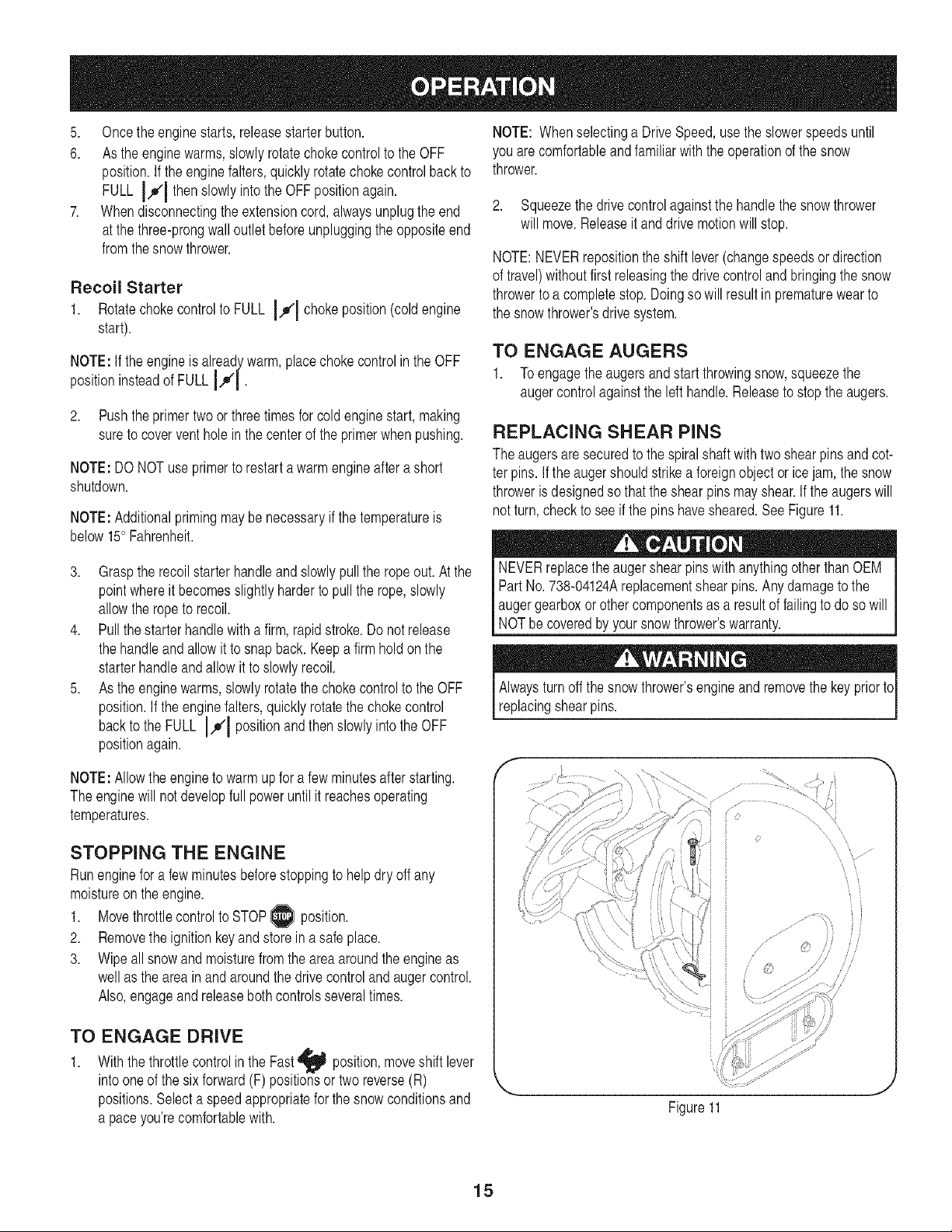

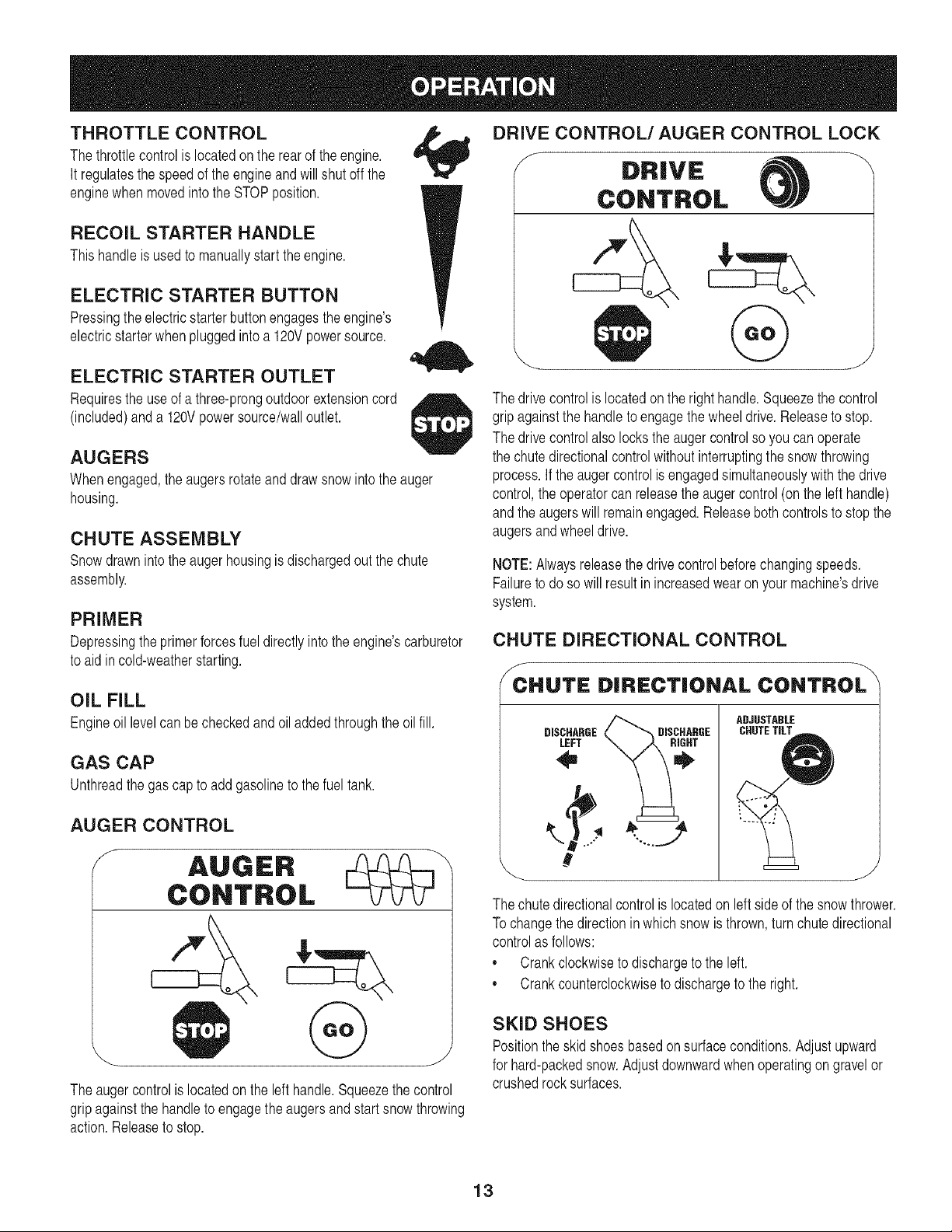

Operation........................ Pages12-15

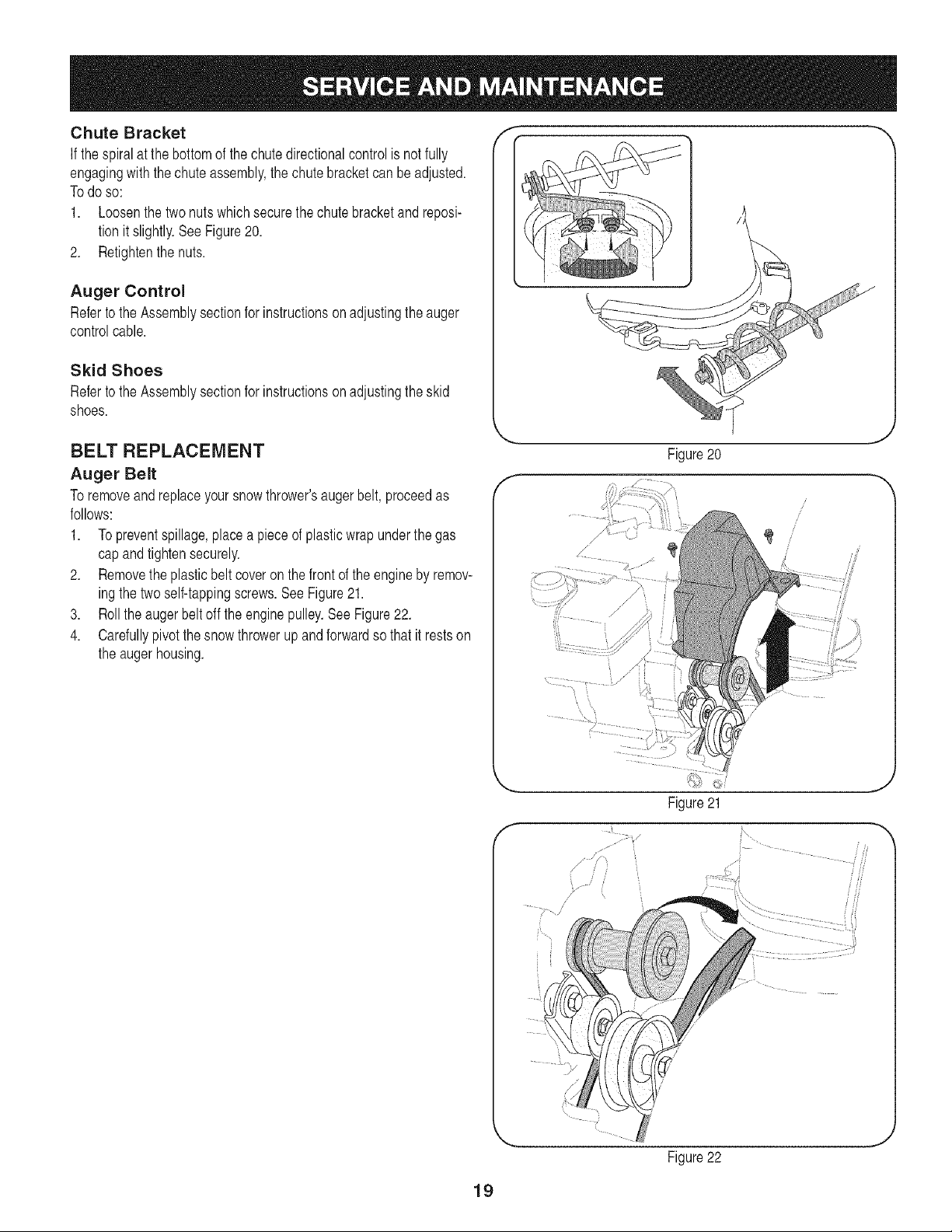

Service&Maintenance.............. Pages16-23

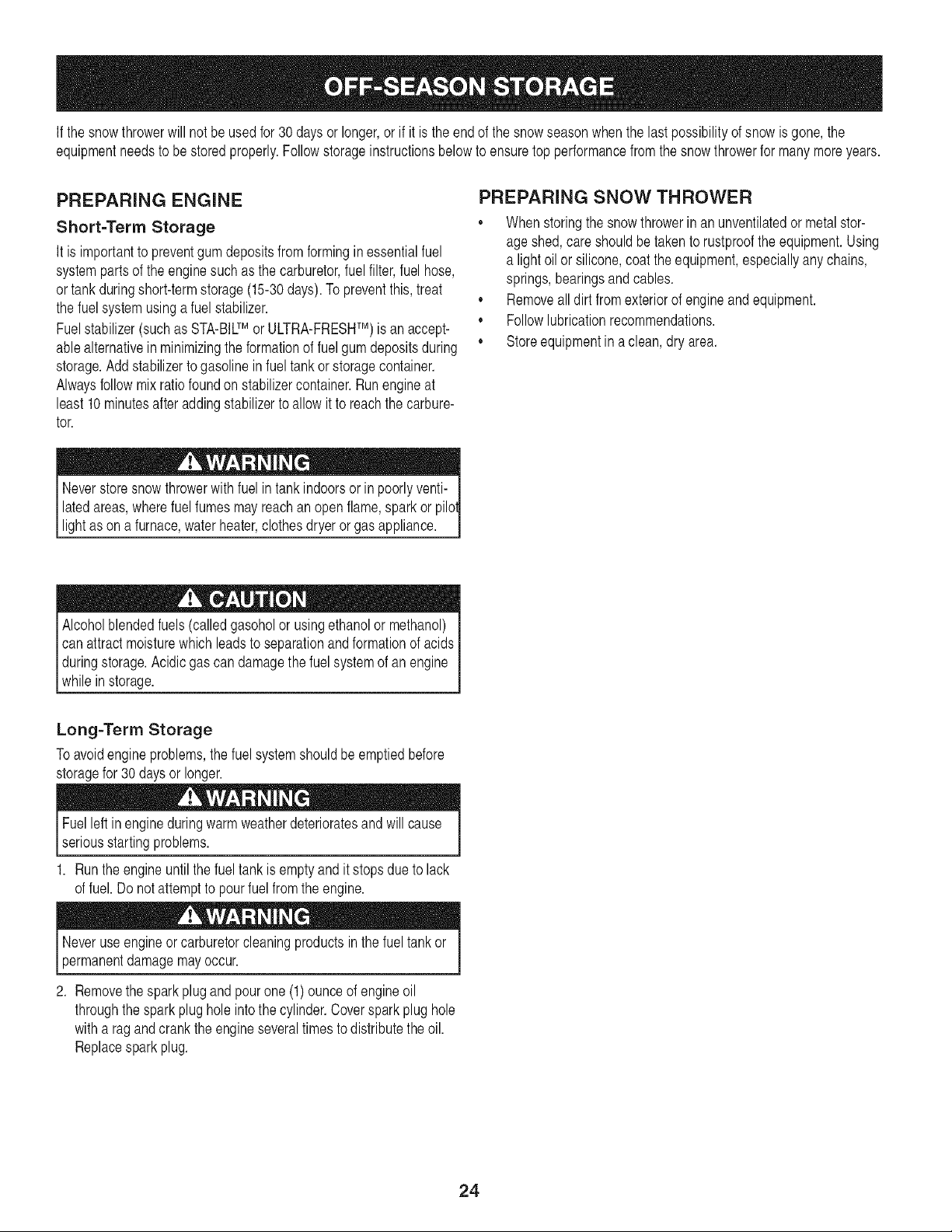

Off-SeasonStorage................... Page24

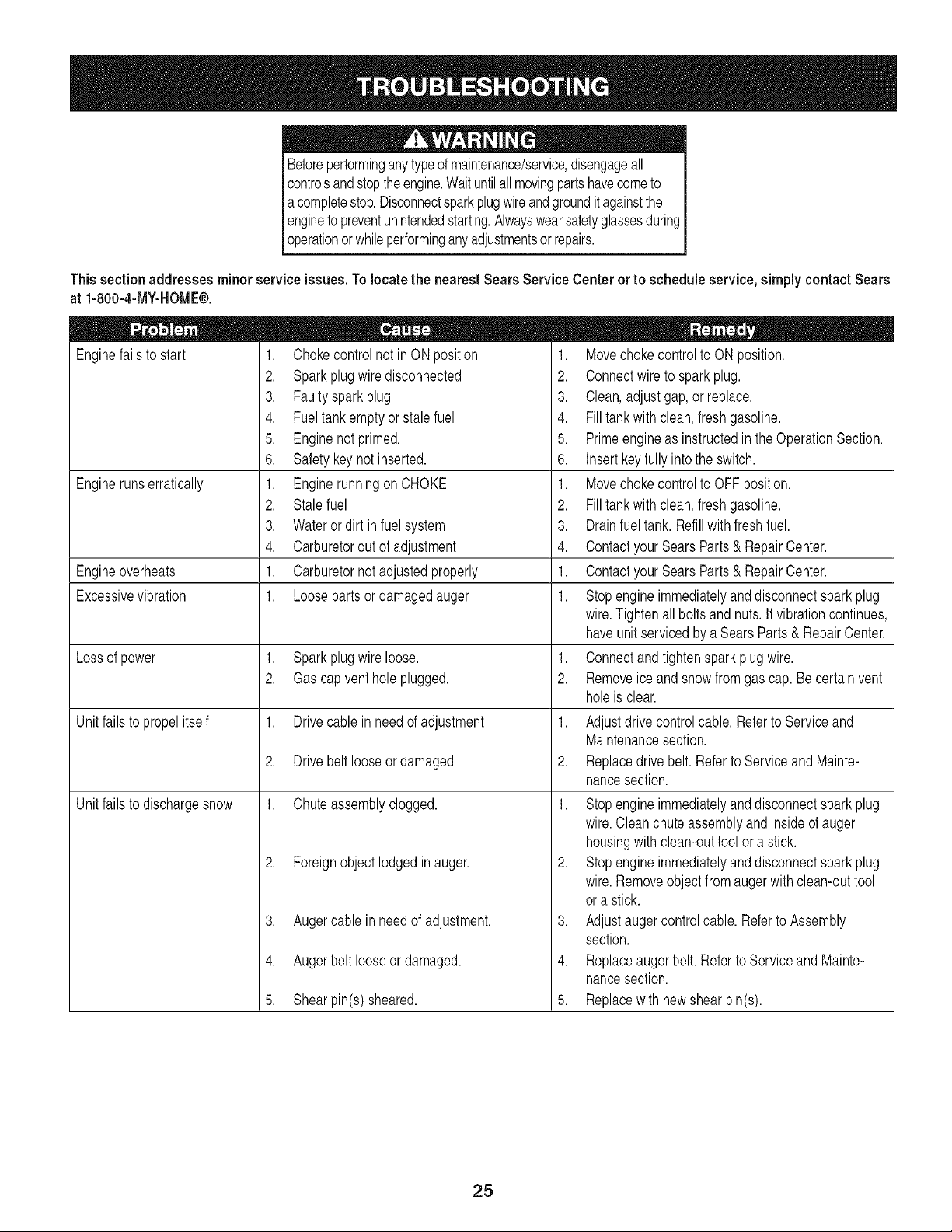

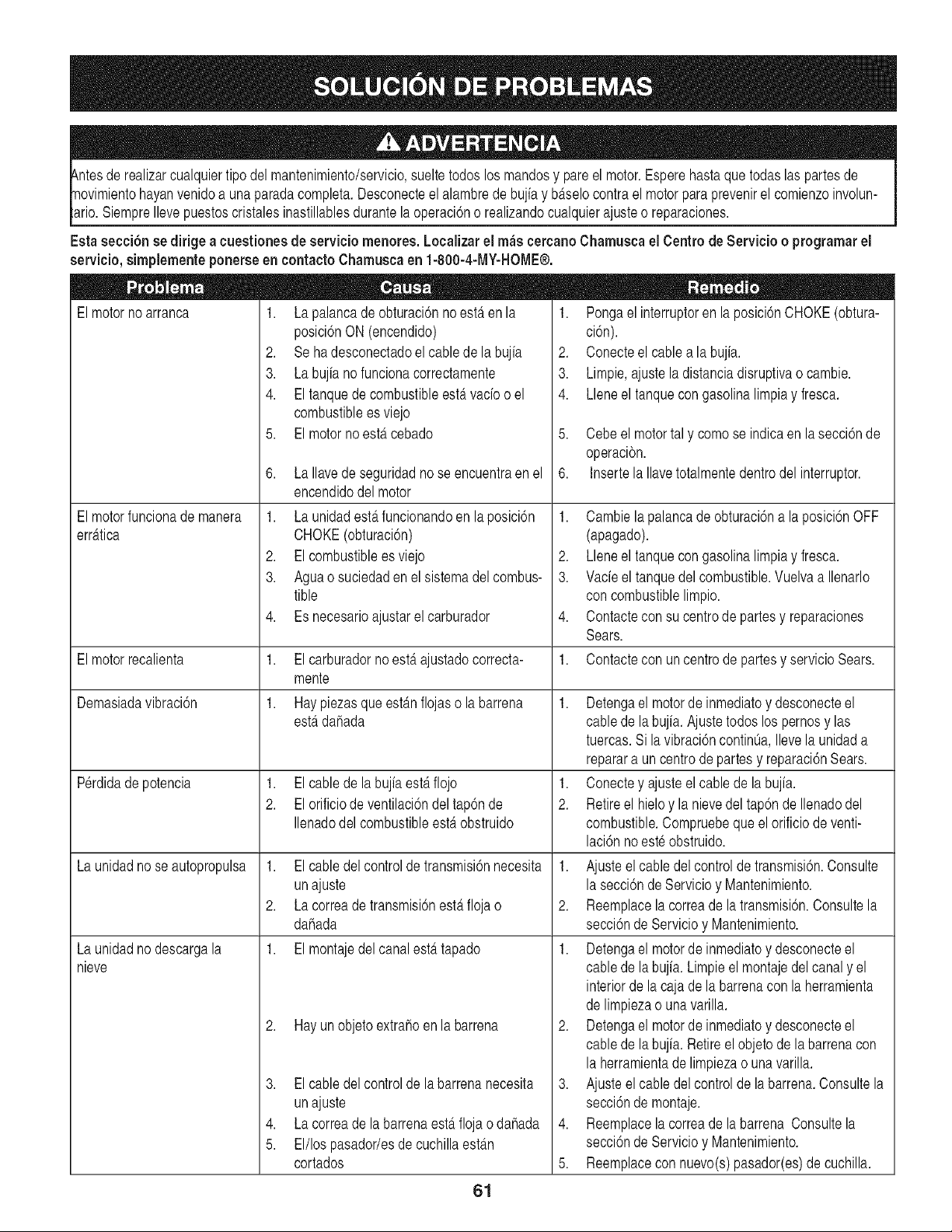

Troubleshooting...................... Page25

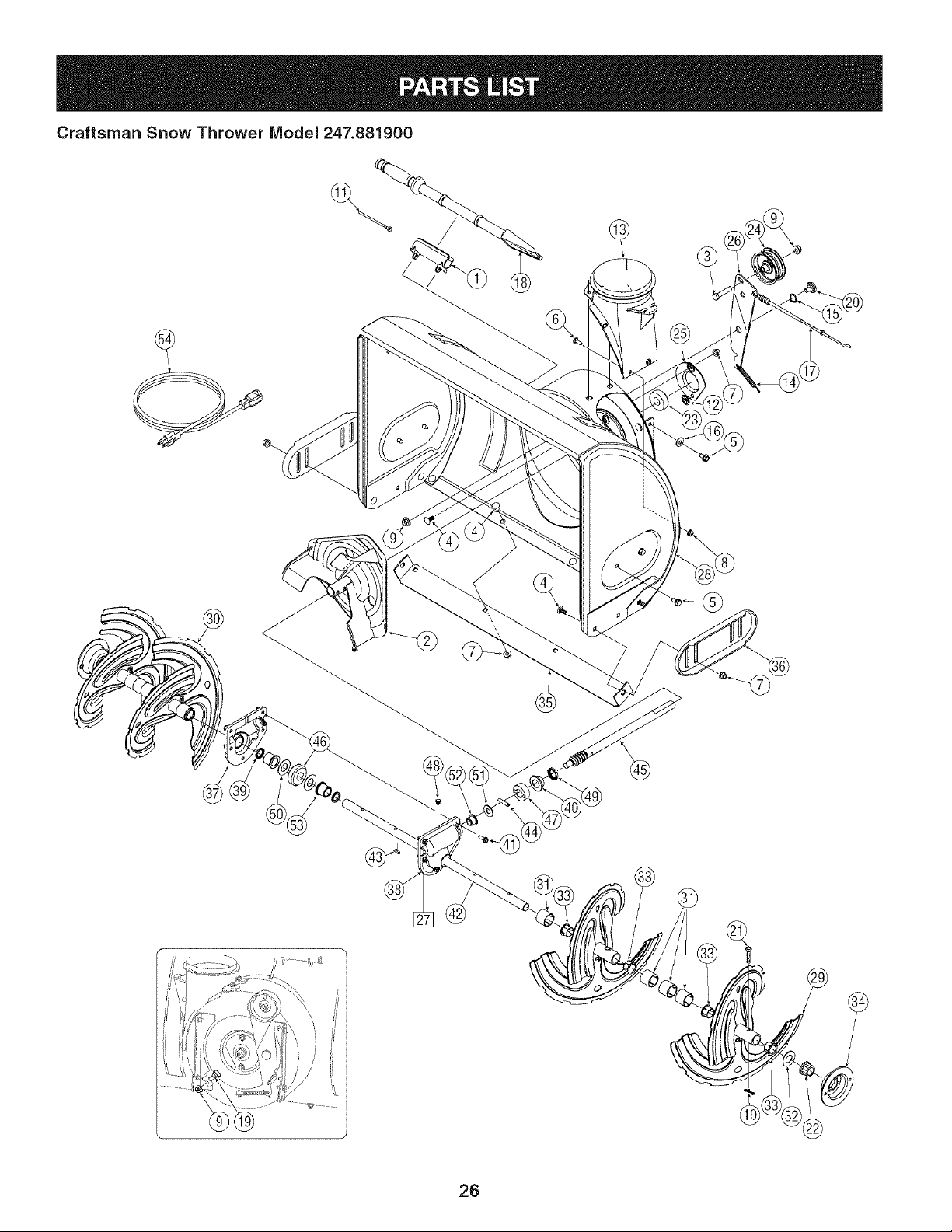

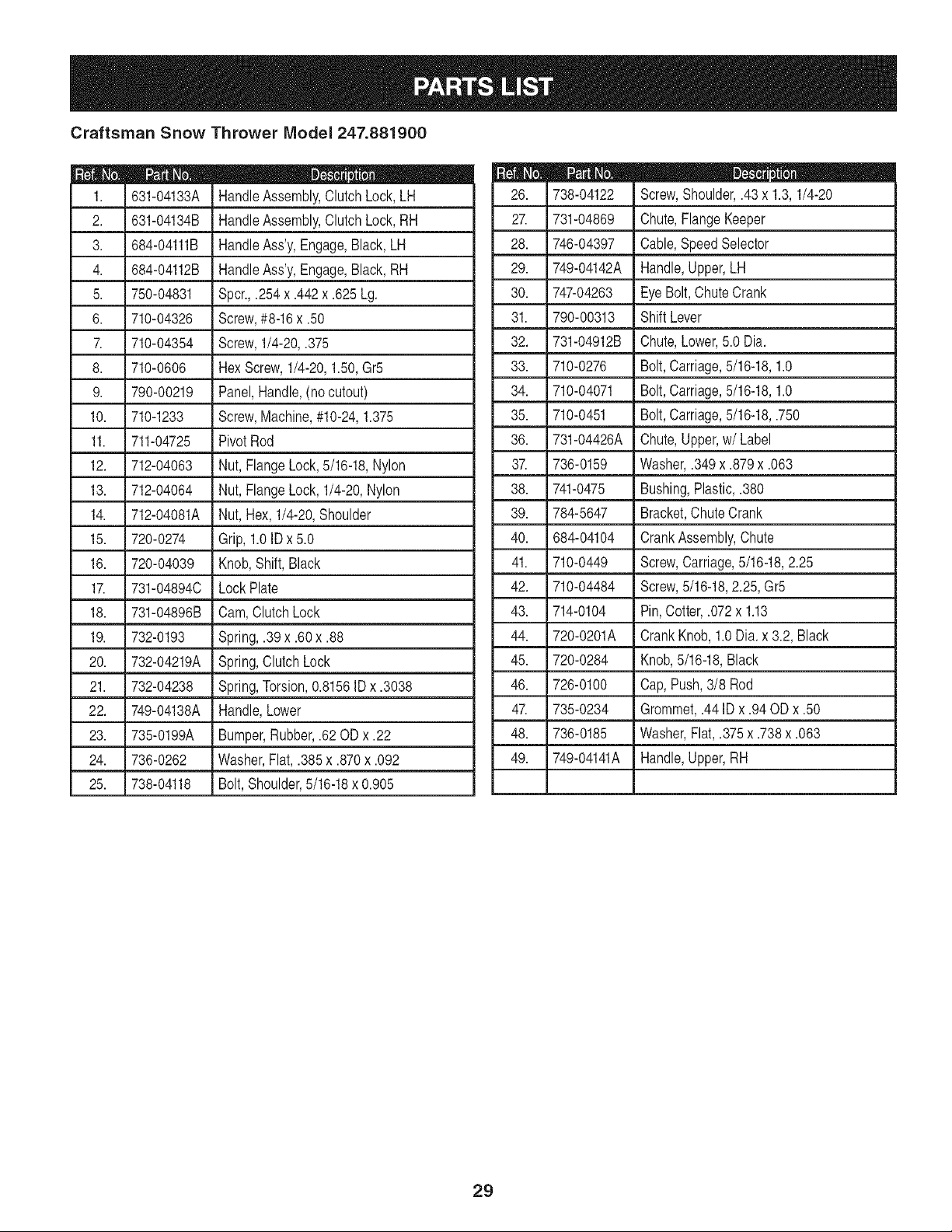

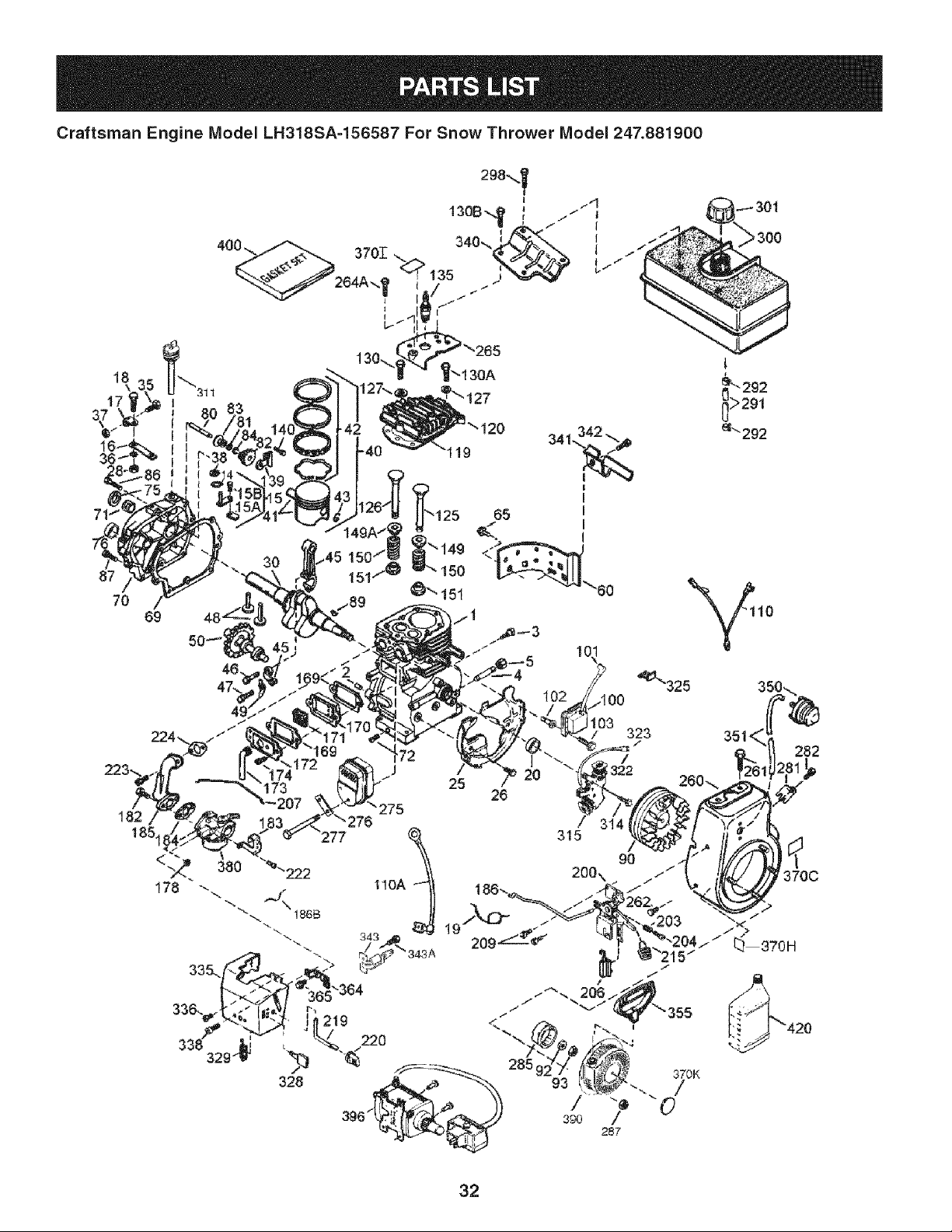

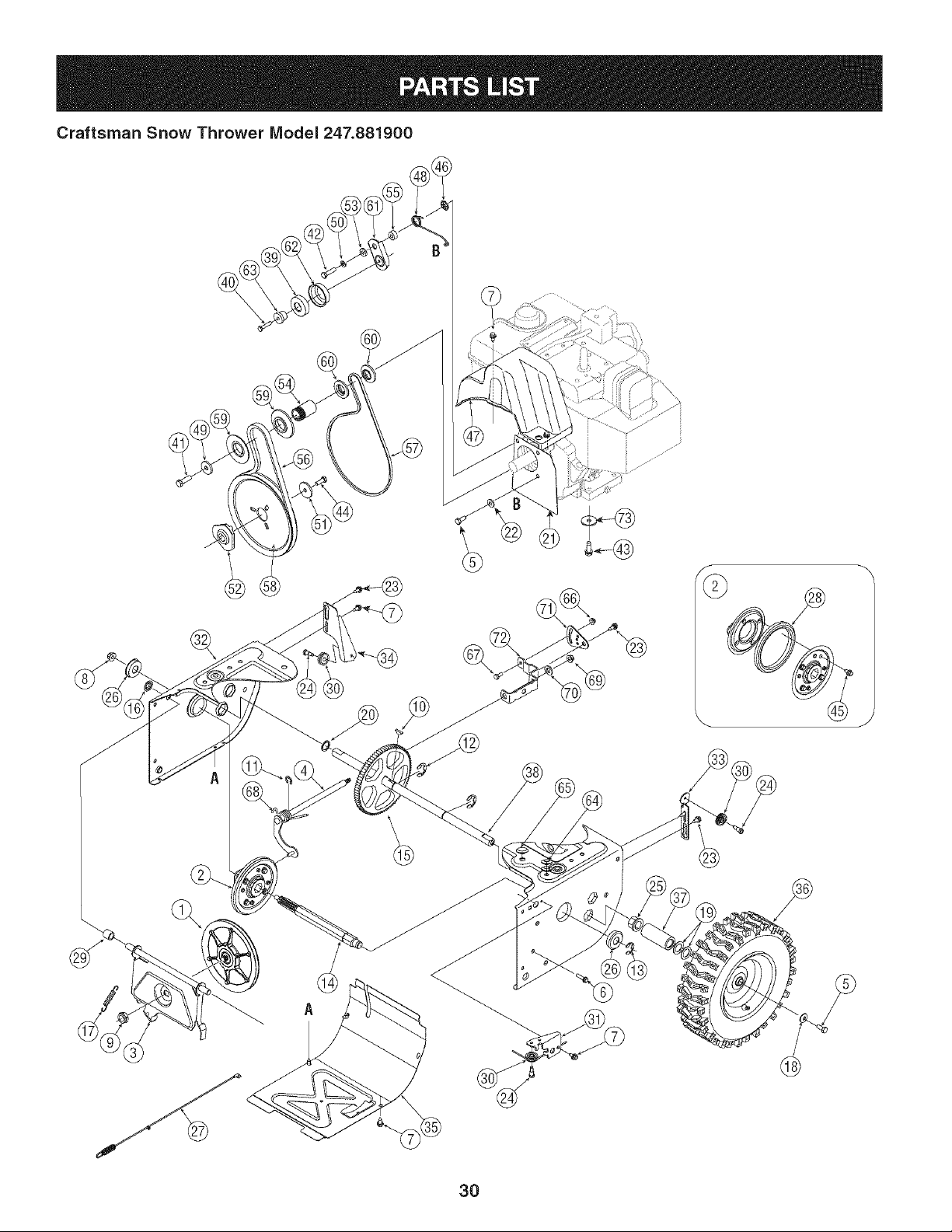

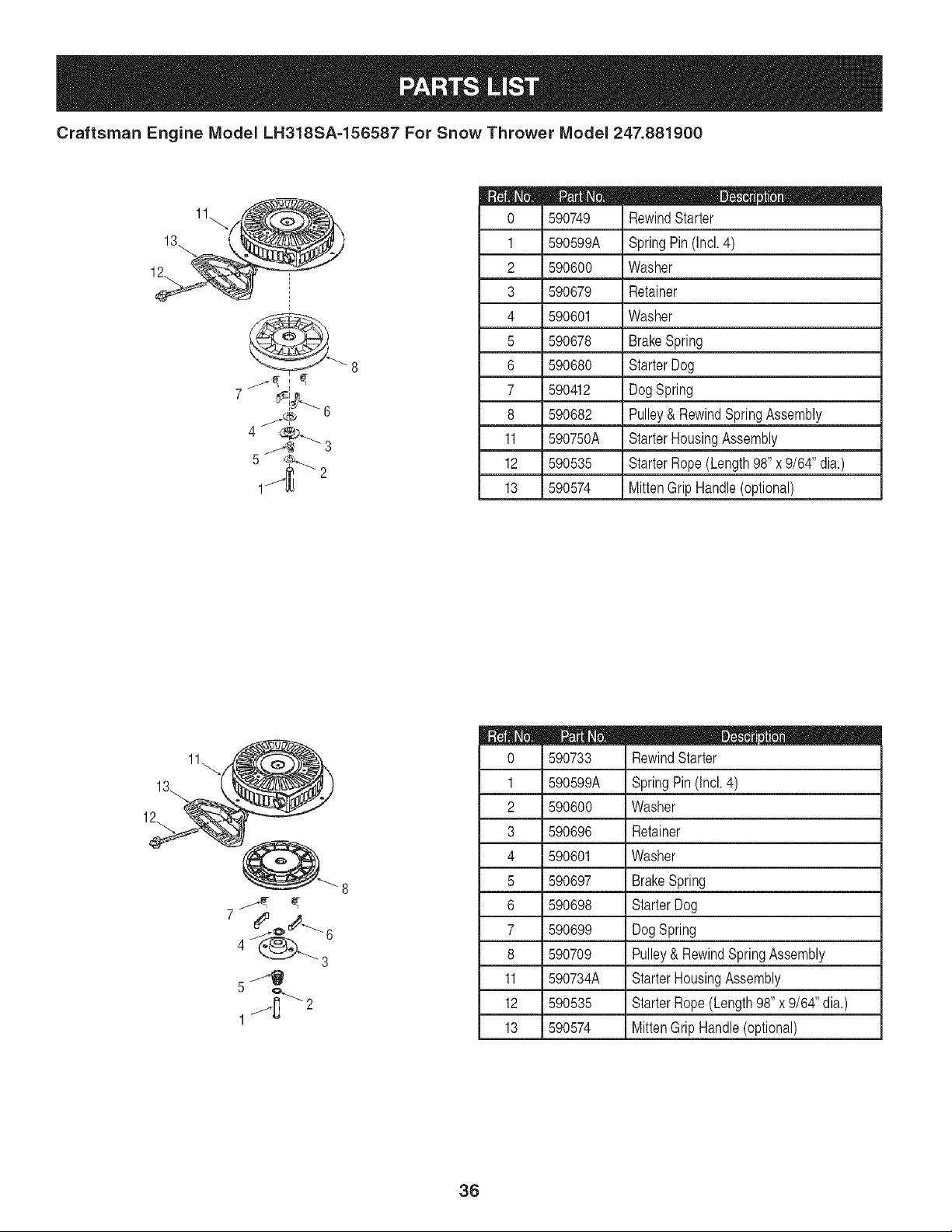

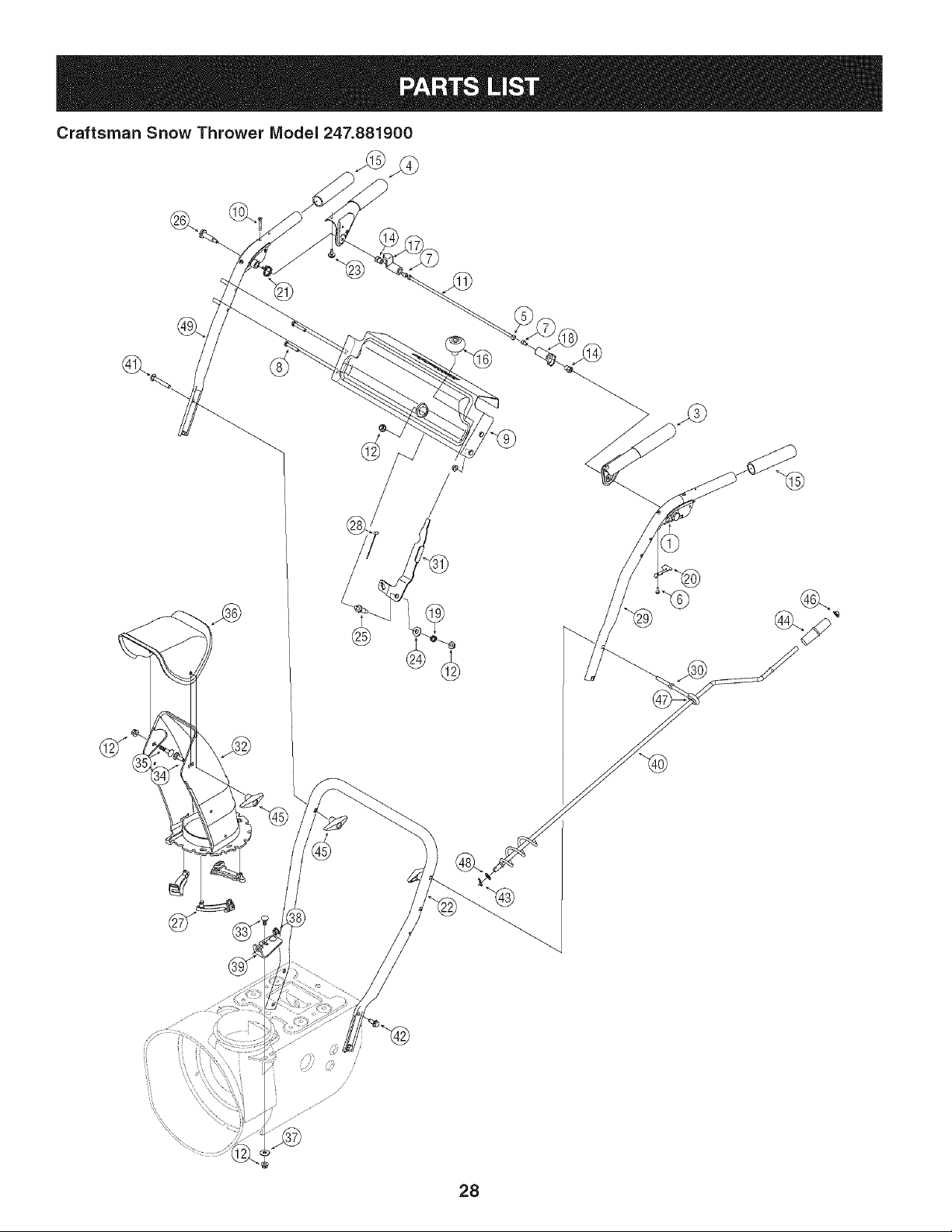

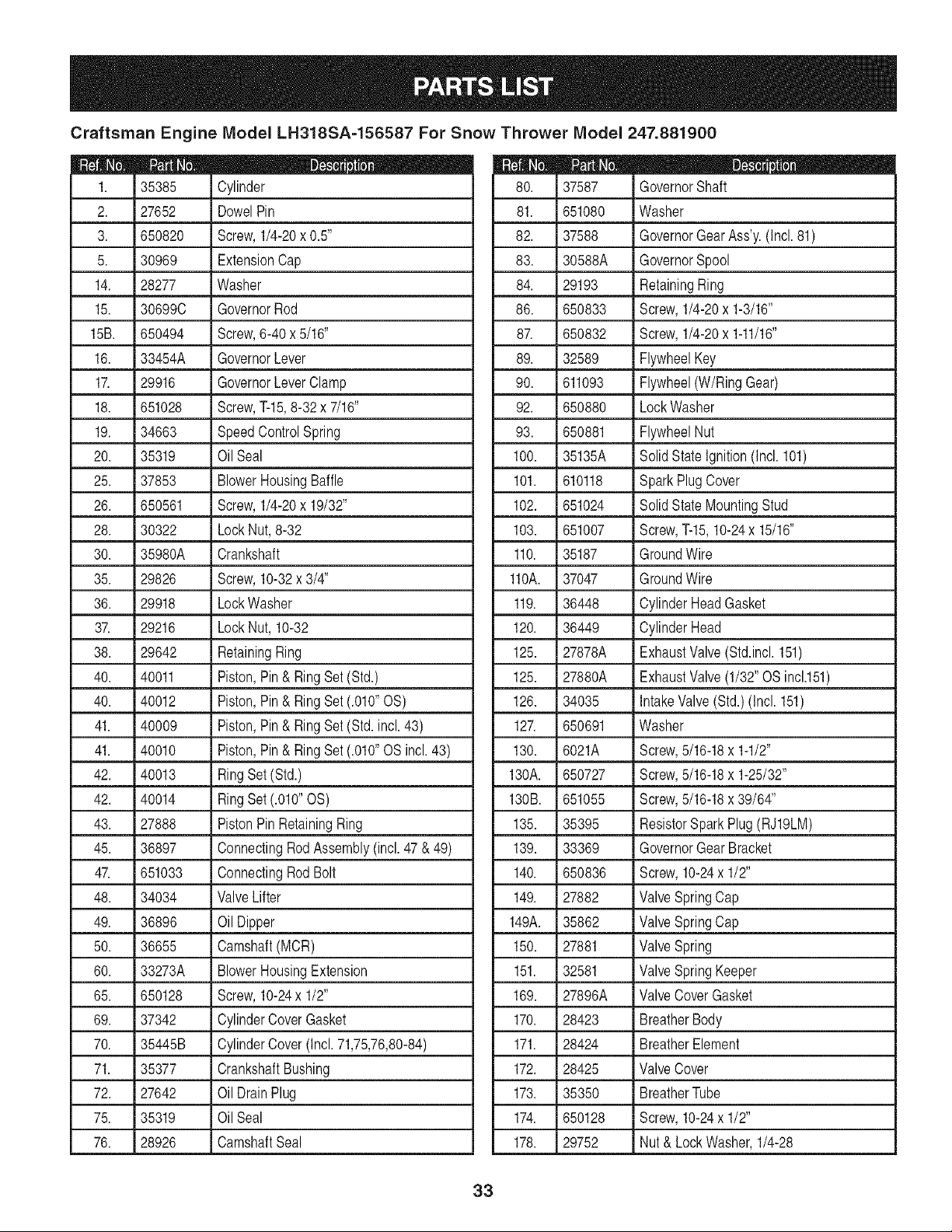

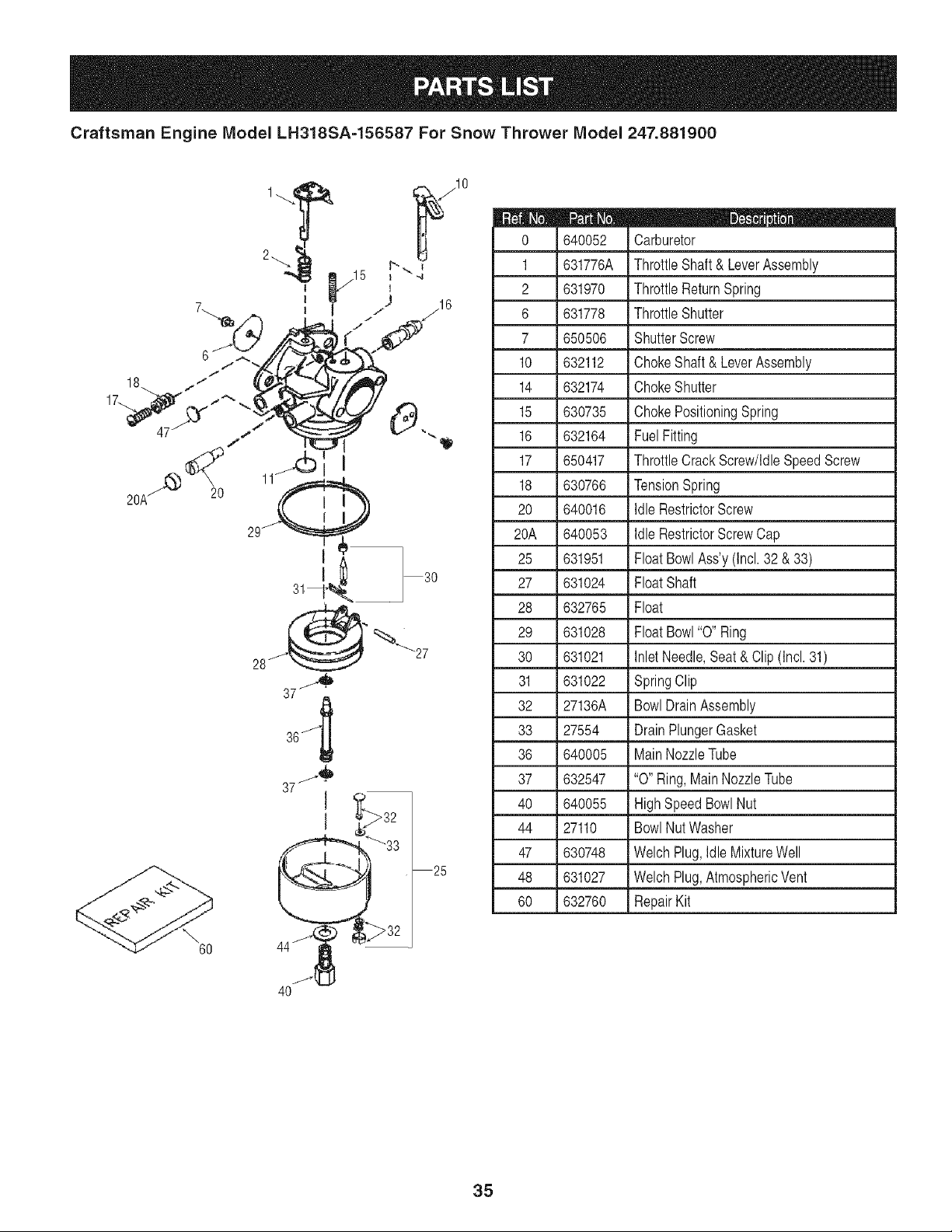

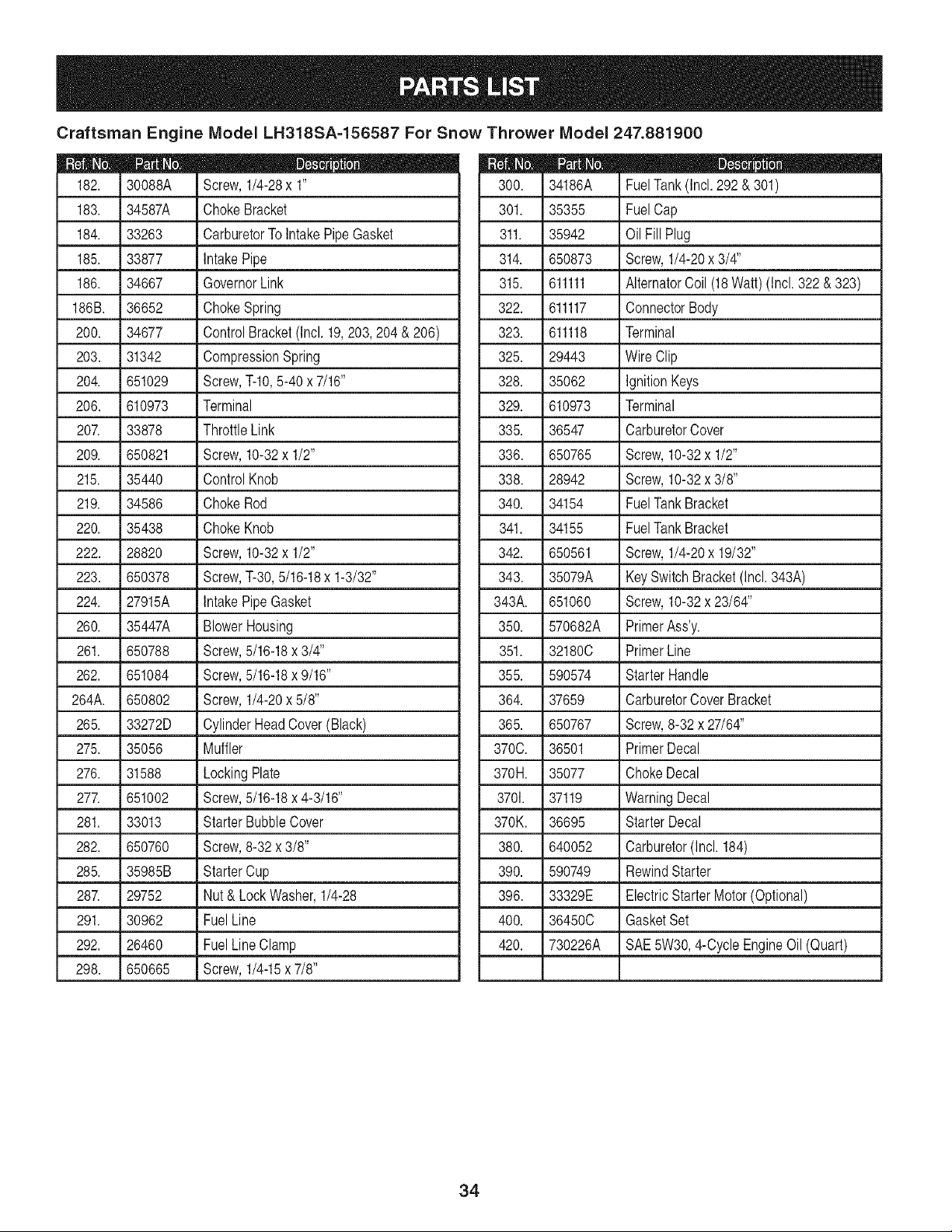

PartsList......................... Pages26-37

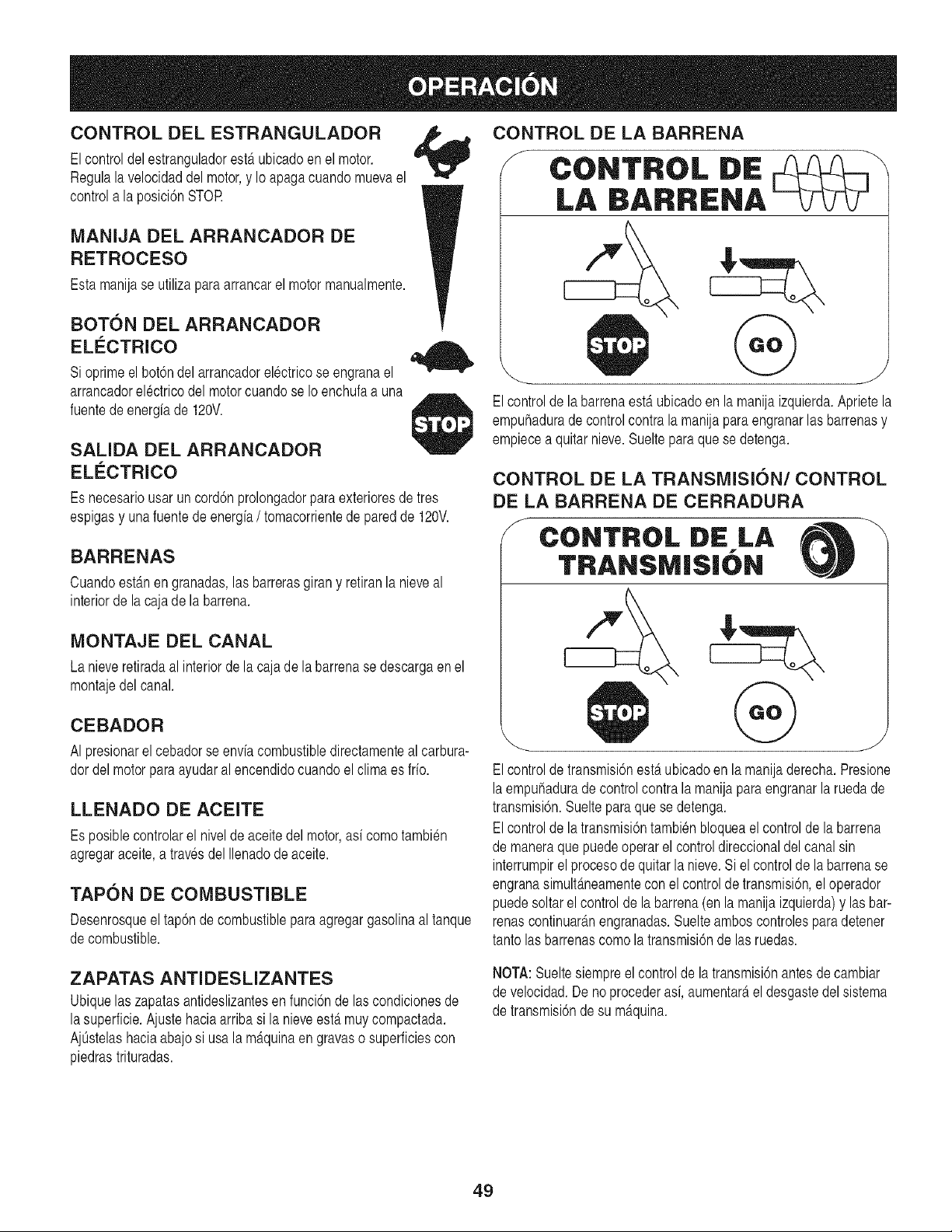

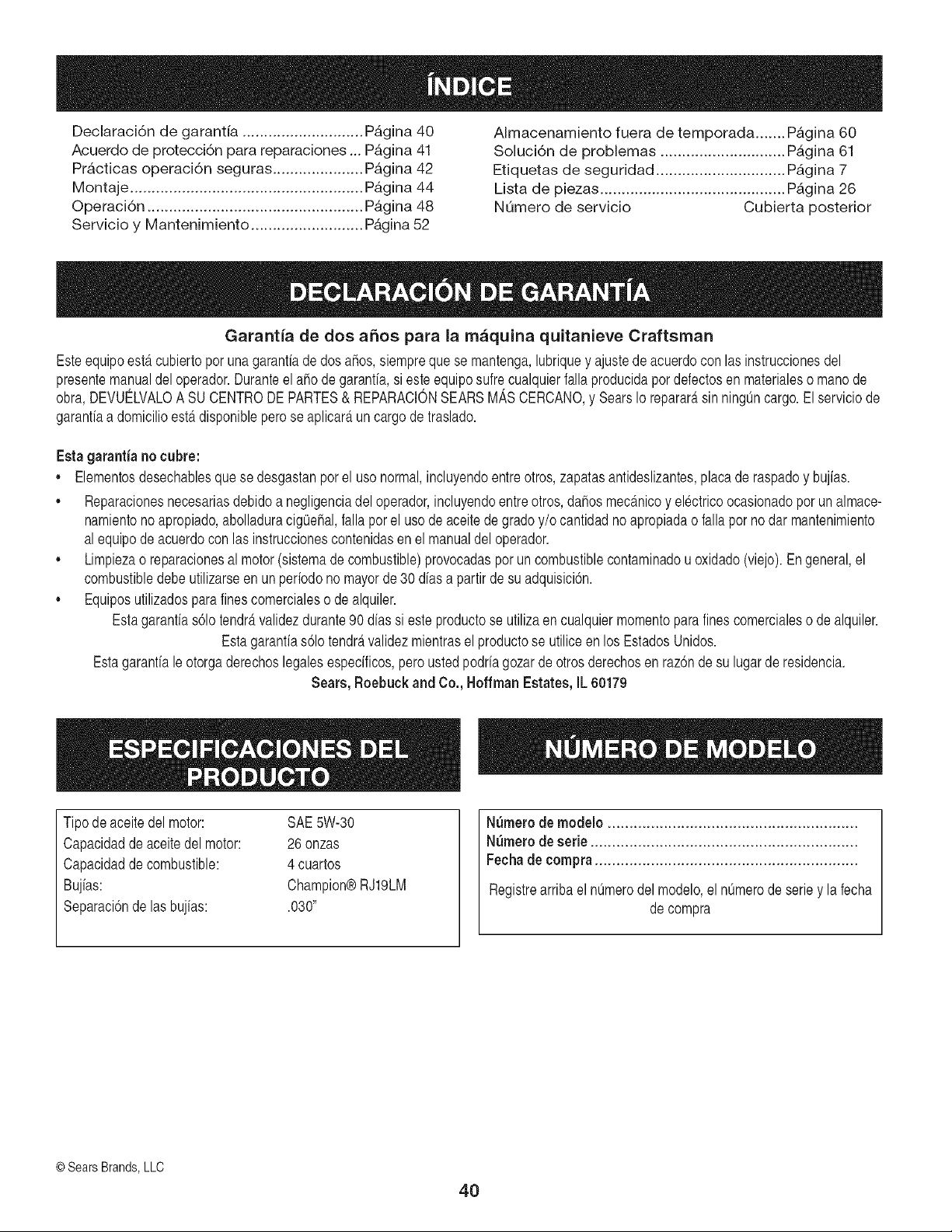

Espa_ol............................. Page40

Two-YearWarranty on Craftsman Snow Thrower

Thisequipmentiscoveredbyatwo-yearwarranty,providedthatitismaintained,lubricated,andtunedupaccordingtotheinstructionsinthe

operator'smanual.Duringthewarrantyyear,ifthisequipmentexperiencesanyfailureduetodefectsinmaterialorworkmanship,RETURNITTO

YOURNEARESTSEARSPARTS&REPAIRCENTER,andSearswillrepairit,freeofcharge.In-homewarrantyserviceisavailable,butyouwill

havetopayatripcharge.

Thiswarrantydoesnotcover:

Expendableitemswhichbecomewornduringnormaluse,suchasskidshoes,shaveplateandsparkplugs.

Repairsnecessarybecauseofoperatornegligence,includingbutnotlimitedto,electricalandmechanicaldamagecausedbyimproper

storage,bentcrankshafts,failuretousethepropergradeandamountofengineoil,orfailuretomaintaintheequipmentaccordingtothe

instructionscontainedintheoperator'smanual.

Engine(fuelsystem)cleaningorrepairscausedbyfueldeterminedtobecontaminatedoroxidized(stale).Ingeneral,fuelshouldbeused

within30daysofitspurchasedate.

Equipmentifusedforcommercialorrentalpurposes.

Thiswarrantyappliesforonly90daysifthisproductiseverusedforcommercialorrentalpurposes.

ThiswarrantyappliesonlywhilethisproductisusedintheUnitedStates.

Thiswarrantygivesyouspecificlegalrights,andyoumayalsohaveotherrightswhichvaryfromstatetostate.

Sears,RoebuckandCo.,HoffmanEstates,IL60179

EngineOilType: SAE5W-30

EngineOilCapacity: 26ounces

FuelCapacity: 4Quarts

SparkPlug: Champion®RJ19LM

SparkPlugGap: .030"

ModelNumber.................................................................

SerialNumber.................................................................

DateofPurchase.............................................................

Recordthe modelnumber,serialnumber

anddateof purchaseabove

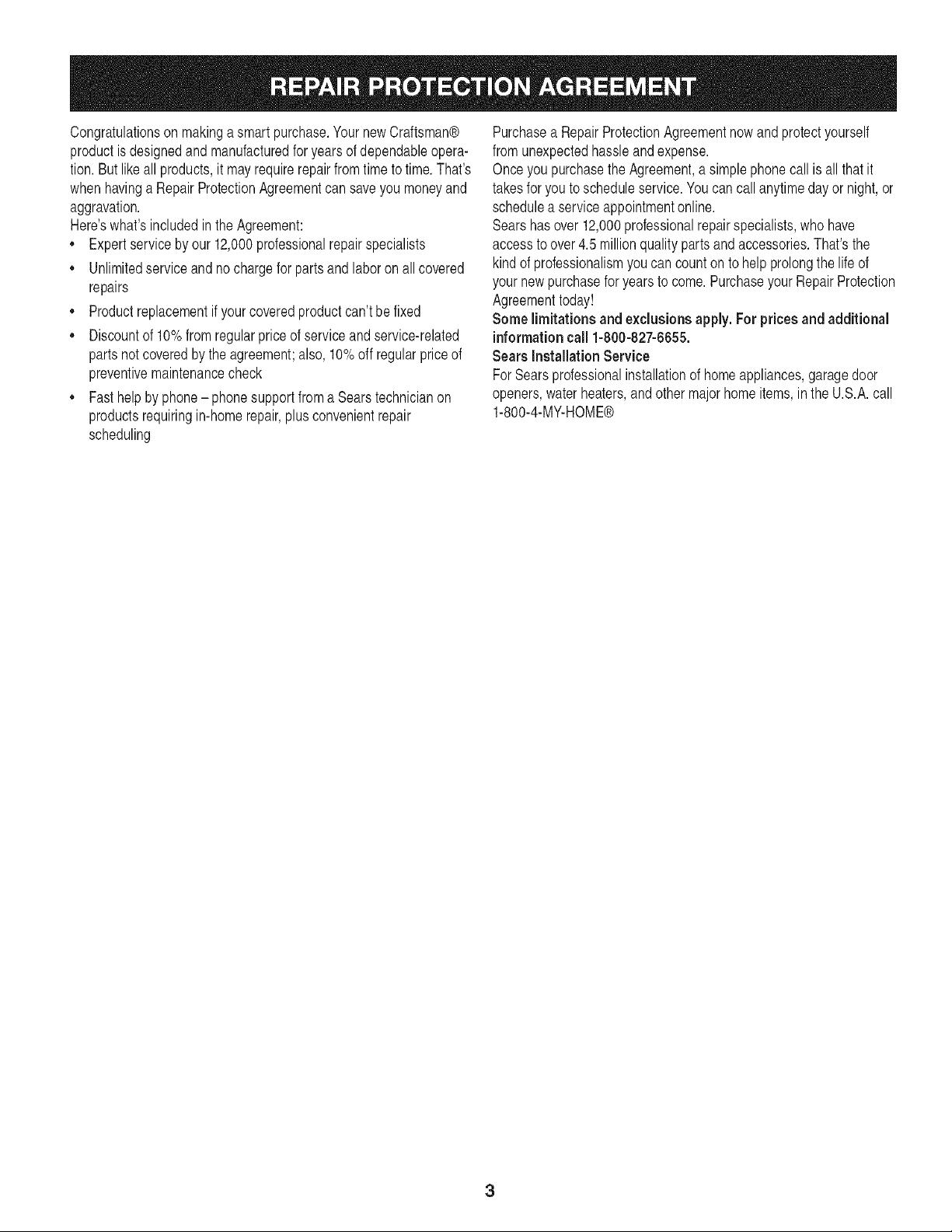

Congratulationson makingasmartpurchase.YournewCraftsman®

productis designedandmanufacturedfor yearsof dependableopera-

tion.But likeall products,it mayrequirerepairfrom time to time.That's

whenhavinga RepairProtectionAgreementcansaveyou moneyand

aggravation.

Here'swhat'sincludedin the Agreement:

,, Expertserviceby our 12,000professionalrepair specialists

,, Unlimitedserviceand no chargefor partsandlaboronall covered

repairs

,, Productreplacementif yourcoveredproductcan'tbe fixed

,, Discountof 10%fromregularpriceof serviceand service-related

partsnotcoveredby the agreement;also, 10%off regularpriceof

preventivemaintenancecheck

,, Fasthelpby phone- phonesupportfroma Searstechnicianon

productsrequiringin-homerepair,plus convenientrepair

scheduling

Purchasea RepairProtectionAgreementnowand protectyourself

fromunexpectedhassleand expense.

Onceyou purchasethe Agreement,a simplephonecall is all that it

takesfor you toscheduleservice.Youcan call anytimeday ornight,or

schedulea serviceappointmentonline.

Searshas over12,000professionalrepairspecialists,who have

accesstoover 4.5millionquality partsand accessories.That'sthe

kindof professionalismyoucan counton to helpprolongthe lifeof

your newpurchasefor yearsto come.Purchaseyour RepairProtection

Agreementtoday!

Some limitationsand exclusionsapply. For pricesand additional

informationcall 1-800-827-6655.

Sears Installation Service

ForSearsprofessionalinstallationof homeappliances,garagedoor

openers,waterheaters,and othermajorhomeitems,in the U.S.A.call

1-800-4-MY-HOME®

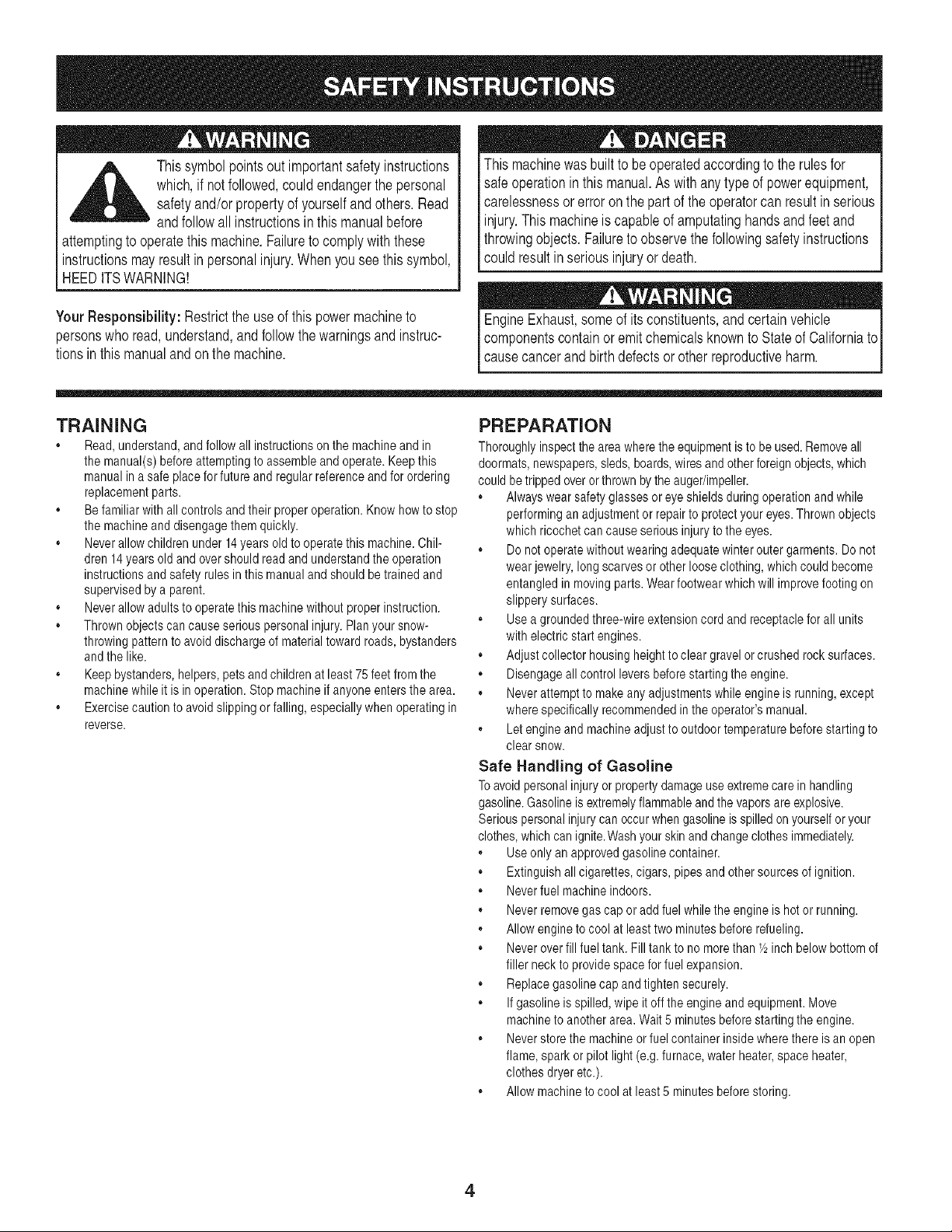

__L Thissymbolpointsoutimportantsafetyinstructions

which,ifnotfollowed,couldendangerthepersonal

safetyand/orpropertyofyourselfandothers.Read

andfollowallinstructionsinthismanualbefore

attemptingtooperatethismachine.Failuretocomplywiththese

instructionsmayresultinpersonalinjury.Whenyouseethissymbol,

HEEDITSWARNING!

YourResponsibility:Restricttheuseofthispowermachineto

personswhoread,understand,andfollowthewarningsandinstruc-

tionsinthismanualandonthemachine.

Thismachinewasbuilttobeoperatedaccordingtotherulesfor

safeoperationinthismanual.Aswithanytypeofpowerequipment,

carelessnessorerroronthepartoftheoperatorcanresultinserious

injury.Thismachineiscapableofamputatinghandsandfeetand

throwingobjects.Failuretoobservethefollowingsafetyinstructions

couldresultinseriousinjuryordeath.

Engine Exhaust, some of its constituents, and certain vehicle

components contain or emit chemicals known to State of California to

1cause cancer and birth defects or other reproductive harm.

TRAINING

,, Read,understand,andfollowall instructionson the machineand in

the manual(s)beforeattemptingto assembleand operate.Keepthis

manualina safe placefor future andregular referenceandfor ordering

replacementparts.

,, Be familiarwith all controls andtheir properoperation.Know howto stop

the machineanddisengagethem quickly.

,, Neverallowchildrenunder 14years oldto operatethis machine.Chil-

dren 14years old and overshouldreadand understandthe operation

instructionsand safetyrulesin this manualand shouldbe trained and

supervisedbya parent.

,, Neverallowadultsto operatethis machinewithout properinstruction.

,, Thrownobjectscan causeseriouspersonalinjury.Planyour snow-

throwingpatternto avoiddischargeof materialtowardroads,bystanders

andthe like.

,, Keepbystanders,helpers,petsandchildren at least 75 feet fromthe

machinewhileit is inoperation.Stop machineif anyoneentersthe area.

,, Exercisecaution to avoid slippingorfalling,especiallywhen operatingin

reverse.

PREPARATION

Thoroughlyinspecttheareawherethe equipmentis to be used.Removeall

doormats,newspapers,sleds,boards,wiresandotherforeignobjects,which

couldbe trippedoverorthrownbythe auger/impeller.

,, Alwayswearsafetyglasses or eye shields duringoperationandwhile

performinganadjustmentor repairto protectyour eyes.Thrownobjects

which ricochetcan causeserious injuryto the eyes.

,, Donot operatewithoutwearing adequatewinteroutergarments.Donot

wearjewelry, long scarvesor otherlooseclothing,whichcould become

entangledinmoving parts.Wearfootwearwhichwill improvefooting on

slippery surfaces.

,, Usea groundedthree-wireextensioncord and receptaclefor all units

with electricstart engines.

,, Adjust collector housingheightto clear gravelor crushedrock surfaces.

,, Disengageall controlleversbeforestartingthe engine.

,, Neverattemptto makeany adjustmentswhileengineis running,except

where specificallyrecommendedinthe operator'smanual.

,, Letengineand machineadjustto outdoortemperaturebeforestartingto

clear snow.

Safe Handling of Gasoline

Toavoidpersonalinjuryor propertydamageuse extremecarein handling

gasoline.Gasolineis extremelyflammableand thevaporsare explosive.

Seriouspersonalinjury can occurwhengasolineis spilledonyourselfor your

clothes,whichcan ignite.Washyour skinand changeclothesimmediately.

,, Useonly an approvedgasolinecontainer.

,, Extinguishall cigarettes,cigars,pipesand other sourcesof ignition.

,, Neverfuel machineindoors.

,, Neverremovegas cap or addfuel whilethe engine is hot or running.

,, Allow engine to cool at least two minutesbefore refueling.

,, Neveroverfill fuel tank.Fill tank to no morethan Y2inch belowbottomof

filler neck to providespacefor fuel expansion.

,, Replacegasolinecap andtighten securely.

,, If gasolineis spilled, wipeit off the engine andequipment.Move

machineto anotherarea.Wait5 minutesbeforestartingthe engine.

,, Neverstore the machineor fuel container insidewherethere is an open

flame, sparkor pilot light (e.g.furnace,water heater,space heater,

clothesdryeretc.).

,, Allow machineto cool at least 5 minutes beforestoring.

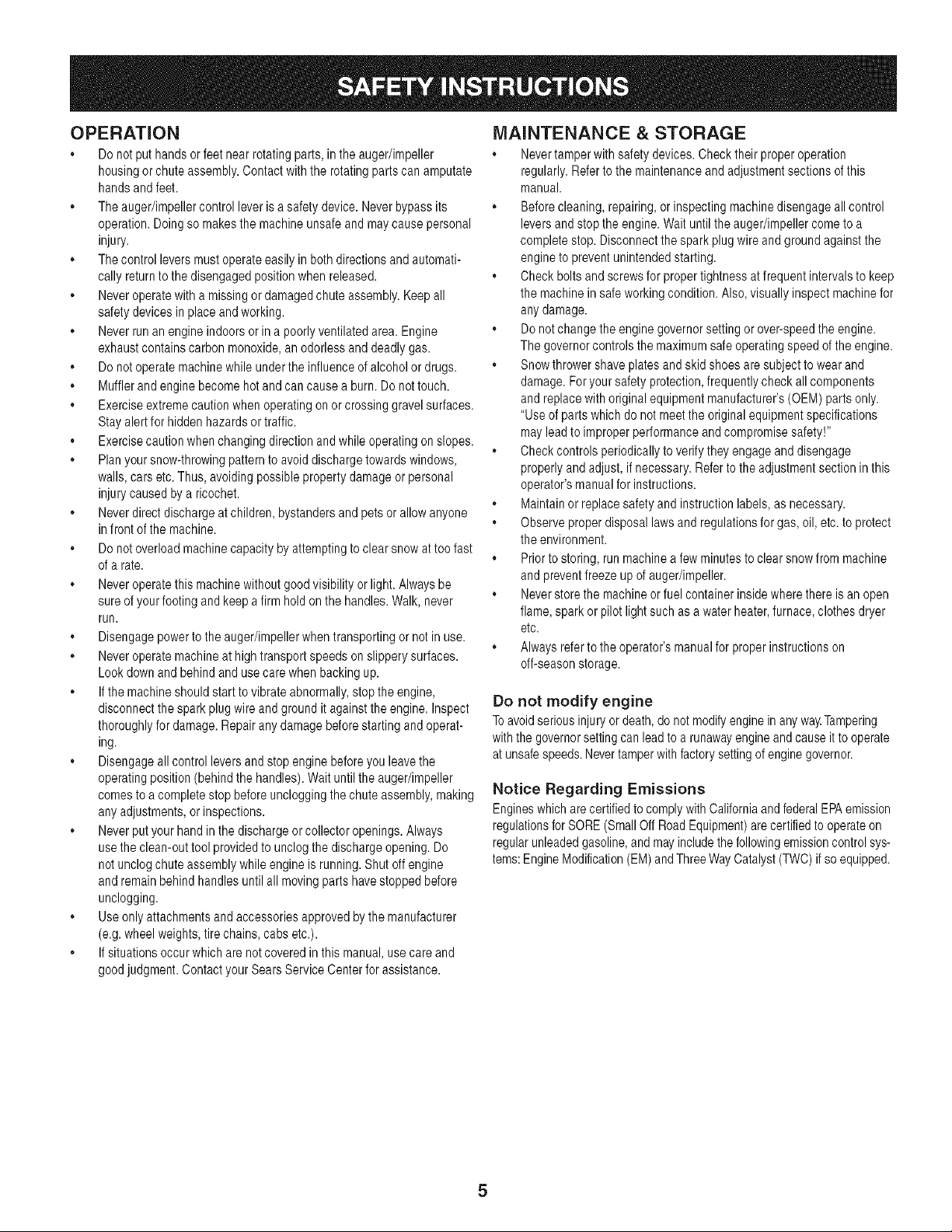

OPERATION

. Do notputhands or feet near rotatingparts,in theauger/impeller

housingor chuteassembly.Contactwiththe rotatingparts can amputate

handsand feet.

,, The auger/impellercontrol leveris a safetydevice.Neverbypassits

operation.Doingso makesthe machineunsafeand maycause personal

injury.

,, The control leversmust operateeasilyin both directionsand automati-

cally returnto the disengagedpositionwhen released.

,, Neveroperatewitha missingor damagedchute assembly.Keepall

safetydevices inplaceand working.

,, Neverrunan engine indoorsor in a poorlyventilatedarea.Engine

exhaustcontainscarbonmonoxide,anodorlessanddeadlygas.

,, Do notoperatemachinewhileunderthe influenceof alcoholor drugs.

,, Mufflerand enginebecomehot and can causea burn. Donot touch.

. Exerciseextremecautionwhenoperatingon or crossinggravel surfaces.

Stay alertfor hidden hazardsor traffic.

. Exercisecaution whenchangingdirectionand whileoperatingon slopes.

. Plan yoursnow-throwingpatternto avoiddischargetowardswindows,

walls, carsetc. Thus, avoidingpossiblepropertydamage orpersonal

injurycaused bya ricochet.

. Neverdirectdischargeat children,bystandersand pets or allowanyone

infront of the machine.

. Do notoverloadmachinecapacityby attemptingto clearsnow at too fast

of a rate.

. Neveroperatethis machinewithoutgood visibilityor light. Alwaysbe

sureof your footing andkeepa firm hold on the handles.Walk, never

run.

. Disengagepowerto the auger/impellerwhentransportingor notin use.

,, Neveroperatemachineat hightransportspeedson slipperysurfaces.

Lookdown and behindand use carewhen backingup.

,, If the machineshouldstart to vibrateabnormally,stopthe engine,

disconnectthe sparkplug wire andgroundit againstthe engine.Inspect

thoroughlyfor damage.Repairany damagebeforestartingand operat-

ing.

. Disengageallcontrolleversandstop enginebeforeyou leave the

operatingposition(behindthe handles).Wait until the auger/impeller

comesto a completestop beforeuncloggingthe chute assembly,making

any adjustments,orinspections.

,, Neverputyour handin the dischargeor collectoropenings.Always

use the clean-outtool providedto unclogthe dischargeopening. Do

not unclogchute assemblywhileengineis running.Shut off engine

and remainbehind handlesuntil all movingparts havestoppedbefore

unclogging.

,, Use only attachmentsand accessoriesapprovedbythe manufacturer

(e.g. wheelweights,tirechains,cabs etc.).

,, If situationsoccurwhich are notcoveredinthis manual,use careand

goodjudgment. Contactyour Sears ServiceCenter forassistance.

MAINTENANCE & STORAGE

. Nevertamperwith safetydevices.Checktheir properoperation

regularly.Referto the maintenanceandadjustmentsectionsof this

manual.

,, Beforecleaning, repairing,or inspectingmachinedisengageall control

leversand stop the engine.Wait until the auger/impellercome to a

completestop.Disconnectthe sparkplug wireand groundagainstthe

engine to preventunintendedstarting.

. Check bolts andscrewsfor proper tightnessat frequentintervalsto keep

the machinein safe workingcondition.Also, visuallyinspectmachinefor

any damage.

. Donotchangethe enginegovernorsettingor over-speedthe engine.

The governorcontrolsthe maximumsafeoperatingspeedof the engine.

. Snow throwershaveplatesandskid shoesare subjectto wearand

damage.Foryour safetyprotection,frequentlycheck all components

and replacewith originalequipmentmanufacturer's(OEM) partsonly.

"Useof partswhich do not meetthe originalequipmentspecifications

may leadto improperperformanceandcompromisesafety!"

. Checkcontrols periodicallyto verify they engageand disengage

properly andadjust,if necessary.Referto theadjustmentsectionin this

operator'smanualfor instructions.

. Maintainor replacesafetyand instructionlabels,as necessary.

. Observeproperdisposallawsand regulationsfor gas, oil,etc. to protect

the environment.

. Priorto storing,run machinea few minutesto clearsnowfrom machine

and preventfreezeup of auger/impeller.

. Neverstorethe machineor fuel container insidewherethere is an open

flame, sparkor pilot lightsuch asa water heater,furnace,clothes dryer

etc.

,, Alwaysreferto the operator'smanualfor properinstructionson

off-seasonstorage.

Do not modify engine

Toavoidseriousinjuryor death,do notmodifyenginein anyway.Tampering

withthe governorsettingcan leadto a runawayengine andcauseit to operate

at unsafespeeds.Nevertamperwithfactorysettingof engine governor.

Notice Regarding Emissions

Engineswhichare certifiedto complywith CaliforniaandfederalEPAemission

regulationsfor SORE(SmallOff Road Equipment)are certifiedto operateon

regularunleadedgasoline,and may includethefollowingemissioncontrol sys-

tems:EngineModification(EM)andThreeWayCatalyst(TWO)if so equipped.

This page left intentionallyblank.

1. KEEPAWAYFROMROTATINGIMPELLER

ANDAUGER.CONTACTWITHIMPELLEROR

AUGERCANAMPUTATEHANDSANDFEET.

2. USECLEAN-OUTTOOLTOUNCLOG

DISCHARGECHUTE.

3. DISENGAGECLUTCHLEVERS,STOPENGINE,

ANDREMAINBEHINDHANDLESUNTILALL

MOVINGPARTSHAVESTOPPEDBEFORE

UNCLOGGINGORSERVICINGMACHINE.

4. TOAVOIDTHROWNOBJECTSINJURIES,

NEVERDIRECTDISCHARGEATBYSTANDERS.

USEEXTRACAUTIONWHENOPERATINGON

GRAVELSURFACES.

5. READOPERATOR'SMANUAL.

CL_K-O_T_LU___

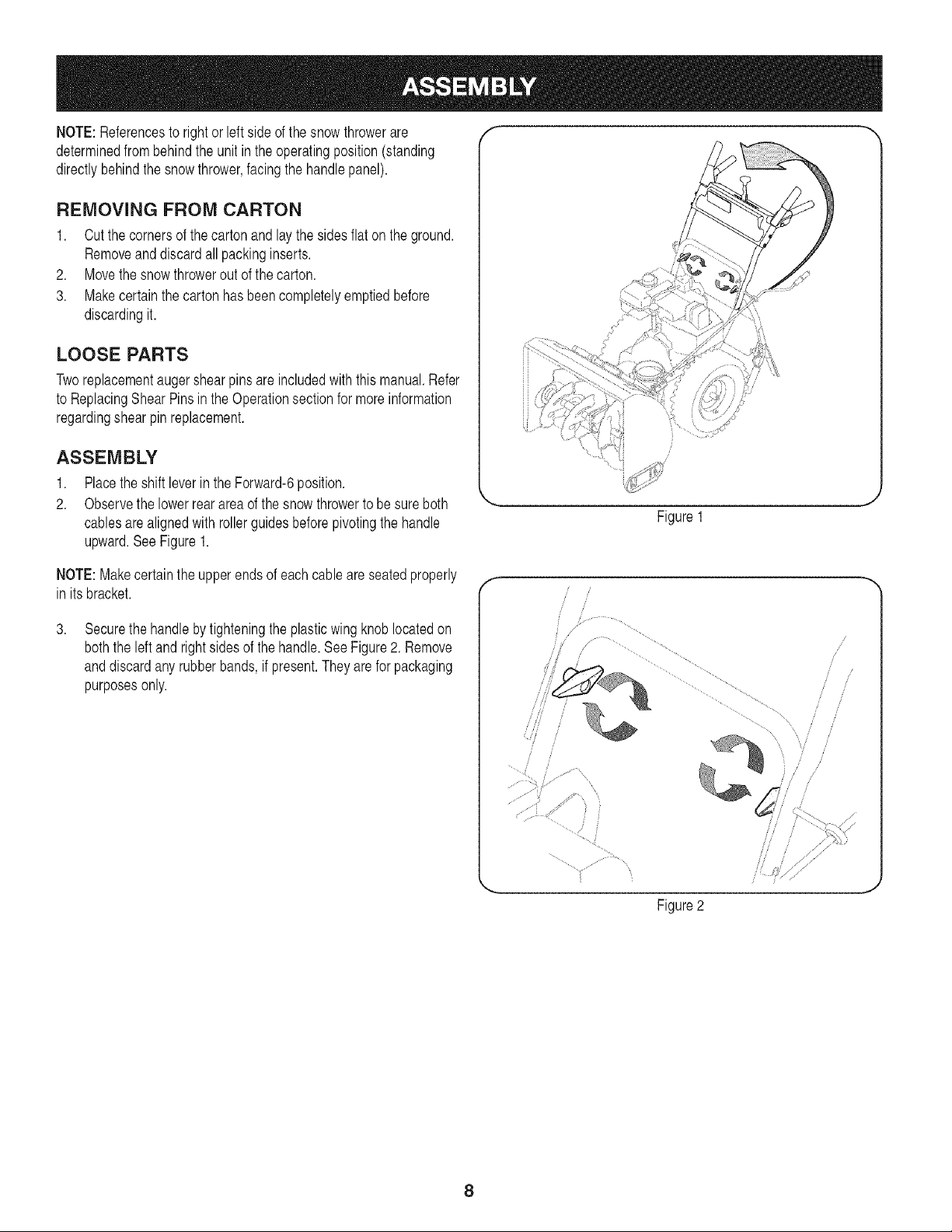

NOTE:Referencesto rightor left sideof the snow throwerare

determinedfrombehindthe unit inthe operatingposition(standing

directlybehindthesnow thrower,facingthe handlepanel).

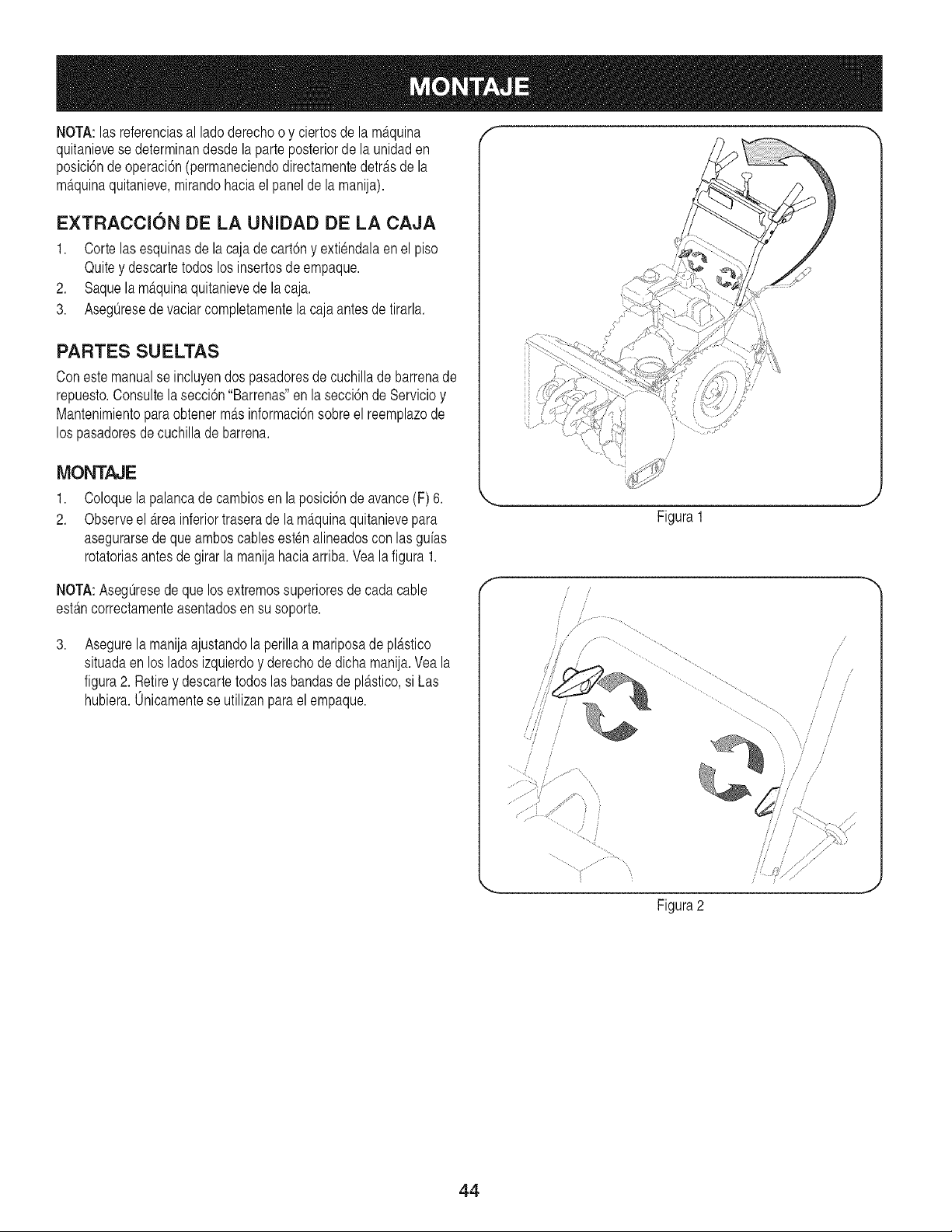

REMOVING FROM CARTON

1. Cutthe cornersof thecarton andlay the sidesflat on the ground.

Removeand discardall packinginserts.

2. Movethe snowthrowerout of thecarton.

3. Makecertainthe carton hasbeen completelyemptiedbefore

discardingit.

LOOSE PARTS

Tworeplacementaugershearpinsare includedwiththis manual.Refer

to ReplacingShear Pinsin the Operationsectionfor moreinformation

regardingshearpin replacement.

ASSEMBLY

1. Placethe shiftleverin the Forward-6position.

2. Observethe lowerrear area of the snowthrowerto besure both

cablesarealignedwith rollerguidesbeforepivotingthe handle

upward.SeeFigure1.

Figure1

NOTE:Makecertainthe upperendsof eachcableare seatedproperly

in itsbracket.

Securethe handlebytighteningthe plasticwing knoblocatedon

boththe left andrightsides of the handle.SeeFigure2. Remove

anddiscardany rubberbands,if present.Theyarefor packaging

purposesonly.

J /

/ /

Figure2

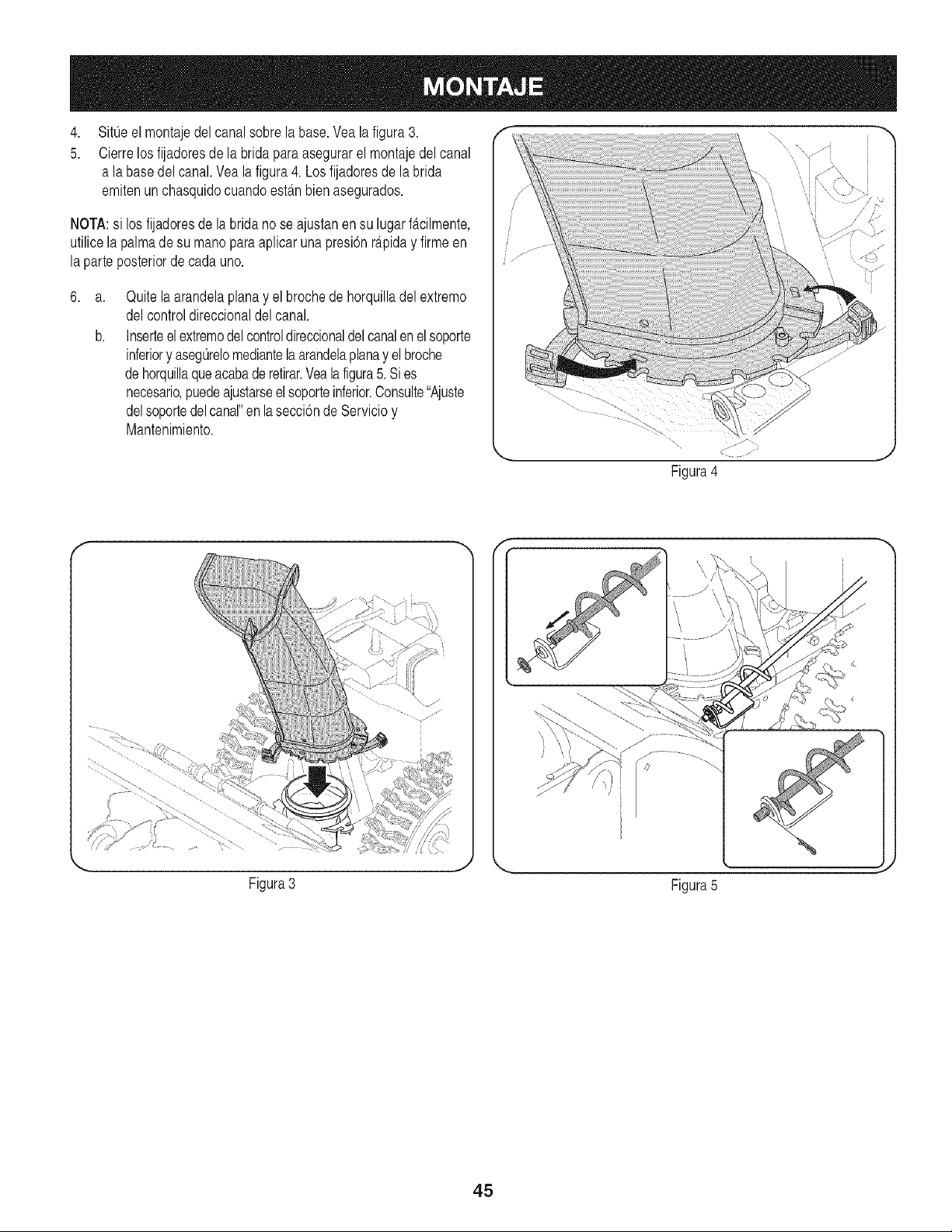

Positionthechute assemblyoverthe base.See Figure3.

Closethe flangekeepersto securethe chuteassemblyto the

chutebase.SeeFigure4. The flangekeeperswill click into place

whenproperlysecure.

NOTE:If theflangekeeperswill noteasilyclick intoplace,use the

palmof your handto applyswift,firm pressureto the backof each.

Removetheflat washerand hairpinclipfrom the endof the

chutedirectionalcontrol.

Insertthe endof the chutedirectionalcontrol intothe lower

bracketand securewith the flatwasherandhairpinclip just

removed.See Figure5. If necessary,the lowerbracketcan

be adjusted.Referto ChuteBracketAdjustmentinthe

Service&Maintenancesection.

Figure4

Figure5

SET-UP

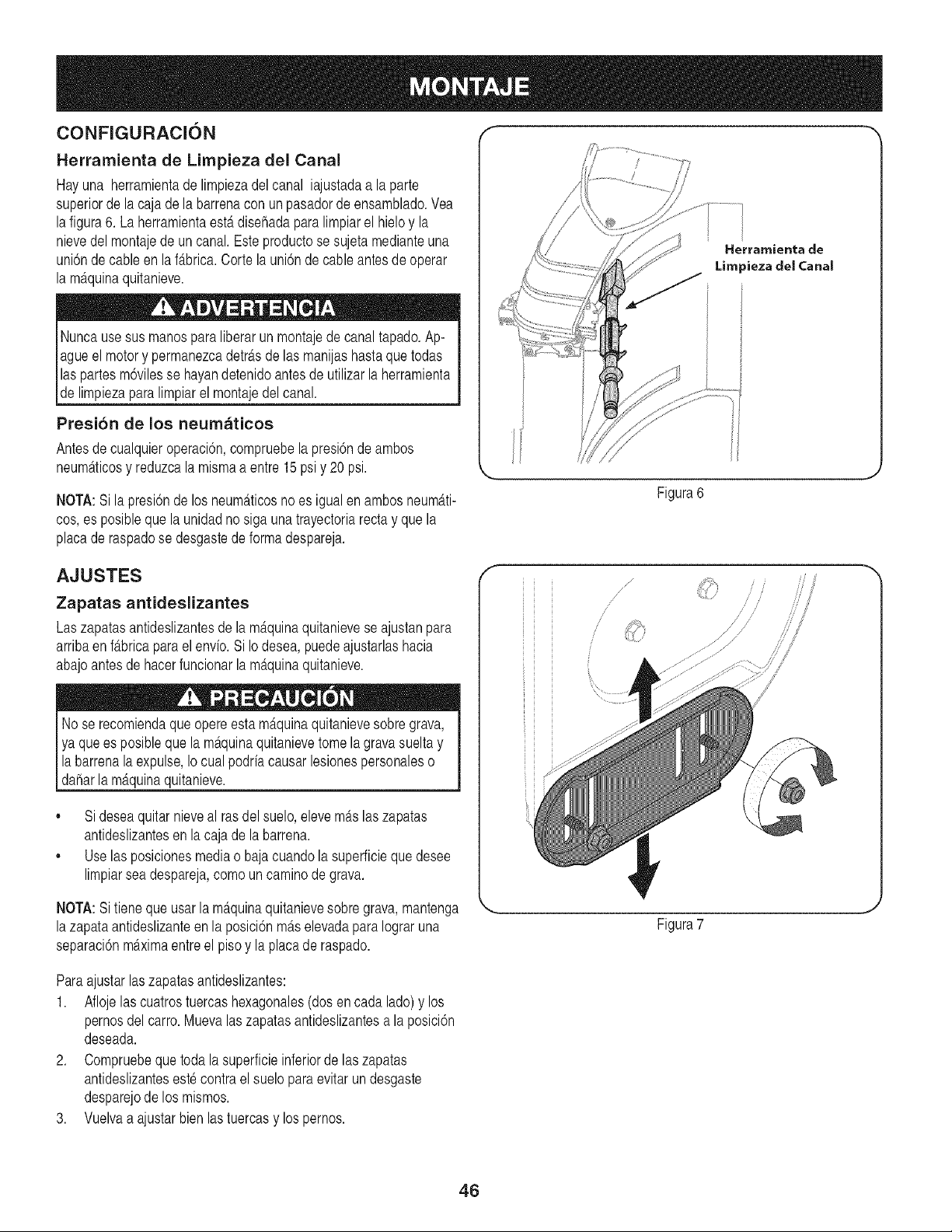

Chute Clean=Out Tool

A chute clean-out tool is fastenedto the top of the augerhousing

witha mountingclip.SeeFigure6.The tool is designedto cleara

chuteassemblyof ice andsnow.This item is fastenedwith a cabletie

at the factory.Cut the cabletie beforeoperatingthe snowthrower.

bever useyourhandsto cleara cloggedchuteassembly.Shutoff I

_ngineandremainbehindhandlesuntilall movingparts havestoppedI

_oeforeusingthe clean-outtool to clearthe chuteassembly. 1

Tire Pressure

Beforeoperating,checktire pressureand reducepressurein bothtires

to between15psi and20 psi.

NOTE:If thetire pressureis notequal in bothtires,the unit may not

travelin a straightpathand the shaveplate maywearunevenly.

ADJUSTMENTS

Skid Shoes

Thesnow throwerskid shoesareadjustedupwardat the factoryfor

shippingpurposes.Adjustthemdownward,if desired,priorto operat-

ingthe snowthrower.

tt youoperate snow ongravelas

is not recommendedthat this thrower

can easily pick up andthrowloosegravel,causingpersonalinjuryor I

amageto the snowthrowerand surroundingproperty. 1

• Forclose snow removalona smoothsurface, raiseskid shoes

higheron theauger housing.

• Use a middleor lowerpositionwhenthe areato be clearedis

uneven,suchas a graveldriveway

NOTE:If youchooseto operatethe snowthroweron a gravelsurface,

keepthe skid shoesin positionfor maximumclearancebetweenthe

groundandthe shaveplate.

Toadjustthe skid shoes:

1. Loosenthe four hexnuts (two on eachside) andcarriagebolts.

Moveskidshoesto desiredposition. SeeFigure7.

2. Makecertainthe entire bottomsurfaceof skidshoeis againstthe

groundto avoidunevenwearon the skidshoes.

3. Retightennutsand boltssecurely.

Chute Clean-out Tool

Figure6

,//

o, / /, ._

/ /

/ //

/_//"

/ /

Figure7

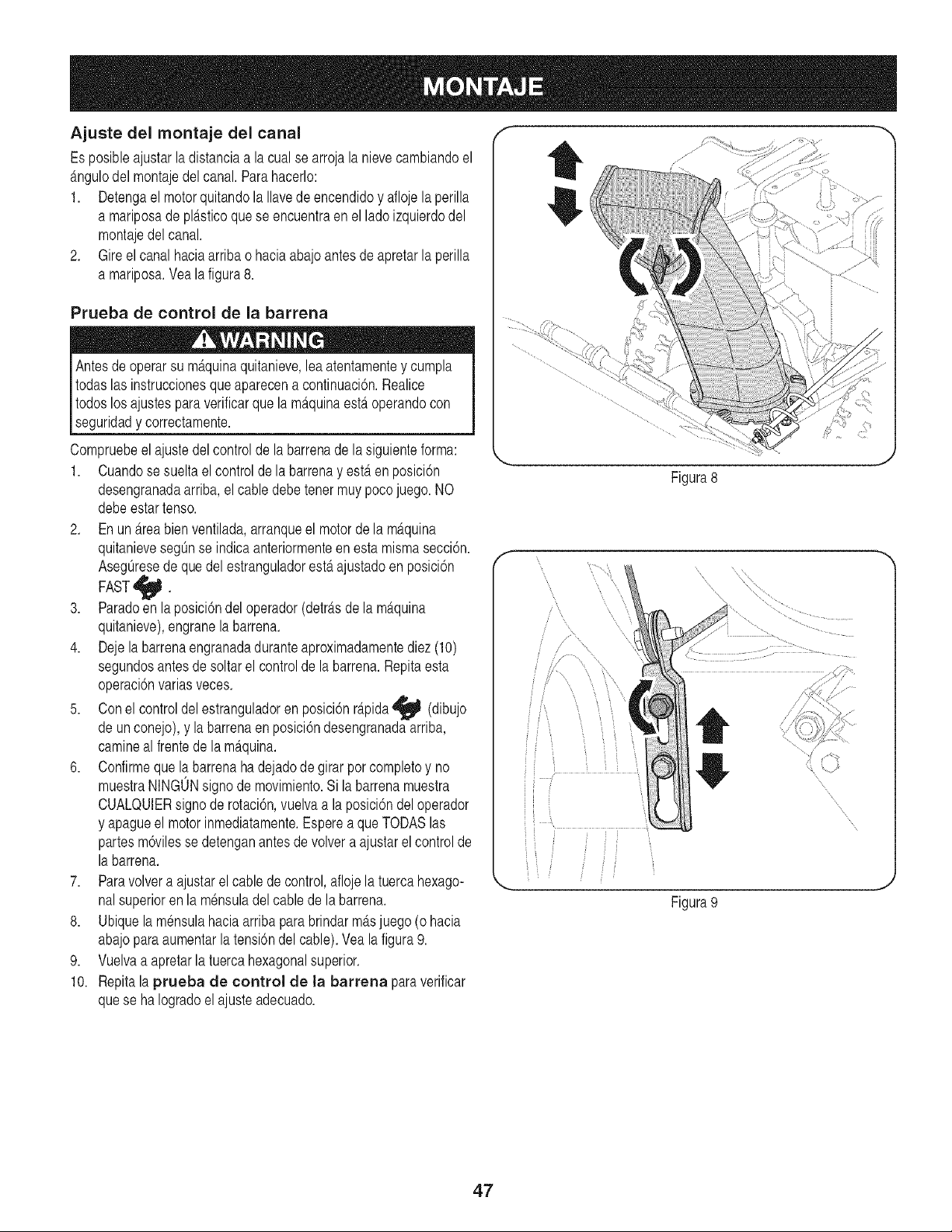

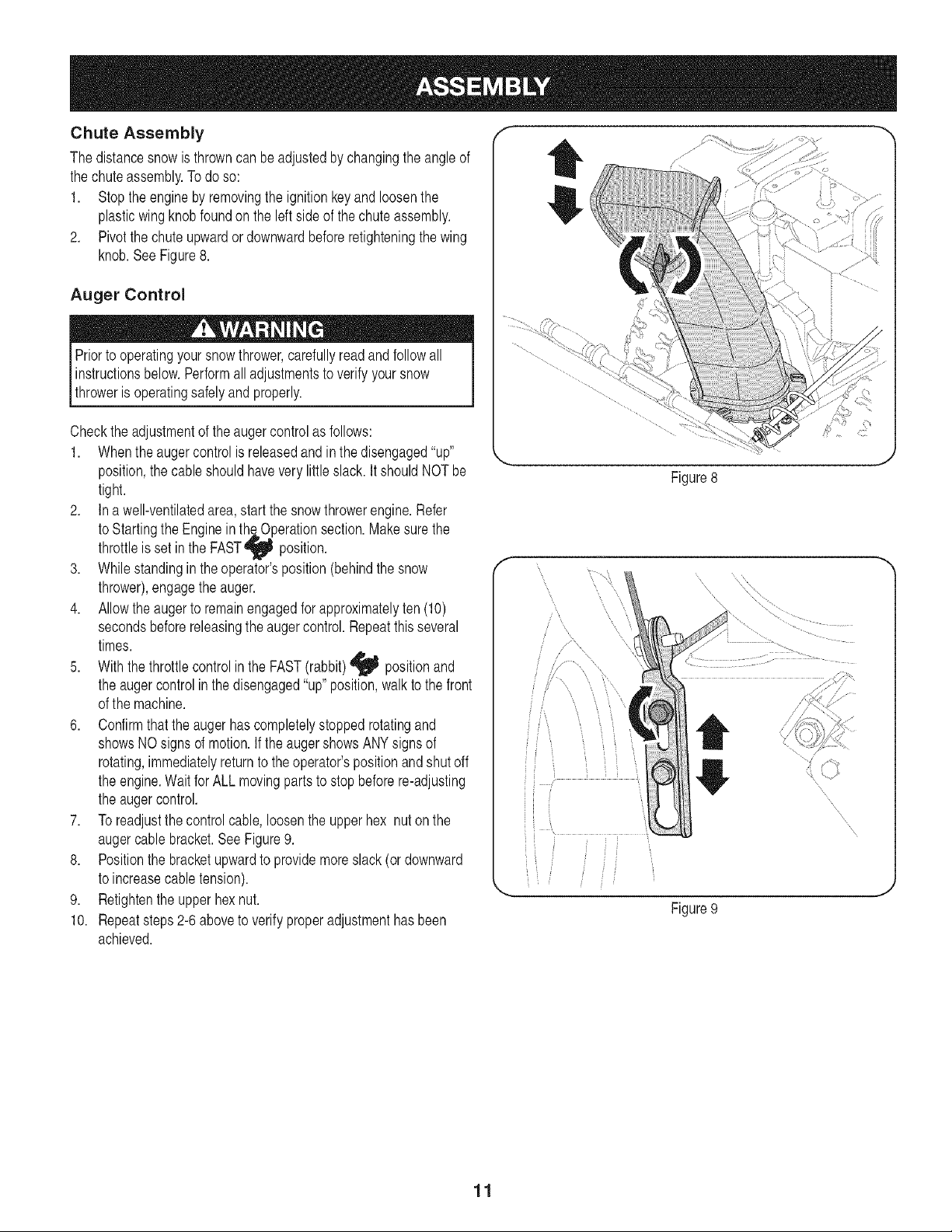

Chute Assembly

The distancesnowis throwncan be adjustedby changingthe angleof

the chuteassembly.Todo so:

1. Stopthe engineby removingthe ignitionkeyand loosenthe

plasticwingknobfoundon the leftsideof thechuteassembly.

2. Pivotthe chute upwardordownwardbeforeretighteningthe wing

knob.SeeFigure8.

Auger Control

Priorto operatingyoursnowthrower,carefullyreadand follow all

instructionsbelow.Performall adjustmentsto verify yoursnow

throweris operatingsafelyand properly.

Checktheadjustmentof the augercontrol asfollows:

1. Whenthe augercontrolis releasedandin the disengaged"up"

position,the cableshouldhavevery little slack.ItshouldNOT be

tight.

2. In a well-ventilatedarea,start the snowthrowerengine.Refer

to Startingthe EngineinthaiOperationsection.Makesurethe

throttleis set in the FAST_1 position.

3. Whilestandingin the operator'sposition(behindthe snow

thrower),engagethe auger.

4. Allowthe augerto remainengagedfor approximatelyten (10)

secondsbeforereleasingthe augercontrol.Repeatthisseveral

times.

5. Withthethrottlecontrol inthe FAST(rabbit)_ positionand

the augercontrolin the disengaged"up"position,walkto the front

of the machine.

6. Confirmthat the augerhascompletelystoppedrotatingand

showsNO signsof motion.If the augershowsANYsignsof

rotating,immediatelyreturnto the operator'spositionandshut off

the engine.Waitfor ALL movingparts to stopbeforere-adjusting

the augercontrol.

7. Toreadjustthe controlcable,loosenthe upperhex nuton the

augercable bracket.See Figure9.

8. Positionthe bracketupwardto providemoreslack(or downward

to increasecable tension).

9. Retightenthe upperhexnut.

10. Repeatsteps2-6aboveto verifyproperadjustmenthasbeen

achieved.

Figure8

Figure9

get Control

Chute

Assembly

ElectricStart Button

DirectionalControl

EnGineControls

RecoilStarter

Handle

ElectricStarterOutlet /

Ignition 1\ /_/'

\ J

%. ,j

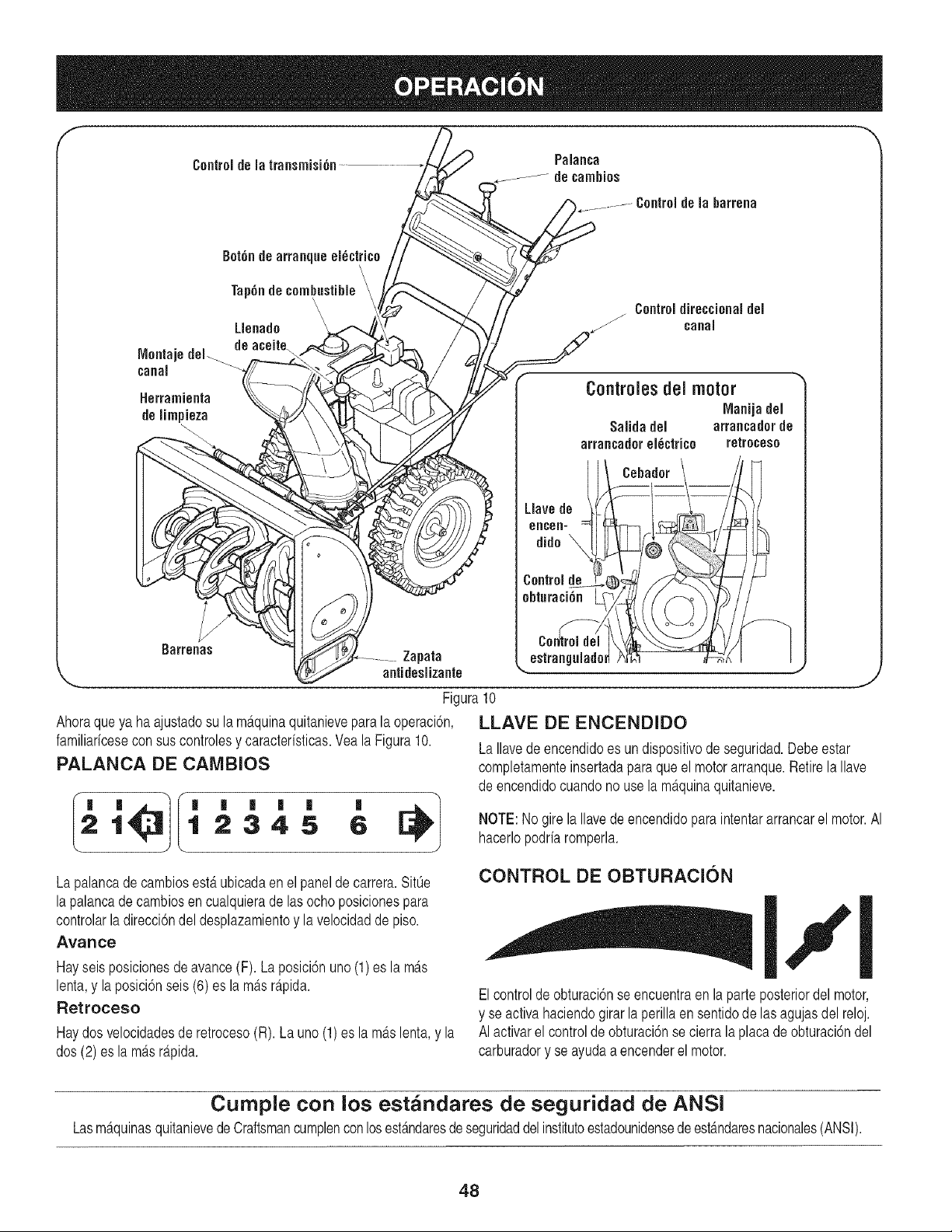

Figure10

Nowthatyouhavesetupyoursnowthrower,it's importantto become [GNITION KEY

acquaintedwith itscontrolsand features.Referto Figure10. The ignitionkeyis a safetydevice.It mustbe fully insertedin order for

the engineto start. Removethe ignitionkeywhenthe snow throweris

SHIFT LEVER notin use.

Theshift leveris locatedon thedash panel.Placethe shift leverinto

anyof eightpositionsto controlthe directionof travelandground

speed.

Forward

Yoursnowthrowerhassix forward(F) speeds.Positionone(1) is the

slowestand positionsix (6)is the fastest.

Reverse

Yoursnowthrowerhastwo reverse(R)speeds.One (1)is the slower

andtwo(2)is the faster.

NOTE:Do not turnthe ignitionkey inan attemptto startthe engine.

Doingso maycauseit to break.

CHOKE CONTROL

III

The chokecontrolis foundon the rearof theengineandis activated

byrotatingthe knobclockwise.Activatingthechokecontrolclosesthe

chokeplateonthe carburetorand aids instartingthe engine.

Meets ANSi Safety Standards

CraftsmanSnowThrowersconformto thesafety standardof the AmericanNationalStandardsInstitute(ANSI).

THROTTLE CONTROL

The throttlecontrolis locatedon the rearof theengine.

It regulatesthe speedof the engineand willshut off the

enginewhenmovedintothe STOPposition.

RECOIL STARTER HANDLE

This handleis usedto manuallystart theengine.

ELECTRIC STARTER BUTTON

Pressingthe electricstarterbuttonengagesthe engine's

electricstarterwhen pluggedintoa 120Vpowersource.

ELECTRIC STARTER OUTLET

Requiresthe use ofa three-prongoutdoorextensioncord

(included)and a 120Vpowersource/walloutlet.

AUGERS

When engaged,the augersrotateand drawsnow intothe auger

housing.

CHUTE ASSEMBLY

Snowdrawnintothe augerhousingis dischargedout the chute

assembly.

PRIMER

Depressingthe primerforcesfuel directlyintothe engine'scarburetor

to aid in cold-weatherstarting.

OIL FILL

Engineoil levelcan becheckedandoiladdedthroughthe oil fill.

GAS CAP

Unthreadthe gascap to add gasolineto thefuel tank.

AUGER CONTROL

The auger controlis locatedonthe lefthandle.Squeezethe control

gripagainstthe handleto engagethe augersandstart snowthrowing

action.Releaseto stop.

DRIVE CONTROL/AUGER CONTROL LOCK

DRIVE

CONTROL

The drivecontrolis locatedon the righthandle.Squeezethe control

gripagainstthe handleto engagethe wheeldrive.Releaseto stop.

The drivecontrolalso locksthe augercontrolso you canoperate

the chute directionalcontrolwithoutinterruptingthe snowthrowing

process.If the augercontrolis engagedsimultaneouslywith the drive

control,the operatorcanreleasetheauger control(on the left handle)

andthe augerswill remainengaged.Releaseboth controlsto stop the

augersand wheeldrive.

NOTE:Alwaysreleasethedrive controlbeforechangingspeeds.

Failureto doso will resultin increasedwearon yourmachine'sdrive

system.

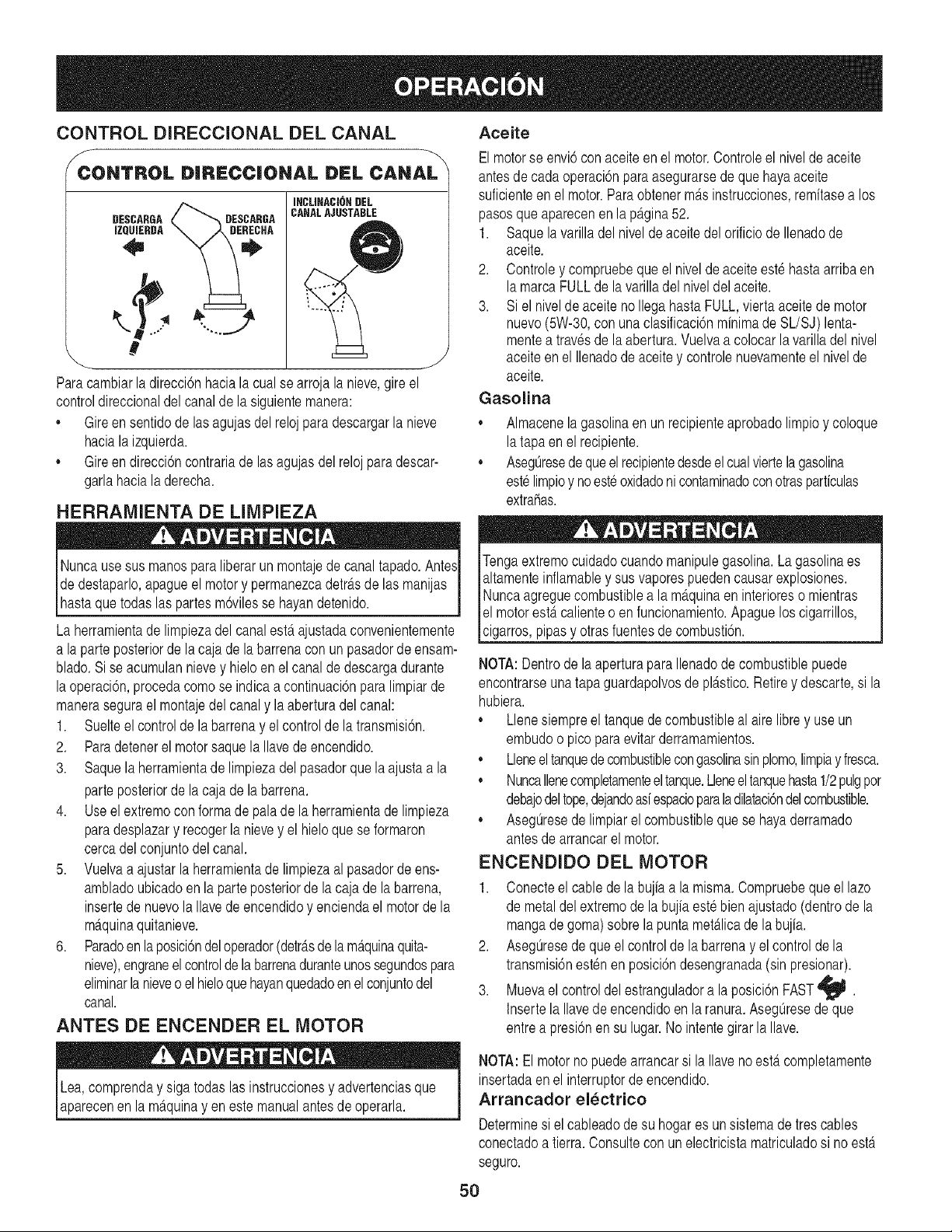

CHUTE DIRECTIONAL CONTROL

CHUTE DiRECTiONAL CONTROL

DISCHARGE

LEFT

ADJUSTABLE

CHUTETiLT

The chutedirectionalcontrol is locatedon leftsideof the snowthrower.

To changethe directionin which snow isthrown,turnchute directional

controlas follows:

,, Crankclockwiseto dischargeto the left.

,, Crankcounterclockwiseto dischargeto the right.

SKID SHOES

Positionthe skid shoes basedonsurfaceconditions.Adjustupward

for hard-packedsnow.Adjustdownwardwhenoperatingongravelor

crushedrocksurfaces.

CLEAN-OUT TOOL NOTE:A plasticdust cap maybefound insidethe fuel fill opening.

Removeand discard,if present.

Neveruseyourhandsto cleara cloggedchuteassembly.Shut

off engineand remainbehindhandlesuntil all movingparts have

stoppedbeforeunclogging.

Thechute clean-outtoolis convenientlyfastenedto the rearof the

augerhousingwith a mountingclip. Shouldsnowand ice become

lodgedin the chuteassemblyduring operation,proceedas followsto

safelycleanthechute assemblyand chuteopening:

1. ReleaseboththeAuger Controland the DriveControl.

2. Stopthe engineby removingthe ignitionkey.

3. Removethe clean-outtool fromthe clip which securesit to the

rearof the augerhousing.

4. Usetheshovel-shapedendof the clean-outtool to dislodgeand

scoopany snowand ice whichhasformedin andnearthechute

assembly.

5. Refastenthe clean-outtool to the mountingclip on the rearof

theauger housing,reinsertthe ignitionkeyandstartthe snow

thrower'sengine.

6. Whilestandingin the operator'sposition(behindthe snow

thrower),engagethe augercontrolfora fewsecondsto clearany

remainingsnow and ice from thechute assembly.

BEFORE STARTING ENGINE

Read,understand,and followall instructionsandwarningsonthe

machineand inthis manualbeforeoperating.

Oil

Theunit was shippedwithoil inthe engine.Checkoil levelbeforeeach

operationto ensureadequateoil inthe engine.Forfurtherinstructions,

referto the stepson page 17.

1. Removethe dipstickfromthe oil fill.

2. Checkand makesurethat the levelof oil is upto theFULL mark

onthe dipstick.

3. If theoil levelis notup to FULL,pourfresh motoroil (5W-30,with

a minimumclassificationof SL/SJ)slowlythroughthe opening.

Replaceoil fill dipstickand checkoil levelagain.

Gasoline

Useextremecarewhenhandlinggasoline.Gasolineis extremely

flammableand the vaporsareexplosive.Neverfuel the machine

indoorsor whilethe engineis hot or running.Extinguishcigarettes,

[c gars, p pesand othersourcesof gnt on.

,, Storegasolinein aclean, approvedcontainerandkeepthe cap in

placeon the container.

,, Makesurethat the containerfromwhich you pourthe gasolineis

cleanand freefrom rust or otherforeignparticles.

,, Alwaysfill thefuel tankoutdoorsand usea funnelorspoutto

preventspilling.

,, Fillfuel tank with clean,fresh,unleadedgasoline.

,, Neverfill thefuel tank completely.Fillthe tankto within1/2" from

the top to providespaceforexpansionof fuel.

,, Makesureto wipeoff anyspilledfuel beforestartingthe engine.

STARTING THE ENGINE

1. Attachspark plugwire to spark plug.Makecertainthe metal

loopon theend of the sparkplug wire(insidethe rubberboot) is

fastenedsecurelyoverthe metaltip onthe spark plug.

2. Makecertainboththe augercontrolanddrivecontrolarein the

disengaged(released)position.

3. Movethrottlecontrol up to FAST_ position.Insertignitionkey

intoslot. Makesureit snaps into place.Donot attemptto turn the

key.

NOTE:The enginecannotstart withoutthe keyis fullyinsertedintothe

ignitionswitch.

Electric Starter

Determinethat yourhome'swiringis a three-wiregroundedsystem.

Aska licensedelectricianif you are not certain.

The optionalelectricstarteris equippedwitha groundedthree-wire

powercordand plug,and is designedto operateon 120volt AC

householdcurrent.It mustbe usedwith aproperlygroundedthree-

prongreceptacleat all timesto avoidthepossibilityof electricshock.

Followall instructionscarefullypriorto operatingthe electricstarter.

Ifyou havea groundedthree-prongreceptacle,proceedas follows:

1. Plugthe extensioncord intothe outletlocatedonthe engine's

surface.Plugtheotherend of extensioncordinto athree-prong

120-volt,grounded,ACoutlet in a well-ventilatedarea.

2. Rotatechokecontrolto FULL I,.#'1chokeposition(for acold

enginestart).

NOTE:If theengine is alreadywarm,placechokecontrolin the OFF

positioninsteadof FULL IJl •

3. Pushtheprimertwo or threetimesfor coldenginestart, making

sureto covervent hole in the centerof the primerwhenpushing.

NOTE:DO NOTuse primerto restarta warmengineaftera short

shutdown.

4. Pushstarterbuttonto start engine.

NOTE:Do not hold the buttondownfor longerthanseven (7) seconds

at a time. Doingso maydamageyourengine'selectricstarter.

5. Oncethe enginestarts,releasestarterbutton.

6. As the enginewarms,slowlyrotatechokecontrolto theOFF

position.If the enginefalters,quicklyrotatechokecontrolbackto

FULL 14D"Ithenslowlyintothe OFFpositionagain.

7. Whendisconnectingthe extensioncord, alwaysunplugthe end

at the three-prongwall outletbeforeunpluggingthe oppositeend

fromthe snowthrower.

Recoil Starter

1. Rotatechoke controlto FULL IJl chokeposition(coldengine

start).

NOTE: If the engineis alreadywarm, placechokecontrolinthe OFF

insteadof FULL IJ|.

position

2. Pushthe primertwoor threetimes forcold enginestart,making

sureto covervent holeinthe centerof the primerwhenpushing.

NOTE: DONOT useprimerto restartawarmengineaftera short

shutdown.

NOTE:Additionalprimingmaybe necessaryif the temperatureis

below15° Fahrenheit.

3. Graspthe recoilstarterhandleandslowlypullthe rope out.At the

pointwhereit becomesslightlyharderto pullthe rope,slowly

allowthe rope to recoil.

4. Pullthe starterhandlewith a firm,rapid stroke.Do notrelease

the handleand allowit to snapback.Keepa firm holdon the

starterhandleand allow it to slowlyrecoil.

5. As the enginewarms,slowlyrotatethe chokecontrolto the OFF

position.If the enginefalters,quicklyrotatethe chokecontrol

backto the FULL I,_1 positionandthenslowlyinto the OFF

positionagain.

NOTE:Allowthe engineto warm upfor a few minutesafterstarting.

The enginewill notdevelopfull poweruntilit reachesoperating

temperatures.

STOPPING THE ENGINE

Runenginefor a few minutesbeforestoppingto helpdry off any

moistureon the engine.

Movethrottlecontrolto STOP

position.

2. Removethe ignitionkeyandstoreina safeplace.

3. Wipeall snowand moisturefromthe areaaroundthe engineas

wellas the areainand aroundthe drivecontrol and augercontrol.

Also,engageandreleasebothcontrolsseveraltimes.

TO ENGAGE DRIVE

1. Withthethrottlecontrol inthe Fast_ position,moveshift lever

intoone of the six forward(F) positionsor tworeverse(R)

positions.Selecta speedappropriatefor the snowconditionsand

a paceyou'recomfortablewith.

NOTE: Whenselectinga DriveSpeed,usethe slowerspeedsuntil

you are comfortableand familiarwith theoperationof the snow

thrower.

2. Squeezethe drivecontrolagainstthe handlethe snowthrower

will move.Releaseit anddrivemotionwill stop.

NOTE:NEVERrepositionthe shift lever(changespeedsor direction

of travel)withoutfirst releasingthedrive controlandbringingthesnow

throwerto a completestop.Doingso will resultin prematurewearto

the snowthrower'sdrivesystem.

TO ENGAGE AUGERS

1. Toengagethe augersandstartthrowingsnow,squeezethe

augercontrolagainstthe left handle.Releaseto stopthe augers.

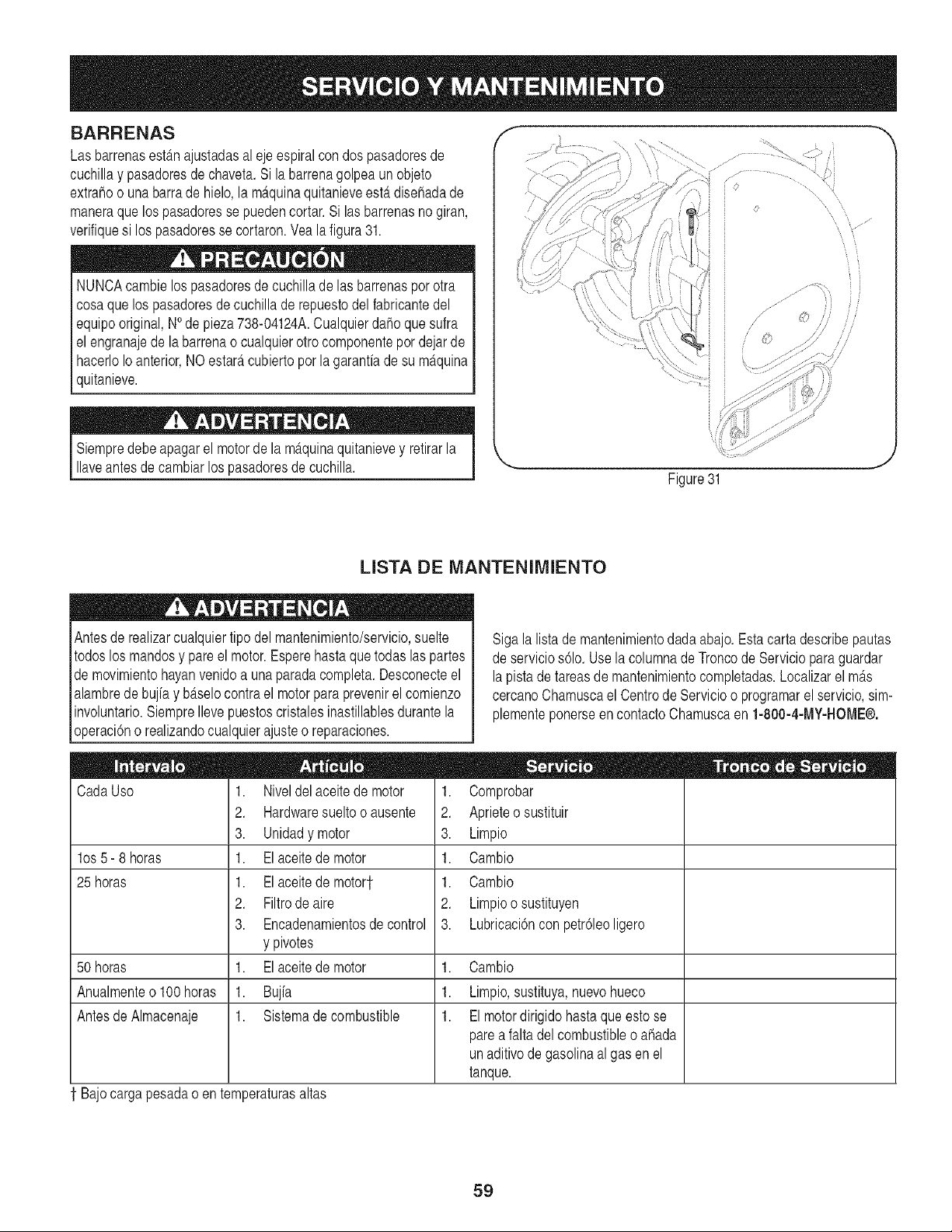

REPLACING SHEAR PiNS

The augersaresecuredto the spiralshaft with two shearpinsand cot-

ter pins. if theauger shouldstrikea foreignobjector ice jam, the snow

throweris designedso that the shearpins mayshear.If the augerswill

notturn, checkto see if the pins havesheared.See Figure11.

NEVERreplacethe augershearpinswith anythingotherthan OEM

Part No. 738-04124Areplacementshearpins.Any damageto the

augergearboxor othercomponentsas a resultof failingto do so will

NOTbecoveredbyyour snowthrower'swarranty.

Alwaysturnoff the snowthrower'sengineand removethe keypriortc

replacingshearpins.

Figure11

ENGINE MAINTENANCE

Beforelubricating,repairing,or inspecting,disengageallcontrols

land stopengine.Wait untilall movingparts havecometo a complete

|stop.

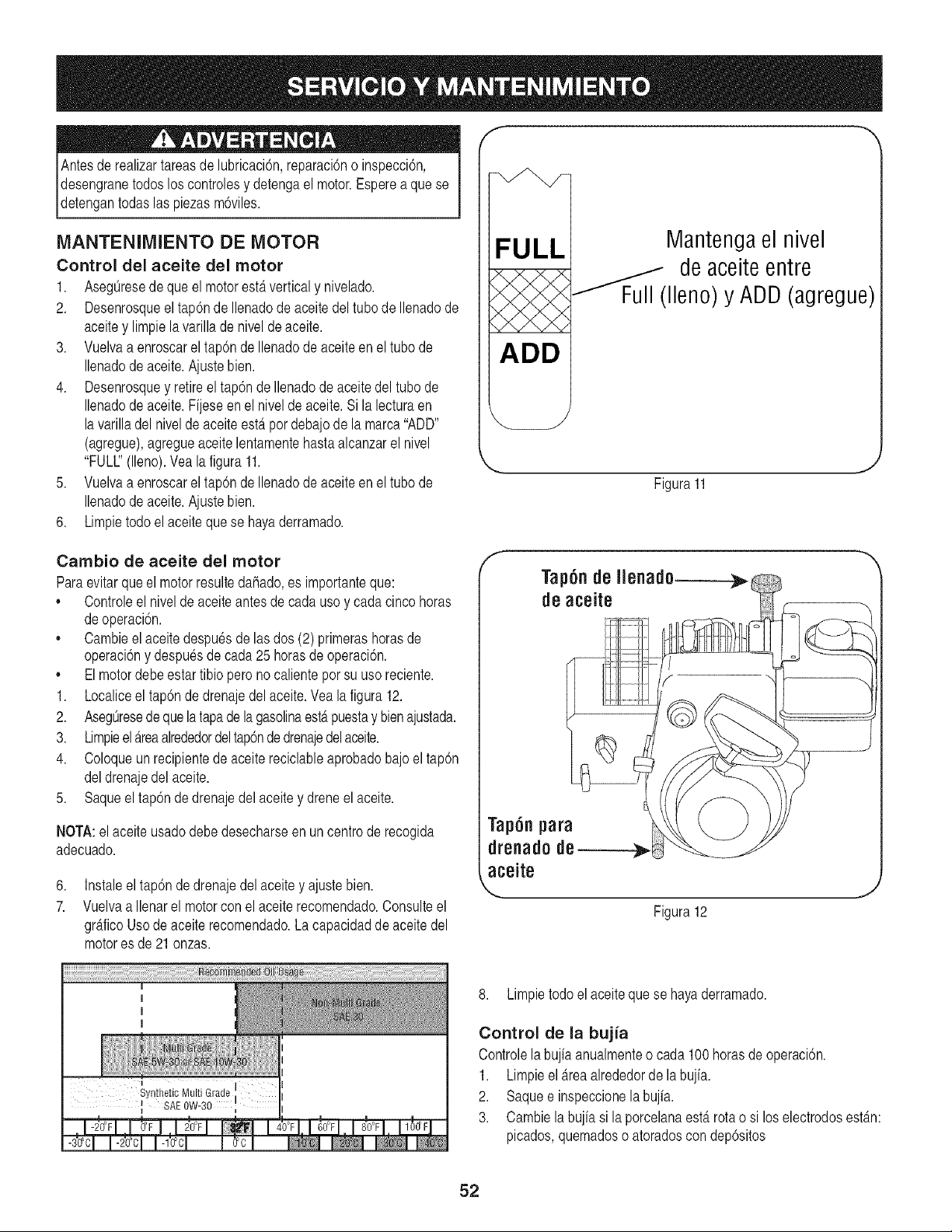

Checking Engine Oil

1. Besureengine is uprightandlevel.

2. Unscrewoil fill capfrom oil fillertube andwipedipstickclean.

3. Screwoil fill capback into oilfiller tube.Tightensecurely.

4. Unscrewandremoveoilfill cap fromoil filler tube.Noteoil level.

if oil readingon dipstick is below"ADD"mark,slowlyadd oil to

reach"FULL"level.See Figure12.

5. Screwoil fill capback into oilfiller tube.Tightensecurely.

6. Wipeawayany spilledoil.

f --,,

FULL

ADD

Maintain Oil Level

_ Between FULL and ADD

Changing Engine Oil

Toavoidenginedamage,it is importantto:

,, Checkoil levelbeforeeachuse andeveryfiveoperatinghours.

,, Changeoil afterfirst two (2)operatinghoursand every25 operat-

inghoursthereafter.

,, Engineshouldstill be warmbut nothot fromrecentuse.

1. Locatethe oil drain plug.See Figure13.

2. Besurethe gas cap is onand istightenedsecurely.

3. Cleanareaaroundoil drain plug.

4. Placeapprovedrecyclableoil containerunderoil drain plug.

5. Removeoil drain plug and drainoil.

NOTE:Usedoil mustbe disposedof at a propercollectioncenter.

6. Installoil drain plugand tightensecurely.

7. Refillthe enginewith recommendedoil. See RecommendedOil

Usagechart.The engine'soilcapacityis 21ounces.

Synthetic Multi Grade i

SAE 0W-30 *

Figure12

0il FIll -_

0il Draia_

Figure13

8. Wipeawayany spilledoil.

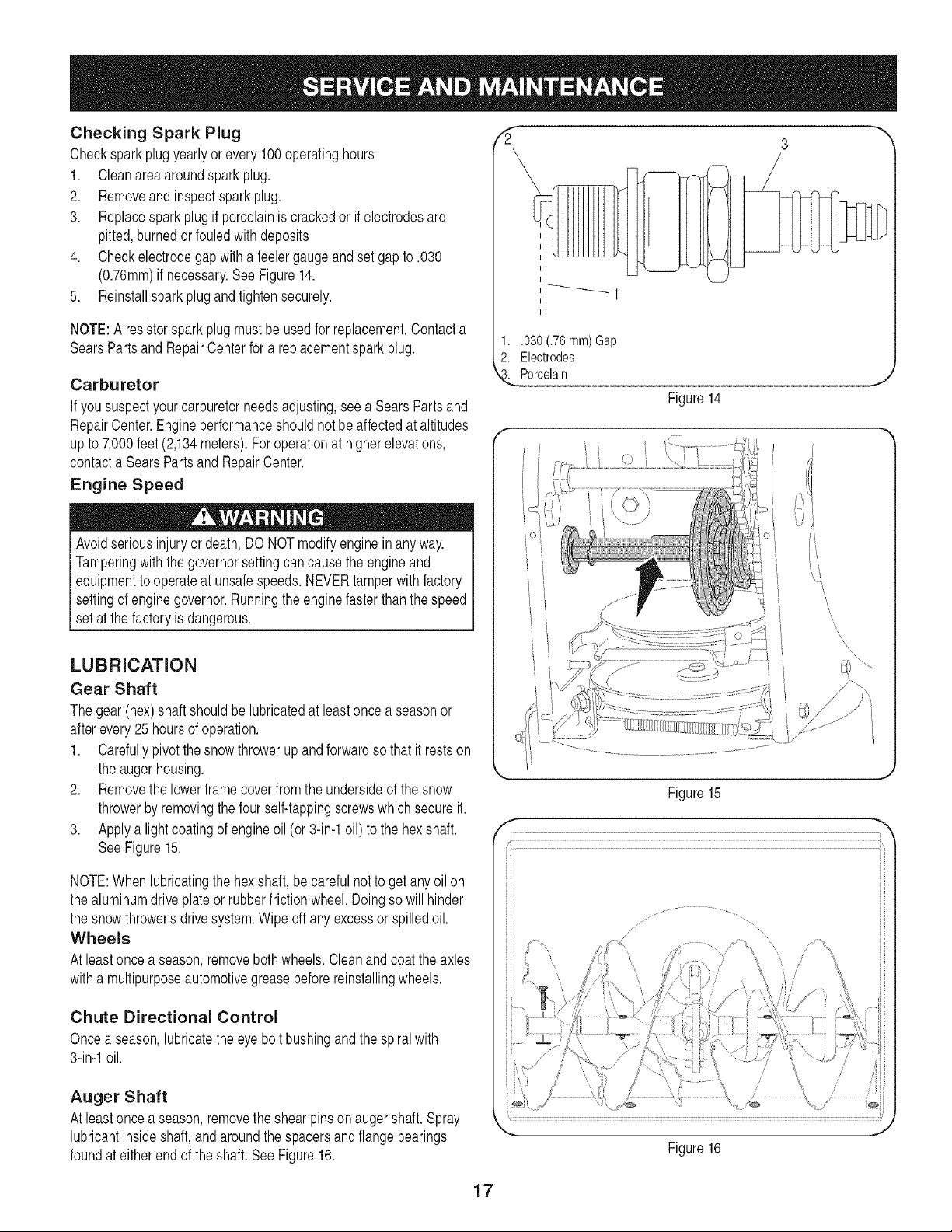

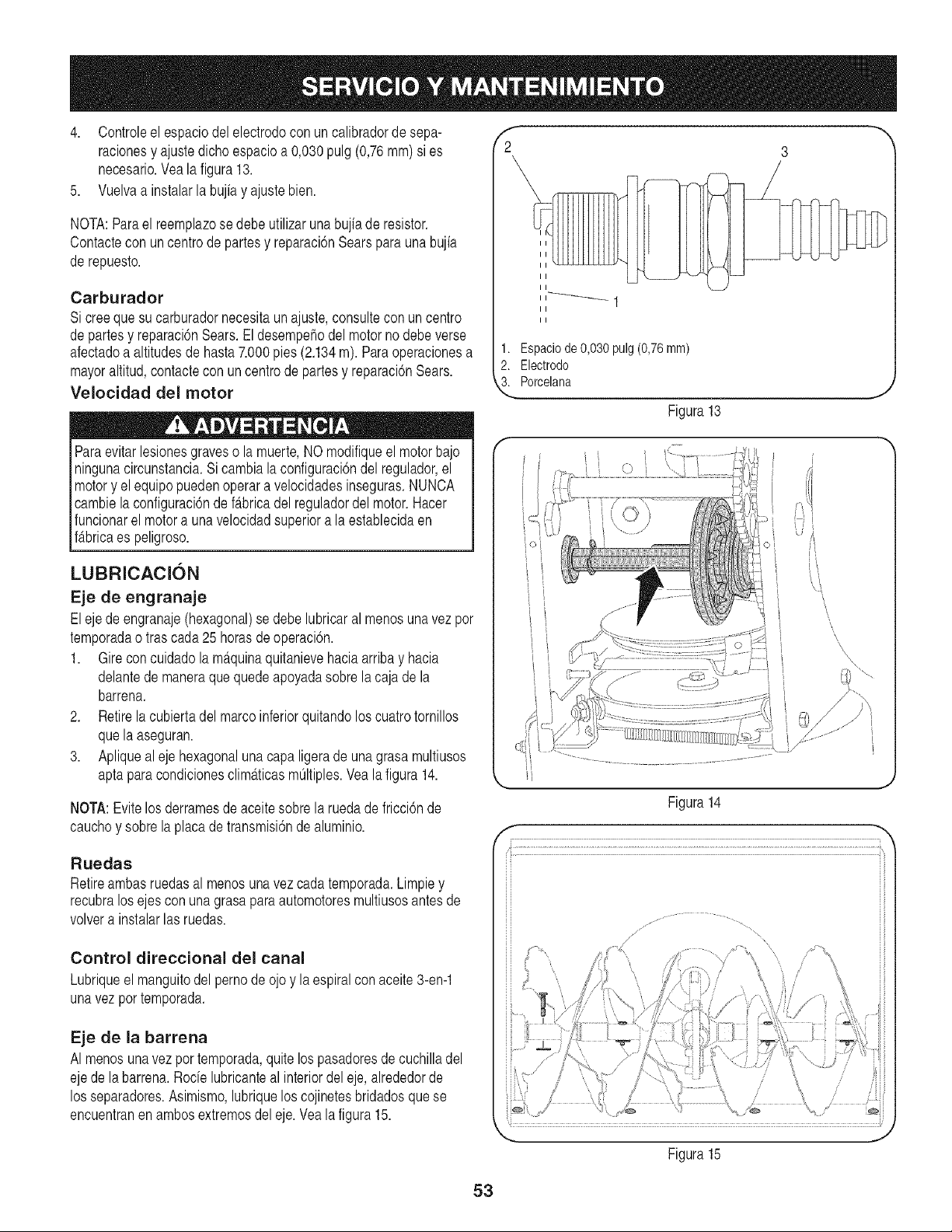

Checking Spark Plug

Checksparkplug yearlyor every100operatinghours

1. Cleanarea aroundspark plug.

2. Removeand inspectspark plug.

3. Replacespark plug if porcelainis crackedor if electrodesare

pitted,burnedor fouledwith deposits

4. Checkelectrodegap with a feelergaugeand set gap to .030

(0.76ram)if necessary.SeeFigure14.

5. Reinstallspark plugand tightensecurely.

NOTE:A resistorsparkplugmust be usedfor replacement.Contacta

SearsPartsand RepairCenterfor a replacementsparkplug.

Carburetor

If yoususpectyourcarburetorneedsadjusting,seea SearsPartsand

RepairCenter.Engineperformanceshouldnotbe affectedat altitudes

upto 7,000feet (2,134meters).Foroperationat higherelevations,

contacta SearsPartsand RepairCenter.

Engine Speed

Avoidseriousinjuryor death,DO NOTmodifyenginein anyway.

Tamperingwiththegovernorsettingcancause the engineand

equipmentto operateat unsafespeeds.NEVERtamper with factory

settingof enginegovernor.Runningthe enginefasterthanthe speed

set at thefactory is dangerous.

LUBRICATION

Gear Shaft

The gear (hex)shaft shouldbelubricatedat least oncea seasonor

afterevery25 hoursof operation.

1. Carefullypivot the snowthrowerup andforwardso that it restson

the augerhousing.

2. Removethe lowerframecoverfromthe undersideof the snow

throwerbyremovingthe four self-tappingscrewswhichsecureit.

3. Applya lightcoatingof engineoil (or 3-in-1oil)to the hexshaft.

SeeFigure15.

NOTE:Whenlubricatingthe hexshaft, be carefulnotto get any oilon

the aluminumdriveplateor rubberfrictionwheel.Doingso will hinder

the snowthrower'sdrivesystem.Wipeoff anyexcessor spilledoil.

Wheels

At leastonce a season,removebothwheels.Cleanand coat the axles

witha multipurposeautomotivegreasebeforereinstallingwheels.

Chute Directional Control

Oncea season,lubricatetheeye boltbushingand the spiralwith

3-in-1oil.

Auger Shaft

At leastonce a season,removethe shearpinson augershaft. Spray

lubricantinsideshaft,and aroundthe spacersand flange bearings

foundat eitherendof the shaft. See Figure16.

1..030 (.76 ram)Gap

2. Electrodes

Porcelain

Figure14

\\\\

\,, ........

Figure15

/ 7

Figure 16

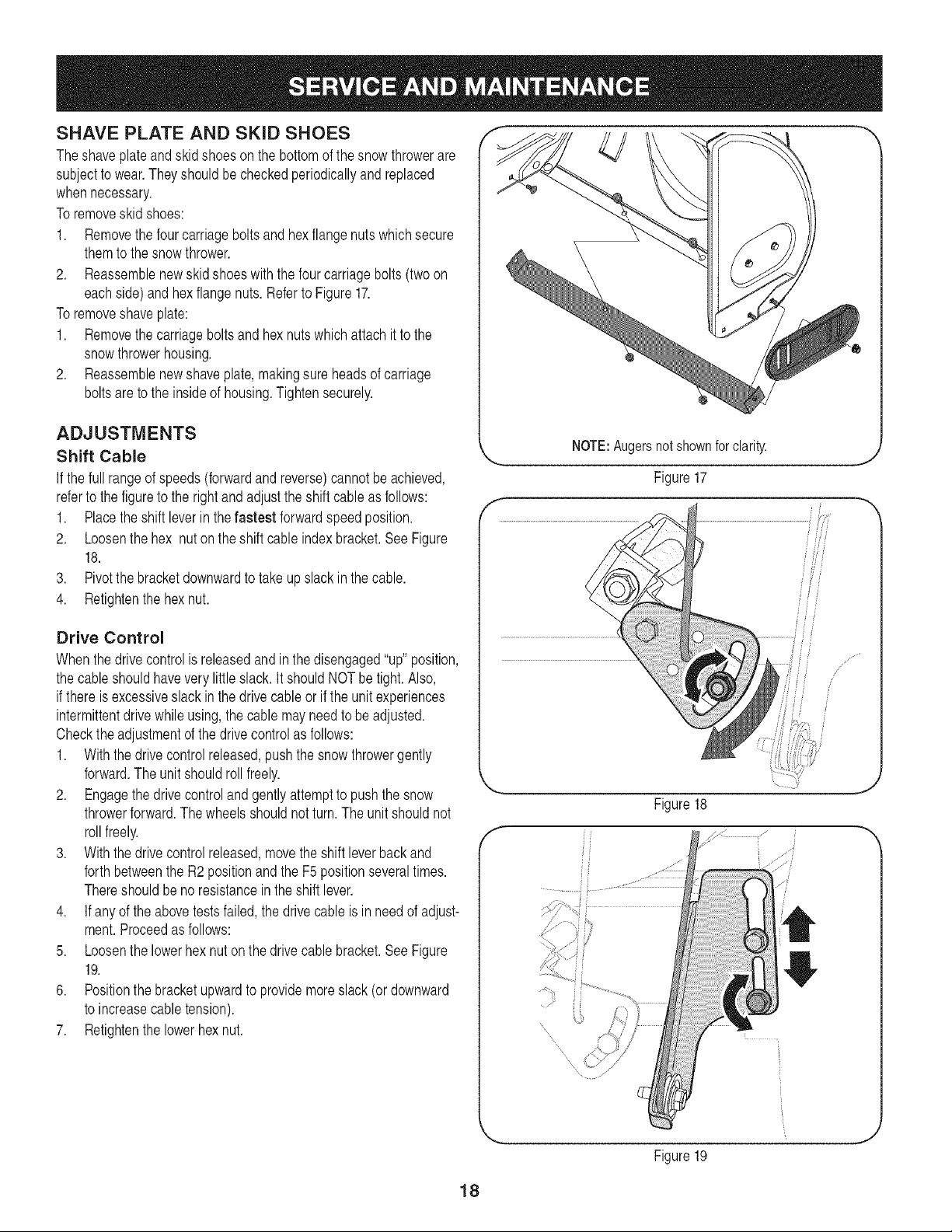

SHAVE PLATE AND SKID SHOES

Theshaveplateand skid shoesonthe bottomof the snowthrowerare

subjectto wear.They shouldbe checkedperiodicallyandreplaced

whennecessary.

Toremoveskid shoes:

1. Removethe four carriageboltsandhexflangenutswhichsecure

themto thesnow thrower.

2. Reassemblenewskid shoes withthe fourcarriagebolts(twoon

eachside) and hexflangenuts.Referto Figure17.

Toremoveshave plate:

1. Removethe carriageboltsand hexnuts whichattach it to the

snowthrowerhousing.

2. Reassemblenewshave plate,makingsure headsof carriage

boltsareto the insideof housing.Tightensecurely.

ADJUSTMENTS

Shift Cable

If the fullrange of speeds(forwardandreverse)cannotbe achieved,

referto the figureto the rightand adjustthe shift cableas follows:

1. Placethe shiftleverin thefastest forwardspeed position.

2. Loosenthe hex nut on the shiftcable indexbracket.SeeFigure

18.

3. Pivotthe bracketdownwardto take up slack inthe cable.

4. Retightenthehex nut.

Drive Control

Whenthe drivecontrolis releasedandin thedisengaged"up"position,

the cableshouldhavevery littleslack.It shouldNOTbe tight.Also,

if there is excessiveslackin the drivecableor if the unitexperiences

intermittentdrivewhileusing, thecable mayneedto be adjusted.

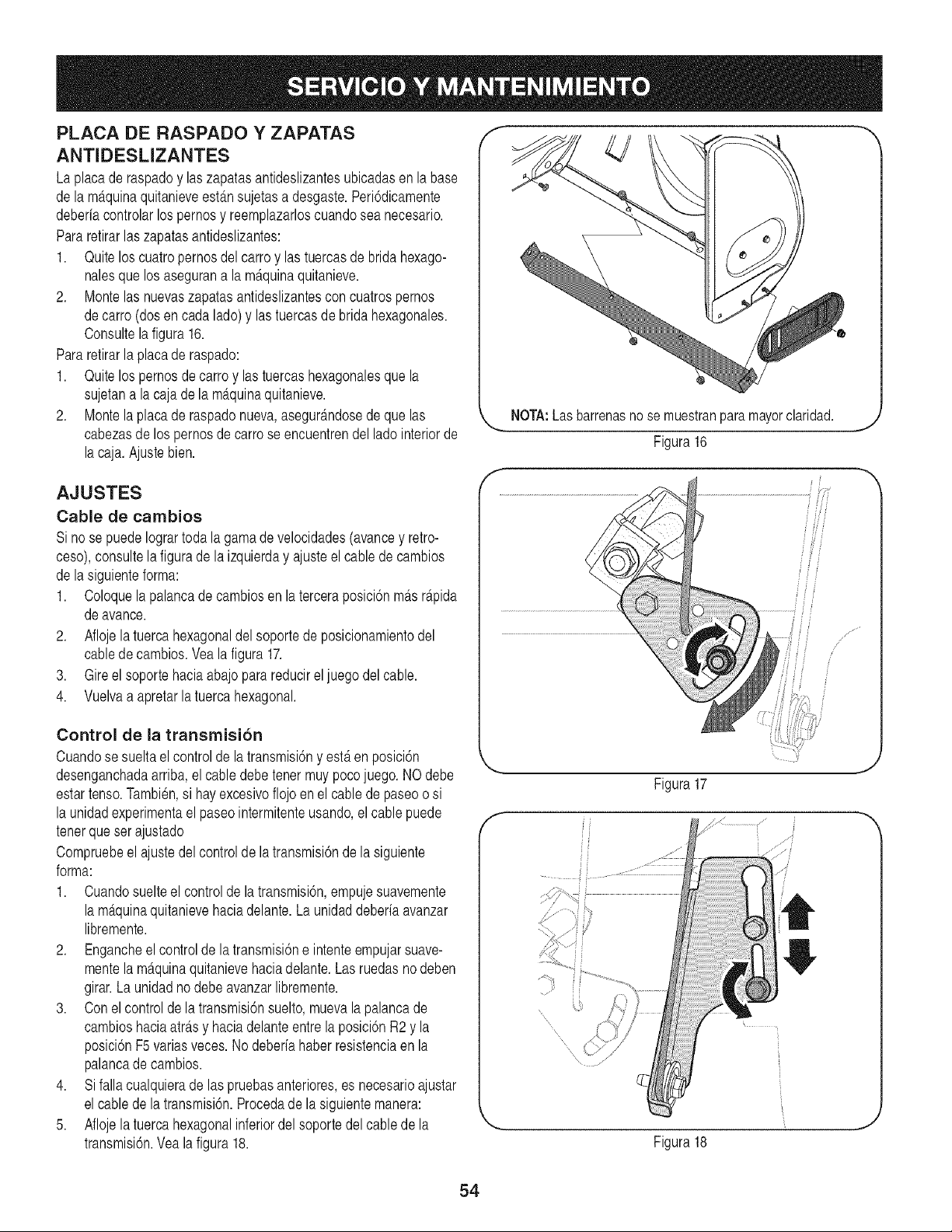

Checkthe adjustmentof the drivecontrolas follows:

1. Withthedrive controlreleased,pushthe snow throwergently

forward.The unitshouldroll freely.

2. Engagethe drivecontrol and gentlyattemptto pushthe snow

throwerforward.The wheelsshouldnot turn.The unitshouldnot

rollfreely.

3. Withthedrive controlreleased,movethe shift leverback and

forthbetweenthe R2 positionandthe F5 positionseveraltimes.

Thereshouldbe noresistanceinthe shift lever.

4. If anyof the abovetestsfailed, the drivecableis in needof adjust-

ment.Proceedas follows:

5. Loosenthe lowerhex nutonthe drivecable bracket.SeeFigure

19.

6. Positionthe bracketupwardto providemoreslack (or downward

to increasecabletension).

7. Retightenthe lowerhex nut.

Figure17

Figure18

--,,,

Figure19

Chute Bracket

If thespiral at the bottomof the chutedirectionalcontrolis not fully

engagingwiththe chute assembly,the chute bracketcan be adjusted.

To do so:

1. Loosenthe twonutswhichsecurethechutebracketand reposi-

tion it slightly.SeeFigure20.

2. Retightenthenuts.

Auger Control

Referto the Assemblysectionfor instructionsonadjustingthe auger

controlcable.

Skid Shoes

Referto the Assemblysectionfor instructionsonadjustingthe skid

shoes.

BELT REPLACEMENT

Auger Belt

To removeand replaceyoursnowthrower'saugerbelt, proceedas

follows:

1. Topreventspillage,placea pieceof plasticwrap underthegas

capand tightensecurely.

2. Removethe plasticbelt coveron thefrontof the engineby remov-

ingthe two self-tappingscrews.SeeFigure21.

3. Rollthe augerbelt off the enginepulley.SeeFigure22.

4. Carefullypivot the snowthrowerup andforwardso that it restson

the augerhousing.

f --,,

Figure20

Figure22

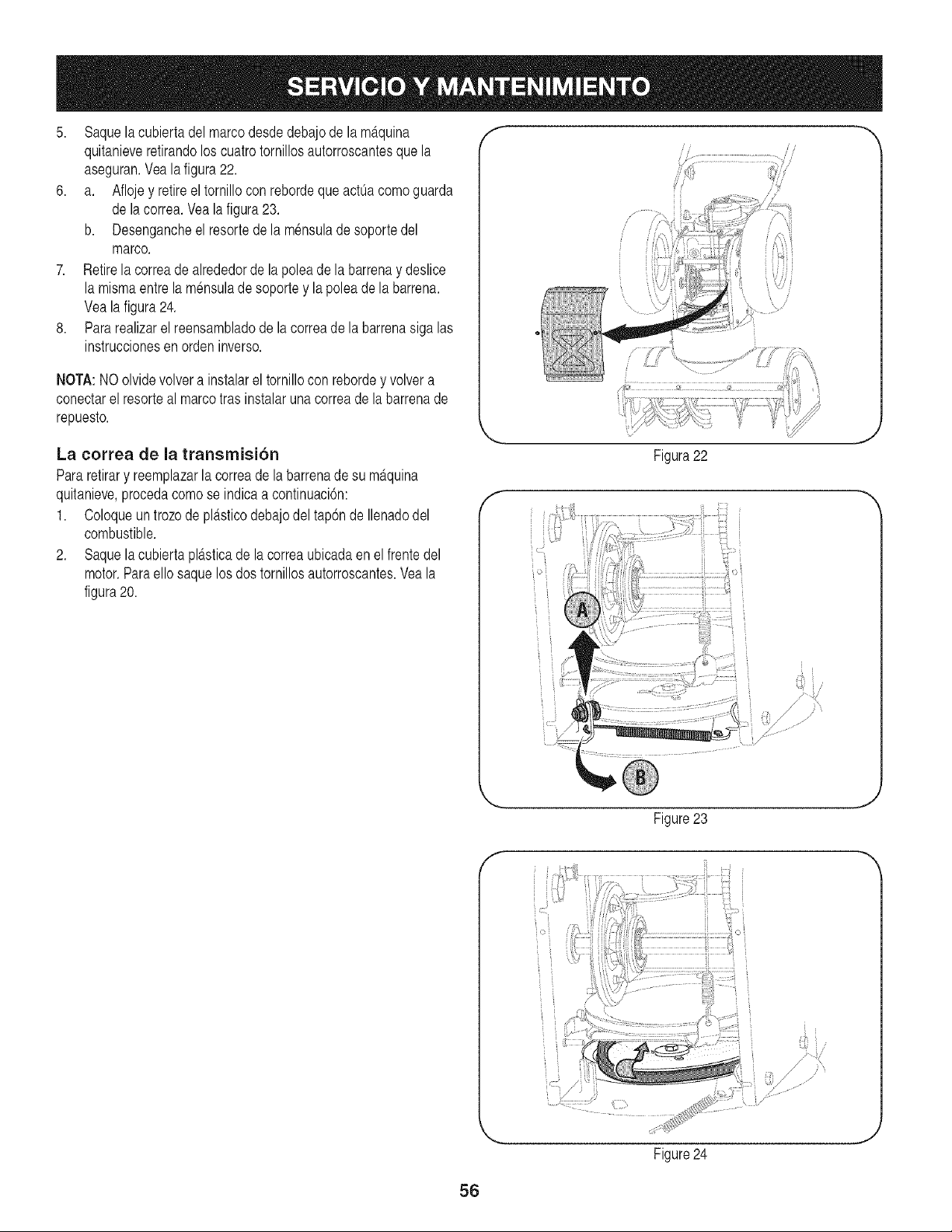

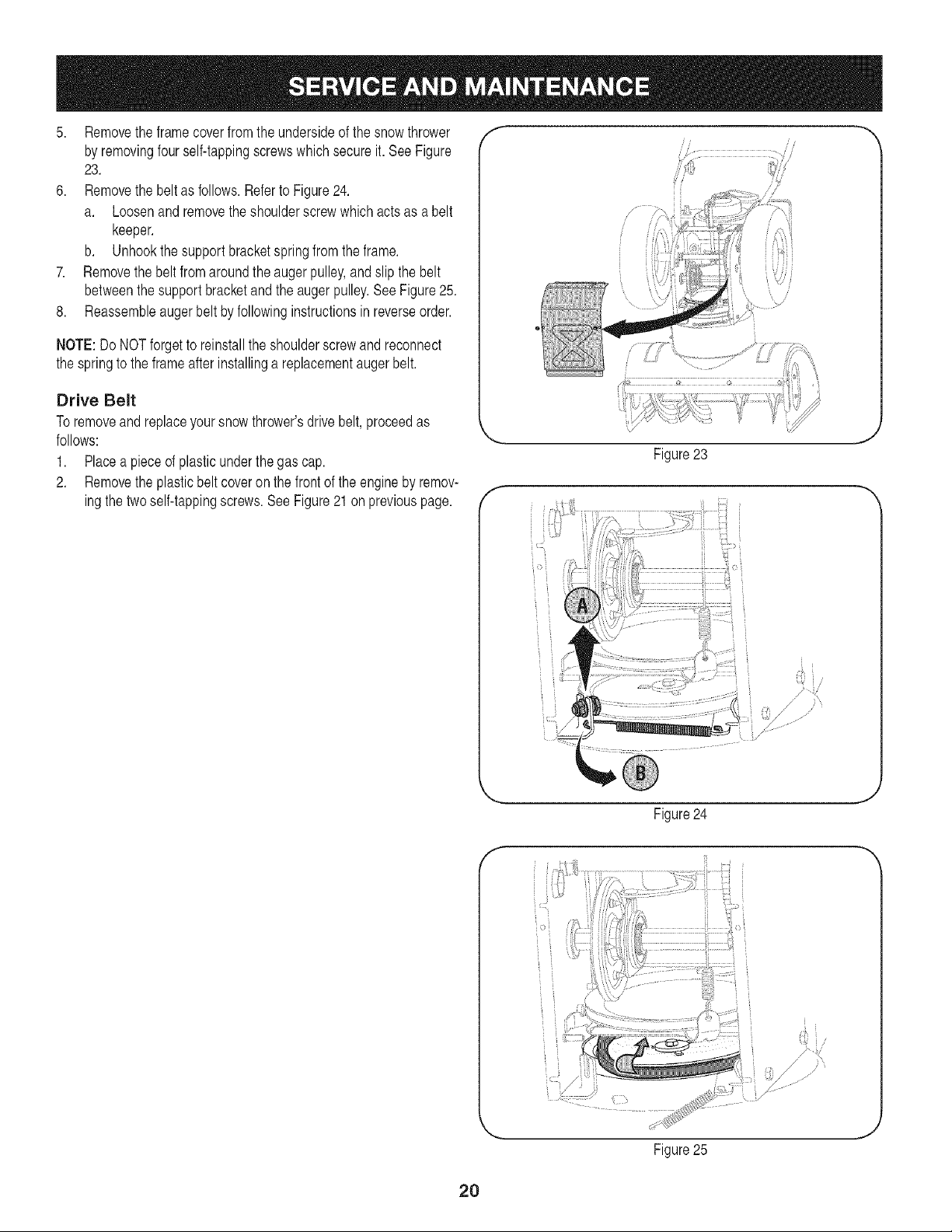

5. Removethe framecoverfromthe undersideof the snowthrower

by removingfourself-tappingscrewswhichsecureit. SeeFigure

23.

6. Removethe beltas follows.Referto Figure24.

a. Loosenand removetheshoulderscrewwhich actsas a belt

keeper.

b. Unhookthesupport bracketspringfromtheframe.

7. Removethe beltfrom aroundthe augerpulley,andslip the belt

betweenthesupport bracketandthe augerpulley.See Figure25.

8. Reassembleaugerbeltby followinginstructionsin reverseorder.

NOTE:Do NOTforgetto reinstallthe shoulderscrewandreconnect

the springto theframe after installinga replacementaugerbelt.

Drive Belt

Toremoveand replaceyoursnowthrower'sdrive belt,proceedas

follows: "_.

1. Placea pieceof plasticunderthe gas cap.

2. Removethe plasticbelt coveron the frontof the engineby remov-

ingthe two self-tappingscrews.SeeFigure21 on previouspage. f-

Figure23

--,,,,

ii_i i

Figure24

Figure25

3. Removethe beltas follows.Referto Figure26.

a. Rollthe augerbeltoff theenginepulley.

b. Usea wrenchto pivotthe idler pulleytowardthe right.

c. Liftthe drive beltoff enginepulley.

4. Carefullypivotthe snowthrowerup andforwardso that it restson

the auger housing.

5. Removethe framecoverfromthe undersideof thesnow thrower

by removingfour self-tappingscrewswhich secureit. Referto

Figure23.

6. Slipthe drivebelt offthe pulleyand betweenfrictionwheeland

frictionwheeldisc.See Figure27.

7. Removeand replacebeltin the reverseorder.

NOTE:Engagingthe drivecontrolwill easereassemblyof the belt.

FRICTION WHEEL REMOVAL

If thesnow throwerfailsto drivewith the drivecontrolengaged,

andperformingthe drivecontrolcableadjustmentfails to correct

the problem,the frictionwheelmayneed to be replaced.Followthe

instructionsbelow.Examinethefrictionwheelfor signsof wearor

crackingand replaceif necessary.

1. Placea pieceof plasticunderthe gas cap.

2. Placetheshift leverin third Forward(F3) position.

3. Carefullypivotthe snowthrowerup andforwardso that it restson

the augerhousing.

4. Removethe framecoverfromthe undersideof the snowthrower

by removingfourself-tappingscrewswhichsecureit.

5. Removethe right-handwheelby removingthe screwand bell

washerwhichsecureit to theaxle. See Figure28.

Figure26

Figure27

Figure28

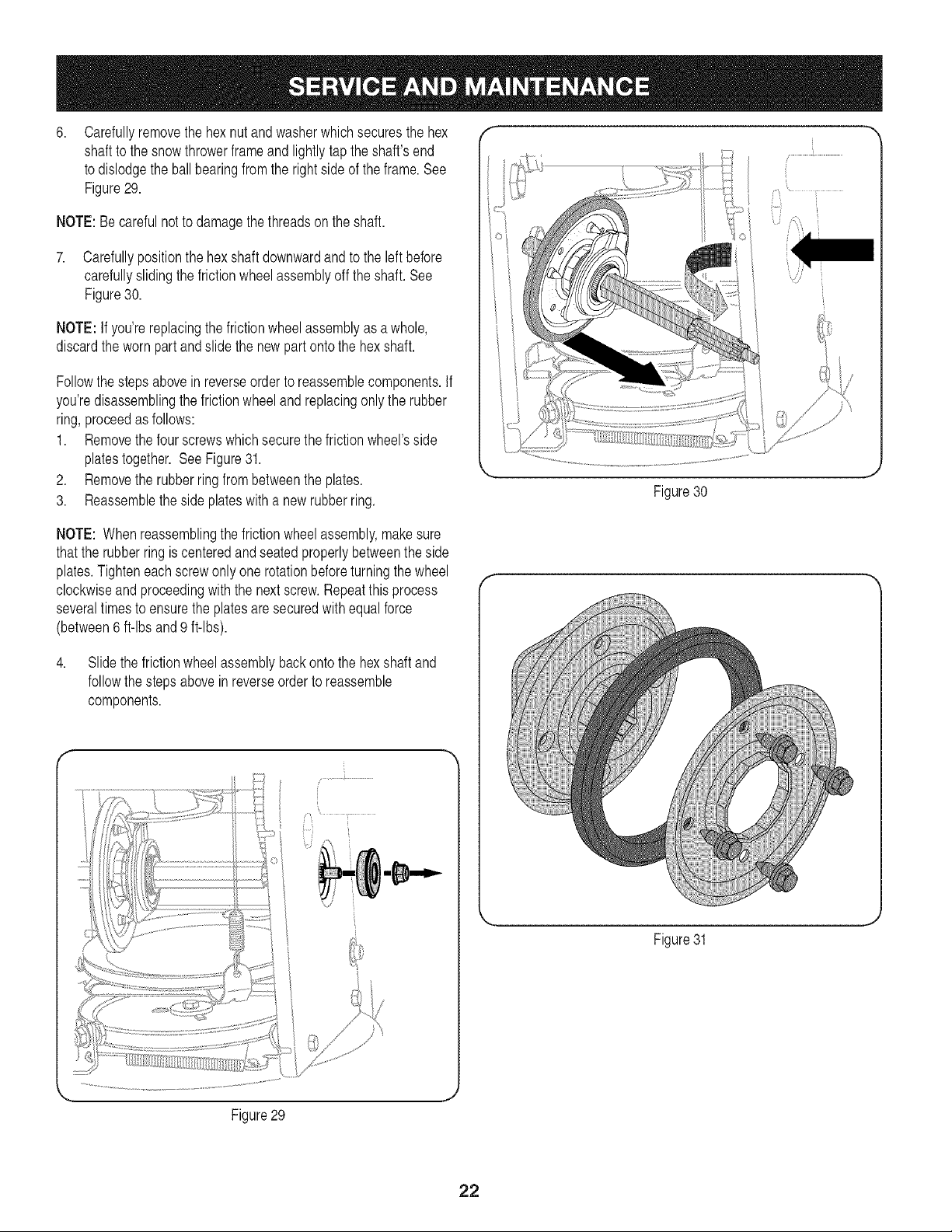

Carefullyremovethe hex nutand washerwhichsecuresthe hex

shaftto the snowthrowerframeand lightlytap the shaft'send

to dislodgethe ball bearingfrom the rightside of theframe.See

Figure29.

NOTE:Be carefulnot to damagethe threadson the shaft.

7. Carefullypositionthe hexshaft downwardandto the left before

carefullyslidingthe frictionwheelassemblyoffthe shaft. See

Figure30.

NOTE: If you'rereplacingthe frictionwheelassemblyas a whole,

discardthe wornpart andslide the newpart ontothe hexshaft.

Followthe stepsabovein reverseorderto reassemblecomponents.If

you'redisassemblingthe frictionwheeland replacingonlythe rubber

ring, proceedas follows:

1. Removethe four screwswhichsecurethe frictionwheel'sside

platestogether. See Figure31.

2. Removethe rubberring frombetweenthe plates.

3. Reassemblethe side plateswitha newrubberring.

NOTE: Whenreassemblingthe frictionwheelassembly,makesure

thatthe rubberring is centeredandseatedproperlybetweenthe side

plates.Tighteneachscrewonly onerotationbeforeturningthewheel

clockwiseand proceedingwiththe nextscrew.Repeatthisprocess

severaltimesto ensurethe platesare securedwith equalforce

(between6 ft-lbs and 9 ft-lbs).

4. Slidethe frictionwheelassemblyback ontothe hexshaftand

followthesteps abovein reverseorderto reassemble

components.

Figure29

k,,,,, j

Figure30

Figure31

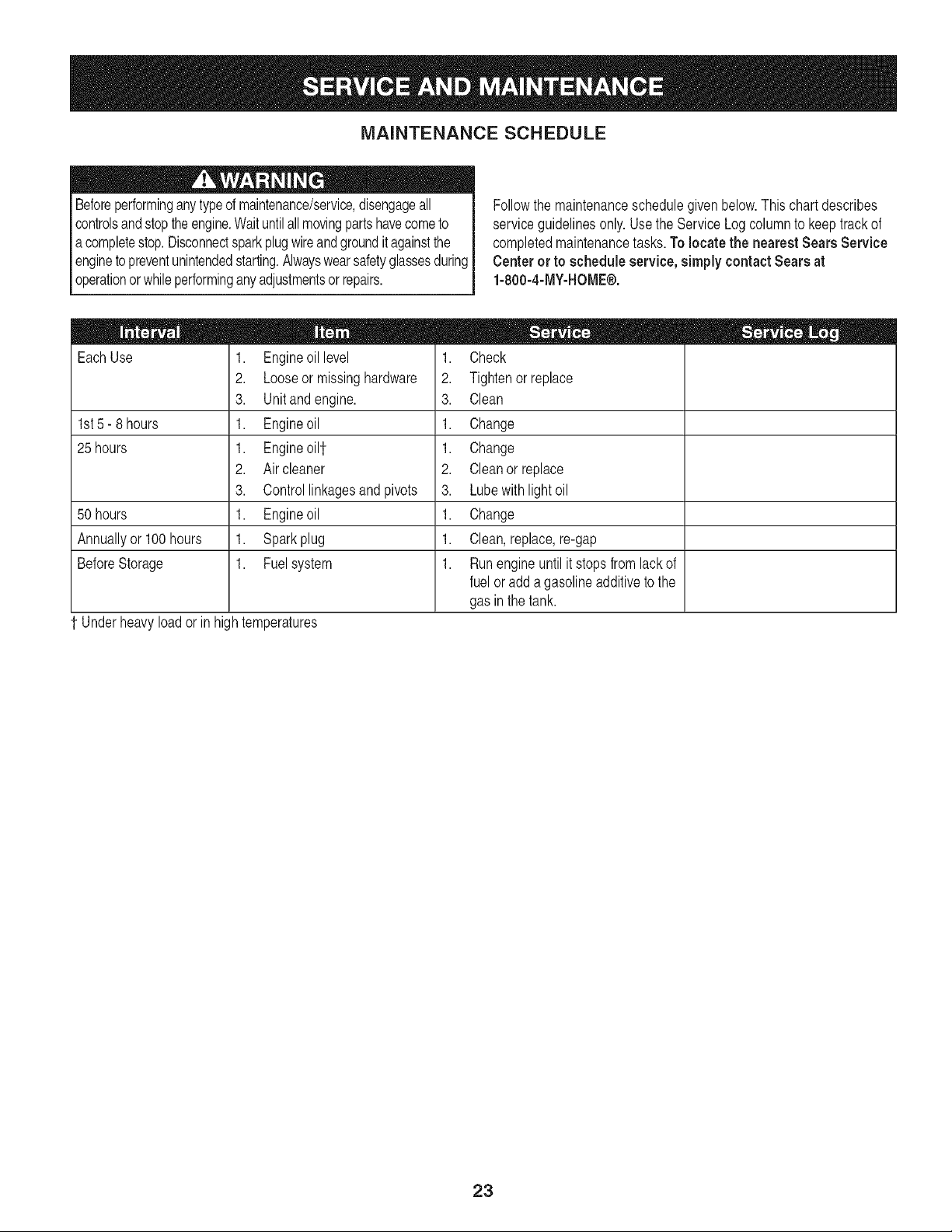

MAINTENANCE SCHEDULE

Beforeperforminganytypeof maintenance/service,disengageall

controlsandstoptheengine.Waituntilall movingpartshavecometo

a completestop.Disconnectsparkplugwireandgroundit againstthe

enginetopreventunintendedstarting.Alwayswearsafetyglassesduring

operationor whileperforminganyadjustmentsorrepairs•

Followthe maintenanceschedulegivenbelow•This chartdescribes

serviceguidelinesonly•Usethe ServiceLog columnto keeptrackof

completedmaintenancetasks•To locate the nearestSears Service

Centeror to schedule service,simplycontactSears at

1-800-4-MY-HOME®.

EachUse

1st5- 8 hours

25 hours

50 hours

Annuallyor 100 hours

BeforeStorage

•Underheavyload or in high temperatures

1. Engineoil level

2. Looseor missinghardware

3. Unitandengine•

1. Engineoil

1. Engineoil-i

2. Aircleaner

3. Controllinkagesand pivots

1. Engineoil

1. Sparkplug

1. Fuelsystem

1. Check

2. Tightenor replace

3. Clean

1. Change

2. Cleanor replace

3. Lubewith light oil

1. Change

1. Clean,replace,re-gap

1. Runengineuntil it stopsfrom lack of

fuelor adda gasolineadditiveto the

gasin the tank.

If the snowthrowerwill notbe usedfor 30daysor longer,or if it is the end of the snowseasonwhenthe lastpossibilityof snow isgone,the

equipmentneedsto be stored properly.Followstorageinstructionsbelowto ensuretop performancefromthe snow throwerfor many moreyears.

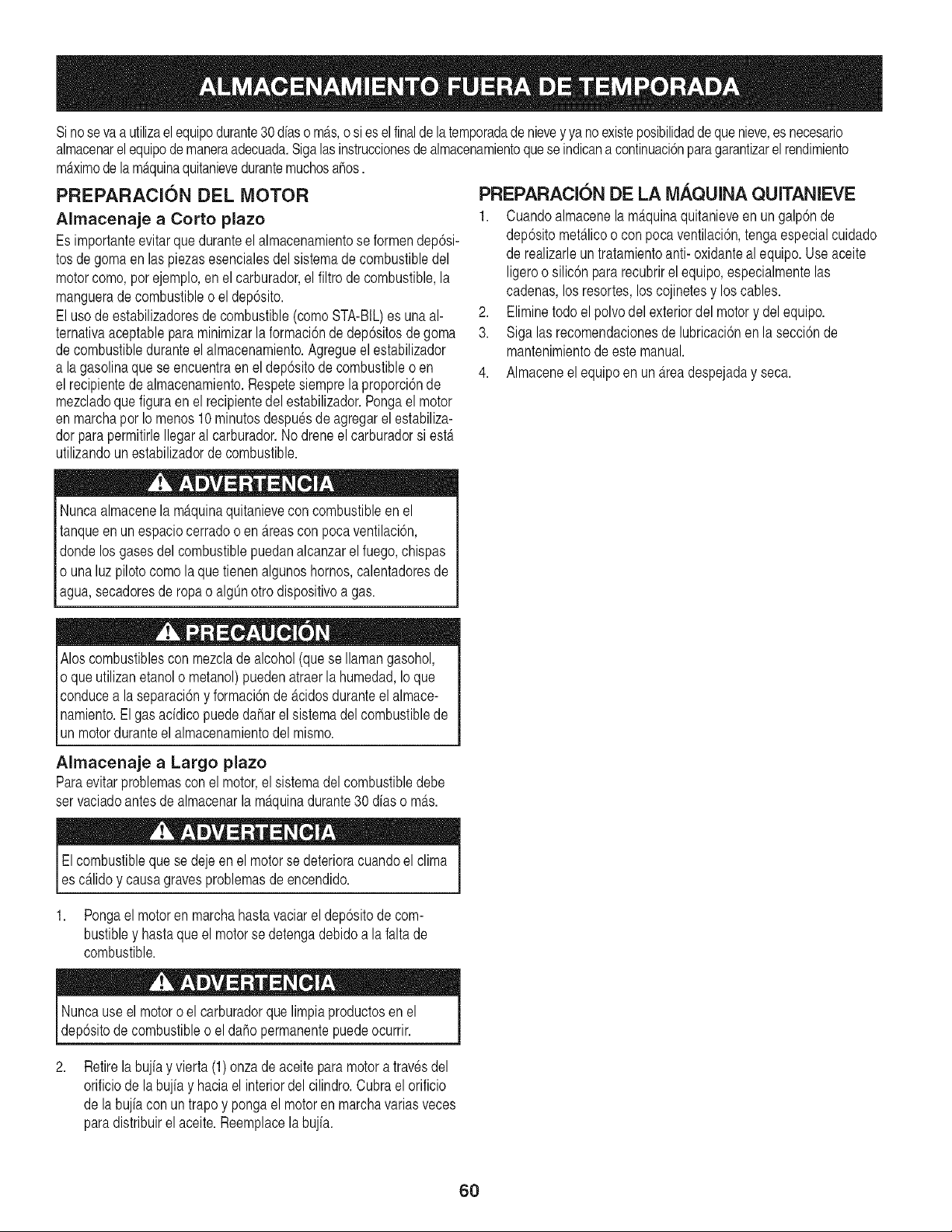

PREPARING ENGINE

Short=Term Storage

It is importantto preventgumdepositsfromforminginessentialfuel

systemparts of the enginesuch as the carburetor,fuel filter,fuel hose,

ortankduringshort-termstorage(15-30days).To preventthis,treat

the fuelsystemusinga fuel stabilizer.

Fuelstabilizer(suchas STA-BILTM or ULTRA-FRESHTM) is an accept-

ablealternativein minimizingthe formationof fuelgum depositsduring

storage.Add stabilizerto gasolinein fueltank orstoragecontainer.

Alwaysfollow mix ratiofoundon stabilizercontainer.Runengine at

least10minutesafter addingstabilizerto allowit to reachthe carbure-

tor.

Neverstoresnowthrowerwithfuel in tank indoorsor in poorlyventi-

latedareas,wherefuelfumesmay reachan openflame,spark or pilo

ght as on afurnace,water heater,clothesdryer or gas appliance.

PREPARING SNOW THROWER

,, Whenstoringthe snowthrowerin an unventilatedor metalstor-

ageshed,careshouldbetakento rustproofthe equipment.Using

a light oil or silicone,coatthe equipment,especiallyanychains,

springs,bearingsandcables.

,, Removeall dirt fromexteriorof engineand equipment.

,, Followlubricationrecommendations.

,, Storeequipmentin a clean,dry area.

Alcoholblendedfuels (calledgasoholor usingethanolor methanol)

canattract moisturewhichleadsto separationandformationof acids

duringstorage.Acidicgas can damagethe fuelsystemof an engine

[wh e nstorage.

Long=Term Storage

Toavoidengineproblems,thefuel systemshouldbeemptiedbefore

storagefor 30daysor longer.

Fuelleft in engineduringwarmweatherdeterioratesandwill cause

seriousstartingproblems.

1. Runthe engineuntil thefuel tank is emptyandit stops due to lack

of fuel. Do notattemptto pourfuel fromthe engine.

pNeveruseengineor cleaningproducts or

carburetor inthe fueltank

ermanentdamagemayoccur, j

2. Removethe spark plug and pourone (1) ounceof engineoil

throughthe sparkplug holeintothe cylinder.Coversparkplughole

witha ragandcrankthe engineseveraltimesto distributethe oil.

Replacesparkplug.

Beforeperforminganytypeof maintenance/service,disengageall

controlsandstoptheengine.Waituntilall movingpartshavecometo

a completestop.Disconnectsparkplugwireandgrounditagainstthe

engineto preventunintendedstarting.Alwayswearsafetyglassesdurin(

operationor whileperforminganyadjustmentsorrepairs.

Thissectionaddressesminor service issues,Tolocatethe nearestSears Service Center or to scheduleservice,simply contactSears

at 1-800-4-MY-HOME®.

Enginefailsto start

o =

1. Chokecontrolnot in ONposition

2. Sparkplug wiredisconnected

3. Faultyspark plug

4. Fueltank emptyor stale fuel

5. Enginenot primed.

6. Safetykey not inserted.

1. Enginerunningon CHOKE

2. Stalefuel

3. Wateror dirt in fuel system

4. Carburetoroutof adjustment

1. Carburetornotadjustedproperly

1. Looseparts ordamagedauger

Enginerunserratically

Engineoverheats

Excessivevibration

Lossof power 1. Sparkplug wireloose.

2. Gas capvent hole plugged.

Unitfailsto propelitself 1. Drivecablein needof adjustment

2. Drivebelt looseor damaged

Unitfailsto dischargesnow 1. Chuteassemblyclogged.

2. Foreignobject lodged in auger.

3. Augercable in need of adjustment.

4. Augerbelt looseor damaged.

5. Shearpin(s) sheared.

1. Movechokecontrolto ON position.

2. Connectwire to spark plug.

3. Clean,adjustgap,or replace.

4. Fill tank with clean,fresh gasoline.

5. Primeengineas instructedin the OperationSection.

6. Insert keyfully intothe switch.

1. Movechokecontrolto OFF position.

2. Fill tank with clean,fresh gasoline.

3. Drainfuel tank.Refillwith freshfuel.

4. ContactyourSearsParts & RepairCenter.

1. ContactyourSearsParts & RepairCenter.

1. Stopengine immediatelyand disconnectspark plug

wire.Tightenall boltsandnuts.If vibrationcontinues,

haveunit servicedby a SearsParts& RepairCenter.

1. Connectand tighten sparkplug wire.

2. Removeice andsnowfromgas cap. Be certainvent

holeis clear.

1. Adjustdrivecontrolcable. Referto Serviceand

Maintenancesection.

2. Replacedrivebelt. Referto Serviceand Mainte-

nancesection.

1. Stopengine immediatelyand disconnectspark plug

wire.Cleanchute assemblyand insideof auger

housingwith clean-outtool ora stick.

2. Stopengine immediatelyand disconnectspark plug

wire.Removeobject from augerwithclean-outtool

or a stick.

3. Adjustaugercontrolcable.Referto Assembly

section.

4. Replaceaugerbelt.Referto ServiceandMainte-

nancesection.

5. Replacewithnewshearpin(s).

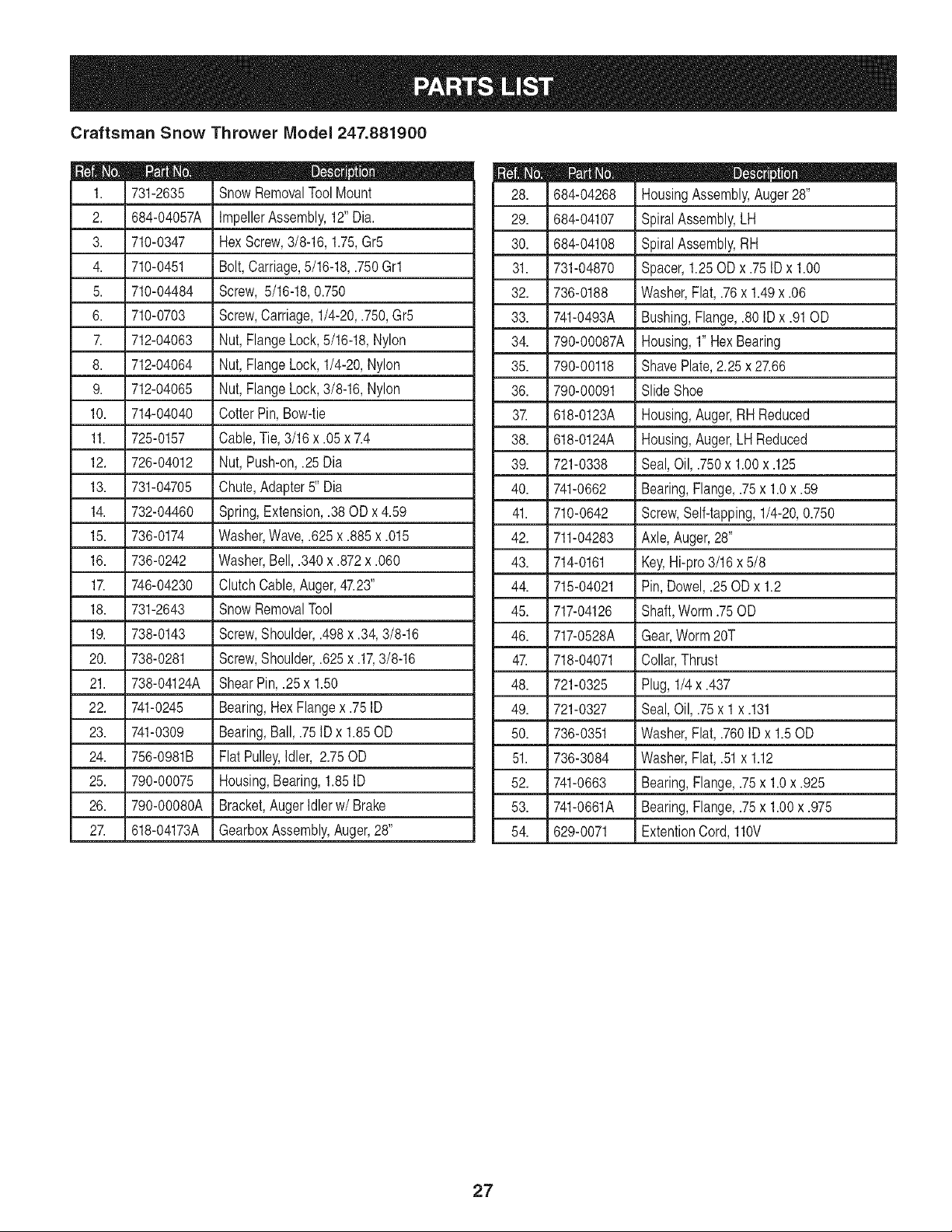

Craftsman Snow Thrower Model 247.881900

731-2635

2. 684-04057A

3. 710-0347

4. 710-0451

5. 710-04484

6. 710-0703

712-04063

8. 712-04064

9. 712-04065

10. 714-04040

11. 725-0157

12. 726-04012

13. 731-04705

14. 732-04460

15. 736-0174

16. 736-0242

1_ 746-04230

18. 731-2643

19. 738-0143

20. 738-0281

21. 738-04124A

22. 741-0245

23. 741-0309

24. 756-0981B

25. 790-00075

26. 790-00080A

2_ 618-04173A

SnowRemovalToolMount

ImpellerAssembly,12"Dia.

HexScrew,3/8-16, 1.75,Gr5

Bolt,Carriage,5/16-18,.750Grl

Screw, 5/16-18,0.750

Screw,Carriage,1/4-20,.750,Gr5

Nut,FlangeLock,5/16-18,Nylon

Nut,FlangeLock,1/4-20,Nylon

Nut,FlangeLock,3/8-16,Nylon

CotterPin, Bow-tie

Cable,Tie,3/16 x .05 x 7.4

Nut,Push-on,.25Dia

Chute,Adapter5" Dia

Spring,Extension,.38 OD x 4.59

Washer,Wave,.625x .885x .015

Washer,Bell,.340 x .872x .060

ClutchCable,Auger,47.23"

SnowRemovalTool

Screw,Shoulder,.498x .34,3/8-16

Screw,Shoulder,.625x .17,3/8-16

ShearPin,.25 x 1.50

Bearing,HexFlangex .75 ID

Bearing,Ball,.75ID x 1.85OD

FlatPulley,Idler, 2.75OD

Housing,Bearing,1.85ID

Bracket,AugerIdlerw/Brake

GearboxAssembly,Auger,28"

684-04268

29. 684-04107

30. 684-04108

31. 731-04870

32. 736-0188

33. 741-0493A

34. 790-00087A

35. 790-00118

36. 790-00091

3Z 618-0123A

38. 618-0124A

39. 721-0338

40. 741-0662

41. 710-0642

42. 711-04283

43. 714-0161

44. 715-04021

45. 717-04126

46. 717-0528A

4_ 718-04071

48. 721-0325

49. 721-0327

50. 736-0351

51. 736-3084

52. 741-0663

53. 741-0661A

54. 629-0071

D _ O Q

HousingAssembly,Auger 28"

SpiralAssembly,LH

SpiralAssembly,RH

Spacer,1.25OD x .75ID x 1.00

Washer,Flat, .76x 1.49x .06

Bushing,Flange,.80 ID x .91OD

Housing,1" HexBearing

ShavePlate,2.25 x 27.66

SlideShoe

Housing,Auger,RHReduced

Housing,Auger,LH Reduced

Seal,Oil, .750x 1.00x .125

Bearing,Flange,.75x 1.0x .59

Screw,Self-tapping,1/4-20,0.750

Axle,Auger,28"

Key,Hi-pro3/16x 5/8

Pin, Dowel,.25 ODx 1.2

Shaft,Worm.75OD

Gear,Worm20T

Collar,Thrust

Plug, 1/4x .437

Seal,Oil, .75x 1x .131

Washer,Flat, .760IDx 1.50D

Washer,Flat, .51x 1.12

Bearing,Flange,.75x 1.0x .925

Bearing,Flange,.75x 1.00x .975

ExtentionCord, 110V

Craftsman Snow Thrower Model 247.881900

631-04133A

2. 631-04134B

3. 684-04111B

4. 684-04112B

5. 750-04831

6. 710-04326

710-04354

8. 710-0606

9. 790-00219

10. 710-1233

11. 711-04725

12. 712-04063

13. 712-04064

14. 712-04081A

15. 720-0274

16. 720-04039

1_ 731-04894C

18. 731-04896B

19. 732-0193

20. 732-04219A

21. 732-04238

22. 749-04138A

23. 735-0199A

24. 736-0262

25. 738-04118

D _ e e

HandleAssembly,ClutchLock,LH

HandleAssembly,ClutchLock,RH

HandleAss'y,Engage,Black,LH

HandleAss'y,Engage,Black,RH

Spcr.,.254x .442x .625 Lg.

Screw,#8-16x .50

Screw,1/4-20,.375

HexScrew,1/4-20,1.50,Gr5

Panel,Handle,(no cutout)

Screw,Machine,#10-24,1.375

PivotRod

Nut, FlangeLock,5/16-18,Nylon

Nut, FlangeLock,1/4-20,Nylon

Nut, Hex,1/4-20,Shoulder

Grip, 1.0ID x 5.0

Knob,Shift, Black

LockPlate

Cam,ClutchLock

Spring,.39x .60 x .88

Spring,ClutchLock

Spring,Torsion,0.8156ID x .3038

Handle,Lower

Bumper,Rubber,.62OD x .22

Washer,Flat,.385x .870x .092

Bolt,Shoulder,5/16-18x 0.905

738-04122

2_ 731-04869

28. 746-04397

29. 749-04142A

30. 74004263

31. 790-00313

32. 731-04912B

33. 710-0276

34. 710-04071

35. 710-0451

36. 731-04426A

37. 736-0159

38. 741-0475

39. 784-5647

40. 684-04104

41. 710-0449

42. 710-04484

43. 714-0104

44. 720-0201A

45. 720-0284

46. 726-0100

4_ 735-0234

48. 736-0185

49. 749-04141A

D _ O e

Screw,Shoulder,.43x 1.3, 1/4-20

i Chute,FlangeKeeper

i Cabe, SpeedSelector

I Handle,Upper,LH

EyeBolt,ChuteCrank

ShiftLever

I Chute,Lower,5.0 Dia.

I Bolt,Carriage,5/16-18,1.0

Bolt,Carriage,5/16-18,1.0

Bolt,Carriage,5/16-18,.750

Chute,Upper,w/Label

Washer,.349x .879x .063

i Bushing,Plastic,.380

I Bracket,ChuteCrank

i CrankAssembly,Chute

Screw,Carriage,5/16-18,2.25

I Screw,5/16-18,2.25, Gr5

i Pin,Cotter,.072x 1.13

CrankKnob,1.0Dia.x 3.2,Black

I Knob,5/16-18,Black

i Cap,Push,3/8 Rod

Grommet,.44ID x .94 ODx .50

I Washer,Flat,.375x .738x .063

i Handle,Upper,RH

Craftsman Snow Thrower Model 247.881900

656-04025A

2. 684-04153

3. 684-04154

4. 684-04156A

5. 710-0627

6. 710-0788

710-1652

8. 712-04065

9. 712-0413

10. 714-0126

11. 716-0104

12. 716-0136

13. 716-0231

14. 71_04209A

15. 71_04230

16. 726-0221

1_ 732-0264

18. 736-0242

19. 736-0287

20. 736-04161

21. 790-00289A

22. 748-0234

23. 738-04184A

24. 738-0924A

25. 741-0245

26. 741-0563

2_ 746-04229

28. 735-04054

29. 748-0190

30. 756-0625

31. 790-00096

32. 790-00180A

33. 790-00206A

34. 790-00207A

35. 790-00316

36. 634-04147A

634-04148A

D _ i O

Disc Assembly,FrictionWheel

FrictionWheelAssembly,5.50D

SupportBracket,FrictionWheel

ShiftAssembly,Rod

HexScrew,5/16-24,.750,Gr5

Screw,1/4-20,1.000

Screw,1/4-20x .625

Nut, FlangeLock,3/8-16, Nylon

Nut,Jam Lock,5/8-18,Gr5,Nylon

Key,Hi Pro,3/16 x 3/4 Dia.

E-ring,.500Dia.

E-ring,Retaining, .875Dia.

E-ring,.750Dia.

HexShaft,.8125,7-Tooth

Gear,80-Tooth

SpeedNut,.500

ExtensionSpring

Washer,Bell,.340x .872x .060

Washer,Flat,.793x 1.24x .060

Washer,Flat,.75x 1.00x .060

Pit.,Cvr.

ShoulderSpacer

Screw,Shoulder,.37x .105,1/4-20

Screw,1/4-28,.375

Bearing,Hex Flangex .75 ID

Bearing,Ball, 17x 40x 12

ClutchCable,Wheel, 44.95"

Rubber,FrictionWheel, 5.50D

Spacer,.508ID x .75OD x .68

Roller,Cable

FrontGuideBracket,AugerCable

Frame

GuideBracket,AugerCable

GuideBracket,DriveCable

Cover,Frame

LH WheelAssembly,15x 5 x 6

RHWheelAssembly,15x 5 x 6

731-04873

38. 738-04168

39. 741-0919

40. 710-0809

41. 710-0191

42. 710-0672

43. 710-0654A

44. 710-1245B

45. 710-0896

46. 726-04012

4_ 731-04792A

48. 732-04308A

49. 736-0247

50. 736-0119

51. 736-0505

52. 748-04053A

53. 748-04112A

54. 750-04303

55. 750-04477

56. 754-04050

5Z 754-0367

58. 756-04109

59. 756-04113

60. 756-04252

61. 790-00208A

62. 790-00230

63. 750-04571

64. 735-04099

65. 735-04100

66. 712-04064

6Z 710-0751

68. 732-04311

69. 712-04063

70. 736-3015

71. 790-00217A

72. 790-00218A

73. 736-0320

D _ Q a

Spacer,1.25x .75x 3.0

Axle, .75x 22"

BallBearing

HexScrew,1/4-20,1.25,Gr5

HexScrew,3/8-24, 1.25,Gr8

HexScrew,5/16-24,1.25,Gr5

Screw,Sems,3/8-16,1.00

HexScrew,5/16-24,.875,Gr8

Screw,1/4-20x .625

Nut,Push-on,.25 Dia.

Cover,Belt

Spring,Torsion,.850ID x .354

Washer,Flat,.406 x 1.25x .157

Washer,Lock .3125

Washer,Flat,.34 x 1.50x .150

Pulley,Adapter,.75Dia.

Spacer,Shoulder,.317x .50 x .102

Spacer,.875ID x 1.185OD

Spacer,.340x .750x .360

Belt,AugerDrive

Belt,WheelDrive

Pulley,AugerDrive,8.1x .5

Pulley,Half,V x 2.600OD

Pulley,Half,3/8-V x 1.7160OD

IdlerBracket,WheelDrive

Sleeve,BearingIdler

Spacer,Shoulder,.26 x .79x .538

Plug,3/8 ID

Plug,1/2 ID

Nut,FlangeLock,1/4-20,Nylon

HexScrew,1/4-20,.620,Gr5

Spring,Torsion,.750ID x .968

Nut,FlangeLock,5/16-18,Nylon

Wash.,Flat, .469x .875x .105

PivotBracket,SpeedSelector

ShiftBracket,SpeedSelector

Wash.,Flat, .38x 1.38

Craftsman Engine IVlodel LH318SA=156587 For Snow Thrower IVlodel 247.881900

70 ,/89

Craftsman Engine Model LH318SA-156587 For Snow Thrower Model 247.881900

lli lll ll l =- , ," lmlB =- , ,

1. 35385 Cylinder

2. 27652 DowelPin

3. 650820 Screw,1/4-20x 0.5"

5. 30969 ExtensionCap

14. 28277 Washer

15. 30699C GovernorRod

15B. 650494 Screw,6-40 x 5/16"

16. 33454A GovernorLever

17. 29916 GovernorLeverClamp

18. 651028 Screw,T-15,8-32x 7/16"

19. 34663 SpeedControlSpring

20. 35319 Oil Seal

25. 37853 BlowerHousingBaffle

26. 650561 Screw,1/4-20x 19/32"

28. 30322 LockNut, 8-32

30. 35980A Crankshaft

35. 29826 Screw,10-32x 3/4"

36. 29918 LockWasher

37. 29216 LockNut, 10-32

38. 29642 RetainingRing

40. 40011 Piston,Pin& RingSet (Std.)

40. 40012 Piston,Pin& RingSet (.010"OS)

41. 40009 Piston,Pin & RingSet (Std.incl.43)

41. 40010 Piston,Pin & RingSet (.010"OSincl.43)

42. 40013 RingSet(Std.)

42. 40014 RingSet(.010"OS)

43. 27888 PistonPinRetainingRing

45. 36897 ConnectingRodAssembly(incl.47 & 49)

47. 651033 ConnectingRodBolt

48. 34034 ValveLifter

49. 36896 Oil Dipper

50. 36655 Camshaft(MCR)

60. 33273A BlowerHousingExtension

65. 650128 Screw,10-24x 1/2"

69. 37342 CylinderCoverGasket

70. 35445B CylinderCover(Incl. 71,75,76,80-84)

71. 35377 CrankshaftBushing

72. 27642 Oil DrainPlug

75. 35319 Oil Seal

76. 28926 CamshaftSeal

80. 37587 GovernorShaft

81. 651080 Washer

82. 37588 GovernorGear Ass'y.(Incl.81)

83. 30588A GovernorSpool

84. 29193 RetainingRing

86. 650833 Screw,1/4-20x 1-3/16"

87. 650832 Screw,1/4-20x 1-11/16"

89. 32589 FlywheelKey

90. 611093 Flywheel(W/RingGear)

92. 650880 LockWasher

93. 650881 FlywheelNut

100. 35135A SolidStateIgnition(Incl. 101)

101. 610118 SparkPlugCover

102. 651024 SolidStateMountingStud

103. 651007 Screw,T-15,10-24x 15/16"

110. 35187 GroundWire

110A. 37047 GroundWire

119. 36448 CylinderHeadGasket

120. 36449 CylinderHead

125. 27878A ExhaustValve(Std.incl.151)

125. 27880A ExhaustValve(1/32"OS inc1.151)

126. 34035 IntakeValve(Std.)(Incl. 151)

127. 650691 Washer

130. 6021A Screw,5/16-18x 1-1/2"

130A. 650727 Screw,5/16-18x 1-25/32"

130B. 651055 Screw,5/16-18x 39/64"

135. 35395 ResistorSparkPlug(RJ19LM)

139. 33369 GovernorGearBracket

140. 650836 Screw,10-24x 1/2"

149. 27882 ValveSpringCap

149A. 35862 ValveSpringCap

150. 27881 ValveSpring

151. 32581 ValveSpringKeeper

169. 27896A ValveCoverGasket

170. 28423 BreatherBody

171. 28424 BreatherElement

172. 28425 ValveCover

173. 35350 BreatherTube

174. 650128 Screw,10-24x 1/2"

178. 29752 Nut & LockWasher,1/4-28

Craftsman Engine IVlodel LH318SA-156587 For Snow Thrower IVlodel 247.881900

D _ Q m

30088A Screw,1/4-28x 1"

183. 34587A ChokeBracket

184. 33263 CarburetorTo IntakePipeGasket

185. 33877 IntakePipe

186. 34667 GovernorLink

186B. 36652 Choke Spring

200. 34677 ControlBracket(Incl. 19,203,204 & 206)

203. 31342 CompressionSpring

204. 651029 Screw,T-IO,5-40 x 7/16"

206. 610973 Terminal

207. 33878 ThrottleLink

209. 650821 Screw,10-32x 1/2"

215. 35440 Control Knob

219. 34586 Choke Rod

220. 35438 Choke Knob

222. 28820 Screw,10-32x 1/2"

223. 650378 Screw,T-30, 5/16-18x 1-3/32"

224. 27915A IntakePipeGasket

260. 35447A BlowerHousing

261. 650788 Screw,5/16-18x 3/4"

262. 651084 Screw,5/16-18x 9/16"

264A. 650802 Screw,1/4-20x 5/8"

265. 33272D CylinderHeadCover(Black)

275. 35056 Muffler

276. 31588 LockingPlate

277. 651002 Screw,5/16-18x 4-3/16"

281. 33013 StarterBubbleCover

282. 650760 Screw,8-32 x 3/8"

285. 35985B StarterCup

287. 29752 Nut & LockWasher,1/4-28

291. 30962 FuelLine

292. 26460 FuelLineClamp

298. 650665 Screw,1/4-15x 7/8"

300.

301.

311.

314.

315.

322.

323.

325.

328.

329.

335.

336.

338.

340.

341.

342.

343.

343A.

350.

351.

355.

364.

365.

370C.

370H.

3701.

370K.

380.

390.

396.

400.

420.

34186A

35355

35942

650873

611111

611117

611118

29443

35062

610973

36547

650765

28942

34154

34155

650561

35079A

651060

570682A

32180C

590574

37659

650767

36501

35077

37119

36695

640052

590749

33329E

36450C

730226A

D _ J e

FuelTank(Incl.292 & 301)

FuelCap

Oil FillPlug

Screw,1/4-20x 3/4"

AlternatorCoil (18Watt)(Incl. 322&323)

ConnectorBody

Terminal

WireClip

IgnitionKeys

Terminal

CarburetorCover

Screw,10-32 x 1/2"

Screw,10-32 x 3/8"

FuelTankBracket

Screw,1/4-20x 19/32"

KeySwitchBracket(Incl.343A)

Screw,10-32 x 23/64"

PrimerAss'y.

PrimerLine

StarterHandle

CarburetorCoverBracket

Screw,8-32 x 27/64"

PrimerDecal

ChokeDecal

WarningDecal

StarterDecal

Carburetor(Incl. 184)

RewindStarter

ElectricStarterMotor(Optional)

GasketSet

SAE5W30,4-Cycle EngineOil (Quart)

Craftsman Engine Model LH318SA=156587 For Snow Thrower Model 247.881900

20A

640052

631776A

631970

631778

650506

632112

632174

630735

632164

650417

630766

640016

640053

631951

631024

632765

631028

631021

631022

27136A

27554

640005

632547

640055

27110

630748

631027

632760

D _ O Q

Carburetor

ThrottleShaft & LeverAssembly

ThrottleReturnSpring

ThrottleShutter

ShutterScrew

ChokeShaft& LeverAssembly

ChokeShutter

ChokePositioningSpring

FuelFitting

ThrottleCrackScrew/IdleSpeedScrew

TensionSpring

IdleRestrictorScrew

IdleRestrictorScrewCap

FloatBowlAss'y(Incl. 32 & 33)

FloatShaft

Float

FloatBowl"0" Ring

InletNeedle,Seat & Clip (Incl.31)

SpringClip

BowlDrainAssembly

DrainPlungerGasket

MainNozzleTube

"0" Ring, MainNozzleTube

HighSpeedBowlNut

BowlNutWasher

WelchPlug,Idle MixtureWell

WelchPlug,AtmosphericVent

RepairKit

Craftsman Engine IVlodel LH318SA=156587 For Snow Thrower IVlodel 247.881900

590749

590599A

590600

590679

590601

590678

590680

590412

590682

590750A

590535

590574

D _ O e

RewindStarter

SpringPin(Incl. 4)

Washer

Retainer

Washer

BrakeSpring

StarterDog

DogSpring

Pulley& RewindSpringAssembly

StarterHousingAssembly

StarterRope(Length98"x 9/64" dia.)

MittenGrip Handle(optional)

13 11....__

5 _"" 2

590733

590599A

590600

590696

590601

590697

590698

590699

590709

590734A

590535

590574

I _ O e

RewindStarter

SpringPin(Incl. 4)

Washer

Retainer

Washer

BrakeSpring

StarterDog

DogSpring

Pulley& RewindSpringAssembly

StarterHousingAssembly

StarterRope(Length98"x 9/64" dia.)

MittenGrip Handle(optional)

Craftsman Engine Model LH318SA=156587 For Snow Thrower Model 247.881900

33329E

1 33451

2 33842

3 33430

4 33431

5A 37050

6 35449

7 35450

8 35915

9 35451B

10 35452A

11 35911

13 590500

14 33441

15 35453

16 35454

22 35455

23 35456

26 650819

26 651032

29 32450B

30 30063

31 650820

D _ II m

ElectricStarter110Volt (optional)

DustCover

RetainerRing

SpringRetainer

Anti-DriftSpring

Gear&Nut (Incl•2)

DriveEndCap Assembly

"0" Ring

Armature

HousingAssembly

BrushCardAssembly

ThrustWasher

GroundScrew

CommutatorEndCap Assembly

SwitchBoxAss'y.

CaseBolt

GroundScrew

Screw,6-32 X 2-1/2"

Screw,12-16x 5/8"

ExtensionCord(10'6")

Screw,TorxT-30, 1/4-20X 1/2"

Screw,1/4-20X 1/2"

(Thispageapplicablein the U.S.A.and Canadaonly.)

Sears, Roebuck and Co., U.S.A. (Sears), the California Air Resources Board (CARB)

and the United States Environmental Protection Agency (U.S. EPA)

Emission ControJ System Warranty Statement (Owner's Defect Warranty Rights and ObJigations)

EMISSIONCONTROLWARRANTYCOVERAGEISAPPLICABLETOCERTI- YEAR 1997AND LATERENGINESWHICHARE PURCHASEDAND USED

FlED ENGINESPURCHASEDIN CALIFORNIAIN 1995ANDTHEREAF- ELSEWHEREINTHE UNITEDSTATES(ANDAFTERJANUARY1,2001 IN

TER,WHICHARE USED IN CALIFORNIA,ANDTOCERTIFIEDMODEL CANADA).

California and United States Emission Control Defects Warranty Statement

The CaliforniaAir ResourcesBoard(CARB),U.S.EPAandSearsare pleased

to explainthe EmissionControlSystemWarrantyon your modelyear2000 and

latersmalloff-roadengine(SORE).In California,newsmall off-roadengines

mustbe designed,builtand equippedto meettheState'sstringentanti-smog

standards.Elsewhereinthe UnitedStates, newnon-road,spark-ignition

enginescertifiedfor modelyear 1997and latermustmeetsimilar standardsset

forth bythe U.S.EPA.Sears mustwarrantthe emissioncontrol systemonyour

enginefor the periodsof timelistedbelow,providedthere has beenno abuse,

neglector impropermaintenanceof your smalloff-roadengine.Youremis-

sion controlsystemincludespartssuch as thecarburetor,air cleaner,ignition

system,mufflerand catalyticconverter.Also includedmaybe connectorsand

otheremissionrelatedassemblies.Wherea warrantableconditionexists,Sears

will repairyour smalloff-roadengine at no cost to you includingdiagnosis,parts

and labor.

Sears Emission Control Defects Warranty Coverage

Smalloff-roadenginesarewarrantedrelativeto emissioncontrolpartsdefects

fora periodof oneyear,subjectto provisionsset forth below,Ifany covered

Owner's Warranty

Asthe smalloff-roadengineowner,you are responsiblefor the performanceof

therequiredmaintenancelistedinyour Operatingand MaintenanceInstruc-

tions.Sears recommendsthatyouretainall your receiptscoveringmaintenance

on yoursmall off-roadengine,butSearscannotdenywarrantysolelyforthe

lackof receiptsor for yourfailureto ensuretheperformanceof all scheduled

maintenance.Asthe smalloff-roadengineowner,you shouldhoweverbe

awarethat Sears maydenyyou warrantycoverageifyour smalloff-roadengine

ora part hasfailed dueto abuse,neglect,impropermaintenanceor unap-

part onyour engineis defective,the part will be repairedor replacedbySears.

Responsibilities

provedmodifications.Youare responsiblefor presentingyour smalloff-road

engineto an AuthorizedSearsService Dealeras soonas a problemexists.The

undisputedwarrantyrepairsshouldbe completedina reasonableamountof

time,not to exceed30 days.Ifyou haveany questionsregardingyour warranty

rightsand responsibilities,you shouldcontacta SearsServiceRepresentative

at 1--800--469--4663.Theemissionwarrantyis a defectswarranty.Defectsare

judgedon normalengineperformance.Thewarrantyis notrelatedto an in-use

emissiontest.

Sears Emission Control Defects Warranty Provisions

ThefollowingarespecificprovisionsrelativetoyourEmissionControlDefectsWarrantyCoverage.It isin additionto theSearsenginewarrantyfornon-regulated

enginesfound in the OperatingandMaintenanceInstructions.

1. WarrantedParts

Coverageunderthis warrantyextendsonly to the parts listed below(the

emissioncontrol systemsparts)to the extentthese parts werepresenton

theenginepurchased.

a. FuelMetering System

,,Coldstart enrichmentsystem

,,Carburetorand internalparts

• FuelPump

b. Airlnduction System

,,Air cleaner

• Intakemanifold

c. IgnitionSystem

,,Sparkplug(s)

• Magnetoignitionsystem

d. CatalystSystem

,,Catalyticconverter

• Exhaustmanifold

,,Air injectionsystemor pulsevalve

e. MiscellaneousItemsUsed inAboveSystems

• Vacuum,temperature,position,time sensitive valves

andswitches

• Connectorsand assemblies

2. Lengthof Coverage

Searswarrantsto the initialownerand eachsubsequentpurchaserthat

theWarrantedParts shall befree from defectsin materialsandworkman-

ship whichcausedthe failureof the WarrantedPartsfor a period of one

yearfrom the datethe engineis deliveredto a retailpurchaser.

3. No Charge

Repairor replacementof any WarrantedPartwill beperformedat no

chargeto the owner,includingdiagnosticlabor whichleadsto the

determinationthata WarrantedPartis defective,ifthe diagnosticwork is

performedat an AuthorizedSears ServiceDealer.For emissionswarranty

servicecontact your nearestAuthorizedSears ServiceDealeras listed in

the "YellowPages"under"Engines,Gasoline,""GasolineEngines,""Lawn

Mowers,"or similarcategory.

4. Claimsand CoverageExclusions

Warrantyclaimsshall be filed in accordancewiththe provisionsofthe

Sears EngineWarrantyPolicy.Warrantycoverageshall be excludedfor

failures of WarrantedPartswhichare not originalSears parts or because

of abuse, neglector impropermaintenanceas setforth in the Sears

EngineWarrantyPolicy.Searsis not liable to coverfailuresof Warranted

Partscausedby the useof add-on, non-original,or modifiedparts.

5. Maintenance

Any WarrantedPartwhich is not scheduledfor replacementas required

maintenanceor which is scheduledonly for regularinspectionto the effect

of "repairor replaceas necessary"shall be warrantedas to defectsfor the

warrantyperiod.Any WarrantedPartwhich is scheduledfor replacement

as requiredmaintenanceshallbe warrantedasto defectsonly for the

periodof time upto the first scheduledreplacementforthat part. Any

replacementpart that is equivalentin performanceand durabilitymay

be usedin the performanceof any maintenanceor repairs.The owneris

responsibleforthe performanceof all requiredmaintenance,as definedin

the SearsOperating andMaintenanceInstructions.

6. ConsequentialCoverage

Coveragehereundershallextend to thefailure of any engine components

caused bythefailure of anyWarrantedPartstill underwarranty.

Inthe USAand Canada,a 24 hour hot line, 1-800-469-4663,has a menuof pre-recordedmessagesofferingyou engine maintenanceinformation.

Look For Relevant Emissions Durability Period and

Air index information On Your Engine Emissions Label

Engines that are certified to meet the California Air Resources Board (CARB) Tier 2 Emission Standards must

display information regarding the Emissions Durability Period and the Air Index. Sears, Roebuck and Co., U.S.A.

makes this information available to the consumer on our emission labels.

The Emissions Durability Period describes the number of hours of actual running time for which the engine is

certified to be emissions compliant, assuming proper maintenance in accordance with the Operating & Mainte-

nance instructions. The following categories are used:

Moderate: Engine is certified to be emission compliant for 125 hours of actual engine running time.

intermediate: Engine is certified to be emission compliant for 250 hours of actual engine running time.

Extended: Engine is certified to be emission compliant for 500 hours of actual engine running time.

For example, a typical walk-behind lawn mower is used 20 to 25 hours per year. Therefore, the Emissions

Durability Period of an engine with an intermediate rating would equate to 10 to 12 years.

The Air index is a calculated number describing the relative level of emissions for a specific engine family. The

lower the Air index, the cleaner the engine. This information is displayed in graphical form on the emissions label.

After July 1,2000, Look For Emissions Compliance Period

On Engine Emissions Compliance Label

After July 1, 2000 certain Sears, Roebuck and Co., U.S.A. engines will be certified to meet the United States

Environmental Protection Agency (USEPA) Phase 2 emission standards. For Phase 2 certified engines, the Emis-

sions Compliance Period referred to on the Emissions Compliance label indicates the number of operating hours

for which the engine has been shown to meet Federal emission requirements.

For engines less than 225 cc displacement, Category C = 125 hours, B = 250 hours and A = 500 hours.

For engines of 225 cc or more, Category C = 250 hours, B = 500 hours and A = 1000 hours.

This is a generic representationof the emission labeltypically found on a certified engine.

Declaraci6n de garantfa ............................ PAgina 40

Acuerdo de protecci6n para reparaciones ... PAgina 41

PrActicas operaci6n seguras ..................... PAgina 42

Montaje ...................................................... PAgina 44

Operaci6n .................................................. PAgina 48

Servicio y Mantenimiento .......................... PAgina52

Almacenamiento fuera de temporada ....... PAgina 60

Soluci6n de problemas ............................. PAgina 61

Etiquetas de seguridad .............................. PAgina 7

Lista de piezas ........................................... PAgina 26

NQmero de servicio Cubierta posterior

Garantia de dos a_os para la maquina quitanieve Craftsman

Esteequipoest,.cubiertoporunagaranfiade dosahos, siempreque se mantenga,lubriquey ajustede acuerdocon las instruccionesdel

presentemanualdel operador.Duranteelahode garanfia,si este equiposufrecualquierfalla producidapordefectosen materialeso manode

obra,DEVUELVALOA SUCENTRODE PARTES& REPARACIONSEARSM_,SCERCANO,y SearsIo reparar_tsin ningOncargo.El serviciode

garanfiaa domicilioesterdisponibleperose aplicar_tun cargode traslado.

Esta garantia no cubre:

• Elementosdesechablesque se desgastanpor el usonormal,incluyendoentreotros,zapatasantideslizantes,placade raspadoy bujias.

Reparacionesnecesariasdebidoa negligenciadel operador,incluyendoentreotros,dahosmec_micoy electricoocasionadoporunalmace-

namientonoapropiado,abolladuracigOehal,falla porel usode aceitedegradoy/o cantidadno apropiadao fallaporno dar mantenimiento

al equipodeacuerdocon las instruccionescontenidasen el manualdel operador.

Limpiezao reparacionesal motor(sistemadecombustible)provocadaspor un combustiblecontaminadouoxidado(viejo).Engeneral,el

combustibledebeutilizarseen un periodono mayorde 30 diasa partir de su adquisici6n.

Equiposutilizadosparafinescomercialeso dealquiler.

Estagaranfias61otendr_,validezdurante90 dias si este productose utilizaen cualquiermomentoparafines comercialeso de alquiler.

Estagaranfias61otendravalidezmientrasel productose utiliceen los EstadosUnidos.

Estagaranfiale otorgaderechoslegalesespecificos,peroustedpodriagozarde otros derechosen raz6nde su lugarde residencia.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Tipo de aceite del motor:

Capacidadde aceitedel motor:

Capacidadde combustible:

Bujias:

Separaci6nde lasbujias:

SAE5W-30

26 onzas

4 cuartos

Champion®RJ19LM

.030"

N_merode modelo ..........................................................

Numerode serie ..............................................................

Fechade compra .............................................................

Registrearribael nOmerodel modelo,el nOmerode seriey la fecha

de compra

Felicitacionespor haberrealizadounaadquisici6ninteligente.El

productoCraftsman@que haadquiridoest,.disehadoy fabricado

parabrindarmuchosahosde funcionamientoconfiable.Perocomo

todoslosproductosa vecespuederequerirde reparaciones.Esen

ese momentocuandoel disponerde unAcuerdode protecci6npara

reparacionesle puedeahorrardineroy problemas.

Acontinuaci6nse detallanlos puntosincluidosen el Acuerdo:

, Servicio experto prestadopor nuestros12,000especialistasen

reparacionesprofesionales

Servicio ilimitadosin cargo para las piezasy la manode obra en

todaslas reparacionescubiertas

• Reemplazodel productosi no es posiblerepararelproducto

cubierto

Descuentode 10%del precionormaldelservicioy de las piezas

relacionadascon el mismoquenoestencubiertaspor el acuerdo;

adem_ts,10%delprecionormalde la verificaci6nde manten-

imientopreventivo

, Ayudar_pida portel_fono- asistenciatelef6nicaa cargode un

tecnicode Searsparalos productosque requierenreparaci6n

a domicilio,adem_tsdeunaprogramaci6nconvenientepara la

reparaci6n

Unavez adquiridoel Acuerdo,puedeprogramarelserviciocon

tan s61orealizaruna Ilamadatelef6nica.Puede Ilamaren cualquier

momentodel dia o de la nocheo programarun servicioen linea.

Searsdisponede m_.sde 12.000especialistasenreparaciones

profesionalesque tienenaccesoa m_tsde 4.5 millonesdepiezasy

accesoriosde buenacalidad.Estees el tipo deprofesionalismoen

el quepuedeconfiarparaque leayudeaprolongarlavida 0til del

productorecientementeadquiridoen losahos porvenir,iAdquierahoy

su acuerdode protecci6nparareparaciones!

Se aplican determinadaslimitacionesy exclusiones.Paraobtener

informaci6nadicional y preciosIlameal 1-800-827-6655.

Serviciode instalaci6nde Sears

Sideseasolicitarla instalaci6nprofesionalde Searsdeaparatos

dom_sticos,dispositivospara abrir portones,calentadoresde agua y

otrosarticulosdom_sticosimportantes,en losEstadosUnidosIlame

al 1-800-4-MY-HOME@.

La presenciade estesimbolo indicaque setrata de

instruccionesimportantesde seguridadquese deben

respetarpara evitar poneren peligrosu seguridad

personaly/o materialy lade otraspersonas.Leay siga

todas las instruccionesde estemanualantesde poner

en funcionamientoesta maquina.Si no respetaestas instruccionespodria

provocarlesionespersonales.Cuandovea estesfmbolo,i presteatenciona

la advertencia!

Su responsabilidad: Restrinjael usode esta m_tquinamotorizada

alas personasquelean,comprendany respetenlas advertenciase

instruccionesque aparecenen estemanualy en la m_tquina.

Esta maquinafue construidapara ser operadade acuerdocon las reglas

de seguridadcontenidasen este manual.AI igual queconcualquiertipo

de equipo motorizado,un descuidoo error por partedel operadorpuede

producirlesionesgraves.Estamaquinaes capazde amputarmanosy pies

y dearrojarobjetoscon gran fuerza. Deno respetarlas instruccionesde

seguridadsiguientesse puedenproducirlesionesgraveso la muerte.

Elescape del motorde este producto,algunosde suscomponentesy

algunoscomponentesdel vehfculocontieneno liberan sustanciasqdmicas

que elestadodeCaliforniaconsideraquepuedenproducir cancer,defectos

de nacimientou otros problemasreproductivos.

CAPACITACIAN

,, Lea,entienday cumplatodas las instruccionesincluidasen la maquina

yen los manualesantesde montarlay utilizarla.Guardeeste manual

en un lugarseguroparaconsultasfuturasy regulares,asf como para

solicitarrepuestos.

,, Familiarfcesecon todos loscontrolesy sufuncionamientoapropiado.

Sepacome detenerla maquinay come desengranarlos controles

r@idamente.

,, No permitanuncaque losnihosmenoresde 14 ahosutilicen esta

maquina.Los ni_os de 14ahosy mas mayoresdebenleery com-

prenderlas instruccionesde funcionamientoy las reglasde seguridad

contenidasen estemanual,y tambiendebensercapacitadosy estar

supervisadospor unode los padres.

,, Nunca permitaquelos adultosutilicen esta maquinasin recibirantes la

instruccionapropiada.

,, Los objetosarrojadospor lamaquinapuedenproducirlesionesgraves.

Planifiqueel patronen el queva a ir arrojandonieveparaevitar quela

descargade materialse realicehacia los caminos,los observadores,

etc.

,, Mantengaa los observadores,ayudantes,mascotasy ni_os perIo

menosa 75 piesde la maquinamientrasla mismaesta en funciona-

miento.Detengala maquinasi alguienentraen lazona.

,, Sea precavidopara evitarpatinarseo caerse especialmentecuando

operala maquinaen reversa.

PREPARATIVOS

,, InspeccioneminuciosamenteelAreadondeutilizaraelequipo.Saque

todoslosfelpudos,periAdicos,trineos,tablas,cablesy otrosobjetos

extraSoscon los quepodriatropezaro quepodrianser arrojadospor la

barrena/ motor.

,, Paraprotegerselos ojosutilice siempreanteojoso antiparrasde

seguridadmientrasopera la maquinao mientrasla ajustao repara.Los

objetos arrojadosque rebotanpuedenlesionargravementelavista.

,, No operela maquinasin la vestimentaadecuadaparaestaral aire libre

en invierno.No utilicealhajas,bufandaslargasu otras prendassueltas

que podrianenredarseen laspartes mAviles.Utiliceun calzado especial

parasuperficiesresbaladizas.

,, Use un prolongadory un tomacorrientede tres cables con conexiAna

tierra paratodas las unidadescon motores de encendidoelectrico.

,, Ajuste la altura de la caja del tomacorrientepara limpiarla gravao las

superficiesconpiedrastrituradas.

,, Desengranetodas laspalancasde controlantes de arrancarel motor.

,, Nuncaintente realizarajustesmientrasel motorestaen marchaexcepto

en loscasos espedficamenterecomendadosen el manualdel operador.

,, Dejequeel motory la maquinaseadapten a latemperaturaexterior

antes de comenzara sacar lanieve.

,, ParaevitarlesionsepersonalesodaSosmaterialesseasumamentecuidadosoal

manipularlagasdina.Lagaselinaesaltamenteinflamableysusvaporespuedencausar

explosiones.SepuedelesionargravemsetesJderramagasdinasebreustedosebrela

ropayaquesepuedeprenderfuego.Laveselapiely camloiesederopadeinmediato.

,, Utilicesale recipientespara gasolinaautorizados.

,, Apaguetodosloscigarrillos,cigarros,pipasy otrasfuentesde combustion.

,, Nuncacarguecombustibleen la maquinaen un espaciocerrado.

,, Nuncasaque latapa del gas niagreguecombustiblemientrasel motor

estacaliente o en marcha.

,, Dejequeel motorse enfrie por Io menosdos minutosantesde volvera

cargar combustible.

,, Nuncarecargueeltanque de combustible.Lleneel tanqueno mas de

1/2pulgadaper debajode la basedel cuello del filtroparadejar espacio

para ladilataciondel combustible.

,, Vuelvaa colocar latapa de lagasolinay ajustelabien.

,, Limpielagasolinaderramadasobre el motory el equipo. Trasladela

maquinaa otra zona. Espere5 minutos antesde encenderel motor.

,, Nuncaalmacenela maquinao el recipientede combustibleen un

espaciocerrado dondehayafuego, chispaso luz piloto(porejemplo,

hornos,calentadoresde agua,calefactores,secadoresde ropa,etc.).

,, Dejequela maquinase enfrie por Io menos5 minutosantes de

guardarla.

OPERACION

• No pongalas maneso los piescerca de las piezasrotatorias,en la caja

de labarrena/ motoro en el montajedel canalde descarga.Elcontacto

con las piezasrotatoriaspuedeproducirla amputaciondemanosy pies.

,, La palancade control de la barrena/ motores un dispositivode seguri-

dad. Nuncapase poralto su funcionamiento.De hacerlola operaci6nde

la maquinaes riesgosay puedeocasionarlesiones.

,, Laspalancasde controldebenfuncionarbienen ambasdireccionesy

regresarautomaticamentea laposicionde desengranecuandose las

suelta.

,, Nuncaoperelamaquinasifaltaunmontajedelcanalo sielmismoesta.dafiado.

Mantengatodoslosdispositivosdeseguridadensulugaryen funcionamiento.

,, Nunca enciendaun motoren espacioscerradoso en unazonacon poca

ventilacion.Elescapedel motorcontienemonoxidode carbono,un gas

inodoroy letal.

,, No utilicela maquinabajola influenciadel alcoholo lasdrogas.

,, El silenciadory el motorse calientany puedenproducir quemaduras.No

lostoque.

,, Sea sumamenteprecavidocuandooperela maquinasobreuna

superficiecon gravao cuandola cruce. Mantengasealertapor si se

presentanpeligros ocultoso transito.

,, Tengacuidado cuando cambiede direccion o cuandooperela maquina

en pendientes.

,, Planifiqueel patronen el queva air arrojandonieve paraevitar que

la descargade materialse produzcahacialasventanas,lasparedes,

losautomoviles,etc.y evitar asi posiblesdaflosmaterialeso lesiones

producidaspor los rebotes.

,, Nunca dirija ladescarga hacialosniflos, los observadoresy las

mascotasni deje que nadiese pare delantede la maquina.

,, No sobrecarguela capacidadde la maquinatratandode sacar la nieve

muyra.pidamente.

,, Nunca opereesta maquinasin buenavisibilidado iluminaci6n.Siempre

debe estarsegurode queesta bienafirmadoy sostengabienlas

manijas.Camine,nuncacorra.

,, Corte lacorrientea la barrena/ motorcuandotransportela maquinao

cuandola mismano estaen uso.

,, Nunca operela maquinaa alta velocidadde desplazamientosobre

superficiesresbaladizas.Mirehacia abajoy haciaatras y tenga cuidado

cuandovayamarchaatra.s.

,, Si la maquinacomenzaraa vibrar de maneraanormal,detengael motor,

desconecteel cable de la bujfay pongalade maneraque hagamasa

contrael motor.Inspeccionela maquinaminuciosamentepara ver si

estadaflada. Reparetodos losdaflos antesde encendery operar la

maquina.

,, Desengranetodas las palancasde control y detengael motorantesde

dejar la posicionde operacion(detrasde lasmanijas).Esperea que la

barrena/ motorse detengapor completeantes de destaparel montaje

del canalo realizarajustese inspecciones.

,, Nunca pongalasmanos en las aberturasde descargao de recoleccion.

Utilice siemprela herramientade limpiezaque se adjuntaparadestapar

la aberturade descarga. Nodestapeel montajedelcanal mientrasel

motorestaen funcionamiento.Antes de destaparlo,apagueel motory

permanezcadetrasdelas manijashastaquetodas laspartesmovilesse

hayandetenido.

,, Use solo unionesy accesoriosaprobadosper elfabricante (perejemplo,

pesaspara las ruedas,cadenasparalos neumaticos,cannas, etc.).

,, Si se presentansituacionesque no esta.nprevistasen este manual,sea

cuidadosoy use el sentidocomun.Contactecon su centrode servicio

Sears paraobtener ayuda.

MANTENIMIENTO Y ALMACENAMIENTO

,, Nuncamanipulelosdispositivosde seguridadde manera imprudente.

Controleperi6dicamenteque funcionende formaadecuada.Remftasea

las seccionesde mantenimientoy ajustede este manual.

,, Antesde realizarla limpieza,repararo revisarla maquina,desengrane

todas las palancasde controly detengaelmotor.Esperea que la bar-

rena/ motorse detengaporcomplete.Desconecteelcable dela bujia

y pongalode manera quehaga masacontra el motorpara evitar quese

enciendade maneraaccidental.

,, Controlefrecuentementequetodos lospernosy tornillosesten bien

ajustadosparacomprobarque la maquinase encuentraen condiciones

segurasde funcionamiento.Asimismo,realiceuna inspecci6nvisual de

la maquinaparacontrolarsi la mismaesta daflada.

,, No cambiela configuraci6ndel reguladordel motorni acelerede-

masiadoel mismo.El reguladorcontrolala velocidadmaximasegurade

operaciondel motor.

,, Lasplacasde raspadoy laszapatasantideslizantesqueseusanconlamaquina

quitanievesedesgastany sedafian.Paraprotegersuseguridad,verifique

frecuentementetodosloscomponentesy reemplacelossoloconpartesdelos

fabricantesdeequiposoriginales(OEM)."Lautilizaci6ndepiezasquenocum-

planconlasespecificacionesdeequiposoriginalespodrfatenercomeresultado

un rendimientoincorrecto,y ademaslaseguridadpodrfaestarcomprometida"

,, Reviselos controlesperiodicamentepara verificarque engraneny

desengranenadecuadamentey ajustelossi es necesario.Consultela

seccionde ajustesen este manualdel operadorparaobtenerinstruc-

ciones.

,, Mantengao reemplacelas etiquetasde seguridade instruccionessegt]n

sea necesario.

,, Respetelas normasreferentesa la disposicioncorrectay las reglamen-

tacionessobre gas, combustible,etc. para protegerel medioambiente.

,, Antesde almacenarla maquinaenciendalaunos minutespara sacarla

nieveque hayaquedadoenla mismay paraevitarasi que se congelela

barrena/ motor.

,, Nuncaalmacenela maquinao el recipientede combustibleen un

espaciocerrado dondehayafuego,chispaso luz pilotocomo por

ejemplo,calentadoresde agua, hornos,secadoresde ropa, etc.

,, Consultesiempreel manualde funcionamientopara conocerlasinstruc-

cionesadecuadasparael almacenamientofuerade temporada.

No modifique el motor

Paraevitarlesionesgraveso la muerte,no modifiqueelmotorbajo ninguna

circunstancia.Si cambialaconfiguraci6ndel reguladorel motorpuede descon-

trolarsey operara velocidadesinseguras.Nuncacambielaconfiguracionde

fabricadel reguladordel motor.

NOTA:las referenciasal ladoderechoo y ciertosde la m_tquina

quitanievesedeterminandesdela parteposteriorde la unidaden

posici6ndeoperaci6n(permaneciendodirectamentedetras de la

m_tquinaquitanieve,mirandohaciael panelde la manija).

EXTRACCJON DE LA UNIDAD DE LA CAJA

1. Cortelasesquinasde la caja decart6ny extiendalaenel piso

Quitey descartetodos los insertosde empaque.

2. Saquela maquinaquitanievede la caja.

3. Aseg0resede vaciarcompletamentela cajaantes de tirarla.

PARTES SUELTAS

Coneste manualse incluyendos pasadoresde cuchillade barrenade

repuesto.Consultela secci6n"Barrenas"en lasecci6nde Servicioy

Mantenimientoparaobtenerm_tsinformaci6nsobreel reemplazode

los pasadoresde cuchillade barrena.

MONTAJE

1. Coloquela palancade cambiosen la posici6nde avarice(F) 6.

2. Observeel _.reainferiortraserade la m_tquinaquitanievepara

asegurarsede queamboscablesestenalineadosconlas guias

rotatoriasantesde girar la manijahaciaarriba.Vealafigura 1.

NOTA:Aseg0resede que los extremossuperioresdecada cable

est_tncorrectamenteasentadosen su soporte.

Asegurela manijaajustandolaperillaa mariposadepl_.stico

situadaen loslados izquierdoy derechodedicha manija.Yeala

figura2. Retirey descartetodos lasbandasde pl_tstico,si Las

hubiera.Onicamentese utilizanparael empaque.

Figura1

f /

/ /

Figura2

SitOeel montajedel canalsobrela base.Vea la figura3.

Cierrelos fijadoresde la brida para asegurarel montajedelcanal

a la basedelcanal.Yealafigura4. Losfijadoresde la brida

emitenunchasquidocuandoest_tnbienasegurados.

NOTA:si los fijadoresde labridano seajustanen su lugarfgtcilmente,

utilicelapalmadesu manopara aplicaruna presi6nr_tpiday firme en

laparte posteriorde cadauno.

Quitela arandelaplana y el brochede horquilladel extremo

delcontroldireccionaldel canal.

Inserteel extremodelcontroldireccionaldelcanalen elsoporte

inferiory asegOrelomediantela arandelaplanay el broche

dehorquillaqueacabade retirar.Veala figura5.Sies

necesario,puedeajustarseelsoporteinferior.Consulte"Ajuste

delsoportedelcanal"enlasecci6nde Servicioy

Mantenimiento.

Figura4

Figura3

Figura5

CONFIGURACION " "

Herramienta de Limpieza del Canal

Hayuna herramientade limpiezadel canal iajustadaa la parte

superiorde la caja dela barrenacon unpasadorde ensamblado.Vea

lafigura6. Laherramientaest,.disehadapara limpiarel hieloy la

nievedel montajedeun canal.Esteproductose sujetamedianteuna

uni6nde cableen la f_.brica.Corte launi6ndecableantesde operar

la m_tquinaquitanieve.

Nuncausesus manosparaliberarunmontajede canaltapado.Ap-

agueel motory permanezcadetr_tsde las manijashastaquetodas

laspartes m6vilesse hayandetenidoantes de utilizar laherramienta

de limpiezaparalimpiarel montajedel canal.

Presion de los neumaticos

Antesde cualquieroperacbn, compruebelapresi6nde ambos

neum_tticosy reduzcala mismaa entre 15psiy 20 psi.

NOTA:Si la presi6nde los neum_.ticosno es igualen ambosneum_tti-

cos,es posiblequela unidadnosiga unatrayectoriarectay quela

placade raspadose desgastede formadespareja.

Herrarnienta de

Limpieza del Canal

Figura6

AJUSTES

Zapatas antideslizantes

Laszapatasantideslizantesde lam_tquinaquitanievese ajustanpara

arribaen f_tbricapara el envio. Si Iodesea,puedeajustarlashacia

abajoantesde hacerfuncionarla m_tquinaquitanieve.

Nose recomiendaque opereesta m_tquinaquitanievesobregrava,

ya que es posiblequela m_tquinaquitanievetomela gravasuelta y

labarrenalaexpulse,Io cualpodriacausarlesionespersonaleso

daharla m_tquinaquitanieve.

• Si deseaquitar nieveal rasdel suelo,elevem_tslaszapatas

antideslizantesen la cajade la barrena.

Uselas posicionesmediao bajacuandola superficiequedesee

limpiarsea despareja,comouncaminodegrava.

/ //

NOTA:Si tieneque usarla m_tquinaquitanievesobregrava,mantenga

lazapataantideslizanteen la posici6nm_.selevadaparaIograruna

separaci6nmaximaentreel pisoy la placade raspado.

Figura7

Paraajustarlaszapatasantideslizantes:

1. Aflojelas cuatrostuercashexagonales(dosen cada lado)y los

pernosdel carro.Muevalas zapatasantideslizantesa la posici6n

deseada.

2. Compruebeque todala superficieinferiorde laszapatas

antideslizanteseste contrael sueloparaevitar un desgaste

desparejode los mismos.

3. Vuelvaa ajustarbien las tuercasy lospernos.

Ajuste del montaje del canal

Es posibleajustarladistanciaa la cualse arroja lanievecambiandoel

_mgulodel montajedel canal. Parahacerlo:

1. Detengael motorquitandola Ilavede encendidoy aflojelaperilla

a mariposade pl_tsticoquese encuentraen el ladoizquierdodel

montajedelcanal.

2. Gireelcanal haciaarribao haciaabajoantesdeapretarlaperilla

a mariposa.Vea la figura8.

Prueba de control de la barrena

Antesdeoperarsu m_.quinaquitanieve,leaatentamentey cumpla

todaslas instruccionesqueaparecena continuaci6n.Realice

todoslos ajustesparaverificarque la m_tquinaesteroperandocon

seguridady correctamente.

Compruebeelajustedel controlde labarrenadela siguienteforma:

1. Cuandose sueltael controlde la barrenay esta en posici6n

desengranadaarriba,el cable debetener muy pocojuego.NO

debeestartenso.

2. Enun_treabien ventilada,arranqueel motorde la m_.quina

quitanievesegOnse indicaanteriormenteen estamismasecci6n.

AsegOresedequedel estranguladoresterajustadoen posici6n

FAST_.

3. Paradoen la posicidndel operador(detr_tsde la m_tquina

quitanieve),engranela barrena.

4. Dejela barrenaengranadaduranteaproximadamentediez(10)

segundosantesde soltarel controlde labarrena.Repitaesta

operaci6nvarias veces.

5. Conel controldel estranguladoren posici6nr_.pida'_ (dibujo

de unconejo),y la barrenaen posici6ndesengranadaarriba,

camineal frentedela m_tquina.

6. Confirmeque la barrenaha dejadode girar por completoy no

muestraNINGONsignode movimiento.Si labarrenamuestra

CUALQUIERsigno derotaci6n,vuelvaa la posici6ndel operador

y apagueel motorinmediatamente.Esperea queTODASlas

partesm6vilesse detenganantesde volvera ajustarel control de

la barrena.

7. Paravolvera ajustarel cablede control,aflojela tuercahexago-

nalsuperioren la m_nsuladel cablede la barrena.

8. Ubiquela m_nsulahaciaarribapara brindarm_.sjuego(o hacia

abajoparaaumentarla tensi6ndelcable).Yealafigura9.

9. Vuelvaa apretarla tuercahexagonalsuperior.

10. Repitala prueba de control de la barrena para verificar

quese ha Iogradoel ajusteadecuado.

Figura8

Figura9

Conlrol de la lransrnisi6n

Paianca

decarnbios

)_ ........... Conlrol de la barrena

Bot6ndearranqueei_ctrico

Tap6nde combustible

Lienado

Montajedell.

canal .,

Herramienta C0n|r0JSS dSJ motor

IVlanijadel

delimpieza Salidadel arrancadorde

arrancadorel_¢tri¢o retroceso

Controldireccionaldel

J Canal

Cebador

Ahoraqueya ha ajustadosu la m_.quinaquitanieveparala operaci6n,

familiarfcesecon suscontrolesy caracterfsticas.Vea la Figura10.

PALANCA DE CAMBIOS

t 6

8arrenas Zapata estranguiado=

antidesiizante "- J

Figura10

LLAVE DE ENCENDIDO

LaIlavedeencendidoes undispositivode seguridad.Debeestar

completamenteinsertadaparaque el motor arranque.Retirela Ilave

de encendidocuandono usela m_tquinaquitanieve.

NOTE:No girela Ilavedeencendidopara intentararrancarel motor.AI

hacerlopodrfaromperla.

Lapalancadecambiosestdtubicadaenel panelde carrera.SitOe

lapalancadecambiosen cualquieradelas ocho posicionespara

controlarladirecci6ndel desplazamientoy lavelocidaddepiso.

Avarice

Hayseis posicionesde avance (F). La posici6nuno (1)es la m_.s

lenta,y la posici6nseis (6)es lam_.sr_.pida.

Retroceso

Haydos velocidadesde retroceso(R). La uno (1) es la m_.slenta,y la

dos (2) es la m_.sr_.pida.

CONTROL DE OBTURACION

I11

Elcontroldeobturaci6nse encuentraen la parteposteriordel motor,

y se activahaciendogirarlaperillaen sentidode lasagujasdel reloj.

AI activarel controlde obturaci6nse cierrala placa deobturaci6ndel

carburadory se ayudaa encenderel motor.

Cumple con los est_ndares de seguridad de ANSI

Lasm_.quinasquitanievedeCraftsmancumplenconlosestandaresdeseguridaddel institutoestadounidensedeest_.ndaresnacionales(ANSI).

CONTROL DEL ESTRANGULADOR

Elcontroldelestranguladorestfi ubicadoen el motor.

Regulala velocidaddel motor,y Io apagacuandomuevael

controla la posici6nSTOR

MANIJA DEL ARRANCADOR DE

RETROCESO

Estamanijase utilizaparaarrancarel motormanualmente.

BOTON BEL ARRANCABOR

EL#CTRICO

Si oprimeel bot6ndel arrancadorelectricose engranael

arrancadorelectricodel motorcuandose Ioenchufaa una

fuentedeenergiade 120V.

SALIDA DEL ARRANCADOR

EL#CTRICO

Es necesariousar uncord6nprolongadorparaexterioresde tres

espigasy una fuentede energia/ tomacorrientede paredde 120V.

BARRENAS

Cuandoest_.nengranadas,las barrerasgirany retiranla nieveal

interiorde la cajade la barrena.

MONTAJE DEL CANAL

La nieveretiradaal interiorde la cajade la barrenase descargaenel

montajedel canal.

CEBADOR

AI presionarel cebadorse enviacombustibledirectamenteal carbura-

dordel motorparaayudaralencendidocuandoel clima es fifo.

LLENADO DE ACEITE

Es posiblecontrolarel nivelde aceitedelmotor,asi comotambien

agregaraceite,a travesdel Ilenadode aceite.

TAPON DE COMBUSTIBLE

Desenrosqueel tap6nde combustiblepara agregargasolinaaltanque

decombustible.

CONTROL DE LA BARRENA

/ CONTROL Dl:

LA BARRENA

Elcontrolde labarrenaest,.ubicadoen la manijaizquierda.Aprietela

empuhadurade control contrala manijaparaengranarlas barrenasy

empiecea quitarnieve.Suelteparaque se detenga.

CONTROL DE LA TRANSMISION/CONTROL

DE LA BARRENA DE CERRADURA

/ CONTROL DE LA

TRANSMIS|ON

Elcontroldetransmisi6nest,.ubicadoen la manijaderecha.Presione

laempuhadurade controlcontra la manijapara engranarla ruedade

transmisi6n.Suelteparaquese detenga.

Elcontrolde latransmisi6ntambienbloqueael controlde labarrena

de maneraque puedeoperarel controldireccionaldel canalsin

interrumpirel procesode quitarla nieve.Siel controlde labarrenase

engranasimult_.neamentecon el controlde transmisi6n,el operador

puedesoltarel controlde labarrena(enla manijaizquierda)y las bar-

renascontinuaranengranadas.Suelteamboscontrolesparadetener

tantolas barrenascomola transmisi6ndelas ruedas.

ZAPATAS ANTIDESLIZANTES

Ubiquelaszapatasantideslizantesen funci6nde lascondicionesde

lasuperficie.Ajustehaciaarriba si la nieveesta muycompactada.

AjClstelashaciaabajosi usala maquinaengravaso superficiescon

piedrastrituradas.

NOTA:Sueltesiempreel controlde la transmisi6nantes de cambiar

de velocidad.De noprocederasi, aumentar&el desgastedel sistema

de transmisi6nde su m&quina.

CONTROL DIRECCIONAL DEL CANAL

/CONTROL DIRECCIONAL DEL CANAL

DESCARGA

JZQUIERDA

Paracambiarla direcci6nhaciala cual searrojala nieve,gireel

controldireccionaldelcanalde la siguientemanera:

,, Gireensentidode lasagujasdel relojparadescargarla nieve

haciala izquierda.

Gireendirecci6ncontrariade lasagujasdel relojparadescar-

garlahacialaderecha.

HERRAMIENTA DE LIMPIEZA

Nuncausesus manosparaliberarunmontajede canaltapado.Ante._

de destaparlo,apagueel motory permanezcadetr_.sde las manijas

hastaquetodaslas partesm6vilesse hayandetenido.

La herramientadelimpiezadelcanalest,.ajustadaconvenientemente

a laparte posteriorde la caja de la barrenaconun pasadordeensam-

blado.Si se acumulannievey hieloen el canalde descargadurante

laoperaci6n,procedacomose indicaa continuaci6npara limpiarde

manerasegurael montajedel canaly la aberturadel canal:

1. Suelteel controlde la barrenay elcontrolde la transmisi6n.

2. Paradetenerel motorsaquela Ilavede encendido.

3. Saquela herramientade limpiezadelpasadorque laajustaa la

parteposteriorde la cajade la barrena.

4. Useelextremoconformade palade la herramientadelimpieza

paradesplazary recogerla nievey el hieloquese formaron

cercadel conjuntodel canal.

5. Vuelvaa ajustarla herramientade limpiezaal pasadordeens-

ambladoubicadoen laparteposteriorde la caja de labarrena,

insertede nuevola Ilavede encendidoy enciendael motorde la

m_tquinaquitanieve.

6. Paradoenlaposici6ndeloperador(detr_.sdelam_tquinaquita-

nieve),engraneelcontroldelabarrenaduranteunossegundospara

eliminarla nieveoel hieloquehayanquedadoen elconjuntodel

canal.

ANTES DE ENCENDER EL MOTOR

Aceite

Elmotorse envi6con aceiteenel motor.Controleel niveldeaceite

antesdecada operaci6nparaasegurarsedequehayaaceite

suficienteenel motor.Paraobtenerm_tsinstrucciones,remflasea los

pasosqueaparecenen la p_tgina52.

1. Saquelavarilladel nivelde aceitedelorificiode Ilenadode

aceite.

2. Controley compruebeque el nivelde aceite este hastaarribaen

lamarcaFULLdela varilladel niveldel aceite.

3. Si el nivelde aceite noIlegahasta FULL,viertaaceitede motor

nuevo(5W-30,con unaclasificaci6nminimade SL/SJ)lenta-

mentea travesde la abertura.Vuelvaa colocarlavarilladel nivel

aceiteenel Ilenadode aceitey controlenuevamenteel nivelde

aceite.

Gasolina

,, Almacenelagasolinaen un recipienteaprobadolimpioy coloque

latapaen el recipiente.

,, Aseg0resedequeel recipientedesdeel cualviertela gasolina

estelimpioy noesteoxidadoni contaminadoconotraspartfculas

extrahas.

Tengaextremocuidadocuandomanipulegasolina.La gasolinaes

altamenteinflamabley susvaporespuedencausarexplosiones.

Nuncaagreguecombustiblea la m_.quinaen interioreso mientras

el motorest,.calienteo enfuncionamiento.Apagueloscigarrillos,

cigarros,pipasy otras fuentesde combusti6n.

NOTA:Dentrode la aperturaparaIlenadode combustiblepuede

encontrarseunatapa guardapolvosde pl_tstico.Retirey descarte,si la

hubiera.

,, Llenesiempreel tanquede combustibleal aire librey use un

embudoo picoparaevitarderramamientos.

,, Lleneeltanquede combustiblecongasolinasinplomo,limpiay fresca.

,, NuncaIlenecompletamenteeltanque.Lleneeltanquehasta1/2pulgpor

debajodeltope,dejandoasiespacioparala dilataci6ndelcombustible.

,, Aseg0resede limpiarel combustibleque se hayaderramado

antesdearrancarel motor.

ENCENDIDO DEL MOTOR

1. Conecteel cablede la bujiaa lamisma.Compruebequeel lazo

de metaldelextremode labujiaestebien ajustado(dentrode la

mangade goma)sobrela puntamet_tlicade la bujia.

2. AsegOresede queelcontrolde la barrenay elcontroldela

transmisi6nestenen posici6ndesengranada(sin presionar).

3. Muevael controldel estranguladora la posici6nFAST'_.

Insertela Ilavede encendidoenla ranura.AsegOresede que

entrea presi6nen su lugar.No intentegirar la Ilave.

Lea,comprenday sigatodas las instruccionesy advertenciasque

aparecenen la m_tquinayen este manualantesde operarla.

NOTA:El motorno puedearrancarsi laIlavenoestdtcompletamente

insertadaenel interruptordeencendido.

Arrancador el_ctrico

Determinesi elcableadode su hogares unsistemade tres cables

conectadoa tierra.Consultecon un electricistamatriculadosi no ester

seguro.

Elarrancadorelectricoopcionalest,.equipadocon un cable deali-

mentaci6ny un enchufede tres terminalesconectadosa tierray ester

disehadopara operarcon corrientedom_sticade 120voltios.Debe

serutilizadocon unrecept_.culode tres terminalescorrectamente

conectadoa tierraen todomomentoparaevitarlaposibilidadde

descargaselectricas.Sigatodaslas instruccionescuidadosamente

paraoperarelarrancadorelectrico.

Si cuentaconun recept_tculode tresterminales,siga lossiguientes

pasos:

1. Conecteel prolongadora la salidasituadaen la superficiedel

motor.Conecteel otroextremodel prolongadoren unrecept_.culo

deCA conconexi6na tierra detresterminalesde 120voltios,en

un_.reabien ventilada.

2. Gireelcontrolde obturaci6na posici6ndeobturaci6nFULL

IJl (paraencendidocon el motorenfifo).

NOTA:si el motorya estacaliente,ubiqueel controldel obturadoren

posici6nOFFen lugardeFULLIJl •

3. Presioneel cebadordos otres vecespara arrancarel motoren

fifo, asegur_mdosede cubrirel orificiode ventilaci6nsituadoen

el centrodel cebadorcuandoestepresionando.

NOTA:NO UTILICEel cebadorparareiniciarun motorcalientetras

unadetenci6nbreve.

4. Presioneel bot6ndel arrancadorparaarrancarel motor.

NOTA:NOmantengael bot6noprimidodurantem_.sdesiete(7)

segundosa la vez.Si Iohace,puededaharel arrancadorelectricodel

motor.

5. Unavezencendidoel motor,suelteelbot6ndel arrancador.

6. Mientrasse calientael motor,gire lentamenteel controldel obtu

radora posici6nOFF(apagado).Si el motorfalla,vuelva a girar

r_tpidamenteel obturadora posici6nFULL 14¢1y luego,

lentamente,a posici6nOFFde nuevo.

7. Cuandodesconecteel prolongador,desenchufesiempreel

extremodel receptaculode tresterminalesen eltomacorriente

de paredantesdedesenchufarel extremoopuestodela

m_tquinaquitanieve.

Arrancador de retroceso

1. Gireelcontrolde obturaci6na posicbn deobturaci6nFULL

IJl (encendidocon el motorenfifo).

NOTA:Isi el motorya estacaliente,ubique el controldel obturadoren

posici6nOFFen lugardeFULLI,,_¢I .

2. Presioneel cebadordos otres vecesparaarrancarel motoren

fifo, asegur_mdosede cubrirel orificiode ventilaci6nsituadoen

el centrodel cebadorcuandoestepresionando.

NOTA:NO UTILICEel cebadorparareiniciarun motorcalientetras

unadetenci6nbreve.

NOTA:talvez sea necesariouncebadoadicionalsi latemperaturaes

inferiora 15° Fahrenheit.

3. Tome la manijadel arrancadorderetrocesoy tire de la cuerda

haciaafueralentamente.En el momentoen el quese haga

levementem_.sdificiltirarde la cuerda,permitaque lamisma

retrocedalentamente.

4. Tire de la manijadel arrancadorcon un movimientofirme y

r_tpido.Nosueltelamanijani permitaquese desenganche.

Mantengala manijadel arrancadorfirmementesujetay permita

quela cuerdaretrocedalentamente.

5. Mientrasse calientael motor,gire lentamenteel control del

obturadora posici6nOFF (apagado).Siel motorfalla,vuelvaa

girarr_tpidamenteel obturadora posici6nFULL Ill Y luego,

lentamente,a posici6nOFFde nuevo.

NOTA:permitaque el motorse calienteduranteunosminutostrasel

arranque.El motorno desarrollar_ttodasu potenciahastaque alcance

temperaturasoperativas.

DETENCION DEL MOTOR

Dejeencendidoel motordurantealgunosminutosantesde detenerlo

parapermitirquese sequela humedaden elmismo.

1. Muevael controldelestranguladora la posiciSnSTOP_.

2. Retirela Ilavede encendidoy gu_.rdelaen un lugar seguro.

3. Limpiela nievey la humedaddel &reaalrededordel motor,asi

comotambienenel &rea(y alrededorde esta) del interiorde los

controlesde la transmisi6ny de la barrena.Asimismo,enganche

y suelteamboscontrolesvariasveces.

PROCEDIMIENTO PARA ENGRANAR LA

TRANSMISION

1. Con el control del estranguladoren posici6nr_.pida'_ (dibujo

de unconejo),muevala palancade cambiosa una de las seis

posicionesde avance(F) o de lasdos posicionesdereversa(R).

Seleccionelavelocidadadecuadapara el estadode la nieveexis-

tentey unavelocidadconla que se sientac6modo.

NOTA:AIseleccionarunavelocidadde latransmisi6n,use las veloci-

dadesm_tslentashastaquese sientac6modoy se hayafamiliarizado

con el funcionamientode la m_tquinaquitanieve.

2. Aprieteel controlde la transmisi6ncontrala manijaderecha,y la

m_.quinaquitanievese mover& Suelteloy se detendr_tel

movimientode latransmisi6n.

NOTA:NUNCAcambie la posici6nde la palancade cambios(cambio

de velocidadeso de direcci6nde desplazamiento)sin soltarprimeroel

controlde transmisi6ny detenerpor completola m_.quinaquitanieve.

Estoproducir_tundesgasteprematurodel sistemade transmisi6nde

lam_tquinaquitanieve.

PROCEDIMIENTO PARA ENGRANAR LAS

BARRENAS

1. Aprieteel controldela barrenacontrala manijay las barrenas

rotaran.Sueltelay lasbarrenasse detendran.

Antesde realizartareasde lubricaci6n,reparaci6no inspecci6n,

desengranetodoslos controlesy detengael motor.Esperea quese

ldetengantodas as pezas m6v es.

MANTENIMIENTO DE MOTOR

Control del aceite del motor

1. AsegOresede queel motorestAverticaly nivelado.

2. Desenrosqueel tap6nde Ilenadode aceitedeltubo de Ilenadode

aceitey limpiela varillade nivelde aceite.

3. Vuelvaa enroscarel tap6nde Ilenadode aceiteen eltubo de

Ilenadode aceite.Ajustebien.

4. Desenrosquey retireel tap6n deIlenadode aceite del tubo de

Ilenadode aceite.Ffjeseen el nivelde aceite.Si la lecturaen

la varilladel nivelde aceite esta pordebajode la marca"ADD"

(agregue),agregueaceite lentamentehastaalcanzarel nivel

"FULl" (lleno).Vea la figura 11.

5. Vuelvaa enroscarel tap6nde Ilenadode aceiteen eltubo de

Ilenadode aceite.Ajustebien.

6. Limpietodo elaceitequese hayaderramado.

FULL

ADD

Mantenga el nivel

de aceite entre

(lleno) y ADD (agregue)

Figura11

Cambio de aceite del motor

Paraevitarqueel motorresultedahado,es importanteque:

,, Controleel nivelde aceiteantesde cadauso y cadacinco horas

deoperaci6n.

,, Cambieel aceitedespuesde lasdos (2) primerashorasde

operacbn y despuesdecada25 horasde operaci6n.

,, Elmotordebeestartibio peronocalienteporsu usoreciente.

1. Localiceel tap6nde drenajedel aceite.Veala figura12.

2. AsegOresedequelatapade la gasolinaestApuestay bienajustada.

3. Limpieel Areaalrededordeltap6ndedrenajedelaoeite.

4. Coloqueun recipientede aceite reciclableaprobadobajo el tap6n

deldrenajedelaceite.

5. Saqueeltap6n de drenajedel aceite y dreneel aceite.

NOTA:el aceite usadodebedesecharseen un centrode recogida

adecuado.

Instaleel tap6n dedrenajedelaceite y ajustebien.

Vuelvaa Ilenarel motorcon el aceiterecomendado.Consulteel

graficoUsode aceiterecomendado.La capacidadde aceite del

motores de 21 onzas.

Tap6n de Ilenad0_

de aceite

Tap6n para

drenado de_

aceite

Figura12

Synthetic Multi Grade

SAE 0W-30

8. Limpietodo el aceite que se hayaderramado.

Control de la bujfa

Controlelabujfa anualmenteo cada100 horasde operaci6n.

1. Limpieel Areaalrededorde la bujia.

2. Saquee inspeccionelabujfa.

3. Cambiela bujfasi la porcelanaesta rotao si los electrodosestan:

picados,quemadoso atoradoscon dep6sitos

4. Controleel espaciodelelectrodocon un calibradorde sepa-

racionesy ajustedichoespacioa 0,030pulg (0,76mm) si es

necesario.Vea la figura13.

5. Vuelvaa instalarla bujiay ajustebien.

NOTA:Parael reemplazose debeutilizarunabujfaderesistor.

Contactecon un centro de partesy reparaci6nSearspara una bujia

de repuesto.

Carburador

Si creequesu carburadornecesitaunajuste,consultecon un centro

departesy reparaci6nSears.Eldesempehodelmotorno debeverse

afectadoa altitudesde hasta7.000pies (2.134m). Para operacionesa

mayoraltitud,contactecon uncentrode partesy reparaci6nSears.

Velocidad del motor

2 3

1. Espaciode0,030pulg(0,76ram)

2. Electrodo

3. Porcelana

Figura 13

Paraevitarlesionesgraveso la muerte,NO modifiqueel motorbajo

ningunacircunstancia.Sicambiala configuraci6ndel regulador,el

motory el equipopuedenoperara velocidadesinseguras.NUNCA

cambielaconfiguraci6nde f_.bricadelreguladordel motor.Hacer

funcionarel motora unavelocidadsuperiora la establecidaen

f_tbricaes peligroso.

LUBRICACION

Eje de engranaje

Elejede engranaje(hexagonal)se debelubricaral menosunavezpor

temporadao tras cada25horasdeoperaci6n.

1. Gireconcuidadola m_.quinaquitanievehaciaarriba y hacia

delantede maneraquequedeapoyadasobrela cajade la

barrena.

2. Retirela cubiertadelmarcoinferiorquitandolos cuatrotornillos

quela aseguran.

3. Apliquealeje hexagonaluna capa ligerade unagrasa multiusos

aptapara condicionesclim_tticasmOltiples.Veala figura 14.

NOTA:Evitelos derramesde aceite sobrela ruedade fricci6nde

cauchoy sobrela placade transmisi6nde aluminio.

Ruedas

Retireambasruedasal menosunavez cada temporada.Limpiey

recubralosejescon unagrasaparaautomotoresmultiusosantes de

volvera instalarlas ruedas.

Control directional del canal

Lubriqueel manguitodel pernode ojoy la espiralconaceite 3-en-1

unavezportemporada.

Eje de la barrena

AI menosunavez por temporada,quitelos pasadoresde cuehilladel

ejede labarrena.Rode lubricanteal interiordel eje,alrededorde

los separadores.Asimismo,lubriquelos cojinetesbridadosquese

encuentranen ambosextremosdel eje.Vea lafigura 15.

Figura14

Figura15

PLACA DE RASPADO Y ZAPATAS

ANTIDESLIZANTES

Laplacade raspadoy laszapatasantideslizantesubicadasen labase

de lam_.quinaquitanieveestgmsujetasa desgaste.Peri6dicamente

deberfacontrolarlospernosy reemplazarloscuandosea necesario.

Pararetirarlas zapatasantideslizantes:

1. Quitelos cuatropernosdel carroy lastuercasde bridahexago-

nalesque los asegurana la mgtquinaquitanieve.

2. Montelas nuevaszapatasantideslizantesconcuatrospernos

decarro (dosen cada lado)y las tuercasde bridahexagonales.

Consultela figura 16.

Pararetirarla placade raspado:

1. Quitelos pernosde carroy lastuercashexagonalesque la

sujetana lacaja de la m_.quinaquitanieve.

2. Montela placade raspadonueva,asegur_.ndosede que las

cabezasde lospernosde carrose encuentrendel ladointeriorde

la caja.Ajustebien.

AJUSTES

Cable de cambios

Si nose puedeIogrartoda la gamade velocidades(avancey retro-

ceso),consultela figuradela izquierday ajusteel cablede cambios

de lasiguienteforma:

1. Coloquela palancade cambiosen la terceraposici6nm_tsr_tpida

deavance.

2. Aflojelatuerca hexagonaldelsoportede posicionamientodel

cablede cambios.Vealafigura 17.

3. Gireelsoportehaciaabajoparareducirel juego del cable.

4. Vuelvaa apretarlatuerca hexagonal.

Control de la transmisi6n

Cuandose sueltael controlde latransmisi6ny est,. en posici6n

desenganchadaarriba,el cabledebe tenermuy pocojuego. NOdebe

estartenso.Tambien,si hayexcesivoflojoen el cablede paseoo si

la unidadexperimentael paseointermitenteusando,el cable puede

tenerque serajustado

Compruebeel ajustedel controlde latransmisi6ndela siguiente

forma:

1. Cuandosuelteel controlde la transmisi6n,empujesuavemente

la maquinaquitanievehaciadelante.La unidaddeberiaavanzar

libremente.

2. Engancheel controlde la transmisi6ne intenteempujarsuave-

mentela m_.quinaquitanievehaciadelante.Las ruedasno deben

girar.La unidadnodebeavanzarlibremente.

3. Conel controlde la transmisi6nsuelto,muevala palancade

cambioshaciaatr_.sy haciadelanteentrela posici6nR2 y la

posici6nF5variasveces. No deberiahaberresistenciaen la

palancade cambios.

4. Sifalla cualquierade las pruebasanteriores,es necesarioajustar

el cablede latransmisi6n.Procedade la siguientemanera:

5. Aflojela tuerca hexagonalinferiordel soportedel cablede la

transmisi6n.Yea la figura 18.

f ',,

NOTA:Lasbarrenasno se muestranparamayorclaridad.

Figura16

Figura17

Figura18

,,J

6. Ubiquela m_nsulahaciaarribapara brindarm_tsjuego(o hacia

abajoparaaumentarla tensi6ndelcable).

7. Vuelvaa apretarla tuercahexagonalsuperior.

Soporte del canal

Si laespiralsituadaen laparteinferiordelcontroldireccionaldelcanal

nose enganchacompletamenteconel montajedel canal,es posible

ajustarelsoportedelcanal.Parahacerlo:

1. Aflojelas dostuercasquesujetanelsoportedel canaly cambie

su posici6nligeramente.Vealafigura 19.

2. Vuelvaa ajustarlastuercas.

Control de la barrena

Consultela secion de montajepara ajustardichocontrol.

Zapatas antideslizantes

Consultela secion de montajepara ajustarLaszapatasantidesli-

zantes.

REEMPLAZO DE LA CORREA

La Correa de la barrena

Pararetirary reemplazarla correade la barrenadesu m_tquina

quitanieve,procedacomose indicaa continuaci6n:

1. Drenela gasolinade la m_tquinaquitanieveo coloqueuntrozode

pl_.sticodebajodel tap6nde Ilenadodel combustible.

2. Saquela cubiertapl_tsticade lacorreaubicadaen el frentedel

motor.Paraello saque losdos tornillosautorroscantes.Vea la

figura20.

3. Saquela correade la barrenade la polea del motor.Veala figura

21.

4. Gireconcuidadola m_tquinaquitanievehaciaarriba y hacia

delantede maneraquequedeapoyadasobrela cajade la

barrena.

i ii

/' /

Figure21

5. Saquelacubiertadelmarcodesdedebajode la mgtquina

quitanieveretirandoloscuatro tornillosautorroscantesque la

aseguran.Vealafigura22.

6. a. Aflojey retireel tornilloconrebordequeactOacomoguarda

de lacorrea.Vealafigura23.

b. Desengancheel resortede la m6nsulade soportedel

marco.

7. Retirelacorreadealrededorde la poleade la barrenay deslice

la mismaentre lam6nsulade soportey lapoleade la barrena.

Vealafigura24.

8. Pararealizarel reensambladode la correade la barrenasiga las

instruccionesen orden inverso.

NOTA:NOolvidevolvera instalarel tornillocon rebordey volvera

conectarel resorteal marcotras instalaruna correade la barrenade

repuesto.

La correa de la transmision

Pararetirary reemplazarla correade la barrenade su m_tquina

quitanieve,procedacomose indicaa continuaci6n:

1. Coloqueun trozo de pl_tsticodebajodel tap6nde Ilenadodel

combustible.

2. Saquelacubiertapl_tsticade lacorreaubicadaen el frentedel

motor.Paraello saquelosdos tornillosautorroscantes.Veala

figura20.

f m

Figura22

i '

Figure23

Figure24

3. a. Saquela correade labarrenade la poleadel motor.

b. TomelapoleaIocay girelahaciala derecha.Vea la figura

25.

c. Levantela correade la barrenapara sacarlade la polea del

motor.

4. Girecon cuidadola m_tquinaquitanievehaciaarriba y hacia

delantede maneraquequedeapoyadasobrela cajade la

barrena.

5. Saquela cubiertadelmarcodesdedebajode la m_tquinaquita

nieveretirandoloscuatrotornillosautorroscantesque la

aseguran.Veala figura22.

6. Deslicelacorreade latransmisi6nfueradela poleay deentre la

ruedade fricci6ny el disco de la ruedade fricci6n.Yea la figura

26.

7. Retirey reemplacela correaen el orden inverso.

NOTA:Engranandoel controlde la transmisi6nse facilitael montaje

de lacorrea.

EXTRACCION DE LA RUEDA DE FRICClON

Si lamaquinaquitanieveno se accionacuandoelcontroldela trans-

misi6nest,.engranado,y si alrealizarelajustedel cabledecontrol de

latransmisi6nqueapareceel problemanose corrige,tal vezse deba

reemplazarlaruedadefricci6n.Sigalas instruccionesque aparecen

a continuaci6n.Examinela ruedade fricci6nen buscade signosde

desgasteo grietasy reemplacesi es necesario.

1. Coloqueun trozo de pl_tsticodebajodel tap6nde Ilenadodel

combustible.

2. Coloquela palancadecambiosen laterceraposici6nde avance

(F3).

3. Gireconcuidadola m_tquinaquitanievehaciaarriba y hacia

delantede maneraquequedeapoyadasobrela cajade la

barrena.

4. Saquelacubiertadelmarcodesdedebajode la m_tquinaquitanieve

retirandoloscuatrotornillosautorroscantesquelaaseguran.

5. Retirela ruedaderechaquitandoeltornilloy laarandelade

campanaque laaseguranal eje. Vealafigura27.

Figure25

Figure26

Figure27

Retirecon cuidadola tuercahexagonaly la arandelaque sujetan

el ejehexagonalal marcode la maquinaquitanieve,y golpee

suavementeelextremodel eje paradesplazarel cojinetede

bolasdel ladoderechodel marco.Vea la figura28.

NOTA:Tengacuidadode no dahar lasroscasdel eje.

7. Con cuidado,ubiqueel eje hexagonalhaciaabajo y haciala

izquierdaantesde deslizarcon precauci6nel montajede la rueda

defricci6nfueradel eje.Vealafigura29.

NOTA:Cuandose deseareemplazarel conjuntode la ruedade

fricci6ncompleto,descartela piezadesgastaday deslicela nueva

piezaen el ejehexagonal.

Parareensamblarloscomponentessiga los pasosanterioresenorden

inverso.Si est,. desmontandola ruedadefricci6n parareemplazar

Onicamenteel anillode goma, procedacomose indicaa continuaci6n:

1. Saquelos cuatrotornillosde mantienenunidaslas placas

lateralesde la ruedadefricci6n.Veala figura30.

2. Retireel anillode gomade entre lasplacas.

3. Reensamblelas placaslateralescon un nuevoanillode goma.

NOTA:AI reensamblarel conjuntodela ruedade fricci6n,aseg0rese

dequeel anillode gomaesta correctamentecentradoy asentado

entrelas placaslaterales.Aprietecadatornillo0nicamenteun giro

antesde girarlaruedaenel sentidode lasagujasdel relojy proceder

conel siguientetornillo. Repitaesteprocesovariasvecespara

asegurarsedequelas placasse aprietancon la mismafuerza (entre6

y 9 pies-libras).

4. Vuelvaa deslizarel conjuntode la ruedade friccbn sobreel eje

hexagonaly sigalos pasosanterioresen ordeninversopara

reensamblarloscomponentes.

Figure28

Si }

,:i

Figure29

Figure30

8ARRENAS

Las barrenasest_majustadasalejeespiralcon dospasadoresde

cuchillay pasadoresde chaveta.Si labarrenagolpeaun objeto

extrahoo unabarrade hielo,la m_.quinaquitanieveesterdisehadade

maneraque los pasadoresse puedencortar.Si las barrenasnogiran,

verifiquesi los pasadoresse cortaron.Vea la figura 31.

NUNCAcambielospasadoresde cuchilladelas barrenasporotra

cosaquelos pasadoresde cuchillade repuestodel fabricantedel

equipooriginal,NOde pieza738-04124A.Cualquierdaho que sufra

el engranajedela barrenaocualquierotro componentepor dejarde

hacerloIoanterior,NO estar_tcubiertopor la garanfiade su m_tquina

quitanieve.

Siempredebeapagarel motorde la m4.quinaquitanievey retirarla

aveantes decambar os pasadoresde cuch a. j

Figure31

LISTA DE MANTENIMIENTO

Antesderealizarcualquiertipo del mantenimiento/servicio,suelte

todoslos mandosy pareel motor.Esperehastaquetodaslas partes

de movimientohayanvenidoa unaparadacompleta.Desconecteel

alambrede bujia y b_.selocontrael motorparaprevenirel comienzo

involuntario.SiempreIlevepuestoscristalesinastillablesdurantela

operaci6no realizandocualquierajusteo reparaciones.

CadaUso

los 5- 8 horas

25 horas

1. Niveldel aceitede motor

2. Hardwaresueltooausente

3. Unidadymotor

1. Elaceitedemotor

1. Elaceitedemotort

2. Filtrode aire

3. Encadenamientosdecontrol

y pivotes

1. Elaceitedemotor

1. Bujia

1. Sistemadecombustible

Sigalalistade mantenimientodadaabajo.Estacarta describepautas

de servicios61o.Usela columnade Troncode Serviciopara guardar

lapistadetareasde mantenimientocompletadas.Localizarel m_.s

cercanoChamuscael Centrode Servicioo programarel servicio,sim-

plementeponerseen contactoChamuscaen 1-800-4-MY-HOME®.

1. Comprobar

2. Aprieteosustituir

3. Limpio

1. Cambio

2. Limpioosustituyen

3. Lubricaci6ncon petr61eoligero

50 horas 1. Cambio

Anualmenteo 100horas 1. Limpio,sustituya,nuevohueco

Antesde Almacenaje 1. Elmotordirigidohastaqueestose

parea faltadelcombustibleo ahada

unaditivodegasolinaal gas enel

tanque.

t Bajocargapesadao entemperaturasaltas

Sinosevaa utilizaelequipodurante30 diaso mAs,o si esel finaldela temporadade nieveyya noexisteposibilidadde quenieve,esnecesario

almacenarelequipodemaneraadecuada.Sigalas instruccionesde almacenamientoquese indicana continuaci6nparagarantizarelrendimiento

mAximode la mAquinaquitanievedurantemuchosahos.

PREPARACION DEL MOTOR

Almacenaje a Corto plazo

Es importanteevitarqueduranteel almacenamientose formendep6si-

tosdegomaen laspiezasesencialesdel sistemade combustibledel

motorcomo,por ejemplo,en el carburador,el filtro de combustible,la

manguerade combustibleo el dep6sito.

Eluso de estabilizadoresde combustible(comoSTA-BIL)es unaal-

ternativaaceptablepara minimizarla formaci6nde dep6sitosdegoma

decombustibleduranteel almacenamiento.Agregueel estabilizador

a lagasolinaque se encuentraen el dep6sitode combustibleo en

elrecipientede almacenamiento.Respetesiemprelaproporci6nde

mezcladoque figuraen el recipientedel estabilizador.Pongael motor

enmarchaporIo menos10 minutosdespuesdeagregarel estabiliza-

dorparapermitirleIlegaral carburador.Nodrene el carburadorsiesta

utilizandounestabilizadorde combustible.

PREPARACION DE LA MAQUINA QUITANIEVE

1. Cuandoalmacenela mAquinaquitanieveen ungalp6nde

dep6sitometAlicoo con pocaventilaci6n,tengaespecialcuidado

de realizarleun tratamientoanti- oxidanteal equipo.Useaceite

ligeroo silic6npararecubrirel equipo,especialmentelas

cadenas,losresortes,loscojinetesy los cables.

2. Eliminetodoel polvodel exteriordel motory delequipo.

3. Siga lasrecomendacionesde lubricaci6nen la secci6nde

mantenimientodeestemanual.

4. Almaceneel equipoen unAreadespejaday seca.

Nuncaalmacenela maquinaquitanievecon combustibleen el

tanqueen unespaciocerradoo en Areascon pocaventilaci6n,

dondelosgasesdelcombustiblepuedanalcanzarel fuego,chispas

o unaluz pilotocomola que tienenalgunoshornos,calentadoresde

agua,secadoresde ropao a gOnotro dspost vo a gas.

Alos combustiblescon mezclade alcohol(que se Ilamangasohol,

o queutilizanetanolo metanol)puedenatraerla humedad,Io que

conducea la separaci6ny formaci6nde acidosduranteel almace-

namiento.El gas addico puede daharel sistemadel combustiblede

unmotorduranteel almacenamientodel mismo.

Almacenaje a Largo plazo

Paraevitarproblemascon el motor,el sistemadel combustibledebe

servaciadoantesde almacenarla maquinadurante30 dias o mas.

Elcombustibleque sedejeen el motorse deterioracuandoel clima

es calidoy causagravesproblemasde encendido.

1. Pongaelmotorenmarchahastavaciareldep6sitode com-

bustibley hastaqueel motorse detengadebidoa la falta de

combustible.

Nuncause el motoro el carburadorquelimpiaproductosen el

dep6sitodecombustibleo eldahopermanentepuedeocurrir.

Retirelabujiay vierta(1) onzade aceite para motora travesdel

orificiode labujiay haciael interiordel cilindro.Cubrael orificio

dela bujiacon un trapoy pongael motoren marchavariasveces

paradistribuirel aceite.Reemplacelabujia.

luier tipodel mantenimiento/servicio,sueltetodos los mandosy pareelmotor.Esperehastaque todas las partesde

Ilevepuestoscristalesinastillablesdurantela operaci6no realizandocualquierajusteo reparaciones.

Estasecci6nsedirigea cuestione$de serviciomenores, Localizarel maccereanoChamuscael Centrode Servicio o programarel

servicio,simplementeponerseen contactoChamusca en 1-800-4-MY-HOME®.

El motor no arranca 1. /a palanea de obturacidn no estfi en la

posici6nON (encendido)

2. Sehadesconectadoel cablede la bujia

3. Labujiano funcionacorrectamente

4. Eltanquede combustibleestervado o el

combustiblees viejo

5. El motornoestercebado

6. La Ilavede seguridadno se encuentraenel

encendidodel motor

1. La unidadesterfuncionandoenla posici6n

CHOKE(obturaci6n)

2. Elcombustibleesviejo

3. Aguao suciedaden el sistemadel combus-

tible

4. Es necesarioajustarel carburador

1. Elcarburadorno esterajustadocorrecta-

mente

1. Haypiezasqueest_mflojas o la barrena

= = II •

1. Pongael interruptoren laposici6nCHOKE(obtura-

ci6n).

2. Conecteel cablea la bujia.

3. Limpie,ajusteladistanciadisruptivao cambie.

4. Lleneel tanquecongasolinalimpiay fresca.

5. Cebe el motortal y como se indicaenla secci6nde

operacibn.

6. Insertela Ilavetotalmentedentrodel interruptor.

1. Cambielapalancade obturaci6na la posici6nOFF

(apagado).

2. Lleneel tanquecongasolinalimpiay fresca.

3. Vacieel tanquedel combustible.Vuelvaa Ilenarlo

con combustiblelimpio.

4. Contactecon su centrode partesy reparaciones

Sears.

1. Contactecon un centrode partesy servicioSears.

El motorfuncionademanera

err_ttica

1. Elcablede la bujiaesterflojo

2. Elorificiode ventilaci6ndel tap6nde

Ilenadodel combustibleesterobstruido

El motorrecalienta

Demasiadavibraci6n

Perdidadepotencia

La unidadnose autopropulsa

La unidadnodescargala

nieve

1. Detengael motorde inmediatoy desconecteel

esterdahada cable de la bujia.Ajustetodos los pernosy las

tuercas.Si la vibraci6ncontinOa,Ilevela unidada

reparara un centrode partesy reparaci6nSears.

1. Conectey ajusteel cablede labujia.

2. Retireel hieloy la nievedel tap6nde Ilenadodel

combustible.Compruebeque el orificiode venti-

laci6nno esteobstruido.

Elcabledel controldetransmisi6nnecesita 1. Ajusteelcable delcontrolde transmisi6n.Consulte

unajuste

Lacorreadetransmisi6nesterflojao

dahada

1. El montajedelcanalest_ttapado

2. Hayunobjetoextrahoenla barrena

lasecci6ndeServicioy Mantenimiento.

2. Reemplacela correade la transmisi6n.Consultela

secci6nde Servicioy Mantenimiento.

1. Detengael motorde inmediatoy desconecteel

cable de la bujia. Limpieel montajedel canaly el

interiorde la caja dela barrenacon la herramienta

de limpiezao unavarilla.

2. Detengael motorde inmediatoy desconecteel

cable de la bujia. Retireel objetode labarrenacon

la herramientadelimpiezao unavarilla.

3. Ajusteelcable del controlde la barrena.Consultela

secci6nde montaje.

4. Reemplacela correade la barrena Consultela

secci6nde Servicioy Mantenimiento.

5. Reemplacecon nuevo(s)pasador(es)de cuchilla.

3. Elcabledel controlde la barrenanecesita

unajuste

4. Lacorreade la barrenaest,.flojao dahada

5. El/lospasador/esde cuchillaest_m

cortados

(Esta p_tginase aplica s61oen EE.UU. y CanadA).

Sears, Roebuck and Co., LI.S.Ao (Sears), el Coneejo de Recureoe Ambientalee de California (CARB)

y la Agencia de Protecci6n Ambiental de los Eetados Unidoe (EPA)

Declaracion de garant[a del sieterna de control de emisionee (derechoe y obmigacionee de la garant[a de defectoe del propi-

etario)

LA COBERTURADELA GARANTfADE CONTROLDE EMISIONESES

APLICABLEA LOS MOTORESCERTIFICADOSCOMPRADOSEN CALIFOR-

NIAEN 1995Y POSTERIORMENTE,QUE SE UTILIZANEN CALIFORNIA,

Declaracion de garantia sobre defectoe en el control

ElConsejode RecursosAmbientalesde California(CARB),la EPA(Agencia

de ProteccionAmbientalde los EE.UU.)y Searstienen el gustode explicarla

garantfadel sistemade control de emisionespara motoresdel ado2000y para

elfuture con relaciona motorespequehostedo terreno(SORE).En California,

los nuevosmotorespequeSostodo terrenodebenestar diseSados,construidos

y equipadosparacumplircon las rigurosasnormasanti-smogdelestado.En

el restede losEstadosUnidos,losmotoresnuevostodoterrenode encendido

perchispa certificadosparael aSo1997debencumplirestAndaressimilares

establecidosper la EPA.Searsdebegarantizarel sistemade control de emis-

Y PARALOS MODELOSCERTIFICADOSDELAiqO 1997YPOSTERIORES,

QUESE COMPRENY UTILICENEN CUALQUIERPARTEDE LOSESTADOS

UNIDOS(Y A PARTIRDEL 1 DE ENERODE2001 EN CANAD,_).

de emisionee para California y los Eetadoe Unidoe

ionesde su motorparalosperiodosde tiempo enumeradosa continuaci6n,

siemprequeno hayaabuse,negligenciao mantenimientoindebidode su

motortodoterrenopeque_o.Su sistemade controlde emisionespuedeincluir

piezastales comeel carburador,el filtro de aire, elsistemade encendido,el

silenciadory elconversercatalitico.Tambienpuedeincluirconectoresy otras

unidadesrelacionadascon las emisiones.Dondeexistaunacondicioncubierta

perla garantfa,Searsrepararasu peque_omotortodo terrenosincostoalguno

incluyendodiagnostico,piezasy manede obra

Cobertura de la garantia Sears para defectoe en el control de ernieionee

Los motorestodo terrenopeque_osestangarantizadosen Io relativealcontrol alas disposicionesque se indiquena continuacion.Si una partede su motor

de emisionesparadefectosen piezasduranteunperiodode dos ahos,sujeto cubiertaper la garantiaesdefectuosa,Sears repararao sustituiradichaparte.

Responeabilidadee del propietario en relacibn con la garantia

Comepropietariodel motortodo terrenopequeffo,Ud.es responsablede la

realizaciondel mantenimientorequeridoquese incluyeen las instrucciones

de operaciony mantenimiento.Sears recomiendaquese conserventodoslos

recibosrelativesal mantenimientode su motortodoterrenopequeSo,pero

no pude denegarlagarantfasimplementeperla faltade losmismos,o per su

incumplimientodel mantenimientoprogramado.Comepropietariodel motor

peque_otodoterrenodebesaberque, sinembargo,Sears lepuedenegar

lacoberturade lagarantfasi su motortodoterrenopequeSoo una piezadel

mismehanfalladodebidoa abuse,negligencia,mantenimienteindebideo

a modificacienesno aprobadas.Ud.es responsablede presentarsu motor

todoterrenopequehoa un distribuidorde serviciosSearsautorizadotan pronto

comeaparezcaun problema.Lasreparacionesde la garantiasinconflicto

debencompletarseen un plazodetiemporazonable,no superiora 30 dfas.Si

tienealguna preguntarespectoa sus derechosy responsabilidadesreferen-

tes a la garantia,debe contactarcon un representantede serviciosSears al

1--800--469--4663.La garantiade emisioneses unagarantiaper defectos.Los

defectossejuzgan de acuerdocon elfuncionamientenormalde unmotor.La

garantfano estarelacionadacon unapruebade emisionesen use.

Diepoeicionee de la garantia Sears para defectoe en el control de emieiones

Las siguientesson disposicionesespecificasrelacionadascon la coberturade la garantiaparadefectosenel controlde emisiones.Esun a_adidoa lagarantiade

motorSearspara motoresno reguladesque seencuentraen lasinstruccionesde funcionamientoy mantenimiento.

1. Piezascon garantfa

La coberturade estagarantfase extiendeunicamentealas piezas

que aparecena continuacion(las partesde los sistemasde control de

emisiones),siemprequedichaspiezasestuvieranya en el motoren el

mementode su compra.

a. Sistemade medicion de combustible

• Sistemade enriquecimientopara arranqueen frio

• Carburadory partesinternas

• Bombade combustible

b. Sistemade induccionde aire

• Filtrode aire

• Colectorde admision

c. Sistemade encendido

• Bujia(s)de encendido

• Sistemade encendidomagneto

d. Sistemadelcatalizader

• Convertidorcatalftico

• Colectorde escape

• Sistemade inyecci6nde aireo valvula de impulses

e. Elementosvariados usadosen los sistemasanteriores

• Valvulas de vacio, sensiblesa temperatura,posici6ny tiempo

e interruptores

• Conectoresy montajes

2. Alcancede la cobertura

Searsgarantiza al poseederinicialy a loscempradoressubsiguientes

que laspiezascon garantiano tendran defectosen materialesnimane

de obra que provoquenla falla de las mismasduranteun periodo de

dos ahosa partirde la fecha en queel motorse entregaa un comprador

particular.

3. Sincargo

La reparaciono reemplazode cualquierpartecon garantfase realizara

sin cargo alguno parael poseedor,incluyendotareas de diagnosticoque

permitandeterminarsi una parte con garantiaes defectuosa,siempreque

dicho diagnosticose realiceen un distribuidorde serviciosSearsautoriza-

do. Parael servicio de lagarantiade emisiones,contacteal distribuidorde

serviciosSears autorizadomascercanoincluidoen las"Paginasamarillas"

en lascategoNas"Motores,gasolina","Motoresde gasolina","Podadoras

de cesped",o similares.

4. Reclamacionesy exclusionesa la cobertura

Las reclamacionesde lagarantfadeben enviarsedeacuerdocon las

disposicionesde la polfticade garantfaparamotoresSears.La cobertura

de la garantiaexcluiradefectosen piezascongarantfaque no seanpartes

originalesSears,o abuse,negligenciao mantenimientoincorrecto,tal y

come se estableceen la politica de garantiapara motoresSears.Searsno

es responsablede lasfallas en piezascon garantia provocadasperel use

de partesa_adidas,que no sean originaleso que se hayanmodificado.

5. Mantenimiento

Cualquierpartecon garantiaque no este programadapara ser reem-

plazada comemantenimientorequerido,o que solo deba inspeccionarse

regularmenteal efectode "inspeccioneo reemplacesegun sea necesario",

estaragarantizadacontra defectosduranteel periodo de la garantfa.Todas

las piezas garantizadasqueesten programadaspara su reemplazopara

cumplir con los requisitesde mantenimientoestarangarantizadassolo

per el periodoanterioral primerreemplazoprogramadopara dicha pieza.

Cualquierpiezade recambioquesea equivalenteen funcionamientoy

durabilidadpuedeusarse para realizarmantenimientoo reparaciones.El

propietarioes responsablede realizartodo el mantenimientorequerido,tal

y come sedefine en lasinstruccionesde funcionamientey mantenimiento

Sears

6. Ceberturaindirecta

Perla presente,la coberturase extiendea lafalla de cualquiercomponente

de motorprovocadaper lafalla de unapieza con garantfaqueeste todavfa

en periodode garantfa.

En los EstadosUnidosy Canadahay unalineade atenci6nde 24 horas,1-800=469--4663,quecuentacon un menL_con mensajespre-grabadosquecontienen

informacionpara el mantenimientode motores.

Busque el periodo de duracion de emisiones importantes yla informaci6n de clasificacion de aire en

la etiqueta de emisiones de su motor

Los motores cuyo cumplimiento con los est&ndares de emisi6n Tier 2 de la Comisi6n de Recursos Ambientales de California (CARB)

est6 certificado deben exhibir la informaci6n relacionada con el periodo de duraci6n de las emisiones y la clasificaci6n de aire. Sears,

Roebuck and Co., de los Estados Unidos ponen esta informaci6n a disposici6n del consumidor en nuestras etiquetas de emisiones.

El Pedodo de Duraci6n de las Emisiones describe el nQmero de horas de tiempo real de funcionamiento para el cual se certifica que

el motor cumple con las reglas de emisi6n, descontando el mantenimiento adecuado del mismo segQn las instrucciones de oper-

aci6n y mantenimiento. Se utilizan las siguientes categodas:

Moderado:Se certifica que el motor cumple con las reglas de emisi6n durante 125 horas de tiempo real de funcionamiento del motor.

Inmediato:Se certifica que el motor cumple con las reglas de emisi6n durante 250 horas de tiempo real de funcionamiento del motor.

Extendido:Se certifica que el motor cumple con las reglas de emisi6n durante 500 horas de tiempo real de funcionamiento del motor.

Por ejemplo, una cortadora de c6sped tipica que se empuja desde atr&s se usa entre 20 y 25 horas por afio. Por Io tanto, el Per{odo

de Duraci6n de Emisiones de un motor con una clasificaci6n intermedia seria equivalente a entre 10 y 12 afios.

Laclasificaci6n de aire es un nQmero calculado para describir el nivel relativo de emisiones para un grupo de motores en particular.

Cuanto menor sea la clasificaci6n de aire, mayor es la limpieza del motor. La informaci6n se presenta de forma gr&fica en la etiqueta

de emisiones.

Despu_s del 1 de julio de 2000, busque el per{odo de cumplimiento de las reglas de

emisiones en la etiqueta de cumplimiento de las reglas de emisiones del motor

Despu6s del I de julio de 2000 se certificar& que determinados motores Sears, Roebuck and Co., de los Estados Unidos

cumplen con los est&ndares de emisiones de la fase 2 de la Agencia de Protecci6n Ambiental de los Estados Unidos (USE-

PA). Para los motores certificados para la etapa 2, el periodo de cumplimiento con las reglas de emisiones al cual se hace

referencia en la etiqueta de cumplimiento con las reglas de emisiones indica el n_mero de horas de funcionamiento para el

cual se ha demostrado que el motor cumple con los requerimientos federales de emisi6n.

Para los motores con desplazamiento inferior a 225 cc, Categoria C = 125 horas, B = 250 horas y A = 500 horas.

Para los motores con desplazamiento de 225 cc o re&s, Categoria C = 250 horas, B = 500 horas y A = 1000 horas.

El desplazamiento de los motores de la serie modelo 150112 es 249 cc.

La presente es una representaci6n gen_rica de la etiqueta de emisi6n que se encuentra generalmenteen un

motor certificado.

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

For expert home solutions advice: www.managemyhome.com

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

Call anytime, day or night

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n Au Canada pour service en fran(_ais:

a domicilio, y para ordenar piezas: 1-800-LE-FOYER M°

1-888-SU-HOGAR ® (1-800-533-6937)

(1-888-784-6427) www.sears.ca

® Registered Trademark / Trademark / sM Service Mark of Sears Brands, LLC

® Mama Registrada / ' Mama de F_brica / sM Marca de Servicio de Sears Brands, LLC

MC MD

Craftsman 247881900 28" SNOW THROWER

Product's Documents

Operator's Manual

Specifications

Craftsman 247881900 Questions and Answers
