Summary of Contents for Thermador VCI2REMKS:

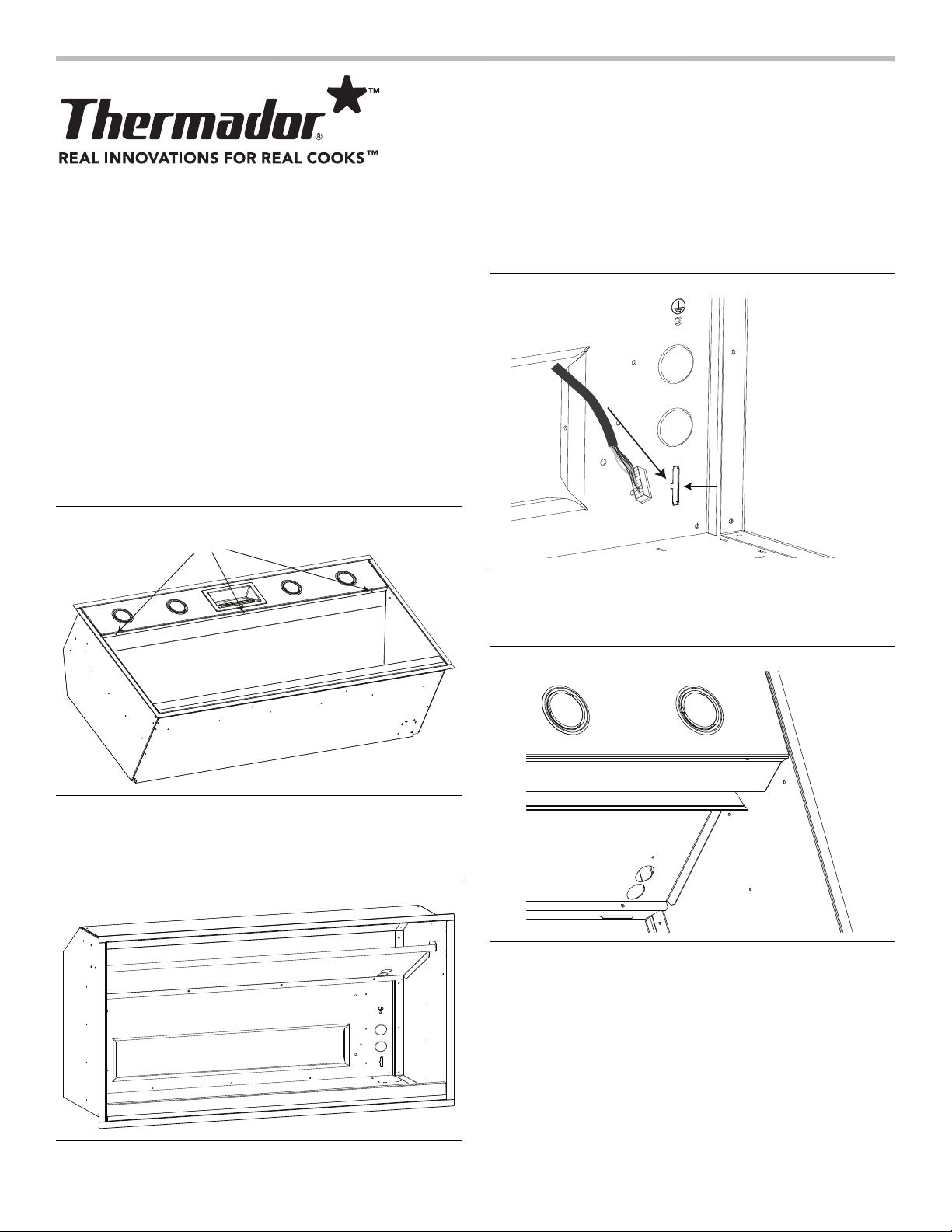

VCIN or VCIB Remote Control Installation Instructions
1
1. Access wiring
1
a) Remove filters, spacers and grease trays.
1
b) Remove the junction box cover (refer to Figure 5 on page 2).
1
c) Remove three screws holding stainless steel panel to canopy.
1
Figure 1: Remove stainless steel panel
1
d) Remove core partition (Figure 2).
1
Figure 2: Remove core partition
1
2. Connecting the harness to the relay board
1
a) Insert remote harness end into the mounting hole, as indicated in Figure 3, until it clicks.
1
Figure 3: Remote Harness Mounting Hole
1
b) Run harness through core partition hole (Figure 4).
1
Figure 4: Wire Routing through Partition
1
c) Unplug harness from the remote control to the relay board (Figure 5).
1
d) Plug in harness into relay board included in the remote kit (Figure 5).
2

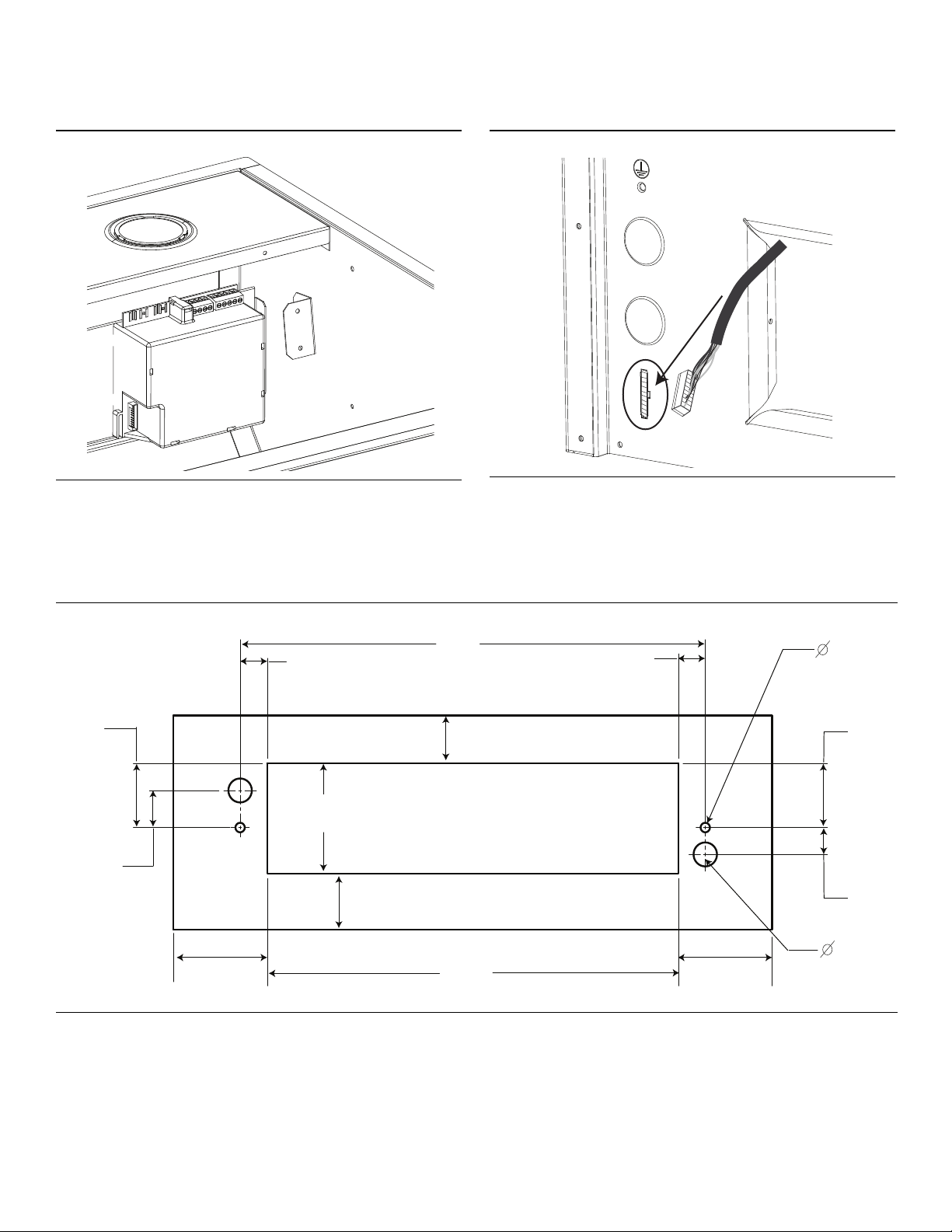

Figure 5: Relay Board Hookup
2
e) Connect the extension harness to the connector inside the junction box.
2
Figure 6: Pigtail Remote Connection
2
3. Prepare wall or similar surface for installation as shown below in Figure 7.
2
Figure 7: Wall Cutout (view is shown facing wall)
2
4. Connect remote control to extension harness with the included 30 ft (914.4 cm) cable.
3
5. Insert remote control into cutout. Secure from behind with two (2) nuts onto the weld studs.
3

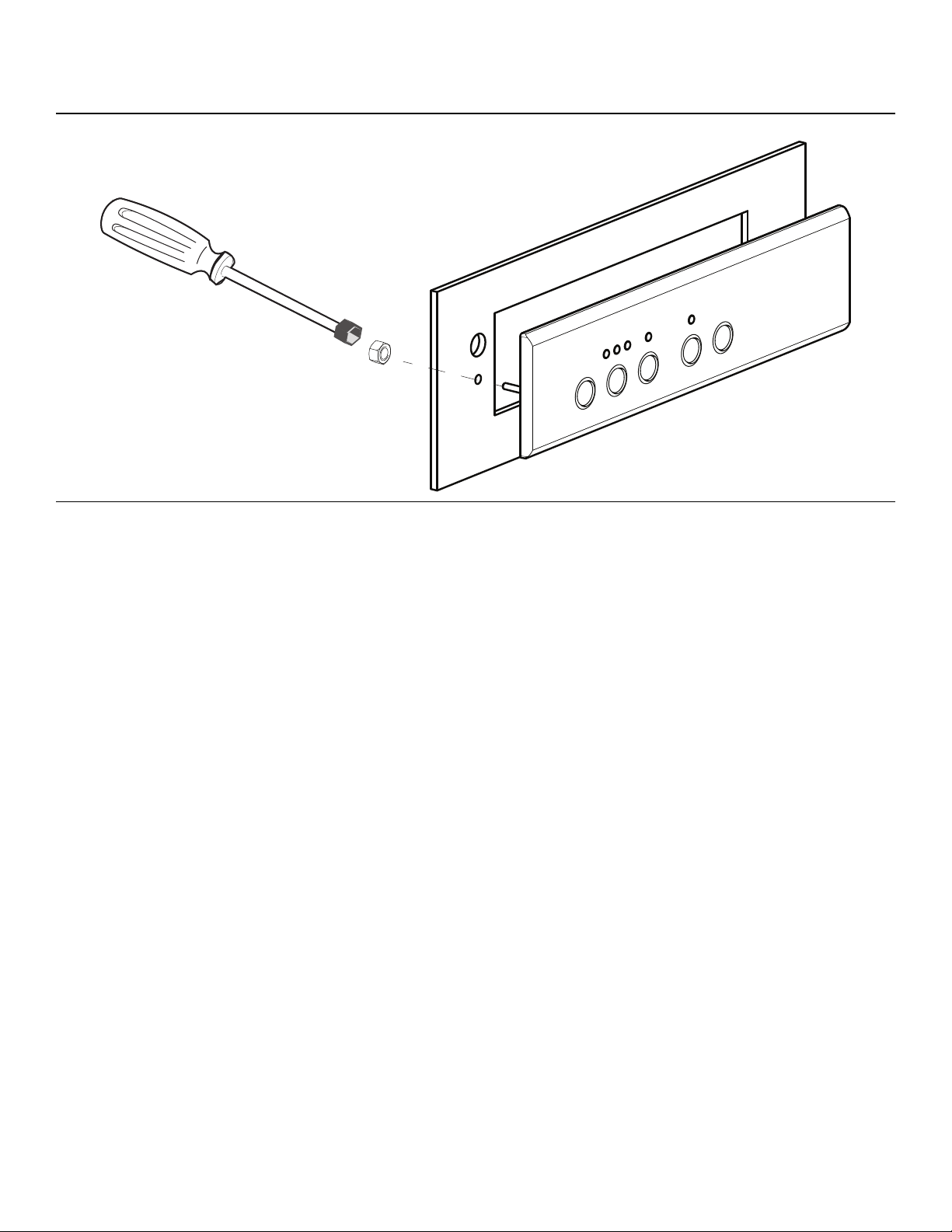

Figure 8: Remote Install
3
6. Reinstall hood components from Figure 1 and Figure 2.
3

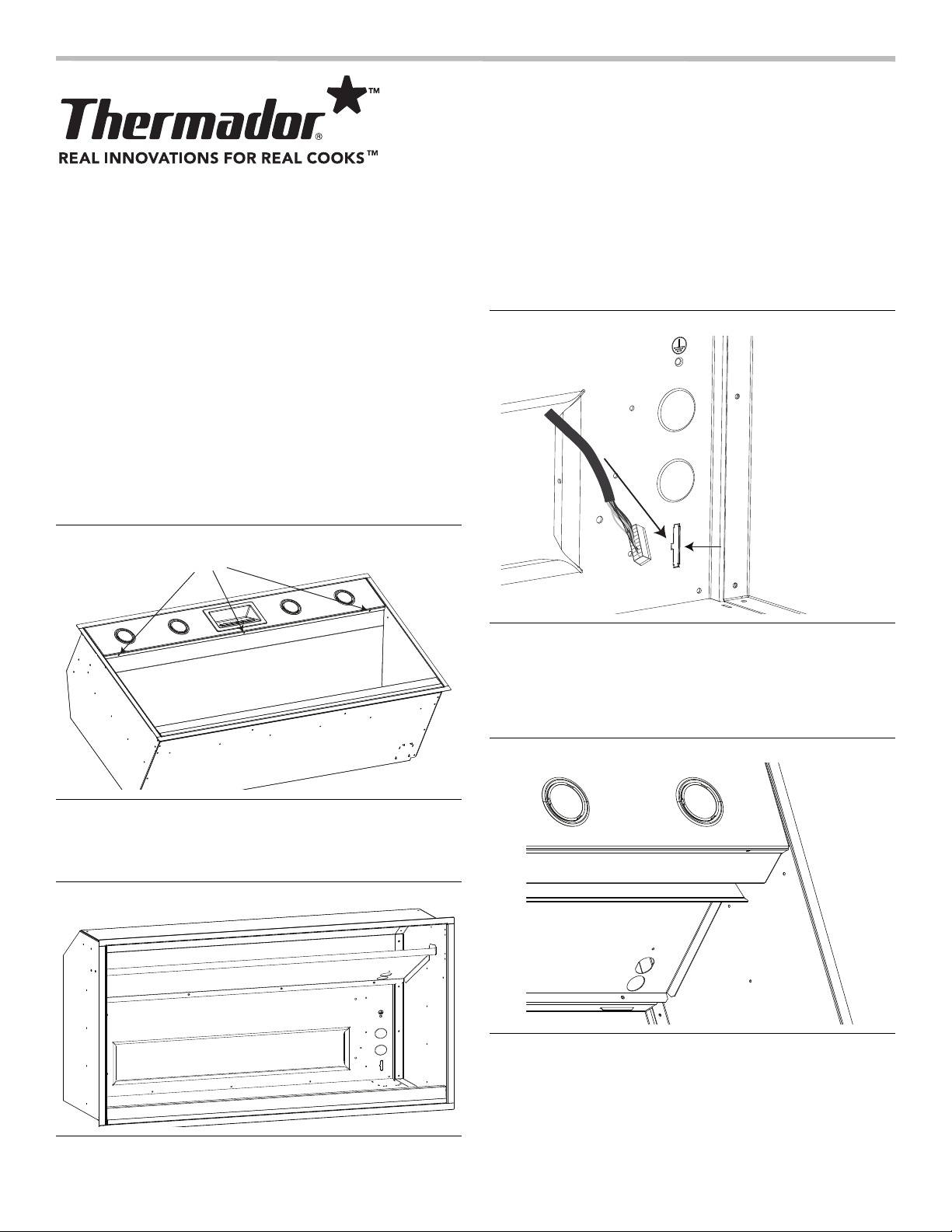

VCIN ou VCIB Installation de la commande à distances
4
1. Accès au câblage
4
a) Enlevez les filtres, les rondelles d’espacement et les plateaux à graisse.
4
b) Enlevez le couvercle de la boîte de connexion (consultez la Figure 5 à la page 2).
4
c) Enlevez les trois vis qui retiennent le panneau en acier inoxydable au bâti.
4
Figure 1 : Retrait du panneau en acier inoxydable
4
d) Enlevez la pièce principale du bâti (Figure 2).
4
Figure 2 : Retrait de la pièce principale du bâti
4
2. Connexion du faisceau de fils à la boîte à relais
4
a) Insérez l’extrémité du faisceau de fils du panneau de la commande à distance dans le trou de montage, comme illustré sur la Figure 3, jusqu’à ce qu’un déclic se produise.
4
Figure 3 : Trou de montage du faisceau de fils de la commande à distance
4
b) Faites passer le faisceau de fils dans le trou de la pièce principale du bâti (Figure 4).
4
Figure 4 : Passage des fils à travers la pièce principale du bâti
4
c) Débranchez le faisceau de fils qui va du panneau de la commande à distance à la boîte à relais (Figure 5).
4
d) Branchez le faisceau compris dans la trousse de la commande à distance de fils dans la boîte à relais (Figure 5).
5
Figure 5 : Raccordement de la boîte à relais
5
e) Branchez le faisceau de fils d'extension au connecteur situé à l'intérieur de la boîte de connexion.
5
Figure 6 : Branchement du connecteur du panneau de la commande à distance
5
3. Préparation du mur pour installation, comme illustré sur la Figure 7.
5
Figure 7 : Ouverture dans le mur, vue face au mur.
5
4. Branchez le faisceau de fils de la commande à distance à l’aide 30 ft (914.4 cm) du câble fourni.
6
5. Insérez le panneau de la commande à distance dans l’ouverture. Fixez-le en place dans les tiges soudées à l’aide de deux écrous.
6
Figure 8 : Installation du panneau de la commande à distance
6
6. Réinstallez les différentes pièces de la hotte de la Figure 1 et Figure 2.
6
VCIN o VCIB Instalación del mando a distancia
7
1. Acceso al cableado
7
a) Quite los filtros, los separadores y las bandejas para la grasa.
7
b) Quite la tapa de la caja de conexiones (vea la Figura 5 en la página 2).
7
c) Quite los tres tornillos que sujetan el panel de acero inoxidable a la carcasa.
7
Figura 1: Como quitar el panel en acero inoxidable
7
d) Quite la pieza principal (Figure 2).
7
Figura 2: Como quitar la pieza principal
7
2. Conexión de la manguera a la caja de relés
7
a) Inserte el extremo de la manguera del panel del mando a distancia en el agujero de montaje, como se ilustra en la Figura 3, hasta oír un chasquido.
7
Figura 3: Agujero de montaje de la manguera del mando a distancia
7
b) Pase la manguera por el agujero de la pieza principal (Figura 4).
7
Figura 4: Cableado a través de la pieza principal
7
c) Desconecte la manguera del interfaz de usuario de la caja de relés (Figura 5).
7
d) Conecte la manguera proporcionada con el juego del mando a distancia (Figura 5).
8
Figura 5: Conexión de la caja de relés
8
e) Conecte la manguera al conector situado en el interior de la caja de conexiones.
8
Figura 6: Conexión del panel del mando a distancia
8
3. Preparación de la pared para la instalación, como se ilustra en la Figura 7.
8
Figura 7: Abertura en la pared, vista frente a la pared
8
4. Conecte el panel del mando a distancia a la manguera con el cable proporcionado 30 ft (914.4 cm).
9
5. Inserte el panel del mando a distancia en la abertura. Sujételo desde atrás en las varillas soldadas con dos tuercas.
9

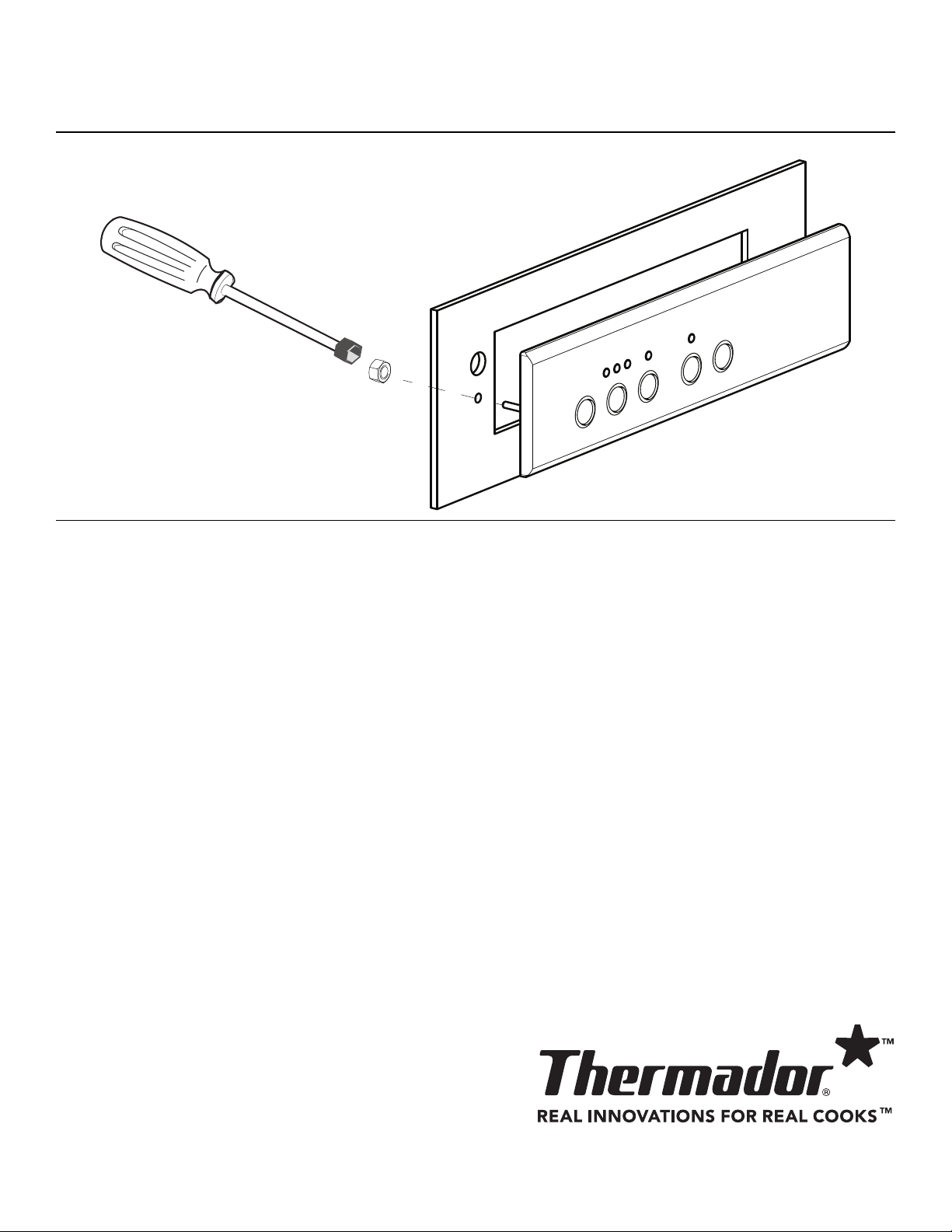

Figura 8: Instalación del panel del mando a distancia
9
6. Reinstale los distintos elementos de la campana Figure 1 y Figure 2.
9
