INSTALLATION INSTRUCTIONS
COMMERCIAL DRYER – Gas or Electric
INSTRUCTIONS POUR L’INSTALLATION D’UNE
SÉCHEUSE COMMERCIALE – À gaz ou électrique
www.whirlpool.com
TABLE OF CONTENTS
DRYER SAFETY............................................................................ 2
INSTALLATION REQUIREMENTS .............................................. 4
Tools and Parts .......................................................................... 4
Location Requirements.............................................................. 4
Electrical Requirements ............................................................ 6
Gas Supply Requirements ........................................................ 9
Venting Requirements ............................................................ 10
INSTALLATION INSTRUCTIONS – COIN SLIDE
AND COIN BOX ...................................................................... 11
INSTALLATION INSTRUCTIONS – GAS DRYER .................. 12
Make Gas Connection ..............................................................12
Connect Vent ............................................................................12
Complete Installation ..............................................................12
INSTALLATION INSTRUCTIONS – ELECTRIC DRYER ........ 13
Make Electrical Connection ......................................................13
Connect Vent ............................................................................20
Complete Installation ..............................................................20

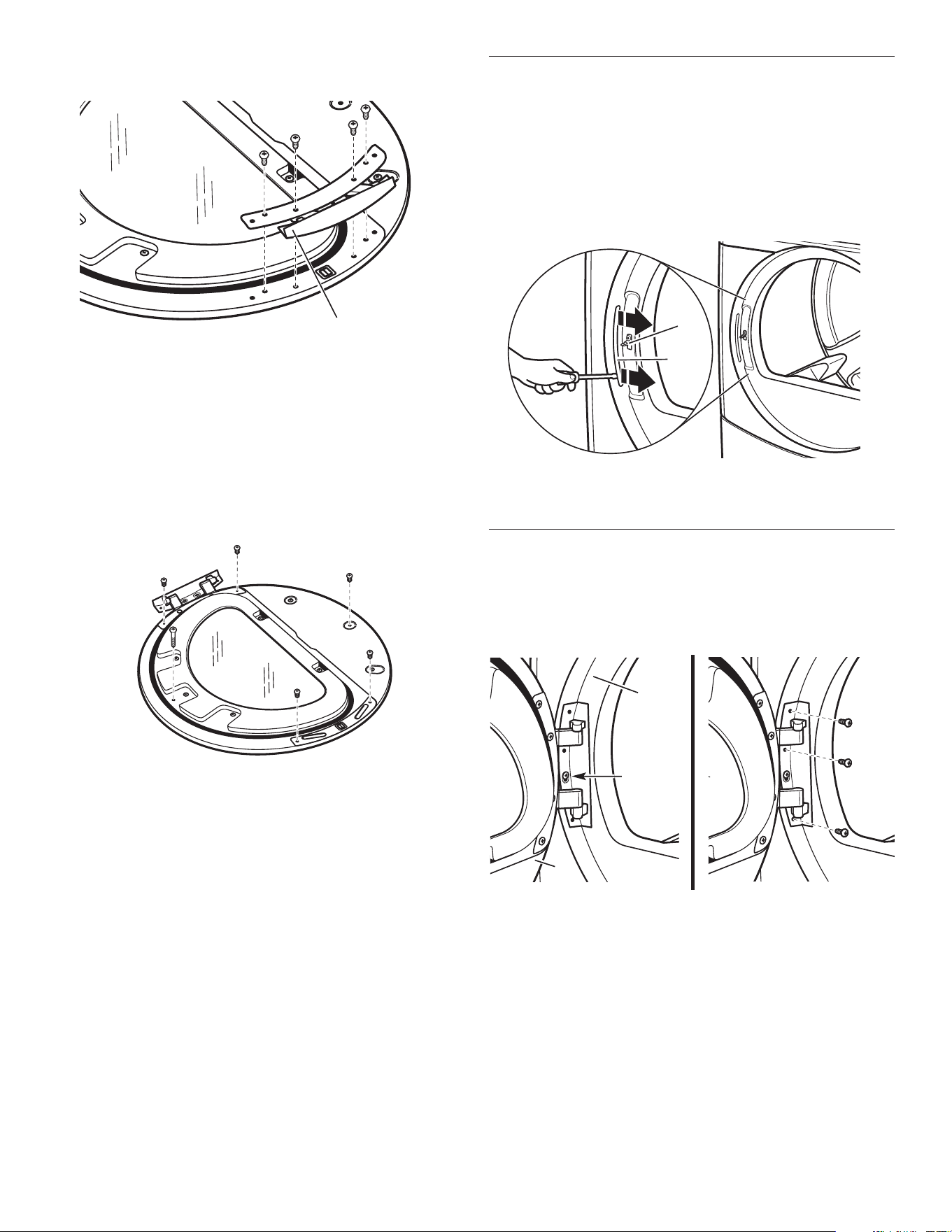

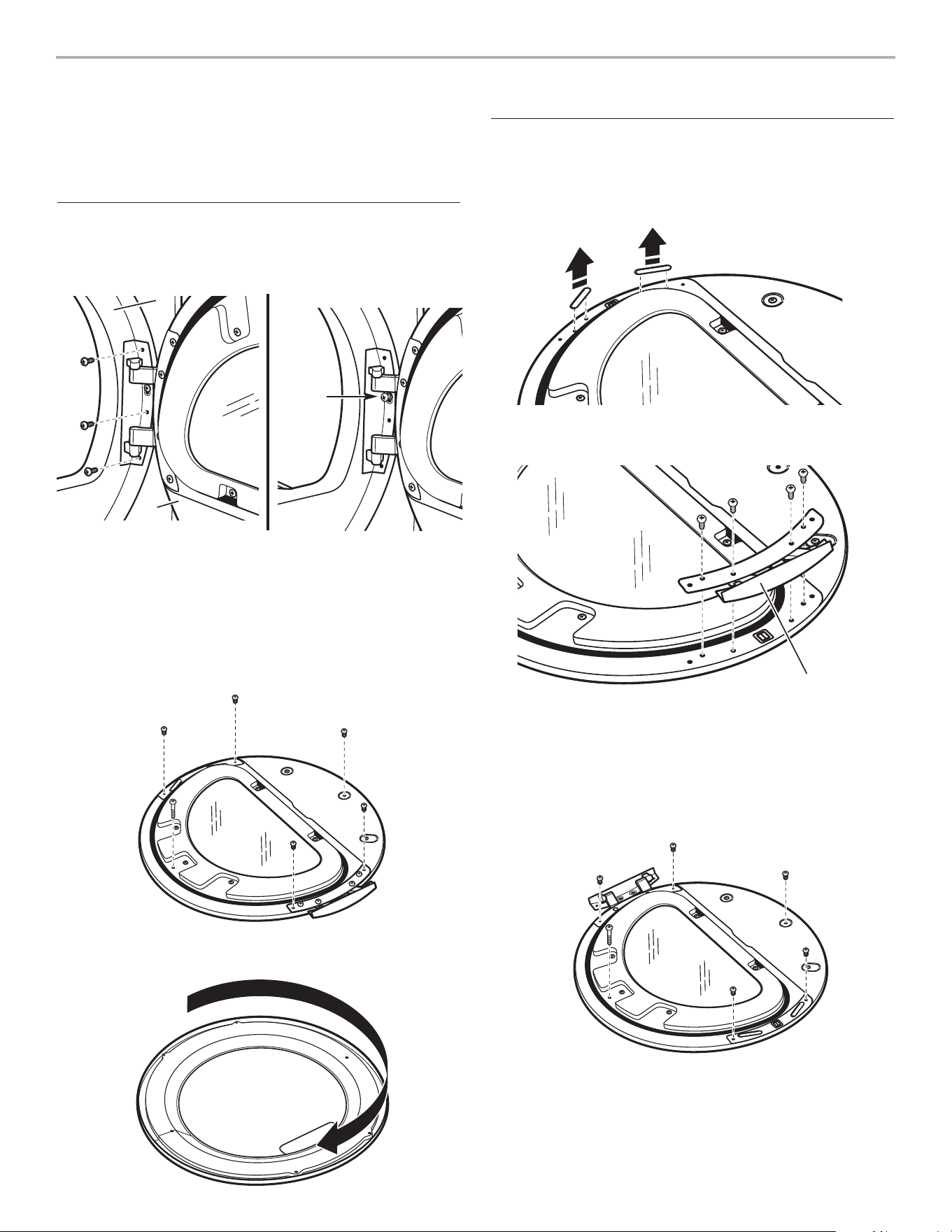

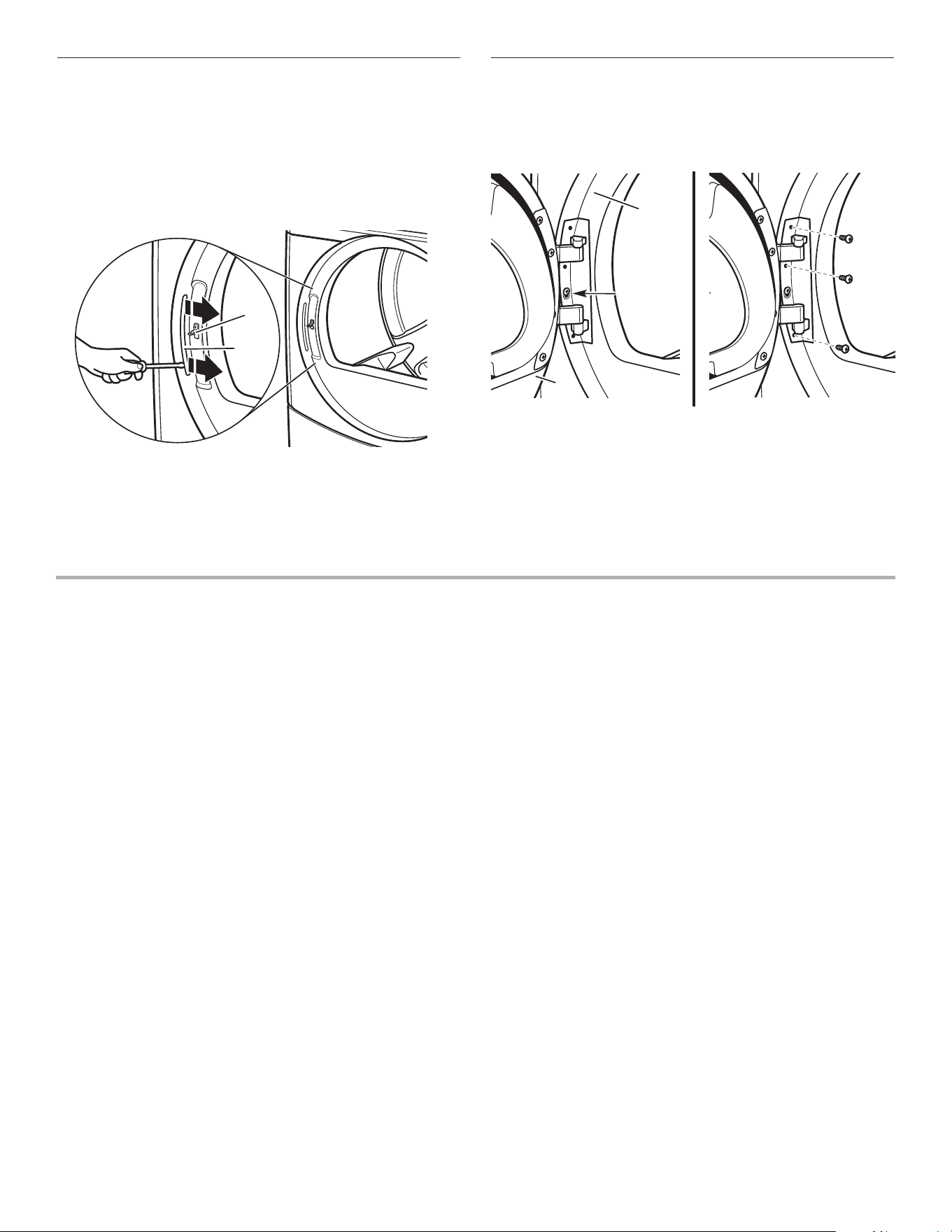

REVERSING THE DOOR SWING............................................ 21
MAINTENANCE INSTRUCTIONS............................................22

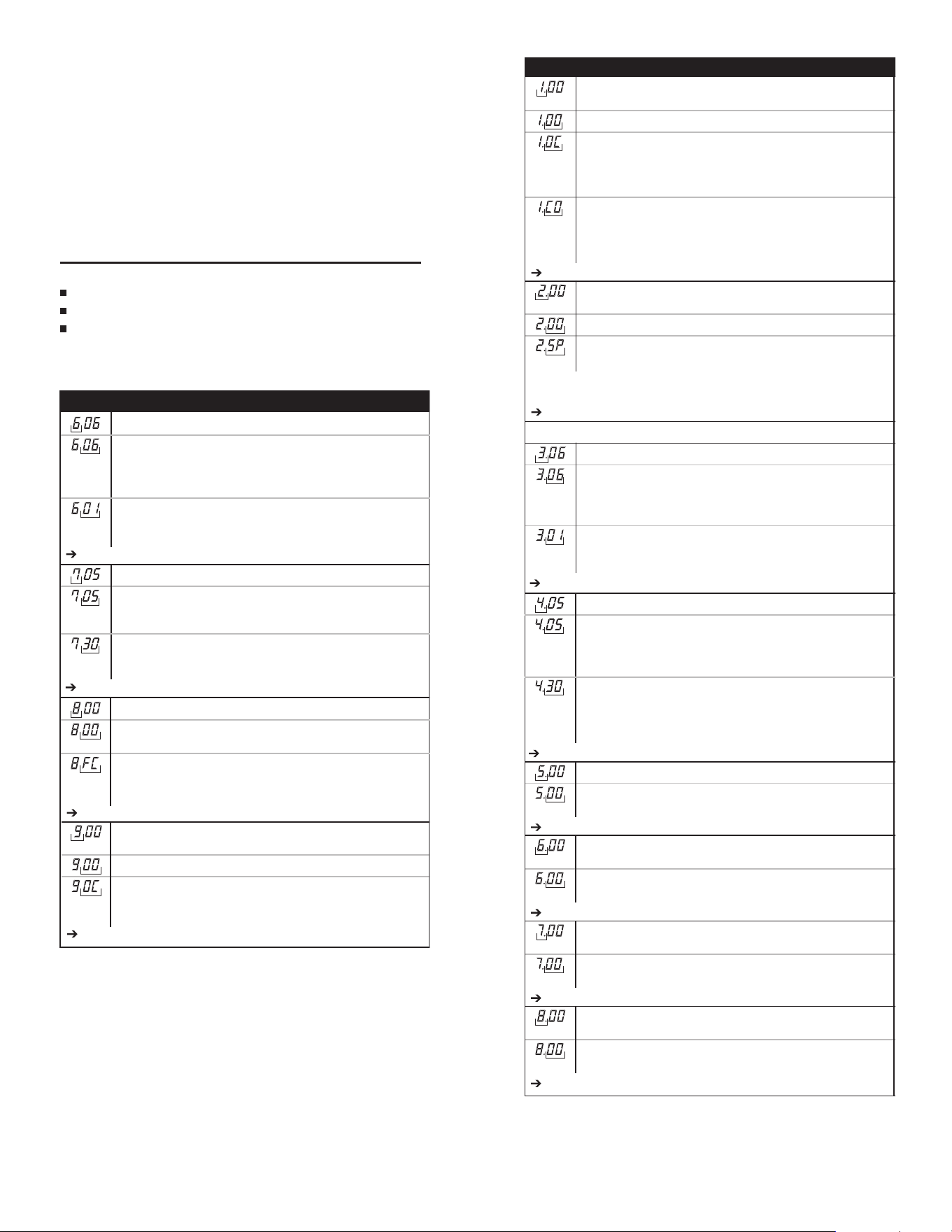

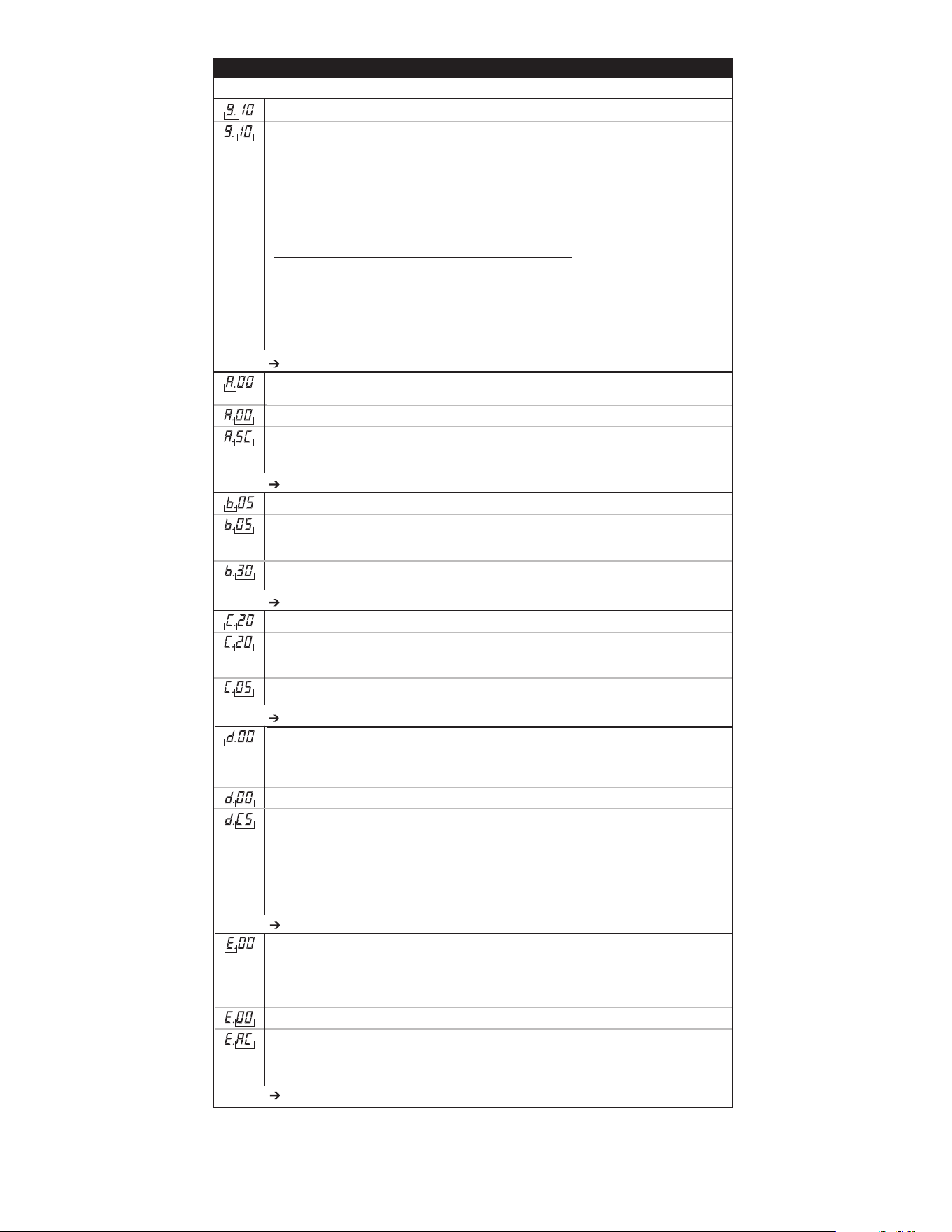

ELECTRONIC CONTROL SETUP .......................................... 23
WARRANTY ............................................................................ 27
TABLE DES MATIÈRES

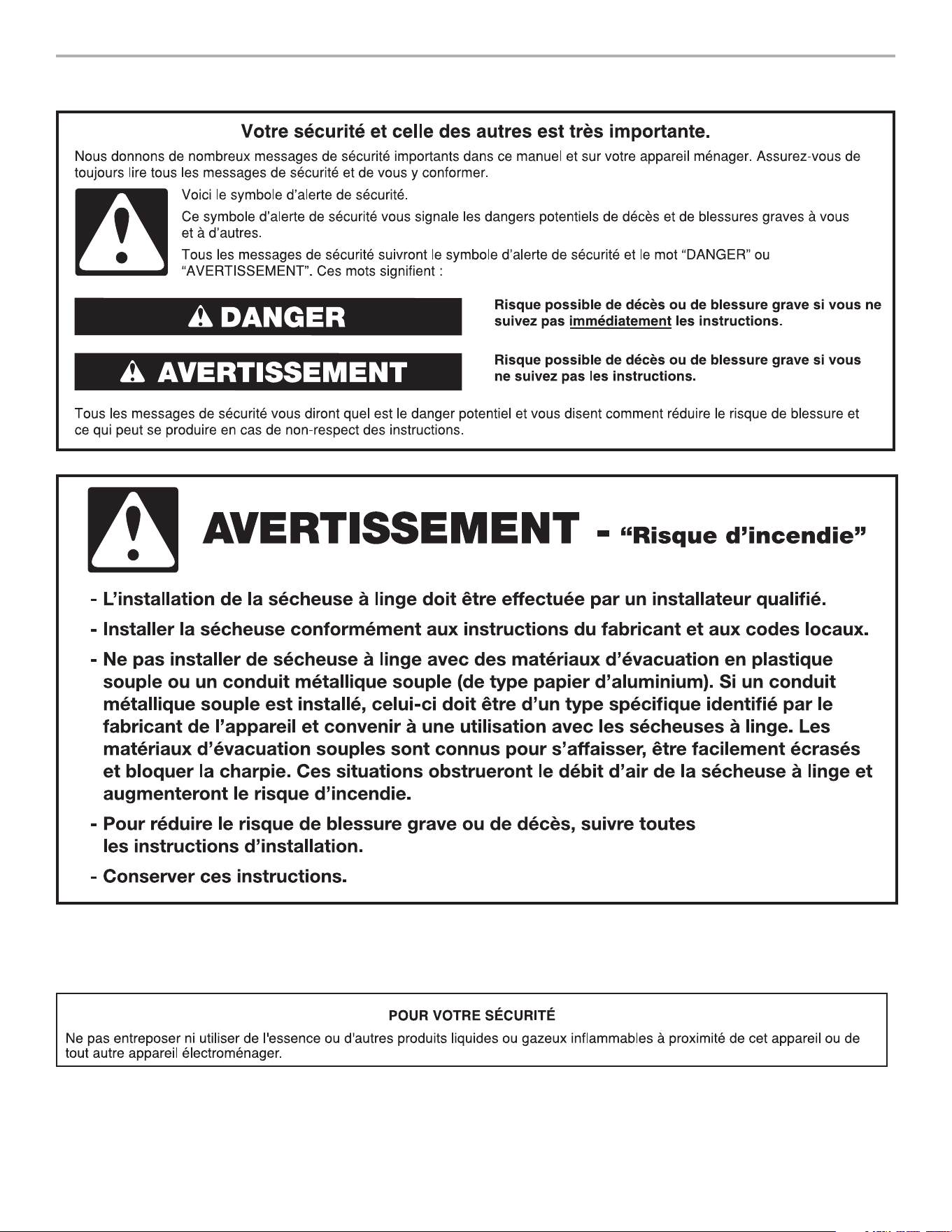

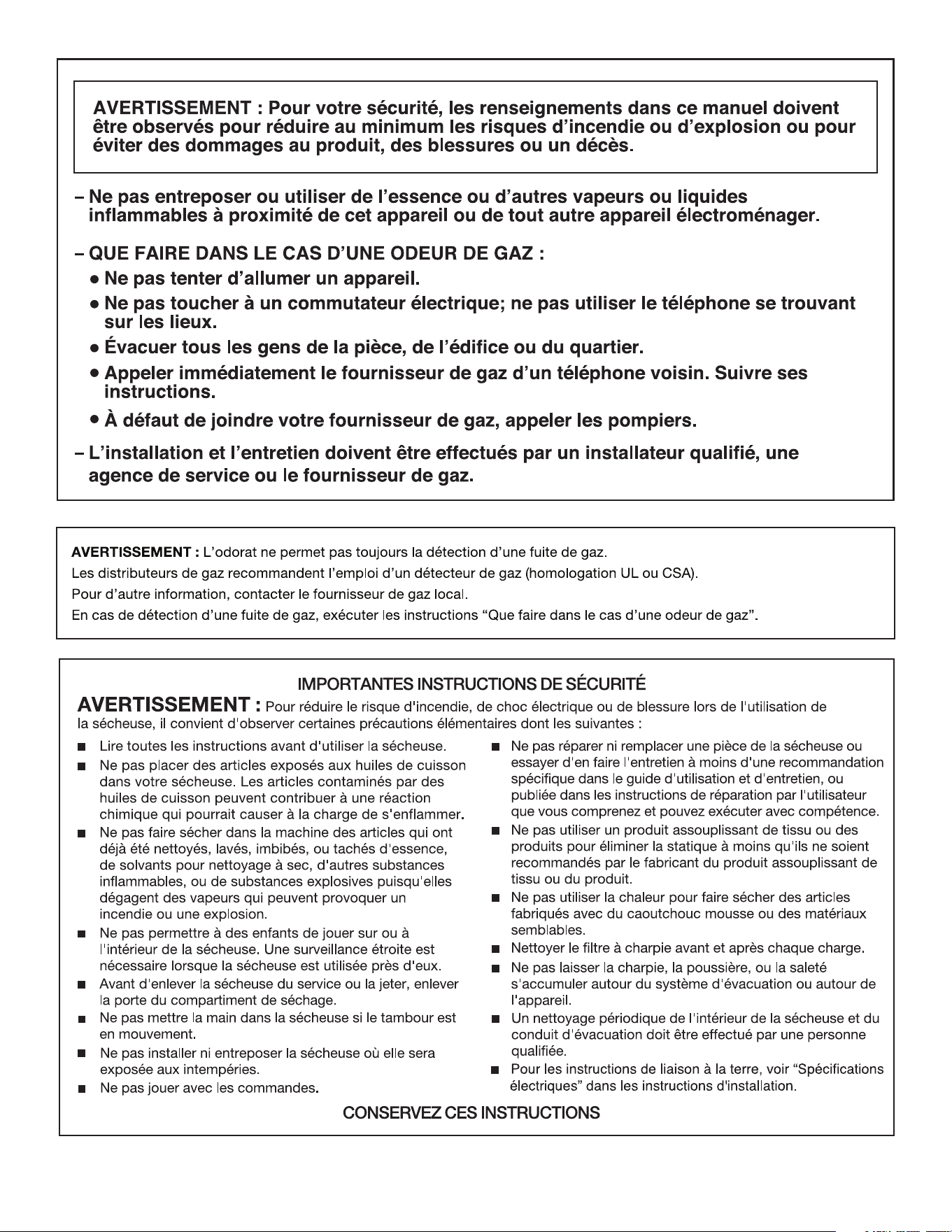

SÉCURITÉ DE LA SÉCHEUSE ..............................................28
EXIGENCES D’INSTALLATION................................................30
Outillage et pièces ....................................................................30
Exigences d’emplacement ......................................................30
Spécifications électriques .......................................................32
Spécifications de l’alimentation en gaz ..................................34
Exigences concernant l’évacuation ..........................................35
INSTRUCTIONS D’INSTALLATION – GLISSIÈRE ET
CAISSE À MONNAIE................................................................37
INSTRUCTIONS D’INSTALLATION – SÉCHEUSE À GAZ......37
Raccordement à la canalisation de gaz ..................................37
Raccordement du conduit d’évacuation ................................37
Achever l’installation ................................................................38
INSTRUCTIONS D’INSTALLATION – SÉCHEUSE ÉLECTRIQUE
....39
Raccordement du conduit d’évacuation ................................39
Achever l’installation ................................................................39

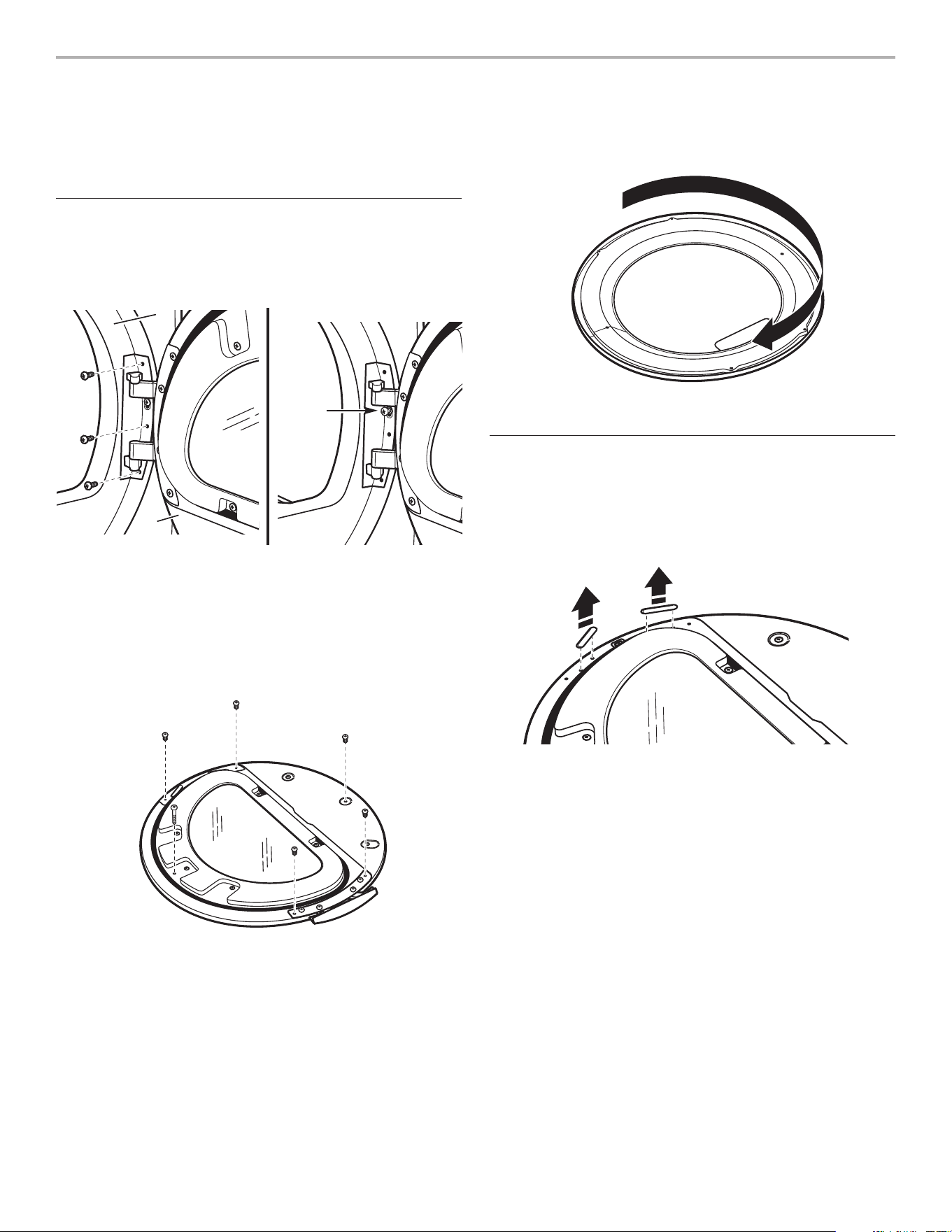

INVERSION DU SENS D’OUVERTURE DE LA PORTE............40
INSTRUCTIONS D’ENTRETIEN..................................................42
RÉGLAGE DE LA COMMANDE ÉLECTRONIQUE ................43
GARANTIE ................................................................................51
W10184516C
W10184517C–SP
Para una versión de estas instrucciones en español, visite www.whirlpool.com
2

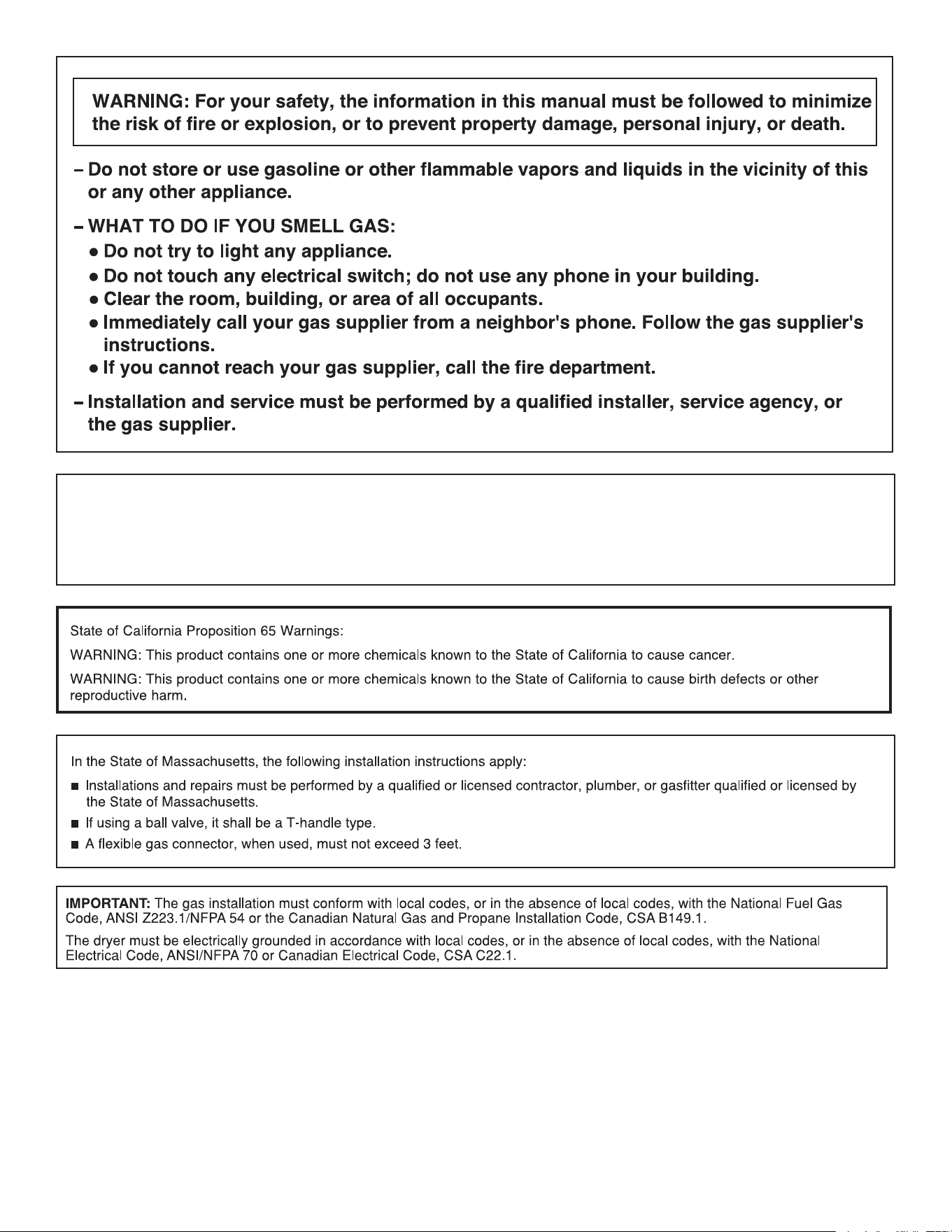

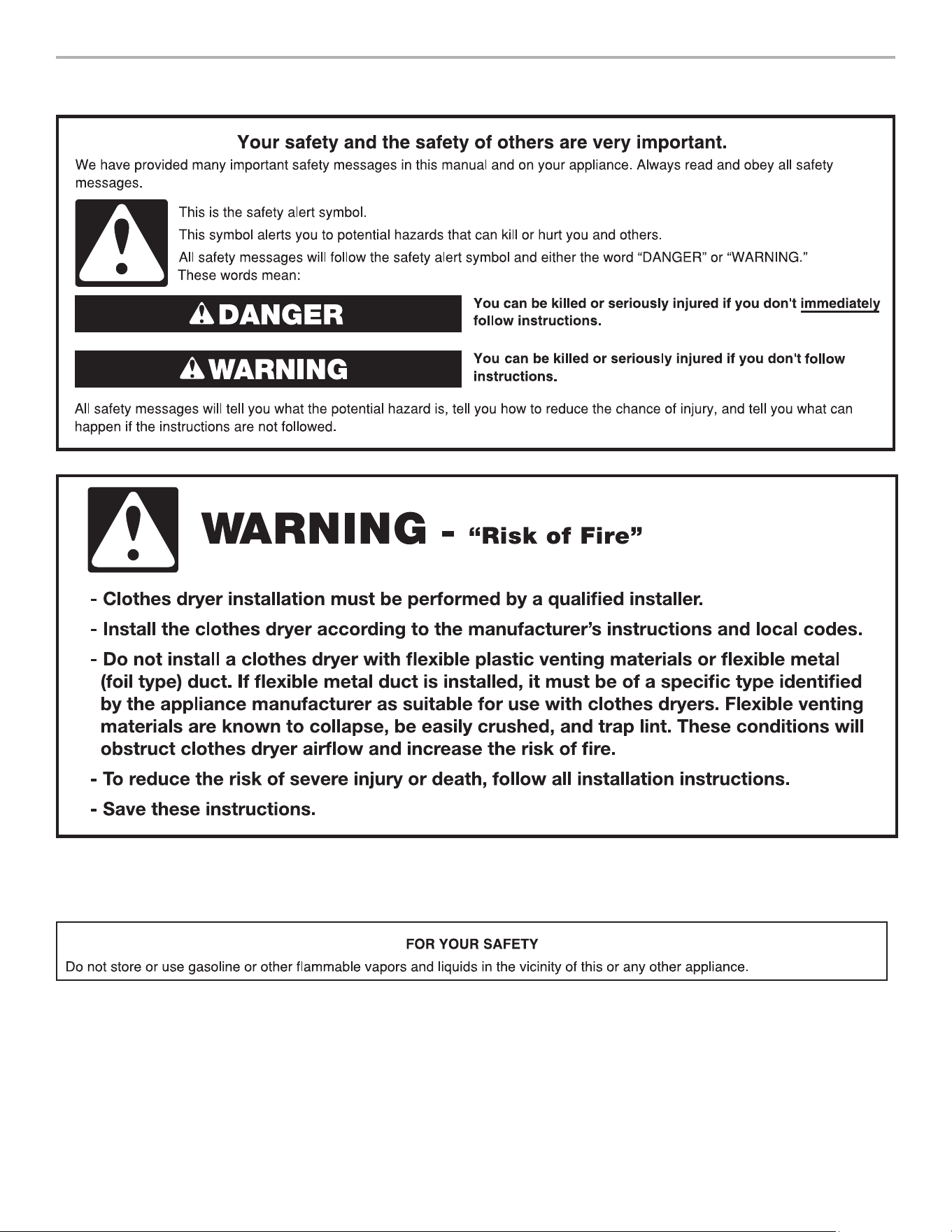

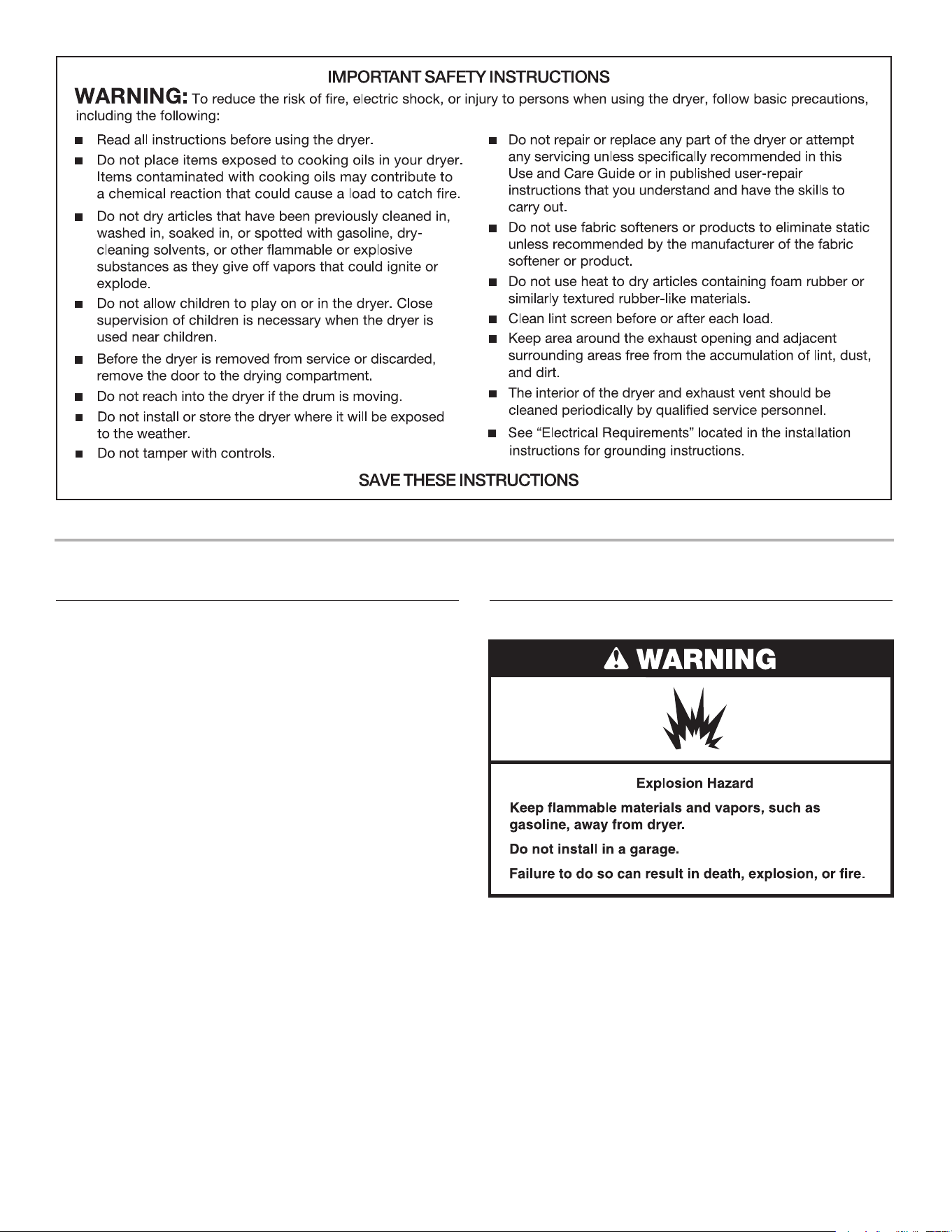

DRYER SAFETY
■ It is recommended that the owner post, in a prominent location, instructions for the customer’s use in the event the customer smells
gas. This information should be obtained from your gas supplier.
■ Post the following warning in a prominent location.
WARNING: Gas leaks cannot always be detected by smell.
Gas suppliers recommend that you use a gas detector approved by UL or CSA.
For more information, contact your gas supplier.
If a gas leak is detected, follow the “What to do if you smell gas” instructions.
3
4
Location Requirements
If installing a gas dryer:
IMPORTANT: Observe all governing codes and ordinances.
■ Check code requirements: Some codes limit or do not permit
installation of clothes dryers in garages, closets, or sleeping
quarters. Contact your local building inspector.
■ Make sure that lower edges of the cabinet, plus the back and
bottom sides of the dryer, are free of obstructions to permit
adequate clearance of air openings for combustion air. See
“Recessed Area and Closet Installation Instructions” below
for minimum spacing requirements.
NOTE: The dryer must not be installed in an area where it will
be exposed to water and/or weather.
INSTALLATION REQUIREMENTS
Tools and Parts
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools
listed here.
Tools needed
■ 8" or 10" Pipe wrench
■ 8" or 10" adjustable
wrench
■ Flat-blade screwdriver
■ Phillips screwdriver
■ Adjustable wrench that
opens to 1" (25 mm) or 1"
(25 mm) hex-head socket
wrench
■ Security T-20 TORX
®†
driver
■ Level
■ 1/4" socket and wrench
■ Vent clamps
■ Pipe-joint compound
resistant to LP gas
■ Caulk gun and caulk (for
installing new exhaust
vent)
■ Pliers
■ Stiff bladed putty knife
■ Foot boot (4)
■ Dryer foot (4)
† ® TORX is a registered trademark of Saturn Fasteners, Inc.
Parts supplied
Remove parts bag from dryer drum. Check that all parts were
included.
5
R
ecessed Area and Closet Installation Instructions
This dryer may be installed in a recessed area or closet.
For recessed area and closet installations, minimum clearances
can be found on the warning label on the rear of the dryer.
The installation spacing is in inches and is the minimum
allowable. Additional spacing should be considered for ease
of installation, servicing, and compliance with local codes
and ordinances.
I
f closet door is installed, the minimum unobstructed air opening
in the top and bottom is required. Louvered doors with equivalent
air openings are acceptable.
The dryer must be exhausted outdoors.
No other fuel-burning appliance may be installed in the same
closet as the dryer.

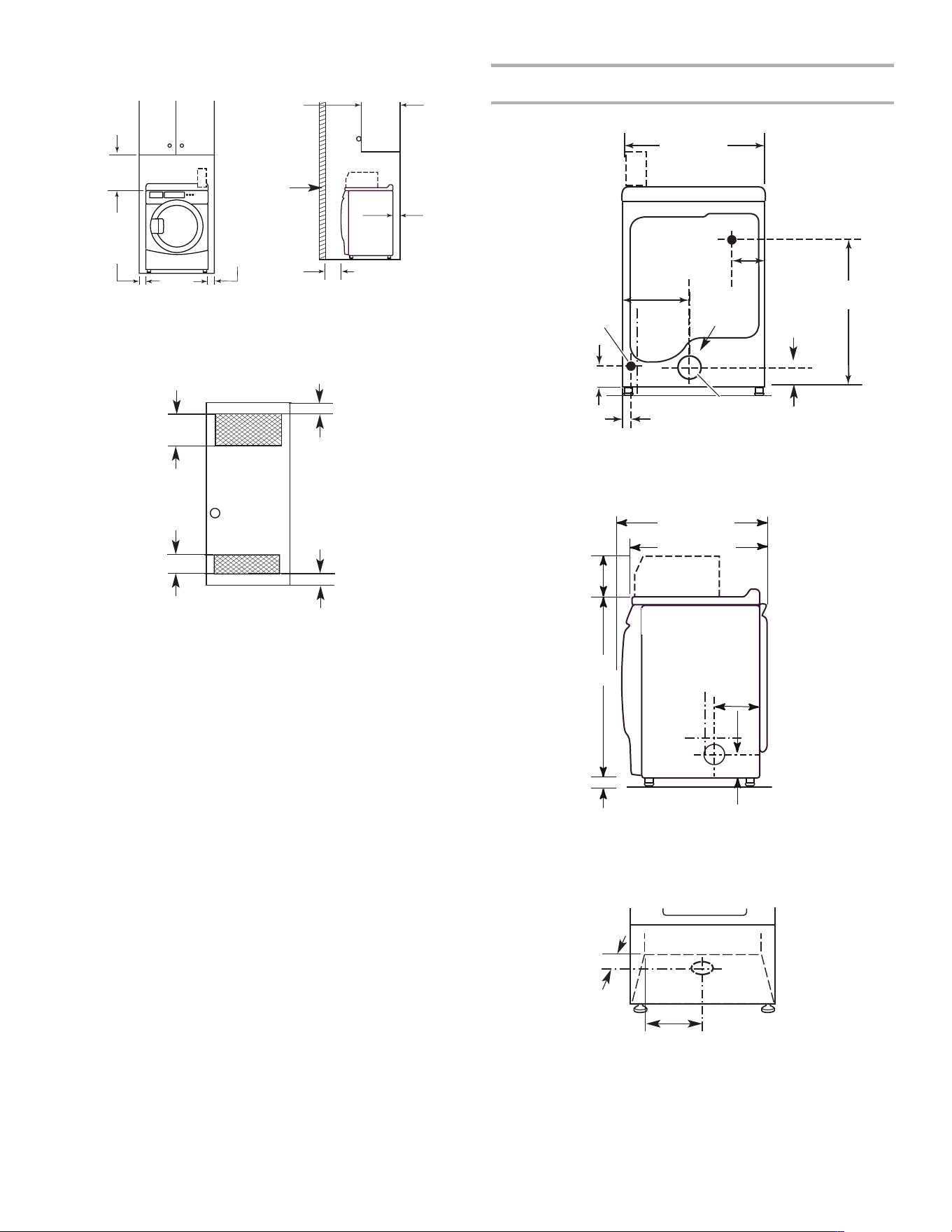

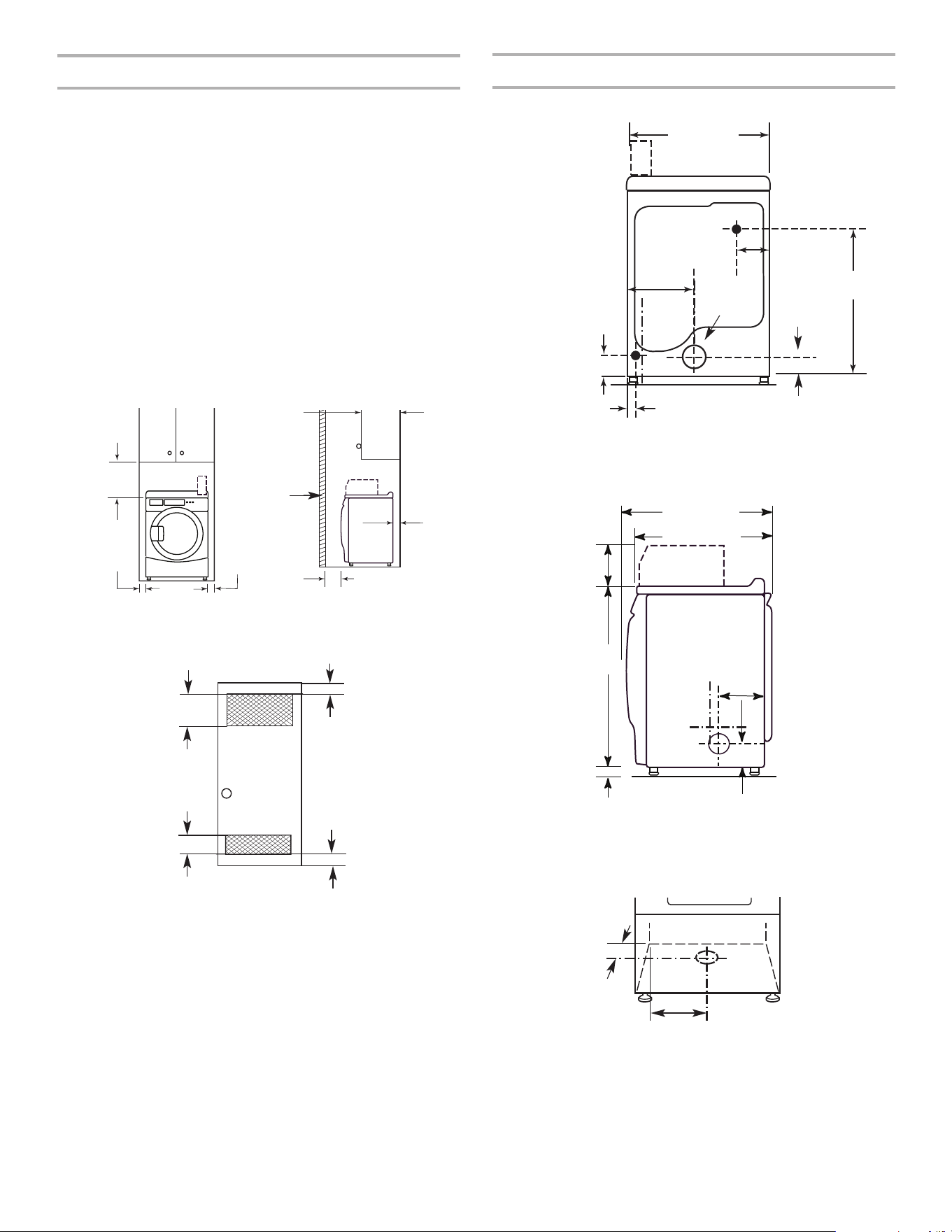

Minimum Installation Clearances
*Additional clearances for wall, door, and floor moldings may be required
or if external exhaust elbow is used.
Closet
door
Front
View
3" (76 mm)
3" (76 mm)
24 in
2
(1.55 m
2
)*
48 in
2
.
(3.10 m
2
)*
*Opening is the minimum for a closet door.
Louvered doors with equivalent air openings are acceptable.
Product Dimensions 27" (68.6 cm) dryer
Recessed front view Closet side view
Closet
door
1
4"
(356 mm)
m
ax.
1" (25 mm)
0" (0 mm)
15"
(381 mm)*
2" (51 mm)
0" (0 mm)
2
8
3
⁄4"
(733 mm)
E
LECTRIC
GAS
EXHAUST
LEFT OR
RIGHT SIDE
EXHAUST
3
1
⁄4"
(
83 mm)
1
1
⁄4"
(
32 mm)
BACK
V
IEW
4
1
⁄4"
(108 mm)
5
7
⁄8"
(152 mm)
4" (102 mm)
d
ia.
1"
(25 mm)
SIDE VIEW
BOTTOM
EXHAUST
35"
(889 mm)
27
1
⁄4" (695 mm)
29" (736 mm)
13
1
⁄2"
(343 mm)
3
1
⁄2"
(89 mm)
10
1
⁄4"
(260 mm)
27" (686 mm)
13"
(330 mm)
6
1
⁄4"
(159 mm)
Closet
door
6
Electrical Requirements – Gas Dryer
IMPORTANT: The dryer must be electrically grounded in
accordance with local codes and ordinances or, in the absence of
local codes, with the National Electrical Code, ANSI/NFPA 70,
latest edition, or Canadian Electrical Code, CSA C22.1.
If codes permit and a separate ground wire is used, it is
recommended that a qualified electrical installer determine that
the ground path is adequate.
A copy of the above code standards can be obtained from:
National Fire Protection Association
One Batterymarch Park, Quincy, MA 02269
CSA International
8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575
■ A 120 volt, 60 Hz, AC only, 15- or 20-amp, fused electrical
circuit is required. A time-delay fuse or circuit breaker is also
recommended. It is recommended that a separate circuit
serving only this dryer be provided.
Recommended Ground Method
The dryer, when installed, must be electrically grounded in
accordance with local codes or, in the absence of local codes,
w
ith the National Electrical Code, ANSI/NFPA 70, latest edition,
or Canadian Electrical Code, CSA C22.1, and all local codes
and ordinances.

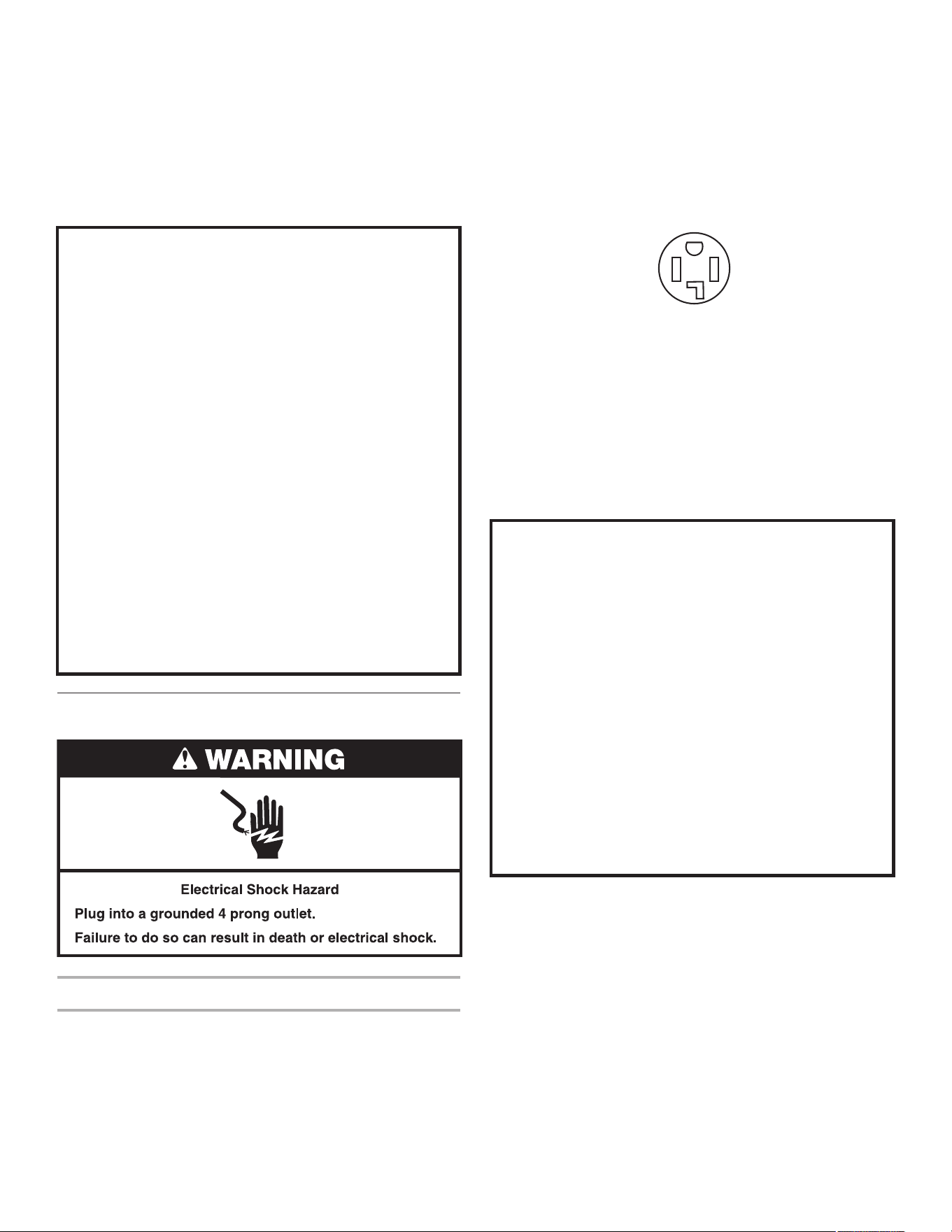

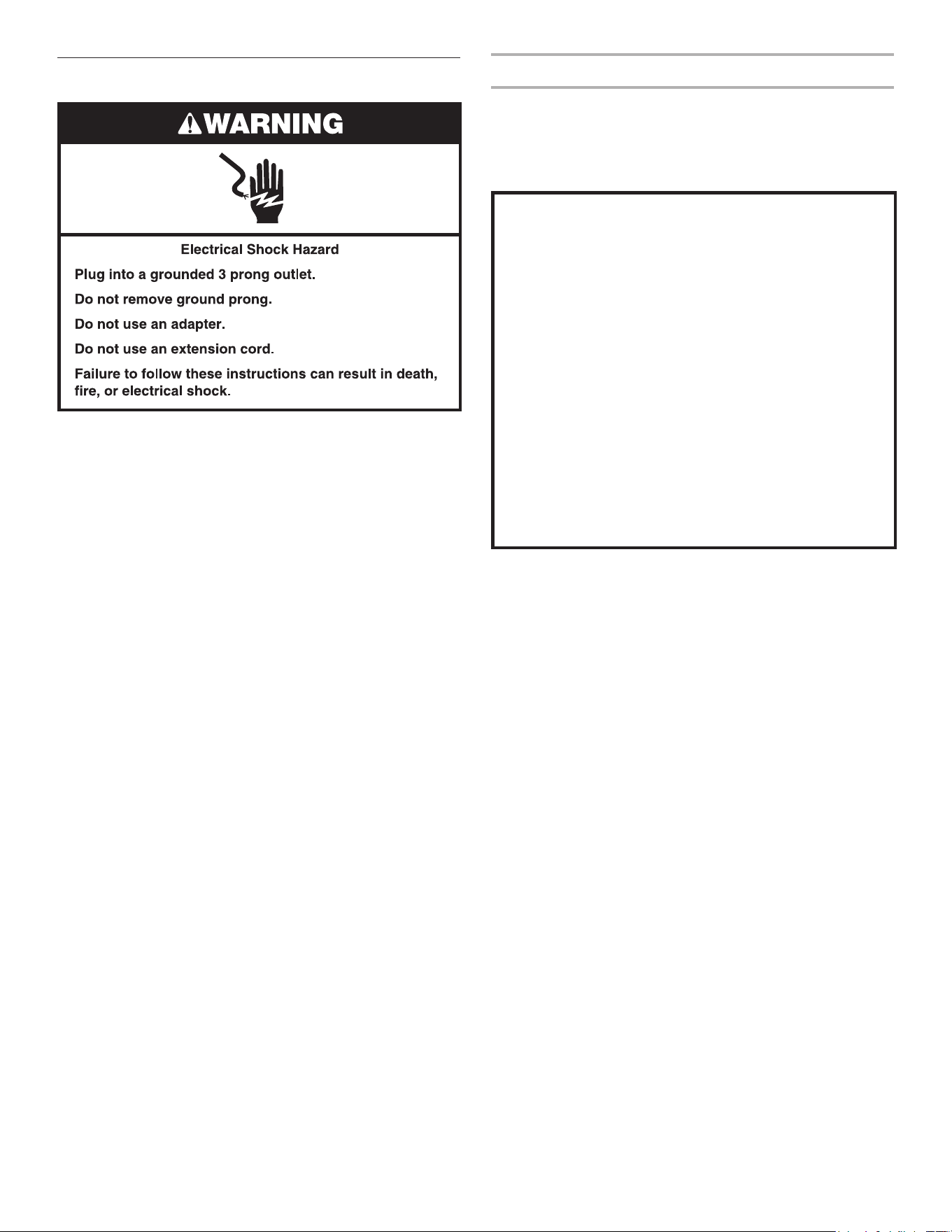

GROUNDING INSTRUCTIONS
SAVE THESE INSTRUCTIONS
■
For a grounded, cord-connected dryer:
This dryer must be grounded. In the event of malfunction or
breakdown, grounding will reduce the risk of electric shock
b
y providing a path of least resistance for electric current.
This dryer is equipped with a cord having an equipment-
grounding conductor and a grounding plug. The plug must
be plugged into an appropriate outlet that is properly
installed and grounded in accordance with all local codes
and ordinances.
WARNING: Improper connection of the equipment-
grounding conductor can result in a risk of electric shock.
Check with a qualified electrician or service representative
or personnel if you are in doubt as to whether the dryer is
properly grounded. Do not modify the plug provided with the
dryer: if it will not fit the outlet, have a proper outlet installed
by a qualified electrician.
7
Electrical Requirements – U.S.A. Only
It is your responsibility
■ To contact a qualified electrical installer.
■ To be sure that the electrical connection is adequate and in
conformance with the National Electrical Code, ANSI/NFPA
70-latest edition and all local codes and ordinances.
The National Electrical Code requires a 4-wire power supply
connection for homes built after 1996 and dryer circuits
involved in remodeling after 1996.
A
copy of the above code standards can be obtained from:
National Fire Protection Association, One Batterymarch Park,
Quincy, MA 02269.
■ To supply the required 3 or 4 wire, single phase, 120/240 volt,
60 Hz., AC only electrical supply (or 3 or 4 wire, 120/208 volt
electrical supply, if specified on the serial/rating plate) on a
separate 30-amp circuit, fused on both sides of the line. A
time-delay fuse or circuit breaker is recommended. Connect
to an individual branch circuit. Do not have a fuse in the
neutral or grounding circuit.
■ Do not use an extension cord.
■ If codes permit and a separate ground wire is used, it is
recommended that a qualified electrician determine that the
ground path is adequate.

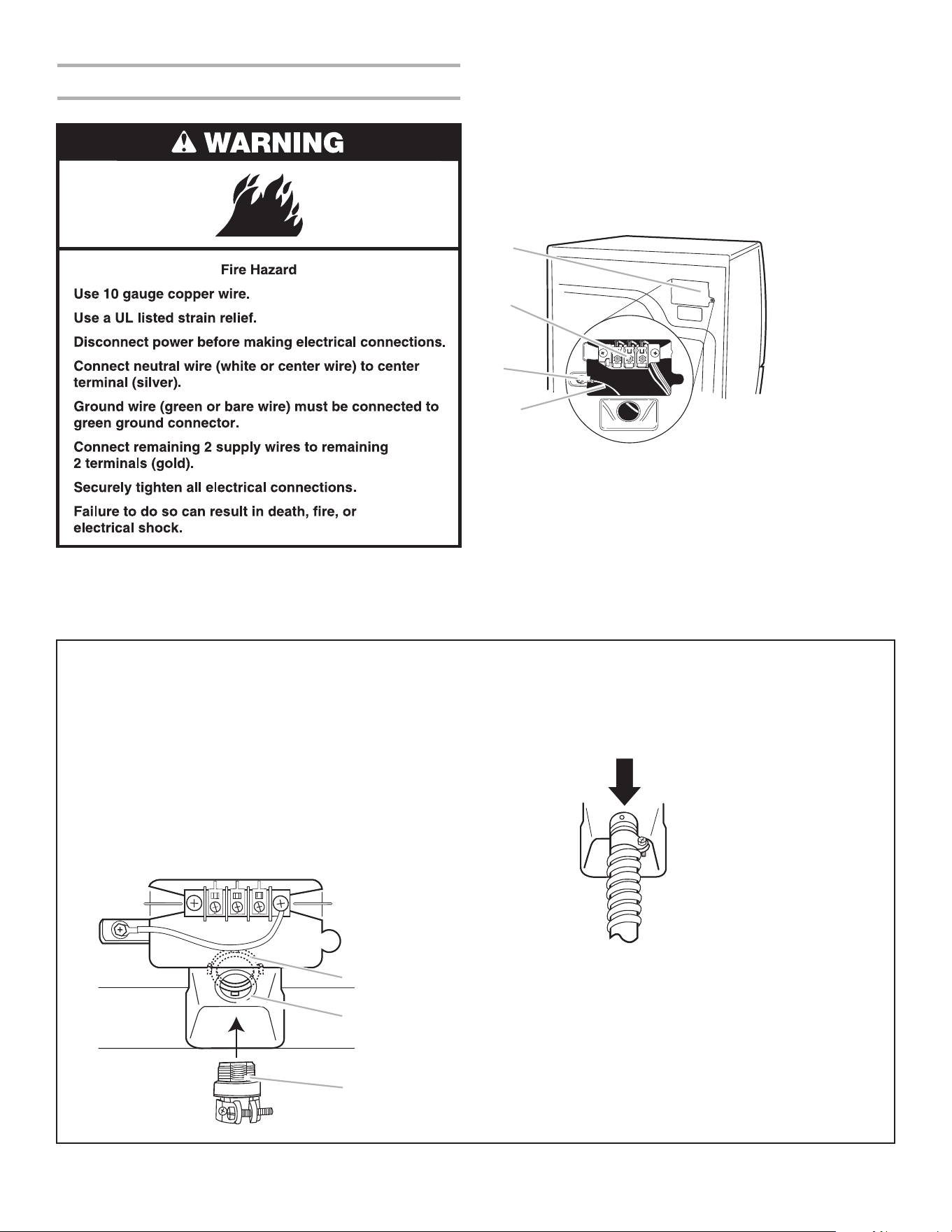

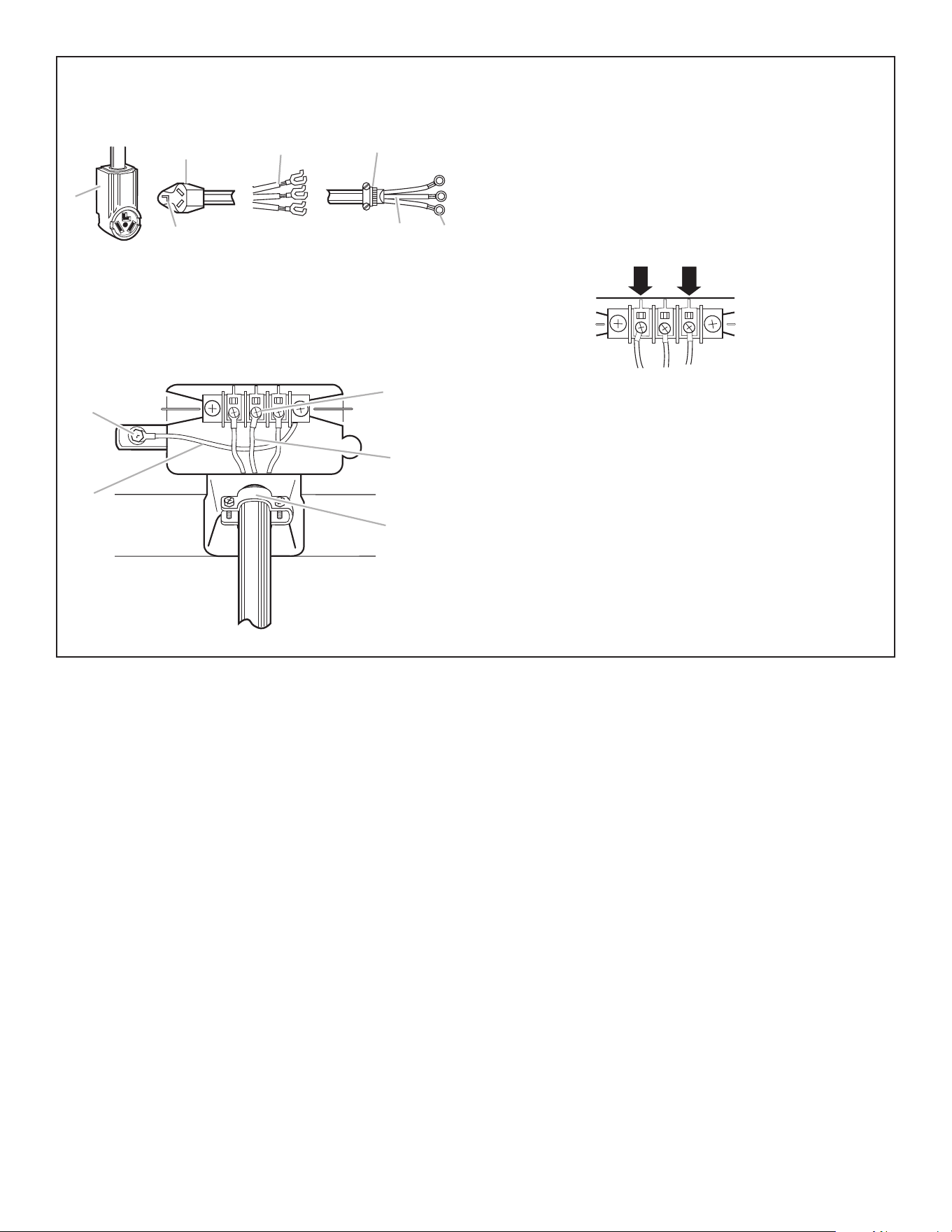

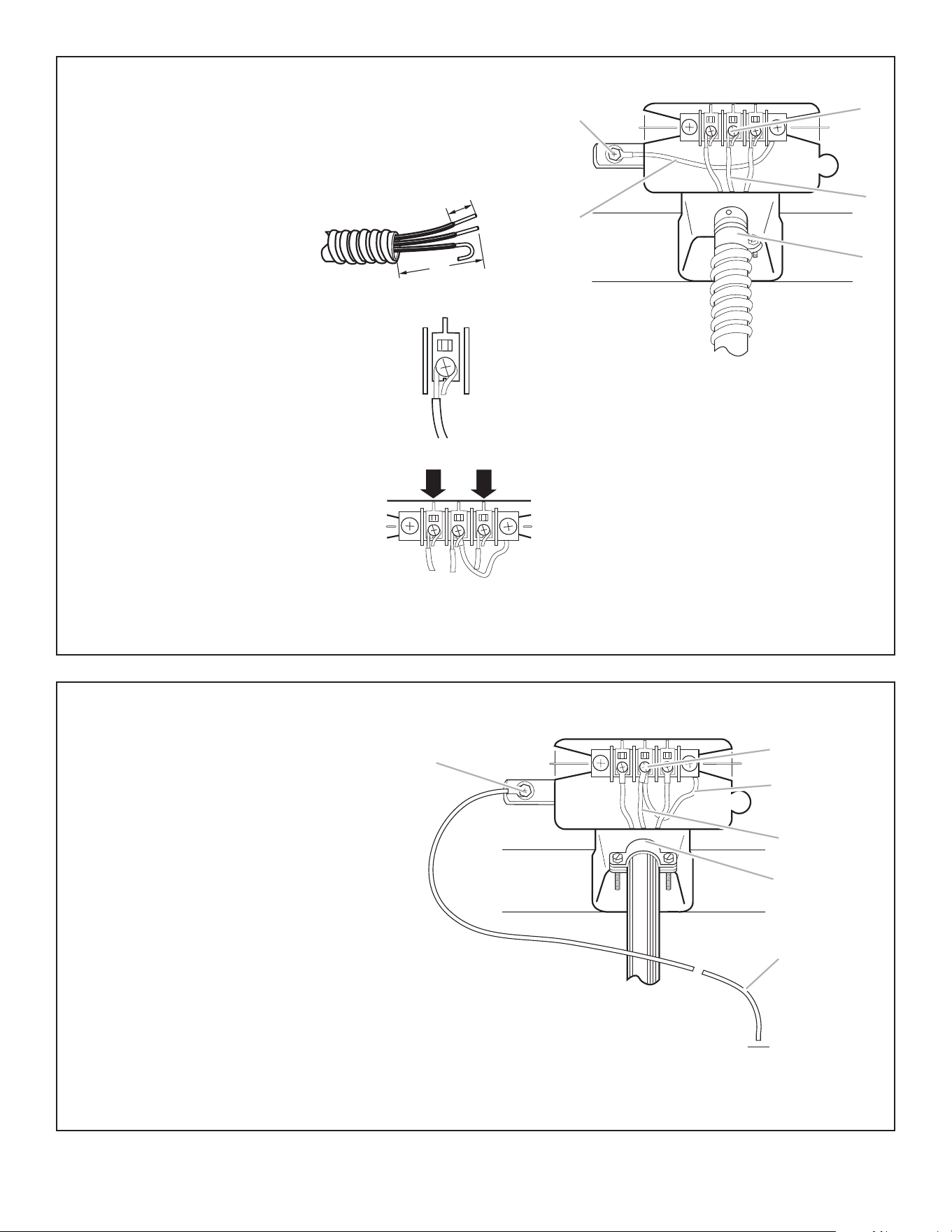

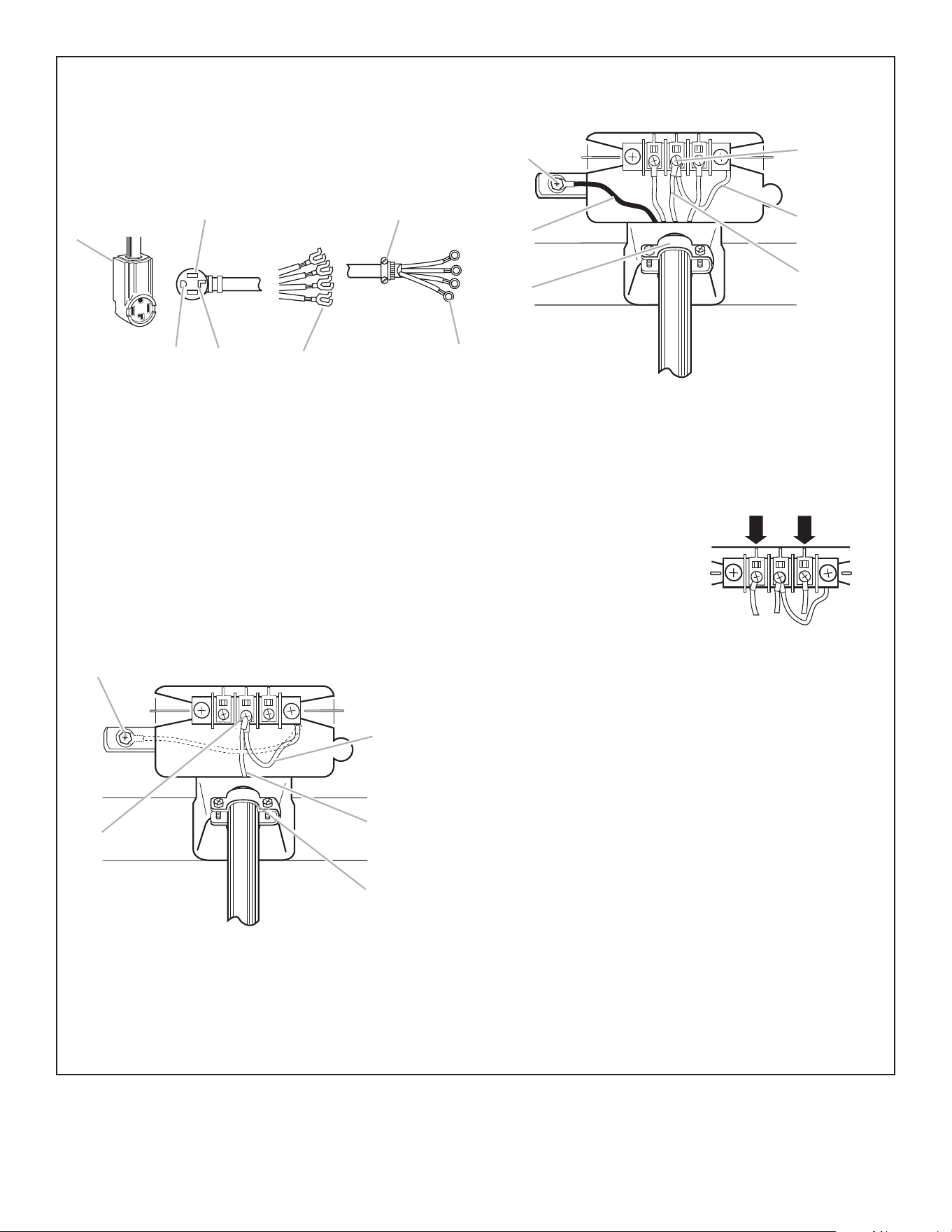

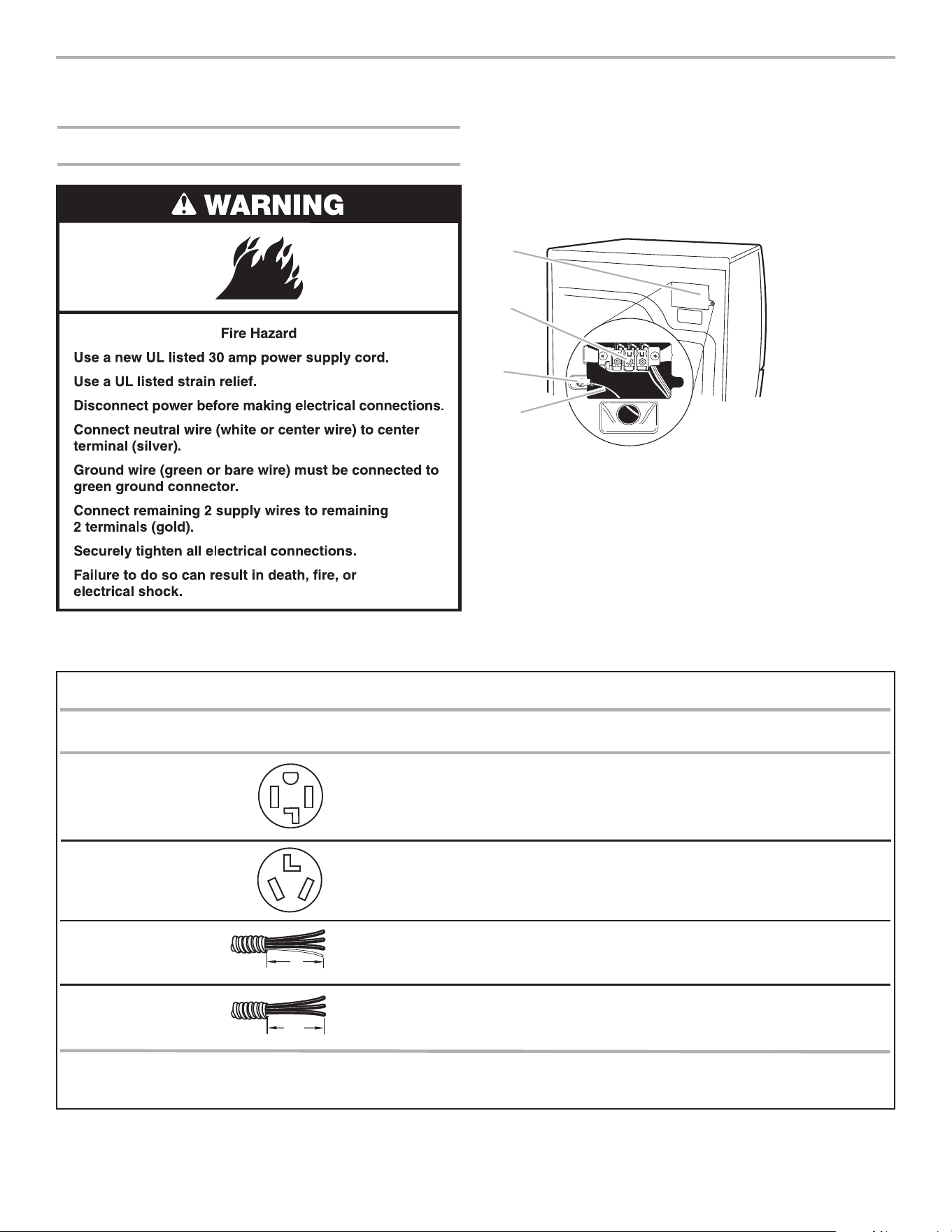

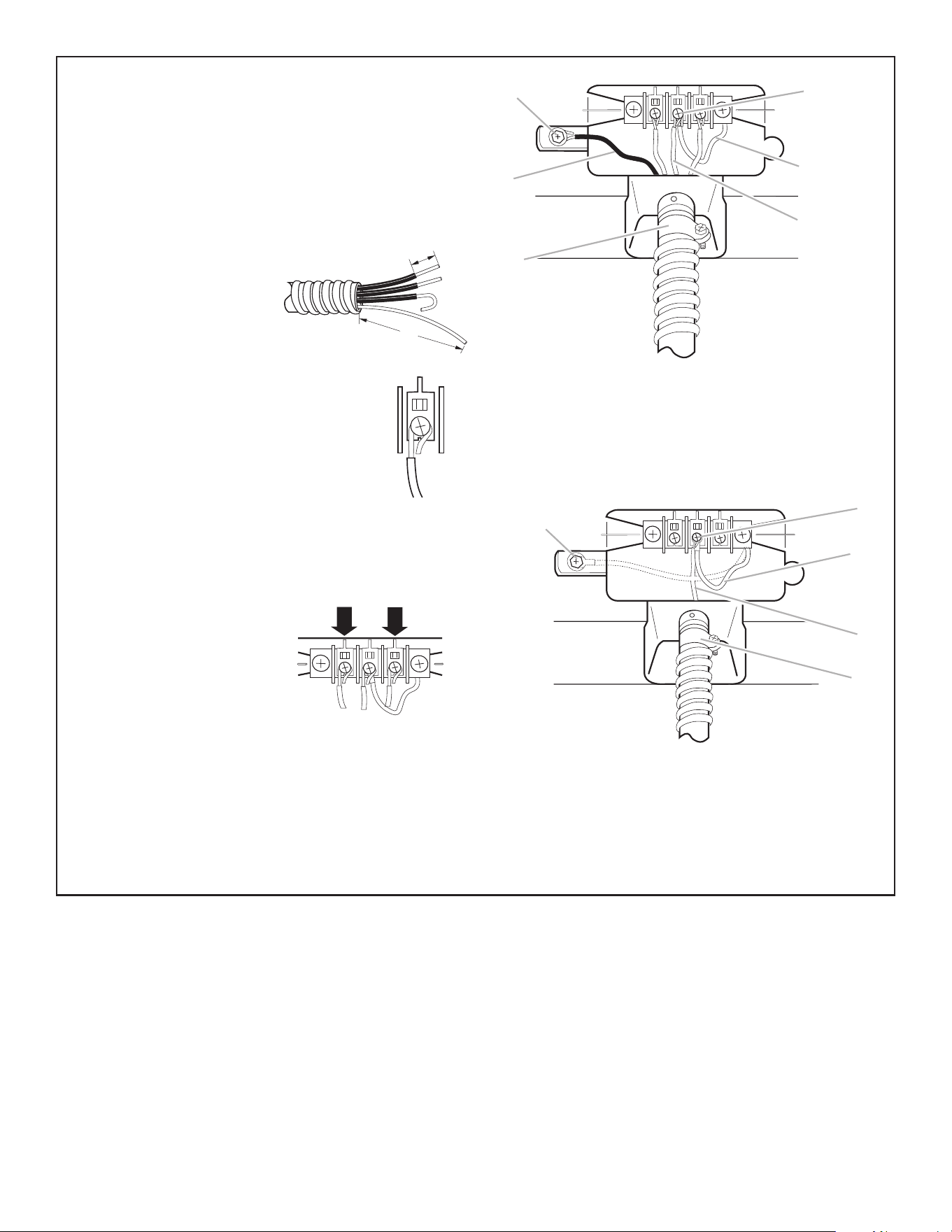

Electrical Connection
To properly install your dryer, you must determine the type of
electrical connection you will be using and follow the instructions
provided for it here.
■ This dryer is manufactured ready to install with a 3-wire
electrical supply connection. The neutral ground conductor is
permanently connected to the neutral conductor (white wire)
within the dryer. If the dryer is installed with a 4-wire electrical
supply connection, the neutral ground conductor must be
removed from the external ground connector (green screw),
and secured under the neutral terminal (center or white wire)
of the terminal block. When the neutral ground conductor is
secured under the neutral terminal (center or white wire) of the
terminal block, the dryer cabinet is isolated from the neutral
conductor.
■ If local codes do not permit the connection of a neutral
ground wire to the neutral wire, see “Optional 3-wire
connection” section.
■ A 4-wire power supply connection must be used when the
appliance is installed in a location where grounding through
the neutral conductor is prohibited. Grounding through the
neutral is prohibited for (1) new branch-circuit installations
and (2) areas where local codes prohibit grounding through
the neutral conductor.
If using a power supply cord:
Use a UL listed power supply cord kit marked for use with
clothes dryers. The kit should contain:
■ A UL listed 30-amp power supply cord, rated 120/240 volt
minimum. The cord should be type SRD or SRDT and be at
least 4 ft (1.22 m) long. The wires that connect to the dryer
must end in ring terminals or “U” shaped spade terminals
with upturned ends.
■ A UL listed strain relief.
If your outlet looks like this:
Then choose a 4-wire power supply cord with ring or spade
terminals and UL listed strain relief. The 4-wire power supply
cord, at least 4 ft (1.22 m) long, must have four 10-gauge copper
wires and match a 4-wire receptacle of NEMA Type 14-30R. The
ground wire (ground conductor) may be either green or bare. The
neutral conductor must be identified by a white cover.
If your outlet looks like this:
4-wire receptacle (14-30R)
3-wire receptacle (10-30R)
Then choose a 3-wire power supply cord with ring or spade
terminals and UL listed strain relief. The 3-wire power supply
cord, at least 4 ft (1.22 m) long, must have three 10-gauge copper
wires and match a 3-wire receptacle of NEMA Type 10-30R.
8
Electrical Requirements – Canada Only
It is your responsibility
■ To contact a qualified electrical installer.
■ To be sure that the electrical connection is adequate and in
conformance with the Canadian Electrical Code, C22.1-latest
edition and all local codes. A copy of the above codes
standard may be obtained from: Canadian Standards
Association, 178 Rexdale Blvd., Toronto, ON M9W 1R3
CANADA.
GROUNDING INSTRUCTIONS
SAVE THESE INSTRUCTIONS
■
For a grounded, cord-connected dryer:
T
his dryer must be grounded. In the event of malfunction or
breakdown, grounding will reduce the risk of electric shock
by providing a path of least resistance for electric current.
This dryer uses a cord having an equipment-grounding
conductor and a grounding plug. The plug must be plugged
into an appropriate outlet that is properly installed and
grounded in accordance with all local codes and ordinances.
■
For a permanently connected dryer:
This dryer must be connected to a grounded metal,
permanent wiring system, or an equipment-grounding
conductor must be run with the circuit conductors and
connected to the equipment-grounding terminal or lead on
the dryer.
WARNING: Improper connection of the equipment-
grounding conductor can result in a risk of electric shock.
Check with a qualified electrician or service representative
or personnel if you are in doubt as to whether the dryer is
properly grounded. Do not modify the plug on the power
supply cord: if it will not fit the outlet, have a proper outlet
installed by a qualified electrician.

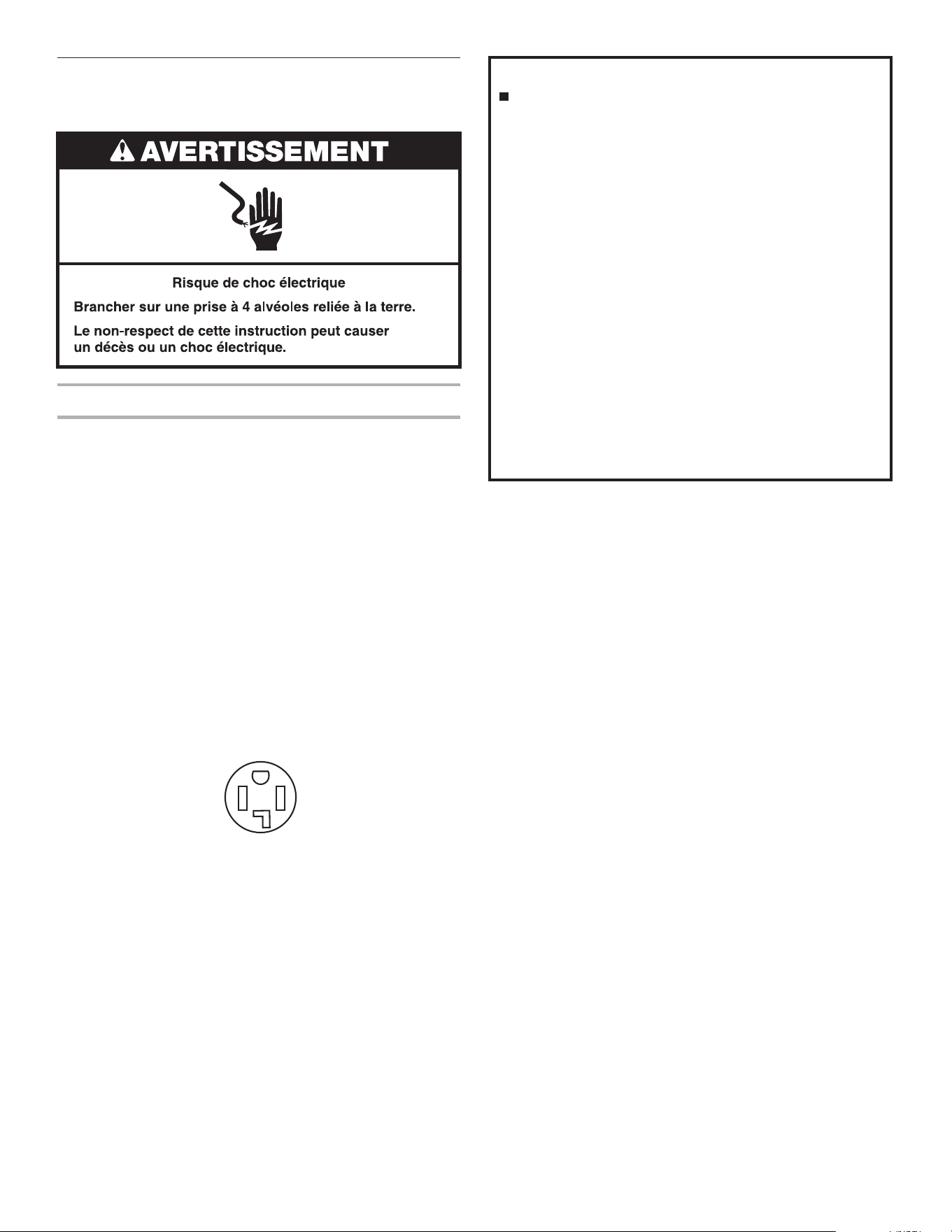

4-wire receptacle (14-30R)
If connecting by direct wire:
Power supply cable must match power supply (4-wire or 3-wire)
and be:
■ Flexible armored cable or nonmetallic sheathed copper cable
(with ground wire), protected with flexible metallic conduit. All
current-carrying wires must be insulated.
■
10-gauge solid copper wire (do not use aluminum).
■ At least 5 ft (1.52 m) long.
■ Do not use an extension cord.
If you are using a replacement power supply cord, it is
recommended that you use Power Supply Cord Replacement
Part Number 8579325. For further information, please
reference the service numbers located in the “Assistance
or Service” section.
GROUNDING INSTRUCTIONS
SAVE THESE INSTRUCTIONS
■
For a grounded, cord-connected dryer:
This dryer must be grounded. In the event of malfunction or
breakdown, grounding will reduce the risk of electric shock
by providing a path of least resistance for electric current.
This dryer is equipped with a cord having an equipment-
grounding conductor and a grounding plug. The plug must
be plugged into an appropriate outlet that is properly
installed and grounded in accordance with all local codes
and ordinances.
WARNING: Improper connection of the equipment-
grounding conductor can result in a risk of electric shock.
Check with a qualified electrician or service representative
or personnel if you are in doubt as to whether the dryer is
properly grounded. Do not modify the plug provided with the
dryer: if it will not fit the outlet, have a proper outlet installed
by a qualified electrician.
■ To supply the required 4 wire, single phase, 120/240 volt, 60
Hz., AC only electrical supply on a separate 30-amp circuit,
fused on both sides of the line. A time-delay fuse or circuit
breaker is recommended. Connect to an individual branch
circuit.
■ This dryer is equipped with a CSA International Certified
Power Cord intended to be plugged into a standard 14-30R
wall receptacle. The cord is 5 ft (1.52 m) in length. Be sure
wall receptacle is within reach of dryer’s final location.
9

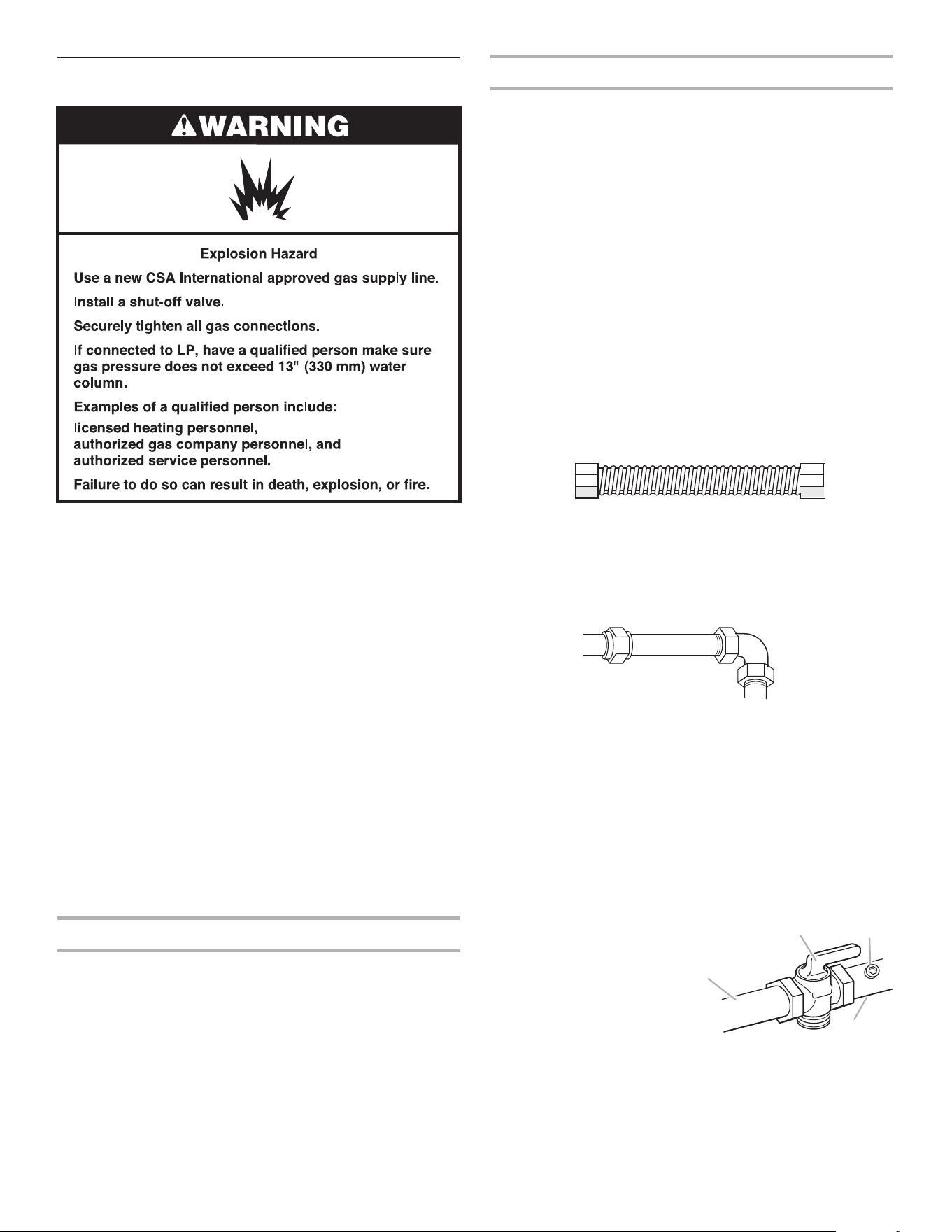

Flexible metal appliance connector:
■ It is recommended that a new flexible stainless steel gas line,
design-certified by CSA International, be used for connecting
the dryer to the gas supply line. (The gas pipe which extends
through the lower rear of the dryer is provided with 3/8"
[10 mm] male pipe thread.)
■ Do not kink or damage the flexible stainless steel gas line
when moving the dryer.
Rigid pipe connection:
The rigid pipe connection requires a combination of pipe fittings
to obtain an in-line connection to the dryer.
■ Must include a shutoff valve:
The supply line must be equipped with a manual shutoff
valve installed within 6 ft. (1.8 m) of dryer in accordance
with National Fuel Gas Code, ANSI Z223.1. In Canada,
an individual manual shutoff valve must be installed in
accordance with the B149 installation codes CAN/CGA
B149.1 and CAN/CGA B149.2. This valve should be located
in the same room as the dryer. It should be in a location that
allows ease of opening and closing. Do not block access to
shutoff valve. The valve is for turning on or shutting off gas
to the dryer.
D
B
C
A
Gas Supply Line
Recommended method
■ Provide a gas supply line of 1/2" (13 mm) rigid (IPS) pipe to
the dryer location. Pipe joint compounds that resist the action
o
f LP gas must be used. Do not use TEFLON
®†
t
ape with LP
gas. Minimum tubing diameter for LP gas is 1/2" (13 mm).
Usually, LP gas suppliers determine the size and materials
u
sed in the system.
Alternate method
■
The gas supply may also be connected using 3/8" (10 mm)
approved copper or aluminum tubing. If the total length of the
supply line is more than 20 ft. (6.1 m), larger tubing will be
r
equired. If using natural gas, do not use copper tubing. Pipe
joint compounds that resist the action of LP gas must be
used.
†®TEFLON is a registered trademark of E.I. Du Pont De Nemours and Company.
Gas Supply Requirements
IMPORTANT: Observe all governing codes and ordinances.
This installation must conform with all local codes and
ordinances. In the absence of local codes, installation must
conform with American National Standard, National Fuel Gas
Code ANSI Z223.1/NFPA 54 or CAN/CSA B149.
A copy of the above code standards can be obtained from:
National Fire Protection Association
One Batterymarch Park, Quincy, MA 02269
CSA International
8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575
The design of this dryer has been certified by CSA International
for use at altitudes up to 10,000 feet (3048 m) above sea level at
the B.T.U. rating indicated on the model/serial plate. Burner input
adjustments are not required when the dryer is operated up to
this elevation.
When installed above 10,000 feet (3048 m), a four percent (4%)
reduction of the burner B.T.U. rating shown on the model/serial
plate is required for each 1,000 foot (305 m) increase in elevation.
For assistance when converting to other gas types and/or
installing above 10,000 feet (3048 m) elevation, contact your
local service company.
Type of Gas
This dryer is equipped for use with natural gas. It is design-
certified by CSA International for LP (propane and butane) gases
with appropriate conversion. No attempt shall be made to convert
the dryer from the gas specified on the serial/rating plate for use
with a different gas without consulting the serving gas supplier.
Conversion must be done by a qualified service technician.
Gas conversion kit part numbers are listed on the gas valve
burner base.

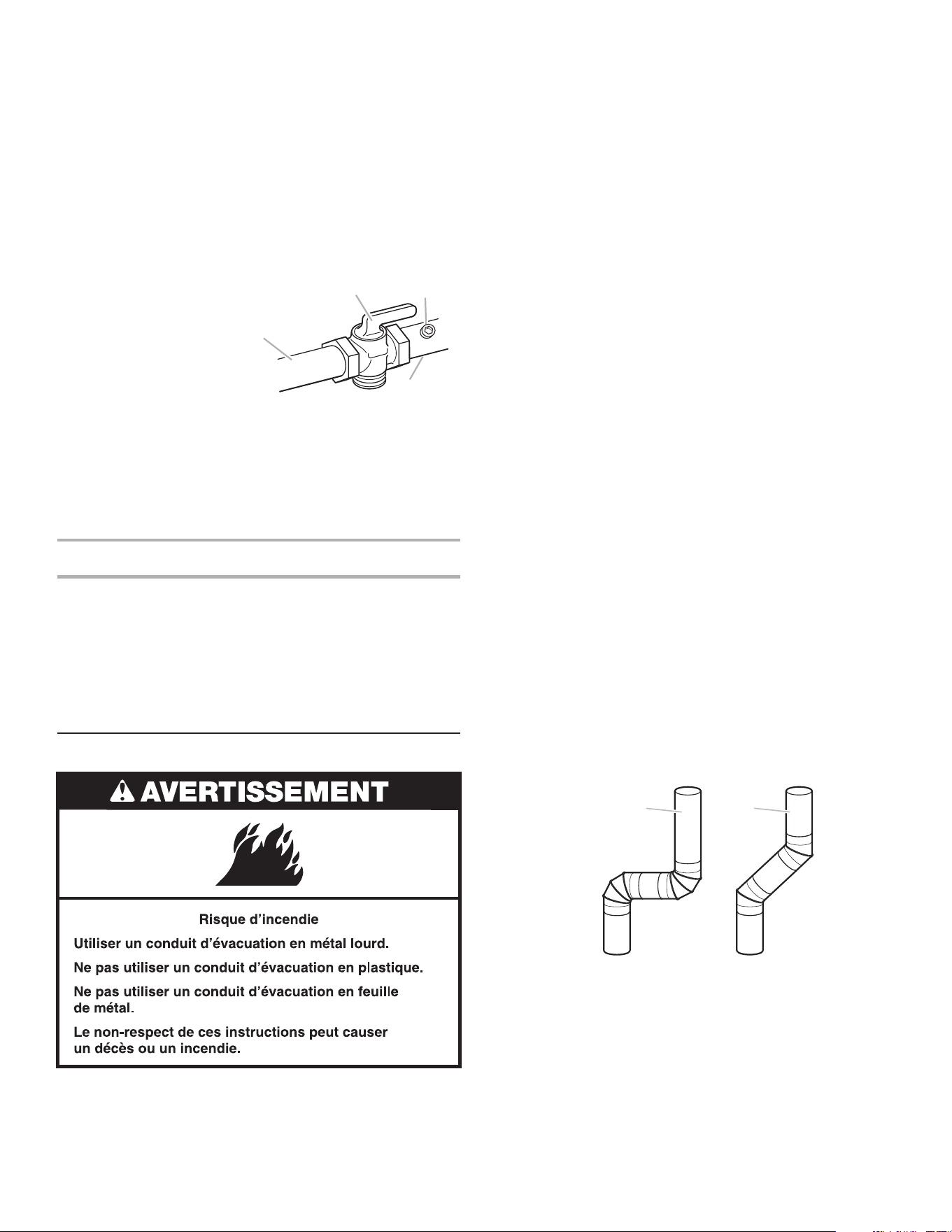

A. Gas supply line
B. Shut-off valve “open” position
C. To Dryer
D. NPT 1/8" fitting
10
■ Installed in a confined area:
If the dryer is installed in a confined area such as a
bathroom or closet, provision must be made for enough
a
ir for combustion and ventilation. Check governing
codes and ordinances or refer to the “Recessed Area
and Closet Installation Instructions” in the Location
R
equirements section.
Gas Supply Pressure Testing
A 1/8" NPT minimum plugged tapping, accessible for test gauge
c
onnection, must be installed immediately upstream of the gas
supply connection to the dryer.
The dryer must be disconnected from the gas supply piping
system during any pressure testing of the system at test
pressures in excess of 1/2 psi (3.5 kPa).

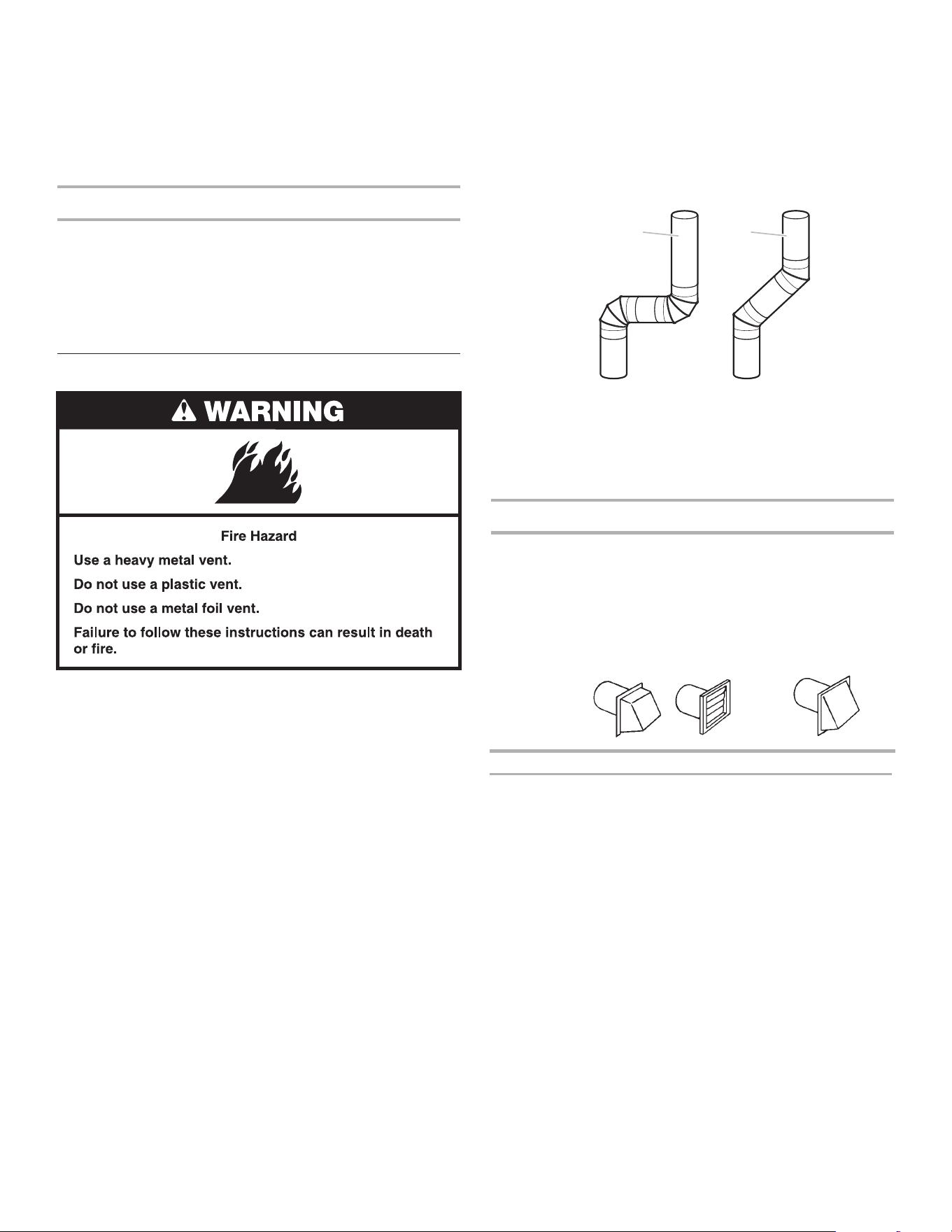

Venting Requirements
WARNING: To reduce the risk of fire, this dryer MUST BE
EXHAUSTED OUTDOORS.
■ The dryer exhaust must not be connected into any gas vent,
chimney, wall, ceiling, attic, crawlspace, or a concealed space
of a building.
■ Only rigid or flexible metal duct shall be used for exhausting.
■ Do not use an exhaust hood with a magnetic latch.
■ Do not install flexible metal vent in enclosed walls, ceilings,
or floors.
■ 4" (102 mm) heavy metal vent and clamps must be used.
Do not use plastic or metal foil vent.
■ Use clamps to seal all joints. Do not use duct tape, screws,
or other fastening devices that extend into the interior of the
vent. Items sticking through the vent can catch lint.
■ If only flexible metal vent is used, the back pressure should
not exceed 1" (25 mm) water column at the rear of the dryer.
■ The total length of flexible vent must not exceed 7
3
⁄4 ft (2.4 m).
IMPORTANT: Observe all governing codes and ordinances.
Rigid metal vent is recommended to avoid crushing and kinking.
Flexible metal vent must be fully extended and supported when
the dryer is in its final position. Remove excess flexible metal vent
to avoid sagging and kinking that will result in reduced airflow and
poor performance.

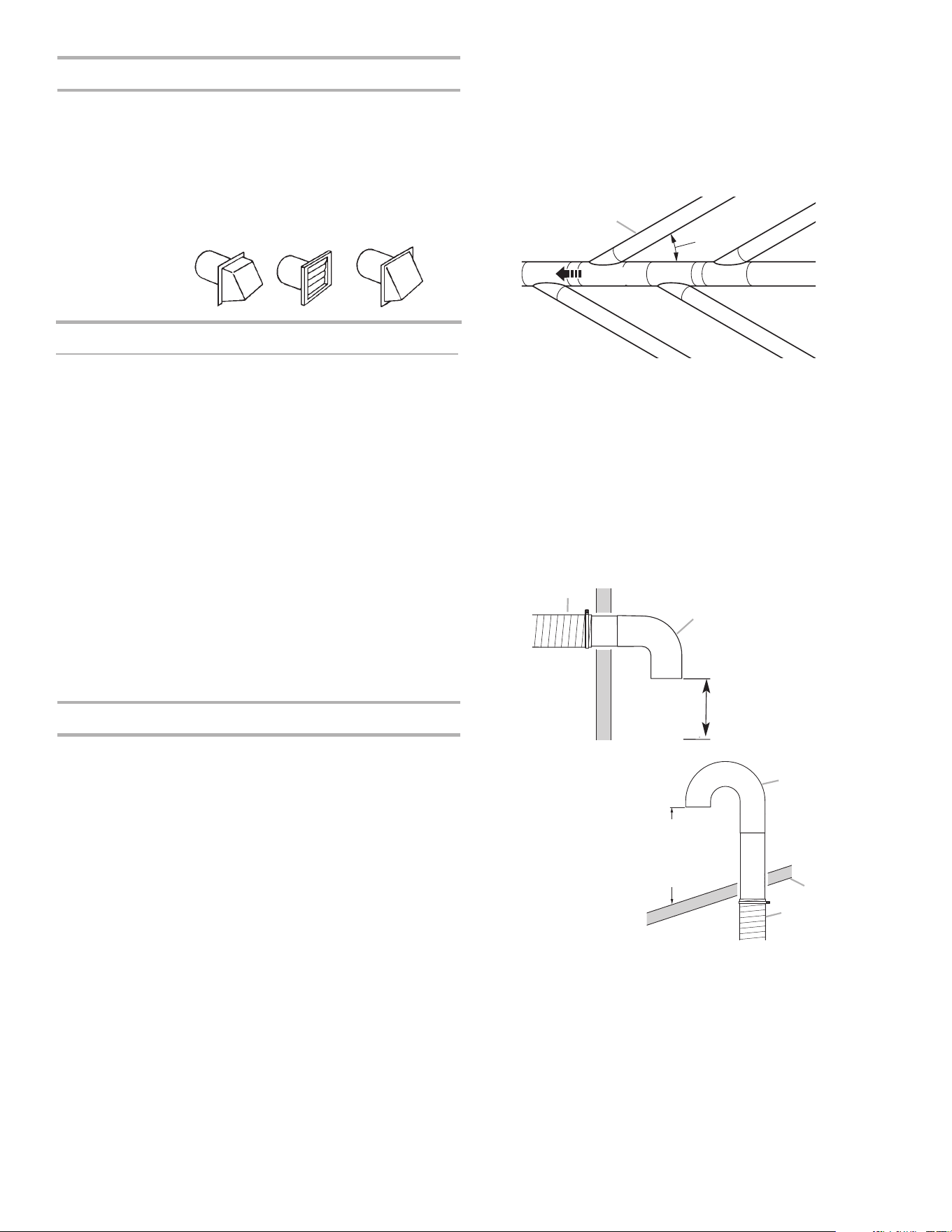

An exhaust hood should cap the vent to keep rodents and insects
from entering the home or business.
Exhaust hood must be at least 12" (305 mm) from the ground
or any object that may be in the path of the exhaust (such as
flowers, rocks, or bushes).
If using an existing vent system, clean lint from the entire length
of the system and make sure exhaust hood is not plugged with
lint. Replace any plastic or metal foil vent with rigid metal or
flexible metal vent.
P
lan installation to use the fewest number of elbows and turns.
Allow as much room as possible when using elbows or making
turns. Bend vent gradually to avoid kinking.
Vent outlet is located at the back of the dryer, at bottom center.
The vent can be routed up, down, left, right, behind the dryer,
or straight out the back of the dryer. See “Product Dimensions.”
Vent System Length
Maximum length of vent system depends upon the type of
vent used, number of elbows, and type of exhaust hood.
The maximum length for rigid vent is shown in the chart.
For vent systems not covered by the vent specification chart,
see your parts distributor.
If dryer is installed in a confined area, such as a bedroom,
bathroom, or closet, provision must be made for enough air
for combustion and ventilation. (Check governing codes and
ordinances.) See “Recessed Area and Closet Installation
Instructions” in the Location Requirements section.
A 4" (102 mm) outlet hood is preferred. However, a 2
1
⁄2" (64 mm)
outlet exhaust hood may be used. A 2
1
⁄2" (64 mm) outlet creates
greater back pressure than other hood types. For permanent
installation, a stationary vent system is required.
A
B
Exhaust Air Flow
A. Good
B. Better
Rigid Metal Vent
No. of 90° turns
4" (102 mm) Diameter Exhaust Hoods
Maximum Vent Length
0
1
2
3
4
Box Hood and Louvered Style Angled Hood Style
130 ft. (39.6 m)
125 ft. (38.1 m)
115 ft. (35.1 m)
106 ft. (32.3 m)
98 ft. (29.9 m)
129 ft. (39.3 m)
119 ft. (36.3 m)
109 ft. (33.2 m)
100 ft. (30.5 m)
92 ft. (28.0 m)
Box Louvered
2
1
⁄2" (63.5 mm) Angled
11

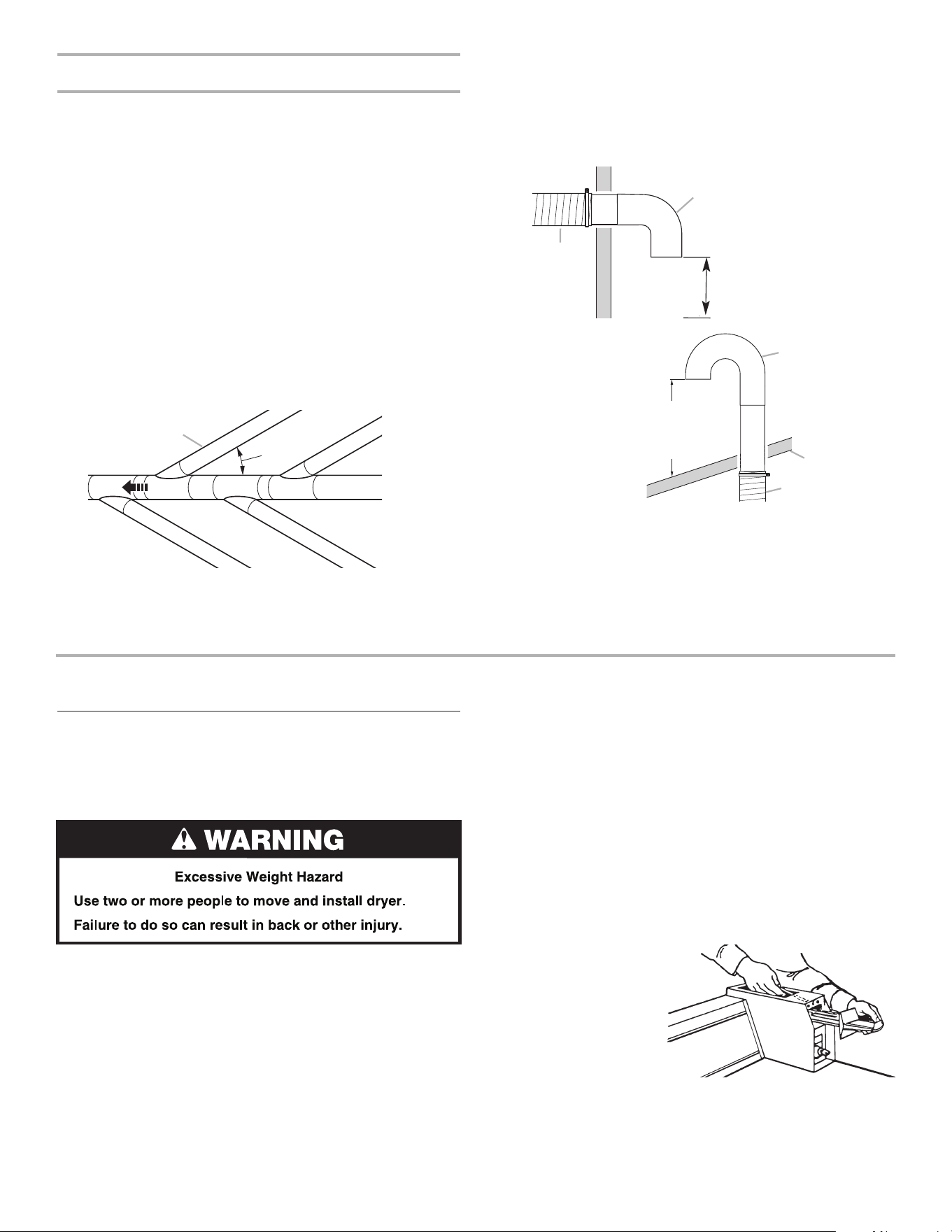

Multiple Dryer Venting
■ A main vent can be used for venting a group of dryers. The
main vent should be sized to remove 200 CFM of air per
dryer. Large-capacity lint screens of proper design may be
used in the main vent if checked and cleaned frequently. The
room where the dryers are located should have make-up air
equal to or greater than the CFM of all the dryers in the room.
■ A back-draft damper kit is needed and is available from a
commercial laundry distributor; it should be installed in the
vent of each dryer to keep exhausted air from returning into
the dryers and to keep the exhaust in balance within the main
vent. Unobstructed return air openings are required.
Each vent should enter the main vent at an angle pointing in the
direction of the airflow. Vents entering from the opposite side
should be staggered to reduce the exhausted air from interfering
with the other vents.
The maximum angle of each vent entering the main vent should
be no more than 30°.
Keep air openings free of dry cleaning fluid fumes. Fumes create
acids which, when drawn through the dryer heating units, can
damage dryers and items being dried.
A clean-out cover should be located on the main vent for periodic
cleaning of the vent system
If an exhaust hood cannot be used:
The outside end of the main vent should have a sweep elbow
directed downward. If the main vent travels vertically through the
roof, rather than through the wall, install a 180° sweep elbow on
the end of the vent at least 2 ft. (610 mm) above the highest part
of the building. The opening in the wall or roof shall have a
diameter 1/2" (13 mm) larger than the vent diameter. The vent
should be centered in the opening.
Do not install screening or cap over the end of the vent.
Install Coin Slide and Coin Box
The coin slide mechanism, control panel lock and key, and coin
box lock and key are not included and are available from usual
industry sources. A special coin slide extension must be used on
this model and can be purchased from the coin slide distributor.
NOTE: Slide dryer onto cardboard or hardboard before moving to
avoid damaging floor covering.
1. Using two or more people, move dryer to desired installation
location.
2. Take tape off front corners of dryer. Open dryer and remove
the literature and parts packages. Wipe the interior of the
drum thoroughly with a damp cloth.
INSTALLATION INSTRUCTIONS – COIN SLIDE AND COIN BOX
3. Take two of the cardboard corners from the carton and place
them on the floor in back of the dryer. Firmly grasp the body
of the dryer and gently lay it on its back on the cardboard
corners.
4. With one of the legs in hand, check the ridges for a diamond
marking. That's how far the leg is supposed to go into the
hole.
5. Start to screw the leveling legs into the holes by hand.
(Use a small amount of liquid detergent to lubricate the
screw threads so it is easier to turn the legs.) Use a 1"
(25 mm) wrench or socket wrench to finish turning the legs
until you reach the diamond mark.
Now stand the dryer up.
6. Remove the service
door of the meter case
by lifting it up at the
back. Install the money-
accepting device. (Refer
to manufacturer's
instructions for proper
installation.)
7. Replace the meter case
service door. Put the coin vault with lock and key in the meter
case opening.
8. Remove cardboard or hardboard from under dryer. Adjust the
legs of the dryer up or down until the dryer is level.
3
0˚ max.
air ow
A. Individual dryer vent
B. Main vent
A
B
12" min.
(305 mm)
24" min.
(610 mm)
A
A. Exhaust hood or elbow
B. Wall
C. Main collector vent
D. Horizontal vent
E. 180° sweep elbow
F. Vertical vent
G. Roof
E
B
G
C
D
2 ft. (610 mm)
min. above
highest point
of building
F
C
M
in. 12
"
(305 mm) clearance
above any accumulation
of snow, ice, or debris such
as leaves.
12
INSTALLATION INSTRUCTIONS – GAS DRYER
Make Gas Connection
1. Remove red cap from gas pipe on back of dryer.
2. Connect gas supply to dryer. Use a pipe thread compound
approved for the type of gas supplied. If flexible metal tubing
is used, be certain there are no kinks.
If necessary for service, open the front lower service panel by
using a 1/4" nutdriver to remove the 2 hex-head screws from
the bottom of the panel. Then lift up on the panel while pulling
the bottom of the panel away from the dryer.
3. Open the shutoff valve in the gas supply line and make sure
the dryer has its own gas supply opened.
4. Test all connections by brushing on an approved noncorrosive
leak-detection solution. Bubbles will show a leak. Correct any
leak found.
Connect Vent
1. Using a 4" (102 mm) clamp, connect vent to exhaust outlet
on the dryer. If connecting to existing vent, make sure the vent
is clean. The dryer vent must fit over the dryer exhaust outlet
and inside the exhaust hood. Make sure the vent is secured
to exhaust hood with a 4" (102 mm) clamp.
2. Using two or more people, move dryer to desired installation
location. Do not crush or kink vent, and remove any excess
flexible vent to improve airflow. Make sure dryer is level.
3. Check that there are no kinks in the flexible gas line.
Complete Installation
1. With dryer in final position, place level on top of the dryer, first
side to side; then front to back. If the dryer is not level, adjust
the legs of the dryer up or down until the dryer is level.
2. Plug into a grounded 3 prong outlet.
3. Check dryer operation: Close dryer door. Insert coins in slide
and press slide in slowly. Select the Whites and Colors cycle
and let the dryer run for at least five minutes.
NOTE: Dryer door must be closed for dryer to operate.
4. Open the dryer door. Check that the inside of the dryer is
warm. If the burner does not ignite and there is no heat inside
the dryer, wait for five minutes. Check that all gas supply
valves are in the “ON” position and that the electrical cord
is plugged in. Repeat five-minute test.
5. If drying time is too long, make sure that the lint screen is
clean and that there are no obstructions to airflow in the dryer
vent system.
6. Restart the dryer and allow it to complete a full cycle to make
sure it is working properly.
13
INSTALLATION INSTRUCTIONS – ELECTRIC DRYER
P
ower Supply Cord
1
. Disconnect power.
2. Remove the hold-down screw and terminal block cover.
3. Install strain relief.
B
D
C
A
A. Neutral ground wire
B. External ground conductor screw
C. Center terminal block screw
D. Terminal block cover and holddown screw
Electrical Connection Options
If your location has: And you will be Go to Section
connecting to:
4-wire receptacle A UL listed, 120/240- 4-wire connection:
(NEMA Type 14-30R) volt minimum, Power supply cord
30-amp, dryer power
supply cord*
3-wire receptacle A UL listed, 120/240- 3-wire connection:
(NEMA type 10-30R) volt minimum, Power supply cord
30-amp, dryer power
supply cord*
4-wire direct A fused disconnect or 4-wire connection:
circuit breaker box* Direct Wire
3-wire direct A fused disconnect or 3-wire connection:
circuit breaker box* Direct Wire
*If local codes do not permit the connection of a cabinet-ground conductor to the neutral wire, go to “Optional 3-wire connection”
section.
5"
(127 mm)
3
1
⁄2
"
(89 mm)
14
A. Strain relief tab
pointing up
B. Hole below terminal
block opening
C. Clamp section
D. Strain relief tab
pointing down
C
B
A
D
Tighten strain relief screws enough to hold the
two clamp sections together.

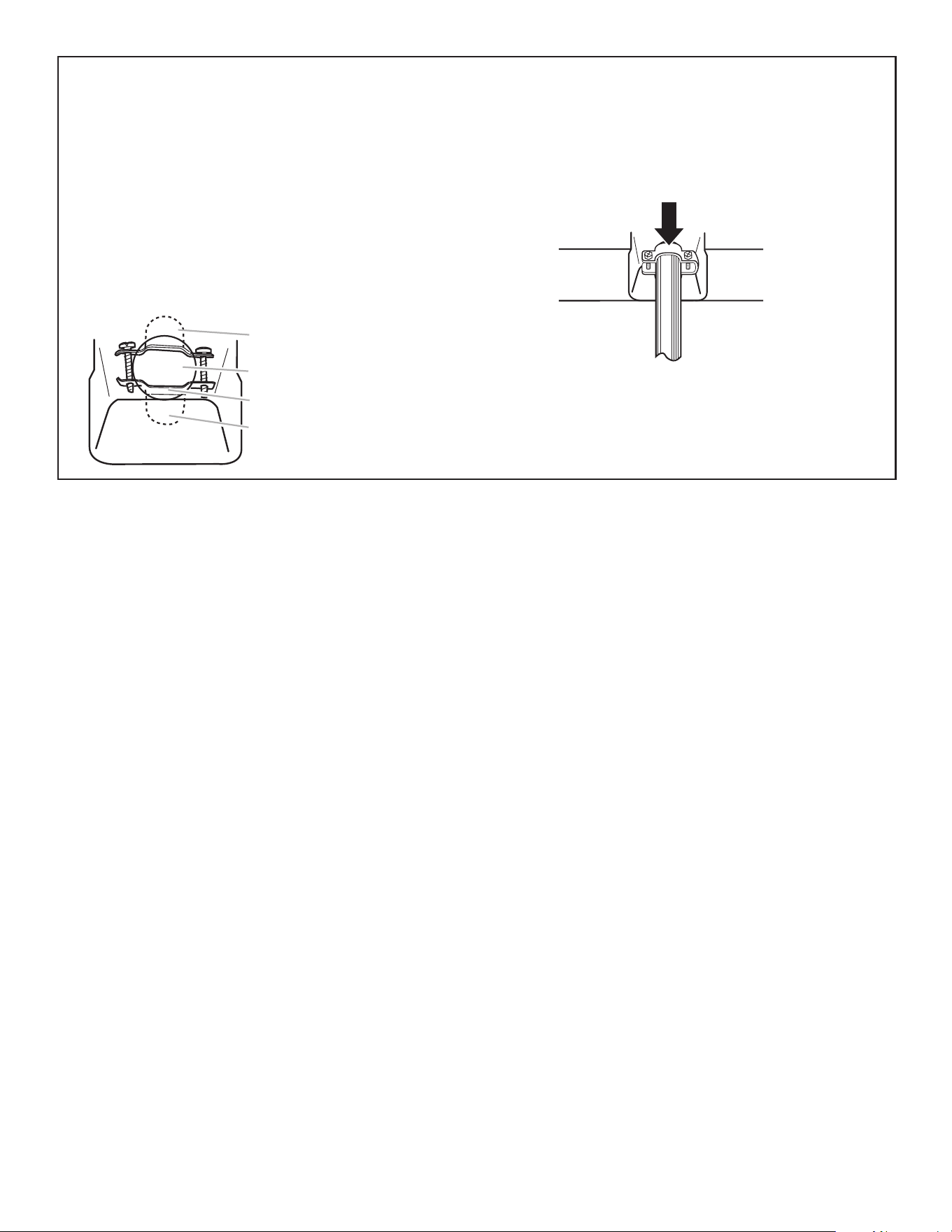

Power supply cord strain relief:
■ Remove the screws from a 3/4" (19 mm)
UL listed strain relief (UL marking on strain
relief). Put the tabs of the two clamp
s
ections into the hole below the terminal
block opening so that one tab is pointing
up and the other is pointing down, and
hold in place.
■ Put power supply cord through the strain
r
elief. Be sure that the wire insulation on
the power supply cord is inside the strain
relief. The strain relief should have a tight
f
it with the dryer cabinet and be in a
horizontal position. Do not further tighten
strain relief screws at this point.
5. Now complete installation following
instructions for your type of electrical
connection:
4-wire (recommended)
3-wire (if 4-wire is not available)
15
C
B
A
D
1. Remove center terminal block screw.
2. Remove neutral ground wire from
external ground conductor screw.
Connect neutral ground wire and the
neutral wire (white or center wire) of
power supply cord under center
terminal block screw. Tighten screw.
I
MPORTANT: A 4-wire connection is
required where local codes do not permit
the use of 3-wire connections.
Power supply cord,
4
-wire connection:
A. 4-wire receptacle (NEMA type 14-30R)
B. 4-prong plug
C. Ground prong
D. Neutral prong
E. Spade terminals with upturned ends
F. 3/4
"
(19 mm) UL listed strain relief
G. Ring terminals
A. External ground conductor screw – Dotted line shows position of
NEUTRAL ground wire before being moved to center terminal block screw.
B. Center terminal block screw
C. Neutral ground wire
D. Neutral wire (white or center wire)
E. 3/4
"
(19 mm) UL listed strain relief
A. External ground conductor screw
B. Ground wire (green or bare) of power supply cord
C. 3/4
"
(19 mm) UL listed strain relief
D. Center terminal block screw
E. Neutral ground wire
F. Neutral wire (white or center wire)
3. Connect ground wire (green or bare) of
power supply cord to external ground
conductor screw. Tighten screw.
5. Tighten strain relief screws.
6. Insert tab of terminal block cover into
slot of dryer rear panel. Secure cover
with holddown screw.
7. You have completed your electrical
connection. Now go to “Venting
Requirements.”
4. Connect the other wires to
outer terminal block screws.
Tighten screws.
E
F
G
C
B
A
D
E
F
C
B
A
D
E
16
A. External ground conductor screw
B. Neutral ground wire
C. Center terminal block screw
D. Neutral wire (white or center wire)
E. 3/4" (19 mm) UL listed strain relief
A. 3-wire receptacle (NEMA type 10-30R)
B. 3-wire plug
C. Neutral prong
D. Spade terminals with upturned ends
E. 3/4" (19 mm) UL listed strain relief
F. Ring terminals
G. Neutral (white or center wire)
Power supply cord,
3
-wire connection:
Use where local codes permit connecting
cabinet-ground conductor to neutral wire.
1. Loosen or remove center terminal block
screw.
2. Connect neutral wire (white or center
w
ire) of power supply cord to the center
terminal screw of the terminal block.
Tighten screw.
3. Connect the other wires to outer terminal
block screws. Tighten screws.
4. Tighten strain relief screws.
5. Insert tab of terminal block cover into
slot of dryer rear panel. Secure cover
with holddown screw.
6. You have completed your electrical
connection. Now go to “Venting
Requirements.”
C
B
A
D
E
F
G
C
B
A
D
E
17
Direct Wire Method – U.S. Only
A. Removable conduit connector
B. Hole below terminal block opening
C. Strain relief threads
B
C
A
Direct wire strain relief:
■ Unscrew the removable conduit
connector and any screws from a
3/4" (19 mm) UL listed strain relief (UL
marking on strain relief). Put the threaded
section of the strain relief through the
hole below the terminal block opening.
Reaching inside the terminal block
opening, screw the removable conduit
connector onto the strain relief threads.
■ Put direct wire cable through the strain
relief. The strain relief should have a tight
fit with the dryer cabinet and be in a
horizontal position. Tighten strain relief
screw against the direct wire cable.
5. Now complete installation following
instructions for your type of electrical
connection:
4-wire (recommended)
3-wire (if 4-wire is not available)
D
irect wire cable must match power supply (4-wire or 3-wire)
and be:
■ Flexible armored cable or nonmetallic sheathed copper cable
(with ground wire), covered with flexible metallic conduit.
All current-carrying wires must be insulated.
■ 10-gauge solid copper wire (do not use aluminum).
■ At least 5 ft. (1.52 m) long.
1. Disconnect power.
2. Remove hold-down screw and terminal block cover.
3. Install 3/4" conduit connector into the hole below the terminal
block opening. Connect flexible metallic conduit and tighten
connector screw. Install direct wire cable through the flexible
metallic conduit.
B
D
C
A
A. Neutral ground wire
B. External ground
conductor screw
C. Center terminal block
screw
D. Terminal block cover
and holddown screw
18
A. External ground conductor screw – Dotted line shows
position of NEUTRAL ground wire before being moved
to center terminal block screw.
B. Center terminal block screw
C. Neutral ground wire
D. Neutral wire (white or center wire)
E. 3/4" (19 mm) UL listed strain relief
Direct Wire,
4
-wire connection:
A. External ground conductor screw
B. Ground wire (green or bare) of power supply cable
C. 3/4
"
(19 mm) UL listed strain relief
D. Center terminal block screw
E. Neutral ground wire
F. Neutral wire (white or center wire)
When connecting to the terminal block,
place the hooked end of the wire under the
screw of the terminal block (hook facing
right), squeeze hooked end together and
tighten screw, as shown.
1. Remove center terminal block screw.
2. Remove neutral ground wire from external
ground conductor screw. Connect neutral ground wire
and place the hooked end (hook facing right) of the
neutral wire (white or center wire) of direct wire cable
under the center screw of the terminal block. Squeeze
hooked ends together. Tighten screw.
3. Connect ground wire
(green or bare) of direct
wire cable to external
ground conductor screw.
Tighten screw.
4. Place the hooked ends of
the other direct wire cable
wires under the outer
terminal block screws
(hooks facing right). Squeeze hooked ends together.
Tighten screws.
5. Tighten strain relief screw.
6. Insert tab of terminal block cover into slot of dryer rear
panel. Secure cover with holddown screw.
7. You have completed your electrical connection.
Now go to “Venting Requirements.”
IMPORTANT: A 4-wire connection is required where local
codes do not permit the use of 3-wire connections.
Direct wire cable must have 5 ft (1.52 m) of extra length so
d
ryer can be moved if needed.
Strip 5" (127 mm) of outer covering from end of cable,
leaving bare ground wire at 5"
(127 mm). Cut 1
1
⁄2" (38 mm)
from 3 remaining wires. Strip
insulation back 1" (25 mm).
Shape ends of wires into a
hook shape.
C
B
A
D
E
F
C
B
A
D
E
1
"
(
2
5
m
m
)
5"
(
127
m
m
)
19
Direct wire,
3-wire connection:
Use where local codes permit connecting
cabinet-ground conductor to neutral wire.
Direct wire cable must have 5 ft (1.52 m) of extra length
so dryer can be moved if needed.
S
trip 3
1
⁄2
"
(89 mm) of outer
covering from end of cable. Strip
insulation back 1" (25 mm). If
using 3-wire cable with ground
wire, cut bare wire even with outer
covering. Shape ends of wires into
a hook shape.
W
hen connecting to the terminal block, place the
hooked end of the wire under the screw of the
terminal block (hook facing right), squeeze hooked
end together, and tighten screw, as shown.
1. Loosen or remove center terminal block screw.
2. Place the hooked end of the neutral wire (white
or center wire) of direct wire cable under the
center screw of terminal block (hook facing
right). Squeeze hooked end together. Tighten
screw.
3. Place the hooked ends of the other direct
wire cable wires under the outer terminal
block screws (hooks facing right). Squeeze
hooked ends together. Tighten screws.
4. Tighten strain relief screw.
5. Insert tab of terminal block cover into slot
of dryer rear panel. Secure cover with
holddown screw.
6. You have completed your electrical connection.
Now go to “Venting Requirements.”
A. External ground conductor screw
B. Neutral ground wire
C. Center terminal block screw
D. Neutral wire (white or center wire)
E. 3/4" (19 mm) UL listed strain relief
C
B
A
D
E
1
"
(2
5
m
m
)
3
1
⁄
2
"
(89
m
m
)
Optional,
3-wire connection:
Use for direct wire or power supply cord
where local codes do not permit
connecting cabinet-ground conductor
to neutral wire.
1. Remove center terminal block screw.
2. Remove neutral ground wire from
external ground conductor screw.
Connect neutral ground wire and the
neutral wire (white or center wire) of
power supply cord/cable under center
terminal block screw. Tighten screw.
3. Connect the other wires to outer terminal
block screws. Tighten screws.
4. Tighten strain relief screws.
5. Connect a separate copper ground wire
from the external ground conductor
screw to an adequate ground.
6. Insert tab of terminal block cover into
slot of dryer rear panel. Secure cover
with hold-down screw.
C
B
A
D
E
F
A. External ground conductor screw
B. Center terminal block screw
C. Neutral ground wire
D. Neutral wire (white or center wire)
E. 3/4" (19 mm) UL listed strain relief
F. Grounding path determined by a qualified
electrician
20
Connect Vent
1. Using a 4" (102 mm) clamp, connect vent to exhaust outlet
in dryer. If connecting to existing vent, make sure the vent is
clean. The dryer vent must fit over the dryer exhaust outlet
and inside the exhaust hood. Make sure the vent is secured
to exhaust hood with a 4" (102 mm) clamp.
2. Move dryer into final position. Do not crush or kink vent,
and remove any excess flexible vent to improve airflow.
Make sure dryer is level.
Complete Installation
1. With dryer in final position, place level on top of the dryer, first
side to side; then front to back. If the dryer is not level, adjust
the legs of the dryer up or down until the dryer is level.
2. Plug in dryer or reconnect power.
3. Check dryer operation (some accumulated time may be on
the timer due to factory testing):
Close dryer door. Insert coins in slide and press slide in
slowly. (Operating time will accumulate per number of coins
and type of timing cam used.) Select the Whites
and Colors cycle and let the dryer run for at least five minutes.
NOTE: Dryer door must be closed for dryer to operate.
4. Open the dryer door. Check that the inside of the dryer is
warm. If the burner does not ignite and you can feel no heat
inside the dryer, wait for five minutes. Check that all supply
valve controls are in “ON” position and that the electrical cord
is plugged in. Repeat five-minute test.
5. If drying time is too long, make sure that the lint screen is
clean and that there are no obstacles to airflow in the dryer
vent system.
6. Restart the dryer and allow it to complete a full cycle to make
sure it is working properly.
21
Reverse Hinge
1. Use a small flat-blade screwdriver to remove 2 plug strips
f
rom the inner door. Slide the head of the screwdriver under
the plugs, being certain not to scratch the inner door surface.
Lift up.
2. Remove the 4 screws that attach to the inner door hinge and
move the hinge to the other side. Reinstall the 4 screws.
3. Reinstall plug strips on opposite side of the inner door.
4. Check for fingerprints on the glass. Clean glass if necessary.
5. Place the inner door assembly inside the outer door assembly.
To fit correctly, the inner door assembly edge fits completely
inside the outer door assembly edge.
6. Reassemble the inner and outer door assemblies with the
6 screws.
D
oor swing can be changed from a right-side opening to left-side
opening, if desired.
Place a towel or soft cloth on top of the dryer or work space
to avoid scratching the surface.
Remove the Door Assembly
1. Remove 3 of the 4 screws that hold the door hinge on the
front panel of the dryer. Partially loosen the remaining screw
with keyhole opening and lift the door off the screw.
2. Lay the door assembly on a previously prepared flat surface
with the inside (inner door assembly) facing up.
3. Remove the 6 Phillips-head screws to release the outer door
assembly from the inner door assembly, as indicated below.
See illustration. It is important that you remove only the 6
indicated screws.
4. Lift the inner door assembly off the outer door assembly.
5. Rotate outer door 180°.
REVERSING THE DOOR SWING
Door hinge
A
B
A. Dryer front panel
B. Door assembly
Loosen
screw
with
keyhole
opening
22
Reinstall the door
1. Reattach door to dryer front panel with the 4 screws.
Partially install the screw with keyhole opening first, and fit
the keyhole opening in the hinge over the screw. Then install
the remaining 3 screws and tighten all 4 screws.
2. Check for fingerprints on the glass. Clean glass if necessary.
3. Close door and check that it latches securely.
Reverse the strike
1. Use a small flat-blade screwdriver to remove plug strip from
the dryer door opening. Slide the head of the screwdriver
under the plugs, being certain not to scratch the dryer
surface. Lift the plastic strip from the dryer slowly to avoid
distortion of the plug strip.
2. Remove the strike using a Phillips screwdriver.
3. Insert strike on the opposite side.
A. Plug strip
B. Door strike
A
B
A
B
A. Dryer front panel
B. Door assembly
Install this
screw first
Maintenance instructions:
■ Clean lint screen after each cycle.
■ Removing accumulated lint:
• From inside the dryer cabinet:
Lint should be removed every 2 years or more often,
depending on dryer usage. Cleaning should be done
by a qualified person.
• From the exhaust vent:
Lint should be removed every 2 years, or more often,
depending on dryer usage.
■ Keep area around dryer clear and free from combustible
materials, gasoline and other flammable vapors and liquids.
■ Keep dryer area clear and free from items that would obstruct
the flow of combustion and ventilation air.
If dryer does not operate, check the following:
■ Electric supply is connected.
■ Circuit breaker is not tripped or house fuse is not blown.
■ Door is closed. Listen closely to hear the door switch activate.
■ Control is set up properly and display shows cycle time.
■ Cycle selection button has been pushed firmly.
■ For gas dryers, check that gas supply shutoff valves are set
in open position.
MAINTENANCE INSTRUCTIONS
If you need assistance:
The Commercial Laundry Support Center will answer any
questions about operating or maintaining your dryer not covered
in the Installation Instructions.
Just dial 1-800 NO BELTS (1-800-662-3587)—the call is toll free.
When you call, you will need the dryer model number and serial
number. Both numbers can be found on the serial-rating plate
located in the dryer door opening.
23

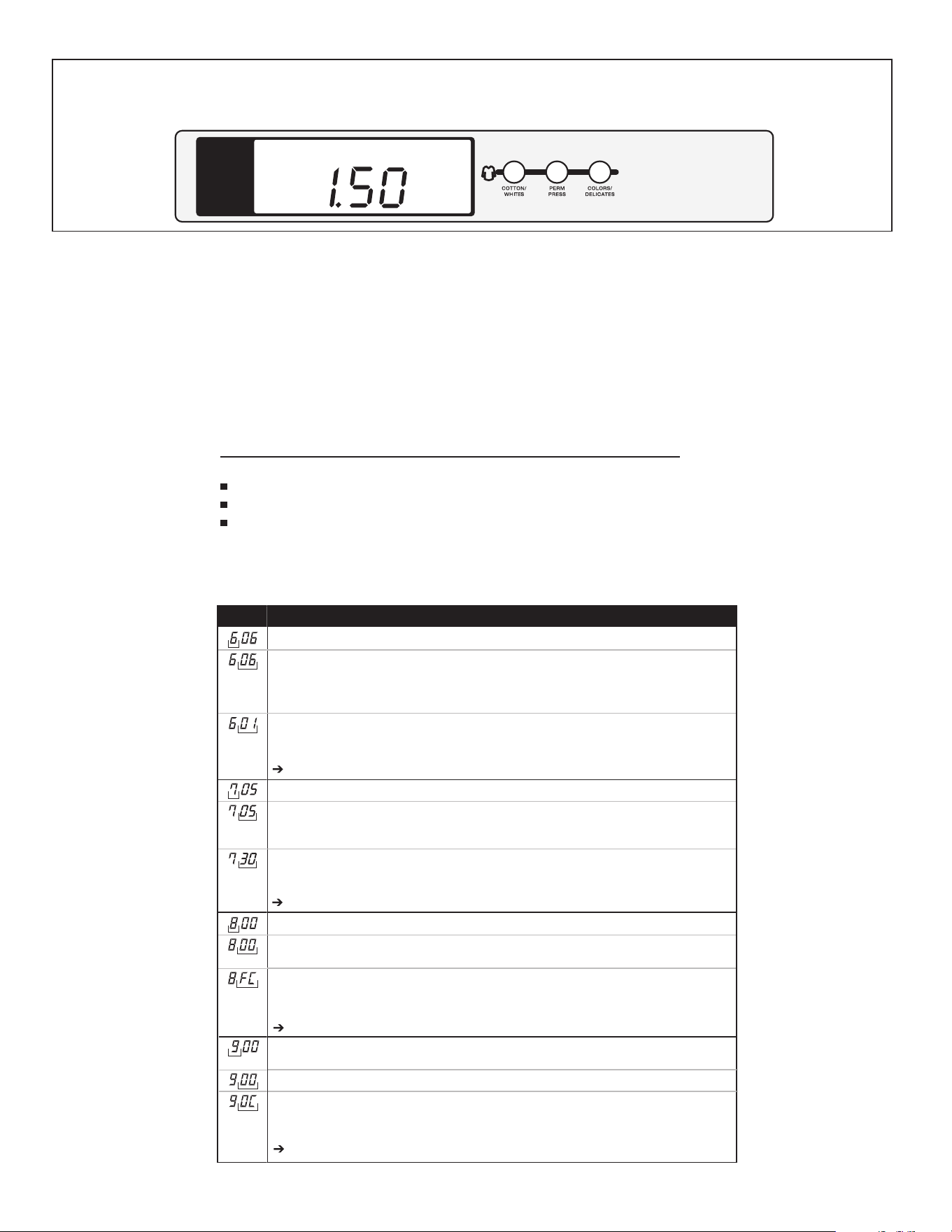

DISPLAY
After the dryer has been installed and plugged in, the display will show
‘0 minutes.’ After the door is opened and closed, the display will show
the vend price.
AFFICHEUR
Après l’installation initiale et le branchement de la sécheuse, l’afficheur présente
‘0 MINUTES’. Après l’ouverture et la fermeture de la porte, l’afficheur présente le prix
d’utilisation.
PRICE
N
ELECTRONIC CONTROL SETUP
GENERAL USER
I
NFORMATION
Scrolling “out of order”
message, followed by a
failure or diagnostic code,
showing in display
This condition indicates the
dryer is inoperative.
‘0 Minutes’ showing in display
This condition indicates the
dryer cannot be operated. Coins
dropped or debit inputs during this
condition will be stored in escrow
but cannot be used until normal
operation is restored by opening and
closing the door. If the door switch
has failed, it must be replaced before
normal operation can be restored.
Cold start (initial first use)
Dryer is programmed at the
factory as follows:
Warm Start (after power failure)
A few seconds after power is
restored, if a cycle was in progress
at the time of the power failure,
‘RESELECT CYCLE’ will flash in the
display. This is to indicate the need
for a fabric setting button to be
pressed to restart dryer.
Pricing
After the door is opened following
the completion of a cycle, the
display indicates the cycle price
(unless set for free operation). As
coins or debit inputs arrive, the
display will change to lead the user
through the initiation of a cycle.
T
$1.50 dry price (30 minutes)
P
Any cycle started as a free cycle
will automatically terminate when
the door is opened.
Debit Card Ready
This dryer is debit card ‘cable’
ready. It will accept a variety of
debit card systems, but does NOT
come with a debit card reader.
Refer to the debit card reader
manufacturer for proper dryer
set-up. When a Generation 2 card
reader is installed, the dryer is
placed in enhanced debit mode.
In enhanced debit mode, the top
off price can be set independently
(see VALUE OF COIN 2), and the
top off time is calculated according
to the following equation:
CONTROL SET-UP
PROCEDURES
IMPORTANT: Read all instructions
before operating.
The fabric setting buttons along
with the digital display are used to
set-up the dryer controls.
The display can contain 4 numbers
and/or letters and a decimal point.
These are used to indicate the
set-up codes and related code
values available for use in
programming the dryer.
top off price
=
top off time
full cycle price full cycle length
In models converted to a Generation
1 debit card system, debit pulses
represent the equivalent of one coin
(coin 1).
NOTE: Enhanced debit mode
cannot be deselected.
Free Cycles
This is established by setting the
cycle price to zero. When this
happens, ‘SELECT CYCLE’ will
appear rather than a cycle price.
There are four (4) types of pricing:
Fixed ‘Vend’ Pricing
A dryer set up for ‘Fixed Cycle’
operation can only accept additional
time accumulated by increments equal
to the length of a complete dry cycle.
A maximum of 99 minutes may be
purchased; no additional credit is given
when 99 minutes in in the display.
Accumulator Pricing
If option d is set to d.00, and the
6 code is set to one coin 1, then
accumulator mode is in effect.
Cycle time can be purchased one
coin at a time up to the maximum
time of 99 minutes.
Fixed Cycle With Top Off Pricing
(available for use with coin drops
or card readers only)
A dryer set to offer ‘Top Off’
capability will allow time to be
added to an existing dry cycle in
increments equal to the number
of minutes of dry time per quarter
(coin 1), up to 99 minutes,
regardless of the cost required
to start the dryer. No credit
is given for coins or debit inputs
entered when the control is
displaying 99 minutes.
Penny increment offset is not
applied to top off purchases.
Howtouse the buttons
to program the controls
1. The COTTON/WHITES button
is used to adjust the values
associated with set-up codes.
Pressing the button will
increment the value by one (1).
Rapid adjustment is possible by
holding the button down.
2. The PERM PRESS button
advances through the set-up
codes. Pressing this button
will advance to the next
available set-up code. Holding
the button down will automatically
advance through the set-up
codes at a faster rate (more
than one [1] per second).
3. The COLORS/DELICATES
button is used to select or
deselect options.
Start Operating Set-Up
Insert service access door key, turn,
and lift to remove service access door.
Dryers with Card Reader Installed:
Once the debit card reader is
installed (according to the reader
manufacturer’s instructions), the
set-up mode can be entered by
inserting a manual set-up card
(supplied by the reader
manufacturer) into the card slot.
If manual set-up card is not
available, only the diagnostic mode
can be entered by removing the
service access door.
24

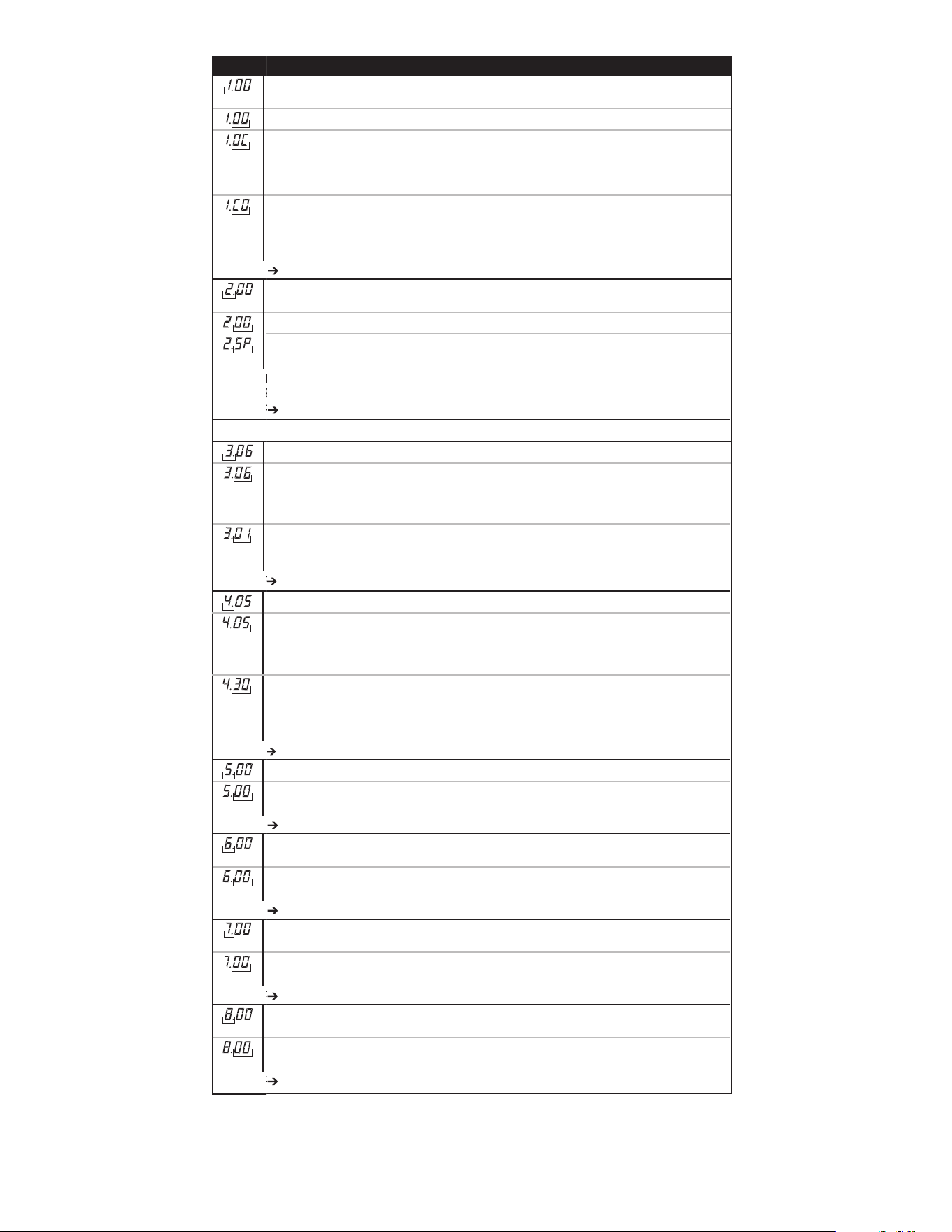

CODE EXPLANATION E
MONEY COUNTER OPTION
This option is either Selected ‘ON’ or Not Selected ‘OFF’.
O
Not Selected ‘OFF’. P
Selected ‘ON’.
Press COLORS/DELICATES button 3 consecutive times
to Select ‘ON’ and 3 consecutive times to deselect (Not Selected
‘OFF’.) Counter resets by going from ‘OFF’ to ‘ON’.
O
Selected ‘ON’ and not able to be deselected.
To Select ‘ON’ and not able to be deselected, first Select ‘ON’,
then within two seconds press COLORS/DELICATES twice,
COTTON/WHITES once, and exit the set-up mode.
O
Press PERM PRESS button once to advance to next code. A
SPECIAL PRICING OPTIONS
This option is either Selected ‘ON’ or Not Selected ‘OFF’.
O
Not Selected ‘OFF’. P
Selected ‘ON’. Press COLORS/DELICATES button once
for this selection.
O
If SPECIAL PRICING OPTION is selected, there is access to codes
‘3.’ thru ‘9.’
Press PERM PRESS button once to advance to next code.
S
OPTIONS TO USE IF SPECIAL PRICING IS SELECTED: O
SPECIAL CYCLE PRICE P
When the d.xx is set to d.00, this 3.xx value represents the
number of quarters (coin 1) needed to start the dryer; may adjust
from 0–39. Change this value by pressing the COTTON/WHITES
button. 3.06 = 6 quarters = $1.50.
L
SPECIAL DRY TIME T
For coinslide or OPL operation, this value represents the number
of minutes for full vend price. Factory default of 30 minutes.
By pressing the COTTON/WHITES button, the value can be
adjusted from 1–99 minutes.
P
TIME-OF-DAY CLOCK, MINUTES H
This is the TIME-OF-DAY CLOCK, minute setting; select
0–59 minutes by pressing COTTON/WHITES button.
S
Press PERM PRESS button once to advance to next code. A
TIME-OF-DAY CLOCK, HOURS
NOTE: Uses military time – 24 hr. clock.
H
This is the TIME-OF-DAY CLOCK, hour setting; select 0–23 hours
by pressing COTTON/WHITES button.
S
Press PERM PRESS button once to advance to next code. A
SPECIAL PRICE START HOUR
NOTE: Uses military time – 24 hr. clock.
P
This is the start hour; 0–23 hours. Select START HOUR by
pressing COTTON/WHITES button.
S
Press PERM PRESS button once to advance to next code. A
SPECIAL PRICE STOP HOUR
NOTE: Uses military time – 24 hr. clock.
P
This is the stop hour; 0–23 hours. Select STOP HOUR by
pressing COTTON/WHITES button.
S
Press PERM PRESS button once to advance to next code. A
Press PERM PRESS button once to advance to next code. A
Press PERM PRESS button once to advance to next code. A
When set to Coin Drop or Card Reader operation, the dry time
equals the Special Dry Time value multiplied by the Special
Cycle Price value. Example: 3 06 and 4 05 = (06 x 05 =
30 minutes).
L
When the d.xx is set to d.CS, this 3.xx value represents the
number of push-in actuations of the coin slide to start the dryer.
3.01 would equal one coin slide actuation.
L
CODE EXPLANATION E
When the d.xx is set to d.CS, this 6 xx value represents the
number of push-in actuations of the coin slide to start the dryer.
6 01 would equal one coin slide activation.
L
REGULAR DRY TIME T
For coinslide or OPL operation, the value is the amount
of minutes of dry time. Factory default of 30 minutes.
When set to Coin Drop or Card Reader operation, the dry time equals
the Regular Dry Time value multiplied by the Regular Cycle Price
value. Example: 6 06 and 7 05 = (06 x 05 = 30 minutes).
Pressing COTTON/WHITES adjusts the value from 1–99 minutes.
P
CYCLE COUNTER OPTION
This option is either Selected ‘ON’ or Not Selected ‘OFF’.
O
Not Selected ‘OFF’. P
Selected ‘ON’ and not able to be deselected. Press COLORS/
DELICATES button 3 consecutive times to select ‘ON’.
Once selected ‘ON’ it cannot be deselected.
O
Press PERM PRESS button once to advance to next code. A
IMPORTANT: To access set-up mode or diagnostic mode, use a service
key to open the service access door. If a card reader is installed, a service
card is available for accessing diagnostics. If a service key is not available,
the AA1 connector must be removed for access. The console must not
be opened unless power is first disconnected from the dryer. To access
connector AA1:
Unplug dryer or disconnect power.
Open console, remove plug on AA1, close console.
Plug in dryer or reconnect power.
The dryer is now in the set-up mode.
I
SET-UP CODES
The PERM PRESS button will advance from code to code.
The COTTON/WHITES button will change the code value.
The COLORS/DELICATES button will select or deselect options.
The set-up code is indicated by the one or two left hand characters. The
set-up code value is indicated by the two or three right hand characters.
C
Press PERM PRESS button once to advance to next code. A
Press PERM PRESS button once to advance to next code. A
Before proceeding, it is worth noting that, despite all the options available,
an owner can simply choose to uncrate a new commercial dryer, hook
it up, plug it in, install a money acceptor, and have a dryer that operates.
D
1.
2.
3.
1
REGULAR CYCLE PRICE P
When the d.xx is set to d.00, this 6 xx value represents the number
of quarters (coin 1) needed to start the dryer; may adjust from 0–39.
Change this value by pressing the COTTON/WHITES button. 6 06 =
6 quarters = $1.50.
L
TYPE OF DRYER PRICING T
Fixed Cycle with Top Off. Only available for use with coin drops or
card readers. For detailed description, see General User Information.
P
Fixed Cycle. For detailed description, see General User
Information.
Use COLORS/DELICATES button to make this selection.
P
Press PERM PRESS button once to advance to next code. A
NOTE: The first line of each code indicates the factory default. N
OPTIONS TO USE IF SPECIAL PRICING IS SELECTED (continued): O
SPECIAL PRICE DAY J
This represents the day of the week and whether special pricing
is selected for that day. A number followed by ‘0’ indicates no
selection that particular day (9.10). A number followed by an ‘S’
indicates selected for that day (9.1S).
Day of week (1-7) can be chosen by pressing the COTTON/
WHITES button. Press COLORS/DELICATES button once
to select special pricing for each day chosen.
When exiting setup code ‘9.’, the display must show current day of week:
DISPLAY
DAY OF WEEK CODE (selected)
10 Day 1 = Sunday 1S
20 Day 2 = Monday 2S
30 Day 3 = Tuesday 3S
40 Day 4 = Wednesday 4S
50 Day 5 = Thursday 5S
60 Day 6 = Friday 6S
70 Day 7 = Saturday 7S
C
Press PERM PRESS button once to advance to next code. A
VAULT VIEWING OPTION
This option is either Selected ‘ON’ or Not Selected ‘OFF’.
O
Not Selected ‘OFF’. P
Selected ‘ON’. Press COLORS/DELICATES button once for
this selection. When selected, the money and/or cycle counts will
be viewable (if counting is selected) when the coin box is removed.
O
Press PERM PRESS button once to advance to next code. A
VALUE OF COIN 1 V
This represents the value of coin 1 in number of nickels:
05 = $0.25. By pressing the COTTON/WHITES button,
there is the option of 1–199 nickels.
C
Press PERM PRESS button once to advance to next code. A
VALUE OF COIN 2 V
This represents the value of coin 2 in number of nickels. 20 = $1.00.
By pressing COTTON/WHITES button, there is the option of
1–199 nickels.
C
COIN SLIDE OPTION
This option is either Selected ‘ON’ or Not Selected ‘OFF’.
Coin slide use requires mounting of a coin slide adapter plate
into the metercase opening.
O
Not Selected ‘OFF’.
Selected ‘ON’. Press the COLORS/DELICATES button
3 consecutive times for this selection.
P
Press PERM PRESS button once to advance to next code. A
ADD COINS OPTION
This option is either Selected ‘ON’ or Not Selected ‘OFF’.
This option causes the customer display to show the number of
coins (coin 1) to enter, rather than the dollars-and-cents amount.
O
Not Selected ‘OFF’. P
Selected ‘ON’.
Press COLORS/DELICATES button 3 consecutive times for this selection.
In enhanced debit mode, this option is not selectable.
O
Press PERM PRESS button once to advance to next code.
A
Press PERM PRESS button once to advance to next code. A
With coin slide activation, this represents the total vend price
in nickels. Example: b.30 is equal to $1.50.
A
NOTE: This option is only used with card reader or coin drop.
N
When a Gen 2 card reader is used, this code represents the value
of top off in nickels. C.05 = $0.25.
L
When coin slide mode is selected, set ‘b.’ equal to value of vend
price in nickels. Set set-up code 6 xx (regular cycle price) and
set-up code 3.xx (special cycle price) to number of slide operations.
If the installer sets up ‘CS’ on a coin drop operated model, it will
not register coins.
PRICE SUPPRESSION OPTION
This option is either Selected ‘ON’ or Not Selected ‘OFF’.
This option causes the customer display to show ‘AVAILABLE’ or
‘ADD’ rather than the amount of money to add. (Used mainly in
debit installations.)
Not Selected ‘OFF’.
Selected ‘ON’. Press COLORS/DELICATES button once
for this selection.
Press PERM PRESS button once to advance to next code.
CLEAR ESCROW OPTION
This option is either SELECTED ‘ON’ OR NOT SELECTED ‘OFF’.
When selected, money held in escrow for 30 minutes without
further escrow or cycle activity will be cleared.
Selected ‘ON’.
Not Selected ‘OFF’. Press COLORS/DELICATES button
once to deselect this option.
Press PERM PRESS button once to advance to next code.
PENNY INCREMENT OFFSET
This represents the penny increment price offset used in
Generation 2 (Enhanced Debit mode) card readers. Choose from
0–4 pennies by pressing the COTTON/WHITES button. This
option does not apply to top off feature.
Press PERM PRESS button once to advance to next code.
COIN/DEBIT OPTION
Both coin & debit selected. Press the COLORS/DELICATES
button 3 consecutive times to change this selection.
Coins selected, debit disabled. Press the COLORS/DELICATES
button 3 consecutive times to change this selection.
Debit Card selected, coin disabled.
This selection must be used
for free vend.
Press the COLORS/DELICATES button 3 consecutive
times to change this selection.
Enhanced debit is self-selected when a Generation 2 card reader
is installed in the dryer. The ‘Ed’ option cannot be manually
selected or deselected.
Press PERM PRESS button once to advance to next code.
CODE EXPLANATION
If cycle counter (9 0C) is selected, the following is true:
1 00 Number of cycles in HUNDREDS. 1 02
= 200
2 00 Number of cycles in ONES. 2 25
=25
Total cycles = 225
This is ‘VIEW ONLY’ and cannot be cleared.
Press the PERM PRESS button once to advance to next code.
If money counter (1.0C or 1.C0) is selected, the following is true:
3 00 Number of dollars in HUNDREDS. 3 01 = $100.00
4 00 Number of dollars in ONES. 4 68 = $ 68.00
57.00$=575.STNECforebmuN5 00
Total = $168.75
END OF SET-UP PROCEDURES
TO EXIT FROM SET-UP MODE:
Close the service access door.
F
Disconnect dryer from power before reinstalling the AA1 connector,
if it was removed.
F
Remove the manual set-up card.
E
25
CODE EXPLANATION
26
DRYER DIAGNOSTIC MODE
This mode is entered by depressing COLORS/DELICATES for one second
while in either of the set-up codes 6 xx or 7 xx or with a diagnostic code
present. Diagnostic codes are cleared on entry and all display segments
should flash. If a diagnostic code persists, it must be corrected before the
diagnostic cycle can be entered.
All Models:
With all segments flashing, the diagnostic cycle is started by depressing
the PERM PRESS button. The cycle consists of 7 minutes of heat and
1 minute of cooldown.
The COTTON/WHITES button will increment the diagnostic cycle
minutes up to 99, then roll over to 2 minutes. The COLORS/DELICATES
button will cancel this cycle and exit the diagnostic mode.
DRYER HELP MODE
Dryer help mode is entered by pressing the COTTON/WHITES button
while in special pricing option 2.XX. In help mode, the software revision is
displayed. The help mode is advanced by pressing the PERM PRESS button.
See Help Mode Submenu below for the order in which items are displayed.
Press the COTTON/WHITES button at any time to exit help mode.
S
Display
Indication
Step
1 1h.XX Help Code 1, where XX is the help code
number. *
2 2h.XX Help Code 2, where XX is the help code
number. *
3 3h.XX Help Code 3, where XX is the help code
number. *
4 1.X## Error history code 1, where X is the F or d
code, and ## is the code number. **
5 2.X## Error history code 2, where X is the F or d
code, and ## is the code number. **
6 3.X## Error history code 3, where X is the F or d
code, and ## is the code number. **
7 4.X## Error history code 4, where X is the F or d
code, and ## is the code number. **
8 SC.XX CCU software revision, where XX is the
software revision number.
9 SU.XX UI software revision, where XX is the
software number.
10 UI EEPROM revision, where XX is the
EEPROM number.
EU.XX
Help Mode Submenu
Explanation
* To erase the 3 help codes, press COLORS/DELICATES button.
** The Errors displayed in this section are the history errors that have occurred in the dryer (not
necessarily an error that is in progress). The current error is displayed in the MANUAL KEY
FUNCTION IN DIAGNOSTIC SUB-MODE.
*
Code
Help Codes
Description
Help
71
74
75
88
Generation 2 debit card cycle polling message out of sequence
Generation 2 debit card remaining balance message out of sequence
Generation 2 debit card new card balance message out of sequence
d
Invalid messaging state found in data acquisition communications
comm_suprv ( ) routine
É
In help mode, other display symbols and elements are mapped to reflect the
state of various inputs and outputs as follows:
ALL DRYERS:
*. . . . . ... . . . .......low voltage present (below about 90 VAC)
° (circle above digit) . . ...... . . . . .... . . . . . . . . door closed
OR . . . . . . . . . . . ....... . . . . . . . . . motor sensed running
AIR. . . . . . . . . . . . . . . . ... . . . . . . . heater/gas valve relay on
FLUFF.. . . . . . . . . .... . .... . . . . . . . . . . motor relay on

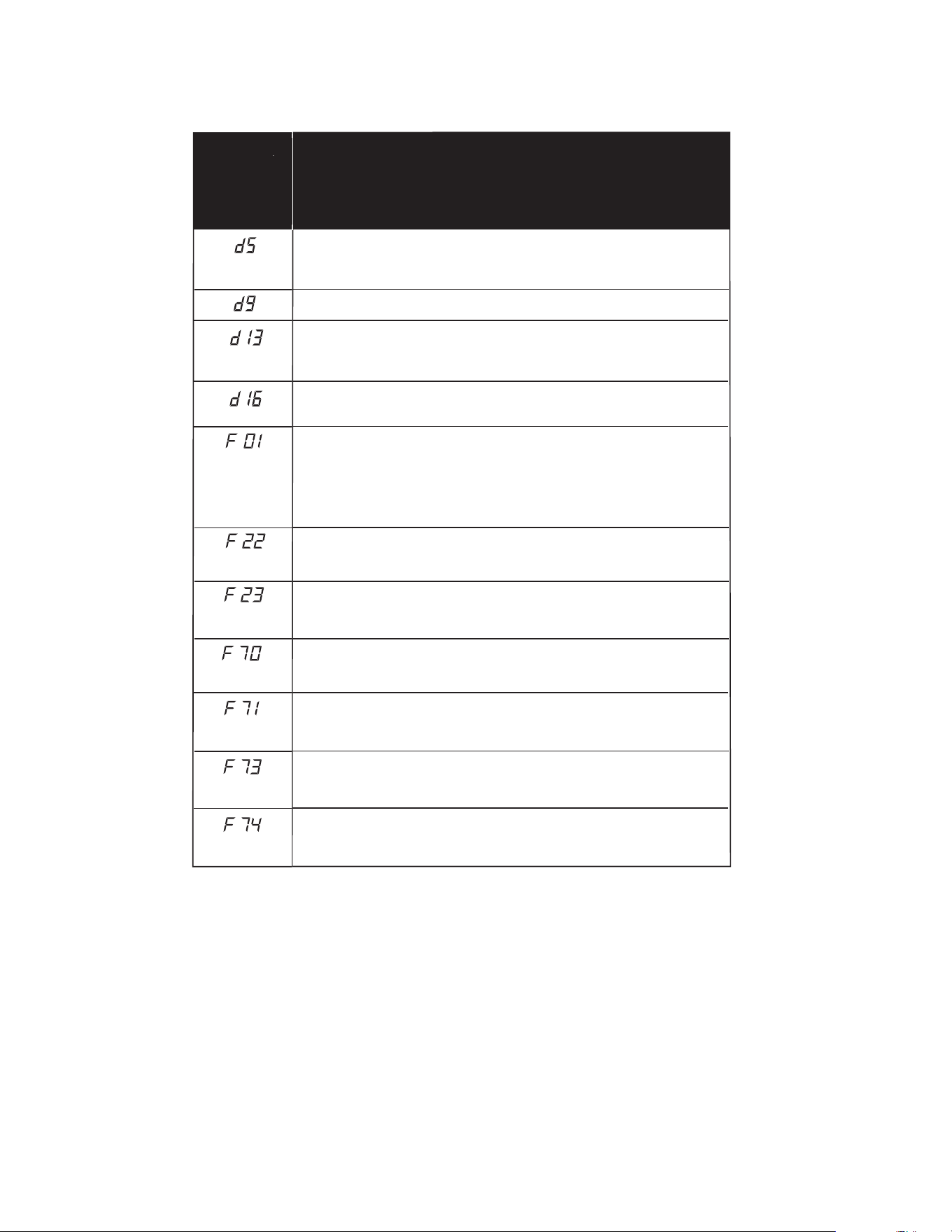

DIAGNOSTIC CODES
If the set-up mode is entered and one of the following has previously occurred,
the appropriate diagnostic code will be in the display.
C
EXPLANATION
DRYER
DISPLAY/
AFFICHAGE
DE LA
SÉCHEUSE
E
Blocked coin 1 or coin drop UI control circuit failure
(coin recognition and customer display disabled while
blockage persists).
Blocked coin 2 or coin drop UI control circuit failure
(coin recognition and customer display disabled while
blockage persists).
Not receiving communications from installed debit
card reader in Enhanced (Generation 2) Debit mode.
Voltage detected below 90 VAC for 8 seconds.
UI Microprocessor is not able to read or verify EEPROM
(cycles and price display disabled until diagnostic code is
manually cleared).
Dryer motor control circuit error (cycles and price
display disabled until diagnostic code is manually cleared).
The control doesn’t know if the motor relay is bad (stuck
on), the motor relay drive circuit is bad (shorted), causing
the motor relay to stay on, or the motor relay feedback
circuit is bad.
Exhaust thermistor open, temperature drops below 18°F
(>50 kΩ) for 1 minute in Run mode, or immediately in
Factory Diagnostic Mode.
Exhaust thermistor shorted, temperature above 250°F
(<500Ω) for 1 minute in Run mode, or immediately in
Factory Diagnostic Mode.
CCU is not receiving communications from UI (cycles and
price display disabled while error persists or is manually
cleared).
UI is not receiving communications from CCU (cycles and
price display disabled while error persists or is manually
cleared).
UI EEPROM memory is a CRC failure (cycles and price
display disabled until diagnostic code is manually cleared).
DRYER
DISPLAY/
27
WHIRLPOOL
®
COMMERCIAL LAUNDRY WARRANTY:
CAM2752, CEM2750, CGM2751, CAM2762, CEM2760, CGM2761,
CSP2760, CSP2761, CEW9100, CGW9100, CHW9900,
LIMITED WARRANTY
original equipment manufacturer parts to correct defects in materials or workmanship that existed when this major appliance was purchased.
YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. Proof of
original purchase date is required to obtain service under this warranty.
ITEMS WHIRLPOOL WILL NOT PAY FOR
This limited warranty does not cover:
1. Costs including transportation, shipping, or custom duties for covered parts.
2. Service calls to correct the installation of your commercial appliance, to instruct you how to use your commercial appliance,
to replace or repair fuses, or to correct external wiring or plumbing.
3. Replacement parts or repair labor if this commercial appliance is used for other than normal, commercial use or when it is used
in a manner that is inconsistent to published user or operator instructions and/or installation instructions.
4.
acts of God, improper installation, installation not in accordance with local electrical or plumbing codes, or use of products
not approved by Whirlpool.
5. Pickup and Delivery. This commercial appliance is designed to be repaired on location.
6.
7. The removal and reinstallation of your commercial appliance if it is installed in an inaccessible location or is not installed
in accordance with published installation instructions.
8. Damage resulting from exposure to chemicals.
9. Changes to the building, room, or location needed in order to make the commercial appliance operate correctly.
DISCLAIMER OF IMPLIED WARRANTIES
IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A
PARTICULAR PURPOSE, ARE LIMITED TO THREE YEARS OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do
LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES
YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.
WHIRLPOOL SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow
the exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This
If you need service, please contact your authorized Whirlpool
®
Commercial Laundry distributor. To locate your authorized Whirlpool
®
Commercial Laundry distributor, or for web inquiries, visit www.WhirlpoolCommercialLaundry.com.
For written correspondence:
Whirlpool
®
Commercial Laundry Service Department
2000 N M 63
Benton Harbor, MI 49022-2632 USA
CED8990, CGD8990, YCEW9100, YCED8990
10.
Repairs made by a non-Whirlpool authorized service technician.
For the rst three years from the date of purchase, when this commercial appliance is installed, maintained, and operated according to the
instructions attached to or furnished with this product, Whirlpool Corporation (thereafter “Whirlpool”) will pay for factory specied parts or
Damage resulting from improper handling of product during delivery, theft, accident, alteration, misuse, abuse, re, ood,
Repairs to parts or systems resulting from unauthorized modications made to the commercial appliance.
not allow limitations on the duration of implied warranties of merchantability or tness, so this limitation may not apply to you. This warranty
gives you specic legal rights, and you also may have other rights that vary from state to state or province to province.
warranty gives you specic legal rights, and you also may have other rights that vary from state to state or province to province.
28
SÉCURITÉ DE LA SÉCHEUSE
■ On recommande que le propriétaire place les instructions à l’usage du client à un endroit bien visible, pour le cas où le client
percevrait une odeur de gaz. Ces renseignements doivent être obtenus auprès de votre fournisseur de gaz.
■ Placer l’avertissement qui suit à un endroit bien visible.
29
30
Exigences d’emplacement
Pour l’installation d’une sécheuse à gaz :
IMPORTANT : Respecter les dispositions de tous les codes
et règlements en vigueur.
■ Déterminer les exigences des codes : Certains codes limitent
ou prohibent l’installation d’une sécheuse dans un garage, un
placard, ou une chambre à coucher. Consulter l’inspecteur
local des bâtiments.
EXIGENCES D’INSTALLATION
■ Veiller à ce que les bords inférieurs de la caisse ainsi que
l’arrière et les côtés inférieurs de la sécheuse soient exempts
d’obstructions, afin de permettre le passage adéquat de l’air
de combustion. Voir la section “Instructions d’installation dans
un encastrement ou un placard” pour l’espace de
dégagement minimal.
NOTE : La sécheuse ne doit pas être installée en un endroit où
elle serait exposée à de l’eau ou aux intempéries.
Instructions pour l’installation dans un
encastrement ou un placard
Cette sécheuse peut être installée dans un placard ou un
encastrement. Pour l’installation dans un placard ou un
encastrement, on doit respecter les distances de séparation
minimales mentionnées sur la plaque signalétique de la sécheuse.
Les distances de séparation sont exprimées en pouces; il s’agit
des distances minimales. Il est utile de prévoir des distances de
séparation supérieures pour faciliter l’installation et les travaux
d’entretien, ou si ceci est exigé par les codes et règlements
locaux.
Si la porte du placard est installée, on doit respecter la taille
minimale des ouvertures d’entrée d’air au sommet et en bas. On
peut utiliser une porte à jalousies offrant une surface de passage
d’air équivalente.
Le circuit d’évacuation de la sécheuse doit être relié à l’extérieur.
Aucun autre appareil utilisant un combustible ne doit être installé
dans le même placard.
Outillage et pièces
Rassembler les outils et pièces nécessaires avant de commencer
l'installation. Lire et respecter les instructions d’installation
fournies avec chacun des outils de cette liste.
Outillage nécessaire
■ Clé à tube de 8" ou 10"
■ Clé à molette de 8" ou 10"
■ Tournevis à lame plate
■ Tournevis Phillips
■ Tournevis de sécurité
TORX
®†
T-20
■ Clé à molette avec
ouverture jusqu’à 1"
(25 mm) ou clé à douille
hexagonale
■ Niveau
■ Clé à douille de 1/4"
■ Bride de fixation
■ Composé d’étanchéité des
raccords filetés – résistant
au propane
■ Pistolet à calfeutrage et
composé de calfeutrage
(pour l’installation d’un
nouveau circuit
d’évacuation)
■ Pince
■ Couteau à mastic
Pièces fournies
Retirer le sac de pièces du tambour de la sécheuse. Vérifier
la présence de toutes les pièces.
■ Patin (4)
■ Pied de la sécheuse (4)
† ® TORX est une marque déposée de Saturn Fasteners, Inc.
31
Encastrement, vue avant Placard, vue latérale
Distances de séparation minimales
*
On doit prévoir un espacement additionnel pour tenir compte éventuellement
d
es moulures du mur, de la porte et du plancher, ou si le circuit d’évacuation
c
omporte un coude.
* Taille minimale de l’ouverture pour la porte du placard. On peut utiliser une
porte à jalousies offrant une surface de passage d’air équivalente.
P
orte du
p
lacard
1
4"
(
356 mm)
m
ax.
1
" (25 mm)
0
" (0 mm)
15"
(381 mm)*
Dimensions du produit – Sécheuse de 27" (69 cm)
2
8
3
⁄4"
(
733 mm)
CÂBLE ÉLECTRIQUE
CANALISATION
D
E GAZ
B
OUCHE DE
D
ÉCHARGE
BOUCHE DE
DÉCHARGE, CÔTÉ
GAUCHE OU CÔTÉ
DROIT
4
1
⁄4"
(
108 mm)
1
3"
(
330 mm)
1
1
⁄4"
(
32 mm)
VUE
ARRIÈRE
4
1
⁄4"
(108 mm)
5
7
⁄8"
(
149 mm)
4" (102 mm)
dia.
1"*
(25 mm)
7
7
⁄8" (200 mm)
VUE LATÉRALE
ÉVACUATION
PAR LE BAS
27
1
⁄4" (695 mm)
29" (736 mm)
13
1
⁄2"
(343 mm)
3
1
⁄2"
(89 mm)
10
1
⁄4"
(260 mm)
2
7" (686 mm)
5
" (52 mm)
0
" (0 mm)
35"
(889 mm)
6
1
⁄4"
(159 mm)
Closet
d
oor
V
ue
avant
3" (76 mm)
3" (76 mm)
24 in
2
(1,55 m
2
)*
4
8 in
2
.
(
3,10 m
2
)
*
P
orte du
placard
32
Spécifications électriques - sécheuse à gaz
IMPORTANT : La sécheuse doit être électriquement reliée à la
terre conformément aux prescriptions des codes et règlements
locaux; en l’absence de code local, respecter les prescriptions du
code national en vigueur : National Electrical Code, ANSI/NFPA
70 (édition la plus récente), ou Code canadien de l’électricité,
CSA C22.1.
Si un conducteur distinct de liaison à la terre est utilisé (lorsque le
code en vigueur le permet), on recommande qu’un électricien
qualifié vérifie la qualité de la liaison à la terre.
On peut obtenir un exemplaire du code national en vigueur à
l’adresse suivante :
National Fire Protection Association
One Batterymarch Park, Quincy, MA 02269
CSA International
8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575
■ L’appareil doit être alimenté par un circuit électrique de 120 V
(CA seulement), 60 Hz, protégé par un fusible de 15 ou 20 A.
On recommande l’emploi d’un fusible temporisé ou d’un
disjoncteur. Il est également recommandé d'utiliser un circuit
séparé pour la sécheuse.
P
our une sécheuse reliée à la terre et connectée par
un cordon :
Cette sécheuse doit être reliée à la terre. En cas de mauvais
fonctionnement ou de panne, la liaison à la terre réduira le
risque de choc électrique en offrant au courant électrique un
acheminement d'évacuation de moindre résistance. Cette
sécheuse est alimentée par un cordon électrique comportant
un conducteur relié à la terre et une che de branchement
munie d'une broche de liaison à la terre. La che doit être
branchée sur une prise appropriée qui est bien installée et
reliée à la terre conformément à tous les codes et règlements
locaux.
INSTRUCTIONS DE LIAISON À LA TERRE
CONSERVEZ CES INSTRUCTIONS
AVERTISSEMENT : Le raccordement incorrect de
cet appareil au conducteur de liaison à la terre peut susciter
un risque de choc électrique. En cas de doute quant à la
qualité de liaison à la terre de la sécheuse, consulter un
électricien ou un technicien ou un personnel qualié. Ne pas
modier la che de branchement fournie avec la sécheuse;
si la che ne correspond pas à la conguration de la prise de
courant, demander à un électricien qualié d'installer une
prise de courant appropriée.
Méthode recommandée de liaison à la terre
Après l’installation, la sécheuse doit être électriquement reliée à la
terre conformément aux prescriptions des codes et règlements
locaux; en l’absence de code local, respecter les prescriptions du
code national en vigueur : National Electrical Code, ANSI/NFPA
70 (édition la plus récente), ou Code canadien de l’électricité,
CSA C22.1, ainsi que celles des codes et règlements locaux.
33
Spécifications électriques -
Pour le Canada seulement
C’est à l’utilisateur qu’incombe la responsabilité de
■ Communiquer avec un électricien qualifié.
■ S’assurer que les connexions électriques sont adéquates et
conformes au Code canadien de l’électricité, C22.1 - dernière
édition et à tous les codes locaux. Pour obtenir un exemplaire
de la norme des codes ci-dessus, contacter : Association
canadienne de normalisation, 178 Rexdale Blvd., Toronto,
ON M9W 1R3 CANADA.
■ Alimenter l’appareil uniquement par un circuit monophasé
de 120/240 volts CA seulement, 60 Hz à 4 fils, sur un circuit
séparé de 30 ampères, fusionné aux deux extrémités de la
ligne. On recommande l’emploi d’un fusible temporisé ou
disjoncteur. On recommande également que cet appareil soit
alimenté par un circuit indépendant.
■ Cette sécheuse est équipée d’un cordon électrique
homologué par la CSA International à introduire dans une
prise murale standard 14-30R. Le cordon mesure 5 pi (1,52
m). Veiller à ce que la prise murale se trouve à proximité de
l’emplacement définitif de la sécheuse.
Prise murale à 4 fils 14-30R
■ Ne pas utiliser un câble de rallonge.
Si on utilise un cordon d’alimentation de rechange, il est
recommandé d’utiliser le cordon d’alimentation de rechange
numéro de pièce 8579325. Pour plus d’information, veuillez
consulter les numéros de service qui se trouvent à la section
“Assistance ou service”.
P
our une sécheuse reliée à la terre et connectée par
un cordon :
Cette sécheuse doit être reliée à la terre. En cas de mauvais
fonctionnement ou de panne, la liaison à la terre réduira le
risque de choc électrique en offrant au courant électrique un
acheminement d'évacuation de moindre résistance. Cette
sécheuse est alimentée par un cordon électrique comportant
un conducteur relié à la terre et une che de branchement
munie d'une broche de liaison à la terre. La che doit être
branchée sur une prise appropriée qui est bien installée et
reliée à la terre conformément à tous les codes et règlements
locaux.
I
NSTRUCTIONS DE LIAISON À LA TERRE
CONSERVEZ CES INSTRUCTIONS
AVERTISSEMENT : Le raccordement incorrect de
cet appareil au conducteur de liaison à la terre peut susciter
un risque de choc électrique. En cas de doute quant à la
qualité de liaison à la terre de la sécheuse, consulter un
électricien ou un technicien ou un personnel qualié. Ne pas
modier la che de branchement fournie avec la sécheuse;
si la che ne correspond pas à la conguration de la prise de
courant, demander à un électricien qualié d'installer une
prise de courant appropriée.
34
Spécifications de l’alimentation en gaz
IMPORTANT : Respecter les dispositions de tous les codes et
règlements en vigueur.
L’installation doit satisfaire aux critères de tous les codes et
règlements locaux. En l’absence de code local, l’installation doit
satisfaire aux prescriptions du National Fuel Gas Code ANSI
Z223.1/NFPA 54 (American National Standard) ou CAN/CSA
B149.
On peut obtenir un exemplaire du code national en vigueur à
l’adresse suivante :
National Fire Protection Association
One Batterymarch Park, Quincy, MA 02269
CSA International
8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575
La conception de cette sécheuse a été homologuée par CSA
International pour l’utilisation jusqu’à une altitude de 10 000 pi
(3048 m) au-dessus du niveau de la mer, pour le débit thermique
indiqué sur la plaque signalétique. Aucun réglage du brûleur n’est
nécessaire lorsque la sécheuse est utilisée à une altitude
inférieure à cette valeur maximale.
Si la sécheuse doit être utilisée à une altitude supérieure à
10 000 pi (3048 m), on doit réduire de 4 % le débit thermique du
brûleur indiqué sur la plaque signalétique pour chaque tranche de
1000 pi (305 m) d’augmentation de l’altitude. Consulter votre
compagnie de service locale pour obtenir de l’aide lors de la
conversion à d’autres types de gaz ou de l’installation de la
sécheuse à une altitude supérieure à 10 000 pi (3048 m).
AVERTISSEMENT
Risque d’explosion
Utiliser une canalisation neuve d’arrivée de gaz
approuvée par la CSA International.
I
nstaller un robinet d’arrêt.
Bien serrer chaque organe de connexion de la
canalisation de gaz.
En cas de connexion au gaz propane, demander à une
personne qualifiée de s’assurer que la pression de gaz
ne dépasse pas 330 mm (13 po) de la colonne d’eau.
Par personne qualifiée, on comprend :
le personnel autorisé de chauffage, le personnel
autorisé d’une compagnie de gaz, et
le personnel d’entretien autorisé.
Le non-respect de ces instructions peut causer
un décès, une explosion ou un incendie.
Type de gaz
La sécheuse est équipée pour l’alimentation au gaz naturel. Elle
est homologuée par CSA International pour l’alimentation avec
des gaz de pétrole liquefies (propane et butane), après
conversion appropriée. Ne pas entreprendre de convertir
l’appareil pour l’utilisation d’un gaz différent de celui indiqué sur la
plaque signalétique sans d’abord consulter le fournisseur de gaz.
Un technicien qualifié doit effectuer la conversion. Les numéros
des pièces nécessaires pour la conversion sont mentionnés sur la
base de la valve du brûleur.
Canalisation de gaz
Méthode recommandée
■ Installer une canalisation de gaz rigide de 1/2" (13 mm) (IPS)
jusqu’à l’emplacement d’installation de la sécheuse. On doit
utiliser un composé d’étanchéité des tuyauteries résistant à
l’action du gaz de pétrole liquéfié. Ne pas utiliser de ruban
TEFLON
®†
. Pour l’alimentation au propane, le diamètre
des canalisations doit être de 1/2" (13 mm) (IPS) ou plus.
Usuellement le fournisseur de gaz propane détermine
les matériaux à utiliser et le diamètre approprié.
Autre méthode
■ La canalisation de gaz peut également être connectée au
moyen d’un tube homologué en aluminium ou en cuivre de
3/8" (10 mm). Si la longueur totale de la canalisation de gaz
excède 20 pi (6,1 m), un tuyau de plus gros diamètre sera
nécessaire. Dans le cas de l’alimentation au gaz naturel,
ne pas utiliser de tuyau en cuivre. Assurer l’étanchéité des
connexions avec un composé d’étanchéité résistant au
propane.
Connecteur en métal souple pour appareil ménager :
■ Il est recommandé d’utiliser une canalisation en acier
inoxydable souple et neuve, conception homologuée par
CSA International, pour raccorder la sécheuse à la conduite
d’alimentation en gaz. (La canalisation d’arrivée de gaz
sortant à l’arrière/le bas de la sécheuse est dotée d’un filetage
mâle de 3/8").
■ Ne pas déformer ni endommager la canalisation de gaz en
acier inoxydable souple lorsque vous déplacez la sécheuse.
Connexion du tuyau rigide :
La connexion du tuyau rigide nécessite une combinaison de
raccords pour obtenir une connexion de la sécheuse en ligne.
†®TEFLON est une marque déposée de E.I. Du Pont De Nemours et Compagnie.
■ Seul on conduit métallique rigide ou souple doit être utilisé
pour l’évacuation.
■ Ne pas utiliser un clapet d’évacuation à fermeture
magnétique.
■
Ne pas installer le conduit métallique flexible dans les cavités
fermées des murs, plafonds ou planchers.
■ Utiliser un conduit d’évacuation en métal lourd de 4"
(102 mm) et des brides de fixation.
■ Utiliser des brides de fixation pour sceller tous les joints. Ne
pas utiliser de ruban adhésif pour conduit, de vis ou d’autres
dispositifs de fixation qui se prolongent à l’intérieur du conduit
pour fixer celui-ci et qui peuvent retenir la charpie.
■
Si seulement le conduit métallique flexible est utilisé, la
contre-pression ne doit pas dépasser une colonne d’eau de
1" (25 mm) à l’arrière de la sécheuse.
■ La longueur totale du conduit souple ne doit pas dépasser
7
3
⁄4 pi (2,4 m).
IMPORTANT : Respecter les dispositions de tous les codes et
règlements en vigueur.
On recommande d’utiliser un conduit métallique rigide pour
réduire les risques d’écrasement et de déformation.
Un conduit métallique flexible doit être totalement déployé et
soutenu lorsque la sécheuse est à sa position finale. Enlever
tout excès de conduit flexible pour éviter tout affaissement/
déformation susceptible de réduire le débit d’air et le rendement
de la sécheuse.
Terminer le conduit d’évacuation par un clapet de décharge
pour éviter les rongeurs et insectes d’entrer dans l’habitation
ou l’entreprise.
Le clapet de décharge doit être situé à au moins 12" (305 mm)
au-dessus du sol ou de tout autre objet susceptible de se trouver
sur le trajet de l’air humide rejeté (par exemple, fleurs, roches, ou
arbustes).
Lors de l’utilisation d’un circuit d’évacuation existant, nettoyer la
charpie sur toute la longueur du système et veiller à ce que la
bouche de décharge ne soit pas obstruée par une accumulation
de charpie. Remplacer tout conduit de plastique ou de feuille
métallique mince par un conduit métallique flexible ou rigide.
Planifier l’installation pour introduire le nombre minimal de coudes
et de changements de direction.
Si des coudes sont utilisés ou des changements de direction
effectués, prévoir autant d’espace que possible. Plier le conduit
graduellement pour éviter de le déformer.
La bouche de sortie est située à l’arrière de la sécheuse,
en bas/au centre.
On peut acheminer le conduit d’évacuation par le haut, par
le bas, par la gauche, par la droite, derrière la sécheuse, ou en
ligne droite depuis l’arrière de la sécheuse. Voir “Dimensions du
produit.”
35
Exigences concernant l’évacuation
AVERTISSEMENT : Pour réduire le risque d’incendie,
cette sécheuse DOIT ÉVACUER L’AIR À L’EXTÉRIEUR.
■ Le conduit d’évacuation de la sécheuse ne doit pas être
connecté à une évacuation de gaz, une cheminée, un mur,
un plafond, un grenier, un vide sanitaire, ou un vide de
construction.
■ Robinet d’arrêt nécessaire :
Conformément aux prescriptions du National Fuel Gas Code,
ANSI Z223.1, on doit installer un robinet d’arrêt manuel sur la
canalisation d’alimentation, à moins de 6 pi (1,8 m) de la
sécheuse. Au Canada, le robinet d’arrêt manuel doit être
installé conformément aux prescriptions des codes
d’installation B149 – CAN/CGA B149.1 et CAN/CGA B149.2.
Le robinet d’arrêt doit être situé dans la même pièce que la
sécheuse. Il doit se trouver à un emplacement qui permet une
ouverture et une fermeture faciles. Ne pas bloquer l’accès au
robinet d’arrêt. Le robinet est destiné à alimenter/couper
l'alimentation en gaz de la sécheuse.
■ Installation dans un espace confiné :
Si la sécheuse est installée dans un espace réduit comme une
salle de bain ou un placard, on doit prévoir une arrivée d’air
appropriée pour la combustion et la ventilation. Consulter les
codes et règlements en vigueur, ou voir “Instructions pour
l’installation dans un encastrement ou un placard” de la
section "Exigences d’emplacement".
Tests de pressurisation de la canalisation de gaz
Un raccord de 1/8" NPT minimal, accessible pour la connexion
d’un manomètre de test, doit être installé immédiatement
d’amont de la connexion de fourniture de gaz à la sécheuse.
Lors de tout test de pressurisation du système à une pression de
test supérieure à 1/2 lb/po
2
(3,5 kPa) rel., la sécheuse doit être
déconnectée de la canalisation d’arrivée de gaz.
D
B
C
A
A. Canalisation d’arrivée de gaz
B. Robinet d’arrêt – position
d’ouverture
C. Vers la sécheuse
D. Raccordement 18" NPT
A
B
Débit d’évacuation
A. Bon débit d’évacuation
B. Meilleur débit d’évacuation
36
Longueur du circuit d'évacuation
La longueur maximale du circuit d’évacuation dépend du type de
conduit utilisé, du nombre de coudes et du type de bouche de
décharge. La longueur maximale pour le circuit de conduit rigide
ou flexible est indiquée dans le tableau ci-après.
Pour un circuit d’évacuation qui n’est pas couvert par le tableau,
consulter chez votre marchand.
Si la sécheuse est installée dans un espace réduit tel qu’une
chambre à coucher, une salle de bain, ou un placard, on doit
prévoir une arrivée d’air en quantité suffisante pour la combustion
et la ventilation. (Consulter les codes et règlements en vigueur.)
Voir “Instructions pour l’installation dans un encastrement ou
dans un placard” de la section “Exigences d'emplacement”.
L’emploi d’une bouche de décharge de 4" (102 mm) est
préférable. On peut cependant utiliser une bouche de 2
1
⁄2"
(64 mm). Une bouche de décharge de 2
1
⁄2" (64 mm) peut causer
une plus forte rétropression que les autres genres de bouches.
Pour une installation permanente, un système d’évacuation fixe
est requis.
Évacuation multiple de la sécheuse
■ Un conduit d’évacuation principal peut être utilisé pour un
groupe de sécheuses. Le conduit d’évacuation principal
devrait être d’un diamètre suffisant pour évacuer 200 pi
3
/min
d’air par sécheuse. Des filtres à charpie de forte capacité et
de conception adéquate peuvent être utilisés dans le
conduit principal d’évacuation s’ils sont inspectés et
nettoyés fréquemment. La pièce où se trouvent les
sécheuses devrait recevoir un apport d’air de débit égal ou
supérieur au débit total (pi
3
/min) de toutes les sécheuses
installées dans la pièce.
■ Un ensemble antirefoulement est nécessaire et est fourni
par un distributeur de buanderie commercial et devrait être
installé dans le conduit d’évacuation de chaque sécheuse
pour éviter l’air évacué de retourner dans les sécheuses
et pour maintenir une pression équilibrée dans le conduit
principal d’évacuation. Des orifices de passage d’air de
retour non obstrués sont requis.
Conduit métallique rigide
Nombre d’angles
à 90°
C
lapet de décharge de 4" (102 mm) de diamètre
Longueur maximale du conduit
0
1
2
3
4
C
lapets de type boîte et
à
persiennes
C
lapet incliné
130 pi (39,6 m)
1
25 pi (38,1 m)
115 pi (35,1 m)
1
06 pi (32,3 m)
98 pi (29,9 m)
129 pi (39,3 m)
119 pi (36,3 m)
109 pi (33,2 m)
1
00 pi (30,5 m)
92 pi (28,0 m)
Chaque conduit d’évacuation devrait pénétrer dans le conduit
principal à un angle pointant dans la direction du débit d’air. Les
conduits raccordés au conduit principal de part et d’autre
devraient être disposés en quinconce pour que l’air évacué par
une sécheuse ne puisse perturber l’évacuation d’une autre
sécheuse.
L’angle maximal entre le conduit connecté à une sécheuse et le
conduit principal ne devrait pas dépasser 30°.
Faire en sorte que les vapeurs générées par les liquides de
nettoyage à sec ne puissent pas atteindre les orifices d’entrée
d’air; ces vapeurs créent des composés acides qui, lorsqu’ils
sont attirés vers les unités de chauffage des sécheuses, peuvent
endommager les sécheuses et le linge en cours de séchage.
Une bouche de nettoyage devrait être installée dans le conduit
principal d’évacuation pour les nettoyages périodiques du
système d’évacuation.
Si une bouche de décharge ne peut être utilisée :
L’extrémité extérieure du conduit principal devrait être munie d’un
coude de déviation dirigé vers le bas. Si le conduit principal suit
une trajectoire verticale à travers le toit, plutôt qu’à travers le mur,
installer un coude de déviation de 180° à l’extrémité du conduit et
dépassant d’au moins 2 pi (610 mm) au-dessus de la partie la
plus élevée du bâtiment. L’ouverture murale ou dans le toit doit
avoir un diamètre supérieur de 1/2" (13 mm) à celui du conduit
d’évacuation. Le conduit d’évacuation devrait être centré dans
l’ouverture.
Ne pas installer une grille ou un couvercle sur l’extrémité du
conduit d’évacuation.
Type boîte À persiennes
Incliné de 2
1
⁄2"
(63.5 mm)
3
0˚ max.
air ow
A
B
débit d’air
A. Conduit d’évacuation de la sécheuse
B. Conduit principal d’évacuation
12" min.
(305 mm)
24" min.
(610 mm)
A
A. Bouche de décharge
ou coude de déviation
B. Mur
C. Conduit principal
d’évacuation
D. Conduit horizontal
E. Coude de déviation
à 180°
F. Conduit vertical
G. Toit
E
B
G
C
D
2 pi (610 mm)
min. au-dessus
du point le
plus élevé
du bâtiment
F
C
12
" (305 mm) min. au-dessus
de toute accumulation de
neige, glace ou débris
comme des feuilles.
37

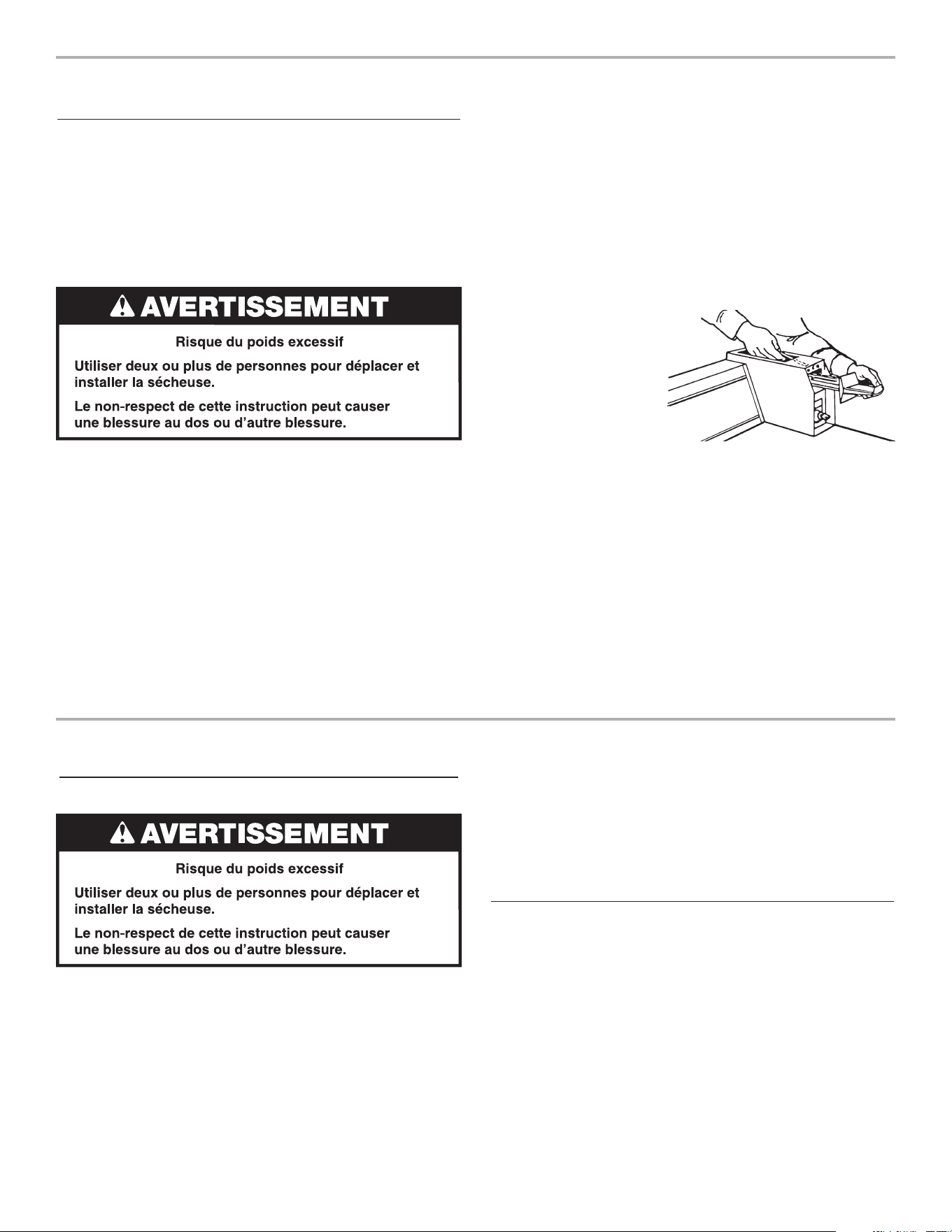

INSTRUCTIONS D’INSTALLATION – SÉCHEUSE À GAZ
Raccordement à la canalisation de gaz
1. Retirer le capuchon rouge de la canalisation de gaz.
2. Raccorder la canalisation de gaz à la sécheuse. Utiliser un
composé d’étanchéité compatible avec le gaz propane. Si un
conduit métallique flexible est utilisé, vérifier qu’il n’est pas
déformé.
Si nécessaire pour une intervention d’entretien ou de
réparation, ouvrir la plinthe en ôtant les 2 vis de 1⁄4" (6 mm)
à tête hexagonale du fond du panneau. Soulever ensuite
le panneau tout en tirant le fond du panneau hors de la
sécheuse.
Installation d’une glissière et
d’une caisse à monnaie
Le mécanisme de paiement, la serrure et la clé du tableau de
commande et la serrure et la clé de réceptacle des pièces ne
s
ont pas inclus; on peut les obtenir auprès des sources usuelles
de l’industrie. Pour ce modèle, on doit utiliser un dispositif
spécial d’extension de glissière que l’on peut acheter auprès
d
’un distributeur de glissières.
NOTE : Placer la sécheuse sur une feuille de carton ou un
panneau de bois dur avant de la déplacer sur le plancher, afin
d’éviter d’endommager le revêtement du sol.
1. À l’aide de deux personnes ou plus, déplacer la sécheuse à
l'emplacement d’installation désiré.
2. Enlever le ruban adhésif dans les angles avant de la
sécheuse. Ouvrir la sécheuse; enlever les brochures et
sachets de pièces. Essuyer parfaitement la surface interne du
tambour avec un chiffon humide.
3. Prendre deux cornières de carton de l’emballage et les placer
sur le plancher à l’arrière de la sécheuse. Saisir fermement la
sécheuse et la placer doucement en appui sur la face arrière,
sur les cornières de carton.
3. Ouvrir le robinet d’arrêt de la canalisation d’arrivée de gaz et
vérifier que la canalisation de gaz à la sécheuse est ouverte.
4. Vérifier tous les raccordements en les badigeonnant d’une
solution de détection des fuites non corrosive approuvée.
L’apparition de bulles indique une fuite. Réparer toute fuite
éventuelle.
Raccordement du conduit d’évacuation
1. À l’aide d’une bride de fixation de 4" (102 mm), relier le
conduit d’évacuation à la bouche d’évacuation de la
sécheuse. Si on utilise le conduit d’évacuation existant,
s’assurer qu’il est propre. Le conduit d’évacuation de la
sécheuse doit être fixé sur la bouche d’évacuation de la
sécheuse et dans le clapet d’évacuation. S’assurer que le
conduit d’évacuation est fixé au clapet d’évacuation à l’aide
d’une bride de fixation de 4" (102 mm).
2. Avec l’aide d’au moins deux autres personnes, déplacer la
sécheuse à l’emplacement final désiré. Ne pas écraser ni
deformer le conduit d’évacuation, et enlever n’importe quel
conduit flexible excessif pour améliorer le débit d’air. Vérifier
que la sécheuse est de niveau.
3. Vérifier que la canalisation souple de gaz n’est pas déformée.
INSTRUCTIONS D’INSTALLATION – GLISSIÈRE ET CAISSE À MONNAIE
4. Prendre l’un des pieds et identifier la marque en losange dans
l
e filetage. Ce repère indique jusqu’où le pied doit être vissé
dans le trou.
5. Commencer à visser à la main les pieds avant dans les trous.
(Utiliser une petite quantité de détergent liquide pour lubrifier
la section filetée, pour qu’il soit plus facile de tourner les
pieds). Utiliser une clé de 1" (25 mm) ou une clé à douille
pour visser les pieds jusqu’au repère.
Placer maintenant la sécheuse verticalement.
6
. Ôter la plaque de
l’ouverture d’accès du
boîtier de commande.
Soulever la plaque à
l’arrière pour l’enlever.
Installer le dispositif
d’introduction de pièces
(pour l’installation,
consulter les
instructions d’installation du fabricant).
7. Réinstaller la plaque de l’ouverture d’accès du boîtier de
commande. Placer la boîte à pièces avec la serrure et la clé
dans l’ouverture d’accès du boîtier de commande.
8. Retirer la feuille de carton ou le panneau de bois dur placé
sous la sécheuse.
38
Achever l’installation
1. Une fois la sécheuse à son emplacement final, placer un
niveau sur le sommet de la sécheuse, transversalement, puis
dans le sens avant arrière. Si la sécheuse n’est pas d’aplomb,
ajuster les pieds pour modifier la hauteur et établir un bon
aplomb de la sécheuse.
2. Brancher sur une prise à 3 alvéoles reliée à la terre.
3. Contrôler le bon fonctionnement de la sécheuse: Fermer la
porte de la sécheuse. Insérer les pièces dans le mécanisme à
glissière et enfoncer doucement le mécanisme à glissière.
Sélectionner le programme Whites and Colors (blancs et
couleurs) et laisser la sécheuse fonctionner pendant au moins
5 minutes.
REMARQUE : Il faut que la porte soit fermée pour que la
sécheuse puisse fonctionner.
4. Si on ne perçoit aucune chaleur à l’intérieur de la sécheuse et
si le brûleur ne s’allume pas, arrêter la sécheuse pendant cinq
m
inutes. Vérifier que tous les robinets d’alimentation en gaz
sont ouverts et que le cordon d’alimentation électrique est
branché. Répéter le test de cinq minutes de fonctionnement.
5. Si le temps de séchage est trop long, s’assurer que le filtre
à charpie est propre, et vérifier qu’il n’y a aucun obstacle au
débit d’air du circuit d’évacuation de la sécheuse.
6. Démarrer à nouveau la sécheuse et la laisser exécuter le
programme Whites and Colors (blancs et couleurs) pour
vérifier qu’elle fonctionne correctement.
2. Brancher la sécheuse ou reconnecter la source de courant
électrique.
3. Contrôler le bon fonctionnement de la sécheuse (la minuterie
peut indiquer un temps de service cumulatif du fait de tests
effectués à l’usine):
Fermer la porte de la sécheuse. Insérer les pièces dans le
mécanisme à glissière et enfoncer doucement le mécanisme
à glissière (le temps de fonctionnement sera accumulé, selon
le nombre de pièces et le type de came utilisé). Sélectionner
le programme Whites and Colors (blancs et couleurs) et
laisser la sécheuse fonctionner pendant au moins 5 minutes.
REMARQUE :
Il faut que la porte soit fermée pour que la sécheuse puisse
fonctionner.
4. Ouvrir la porte de la sécheuse. Vérifiez que l’intérieur de la
sécheuse est chaude.
5. Si le temps de séchage est trop long, s’assurer que le filtre
à charpie est propre, et vérifier qu’il n’y a aucun obstacle au
débit d’air du circuit d’évacuation de la sécheuse.
6. Démarrer à nouveau la sécheuse et la laisser exécuter
un programme complet pour vérifier qu’elle fonctionne
correctement.
39
INSTRUCTIONS D’INSTALLATION – SÉCHEUSE ÉLECTRIQUE
Raccordement du conduit d’évacuation
1. À l’aide d’une bride de fixation de 4" (102 mm), relier
le conduit d’évacuation à la bouche d’évacuation de la
sécheuse. Si on utilise le conduit d’évacuation existant,
s’assurer qu’il est propre. Le conduit d’évacuation de la
sécheuse doit être fixé sur la bouche d’évacuation de la
sécheuse et dans le clapet d’évacuation. S’assurer que le
conduit d’évacuation est fixé au clapet d’évacuation à l’aide
d’une bride de fixation de 4" (102 mm).
2. Avec l’aide d’au moins deux autres personnes, déplacer la
sécheuse à l’emplacement final désiré. Ne pas écraser ni
deformer le conduit d’évacuation, et enlever n’importe quel
conduit flexible excessif pour améliorer le débit d’air. Vérifier
que la sécheuse est de niveau.
Achever l’installation
1. Une fois la sécheuse à son emplacement final, placer un
niveau sur le sommet de la sécheuse, transversalement, puis
dans le sens avant arrière. Si la sécheuse n’est pas d’aplomb,
ajuster les pieds pour modifier la hauteur et établir un bon
aplomb de la sécheuse.
40
INVERSION DU SENS D’OUVERTURE DE LA PORTE
Le sens d’ouverture de la porte peut être changé du côté droit
au côté gauche, si désiré.
Placer une serviette ou un linge doux sur le dessus de la
sécheuse ou du plan de travail pour empêcher rayer la surface.
Ôter la porte
1. Enlever 3 des 4 vis qui maintiennent la charnière de la porte
sur le panneau avant de la sécheuse. Deserrer partiellement
l
a vis restante qui a une ouverture de trou de la serrure et
soulever la porte de la vis.
2. Poser la porte sur une surface plate préparée, côté intérieur
(partie interne de la porte) vers le haut.
3. Enlever les 6 vis à tête Philips pour séparer la partie externe
de la porte de la partie interne. Voir l’illustration. Il importe
d’enlever seulement les 6 vis indiquées.
4. Soulever la partie interne de la porte hors de la partie externe.
5. Faire pivoter la partie externe de 180°.
Inversion de la charnière
1. Utiliser un petit tournevis à lame plate pour enlever 2 tringles
des pitons d’obturation des trous de la partie interne de la
porte. Faire glisser la tête du tournevis sous les tringles, en
veillant à ne pas érafler la surface de la porte interne.
Soulever.
A
B
A. Panneau avant de la sécheuse
B. Porte
Deserrer
la vis
qui a une
ouverture
de trou
de la
serrure
41
2. Ôter les 4 vis qui fixent la charnière de la porte interne et
déplacer la charnière de l’autre côté. Réinstaller les 4 vis.
3. Réinstaller les tringles des pitons d’obturation des trous
sur le côté opposé de la porte interne.
4. Vérifier s’il y a des traces de doigts sur le verre. Nettoyer
le verre au besoin.
5. Placer la partie interne de la porte à l’intérieur de la partie
externe. Pour une bonne installation, le bord de la partie
interne de la porte doit se trouver complètement à l’intérieur
du bord de la partie externe de la porte.
6. Assembler de nouveau les parties interne et externe
de la porte avec les 6 vis.
Inversion de la gâche
1. Utiliser un petit tournevis à lame plate pour enlever la tringle
d
es pitons d’obturation des trous dans l’ouverture de la porte
de la sécheuse. Faire glisser la tête du tournevis sous les
tringles, en veillant à ne pas érafler la surface de la sécheuse.
S
oulever de la sécheuse lentement pour éviter la déformation
de la tringle des pitons d’obturation des trous.
2. Utiliser un tournevis Phillips pour ôter la gâche.
3. Insérer la gâche sur le côté opposé.
Réinstallation de la porte
1. Fixer de nouveau la porte sur le panneau avant de la
sécheuse avec les 4 vis. Installer partiellement la vis qui a
l’ouverture de trou de la serrure d’abord, et placer l’ouverture
de trou de la serrure de la charnière au-dessus de la vis.
Installer ensuite les autres 3 vis et serrer chacune des 4 vis.
2. Vérifier s’il y a des marques de doigts sur le verre. Nettoyer
le verre au besoin.
3. Fermer la porte et vérifier qu’elle s’enclenche solidement.
Charnière de la porte
A. Tringle des pitons
d’obturation des trous
B. Gâche de la porte
A
B
A
B
A. Panneau avant de la sécheuse
B. Porte
Installer
d’abord
cette vis
42
S
i vous avez besoin d’aide :
Le Centre d’assistance d’appareils de buanderie commerciaux
répondra à toute question concernant le fonctionnement et
l’entretien de la sécheuse non abordée dans les instructions
d'installation.
Il suffit de composer le 1-800 NO BELTS (1-800-662-3587).
La communication est gratuite.
Lors de l’appel, vous devrez communiquer les numéros de
m
odèle et de série de la sécheuse; les deux numéros sont
inscrits sur la plaque signalétique située dans l’ouverture
de la porte de la sécheuse.
I
nstructions d’entretien :
■ Nettoyer le filtre à charpie après chaque utilisation.
■ Comment enlever la charpie accumulée :
• De l’intérieur de la sécheuse :
Il faut retirer la charpie tous les 2 ans ou plus souvent, selon
l
’utilisation de la sécheuse. Le nettoyage doit être effectué
par une personne qualifiée.
• Du conduit d’évacuation :
Il faut retirer la charpie tous les 2 ans ou plus souvent,
selon l’utilisation de la sécheuse.
■ Tenir les matériaux combustibles, essence ou autres
vapeurs ou liquides inflammables, à l'écart de la zone
entourant la sécheuse.
■ Tenir les objets qui pourraient obstruer le flux de combustion
et de ventilation à l'écart de la zone entourant la sécheuse.
Si la sécheuse ne fonctionne pas, vérifier ce qui suit :
■ Le circuit d’alimentation électrique est bien connecté.
■ Les disjoncteurs ne sont pas ouverts et les fusibles sont
intacts.
■ La porte est fermée. Écouter étroitement pour entendre
l’activation du contacteur de la porte.
■ La commande est configurée correctement et l’afficheur
montre la durée de cycle.
■ Le bouton de sélection de programme a été enfoncé
fermement.
■ Pour une sécheuse à gaz, vérifier que les robinets de la
canalisation de gaz sont ouverts.
INSTRUCTIONS D’ENTRETIEN
43
RÉGLAGE DE COMMANDE ÉLECTRONIQUE
I
NFORMATION GÉNÉRALE
POUR L’UTILISATEUR
Défilement de “out of order” (hors
service) sur l’afficheur, suivi par
un code de défaillance ou un code
de diagnostic
Cette situation indique que la sécheuse n’est
pas opérationnelle.
Affichage de ‘0 Minutes’
Ceci indique qu’il n’est pas possible de faire
fonctionner la sécheuse. L’information sur les
pièces insérées ou les entrées de débit sera
mémorisée mais ne peut être utilisée avant le
rétablissement du fonctionnement normal par
une manoeuvre d’ouverture/fermeture de la
porte. En cas de défaillance du contacteur de
la porte, on doit le remplacer pour pouvoir
rétablir le fonctionnement normal.
M
ise en marche pour la première
utilisation
La sécheuse a été programmé à l’usine
comme suit :
Remise en marche après une
interruption de l’alimentation
Quelques secondes après la restauration de
l’alimentation, si un programme était en cours
d’exécution lors de l’interruption,‘RESELECT
CYCLE’ (sélectionner le programme de nouveau)
clignote sur l’afficheur. Ceci indique qu’il
est nécessaire d’appuyer sur une des touches
de configuration/paramétrage (tissu) pour
commander laremise en marche de la sécheuse.
Prix de l’utilisation
Après l’ouverture de la porte à l’achèvement
d’un programme, l’afficheur présente le prix
d’utilisation (sauf si l’appareil est réglé pour
l’utilisation gratuite). Lors de l’enregistrement
de l’introduction de pièces ou d’un débit,
l’information affichée change et guide
l’utilisateur pour le lancement d’un programme.
Il y a quatre (4) types de tarification :
Prix d’utilisation fixé
Une sécheuse configurée pour ‘Programme
fixe’ (Fixed Cycle) peut seulement accepter du
temps additionnel accumulé par incréments
égaux à la durée d’un programme de séchage
complet. L’utilisateur peut acheter un
maximum de 99 minutes d’utilisation; aucun
crédit additionnel n’est donné lorsque
l’afficheur présente 99 minutes.
Tarification Accumulateur
Si l’option d est fixée à d.00, et le
code 6 est fixé à une pièce 1, le mode
Accumulateur est en vigueur.
Le temps d’utilisation peut être acheté
à raison d’une pièce à la fois jusqu’à un
maximum de 99 minutes.
Prix d’utilisation 1,50 $ (30 minutes)
Programmes gratuits
Pour ceci, on règle le prix de l’utilisation à zéro;
l’afficheur présente alors ‘SELECT CYCLE’
(sélectionner le programme) plutôt que le prix
d’une utilisation. Tout programme commencé
comme programme gratuit prend fin
automatiquement lors de l’ouverture de la porte.
Prêt pour carte de débit
Cette sécheuse est pré-configuré pour l’utilisation
des cartes de débit; il est compatible avec une
variété de systèmes de paiement par carte de
débit, mais il n’est PAS fourni avec un lecteur
de carte de débit. Pour le réglage approprié de
la sécheuse, voir les instructions fournies par le
fabricant du lecteur de carte de débit. Lorsqu’un
lecteur de carte de Génération 2 est installé,
la sécheuse est placée en mode paiement débit
amélioré. Au mode paiement débit amélioré,
le prix pour addition de temps peut être défini
indépendamment (voir VALEUR DE LA PIÈCE 2),
et le temps ajouté est calculé à partir de
l’équation suivante :
PROCÉDURES DE RÉGLAGE
DES SYSTÈMES DE COMMANDE
IMPORTANT : Lire la totalité des instructions
avant l’utilisation.
Pour le réglage des systèmes de commande de
la sécheuse, on utilise les touches de réglage
(tissu) et l’afficheur numérique.
L’afficheur peut présenter 4 chiffres et/ou
lettres et un point décimal, qui indiquent les
codes de paramétrage et les valeurs connexes
disponibles pour la programmation de la sécheuse.
Pour un modèle converti pour l’utilisation d’une
carte de débit Génération 1, les impulsions de débit
sont équivalentes à l’insertion d’une pièce (pièce 1).
prix pour addition de temps
=
temps ajouté
prix du programme complet durée du programme complet
NOTE : Le mode paiement débit amélioré ne peut
être désélectionné.
Prix programme fixe avec Top Off
(addition de temps) (disponible pour
l’utilisation avec des dépôts de pièces
ou des lecteurs de carte seulement)
Une sécheuse configurée pour permettre
l’emploi de l’option ‘Top Off’ permet
l’addition de temps de séchage à un
programme existant, par incréments
égaux au nombre de minutes de séchage
allouées par pièce de 0,25 $ (pièce 1),
jusqu’à 99 minutes, quel que soit le
montant à payer pour la mise en marche
de la sécheuse. Aucun crédit n’est accordé
pour les pièces insérées ou un paiement
par carte de débit lorsque l’afficheur
présente 99 minutes.
L’incrément Centime n’est pas appliqué
pour les achats de temps ajouté.
Utilisation des touches pour la
programmation des commandes
1. La touche COTTON/WHITES (cotons
et blancs) permet la sélection des valeurs
associées aux codes de paramétrage. Une
pression sur la touche fait augmenter la
valeur de un (1); si on maintient la pression
sur la touche, la valeur affichée augmente
rapidement.
2. La touche PERM PRESS (pressage
permanent) commande la progression
parmi les codes de paramétrage. Une
pression sur cette touche provoque le passage
au code de paramétrage suivant; une
pression constante sur la touche commande
le défilement automatique des codes à un
taux plus rapide qu’un un code par seconde.
3. La touche COLORS/DELICATES
(couleurs et articles délicats) permet
de sélectionner/désélectionner les options.
Paramétrage pour mise en marche
Insérer la clé de la porte d’accès de service; tourner
et soulever pour enlever la porte d’accès de service.
Sécheuses avec lecteur de carte installé :
Après installation du lecteur de carte de débit
(conformément aux instructions du fabricant
du lecteur de carte), pour accéder au mode
de paramétrage, insérer la carte de
paramétrage manuel (fournie par le fabricant
du lecteur de carte) dans le lecteur de carte.
Si une carte de paramétrage manuel n’est
pas disponible, seul le mode de diagnostic
est accessible en enlevant la porte d’accès
de service.
44
DISPLAY
After the dryer has been installed and plugged in, the display will show
‘0 minutes.’ After the door is opened and closed, the display will show
the vend price.
AFFICHEUR
Après l’installation initiale et le branchement de la sécheuse, l’afficheur présente
‘0 MINUTES’. Après l’ouverture et la fermeture de la porte, l’afficheur présente le prix
d’utilisation.
PRICE
N
AFFICHEUR
Après l’installation initiale et le branchement de la sécheuse, l’afficheur présente
‘0 MINUTES’. Après l’ouverture et la fermeture de la porte, l’afficheur présente le prix
d’utilisation.
EXPLICATION
W
Lorsque le d.xx est réglé à d.CS, cette valeur 6 xx représente le nombre de manoeuvres
à effectuer sur la glissière d’insertion des pièces pour la mise en marche de la sécheuse.
6 01 représente une manoeuvre de la glissière à pièces de monnaie.
R TEMPS DE SÉCHAGE RÉGULIER
F
Pour le fonctionnement par glissière à pièces ou OPL, la valeur correspond au montant
en minutes de temps de séchage. Configuré à l’usine pour 30 minutes.
Lorsqu’il est réglé à fonctionnement par dépôt de pièce ou par lecteur de carte, le temps
de séchage est égal à la valeur de temps de séchage régulier x la valeur de prix pour
programme régulier. Exemple : 6 06 et 7 05 = (06 x 05 = 30 minutes).
C OPTION DE COMPTAGE DU NOMBRE DE PROGRAMMES
Cette option peut être Sélectionnée (‘ON’) ou Pas sélectionnée (‘OFF’).
N Pas sélectionnée (‘OFF’).
S
Option sélectionnée et impossibilité de désélection. Appuyer 3 fois consécutives sur la touche
COLORS/DELICATES pour sélectionner ‘ON’ (active). Lorsque ‘ON’ a été sélectionné,
on ne peut désélectionner l’option.
P
Appuyer une fois sur la touche PERM PRESS pour passer au code suivant.
Appuyer une fois sur la touche PERM PRESS pour passer au code suivant.
P
Appuyer une fois sur la touche PERM PRESS pour passer au code suivant.
B
PRIX POUR PROGRAMME RÉGULIER
W
Lorsque le d.xx est réglé à d.00, cette valeur 6 xx représente le nombre de pièces de 0,25 $ pour la
mise en marche de la sécheuse; réglage dans la plage 0–39. Pour changer cette valeur, appuyer
sur la touche COTTON/WHITES. 6 06 = 6 pièces de 0,25 $ = 1,50 $.
TYPE DE TARIFICATION DU SÉCHAGE
F Programme fixe avec Top Off. Uniquement disponible pour l’utilisation avec dépôts de pièces
ou lecteurs de carte. Voir la description détaillée dans Information générale pour l’utilisateur.
F
Programme fixe. Voir la description détaillée dans Information générale pour l’utilisateur.
Utiliser la touche COLORS/DELICATES pour effectuer cette sélection.
Appuyer une fois sur la touche PERM PRESS pour passer au code suivant.
P
La touche COTTON/WHITES permet de faire varier la valeur dans la plage 1–99 minutes.
CODE EXPLANATION E
Press PERM PRESS button once to advance to next code. A
Press PERM PRESS button once to advance to next code. A
Press PERM PRESS button once to advance to next code. A
Press PERM PRESS button once to advance to next code. A
IMPORTANT : Pour accéder au mode de paramétrage ou de diagnostic, utiliser une clé de
service pour ouvrir la porte d’accès pour entretien. Si un lecteur de carte est installé, une carte
de service est disponible pour accéder aux diagnostics. Si aucune clé de service n’est disponible,
le connecteur AA1 doit être déposé pour y avoir accès. Ne pas ouvrir la console avant d’avoir
déconnecté la sécheuse de toute source d’énergie. Pour accéder au connecteur AA1 :
Débrancher la sécheuse ou déconnecter la source de courant électrique.
Ouvrir la console, déposer le connecteur AA1, refermer la console.
Brancher la sécheuse ou reconnecter la source de courant électrique.
La sécheuse est maintenant au mode de configuration/paramétrage.
Avant de poursuivre, noter que malgré le grand nombre d’options disponibles, le propriétaire de
la sécheuse peut décider de simplement déballer sa nouvelle sécheuse commerciale, la brancher,
la raccorder et installer un accepteur de monnaie; elle sera alors parfaitement opérationnelle.
CODES DEPARAMÉTRAGE
La touche PERM PRESS permet de passer d’un code au suivant.
La touche COTTON/WHITES fait changer la valeur du code.
La touche COLORS/DELICATES permet de sélectionner et désélectionner les options.
Le caractère ou les deux caractères situés le plus à gauche correspondent au code de
paramétrage. Les deux ou les trois caractères situés le plus à droite correspondent à la valeur
du code de paramétrage.
1.
2.
4.
NOTE : La première ligne de chaque code indique la configuration à l’usine.
Substituer tous les pièces et panneaux.
3.
45
EXPLICATION
M OPTION COMPTEUR DE MONNAIE
Cette option peut être Sélectionnée (‘ON’) ou Pas sélectionnée (‘OFF’).
N Pas sélectionnée (‘OFF’).
S
Option sélectionnée (‘ON’).
Appuyer 3 fois consécutives sur la touche COLORS/DELICATES pour sélectionner ‘ON’
(active); appuyer 3 fois sur la touche pour désélectionner l’option (Pas sélectionnée [‘OFF’]).
Le compteur passe de ‘OFF’ (inactive) à ‘ON’ (active).
S Option sélectionnée et impossibilité de désélection.
Pour sélectionner (‘ON’) avec impossibilité de désélection, sélectionner d’abord (‘ON’). Puis
en moins de deux secondes appuyer deux fois sur la touche COLORS/DELICATES et une fois
sur la COTTON/WHITES et quitter le mode de paramétrage.
P
Appuyer une fois sur la touche PERM PRESS pour passer au code suivant.
S OPTIONS DE PRIX SPÉCIAL
Cette option peut être Sélectionnée (‘ON’) ou Pas sélectionnée (‘OFF’).
N Pas sélectionnée (‘OFF’).
S Option sélectionnée (‘ON’). Appuyer une fois sur la touche COLORS/DELICATES
pour cette sélection.
I Si l’OPTION DE PRIX SPÉCIAL est sélectionnée, on a accès aux codes
‘3.’ à ‘9.’
Appuyer une fois sur la touche PERM PRESS pour passer au code suivant.
O OPTIONS À UTILISER APRÈS SÉLECTION DE PRIX SPÉCIAL :
S PRIX POUR PROGRAMME SPÉCIAL
W
Lorsque le d.xx est réglé à d.00, cette valeur 3.xx représente le nombre de pièces de 0,25 $ pour
la mise en marche de la sécheuse; réglage dans la plage 0–39. Pour changer cette valeur, appuyer
sur la touche COTTON/WHITES. 3.06 = 6 pièces de 0,25 $ = 1,50 $.
S TEMPS DE SÉCHAGE SPÉCIAL
F Pour le fonctionnement par glissière à pièces ou OPL, cette valeur représente le nombre
de minutes de séchage pour le prix d’utilisation total. Configuré à l’usine pour 30 minutes.
La touche COTTON/WHITES permet de faire varier la valeur dans la plage
1–99 minutes.
T HORLOGE - MINUTES
T Sélection du nombre de minutes pour l’HORLOGE; sélectionner une valeur de 0–59 minutes :
appuyer sur la touche COTTON/WHITES.
P
Appuyer une fois sur la touche PERM PRESS pour passer au code suivant.
T HORLOGE - HEURES
NOTE : Utilisation du format 24 h.
T Sélection du nombre d’heures pour l’HORLOGE; sélectionner une valeur de 0–23 heures :
appuyer sur la touche COTTON/WHITES.
P
Appuyer une fois sur la touche PERM PRESS pour passer au code suivant.
S PRIX SPÉCIAL - HEURE DE COMMENCEMENT
NOTE : Utilisation du format 24 h.
T
Sélection de l’heure de commencement pour cette tarification; 0–23 heures. Sélectionner START
HOUR (heure de commencement) : appuyer sur la touche COTTON/WHITES.
P
Appuyer une fois sur la touche PERM PRESS pour passer au code suivant.
S PRIX SPÉCIAL - HEURE D’EXPIRATION
NOTE : Utilisation du format 24 h.
T
Sélection de l’heure d’expiration pour cette tarification; 0–23 heures. Sélectionner STOP HOUR
(heure d’expiration) : appuyer sur la touche COTTON/WHITES.
P
Appuyer une fois sur la touche PERM PRESS pour passer au code suivant.
Appuyer une fois sur la touche PERM PRESS pour passer au code suivant.
P Appuyer une fois sur la touche PERM PRESS pour passer au code suivant.
W
Lorsqu’il est réglé à fonctionnement par dépôt de pièce ou par lecteur de carte, le temps
de séchage est égal à la valeur de temps de séchage spécial x la valeur de prix pour
programme spécial. Exemple : 3 06 et 4 05 = (06 x 05 = 30 minutes).
W
Lorsque le d.xx est réglé à d.CS, cette valeur 3.xx représente le nombre de manoeuvres
à effectuer sur la glissière d’insertion des pièces pour la mise en marche de la sécheuse.
3.01 représente une manoeuvre de la glissière à pièces de monnaie.
CODE EXPLANATION E
Press PERM PRESS button once to advance to next code. A
If SPECIAL PRICING OPTION is selected, there is access to codes
‘3.’ thru ‘9.’
Press PERM PRESS button once to advance to next code.
S
Press PERM PRESS button once to advance to next code. A
Press PERM PRESS button once to advance to next code. A
Press PERM PRESS button once to advance to next code. A
Press PERM PRESS button once to advance to next code. A
Press PERM PRESS button once to advance to next code. A
Press PERM PRESS button once to advance to next code. A
46
EXPLICATION
O OPTIONS À UTILISER APRÈS SÉLECTION DE PRIX SPÉCIAL (suite) :
S JOUR POUR PRIX SPÉCIAL
T
Ceci représente le jour de la semaine sélectionné, et la sélection de la tarification spéciale pour
ce jour. Un chiffre suivi de ‘0’ indique que cette option n’est pas sélectionnée pour le jour
particulier concerné (9.10). Un chiffre suivi d’un ‘S’ indique que cette option est sélectionnée
pour le jour concerné (9.1S).
Pour sélectionner le jour de la semaine (1-7), appuyer sur la touche COTTON/WHITES.
Appuyer une fois sur la touche COLORS/DELICATES pour sélectionner l’option de prix
spécial pour chaque jour choisi.
Lorsqu’on quitte le code de paramétrage ‘9.’, l’afficheur doit présenter le jour courant de la semaine :
AFFICHEUR
JOUR DE LA SEMAINE CODE (sélectionné)
10 Jour 1 = Dimanche 1S
20 Jour 2 = Lundi 2S
30 Jour 3 = Mardi 3S
40 Jour 4 = Mercredi 4S
50 Jour 5 = Jeudi 5S
60 Jour 6 = Vendredi 6S
70 Jour 7 = Samedi 7S
P
Appuyer une fois sur la touche PERM PRESS pour passer au code suivant.
V
OPTION AFFICHAGE DU CONTENU DU COFFRE
Cette option peut être Sélectionnée (‘ON’) ou Pas sélectionnée (‘OFF’).
N Pas sélectionnée (‘OFF’).
S
Option sélectionnée (‘ON’). Appuyer une fois sur la touche COLORS/DELICATES pour cette
sélection. Lorsque l’option est sélectionnée, le montant d’argent et/ou le nombre de programmes
(si on a sélectionné le comptage) est visible lorsque la boîte à pièces a été enlevée.
P Appuyer une fois sur la touche PERM PRESS pour passer au code suivant.
V VALEUR DE LA PIÈCE 1
T Ceci représente la valeur de la pièce 1, en multiples de 0,05 $ : b.05 = 0,25 $.
Par des pressions sur la touche COTTON/WHITES, on peut sélectionner une valeur
de 1 à 199 (multiples de 0,05 $).
P
Appuyer une fois sur la touche PERM PRESS pour passer au code suivant.
V VALEUR DE LA PIÈCE 2
T
Ceci représente la valeur de la pièce 2, en multiple de 0,05 $. 20 = 1,00 $.
Par des pressions sur la touche COTTON/WHITES, on peut sélectionner une valeur
de 1 à 199 (multiple de 0,05 $).
C OPTION GLISSIÈRE À PIÈCES
Cette option peut être SÉLECTIONNÉE (‘ON’) ou PAS SÉLECTIONNÉE (‘OFF’). L’utilisation
d’une glissière à pièces exige le montage d’une plaque d’adaptation de glissière à pièces
dans l’ouverture du boîtier du compteur.
N Pas sélectionnée (‘OFF’).
Option sélectionnée (’ON’). Appuyer 3 fois consécutives sur la touche COLORS/DELICATES
pour cette sélection.
Lorsqu’on sélectionne le mode de glissière à pièces, sélectionner une valeur ‘b.’ égale
à la valeur du prix de la vente, en multiples de 0,05 $. Régler le code de paramétrage 6 xx
(prix pour programme régulier) et le code de paramétrage 3.xx (prix pour programme spécial)
pour le nombre de manoeuvres de la glissière. Si l’installateur sélectionne le paramétrage
‘CS’ sur un modèle à pièces, la sécheuse n’enregistrera pas les pièces.
P
Appuyer une fois sur la touche PERM PRESS pour passer au code suivant.
A OPTION ADDITION DE PIÈCES
Cette option peut être Sélectionnée (‘ON’) ou Pas sélectionnée (‘OFF’). Cette option
commande l’affichage du nombre de pièces (pièce 1) à insérer, plutôt que d’un montant
monétaire.
N Pas sélectionnée (‘OFF’).
S
Option sélectionnée (‘ON’).
Appuyer 3 fois consécutives sur la touche COLORS/DELICATES pour cette sélection.
Si le mode de paiement amélioré par débit est utilisé, cette option ne peut pas être sélectionnée.
P
Appuyer une fois sur la touche PERM PRESS pour passer au code suivant.
Appuyer une fois sur la touche PERM PRESS pour passer au code suivant.
W Avec une manoeuvre de la glissière d’insertion des pièces, ce paramètre présente le total
de la vente, en multiples de 0,05 $. Exemple : b.30 représente 1,50 $.
NOTE : Cette option est uniquement utilisée avec un lecteur de carte ou un dépôt de pièces.
W
Lorsqu’un lecteur de carte Gen 2 est utilisé, ce code représente la valeur de l’addition de temps
en pièces de 0,25 $. C.05 = 0,25 $.
CODE EXPLANATION E
OPTIONS TO USE IF SPECIAL PRICING IS SELECTED (continued): O
Press PERM PRESS button once to advance to next code. A
Press PERM PRESS button once to advance to next code. A
Press PERM PRESS button once to advance to next code. A
Press PERM PRESS button once to advance to next code. A
Press PERM PRESS button once to advance to next code.
A
Press PERM PRESS button once to advance to next code. A
47
EXPLICATION
P OPTION SUPPRESSION DU PRIX
Cette option peut être Sélectionnée (‘ON’) ou Pas sélectionnée (‘OFF’).
Lorsque cette option est sélectionnée, l’afficheur présente le message ‘ADD’ (ajouter) ou
‘AVAILABLE’ (disponible) plutôt que le montant monétaire à ajouter. (Utilisation principalement
avec l’emploi du paiement par carte de débit.)
N Pas sélectionnée (‘OFF’).
S Option sélectionnée (‘ON’). Appuyer une fois sur la touche COLORS/DELICATES pour
cette sélection.
P Appuyer une fois sur la touche PERM PRESS pour passer au code suivant.
C
OPTION EFFACEMENT DU MONTANT MÉMORISÉ
Cette option peut être SÉLECTIONNÉE (‘ON’) ou PAS SÉLECTIONNÉE (‘OFF’). Lorsque cette
option est sélectionnée, un montant conservé en mémoire est effacé après 30 minutes sans
autre activité.
S Option sélectionnée (‘ON’).
N Pas sélectionnée (‘OFF’). Appuyer une fois sur la touche COLORS/DELICATES pour
désélectionner cette option.
P
Appuyer une fois sur la touche PERM PRESS pour passer au code suivant.
P INCRÉMENT CENTIME
T
Ceci représente la valeur de l’incrément de prix utilisé sur lecteurs de carte Génération 2
(mode de paiement par carte de débit/amélioration). Appuyer sur la touche COTTON/WHITES
pour sélectionner une valeur de 0 à 4 centimes. Cette option ne s’applique pas à la fonction
d’addition de temps.
P
Appuyer une fois sur la touche PERM PRESS pour passer au code suivant.
Si le compteur de programme (9 0C) est sélectionné, ce qui suit est vrai :
1 00 Nombre de programmes, en CENTAINES. 1 02
= 200
2 00 Nombre de programmes, en UNITÉS. 2 25
=25
Total programmes = 225
Cette information est ‘SEULEMENT AFFICHÉE’; on ne peut l’effacer.
Appuyer une fois sur la touche PERM PRESS pour passer au code suivant.
Si le compteur monétaire (1.0C ou 1.C0) est sélectionné, ce qui suit est vrai :
3 00 Nombre de dollars, en CENTAINES. 3 01 = 100 $
4 00 Nombre de dollars, en UNITÉS. 4 68 = 68 $
5 00 Nombre de CENTIMES. 5 75 = 75 $
Total = 168,75 $
FIN DES PROCÉDURES DE PARAMÉTRAGE
POUR QUITTER LE MODE DE PARAMÉTRAGE :
Fermer la porte d’accès de service.
N
OPTION PIÈCES/DÉBIT
B Sélection du paiement par pièces et par carte de débit. Appuyer 3 fois consécutives sur la touche
COLORS/DELICATES pour changer cette sélection.
C Paiement par pièces sélectionné; paiement par carte de débit désactivé. Appuyer 3 fois
consécutives sur la touche COLORS/DELICATES pour changer cette sélection.
D Paiement par carte de débit sélectionné, paiement par pièces désactivé. Cette sélection doit
être utilisée pour une utilisation gratuite. Appuyer 3 fois consécutives sur la touche COLORS/
DELICATES pour changer cette sélection.
E
L’option de paiement améliorée/carte de débit est auto-sélectionnée lors de l’installation
d’un lecteur de carte Génération 2 sur la sécheuse. On ne peut sélectionner/désélectionner
manuellement l’option ‘Ed’.
Appuyer une fois sur la touche PERM PRESS pour passer au code suivant.
D
Fermer la porte d’accès de service.
Déconnecter la source de courant électrique de la sécheuse
avant de réinstaller le connecteur AA1, s’il a été retiré.
R
Enlever la carte de paramétrage manuel.
CODE EXPLANATION E
Press PERM PRESS button once to advance to next code. A
Press PERM PRESS button once to advance to next code. A
Press PERM PRESS button once to advance to next code. A
Press PERM PRESS button once to advance to next code. A
48
CODES DE DIAGNOSTIC
Si un des événements suivants est survenu avant qu’on accède au mode de
paramétrage, le code de diagnostic approprié sera visible sur l’afficheur.
N
EXPLICATION
Thermistance de décharge (circuit ouvert) - La température descend au-dessous
de 18°F (> 50 kΩ) pendant 1 minute au mode de fonctionnement ou immédiatement
au mode de diagnostic de l’usine.
Thermistance de décharge (court-circuit) - La température monte au-dessus
de 250°F (< 500Ω) pendant 1 minute au mode de fonctionnement ou
immédiatement au mode de diagnostic de l’usine.
Le mode de commande central (MCC) ne reçoit pas d’information de
l’interface-utilisateur (IU) (l’affichage de programmes et de prix est désactivé,
alors que l’erreur persiste ou est supprimée manuellement).
Sécheuse - Détection d’une erreur sur le circuit de commande du moteur (affichage
programmes/prix désactivé jusqu’à l’élimination manuelle du code de diagnostic).
La commande ne peut détecter si le relais du moteur est défectueux (bloqué),
si le circuit d’entraînement du relais est défectueux (court-circuit), le relais du
moteur reste donc actif, ou si le circuit de retour du relais du moteur est défectueux.
Blocage d’une pièce 1 ou défaillance du circuit de contrôle de l’introduction de pièces
(système de reconnaissance de pièce et affichage du client désactivés jusqu’à
l’élimination du blocage).
Détection d’une tension inférieure à 90 V CA pendant 8 secondes.
Blocage d’une pièce 2 ou défaillance du circuit de contrôle de l’introduction de pièces
(système de reconnaissance de pièce et affichage du client désactivés jusqu’à l’élimination
du blocage).
Aucune réception de communication du lecteur de carte de débit installé au mode
de paiement amélioré Génération 2.
L’interface-utilisateur ne reçoit pas d’information du module de commande central (MCC)
(l’affichage de programmes et de prix est désactivé, alors que l’erreur persiste ou est
supprimée manuellement).
Le microprocesseur de l’interface-utilisateur ne peut pas lire ou vérifier la mémoire
EEPROM (l’affichage de programmes et de prix est désactivé jusqu’à ce que le code
de diagnostic soit supprimé manuellement).
La mémoire EEPROM de l’interface-utilisateur indique une erreur CRC (l’affichage
de programmes et de prix est désactivé jusqu’à ce que le code de diagnostic soit
supprimé manuellement).
DRYER
DISPLAY/
AFFICHAGE
DE LA
SÉCHEUSE
E
CODES DE DIAGNOSTIC
Si un des événements suivants est survenu avant qu’on accède au mode de
paramétrage, le code de diagnostic approprié sera visible sur l’afficheur.
N
/
AFFICHAGE
DE LA
SÉCHEUSE
49
SÉCHEUSE – MODE DE DIAGNOSTIC
Pour accéder à ce mode, appuyer pendant une seconde sur la touche COLORS/
DELICATES alors que l’afficheur présente les codes de paramétrage 6 xx ou 7 xx ou
lorsqu’un code de diagnostic est affiché. Les codes de diagnostic sont alors effacés et tous les
segments de l’afficheur devraient clignoter. Si l’affichage d’un code de diagnostic persiste, on
doit effectuer les opérations correctives nécessaires avant d’accéder le programme de diagnostic.
Tous les modèles :
Alors que tous les segments de l’afficheur clignotent, pour lancer le programme de diagnostic,
appuyer sur la touche PERM PRESS. Le programme comporte 7 minutes d’utilisation avec
chaleur et 1 minute de refroidissement.
La touche COTTON/WHITES permet d’augmenter la durée (minutes) du programme de
diagnostic jusqu’à 99; après 99, on repasse à 2 minutes. La touche COLORS/DELICATES
commande l’annulation de ce programme et fait quitter le mode de diagnostic.
SÉCHEUSE - MODE AIDE
Pour accéder au mode Aide de la sécheuse, appuyer sur la touche COTTON/WHITES alors
que l’option de prix spécial (mode 2.XX) est active. Au mode d’aide, le numéro de version
du logiciel est affiché. Pour avancer dans le mode Aide, appuyer sur la touche PERM PRESS.
Voir Menu secondaire en mode Aide ci-dessous pour identifier l’ordre des différents affichages.
Appuyer sur la touche COTTON/WHITES à n’importe quel moment pour quitter le mode d’aide.
D
* Pour effacer les 3 codes d’aide, appuyer sur la touche COLORS/DELICATES.
** Les erreurs affichées dans cette section sont des erreurs d’historique qui se sont produites dans la sécheuse (et non
l’indication d’une erreur en cours). L’erreur actuelle est affichée dans la FONCTION MANUELLE DE LA TOUCHE EN
SOUS-MODE DE DIAGNOSTIQUE (MANUAL KEY FUNCTION IN DIAGNOSTIC SUB-MODE).
Affichage de
l’indication
Étape
1 1h.XX
2 2h.XX
3 3h.XX Code Aide 3, où XX est le numéro de code d’aide.*
4 1.X##
Code d’historique d’erreur 1, où X est le code F ou d, et ## est
le numéro de code.**
5 2.X## Code d’historique d’erreur 2, où X est le code F ou d, et ## est
le numéro de code.**
6 3.X## Code d’historique d’erreur 3, où X est le code F ou d, et ## est
le numéro de code.**
7 4.X##
Code d’historique d’erreur 4, où X est le code F ou d, et ## est
le numéro de code.**
8 SC.XX
Actualisation du logiciel du MCC, où XX est le numéro d’actualisation
du logiciel.
9 Actualisation du logiciel de l’interface-utilisateur, où XX est
le numéro du logiciel.
10
SU.XX
Actualisation du EEPROM de l’interface-utilisateur, où XX est
le numéro du EEPROM.
EU.XX
Menu secondaire en mode Aide
Explication
Code Aide 2, où XX est le numéro de code d’aide.*
Code Aide 1, où XX est le numéro de code d’aide.*
N
d’aide
Codes d’aide
Description
Code
71
74
75
88
Message d’interrogation de programme de carte de débit de génération 2 hors séquence
Message de solde restant de carte de débit de génération 2 hors séquence
Message de solde de carte nouveau de carte de débit de génération 2 hors séquence
I
État de message non valide détecté dans la routine de communications de saisie
de données comm_suprv ( )
Au mode d’Aide, d’autres symboles et éléments de l’affichage reflètent la situation de divers
signaux d’entrée et de sortie, comme suit :
TOUTES LES SÉCHEUSES :
*..... . .... . ... . ..... . . . . . . basse tension présente (inférieure à 90 V CA)
° (cercle au-dessus d’un chiffre) . . ..... . ... . ... . . . ..... . . . . porte fermée
OR . . . . ... . . . . .... . ............détection du fonctionnement du moteur
AIR. . . . . . . .... . ..... . ..relais actif pour élément chauffant/électrovanne de gaz
FLUFF . . . . ..... . .... . . . . . . . . . .... . . . . . . ...relais du moteur actif
50
NOTES
51
W10184516C
W10184517C–SP
© 2011 03/2011
All rights reserved. Printed in U.S.A.
Tous droits réservés. Imprimé aux É.-U.
® Registered Trademark/TM Trademark of Whirlpool, U.S.A., Whirlpool Canada LP Licensee in Canada
® Marque déposée/TM Marque de commerce de Whirlpool, U.S.A., emploi sous licence par Whirlpool Canada LP au Canada
