de Sicherheit
2
Inhaltsverzeichnis
GEBRAUCHSANLEITUNG
1 Sicherheit .............................................................2
2 Sachschäden vermeiden .....................................4
3 Umweltschutz und Sparen ..................................4
4 Betriebsarten........................................................5
5 Kennenlernen.......................................................5
6 Zubehör ................................................................6
7 Grundlegende Bedienung ...................................6
8 Reinigen und Pflegen ..........................................7
9 Störungen beheben .............................................9
10 Entsorgen ...........................................................10
11 Kundendienst.....................................................10
12 MONTAGEANLEITUNG......................................10
12.4 Sichere Montage .............................................
...11
1 Sicherheit
Beachten Sie die nachfolgenden Sicherheits-
hinweise.
1.1 Allgemeine Hinweise
¡ Lesen Sie diese Anleitung sorgfältig.
¡ Bewahren Sie die Anleitung sowie die Pro-
duktinformationen für einen späteren Ge-
brauch oder Nachbesitzer auf.
¡ Schließen Sie das Gerät bei einem Trans-
portschaden nicht an.
1.2 Bestimmungsgemäßer Gebrauch
Dieses Gerät ist nur für den Einbau bestimmt.
Spezielle Montageanleitung beachten.
Nur bei fachgerechtem Einbau entsprechend
der Montageanleitung ist die Sicherheit beim
Gebrauch gewährleistet. Der Installateur ist für
das einwandfreie Funktionieren am Aufstel-
lungsort verantwortlich.
Verwenden Sie das Gerät nur:
¡ um Kochdunst abzusaugen.
¡ im privaten Haushalt und in geschlossenen
Räumen des häuslichen Umfelds.
¡ bis zu einer Höhe von 2000m über dem
Meeresspiegel.
Verwenden Sie das Gerät nicht:
¡ mit einer externen Zeitschaltuhr.
1.3 Einschränkung des Nutzerkreises
Dieses Gerät kann von Kindern ab 8 Jahren
und darüber und von Personen mit reduzier-
ten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und/
oder Wissen benutzt werden, wenn sie beauf-
sichtigt oder bezüglich des sicheren Ge-
brauchs des Geräts unterwiesen wurden und
die daraus resultierenden Gefahren verstan-
den haben.
Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Benutzerwartung dürfen nicht
durch Kinder durchgeführt werden, es sei
denn, sie sind 15 Jahre und älter und werden
beaufsichtigt.
Kinder jünger als 8 Jahre vom Gerät und der
Anschlussleitung fernhalten.
1.4 Sicherer Gebrauch
WARNUNG‒Erstickungsgefahr!
Kinder können sich Verpackungsmaterial über
den Kopf ziehen oder sich darin einwickeln
und ersticken.
▶ Verpackungsmaterial von Kindern fernhal-
ten.
▶ Kinder nicht mit Verpackungsmaterial spie-
len lassen.
Kinder können Kleinteile einatmen oder ver-
schlucken und dadurch ersticken.
▶ Kleinteile von Kindern fernhalten.
▶ Kinder nicht mit Kleinteilen spielen lassen.
Sicherheit de
3
WARNUNG‒Vergiftungsgefahr!
Zurückgesaugte Verbrennungsgase können
zu Vergiftungen führen. Raumluftabhängige
Feuerstätten (z. B. gas-, öl-, holz- oder kohle-
betriebene Heizgeräte, Durchlauferhitzer,
Warmwasserbereiter) beziehen Verbrennungs-
luft aus dem Aufstellraum und führen die Ab-
gase durch eine Abgasanlage (z. B. Kamin)
ins Freie. In Verbindung mit einer eingeschal-
teten Dunstabzugshaube wird der Küche und
den benachbarten Räumen Raumluft entzo-
gen. Ohne ausreichende Zuluft entsteht ein
Unterdruck. Giftige Gase aus dem Kamin
oder Abzugsschacht werden in die Wohnräu-
me zurückgesaugt.
▶ Immer für ausreichend Zuluft sorgen, wenn
das Gerät im Abluftbetrieb gleichzeitig mit
einer raumluftabhängigen Feuerstätte ver-
wendet wird.
▶ Ein gefahrloser Betrieb ist nur dann mög-
lich, wenn der Unterdruck im Aufstellraum
der Feuerstätte 4Pa(0,04mbar) nicht
überschreitet. Dies kann erreicht werden,
wenn durch nicht verschließbare Öffnun-
gen, z. B. in Türen, Fenstern, in Verbindung
mit einem Zuluft- / Abluftmauerkasten oder
durch andere technische Maßnahmen, die
zur Verbrennung benötigte Luft nachströ-
men kann. Ein Zuluft-/Abluftmauerkasten al-
lein stellt die Einhaltung des Grenzwertes
nicht sicher.
▶ Ziehen Sie in jedem Fall den Rat des zu-
ständigen Schornsteinfegermeisters hinzu,
der den gesamten Lüftungsverbund des
Hauses beurteilen kann und Ihnen die pas-
sende Maßnahme zur Belüftung vorschlägt.
▶ Wird das Gerät ausschließlich im Umluftbe-
trieb eingesetzt, ist der Betrieb ohne Ein-
schränkung möglich.
WARNUNG‒Brandgefahr!
Die Fettablagerungen in den Fettfiltern können
sich entzünden.
▶ Gerät nie ohne Fettfilter betreiben.
▶ Die Fettfilter regelmäßig reinigen.
▶ Nie in der Nähe des Geräts mit offenen
Flammen arbeiten (z.B.flambieren).
▶ Gerät nur dann in der Nähe einer Feuerstät-
te für feste Brennstoffe (z.B.Holz oder
Kohle) installieren, wenn die Feuerstätte ei-
ne geschlossene, nicht abnehmbare Abde-
ckung hat. Es darf keinen Funkenflug ge-
ben.
Heißes Öl und Fett entzünden sich schnell.
▶ Heißes Öl und Fett ständig beaufsichtigen.
▶ Nie brennendes Öl oder Fett mit Wasser lö-
schen. Kochstelle ausschalten. Flammen
vorsichtig mit Deckel, Löschdecke oder
Ähnlichem ersticken.
Gaskochstellen ohne aufgesetztes Kochge-
schirr entwickeln im Betrieb große Hitze. Ein
darüber angebrachtes Lüftungsgerät kann be-
schädigt oder in Brand gesetzt werden.
▶ Gaskochstellen nur mit aufgesetztem Koch-
geschirr betreiben.
Bei gleichzeitigem Betrieb mehrerer Gaskoch-
stellen entwickelt sich große Hitze. Ein dar-
über angebrachtes Lüftungsgerät kann be-
schädigt oder in Brand gesetzt werden.
▶ Gaskochstellen nur mit aufgesetztem Koch-
geschirr betreiben.
▶ Die höchste Lüfterstufe einstellen.
▶ Zwei Gaskochstellen nie gleichzeitig mit
größter Flamme länger als 15 Minuten be-
treiben. Zwei Gaskochstellen entsprechen
einem Großbrenner.
▶ Nie Großbrenner mit mehr als 5kW mit
größter Flamme länger als 15Minuten be-
treiben, z.B.Wok.
WARNUNG‒Verbrennungsgefahr!
Die zugänglichen Teile werden im Betrieb
heiß.
▶ Nie die heißen Teile berühren.
▶ Kinder fernhalten.
Das Gerät wird während des Betriebs heiß.
▶ Vor der Reinigung Gerät abkühlen lassen.
WARNUNG‒Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharf-
kantig sein.
▶ Geräteinnenraum vorsichtig reinigen.
de Sachschäden vermeiden
4
Veränderungen am elektrischen oder me-
chanischen Aufbau sind gefährlich und kön-
nen zu Fehlfunktionen führen.
▶ Keine Veränderungen am elektrischen oder
mechanischen Aufbau durchführen.
Filterabdeckung kann schwingen.
▶ Die Filterabdeckung langsam öffnen.
▶ Die Filterabdeckung nach dem Öffnen fest-
halten, bis sie nicht mehr nachschwingt.
▶ Die Filterabdeckung langsam schließen.
Das Licht von LED-Leuchten ist sehr grell und
kann die Augen schädigen (Risikogruppe 1).
▶ Nicht länger als 100Sekunden direkt in die
eingeschalteten LED-Leuchten schauen.
WARNUNG‒Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Strom-
schlag verursachen.
▶ Vor der Reinigung den Netzstecker ziehen
oder Sicherung im Sicherungskasten aus-
schalten.
▶ Keinen Dampfreiniger oder Hochdruckreini-
ger verwenden, um das Gerät zu reinigen.
WARNUNG‒Explosionsgefahr!
Stark ätz-alkalische oder stark säurehaltige
Reinigungsmittel in Verbindung mit Alumini-
umteilen im Spülraum des Geschirrspülers
können zu Explosionen führen.
▶ Nie stark ätz-alkalische oder stark säurehal-
tige Reinigungsmittel verwenden. Insbeson-
dere keine Reinigungsmittel aus dem Ge-
werbebereich oder Industriebereich in Ver-
bindung mit Aluminiumteilen, wie z.B. Fett-
filter von Dunstabzugshauben, verwenden.
WARNUNG‒Brandgefahr!
Die Fettablagerungen in den Fettfiltern können
sich entzünden.
▶ Die Fettfilter regelmäßig reinigen.
WARNUNG‒Verletzungsgefahr!
Unsachgemäße Reparaturen sind gefährlich.
▶ Nur geschultes Fachpersonal darf Repara-
turen am Gerät durchführen.
▶ Wenn das Gerät defekt ist, den Kunden-
dienst rufen.
WARNUNG‒Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Strom-
schlag verursachen.
▶ Keine nassen Schwammtücher verwenden.
2 Sachschäden vermeiden
ACHTUNG!
Kondenswasser kann zu Korrosionsschäden führen.
▶ Um Kondenswasserbildung zu vermeiden, das Ge-
rät beim Kochen einschalten.
Wenn Nässe in die Bedienelemente eindringt, können
Schäden entstehen.
▶ Nie Bedienelemente mit einem nassen Tuch reini-
gen.
Falsche Reinigung beschädigt die Oberflächen.
▶ Reinigungshinweise beachten.
▶ Keine scharfen oder scheuernden Reinigungsmittel
verwenden.
▶ Edelstahlflächen nur in Schliffrichtung reinigen.
▶ Nie Bedienelemente mit Edelstahlreiniger reinigen.
Zurücklaufendes Kondenswasser kann das Gerät be-
schädigen.
▶ Der Abluftkanal muss vom Gerät aus mit mindes-
tens 1° Gefälle installiert sein.
Wenn Sie Designelemente falsch beanspruchen, kön-
nen diese abbrechen.
▶ Nicht an Designelementen ziehen.
▶ Keine Gegenstände auf Designelemente stellen
oder an diese hängen.
Oberflächenbeschädigung durch nicht abgezogene
Schutzfolie.
▶ Die Schutzfolie vor dem ersten Gebrauch von allen
Geräteteilen entfernen.
Lackierte Oberflächen sind empfindlich.
▶ Reinigungshinweise beachten.
→"Gerät reinigen", Seite7
▶ Lackierte Oberflächen vor Verkratzungen schützen.
3 Umweltschutz und Sparen
3.1 Verpackung entsorgen
Die Verpackungsmaterialien sind umweltverträglich und
wiederverwertbar.
▶
Die einzelnen Bestandteile getrennt nach Sorten ent-
sorgen.
Betriebsarten de
5
3.2 Energie sparen
Wenn Sie diese Hinweise beachten, verbraucht Ihr Ge-
rät weniger Strom.
Die Lüfterstufe an die Intensität der Kochdünste an-
passen.
¡
Eine kleinere Lüfterstufe bedeutet einen geringeren
Energieverbrauch.
Die Intensivstufe nur bei Bedarf einsetzen.
Bei intensiven Kochdünsten frühzeitig eine höhere Lüf-
terstufe wählen.
¡
Die Gerüche verteilen sich weniger im Raum.
Die Beleuchtung ausschalten, wenn sie nicht mehr be-
nötigt wird.
¡
Wenn die Beleuchtung ausgeschaltet ist, ver-
braucht sie keine Energie.
Die Filter in den angegebenen Abständen reinigen
oder wechseln.
¡
Die Wirksamkeit der Filter bleibt erhalten.
Den Kochdeckel aufsetzen.
¡
Die Kochdünste und das Kondensat verringern
sich.
Die Zusatzfunktionen nur bei Bedarf nutzen.
¡
Das Ausschalten von Zusatzfunktionen verringert
den Stromverbrauch.
4 Betriebsarten
Sie können Ihr Gerät im Abluftbetrieb oder im Umluft-
betrieb verwenden.
4.1 Abluftbetrieb
Die angesaugte Luft wird durch die Fettfilter gereinigt
und durch ein Rohrsystem ins Freie geleitet.
Die Luft darf nicht in einen Kamin abge-
leitet werden, der für Abgase von Gerä-
ten verwendet wird, die Gas oder ande-
re Brennstoffe verbrennen (dies gilt
nicht für Umluftgeräte).
¡ Soll die Abluft in einen Rauchkamin
oder Abgaskamin geführt werden,
der nicht in Betrieb ist, muss die Zu-
stimmung des zuständigen Schorn-
steinfegermeisters eingeholt werden.
¡ Wird die Abluft durch die Außen-
wand geleitet, sollte ein Teleskop-
Mauerkasten verwendet werden.
4.2 Umluftbetrieb
Die angesaugte Luft wird durch die Fettfilter und einen
Geruchsfilter gereinigt und wieder in den Raum zurück-
geführt.
Um die Gerüche im Umluftbetrieb zu
binden, müssen Sie einen Geruchsfilter
einbauen. Die verschiedenen Möglich-
keiten das Gerät im Umluftbetrieb zu
betreiben, entnehmen Sie unserem Ka-
talog oder fragen Sie Ihren Fachhänd-
ler. Das notwendige Zubehör erhalten
Sie im Fachhandel, beim Kundendienst
oder im Online-Shop.
5 Kennenlernen
5.1 Bedienelemente
Über die Bedienelemente stellen Sie alle Funktionen Ih-
res Geräts ein und erhalten Informationen zum Be-
triebszustand.
Gerät ausschalten oder
Lüfterstufe 1 einschalten
Lüfterstufe 2 einschalten.
Lüfterstufe 3 oder Inten-
sivstufe einschalten.
Beleuchtung einschalten
oder ausschalten.
de Zubehör
6
6 Zubehör
Zubehör können Sie beim Kundendienst, im Fachhan-
del oder im Internet kaufen. Verwenden Sie nur Origi-
nalzubehör, da dieses genau auf Ihr Gerät abgestimmt
ist.
Zubehör ist gerätespezifisch. Geben Sie beim Kauf im-
mer die genaue Bezeichnung (E-Nr.) Ihres Geräts an.
→Seite10
Welches Zubehör für Ihr Gerät verfügbar ist, erfahren
Sie in unserem Katalog, im Online-Shop oder beim
Kundendienst.
www.bosch-home.com
Zubehör Bestellnummer
Standard Geruchsfilter DHZ5316
Standard Umluftset DHZ5605
Clean Air Plus Umluftset DWZ1IX1C6
Clean Air Plus Geruchsfil-
ter (Ersatz)
DWZ1IX1B6
Long Life Umluftset DWZ1IT1D1
Long Life Geruchsfilter
(Ersatz)
DWZ0IT0P0
7 Grundlegende Bedienung
7.1 Gerät einschalten
▶
drücken.
a Das Gerät startet in Lüfterstufe1.
7.2 Lüfterstufe einstellen
▶
, oder drücken.
Hinweis:
Die eingestellte Lüfterstufe wird über die LED
signalisiert:
¡ Lüfterstufe 1: LED leuchtet grün.
¡ Lüfterstufe 2: LED leuchtet orange.
¡ Lüfterstufe 3: LED leuchtet rot.
7.3 Gerät ausschalten
▶
drücken.
Hinweis:Falls die Lüfterstufe 2 oder 3 eingeschaltet
ist, zweimal drücken.
7.4 Intensivstufe einschalten
Wenn sich besonders starker Geruch oder Dunst entwi-
ckelt, können Sie die Intensivstufe verwenden.
▶
gedrückt halten.
a Die LED blinkt rot.
a Das Gerät schaltet nach ca. 6Minuten automatisch
in eine niedrigere Lüfterstufe.
Hinweis:Sie können die Intensivstufe direkt im Aus-Zu-
stand einschalten. Nach Ablauf der 6Minuten schaltet
sich das Gerät wieder aus.
7.5 Beleuchtung einschalten
Die Beleuchtung können Sie unabhängig von der Lüf-
tung einschalten und ausschalten.
▶
drücken.
7.6 Beleuchtung ausschalten
▶
drücken.
Reinigen und Pflegen de
7
8 Reinigen und Pflegen
Damit Ihr Gerät lange funktionsfähig bleibt, reinigen
und pflegen Sie es sorgfältig.
8.1 Reinigungsmittel
Geeignete Reinigungsmittel erhalten Sie beim Kunden-
dienst oder im Online-shop.
ACHTUNG!
Ungeeignete Reinigungsmittel können die Oberflächen
des Geräts beschädigen.
▶ Keine scharfen oder scheuernden Reinigungsmittel
verwenden.
▶ Keine stark alkoholhaltigen Reinigungsmittel ver-
wenden.
▶ Keine harten Scheuerkissen oder Putzschwämme
verwenden.
▶ Keine speziellen Reiniger zur Warmreinigung ver-
wenden.
▶ Glasreiniger, Glasschaber oder Edelstahl-Pflegemit-
tel nur verwenden, wenn diese in der Reinigungsan-
leitung zu dem entsprechenden Teil empfohlen wer-
den.
▶ Schwammtücher vor Gebrauch gründlich auswa-
schen.
8.2 Gerät reinigen
Reinigen Sie das Gerät wie vorgegeben, damit die un-
terschiedlichen Teile und Oberflächen nicht durch eine
falsche Reinigung oder ungeeignete Reinigungsmittel
beschädigt werden.
WARNUNG‒Explosionsgefahr!
Stark ätz-alkalische oder stark säurehaltige Reinigungs-
mittel in Verbindung mit Aluminiumteilen im Spülraum
des Geschirrspülers können zu Explosionen führen.
▶ Nie stark ätz-alkalische oder stark säurehaltige Rei-
nigungsmittel verwenden. Insbesondere keine Reini-
gungsmittel aus dem Gewerbebereich oder Indus-
triebereich in Verbindung mit Aluminiumteilen, wie
z.B. Fettfilter von Dunstabzugshauben, verwenden.
WARNUNG‒Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag ver-
ursachen.
▶ Vor der Reinigung den Netzstecker ziehen oder Si-
cherung im Sicherungskasten ausschalten.
▶ Keinen Dampfreiniger oder Hochdruckreiniger ver-
wenden, um das Gerät zu reinigen.
WARNUNG‒Verbrennungsgefahr!
Das Gerät wird während des Betriebs heiß.
▶ Vor der Reinigung Gerät abkühlen lassen.
WARNUNG‒Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharfkantig
sein.
▶ Geräteinnenraum vorsichtig reinigen.
1.
Die Informationen zu den Reinigungsmitteln beach-
ten.
2.
Je nach Oberfläche wie folgt reinigen:
‒ Edelstahlflächen mit einem Schwammtuch und
heißer Spüllauge in Schliffrichtung reinigen.
‒ Lackierte Oberflächen mit einem Schwammtuch
und heißer Spüllauge reinigen.
‒ Aluminium mit einem weichen Tuch und Glasrei-
niger reinigen.
‒ Kunststoff mit einem weichen Tuch und Glasreini-
ger reinigen.
‒ Glas mit einem weichen Tuch und Glasreiniger
reinigen.
3.
Mit einem weichen Tuch nachtrocknen.
4.
Bei Edelstahlflächen ein Edelstahl-Pflegemittel mit
einem weichen Tuch hauchdünn auftragen.
Edelstahl-Pflegemittel erhalten Sie beim Kunden-
dienst oder im Online-Shop.
8.3 Bedienelemente reinigen
WARNUNG‒Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag ver-
ursachen.
▶ Keine nassen Schwammtücher verwenden.
1.
Die Informationen zu den Reinigungsmitteln beach-
ten.
2.
Mit einem feuchten Schwammtuch und heißer Spül-
lauge reinigen.
3.
Mit einem weichen Tuch nachtrocknen.
8.4 Fettfilter ausbauen
WARNUNG‒Verletzungsgefahr!
Filterabdeckung kann schwingen.
▶ Die Filterabdeckung langsam öffnen.
▶ Die Filterabdeckung nach dem Öffnen festhalten,
bis sie nicht mehr nachschwingt.
▶ Die Filterabdeckung langsam schließen.
1.
Die Filterabdeckung zum Öffnen nach unten klap-
pen.
de Reinigen und Pflegen
8
2.
ACHTUNG!
Herabfallende Fettfilter können das darunterliegende
Kochfeld beschädigen.
▶ Mit einer Hand unter den Fettfilter fassen.
Die Verriegelungen an den Fettfiltern öffnen.
3.
Die Fettfilter aus den Halterungen nehmen.
Um heruntertropfendes Fett zu vermeiden, die Fettfil-
ter waagerecht halten.
8.5 Fettfilter von Hand reinigen
Die Fettfilter filtern das Fett aus dem Küchendunst. Re-
gelmäßig gereinigte Fettfilter gewährleisten einen ho-
hen Fettabscheidegrad.
WARNUNG‒Brandgefahr!
Die Fettablagerungen in den Fettfiltern können sich ent-
zünden.
Voraussetzung:Die Fettfilter sind ausgebaut.
1.
Die Informationen zu den Reinigungsmitteln beach-
ten.
2.
Die Fettfilter in heißer Spüllauge einweichen.
Bei hartnäckigem Schmutz einen Fettlöser verwen-
den. Fettlöser erhalten Sie beim Kundendienst oder
im Online-shop.
3.
Die Fettfilter mit einer Bürste reinigen.
4.
Die Fettfilter gründlich ausspülen.
5.
Die Fettfilter abtropfen lassen.
8.6 Fettfilter im Geschirrspüler reinigen
Die Fettfilter filtern das Fett aus dem Küchendunst. Re-
gelmäßig gereinigte Fettfilter gewährleisten einen ho-
hen Fettabscheidegrad.
WARNUNG‒Brandgefahr!
Die Fettablagerungen in den Fettfiltern können sich ent-
zünden.
ACHTUNG!
Die Fettfilter können durch Einklemmen beschädigt
werden.
▶ Die Fettfilter nicht einklemmen.
Hinweis:Bei der Reinigung des Fettfilters im Geschirr-
spüler können leichte Verfärbungen auftreten. Die Ver-
färbungen haben keinen Einfluss auf die Funktion der
Fettfilter.
Voraussetzung:Die Fettfilter sind ausgebaut.
1.
Die Informationen zu den Reinigungsmitteln beach-
ten.
2.
Die Fettfilter locker in den Geschirrspüler stellen.
Stark verschmutzte Fettfilter nicht mit Geschirr reini-
gen.
Bei hartnäckigem Schmutz einen Fettlöser verwen-
den. Fettlöser erhalten Sie beim Kundendienst oder
im Online-shop.
3.
Den Geschirrspüler starten.
Bei der Temperatureinstellung maximal70°C wäh-
len.
4.
Die Fettfilter abtropfen lassen.
8.7 Fettfilter einbauen
ACHTUNG!
Herabfallende Fettfilter können das darunterliegende
Kochfeld beschädigen.
▶ Mit einer Hand unter den Fettfilter fassen.
1.
Die Fettfilter einsetzen.
2.
Die Fettfilter nach oben klappen und die Verriege-
lungen einrasten.
3.
Sicherstellen, dass die Verriegelungen einrasten.
4.
Die Filterabdeckung schließen.
8.8 Geruchsfilter für Umluftbetrieb
Geruchsfilter binden die Geruchsstoffe im Umluftbe-
trieb. Regelmäßig gewechselte Geruchsfilter gewähr-
leisten einen hohen Geruchsabscheidegrad.
Der Geruchsfilter muss bei normalem Betrieb, ca.ei-
neStunde täglich, alle 4Monate ausgetauscht werden.
Der Geruchsfilter kann nicht gereinigt oder regeneriert
werden.
Geruchsfilter erhalten Sie beim Kundendienst oder im
Online-shop. Verwenden Sie nur Original-Geruchsfilter.

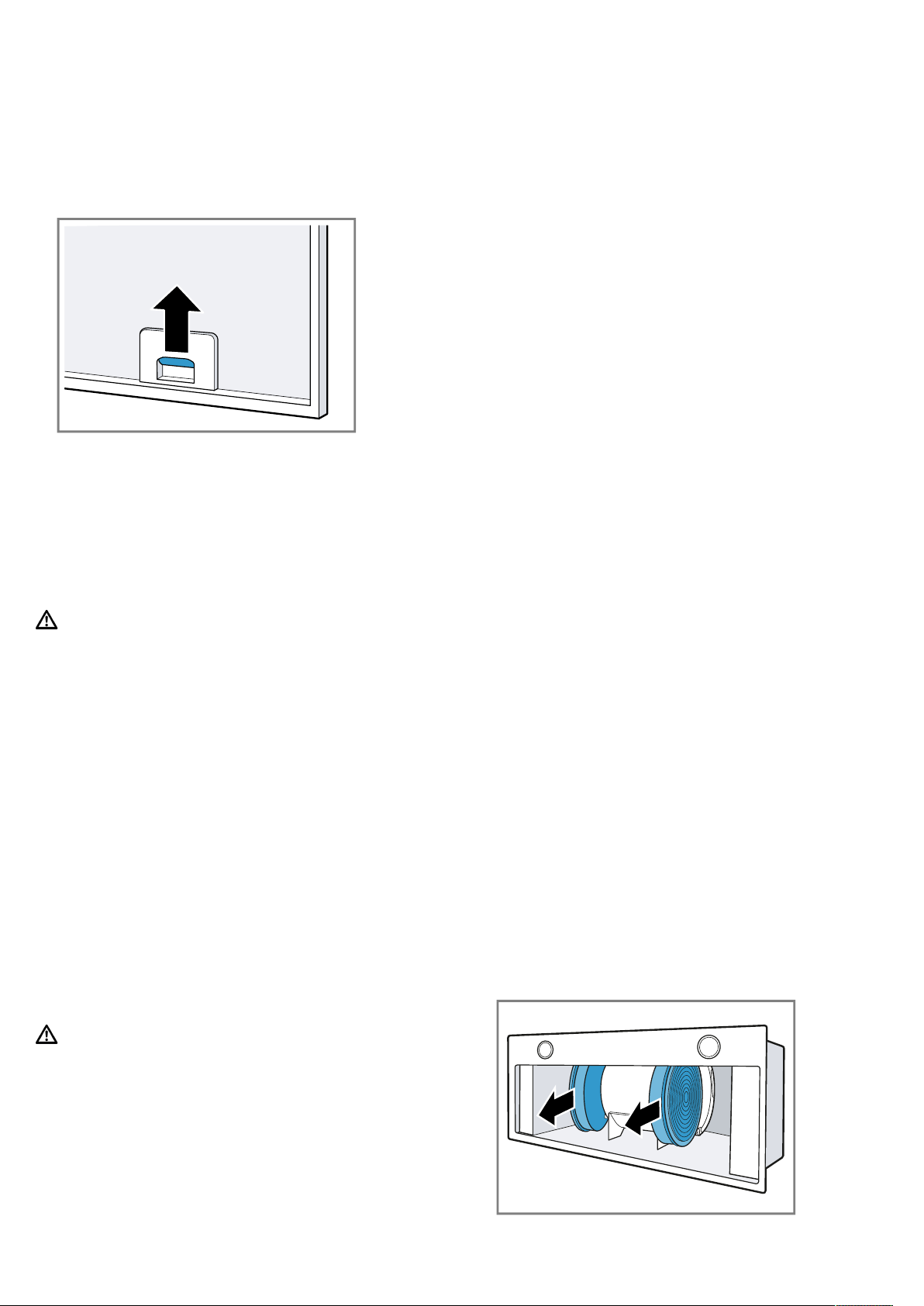

Geruchsfilter ausbauen
1.
Die Fettfilter ausbauen.
2.
Den Geruchsfilter aus der Halterung entnehmen.
3.
Den Geruchsfilter um den Motor herumführen.
Störungen beheben de
9
4.
Den Geruchsfilter herausnehmen.
Geruchsfilter einbauen
1.
Den Geruchsfilter in die Dunstabzugshaube schie-
ben.
2.
Den Geruchsfilter um den Motor herumführen.
3.
Den Geruchsfilter vorsichtig in die Halterung schie-
ben.
4.
Die Fettfilter einbauen.
9 Störungen beheben
Kleinere Störungen an Ihrem Gerät können Sie selbst
beheben. Nutzen Sie die Informationen zur Störungsbe-
hebung, bevor Sie den Kundendienst kontaktieren. So
vermeiden Sie unnötige Kosten.
WARNUNG‒Verletzungsgefahr!
Unsachgemäße Reparaturen sind gefährlich.
▶ Nur geschultes Fachpersonal darf Reparaturen am
Gerät durchführen.
▶ Wenn das Gerät defekt ist, den Kundendienst rufen.
WARNUNG‒Stromschlaggefahr!
Unsachgemäße Reparaturen sind gefährlich.
▶ Nur dafür geschultes Fachpersonal darf Reparatu-
ren am Gerät durchführen.
▶ Nur Original-Ersatzteile dürfen zur Reparatur des
Geräts verwendet werden.
▶ Wenn die Netzanschlussleitung dieses Geräts be-
schädigt wird, muss sie durch geschultes Fachper-
sonal ersetzt werden.
9.1 Defekte LED-Leuchten wechseln
▶
Defekte LED-Leuchten dürfen nur durch den Herstel-
ler, seinen Kundendienst oder einer konzessionier-
ten Fachkraft (Elektroinstallateur) gewechselt wer-
den.
9.2 Funktionsstörungen
Störung Ursache und Störungsbehebung
Gerät funktioniert
nicht.
Netzstecker der Netzanschlussleitung ist nicht eingesteckt.
▶
Schließen Sie das Gerät am Stromnetz an.
Sicherung ist defekt.
▶
Prüfen Sie die Sicherung im Sicherungskasten.
Stromversorgung ist ausgefallen.
▶
Prüfen Sie, ob die Raumbeleuchtung oder andere Geräte im Raum funktionieren.
de Entsorgen
10
Störung Ursache und Störungsbehebung
Die Beleuchtung
funktioniert nicht.
LED-Lampe ist defekt.
▶
Rufen Sie den Kundendienst.
▶
Defekte LED-Leuchten dürfen nur durch den Hersteller, seinen Kundendienst oder einer
konzessionierten Fachkraft (Elektroinstallateur) gewechselt werden.
10 Entsorgen
Erfahren Sie hier, wie Sie Altgeräte richtig entsorgen.
10.1 Altgerät entsorgen
Durch umweltgerechte Entsorgung können wertvolle
Rohstoffe wiederverwendet werden.
▶
Das Gerät umweltgerecht entsorgen.
Informationen über aktuelle Entsorgungswege erhal-
ten Sie bei Ihrem Fachhändler sowie Ihrer Gemein-
de- oder Stadtverwaltung.
Dieses Gerät ist entsprechend der
europäischen Richtlinie 2012/19/EU
über Elektro- und Elektronikaltgeräte
(waste electrical and electronic equip-
ment – WEEE) gekennzeichnet.
Die Richtlinie gibt den Rahmen für ei-
ne EU-weit gültige Rücknahme und
Verwertung der Altgeräte vor.
11 Kundendienst
Wenn Sie Anwendungsfragen haben, eine Störung am
Gerät nicht selbst beheben können oder das Gerät re-
pariert werden muss, wenden Sie sich an unseren Kun-
dendienst.
Detaillierte Informationen über die Garantiedauer und
die Garantiebedingungen in Ihrem Land erhalten Sie
bei unserem Kundendienst, Ihrem Händler oder auf un-
serer Webseite.
Wenn Sie den Kundendienst kontaktieren, benötigen
Sie die Erzeugnisnummer (E-Nr.) und die Fertigungs-
nummer (FD) Ihres Geräts.
Die Kontaktdaten des Kundendiensts finden Sie im bei-
liegenden Kundendienstverzeichnis oder auf unserer
Webseite.
11.1 Erzeugnisnummer (E-Nr.) und
Fertigungsnummer (FD)
Die Erzeugnisnummer (E-Nr.) und die Fertigungsnum-
mer (FD) finden Sie auf dem Typenschild des Geräts.
Das Typenschild befindet sich je nach Modell:
¡ im Innenraum des Geräts (dazu die Fettfilter aus-
bauen).
¡ auf der Oberseite des Geräts.
Um Ihre Gerätedaten und die Kundendienst-Telefon-
nummer schnell wiederzufinden, können Sie die Daten
notieren.
12 Montageanleitung
Beachten Sie diese Informationen bei der Montage des
Geräts.
12.1 Lieferumfang
Prüfen Sie nach dem Auspacken alle Teile auf Trans-
portschäden und die Vollständigkeit der Lieferung.
10 x
2 x
Montageanleitung de
11
12.2 Gerätemaße
Hier finden Sie die Maße des Geräts.
12.3 Sicherheitsabstände
Beachten Sie die Sicherheitsabstände des Geräts.
12.4 Sichere Montage
Beachten Sie diese Sicherheitshinweise, wenn
Sie das Gerät montieren.
WARNUNG‒Vergiftungsgefahr!
Zurückgesaugte Verbrennungsgase können
zu Vergiftungen führen. Raumluftabhängige
Feuerstätten (z. B. gas-, öl-, holz- oder kohle-
betriebene Heizgeräte, Durchlauferhitzer,
Warmwasserbereiter) beziehen Verbrennungs-
luft aus dem Aufstellraum und führen die Ab-
gase durch eine Abgasanlage (z. B. Kamin)
ins Freie. In Verbindung mit einer eingeschal-
teten Dunstabzugshaube wird der Küche und
den benachbarten Räumen Raumluft entzo-
gen. Ohne ausreichende Zuluft entsteht ein
Unterdruck. Giftige Gase aus dem Kamin
oder Abzugsschacht werden in die Wohnräu-
me zurückgesaugt.
▶ Immer für ausreichend Zuluft sorgen, wenn
das Gerät im Abluftbetrieb gleichzeitig mit
einer raumluftabhängigen Feuerstätte ver-
wendet wird.
▶ Ein gefahrloser Betrieb ist nur dann mög-
lich, wenn der Unterdruck im Aufstellraum
der Feuerstätte 4Pa(0,04mbar) nicht
überschreitet. Dies kann erreicht werden,
wenn durch nicht verschließbare Öffnun-
gen, z. B. in Türen, Fenstern, in Verbindung
mit einem Zuluft- / Abluftmauerkasten oder
durch andere technische Maßnahmen, die
zur Verbrennung benötigte Luft nachströ-
men kann. Ein Zuluft-/Abluftmauerkasten al-
lein stellt die Einhaltung des Grenzwertes
nicht sicher.
▶ Ziehen Sie in jedem Fall den Rat des zu-
ständigen Schornsteinfegermeisters hinzu,
der den gesamten Lüftungsverbund des
Hauses beurteilen kann und Ihnen die pas-
sende Maßnahme zur Belüftung vorschlägt.
▶ Wird das Gerät ausschließlich im Umluftbe-
trieb eingesetzt, ist der Betrieb ohne Ein-
schränkung möglich.
de Montageanleitung
12
Zurückgesaugte Verbrennungsgase können
zu Vergiftungen führen.
▶ Wenn eine Dunstabzugshaube mit einer
raumluftabhängigen Feuerstätte installiert
wird, muss die Stromzuführung der Dunst-
abzugshaube mit einer geeigneten Sicher-
heitsschaltung versehen werden.
Zurückgesaugte Verbrennungsgase können
zu Vergiftungen führen.
▶ Die Abluft nicht in einen Rauchkamin oder
einen Abgaskamin abgeben, der in Betrieb
ist.
▶ Die Abluft nicht in einen Schacht abgeben,
der zur Entlüftung von Aufstellungsräumen
von Feuerstätten dient.
▶ Soll die Abluft in einen Rauchkamin oder
Abgaskamin geführt werden, der nicht in
Betrieb ist, muss die Zustimmung des zu-
ständigen Schornsteinfegermeisters einge-
holt werden.
WARNUNG‒Erstickungsgefahr!
Kinder können sich Verpackungsmaterial über
den Kopf ziehen oder sich darin einwickeln
und ersticken.
▶ Verpackungsmaterial von Kindern fernhal-
ten.
▶ Kinder nicht mit Verpackungsmaterial spie-
len lassen.
WARNUNG‒Brandgefahr!
Die Fettablagerungen im Fettfilter können sich
entzünden.
▶ Die vorgegebenen Sicherheitsabstände
müssen eingehalten werden, um einen Hit-
zestau zu vermeiden.
▶ Beachten Sie die Angaben zu Ihren Koch-
geräten. Falls die Installationsanweisungen
der Kochgeräte einen abweichenden Ab-
stand vorgeben, immer den größeren Ab-
stand berücksichtigen. Werden Gaskoch-
stellen und Elektrokochstellen zusammen
betrieben, gilt der größte angegebene Ab-
stand.
Die Fettablagerungen im Fettfilter können sich
entzünden.
▶ In der Nähe des Gerätes nie mit offener
Flamme arbeiten (z.B. flambieren).
▶ Gerät nur dann in der Nähe einer Feuerstät-
te für feste Brennstoffe (z.B. Holz oder
Kohle) installieren, wenn eine geschlosse-
ne, nicht abnehmbare Abdeckung vorhan-
den ist. Es darf keinen Funkenflug geben.
WARNUNG‒Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharf-
kantig sein.
▶ Schutzhandschuhe tragen.
Ist das Gerät nicht ordnungsgemäß befestigt,
kann es herabfallen.
▶ Alle Befestigungselemente müssen fest
und sicher montiert werden.
Veränderungen am elektrischen oder me-
chanischen Aufbau sind gefährlich und kön-
nen zu Fehlfunktionen führen.
▶ Keine Veränderungen am elektrischen oder
mechanischen Aufbau durchführen.
Filterabdeckung kann schwingen.
▶ Die Filterabdeckung langsam öffnen.
▶ Die Filterabdeckung nach dem Öffnen fest-
halten, bis sie nicht mehr nachschwingt.
▶ Die Filterabdeckung langsam schließen.
WARNUNG‒Stromschlaggefahr!
Scharfkantige Bauteile innerhalb des Geräts
können das Anschlusskabel beschädigen.
▶ Das Anschlusskabel nicht knicken oder ein-
klemmen.
Unsachgemäße Installationen sind gefährlich.
▶ Das Gerät nur gemäß den Angaben auf
dem Typenschild anschließen und betrei-
ben.
▶ Das Gerät nur über eine vorschriftsmäßig
installierte Steckdose mit Erdung an ein
Stromnetz mit Wechselstrom anschließen.
▶ Das Schutzleitersystem der elektrischen
Hausinstallation muss vorschriftsmäßig in-
stalliert sein.
▶ Nie das Gerät über eine externe Schaltvor-
richtung versorgen, z. B. Zeitschaltuhr oder
Fernsteuerung.
▶ Wenn das Gerät eingebaut ist, muss der
Netzstecker der Netzanschlussleitung frei
zugänglich sein. Falls der freie Zugang
nicht möglich ist, muss in der festverlegten
elektrischen Installation eine allpolige
Trennvorrichtung nach den Bedingungen
der Überspannungskategorie III und nach
den Errichtungsbestimmungen eingebaut
werden.
▶ Beim Aufstellen des Geräts darauf achten,
dass die Netzanschlussleitung nicht einge-
klemmt oder beschädigt wird.
Montageanleitung de
13
12.5 Allgemeine Hinweise
Beachten Sie diese allgemeinen Hinweise bei der In-
stallation.
¡ Für die Installation müssen die aktuell gültigen Bau-
vorschriften und die Vorschriften der örtlichen
Strom- und Gasversorger beachtet werden.
¡ Bei der Ableitung von Abluft müssen die behördli-
chen und gesetzlichen Vorschriften, wie z.B. die
Landesbauverordnung, beachtet werden.
¡ Um das Gerät im Servicefall ungehindert zu errei-
chen, einen leicht zugänglichen Montageort wählen.
¡ Die Oberflächen des Geräts sind empfindlich. Bei
der Montage Beschädigungen vermeiden.
12.6 Hinweise zum elektrischen Anschluss
Um das Gerät sicher elektrisch anschließen zu können,
beachten Sie diese Hinweise.
WARNUNG‒Stromschlaggefahr!
Die Trennung des Geräts vom Stromnetz muss jeder-
zeit möglich sein. Das Gerät darf nur an eine vor-
schriftsmäßig installierte Schutzkontakt-Steckdose an-
geschlossen werden.
▶ Der Netzstecker der Netzanschlussleitung muss
nach dem Einbau des Geräts frei zugänglich sein.
▶ Ist dies nicht möglich, muss in der festverlegten
elektrischen Installation eine allpolige Trennvorrich-
tung nach den Bedingungen der Überspannungska-
tegorie III und nach den Errichtungsbestimmungen
eingebaut werden.
▶ Nur eine Elektrofachkraft darf die festverlegte elektri-
sche Installation ausführen. Wir empfehlen einen
Fehlerstromschutzschalter (FI-Schalter) im Strom-
kreis der Geräteversorgung zu installieren.
Scharfkantige Bauteile innerhalb des Geräts können
das Anschlusskabel beschädigen.
▶ Das Anschlusskabel nicht knicken oder einklem-
men.
¡ Die Anschlussdaten dem Typenschild entnehmen.
→Seite10
¡ Die Anschlussleitung ist ca.1,30m lang.
¡ Dieses Gerät entspricht den EG-Funkentstörbestim-
mungen.
¡ Das Gerät entspricht der Schutzklasse 1. Daher das
Gerät nur mit Schutzleiter-Anschluss verwenden.
¡ Das Gerät während der Montage nicht an Strom an-
schließen.
¡ Sicherstellen, dass der Berührungsschutz durch den
Einbau gewährleistet ist.
12.7 Hinweise zur Einbausituation
¡ Dieses Gerät in einem Küchenschrank montieren.
¡ Für die Montage zusätzlicher Sonderzubehörteile die
dort beiliegende Installationsanleitung beachten.
¡ Die Breite der Dunstabzugshaube muss mindestens
der Breite der Kochstelle entsprechen.
¡ Um den Kochdunst optimal zu erfassen, das Gerät
mittig über dem Kochfeld montieren.
12.8 Hinweise zur Abluftleitung
Der Hersteller des Geräts übernimmt keine Gewährleis-
tung für Beanstandungen, die auf die Rohrstrecke zu-
rückzuführen sind.
¡ Ein kurzes, geradliniges Abluftrohr mit einem mög-
lichst großen Rohrdurchmesser verwenden.
¡ Lange, raue Abluftrohre, viele Rohrbögen oder klei-
ne Rohrdurchmesser verringern die Absaugleistung
und erhöhen das Lüftergeräusch.
¡ Ein Abluftrohr aus nicht brennbarem Material ver-
wenden.
¡ Um Kondensat-Rücklauf zu vermeiden, das Abluft-
rohr vom Gerät aus mit 1° Gefälle montieren.
Rundrohre
Rundrohre mit einem Innendurchmesser von 150mm
(empfohlen) oder mindestens 120mm verwenden.
Flachkanäle
Flachkanäle verwenden, deren Innenquerschnitt dem
Durchmesser der Rundrohre entspricht:
¡ Durchmesser 150mm entspricht ca.177cm².
¡ Durchmesser 120mm entspricht ca.113cm².
¡ Bei abweichenden Rohrdurchmessern Dichtstreifen
einsetzen.
¡ Keine Flachkanäle mit scharfen Umlenkungen ver-
wenden.
12.9 Hinweise zum Abluftbetrieb
Bei Abluftbetrieb sollte eine Rückstauklappe eingebaut
werden.
Hinweise
¡ Wenn dem Gerät keine Rückstauklappe beilgelegt
ist, kann eine Rückstauklappe über den Fachhandel
bezogen werden.
¡ Wenn die Abluft durch die Außenwand geleitet wird,
sollte ein Teleskop-Mauerkasten verwendet werden.
12.10 Hinweise zum Umluftbetrieb
Das Gerät darf nur im fest installierten Zustand und mit
angeschlossener Verrohrung betrieben werden.

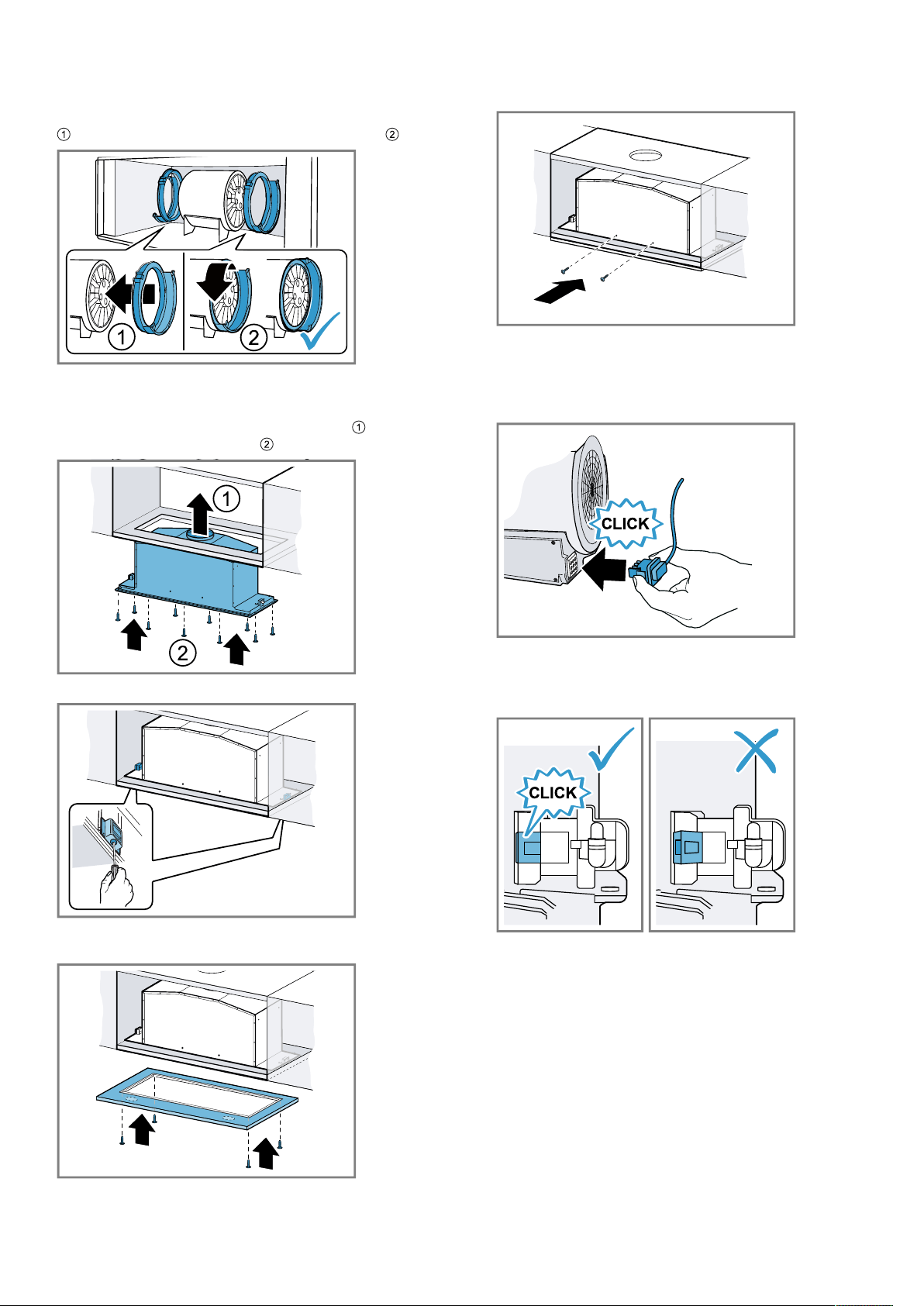

12.11 Montage
Möbel prüfen
1.
Das Einbaumöbel prüfen, ob es waagerecht und
ausreichend tragfähig ist.
Das max. Gewicht des Geräts beträgt 10 kg.
Hinweis:Die Vorgaben der Möbelhersteller bezüg-
lich der Tragfähigkeit des Einbaumöbels beachten.
2.
Sicherstellen, dass das Einbaumöbel bis 90°C hit-
zebeständig ist.
3.
Sicherstellen, dass das Einbaumöbel auch nach
den Ausschnittarbeiten noch stabil ist.

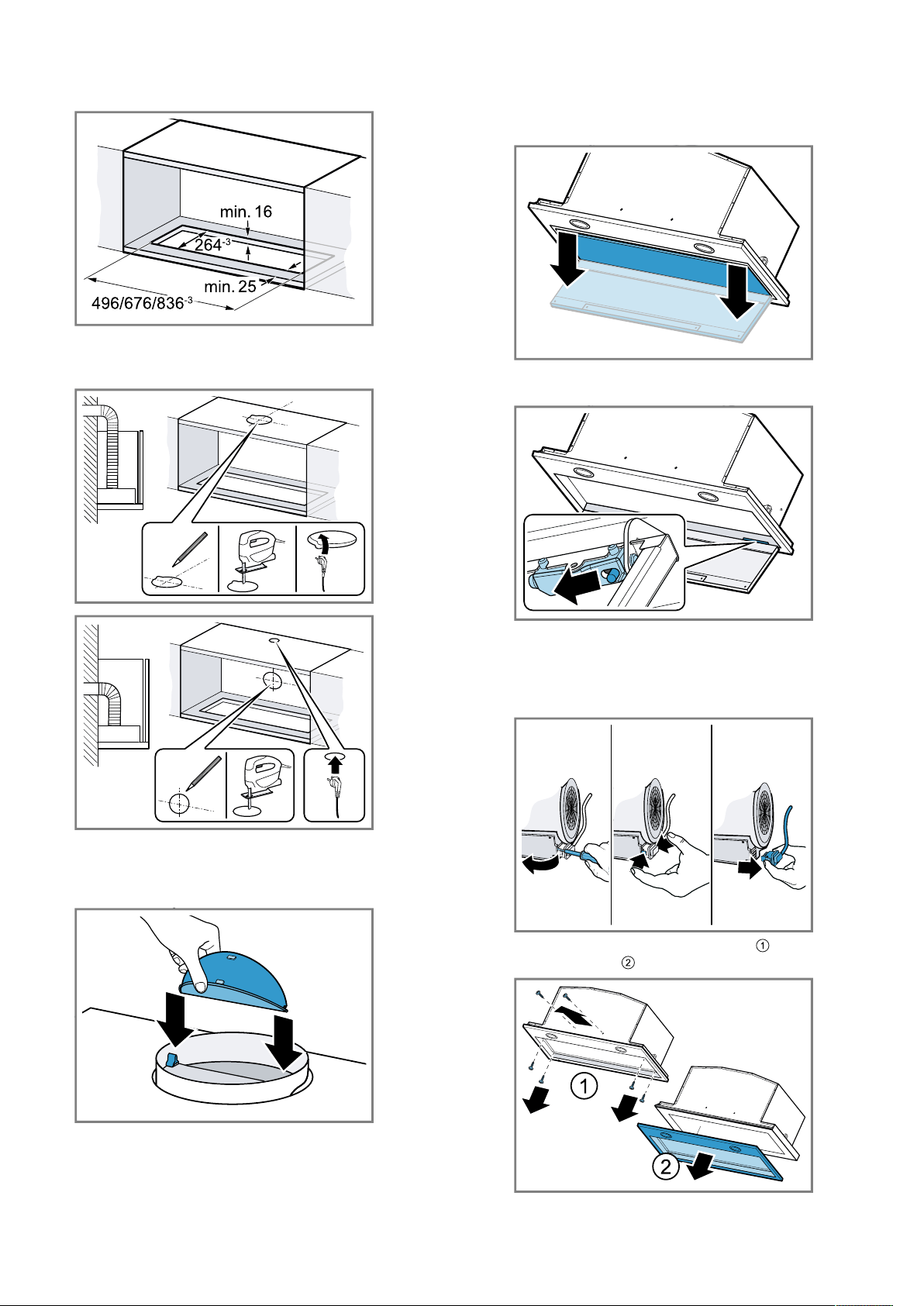

Möbel vorbereiten
Voraussetzung:Das Möbel eignet sich für den Einbau.
→"Möbel prüfen", Seite13
de Montageanleitung
14
1.
Den Ausschnitt für das Gerät herstellen.
2.
Den Ausschnitt für das Abluftrohr entweder ober-
halb des Einbaumöbels oder hinter dem Einbaumö-
bel herstellen.
Gerät vorbereiten
1.
Die Rückstauklappen am Luftauslass montieren und
einrasten.
2.
Die Filterabdeckung öffnen.
‒ Die Filterabdeckung an den vorderen Ecken grei-
fen und ruckartig nach unten ziehen.
3.
Die Scharniersicherung lösen und die Filterabde-
ckung entfernen.
4.
Die Fettfilter entnehmen.
Die Fettfilter nicht biegen, um Beschädigungen zu
vermeiden.
5.
Die Bedienfeldverkabelung und die Lichtverkabe-
lung lösen.
6.
Die Rahmenverschraubung lösen und den Rah-
men entfernen .
Montageanleitung de
15
Umluftbetrieb vorbereiten
1.
Die Filterhalter korrekt auf dem Motor positionieren
und bis zum Einsrasten nach vorne drehen .
2.
Die Geruchsfilter in die Filterhalter schieben.
Gerät montieren
1.
Das Gerät in die Möbelöffnung einsetzen und am
Einbaumöbel festschrauben .
2.
Die Fixierungsschrauben anziehen.
3.
Den Rahmen anbringen und von unten mit dem Ge-
rät verschrauben.
4.
Den Rahmen und das Gerät mit Schrauben sichern.
Wenn die Schrauben von außen nicht zugängig
sind, können die Schrauben auch von innen mon-
tiert werden.
5.
Die Bedienfeldverkabelung und die Lichtverkabe-
lung wiederherstellen.
Der Stecker lässt sich nur in einer Position einste-
cken.
6.
Sicherstellen, dass die Steckverbindung korrekt ein-
gerastet ist.
7.
Die Fettfilter einsetzen.
Die Fettfilter nicht biegen, um Beschädigungen zu
vermeiden.
8.
Die Filterabdeckung anbringen und schließen.
de Montageanleitung
16

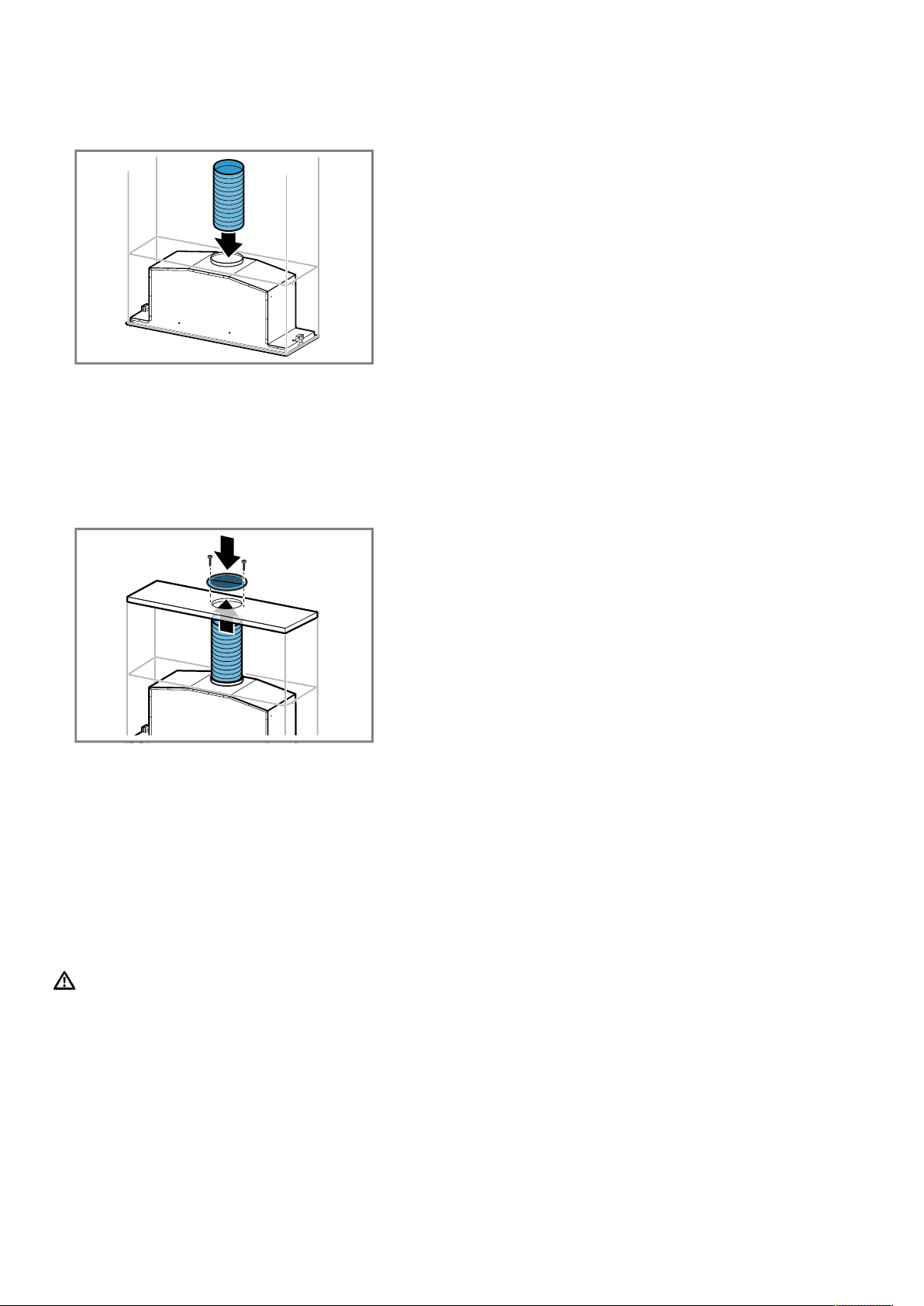

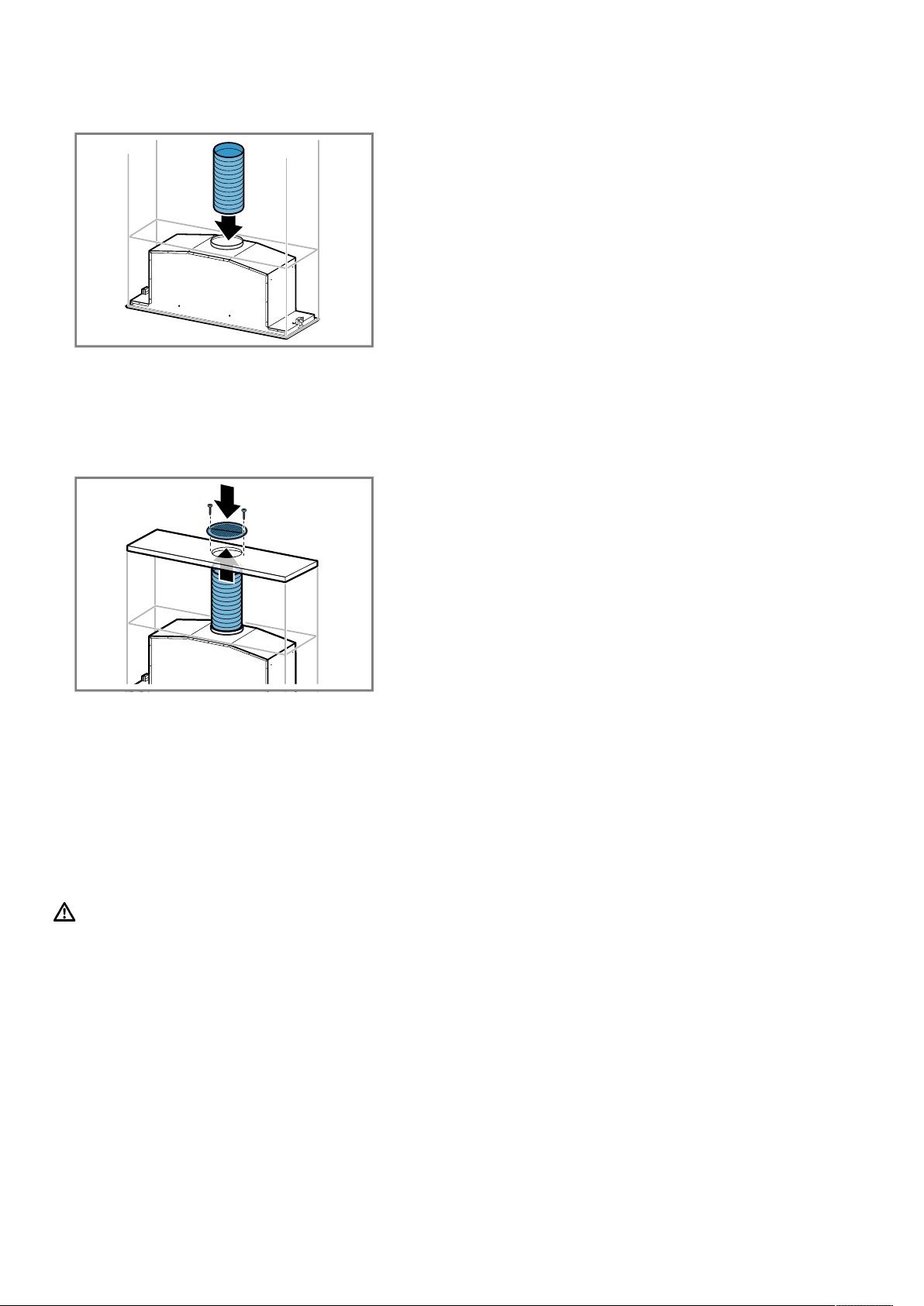

Abluftverbindung herstellen
1.
Das Abluftrohr am Luftstutzen befestigen.
2.
Die Verbindung zur Abluftöffnung herstellen.
3.
Die Verbindungsstellen abdichten.
Umluftverbindung herstellen
1.
Das Abluftrohr am Luftstutzen befestigen.
2.
Die Verbindung zur Öffnung am Einbaumöbel her-
stellen.
3.
Das Luftleitgitter am Einbaumöbel festschrauben.
4.
Die Verbindungsstellen abdichten.
Stromanschluss herstellen
1.
Den Netzstecker in die Schutzkontakt-Steckdose
stecken.
2.
Bei einem erforderlichen Festanschluss die Hinwei-
se im Kapitel
→"Hinweise zum elektrischen Anschluss", Seite13
beachten.
Gerät demontieren
WARNUNG‒Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharfkantig
sein.
▶ Schutzhandschuhe tragen.
1.
Das Gerät vom Stromnetz trennen.
2.
Das Abluftrohr lösen.
3.
Bei Bedarf die Filterabdeckung öffnen.
4.
Die Fettfilter entnehmen.
Die Fettfilter nicht biegen, um Beschädigungen zu
vermeiden.
5.
Den Rahmen entfernen.
6.
Die Bedienfeldverkabelung und die Lichtverkabe-
lung lösen.
7.
Die Verschraubung mit dem Einbaumöbel lösen.
8.
Das Gerät langsam herunternehmen.
Sécurité fr
17
Table des matières
MANUEL D'UTILISATION
1 Sécurité...............................................................17
2 Prévenir les dégâts matériels............................19
3 Protection de l'environnement et écono-
mies d'énergie....................................................20
4 Modes de fonctionnement.................................20
5 Description de l'appareil....................................21
6 Accessoires........................................................21
7 Utilisation ...........................................................21
8 Nettoyage et entretien .......................................22
9 Dépannage .........................................................24
10 Mise au rebut......................................................25
11 Service après-vente ...........................................25
12 INSTRUCTIONS DE MONTAGE .........................25
12.4 Installation en toute sécurité..........................
...26
1 Sécurité
Respectez les consignes de sécurité sui-
vantes.
1.1 Indications générales
¡ Lisez attentivement cette notice.
¡ Conservez la notice ainsi que les informati-
ons produit en vue d’une réutilisation ul-
térieure ou pour un futur nouveau pro-
priétaire.
¡ Ne branchez pas l’appareil si ce dernier a
été endommagé durant le transport.
1.2 Utilisation conforme
Cet appareil est conçu pour être encastré uni-
quement. Respecter les instructions de mon-
tage spécifiques.
La sécurité d'utilisation est garantie unique-
ment en cas d'installation correcte et
conforme aux instructions de montage. Le
monteur est responsable du fonctionnement
correct sur le lieu où l'appareil est installé.
Utilisez l‘appareil uniquement:
¡ pour aspirer les vapeurs de cuisson.
¡ pour un usage privé et dans les pièces fer-
mées d’un domicile.
¡ à une hauteur maximale de 2000m au-
dessus du niveau de la mer.
N’utilisez pas l’appareil:
¡ avec une minuterie externe
1.3 Restrictions du périmètre utilisateurs
Les enfants de 8 ans et plus, les personnes
souffrant d’un handicap physique, sensoriel
ou mental ou ne détenant pas l’expérience et/
ou les connaissances nécessaires pourront
utiliser cet appareil à condition de le faire
sous surveillance, ou que son utilisation sûre
leur ait été enseignée et qu’ils aient compris
les dangers qui en émanent.
Les enfants ne sont pas autorisés à jouer
avec l'appareil.
Les enfants ne doivent en aucun cas s’occu-
per du nettoyage et de la maintenance utilisa-
teur, sauf s’ils sont âgés de 15ans et plus et
agissent sous surveillance.
Les enfants de moins de 8ans doivent être
tenus à distance de l’appareil et du cordon
d’alimentation secteur.
1.4 Utilisation sûre
AVERTISSEMENT‒Risque d'asphyxie!
Les enfants risquent de s’envelopper dans les
matériaux d’emballage ou de les mettre sur la
tête et de s’étouffer.
▶ Conserver les matériaux d’emballage hors
de portée des enfants.
▶ Ne jamais laisser les enfants jouer avec les
emballages.
Les enfants risquent d'inhaler ou d'avaler des
petits morceaux et s'étouffer.
▶ Conserver les petites pièces hors de por-
tée des enfants.
▶ Ne pas laisser les enfants jouer avec les
petites pièces.
fr Sécurité
18
AVERTISSEMENT‒Risque
d'empoisonnement!
Les gaz de combustion aspirés peuvent
conduire à l'empoisonnement. Les foyers à
combustion alimentés en air ambiant (par
exemple appareils de chauffage au gaz, au
fioul, au bois ou au charbon, les chauffe-eaux
intégrés sous cuve, les chauffe-eaux accumu-
lateurs) prélèvent l'air de combustion dans la
pièce où ils sont installés et rejettent les gaz
de fumée à l'extérieur par le biais d'un sys-
tème spécifique (par ex., cheminée). Lorsque
la hotte aspirante est en marche, elle prélève
de l'air dans la cuisine et dans les pièces voi-
sines. L'absence d'un apport d'air suffisant
crée une pression négative. Les gaz toxiques
provenant de la cheminée ou du conduit
d'évacuation sont réaspirés dans les pièces
d'habitation.
▶ En cas d'utilisation simultanée de l'appareil
en mode évacuation extérieure et d'un
foyer à combustion alimenté en air am-
biant, veillez impérativement à ce que l'ap-
port d'air soit toujours suffisant.
▶ Le fonctionnement sûr de l'appareil n'est
possible que si la dépression dans la pièce
où est installé le foyer ne dépasse pas
4Pa (0,04mbar). Cette valeur n'est réali-
sable que si l'apport d'air frais nécessaire à
la combustion est assuré par des ouver-
tures non obturables, par exemple dans
des portes ou fenêtres, associées à un
caisson mural d'entrée et de sortie d'air, ou
bien par d'autres moyens techniques. Un
caisson mural d'entrée et de sortie d'air ne
suffit pas à assurer la valeur minimale né-
cessaire.
▶ Demandez toujours conseil à un maître ra-
moneur compétent qui pourra évaluer l'en-
semble du réseau de ventilation de la mai-
son et vous proposer le moyen le mieux
adapté pour l'aération.
▶ Si l'appareil est utilisé exclusivement en
mode recirculation de l'air, le fonctionne-
ment est possible sans restriction.
AVERTISSEMENT‒Risque d'incendie!
Les dépôts de graisse dans les filtres à
graisse peuvent s'enflammer.
▶ Ne faites jamais fonctionner l'appareil sans
filtre à graisse.
▶ Nettoyez régulièrement le filtre à graisse.
▶ Ne travaillez jamais avec une flamme nue à
proximité de l'appareil (par ex. ne faites
rien flamber).
▶ Installez l’appareil à proximité d’un foyer à
combustibles solides (par ex. bois ou char-
bon) uniquement en présence d’un capot
fermé et non amovible. Il ne doit pas y
avoir de projection d’étincelles.
L'huile et la graisse chaudes s'enflamment ra-
pidement.
▶ Surveillez constamment l'huile et la graisse
chaudes.
▶ N'éteignez jamais de l'huile ou de la
graisse enflammée avec de l'eau. Éteignez
le foyer. Étouffez les flammes prudemment
avec un couvercle, une couverture ou
quelque chose de similaire.
Les foyers à gaz dégagent une forte chaleur
lorsqu'aucun récipient n'est posé dessus. Un
appareil de ventilation monté au-dessus d'eux
risque alors d'être endommagé ou de prendre
feu.
▶ Utilisez les foyers à gaz uniquement avec
un récipient placé dessus.
Le fonctionnement simultané de plusieurs
foyers au gaz engendre une forte production
de chaleur. Un appareil de ventilation monté
au-dessus d'eux risque alors d'être endomma-
gé ou de prendre feu.
▶ Utilisez les foyers à gaz uniquement avec
un récipient placé dessus.
▶ Réglez la vitesse de ventilation la plus éle-
vée.
▶ Ne faites jamais fonctionner en même
temps deux foyers à gaz à feu vif pendant
plus de 15minutes. Deux foyers à gaz cor-
respondent à un brûleur grande puissance.
▶ Ne faites jamais fonctionner les grands brû-
leurs de plus de 5kW avec la plus grande
flamme pendant plus de 15minutes, par
ex. un wok.
AVERTISSEMENT‒Risque de brûlures!
Les éléments accessibles deviennent chauds
pendant le fonctionnement.
▶ Ne touchez jamais les éléments chauds.
▶ Éloignez les enfants.
Prévenir les dégâts matériels fr
19
L'appareil devient chaud pendant son utilisa-
tion.
▶ Laissez refroidir l'appareil avant de le net-
toyer.
AVERTISSEMENT‒Risque de
blessure!
Certaines pièces à l'intérieur de l'appareil
peuvent présenter des arêtes vives.
▶ Nettoyez l'intérieur de l'appareil avec pré-
caution.
Des modifications sur la construction élec-
trique ou mécanique sont dangereuses et
peuvent conduire à des dysfonctionnements.
▶ N'effectuez aucune modification sur la
construction électrique ou mécanique.
Le capot du filtre peut osciller.
▶ Ouvrez lentement le capot du filtre.
▶ Maintenez ouvert le capot du filtre après
l'ouverture, jusqu'à ce qu'il n'oscille plus.
▶ Fermez lentement le capot du filtre.
La lumière de l'éclairage par LED est très
éblouissante et peut causer des dommages
aux yeux (groupe de risque 1).
▶ Ne regardez pas directement l'éclairage
par LED allumé pendant plus de 100se-
condes.
AVERTISSEMENT‒Risque
d'électrocution!
L’infiltration d’humidité peut occasionner un
choc électrique.
▶ Avant le nettoyage, retirez la fiche secteur
ou coupez le disjoncteur.
▶ Ne pas utiliser de nettoyeur vapeur ou
haute pression pour nettoyer l’appareil.
AVERTISSEMENT‒Risque d'explosion!
Les nettoyants caustiques fortement alcalins
ou acides peuvent provoquer des explosions
lorsqu'ils entrent en contact avec des pièces
d’aluminium situées dans le compartiment de
nettoyage du lave-vaisselle.
▶ N'utilisez jamais de nettoyants caustiques
fortement alcalins ou acides. Notamment,
n'utilisez aucun produit de nettoyage d'ori-
gine commerciale ou industrielle pour net-
toyer des pièces en aluminium, par
exemple des filtres à graisse pour hottes
aspirantes.
AVERTISSEMENT‒Risque d'incendie!
Les dépôts de graisse dans les filtres à
graisse peuvent s'enflammer.
▶ Nettoyez régulièrement le filtre à graisse.
AVERTISSEMENT‒Risque de
blessure!
Les réparations non conformes sont dange-
reuses.
▶ Seul un personnel qualifié est en droit d’ef-
fectuer des réparations sur l’appareil.
▶ Si l'appareil est défectueux, appeler le ser-
vice après-vente.
AVERTISSEMENT‒Risque
d'électrocution!
L'infiltration d’humidité peut occasionner un
choc électrique.
▶ N'utilisez pas de tissu éponge mouillé.
2 Prévenir les dégâts matériels
ATTENTION!
La condensation peut provoquer de la corrosion.
▶ Allumez toujours l'appareil lorsque vous cuisinez
afin d'éviter la formation de condensation.
Si de l'humidité pénètre dans les éléments de com-
mande, des dommages peuvent survenir.
▶ Ne nettoyez jamais les éléments de commande
avec un chiffon humide.
Un nettoyage incorrect endommage les surfaces.
▶ Respectez les consignes de nettoyage.
▶ N’utilisezpasdeproduits denettoyage agressifs
ourécurants.
▶ Nettoyez les surfaces en inox uniquement dans le
sens de polissage du métal.
▶ Ne nettoyez jamais les éléments de commande
avec un nettoyant pour inox.
L'eau de condensation qui s'écoule à l'arrière peut en-
dommager l'appareil.
▶ Le conduit d'évacuation doit être installé à partir de
l'appareil avec au moins 1° de pente.
Si vous sollicitez les éléments de design de manière in-
correcte, ils peuvent se casser.
▶ Ne tirez pas sur les éléments de design.
▶ Ne posez ou ne suspendez aucun objet sur/à des
éléments de design.
Les surfaces peuvent être endommagées par un film
protecteur non retiré.
▶ Retirez le film protecteur de toutes les parties de
l'appareil avant de l'utiliser pour la première fois.
Les surfaces laquées sont fragiles.
▶ Respectez les consignes de nettoyage.
→"Nettoyer l'appareil", Page22
▶ Protégez les surfaces laquées contre les rayures.
fr Protection de l'environnement et économies d'énergie
20
3 Protection de l'environnement et économies d'énergie
3.1 Élimination de l'emballage
Les emballages sont écologiques et recyclables.
▶
Veuillez éliminer les pièces détachées après les
avoir triées par matière.
Eliminez l'emballage en respectant
l'environnement.
3.2 Économies d’énergie
Si vous respectez les instructions suivantes, votre ap-
pareil consommera moins de courant.
Adaptez la vitesse du ventilateur à l'intensité des va-
peurs de cuisson.
¡
Une faible vitesse du ventilateur est synonyme
d'une faible consommation d'énergie.
Utilisez uniquement la vitesse intensive en cas de
besoin.
En cas de vapeurs de cuisson intensives, sélection-
nez dès que possible une vitesse de ventilation plus
importante.
¡
Les odeurs se répandent moins dans la pièce.
Éteignez l'éclairage quand vous n'en avez plus be-
soin.
¡
Lorsque l'éclairage est éteint, il ne consomme pas
d'énergie.
Nettoyez ou remplacez les filtres aux intervalles spéci-
fiés.
¡
L'efficacité du filtre est conservée.
Utilisez le couvercle de cuisson.
¡
Les vapeurs de cuisson et les condensats sont ré-
duits.
N'utilisez les fonctions supplémentaires qu'en cas de
besoin.
¡
La désactivation des fonctions supplémentaires
permet de réduire la consommation d'énergie.
4 Modes de fonctionnement
Vous pouvez utiliser votre appareil en mode évacuation
extérieure ou en mode recirculation de l'air.
4.1 Mode évacuation extérieure
L’air aspiré est débarrassé des particules de graisse
par les filtres, et transite par un conduit avant de ga-
gner l’extérieur.
L'air ne doit pas être acheminé dans
une cheminée servant à l'évacuation
des gaz d'appareils qui sont utilisés
pour la combustion de gaz ou d'autres
combustibles (cela ne s'applique pas
aux appareils de recyclage).
¡ Si l’air sortant circule par une che-
minée ou une cheminée d'évacuati-
on des gaz, vous devrez d'abord ob-
tenir l’accord d’un ramoneur
compétent.
¡ Si l’air sortant traverse la paroi ex-
térieure, il convient d'utiliser un cais-
son télescopique mural.
4.2 Mode recirculation de l'air
L’air aspiré est nettoyé par l'intermédiaire des filtres à
graisse et d'un filtre anti-odeurs, puis il est renvoyé
dans la pièce.
Pour lier les odeurs en mode recircula-
tion de l'air, vous devez installer un filtre
anti-odeurs. Pour connaître les diffé-
rentes possibilités d’utiliser l’appareil en
mode recirculation de l’air, consultez
notre catalogue ou votre revendeur spé-
cialisé. Vous pouvez vous procurer les
accessoires dans un commerce spécia-
lisé, auprès du service après-vente ou
sur la boutique en ligne.
Description de l'appareil fr
21
5 Description de l'appareil
5.1 Éléments de commande
Les éléments de commande vous permettent de confi-
gurer toutes les fonctions de votre appareil et vous
donnent des informations sur l'état de fonctionnement.
Éteindre l'appareil ou acti-
ver la puissance de venti-
lation 1
Activer la vitesse de venti-
lation 2.
Activer la puissance de
ventilation 3 ou la vitesse
intensive.
Allumer ou éteindre
l'éclairage.
6 Accessoires
Vous pouvez acheter des accessoires auprès du ser-
vice après-vente ou sur notre site internet. Utilisez uni-
quement les accessoires d'origine, car ils sont parfaite-
ment adaptés à votre appareil.
Les accessoires sont spécifiques à l'appareil. Lors de
l'achat, indiquez toujours la désignation exacte de votre
appareil (E-Nr.). →Page25
Pour connaître les accessoires disponibles pour votre
appareil, consultez notre boutique en ligne ou le ser-
vice après-vente.
www.bosch-home.com
Accessoires Référence
Filtre à charbon actif DHZ5316
Kit de recyclage DHZ5605
Kit de recirculation de l'air
Clean Air Plus
DWZ1IX1C6
Filtre à charbon CleanAir
Plus (remplacement)
DWZ1IX1B6
Kit de recirculation de l'air
Long Life
DWZ1IT1D1
Filtre à charbon régéné-
rable (remplacement)
DWZ0IT0P0
7 Utilisation
7.1 Allumer l’appareil
▶
Appuyer sur .
a L'appareil démarre à la vitesse de ventilation 1.
7.2 Régler la puissance de ventilation
▶
Appuyer sur , ou .
Remarque:
La puissance de ventilation réglée est signalée par un
éclairage LED:
¡ Puissance de ventilation 1: la LED est allumée en
vert.
¡ Puissance de ventilation 2: la LED est allumée en
orange.
¡ Puissance de ventilation 3: la LED est allumée en
rouge.
7.3 Mettre l'appareil hors tension
▶
Appuyer sur .
Remarque:Si la puissance de ventilation 2 ou 3 est
activée, appuyer deux fois sur .
7.4 Activer la vitesse intensive
Si des odeurs ou des fumées particulièrement fortes se
développent, vous pouvez utiliser la vitesse intensive.
▶
Maintenir enfoncé .
a La LED clignote en rouge.
a Après environ 6minutes, l'appareil passe automati-
quement à une vitesse de ventilation inférieure.
Remarque:Vous pouvez activer la vitesse intensive di-
rectement dans le mode arrêt. L'appareil s'éteint à nou-
veau au bout des 6 minutes.
7.5 Allumer l'éclairage
Vous pouvez allumer et éteindre l’éclairage indépen-
damment de la ventilation.
▶
Appuyer sur .
7.6 Éteindre l’éclairage
▶
Appuyer sur .
fr Nettoyage et entretien
22
8 Nettoyage et entretien
Pour que votre appareil reste longtemps opérationnel,
nettoyez-le et entretenez-le avec soin.
8.1 Produits de nettoyage
Vous pouvez vous procurer les produits de nettoyage
appropriés auprès du service après-vente ou sur la
boutique en ligne.
ATTENTION!
Des produits nettoyants inappropriés peuvent endom-
mager les surfaces de l’appareil.
▶ Ne pas utiliser de produits de nettoyage agressifs
ou récurants.
▶ N’utilisez pas de nettoyants fortement alcoolisés.
▶ Ne pas utiliser de tampon en paille métallique ni
d’éponge à dos récurant.
▶ N'utilisez pas de nettoyant spécial pour le nettoyage
à chaud.
▶ Utilisez uniquement des nettoyants pour vitres, des
racloirs à verre ou des produits d'entretien pour
acier inox si ceux-ci sont recommandés dans les
instructions de nettoyage de la pièce correspon-
dante.
▶ Rincez soigneusement les tissus éponges avant de
les utiliser.
8.2 Nettoyer l'appareil
Nettoyez l'appareil comme indiqué, afin de ne pas en-
dommager les différentes surfaces et pièces par un
nettoyage incorrect ou par des produits de nettoyage
non appropriés.
AVERTISSEMENT‒Risque d'explosion!
Les nettoyants caustiques fortement alcalins ou acides
peuvent provoquer des explosions lorsqu'ils entrent en
contact avec des pièces d’aluminium situées dans le
compartiment de nettoyage du lave-vaisselle.
▶ N'utilisez jamais de nettoyants caustiques fortement
alcalins ou acides. Notamment, n'utilisez aucun pro-
duit de nettoyage d'origine commerciale ou indus-
trielle pour nettoyer des pièces en aluminium, par
exemple des filtres à graisse pour hottes aspirantes.
AVERTISSEMENT‒Risque d'électrocution!
L’infiltration d’humidité peut occasionner un choc élec-
trique.
▶ Avant le nettoyage, retirez la fiche secteur ou cou-
pez le disjoncteur.
▶ Ne pas utiliser de nettoyeur vapeur ou haute pres-
sion pour nettoyer l’appareil.
AVERTISSEMENT‒Risque de brûlures!
L'appareil devient chaud pendant son utilisation.
▶ Laissez refroidir l'appareil avant de le nettoyer.
AVERTISSEMENT‒Risque de blessure!
Certaines pièces à l'intérieur de l'appareil peuvent pré-
senter des arêtes vives.
▶ Nettoyez l'intérieur de l'appareil avec précaution.
1.
Respectez les informations sur les produits de net-
toyage.
2.
Selon la surface, nettoyez comme suit:
‒ Nettoyez les surfaces en acier inoxydable avec
une lavette éponge et de l'eau chaude addition-
née de produit de nettoyage dans le sens du
brossage.
‒ Nettoyez les surfaces laquées avec une lavette
éponge et de l'eau chaude additionnée de pro-
duit de nettoyage.
‒ Nettoyez l'aluminium avec un nettoyant pour
vitres et un chiffon doux.
‒ Nettoyez le plastique avec un nettoyant pour
vitres et un chiffon doux.
‒ Nettoyez le verre avec un nettoyant pour vitres et
un chiffon doux.
3.
Séchez-les ensuite avec un chiffon doux.
4.
Sur les surfaces en acier inoxydable, appliquez une
fine pellicule de produit pour acier inox avec un chif-
fon doux.
Vous pouvez vous procurer les produits d'entretien
pour acier inox auprès du service après-vente ou
sur la boutique en ligne.
8.3 Nettoyage des éléments de commande
AVERTISSEMENT‒Risque d'électrocution!
L'infiltration d’humidité peut occasionner un choc élec-
trique.
▶ N'utilisez pas de tissu éponge mouillé.
1.
Respectez les informations sur les produits de net-
toyage.
2.
Nettoyez avec un tissu éponge et de l'eau chaude
additionnée de produit à vaisselle.
3.
Séchez-les ensuite avec un chiffon doux.
8.4 Démontage des filtres à graisse
métallique
AVERTISSEMENT‒Risque de blessure!
Le capot du filtre peut osciller.
▶ Ouvrez lentement le capot du filtre.
▶ Maintenez ouvert le capot du filtre après l'ouverture,
jusqu'à ce qu'il n'oscille plus.
▶ Fermez lentement le capot du filtre.
1.
Basculez vers le bas le capot du filtre pour l'ouvrir.
Nettoyage et entretien fr
23
2.
ATTENTION!
Les filtres à graisse qui tombent peuvent endomma-
ger la table de cuisson qui se trouve en-dessous.
▶ Avec une main sous le filtre à graisse, intercep-
tez ce dernier.
Ouvrir les dispositifs de verrouillage des filtres à
graisse.
3.
Retirez les filtres à graisse des fixations.
Pour éviter l'égouttement de graisse, tenez les filtres
à graisse à l'horizontale.
8.5 Nettoyage manuel des filtres à graisse
Les filtres à graisse filtrent la graisse issue de la va-
peur de cuisson. Des filtres à graisse régulièrement
nettoyés assurent un haut niveau d'absorption des
graisses.
AVERTISSEMENT‒Risque d'incendie!
Les dépôts de graisse dans les filtres à graisse
peuvent s'enflammer.
Condition:Les filtres à graisse sont retirés.
1.
Respectez les informations sur les produits de net-
toyage.
2.
Faites tremper les filtres à graisse dans un produit
de nettoyage chaud.
En présence de salissures tenaces, vous pouvez uti-
liser un dégraissant spécial. Vous trouverez un dé-
graissant auprès du service après-vente ou sur la
boutique en ligne.
3.
Nettoyez les filtres à graisse à l'aide d'une brosse.
4.
Rincez-les soigneusement.
5.
Laissez s'égoutter les filtres à graisse.
8.6 Nettoyage des filtres à graisse au lave-
vaisselle
Les filtres à graisse filtrent la graisse issue de la va-
peur de cuisson. Des filtres à graisse régulièrement
nettoyés assurent un haut niveau d'absorption des
graisses.
AVERTISSEMENT‒Risque d'incendie!
Les dépôts de graisse dans les filtres à graisse
peuvent s'enflammer.
ATTENTION!
Les filtres à graisse peuvent être endommagés par pin-
cement.
▶ Ne coincez pas les filtres à graisse.
Remarque:Lorsque vous nettoyez un filtre à graisse
au lave-vaisselle, de légères décolorations peuvent ap-
paraître. Ces décolorations n'ont aucune influence sur
le fonctionnement des filtres à graisse.
Condition:Les filtres à graisse sont retirés.
1.
Respectez les informations sur les produits de net-
toyage.
2.
Placez les filtres à graisse en vrac dans le lave-vais-
selle.
Ne nettoyez pas les filtres à graisse très encrassés
avec de la vaisselle.
En présence de salissures tenaces, vous pouvez uti-
liser un dégraissant spécial. Vous trouverez un dé-
graissant auprès du service après-vente ou sur la
boutique en ligne.
3.
Démarrez le lave-vaisselle.
Pour le réglage de la température, choisissez 70°C
maximum.
4.
Laissez s'égoutter les filtres à graisse.
8.7 Montage des filtres à graisse
ATTENTION!
Les filtres à graisse qui tombent peuvent endommager
la table de cuisson qui se trouve en-dessous.
▶ Avec une main sous le filtre à graisse, interceptez
ce dernier.
1.
Insérez le filtre à graisse.
2.
Basculez les filtres à graisse vers le haut, puis encli-
quetez les verrous.
3.
Assurez-vous que les verrous s'encliquettent.
4.
Fermez le capot des filtres.
8.8 Filtre anti-odeurs pour le mode
recirculation de l'air
Les filtres anti-odeurs lient les odeurs en mode recircu-
lation de l'air. Des filtres anti-odeurs régulièrement
changés garantissent un haut degré de séparation des
odeurs.
Le filtre anti-odeurs doit être remplacé tous les 4mois
en fonctionnement normal (environ une heure par jour).
Le filtre anti-odeurs ne peut pas être nettoyé ni régéné-
ré.
Le filtre anti-odeurs sont en vente auprès du Service
après-vente ou sur la boutique en ligne. Utilisez unique-
ment un filtre anti-odeurs d'origine.
Dépose du filtre anti-odeurs
1.
Déposer les filtres à graisse.
2.
Retirer le filtre anti-odeurs de son support de fixa-
tion.
fr Dépannage
24
3.
Faire passer le filtre anti-odeurs autour du moteur.
4.
Extraire le filtre anti-odeurs.
Poser le filtre anti-odeurs
1.
Insérer le filtre anti-odeurs dans la hotte.
2.
Faire passer le filtre anti-odeurs autour du moteur.
3.
Pousser le filtre anti-odeurs avec précaution dans le
support de fixation.
4.
Montez les filtres à graisse.
9 Dépannage
Vous pouvez corriger par vous-même les petits défauts
de votre appareil. Lisez les renseignements de dépan-
nage avant de contacter le service consommateurs.
Vous vous épargnerez ainsi des dépenses inutiles.
AVERTISSEMENT‒Risque de blessure!
Les réparations non conformes sont dangereuses.
▶ Seul un personnel qualifié est en droit d’effectuer
des réparations sur l’appareil.
▶ Si l'appareil est défectueux, appeler le service
après-vente.
AVERTISSEMENT‒Risque d'électrocution!
Les réparations non conformes sont dangereuses.
▶ Seul un personnel dûment qualifié peut entre-
prendre des réparations sur l'appareil.
▶ Seules des pièces de rechange d'origine peuvent
être utilisées pour réparer l'appareil.
▶ En cas d’endommagement du cordon d’alimenta-
tion secteur, celui-ci doit être remplacé par un per-
sonnel qualifié.
9.1 Remplacement des LED défectueuses
▶
Le remplacement des LED défectueuses est exclusi-
vement réservé au fabricant, à son service après-
vente, ou à un spécialiste agréé (installateur d'équi-
pement électrique).
Mise au rebut fr
25
9.2 Dysfonctionnements
Défaut Cause et dépannage
L'appareil ne fonc-
tionne pas.
La fiche secteur du cordon d'alimentation secteur n'est pas branchée.
▶
Branchez l’appareil au réseau électrique.
Le fusible est défectueux.
▶
Vérifiez le fusible dans le boîtier à fusibles.
L’alimentation électrique est tombée en panne.
▶
Vérifiez si l’éclairage du compartiment ou d’autres appareils dans la pièce.
L'éclairage ne fonc-
tionne pas.
La lampe LED est défectueuse.
▶
Appelez le service après-vente.
▶
Le remplacement des LED défectueuses est exclusivement réservé au fabricant, à son
service après-vente, ou à un spécialiste agréé (installateur d'équipement électrique).
10 Mise au rebut
Apprenez comment mettre au rebut correctement les
appareils usagés.
10.1 Mettre au rebut un appareil usagé
La destruction dans le respect de l’environnement per-
met de récupérer de précieuses matières premières.
▶
Éliminez l’appareil dans le respect de l’environne-
ment.
Vous trouverez des informations sur les circuits ac-
tuels d'élimination auprès de votre revendeur spé-
cialisé ou de l’administration de votre commune/
ville.
Cet appareil est marqué selon la di-
rective européenne 2012/19/UE rela-
tive aux appareils électriques et élec-
troniques usagés (waste electrical
and electronic equipment - WEEE).
La directive définit le cadre pour une
reprise et une récupération des appa-
reils usagés applicables dans les
pays de la CE.
11 Service après-vente
Si vous avez des questions, si vous n’avez pas réussi à
remédier par vous-même à un dérangement qui affecte
l’appareil ou si l’appareil doit être réparé, veuillez vous
adresser à notre service après-vente.
Pour plus d'informations sur ladurée etles conditions
de la garantie dans votre pays, adressez-vous à notre
service après-vente, à votre revendeur ou consul-
teznotre site Web.
Lorsque vous contactez le service après-vente, vous
avez besoin du numéro de produit (E-Nr.) et du numéro
de fabrication (FD) de votre appareil.
Vous trouverez les données de contact du service
après-vente dans la liste ci-jointe ou sur notre site Web.
11.1 Numéro de produit (E-Nr) et numéro de
fabrication (FD)
Le numéro de série (E-Nr.) et le numéro de fabrication
(FD) sont indiqués sur la plaque signalétique de l’appa-
reil.
Selon le modèle, la plaque signalétique se trouve:
¡ à l'intérieur de l'appareil (retirer le filtre à graisse).
¡ sur la partie supérieure de l'appareil.
Pour retrouver rapidement les données de votre appa-
reil et le numéro de téléphone du service consomma-
teurs, n'hésitez pas à les recopier ailleurs.
12 Instructions de montage
Respectez ces informations lors du montage de l'appa-
reil.
fr Instructions de montage
26
12.1 Contenu de la livraison
Après avoir déballé le produit, inspectez toutes les
pièces pour détecter d’éventuels dégâts dus au trans-
port et pour vous assurer de l'intégralité de la livraison.
10 x
2 x
12.2 Dimensions de l’appareil
Vous trouverez ici les dimensions de l'appareil
12.3 Distances de sécurité
Respectez les distances de sécurité de l'appareil.
12.4 Installation en toute sécurité
Respectez les consignes de sécurité lorsque
vous installez cet appareil.
Instructions de montage fr
27
AVERTISSEMENT‒Risque
d'empoisonnement!
Les gaz de combustion aspirés peuvent
conduire à l'empoisonnement. Les foyers à
combustion alimentés en air ambiant (par
exemple appareils de chauffage au gaz, au
fioul, au bois ou au charbon, les chauffe-eaux
intégrés sous cuve, les chauffe-eaux accumu-
lateurs) prélèvent l'air de combustion dans la
pièce où ils sont installés et rejettent les gaz
de fumée à l'extérieur par le biais d'un sys-
tème spécifique (par ex., cheminée). Lorsque
la hotte aspirante est en marche, elle prélève
de l'air dans la cuisine et dans les pièces voi-
sines. L'absence d'un apport d'air suffisant
crée une pression négative. Les gaz toxiques
provenant de la cheminée ou du conduit
d'évacuation sont réaspirés dans les pièces
d'habitation.
▶ En cas d'utilisation simultanée de l'appareil
en mode évacuation extérieure et d'un
foyer à combustion alimenté en air am-
biant, veillez impérativement à ce que l'ap-
port d'air soit toujours suffisant.
▶ Le fonctionnement sûr de l'appareil n'est
possible que si la dépression dans la pièce
où est installé le foyer ne dépasse pas
4Pa (0,04mbar). Cette valeur n'est réali-
sable que si l'apport d'air frais nécessaire à
la combustion est assuré par des ouver-
tures non obturables, par exemple dans
des portes ou fenêtres, associées à un
caisson mural d'entrée et de sortie d'air, ou
bien par d'autres moyens techniques. Un
caisson mural d'entrée et de sortie d'air ne
suffit pas à assurer la valeur minimale né-
cessaire.
▶ Demandez toujours conseil à un maître ra-
moneur compétent qui pourra évaluer l'en-
semble du réseau de ventilation de la mai-
son et vous proposer le moyen le mieux
adapté pour l'aération.
▶ Si l'appareil est utilisé exclusivement en
mode recirculation de l'air, le fonctionne-
ment est possible sans restriction.
Les gaz de combustion aspirés peuvent
conduire à l'empoisonnement.
▶ Lorsqu'une hotte est installée avec un foyer
exploitant l'air ambiant, l'alimentation élec-
trique de la hotte doit être munie d'un inter-
rupteur de sécurité approprié.
Les gaz de combustion réaspirés peuvent
provoquer un empoisonnement.
▶ Ne rejetez pas l'air sortant dans un conduit
ou une cheminée en fonctionnement.
▶ Ne rejetez pas l’air sortant dans une gaine
servant à aérer des locaux où sont installés
des foyers à combustion.
▶ Si l’air sortant circule par un conduit ou une
cheminée d'évacuation des gaz, vous de-
vez d'abord obtenir l’accord d'un ramoneur
compétent.
AVERTISSEMENT‒Risque d'asphyxie!
Les enfants risquent de s’envelopper dans les
matériaux d’emballage ou de les mettre sur la
tête et de s’étouffer.
▶ Conserver les matériaux d’emballage hors
de portée des enfants.
▶ Ne jamais laisser les enfants jouer avec les
emballages.
AVERTISSEMENT‒Risque d'incendie!
Les dépôts de graisse dans le filtre à graisse
peuvent s'enflammer.
▶ Les distances de sécurité indiquées
doivent être respectées, afin d'éviter une
accumulation de chaleur.
▶ Respectez les indications relatives à vos
appareils de cuisson. Si les instructions
d'installation de l'appareil de cuisson spéci-
fient une distance différente, tenir toujours
compte de la plus grande distance. L'écart
maximal s'applique si vous utilisez simulta-
nément des foyers au gaz et à l'électricité.
Les dépôts de graisse dans le filtre à graisse
peuvent s'enflammer.
▶ Ne travaillez jamais avec une flamme nue à
proximité de l'appareil (par ex. ne faites
rien flamber).
▶ Installez l’appareil à proximité d’un foyer à
combustibles solides (par ex. bois ou char-
bon) uniquement en présence d’un capot
fermé et non amovible. Il ne doit pas y
avoir de projection d’étincelles.
fr Instructions de montage
28
AVERTISSEMENT‒Risque de
blessure!
Des pièces à l'intérieur de l'appareil peuvent
présenter des arêtes vives.
▶ Portez des gants de protection.
Si l'appareil n'est pas correctement fixé, il
risque de tomber.
▶ Tous les éléments de fixation doivent être
montés solidement et de façon sûre.
Des modifications sur la construction élec-
trique ou mécanique sont dangereuses et
peuvent conduire à des dysfonctionnements.
▶ N'effectuez aucune modification sur la
construction électrique ou mécanique.
Le capot du filtre peut osciller.
▶ Ouvrez lentement le capot du filtre.
▶ Maintenez ouvert le capot du filtre après
l'ouverture, jusqu'à ce qu'il n'oscille plus.
▶ Fermez lentement le capot du filtre.
AVERTISSEMENT‒Risque
d'électrocution!
Les composants à arêtes vives à l'intérieur de
l'appareil peuvent endommager le câble de
raccordement.
▶ Ne pincez pas et ne coincez pas le câble
de raccordement.
Les installations non conformes sont dange-
reuses.
▶ Pour le raccordement et l’utilisation de l’ap-
pareil, respectez impérativement les indica-
tions figurant sur la plaque signalétique.
▶ L’appareil doit être branché uniquement à
une source d'alimentation avec courant al-
ternatif à l'aide d'une prise murale correcte-
ment installée et reliée à la terre.
▶ Le système à conducteur de protection de
l’installation électrique de la maison doit
être conforme.
▶ N'alimentez jamais l'appareil par l'intermé-
diaire d'un appareil de commutation ex-
terne, par ex. une minuterie ou une télé-
commande.
▶ Si l’appareil est encastré, la fiche du cor-
don d’alimentation secteur doit être aisé-
ment accessible. Si un accès libre est im-
possible, un dispositif de coupure omnipo-
laire doit être installé dans l’installation à
câblage fixe, conformément aux conditions
de la catégorie de surtensionIII et aux ré-
glementations d’installation.
▶ Lors de l’installation de l’appareil, veiller à
ce que le cordon d’alimentation secteur ne
soit pas coincé ni endommagé.
12.5 Indications générales
Prenez en compte les remarques générales lors de
l'installation.
¡ L’installation doit se faire en respectant les prescrip-
tions actuellement en vigueur dans le bâtiment, ainsi
que les prescriptions publiées par les compagnies
distributrices d’électricité et de gaz.
¡ Lors de l'évacuation de l'air vicié, il convient de re-
specter les prescriptions officielles et légales, telles
que celles établies par les autorités régionales.
¡ Pour atteindre l'appareil sans difficulté lors de l'ent-
retien, choisissez un lieu d'installation facilement ac-
cessible.
¡ Les surfaces de l’appareil sont fragiles. Lors de l’in-
stallation, évitez de les endommager.
Instructions de montage fr
29
12.6 Remarques concernant le branchement
électrique
Pour pouvoir connecter l'appareil électriquement en
toute sécurité, respectez ces consignes.
AVERTISSEMENT‒Risque d'électrocution!
À tout moment, il doit être possible de débrancher l'ap-
pareil du réseau électrique. L'appareil doit uniquement
être raccordé à une prise de courant de sécurité instal-
lée de manière réglementaire.
▶ La prise du cordon d'alimentation secteur doit être
librement accessible après le montage de l'appareil.
▶ Si cela n'est pas possible, un dispositif de coupure
omnipolaire doit être installé dans l'installation élec-
trique fixe conformément aux conditions de la caté-
gorie de surtension III et aux prescriptions d'installa-
tion.
▶ Seul un électricien qualifié est autorisé à procéder à
l'installation électrique fixe. Nous vous recomman-
dons d'installer un disjoncteur différentiel (interrup-
teur FI) dans le circuit d'alimentation de l'appareil.
Les composants à arêtes vives à l'intérieur de l'appareil
peuvent endommager le câble de raccordement.
▶ Ne pincez pas et ne coincez pas le câble de raccor-
dement.
¡ Les valeurs de raccordement sont indiquées sur la
plaque signalétique. →Seite25
¡ La ligne de raccordement fait env. 1,30m de long.
¡ Cet appareil est conforme aux dispositions CE ré-
gissant l’antiparasitage.
¡ Cet appareil est conforme à la classe de protection
1. Par conséquent, utilisez uniquement cet appareil
avec une prise à conducteur de protection.
¡ Ne branchez pas l'appareil à l'alimentation électri-
que pendant l'installation.
¡ Assurez-vous que la protection contre les contacts
accidentels est garantie par l'installation.
12.7 Remarques concernant la situation
d'encastrement
¡ Installez cet appareil dans une armoire de cuisine.
¡ Pour l'installation d'accessoires spéciaux supplé-
mentaires, respectez les instructions d'installation
jointes.
¡ La largeur de la hotte aspirante doit être au moins
aussi grande que celle de la table de cuisson.
¡ Pour capter de façon optimale les vapeurs de cuis-
son, installez l'appareil au centre, au-dessus de la
plaque de cuisson.
12.8 Remarques concernant le conduit
d'évacuation
Le fabricant de l'appareil n'assume aucune garantie
pour les problèmes de fonctionnement liés à la tuyau-
terie.
¡ Utilisez un conduit d'évacuation court et droit avec
un diamètre de conduit aussi grand que possible.
¡ Des conduits d'évacuation longs et rugueux, com-
portant plusieurs coudes ou ayant des diamètres
trop petits réduisent la puissance d'aspiration et
augmentent le bruit du ventilateur.
¡ Utilisez un conduit d'évacuation en matériau non in-
flammable.
¡ Pour éviter tout retour de condensat, montez le con-
duit d'évacuation de l'appareil avec 1° de pente.
Conduits ronds
Utilisez des conduits ronds avec un diamètre intérieur
de 150mm (recommandé) ou d'au moins 120mm.
Gaines plates
Utilisez des gaines plates dont la section intérieure cor-
respond au diamètre des conduits ronds:
¡ Un diamètre de 150mm correspond env. à 177
cm².
¡ Un diamètre de 120mm correspond env. à 113
cm².
¡ Si des conduits de plusieurs diamètres sont utilisés,
il faut prévoir des rubans d'étanchéité.
¡ N'utilisez pas de gaines plates avec des déviations
aiguës.
12.9 Remarques sur le mode évacuation
extérieure
En mode évacuation extérieure, un clapet anti-retour
doit être installé.
Remarques
¡ Si aucun clapet anti-retour n'est fourni avec l'appa-
reil, vous pouvez en obtenir un dans un commerce
spécialisé.
¡ Si l’air sortant traverse la paroi extérieure, il convient
d'utiliser un caisson télescopique mural.
12.10 Remarques sur le mode recirculation
de l'air
L'appareil doit uniquement être exploité à l'état ferme-
ment fixé et avec la tuyauterie raccordée.
12.11 Installation
Contrôle du meuble
1.
Vérifiez que le meuble d'encastrement est horizontal
et a une capacité de charge suffisante.
L'appareil pèse au maximum 10 kg.
Remarque:Respecter les instructions du fabricant
de meuble concernant la capacité de charge du
meuble d'encastrement.
2.
Assurez-vous que les meubles d'encastrement ré-
sistent à la chaleur jusqu'à 90°C.
3.
Assurez-vous que le meuble d'encastrement est tou-
jours stable après les travaux de découpe.
Préparer le meuble
Condition:Le meuble est adapté au montage.
→"Contrôle du meuble", Page29
fr Instructions de montage
30
1.
Réaliser la découpe pour l'appareil.
2.
Réaliser la découpe pour le conduit d'évacuation
d'air soit au-dessus du meuble d'encastrement, soit
derrière le meuble d'encastrement.
Préparer l‘appareil
1.
Monter et fixer les clapets anti-retour sur la sortie
d'air.
2.
Ouvrir le capot du filtre.
‒ Saisir le capot du filtre au niveau des coins avant
et le tirer vers le bas d'un mouvement brusque.
3.
Démonter le dispositif de sécurité de la charnière et
retirer le capot du filtre.
4.
Retirez le filtre à graisse.
Ne pliez pas le filtre à graisse, afin d'éviter tout en-
dommagement.
5.
Détacher le câblage du bandeau de commande et
le câblage de l'éclairage.
6.
Desserrer les vis du cadre et retirer le cadre .
Instructions de montage fr
31
Préparer le mode recirculation de l'air
1.
Positionner les supports de fixation du filtre correc-
tement sur le moteur et tourner vers l'avant jus-
qu'à ce qu'ils s'enclenchent .
2.
Insérer le filtre anti-odeurs dans les supports de fixa-
tion du filtre.
Monter l'appareil
1.
Insérer l'appareil dans le découpe du meuble et
le visser fermement au meuble d'encastrement .
2.
Serrer les vis de fixation.
3.
Mettre en place le cadre et le visser à l'appareil par
le bas.
4.
Fixer le cadre et l'appareil à l'aide de vis.
Si les vis ne sont pas accessibles de l'extérieur,
elles peuvent également être montées de l'intérieur.
5.
Rétablir le câblage du bandeau de commande et
celui de l'éclairage.
La fiche ne peut être insérée que dans une seule
position.
6.
S'assurer que la connexion de la fiche est correcte-
ment engagée.
7.
Insérez le filtre à graisse.
Ne pliez pas le filtre à graisse afin d'éviter tout en-
dommagement.
8.
Mettre le capot du filtre en place et le fermer.
fr Instructions de montage
32
Réaliser le raccordement de l'évacuation de l'air
1.
Fixer le tuyau d'évacuation au manchon d'évacua-
tion.
2.
Réalisez la jonction vers l'orifice d'évacuation d'air.
3.
Étanchez les zones de jonction.
Réaliser le raccordement de la recirculation de
l'air
1.
Fixez le tuyau d'évacuation au manchon d'évacua-
tion.
2.
Réaliser le raccordement à l'orifice d'évacuation
d'air du meuble d'encastrement.
3.
Visser la grille orientée sur le meuble d'encastre-
ment.
4.
Étanchez les zones de jonction.
Réaliser le raccordement électrique
1.
Insérez la fiche secteur dans la prise du contact de
mise à la terre.
2.
Si un raccordement fixe est nécessaire, respectez
les consignes du chapitre
→"Remarques concernant le branchement élec-
trique", Page29.
Démonter l’appareil
AVERTISSEMENT‒Risque de blessure!
Des pièces à l'intérieur de l'appareil peuvent présenter
des arêtes vives.
▶ Portez des gants de protection.
1.
Débranchez l’appareil du réseau électrique.
2.
Retirez le conduit d'évacuation.
3.
Si nécessaire, ouvrir le capot du filtre.
4.
Retirez le filtre à graisse.
Ne pliez pas le filtre à graisse, afin d'éviter tout en-
dommagement.
5.
Enlever le cadre.
6.
Détacher le câblage du bandeau de commande et
le câblage de l'éclairage.
7.
Desserrez le vissage du meuble d'encastrement.
8.
Descendez lentement l'appareil.
Thank you for buying a
Bosch Home Appliance!
Register your new device on MyBosch now and profit directly from:
• Expert tips & tricks for your appliance
• Warranty extension options
• Discounts for accessories & spare-parts
• Digital manual and all appliance data at hand
• Easy access to Bosch Home Appliances Service
Free and easy registration – also on mobile phones:
www.bosch-home.com/welcome
Looking for help?
You'll find it here.
Expert advice for your Bosch home appliances, help with problems
or a repair from Bosch experts.
Find out everything about the many ways Bosch can support you:
www.bosch-home.com/service
Contact data of all countries are listed in the attached service directory.
*9001603928*
9001603928 (020316)
de, fr
BSH Hausgeräte GmbH
Carl-Wery-Straße 34
81739 München, GERMANY
www.bosch-home.com
A Bosch Company
