Craftsman CMCG400M1 V20* Cordless 4-1/2-in Small Angle User Manual

Instruction Manual

Guide D’utilisation

Manual de instrucciones

CMCG400

20V Max* 4-1/2" (115 mm) Grinder

Meuleuse 115 mm (4-1/2 po) 20 V max*

Esmeriladora de 115 mm (4-1/2") 20 V Máx*

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-888-331-4569

CRAFTSMAN

Battery

Battery release button

Spindle (not shown)

Spindle lock button

Unthreaded backing flange

Threaded locking flange

Auxiliary handle

Guard (Type 27)

Guard release lever

Trigger switch

Lock-off button

CRAFTSMAN accessory

attachment location

Fig. A

Bloc-pile

Bouton de libération de bloc-pile

Broche (non illustré)

Bouton de verrouillage de la broche

Bride de soutien non fileté

Bride de verrouillage taraudée

Poignée latérale

Carter (Type 27)

Levier de déverrouillage du carter

Détente

Bouton de verrouillage

Emplacement de fixation

d’accessoire CRAFTSMAN

Batería

Botón de liberación de la batería

Eje (no mostrada)

Botón del seguro del eje

Brida de respaldo sin rosca

Brida de bloqueo roscada

Mango lateral

Protector (Tipo 27)

Palanca de liberación del protector

Interruptor disparador

Botón de bloqueo

Emplacement de fixation

d’accessoire CRAFTSMAN

Définitions: symboles et termes

d'alarmes sécurité

Ces guides d'utilisation utilisent les

symboles et termes d'alarmes sécurité

suivants pour vous prévenir de

situations dangereuses et de risques de

dommages corporels ou matériels.



DANGER: indique une situation

dangereuse imminente qui, si elle n’est

pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique

une situation potentiellement

dangereuse qui, si elle n’est pas évitée,

pourrait entraîner la mort ou des

blessuresgraves.



ATTENTION: indique une situation

potentiellement dangereuse qui, si elle

n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique

un message propre à la sécurité.

AVIS : indique une pratique ne

posant aucun risque de dommages

corporels mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser

des risques de dommages matériels.

Definiciones: Símbolos y

Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza

los siguientes símbolos y palabras de

alerta de seguridad para alertarle de

situaciones peligrosas y del riesgo de

lesiones corporales o daños materiales.



PELIGRO: Indica una situación

de peligro inminente que, si no

se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una

situación de peligro potencial que, si no

se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación

de peligro potencial que, si no se evita,

posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) indica un

mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no

relacionada a lesiones corporales

que de no evitarse puede resultar en

daños a lapropiedad.

Definitions: Safety Alert Symbols

and Words

This instruction manual uses the

following safety alert symbols and

words to alert you to hazardous

situations and your risk of personal

injury or property damage.



DANGER: Indicates an imminently

hazardous situation which, if not

avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially

hazardous situation which, if not

avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially

hazardous situation which, if not

avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a

safety related message.

NOTICE: Indicates a practice

not related to personal injury

which, if not avoided, may result in

propertydamage.

AVERTISSEMENT: lire tous les

avertissements de sécurité, les

instructions, les illustrations

et les caractéristiques de ce

manuel, y compris les sections

sur les piles et les chargeurs fournies

dans un manuel d’origine de l’outil

ou dans le manuel séparé sur les

piles et les chargeurs. Les manuels

peuvent être obtenus en contactant le

service à la clientèle. Le fait de ne pas

suivre les avertissements et les

instructions peut entraîner un choc

électrique, un incendie et/ou des

blessures graves.

ADVERTENCIA: Lea todas las

advertencias de seguridad,

instrucciones, ilustraciones y

especificaciones de este

manual, incluyendo las

secciones sobre la batería y el

cargador proporcionadas en un

manual original de la herramienta o

en el manual de Baterías y

Cargadores por separado. Los

manuales se pueden obtener poniéndose

en contacto con el Servicio de atención

al cliente. La falla en seguir las

advertencias e instrucciones puede

resultar en descarga eléctrica, incendio

y/o lesiones serias.

WARNING: Read all safety

warnings, instructions,

illustrations, and

specifications in this manual,

including the battery and

charger sections provided in an

original tool manual or the separate

Batteries and Chargers manual.

Manuals can be obtained by contacting

Customer Service. Failure to follow the

warnings and instructions may result in

electric shock, fire and/or serious injury.

English (original instructions) 3

Français (traduction de la notice d’instructions originale) 12

Español (traducido de las instrucciones originales) 22

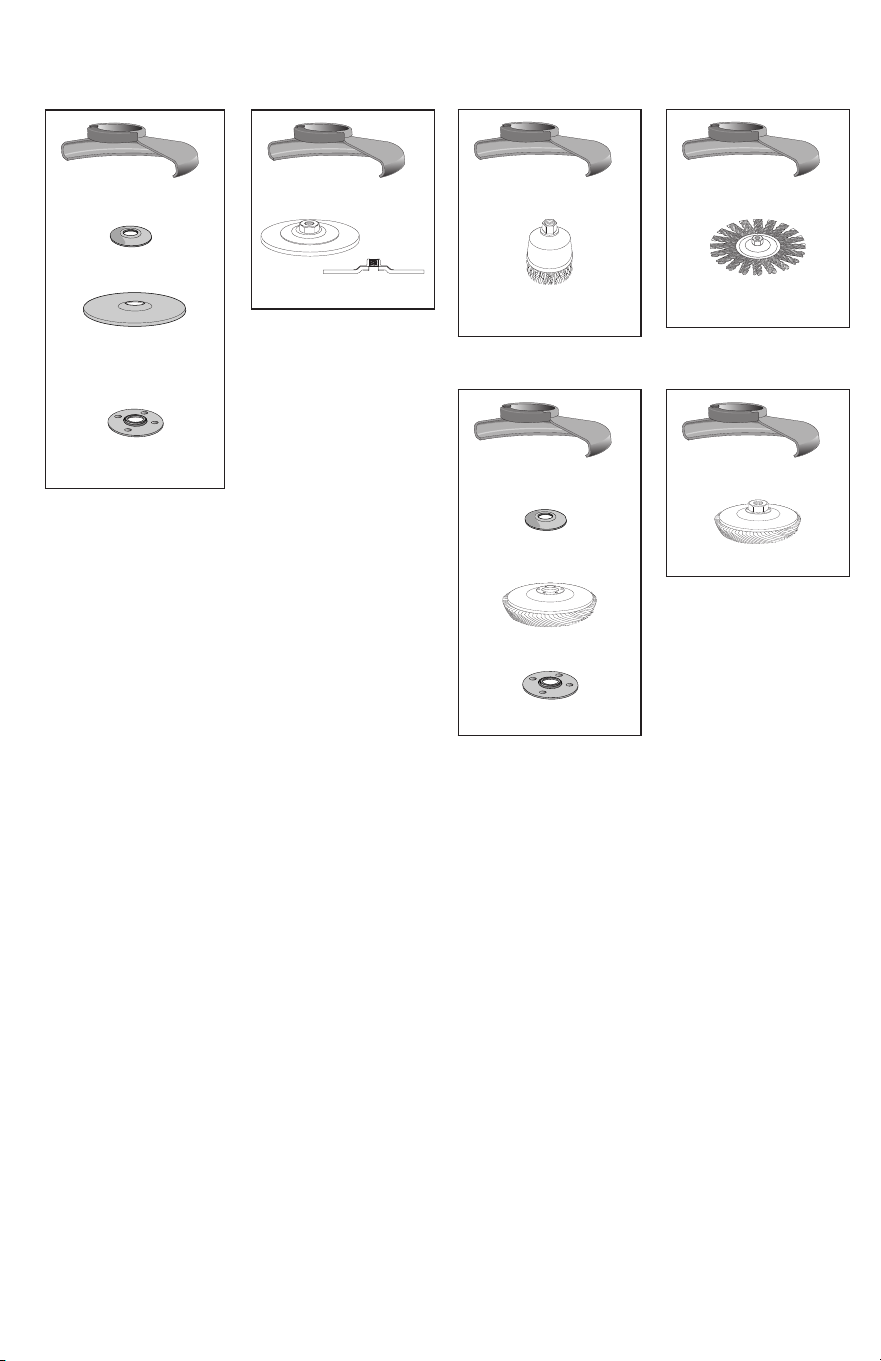

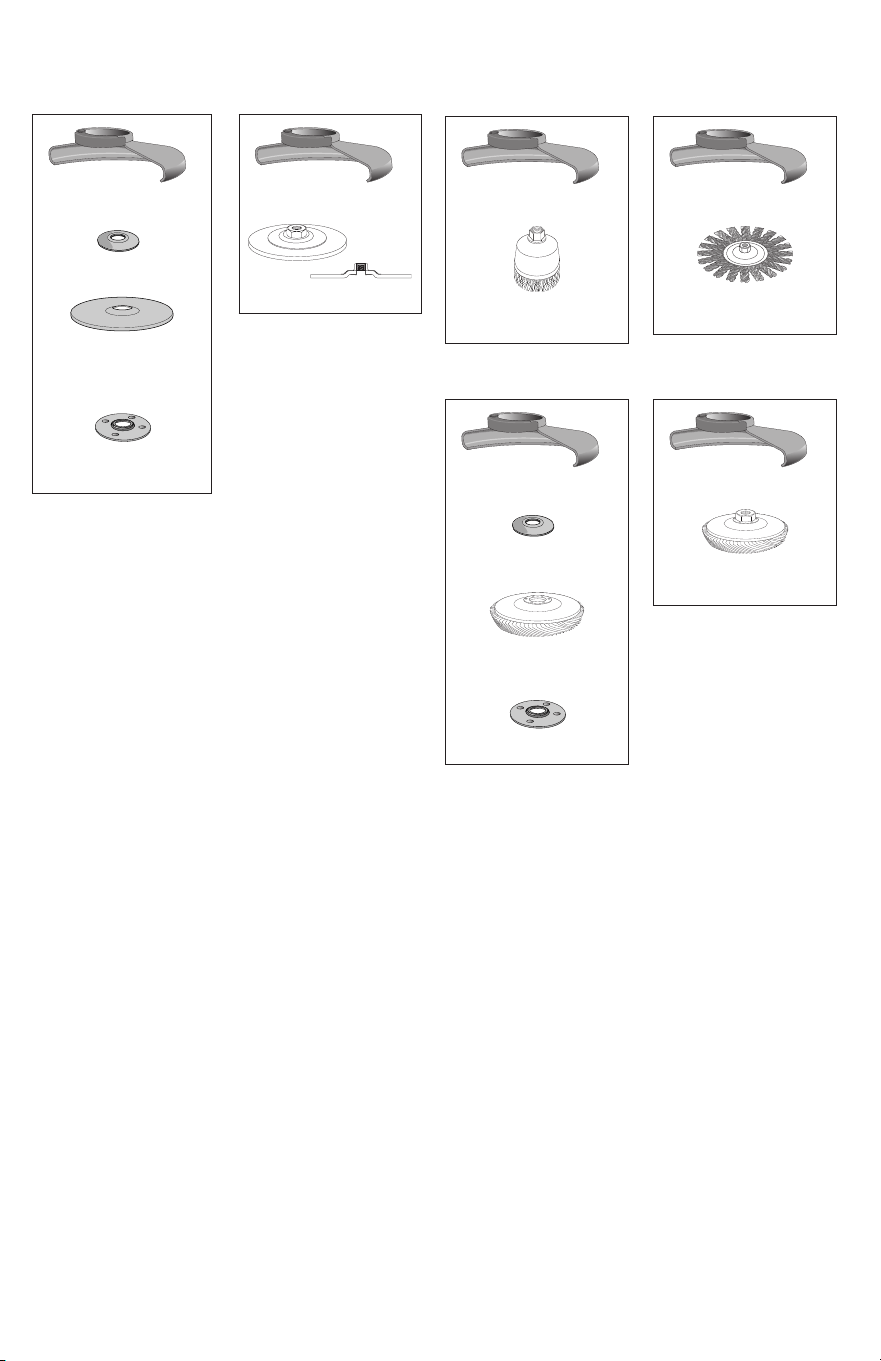

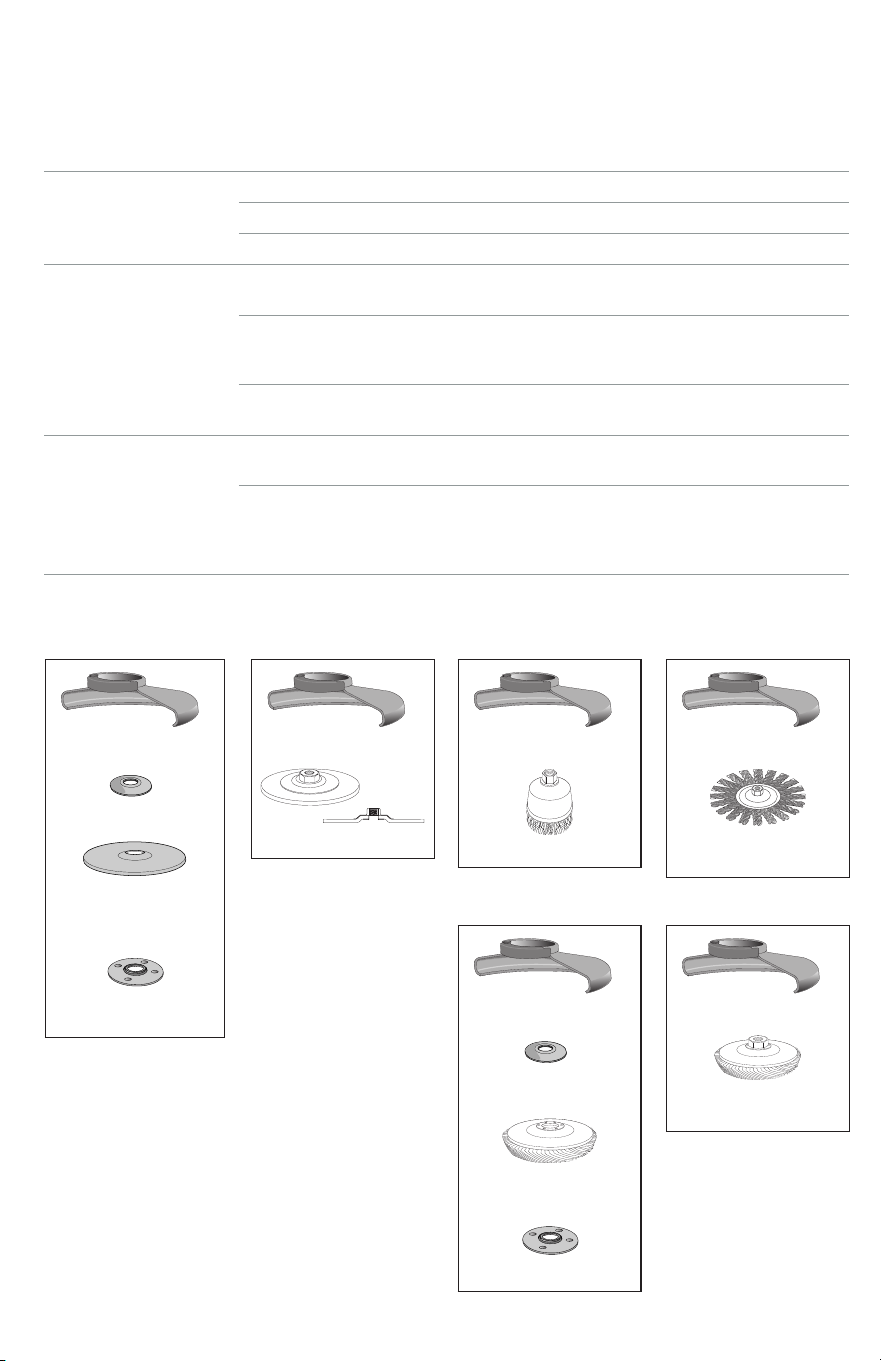

Over 1/8" (3.17mm)

wheels

Backing Flange

Locking flange

1/8" Or less (3.17mm)

wheels

Backing Flange

Locking flange

Fig.B

Fig.C

Fig.D

Fig.E

Fig.F

Fig.G

Meules avec une

épaisseur supérieure à

3,17mm (1/8po)

Bride de verrouillage

taraudée

Meule de 3,17mm

(1/8po) ou moins

Bride de verrouillage

taraudée

Discos más gruesos

que 1/8" (3,17mm)

Brida de bloqueo

roscada

Discos de 1/8" (3,17mm)

y más delgados

Brida de bloqueo

roscada

Bride tournante

Brida de respaldo

Fig.H Fig.I

Fig.J Fig.K

Fig.L

Fig.M

Fig.N

Angle

English

English (original instructions)

Intended Use

Your small angle grinder has been designed for household

use for grinding, sanding, and wire brush applications.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with this power

tool. Failure to follow all instructions listed below may result in

electric shock, fire and/or seriousinjury.

SAVE ALL WARNINGS AND INSTRUCTIONS

FORFUTUREREFERENCE.

The term "power tool" in the warnings refers to your

mains‑operated (corded) power tool or battery‑operated (cordless)

powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Power tools create sparks which may

ignite the dust orfumes.

c ) Keep children and bystanders away while operating

a power tool. Distractions can cause you to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter

plugs with earthed (grounded) power tools. Unmodified

plugs and matching outlets will reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric shock if

your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep

cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electricshock.

f ) If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter (GFCI)

protected supply. Use of a GFCI reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not

use a power tool while you are tired or under the

influence of drugs, alcohol or medication. A moment of

inattention while operating power tools may result in serious

personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust mask,

non‑skid safety shoes, hard hat, or hearing protection used for

appropriate conditions will reduce personalinjuries.

c ) Prevent unintentional starting. Ensure the switch is in

the off position before connecting to power source and/

or battery pack, picking up or carrying the tool. Carrying

power tools with your finger on the switch or energizing power

tools that have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personalinjury.

e ) Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power tool in

unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from moving

parts. Loose clothes, jewelry or long hair can be caught in

movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection can

reduce dust‑relatedhazards.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore tool

safety principles. A careless action can cause severe injury

within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool will do the

job better and safer at the rate for which it wasdesigned.

b ) Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled with

the switch is dangerous and must berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from the

power tool before making any adjustments, changing

accessories, or storing power tools. Such preventive safety

measures reduce the risk of starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power tool

or these instructions to operate the power tool. Power

tools are dangerous in the hands of untrainedusers.

e ) Maintain power tools and accessories. Check for

misalignment or binding of moving parts, breakage

of parts and any other condition that may affect the

power tool’s operation. If damaged, have the power tool

repaired before use. Many accidents are caused by poorly

maintained powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less

likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc. in

accordance with these instructions, taking into account

the working conditions and the work to be performed.

Use of the power tool for operations different from those

intended could result in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean and

free from oil and grease. Slippery handles and grasping

surfaces do not allow for safe handling and control of the tool

in unexpectedsituations.

English

f ) The outside diameter and the thickness of your

accessory must be within the capacity rating of

your power tool. Incorrectly sized accessories cannot be

adequately guarded or controlled.

g ) The dimensions of the accessory mounting must fit

the dimensions of the mounting hardware of the power

tool. Accessories that do not match the mounting hardware

of the power tool will run out of balance, vibrate excessively

and may cause loss of control.

h ) Do not use a damaged accessory. Before each use

inspect the accessory such as abrasive wheels for chips

and cracks, backing pad for cracks, tear or excess wear,

wire brush for loose or cracked wires. If power tool or

accessory is dropped, inspect for damage or install an

undamaged accessory. After inspecting and installing an

accessory, position yourself and bystanders away from

the plane of the rotating accessory and run the power

tool at maximum no-load speed for one minute. Damaged

accessories will normally break apart during this test time.

i ) Wear personal protective equipment. Depending on

application, use face shield, safety goggles or safety

glasses. As appropriate, wear dust mask, hearing

protectors, gloves and workshop apron capable of

stopping small abrasive or workpiece fragments. The

eye protection must be capable of stopping flying

debris generated by various operations. The dust mask

or respirator must be capable of filtrating particles

generated by your operation. Prolonged exposure to high

intensity noise may cause hearing loss.

j ) Keep bystanders a safe distance away from work

area. Anyone entering the work area must wear

personal protective equipment. Fragments of workpiece or

of a broken accessory may fly away and cause injury beyond

immediate area of operation.

k ) Hold the power tool by insulated gripping surfaces

only, when performing an operation where the cutting

accessory may contact hidden wiring or its own cord.

Cutting accessory contacting a “live” wire may make exposed

metal parts of the power tool “live” and could give the

operator an electric shock.

l ) Never lay the power tool down until the accessory has

come to a complete stop. The spinning accessory may grab

the surface and pull the power tool out of your control.

m ) Do not run the power tool while carrying it at your

side. Accidental contact with the spinning accessory could

snag your clothing, pulling the accessory into your body.

n ) Regularly clean the power tool’s air vents. The motor’s

fan will draw the dust inside the housing and excessive

accumulation of powdered metal may cause electrical hazards.

o ) Do not operate the power tool near flammable

materials. Sparks could ignite these materials.

p ) Do not use accessories that require liquid

coolants. Using water or other liquid coolants may result in

electrocution or shock.

q ) Do not use Type 11 (flaring cup) wheels on this tool.

Using inappropriate accessories can result in injury.

r ) To prevent the spindle end from contacting the

bottom of the hole of the abrasive product, use

accessories that have a threaded hole depth of at least

21 mm. Failure to use an accessory with the appropriate

thread depth could result in damage to the abrasive product

and injury to the operator or persons in the area.

SAFETY INSTRUCTIONS FOR ALL OPERATIONS

Safety Warnings Common for Grinding, Sanding,

Wire Brushing Operations

a ) This power tool is intended to function as a grinder,

sander, or wire brush tool. Read all safety warnings,

instructions, illustrations and specifications provided

with this power tool. Failure to follow all instructions listed

below may result in electric shock, fire and/or serious injury.

b ) Operations such as polishing, hole cutting, and

cutting-off are not recommended to be performed with

this power tool. Operations for which the power tool was

not designed may create a hazard and cause personal injury.

c ) Do not convert this power tool to operate in a way

which is not specifically designed and specified by the

tool manufacturer. Such a conversion may result in a loss of

control and cause serious personal injury.

d ) Do not use accessories which are not specifically

designed and recommended by the tool manufacturer.

Just because the accessory can be attached to your power

tool, it does not assure safe operation.

e ) The rated speed of the accessory must be at least

equal to the maximum speed marked on the power tool.

Accessories running faster than their rated speed can break

and fly apart.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type of

battery pack may create a risk of fire when used with another

batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may create a

risk of injury andfire.

c ) When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys, nails,

screws or other small metal objects, that can make a

connection from one terminal to another. Shorting the

battery terminals together may cause burns or afire.

d ) Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally occurs,

flush with water. If liquid contacts eyes, additionally

seek medical help. Liquid ejected from the battery may cause

irritation orburns.

e ) Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may exhibit

unpredictable behavior resulting in fire, explosion or risk ofinjury.

f ) Do not expose a battery pack or tool to fire or

excessive temperature. Exposure to fire or temperature

above 265°F (130°C) may causeexplosion.

g ) Follow all charging instructions and do not charge

the battery pack or tool outside the temperature range

specified in the instructions. Charging improperly or at

temperatures outside the specified range may damage the

battery and increase the risk offire.

6) Service

a ) Have your power tool serviced by a qualified repair

person using only identical replacement parts. This will

ensure that the safety of the power tool ismaintained.

b ) Never service damaged battery packs. Service of

battery packs should only be performed by the manufacturer

or authorized serviceproviders.

English

Kickback and Related Warnings

Kickback is a sudden reaction to a pinched or snagged

rotating wheel, backing pad, brush or any other accessory.

Pinching or snagging causes rapid stalling of the rotating

accessory which in turn causes the uncontrolled power tool to

be forced in the direction opposite of the accessory’s rotation

at the point of the binding.

For example, if an abrasive wheel is snagged or pinched by

the workpiece, the edge of the wheel that is entering into the

pinch point can dig into the surface of the material causing

the wheel to climb out or kick out. The wheel may either jump

toward or away from the operator, depending on direction

of the wheel’s movement at the point of pinching. Abrasive

wheels may also break under these conditions.

Kickback is the result of tool misuse and/or incorrect operating

procedures or conditions and can be avoided by taking proper

precautions as given below:

a ) Maintain a firm grip on the power tool and position

your body and arm to allow you to resist kickback forces.

Always use auxiliary handle, if provided, for maximum

control over kickback or torque reaction during start up.

The operator can control torque reaction or kickback forces, if

proper precautions are taken.

b ) Never place your hand near the rotating accessory.

Accessory may kickback over your hand.

c ) Do not position your body in the area where power

tool will move if kickback occurs. Kickback will propel the

tool in direction opposite to the wheel’s movement at the

point of snagging.

d ) Use special care when working corners, sharp edges

etc. Avoid bouncing and snagging the accessory. Corners,

sharp edges or bouncing have a tendency to snag the rotating

accessory and cause loss of control or kickback.

e ) Do not attach a saw chain woodcarving blade,

segmented diamond wheel with a peripheral gap

greater than 10 mm or toothed saw blade. Such blades

create frequent kickback and loss of control.

Safety Warnings Specific for Grinding Operations

a ) Use only wheel types that are recommended for

your power tool and the specific guard designed for the

selected wheel. Wheels for which the power tool was not

designed cannot be adequately guarded and are unsafe.

b ) The grinding surface of center depressed wheels

must be mounted below the plane of the guard lip. An

improperly mounted wheel that projects through the plane of

the guard lip cannot be adequately protected.

c ) The guard must be securely attached to the power

tool and positioned for maximum safety, so the least

amount of wheel is exposed towards the operator.

The guard helps to protect the operator from broken wheel

fragments, accidental contact with wheel and sparks that

could igniteclothing.

d ) Wheels must be used only for recommended

applications. For example: do not grind with the side of

cut-off wheel.

e ) Always use undamaged wheel flanges that are of

correct size and shape for your selected wheel. Proper

wheel flanges support the wheel thus reducing the

possibility of wheel breakage. Flanges for cut‑off wheels

may be different from grinding wheelflanges.

f ) Do not use worn down wheels from larger power

tools. Wheel intended for larger power tool is not suitable for

the higher speed of a smaller tool and mayburst.

Safety Warnings Specific for Sanding Operations

a ) Do not use excessively oversized sanding disc

paper. Follow manufacturers recommendations, when

selecting sanding paper. Larger sanding paper extending

beyond the sanding pad presents a laceration hazard and

may cause snagging, tearing of the disc orkickback.

Safety Warnings Specific for Wire Brushing

Operations

a ) Be aware that wire bristles are thrown by the brush

even during ordinary operation. Do not overstress the

wires by applying excessive load to the brush. The wire

bristles can easily penetrate light clothing and/or skin.

b ) If the use of a guard is recommended for wire

brushing, do not allow any interference of the wire

wheel or brush with the guard. Wire wheel or brush may

expand in diameter due to work and centrifugal forces.

Additional Safety Warnings



WARNING: To reduce the risk of injury, use only

accessories rated at least equal to the maximum speed

marked on the tool.



WARNING: To reduce the risk of injury, always use proper

guards when grinding.



WARNING: Do not use Type 1/41 flat cut‑off abrasive or

diamond wheels.



WARNING: The grinding wheel or accessory may

loosen during coastdown of the tool when shut off. If

grinding wheel or accessory loosens, it may dismount from

the machine and may cause serious personal injury.



CAUTION: To reduce the risk of personal injury, use extra

care when working in a corner or edge because a sudden

sharp movement of the tool may be experienced when the

wheel or other accessory contacts a secondary surface or a

surface edge.

• Safety goggles or safety glasses with side shields and

a full face shield compliant with ANSI Z87.1 MUST be

worn by the operator and others that are within 50'

(15.2 m) of the use of thisproduct.

Additional Safety Information



WARNING: Never modify the product or any part of it.

Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or dust

mask if cutting operation is dusty. ALWAYS WEAR CERTIFIED

SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction activities

contains chemicals known to the State of California to cause

cancer, birth defects or other reproductive harm. Some

examples of these chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other masonry

products, and

• arsenic and chromium from chemically‑treatedlumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work with

English

approved safety equipment, such as those dust masks that are

specially designed to filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing dust

to get into your mouth, eyes, or lay on the skin may promote

absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/or disperse

dust, which may cause serious and permanent respiratory or

other injury. Always use NIOSH/OSHA approved respiratory

protection appropriate for the dust exposure. Direct particles

away from face andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19) during

use. Under some conditions and duration of use, noise from

this product may contribute to hearingloss.



WARNING: Do not operate this tool for long periods

of time. Vibration caused by the operating action of this tool

may cause permanent injury to fingers, hands, and arms. Use

gloves to provide extra cushion, take frequent rest periods,

and limit daily time of use.



CAUTION: When not in use, place tool on its side

on a stable surface where it will not cause a tripping or

falling hazard. Some tools will stand upright but may be

easily knocked over.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught in

movingparts.

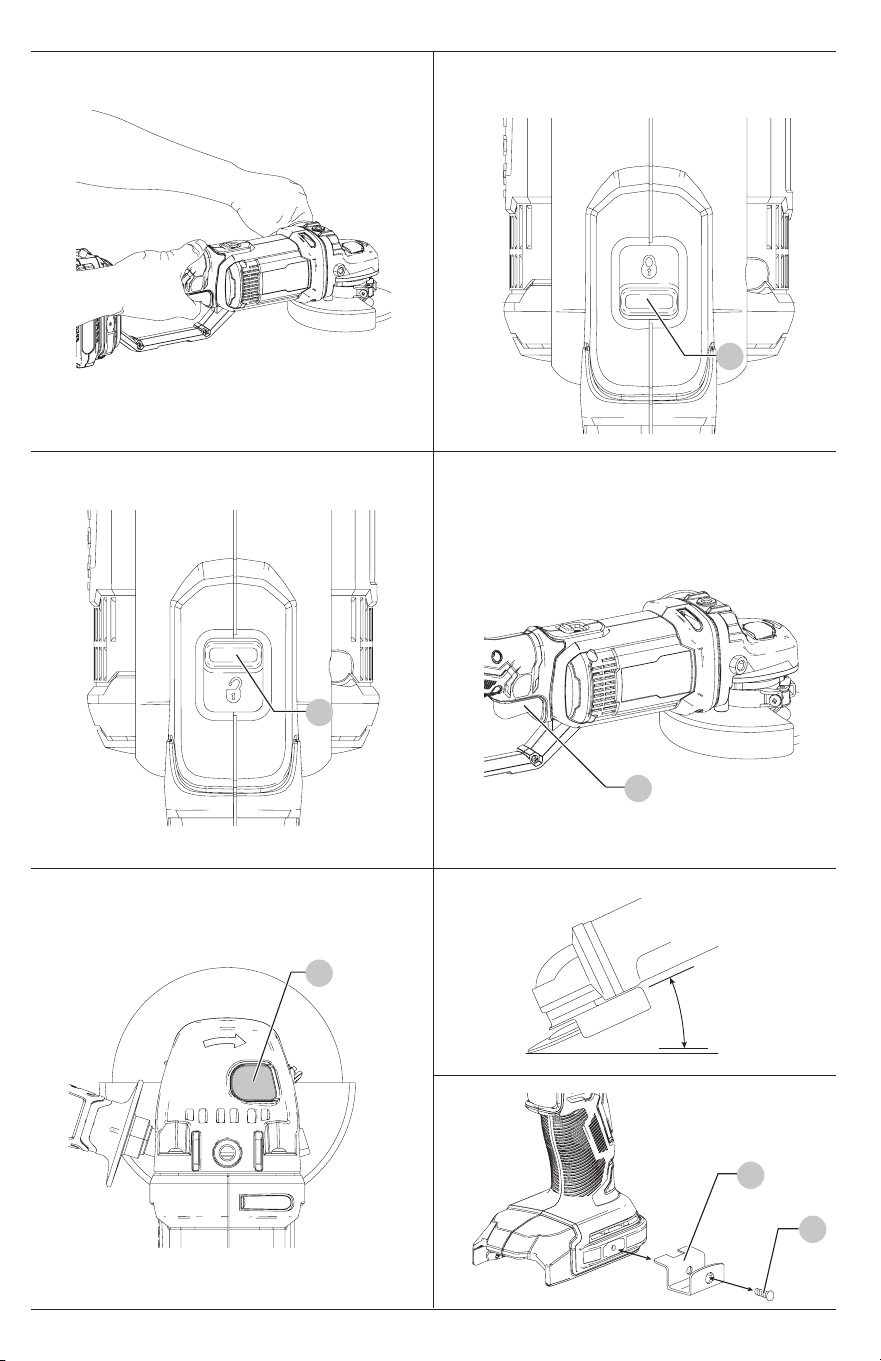

Attaching the Auxiliary Handle (Fig. A)



WARNING: This handle SHOULD BE USED AT ALL TIMES

to maintain complete control of the tool. Always make sure

the handle is tight.

Screw the auxiliary handle

7

tightly into one of the

threaded mounting holes of the gear case.

Mounting Guard

Mounting and Removing Guard (Type27)



CAUTION: Turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories.

nOTE: Guards must be used with all grinding wheels,

sanding flap discs, wire brushes, and wire wheels. The tool

may be used without a guard only when sanding with

conventional sanding discs. The guard is intended for

use with depressed center wheels (Type 27) and hubbed

grinding wheels (Type 27). The same guard is designed

for use with sanding flap discs (Type 27 and 29) and wire

cupbrushes.

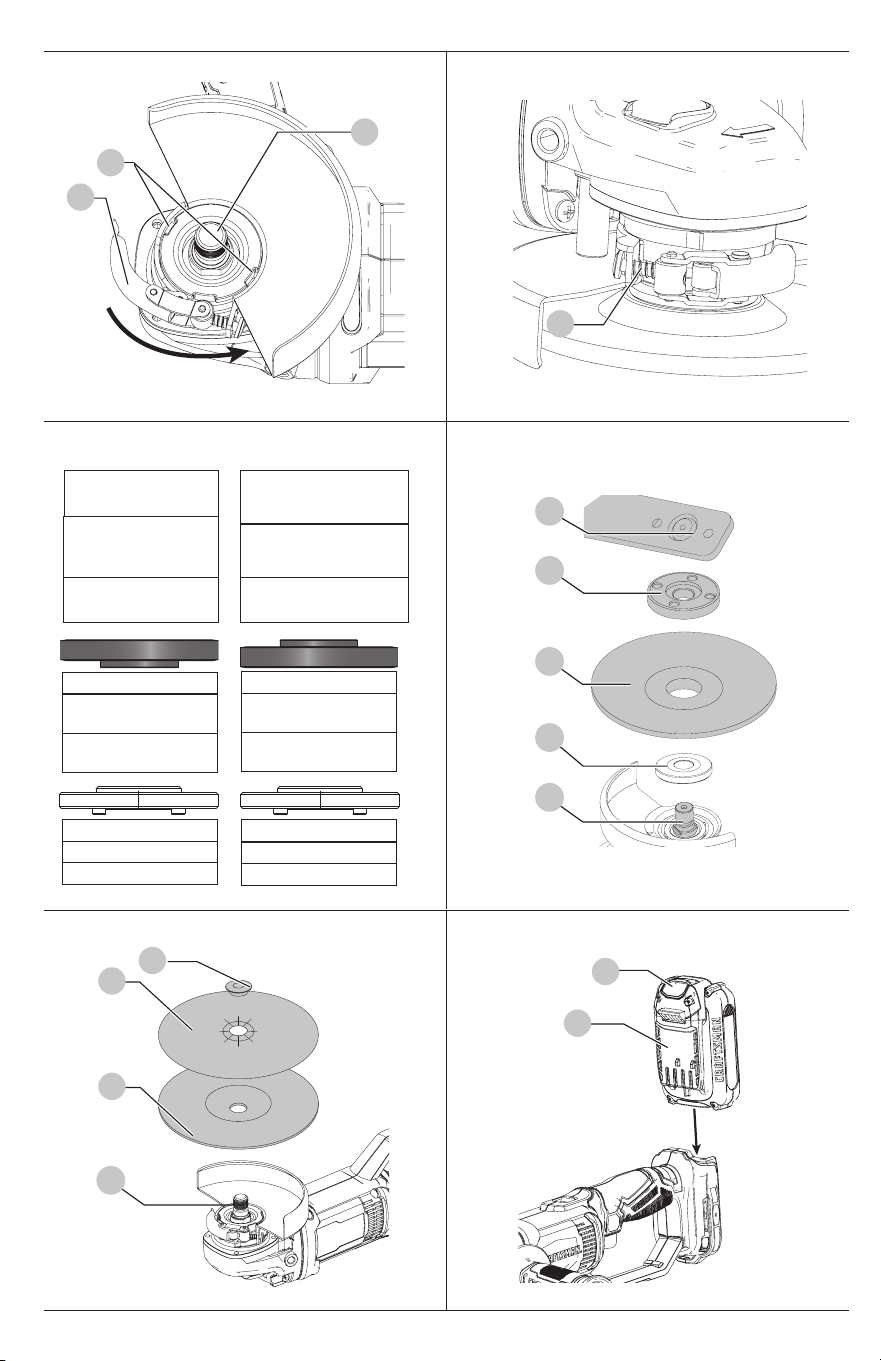

Mounting Guard (Fig. A, B)

1. Open the guard release lever

9

, and align the lugs

13

on the guard

8

with the slots on the gear case cover.

2. Push the guard down until the guard lugs engage and

rotate freely in the groove on the gear case hub.

3. With the guard release lever open, rotate the guard into

the desired working position. The guard body should be

positioned between the spindle

3

and the operator to

provide maximum operator protection.

4. Close the guard release lever to secure the guard on the

gear case cover. You should not be able to rotate the guard

by hand when the guard release lever is closed. Do not

operate the grinder with a loose guard or the guard release

lever in open position.

Removing Guard (Fig. A, B, C)

To remove the guard

8

, open the guard release lever

9

rotate the guard so that the lugs

13

on the guard are

aligned with the slots on the gear case cover, and pull the

guard away from the gear case cover.

nOTE: The guard is pre-adjusted to the diameter of the gear

case hub at the factory. If, after a period of time, the guard

becomes loose, tighten the adjusting screw

14

with guard

release lever in the closed position and guard installed on

the tool.



CAUTION: Do not tighten the adjusting screw with the

latch in the open position. Undetectable damage to the guard or

the mounting hub may result. If the guard cannot be tightened

by the guard latch, do not use the tool and take the tool and

guard to a service center to repair or replace the guard.

Flanges and Wheels



CAUTION: Turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. .

Mounting Non-Hubbed Wheels (Fig.A,D,E)



WARNING: Failure to properly seat the flanges and/or wheel

could result in serious injury (or damage to the tool or wheel).



CAUTION: Included flanges must be used with depressed

center Type 27/42 grinding wheels. See the Accessories

Chart for moreinformation.



WARNING: Use of a damaged flange or guard or fail‑

ure to use proper flange and guard can re sult in injury due

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V .......................... volts

Hz ........................hertz

min ...................... minutes

or DC ......direct current

....................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

OPM ....................

oscillations per minute

RPM ....................

revolutions per minute

sfpm ...................

surface feet per minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

Wh ......................watt hours

Ah ....................... amp hours

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

.......................no load speed

n .........................rated speed

PSI.......................

pounds per square inch

......................earthing terminal

.....................safety alert symbol

..................... visible radiation–

do not stare into

the light

..................... wear respiratory

protection

..................... wear eye protection

..................... wear hearing

protection

.....................

read all documentation

.....................

do not expose to rain

.....................

always operate with

two hands

.....................

do not use guard for

cut-off operations

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.

English



CAUTION: To reduce the risk of damage to the tool,

wheel or brush must not touch guard when mounted

or while in use. Undetectable damage could occur to the

accessory, causing wires to fragment from accessory wheel

or cup.

Wire cup brushes or wire wheels install directly on the

threaded spindle without the use of flanges. Use only wire

brushes or wheels provided with a threaded hub. These

accessories are available at extra cost from your local dealer

or authorised servicecenter.

1. Place the tool on a table, guardup.

2. Thread the wheel on the spindle byhand.

3. Depress spindle lock button

4

and use a wrench on the

hub of the wire wheel or brush to tighten thewheel.

4. To remove the wheel, reverse the aboveprocedure.

NOTICE: To reduce the risk of damage to the tool, properly

seat the wheel hub before turning the toolon.

Prior to Operation

• Install the guard and appropriate disc or wheel. Do not

use excessively worn discs orwheels.

• Be sure the backing and threaded locking flange are

mounted correctly. Follow the instructions given in the

AccessoryChart.

• Make sure the disc or wheel rotates in the direction of the

arrows on the accessory and the tool.

• Do not use a damaged accessory. Before each use inspect

the accessory such as abrasive wheels for chips and cracks,

backing pad for cracks, tear or excess wear, wire brush for

loose or cracked wires. If power tool or accessory is dropped,

inspect for damage or install an undamaged accessory. After

inspecting and installing an accessory, position yourself and

bystanders away from the plane of the rotating accessory

and run the power tool at maximum no-load speed for one

minute. Damaged accessories will normally break apart

during this test time.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.

Installing and Removing the Battery Pack (Fig. G)

nOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

1

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide

it into the handle until the battery pack is firmly seated in

the tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release

button

2

and firmly pull the battery pack out of the tool

handle. Insert it into the charger as described in the charger

section of thismanual.

Proper Hand Position (Fig. A, H)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal injury,

ALWAYS hold securely in anticipation of a suddenreaction.

Proper hand position requires one hand on the auxiliary

handle

7

, with the other hand on the body of the tool.

to wheel breakage and wheel contact. See the Accessories

Chart for moreinformation.

Depressed center Type 27 grinding wheels must be used

with included flanges.

1. Place the tool on a table, guardup.

2. Install the unthreaded backing flange

5

on spindle

3

with the raised center (pilot) facing the wheel.

3. Place wheel

15

against the backing flange, centering

the wheel on the raised center (pilot) of the backingflange.

4. While depressing the spindle lock button, thread the

threaded locking flange

6

on spindle and tighten with

wrench

16

nOTE: If the wheel you are installing is more than 1/8"

(3.17mm) thick, place the threaded locking flange on the

spindle so that the raised section (pilot) fits into the center

of the wheel. If the wheel you are installing is 1/8" (3.17mm)

thick or less, place the threaded locking flange on the spindle

so that the raised section (pilot) is not against the wheel.

5. To remove the wheel, depress the spindle lock button

and loosen the threaded lockingflange.

Mounting Sanding Backing Pads (Fig.A, F)

nOTE: Use of a guard with sanding discs that use backing

pads, often called fiber resin discs, is not required. Since a

guard is not required for these accessories, the guard may or

may not fit correctly ifused.



WARNING: Failure to properly seat the clamp nut and/or pad

could result in serious injury (or damage to the tool or wheel).



WARNING: Proper guard must be reinstalled for

grinding wheel, sanding flap disc, wire brush or wire wheel

applications after sanding applications arecomplete.

1. Place or appropriately thread backing pad

17

thespindle

3

2. Place the sanding disc

18

on the backing pad

17

3. While depressing spindle lock button

4

, thread the sanding

clamp nut

19

on spindle, piloting the raised hub on the clamp

nut into the center of san ding disc and backing pad.

4. Tighten the clamp nut by hand. Then depress the spindle

lock button while turning the sanding disc until the sanding

disc and clamp nut aresnug.

5. To remove the wheel, grasp and turn the backing pad

and sanding pad while depressing the spindle lockbutton.

Mounting and Removing Hubbed Wheels (Fig. A)

Hubbed wheels install directly on the spindle. Thread of

accessory must match thread ofspindle.

1. Remove backing flange

5

by pulling away fromtool.

2. Thread the wheel on the spindle

3

byhand.

3. Depress the spindle lock button

4

and use a wrench to

tighten the hub of thewheel.

4. Reverse the above procedure to remove thewheel.

NOTICE: Failure to properly seat the wheel before turning the

tool on may result in damage to the tool or thewheel.

Mounting Wire Cup Brushes and WireWheels

(Fig.A)



WARNING: Failure to properly seat the brush/wheel

could result in serious injury (or damage to the tool or wheel).



CAUTION: To reduce the risk of personal injury, wear

work gloves when handling wire brushes and wheels.

They can becomesharp.

English

Lock-Off Button and Trigger Switch (Fig. I–K)

Your grinder is equipped with a lock-off button

11

• To lock the trigger switch

10

, move the lock-off button

11

to the rear as shown in Figure I. When the lock-off button is

moved to this position, the trigger switch islocked.

nOTE: Always lock the trigger switch when carrying or

storing the tool to eliminate unintentional starting.

• To unlock the trigger switch, move the lock-off button

to the front. When the lock-off button is moved to this

position, the trigger switch is unlocked.

• Pull the trigger switch

10

to turn the motor ON.

Releasing the trigger switch turns the motor OFF.

nOTE: This tool has no provision to lock the switch in the ON

position, and should never be locked ON by any other means.

Hold the three position auxiliary handle

7

and body of the

tool firmly to maintain control of the tool at start up and

during use and until the wheel or accessory stops rotating.

Make sure the wheel has come to a complete stop be fore

laying the tool down.

Allow the tool to reach full speed before touching tool to

the work surface. Lift the tool from the work surface before

turning the tool off.

Spindle Lock (Fig. L)

1. The spindle lock button

4

is provided to prevent the

spindle from rotating when installing or removing wheels.

Operate the spindle lock only when the tool is turned

off, the battery is removed, and the wheel has come to a

complete stop.

2. Do not engage the spindle lock while the tool is

operating. Damage to the tool will result and attached

accessory may spin off possibly resulting in injury.

3. To engage the lock, depress the spindle lock button

shown in Figure L and rotate the spindle until you are

unable to rotate the spindle further.

Surface Grinding, Sanding and Wire Brushing (Fig. M)



CAUTION: Always use the correct guard per the

instructions in thismanual.



WARNING: Metal dust build-up. Extensive use of

flap discs in metal applications can result in the increased

potential for electric shock. To reduce this risk, insert an RCD

before use and clean the ventilation slots daily by blowing dry

compressed air into the ventilation slots inaccordance with

the below maintenanceinstructions.

To perform work on the surface of a workpiece:

1. Allow the tool to reach full speed before touching the

tool to the worksurface.

2. Apply minimum pressure to the work surface, allowing

the tool to operate at high speed. Material removal rate is

greatest when the tool operates at highspeed.

3. Maintain an appropriate angle between the tool

and work surface. Refer to the chart according to

particularfunction.

Function Angle

Grinding 20˚-30˚

Sanding with Flap Disc 5˚-10˚

Sanding with Backing Pad 5˚-15˚

Wire Brushing 5˚-10˚

4. Maintain contact between the edge of the wheel and

the worksurface.

‑ If grinding, sanding with flap discs or wire brushing move

the tool continuously in a forward and back motion to avoid

creating gouges in the worksurface.

‑ If sanding with a backing pad, move the tool constantly

in a straight line to prevent burning and swirling of

worksurface.

nOTE: Allowing the tool to rest on the work surface without

moving will damage the workpiece.

5. Remove the tool from work surface before turning tool

off. Allow the tool to stop rotating before laying itdown.



CAUTION: Use extra care when working over an edge, as

a sudden sharp movement of grinder may beexperienced.

Precautions to Take When Working on a

Painted Workpiece

1. Sanding or wire brushing of lead based paint is NOT

RECOMMENDED due to the difficulty of controlling the

contaminated dust. The greatest danger of lead poisoning is

to children and pregnantwomen.

2. Since it is difficult to identify whether or not a paint

contains lead without a chemical analysis, we recommend

the following precautions when sanding any paint:

Personal safety

1. No children or pregnant women should enter the work

area where the paint sanding or wire brushing is being

done until all clean up iscompleted.

2. A dust mask or respirator should be worn by all persons

entering the work area. The filter should be replaced daily or

whenever the wearer has difficultybreathing.

nOTE: Only those dust masks suitable for working with lead

paint dust and fumes should be used. Ordinary painting

masks do not offer this protection. See your local hardware

dealer for the proper N.I.O.S.H. approvedmask.

3. NO EATING, DRINKING or SMOKING should be done in

the work area to prevent ingesting contaminated paint

particles. Workers should wash and clean up BEFORE eating,

drinking or smoking. Articles of food, drink, or smoking

should not be left in the work area where dust would settle

onthem.

Environmental safety

1. Paint should be removed in such a manner as to

minimize the amount of dustgenerated.

2. Areas where paint removal is occurring should be sealed

with plastic sheeting of 4 milsthickness.

3. Sanding should be done in a manner to reduce tracking

of paint dust outside the workarea.

Cleaning and Disposal

1. All surfaces in the work area should be vacuumed and

thoroughly cleaned daily for the duration of the sanding

project. Vacuum filter bags should be changedfrequently.

2. Plastic drop cloths should be gathered up and disposed

of along with any dust chips or other removal debris. They

should be placed in sealed refuse receptacles and disposed

of through regular trash pick-upprocedures.

During clean up, children and pregnant women should be

kept away from the immediate workarea.

3. All toys, washable furniture and utensils used by children

should be washed thoroughly before being usedagain.

Edge Grinding

Edge grinding must not be done with this tool.

English

Versatrack™ (Fig. N)



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.



WARNING: To reduce the risk of serious personal injury,

do not use a damaged Versatrack™ hang hook or Versatrack™

Trackwall. A damaged Versatrack™ hang hook or Versatrack™

Trackwall will not support the weight of the tool.



WARNING: To reduce the risk of serious personal injury,

ensure the screw holding the Versatrack™ hang hook is

securely tightened.



WARNING: To reduce the risk of serious personal injury,

DO NOT suspend tool overhead or suspend objects from the

hang hook. ONLY suspend tool on the Versatrack™ Trackwall

using the hang hook.



WARNING: Ensure that the tool weight does not exceed

the maximum rated weight for the selected Versatrack™ hook.



WARNING: When hanging objects on a Versatrack™

Trackwall rail, adequately space the tools in order to not

exceed 75 lb (35 kg) per linear foot.

iMPORTAnT: When attaching the Versatrack hang

hook, use only the screw that is provided. Be sure to

Using Sanding Backing Pads

Choose the proper grit sanding discs for your application.

Sanding discs are available in various grits. Coarse grits yield

faster material removal rates and a rougher finish. Finer grits

yield slower material removal and a smoother finish.

Begin with coarse grit discs for fast, rough material removal.

Move to a medium grit paper and finish with a fine grit disc

for optimal finish.

Sandpaper Grit

Coarse 16–30

Medium 36–80

Fine Finishing 100–120

Very Fine Finishing 150–180

1. Allow the tool to reach full speed before touching tool to

the work surface.

2. Apply minimum pressure to work surface, allowing the

tool to operate at high speed. Sanding rate is greatest when

the tool operates at high speed.

3. Fig. M - Maintain a 5˚ to 15˚ angle between the

tool and work surface. The san ding disc should contact

approximately 1" (25mm) of work surface.

4. Move the tool constantly in a straight line to prevent

burning and swirling of work surface. Allowing the tool to

rest on the work surface without moving, or moving the

tool in a circular motion causes burning and swirling marks

on the work surface.

5. Remove the tool from work surface before turning tool

off. Allow the tool to stop rotating before laying it down.

Using Wire Cup Brushes and Wire Wheels

Wire wheels and brushes can be used for removing rust,

scale and paint, and for smoothing irregular surfaces.

nOTE: The same precautions should be taken when wire

brushing paint as when sanding paint.

1. Allow the tool to reach full speed before touching the

tool to the work surface.

2. Apply minimum pressure to work surface, allowing

the tool to operate at high speed. Material removal rate is

greatest when the tool operates at high speed.

3. Maintain a 5˚ to 10˚ angle between the tool and work

surface for wire cup brushes.

4. Maintain contact between the edge of the wheel and the

work surface with wire wheels.

5. Continuously move the tool in a forward and back

motion to avoid creating gouges in the work surface.

Allowing the tool to rest on the work surface without

moving, or moving the tool in a circular motion causes

burning and swirling marks on the work surface.

6. Remove the tool from the work surface before turning

the tool off. Allow the tool to stop rotating before setting

it down.

7. Use extra care when working over an edge, as a sudden

sharp movement of grinder may be experienced.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.

Blowing dust and grit out of the motor housing using

compressed air is a necessary maintenance procedure. Dust

and grit from metal grinding often accumulate on interior

surfaces and could create an electrical shock hazard if not

cleaned out.

• Always handle accessories with care when mounting

orremoving.

• The best storage place for accessories is one that is cool and

dry away from direct sunlight and excess heat or cold.

Accessories



WARNING: Since accessories, other than those offered by

CRAFTSMAN, have not been tested with this product, use of

such accessories with this tool could be hazardous. To reduce

the risk of injury, only CRAFTSMAN recommended accessories

should be used with thisproduct.



WARNING: Do not use a bonded abrasive wheel that is

past its expiration (EXP) date as marked near center of wheel,

if provided. Expired wheels are more likely to burst and cause

serious injury. Store bonded abrasive wheels in dry location

without temperature or humidity extremes. Destroy expired or

damaged wheels so they cannot beused.

Recommended accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN, call 1-888-331-4569.

Cleaning



WARNING: Blo

w dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk of eye

injury, always wear ANSI Z87.1 approved eye protection when

perform

ing thisprocedure.



WARNING:

Never use solvents or other harsh chemicals

for cleaning the non‑metallic parts of the tool. These chemicals

may weaken the plastic materials used in these parts. Use a

cloth dampened only with water and mild soap. Never let any

liquid get inside the tool; never immerse any part of the tool

into aliquid.

English

Repairs

The charger and battery pack are notserviceable. There are

no serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including brush

inspection and replacement, when applicable) should be

performed by a CRAFTSMAN factory service center or a

CRAFTSMAN authorized service center. Always use identical

replacementparts.

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will help

you obtain more efficient warranty service in case there is a

problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of an

insurance loss, such as fire, flood or theft, your registration of

ownership will serve as your proof ofpurchase.

• FOR YOUR sAFETY: Registering your product will allow

us to contact you in the unlikely event a safety notification is

required under the Federal Consumer SafetyAct.

Three-Year Limited Warranty

For warranty terms, go to www.craftsman.com/pages/

warranty.

To request a written copy of the warranty terms, contact:

Customer Service at CRAFTSMAN, 701East Joppa Road,

Towson, MD 21286or call 1‑888‑331‑4569.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country-specific warranty information contained in

the packaging, call the local company, or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1‑888‑331‑4569

for a freereplacement.

TROUBLESHOOTING GUIDE

BE sURE TO FOllOW sAFETY RUlEs AnD insTRUCTiOns

For assistance with your product, visit our website at www.craftsman.com for a list of service centers, or call CRAFTSMAN

at 1‑888‑331‑4569.

PROBlEM POssiBlE CAUsE sOlUTiOn

Unit will not start. Battery pack not installed properly. Check battery pack installation.

Battery pack not charged. Check battery pack charging requirements.

Internal components too hot. Allow tool to cool down.

Battery pack will not charge. Battery pack not inserted into charger. Insert battery pack into charger until LED illuminates.

Charger not plugged in. Plug charger into a working outlet. Refer to Important

Charging Notes for more details.

Surrounding air temperature too hot or

too cold.

Move battery pack to a surrounding air temperature of above

40 °F (4.5 °C) or below 104 °F (+40 °C).

Unit shuts off abruptly. Battery pack has reached its maximum

thermal limit.

Allow battery pack to cool down.

Out of charge. (To maximize the life of the

battery pack it is designed to shutoff abruptly

when the charge is depleted.)

Place on charger and allow to charge.

securely tighten the screw. Versatrack™ accessories

mount compatible tools securely to the Versatrack™

Trackwallsystem.

1. Turn tool off, remove the battery pack and

removeaccessories.



CAUTION: Any product with exposed cutting teeth must

have them covered securely if it is to be on theVersatrack™

Trackwall.

2. Attach the hang hook

20

on the tool.

a. Place the Versatrack hang hook onto the mounting

location at the base of the tool.

b. Use a screwdriver to secure the hang hook wth the

provided screw 21. Do not use any other screw for this.

nOTE: Versatrack™ accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN, call 1-888-331-4569.

English

4 1/2" (115 mm) grinding Wheels

Type 27 guard

unthreaded backing flange

Type 27

depressed center wheel

threaded locking flange

Type 27 guard

Type 27 hubbed wheel

Wire Wheels

Type 27 guard

3" (76.2 mm)

wire cup brush

Type 27 guard

4"– 4 1/2" (100–150 mm)

wire wheel

4 1/2" (115 mm) sanding Flap Discs

Type 27 guard

unthreaded backing flange

non-hubbed sanding flap disc

threaded locking flange

Type 27 guard

hubbed sanding flap disc

ACCESSORIES CHART

FRAnçAis

Français (traduction de la notice d’instructions originale)

f ) S’il est impossible d’éviter l’utilisation d’un outil

électrique dans un endroit humide, brancher l’outil dans

une prise ou sur un circuit d’alimentation dotés d’un

disjoncteur de fuite à la terre (GFCI). L’utilisation de ce type

de disjoncteur réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique est utilisé.

Ne pas utiliser d’outil électrique en cas de fatigue ou

sous l’influence de drogues, d’alcool ou de médicaments.

Un simple moment d’inattention en utilisant un outil

électrique peut entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection individuelle.

Toujours porter une protection oculaire. L’utilisation

d’équipements de protection comme un masque antipoussière,

des chaussures antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert réduira les

risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt avant

de relier l’outil à une source d’alimentation et/ou

d’insérer un bloc-piles, de ramasser ou de transporter

l’outil. Transporter un outil électrique alors que le doigt

repose sur l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de provoquer

unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage attachée à

une partie pivotante de l’outil électrique peut provoquer des

blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son équilibre

en tout temps. Cela permet de mieux maîtriser l’outil

électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter de

vêtements amples ni de bijoux. Garder les cheveux et

les vêtements à l’écart des pièces mobiles. Les vêtements

amples, les bijoux ou les cheveux longs risquent de rester

coincés dans les piècesmobiles.

g ) Si des composants sont fournis pour le raccordement

de dispositifs de dépoussiérage et de ramassage,

s’assurer que ceux-ci sont bien raccordés et utilisés.

L’utilisation d’un dispositif de dépoussiérage peut réduire les

dangers engendrés par lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre de

baisser la garde et ignorer les principes de sécurité de

l’outil. Un acte irréfléchi peut causer une blessure grave en

une fraction deseconde.

4) Utilisation et entretien d’un

outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil électrique

approprié effectuera un meilleur travail, de façon plus sûre et à

la vitesse pour laquelle il aétéconçu.

b ) Ne pas utiliser un outil électrique dont l’interrupteur

est défectueux. Tout outil électrique dont l’interrupteur est

défectueux est dangereux et doit êtreréparé.

AVERTISSEMENTS GÉNÉRAUX SUR LA SÉCURITÉ

DESOUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations et les

caractéristiques fournis avec cet outil électrique. Ne

pas suivre toutes les instructions comprises aux présentes

peut conduire à un choc électrique, un incendie et/ou des

blessuresgraves.

CONSERVER TOUS LES AVERTISSEMENTS

ET TOUTES LES DIRECTIVES POUR UN

USAGEULTÉRIEUR.

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avecfil) ou par piles (sansfil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée. Les lieux

encombrés ou sombres sont propices auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques dans

un milieu déflagrant, tel qu’en présence de liquides, de

gaz ou de poussières inflammables. Les outils électriques

produisent des étincelles qui pourraient enflammer la

poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une distraction

pourrait en faire perdre la maîtrise àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la fiche

d’aucune façon. Ne jamais utiliser de fiche d’adaptation

avec un outil électrique mis à la terre. Le risque de choc

électrique sera réduit par l’utilisation de fiches non modifiées

correspondant àlaprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs,

des cuisinières et des réfrigérateurs. Le risque de choc

électrique est plus élevé si votre corps est mis àlaterre.

c ) Ne pas exposer les outils électriques à la pluie ou à

l’humidité. La pénétration de l’eau dans un outil électrique

augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne jamais

utiliser le cordon pour transporter, tirer ou débrancher

un outil électrique. Tenir le cordon éloigné de la chaleur,

de l’huile, des bords tranchants et des pièces mobiles.

Les cordons endommagés ou enchevêtrés augmentent les

risques de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette application.

L’utilisation d’une rallonge conçue pour l’extérieur réduira les

risques de chocélectrique.

Utilisation prévue

Votre meuleuse à petit angle a été conçue pour un usage

domestique pour des applications de meulage, de sablage,

de nettoyage avec une brosse.

nE PAs utiliser en conditions mouillées ou en présence de

liquides ou de gaz inflammables.

nE PAs laisser les enfants entrer en contact avec l’outil.

Une supervision est requise lorsque des utilisateurs

inexpérimentés utilisent cet outil.

FRAnçAis

CONSIGNES DE SÉCURITÉ POUR TOUTES

LESOPÉRATIONS

Avertissements de sécurité communs pour les

opérations de meulage, de sablage, de nettoyage

avec une brosse

a ) Cet outil puissant est conçu pour fonctionner comme

un outil de meulage, de sablage ou de nettoyage

avec une brosse. Lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations et les

caractéristiques fournis avec cet outil électrique. Ne pas

suivre toutes les instructions suivantes peut entraîner un choc

électrique, un incendie et/ou des blessures graves.

b ) Il n’est pas recommandé d’effectuer des opérations

telles que le polissage, la découpe de trous et le

tronçonnage avec cet outil électrique. Les opérations pour

lesquelles l’outil n’a pas été conçu peuvent créer un danger et

causer une blessure corporelle.

c ) Ne pas convertir cet outil électrique pour qu’il

fonctionne d’une manière qui n’est pas spécifiquement

conçue et spécifiée par le fabricant de l’outil. Une telle

conversion peut entraîner une perte de contrôle et causer des

blessures graves.

d ) Ne pas utiliser des accessoires qui n’ont pas été

spécifiquement conçus et recommandés par le fabricant

de l’outil. Le fait que l’accessoire peut être fixé à votre outil

n’assure pas une utilisation sécuritaire.

e ) La vitesse nominale de l’accessoire doit être au

moins égale à la vitesse maximale indiquée sur l’outil

électrique. Les accessoires qui fonctionnent plus rapidement

que leur vitesse nominale peuvent se briser et voler en éclats.

f ) Le diamètre extérieur et l’épaisseur de votre accessoire

doivent être conformes à la capacité nominale de votre

outil. Les accessoires ayant un format incorrect ne peuvent pas

être gardés ou contrôlés de façon appropriée.

g ) Les dimensions de la fixation de l’accessoire doivent

correspondre aux dimensions du matériel de fixation

de l’outil électrique. Les accessoires qui ne correspondent

pas au matériel de montage de l’outil électrique manquent

d’équilibre, vibrent de façon excessive ou peuvent entraîner

une perte de contrôle.

h ) Ne pas utiliser un accessoire endommagé. Avant

chaque utilisation, inspectez les accessoires comme les

meules abrasives en termes de copeaux et de fissures,

la plaque d’appui en termes de fissures, de déchirure

ou d’usure excessive, la brosse métallique en termes de

fils détachés ou cassés. Si vous échappez l’outil ou un

accessoire, inspectez-le pour des dommages ou installez

g ) Suivre toutes les instructions de recharge et ne

rechargez pas le bloc-piles ou l’outil à des températures

hors de la plage de température indiquée dans les

instructions. Une recharge non conforme ou à une

température hors des limites spécifiées peut endommager les

piles et augmenter le risqued’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de rechange

identiques. Cela permettra de maintenir une utilisation

sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs-piles endommagés. La

réparation de blocs‑piles doit seulement être effectuée par le

fabricant ou les fournisseurs de serviceautorisé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc-piles de l’outil avant d’effectuer

tout ajustement, changement et entreposage de celui-ci.

Ces mesures préventives réduisent les risques de démarrage

accidentel de l’outilélectrique.

d ) Ranger les outils électriques hors de la portée des

enfants et ne permettre à aucune personne n’étant pas

familière avec un outil électrique ou son mode d’emploi

d’utiliser cet outil. Les outils électriques deviennent

dangereux entre les mains d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les pièces

mobiles sont mal alignées ou coincées, si des pièces sont

brisées ou présentent toute autre condition susceptible

de nuire au bon fonctionnement de l’outil électrique. En

cas de dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents sont

causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés sont

moins susceptibles de se coincer et sont plus faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en tenant

compte des conditions de travail et du travail à effectuer.

L’utilisation d’un outil électrique pour toute opération autre

que celle pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les mains

et les surfaces de prise glissante ne permettent pas la

manutention et le contrôle sécuritaires de l’outil dans les

situationsimprévues.

5) Utilisation et entretien du bloc-piles

a ) Ne recharger l’outil qu’au moyen du chargeur précisé

par le fabricant. L’utilisation d’un chargeur qui convient à

un type de bloc‑piles risque de provoquer un incendie s’il est

utilisé avec un autre type de bloc‑piles.

b ) Utiliser les outils électriques uniquement avec les

blocs-piles conçus à cet effet. L’utilisation de tout autre

bloc‑piles risque de causer des blessures ou unincendie.

c ) Lorsque le bloc-piles n’est pas utilisé, le tenir éloigné

des objets métalliques, notamment des trombones, de

la monnaie, des clés, des clous, des vis ou autres petits

objets métalliques qui peuvent établir une connexion

entre les deux bornes. Le court‑circuit des bornes du

bloc‑piles risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc-piles; éviter tout contact avec ce liquide.

Si un contact accidentel se produit, laver à grande

eau. Si le liquide entre en contact avec les yeux, obtenir

également des soins médicaux. Le liquide qui gicle hors du

bloc‑piles peut provoquer des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc-piles ou outil qui a été

endommagé ou modifié. Les unités endommagées ou

modifiées peuvent avoir une réaction imprévisible résultant en

un incendie, une explosion ou un potentiel deblessure.

f ) Ne pas exposer de bloc-piles ou l’outil aux flammes

ou à des températures excessives. L’exposition aux

flammes ou à une température au‑dessus de 130°C (265°F)

pourrait causer uneexplosion.

FRAnçAis

l’outil électrique non contrôlé soit forcé dans la direction opposée

de la rotation de l’accessoire au point de pincement.

Par exemple, si une meule abrasive est accrochée ou coincée

dans la pièce de travail, le bord de la meule qui est entré dans

le point de coincement peut creuser la surface du matériau

causant la chute ou l’éjection de la meule. La meule peut

bondir vers ou loin de l’utilisateur, selon la direction du

mouvement de la meule au point de pincement. Les meules

abrasives peuvent aussi se briser dans ces conditions.

Le rebond est le résultat d’une mauvaise utilisation de l’outil

et/ou de procédures ou de conditions de fonctionnement

incorrectes et il peut être évité prenant les précautions

appropriées définies ci‑dessous :

a ) Maintenez solidement l’outil électrique et placez

votre corps et votre bras pour vous permettre de résister

aux forces de rebond. Utilisez la poignée auxiliaire, si

fournie, pour un contrôle maximum sur le rebond ou la

réaction de couple durant le démarrage. L’utilisateur peut

contrôler les forces du rebond ou la réaction de couple si les

précautions appropriées sont prises.

b ) Ne jamais placer votre main près de l’accessoire en

rotation. L’accessoire peut rebondir sur votre main.

c ) Ne pas placer votre corps dans la zone où l’outil

électrique se déplacera si un rebond se produit. Un

rebond projettera l’outil dans la direction opposée du

mouvement de la meule au point d’accrochage.

d ) Faites attention lorsque vous travaillez dans les

coins, les bords coupants, etc. Évitez le rebondissement

ou l’accrochage de l’accessoire. Les coins, les bords coupants

ou le rebondissement ont tendance à accrocher l’accessoire en

rotation et causer une perte de contrôle ou un rebond.

e ) Ne pas fixer une scie à chaîne, une lame de sculpture

de bois, une meule diamantée segmentée ayant un

espace périphérique plus grand que 10 mm ou une lame

de scie dentée. Ces lames créent fréquemment des rebonds

et une perte de la maîtrise de l’outil.

Avertissements de sécurité spécifiques aux

opérations de meulage

a ) Utilisez seulement les meules recommandées

pour votre outil électrique et la protection conçue

pour la meule sélectionnée. Les meules qui ne sont pas

conçues pour l’outil électrique ne peuvent être protégées

convenablement et ne sont pas sécuritaires.

b ) La surface de meulage des meules à moyeu déporté

doit être installée dessous le rabot du bord du protecteur.

Une meule mal installée qui projette à travers le rabot de la

lèvre de la protection ne peut pas bien être protégée.

c ) La protection doit être fixée de façon sécuritaire à

l’outil électrique et placée pour une sécurité maximale

afin que le moins de la meule possible soit exposé à

l’utilisateur. La protection aide à protéger l’utilisateur des

fragments de la meule brisée, du contact accidentel avec la

meule et des étincelles qui pourraient enflammer vos vêtements.

d ) Les meules doivent être utilisées seulement pour

les applications recommandées. Par exemple: ne pas

meuler avec le côté de la meule de coupe.

e ) Utilisez toujours des brides de meules non

endommagées ayant la bonne taille et la bonne forme

pour la meule sélectionnée. Les brides de meules

appropriées soutiennent la meule réduisant ainsi la

possibilité d’un bris de la meule. Les brides pour les meules de

coupe peuvent être différentes des brides de meules de meulage.

un accessoire non endommagé. Après avoir inspecté

et installé un accessoire, placez-vous et les passants

à distance de la zone de rotation de l’accessoire et

faites fonctionner l’outil électrique à une vitesse à vide

pendant une minute. Les accessoires endommagés se

briseront normalement durant la durée du test.

i ) Portez un équipement de protection individuelle.

Selon l’application, utilisez un masque de protection

ou des lunettes de sécurité. Selon les besoins, portez

un masque anti-poussière, une protection auditive,

des gants et un tablier d’atelier pouvant arrêter de

petits fragments de la pièce de travail ou abrasifs.

La protection des yeuxdoit être en mesure d’arrêter

les débris volants générés par diverses opérations.

Le masque antipoussière ou le respirateur doit être

en mesure de filtrer les particules générées par votre

utilisation. L’exposition prolongée à du bruit d’intensité

élevée peut causer une perte auditive.

j ) Gardez les passants à une distance sécuritaire de

l’aire de travail. Toute personne entrant dans l’aire

de travail doit porter un équipement de protection

individuel. Les fragments de la pièce à travailler ou d’un

accessoire brisé peuvent s’envoler et peuvent causer une

blessure au‑delà de l’aire immédiate de l’opération.

k ) Tenez l’outil électrique par les surfaces de prise

isolées seulement lorsque vous effectuez une tâche

où l’accessoire de coupe peut entrer en contact avec

le câblage dissimulé ou son propre cordon. L’accessoire

de coupe entrant un contact avec un câble «sous tension»

peut exposer les pièces métalliques de l’outil électrique «sous

tension» et pourrait donner un choc électrique à l’utilisateur.

l ) Ne jamais déposer l’outil électrique avant que

l’accessoire soit complètement arrêté. L’accessoire en

rotation peut accrocher la surface et vous faire perdre le

contrôle de votre outil électrique.

m ) Ne pas faire fonctionner l’outil électrique pendant

que vous le transportez à vos côtés. Un contact accidentel

avec l’accessoire en rotation pourrait accrocher vos vêtements,

tirant l’accessoire dans votre corps.

n ) Nettoyez régulièrement les évents de l’outil

électrique. Le ventilateur du moteur produit de la poussière à

l’intérieur du boîtier et l’accumulation excessive de métal fritté

peut causer des chocs électriques.

o ) Ne pas utiliser l’outil électrique près de matières

inflammables. Des étincelles pourraient enflammer ces matières.

p ) Ne pas utiliser des accessoires qui nécessitent

des liquides réfrigérants. Utiliser de l’eau ou d’autres

liquides réfrigérants peut entraîner une électrocution ou un

chocélectrique.

q ) N’utilisez pas les meules de type 11 (soucoupe) sur

cet outil. Utiliser des accessoires inappropriés peut entraîner

des blessures.

r ) Pour éviter que l’extrémité de l’axe entre en contact

avec le fond du trou du produit abrasif, utilisez des

accessoires dont la profondeur du trou fileté est d’au

moins 21mm. Ne pas utiliser un accessoire de bonne

profondeur filetée peut endommager le du produit abrasif et

blesser l’opérateur ou les personnes à proximité.

Rebond et avertissements associés

Le rebond est une réaction soudaine d’une meule, d’un tampon,

d’une brosse ou tout autre accessoire en rotation coincée ou

accrochée. Le coinçage ou l’accrochage entraîne un blocage

rapide de l’accessoire en rotation qui à son tour fait en sorte que

FRAnçAis



AVERTISSEMENT: certaines poussières créées par le

ponçage mécanique, le sciage, l’aiguisage, le perçage et

autres activités de construction contiennent des produits

chimiques reconnus dans l’État de la Californie pour causer

le cancer et des anomalies congénitales ou autres effets

nuisibles sur la reproduction. Certains exemples de ces

produits chimiques sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du ciment et

d’autres produits de la maçonnerie ainsi que

• l’arsenic et le chrome provenant du bois de construction

traité chimiquement.

Votre risque à ces expositions varie selon la fréquence dont

vous effectuez ce type de travail. Pour réduire votre exposition

à ces produits chimiques: travaillez dans un endroit bien aéré

et avec un équipement de sécurité homologué, comme les

masques anti‑poussière spécialement conçus pour filtrer les

particules microscopiques.

• Évitez le contact prolongé avec la poussière provenant

du ponçage mécanique, du sciage, de l’aiguisage, du

perçage et d’autres activités de construction. Portez des

vêtements protecteurs et lavez vos zones exposées avec

du savon et de l’eau. Permettre à la poussière d’entrer dans

votre bouche, vos yeux ou la laisser sur la peau peut favoriser

l’absorption des produits chimiques dangereux.



AVERTISSEMENT: l’utilisation de cet outil peut générer

et/ou disperser de la poussière qui peut causer des lésions

respiratoires graves et permanentes ou d’autres blessures.

Utilisez toujours une protection respiratoire approuvée par

NIOSH/OSHA appropriée pour l’exposition à la poussière.

Dirigez les particules loin du visage et du corps.



AVERTISSEMENT: portez toujours une protection

auditive personnelle appropriée conforme à ANSI S12.6

(S3.19) durant l’utilisation. Dans certaines conditions et

selon la durée d’utilisation, le bruit provenant de ce produit

peut contribuer à la perte de l’audition.



AVERTISSEMENT: n’utilisez pas cet outil durant

de longues périodes. La vibration causée par l’action

du fonctionnement de cet outil peut causer des blessures

permanentes aux doigts, aux mains et aux bras. Utilisez

des gants pour offrir un coussin supplémentaire, prenez des

pauses fréquentes et limitez la durée d’utilisation quotidienne.



ATTENTION: lorsque vous ne l’utilisez pas, placez

l’outil sur le côté sur une surface stable là où cela

n’entraînera pas un risque de trébuchement ou de

chute. Certains outils se tiendront debout, mais ils peuvent

facilement être renversés.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements amples, les

bijoux ou les cheveux longs peuvent se coincer dans des pièces

qui déplacent.

Avertissements de sécurité supplémentaires



AVERTISSEMENT: afin de réduire le risque de blessure,

utilisez seulement les accessoires dont la valeur nominale est

au moins égale à la vitesse indiquée sur l’outil.



AVERTISSEMENT: afin de réduire le risque de blessure,

utilisez toujours des protecteurs appropriés lorsque vous meulez.



AVERTISSEMENT: ne pas utiliser des meules diamantées

ou abrasives de coupe plate de type1/41.



AVERTISSEMENT: la meule de meulage ou

l’accessoire peut se desserrer durant le ralentissement

de l’outil lorsqu’il s’éteint. Si la meule de meulage

l’accessoire se desserre, elle/il peut sortir de la machine et peut

causer une blessure corporelle grave.



ATTENTION: afin de réduire le risque de blessure

corporelle, soyez très prudent lorsque vous travaillez un coin

ou sur le bord, car un mouvement brusque soudain peut se

produire lorsque la meule ou un autre accessoire entre en

contact avec une surface secondaire ou le bord de la surface.

• Les lunettes de sécurité avec des parois latérales et un

masque protecteur complet conformes à la norme ANSI

Z87.1 DOIVENT être portées par l’utilisateur et les autres

personnes qui se situent à moins de 50 pi (15,2 m) de

l’utilisation de ce produit.

f ) Ne pas utiliser des meules usées d’outils électriques

plus gros. La meule conçue pour les outils électriques plus

gros ne convient pas pour la vitesse plus élevée d’un petit outil

et peut éclater.

Avertissements de sécurité spécifiques pour les

opérations de ponçage

a ) Ne pas utiliser des disques en papier abrasif

excessivement grands. Suivez les recommandations du

fabricant lorsque vous sélectionnez le papier abrasif.

Le papier abrasif dépassant le patin de ponçage présente un

risque de lacération et peut causer l’accrochage, la déchirure

du disque ou le rebond.

Avertissements de sécurité spécifiques pour les

opérations de nettoyage avec une brosse

a ) Sachez que des poils métalliques peuvent être

projetés par la brosse même en utilisation ordinaire.

Ne pas trop forcer les poils en appliquant une charge

excessive sur la brosse. Les poils métalliques peuvent

facilement pénétrer dans les vêtements légers et/ou la peau.

b ) Si l’utilisation d’un protecteur est recommandée

pour la brosse métallique, ne pas laisser d’interférence

de la meule ou de la brosse métallique avec le

protecteur. La meule ou de la brosse métallique peut s’élargir

en raison du travail et des forces centrifuges.

Renseignements de sécurité supplémentaires



AVERTISSEMENT: ne jamais modifier le produit ou

toute pièce de celui‑ci. Cela pourrait entraîner des dommages

matériels ou des blessures corporelles.



AVERTISSEMENT: portez TOUJOURS des lunettes de

sécurité. Les lunettes ordinaires NE SONT PAS des lunettes

de sécurité. Utilisez également un masque facial ou anti‑

poussière si l’opération de coupe est poussiéreuse. PORTEZ

TOUJOURS UN ÉQUIPEMENT DE SÉCURITÉ CERTIFIÉ:

• protection oculaire ANSIZ87.1 (CAN/CSAZ94.3),

• protection auditive ANSIS12.6 (S3.19),

• protection respiratoire NIOSH/OSHA/MSHA.

L'étiquette sur votre outil peut inclure les symboles suivants.

Voici ces symboles et leur signification :

v .......................... volts

Hz .......................hertz

min ..................... minutes

ou CC ..... courant continu

...................... Fabrication de

classe I (relié à

la terre)

…/min ..............par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

OPM .................... oscillations

par minute

TR/MIN ............... tours par minute

sfpm ................... pieds surface

par minute

SPM .................... coups par minute

FRAnçAis

est fermé. N'utilisez pas la meuleuse avec un dispositif

de protection desserré ou le levier de déverrouillage du

dispositif de protection en position ouverte.

Retirer le protecteur (Fig. A, B, C)

Pour retirer la protection

, ouvrez le levier de

déverrouillage de la protection

, faites pivoter la

protection de sorte que les ergots

de la protection

soient alignés avec les fentes du couvercle du carter

d'engrenage, puis retirez la protection du couvercle du

carter d'engrenage.

REMARQUE: la protection est ajustée au préalable au

diamètre du boîtier d’engrenages, en usine. Si, après un

certain temps, le dispositif de protection se desserre, serrez

la vis de réglage

14

avec le levier de déverrouillage du

dispositif de protection en position fermée et le dispositif de

protection installé sur l'outil.



ATTENTION: ne serrez pas la vis de réglage lorsque le

loquet est en position ouverte. Des dommages invisibles de la

protection ou du moyeu de montage peuvent en résulter. Si le

protecteur ne peut pas être serré par le loquet du protecteur,

n’utilisez pas l’outil et apportez l’outil et le protecteur à un

centre de service pour réparer ou remplacer le protecteur.

Brides et disques



ATTENTION: mettez l’appareil hors tension et retirez

le bloc-piles avant d’effectuer des réglages ou de retirer/

installer des pièces ou des accessoires. .

Installer les meules sans moyeu (Fig.A,D,E)



AVERTISSEMENT: ne pas bien placer la bride ou le

disque pourrait endommager l’outil ou le disque ou entraîner

des blessures graves.



ATTENTION: les brides comprises doivent être utilisées

avec les disques à dépression centrale de type27/42 ainsi

qu’avec les disques. Pour de plus amples renseignements, voir

le tableau des accessoires.



AVERTISSEMENT: l’utilisation d’une bride ou d’une

protection endommagée ou ne pas utiliser de bride ou de

protection peut entraîner une blessure en raison d’un bris de

la meule et/ou un contact avec celle‑ci. Pour de plus amples

renseignements, voir le tableau des accessoires.

Les meules de meulage de type 27 à moyeu déporté

doivent être utilisées avec les brides incluses.

1. Placez l’outil sur une table, protection relevée.

2. Poser la bride non taraudée

sur le fuseau

en plaçant

sa face avec anneau de centrage en saillie vers le disque.

3. Placer la meule

15

contre la bride d’épaulement en la

centrant sur l’anneau de centrage en saillie.

4. En appuyant sur le bouton de verrouillage de la tige,

enfilez la bride de verrouillage filetée

sur la broche et

serrez avec la clé

REMARQUE: si la meuleuse que vous installez est plus de

1/8 po (3,17mm) d’épaisseur, placez la bride de verrouillage

à visser sur la tige pour que la section élevée (guide) se fixe

au centre de la meule. Si la meuleuse que vous installez a

une épaisseur de 1/8 po (3,17mm) ou moins, placez une

bride de verrouillage à visser sur la tige pour que la section

élevée (guide) ne soit pas contre la meule.

5. Pour retirer le disque, appuyez sur le bouton de blocage

de la tige et dévissez la bride de blocage filetée.

ASSEMBLAGE ET RÉGLAGES



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, éteignez l’outil et retirez le

bloc-piles avant d’effectuer des réglages ou de retirer/

installer des pièces ou des accessoires. Un démarrage

accidentel peut causer des blessures.

Fixer la poignée auxiliaire (Fig. A)



AVERTISSEMENT: cette poignée DOIT ÊTRE UTILISÉE

EN TOUT TEMPS pour maintenir le contrôle complet de l’outil.

Assurez‑vous toujours que la poignée est serrée.

Vissez solidement la poignée auxiliaire

7

dans un des trous

de montage filetés du boîtier d’engrenage.

Installation du protecteur

Installer et retirer la protection (Type27)



ATTENTION: mettez l’appareil hors tension et retirez

le bloc-piles avant d’effectuer des réglages ou de retirer/

installer des pièces ou des accessoires.

REMARQUE: les protecteurs doivent être utilisés avec les

meules de meulage, les disques à lamelles de sablage, les

brosses métalliques et les brosses métalliques circulaires.

L’outil peut être utilisé sans protecteur seulement lors du

sablage avec des disques de sablage conventionnel. Le

protecteur conçu pour être utilisé avec des meules à moyeu

déporté (type 27) et les meules de meulage regroupées

(type 27). Le même protecteur est conçu pour être utilisé

avec des disques à lamelles de sablage (types 27 et 29) et

des brosses métalliques circulaires.

Installer le protecteur (Fig. B)

1. Ouvrez le levier de déverrouillage de la protection

alignez les ergots

de la protection

avec les fentes du

couvercle du carter d'engrenage.

2. Poussez la protection vers le bas jusqu’à ce que la

languette s’engage et tourne librement dans la rainure sur

le moyeu du boîtier d’engrenage.

3. Avec le levier de déverrouillage de la protection ouvert,

faites pivoter la protection dans la position de travail

souhaitée. Le corps de protection doit être positionné entre

la broche

3

et l'opérateur pour assurer une protection

maximale de l'opérateur.

4. Fermez le levier de déverrouillage de la protection pour

fixer la protection sur le couvercle du carter d'engrenage.

Vous ne devriez pas pouvoir tourner la protection à la

main lorsque le levier de déverrouillage de la protection

A ......................... ampères

W ........................watts

Wh ......................watts/heure

Ah ....................... ampères/heure

ou CA ..........courant alternatif

ou CA/CC ... courant alternatif

ou continu

...................... Fabrication de

classe II (double

isolation)

.......................vitesse à vide

n .........................vitesse nominale

PSI ........................ livres par

pouce carré

......................borne de terre

.....................symbole d'alerte

de sécurité

..................... rayonnement

visible

–ne regardez pas

la lumière

.....................

portez une

protection

respiratoir

..................... portez une

protection oculaire

.....................

portez des

protections

auditives

..................... lisez toute la

documentation

..................... ne pas exposer à

la pluie

FRAnçAis

1. Placez l’outil sur une table, protection relevée.

2. Enfilez la meule sur la tige à la main.

3. Appuyez sur le bouton de verrouillage de la tige

4

et utilisez une clé sur le moyeu de la meule de la brosse

métallique pour serrer la meule.

4. Pour retirer la meule, procédez à l’inverse de la

procédure précédente.

AVIS: afin de réduire le risque d’endommager l’outil, placez

correctement le moyeu de la meule avant de mettre l’outil en

marche.

Avant d’utiliser

• Installez la protection et le disque ou la meule appropriés.

Ne pas utiliser les disques ou les meules excessivement usés.

• Assurez-vous que la bride tournante et la bride de

verrouillage filetée sont installées correctement. Suivez les

instructions données dans le Tableau des accessoires.

• Assurez-vous que le disque ou la meule tourne dans le

sens des flèches sur l’accessoire et l’outil.

• Ne pas utiliser un accessoire endommagé. Avant chaque

utilisation, inspectez les accessoires comme les meules

abrasives en termes de copeaux et de fissures, la plaque

d’appui en termes de fissures, de déchirure ou d’usure

excessive, la brosse métallique en termes de fils détachés ou

cassés. Si vous échappez l’outil ou un accessoire, inspectez-

le pour des dommages ou installez un accessoire non

endommagé. Après avoir inspecté et installé un accessoire,

placez-vous et les passants à distance de la zone de rotation

de l’accessoire et faites fonctionner l’outil électrique à

une vitesse à vide pendant une minute. Les accessoires

endommagés se briseront normalement durant la durée

du test.

FONCTIONNEMENT



AVERTISSEMENT: Afin de réduire le risque des

blessures corporelles graves, éteignez l’outil et retirez le

bloc-piles avant d’effectuer des réglages ou de retirer/

installer des pièces ou des accessoires. Un démarrage

accidentel peut causer des blessures.

Installer et retirer le bloc-piles (Fig. G)

REMARQUE: Pour de meilleurs résultats, assurez-vous que

le bloc-piles est entièrement chargé.

Pour installer le bloc-piles

1

dans l’outil, alignez le bloc-

piles avec les glissières à l’intérieur de la poignée de l’outil

et glissez-le dans la poignée jusqu’à ce que le bloc-piles soit

bien placé dans l’outil et assurez-vous qu’il est enclenché.

Pour retirer le bloc-piles de l’outil, appuyez sur le bouton

de libération

2

et tirez-le fermement hors de la poignée

de l’outil. Insérez-le dans le chargeur tel que décrit dans la

section du chargeur du présent manuel.

Position appropriée des mains (Fig. A, H)



AVERTISSEMENT: afin de réduire le risque de blessure

corporelle grave, utilisez TOUJOURS la position des mains

appropriée comme illustré.



AVERTISSEMENT: afin de réduire le risque de blessure

grave, tenez TOUJOURS solidement en prévision d’une

rétroaction soudaine.

Une position des mains appropriée nécessite une main sur la

poignée auxiliaire

avec l’autre main sur le corps de l’outil.

Bouton de verrouillage et gâchette (Fig. I–K)

Votre meule est munie d’un bouton de verrouillage

11

Installer les plaques de presse de ponçage

(Fig.A, F)

REMARQUE: L’utilisation d’une protection avec les disques

abrasifs qui emploient des plaques d’appui, souvent

appelés disques en fibres de résine, n’est pas nécessaire.

Une protection n’étant pas nécessaire pour ces accessoires,

la protection peut s’ajuster correctement ou non si elle est

utilisée.



AVERTISSEMENT: Ne pas bien placer l’écrou de serrage

ou la plaque pourrait entraîner des blessures graves (ou

endommager l’outil ou la meule).



AVERTISSEMENT: Une protection appropriée doit

être réinstallée pour les applications du disque à lamelles de

ponçage, la brosse métallique ou la meule métallique une fois

que les applications de ponçage sont terminées.

1. Placez ou enfilez correctement la plaque de presse

sur la tige

2. Placez le disque de sablage

sur la plaque de presse

3. En appuyant sur le bouton de verrouillage de la tige

4

vissez l’écrou de serrage

19

de ponçage sur la tige en guidant

le centre surélevé sur l’écrou de serrage au centre du disque de

ponçage et de la plaque d’appui.

4. Serrez l’écrou de serrage à la main. Ensuite, appuyez

sur le bouton de verrouillage de la tige tout en tournant le

disque de ponçage jusqu’à ce que le disque de ponçage et

l’écrou de serrage soient serrés.

5. Pour retirer le disque, saisissez et tournez la plaque

d’appui et le patin de ponçage tout en appuyant sur le

bouton de verrouillage de la tige.

Installer et retirer les meules avec moyeu (Fig. A)

Les meules avec moyeu s’installent directement sur la tige.

Le filet de l’accessoire doit correspondre au filet de la tige.

1. Retirez la bride tournante

en la sortant de l’outil.

2. Enfilez la meule sur la tige

à la main.

3. Appuyez sur le bouton de verrouillage de la tige

4

utilisez une clé pour serrer le moyeu de la meule.

4. Inversez la procédure ci-dessus pour retirer la meule.

AVIS: un mauvais placement du disque avant de mettre

l’outil en marche peut endommager l’outil ou la meule.

Montage des brosses à coupelle et des brosses

métalliques circulaires (Fig.A)



AVERTISSEMENT: ne pas bien placer la brosse/meule

pourrait entraîner des blessures graves (ou endommager

l’outil ou la meule).



ATTENTION: afin de réduire le risque de blessures

corporelles, portez des gants de travail lorsque vous

manipulez des brosses et des meules métalliques. Ils

peuvent devenir coupants.



ATTENTION: afin de réduire le risque

d’endommager l’outil, la meule ou la brosse ne doit

ne pas toucher la protection lorsqu’elle est installée

ou pendant l’utilisation. Des dommages indétectables à

l’accessoire pourraient se produire, entraînant le détachement

des poils de la brosse ou de la coupelle de l’accessoire.

Les brosses coupes métalliques ou les meules métalliques

s’installent directement sur la tige filetée sans utiliser

les brides. Utilisez seulement les brosses ou les meules

métalliques offertes avec un moyeu fileté. Ces accessoires

sont disponibles à un coût supplémentaire chez votre

détaillant local ou dans un centre de services autorisé.

FRAnçAis

Fonction Angle

Meulage 20˚ à 30˚

Ponçage avec disque à

lamelles

5˚ à 10˚

Ponçage avec la plaque de

presse

5˚ à 15˚

Brossage métallique 5˚ à 10˚

4. Maintenez le contact entre le bord de la meule et la

surface de travail.

‑ Si vous meulez ou poncez avec des disques à lamelles ou

la brosse métallique, déplacez constamment l’outil dans

mouvement vers l’avant et l’arrière afin d’éviter la création

de rainures sur la surface de travail.

‑ Si vous poncez avec la plaque de presse, déplacez

constamment l’outil en ligne droite afin d’empêcher de

brûler et de faire pivoter la surface de travail.

REMARQUE: laisser l’outil déposé sur la surface de travail

sans déplacer endommagera la pièce de travail.

5. Retirez l’outil de la surface de travail avant de l’éteindre.

Laissez l’outil cesser de tourner avant de le déposer.



ATTENTION: soyez très prudent lorsque vous travaillez

sur un bord puisqu’un mouvement brusque soudain de la

meuleuse peut se produire.

Précautions à prendre lorsque vous travaillez

sur une pièce de travail peinte

1. Le ponçage ou le brossage métallique de peinture à base

de plomb N’EST PAS RECOMMANDÉ en raison de difficulté

de contrôler la poussière contaminée. Le plus grand danger

de l’empoisonnement au plomb est pour les enfants et les

femmes enceintes.

2. Étant donné qu’il est difficile d’identifier la peinture qui

contient ou non du plomb sans une analyse chimique, nous

recommandons les précautions suivantes lorsque vous

poncez toute peinture:

sécurité personnelle

1. Aucun enfant ou aucune femme enceinte ne doit

entrer dans la zone de travail où le ponçage ou le brossage

métallique de la peinture est effectué jusqu’à ce que le

nettoyage soit terminé.

2. Un masque anti-poussière ou respiratoire doit être porté

par toutes les personnes entrant dans la zone de travail.

Le filtre doit être remplacé quotidiennement ou lorsque la

personne qui le porte a de la difficulté à respirer.

REMARQUE: seulement les masques anti-poussière

appropriés pour le travail avec la poussière et les vapeurs

de peinture au plomb doivent être utilisés. Les masques de

peinture ordinaires n’offrent pas cette protection. Consultez

votre quincaillerie locale pour le masque approuvé NIOSH.

3. Vous NE DEVEZ PAS MANGER, BOIRE ou FUMER dans la

zone de travail afin d’empêcher l’ingestion de particules

de peinture contaminées. Les travailleurs doivent se

laver AVANT de manger, boire ou fumer. Les aliments, les

breuvages et les articles liés au tabagisme ne doivent pas

être laissés dans la zone de travail où la zone de travail

pourrait se déposer sur eux.

sécurité environnementale

1. La peinture doit être retirée de façon à minimiser la

quantité de poussière générée.

• Pour verrouiller la gâchette

10

, déplacez le bouton de

verrouillage

11

vers l’arrière, comme indiqué dans la Figure

I. Lorsque le bouton de verrouillage est placé dans cette

position, la gâchette est verrouillée.

REMARQUE: verrouillez toujours la gâchette lorsque vous

transportez ou entreposez l’outil afin d’éviter le démarrage

non intentionnel.

• Pour déverrouiller la gâchette, déplacez le bouton de

verrouillage vers l’avant. Lorsque le bouton de verrouillage

est placé dans cette position, la gâchette est déverrouillée.

• Appuyez sur la gâchette

10

pour mettre le moteur en

marche. Relâchez la gâchette pour éteindre le moteur.

REMARQUE: cet outil n’a aucune disposition pour

verrouiller le bouton en position Marche et il ne doit jamais

être verrouillé à Marche d’aucune autre façon.

Tenez solidement la poignée auxiliaire à trois positions

7

le corps de l’outil afin de maintenir le contrôle de l’outil au

démarrage et durant l’utilisation jusqu’à ce que la meule ou

l’accessoire cesse de tourner. Assurez-vous que la meule a

complètement cessé de tourner avant de déposer l’outil.

Laissez l’outil atteindre sa pleine vitesse avant que celui-ci

touche la surface de travail. Levez l’outil de la surface de

travail avant de l’éteindre.

Verrouillage de la tige (Fig.L)

1. Le bouton de verrouillage de la tige

4

est fourni afin

de prévenir la rotation de la tige pendant l’installation ou

le retrait des meules. N’actionnez le verrou de la tige que

lorsque l’outil est éteint, que la pile est retirée et que la roue

s’est complètement arrêtée.

2. N’engagez pas le verrouillage de la tige pendant que

l’outil fonctionne. Des dommages à l’outil se produiront et

l’accessoire fixé peut se détacher entraînant possiblement

une blessure.

3. Pour enclencher le verrouillage, appuyez sur le bouton

illustré à la FigureL de verrouillage de la tige et tournez

la tige jusqu’à ce que vous soyez incapable de la tourner

davantage.

Meulage, ponçage et brossage de la surface

(Fig.M)



ATTENTION: utilisez toujours le bon protecteur

selon les instructions dans ce mode d’emploi.



AVERTISSEMENT: accumulation de poussières

métalliques. L’utilisation intensive des disques à lamelles

dans les applications métalliques peut entraîner un risque

accru de choc électrique. Afin de réduire ce risque, insérez

un DDFT avant d’utiliser et de nettoyer quotidiennement les

fentes de ventilation en soufflant de l’air comprimé sec dans

les fentes de ventilation conformément aux instructions

d’entretien ci‑dessous.

Pour travailler sur la surface de la pièce de travail:

1. Laissez l’outil atteindre sa pleine vitesse avant que celui-

ci touche la surface de travail.

2. Appliquez une pression minimale sur la surface de travail

en laissant l’outil fonctionner à vitesse élevée. Le taux de

retrait de la matière est meilleur lorsque l’outil fonctionne à

vitesse élevée.

3. Maintenez un angle approprié entre l’outil et la surface

de travail. Consultez le tableau selon la fonction particulière.

FRAnçAis

2. Les zones où le retrait de la peinture se produit doivent

être scellées avec une bâche en plastique d’une épaisseur

de 4 millièmes de pouce.

3. Le ponçage doit être fait de façon à réduire la trajectoire de

la poussière de la peinture à l’extérieur de la zone de travail.

nettoyage et élimination

1. On doit passer l’aspirateur et nettoyer en profondeur

toutes les surfaces de la zone de travail quotidiennement

pendant la durée du projet de ponçage. Les sacs filtrants de

l’aspirateur doivent être changés fréquemment.

2. Les toiles de protection en plastique doivent être

ramassées et éliminées ainsi que tout copeau de poussière

ou autres débris. Ils doivent être placés dans des contenants

pour déchets scellés et éliminés selon les procédures de

ramassage de déchets régulières.

Durant le nettoyage, les enfants et les femmes enceintes

doivent être tenus à l’écart de la zone de travail immédiate.

3. Tous les jouets, les meubles lavables et les ustensiles

utilisés par les enfants doivent être lavés en profondeur

avant de les réutiliser.

Meulage des bords

Le meulage des bords ne doit pas être effectué avec cet outil.

Utilisation de tampons de soutien pour le ponçage

Choisissez les disques abrasifs dont le grain est adapté à

votre application. Les disques abrasifs sont disponibles en

différents grains. Les gros grains permettent un enlèvement

de matière plus rapide et une finition plus rugueuse. Les

grains plus fins permettent un enlèvement de matière plus

lent et une finition plus lisse.

Commencez par les disques à gros grains pour un

enlèvement rapide et rugueux des matériaux. Passez à un

papier à grain moyen et terminez par un disque à grain fin

pour une finition optimale.

Papier de verre Grain

Rugueux 16–30

Moyen 36–80

Finition fine 100–120

Finition très fine 150–180

1. Laissez l’outil atteindre sa pleine vitesse avant que celui-

ci touche la surface de travail.

2. Appliquez une pression minimale sur la surface de

travail en laissant l’outil fonctionner à vitesse élevée. Le

taux de ponçage est plus élevé lorsque l’outil fonctionne à

grandevitesse.

3. Fig. M: Maintenez un angle de 5˚ à 15˚ entre l’outil et

la surface de travail. Le disque de ponçage doit entrer en

contact avec environ 25 mm de la surface de travail.

4. Déplacez constamment l’outil en ligne droite pour éviter

de brûler et de faire pivoter la surface de travail. Le fait de

provisionner l’outil sur la surface de travail sans bouger ou

de déplacer l’outil dans un mouvement circulaire provoque

des marques de brûlure et de tourbillonnement sur la

surface de travail.

5. Retirez l’outil de la surface de travail avant de l’éteindre.

Laissez l’outil cesser de tourner avant de le déposer.

Utilisation des brosses métalliques et des

meulesmétalliques

Les meules et les brosses métalliques peuvent être utilisées

pour enlever la rouille, la calamine et la peinture, et pour

lisser les surfaces irrégulières.

REMARQUE: les mêmes précautions doivent être prises

lors du brossage métallique de la peinture que lors du

ponçage de la peinture.

1. Laissez l’outil atteindre sa vitesse maximale avant de le

toucher sur la surface de travail.

2. Appliquez une pression minimale sur la surface de travail

en laissant l’outil fonctionner à vitesse élevée. Le taux de

retrait de la matière est meilleur lorsque l’outil fonctionne à

vitesse élevée.

3. Maintenez un angle de 5˚ à 10˚ entre l’outil et la surface

de travail pour les brosses métalliques.

4. Maintenez le contact entre le bord de la meule et la

surface de travail pour les meules métalliques.

5. Déplacez constamment l’outil dans un mouvement

d’avant en arrière afin d’éviter la création de rainures sur

la surface de travail. Le fait de provisionner l’outil sur la

surface de travail sans bouger ou de déplacer l’outil dans un

mouvement circulaire provoque des marques de brûlure et

de tourbillonnement sur la surface de travail.

6. Retirez l’outil de la surface de travail avant de l’éteindre.

Laissez l’outil s’arrêter de tourner avant de le déposer.

7. Soyez très prudent lorsque vous travaillez sur un bord

puisqu’un mouvement brusque soudain de la meuleuse

peut se produire.

ENTRETIEN



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, éteignez l’outil et retirez le

bloc-piles avant d’effectuer des réglages ou de retirer/

installer des pièces ou des accessoires. Un démarrage

accidentel peut causer des blessures.

Nettoyage



AVERTISSEMENT:

enlever les saletés et la poussière hors

des évents au moyen d’air comprimé propre et sec, au moins une

fois par semaine. Pour minimiser le risque de blessure aux yeux,

toujours porter une protection oculaire conforme à la norme

ANSIZ87.1lors dunettoyage.



AVERTISSEMENT: ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer les pièces

non métalliques de l’outil. Ces produits chimiques peuvent

affaiblir les matériaux de plastique utilisés dans ces pièces.

Utiliser un chiffon humecté uniquement d’eau et de savon

doux. Ne jamais laisser de liquide pénétrer dans l’outil et

n’immerger aucune partie de l’outil dans unliquide.

L’élimination de la poussière et des gravillons du carter

du moteur à l’aide d’air comprimé est une procédure

d’entretien nécessaire. La poussière et les gravillons

provenant du meulage des métaux s’accumulent souvent

sur les surfaces intérieures et peuvent créer un risque de

choc électrique s’ils ne sont pas nettoyés.

• Manipulez toujours les accessoires avec précaution lors du

montage ou du démontage.

• Le meilleur endroit pour l’entreposage des accessoires est

celui qui est frais et sec loin de la lumière directe du soleil et de

la chaleur ou du froid excessif.

FRAnçAis

Versatrack™ (Fig. N)



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, éteignez l’outil et retirez le

bloc-piles avant d’effectuer des réglages ou de retirer/

installer des pièces ou des accessoires. Un démarrage

accidentel peut causer des blessures.



AVERTISSEMENT: pour réduire le risque de blessures

graves, ne pas se servir d’un crochet Versatrack™ de

suspension ou Versatrack™ Trackwall endommagé. Un

crochet Versatrack™ de suspension ou Versatrack™ Trackwall

endommagé ne peut supporter le poids de l’outil.



AVERTISSEMENT: afin de réduire le risque de blessures

graves, assurez‑vous que les vis qui maintiennent le crochet de

suspension Versatrack™ sont bien serrées.



AVERTISSEMENT: pour réduire le risque de blessures

graves, NE PAS suspendre l’outil au‑dessus de la tête

ni suspendre d’autres objets au crochet de suspension.

Suspendez SEULEMENT l’outil sur le rail mural Versatrack™ à

l’aide du de suspension.



AVERTISSEMENT: assurez‑vous que le poids de l’outil

ne dépasse pas le poids nominal maximum pour le crochet

Versatrack™ sélectionné.



AVERTISSEMENT: lorsque vous suspendez des objets sur

un rail mural Versatrack™, distancez adéquatement les outils

de sorte à ne pas excéder 75lb (35 kg) par pied linéaire.

iMPORTAnT: pour la fixation du crochet de suspension

Versatrack, utilisez seulement la vis fournie. Assurez-vous

de bien serrer la vis. Les accessoires Versatrack™ permettent

d’installer des outils compatibles de façon sécuritaire sur le

système de rail mural Versatrack™.

1. Éteignez l’outil, retirez le bloc-pile et les accessoires.



ATTENTION: out produit avec dents coupantes exposées

doit être couvert de façon sécuritaire s’il doit être mis sur le rail

mural Versatrack™.

2. Fixez la ganse de suspension

20

sur l’outil.

a. Placez les crochets de suspension Versatrack sur les

emplacements du montage à la base de l’outil.

b. Utilisez un tournevis pour sécuriser le crochet de

suspension avec la vis fournie

21

. N’utilisez pas d’autre vis

pour le faire.

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.Le

chargeur ou le bloc-piles ne comportent aucune

pièceréparable.



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et les

réglages doivent être réalisés (cela comprend l’inspection

et le remplacement du balai, le cas échéant) par un centre

de réparation en usine CRAFTSMAN ou un centre de

réparation agréé CRAFTSMAN. Toujours utiliser des pièces de

rechangeidentiques.

Enregistrez-vous en ligne

Nous vous remercions de votre achat. Enregistrez votre

produit maintenant pour:

• sERViCE DE gARAnTiE: l’enregistrement de votre produit

en ligne vous aide à obtenir un service de garantie efficace au

cas où vous auriez un problème avec votreproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de pertes liées

aux assurances telles qu’un incendie, une inondation ou un

vol, votre enregistrement de propriété servira de preuve de

votreachat.

• POUR VOTRE sÉCURiTÉ: l’enregistrement de votre

produit nous permet de vous contacter dans le cas peu

probable d’une notification de sécurité requise selon le

Federal Consumer SafetyAct.

Inscrivez-vous en ligne sur

www.craftsman.com/

account/login

Garantie limitée de trois ans

Pour les conditions de la garantie, consultez le site

www.craftsman.com/pages/warranty.

Pour demander une copie écrite des conditions de la

garantie, contactez: service à la clientèle chez CRAFTSMAN,

701East Joppa Road, Towson, MD 21286ou appelez le

1‑888‑331‑4569.

AMÉRiQUE lATinE: la présente garantie ne s’applique pas

aux produits vendus en Amérique Latine. Pour les produits

vendus en Amérique Latine, consultez les renseignements

sur la garantie particulière au pays comprise dans

l’emballage, appelez l’entreprise locale ou consultez le site

Web pour les renseignements complets sur lagarantie.

REMPlACEMEnT DEs ÉTiQUETTEs D’AVERTissEMEnT

gRATUiT: si vos étiquettes d’avertissement deviennent

illisibles ou sont manquantes, appelez au 1‑888‑331‑4569

pour un remplacementgratuit.

Accessoires



AVERTISSEMENT: puisque les accessoires, autres que

ceux proposés par CRAFTSMAN, n’ont pas été testés avec

ce produit, utiliser de tels accessoires avec cet outil pourrait

être dangereux. Pour réduire les risques de blessures, seuls

les accessoires recommandés par CRAFTSMAN doivent être

utilisés avec ce produit.



AVERTISSEMENT: n’utilisez pas une meule abrasive

collée dont la date d’expiration (EXP) est dépassée, comme

indiqué près du centre de la meule, si elle est fournie. Les

meules périmées sont plus susceptibles d’éclater et de

provoquer des blessures graves. Entreposez les meules

abrasives agglomérées dans un endroit sec, sans température

ni humidité extrêmes. Détruisez les meules périmées ou

endommagées afin qu’elles ne puissent pas être utilisées.

Les accessoires recommandés pour utilisation avec cet

outil sont disponibles à un coût supplémentaire chez votre

détaillant local ou dans un centre de services autorisé. Si

vous avez besoin d’aide pour trouver un accessoire, veuillez

contacter CRAFTSMAN, en appelant au 1888331-4569.

REMARQUE: Les accessoires Versatrack™ pour utilisation

avec cet outil sont disponibles à un coût supplémentaire

chez votre détaillant local ou dans un centre de services

autorisé. Si vous avez besoin d’aide pour trouver un

accessoire, veuillez contacter CRAFTSMAN, appelez au

1888331-4569.

FRAnçAis

TABLEAU DES ACCESSOIRES

Meule de 115mm (4 1/2 po) et 127mm (5po)

Carter de type 27

Bride de soutien non filetée

Meule à moyeu déporté de

type 27

Bride de verrouillage taraudée

Carter de type 27

Meule à moyeu de type 27

Brosses métalliques

Carter de type 27

Brosse boisseau 76,2 mm (3 po)

Carter de type 27

Brosse métallique 100-150 mm

(4–4 1/2 po)

Disques de ponçage à lamelles de 115 mm (4 1/2 po)

Carter de type 27

Bride de soutien non filetée

Disque de ponçage à lamelles

sans moyeu

Bride de verrouillage taraudée

Carter de type 27

Disque de ponçage à lamelles

sans moyeu

GUIDE DE DÉPANNAGE

AssUREZ‑VOUs DE sUiVRE lEs RÈglEs DE sÉCURiTÉ ET lEs insTRUCTiOns

Pour obtenir de l’aide sur votre produit, consultez notre site web www.craftsman.com pour obtenir la liste des centres de

service ou appelez CRAFTSMAN au 1‑888‑331‑4569.

PROBlÈME CAUsE POssiBlE sOlUTiOn

L’appareil ne démarre pas. Le bloc-piles n’est pas bien installé. Vérifiez l’installation du bloc-piles.

Le bloc-piles n’est pas chargé. Vérifiez les exigences de chargement du bloc-piles.

Les composantes internes sont trop chaudes. Laissez l’outil se refroidir.

Le bloc-piles ne se recharge pas. Le bloc-piles n’est pas inséré dans le chargeur. Insérez le bloc-piles dans le chargeur jusqu’à ce que le voyant

DEL s’allume.

Le chargeur n’est pas branché. Branchez le chargeur dans une prise qui fonctionne. Consultez

Remarques importantes sur la recharge pour de plus

amples détails.

La température de l’air ambiant est trop chaude

ou trop froide.

Déplacez le bloc-piles dans une température d’air ambiant

au-dessus à 4,5 °C (40 °F) ou au-dessous de +40 °C (104 °F).

L’outil s’éteint brusquement. Le bloc-piles a atteint sa limite thermique

maximum.

Laissez le bloc-piles se refroidir.

Bloc-piles à plat. (Pour optimiser la durée de

service du bloc-piles, l’outil est conçu pour

s’éteindre brusquement lorsque la charge

baisse.)

Placez-le sur le chargeur et laissez-le se recharger.

EsPAñOl

Español (traducido de las instrucciones originales)

a tierra (GFCI). El uso de un GFCI reduce el riesgo de

descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo

y utilice el sentido común cuando emplee una

herramienta eléctrica. No utilice una herramienta

eléctrica si está cansado o bajo el efecto de drogas,

alcohol o medicamentos. Un momento de descuido

mientras se opera una herramienta eléctrica puede provocar

lesiones personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección, como máscaras

para polvo, calzado de seguridad antideslizante, cascos o

protección auditiva, reducirá las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía o paquete

de baterías, o antes de levantar o transportar la

herramienta. Transportar herramientas eléctricas con el

dedo apoyado en el interruptor o enchufar herramientas

eléctricas con el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas antes

de encender la herramienta eléctrica. Una llave de

tuercas o una clavija de ajuste que quede conectada a una

pieza giratoria de la herramienta eléctrica puede provocar

lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas holgadas

ni joyas. Mantenga el cabello y la ropa alejados de

las piezas en movimiento. Las ropas holgadas, las joyas

o el cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción de

polvo, asegúrese de que estén conectados y que se

utilicen correctamente. El uso de dispositivos de recolección

de polvo puede reducir los peligros relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan volverse

descuidado e ignorar los principios de seguridad de la

herramienta. Una acción descuidada puede causar lesiones

severas en una fracción desegundo.

4) Uso y Mantenimiento de la

HerramientaEléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite trabajar

mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada mediante

el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de alimentación

y/o retire la batería, o paquete si es desmontable, de

la herramienta eléctrica antes de realizar cualquier

ajuste, cambiar accesorios o almacenar herramientas

eléctricas. Estas medidas de seguridad preventivas

ADVERTENCIAS GENERALES DE SEGURIDAD PARA

HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica, incendio y/o

lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA FUTURASCONSULTAS.

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y

bien iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en atmósferas

explosivas, como ambientes donde haya polvo, gases o

líquidos inflamables. Las herramientas eléctricas originan

chispas que pueden encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los espectadores

de la herramienta eléctrica en funcionamiento. Las

distracciones pueden provocar la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún enchufe

adaptador con herramientas eléctricas con conexión a

tierra. Los enchufes no modificados y que se adaptan a los

tomacorrientes reducirán el riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores. Existe

mayor riesgo de descarga eléctrica si su cuerpo está puesto

atierra.

c ) No exponga las herramientas eléctricas a la lluvia o a

condiciones de humedad. Si entra agua a una herramienta

eléctrica, aumentará el riesgo de descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el aceite,

los bordes filosos y las piezas móviles. Los cables dañados

o enredados aumentan el riesgo de descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal uso.

Utilice un cable adecuado para uso en exteriores a fin de

reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un lugar

húmedo es imposible de evitar, utilice un suministro

protegido con un interruptor de circuito por falla

Uso pretendido

Su pulidora de ángulo pequeño se diseñó para uso doméstico

para aplicaciones de pulido, lijado y cepillo de alambre.

nO use bajo condiciones húmedas o en presencia de

líquidos o gases inflamables.

nO permita que niños estén en contacto con la

herramienta. Se requiere supervisión cuando operadores sin

experiencia operen esta herramienta.

EsPAñOl

INSTRUCCIONES DE SEGURIDAD PARA TODAS

LASOPERACIONES

Advertencias de seguridad comunes para

Operaciones de Esmerilado, Lijado, Pulido

conAlambre

a ) Esta herramienta eléctrica está diseñada para

funcionar como una herramienta de pulidora, lijadora,

o cepillo de alambre. Lea todas las advertencias de

seguridad, instrucciones, ilustraciones y especificaciones

incluidas con esta herramienta eléctrica. La falla en seguir

todas las instrucciones siguientes puede resultar en descarga

eléctrica, incendio y/o lesiones serias.

b ) No se recomienda realizar operaciones como el

pulido, corte de orificios y corte con esta herramienta

eléctrica. Las operaciones para las que la herramienta

eléctrica no fue diseñada pueden crear un peligro y causar

lesiones personales.

c ) No convierta esta herramienta eléctrica para que

funcione de una manera que no esté específicamente

diseñada y especificada por el fabricante de la

herramienta. Tal conversión puede resultar en una pérdida

de control y causar lesiones personales graves.

d ) No use accesorios que no hayan sido diseñados y

recomendados específicamente por el fabricante de la

herramienta. Sólo porque el accesorio se puede conectar a su

herramienta eléctrica, no garantiza una operación segura.

e ) La velocidad nominal del accesorio debe ser por

lo menos igual a la velocidad máxima marcada en la

herramienta eléctrica. Los accesorios que operen más rápido

que su velocidad nominal pueden romperse y salir expulsados.

f ) El diámetro exterior y el espesor de su accesorio

deben estar dentro de la capacidad nominal de su

herramienta eléctrica. Los accesorios de tamaño incorrecto

no pueden guardarse o controlarse adecuadamente.

g ) Las dimensiones del montaje de accesorios deben

coincidir con las dimensiones del hardware de montaje

de la herramienta eléctrica. Los accesorios que no

coincidan con el hardware de montaje de la herramienta

eléctrica quedarán desequilibrados, vibrarán excesivamente y

pueden provocar la pérdida de control.

h ) No use un accesorio dañado. Antes de cada uso,

revise el accesorio tales como las ruedas abrasivas

respecto a astillas y grietas, la almohadilla de respaldo

respecto a grietas, ruptura o desgaste excesivo o el

cepillo de alambre respecto a alambres sueltos o

agrietados. Si se deja caer la herramienta eléctrica o el

accesorio, revise respecto a daño o instale un accesorio

g ) Siga todas las instrucciones de carga y no cargue

el paquete de batería o la herramienta fuera del rango

de temperatura especificado en las instrucciones.

Cargar inadecuadamente o en una temperatura fuera del

rango de temperatura especificado puede dañar la batería e

incrementar el riesgo deincendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto idénticas.

Esto garantizará la seguridad de la herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería dañados. El

servicio de paquetes de batería sólo debe ser realizado por el

fabricante o proveedores de servicioautorizados.

reducen el riesgo de encender la herramienta eléctrica en

formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita que

otras personas no familiarizadas con ella o con estas

instrucciones operen la herramienta. Las herramientas

eléctricas son peligrosas si son operadas por usuarios

nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas y

accesorios. Revise que no haya piezas en movimiento

mal alineadas o trabadas, piezas rotas o cualquier otra

situación que pueda afectar el funcionamiento de la

herramienta eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla. Se producen

muchos accidentes a causa de las herramientas eléctricas que

carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas y

limpias. Las herramientas de corte con mantenimiento

adecuado y con los bordes de corte afilados son menos

propensas a trabarse y son más fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios y las

brocas de la herramienta, etc. de acuerdo con estas

instrucciones y teniendo en cuenta las condiciones

de trabajo y el trabajo que debe realizarse. El uso de

la herramienta eléctrica para operaciones diferentes de

aquéllas para las que fue diseñada podría originar una

situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa. Las manijas y

superficies de sujeción resbalosas no permiten el manejo y

control seguros de la herramienta en situacionesinesperadas.

5) Uso y Mantenimiento de la Herramienta

conBaterías

a ) Recargue solamente con el cargador especificado

por el fabricante. Un cargador adecuado para un tipo de

paquete de baterías puede originar riesgo de incendio si se

utiliza con otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes de

baterías específicamente diseñados. El uso de cualquier

otro paquete de baterías puede producir riesgo de incendio

ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos como

sujetapapeles, monedas, llaves, clavos, tornillos u otros

objetos metálicos pequeños que puedan realizar una

conexión desde un terminal al otro. Los cortocircuitos en

los terminales de la batería pueden provocar quemaduras

oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si entra en

contacto accidentalmente, enjuague con agua. Si el

líquido entra en contacto con los ojos, busque atención

médica. El líquido expulsado de la batería puede provocar

irritación oquemaduras.

e ) No use un paquete de batería o herramienta que

estén dañados o modificados. Las baterías dañadas

o modificadas pueden presentar un comportamiento

impredecible que resulte en incendios, explosión o riesgo

delesiones.

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C (265 °F)

pueden causar unaexplosión.

EsPAñOl

Por ejemplo, si una rueda abrasiva se atasca o atora por la

pieza de trabajo, el borde de la rueda que entra en el punto de

atrapamiento puede introducirse en la superficie del material

causando que la rueda suba o retroceda. La rueda puede saltar

hacia o lejos del operador, dependiendo de la dirección del

movimiento de la rueda en el punto de atrapamiento. Las ruedas

abrasivas también pueden romperse bajo estas condiciones.

El retroceso es el resultado de un mal uso de la herramienta

y/o procedimientos o condiciones de operación incorrectos y

se puede evitar tomando las precauciones adecuadas que se

detallan a continuación:

a ) Mantenga un agarre firme sobre la herramienta

eléctrica y coloque su cuerpo y brazo para permitirle

resistir las fuerzas de retroceso. Siempre use la manija

auxiliar, si está incluida, para obtener un control

máximo sobre el retroceso o la reacción de torque

durante el arranque. El operador puede controlar las

fuerzas de reacción de torque o retroceso, si se toman las

precauciones adecuadas.

b ) Nunca coloque su mano cerca del accesorio

giratorio. El accesorio puede retroceder sobre su mano.

c ) No coloque su cuerpo en el área donde la

herramienta eléctrica se moverá si ocurre retroceso. El

retroceso impulsará la herramienta en la dirección opuesta al

movimiento de la rueda en el punto de atrapamiento.

d ) Tenga especial cuidado cuando trabaje en esquinas,

bordes filosos, etc. Evite hacer rebotar y atorar el

accesorio. Las esquinas, bordes filosos o rebote tienen la

tendencia de atorar el accesorio giratorio y causar pérdida de

control o retroceso.

e ) No sujete una cadena de sierra, cuchilla de tallado de

madera, rueda de diamante segmentada con un espacio

periférico mayor a 10 mm o cuchilla de sierra dentada.

Tales cuchillas crean retrocesos frecuentes y pérdida de control.

Advertencias de seguridad específicas para

operaciones de esmerilado

a ) Utilice sólo los tipos de ruedas recomendados para

su herramienta eléctrica y la protección específica

diseñada para la rueda seleccionada. Las ruedas que no

estén diseñadas para la herramienta eléctrica no se pueden

proteger adecuadamente y no son seguras.

b ) La superficie de pulido de las ruedas deprimidas en

el centro debe montarse debajo del plano del borde de

la protección. Una rueda instalada incorrectamente que

sobresalga a través del plano del labio de protección no se

puede proteger adecuadamente.

c ) La protección debe estar firmemente sujeta a

la herramienta eléctrica y colocada para máxima

seguridad, de modo que la menor cantidad de la rueda

quede expuesta hacia el operador. La protección ayuda

a proteger al operador contra fragmentos rotos de la rueda,

contacto accidental con la rueda y chispas que podrían

encender la ropa.

d ) Las ruedas se deben usar sólo para las aplicaciones

recomendadas. Por ejemplo: no pula con el lado de la

rueda de corte.

e ) Siempre use bridas de rueda sin daños que sean del

tamaño y forma correctos para su rueda seleccionada.

Las bridas de rueda adecuadas soportan la rueda

reduciendo así la posibilidad de ruptura de la rueda. Las

bridas para las ruedas de corte pueden ser diferentes de las

bridas de las ruedas abrasivas.

que no esté dañado. Después de revisar e instalar un

accesorio, colóquese usted y a los transeúntes lejos del

plano del accesorio giratorio y opere la herramienta

eléctrica en la velocidad sin carga máxima durante un

minuto. Los accesorios dañados por lo general se romperán

durante este tiempo de prueba.

i ) Use equipo de protección personal. Dependiendo

de la aplicación, use una protección facial, gafas

de seguridad o gafas de seguridad. Conforme sea

apropiado, use máscara contra polvo, protectores

auditivos, guantes y un delantal de taller capaz de

detener pequeños fragmentos abrasivos o piezas de

trabajo. La protección de los ojos debe ser capaz de

detener los desechos que sean expulsados generados

por diversas operaciones. La máscara contra polvo o

el respirador deben ser capaces de filtrar partículas

generadas por su operación. La exposición prolongada al

ruido de alta intensidad puede causar pérdida auditiva.

j ) Mantenga a los espectadores a una distancia segura

del área de trabajo. Cualquier persona que ingrese

al área de trabajo debe usar equipo de protección

personal. Los fragmentos de la pieza de trabajo o de un

accesorio roto pueden ser expulsados y causar lesiones más

allá del área inmediata de operación.

k ) Sostenga la herramienta eléctrica por las superficies

de sujeción aisladas únicamente, cuando realice una

operación en la que el accesorio de corte pueda hacer

contacto con cableado oculto o su propio cable. Los

accesorios de corte que hagan contacto con cable "vivo" pueden

tener partes de metal expuestas de la herramienta eléctrica "viva"

y podrían dar al operador una descarga eléctrica.

l ) Nunca coloque la herramienta eléctrica hacia abajo

hasta que el accesorio se detenga por completo. El

accesorio giratorio puede agarrar la superficie y extraer la

herramienta eléctrica salga de su control.

m ) No opere la herramienta eléctrica mientras la lleva

a su lado. El contacto accidental con el accesorio giratorio

podría sujetar su ropa, tirando del accesorio en su cuerpo.

n ) Limpie regularmente las rejillas de ventilación de

la herramienta eléctrica. El ventilador del motor extraerá

el polvo dentro del alojamiento y la acumulación excesiva de

metal en polvo puede causar peligros eléctricos.

o ) No opere la herramienta eléctrica cerca de materiales

inflamables. Las chispas podrían encender estos materiales.

p ) No use accesorios que requieran refrigerantes

líquidos. El uso de agua u otros líquidos refrigerantes puede

provocar electrocución o descarga eléctrica.

q ) No use discos Tipo 11 (copa cónica) en esta herramienta.

Usar accesorios inadecuados puede resultar en lesiones.

r ) Para evitar que el extremo del eje entre en contacto

con la parte inferior del orificio del producto abrasivo,

utilice accesorios que tengan una profundidad de

orificio roscado de por lo menos 21 mm. Si no utiliza un

accesorio con la profundidad de rosca adecuada, podría

dañar el producto abrasivo y lesionar al operador o las

personas en el área.

Advertencias de retroceso y relacionadas

El retroceso es una reacción repentina a una rueda giratoria,

almohadilla abrasiva, cepillo u otro accesorio atrapados o

atorados. El atrapamiento o atoramiento causa el paro rápido

del accesorio giratorio que a su vez causa que la herramienta

eléctrica descontrolada se fuerce en la dirección opuesta a la

rotación del accesorio en el punto de la adherencia.

EsPAñOl



ADVERTENCIA: Algún polvo creado por lijado,

aserrado, pulido, perforación eléctricos y otras actividades de

construcción contienen químicos conocidos por el Estado de

California como causantes de cáncer, defectos de nacimiento

u otros daños reproductivos. Algunos ejemplos de estos

químicos son:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de

mampostería, y

• arsénico y cromo a partir de madera tratada químicamente.

Su riesgo a partir de estas exposiciones varía, dependiendo

de qué tan a menudo realice este tipo de trabajo. Para

reducir su exposición a estos químicos: trabaje en un

área bien ventilada, y trabaje con equipo de seguridad

aprobado, tal como máscaras de polvo que estén diseñadas

específicamente para filtrar partículas microscópicas.

• Evite el contacto prolongado con el polvo a partir de

lijado, aserrado, pulido, perforación eléctricos y otras

actividades de construcción. Use ropa de protección y

lave las áreas expuestas con agua y jabón. Permitir que el

polvo entre en su boca, ojos, o que quede sobre la piel puede

promover la absorción de químicos peligrosos.



ADVERTENCIA: El uso de esta herramienta puede

generar y/o dispersar polvo, que puede causar lesiones

respiratorias serías y permanentes u otras lesiones. Siempre

use protección respiratoria aprobada por NIOSH/OSHA

apropiada para la exposición de polvo. Dirija las partículas

lejos de la cara y el cuerpo.



ADVERTENCIA: Siempre use protección auditiva

personal adecuada que cumpla con ANSI S12.6 (S3.19)

durante el uso. Bajo algunas condiciones y duración

de uso, el ruido de este producto puede contribuir con la

pérdidaauditiva.



ADVERTENCIA: No opere esta herramienta por

largos períodos de tiempo. La vibración causada por

la acción de operación de esta herramienta puede causar

lesiones permanentes en los dedos, las manos y los brazos.

Use guantes para proporcionar un acojinamiento adicional,

tome descansos frecuentes y limite el tiempo de uso diario.



ATENCIÓN: Cuando no esté en uso, coloque la

herramienta en su lado sobre una superficie estable

donde no cause un peligro de tropiezo o caída. Algunas

herramientas pueden quedar verticales pero se pueden

voltear fácilmente.

• Las ventilas de aire a menudo cubren las partes

móviles y se deben evitar. La ropa suelta, joyería, o cabello

largo podrían quedar atrapados en las partes móviles.

Advertencias de seguridad adicionales



ADVERTENCIA: Para reducir el riesgo de lesiones,

sólo use accesorios con capacidad por lo menos igual a la

velocidad máxima marcada en la herramienta.



ADVERTENCIA: Para reducir el riesgo de lesiones,

siempre use protecciones adecuadas cuando pula.



ADVERTENCIA: No utilice el abrasivo de corte plano tipo

1/41 o ruedas de diamante.



ADVERTENCIA: La rueda abrasiva o el accesorio

pueden aflojarse durante la desaceleración por inercia

de la herramienta cuando se apaga. Si se afloja la rueda

abrasiva o el accesorio, puede desmontarse de la máquina y

provocar lesiones personales graves.



ATENCIÓN: Para reducir el riesgo de lesiones personales,

tenga especial cuidado al trabajar en una esquina o borde, ya

que se puede experimentar un movimiento brusco y repentino

de la herramienta cuando la rueda u otro accesorio haga

contacto con una superficie secundaria o un borde de la

superficie.

• El operador y otros que se encuentren dentro de los 50

pies (15.2 m) del uso de este producto DEBEN usar gafas

de seguridad o anteojos de seguridad con protectores

laterales y un protector facial completo que cumpla con

la norma ANSI Z87.1.

f ) No utilice ruedas desgastadas de herramientas

eléctricas más grandes. La rueda diseñada para herramientas

eléctricas más grandes no es adecuada para la velocidad más

alta de una herramienta más pequeña y puede estallar.

Advertencias de seguridad específicas para

operaciones de pulido

a ) No utilice papel de disco de pulido demasiado

grande. Siga las recomendaciones del fabricante, al

seleccionar el papel de lija. Papel de lija más grande que

se extienda más allá de la almohadilla de lijar presenta un

peligro de laceración y puede causar enganches, desgarros del

disco o retroceso.

Advertencias de seguridad específicas para

operaciones de cepillado de alambre

a ) Tenga en cuenta que el cepillo lanza las cerdas de

alambre incluso durante el funcionamiento normal. No

presione demasiado los alambres aplicando una carga

excesiva al cepillo. Las cerdas de alambre pueden penetrar

fácilmente la ropa liviana y/o la piel.

b ) Si se recomienda el uso de una protección para el

cepillado de alambre, no permita ninguna interferencia

de la rueda de alambre o el cepillo con la protección. La

rueda de alambre o el cepillo pueden expandirse en diámetro

debido al trabajo y las fuerzas centrífugas.

Información de seguridad adicional



ADVERTENCIA: Nunca modifique el producto o ninguna

parte de éste. Podría resultar en daño o lesiones personales.



ADVERTENCIA: SIEMPRE use gafas de seguridad. Las

gafas de uso diario NO son gafas de seguridad. También

use una careta o máscara de polvo si la operación de

corte produce polvo. SIEMPRE USE EQUIPO DE SEGURIDAD

CERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

V ......................... voltios

Hz .......................hertz

min ..................... minutos

o CD .......corriente directa

...................... Construcción Clase

I (conectada a

tierra)

…/min ..............por minuto

BPM .................... golpes por minuto

IPM .....................

impactos por

minuto

OPM .................... oscilaciones

por minuto

RPM .................... revoluciones

por minuto

sfpm ................... pies de superficie

por minuto

SPM .................... carreras por

minuto

A ......................... amperios

W ........................watts

Wh ......................watt horas

Ah ....................... amperios hora

EsPAñOl

del protector estén alineadas con las ranuras de la cubierta de

la caja de engranajes y tire del protector para separarlo de la

cubierta de la caja de engranajes.

nOTA: La protección está pre-ajustada al diámetro del

cubo de la caja de engranes en la fábrica. Si, después de

un período de tiempo, la protección se afloja, apriete el

tornillo de ajuste

14

con la palanca de liberación de la

protección en la posición cerrada y la protección instalada

en la herramienta.



ATENCIÓN: No apriete el tornillo de ajuste con el seguro

en la posición abierta. Puede resultar en daño indetectable

a la protección o el cubo de montaje. Si la protección no

se puede apretar por el seguro de protección, no use la

herramienta y lleve la herramienta y la protección a un centro

de servicio o reemplace la protección.

Bridas y ruedas



ATENCIÓN: Apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios. .

Montaje de ruedas sin cubo(Fig.A, D, E)



ADVERTENCIA: La falla en asentar adecuadamente las

bridas y/o la rueda podría resultar en lesiones serias (o daño a

la herramienta o la rueda).



ATENCIÓN: Las bridas incluidas se deben usar con las

ruedas de esmerilado Tipo 27/42 de centro rebajado. Vea la

Tabla de accesorios respecto a información adicional.



ADVERTENCIA: El uso de una brida o protección dañada

o la falla en usar una brida y protección adecuadas puede

resultar en lesiones debidas a la ruptura de la rueda y/o

contacto con la misma. Vea la Tabla de accesorios respecto

a información adicional.

Se deben usar ruedas de pulido Tipo 27 de centro hundido

con las bridas incluidas.

1. Coloque la herramienta sobre una mesa, con la

protección hacia arriba.

2. Instale la brida de respaldo desenroscada

5

sobre el

husillo

3

con el centro levantado (piloto) viendo hacia

larueda.

3. Coloque la rueda

15

contra la brida de respaldo,

centrando la rueda sobre el centro levantado (piloto) de la

brida de respaldo.

4. Mientras presiona el botón de bloqueo del husillo, enrosque

la brida de bloqueo roscada

6

en el husillo y apriétela con la

llave

16

nOTA: Si la rueda que está instalando tiene un espesor mayor

a 1/8" (3.17mm), coloque la brida de bloqueo roscada sobre

el husillo de forma que la sección levantada (piloto) se ajuste

en el centro de la rueda. Si la rueda que está instalando tiene

un espesor mayor a 1/8" (3.17mm) o menos, coloque la brida

de bloqueo roscada sobre el husillo de forma que la sección

levantada (piloto) no esté contra la rueda.

5. Para retirar la rueda, presione el botón de bloqueo del

husillo y afloje la brida de bloqueo roscada.

Montaje de almohadillas de respaldo de

pulido (Fig.A, F)

nOTA: No se requiere el uso de una protección con discos

de lijado que usan almohadillas de respaldo, a menudo

llamadas discos de resina de fibra. Ya que no se requiere una

protección para estos accesorios, la protección puede o no

ajustarse correctamente si se usa.

ENSAMBLE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios. Un arranque accidental

puede causar lesiones.

Conexión de manija auxiliar (Fig. A)



ADVERTENCIA: Esta manija SE DEBE UTILIZAR EN

TODO MOMENTO para mantener el control completo de la

herramienta. Siempre asegúrese que la manija esté apretada.

Atornille la manija auxiliar

7

firmemente en uno de los

orificios de montaje roscados de la caja de engranes.

Montaje de Protección

Montaje y desinstalación de protección (Tipo 27)



ATENCIÓN: Apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios.

nOTA: Las protecciones deben usarse con todas las

ruedas abrasivas, discos de aleta de lijado, cepillos de

alambre, y ruedas de alambre. La herramienta se puede

usar sin protección sólo cuando se lije con discos de lijado

convencionales. La protección está diseñada para uso con

ruedas centrales presionadas (Tipo 27) y ruedas de lijado

con cubo (Tipo 27). La misma protección está diseñada para

usarse con discos de aleta de lijado (Tipo 27 y 29) y cepillos

de copa de alambre.

Montaje de protección (Fig. A, B)

1. Abra la palanca de liberación de la protección

9

y alinee

las orejetas

13

de la protección

8

con las ranuras de la

cubierta de la caja de engranajes.

2. Empuje la protección hacia abajo hasta que las orejas de

protección se conecten y giren libremente en la ranura del

cubo de la caja de engranes.

3. Con la palanca de liberación de la protección abierta, gire

la protección hasta la posición de trabajo deseada. El cuerpo

de la protección debe estar ubicado entre el husillo

3

y el

operador para brindarle la máxima protección.

4. Cierre la palanca de liberación de la protección para

asegurarla en la cubierta de la caja de engranajes. No

debería poder girar la protección con la mano cuando la

palanca de liberación de la protección esté cerrada. No

utilice la amoladora con una protección suelta o con la

palanca de liberación de la protección en posición abierta.

Desinstalación de Protección (Fig. A, B, C)

Para quitar el protector

8

, abra la palanca de liberación del

protector

9

, gire el protector de manera que las orejetas

13

o CA ............ corriente alterna

o CA/CD ..... corriente alterna

o directa

....................... Construcción Clase

II (aislamiento

doble)

....................... sin carga velocidad

n .........................velocidad nominal

PSI....................... libras por pulgada

cuadrada

......................terminal de tierra

..................... símbolo de alerta

de seguridad

..................... radiación

visible–no mirar

directamente a la

luz

...................... usar protección

respiratoria

...................... usar protección

para los ojos

...................... usar protección

auditiva

...................... lea toda la

documentación

...................... no exponga a

la lluvia

EsPAñOl

AVISO: Para reducir el riesgo de dañar la herramienta, coloque

correctamente el cubo de la rueda antes de encenderla.

Antes de la Operación

• Instale la protección y el disco o rueda apropiados. No

utilice discos o ruedas excesivamente desgastados.

• Asegúrese que el respaldo y la brida de bloqueo roscada

estén montados correctamente. Siga las instrucciones dadas

en la Tabla de accesorios.

• Asegúrese que el disco o la rueda gire en la dirección de

las flechas del accesorio y la herramienta.

• No use un accesorio dañado. Antes de cada uso, revise

el accesorio tales como las ruedas abrasivas respecto a

astillas y grietas, la almohadilla de respaldo respecto a

grietas, ruptura o desgaste excesivo o el cepillo de alambre

respecto a alambres sueltos o agrietados. Si se deja caer

la herramienta eléctrica o el accesorio, revise respecto a

daño o instale un accesorio que no esté dañado. Después

de revisar e instalar un accesorio, colóquese usted y a los

transeúntes lejos del plano del accesorio giratorio y opere

la herramienta eléctrica en la velocidad sin carga máxima

durante un minuto. Los accesorios dañados por lo general

se romperán durante este tiempo de prueba.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios. Un arranque accidental

puede causar lesiones.

Instalación y desinstalación de paquete de batería

(Fig. G)

nOTA: Para mejores resultados, asegúrese que su paquete

de batería esté completamente cargado.

Para instalar el paquete de batería

1

en la manija de la

herramienta, alinee el paquete de la batería con los rieles

dentro de la manija de la herramienta y deslícelo en la manija

hasta que el paquete de batería esté asentado firmemente en

la herramienta y asegúrese que no se desconecte.

Para retirar el paquete de batería de la herramienta,

presione el botón de liberación

2

y jale firmemente el

paquete de batería de la manija de la herramienta. Insértelo

en el cargador como se describe en la sección de cargador

de este manual.

Colocación adecuada de manos (Fig. A, H)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE use la posición de las manos

adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE sostenga firmemente en

anticipación de una reacción repentina.

La posición de manos adecuada requiere una mano en la

manija auxiliar

7

, con la otra mano sobre el cuerpo de la

herramienta.

Botón de bloqueo de apagado e interruptor de

gatillo (Fig.I–K)

Su esmeriladora está equipada con un botón de bloqueo de

apagado

• Para bloquear el interruptor del gatillo

10

, mueva el botón

de bloqueo de apagado

11

hacia atrás como se muestra

en la Figura I. Cuando el botón de bloqueo de apagado se

mueve a esta posición, el interruptor del gatillo se bloquea.

nOTA: Siempre bloquee el interruptor de gatillo



ADVERTENCIA: La falla en asentar adecuadamente

la tuerca de sujeción y/o la almohadilla podría resultar en

lesiones serias (o daño a la herramienta o la rueda).



ADVERTENCIA: Se debe volver a instalar la protección

adecuada para aplicaciones de rueda de pulido, disco de

aleta de lijado, cepillo de alambre y rueda de alambre,

después que se completen las aplicaciones de lijado.

1. Coloque o enrosque adecuadamente la almohadilla de

respaldo

17

sobre el husillo

3

2. Coloque un disco de lijado

18

sobre la almohadilla de

respaldo

17

3. Mientras presiona el botón de bloqueo de husillo

4

enrosque la tuerca de sujeción de lijado

19

en el husillo,

usando como piloto el cubo elevado en la tuerca de sujeción

en el centro del disco de lijado y almohadilla de respaldo.

4. Apriete la tuerca de sujeción con la mano. Luego

presione el botón de bloqueo del husillo mientras gira el

disco de lijado hasta que el disco de lijado y la tuerca de

sujeción estén ajustados.

5. Para retirar la rueda, sujete y gire la almohadilla de

respaldo y la almohadilla de lijado mientras presiona el

botón de bloqueo del eje.

Montaje y desmontaje de ruedas con cubo

(Fig. A)

Las ruedas con cubo se instalan directamente en el husillo.

La rosca del accesorio debe coincidir con la rosca del husillo.

1. Retire la brida de respaldo

tirando de la herramienta.

2. Enrosque a mano la rueda en el husillo

3. Presione el botón de bloqueo del husillo

y use una

llave para apretar el cubo de la rueda.

4. Invierta el procedimiento anterior para retirar la rueda.

AVISO: Si no se asienta correctamente la rueda antes

de encender la herramienta, puede resultar en daño a la

herramienta o la rueda.

Montaje de escobillas de alambre y ruedas de

alambre (Fig.A )



ADVERTENCIA: La falla en asentar adecuadamente el

cepillo/rueda podría resultar en lesiones serias (o daño a la

herramienta o la rueda).



ATENCIÓN: Para reducir el riesgo de lesiones

personales, use guantes de trabajo cuando maneje

cepillos de alambre y ruedas. Pueden volverse afilados.



ATENCIÓN: Para reducir el riesgo de daños a la

herramienta, la rueda o el cepillo no deben tocar la

protección cuando estén montados o mientras esté

en uso. Se podrían producir daños no detectables en el

accesorio, haciendo que los alambres se fragmenten de la

rueda o la copa del accesorio.

Las escobillas de copa de alambre o las ruedas de alambre

se instalan directamente en el husillo roscado sin el uso

de bridas. Utilice únicamente cepillos de alambre o ruedas

provistas de un cubo roscado. Estos accesorios están

disponibles a un costo adicional en su distribuidor o centro

de servicio autorizado local.

1. Coloque la herramienta sobre una mesa, con la

protección hacia arriba.

2. Enrosque a mano la rueda en el husillo.

3. Presione el botón de bloqueo del husillo

y use una

llave en el cubo de la rueda de alambre o el cepillo para

apretar la rueda.

4. Para retirar la rueda, invierta el procedimiento anterior.

EsPAñOl

4. Mantenga el contacto entre el borde de la rueda y la

superficie de trabajo.

‑ Si pule, lija con discos de aletas o cepilla con alambres,

mueva la herramienta continuamente hacia adelante y

hacia atrás para evitar que se formen marcas en la superficie

de trabajo.

‑ Si está lijando con una almohadilla de respaldo, mueva la

herramienta constantemente en línea recta para evitar que

la superficie de trabajo se queme y formen remolinos.

nOTA: Si deja que la herramienta descanse sobre la

superficie de trabajo sin moverse, dañará la pieza de trabajo.

5. Retire la herramienta de la superficie de trabajo antes

de apagarla. Deje que la herramienta deje de girar antes

desoltarla.



ATENCIÓN: Tenga especial cuidado al trabajar sobre

un borde, ya que puede experimentar un movimiento brusco

repentino de la lijadora.

Precauciones a tomar cuando se trabaja en

una pieza de trabajo pintada

1. NO SE RECOMIENDA el lijado o el cepillado con alambre

de pintura a base de plomo debido a la dificultad de controlar

el polvo contaminado. El mayor peligro de envenenamiento

por plomo es para niños y mujeres embarazadas.

2. Ya que es difícil identificar si una pintura contiene plomo

o no sin un análisis químico, recomendamos las siguientes

precauciones al lijar cualquier pintura:

seguridad Personal

1. Ningún niño o mujer embarazada debe ingresar al área

de trabajo donde se realiza el lijado de pintura o el cepillado

con alambre hasta que se complete la limpieza.

2. Todas las personas que entren en el área de trabajo

deben usar una máscara contra el polvo o un respirador.

El filtro debe reemplazarse diariamente o siempre que el

usuario tenga dificultad para respirar.

nOTA: Sólo deben utilizarse las máscaras contra el polvo

adecuadas para trabajar con polvo y humo de pintura con

plomo. Las máscaras de pintura ordinaria no ofrecen esta

protección. Consulte a su distribuidor de herramientas local

para obtener una máscara aprobada por N.I.O.S.H adecuada.

3. NO SE DEBE COMER, BEBER o FUMAR en el área de

trabajo para evitar la ingestión de partículas de pintura

contaminadas. Los trabajadores deben lavarse y limpiar

ANTES de comer, beber o fumar. Los artículos de comida,

bebida o para fumar no se deben dejar en el área de trabajo

donde el polvo se acumularía sobre ellos.

seguridad ambiental

1. La pintura debe eliminarse de tal manera que se

minimice la cantidad de polvo generado.

2. Las áreas donde se produce la remoción de pintura deben

sellarse con láminas de plástico de 4 milésimas de espesor.

3. El lijado debe realizarse de manera que se reduzca el

rastro de polvo de pintura fuera del área de trabajo.

limpieza y Desecho

1. Todas las superficies en el área de trabajo deben

aspirarse y limpiarse de forma minuciosa diariamente

durante la duración del proyecto de lijado. Las bolsas de

filtro de aspirado deben cambiarse con frecuencia.

2. Los paños de plástico deben recogerse y desecharse

junto con las virutas de polvo u otros desechos de desecho.

Deben colocarse en recipientes de basura sellados y

desecharse mediante procedimientos regulares de

cuando lleve o guarde la herramienta para eliminar el

arranqueinvoluntario.

• Para desbloquear el interruptor de gatillo, mueva el

botón de bloqueo de apagado al frente. Cuando el botón

de bloqueo de apagado se mueve a esta posición, el

interruptor del gatillo se desbloquea.

• Jale el interruptor de gatillo

10

para encender el motor.

Liberar el interruptor de gatillo apaga el motor.

nOTA: Esta herramienta no tiene ningún preparativo para

bloquear el interruptor en la posición ON (encendido), y

nunca debe bloquearse en ON por otros medios.

Sostenga firmemente la manija auxiliar de tres posiciones

y el cuerpo de la herramienta para mantener el control de la

herramienta durante el arranque y durante el uso y hasta que

la rueda o el accesorio deje de girar. Asegúrese que la rueda

se haya detenido por completo antes de bajar la herramienta.

Permita que la herramienta alcance la velocidad completa

antes de tocar la superficie de trabajo con la herramienta.

Levante la herramienta de la superficie de trabajo antes de

apagar la herramienta.

Bloqueo del husillo (Fig. L)

1. El botón de bloqueo del husillo

4

se proporciona para

prevenir que el husillo gire cuando instale o retire las ruedas.

Opere el bloqueo del husillo sólo cuando la herramienta

esté apagada, la batería esté retirada y se haya detenido por

completo la rueda.

2. No active el bloqueo del husillo mientras la herramienta

esté en funcionamiento. Se dañará la herramienta y el

accesorio conectado puede salirse y causar lesiones.

3. Para activar el seguro, presione el botón de bloqueo del

husillo que se muestra en la Figura L y gire el husillo hasta

que no pueda girar más el husillo.

Esmerilado, Lijado, y Cepillado de alambre de

superficies (Fig. M)



ATENCIÓN: Utilice siempre la protección correcta

conforme a las instrucciones de este manual.



ADVERTENCIA: Acumulación de polvo metálico. El

uso extensivo de discos de aletas en aplicaciones metálicas

puede aumentar el potencial de descarga eléctrica. Para reducir

este riesgo, inserte un RCD antes de usar y limpie las ranuras

de ventilación diariamente soplando aire comprimido seco

en las ranuras de ventilación de acuerdo con las siguientes

instrucciones de mantenimiento.

Para realizar trabajos en la superficie de una pieza de trabajo:

1. Permita que la herramienta alcance su velocidad máxima

antes de tocar la herramienta con la superficie de trabajo.

2. Aplique una presión mínima sobre la superficie de

trabajo, permitiendo que la herramienta funcione a alta

velocidad. La tasa de eliminación de material es mayor

cuando la herramienta funciona a alta velocidad.

3. Mantenga un ángulo apropiado entre la herramienta y

la superficie de trabajo. Consulte la tabla de acuerdo con la

función particular.

Función Ángulo

Pulido 20˚-30˚

Lijado con disco de aleta 5˚-10˚

Lijado con almohadilla de

respaldo

5˚-15˚

Cepillado de alambre 5˚-10˚

EsPAñOl

recolección de basura.

Durante la limpieza, los niños y mujeres embarazadas deben

mantenerse alejados del área de trabajo inmediata.

3. Todos los juguetes, muebles lavables y utensilios

utilizados por los niños deben lavarse bien antes de volver

a usarlos.

Esmerilado de bordes

No se debe esmerilar bordes con esta herramienta.

Uso de almohadillas de respaldo de lijado

Elija los discos de lijado de grano adecuado para su

aplicación. Los discos de lijado están disponibles en varios

granos. Los granos gruesos permiten una eliminación más

rápida del material y un acabado más áspero. Los granos

más finos permiten una eliminación más lenta del material y

un acabado más suave.

Comience con discos de grano grueso para una eliminación

rápida y áspera del material. Pase a un papel de lija de

grano medio y termine con un disco de grano fino para un

acabado óptimo.

Grano de lija

Grueso 16–30

Mediano 36–80

Acabado fino 100–120

Acabado muy fino 150–180

1. Permita que la herramienta alcance la velocidad completa

antes de tocar la superficie de trabajo con la herramienta.

2. Aplique una presión mínima sobre la superficie de

trabajo, permitiendo que la herramienta funcione a alta

velocidad. La velocidad de lijado es mayor cuando la

herramienta funciona a alta velocidad.

3. Figura M - Mantenga un ángulo de 5˚ a 15˚ entre la

herramienta y la superficie de trabajo. El disco de lijado debe

entrar en contacto aproximadamente con 1” (25mm) de la

superficie de trabajo.

4. Mueva la herramienta constantemente en línea recta

para evitar quemaduras y remolinos en la superficie

de trabajo. Dejar que la herramienta descanse sobre la

superficie de trabajo sin moverse, o mover la herramienta

con un movimiento circular provoca quemaduras y marcas

de remolino en la superficie de trabajo.

5. Retire la herramienta de la superficie de trabajo antes

de apagarla. Deje que la herramienta deje de girar antes

desoltarla.

Uso de escobillas de alambre y ruedas de alambre

Se pueden utilizar ruedas de alambre y cepillos para eliminar

óxido, escamas y pintura, y para alisar superficies irregulares.

nOTA: Se deben tomar las mismas precauciones al cepillar

la pintura con un cepillo de alambre que al lijarla.

1. Permita que la herramienta alcance su velocidad máxima

antes de tocar la herramienta con la superficie de trabajo.

2. Aplique una presión mínima sobre la superficie de

trabajo, permitiendo que la herramienta funcione a alta

velocidad. La tasa de eliminación de material es mayor

cuando la herramienta funciona a alta velocidad.

3. Mantenga un ángulo de 5° a 10° entre la herramienta y la

superficie de trabajo para cepillos de copa de alambre.

4. Mantenga el contacto entre el borde de la rueda y la

superficie de trabajo con ruedas de alambre.

5. Mueva la herramienta continuamente en movimiento

al frente y atrás para evitar crear muescas en la superficie

de trabajo. Dejar que la herramienta descanse sobre la

superficie de trabajo sin moverse, o mover la herramienta

con un movimiento circular provoca quemaduras y marcas

de remolino en la superficie de trabajo.

6. Retire la herramienta de la superficie de trabajo antes de

apagar la herramienta. Deje que la herramienta deje de girar

antes de soltarla.

7. Tenga especial cuidado al trabajar sobre un borde, ya

que puede experimentar un movimiento brusco repentino

de la lijadora.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios. Un arranque accidental

puede causar lesiones.

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos una vez

por semana. Para reducir el riesgo de lesiones, utilice siempre

protección para los ojos aprobada ANSIZ87.1 al realizar

estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no metálicas de la

herramienta. Estos productos químicos pueden debilitar los

materiales plásticos utilizados en estas piezas. Utilice un paño

humedecido sólo con agua y jabón neutro. Nunca permita

que penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

Soplar polvo y suciedad fuera del alojamiento del motor con

aire comprimido es un procedimiento de mantenimiento

necesario. Polvo y suciedad de esmerilado de metal a menudo

se acumulan en las superficies interiores y podrían crear un

riesgo de descarga eléctrica si no se limpian frecuentemente.

• Siempre maneje los accesorios con cuidado al instalar o retirar.

• El mejor lugar de almacenamiento para accesorios es aquel

que es fresco y seco, alejado de la luz solar directa y del exceso

de calor o frío.

Accesorios



ADVERTENCIA: Ya que los accesorios, diferentes a

los ofrecidos por CRAFTSMAN, no se han probado con este

producto, el uso de tales accesorios con esta herramienta

podría ser peligroso. Para reducir el riesgo de lesiones, sólo

accesorios recomendados por CRAFTSMAN se deben usar con

este producto.



ADVERTENCIA: No use una rueda abrasiva adherida

que haya pasado su fecha de caducidad (EXP) como se indica

cerca del centro de la rueda, si se proporciona. Las ruedas

caducadas tienen más probabilidades de reventar y causar

lesiones graves. Almacene las ruedas abrasivas adheridas

en un lugar seco sin temperaturas extremas ni humedad.

Destruya las ruedas caducadas o dañadas para que no

puedan usarse.

Los accesorios recomendados para uso con su herramienta

están disponibles por un costo adicional a partir de su

distribuidor local o centro de servicio autorizado. Si necesita

asistencia para localizar cualquier accesorio, por favor

póngase en contacto con CRAFTSMAN, llame al 1-888-

331-4569.

EsPAñOl

Versatrack™ (Fig. N)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios. Un arranque accidental

puede causar lesiones.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, no use un gancho Versatrack™ para

colgar o Trackwall de Versatrack™ dañados. Un gancho para

colgar Versatrack™ o Trackwall de Versatrack™ dañados no

soportarán el peso de la herramienta.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, asegúrese que el tornillo que sujeta el

gancho para colgar VersaTrack™ esté apretado firmemente.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, NO suspenda la herramienta por encima

ni cuelgue objetos del gancho para colgar. SÓLO suspenda

la herramienta en el Trackwall de Versatrack™ con el gancho

para colgar.



ADVERTENCIA: Asegúrese que el peso de la herramienta

no exceda el peso máximo nominal para el gancho

Versatrack™ seleccionado.



ADVERTENCIA: Cuando cuelgue objetos en el riel

Trackwall de Versatrack™, espacie adecuadamente las

herramientas para no exceder 75 lbs (35 kg) por pie lineal.

iMPORTAnTE: Cuando conecte el gancho para colgar

Versatrack, sólo use el tornillo incluido. Asegúrese de apretar

bien el tornillo. Los accesorios Versatrack™ se instalan en

herramientas compatibles de forma segura en el sistema

Trackwall de Versatrack™.

1. Apague la herramienta, retire el paquete de batería y

retire los accesorios.



ATENCIÓN: Cualquier producto con dientes de corte

expuestos debe tenerlos cubiertos de forma segura si va a

estar en el Trackwall de Versatrack™.

2. Sujete el gancho para colgar

20

en la herramienta.

a. Coloque el gancho para colgar Versatrack en la ubicación

de montaje en la base de la herramienta.

b. Use un destornillador para asegurar el gancho para

colgar con el tornillo provisto

. No use ningún otro

tornillo para esto.

nOTA: Los accesorios Versatrack™ para uso con su

herramienta están disponibles por un costo adicional a

partir de su distribuidor local o centro de servicio autorizado.

Si necesita ayuda para localizar cualquier accesorio, póngase

en contacto con CRAFTSMAN, llame al 1-888-331-4569.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1Poniente Col.

San Rafael

(667) 7178999

gUADAlAJARA, JAl

Av. La Paz #1779- Col. Americana Sector

Juárez

(33) 38256978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18- Local

D, Col. Obrera

(55) 55889377

MERiDA, YUC

Calle 63#459-A - Col. Centro (999) 9285038

MOnTERREY, n.l.

Av. Francisco I. Madero 831Poniente - Col.

Centro

(818) 3752313

PUEBlA, PUE

17Norte #205 - Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274- Col. San Gregorio (442) 2176314

sAn lUis POTOsi, slP

Av. Universidad 1525- Col. San Luis (444) 8142383

TORREOn, COAh

Blvd. Independencia, 96Pte. - Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280- Col. Remes (229) 9217016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 3125111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame

al(55)53267100

si se encuentra en U.s., por favor llame al

1‑888‑331‑4569

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

Reparaciones

El cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y

la CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección y

el cambio de las escobillas, cuando proceda) deben ser

realizados en un centro de mantenimiento en la fábrica

CRAFTSMAN u en un centro de mantenimiento autorizado

CRAFTSMAN. Utilice siempre piezas de repuestoidénticas.

EsPAñOl

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por

personas distintas a las enlistadas al final de estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: CRAFTSMAN S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico,Mexico.

C.P 01210

TEL(52) 5553267100

R.F.C.BDE8106261W7

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta, podrá

obtener un servicio en garantía más eficiente, en caso de

que exista un problema con suproducto.

• COnFiRMACiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá como

comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto, podremos

comunicarnos con usted en el caso improbable que se deba

enviar una notificación de seguridad conforme a la Federal

Consumer Safety Act (Ley Federal de Seguridad de Productos

para elConsumidor).

Registro en línea en www.craftsman.com/account/login.

Garantía Limitada de Tres Años

Para los términos de garantía, visite www.craftsman.com/

pages/warranty.

Para solicitar una copa escrita de los términos de

garantía, póngase en contacto con: Servicio al cliente en

CRAFTSMAN, 701East Joppa Road, Towson, MD 21286o

llame al 1‑888‑331‑4569.

AMÉRiCA lATinA: Esta garantía no aplica a productos

vendidos en América Latina. Para productos vendidos

en América Latina, consulte la información de garantía

específica contenida en el empaque, llame a la compañía

local o consulte la página de Internet respecto a la

información degarantía.

REEMPlAZO gRATUiTO DE ETiQUETA DE gARAnTÍA:

Si sus etiquetas de advertencia se vuelven ilegibles o faltan,

llame al 1‑888‑331‑4569 para reemplazogratuito.

GUÍA DE SOLUCIÓN DE PROBLEMAS

AsEgÚREsE DE sEgUiR lAs REglAs DE sEgURiDAD E insTRUCCiOnEs

Para asistencia con su producto, visite nuestro sitio web en www.craftsman.com para una lista de centro de servicio, o

llame a CRAFTSMAN en 1‑888‑331‑4569.

PROBlEMA CAUsA POsiBlE sOlUCiÓn

La unidad no arranca. Paquete de batería no instalado

adecuadamente.

Revise la instalación del paquete de batería.

El paquete de batería no está cargado. Revise los requerimientos de carga del paquete de batería.

Componentes internos demasiado calientes. Permita que la herramienta se enfríe.

El paquete de batería no carga. El paquete de batería no está insertado en el

cargador.

Inserte el paquete de batería en el cargador hasta que el LED

se ilumine.

El cargador no está conectado. Conecte el cargador en un tomacorriente que funcione.

Consulte Notas de carga importantes respecto a más

detalles.

Temperatura de aire ambiente demasiado

caliente o demasiado fría.

Mueva el paquete de batería a una temperatura ambiente

mayor a 40 °F (4,5 °C) o menor a 104 °F (+40 °C).

La unidad se apaga abruptamente. El paquete de batería alcanzó su límite térmico

máximo.

Permita que el paquete de batería se enfríe.

Sin carga. (Para maximizar la vida del paquete

de la batería, está diseñado para apagarse

abruptamente cuando se termine la carga.)

Coloque en el cargador y permita que cargue.

EsPAñOl

TABLA DE ACCESORIOS

Discos de esmerilado de 115 mm (4 1/2")

Protector tipo 27

brida de respaldo sin rosca

Disco de centro hundido

tipo 27

Brida de bloqueo roscada

Protector tipo 27

Disco con cubo tipo 27

Discos de alambre

Protector tipo 27

cepillo de copa de alambre

76,2–127 mm (3-5 pulg.)*

Protector tipo 27

disco de alambre de

100-150 mm (4–4 1/2")

Discos para lijar de 115 mm (4 1/2")

Protector tipo 27

brida de respaldo sin rosca

disco de lijado de aletas sin

cubo

Brida de bloqueo roscada

Protector tipo 27

disco de lijado de aletas con

cubo

NA736234 02/25

CRAFTSMAN

Compatible battery packs and chargers / Blocs‑piles et chargeurs compatibles /

Baterías y cargadores compatibles

20V Max* li‑ion

Battery Packs

Blocs-piles

Baterías

CMCB201, CMCB202, CMCB204, CMCB2015, CMCB205, CMCB206, CMCB209, CMCB2011

Chargers

Chargeurs

Cargadores

CMCB100, CMCB101, CMCB102, CMCB104, CMCB1104, CMCB124

* Maximum initial battery voltage (measured without a workload) is 20volts. Nominal voltage is18.

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20volts. La tension nominale est de18.

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20voltios. El voltaje nominal es de18.



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

nOTE: DO NOT charge when the battery pack is below 40° F (4.5° C) or above 104° F (40° C). Do not store or use the tool and

battery pack in locations where the temperature may reach or exceed 104° F (40°C).

REMARQUE : NE PAS charger lorsque le bloc-piles est en dessous de 4,5° C (40° F) ou au-dessus de 40° C (104° F). Ne pas

entreposer ou utiliser l’outil et le bloc-piles dans des endroits où la température peut atteindre ou excéder 40° C (104°F).

nOTA: NO cargue cuando el paquete de batería esté debajo de 4,5° C (40° F), o arriba de 40° C (104° F). No almacene ni use

la herramienta y el paquete de baterías en lugares donde la temperatura pueda alcanzar o exceder los 40° C (104°F).

CRAFTSMAN, 701East Joppa Road, Towson, MD 21286

Craftsman CMCG400M1 V20* Cordless 4-1/2-in Small Angle Grinder Kit With 4.0 Ah Battery and Charger

Product's Documents

Instruction Manual

Specifications

Craftsman CMCG400M1 Questions and Answers
