Craftsman CMCG450B V20* 4-1/2-in Brushless Cordless Small User Manual

final page size: 8.5 x 5.5 in CRAFTSMANfinal page size: 8.5 x 5.5 in CRAFTSMAN

20V Max* 4-1/2" (115 mm) Grinder

Meuleuse 115 mm (4-1/2 po) 20 V max*

Lijadora de 115 mm (4-1/2

) 20V Máx*

CMCG450, CMCG450BLW

INSTRUCTION MANUAL | GUIDE D’UTILISATION | MANUAL DE INSTRUCTIONES

IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US.

POUR TOUTE QUESTION OU TOUT COMMENTAIRE, NOUS CONTACTER.

SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.

1–888–331–4569 WWW.CRAFTSMAN.COM

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 16

Español (traducido de las instrucciones originales) 33

English

English (original instructions)

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

if you have any questions or comments about

this or any product, call CRAFTsMAn toll free at:

1-888-331-4569.

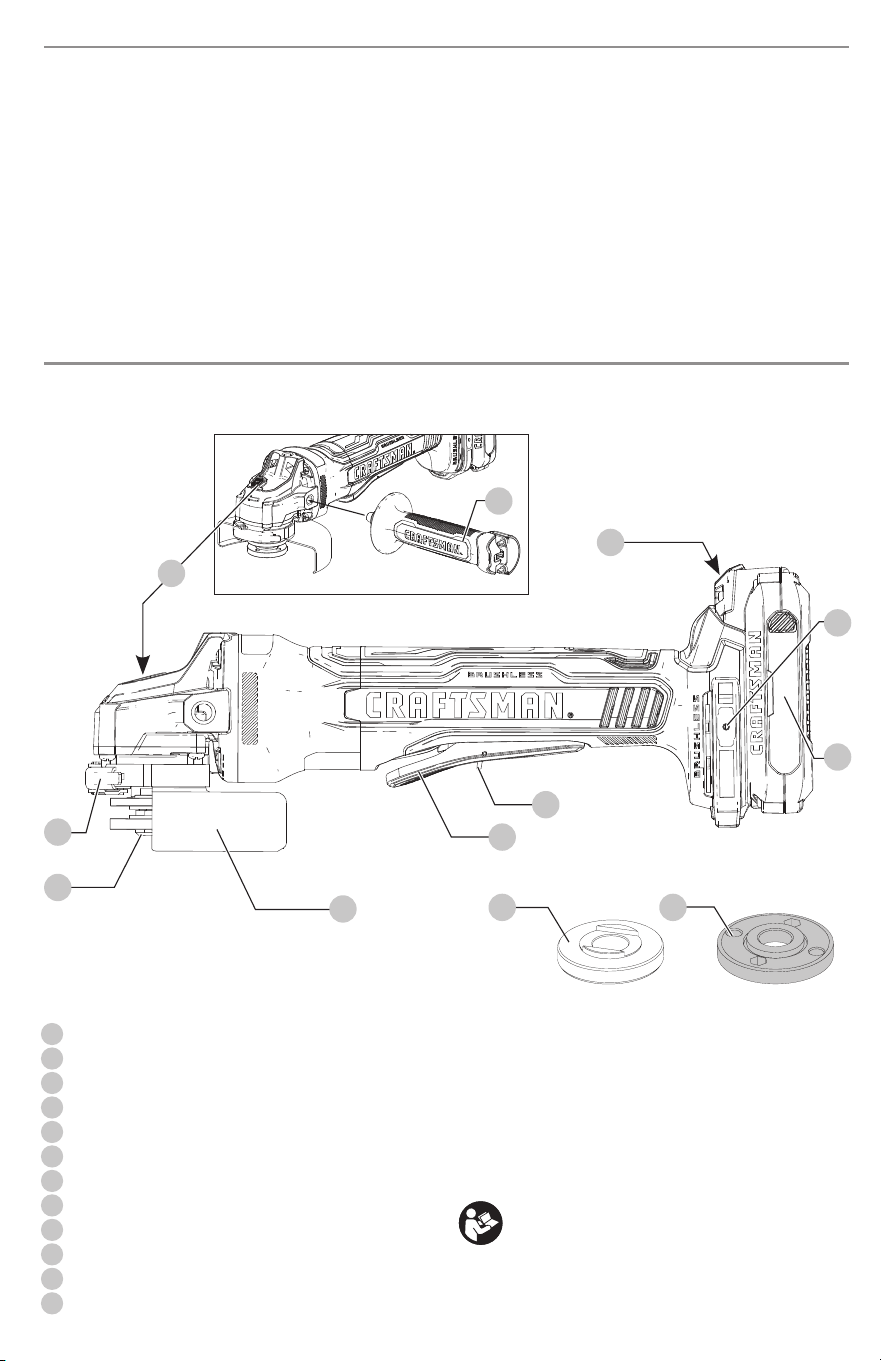

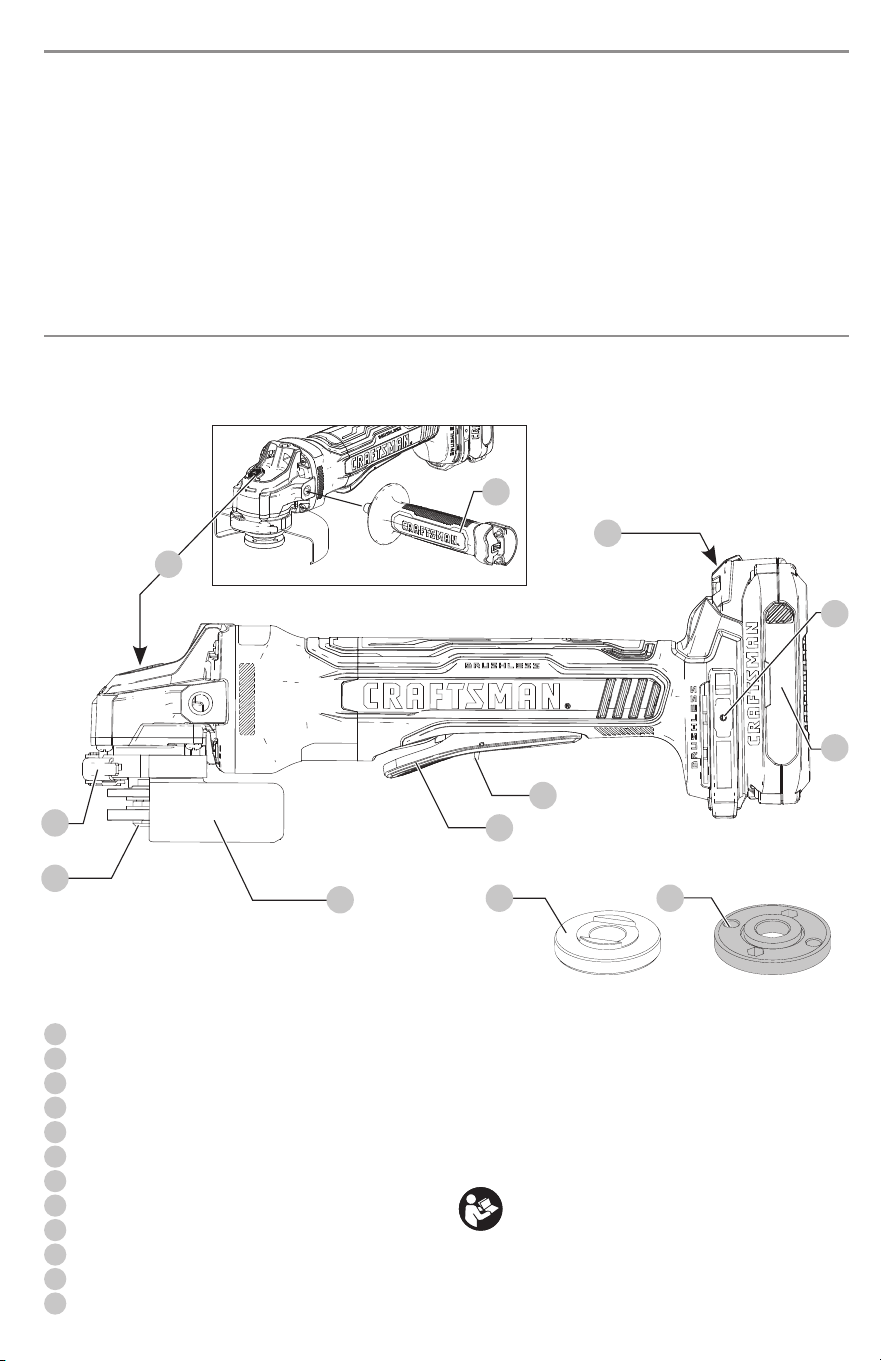

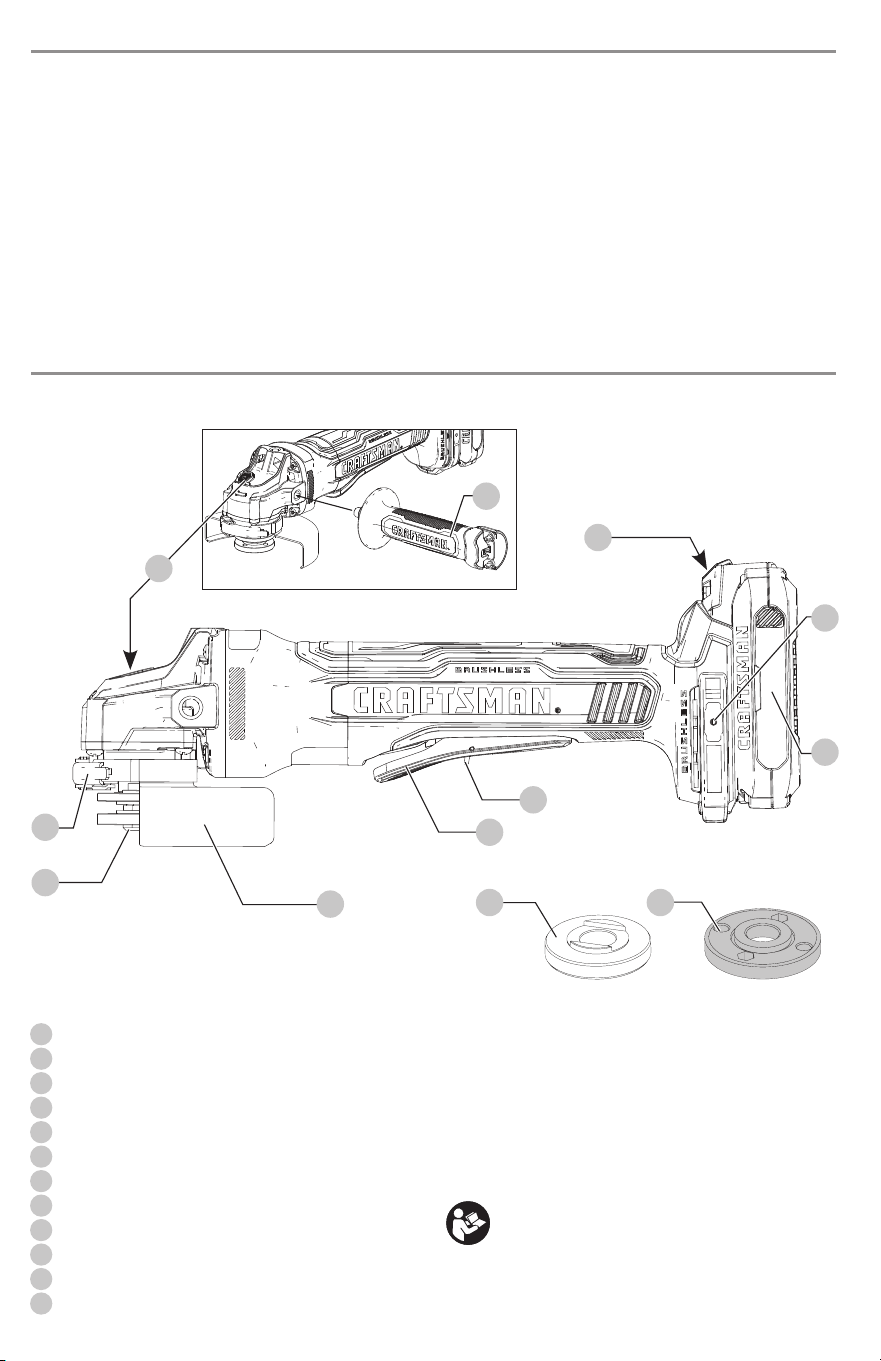

Fig. A

Battery

Battery release button

Spindle

Spindle lock button

Unthreaded backing flange

Threaded locking flange

Auxiliary handle

Guard (Type 27)

Guard release lever

Paddle switch

Lock-off button

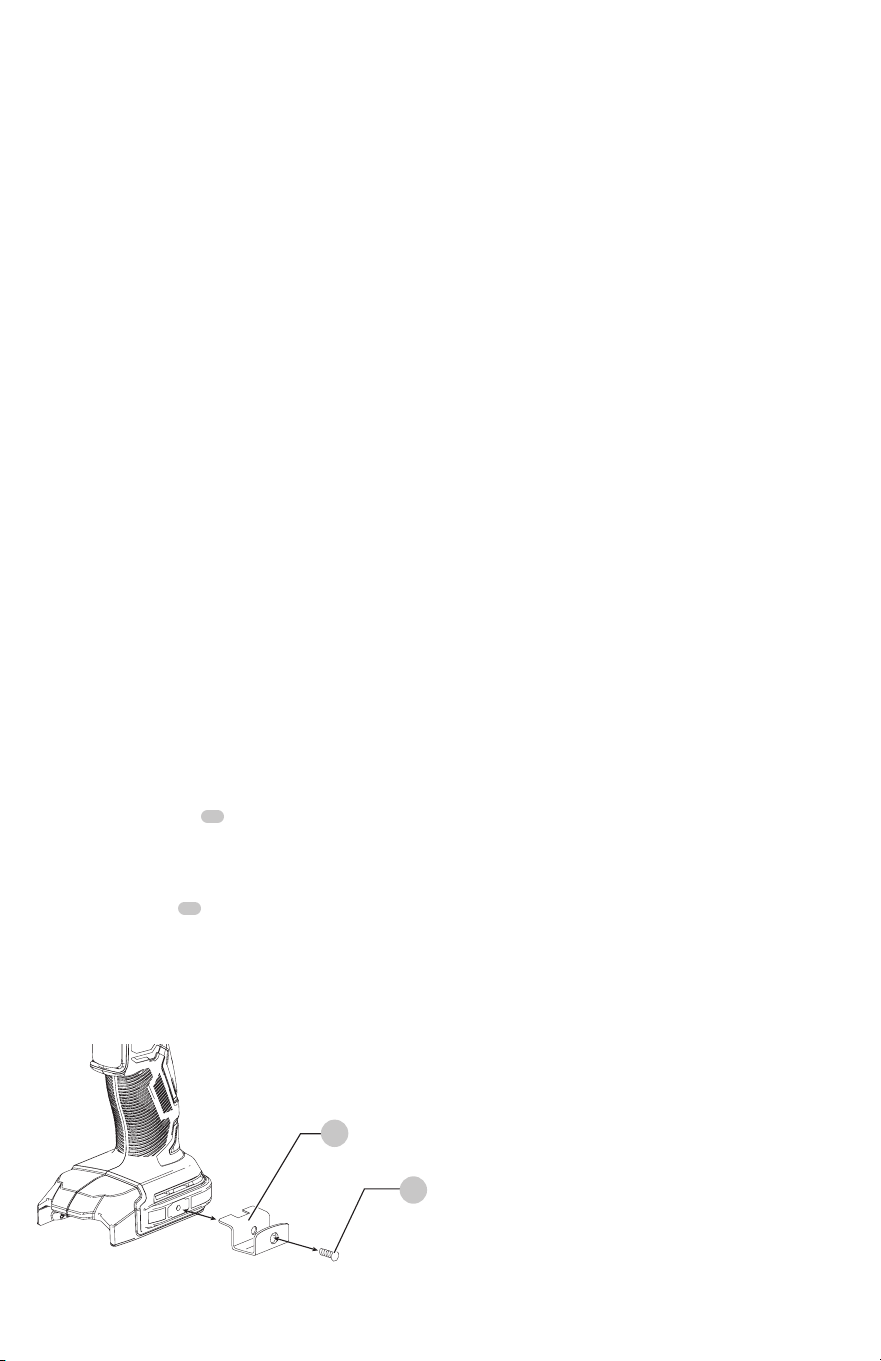

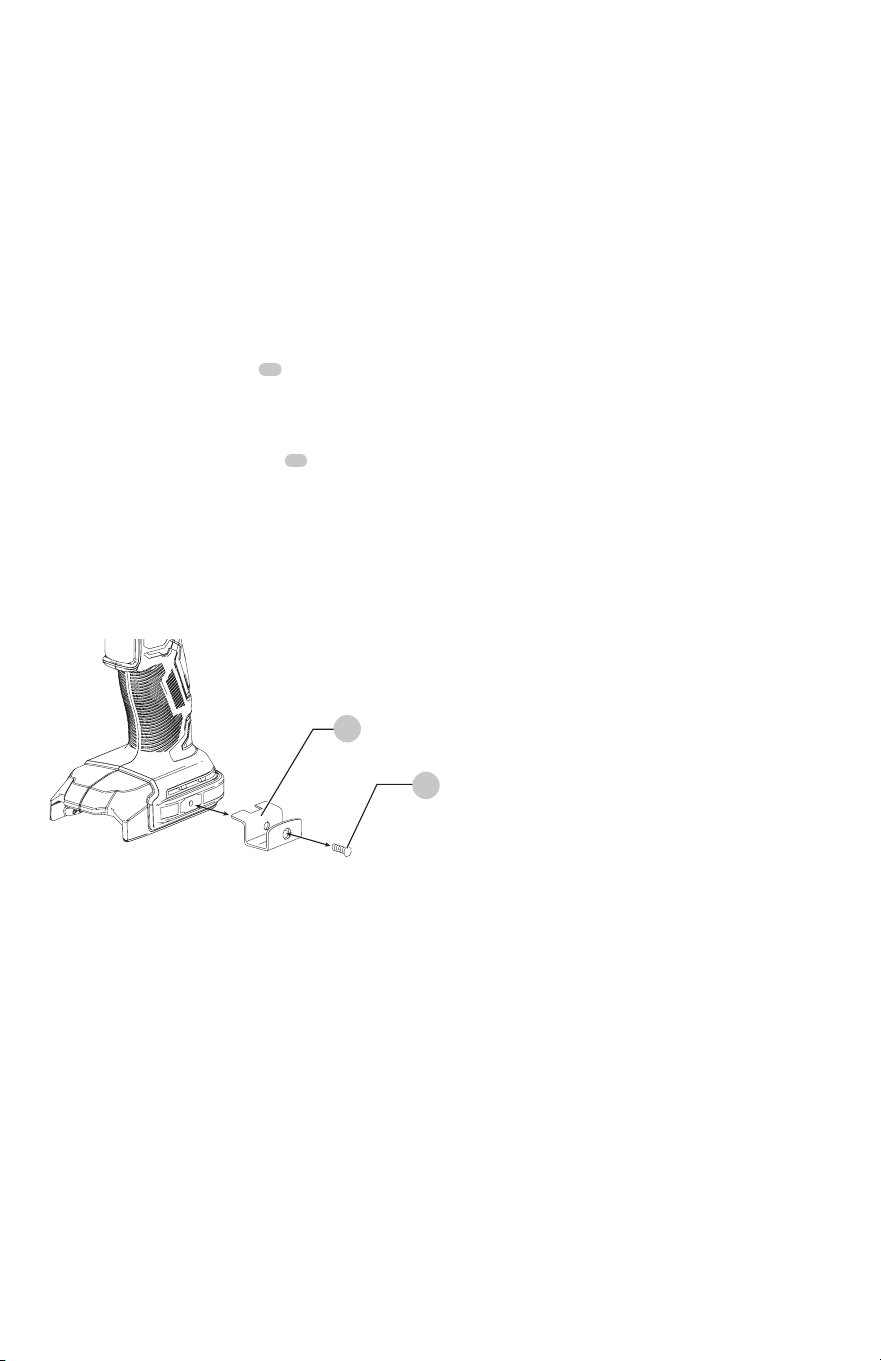

CRAFTSMAN accessory attachment location

English

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off-position before connecting

to power source and/or battery pack, picking up

or carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

h ) Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

e ) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

GENERAL POWER TOOL SAFETY

WARNINGS



WARNING: Read all safety warnings,

instructions, illustrations and specifications

provided with this power tool. Failure to follow all

instructions listed below may result in electric shock,

fire and/or seriousinjury.

SAVE ALL WARNINGS

AND INSTRUCTIONS FOR

FUTUREREFERENCE.

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

20V Max* 4-1/2" (115 mm) Grinder

CMCG450, CMCG450BLW

English

SAFETY INSTRUCTIONS FOR ALL

OPERATIONS

Safety Warnings Common for Grinding,

Sanding, Wire Brushing Operations

a ) This power tool is intended to function as a

grinder, sander, or wire brush tool. Read all

safety warnings, instructions, illustrations and

specifications provided with this power tool.

Failure to follow all instructions listed below may result

in electric shock, fire and/or seriousinjury.

b ) Operations such as polishing and cut off are

not recommended to be performed with this

power tool. Operations for which the power tool

was not designed may create a hazard and cause

personalinjury.

c ) Do not use accessories which are not specifically

designed and recommended by the tool

manufacturer. Just because the accessory can

be attached to your power tool, it does not assure

safeoperation.

d ) The rated speed of the accessory must be at least

equal to the maximum speed marked on the

power tool. Accessories running faster than their

rated speed can break and flyapart.

e ) The outside diameter and the thickness of your

accessory must be within the capacity rating of

your power tool. Incorrectly sized accessories cannot

be adequately guarded orcontrolled.

f ) Threaded mounting of accessories must match

the grinder spindle thread. For accessories

mounted by flanges, the arbor hole of the

accessory must fit the locating diameter of the

flange. Accessories that do not match the mounting

hardware of the power tool will run out of balance,

vibrate excessively and may cause loss ofcontrol.

g ) Do not use a damaged accessory. Before each

use inspect the accessory such as abrasive

wheels for chips and cracks, backing pad for

cracks, tear or excess wear, wire brush for loose

or cracked wires. If power tool or accessory

is dropped, inspect for damage or install an

undamaged accessory. After inspecting and

installing an accessory, position yourself and

bystanders away from the plane of the rotating

accessory and run the power tool at maximum

no-load speed for one minute. Damaged

accessories will normally break apart during this

testtime.

h ) Wear personal protective equipment. Depending

on application, use face shield, safety goggles or

safety glasses. As appropriate, wear dust mask,

hearing protectors, gloves and workshop apron

capable of stopping small abrasive or workpiece

fragments. The eye protection must be capable

of stopping flying debris generated by various

operations. The dust mask or respirator must be

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result

in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used

with another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

e ) Do not use a battery pack or tool that is

damaged or modified. Damaged or modified

batteries may exhibit unpredictable behavior resulting

in fire, explosion or risk of injury.

f ) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265 °F (130°C) may

causeexplosion.

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk of fire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

English

mounting hardware of the power tool will run out

of balance, vibrate excessively and may cause loss

ofcontrol.

u ) Use clamps or another practical way to secure

and support the workpiece to a stable platform.

Holding the work by hand against your body leaves it

unstable and may lead to loss ofcontrol.

Kickback and Related Warnings

Kickback is a sudden reaction to a pinched or snagged

rotating wheel, backing pad, brush or any other accessory.

Pinching or snagging causes rapid stalling of the rotating

accessory which in turn causes the uncontrolled power tool to

be forced in the direction opposite of the accessory’s rotation

at the point of thebinding.

For example, if an abrasive wheel is snagged or pinched by

the workpiece, the edge of the wheel that is entering into the

pinch point can dig into the surface of the material causing

the wheel to climb out or kick out. The wheel may either jump

toward or away from the operator, depending on direction

of the wheel’s movement at the point of pinching. Abrasive

wheels may also break under theseconditions.

Kickback is the result of tool misuse and/or incorrect operating

procedures or conditions and can be avoided by taking proper

precautions as given below:

a ) Maintain a firm grip on the power tool and

position your body and arm to allow you to resist

kickback forces. Always use auxiliary handle, if

provided, for maximum control over kickback or

torque reaction during start up. The operator can

control torque reaction or kickback forces, if proper

precautions aretaken.

b ) Never place your hand near the rotating

accessory. Accessory may kickback over yourhand.

c ) Do not position your body in the area where

power tool will move if kickback occurs. Kickback

will propel the tool in direction opposite to the wheel’s

movement at the point ofsnagging.

d ) Use special care when working corners, sharp

edges etc. Avoid bouncing and snagging the

accessory. Corners, sharp edges or bouncing have

a tendency to snag the rotating accessory and cause

loss of control orkickback.

e ) Do not attach a saw chain woodcarving blade

or toothed saw blade. Such blades create frequent

kickback and loss ofcontrol.

Safety Warnings Specific for Grinding

Operations

a ) Use only wheel types that are recommended for

your power tool and the specific guard designed

for the selected wheel. Wheels for which the power

tool was not designed cannot be adequately guarded

and areunsafe.

b ) The grinding surface of center depressed

wheels must be mounted below the plane of

the guard lip. An improperly mounted wheel that

capable of filtrating particles generated by your

operation. Prolonged exposure to high intensity noise

may cause hearingloss.

i ) Keep bystanders a safe distance away from work

area. Anyone entering the work area must wear

personal protective equipment. Fragments of

workpiece or of a broken accessory may fly away and

cause injury beyond immediate area ofoperation.

j ) Hold the power tool by insulated gripping

surfaces only, when performing an operation

where the cutting accessory may contact hidden

wiring. Cutting accessory contacting a “live” wire may

make exposed metal parts of the power tool “live” and

could give the operator an electricshock.

k ) Never lay the power tool down until the

accessory has come to a complete stop. The

spinning accessory may grab the surface and pull the

power tool out of yourcontrol.

l ) Do not run the power tool while carrying it at

your side. Accidental contact with the spinning

accessory could snag your clothing, pulling the

accessory into yourbody.

m ) Regularly clean the power tool’s air vents. The

motor’s fan will draw the dust inside the housing and

excessive accumulation of powdered metal may cause

electricalhazards.

n ) Do not operate the power tool near flammable

materials. Sparks could ignite thesematerials.

o ) Do not use accessories that require liquid

coolants. Using water or other liquid coolants may

result in electrocution orshock.

p ) Do not use Type 11 (flaring cup) wheels on this

tool. Using inappropriate accessories can result

ininjury.

q ) Always use auxiliary handle. Tighten the handle

securely. The auxiliary handle should always be used

to maintain control of the tool at alltimes.

r ) When starting the tool with a new or

replacement wheel, or a new or replacement

wire brush installed, hold the tool in a well

protected area and let it run for one minute. If

the wheel has an undetected crack or flaw, it

should burst in less than one minute. If the wire

brush has loose wires, they will be detected.

Never start the tool with a person in line with the

wheel. This includes theoperator.

s ) To prevent the spindle end from contacting the

bottom of the hole of the abrasive product, use

accessories that have a threaded hole depth of

at least 21 mm. Failure to use an accessory with the

appropriate thread depth could result in damage to

the abrasive product and injury to the operator or

persons in thearea.

t ) The arbor size of hubbed wheels, flanges,

backing pads or any other accessory must

properly fit the spindle of the power tool.

Accessories with arbor holes that do not match the

English

projects through the plane of the guard lip cannot be

adequatelyprotected.

c ) The guard must be securely attached to the

power tool and positioned for maximum safety,

so the least amount of wheel is exposed towards

the operator. The guard helps to protect the operator

from broken wheel fragments, accidental contact with

wheel and sparks that could igniteclothing.

d ) Wheels must be used only for recommended

applications. For example: do not grind with the

side of cut-off wheel. Abrasive cut-off wheels are

intended for peripheral grinding, side forces applied to

these wheels may cause them toshatter.

e ) Always use undamaged wheel flanges that

are of correct size and shape for your selected

wheel. Proper wheel flanges support the wheel

thus reducing the possibility of wheel breakage.

Flanges for cut-off wheels may be different from

grinding wheelflanges.

f ) Do not use worn down wheels from larger power

tools. Wheel intended for larger power tool is not

suitable for the higher speed of a smaller tool and

mayburst.

Safety Warnings Specific for

SandingOperations

a ) Do not use excessively oversized sanding disc

paper. Follow manufacturers recommendations,

when selecting sanding paper. Larger sanding

paper extending beyond the sanding pad presents a

laceration hazard and may cause snagging, tearing of

the disc orkickback.

Safety Warnings Specific for Wire

Brushing Operations

a ) Be aware that wire bristles are thrown by the

brush even during ordinary operation. Do not

overstress the wires by applying excessive load

to the brush. The wire bristles can easily penetrate

light clothing and/orskin.

b ) If the use of a guard is recommended for wire

brushing, do not allow any interference of the

wire wheel or brush with the guard. Wire wheel

or brush may expand in diameter due to work and

centrifugalforces.

c ) Safety goggles or safety glasses with side shields

and a full face shield compliant with ANSI Z87.1

MUST be worn by the operator and others that

are within 50' (15.2 m) of the use of thisproduct.

Additional Safety Information



WARNING: Never modify the power tool or any part

of it. Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if operation is dusty. ALL USERS AND

BYSTANDERS MUST ALWAYS WEAR CERTIFIED

SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/

or disperse dust, which may cause serious and

permanent respiratory or other injury. Always use

NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles

away from face andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.



CAUTION: When not in use, place tool on its side

on a stable surface where it will not cause a

tripping or falling hazard. Some tools with large

battery packs will stand upright on the battery pack

but may be easily knockedover.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught

in movingparts.

English

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings,

instructions, and cautionary markings for the

battery pack, charger and product. Failure to

follow the warnings and instructions may result

in electric shock, fire and/or serious injury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys,

nails, screws, or other small metal objects, that can

make a connection from one terminal to another.

Shorting the battery terminals together may cause burns

or a fire.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into

a non-compatible charger as battery pack may

rupture causing serious personal injury. Consult

the chart at the end of this manual for compatibility of

batteries andchargers.

• Charge the battery packs only in CRAFTSMANchargers.

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

OPM .................... oscillations per

minute

A ......................... amperes

W ........................watts

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

.......................no load speed

n .........................rated speed

......................earthing terminal

.....................safety alert symbol

.....................visible radiation

..................... avoid staring at

light

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... read all

documentation

IPXX .................... IP symbol

• DO NOT splash or immerse in water or otherliquids.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not expose battery pack or tool/appliance to

fire or excessive temperature. Exposure to fire or

temperature above 265 °F (130 °C) may cause explosion.

• Do not incinerate the battery pack even if it is

severely damaged or is completely worn out. The

battery pack can explode in a fire. Toxic fumes and

materials are created when lithium-ion battery packs

areburned.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15 minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of

a mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.



WARNING: Burn hazard. Battery liquid may be

flammable if exposed to spark orflame.



WARNING: Fire hazard. Never attempt to open the

battery pack for any reason. If the battery pack case

is cracked or damaged, do not insert into the charger.

Do not crush, drop or damage the battery pack. Do

not use a battery pack or charger that has received a

sharp blow, been dropped, run over or damaged in

any way (e.g., pierced with a nail, hit with a hammer,

stepped on). Damaged battery packs should be

returned to the service center forrecycling.

Storage Recommendations

1. The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold.

2. For long storage, it is recommended to store a fully

charged battery pack in a cool dry place out of the

charger for optimal results.

nOTE: Battery packs should not be stored completely

depleted of charge. The battery pack will need to be

recharged before use.

Battery Pack Cleaning Instructions

Dirt and grease may be removed from the exterior of the

battery using a cloth or soft non-metallic brush. Do not use

water or any cleaningsolutions.

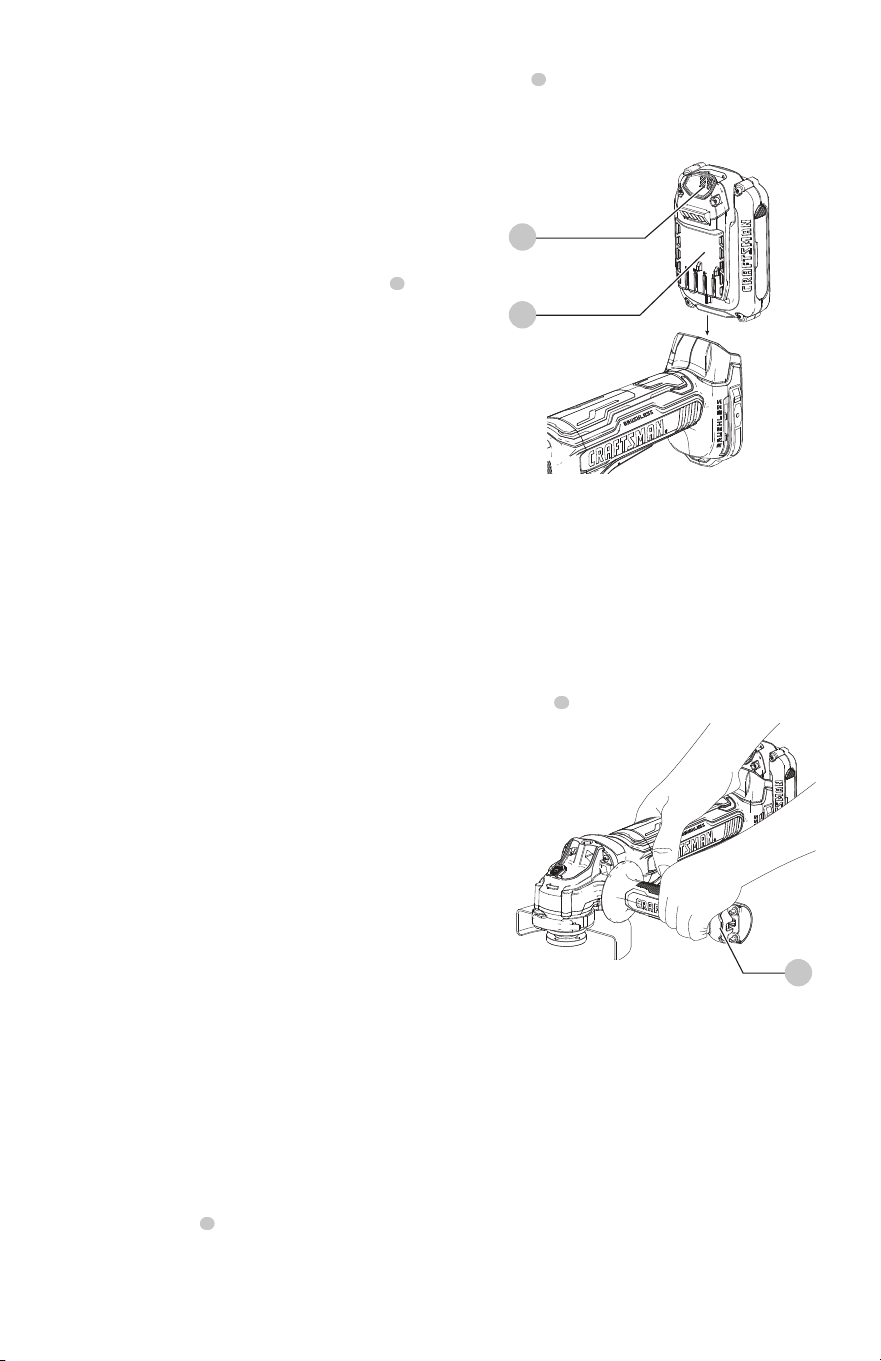

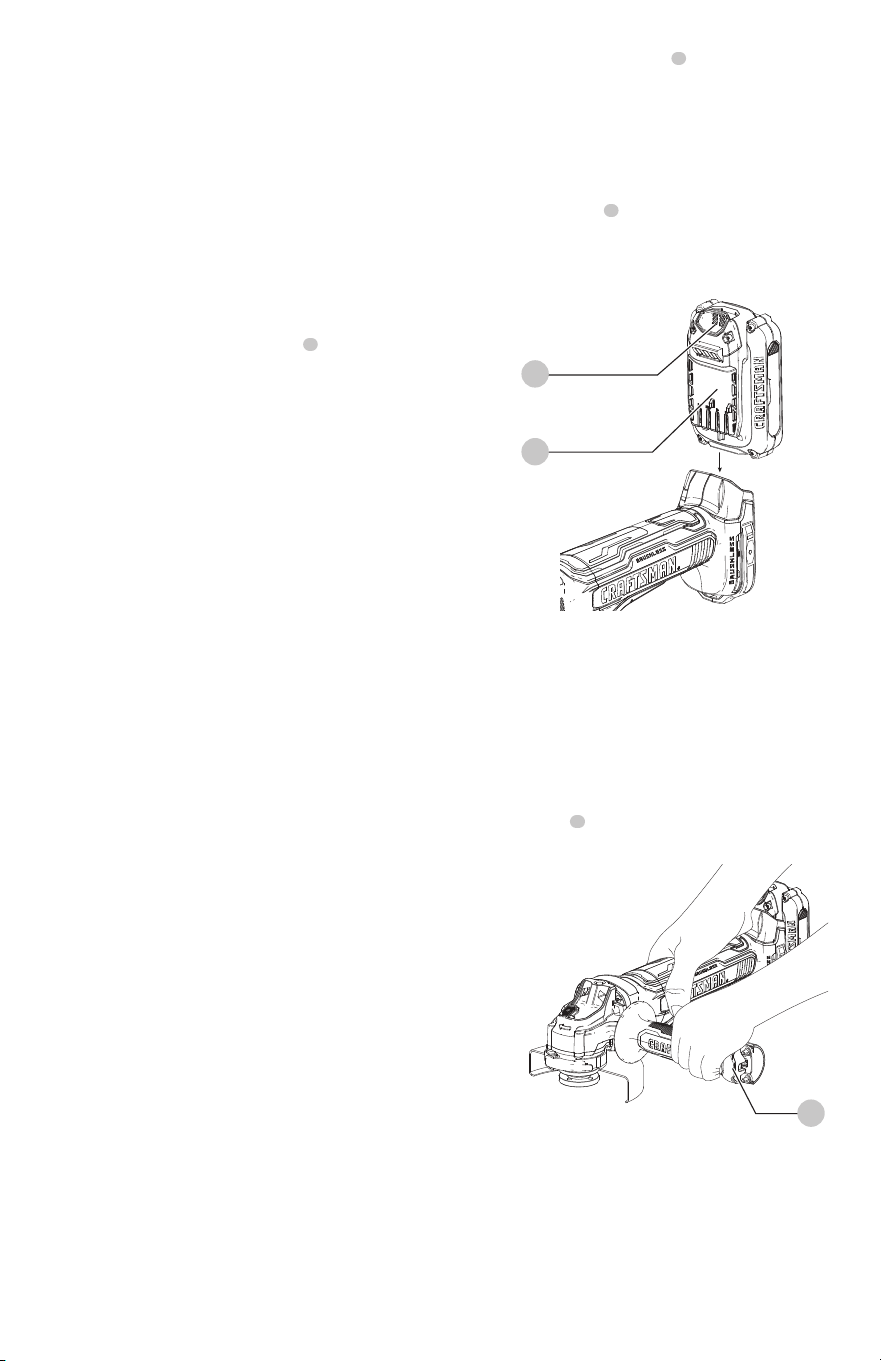

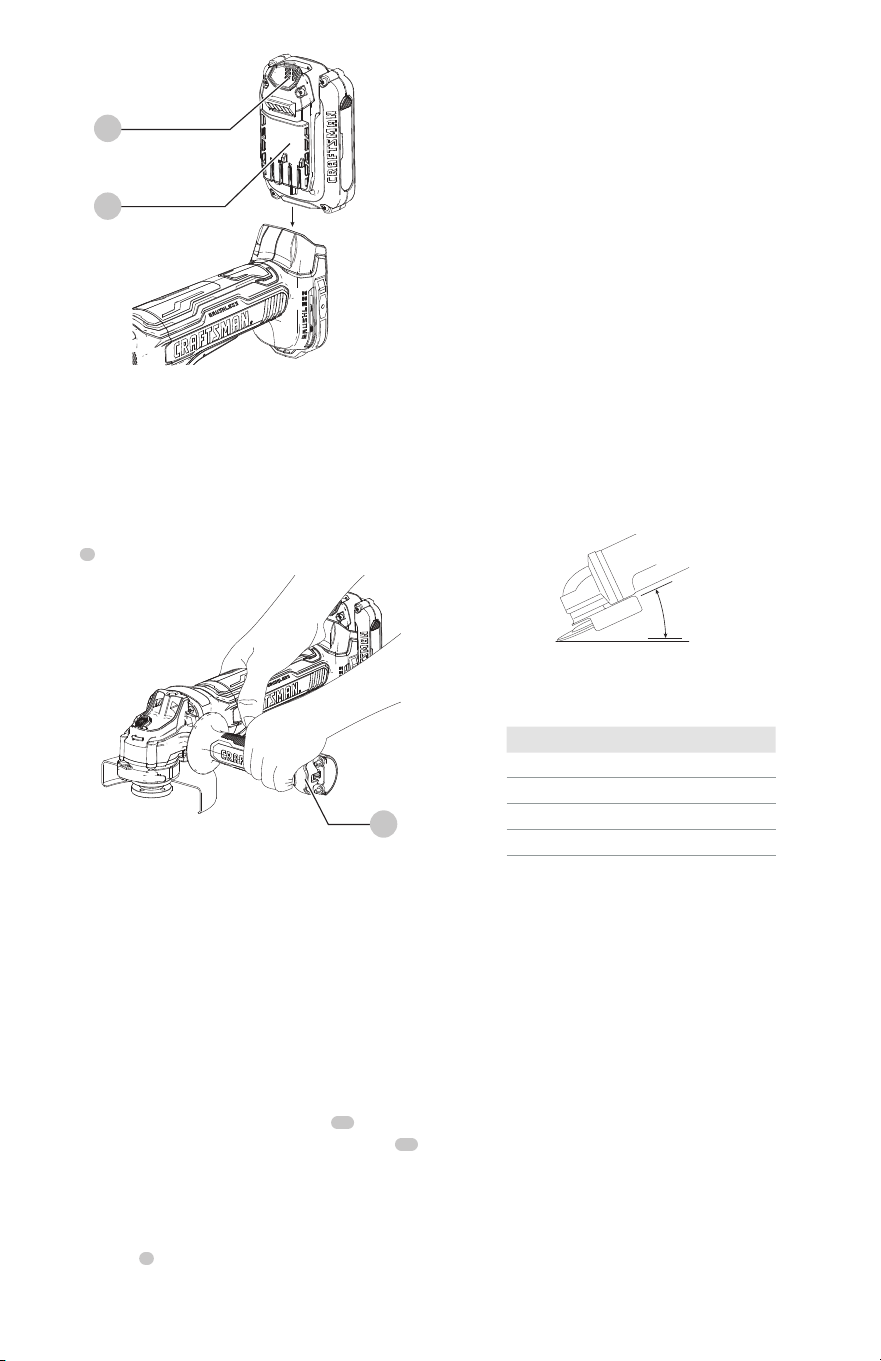

Fuel Gauge Battery Packs

CRAFTSMAN battery packs include a fuel gauge which

consists of three LED lights that indicate the level of charge

remaining in the batterypack.

English

The RBRC® Seal

The RBRC® (Rechargeable Battery

Recycling Corporation) Seal on the nickel

cadmium, nickel metal hydride or lithium-

ion batteries (or battery packs) indicates that the costs to

recycle these batteries (or battery packs) at the end of their

useful life have already been paid by CRAFTSMAN. In some

areas, it is illegal to place spent nickel cadmium, nickel metal

hydride or lithium-ion batteries in the trash or municipal

solid waste stream and the Call2Recycle® program provides

an environmentally consciousalternative.

Call 2 Recycle, Inc., in cooperation with CRAFTSMAN

and other battery users, has established the program in

The fuel gauge is an indication of approximate levels of

charge remaining in the battery pack according to the

followingindicators:

75–100% charged

51–74% charged

< 50% charged

Pack needs to be charged

To actuate the fuel gauge, press and hold the fuel gauge

button. A combination of the three LED lights will illuminate

designating the level of charge left. When the level of

charge in the battery is below the usable limit, the fuel

gauge will not illuminate and the battery will need to

berecharged.

nOTE: The fuel gauge is only an indication of the charge left

on the battery pack. It does not indicate tool functionality

and is subject to variation based on product components,

temperature and end-userapplication.

For more information regarding fuel gauge battery packs,

please contact CRAFTSMAN at 1-888-331-4569 or visit our

website www.craftsman.com

Transportation



WARNING: Fire hazard. Do not store or carry

the battery pack so that metal objects can

contact exposed battery terminals. For example,

do not place the battery pack in aprons, pockets, tool

boxes, product kit boxes, drawers, etc., with loose

nails, screws, keys, etc. Transporting batteries

can possibly cause fires if the battery terminals

inadvertently come in contact with conductive

materials such as keys, coins, hand tools and the

like. The US Department of Transportation Hazardous

Material Regulations (HMR) actually prohibit

transporting batteries in commerce or on airplanes in

carry-on baggage UNLESS they are properly protected

from short circuits. So when transporting individual

battery packs, make sure that the battery terminals are

protected and well insulated from materials that could

contact them and cause a short circuit. NOTE:Li-ion

batteries should not be put in checkedbaggage.

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings,

instructions, and cautionary markings for the

battery pack, charger and product. Failure to

follow the warnings and instructions may result

in electric shock, fire and/or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than a CRAFTSMAN charger.

CRAFTSMAN chargers and battery packs are specifically

designed to worktogether.

• These chargers are not intended for any uses other

than charging CRAFTSMAN rechargeable batteries.

Any other uses may result in risk of fire, electric shock

orelectrocution.

• Do not expose the charger to rain orsnow.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected

to damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The

smaller the gauge number of the wire, the greater the

capacity of the cable, that is, 16 gauge has more capacity

than 18gauge. An undersized cord will cause a drop in

line voltage resulting in loss of power and overheating.

When using more than one extension to make up the

total length, be sure each individual extension contains

at least the minimum wire size. The following table shows

the correct size to use depending on cord length and

nameplate ampere rating. If in doubt, use the next heavier

gauge. The lower the gauge number, the heavier thecord.

the United States and Canada to facilitate the collection

of spent nickel cadmium, nickel metal hydride or

lithium-ion batteries. Help protect our environment and

conserve natural resources by returning the spent nickel

cadmium, nickel metal hydride or lithium-ion batteries

to an authorized CRAFTSMAN service center or to your

local retailer for recycling. You may also contact your local

recycling center for information on where to drop off the

spent battery. RBRC® is a registered trademark of Call 2

Recycle,Inc.

English

Minimum gauge for Cord sets

Volts

Total length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire gauge

Than

not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended



WARNING: If the plug or power cord is damaged,

it must be replaced by the manufacturer or its

representative or by an equally qualified person to

avoiddanger.

• Do not place any object on top of the charger or

place the charger on a soft surface that might block

the ventilation slots and result in excessive internal

heat. Place the charger in a position away from any heat

source. The charger is ventilated through slots in the top

and the bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug–have them replaced immediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• Disconnect the charger from the outlet before

attempting any cleaning. This will reduce the risk of

electric shock. Removing the battery pack will not reduce

thisrisk.

• NEVER attempt to connect 2 chargerstogether.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.



WARNING: Shock hazard. Do not allow any liquid to

get inside the charger. Electric shock mayresult.



WARNING: Burn hazard. Do not submerge the

battery pack in any liquid or allow any liquid to enter

the battery pack. Never attempt to open the battery

pack for any reason. If the plastic housing of the

battery pack breaks or cracks, return to a service center

for recycling.



CAUTION: Burn hazard. To reduce the risk of injury,

charge only CRAFTSMAN rechargeable battery packs.

Other types of batteries may overheat and burst

resulting in personal injury and propertydamage.



CAUTION: Under certain conditions,

with the charger plugged into the power supply, the

charger can be shorted by foreign material. Foreign

materials of a conductive nature, such as, but not

limited to, grinding dust, metal chips, steel wool,

aluminum foil or any buildup of metallic particles

should be kept away from the charger cavities. Always

unplug the charger from the power supply when there

is no battery pack in the cavity. Unplug the charger

before attempting toclean.

Charging a Battery

nOTE: To ensure maximum performance and life of lithium-

ion battery packs, charge the battery pack fully before

firstuse.

1. Plug the charger into an appropriate outlet before

inserting batterypack.

2. Connect the charger and battery pack, making sure

the battery is fully seated. The (charging) light will blink

continuously indicating that the charging process

hasstarted.

3. The completion of charge will be indicated by the light

remaining ON continuously. The battery pack is fully

charged and may be removed and used at this time or

left in the charger.

nOTE: To remove the battery pack, some chargers require

the battery pack release button to bepressed.

Indicators

Charging

Fully Charged

Hot/Cold Pack Delay

A charger will not charge a faulty battery pack. The charger

refusing to light could indicate a problem with the charger.

nOTE: If the charger refuses to light, take the charger and

battery pack to be tested at an authorized servicecenter.

leaving the Battery Pack in the Charger

The charger and battery pack can be left connected with

the charge indicator showing pack charged.

hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack may charge at a slower rate than a

warm batterypack.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature

is between 65°F – 75°F (18° C– 24°C). DO NOT charge

when the battery pack is below +40°F (+4.5°C), or

above +104°F (+40°C). This is important and will

prevent serious damage to the batterypack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

English

Mounting and Removing Guard (Type 27)

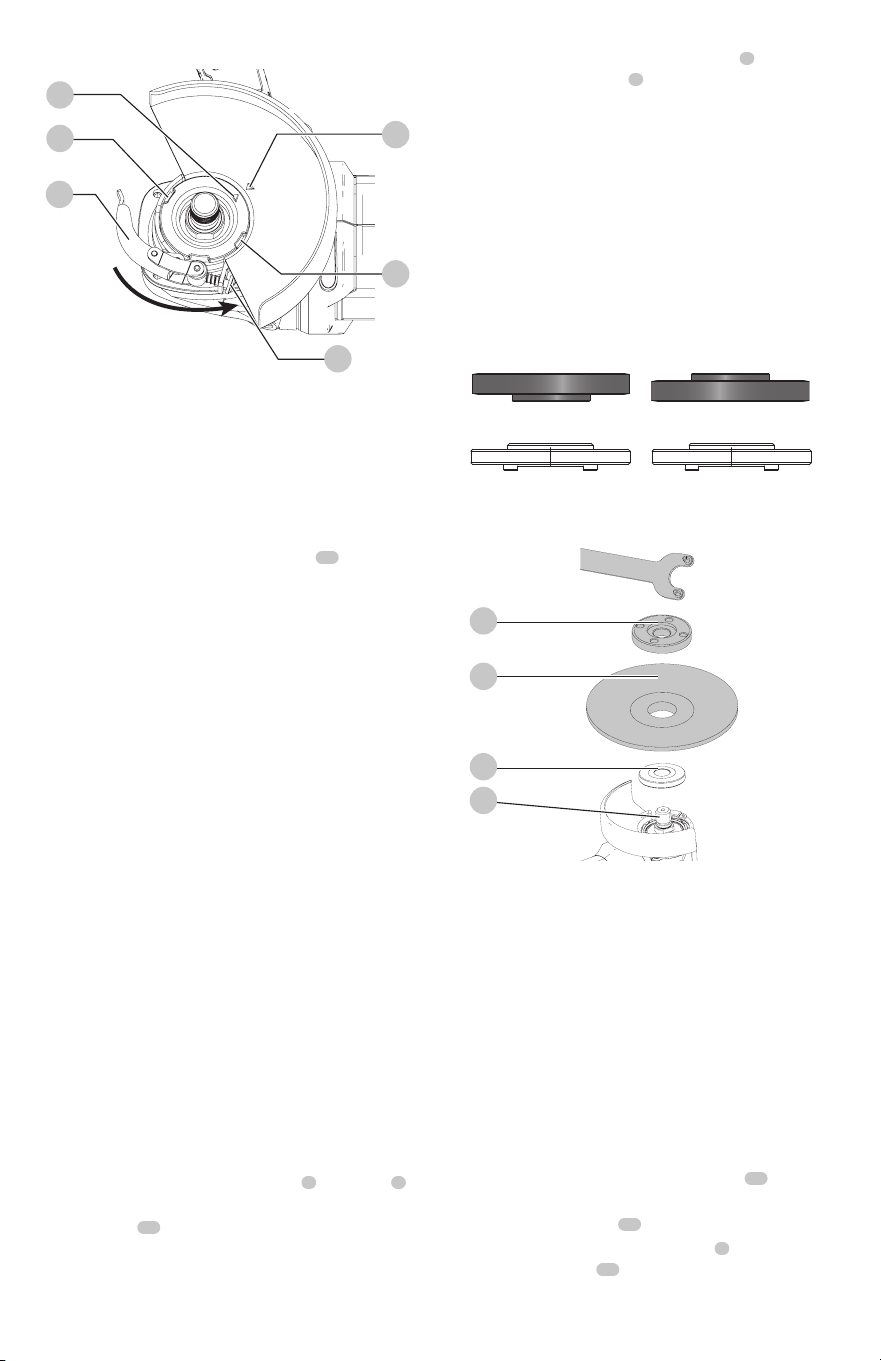

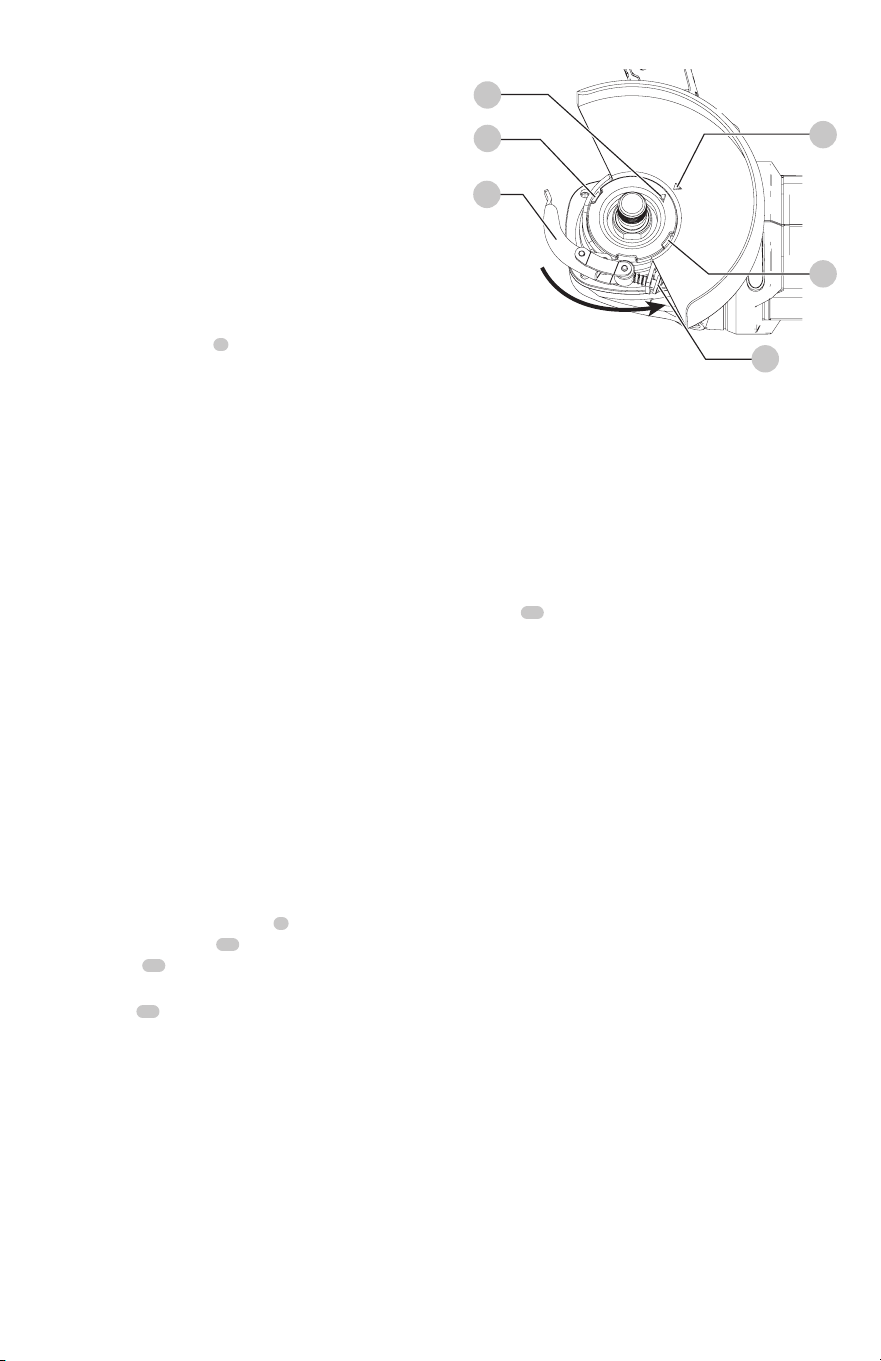

Mounting guard (Fig. B)

1. Open the guard latch lever 9, and align the arrow on

the gear case 21 with the arrow 22 on the guard.

2. Push the guard down until the guard lugs 13 engage

and rotate freely in the groove on the gear casehub.

3. With the guard latch open, rotate the guard into the

desired working position. The guard body should be

positioned between the spindle and the operator to

provide maximum operatorprotection.

4. Close the guard latch to secure the guard on the gear

case cover. You should not be able to rotate the guard

by hand when the latch is closed. Do not operate

the grinder with a loose guard or the clamp lever in

openposition.

Guards



CAUTION: Guards must be used with all grinding

wheels, sanding flap discs, wire brushes, and

wire wheels. The tool may be used without a guard

only when sanding with conventional sanding discs.

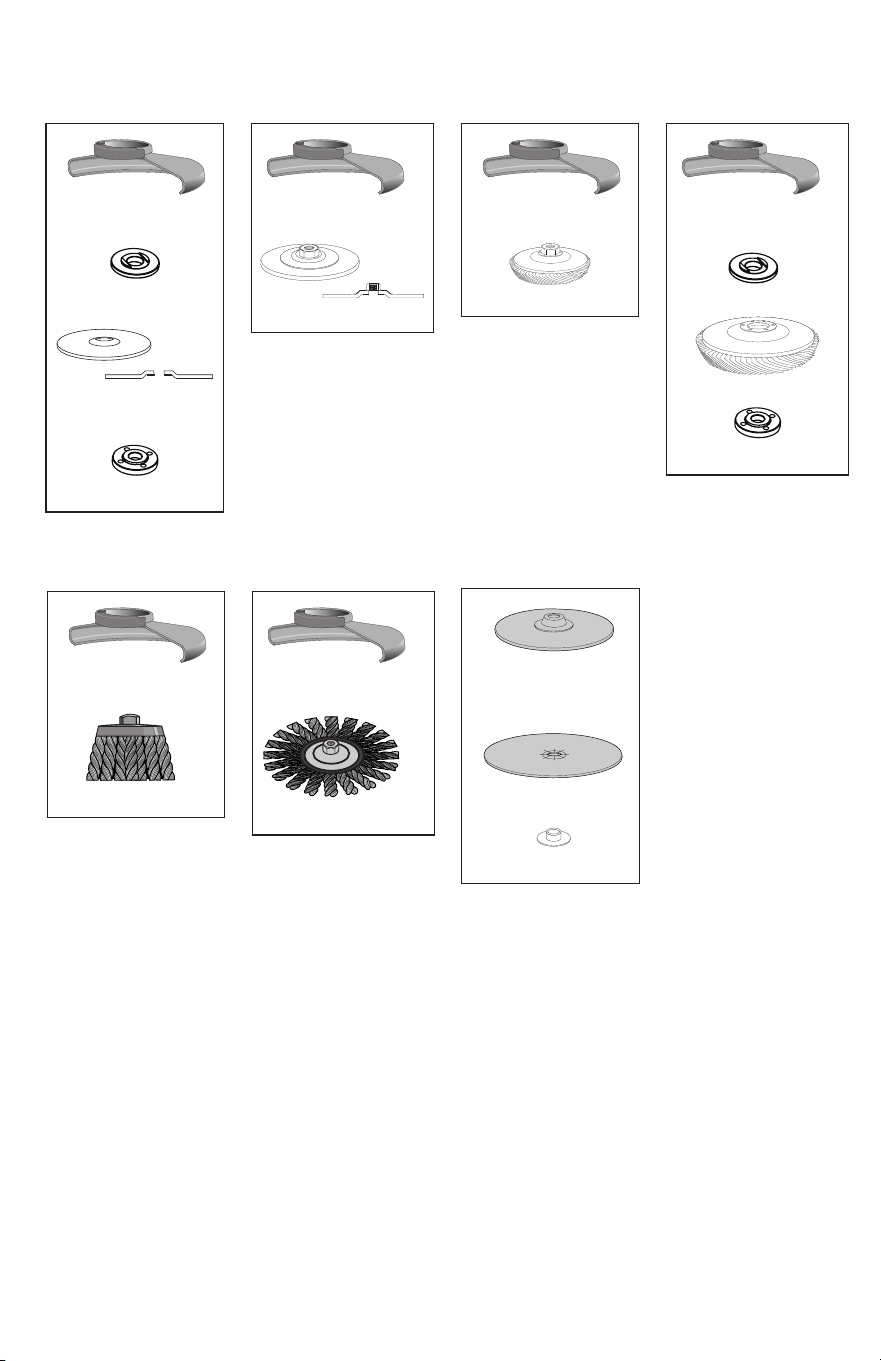

Refer to Figure A to see guards provided with the

unit. Some applications may require purchasing the

correct guard from your local dealer or authorized

servicecenter.

nOTE: Edge grinding and cutting can be performed with

Type 27 wheels designed and specified for this purpose;

0.25" (6.35 mm) thick wheels are designed for surface

grinding while thinner Type 27 wheels need to be examined

for the manufacturer's label to see if they can be used for

surface grinding or only edge grinding/cutting.

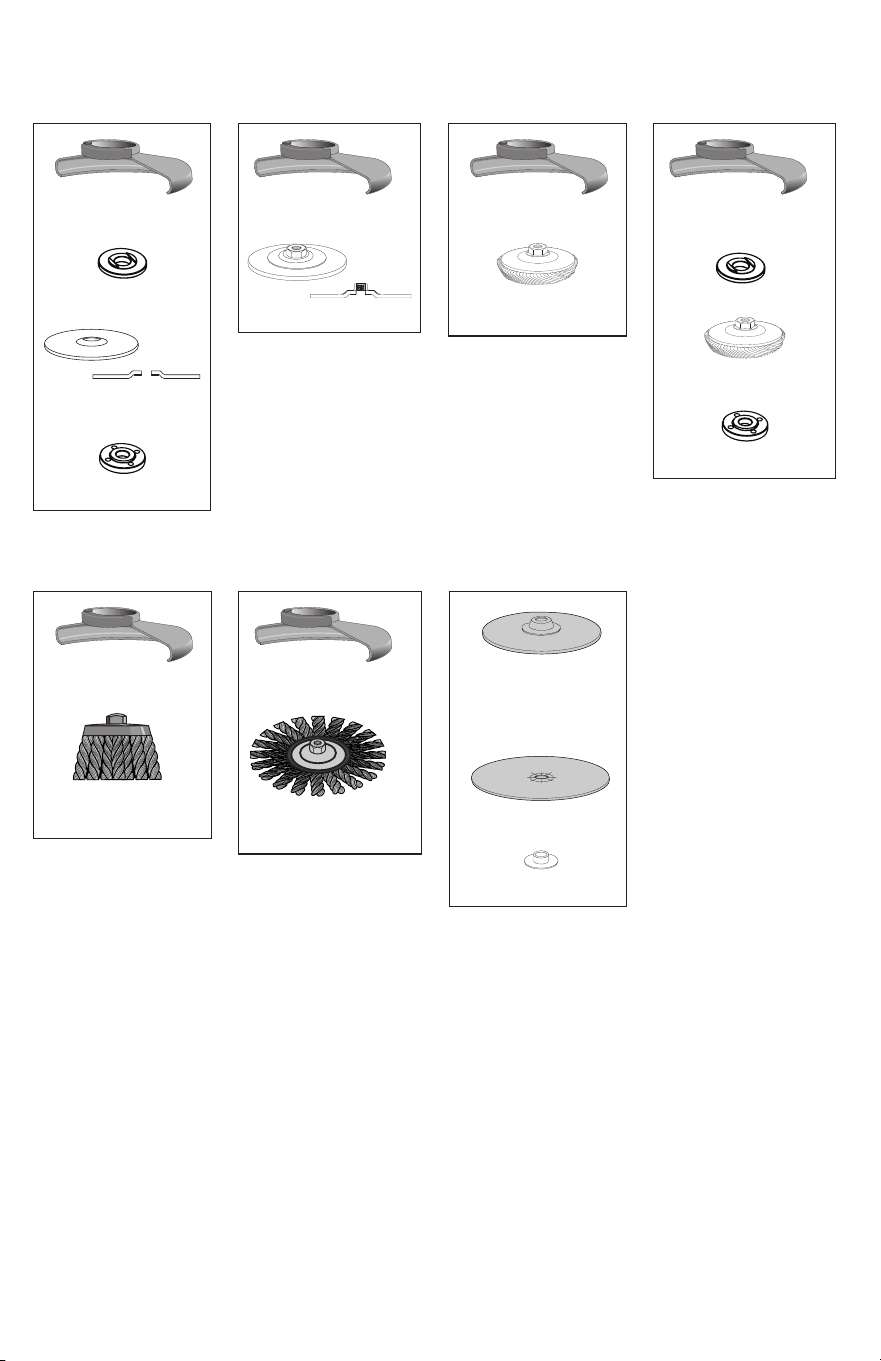

nOTE: See the Accessories Chart to select the proper

guard / accessorycombination.

Attaching the Auxiliary Handle (Fig. A)



WARNING: This handle SHOULD BE USED AT ALL

TIMES to maintain complete control of the tool.

Always make sure the handle istight.

Screw the auxiliary handle 7 tightly into one of the

threaded mounting holes of the gearcase.

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out

the lights;

c. Move the charger and battery pack to a location

where the surrounding air temperature is

approximately 65°F – 75°F (18°C – 24°C);

d. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

4. The battery pack should be recharged when it fails to

produce sufficient power on jobs which were easily

done previously. DO NOT CONTINUE to use under these

conditions. Follow the charging procedure. You may also

charge a partially used pack whenever you desire with

no adverse effect on the batterypack.

5. Foreign materials of a conductive nature such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil, or any buildup of metallic particles

should be kept away from charger cavities. Always

unplug the charger from the power supply when there

is no battery pack in the cavity. Unplug the charger

before attempting toclean.

6. Do not freeze or immerse the charger in water or any

otherliquid.

Charger Cleaning Instructions



WARNING: Shock hazard. Disconnect the charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non-metallic brush. Do not use water or

any cleaningsolutions.

Wall Mounting

These chargers are designed to be wall mountable or to

sit upright on a table or work surface. If wall mounting,

locate the charger within reach of an electrical outlet,

and away from a corner or other obstructions which may

impede air flow. Use the back of the charger as a template

for the location of the mounting screws on the wall. Mount

the charger securely using drywall screws (purchased

separately) at least 1” (25.4 mm) long, with a screw head

diameter of 0.28–0.35” (7–9mm), screwed into wood to an

optimal depth leaving approximately 7/32” (5.5 mm) of the

screw exposed. Align the slots on the back of the charger

with the exposed screws and fully engage them in theslots.

Versatrack™

CRAFTSMAN chargers can be mounted to the wall using

CRAFTSMAN Versatrack™ Trackwall. Hooks and accessories

are sold separately. Please refer to the Versatrack™ Trackwall

accessory sheet for furtherinformation.

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

Intended Use

Your small angle grinder has been designed for household

use for grinding, sanding, and wire brushapplications.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

English

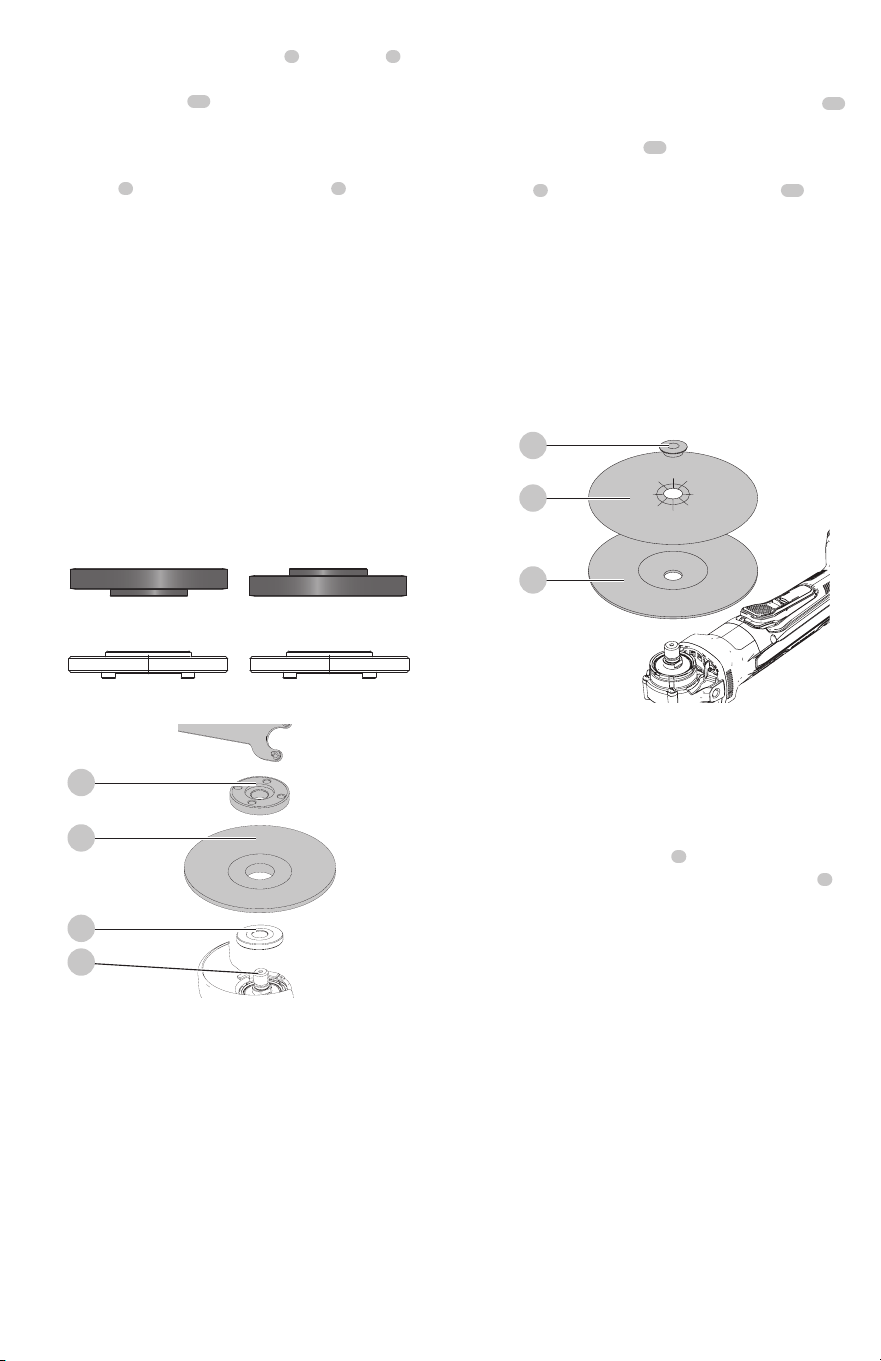

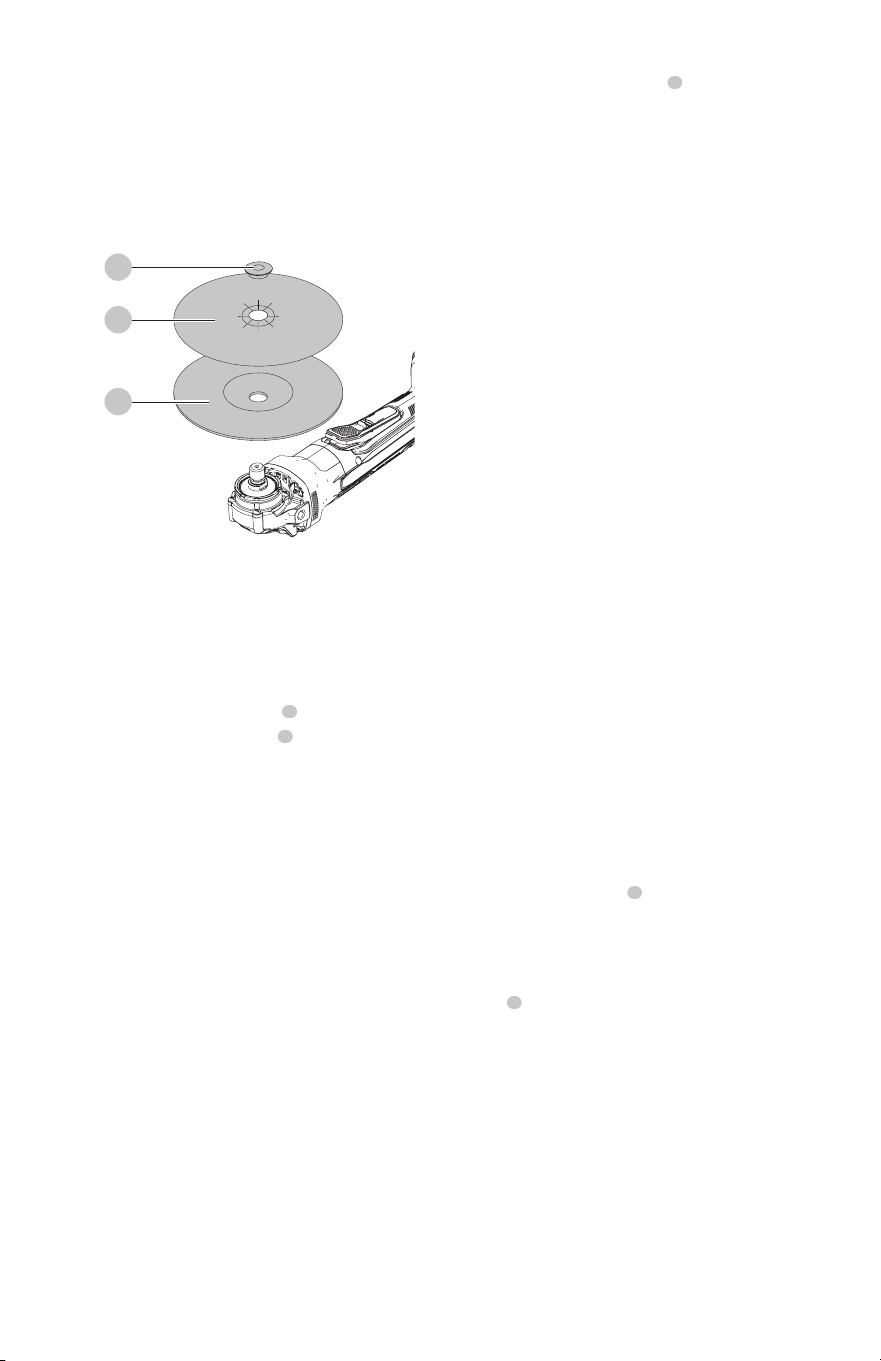

Mounting Sanding Backing Pads

(Fig.A,E)

nOTE: Use of a guard with sanding discs that use backing

pads, often called fiber resin discs, is not required. Since a

guard is not required for these accessories, the guard may or

may not fit correctly ifused.



WARNING: Failure to properly seat the clamp nut

and/or pad could result in serious injury (or damage to

the tool orwheel).



WARNING: Proper guard must be reinstalled for

grinding wheel, sanding flap disc, wire brush or

wire wheel applications after sanding applications

arecomplete.

1. Place or appropriately thread backing pad

16

thespindle.

2. Place the sanding disc

17

on the backingpad.

3. While depressing spindle lock button

4

, thread the

sanding clamp nut

18

on spindle, piloting the raised

Fig.D

Fig. C

Over 1/8" (3.17mm)

wheels

Backing Flange

Locking flange

1/8" Or less (3.17mm)

wheels

Backing Flange

Locking flange

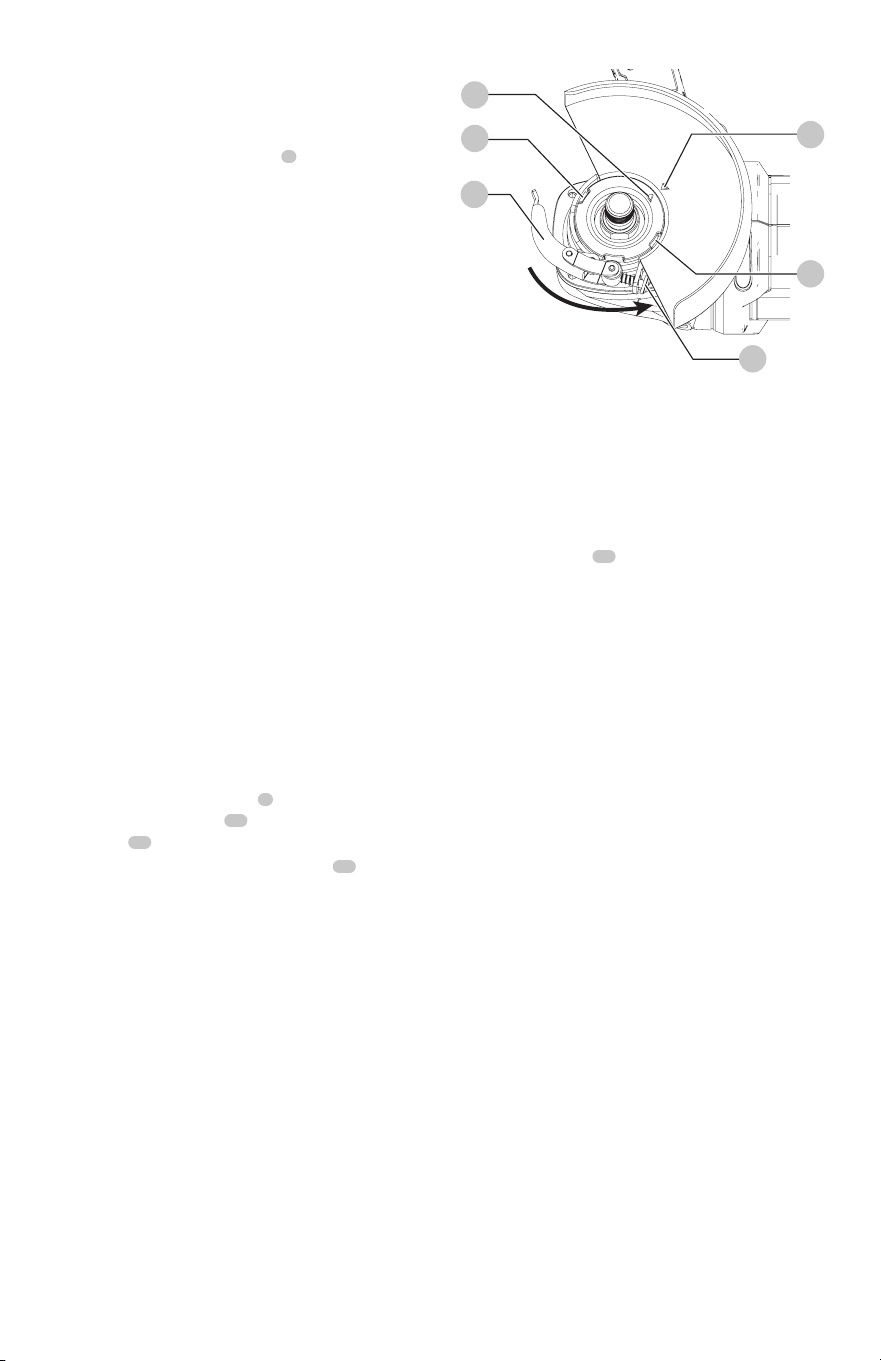

Removing guard (Fig. B)

To remove the guard, open the guard latch, rotate the guard

so that the lugs on the guard are aligned with the slots on

the gear case cover, and pull the guard away from the gear

casecover.

nOTE: The guard is pre-adjusted to the diameter of the gear

case hub at the factory. If, after a period of time, the guard

becomes loose, tighten the adjusting screw 14 with latch

in the closed position and guard installed on thetool.



CAUTION: Do not tighten the adjusting screw with

the latch in the open position. Undetectable damage

to the guard or the mounting hub may result. If the

guard cannot be tightened by the guard latch, do not

use the tool and take the tool and guard to a service

center to repair or replace theguard.

Fig.B

4. While depressing the spindle lock button

, thread the

threaded locking flange

onspindle.

nOTE: If the wheel you are installing is more than 1/8"

(3.17mm) thick, place the threaded clamp nut on the

spindle so that the raised section (pilot) fits into the

center of the wheel. If the wheel you are installing is

1/8" (3.17mm) thick or less, place the threaded clamp

nut on the spindle so that the raised section (pilot) is not

against thewheel.

5. To remove the wheel, depress the spindle lock button

and loosen the threaded lockingflange.

Flanges and Wheels



CAUTION: Turn unit off and remove the battery

pack before making any adjustments or removing/

installing attachments or accessories. .

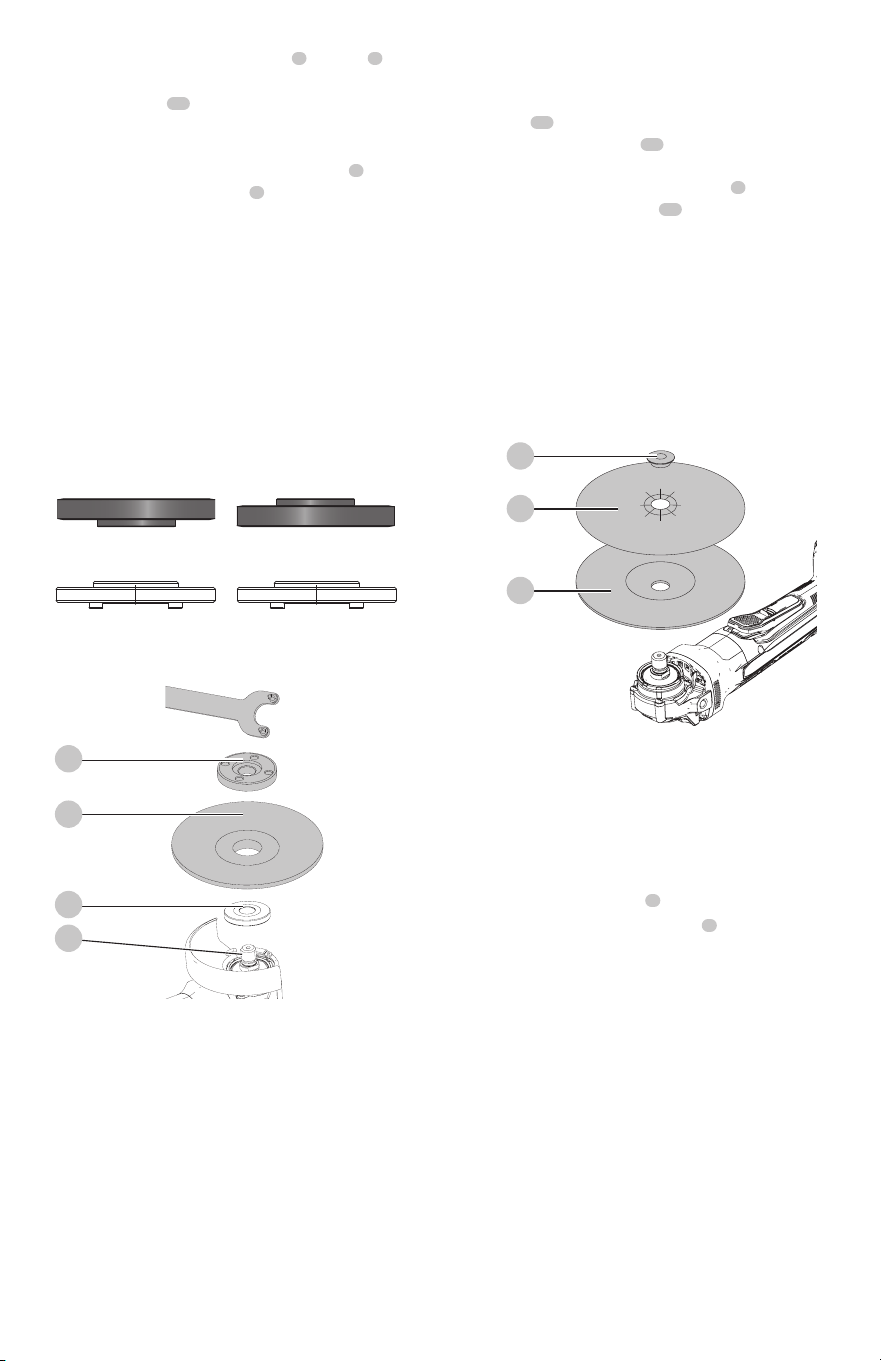

Mounting Non-Hubbed Wheels

(Fig. C, D)



WARNING: Failure to properly seat the flanges and/or

wheel could result in serious injury (or damage to the

tool orwheel).



CAUTION: Included flanges must be used with

depressed center Type 27/42 grinding wheels. See the

Accessories Chart for moreinformation.



WARNING: Use of a damaged flange or guard or

failure to use proper flange and guard can re sult in

injury due to wheel breakage and wheel contact. See

the Accessories Chart for moreinformation.

Depressed center Type 27 grinding wheels must be used

with included flanges.

1. Place the tool on a table, guardup.

2. Install the unthreaded backing flange

on spindle

3

with the raised center (pilot) facing the wheel.

3. Place wheel

against the backing flange,

centering the wheel on the raised center (pilot) of the

backingflange.

English

Installing and Removing the Battery Pack

(Fig. F)

nOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

1

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide

it into the handle until the battery pack is firmly seated in

the tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release

button

2

and firmly pull the battery pack out of the tool

handle. Insert it into the charger as described in the charger

section of thismanual

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

Mounting Wire Cup Brushes and

WireWheels (Fig.A)



WARNING: Failure to properly seat the brush/wheel

could result in serious injury (or damage to the tool

orwheel).



CAUTION: To reduce the risk of personal injury,

wear work gloves when handling wire brushes

and wheels. They can becomesharp.



CAUTION: To reduce the risk of damage to the

tool, wheel or brush must not touch guard

when mounted or while in use. Undetectable

damage could occur to the accessory, causing wires to

fragment from accessory wheel orcup.

Wire cup brushes or wire wheels install directly on the

threaded spindle without the use of flanges. Use only wire

brushes or wheels provided with a threaded hub. These

accessories are available at extra cost from your local dealer

or authorised servicecenter.

1. Place the tool on a table, guardup.

Mounting and Removing Hubbed

Wheels (Fig. A)

Hubbed wheels install directly on the spindle. Thread of

accessory must match thread ofspindle.

1. Remove backing flange by pulling away fromtool.

2. Thread the wheel on the spindle3 byhand.

3. Depress the spindle lock button4 and use a wrench to

tighten the hub of thewheel.

4. Reverse the above procedure to remove thewheel.

NOTICE: Failure to properly seat the wheel before

turning the tool on may result in damage to the tool

or thewheel.

Fig.E

hub on the clamp nut into the center of san ding disc

and backingpad.

4. Tighten the clamp nut by hand. Then depress the

spindle lock button while turning the sanding disc until

the sanding disc and clamp nut aresnug.

5. To remove the wheel, grasp and turn the backing

pad and sanding pad while depressing the spindle

lockbutton.

2. Thread the wheel on the spindle byhand.

3. Depress spindle lock button

and use a wrench on the

hub of the wire wheel or brush to tighten thewheel.

4. To remove the wheel, reverse the aboveprocedure.

NOTICE: To reduce the risk of damage to the tool,

properly seat the wheel hub before turning the toolon.

Prior to Operation

• Install the guard and appropriate disc or wheel. Do not

use excessively worn discs orwheels.

• Be sure the backing and threaded locking flange are

mounted correctly. Follow the instructions given in the

AccessoriesChart.

• Make sure the disc or wheel rotates in the direction of

the arrows on the accessory and thetool.

• Do not use a damaged accessory. Before each use

inspect the accessory such as abrasive wheels for chips

and cracks, backing pad for cracks, tear or excess wear,

wire brush for loose or cracked wires. If power tool or

accessory is dropped, inspect for damage or install an

undamaged accessory. After inspecting and installing

an accessory, position yourself and bystanders away

from the plane of the rotating accessory and run the

power tool at maximum no-load speed for one minute.

Damaged accessories will normally break apart during

this testtime.

English

Surface Grinding, Sanding and Wire

Brushing (Fig. H)



CAUTION: Always use the correct guard per the

instructions in thismanual.

To perform work on the surface of a workpiece:

1. Allow the tool to reach full speed before touching the

tool to the worksurface.

2. Apply minimum pressure to the work surface, allowing

the tool to operate at high speed. Material removal rate

is greatest when the tool operates at highspeed.

Angle

Fig. H

3. Maintain an appropriate angle between the tool

and work surface. Refer to the chart according to

particularfunction.

Function Angle

Grinding 20˚-30˚

Sanding with Flap Disc 5˚-10˚

Sanding with Backing Pad 5˚-15˚

Wire Brushing 5˚-10˚

4. Maintain contact between the edge of the wheel and

the worksurface.

- If grinding, sanding with flap discs or wire brushing

move the tool continuously in a forward and

back motion to avoid creating gouges in the

worksurface.

- If sanding with a backing pad, move the tool

constantly in a straight line to prevent burning and

swirling of worksurface.

nOTE: Allowing the tool to rest on the work surface without

moving will damage the workpiece.

5. Remove the tool from work surface before turning tool

off. Allow the tool to stop rotating before laying itdown.



CAUTION: Use extra care when working over an

edge, as a sudden sharp movement of grinder may

beexperienced.

Precautions To Take When Working on a

Painted Workpiece

1. Sanding or wire brushing of lead based paint is NOT

RECOMMENDED due to the difficulty of controlling

Spindle Lock (Fig.A)

The spindle lock

is provided to prevent the spindle from

rotating when installing or removing wheels. Operate the

Paddle Switch (Fig.A)



CAUTION: Hold the side handle and body of the tool

firmly to maintain control of the tool at start up and

during use and until the wheel or accessory stops

rotating. Make sure the wheel has come to a complete

stop be fore laying the tooldown.

nOTE: To reduce unexpected tool movement, do not switch

the tool on or off while under load conditions. Allow the

grinder to run up to full speed before touching the work

surface. Lift the tool from the surface before turning the tool

off. Allow the tool to stop rotating before putting itdown.

1. To turn the tool on, push the lock-off lever

toward

the back of the tool, then depress the paddle switch

10

The tool will run while the switch isdepressed.

2. Turn the tool off by releasing the paddleswitch.

Fig.G

Proper Hand Position (Fig. G)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires one hand on the auxiliary

handle7, with the other hand on the body of thetool.

spindle lock only when the tool is turned off,the battery is

removed and has come to a completestop.

NOTICE: To reduce the risk of damage to the tool, do

not engage the spindle lock while the tool is operating.

Damage to the tool will result and attached accessory

may spin off possibly resulting ininjury.

To engage the lock, depress the spindle lock button

and rotate the spindle until you are unable to rotate the

spindlefurther.

Fig.F

English

Repairs

The charger and battery pack are notserviceable. There are

no serviceable parts inside the charger or battery pack.



WARNING: To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

(including brush inspection and replacement, when

applicable) should be performed by a CRAFTSMAN

factory service center or a CRAFTSMAN authorized

service center. Always use identical replacementparts.

Blowing dust and grit out of the motor housing using

compressed air is a necessary maintenance procedure. Dust

and grit from metal grinding often accumulate on interior

surfaces and could create an electrical shock hazard if not

cleanedout.

• Always handle accessories with care when mounting

orremoving.

• The best storage place for accessories is one that is cool

and dry away from direct sunlight and excess heat orcold.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or dust

mask if operation is dusty. ALWAYS WEAR CERTIFIED

SAFETY EQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.

Cleaning



WARNING: Blow dirt and dust out of all air vents

and dust ports with clean, dry air at least once a

week. To minimize the risk of eye injury, always

wear ANSI Z87.1 approved eye protection when

performingthisprocedure.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

the contaminated dust. The greatest danger of lead

poisoning is to children and pregnantwomen.

2. Since it is difficult to identify whether or not a paint

contains lead without a chemical analysis, we

recommend the following precautions when sanding

any paint:

Personal safety

1. No children or pregnant women should enter the work

area where the paint sanding or wire brushing is being

done until all clean up iscompleted.

2. A dust mask or respirator should be worn by all persons

entering the work area. The filter should be replaced

daily or whenever the wearer has difficultybreathing.

nOTE: Only those dust masks suitable for working

with lead paint dust and fumes should be used.

Ordinary painting masks do not offer this protection.

See your local hardware dealer for the proper N.I.O.S.H.

approvedmask.

3. NO EATING, DRINKING or SMOKING should be done in

the work area to prevent ingesting contaminated paint

particles. Workers should wash and clean up BEFORE

eating, drinking or smoking. Articles of food, drink, or

smoking should not be left in the work area where dust

would settle onthem.

Environmental safety

1. Paint should be removed in such a manner as to

minimize the amount of dustgenerated.

2. Areas where paint removal is occurring should be sealed

with plastic sheeting of 4 milsthickness.

3. Sanding should be done in a manner to reduce tracking

of paint dust outside the workarea.

Cleaning and Disposal

1. All surfaces in the work area should be vacuumed

and thoroughly cleaned daily for the duration of

the sanding project. Vacuum filter bags should be

changedfrequently.

2. Plastic drop cloths should be gathered up and disposed

of along with any dust chips or other removal debris.

They should be placed in sealed refuse receptacles and

disposed of through regular trash pick-upprocedures.

During clean up, children and pregnant women should

be kept away from the immediate workarea.

3. All toys, washable furniture and utensils used by

children should be washed thoroughly before being

usedagain.

Accessories



WARNING: Since accessories, other than those

offered by CRAFTSMAN, have not been tested with

this product, use of such accessories with this tool

could be hazardous. To reduce the risk of injury, only

CRAFTSMAN recommended accessories should be

used with thisproduct.

Recommended accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN call 1-888-331-4569.

English

Three Year Limited Warranty

CRAFTSMAN will repair or replace, without charge, any

defects due to faulty materials or workmanship for three

years from the date of purchase (two years for batteries).

This warranty does not cover part failure due to normal wear

or tool abuse. For further detail of warranty coverage and

warranty repair information, visit www.craftsman.com

or call 1-888-331-4569. This warranty does not apply to

accessories or damage caused where repairs have been

made or attempted by others. THIS LIMITED WARRANTY

IS GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED

WARRANTY OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL

OR CONSEQUENTIAL DAMAGES. Some states do not allow

limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

2 YEARs FREE sERViCE On CRAFTsMAn BATTERY PACKs

CMCB201, CMCB2011

3 YEARs FREE sERViCE On CRAFTsMAn BATTERY

PACKs

CMCB202, CMCB204

nOTE: Battery warranty voided if the battery pack is

tampered with in any way. CRAFTSMAN is not responsible

for any injury caused by tampering and may prosecute

warranty fraud to the fullest extent permitted bylaw.

90 DAY MOnEY BACK gUARAnTEE

If you are not completely satisfied with the performance of

your CRAFTSMAN Power Tool or Nailer for any reason, you

can return it within 90 days from the date of purchase with a

receipt for a full refund – no questionsasked.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1-888-331-4569

for a freereplacement.

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of an

insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR sAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

• Register online at www.craftsman.com/registration

Versatrack™ (Fig. I)



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.



WARNING: To reduce the risk of serious personal

injury, do not use a damaged Versatrack™ hang hook

or Versatrack™ Trackwall. A damaged Versatrack™

hang hook or Versatrack™ Trackwall will not support

the weight of thetool.



WARNING: To reduce the risk of serious personal

injury, ensure the screw holding the Versatrack™ hang

hook is securelytightened.



WARNING: To reduce the risk of serious personal

injury, DO NOT suspend tool overhead or suspend

objects from the hang hook. ONLY suspend tool on the

Versatrack™ Trackwall using the hanghook.



WARNING: Ensure that the tool weight does not

exceed the maximum rated weight for the selected

Versatrack™hook.



WARNING: When hanging objects on a Versatrack™

Trackwall rail, adequately space the tools in order to

not exceed 75 lb (35 kg) per linearfoot.

iMPORTAnT: When attaching the Versatrack™ hang

hook, use only the screw that is provided. Be sure to

securely tighten the screw. Versatrack™ accessories

mount compatible tools securely to the Versatrack™

Trackwallsystem.

1. Turn tool off, remove the battery pack and

removeaccessories.



CAUTION: Any product with exposed cutting teeth

must have them covered securely if it is to be on

theVersatrack™Trackwall.

2. Attach the hang hook

on thetool.

a. Place the Versatrack™ hang hook onto the mounting

location at the base of thetool.

b. Use a screwdriver to secure the hang hook wth the

provided screw

. Do not use any other screw

forthis.

nOTE: Versatrack™ accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN, call 1-888-331-4569.

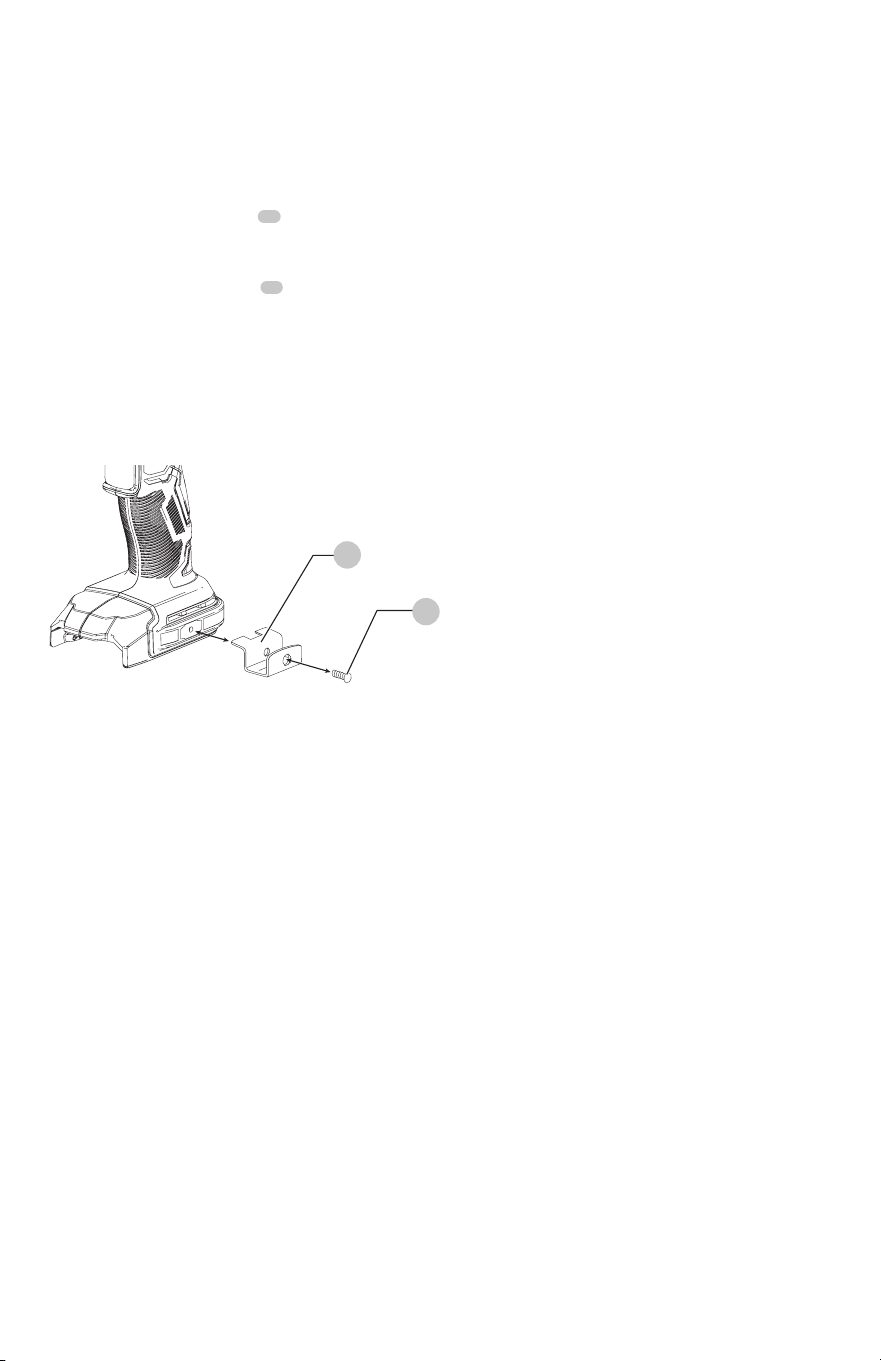

Fig. I

English

ACCESSORIES CHART

4 1/2" (115 mm) grinding Wheels

Type 27 guard

Unthreaded backing flange

Type 27

depressed center wheel

Threaded locking flange

Type 27 guard

Type 27 hubbed wheel

4 1/2" (115 mm) sanding Flap Discs

Type 27 guard

Hubbed sanding flap disc

Type 27 guard

Unthreaded backing flange

Non-hubbed sanding flap disc

Threaded locking flange

Wire Wheels

Type 27 guard

3" (76 mm) wire cup brush

Type 27 guard

4" (100 mm) wire cup brush

sanding Discs

Rubber backing pad

Sanding disc

Sanding clamp nut

FRAnçAis

Définitions: symboles et termes d'alarmessécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.



DANGER : indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait pour

l’éviter, pourrait poser des risques de dommages matériels.

Français (traduction de la notice d’instructions originale)



AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil CRAFTsMAn composez le

numéro sans frais : 1-888-331-4569.

Fig. A

Bloc-pile

Bouton de libération de bloc-pile

Broche

Bouton de verrouillage de la broche

Bride de soutien non fileté

Bride de verrouillage taraudée

Poignée latérale

Carter (Type 27)

Levier de déverrouillage du carter

Interrupteur à palette

Bouton de verrouillage

Emplacement de fixation d’accessoire CRAFTSMAN

FRAnçAis

cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position

d’arrêt avant de relier l’outil à une source

d’alimentation et/ou d’insérer un bloc-piles, de

ramasser ou de transporter l’outil. Transporter

un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de

provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet

de mieux maîtriser l’outil électrique dans les

situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT : lisez tous les avertissements

de sécurité, toutes les instructions, les

illustrations et les caractéristiques fournis

avec cet outil électrique. Ne pas suivre toutes

les instructions comprises aux présentes peut

conduire à un choc électrique, un incendie et/ou des

blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGEULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre corps

est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des

bords tranchants et des pièces mobiles. Les

cordons endommagés ou enchevêtrés augmentent les

risques de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à

Meuleuse 115 mm (4-1/2 po) 20Vmax*

CMCG450, CMCG450BLW

FRAnçAis

CONSIGNES DE SÉCURITÉ POUR TOUTES

LES OPÉRATIONS

Avertissements de sécurité communs

pour les opérations de meulage, de

sablage, de nettoyage avec une brosse

a ) Cet outil puissant est conçu pour fonctionner

comme un outil de meulage, de sablage

ou de nettoyage avec une brosse. Lisez

tous les avertissements de sécurité, toutes

les instructions, les illustrations et les

caractéristiques fournis avec cet outil électrique.

Ne pas suivre toutes les instructions comprises aux

présentes peut conduire à un choc électrique, un

incendie et/ou des blessuresgraves.

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction de seconde.

4) Utilisation et entretien d’un

outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et

doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc-piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui-ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise

propres et libres de tout produit lubrifiant.

Vérifier si les pièces mobiles sont mal alignées ou

coincées, si des pièces sont brisées ou présentent

toute autre condition susceptible de nuire au

bon fonctionnement de l’outil électrique. En

cas de dommage, faire réparer l’outil électrique

avant toute nouvelle utilisation. Beaucoup

d’accidents sont causés par des outils électriques

malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus

faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes

directives en tenant compte des conditions de

travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle

pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc-piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc-piles risque de

provoquer un incendie s’il est utilisé avec un autre type

de b loc-piles.

b ) Utiliser les outils électriques uniquement avec

les blocs-piles conçus à cet effet. L’utilisation de

tout autre bloc-piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court-circuit des bornes du bloc-piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc-piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc-piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc-piles ou outil qui

a été endommagé ou modifié. Les unités

endommagées ou modifiées peuvent avoir une

réaction imprévisible résultant en un incendie,

une explosion ou un potentiel de blessure.

f ) Ne pas exposer de bloc-piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

au-dessus de 129°C (265°F) pourrait causer

uneexplosion.

g ) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc-piles ou l’outil à des

températures hors de la plage de température

indiquée dans les instructions. Une recharge

non conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risque d’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs-piles endommagés.

La réparation de blocs-piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

FRAnçAis

b ) Les opérations comme le polissage et la coupe

ne sont pas recommandées avec cet outil

électrique. Les opérations pour lesquelles l’outil n’a

pas été conçu peuvent créer un danger et causer une

blessurecorporelle.

c ) Ne pas utiliser d’accessoire non conçu

spécifiquement pour cet outil ou qui n’aurait pas

reçu une approbation spécifique du fabricant

de l’outil. En effet, il est parfois possible de fixer un

accessoire à l’outil électrique; toutefois, cela ne garantit

pas une utilisationsécuritaire.

d ) Le régime nominal de l’accessoire doit être au

moins égal au régime maximal inscrit sur l’outil

électrique. Les accessoires soumis à un régime plus

élevé que celui pour lequel ils sont conçus peuvent se

briser et êtreprojetés.

e ) Le diamètre externe et l’épaisseur de l’accessoire

doivent être adéquats pour la capacité de l’outil

électrique. Il est impossible de protéger l’utilisateur

d’un bris d’accessoire de mauvais calibre ou de le

maîtrisercorrectement.

f ) Les raccords filetés d’accessoires doivent

correspondre au filetage de la broche de la

meuleuse. Pour les accessoires à installation

par brides, l’alésage central de l’accessoire

doit correspondre au diamètre de référence

de la bride. Les accessoires ne correspondant pas

au dispositif d’installation de l’outil électrique ne

tourneront pas correctement, vibreront de façon

excessive et pourront causer la perte de contrôle

del’outil.

g ) Ne jamais utiliser un accessoire endommagé.

Avant toute utilisation, inspecter la meule

abrasive à la recherche d’éclats et de fissures; le

tampon pour tout signe de fissures, déchirures

ou d’usure excessive; et la brosse métallique,

pour déceler s’il y a des fils métalliques fissurés

ou détachés. En cas de chute de l’outil ou

de l’accessoire, les inspecter à la recherche

de dommages ou insérer un accessoire non

endommagé. Après l’inspection et l’insertion

d’un accessoire, se positionner (l’utilisateur

ou quiconque aux alentours) hors du plan de

rotation de l’accessoire et faire tourner, pendant

une minute, l’outil électrique à plein régime, à

vide. Normalement, tout accessoire endommagé se

brisera au cours de cette période d’essai.

h ) Porter un équipement de protection individuelle.

Utiliser un masque facial, des lunettes de

sécurité ou des lunettes protectrices en fonction

de l’application. Au besoin, porter un masque

antipoussières, des protecteurs auditifs, des

gants et un tablier d’atelier capable d’arrêter

de petits fragments d’abrasifs ou de pièces. La

protection oculaire doit être en mesure d’arrêter

tout débris produit par les diverses opérations

et le masque antipoussières ou le respirateur, de

filtrer les particules produites par l’opération en

cours. Une exposition prolongée à un bruit d’intensité

élevée pourrait causer une perteauditive.

i ) Éloigner tout observateur à une distance

sécuritaire de la zone de travail. Toute personne

qui pénètre dans la zone de travail devra

également porter un équipement de protection

individuelle. Il est possible qu’un fragment de pièce

ou un accessoire brisé soit projeté et provoque des

blessures au-delà de la zone immédiate detravail.

j ) Tenir l’outil électrique par les surfaces isolées

prévues à cet effet pendant toute utilisation où

l’organe de coupe pourrait entrer en contact

avec des fils électriques cachés. Tout contact de

l’organe de coupe avec un fil sous tension mettra les

parties métalliques exposées de l’outil électrique sous

tension et électrocuteral’utilisateur.

k ) Ne jamais déposer l’outil électrique avant

l’immobilisation complète de l’accessoire.

L’accessoire en mouvement risquerait de mordre dans

la surface et de projeter l’outilélectrique.

l ) Mettre l’outil hors tension pour tout

déplacement de celui-ci par l’utilisateur. Un

contact accidentel avec l’accessoire en mouvement

pourrait happer les vêtements de l’opérateur et projeter

l’accessoire contre soncorps.

m ) Nettoyer régulièrement les évents de l’outil

électrique. Le ventilateur du moteur aspirera la

poussière à l’intérieur du boîtier. Une accumulation

excessive de poudre métallique représente un danger

d’origineélectrique.

n ) Ne pas faire fonctionner l’outil électrique à

proximité de matières inflammables. Les étincelles

produites risquent de lesenflammer.

o ) Ne pas utiliser d’accessoires qui exigent

l’utilisation d’un liquide de refroidissement.

L’utilisation d’eau ou de tout autre liquide de

refroidissement pourrait se solder par une

électrocution ou une secousseélectrique.

p ) Ne jamais utiliser de meules de type11 (boisseau

conique) sur cet outil. L’utilisation d’accessoires

inadéquats peut se solder par desblessures.

q ) Utilisez toujours la poignée auxiliaire. Serrez la

poignée de façon sécuritaire. La poignée auxiliaire

doit toujours être utilisée pour maintenir le contrôle de

l’outil en tout temps.

r ) Au démarrage de l’outil avec une meule ou

une brosse métallique neuve, ou après l’avoir

changée, maintenir l’outil dans un espace

sécuritaire et le laisser tourner une minute. Si le

disque était affecté d’une fêlure ou d’un défaut

caché, il éclaterait en moins d’une minute. Si

des fils de la brosse métallique étaient lâches,

cela serait alors détecté. Ne jamais démarrer l’outil

lorsque quelqu’un se tient directement devant le

disque, y compris l’utilisateur.

s ) Pour éviter que le bout de la broche ne touche

le fond du trou du produit abrasif, utiliser des

FRAnçAis

accessoires avec un trou fileté d’une profondeur

d’au moins 21 mm. L’utilisation d’un accessoire dont

la profondeur du filetage n’est pas suffisante risque

de causer des dommages au produit abrasif et des

blessures à l’utilisateur ou à des personnes à proximité.

t ) Le diamètre de l’axe des meules regroupées,

des brides, des plaques de presse ou de tout

autre accessoire doit s’ajuster à la tige de l’outil

électrique. Les accessoires ayant des alésages

centraux qui ne correspondent pas au matériel de

montage de l’outil électrique manqueront d’équilibre,

vibreront de façon excessive.

u ) Utiliser des pinces ou tout autre moyen pratique

de soutenir et de fixer solidement la pièce sur

une plate-forme stable. Tenir la pièce avec la main

ou contre son corps n’est pas suffisamment stable et

risque de provoquer une perte de maîtrise de l’outil.

Causes de l’effet de rebond et prévention

par l’opérateur

L’effet de rebond est une réaction soudaine d’une meule,

d’un tampon, d’une brosse ou d’un tout autre accessoire, en

mouvement, qui est pincé ou qui s’accroche. Un pincement

ou un accrochage provoque un arrêt rapide de l’accessoire en

mouvement qui, à son tour, projette l’outil électrique, hors de

maîtrise, dans la direction opposée à la rotation de l’outil au

point degrippage.

Par exemple, si une meule abrasive se pince ou s’accroche dans

la pièce, le bord de la meule introduite au point de pincement

peut mordre dans la surface de la pièce et projeter la meule

hors de la rainure. La meule peut être projetée vers l’opérateur

ou dans la direction opposée selon le sens de rotation de la

meule au point de pincement. Il est également possible que les

meules abrasives se brisent dans cesconditions.

Un effet de rebond est le résultat d’une mauvaise utilisation de

l’outil et/ou de procédures ou conditions de fonctionnement

incorrectes. Il peut être évité en prenant les précautions

nécessaires telles que décrites ci-dessous:

a ) Saisir fermement l’outil électrique et positionner

le corps et les bras de sorte à résister à la

force de l’effet de rebond. Utiliser toujours la

poignée auxiliaire, s’il y en a une, pour contrôler

au maximum l’effet de rebond ou le couple

de réaction au démarrage. Avec de bonnes

précautions, l’opérateur est en mesure de contrôler le

couple de réaction ou l’effet derebond.

b ) Ne jamais placer les mains près de l’accessoire en

mouvement. Il pourrait en effet être projeté sur celles-

ci en cas derebond.

c ) Ne pas positionner le corps dans la trajectoire

probable de l’outil électrique, en cas de rebond.

Au moment du grippage, l’outil sera projeté dans la

direction opposée au déplacement de lameule.

d ) Être particulièrement attentif lors de travaux

dans un coin, sur des bords tranchants, etc.

Éviter de faire rebondir l’accessoire. Éviter tout

type de grippage de l’accessoire. Un travail dans

un coin ou sur des bords tranchants ou un travail en

faisant rebondir l’accessoire provoquent souvent un

grippage et une perte de maîtrise de l’outil ou un effet

derebond.

e ) Ne pas fixer de lame de tronçonneuse pour

sculpter le bois ou de lame de scie dentée. Ces

types de lames provoquent des effets de rebond et des

pertes de maîtrisefréquents.

Avertissements de sécurité spécifiques

aux opérations de meulage

a ) Utiliser uniquement les types de meules

recommandés pour l’outil électrique ainsi que le

capot protecteur particulier conçu pour la meule

sélectionnée. Il est impossible de bien protéger

l’opérateur lors de l’utilisation de meules non conçues

pour l’outil. En effet, le capot protecteur sera alors

inadéquat et l’utilisation de la meule,dangereuse.

b ) La surface de meulage des meules à moyeu

déporté doit être posée sous la contre plaque

de la lèvre du carter. Le carter aide à protéger

l’utilisateur contre toute projection de fragments et

contre tout contact accidentel avec la meule ainsi qu’à

protéger les vêtements des étincelles qui pourraient

lesenflammer.

c ) Il faut fixer solidement le capot protecteur à

l’outil électrique et le positionner pour maximiser

la sécurité de l’opérateur, soit en minimisant

la surface exposée de la meule en direction

de l’opérateur. En effet, le capot protecteur sert à

protéger l’opérateur contre la projection de fragments

de meule brisée et de contact accidentel avec

celle-ci.

d ) Utiliser uniquement les meules pour les

applications prévues pour chacune d’entre elles.

Par exemple: ne pas meuler avec le bord d’une

meule tronçonneuse. Les meules tronçonneuses

par abrasion sont conçues pour travailler en

périphérie. L’application de forces latérales sur ces

meules risquerait de les faireéclater.

e ) Toujours utiliser des brides de meule intactes, de

la bonne dimension et de la forme appropriée

pour la meule sélectionnée. Les brides de

meule appropriées supportent bien la meule et

réduisent ainsi la possibilité d’un bris de meule.

Les brides conçues pour les meules tronçonneuses

pourraient différer des brides pour meules àponçage.

f ) Ne pas utiliser de meule usée en provenance

d’outil de dimension plus importante. Ces meules,

prévues pour un outil électrique plus grand, ne

conviennent pas au régime plus élevé d’un outil de

plus petite dimension et pourraientéclater.

Avertissements de sécurité spécifiques

aux opérations de ponçage

a ) Ne pas utiliser un papier pour disque abrasif

excessivement surdimensionné. Respecter les

FRAnçAis

L’étiquette apposée sur votre outil peut inclure les symboles

suivants. Les symboles et leur définition sont indiqués ci-après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

ou DC ..... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... révolutions par

minute

sfpm (plpm) ....... pieds linéaires par

minute

SPM (FPM) ......... fréquence par

minute

OPM .................... oscillations por

minuto

A ......................... ampères

W ........................ watts

ou AC .......... courant alternatif

ou AC/DC ... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

..................... symbole

d’avertissement

..................... radiation visible

..................... protection

respiratoire

.....................protection oculaire

.....................protection auditive

Consigne de sécurité supplémentaire



AVERTISSEMENT : ne jamais modifier l’outil

électrique ni aucun de ses composants, car il y a

risques de dommages corporels oumatériels.



AVERTISSEMENT : porter SYSTEMATIQUEMENT

des lunettes de protection. Les lunettes courantes NE

sont PAS des lunettes de protection. Utiliser aussi un

masque antipoussières si l'opération est poussiéreuse.

PORTER SYSTÉMATIQUEMENT UN ÉQUIPEMENT DE

SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires

NIOSH/OSHA/MSHA.



AVERTISSEMENT : les scies, meules, ponceuses,

perceuses ou autres outils de construction peuvent

produire des poussières contenant des produits

chimiques reconnus par l’État californien pour causer

cancers, malformations congénitales ou être nocifs au

système reproducteur. Parmi ces produits chimiques,

on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment,

ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un

traitementchimique.

Le risque associé à de telles expositions varie selon

la fréquence à laquelle on effectue ces travaux.

recommandations des fabricants lors de la

sélection du papier abrasif. Un papier abrasif

plus grand que le plateau de ponçage représente un

risque de lacération. Le papier risque également de

s’accrocher, de se déchirer ou de provoquer un effet

derebond.

Avertissements de sécurité spécifiques

aux opérations utilisant une

brossemétallique

a ) Être attentif, car la brosse peut projeter des soies

métalliques même lors de travaux normaux. Ne

pas surcharger la brosse en appliquant une force

excessive sur celle-ci. Les soies métalliques pénètrent

facilement les vêtements légers ou lapeau.

b ) Si l’utilisation d’un capot protecteur est

recommandée avec la brosse métallique,

s’assurer qu’il n’interfère pas avec la rotation

de la brosse métallique à touret ou de la brosse

métallique. En cours de travail et sous la force

centrifuge, le diamètre de la brosse métallique à touret

ou de la brosse métallique s’accroît.

c ) Des lunettes de protection ou une protection

oculaire avec écrans latéraux et écran frontal

total conforme à la norme ANSI Z87.1, doivent

être portées par l’utilisateur ou tout autre

individu dans un rayon de 15,2m (50pieds) de

l’utilisation de ceproduit.

Pour réduire toute exposition à ces produits:

travailler dans un endroit bien aéré, en utilisant

du matériel de sécurité homologué, tel un masque

antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage,

perçage ou toute autre activité de construction.

Porter des vêtements de protection et nettoyer à

l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les

yeux ou la peau peut favoriser l’absorption de produits

chimiquesdangereux.



AVERTISSEMENT : cet outil peut produire et/

ou répandre de la poussière susceptible de causer

des dommages sérieux et permanents au système

respiratoire. Utiliser systématiquement un appareil

de protection des voies respiratoires homologué par

le NIOSH ou l’OSHA. Diriger les particules dans le sens

opposé au visage et aucorps.



AVERTISSEMENT : pendant l’utilisation, porter

systématiquement une protection auditive

individuelle adéquate homologuée ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait

contribuer à une perte de l’acuitéauditive.



ATTENTION: après utilisation, ranger l’outil

sur son côté, sur une surface stable, là où il

ne pourra ni faire trébucher ni faire chuter

quelqu’un. Certains outils équipés d’un large bloc-

piles peuvent tenir à la verticale sur celui-ci, mais

manquent alors destabilité.

• Prendre des précautions à proximité des évents,

car ils cachent des pièces mobiles. Vêtements amples,

bijoux ou cheveux longs risquent de rester coincés dans ces

piècesmobiles.

FRAnçAis

LIRE TOUTES LES CONSIGNES

Consignes importantes de sécurité

lesblocs-piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc-piles, du chargeur et du

produit. Tout manquement aux avertissements

et instructions pose des risques de décharges

électriques, d’incendie et/ou de blessures graves.

• Ne pas recharger ou utiliser un bloc-piles en milieu

déflagrant, en présence, par exemple, de poussières,

gaz ou liquides inflammables. Le fait d’insérer ou

retirer un bloc-piles de son chargeur pourrait causer

l’inflammation de poussières ou d’émanations.

• Lorsque non utilisé, garder le bloc-piles éloigné de

petits objets métalliques comme des trombones

attache-feuilles, des pièces de monnaie, des clés, des

clous et vis ou autres pièces qui pourraient court-

circuiter les bornes. Un court-circuit pourrait causer des

brûlures ou unincendie.

• NE JAMAIS forcer l’insertion d’un bloc-piles dans un

chargeur. NE modifier un bloc-piles d’AUCUNE façon

pour le faire rentrer dans un chargeur incompatible,

car il pourrait se briser et causer des dommages

corporels graves. Consulter le tableau en dernière page

de ce manuel pour connaître les compatibilités entre

chargeurs et blocs-piles.

• Recharger les blocs-piles exclusivement dans des

chargeursCRAFTSMAN.

• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau

ou dans tout autreliquide.

• Ne pas entreposer ou utiliser l’appareil et le bloc-

piles en présence de températures ambiantes

pouvant excéder 40°C (104°F) (comme dans des

hangars ou des bâtiments métalliques l’été). Pour

préserver leur durée de vie, entreposer les blocs-piles dans

un endroit frais etsec.

REMARQUE: ne pas mettre un bloc-piles dans un

outil dont la gâchette est verrouillée en position de

marche. Ne jamais bloquer l’interrupteur en position

deMARCHE.

• Ne pas exposer le bloc-piles ou l’outil/l’appareil au

feu ou à une température excessive. L’exposition au

feu ou à une température au-dessus de 130° C (265° F)

pourrait entraîner uneexplosion.

BLOCS-PILES ET CHARGEURS

Le bloc-piles n’est pas totalement chargé d’usine. Avant

d’utiliser le bloc-piles et le chargeur, lire les consignes de

sécurité ci-après puis suivre la procédure de chargement

indiquée. Pour commander un bloc-piles de rechange,

s’assurer d’en inclure le numéro de catalogue et la tension.

• Ne pas incinérer le bloc-piles même s’il est

sévèrement endommagé ou complètement usagé,

car il pourrait exploser et causer un incendie. Pendant

l’incinération des blocs-piles au lithium-ion, des vapeurs et

matières toxiques sontdégagées.

• En cas de contact du liquide de la pile avec la peau,

rincer immédiatement au savon doux et à l’eau. En

cas de contact oculaire, rincer l’œil ouvert à l’eau claire

une quinzaine de minutes ou jusqu’à ce que l’irritation

cesse. Si des soins médicaux s’avéraient nécessaires, noter

que l’électrolyte de la pile est composé d’un mélange de

carbonates organiques liquides et de sels delithium.

• Le contenu des cellules d’une pile ouverte peut

causer une irritation respiratoire. En cas d’inhalation,

exposer l’individu à l’air libre. Si les symptômes persistent,

consulter unmédecin.



AVERTISSEMENT : risques de brûlure. Le liquide de la

pile peut s’enflammer s’il est exposé à des étincelles ou

à uneflamme.



AVERTISSEMENT : risques d’incendie. Ne jamais

tenter d’ouvrir le bloc-piles pour quelque raison

que ce soit. Si le boîtier du bloc-piles est fissuré ou

endommagé, ne pas l’insérer dans un chargeur. Ne

pas écraser, laisser tomber, ou endommager les blocs-

piles. Ne pas utiliser un bloc-piles ou un chargeur qui

a reçu un choc violent, ou si l’appareil est tombé, a été

écrasé ou endommagé de quelque façon que ce soit

(p. ex. percé par un clou, frappé d’un coup de marteau,

piétiné). Les blocs-piles endommagés doivent être

renvoyés à un centre de réparation pour y êtrerecyclés.

Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et sec,

à l’abri de toute lumière solaire directe et de toute

températureexcessive.

2. Pour un stockage prolongé, il est recommandé

d’entreposer le bloc-piles pleinement chargé dans

un lieu frais et sec, hors du chargeur pour optimiser

lesrésultats.

REMARQUE: les blocs-piles ne devraient pas être

entreposés complètement déchargés. Il sera nécessaire de

recharger le bloc-piles avantréutilisation.

Instructions d’entretien du blocs-pile

Éliminer toute saleté ou graisse de la surface externe

du blocs-pile à l’aide d’un chiffon ou d’une brosse

non métallique douce. N’utiliser ni eau ni aucun

nettoyantliquide.

Témoin de Charge du Bloc-Piles

Certains blocs-piles CRAFTSMAN possèdent un témoin de

charge qui consiste en trois voyants Del indiquant le niveau

de charge dubloc-piles.

Le témoin de charge indique approximativement le niveau

de charge restant dans le bloc-piles en fonction des

voyantssuivants:

Chargé de 75 à 100%

..................... lire toute la

documentation

IPXX .................... symbole IP

FRAnçAis

Directives de sécurité importantes

propres à tous les chargeurs de piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc-piles, du chargeur et du

produit. Tout manquement aux avertissements

et instructions pose des risques de décharges

électriques, d’incendie et/ou de blessures graves.

• NE PAS tenter de recharger le bloc-piles avec tout

autre chargeur qu’une unité CRAFTSMAN. Le

chargeur CRAFTSMAN et son bloc-piles sont conçus

spécialement pour fonctionner conjointement.

• Ces chargeurs n’ont pas été conçus pour une

utilisation autre que recharger les blocs-piles

rechargeables CRAFTSMAN. Toute autre utilisation

comporte des risques d’incendie, de chocs électriques

oud’électrocution.

• Protéger le chargeur de la pluie ou de laneige.

• Tirer sur la fiche plutôt que sur le cordon

pour débrancher le chargeur. Cela permet de

réduire les risques d’endommager la fiche ou le

cordond’alimentation.

• S’assurer que le cordon est protégé de manière à

ce que personne ne marche ni ne trébuche dessus,

ou à ce qu’il ne soit ni endommagé ni soumis à

aucunetension.

• N’utiliser une rallonge qu’en cas de nécessité

absolue. L’utilisation d’une rallonge inadéquate

comporte des risques d’incendie, de chocs électriques

oud’électrocution.

• Pour utiliser un chargeur à l’extérieur, le placer

dans un endroit sec et utiliser une rallonge conçue

Chargé de 51 à 74%

Chargé de < 50%

Le bloc-piles doit être rechargé

Pour activer le témoin de charge, maintenez appuyé le

bouton du témoin de charge. Une combinaison des trois

voyants Del s’allumera indiquant le niveau de charge.

Lorsque le niveau de charge du bloc-pile atteint la limite

minimale d’utilisation, le témoin de charge reste éteint et le

bloc-piles doit êtrerechargé.

REMARQUE: le témoin de charge ne fait qu’indiquer

le niveau de charge du bloc-piles. Il ne donne aucune

indication quant au fonctionnement de l’outil. Son

propre fonctionnement pourra aussi varier en fonction

des composants produit, de la température et de

l’applicationd’utilisation.

Pour plus d’informations quant au témoin de charge du

bloc-piles, veuillez appeler le CRAFTSMAN 1-888-331-4569

ou vous rendre sur notre site www.craftsman.com.

Transport



AVERTISSEMENT : risques d’incendie. Au moment

de ranger ou transporter le bloc-piles, veiller à

protéger ses bornes à découvert de tout objet

métallique. Par exemple, éviter de placer le bloc-

piles dans un tablier, une poche, une boîte à outils

ou un tiroir, etc. contenant des objets tels que clous,

vis, clés, etc. Le fait de transporter des blocs-piles

comporte des risques d’incendie, car les bornes

des piles pourraient entrer, par inadvertance,

en contact avec des objets conducteurs, tels

que: clés, pièces de monnaie, outils ou autres.

La réglementation sur les produits dangereux

(Hazardous Material Regulations) du département

américain des transports interdit, en fait, le transport

des blocs-piles dans les commerces ou dans les avions

dans les bagages de cabine, À MOINS qu’ils ne soient

correctement protégés de tout court-circuit. Aussi

lors du transport individuel de blocs-piles, s’assurer

que leurs bornes sont bien protégées et isolées de

tout matériau pouvant entrer en contact avec elles

et provoquer un court-circuit. REMARQUE: il

ne faut pas laisser de piles au li-ion dans les

bagagesenregistrés.

Le sceau SRPRC

(Société de recyclage

des piles rechargeables du Canada)

apposé sur une pile au nickel-cadmium, à

hydrure métallique de nickel ou au lithium-ion (ou un bloc-

piles) indique que les coûts de recyclage de ces derniers

en fin d’utilisation ont déjà été réglés par CRAFTSMAN.

Dans certaines régions, la mise au rebut ou aux ordures

municipales des piles au nickel-cadmium, à l’hydrure

métallique de nickel ou au lithium-ion, est illégale; le

programme de l’Appel à Recycler

constitue donc une

solution pratique etécologique.

Appel à Recycler Canada, Inc., en collaboration avec

CRAFTSMAN et d’autres utilisateurs de piles, a mis sur

pied de programme aux États-Unis et au Canada pour

faciliter la collecte des piles au nickel-cadmium, à l’hydrure

métallique de nickel ou au lithium-ion usagées. Aidez-nous

à protéger l’environnement et à conserver nos ressources

naturelles en renvoyant les piles au nickel-cadmium, à

l’hydrure métallique de nickel ou au lithium-ion usagées

à un centre de réparation autorisé CRAFTSMAN ou chez

votre détaillant afin qu’elles y soient recyclées. On peut en

outre se renseigner auprès d’un centre de recyclage local

pour connaître d’autres sites lesacceptant. SRPRC

est une

marque déposée de l’Appel à Recycler Canada,Inc.

FRAnçAis

120volts. Ne pas tenter de l’utiliser avec toute

autretension.



AVERTISSEMENT : risques de chocs électriques. Ne

laisser aucun liquide pénétrer dans le chargeur, des

chocs électriques pourraient enrésulter.



AVERTISSEMENT : risques de brûlure. Ne submerger

le bloc-piles dans aucun liquide et le protéger de

toute infiltration de liquide. Ne jamais tenter d’ouvrir le

bloc-piles pour quelque raison que ce soit. Si le boîtier

plastique du bloc-piles est brisé ou fissuré, le retourner

dans un centre de réparation pour y être recyclé.



ATTENTION : risques de brûlure. Pour réduire tout

risque de dommages corporels, ne recharger que des

blocs-piles rechargeables CRAFTSMAN out autre type

de piles pourrait exploser et causer des dommages

corporels etmatériels.



ATTENTION : sous certaines conditions, lorsque le

chargeur est connecté au bloc d’alimentation, des

matériaux étrangers pourraient court-circuiter le

chargeur. Les corps étrangers conducteurs tels que

(mais pas limité à) poussières de rectification, débris

métalliques, laine d’acier, feuilles d’aluminium,

ou toute accumulation de particules métalliques

doivent être maintenus à distance des orifices du

chargeur. Débrancher systématiquement le chargeur

lorsque le bloc-piles n’y est pas inséré. Débrancher

systématiquement le chargeur avant toutentretien.

Chargement du bloc-piles

REMARQUE: afin d’assurer la performance et la vie

maximales des blocs-piles au lithium-ion, chargez

complètement le bloc-pile avant la première utilisation.

1. Branchez le chargeur dans une prise appropriée avant

d’insérer le bloc-piles.

2. Branchez le chargeur et le bloc-piles en vous assurant

que le bloc-piles est bien mis en place. Le voyant rouge

(chargement) clignotera sans cesse indiquant que le

processus de chargement est commencé.

3. La fin de la recharge sera indiquée par le voyant qui

demeurera allumé de façon continue. Le bloc-piles est

complètement chargé et peut être retiré utilisé à ce

moment ou laissé dans le chargeur.

REMARQUE: pour retirer le bloc-piles, on doit appuyer sur

le bouton de libération du bloc-piles sur certains chargeurs

Indicateurs

Bloc-piles en Cours

de Chargement

Bloc-piles Chargé

Suspension de Charge Contre

le Chaud/Froid

Le chargeur ne pourront recharger des blocs-piles

défectueux. Le chargeur qui refuse de s’allumer peut

indiquer un problème avec le chargeur ou le bloc-piles

défectueuse.

pour l’extérieur. L’utilisation d’une rallonge conçue pour

l’extérieur réduit les risques de chocsélectriques.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un

calibre16, par exemple, a une capacité supérieure à un

calibre18. L’usage d’une rallonge de calibre insuffisant

causera une chute de tension qui entraînera perte de

puissance et surchauffe. Si plus d’une rallonge est utilisée

pour obtenir une certaine longueur, s’assurer que chaque

rallonge présente au moins le calibre de fil minimum. Le

tableau ci-dessous illustre les calibres à utiliser selon la

longueur de rallonge et l’intensité nominale indiquée sur

la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut

supporter decourant.

Calibre minimum pour les cordons d'alimentation

Volts

longueur totale du cordon

d'alimentation en mètre (pieds)

120V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWg

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé



AVERTISSEMENT : si la fiche ou le cordon

d'alimentation est endommagé, il doit être remplacé

par le fabricant ou son représentant ou par une

personne non moins qualifiée pour éviter tout danger.

• Ne poser aucun objet sur le chargeur. Ne pas mettre

le chargeur sur une surface molle qui pourrait en

bloquer la ventilation et provoquer une surchauffe

interne. Éloigner le chargeur de toute source de chaleur.

Le chargeur dispose d’orifices d’aération sur le dessus et le

dessous duboîtier.

• Ne pas le faire fonctionner avec un cordon

d’alimentation ou une ficheendommagée–les

remplacer immédiatement.

• Ne pas utiliser le chargeur s’il a reçu un coup,

fait une chute ou a été endommagé de quelque

façon que ce soit. Le ramener dans un centre de

réparationagréé.

• Ne pas démonter le chargeur. Pour tout service

ou réparation, le rapporter dans un centre de

réparation agréé. Le fait de le réassembler de façon

incorrecte comporte des risques de chocs électriques,

d’électrocution et d’incendie.

• Débrancher le chargeur du secteur avant tout

entretien. Cela réduira tout risque de chocs

électriques. Le fait de retirer le bloc-piles ne réduira pas

cesrisques.

• NE JAMAIS tenter de connecter 2 chargeursensemble.

• Le chargeur a été conçu pour être alimenté en

courant électrique domestique standard de

FRAnçAis

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT : afin de réduire le risque

de blessure corporelle, éteignez l’appareil

et retirez le bloc-piles avant d’effectuer tout

ajustement ou de retirer/installer des pièces ou

des accessoires. Un déclenchement accidentel du

démarrage peut causer desblessures.

Usage prévu

Votre meuleuse à petit angle a été conçue pour un usage

domestique pour des applications de meulage, de sablage,

de nettoyage avec unebrosse.

nE PAs les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables.

nE PAs le laisser à la portée des enfants. Une supervision

est nécessaire auprès de tout utilisateur nonexpérimenté.

5. Les corps étrangers conducteurs tels que (mais

pas limité à) poussières de rectification, débris

métalliques, laine d’acier, feuilles d’aluminium,

ou toute accumulation de particules métalliques

doivent être maintenus à distance des orifices du

chargeur. Débrancher systématiquement le chargeur

lorsque le bloc-piles n’y est pas inséré. Débrancher

systématiquement le chargeur avant tout entretien.

6. Ne pas congeler ou immerger le chargeur dans l’eau ou

tout autre liquide.

Instructions d’entretien du chargeur



AVERTISSEMENT : risques de chocs électriques.

Débrancher le chargeur de la prise de courant

alternatif avant tout entretien. Éliminer toute saleté

ou graisse de la surface externe du chargeur à l’aide

d’un chiffon ou d’une brosse non métallique douce.

N’utiliser ni eau ni aucun nettoyantliquide.

Installation murale

Ces chargeurs ont été conçus pour une installation murale

ou pour être posés sur une table ou une surface de travail.

Pour une fixation murale, installez le chargeur à proximité

d’une prise électrique, et à l’écart de coins ou de toute autre

obstruction au passage de l’air. Utilisez l’arrière du chargeur

pour marquer l’emplacement des vis de montage sur le mur.

Fixez soigneusement le chargeur à l’aide de vis autoforeuses

(vendues séparément) d’au moins 25,4mm (1po) de long,

et de diamètre de tête de 7–9mm (0,28–0,35po), que vous

visserez dans le bois en laissant une longueur optimale

d’environ 5,5mm (7/32po) exposée. Alignez les orifices à

l’arrière du chargeur sur les vis exposées et insérez à fond

ces dernières dans les orifices.

Versatrack

Les chargeurs CRAFTSMAN peuvent être installés au

mur à l’aide des fixations VersaTrack

de CRAFTSMAN.

Les crochets et les accessoires sont vendus séparément.

Veuillez consulter la feuille d’accessoires des fixations

VersaTrack

pour de plus amples renseignements.

REMARQUE : si le chargeur ne se met pas en fonction,

faites tester le chargeur et le bloc-piles à un centre de

service autorisé.

laisser le Bloc-Piles dans le Chargeur

Le chargeur et son bloc-piles peuvent rester connectés, le

voyant du chargeur affichant alors bloc-piles chargé.

Fonction de suspension de charge contre le

chaud/froid

Lorsque le chargeur détecte un bloc-piles trop chaud

ou trop froid, il démarre automatiquement la fonction

de suspension de charge contre le chaud, suspendant

le chargement jusqu’à ce que le bloc-piles ait repris

une température appropriée. Le chargeur ensuite se

remettra automatiquement en mode de chargement.

Cette caractéristique assure aux blocs-piles une durée de

viemaximale.

Un bloc-piles froid peut recharger moins vite qu’un

bloc-piles chaud.

Remarques importantes concernant

lechargement

1. Pour augmenter la durée de vie du bloc-piles

et optimiser son rendement, le recharger à une

température ambiante de 18°C à 24°C (65°F à 75°F).

NE PAS charger lorsque le bloc-piles est en dessous

de +4,5°C (+40°F) ou au-dessus de +40°C (+104°F).

C’est important pour prévenir tout dommage sérieux au

bloc-piles.

2. Le chargeur et son bloc-piles peuvent devenir chauds

au toucher pendant la charge. C’est normal et ne

représente en aucun cas une défaillance du produit.

Pour faciliter le refroidissement du bloc-piles après

utilisation, éviter de laisser le chargeur ou le bloc-piles

dans un local où la température ambiante est élevée

comme dans un hangar métallique ou une remorque

non isolée.

3. Si le bloc-piles ne se recharge pas correctement:

a. Vérifier le bon fonctionnement de la prise

en y branchant une lampe ou tout autre

appareilélectrique.

b. Vérifier que la prise n’est pas contrôlée par un

interrupteur qui coupe le courant lorsqu’on éteint

leslumières.

c. Déplacer le chargeur et le bloc-piles dans un local

où la température ambiante se trouve entre environ

18°C et 24°C (65°F et 75°F).

d. Si le problème persiste, amener l’outil, le bloc-piles et

son chargeur dans un centre de réparation local.

4. Recharger le bloc-piles lorsqu’il ne produit plus assez de

puissance pour effectuer un travail qu’il faisait facilement

auparavant. NE PAS CONTINUER à l’utiliser dans ces

conditions. Suivre la procédure de charge. Si nécessaire,

il est aussi possible de recharger

un bloc-piles partiellement déchargé sans effet nuisible

sur le bloc-piles.

FRAnçAis

Brides et meules



ATTENTION: afin de réduire le risque de blessure

corporelle, éteignez l’appareil et ,retirez le bloc-piles

avant d’effectuer tout ajustement ou de retirer/installer

des pièces ou desaccessoires.

Installation de meules sans moyeu

(Fig. C, D)



AVERTISSEMENT: toute installation incorrecte de

bride et/ou meule pose des risques de dommages

corporels et matériels graves (outil oumeule).



ATTENTION : les brides incluses avec l’outil doivent

être utilisées avec les meules à moyeu déporté de

type 27/42. Se reporter à la section Tableau des

accessoires pour plus d’informations.



AVERTISSEMENT: l’utilisation de brides ou carters

endommagés ou tout manquement à utiliser des

brides et carters adéquats pose des risques de

dommages corporels dus à l’éclatement de la meule

ou par contact avec la meule. Se reporter à la section

Tableau des accessoires pour plus d’informations.

Utiliser les brides fournies avec les meules à moyeu déporté

de type 27.

1. Disposez l’outil sur une table, avec le carter sur ledessus.

Assemblage et retrait du capot

protecteur (Type 27)

Assemblage du capot protecteur (Fig. B)

1. Ouvrez le verrou du protecteur 9 et alignez la flèche

sur le boîtier d’engrenage 21 avec la flèche sur le

protecteur 22.

2. Enfoncer le capot jusqu’à ce que les pattes 13 de celui-

ci s’engagent et tournent librement dans les rainures du

moyeu du carter d’engrenage.

3. Tourner le capot protecteur à la position de travail

voulue alors que le verrou est désengagé. Le corps du

capot devrait être placé entre la broche et l’opérateur

pour maximiser la protection de cedernier.

4. Engager le verrou du capot protecteur pour le fixer sur le

carter d’engrenage. Une fois le verrou engagé, il devrait

être impossible de faire tourner le capot à la main. Ne

pas utiliser la meuleuse avec un capot protecteur lâche

ou un levier de serrage en positionouverte.

Carters



ATTENTION: utiliser systématiquement un

dispositif de protection avec toutes les meules,

disques à lamelles à poncer, brosses métalliques

et circulaires. L’outil peut être utilisé sans carter

seulement lors du ponçage avec des disques abrasifs

conventionnels. Reportez-vous à la figure A pour

observer les carters fournis avec l’outil. Certaines

applications pourront nécessiter l’achat d’un carter

adapté auprès de votre distributeur ou centre de

réparation agréélocal.

REMARQUE: le meulage angulaire et la découpe peuvent

être exécutés avec des meules de type 27 spécifiant qu’elles

ont été spécialement conçues à cet effet. Les meules d’une

épaisseur de 6,35mm (0,25 po) ont été conçues pour le

meulage de finition, alors qu’il est nécessaire de vérifier

sur les étiquettes du fabricant des meules de type 27, plus

fines, si elles peuvent bien être utilisées pour le meulage

de finition, ou seulement pour le meulage angulaire/

ladécoupe.

REMARQUE: se reporter au Tableau des accessoires pour

sélectionner la bonne combinaison de carter de

protection/accessoire.

Retirer le capot protecteur (Fig. B)

Pour retirer le capot protecteur, dégager le verrou du capot,

faire tourner le capot de sorte que les pattes du capot

protecteur s’alignent avec les fentes du couvercle du carter

d’engrenage, puis tirer sur lecapot.

REMARQUE:le capot protecteur est préréglé en usine pour

correspondre au diamètre du moyeu du carter d’engrenage.

Si, après un certain temps, le capot protecteur se desserre,

visser la vis de réglage 14 avec le verrou en position

fermée et le capot inséré sur l’outil.



ATTENTION : ne pas serrer la vis de réglage avec le

verrou en position ouverte. Une telle pratique pourrait

endommager le capot protecteur ou le moyeu de

montage de façon imperceptible. S’il est impossible

de resserrer le capot protecteur à l’aide de son verrou,

ne pas utiliser l’outil. Rapporter l’outil et le capot à

un centre de réparation pour réparer ou remplacer le

capotprotecteur.

Fixation de la poignée auxiliaire (Fig. A)



AVERTISSEMENT: utiliser EN TOUT TEMPS cette

poignée pour conserver la pleine maîtrise de

l’outil. S’assurer que la poignée est solidementfixée.

Vissez solidement la poignée auxiliaire 7 dans un des trous

de montage filetés du boîtier d’engrenage.

Fig.B

FRAnçAis

Installation de brosses coupelle et

brosses métalliques (Fig.A)



AVERTISSEMENT: toute installation incorrecte de

brosse/meule pose des risques de dommages corporels

et matériels graves (outil oumeule).



ATTENTION : pour réduire tout risque de

dommages corporels, porter des gants de travail

pour manipuler les brosses métalliques et

meules. Elles pourraient êtreacérées.



ATTENTION : pour réduire tout risque

d’endommager l’outil, les meules ou brosses

ne doivent pas toucher le carter lors de leur

installation ou utilisation. Des dommages

indétectables peuvent affecter l’accessoire et faire

Installation et retrait des meules à moyeu

(Fig. A)

Les meules à moyeu s’installent directement sur la broche.

Le filetage des accessoires doit correspondre à celui de

labroche.

1. Retirez la bride de soutien en la tirant hors de l’outil.

2. Vissez la meule sur la broche3manuellement.

3. Appuyez sur le bouton de verrouillage de la broche 4

et resserrez à l’aide d’une clé le moyeu de lameule.

4. Inversez la procédure ci-dessus pour retirer lameule.

AVIS: le fait de ne pas installer correctement la

meule avant le démarrage de l’outil pose des risques

d’endommager l’outil ou lameule.

Fig.E

Installation de tampons de soutien de

ponçage (Fig.A, E)

REMARQUE: l’utilisation d’un carter avec des meules

abrasives utilisant des tampons de soutien, souvent appelés

disques en fibre de résine, n’est pas requise. Comme

l’utilisation d’un carter n’est pas requise avec ces accessoires,

le carter n’a pas à cadrer parfaitement en cas d’utilisation.



AVERTISSEMENT: toute installation incorrecte

d’écrou de blocage et/ou de tampon pose des risques

de dommages corporels et matériels graves (outil

oumeule).



AVERTISSEMENT: un carter adéquat doit être

réinstallé pour le meulage, le ponçage à lamelles,

Fig.D

Fig. C

Meules avec une

épaisseur supérieure à

3,17mm (1/8po)

Bride tournante

Bride de verrouillage

taraudée

Meule de 3,17mm

(1/8po) ou moins

Bride tournante

Bride de verrouillage

taraudée

ou le brossage métallique à touret une fois le

ponçageterminé.

1. Placez ou vissez correctement le tampon de soutien

16

sur labroche.

2. Placez la meule abrasive

17

sur le tampon desoutien.

3. Tout en appuyant sur le bouton de verrouillage de

broche

4

, vissez l’écrou de blocage de meule

18

sur la broche, en guidant le moyeu bombé sur l’écrou

de blocage dans le centre de la meule abrasive et du

tampon desoutien.

4. Resserrez l’écrou de blocage à la main. Puis appuyez sur

le bouton de verrouillage de la broche tout en tournant

la meule abrasive jusqu’à ce que la meule abrasive et

l’écrou de blocage soient bienresserrés.

5. Pour retirer la meule, attrapez et tournez le tampon de

soutien et le tampon ponceur tout en poussant sur le

bouton de verrouillage de labroche.

2. Enfiler la contre-bride non filetée

5

surla broche

3

avec

la section surélevée (d’entraînement) contre lameule.

3. Appuyer la meule

15

contre la contre-bride en la

centrant sur la section surélevée (d’entraînement) de la

contre-bride.

4. Tout en enfonçant le bouton de verrouillage de la

broche

, serrer l’écrou de serrage fileté

avec la

clécomprise.

REMARQUE : Si la meuleuse que vous installez est plus

de 3,17mm (1/8 po) d’épaisseur, placez la bride de

verrouillage à visser sur la tige pour que la section élevée

(guide) se fixe au centre de la meule. Si la meuleuse

que vous installez a une épaisseur de 3,17mm (1/8po)

ou moins, placez une bride de verrouillage à visser sur

la tige pour que la section élevée (guide) ne soit pas

contre lameule.

5. Pour retirer la meule, enfoncer le bouton de verrouillage

de la broche et desserrer l’écrou de serrage fileté avec la

clécomprise.

FRAnçAis

Interrupteur à détente (Fig.A)



ATTENTION: maintenir fermement la poignée

latérale et le boîtier de l’outil pour en garder le contrôle

au démarrage et pendant son utilisation, et ce, jusqu’à

arrêt complet de la meule ou de tout autre accessoire.

Avant de poser l’outil, s’assurer que la meule s’est

arrêtée complètement detourner.

REMARQUE: pour réduire tout mouvement accidentel

de l’outil, ne pas arrêter ou démarrer l’outil alors qu’il est

en contact avec une surface quelconque. Laisser la meule

tourner à plein régime avant de la mettre en contact avec

la surface à travailler. Retirer l’outil de la surface à travailler

avant de l’arrêter. Laisser l’outil s’arrêter complètement de

tourner avant de leposer.

Fig.G

Position correcte des mains (Fig. G)



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mains illustrée.



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour

anticiper toute réactionsoudaine.

La position correcte des mains requiert une main sur la

poignée latérale 7, et l’autre sur le corps de l’outil.

Installation et retrait du bloc-piles (Fig.F)

REMARQUE: pour des résultats optimums, s’assurer que le

bloc-piles est complètementchargé.

Pour installer le bloc-piles

1

dans la poignée de l’outil,

alignez le bloc-piles sur les rails dans la poignée de l’outil et

faites-le glisser fermement en place puis vérifiez qu’il ne s’en

détacherapas.

FONCTIONNEMENT



AVERTISSEMENT : afin de réduire le risque

de blessure corporelle, éteignez l’appareil

et retirez le bloc-piles avant d’effectuer tout

ajustement ou de retirer/installer des pièces ou

des accessoires. Un déclenchement accidentel du

démarrage peut causer des blessures.

que les fils métalliques se détachent de la meule ou

duboisseau.

Les brosses coupelle et métalliques s’installent directement

sur la broche taraudée de la meuleuse sans l’aide de brides.

Utilisez uniquement les brosses métalliques ou les meules

fournies avec un moyeu taraudé. Ces pièces sont vendues

séparément chez votre distributeur local ou dans les centres

de réparationagréés.

1. Disposez l’outil sur une table, avec le carter sur ledessus.

2. Vissez la meule sur la brochemanuellement.

3. Appuyez sur le bouton de verrouillage de la broche

et resserrez à l’aide d’une clé le moyeu de la meule ou la

brossemétallique.

4. Pour retirer la meule, inversez la procédure ci-dessus.

AVIS: pour réduire tout risque d’endommager l’outil,

installer soigneusement le moyeu de la meule avant

de mettre l’outil enmarche.

Avant toute utilisation

• Installez le carter et le disque ou la meule

appropriés. N’utilisez pas de disques ou meules

excessivementémoussés.

• Assurez-vous que la bride de soutien et la bride de

verrouillage taraudée sont correctement installées.

Suivez les instructions de la section Tableau

desaccessoires.

• Assurez-vous que le disque ou la meule tourne dans le

sens des flèches sur l’accessoire et l’outil.

• N’utilisez pas d’accessoire endommagé. Avant toute

utilisation, vérifiez que les accessoires, comme les

meules abrasives, tampons de soutien, ne comportent

aucune fissure ou cassure, ou ne sont affectés d’aucune

usure excessive, et que les fils des brosses métalliques

ne sont ni lâches ni endommagés. En cas de chute,

vérifiez que l’outil électrique ou l’accessoire n’a pas été

endommagé, et remplacez toute pièce abîmée. Après

avoir inspecté et installé un accessoire, positionnez-

vous, ainsi que tout individu présent, hors du plan de

rotation de l’accessoire et laissez tourner l’outil une

minute à sa vitesse à vide maximale. En général, les

accessoires endommagés se brisent pendant le

temps d’essai.

Fig.F

Pour retirer le bloc-piles de l’outil, poussez sur le bouton

de libération

2

et tirez fermement le bloc-piles hors de

la poignée de l’outil. Insérez-le dans son chargeur comme

décrit dans la section appropriée de cemanuel.

FRAnçAis

Meulage, sablage, brossage et finition de

surface (Fig. H)



ATTENTION: utiliser systématiquement un carter

adéquat conformément aux instructions de ce

guide d’utilisation.

Pour travailler la surface d’une pièce:

1. Laissez l’outil tourner à plein régime avant de le mettre

en contact avec la surface àtravailler.

2. Appliquez un minimum de pression sur la surface à

travailler, pour permettre à l’outil de fonctionner à sa

vitesse maximum. Le rythme du retrait du matériau est

supérieur lorsque l’outil fonctionne à grandevitesse.

Angle

Fig. H

3. Maintenez l’angle approprié entre l’outil et la surface

de travail. Reportez-vous à la partie du tableau

correspondant à la fonctionparticulière.

Fonction Angle

Meulage 20˚-30˚

Ponçage avec disques à lamelles 5˚-10˚

Ponçage avec tampon de soutien 5˚-15˚

Brossage métallique 5˚-10˚

4. Maintenez le contact entre le bord de la meule et la

surface detravail.

- Lors du meulage ou du ponçage avec des disques

à lamelles ou des brosses métalliques, déplacez

continuellement l’outil par va-et-vient pour éviter de

creuser lasurface.

- Lors du ponçage avec un tampon de soutien,

déplacez l’outil continuellement en ligne droite pour

éviter de bruler ou rayer la surface detravail.

REMARQUE: le fait d’immobiliser l’outil sur la surface

endommagera la pièce àtravailler.

Verrouillage de la broche (Fig. A)

Le bouton de verrouillage de la broche4 est destiné à

empêcher la broche de tourner lors de l’installation ou du

retrait des meules. N’activez le verrouillage de la broche que

lorsque l’outil est à l’arrêt, et après arrêt complet dumoteur.

AVIS: pour réduire tout risque d’endommager l’outil,

ne pas activer le bouton de verrouillage de la broche

alors que l’outil est en marche. L’outil pourrait être

endommagé, et ses accessoires être projetés, posant

ainsi des risques de dommagescorporels.

Pour actionner le verrouillage, appuyez sur le bouton de

verrouillage de la broche puis faites tourner la broche

jusqu’à arrêtcomplet.

5. Retirez l’outil de la pièce à travailler avant de l’arrêter.

Laissez l’outil s’arrêter complètement de tourner avant

de leposer.



ATTENTION: prendre des précautions

supplémentaires lors du travail de bordure,

car la meuleuse pourrait faire un mouvement

brutalsoudain.

Précautions à prendre lors du travail sur

une surface peinte

1. Le ponçage à la ponceuse ou la brosse métallique des

peintures à base de plomb N’EST PAS RECOMMANDÉ,

car il est difficile de se protéger contre les poussières

contaminées. L’empoisonnement au plomb

présente le plus grand danger pour les enfants et les

femmesenceintes.

2. Comme il est difficile d’identifier si la peinture contient

ou non du plomb sans effectuer une analyse chimique,

nous vous recommandons de prendre les précautions

suivantes lors du ponçage de toutes lespeintures.

Protection de l’individu

1. Aucun enfant ou femme enceinte ne devrait pénétrer

sur les lieux de travail lors du ponçage ou brossage

métallique et tant que ces lieux n’auront pas été

nettoyéscomplètement.

2. Toute personne entrant dans la zone de travail

devrait porter un masque anti-poussières ou un

appareil respiratoire. Le filtre doit en être remplacé

quotidiennement ou chaque fois que l’utilisateur

commence à avoir des difficultés àrespirer.

REMARQUE: utiliser exclusivement une protection

des voies respiratoires adéquate pour le travail sur

les peintures au plomb produisant poussières ou

émanations. Les masques ordinaires n’offrent pas ce

niveau de protection. Se renseigner auprès de son

quincaillier local pour obtenir la liste des masques anti-

poussières approuvés par leNIOSH.

3. NE PAS MANGER, BOIRE OU FUMER sur les lieux de

travail pour prévenir l’ingestion de particules de peinture

contaminées. Il est recommandé aux ouvriers de se laver

et changer AVANT de manger, boire ou fumer. Ne pas

laisser sur les lieux de travail, là où la poussière pourrait

s’y déposer, nourriture, boisson, cigarette ou autre

produit deconsommation.

Protection de l’environnement

1. La peinture devrait être retirée de façon à minimiser la

quantité de poussièresgénérées.

2. Les lieux où la peinture est retirée devraient être isolés

avec des panneaux de plastique de 4mils d’épaisseur.

3. Le ponçage devrait être effectué de manière à réduire

toute propagation des poussières de peinture hors des

lieux detravail.

nettoyage et élimination

1. Passez quotidiennement l’aspirateur sur les lieux de

travail et nettoyez-les soigneusement pendant toute la

durée du projet de ponçage. Changez fréquemment les

filtres d’aspirateur.

1. Pour mettre l’outil en marche, poussez le levier de

verrouillage 11 vers l’arrière de l’outil, puis appuyez sur

l’interrupteur à détente 10. L’outil fonctionnera tant que

l’interrupteur resteraappuyé.

2. Pour arrêter l’outil, relâchez l’interrupteur àdétente.

FRAnçAis

Versatrack™ (Fig. I)



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’appareil

et retirez le bloc-piles avant d’effectuer tout

ajustement ou de retirer/installer des pièces ou

des accessoires. Un déclenchement accidentel du

démarrage peut causer desblessures.



AVERTISSEMENT: afin de réduire le risque de

blessures graves, ne pas utiliser un crochet de

suspension Versatrack™ ou rail mural Versatrack

endommagé. Un crochet de suspension Versatrack™

ou un rail Versatrack™ endommagé ne supportera pas

le poids de l’outil.



AVERTISSEMENT : afin de réduire le risque de

blessures graves, assurez-vous que la vis qui retient le

crochet de suspension Versatrack ™ est bienserrée.



AVERTISSEMENT : afin de réduire le risque de

blessures graves, NE PAS suspendre l'outil au-dessus

du niveau de la tête ou suspendre d’autres objets

à partir du crochet de suspension. Supendez

SEULEMENT l’outil sur le rail mural Versatrack™ Tà

l’aide du crochet de suspension Versatrack™.



AVERTISSEMENT: assurez-vous que le poids de l'outil

ne dépasse pas le poids nominal maximum pour le

crochet Versatrack™sélectionné.

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.

Le chargeur ou le bloc-piles ne comportent aucune

pièceréparable.



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

CRAFTSMAN ou un centre de réparation agréé

CRAFTSMAN. Toujours utiliser des pièces de

rechangeidentiques.

L’entretien périodique doit comprendre le nettoyage à l’air

comprimé du carter du moteur pour éliminer la poussière et

les particules métalliques ou abrasives logées à l’intérieur de

celui-ci. Ces dernières tendent en effet à s’accumuler sur les

surfaces internes et peuvent engendrer des risques de choc

électrique si elles ne sont pas souventnettoyées.

• Toujours manipuler les accessoires avec précaution lors du

montage ou dudémontage.

Nettoyage



AVERTISSEMENT : soufflez la saleté et la poussière de

tous les évents et les ports de poussière avec de l’air

sec et propre au moins une fois par semaine. Pour

minimiser le risque de blessure aux yeux, toujours

porter une protection oculaire conforme à la norme

ANSI Z87.1 lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par CRAFTSMAN n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures,

utiliser exclusivement les accessoires CRAFTSMAN

recommandés avec le présentproduit.

Les accessoires recommandés pour cet outil sont

vendus séparément au centre de service de votre

région. Pour obtenir de l’aide concernant l’achat d’un

accessoire, communiquer avec CRAFTSMAN, composer le

1-888-331-4569.

MAINTENANCE



AVERTISSEMENT : afin de réduire le risque de

blessure corporelle, éteignez l’appareil et

retirez le bloc-piles avant d’effectuer tout

ajustement ou de retirer/installer des pièces ou

des accessoires. Un déclenchement accidentel du

démarrage peut causer desblessures.

• Le meilleur endroit de rangement pour les accessoires est

celui qui est frais et sec loin de la lumière directe du soleil et

de la chaleur ou du froidexcessif.



AVERTISSEMENT : TOUJOURS porter des lunettes de

sécurité. Les lunettes de vue ne constituent PAS des

lunettes de sécurité. Utiliser également un masque

facial ou anti-poussière si l’opération de découpe

génère de la poussière. TOUJOURS PORTER UN

ÉQUIPEMENT DE PROTECTION HOMOLOGUÉ :

• Protection oculaire conforme à la norme ANSI

Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires conformes aux

normes NIOSH/OSHA/MSHA.

2. Recueillez toute toile de protection plastifiée utilisée

et s’en défaire avec toute particule de poussière ou

autre débris à éliminer. Placez-les dans un contenant

hermétique pour déchets et jetez-les conformément à la

procédure normale d’élimination des ordures.

Pendant le nettoyage, maintenez à distance de la zone

immédiate de travail les enfants ou femmesenceintes.

3. Nettoyez soigneusement jouets, meubles lavables,

et tout ustensile utilisés par les enfants avant toute

nouvelleréutilisation.

FRAnçAis

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATiOns sOUs gARAnTiE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• sÉCURiTÉ: l’enregistrement de votre produit nous

permettra de communiquer avec vous dans l’éventualité

peu probable de l’envoi d’un avis de sécurité régi

par la loi fédérale américaine de la protection

desconsommateurs.

• Registre en ligne à www.craftsman.com/

registration

Garantie limitée de trois ans

CRAFTSMAN réparera ou remplacera sans frais tout appareil

défectueux pour cause de défaut de matériau ou de

main-d'œuvre sur une période de trois ans à partir de la

date d'achat de l'outil (deux ans pour les bloc-piles). Cette

garantie ne couvre pas les pièces en panne pour cause

d'abus ou d'usure normale de l'outil. Pour plus de détails

au sujet de la couverture de la garantie et l'information de

réparation sous garantie, visitez www.craftsman.com

ou composez le 1-888-331-4569. Cette garantie ne

s’applique pas aux accessoires ou dommages causés par

des réparations effectuées ou tentées par d’autres. CETTE

GARANTIE REMPLACE TOUTES LES AUTRES, INCLUANT LES

GARANTIES IMPLICITES DE LA QUALITÉ MARCHANDE ET

L'APTITUDE POUR UN BUT PARTICULIER, ET EXCLUT TOUS

LES DOMMAGES ACCIDENTELS OU CONSÉCUTIFS. Certaines

provinces ne permettent pas de limitation sur la durée

de la garantie implicite ou l'exclusion ou la limitation de

dommages indirects, alors ces limitations peuvent ne pas

s'appliquer à vous. Cette garantie vous donne des droits

légaux particuliers et vous pouvez avoir d’autres droits qui

varient selon les états ou les provinces.

COnTRAT D’EnTRETiEn gRATUiT DE DEUX Ans sUR

lEs BlOC-PilEs CRAFTsMAn

CMCB201, CMCB2011

COnTRAT D’EnTRETiEn gRATUiT DETROis Ans sUR

lEsBlOC-PilEs CRAFTsMAn

CMCB202, CMCB204

REMARQUE: la garantie de se produit sera annulée si

le bloc-piles a été altéré de quelque façon que ce soit.

CRAFTSMAN ne peut être tenu responsable de tout

dommage corporel causé par l’altération du produit et

pourra poursuivre toute fraude en matière de garantie dans

toute l’étendue permise par laloi.

gARAnTiE DE REMBOURsEMEnT DE90JOURs

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique ou

de la cloueuse CRAFTSMAN , celui-ci peut le retourner,

accompagné d’un reçu, dans les 90 jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

AMÉRiQUE lATinE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1-888-331-4569 pour en obtenir le remplacementgratuit.



AVERTISSEMENT: lorsque vous suspendrez

des objets sur le mur Versatrack™ rail , distancez

adéquatement les outils de sorte à ne pas excéder

35kg (75lb) par piedlinéaire.

iMPORTAnT: pour la fixation du crochet de suspension

Versatrack, utilisez seulement la vis fournie. Assurez-vous

de bien serrer la vis. Les outils et accessoires compatibles

Versatrack™ se fixent de façon sécuritaire au système

Versatrack™Trackwall.

1. Éteignez l’outil, retirez les accessoires, retirez le

bloc-piles.



ATTENTION : tout produit avec dents coupantes

exposées doit être couvert de façon sécuritaire s’il doit

être mis sur le Versatrack™Trackwall.

2. Fixez la ganse de suspension

sur l’outil.

a. Placez le crochet de suspension Versatrack™

l’emplacement du montage à la base de l’outil.

b. Utilisez un tournevis pour sécuriser le crochet de

suspension avec la vis fournie.

.Ne pas utiliser

toute autre vis pour cefaire.

REMARQUE : les accessoires Versatrack™ pour utilisation

avec cet outil sont disponibles à un coût supplémentaire

chez votre détaillant local ou dans un centre de services

autorisé. Si vous avez besoin d’aide pour trouver un

accessoire, veuillez contacter CRAFTSMAN, appelez

au1-888-331-4569.

Fig. I

FRAnçAis

TABLEAU DES ACCESSOIRES

Meule de 115mm (4 1/2po)

Carter de type 27

Bride de soutien non filetée

Meule à moyeu déporté de

type 27

Bride de verrouillage taraudée

Carter de type 27

Meule à moyeu de type 27

Disques à lamelles de sablage 115 mm (4 1/2 po)

Carter de type 27

Disque de ponçage à lamelles

et moyeu

Carter de type 27

Bride de soutien non filetée

Disque de ponçage à lamelles

sans moyeu

Bride de verrouillage taraudée

Brosses métalliques

Carter de type 27

Brosse forme coupelle de

76 mm (3 po)

Carter de type 27

Brosse métallique 100 mm

(4 po)

Meules abrasives

Tampon de soutien en

caoutchouc

Meule abrasive

l’écrou de blocage de meule

EsPAñOl

Español (traducido de las instrucciones originales)

Definiciones: Símbolos y Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o dañosmateriales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridadrelacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

lapropiedad.



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

si tiene alguna duda o algún comentario sobre ésta

u otra herramienta CRAFTsMAn llámenos al número

gratuito: 1-888-331-4569.

Fig. A

Batería

Botón de liberación de la batería

Eje

Botón del seguro del eje

Brida de respaldo sin rosca

Brida de bloqueo roscada

Mango lateral

Protector (Tipo 27)

Palanca de liberación del protector

Interruptor de paleta

Botón de bloqueo

Emplacement de fixation d’accessoire CRAFTSMAN

EsPAñOl

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado

para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de

descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando

emplee una herramienta eléctrica. No utilice

una herramienta eléctrica si está cansado o bajo

el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una

herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía

o paquete de baterías, o antes de levantar

o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la

ropa y los guantes alejados de las piezas en

movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y

extracción de polvo, asegúrese de que estén

conectados y que se utilicen correctamente. El

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con elpolvo.

ADVERTENCIAS GENERALES DE

SEGURIDAD PARA HERRAMIENTAS

ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesiones serias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURASCONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el

riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

Lijadora de 115 mm (4-1/2") 20V Máx*

CMCG450, CMCG450BLW

EsPAñOl

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción de segundo.

4) Uso y Mantenimiento de la

HerramientaEléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta

permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete si es

desmontable, de la herramienta eléctrica antes

de realizar cualquier ajuste, cambiar accesorios

o almacenar herramientas eléctricas. Estas

medidas de seguridad preventivas reducen el riesgo de

encender la herramienta eléctrica en formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda

afectar el funcionamiento de la herramienta

eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de

las herramientas eléctricas que carecen de un

mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa.

Las manijas y superficies de sujeción resbalosas

no permiten el manejo y control seguros de la

herramienta en situaciones inesperadas.

5) Uso y Mantenimiento de la

Herramienta con Baterías

a ) Recargue solamente con el cargador

especificado por el fabricante. Un cargador

adecuado para un tipo de paquete de baterías puede

originar riesgo de incendio si se utiliza con otro

paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague

con agua. Si el líquido entra en contacto con los

ojos, busque atención médica. El líquido expulsado

de la batería puede provocar irritación oquemaduras.

e ) No use un paquete de batería o herramienta

que estén dañados o modificados. Las baterías

dañadas o modificadas pueden presentar un

comportamiento impredecible que resulte en

incendios, explosión o riesgo de lesiones.“

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 129 °C

(265 °F) pueden causar una explosión.“

g ) Siga todas las instrucciones de carga y no

cargue el paquete de batería o la herramienta

fuera del rango de temperatura especificado

en las instrucciones. Cargar inadecuadamente o

en una temperatura fuera del rango de temperatura

especificado puede dañar la batería e incrementar el

riesgo de incendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicio autorizados.

EsPAñOl

herramienta a velocidad máxima sin carga

durante un minuto. Los accesorios dañados

generalmente se romperán durante estaprueba.

h ) Utilice equipos de protección personal. Según

la aplicación, debe usar protector facial,

anteojos de seguridad o lentes de seguridad.

Según corresponda, utilice máscara para polvo,

protectores auditivos, guantes y delantal

de taller para protegerse de los pequeños

fragmentos abrasivos y de los fragmentos de

la pieza de trabajo. La protección para los ojos

debe ser capaz de detener los residuos volátiles

que se generan en las diferentes operaciones.

La máscara para polvo o respirador debe ser

capaz de filtrar las partículas generadas por el

funcionamiento de la herramienta. La exposición

prolongada al ruido intenso puede provocar pérdida

de laaudición.

i ) Mantenga a los espectadores a una distancia

segura del área de trabajo. Toda persona que

ingrese al área de trabajo debe utilizar equipos

de protección personal. Los fragmentos de una

pieza de trabajo o de un accesorio roto pueden

volar y provocar lesiones más allá del área de

operacionescercana.

j ) Sostenga la herramienta eléctrica solo por sus

superficies de empuñadura aisladas cuando

realice una operación en la cual el accesorio

para cortar pudiera entrar en contacto con

instalaciones eléctricas ocultas. Si el accesorio

para cortar entra en contacto con un cable bajo

tensión, se cargarán las partes metálicas de la

herramienta expuestas a la corriente y podrían

producir una descarga eléctrica aloperador.

k ) Nunca apoye la herramienta hasta que el

accesorio se haya detenido completamente. El

accesorio giratorio puede enganchar la superficie y

producir la pérdida de control de laherramienta.

l ) No haga funcionar la herramienta eléctrica

mientras la carga a su lado. El contacto accidental

con el accesorio giratorio puede hacer que éste se

le enganche en la ropa y lance el accesorio hacia

sucuerpo.

m ) Limpie frecuentemente los orificios de

ventilación de la herramienta eléctrica. El

ventilador del motor atraerá el polvo dentro de la

cubierta, y la acumulación excesiva de polvo metálico

puede producir riesgoseléctricos.

n ) No use la herramienta eléctrica cerca de

materiales inflamables. Las chispas pueden

encender estosmateriales.

o ) No utilice accesorios que requieran refrigerantes

líquidos. El uso de agua u otros refrigerantes líquidos

puede producir una electrocución o descargaeléctrica.

p ) No utilice discos Tipo 11 (copas cónicas) en esta

herramienta. El uso de accesorios incorrectos puede

producirlesiones.

INSTRUCCIONES DE SEGURIDAD PARA

TODAS LAS OPERACIONES

Advertencias de seguridad comunes

para Operaciones de Esmerilado, Lijado,

conAlambre

a ) Esta herramienta eléctrica está diseñadas para

funcionar como una esmeriladora, lijadora o

cepillo de alambre. Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las

instrucciones siguientes puedse resultar en

descarga eléctrica, incendio y/o lesionesserias.

b ) No se recomienda realizar operaciones como el

pulido y corte con esta herramienta eléctrica.

Las operaciones para las que la herramienta eléctrica

no fue diseñada pueden crear un peligro y causar

lesionespersonales.

c ) No utilice accesorios que no estén diseñados y

recomendados específicamente por el fabricante

de la herramienta. El hecho que el accesorio pueda

conectarse a la herramienta eléctrica no garantiza un

funcionamientoseguro.

d ) La velocidad nominal del accesorio debe ser

equivalente a la velocidad máxima indicada

en la herramienta eléctrica, como mínimo. Los

accesorios que funcionen más rápido que su velocidad

nominal pueden romperse ydesprenderse.

e ) El diámetro externo y el grosor del accesorio

deben estar dentro del rango de capacidad

de la herramienta eléctrica. Los accesorios

de tamaño incorrecto no pueden protegerse ni

controlarseadecuadamente.

f ) El montaje de rosca de los accesorios debe

corresponderse con la rosca del eje de la

esmeriladora. Para los accesorios montados

con bridas, el orificio del eje del accesorio

debe ajustarse al diámetro de centrado de la

brida. Los accesorios que no se corresponden con

las piezas de montaje de la herramienta eléctrica se

desequilibrarán, vibrarán excesivamente y pueden

causar pérdida decontrol.

g ) No utilice un accesorio dañado. Inspeccione

el accesorio antes de cada uso; por ejemplo,

el disco abrasivo para verificar que no tenga

astillas ni grietas; la almohadilla de respaldo

para ver si hay grietas, desprendimientos o

desgaste excesivo y el cepillo de alambre para

ver si tiene alambres sueltos o quebrados. Si

la herramienta eléctrica o el accesorio sufre

una caída, inspeccione para ver si hay daños o

instale un accesorio en buen estado. Después de

inspeccionar e instalar un accesorio, ubíquese

y ubique a los espectadores lejos del plano

del accesorio giratorio y haga funcionar la

EsPAñOl

q ) Siempre utilice el mango lateral. Ajuste el mango

con firmeza. Se debe utilizar siempre el mango

lateral para mantener el control de la herramienta en

todomomento.

r ) Al arrancar la herramienta con un disco nuevo

o de repuesto, o un cepillo de alambre nuevo o

de repuesto, sostenga la herramienta en un área

bien protegida y póngala en funcionamiento

durante un minuto. Si el disco tiene una grieta

o un defecto que haya pasado inadvertido,

se romperá en pedazos en menos de un

minuto. Si el cepillo de alambre tiene alambres

sueltos, serán detectados. Nunca encienda la

herramienta si una persona está parada frente al

disco. Esta instrucción incluye aloperador.

s ) Para evitar que el extremo del eje entre en

contacto con la parte inferior del orificio del

producto abrasivo, utilice accesorios que tengan

una profundidad del orificio roscado de al

menos 21 mm. Si no se utiliza un accesorio con la

profundidad de rosca adecuada esto puede provocar

daños en el producto abrasivo y lesiones al operador o

a las personas en eláre.

t ) El tamaño del eje de las ruedas de cubo, bridas,

almohadillas de respaldo o cualquier otro

accesorio debe ajustarse correctamente al

husillo de la herramienta eléctrica. Los accesorios

que no se corresponden con las piezas de montaje de

la herramienta eléctrica se desequilibrarán, vibrarán

excesivamente y pueden causar pérdida decontrol.

u ) Utilice abrazaderas u otra forma práctica para

asegurar y apoyar la pieza de trabajo en una

plataforma estable. Sostener la pieza de trabajo con

la mano o contra su cuerpo provoca inestabilidad y

puede llevar a la pérdida delcontrol.

Causas del Retroceso y su Prevención por

Parte del Operador

El retroceso es una reacción repentina al pellizco o

atascamiento de un disco giratorio, una almohadilla de

respaldo, un cepillo o cualquier otro accesorio. El pellizco o

el atascamiento hacen que el accesorio giratorio se trabe

rápidamente, lo que a su vez provoca que la herramienta

eléctrica fuera de control vaya en sentido opuesto al giro del

accesorio en el punto delatascamiento.

Por ejemplo, si la pieza de trabajo atasca o pellizca el disco

abrasivo, el borde del disco que ingresa en el punto de pliegue

puede clavarse en la superficie del material y provocar que

el disco salte o se desenganche. El disco puede saltar hacia

el operador o en sentido contrario, según la dirección del

movimiento del disco en el punto de pellizco. Los discos

abrasivos también se pueden romper en estascondiciones.

El retroceso es el resultado de un mal uso de la herramienta

o de condiciones o procedimientos operativos incorrectos y

se puede evitar tomando las precauciones apropiadas que se

indican a continuación:

a ) Sostenga la herramienta eléctrica con firmeza

y ubique el cuerpo y el brazo para poder resistir

las fuerzas de retroceso. Siempre utilice el

mango lateral, en caso de tenerlo, para lograr el

máximo control sobre el retroceso o la reacción

de torsión durante el encendido. El operador

puede controlar la reacción de torsión o las fuerzas de

retroceso si toma las precaucionesadecuadas.

b ) Nunca coloque la mano cerca del accesorio

giratorio, ya que éste puede hacer un retroceso sobre

lamano.

c ) No ubique el cuerpo en el área hacia donde la

herramienta eléctrica se desplazará si se produce

un retroceso. El retroceso impulsará la herramienta

en la dirección opuesta al movimiento del disco en el

punto deatascamiento.

d ) Tenga especial cuidado al trabajar en esquinas,

bordes filosos, etc. Evite hacer rebotar o

enganchar el accesorio. Las esquinas, los bordes

filosos y el rebote tienden a enganchar el accesorio

giratorio y producir la pérdida de control o el retroceso

de launidad.

e ) No conecte una hoja para carpintería para sierra

de cadena ni una hoja de sierra dentada. Estas

hojas puede producir el retroceso y la pérdida de

controlfrecuentes.

Advertencias de Seguridad Específicas

para Operaciones de Esmerilado

a ) Utilice sólo los tipos de disco recomendados para

su herramienta eléctrica y el protector específico

para el disco seleccionado. Los discos para los que

la herramienta eléctrica no está diseñada no pueden

protegerse adecuadamente y soninseguros.

b ) La superficie de esmerilado de los discos

de centro hundido debe montarse por

debajo del borde del protector. Un disco

montado incorrectamente que se proyecte a

través del plano del borde del protector no puede

protegerseadecuadamente.

c ) El protector debe fijarse en forma segura a la

herramienta eléctrica y ubicarse para brindar

la máxima seguridad, de manera que una

mínima parte del disco quede expuesta hacia el

operador. El protector ayuda a proteger al operador

de los fragmentos despedidos por discos rotos, del

contacto accidental con el disco y de chispas que

podrían prender fuego a laropa.

d ) Los discos sólo deben utilizarse para las

aplicaciones recomendadas. Por ejemplo: no

esmerile con el costado del disco de corte. Los

discos para cortes abrasivos están diseñados para

esmerilados periféricos, si se aplican fuerzas laterales a

estos discos, puedenromperse.

e ) Siempre utilice bridas de disco en buen estado,

con la forma y el tamaño apropiados para

el disco seleccionado. Las bridas de disco

EsPAñOl

La etiqueta de su herramienta puede incluir los siguientes

símbolos. A continuación se indican los símbolos y

susdefiniciones:

V ......................... voltios

Hz ....................... hertz

min ..................... minutos

or DC ...... direct current

...................... Construcción de

Clase I (tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

Instrucción Adicional de Seguridad



ADVERTENCIA: Nunca modifique la herramienta

eléctrica, ni tampoco ninguna de sus piezas. Podría

producir lesiones corporales odaños.



ADVERTENCIA: Use SIEMPRE lentes de seguridad.

Los anteojos de diario NO SON lentes de seguridad.

Utilice además una cubrebocas o mascarilla antipolvo

si la operación de corte genera demasiado polvo.

SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algunas partículas de polvo

generadas al lijar, serrar, esmerilar y taladrar con

herramientas eléctricas, así como al realizar otras

actividades de construcción, contienen químicos que

el Estado de California sabe que pueden producir

cáncer, defectos congénitos u otras afecciones

reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y

otros productos de albañilería, y

• arsénico y cromo provenientes de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía,

dependiendo de la frecuencia con la cual realiza

usted este tipo de trabajo. Para reducir su exposición

a estas sustancias químicas: trabaje en una zona bien

ventilada y llevando equipos de seguridad aprobados,

como mascarillas antipolvo especialmente diseñadas

para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras

actividades de construcción. Vista ropas protectoras

y lave las áreas de la piel expuestas con agua y

jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de

productos químicospeligrosos.



ADVERTENCIA: La utilización de esta herramienta

puede generar polvo o dispersarlo, lo que podría

causar daños graves y permanentes al sistema

respiratorio, así como otras lesiones. Siempre use

protección respiratoria aprobada por NIOSH (Instituto

Nacional de Seguridad y Salud en el Trabajo) u OSHA

(Administración de Seguridad y Salud en el Trabajo)

apropiada para la exposición al polvo. Dirija las

partículas en dirección contraria a la cara y elcuerpo.



ADVERTENCIA: Siempre lleve la debida

protección auditiva personal en conformidad

con ANSI S12.6 (S3.19) durante el uso de esta

herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede

contribuir a la pérdidaauditiva.



ATENCIÓN: Cuando no esté en uso, guarde la

herramienta apoyada en un costado sobre una

superficie estable, donde no interrumpa el paso

o provoque una caída. Algunas herramientas

con paquetes de baterías de gran tamaño pueden

colocarse paradas sobre el paquete de baterías, pero

pueden caersefácilmente.

• Los orificios de ventilación suelen cubrir piezas en

movimiento, por lo que también se deben evitar. Las

piezas en movimiento pueden atrapar prendas de vestir

sueltas, joyas o el cabellolargo.

adecuadas brindan soporte al disco, además de

reducir la posibilidad de que el disco se rompa.

Las bridas de los discos de corte pueden ser diferentes

a las bridas de discos deesmerilado.

f ) No utilice discos desgastados de herramientas

eléctricas más grandes. Los discos diseñados

para herramientas eléctricas más grandes no

son apropiados para la mayor velocidad de una

herramienta más pequeña y puedenestallar.

Advertencias de Seguridad Específicas

para Operaciones de Lijado

a ) No utilice papel para disco de lijar con

sobreespesor excesivo. Siga las recomendaciones

del fabricante al seleccionar el papel de lija.

Los papeles de lija más grandes que sobrepasan

la almohadilla de lijado representan un peligro de

laceración y pueden provocar el retroceso o que el

disco se enganche o serompa.

Advertencias de Seguridad Específicas

para Operaciones de Cepillado con Cepillo

de Alambre

a ) Tenga en cuenta que las cerdas de alambre

se desprenden del cepillo incluso durante el

funcionamiento común. No sobrecargue los

alambres al aplicar una carga excesiva al cepillo.

Las cerdas de alambre pueden penetrar fácilmente la

ropa liviana y lapiel.

b ) Si se recomienda la utilización de un protector

para el cepillado con cepillo de alambre, no

permita ninguna interferencia entre el disco o

cepillo de alambre y el protector. El disco o cepillo

de alambre puede expandir su diámetro debido a las

fuerzas centrífuga y detrabajo.

c ) El operador y otras personas que se encuentren

a no más de 15,2 m (50") de este producto

en funcionamiento DEBEN usar lentes de

seguridad con pantallas laterales de protección

y una pantalla facial conforme con la norma

ANSIZ87.1.

EsPAñOl

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

Para Todas las Unidades de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y

el producto. No seguir las advertencias y las

instrucciones puede provocar una descarga

eléctrica, un incendio y/o lesionesgraves.

• No cargue o use la unidad de batería en atmósferas

explosivas, como en presencia de líquidos, gases

o polvos inflamables. Puede que al insertar o sacar la

unidad de batería del cargador se inflamen el polvo o

losgases.

• Cuando el paquete de batería no esté en uso,

manténgalo alejado de otros objetos metálicos,

como sujetadores de papel, monedas, llaves, clavos,

tornillos, u otros objetos pequeños de metal que

puedan hacer una conexión de una terminal a otra.

Conectar en corto circuito las terminales de la batería

puede causar quemaduras o unincendio.

• NUNCA fuerce la unidad de batería para que

entre en el cargador. NO modifique la unidad de

batería en ninguna forma para que entre en un

cargador no compatible, pues puede producir una

ruptura en la unidad de batería y causar lesiones

corporalesgraves. Consulte la tabla al final de este

manual para ver la compatibilidad entre baterías

ycargadores.

BATERÍAS Y CARGADORES

La batería no viene completamente cargada de fábrica.

Antes de utilizar la batería y el cargador, lea las siguientes

instrucciones de seguridad y luego siga los procedimientos

de carga indicados. Cuando pida baterías de repuesto, no

olvide indicar el número de catálogo y el voltaje.

• Cargue las unidades de batería sólo en los cargadores

designados porCRAFTSMAN.

• NO salpique con ni sumerja en agua u otroslíquidos.

• No guarde ni use la herramienta y unidad de batería

en lugares donde la temperatura pueda alcanzar

o superar los 40°C (104 °F), tales como cobertizos

o construcciones de metal durante el verano).

Almacene las unidades de batería en lugares frescos y

secos para maximizar su vidaútil.

NOTA: No almacene las unidades de batería en

la herramienta con el interruptor de gatillo en

posición encendida fija. Nunca use cinta adhesiva

para mantener el interruptor de gatillo en

posiciónENCENDIDA.

• No exponga un paquete de batería o herramienta/

aparato a fuego o temperatura excesiva. La

exposición a fuego o temperatura mayor a 130°C (265°F)

puede causar una explosión.

• No incinere la unidad de batería, aunque esté

completamente dañada o descargada. La unidad

de batería puede explotar si se quema. Cuando se

queman unidades de batería de iones de litio, se producen

gases y materialestóxicos.

• Si el contenido de la batería entra en contacto con la

piel, lave el área de inmediato con agua y un jabón

suave. Si el líquido de la batería entra en contacto con

sus ojos, enjuáguelos con agua y los ojos abiertos por

15 minutos o hasta que cese la irritación. Si se requiere

de asistencia médica, el electrolito de la batería está

compuesto por una mezcla de carbonatos orgánicos

líquidos y sales delitio.

• El contenido de los elementos abiertos de la batería

puede causar irritación en el tracto respiratorio.

Salga al aire fresco. Si los síntomas persisten, busque

asistenciamédica.



ADVERTENCIA: Peligro de quemaduras. El líquido de

la batería puede ser inflamable si se expone a chispas

ollamas.



ADVERTENCIA: Peligro de incendio. Nunca intente

abrir la unidad de batería por ningún motivo. Si

la caja exterior de la unidad de batería se triza o

daña, no la introduzca en el cargador. No triture,

deje caer o dañe la unidad de batería. No use una

unidad de batería o un cargador que haya sido

golpeado, dejado caer, atropellado o dañado en

cualquier forma (por ejemplo, perforado por un clavo,

golpeado con un martillo, pisado). Lleve sus unidades

de batería dañadas al centro de servicio para que

seanrecicladas.

Recomendaciones de Almacenamiento

1. El mejor lugar de almacenamiento es uno que sea fresco

y seco, lejos de la luz solar directa y del exceso de calor

ofrío.

2. Para resultados óptimos durante tiempos prolongados

de almacenamiento, se recomienda almacenar la unidad

de batería completamente cargada en un lugar fresco y

seco fuera delcargador.

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por

minuto

OPM .................... oscilaciones por

minuto

A ......................... amperios

W ........................ vatios

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

....................... velocidad sin carga

IPXX .................... s ímbolo IP

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

..................... símbolo de

advertencia de

seguridad

..................... radiación visible

..................... protección

respiratoria

.....................protección ocular

.....................protección auditiva

..................... lea toda la

documentación

EsPAñOl

Instrucciones Importantes de Seguridad

Para Todos los Cargadores de Baterías



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y

el producto. No seguir las advertencias y las

instrucciones puede provocar una descarga

eléctrica, un incendio y/o lesionesgraves.

• NO intente cargar el paquete de batería con ningún

cargador diferente a un cargador CRAFTSMAN. El

cargador y el paquete de batería CRAFTSMAN están

diseñados específicamente para funcionar juntos.

• Estos cargadores no fueron diseñados para ser

utilizados para más que cargar las baterías

recargables CRAFTSMAN. Cualquier otro uso puede

producir riesgo de incendios, descargas eléctricas

oelectrocución.

• No exponga el cargador a la lluvia o a lanieve.

• Tire del enchufe y no del cable cuando desconecte el

cargador. De esta forma se reduce el riesgo de daño al

enchufe ycable.

• Asegúrese de que el cable no sea ubicado de

manera que podría ser pisado, causar que alguien

El sello RBRC®

El sello RBRC® (Rechargeable Battery

Recycling Corporation) en las baterías

(ounidades de batería) de níquel cadmio,

níquel e hidruro metálico o de iones de

litio indica que el costo de reciclaje de

estas baterías (o unidades de batería) al llegar al final de

su vida de servicio ya ha sido pagado por CRAFTSMAN.

En algunas áreas, es ilegal depositar baterías de níquel

cadmio, níquel e hidruro metálico o de iones de litio

gastadas en la basura o la corriente de residuos sólidos

urbanos; el programa Call 2 Recycle® proporciona una

alternativaecológica.

Call 2 Recycle, Inc., en cooperación con CRAFTSMAN y

otros usuarios de baterías, han establecido programas en

los Estados Unidos y Canadá para facilitar la recolección

de baterías de níquel cadmio, níquel e hidruro metálico

o de iones de litio gastadas. Al llevar sus baterías de

níquel cadmio, níquel e hidruro metálico y de iones de

litio gastadas a un centro de servicio autorizado por

CRAFTSMAN o al minorista local para que sean recicladas,

ayuda a proteger el medio ambiente y a conservar recursos

naturales. También puede comunicarse con el centro de

reciclaje de su localidad para mayor información sobre

dónde llevar sus bateríasgastadas.

RBRC® es una marca comercial registrada de Call 2

Recycle,Inc.

asegúrese de que sus terminales estén protegidos

y debidamente aislados de los materiales que

pudieran entrar en contacto con ellos y provocar

uncortocircuito. NOTA: Las baterías de iones de LI-ion

no deben colocarse dentro del equipajeregistrado.

nOTA: Las unidades de batería no deberían almacenarse

completamente descargadas. La unidad de batería deberá

recargarse antes de serusada.

Instrucciones de Limpieza del Batería

Para limpiar la suciedad y grasa del exterior del cargador

puede usarse un paño o cepillo suave no metálico. No use

agua ni solucioneslimpiadoras.

Unidades de Batería con Indicador

deCarga

Algunas unidades de batería CRAFTSMAN incluyen un

indicador de carga que consiste de tres luces LED que

indican el nivel de carga que queda en la unidad debatería.

El indicador de carga es una indicación de niveles

aproximados de carga que quedan en la batería según los

indicadoressiguientes:

75–100% cargada

51–74% cargada

< 50% cargada

La batería tiene que cargarse

Para activar el indicador de carga, presione y sostenga el

botón del indicador. Se iluminará una combinación de las

tres luces LED, que indicará el nivel de carga que queda.

Cuando el nivel de carga está por debajo del nivel útil, el

indicador no se iluminará, y la batería deberárecargarse.

nOTA: El indicador de carga es sólo eso: un indicador

de la carga de la unidad de batería. No indica el nivel de

funcionalidad de la herramienta y puede variar de acuerdo

a las piezas del producto, la temperatura y la aplicación que

el usuario ledé.

Para mayor información sobre unidades de batería

con indicadores de carga, por favor llame al

CRAFTSMAN 1-888-331-4569 o visite nuestro sitio

Web: www.craftsman.com.

Transporte



ADVERTENCIA: Peligro de incendio. No guarde

o transporte la batería de forma que los

terminarles expuestos de la misma puedan estar

en contacto con objetos metálicos. Por ejemplo,

no ponga la batería en delantales, bolsillos, cajas de

herramientas, estuches de productos, cajones, etc.,

junto con clavos, tornillos, y llaves, etc. sueltos. El

transporte de baterías puede causar incendios

si sus terminales inadvertidamente entran en

contacto con materiales conductores como

llaves, monedas, herramientas manuales y

otros por el estilo. El Reglamento sobre Materiales

Peligrosos (HMR) del Departamento de Transporte de

EE.UU. prohíbe transportar baterías comercialmente

o en aviones en el equipaje de mano A MENOS que

estén debidamente protegidas contra cortocircuitos.

Por lo tanto, cuando transporte baterías individuales,

EsPAñOl

reensamblado incorrectamente, puede causar descargas

eléctricas, electrocución oincendios.

• Desenchufe el cargador antes de intentar limpiarlo.

Esto reducirá el riesgo de descargas eléctricas. El

retirar el paquete de baterías no reducirá esteriesgo.

• NUNCA intente conectar 2 cargadores entresí.

• El cargador está diseñado para operar con una

corriente eléctrica estándar residencial de 120 V. No

intente usarlo con ningún otro voltaje.



ADVERTENCIA: Peligro de descarga eléctrica. No

permita que ningún líquido se introduzca en el

cargador. Puede producir descargas eléctricas.



ADVERTENCIA: Peligro de quemaduras. No sumerja

la unidad de batería en líquido de ningún tipo ni

permita que se introduzca ningún tipo de líquido a

la unidad de batería. Nunca intente abrir la unidad

de batería por ningún motivo. Si la caja plástica de la

unidad de batería se triza o rompe, llévela a un centro

de servicio para su reciclaje.



ATENCIÓN: Peligro de quemaduras. Para reducir el

riesgo de lesiones, sólo cargue unidades de batería

recargables CRAFTSMAN marca. Otros tipos de

batería podrían sobrecalentarse y reventar lo que

podría resultar en lesiones corporales y daños a

supropiedad.



ATENCIÓN: Bajo ciertas condiciones, cuando el

cargador está enchufado a una toma de corriente,

el cargador puede hacer cortocircuito si entra en

contacto con algún material ajeno. Los materiales

ajenos de naturaleza conductora, como el polvo de

esmerilado, las placas de metal, la lana de acero, el

papel de aluminio y otros, o cualquier acumulación

de partículas metálicas deberían mantenerse alejados

de las cavidades del cargador. Desenchufe siempre

el cargador cuando no haya una unidad de batería

en su cavidad. Desenchufe el cargador antes de

intentarlimpiarlo.

Carga de la Batería

nOTA: Para garantizar el máximo desempeño y la vida

útil de los paquetes de baterías de iones de litio, cargue la

batería por completo antes del primer uso.

1. Conecte el cargador en un tomacorriente apropiado

antes de insertar el paquete de batería.

2. Conecte el cargador y el paquete de baterías,

asegurándose que la batería esté completamente

asentada. La luz (carga) parpadeará continuamente

indicando que el proceso de carga ha comenzado.

3. La terminación de la carga se indicará por la luz que

permanece encendida continuamente. El paquete de

batería está completamente cargado y se puede retirar y

usar en este momento o dejarse en el cargador.

nOTA: Para retirar el paquete de la batería, algunos

cargadores requieren que se presione el botón de liberación

tropiece con él o ser expuesto a otro tipo de daños

ydesgastes.

• No use un alargador a menos que sea

absolutamente necesario. El uso de un alargador

incorrecto podría producir riesgo de incendios, descargas

eléctricas oelectrocución.

• Cuando opere un cargador al exterior, hágalo

siempre en un lugar seco y use un alargador

apropiado para uso al exterior. El uso de un alargador

apropiado para uso al exterior reduce el riesgo de

descargaeléctrica.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para

su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre

16 tiene mayor capacidad que uno de 18. Un cable de

un calibre insuficiente causará una caída en la tensión

de la línea dando por resultado una pérdida de energía

y sobrecalentamiento. Cuando se utilice más de un

alargador para completar el largo total, asegúrese que

los hilos de cada alargador tengan el calibre mínimo.

La tabla siguiente muestra el tamaño correcto a utilizar,

dependiendo de la longitud del cable y del amperaje

nominal de la placa de identificación. Si tiene dudas sobre

cuál calibre usar, use un calibre mayor. Cuanto menor sea

el número del calibre, más resistente será elcable.

Calibre mínimo de conjuntos de cables

Voltios

longitud total del cable en pies

(metros)

120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWg

Más de no

Más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado



ADVERTENCIA: Si el enchufe o el cable de

alimentación están dañados lo debe reemplazar

el fabricante o su representante o por una persona

igualmente calificada para evitarpeligro.

• No coloque ningún objeto encima del cargador

ni coloque a este sobre una superficie blanda

que pudiera bloquear las ranuras de ventilación

y resultar en un calor interno excesivo. Coloque

el cargador en un lugar alejado de cualquier fuente

de calor. El cargador se ventila a través de las ranuras

que se encuentran en la parte superior e inferior de la

cajaprotectora.

• No opere el cargador si su cable o enchufe

estándañados–reemplácelos de inmediato.

• No opere el cargador si ha recibido un golpe agudo,

si se ha caído o si ha sido dañado de alguna otra

forma. Llévelo a un centro de servicioautorizado.

• No desarme el cargador; llévelo a un centro de

servicio autorizado cuando deba ser reparado. Si es

EsPAñOl

Uso Debido

Su pulidora de ángulo pequeño se diseñó para uso

doméstico para aplicaciones de pulido, lijado y cepillo

dealambre.

nO use en condiciones húmedas ni en presencia de líquidos

o gasesinflamables.

nO permita que los niños toquen la herramienta. Si el

operador no tiene experiencia operando esta herramienta,

su uso deberá sersupervisado.

4. La unidad de batería debería ser recargada cuando

no sea capaz de producir suficiente potencia para

trabajos que eran fácilmente realizados antes. NO

CONTINÚE usándola bajo estas circunstancias. Siga el

procedimiento de carga. También puede cargar una

unidad de batería que haya sido usada parcialmente

cuando lo desee, sin dañarla.

5. Los materiales ajenos conductores por naturaleza, tales

como, pero sin limitarse a, el polvo del esmerilado, las

virutas metálicas, la lana de acero, el papel de aluminio o

cualquier acumulación de partículas metálicas deberían

mantenerse alejados de las cavidades del cargador.

Desenchufe siempre el cargador de la toma de corriente

cuando no haya una unidad de batería en su cavidad.

Desenchufe el cargador antes de intentar limpiarlo.

6. No congele ni sumerja el cargador en agua o cualquier

otro líquido.

Instrucciones de Limpieza del Cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente de CA

antes de limpiarlo. Para limpiar la suciedad y

grasa del exterior del cargador puede usarse un

paño o cepillo suave no metálico. No use agua ni

solucioneslimpiadoras.

Montaje en la Pared

Estos cargadores están diseñados para montarse en la

pared o colocarse en posición vertical sobre una mesa o

superficie de trabajo. Si lo monta en la pared, coloque el

cargador al alcance de una toma de corriente eléctrica y

alejado de las esquinas u otras obstrucciones que puedan

impedir el flujo de aire. Utilice la parte de atrás del cargador

como plantilla para la ubicación de los tornillos de montaje

en la pared. Monte el cargador firmemente utilizando

tornillos para muro seco (comprados por separado) de un

mínimo de 25,4 mm (1”) de largo, con una cabeza de un

diámetro de 7-9 mm (0,28–0,35”), atornillados en madera

hasta una profundidad óptima dejando el tornillo expuesto

aproximadamente 5,5 mm (7/32”). Alinee las ranuras en

la parte trasera del cargador con los tornillos expuestos e

introdúzcalos totalmente en las ranuras.

Versatrack™

Los cargadores CRAFTSMAN pueden montarse en la

pared con VersaTrack™ Trackwall de CRAFTSMAN. Los

ganchos y accesorios se venden por separado. Consulte

la hoja de accesorios VersaTrack™ Trackwall para obtener

másinformación.

del paquete de batería.

Indicadores

Unidad en Proceso de Carga

Unidad Cargada

Restraso por Unidad Caliente/

Fría

Un cargador no cargará una batería defectuosa. El cargador

que se niega a encenderse podría indicar un problema con

el cargador.

nOTA: Si el cargador no quiere encender, lleve el cargador y

el paquete de batería para que los prueben en un centro de

servicio autorizado.

Permanencia de la Unidad de Batería en el Cargador

El cargador y la unidad de batería pueden dejarse

conectados con la luz del cargador indicando que la unidad

está cargada.

Retraso por Batería Caliente/Fría

Cuando el cargador detecta que una batería está demasiado

caliente o demasiado fría, inicia automáticamente un

Retraso por batería caliente/fría y suspende la carga hasta

que la batería alcanza una temperatura adecuada. En ese

momento, el cargador inicia automáticamente el modo

de carga de la batería. Esta función garantiza la máxima

duración de la batería.

Una batería fría puede cargar más lentamente que una

batería caliente.

Notas Importantes Sobre la Carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 °C– 24 °C (65 °F– 75 °F).

NO cargue cuando el paquete de batería esté debajo de

+4,5 °C (+40 °F), o arriba de +40 °C (+104 °F). Esto es

importante y evitará causar daños graves a la batería.

2. Puede que el cargador y la unidad de batería se

calienten ligeramente durante el proceso de carga.

Esto es normal y no representa ningún problema. Para

facilitar el enfriamiento de la unidad de batería después

del uso, evite colocar el cargador o la unidad de batería

en un lugar cálido, como un cobertizo metálico o un

remolque sin aislamiento térmico.

3. Si la unidad de batería no se carga correctamente:

a. Verifique el funcionamiento de la toma enchufando

una lámpara u otro aparato;

b. Revise que la toma de corriente no esté conectada a

un interruptor de luz que corte la corriente cuando

se corte la luz;

c. Mueva el cargador y la unidad de batería a

un lugar donde la temperatura ambiental sea

aproximadamente 18 °C– 24 °C (65 °F– 75 °F);

d. Si el problema de carga continúa, lleve la

herramienta, unidad de batería y el cargador a su

centro de servicio local.

EsPAñOl

Protectores



ATENCIÓN: Deben usarse protectores con todos

los discos de esmerilar, discos de aleta para lijar,

cepillos y discos de alambre. La herramienta puede

usarse sin un protector solamente cuando se lije con

discos para lijar convencionales. Consulte la Figura A

para ver los protectores suministrados con la unidad.

Algunas aplicaciones pueden requerir la compra del

protector correcto de su distribuidor local o centro de

servicioautorizado.

nOTA: El esmerilado y corte de bordes puede realizarse

con discos tipo 27 diseñados y especificados para este

propósito; los discos de un grosor de 6,35 mm (0,25") están

diseñados para el esmerilado de superficies mientras que

debe examinarse la etiqueta del fabricante de los discos

tipo 27 más finos para ver si pueden ser utilizados para el

esmerilado de superficies o solamente para el esmerilado/

corte debordes.

nOTA: Consulte la Tabla de accesorios para seleccionar la

combinación apropiada de protector/accesorio.

Montaje y Extracción del Protector

(Tipo27)

Montaje del Protector (Fig. B)

1. Abra el seguro de la protección 9 , y alinee la flecha

en la caja de engranes 21 con la flecha sobre la

protección 22.

2. Empuje el protector hacia abajo hasta que las

lengüetas13 del protector enganchen y giren

libremente en la ranura del cubo de la caja

deengranajes.

3. Con el cerrojo del protector abierto, gire el protector

hasta la posición de trabajo deseada. El cuerpo

del protector debe quedar colocado entre el eje

y el operador, para proveer la máxima protección

aloperador.

4. Cierre el cerrojo del protector para asegurarlo a la caja

de engranajes. No se debe poder girar el protector

manualmente cuando el cerrojo está cerrado. No haga

funcionar la esmeriladora con un protector flojo o con la

palanca de la abrazadera en la posición deabierta.

Conexión del Mango Auxiliar (Fig. A)



ADVERTENCIA: Este mango DEBE UTILIZARSE EN

TODO MOMENTO para mantener el completo

control de la herramienta. Siempre asegúrese de

que el mango estéfijo.

Atornille la manija auxiliar 7 firmemente en uno de los

orificios de montaje roscados de la caja deengranes.

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Fig.B

Extracción del Protector (Fig. B)

Para retirar el protector, abra el cerrojo del protector, gire

el protector de manera que las lengüetas de éste estén

alineadas con las ranuras de la cubierta de la caja de

engranajes y tire del protector haciaarriba.

nOTA: El protector ha sido ajustado en fábrica para el

diámetro del cubo de la caja de engranajes. Si, después

de un tiempo, el protector se afloja, apriete el tornillo

de ajuste

14

con el pasador en la posición cerrada y el

protector instalado en laherramienta.



ATENCIÓN: No apriete el tornillo de ajuste con el

pasador en la posición abierta. Puede producir un

daño indetectable al protector o al cubo de montaje.

Si no se puede apretar el protector ajustando el

pasador, no utilice la herramienta y llévela a un centro

de mantenimiento para la reparación o el reemplazo

del protector.

Bridas y Discos



ATENCIÓN: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete de

batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios.

Montaje de Discos sin Cubo (Fig. C, D)



ADVERTENCIA: El no fijar adecuadamente las bridas

y/o el disco podría ocasionar lesiones graves (o daño a

la herramienta o eldisco).



ATENCIÓN: Las bridas incluidas deben usarse con

discos de esmerilado tipo 27/42 con el centro hundido.

Consulte la Tabla de Accesorios para obtener

másinformación.



ADVERTENCIA: El usar una brida o protector

dañados o el no usar una brida y protector adecuados

puede ocasionar lesiones debido a la rotura del disco

y al contacto con el disco. Consulte la Tabla de

Accesorios para obtener másinformación.

Los discos de esmerilar de centro hundido Tipo 27 se deben

utilizar con las bridasprovistas.

1. Coloque la herramienta en una mesa con el protector

haciaarriba.

EsPAñOl

Montaje de Cepillos de Copa de

Alambre y Discos de Alambre (Fig. A)



ADVERTENCIA: El no fijar adecuadamente el cepillo o

el disco podría ocasionar lesiones graves (o daño a la

herramienta o el disco).



ATENCIÓN: Para reducir el riesgo de lesiones

corporales, use guantes de trabajo cuando

maneje cepillos y discos de alambre. Pueden

estarafilados.



ATENCIÓN: Para reducir el riesgo de daño a la

herramienta, el disco o el cepillo no deben tocar

Montaje y Retiro de los Discos con Cubo

(Fig. A)

Los discos con cubo se instalan directamente en el eje. La

rosca del accesorio debe coincidir con la rosca deleje.

1. Saque la brida de respaldo jalándola de laherramienta.

2. Enrosque el disco en el eje 3 amano.

3. Presione el botón de seguro del eje 4 y utilice una llave

para apretar el cubo deldisco.

4. Invierta el procedimiento anterior para retirar eldisco.

AVISO: El no colocar bien el disco antes de encender

la herramienta puede ocasionar daño a ésta o

aldisco.

Fig.E

Montaje de las Almohadillas de

Respaldo de Lijado (Fig.A, E)

nOTA: No es necesario el uso de un protector con discos

para lijado que utilizan almohadillas de respaldo, a menudo

llamados discos de resina de fibra. Puesto que no se necesita

un protector para estos accesorios, el protector puede

ajustarse o no correctamente si seutiliza.



ADVERTENCIA: El no fijar adecuadamente la tuerca

de fijación y/o la almohadilla podría ocasionar

lesiones graves (o daño a la herramienta o eldisco).



ADVERTENCIA: Debe volver a instalarse un protector

adecuado para aplicaciones con disco de esmerilado,

Fig.D

2. Instale la brida de respaldo sin rosca

5

en el eje

3

con

la sección elevada (piloto) contra eldisco.

3. Coloque el disco

contra la brida de respaldo, centre

el disco sobre la sección elevada (piloto) de la brida

derespaldo.

4. Mientras oprime el botón de bloqueo del eje

enrosque la tuerca de fijación

6

en eleje.

nOTA: Si la rueda que está instalando tiene un espesor

mayor a 3,17mm (1/8"), coloque la brida de bloqueo

roscada sobre el husillo de forma que la sección

levantada (piloto) se ajuste en el centro de la rueda. Si

la rueda que está instalando tiene un espesor mayor a

3,17mm (1/8") o menos, coloque la brida de bloqueo

roscada sobre el husillo de forma que la sección

levantada (piloto) no esté contra larueda.

5. Para retirar el disco, oprima el botón de bloqueo del eje

y afloje la tuerca de fijación roscada con la llaveincluida.

Fig. C

Discos más gruesos

que 3,17mm (1/8")

Brida de respaldo

Brida de bloqueo

roscada

Discos de 3,17mm (1/8")

y más delgados

Brida de respaldo

Brida de bloqueo

roscada

cepillo de alambre o disco de alambre una vez

terminadas las aplicaciones delijado.

1. Coloque o enrosque adecuadamente la almohadilla de

respaldo

16

en eleje.

2. Coloque el disco de lijado

17

en la almohadilla

derespaldo.

3. Presionando el botón del seguro del eje

4

, enrosque

la tuerca de fijación de lijado

18

en el eje, colocando

el cubo elevado de la tuerca de fijación en el centro del

disco de lijado y la almohadilla derespaldo.

4. Apriete a mano la tuerca de fijación. Luego presione

el botón del seguro del eje mientras gira el disco

de lijado hasta que éste y la tuerca de fijación estén

bienajustados.

5. Para retirar el disco, agarre y gire la almohadilla de

respaldo y la almohadilla de lijado mientras presiona el

botón de seguro deleje.

EsPAñOl

Interruptor de Paleta (Fig. A)



ATENCIÓN: Sujete el mango lateral y el cuerpo de la

herramienta firmemente para mantener el control de

la herramienta durante la puesta en marcha y durante

el uso de la misma y hasta que el disco o accesorio

deje de rotar. Asegúrese de que el disco se haya parado

por completo antes de tumbar laherramienta.

Fig.G

Posición Adecuada de las Manos (Fig. G)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición

adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacciónrepentina.

La posición de manos adecuada requiere una mano en

la manija auxiliar7, con la otra mano sobre el cuerpo de

laherramienta.

Fig.F

Cómo Instalar y Retirar la Unidad de

Batería (Fig. F)

nOTA: Para mejores resultados, verifique que su unidad de

batería esté completamentecargada.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Para instalar la unidad de batería

1

en el mango de la

herramienta, alinee la unidad de batería con los rieles en

el interior del mango de la herramienta y deslícela en el

mango hasta que la unidad de batería quede firmemente

insertada en la herramienta; verifique que ésta no se

salgasola.

Para retirar la unidad de batería de la herramienta, presione

el botón de liberación

2

y tire firmemente de la de batería

para sacarla del mango de la herramienta. Insértela en el

cargador tal como se describe en la sección del cargador de

estemanual.

el protector al montarse o durante su uso. Podría

producirse un daño no detectable al accesorio, que

ocasione la fragmentación de alambres del accesorio

de disco o cepillo decopa.

Los cepillos de copa de alambre o los discos de alambre

se instalan directamente en el eje roscado sin el uso de

bridas. Utilice solamente los cepillos o discos de alambre

suministrados con un cubo roscado. Estos accesorios

pueden obtenerse por un costo adicional en su distribuidor

local o centro de servicioautorizado.

1. Coloque la herramienta en una mesa con el protector

haciaarriba.

2. Enrosque el disco en el eje amano.

3. Presione el botón del seguro del eje

y utilice una llave

en el cubo del disco o cepillo de alambre para ajustar

eldisco.

4. Para retirar el disco, invierta el procedimientoanterior.

AVISO: Para reducir el riesgo de daño a la

herramienta, fije bien el cubo del disco antes de

encender laherramienta.

Antes de Usar la Máquina

• Instale el protector y el disco o muela apropiada. No

utilice discos o muelas excesivamentedesgastados.

• Compruebe que la brida de bloqueo de respaldo

y roscada estén montadas correctamente. Siga las

instrucciones indicadas en la Tabla de accesorios.

• Compruebe que el disco o la muela giren en dirección

de las flechas en el accesorio y laherramienta.

• No utilice un accesorio dañado. Antes de cada uso

inspeccione el accesorio, como por ejemplo los discos

abrasivos, para verificar si tienen muescas o grietas, la

almohadilla de respaldo para verificar si tiene grietas o

roturas o si está muy desgastada, el cepillo de alambre

para comprobar si tiene alambres sueltos o agrietados. Si

la herramienta o el accesorio se caen accidentalmente,

revise que no estén dañados o, si es necesario, cambie

el accesorio por uno que no esté dañado. Después de

inspeccionar e instalar un accesorio, colóquense usted y

las personas presentes alejados del plano del accesorio

en movimiento y ponga la herramienta eléctrica en

funcionamiento a la velocidad sin carga máxima durante

un minuto. Si el accesorio está dañado, normalmente se

terminará de romper durante este período deprueba.

EsPAñOl

Esmerilado, Lijado y Cepillado Metálico de

Superficies (Fig. H)



ATENCIÓN: Utilice siempre un protector correcto

según las instrucciones de estemanual.

Para realizar un trabajo en la superficie de una pieza

detrabajo:

1. Permita que la herramienta alcance la velocidad

máxima antes de ponerla en contacto con la superficie

detrabajo.

2. Aplique una presión mínima a la superficie de trabajo,

permitiendo a la herramienta operar a alta velocidad. La

velocidad de eliminación de material es mayor cuando

la herramienta opera a velocidadalta.

Ángulo

Fig. H

3. Mantenga un ángulo apropiado entre la herramienta y

la superficie de trabajo. Consulte la tabla de acuerdo con

la funciónparticular.

Función Ángulo

Esmerilado 20˚-30˚

Lijado con disco de aletas 5˚-10˚

Lijado con almohadilla de respaldo 5˚-15˚

Cepillado metálico 5˚-10˚

Seguro del eje (Fig.A)

El seguro del eje

sirve para evitar que el eje gire al instalar

o extraer discos. Utilice el bloqueo del eje sólo cuando la

herramienta esté apagada, desenchufada del suministro

eléctrico y se haya parado porcompleto.

AVISO: Para reducir el riesgo de daño a la

herramienta, no engrane el bloqueo del eje mientras

la herramienta esté en funcionamiento. Se ocasionará

daño a la herramienta y el accesorio puesto puede

salirse resultando posiblemente en unalesión.

Para engranar el bloqueo, apriete el botón de bloqueo del

eje y gire el eje hasta que no pueda hacerlo girarmás.

4. Mantenga el contacto entre el borde del disco y la

superficie detrabajo.

- Para operaciones de esmerilado, lijado con discos de

aletas o cepillado metálico desplace la herramienta

continuamente con un movimiento hacia adelante

y hacia atrás para evitar crear surcos en la superficie

detrabajo.

- Si lija con una almohadilla de respaldo, desplace la

herramienta constantemente en línea recta para no

quemar ni rayar la superficie detrabajo.

nOTA: Las partes en movimiento de la herramienta pueden

dañar la superficie detrabajo.

5. Quite la herramienta de la superficie de trabajo antes de

apagarla. Permita que la herramienta deje de girar antes

desoltarla.



ATENCIÓN: Tenga mucho cuidado cuando trabaje

sobre un borde, pues puede producirse un movimiento

brusco y repentino de laesmeriladora.

Precauciones que Deben Tomarse

al Trabajar en una Pieza de Trabajo

Pintada

1. NO SE RECOMIENDA el lijado o cepillado metálico

de pinturas a base de plomo debido a la dificultad

de controlar el polvo contaminado. La intoxicación

por plomo es más peligrosa para niños y

mujeresembarazadas.

2. Ya que es difícil identificar si una pintura contiene

plomo o no, sin antes hacer un análisis químico,

recomendamos que se tomen las siguientes

precauciones al lijar cualquier pintura:

seguridad Personal

1. Ningún niño o mujer embarazada debería entrar al

área de trabajo donde se esté lijando o cepillando con

escobilla metálica pintura hasta que se haya terminado

de limpiar elárea.

2. Todas las personas que entren en el área de trabajo

deben usar una mascarilla antipolvo o un respirador.

El filtro debería ser reemplazado a diario o cuando el

usuario tenga dificultades pararespirar.

nOTA: Sólo se deberían utilizar aquellas mascarillas

antipolvo adecuadas para trabajar con polvo y gases

de pinturas con plomo. Las mascarillas regulares

para pintar no ofrecen esta protección. Visite su

distribuidor de ferretería local para obtener la máscara

N.I.O.S.H.correcta.

3. No se debe COMER, BEBER ni FUMAR en el área

de trabajo para evitar ingerir partículas de pintura

contaminada. Los trabajadores se deben lavar y limpiar

ANTES de comer, beber o fumar. No deben dejarse

artículos de comida, bebida o tabaco en el área de

trabajo donde se podría depositar polvo sobreellos.

seguridad Ambiental

1. La pintura debe ser retirada de manera que se reduzca al

mínimo la cantidad de polvogenerado.

nOTA: Para reducir el movimiento inesperado de la

herramienta, no encienda o apague la herramienta mientras

esté en condiciones de carga. Deje que la esmeriladora

alcance la velocidad máxima antes de tocar la superficie

de trabajo. Levante la herramienta de la superficie antes de

apagarla. Permita que la herramienta deje de rotar antes

desoltarla.

1. Para encender la herramienta, empuje la palanca de

bloqueo en apagado

11

hacia la parte trasera de la

herramienta, luego apriete el interruptor de paleta

10

La herramienta funcionará mientras el interruptor

estéapretado.

2. Apague la herramienta soltando el interruptor depaleta.

EsPAñOl

Reparaciones

El Cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezas reparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda)

deben ser realizados en un centro de mantenimiento

en la fábrica CRAFTSMAN u en un centro de

mantenimiento autorizado CRAFTSMAN. Utilice

siempre piezas de repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

gUADAlAJARA, JAl

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

Limpieza



ADVERTENCIA: Sople la suciedad y polvo de todas

las ventilas de aire y puertos de polvo con aire limpio

y seco por lo menos una vez a la semana. Para reducir

el riesgo de lesiones, utilice siempre protección para los

ojos aprobada ANSIZ87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos químicos

pueden debilitar los materiales plásticos utilizados

en estas piezas. Utilice un paño humedecido sólo con

agua y jabón neutro. Nunca permita que penetre

Accesorios



ADVERTENCIA: Debido a que no se han probado con

este producto otros accesorios que no sean los que

ofrece CRAFTSMAN, el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir el

riesgo de lesiones, con este producto deben usarse sólo

los accesorios recomendados porCRAFTSMAN.

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto com CRAFTSMAN, llame al

1-888-331-4569.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Como procedimiento de mantenimiento necesario, limpie el

polvo y la arenilla acumulada en la caja protectora del motor

con aire comprimido. El polvo y la arenilla provenientes

del esmerilado de metal generalmente se acumulan en

las superficies interiores y pueden crear peligro de choque

eléctrico si no se limpian.

• Siempre manipule los accesorios con cuidado al

montarlos oquitarlos.

• El mejor lugar de almacenamiento para los accesorios es

uno que esté fresco y seco, alejado de la luz solar directa y

del exceso de calor ofrío.



ADVERTENCIA: USE SIEMPRE LENTES DE SEGURIDAD.

Los anteojos de uso diario NO son lentes de seguridad.

Utilice también máscaras faciales o para polvo si el

corte produce polvillo. UTILICE SIEMPRE EQUIPOS DE

SEGURIDAD CERTIFICADOS:

• Protección para los ojos según la norma ANSI

Z87.1 (CAN/CSA Z94.3)

• Protección auditiva según la norma ANSI S12.6

(S3.19)

• Protección respiratoria según las normas NIOSH/

OSHA/MSHA

líquido dentro de la herramienta ni sumerja ninguna

de las piezas en unlíquido.

2. Las áreas donde se realiza remoción de pintura deben

estar selladas con láminas de plástico de 4 mm

degrosor.

3. El lijado debería hacerse de modo que se reduzcan los

vestigios de polvo de pintura fuera del área detrabajo.

limpieza y Eliminación de Residuos

1. Todas las superficies del área de trabajo deben ser

limpiadas en profundidad y repasadas con aspiradora

todos los días mientras dure el proyecto de lijado.

Las bolsas de filtro de la aspiradora deben cambiarse

confrecuencia.

2. Las láminas de protección de plástico deben recogerse

y eliminarse junto con el polvo y cualquier otro residuo.

Deberán colocarse en un recipiente para desechos

sellado y eliminarse de acuerdo con los procedimientos

normales de eliminación de labasura.

Durante la limpieza, se impedirá a niños y mujeres

embarazadas el acceso al área detrabajo.

3. Todos los juguetes, muebles lavables y utensilios usados

por niños deberán lavarse a fondo antes de volverlos

ausar.

EsPAñOl

Versatrack™ (Fig. I)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, no use un gancho para colgar

Versatrack™ o Trackwall de Versatrack™ dañados.

Un gancho para colgar Versatrack™ o Trackwall

de Versatrack™ dañados no soportarán el peso de

laherramienta.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, asegúrese que el tornillo que sujeta

el accesorio esté apretadofirmemente.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, NO suspenda la herramienta por

encima ni cuelgue objetos del gancho. SÓLO suspenda

la herramienta en el Trackwall de Versatrack™ con el

gancho para colgar Versatrack™ .



ADVERTENCIA: Asegúrese que el peso de la

herramienta no exceda el peso máximo nominal para

el gancho Versatrack™seleccionado.



ADVERTENCIA: Cuando cuelgue objetos en la

pared Versatrack™, espacie adecuadamente las

herramientas para no exceder 35 kg (75 lbs) por

pielineal.

iMPORTAnTE: Cuando conecte el gancho para colgar

Versatrack, sólo use el tornillo incluido. Asegúrese de

apretar bien el tornillo. Los accesorios Versatrack™ montan

MERiDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MOnTERREY, n.l.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

PUEBlA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

sAn lUis POTOsi, slP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREOn, COAh

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al

(55) 5326 7100

si se encuentra en U.s., por favor llame al

1-888-331-4569

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: Craftsman. Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

EsPAñOl

Garantía Limitada por Tres Años

CRAFTSMAN reparará o reemplazará, sin cargo, cualquier

defecto debido a materiales o mano de obra defectuosos

por tres años desde la fecha de compra (dos años para las

baterías). Esta garantía no cubre falla de partes debido al

desgaste normal o abuso de la herramienta. Para detalles

adicionales de la cobertura de la garantía e información de

reparación de garantía, visite www.craftsman.com o llame

al 1-888-331-4569. Esta garantía no se aplica a accesorios

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMATCiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

• Registro en línea en www.craftsman.com/

registration.

o daño causado cuando otros hayan realizado o intentado

reparaciones. ESTA GARANTÍA LIMITADA SE OTORGA EN

LUGAR DE TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA

IMPLÍCITA DE COMERCIABILIDAD E IDONEIDAD PARA UN

PROPÓSITO EN PARTICULAR, Y EXCLUYE TODOS LOS DAÑOS

INCIDENTALES O EN CONSECUENCIA. Algunos estados no

permiten limitaciones sobre la duración de una garantía

implícita o la exclusión o limitación de daños incidentales

o en consecuencia, por lo que estas limitaciones pueden

no aplicarse en su caso. Esta garantía le da derechos legales

específicos y puede tener otros derechos que varían en

ciertos estados oprovincias.

2 AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE

AliMEnTACiÓn CRAFTsMAn

CMCB201, CMCB2011

3 AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE

AliMEnTACiÓn CRAFTsMAn

CMCB202, CMCB204

nOTA: La garantía del producto quedará nula si la

unidad de batería ha sido alterada de cualquier manera.

CRAFTSMAN no es responsable de ninguna lesión causada

por alteraciones y podría iniciar un procedimiento judicial

por fraude de garantía hasta el máximo grado permisible

por laley.

gARAnTÍA DE REEMBOlsO DE sU DinERO

POR 90 DÍAs

Si no está completamente satisfecho con el desempeño

de su máquina herramienta o clavadora CRAFTSMAN,

cualquiera sea el motivo, podrá devolverlo hasta 90 días de

la fecha de compra con su recibo y obtener el reembolso

completo de su dinero – sin necesidad de responder a

ningunapregunta.

AMÉRiCA lATinA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene

en el empaque, llamar a la compañía local o visitar el sitio

Web a fin de obtener esainformación.

REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE

ADVERTEnCiAs: Si sus etiquetas de advertencia se vuelven

ilegibles o faltan, llame al 1-888-331-4569 para que se le

reemplacengratuitamente.

herramientas compatibles con seguridad al sistema

Trackwall de Versatrack™.

1. Apague la herramienta, retire los accesorios y retire el

paquete debatería.



ATENCIÓN: Cualquier producto con dientes de corte

expuestos debe tenerlos cubiertos de forma segura si

va a estar en elTrackwall.

2. Conecte el gancho de colgar

alaherramienta.

a. Coloque el gancho de colgar Versatrack™ en la

ubicación de montaje en la base de laherramienta.

b. No use ningún otro tornillo

para esto. Use un

destornillador para asegurar el gancho de colgar con

el tornilloprovisto.

nOTA: Los accesorios Versatrack™ para uso con su

herramienta están disponibles por un costo adicional a

partir de su distribuidor local o centro de servicio autorizado.

Si necesita ayuda para encontrar cualquier accesorio,

comuníquese con CRAFTSMAN, llame al 1-888-331-4569.

Fig. I

EsPAñOl

TABLA DE ACCESORIOS

Discos de esmerilado de 115 mm (4 1/2")

Protector tipo 27

Brida de respaldo sin rosca

Disco de centro hundido

tipo 27

Brida de bloqueo roscada

Protector tipo 27

Disco con cubo tipo 27

Discos de aleta de lijado de 115 mm (4 1/2")

Protector tipo 27

Disco de lijado de aletas

con cubo

Protector tipo 27

Brida de bloqueo roscada

Disco de lijado de aletas

sin cubo

Brida de bloqueo roscada

Discos de alambre

Protector tipo 27

Cepillo de alambre con

forma de copa de 76,2 mm (3")

Protector tipo 27

Disco de alambre de 101,6 mm

(4")

Discos de lija

Almohadilla de respaldo de

goma

Disco de lijado

Tuerca de fijación

09/19 Part No. N688356

CRAFTSMAN 701 East Joppa Road, Towson, MD 21286

CRAFTSMAN BATTERY AND CHARGER SYSTEMS

Chargers . Chargeurs .

Cargadores de baterías

Battery

Cat #

Output

Voltage

Charger

CMCB100 CMCB102 CMCB104

CMCB201 20 C C C

CMCB2011 20 C C C

CMCB202 20 C C C

CMCB204 20 C C C

CMCB206 20 C C C

CMCB209 20 C C C



WARNING: Use only CRAFTSMAN 20 Volt batteries with this product. Use of any other batteries may create the risk offire.



AVERTISSEMENT : utilisez seulement des piles 20 V CRAFTSMAN avec ce produit. Utiliser toute autre pile peut créer un

risque d’incendie.



ADVERTENCIA: Utilice sólo baterías CRAFTSMAN 20 V con este producto. El uso de cualquiera otra batería puede crear un

riesgo deincendio.

“C” Indicates that the battery pack is compatible with that specific charger. Read the instruction manual for more

specificinformation.

“C” indique que le bloc-piles est compatible avec ce chargeur. Lire le manuel d’utilisation pour obtenir des renseignements

plusprécis.

Una “C” indica que el paquete de baterías es compatible con ese determinado cargador. Lea el manual de instrucciones para

obtener información másprecisa.

* Maximum initial battery voltage (measured without a workload) is 20 volts. Nominal voltage is18.

* La tension initiale maximum du bloc-piles (mesurée à vide) est de 20 volts. La tension nominale est de18.

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20 voltios. El voltaje nominal es de18.

Craftsman CMCG450B V20* 4-1/2-in Brushless Cordless Small Angle Grinder Tool Only

Product's Documents

Instruction Manual

Specifications

Craftsman CMCG450B Questions and Answers
