ANCEL FD700 All System OBD2 Scanner Fits User Manual

FD700

OBDII For bmw Oil reset

BMS resetBATEPB reset

Tool SetupETCS reset

OBDⅡ

EBP reset

ETC reset

Tool Setup

BAT BMS reset

For Ford Oil reset

Safety precautions

To avoid body injury and damage to the device or

your car, please read this manual carefully before

using FD700.

1. The testing process described in the manual is generally the

experience of technician.

2. Safety precaution is required in most ofthe process to avoid

body injury and damage to the device or your car.

3. Read the vehicle maintenance manual before use this device

and follow safety precautions.

4. It generates CO and other poisonous air when engine is

running. To avoidthis kind of hurt, please repair the car in a

well-air-ventilated place.

5. When the engine is running, many parts (such as the coolant

fan,pulleys, fan belt etc.) rotate at high speed. To avoid serious

injury,always be aware of moving parts. Keep a safe distance from

theseparts as well as other potentially moving objects.

6. Engine parts become very hot when the engine is running. Don’t

touch hot engine parts to avoid severe burns.

7. Fuel and battery vapors are highly flammable. To prevent an

explosion,keep all sparks, heated items and open flames away

from the batteryand fuel/ fuel vapors. Do not smoke near the

vehicle during testing.

1 EN

Coverage

1. Supports the vehicles of Ford, Lincoln and Mercury after 1996

with 16PIN Socket, including F150, Transit, VAN.

2. Supports OBDII/EOBD Modes of operation

Product specification

2.8’LCD,320 X 240 pixels color screen

Operating Voltage: 8V-18V

Operating Temperature: -10°C-60°C(14-140°F)

Storage Temperature: -20°C-70°C(4-158°F)

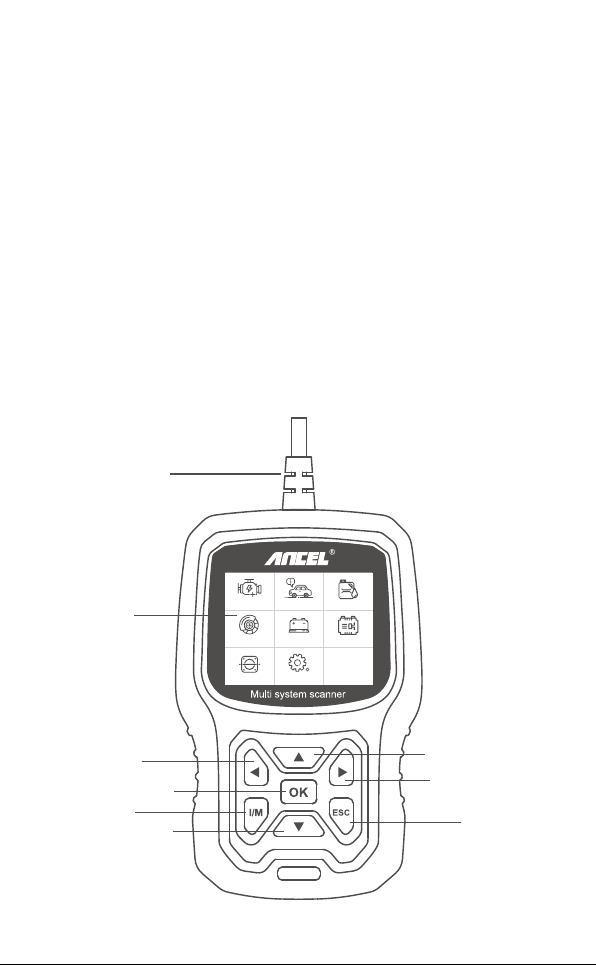

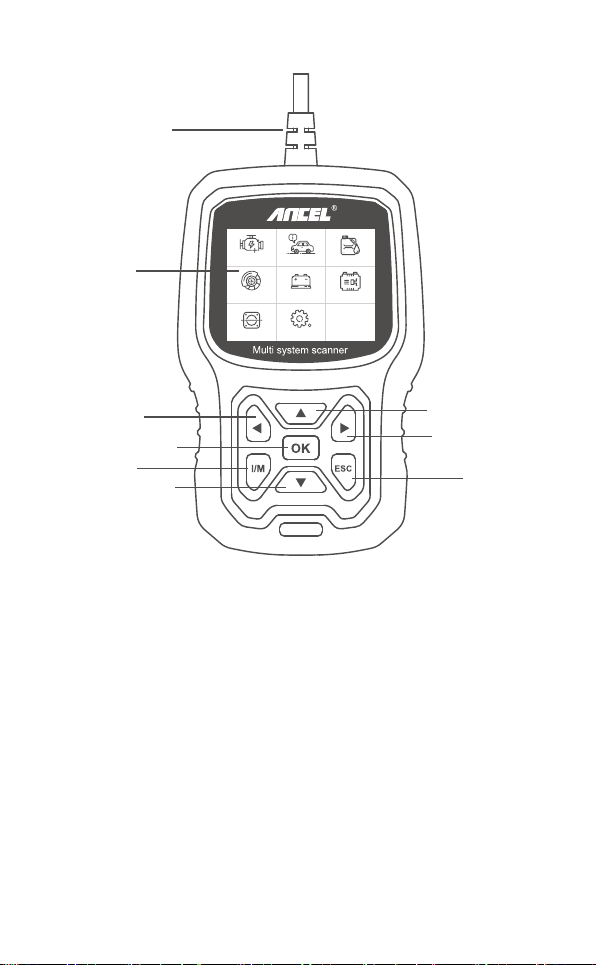

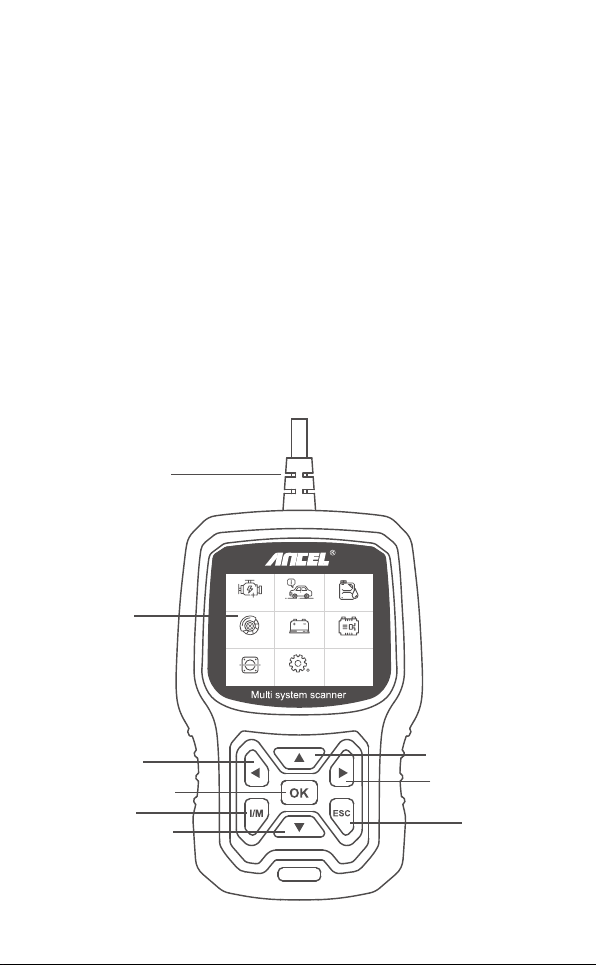

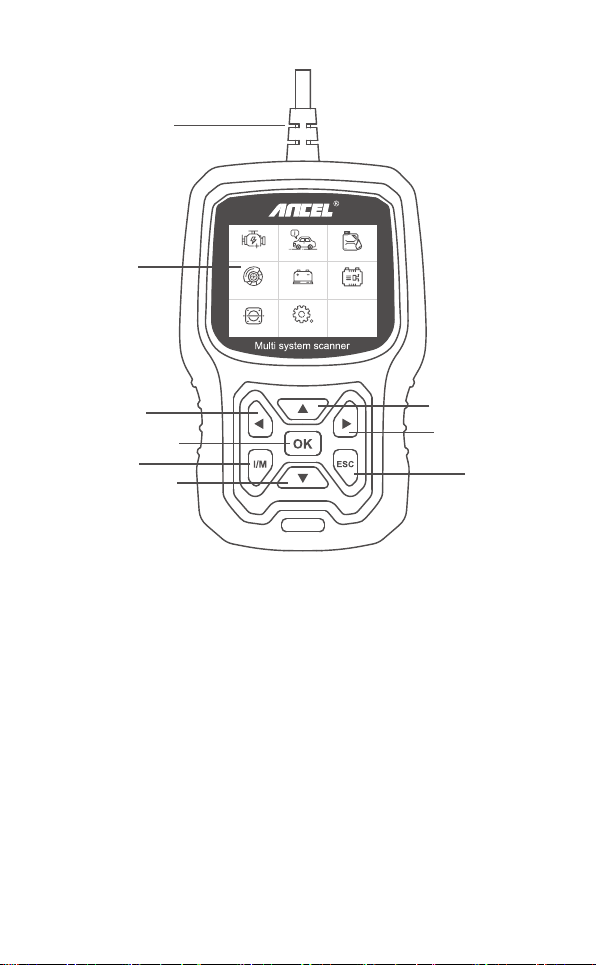

Appearance and Key Descriptions

FD700

OBDII For bmw Oil reset

BMS resetBATEPB reset

Tool SetupETCS reset

OBDⅡ

EBP reset

ETC reset

Tool Setup

BAT BMS reset

For Ford Oil reset

2EN

1. LCD DISPLAY – Indicates test results. Backlit, 320 x 240 pixels

display

2. OK BUTTON – Confirms a selection (or action) from a menu.

3. ESC BUTTON – Cancels a selection (or action) from a menu or

returns to the menu.

4. LEFT SCROLL BUTTON –Move to left menu in main menu

mode; When more than one screen of data is retrieved, use the

left button could move to previous screens.

5. RIGHT SCROLL BUTTON –Move to right menu in main menu

mode; When more than one screen of data is retrieved, use the

right button could move to next screen for additional data.

6. UP SCROLL BUTTON –Moves up through menu items in main

menu mode； When more than one screen of data is retrieved,

use the up button could move to previous screens.

7. DOWN SCROLL BUTTON –Moves down through menu items in

main menu mode；When more than one screen of data is

retrieved, use the down button could move to next screen for

additional data.

8. OBD-16PIN CONNECTOR – Connects the scan tool to

vehicle’s Data Link Connector (DLC).

9. “I/M” BUTTON - A snapshot of emission-related systems states -

i.e., misfire monitor, EVAP system monitor etc.

I/M Readiness

Remarks:

MIL Yellow- Dashboard MIL ON

MIL Gray-Dashboard MIL OFF

-not support

-complete

-not complete

EN3

1.1 Turn the ignition on.using FD700.

1.2 Locate the vehicle's 16-pin Data Link Connector

(DLC).

1.3 Main menu functions：

[OBDII]: Detect the engine system.

[For Ford]: Test all systems.

[Oil reset]: Oil change reset

[EPB reset]: EPB Brake pad reset

[BAT]: To read real Time Battery Voltage

[BMS reset]: Battery management system reset

[ETC reset]: Electric Throttle Control reset

[Tool Setup]: Language / Beeper/Instructions (Display at

startup)/Unit of Measure/Skin Style/Feedback the test result

(Main interface) (Main Menu)

1. Connect FD700

OPERATION INSTRUCTIONS

OBDII Oil reset

BMS resetBATEPB reset

Tool SetupETCS reset

For Ford

4EN

Choose [For Ford] and it displays as follows：

[System scan] is to scan all vehicle systems. Press [ System scan ]

and it displays as follows：

2.1 Basic Functions

2. FD700 Features

OBDII Oil reset

BMS resetBATEPB reset

Tool SetupETC reset

For Ford

Scanning...[18%]

BCMii(Body Control Module)

1/1

Scanning...[36%]

BCMii(Body Control Module) OK

DSM(Driver Front Seat Modu)

2/2

Select Menu

System Scan

Manual Select

Special Functions

1/3

Information

OK ESC

Vehicle：AEROSTAR

Capacity:3.0L

Engine Type:Other

ModeIYear:1996MY

PCM Part Number:XXXXXX

Vehicle information is correct?

Select Menu

Identify the Vehicle

1/2

Manual Select

5 EN

Choose [Read Fault Codes]. Press up or down button to check

each fault code as follows:

[Manual select] is to display all possible systems, select one of the

systems to diagnose.

Choose [Manual select] and it displays as follows：

2.1.1 Read Fault Codes

Scanning...[81%]

BCMii(Body Control Module) OK

3/3

Select System Diagnose

BCMii(Body Control Module) OK

PCM(Power train Control M... OK

PDM(Passenger Front Door

1/2

PSCM(Power Steering Control...

8/11

RCM(Restraint Control Module)

Select Menu

System Scan

Manual Select

Special Functions

2/3

Select System Diagnose

PDM(Passenger Front Door Mo...

PCM(Power train Control Module)

DDM(Driver Front Door Module)

1/11

DSM(Driver Front Seat Module)

GWM(Gateway Module A)

HVAC(Heating Ventiletion Air C.. )

IPC(Intrument Panel Control M...)

Select System Diagnose

BCMii(Body Control Module)

ABS(Antilock braking system)

6EN

Choose [Erase Fault Codes] then press [OK] button, screen

displays as follow:

You need to press [OK] again to clear the fault codes.

It shows as follow after clearing the fault codes.

If you give up clearing fault codes, please press [ESC] button.

2.1.2 Erase Fault Codes

Information

OK ESC

Erase fault codesl

Are you sure?

Information

OK ESC

Erase fault codes had Success.

Please wait 10 seconds.Turn

ignition off and Switch on again.

Read fault codes to verify.

Select Function

Read Fault Codes

Erase Fault Codes

Read Datastream

1/3

Read Fault Codes

OK ESC

P01F0 1/55

Coolant Temperature Relapsed

Lower Than Diagnostic

Monitoring Temperature

7 EN

Choose [Read Datastream] then press [OK] button, screen

displays as follows:

Press [LEFT] and [RIGHT] buttons to page.

Press [UP] and [DOWN] buttons to select one by one.

Choose [View All Items] then press [OK] button, screen displays as

follow:

Choose [Select Items] then press [OK] button, screen displays as

follows：

2.1.3 Read Datastream

A/C Pressure Sensor

Voltage[Voits]

1.40

NO Fault

Yes

NO Fault

Yes

A/C clutch output fault

detected.

CMP and CKP

Synchronized

o2s11 Status

o2s11 is warm and

ready to operate.

1-5/471

Select Datastream

All Datastream of Page[ ]

[ ]

A/C Pressure Sensor Voltage

A/C clutch output fault

detected.

A/C Pressure sensor

CMP and CKP Synchronized

1-4/284

Select Function

Read Fault Codes

Erase Fault Codes

Read Datastream

3/3

Datastream

View All Items

Select Items

1/2

Datastream

View All Items

Select Items

2/2

8EN

(Here are some common special functions. If you want to learn

more about the special features of the FD700, please call or email

us.)

2.2 Main special functions

Choose [Special Functions] and it displays as follows：

Choose [Reset PCM KAM] and it displays as follow：

Press [OK] button to next and complete special function operation:

2.2.1 Reset PCM KAM

Different car models have different special functions.

Reset KAM

OK ESC

Resetting KAM will clear

learned values the PCM has

stored for adaptive systems such

as idle and fuel.

Do you wish to continue?

Reset KAM

OK ESC

Set ignition switch to OFF

(Position 0).

Reset KAM

OK ESC

This test is now complete.

Select Function

Reset PCM KAM

Clear Transmission Adaptive T...

Steering Wheel Position Sensor...

1/3

Select Menu

System Scan

Manual Select

Special Functions

3/3

9 EN

Choose [Special Functions] and it displays as follows：

Press [OK] button to next:

2.2.2 DPF Reset

DPF Reset

OK ESC

Resetting completed.

Press [OK] button to next:

DPF Reset

OK ESC

Warning

This procedure resets the DPF

date.

Do you wish to continue?

Select Function

ABS Service Bleed

Clear EGR Adaptive Tables

DPF Reset

3/4

DPF Manual Regeneration

Select Menu

System Scan

Manual Select

Special Functions

3/3

10EN

In the Engine system, choose [Special Function] and it displays

as follow：

Choose [Injector Quantity Adjustment] and it displays as follows：

Press [OK] button to next step:

2.2.3 Injector Quantity Adjustment

Injector Quantity Adjustment

OK ESC

Carry out this procedure to

enter the new IQA date whenever

a fuel in ject is replaced or to

make a correction to the existing

in jector IQA data currently stored

in the PCM.

OK ESC

On the following screen,the

diagnostic tester will attempt to

retrieve the in jector IQA data

from the PCM allowing for

verification and data entry.

Perform the following :

Select Function

ABS Service Bleed

Reset TCM KAM

Clear Transmission Adaptive T...

5/5

DPF Manual Regeneration

IQA

Injector Quantity Adjustment

Injector 1

Delete

3/38

Enter the character IQA

data

11 EN

OK ESC

The following injector IQA

data is currently stored in the

PCM.

In jector 1:FC2FA03028

In jector 2:002F5FF020

In jector 3:FC201F5028

Injector Quantity Adjustment

OK ESC

Set ignition switch to OFF

(Position 0).

OK ESC

Set the ignition switch to ON.

Injector Quantity Adjustment

Press [OK] button, you will need to OK values manually and

it displays as follow：

Press left button to character selection page down.

Press Right button to information page down.

Press [OK] button to next:

Note: Different models may have different configurations and

special features maybe different.

In ject...

9/9

In jector 1#FC2F A

03028

In jector 2#002F5FF

020

Injector Quantity Adjustment

12EN

Choose [OBDII ] and it displays as follows：

3 OBDII Diagnose

If there are no Diagnostic Trouble Codes present, the display

indicates "No (pending) codes are stored in the module!" Wait a

few seconds or press any key to return to the Diagnostic Menu.

2.View DTCs and their definitions on screen

(The control module number; Sequence of the DTCs; Total

number of codes detected; Type of codes (Generic of Manufactur-

er specific)

3.1 Read Codes

OBDII Oil reset

BMS resetBATEPB reset

Tool SetupETCS reset

For Ford

Select System Diagnose

Processing

ISO9141

ISO14230-4 KWP(5BPS)

ISO14230-4 KWP

ISO15765-4 CAN (29bit)

ISO15765-4 CAN (11bit)

J1850 PWM

J1850 VPW [fail]

[fail]

[ ]

DTC

P1113

IAT Sensor Open/Short

FORD

1/3

Pending

OK ESC

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

1/6

Data Stream

Evap System Test

Vehicle Information

1. Select [ Read Codes ] , then press [OK]

13 EN

1. Select [ Erase codes ] , then press [OK]

2. A warning message comes up asking for your confirmation.

3. Press [OK] to confirm.

3.2 Erase Codes

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

2/6

Data Stream

Evap System Test

Vehicle Information

OK ESC

Clear/Reset Emission-Related

Diagnostic Information,Are you

sure?

Erase Codes

OK ESC

Please Turn lgnition ON with

Engine Off,Press OK key to

continue!

Erase Codes

OK ESC

Emission-Related Diagnostic

Information has been Cleared!

Erase Codes

14EN

Select I/M Readiness option, press [OK], the screen will display as

follows:

Use UP or Down button to select, then press [OK], the screen will

display as follow

N/A means not available on this vehicle, INC means incomplete or

not ready,OK means Completed or Monitor OK.

3.3 I/M Readiness

Choose [Data Stream] and it displays as follows：

3.4 Data Stream

Misfire monitor OK

INC

N/A

Fuel system monitor

Comprehensive component

monitor

Catalyst monitor

Heated catalyst monitor

1-5/10

I/M Readiness

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

3/6

Data Stream

Evap System Test

Vehicle Information

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

4/6

Data Stream

Evap System Test

Vehicle Information

Datastream

View All Items

Select Items

1/2

I/M Readiness

Since DTCs Were Cleared

This Drive Cycle

1/2

15 EN

This function enables the conditions required to conduct an

evaporative system leak test, but does not actually run the test.

The vehicle manufacturer is responsible to determine the criteria to

automatically stop the test.

Before performing this function, please check the vehicle's service

repair manual to determine the necessary procedures.

3.5 EVAP System Test

Choose [Vehicle Information] and it displays as follows：

3.6 Vehicle Information

Fuel system 1 status OL

0.0%

-31°C

0.0%

Fuel system 2 status

Calculated LOAD Value

Engine Coolant

Temperature

Short Term Fuel Trim-

Bank 1

1-5/19

Datastream

Vehice Identification Number (VIN)

LVSFBFAC94F020950

Calibration Identifications(CID)

000007550753

Calibration Venfication Number (CVN)

B5073064

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

5/6

Data Stream

Evap System Test

Vehicle Information

OK ESC

Evaportive system leak test

not supported.

Erase System Test

OK ESC

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

6/6

Data Stream

Evap System Test

Vehicle Information

16EN

Choose [Language] and it displays as follows:

4.1 Language

Choose [Beeper] and it displays as follows:

4.2 Beeper

4. Tool Setup

OBDII Oil reset

BMS resetBATEPB reset

Tool SetupETCS reset

For Ford

Tool Setup

Language

Beeper

Instructions(Display at startup)

1/6

Unit of Measure

Skin Style

Feedback the test result

Tool Setup

Language

Beeper

Instructions(Display at startup)

2/6

Unit of Measure

Skin Style

Feedback the test result

English

Language

1/10

OFF

Beeper

1/2

Français

Deutsch

Español

русский

Português

Svenska

Dansk

Language

8/10

Suomalainen

Norsk sprak

17 EN

Choose [Instructions (Display at startup)] and it displays as

follows:

4.3 Instructions (Display at startup)

Tool Setup

Language

Beeper

Instructions(Display at startup)

3/6

Unit of Measure

Skin Style

Feedback the test result

OFF

1/2

Instructions(Display at startup)

Choose Unit of measure and it displays as follows:

4.4 Unit of measure

Tool Setup

Language

Beeper

Instructions(Display at startup)

4/6

Unit of Measure

Skin Style

Feedback the test result

Metric

Imperial

1/2

Unit of Measure

Choose Skin Style and it displays as follows:

4.5 Skin Style

Tool Setup

Language

Beeper

Instructions(Display at startup)

5/6

Unit of Measure

Skin Style

Feedback the test result

Sky Gray

Gem Blue

1/2

Skin Style

18EN

OBDII Oil reset

BMS resetBATEPB reset

Tool SetupETC reset

For Ford

OBDII Oil reset

BMS resetBATEPB reset

Tool SetupETC reset

For Ford

If it shows connected error with vehicle or other problem during

using, please using the feedback function.

Choose [Tool Setup], click on the [feedback the test result menu]

and it display as follows:

The device will display the “Feedback” prompt and exit the feedback

menu. Press [Esc] to exit to the main menu.

For example: If the Ford ABS system fails to connect, please follow

the steps below:

4.6 Feedback

Automatic recording is ready,

perform the related functions

that require feedback.

After the execution,disconnect

the car,connect to the computer

via USB,use the update.exe tool.

Feedback the test result

OK ESC

Instructions

Tool Setup

Language

Beeper

Instructions(Display at startup)

6/7

Unit of Measure

Skin Style

Feedback the test result

Device Information

1. Feedback function

When the test function is

abnormal,please use the

Feedback function(tool setup->

feedback->start recording) to

save test records, then use

19 EN

Information

OK ESC

Vehicle：Transit

Capacity:2.2L

Engine Type:Duratorq-turbo

Diesel Common Rail Injection

ModeIYear:2006.5MY

PCM Part Number:6C11AA

Select Menu

System Scan

Manual Select

Special Functions

3/3

Select Menu

Identify the Vehicle

1/2

Manual Select

Select Function

ABS Service Bleed

Diesel Particulate Filter Static ...

Fuel Injection Pump Learn

1/5

Fuel Injection Correction Factors

Reset the Diesel Particulate Filt...

After exiting the feedback menu, return to the main menu: Open

Ford menu, Enter the interface that failed to connect or the

operation was unsuccessful during the diagnosis.

Note: In the above steps, the diagnostic instrument and the vehicle

must be connected.

This Module Is Not Responding.

Please Comfirm:

*Check to ensure vehicle is

equipped.

*Check Whether The Vehicle

Wiring And Fuse Are Ok.

Information

OK ESC

20EN

After the recording is successful, unplug the device to the

computer to export the data.

Then pop up: "Upgrade Tools" window, click "Feedback" will

appear a TXT text to explain,Please follow the instructions.

Connect tool with computer, Open the upgrade files, choose

“Update”.

FD700

bin

diver

README.txt

Update.exe

21 EN

Remark: In the above steps, keep the tool connected to the

computer.

Choose the note file; send the Feedback.bin text to

[email protected] .

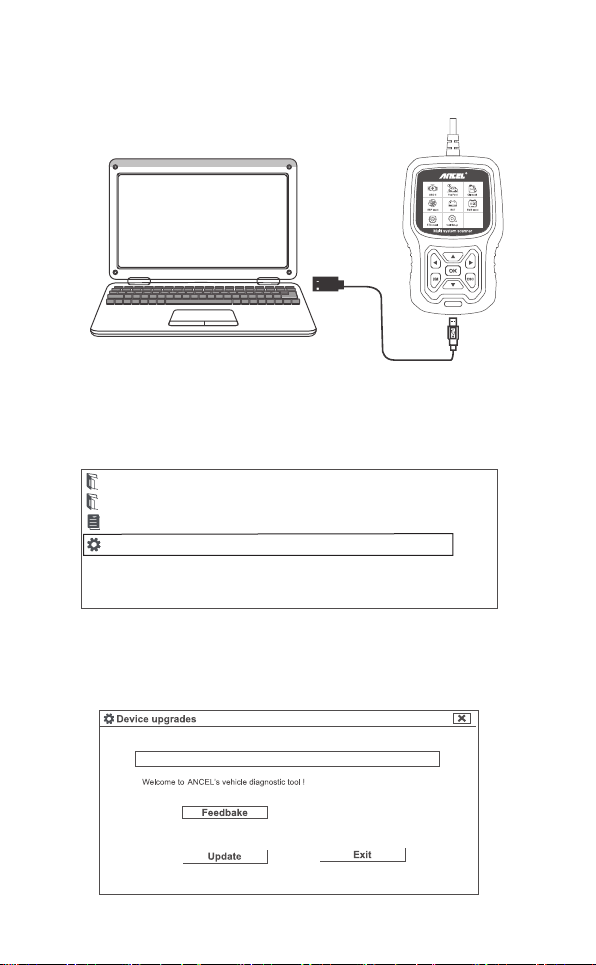

5. Update

1.Download update software.

2. Connect the devise with computer through USB cable.

note-notebook

Please send the Feedback.bin file in the current directory to our

email address:[email protected],we will promptly reply

you and solve related problems,thank you!

File Edit Format View Help

bin

diver

README.txt

feedback.bin

Update.exe

22EN

3. The update software is only supported by 7/8/10.

* If computer system is Windows 7, please click "install

driver.bat" in the driver files to install the driver.

FD700

bin

diver

README.txt

1.Cilck “driver” file

Update.exe

bin

diver

install driver.bat

2.Cilck “install driver.bat” to install the driver

bin

diver

README.txt

3.Cilck “Update”

Update.exe

23 EN

* Windows 8/10 can run update software directly.

bin

diver

README.txt

Windows 8/10 can run update directiy

Update.exe

24EN

Précautions de sécurité

Pour éviter les blessures corporelles et les dommag-

es à l'appareil ou à votre voiture, veuillez lire atten-

tivement ce manuel avant d'utiliser le FD700.

1. Le processus de test décrit dans le manuel est généralement

l'expérience d'un technicien.

2. Des mesures de sécurité sont nécessaires dans la plupart des

le processus pour éviter les blessures corporelles et les dommag-

es à l'appareil ou à votre voiture.

3. Lisez le manuel d'entretien du véhicule avant d'utiliser cet

appareil et suivez les précautions de sécurité.

4. Il génère du CO et de l'air toxique lorsque le moteur tourne.

Pour éviter ce type de blessure, veuillez réparer la voiture dans un

endroit bien aéré.

5. Lorsque le moteur tourne, de nombreuses pièces (comme le

ventilateur de refroidissement,poulies, courroie de ventilateur, etc.)

tournent à grande vitesse. Pour éviter des blessures graves,soyez

toujours conscient des pièces mobiles. Gardez une distance de

sécurité avec ces ainsi que d'autres objets potentiellement

mobiles.

6. Les pièces du moteur deviennent très chaudes lorsque le

moteur tourne. Ne touchez pas les pièces chaudes du moteur pour

éviter de graves brûlures.

25 FR

7. Les vapeurs de carburant et de batterie sont hautement

inflammables. Pour éviter une explosion, gardez toutes les

étincelles, objets chauffés et flammes nues loin de la batterie et du

carburant / vapeurs de carburant. Ne fumez pas près du véhicule

pendant les tests.

Couverture

1. prend en charge les véhicules de Ford, Lincoln et Mercury

après 1996 avec prise 16PIN, y compris F150, Transit, VAN.

2. prend en charge les modes de fonctionnement OBDII / EOBD

Spécifications du produit

Écran LCD 2,8 pouces, 320 x 240 pixels

Tension de fonctionnement: 8V-18V

Température de fonctionnement: 0 ° C-60 ° C (32-140 ° F)

Température de stockage: -20 ° C-70 ° C (4-158 ° F)

Apparence et descriptions clés

26FR

FD700

OBDII For bmw Oil reset

BMS resetBATEPB reset

Tool SetupETCS reset

OBDⅡ

EBP reset

ETC reset

Tool Setup

BAT BMS reset

For Ford Oil reset

1. AFFICHEUR LCD - Indique les résultats des tests. Écran

rétroéclairé de 320 x 240 pixels

2. BOUTON OK - Confirme une sélection (ou action) à partir

menu.

3. BOUTON ESC - Annule une sélection (ou action) d'un menu ou

retourne au menu.

4. BOUTON DE DÉFILEMENT GAUCHE - Aller au menu de

gauche en mode menu principal; Lorsque plusieurs écrans de

données sont récupérés, utilisez le bouton gauche pour passer

aux écrans précédents.

27 FR

5. BOUTON DE DÉFILEMENT DROIT - Déplacer vers le menu de

droite en mode menu principal; Lorsque plusieurs écrans de

données sont récupérés, utilisez le bouton droit pour passer à

l'écran suivant pour des données supplémentaires.

6. BOUTON DE DÉFILEMENT HAUT –Passe en revue les

éléments de menu en mode de menu principal. More Lorsque

plusieurs écrans de données sont récupérés, utilisez le bouton

Haut pour revenir aux écrans précédents.

7. BOUTON DE DÉFILEMENT BAS - Permet de parcourir les

éléments de menu en mode menu principal. Lorsque plusieurs

écrans de données sont récupérés, le bouton Bas peut passer à

l'écran suivant pour des données supplémentaires.

8. CONNECTEUR OBD-16PIN - Connecte l’outil d’analyse au

connecteur de liaison de données (DLC) du véhicule.

9. BOUTON «I / M» - Un instantané des états des systèmes liés

aux émissions - c'est-à-dire, moniteur de raté d'allumage, moniteur

du système EVAP, etc.

I/M Readiness

Remarques:

MIL Yellow - Tableau de bord MIL ON

Tableau de bord gris MIL MIL OFF

-pas de support

-Achevée

-incomplet

28FR

1.1 Mettez le contact.

1.2 Localisez le connecteur de liaison de données

(DLC) à 16 broches du véhicule.

1.3 Fonctions du menu principal:

[OBDII]: Détecte le système moteur.

[Pour Ford]: testez tous les systèmes.

[Réinitialisation d'huile]: réinitialisation de la vidange d'huile

[Réinitialisation EPB]: réinitialisation de la plaquette de frein EPB

[BAT]: pour lire la tension de la batterie en temps réel

[Réinitialisation BMS]: réinitialisation du système de gestion de la

batterie

[ETC reset]: réinitialisation de la commande des gaz électrique

[Configuration de l'outil]: langue / bip / instructions (affichage au

démarrage) / unité de mesure / style de peau / retour du résultat

du test

(Interface principale) (Menu principal)

1. Connectez FD700

OPERATION INSTRUCTIONS

OBDII Oil reset

BMS resetBATEPB reset

Installatio...ETC reset

Pour Ford

29 FR

Choisissez [Pour Ford] et il s'affiche comme suit:

[Analyse système] consiste à analyser tous les systèmes du

véhicule. Appuyez sur [Analyse système] et il s'affiche comme suit:

2.1 Fonctions de base

2. FD700 Caractéristiques

OBDII Oil reset

BMS resetBATEPB reset

Installatio...ETC reset

Pour Ford

Scanning...[18%]

BCMii(Body Control Module)

1/1

Scanning...[36%]

BCMii(Body Control Module) OK

DSM(Driver Front Seat Modu)

2/2

Information

OK ESC

Vehicle：AEROSTAR

Capacity:3.0L

Engine Type:Other

ModeIYear:1996MY

PCM Part Number:XXXXXX

Vehicle information is correct?

Sélectionnez le menu

Identify the Vehicle

1/2

Sélection manuelle

30FR

Sélectionnez le menu

Analyse du système

Sélection manuelle

Fonctions spéciales

1/3

Choisissez [Lire les codes d'erreur]. Appuyez sur le bouton haut

ou bas pour vérifier chaque code d'erreur comme suit:

[Sélection manuelle] consiste à afficher tous les systèmes

possibles, sélectionnez l'un des systèmes à diagnostiquer.

Choisissez [Sélection manuelle] et il s'affiche comme suit:

2.1.1 Lire les codes d'erreur

Scanning...[81%]

BCMii(Body Control Module) OK

3/3

Select System Diagnose

BCMii(Body Control Module) OK

PCM(Power train Control M... OK

PDM(Passenger Front Door

1/2

PSCM(Power Steering Control...

8/11

RCM(Restraint Control Module)

PDM(Passenger Front Door Mo...

PCM(Power train Control Module)

DDM(Driver Front Door Module)

1/11

DSM(Driver Front Seat Module)

GWM(Gateway Module A)

HVAC(Heating Ventiletion Air C.. )

IPC(Intrument Panel Control M...)

Sélectionner le système Diagnos

BCMii(Body Control Module)

ABS(Antilock braking system)

31 FR

Sélectionnez le menu

Analyse du système

Sélection manuelle

Fonctions spéciales

2/3

Choisissez [Effacer les codes d'erreur] puis appuyez sur le bouton

[OK], l'écran s'affiche comme suit:

Vous devez appuyer à nouveau sur [OK] pour effacer les codes

d'erreur. Il apparaît comme suit après avoir effacé les codes

d'erreur.

Si vous abandonnez l'effacement des codes d'erreur, veuillez

appuyer sur le bouton [ESC].

2.1.2 Effacer les codes d'erreur

Lire les codes de défaut

OK ESC

Erase fault codesl

Are you sure?

Lire les codes de défaut

OK ESC

Erase fault codes had Success.

Please wait 10 seconds.Turn

ignition off and Switch on again.

Read fault codes to verify.

Lire les codes de défaut

OK ESC

P01F0 1/55

Coolant Temperature Relapsed

Lower Than Diagnostic

Monitoring Temperature

Sélectionner la fonction

Lire les codes de défaut

Effacer les codes de défaut

Lire le flux de données

1/3

32FR

Flux de données

View All Items

Select Items

2/2

Choisissez [Lire le flux de données] puis appuyez sur le bouton

[OK], l'écran s'affiche comme suit:

Appuyez sur les boutons [GAUCHE] et [DROITE] pour paginer,

appuyez sur les boutons [UP] et [DOWN] pour sélectionner un par

un.

Choisissez [View All Items], puis appuyez sur le bouton [OK],

l'écran s'affiche comme suit:

Choisissez [Select Items] puis appuyez sur le bouton [OK], l'écran

s'affiche comme suit:

2.1.3 Lire le flux de données

A/C Pressure Sensor

Voltage[Voits]

1.40

NO Fault

Yes

NO Fault

Yes

A/C clutch output fault

detected.

CMP and CKP

Synchronized

o2s11 Status

o2s11 is warm and

ready to operate.

1-5/471

Sélectionner le flux de données

All Datastream of Page[ ]

[ ]

A/C Pressure Sensor Voltage

A/C clutch output fault

detected.

A/C Pressure sensor

CMP and CKP Synchronized

1-4/284

Sélectionner la fonction

Lire les codes de défaut

Effacer les codes de défaut

Lire le flux de données

3/3

Lire le flux de données

Afficher touts les articles

Choisir les articles

1/2

Lire le flux de données

33 FR

(Voici quelques fonctions spéciales courantes. Si vous souhaitez

en savoir plus sur les fonctionnalités spéciales du FD700, veuillez

nous appeler ou nous envoyer un e-mail.)

2.2 Fonctions spéciales principals

Choisissez [Fonctions spéciales] et il s'affiche comme suit:

Choisissez [Réinitialiser PCM KAM] et il s'affiche comme suit:

Appuyez sur le bouton [OK] pour passer à la fonction spéciale

suivante et terminer:

2.2.1 Réinitialiser PCM KAM

Différents modèles de voitures ont différentes fonctions spéciales.

Réinitialiser PCM KAM

OK ESC

Resetting KAM will clear

learned values the PCM has

stored for adaptive systems such

as idle and fuel.

Do you wish to continue?

OK ESC

Set ignition switch to OFF

(Position 0).

Réinitialiser PCM KAM Réinitialiser PCM KAM

OK ESC

This test is now complete.

Sélectionnez la fonction

Réinitialiser PCM KAM

Clear Transmission Adaptive T...

Steering Wheel Position Sensor...

1/3

Sélectionnez le menu

Analyse du système

Sélection manuelle

Fonctions spéciales

3/3

34FR

Choisissez [Fonctions spéciales] et il s'affiche comme suit:

Appuyez sur le bouton [OK] pour passer au suivant:

2.2.2 Réinitialisation DPF

Réinitialisation DPF

OK ESC

Resetting completed.

Appuyez sur le bouton [OK] pour passer au suivant:

Réinitialisation DPF

OK ESC

Warning

This procedure resets the DPF

date.

Do you wish to continue?

Sélectionnez la fonction

ABS Service Bleed

Clear EGR Adaptive Tables

Réinitialisation DPF

3/4

DPF Manual Regeneration

35 FR

Sélectionnez le menu

Analyse du système

Sélection manuelle

Fonctions spéciales

3/3

Dans le système Engine, choisissez [Fonction spéciale] et il

s'affiche comme suit:

Choisissez [Injector Quantity Adjustment] et il s'affiche comme suit:

Appuyez sur le bouton [OK] pour passer à l'étape suivante:

2.2.3 Injector Quantity Adjustment(IQA)

Injector Quantity Adjustment

OK ESC

Carry out this procedure to

enter the new IQA date whenever

a fuel in ject is replaced or to

make a correction to the existing

in jector IQA data currently stored

in the PCM.

OK ESC

On the following screen,the

diagnostic tester will attempt to

retrieve the in jector IQA data

from the PCM allowing for

verification and data entry.

Perform the following :

Sélectionner la fonction

ABS Service Bleed

Réinitialiser PCM KAM

Clear Transmission Adaptive T...

5/5

DPF Manual Regeneration

IQA

Injector Quantity Adjustment

Injector 1

Delete

3/38

Enter the character IQA

data

36FR

OK ESC

The following injector IQA

data is currently stored in the

PCM.

In jector 1:FC2FA03028

In jector 2:002F5FF020

In jector 3:FC201F5028

Injector Quantity Adjustment

OK ESC

Set ignition switch to OFF

(Position 0).

OK ESC

Set the ignition switch to ON.

Injector Quantity Adjustment

Appuyez sur le bouton [OK], vous devrez valider les valeurs

manuellement et il s'affiche comme suit:

Appuyez sur le bouton gauche pour descendre la page de

sélection des caractères.

Appuyez sur le bouton droit pour afficher la page d'informations

vers le bas.

Appuyez sur le bouton [OK] pour passer au suivant:

Remarque: différents modèles peuvent avoir des configurations

différentes et des fonctionnalités spéciales peuvent être

différentes.

In ject...

9/9

In jector 1#FC2F A

03028

In jector 2#002F5FF

020

Injector Quantity Adjustment

37 FR

Choisissez [OBDII] et il s'affiche comme suit:

3 Diagnostic OBDII

1. Sélectionnez [Read Codes], puis appuyez sur [OK]

Si aucun code de diagnostic n'est présent, l'écran

indique "Aucun code (en attente) n'est stocké dans le module!"

Attendre un

quelques secondes ou appuyez sur n'importe quelle touche pour

revenir au menu de diagnostic.

3.1 Read Codes

Select System Diagnose

Processing

ISO9141

ISO14230-4 KWP(5BPS)

ISO14230-4 KWP

ISO15765-4 CAN (29bit)

ISO15765-4 CAN (11bit)

J1850 PWM

J1850 VPW [fail]

[fail]

[ ]

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

1/6

Data Stream

Evap System Test

Vehicle Information

38FR

OBDII Oil reset

BMS resetBATEPB reset

Installatio...ETC reset

Pour Ford

2. Afficher les DTC et leurs définitions à l'écran

(Le numéro du module de commande; séquence des codes

d'anomalie; nombre total de codes détectés; type de codes

(générique ou spécifique au fabricant)

3.2 Erase Codes

DTC

P1113

IAT Sensor Open/Short

FORD

1/3

Pending

OK ESC

1. Sélectionnez [Erase Codes], puis appuyez sur [OK]

2. Un message d'avertissement s'affiche pour vous demander

votre confirmation.

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

2/6

Data Stream

Evap System Test

Vehicle Information

Clear/Reset Emission-Related

Diagnostic Information,Are you

sure?

Erase Codes

39 FR

Sélectionnez l'option I/M Readiness, appuyez sur [OK], l'écran

s'affichera comme suit:

Utilisez le bouton HAUT ou Bas pour sélectionner, puis appuyez

sur [OK], l'écran s'affichera comme suit

N / A signifie non disponible sur ce véhicule, INC signifie incomplet

ou pas prêt, OK signifie Terminé ou Moniteur OK.

3.3 I/M Readiness

Misfire monitor OK

INC

N/A

Fuel system monitor

Comprehensive component

monitor

Catalyst monitor

Heated catalyst monitor

1-5/10

I/M Readiness

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

3/6

Data Stream

Evap System Test

Vehicle Information

I/M Readiness

Since DTCs Were Cleared

This Drive Cycle

1/2

3. Appuyez sur [OK] pour confirmer.

OK ESC

Please Turn lgnition ON with

Engine Off,Press OK key to

continue!

Erase Codes

OK ESC

Emission-Related Diagnostic

Information has been Cleared!

Erase Codes

40FR

Choisissez [Data Stream] et il s'affiche comme suit:

3.4 Data Stream

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

4/6

Data Stream

Evap System Test

Vehicle Information

Datastream

View All Items

Select Items

1/2

Cette fonction active les conditions requises pour effectuer un test

de fuite du système d'évaporation, mais n'exécute pas réellement

le test. Le constructeur du véhicule est responsable de déterminer

les critères d'arrêt automatique du test.

Avant d'exécuter cette fonction, veuillez consulter le manuel de

réparation du véhicule pour déterminer les procédures néces-

saires.

3.5 Evap System Test

Fuel system 1 status OL

0.0%

-31°C

0.0%

Fuel system 2 status

Calculated LOAD Value

Engine Coolant

Temperature

Short Term Fuel Trim-

Bank 1

1-5/19

Datastream

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

5/6

Data Stream

Evap System Test

Vehicle Information

OK ESC

Evaportive system leak test

not supported.

Erase System Test

41 FR

Choisissez [Vehicle Information] et il s'affiche comme suit:

3.6 Vehicle Information

Vehice Identification Number (VIN)

LVSFBFAC94F020950

Calibration Identifications(CID)

000007550753

Calibration Venfication Number (CVN)

B5073064

OK ESC

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

6/6

Data Stream

Evap System Test

Vehicle Information

Choisissez [Langue] et il s'affiche comme suit:

4.1 Langue

4. Configuration de l'outil

Installation de l'outil

Langue

Beeper

Instruction(Affichage au démar...)

1/7

Unité de mesure

Style de peau

Feedback the test result

Informations de l'équipement

English

Langue

2/10

Français

Deutsch

Español

русский

Português

Svenska

Dansk

Langue

8/10

Suomalainen

Norsk sprak

42FR

OBDII Oil reset

BMS resetBATEPB reset

Installatio...ETC reset

Pour Ford

Choisissez [Beeper] et il s'affiche comme suit:

4.2 Signal sonore

OFF

Beeper

1/2

Choisissez [Instructions (Afficher au démarrage)] et il s'affiche

comme suit:

4.3 Instructions (affichage au démarrage)

OFF

1/2

Instruction(Affichage au démarra

Choisissez l'unité de mesure et elle s'affiche comme suit:

4.4 Unité de mesure

Metric

Imperial

1/2

Unité de mesure

Installation de l'outil

Langue

Beeper

Instruction(Affichage au démar...)

2/7

Unité de mesure

Style de peau

Feedback the test result

Informations de l'équipement

Installation de l'outil

Langue

Beeper

Instruction(Affichage au démar...)

3/7

Unité de mesure

Style de peau

Feedback the test result

Informations de l'équipement

Installation de l'outil

Langue

Bip

Instruction(Affichage au démar...)

4/7

Unité de mesure

Style de peau

Feedback the test result

Informations de l'équipement

43 FR

Sicherheitsvorkehrungen

Lesen Sie dieses Handbuch sorgfältig durch, bevor

Sie FD700 verwenden, um Verletzungen des Körpers

oder Ihres Autos zu vermeiden.

1. Der im Handbuch beschriebene Testprozess ist im Allgemeinen

die Erfahrung eines Technikers.

2. In den meisten Fällen sind Sicherheitsvorkehrungen erforderlich

den Prozess, um Körperverletzungen und Schäden am Gerät oder

Ihrem Auto zu vermeiden.

3. Lesen Sie das Fahrzeugwartungshandbuch, bevor Sie dieses

Gerät verwenden und befolgen Sie die Sicherheitsvorkehrungen.

4. Bei laufendem Motor entstehen CO und andere giftige Luft.

Vermeiden Bitte reparieren Sie das Auto an einem gut belüfteten

Ort.

5. Wenn der Motor läuft, viele Teile (wie der Kühlmittellüfter,

Riemenscheiben, Keilriemen usw.) drehen sich mit hoher

Geschwindigkeit. Um ernsthafte Verletzungen zu vermeiden,

Achten Sie immer auf bewegliche Teile. Halten Sie einen sicheren

Abstand zu diesen Teile sowie andere sich möglicherweise

bewegende Objekte.

6. Motorteile werden bei laufendem Motor sehr heiß. Berühren Sie

keine heißen Motorteile, um schwere Verbrennungen zu

vermeiden.

44DE

7. Kraftstoff- und Batteriedämpfe sind leicht entflammbar. Um eine

Explosion zu verhindern, Halten Sie alle Funken, erhitzten

Gegenstände und offenen Flammen von der Batterie fern und

Kraftstoff / Kraftstoffdämpfe. Rauchen Sie während des Tests nicht

in der Nähe des Fahrzeugs.

Abdeckung

1. Unterstützt die Fahrzeuge von Ford, Lincoln und Mercury nach

1996 mit 16PIN-Buchse, einschließlich F150, Transit, VAN.

2. Unterstützt OBDII / EOBD-Betriebsarten

Product specification

2.8’LCD,320 X 240 pixels color screen

Operating Voltage: 8V-18V

Operating Temperature: 0°C-60°C(32-140°F)

Storage Temperature: -20°C-70°C(4-158°F)

Aussehen und Schlüsselbeschreibungen

45 DE

FD700

OBDII For bmw Oil reset

BMS resetBATEPB reset

Tool SetupETCS reset

OBDⅡ

EBP reset

ETC reset

Tool Setup

BAT BMS reset

For Ford Oil reset

1. LCD-ANZEIGE - Zeigt die Testergebnisse an. Hintergrundbe-

leuchtetes Display mit 320 x 240 Pixel

2. OK-TASTE - Bestätigt eine Auswahl (oder Aktion) aus einem

Menü.

3. ESC-TASTE - Bricht eine Auswahl (oder Aktion) aus einem

Menü ab oder kehrt zum Menü zurück.

4. LINKE SCROLL-TASTE - Gehen Sie im Hauptmenü-Modus

zum linken Menü. Wenn mehr als ein Datenbildschirm abgerufen

wird, können Sie mit der linken Taste zu den vorherigen Bildschir-

men wechseln.

46DE

5. RECHTE SCROLL-TASTE - Gehen Sie im Hauptmenü-Modus

zum rechten Menü. Wenn mehr als ein Datenbildschirm abgerufen

wird, können Sie mit der rechten Maustaste zum nächsten

Bildschirm wechseln, um weitere Daten zu erhalten.

6. UP-SCROLL-TASTE - Bewegt sich im Hauptmenümodus durch

die Menüelemente: Wenn mehr als ein Datenbildschirm abgerufen

wird, können Sie mit der Up-Taste zu den vorherigen Bildschirmen

wechseln.

7. DOWN SCROLL-TASTE - Bewegt sich im Hauptmenümodus

durch die Menüelemente. ； Wenn mehr als ein Datenbildschirm

abgerufen wird, können Sie mit der Abwärts-Taste zum nächsten

Bildschirm wechseln, um zusätzliche Daten zu erhalten.

8. OBD-16PIN-ANSCHLUSS - Verbindet den Diagnose-Tester mit

dem Data Link Connector (DLC) des Fahrzeugs.

9. "I / M" -TASTE - Eine Momentaufnahme der emissionsbezo-

genen Systemzustände - d. H. Fehlzündungsmonitor, EVAP-Sys-

temmonitor usw.

I/M Readiness

Bemerkungen:

MIL Gelb - Dashboard MIL EIN

MIL Gray-Dashboard MIL OFF

-nicht unterstützt

-Komplett

-unvollständig

47 DE

1.1 Schalten Sie die Zündung ein.

1.2 Suchen Sie den 16-poligen Data Link Connector

(DLC) des Fahrzeugs.

Hauptmenüfunktionen:

1.3[OBDII]: Erkennen Sie das Motorsystem.

[Für Ford]: Testen Sie alle Systeme.

[Öl zurücksetzen]: Ölwechsel zurückgesetzt

[EPB-Reset]: EPB-Bremsbelag-Reset

[BAT]: Zum Ablesen der Echtzeit-Batteriespannung

[BMS-Reset]: Zurücksetzen des Batteriemanagementsystems

[ETC-Reset]: Zurücksetzen der elektrischen Drosselklappen-

steuerung

[Tool Setup]: Sprache / Piepser / Anweisungen (Anzeige beim

Start) / Maßeinheit / Hautstil / Feedback zum Testergebnis

(Haupt-Schnittstelle) (Hauptmenü)

1. Schließen Sie FD700 an

BEDIENUNGSANLEITUNGEN

OBDII Oil reset

BMS resetBATEPB reset

Werkzeu...ETCS reset

For Ford

48DE

Wählen Sie [For Ford] und es wird wie folgt angezeigt:

[Systemanalyse] dient zum Scannen aller Fahrzeugsysteme.

Drücken Sie [Systemanalyse] und es wird Folgendes angezeigt:

2.1 Grundfunktionen

2. FD700 Funktionen

OBDII Oil reset

BMS resetBATEPB reset

Werkzeu...ETC reset

For Ford

Scanning...[18%]

BCMii(Body Control Module)

1/1

Scanning...[36%]

BCMii(Body Control Module) OK

DSM(Driver Front Seat Modu)

2/2

Information

OK ESC

Vehicle：AEROSTAR

Capacity:3.0L

Engine Type:Other

ModeIYear:1996MY

PCM Part Number:XXXXXX

Vehicle information is correct?

Wählen Sie Menü aus

Fahrzeug Identifizieren

1/2

Manuelle Auswahl

Wählen Sie Menü aus

Systemanalyse

Manuelle Auswahl

Spezialfunktionen

1/3

49 DE

Wählen Sie [Fehlercodes lesen]. Drücken Sie die Auf- oder

Ab-Taste, um dies zu überprüfen jeder Fehlercode wie folgt:

Mit [Manuelle Auswahl] werden alle möglichen Systeme

angezeigt. Wählen Sie eines der zu diagnostizierenden Systeme

aus.

Wählen Sie [Manuelle Auswahl] und es wird wie folgt angezeigt:

2.1.1 Fehlercodes lesen

Scanning...[81%]

BCMii(Body Control Module) OK

3/3

Select System Diagnose

BCMii(Body Control Module) OK

PCM(Power train Control M... OK

PDM(Passenger Front Door

1/2

Wählen Sie Menü aus

Systemanalyse

Manuelle Auswahl

Spezialfunktionen

2/3

PSCM(Power Steering Control...

8/11

RCM(Restraint Control Module)

PDM(Passenger Front Door Mo...

PCM(Power train Control Module)

Wählen Sie System aus diagnose

DDM(Driver Front Door Module)

1/11

DSM(Driver Front Seat Module)

GWM(Gateway Module A)

HVAC(Heating Ventiletion Air C.. )

IPC(Intrument Panel Control M...)

Wählen Sie System aus diagnose

BCMii(Body Control Module)

ABS(Antilock braking system)

50DE

Wählen Sie [Fehlercodes löschen] und drücken Sie die Taste [OK].

Der Bildschirm wird wie folgt angezeigt:

Sie müssen erneut [OK] drücken, um die Fehlercodes zu löschen.

Nach dem Löschen der Fehlercodes wird Folgendes angezeigt.

If you give up clearing fault codes, please press [ESC] button.

2.1.2 Fehlercodes löschen

Informationen

OK ESC

Erase fault codesl

Are you sure?

Informationen

OK ESC

Erase fault codes had Success.

Please wait 10 seconds.Turn

ignition off and Switch on again.

Read fault codes to verify.

Wählen Sie Funktion aus

Fehlercodes lesen

Fehlercodes löschen

Lesen Sie den Datenfluss

1/3

Fehlercodes lesen

OK ESC

P01F0 1/55

Coolant Temperature Relapsed

Lower Than Diagnostic

Monitoring Temperature

51 DE

Wählen Sie [Lesen Sie den Datenfluss] und drücken Sie die Taste

[OK]. Der Bildschirm wird wie folgt angezeigt:

Drücken Sie die Tasten [LEFT] und [RIGHT], um zu blättern.

Drücken Sie die Tasten [UP] und [DOWN], um eine nach der

anderen auszuwählen.

Wählen Sie [View All Items] und drücken Sie die Taste [OK]. Der

Bildschirm wird wie folgt angezeigt:

Wählen Sie [Select Items] und drücken Sie die Taste [OK]. Der

Bildschirm wird wie folgt angezeigt:

2.1.3 Lesen Sie den Datenfluss

A/C Pressure Sensor

Voltage[Voits]

1.40

NO Fault

Yes

NO Fault

Yes

A/C clutch output fault

detected.

CMP and CKP

Synchronized

o2s11 Status

o2s11 is warm and

ready to operate.

1-5/471

Select Datastream

All Datastream of Page[ ]

[ ]

A/C Pressure Sensor Voltage

A/C clutch output fault

detected.

A/C Pressure sensor

CMP and CKP Synchronized

1-4/284

Wählen Sie Funktion aus

Fehlercodes lesen

Fehlercodes löschen

Lesen Sie den Datenfluss

1/3

Datastream

View All Items

Select Items

1/2

Datastream

View All Items

Select Items

2/2

52DE

(Hier sind einige allgemeine Sonderfunktionen. Wenn Sie mehr

über die Besonderheiten des FD700 erfahren möchten, rufen Sie

uns bitte an oder senden Sie uns eine E-Mail.)

2.2 Hauptspezialfunktionen

Wählen Sie [Spezialfunktionen] und es wird wie folgt angezeigt:

Wählen Sie [PCM KAM zurücksetzen] und es wird wie folgt

angezeigt:

Drücken Sie die [OK] -Taste, um fortzufahren und den Sonderfunk-

tionsvorgang abzuschließen:

2.2.1 PCM KAM zurücksetzen

Unterschiedliche Automodelle haben unterschiedliche Sonderfunk-

tionen.

Reset KAM

OK ESC

Resetting KAM will clear

learned values the PCM has

stored for adaptive systems such

as idle and fuel.

Do you wish to continue?

Reset KAM

OK ESC

Set ignition switch to OFF

(Position 0).

Reset KAM

OK ESC

This test is now complete.

Wählen Sie Funktion aus

PCM KAM zurücksetzen

Clear Transmission Adaptive T...

Steering Wheel Position Sensor...

1/3

Wählen Sie Menü aus

Systemanalyse

Manuelle Auswahl

Spezialfunktionen

3/3

53 DE

Wählen Sie [Spezialfunktionen] und es wird wie folgt angezeigt:

Drücken Sie die [OK] -Taste, um fortzufahren:

2.2.2 DPF-Reset

Drücken Sie die [OK] -Taste, um fortzufahren:

Wählen Sie Menü aus

Systemanalyse

Manuelle Auswahl

Spezialfunktionen

3/3

Wählen Sie Funktion aus

ABS Service Bleed

Clear EGR Adaptive Tables

DPF Reset

3/4

DPF Manual Regeneration

DPF Reset

OK ESC

Resetting completed.

DPF Reset

OK ESC

Warning

This procedure resets the DPF

date.

Do you wish to continue?

54DE

Wählen Sie im Motorsystem [Sonderfunktion] und es wird

angezeigt wie folgt:

Wählen Sie [Injector Quantity Adjustment] und es wird Folgendes

angezeigt:

Press [OK] button to next step:

2.2.3 Injector Quantity Adjustment

Injector Quantity Adjustment

OK ESC

Carry out this procedure to

enter the new IQA date whenever

a fuel in ject is replaced or to

make a correction to the existing

in jector IQA data currently stored

in the PCM.

OK ESC

On the following screen,the

diagnostic tester will attempt to

retrieve the in jector IQA data

from the PCM allowing for

verification and data entry.

Perform the following :

Select Function

ABS Service Bleed

Reset TCM KAM

Clear Transmission Adaptive T...

5/5

DPF Manual Regeneration

IQA

Injector Quantity Adjustment

Injector 1

Delete

3/38

Enter the character IQA

data

55 DE

OK ESC

The following injector IQA

data is currently stored in the

PCM.

In jector 1:FC2FA03028

In jector 2:002F5FF020

In jector 3:FC201F5028

Injector Quantity Adjustment

OK ESC

Set ignition switch to OFF

(Position 0).

OK ESC

Set the ignition switch to ON.

Injector Quantity Adjustment

Drücken Sie die [OK] -Taste. Sie müssen die Werte manuell und

OK bestätigen Es wird wie folgt angezeigt:

Drücken Sie die linke Taste, um die Zeichenauswahl nach unten

zu verschieben.

Drücken Sie die rechte Taste, um die Informationsseite nach unten

zu öffnen.

Drücken Sie die [OK] -Taste, um fortzufahren:

Hinweis: Unterschiedliche Modelle können unterschiedliche

Konfigurationen und Sonderfunktionen aufweisen.

In ject...

9/9

In jector 1#FC2F A

03028

In jector 2#002F5FF

020

Injector Quantity Adjustment

56DE

Wählen Sie [OBDII] und es wird wie folgt angezeigt:

3 OBDII-Diagnose

1. Wählen Sie [Read Codes ] und drücken Sie dann [OK].

Wenn keine Diagnosefehlercodes vorhanden sind, wird die

Anzeige angezeigt zeigt an, dass keine (ausstehenden) Codes im

Modul gespeichert sind! Warte eine einige Sekunden oder drücken

Sie eine beliebige Taste, um zum Diagnosemenü zurückzukehren.

3.1 Read Codes

OBDII Oil reset

BMS resetBATEPB reset

Werkzeu...ETCS reset

For Ford

Select System Diagnose

Processing

ISO9141

ISO14230-4 KWP(5BPS)

ISO14230-4 KWP

ISO15765-4 CAN (29bit)

ISO15765-4 CAN (11bit)

J1850 PWM

J1850 VPW [fail]

[fail]

[ ]

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

1/6

Data Stream

Evap System Test

Vehicle Information

57 DE

2. 1)Zeigen Sie DTCs und ihre Definitionen auf dem Bildschirm an

(Die Nummer des Steuermoduls; Reihenfolge der DTCs;

Gesamtzahl der erkannten Codes; Art der Codes (generisch vom

Hersteller)

3.2 Erase Codes

DTC

P1113

IAT Sensor Open/Short

FORD

1/3

Pending

OK ESC

1. Wählen Sie [Erase Codes] und drücken Sie dann [OK].

2. Eine Warnmeldung fordert Sie zur Bestätigung auf.

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

2/6

Data Stream

Evap System Test

Vehicle Information

Clear/Reset Emission-Related

Diagnostic Information,Are you

sure?

Erase Codes

58DE

Wählen Sie die Option I/M Readiness und drücken Sie [OK]. Der

Bildschirm wird wie folgt angezeigt:

Verwenden Sie die UP- oder Down-Taste, um auszuwählen, und

drücken Sie dann [OK]. Der Bildschirm wird wie folgt angezeigt

N / A bedeutet, dass dieses Fahrzeug nicht verfügbar ist, INC

bedeutet unvollständig oder nicht bereit, OK bedeutet Abgeschlos-

sen oder Überwachung OK.

3.3 I/M Readiness

Misfire monitor OK

INC

N/A

Fuel system monitor

Comprehensive component

monitor

Catalyst monitor

Heated catalyst monitor

1-5/10

I/M Readiness

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

3/6

Data Stream

Evap System Test

Vehicle Information

I/M Readiness

Since DTCs Were Cleared

This Drive Cycle

1/2

3. Drücken Sie zur Bestätigung [OK].

OK ESC

Please Turn lgnition ON with

Engine Off,Press OK key to

continue!

Erase Codes

OK ESC

Emission-Related Diagnostic

Information has been Cleared!

Erase Codes

59 DE

Wählen Sie [Data Stream] und es wird wie folgt angezeigt:

3.4 Data Stream

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

4/6

Data Stream

Evap System Test

Vehicle Information

Datastream

View All Items

Select Items

1/2

Diese Funktion ermöglicht die Bedingungen, die für die Durch-

führung einer Dichtheitsprüfung des Verdunstungssystems

erforderlich sind, führt die Prüfung jedoch nicht tatsächlich durch.

Der Fahrzeughersteller ist dafür verantwortlich, die Kriterien

festzulegen, nach denen der Test automatisch abgebrochen wird.

Bevor Sie diese Funktion ausführen, lesen Sie bitte das Repara-

turhandbuch des Fahrzeugs, um die erforderlichen Verfahren zu

ermitteln.

3.5 Evap System Test

Fuel system 1 status OL

0.0%

-31°C

0.0%

Fuel system 2 status

Calculated LOAD Value

Engine Coolant

Temperature

Short Term Fuel Trim-

Bank 1

1-5/19

Datastream

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

5/6

Data Stream

Evap System Test

Vehicle Information

OK ESC

Evaportive system leak test

not supported.

Erase System Test

60DE

Wählen Sie [Vehicle Information] und es wird wie folgt angezeigt:

3.6 Vehicle Information

Vehice Identification Number (VIN)

LVSFBFAC94F020950

Calibration Identifications(CID)

000007550753

Calibration Venfication Number (CVN)

B5073064

OK ESC

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

6/6

Data Stream

Evap System Test

Vehicle Information

Wählen Sie [Sprache] und es wird wie folgt angezeigt:

4.1 Sprache

4. Werkzeug-Setup

OBDII Oil reset

BMS resetBATEPB reset

Werkzeu...ETCS reset

For Ford

Werkzeugeinrichtung

Sprache

Piepser

Anweisungen

1/7

Maßeinheit

Hautstil

Feedback the test result

Geräteinformationen

English

Sprache

3/10

Français

Deutsch

Español

русский

Português

Svenska

Dansk

Sprache

8/10

Suomalainen

Norsk sprak

61 DE

Wählen Sie [Piepser] und es wird wie folgt angezeigt:

4.2 Piepser

OFF

Piepser

1/2

Wählen Sie [Anweisungen] und es wird wie folgt angezeigt:

4.3 Anweisungen

OFF

1/2

Anweisungen

Wählen Sie Maßeinheit und es wird wie folgt angezeigt:

4.4 Maßeinheit

Metric

Imperial

1/2

Maßeinheit

Werkzeugeinrichtung

Sprache

Piepser

Anweisungen

2/7

Maßeinheit

Hautstil

Feedback the test result

Geräteinformationen

Werkzeugeinrichtung

Sprache

Piepser

Anweisungen

3/7

Maßeinheit

Hautstil

Feedback the test result

Geräteinformationen

Werkzeugeinrichtung

Sprache

Piepser

Anweisungen

4/7

Maßeinheit

Hautstil

Feedback the test result

Geräteinformationen

62DE

Wählen Sie Hautstil und es wird wie folgt angezeigt:

4.5 Hautstil

Himmel Grau

Gem Blau

1/2

Hautstil

Werkzeugeinrichtung

Sprache

Piepser

Anweisungen

5/7

Maßeinheit

Hautstil

Feedback the test result

Geräteinformationen

63 DE

Precauciones de seguridad

Para evitar lesiones corporales y daños al dispositivo

o su automóvil, lea este manual detenidamente

antes de usar FD700.

1. El proceso de prueba descrito en el manual es generalmente la

experiencia del técnico.

2. Se requiere precaución de seguridad en la mayoría de El

proceso para evitar lesiones corporales y daños al dispositivo o su

automóvil.

3. Lea el manual de mantenimiento del vehículo antes de usar

este dispositivo y siga las precauciones de seguridad.

4. Genera CO y otro aire venenoso cuando el motor está

funcionando. Para evitar este tipo de daño, repare el automóvil en

un lugar bien ventilado.

5. Cuando el motor está funcionando, muchas partes (como el

ventilador del refrigerante, poleas, correa del ventilador, etc.) rotan

a alta velocidad. Para evitar lesiones graves, Esté siempre atento

a las partes móviles. Mantenga una distancia segura de estos

partes, así como otros objetos potencialmente móviles.

6. Las piezas del motor se calientan mucho cuando el motor está

funcionando. No toque las partes calientes del motor para evitar

quemaduras graves.

7. Los vapores de combustible y batería son altamente inflam-

ables. Para evitar una explosión, Mantenga todas las chispas,

elementos calientes y llamas abiertas lejos de la batería y vapores

de combustible / combustible. No fume cerca del vehículo durante

las pruebas.

64ES

Cobertura

1. Admite los vehículos de Ford, Lincoln y Mercury después de

1996 con 16PIN Socket, incluidos F150, Transit, VAN.

2. admite modos de operación OBDII / EOBD

Especificaciones del producto

Pantalla LCD a color de 2.8 '', 320 X 240 píxeles

Voltaje de funcionamiento: 8 V-18 V

Temperatura de funcionamiento: 0 ° C-60 ° C (32-140 ° F)

Temperatura de almacenamiento: -20 ° C-70 ° C (4-158 ° F)

Apariencia y descripciones clave

FD700

OBDII For bmw Oil reset

BMS resetBATEPB reset

Tool SetupETCS reset

OBDⅡ

EBP reset

ETC reset

Tool Setup

BAT BMS reset

For Ford Oil reset

65 ES

1. PANTALLA LCD - Indica los resultados de la prueba. Pantalla

retroiluminada de 320 x 240 píxeles

2. BOTÓN OK: confirma una selección (o acción) de un

menú.

3. BOTÓN ESC: cancela una selección (o acción) de un menú o

vuelve al menú.

4. BOTÓN DE DESPLAZAMIENTO IZQUIERDO: mueva al menú

izquierdo en el modo del menú principal; Cuando se recupera más

de una pantalla de datos, use el botón izquierdo para pasar a las

pantallas anteriores.

5. BOTÓN DE DESPLAZAMIENTO DERECHO: mueva al menú

derecho en el modo del menú principal; Cuando se recupera más

de una pantalla de datos, use el botón derecho para pasar a la

siguiente pantalla para obtener datos adicionales.

6. BOTÓN DE DESPLAZAMIENTO HACIA ARRIBA: se mueve

hacia arriba a través de los elementos del menú en el modo del

menú principal more Cuando se recupera más de una pantalla de

datos, use el botón hacia arriba para pasar a las pantallas

anteriores.

7. BOTÓN DE DESPLAZAMIENTO ABAJO: se mueve hacia abajo

a través de los elementos del menú en el modo del menú

principal.

8. CONECTOR OBD-16PIN: conecta la herramienta de escaneo

al conector de enlace de datos (DLC) del vehículo.

9. BOTÓN "I / M": una instantánea de los estados de los sistemas

relacionados con las emisiones, es decir, el monitor de fallo de

encendido, el monitor del sistema EVAP, etc.

I/M Readiness

Observaciones:

MIL Amarillo- Tablero MIL ON

MIL Gray-Dashboard MIL OFF

-no apoyo

-completar

-sin completar

66ES

1.1 Encienda el encendido.

1.2 Localice el conector de enlace de datos (DLC) de

16 pines del vehículo.

1.3 Funciones del menú principal:

[OBDII]: Detecta el sistema del motor.

[Para Ford]: prueba todos los sistemas.

[Reinicio de aceite]: reinicio de cambio de aceite

[Reinicio EPB]: reinicio de la pastilla de freno EPB

[BAT]: para leer el voltaje de la batería en tiempo real

[Reinicio BMS]: reinicio del sistema de administración de la batería

[Reinicio ETC]: reinicio del control del acelerador eléctrico

[Configuración de la herramienta]: Idioma / Beeper / Instrucciones

(Pantalla al inicio) / Unidad de medida / Estilo de piel / Comentari-

os sobre el resultado de la prueba

(Interfaz principal) (Menú principal)

1. Conecte FD700

INSTRUCCIONES DE OPERACIÓN

OBDII Oil reset

BMS resetBATEPB reset

Herramie...ETCS reset

Para Ford

67 ES

Elija [Para Ford] y se muestra de la siguiente manera:

[Análisis del sisitema] es escanear todos los sistemas del vehículo.

Pulse [Análisis del sisitema] y se muestra de la siguiente manera:

2.1 Funciones básicas

2. Características del FD700

OBDII Oil reset

BMS resetBATEPB reset

Herramie...ETCS reset

Para Ford

Información

OK ESC

Vehicle：AEROSTAR

Capacity:3.0L

Engine Type:Other

ModeIYear:1996MY

PCM Part Number:XXXXXX

Vehicle information is correct?

Selecciona el menu

Análisis del sisitema

Selección manual

Funciones especiales

1/3

Selecciona el menu

Identify the Vehicle

1/2

Selección manual

Escaneando...[18%]

BCMii(Body Control Module)

1/1

Escaneando...[36%]

BCMii(Body Control Module) OK

DSM(Driver Front Seat Modu)

2/2

68ES

Elija [Leer códigos de falla]. Presione el botón arriba o abajo para

verificar cada código de falla de la siguiente manera:

[Selección manual] es para mostrar todos los sistemas posibles,

seleccione uno de los sistemas para diagnosticar.

Elija [Selección manual] y se mostrará de la siguiente manera:

2.1.1 Leer códigos de falla

Escaneando...[81%]

BCMii(Body Control Module) OK

3/3

Seleccionar el Sistema Diagnose

BCMii(Body Control Module) OK

PCM(Power train Control M... OK

PDM(Passenger Front Door

1/2

Selecciona el menu

Análisis del sisitema

Selección manual

Funciones especiales

2/3

PSCM(Power Steering Control...

8/11

RCM(Restraint Control Module)

PDM(Passenger Front Door Mo...

PCM(Power train Control Module)

DDM(Driver Front Door Module)

1/11

DSM(Driver Front Seat Module)

GWM(Gateway Module A)

HVAC(Heating Ventiletion Air C.. )

IPC(Intrument Panel Control M...)

Seleccionar el Sistema Diagnose

BCMii(Body Control Module)

ABS(Antilock braking system)

69 ES

Elija [Borrar códigos de falla] luego presione el botón [OK], la

pantalla se muestra de la siguiente manera:

Debe presionar [OK] nuevamente para borrar los códigos de falla.

Se muestra a continuación después de borrar los códigos de falla.

Si deja de borrar los códigos de falla, presione el botón [ESC].

2.1.2 Borrar códigos de falla

Leer códigos de falla

OK ESC

P01F0 1/55

Coolant Temperature Relapsed

Lower Than Diagnostic

Monitoring Temperature

Seleccione la función

Leer códigos de falla

Borrar códigos de falla

Lee el flujo de datos

1/3

Información

OK ESC

Borrar los códigos de error!

Estás seguro?

Información

OK ESC

El código de error ha sido

borrado con éxito.

Espere 10 segundos,apague el

encendido y vuelva a encenderlo.

Lea para comprobar los códigos

de error.

70ES

Elija [Leer flujo de datos] y luego presione el botón [OK], la

pantalla se muestra de la siguiente manera:

Presione los botones [IZQUIERDA] y [DERECHA] para ir a la página,

presione los botones [ARRIBA] y [ABAJO] para seleccionar uno por

uno,

Elija [View All Items] y luego presione el botón [OK], la pantalla se

muestra de la siguiente manera:

Elija [Select Items] y luego presione el botón [Aceptar], la pantalla

se muestra de la siguiente manera:

2.1.3 Leer flujo de datos

Seleccione la función

Leer códigos de falla

Borrar códigos de falla

Lee el flujo de datos

3/3

Flujo de datos

View All Items

Select Items

1/2

A/C Pressure Sensor

Voltage[Voits]

1.40

NO Fault

Yes

NO Fault

Yes

A/C clutch output fault

detected.

CMP and CKP

Synchronized

o2s11 Status

o2s11 is warm and

ready to operate.

1-5/471

Flujo de datos

Select Datastream

All Datastream of Page[ ]

[ ]

A/C Pressure Sensor Voltage

A/C clutch output fault

detected.

A/C Pressure sensor

CMP and CKP Synchronized

1-4/284

Flujo de datos

View All Items

Select Items

2/2

71 ES

(Estas son algunas funciones especiales comunes. Si desea

obtener más información sobre las características especiales del

FD700, llámenos o envíenos un correo electrónico).

2.2 Funciones especiales principales

Elija [Funciones especiales] y se mostrará de la siguiente manera:

Elija [Restablecer PCM KAM] y se mostrará de la siguiente

manera:

Presione el botón [OK] para continuar y completar la operación de

función especial:

2.2.1 Restablecer PCM KAM

Diferentes modelos de automóviles tienen diferentes funciones

especiales.

Reset KAM

OK ESC

Set ignition switch to OFF

(Position 0).

Reset KAM

OK ESC

This test is now complete.

Selecciona el menu

Análisis del sisitema

Seleccion manual

Funciones especiales

3/3

Seleccione la función

Reset PCM KAM

Clear Transmission Adaptive T...

Steering Wheel Position Sensor...

1/3

Reset KAM

OK ESC

Resetting KAM will clear

learned values the PCM has

stored for adaptive systems such

as idle and fuel.

Do you wish to continue?

72ES

DPF Reset

OK ESC

Resetting completed.

DPF Reset

OK ESC

Warning

This procedure resets the DPF

date.

Do you wish to continue?

Seleccione la función

ABS Service Bleed

Clear EGR Adaptive Tables

DPF Reset

3/4

DPF Manual Regeneration

Elija [Funciones especiales] y se mostrará de la siguiente manera:

Presione el botón [OK] para seguir:

2.2.2 DPF Reset

Presione el botón [OK] para seguir:

Selecciona el menu

Análisis del sisitema

Seleccion manual

Funciones especiales

3/3

73 ES

Injector Quantity Adjustment

OK ESC

Carry out this procedure to

enter the new IQA date whenever

a fuel in ject is replaced or to

make a correction to the existing

in jector IQA data currently stored

in the PCM.

OK ESC

On the following screen,the

diagnostic tester will attempt to

retrieve the in jector IQA data

from the PCM allowing for

verification and data entry.

Perform the following :

Select Function

ABS Service Bleed

Reset TCM KAM

Clear Transmission Adaptive T...

5/5

DPF Manual Regeneration

IQA

Injector Quantity Adjustment

Injector 1

Delete

3/38

Enter the character IQA

data

En el sistema Motor, elija [Función especial] y se mostrará

de la siguiente manera:

Elija [Injector Quantity Adjustment] y se mostrará de la siguiente

manera:

Presione el botón [OK] para el siguiente paso:

2.2.3 Injector Quantity Adjustment

74ES

OK ESC

The following injector IQA

data is currently stored in the

PCM.

In jector 1:FC2FA03028

In jector 2:002F5FF020

In jector 3:FC201F5028

Injector Quantity Adjustment

OK ESC

Set ignition switch to OFF

(Position 0).

OK ESC

Set the ignition switch to ON.

Injector Quantity Adjustment

In ject...

9/9

In jector 1#FC2F A

03028

In jector 2#002F5FF

020

Injector Quantity Adjustment

Presione el botón [OK], deberá aceptar los valores manualmente y

se muestra de la siguiente manera:

Presione el botón izquierdo para bajar la página de selección de

caracteres.

Presione el botón derecho para bajar la página de información.

Presione el botón [OK] para seguir:

Nota: diferentes modelos pueden tener diferentes configuraciones

y características especiales pueden ser diferentes.

75 ES

Elija [OBDII] y se mostrará de la siguiente manera:

3. OBDII Diagnosticar

Si no hay códigos de diagnóstico de problemas presentes, la

pantalla indica "¡No hay códigos (pendientes) almacenados en el

módulo!" Espera un unos segundos o presione cualquier tecla

para regresar al Menú de diagnóstico.

2. Ver DTC y sus definiciones en pantalla

(El número del módulo de control; Secuencia de los DTC;

Número total de códigos detectados; Tipo de códigos (Genérico

del fabricante específico)

3.1 Read Codes

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

1/6

Data Stream

Evap System Test

Vehicle Information

1. Seleccione [Read Codes], luego presione [OK]

Entering System

Processing

ISO9141

ISO14230-4 KWP(5BPS)

ISO14230-4 KWP

ISO15765-4 CAN (29bit)

ISO15765-4 CAN (11bit)

J1850 PWM

J1850 VPW

[fail]

[ ]

OBDII Oil reset

BMS resetBATEPB reset

Herramie...ETC reset

Para Ford

76ES

1. Seleccione [Erase Codes], luego presione [OK]

2. Aparece un mensaje de advertencia pidiéndole su confirmación.

3. Presione [OK] para confirmar.

3.2 Erase Codes

DTC

P1113

IAT Sensor Open/Short

FORD

1/3

Pending

OK ESC

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

2/6

Data Stream

Evap System Test

Vehicle Information

OK ESC

Clear/Reset Emission-Related

Diagnostic Information,Are you

sure?

Erase Codes

OK ESC

Please Turn lgnition ON with

Engine Off,Press OK key to

continue!

Erase Codes

OK ESC

Emission-Related Diagnostic

Information has been Cleared!

Erase Codes

77 ES

Seleccione la opción I/M Readiness, presione [OK], la pantalla se

mostrará de la siguiente manera:

Use el botón ARRIBA o ABAJO para seleccionar, luego presione

[OK], la pantalla se mostrará de la siguiente manera

N / A significa que no está disponible en este vehículo, INC

significa incompleto o no está listo, OK significa Completado o

Monitor Ok.

3.3 I/M Readiness

Elija [Data Stream] y se mostrará de la siguiente manera:

3.4 Data Stream

Misfire monitor OK

INC

N/A

Fuel system monitor

Comprehensive component

monitor

Catalyst monitor

Heated catalyst monitor

1-5/10

I/M Readiness

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

3/6

Data Stream

Evap System Test

Vehicle Information

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

4/6

Data Stream

Evap System Test

Vehicle Information

Datastream

View All Items

Select Items

1/2

I/M Readiness

Since DTCs Were Cleared

This Drive Cycle

1/2

78ES

Esta función habilita las condiciones necesarias para realizar una

prueba de fugas del sistema evaporativo, pero en realidad no

ejecuta la prueba. El fabricante del vehículo es responsable de

determinar los criterios para detener automáticamente la prueba.

Antes de realizar esta función, consulte el manual de reparación

de servicio del vehículo para determinar los procedimientos

necesarios.

3.5 Evap System Test

Elija [Vehicle Information] y se mostrará de la siguiente manera:

3.6 Vehicle Information

Fuel system 1 status OL

0.0%

-31°C

0.0%

Fuel system 2 status

Calculated LOAD Value

Engine Coolant

Temperature

Short Term Fuel Trim-

Bank 1

1-5/19

Datastream

Vehice Identification Number (VIN)

LVSFBFAC94F020950

Calibration Identifications(CID)

000007550753

Calibration Venfication Number (CVN)

B5073064

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

5/6

Data Stream

Evap System Test

Vehicle Information

OK ESC

Evaportive system leak test

not supported.

Erase System Test

OK ESC

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

6/6

Data Stream

Evap System Test

Vehicle Information

79 ES

Elija [Idioma] y se mostrará de la siguiente manera:

4.1 Idioma

Elija [Bip] y se muestra de la siguiente manera:

4.2 Bip

4. Configuración de la herramienta

OFF

Beeper

1/2

Dansk

Idioma

8/10

Suomalainen

Norsk sprak

Herramientas

Idioma

Instrucciones(Mostrar al iniclo)

Bip

Unidad de medida

1/7

Estilo de Piel

Feedback The Test Result

Informacion del equipo

Herramientas

Idioma

Instrucciones(Mostrar al iniclo)

Bip

Unidad de medida

2/7

Estilo de Piel

Feedback The Test Result

Informacion del equipo

OBDII Oil reset

BMS resetBATEPB reset

Herramie...ETC reset

Para Ford

English

Language

4/10

Svenska

Español

Português

Русский

Deutsch

Français

80ES

Elija [Instrucciones (Mostrar al inicio)] y se muestra de la siguiente

manera:

4.3 Instrucciones (Mostrar al inicio)

OFF

1/2

Instructions(Display at startup)

Elija Unidad de medida y se mostrará de la siguiente manera:

4.4 Unidad de medida

Elija Estilo de Piel y se mostrará de la siguiente manera:

4.5 Estilo de piel

Herramientas

Idioma

Instrucciones(Mostrar al iniclo)

Bip

Unidad de medida

3/7

Estilo de Piel

Feedback The Test Result

Informacion del equipo

Herramientas

Idioma

Instrucciones(Mostrar al iniclo)

Bip

Unidad de medida

4/7

Estilo de Piel

Feedback The Test Result

Informacion del equipo

Herramientas

Idioma

Instrucciones(Mostrar al iniclo)

Bip

Unidad de medida

5/7

Estilo de Piel

Feedback The Test Result

Informacion del equipo

Metric

Imperial

1/2

Unidad de medida

Cielo Gris

Gema Azul

1/2

Estilo de Piel

81 ES

Misure di sicurezza

To avoid body injury and damage to the device or

your car, please read this manual carefully before

using FD700.

1. Il processo di test descritto nel manuale è generalmente

l'esperienza del tecnico.

2. Nella maggior parte del processo sono necessarie precauzioni

di sicurezza per evitare lesioni personali e danni al dispositivo o

all'auto.

3. Leggere il manuale di manutenzione del veicolo prima di

utilizzare questo dispositivo e seguire le precauzioni di sicurezza.

4. Genera CO e altra aria velenosa quando il motore è in funzione.

Per evitare questo tipo di ferita, si prega di riparare l'auto in un

luogo ben ventilato.

5. Quando il motore è in funzione, molte parti (come la ventola del

refrigerante, le pulegge, la cinghia della ventola ecc.) Ruotano ad

alta velocità. Per evitare lesioni gravi, fare sempre attenzione alle

parti in movimento. Mantenere una distanza di sicurezza da

queste parti e da altri oggetti potenzialmente in movimento.

6. Le parti del motore diventano molto calde quando il motore è in

funzione. Non toccare le parti calde del motore per evitare gravi

ustioni.

7. I vapori di carburante e batteria sono altamente infiammabili.

Per prevenire un'esplosione, tenere tutte le scintille, gli oggetti

riscaldati e le fiamme libere lontano dalla batteria e dai vapori di

carburante. Non fumare vicino al veicolo durante le prove.

82IT

Copertura

1. Supporta i veicoli di Ford, Lincoln e Mercury dopo il 1996 con

presa 16PIN, tra cui F150, Transit, VAN.

2. Supporta le modalità di funzionamento OBDII / EOBD

Specifiche di prodotto

Schermo LCD a 2,8 pollici, 320 X 240 pixel

Tensione di funzionamento: 8 V-18 V.

Temperatura di funzionamento: 0 ° C-60 ° C (32-140 ° F)

Temperatura di stoccaggio: -20 ° C-70 ° C (4-158 ° F)

Aspetto e descrizioni chiave

FD700

OBDII For bmw Oil reset

BMS resetBATEPB reset

Tool SetupETCS reset

OBDⅡ

EBP reset

ETC reset

Tool Setup

BAT BMS reset

Per Ford Oil reset

83 IT

1. DISPLAY LCD - Indica i risultati del test. Display retroilluminato,

320 x 240 pixel

2. PULSANTE OK - Conferma una selezione (o azione) da un

menu.

3. PULSANTE ESC - Annulla una selezione (o azione) da un

menu o ritorna al menu.

4. PULSANTE DI SCORRIMENTO SINISTRO - Passa al menu di

sinistra nella modalità menu principale; Quando viene recuperata

più di una schermata di dati, utilizzare il pulsante sinistro per

passare alle schermate precedenti.

5. PULSANTE DI SCORRIMENTO DESTRA - Passa al menu di

destra nella modalità menu principale; Quando viene recuperata

più di una schermata di dati, utilizzare il pulsante destro per

passare alla schermata successiva per ulteriori dati.

6. PULSANTE SCORRIMENTO SU: consente di spostarsi in alto

attraverso le voci di menu nella modalità menu principale ；

Quando viene recuperata più di una schermata di dati, utilizzare il

pulsante su per passare alle schermate precedenti.

7. PULSANTE DI SCORRIMENTO GIÙ: consente di spostarsi in

basso attraverso le voci di menu nella modalità menu principale ；

Quando viene recuperata più di una schermata di dati, utilizzare il

pulsante in basso per passare alla schermata successiva per

ulteriori dati.

8. CONNETTORE OBD-16PIN: collega lo strumento di scansione

al Data Link Connector (DLC) del veicolo.

9. PULSANTE “I / M” - Un'istantanea degli stati dei sistemi relativi

alle emissioni - ad es. Monitor di mancata accensione, monitor del

sistema EVAP ecc.

I/M Readiness

Osservazioni:

MIL Giallo - Cruscotto MIL ON

MIL Gray-Dashboard MIL OFF

-non supporta

-completare

-non complete

84IT

1.1 Inserire l'accensione.

1.2 Individuare il connettore Data Link (DLC) a 16 pin

del veicolo.

1.3 Funzioni del menu principale：

[OBDII]: rileva il sistema motore.

[Per Ford]: prova tutti i sistemi.

[Ripristino olio]: ripristino cambio olio

[Ripristino EPB]: ripristino pastiglie freno EPB

[BAT]: per leggere la tensione della batteria in tempo reale

[Ripristino BMS]: ripristino del sistema di gestione della batteria

[ETC reset]: reset del comando dell'acceleratore elettrico

[Impostazione strumento]: Lingua / Segnale acustico / Istruzioni

(Visualizza all'avvio) / Unità di misura / Stile pelle / Feedback sul

risultato del test

((Interfaccia principale) (Menu principale)

1. Collegare FD700

ISTRUZIONI DI FUNZIONAMENTO

OBDII Oil reset

BMS resetBATEPB reset

Tool SetupETCS reset

Per Ford

85 IT

Scegli [For Ford] e verrà visualizzato come segue ：

[System scan] è la scansione di tutti i sistemi del veicolo. Premere [

System scan ] e viene visualizzato come segue ：

2.1 Funzioni di base

2. FD700 Caratteristiche

OBDII Oil reset

BMS resetBATEPB reset

Tool SetupETC reset

Per Ford

86IT

Scansione in cors[18%]

BCMii(Body Control Module)

1/1

Scansione in cors[36%]

BCMii(Body Control Module) OK

DSM(Driver Front Seat Modu)

2/2

Seleziona Menu

Scansione di sistema

Selezione manuale

Funzioni speciali

1/3

Seleziona Menu

Identifica il veicolo

1/2

Selezione manuale

OK ESC

Vehicle：AEROSTAR

Capacity:3.0L

Engine Type:Other

ModeIYear:1996MY

PCM Part Number:XXXXXX

Vehicle information is correct?

Informazioni

Scegliere [Read Fault Codes]. Premere il pulsante su o giù per

controllare ciascun codice di errore come segue:

[Manual select] è per visualizzare tutti i possibili sistemi, selezion-

are uno dei sistemi da diagnosticare.

Scegli [Manual select] e verrà visualizzato come segue ：

2.1.1 Leggi i codici di errore

87 IT

Scansione in cors[81%]

BCMii(Body Control Module) OK

3/3

PCM(Power train Control M... OK

PDM(Passenger Front Door

Seleziona sistema Diagnosticare

BCMii(Body Control Module) OK

PCM(Power train Control M... OK

1/2

Seleziona Menu

Scansione di sistema

Selezione manuale

Funzioni speciali

2/3

PSCM(Power Steering Control...

8/11

RCM(Restraint Control Module)

Seleziona sistema Diagnosticare

PDM(Passenger Front Door Mo...

PCM(Power train Control Module)

DDM(Driver Front Door Module)

1/11

DSM(Driver Front Seat Module)

GWM(Gateway Module A)

HVAC(Heating Ventiletion Air C.. )

IPC(Intrument Panel Control M...)

Seleziona sistema Diagnosticare

BCMii(Body Control Module)

ABS(Antilock braking system)

Scegliere [Erase Fault Codes] quindi premere il tasto [OK], lo

schermo verrà visualizzato come segue:

È necessario premere nuovamente [OK] per cancellare i codici

difetto.

Viene visualizzato come segue dopo aver cancellato i codici di

errore.

Se si rinuncia alla cancellazione dei codici difetto, premere il tasto

[ESC].

2.1.2 Cancella codici difetto

88IT

Informazioni

OK ESC

Cancella i codici di errore！

Sei sicuro?

Informazioni

OK ESC

La cancellazione dei codici di

errore ha avuto esito positivo.

Si prega di attendere 10

secondi,Disattivare I’accensione

e accendere di nuovo.Leggere i

codici di errore per verificare.

Leggi i codici di errore

OK ESC

P01F0 1/55

Coolant Temperature Relapsed

Lower Than Diagnostic

Monitoring Temperature

Seleziona funzione

Leggi i codici di errore

Cancella i codici di errore

Leggi Datastream

1/3

Scegliere [Read Datastream] quindi premere il tasto [OK], lo

schermo verrà visualizzato come segue:

Premere i pulsanti [LEFT]] e [RIGHT] per passare alla pagina,

premere i pulsanti [UP] e [DOWN] per selezionare uno per uno,

Scegliere [View All Items] quindi premere il tasto [OK], lo schermo

visualizza come segue:

Scegliere [Select Items] quindi premere il tasto [OK], lo schermo

visualizza come segue ：

2.1.3 Leggi Datastream

89 IT

Seleziona Datastream

All Datastream of Page[ ]

[ ]

A/C Pressure Sensor Voltage

A/C clutch output fault

detected.

A/C Pressure sensor

CMP and CKP Synchronized

1-4/284

Seleziona funzione

Leggi i codici di errore

Cancella i codici di errore

Leggi Datastream

3/3

Datastream

Visualizza tutti Datastream

Seleziona articoli

1/2

Datastream

Visualizza tutti Datastream

Seleziona articoli

2/2

A/C Pressure Sensor

Voltage[Voits]

1.40

NO Fault

Yes

NO Fault

Yes

A/C clutch output fault

detected.

CMP and CKP

Synchronized

o2s11 Status

o2s11 is warm and

ready to operate.

1-5/471

Datastream

(Ecco alcune funzioni speciali comuni. Se vuoi saperne di più sulle

caratteristiche speciali del FD700, chiama o inviaci un'e-mail.)

2.2 Principali funzioni speciali

Scegli [Special Functions] e verrà visualizzato come segue

Scegli [Reset PCM KAM] e verrà visualizzato come segue ：

Premere il tasto [OK] per l'operazione successiva e completa la

funzione speciale:

2.2.1 Ripristina PCM KAM

Diversi modelli di auto hanno diverse funzioni speciali.

90IT

Seleziona Menu

Scansione di sistema

Selezione manuale

Funzioni speciali

3/3

Seleziona Funzione

Ripristina la memoria KAM del PC

1/1

Ripristinare KAM

OK ESC

Il ripristino della KAM canceller i

valori appresi che il PCM ha

memorizzato per i sistemi

controllati quali il minimo e l'

alimentazione.

Continuare?

Reset KAM

OK ESC

Spostare chiave avviamento su

accensione DISINSERITA

(posizione 0).

Reset KAM

OK ESC

Prova conclusa.

Scegli [Special Functions] e verrà visualizzato come segue ：

Premere il tasto [OK] per passare a quello successivo:

2.2.2 Reset DPF

Premere il tasto [OK] per passare a quello successivo:

91 IT

OK ESC

Ripristino completato.

Ripristino DPF

OK ESC

Avvertenza

Questa procedura ripristina i

dati DPF.

Continuare?

Seleziona Menu

Scansione di sistema

Selezione manuale

Funzioni speciali

3/3

Seleziona Funzione

Spurgo di servizio ABS

Cancellare le tabelle con i valor...

DPF Rigenerazione manuale

4/4

Ripristino DPF

Nel sistema del motore, selezionare [Special Function] e verrà

visualizzato come segue:

Scegliere [Injector Quantity Adjustment] e verrà visualizzato come

segue：

Premere il tasto [OK] per il passaggio successivo:

2.2.3 Regolazione della quantità dell'iniettore

92IT

Seleziona Funzione

Spurgo di servizio ABS

Cancellare le tabelle adattative d..

DPF Rigenerazione manuale

5/7

Ripristino parametri DPF

Reset manuale dell'olio

Ripristinare la memoria KAM del..

IQA

Iniettore 1

Delete

3/38

Immettere i dati IQA di

10 caratteri.

OK ESC

Nella schermata seguente, il

tester diagnostico tenterà di

acquisire i dati IQA dell'iniettore

dal PCM consentendo la verifica

e l'immissione dati.

Effettuare quanto segue:

Regolazione quantità iniettore

OK ESC

Eseguire questa procedura per

immettere i nuovi dati IQA ogni

quavolta che si sostituisce un

iniettore o per apportare

correzioni ai dati IQA degli

iniettori esistenti correntemente

Regolazione quantità iniettore

Premere il tasto [OK], sarà necessario OK i valori manualmente e

viene visualizzato come segue：

Premi il pulsante sinistro per selezionare la pagina di selezione

caratteri.

Premere il pulsante destro per visualizzare la pagina delle

informazioni in basso.

Premere il tasto [OK] per passare a quello successivo:

Nota: modelli diversi possono avere configurazioni diverse e

funzionalità speciali potrebbero essere diverse.

93 IT

OK ESC

Spostare chiave avviamento su

accensione INSERITA.

Regolazione quantità iniettore

Iniettor..

Succ..

9/9

Iniettore 1#FC2F A

03028

Iniettore 2#002F5FF

020

Regolazione quantità iniettore

OK ESC

Spostare chiave avviamento

su accensione DISINSERITA

(posizione 0).

OK ESC

I seguenti dati IQA iniettore

sono attualmente memorizzati in

PCM.

Iniettore 1:FC2FA03028

Iniettore 2:002F5FF020

Iniettore 3:FC201F5028

Regolazione quantità iniettore

Scegli [OBDII] e verrà visualizzato come segue ：

3. Diagnosi OBDII

Se non sono presenti codici diagnostici di errore, il display indica

"Nessun codice (in sospeso) memorizzato nel modulo!" Aspetta un

pochi secondi o premere un tasto qualsiasi per tornare al menu

Diagnostica.

2. Visualizza DTC e le loro definizioni sullo schermo

(Il numero del modulo di controllo; Sequenza dei DTC; Numero

totale di codici rilevati; Tipo di codici (generico del produttore

specifico)

3.1 Leggi i codici

1. Selezionare [ Read Codes ], quindi premere [OK]

94IT

OBDII Oil reset

BMS resetBATEPB reset

Tool SetupETCS reset

Per Ford

Menù di diagnosi

Lettura codici

Cancellare codici

I/M Readiness

1/6

Datastream

Test impianto evap

Informazioni della vettura

Ingresso al sistema

Elaborazione

ISO9141

ISO14230-4 KWP(5BPS)

ISO14230-4 KWP

ISO15765-4 CAN (29bit)

ISO15765-4 CAN (11bit)

J1850 PWM

J1850 VPW [fail]

[fail]

[ ]

1. Selezionare [ Erase codes ], quindi premere [OK]

2. Viene visualizzato un messaggio di avviso che richiede la

conferma.

3. Premere [OK] per confermare.

3.2 Cancella codici

95 IT

Menù di diagnosi

Lettura codici

Cancellare codici

I/M Readiness

2/6

Datastream

Test impianto evap

Informazioni della vettura

DTC

P1113

IAT Sensor Open/Short

FORD

1/3

Pending

OK ESC

Clear/Reset Emission-Related

Diagnostic Information,Are you

sure?

Cancellare codici

OK ESC

Please Turn lgnition ON with

Engine Off,Press OK key to

continue!

Cancellare codici

OK ESC

Emission-Related Diagnostic

Information has been Cleared!

Cancellare codici

Selezionare l'opzione I / M Readiness, premere [OK], lo schermo

verrà visualizzato come segue:

Utilizzare il pulsante SU o GIÙ per selezionare, quindi premere

[OK], lo schermo verrà visualizzato come segue

N / A significa non disponibile su questo veicolo, INC significa

incompleto o non pronto, OK significa Completato o Controlla OK.

3.3 Disponibilità I / M

Scegli [Data Stream] e verrà visualizzato come segue ：

3.4 Flusso di dati

96IT

Misfire monitor OK

INC

N/A

Fuel system monitor

Comprehensive component

monitor

Catalyst monitor

Heated catalyst monitor

1-5/10

I/M Readiness

Menù di diagnosi

Lettura codici

Cancellare codici

I/M Readiness

3/6

Datastream

Test impianto evap

Informazioni della vettura

Menù di diagnosi

Lettura codici

Cancellare codici

I/M Readiness

4/6

Datastream

Test impianto evap

Informazioni della vettura

Datastream

Visualizza tutti Datastream

Seleziona articoli

1/2

I/M Readiness

Since DTCs Were Cleared

This Drive Cycle

1/2

Questa funzione abilita le condizioni necessarie per condurre un

test di tenuta del sistema evaporativo, ma non esegue effettiva-

mente il test. Il costruttore del veicolo è responsabile di determin-

are i criteri per interrompere automaticamente la prova.

Prima di eseguire questa funzione, consultare il manuale di

riparazione del veicolo per determinare le procedure necessarie.

3.5 Test di sistema EVAP

Scegli [Vehicle Information] e verrà visualizzato come segue：

3.6 Informazioni sul veicolo

97 IT

Fuel system 1 status OL

0.0%

-31°C

0.0%

Fuel system 2 status

Calculated LOAD Value

Engine Coolant

Temperature

Short Term Fuel Trim-

Bank 1

1-5/19

Datastream

Menù di diagnosi

Lettura codici

Cancellare codici

I/M Readiness

5/6

Datastream

Test impianto evap

Informazioni della vettura

Menù di diagnosi

Lettura codici

Cancellare codici

I/M Readiness

6/6

Datastream

Test impianto evap

Informazioni della vettura

Vehice Identification Number (VIN)

LVSFBFAC94F020950

Calibration Identifications(CID)

000007550753

Calibration Venfication Number (CVN)

B5073064

OK ESC

Informazioni della vettura

OK ESC

Prova di tenuta sistema

evaporativo passata

Test impianto evap

Scegli [Language] e verrà visualizzato come segue:

4.1 Language

Scegli [Beeper] e verrà visualizzato come segue:

4.2 Beeper

4. Impostazione dello strumento

98IT

OBDII Oil reset

BMS resetBATEPB reset

Tool SetupETCS reset

Per Ford

OFF

Cicalino

1/2

English

Lingua

1/11

Français

Deutsch

Español

Italiano

русский

Português

Svenska

Lingua

8/11

Dansk

Suomalainen

Norsk sprak

Tool Setup

Lingua

Cicalino

Istruzioni(Visualizza all'avvio)

1/7

Unità di misura

Stile della pelle

Riporta il risultato della prova

Informazioni sul dispositivo

Tool Setup

Lingua

Cicalino

Istruzioni(Visualizza all'avvio)

2/7

Unità di misura

Stile della pelle

Riporta il risultato della prova

Informazioni sul dispositivo

Scegli [Instructions (Display at startup)] e verrà visualizzato come

segue:

4.3 Istruzioni (Display at startup)

Scegliere Unit of measure e viene visualizzato come segue:

4.4 Unit of measure

Scegliere Skin Style e viene visualizzato come segue:

4.5 Skin Style

99 IT

OFF

1/2

Istruzioni(Visualizza all'avvio)

Metrico

Imperiale

1/2

Unità di misura

Grigio celeste

Blu di gioiello

1/2

Stile della pelle

Tool Setup

Lingua

Cicalino

Istruzioni(Visualizza all'avvio)

3/7

Unità di misura

Stile della pelle

Riporta il risultato della prova

Informazioni sul dispositivo

Tool Setup

Lingua

Cicalino

Istruzioni(Visualizza all'avvio)

4/7

Unità di misura

Stile della pelle

Riporta il risultato della prova

Informazioni sul dispositivo

Tool Setup

Lingua

Cicalino

Istruzioni(Visualizza all'avvio)

5/7

Unità di misura

Stile della pelle

Riporta il risultato della prova

Informazioni sul dispositivo

Warranty

1) This warranty is limited to the person who purchases ANCEL-

products.

2) ANCEL product is warranted against defects in materials and

workmanship for one year (12 months ) from date of delivery to the

user.

Service Procedures

If you have any questions, please contact your local store distribu-

tor or visit our website www. amceltech.com .

If it becomes necessary to return the scan tool for repair, contact

your local distributor for more information.

ANCEL FD700 All System OBD2 Scanner Fits

Product's Documents

User Manual

Specifications

ANCEL FD700 Questions and Answers
