Napoleon EPI1101M Oakdale Series Natural Vent Woodburning User Manual

W415-0764 / C / 11.19.13

INSTALLER: LEAVE THIS MANUAL WITH THE APPLIANCE.

CONSUMER: RETAIN THIS MANUAL FOR FUTURE REFERENCE.

NEVER LEAVE CHILDREN OR OTHER AT RISK INDIVIDUALS ALONE WITH THE APPLIANCE.

INSTALLATION AND

OPERATING INSTRUCTIONS

1.27B

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada /

103 Miller Drive, Crittenden, Kentucky, USA, 41030

Phone (705)721-1212 • Fax (705)722-6031 • www.napoleonﬁ replaces.com • [email protected]

SAFETY INFORMATION

WARNING

If the information in these instructions is not followed exactly, a

ﬁ re or explosion may result causing property damage, personal

injury or death. Improper installation, adjustment, alteration,

service or maintenance can cause injury or property damage,

bodily injury or even death. Please read entire manual before

you install and use your appliance.

This appliance has not been tested with an unvented gas log

set. To reduce risk of ﬁ re or injury, do not install an unvented

gas log set into the appliance.

- This appliance can be very hot when burning.

- Combustible materials such as ﬁ rewood, wet clothing, etc. placed too

close can catch ﬁ re.

- Children and pets must be kept from touching the appliance when it is hot.

- The chimney must be sound and free of cracks. Before installing this unit,

contact the local building or ﬁ re authority and follow their guidelines.

- Operate only with the door tightly closed.

- Burn wood behind the log retainer directly on the ﬁ rebricks.

- Do not use an elevated grate or otherwise raise the ﬁ re.

- At least 14 square inches (90.3 square centimeters) of outside air must

be admitted to the room or directly to the unit through a 4” (101.6mm)

diameter pipe.

- This appliance is designed to burn natural wood only. Higher efﬁ ciencies

and lower emissions generally result when burning air dried seasoned

hardwoods, as compared to softwoods or to green or freshly cut

hardwoods.

- Do not start a ﬁ re with chemicals or ﬂ uids such as gasoline, engine oil,

etc.

- Do not burn treated wood, coal, charcoal, colored paper, cardboard,

solvents or garbage.

- Do not let the appliance become hot enough for any part to glow red.

- KEEP THE STOVE TOP TEMPERATURE BELOW 700°F (371°C). Attempts to

achieve heat output rates that exceed design speciﬁ cations can result in

steel distortion and damage.

$10.00

HOT GLASS WILL CAUSE

BURNS.

DO NOT TOUCH GLASS UNTIL

COOLED.

NEVER ALLOW CHILDREN TO

TOUCH GLASS.

WARNING

CERTIFIED UNDER U.S. ENVIRONMENTAL PROTECTION AGENCY (E.P.A.) JULY 1990 40 C.F. R. PART 60 AND THE OREGON DEPARTMENT OF ENVIRON-

MENTAL QUALITY (D.E.Q.) PARTICULATE EMISSION STANDARDS BY E.E.M.C THESE STOVES HAVE BEEN TESTED AND LISTED BY INTERTEK TESTING

SERVICES TO STANDARDS: ULC S628, UL 1482.

EPI 1101 & 1402

WOOD INSERT

1402 Illustrated

W415-0764 / C / 11.19.13

NOTE: Changes, other than editorial, are denoted by a vertical line in the margin.

TABLE OF CONTENTS

1.0 INSTALLATION OVERVIEW 3

2.0 INTRODUCTION 4

2.1 DIMENSIONS 5

2.1.1 1101 DIMENSIONS (COMPLETE WITH FLASHING) 5

2.1.2 1402 DIMENSIONS (COMPLETE WITH FLASHING) 5

2.2 SPECIFICATIONS 5

2.3 GENERAL INSTRUCTIONS 6

2.4 GENERAL INFORMATION 6

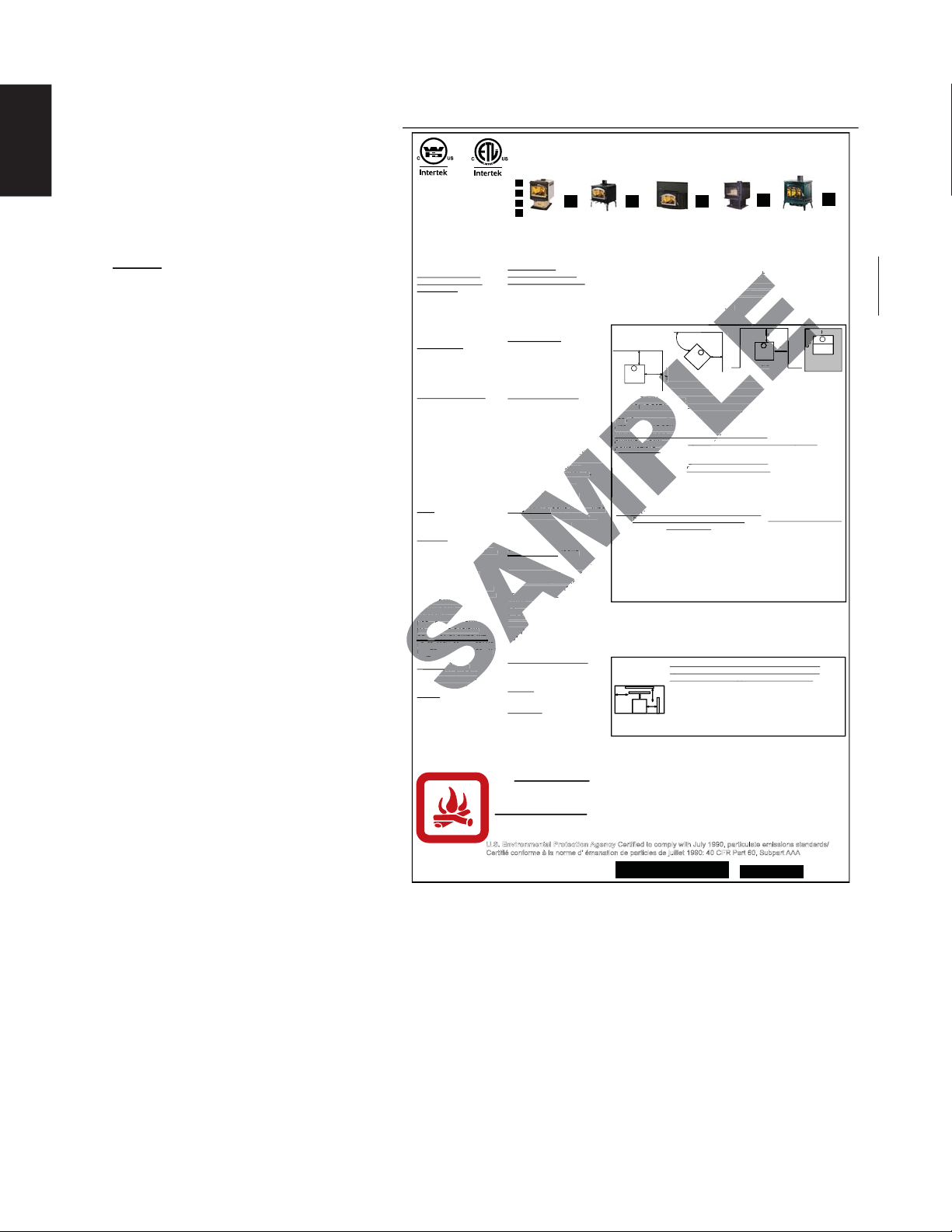

2.5 RATING PLATE INFORMATION 8

3.0 INSTALLATION PLANNING 9

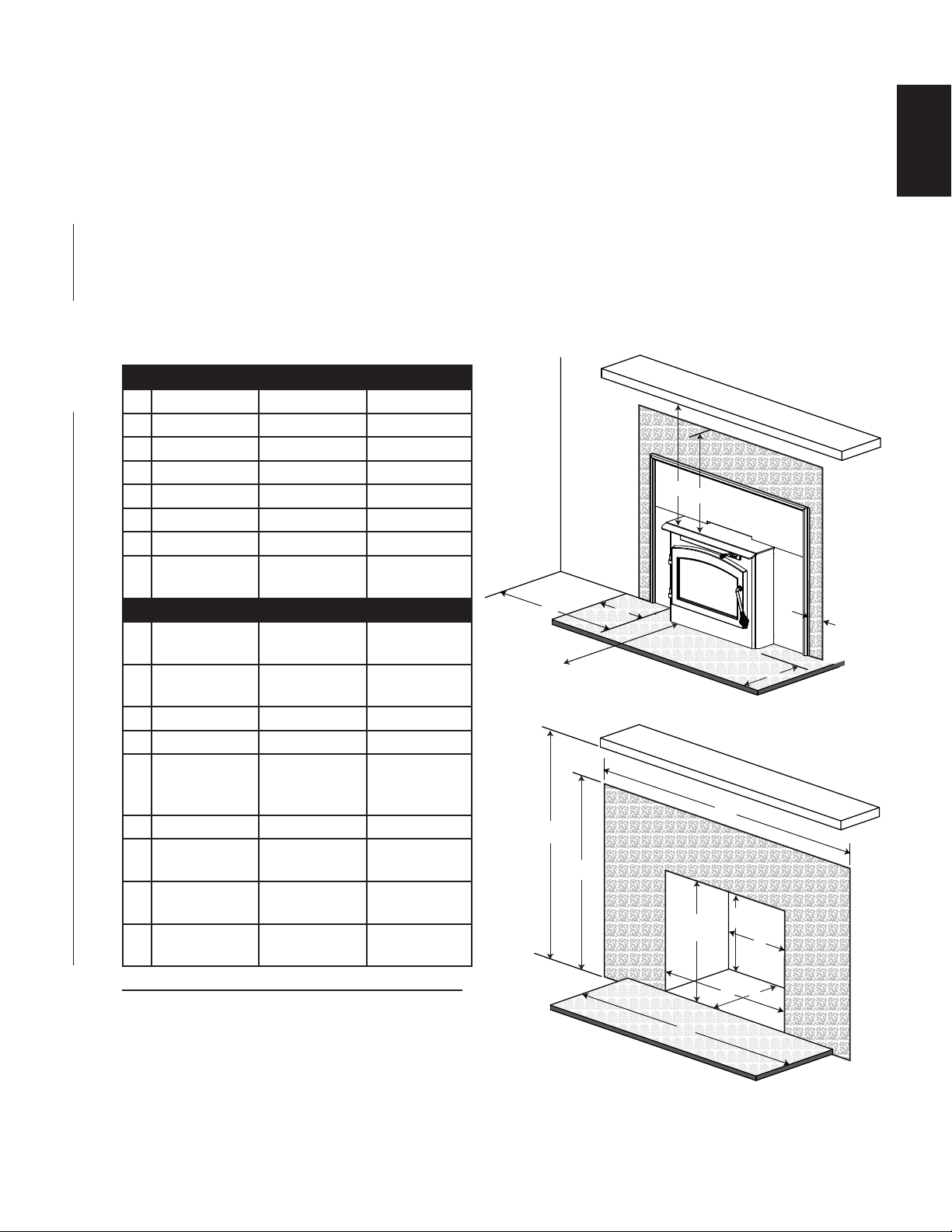

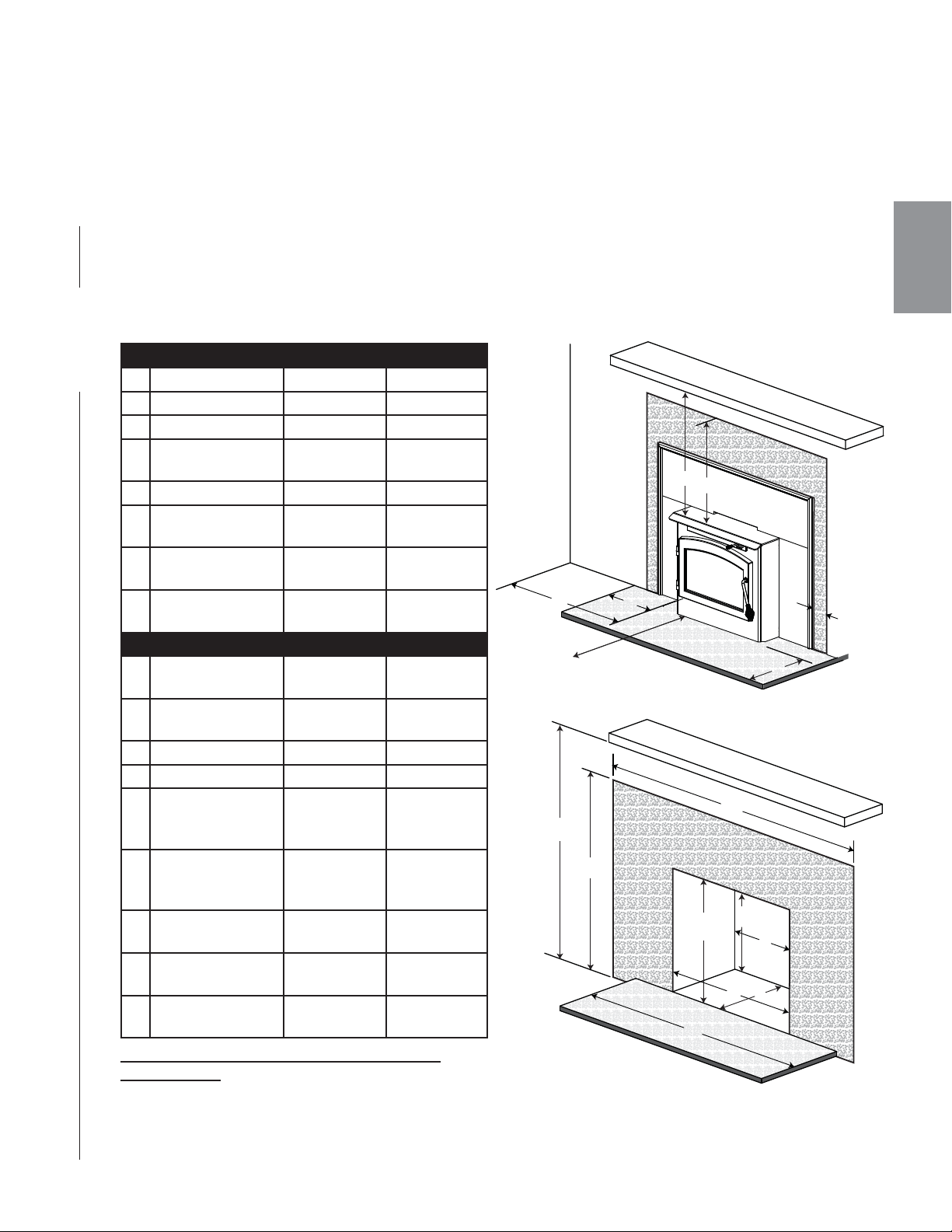

3.1 MINIMUM CLEARANCE TO COMBUSTIBLES 9

4.0 INSTALLATION 10

4.0.1 TYPICAL EXISTING MASONRY 11

4.0.2 FACTORY BUILT FIREPLACE 12

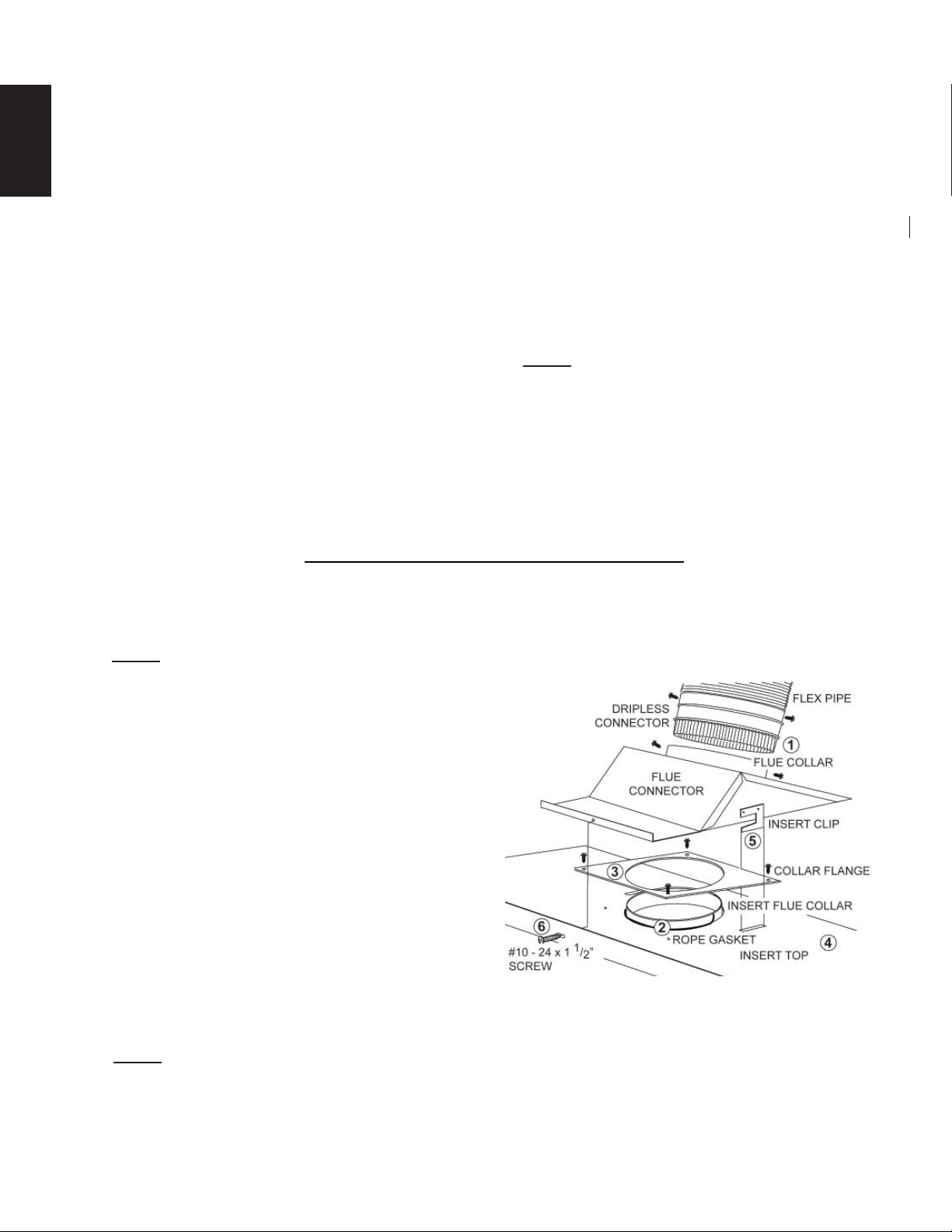

4.1 LOW CLEARANCE FLUE CONNECTOR (1402) 12

5.0 FINISHING 13

5.1 BRICKS AND BAFFLES INSTALLATION 13

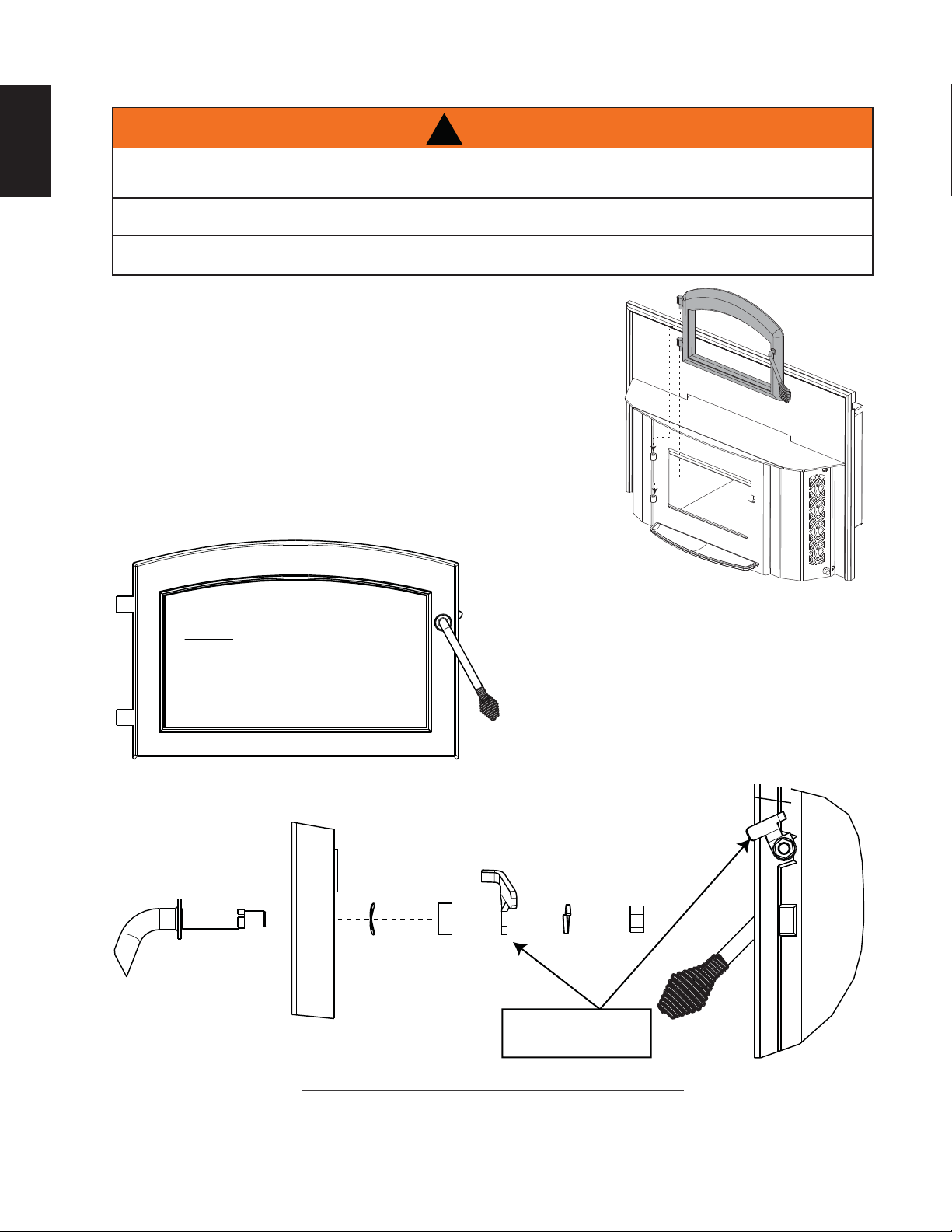

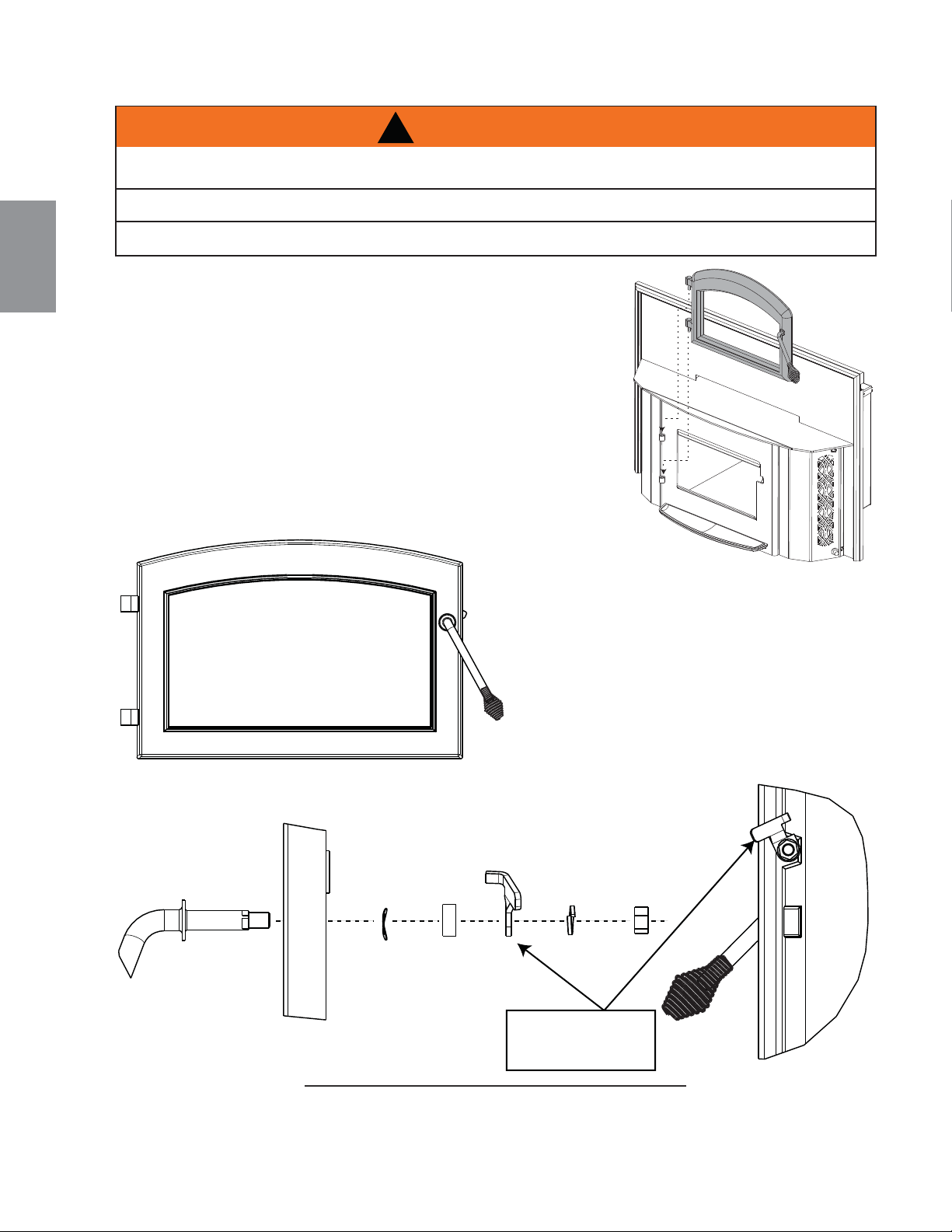

5.2 DOOR REMOVAL / INSTALLATION 14

5.3 DOOR HANDLE INSTALLATION 14

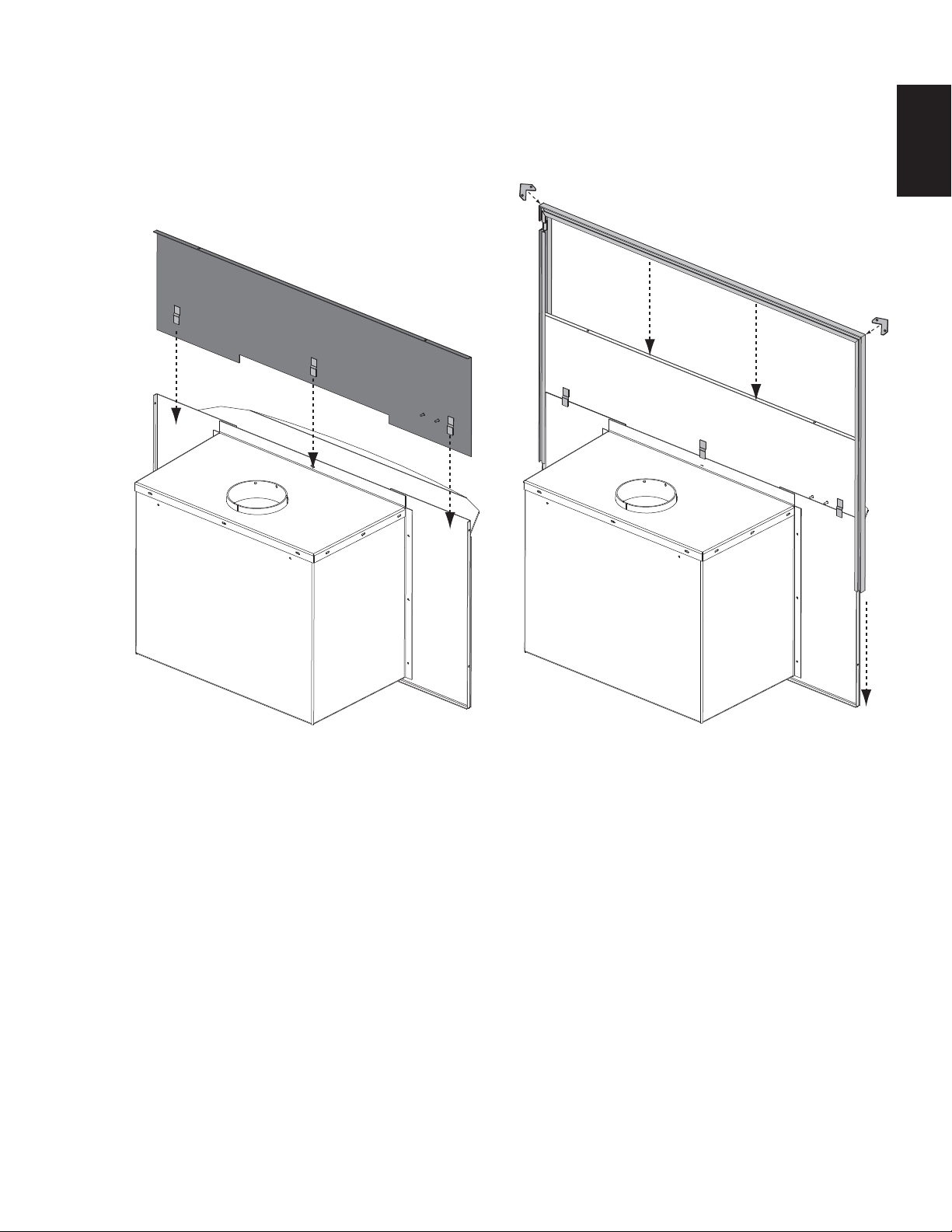

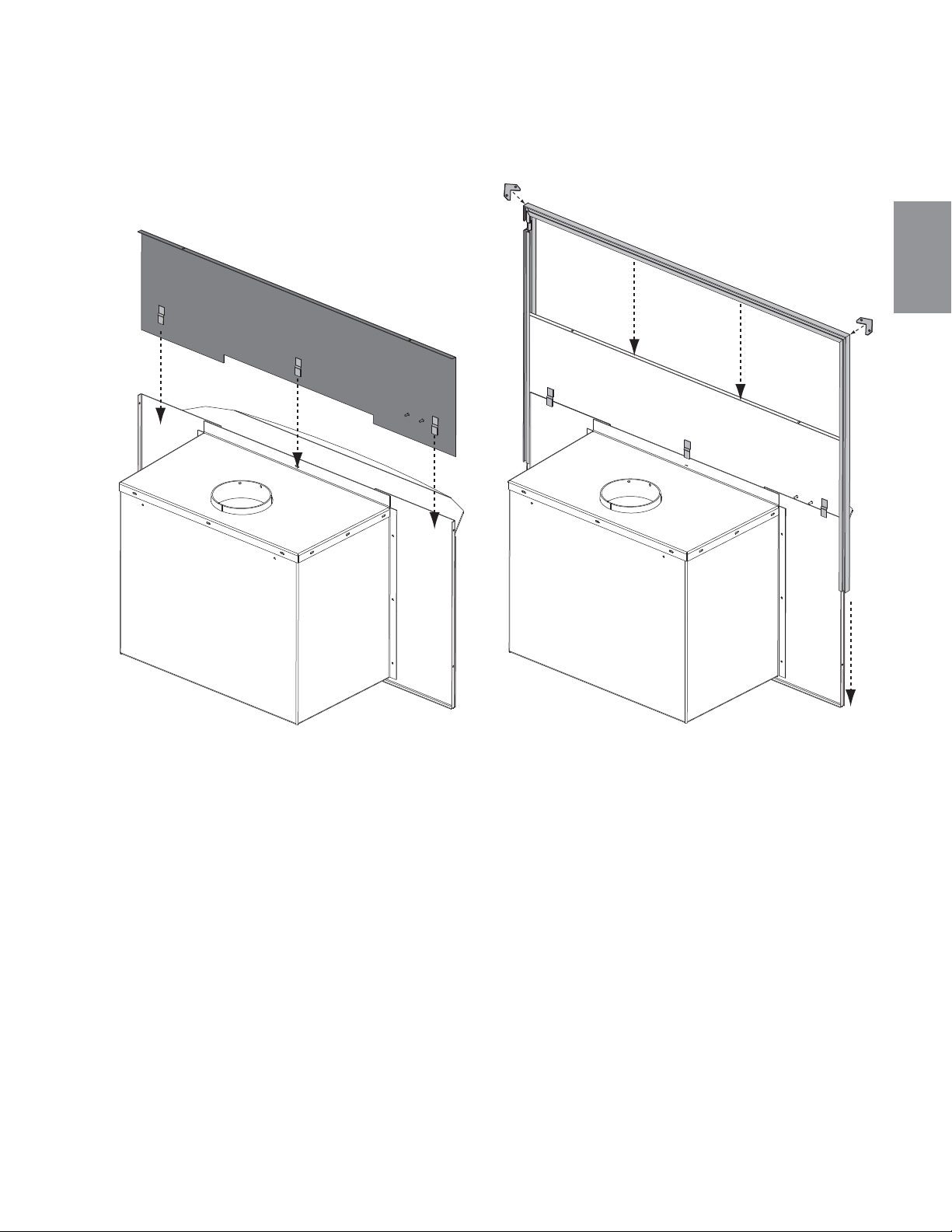

5.4 FLASHING INSTALLATION 15

6.0 OPERATION 16

6.1 BLOWER 17

6.2 AIR CONTROL 18

6.3 FIRE EXTINGUISHERS / SMOKE DETECTORS 18

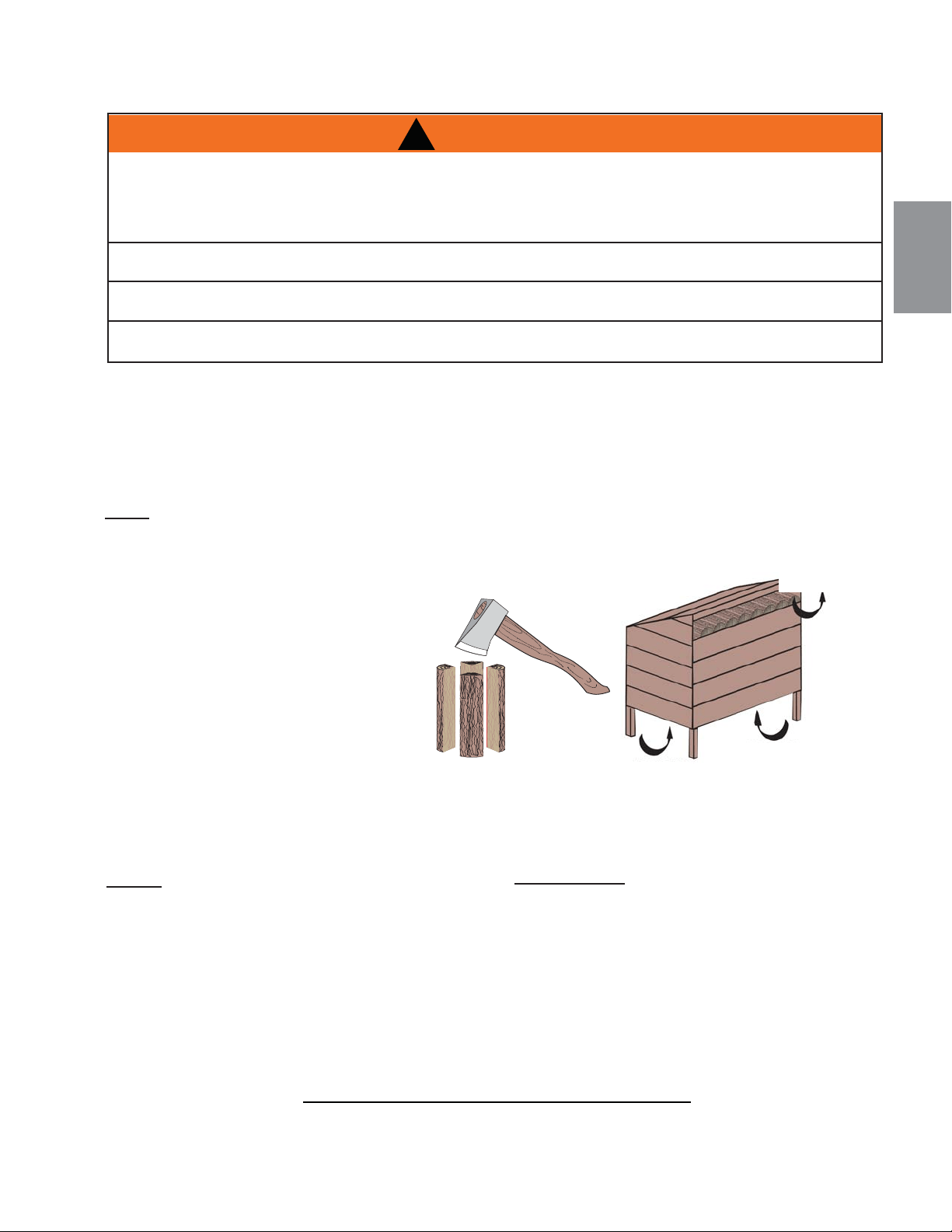

6.4 FUEL 19

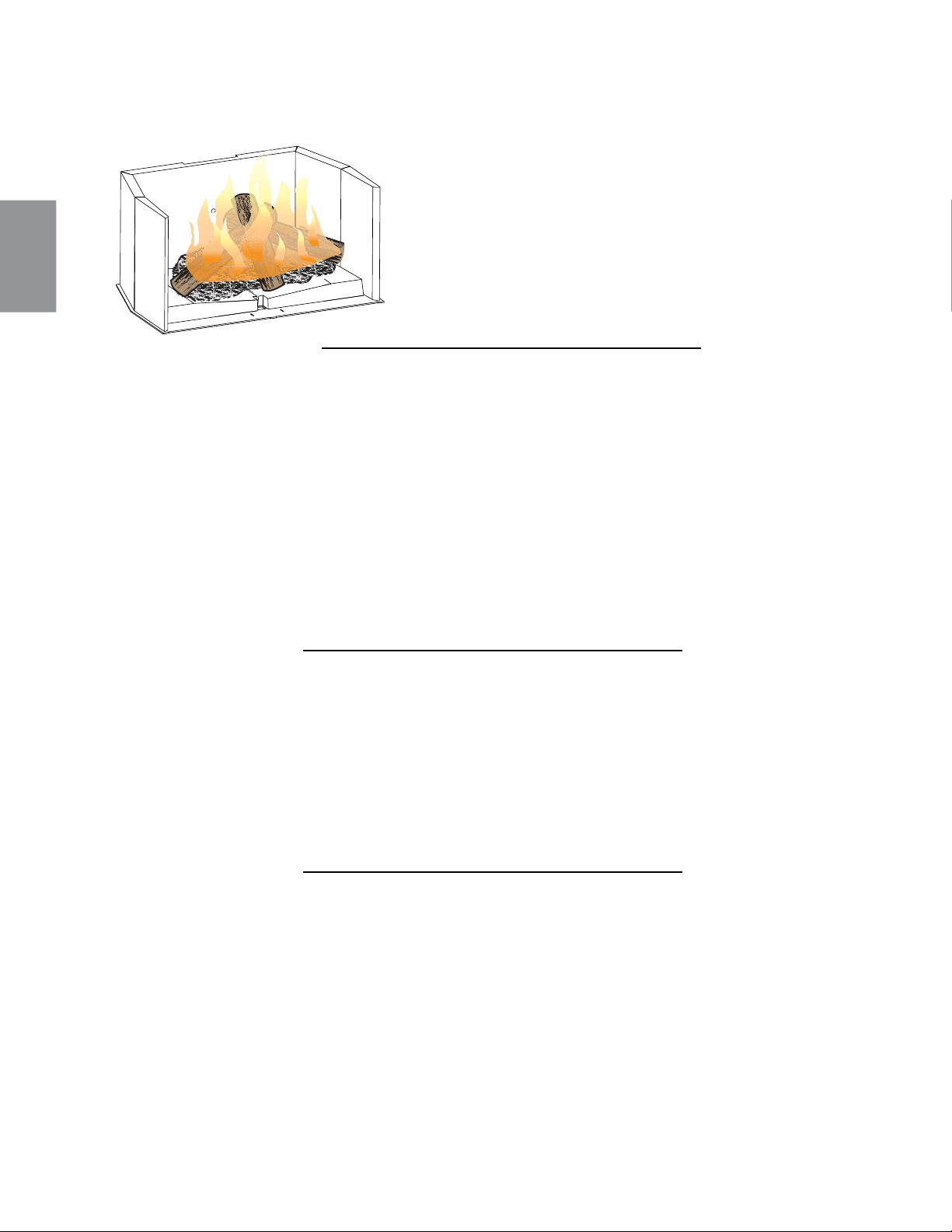

6.5 LIGHTING A FIRE 20

6.5.1 FLASH FIRE 20

6.5.2 EXTENDED FIRE 20

6.6 SMOKING 20

7.0 MAINTENANCE 21

7.1 ASH REMOVAL PROCEDURES 21

7.2 CREOSOTE FORMATION AND REMOVAL 21

7.3 RUNAWAY OR CHIMNEY FIRE 22

7.4 CHIMNEY CLEANING 22

7.5 GLASS REPLACEMENT 23

7.6 GASKET REPLACEMENT 23

7.7 CARE OF GLASS 24

7.8 CARE OF PLATED PARTS 24

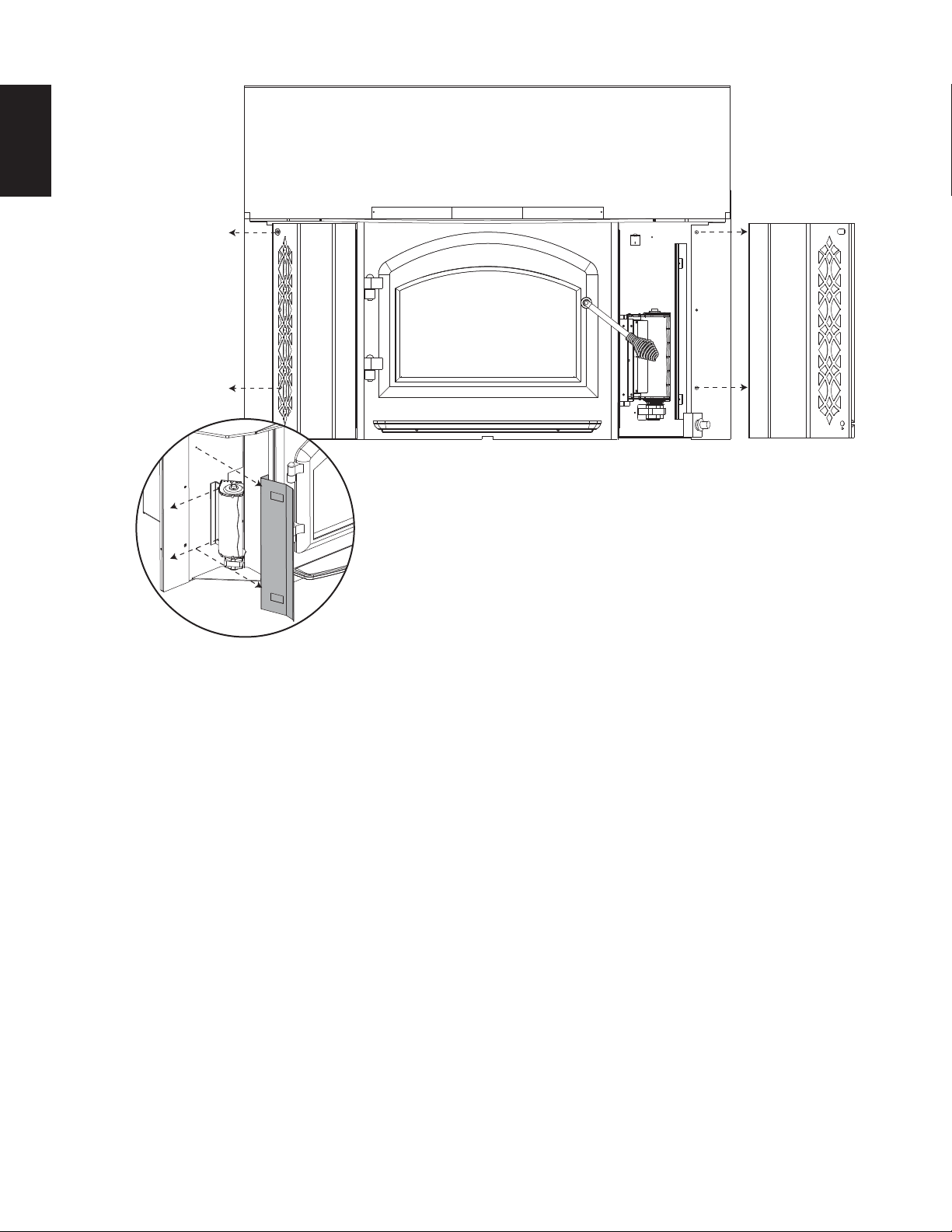

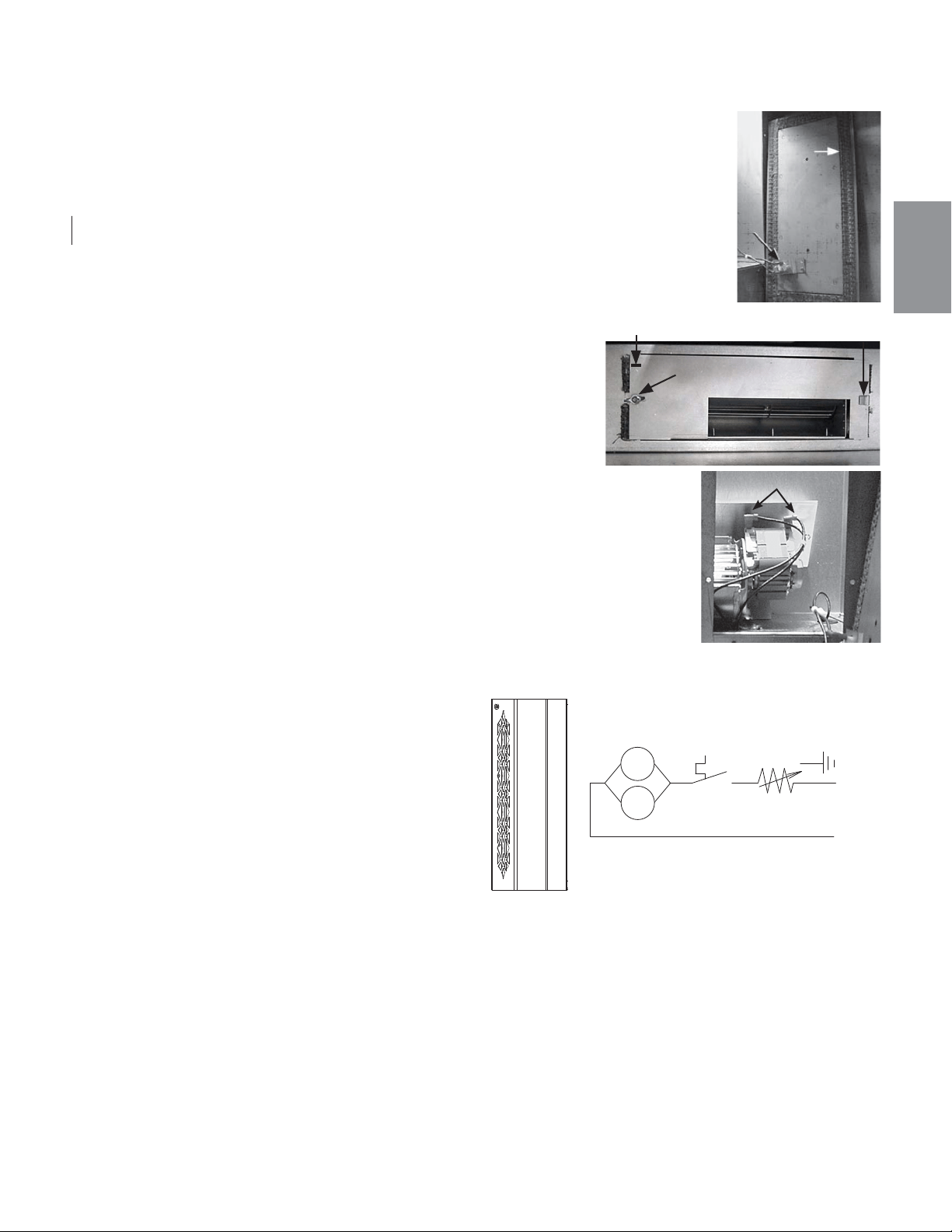

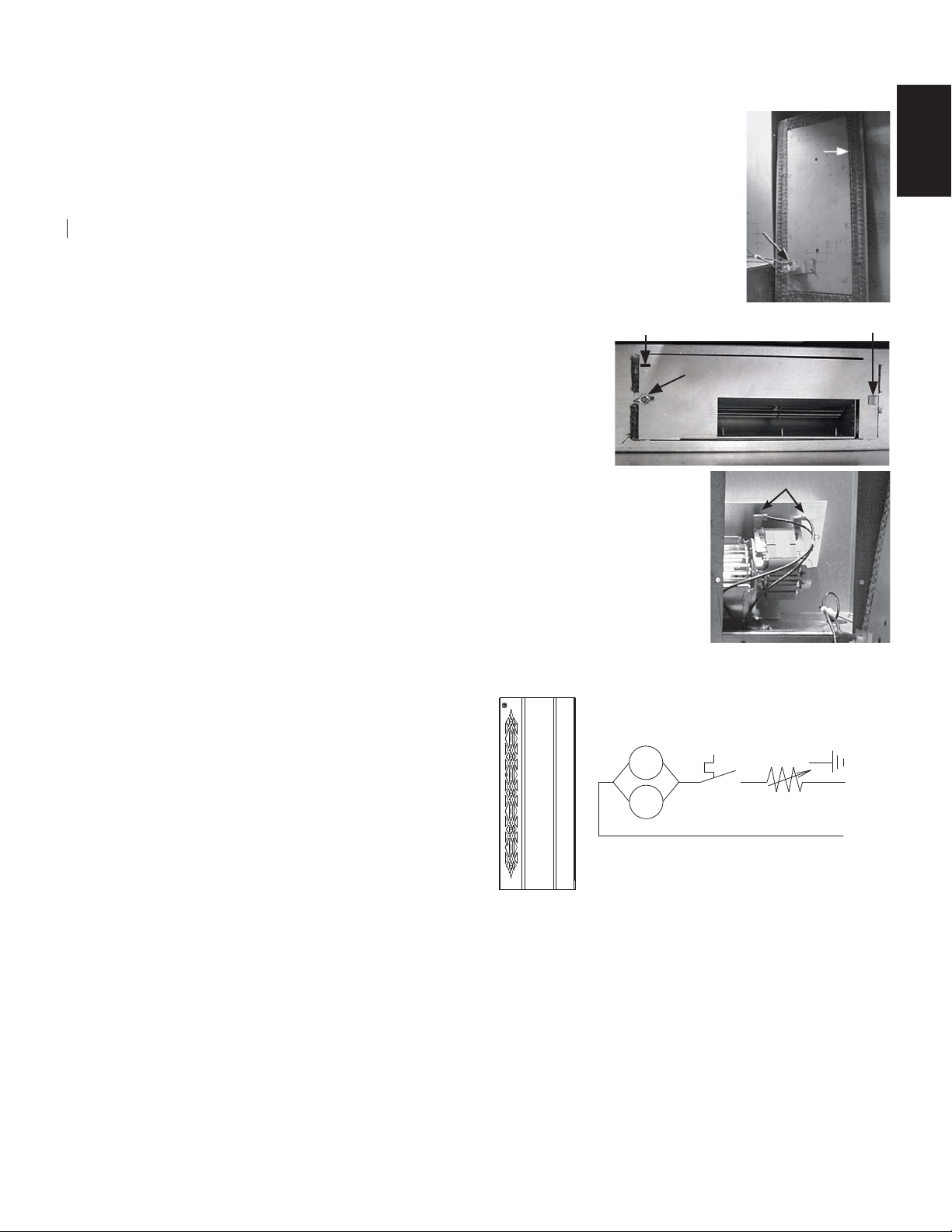

7.9 BLOWER SERVICE OR REPLACEMENT (1101) 25

7.10 BLOWER SERVICE OR REPLACEMENT (1402) 25

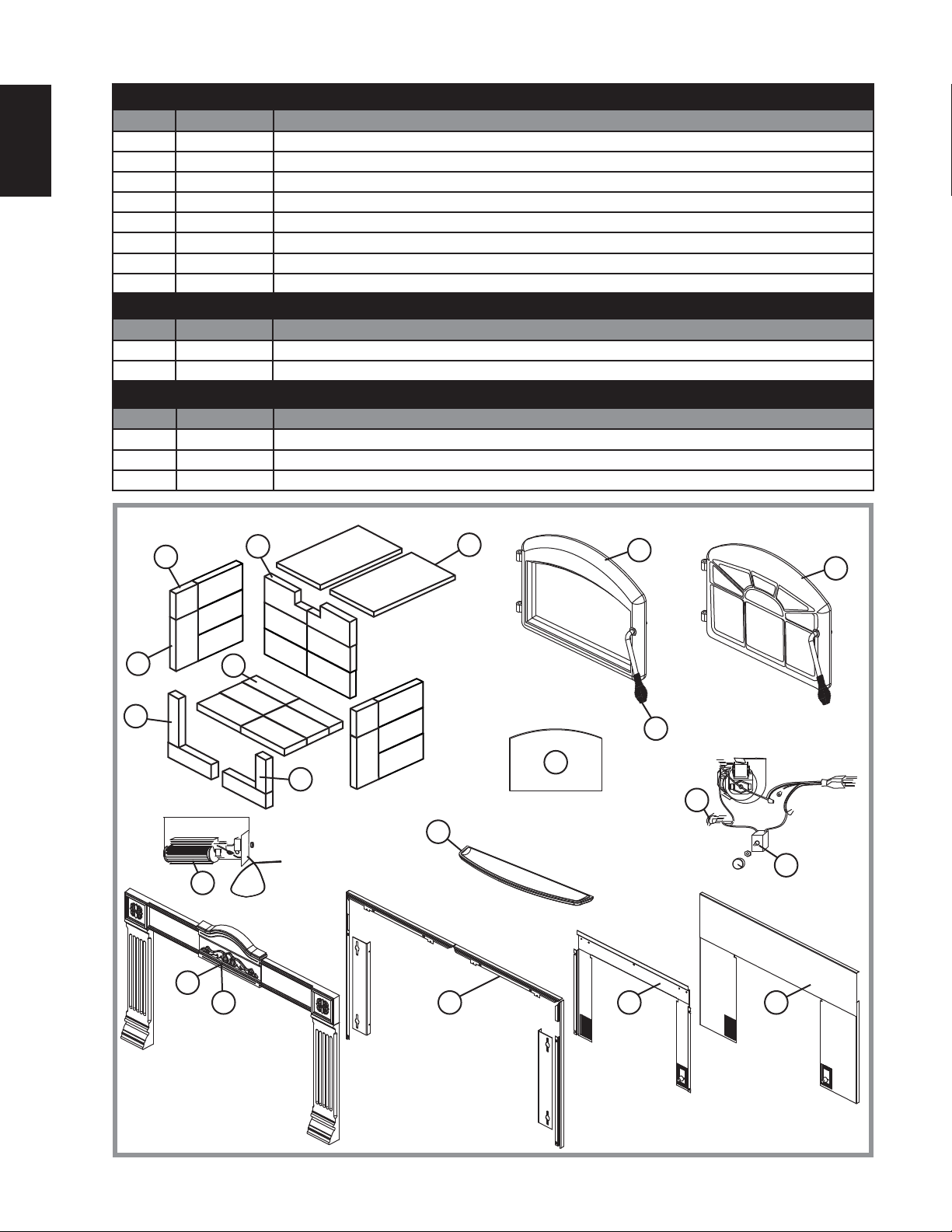

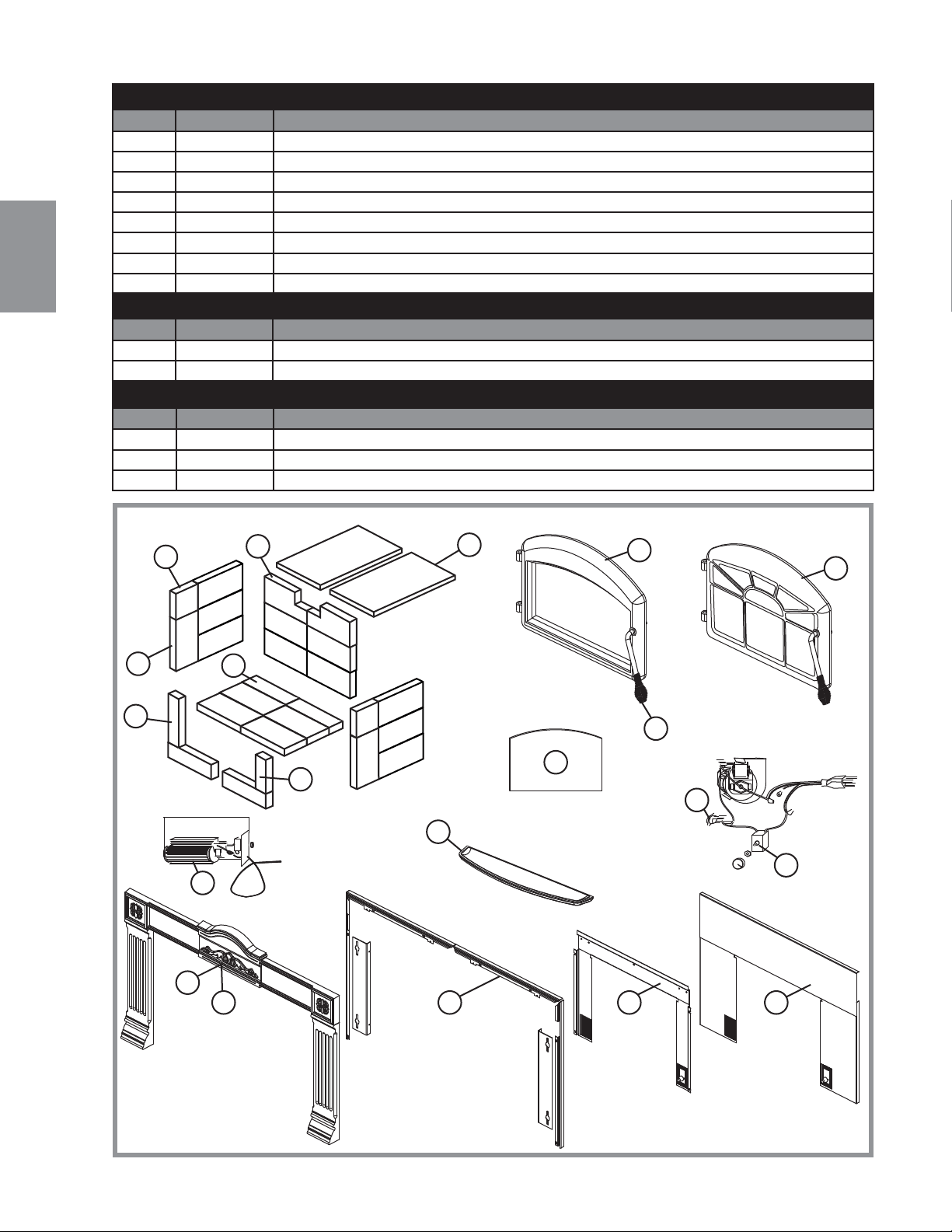

8.0 REPLACEMENTS 27

9.0 TROUBLESHOOTING 29

10.0 WARRANTY 30

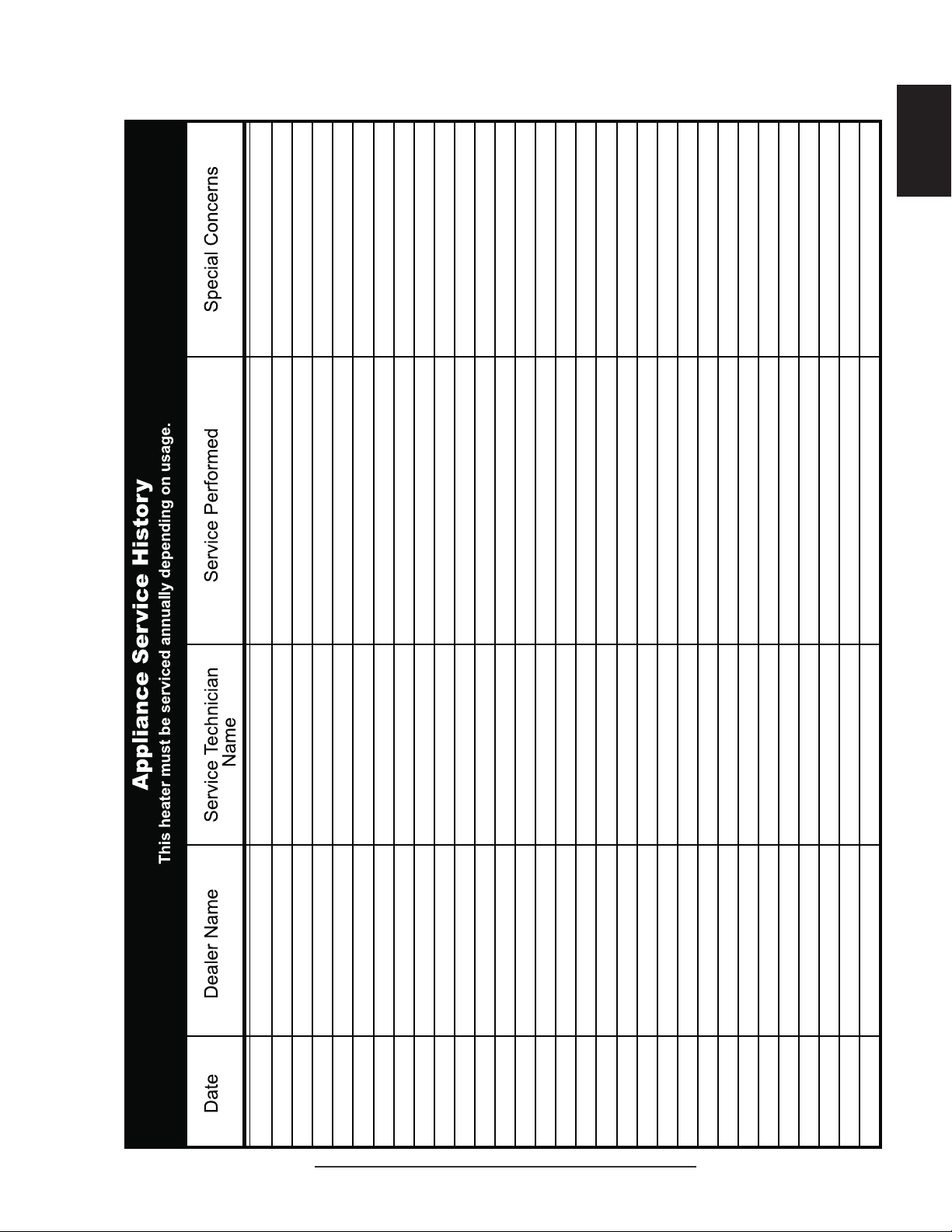

11.0 SERVICE HISTORY 31

W415-0764 / C / 11.19.13

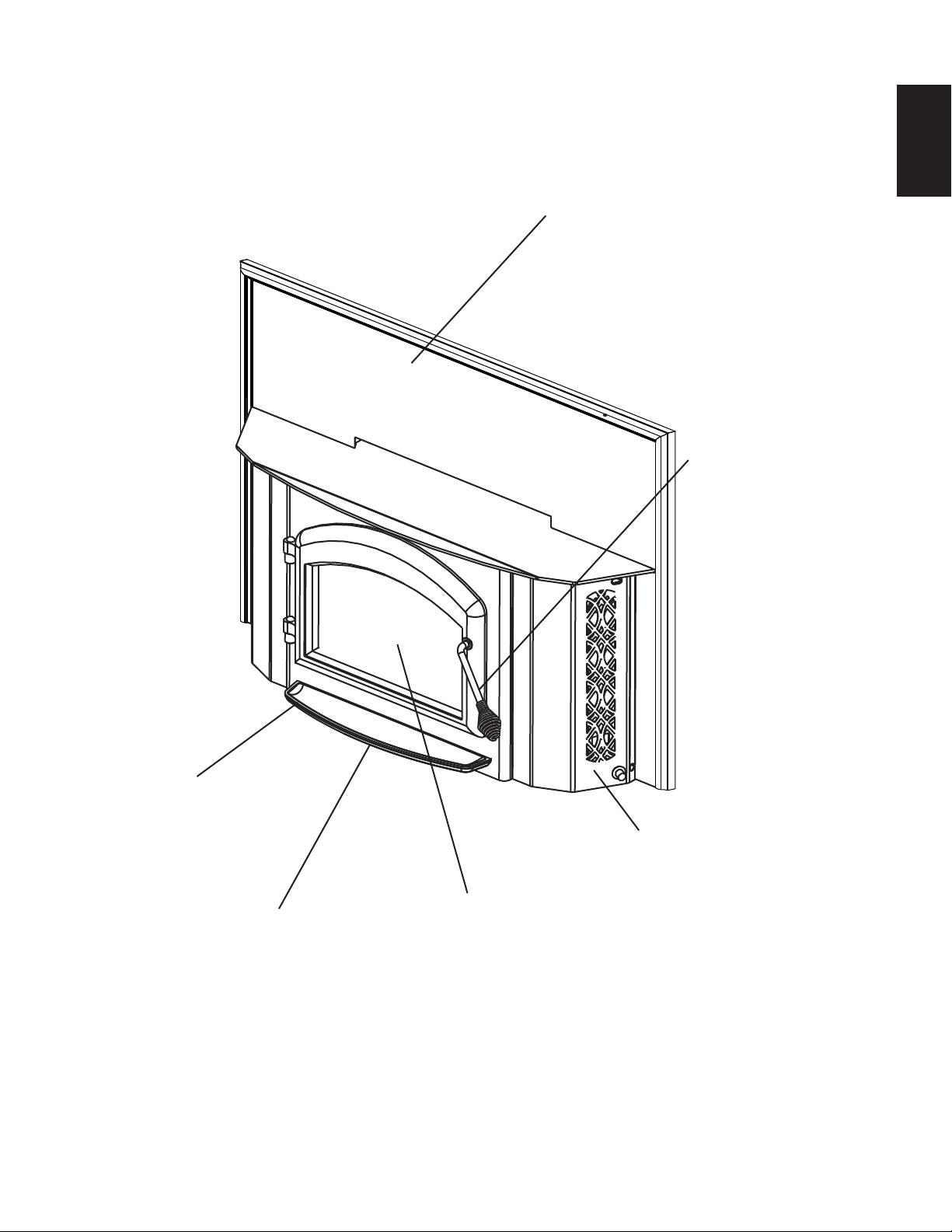

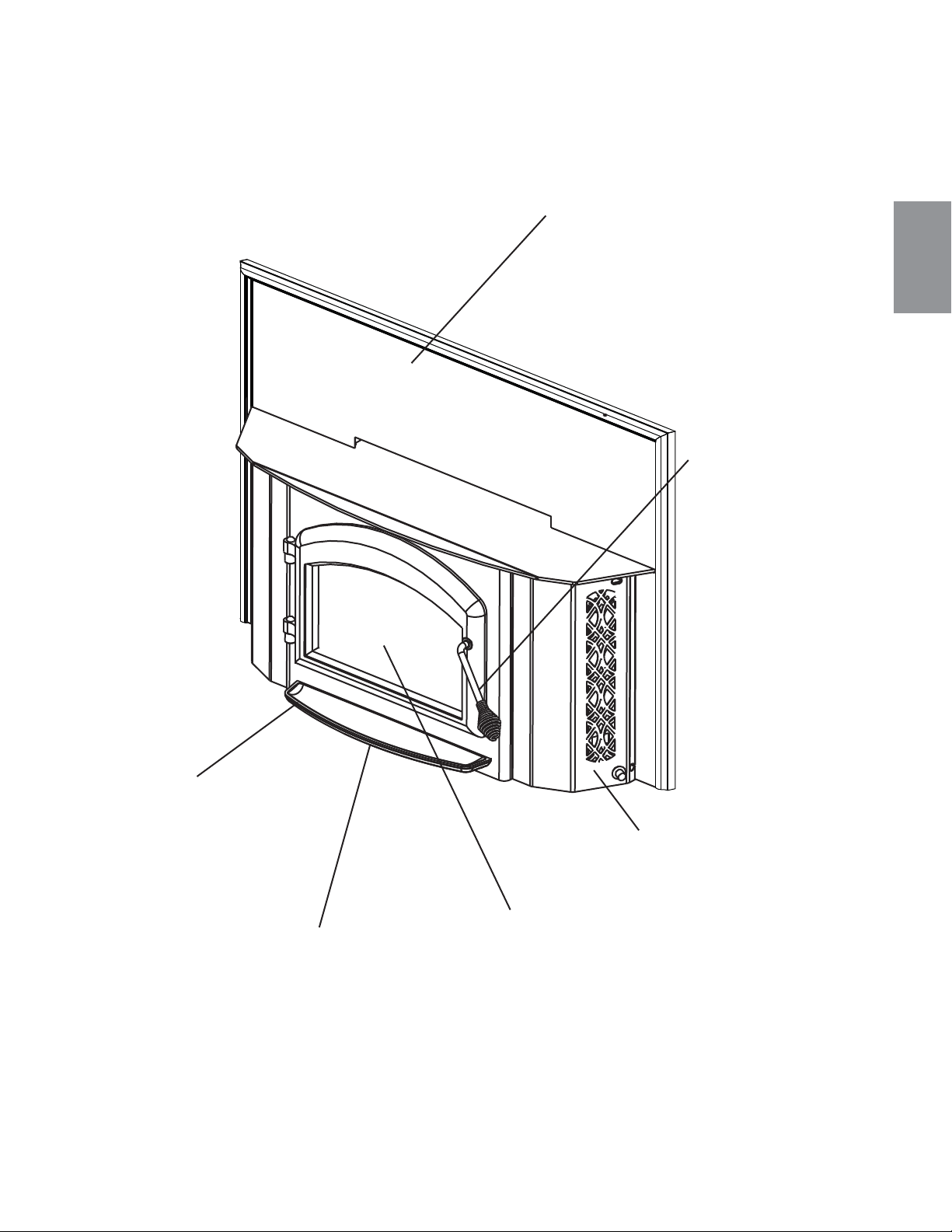

1.0 INSTALLATION OVERVIEW

1402 Illustrated

Rating plate, see

“RATING PLATE

INFORMATION”

section.

Blower, see “BLOWER INSTALLATION”

section.

Door, see “DOOR AND

HANDLE INSTALLATION”

section.

Flashing, see “FLASHING

INSTALLATION” section.

Draft, see “AIR CONTROL” section.

Brick and Baffles, see

“BRICK AND BAFFLES

INSTALLATION” section.

W415-0764 / C / 11.19.13

2.0 INTRODUCTION

3.17D

WARNING

• THIS APPLIANCE IS HOT WHEN OPERATED AND CAN CAUSE SEVERE BURNS IF CONTACTED.

• ANY CHANGES OR ALTERATIONS TO THIS APPLIANCE OR ITS CONTROLS CAN BE DANGEROUS AND

IS PROHIBITED.

• Do not operate appliance before reading and understanding operating instructions. Failure to operate appliance

according to operating instructions could cause ﬁ re or injury.

• Before installing this appliance, contact the local building or ﬁ re authority and follow their guidelines.

• This appliance must be installed by a qualiﬁ ed installer.

• Risk of burns. The appliance should be turned off and cooled before servicing.

• Do not operate without fully assembling all components.

• Do not let the appliance become hot enough for any part to glow red.

• Do not install damaged, incomplete or substitute components.

• Risk of cuts and abrasions. Wear protective gloves and safety glasses during installation. Sheet metal edges

may be sharp.

• Children and adults should be alerted to the hazards of high surface temperature and should stay away to avoid

burns or clothing ignition.

• Young children should be carefully supervised when they are in the same room as the appliance. Toddlers,

young children and others may be susceptible to accidental contact burns. A physical barrier is recommended if

there are at risk individuals in the house. To restrict access to an appliance or stove, install an adjustable safety

gate to keep toddlers, young children and other at risk individuals out of the room and away from hot surfaces.

• Clothing or other ﬂ ammable material should not be placed on or near the appliance. Objects placed in front of

the appliance must be kept a minimum of 48” (1219.2mm) away from the front face of the appliance.

• Due to high temperatures, the appliance should be located out of trafﬁ c and away from furniture and draperies.

• Ensure you have incorporated adequate safety measure to protect infants/toddlers from touching hot surfaces.

• Even after the appliance is out, the glass and/or screen will remain hot for an extended period of time.

• Check with your local hearth specialty dealer for safety screens and hearth guards to protect children from hot

surfaces. These screens and guards must be fastened to the ﬂ oor.

• Any safety screen or guard removed for servicing must be replaced prior to operating the appliance.

• Under no circumstances should this appliance be modiﬁ ed.

• This appliance must not be connected to a chimney ﬂ ue pipe servicing a separate solid fuel burning appliance.

• Do not operate the appliance with the glass door removed, cracked or broken. Replacement of the glass should

be done by a licensed or qualiﬁ ed service person.

• Do not strike or slam shut the appliance glass door.

• Only doors / optional fronts certiﬁ ed with the unit are to be installed on the appliance.

• Keep the packaging material out of reach of children and dispose of the material in a safe manner. As with all

plastic bags, these are not toys and should be kept away from children and infants.

• If the appliance is not properly installed, a house ﬁ re may result. Do not expose the appliance to the elements

(ex. rain, etc.) and keep the appliance dry at all times. Wet insulation will produce an odour when the appliance

is used.

• The chimney must be sound and free of cracks. Clean your chimney a minimum of twice a year and as required.

• Do not start a ﬁ re with chemicals or ﬂ uids such as gasoline, engine oil, etc.

• Your appliance requires periodic maintenance and cleaning. Failure to maintain your appliance may lead to

smoke spillage in your home.

• Lower emissions generally result when burning air dried seasoned hardwoods, as compared to softwoods or too

green or freshly cut hardwoods. Burning wet unseasoned wood can cause excessive creosote accumulation.

When this is ignited it can cause a chimney ﬁ re that may result in a serious house ﬁ re.

• This appliance is designed to burn natural wood only. Do not burn treated wood, coal, charcoal, coloured paper,

cardboard, solvents or garbage.

• Burn wood directly on the ﬁ rebricks. Do not elevate grate or otherwise raise the ﬁ re.

• Do not store wood within appliance installation clearances or within the space required for re-fueling and ash

removal.

• Ashes must be disposed in a metal container with a tight lid and placed on a non-combustible surface well away

from the home or structure until completely cool.

• Ensure clearances to combustibles are maintained when building a mantel or shelves above the appliance.

Elevated temperatures on the wall or in the air above the appliance can cause melting, discolouration or

damage to decorations, a T.V. or other electronic components.

W415-0764 / C / 11.19.13

* Figures will vary considerably with individual conditions.

** Wolf Steel Ltd. estimated realistic BTU/h with hardwood logs and regular refueling.

Speciﬁ cations 1101 1402

CHAMBER (D.W.H) 13 1/2x18x12” (343mmx-

457mmx305mm)

18x18x12” (457mmx457mmx-

305mm)

CAPACITY 1.7 ft

2.25 ft

APPROX. AREA HEATED* 600-1600 ft

800-2000 ft

HEAT OUTPUT (HIGH BURN) ** 55,000 BTU 70,000 BTU

DURATION LOW FIRE* 7 Hours 9 Hours

WEIGHT W/O BRICKS 185 lbs (84kg) 250 lbs (113kg)

WEIGHT OF BRICKS 110 lbs (50kg) 145 lbs (66kg)

IDEAL FUEL SIZE 12” (305mm) 16” (406mm)

MINIMUM DEPTH 3 3/4” (95mm) 15 5/8" (397mm)

MAXIMUM DEPTH 7 3/4” (197mm) 19 5/8" (498mm)

2.1 DIMENSIONS

2.1.1 1101 DIMENSIONS (COMPLETE WITH FLASHING)

2.1.2 1402 DIMENSIONS (COMPLETE WITH FLASHING)

44 1/2"

1130mm

19 3/4"

502mm

31 3/4"

806mm

21 1/2"

546mm

20 3/4"

527mm

14"

356mm

9 1/16"

231mm

24 1/2"

622mm

25 1/2"

648mm

5 1/2"

139mm

25 1/2"

648mm

21 11/16"

551mm

20 1/2"

521mm

31 3/4"

806mm

44 1/2"

1130mm

21 1/4"

540mm

16 1/2"

419mm

21"

533mm

28"

711mm

24"

610mm

11"

279mm

25 1/2"

648mm

21 11/16"

551mm

20 1/2"

521mm

2.2 SPECIFICATIONS

W415-0764 / C / 11.19.13

2.3 GENERAL INSTRUCTIONS

• Before beginning your installation, consult with your local building code agency or ﬁ re ofﬁ cials and

insurance representative to ensure compliance.

• Non-toxic smoke will be emitted during the paint curing process, to help dissipate the smoke open a

window near the appliance.

• Remove any dust or debris off the top of the appliance before ﬁ ring the appliance as the paint will

become soft as the appliance heats up and will harden as the appliance cures. To cure the paint on

your appliance burn your appliance moderately hot during the ﬁ rst few ﬁ res.

• To keep the gasket from sticking to the appliance as the paint is curing, periodically open the door

every 5-10 minutes.

• For the ﬁ rst two weeks use generous amounts of fuel and burn the appliance with the damper wide

open for an hour as the appliance goes through a process of eliminating moisture in the steel and

ﬁ rebricks. The initial heat output will be reduced while the moisture is bring drawn from the appliance

and it will be necessary to build several hot ﬁ res to remove this moisture. DURING THIS PROCESS

DO NOT OVERFIRE THE APPLIANCE. REDUCE THE AMOUNT OF AIR COMING INTO THE

APPLIANCE IF THE APPLIANCE OR CHIMNEY BECOMES RED.

4.7

ALL WIRING SHOULD BE DONE BY A QUALIFIED ELECTRICIAN AND SHALL BE IN COMPLIANCE WITH

LOCAL CODES. IN THE ABSENCE OF LOCAL CODES, USE THE CURRENT CSA22.1 CANADIAN

ELECTRIC CODE IN CANADA OR THE CURRENT NATIONAL ELECTRIC CODE ANSI/NFPA NO. 70 IN

THE UNITED STATES.

THIS APPLIANCE HAS NOT BEEN TESTED WITH ANY VENTED OR UNVENTED GAS LOG SET. TO

REDUCE RISK OF FIRE OR PREVENT INJURY, DO NOT INSTALL A VENTED OR UNVENTED GAS LOG

SET INTO THE APPLIANCE.

BURNING YOUR UNIT WITH THE ASH DUMP DOOR OPEN OR AJAR CREATES A FIRE HAZARD THAT

MAY RESULT IN DISCOLOURATION TO THE GOLD PLATED DOOR, INTERNAL DAMAGE TO THE

APPLIANCE OR A HOUSE CHIMNEY FIRE.

DO NOT CONNECT THIS APPLIANCE TO A CHIMNEY FLUE SERVING ANOTHER APPLIANCE.

THIS APPLIANCE AND IT’S COMPONENTS ARE DESIGNED TO BE INSTALLED AND OPERATED AS A

SYSTEM. ANY ALTERATION TO OR SUBSTITUTION FOR ITEMS IN THIS SYSTEM, UNLESS ALLOWED

BY THESE INSTALLATION INSTRUCTIONS, WILL VOID THE LISTING AND MAY VOID THE PRODUCT

WARRANTY. IT MAY ALSO CREATE A HAZARDOUS INSTALLATION. READ THROUGH THESE

INSTRUCTIONS THOROUGHLY BEFORE STARTING YOUR INSTALLATION AND FOLLOW THEM

CAREFULLY THROUGHOUT YOUR PROJECT.

WARNING

Your appliance was speciﬁ cally designed to meet the 1990 U.S.A. EPA particulate emission standards and has

been extensively tested in Canadian and American laboratories. This system is the most efﬁ cient, simple and

trouble free we know and works as follows:

Your appliance is the exact duplication of the clean-burning technology found in all Napoleon EPA certiﬁ ed freestanding

stoves and in particular that of the EPA 1100 and 1400. External modiﬁ cations have been made to allow its installation

as a “functional insert” with a heat circulating blower system and a means of enclosing the solid fuel burning ﬁ replace

cavity for greater heating efﬁ ciency.

2.4 GENERAL INFORMATION

W415-0764 / C / 11.19.13

The 1101 insert must be installed into a solid fuel burning ﬁ replace that is at least 16 1/2” (419mm) deep, 28 1/2"

(724mm) wide and 22" (559mm) high with an approved lined chimney at least 15' (4.6m) high and a hearth of 16”

(406mm).

Your 1402 insert must be installed only into a solid fuel burning ﬁ replace that is at least 14 1/2" (368mm) deep 26"

(660mm) wide and 22" (559mm) high with an approved lined chimney at least 15' (4.6m) high and a hearth of 16”

(406mm). This minimum recess can only be achieved if the opening height is sufﬁ cient enough to allow the connector

to ﬁ t under the noncombustible facing. The appliance and chimney must be constructed in accordance with all national

and local building code standards.

The chimney vent system used on your wood burning appliance should be designed with the least amount of

restriction possible to enable the exhaust products to easily ﬂ ow through it. Chimney vent systems that are too

short or too long can also have an adverse affect on the ﬂ ow of exhaust through it. The wood burning appliance

and chimney vent system also require a sufﬁ cient supply of combustion air not only to support the combustion in the

combustion chamber but to replace the exhaust leaving it so it can ﬂ ow freely up through the vent system and out

into the atmosphere. It is the correct balance of combustion air and the chimney vent system that will ensure the

appliance provides you with its optimum performance.

Combustion air enters through two holes in the bottom covered by a single draft control. Air from the front

hole goes up on either side of the door into a preheating

airwash located across the top and then down the

window to feed the ﬁ re and also to ensure that the glass

remains clean. Air from this hole also feeds directly into

the combustion chamber at hearth level. Secondary air

from the rear hole travels up the back in the secondary

air housing to the manifold located at the top and shoots

out laterally to oxidize the gases below the smoke exit.

The combustion chamber is lined with high temperature

ﬁ rebrick on 2 sides, the back and across the bottom,

with a layer of ﬁ bre bafﬂ es at the top to maintain a

high temperature in the combustion chamber so that

gases mixing with the preheated air from the secondary

air manifold tube are easily ignited and burned. The

appliance sides and back are shielded to direct the heat

upwards and forwards into the room.

Be sure to provide sufﬁ cient combustion air. There are

many other appliances in your home competing for air

such as: a kitchen range hood, forced air heating devices or a bathroom exhaust fan.

Expansion / contraction noises during heating up and cooling down cycles are normal and to be expected.

After extended periods of non-operation such as following a vacation or a warm weather season, the appliance

may emit a slight odour for a few hours. This is caused by dust particles on the ﬁ rebox burning off. Open a

window to sufﬁ ciently ventilate the room.

CALIFORNIA PROP 65 WARNING:

Use of this product may produce smoke which

contains chemicals known to the State of

California to cause cancer, birth defects, or other

reproductive harm.

If you experience smoking problems, you may

need to open a door, a window or otherwise

provide some method of supplying combustion

air to the appliance.

HINT FOR INSTALLING PORCELAIN ENAMEL INSERTS:

Ensure the base of the porcelain side panels are protected from rubbing against the hearth when sliding your

insert into the masonry ﬁ replace.

HOT SECONDARY AIR

FIBRE BRICKS

REFRACTORY

2 SIDES, BACK

& BOTTOM

SECONDARY AIR

PRIMARY AIR

FLUE GLASS

CERAMIC

GLASS

AIR CONTROL

COMBUSTION AIR

INTAKE

OPEN

CLOSED

We suggest that our woodburning hearth products

be installed and serviced by professionals who are

certified in the U.S. by the National Fireplace

Institue® (NFI) as NFI Woodburning Specialists or

who are certified in Canada by

Wood Energy Technical

Training (WETT).

W415-0764 / C / 11.19.13

2.5 RATING PLATE INFORMATION

LISTED SOLID FUEL BURNING FIREPLACE INSERT /

ENCASTRÉ À COMBUSTIBLE SOLIDE HOMOLOGUÉ

TESTED TO / TESTÉ SELON :

ULC S628 / UL 1482

FROM HEATER / DU POÊLE

RESIDENTIAL / RÉSIDENTIEL

1400

A. 12IN/PO (305 mm)

B. 12IN/PO (305 mm)

C. 6IN/PO (150 mm)

USING DOUBLE WALL CONNECTOR / UTILISATION

D’UN CONDUIT DE RACCORDEMENT À

DOUBLE PAROI

MAISON / MOBILE HOME*

1400 1400

A. 10IN/PO (254 mm) A. 10IN/PO (254 mm)

B. 6IN/PO (152 mm) B. 6IN/PO (152 mm)

C. 4IN/PO (102 mm) C. 4IN/PO (102 mm)

EPI 1402

INSTALL AND USE ONLY IN

ACCORDANCE WITH THE

MANUFACTURER’S

INSTRUCTIONS AND LOCAL

BUILDING CODES.

MINIMUM CEILING HEIGHT:

7FT (2.13m)

HEARTH EXTENSION /

COMBUSTIBLE FLOOR

PROTECTION: IF INSTALLED

ON A COMBUSTIBLE FLOOR,

UNIT MUST BE PLACED ON A

NON-COMBUSTIBLE FLOOR

PROTECTOR EXTENDING 18”

(455mm) IN FRONT AND 8”

(205mm) TO THE SIDES AND

BACK.

CHIMNEY TYPE: MINIMUM 6”

(152mm) DIAMETER

APPROVED RESIDENTIAL

TYPE FOR MOBILE HOME USE

A CHIMNEY LISTED TO ULC

S629 IN CANADA OR UL 103HT

IN THE USA.

CHIMNEY CONNECTOR: 6”

(152mm) DIAMETER MINIMUM

24 GAUGE STEEL MINIMUM

CLEARANCE FROM

HORIZONTAL CONNECTOR

AND CEILING 18” (455mm).

DO NOT OBSTRUCT SPACE

UNDER HEATER.

SPECIAL METHODS ARE

REQUIRED WHEN PASSING A

CHIMNEY THROUGH A WALL

OR CEILING. SEE INSTRUC-

TIONS AND BUILDING CODES.

DO NOT CONNECT THIS UNIT

TO A CHIMNEY FLUE SERVING

ANOTHER APPLIANCE.

FUEL: FOR USE WITH WOOD

ONLY. DO NOT USE GRATE OR

ELEVATE FIRE. BUILD WOOD

FIRE DIRECTLY ON HEARTH.

WARNING: RISK OF SMOKE

SPILLAGE. OPERATE ONLY

WITH DOOR FULLY CLOSED.

REPLACE GLASS ONLY WITH

CERAMIC GLASS.

DO NOT OVERFIRE. IF

HEATER OR CHIMNEY

CONNECTORS GLOW, YOU

ARE OVERFIRING. INSPECT

AND CLEAN CHIMNEY

FREQUENTLY. UNDER

CERTAIN CONDITIONS OF

USE CREOSOTE BUILD-UP

MAY OCCUR RAPIDLY.

OPTIONAL BLOWER KIT:

EP-62, 115V, 60HZ, 0.82AMP.

ROUTE CORD AWAY FROM

UNIT.

DANGER: RISK OF

ELECTRICAL SHOCK.

DISCONNECT POWER

BEFORE SERVICING UNIT.

INSERT: INSTALL AND USE

ONLY IN SOLID FUEL

BURNING FIREPLACES. DO

NOT REMOVE BRICKS OR

MORTAR FROM SOLID FUEL

BURNING FIREPLACE.

INSTALL WITH A POSITIVE

FLUE CONNECTOR AND

FACEPLATE.

POUR INSTALLATION ET

UTILISATION CONFORM

ÉMENT AUX

INSTRUCTIONS DU FABRICANT ET

AUX CODES LOCAUX DU BÂTIMENT.

HAUTEUR DE PLAFOND MINIMAL

7PI (2,13m).

PROLONGEMENT

D’ÂTRE/PROTECTION DU

PLANCHER COMBUSTIBLE: SI

INSTALL

É SUR UN PLANCHER

COMBUSTIBLE, L’APPAREIL DOIT

ÊTRE PLAC

É SUR UNE PLAQUE

PROTECTRICE INCOMBUSTIBLE

S’ÉTENDANT SUR 18” (455mm)

L’AVANT ET 8” (205mm) À L’ARRIÈRE

ET SUR LES CÔTÉS.

TYPE DE CHIMNÉE: DIAMÈTRE

MINIMAL DE 6” (152mm)

APPROUVÉE POUR USAGE

RÉSIDENTIEL. MAISON MOBILE

EMPLOYEZ UNE CHEMINÉE

HOMOLOGUÉE ULC S629 AU

CANADA OU UL 103HT AUX

ÉTATS-UNIS.

RACCORD DE CHEMINÉE:

DIAMÈTRE DE 6” (152mm) D’ACIER

DE CALIBRE 24 MINIMUM. 18”

(455mm) DE DÉGAGEMENT MINIMAL

ENTRE LE RACCORD HORIZONTAL

ET LE PLAFOND.

NE RIEN ENTREPOSER SOUS

L’APPAREIL.

DES MÉTHODES SPÉCIALES SONT

REQUISES LORSQU’UNE CHEMINÉE

TRAVERSE UN MUR OU UN

PLAFOND. VOIR LES INSTRUC-

TIONS ET LES CODES DU

BÂTIMENT.

NE PAS RACCORDER À LA

CHEMINÉE D’UN AUTRE APPAREIL.

COMBUSTIBLE: POUR USAGE AVEC

LE BOIS SEULEMENT. N’UTILISEZ

PAS DE CHENET OU NE

SURÉLEVEZ PAS LE BOIS.

PRÉPAREZ LE FEU DIRECTEMENT

SUR L’ÂTRE.

AVERTISSEMENT: RISQUE

D’ÉCHAPPEMENT DE FUMÉE. TENIR

LA PORTE FERMÉE LORSQUE LE

POÊLE FONCTIONNE. REMPLACEZ

LA VITRE PAR UNE VITRE EN

CÉRAMIQUE SEULEMENT.

NE SURCHAUFFEZ PAS L’APPAREIL.

SI L’APPAREIL OU LES RACCORDS

ROUGEOIENT, L’APPAREIL

SURCHAUFEE. INSPECTEZ ET

NETTOYEZ LA CHEMINÉE

FRÉQUEMMENT. DANS CERTAINES

CONDITIONS, DES DÉPÔTS DE

CRÉOSOTE PEUVENT SE FORMER

RAPIDEMENT.

SOUFFLERIE OPTIONNELLE: EP-62,

115V, 60HZ, 0,82A. TENEZ LE

CORDON ÉLECTRIQUE LOIN DE

L’APPAREIL.

DANGER: RISQUE DE SECOUSSE

ÉLECTRIQUE. DÉBRANCHEZ AVANT

DE PROCÉDER À L’ENTRETIEN.

ENCASTRÉ: INSTALLEZ ET UTILISEZ

SEULEMENT DANS UN FOYER À

COMBUSTIBLE SOLIDE. NE RETIREZ

PAS DE MORTIER, NI BRIQUES DU

FOYER À COMBUSTIBLE SOLIDE.

INSTALLEZ AVEC UNE GAINE

CONFORME ET UNE PLAQUE DE

RECOUVREMENT.

CONTACT LOCAL BUILDING FIRE OFFICIALS ABOUT RESTRICTIONS AND

INSTALLATION INSPECTION IN YOUR AREA. MODEL 1400 IS SUITABLE FOR USE

IN MOBILE HOMES WHEN USED WITH OUTSIDE AIR INSTALLATION KIT (111KT). A

MINIMUM CLEARANCE OF 18” (457mm) TO THE CHIMNEY CONNECTOR MAY BE

REQUIRED BY THE AUTHORITY HAVING JURISDICTION.

RENSEIGNEZ-VOUS AUPR

ÈS DES AUTORITÉS LOCALES DU BÂTIMENT ET DU

SERVICE DES INCENDIES AU SUJET DES RESTRICTIONS ET DES INSPECTIONS

D’INSTALLATION DANS VOTRE RÉGION. LES MODÈLES 1400 PEUVENT ÊTRE

INSTALLÉS DANS UNE MAISON MOBILE SI INSTALLÉS CONJOINTEMENT AVEC UNE

PRISE D’AIR EXTÉRIEUR (111KT). UN DÉGAGEMENT MINIMAL DE 18” (457mm)

JUSQU’AU RACCORD DE LA CHEMINÉE PEUT ÊTRE EXIGÉ PAR L’AUTORITÉ AYANT

JURIDICTION.

18"

ALCOVE

BACK WALL (M/A)

45°

SIDE WALL (M/L)

BACK WALL (M/A)

SIDE WALL (M/L)

IF THE STOVE IS TO BE INSTALLED ON A COMBUSTIBLE FLOOR, IT MUST BE

PLACED ON AN APPROVED NON-COMBUSTIBLE HEARTH PAD, THAT

EXTENDS 8” (200mm) BEYOND THE STOVE SIDES AND BACK, AND 18”

(455mm) TO THE FRONT.

SI LE PO

LE EST INSTALL

É SUR UN PLANCHER COMBUSTIBLE, IL DOIT ÊTRE PLACÉ

SUR UNE BASE DE PROTECTION INCOMBUSTIBLE CERTIFÉE QUI DOIT DÉPASSER

LES CÔTÉS ET L’AMÉRE DU

LE DE 8” (200mm) ET SE PROLONGER DE 18”

(455mm) SUR LE DEVANT.

MINIMUM CLEARANCE TO COMBUSTIBLE MATERIAL WITH SINGLE WALL

CHIMNEY CONNECTOR / D

ÉGAGEMENTS MINIMAUX AUX MATÉRIAUX

COMBUSTIBLES AVEC RACCORD DE CHEMINÉE À PAROI SIMPLE:

*MODEL 1400 MAY BE INSTALLED INTO A MOBILE HOME IN THE UNITED

STATES ONLY.

LE MODÈLE 1400 NE PEUT ÊTRE INSTALLÉ QUE DANS UNE MAISON

MOBILE AUX ÉTATS-UNIS SEULEMENT.

CEILING / PLAFOND

FLOOR / PLANCHER

HOT WHILE IN OPERATION. DO NOT TOUCH. KEEP CHILDREN,

CLOTHING AND FURNITURE AWAY. CONTACT MAY CAUSE

SKIN BURNS.

QUAND L’APPAREIL FONCTIONNE, LA SURFACE DEVIENT

CHAUDE. NE PAS TOUCHER. TENIR LES ENFANTS, LES

VÊTEMENTS ET LES MEUBLES À L’ÉCART. LE CONTACT PEUT

CAUSER DES BRÛLURES À LA PEAU.

CAUTION:

ATTENTION:

W385-0401 / K

DATE CODE / DE DATE

EPA1400

CLEARANCES TO COMBUSTIBLE CONSTRUCTION /

ÉGAGEMENTS AUX MATÉRIAUX COMBUSTIBLES:

(MEASURED TO UNIT / À PARTIR DE L’APPAREIL)

A SIDE FACING / CÔTÉ 1 IN/PO (25mm)

B TOP FACING / DESSUS 28 IN/PO (710mm)

C MANTEL / TABLETTE 28 IN/PO (710mm)

D SIDE WALL / MUR LATÉRAL 17 IN/PO (430mm)

CLEARANCE TO EDGE OF FLASHING / DÉGAGEMENT AU

BORD DE LA FAÇADE

1400 1400L 1402

1450

WOLF STEEL LTD.

24 NAPOLEON ROAD, BARRIE, ON, L4M 0G8 CANADA

1400C

9700539 (WSL)

4001657 (NGZ)

4001658 (NAC)

4001659 (WUSA)

LISTED SOLID FUEL BURNING SPACE HEATER /

POÊLE À COMBUSTIBLE SOLIDE HOMOLOGUÉ

TESTED TO: / TESTÉ SELON : UL1482 / ULC S627

MODEL / MODÈLE - EPA 1400

15982

U.S. Environmental Protection Agency Certified to comply with July 1990, particulate emissions standards/

Certifié conforme à la norme d’ émanation de particles de juillet 1990: 40 CFR Part 60, Subpart AAA

1400 SERIES RATING PLATE ILLUSTRATED

For rating plate location, see

“INSTALLATION OVERVIEW” section.

This illustration is for reference

only. Refer to the rating plate on the

appliance for accurate information.

NOTE: The rating plate must remain

with the appliance at all times. It

must not be removed.

FRO

USING DOSING DO

D’D

NLY LY

LOSED.OSED.

NLY WITHNLY WITH

RFIRE. IFF

R CHIMNEY

TORS GLOW, YOU YOU

VERFIRING. INSPECTECT

D CLEAN CHIMNEY CLEAN CH

REQUENTLY. UNDER REQUENTLY. U

CERTAIN CONDITIONS OFCERTAIN CON

OSO

TE B

ILD-

USE CREOSOTE BUILD-U

OCCU

R RAPIDLY

.MAY OCCUR RAPIDLY.

OPTIONAL BLOWER KIT

:OPTIONAL BLOWER KIT:

EP-62, 115V, 60HZ, 0.82AMP.

ROU

RD AWAY FR

ROUTE CORD AWAY FROM

NIT.

UNIT.

DANGER:

RISK OF

ECTRICAL SHOCK. RICAL SHOCK.

ONNECT POWERONNECT POWER

E SERVICIN

SERVICIN

NSTALL

ES SONT ES SO

E CHEMINÉE E CHEMINÉ

OU UN OU UN

ES INSTRUCINSTRUC

CODES DU DU

ACCORDER À LA ACCORDER À LA

NÉE D’UN AUTRE APPAREIL.ÉE D’UN AUTRE APPAREIL.

BUSTIBLE:BUSTIBLE:

E AVE

POUR USAGE AVEC

E BOIS SEULEMENT. N’UTILISEZ OIS SEULEMENT. N’UTILISEZ

PAS DE CHENET OU NE CHENET OU NE

RÉLEVEZ PA

LE B

EZ PAS LE BOIS.

RÉPAREZ LE FE

DIRE

TEMENT

E FEU DIRECTEMENT

R L’ÂTRE.

AVERTISSEMENT:

AVER

RISQUE

D’ÉCHAPPEMENT DE FUMÉE. TEND’ÉCHAPPEMENT DE FUMÉE. TE

LA PORTE FERMÉE LORSQUE LLA PORTE FERMÉE LORSQUE

POÊLE FONCTIONNE. REMPPOÊLE FONCTIONNE. REMP

LA VITRE PAR UNE VITRETRE PAR UNE VITRE

CÉRAMIQUE SEULEMECÉRAMIQUE SEULEME

NE SURCHAUFFEZ PNE SURCHAUFFEZ

SI L’APPAREIL OUSI L’APPA

ROUGEOIENT, ROUGE

SURCHAUFESURCH

NETTOYENETTOY

FRÉQUFRÉQU

CONCON

IONS ETONS ET

DÈLES 1400 PEÈLES 1400

TALLÉS CONJOINTEALLÉS CONJ

GEMENT MINIMAL DE 18” EMENT MINIMAL DE 1

PEUT EUT

ÊTRE EXIGÉ PAR L’AUTOÊTRE EXIGÉ PAR L’AU

ELCOVE

"A"

ALL (M/A))

IDE WALL

(

)/L)

SIDE WALSIDE WA

MPLE

E IS TO BE INSTALLED ON A COMBUSTIBLE IS TO BE INSTALLED ON A COMBUSTIBLE

ESIDE

IDE

N AN APPROVED NON-COMBUSTIBLE HEARAPPROVED NON-COMBUSTIBLE HE

DS 8” (200mm) BEYOND THE STOVE SIDES Am) BEYOND THE STOVE SIDES A

mm) TO THE FRONT.m) TO THE FRONT.

LEE

OPO

ÊÊ

LE E

T IN

TAL

LLE EST INSTALL

É SUR UN PLANCHER COÉ SUR UN PLANCHER CO

SUR UNE BASE DE PROTECTION INCOMBUSTIBLUR UNE BASE DE PROTECTION INCOMBUSTIBL

SLES

CÔ

TÉ

ET L’AM

CÔTÉS ET L’AM

ÉRE D

UÉRE

ÊÊ

LE DE 8” (200LE DE 8” (20

(

455mm

)

UR LE DEVANT.

(455mm) SUR LE DEVA

MINIMUM CLEARANCE TO COMBUSTMINIMUM CLEARANCE TO COMBUST

HIMNEY

NNE

CHIMNEY CONNEC

ÉGAGEM

TIBLE

SCOMBUSTIBLES

AVEC RACCORD A

W415-0764 / C / 11.19.13

3.0 INSTALLATION PLANNING

Clean all ashes out of the inside of the existing ﬁ replace opening. Make sure that the chimney and ﬁ replace are

free of cracks, loose mortar, creosote deposits, blockage or other signs of deterioration. If necessary, have any

repair work done by a qualiﬁ ed professional before installing the insert.

Do NOT remove bricks or mortar from the ﬁ replace. In case of an outside air inlet or ash dump, ﬁ ll with

ﬁ berglass insulation. Adhere to minimum clearances as illustrated.

Do NOT place any combustible materials (furniture, ﬁ rewood, etc.) within 48”(1219mm) in front of 36” (914mm) at

the sides of the insert.

Combustible material must not protrude more than 1” (25mm) to the side of the insert or between the mantel

and the top of the insert.

SIDEWALL

COMBUSTIBLE MANTEL

NON-COMBUSTIBLE

FACING

NON-COMBUSTIBLE

HEARTH AND THERMAL

FLOOR PROTECTOR

NON-COMBUSTIBLE

FACING

COMBUSTIBLE MANTEL

NON-COMBUSTIBLE

HEARTH AND THERMAL

FLOOR PROTECTOR

MINIMUM CLEARANCES

1101 1402

A Sidewall 17” (432mm) 17” (432mm)

B Mantel 28” (711mm) 28” (711mm)

C Top facing 28” (711mm) 28” (711mm)

D Side facing 1” (25mm) 1” (25mm)

E Hearth (front) 16” (406mm) 16” (406mm)

F Hearth (side) 8” (203mm) 8” (203mm)

G Objects in

front of insert

48”

(1219mm)

48”

(1219mm)

MINIMUM FIREPLACE SIZE

H Width (rear)

24” (610mm)

24 1/2”

(622mm)

I Width (front) 28.5”

(724mm)

26” (660mm)

J Height (front) 22” (558mm) 22” (558mm)

K Height (rear) 22” (558mm) 22” (558mm)

L Depth 16 1/2”

(419mm) to

21” (533mm)

14 1/2”

(368mm)

M Hearth width 39” (990mm) 39” (990mm)

N Facing width 46 1/2”

(1181mm)

46 1/2”

(1181mm)

O Facing height 48 1/2”

(1232mm)

47 3/4”

(1213mm)

P Mantel 48 1/2”

(1232mm)

47 3/4”

(1213mm)

3.1 MINIMUM CLEARANCE TO COMBUSTIBLES

HEARTH EXTENSION / FLOOR PROTECTION:

Must be non-combustible and extend in front of

the insert and 8" (203mm) on both sides with

a minimum thickness of 1/2” (12.7mm) and a

thermal conductivity factor (K) 0.84.

W415-0764 / C / 11.19.13

4.0 INSTALLATION

68.3A

WARNING

WEAR GLOVES AND SAFETY GLASSES FOR PROTECTION.

CAREFULLY FOLLOW THE INSTRUCTIONS FOR ASSEMBLY OF THE PIPE AND OTHER PARTS NEEDED TO INSTALL THE

APPLIANCE. FAILURE TO DO SO MAY RESULT IN A FIRE, ESPECIALLY IF COMBUSTIBLES ARE TOO CLOSE TO THE

APPLIANCE OR CHIMNEY AND AIR SPACES ARE BLOCKED, PREVENTING THE FREE MOVEMENT OF COOLING AIR.

DO NOT DRAW OUTSIDE AIR FROM GARAGE SPACES. EXHAUST PRODUCTS OF GASOLINE ENGINES ARE HAZARDOUS.

DO NOT INSTALL OUTSIDE AIR DUCTS SUCH THAT THE AIR MAY BE DRAWN FROM ATTIC SPACES, BASEMENTS OR

ABOVE THE ROOFING WHERE OTHER HEATING APPLIANCES OR FANS AND CHIMNEYS EXHAUST OR UTILIZE AIR.

THESE PRECAUTIONS WILL REDUCE THE POSSIBILITY OF APPLIANCE SMOKING OR AIR FLOW REVERSAL. THE

OUTSIDE AIR INLET MUST REMAIN CLEAR OF LEAVES, DEBRIS ICE AND/OR SNOW. IT MUST BE UNRESTRICTED WHILE

APPLIANCE IS IN USE TO PREVENT ROOM AIR STARVATION WHICH CAN CAUSE SMOKE SPILLAGE AND AN INABILITY

TO MAINTAIN A FIRE. SMOKE SPILLAGE CAN ALSO SET OFF SMOKE ALARMS.

NEGATIVE PRESSURE WITHIN YOUR HOME MAY INADVERTENTLY AFFECT YOUR APPLIANCE.

TO PREVENT CONTACT WITH SAGGING OR LOOSE INSULATION, THE APPLIANCE MUST NOT BE INSTALLED

AGAINST VAPOUR BARRIERS OR EXPOSED INSULATION. LOCALIZED OVERHEATING COULD OCCUR AND A FIRE

COULD RESULT.

DO NOT USE MAKESHIFT COMPROMISES DURING INSTALLATION. DO NOT BLOCK OR RESTRICT AIR, GRILLE OR

LOUVRE OPENINGS. DO NOT ADD A HOOD.

KEEP HAND TOOLS IN GOOD CONDITION, SHARPEN CUTTING EDGES AND MAKE SURE TOOL HANDLES ARE

SECURE.

ALWAYS MAINTAIN THE MINIMUM AIR SPACE REQUIRED TO THE ENCLOSURE TO PREVENT FIRES.

Chimney and liner must be in good condition and kept clean.

W415-0764 / C / 11.19.13

4.0.1 TYPICAL EXISTING MASONRY

You can install your appliance using your existing masonry chimney. To do

so, follow the guidelines below. If you are using a masonry chimney, it

is important that it be built in compliance with the speciﬁ cations of the

Building Code in your region. It must normally be lined with ﬁ re clay

bricks, metal or clay tiles sealed together with ﬁ re cement. (Round

ﬂ ues are the most efﬁ cient).

62.2

FOLLOW MANUFACTURER’S

INSTRUCTIONS FOR

MAXIMUM LINER EXTENSION

ABOVE CHIMNEY

FLOOR

PROTECTOR

DAMPER PLATE

REMOVED OR

FASTENED IN OPEN

POSITION

SEAL WITH NON-

COMBUSTIBLE

MATERIAL

MASONRY

CHIMNEY MUST

HAVE

STRUCTURAL

INTEGRITY

LISTED

CHIMNEY

LINER

A. Remove the ﬁ replace damper or fasten it permanently open.

* We recommend the following method of sealing off the damper area around the liner.

B. * Measure the throat of the ﬁ replace and mark this shape on a piece of 24 gauge sheet metal (ﬂ ue

cover); cut a six-inch (6 3/4” / 171mm) hole to lie directly below the ﬁ replace ﬂ ue opening. Allow two

inches of material for a ﬂ ange on all sides and cut to these measurements. Bend down the ﬂ anges. If you

have never done this before, it might be a good idea to make a cardboard pattern and test it ﬁ rst. Fasten

this ﬂ ue cover in position as high as possible with two masonry screws per side through the ﬂ anges into

the ﬁ replace.

In Canada: Install a listed 6" (152mm) diameter ﬂ exible stainless steel liner from the top of the chimney to the

insert ﬂ ue collar. Attach a stainless steel liner connector or elbow to the liner and insert onto the ﬂ ue collar. Fasten

with three screws. Secure the top of the liner to the chimney cap using a liner support and chimney ﬂ ashing. Cap

the top of the chimney liner assembly using an approved rain cap.

In the United States: While it is not required, it is recommended that a chimney liner be installed that is continu-

ous from the insert to the top of the chimney, particularly when the insert is installed in a basement. For this type

of connection, use the “In Canada” installation instructions above.

If a continuous liner is not installed, a “direct ﬂ ue connection” must be made. The direct ﬂ ue connection requires a

non-combustible connector that extends from the insert into the chimney ﬂ ue liner and also that the installed ﬂ ue

cover be sealed below the entry point of the connector to prevent dilution of combustion products in the chimney

ﬂ ue with air from inside the house. Cap the top of the chimney using an approved rain cap.

DO NOT CONNECT THIS APPLIANCE TO A CHIMNEY FLUE SERVING ANOTHER APPLIANCE. DO

NOT CONNECT TO ANY AIR DISTRIBUTION DUCT OR SYSTEM.

WARNING

W415-0764 / C / 11.19.13

4.0.2 FACTORY BUILT FIREPLACE

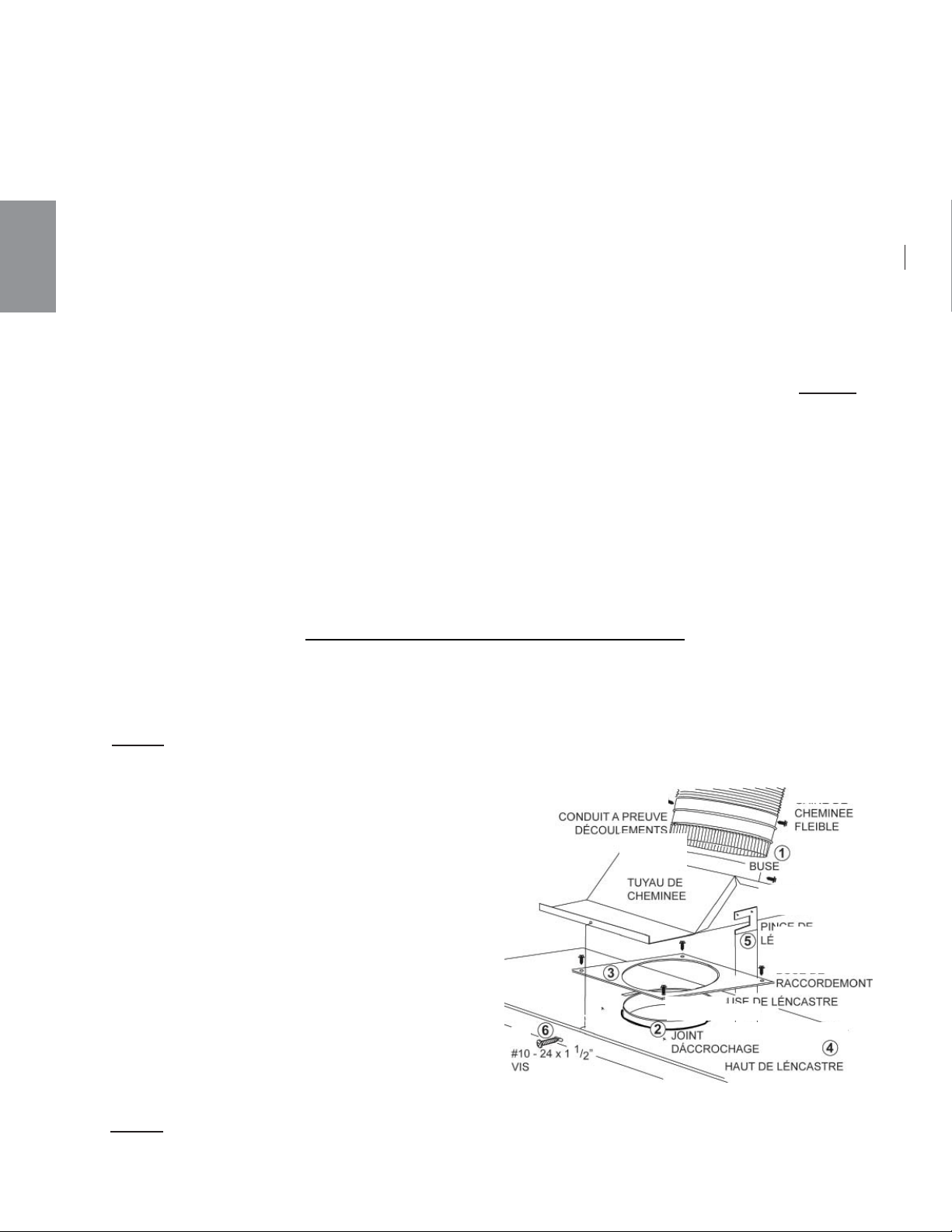

4.1 LOW CLEARANCE FLUE CONNECTOR (1402)

An optional low clearance ﬂ ue connector is available to facilitate hook up into a tight ﬁ tting ﬁ replace. Consult your

local dealer for details.

NOTE: This kit should be used in conjunction with a dripless connector between the ﬂ ue collar and ﬂ ex

liner.

4.1.1 Having ensured that the chimney is thoroughly

clean, install the ﬂ ex liner. Insert a dripless con-

nector into the ﬂ ue collar. Attach the ﬂ ex liner to

other end of the adapter. Secure using 6 - #8

screws.

4.1.2-3 Coil the rope gasket around the insert ﬂ ue collar

sealing the gap between the collar and the insert

top. Using 4 - #8 screws, attach the collar ﬂ ange,

squeezing the gasket tightly into place.

4.1.4-5 Move the insert into place in the ﬁ replace. Ma-

neuver the insert clips into the two slots located

on the insert top by reaching through the insert

ﬂ ue collar from inside the insert.

4.1.6 Thread the #10 - 24 screw through the slot located on the insert top and into the threaded hole on the

ﬂ ue connector, allowing the ﬂ ue connector to be drawn forward into place.

NOTE: Check for a good seal between the insert top and the ﬂ ue connector (by holding a ﬂ ashlight up

through the insert collar, etc.).

The following installation requirements must be observed when installing solid fuel burning inserts into factory

built ﬁ replaces.

A. The factory built ﬁ replace must be listed per UL 127 or ULC S610.

B. Clearances to any combustible material surrounding this insert as identiﬁ ed must be followed. These

clearance requirements supersede any pre-existing facing material clearances listed for the factory

built ﬁ replace.

C. Installation must include a full height listed chimney liner meeting HT requirements (2100°F/1149°C)

as required in UL 1777 (U.S.) or ULC S635 (Canada). The liner must be securely attached to the insert

ﬂ ue collar and the chimney top.

D. Means must be provided to prevent room air passage to the chimney cavity of the ﬁ replace. This may

be accomplished by sealing the damper area around the chimney liner, or sealing the appliance front.

E. The air ﬂ ow within and around the appliance shall not be altered by the installation of the insert (i.e.

no louvres or cooling air inlet or outlet ports are blocked), unless speciﬁ cally tested as such for each

factory built ﬁ replace manufacturer and model line. NOTE: Using a louvered face plate (surround)

complies with this requirement.

F. Alteration of the appliance in any manner is not permitted with the following exceptions;

A. External trim pieces which do not affect the operation of the appliance may be removed providing

they can be stored on or within the ﬁ replace for reassembly if the insert is removed.

B. The chimney damper may be removed to install the chimney liner.

G. Circulating air chambers (i.e. in a steel ﬁ replace liner or metal heat circulator) shall not be blocked.

H. Means must be provided for removal of the insert to clean the chimney ﬂ ue.

I. Inserts that project in front of the ﬁ replace must be supplied with appropriate support means.

J. A permanent metal warning label must be attached to the back of the ﬁ replace stating that the ﬁ replace

must be restored to its original condition for safe use without the insert.

80.2B

W415-0764 / C / 11.19.13

5.0 FINISHING

A. Install (1101) four (A) bricks and one (C) brick or (1402) six (A) bricks along both sides of the

appliance. Before installing the back bricks, loosen the screw holding the retainer and ensure that it

has been moved forward. Install the four (A) bricks and two (D) bricks along the back wall by pivoting

the bricks up under the brick retainer. Retighten the screw. NOTE: Center (D) bricks have been

notched.

B. Carefully pivot ﬁ bre bafﬂ e (G) and (H) up onto the top of the side brick. Slide it over onto the ﬂ ange

of the manifold. Ensure that the top bafﬂ es are pushed all the way to the rear of the ﬁ rebox, leaving a

minimum of a 1” gap along the front. This will allow the ﬂ ue gases to escape the ﬁ rebox.

C. Install the bottom (1101) four (A) bricks and two (B) bricks or (1402) six (A) bricks and two (B) bricks,

working from the back of the appliance forward.

D. Install the two (B) bricks, one (E) brick and one (F) brick along the front as illustrated.

NOTE: Do not operate if bafﬂ e and manifold shield are not in position.

5.1 BRICKS AND BAFFLES INSTALLATION

OPERATION OF THE APPLIANCE WITHOUT THE BAFFLES CAN RESULT IN EXCESSIVE TEMPERA-

TURES THAT COULD DAMAGE THE APPLIANCE, CHIMNEY AND THE SURROUNDING ENCLOSURE.

WARNING

1101 1402

BRICK

RETAINERS

(Fibre Baes)

W018-0078 X2

FIREBRICK

DIMENSIONS

PART #

FIREBRICK

DIMENSIONS

PART #

1101 1402 1101 1402

4 1/2” x 9”

(114mm x 229mm)

W090-0001

X16

W090-0001

X22

4 1/2” x 9”

(Notched)

(114mm x 229mm)

W090-0207

3” x 9” (Molded)

(6mm x 229mm)

W090-0002

4 1/2” x 9”

(Notched)

(114mm x 229mm)

W090-0208

4 1/2” x 4 1/2”

(114mm x 144mm)

W090-0003

N/A

2 1/4” x 9”

(57mm x 229mm)

W090-0018

3” x 9”

(76mm x 229mm)

W090-0166

2 1/4” x 6 1/8”

(64mm x 121mm)

W090-0019

NOTE: BRICKS

E & F ARE

NOTCHED AT

REAR.

(Fibre Baes)

W018-0077 X2

BRICK

RETAINERS

1101& 1402 (All Firebricks are 1 1/4” (32mm) Thick)

W415-0764 / C / 11.19.13

5.2 DOOR REMOVAL / INSTALLATION

Hang the door using the hinge pins supplied.

Twist the large wire handle over the end of the handle rod. Twist the smaller wire handle over the end of the air damper

rod below the door.

1402

ILLUSTRATED

5.3 DOOR HANDLE INSTALLATION

BURNING YOUR APPLIANCE WITH THE DOORS OPEN OR AJAR CREATES A FIRE HAZARD THAT

MAY RESULT IN A HOUSE AND OR CHIMNEY FIRE.

DO NOT STRIKE OR SLAM DOOR.

NEVER REMOVE THE DOOR WHEN THE APPLIANCE IS HOT.

WARNING

DOOR

HANDLE

NUT

DOOR HANDLE

LATCH

LOCK

WASHER

DOOR

SPACER

SPRING

WASHER

FRONT VIEW

NOTE: Position of

door handle latch.

98.1

NOTE: DOOR MAY NOT BE AS

ILLUSTRATED

W415-0764 / C / 11.19.13

5.4 FLASHING INSTALLATION

The top ﬂ ashing has been shipped ﬂ at. To install the ﬂ ashing, rest the bottom against the top of the appliance

and secure using the tabs as illustrated below.

Slide the trim over the ﬂ ashing.

1402 illustrated. For 1101 ﬂ ashing instructions please refer to the leaﬂ et provided within the ﬂ ashing kit.

W415-0764 / C / 11.19.13

6.0 OPERATION

ALWAYS OPERATE THIS APPLIANCE WITH THE DOOR CLOSED AND LATCHED EXCEPT DURING

START UP AND RE-FUELING OR WHEN USING THE SPARK SCREEN. ALWAYS WEAR GLOVES TO

PREVENT INJURY. DO NOT LEAVE THE FIRE UNATTENDED WHEN THE DOOR IS UNLATCHED OR

WHEN USING A SPARK SCREEN AS UNSTABLE WOOD COULD FALL OUT OF THE FIRE CHAMBER

CREATING A FIRE HAZARD TO YOUR HOME.

NEVER LEAVE CHILDREN UNATTENDED WHEN THERE IS A FIRE BURNING IN THE APPLIANCE.

NEVER USE GASOLINE, GASOLINE-TYPE LANTERN FUEL, KEROSENE, CHARCOAL LIGHTER FLUID,

OR SIMILAR LIQUIDS TO START OR ‘FRESHEN UP’ A FIRE IN THIS APPLIANCE. KEEP ALL SUCH

LIQUIDS WELL AWAY FROM THE APPLIANCE WHILE IT IS IN USE.

OBJECTS PLACED IN FRONT OF THE APPLIANCE SHOULD BE KEPT A MINIMUM OF 48” FROM THE

FRONT FACE.

ANY MODIFICATION OF THE APPLIANCE THAT HAS NOT BEEN APPROVED IN WRITING BY THE TEST-

ING AUTHORITY IS CONSIDERED BREACHING CSA B365 (CANADA) AND ANSI NFPA 211 (USA).

OPEN AIR CONTROL (AND DAMPER WHEN FITTED) BEFORE OPENING FIRING DOOR.

HOT WHILE IN OPERATION, KEEP CHILDREN, CLOTHING AND FURNITURE AWAY. CONTACT MAY

CAUSE SKIN BURNS. WEAR GLOVES TO OPERATE YOUR APPLIANCE.

NEVER OPERATE THE STOVE WITH THE GRATE COVER REMOVED.

WARNING

Your Napoleon EPA listed product is designed with the most advanced technology. The appliance is extremely

airtight. It has an exclusive direct outside air supply (optional kit), a safety feature designed to prevent spillage,

and to keep your house free of carbon monoxide, in case of a down drafting chimney or an internal negative

pressure.

The ﬁ rst ﬁ re(s) in your appliance will be difﬁ cult to get going and keep going with little amount of heat being

generated. This is a result of the moisture being driven out of the ﬁ re brick. Allow 30 to 40 hours of hot ﬁ res

(temperatures in excess of 500°F / 260°C - 600°F / 316°C) before your appliance will perform normally. During

the break-in period (the ﬁ rst 2 or 3 ﬁ res) create only small, hot ﬁ res using kindling; this will allow the ﬁ rebrick to

cure. Do not be alarmed if small hairline cracks develop in the ﬁ rebrick. This is a normal occurrence and does

not pose a safety hazard. The paint may also smell a little for the ﬁ rst few ﬁ res as it cures and you may wish to

open a door or window to alleviate the smell.

To start, a brisk ﬁ re is required. Place loosely crumpled paper on the ﬂ oor of the appliance and cover with dry

kindling. Open the draft control fully by pulling the lever forward. Light the paper and leave the door slightly

ajar (one inch) until all kindling is burning. To maintain a brisk ﬁ re, a hot coal bed must be established and

maintained.

Slowly add larger wood (2x4 size pieces). Lay the pieces lengthwise from side to side in the hot coal bed with

a shallow trench between, so that the primary air can ﬂ ow directly into this trench and ignite the fuel above.

When the ﬁ re seems to be at its peak, medium sized logs may be added. Once these logs have caught ﬁ re,

carefully close the door. (Closing the door too quickly after refuelling will reduce the ﬁ rebox temperature and

result in an unsatisfactory burn.) Remember it is more efﬁ cient to burn medium sized wood, briskly, and refuel

frequently than to load the appliance with large logs that result in a smouldering, inefﬁ cient ﬁ re and dirty glass.

As soon as the door is closed, you will observe a change in the ﬂ ame pattern. The ﬂ ames will get smaller and

lazier because less oxygen is getting into the combustion chamber. The ﬂ ames, however, are more efﬁ cient.

The ﬂ ames will remain lazy but become larger again as soon as the ﬁ rebricks have been heated thoroughly

and the chimney becomes heated and provides a good draft. At this point, the roaring ﬁ re that you see when

the door is opened is wastefully drawing heated room air up the chimney -- certainly not desirable. Always

operate with the door fully closed once the medium sized logs have caught ﬁ re.

W415-0764 / C / 11.19.13

WARNING

6.1 BLOWER

Drywall dust will penetrate into the blower bearings, causing irreparable damage. Care must be taken to pre-

vent drywall dust from coming into contact with the blower or its compartment. Any damage resulting from this

condition is not covered by the warranty policy. Use of the blower increases the output of heat.

The 1402 inserts comes equipped with two blowers, while the 1101 has one blower. These blowers are ther-

mally activated. Depending on the intensity of the ﬁ re, the blowers will start 15-30 minutes after lighting. The

heat sensor for the 1402 is located on the right hand side of the unit and the 1101 has a heat sensor located

at the back on the blower access door. When ﬁ rst starting the ﬁ re, the sensor may be impeded by a large log

or an unevenly burning ﬁ re, causing the blowers to cycle on and off. To control this, either build your ﬁ re up

evenly or turn down the blowers until the right side of the ﬁ rebox is hot.

You can now add larger pieces of wood and operate the appliance normally. Once the appliance is entirely hot,

it will burn very efﬁ ciently with little smoke from the chimney. There will be a bed of orange coals in the ﬁ rebox

and secondary ﬂ ames ﬂ ickering just below the top ﬁ rebrick. You can safely ﬁ ll the ﬁ rebox with wood to the top

of the door and will get best burns if you keep the appliance pipe temperatures between 250°F (120°C ) and

450°F (270°C ). A surface thermometer placed on the front top will help regulate this.

Without an appliance thermometer, you are working blindly and have no idea of how the appliance is operating!

An appliance thermometer offers a guide to performance.

Can’t get the ﬁ re going?

Use more kindling and paper. Assuming the chimney and vent are sized correctly and there is sufﬁ cient com-

bustion air, the lack of sufﬁ ciently dry quantities of small kindling is the problem. Thumb size is a good gauge

for small kindling diameter.

Can’t get heat out of the appliance?

One of two things may have happened. The appliance door may have been closed prematurely and the appli-

ance itself has not reached optimum temperature. Reopen the door and/or draft control to re-establish a brisk

ﬁ re. The other problem may have been wet wood. The typical symptom is sizzling wood and moisture being

driven from the wood.

RISK OF FIRE AND ELECTRICAL SHOCK.

TURN OFF THE ELECTRICAL POWER BEFORE SERVICING THIS APPLIANCE.

USE ONLY WOLF STEEL APPROVED OPTIONAL ACCESSORIES AND REPLACEMENT PARTS WITH

THIS APPLIANCE. USING NON-LISTED ACCESSORIES (BLOWERS, DOORS, LOUVRES, TRIMS, ETC.)

COULD RESULT IN A SAFETY HAZARD AND WILL VOID THE WARRANTY AND CERTIFICATION.

ENSURE THAT THE BLOWER’S POWER CORD IS NOT IN CONTACT WITH ANY SURFACE OF THE

APPLIANCE TO PREVENT ELECTRICAL SHOCK OR FIRE DAMAGE. DO NOT RUN THE POWER

CORD BENEATH THE APPLIANCE.

W415-0764 / C / 11.19.13

6.2 AIR CONTROL

ASH LIP

6.3 FIRE EXTINGUISHERS / SMOKE DETECTORS

Draft is the force which moves air from the ﬁ rebox up

through the chimney. The amount of draft in your chimney

depends on the length and diameter of chimney, local ge-

ography, nearby obstructions and other factors including the

amount of heat generated by the ﬁ re which can be meas-

ured by an appliance thermometer.

Adjusting the air control regulates the temperature. The draft

can be adjusted from a low burn rate with the handle in fully,

to a fast burn rate with the handle fully out.

Inadequate draft may cause back-pufﬁ ng into the room

through the appliance and chimney connector points and

may cause plugging of the chimney. Too much draft may

cause an excessive temperature in the appliance, glowing red appliance parts or chimney connectors or an

uncontrollable burn which can lead to a chimney ﬁ re or permanent damage to the appliance.

Do not operate your appliance for longer than 30 minutes with the draft control on “HIGH” (fully open).

91.1

ll homes with a solid fuel burning appliance should have at least one ﬁ re extinguisher in a central location,

known to all, and at least one smoke detector in the room containing the appliance. If it sounds an alarm,

correct the cause but do not de-activate or relocate the smoke detector.

W415-0764 / C / 11.19.13

6.4 FUEL

87.1B

When loading the appliance, ensure that the upper ﬁ bre bafﬂ es are not forced out of position. For maximum efﬁ ciency, when the

appliance is thoroughly hot, load it fully to the top of the door opening and burn at a medium low setting. The whiteness of the

bricks and the cleanliness of the glass are good indicators of your operating efﬁ ciency. Not enough heat is produced when only a

few pieces of wood are burned or the wood may not burn completely.

Fuel for the appliance must not be stored closer than the required clearances to combustibles (heat sensitive material).NEVER

STORE WOOD IN THE ASH PAN COMPARTMENT (if applicable).

NOTE: When loading the appliance, ensure to keep fuel back from the glass. If coals are to accumulate on the front lip,

there is a chance they will fall out when the door is opened.

Burn only dry, clean unpainted wood that has been seasoned. It produces more

heat and less soot or creosote. Freshly cut wood contains about 50% moisture

while after proper seasoning only about 20% of the

water remains. As wood is burned, this water boils

off consuming energy that should be used in heating.

The wetter the wood, the less heat is given off and

the more creosote is produced. Dry ﬁ rewood has

cracks in the end of the grain.

Both hardwood and softwood burn equally well in this

appliance but hardwood is denser, will weigh more

per cord and burn a little slower and longer.

Firewood should be split, stacked in a manner that air can get to all parts of it and covered in early spring to be ready for

burning that fall. Dry ﬁ rewood has cracks in the end grain.

Cut the wood so that it will ﬁ t horizontally, front to back, making for easier loading and less of a likelihood that the wood will roll

onto the glass.

Manufactured ﬁ relogs made by compressing 100% natural wood ﬁ bre can be safely used as fuel. Do not use manufactured

ﬁ relogs if they contain additives such as parafﬁ n, wax, binders etc. Never burn more than two manufactured ﬁ relogs at a time.

DO’S

• Build a hot ﬁ re.

• Use only dry wood.

• Several pieces of medium sized wood are better

than a few big pieces.

• Clean chimney regularly.

• Refuel frequently using medium sized wood.

• “Fine Tune” the air settings for optimum

performance.

DONT’S

• Take ash out immediately. Let it accumulate to a

depth of at least one inch. A good ash layer provides

for a longer lasting and better burning ﬁ re.

• Burn wet wood.

• Close the door too soon or damper down too quickly.

• Burn one large log rather than two or three smaller,

more reasonably sized logs.

• Burn at continually “low setting”, if glass door is

constantly blackened. This means the ﬁ rebox

temperature is too low.

THIS APPLIANCE IS DESIGNED TO BURN NATURAL WOOD ONLY. DO NOT BURN TREATED

WOOD, COAL, CHARCOAL, COLOURED PAPER, CARDBOARD, SOLVENTS OR GARBAGE. THIS

APPLIANCE HAS NOT BEEN TESTED WITH AN UNVENTED GAS LOG SET. TO REDUCE RISK OF FIRE

OR INJURY, DO NOT INSTALL AN UNVENTED GAS LOG SET INTO THE APPLIANCE.

HIGHER EFFICIENCIES AND LOWER EMISSIONS GENERALLY RESULT WHEN BURNING AIR DRIED

SEASONED HARDWOODS, AS COMPARED TO SOFTWOODS OR TOO GREEN OR FRESHLY CUT

HARDWOODS.

BURNING WET UNSEASONED WOOD CAN CAUSE EXCESSIVE CREOSOTE ACCUMULATION. WHEN

IGNITED IT CAN CAUSE A CHIMNEY FIRE THAT MAY RESULT IN A SERIOUS HOUSE FIRE.

DO NOT STORE FUEL WITHIN THE CLEARANCE TO COMBUSTIBLES, OR IN THE SPACE REQUIRED

FOR RE-FUELING AND ASH REMOVAL.

W415-0764 / C / 11.19.13

93.1

A ﬂ ash ﬁ re is a small ﬁ re burned quickly when you don't need much

heat. After your kindling has "caught", load at least 3 pieces of wood,

stacked loosely. Burn with the draft control fully open or closed only

slightly.

82.1

Load your larger pieces of wood compactly, packed close enough to prevent the ﬂ ames from penetrating

it completely. After approximately 30 minutes, depending on the size of the load, close the draft control

completely making sure that the ﬁ re is not extinguished.

DO NOT OVERFIRE THE APPLIANCE!

Overﬁ ring can occur by:

A. Burning large amounts of smaller wood pieces such as furniture scraps, skids or treated wood;

B. Vigorously burning large loads of wood with the draft control on “HIGH” (fully open) for long periods of

time (one or two hours).

C. Operating the appliance with the ash dump door blocked open or a poor gasket seal on the main door.

• Has a direct ﬂ ue connection been used rather than a chimney liner continuous from cap to appliance

ﬂ ue collar.

83.1

A properly installed appliance should not smoke. If yours does, check the following:

• Has the chimney had time to get hot?

• Is the smoke passage blocked anywhere in the appliance, chimney connector or chimney?

• Is the room too airtight and the air intake not connected to the outside? Try with a window partly open.

• Is the smoke ﬂ ow impeded by too long a horizontal pipe or too many bends?

• Is it a weak draft perhaps caused by a leaky chimney, a cold outside chimney, too large a diameter of a

chimney, too short a chimney, or a chimney too close to trees or a higher roof?

6.5 LIGHTING A FIRE

6.5.1 FLASH FIRE

6.5.2 EXTENDED FIRE

6.6 SMOKING

W415-0764 / C / 11.19.13

7.0 MAINTENANCE

7.1 ASH REMOVAL PROCEDURES

Allow the ashes in your ﬁ rebox to accumulate to a depth of two or three inches; they tend to burn themselves

up. When the ﬁ re has burned down and cooled, remove any excess ashes but leave an ash bed approximately

1" (25mm) deep on the ﬁ rebox bottom to help maintain a hot charcoal bed.

Shovel some ashes out through the door into a metal container with a tight ﬁ tting lid. Leave an ash bed ap-

proximately 1" (25mm) deep on the ﬁ rebox bottom to help maintain a hot charcoal bed. Keep the closed

container on a noncombustible ﬂ oor or ground, well away from all combustible materials. The ashes should be

retained in the closed container until all cinders have thoroughly cooled. Cold wood ashes can be used on the

garden or in the compost.

Check your chimney and chimney connector for creosote and soot buildup weekly until a safe frequency for

cleaning is established.

If accumulation is excessive, disconnect the appliance and clean both the chimney and the appliance. You

may want to call a professional chimney sweep to clean them. Both have to be cleaned at least once a year or

as often as necessary.

Remove ﬁ bre bafﬂ es and clean above them once a year. Replace any broken bricks.

WARNING

TURN OFF THE POWER BEFORE SERVICING THE APPLIANCE.

APPLIANCE MAY BE HOT, DO NOT SERVICE UNTIL APPLIANCE HAS COOLED.

DO NOT USE ABRASIVE CLEANERS.

IMPROPER DISPOSAL OF ASHES RESULT IN FIRES. DO NOT DISCARD ASHES IN CARDBOARD

BOXES, DUMP IN BACK YARDS, OR STORE IN GARAGES.

IF USING A VACUUM TO CLEAN UP ASHES, BE SURE THE ASHES ARE ENTIRELY COOLED. USING

A VACUUM TO CLEAN UP WARM ASHES COULD CAUSE A FIRE INSIDE THE VACUUM.

NEVER OPERATE YOUR APPLIANCE WITH THE ASH PLUG (IF APPLICABLE) REMOVED.

FAILURE TO ACHIEVE A GOOD SEAL BETWEEN THE ASH OPENING, ASH PLUG OR ASH WELL DOOR

WILL RESULT IN AN OVER FIRE CONDITION THAT COULD CAUSE DAMAGE TO THE APPLIANCE.

WARNING

7.2 CREOSOTE FORMATION AND REMOVAL

84.1A

When wood is burned slowly, it produces tar and other organic vapors, which combine with expelled moisture

to form creosote. The creosote vapors condense in the relatively cooler chimney ﬂ ue of a slow-burning ﬁ re. As

a result, creosote residue accumulates on the ﬂ ue lining. When ignited this creosote makes an extremely hot

ﬁ re.

The chimney connector and chimney should be inspected at least once every two months during the heating

season to determine if a creosote buildup has occurred.

If creosote has accumulated it should be removed to reduce the risk of a chimney ﬁ re.

W415-0764 / C / 11.19.13

7.3 RUNAWAY OR CHIMNEY FIRE

7.4 CHIMNEY CLEANING

85.2

A CHIMNEY FIRE CAN PERMANENTLY DAMAGE YOUR CHIMNEY SYSTEM. THIS DAMAGE CAN

ONLY BE REPAIRED BY REPLACING THE DAMAGED COMPONENT PARTS. CHIMNEY FIRES ARE

NOT COVERED BY THE LIFETIME LIMITED WARRANTY.

CAUSES:

• Using incorrect fuel, or small fuel pieces which would normally be used as kindling.

• Leaving the door ajar too long and creating extreme temperatures as the air rushes in the open door.

• Improperly installed or worn gaskets.

• Creosote build up in chimney.

SOLUTIONS:

• Do not burn treated or processed wood, coal, charcoal, coloured paper or cardboard.

• Be careful not to overﬁ re the appliance by leaving the door open too long after the initial start-up. A

thermometer on the chimney connector and/or appliance top helps.

• Replace worn, dried out (inﬂ exible) gaskets.

• Have chimney regularly cleaned.

IN CASE OF A CHIMNEY FIRE:

• Have a well understood plan for evacuation and a place outside for everyone to meet. Prepare to

evacuate to ensure everyone’s safety.

• Close air control on appliance.

• Call local ﬁ re department. Have a ﬁ re extinguisher handy. Contact local authorities for further informa-

tion on how to handle a chimney ﬁ re.

• After the chimney ﬁ re is out, clean and inspect the chimney or chimney liner for stress and cracks prior

to lighting another ﬁ re. Also check combustibles around the chimney and the roof.

86.1

Both the chimney and the appliance must be inspected and cleaned if necessary at least once a year.

For serious wood burners, chimney cleaning must be done as needed to avoid chimney ﬁ res; the venting

systems for controlled combustion appliances may need cleaning as often as once a month. These rates,

however, depend on the burning habits of the individual operating the appliance. For example, it is possible to

clog a solid fuel appliance chimney in a few days if slow, smoldering ﬁ res are burned and the chimney is cold.

NOTE: Appliances burned consistently without hot ﬁ res may result in signiﬁ cant creosote

accumulations in the chimney.

Certain items and considerations are important in chimney cleaning:

• Proper tools should be used, including a brush speciﬁ cally designed for chimney cleaning.

• The chimney connector and dampers as well as the chimney should be cleaned.

• The appliance’s ﬁ rebox and bafﬂ e system should be cleaned if needed.

• The chimney should be inspected and repairs made if needed, preferably by a qualiﬁ ed chimney

sweep or mason.

W415-0764 / C / 11.19.13

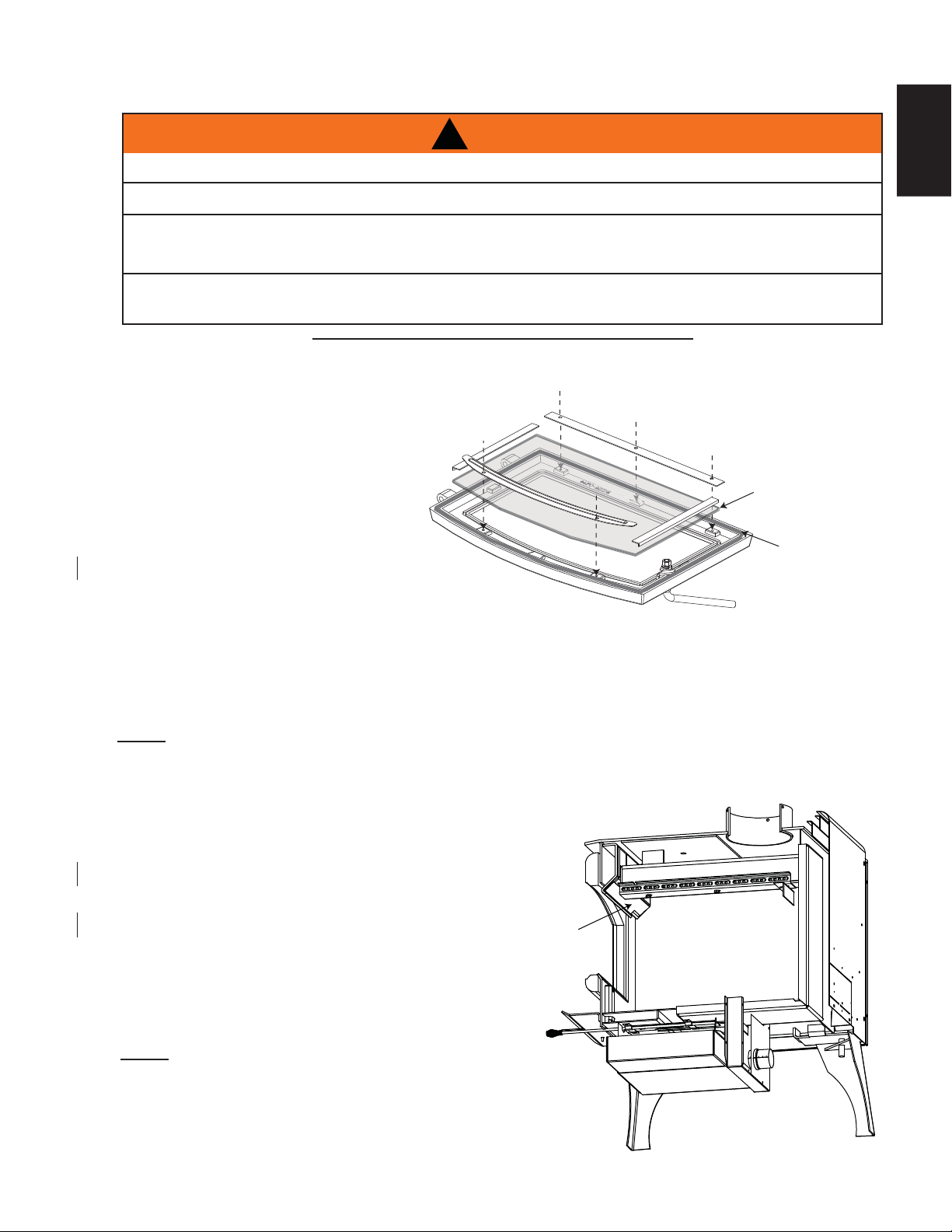

7.5 GLASS REPLACEMENT

WARNING

DO NOT USE SUBSTITUTE MATERIALS.

GLASS MAY BE HOT, DO NOT TOUCH GLASS UNTIL COOLED.

CARE MUST BE TAKEN WHEN REMOVING AND DISPOSING OF ANY BROKEN DOOR GLASS OR

DAMAGED COMPONENTS. BE SURE TO VACUUM UP ANY BROKEN GLASS FROM INSIDE THE

APPLIANCE BEFORE OPERATION.

DO NOT STRIKE, SLAM OR SCRATCH GLASS. DO NOT OPERATE APPLIANCE WITH GLASS

REMOVED, CRACKED, BROKEN OR SCRATCHED.

56.2

7.6 GASKET REPLACEMENT

U-SHAPED

GLASS

GASKET

½” ROPE

DOOR

GASKET

A. When the appliance is cool, open

the door and place the door frame

down careful not to scratch the paint.

B. Remove the screws and retainers.

The side retainers are held into

place with the top and bottom

retainers. Remove all broken glass.

C. Wrap the edges of the new glass

with a U-shaped strip of ﬁ berglass

gasket, covering 1/4” (6.4 mm) on

each side.

D. Place the glass with the ﬁ berglass

gasket in position and resecure the 4

retainers. When ﬁ nished, you should

be able to move the glass slightly,

horizontally and vertically.

NOTE: For replacement glass see “REPLACEMENTS” section.

AIRWASH

SHIELD AND

GASKET

At the end of each burning season inspect the shield

below the secondary air manifold for warping or

deterioration. Replace if necessary. Both are held to

the manifold with machine screws. The shield and

the 1/8” (3.2mm) ﬁ bre cloth gasket are available

from your Wolf Steel Ltd. dealer. At this time also

check that the door gasket is not worn or loose.

Replace with 1/2” (13mm) high density ﬁ breglass

rope if necessary.

The airwash gasket and shield located inside the

appliance above the door should also be inspected

and replaced if deteriorated.

NOTE: Do not operate appliance if the manifold

shield, airwash shield or ﬁ bre bafﬂ e is

deteriorated or missing.

W415-0764 / C / 11.19.13

7.7 CARE OF GLASS

7.8 CARE OF PLATED PARTS

If the glass is not kept clean permanent discolouration and / or

blemishes may result. Normally a hot ﬁ re will clean the glass.

The most common reasons for dirty glass include: not using

sufﬁ cient fuel to get the appliance thoroughly hot, using green

or wet wood, closing the draft so far that there is insufﬁ cient air

for complete combustion.

If it is necessary to clean the glass, buff lightly with a clean dry

cloth and non-abrasive cleaner.

DO NOT CLEAN GLASS WHEN HOT! Clean the glass after the ﬁ rst 10 hours of operation with a

recommended appliance glass cleaner. Thereafter clean as required.

The glass is very strong but do not let burning fuel rest or fall against it and always close the door gently.

NEVER FORCE IT SHUT!

If the glass should ever crack or break while the ﬁ re is burning, do not open the door until the ﬁ re is out and do

not operate the appliance again until the glass has been replaced, available from your Authorized dealer. DO

NOT SUBSTITUTE MATERIALS.

5.3

HOT GLASS WILL

CAUSE BURNS.

DO NOT TOUCH GLASS

UNTIL COOLED.

NEVER ALLOW CHILDREN

TO TOUCH GLASS.

WARNING

6.1

If the appliance is equipped with plated parts, you must clean ﬁ ngerprints or other marks from the plated

surfaces before operating the appliance for the ﬁ rst time. Use a glass cleaner or vinegar and towel to clean.

If not cleaned properly before operating for the ﬁ rst time, the marks can cause permanent blemishes on

the plating. After the plating is cured, the ﬁ ngerprints and oils will not affect the ﬁ nish and little maintenance

is required, just wipe clean as needed. Prolonged high temperature burning with the door ajar may cause

discolouration on plated parts.

NOTE: The protective wrap on plated parts is best removed when the assembly is at room

temperature but this can be improved if the assembly is warmed, using a hair dryer or similar heat

source.

W415-0764 / C / 11.19.13

7.9 BLOWER SERVICE OR REPLACEMENT (1101)

GASKET

THERMAL

SWITCH

SECURING

TAB

WING NUT

GROUND STUD

A. Turn off all electrical power to the appliance. Remove the glass door and set

aside in a safe place.

B. Remove the top right side bricks from inside the ﬁ rebox, 4-#7’s and 2-#2’s. Then

remove the rest of the side and back bricks from the right side of the appliance.

It is not necessary to remove the bottom bricks.

C. The access panel can be removed by taking out the 8 #10 self taping screws. A

5/16” (8mm) nut driver will be required to complete this job. Unplug wires from

the thermal switch on the panel.

D. Remove the securing wing nut from the blower mounting bracket, slide the

bracket to the right and rotate the left side of the assembly out of the cav-

ity to clear the blower motor. Disconnect the two wires from

the blower motor. Remove the ground wire from the blower

mounting bracket, then the assembly can be taken out of the

rear cavity through the access door opening.

E. Remove the 3 screws that hold the blower to the mounting

bracket. Service or replace the blower as required.

F. Reinstall the blower assembly making sure the blower bracket

is seated under the securing tab. Reattach the wire connec-

tors.

G. Replace the gasket on the access door. To replace the access

panel, reverse Step C.

H. Replace the bricks into the ﬁ rebox. Reinstall the door.

WIRES

A. Turn off all electrical power to the insert.

Remove the glass door and set aside in a

safe place.

B. Remove the two screws from the outer edge

of the side panel(s).

C. Push the side panel toward the door and

pull away from the insert, releasing the

panel from the keyed slot.

D. Service or replace the blower(s) as required.

E. Re-install the side panel(s) by reversing the procedure.

7.10 BLOWER SERVICE OR REPLACEMENT (1402)

HEAT

SENSOR

RHEOSTAT

BLOWER

W415-0764 / C / 11.19.13

LEFT BLOWER ACCESS

W415-0764 / C / 11.19.13

8.0 REPLACEMENTS

Contact your dealer or the factory for questions concerning prices and policies on replacement parts. Normally

all parts can be ordered through your Authorized dealer / distributor.

FOR WARRANTY REPLACEMENT PARTS, A PHOTOCOPY OF THE

ORIGINAL INVOICE WILL BE REQUIRED TO HONOUR THE CLAIM.

When ordering replacement parts always give the following information:

• Model & Serial Number of appliance

• Installation date of appliance

• Part number

• Description of part

• Finish

* IDENTIFIES ITEMS WHICH ARE NOT ILLUSTRATED. FOR FURTHER INFORMATION, CONTACT YOUR

AUTHORIZED DEALER.

41.1

FAILURE TO POSITION THE PARTS

IN ACCORDANCE WITH THIS

MANUAL OR FAILURE TO USE ONLY

PARTS SPECIFICALLY APPROVED

WITH THIS APPLIANCE MAY

RESULT IN PROPERTY DAMAGE OR

PERSONAL INJURY.

WARNING

COMMON COMPONENTS

REF NO. PART NO. DESCRIPTION

1a* W325-0042 SPRING HANDLE - SMALL BLACK

1b W325-0043 SPRING HANDLE - LARGE BLACK

A W090-0001 BRICK

B W090-0002 BRICK

D W090-0004 BRICK, LEFT

D W090-0005 BRICK, RIGHT

E W090-0018 BRICK

F W090-0019 BRICK

8 W135-0238 ASH LIP

9* W010-0347 AIRWASH GASKET & SHIELD

10* W570-0007 SCREWS FOR MANIFOLD & SHIELD

11 GZ552 REPLACEMENT FAN

12 W690-0002 THERMAL SWITCH

13 KB-36 VARIABLE SPEED CONTROL C/W KNOB

14 W010-1071 DOOR GLASS W/ GASKET

15* W020-0043 DOOR GASKET

16* W020-0050 GLASS GASKET

1101 COMPONENTS

REF NO. PART NO. DESCRIPTION

C W090-0003 BRICK

G W018-0077 FIBRE BAFFLE

19* EP-11MS MANIFOLD GASKET & SHIELD

20* W580-0006 COMPLETE BRICK SET

1402 COMPONENTS

REF NO. PART NO. DESCRIPTION

H* W018-0078 FIBRE BAFFLE

22* EP-14MS MANIFOLD GASKET & SHIELD

23* W580-0005 COMPLETE BRICK SET

W415-0764 / C / 11.19.13

1101 COMPONENTS

REF NO. PART NO. DESCRIPTION

28 AK-1 ADAPTER KIT FOR CISK

29 EI-900K10 10" (254mm) FLASHING KIT C/W BULL NOSE TRIM

1402 COMPONENTS

REF NO. PART NO. DESCRIPTION

30* W470-0002 ENAMEL TOUCH UP & BRUSH (SPECIFY COLOUR)

31* EPA335KT LOW CLEARANCE FLUE CONNECTOR

32 AK-2 ADAPTER KIT FOR CISK-A

COMMON ACCESSORIES

REF NO. PART NO. DESCRIPTION

24 H222-G GOLD PLATED DOOR

24 H222 BLACK DOOR

24 H222-SS BRUSHED STAINLESS STEEL DOOR - STANDARD ARCH

25 H222-W BLACK DOOR - EARLY AMERICAN

25 H222-GW GOLD DOOR - EARLY AMERICAN

25 H222-SSW BRUSHED STAINLESS STEEL DOOR - EARLY AMERICAN

26 CISK** CAST IRON SURROUND KIT - PAINTED BLACK

27 CISK**A CAST IRON SURROUND KIT - ENAMEL PORCELAIN

29283227

W415-0764 / C / 11.19.13

9.0 TROUBLESHOOTING

42.14B

WARNING

TURN OFF THE ELECTRICAL POWER BEFORE SERVICING THE APPLIANCE.

APPLIANCE MAY BE HOT, DO NOT SERVICE UNTIL APPLIANCE HAS COOLED.

DO NOT USE ABRASIVE CLEANERS.

WHEN CHECKING CONNECTIONS, INSTALLING JUMPER WIRES (FOR TEST PURPOSES ONLY) OR

REPLACING COMPONENTS, UNPLUG HEATER FROM THE RECEPTACLE TO PREVENT ELECTRICAL

SHOCK OR DAMAGE TO THE COMPONENT.

PROBLEM SOLUTION

Can’t get the ﬁ re started. - Not enough kindling / paper? Add more.

- Not enough air? Ensure air control is fully open. Also ensure that the air

opening is not obstructed.

- Cold air blockage? Burn a piece of paper to establish a draft.

- Use dry seasoned wood.

- Flue blockage? Inspect chimney.

Smokes when door is

open.

- Cold air blockage? Burn a piece of paper to establish a draft.

- Insufﬁ cient draft? Add more pipe.

- Let air stabilize before opening door.

- Ensure bafﬂ es are positioned correctly.

- Negative pressure? Open a window near the appliance.

Appliance emits odour. - Paint curing. See “GENERAL INSTRUCTIONS” section.

Stove doesn’t burn hot

enough.

- Wood is too wet.

- Insufﬁ cient draft? Add more pipe.

- Not enough air? Ensure air control is fully open. Also ensure that the air

opening is not obstructed.

Wood burns too fast. - Air control may need to be adjusted down.

- Check to see ash plug is properly seated (if equipped).

- Check door gasket for adequate seal.

- Wood may be extremely dry.

Dirty glass. - Air control may be closed too far.

- Burn hotter, smaller ﬁ res.

- Use well seasoned wood.

Blower does not run. - Appliance may not be up to temperature.

- Ensure blower has power.

W415-0764 / C / 11.19.13

10.0 WARRANTY

NAPOLEON® warrants its products against manufacturing defects to the original purchaser only. Registering your warranty is not necessary. Simply

provide your proof of purchase along with the model and serial number to make a warranty claim. Provided that the purchase was made through an

authorized NAPOLEON® dealer your appliance is subject to the following conditions and limitations:

Warranty coverage begins on the date of original installation.

This factory warranty is non-transferable and may not be extended whatsoever by any of our representatives.

The wood appliance must be installed by an authorized service technician or contractor. Installation must be done in accordance with the installation

instructions included with the product and all local and national building and ﬁ re codes.

This limited warranty does not cover damages caused by misuse, lack of maintenance, accident, alterations, abuse or neglect and parts installed from

other manufacturers will nullify this warranty.

This limited warranty further does not cover any scratches, dents, corrosion or discoloring caused by excessive heat, abrasive and chemical cleaners nor

chipping on porcelain enamel parts, nor any venting components used in the installation of the appliance.

This warranty extends to the repair or replacement of warranted parts which are defective in material or workmanship provided that the product has been

operated in accordance with the operation instructions and under normal conditions.

After the ﬁ rst year, with respect to the President’s Lifetime Limited Warranty, NAPOLEON® may, at its discretion, fully discharge all obligations with respect

to this warranty by refunding to the original warranted purchaser the wholesale price of any warranted but defective part(s).

After the ﬁ rst year, NAPOLEON® will not be responsible for installation, labour or any other costs or expenses related to the reinstallation of a warranted

part, and such expenses are not covered by this warranty.

Notwithstanding any provisions contained in the President’s Lifetime Limited Warranty, NAPOLEON’s responsibility under this warranty is deﬁ ned as

above and it shall not in any event extend to any incidental, consequential or indirect damages.

This warranty deﬁ nes the obligations and liability of NAPOLEON® with respect to the NAPOLEON® wood appliance and any other warranties expressed

or implied with respect to this product, its components or accessories are excluded.

NAPOLEON® neither assumes, nor authorizes any third party to assume, on its behalf, any other liabilities with respect to the sale of this product.

NAPOLEON® will not be responsible for: over-ﬁ ring, downdrafts, spillage caused by environmental conditions such as rooftops, buildings, nearby trees,

hills, mountains, inadequate vents or ventilation, excessive venting conﬁ gurations, insufﬁ cient makeup air, or negative air pressures which may or may not

be caused by mechanical systems such as exhaust fans, furnaces, clothes dryers, etc.

Any damages to appliance, combustion chamber, heat exchanger, plated trim or other component due to water, weather damage, long periods of

dampness, condensation, damaging chemicals or cleaners will not be the responsibility of NAPOLEON®.

NAPOLEON® reserves the right to have its representative inspect any product or part thereof prior to honouring any warranty claim.

All parts replaced under the President’s Limited Lifetime Warranty Policy are subject to a single claim.

During the ﬁ rst 10 years NAPOLEON® will replace or repair the defective parts covered by the lifetime warranty at our discretion free of charge. From 10

years to life, NAPOLEON® will provide replacement parts at 50% of the current retail price.

All parts replaced under the warranty will be covered for a period of 90 days from the date of their installation.

The manufacturer may require that defective parts or products be returned or that digital pictures be provided to support the claim. Returned products are

to be shipped prepaid to the manufacturer for investigation. If a product is found to be defective, the manufacturer will repair or replace such defect.

Before shipping your appliance or defective components, your dealer must obtain an authorization number. Any merchandise shipped without

authorization will be refused and returned to sender.

Shipping costs are not covered under this warranty.

Additional service fees may apply if you are seeking warranty service from a dealer.

Warranty labour allowance is only for the replacement of the warranted part. Travel, diagnostic tests, shipping and other related charges are not covered

by this warranty.

2.2B

NAPOLEON® products are manufactured under the strict Standard of the world recognized ISO 9001 : 2008 Quality Assurance

Certiﬁ cate.

NAPOLEON® products are designed with superior components and materials, assembled by trained craftsmen who take great

pride in their work. The complete appliance is again thoroughly inspected by a qualiﬁ ed technician before packaging to ensure

that you, the customer, receives the quality product that you expect from NAPOLEON®.

The following materials and workmanship in your new NAPOLEON® wood appliance are warranted against defects for as long as

you own the appliance. This covers: combustion chamber, heat exchanger, ceramic glass (thermal breakage only), gold plated parts

against tarnishing, porcelainized enameled components, aluminum extrusion trims, vortex bafﬂ es, ash drawer and iron castings.

Electrical (110V) components and wearable parts such as blowers, thermal switch, switches, wiring, ﬁ rebrick, stainless steel bafﬂ e

retainer, secondary air tubes, and gasketing are covered and NAPOLEON® will provide replacement parts free of charge during the

ﬁ rst year of the limited warranty. *

Labour related to warranty repair is covered free of charge during the ﬁ rst year. Repair work, however, requires the prior approval of

an authorized company ofﬁ cial. Labour costs to the account of NAPOLEON® are based on a predetermined rate schedule and any

repair work must be done through an authorized NAPOLEON® dealer.

Parts such as ﬁ rebricks and bafﬂ es should routinely be removed by the operator as part of the regular service and therefore, any

warranty replacement of these parts does not qualify for any labour allowances.

* Construction of models vary. Warranty applies only to components included with your speciﬁ c appliance.

NAPOLEON® WOOD APPLIANCE PRESIDENT’S LIFETIME LIMITED WARRANTY

CONDITIONS AND LIMITATIONS

ALL SPECIFICATIONS AND DESIGNS ARE SUBJECT TO CHANGE WITHOUT PRIOR NOTICE DUE TO ON-GOING PRODUCT

IMPROVEMENTS. NAPOLEON® IS A REGISTERED TRADEMARK OF WOLF STEEL LTD.

W415-0764 / C / 11.19.13

43.1

11.0 SERVICE HISTORY

Other Napoleon

Products

Fireplace Inserts • Charcoal Grills

• Gas Fireplaces • Waterfalls • Wood Stoves

Heating & Cooling • Electric Fireplaces • Outdoor Fireplaces • Gourmet Grills

Fireplaces / Heating & Cooling call: 705-721-1212 • Grills call: 705-726-4278

napoleonproducts.com

24 Napoleon Road, Barrie, Ontario, Canada L4M 0G8

214 Bayview Drive, Barrie, Ontario, Canada L4N 4Y8

103 Miller Drive, Crittenden, Kentucky, USA 41030

7200 Trans Canada Highway, Montreal, Quebec, Canada H4T 1A3

W415-0764 / C / 01.11.14

CONSIGNES DE SÉCURITÉ

Si ces instructions ne sont pas suivies à la lettre, un incendie ou une

explosion pourraient s’ensuivre, causant des dommages matériels,

des blessures corporelles ou des pertes de vie. Une installation non

conforme, des ajustements, des altérations, un service ou un entretien

inadéquats peuvent causer des dommages matériels, des blessures

corporelles et des pertes de vie. Veuillez lire le manuel en entier avant

d’installer et d’utiliser cet appareil. Cet appareil n’a pas été testé avec

un ensemble de bûches à gaz non ventilées. Aﬁ n de réduire le

risque d’incendie ou de blessure, n’installez pas d’ensemble de

bûches à gaz non ventilées dans cet appareil.

- Cet appareil peut devenir très chaud lorsqu’il fonctionne.

- Les matériaux combustibles, tels que le bois de chauffage, les vêtements

mouillés, etc. placés trop près de l’appareil pourraient prendre feu.

- Il faut empêcher les enfants et les animaux de toucher l’appareil quand il est chaud.

- La cheminée doit être en bon état et ne pas être fêlée. Avant d’installer cet

appareil, contactez le service du bâtiment ou le service d’incendie de votre

municipalité et suivez leurs directives.

- Faites fonctionner l’appareil uniquement avec la porte bien fermée.

- Brûlez le bois en arrière du pare-bûches, directement sur les briques

réfractaires.

- N’utilisez pas un chenet et n’essayez pas de surélever le feu de quelque

manière.

- Au moins 14 pouces carrés (

90,3

centimètres carrés) d’air extérieur doit être

admis dans la pièce ou directement dans l’appareil par un conduit de 4 pouces

(101,6mm) de diamètre.

- Cet appareil a été conçu pour brûler du bois naturel uniquement. Vous obtenez

une meilleure efﬁ cacité et des émissions plus basses avec du bois dur séché

à l’air qu’avec du bois résineux ou vert, ou du bois dur fraîchement coupé.

- N’allumez pas votre feu à l’aide de produits chimiques ou de liquides tels que

de l’essence, de l’huile à moteur, etc.

- Ne brûlez pas de bois traité, de charbon de bois, de charbon, de papier de

couleur, de carton, de solvant ou de déchets.

- Ne laissez pas l’appareil chauffer au point où des parties deviennent

rougeoyantes.

- GARDEZ LA TEMPÉRATURE SUR LE DESSUS DE L’APPAREIL SOUS

700°F (371°C). Toute tentative de dépasser les débits maximaux de chaleur,

tels que mentionnés dans les spéciﬁ cations de conception, pourrait provoquer

la distorsion de l’acier et causer des dommages.

INSTALLATEUR : LAISSEZ CE MANUEL AVEC L’APPAREIL.

PROPRIÉTAIRE : CONSERVEZ CE MANUEL POUR CONSULTATION ULTÉRIEURE.

NE LAISSEZ PAS LES ENFANTS OU AUTRES INDIVIDUS À RISQUE SEULS À PROXIMITÉ DE L’APPAREIL.

INSTRUCTIONS

D’INSTALLATION ET

D’OPÉRATION

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada /

103 Miller Drive, Crittenden, Kentucky, USA, 41030

Téléphone 705-721-1212 • Télécopieur 705-722-6031 • www.napoleonfoyers.com • [email protected]

APPOSEZ L’ÉTIQUETTE DU NUMÉRO DE SÉRIE DU CARTON

N° de série

N° DE MODÈLE

10,00 $

LA VITRE CHAUDE CAUSERA

DES BRÛLURES.

NE PAS TOUCHER LA VITRE

AVANT QU’ELLE AIT REFROIDI.

NE JAMAIS LAISSER LES

ENFANTS TOUCHER LA VITRE.

AVERTISSEMENT

1.27B

AVERTISSEMENT

HOMOLOGUÉ SELON LES NORMES D’ÉMISSION DE PARTICULES DE L’AGENCE DE PROTECTION DE L’ENVIRONNEMENT AMÉRICAINE (E.P.A) DE

JUILLET 1990 40 C.F. R., SECTION 60 ET DU DÉPARTEMENT DE LA QUALITÉ DE L’ENVIRONNEMENT DE L’ÉTAT D’OREGON (D.E.Q) PAR E.E.M.C. CES

POÊLES ONT ÉTÉ TESTÉS ET HOMOLOGUÉS PAR INTERTEK TESTING SERVICES SELON LES NORMES : ULC S628, UL 1482.

EPI 1101 ET 1402

ENCASTRÉ AU BOIS

1402 illustré

TABLE DES MATIÈRES

1.0 VUE D’ENSEMBLE DE L’INSTALLATION 35

2.0 INTRODUCTION 36

2.1 DIMENSIONS 37

2.1.1 DIMENSIONS DU 1101 (AVEC CONTOUR) 37

2.1.2 DIMENSIONS DU 1402 (AVEC CONTOUR) 37

2.2 SPÉCIFICATIONS 37

2.3 INSTRUCTIONS GÉNÉRALES 38

2.4 INFORMATION GÉNÉRALE 38

2.5 INFORMATION SUR LA PLAQUE D’HOMOLOGATION 40

3.0 PLANIFICATION DE L’INSTALLATION 41

3.1 DÉGAGEMENTS MINIMAUX AUX MATÉRIAUX COMBUSTIBLES 41

4.0 INSTALLATION 42

4.0.1 INSTALLATION TYPIQUE DANS UNE CHEMINÉE DE MAÇONNERIE EXISTANTE 43

4.0.2 FOYER PRÉFABRIQUÉ 44

4.1 CONNECTEUR DE BUSE POUR ESPACES RESTREINTS (1402) 44

5.0 FINITIONS 45

5.1 INSTALLATION DES BRIQUES ET DES DÉFLECTEURS EN FIBRE 45

5.2 ENLÈVEMENT ET INSTALLATION DE LA PORTE 46

5.3 INSTALLATION DE LA POIGNÉE DE PORTE 46

5.4 INSTALLATION DU CONTOUR 47

6.0 ENTRETIEN 48

6.1 SOUFFLERIE 49

6.2 CONTRÔLE D’AIR 50

6.3 EXTINCTEURS ET DÉTECTEURS DE FUMÉE 50

6.4 COMBUSTIBLE 51

6.5 ALLUMER UN FEU 52

6.5.1 FEU ÉCLAIR 52

6.5.2 FEU CONTINU 52

6.6 ENFUMAGE 52

7.0 ENTRETIEN 53

7.1 ENLÈVEMENT DES CENDRES 53

7.2 FORMATION ET ENLÈVEMENT DE LA CRÉOSOTE 53

7.3 FEU DE CHEMINÉE OU FEU HORS CONTRÔLE 54

7.4 NETTOYAGE DE LA CHEMINÉE 54

7.5 REMPLACEMENT DE LA VITRE 55

7.6 REMPLACEMENT DES JOINTS D’ÉTANCHÉITÉ 55

7.7 SOINS DE LA VITRE 56

7.8 SOINS DES PIÈCES PLAQUÉES 56

7.9 ENTRETIEN OU REMPLACEMENT DE LA SOUFFLERIE DU 1101 57

7.10 ENTRETIEN OU REMPLACEMENT DE LA SOUFFLERIE DU 1402 57

8.0 RECHANGES 59

9.0 GUIDE DE DÉPANNAGE 61

10.0 GARANTIE 62

11.0 HISTORIQUE D’ENTRETIEN 63

W415-0764 / C / 01.11.14

NOTE : Les changements autres que de nature éditoriale sont dénotés par une ligne verticale dans la

marge.

1.0 VUE D’ENSEMBLE DE L’INSTALLATION

W415-0764 / C / 01.11.14

Plaque d’homologation,

voir la section

« INFORMATION SUR

LA PLAQUE

D'HOMOLOGATION ».

Soufflerie, voir la section

« SOUFFLERIE ».

Porte, voir les sections

« ENLÈVEMENT ET

INSTALLATION DE LA

PORTE » et

« INSTALLATION DE LA

POIGNÉE DE PORTE ».

Contour, voir la section

« INSTALLATION DU

CONTOUR ».

Retour d’air, voir la section

« CONTRÔLE D’AIR ».

Briques et déflecteurs, voir

la section « INSTALLATION

DES BRIQUES ET DES

DÉFLECTEURS ».

1402 illustr

3.17D

AVERTISSEMENT

• CET APPAREIL EST CHAUD LORSQU’IL FONCTIONNE ET PEUT CAUSER DE GRAVES BRÛLURES EN CAS DE

CONTACT.

• TOUTE MODIFICATION APPORTÉE À CET APPAREIL OU AUX CONTRÔLES PEUT ÊTRE DANGEREUX ET EST

INTERDIT.

• Ne faites pas fonctionner l’appareil avant d’avoir lu et compris les instructions d’opération. Omettre d’utiliser l’appareil selon les

instructions d’opération pourrait causer un incendie ou des blessures.

• Avant d’installer cet appareil, contactez les autorités locales du bâtiment ou le service des incendies et suivez leurs directives.

• Cet appareil doit être installé par un installateur qualiﬁ é.

• Risque de brûlures. L’appareil doit être éteint et refroidi avant d’effectuer un entretien.

• Ne faites pas fonctionner tant que tous les composants ne sont pas complètement installés.

• Ne laissez pas l’appareil chauffer au point où des parties deviennent rougeoyantes.

• N’installez pas de composants endommagés ou incomplets ni des composants substituts.

• Risque de coupures et d’éraﬂ ures. Portez des gants protecteurs et des lunettes de sécurité lors de l’installation. Les bordures

des pièces de métal peuvent être coupantes.

• Les enfants et les adultes devraient être informés des dangers que posent les températures de surface élevées et se tenir à

distance afin d’éviter des brûlures ou que leurs vêtements ne s’enflamment.

• Surveillez attentivement les jeunes enfants lorsqu’ils sont dans la même pièce que l’appareil. Les jeunes enfants et autres sont

plus à risque de contacts accidentels causant des brûlures. Une barrière physique est conseillée lorsque qu’il y a des individus

à risque dans la maison. Pour empêcher l’accès à un appareil ou un poêle, installez une barrière de sécurité pour garder

les jeunes enfants et autres individus à risque hors de la pièce et éloignés des surfaces chaudes. Les vêtements et autres

matériaux combustibles ne doivent pas être posés sur le foyer ou à proximité.

• En raison des températures élevées, le foyer devrait être placé loin des endroits passants et loin des meubles et des rideaux.

Les objets placés devant l’appareil doivent être gardés à une distance d’au moins 48” (1219,2mm) de l’avant de l’appareil.

• Assurez-vous de disposer de mesures de sécurité adéquates pour empêcher les jeunes enfants de toucher aux surfaces

chaudes.

• Même une fois que le foyer est éteint, la vitre et/ou le pare-étincelles demeureront chauds pendant un temps prolongé.

• Consultez votre détaillant local de foyer pour connaître les grillages de sécurité et les écrans offerts pour protéger les enfants

des surfaces chaudes. Ces grillages de sécurité et ces écrans doivent être ﬁ xés au plancher.

• Les grillages de sécurité ou écrans enlevés pour faire l’entretien devront être remis en place avant d’utiliser l’appareil.

• Cet appareil ne devra être modiﬁ é en aucun cas.

• Cet appareil ne doit pas être raccordé au conduit d’une cheminée desservant un autre appareil de chauffage à combustible

solide.

• Ne pas opérer l’appareil lorsque la porte vitrée est enlevée, ﬁ ssurée ou brisée. Le remplacement de la vitre devra être effectué

par un technicien de service certiﬁ é ou qualiﬁ é.

• Ne frappez pas et ne claquez pas la porte vitrée de l’appareil.

• Ne faites fonctionner l’appareil qu’avec les portes complètement fermées.

• Seules les portes/façades certiﬁ ées pour cet appareil peuvent être utilisées avec cet appareil.

• Gardez les matériaux d’emballage hors de la portée des enfants et mettez ces matériaux au rebut de façon sécuritaire. Comme

tous les emballages de plastique, ces matériaux ne sont pas des jouets et doivent demeurer hors de la portée des enfants et des

bébés.

• Si cet appareil n’est pas installé de façon adéquate, un incendie pourrait s’ensuivre. N’exposez pas l’appareil aux éléments (p.

ex. la pluie, etc.) et gardez-le au sec en tout temps. De l’isolant humide produira une odeur lorsque l’appareil est utilisé.

• La cheminée doit être en bon état et ne pas être ﬁ ssurée. Nettoyez la cheminée au moins deux fois par année et lorsque

nécessaire.

• N’allumez pas votre feu à l’aide de produits chimiques ou de liquides tels que de l’essence, de l’huile à moteur, etc.

• Votre appareil nécessite un entretien et un nettoyage périodiques. Négliger cet entretien peut causer des refoulements de fumée

dans la maison.

• Vous obtenez une meilleure efﬁ cacité et des émissions plus basses avec du bois dur séché à l’air qu’avec du bois résineux

ou vert, ou des bois durs fraîchement coupés. Brûler du bois vert ou humide peut causer des accumulations excessives de

créosote. Lorsqu’elle est allumée, cette dernière peut causer un feu de cheminée et un incendie grave pourrait s’ensuivre.

• Cet appareil a été conçu pour brûler du bois naturel uniquement. Ne brûlez pas de bois traités, de charbon de bois, de charbon,

de papiers de couleur, de cartons, de solvants ou de déchets.

• Brûlez le bois directement sur les briques réfractaires. N’utilisez pas un chenet et n’essayez pas de surélever le feu de quelque

manière.

• Ne rangez pas de bois à l’intérieur des dégagements prescrits ou à l’intérieur de la zone nécessaire pour procéder au

ravitaillement ou à l’enlèvement des cendres.

• Les cendres doivent être mises dans un contenant métallique avec un couvercle hermétique et déposé sur une surface

incombustible sufﬁ samment éloigné de la maison ou de toute structure jusqu’à ce qu’elles soient complètement refroidies.

• Assurez-vous de respecter les dégagements aux matériaux combustibles lorsque vous installez un manteau ou des tablettes

au-dessus de l’appareil. Les températures élevées sur le mur ou de l’air au-dessus de l’appareil peuvent faire fondre, décolorer

ou endommager les décorations, les téléviseurs ou autres composants électroniques.

2.0 INTRODUCTION

W415-0764 / C / 01.11.14

* Ces données peuvent varier considérablement selon les conditions particulières.

** BTU/h réalistes estimés par Wolf Steel ltée avec des bûches de bois dur et un ravitaillement normal.

2.2 SPÉCIFICATIONS

W415-0764 / C / 01.11.14

2.1 DIMENSIONS

2.1.1 DIMENSIONS DU 1101 (AVEC CONTOUR)

2.1.2 DIMENSIONS DU 1402 (AVEC CONTOUR)

44 1/2"

1130mm

19 3/4"

502mm

31 3/4"

806mm

21 1/2"

546mm

20 3/4"

527mm

14"

356mm

9 1/16"

231mm

24 1/2"

622mm

25 1/2"

648mm

5 1/2"

139mm

25 1/2"

648mm

21 11/16"

551mm

20 1/2"

521mm

31 3/4"

806mm

44 1/2"

1130mm

21 1/4"

540mm

16 1/2"

419mm

21"

533mm

28"

711mm

24"

610mm

11"

279mm

25 1/2"

648mm

21 11/16"

551mm

20 1/2"

521mm

Speciﬁ cations 1101 1402

CHAMBRE DE COMBUSTION

(P x L x H)

13 1/2x18x12” (343mmx-

457mmx305mm)

18x18x12” (457mmx457mmx-

305mm)

CAPACITÉ 1.7 PI

2.25 PI

SURFACE CHAUFFÉE APPROX.* 600-1600 PI

800-2000 PI

DÉBIT DE CHALEUR (COMBUSTION

RAPIDE)**

55,000 BTU 70,000 BTU

DURÉE COMBUSTION LENTE* 7 H 9 H

POIDS SANS BRIQUES 185 lb (84kg) 250 lb (113kg)

POIDS DES BRIQUES 110 lb (50kg) 145 lb (66kg)

LONGUEUR IDÉALE DES BÛCHES 12” (305mm) 16” (406mm)

PROFONDEUR MINIMALE 3 3/4” (95mm) 15 5/8" (397mm)

PROFONDEUR MAXIMALE 7 3/4” (197mm) 19 5/8" (498mm)

4.7

CET APPAREIL DOIT ÊTRE RACCORDÉ ÉLECTRIQUEMENT PAR UN ÉLECTRICIEN QUALIFIÉ

CONFORMÉMENT AUX CODES LOCAUX. EN L’ABSENCE DE CODES LOCAUX, UTILISEZ LA VERSION

COURANTE DU CODE CANADIEN DE L'ÉLECTRICITÉ CSA C22.1 (AU CANADA) OU LE NATIONAL

ELECTRICAL CODE ANSI/NFPA 70 AUX ÉTATS-UNIS.

CET APPAREIL N’A PAS ÉTÉ TESTÉ AVEC UN ENSEMBLE DE BÛCHES À GAZ VENTILÉES OU NON

VENTILÉES. AFIN DE RÉDUIRE LE RISQUE D’INCENDIE OU DE BLESSURE, N’INSTALLEZ PAS

D’ENSEMBLE DE BÛCHES À GAZ VENTILÉES OU NON VENTILÉES DANS CET APPAREIL.

FAIRE FONCTIONNER VOTRE APPAREIL AVEC LA CHUTE À CENDRES OUVERTE OU ENTROUVERTE

CONSTITUE UN RISQUE D’INCENDIE QUI PEUT CAUSER UNE DÉCOLORATION DE LA PORTE

PLAQUÉE OR, DES DOMMAGES INTERNES À L’APPAREIL OU UN FEU DE CHEMINÉE.

CET APPAREIL NE DOIT PAS ÊTRE RACCORDÉ AU CONDUIT D’UNE CHEMINÉE DESSERVANT UN

AUTRE APPAREIL.

CET APPAREIL ET SES COMPOSANTS SONT CONÇUS POUR ÊTRE INSTALLÉS ET FONCTIONNER

COMME UN SYSTÈME. TOUTE MODIFICATION OU SUBSTITUTION DE COMPOSANTS AUTRES QUE

CELLES INDIQUÉES DANS LES INSTRUCTIONS D'INSTALLATION AURONT POUR EFFET D'ANNULER

L'HOMOLOGATION ET RISQUE D'ANNULER LA GARANTIE. CELA PEUT AUSSI CRÉER UNE

INSTALLATION DANGEREUSE. LISEZ BIEN TOUTES LES INSTRUCTIONS AVANT DE COMMENCER

VOTRE INSTALLATION ET SUIVEZ-LES À LA LETTRE.

AVERTISSEMENT

• Avant d’installer cet appareil, contactez les autorités locales en bâtiment ou le service des incendies et

votre compagnie d’assurance aﬁ n de vous conformer à leurs directives.

• De la fumée non toxique émanera de l’appareil lors du processus de cuisson de la peinture. Ouvrez

une fenêtre à proximité de l’appareil pour aider à dissiper la fumée.

• Enlevez la poussière ou les débris sur le dessus de l’appareil avant de l’allumer car la peinture

ramolirra pendant que l’appareil se réchauffe et durcira pendant le processus de cuisson. Pour cuire la

peinture, faites brûler l’appareil à feu modéré durant les quelques premiers allumages.

• Pour empêcher le joint d’étanchéité de coller à l’appareil lors de la cuisson de la peinture, ouvrez la

porte de l’appareil toutes les 5-10 minutes.

• Durant les deux premières semaines, faites brûler l’appareil avec beaucoup de bois et ouvrez le

contrôle de combustion au maximum pendant une heure pour permettre à l’appareil d’éliminer toute

humidité dans l’acier et les briques réfractaires. La production de chaleur initiale sera réduite alors

que l’humidité est chassée de l’appareil. Il sera nécessaire de faire plusieurs feux chauds pour élimi-

ner cette humidité. LORS DE CE PROCESSUS, NE SURCHAUFFEZ PAS L’APPAREIL. RÉDUISEZ

L’APPORT D’AIR À L’APPAREIL SI CELUI-CI OU LA CHEMINÉE DEVIENNENT ROUGEOYANTS.

2.3 INSTRUCTIONS GÉNÉRALES

2.4 INFORMATION GÉNÉRALE

W415-0764 / C / 01.11.14

Votre appareil a été conçu aﬁ n de répondre spéciﬁ quement aux exigences des normes d’émissions de

particules de l’E.P.A. américaine de 1990 et a subi un nombre considérable de tests dans des laboratoires

canadiens et américains. Ce système est le plus efﬁ cace, le plus simple et sans problème connu; il fonctionne

comme suit :

Votre appareil utilise exactement la même technologie de combustion propre qui se trouve dans tous les poêles

Napoléon certiﬁ és EPA et en particulier, les modèles EPA 1100 et 1400. Des modiﬁ cations externes ont été

apportées aﬁ n de permettre leur installation comme « encastré fonctionnel » avec une soufﬂ erie ainsi qu’en

enfermant la cavité du foyer en maçonnerie pour leur assurer une efﬁ cacité de chauffage accrue.

L’encastré 1101 doit être installé dans un foyer à combustible solide d’au moins 16 1/2" (419mm) de profondeur, sur

28 1/2" (724mm) de largeur, sur 22" (559mm) de hauteur, raccordé à un système de cheminée gainée approuvé d’au

moins 15 pieds (4,6 m) de hauteur et ayant une base de protection de 16" (406mm).

W415-0764 / C / 01.11.14

L’encastré 1402 doit être installé dans un foyer à combustible solide d’au moins 14" (356mm) de profondeur, sur

26" (660mm) de largeur, sur 22" (559mm) de hauteur, raccordé à un système de cheminée gainée approuvé d’au

moins 15 pieds (4,6 m) de hauteur et ayant une base de protection de 16" (406mm). Cette profondeur minimale peut

seulement être atteinte si la hauteur de l’ouverture est sufﬁ sante pour permettre au connecteur d’être installé sous la

façade incombustible. La construction de l’appareil et de la cheminée doit être conforme aux normes des codes du

bâtiment locaux et nationaux.

Pour favoriser la circulation adéquate des produits d’échappement, le système d’évacuation de la cheminée de

l’appareil au bois doit être conçu de façon à minimiser les déviations. Les systèmes d’évacuation trop courts ou trop

longs peuvent nuire à la circulation des produits d’échappement. L’appareil au bois et le système d’évacuation de

la cheminée doivent bénéﬁ cier d’un apport d’air comburant sufﬁ sant, non seulement pour alimenter la ﬂ amme dans

la chambre de combustion, mais aussi pour favoriser un tirage adéquat. Un bon équilibre entre l’air comburant et le

système d’évacuation de la cheminée optimisera la performance de votre appareil.

L’air comburant entre par deux ouvertures dans le plancher de l’appareil qui sont couvertes par un contrôle de

combustion. L’air pénètre par l’ouverture avant et s’engage

de chaque côté de la porte pour rejoindre un collecteur de

préréchauffement installé au sommet de la chambre de

combustion. L’air descend ensuite le long de la vitre pour

alimenter le feu et aussi assurer que la vitre demeure propre.

L’air provenant de cette ouverture pénètre aussi directement

dans la chambre de combustion au niveau de l’âtre.

L’air secondaire pénètre par l’ouverture arrière, monte par

l’arrière le long du tube d’air secondaire jusqu’au collecteur

installé au sommet où l’air est propulsé latéralement pour

oxyder les gaz sous la sortie de fumée.

La chambre de combustion inférieure est revêtue de briques

réfractaires à haute température sur deux côtés, l’arrière et

le plancher. Le plafond est revêtu de déﬂ ecteurs en ﬁ bre aﬁ n

de maintenir une température élevée dans la chambre de combustion. Ainsi, les gaz qui se mélangent à l’air

préréchauffé dans le tuyau d’air secondaire s’allument et brûlent facilement. Les côtés et l’arrière de l’appareil sont

munis d’une deuxième paroi de façon à diriger la chaleur vers le haut et vers l’avant dans la pièce.

Assurez-vous qu’il y ait sufﬁ samment d’air comburant. Dans la maison, beaucoup d’appareils doivent se

partager l’air disponible, tels : les hottes de cuisinière, les systèmes de chauffage à air pulsé ou les ventilateurs

de salle de bain.

Les bruits causés par l’expansion et la contraction lors des cycles de chauffage et de refroidissement sont tout

à fait normaux et il faut s’y attendre.

Après de longues périodes sans utiliser l’appareil, telles qu’à la suite de vacances ou à la ﬁ n de l’été, il se peut

qu’une légère odeur se dégage pendant quelques heures. Ceci est causé par des particules de poussière brûlant

sur la chambre de combustion. Ouvrez une fenêtre aﬁ n d’aérer sufﬁ samment la pièce.

AVERTISSEMENT - PROPOSITION 65 DE LA CALIFORNIE :

L’utilisation de cet appareil peut produire de la fumée qui

contient des substances chimiques qui, selon l’État de Californie,

causeraient le cancer, des malformations congénitales ou autres

dangers pour la reproduction.

Si vous avez des problèmes de fumée, vous devrez ouvrir une

fenêtre, une porte ou trouver une autre façon de fournir de l’air

comburant à l’appareil

CONSEIL D’INSTALLATION POUR LES ENCASTRÉS AVEC UN

FINI EN PORCELAINE ÉMAILLÉE :

Lorsque vous glissez l’encastré dans le foyer existant, assurez-vous que la base des panneaux latéraux en

porcelaine ne frotte pas sur la base de protection en maçonnerie.

AIR SECONDAIRE CHAUD

BRIQUES EN FIBRES

RÉFRACTAIRES

2 CÔTÉS, ARRIÈRE

ET BAS

AIR SECONDAIRE

AIR PRIMAIRE

VITRE DU CONDUIT

VITRE EN

CÉRAMIQUE

CONTRÔLE D’AIR

PRISE D’AIR DE

COMBUSTION

OUVERT

FERMÉ

Nous suggérons que nos

appareils au gaz soient installés

et que l'entretien soit effectué

par des professionnels certi-

fiés par le National Fireplace

Institute® (NFI) comme

spécialiste du gaz NFI.

ÉCHANTILLON

LISTED SOLID FUEL BURNING FIREPLACE INSERT /

ENCASTRÉ À COMBUSTIBLE SOLIDE HOMOLOGUÉ

TESTED TO / TESTÉ SELON :

ULC S628 / UL 1482

FROM HEATER / DU POÊLE

RESIDENTIAL / RÉSIDENTIEL

1400

A. 12IN/PO (305 mm)

B. 12IN/PO (305 mm)

C. 6IN/PO (150 mm)

USING DOUBLE WALL CONNECTOR / UTILISATION

D’UN CONDUIT DE RACCORDEMENT À

DOUBLE PAROI

MAISON / MOBILE HOME*

1400 1400

A. 10IN/PO (254 mm) A. 10IN/PO (254 mm)

B. 6IN/PO (152 mm) B. 6IN/PO (152 mm)

C. 4IN/PO (102 mm) C. 4IN/PO (102 mm)

EPI 1402

INSTALL AND USE ONLY IN

ACCORDANCE WITH THE

MANUFACTURER’S

INSTRUCTIONS AND LOCAL

BUILDING CODES.

MINIMUM CEILING HEIGHT:

7FT (2.13m)

HEARTH EXTENSION /

COMBUSTIBLE FLOOR

PROTECTION: IF INSTALLED

ON A COMBUSTIBLE FLOOR,

UNIT MUST BE PLACED ON A

NON-COMBUSTIBLE FLOOR

PROTECTOR EXTENDING 18”

(455mm) IN FRONT AND 8”

(205mm) TO THE SIDES AND

BACK.

CHIMNEY TYPE: MINIMUM 6”

(152mm) DIAMETER

APPROVED RESIDENTIAL

TYPE FOR MOBILE HOME USE

A CHIMNEY LISTED TO ULC

S629 IN CANADA OR UL 103HT

IN THE USA.

CHIMNEY CONNECTOR: 6”

(152mm) DIAMETER MINIMUM

24 GAUGE STEEL MINIMUM

CLEARANCE FROM

HORIZONTAL CONNECTOR

AND CEILING 18” (455mm).

DO NOT OBSTRUCT SPACE

UNDER HEATER.

SPECIAL METHODS ARE

REQUIRED WHEN PASSING A

CHIMNEY THROUGH A WALL

OR CEILING. SEE INSTRUC-

TIONS AND BUILDING CODES.

DO NOT CONNECT THIS UNIT

TO A CHIMNEY FLUE SERVING

ANOTHER APPLIANCE.

FUEL: FOR USE WITH WOOD

ONLY. DO NOT USE GRATE OR

ELEVATE FIRE. BUILD WOOD

FIRE DIRECTLY ON HEARTH.

WARNING: RISK OF SMOKE

SPILLAGE. OPERATE ONLY

WITH DOOR FULLY CLOSED.

REPLACE GLASS ONLY WITH

CERAMIC GLASS.

DO NOT OVERFIRE. IF

HEATER OR CHIMNEY

CONNECTORS GLOW, YOU

ARE OVERFIRING. INSPECT

AND CLEAN CHIMNEY

FREQUENTLY. UNDER

CERTAIN CONDITIONS OF

USE CREOSOTE BUILD-UP

MAY OCCUR RAPIDLY.

OPTIONAL BLOWER KIT:

EP-62, 115V, 60HZ, 0.82AMP.

ROUTE CORD AWAY FROM

UNIT.

DANGER: RISK OF

ELECTRICAL SHOCK.

DISCONNECT POWER

BEFORE SERVICING UNIT.

INSERT: INSTALL AND USE

ONLY IN SOLID FUEL

BURNING FIREPLACES. DO

NOT REMOVE BRICKS OR

MORTAR FROM SOLID FUEL

BURNING FIREPLACE.

INSTALL WITH A POSITIVE

FLUE CONNECTOR AND

FACEPLATE.

POUR INSTALLATION ET

UTILISATION CONFORM

ÉMENT AUX

INSTRUCTIONS DU FABRICANT ET

AUX CODES LOCAUX DU BÂTIMENT.

HAUTEUR DE PLAFOND MINIMAL

7PI (2,13m).

PROLONGEMENT

D’ÂTRE/PROTECTION DU

PLANCHER COMBUSTIBLE: SI

INSTALL

É SUR UN PLANCHER

COMBUSTIBLE, L’APPAREIL DOIT

ÊTRE PLAC

É SUR UNE PLAQUE

PROTECTRICE INCOMBUSTIBLE

S’ÉTENDANT SUR 18” (455mm)

L’AVANT ET 8” (205mm) À L’ARRIÈRE

ET SUR LES CÔTÉS.

TYPE DE CHIMNÉE: DIAMÈTRE

MINIMAL DE 6” (152mm)

APPROUVÉE POUR USAGE

RÉSIDENTIEL. MAISON MOBILE

EMPLOYEZ UNE CHEMINÉE

HOMOLOGUÉE ULC S629 AU

CANADA OU UL 103HT AUX

ÉTATS-UNIS.

RACCORD DE CHEMINÉE:

DIAMÈTRE DE 6” (152mm) D’ACIER

DE CALIBRE 24 MINIMUM. 18”

(455mm) DE DÉGAGEMENT MINIMAL

ENTRE LE RACCORD HORIZONTAL

ET LE PLAFOND.

NE RIEN ENTREPOSER SOUS

L’APPAREIL.

DES MÉTHODES SPÉCIALES SONT

REQUISES LORSQU’UNE CHEMINÉE

TRAVERSE UN MUR OU UN

PLAFOND. VOIR LES INSTRUC-

TIONS ET LES CODES DU

BÂTIMENT.

NE PAS RACCORDER À LA

CHEMINÉE D’UN AUTRE APPAREIL.

COMBUSTIBLE: POUR USAGE AVEC

LE BOIS SEULEMENT. N’UTILISEZ

PAS DE CHENET OU NE

SURÉLEVEZ PAS LE BOIS.

PRÉPAREZ LE FEU DIRECTEMENT

SUR L’ÂTRE.

AVERTISSEMENT: RISQUE

D’ÉCHAPPEMENT DE FUMÉE. TENIR

LA PORTE FERMÉE LORSQUE LE

POÊLE FONCTIONNE. REMPLACEZ

LA VITRE PAR UNE VITRE EN

CÉRAMIQUE SEULEMENT.

NE SURCHAUFFEZ PAS L’APPAREIL.

SI L’APPAREIL OU LES RACCORDS

ROUGEOIENT, L’APPAREIL

SURCHAUFEE. INSPECTEZ ET

NETTOYEZ LA CHEMINÉE

FRÉQUEMMENT. DANS CERTAINES

CONDITIONS, DES DÉPÔTS DE

CRÉOSOTE PEUVENT SE FORMER

RAPIDEMENT.

SOUFFLERIE OPTIONNELLE: EP-62,

115V, 60HZ, 0,82A. TENEZ LE

CORDON ÉLECTRIQUE LOIN DE

L’APPAREIL.

DANGER: RISQUE DE SECOUSSE

ÉLECTRIQUE. DÉBRANCHEZ AVANT

DE PROCÉDER À L’ENTRETIEN.

ENCASTRÉ: INSTALLEZ ET UTILISEZ

SEULEMENT DANS UN FOYER À

COMBUSTIBLE SOLIDE. NE RETIREZ

PAS DE MORTIER, NI BRIQUES DU

FOYER À COMBUSTIBLE SOLIDE.

INSTALLEZ AVEC UNE GAINE

CONFORME ET UNE PLAQUE DE

RECOUVREMENT.

CONTACT LOCAL BUILDING FIRE OFFICIALS ABOUT RESTRICTIONS AND

INSTALLATION INSPECTION IN YOUR AREA. MODEL 1400 IS SUITABLE FOR USE

IN MOBILE HOMES WHEN USED WITH OUTSIDE AIR INSTALLATION KIT (111KT). A

MINIMUM CLEARANCE OF 18” (457mm) TO THE CHIMNEY CONNECTOR MAY BE

REQUIRED BY THE AUTHORITY HAVING JURISDICTION.

RENSEIGNEZ-VOUS AUPR

ÈS DES AUTORITÉS LOCALES DU BÂTIMENT ET DU

SERVICE DES INCENDIES AU SUJET DES RESTRICTIONS ET DES INSPECTIONS

D’INSTALLATION DANS VOTRE RÉGION. LES MODÈLES 1400 PEUVENT ÊTRE

INSTALLÉS DANS UNE MAISON MOBILE SI INSTALLÉS CONJOINTEMENT AVEC UNE

PRISE D’AIR EXTÉRIEUR (111KT). UN DÉGAGEMENT MINIMAL DE 18” (457mm)

JUSQU’AU RACCORD DE LA CHEMINÉE PEUT ÊTRE EXIGÉ PAR L’AUTORITÉ AYANT

JURIDICTION.

18"

ALCOVE

BACK WALL (M/A)

45°

SIDE WALL (M/L)

BACK WALL (M/A)

SIDE WALL (M/L)

IF THE STOVE IS TO BE INSTALLED ON A COMBUSTIBLE FLOOR, IT MUST BE

PLACED ON AN APPROVED NON-COMBUSTIBLE HEARTH PAD, THAT

EXTENDS 8” (200mm) BEYOND THE STOVE SIDES AND BACK, AND 18”

(455mm) TO THE FRONT.

SI LE POÊLE EST INSTALLÉ SUR UN PLANCHER COMBUSTIBLE, IL DOIT ÊTRE PLACÉ

SUR UNE BASE DE PROTECTION INCOMBUSTIBLE CERTIFÉE QUI DOIT DÉPASSER

LES CÔTÉS ET L’AMÉRE DU

POÊLE DE 8” (200mm) ET SE PROLONGER DE 18”

(455mm) SUR LE DEVANT.

MINIMUM CLEARANCE TO COMBUSTIBLE MATERIAL WITH SINGLE WALL

CHIMNEY CONNECTOR / DÉGAGEMENTS MINIMAUX AUX MATÉRIAUX

COMBUSTIBLES AVEC RACCORD DE CHEMINÉE À PAROI SIMPLE:

*MODEL 1400 MAY BE INSTALLED INTO A MOBILE HOME IN THE UNITED

STATES ONLY.

*LE MODÈLE 1400 NE PEUT ÊTRE INSTALLÉ QUE DANS UNE MAISON

MOBILE AUX ÉTATS-UNIS SEULEMENT.

CEILING / PLAFOND

FLOOR / PLANCHER

HOT WHILE IN OPERATION. DO NOT TOUCH. KEEP CHILDREN,

CLOTHING AND FURNITURE AWAY. CONTACT MAY CAUSE

SKIN BURNS.

QUAND L’APPAREIL FONCTIONNE, LA SURFACE DEVIENT

CHAUDE. NE PAS TOUCHER. TENIR LES ENFANTS, LES

VÊTEMENTS ET LES MEUBLES À L’ÉCART. LE CONTACT PEUT

CAUSER DES BRÛLURES À LA PEAU.

CAUTION:

ATTENTION:

W385-0401 / K

DATE CODE / DE DATE

EPA1400

CLEARANCES TO COMBUSTIBLE CONSTRUCTION /

DÉGAGEMENTS AUX MATÉRIAUX COMBUSTIBLES:

(MEASURED TO UNIT / À PARTIR DE L’APPAREIL)

A SIDE FACING / CÔTÉ 1 IN/PO (25mm)*

B TOP FACING / DESSUS 28 IN/PO (710mm)

C MANTEL / TABLETTE 28 IN/PO (710mm)

D SIDE WALL / MUR LATÉRAL 17 IN/PO (430mm)

*CLEARANCE TO EDGE OF FLASHING / DÉGAGEMENT AU

BORD DE LA FAÇADE

1400 1400L 1402

1450

WOLF STEEL LTD.

24 NAPOLEON ROAD, BARRIE, ON, L4M 0G8 CANADA

1400C

9700539 (WSL)

4001657 (NGZ)

4001658 (NAC)

4001659 (WUSA)

LISTED SOLID FUEL BURNING SPACE HEATER /

POÊLE À COMBUSTIBLE SOLIDE HOMOLOGUÉ

TESTED TO: / TESTÉ SELON : UL1482 / ULC S627

MODEL / MODÈLE - EPA 1400

15982

U.S. Environmental Protection Agency Certified to comply with July 1990, particulate emissions standards/

Certifié conforme à la norme d’ émanation de particles de juillet 1990: 40 CFR Part 60, Subpart AAA

2.5 INFORMATION SUR LA PLAQUE D’HOMOLOGATION

Pour l’emplacement de la

plaque d’homologation, voir la

section « VUE D’ENSEMBLE

DE L’INSTALLATION ».

Cette illustration est à titre

de référence seulement.

Consultez la plaque

d’homologation pour obtenir

l’information précise.

NOTE: La plaque

d’homlogation doit rester

avec l’appareil à tout

instant. Il ne doit pas être

enlevé.

W415-0764 / C / 01.11.14

PLAQUE D’HOMOLOGATION DE LA SÉRIE 1400 ILLUSTRÉE

W415-0764 / C / 01.11.14

3.0 PLANIFICATION DE L’INSTALLATION

Débarrassez l’intérieur du foyer de toutes ses cendres.

Assurez-vous que la cheminée et le foyer sont étanch-

es; qu’il n’y a pas de mortier détaché, de dépôts de créosote, d’obstruction ou d’autres signes de détérioration.

Si nécessaire, faites faire les travaux de réparation par une personne qualiﬁ ée avant d’installer l’encastré.

NE retirez PAS de mortier ni de briques du foyer en maçonnerie. S’il y a une prise d’air extérieur ou une chute

à cendres, remplissez-les avec de l’isolant en ﬁ bre de verre.

Maintenez les dégagements minimaux aux maté-

riaux combustibles tel qu’illustré.

NE placez AUCUN matériau combustible (meubles, bois de chauffage, etc.) plus près que 48" (1219mm) du

devant et 36" (914mm) des côtés de l’encastré.

Les matériaux combustibles ne doivent pas être en saillie plus de 1" (25mm) de chaque côté et entre le dessus

de l’encastré et la tablette décorative.

MUR

LATÉRAL

TABLETTE COMBUSTIBLE

FAÇADE

INCOMBUSTIBLE

BASE DE PROTECTION

INCOMBUSTIBLE ET PROTECTEUR

THERMIQUE POUR PLANCHER

FAÇADE

INCOMBUSTIBLE

TABLETTE COMBUSTIBLE

BASE DE PROTECTION

INCOMBUSTIBLE ET

PROTECTEUR THERMIQUE

POUR PLANCHER

DÉGAGEMENTS MINIMAUX

1101 1402

A Mur latéral 17” (432mm) 17” (432mm)

B Tablette 28” (711mm) 28” (711mm)

C Façade supéri-

eure

28” (711mm) 28” (711mm)

D Façade latérale 1” (25mm) 1” (25mm)

E Base de protec-

tion (avant)

16” (406mm) 16” (406mm)

F Base de protec-

tion (côté)

8” (203mm) 8” (203mm)

G Objets placés

devant l’encastré

48”

(1219mm)

48”

(1219mm)

DIMENSIONS MINIMALES DU FOYER

H Largeur (arrière)

24” (610mm)

24 1/2”

(622mm)

I Largeur (avant) 28.5”

(724mm)

26” (660mm)

J Hauteur (avant) 22” (558mm) 22” (558mm)

K Hauteur (arrière) 22” (558mm) 22” (558mm)

L Profondeur 16 1/2”

(419mm) to

21” (533mm)

14 1/2”

(368mm)

M Largeur de

la base de

protection

39” (990mm) 39” (990mm)

N Largeur de la

façade

46 1/2”

(1181mm)

46 1/2”

(1181mm)

O Hauteur de la

façade

48 1/2”

(1232mm)

47 3/4”

(1213mm)

P Tablette 48 1/2”

(1232mm)

47 3/4”

(1213mm)

BASE DE PROTECTION / PROTECTION DE

PLANCHER :

La base de protection doit être incombustible

et se prolonger à l’avant de l’encastré et de 8"

(203mm) de chaque côté. Elle doit avoir une

épaisseur minimale de 1/2" (12,7mm) et un coefﬁ -

cient de conductivité thermique (k) de 0,84.

3.1 DÉGAGEMENTS MINIMAUX AUX MATÉRIAUX COMBUSTIBLES

AVERTISSEMENT

PORTEZ DES GANTS ET DES LUNETTES DE PROTECTION.

SUIVEZ ATTENTIVEMENT LES INSTRUCTIONS POUR L'ASSEMBLAGE DE LA CHEMINÉE ET DES

AUTRES COMPOSANTS NÉCESSAIRES À L'INSTALLATION DE L’APPAREIL. TOUTE OMISSION

POURRAIT CAUSER UN INCENDIE, PARTICULIÈREMENT SI DES MATÉRIAUX COMBUSTIBLES SONT

TROP PRÈS DE L’APPAREIL OU DE LA CHEMINÉE ET QUE DES OUVERTURES D'AIR SONT

BLOQUÉES, EMPÊCHANT LA LIBRE CIRCULATION DE L'AIR DE REFROIDISSEMENT.

N'INSTALLEZ PAS LA PRISE D'AIR EXTÉRIEUR DANS LE GARAGE. LES PRODUITS D'ÉCHAPPEMENT

PROVENANT DES MOTEURS À ESSENCE SONT DANGEREUX.

N'INSTALLEZ PAS LA PRISE D'AIR EXTÉRIEUR DANS UN GRENIER, UN SOUS-SOL OU AU-DESSUS

DU TOIT OÙ D'AUTRES APPAREILS DE CHAUFFAGE, DES VENTILATEURS ET DES CHEMINÉES

ÉVACUENT OU TIRENT DE L'AIR. CES MESURES RÉDUIRONT LES POSSIBILITÉS DE REFOULEMENT

DE FUMÉE OU UNE INVERSION DU DÉBIT D'AIR. L'ENTRÉE DE LA PRISE D'AIR DOIT DEMEURER

DÉGAGÉE DE FEUILLES, DE DÉBRIS, DE GLACE OU DE NEIGE. ELLE DOIT ÊTRE DÉGAGÉE

LORSQUE L'APPAREIL FONCTIONNE AFIN QUE LA PIÈCE NE SOIT PAS PRIVÉE D'AIR, CE QUI PEUT

CAUSER DES REFOULEMENTS DE FUMÉE OU UNE INCAPACITÉ À MAINTENIR UN FEU. LES

REFOULEMENTS DE FUMÉE PEUVENT AUSSI DÉCLENCHER LES DÉTECTEURS DE FUMÉE.

UNE PRESSION NÉGATIVE DANS LA MAISON POURRAIT NUIRE AU RENDEMENT DE L’APPAREIL.

AFIN D’ÉVITER TOUT CONTACT AVEC DE L’ISOLANT QUI S’AFFAISSE, L’APPAREIL NE DOIT PAS

ÊTRE INSTALLÉ CONTRE UN COUPE-VAPEUR OU DE L’ISOLANT À DÉCOUVERT. UNE SURCHAUFFE

LOCALISÉE PEUT SURVENIR ET UN INCENDIE POURRAIT S’ENSUIVRE.

N’UTILISEZ PAS DE COMPROMIS DE FORTUNE LORS DE L’INSTALLATION. N’OBSTRUEZ PAS,

ENTIÈREMENT NI PARTIELLEMENT, LES OUVERTURES D’AIR, LES GRILLES OU LES PERSIENNES.

N’AJOUTEZ PAS DE HOTTE.

GARDEZ VOS OUTILS À MAIN EN BON ÉTAT, AFFÛTEZ LES TRANCHANTS ET ASSUREZ-VOUS QUE

LES MANCHES SONT SOLIDES.

EN TOUT TEMPS, CONSERVEZ L'ESPACE VIDE MINIMAL REQUIS À L'ENCEINTE AFIN DE PRÉVENIR

LES INCENDIES.

68.3A

4.0 INSTALLATION

La cheminée et le conduit de raccordement doivent être gardés en bonne condition et propres.

W415-0764 / C / 01.11.14

4.0.1 INSTALLATION TYPIQUE DANS UNE CHEMINÉE DE MAÇONNERIE EXISTANTE

W415-0764 / C / 01.11.14

Vous pouvez aussi installer votre

appareil en utilisant votre cheminée de

maçonnerie existante. Pour ce faire,

suivez les directives

suivantes. Si vous utilisez une

cheminée en maçonnerie, vous

devez vous assurer qu’elle répond

aux normes de construction de votre

région. Elle doit être construite de

briques d’argile réfractaire, de tuiles de

métal ou d’argile cimentées ensemble

avec du ciment réfractaire. (Les

conduits de cheminée ronds sont les

plus efﬁ caces.)

62.2

SUIVEZ LES

INSTRUCTIONS DU

FABRICANT

CONCERNANT LE

PROLONGEMENT

MAXIMAL DE LA GAINE

AU-DESSUS DE LA

CHEMINÉE

PROTECTION DE

PLANCHER

PLAQUE DE

REGISTRE RETIRÉE

OU FIXÉE EN

POSITION OUVERTE

SCELLEZ À L’AIDE

D’UN MATÉRIAU

INCOMBUSTIBLE

ASSUREZ-VOUS

DE L’INTÉGRITÉ

STRUCTURALE DE

LA CHEMINÉE DE

MAÇONNERIE

GAINE DE

CHEMINÉE

HOMOLOGUÉE

Retirez le registre du foyer ou ﬁ xez-le en position ouverte de façon permanente.

Nous recommandons la méthode suivante pour sceller la section du registre autour de la gaine.

* Mesurez la gorge du foyer et dessinez sa forme sur un morceau de tôle de calibre 24 qui servira

de plaque d’isolement; découpez une ouverture de

(6 3/4" / 171mm)

de diamètre alignée directement

avec l’ouverture du conduit d’évacuation du foyer. Conservez deux pouces de métal pour former

un rebord de chaque côté et coupez à ces dimensions. Pliez les rebords. Si vous n’avez jamais fait

ceci auparavant, nous vous conseillons de découper d’abord un modèle en carton que vous mettrez

à l’essai. Posez la plaque d’isolement en position, aussi haut que possible, à l’aide de deux vis à

maçonnerie ﬁ xées au foyer de chaque côté de la plaque, à travers le rebord.

Au Canada : Installez une gaine de cheminée homologuée en acier inoxydable de 6” (152mm) de diamètre

du sommet de la plaque de cheminée jusqu’à la buse de l’encastré. Fixez un connecteur ou un coude en

acier inoxydable sur la gaine et insérez sur la buse de l’encastré. Fixez à l’aide de trois vis. Fixez le sommet

de la gaine au chapeau de cheminée en utilisant un support de gaine et un solin de cheminée. Recouvrez le

sommet de la gaine avec un chapeau homologué.

Aux États-Unis : Même si ce n’est pas obligatoire, il est conseillé que la gaine de cheminée soit continue entre

l’encastré et le sommet de la cheminée, particulièrement lorsque l’encastré est installé dans un sous-sol. Pour

ce genre de raccordement, consultez les instructions d’installation du Canada ci-dessus.

Si une gaine continue n’est pas installée, un raccordement direct à la buse de l’appareil doit être installé. Un

raccordement direct à la buse requiert un conduit incombustible qui s’étend de l’encastré jusque dans le conduit

de la cheminée et qu’une plaque soit ﬁ xée et scellée sous le point d’entrée du conduit aﬁ n de prévenir la dilution

des produits de combustion dans le conduit de la cheminée avec l’air à l’intérieur de la maison. Recouvrez le

sommet de la cheminée avec un chapeau homologué.

CET APPAREIL NE DOIT PAS ÊTRE RACCORDÉ AU CONDUIT D’UNE CHEMINÉE DESSERVANT

UN AUTRE APPAREIL. NE RACCORDEZ À AUCUN AUTRE CONDUIT OU SYSTÈME

DE DISTRIBUTION D’AIR.

AVERTISSEMENT

W415-0764 / C / 01.11.14

4.0.2 FOYER PRÉFABRIQUÉ

4.1 CONNECTEUR DE BUSE POUR ESPACES RESTREINTS (1402)

Un connecteur de buse pour espaces restreints est disponible aﬁ n de faciliter le racordement dans les foyers de

maçonnerie à espace restreint. Consultez votre détaillant pour plus de détails.

NOTE : Cet ensemble devra être utilisé conjointement avec un connecteur anti-écoulement placé entre

la buse et la gaine ﬂ exible.

A. Installez la gaine ﬂ exible une fois que vous êtes certain que votre cheminée est tout à fait propre.

Insérez le connecteur anti-écoulement dans la

buse. Fixez la gaine ﬂ exible à l’autre extrémité

de l’adaptateur. Fixez-les avec six vis #8.

B. Enroulez le joint d’étanchéité autour de la buse

de l’encastré de façon à sceller l’espace entre

la buse et le dessus de l’encastré. Fixez la bride

de la buse à l’aide de 4 vis #8, en serrant le joint

fermement.

C. Positionnez l’encastré à l’intérieur du foyer. En

manoeuvrant de l’intérieur de l’encastré, passez

votre bras à travers la buse de l’encastré puis

insérez les attaches dans chacune des fentes

sur le dessus de l’encastré.

D. Insérez la vis #10-24 dans la fente située dans

le haut de l’encastré, puis dans le trou ﬁ leté

du connecteur de buse. Ceci rapprochera le

connecteur de buse vers l’avant, tout en le ﬁ xant

en place.

NOTE : En plaçant une lampe de poche allumée dans la buse de l’encastré, vériﬁ ez que le dessus de

l’encastré et le connecteur de buse sont scellés hermétiquement.

Les contraintes d’installation suivantes doivent être observées lorsque vous installez des encastrés à combustibl

solide dans des foyers préfabriqués.

A. Le foyer préfabriqué doit être homologué selon les normes UL 127 ou ULC S610.

B. Les dégagements aux matériaux combustibles entourant l’encastré doivent être respectés, comme

démontré. Ces contraintes de dégagement remplacent toutes les autres contraintes de dégagement

préexistantes pour les foyers préfabriqués.

C. L’installation doit inclure une cheminée pleine longueur homologuée, respectant les contraintes de

hautes températures (2100°F/1149°C) selon la norme UL 1777 (États-Unis) ou la norme ULC S635

(Canada). La gaine doit être solidement ﬁ xée à la buse de l’encastré et au sommet de la cheminée.

D. Des mesures doivent être prises aﬁ n d’empêcher le passage de l’air de la pièce dans la cavité du

foyer. Ceci peut être accompli en scellant la région du registre autour de la gaine de la cheminée ou e

scellant la façade du foyer.

E. L’installation de l’encastré ne doit pas modiﬁ er la circulation d’air à l’intérieur ou autour de l’appareil

(c.-à-d. les persiennes, la prise d’air et la sortie d’air doivent être libres de toutes obstructions), à

moins d’avoir été testés et approuvés par le fabricant spéciﬁ quement pour chaque modèle. NOTE :

L’utilisation d’une façade à persiennes respecte cette exigence.

F. Aucune modiﬁ cation à l’appareil n’est permise, à l’exception des cas suivants :

A. Des moulures extérieures qui n’affectent pas le fonctionnement de l’appareil peuvent être retirées,

pourvu qu’on puisse les ranger et les réinstaller si l’encastré est retiré.

B. Le registre de la cheminée peut être retiré pour permettre l’installation de la gaine de cheminée.

G. Les espaces d’air de convection (c.-à-d. dans les chemisages en acier ou les caissons métalliques) ne

doivent pas être bloqués.

H. Prévoyez les moyens nécessaires pour retirer l’encastré aﬁ n de nettoyer le conduit de la cheminée.

I. Les encastrés installés en projection doivent être supportés de façon appropriée.

J. Une étiquette de mise en garde, en métal, doit être apposée de façon permanente à l’arrière du foyer

stipulant que, lorsque l’encastré est retiré, le foyer doit être remis à son état original aﬁ n d’en faire un

usage sécuritaire.

80.2B

CONNECTEUR

ANTI-ÉCOULEMENT

GAINE

FLEXIBLE

CONNECTEUR

DE BUSE

ATTACHE

BRIDE DE

LA BUSE

L’ENCASTRÉ

VIS

JOINT

D’ÉTANCHÉITÉ

DESSUS DE L’ENCASTRÉ

NOTE: BRIQUES

E & F SONT

ENTAILLÉES À

L’ARRIÈRE.

(Déecteurs en bre)

W018-0077 X2

SUPPORT À

BRIQUES

L'UTILISATION DE L’APPAREIL SANS LES DÉFLECTEURS PEUT CAUSER DES TEMPÉRATURES

EXCESSIVES QUI POURRAIENT ENDOMMAGER L’APPAREIL, LA CHEMINÉE ET L'ENCEINTE.

AVERTISSEMENT

A A

(Déecteurs en bre)

W018-0078 X2

SUPPORT À

BRIQUES

5.1 INSTALLATION DES BRIQUES ET DES DÉFLECTEURS EN FIBRE

W415-0764 / C / 01.11.14

5.0 FINITIONS

1101 1402

A. Dans le cas du modèle 1101, installez quatre briques (A) et une brique (C). Dans le cas du modèle

1402, installez six briques (A) de chaque côté de l’appareil. Avant d’installer les briques arrière,

desserrez la vis du support et assurez-vous qu’il est déplacé vers l’avant. Installez les quatre briques

(A) et deux briques (D) sur la paroi arrière, en les faisant pivoter sous le support à briques. Resserrez

la vis. NOTE : Les briques du centre (D) ont été entaillées.

B. Pivotez soigneusement les déﬂ ecteurs en ﬁ bre (G) et (H), et installez-les sur le dessus des briques

latérales. Appuyez l’autre extrémité sur le rebord de l’écran du collecteur. Assurez-vous que les

déﬂ ecteurs supérieurs sont complètement poussés vers l’arrière de la chambre de combustion, en

laissant un espace minimum d’un pouce à l’avant. Ceci permettra aux résidus des gaz de combustion

d’être évacués de la chambre de combustion.

C. Installez les briques de plancher du 1101 : quatre briques (A) et deux briques (B), ou celles du 1402 :

six briques (A) et deux briques (B), en commençant par la partie arrière de l’appareil.

D. Installez les deux briques (B), une brique (E) et une brique (F) à l’avant de l’appareil tel qu’illustré.

NOTE : Ne faites pas fonctionner si le déﬂ ecteur ou l’écran du collecteur ne sont pas en place.

DIMENSIONS DU

BRIQUE

PART #

DIMENSIONS DU

BRIQUE

PART #

1101 1402 1101 1402

4 1/2” x 9”

(114mm x 229mm)

W090-0001

X16

W090-0001

X22

4 1/2” x 9”

(Entaillées)

(114mm x 229mm)

W090-0207

3” x 9” (Moule)

(6mm x 229mm)

W090-0002

4 1/2” x 9”

(Entaillées)

(114mm x 229mm)

W090-0208

4 1/2” x 4 1/2”

(114mm x 144mm)

W090-0003

N/A

2 1/4” x 9”

(57mm x 229mm)

W090-0018

3” x 9”

(76mm x 229mm)

W090-0166

2 1/4” x 6 1/8”

(64mm x 121mm)

W090-0019

1101& 1402 (Tous les briques réfractaires sont de 1 ¼ pouces (32mm) d’épaisseur))

5.3 INSTALLATION DE LA POIGNÉE DE PORTE

W415-0764 / C / 01.11.14

5.2 ENLÈVEMENT ET INSTALLATION DE LA PORTE

Installez la porte en vous servant des tiges de charnière fournies.

Insérez la grande poignée à ressort sur l’extrémité de la poignée de porte. Insérez la petite poignée à ressort sur

l’extrémité de la tige du registre située sous la porte.

1402

ILLUSTRÉ

FAIRE FONCTIONNER CET APPAREIL AVEC LES PORTES OUVERTES OU ENTROUVERTES CRÉE UN

RISQUE D’INCENDIE DE CHEMINÉE OU DU DOMICILE.

NE FRAPPEZ PAS ET NE CLAQUEZ PAS LA PORTE.

N’ENLEVEZ JAMAIS LA PORTE LORSQUE L’APPAREIL EST CHAUD.

AVERTISSEMENT

POIGNÉE

DE PORTE

ÉCROU

LOQUET DE POIGNÉE

DE PORTE

RONDELLE DE

BLOCAGE

PORTE

ESPACEUR

RONDELLE

À RESSORT

VUE DE FACE

NOTE : Position du

loquet de poignée

de porte.

98.1

NOTE : LA PORTE PEUT

DIFFÉRER DE L’ILLUSTRATION.

W415-0764 / C / 01.11.14

5.4 INSTALLATION DU CONTOUR

La pièce supérieure du contour est expédiée à plat. Pour installer le contour, appuyez la partie inférieure con-

tre la partie supérieure de l’appareil et ﬁ xez-la à l’aide des attaches, comme illustré ci-dessous.

Glissez la moulure sur le contour.

Modèle 1402 illustré. Pour installer le contour du modèle 1101, suivez les directives décrites dans le feuillet

accompagnant l’ensemble de contour.

FAITES TOUJOURS FONCTIONNER CET APPAREIL AVEC LA PORTE FERMÉE ET VERROUILLÉE SAUF

DURANT L'ALLUMAGE ET LE RAVITAILLEMENT OU LORSQUE VOUS UTILISEZ LE PARE-ÉTINCELLES.

PORTEZ TOUJOURS DES GANTS POUR PRÉVENIR LES BLESSURES. NE LAISSEZ PAS L’APPAREIL

SANS SUPERVISION LORSQUE LES PORTES SONT DÉVERROUILLÉES OU LORSQUE VOUS UTILISEZ

LE PARE-ÉTINCELLES. DU BOIS INSTABLE POURRAIT TOMBER HORS DE LA CHAMBRE DE

COMBUSTION ET CRÉER UN RISQUE D'INCENDIE.

NE LAISSEZ JAMAIS LES ENFANTS SANS SURVEILLANCE LORSQU'UN FEU BRÛLE DANS

L’APPAREIL.

N'UTILISEZ JAMAIS D'ESSENCE, DE COMBUSTIBLE À LANTERNE, DE KÉROSÈNE, D'ESSENCE À

BRIQUET OU AUTRES LIQUIDES POUR ALLUMER OU RAVIVER UN FEU DANS CET APPAREIL.

GARDEZ TOUS CES LIQUIDES ÉLOIGNÉS DE L’APPAREIL LORSQUE CELUI-CI FONCTIONNE.

LES OBJETS PLACÉS DEVANT L’APPAREIL DOIVENT ÊTRE GARDÉS À UNE DISTANCE D'AU MOINS

48" (1219.2 mm) DE LA FACE VITRÉE.

TOUTE MODIFICATION APPORTÉE À L’APPAREIL QUI N’A PAS ÉTÉ PRÉALABLEMENT APPOUVÉE PAR

ÉCRIT PAR LE LABORATOIRE D’ESSAI EST CONSIDÉRÉ COMME UNE VIOLATION DES NORMES CSA

B365 (CANADA) ET ANSI NFPA 211 (É.-U.).

OUVREZ LE CONTRÔLE DE COMBUSTION (ET LE REGISTRE S’IL YA LIEU) AVANT D’OUVRIR LA

PORTE DE L’APPAREIL.

L'APPAREIL EST CHAUD LORSQU’IL FONCTIONNE. TENIR LES ENFANTS, LES VÊTEMENTS ET LES

MEUBLES À L’ÉCART. LE CONTACT PEUT CAUSER DES BRÛLURES. PORTEZ DES GANTS LORSQUE

VOUS OPÉREZ VOTRE APPAREIL.

FAIRE FONCTIONNER VOTRE APPAREIL AVEC LES PORTES OUVERTES OU ENTROUVERTES

CONSTITUE UN RISQUE POUVANT CAUSER UN INCENDIE OU UN FEU DE CHEMINÉE.

AVERTISSEMENT

6.0 ENTRETIEN

W415-0764 / C / 01.11.14

Votre appareil Napoléon certiﬁ é aux normes EPA est un appareil de haute technologie conçu selon les

principes technologiques les plus avancés. Cet appareil est extrêmement hermétique. Il est est équipé d’une

alimentation directe d’air comburant exclusive (ensemble optionnel), d’un dispositif de sécurité empêchant

les fuites, et ce, aﬁ n de garder votre maison exempte de monoxyde de carbone, advenant un refoulement de

cheminée ou une pression négative interne.

Les premiers feux seront difﬁ ciles à allumer et à maintenir, et ils produiront peu de chaleur. Ceci est causé

par de l’humidité émanant des briques réfractaires. Votre appareil donnera un rendement normal après

30 à 40 heures de fonctionnement à feu vif (des températures dépassant 500°F / 260°C - 600°F / 316°C).

Durant la période de rodage (les 2 ou 3 premiers feux), ne faites que de petits feux chauds en utilisant du

bois d’allumage; cela permettra à la brique de se conditionner. Ne vous inquiétez pas si de petites ﬁ ssures

apparaissent dans les briques réfractaires. Cela est normal et ne menace en rien la sécurité. En raison

du processus de cuisson de la peinture, il est possible que de légères émanations se produisent lors des

premiers feux. Vous n’aurez qu’à ouvrir une porte ou une fenêtre pour dissiper les odeurs.

À l’allumage, un feu vif est requis. Placez des morceaux de papier grossièrement chiffonnés sur le plancher de

l’appareil et couvrez-les de bois d’allumage. Ouvrez complètement le contrôle de combustion en le déplaçant

complètement à droite. Allumez le papier et laissez la porte légèrement entrouverte (un pouce) jusqu’à ce que tout

le bois d’allumage soit enﬂ ammé. Pour maintenir un feu vif, un lit de braises doit se former et être entretenu.

Lentement, ajoutez des morceaux de bois plus gros (2” x 4”). Posez les morceaux dans le lit de braises,

parallèlement à l’arrière de l’appareil, tout en gardant une tranchée peu profonde entre les morceaux de

bois. Ainsi, l’air comburant primaire circulera directement dans la tranchée et allumera le bois. Lorsque la

ﬂ ambée semble à son maximum, des bûches de dimensions moyennes peuvent être ajoutées. Une fois que

ces morceaux ont pris feu, fermez la porte doucement. (Le fait de fermer la porte immédiatement après le

chargement entraînera une diminution de température dans la chambre de combustion, qui peut se traduire

en une combustion insatisfaisante.) Rappelez-vous qu’il est plus efﬁ cace de brûler des morceaux de bois de

dimensions moyennes à feu vif et de recharger plus souvent, que d’alimenter l’appareil avec de gros morceaux

qui produiront un feu languissant et inefﬁ cace qui salira la vitre.

W415-0764 / C / 01.11.14

6.1 SOUFFLERIE

La poussière de gypse pénétrera dans le roulement à billes de la soufﬂ erie causant des dommages

irréparables. Vous devez éviter que cette poussière n’entre en contact avec la soufﬂ erie ou son compartiment.

Tout dommage causé par ce problème ne sera pas couvert par la garantie. L’utilisation de la soufﬂ erie accroît

le débit de chaleur.

L’encastré 1402 est équipé de deux soufﬂ eries alors que le modèle 1101 n’en possède qu’une. Ces soufﬂ eries sont

actionnées par la chaleur. Dépendant de l’intensité du feu, les soufﬂ eries se mettront en marche 15-30 minutes

après l’allumage. L’interrupteur thermique du 1402 est situé du côté droit de l’appareil tandis que celui du 1101

est situé à l’arrière, sur la porte d’accès de la soufﬂ erie. Lors de l’allumage, l’interrupteur thermique peut être

entravé par une grosse bûche ou un feu brûlant inégalement, ce qui aura pour effet de faire démarrer et arrêter

la soufﬂ erie de façon répétitive. Pour contrôler ceci, arrangez une combustion égale ou arrêtez les soufﬂ eries

jusqu’à ce que le côté droit de la chambre de combustion soit chaud.

AVERTISSEMENT

RISQUE D’INCENDIE ET DE CHOC ÉLECTRIQUE.

COUPEZ L’ALIMENTATION ÉLECTRIQUE AVANT DE PROCÉDER À L’ENTRETIEN DE L’APPAREIL.

N’UTILISEZ QUE LES ACCESSOIRES OPTIONNELS ET LES PIÈCES DE RECHANGE APPROUVÉS

PAR WOLF STEEL POUR CET APPAREIL. L’UTILISATION D’ACCESSOIRES NON LISTÉS

(SOUFFLERIE, PORTES, PERSIENNES, MOULURES, ETC.) POURRAIT ÊTRE NON SÉCURITAIRE ET

ANNULERA LA GARANTIE ET LA CERTIFICATION.

AFIN DE PRÉVENIR LES CHOCS ÉLECTRIQUES ET LES DOMMAGES CAUSÉS PAR LE FEU,

ASSUREZ-VOUS QUE LE CORDON D’ALIMENTATION DE LA SOUFFLERIE N’ENTRE PAS EN

CONTACT AVEC QUELCONQUE SURFACE DE L’APPAREIL. NE FAITES PAS PASSER LE CORDON

D’ALIMENTATION SOUS L’APPAREIL.

Une fois que la porte est fermée, vous observerez un changement dans le comportement des ﬂ ammes. Elles

deviendront plus petites et plus paresseuses parce que le volume d’oxygène qui entre dans la chambre de

combustion est moindre. Cependant, les ﬂ ammes sont plus efﬁ caces. Elles continueront d’être paresseuses,

mais redeviendront plus grandes dès que les briques réfractaires auront été complètement réchauffées et

que la cheminée deviendra plus chaude, produisant ainsi un meilleur tirage. À ce stade, les grandes ﬂ ammes

que vous observez lorsque la porte est ouverte tirent inutilement l’air réchauffé de la pièce dans la cheminée,

une situation qui est certes indésirable. C’est pourquoi il faut toujours faire fonctionner l’appareil avec la porte

complètement fermée lorsque les morceaux de bois de dimensions moyennes sont enﬂ ammés.

Vous pouvez maintenant ajouter de plus gros morceaux de bois et faire fonctionner l’appareil normalement.

Une fois que l’appareil est complètement réchauffé, il brûlera très efﬁ cacement en laissant échapper que très

peu de fumée par la cheminée. Il y aura un lit de braises orangées dans la chambre de combustion

et les ﬂ ammes secondaires efﬂ eureront le dessous des déﬂ ecteurs supérieurs. Vous pouvez sans crainte

remplir la chambre de combustion avec du bois jusqu’au haut de la porte de chargement et vous obtiendrez

de meilleures ﬂ ambées si vous maintenez la température du tuyau de l’appareil entre

250°F (120°C ) et 450°F

(270°C ). Un thermomètre de surface vous aidera à mieux contrôler la température.

Sans thermomètre, vous travaillez à l’aveuglette, sans aucune idée réelle du fonctionnement de votre appareil.

Un thermomètre d’appareil vous donne une référence quant à la performance de votre appareil et doit être

placé 14" (356mm) au-dessus de la buse de l’appareil. Installez le thermomètre selon les instructions du

fabricant.

Vous n’arrivez pas à faire partir votre feu?

Utilisez un peu plus de bois d’allumage et de papier. Si la cheminée et le tuyau d’évacuation sont de grandeur

appropriée et s’il y a sufﬁ samment d’air comburant, alors le problème est causé par une quantité insufﬁ sante

de petits morceaux de bois d’allumage sec. Le bois d’allumage devrait avoir un diamètre équivalent à celui de

votre pouce.

Votre appareil n’émet pas assez de chaleur?

Une ou deux causes sont possibles. La porte de l’appareil a été fermée prématurément et l’appareil n’a pas

atteint sa température optimale. Ouvrez à nouveau la porte et/ou le contrôle de combustion aﬁ n de repartir un

feu vif. Du bois humide pourrait être la deuxième cause. Un bois grésillant d’où s’échappe de l’humidité est le

symptôme typique.

6.2 CONTRÔLE D’AIR

6.3 EXTINCTEURS ET DÉTECTEURS DE FUMÉE

91.1

Toutes les maisons possédant un appareil à combustible solide devraient posséder au moins un extincteur

d’incendie dans un emplacement central connu de tous et au moins un détecteur de fumée placé dans la pièce

où l’appareil est situé. Si l’alarme se déclenche, corrigez la cause mais ne désactivez pas, ou ne relocalisez

pas le détecteur de fumée.

W415-0764 / C / 01.11.14

PARE-CENDRES

Le tirage est la force qui déplace l’air de la chambre de combustion vers le haut, dans la cheminée. La force

de tirage de votre cheminée dépend de sa hauteur et de son diamètre, de la géographie locale, des obstruc-

tions avoisinantes et d’autres facteurs, incluant la quantité de chaleur émise par le feu qui peut être mesurée à

l’aide d’un thermomètre d’appareil.

La température est contrôlée par le contrôle d’air. Le tirage peut

être ajusté pour obtenir une combustion lente avec la manette

complètement enfoncée et une combustion rapide avec la manette

complètement tirée.

Un tirage inadéquat peut causer des refoulements de fumée dans

la pièce via l’appareil et les points de raccordement des conduits. Il

peut également causer un blocage de la cheminée. Un tirage trop

grand provoquera des températures excessives dans l’appareil,

des composants de l’appareil ou des conduits de raccordements

qui rougeoient ou une combustion incontrôlable qui peut causer un feu de cheminée ou des dommages per-

manents à l’appareil.

Ne faites pas fonctionner l’appareil pendant plus de 30 minutes avec le contrôle d’air à « HIGH » (complète-

ment ouvert).

6.4 COMBUSTIBLE

Lorsque vous chargez l’appareil, assurez-vous que les déﬂ ecteurs en ﬁ bre dans le haut de l’appareil ne se déplacent pas. Pour assurer

une efﬁ cacité maximale lorsque l’appareil est réchauffé, remplissez-le avec du bois jusqu’au haut de la porte de chargement et brûlez en

réglant à feu moyen-bas. Des briques presque entièrement blanches et une vitre presque entièrement propre sont de bons indicateurs

que votre appareil fonctionne efﬁ cacement. Lorsque vous ne brûlez que quelques bûches, l’appareil ne produira pas assez de chaleur

ou le bois ne brûlera pas complètement.

Le combustible pour l’appareil ne doit pas être entreposé à l’intérieur des dégagements minimaux aux matériaux combustibles

(matériau sensible à la chaleur). N’ENTREPOSEZ JAMAIS DE BOIS DANS LE COMPARTIMENT DU TIROIR À CENDRES (s’il y a

lieu).

NOTE : Lorsque vous chargez l’appareil, assurez-vous de garder le combustible éloigné de la vitre. Si des braises

s’accumulent sur le rebord avant, elles pourraient tomber hors de l’appareil quand vous ouvrez la porte.

Ne brûlez que du bois propre, non peint et bien sec. Il produit plus de chaleur et moins de suie et de créosote. Le

bois fraîchement coupé contient environ 50 % d’humidité tandis qu’une fois séché, il n’en contient que 20 %.

Quand le bois brûle, l’eau bout en consommant une partie de l’énergie qui aurait dû

produire de la chaleur. Plus le bois est humide, moins il y

aura de chaleur et plus il y aura de créosote. Le bois sec

a des craquelures dans les extrémités.

Le bois dur brûle aussi bien que le bois résineux dans

cet appareil; par contre, le bois dur est plus dense, plus

lourd, brûle plus lentement et plus longtemps.

Le bois de chauffage devra être fendu et cordé de telle

façon que l’air puisse circuler aisément au travers. Il

faudra couvrir la corde de bois au début du printemps

pour qu’elle soit prête à être brûlée l’automne suivant.

Coupez le bois de façon à ce qu’il puisse rentrer

horizontalement, de l’arrière vers l’avant, dans l’appareil. Ceci facilite le

chargement et il y aura moins de risque que le bois roule sur la vitre.

Les bûches artiﬁ cielles obtenues par la compression de ﬁ bre de bois 100 % naturelle peuvent être utilisées sans danger

comme combustible. N’utilisez pas des bûches artiﬁ cielles contenant des additifs comme de la parafﬁ ne, de la cire, des liants,

etc. Ne brûlez jamais plus de deux bûches artiﬁ cielles à la fois.

À FAIRE

• Faire un feu chaud.

• Utiliser du bois sec seulement.

• Plusieurs morceaux de dimensions moyennes sont

préférables à quelques gros morceaux.

• Nettoyer la cheminée régulièrement.

• Réalimenter fréquemment en utilisant des morceaux de

dimension moyenne.

• Bien ajuster le contrôle de combustion pour une perfor-

mance optimale.

À NE PAS FAIRE

• Retirer les cendres immédiatement. Laissez-les s’accumuler

sur une épaisseur d’au moins un pouce. Une bonne couche

de cendres favorise une attisée qui brûle mieux et qui dure

plus longtemps.

• Brûler du bois humide.

• Fermer la porte prématurément ou fermer le contrôle de

combustion trop rapidement.

• Brûler un gros morceau de bois plutôt que deux ou trois

morceaux plus petits, de dimensions plus raisonnables.

• Brûler continuellement à un réglage trop bas. Si la vitre de la

porte est constamment noircie, cela signiﬁ e que la tempéra-

ture de la chambre de combustion est trop basse.

AVERTISSEMENT

CIRCULATION D’AIR

CIRCULATION

D’AIR

87.1B

CET APPAREIL A ÉTÉ CONÇU POUR BRÛLER DU BOIS NATUREL UNIQUEMENT. NE BRÛLEZ PAS DE BOIS TRAITÉS,

DE CHARBON DE BOIS, DE CHARBON, DE PAPIERS DE COULEUR, DE CARTONS, DE SOLVANTS NI DE DÉCHETS.

CET APPAREIL N’A PAS ÉTÉ TESTÉ AVEC UN ENSEMBLE DE BÛCHES À GAZ NON VENTILÉES. AFIN DE RÉDUIRE LE

RISQUE D’INCENDIE OU DE BLESSURE, N’INSTALLEZ PAS D’ENSEMBLE DE BÛCHES À GAZ NON VENTILÉES

DANS CET APPAREIL.

VOUS OBTENEZ UNE MEILLEURE EFFICACITÉ ET DES ÉMISSIONS PLUS FAIBLES AVEC DU BOIS DUR SÉCHÉ À

L’AIR QU’AVEC DU BOIS RÉSINEUX OU VERT, OU DES BOIS DURS FRAÎCHEMENT COUPÉS.

BRÛLER DU BOIS VERT OU HUMIDE PEUT CAUSER DES ACCUMULATIONS EXCESSIVES DE CRÉOSOTE.

LORSQU’ALLUMÉE, ELLE PEUT CAUSER UN FEU DE CHEMINÉE ET UN INCENDIE GRAVE POURRAIT S’ENSUIVRE.

N’ENTREPOSEZ PAS LE BOIS À L’INTÉRIEUR DES DÉGAGEMENTS DE L’APPAREIL OU DANS L’ESPACE REQUIS POUR

LE RAVITAILLEMENT OU L’ENLÈVEMENT DES CENDRES.

W415-0764 / C / 01.11.14

6.5 ALLUMER UN FEU

6.5.1 FEU ÉCLAIR

6.5.2 FEU CONTINU

6.6 ENFUMAGE

93.1

Un feu éclair est un petit feu qui brûle rapidement quand vous

n’avez pas besoin de beaucoup de chaleur. Une fois que votre

bois d’allumage est bien allumé, chargez trois bûches par-dessus

de façon très lâche. Faites brûler avec le contrôle de combustion

pleinement ouvert ou à peine fermé.

82.1

Chargez vos bûches de dimension plus grande de façon compacte pour empêcher les ﬂ ammes de s’inﬁ ltrer

complètement. Après 30 minutes environ, selon la grosseur de la charge, fermez le contrôle de combustion en

vériﬁ ant que le feu ne se soit pas éteint.

NE SURCHAUFFEZ PAS L’APPAREIL!

Une surchauffe peut se produire :

A. en brûlant de grandes quantités de bois de dimension réduite, tel que des rebuts de bois de meuble, des

palettes ou du bois traité;

B. en brûlant vivement des grandes quantités de bois avec le contrôle de combustion à « HIGH » (entièrement

ouvert) pendant de longues périodes (une ou deux heures).

C. en faisant fonctionner l’appareil lorsque la porte de la chute à cendres est ouverte ou lorsque le joint

d’étanchéité de la porte principale est défectueux.

W415-0764 / C / 01.11.14

• Est-ce qu’un raccordement direct à la cheminée a été utilisé plutôt qu’une gaine continue du sommet de la

cheminée jusqu’à la buse de l’appareil?

83.1

Un appareil installé convenablement ne devrait pas

umer.

i le vôtre

ume, véri

ﬁ

ez les points suivants :

• Est-ce que la cheminée a pu se réchauffer sufﬁ samment?

• Est-ce que le passage de la fumée est bloqué soit dans la cheminée, soit dans le conduit de raccordement, soit

dans l’appareil?

• Est-ce que la pièce est trop hermétique et que la prise d’air comburant n’est pas raccordée sur l’extérieur? Es-

sayez avec une fenêtre partiellement ouverte.

• Est-ce que le ﬂ ot de fumée est restreint par un tuyau horizontal trop long ou par un trop grand nombre de coudes?

• S’agit-il d’un tirage faible causé par une cheminée non hermétique, une cheminée extérieure froide, un diamètre

de cheminée trop grand, une cheminée trop courte ou trop près des arbres ou d’un toit plus élevé?

7.0 ENTRETIEN

AVERTISSEMENT

COUPEZ L’ALIMENTATION ÉLECTRIQUE AVANT DE PROCÉDER À L’ENTRETIEN DE L’APPAREIL.

L’APPAREIL PEUT ÊTRE CHAUD. N’EFFECTUEZ AUCUN ENTRETIEN JUSQU’À CE QUE

L’APPAREIL SOIT REFROIDI.

N’UTILISEZ PAS DE NETTOYANTS ABRASIFS.

Aﬁ n de prévenir les accumulations de suie et de créosote, vériﬁ ez votre cheminée et le conduit de raccorde-

ment toutes les semaines jusqu’à ce qu’une fréquence de nettoyage sécuritaire soit établie.

Si les accumulations sont excessives, débranchez l’appareil et nettoyez-le ainsi que la cheminée. Vous pour-

riez faire appel aux services d’un ramoneur professionnel pour nettoyer l’appareil et la cheminée; ils doivent

être nettoyés au moins une fois l’an ou aussi souvent que nécessaire.

Enlevez les déﬂ ecteurs en ﬁ bre et nettoyez au-dessus une fois par année.

Remplacez les briques brisées.

7.1 ENLÈVEMENT DES CENDRES

7.2 FORMATION ET ENLÈVEMENT DE LA CRÉOSOTE

84.1

Lorsque le bois brûle lentement, il produit du goudron et autres vapeurs organiques qui, se combinant à la

vapeur d’eau évacuée, forme la créosote. Ces vapeurs se condensent dans le conduit relativement froid de

la cheminée d’un appareil brûlant lentement et, lorsqu’elle prend feu, la créosote produit un feu extrêmement

chaud. Par conséquent, le tuyau de raccordement / gaine de cheminée et la cheminée devraient être inspecté

mensuellement pendant la saison de chauffage aﬁ n de déterminer si une accumulation s’est produite.

L’accumulation de créosote doit être enlevée pour réduire le risque d’un feu de cheminée.

W415-0764 / C / 01.11.14

Laissez les cendres s’accumuler sur une épaisseur de deux ou trois pouces sur le plancher de la chambre

de combustion; elles ont tendance à se consumer. Une fois que le feu s’est éteint et que les cendres se

sont refroidies, enlevez toutes les cendres excédentaires, mais laissez une épaisseur d’un 1" (25mm) sur le

plancher de la chambre de combustion pour aider à conserver un lit de braises chaudes.

Pelletez les cendres par la porte du poêle dans un contenant de métal possédant un couvercle étanche.

Laissez une épaisseur d’un 1" (25mm) sur le plancher de la chambre de combustion pour aider à conserver

un lit de braises chaudes. Gardez le contenant fermé sur un plancher ou un sol incombustible, loin de tout

matériau combustible. Les cendres devraient rester dans le contenant fermé jusqu’à ce que les braises soient

complètement refroidies. Les cendres refroidies peuvent être utilisées dans le jardin ou pour le compostage.

L’ÉLIMINATION INCORRECTE DES CENDRES CAUSE DES INCENDIES. NE JETEZ PAS LES

CENDRES DANS DES BOÎTES EN CARTON, NE LES JETEZ PAS DANS LA COUR ET NE LES

ENTREPOSEZ PAS DANS UN GARAGE.

SI VOUS UTILISEZ UN ASPIRATEUR POUR NETTOYER LES CENDRES, ASSUREZ-VOUS QUE CES

DERNIÈRES SOIENT ENTIÈREMENT REFROIDIES. L’UTILISATION D’UN ASPIRATEUR POUR

NETTOYER LES CENDRES CHAUDES POURRAIT OCCASIONNER UN INCENDIE DANS

L’ASPIRATEUR.

NE FAITES JAMAIS FONCTIONNER L’APPAREIL AVEC LE COUVERCLE DE LA GRILLE RETIRÉ (SI APPLICABLE.

SI LE JOINT ENTRE L’OUVERTURE, LE COUVERCLE ET LA PORTE DE LA CHUTE À CENDRE N’EST PAS

ÉTANCHE, CELA ENTRAÎNERA UNE SURCHAUFFE POUVANT ENDOMMAGER L’APPAREIL.

AVERTISSEMENT

7.3 FEU DE CHEMINÉE OU FEU HORS CONTRÔLE

7.4 NETTOYAGE DE LA CHEMINÉE

85.2

AVERTISSEMENT

UN FEU DE CHEMINÉE PEUT ENDOMMAGER VOTRE CHEMINÉE DE FAÇON PERMANENTE. POUR

RÉPARER CES DOMMAGES, VOUS DEVREZ REMPLACER LES COMPOSANTS ENDOMMAGÉS. LES

FEUX DE CHEMINÉE NE SONT PAS COUVERTS PAR LA GARANTIE À VIE LIMITÉE.

CAUSES:

• L’utilisation d’un combustible inapproprié ou de morceaux de bois trop petits qui, normalement,

auraient été utilisés comme bois d’allumage.

• Une porte laissée entrouverte trop longtemps créant des températures extrêmes lorsque l’air est

entraîné précipitamment par la porte ouverte.

• Un joint d’étanchéité usé ou mal installé

• Une accumulation de créosote dans la cheminée

SOLUTIONS:

• Ne brûlez pas de bois traité ou transformé, de charbon, de charbon de bois, de papier de couleur ou

de carton.

• Faites attention de ne pas surchauffer l’appareil en laissant la porte ouverte trop longtemps après

l’allumage initial. Un thermomètre sur le conduit de raccordement ou sur le dessus de l’appareil serait

utile.

• Remplacez les joints d’étanchéité qui sont usés, séchés (raides).

• Faites nettoyer la cheminée régulièrement.

EN CAS DE FEU DE CHEMINÉE :

• Ayez un plan d’évacuation bien compris de tous et désignez un lieu de rassemblement à l’extérieur.

Préparez-vous à évacuer les lieux pour assurer la sécurité de chacun.

• Fermez la prise d’air de l’appareil.

• Appelez votre service d’incendie. Ayez un extincteur sous la main. Contactez les autorités locales pour

savoir quoi faire en cas de feu de cheminée.

• Après que le feu de cheminée est éteint et avant d’allumer un autre feu, nettoyez et inspectez

la cheminée pour des signes de détérioration ou des ﬁ ssures. Vériﬁ ez également les matériaux

combustibles autour de la cheminée et du toit.

86.1

La cheminée et l’appareil doivent être inspectés et nettoyés s’il y a lieu au moins une fois l’an.

En cas d’utilisation fréquente du chauffage au bois, le nettoyage de la cheminée doit être fait au besoin pour

éviter des feux de cheminée. Les systèmes d’évacuation des appareils à combustion contrôlée peuvent

nécessiter un nettoyage aussi fréquent qu’une fois par mois. Cependant, cette fréquence dépend des

habitudes de chauffage de la personne qui utilise l’appareil. À titre d’exemple, il est possible d’obstruer la

cheminée d’un appareil à combustible solide en quelques jours si l’appareil brûle lentement et que la cheminé

est froide.

NOTE : Les utilisateurs qui font toujours des feux chauds auront rarement d’importantes accumulations de

créosote dans la cheminée.

Lors du nettoyage de la cheminée, certains éléments doivent être considérés :

• Les outils appropriés doivent être utilisés, incluant une brosse spécialement conçue pour le ramonage

de la cheminée.

• Les conduits de raccordement, le registre et la cheminée doivent être nettoyés.

• La chambre de combustion et les déﬂ ecteurs doivent être nettoyés au besoin.

• La cheminée doit être inspectée et réparée au besoin, de préférence par un ramoneur ou un maçon qualiﬁ é.

W415-0764 / C / 01.11.14

AVERTISSEMENT

N’UTILISEZ PAS DE MATÉRIAUX DE SUBSTITUTION.

LA VITRE PEUT ÊTRE CHAUDE, NE TOUCHEZ PAS LA VITRE JUSQU’À CE QU’ELLE AIT REFROIDI.

USEZ DE PRUDENCE LORSQUE VOUS ENLEVEZ ET JETEZ DES DÉBRIS DE VERREOU DES

COMPOSANTS ENDOMMAGÉS. ASSUREZ-VOUS D’ASPIRER TOUS LES DÉBRIS DEVERRE À

L’INTÉRIEUR DE L’APPAREIL AVANT DE LE FAIRE FONCTIONNER.

NE FRAPPEZ PAS, NE CLAQUEZ PAS ET N’ÉGRATIGNEZ PAS LA PORTE VITRÉE. NE FAITES PAS

FONCTIONNER L’APPAREIL LORSQUE LA PORTE VITRÉE EST ENLEVÉE, FISSURÉE, BRISÉE OU

ÉGRATIGNÉE.

56.2

7.6 REMPLACEMENT DES JOINTS D’ÉTANCHÉITÉ

7.5 REMPLACEMENT DE LA VITRE

. Une

ois que l’appareil est re

roidi,

ouvrez la porte et déposez le cadre

de porte en prenant soin de ne pas

égratigner la peinture.

B. Retirez les vis et les supports. Les

supports de côté sont retenus par les

supports supérieur et inférieur. Enlevez

toute la vitre brisée.

C. Enveloppez les rebords de la nouvelle

vitre avec un joint de ﬁ bre de verre en

forme de U et couvrez 1/4” (6.4 mm) de

chaque côté.

D. Mettez ensuite la vitre en place et

réinstallez les quatre supports. Une fois

terminé, vous devriez être capable de

bouger la vitre légèrement, horizontalement et verticalement.

NOTE : Pour les dimensions, l’épaisseur et les spéciﬁ cations de la vitre de remplacement, voir

la section « RECHANGES ».

JOINT

D’ÉTANCHÉITÉ

DE VITRE EN

FORME DE U

JOINT

D’ÉTANCHÉITÉ

DE ½” POUR

PORTE

W415-0764 / C / 01.11.14

ÉCRAN ET JOINT

DU SYSTÈME

AUTONETTOYANT.

À la ﬁ n de chaque saison de chauffage, vériﬁ ez

s’il n’y a pas de gondolage ou de détérioration de

l’écran du collecteur et du joint sous le collecteur.

Remplacez si nécessaire. Les deux sont ﬁ xés au

collecteur à l’aide de vis à métal. L’écran et le joint

de ﬁ bre de 1/8" (3.2mm) sont disponibles chez votre

détaillant Wolf Steel ltée. Vériﬁ ez aussi que le joint

de la porte n’est pas détérioré ou lâche. Remplacez

avec un joint de ﬁ bre de verre haute densité de 1/2"

(13mm) si nécessaire.

L’écran et le joint du système autonettoyant situés

à l’intérieur de l’appareil, au-dessus de la porte

devraient être inspectés et remplacés s’ils sont

détériorés.

NOTE : Ne faites pas fonctionner l’appareil

si l’écran du collecteur, l’écran et le joint du

système autonettoyant ou le déﬂ ecteur en ﬁ bre

sont détériorés ou manquants.

Si vous ne nettoyez pas les dépôts régulièrement, la vitre risque de rester

marquée en permanence. Normalement, un feu très chaud maintiendra la vitre

propre. Les raisons les plus fréquentes pour lesquelles la vitre se salit sont : trop

peu de combustible est utilisé pour réchauffer sufﬁ samment l’appareil, l’utilisation

de bois vert ou humide, le contrôle de combustion est trop fermé, créant une

insufﬁ sance d’air pour réaliser une combustion complète. S’il est nécessaire de

nettoyer la vitre, utilisez un linge doux avec un nettoyeur sans abrasif.

NE PAS NETTOYER LORSQU’ELLE EST CHAUDE! Nettoyez la vitre avec un

nettoyeur recommandé après les dix premières heures de fonctionnement. Par la

suite, nettoyez aussi souvent qu’il le faudra.

La vitre est très résistante, mais ne laissez pas de bois en combustion s’appuyer contre elle. Fermez toujours la porte

doucement. NE FORCEZ JAMAIS POUR LA FERMER!

Si la vitre devait ﬁ ssurer pendant que le feu brûle, n’ouvrez pas la porte jusqu’à ce que le feu s’éteigne et n’utilisez pas

l’appareil jusqu’à ce que la vitre ait été remplacée par une nouvelle, disponible chez votre détaillant autorisé. N’UTILISEZ

PAS DE MATÉRIAUX SUBSTITUTS.

5.3

UNE SURFACE VITREE CHAUDE

PEUT CAUSER DES BRÛLURES.

LAISSER REFROIDIR LA SURFACE

VITREE AVANT D’Y TOUCHER.

NE PERMETTEZ JAMAIS A UN

ENFANT DE TOUCHER LA SURFACE

VITREE.

ATTENTION

6.1

Si l’appareil est muni de pièces plaquées, vous devez enlever toutes traces de doigts ou autres marques

des surfaces plaquées avant d’allumer l’appareil pour la première fois. Utilisez un nettoyant à vitres ou du

vinaigre et un linge pour nettoyer. Si la surface plaquée n’est pas bien nettoyée avant le premier allumage de

l’appareil, elle risque de rester marquée en permanence. Une fois que la surface plaquée aura chauffé, les

traces de doigts et le gras n’affecteront plus la surface et très peu d’entretien sera requis; vous n’aurez qu’à

l’essuyer au besoin. Une combustion prolongée à haute température avec la porte ouverte peut causer une

décoloration des pièces plaquées.

NOTE: L’emballage de protection sur les pièces plaquées s’enlève mieux lorsque l’assemblage est

à température ambiante ou lorsqu’il est chauffé avec un séchoir à cheveux ou une autre source de

chaleur similaire.

7.7 SOINS DE LA VITRE

W415-0764 / C / 01.11.14

7.8 SOINS DES PIÈCES PLAQUÉES

W415-0764 / C / 01.11.14

7.9 ENTRETIEN OU REMPLACEMENT DE LA SOUFFLERIE DU 1101

JOINT

D’ÉTANCHÉITÉ

INTERRUPTEUR

THERMIQUE

PATTE DE

FIXATION

ÉCROU PAPILLON

TIGE DE MISE À

LA TERRE

A. Coupez l’alimentation électrique à l’appareil. Enlevez la porte vitrée et mettez-la

de côté en un lieu sûr.

B. Retirez les briques supérieures droites de la chambre de combustion, 4-#7 et

2-#2. Retirez ensuite le reste des briques latérales et les briques arrière, du côté

droit de l’appareil. Il n’est pas nécessaire de retirer les briques de plancher.

C. Retirez la porte d’accès de la soufﬂ erie qui est retenue par 8 vis autoperceuses

#10. Un tourne-écrou de

5/16" (8mm) sera nécessaire pour effectuer ce travail.

Débranchez les ﬁ ls de l’interrupteur thermique sur la porte d’accès.

D. Retirez l’écrou papillon du support de la soufﬂ erie, glissez le support vers la

droite et basculez le côté gauche de l’assemblage hors de la cavité pour sortir la

soufﬂ erie. Débranchez les deux ﬁ ls de la soufﬂ erie. Retirez le

ﬁ l de mise à la terre du support de la soufﬂ erie, l’assemblage

pourra ensuite être retiré de l’arrière de la cavité en le sortant

par l’ouverture de la porte d’accès.

E. Retirez les 3 vis qui retiennent la soufﬂ erie à son support. Ef-

fectuez l’entretien de la soufﬂ erie ou remplacez-la au besoin.

F. Réinstallez l’assemblage de la soufﬂ erie en vous assurant

que le support de la soufﬂ erie repose sous la patte de ﬁ xation.

Rebranchez les ﬁ ls.

G. Réinstallez le joint sur la porte d’accès de la soufﬂ erie. Pour

réinstaller la porte d’accès, effectuez l’étape C en sens inverse.

H. Réinstallez les briques dans la chambre de combustion. Réinstallez la porte

vitrée.

FILS

A. Coupez l’alimentation électrique à

l’encastré. Enlevez la porte vitrée et mettez-

la de côté en un lieu sûr.

B. Retirez les deux vis du bord extérieur du/

des panneau(x) latéral(aux).

C. Poussez le panneau latéral vers la porte,

puis détachez-le de l’encastré, en dégag-

eant le panneau de la fente en forme de

trou de serrure.

D. Effectuez l’entretien de la/des soufﬂ erie(s) ou remplacez-la/les au besoin.

E. Réinstallez le(s) panneau(x) en suivant la procédure en sens inverse.

7.10 ENTRETIEN OU REMPLACEMENT DE LA SOUFFLERIE DU 1402

INTERRUPTEUR

THERMIQUE

RHÉOSTAT

SOUFFLERIE

W415-0764 / C / 01.11.14

ACCÈS GAUCHE DE LA SOUFFLERIE

Contactez votre détaillant ou le fabricant pour les questions concernant les prix et la disponibilité des pièces

de rechange. Normalement, toutes les pièces peuvent être commandées chez votre détaillant autorisé.

POUR UN REMPLACEMENT DE PIÈCE SOUS GARANTIE, UNE PHOTOCOPIE DE LA FACTURE ORIGI-

NALE SERA REQUISE AFIN DE POUVOIR HONORER LA DEMANDE.

Lorsque vous commandez des pièces, donnez toujours

l’information suivante :

● Modèle et numéro de série de l’appareil

● Date d’installation de l’appareil

● Numéro de la pièce

● Description de la pièce

● Fini

* IDENTIFIE LES ARTICLES QUI NE SONT PAS

ILLUSTRÉS. POUR PLUS D’INFORMATION,

CONTACTEZ VOTRE DÉTAILLANT AUTORISÉ.

AVERTISSEMENT

OMETTRE DE POSITIONNER LES PIÈCES

CONFORMÉMENT AU MANUEL OU D’UTILISER

UNIQUEMENT DES PIÈCES SPÉCIFIQUEMENT

APPROUVÉES POUR CET APPAREIL PEUT

CAUSER DES DOMMAGES MATÉRIELS

OU DES BLESSURES CORPORELLES.

41.1

8.0 RECHANGES

W415-0764 / C / 01.11.14

COMPOSANTS COMMUNS

Nº RÉF. Nº PIÈCE DESCRIPTION

1a* W325-0042 POIGNÉE À RESSORT - PETITE NOIRE

1b W325-0043 POIGNÉE À RESSORT - GRANDE NOIRE

A W090-0001 BRIQUE

B W090-0002 BRIQUE

D W090-0004 BRIQUE

D W090-0005 BRIQUE

E W090-0018 BRIQUE

F W090-0019 BRIQUE

8 W135-0238 PARE-CENDRES

9* W010-0347 ÉCRAN ET JOINT DU COLLECTEUR

10* W570-0007 VIS POUR COLLECTEUR ET ÉCRAN

11 GZ552 SOUFFLERIE

12 W690-0002 INTERRUPTEUR THERMIQUE

13 KB-36 INTERRUPTEUR À VITESSE VARIABLE

AVEC BOUTON

14 W010-1071

VITRE AVEC JOINT D’ÉTANCHÉITÉ

15* W020-0043 JOINT D’ÉTANCHÉITÉ DE PORTE

16* W020-0050 JOINT D’ÉTANCHÉITÉ DE VITRE

COMPOSANTS 1101

Nº RÉF. Nº PIÈCE DESCRIPTION

C W090-0003 BRIQUE

G W018-0077 DÉFLECTEUR EN FIBRE

19* EP-11MS ÉCRAN ET JOINT DU COLLECTEUR

20* W580-0006 ENSEMBLE COMPLET DE BRIQUES

COMPOSANTS 1402

Nº RÉF. Nº PIÈCE DESCRIPTION

H* W018-0078 DÉFLECTEUR EN FIBRE

22* EP-14MS ÉCRAN ET JOINT DU COLLECTEUR

23* W580-0005 ENSEMBLE COMPLET DE BRIQUES

W415-0764 / C / 01.11.14

COMPOSANTS 1101

Nº RÉF. Nº PIÈCE DESCRIPTION

28 AK-1 PANNEAUX D’EXTENSION POUR CISK

29 EI-900K10 FAÇADE DE 10" (254mm) AVEC MOULURE DE FINITION

COMPOSANTS 1402

Nº RÉF. Nº PIÈCE DESCRIPTION

30* W470-0002 PEINTURE ÉMAIL POUR RETOUCHES ET PINCEAU (SPÉCIFIEZ LA COULEUR)

31* EPA335KT CONNECTEUR DE BUSE POUR ESPACES RESTREINTS

32 AK-2 PANNEAUX D’EXTENSION POUR CISK-A

ACCESSOIRES COMMUNS

Nº RÉF. Nº PIÈCE DESCRIPTION

24 H222-G PORTE PLAQUÉE OR

24 H222 PORTE NOIRE

24 H222-SS PORTE EN ACIER INOXYDABLE BROSSÉ - ARQUÉE STANDARD

25 H222-W PORTE NOIRE - AMÉRICAIN D’ANTAN

25 H222-GW PORTE PLAQUÉE OR - AMÉRICAIN D’ANTAN

25 H222-SSW PORTE EN ACIER INOXYDABLE BROSSÉ - AMÉRICAIN D’ANTAN

26 CISK** CONTOUR EN FONTE - PEINT NOIR

27 CISK**A CONTOUR EN FONTE - PORCELAINE ÉMAILLÉE

29283227

9.0 GUIDE DE DÉPANNAGE

W415-0764 / C / 01.11.14

42.14B

AVERTISSEMENT

COUPEZ L’ALIMENTATION ÉLECTRIQUE AVANT DE PROCÉDER À L’ENTRETIEN DE L’APPAREIL.

L’APPAREIL PEUT ÊTRE CHAUD. ATTENDEZ QU’IL SOIT REFROIDI AVANT D’EN FAIRE L’ENTRETIEN.

N’UTILISEZ PAS DE PRODUITS D’ENTRETIEN ABRASIFS.

LORSQUE VOUS VÉRIFIEZ DES CONNEXIONS, QUE VOUS INSTALLEZ DES FILS DE DÉRIVATION

(POUR EFFECTUER DES TESTS UNIQUEMENT) OU QUE VOUS REMPLACEZ DES COMPOSANTS,

DÉBRANCHEZ L’APPAREIL DU RÉCEPTACLE AFIN D’ÉVITER LES CHOCS ÉLECTRIQUES OU DES

DOMMAGES AUX COMPOSANTS.

PROBLÈME SOLUTIONS

Le feu ne s’allume pas. - Pas assez de bois d’allumage/de papier? Ajoutez-en.

- Pas assez d’air? Assurez-vous que le contrôle d’air est complètement

ouvert.

- Blocage d’air froid? Brûlez un morceau de papier journal pour créer un

tirage.

- Utilisez du bois bien sec.

- Conduit obstrué? Inspectez la cheminée.

Présence de fumée

lorsque la porte est

ouverte.

- Blocage d’air froid? Brûlez un morceau de papier journal pour créer un

tirage.

- Tirage insufﬁ sant? Ajoutez des conduits.

- Laissez l’air se stabiliser avant d’ouvrir la porte.

- Assurez-vous que les déﬂ ecteurs sont bien positionnés.

- Pression négative? Ouvrez une fenêtre située près de l’appareil.

Une odeur se dégage de

l’appareil.

- Cuisson de la peinture. Voir la section « INSTRUCTIONS GÉNÉRALES ».

L’appareil ne devient pas

sufﬁ samment chaud.

- Le bois est trop humide.

- Tirage insufﬁ sant? Ajoutez des conduits.

- Pas assez d’air? Assurez-vous que le contrôle d’air est complètement

ouvert. Assurez-vous que le contrôle d’air n’est pas obstruée.

Le bois brûle trop

rapidement.

- Le contrôle d’air doit possiblement être réduit.

- Assurez-vous que le couvercle de la chute à cendres est bien installé (s’il

en est muni).

- Vériﬁ ez que le joint d’étanchéité de la porte est bien hermétique.

- Le bois est peut-être extrêmement sec.

Vitre sale. - Le contrôle d’air peut être trop fermé.

- Faites des feux plus chauds et plus petits.

- Utilisez du bois bien sec.

La soufﬂ erie ne

fonctionne pas.

- L’appareil n’a peut-être pas atteint sa température.

- Assurez-vous que la soufﬂ erie est bien branchée.

NAPOLÉON® garantit ses produits contre les défauts de fabrication à l’acheteur d’origine seulement. L’enregistrement de la garantie n’est pas nécessaire.

Fournissez simplement une preuve d’achat ainsi que le modèle et le numéro de série aﬁ n d’effectuer une réclamation de garantie. L’achat doit avoir été fait par

l’entremise d’un détaillant NAPOLÉON® autorisé et sous réserve des conditions et limitations suivantes :

La couverture de la garantie débute à partir de la date d’installation originale.

Cette garantie du fabricant n’est pas transférable et ne peut être prolongée ou étendue par aucun de nos représentants quelle qu’en soit la raison.

L’appareil à bois doit être installé par un installateur ou un entrepreneur qualiﬁ é. L’installation doit être faite conformément aux instructions d’installation incluses avec

le produit et à tous les codes d’incendie et de construction locaux et nationaux.

Cette garantie limitée ne couvre pas les dommages causés par un mauvais usage, un manque d’entretien, un accident, des altérations, des abus ou de la

négligence, et l’installation de pièces d’autres fabricants annulera cette garantie.

Cette garantie limitée ne couvre pas non plus les égratignures, le bossellement, la corrosion ou la décoloration causée par une chaleur excessive, des produits

d’entretien chimiques et abrasifs ou l’écaillage des pièces en porcelaine émaillée, le bris de tout composant de ventilation utilisé dans l’installation de l’appareil.

Au cours de la première année seulement, cette garantie s’étend à la réparation ou au remplacement des pièces garanties dont les matériaux ou la fabrication sont

défectueux sous condition que le produit ait été utilisé conformément aux instructions de fonctionnement et dans des conditions normales.

Après la première année, concernant cette Garantie à Vie Limitée du Président, NAPOLÉON® peut, à sa discrétion, se libérer entièrement de toutes obligations en

ce qui concerne cette garantie en remboursant à l’acheteur d’origine le prix de gros de toute pièce garantie qui est défectueuse.

Après la première année, NAPOLÉON® ne sera pas responsable de l’installation, de la main-d’oeuvre ou autres coûts ou dépenses relatives à la réinstallation d’une

pièce garantie et de telles dépenses ne sont pas couvertes par cette garantie.

Nonobstant toutes les dispositions contenues dans cette Garantie à Vie Limitée du Président, la responsabilité de NAPOLÉON® sous cette garantie est déﬁ nie

comme ci-dessus et elle ne s’étendra à aucun dommage accidentel consécutif ou indirect.

Cette garantie déﬁ nit l’obligation et la responsabilité de NAPOLÉON® en ce qui concerne l’appareil à bois NAPOLÉON®. Toute autre garantie énoncée ou implicite

en ce qui concerne ce produit, ses composants ou accessoires est exclue.

NAPOLÉON® n’endosse ni n’autorise aucun tiers à assumer en son nom toute autre responsabilité concernant la vente de ce produit. NAPOLÉON® ne sera pas

responsable d’une surchauffe, des refoulements, des déversements causés par des conditions environnementales telles que des toits, des bâtiments, la proximité

d’arbres, de collines, de montagnes, une ventilation ou des évents inadéquats, des conﬁ gurations d’évacuation excessives, un apport d’air insufﬁ sant ou des

pressions négatives qui peuvent ou non être causés par des systèmes mécaniques tels que les ventilateurs d’évacuation, les fournaises, les sèche-linge, etc.

Tout dommage causé à l’appareil, à la chambre de combustion, à l’échangeur de chaleur, aux garnitures plaquées ou autres composants par l’eau, les dommages

causés par les intempéries, de longues périodes d’humidité, la condensation, des produits chimiques ou produits d’entretien nuisibles ne seront pas la responsabilité

de NAPOLÉON®.

NAPOLÉON® se réserve le droit de demander à son représentant d’inspecter tout produit ou pièce avant d’honorer toute réclamation.

Toutes les pièces remplacées en vertu de la politique de Garantie à vie limitée du Président ne peuvent faire l’objet que d’une seule réclamation.

Durant les dix premières années, NAPOLÉON® remplacera ou réparera les pièces défectueuses qui sont couvertes par la garantie à vie limitée à sa discrétion

gratuitement. Après les dix premières années, NAPOLÉON® fournira les pièces de rechange à 50 % du prix de détail courant.

Toutes les pièces remplacées au titre de la garantie seront couvertes pour une période de 90 jours à partir de leur date d’installation.

Le fabricant peut exiger que les pièces défectueuses ou les produits soient retournés ou que des photos numériques soient fournies pour valider la réclamation.

Les produits retournés doivent être expédiés port payé au fabricant pour une inspection en usine. Si un produit est déclaré défectueux, le fabricant le réparera ou le

remplacera.

Avant d’expédier votre appareil ou les pièces défectueuses, votre détaillant doit obtenir un numéro d’autorisation. Toute marchandise expédiée à notre usine sans

autorisation sera refusée et retournée à l’expéditeur.

Les coûts d’expédition ne sont pas couverts par cette garantie.

Des frais de service supplémentaires peuvent être appliqués si vous cherchez à obtenir des services au titre de la garantie auprès d’un détaillant.

Les indemnités de main-d’oeuvre au titre de la garantie s’appliquent uniquement pour le remplacement d’une pièce garantie. Les frais de déplacement, de tests de

diagnostic, d’expédition et autres frais afférents ne sont pas couverts par cette garantie.

2.2B

Les produits NAPOLÉON® sont fabriqués conformément aux normes strictes du Certiﬁ cat d’Assurance de Qualité ISO

9001 : 2008 mondialement reconnu.

Les produits NAPOLÉON® sont conçus avec des composants et des matériaux de qualité supérieure, assemblés par

des artisans qualiﬁ és qui sont ﬁ ers de leur travail. Une fois assemblé, chaque appareil est soigneusement inspecté par

un technicien qualiﬁ é avant d’être emballé pour garantir que vous, le client, recevez le produit de qualité dont vous vous

attendez de NAPOLÉON®.

Les matériaux suivants et la fabrication de votre nouveau poêle à bois Napoléon® sont garantis contre les défauts tant que vous en êtes

le propriétaire. Ceci couvre : la chambre de combustion, l’échangeur de chaleur, la vitre en céramique (cassure thermique seulement), les

pièces plaquées or contre le ternissement, les composants en porcelaine émaillée, les moulures d’extrusion en aluminium, déﬂ ecteurs

vortex, le tiroir à cendres et les pièces moulées en fonte.

Les composants électriques (110 V) et les pièces soumises à l’usure tels que la soufﬂ erie, l’interrupteur thermique, les interrupteurs,

l’installation électrique, les briques réfractaires, l’attache du déﬂ ecteur en acier inoxydable,tuyaux d’air secondaires et les joints d’étanchéité

sont couverts et Napoléon® fournira gratuitement les pièces de rechange durant la première année de la garantie limitée.

Les coûts de main-d’oeuvre relatifs aux réparations garanties sont couverts gratuitement durant la première année. Cependant, les travaux

de réparation nécessitent l’approbation préalable d’un représentant autorisé de la compagnie. Les coûts de main-d’oeuvre à la charge de

NAPOLÉON® sont basés sur un programme de tarifs prédéterminés et tout travail de réparation doit être accompli par l’entremise d’un

détaillant autorisé NAPOLÉON®.

Les pièces telles que les briques réfractaires et les déﬂ ecteurs devraient être retirées occasionnellement par l’opérateur dans le cadre d’un

entretien normal. Par conséquent, les coûts de main-d’oeuvre associés au remplacement de l’une de ces pièces ne sont pas couverts par la

garantie.

* La fabrication de chaque modèle varie. La garantie s’applique uniquement aux composants disponibles avec votre appareil.

GARANTIE À VIE LIMITÉE DU PRÉSIDENT DES APPAREILS À BOIS NAPOLÉON®

CONDITIONS ET LIMITATIONS

TOUTES LES SPÉCIFICATIONS ET LES CONCEPTIONS SONT SUJETTES À MODIFICATIONS SANS PRÉAVIS EN RAISON DES

AMÉLIORATIONS CONSTANTES APPORTÉES AU PRODUIT. NAPOLÉON® EST UNE MARQUE DE COMMERCE DÉPOSÉE DE

WOLF STEEL LTÉE.

10.0 GARANTIE

W415-0764 / C / 01.11.14

Date

43.1

Problèmes particuliersTravail effectuéNom du technicienDétaillant

Historique d’entretien Wolf Steel

Cet appareil doit être entretenu annuellement selon son usage.

11.0 HISTORIQUE D’ENTRETIEN

W415-0764 / C / 01.11.14

Autres produits Napoléon

Foyers encastrés • Grils au charbon de bois • Foyers au gaz • Cascades d’eau

Poêles à bois • Produits HVAC • Foyers électriques • Foyers extérieurs • Grils à gaz de qualité

Foyers / Chauffage et Climatisation / Grils composez : 514-737-6294

napoleonproducts.com

7200, Route Transcanadienne, Montréal, Québec H4T 1A3

24 Napoleon Road, Barrie, Ontario, Canada L4M 0G8

214 Bayview Drive, Barrie, Ontario, Canada L4N 4Y8

103 Miller Drive, Crittenden, Kentucky, USA 41030

Napoleon EPI1101M Oakdale Series Natural Vent Woodburning Fireplace

Product's Documents

User Manual

Specifications

Napoleon EPI1101M Questions and Answers
