Cellular Signal Booster
Connect 4G-X
™
2
ENGLISH
Need help? www.weBoost.com Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST
IT IS VERY IMPORTANT
TO POWER YOUR SIGNAL
BOOSTER USING A SURGE
PROTECTED AC POWER
STRIP WITH AT LEAST A 1000
JOULE RATING.
FAILURE TO DO THIS WILL VOID YOUR WARRANTY
IN THE EVENT OF A POWER SURGE OR LIGHTNING
STRIKE.
! !
THE SIGNAL BOOSTER UNIT IS DESIGNED
FOR USE IN AN INDOOR, TEMPERATURE-
CONTROLLED ENVIRONMENT (LESS
THAN 150 DEGREES FAHRENHEIT). IT IS
NOT INTENDED FOR USE IN ATTICS OR SIMILAR
LOCATIONS SUBJECT TO TEMPERATURES IN
EXCESS OF 150°F.
Contents
Package Contents .....................................................3
Before Getting Started .................................................3
Find the Strongest Signal ............................................... 3
Installation Details ..................................................... 4
Quick Install ..........................................................5
Outside Antenna Installation ............................................5
Signal Booster Installation ..............................................5
Inside Antenna Installation .............................................. 6
Powering Up the Signal Booster .........................................6
Troubleshooting & Understanding Lights ..................................6
Additional FAQ ........................................................7
Optional Equipment ...................................................8
Safety Guidelines ....................................................10
Signal Booster Specifications .......................................... 11
Guarantee ....................................................Back Cover
Installation Instructions for the Following Wilson Electronics Signal Booster:
Connect4G-X™ In-Building Wireless Band 12/17 & 13 (700 MHz), Band 5 (800 MHz),
Band 4 (1700/2100 MHz), Band 25/2 (1900 MHz)
SmarTech
®
Signal Booster
Model # 471004 FCC ID: PWO460004 IC: 4726A-460004
The term “IC” before the radio certication number only signies that Industry Canada technical specications were met.
3
ENGLISH
Need help? Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST
www.weBoost.com
Before Getting Started
Before you install your Connect 4G-X and
start enjoying improved cellular reception
in your facility, please do the following:
1. Read through all the installation
steps. This will help you know what to
expect from start to nish.
2. Watch the YouTube video
demonstrating the Connect 4G-X
installation at weboost.com/us/
connect4G-Xvideo.
3. Familiarize yourself with all materials
in your product package. This will
allow you to know which pieces we
reference in the instructions.
4. Identify the location of your best
available cellular signal. See
instructions that follow.
5. Determine the best installation
locations for your Outside Antenna,
Signal Boost, and Inside Antenna.
Connect all cables and test the
function of your Connect 4G-X system
before nalizing installation.

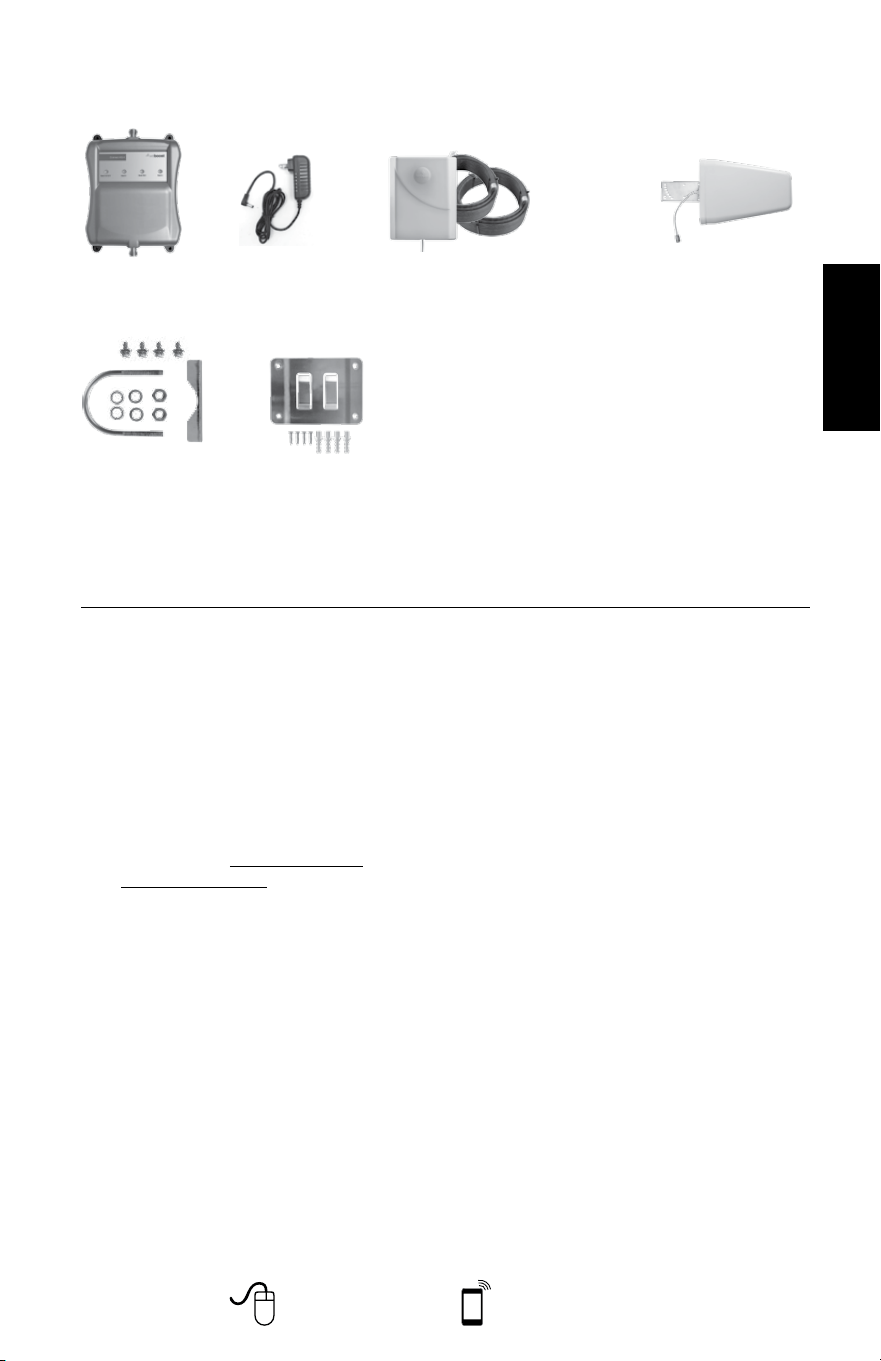

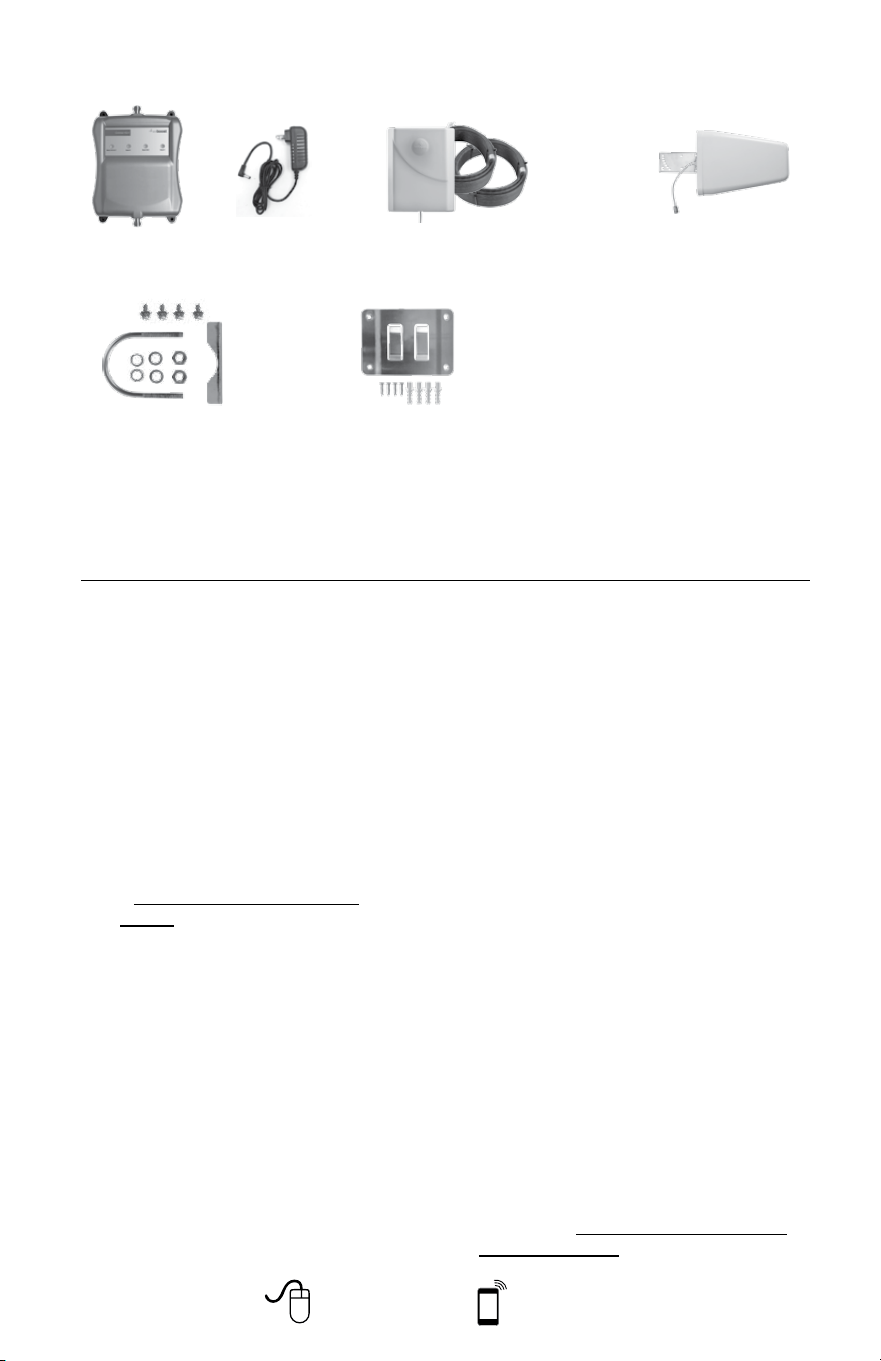

Package Contents
Tools Required for Installation:
(depending on your particular installation, you will need the following tools)
1. Pole mount - 10 mm open-end wrench or adjustable wrench
2. Wall mount or Rafter mount - Drill and 3/16 inch bit, Phillips-head screwdriver
Find the Strongest Cellular Signal
Before you install your Connect 4G-X signal
booster, you must determine the location of
the best available cellular signal. This will
affect the location of your Outside Antenna
and will help you get the best performance
from your Connect 4G-X. You can nd
the strongest signal outside your building,
typically at the highest point available, using
any of the following methods:

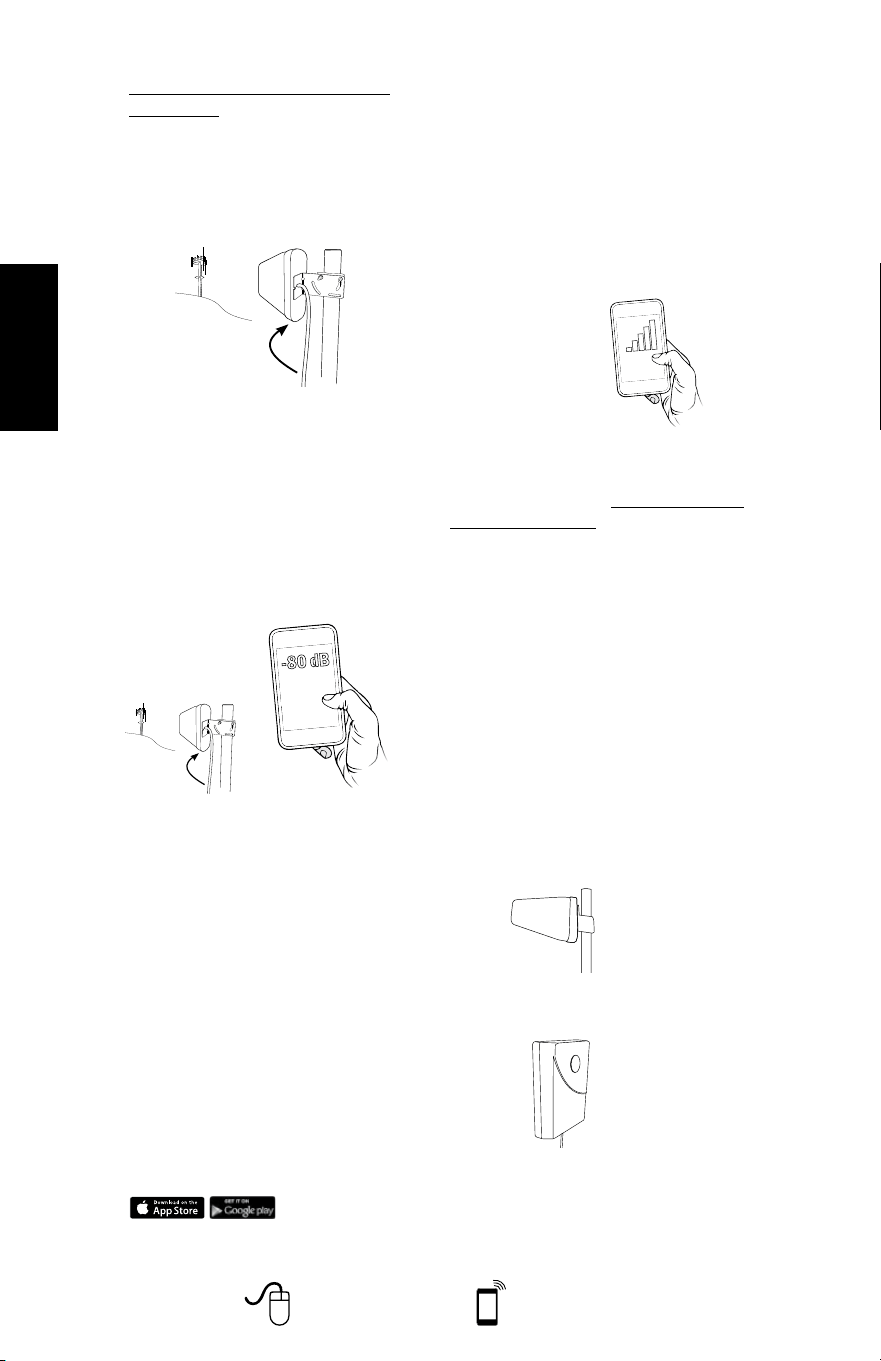

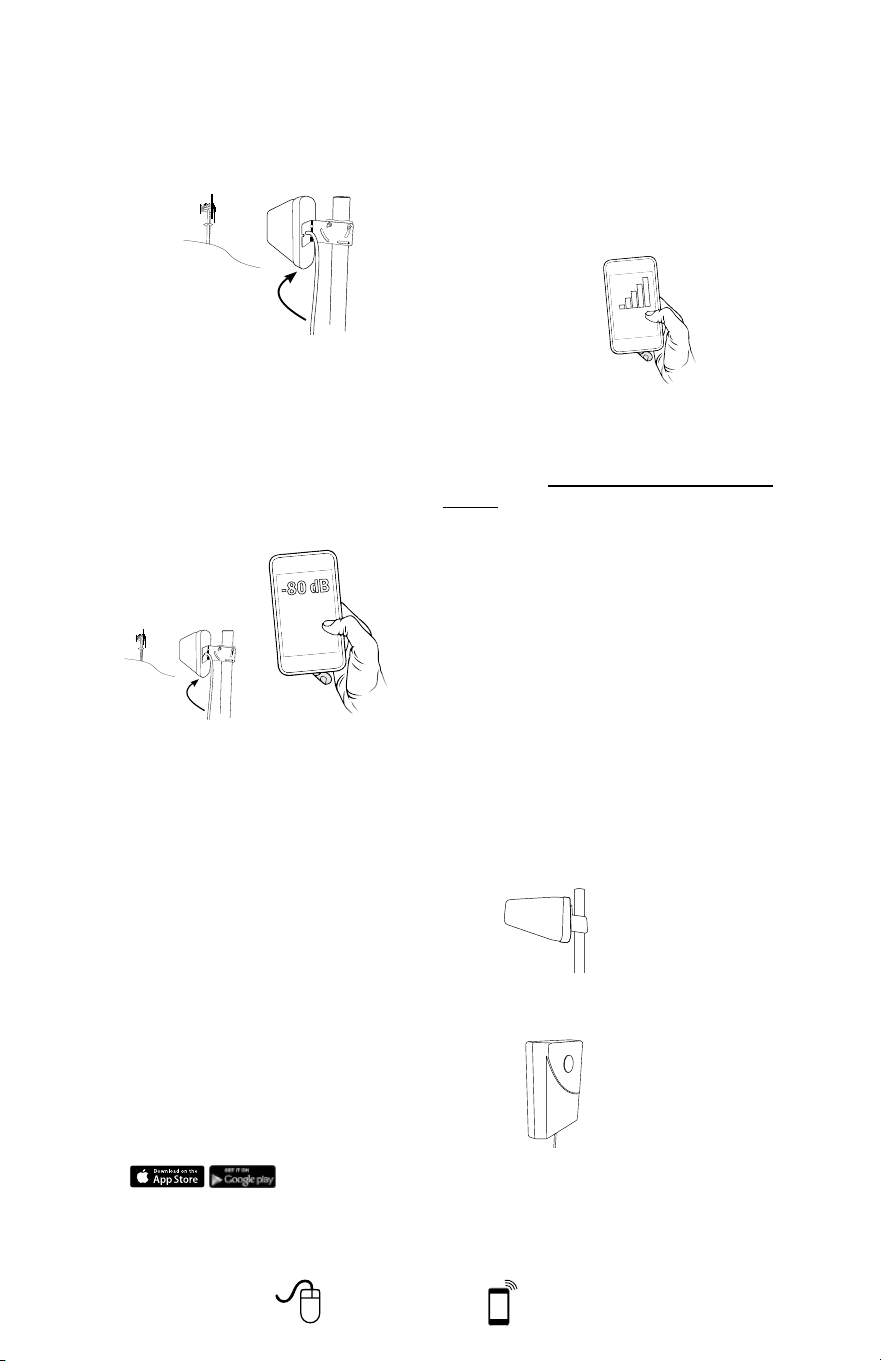

1. Best method:
After connecting power the power
supply to your surge protected power
strip, connect the Outside Antenna
to the Connect 4G-X signal booster,
and the Connect 4G-X to the Inside
Antenna. Have one person outside
(on the roof for best results) rotate the
Outside Antenna with a second person
inside the building near the Inside
Antenna watching the signal strength
on a phone. This allows you to read the
signal strength from nearby cell towers.
a. The person inside should have
the phone in test mode so the
numerical signal strength can be
read. This is more accurate than
the bar indicator. Go to
Appearance of device and accessories may vary.
Wall Mount BracketPole Mount Bracket
12V / 3A, AC/DC Power
Supply (859900)
Panel Antenna
(311135-40060)
Wide Band Directional Antenna
(314411-40075)
60’ LMR Cable
(952360)
75’ LMR Cable
(952375)
Connect 4G-X
™
(461104)
4
ENGLISH
Need help? www.weBoost.com Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST
www.weboost.com/us/test-mode-
instructions for help in nding the
test mode for your phone.
b. The person on the roof should turn
the Outside Antenna 45 degrees
at a time. Allow 30 seconds for the
phone to register with each turn.
R
o
t
a
t
e
c. The person inside should note the
readings on the phone with each
turn. Signal readings usually appear
as a negative number. The closer the
number gets to zero, the stronger the
signal (for example, -86 dB would be
a moderately good reading while -55
dB would be an excellent reading,
and -110 dB would be a weak, or
unusable signal).
R
o
t
a
t
e
d. Once you have determined which
direction provides the strongest
outside signal, you can install the
Outside Antenna in that general
direction.
2. Good methods:
a. Place calls from several locations
outside your building. As you move
to different locations, note where
you get the best reception.
b. If you have a smart phone, you
can download apps that help you
identify locations of cell phone
towers or the strongest signal. Go
to the App Store and search for
“cell signal” to nd available apps
for your device.
3. Acceptable method: Check the bar
indicator on your cell phone display
and note where the signal appears
the strongest. (Note: cell phone bars
are only an approximation of signal
strength and vary from phone to
phone.) Phones can take up to 30
seconds to reset to a new reading. Be
patient and repeat your signal check
several times.
For additional instructions on nding
the strongest cellular signal, watch the
installation video at: weboost.com/us/
connect4G-Xvideo.

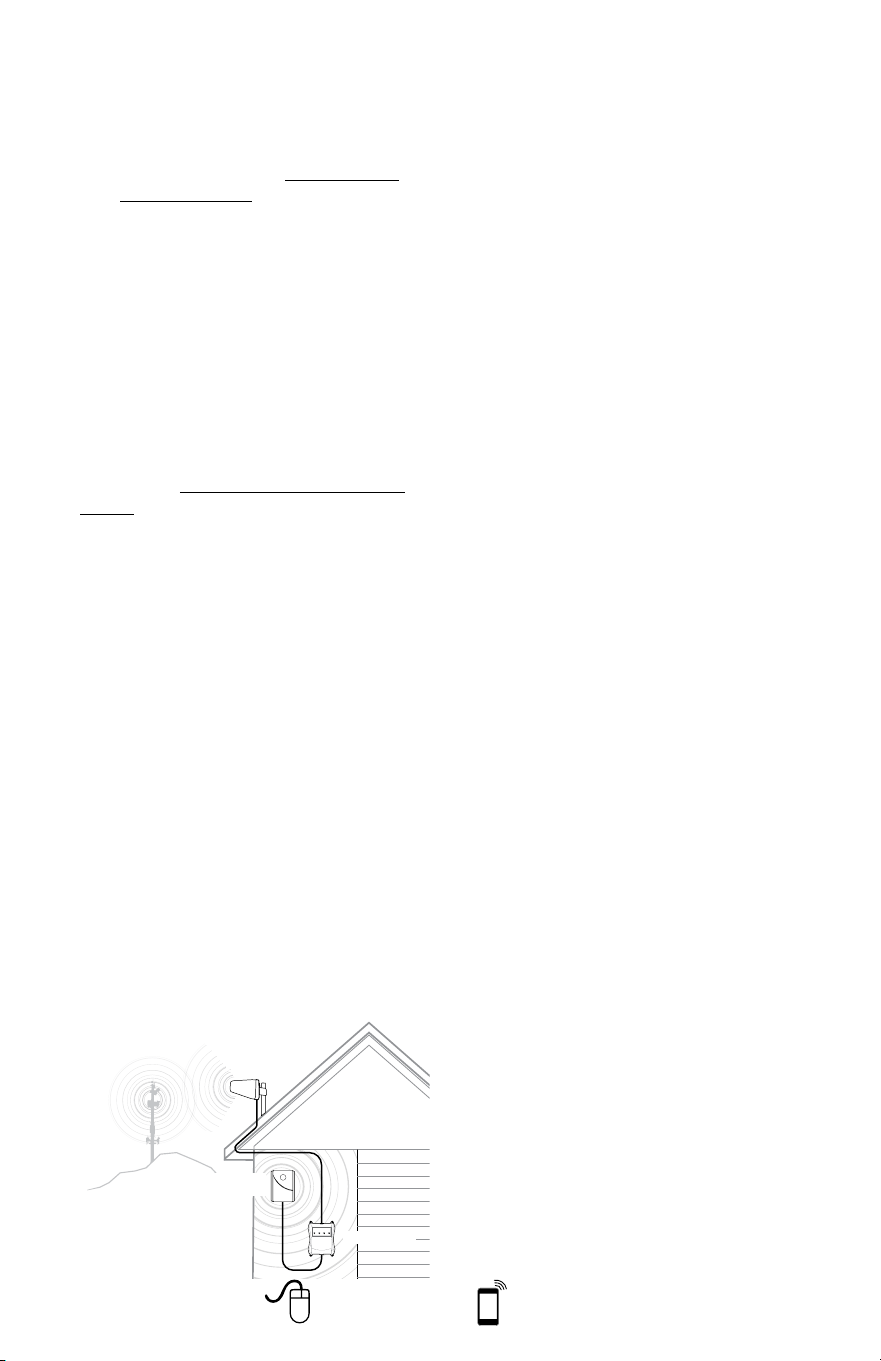

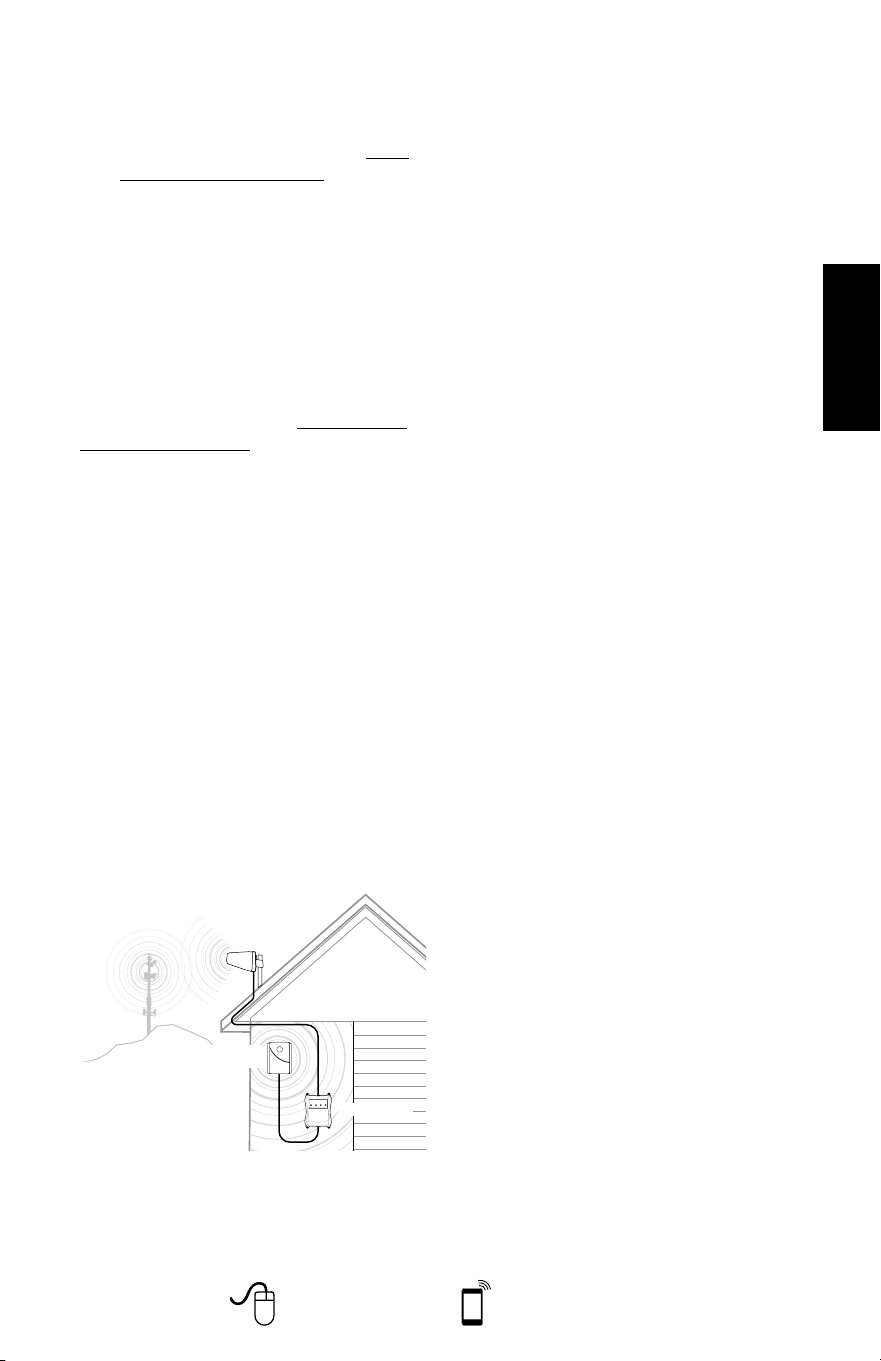

Installation Details
As you plan your installation, keep the
following guidelines in mind to maximize
your signal strength:
1. Maintain a vertical distance of at least
20 feet or a horizontal distance of at
least 50 feet between the Outside
Antenna to the Inside Antenna.
2. If possible, place the Inside Antenna
directly beneath the placement of the
Outside Antenna location. This creates
a maximized signal zone within the
room where the Inside Antenna is
located.
3. Be sure the Inside Antenna is NOT
facing toward the Outside Antenna.
This creates potential oscillation
or feedback and reduces the
effectiveness of the Connect 4G-X.
WAIT 30
SECONDS
Place the inside antenna
directly beneath the
placement of the Outside
Antenna location
At least 20 feet of vertical or
50 horizontal separation
Outside Directional
Antenna
Inside Panel Antenna
Cell Tower
Cell Tower
Outside Directional
Antenna
Outside Directional
Antenna
5
ENGLISH
Need help? Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST
www.weBoost.com
4. If you do not know how to mount
hardware or run coax cable through
walls, ceilings and oors, get help from
a weBoost Certied Installer at www.
weboost.com/us/installers or from a
qualied contractor or electrician.
We recommend you install the Lightning
Surge Protector (859902). Attach the cable
from the Outside Directional Antenna to
the surge protector and ground the surge
protector. The LSP is sold separately.
Quick Install
For more detailed instructions on
installation, read the description later in this
guide or watch the video at weboost.com/
us/connect4G-Xvideo.
NOTE: Create a “soft” install rst by testing
components in your proposed locations
before securing them with hardware.
1. Select a location on the roof of the
building to install the Outside Antenna.
Make sure the antenna is clear of
obstructions that could block the signal
from the nearest cellular tower.
2. Select a location to install the Connect
4G-X Signal Booster that is well
ventilated and away from excessive
heat, moisture, and direct sunlight.
3. Select a location for the Inside Antenna
that is in the center of the area where
the signal needs to be amplied
and a minimum of 20 vertical feet or
50 horizontal feet from the Outside
Antenna.
Outside Directional
Antenna
Inside Panel
Antenna
Connect 4G-X

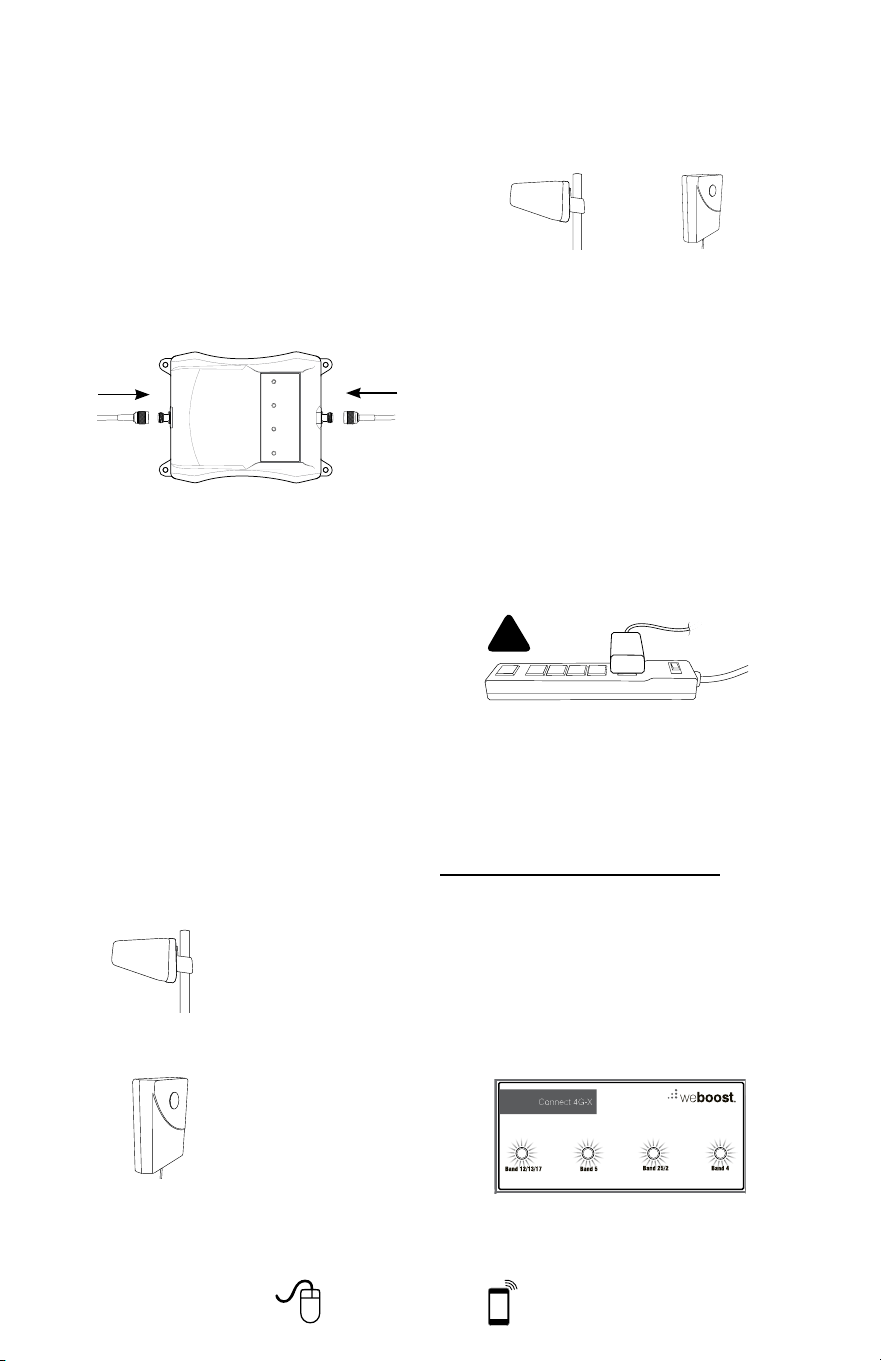

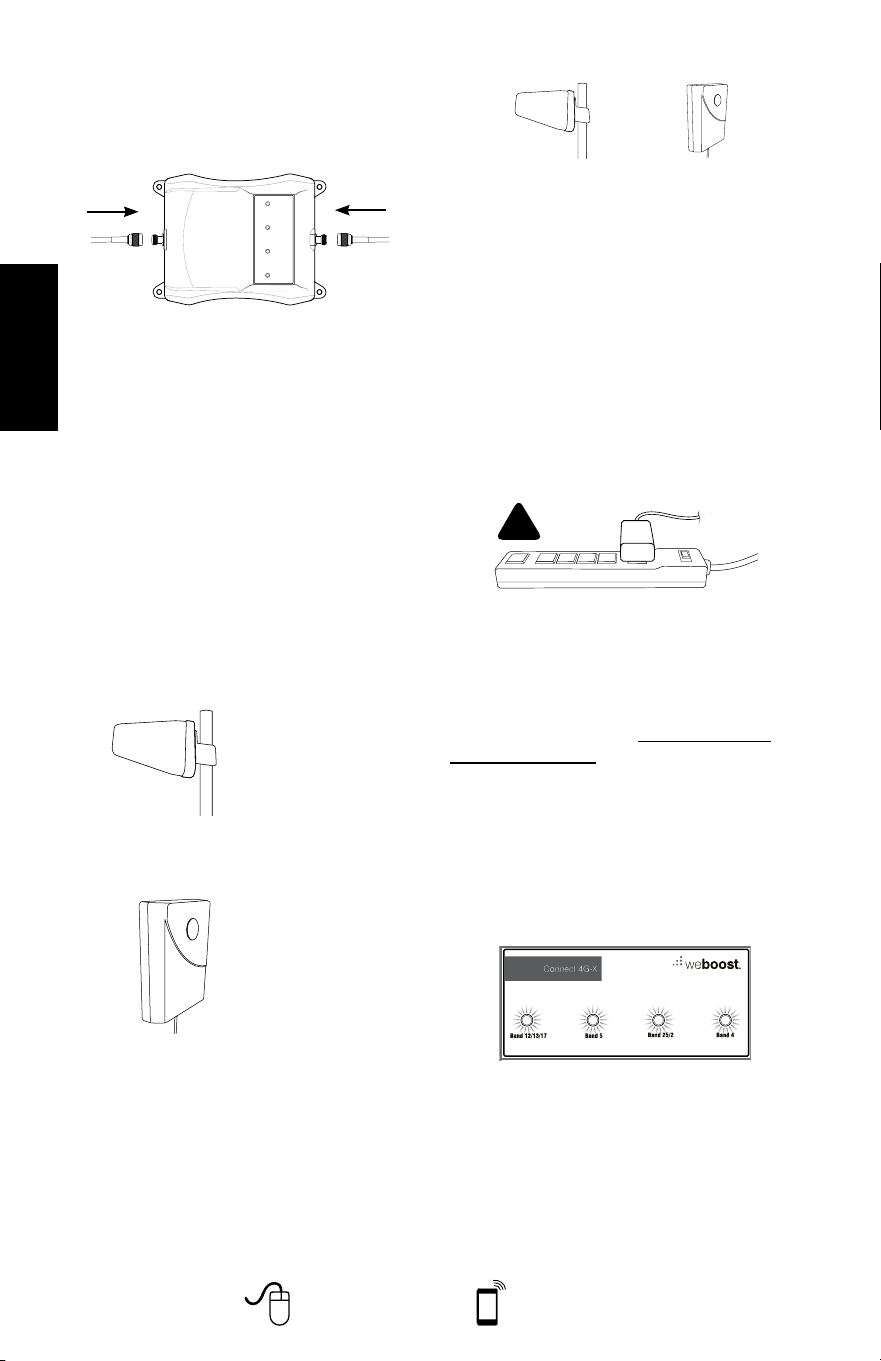

4. Run the coax cable from the Outside
Antenna to the Signal Booster and
attach it to the connector labeled
“Outside Antenna.” Connect another
coax cable to the connector labeled
“Inside Antenna” and run it to the
Inside Antenna. NOTE: Be careful
not to bend the center pins on
the connectors when securing
connections.
5. Once you have ensured all
connections are tight, connect the
Signal Booster to a surge protected
power strip with at least a 1000 Joule
rating to protect your equipment from
power surges and lightning strikes.
(See page 11 for information on
lightning protection)
6. If your Connect 4G-X is working
correctly, the lights will be green.
If the lights are not green, see the
“Troubleshooting” starting on page 6.
Outside Antenna Installation
1. Select a location on the roof or an
outside wall where the Outside
Antenna can be mounted without
obstruction (at least three feet of
clearance in all directions) and with at
least 20 feet of vertical or 50 feet of
horizontal separation from the Internal
Antenna.
2. After connecting the coax cable to the
antenna, run it underneath the down
side of your roof’s ashing if mounted
on the roof. Tip: Often you can follow
the route used by satellite TV cables.
If you attach the Outside Antenna to a
wall, run the cable along the outside
of the wall to the area where you want
the cable to appear on the inside of
the building, then drill a hole through
the wall where the cable will enter
the building. Caution: Before drilling
holes for the cable, be sure there are
no electrical outlets, wiring, or sewer
or water pipes you could puncture or
sever.
3. Seal any holes with silicone, cable
bushings or other waterproof sealant.
Signal Booster Installation
1. Select a location for the Signal
Booster that is away from excessive
heat, direct sunlight, moisture and
well ventilated. The enclosure must
NOT be air tight. Also, be sure the
location is near a power source.
6
ENGLISH
Need help? www.weBoost.com Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST

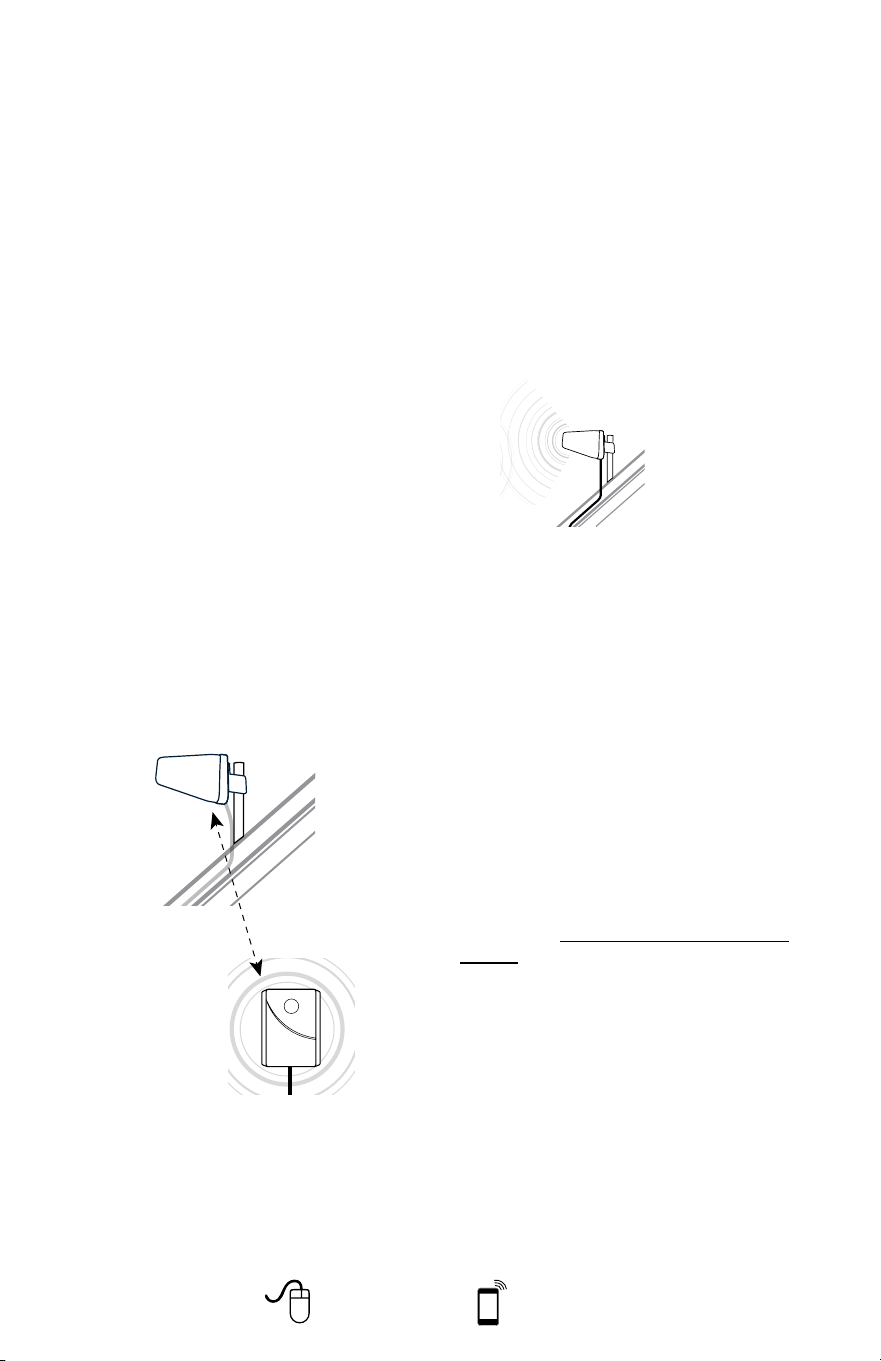

Face inside
antenna
away from
the outside
antenna.
Inside
Antenna
Outside
Antenna
4. Use the mounting hardware included
in the package to secure the Inside
Antenna to the selected location.
Powering Up The Signal Booster
1. Ensure the cables to both the Outside
Antenna and Inside Antenna are
securely connected before powering
up the Signal Booster.
2. Plug the power supply into the Signal
Booster input marked “POWER” and
then into a surge protector power strip
with a minimum 1000 Joule rating.
!
3. The lights on the Signal Booster should
remain green . If the lights are not
green, see the “Troubleshooting” section
starting on page 7.
For illustrations of these installation steps,
view the install video at weboost.com/us/
connect4G-Xvideo.
Troubleshooting &
Understanding Lights
The Connect 4G-X includes four indicator
lights, one for each band (see FAQ for
explanation of MHz bands). Each indicator
light will either be green, orange or red.
Green indicates that the booster is
powered and operating at maximum
gain.
Solid Red indicates that the booster
has shut off on the associated
frequencies to prevent oscillation
(feedback).
2. Connect the cables to the Signal
Booster from the Outside Antenna
and Inside Antenna at the designated
ports.
3. Do NOT connect the Signal Booster
to the power source until all cables
are connected.
Inside Antenna Installation
1. Select a location in the center of
the area where you want cellular
signals improved to mount the Inside
Antenna. If you have multiple rooms
with poor signal, you may need
multiple Inside Antennas. These can
attach to the Signal Boost by using
a splitter (sold separately). Contact
weBoost for more information.
2. Ensure a minimum of 20 feet vertical
or 50 horizontal feet separation from
the Outside Antenna.
Place the inside antenna
directly beneath the
placement of the Outside
Antenna location
At least 20 feet of vertical or
50 horizontal separation
Outside Directional
Antenna
Inside Panel Antenna
3. Inside Antennas can be mounted
above ceiling drywall, on a ceiling
inside a room, or on a wall inside a
room. Ensure the Inside Antenna
is facing AWAY from the Outside
Antenna to avoid oscillation
(feedback) and reduced performance.
7
ENGLISH
Need help? Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST
www.weBoost.com
Solid Orange indicates that the
booster has shut off on the associated
frequencies due to close proximity of a
cell tower.
Green/Orange Blinking indicates that
the booster is operating at a reduced
gain due to close proximity of a cell
tower.
Green/Red Blinking indicates that the
booster is operating at a reduced gain
to prevent oscillation (feedback).
Note: All red light issues must be resolved
before orange light issues.
Fixing Red Light Issues
If one or more lights on the Signal Booster
are red:
1. Make sure all connections are tight.
2. Increase the distance between the
outside antenna and the inside
antenna, by moving them horizontally
and/or vertically farther apart until the
light(s) change to green.
3. Follow the same steps for a green/red
blinking light until the light goes solid
green.
4. If more separation is not possible and
the coverage of the booster is too
small with a green/red blinking light
indicating reduced gain, contact the
weBoost Customer Support Team for
assistance: 866-294-1660.
Lights Off
If one or more of the lights on the Signal
Booster are off verify power to your surge
protected power strip.
NOTE: The Signal Booster can be reset by
disconnecting and reconnecting the power
supply.
For additional descriptions on
troubleshooting, see the install video at
weboost.com/us/connect4G-Xvideo.
Additional FAQ:
What hours can I contact tech support?
Technical Support can be reached from
7:00am to 6:00pm MST, by calling (866-
294-1660), or by email, at support@
weboost.com
How does weather affect the
performance of my Outside Antenna?
Water vapor (e.g. rain, fog, snow or
other precipitation) creates an effective
lter to cellular signal. In times of
heavy precipitation, you may see less
performance.
What’s the difference between the 800
MHz and the 1900 MHz bands? How do
I know which MHz band my cell phone
uses?
The Connect 4G-X works with all major
North American cellular providers.
Traditionally, 800/1900MHz are
associated with voice and 3G data;
while 700MHz and 1700/2100MHz
are associated with 4G data.
Carrier Frequency Use
We recommend visiting www.
wirelessadvisor.com (United States)
or http://bit.ly/1mQf2Gl (Canada) for
information regarding the frequency band
used by your cell service provider in a
specic geographical location.
8
ENGLISH
Need help? www.weBoost.com Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST
Inside Antenna Expansion Kit
Kit 309900-50N
• 2 - Wall Panel antennas
• 1 - 50 ohm 3-Way Splitter
Kit 309905-50N
• 3 - Wall Panel Antennas
• 3 - 2-Way 50 Ohm Splitters
Kit 309902-75F
• 2 - Wall Panel Antennas
• 1 - 3-Way 75Ohm Splitter
Kit 309903-75F
• 3 - Wall Panel Antennas
• 3 - 2-Way 75Ohm Splitters
Kit 309904-75F
• 1 - Wall Panel Antenna
• 1 - 2-Way 75 Ohm Splitter
Inside Antenna Kits
Kit 301121-40010
• 50 Ohm Dome Antenna
• 10’ LMR400
Kit 311135-40060
• 50 Ohm Wall Panel Antenna
• 60’ LMR400
Kit 301151-0610
• 75 Ohm Dome Antenna
• 10’ RG6 Cable
Kit 311135-5820
• 50 Ohm Wall mount Panel Antenna
• 20’ RG58 Cable
50 Ohm Outside Antenna Kits
Kit 314453-5825
• 50 Ohm Pole Mount Panel Antenna
• 25’ RG58 Cable
Kit 314411-5825
• 50 Ohm Wide Band Directional
• 25’ RG58 Cable
Kit 301111-5850
• Yagi Directional Antenna
• 50’ RG58 Cable
Kit 311129-5840
• 800 MHz Yagi Directional
• 40’ RG58 Cable
Kit 311203-5820
• Omni-Directional antenna
• 20’ RG58 Cable
Kit 311124-5830
• 1900 MHz Yagi antenna
• 30’ RG58 Cable
Kit 311203-40020
• Omni-Directional antenna
• 20’ LMR400 Cable
Kit 301111-400170
• Yagi Directional w/ N-Female
• 170’ LMR400
Kit 311124-400100
• 1900 MHz Yagi Directional
• 100’ LMR400 Cablet
Kit 314411-40075
• 50 Ohm Wide Band Directional Antenna
• 75’ LMR400 Cable
Kit 314453-40075
• 50 Ohm Pole Mount Panel Antenna
• 75’ LMR400 Cable
75 Ohm Outside Antenna Kits
Kit 301111-0675
• Yagi Directional Antenna
• 75’ RG6 Cable
• N-Male to F-Female adapter
Kit 311201-0620
• Omni Directional w/ F-Female
• 20’ RG6 Cable
Kit 311129-0660
• 800 MHz Yagi Directional
• 60’ RG6 Cable
• N-Male to F-Female adapter
Kit 311124-0650
• 1900 MHz Yagi Directional
• 500’ RG6 Cable
• N-Male to F-Female adapter
Kit 314473-0640
• 75 Ohm Pole Mount Panel Antenna
• 40’ RG6 Cable
Kit 311141-0620
• 75 Ohm Grey Brick Antenna
• 20’ RG6 Cable
Kit 314475-0630
• 75 Ohm Wide Band Directional
• 30’ RG6 Cable
Mini-Mag Outside Antenna
301126 w/12.5 RG174 cable-SMA
9
ENGLISH
Need help? Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST
www.weBoost.com
Notes:
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
10
ENGLISH
Need help? www.weBoost.com Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST
Safety Guidelines
WARNING: To uphold compliance with network protection standards, all active cellular devices must maintain
at least 6 feet of separation distance from Panel and Dome antennas.
WARNING: Connecting the Signal Booster directly to the cell phone with use of an adapter will damage the cell
phone.
WARNING: Use only the power supply provided in this package. Use of a non-Wilson Electronics product may
damage your equipment.
WARNING: The Signal Booster unit is designed for use in an indoor, temperature-controlled environment (less
than 150 degrees Fahrenheit). It is not intended for use in attics or similar locations subject to
temperatures in excess of that range.
WARNING: Take care to ensure that neither you nor the pole comes near any power lines during installation.
WARNING: The Outside Antenna must be installed no higher than 10 meters (32’9”) above ground.
RF SAFETY WARNING: Any antenna used with this device must be located at least 8 inches from all persons.
BEFORE USE, you MUST REGISTER THIS DEVICE with your wireless provider
and have your provider’s consent. Most wireless providers consent to the use of
signal boosters. Some providers may not consent to the use of this device on their
network. If you are unsure, contact your provider.
You MUST operate this device with approved antennas and cables as specified by
the manufacturer. Antennas MUST be installed at least 20 cm (8 inches) from any
person.
You MUST cease operating this device immediately if requested by the FCC or a
licensed wireless service provider.
WARNING. E911 location information may not be provided or may be inaccurate for
calls served by using this device.
This is a CONSUMER device.
This device complies with Part 15 of FCC rules. Operation is subject to two conditions: (1) This device may not cause
harmful interference, and (2) this device must accept any interference received, including interference that may cause
undesired operation. Changes or modifications not expressly approved by weBoost could void the authority to operate
this equipment.
11
ENGLISH
Need help? Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST
www.weBoost.com
Signal Booster Specifications
Connect 4G-X
Model Number 471004
Connectors N-Female
Antenna Impedance 50 Ohms
Frequency 698-746 MHz, 746-787 MHz, 824-894 MHz, 1850-1995 MHz, 1710-1755/2110-2155 MHz
Passband Gain (nominal)
700
MHz Band12/17
59.1
700MHz Band13
56.2
800MHz
59.2
1700/2100
MHz
64.8
1900
MHz
67.8
20 dB Bandwidth (MHz)
700
MHz Band12/17 700MHz Band13 800MHz 1700/2100MHz 1900MHz
Typical
Maximum
28.6
33.2
27.6
33.2
38.3
40.4
80.8
81.0
76.9
80.0
Power output for single cell
phone (Uplink) dBm
700
MHz Band12/17 700MHz Band13 800MHz 1700MHz 1900MHz
23.2 23.8 25.2 22.5 22.1
Power output for single cell
phone (Downlink) dBm
700
MHz Band12/17 700MHz Band13 800MHz 2100MHz 1900MHz
-0.4 -2.1 -2.0 0.9 -1.4
Power output for multiple
received channels (Uplink) dBm
No. Tones
Maximum Power
700
MHz Band12/17 700MHz Band13 800MHz 1700MHz 1900MHz
2 24.5 22.1 24.5 22.3 21.4
3 20.9 18.5 21.0 18.7 17.8
4 18.4 16.0 18.5 16.2 15.3
5 16.5 14.1 16.6 14.3 13.4
6 14.9 12.5 15.0 12.7 11.8
Power output for multiple
received channels
(Downlinklink) dBm
Maximum Power
No. Tones 700
MHz Band12/17 700MHz Band13 800MHz 2100MHz 1900MHz
2 0.2 -2.2 -0.8 0.7 2.1
3 -3.3 -5.7 -4.3 -2.8 -1.4
4 -5.8 -8.2 -6.8 -5.3 -3.9
5 -7.7 -10.1 -8.7 -7.2 -5.8
6 -9.3 -11.7 -10.3 -8.8 -7.4
Noise Figure 5 dB nominal
Isolation > 90 dB
Power Requirements
110-240 V AC, 50-60 Hz, 20 W
Each Signal Booster is individually tested and factory set to ensure FCC compliance. The Signal Booster cannot be adjusted without factory
reprogramming or disabling the hardware. The Signal Booster will amplify, but not alter incoming and outgoing signals in order to increase
coverage of authorized frequency bands only. If the Signal Booster is not in use for five minutes, it will reduce gain until a signal is detected.
If a detected signal is too high in a frequency band, or if the Signal Booster detects an oscillation, the Signal Booster will automatically turn
the power off on that band. For a detected oscillation the Signal Booster will automatically resume normal operation after a minimum of 1
minute. After 5 (five) such automatic restarts, any problematic bands are permanently shut off until the Signal Booster has been manually
restarted by momentarily removing power from the Signal Booster. Noise power, gain, and linearity are maintained by the Signal Booster’s
microprocessor.
The Manufacturer’s rated output power of this equipment is for single carrier operation. For situations when multiple carrier signals are
present, the rating would have to be reduced by 3.5 dB, especially where the output signal is re-radiated and can cause interference to
adjacent band users. This power reduction is to be by means of input power or gain reduction and not by an attenuator at the output of the
device.
Lightning
Surge Protector
(sold separately)
To Outside
Antenna
To Signal Booster
Ground Wire
(not included)
!
RECOMMENDED: INSTALLING THE LIGHTNING SURGE PROTECTOR
(SOLD SEPARATELY)
INSTALL THE LIGHTNING SURGE PROTECTOR (LSP) CLOSE TO THE SIGNAL
BOOSTER. ATTACH THE CABLE FROM THE OUTSIDE ANTENNA TO THE
SURGE PROTECTOR. ENSURE THE LSP IS PROPERLY GROUNDED.
#859902-50 OHM MAY BE PURCHASED AT WWW.WILSONELECTRONICS.COM
OR BY CALLING 800-204-4104.
Disclaimer: The information provided by weBoost is believed to be complete and accurate. However, no responsibility is assumed
by weBoost for any business or personal losses arising from its use, or for any infringements of patents or other rights
of third parties that may result from its use.
3301 East Deseret Drive, St. George, UT 84790
web: www.weBoost.com email: [email protected]
phone: 866-294-1660 local: 435-673-5021 fax: 435-656-2432
2-Year Warranty
weBoost Signal Boosters are warranted for two (2) years against defects in workmanship and/or materials.
Warranty cases may be resolved by returning the product directly to the reseller with a dated proof of
purchase.
Signal Boosters may also be returned directly to the manufacturer at the consumer’s expense, with a dated
proof of purchase and a Returned Material Authorization (RMA) number supplied by weboost. weBoost
shall, at its option, either repair or replace the product.
This warranty does not apply to any Signal Boosters determined by weBoost to have been subjected to
misuse, abuse, neglect, or mishandling that alters or damages physical or electronic properties.
Failure to use a surge protected AC Power Strip with at least a 1000 Joule rating will void your warranty.
RMA numbers may be obtained by contacting Customer Support at 1-866-294-1660.
Copyright © 2014 weBoost. All rights reserved.
weBoost products covered by U.S. patent(s) and pending application(s)
For patents go to: weboost.com/us/patents
FRANÇAIS
Vous avez besoin
d’aide?
www.weBoost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
FRANÇAIS
Amplificateur de signal cellulaire
Connect 4G-X
™
2
Vous avez besoin
d’aide?
www.weBoost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
Table des matières
Contenu de l’emballage ................................................3
Avant de commencer ..................................................3
Trouver le signal le plus fort. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Détails sur l’installation ................................................4
Installation rapide .....................................................5
Installation de l’antenne extérieure .......................................5
Installation de l’amplificateur de signal ...................................6
Installation de l’antenne intérieure .......................................6
Mise en marche de l’amplificateur de signal ...............................6
Résolution des problèmes et fonctionnement des voyants ...................6
Faits supplémentaires (FAQ) ............................................8
Matériel optionnel .....................................................8
Consignes de sécurité ................................................10
Caractéristiques de l’amplificateur de signal .............................. 11
Garanties .........................................................Verso
IL EST TRÈS IMPORTANT
DE BRANCHER VOTRE
AMPLIFICATEUR À L’AIDE D’UNE
MULTIPRISE C.A. PROTÉGÉE
CONTRE LES SURTENSIONS
D’AU MOINS 1000 JOULES.
SI VOUS NE RESPECTEZ PAS
CETTE INSTRUCTION, VOTRE GARANTIE EST ANNULÉE DANS
LE CAS D’UNE SURTENSION OU D’UN COUP DE FOUDRE.
L’AMPLIFICATEUR DE SIGNAL EST CONÇU
POUR UN ENVIRONNEMENT INTÉRIEUR
ÀTEMPÉRATURE CONTROLÉE (MOINS DE 150
DEGRÉS FAHRENHEIT). IL N’EST PAS CONÇU
POUR UNE UTLISATION DANS UN GRENIER OU TOUT AUTRE
EMPLACEMENT SIMILAIRE SUJET À DES TEMPÉRATURES DE
PLUS DE 150°F.
! !
Instructions d’installation pour l’amplificateur de signal weBoost suivant:
Amplificateur cellulaire pour bâtiment Connect 4G-X™ Bande 12/17 et 13 (700 MHz), Bande
5 (800 MHz), Bande 4 (1700/2100 MHz), Bande 25/2 (1900 MHz) SmarTech ™
Modèle n° 471004 IC 4726A-460004
Le sigle IC situé avant le numéro d’accréditation de radiodiffusion signifie seulement que les caractéristiques techniques sont
conformes aux exigences d’Industrie Canada.
3
Vous avez besoin
d’aide?
www.weBoost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
Avant de commencer
Avant d’installer l’amplicateur Connect
4G-X et de pouvoir proter d’une meilleure
réception de votre signal cellulaire dans
votre bâtiment, suivez les étapes suivantes:
1. Lisez toutes les étapes d’installation.
Vous saurez ainsi à quoi vous
attendre lors de l’installation du début
à la n.
2. Regardez la vidéo sur YouTube
sur l’installation de l’amplicateur
de signal Connect 4G-X disponible
à weboost.com/us/connect4G-
Xvideo.
3. Familiarisez-vous avec toutes
les pièces contenues dans votre
emballage. Vous saurez ainsi à quelle
pièce il est fait référence dans les
instructions.
4. Déterminez l’emplacement de votre
meilleur signal cellulaire. Suivez les
instructions qui suivent.
5. Déterminez les meilleurs endroits
pour installer l’antenne extérieure,
l’amplicateur, et l’antenne intérieure.
Testez les fonctionnalités de votre
système Connect 4G-X avant de xer
l’installation de manière permanente.
Contenu de l’emballage
Outils nécessaires à l’installation:
(Selon votre installation, vous aurez besoin des outils suivants)
1. Montage sur pôle - clé plate de 10 mm ou clé réglable
2. Montage sur mur ou sur chevron - perceuse et mèche de 4.8 mm (3/16 po), tournevis
cruciforme
Trouver le signal le plus fort
Avant d’installer votre amplicateur de signal
Connect 4G-X, vous devez déterminer
l’emplacement où le signal cellulaire est le plus fort.
Cela affectera l’emplacement de votre antenne
extérieure et vous aidera à obtenir les meilleures
performances de votre amplicateur Connect 4G-X.
Vous trouverez le signal le plus fort à l’extérieur de
votre bâtiment, en général à l’endroit le plus élevé,
en utilisant l’une des méthodes suivantes:
1. Méthode recommandée:
Après avoir connecté le bloc d’alimentation à la
multiprise de protection contre les surtensions,
connectez l’antenne extérieure à l’amplicateur
de signal Connect 4G-X, et l’amplicateur
Connect 4G-X à l’antenne intérieure. Désignez
une personne à l’extérieur (sur le toit si
possible) pour pivoter l’antenne extérieure, et
une autre personne à l’intérieur du bâtiment
près de l’antenne intérieure pour surveiller la
force du signal sur un téléphone. Cela vous
permet de lire la force du signal provenant des
bases cellulaires avoisinantes.
a. La personne à l’intérieur doit mettre le
téléphone en mode test pour pouvoir lire
la force numérique du signal, qui est plus
précise que l’indicateur de barres. Reportez-
vous au site www.weboost.com/us/test-
mode-instructions pour plus de détails sur
le mode test de votre téléphone.
L’apparence du dispositif et des accessoires peut varier.
Support de montage sur murSupport de montage sur pôle
12V / 3A, Bloc
d’alimentation CA/CC
(859900)
Antenne pour panneau
(311135-40060)
Antenne directionnelle
large bande
(314411-40075)
Câble LMR
18.3 m (60 pi)
(952360)
Câble LMR
22.9 m (75 pi)
(952375)
Connect 4G-X
™
(461104)
4
Vous avez besoin
d’aide?
www.weBoost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
b. La personne sur le toit fait pivoter
l’antenne extérieure de 45 degrés.
Attendez 30 secondes chaque fois
pour que le téléphone se réinitialise
pour chaque nouvel emplacement.
R
o
t
a
t
e
c. La personne à l’intérieur prend note
de la force du signal chaque fois que
l’antenne est tournée. Le chiffre afché
est en général négatif. Plus il est
proche de zéro, plus le signal est fort
(par exemple, -86 dB indique un signal
relativement bon, -55 dB indique un
très bon signal, et -110 dB indique un
signal faible ou inutilisable).
R
o
t
a
t
e
d. Une fois que vous avez déterminé
quel emplacement offre le meilleur
signal extérieur, vous pouvez installer
l’antenne extérieure dans cette
direction.
2. Bonnes méthodes:
a. Placez des appels depuis plusieurs
endroits à l’extérieur de votre
bâtiment. Prenez note de l’endroit où
vous obtenez la meilleure réception.
b. Si vous avez un smart phone,
vous pouvez télécharger des
applications qui vous permettent
d’identier l’emplacement de bases
cellulaires ou du signal le plus fort.
Ouvrez l’App Store et recherchez
«signal cellulaire» pour trouver les
applications disponibles pour votre
système.
3. Méthode acceptable: Vériez
le nombre de barres sur votre
téléphone cellulaire et prenez note de
l’endroit où le signal est le plus fort.
(Remarque: Les barres ne sont qu’une
approximation de la force du signal et
varient d’un téléphone à l’autre.) Les
téléphones peuvent prendre jusqu’à
30 secondes pour se réinitialiser
entre chaque lecture. Soyez patient et
répétez la procédure plusieurs fois.
Pour plus d’instructions sur la manière de
procéder pour trouver le meilleur signal
cellulaire, regardez la vidéo d’installation
disponible à: weboost.com/us/connect4G-
Xvideo.
Détails sur l’installation
Lorsque vous planiez votre installation,
tenez compte des recommandations
suivantes pour optimiser la force de votre
signal cellulaire:
1. Conservez une distance verticale d’au
moins 6.1 m (20 pi) ou une distance
horizontale d’au moins 15.2 m (50 pi)
entre l’antenne extérieure et l’antenne
intérieure.
2. Si possible, placez l’antenne intérieure
directement sous l’emplacement de
l’antenne extérieure. Cela crée une
zone de signal optimale dans la pièce
où l’antenne intérieure est placée.
3. L’antenne intérieure ne doit PAS faire
face à l’antenne extérieure. Cela peut
créer une oscillation ou retour et réduire
les performances de votre amplicateur
Connect 4G-X.
Attendez 30
secondes
Placez l’antenne intérieure
directement sous
l’emplacement de l’antenne
extérieure.
Au moins 6.1 m (20 pi) de
séparation verticale ou
15.2 m (50 pi) de séparation
horizontale.
Antenne extérieure directionnelle
Antenne pour panneau intérieure
Base cellulaire
Base cellulaire
Antenne extérieure
directionnelle
Antenne extérieure
directionnelle
Faire pivoter
l’antenne
Faire pivoter
l’antenne
5
Vous avez besoin
d’aide?
www.weBoost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
4. Si vous ne savez pas comment monter
le matériel ou faire passer un câble
coaxial à travers les murs, les plafonds,
ou les sols, contactez un installateur
certié de Wilson au www.weboost.
com/us/installers ou un entrepreneur ou
électricien qualié.
Il est recommandé d’installer un protecteur
contre les surtensions parafoudre (859902).
Attachez le câble de l’antenne extérieure
directionnelle vers le protecteur et mettez le
protecteur à la terre. Le protecteur est vendu
séparément.
Installation rapide
Pour des instructions d’installation plus
détaillées, lisez la section correspondante
dans ce guide ou regardez la vidéo
disponible à weboost.com/us/connect4G-
Xvideo.
REMARQUE: Effectuez une installation
préliminaire en testant les éléments aux
endroits que vous avez choisis avant de xer
votre système de manière permanente.
1. Sélectionnez un endroit sur le toit
du bâtiment pour installer l’antenne
extérieure. Vériez qu’il n’y a pas
d’obstacles qui pourraient bloquer
le signal entre l’antenne et la base
cellulaire la plus proche.
2. Sélectionnez un endroit pour installer
l’amplicateur de signal Connect 4G-X
bien ventilé, hors de toute chaleur
excessive, des rayons directs du soleil,
et de l’humidité.
3. Sélectionnez un emplacement pour
l’antenne intérieure au centre de
l’endroit où le signal doit être amplié et
à au moins 6.1 m (20 pi) verticalement
ou 15.2 m (50 pi) horizontalement de
l’antenne extérieure.
Outside Directional
Antenna
Inside Panel
Antenna
Connect 4G-X
4. Attachez le câble coaxial de l’antenne
extérieure vers l’amplicateur au
connecteur étiqueté «Antenne
extérieure» (Outside Antenna).
Connectez un autre câble coaxial
au connecteur étiqueté «Antenne
intérieure» (Inside Antenna) et
acheminez-le vers l’antenne intérieure.
REMARQUE: Faites attention à ne
pas tordre les ches centrales des
connecteurs lorsque vous serrez les
connexions.
5. Une fois que vous avez vérié que
toutes les connexions sont bien
serrées, connectez l’amplicateur
à la multiprise de protection contre
les surtensions d’au moins 1000
joules pour protéger votre matériel
des surtensions et coups de foudre
(reportez-vous à la page 11 pour plus
de détails sur la protection contre la
foudre).
6. Si votre dispositif Connect 4G-X
fonctionne correctement, ses voyants
sont verts. S’ils sont oranges ou
rouges, reportez-vous à la section
«Résolution des problèmes» à la page 6.
Installation de l’antenne extérieure
1. Choisissez un emplacement sur un toit ou
un mur extérieur où l’antenne extérieure
peut être montée sans obstacle (0.9 m
(3 pi) de dégagement minimum dans
toutes les directions) et à au moins 6.1
m (20 pi) verticalement ou 15.2 m (50 pi)
horizontalement de l’antenne intérieure.
2. Après avoir connecté le câble coaxial
à l’antenne, faites-le passer sous les
solins de votre toit si vous avez effectué
l’installation sur un toit. Conseil: Vous
pouvez souvent suivre les câbles de télé
satellite. Si vous avez attaché l’antenne
extérieure à un mur, acheminez le câble
à l’extérieur le long du mur vers l’endroit
où vous voulez que le câble apparaisse à
l’intérieur du bâtiment, puis percez un trou
pour faire entrer le câble dans le bâtiment.
Attention: Avant de percer le trou pour le
câble, vériez qu’il n’y a pas de prise, de
câble, d’égout, ou de conduite d’eau.
3. Fermez tous les trous avec un produit
d’étanchéité de type silicone, de
bagues pour câble, ou autre scellant
imperméable.
Antenne extérieure
directionnelle
Antenne pour
panneau intérieure
6
Vous avez besoin
d’aide?
www.weBoost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
ou sur le mur à l’intérieur d’une pièce.
L’antenne intérieure ne doit PAS faire face
à l’antenne extérieure pour éviter une
oscillation (retour).
Placez
l’antenne
intérieure à
l’opposé de
l’antenne
extérieure.
Inside
Antenna
Outside
Antenna
4. Utilisez le matériel de montage compris
dans l’emballage pour xer l’antenne
intérieure à l’emplacement voulu.
Mise en marche de l’amplicateur
1. Vériez que les câbles de l’antenne
extérieure et de l’antenne intérieure
sont bien connectés avant d’allumer
l’amplicateur.
2. Branchez le bloc d’alimentation dans
la che de l’amplicateur étiquetée
«Alimentation» (POWER) et dans
une multiprise de protection contre les
surtensions d’au moins 1000 joules.
!
3. Les voyants sur l’amplicateur doivent
rester verts. S’ils sont rouges ou
oranges, reportez-vous à la section
«Résolution des problèmes» à la page 7.
Si vous voulez voir des illustrations sur
l’installation, regardez la vidéo d’installation à
weboost.com/us/connect4G-Xvideo.
Résolution des problèmes et
fonctionnement des voyants
Le dispositif Connect 4G-X comprend deux
voyants, un pour chaque bande (voir Faits
supplémentaires (FAQ) pour plus de détails
sur les bandes MHz). Chaque voyant est soit
vert, soit orange, soit rouge.
Vert indique que l’amplicateur de signal
est allumé et fonctionne avec un gain
maximum.
Installation de l’amplicateur
de signal
1. Sélectionnez un emplacement pour
l’amplicateur bien ventilé, hors de toute
chaleur excessive, des rayons directs du
soleil, et de l’humidité. L’emplacement ne
doit PAS être hermétique. Vériez aussi
qu’une source d’alimentation est proche.
2. Connectez les câbles à l’amplicateur
depuis l’antenne extérieure et l’antenne
intérieure aux ports désignés.
3. Ne branchez PAS l’amplicateur de
signal au bloc d’alimentation tant que les
câbles ne sont pas connectés.
Installation de l’antenne intérieure
1. Sélectionnez un emplacement au centre
de l’endroit où vous voulez améliorer
votre signal pour monter l’antenne
intérieure. Si le signal est faible dans
plusieurs pièces, vous aurez peut-
être besoin de plusieurs antennes
intérieures. Elles peuvent être attachées
à l’amplicateur à l’aide d’un séparateur
(vendu séparément). Contactez Wilson
Electronics pour plus de détails.
2. Conservez une distance d’au moins
6.1 m (20 pi) verticalement ou 15.2 m
(50 pi) horizontalement avec l’antenne
extérieure.
Placez l’antenne intérieure
directement sous
l’emplacement de l’antenne
extérieure.
Au moins 6.1 m (20 pi) de
séparation verticale ou
15.2 m (50 pi) de séparation
horizontale.
Antenne extérieure
directionnelle
Antenne pour panneau
intérieure
3. Les antennes intérieures peuvent
être montées au-dessus du plâtre
des plafonds, au plafond d’une pièce,
7
Vous avez besoin
d’aide?
www.weBoost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
Rouge indique que l’amplicateur s’est
arrêté sur les fréquences associées
pour éviter une oscillation (retour).
Orange indique que l’amplicateur
s’est arrêté sur les fréquences
associées à cause d’une base
cellulaire proche.
Vert/orange clignotant indique que
l’amplicateur fonctionne avec un gain
réduit à cause d’une base cellulaire
proche.
Vert/rouge clignotant indique que
l’amplicateur fonctionne avec un
gain réduit pour éviter une oscillation
(retour).
Remarque: Tous les voyants rouges
doivent être éliminés avant les voyants
oranges.
Comment éliminer les voyants rouges
Si l’un ou plusieurs voyants sont rouges:
1. Vériez que toutes les connexions sont
bien serrées.
2. Augmentez la distance entre l’antenne
extérieure et l’antenne intérieure en
les éloignant horizontalement et/ou
verticalement jusqu’à ce que le voyant
devienne vert.
3. Suivez les mêmes instructions si le
voyant est vert/rouge et qu’il clignote
jusqu’à ce qu’il devienne vert.
4. S’il n’est pas possible de séparer les
antennes davantage et la zone de
couverture de l’amplicateur n’est
pas sufsante, et le voyant est vert/
rouge clignotant, indiquant un gain
réduit, contactez le Service de soutien
technique de weBoost au
866-294-1660.
Comment éliminer les voyants oranges
Si l’un ou plusieurs voyants sont oranges:
1. Tournez l’antenne extérieure en petit
incrément pour l’éloigner du signal
cellulaire le plus fort jusqu’à ce que le
voyant devienne vert ou vert/orange
clignotant.
Inside area needing increased signal Inside area needing increased signal
Éloignez l’antenne
extérieure du signal
cellulaire le plus fort en
petit incrément
2. Si le voyant reste orange, ou s’il est
vert/orange et clignote, indiquant que
le gain réduit n’est pas sufsant pour la
zone à couvrir, contactez le Service de
soutien technique de weBoost au
866-294-1660.
Voyants éteints
Si l’un ou plusieurs voyants de
l’amplicateur sont éteints, vériez que
votre multiprise de protection contre les
surtensions est allumée.
REMARQUE: L’amplicateur de signal
peut être réinitialisé en débranchant et en
rebranchant son bloc d’alimentation.
Pour plus de détails sur la résolution des
problèmes, voir la vidéo d’installation
disponible à weboost.com/us/Connect4G-
Xvideo .
8
Vous avez besoin
d’aide?
www.weBoost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
Kits d’extension pour
antenne intérieure
Kit 309900-50N
• 2 antennes pour panneau mural
• 1 câble séparateur 50 Ohm à 3 voies
Kit 309905-50N
• 3 antennes pour panneau mural
• 3 câbles séparateurs 50 Ohm à 2 voies
Kit 309902-75F
• 2 antennes pour panneau mural
• 1 câble séparateur 75 Ohm à 3 voies
Kit 309903-75F
• 3 antennes pour panneau mural
• 3 câbles séparateurs 75 Ohm à 2 voies
Kit 309904-75F
• 1 antenne pour panneau mural
• 1 câble séparateur 75 Ohm à 2 voies
Kits pour antenne intérieure
Kit 301121-40010
• Antenne parabole 50 Ohm
• Câble LMR400 3m (10 pi)
Kit 311135-40060
• Antenne pour panneau mural 50 Ohm
• Câble LMR400 18.3 m (60 pi)
Kit 301151-0610
• Antenne parabole 75 Ohm
• Câble RG6 3 m (10 pi)
Kit 311135-5820
• Antenne pour panneau mural 50 Ohm
• Câble RG58 6.1 m (20 pi)
Kits pour antenne
extérieure 50 Ohm
Kit 314453-5825
• Antenne pour panneau
50 Ohm montage sur pôle
• Câble RG58 7.6 m (25 pi)
Kit 314411-5825
• Antenne directionnelle 50 Ohm large bande
• Câble RG58 7.6 m (25 pi)
Kit 301111-5850
• Antenne directionnelle Yagi
• Câble RG58 15.2 m (50 pi)
Kit 311129-5840
• Antenne directionnelle Yagi 800 MHz
• Câble RG58 12.2 m (40 pi)
Kit 311203-5820
• Antenne omni-directionnelle
• Câble RG58 6.1 m (20 pi)
Kit 311124-5830
• Antenne Yagi 1900 MHz
• Câble RG58 9.1 m (30 pi)
Kit 311203-40020
• Antenne omni-directionnelle
• Câble LMR400 6.1 m (20 pi)
Kit 301111-400170
• Antenne Yagi directionnelle avec N-Femelle
• Câble LMR400 51.8 m (170 pi)
Kit 311124-400100
• Antenne Yagi directionnelle 1900 MHz
• Câble LMR400 30.5 m (100 pi)
Kit 314411-40075
• Antenne directionnelle 50 Ohm large bande
• Câble LMR400 22.9 m (75 pi)
bande MHz est utilisée par mon téléphone
cellulaire?
L’amplicateur Connect 4G-X fonctionne avec
tous les fournisseurs cellulaires principaux
d’Amérique du Nord sur les fréquences 800 et
1900. En général, les fréquences 800/1900MHz
sont associées aux données audio et 3G; alors
que les fréquences 700MHz et 1700/2100MHz
sont associées aux données 4G.
Fréquences utilisées par les fournisseurs
Il est recommandé de visiter le site www.
wirelessadvisor.com (États-Unis) or http://bit.
ly/1mQf2Gl (Canada) pour plus de détails
sur la bande de fréquence utilisée par votre
fournisseur de services cellulaires, par région.
Faits supplémentaires (FAQ):
Quels sont les horaires du service de
Soutien technique?
Le service de Soutien technique est disponible
de 7:00 à 18:00 heure normale des Rocheuse,
au 866-294-1660, ou par email à tech@
wilsonelectronics.com.
Comment le temps affecte-t-il les
performances de mon antenne extérieure?
L’humidité (ex. pluie, brouillard, neige, ou
autre précipitation) crée un ltre efcace vers
le signal cellulaire. Lorsque les précipitations
sont importantes, les performances de votre
dispositif sont affectées.
Quelle est la différence entre les bandes 800
MHz et 1900 MHz? Comment savoir quelle
9
Vous avez besoin
d’aide?
www.weBoost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
Kit 314453-40075
• Antenne pour panneau 50 Ohm montage sur pôle
• Câble LMR400 22.9 m (75 pi)
Kits pour antenne extérieure 75
Ohm
Kit 301111-0675
• Antenne Yagi directionnelle
• Câble RG6 22.9 m (75 pi)
• Adaptateur N-Mâle à F-Femelle
Kit 311201-0620
• Antenne Omni directionnelle
avec connecteur F-Femelle
• Câble RG6 6.1 m (20 pi)
Kit 311129-0660
• Antenne Yagi directionnelle 800 MHz
• Câble RG6 18.3 m (60 pi)
• Adaptateur N-mâle à F-Femelle
Kit 311124-0650
• Antenne Yagi directionnelle 1900 MHz
• Câble RG6 152.4 m (500 pi)
• Adaptateur N-Mâle à F-Femelle
Kit 314473-0640
• Antenne pour panneau 75 Ohm montage sur
pôle
• Câble RG6 12.2 m (40 pi)
Kit 311141-0620
• Antenne gris brique 75 Ohm
• Câble RG6 6.1 m (20 pi)
Kit 314475-0630
• Antenne directionnelle large bande 75 Ohm
• Câble RG6 9.1 m (30 pi)
Mini antenne extérieure
à support magnétique
301126 avec câble SMA RG174 3.8 m (12.5 pi)
10
Vous avez besoin
d’aide?
www.weBoost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
Consignes de sécurité
AVERTISSEMENT: Pour maintenir la conformité aux normes de protection des réseaux, tous les dispositifs
cellulaires doivent maintenir une distance de séparation d’au moins 1.8 m (6 pi) entre les
antennes de panneau et parabole.
AVERTISSEMENT: Le fait de connecter l’amplificateur de signal directement au téléphone cellulaire à l’aide d’un
adaptateur endommage le téléphone.
AVERTISSEMENT: Utilisez uniquement le bloc d’alimentation compris dans l’emballage. Vous risquez
d’endommager votre matériel si vous utilisez un autre produit.
AVERTISSEMENT: L’amplificateur est conçu pour une utilisation intérieure, dans un environnement à
température contrôlée (moins de 150 degrés Fahrenheit). Il n’est pas conçu pour être utilisé
dans un grenier ou tout autre endroit où la température peut dépasser cette limite.
AVERTISSEMENT: Évitez d’avoir le pôle proche ou de vous approcher de lignes électriques pendant
l’installation.
AVERTISSEMENT: L’antenne extérieure doit être installée à 10 mètres maximum (32 pi 9 po) du sol.
CONSIGNES DE SÉCURITÉ SUR LES RADIOFRÉQUENCES: Toute antenne utilisée avec ce dispositif doit être
placée à au moins 20 cm (8 po) de toute personne avoisinante.
11
Vous avez besoin
d’aide?
www.weBoost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
Protecteur contre
les surtensions
parafoudre
(vendu séparément)
Vers l’antenne
extérieure
Vers l’amplicateur
de signal
Fil de terre
(n’est pas inclus)
!
RECOMMENDÉ: INSTALLATION DU PROTECTEUR CONTRE LES SURTENSIONS
PARAFOUDRE
(VENDU SÉPARÉMENT)
INSTALLEZ LE PROTECTEUR CONTRE LES SURTENSIONS PARAFOUDRE (LSP)
PRÈS DE L’AMPLIFICATEUR. ATTACHEZ LE CÂBLE DE L’ANTENNE EXTÉRIEURE
VERS LE PROTECTEUR. VÉRIFIEZ QUE LE PROTECTEUR EST BIEN MIS À TERRE.
Le modèle nº 859992-75 OHM EST DISPONIBLE SUR LE SITE
WWW.WILSONELECTRONICS.COM OU EN APPELLANT 800-204-4104.
Caractéristiques de l’amplificateur de signal
Connect 4G-X
Numéro de modèle
471004
Connecteurs
N-Femelle
Impédance de l’antenne
50 Ohms
Fréquence
698-746 MHz, 746-787 MHz, 824-894 MHz, 1850-1995 MHz, 1710-1755/2110-2155 MHz
Gain de la bande passante
(nominal)
700MHz Band12/17
59.1
700MHz Band13
56.2
800MHz
59.2
1700/2100
MHz
64.8
1900
MHz
67.8
Bande passante de 20 dB
(nominal)
700MHz Band12/17 700MHz Band13 800MHz 1700/2100MHz 1900MHz
Typique
Maximale
28.6
33.2
27.6
33.2
38.3
40.4
80.8
81.0
76.9
80.0
Puissance de sortie pour
un appareil sans fil unique
(Montante) dBm
700MHz Band12/17 700MHz Band13 800MHz 1700MHz 1900MHz
23.2 23.8 25.2 22.5 22.1
Puissance de sortie pour
un appareil sans fil unique
(Descendante) dBm
700MHz Band12/17 700MHz Band13 800MHz 2100MHz 1900MHz
-0.4 -2.1 -2.0 0.9 -1.4
Puissance de sortie pour
plusieurs canaux reçus (liaison
montante). dBm
tonalité
700MHz Band12/17 700MHz Band13 800MHz 1700MHz 1900MHz
2 24.5 22.1 24.5 22.3 21.4
3 20.9 18.5 21.0 18.7 17.8
4 18.4 16.0 18.5 16.2 15.3
5 16.5 14.1 16.6 14.3 13.4
6 14.9 12.5 15.0 12.7 11.8
Puissance de sortie pour
plusieurs canaux reçus (liaison
descendante). dBm
tonalité
700MHz Band12/17 700MHz Band13 800MHz 2100MHz 1900MHz
2 0.2 -2.2 -0.8 0.7 2.1
3 -3.3 -5.7 -4.3 -2.8 -1.4
4 -5.8 -8.2 -6.8 -5.3 -3.9
5 -7.7 -10.1 -8.7 -7.2 -5.8
6 -9.3 -11.7 -10.3 -8.8 -7.4
Facteur de bruit
5 dB nominal
Isolation
> 90 dB
Exigences d’alimentation
110-240 V AC, 50-60 Hz, 20 W
La puissance de sortie nominale déterminée par le fabricant pour ce matériel est pour une configuration à porteuse unique. Pour les situations
où plusieurs signaux provenant de différents fournisseurs sont présents, la valeur doit être réduite de 3.5 dB, surtout si le signal de sortie
est ré-émis et peut causer une interférence avec les utilisateurs de la bande adjacente. Cette réduction de la puissance doit être obtenue en
diminuant la puissance d’entrée ou le gain, et non pas au moyen d’un atténuateur placé à la sortie du dispositif.
Avis de non-responsabilité: À la connaissance de weBoost, les renseignements fournis sont complets et exacts. Toutefois,
weBoost n’est pas responsable des pertes commerciales ou personnelles de toute contrefaçon de
brevet ou de l’atteinte des droits de tiers causées par l’utilisation de cet appareil.
111257_Connect4G-X_12.17.14
3301 East Deseret Drive, St. George, UT 84790
web: www.weboost.com email: [email protected]
téléphone: 866-294-1660 local: 435-673-5021 télécopie: 435-656-2432
Garantie de 2 ans
Les amplificateurs de signal weBoost sont garantis contre tout défaut de fabrication ou de matériaux pendant deux
(2) ans. Les cas de garantie peuvent être réglés en retournant le produit directement au revendeur avec une preuve
d’achat datée.
Les amplificateurs peuvent aussi être retournés directement au fabricant, aux frais du client, avec une preuve
d’achat datée et un numéro d’autorisation de retour de matériel (ARM) fourni par weBoost. weBoost réparera ou
remplacera le produit, à sa seule discrétion. weBoost paiera la livraison du produit réparé ou remplacé au client
d’origine s’il se trouve à l’intérieur de la zone continentale des États-Unis.
Cette garantie ne s’applique pas aux amplificateurs qui, selon l’évaluation de weBoost, ont fait l’objet d’une utlisation
inappropriée, d’une utilisation abusive, de négligence ou de mauvaises manipulations causant des modifications ou
des dommages aux propriétés électroniques ou physiques du produit.
Si vous n’utilisez pas une multiprise C.A. de protection contre les surtensions d’au moins 1000 joules, votre garantie est
annulée.
Les numéros d’ARM sont disponibles en appelant le Service de soutien technique au 866-294-1660.
Copyright © 2014 weBoost. Tous droits réservés.
Produits weBoost protégés par brevet(s) et brevet(s) en instance aux États-Unis
Pour des détails sur les brevets, reportez-vous à: weboost.com/us/patents
