Craftsman 358795501 line trimmer User Manual

Instruction Manual

I[,RRFTSMRN*I

25cc/1.5 cu.in. 2-Cycle

17 Inch Cutting Path/0.080 Inch Line

GASOLINE WEEDWACKER ®

•Model No.

358.795501

• Safety

• Assembly

• Operation

• Maintenance

• Parts List

• Espa_ol

For Occasional Use Only

WARNING:

Read and follow all Safety Rules and Operating

Instructions before first use of this product.

For answers to your questions about this product:

Call 7 am-7 pm, Mon.-Sat., or 10 am-7 pm, Sun.

1-800-235-5878 (Hours listed are Central Time)

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

53o1838s4 _m04

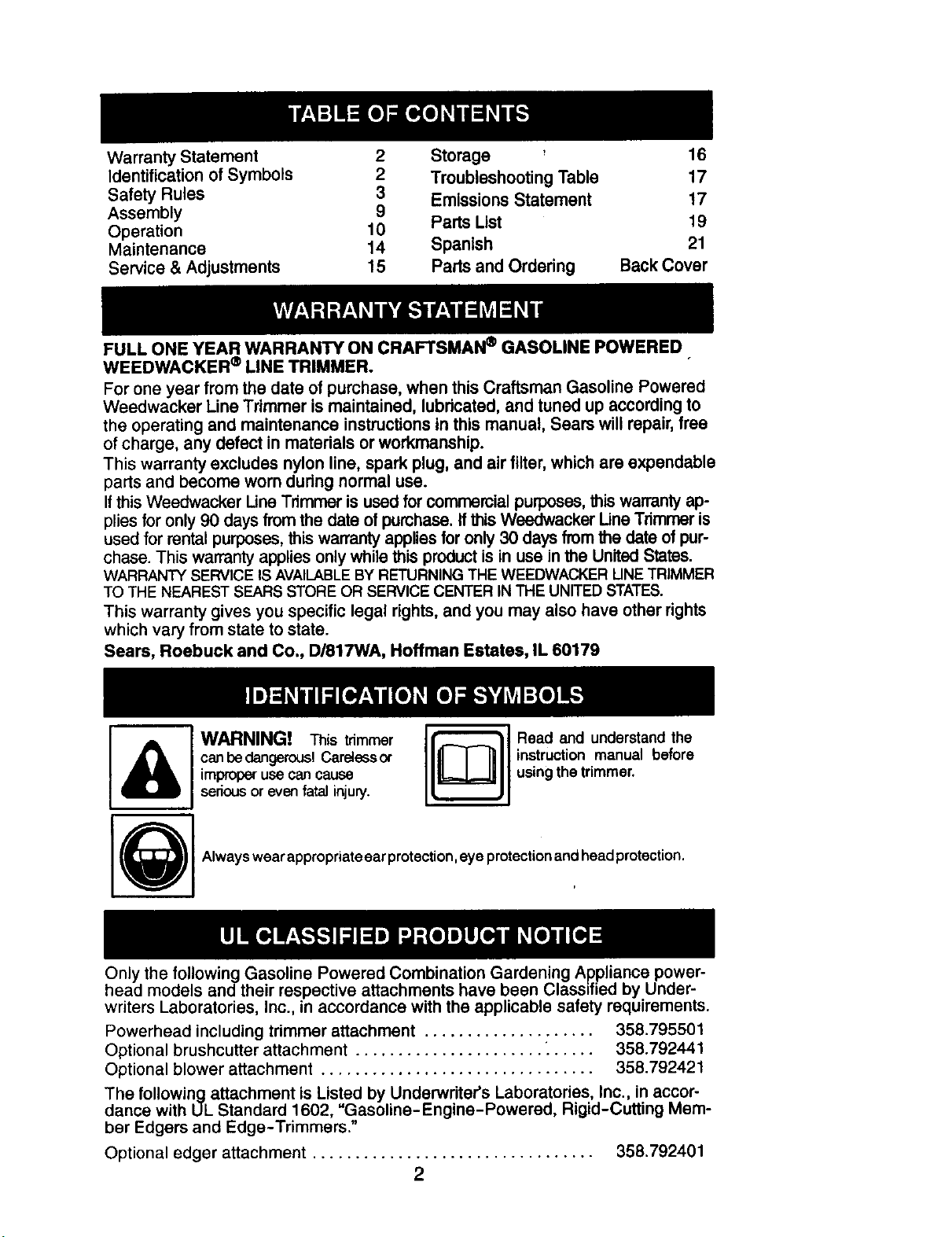

Warranty Statement 2 Storage 16

Identification of Symbols 2 Troubleshooting Table 17

Safety Rules 3 Emissions Statement 17

Assembly 9

Operation 10 Parts List 19

Maintenance 14 Spanish 21

Service & Adjustments 15 Parts and Ordering Back Cover

FULL ONE YEAR WARRANTY ON CRAFTSMAN ® GASOLINE POWERED

WEEDWACKER ® LINE TRIMMER.

For one year from the date of purchase, when this Craftsman Gasoline Powered

Weedwacker Line Trimmer ismaintained, lubricated, and tuned up accordingto

the operating and maintenance instructionsin this manual, Sears will repair,free

of charge, any defect in materials or workmanship.

This warranty excludes nylon line, spark plug, and air filter,whichare expendable

parts and become worn during normal use.

Ifthis Weedwacker Une Tnmmer is usedfor commercialpurposes,thiswarrantyap-

plies for only90 days fromthe date of purchase,ifthisWeedwacker LineTrimmeris

usedforrentalpurposes, this warrantyappliesforonly30 days fromthe date of pur-

chase. This warrantyappliesonlywhile thisproductis in usa inthe United States.

WARRANTYSERVICEISAVAILABLEBYRETURNINGTHEWEEDWACKERUNETRIMMER

TOTHENEARESTSEARSSTOREORSERVICECENTERINTHE UNITEDSTATES.

This warranty gives you specific legal rights,and you may also have other rights

whichvary from state tostate.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179

WARNING! This trimmer

canbedangerous! Caretessor

Jmproperuse can cause

seriousor evenfatal injury.

Read and understand the

instruction manual before

usingthe trimmer.

Alwayswear appropriateear protection, eye protection and headprotection.

Only the following Gasoline Powered Combination Gardening Ap.pliance power-

head models andtheir respective attachments have been Classified by.Under-

writers Laboratories, Inc., in accordance with the applicable safety requirements.

Powerhead including trimmer attachment .................... 358.795501

Optional brushcutter attachment ...................... _..... 358.792441

Optional blower attachment ................................ 358.792421

The following attachment is Lis_ed by Underwriter's Laboratories, Inc., in accor-

dance with UL Standard 1602, Gasoline-Engine-Powered, Rigid-Cutting Mem-

ber Edgers and Edge-Trimmers."

Optional edger attachment ................................. 358.792401

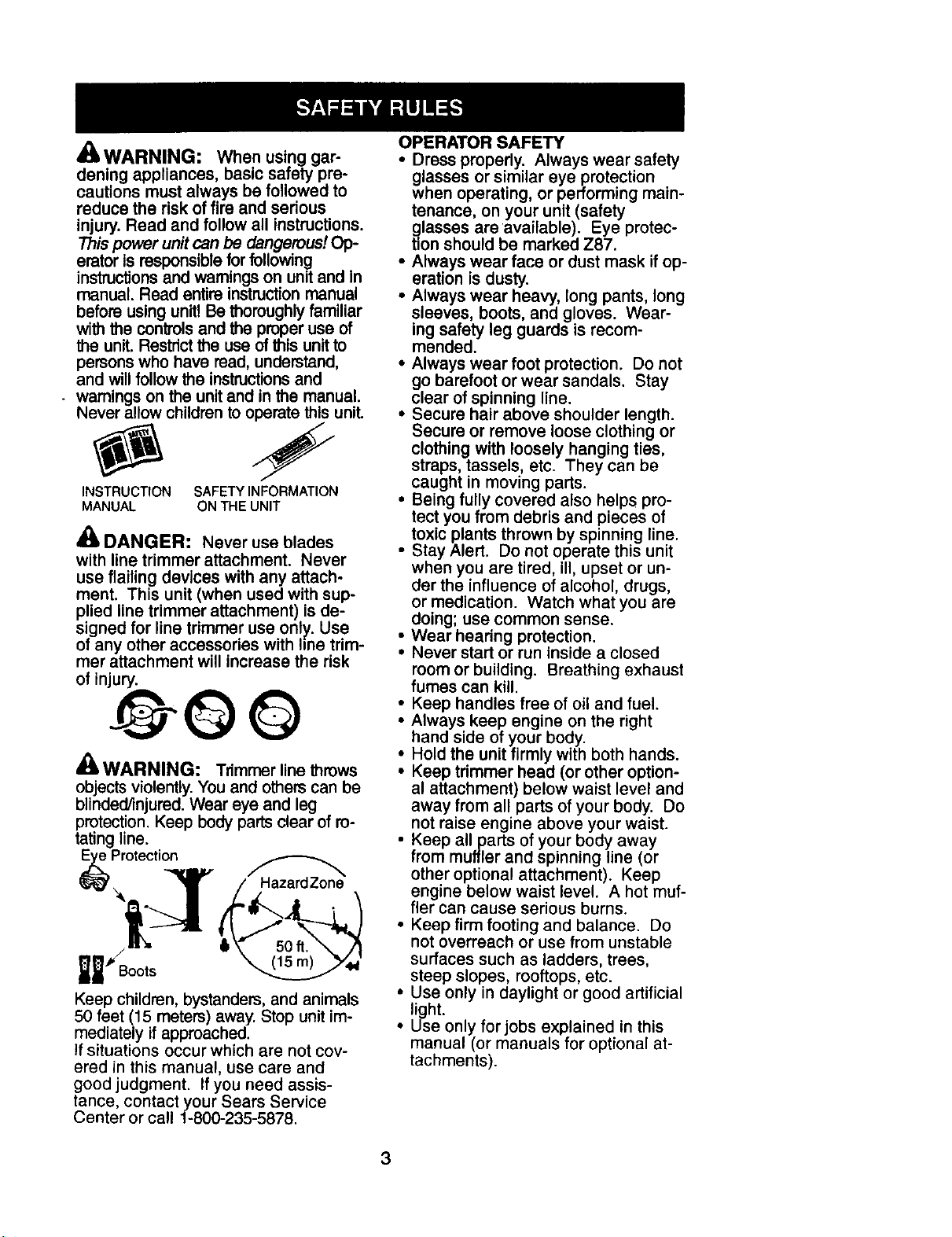

_b, WARNING: When using gar-

dening appliances, basic safety pre-

cautions must always be followed to

reduce the risk of fire and serious

injury. Read and follow all instructions.

This power unit can be dangerous! Op-

erator is responsible for following

instructions and wamings on unit and in

manual. Read entire instruction manual

before using unit! Be thoroughly familiar

with the controls and the proper use of

the unit. Restrict the use of this unit to

persons who have read, understand,

and will follow the instructions and

- warnings on the unit and in the manual.

Never allow children to operate this unit.

INSTRUCTION SAFETY INFORMATION

MANUAL ON THE UNIT

DANGER: Never use blades

with line trimmer attachment. Never

use flailing devices with any attach-

ment. This unit (when used with sup-

plied line trimmer attachment) is de-

signed for line trimmer use only. Use

of any other accessories with line trim-

mer attachment will increase the risk

of injury.

@Q©

WARNING: Tdmmar line throws

objects violently. You and others can be

blinded/injured. Wear eye and leg

protection. Keep body parts clear of ro-

tating line.

Protection

Keep children, bystanders, and animals

50 feet (15 meters) away. Stop unit im-

mediately if approached.

If situations occur which are not cov-

ered in this manual, use care and

good judgment. If you need assis-

tance, contactyour Sears Service

Center or call 1-800-235-5878.

OPERATOR SAFETY

• Dress properly. Always wear safety

glasses or similar eye protection

when operating, or performing main-

tenance, on your unit (safety

glasses are available). Eye protec-

tion should be marked Z87.

• Always wear face or dust mask if op-

eration is dusty.

• Always wear heavy, long pants, long

sleeves, boots, and gloves. Wear-

ing safety leg guards is recom-

mended.

• Always wear foot protection. Do not

go barefoot or wear sandals. Stay

clear of spinning line.

• Secure hair above shoulder length.

Secure or remove loose clothing or

clothing with loosely hanging ties,

straps, tassels, etc. They can be

caught in moving parts.

• Being fully covered also helps pro-

tect you from debris and pieces of

toxic plants thrown by spinning line.

• Stay Alert. Do not operate this unit

when you are tired, ill, upset or un-

der the influence of alcohol, drugs,

or medication. Watch what you are

doing; use common sense.

• Wear hearing protection.

• Never start or run inside a closed

room or building. Breathing exhaust

fumes can kill.

• Keep handles free of oil and fuel.

• Always keep engine on the right

hand side of your body.

• Hold the unit firmly with both hands.

• Keep trimmer head (or other option-

al attachment) below waist level and

away from all parts of your body. Do

not raise engine above your waist.

• Keep allparts of your body away

from muffler and spinning line (or

other optional attachment). Keep

engine below waist level. A hot muf-

fler can cause serious burns.

• Keep firm footing and balance. Do

not overreach or use from unstable

surfaces such as ladders, trees,

steep slopes, rooftops, etc.

• Use only in daylight or good artificial

light.

• Use only for jobs explained in this

manual (or manuals for optional at-

tachments).

UNiT I MAINTENANCE SAFETY

• Disconnect the spark plug before

performing maintenance except car-

buretor adjustments.

• Look for and replace damaged or

loose parts before each use. Look

for and repair fuel leaks before use.

Keep in good working condition.

• Replace trimmer head parts that are

chipped, cracked, broken, or dam-

aged in any other way before using

the unit.

• Maintain unit according to recom-

mended procedures. Keep cutting

line at proper length.

• Use only 0.080 inch (2 ram) diame-

ter Craftsman® brand line. Never

use wire, rope, string, etc.

• Install required shield properly be-

fore using the unit. Use only speci-

fied trimmer head; make sure it is

properly installed and securely fas-

tened.

• Make sure unit is assembled cor-

rectly as shown in this manual.

• Make carburetor adjustments with

lower end supported to prevent line

from contacting any object.

• Keep others away when making car-

buretor adjustments.

• Use only recommended Craftsman

accessories and replacement parts.

• Have all maintenance and service

not explained in this manual per-

formed by a Sears Service Center.

FUEL SAFETY

• Mix and pour fuel outdoors.

• Keep away from sparks or flames.

• Use a container approved for fuel.

• Do not smoke or allow smoking near

fuel or the unit.

• Avoid spilling fuel or oil. Wipe up all

fuel spills.

• Move at least 10 feet (3 meters)

away from fueling site before start-

ing engine.

• Stop engine and allow to cool before

removing fuel cap.

• Always store gasoline in a container

approved for flammable liquids.

TRANSPORTING AND STORAGE

• Allow engine to cool before storing

or transporting in vehicle.

• Empty the fuel tank before storing or

transporting the unit. Use up fuel left

in the carburetor by starting the en-

gine and letting it run until it stops.

• Store unit and fuel in area where fuel

vapors cannot reach sparks or open

flames from water heaters, electric

motors or switches, furnaces, etc.

• Store unit so line limiter blade can-

not accidentally cause injury. The

unit can be hung by the shaft.

• Store unit out of reach of children.

SAFETY NOTICE: Exposure to vibra-

tions through prolonged use of gaso-

line powered hand tools could cause

blood vessel or nerve damage in the

fingers, hands, and joints of people

prone to circulation disorders or ab-

normal swellings. Prolonged use in

cold weather has been linked to blood

vessel damage in otherwise healthy

people. If symptoms occur such as

numbness, pain, loss of strength,

change in skin color or texture, or loss

of feeling in the fingers, hands, or

joints, discontinue the use of this tool

and seek medical attention. An anti-

vibration system does not guarantee

the avoidance of these problems. Us-

ers who operate power tools on a con-

tinual and regular basis must monitor

closely their physical condition and

the condition of this tool.

SPECIAL NOTICE: This unit is

equipped with a temperature limiting

muffler and spark arresting screen

which meets the requirements of Cali-

fornia Codes 4442 and 4443. All U.S.

forest land and the states of California,

Idaho, Maine, Minnesota, New Jersey,

Oregon, and Washington require by

law that many internal combustion en-

pines be equipped with a spark arrest-

ng screen. If you operate in a locale

where such regulations exist, you are

legally responsible for maintaining the

operating condition of these parts.

Failure to do so is a violation of the

law. For normal homeowner use, the

muffler and spark arresting screen will

not require any service. After 50

hours of use, we recommend that your

muffler be serviced or replaced by a

Sears Service Center.

LINE TRIMMER SAFETY

_)AWARNING: Inspect the area to

be trimmed before each use. Remove

objects (rocks, broken glass, nails,

wire, etc.) which can be thrown by or

become entangled in line. Hard ob-

jects can damage the trimmer head

and be thrown causing serious injury.

• Use only for trimming, scalping, mow-

ing and sweeping. Do not use for

edging, pruning or hedge trimming.

• Cut only from your right to your left.

Cutting on left side of the shield will

throw debris away from the operator.

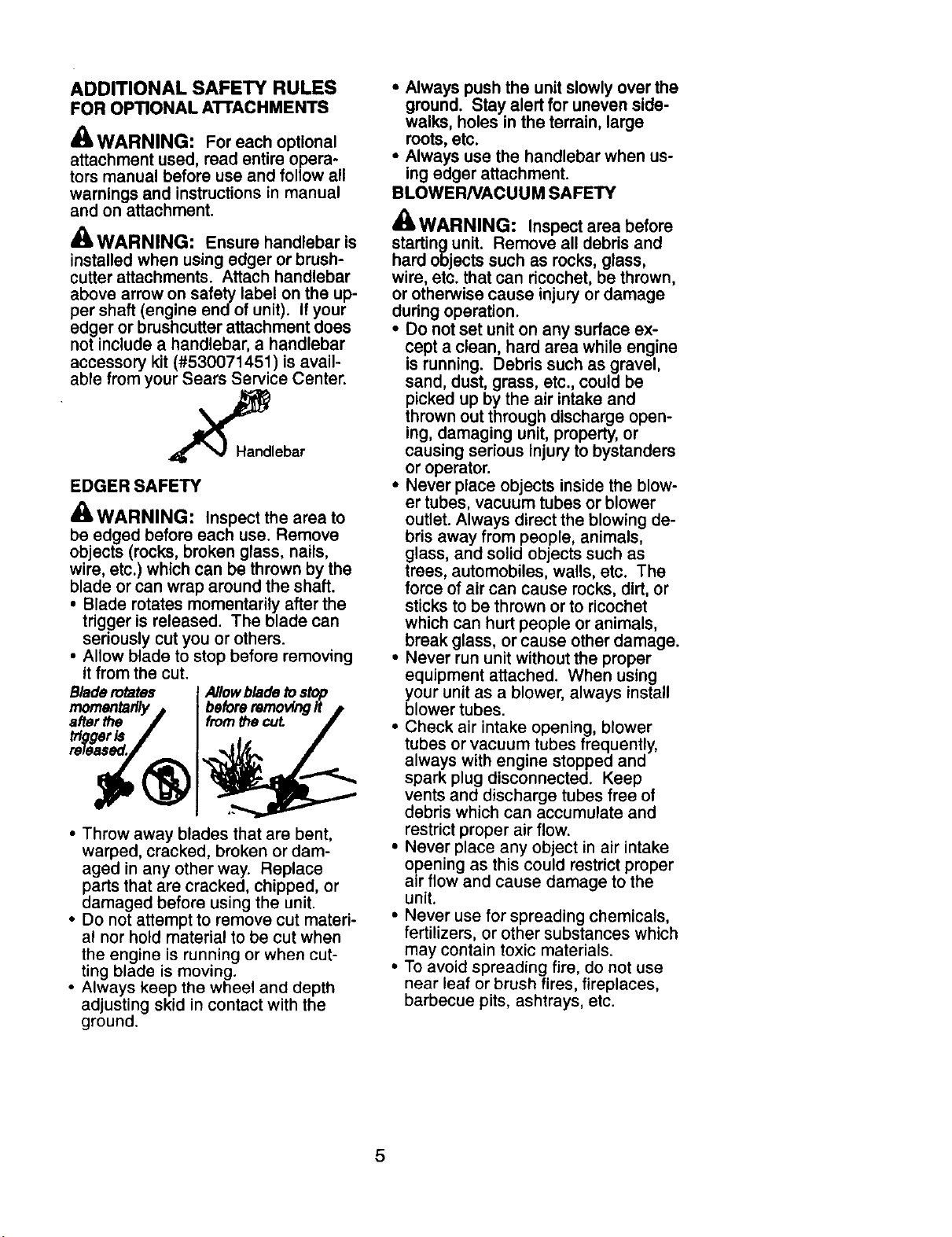

ADDITIONAL SAFETY RULES

FOROPTIONALA'n'ACHMENTS

_ WARNING: For each optional

attachment used, read entire opera-

tors manual before use and follow all

warnings and instructions in manual

and on attachment.

_IL WARNING: Ensure handlebar is

installed when using edger or brush-

cutter attachments. Attach handlebar

above arrow on safety label on the up-

per shaft (engine end of unit). If your

edger or brushcutter attachment does

not include a handlebar, a handlebar

accessory kit (#530071451) is avail-

able from your Sears Service Center.

_Handlebar

EDGER SAFETY

WARNING: Inspect the area to

be edged before each use. Remove

objects (rocks, broken glass, nails,

wire, etc.) which can be thrown by the

blade or can wrap around the shaft.

• Blade rotates momentarily after the

trigger is released. The blade can

seriously cut you or others.

• Allow blade to stop before removing

it from the cut.

Bladerotates Allowblade tostop

momentarily • beforeremovingItI

after the / I from _e cut. /

triggeris/ II_/

rele__

• Throw away blades that are bent,

warped, cracked, broken or dam-

aged in any other way. Replace

parts that are cracked, chipped, or

damaged before using the unit.

• Do not attempt to remove cut materi-

al nor hold material to be cut when

the engine is running or when cut-

ting blade is moving.

• Always keep the wheel and depth

adjusting skid in contact with the

ground.

• Always push the unit slowly over the

ground. Stay alert for uneven side-

walks, holes in the terrain, large

roots, etc.

• Always use the handlebar when us-

ing edger attachment.

BLOWER/VACUUM SAFETY

_WARNING: Inspect area before

starting unit. Remove all debris and

hard objects such as rocks, glass,

wire, etc. that can ricochet, be thrown,

or otherwise cause injury or damage

during operation.

• Do not set unit on any surface ex-

cept a clean, hard area while engine

is running. Debris such as gravel,

sand, dust, grass, etc., could be

picked up by the air intake and

thrown out through discharge open-

ing, damaging unit, property, or

causing serious injury to bystanders

or operator.

• Never place objects inside the blow-

er tubes, vacuum tubes or blower

outlet. Always direct the blowing de-

bris away from people, animals,

glass, and solid objects such as

trees, automobiles, walls, etc. The

force of air can cause rocks, dirt, or

sticks to be thrown or to ricochet

which can hurt people or animals,

break glass, or cause other damage.

• Never run unit without the proper

equipment attached. When using

your unit as a blower, always install

blower tubes.

• Check air intake opening, blower

tubes or vacuum tubes frequently,

always with engine stopped and

spark plug disconnected. Keep

vents and discharge tubes free of

debris which can accumulate and

restrict proper air flow.

• Never place any object in air intake

opening as this could restrict proper

air flow and cause damage to the

unit.

• Never use for spreading chemicals,

fertilizers, or other substances which

may contain toxic materials.

• To avoid spreading fire, do not use

near leaf or brush fires, fireplaces,

barbecue pits, ashtrays, etc.

BRUSHCUTTER SAFETY

DANGER: Blade can thrust vio-

lentlyaway frommaterial itdoes notcut.

Blade thrust can cause amputation of

arms or legs.

tL _________

all, WARNING: Do not use trimmer

head as a fastening device for the

blade.

PrOo iS

• Use only specified blade and make

sure it isproperly installed and se-

curely fastened.

Cut from your rightto your left.

Always use thehandlebar and a

properly adjusted shoulder strap

with blade (see ASSEMBLYinstruc-

tions in brushcutter attachment in-

struction manual).

CULTIVATOR SAFETY

_WARNING: RotaUng tines can

cause serious injury. Keep away from

rotatingtines. Stop the engine and

disconnectthe spark plugbefore un-

clogging tines or making repairs.

_ WARNING: The blade contin-

ues to spin after the throttle is re-

leased or engine is turnedoff. The

coasting blade can throw objects or

seriously cut you ifaccidentally

touched. Stop the blade by contacting

the left hand side of the coasting

blade with material already cut.

Stop coasting

blade by contact

with cut material.

WARNING: Inspect the area to

be cut before each use. Remove ob-

jects (rocks, broken glass, nails, wire,

etc.) which can be thrown or become

entangled in the blade or trimmer line.

• Throw away and replace blades that

are bent, warped, cracked, broken

or damaged in any other way.

• Install required shield properly be-

fore using the unit. Use the metal

shield for all metal blade use.

_ILWARNING: Only use brushcut-

ter attachments that provide a metal

shield with proboscis nose.

_, WARNING: Inspect the area to

be cultivated before starting the unit.

Remove all debris end hard and sharp

objects such as rocks, vines, branch-

es, rope, string, etc.

• Avoid heavy contact with solid ob-

jects that might stop the tines. If

heavy contact occurs, stop the en-

gine and inspect the unit for dam-

age.

• Never operate the cultivator without

the tine cover in place and properly

secured.

• Keep the tines and guard clear of

debris.

• After striking a foreign object, stop

the engine, disconnect the spark

plug and inspect the cultivator for

damage. Repair before restarting.

• Disconnect attachment from the

drive engine before cleaning the

tines with a hose and water to re-

move any build-up. Oil the tines to

prevent rust.

• Always wear gloves when servicing

or cleaning the tines. The tines be-

come very sharp from use.

• Do not run unit at high speed unless

cultivating.

HEDGE TRIMMER SAFETY

DANGER: RISK OF CUR KEEP

HANDS AWAY FROM BLADE - Blade

moves momantadly after the trigger ls

released. Do not attemptto clear away

cutmaterialwhen thebladeisinmotion.

Make sure the switchisinthe OFFposi-

tion, the spark plug wire is discon-

nected, and the blade has stopped

movingbefore removingjammed mate-

rial from the cuttingblade. Do notgrab

or hold the unitby the cuttingblade.

Blades move

momentarily

after the

ed.triggeris

Allow blades tostop

beforeremoving

them fromthecut.

WARNING: Inspect the area be-

fore startingthe unit. Remove all de-

bris and hard objectssuch as rocks,

glass, wire, etc. that can ricochet,be

thrown,orotherwise cause injuryor

damage duringoperation.

• Do notuse a cuttingblade that is

bent, warped, cracked, brokenor

damaged in any other way. Have

worn or damaged parts replaced by

your Sears Service Center.

• Always keep unit in front of your

body. Keep all parts of your body

away from the cutting blade.

• Keep the cutting blade and air vents

clear of debris.

POLEPRUNERSAFETY

_' WARNING: The reciprocating

blade/rotating chain can cause severe

injury. Inspect the unit before use. Do

not operate unit with a bent, cracked

or dull blade or dull chain. Keep away

from the blade/chain.

WARNING: The reciprocating

blade/rotating chain is sharp. Do not

touch. To prevent serious injury, al-

ways stop engine and ensure blade/

chain has stopped moving, disconnect

spark plug, and wear gloves when

changing or handling the blade or

chain.

WARNING: A coasting blade/ro-

tating chain can cause injury while it

continues to move after the engine is

stopped. Maintain proper control of the

unit until the blade/chain has completely

stopped moving. Keep hands, face and

feet at a distance from all moving parts.

Do not attempt to touch or stop the

blade or chain when it is moving.

_WARNING: Falling objectscan

cause severe head injury. Wear head

protectionwhen operating this unit

with a pole pruner attachment.

_ WARNING: To preventserious

injury, do not use more than one boom

extensionwith a pole pruner attach-

ment.

WARNING: Keep the pruner

away from power lines or electrical

wires.

• Only use for pruning limbs or

branches up to 4 inches in diameter.

• Do not operate the unit faster than

the speed needed to prune. Do not

run the unit at high speed when not

pruning.

• Always stop the unit when work is

delayed or when walking from one

cutting location to another.

• If you strike or become entangled

with a foreign object, stop the engine

immediately and check for damage.

Have any damage repaired by a

Sears Service Center before at-

tempting further operations. Discard

blades that are bent, warped,

cracked or broken.

• Stop the unit immediately if you feel

excessive vibration. Vibration is a

sign of trouble. Inspect thoroughly

for loose nuts, bolts or damage be-

fore continuing. Contact Sears Ser-

vice for repair or replacement of af-

fected parts as necessary.

SNOWTHROWERSAFETY

WARNING: Keep hands and

feet away from the rotor when starting

or running the engine. Never attempt

to clear the rotorwith the engine/motor

running. Stop engine and disconnect

spark plug before uncloggingsnow or

debris from discharge chute or when

adjusting vanes.

_1_WARNING: Never lean over dis-

charge chute. Rocksor debris could

be thrown intothe eyes and face and

cause serious injuryor blindness.

_ WARNING: Inspectthe area

where the unit isto be used. Remove

objects that could be thrown or dam-

age the unit. Some objects may be

hidden by fallen snow - be alert for

the possibility.

• Direct material discharge away from

glass enclosures, automobiles, etc.

• Do not run engine at high speed

while not removing snow.

• Be attentive when using the snow-

thrower, and stay alert for holes in

the terrain and other hidden haz-

ards.

• Make sure the rotorwill spinfreely

before attaching the snowthrowerto

the powerhead.

• If the rotor will not rotatefreely due

to frozen ice, thaw the unitbefore

thoroughlybefore attempting to op-

erate under power.

• Keep the rotorclear of debris.

• Do not throwsnow near other

people. The snow throwercould

propel small objects at highspeed

causing injury.

• Afterstrikinga foreign object, stop

the engine, disconnectspark plug

and inspect the snowthrowerfor

damage and repair ifnecessarybe-

fore restartingunit.

• Never operate the snowthrowernear

glass enclosures, automobiles and

trucks.

• Never attemptto use the snow-

thrower on a roof.

• Never operate the snowthrower near

window wells, dropoffs,etc.

• Never discharge snow onto public

roads or near moving traffic.

• Clear snow from slopes by goingup

and down; never across. Use cau-

tion when changing directions. Nev-

er clear snow from steep slopes.

• Let snowthrower runfor a few min-

utes after clearing snow so moving

parts do not freeze.

• Look behind and use care when

backing up. Exercise cautionto

avoid slipping orfalling, especially

when operating in reverse.

• Know how to stopquickly.

CARTON CONTENTS

Check carton contents against the fol-

lowing list.

Model 358.795501

• Powerhead

• Trimmer Attachment

• Shield

• Wing Nut (screwed onto shield)

° Container of Oil

Examine parts for damage. Do not

use damaged parts.

NOTE= If you need assistance or find

parts missing or damaged, call

1-800-235-5878.

It is normalfor thefuel filterto rattle in

the empty fuel tank.

Finding fuel or oil residue on muffler Is

normal due to carburetor adjustments

and testing done by the manufacturer.

ASSEMBLY

A ________

llWARNING: If received as-

sembled, repeat all steps to ensure

_,aOUrunit Is properly assembled and all

steners are secure.

INSTALLING TRIMMER A'I'rACH-

MENT

CAUTION: When Installing trimmer

attachment, place the unit on a flat

surface for stability.

1. Loosen the coupler by turning the

knob counterclockwise.

Coupler

Shipping

protector

Knob

TIGHTEN

2. Remove shipping protector from

coupler.

3. Remove the shaft cap from the

trimmer attachment (if present).

4. Position locking/release button of

attachment Into guide recess of

coupler.

5. Push the attachment into the cou-

pler until the locking/release button

snaps into the primary hole.

6. Before using the unit, tighten the

knob securely by turning clock-

wise.

Coupler Primary Hole

Guide Recess

Lower

Shaft Release Attachment

Button

WARNING: Make sure the lock-

ing/release button is locked in the pd-

mary hole and the knob is securely

tightened beforeoperating the unit.

All attachments are designed to be

used in the primaryhole.

Foroptionalattachments, see the AS-

SEMBLYsection ofthe applicable at-

tachment instructionmanual.

ATTACHING SHIELD

m_WARNING: The shield must be

properly installed. The shield provides

partial protection from the risk of thrown

objects to the operator and others and

is equipped with a line limitar blade

which cuts excess line to the proper

length. The line limiter blade (on under-

side of shield) is sharp and can cut you.

For proper orientation of shield, see

KNOW YOUR TRIMMER illustration in OP-

ERATIONsection.

1. Remove wing nut from shield.

2. Insert bracket into slot as shown.

3. Pivot shield until bolt passes

through hole in bracket.

4. Securely tighten wing nut onto

bolt.

Shield % Slot

,= ,_\\ Bracket

LineLimiter Blade NuTg

ADJUSTING THE HANDLE

_WARNING: When adjusting the

handle, be sure it remains above the

safety label and below the mark or ar-

row on the shaft.

1. Loosen wing nut on handle.

2. Rotate the handle on the shaft to

an upright position; retighten wing

nut.

KNOWYOURTRIMMER

READ THIS INSTRUCTION MANUAL AND SAFETY RULES BEFORE OPERATING YOUR

UNIT. Compare the illustrationswith your unitto familiarizeyourself withthe location

of the various conb'ols and adjustments. Save this manual for futurereterence.

AssistHandle

Coupler

Shaft _/

Trimmer _ ON/OFF Switch

Head

Starter

Shield Handle Spark Plug

Line Limiter

Blade

Thro_le Muffler

Trigger

Start

Lever

Primer Bulb

ON/OFF SWITCH

The ON/OFF switch is located on the

trigger handle and is used to stop the

engine. Move the switch to the OFF

position to stop the engine.

PRIMER BULB

The PRIMER BULB removes air from

the carburetor and fuel lines and fills

them with fuel. This allows you to start

the engine with fewer pulls on the

starter rope. Activate the primer bulb

by pressing it and allowing it to return

to its original form.

START LEVER

The STARTLEVERhelpsto supplyfuel

to theengine to aid in starting.Acti-

vate the startingsystem by movingthe

start lever to the STARTposition. DO

NOTsqueeze the throttletriggeruntil

the engine has started and runs.After

the engine starts, allow the engine to

warm-up 10-15 seconds, thenfully

squeeze the throttletriggerto deacti-

vate the starting system.

COUPLER

The COUPLER enables optional at-

tachments to be installed on the unit.

BEFORE STARTING ENGINE

WARNING: Be sure to read

the fuel information in the safety rules

before you begin. If you do not under-

stand the safety rules, do not attempt

to fuel your unit. Call 1-800-235-5878.

FUELING ENGINE

_' WARNING: Remove fuel cap

slowly when refueling.

This engine is cerlitied to operate on

unleaded gasoline. Before operation,

gasoline must be mixed with a good

quality synthetic 2-cycle air-cooled

engine oil. We recommend Craftsman

brand synthetic oil. Mix gasoline and oil

at a ratio of 40:1. A 40:1 ratio is

obtained by mixing 3.2 ounces of oil

with 1 gallon of unleaded gasoline.

Included with this trimmer is a 3.2

ounce container of oil. Pour the entire

contents of this container into 1 gallon

of gasoline to achieve the proper fuel

mixture. DO NOT USE automotive oil or

boat oil. These oils will cause engine

damage. When mixing fuel, follow

instructions printed on container.

Once oil is added to gasoline, shake

container momentarily to assure that

the fuel is thoroughly mixed. Always

read and follow the safety rules

relating to fuel before fueling your unit.

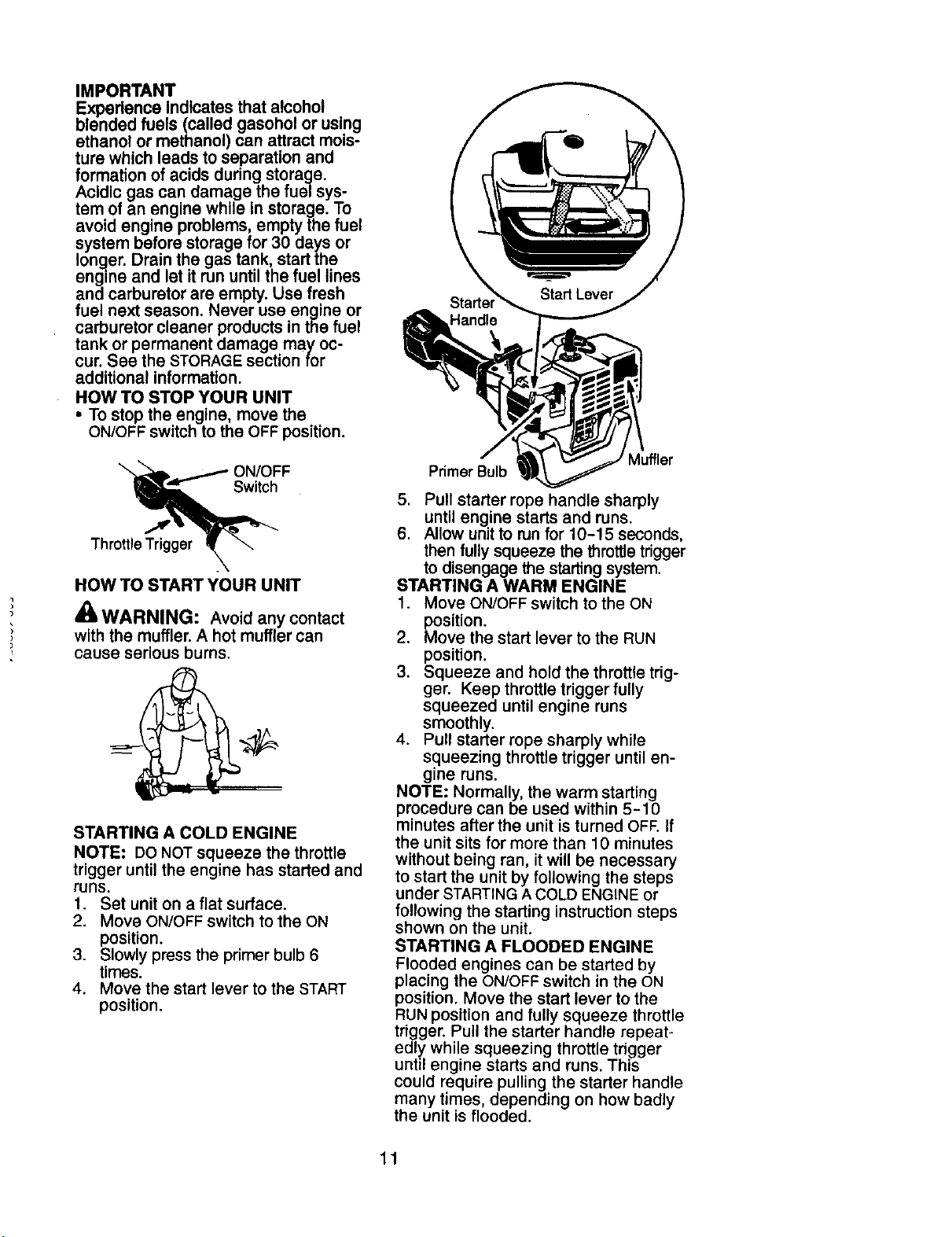

IMPORTANT

Expedence Indicates that alcohol

blended fuels (called gasohol or using

ethanol or methanol) can attract mois-

ture which leads to separation and

formation of acids during storage.

Acidic gas can damage the fuel sys-

tem of an engine while in storage. To

avoid engine problems, empty the fuel

system before storage for 30 days or

longer.Drain the gas tank, startthe

engine and let itrununtil the fuel lines

and carburetor are empty. Use fresh

fuel next season. Never use engine or

carburetor cleaner productsin the fuel

tank orpermanent damage may oc-

cur. See the STORAGEsection for

additional information.

HOW TO STOP YOUR UNIT

• Tostop the engine, move the

ON/OFFswitchto theOFFposition.

_/ON/OFF

Throttle Trigger _

HOW TO START YOUR UNIT

WARNING: Avoid any contact

with the muffler.A hot mufflercan

cause serious burns.

STARTING A COLD ENGINE

NOTE: DO NOT squeeze the throttle

trigger until the engine has started and

runs.

1. Set unit on a flat surface.

2. Move ON/OFF switch to the ON

position.

3. Slowly press the primer bulb 6

times.

4. Move the start lever to the START

position.

Start Lever

Jffler

Primer Bulb

5. Pull starter rope handle sharply

until engine starts and runs.

6. Allow unit to run for 10-15 seconds,

then fully squeeze the throttle trigger

to disengage the starting system.

STARTING A WARM ENGINE

1. Move ON/OFF switch to the ON

position.

2. Move the start lever to the RUN

position.

3. Squeeze and hold the throttle trig-

ger. Keep throttle trigger fully

squeezed until engine runs

smoothly.

4. Pull starter rope sharply while

squeezing throttle trigger until en-

gine runs.

NOTE: Normally, the warm starting

procedure can be used within 5-10

minutes after the unit is turned OFF. If

the unit sits for more than 10 minutes

without being ran, it will be necessary

to start the unit by following the steps

under STARTING A COLD ENGINE or

following the starting instruction steps

shown on the unit.

STARTING A FLOODED ENGINE

Flooded engines can be started by

placing the ON/OFF switch in the ON

position. Move the start lever to the

RUN position and fully squeeze throttle

trigger. Pull the starter handle repeat-

edly while squeezing throttle trigger

until engine starts and runs. This

could require pulling the starter handle

many times, depending on how badly

the unit is flooded.

If the unit still doesn't start, refer to the

TROUBLESHOOTING TABLE or call

1-800-235-5878.

OPERATING THE COUPLER

This model is equipped with a coupler

which enables optional attachments to

be installed. The optional attach-

ments are:

Edger ................. 358.792401

Cultivator .............. 358.792410

Blower ................ 358.792421

Brushcutter ............ 358.792441

Pruner ................ 358.792450

WARNING: Always stop unit

and disconnectspark plug before re-

moving or installing attachments.

REMOVING TRIMMER ATrACH-

MENT (OR OTHER OPTIONAL AT-

TACHMENTS)

CAUTION: When removing or instal-

ling attachments, place the uniton a

flat surface for stability.

1. Loosen the couplerby turning the

knob counterclockwise.

Upper Shaft

Coupler

Lower

Attachment

.OOSEN

TIGHTEN Knob

2. Press and holdthelocking/release

button.

Locking/Release

Button

Lower Attachment

Upper Shaft

3. While securely holding the engine

and upper shaft, pull the attach-

ment straight out of the coupler.

INSTALLING OPTIONAL ATTACH-

MENTS

1. Remove the shaft cap from the at-

tachment (if present).

2. Position locking/release button of

attachment into guide recess of

coupler.

3. Push the attachment into the cou-

pler until the locking/release button

snaps into the primary hole.

4. Before using the unit, tighten the

knob securely by turning clock-

wise.

Coupler PrimaryHole

Upper Locking/ Attachment

Shaft Release

Button

_'WARNING: Make sure the lock-

ing/release buttonis locked in the pri-

mary hole and the knob is securely

tightened before operating the unit.

OPERATING POSITION

ALWAYS WEAR:

Eye Protection

Long Pants

Heavy Shoes

Cut only from your rightto your left.

_1_ WARNING: Always wear eye

protection. Never lean over the tnm-

mer head. Rocks or debris can rico-

chet or be thrown into eyes and face

and cause blindness or other serious

injury.

When operating unit, stand as shown

and check for the following:

• Wear eye protection and heavy

clothing.

• Hold trigger handle with right hand

and assist handle with left hand.

• Keep unit below waist level.

• Cut only from your right to your left

to ensure debris is thrown away

from you. Without bending over,

keep line near and parallel to the

ground and not crowded into materi-

al being cut.

Do not run the engine at a higher

speed than necessary. The cutting

line will cut efficiently when the engine

is run at less than full throttle. At lower

speeds, there is less engine noise and

vibration. The cutting line will last

longer and will be less likely to '_veld"

onto the spool.

Always release the throttle trigger and

allow the engine to return to idle

speed when not cutting.

Tostop engine:

: Release the throttletdgger,

Move the ON/OFFswitchto the OFF:

position.

TRIMMER LINE ADVANCE

The cutting head advances line au-

tomatically. Do not tap head on the

ground to advance line. This may

break parts and cause cutting headto

malfunction.

Uponunitstartup, the linewill advance

automaticallyto the correctcuttingpath

length

Always keep the shield in place when

the tool isbeing operated.

WARNING: Dee only 0.080"

(2 mm) diameter round line. Other

sizes and shapes of linewill not ad-

vance propedy and will result in im-

proper cuttinghead function or can

cause serious injury.Do not use other

materials such as wire, stdng, rope,

etc. Wire can break offduring cutting

and become a dangerous missile that

can cause serious injury.

CUTTING METHODS

_I=WARNING: Use minimum

speed and do not crowd the line when

cutting around hard objects (rock,

gravel, fence posts, etc.), which can

damage the trimmer head, become

entangled in the line, or be thrown

causing a serious hazard.

• The tip of the line does the cutting.

You will achieve the best perform-

ance and minimum line wear by not

crowding the line into the cutting

area. The right and wrong ways are

shown below.

Tip of the Line

Does The Cutting

Right

LineCrowded Into

Work Area

•

• The line will easily remove grass

and weeds from around walls,

fences, trees and flower beds, but it

also can cut the tender bark of trees

or shrubs and scar fences.

• For trimming or scalping, use less

than full throttle to increase line life

and decrease head wear, especially:

During lightdutycutting.

Near objectsaround which the line

can wrap such as small posts,

trees or fence wire.

• For mowing orsweeping, use full

throttlefor a good clean job.

TRIMMING - Holdthe bottom ofthe

trimmer head about 3 in. (8 cm) above

the ground and at an angle. Allow only

the tip of the line to make contact. Do

notforce trimmer line intowork area.

Trimming

3 in. (8 cm)

AboveGround

SCALPING - The scalping technique

removes unwanted vegetation down

to the ground. Hold the bottom of the

trimmer head about 3 in. (8 cm) above

the ground and at an angle. Allow the

tip of the line to strike the ground

around trees, posts, monuments, etc.

This technique increases line wear.

Scalping

MOWING - Your trimmer is ideal for

mowing in places conventional lawn

mowers cannot reach. In the mowing

position, keep the line parallel to the

t_ound. Avoid pressing the head into

e ground as this can scalp the

ground and damage the tool.

Mowing

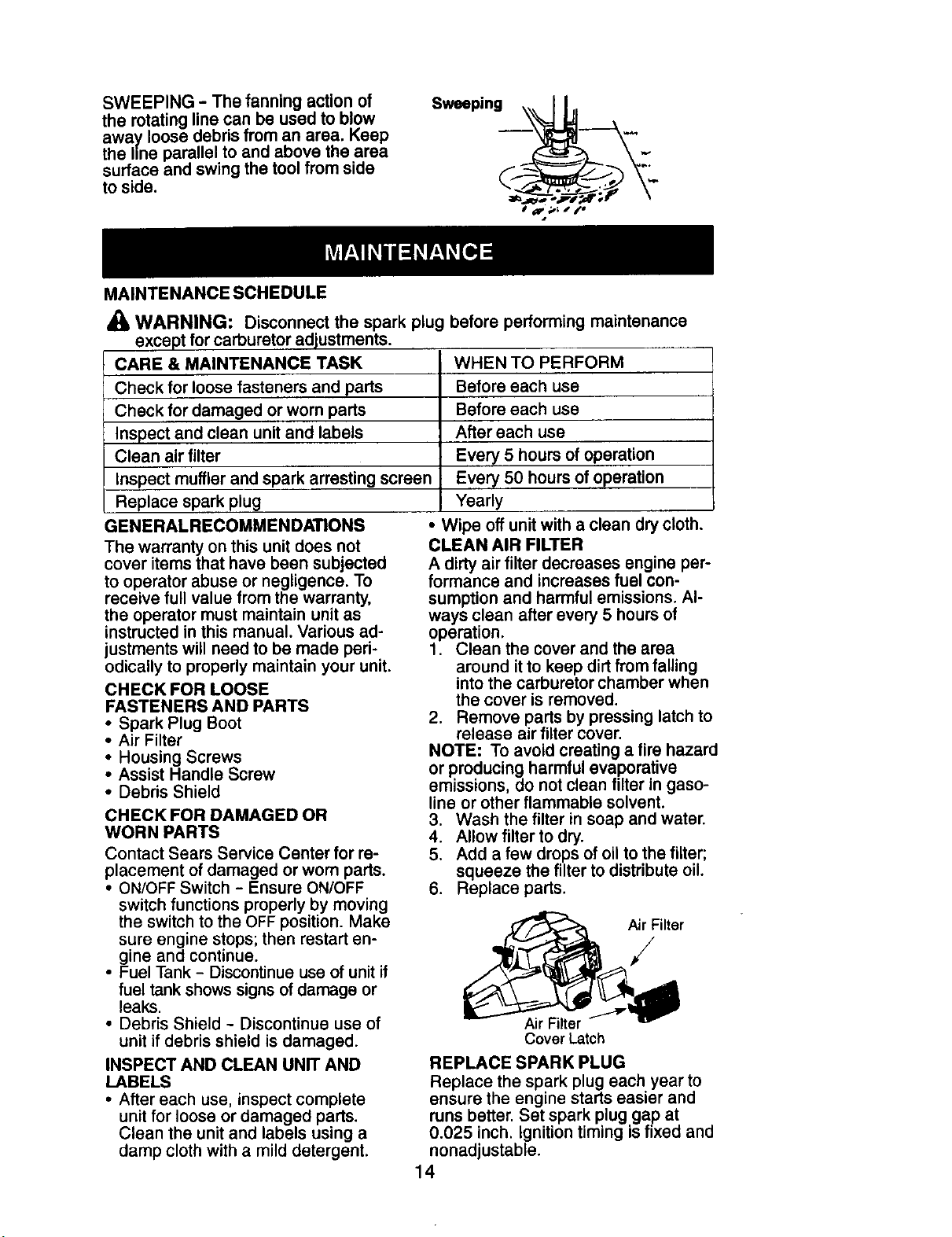

SWEEPING - The fanning action of

the rotatinglinecan be used to blow

away loose debris from an area. Keep

the line parallel to and above the area

surface and swing the toolfrom side

to side.

Sweeping____X_ _

MAINTENANCE SCHEDULE

,_ WARNING: Disconnect the spark plug before performing maintenance

except for carburetoradjustments.

CARE & MAINTENANCE TASK

WHEN TO PERFORM

Check for loose fasteners and parts

Check for damaged or worn parts

Inspect and clean unit and labels

Clean air filter

Inspect muffler and spark arresting screen

Replace spark plug

GENERALRECOMMENDATIONS

The warranty on this unit does not

cover items that have been subjected

to operator abuse or negligence. To

receive full value from the warranty,

the operator must maintain unit as

instructed in this manual. Various ad-

justments will need to be made peri-

odically to properly maintain your unit.

CHECK FOR LOOSE

FASTENERS AND PARTS

• Spark Plug Boot

• Air Filter

• Housing Screws

• Assist Handle Screw

• Debris Shield

CHECK FOR DAMAGED OR

WORN PARTS

Contact Sears Service Center for re-

placement of damaged or worn parts.

• ON/OFF Switch - Ensure ON/OFF

switch functions properly by moving

the switch to the OFF position. Make

sure engine stops; then restart en-

gine and continue.

• Fuel Tank - Discontinue use of unit if

fuel tank shows signs of damage or

leaks.

• Debris Shield - Discontinue use of

unit if debris shield is damaged.

INSPECT AND CLEAN UNIT AND

LABELS

• After each use, inspect complete

unit for loose or damaged parts.

Clean the unit and labels using a

damp cloth with a mild detergent.

Before each use

Affereach use

Every 5 hours of operation

Every 50 hours of operation

Yearly

Wipe off unit with a clean dry cloth.

CLEAN AIR FILTER

A dirty air filter decreases engine per-

formance and increases fuel con-

sumption and harmful emissions. Al-

ways clean after every 5 hours of

operation.

1. Clean the cover and the area

around itto keep dirt from falling

into the carburetor chamber when

the cover is removed.

2. Remove parts by pressing latch to

release air filter cover.

NOTE: To avoid creating a fire hazard

or producing harmful evaporative

emissions, do not clean filter in gaso-

line or other flammable solvent.

3. Wash the filter in soap and water.

4. Allow filter to dry.

5. Add a few drops of oil to the filter;

squeeze the filter to distribute oil.

6. Replace parts.

Air Filter

Cover Latch

Air Filter

REPLACE SPARK PLUG

Replace the spark plug each year to

ensure the engine starts easier and

runs better. Set spark plug gap at

0.025 inch. Ignition timing is fixed and

nonadjustable.

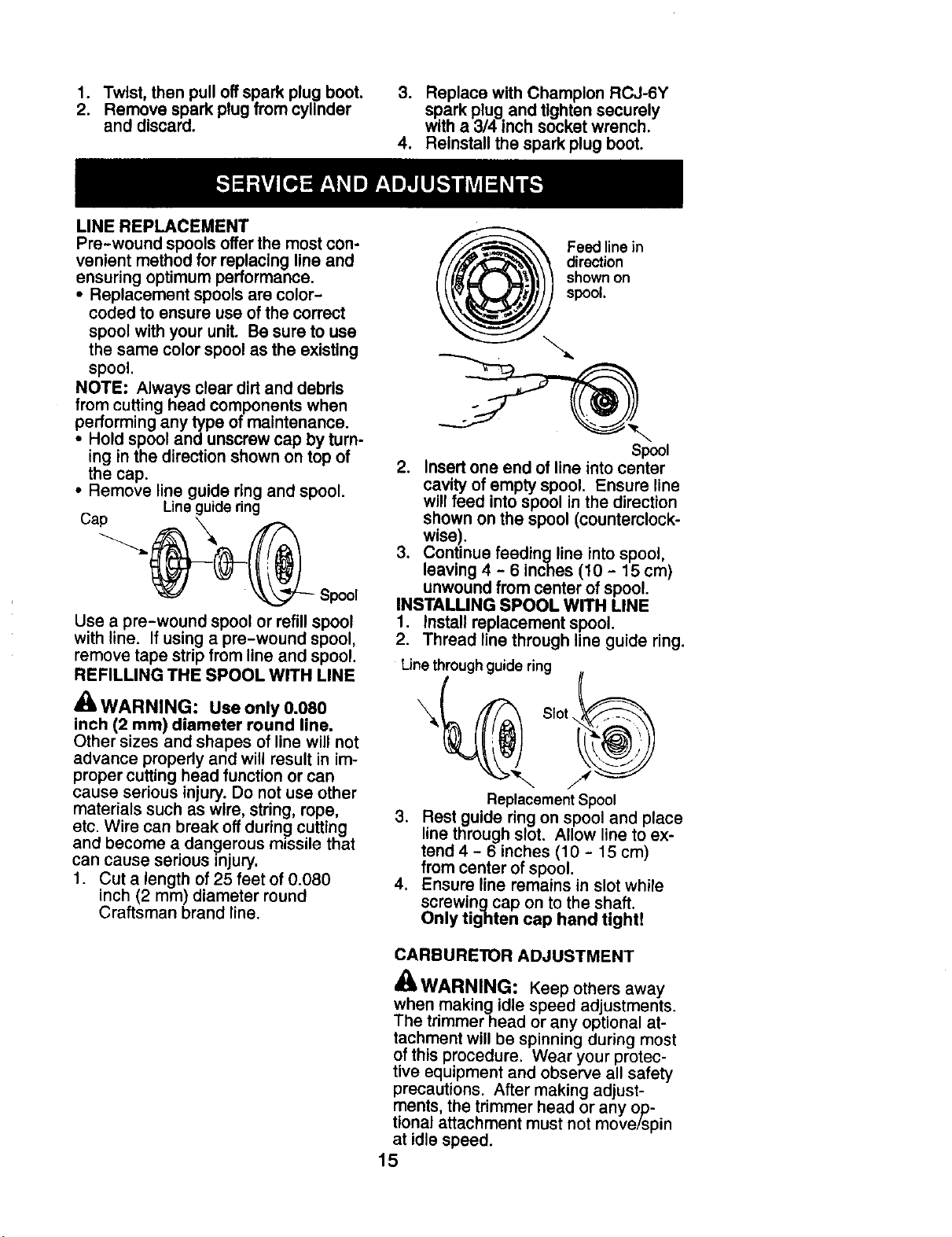

1. Twist, then pull off spark plug boot.

2. Remove spark plug from cylinder

and discard.

LINE REPLACEMENT

Pre-wound spoolsofferthe mostcon-

3. Replace with Champion RCJ-6Y

spark plug and tighten securely

with a 3/4 inch socket wrench.

4. Reinstall the spark plug boot.

venient method for replacing line and

ensuring optimum performance.

• Replacement spools are color-

coded to ensure use of the correct

spool with your unit. Be sure to use

the same color spool as the existing

spool.

NOTE: Always clear dirt and debris

from cutting head components when

performing any type of maintenance.

• Hold spool and unscrew cap by turn-

ing in the direction shown on top of

the cap.

• Remove line guide ring and spool.

Line guide ring

Cap "_

0oo,

Use a pre-wound spool orrefillspool

withline.Ifusinga pre-wound spool,

remove tape stripfrom lineand spool.

REFILLING THE SPOOL WITH LINE

WARNING: Use only 0.080

inch (2 mm) diameter round line.

Other sizes and shapes of line wilt not

advance properly and will result in im-

proper cutting head function or can

cause serious injury. Do not use other

materials such as wire, string, rope,

etc. Wire can break off during cutting

and become a dangerous missile that

can cause serious injury.

1. Cut a length of 25 feet of 0.080

inch (2 mm) diameter round

Craftsman brand line.

_ Feed line in

_'_"_\_, direCtion

"_L¥-_ 1 shown on

= oo,

Spool

2. Insert one end of line into center

cavity of empty spool. Ensure line

will feed into spool in the direction

shown on the spool (counterclock-

wise).

3. Continue feedingline into spooJ,

leaving 4 - 6 inches (10 - 15 cm)

unwound from center of spool.

INSTALLING SPOOL WITH LINE

1. Install replacement spool.

2. Thread line through line guide ring.

Line through guide ring

"__ Slot

Replacement Spool

3. Rest guide ring on spool and place

line through slot. Allow line to ex-

tend 4 - 6 inches (10 - 15 cm)

from center of spool.

4. Ensure line remains in slot while

screwlngcap on to the shaft.

Only tighten cap hand tight!

CARBURETOR ADJUSTMENT

_ WARNING: Keep others away

when making idle speed adjustments.

The trimmer head or any optional at-

tachment will be spinning during most

of this procedure. Wear your protec-

tive equipment and observe all safety

precautions. After making adjust-

ments the trimmer head or any op-

tional attachment must not move/sp n

at idle speed.

The carburetor has been carefully set

at the factory.Adjustments may be

necessary ifyou notice any of the fol-

lowing conditions:

• Enginewillnot idlewhenthe throttle is

released.

• The trimmer head or optional attach-

ment moves/spins at idle.

Make adjustmentswith the unitsup-

portedso the cuttingattachmentis off

the groundand willnotmake contact

withany object. Holdthe unitby hand

while runn=ngand makingadjustments.

Keep all partsof yourbody away from

the cuttingattachmentand muffler.

Idle Speed Adjustment

Allow engine to idle. Adjust speed until

engine runswithout trimmerhead or

optional attachment moving or spin-

ning (idle too fast) or stalling (idle

speed too slow).

• Turn idle speed screw clockwise to

increase engine speed if engine

stalls or dies.

• Turn idle speed screw counterclock-

wise to decrease engine speed if

trimmer head or optional attachment

moves orspins at idle.

_)&WARNING: Recheckthe idle

speed after each adjustment. The

trimmer head or optional attachment

must not move,orspin at idlespeed to

avoid serious injuryto the operator or

others.

Idle

Speed

Screw

Air Filter

Cover

If you require further assistance or are

unsure about performing this proce-

dure, contact your Sears Service Cen-

ter or call our customer assistance

help line at 1-800-235-5878.

_)& WARNING: Perform the follow-

ing steps after each use:

• Allow engine to cool before storing

or transporting.

• Store unit andfuel in a well venti-

lated area where fuel vapors cannot

reach sparks or open flames from

water heaters, electric motors or

switches, furnaces, etc.

• Store unit with all guards in place.

Position unit so that any sharp ob-

ject cannot accidentally cause injury.

• Store unit and fuel wel/out of the

reach of children.

SEASONAL STORAGE

Prepare unit for storage at end of sea-

son or if itwill not be used for 30 days

or more.

If your unit is to be stored for a period

of time:

• Clean the entire unit before lengthy

storage.

• Store in a clean dry area.

• Lightly oil external metal surfaces.

FUEL SYSTEM

Under FUELING ENGINE in the OPERA-

TION section of this manual, see mes-

sage labeled IMPORTANT regarding

the use of gasohol in your engine.

Fuel stabilizer is an acceptable alter-

native in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to the gasoline in the fuel

tank or fuel storage container. Follow

the mix instructions found on stabilizer

container. Run engine at least 5 min-

utes after adding stabilizer.

Craftsman 40:1,2-cycle engine oil (air

cooled) is already blended with fuel

stabilizer. If you do not use this Sears

oil, you can add a fuel stabilizer to

your fuel tank.

ENGINE

• Remove spark plug and pour 1 tea-

spoon of 40:1, 2-cycle engine oil (air

cooled) through the spark plug

opening. Slowly pull the starter rope

8 to 10 times to distribute oil.

• Replace spark plug with new one of

recommended type and heat range.

• Clean air filter.

• Check entire unit for loose screws,

nuts, and bolts. Replace any dam-

aged, broken, or worn parts.

• At the beginning of the next season,

use only fresh fuel having the proper

gasoline to oil ratio,

OTHER

• DO not storegasoline fromone sea-

son to another,

• Replace your gasoline can ifitstarts

to rust.

TROUBLESHOOTING TABLE

WARNING: Always stopunitand disconnect spark plug before perform-

ing all of the recommended remedies below except remedies thatrequire

TROUBLE

Engine willnot

start.

Enginewill

notidle

properly.

Engine willnot

accelerate,

lacks power,

or dies under

a load.

Engine

smokes

excessively.

Engine runs

hot.

operation of the unit.

CAUSE REMEDY

1, Move ON/OFF switchto ON.

1. ON/OFF switchin

OFF position.

2. Fueltank empty.

3. Spark plug notfiring.

4. Fuel notreaching

carburetor.

5. Carburetorrequires

adjustment.

1. Carburetor requires

adjustment.

2. Crankshaftseals worn.

3. Compressionlow.

1. Airfilterdirty.

2. Spark plug fouled.

3. Carburetorrequires

adjustment.

4. Carbonbuild-Upon

muffler outletscreen.

5. Compressionlow.

1. Fuel mixtureincorrect.

2. Air filterdirty.

3. Carburetorrequires

adjustment.

1. Fuelmixtureincorrect.

2. Spark plugincorrect.

3. Carburetorrequires

adjustment.

4. Carbon build-upon

muffleroutletscreen.

2. Fill tankwith correctfuel mixture.

3. Installnewspark plug.

4. Check for dirtyfuelfilter; replace.

Check for kinked or splitfuel line;

repairor replace.

5. ContactSears Service (see back cover).

1. See "Carburetor Adjustment"in

Service and AdjustmentsSection.

2. ContactSears Service (see back cover).

3. ContactSears Service (see back cover).

1. Clean or replace air filter.

2. Clean or replaceplug

and regap.

3. ContactSears Service (see backcover).

4. ContactSears Service (see back cover).

5. ContactSears Sen/ice (see back cover).

1. Empty fuel tankand refillwith

correctfuel mixture.

2. Clean or replace air filter.

3. ContactSears Service (see back cover).

1. See "Fueling Engine"in Operation

section.

2. Replace with correctspark plug.

3. ContactSears Service (see back cover).

4. Contact Sears Service (see back cover).

YOUR WARRANTY RIGHTS AND

OBLIGATIONS: The U. S. Environ-

mental Protection Agency and Sears,

Roebuck and Co., U.S.A., are pleased

to explain the emissions control system

warranty on your year 2002-2004 small

off-mad engine. Sears must warrant

the emission control system on your

small off-road engine for the periods of

time listed below provided there has

been no abuse, neglect, or improper

maintenance of your small off-road en-

gine. Your emission control system in-

cludes parts such as the carburetor and

the ignition system. Where a warrant-

able condition exists, Sears will repair

your small off-road engine at no cost to

you. Expenses covered under warranty

include diagnosis, parts and labor.

MANUFACTURER'S WARRANTY

COVERAGE: If any emissions related

part on your engine (as listed under

Emissions Control Warranty Parts List)

is defective or a defect in the materials

or workmanship of the engine causes

the failure of such an emission related

part, the part will be repaired or re-

_aced bySears. OWNER'S WAR-

ANTY RESPONSIBILITIES: As the

small off-road engine owner, you are

responsible for the performance of the

required maintenance listed in your in-

struction manual. Sears recommends

that you retain all receipts covering

maintenance on your small off-read en-

gine, but Sears cannot deny warranty

solely for the lack of receipts or for your

failure to ensure the performance of all

scheduled maintenance. As the small

off-read engine owner,you should be

aware that Sears may deny you war-

rarity coverage ifyour small off-road

engine or a part of it has failed due to

abuse, neglect, improper maintenance,

unappreved modifications, or the use of

parts not made or approved by the orig-

inal equipment manufacturer. You are

responsible for presenting your small

off-read engine to a Sears authorized

repair center as soon as a problem ex-

ists. Warranty repairs should be com-

pleted in a reasonable amount of time,

not to exceed 30 days. Ifyou have any

questions regarding your warranty rights

and rasponsibilitias, you should contact

your nearest authorized service center

or call Sears at 1-800-469-4663.

WARRANTY COMMENCEMENT

DATE: The warranty period beduinson

the date the small off-road engine is

purchased. LENGTH OF COVERAGE:

This warranty shall be for a period of

two years from the initial date of pur-

chase. WHAT IS COVERED: REPAIR

OR REPLACEMENT OF PARTS. Re-

pair or replacement of any warranted

part will be performed at no charge to

the owner at an approved Sears servic-

ing center. If you have any questions

regarding your warranty rights and re-

sponsibilities, you should contact your

nearest authorized service center or call

Sears at 1-800-469-4663. WARRAN-

TY PERIOD: Any warranted part which

Is notscheduledfor replacementas re-

quiredmaintenance, orwhich issched-

uled onlyfor regularinspectionto the

effectof "repair or replaceas neces-

sary"shallbe warrantedfor 2 years.

Any warrantedpart which isscheduled

forreplacementas requiredmainte-

nance shall be warrantedfor the period

of time upto the firstscheduledreplace-

rnent pointfor thatpart. DIAGNOSIS:

The ownershall notbe chargedfor

diagnosticlaborwhich leadstothe de-

terminationthat a warrantedpartisde-

fective Ifthe diagnosticworkis per-

formed at an approvedSears servicing

canter. CONSEQUENTIAL DAMAGES:

Sears may be liablefor damagesto

otherenginecomponentscausedby

the failure of a warrantedpartstillunder

warranty. WHAT IS NOT COVERED:

Allfailures causedby abuse, neglect,or

impropermaintenanceare notcovered.

ADD-ON OR MODIRED PARTS:The

use ofadd-on or modifiedpartscan be

groundsfor disallowinga warranty

claim.Sears is notliabletocoverfail-

uresof warrantedpartscaused bythe

useofadd-on or modifiedparts. HOW

TO FILE A CLAIM: Ifyouhave any

questionsre_ardingyourwarrantyrights

and raspons=bilities,youshouldcontact

your nearestauthorizedservicecenter

or call Sears at 1-800-469-4663.

WHERE TO GET WARRANTY SER-

VICE: Warrantyservicesor repairsshall

be providedat all Sears servicecenters.

Call 1-800-469-4663. MAINTE-

NANCE, REPLACEMENT AND RE-

PAIR OF EMISSION RELATED

PARTS: Any Sears approved replace-

rnent part used in the performance of

any warranty maintenance or repair on

emission related parts will be provided

without charge to the owner if the part is

under warranty. EMISSION CONTROL

WARRANTY PARTS UST: Carburetor,

Ignition System: Spark Plug (covered

_odtO maintenance schedule), Ignition

ule. MAINTENANCE STATE-

MENT: The owner is responsible for the

performance of all required mainte-

nance as defined in the instruction

manual.

This engine is certified to be emissions compliant for the following use:

[] Moderate (50 hours)

[] Intermediate (125 hours)

[] Extended (300 hours)

REPAIR PARTS

RSt.

10.

11.

12.

15.

16.

SEARS TRIMMER MODEL 366.796601

3 4 5 6

_A WARNING

All repairs,adjustmentsand

maintenancenot described

In the Operator's Manuel

must be pwforrnedby queli-

fled service personnel.

__23

_--24

_m25

Part No.

630056241

530047307

630053968

630056334

530027597

530015666

530069672

530053969

530056250

530016116

530055126

530015620

530071608

530016343

530016344

530071445

Des©rlptlon

Assy-Throtfte Cable

Assy -Throttle Leadwim

Hsg.-Throttle (Right)

Trigger

Spring-Throttle

Screw

Kit-Sv_tch

Hsg.-Throttle (Left)

Handle-Assist

Wingnut

Clamp-Assist Handle

Bolt

Assy-Upper Shaft

(incl. flex shaft)

Screw-Align

Screw

Assy-Lower Shaft

(inct flex shaft)

Ref.

17.

Part No.

530069779

16. 530052266

10. 530015805

20, 530015820

21. 530016118

22. 530094543

23. 71-85939

24 530403949

25 530054222

Not Shown

530163854

530057296

530055410

530057574

Oescdpfion

Kit-Shield Ass'y.

(IncL17-20)

Line Limiter

Screw-Line Umlter

Bolt

Wingnut

Dustcup

Ass'y-Wound Hub

Guide - Line

Assy - Cap 5/16"

Operator Manual

Decal-Upper Shaft

Decal-Shaft Waming

Decal-On/Off/Instruction

REPAIR PARTS

43 44

SEARS TRJMMER MODEL 358.796501

Rlf. Part No.

1. 530071396

2. 530042088

3, 530071391

4, 53(}015953

5. Champion

6. 530071359

7. 530071363

8. 530057635

9 530016014

10. 530071363

11. 530071698

12. 530057371

!3. 530016394

14. 530036575

15. 530056804

16. 530071731

17. 530039211

18. 530016357

19. 530047278

20. 530071363

21. 530015767

22. 530015886

23. 530071697

Du©dptlon

Jr-Muffler (incL2.3)

qufflerSpring

_:reen-Spark Arreslor

/Jrew-Cytlnder

;park Plug (RCJ-6Y}

_t-Cylinder

;asker-Cyl/Carb.{kit)

,d_or-Carb

;crew-Carb Adptr,

iasket-Carb (kll)

:it-_. (FE)

,JrBox

Hrew-Carb.

oarn-Air Filter

',over-Air Filler

_it-Mo(:i.Spacer/Borewl

_nition Module

Hrew-lgnll. Module

_ssy-Switch Wire

:it- Engine Gasket

Incl. 7,10,31,497

_rew

Hn_w

kssy-Clulch Hsg.

Ref, Part No.

24, 530015828

25. 530015810

26 530027569

27 530071325

28 530016326

29 53O016376

30 530015941

31. 530071363

32. 53C069945

33. 530655120

34, 530015162

35. 53(3071357

36, 530055728

37 530071615

3B. 530032125

39 530016349

40. 530015810

41 530016349

42 530057384

43 530049296

44 530016379

o==='iption

Washer

Screw

Handle-Starter

Kll-Ropa

Screw

Spacer

RetR_C'shak

Gasket-Cylinder(kit)

Kll-Ccnnecting Rod

Ring-Piston

Piston Pin Retainer

Kit-Piston

(incls. 33,34)

8earing-Outer

Kit-C'case Seal

Seadng-lnnef

Screw

Assy-Rear Shroud

Assy-Fuel Tank

(In_. 45,46 wJllnes)

Reta_er

Ref Pan No.

45 530014347

4E 530095646

47. 530(_9216

48.; 53(_69247

49; 53_071363

50, 5306"28800

51. 53(_71627

52. 530071730

53. 530069886

54 530015149

55. 530016224

56. 530053985

57. 530(}71324

58. 530042086

59, 530057373

60. 530015611

61, 530069491

62. 5306266(_5

63, 530015768

Selotiptlon

Assy-Fuel Cap

Assy-Fuel Pickup

Kit-Line(tanldl_rga)

Kit-Line(carb/putge)

O-ring-C'case(kit)

Assy-Orankspaft

Assy-Crankcase

(incl. 36-38)

Assy- C'case/C'shaft

(Incl. 3030,51

Assy-Flywheel

Washer-Flat

Borew- pulley

Retak_er- Palley

Kit-Starter Pulley

(incl. 28)

Starter Spdng

Assy-Fan Hs0.

Washer-Clutch

KJt-Clulch (Ir_l.60)

Nut-ClulCn

Locknul

Declaraci6ndeGarantfa 21 Servicio y Ajustes 35

ldenUficaci6n de Sfmbolos 21 Almacenaje 37

Reglas de Seguridad 22 Tabla Diagn6stica 38

Montajs 28 Declaraci6n de Emision 39

Uso 30 Listade Piezas 19

Mantenimiento 34 Repuesto y Encargos Contratapa

GARANTIA DE UN ANO COMPLETO PARA LA CORTADORA DE LINEA A GA-

SOMNA WEEDWACKER ® DE CRAFTSMAN ®

Durante un afio, a parUr de la fecha de compra, siempre que se haga el mantenimi-

ento, la lubricacl6n y los ajustes a esta Cortadora de Unea a Gasolina Weedwacker

de Craftsman segdn las instrucclones de uso y rnantenimiento en el manual, Sears

reparard cualquier defecto de matedales o de mano de obra gratuitamente.

Esta garantfa excluye la II'nea de nil6n, la bujfa y el filtro de aire, qua son piezas

fungibles que se gastan con el uso normal.

Si se usa esta Cortadora de Llnea Weedwacker de Craftsman para fines comer-

ciales, esta garantfa tendrd validez por s61a 90 dfas a partir de la fecha de com-

pra. Si se usa esta Cortadora de Lfnea Weedwacker de Craftsman para fines de

alquiler, esta garantfa tendrd validez por s61a 30 dfas a partir de la fecha de com-

pra. Esta garanfla tendrd validez enicamente mientras se use este producto den-

tro de los Estados Unidos.

SE OBTENDRA SERVICIO BAJO GARANTIA DEVOLVlENDO LA CORTADORA DE LINEA

WEEDWACKER AL TIENDA DE SEARS O CENTRO DE SERVIClO MAS CERCANO EN

LOS ESTADOS UNIDOS.

Esta garantfa confiere derechos legales especfficos al propietario, que tal vez

tenga asimismo otros derechos que varfan entre estados.

Sears, Roebuck and Co., D/817 WA, Hoffman Estates, IL 60179

ADVERTENCIA: IEsta

cortadorade hierbas puedeser

peligrosal El uso descuidadoo

indebido de esta herramienta

puede causar graves o at.in

heridas fatales!

Lea y eomprenda el

manual de instruc-

cionesantes de usar la

cortadorade hierbas.

Use siempre la protecci6n de ofdosapropiada,la protecci6n de

ojosy la protecei6nde la cabeza.

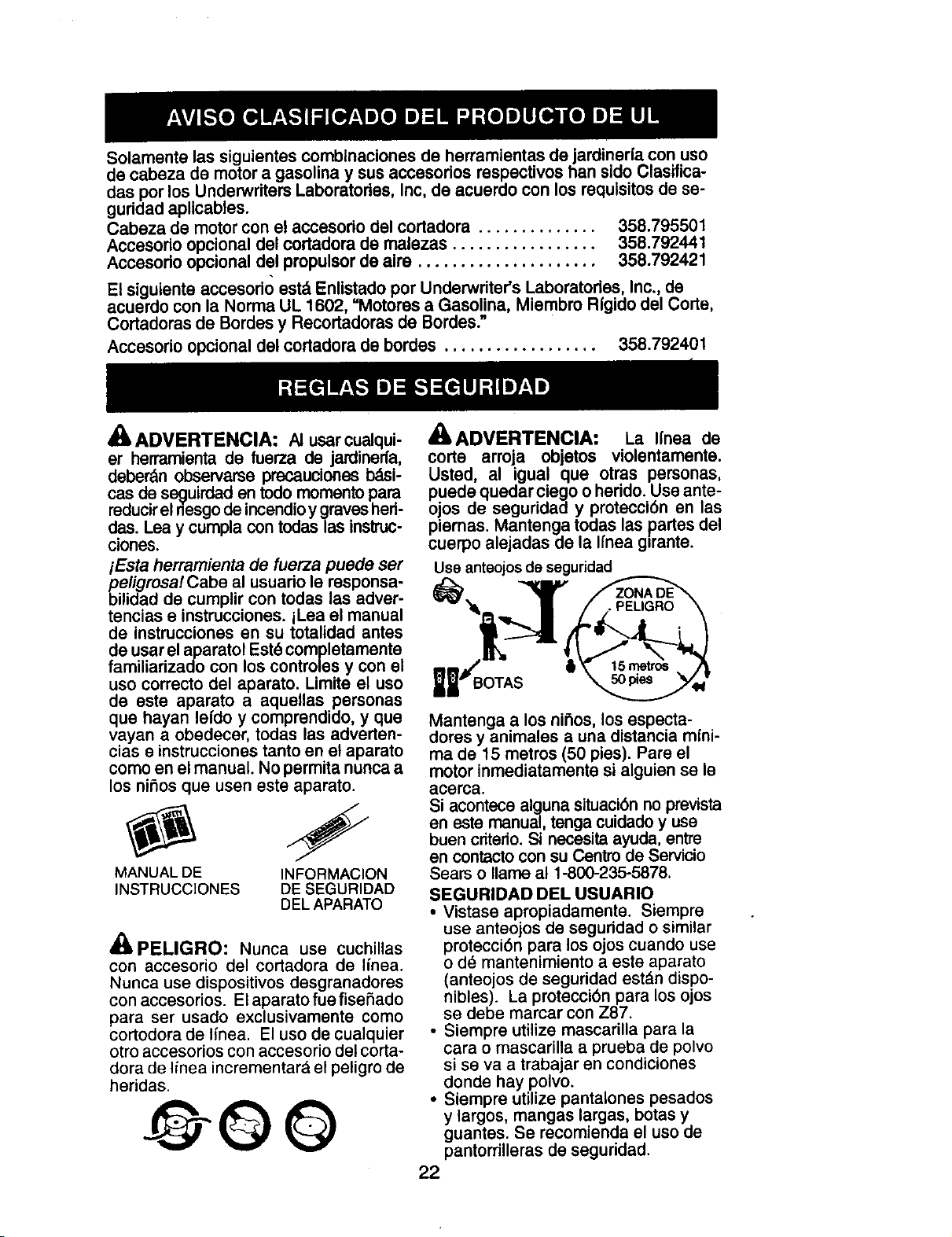

So amente las siguientes comblnaciones de herramientas de jardinerfa con use

de cabeza de motora gasolina y sus accesorios respectivos ban sido C asf ca-

das porlos Underwriters Laboratories, Inc, de acuerdo con los requlsitosde se-

guddadaplicables.

Cabeza de motorcon el accesodo del cortadora .............. 358.795501

Accesorio opcional del cortadorade malezas ................. 358.792441

Accesodo opcional del propulsorde aire ..................... 358.792421

El siguiente accesorio est&Enlistado por Underwriter's Laboratories, Inc., de

acuerdo con la Norma UL 1602, =Motores a Gasolina, Miembro Rfgido del Corte,

Cortadoras de Bordesy Recortadoras de Bordes?

Accesorio opcional del cortadora de hordes .................. 358.792401

_, ADVERTENClA: AI usarcualqui-

er herramientade fuerza de jardinerfa,

deberbn observarse precauciones10dsi-

cas de seguirdaden todomomentopara

reducirel nesgodeincendioy gravesheri-

das. Lea y cumplacon todas las instruc-

clones.

iEsta herramienta de fuerza puede set

peligrosa/Cabe al usuariole responsa-

bilidad de cumplir con todas las adver-

tencias e instrucciones, iLea el manual

de instrucciones en su totalidad antes

de usarelaparato! Est6completamente

familiarizado con los controles y con el

uso correcto del aparato. Limite el uso

de este aparato a aquellas personas

qua hayan lefdo y comprendido, y que

vayan a obedecer, todas las adverten-

cias e instrucciones tantoen el aparato

como en el manual. No permita nunca a

los nifios qua usen este aparato.

MANUAL DE

INSTRUCCIONES

INFORMACION

DE SEGURIDAD

DEL APARATO

PELIGRO: Nunca use cuchillas

con accesorio del cortadora de linea.

Nunca use dispositivos desgranadores

con accesorios. EI aparato rue fisefiado

para ser usado exclusivamente como

cortodora de Ifnea. El uso de cualquier

otro accesorios con accesorio del corta-

dora de linea incrementar_ el peligro de

heridas.

_ADVERTENClA: La Ifnea de

corte arroja objetos violentamente.

Usted, al igual qua otras personas,

puede quedar ciego o herido.Use ante-

ojos de seguridad y protecci6n en las

piernas. Mantenga todas las partes del

cuerpo alejadas de la Ifnea g=rante.

Useanteojos de seguridad

Mantenga a los nifios, los especta-

dores y animales a una distancia mini-

ma de 15 metros (50 pies). Pare el

motor inmediatamente si alguien se le

acerca.

Si acontece alguna situaci6n no prevista

en este manual, tenga cuidado y use

buen criterio. Si necesita ayuda, entre

en contacto con su Cenb'o de Servicio

Sears o Ilame al 1-800-235-5878.

SEGURIDAD DEL USUARIO

• Vistase apropiadamente. Siempre

use anteojos de seguridad o similar

protecci6n pare los ojos cuando use

o d_ mantenimiento a este aparato

(anteojos de seguridad est_n dispo-

nibles). La protecci6n para los ojos

se debe marcar con Z87.

• Siempre utilize mascarilla para la

cara o mascarilla a prueba de polvo

si se va a trabajar en condiciones

donde hay polvo.

• Siempre utilize pantalones pesados

y largos, mangas largas, botas y

guantes. Se recomienda el uso de

pantorrilleras de seguridad.

• Siempre utilize protecci6n para los

pies. No trabaje descalzo nl en

sandallas. Evite la Ifnea girante,

• Mantenga el cabello por encima de

los hombros, atSndolo para tal efecto

si es necesario. No use ropa suelta

ni ropa con corbatas, tiras, borlas,

etc. que cuelgan libremente. Pueden

enredarse en las piezas en movi-

miento.

• Si estd completament tapado, estard

rods protegido de los escombros y

pedazos de plantas t6xicos arroja-

dos por la Ifnea girante.

• Mant_ngase alerta. No haga uso del

aparato estando cansado, enfermo,

trastornado o bajo la influencia del

alcohol, de drogas o de remedios.

Vigile bien Io que est& haciendo; use

del sentido comt_n.

• Use protecci6n de o|dos.

• Nunca ponga el aparato en marcha

ni Io deje en marcha dentro de un

recinto cerrado. Respirar los vapores

del combustible Io puede matar.

• Mantenga las manijas libres de

aceite y de combustible.

• Mantenga siempre el motor junto al

lado derecho de su cuerpo.

• Sostenga siempre el aparato con

ambas manos mlentras est_ en fun-

cionamiento.

• Mantenga el cabezal de corte (o

otras accesorios opcional) por deba-

jo de la cintura y lejos de todas las

partes de su cuerpo. No levante el

motor por encima de su cintura.

• Mantenga todas las partes del cuer-

po alejadas del silenciador y de la

Ifnea girante (o otras accesorio op-

cional). Mantenga el motor por deba-

jo del nivel de la cintura. El silencia-

dor puede causar graves quema-

duras cuando est_ caliente.

• Mantenga el equilibrio, con los pies

en una superficie estable. No se ex-

tienda demasiado o use el aparato

desde superficies inestables como

escaleras manuales, _rboles,

cuestas empinadas, techos, etc.

• Use el aparato enicamente de dfa o

en luz artificial fuerte.

• Use exclusivemente para trabajos

descritos en este manual (o el manu-

al para accesorios opcional).

SEGURIDAD DEL APARATO Y EN

EL MANTENIMIENTO

• Desconecte la bujia antes de hacer

cualquier mantenimiento menos los

ajustes al carburador.

• Inspeccione el aparato y cambie las

piezas dai_adas o flojas antes de

cada uso. Repare toda fuga de com-

bustible antes de usar el aparato.

Mantenga el aparato en buenas con-

diciones de uso.

• Cambie todas las piezas del cabezal

que est_n descantilladas, resquebra-

jadas, quebradas o daSadas de cu-

alquier otro modo, antes de usar el

a0arato.

• Haga el mantenimiento del aparato

de acuerdo a los procedimientos re-

comendados. Mantenga la Ifnea de

corte el largo aprodiado.

• Use solamente Ifnea de didmetro 2

mm (0,080 de pulgada) de la marcha

Craftsman®. Nunca use alambre,

soga, hilo, etc.

• Instale la protector requerida antes

de usar su aparato. Use la bobina

especificada. AsegL_rese que la bo-

bina est_ correctamente instalada y

est_ bien fijo.

• AsegL_rese que el aparato est_ cor-

rectamente armado como se mues-

tra en el manual.

• Haga los ajustes al carburador con

el cabezal apoyado de modo que la

Ifnea no pueda tocar nada.

• Mantenga alejadas aias demos per-

sonas slempre que haga ajustes al

carburador.

• Use exclusivamente los accesorios y

repuestos Craftsman recomendados.

• Todo servicio y mantinimiento no ex-

plicado en este manual deber_ ser

efectuado por un Centro de Servicio

Sears.

SEGURIDAD CON EL COMBUSTIBLE

• Mezcle y vierta el combustible al aire

libre.

• Mant_ngalo alejado de las chispas y

de las llamas.

• Use recipiente aprobado para el

combustible.

• No fume ni permita que se fume cer-

ca del combustible ni del aparato ni

mientras _ste est_ en uso.

• Evite derramar el combustible o el

aceite. Limpie todo el combustible

derramado.

• Al_jese a por Io menos 3 metros (10

pies) del iugar de abastecimiento

antes de poner en marcha el motor.

• Pare el motor y permita que se enfde

el aparato antes de retirar la tapa del

tanque.

• Almac_ne siempre combustible en

un recipiente aprobado para los

liquidos inflamables.

TRANSPORTE Y ALMACENAMIENTO

• Espere que el motor se enfrfe y fije

blen el aparato antes de quardarlo o

de transportarlo en un vehfculo.

• Vacfe el tanque de combustible antes

de guardar el aparato o de transpor-

tado. Consuma todo el combustible

restante en el carburador poniendo el

motor en marcha y dejdndolo en mar-

cha hasta que le motor se pare solo.

• Guarde el aparato y el combustible

en un lugar donde los vapores del

combustible no puedan alcanzar

chispas ni llamas provenientes de

los termotanques, los motores o in-

terruptores el_ctricos, los calefac-

tores centrales, etc.

• Guarde el aparato de modo que el

cuchilla limitadora de Ifnea no pueda

causar heddas accidentales. Se

puede colgar el aparato por la caja el

eje de propulsi6n.

• Guarde el aparato fuera del alcance

de los niSos.

AVISO SPECIAL: El estar expuesto a

las vibraciones a trav_s del uso pro-

Iongado de herramientas de fuerza a

gasolina puede cuasar daSos a los va-

sos sangufneos o a los nervios de los

dedos, las manos y las coyunturas en

aquelias personas que tienen propen-

sidad a los trastornos de la circulaci6n

o alas hinchazones anormales. El uso

prolongado en tiempo fifo ha sido aso-

ciado con dafios a los vasos sna-

gufneos de personas que por otra

parte se encuentran en perfecto esta-

do de salud. Si ocurren sfntomas tales

como el entumecimiento, el dolor, la

falta de fuerza, los cambios en el color

o la textura de la piel o falta de sentido

en los dedos, las manos o las coyun-

turas, deje de usar esta mdquina in-

mediatamente y procure atenci6n

mOdica. Los sistemas de anti-vibra-

ci6n no garantizan que se eviten tales

problemes. Los usuarios que hacen

uso continuo y prolongando de las

herramientas de fuerza deben fiscali-

zar atentamente su estado flsico y el

estado del aparato.

AVISO ESPECIAL: Su aparato viene

equipada con silenciador Iimitador de

temperatura y con rejilla antichispa que

cumpla los requisitos de los C6digos de

California 4442 y 4443. Todas las tierras

forestadas federales, rods los estados

de California, Idaho, Maine, Minnesota,

Nueva Jersey, Washington y Oreg6n,

requlerenpor ley que muchosrnotores

de combusti6nIntema est_mequlpados

con rejillaantlchispa.SI ustedel aparato

en unestadoy otraIocalidaddondeex-

istentales reglarnentos,ustedtiene la

responsabilidadjurfdicade mantener

estas piezas en correctoestadode fun-

cionamiento.De Io contrario,estarden

infracci6nde la ley. Pare el usonormal

del dueSode la casa, el silenciadoryla

rejillaantichispano requed_n ningun

servicio. Despu_s deS0 horasde uso,

recomendamosque al silenciadorse le

de servicioo sea substituidopot un

Centro de ServicioSears.

SEGURIDAD AL RECORTAR

,_ ADVERTENClA: Inspeccioneel

drea antes de carla uso. Retirelosobje-

tos (piedres,viddoroto,clavos,alambre,

etc.)que se puedan enredaren la Ifnea

oque dsta pueda arrojar.Losobjetos

duros puedendaSar el cabezal y _ste

los puede arrojar,causandogravesheri-

das.

• Use el aparatoexclusivameote para

recortar,para cortarcrispedy para

barter. No Io use paracortarbordes,

para podar ni pararecortarseto.

• Corte siemprede derechaa izquierda.

Si se cortacon la Ifneadel ladoiz-

quierdodel protector,los escombros

volardnen sentido opuestoal usuado.

REGLAS ADIClONALES DE SE-

GURIDAD PARA ACCESORIOS

OPClONAL

ADVERTENClA: Paracada ac-

cesorio opcional usada, lea a manual

de instruccionesenteros antes de uso

y siga todas las advertencias e instruc-

ciones en manual y en la accesorio.

ADVERTENClA: Aseg0rese el

mango est& instalado al usar les acce-

sorios al cortar bordes o al cortadora

de malezas. Instale el mango sobre la

flecha de la etiqueta de seguridad del

eje superior (extremo con el motor del

aparato). Si su accesorios del cortar

bordes o del cortadora de malezas no

incluye un mango, un kit de accesorios

del mango (#530071451) est_ dispon-

ible de su Centro de Servicio Sears.

__iango

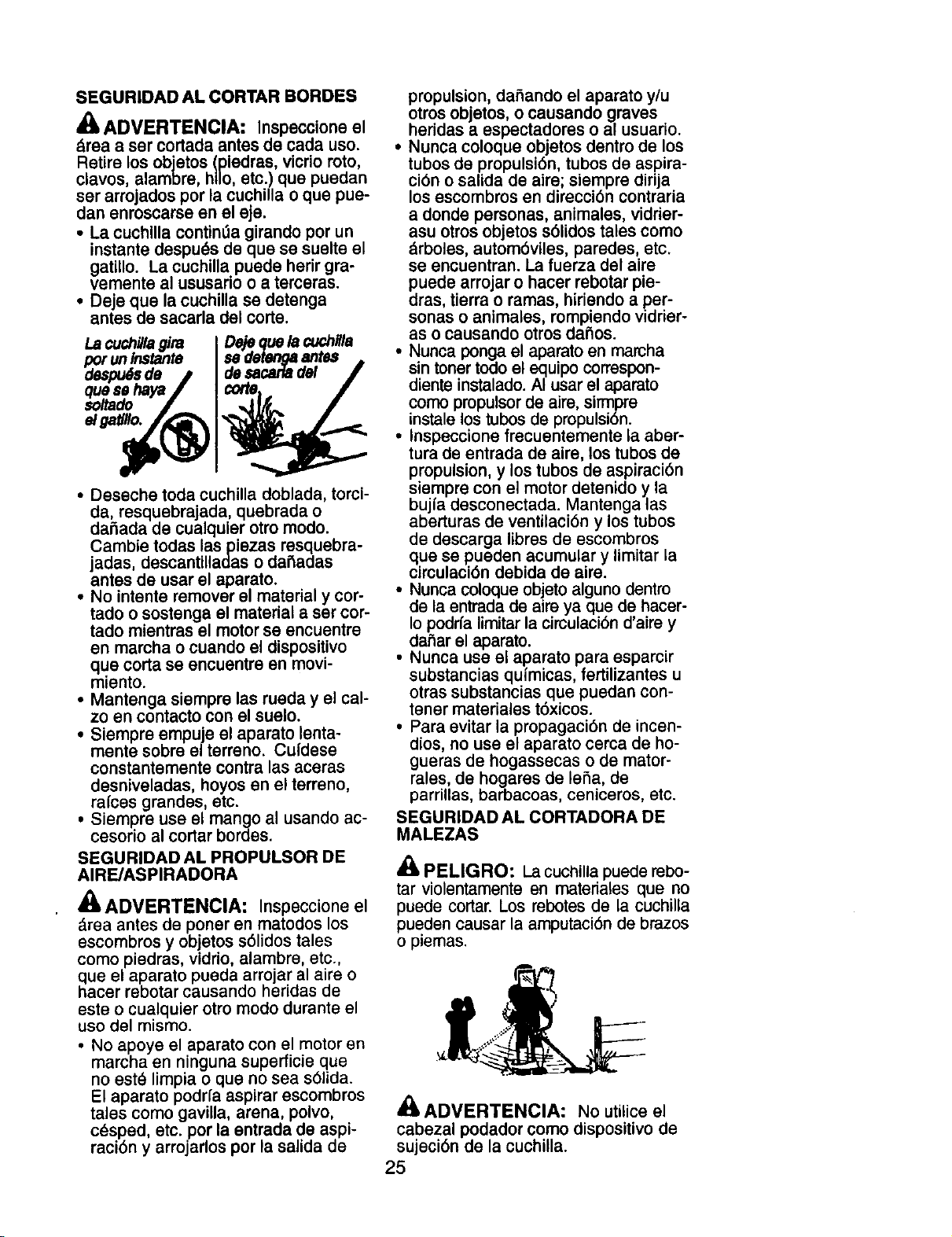

SEGURIDADALCORTARBORDES

ADVERTENClA: Inspeccioneel

_rea a ser cortada antes de cada uso.

Retire los objetos (piedras, vicrio roto,

clavos, alambre, hilo, etc.) que puedan

ser arrojados pot la cuchillao que pue-

dan enroscarse en el eje.

• La cuchillacontin=lagirando por un

instante despu_s de que se suelte el

gatillo. La cuchilla puede herirgra-

vemente al ususarioo a terceras.

• Deje que lacuchilla se detenga

antes de sacarla del corte.

Lacuchi//agira

por unlnstante

dospuasde

Dejequelacuchllla

sedetengaantes

desacariadel

elgatlUo.

• Deseche toda cuchilla doblada, torci-

da, resquebrajada, quebrada o

daSada de cualquier otro modo.

Cambie todas laspiezas resquebra-

jadas, descantilladas o daSadas

antes de usarel aparato.

• No intente removerel material y cor-

tado o sostenga el material a ser cor-

tado mientras el motorse encuentre

en marcha o cuando el dispositivo

que corta se encuentre en movi-

miento.

• Mantenga siempre las rueday el cal-

zo en contacto con el suelo.

• Siempre empuje el aparato lenta-

mente sobre el terreno. Cufdese

constantemente contra las aceras

desniveladas, hoyos en el terreno,

farces grandes, etc.

• Siempre use el mango al usando ac-

cesorio al cortarbordes.

SEGURIDAD AL PROPULSOR DE

AIRE/ASPIRADORA

_, ADVERTENClA: Inspeccione el

_rea antes de porter en matodos los

escombros y objetos s61idos tales

como piedras, vidrio, alambre, etc.,

que el aparato pueda arrojar al aire o

hacer rebotar causando heridas de

este o cualquier otro modo durante el

uso del mismo.

• No apoye el aparato con el motor en

marcha en ninguna superficie que

no est_ limpia o que no sea s61ida.

El aparato podrfa aspirar escombros

tales como gavilla, arena, polvo,

c_sped, etc. por la entrada de aspi-

raci6n y arrojarlos por la salida de

propulsion, daSando el aparato y/u

otros objetos, o causando graves

heridas a espectadores o al usuario.

• Nunca coloque objetos dentro de los

tubos de propulsi6n, tubos de aspira-

cibn o salida de aire; siempre dirija

los escombros en direccibn contraria

a donde personas, animales, vidrier-

asu otros objetos s61idos tales como

drboles, autom6viles, paredes, etc.

se encuentran. La fuerza del aire

puede arrojar o hacer rebotar pie-

dras, tierra o ramas, hiriendo a per-

sonas o animales, rompiendo vidrier-

as o causando otros daSos.

• Nunca ponga el aparato en marcha

sin toner todo el equipo correspon-

diente instalado. AI usar el aparato

como propulsor de aire, sirmpre

instale los tubos de propulsi6n.

• Inspeccione frecuentemente la aber-

tura de entrada de aire, los tubos de

propulsion, y los tubos de aspiraci6n

siempre con el motor detenido y la

bujfa desconectada. Mantenga las

aberturas de ventilaci6n y los tubos

de descarga libres de escombros

que se pueden acumular y limitar la

circulaci6n debida de aire.

• Nunca coloque objeto alguno dentro

de la entrada de airs ya que de hacer-

Io podrfa limitar la circulaci6n d'aire y

daSar el aparato.

• Nunca use el aparato para esparcir

substancias quimicas, fertUizantes u

otras substancias que puedan con-

tener materiales t6xicos.

• Para evitar la propagaci6n de incen-

dios, no use el aparato cerca de ho-

gueras de hogassecas o de mator-

rales, de hogares de lena, de

parrillas, barbacoas, ceniceros, etc.

SEGURIDAD AL CORTADORA DE

MALEZAS

_:_PELIGRO: La cuchilla puede rebo-

tar violentamente en materiales que no

puede cortar. Los rebotes de la cuchilla

pueden causar la amputaci6n de brazos

o piemas.

ADVERTENClA: No utilice el

cabezal podador como dispositivode

sujeci6n de la cuchilla.

A_IADVERTENClA: La cuchilla si-

gue girando incluso despu_s de soltar

el acelerador o de apagar el motor. In-

clusocuando est_ girando libremente,

la cuchilla puede despedir objetos o

causar cortes profundossi se toca ac-

cidentalmente. Detenga la cuchilla po-

niendo en contacto el lado izquierdo

de la misma con material ya cortado.

Para detenerla

cuchillacuando

gire libremente,

p6ngala encon-

factocon materi-

al previamente

cortado.

ADVERTENClA: Antes de cada

uso, inspeccione la zona de trabajo.

Retire todos los objetos (rocas, crista-

les rotos, clavos, cables, hilos, etc.)

que puedan ser despedidos o quedar

enredados en la cuchilla o en el cabe-

zal podador.

• Deseche y sustituya la cuchillas do-

bladas, dentadas, partidas, rotas o

deterioradas de alg0n modo.

• Antes de utilizar el aparato, instale el

protector apropiada. Utilice el

protector metSlica siempre que tra-

baje con una cuchilla met_lica.

_ADVERTENClA" Utilice sola-

mente las accesorios al cortadore de

malezas que proveen de un protector

met_lica con la nariz acentuada.

entuada

• Utilice exclusivamente la cuchilla es-

pecificado y asegerese de que est6

correctamente instalado y firmemen-

te sujeto.

• Corte siempre de derecha a izquierda.

• Siempre que trabaje con cuchilla, uti-

lice el mango y una correa al hombro

correctamente ajustada (vea las

instrucciones de MONTAJE en el

manual de Instrucciones de la acce-

soriodel podadora).

SEGURIDAD AL CULTIVADOR

ADVERTENClA- Las pLeaSgira-

torias pueden causargraves heridas.

Mant_ngase alejado de laspuas gira-

torias. Apague el motorantes de de-

satascar las p0as o hacer repara-

ciones.

ADVERTENClA" Inspeccione el

_rea a cultivar antes de arrancar el

aparato. Retire todos los residuos y

los objetos duros y cortantes como ro-

cas, enredaderas, ramas, soga, cuer-

da, etc.

• Evite el contacto con objetos s61idos

que peudan detener las peas. Si

ocurre un contacto fuerte, pare el

motor e inspeccione el aparato para

ver si hay daSos.

• No opere nunca el aparato sin la

_rotector de la peas en su lugar y

ien asegurada.

• Mantenga las peas y la protector

libre de residuos.

• Luego de golpear un objeto extraSo,

pare el motor, inspeccione el cultiva-

dor para ver si hay dahos y rep_.re-

los antes de volver a arrancar el

aparato.

• Desconecte el cultivador del en-

samble del motor antes de limpiar la

peas con una manguera y agua para

retirer todo Io que se haya acumula-

do. Luego lubrique las peas con

aceite para evitar la oxidaci6n.

• Use siempre guantes cuando haga

reparaciones o limpie las peas ya

que se afilan mucho con el uso.

• No funcione el aparato en revolu-

oiones altas a menos que cultive.

SEGURIDAD AL PODADORA DE

SETOS

PELIGRO: RIESGO DE CORTA-

DURAS; MANTENGA LAS MANOS

ALEJADAS DE LA CUCHILLA - La

cuchilla continuar& girando mo-

ment_neamente al soltar el gatillo

acelerador. No intente limpiar material

ya cortado mientras la cuchilla se en-

cuentre girando. Asegt_rese de que el

)

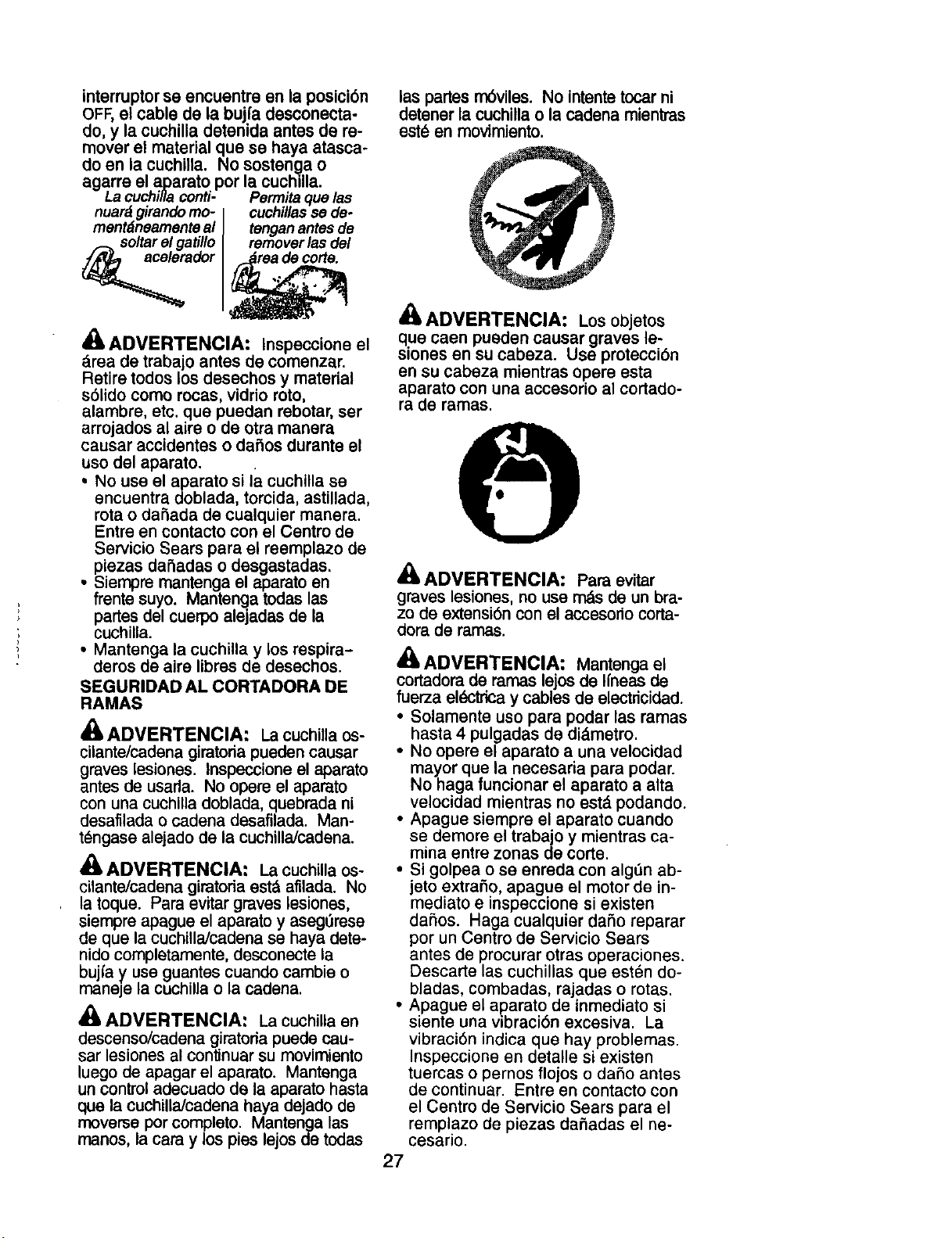

interruptor se encuentre en la posici6n

OFF, el cable de la bujfa desconecta-

do, y la cuchilla detenida antes de re-

mover el material que se haya atasca-

do en la cuchilla. No sosten_]a o

agarre el aparato por la cuch=lla.

La cuchillaconti- Permita que /as

nuardgirandotoo- cuchillasse de-

mentdneamenteal tenganantesde

,_. soltarel gati/Io remover/as de/

erador rea decorte.

ADVERTENClA: Inspeccione el

brea de trabajo antes de comenzar.

Retire todos los desechos y material

sdlido como rocas, vidrio roto,

alambre, etc. que puedan rebotar, ser

arrojados al aire o de otra manara

causar accidentes o dafios durante el

uso del aparato.

• No use el aparato si la cuchilla se

encuentra doblada, torcida, astillada,

rota o dafiada de cualquier manera.

Entre en contacto con el Cantro de

Servicio Sears para el reemplazo de

piezas dafiadas o desgastadas.

• Siempre mantenga el aparato en

frente suyo. Mantenga todas las

partes del cuerpo alejadas de la

cuchilla.

• Mantenga la cuchilla y los respira-

deros de aire libres de desechos.

SEGURIDAD AL CORTADORA DE

RAMAS

ADVERTENCIA: La cuchilla os-

cilanteJcadena giratoria pueden causar

graves lesiones. Inspeccione el aparato

antes de usarla. No opere el aparato

con una cuchilla doblada, quebrada ni

desafllada o cadena desafilada. Man-

t_ngase alejado de la cuchilla/cadena.

ADVERTENClA: La cuchUla os-

cilante/cadena giratoria est& afilada. No

la toque. Para evitar graves lesiones,

siempre apague el aparato y asegdrese

de que la cuchilla/cadena se haya dete-

nido completamente, desconecte la

bujfa y use guantes cuando cambie o

maneje la cuchilla o la cadena.

ADVERTENClA: La cuchilla en

descenso/cadena giratoria puede cau-

sar lesiones al contJnuarsu movimiento

luego de apagar el aparato. Mantenga

un control adecuado de la aparato hasta

que la cuchilla/cadena haya dajado de

moverse por completo. Mantenga las

manos, la cam y los pies lejos de todas

las panes mdviles. No intentetocar ni

detener la cuchillao la cadena mientras

estd en movimiento.

_ ADVERTENClA: Los objetos

que caen pueden causar graves le-

siones en su cabeza. Usa protecci6n

en su cabeza mientras opere esta

aparato con una accasorio al cortado-

ra de ramas.

IIADVERTENCIA: Para evitar

graves lesiones, no use rods de un bra-

zo de extensi6n con el accesorio corta-

dora de ramas.

A(_ADVERTENClA: Mantenga el

cortadora de ramas lejos de Ifneas de

fuerza el_.trica y cables de electricidad.

• Solamente uso para podar las ramas

hasta 4 pulgadas de di&metro.

• No opere el aparato a una velocidad

mayor que la necesaria para podar.

No haga funcionar el aparato a alta

velocidad mientras no est,. podando.

• Apague siempre el aparato cuando

se demore el trabajo y mientras ca-

mina entre zonas de corte.

• Si golpea o se enreda con algdn ab-

jeto extrafio, apague el motor de in-

mediato e inspeccione si existen

dafios. Haga cualquier dafio reparar

por un Centro de Servicio Sears

antes de procurar otras operaciones.

Descarte las cuchillas que esten do-

bladas, combadas, rajadas o rotas.

• Apague el aparato de inmediato si

siente una vibraci6n excesiva. La

vibracibn indica que hay problemas.

Inspeccione en detalle si existen

tuercas o pernos flojos o dafio antes

de continuar. Entre en contacto con

el Centro de Servicio Sears para el

remplazo de piezas dafiadas el ne-

cesario.

SEGURIDAD AL SOPLADOR DE

NIEVE

_ ADVERTENCIA: Mantenga las

manos y pies alejadas del rotoral ar-

rancar or funcionar el motor. Nunca

trate de limpiar el rotorcuando el mo-

torest_ en marcha nuevamente. Apa-

gue el motory desconecte la bujfa

antes de limpiarla nieve o esoombros

del dispositivode descarga o cuando

ajuste los deflectores.

_ ADVERTENCIA: Nunca este

cerca de la apertura de la descarga.

Rocas o escombros se puedan lanzar

en los ojos y la cara, el resultado le

causarua kesu6n o ceguera seria.

ADVERTENClA: Inspeccione el

&tea donde se utilizar_ el aparato. Re-

tire todos los objectos que puedan ser

despedidos o puede haber daSos en

la aparato. Algunos objetos se pue-

den ocultar por la nieve cafda -- est_

alerta para la posibilidad.

• Nunca haga funcionar el soplador de

nieve cerca de recintos de vidrio, au-

tom6viles, etc.

• No funcione el aparato en revolu-

ciones altas a menos que remueva

nieve.

• Ponga atenci6n cuando est_ usando

el soplador de nieve y est_ alerta si

hay hoyos en el terreno u otros ries-

gos escondidos.

• AsegOrese de que el rotor gira libre-

ment antes de Instalar el soplador de

nleve en el aparato motrlz.

• Si el motor no gira libramente debido

a hielo congelado, descongele la

herramienta antes de intentar usarla

bajo corriente.

Mantenga el rotor limpio de basuras.

No sople nieve cerca de otras perso-

nas. El soplador de nieve puede

lanzar objetospequeSos a alta velo-

cidad, causando lesiones.

• Despu_s de golpear un objeto extra-

5o, pare el motor, desconecte la

bujfa e inspeccione si el soplador de

nieve ha sufrido daSo y rep_relo

antes de volver a usarlo.

• Nuna haga funcionar el soplador de

nieve cerca de recintos de vidrio, au-

tom6viles y camiones.

• Nunca utilice el soplador de nieve

sobre un techo.

• Nunca haga funcionar el soplador de

nieve cerca de ventanas, bajadas,

etc.

• Nunca lance la nieve hacia caminos

pSblicos o cerca del tr_fico.

• Limpie la nieve de las pendientes

yendo hacia arriba y hacia abajo;

nunca de manera horizontal. Tenga

cuidado cuando cambie de direc-

ci6n. Nunca limpie la nieve de pen-

dientes demasiado empinadas.

• Deje que el soplador de nieve fun-

clone durante unos minutos antes de

comenzar a limpiar la nieve para que

las piezas m6viles no se congelen.

• Mire detr_s suyo y tenga cuidado

cuando retroceda. Tenga cuicado

para evitar resbalarse o caerse.

• Aprenda a detener la herramienta en

forma r_pida.

CONTENIDO DE LA CAJA

Use la siguiente lista para verificar que

todas la piezas hayan sido inclufdas:

Modelo 358.795501

• Cabeza de Motor

• Accesorio del Cortadora

• Protector

• Tuerca Mariposa (atornillada en la

protector)

• Recipiente de Aceite

Examine las piezas para verificar que

no haya daSos. No use piezas daSa-

das.

AVISO: Si necesita ayuda, si faltan

piezas o si hay piezas daSadas, Ilame

al n_mero t-800-235-5878.

Es normal escuchar que el filtm de com-

bustible golpetee en el tanque vacfo.

Es normal encontrar residuos de aceite

o de gasolina en el silenciador, debido a

los ajustes al carburador y alas pruebas

efectuadas por el fabrfcante.

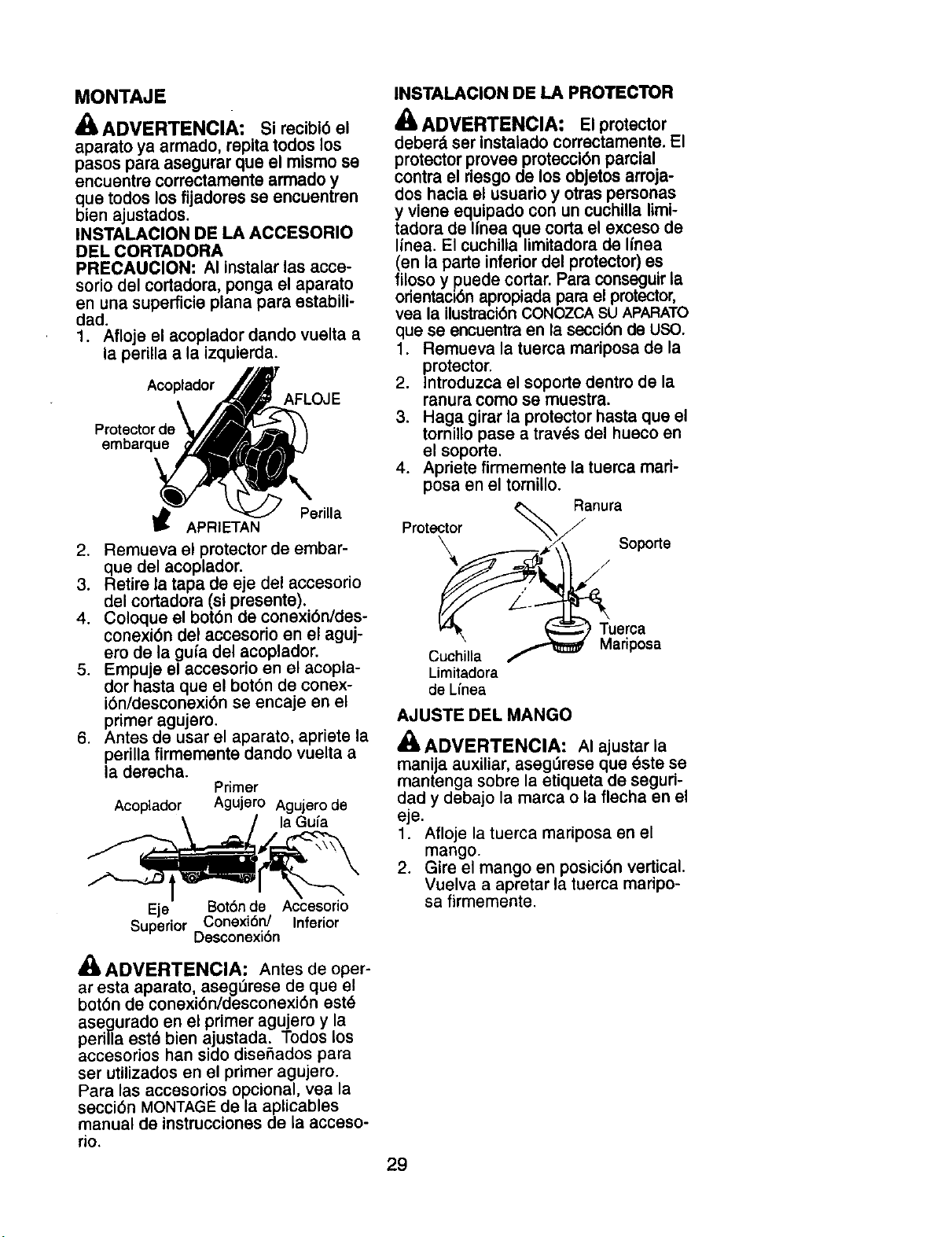

MONTAJE

ADVERTENClA: Si recibi6 el

aparato ya armado, repitatodos los

pasos para asegurar que el mismo se

encuentre correctamente armado y

que todos los fijadores se encuentren

bien ajustados.

INSTALAClON DE LA ACCESORIO

DEL CORTADORA

PRECAUCION: AI instalar las acce-

soriodel cortadora, ponga el aparato

en una superficieplana para estabili-

dad.

1. Afloje el acoplador dando vuelta a

la perilla a la izquierda.

Acoplador

Protectorde \

embarque

AFLOJE

Perilla

APRIETAN

Remueva el protector de embar-

que del acopiador.

Retire la tapa de eje del accesorio

del cortadora (si presente).

Coloque el bot6n de conexi6n/des-

conexi6n del accesorio en el aguj-

ero de la gufa del acoplador.

Empuje e/accesorio en el acopla-

dot hasta que el bot6n de conex-

i6n/desconexi6n se encaje en el

primer agujero.

Antes de usarel aparato, apriete la

perilla firmemente dando vuelta a

la derecha.

Primer

Acoplador Agujero Agujerode

_t_=laGuia

Eje Bot6n de Accesorio

Superior Conexi6n/ Inferior

Desconexi6n

ADVERTENCIA: Antes de oper-

ar esta aparato, aseg_rese de que el

bot6n de conexi6n/desconexi6n est_

asegurado en el primer agujero y la

perilla est_ bien ajustada. Todos los

accesorios han sido disefiados para

ser utilizados en el primer agujero.

Para las accesorios opcional, yea la

secci6n MONTAGE de la aplicables

manual de instrucciones de la acceso-

rio.

INSTALACION DE LA PROTECTOR

_, ADVERTENCIA: El protector

deber_ ser instalado correctamente. El

protector provee protecci6n parcial

contra el riesgode los objetos arroja-

dos hacia el usuarioy otras personas

y viene equipado con uncuchilla limi-

tadora de linea que corta el exceso de

linea. El cuchilla limitadora de linea

(en la parte inferiordel protector)es

filoso y puede cortar. Para conseguirla

orientaci6napropiadaparael protector,

vea la ilustraci6nCONOZCASUAPARATO

que se encuentraen la secci6nde USO.

1. Remueva la tuema mariposa de la

protector.

2. Introduzca el soporte dentro de la

ranuracomo se muestra.

3. Haga girar la protector hastaque el

tornillopase a trav_s del hueco en

el soporte.

4. Apriete firrnemente la tuerca marl-

posa en el tornillo.

Ranura

Protector

_ Soporte

Cuchilla

Limitadora

de Lfnea

Mariposa

AJUSTE DEL MANGO

_k, ADVERTENCIA: AI ajustar la

manija auxiliar, asegL_reseque _ste se

mantenga sobre la etiqueta de seguri-

dad y debajo la marca o la flecha en el

eje.

1. Afloje la tuema mariposa en el

mango.

2. Gire el mango en posici6nvertical.

Vuelva a apretar la tuerca madpo-

sa firmemente.

CONOZCA SU APARATO

LEA ESTE MANUAL DE INSTRUCCIONES Y LAS REGLAS DE SEGURIDAD ANTES DE

PONER EL APARATO EN MARCHA. Compare las ilustraciones con su aparato para

familiarizarse con la ubicaci6n de los diversos controles y ajustes. Guarde este

manual para uso futuro.

Auxiliar

Acoplador

Eje

Cabezal _, Interruptor ON/OFF

de corte Mango de la

Cuerda de

Shield Bujfa

Cuchilla

Limitadorade Gatillo Silenciador

Lfnea Acelerador

Palanca del

arrancador Bombeador

INTERRUPTOR ON/OFF

Se usa el interruptor ON/OFF para de-

tener el motor. Coloque el interruptor

ON/OFF en la posici6n OFF para deten-

er el motor.

BOMBEADOR

El BOMBEADOR retira el aire de el car-

buraclor y de las Ifneas de combustible

y las Ilena de mezcla de combustible,

permiti_ndole poner el motor en mar-

cha con menos tirones de la cuerda de

arranque. Accione el bombeador opri-

mi_ndolo y luego dejando que este re-

cobre su forma original.

PALANCA DEL ARRANCADOR

La PALANCADEL ARRANCADOR ayuda a

suministi'ar combustible al motor para

facilitar el arranque. Active el sistema

de arranque colocando la palanca en la

posici6n STARq-.NO apriete el gatJllodel

acelerador hasta que el motor arranque

y se ponga en marcha. Despu_s de que

el motor se haya puesto en mamha,

perrnita que el motor este en marcha

por 10-15 segundos; luego, apriete el

gatillo acelerador para desactivar el sis-

tema de arranque.

ACOPLADOR

El ACOPLADOR permite la instalaci6n

de accesodos opcionales.

ANTES DE PONER EN MARCHA EL

MOTOR

_,ADVERTENCIA: Lea atenta-

mente la informaci6n sobre el

combustible en laas reglas de

seguridad antes de comenzar. Si no

comprende tas reglas de seguridad,

no intente abastecer el aparato de

combustible. Llame al n_mero

1-800-235-5878.

ABASTECIMIENTO DEL MOTOR

_L, ADMERTENCIA: Remueva la

tapa del tanque de combustible lenta-

mente al reabastecer combustible.

Este motor est_ habilitado para

funcionar con gasolina sin plomo. Antes

de comenzar con el uso, se deber_

mezclar la gasolina con un aceite de

sint_tico de buena calidad para motores

de 2 tiempos enfriados a aire.

Recomendamos el aceite de sintdtico

de la marca Craftsman. Mezcle la

gasolina con el aceite en la proporci6n

40:1. Se obtiene una proporci6n de 40:1

mezclando 3,2 onzas de aceite con

cada gal6n de gasolina sin plomo. Se

incluye con esta aparato un recipiente

de 3,2 onzas de aceite. Adiera el

contenido entem de este reclpiente en 1

gal6n de gasolina para alcanzar la

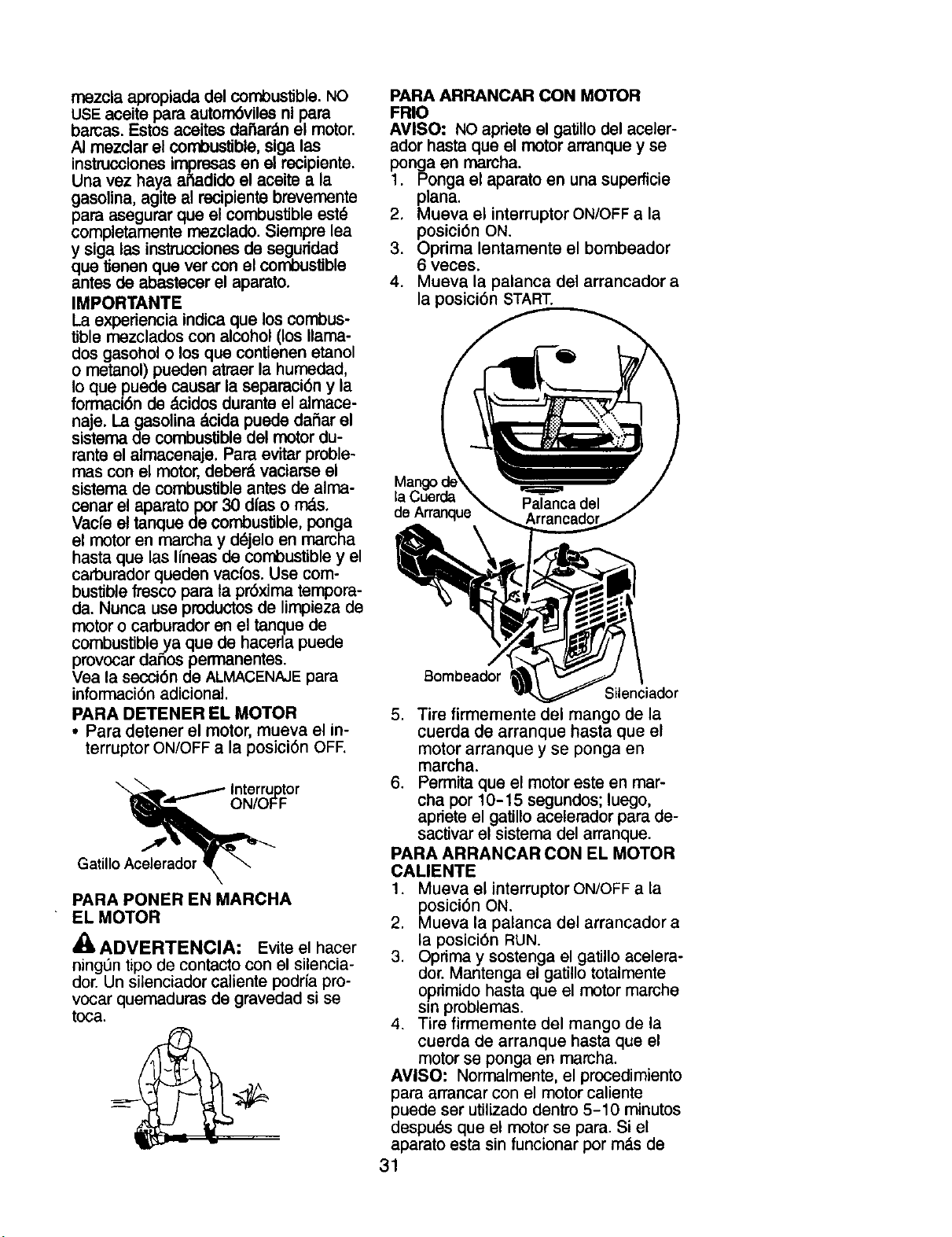

mezclaapropiadadel combustible. NO

USE aceite para autorn6viles nl para

barcas. Estos aceites deha_n el motor.

AJmezclar el combustible, slga las

instrucoiones impresas en el recipiente.

Una vez haya ahadido el aceite a la

gasolina, agite al recipiente brevernente

para esegurar que el combustible est_

completamente mezclado. Siempre lea

y siga las instrucciones de seguridad

que tienen que ver con el combustible

antes de abastecer el aparato.

IMPORTANTE

La experiencia indica que los combus-

tible mezclados con alcohol (los llama-

dos gasohol o los que contienen etanol

o metanol) pueden atraer la humedad,

Io que puede causar la separaci6n y la

formaci6n de dcidos durante el almace-

naje. La gasolina dcida puede daSar el

sistema de combustible del motor du-

rante el almacenaje. Para evitar proble-

mas con el motor, deberd vaciarse el

sistema de combustible antes de alma-

cenar el aparato por 30 dfas o mds.

Vacfe el tanque de combustible, ponga

el motor en marcha y ddjelo en marcha

hasta que las Ifneas de combustible y el

carburador queden vacfos. Use com-

bustible fresco parata prbxima tempora-

da. Nunca use productos de limpieza de

motor o carburador en el tanque de

combustible ya que de hacerla puede

provocar danos permanentes.

Vea la seccibn de ALMACENAJE para

informaci6n adicional.

PARA DETENER EL MOTOR

• Para detener el motor, mueva el in-

terruptor ON/OFF a la posici6n OFF.

"_-_b. _ Interruptor

Gatillo Acelerador q_ \

PARA PONER EN MARCHA

EL MOTOR

_tL ADVERTENCIA: Evite el hacer

ningen tipo de contacto con el silencia-

dor. Un silenciador caliente podrfa pro-

vocar quemaduras de gravedad si se

toca.

PARA ARRANCAR CON MOTOR

FRIO

AVISO: NO apdete el gatillo del aceler-

ador hasta que el motor arranque y se

ponga en marcha.

1. Ponga el aparato en una superficie

plana.

2. Mueva el interruptor ON/OFF a la

posici(_n ON.

3. Oprima lentamente el bombeador

6 veces.

4. Mueva la palanca del arrancador a

la posici6n START,

de Arranque

Bombeador

Silenciador

5. Tire firmemente del mango de la

cuerda de arranque hasta que el

motor arranque y se ponga en

marcha.

6. Permita que el motor este en mar-

cha por 10-15 segundos; luego,

apdete el gatillo acelerador para de-

sactivar el sistema del arranque.

PARA ARRANCAR CON EL MOTOR

CALIENTE

1. Mueva el interruptor ON/OFF a la

posici6n ON.

2. Mueva la palanca del arrancador a

la posici6n RUN.

3. Optima y sostenga el gatillo acelera-

dor. Mantenga el gatillo totalmente

oprimido hasta que el motor marche

sm problemas.

4. Tire firmemente del mango de la

cuerda de arranque hasta que el

motor se ponga en marcha.

AVISO" Normalmente, el procedimiento

para arrancar con el motor caliente

puede ser utilizado dentro 5-10 minutos

despu_s que el motor se para. Si el

aparato esta sin funcionar por m_s de

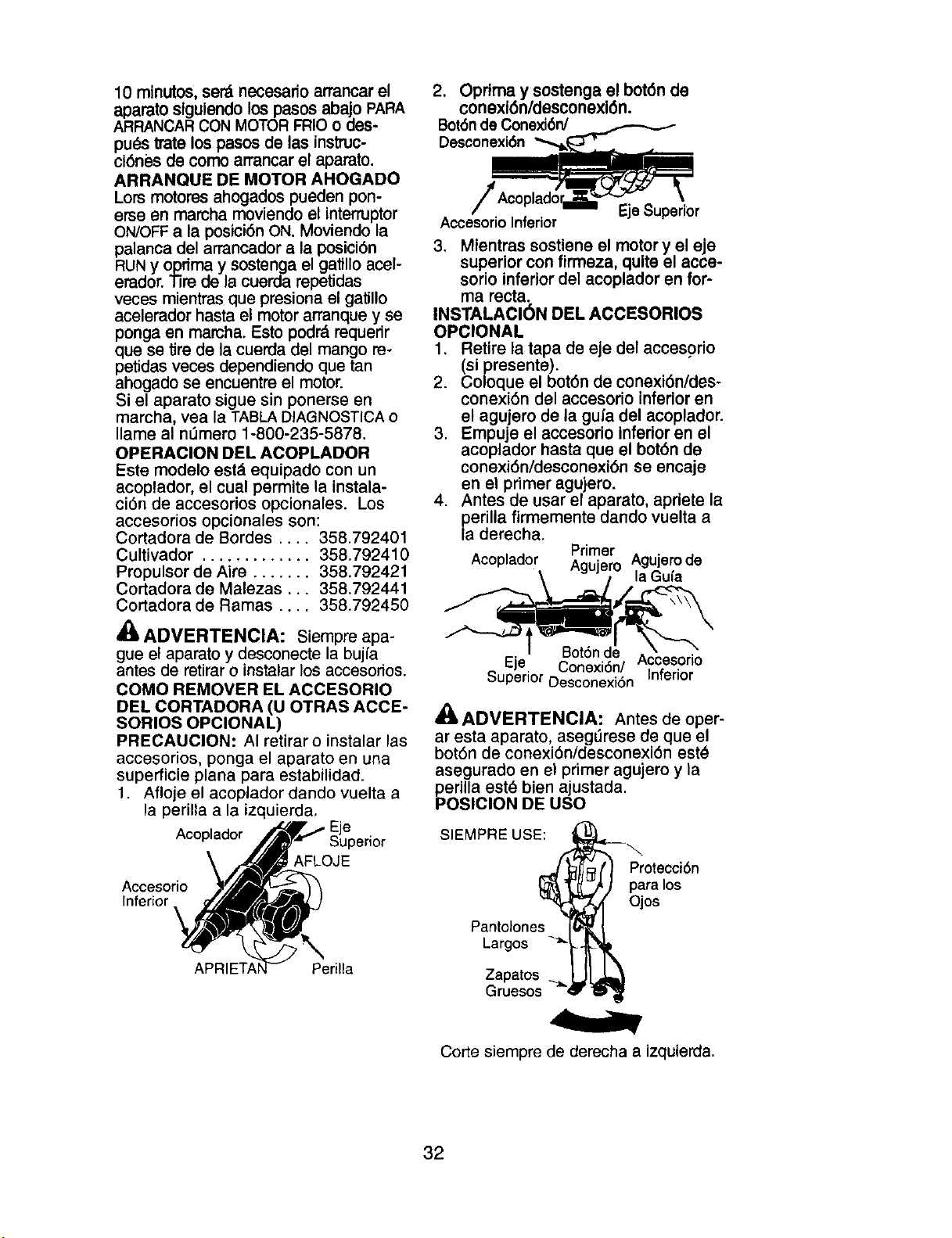

10 minutos, serd necesado arrancar el

aparato stgulendo los pasos abajo PARA

ARRANCAR CON MOTOR FRIO O des-

pu_.s trate los pesos de las instruc-

ci6nes de como arrancar el aparato.

ARRANQUE DE MOTOR AHOGADO

Lots motores ahogados pueden pon-

erse en marcha moviendo el interruptor

ON/OFF a la posici6n ON. Moviendo la

palanca del arrancador a la posici6n

RUN y optima y sostenga el gatillo acel-

erador. Tire de la cuerda repetidas

veces mientras que presiona el gatillo

acelerador hasta el motor arranque y se

ponga en marcha. Esto podr_ requerir

que se tire de la cuerda del mango re-

petidas veces dependiendo que tan

ahogado se encuentre el motor.

Si el aparato sigue sin ponerse en

marcha, vea la TABLA DIAGNOSTICA o

Ilame al nt3mero 1-800-235-5878.

OPERACION DEL ACOPLADOR

Este modelo est_ equipado con un

acoplador, el cual permite la instala-

ci6n de accesorios opcionales. Los

accesorios opcionales son:

Cortadora de Bordes .... 358.792401

Cultivador ............. 358.792410

Propulsor de Aire ....... 358.792421

Cortadora de Malezas... 358.792441

Cortadora de Ramas .... 358.792450

ADVERTENCIA: Siempre apao

gue el aparato y desconecte la bujfa

antes de retirar o instalar los accesorios.

COMO REMOVER EL ACCESORIO

DEL CORTADORA (U OTRAS ACCE-

SORIOS OPClONAL)

PRECAUClON: AI retirar o instalar las

accesorios, ponga el aparato en una

superficie plana para estabilidad.

1. Afloje el acoplador dando vuelta a

la perilla a la izquierda,

Acoplador Eje

Superior

AFLOJE

Accesorio

inferior

Perilla

2, Oprtma y sostenga el bot6n de

conexl6n/desconexl6n.

Bot6nde Conexi6n/

Desc°n_"_,_

/Acoplador ==',_._---.,- \

/ _' Eje Superior

AccesorioInferior

3. Mientras sostiene el motory el eje

superior con firmeza, quite el acce-

sorio inferior del acoplador en for-

ma recta.

INSTALACl6N DEL ACCESORIOS

OPClONAL

1. Retire la tapa de eje del accesorio

(si presente).

2. Coloque el bot6n de conexi6n/des-

conexi6n del accesorio inferior en

el agujero de la gufa del acoplador.

3. Empuje el accesorio inferior en el

acoplador hasta que el bot6n de

conexi6n/desconexi6n se encaje

en el primer agujero.

4. Antes de usar el aparato, apriete la

perilla firmemente dando vuelta a

la derecha.

Primer

Acoplador ^.=^.^ Agujerode

I .... Accesorie

Sup; rior DeU°noenX_xn_n inferior

'_ ADVERTENClA: Antes de oper-

ar esta aparato, aseg0rese de que el

bot6n de conexi6n/desconexi6n estO

asegurado en el primer agujero y la

perilla est_ bien ajustada.

POSICION DE USO

SIEMPRE USE:

Pantolones

Largos

Zapatos

Gruesos

Protecci6n

para los

Ojos

Corte siempre de derecha a izquierda.

ADVERTENCIA: Usesiempre

protecci6nparalosojos.Nuncasein-

clineporenclmadelcabezal.LaIfnea

puedearrojaro hacerrebotarpiedras

odesechoshacialosojosy lacara,

pudiendocausarlap6rdidadelavista

uotrasgravesheridas.

Cuandoaparatodefuncionamiento,

_drese como se vea en la figura y veri-

que Iosiguiente:

• Usandoanteojosde seguridady ropa

gruesacomoprotecci6n.

• Sostengala manija del gaUlloacelera-

dotcon la manoderechay manija

auxiliarcon la mano izquierda.

• Mantengael aparato debajodel nivel

de la cintura.

• Corte siempre desde la derecha ha-

cia la izquierda para que losescom-

brossean arrojados en direccibn

contradaa donde estd parado. Sin

tener que inclinarse, mantenga la

Ifnea cerca del sueloy paralela al

mismo, sin meteda dentro del materi-

al que se estd cortando.

No haga mamhar el motora revolu-

clones mds altas que las necesarias.

La Ifneade cortecortardde unaforma

r'n_seficientesin que el motorestdacel-

eradoa rondo. A revolucionesrn_sba-

jas, habrd menosruidoy menor vibra-

ci6n del motor.La Ifneade cortedurard

rn_stiempoy tendrdmenorpmbabilidad

de "fundirse" en la bobina.

Siempre que no se halle cortando,

suelte el gatilloacelerador y permita

que el motorvuelva a marcha lenta.

Para detener el motor:

Suelte el gatillo acelerador.

Mueva el interruptor ON/OFF a la po-

sici6n OFF.

AVANCE DE LA L|NEA DE CORTE

El cabezal de corte hace mover au-

tom_tticamente la linea hacia ade-

lante. Para que la Ifnea de corte se

mueva hacla adelante, no es nece-

sarlo dar golpes contra el suelo al

cabezal de corte. De Io contrario,

esta acci6n podrfa tener como resulta-

do piezas rotas y el funcionamiento

defectuoso del cabezal.

Despu_s de que el aparato se haya

puesto en marcha, la Ifnea progresar_

el largo correcto para efectuar el corte

de manera autom_tica.

Mantenga siempre el protector en su

lugar cuando la herramienta se en-

cuentre en funcionamiento.

ADVERTENCIA: Utillce exclu-

slvamente llnea redonda de 2 mm

(0,080 de pulgada) de didmeb'o. Otto

tipode tamahosy formashar_nque la

Ifneano girede forma apropiadaIo que

resultarden el funcionamiento inadecua-

do del cabezalde corteo en accidentes

de seriagraveded. No utiliceottotipo

de matenalestales comoalarnbre,hUe,

soga,etc. El alambrepuede romperse

duranteel cortey convertirseen unmisil

peligrosoIo que puedecausarlesiones

de seriagravedad.

METODOSDECORTE

'_ ADVERTENClA: Use la veloci-

dad mfnimay no acerque el aparato

demasiado al cortarcerca de objetos

s61idos(piedra, gravilla, postes, etc.):

estospueden da_ar el cabezal, pue-

den enredarse en la Ifnea o la Ifnea los

puede arrojar violentamente al aire,

causando sedo peligro.

• La punta de la Ifnea es la que corta.

Se conseguird mejor rendimientoy

el mfnimo desgaste si nose mete la

Ifnea dentrodel material que se esta

cortando. La ilustraci6na continua-

cibn muestra la forma correcta e in-

correcta de cortar.

La punta de la linea

es la que corta

Corr_to

Lalinea est_l meti-

da dentro del ma-

terial de trabajo

Incorrecto

• La linea retira f&cilmente el c_sped y

las males hierbas de alrededor de pa-

redes, cercados, _lrboles y macizos de

flores; pero tambi_n es capaz de cor-

tar la corteza tiema de _rboles y ar-

bustos y de marcar las cercas. Para

evitar daSos, especialmente a la vege-

taci6n delicada o a los _lrboles con

corteza fina, acorte la Ifnea a unos 10

a 13 cm (4 a 5 pulgadas) y use el

aparato sin acelerar a rondo.

• Para recortar o escalpar, use el apara-

to sin acelerar a fondo, para incremen-

tar la vida etil de la Iinea y disminuir el

desgaste del cabezal, especialmente:

• AI hacer trabajos livianos.

• Cerca de objetos con los cuales la

linea se puede enredar, como son

los postes o _rbotes de poco di_lrne-

troy el alambre de las cercas.

• Para cortar cesped y barrer, acelere

el motor a fondo para Iograr un buen

trabajo de limpieza.

PARA RECORTAR - Sostenga el ca-

bezel unos 8 cm (3 pulgadas) del suelo

yen dngulo. Unicamente la punta de la

Ifnea deber_ hacerel contacto con el

material a cortar. No meta la Ifnea den-

tro del drea que se est_ cortando.

Para Reco_ar

8 cm (3 pulga- "_<_._

das) del suelo

PARA ESCALPAR - La t_cnica del as-

calpado retira la vegetaci6n no desea-

da abajo ala tierra. Sostenga el cabe-

zal unos 8 cm (3 pulgadas) del suelo y

en dngulo. Deje que la punta de la

Ifnea golpee contra el suelo cerca de

los drboles, los postes, los monumen-

tos, etc. Esta t_cnica incrementa el

desgaste de la lfnea.

Para Escalpar

PAPACORTAR CESPED - Esteparato

es idealpara cortarc_ped en lugares

donde las cortadorasconvenclonalesno

Ilegan. En posici6nde cortarc_sped,

mantenga la Ifneaparalelaal suelo.

Evitepresionarel eabezal contrael sue-

Io, ya que de hacerlopodrfaescalparla

vegetaci6ny daCtarel aparato.

Para Cortar

C6sped

PARA BARRER - Se puede usar la

acci6n ventiladora de la Hnea girante

para barrer r_pida y fdcilmente un _rea

daterminada. Mantenga la Ifnea para-

lela al suelo directamente encima de

las superficies que se quiera barrer y

meuva el aparato de un lado al otro

rdpidamente.

Para Barrer __

CRONOGRAMA DE MANTENIMIENTO

ADVERTENClA: Desconecte la bujfa antes de hacer cualquier manten-

imiento, con la excepci6n de los ajustes al carburador.

TAREA DE CUIDADO Y MANTENIMIENTO

Verificar que no haya piezas ni fijadores sueltos

Verificar que no haya piezas daSadas o gastadas

Inspeccione y limpie el aparato y sus placas

Limpiar el filtro de aire

Inspeccione el silenciador y la rejilla antichispa

Cambiar la bujfa

RECOMENDACIONES GENERALES

La garantfa de este aparato no cubre

los articulos que han sido sometidos al

abuso o ala negligencia por parte del

usuario. Para recibir el valor completo

de la garantfa, el usuario deber_ man-

tener el aparato segen las instruc-

clones en este manual. Har_. falta hac-

er varios ajustes peri6dicamente para

mantener el aparato de forma debida.

CUANDO HACER

Antes de cada uso

Despu6s de cada uso

Carla 5 horas de uso

Cada 50 horas de uso

Anualmente

VERIFIQUE QUE NO HAYA FIJA-

DORES NI PIEZAS SUELTAS

• Cubierta de la Bujfa

• Filtro de Aire

• Tornillos de la Caja

• Tornillo del Mango Auxiliar

• Protector

VERIFIQUE QUE NO HAYA PIEZAS

DANADAS O GASTADAS

Entre en contacto con el Centre de

Servlcio Sears para el reemplazo de

piezas danadas o desgastad,as.

• InterrupterON/OFF- Asegurese de

que el interrupterON/OFFest_ fun-

cionando correctamente coloc_mdolo

en la posicibn OFF.Asegt3resede

que el motorse haya detenido per

complete, luego, ponga el motoren

marcha nuevamente y contint_e.

• Tanque de Combustible- Deje de

usarel aparato si haysehales de

da5os o p_ddidasen eltanque de

combustible.

• Protector - Deje de usar el aparato

si el protectorest_ da_ado.

INSPECClONE Y LIMPIE EL APARA-

TO Y SUS PLACAS

• Despu_ de que cada use, inspec-

cione la aparatocompletapara saber

si haypiezas flojaso da_adas. Limpie

el aparatoy las placasusandountra-

po ht_rnedocon un detergente suave.

• Seque el aparato usando un trepo

seco y limpio.

LIMPIE EL FILTRO DEL AIRE

Los filtrosde aire sucios disminuyen la

vida L_tily el rendimientodel motore

incrementan el consume de combus-

tible y de emiciones nocivas. Limpie

siempre el filtrode aire despu_s de

cada 5 horas de use.

1. Limpie latapa y el _.rea alrededor

de latapa para evitar que caiga su-

ciedad o desechos en el carbura-

dorcuando se saque la tapa.

2. Remueva las piezas presionando el

cierre para aflojar la tapa del filtro de

aire.

AVISO: Para evitar peligro de incendio

_ide emiciones evaporativas nocivas, no

mpie el filtro de aire con gasolina ni cu-

alquier otro solvente inflamable.

3. Limpie el filtro con agua y jabbn.

4. Permita que el filtro se seque.

5. Aplique varias gotas de aceite al

filtro; exprima el filtro para distribuir

el aceite.

6. Reponga las plazas.

Cierre de Tapa

del Filtro de Aire

CAMBIE LA BUJIA

Deber& cambiarse la buj/a anualmente

para asegurar que el motor arranque

cilmente y tenga un meier rendimein-

to. Ajuste la separaci6n de los electro-

dos a 0,025 de pulgada. El encendido

es fijo e inalterable.

1. Gire y saque la cubierta de la bujla.

2. Retire la bujla del cilindro y desk-

chela.

3. C&mbiela per una bujia Champion

RCJ-6Y y ajuste firmemente la

bujia nueva con una Ilave de cube

de 3/4 de pulgada.

4. Instale nuevamente la cubierta de

la bujia.

REEMPLAZO DE LA LINEA

El use de bobinas previamente enrol-

ladas es el metodo m_.s conveniente

para reemplazar la linea de corte y

asegurarse qua el aparato rinda un

funcionamiento 6ptimo.

• Las bobinas de repuesto vienen con

codificadas en colores para asegu-

rarnos el use correcto de la bobina

con el aparato correspondiente.

Asegl_rese de usar el mismo color

de bobina de repuesto qu el de la

bobina existente.

AMISO: Mantenga siempre el cabezal

de corte limpio de escombros y sucie-

dad al efectuar cualquier tipo de man-

tenimiento.

• Sujete el bobina y desenrosque la

tapa girande en la direcci6nilustrada

en la parte superior de la misma.

• Retire el are que gufa la linea y la

bobina.

Are que guiala linea

obina

Utilice una bobina previamente enrol-

lada o vuelva a enroscar linea nueva

en la bobina existente. Si utiliza una

bobina pre-enrollada, retire la tira ad-

hesiva de la linea y la bobina.

COMO REBOBINAR LA BOBINA

CON LINEA NUEVA

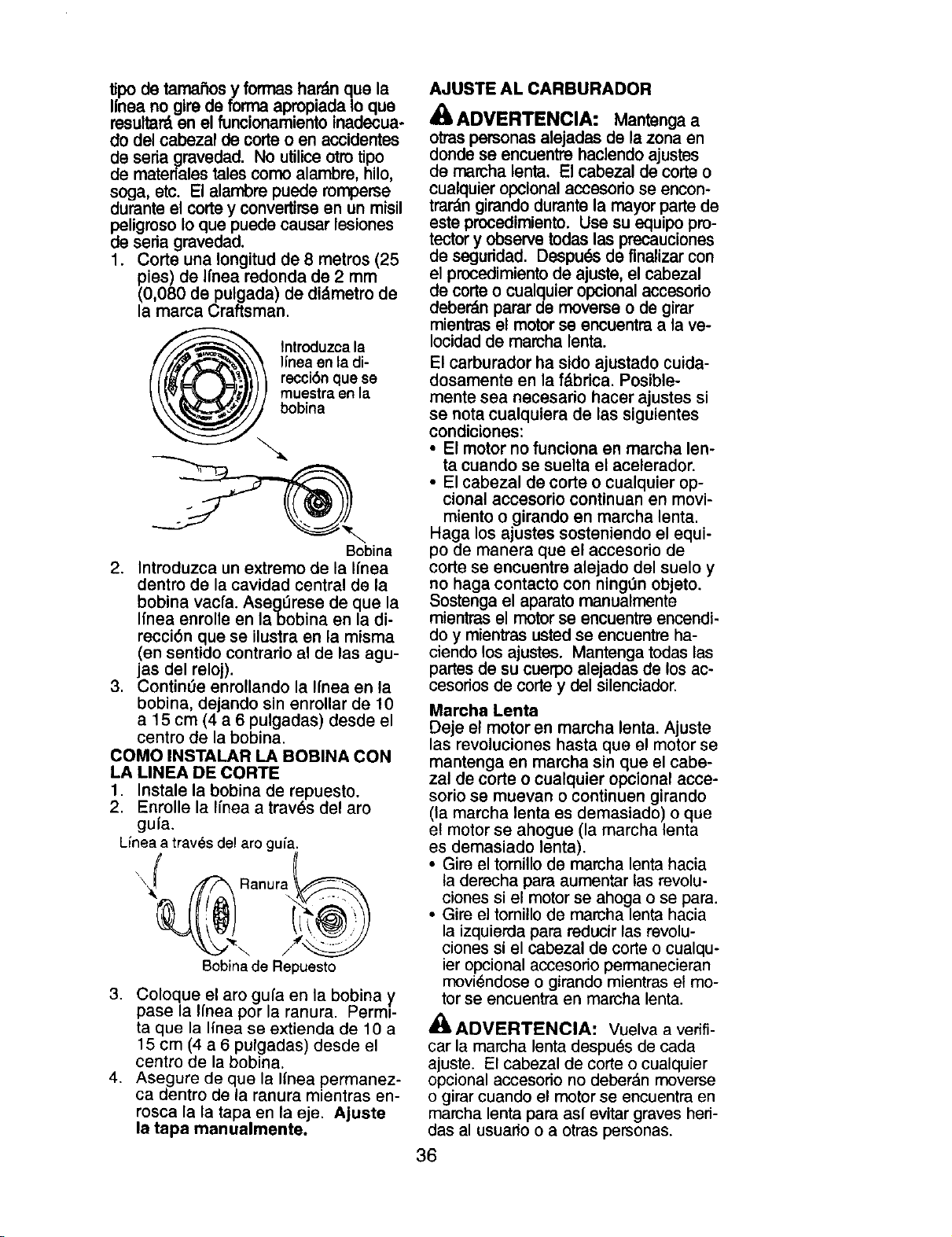

ADVERTENCIA: Utilice exclu-

sivamente linea redonda de 2 mm

(0,080 de pulgada) de dldmetro. Otto

tipodetamaSosyformashar'&nque la

Ilnea no gin)de forrna apropiadaIo que

resultar_,en el funcionamiento inadecua-

do del cabezal de corteo en accidentes

de seda gravedad. No utiliceotrotlpo

de materlalestalescomo alambre,hilo,

soga, etc. El alambn)puede rornperse

duranteel cortey converUrseen un misil

peligrosoIo que puede causarlesiones

de seria gravedad.

1. Corte una Iongitudde 8 metros (25

pies) de Ifnea redonda de 2 mm

(0,080 de pulgada) de di_metro de

la maroa Craftsman.

__ ntroduzca la

Ifnea en la di-

recci6nque se

muestra en la

bobina

Bobina

2. Introduzca un extremo de la Ifnea

dentro de la cavidad central de la

bobina vacfa. Aseg0rese de que la

Ifnea enrolle en labobina en la di-

recci6n que se ilustra en la misma

(en sentido contrario al de las agu-

jas del reloj).

3. Contin0e enrollando la Ifnea en la

bobina, dejando sin enrollar de 10

a 15 cm (4 a 6 pulgadas) desde el

centro de la bobina.

COMO INSTALAR LA BOBINA CON

LA LINEA DE CORTE

1. Instale la Ioobina de repuesto.

2. Enrolle la Ifnea a trav_s del aro

gufa.

L_neaa traves del aro gufa.

'\_! //f-_ Ranura (_

Bobina de Repuesto

3. Coloque el aro gufa en la bobina y

pase la Ifnea por la ranura. Perm_-

ta que la Ifnea se extienda de 10 a

15 cm (4 a 6 pulgadas) desde el

centro de la bobina.

4. Asegure de que la Ifnea permanez-

ca dentro de la ranura mientras en-

rosca la la tapa en la eje. Ajuste

la tapa manualmente.

AJUSTEALCARBURADOR

_ ADVERTENCIA: Mantenga a

otras personasalejadas de la zona en

donde se encuentrehaclendoajustes

de marchalenta. El cabezal de corteo

cualquieropclonalaccesoriose encon-

trar_ngirandodurante la mayorpartede

este procedimiento.Use su equipopro-

tectory observetodas las precauciones

de seguridad. Despu_ de flnalizarcon

el procedimientode ajuste,el cabezal

de corteo cualquieropcionalaccesorio

debe_n parar de rnoverseo de girar

rnientrasel motorse encuentraa la ve-

Iocidadde marcha lenta.

El carburadorha sido ajustado cuida-

dosamente en la fdbrica. Posible-

mente sea necesario hacer ajustes si

se notacualquiera de las siguientes

condiciones:

• El motornofunciona en marcha len-

ta cuando se suelta el acelerador.

• El cabezal de corte o cualquier op-

cional accesorio conUnuanen movi-

miento o girando en marcha lenta.

Haga losajustes sosteniendoel equi-

po de manera que el accesorio de

corte se encuentre alejado del suelo y

no haga contacto con ning0n objeto.

Sostengael aparatomanualmente

mientras el motorse encuentn)encendi-

do y mientras usted se encuentre ha-

ciendo los ajustes. Mantenga todas las

partes de su cuerpo alejadas de los ac-

cesorios de corte y del silenciador.

Marcha Lenta

Deje el motor en marcha lenta. Ajuste

las revoluciones hasta que el motor se

mantenga en marcha sin que el cabe-

zal de corte o cualquier opcional acce-

sorio se muevan o continuen girando

(la rnarcha lenta es demasiado) o que

el motor se ahogue (la marcha lenta

es demasiado lenta).

• Gire el tomillo de marcha lenta hacia

la derecha para aumentar las revolu-

clones si el motor se ahoga o se para.

• Gire el tomillo de marcha lenta hacia

la izquierda para reducir las revolu-

ciones si el cabezal de corte o cualqu-

ier opcional accesodo permanecieran

rnovi_ndose o girando mientras el mo-

tor se encuentra en marcha lenta.

_,ADVERTENCIA: Vuelva a vedfi-

car la marcha lenta despu_s de cada

ajuste. El cabezal de corte o cualquJer

opcional accesodo no deber_n moverse

o girar cuando el motor se encuentra en

marcha lenta para asf evitar graves hed-

des al usuario o a otras personas.

TomUlode

Ajustede

la Marcha

Lenta

Aire

Si raquirieraayuda adicional o nose

sintiera seguro al desempefiar este

procedimiento, entre en contactocon

el Centro de Servicio Sears o Ilame al

n_mero de ayuda al consumidor

1-800-235-5878.

ADVERTENCIA: Realice los

siguientes pasos despu6s de cada

USO:

• Permita que el motor se enfrfe antes

de guardarlo Otransportarlo.

• Guarde el aparato y el combustible

en un lugar bien ventilado donde los

vapores del combustible no puedan

entrar en contacto con chispas ni lla-

mas abiertas provenientes de clenta-

dotes de agua, motores o interrpu-

totes el_ctricos, calefactores

centrales, etc.

• Guarde el aparato con todos los pro-

tectores en su lugar y coloquelo de

modo que las piezas cortantes no

puedan causar heridas por acci-

dente.

• Guarde el aparato y el combustible

en un lugar completamente tuera del

alcance de los nifios.

ESTACIONAL ALMACENAJE

Prepare el aparato para almacenarlo

al final de la temporada o si no Io va a

usar por m_s de 30 dfas.

Si va a almacenar el aparato durante

un periodo largo de tiempo:

• Limpie el aparato por completo antes

del almacenaje.

• Almacene en un _.rea limpia y seca.

• Aplique una pequefia cantidad de

aceite alas superficies extemas

met_lJcas.

SISTEMA DE COMBUSTIBLE

Vea el mensaje marcado como

IMPORTANTE, que se refiere al uso

de combustibles con mezcla de alco-

hol en su aparato, en la secci6n de

USO, bajo ABASTECIMIENTO DEL MO-

TOR. Los estabilizadores de combus-

tible son una alternativa aceptable

para minimizar la formaci6n de dep6si-

tos de goma durante el almacenaje.

Afiada estabilizador a la gasolina en el

tanque de combustible o en el reci-

_aiente para almacenar el mismo. Siga

s instrucciones de mezcla que se en-

cuentran impresas en el envase. Pon-

ga el motor en marcha y d_jelo en

marcha pot unos 5 minutos despues

de haberle puesto estabilizador.

El aceite Craftsman 40:1 para motores

a 2 tiempos (enfriados a aire) viene

mezclado con estabilizador de com-

bustible. Si no usa este aceite de

Sears, usted podr_ afiadir estabiliza-

dor al tanque de combustible.

MOTOR

• Retire la bujfa y vierta una cucharad-

ita de aceita 40:1 para motores a 2

tiempos (enfriados a aire) por la ab-

ertura para la bujfa. Lentamente, tire

de la cuerda de arranque de 8 a 10

veces para distribuir el aceite.

• Cambie la bujfa pot una nueva del

tipo y de la gama de calor recomen-

dados.

• Limpie el filtro de aire.

• Examine todo el aparato para verifi-

car que no haya tomillos, tuercas ni

pemos sueltos. Cambie todas la pie-

zas dafiadas, quebradas o gasta-

das.

• AI principio de la pr6xima temporada,

use exclusivamente combustible

fresco con la proporci6n correcta de

gasolina a aceite.

OTROS

• NO guarde la gasolina de una tempo-

rada a la pr6xlma.

• Cambie el recipiente de gasolina si

se empieza a oxidar.

TABLA DIAGNOSTICA

_, ADVERTENClA: Siernpre apague el aparato y desconecte la bujfa antes

de hacer cualquiera de las reparaciones recomendadas a contlnuaci6n que

no requieran que la unidad estd enc

SINTOMA

El motor no

arranca.

CAUSA

1. Et interruptor ON/OFF estd

en posici6nOFF.

2. El tanquede combustible

estdvac{o.

3. La bujfano estdhaciendo

chispa.

4. El combustibleno estd

Ilegandoal carburador.

5. El carburadorrequier

ajuste.

_eracl6n.

SOLUCION

1. Coloque el interruptorON/OFF a la

posici6nON.

2. Llene el tanqueconla mezcla

correctade combustible.

3, Instaleuna bujfanueva.

4. Verifiquesi el filtrode combustibleno

est6 sucio;cdmbielo.Verifiquesi hay

dobleces en la hnea decombustible

o si estdpartida;repdrelaocdmbiela.

5. Entreen contactocon el Servicio

Sears (vea partetrasera del manual).

El motorno 1. El carburador requier 1. Vea "Ajuste al Carburador" en la

anda en ajuste, secci6n Servicio y Ajustes.

marcha lenta 2. Las lunas del ciguefial 2. Entre en contactocon el Servicio

como debe. estdn gastadas. Sears (vea parte trasera del manual).

3. La compresi6n est_ baja. 3. Entre en contactocon el Servicio

Sears (vea parte trasera del manual).

1. El filtro de aire est_lsucio.

2. La bujfa est,, carbonizada.

El motor no

acelera, le

falta

potencia o

se para bajo

carga.

3. El carburador requiere

ajuste.

4. Acumulaci6n de Carb6n.

5. La compresL6n est_lbaja.

1. La mezcla de combustible

se ha hecho incorrecta-

mente.

2. El filtro de aire est_lsucio.

3. EI carburador requiere

ajuste.

1. La mezcla de combustible

est& se he hecho

incorrectamente.

2. Se ha instalado la bujia

incorrecta.

3. El carburador requiere

ajuste.

4. Acumulaci6n de Carb6n.

El motor

humea ex-

cesiva-

mente

El motor

marcha con

temperatura

elevada.

1. Limpieo cambie el filtrode aire.

2. Limpie o cambie la bujfa y calibre

la separaci6n.

3. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

4. Entre en contacto con el Centro de

Servicio Sears.

5. Entre en contacto con el Centro de

Servicio Sears.

1. Vaci6 el tanque de combustible y

Ildnelo de combustible con la mezcla

correcta.

2. Limpie o cambie el filtro de aire.

3. Entreen contacto con el Servicio

Sears (vea parte trasera del manual).

Vea "Abastecimiento del Motor" en la

secci6n Uso.

Cambie por la bujia correcta.

Entre en contacto con el Servicio

Sears (vea parte traseradel manual).

Entre encontactocon el Servicio

Sears (vea parte traseradel manual).

SUS DERECHOS Y OBLIGACIONES

DE GARANTIA: La Agencia de Pro-

tecci6n Ambiental de los Estados Uni-

dos y Seam, Roebuck and Co.,

U.S.A., se complacen en explicar la

gdarantfa con la que cuenta el sistema

e control de emisi6n en su motor pe-

quefio, modelo 2002-2004, para uso

fuera de carretera. Sears deber_, ga-

rantizar el sistema de control de emi-

si6n en su mdquina de motor pequefio

para uso fuera de carretera por los

perfodos de tlempo que explicamos a

continuaci6n y con la condici6n de que

su mbquina de motor pequefio para

uso fuera de carretera no haya sufrido

ning_n tipo de abuso, negligencia o

mantenimiento inapropiado. Su siste-

ma de control de emisi6n incluye pie-

zas tales como el carburador y el sis-

tema de ignici6n. Donde exista una

condici6n que requiera reparaci6n

bajo garantfa, Sears reparard gratis su

motor pequefio para uso fuera de car-

retera. Los gatos cubiertos bajo la ga-

rantfa incluyen el diagn6stico, las pie-

zas ylabor. CUBIERTA DE GARAN-

TIA DEL FABRICANTE: Si cualquier

pieza relacionada con el sistema de

emisi6n de su motor (como hemos en-

umerado en la lista de piezas de con-

trol de emisi6n bajo garantfa) se en-

contrara defectuosa o defectos en el

material o en la labor del motor causa-

ran que tal pieza comenzara a fallar, la

pieza serd reparada o reemplazada

por Sears. GARANTIA DE RE-

SPONSABILIDAD DE DEL DUENO:

Como duefio de una mdquina de mo-

tor pequeho para uso fuera de carret-

era, usted serd responsable por el

mantenimiento adecuado en los perfo-

dos previamente programados y en-

umerados en su manual de instruc-

clones. Sears recomienda que guarde

todos los recibes que indiquen que se

ha desempefiado mantenimiento en

su m&quina de motor pequeflo para

uso fuera de carretera, pero Sears no

podr_, negar el servicio bajo garantia

_nicamente a causa de la falta de reci-

bos o por el incumplimiento de su

parte en asegurarse que el mantenimi-

ento programado haya sido de-

sempefiado. Como dueho de una

m,_quina de motor pequeho para uso

fuera de carretera, usted deber& con-

tar con el conocimiento de que Sears

puede negar la cubierta bajo garantfa

si su mdquina de motor pequefio para

uso fuera de carretera o alguna pieza

de la misma ha dejado de funcionar

debido al abuso, negligencia, manten-

imiento inapropiado, modificaciones

no aprobadas o el uso de piezas que

no hayan sido fabricadas o aprobadas

por el fabricante original del equipo.

Es responsabilidad suya el Ilevar su

mdquina de motor pequefio para uso

fuera de carretera a un centro de repa-

raci6n autorizado Sears tan pronto

como se presente el problema. Las

reparaciones bajo garantfa deber_in

ser completadas en un perfodo de

tiempo razonable, que no exceda los

30 dfas. Si cuenta usted con alguna

pregunta en relaci6n a sus derechos y

responsabilidades de garantfa, usted

deber_ comunicarse con su distribui-

dor autorizado del servicio m&s cerca-

no o Ilamar a Sears al

1-800-469-4663. FECHA DEL

COMIENZA DE LA GARANTIA: El

perfodo de garantfa comienza en la

fecha de compra de la mdquina de

motor pequefio para uso fuera de car-

retera. DURAClON DE LA GARAN-

TIA: Esta garantfa cuenta con un per-

fodo de duraci6n de dos afios

comenzando en la fecha inicial de

compra. QUE CUBRE LA GARAN-

TIA: REPARACION O REEMPLAZO

DE PIEZAS. La reparaci6n o el reem-

plazo de cualquier pieza garantizada

sera.n desempefiados y ofrecidos al

duefio sin costo alguno en un distribui-

dor autorizado del servicio Sears. Si

cuenta usted con alguna pregunta en

relaci6n a sus derechos y responsabi-

lidades de garantfa, usted deber_

comunicarse con su distribuidor autori-

zado del servicio m_.s cercano o Ila-

mar a Sears al 1-800-469-4663. P-

ERIODO DE GARANTIA: Cualquier

pieza garantizada que no est_ progra-

mada para ser reemplazada como

parle del mantenimiento requerido, o

que est6 programada 0nicamente para

inspecci6n regular para efectos de "re-

paraci6n o reemplazo si fuera necesa-

rio" deber_ garantizarse por un perfo-

do de dos afios. Cualquier pieza

garantizada que est_ programada

para ser reemplazada como parte del

mantenimiento requerido deber_l estar

garantizada por el perfodo de tiempo

que comienza en la fecha de compra

inicial hasta la fecha del primer reem-

plazo programado para dicha pieza.

DIAGNOSTICO: No se deber=_cobrar

al duefio ningt]n tipo de cargos por la

labor de diagn6stico la cual determine

que una pieza garantizada se encuen-

tra defectuosa sl el trabajo de

diagn6stico ha sido desempefiado por

un distribuidor autorizado del servicio

Seam. DANOS POR CONSECUEClA:

Sears podr_ ser responsable de

dafios ocurridos a otras piezas del mo-

tor causados por la falla de una pieza

garantizada que se encuentre bajo el

perfodo de garantfa. QUE NO

CUBRE LA GARANTIA: Todas las fal-

las causadas por el abuso, negligen-

c,ia o mantenimiento inapropiado no

estbn cubiertas. PIEZAS ANADIDAS

O MODIFICADAS: El uso de piezas

afiadidas o la modificaci6n de piszas

podr_.n servir como base para que se

anule la reclamaci6n de garantfa. La

garantfa de Sears no se responsabili-

za por el real funcionamiento debido al

uso de piezas afiadidas o de piezas

modificadas. COMO ENTABLAR

UNA RECLAMAClON: Si cuenta

usted con alguna pregunta relaciona-

da con sus derechos y responsabili-

dades de garantfa, usted deber__en-

trar en contacto con su dlstrlbuidor

autodzado del servicio Sears mds cer-

cano o Ilamar a Sears al

1-800-469-4663. DONDEOBTEN-

ER SERVIClO DE GARANTIA: Servi-

cio o reparaciones bajogarantfa deb-

erdn ser provistas en todos los

distribuidors autorizado del servicio

Sears. Por favorcomunfquese al

1-800-469-4663. MANTENIMIENTO,

REEMPLAZO Y REPARAClON DE

PIEZAS RELAClONADAS CON LA

EMISION: Cualquier pieza de repues-

to Sears aprobada y utilizada en el de-

sempefio de cualquier servicio de

mantenimiento o servioio de repara-

ci6n bajo garantfa de piezas relaciona-

das con la emisi6n serd provisto sin

costo alguno al duefio si la pieza se

encuentra bajo garantfa. LISTA SE

PIEZAS DE CONTROL DE EMISlON

GARANT1ZADAS: Carburador, Siste-

ma de Ignici6n: Bujfa (cubierta hasta la

fecha de mantenimiento programada),

M6dulo de Ignici6n. DECLARAClON

DE MANTENIMIENTO: El duefio es

responsable de adquirir todo el man-

tenimiento requerido como Io define en

el manual de instruooiones.

Se certifica este motor para satisfacer los requisitos de emisi6n para los uso

siguientes:

[] Moderado (50 horas)

[] Intermedio (125 horas)

[] Extendido (300 horas)

ili!i_i!i_iii!ii!!!

i!i!!iiii_iiiii_iii

ii!iiii!iiii_iiiii!

iiii%!!!!i!!ii

iiiii_iiiiiiiiii;i!i

iiiii_ii_ii!_iii!

!iiiiiiiiiiii;iii_i

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME _) Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.) .;:,_,,,.,,,_.'_'_"_"'_'_:.:_:_.,:"

or maintenance agreement (Canada) on a product serviced by Sears: ,,,,,,,,:,,,,,,,

:,_"_'_ 1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada) ii;iiiii!!iiiii

ii!!]iiii!iiii_i!i!i

iiiiii!i!ii!i!i!i;i ii_:_iii!_iiiii_.(

ii_iil;i;iiii:i;i ]iiiiii!i!i!i_?

!iii;i!!!_!!ii_ii!

'"=''="='*Para _lir serqcio de reparacidn Au Canada pour service en frar_s

iiii;iiii!iiiiiii_ _ !ii:iiiii:!:i!

;iiiiii[!?i !i::iiiiii!ii_.

:!i?i8i:8;¢i _i _ili:i,:!:_

_:_%_ a domicilio, ypara ordenar piezas: 1-800-LE-FOYER Mc _i;iiii;?iiii

ii'iiiiiiil ...................

1-_-$U HOGAR s_ (1-_-_ii;iiii;iii; .

_ii !_!_!iiiii!i! (1-888-784-6427) www.sears.ca _i_ij_;_i_i_i_i

i_iiii!_!iiiiiiiiiiiiil}i:ii_

® Registered Trademark / TMTrademark / SMService Mark of Seam, Roebuck and Co.

® Mama Registrada / TMMama de Fdbdca / SMMarca de Servicio de Seam, Roebuck and Co.

MCMarque de commerce / MOMarque deposee de Sears, Roebuck and Co.

Craftsman 358795501 line trimmer

Product's Documents

User Manual

Specifications

Craftsman 358795501 Questions and Answers
