Craftsman CMCH233B V20* Hammer Drill, Cordless SDS + Rotary User Manual

IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US.

POUR TOUTE QUESTION OU TOUT COMMENTAIRE, NOUS CONTACTER.

SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.

1-888-331-4569 WWW.CRAFTSMAN.COM

CMCH233

INSTRUCTION MANUAL GUIDE D’UTILISATION MANUAL DE INSTRUCTIONES

Heavy-Duty 20V Max* Cordless Rotary Hammer

Perceuse à percussion haute résistance sans fil

20 V max*

Rotomartillo Inalámbrico de 20 V Máx* para

Trabajo Pesado

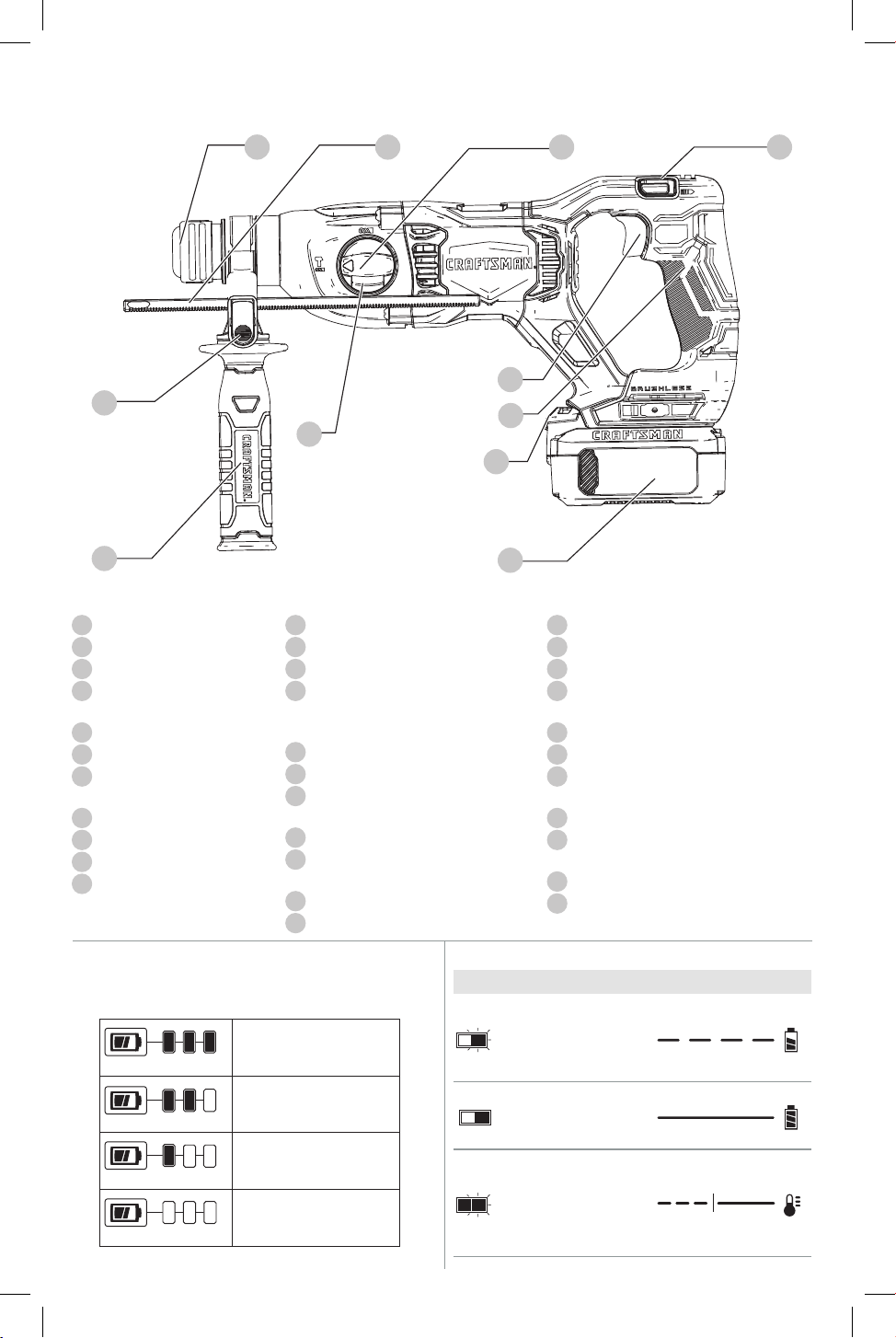

Fig. A

Composantes

Bloc-piles

Bouton de libération du bloc-piles

Poignée latérale

Bouton de commande marche

avant/marche arrière (bouton de

verrouillage)

Gâchette

Cadran de sélection de mode

Bouton de libération du sélecteur

de mode

Tige de profondeur

Bouton de réglage de la tige de

profondeur

Poignée principale

Porte-embout

Components

Battery pack

Battery release button

Side handle

Forward/reverse control

button (Lock-off button)

Trigger switch

Mode selector dial

Mode selector

release button

Depth rod

Depth rod adjust button

Main handle

Bit holder

611

Composantes

Unidad de baterías

Botón de destrabado de la batería

Mango lateral

Botón de control de avance/reversa

(Botón bloqueador)

Interruptor de gatillo

Dial selector de modo

Botón de liberación del selector de

modo

Barra de profundidad

Botón de ajuste de la barra de

profundidad

Mango principal

Portabrocas

75–100% charged

Chargé de 75 à 100 %

75–100% cargada

51–74% charged

Chargé de 51 à 74 %

51–74% cargada

< 50% charged

Chargé de < 50 %

< 50% cargada

Pack needs to be charged

Le bloc-piles doit être rechargé

La batería tiene que cargarse

Indicators

Charging

Bloc-piles en Cours

de Chargement

Unidad en Proceso de Carga

Fully Charged

Bloc-piles Chargé

Unidad Cargada

Hot/Cold Pack Delay

Suspension de Charge Contre

le Chaud/Froid

Restraso por Unidad Caliente/

Fría

Fig.B Fig.C

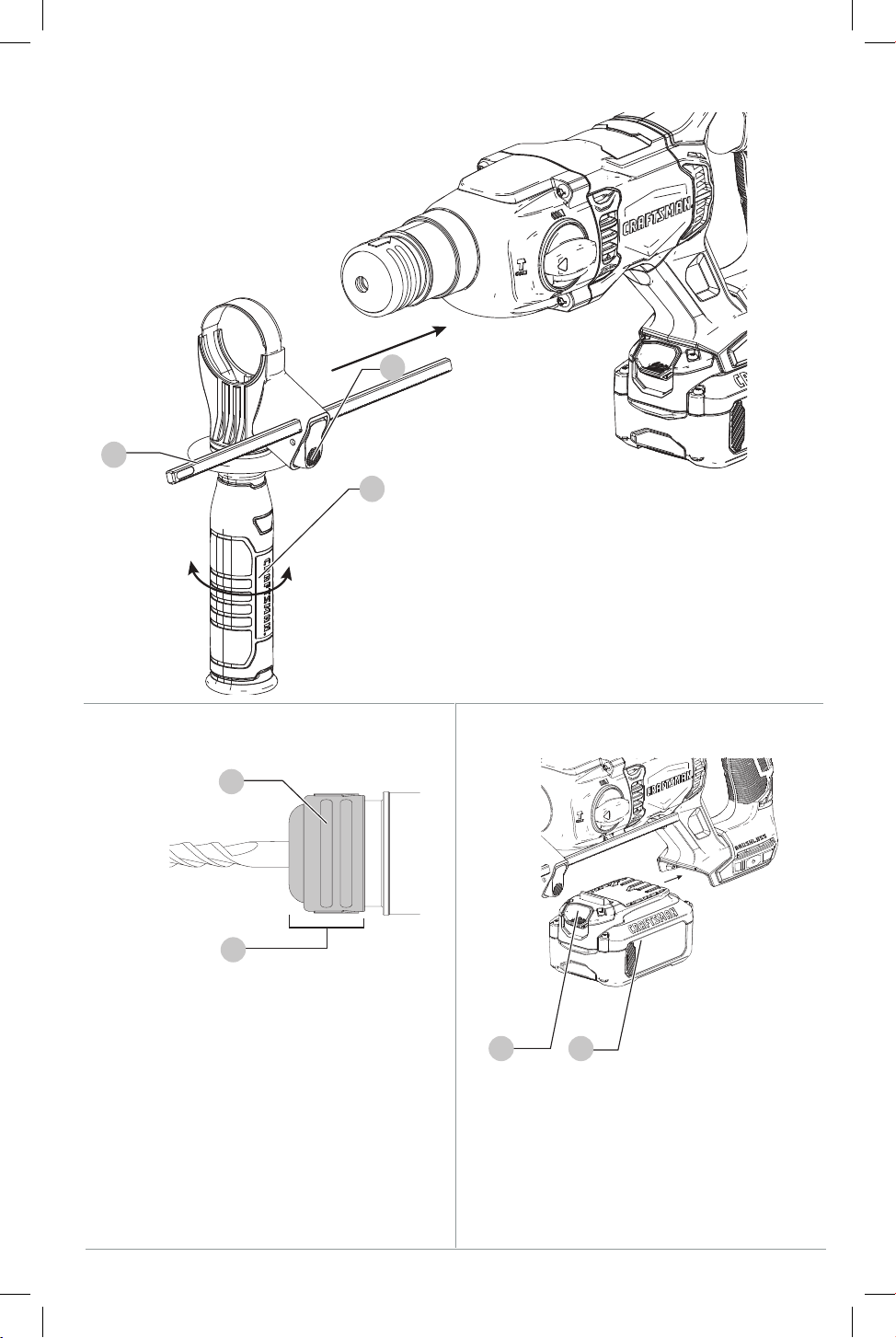

Fig.D

Fig.E

Fig.F

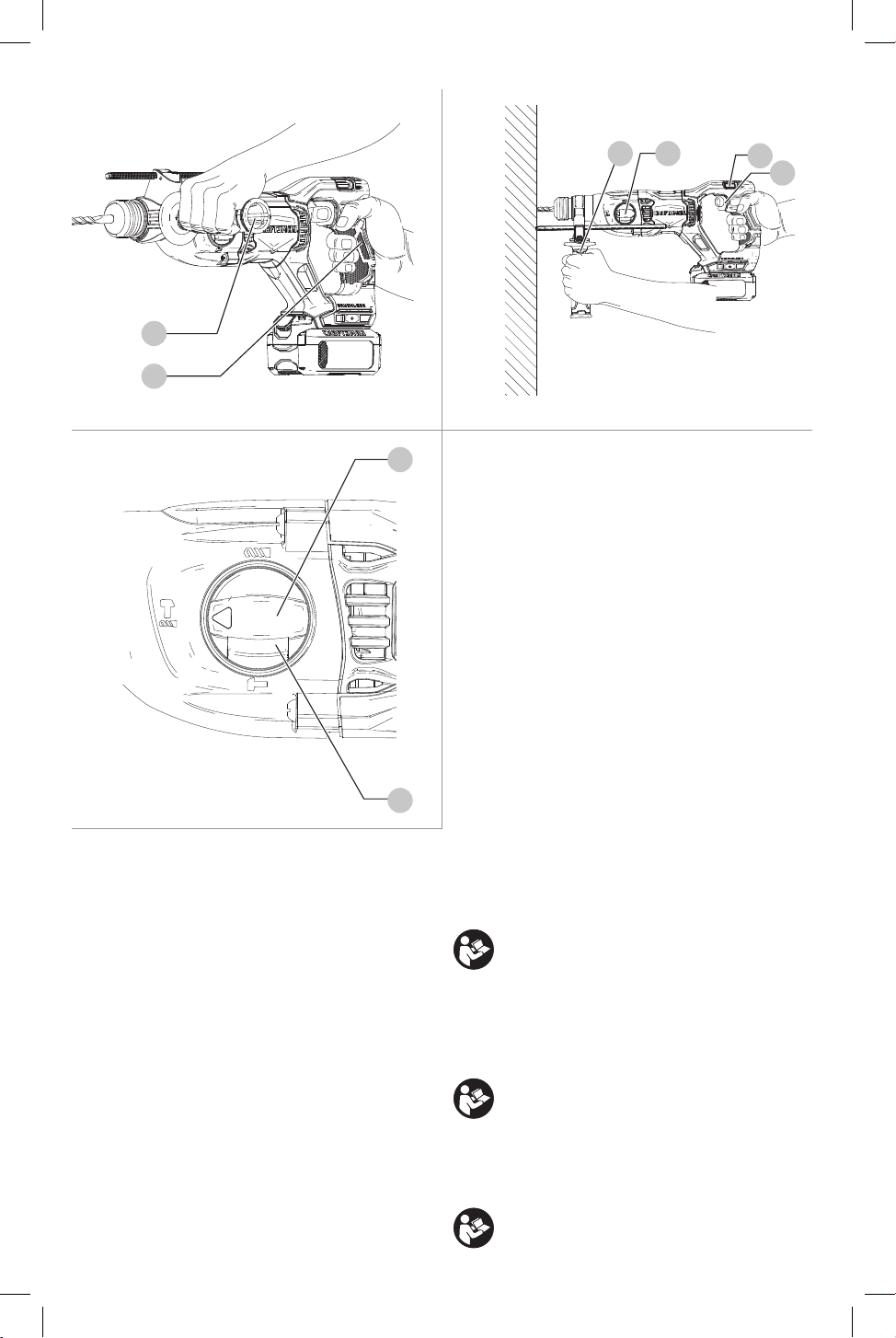

Fig.G

Fig.H

Fig.I



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.



AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento de las

advertencias e instrucciones puede provocar descargas

eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

English

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off-position before connecting

to power source and/or battery pack, picking up

or carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves away

from moving parts. Loose clothes, jewelry or long

hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

h ) Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with

this power tool. Failure to follow all instructions

listed below may result in electric shock, fire and/or

seriousinjury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR

FUTUREREFERENCE.

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

Definitions: Safety Alert Symbols

and Words

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.



DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a safety

relatedmessage.

NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in

propertydamage.

INTENDED USE

Your heavy-duty cordless rotary hammer is designed for

professional concrete drilling and chiselingapplications.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

English (original instructions)

English

Additional Safety Instructions for

Rotary Hammers

• Wear ear protectors. Exposure to noise can cause

hearingloss.

• Use auxiliary handle(s), if supplied with the tool. Loss

of control can cause personalinjury.

• Hold power tool by insulated gripping surfaces, when

performing an operation where the cutting accessory

may contact hidden wiring. Cutting accessory

contacting a “live” wire may make exposed metal parts

of the power tool “live” and could give the operator an

electricshock.

• Be certain that the material being drilled does not

conceal electric or gas service and that their locations

have been verified with the utilitycompanies.

• Use clamps or other practical way to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable and

may lead to loss ofcontrol.

• Wear safety goggles or other eye protection.

Hammering operations cause chips to fly. Flying particles

can cause permanent eye damage. Wear a dust mask

or respirator for applications that generate dust. Ear

protection may be required for mostapplications.

• Keep a firm grip on the tool at all times. Do not

attempt to operate this tool without holding it with

both hands. Operating this tool with one hand will result

in loss of control. Breaking through or encountering hard

materials such as re-bar may be hazardous aswell.

• Do not operate this tool for long periods of time. Vibration

caused by hammer action may be harmful to your hands

and arms. Use gloves to provide extra cushion and limit

exposure by taking frequent restperiods.

• Do not recondition bits yourself. Chisel reconditioning

should be done by an authorized specialist. Improperly

reconditioned chisels could causeinjury.

• Accessories and tool may get hot during operation. Wear

gloves when handling them if performing heat producing

applications such as hammerdrilling and drillingmetals.

f ) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265 °F (130°C) may

causeexplosion.

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk of fire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power tool

ismaintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized serviceproviders.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

e ) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result in

a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with

another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

e ) Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may

exhibit unpredictable behavior resulting in fire,

explosion or risk ofinjury.

English

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into a

non-compatible charger as battery pack may rupture

causing serious personal injury. Consult the chart

at the end of this manual for compatibility of batteries

andchargers.

• Charge the battery packs only in

CRAFTSMANchargers.

• DO NOT splash or immerse in water or otherliquids.

• DO NOT allow water or any liquid to enter batterypack.

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

BPM .................... beats per minute

V ......................... volts

min ..................... minutes

or DC ......direct current

…/min ..............per minute

RPM .................... revolutions per

minute

A ......................... amperes

Hz .......................hertz

W ........................watts

Wh ......................watt hours

.......................no load speed

n .........................rated speed

.....................safety alert symbol

..................... wear respiratory

protection

..................... wear eye

protection

...................... Class II

Construction

(double insulated)

..................... wear hearing

protection

..................... read all

documentation

..................... avoid staring at

light

or AC ...........alternating current

Ah ....................... amp hours

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught

in movingparts.



CAUTION: When not in use, place tool on its

side on a stable surface where it will not cause

a tripping or falling hazard. Some tools with large

battery packs will stand upright on the battery pack

but may be easily knockedover.

Additional Safety Information



WARNING: Never modify the power tool or any part of

it. Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to filter

out microscopicparticles.

• Wear protective clothing and wash exposed areas

with soap and water. Allowing dust to get into your

mouth, eyes, or lay on the skin may promote absorption

of harmfulchemicals. Direct particles away from face

andbody.

• Use the appropriate dust extractor vacuum to

remove the vast majority of static and airborne

dust. Failure to remove static and airborne dust could

contaminate the working environment or pose an

increased health risk to the operator and those in

closeproximity.

• Use clamps or other practical ways to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable and

may lead to loss ofcontrol andinjury.

• Never lay the tool down until the bit has come to a

complete stop. Moving bits could causeinjury.

• Do not strike jammed bits with a hammer to dislodge

them. Fragments of metal or material chips could dislodge

and causeinjury.

• Slightly worn chisels can be resharpened bygrinding.

• Do not overheat the bit (discoloration) while grinding

a new edge. Badly worn chisels require reforging. Do not

reharden and temper thechisel.

• Do not use this tool to mix or pump easily combustible

or explosive fluids (benzine, alcohol,etc.).

• Do not mix or stir inflammable liquids

labelledaccordingly.

English

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than a CRAFTSMAN charger.

CRAFTSMAN chargers and battery packs are specifically

designed to worktogether.

• These chargers are not intended for any uses other

than charging CRAFTSMAN rechargeable battery

packs. Charging other types of battery packs may cause

them to overheat and burst, resulting in personal injury,

property damage, fire, electric shock orelectrocution.

• Do not expose the charger to rain orsnow.

• Do not allow water or any liquid to entercharger.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected to

damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the heavier the cord and

thus the greater its capacity. An undersized cord will

cause a drop in line voltage resulting in loss of power and

overheating. The following table shows the correct size

to use depending on total length of all extension cords

The RBRC® Seal

Please take your spent battery packs to an

authorized CRAFTSMAN service center or

to your local retailer for recycling. In some

areas, it is illegal to place spent battery

packs in the trash. You may also contact your local recycling

center for information on where to drop off the spent

battery pack. Do not place in curbside recycling. For more

information visit www.call2recycle.org. or call the toll free

number in the RBRC®Seal.

RBRC® is a registered trademark of Call 2 Recycle,Inc.

sure that the battery terminals are protected and well

insulated from materials that could contact them and

cause a short circuit.

NOTE: Li-ion battery packs should not be put in

checked baggage on airplanes and must be properly

protected from short circuits if they are in carry-

onbaggage.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack even if it is

severely damaged or is completely worn out. The

battery pack can explode in a fire. Toxic fumes and

materials are created when lithium-ion battery packs

areburned.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15 minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of a

mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.

• Battery liquid may be flammable if exposed to spark

orflame.

• Never attempt to open the battery pack for any

reason. If the battery pack case is cracked or

damaged, do not insert into the charger. Do not crush,

drop or damage the battery pack. Do not use a battery

pack or charger that has received a sharp blow, been

dropped, run over or damaged in any way (e.g., pierced

with a nail, hit with a hammer, stepped on). Damaged

battery packs should be returned to the service center

forrecycling.

Storage Recommendations

The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold. Store the fully

charged battery pack out of thecharger.

Battery Pack Cleaning Instructions

Dirt and grease may be removed from the exterior of the

battery using a cloth or soft non-metallic brush. Do not use

water or any cleaningsolutions.

Fuel Gauge Battery Packs (Fig. B)

Some CRAFTSMAN battery packs include a fuel gauge.

When the fuel gauge button is pressed and held, the

LED lights will indicate the approximate level of charge

remaining. This does not indicate tool functionality and

is subject to variation based on product components,

temperature, and end-userapplication.

Transportation



WARNING: Fire hazard. Do not store, carry, or

transport the battery pack so that metal objects

can contact exposed battery terminals. For

example, do not place the battery pack in aprons,

pockets, tool boxes, product kit boxes, drawers, etc.,

with loose nails, screws, keys, coins, hand tools, etc.

When transporting individual battery packs, make

English

Wall Mounting

Some CRAFTSMANchargers are designed to be wall

mountable or to sit upright on a table or work surface.

If wall mounting, locate the charger within reach of

an electrical outlet, and away from a corner or other

obstructions which may impede air flow. Use the back

of the charger as a template for the location of the

mounting screws on the wall. Mount the charger securely

using drywall screws (purchased separately) at least 1”

(25.4 mm) long, with a screw head diameter of 0.28–0.35”

(7–9mm), screwed into wood to an optimal depth leaving

approximately 7/32” (5.5 mm) of the screw exposed. Align

the slots on the back of the charger with the exposed

screws and fully engage them in theslots.

Versatrack™

CRAFTSMAN chargers can be mounted to the wall using

CRAFTSMAN Versatrack™ Trackwall. Hooks and accessories

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack may charge at a slower rate than a

warm batterypack.

The hot/cold pack delay will be indicated by the green

light continuing to blink but with the yellowred light

continuously ON. Once the battery pack has reached an

appropriate temperature, the yellow light will turn OFF and

the charger will resume the chargingprocedure.

Electronic Protection System

Li-Ion tools are designed with an Electronic Protection

System that will protect the battery pack against

overloading, overheating or deep discharge. The tool will

automatically turn off and the battery pack will need to

berecharged.

Important Charging Notes

1. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

2. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out

the lights;

c. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

3. You may charge a partially used pack whenever you

desire with no adverse effect on the batterypack.

Charger Cleaning Instructions



WARNING: Shock hazard. Disconnect the charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non-metallic brush. Do not use water or

any cleaningsolutions.

plugged together, and nameplate ampere rating. If in

doubt, use the next heaviergauge.

Minimum gauge for Cord sets

Volts

Total length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Ampere Rating

American Wire gauge

More Than Not More

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger or place

the charger on a soft surface that might block the

ventilation slots and result in excessive internal heat.

Place the charger in a position away from any heat source.

The charger is ventilated through slots in the top and the

bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug–have them replacedimmediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.

• Foreign materials of a conductive nature, such as,

but not limited to, grinding dust, metal chips, steel

wool, aluminum foil or any buildup of metallic

particles should be kept away from the charger

cavities and ventilation slots.

• Always unplug the charger from the power supply

when there is no battery pack in thecavity.

Charging a Battery (Fig. C)

1. Plug the charger into an appropriate outlet.

2. Insert and fully seat battery pack. Green charging light

will continuously blink whilecharging.

3. Charging is complete when the green light remains

continuously ON. Battery pack can be left in charger or

removed.

4. Charger will not charge a faulty battery pack, which

may be indicated by the light staying OFF. Take charger

and battery pack to an authorized service center if light

staysOFF.

nOTE: Refer to label near charging light on charger for

blink patterns.

hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

English

Trigger Switch (Fig.A)

To turn the tool on, squeeze the trigger switch

5

. To turn

the tool off, release the trigger switch. Your tool is equipped

with a brake. The chuck will stop as soon as the trigger

switch is fullyreleased.

Variable speed Trigger switch

The variable speed trigger switch enables you to select

the best speed for a particular application. The farther you

squeeze the trigger switch, the faster the tool will operate.

For maximum tool life, use variable speed only for starting

holes orfasteners.

nOTE: Continuous use in variable speed range is not

recommended. It may damage the trigger switch and

should beavoided.

Forward/Reverse Control Button (Fig.A)

A forward/reverse control button

4

determines the

direction of bit rotation and also serves as a lock-offbutton.

To select forward rotation, release the trigger switch

5

and depress the forward/reverse control button on the right

side of thetool.

To select reverse, depress the forward/reverse control

button on the left side of thetool.

Proper Hand Position (Fig. G)



WARNING: To reduce the risk of serious personal

injury, ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires one hand on the main

handle 

10

, with the other hand on the side handle

3

Installing and Removing the Battery Pack

(Fig. F)

nOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

1

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide

it into the handle until the battery pack is firmly seated in

the tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release

button

2

and firmly pull the battery pack out of the tool

handle. Insert it into the charger as described in the charger

section of thismanual.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

1. Insert the shank of the bit about 3/4" (19mm) into SDS

Plus tool holder

11

2. Push and rotate bit until it locks in place. The bit will be

securelyheld.

3. To release bit, pull the sleeve

12

back and remove

thebit.

Bit and Bit Holder



WARNING: Burn Hazard. ALWAYS wear gloves when

changing bits. Accessible metal parts on the tool and

bits may get extremely hot during operation. Small bits

of broken material may damage barehands.

The hammerdrill can be fitted with different bits depending

on the desired application. Use sharp drill bitsonly.

Bit Reccomendations

• For wood, use twist bits, spade bits, power auger bits or

holesaws.

• For metal, use high-speed steel twist drill bits or

holesaws. Use a cutting lubricant when drilling metals.

The exceptions are cast iron and brass which should be

drilleddry.

• For masonry, such as brick, cement, cinder block, etc.,

use carbide-tipped bits rated for percussiondrilling.

SDS Plus Bit Holder (Fig.E)

nOTE: Special adapters are needed to use the SDS

Plus bit holder with straight shank bits and hexagonal

screwdriverbits.

To insert a drill bit or other accessory:

Side Handle and Depth Rod (Fig. D)



WARNING: To reduce the risk of personal injury,

ALWAYS operate the tool with the side handle

properly installed. Failure to do so may result in

the side handle slipping during tool operation and

subsequent loss of control. Hold tool with both hands

to maximizecontrol.

The side handle

3

clamps to the front of the gear case

and may be rotated 360˚ to permit right- or left-hand use.

The side handle must be tightened sufficiently to resist the

twisting action of the tool if the accessory binds or stalls. Be

sure to grip the side handle at the far end to control the tool

during astall.

To loosen side handle, rotatecounterclockwise.

To Adjust the Depth Rod (Fig. D)

1. Push in and hold the depth rod release button

9

on the

sidehandle.

2. Move the depth rod

8

so the distance between the

end of the rod and the end of the bit equals the desired

drillingdepth.

3. Release the button to lock rod into position. When

drilling with the depth rod, stop when end of rod

reaches surface ofmaterial.

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

are sold separately. Please refer to the Versatrack™ Trackwall

accessory sheet for furtherinformation.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

English

Overload Clutch

In case of jamming of a drill bit, the drive to the drill spindle

is interrupted by the overload clutch. Due to the resulting

forces, always hold the tool with both hands and take a

firmstance. After the overload, release and depress the

trigger to re-engagedrive.



WARNING: Drill may stall if overloaded causing a

sudden twist. Always expect the stall. Grip the drill

firmly to control the twisting action and avoidinjury.

Operation Modes (Fig. I)



WARNING: Do not select the operating mode when

the tool isrunning.



CAUTION: Never use in Rotary Drilling or Rotary

Hammering mode with a chisel bit in the bit holder.

Personal injury and damage to the the tool mayresult.

Your tool is equipped with a mode selector dial 

6

selectthe mode appropriate to desiredoperation.

symbol Mode Application

Rotary Drilling

Screwdriving

Drilling into steel, wood

andplastics

Rotary

hammering

Drilling into concrete

and masonry

hammering

only

Lightchipping

To select an operating mode:

1. Depress the mode selector release button

7

2. Rotate the mode selector dial so that the arrow points to

the symbol corresponding for the desiredmode.

nOTE: The arrow on the mode selector dial

6

must be

pointing at a mode symbol at all times. There are no

operable positions inbetween. It may be necessary to briefly

run the motor after having changed from 'hammering only'

to 'rotary' modes in order to align thegears or to position

the chislebit.

Performing an Application (Fig. A, H)



WARNING: TO REDUCE THE RISK OF PERSONAL

INJURY, ALWAYS ensure workpiece is anchored or

clamped firmly. If drilling thin material, use a wood

“back-up” block to prevent damage to thematerial.



WARNING: Always wait until the motor has come to

a complete standstill before changing the direction

ofrotation.

1. Choose and install the appropriate chuck, adapter, and/

or bit onto to the tool. Refer to Bit and BitHolder.

The center position of the control button locks the tool

in the off position. When changing the position of the

control button, be sure the trigger isreleased.

nOTE: The first time the tool is run after changing the

direction of rotation, you may hear a click on start up. This is

normal and does not indicate aproblem.

2. Using the mode selector dial

6

, selectthe mode

appropriate to desired application. Refer to

OperationModes.

3. Adjust the side handle

3

asnecessary.

4. Select the direction ofrotation using the forward/

reverse button

4

. When changing the position of the

control button, be sure the trigger isreleased.

- To select forward rotation, press the for ward/re verse

control button on the right side of thetool.

- To select reverse, press the forward/reverse control

button on the left side of thetool.

nOTE: The center position of the control button

locks the tool in the offposition.

5. Place the bit/chisel on the desiredlocation.

6. Depress the trigger switch

5

. The farther you depress

the trigger switch, the faster the tool will operate. For

maximum tool life, use variable speed only for starting

holes orfasteners.

7. To stop the hammer, release theswitch.

Drilling in Metal

A SDSPLUS to round shank adaptor chuck is required.

Ensure that tool is in Rotary Drilling mode. Start drilling with

slow speed and increase to full power while applying firm

pressure on the tool. A smooth even flow of metal chips

indicates the proper drilling rate. Use a cutting lubricant

when drilling metals. The exceptions are cast iron and brass

which should be drilleddry.

nOTE: Large (5/16" to 1/2" [7.9 mm to 12.7 mm]) holes

in steel can be made easier if a pilot hole (5/32" to 3/16"

[4mm to 4.8 mm]) is drilledfirst.

Drilling in Wood

A SDSPLUS to round shank adaptor chuck is required.

Ensure that tool is in Rotary Drilling mode. Start drilling with

slow speed and increase to full power while applying firm

pressure on the tool. Holes in wood can be made with the

same twist drills used for metal. These bits may overheat

unless pulled out frequently to clear chips from the flutes.

For larger holes, use spade bits, power auger bits, or hole

saws. Work that is apt to splinter should be backed up with

a block ofwood.

Drilling in Masonry

When drilling in masonry, use carbide-tipped bits rated for

percussion drilling and be certain that the bits are sharp.

Use a constant and firm force on the tool to drill most

effectively. A smooth, even flow of dust indicates the proper

drillingrate.

Recommendations for Tool Operation

• When drilling, always apply pressure in a straight line

with the bit, but do not push hard enough to stall the

motor or deflect thebit. A smooth even flow of material

indicates the proper drillingrate.

Chipping and Chiselling (Fig. A, I)

1. Press the mode selector release button

and rotate the

mode selector dial

to the "Hammering only"symbol.

2. Insert the appropriate chisel and rotate it by hand to

lock it into one of 51positions.

English

Three Year Limited Warranty

CRAFTSMAN will repair or replace, without charge, any

defects due to faulty materials or workmanship for three

years from the date of purchase (two years for batteries).

This warranty does not cover part failure due to normal

wear or tool abuse. For further detail of warranty coverage

and warranty repair information, visit www.craftsman.com

or call 1-888-331-4569. This warranty does not apply to

accessories or damage caused where repairs have been

made or attempted by others. THIS LIMITED WARRANTY

IS GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED

WARRANTY OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL

OR CONSEQUENTIAL DAMAGES. Some states do not allow

limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

2 YEARs FREE sERViCE On CRAFTsMAn BATTERYPACKs

CMCB201, CMCB2011

3 YEARs FREE sERViCE On CRAFTsMAn

BATTERYPACKs

CMCB202, CMCB204

nOTE: Battery warranty voided if the battery pack is

tampered with in any way. CRAFTSMAN is not responsible

for any injury caused by tampering and may prosecute

warranty fraud to the fullest extent permitted bylaw.

90 DAY MOnEY BACK gUARAnTEE

If you are not completely satisfied with the performance of

your CRAFTSMAN Power Tool or Nailer for any reason, you

can return it within 90 days from the date of purchase with

a receipt for a full refund – no questionsasked.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1-888-331-4569

for a freereplacement.

• FOR YOUR sAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

• Register online at www.craftsman.com/registration

Repairs

The charger and battery pack are notserviceable. There are

no serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including brush

inspection and replacement, when applicable) should

be performed by a CRAFTSMAN factory service center

or a CRAFTSMAN authorized service center. Always use

identical replacementparts.

Accessories



WARNING: Since accessories, other than those

offered by CRAFTSMAN, have not been tested with

this product, use of such accessories with this tool

could be hazardous. To reduce the risk of injury, only

CRAFTSMAN recommended accessories should be used

with thisproduct.

Recommended accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN call 1-888-331-4569 .

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthisprocedure.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

3. Adjust the side handle

3

asrequired.

4. Switch on the tool and startworking.

5. Always switch off the tool when work is ﬁnished and

beforeremoving the batterypack.

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of an

insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

English

sPECiFiCATiOns

CMCh233

Voltage 20V

Type 1

No-load speed 0–1500

No-load beats per muinute 0–5500

Single impact energy (EPTA 05/2009) 2.0 J

Maximum drilling range in

steel

wood

concrete

1/2" (13 mm)

1 1/2" (30 mm)

7/8" (22 mm)

Optimal drilling range 1/4" (6 mm)–5/8" (16 mm)

Maximum core drilling capacity in soft brick 2" (50 mm)

Tool holder SDS PLUS

Battery Type Li-Ion

Weight 5.07 lbs (2.3 kg)

Chipping Yes

Noise Values [dB(A)]

Hammerdrill mode

(Emission Sound Pressure Level) 81.9

(Sound Power Level) 92.9

K (Uncertainty of Given Sound Level) 3

Chisel mode

(Emission Sound Pressure Level) 83.6

(Sound Power Level) 94.6

K (Uncertainty of Given Sound Level) 3.3

Vibration Values (m/s

)

Drilling into Concrete (Value a

h,HD

) 13.1

Uncertainty K 1.5

Chipping/Chiselling (Value a

h,Cheq

) 10.6

Uncertainty K 1.5

Drilling into Metal (Value a

h,D

) <2.5

Uncertainty K 1.5

Screwdriving (Value a

) <2.5

Uncertainty K 1.5

FRAnçAis

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre corps

est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette

application. L’utilisation d’une rallonge conçue pour

l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt

avant de relier l’outil à une source d’alimentation

et/ou d’insérer un bloc-piles, de ramasser ou de

transporter l’outil. Transporter un outil électrique

alors que le doigt repose sur l’interrupteur ou brancher

un outil électrique dont l’interrupteur est à la position

de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations

et les caractéristiques fournis avec cet outil

électrique. Ne pas suivre toutes les instructions

comprises aux présentes peut conduire à un choc

électrique, un incendie et/ou des blessuresgraves.

CONSERVER TOUS LES AVERTISSEMENTS

ET TOUTES LES DIRECTIVES POUR UN

USAGEULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sansfil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

Définitions : symboles et termes

d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes

d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels

oumatériels.



DANGER : indique une situation dangereuse

imminente qui, si elle n’est pas évitée, entraînera la

mort ou des blessuresgraves.



AVERTISSEMENT : indique une situation

potentiellement dangereuse qui, si elle n’est pas évitée,

pourrait entraîner la mort ou des blessuresgraves.



ATTENTION : indique une situation potentiellement

dangereuse qui, si elle n’est pas évitée, pourrait

entraîner des blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message

propre à lasécurité.

AVIS : indique une pratique ne posant aucun risque

de dommages corporels mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser des risques de

dommagesmatériels.

Français (traduction de la notice d’instructions originale)

USAGE PRÉVU

Ce marteau rotatif sans fil robuste est conçu

pour des applications de perçage et ciselage du

bétonprofessionnelles.

nE PAs les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables.

nE PAs le laisser à la portée des enfants. Une supervision

est nécessaire auprès de tout utilisateur nonexpérimenté.

FRAnçAis

tenant compte des conditions de travail et du

travail à effectuer. L’utilisation d’un outil électrique

pour toute opération autre que celle pour laquelle il a

été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc-piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc-piles risque de

provoquer un incendie s’il est utilisé avec un autre type

de b loc-piles.

b ) Utiliser les outils électriques uniquement avec

les blocs-piles conçus à cet effet. L’utilisation de

tout autre bloc-piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court-circuit des bornes du bloc-piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc-piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc-piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc-piles ou outil qui

a été endommagé ou modifié. Les unités

endommagées ou modifiées peuvent avoir une

réaction imprévisible résultant en un incendie, une

explosion ou un potentiel de blessure.

f ) Ne pas exposer de bloc-piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

au-dessus de 129°C (265°F) pourrait causer

uneexplosion.

g ) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc-piles ou l’outil à des

températures hors de la plage de température

indiquée dans les instructions. Une recharge

non conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risque d’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs-piles endommagés.

La réparation de blocs-piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son

équilibre en tout temps. Cela permet de mieux

maîtriser l’outil électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction deseconde.

4) Utilisation et entretien d’un

outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et doit

êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc-piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui-ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les

pièces mobiles sont mal alignées ou coincées,

si des pièces sont brisées ou présentent toute

autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus

faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en

FRAnçAis

Renseignements de sécurité

supplémentaires



AVERTISSEMENT: ne jamais modifier l’outil électrique

ou toute pièce de celui-ci. Cela pourrait entraîner des

dommages matériels ou des blessurescorporelles.



AVERTISSEMENT: portez TOUJOURS des lunettes

de sécurité. Les lunettes de tous les jours NE SONT PAS

des lunettes de sécurité. De plus, utilisez un masque

facial ou antipoussière si l'opération de coupe est

poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE

SÉCURITÉ CERTIFIÉ:

• Protection des yeuxANSI Z87.1 (CAN/CSA Z94.3),

• protection auditive ANSI S12.6 (S3.19),

• protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT: certaines poussières créées par le

ponçage mécanique, le sciage, l’aiguisage, le perçage

et autres activités de construction contiennent des

produits chimiques reconnus dans l’État de la Californie

pour causer le cancer et des anomalies congénitales

ou autres effets nuisibles sur la reproduction. Certains

exemples de ces produits chimiques sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du

ciment et d’autres produits de la maçonnerie ainsi

que

• l’arsenic et le chrome provenant du bois de

construction traitéchimiquement.

Le risque associé à de telles expositions varie selon

la fréquence à laquelle on effectue ces travaux.

Pour réduire toute exposition à ces produits:

travailler dans un endroit bien aéré, en utilisant

du matériel de sécurité homologué, tel un masque

antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Portez des vêtements protecteurs et lavez vos zones

exposées avec du savon et de l’eau. Permettre à la

poussière d’entrer dans votre bouche, vos yeux ou la

laisser sur la peau peut favoriser l’absorption des produits

chimiques dangereux. Dirigez les particules loin du visage

et ducorps.

• Utilisez le dépoussiéreur approprié pour enlever la

grande majorité de la statique et de la poussière en

suspension. Ne pas enlever la statique et la poussière en

suspension pourrait contaminer l’environnement de travail

ou représenter un risque accru pour la santé de l’utilisateur

et ceux qui sont àproximité.

• Utilisez des pinces ou d’autres façons pratiques de

sécuriser et maintenez la pièce de travail sur une

• Ne pas surchauffer l’embout (décoloration) pendant

le réaffutage. Les burins très émoussés doivent être

réusinés. Ne pas retremper ou traiter par recuit unburin.

• Ne pas utiliser l’outil pour mélanger ou pomper tout

liquide facilement combustible ou explosif (benzène,

alcool, etc.).

• Ne pas mélanger ou remuer des liquides

classifiésinflammables.

Consignes de sécurité additionnelles

propres aux marteaux rotatifs

• Porter une protection auditive. L’exposition au bruit

peut causer une perte de l’acuitéauditive.

• Utiliser toute poignée auxiliaire fournie avec l’outil.

Toute perte de contrôle de l’outil poserait des risques de

dommagescorporels.

• Tenir l’outil électrique par les surfaces de prise isolées

pour effectuer un travail où un organe de coupe

pourrait rencontrer des câblages cachés. Tout contact

de l’organe de coupe avec un fil sous tension mettra les

parties métalliques exposées de l’outil électrique sous

tension et électrocutera l’utilisateur.

• S’assurer que le matériau à percer ne cache

aucune alimentation en électricité ou en gaz, et

que leur emplacement a été vérifié auprès des

servicescorrespondants.

• Utiliser des serre-joints ou tout autre moyen pour

fixer et immobiliser le matériau sur une surface

stable. Tenir la pièce à la main ou contre son corps offre

une stabilité insuffisante qui pourrait vous en faire perdre

lecontrôle.

• Porter des lunettes de protection ou toute autre

protection oculaire. Le martelage produit des débris dans

l’air. Et ces particules posent des risques de dommages

oculaires permanents. Porter un masque anti-poussière

ou un appareil de protection des voies respiratoires

lors d’applications produisant de la poussière. Une

protection auditive pourra être nécessaire pour la plupart

desapplications.

• Maintenir systématiquement l’outil fermement.

Ne jamais utiliser l’outil sans le maintenir à deux

mains. Le maintenir à une main provoquera la perte de

contrôle de l’outil. Traverser soudainement une paroi ou

rencontrer des matériaux durs, comme des armatures, pose

également desrisques.

• Ne pas utiliser cet outil de façon prolongée. Les vibrations

causées par le martelage peuvent être nocives pour

les mains ou les bras. Porter des gants pour amortir

les chocs, et limiter le temps de travail en faisant des

pausesfréquentes.

• Ne pas réusiner les embouts soi-même. Le réusinage des

burins ne doit être effectué que par un spécialiste agréé.

Des burins réusinés incorrectement posent des risques de

dommagescorporels.

• Les accessoires et l’outil pourront chauffer pendant

l’utilisation. Porter des gants pendant leur utilisation pour

effectuer des travaux produisant beaucoup de chaleur

comme le perforage à percussion et le perçage desmétaux.

• Attendre systématiquement l’arrêt complet de l’embout

avant de déposer l’outil où que ce soit. Manipuler des

embouts pose des risques de dommagescorporels.

• Ne pas taper avec un marteau sur un embout grippé pour

le déloger. Des fragments de métal ou des débris pourraient

s’échapper et causer des dommagescorporels.

• Des burins légèrement émoussés peuvent être affutés

parmeulage.

FRAnçAis

que ce soit dans un chargeur non compatible

puisque le bloc-piles peut se briser causant une

blessurecorporelle. Consultez le tableau à la fin de ce

guide pour la compatibilité des blocs-piles et deschargeurs.

• Chargez les blocs-piles seulement dansCRAFTSMAN.

• NE PAS éclabousser ou immerger dans l’eau ou tout

autreliquide.

• NE PAS laisser l’eau ou tout liquide entre dans le bloc-piles.

• Ne pas entreposer ou utiliser l’outil et le bloc-piles

dans des endroits où la température peut atteindre

ou excéder 40°C (104°F) (comme les remises

extérieures ou les édifices en métal durant l’été). Pour

une meilleure durée de vie, entreposez le bloc-piles dans un

endroit frais etsec.

REMARQUE: Ne pas ranger les blocs-piles dans un

outil avec la gâchette verrouillée. Ne jamais coller la

gâchette avec du ruban adhésif en positionMarche.

• Ne pas brûler le bloc-piles même s’il est gravement

endommagé ou est entièrement usé. Le bloc-piles

peut exploser au cours d’un incendie. Des vapeurs et des

matières toxiques sont produites lorsque les blocs-piles au

lithium-ion sontbrûlés.

• Si le liquide des piles entre en contact avec la peau,

lavez immédiatement avec de l'eau et du savon doux.

Si le liquide vient en contact avec les yeux, rincez à l'eau

courante durant 15minutes, ou jusqu'à ce que l'irritation

cesse, en gardant les yeux ouverts. Pour information de

consultation médicale, l'électrolyte des piles est composé

d'un mélange organique liquide et de sels delithium.

• Le contenu des piles peut causer une irritation

respiratoire. Faites circuler de l'air frais. Si les symptômes

persistent, consultez unmédecin.

• Le liquide des piles peut être inflammable s’il est

exposé aux étincelles ou auxflammes.

• Ne jamais tenter d'ouvrir le bloc-piles pour quelque

raison que ce soit. Si le boîtier du bloc-piles est fendu

ou endommagé, ne pas l'insérer dans le chargeur. Ne

pas écraser, échapper ou endommager le bloc-piles. Ne pas

se servir d'un bloc-piles ou chargeur qui a subi un impact,

a été échappé, renversé par un véhicule ou endommagé

d'une façon ou d'une autre (par ex. perforé par un clou,

frappé par un marteau, sur lequel on a marché). Les blocs-

piles endommagés devraient être amenés/expédiés au

centre de service pourrecyclage.

Recommandations d’entreposage

Le meilleur lieu pour l'entreposage est un endroit frais et

sec loin de la lumière directe du soleil et de la chaleur ou du

froid excessif. Entreposez le bloc-piles entièrement chargé

hors duchargeur.

Instructions de nettoyage du bloc-piles

La saleté et la graisse peuvent être retirées des surfaces

extérieures du bloc-piles à l'aide d'un linge ou d’une

brosse souple non métallique. Ne pas utiliser d'eau ou de

solutionnettoyante.

Blocs-piles du niveau de la jauge de carburant

(Fig. B)

LISEZ TOUTES LES INSTRUCTIONS

Consignes de sécurité importantes pour

les blocs-piles



AVERTISSEMENT: lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc-piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• Ne pas charger ou utiliser le bloc-piles en

atmosphères explosibles comme la présence de

liquides inflammables, de gaz ou de poussière. Insérer

ou retirer la pile du bloc-piles peut enflammer la poussière

ou lesvapeurs.

• Ne JAMAIS forcer le bloc-piles dans le chargeur.

NE PAS modifier le bloc-piles de quelque façon

PILES ET CHARGEURS

Le bloc-piles n’est pas entièrement chargé lorsqu’il sort de

la boîte. Avant d'utiliser le bloc-piles et le chargeur, lisez

attentivement les instructions de sécurité suivantes, puis

suivez les procédures de chargement énoncées. Lorsque

vous commandez des blocs-piles de remplacement,

assurez-vous d’inclure le numéro du catalogue et latension.

L’étiquette sur votre outil peut comporter les symboles suivants.

Les symboles et les définitions sont les suivants:

BPM .................... battements par

minute

V ......................... volts

min ..................... minutes

ou DC ..... courant continu

…/min .............. par minute

Tr/min tours par minute

A ......................... ampères

Hz ....................... hertz

W ........................ watts

Wh Wattheures

....................... vitesse à vide

n ......................... vitesse nominale

..................... symbole

d’avertissement

..................... portez une

protection

respiratoire

..................... portez une

protection oculaire

...................... Construction de

classe II (à isolation

double)

..................... portez une

protection auditive

..................... lisez toute la

documentation

..................... Éviter de regarder

directement le flux

de lumière.

or AC ...........courant alternatif

Ah ....................... ampères-heures

plateforme stable. Tenir le travail par une main ou

contre votre corps est instable et peut mener à une perte de

contrôle et uneblessure.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements amples,

les bijoux ou les cheveux longs peuvent se coincer dans des

pièces quidéplacent.



ATTENTION: lorsque vous ne l’utilisez pas, placez

l’outil sur le côté sur une surface stable là où cela

n’entraînera pas un risque de trébuchement ou

de chute. Certains outils avec de gros blocs-piles se

tiendront debout sur le bloc-piles, mais ils peuvent

facilement êtrerenversés.

FRAnçAis

• Ne pas laisser l’eau ou tout liquide entrer dans le

bloc-piles.

• Tirez la fiche au lieu du cordon lorsque vous

débranchez le chargeur. Cela réduira le risque

d’endommager la fiche et le cordonélectriques.

• Assurez-vous de ne pas placer le cordon là où

il pourrait faire trébucher les passants ou être

endommagé de quelque façon que cesoit.

• Ne pas utiliser une rallonge à moins que ce ne soit

absolument nécessaire. L'utilisation d'une rallonge

inadéquate pourrait entraîner un risque d'incendie un choc

électrique ou uneélectrocution.

• Lors de l'utilisation d’un chargeur à l'extérieur,

gardez-le toujours au sec et utilisez une rallonge

appropriée pour l’extérieur. L’utilisation d’une

rallonge appropriée pour l’extérieur réduit le risque de

chocélectrique.

• Une rallonge doit avoir un calibre de fil (AWG ou

calibrage américain normalisé des fils) approprié

pour la sécurité. Plus le numéro de calibre du fil est petit,

plus le cordon est lourd et par conséquent plus sa capacité

est grande. Un cordon de taille inférieure entraînera une

chute de tension de secteur ce qui causera une perte de

puissance et une surchauffe. Le tableau suivant affiche la

bonne taille à utiliser selon longueur totale des de toutes

les rallonges branchées ensemble et l’intensité nominale de

la plaque signalétique. En cas de doute, utilisez le calibre le

plus lourdsuivant.

Calibre minimum pour rallonges électriques

Volts

longueur totale de la rallonge en

pieds (mètres)

120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Courant

nominal

AWg (American Wire gauge)

Plus de Pas plus

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne pas placer tout objet sur le dessus du chargeur ou

placer le chargeur sur une surface molle qui pourrait

bloquer les fentes de ventilation et entraîner une

chaleur interne excessive. Placez le chargeur loin de

toute source de chaleur. Le chargeur est ventilé grâce aux

fentes du dessus et du bas duboîtier.

• Ne pas utiliser le chargeur avec un cordon ou une

fiche endommagé : faites-les remplacerimmédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent,

s’il a été échappé ou est autrement endommagé de

quelque façon que ce soit. Apportez-le dans un centre de

servicesautorisé.

• Ne pas démonter le chargeur; apportez-le dans un

centre de services autorisé lorsqu’un entretien ou une

réparation est nécessaire. Un mauvais réassemblage

peut entraîner un danger de choc électrique, une

électrocution ou unincendie.

• Le chargeur est conçu pour fonctionner sur une

alimentation électrique domestique 120 V. Ne pas

Consignes de sécurité importantes pour

tous les chargeurs de piles



AVERTISSEMENT: lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc-piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• NE PAS tenter de charger le bloc-piles avec un

chargeur autre qu’un CRAFTSMAN CRAFTSMAN

et les blocs-piles sont spécifiquement conçus pour

fonctionnerensemble.

• Ces chargeurs ne sont pas conçus pour toute

utilisation autre que le chargement CRAFTSMAN. Les

autres types de chargement de blocs-piles peuvent causer

la surchauffe et l’éclatement de ceux-ci, entraînant une

blessure corporelle, des dommages matériels, un choc

électrique ou uneélectrocution.

• Ne pas exposer le chargeur à la pluie ou laneige.

Le sceau SRPRC

Veuillez apporter vos blocs-piles usagés

dans un centre de services CRAFTSMAN

autorisé ou chez votre détaillant local

pour les recycler. Dans certaines régions, il est illégal de

mettre les blocs-piles usagés à la poubelle. Vous pouvez

aussi contacter votre centre de recyclage local pour des

informations sur les endroits où déposer le bloc-piles

usagé. Ne pas mettre dans la collecte sélective. Pour de plus

amples renseignements, visitez www.call2recycle.org ou

appelez au numéro sans frais dans le sceauSRPRC

SRPRC

est une marque de commerce déposée de Call 2

Recycle,Inc.

Certains CRAFTSMAN blocs-piles incluent une jauge de

carburant. Lorsque vous appuyez et maintenez, les voyants

DEL indiqueront le niveau approximatif de charge restante.

Cela n’indique pas la fonctionnalité de l’outil et peut varier

selon les accessoires utilisés, la température et l'utilisation

de l’utilisateurfinal.

Transport



AVERTISSEMENT: danger d'incendie. Ne pas

entreposer ou transporter le bloc-piles de

manière à ce que des objets métalliques puissent

entrer en contact avec les bornes des piles

exposées. Par exemple, ne pas placer le bloc-piles

dans des tabliers, des poches, des coffres à outils, des

boîtes d’ensembles de produits, des tiroirs, etc. avec

des clous, des vis, des clés, les pièces de monnaie,

les outils à main, etc. Lorsque vous transportez des

blocs-piles individuels, assurez-vous que leurs bornes

sont protégées et bien isolées de tout matériel avec

lequel elles pourraient entrer en contact et causer un

court-circuit.

REMARQUE: Les blocs-piles Li-Ion ne doivent pas être

mises dans des bagages enregistrés sur les avions et

doivent être bien protégées contre les courts-circuits si

elles sont dans des bagages àmain.

FRAnçAis

Poignée latérale (Fig. D)



AVERTISSEMENT: pour réduire tout risque de

dommages corporels, utiliser SYSTÉMATIQUEMENT

l’outil avec sa poignée latérale installée correctement.

Tout manquement à cette directive pourrait faire que la

poignée latérale glisse pendant l’utilisation de l’outil et

en faire perdre le contrôle. Maintenir l’outil fermement à

deux mains pour un contrôleoptimal.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT : afin de réduire le risque de

blessure corporelle, éteignez l’appareil et retirez

le bloc-piles avant d’effectuer tout ajustement ou

de retirer/installer des pièces ou des accessoires.

Un déclenchement accidentel du démarrage peut

causer desblessures.

Montage mural

Certains chargeurs CRAFTSMAN sont conçus pour pouvoir

être installés au mur ou être placés verticalement sur une

table ou une surface de travail. Pour le montage mural,

placez le chargeur près d'une prise de courant et loin

d'un coin ou d’autres obstructions qui peuvent nuire à la

circulation de l’air. Utilisez la base du chargeur comme

modèle pour l’emplacement des vis de montage. Fixez

solidement le chargeur à l'aide de vis pour cloison sèche

(achetées séparément) d'au moins 25,4 mm (1 po) de

longueur avec un diamètre de tête de vis de 7 à 9 mm (0,28

à 0,35 po) vissées dans du bois à une profondeur optimale

en laissant exposée une partie de vis d'environ 5,5 mm

(7/32 po). Alignez les fentes au dos du chargeur avec les vis

exposées et insérez-les entièrement dans lesfentes.

Versatrack

Les chargeurs CRAFTSMAN peuvent être installés au

mur à l’aide des fixations VersaTrack

de CRAFTSMAN.

Les crochets et les accessoires sont vendus séparément.

Veuillez consulter la feuille d’accessoires des fixations

VersaTrack

pour de plus amplesrenseignements.

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

a. Vérifiez le fonctionnement de la prise en branchant

une lampe ou un autre appareil;

b. Vérifiez si la prise d’alimentation est connectée à

un interrupteur de lumière qui s’éteint lorsque vous

éteignez les lumières;

c. Si les problèmes de chargement persistent, apportez

l’outil, le bloc-piles et le chargeur dans votre centre

de serviceslocal.

3. Vous pouvez charger un bloc partiellement utilisé au

moment désiré sans effet indésirable sur le bloc-piles.

Instructions de nettoyage du chargeur



AVERTISSEMENT: danger de choc électrique.

Débranchez le chargeur de la prise CA avant de

nettoyer. La saleté et la graisse peuvent être retirées

des surfaces extérieures du chargeur à l'aide d'un linge

ou d’une brosse souple non métallique. Ne pas utiliser

d'eau ou de solutionnettoyante.

essayer de l’utiliser sur toute autre tension. Cela ne

s’applique pas au chargeurvéhiculaire.

• Les matières étrangères conductrices telles, mais

sans s'y limiter, les poussières de meulage, les

copeaux métalliques, la laine d'acier, le papier

d'aluminium ou toute accumulation de particules

métalliques devraient être éloignées des ouvertures

du chargeur et des fentes de ventilation.

• Débranchez toujours le chargeur de l'alimentation

lorsqu’il n’y a aucun bloc-piles à l’intérieur.

Charger une pile (Fig. C)

1. Branchez le chargeur dans une prise appropriée.

2. Insérez et appuyez complètement le bloc-piles. Le

voyant de chargement vert clignotera constamment

pendant lechargement.

3. Le chargement est terminé lorsque le voyant vert reste

allumé en permanence. Le bloc-piles peut être laissé

dans le chargeur ou retiré.

4. Le chargeur ne charger pas un bloc-piles défectueux,

ce qui peut être indiqué par le voyant qui reste éteint.

Apportez le chargeur et le bloc-piles dans un centre de

services autorisé si le voyant resteéteint.

REMARQUE: Consultez l’étiquette près du voyant

de chargement sur le chargeur pour les modèles de

clignotement.

Délai en cas de bloc chaud ou froid

Lorsque le chargeur détecte un bloc-piles qui est trop chaud

ou trop froid, il démarre automatiquement le délai pour le

bloc chaud/froid, suspendant la recharge jusqu’à ce que

la température du bloc-piles ait atteint une température

appropriée. Le chargeur passe alors automatiquement en

mode de chargement du bloc-piles. Cette fonction assure

une durée de vie maximale du bloc-piles.

Un bloc-piles froid peut se charger à une vitesse plus lente

qu’un bloc-pileschaud.

Le délai du bloc chaud/froid sera indiqué par le voyant vert

continuant à clignoter, mais avec le voyant rougejaune

restant allumé. Une fois que le bloc-piles aura atteint la

température appropriée, le voyant jaune s’éteindra et le

chargeur reprendra la procédure dechargement.

Système de protection électronique

Les outils Li-Ion sont conçus avec un système de protection

électronique qui protégera le bloc-piles contre une

surcharge, une surchauffe et une importante décharge.

L’outil s’éteindra automatiquement et le bloc-piles devra

êtrerechargé.

Remarques importantes sur le

chargement

1. Le chargeur et le bloc-piles peuvent devenir chauds

au toucher durant le chargement. C’est un état normal

et cela n’indique pas un problème. Pour faciliter

le refroidissement du bloc-piles après l’utilisation,

évitez de placer le chargeur ou le bloc-piles dans un

environnement chaud comme une remise en métal ou

une remorque nonisolée.

2. Si le bloc-piles ne charge par de adéquatement :

FRAnçAis

Gâchette (Fig.A)

Pour mettre l’outil en marche, appuyez sur la gâchette

5

Pour arrêter l’outil, relâchez la gâchette. Votre outil est

équipé d’un frein. Le mandrin s’arrêtera dès que la gâchette

sera complètementrelâchée.

gâchette à vitesse variable

La gâchette à vitesse variable vous permet de choisir la

vitesse optimale à une application particulière. Plus vous

appuyez sur la gâchette, plus l’outil tourne rapidement.

Pour maximiser la durée de vie de l’outil, utilisez la vitesse

variable seulement pour démarrer le trou ou levissage.

REMARQUE: l’utilisation continue dans la plage à

vitesse variable n’est pas recommandée. Cela pourrait

endommager la gâchette et devrait êtreévité.

Bouton de commhnde marche avant/marche

arrière (Fig.A)

Le bouton de marche avant/arrière

4

détermine la

direction de la rotation de la mèche et sert aussi de bouton

deverrouillage.

Pour sélectionner la marche avant, relâcher la détente

5

et enfoncer le bouton de commande marche avant/marche

arrière vers le côté droit de l’outil.

Pour la marche arrière, enfoncer le bouton de commande

marche avant/marche arrière vers le côté gauche de l’outil.

la position du centre du bouton de commande

verrouille l’outil en position d’arrêt. Toujours relâcher

la détente avant de changer la position du bouton

decommande.

REMARQUE : au premier démarrage de l’outil, après un

changement de direction, il est possible qu’un déclic

se fasse entendre. Le déclic est normal et n’indique pas

deproblème.

Position correcte des mains (Fig. G)



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mains illustrée.



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour

anticiper toute réactionsoudaine.

La position correcte des mains requiert une main sur la

poignée principale

10

, et l’autre sur la poignée latérale

7

Installer et retirer le bloc-piles (Fig. F)

REMARQUE: Pour une meilleure performance, assurez-

vous que le bloc-piles est complètementchargé.

Pour installer le bloc-piles

1

dans l’outil, alignez le bloc-

piles avec les glissières à l’intérieur de la poignée de l’outil

et glissez-le dans la poignée jusqu’à ce que le bloc-piles soit

bien placé dans l’outil et assurez-vous qu’il estenclenché.

Pour retirer le bloc-piles de l’outil, appuyez sur le bouton

de libération

2

et tirez-le fermement hors de la poignée

de l’outil. Insérez-le dans le chargeur tel que décrit dans la

section du chargeur du présent manuel

Un déclenchement accidentel du démarrage peut

causer desblessures.

FONCTIONNEMENT



AVERTISSEMENT : afin de réduire le risque de

blessure corporelle, éteignez l’appareil et retirez

le bloc-piles avant d’effectuer tout ajustement ou

de retirer/installer des pièces ou des accessoires.

Embouts et porte-embouts



AVERTISSEMENT: risques de brûlures. Utiliser

SYSTÉMATIQUEMENT des gants pour changer les

embouts. Les parties métalliques accessibles de l’outil

et des embouts pourraient s’avérer brûlantes lors de

l’utilisation. De petits débris de matériau pourraient

aussi blesser les mainsnues.

La perceuse à percussion peut recevoir différents embouts

suivant l’application désirée. Utilisez seulement des

embouts bienaffûtés.

Embouts recommandés

• Pour le bois, utilisez: mèches hélicoïdales, forets à trois

pointes, mèches torsadées ou emporte-pièce.

• Pour le métal, utilisez: mèches hélicoïdales à vitesse

rapide ou emporte-pièce. Utilisez un lubrifiant de coupe

pour percer les métaux, à l’exception de la fonte et du

laiton qui doivent être percés àsec.

• Pour la maçonnerie, comme la brique, le ciment, les

blocs béton, etc., utilisez des mèches à pointe de

carbure pour le perçage àpercussion.

Porte-embout SDS Plus (Fig.E)

REMARQUE: des adaptateurs particuliers sont nécessaires

pour utiliser le porte-embout SDS Plus avec les embouts

à tige droite et les embouts de vissage hexagonaux. Se

reporter à la sectionAccessoires.

Pour insérer une mèche ou tout autre accessoire:

1. Insérez la tige de l’embout d’environ 19mm (3/4po)

dans le porte-embout SDS Plus

11

2. Poussez et faites tourner l’embout jusqu’à ce qu’il se

verrouille en place. L’embout sera maintenufermement.

3. Pour libérer l’embout, tirez le manchon

12

vers l’arrière

puis retirez l’embout.Broca y portabrocas

La poignée latérale

3

s’accroche à l’avant du carter

d’engrenage et peut effectuer une rotation à 360˚ pour

permettre d’être utilisée par un gaucher ou un droitier.

La poignée latérale doit être suffisamment resserrée pour

résister à toute torsion de l’outil si l’accessoire venait à caler

ou se bloquer. Assurez-vous de bien saisir la poignée latérale

à son extrémité pour conserver le contrôle de l’outil en cas

d’arrêtbrutal.

Pour desserrer la poignée latérale, tournez-la vers lagauche.

Pour régler la tige de profondeur (Fig. D)

1. Maintenez appuyé le bouton de dégagement de la tige

de profondeur

sur la poignée latérale.

2. Déplacez la tige de profondeur

de façon à ce que la

distance entre le bout de la tige et l’embout du foret soit

égale à la profondeur de perçage désirée.

3. Relâchez le bouton pour verrouiller la tige en position.

Lorsque la tige de profondeur est utilisée pour le

perçage, arrêtez l’outil lorsque le bout de la tige entre en

contact avec la surface dumatériau.

FRAnçAis

1. Choisissez et installez le mandrin, l’adaptateur et/

ou l’embout appropriés sur l’outil. Reportez-vous aux

sections Embouts et porte-embouts.

2. À l’aide du cadran de sélection de mode

6

, choisissez le

mode approprié à l’application désirée. Reportez-vous à

la section Mode defonctionnement.

3. Ajustez la poignée latérale

3

, le caséchéant.

4. Choisissez la direction de rotation à l’aide du bouton de

marche avant/arrière

4

. Avant de changer la position

du bouton de commande, assurez-vous que la gâchette

est bienrelâchée.

- Pour choisir la marche avant, appuyez sur le bouton

de marche avant/arrière sur le côté droit de l’outil.

- Pour choisir la marche arrière, appuyez sur le bouton

de marche avant/arrière sur le côté gauche de l’outil.

REMARQUE: la position centrale du bouton de

commande verrouille l’outil en position d’arrêt.

5. Placez l’embout/burin sur l’endroitdésiré.

6. Appuyez sur la gâchette

5

. Plus vous appuyez sur la

gâchette, plus l’outil tourne rapidement. Pour maximiser

la durée de vie de l’outil, utilisez la vitesse variable

seulement pour démarrer le trou ou levissage.

7. Pour arrêter le marteau, relâchez lagâchette.

Perçage du métal

Un adaptateur de mandrin à tige ronde SDS Plus est

nécessaire. Assurez-vous que l’outil est en mode Perforage

Rotatif. Commencez à percer à une vitesse réduite puis

passez à pleine puissance tout en maintenant une

pression ferme sur l’outil. Un jet fluide et régulier de débris

métalliques indiquera une vitesse adéquate. Utilisez un

lubrifiant de coupe pour percer les métaux, à l’exception de

la fonte et du laiton qui doivent être percés àsec.

REMARQUE: les trous larges (de 7,9mm à 12,7 mm [de

5/16po à 1/2po]) dans l’acier peuvent être facilités si l’on

perce d’abord un trou pilote (4mm à 4,8mm [5/32po à

3/16po]).

Perçage du bois

Un adaptateur de mandrin à tige ronde SDS Plus est

nécessaire. Assurez-vous que l’outil est en mode Perforage

Rotatif. Commencez à percer à une vitesse réduite puis

passez à pleine puissance tout en maintenant une pression

ferme sur l’outil. Les trous dans le bois peuvent être

effectués avec les mêmes mèches hélicoïdales que pour le

métal. Ces mèches peuvent surchauffer si on ne les retire

pas fréquemment du trou pour éliminer les débris. Pour

des trous plus larges, utilisez: foret à trois pointes, mèche

torsadée ou emporte-pièce. Tout matériau risquant d’éclater

doit être renforcé par un morceau debois.

Perçage dans la maçonnerie

Pour le perçage de la maçonnerie, utiliser des mèches à

pointes carburées prévues pour une utilisation avec un

marteau perforateur et s’assurer que la mèche soit bien

affûtée. Utiliser une force ferme et constante sur l’outil

pour un perçage plus efficace. Une évacuation continue

de poussière indique que votre vitesse de perçage

estadéquate.

Limiteur de couple

Dans l’éventualité du grippage d’une mèche, l’entrainement

de la broche sera interrompu par le limiteur de couple. À

cause des forces en résultant, maintenez systématiquement

l’outil à deux mains et une position ferme. Après une

surcharge, relâchez puis appuyez sur la gâchette pour

réactiver latransmission.



AVERTISSEMENT: la perceuse peut caler en cas de

surcharge et causer une torsion soudaine. S’attendre

systématiquement à un blocage. Maintenir fermement

la perceuse pour contrôler toute torsion et éviter tout

risque de dommagescorporels.

Mode de fonctionnement (Fig. I)



AVERTISSEMENT: ne pas changer de mode de

fonctionnement alors que l’outiltourne.



ATTENTION: ne jamais l’utiliser en mode de

martelage rotatif ou perçage rotatif avec un burin

dans le porte-embout, car cela pose des risques de

dommages corporels oumatériels.

Votre outil est équipé d’un cadran de sélection de mode

6

pour choisir le mode approprié à l’utilisationdésirée.

symbole Mode Application

Perforage

rotatif

Vissage

Perçage de l’acier,

du bois et du

plastique

Martelage

rotatif

Perçage du béton et

de la maçonnerie

Martelage

seulement

Burinage léger

Pour choisir le mode de fonctionnement:

1. Appuyez sur le bouton de libération du sélecteur

demode

7

2. Tournez le cadran de sélection de mode de façon à ce

que la flèche pointe sur le symbole correspondant au

modedésiré.

REMARQUE: la flèche sur le cadran de sélection de

mode

6

doit systématiquement pointer sur un symbole

de mode. Il n’existe aucune position d’utilisation entre

les symboles. Il pourra s’avérer nécessaire de faire

tourner brièvement le moteur après être passé du mode

«martelage seulement» aux modes «rotatifs» pour

réaligner lespignons ou de placer la mèchebiseautée.

Travailler sur une application (Fig. A, H)



AVERTISSEMENT: POUR RÉDUIRE TOUT

RISQUE DE DOMMAGES CORPORELS, s’assurer

SYSTÉMATIQUEMENT que la pièce est ancrée ou

arrimée solidement. Pour percer des matériaux fins,

utiliser un morceau de bois «de renfort» pour éviter de

lesendommager.



AVERTISSEMENT: attendre systématiquement l’arrêt

complet du moteur avant de changer la direction

derotation.

FRAnçAis

Garantie limitée de trois ans

CRAFTSMAN réparera ou remplacera sans frais tout appareil

défectueux pour cause de défaut de matériau ou de

main-d'œuvre sur une période de trois ans à partir de la

date d'achat de l'outil (deux ans pour les bloc-piles). Cette

garantie ne couvre pas les pièces en panne pour cause

d'abus ou d'usure normale de l'outil. Pour plus de détails

au sujet de la couverture de la garantie et l'information de

réparation sous garantie, visitez www.craftsman.com

ou composez le 1-888-331-4569. Cette garantie ne

s’applique pas aux accessoires ou dommages causés par

des réparations effectuées ou tentées par d’autres. CETTE

GARANTIE REMPLACE TOUTES LES AUTRES, INCLUANT LES

GARANTIES IMPLICITES DE LA QUALITÉ MARCHANDE ET

L'APTITUDE POUR UN BUT PARTICULIER, ET EXCLUT TOUS

LES DOMMAGES ACCIDENTELS OU CONSÉCUTIFS. Certaines

provinces ne permettent pas de limitation sur la durée

de la garantie implicite ou l'exclusion ou la limitation de

dommages indirects, alors ces limitations peuvent ne pas

s'appliquer à vous. Cette garantie vous donne des droits

légaux particuliers et vous pouvez avoir d’autres droits qui

varient selon les états ou les provinces.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATiOns sOUs gARAnTiE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• sÉCURiTÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans

l’éventualité peu probable de l’envoi d’un avis de

sécurité régi par la loi fédérale américaine de la

protection desconsommateurs.

• Registre en ligne à www.craftsman.com/

registration



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

CRAFTSMAN ou un centre de réparation agréé

CRAFTSMAN. Toujours utiliser des pièces de

rechangeidentiques.

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par CRAFTSMAN n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures,

utiliser exclusivement les accessoires CRAFTSMAN

recommandés avec le présentproduit.

Les accessoires recommandés pour cet outil sont

vendus séparément au centre de service de votre

région. Pour obtenir de l’aide concernant l’achat d’un

accessoire, communiquer avec CRAFTSMAN, composer le

1-888-331-4569.

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSI Z87.1

lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

MAINTENANCE



AVERTISSEMENT : afin de réduire le risque de

blessure corporelle, éteignez l’appareil et retirez

le bloc-piles avant d’effectuer tout ajustement ou

de retirer/installer des pièces ou des accessoires.

Un déclenchement accidentel du démarrage peut

causer desblessures.

Recommandations d’utilisation del’outil

• Pour perforer, appliquez systématiquement une certaine

pression tout en restant dans l’axe de l’embout, mais

sans pousser excessivement pour éviter de bloquer le

moteur ou dévier l’embout. Un jet fluide et régulier de

débris sera indicateur d’une vitesseadéquate.

Piquage/Ciselage (Fig. A, I)

1. Appuyez sur le bouton du sélecteur de mode

et tournez le sélecteur rotatif

sur le symbole de

«Martelage seulement».

2. Insérez le burin approprié et faites-le tourner

manuellement pour le verrouiller sur l’une des

51positions.

3. Ajustez la poignée latérale

3

commenécessaire.

4. Démarrez l’outil et commencez àtravailler.

5. Arrêtez systématiquement l’outil une fois le travail

terminé et retirer le bloc-piles.

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.

Le chargeur ou le bloc-piles ne comportent aucune

pièceréparable.

FRAnçAis

COnTRAT D’EnTRETiEn gRATUiT DE DEUX Ans sUR

lEs BlOC-PilEs CRAFTsMAn

CMCB201, CMCB2011

COnTRAT D’EnTRETiEn gRATUiT DETROis Ans sUR

lEsBlOC-PilEs CRAFTsMAn

CMCB202, CMCB204

REMARQUE: la garantie de se produit sera annulée si

le bloc-piles a été altéré de quelque façon que ce soit.

CRAFTSMAN ne peut être tenu responsable de tout

dommage corporel causé par l’altération du produit et

pourra poursuivre toute fraude en matière de garantie dans

toute l’étendue permise par laloi.

gARAnTiE DE REMBOURsEMEnT DE90JOURs

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique ou

de la cloueuse CRAFTSMAN , celui-ci peut le retourner,

accompagné d’un reçu, dans les 90 jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

AMÉRiQUE lATinE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1-888-331-4569 pour en obtenir le remplacementgratuit.

CARACTÉRisTiQUEs

CMCh233

Tension

20 V

Type

Vitesse à vide

0–1500

Vitesse à vide par minute

0–5500

Énergie d’un seul choc (EPTA 05/2009)

2,0 J

Vitesse de perçage maximale dans

l’acier

le bois

le béton

13 mm (1/2 po)

30 mm (1 1/2 po)

22 mm (7/8 po)

Vitesse de perçage optimale

6 mm (1/4 po)–16 mm

(5/8 po)

Capacité de forage maximale dans la brique douce

50 mm (2 po)

Support de l’outil

SDS PLUS

Type de pile

Li-Ion

Poids

2,3 kg (5,07 lbs)

Piquage

Yes

Valeurs de bruit [dB(A)]

Mode Perçage à percussion

(Niveau de pression acoustique d’émission) 81,9

(Niveau de puissance sonore) 92,9

K (Incertitude du niveau sonore donné) 3

Mode Ciselage

(Niveau de pression acoustique d’émission) 83,6

(Niveau de puissance sonore) 94,6

K (Incertitude du niveau sonore donné) 3,3

Vibration Values (m/s

)

Percer dans le béton (Valeur a

h,HD

)

13,1

Incertitude K

1,5

Piquage/Ciselage (Valeur a

h,Cheq

)

10,6

Incertitude K

1,5

Percer dans le métal (Valeur a

h,D

)

<2,5

Incertitude K

1,5

Vissage (Valeur a

)

<2,5

Incertitude K

1,5

EsPAñOl

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el

riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal

uso. Utilice un cable adecuado para uso en exteriores

a fin de reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo

y utilice el sentido común cuando emplee una

herramienta eléctrica. No utilice una herramienta

eléctrica si está cansado o bajo el efecto de

drogas, alcohol o medicamentos. Un momento de

descuido mientras se opera una herramienta eléctrica

puede provocar lesiones personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectarlo a la fuente de

energía o paquete de baterías, o antes de

levantar o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA FUTURASCONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

Definiciones: Símbolos y Palabras de

Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos

y palabras de alerta de seguridad para alertarle de

situaciones peligrosas y del riesgo de lesiones corporales o

dañosmateriales.



PELIGRO: Indica una situación de peligro inminente

que, si no se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una situación de peligro

potencial que, si no se evita, podría provocar la

muerte o lesionesgraves.



ATENCION: Indica una situación de peligro potencial

que, si no se evita, posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) indica un mensaje de

seguridadrelacionado.

AVISO: Se refiere a una práctica no relacionada

a lesiones corporales que de no evitarse puede

resultar en daños a lapropiedad.

Español (traducido de las instrucciones originales)

USO DEBIDO

Este rotomartillo inalámbrico de servicio pesado está

diseñado para aplicaciones profesionales de perforación y

cincelado deconcreto.

nO utilice la herramienta en condiciones de humedad o en

presencia de líquidos o gasesinflamables.

nO permita que los niños toquen la herramienta. Si el

operador no tiene experiencia operando esta herramienta,

su uso deberá sersupervisado.

EsPAñOl

las herramientas eléctricas que carecen de un

mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa.

Las manijas y superficies de sujeción resbalosas

no permiten el manejo y control seguros de la

herramienta en situacionesinesperadas.

5) Uso y Mantenimiento de la Herramienta

con Baterías

a ) Recargue solamente con el cargador especificado

por el fabricante. Un cargador adecuado para un

tipo de paquete de baterías puede originar riesgo de

incendio si se utiliza con otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague con

agua. Si el líquido entra en contacto con los ojos,

busque atención médica. El líquido expulsado de la

batería puede provocar irritación oquemaduras.

e ) No use un paquete de batería o herramienta que

estén dañados o modificados. Las baterías dañadas

o modificadas pueden presentar un comportamiento

impredecible que resulte en incendios, explosión o

riesgo de lesiones.“

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 129 °C

(265 °F) pueden causar una explosión.“

g ) Siga todas las instrucciones de carga y no

cargue el paquete de batería o la herramienta

fuera del rango de temperatura especificado

en las instrucciones. Cargar inadecuadamente o

en una temperatura fuera del rango de temperatura

especificado puede dañar la batería e incrementar el

riesgo de incendio.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la ropa y

los guantes alejados de las piezas en movimiento.

Las ropas holgadas, las joyas o el cabello largo pueden

quedar atrapados en las piezas enmovimiento.

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción

de polvo, asegúrese de que estén conectados y

que se utilicen correctamente. El uso de dispositivos

de recolección de polvo puede reducir los peligros

relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción desegundo.

4) Uso y Mantenimiento de la

HerramientaEléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta

permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete si es

desmontable, de la herramienta eléctrica antes

de realizar cualquier ajuste, cambiar accesorios o

almacenar herramientas eléctricas. Estas medidas

de seguridad preventivas reducen el riesgo de encender

la herramienta eléctrica en formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda

afectar el funcionamiento de la herramienta

eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de

EsPAñOl

Información de Seguridad Adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en

daño o lesionespersonales.



ADVERTENCIA: SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación de corte produce polvo. SIEMPRE USE

EQUIPO DE SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA

Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algún polvo creado por lijado,

aserrado, pulido, perforación eléctricos y otras

actividades de construcción contienen químicos

conocidos por el Estado de California como causantes

de cáncer, defectos de nacimiento u otros daños

reproductivos. Algunos ejemplos de estos químicos son:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros

productos de mampostería, y

• arsénico y cromo a partir de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía,

dependiendo de la frecuencia con la cual realiza

usted este tipo de trabajo. Para reducir su exposición

a estas sustancias químicas: trabaje en una zona bien

ventilada y llevando equipos de seguridad aprobados,

como mascarillas antipolvo especialmente diseñadas

para filtrar partículasmicroscópicas.

• Use ropa de protección y lave las áreas expuestas con

agua y jabón. Permitir que el polvo entre en su boca, ojos,

o que quede sobre la piel puede promover la absorción de

químicos peligrosos. Dirija las partículas lejos de la cara y

elcuerpo.

• Los accesorios y la herramienta pueden calentarse durante

el funcionamiento. Use guantes cuando los maneje si

realiza operaciones que produzcan calor, tales como

taladrado con percusor y taladrado demetales.

• No ponga nunca la herramienta hacia abajo hasta que

la broca se haya parado por completo. Las brocas en

movimiento pueden causar lesiones

• No golpee las brocas atascadas con un martillo para

sacarlas. Pueden desprenderse fragmentos de metal o

astillas de material y ocasionarlesiones.

• Los cinceles ligeramente desgastados pueden volver

aafilarse.

• No sobrecaliente la broca (decoloración) mientras la

afila de nuevo. Los cinceles muy desgastados requieren

un reforjado. No reendurezca ni temple elcincel.

• No use esta herramienta para mezclar o bombear

líquidos fácilmente combustibles o explosivos

(bencina, alcohol, etc.).

• No mezcle o remueva líquidos inflamables

etiquetados comotales.

Instrucciones de seguridad adicionales

para rotomartillos

• Use protectores auditivos. La exposición al ruido puede

causar pérdidaauditiva.

• Use el/los mango(s) auxiliar(es), si está(n)

suministrado(s) con la herramienta. Perder el control

de la herramienta podría causar lesionescorporales.

• Sostenga la herramienta eléctrica por sus superficies

aislantes cuando realice una operación en la cual

el accesorio para cortar pudiera entrar en contacto

con instalaciones eléctricas ocultas. Si el accesorio

para cortar entra en contacto con un cable bajo tensión,

podrían cargarse las partes metálicas de la herramienta

expuestas a la corriente y producir una descarga eléctrica

aloperador.

• Asegúrese de que el material que vaya a taladrar

no oculte acometidas eléctricas o de gas y que sus

posiciones hayan sido verificadas con las empresas

de serviciopúblico.

• Use abrazaderas u otra forma práctica de fijar y

sujetar la pieza de trabajo a una plataforma estable.

El sujetar la pieza de trabajo con la mano o contra su

cuerpo no proporciona estabilidad y puede causar una

pérdida decontrol.

• Use gafas protectoras u otra protección para los ojos.

Las operaciones de martilleo pueden hacer que salgan

volando astillas. Las partículas volantes pueden ocasionar

daño permanente a los ojos. Use una mascarilla antipolvo

o un respirador para las aplicaciones que produzcan polvo.

Puede que sea necesario utilizar una protección auditiva

para la mayoría de lasaplicaciones.

• Agarre firmemente la herramienta en todo

momento. No intente utilizar esta herramienta sin

sujetarla con ambas manos. El utilizar esta herramienta

con una sola mano ocasionará la pérdida de control.

Asimismo puede ser peligroso romper o encontrarse con

materiales duros como barras derefuerzo.

• No utilice esta herramienta durante períodos largos de

tiempo. La vibración causada por la acción del martillo

puede ser perjudicial para las manos y los brazos.

Utilice guantes para proporcionar protección extra y

limite la exposición tomándose periodos de descanso

confrecuencia.

• No repare las brocas usted mismo. La reparación de los

cinceles debe ser realizada por un especialista autorizado.

Los cinceles que no estén bien reparados pueden

causarlesiones.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicioautorizados.

EsPAñOl

• No cargue o use el paquete de batería en atmósferas

explosivas, como en la presencia de líquidos, gases o

polvo inflamables. Insertar o retirar el paquete de batería

del cargador puede encender el polvo y losvapores.

• NUNCA fuerce el paquete de batería dentro del

cargador. NO modifique el paquete de batería en

ninguna forma para instalarlo en un cargador no

compatible ya que el paquete de batería se puede

romper causando lesiones personalesserias.Consulte

la tabla al final de este manual respecto a compatibilidad

de las baterías ycargadores.

• Cargue los paquetes de batería sólo en CRAFTSMAN.

• NO salpique ni sumerja en agua u otroslíquidos.

• NO permita que agua o ningún otro líquido entre al

paquete debatería.

• No almacene ni use la herramienta y el paquete de

baterías en lugares donde la temperatura pueda

alcanzar o exceder los 104 °F (40 °C) (como cobertizos

exteriores o edificios de metal en verano). Para

obtener la mejor vida útil, guarde los paquetes de baterías

en un lugar fresco yseco.

NOTE: No guarde los paquetes de baterías en una

herramienta con el interruptor de gatillo bloqueado.

Nunca sujete con cinta el interruptor de gatillo en la

posiciónON.

• No incinere el paquete de batería incluso si está

dañado severamente o está completamente

agotada. El paquete de batería pueden explotar en el

fuego. Se crean humos y materiales tóxicos cuando se

queman los paquetes de baterías de ion delitio.

• Si el contenido de la batería entra en contacto con

la piel, lave de inmediato el área con jabón suave y

agua. Si el líquido de la batería entra en los ojos, enjuague

con agua sobre el ojo abierto durante 15 minutos o hasta

que desaparezca la irritación. Si se necesita atención

médica, el electrólito de la batería está compuesto por una

mezcla de carbonatos orgánicos líquidos y sales delitio.

• El contenido de las celdas de batería abiertas puede

causar irritación respiratoria. Proporcione aire fresco. Si

los síntomas persisten, busque atenciónmédica.

• El líquido de la batería puede ser inflamable si se

expone a chispas ollamas.

• Nunca intente abrir el paquete de baterías por

ninguna razón. Si la caja del paquete de baterías está

agrietada o dañada, no la inserte en el cargador.

No aplaste, deje caer o dañe el paquete de la batería. No

use un paquete de baterías o cargador que haya recibido

un golpe fuerte, se haya dejado caer, se haya aplastado

o dañado de cualquier manera (por ej., perforado con un

clavo, golpeado con un martillo, o pisado). Los paquetes

de batería dañados se deben regresar al centro de servicio

parareciclaje.

Recomendaciones de Almacenamiento

El mejor lugar de almacenamiento es aquel que es fresco y

seco, alejado de la luz solar directa y del exceso de calor o

frío. Guarde el paquete de batería completamente cargado

fuera delcargador.

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

para Todos los Paquetes de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

BATERÍAS Y CARGADORES

El paquete de batería no está completamente cargado

cuando se retira del cartón. Antes de usar la batería y el

cargador, lea las siguientes instrucciones de seguridad y

luego siga los procedimientos de carga descritos. Cuando

solicite paquetes de baterías de repuesto, asegúrese de

incluir el número de catálogo y elvoltaje.

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

BPM .................... golpes por minuto

V ......................... voltios

min ..................... minutos

o DC corriente directa

…/min por minuto

RPM revoluciones por

minuto

A ampéres

Hz ....................... hertz

W watts

Wh Watt Horas

velocidad sin carga

n velocidad nominal

símbolo de alerta de

seguridad

..................... use protección

respiratoria

..................... use protección para

los ojos

...................... Construcción Clase

II (aislamiento

doble)

..................... use protección

auditiva

..................... lea toda la

documentación

..................... evite mirar

fijamente la luz

or AC ...........corriente alterna

Ah ....................... amperios hora

• Use la aspiradora de extracción de polvo adecuada

para retirar la mayoría de polvo estático y

transportado por aire. La falla en retirar el polvo estático

y transportado por aire podría contaminar el ambiente de

trabajo y presentar un riesgo de salud mayor al operador y

personas en lascercanías.

• Use abrazaderas u otras maneras prácticas para

asegurar y soportar la pieza de trabajo a una

plataforma estable. Sostener el trabajo a mano o contra

su cuerpo es inestable y puede guiar a la pérdida de control

ylesiones.

• Las ventilas de aire a menudo cubren las partes

móviles y se deben evitar. La ropa suelta, joyería,

o cabello largo podrían quedar atrapados en las

partesmóviles.



ATENCIÓN: Cuando no esté en uso, coloque la

herramienta en su lado sobre una superficie

estable donde no cause un peligro de tropiezo o

caída. Algunas herramientas con paquetes de batería

grandes pueden quedar verticales sobre el paquete de

batería pero se pueden voltearfácilmente.

EsPAñOl

los paquetes de batería están diseñados específicamente

para funcionarjuntos.

• Estos cargadores no están destinados para ningún

otro uso que no sea cargar CRAFTSMAN. Cargar otros

tipos de baterías puede causar que se sobrecalienten y

exploten, resultando en lesiones personales, daño a la

propiedad, incendio, descarga eléctrica oelectrocución.

• No exponga el cargador a la lluvia o lanieve.

• NO permita que agua o ningún otro líquido entre

alcargador.

• Jale por el enchufe en lugar del cable cuando

desconecte el cargador. Esto reducirá el riesgo de daños

al enchufe y cableeléctricos.

• Asegúrese que el cable esté ubicado de forma que no

se pueda pisar, provoque tropiezos, o de otra forma

esté sujeto a daño oesfuerzo.

• No use un cable de extensión a menos que sea

absolutamente necesario. El uso de un cable de

extensión inadecuado podría resultar en riesgo de

incendio, descarga eléctrica oelectrocución.

• Cuando opere un cargador al aire libre, proporcione

siempre un lugar seco y use un cable de extensión

adecuado para uso en exteriores. El uso de un cable

adecuado para uso en exteriores reduce el riesgo de

descargaeléctrica.

• Un cable de extensión debe tener un tamaño de

cable adecuado (AWG o American Wire Gauge)

por seguridad. Cuanto menor es el número de calibre

del cable, el cable será más pesado y por lo tanto su

capacidad. Un cable de tamaño inferior causará una

caída en el voltaje en línea que resulta en una pérdida de

energía y sobrecalentamiento. La siguiente tabla muestra

el tamaño correcto a usar dependiendo de la longitud total

de todos los cables de extensión juntos, y la clasificación de

amperes de la placa de identificación. Si tiene duda, use el

calibre más pesadosiguiente.

Calibre mínimo para juegos de cable

Voltios

longitud total de cable en pies

(metros)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Clasificación de

amperes

American Wire gauge

Mayor a No

mayor a

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

• No coloque ningún objeto encima del cargador ni

coloque el cargador sobre una superficie blanda que

pueda bloquear las ranuras de ventilación y provocar

un calor interno excesivo. Coloque el cargador en una

posición lejos de cualquier fuente de calor. El cargador se

ventila a través de ranuras en la parte superior e inferior

delalojamiento.

• No opere el cargador con un cable o enchufe dañado,

solicite que los remplaceninmediatamente.

Instrucciones de Seguridad Importantes

para Todos los Cargadores de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• NO intente cargar el paquete de batería con

cargadores diferentes al CRAFTSMAN. CRAFTSMAN y

El Sello RBRC®

Lleve sus paquetes de batería agotados

a un centro de servicio autorizado

CRAFTSMAN o a su minorista local para

reciclarlas. En algunas áreas, es ilegal

colocar paquetes de batería gastados en la basura. También

puede comunicarse con su centro de reciclaje local para

obtener información sobre dónde dejar el paquete de

batería agotado. No las coloque en el reciclaje de la acera.

Para información adicional visite www.call2recycle.org. O

llame al número de larga distancia gratuito en el Sello RBRC®.

RBRC® es una marca comercial registrada de Call 2

Recycle,Inc.

Instrucciones de Limpieza de Paquete

de Batería

La suciedad y grasa se pueden retirar del exterior de la

batería con una tela o cepillo no metálico suave. No use

agua o ninguna solución delimpieza.

Paquetes de Baterías de Indicador

deCombustible

Algunos CRAFTSMAN paquetes de batería incluyen un

indicador de combustible. Cuando se presiona y sostiene el

botón de indicador de combustible, las luces LED indicarán

el nivel de carga aproximado restante. Éste no indica la

funcionalidad de la herramienta y está sujeto a variación en

base a los componentes del producto, la temperatura y la

aplicación del usuariofinal.

Transporte



ADVERTENCIA: Riesgo de Incendio. No guarde,

transporte, o lleve el paquete de batería de forma

que objetos de metal puedan tener contacto

con las terminales expuestas de la batería. Por

ejemplo, no coloque la batería en delantales, bolsillos,

cajas de herramientas, cajas de juego de productos,

cajones, etc., con clavos sueltos, tornillos, llaves,

monedas, herramientas manuales, etc. Al transportar

paquetes de baterías individuales, asegúrese que

las terminales de la batería estén protegidas y bien

aisladas de materiales que puedan entrar en contacto

con ellas y causar un cortocircuito.

NOTA: Los paquetes de batería de ion de litio no se

deben colocar en equipaje de mano en aviones y se

deben proteger adecuadamente contra corto circuito

si están en el equipajeregistrado.

EsPAñOl

Montaje en Pared

Algunos cargadores CRAFTSMAN están diseñados para

poderse montar en pared o colocarse vertical sobre una

mesa o superficie de trabajo. Si se monta en pared, localice

el cargador dentro del alcance de un tomacorriente

eléctrico, y lejos de una esquina u otras obstrucciones

que puedan impedir el flujo de aire. Use la parte posterior

del cargador como una plantilla para la ubicación de

los tornillos de montaje en la pared. Instale el cargador

firmemente con tornillos para Tablaroca (adquiridos por

separado) por lo menos de 25,4 mm (1”) de largo, con un

diámetro de cabeza de tornillo de 7–9 mm (0.28–0.35”),

atornillados en madera a una profundidad óptima dejando

aproximadamente 5,5 mm (7/32”) de tornillo expuesto.

Alinee las ranuras en la parte posterior del cargador con los

tornillos expuestos y conéctelos completamente dentro de

lasranuras.

Versatrack™

Los cargadores CRAFTSMAN pueden montarse en la

pared con VersaTrack™ Trackwall de CRAFTSMAN. Los

ganchos y accesorios se venden por separado. Consulte

la hoja de accesorios VersaTrack™ Trackwall para obtener

másinformación.

paquete de batería contra sobrecarga, sobrecalentamiento

o descarga profunda. La herramienta se apagará

automáticamente y el paquete de batería se necesitará

volver acargar.

Notas Importantes de Carga

1. El cargador y el paquete de baterías pueden calentarse

al tacto durante la carga. Esta es una condición normal y

no indica un problema. Para facilitar el enfriamiento de

la batería después de su uso, evite colocar el cargador o

la batería en un ambiente cálido, como en un cobertizo

de metal o un remolque sinaislamiento.

2. Si la batería no se carga correctamente:

a. Verifique la operación del receptáculo conectando

una lámpara u otro aparato;

b. Revise si el receptáculo está conectado a un

interruptor de luz que apegue la energía cuando

apague las luces;

c. Si persisten los problemas de carga, lleve la

herramienta, el paquete de batería y el cargador a su

centro de serviciolocal.

3. Puede cargar un paquete parcialmente usado cuando

lo desee sin ningún efecto adverso en el paquete

debaterías.

Instrucciones de Limpieza de Cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente CA antes

de limpiar. La suciedad y grasa se pueden retirar del

exterior del cargador con una tela o cepillo no metálico

suave. No use agua o ninguna solución delimpieza.

• No opere el cargador si recibió un golpe fuerte, se

dejó caer o se dañó de cualquier manera. Llévelo a un

centro de servicioautorizado.

• No desensamble el cargador; llévelo a un centro de

servicio autorizado cuando se requiera servicio o

reparación. El reensamble incorrecto puede resultar en un

riesgo de descarga eléctrica, electrocución oincendio.

• El cargador está diseñado para operar con corriente

eléctrica doméstica estándar de 120V. No intente

usarlo en ningún otro voltaje. Esto no aplica al

cargador devehículos.

• Los materiales extraños de naturaleza conductiva

tales como, pero sin limitarse a, polvo de pulido,

rebabas de metal, lana de acero, papel aluminio, o

cualquier acumulación de partículas metálicas se

deben mantener alejados de las cavidades y ranuras

de ventilación del cargador.

• Siempre desconecte el cargador del suministro de

energía cuando no haya paquete de baterías en

lacavidad.

Carga de la Batería (Fig. C)

1. Conecte el cargador en un tomacorriente apropiado.

2. Inserte y asiente completamente el paquete de batería.

La luz de carga verde parpadeará continuamente

mientrascarga.

3. La carga es completa cuando la luz verde permanece

encendida continuamente. El paquete de batería se

puede dejar en el cargador o retirarse.

4. El cargador no cargará un paquete de batería

defectuoso, lo que puede indicarse por la luz que

permanece apagada. Lleve el cargador y el paquete

de batería a un centro de servicio autorizado si la luz

permaneceapagada.

nOTA: Consulte la etiqueta cerca de la luz de carga en

el cargador respecto a los patrones de parpadeo.

Demora de Paquete Caliente/Frío

Cuando el cargador detecta un paquete de batería que

esté demasiado caliente o demasiado fría, comienza

automáticamente una Demora de Paquete Caliente/

Frío, suspendiendo la carga hasta que el paquete de

batería alcance una temperatura apropiada. El cargador

cambia automáticamente al modo de carga del paquete.

Esta característica garantiza la vida máxima del paquete

debatería.

Un paquete de batería frío puede cargar a un ritmo más

lento que un paquete de bateríacaliente.

La demora de paquete caliente/frío se indicará por la luz

verde que continúa parpadeando pero con la luz roja

encendida continuamente. Una vez que la batería haya

alcanzado la temperatura adecuada, la luz amarilla se

apagará y el cargador reanudará el proceso decarga.

Sistema de Protección Electrónica

Las herramientas de ion de litio están diseñadas con

un Sistema de Protección Electrónica que protegerá el

EsPAñOl

Interruptor de Gatillo (Fig.A)

Para encender la herramienta, apriete el interruptor de

gatillo

5

. Para apagar la herramienta, suelte el interruptor

de gatillo. Su herramienta está equipada con un freno. El

porta brocas se detendrá apenas se suelte totalmente el

interruptor degatillo.

interruptor de gatillo de Velocidad Variable

El interruptor de gatillo de velocidad variable permite

seleccionar la mejor velocidad para una aplicación en

particular. Cuanto más apriete el interruptor de gatillo, más

rápido irá la herramienta. Para la duración máxima de su

herramienta, use la velocidad variable sólo para perforar el

Posición adecuada de las manos (Fig. G)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición

adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacciónrepentina.

Para tener una posición adecuada de las manos, ponga

una mano en la empuñadura principal

10

y la otra en la

empuñadura lateral

7

Instalación y Desinstalación de Paquete

de Batería (Fig. F)

nOTE: Para mejores resultados, asegúrese que su paquete

de batería esté completamentecargado.

Para instalar el paquete de batería

en la manija de la

herramienta, alinee el paquete de la batería con los rieles

dentro de la manija de la herramienta y deslícelo en la

manija hasta que el paquete de batería esté asentado

firmemente en la herramienta y asegúrese que no

sedesconecte.

Para retirar el paquete de batería de la herramienta,

presione el botón de liberación

2

y jale firmemente el

paquete de batería fuera de la manija de la herramienta.

Insértelo en el cargador como se describe en la sección de

cargador de este manual

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Portabrocas SDS Plus (Fig.E)

nOTA: Se necesitan adaptadores especiales para utilizar el

portabrocas SDS Plus con bocas de vástago recto y brocas

de destornillador hexagonal. ConsulteAccesorios.

Para insertar una broca u otro accesorio:

1. Inserte el vástago de la broca unos 19mm (3/4") en el

portaherramientas SDS Plus

11

2. Empuje la broca y gírela hasta que se bloquee en su

sitio. La broca quedará biensujeta.

3. Para soltar la broca, tire hacia atrás del manguito

12

yretírela.

Broca y Portabrocas



ADVERTENCIA: Riesgo de quemaduras. Use SIEMPRE

guantes al cambiar las brocas. Las partes metálicas

de la herramienta accesibles y las brocas pueden

calentarse mucho durante el funcionamiento. Los

trozos pequeños de material roto pueden dañar las

manosdesnudas.

En el taladro percutor pueden instalarse diferentes

brocas dependiendo de la aplicación deseada. Utilice

exclusivamente brocasafiladas.

Recomendaciones de Brocas

• Para madera, use brocas helicoidales, brocas de pala,

brocas de taladro a motor o brocas huecascilíndricas.

• Para metal, use brocas de taladro helicoidales de acero

de alta velocidad o brocas huecas cilíndricas. Use un

lubricante de corte al taladrar metales. Las excepciones

son el hierro fundido y el latón, que deben ser

taladrados enseco.

• Para albañilería, como ladrillo, cemento, bloque de

hormigón, etc. use brocas de punta de carburo aptas

para el taladrado porpercusión.

Mango Lateral (Fig. D)



ADVERTENCIA: Para reducir el riesgo de lesión

personal, opere SIEMPRE la herramienta con el

mango lateral instalado adecuadamente. De lo

contrario, el mango lateral puede deslizarse durante

el funcionamiento de la herramienta y ocasionar

la pérdida de control. Sostenga la herramienta con

ambas manos para maximizar elcontrol.

El mango lateral

3

se sujeta al lado delantero de la caja

de engranajes y puede rotarse 360º para permitir su uso

con la mano derecha e izquierda. El mango lateral debe

ajustarse firmemente para que resista la acción de giro de

la herramienta si el accesorio se atasca o se para. Asegúrese

de agarrar el mango lateral por el extremo para controlar la

herramienta durante unaparada.

Para aflojar el mango lateral, gire en sentidoantihorario.

Para Ajustar la Barra de Profundidad (Fig. D)

1. Empuje y mantenga apretado el botón de liberación de la

barra de profundidad

en el mangolateral.

2. Mueva la barra de profundidad

de manera que la

distancia entre el extremo de la barra y el extremo de la

broca sea igual a la profundidad de taladrado deseada.

3. Suelte el botón para bloquear la barra en posición.

Cuando taladre con la barra de profundidad, pare cuando

el extremo de la barra llegue a la superficie delmaterial.

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

GUARDE ESTAS INSTRUCCIONES PARA VOLVER

A CONSULTAR EN EL FUTURO

EsPAñOl

Martilleo

solamente

Corte por capas ligero

Para seleccionar una modalidad de

funcionamiento:

1. Presione el botón de liberación del selector de

modalidad

7

2. Rote el dial selector de modalidad para que la

flecha apunte al símbolo correspondiente a la

modalidaddeseada.

nOTA: La flecha en el dial selector de modalidad

6

debe

apuntar a un símbolo de modalidad en todo momento.

No hay posiciones de funcionamiento entre las posiciones.

Puede que sea necesario poner el motor en marcha

brevemente después de haber cambiado de la modalidad

de ‘Martilleo solamente’ a la de ‘rotativo’ para alinear los

enranajes o para posicionar la punta delcincel.

Realización de una aplicación (Fig. A, H)



ADVERTENCIA: PARA REDUCIR EL RIESGO DE

LESIONES CORPORALES COMPRUEBE, SIEMPRE

que la pieza de trabajo esté asegurada o sujeta con

abrazaderas firmemente. Si va a perforar un material

delgado, use un bloque de madera como “respaldo”

para evitardañarlo.



ADVERTENCIA: Siempre espere hasta que el motor

se haya parado por completo antes de cambiar la

dirección de larotación.

1. Elija e instale en la herramienta el mandril, adaptador

y/o broca apropiados. Consulte Broca yportabrocas.

2. Utilizando el dial selector de modalidad

6

, seleccione

la modalidad apropiada para la aplicación deseada.

Consulte la sección Modalidades defuncionamiento.

3. Ajuste el mango lateral

3

según seanecesario.

4. Seleccione la dirección de la rotación utilizando el botón

de avance/retroceso

4

. Cuando cambie la posición del

botón de control, asegúrese de que el gatillo estésuelto.

- Para seleccionar la rotación de avance, presione el

botón de control de avance/retroceso en el lado

derecho de laherramienta.

- Para seleccionar el retroceso, presione el botón de

control de avance y retroceso en el lado izquierdo

de laherramienta.

nOTA: La posición central del botón de control

bloquea la herramienta en la posición deapagado.

5. Coloque la broca/cincel en el lugar deseado.

6. Presione el interruptor de gatillo

5

. Cuando más

presione el interruptor de gatillo, más rápido funcionará

la herramienta. Para alargar la vida útil de la herramienta,

utilice la velocidad variable solamente para perforar

el comienzo de orificios o para establecer el lugar de

inserción desujetadores.

7. Para detener el martillo, suelte elinterruptor.

Taladrado en Metal

Se requiere de un mandril adaptador de SDS Plus a caña

redonda. Compruebe que la herramienta esté en modo

Taladrado Rotativo. Inicie la perforación a baja velocidad

y vaya aumentándola hasta la máxima potencia mientras

Embrague de sobrecarga

En caso de bloqueo de una broca, se interrumpe el impulso

del eje del taladro por el embrague de sobrecarga. Debido a

las fuerzas resultantes, sostenga siempre la herramienta con

ambas manos y mantenga una postura firme. Después de la

sobrecarga, suelte y presione el gatillo para volver a activar

elimpulsor.



ADVERTENCIA: El taladro puede atascarse si se

sobrecarga y provocar una torsión repentina. Siempre

anticipe que esto suceda. Sujete firmemente el taladro

para controlar la acción de torsión y evitarlesiones.

Modalidades de funcionamiento (Fig. I)



ADVERTENCIA: No seleccione la modalidad

de funcionamiento cuando la herramienta esté

enfuncionamiento.



ATENCIÓN: No la use nunca en modalidad de

Taladrado rotativo o Martilleo rotativo con una broca

de cincelar en el portabrocas. Pueden producirse

lesiones corporales y daño a laherramienta.

Su herramienta está equipada con un dial selector de

modalidad

6

para seleccionar la modalidad apropiada para

la operación deseada.

símbolo Modalidad Aplicación

Taladrado

rotativo

Atornillado

Taladrado en acero,

madera yplásticos.

Martilleo

rotativo

Taladrado en concreto y

mampostería

comienzo de orificios o para establecer el lugar de inserción

desujetadores.

nOTA: No se recomienda el uso continuo de esta

herramienta en el rango de velocidad variable. Esto podría

dañar el interruptor de gatillo y deberíaevitarse.

Botón de Control de Avance y Reversa (Fig.A)

Un botón de control de avance y reversa

4

determina la

dirección de la rotación de la broca y también sirve como

botón debloqueo.

Para seleccionar la rotación de avance, libere el

interruptor disparador

5

y oprima el botón de control de

avance/reversa que se encuentra en el costado derecho de

laherramienta.

Para seleccionar la rotación de reversa, oprima el

botón de control de avance/reversa que se encuentra en el

costado izquierdo de laherramienta.

la posición central del botón de control bloquea la

herramienta en la posición de apagado. Al cambiar

la posición del botón de control, asegúrese de que el

disparador estéliberado.

nOTA: La primera vez que haga funcionar la herramienta

luego de cambiar la dirección de la rotación tal vez

escuche un “clic” al encenderla. Esto es normal y no indica

unproblema.

EsPAñOl

Accesorios



ADVERTENCIA: Debido a que no se han probado con

este producto otros accesorios que no sean los que

ofrece CRAFTSMAN, el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir el

riesgo de lesiones, con este producto deben usarse sólo

los accesorios recomendados porCRAFTSMAN.

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto com CRAFTSMAN, llame al

1-888-331-4569.

utilice siempre protección para los ojos aprobada

ANSIZ87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos químicos

pueden debilitar los materiales plásticos utilizados

en estas piezas. Utilice un paño humedecido sólo con

agua y jabón neutro. Nunca permita que penetre

líquido dentro de la herramienta ni sumerja ninguna

de las piezas en unlíquido.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

aplica presión firme en la herramienta. El flujo uniforme

y suave de virutas indica que se taladra a la velocidad

adecuada. Emplee un lubricante para corte cuando taladre

en metales. Las excepciones son el hierro colado y el latón,

que se deben taladrar enseco.

nOTA: Se pueden hacer orificios grandes en acero (7,9mm

a 12,7mm [5/16" a 1/2"]). Se pueden hacer con mayor

facilidad si se taladra primero un orificio piloto (4 mm a

4,8mm [5/32" a 3/16"]).

Taladrado en Madera

Se requiere de un mandril adaptador de SDS Plus a caña

redonda. Compruebe que la herramienta esté en modo

Taladrado Rotativo. Inicie la perforación a baja velocidad

y vaya aumentándola hasta la máxima potencia mientras

aplica presión firme en la herramienta. Se puede taladrar la

madera con las mismas brocas helicoidales que se utilizan

para el metal. Estas brocas pueden sobrecalentarse a menos

que se saquen con frecuencia para limpiarlas de virutas. Para

agujeros más grandes, utilice brocas de horquilla, brocas

de berbiquí o brocas de sierra. Los trabajos susceptibles de

astillarse deben respaldarse con un bloque demadera.

Taladrado en Mampostería

Cuando taladre en mampostería, use brocas con puntas

de carburo aptas para taladrado por percusión y asegúrese

de que la punta esté afilada. Aplique fuerza constante y

firme en la herramienta para taladrar con mayor eficacia. Un

flujo de virutas uniforme y suave indica que se taladra a la

velocidadadecuada.

Recomendaciones para el funcionamiento de

la herramienta

• Al taladrar, ejerza siempre presión en línea recta con

la broca, pero no empuje tan fuerte como para que

el motor se atasque o la broca se desvíe. Un flujo

uniforme y suave de material indica que se taladra a la

velocidadadecuada.

Astillado y Cincelado (Fig. A, I)

1. Presione el botón selector de modo

y gire el selector

de modo

hasta el símbolo de "Martilleo solamente".

2. Inserte el cincel adecuado y gírelo a mano para ponerlo

en una de las 51 posicionesdisponibles.

3. Ajuste el mango lateral

3

según serequiera.

4. Encienda la herramienta y comience atrabajar.

5. Siempre apague la herramienta cuando termine el

trabajo y retire el paquete debaterías.

Reparaciones

El Cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica CRAFTSMAN u en un centro de mantenimiento

autorizado CRAFTSMAN. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

gUADAlAJARA, JAl

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERiDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MOnTERREY, n.l.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

PUEBlA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

EsPAñOl

Garantía Limitada por Tres Años

CRAFTSMAN reparará o reemplazará, sin cargo, cualquier

defecto debido a materiales o mano de obra defectuosos

por tres años desde la fecha de compra (dos años para las

baterías). Esta garantía no cubre falla de partes debido al

desgaste normal o abuso de la herramienta. Para detalles

adicionales de la cobertura de la garantía e información

de reparación de garantía, visite www.craftsman.com

o llame al 1-888-331-4569. Esta garantía no se aplica a

accesorios o daño causado cuando otros hayan realizado

o intentado reparaciones. ESTA GARANTÍA LIMITADA SE

OTORGA EN LUGAR DE TODAS LAS DEMÁS, INCLUIDA LA

GARANTÍA IMPLÍCITA DE COMERCIABILIDAD E IDONEIDAD

PARA UN PROPÓSITO EN PARTICULAR, Y EXCLUYE TODOS

LOS DAÑOS INCIDENTALES O EN CONSECUENCIA. Algunos

estados no permiten limitaciones sobre la duración de

una garantía implícita o la exclusión o limitación de

daños incidentales o en consecuencia, por lo que estas

limitaciones pueden no aplicarse en su caso. Esta garantía

le da derechos legales específicos y puede tener otros

derechos que varían en ciertos estados oprovincias.

2 AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE

AliMEnTACiÓn CRAFTsMAn

CMCB201, CMCB2011

3 AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE

AliMEnTACiÓn CRAFTsMAn

CMCB202, CMCB204

nOTA: La garantía del producto quedará nula si la

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMATCiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

• Registro en línea en www.craftsman.com/

registration.

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: Craftsman. Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

sAn lUis POTOsi, slP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREOn, COAh

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al

(55) 5326 7100

si se encuentra en U.s., por favor llame al

1-888-331-4569

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

EsPAñOl

unidad de batería ha sido alterada de cualquier manera.

CRAFTSMAN no es responsable de ninguna lesión causada

por alteraciones y podría iniciar un procedimiento judicial

por fraude de garantía hasta el máximo grado permisible

por laley.

gARAnTÍA DE REEMBOlsO DE sU DinERO

POR 90 DÍAs

Si no está completamente satisfecho con el desempeño

de su máquina herramienta o clavadora CRAFTSMAN,

cualquiera sea el motivo, podrá devolverlo hasta 90 días de

la fecha de compra con su recibo y obtener el reembolso

completo de su dinero – sin necesidad de responder a

ningunapregunta.

AMÉRiCA lATinA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene

en el empaque, llamar a la compañía local o visitar el sitio

Web a fin de obtener esainformación.

REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE

ADVERTEnCiAs: Si sus etiquetas de advertencia se vuelven

ilegibles o faltan, llame al 1-888-331-4569 para que se le

reemplacengratuitamente.

EsPECiFiCACiOnEs

CMCh233

Voltaje

20 V

Tipo

Velocidad sin carga

0–1500

Sin pulsos de carga por minuto

0–5500

Energía de impacto sencillo (EPTA 05/2009)

2,0 J

Máximo rango de perforación en

acero

madera

concreto

13 mm (1/2")

30 mm (1 1/2")

22 mm (7/8")

Rango de perforación óptimo

6 mm (1/4")–16 mm

(5/8")

Capacidad de perforación máxima de núcleo en

ladrillo suave

50 mm (2")

Soporte de herramienta

SDS PLUS

Tipo de Batería

Li-Ion

Peso

2,3 kg (5,07 lbs)

Cincelado

Yes

Valores de ruido [dB(A)]

Modo de rotomartillo

(Nivel de presión de emisión de sonido)

81,9

(Nivel de potencia de sonido)

92,9

K (Incertidumbre de nivel de sonido determinado)

Modo de cincel

(Nivel de presión de emisión de sonido)

83,6

(Nivel de potencia de sonido)

94,6

K (Incertidumbre de nivel de sonido determinado)

3,3

Valores de vibración (m/s

)

Perforación en Concreto (Valor a

h,HD

)

13,1

Incertidumbre K

1,5

Rompimiento/Cincelado (Valor a

h,Cheq

)

10,6

Incertidumbre K

1,5

Perforación en metal (Valor a

h,D

)

<2,5

Incertidumbre K

1,5

Atornillado (Valor a

)

<2,5

Incertidumbre K

1,5

12/19 Part No. N765269

CRAFTSMAN 701 East Joppa Road, Towson, MD 21286

Compatible battery packs and chargers / Blocs-piles et chargeurs compatibles /

Baterías y cargadores compatibles

20V Max* li-ion

Battery Packs

Blocs-piles

Baterías

CMCB201, CMCB2011, CMCB202, CMCB204

Chargers

Chargeurs

Cargadores

CMCB100, CMCB102, CMCB104

60V Max* li-ion

Battery Packs

Blocs-piles

Baterías

CMCB6025, CMCB6050, CMCB6075

Chargers

Chargeurs

Cargadores

CMCB602

* Maximum initial battery voltage (measured without a workload) is 20, 60 or 120 volts. Nominal voltage is 18, 54 or 108. (120V Max*

is based on using 2 60V Max* lithium-ion batteries combined.)

* La tension initiale maximum du bloc-piles (mesurée à vide) est de 20, 60 ou 120 volts. La tension nominale est de 18, 54 ou 108.

(120V max* se base sur l’utilisation combinée de 2 blocs-piles au lithium ion de 60Vmax*).

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20 o 60 voltios. El voltaje nominal es de 18, 54 o 108 V. (120

V Máx* se basan en el uso de 2 baterías de iones de litio de 60 V Máx* combinadas.)



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs-piles peut créer un risque de blessure ou d’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

Craftsman CMCH233B V20* Hammer Drill, Cordless SDS + Rotary

Product's Documents

INSTRUCTION MANUAL

Specifications

Craftsman CMCH233B Questions and Answers
