Craftsman CMEW230 1/4-in Electric Sheet Sander 2 Amp User Manual

final page size: 8.5 x 5.5 in CRAFTSMAN

1/4 Sheet Palm Sander

Ponceuse à poignée ronde pour feuille de 1/4

Lijadora con Agarradera para la Palma de la Mano

para Hoja de 1/4

CMEW230

INSTRUCTION MANUAL | GUIDE D’UTILISATION | MANUAL DE INSTRUCTIONES

IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US.

POUR TOUTE QUESTION OU TOUT COMMENTAIRE, NOUS CONTACTER.

SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.

1-888-331-4569 WWW.CRAFTSMAN.COM

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 9

Español (traducido de las instrucciones originales) 18

English

English (original instructions)

LangRef_U_NA_U_U-ENG

COMPONENTS

Clamp lever

Paper punch

Dust bag

On/off switch

Main handle

Dust port

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.



WARNING: Never modify the product or any part of it.

Damage or personal injury couldresult.

WARNING: To reduce the risk of injury, read the

instructionmanual.

if you have any questions or comments about this or

any product, call CRAFTsMAn toll free at: 1-888-331-4569.

Fig. A

English

1/4 Sheet Palm Sander

CMEW230

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings,

instructions, illustrations and specifications

provided with this power tool. Failure to follow all

instructions listed below may result in electric shock,

fire and/or seriousinjury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE

REFERENCE

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off position before connecting to

power source and/or battery pack, picking up or

carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

h ) Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery, pack if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

English

Specific Safety Warnings and

Instructions: Sanders

Sanding Lead Based Paint

Sanding of lead based paint is NOT RECOMMENDED due

to the difficulty of controlling the contaminated dust.

The greatest danger of lead poisoning is to children and

pregnant women.

Since it is difficult to identify whether or not a paint contains

lead without a chemical analysis, we recommend the

following precautions when sanding any paint:

Personal safety

• No children or pregnant women should enter the work

area where the paint sanding is being done until all

clean up is completed.

• A dust mask or respirator should be worn by all persons

entering the work area. The filter should be replaced

daily or whenever the wearer has difficulty breathing.

nOTE: Only those dust masks suitable for working with lead

paint dust and fumes should be used. Ordinary painting

masks do not offer this protection. See your local hardware

dealer for the proper (NIOSH approved) mask.

• NO EATING, DRINKING or SMOKING should be done in

the work area to prevent ingesting contaminated paint

particles. Workers should wash and clean up BEFORE

eating, drinking or smoking. Articles of food, drink, or

smoking should not be left in the work area where dust

would settle on them.

Environmental safety

• Paint should be removed in such a manner as to

minimize the amount of dust generated.

• Areas where paint removal is occurring should be sealed

with plastic sheeting of 4 mils thickness.

• Sanding should be done in a manner to reduce tracking

of paint dust outside the work area.

Cleaning and Disposal

• All surfaces in the work area should be vacuumed

and thoroughly cleaned daily for the duration of

the sanding project. Vacuum filter bags should be

changedfrequently.

• Plastic drop cloths should be gathered up and disposed

of along with any dust chips or other removal debris

They should be placed in sealed refuse receptacles and

disposed of through regular trash pick-up procedures

During clean up, children and pregnant women should

be kept away from the immediate work area.

Additional Safety Rules for Sheet Sanders

• Hold power tools by insulated gripping surfaces

when performing an operation where the cutting

accesory may contact hidden wiring. Cutting accesory

contacting with a "live" wire may make exposed metal

parts of the power tool "live" and could give the operator

an electric shock.

e ) Maintain power tools and accesories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result

in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

5) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

• Do not sand metal of any kind with your sander.

Sparks may be generated by sanding screws, nails or other

metals which may ignite dust particles.

• Do not wet sand with this sander. Liquids may enter

the motor housing and cause electric shock.

• Empty dust collection system frequently, especially

when sanding resin-coated surfaces such as

polyurethane, varnish, shellac, etc. Dispose of coated

dust particles according to the finish manufacturer’s

guidelines, or place in a metal can with a tight fitting

metal lid. Remove coated dust particles from the premises

daily. The accumulation of fine sanding dust particles may

self ignite and cause fire.

• Do not operate this tool for long periods of time.

Vibration caused by the operating action of this tool may

cause permanent injury to fingers, hands, and arms. Use

gloves to provide extra cushion, take frequent rest periods,

and limit daily time of use.

• Sanding of lead-based paint, chemically pressure

treated lumber or other materials that may contain

carcinogens is not recommended. Sanding of these

materials should only be performed by a professional.

• Clean out your tool often, especially after heavy use.

Dust and grit containing metal particles often accumulate

on interior surfaces and could create a risk of serious

injury, electric shock or electrocution. Always disconnect

the sander from the power source before cleaning. Always

wear safety glasses that conform to ANSI Z87.1.

• Always disconnect tool from the power source

before changing abrasive sheets. Such preventive

safety measures reduce the risk of starting the power tool

accidentally.

English

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

OPM .................... oscillations per

minute

A ......................... amperes

W ........................watts

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

.......................no load speed

n .........................rated speed

......................earthing terminal

.....................safety alert symbol

.....................visible radiation

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... read all

documentation

../min or ..min

-1

. Revolutions or

Reciprocations per

minute

.................. two phase

alternating current

............... two phase

alternating current

with neutral

.................. three phase

alternating current

............... three phase

alternating current

with neutral

.................. rated current of the

appropriate fuse-

link in amperes

............ time-log miniature

fuse-link where X

is the symbol for

the time/current

characteristic, as

given in

IEC 60127-3

IPXX .................... IP symbol

Additional Safety Information



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/

or disperse dust, which may cause serious and

permanent respiratory or other injury. Always use

NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles

away from face andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be

caught in movingparts.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the greater the capacity

of the cable, that is, 16 gauge has more capacity than 18

gauge. An undersized cord will cause a drop in line voltage

resulting in loss of power and overheating. When using

more than one extension to make up the total length,

be sure each individual extension contains at least the

minimum wire size. The following table shows the correct

size to use depending on cord length and nameplate

ampere rating. If in doubt, use the next heavier gauge. The

lower the gauge number, the heavier thecord.

Minimum gauge for Cord sets

Volts

Total length of Cord in Feet

(meters)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire gauge

Than

not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• All toys, washable furniture and utensils used by

children should be washed thoroughly before being

used again.

English

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

COMPONENTS (FIG. A)

Motor

Be sure your power supply agrees with the nameplate

marking. Voltage decrease of more than 10% will cause loss

of power and overheating. These tools are factory tested; if

this tool does not operate, check power supply.

Intended Use

This quarter sheet sander is designed for household use.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

Components

Tool Use

quarter sheet sander household

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

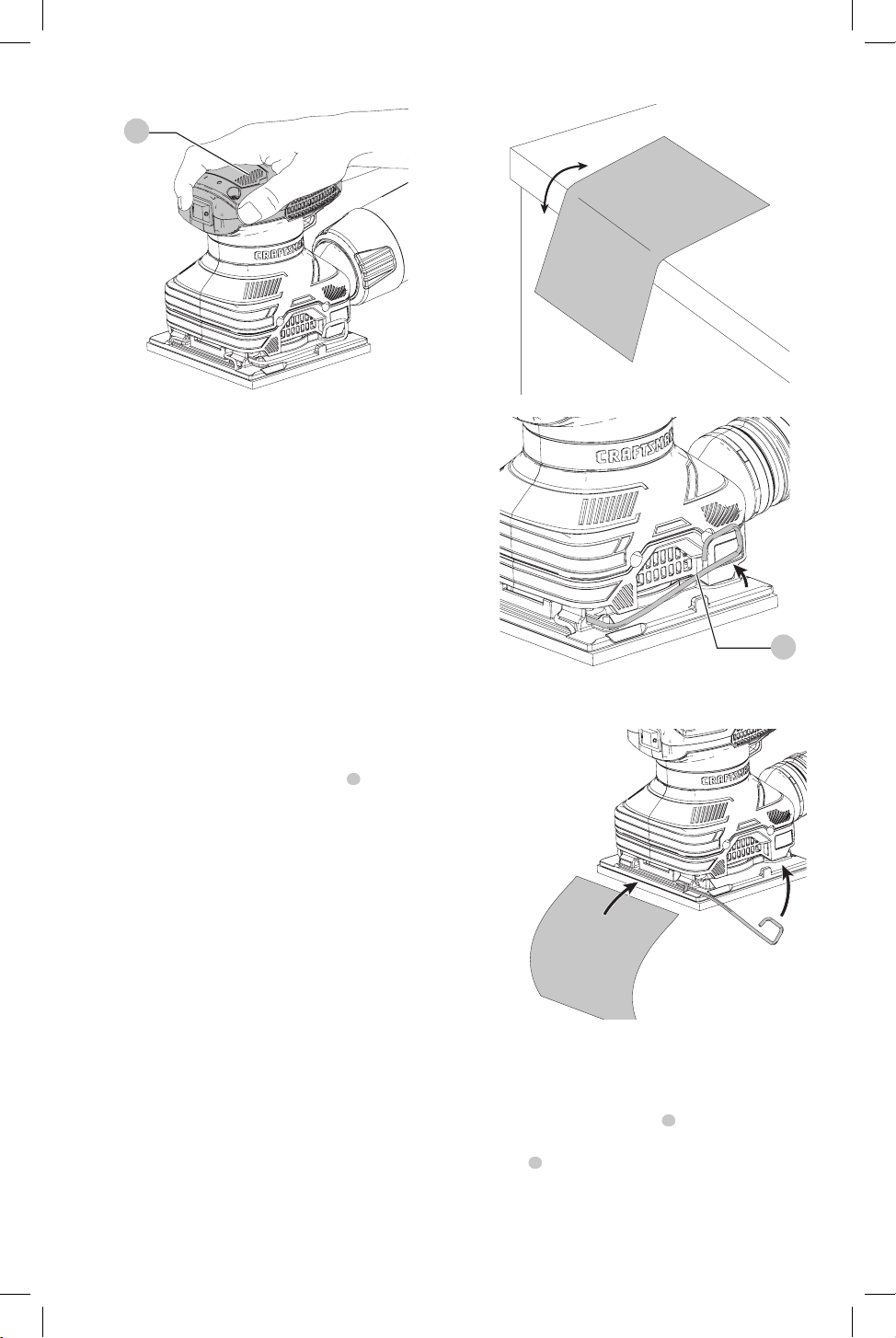

Proper Hand Position (Fig. B)



WARNING: To reduce the risk of serious personal

injury, ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires one hand on the

mainhandle

Fig.B

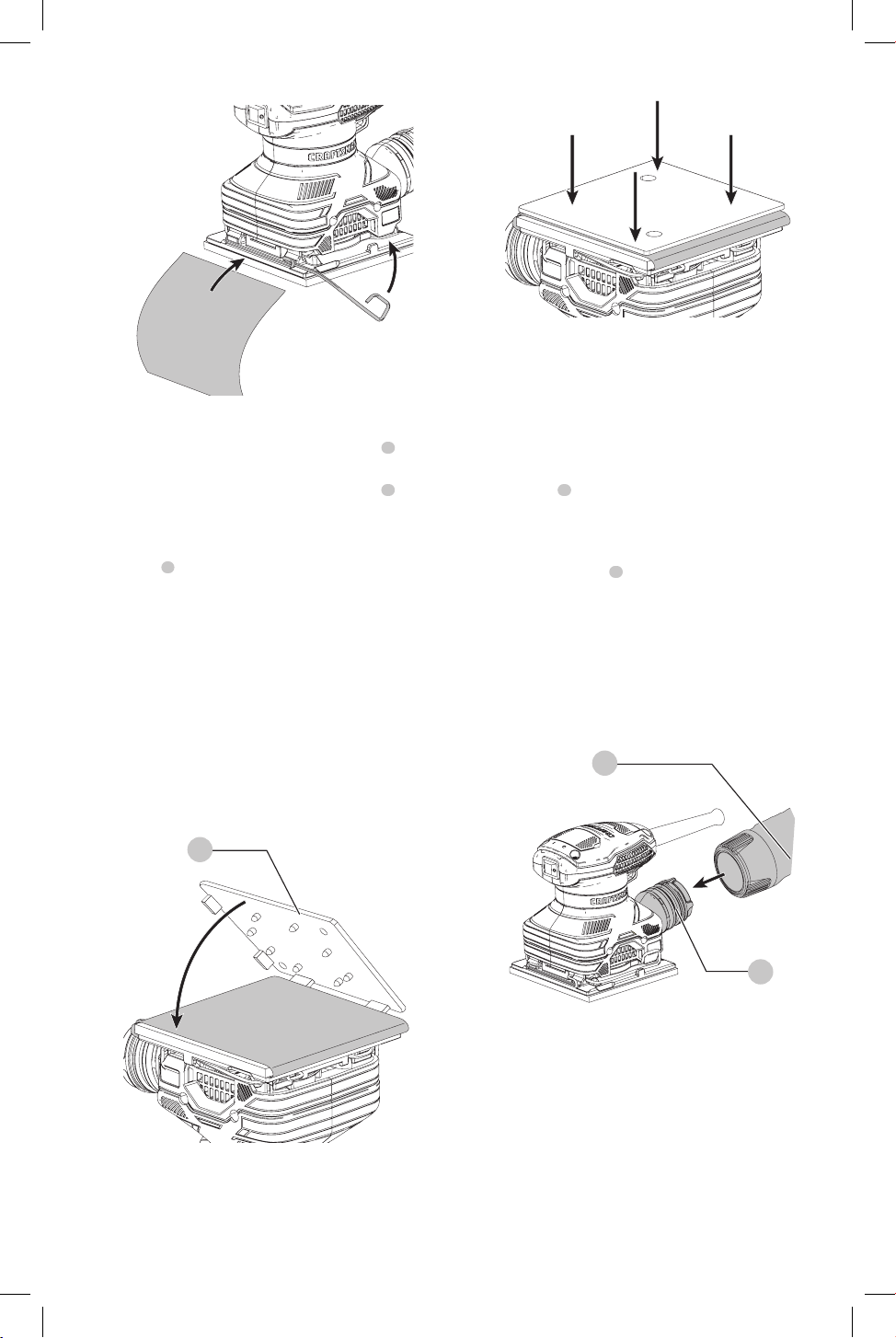

Attaching Abrasive Paper (Fig. A, C–E)

Your sander is designed to use quarter sheet sandpaper.

A quarter sheet of sandpaper is measured 4-1/2" x 5-1/2"

(114.3 mm x 139.7 mm). This size paper can be made by:

a. Cutting full sized 9" x 11" (228.6 mm x 279.4mm)

sandpaper into 1/4 sheets of 4-1/2" x 5-1/2"

(114.3mm x 139.7 mm).

b. Cutting half sheet of sandpaper into two 4-1/2" x

5-1/2" (114.3 mm x 139.7 mm) sheets.

c. Pre-cut 4-1/2" x 5-1/2" (114.3 mm x 139.7 mm)

sandpaper is available at extra cost.

For normal operations, assemble the abrasive paper to your

unit as follows.

1. Soften the stiff sandpaper by pulling it over the 90°

edge of a table or other straight edge. Concentrate on

softening the edges to be clamped.

2. Release clamp by pulling up on clamp lever

and

disengaging it from the tab on the base plate.

3. Insert the 4-1/2" (114.3 mm) edge of the abrasive paper

under the front paper clamp. Close the clamp lever and

hook it into the lock position behind the tab on the

baseplate.

4. Stretch paper over sanding pad and insert under the

opposite clamp in the same way.

5. If you are using the dust extraction feature, perforate the

sandpaper with the provided paper punch

. (Refer to

Paper Punch section.)

Fig.C

Fig.D

English

Fig.E

On/Off Switch (Fig. A)

• To switch the tool on, depress the on/off switch

4

the “I” position.

• To switch the tool off, depress the on/off switch

4

the ”O” position.

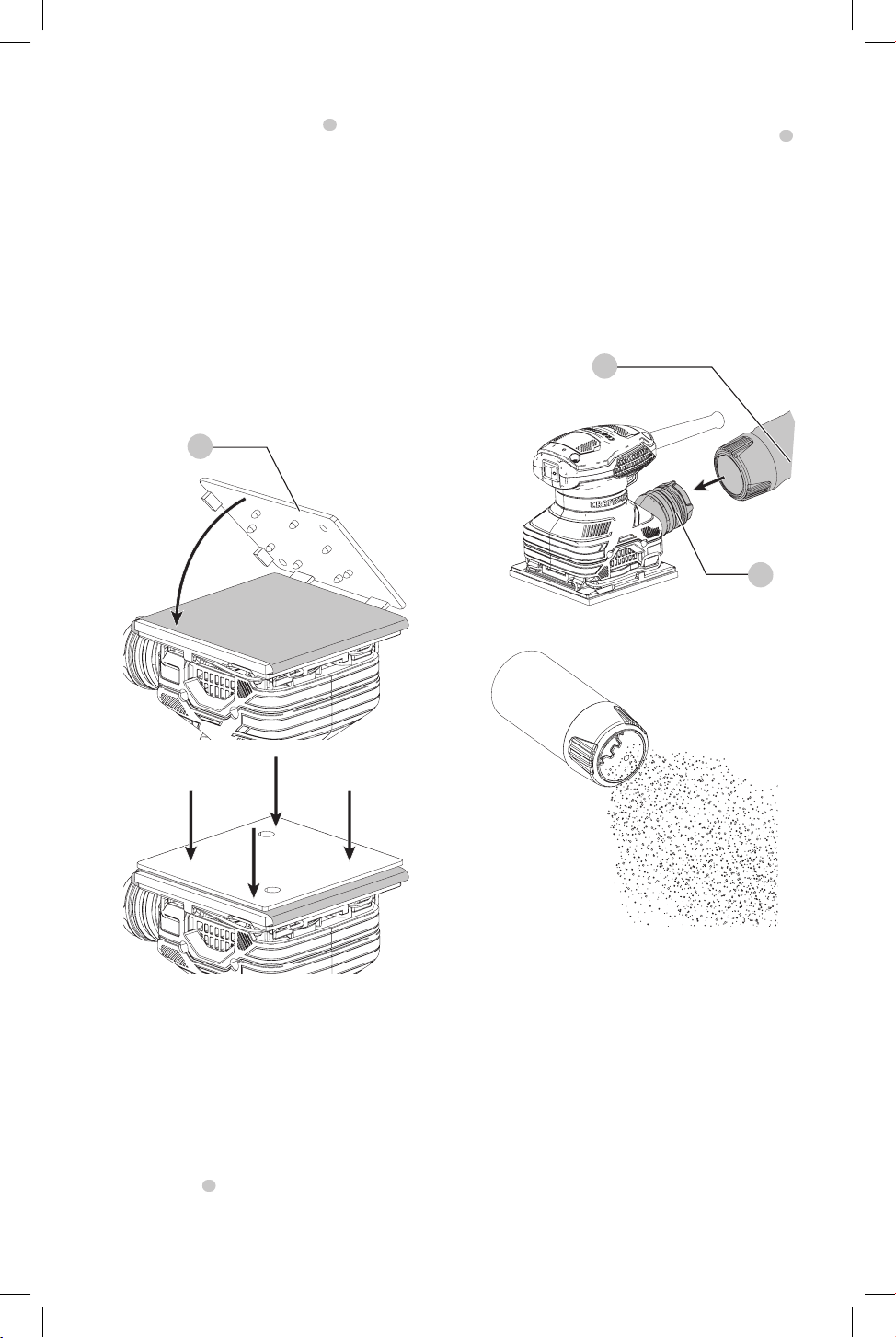

Paper Punch (Fig. F, G)

A paper punch

is provided with your sander to let you

perforate regular sandpaper to make dust collectionpossible.

To perforate your sandpaper, install the sandpaper on the

tool as instructed in this manual. With the sander turned

off and unplugged, place the paper punch on the paper so

that the tabs at the edges of the punch are against any two

adjacent sides of the sanding pad. Press the punch against

the pad so that the 8 points penetrate the paper. (Press

the punch into the pad as far as it will go.) Remove the

paper punch and the paper is ready. An alternate method

of perforating the paper is to fasten the punch down to a

suitable work surface and press the sander (with the paper

attached) down on the punch. Two holes are provided in

the punch for this purpose. Use #8 flat head screws.

Fig.F

Fig.G

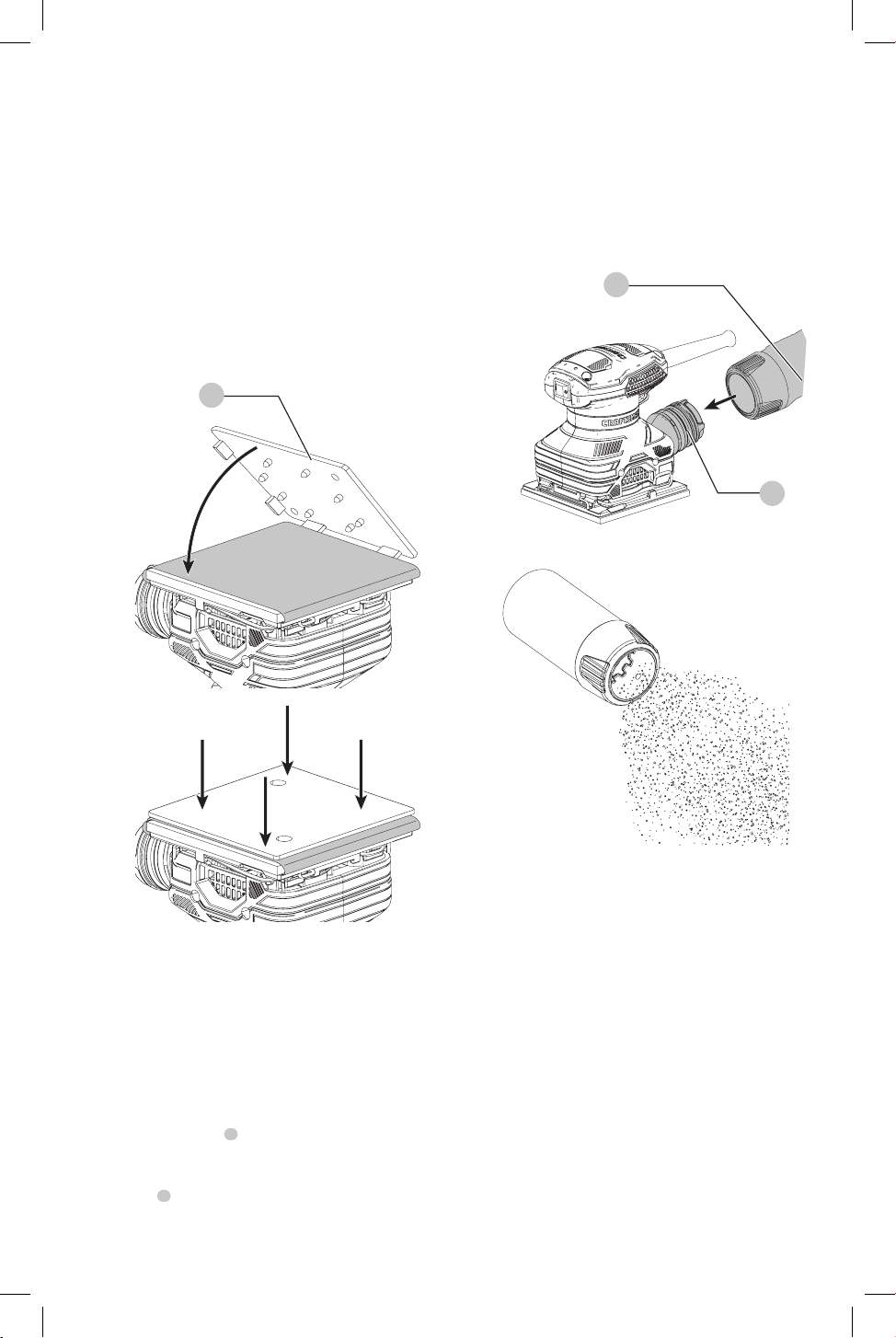

Dust Collection (Fig. H, I)



WARNING: Collected sanding dust from sanding

surface coatings (polyurethane, linseed oil, etc.)

can self ignite in sander dust bag or elsewhere

and cause fire. To reduce risk, empty bag frequently

and strictly follow sander manual and coating

manufacturer’s instructions.

• The dust bag

should be emptied after every

10minutes of sanding.

• To attach the dust bag to the sander, line up the

grooves on the side dust bag collar with the dust bag

locks on the dust port

• Slide the dust bag onto the dust port and turn the dust

bag clockwise to lock it in place.

• To remove, turn the dust bag counterclockwise and

slide off the dust bag.

• To empty the dust bag, remove it from the dust port

and dump the sanding debris into an appropriate

trashreceptacle.

Fig.H

English

Repairs



WARNING: To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

(including power cord repairs, and brush inspection

and replacement, when applicable) should be

performed by a CRAFTSMAN factory service center or

a CRAFTSMAN authorized service center. Always use

identical replacementparts.

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthis.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

Accessories



WARNING: Since accessories, other than those

offered by CRAFTSMAN, have not been tested with

this product, use of such accessories with this tool

could be hazardous. To reduce the risk of injury, only

CRAFTSMAN recommended accessories should be

used with thisproduct.

Recommended accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN, call 1-888-331-4569.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

Fig. I

Sander Operation



WARNING: Let the tool work at its own pace. Do

not overload.

Grasp the sander and turn it ON. Move it in long, sweeping

strokes along the surface, letting it do the work. Pushing

down on the tool while sanding actually slows the removal

rate and produces an inferior quality finish.

Check your work often. This sander is capable of removing

material rapidly.

Versatrack Variables

1ST_Figure 1ST_Callout 2ND_Callout

J 7 8

objects from the peg hook. ONLY suspend tool on the

Versatrack™ Trackwall using the peghook.



WARNING: Ensure that the tool weight does not

exceed the maximum rated weight for the selected

Versatrack™ hook.



WARNING: When hanging objects on a Versatrack™

Trackwall rail, adequately space the tools in order to

not exceed 75 lb (35 kg) per linear foot.

iMPORTAnT: Versatrack™ accessories mount compatible

tools securely to the Versatrack™ Trackwallsystem.

1. Turn tool off, disconnect it from power source and

removeaccessories.



CAUTION: Any product with exposed cutting teeth

must have them covered securely if it is to be on

theVersatrack™ Trackwall.

2. Mount the peg hook

to the Versatrack™ Trackwall.

3. Slide the tool loop

onto the peg hook on the tool.

nOTE: Versatrack™ accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN, call 1-888-331-4569.

Fig. J

Versatrack™ (Fig. J)



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.



WARNING: To reduce the risk of serious personal

injury, do not use a damaged Versatrack™ peg hook

or Versatrack™ Trackwall. A damaged Versatrack™

peg hook or Versatrack™ Trackwall will not support

the weight of the tool.



WARNING: To reduce the risk of serious personal

injury, DO NOT suspend tool overhead or suspend

English

Versatrack Variables

1ST_Figure 1ST_Callout 2ND_Callout

I 7 6

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of an

insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR sAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

Three Year Limited Warranty

CRAFTSMAN will repair or replace, without charge, any

defects due to faulty materials or workmanship for three

years from the date of purchase. This warranty does not

cover part failure due to normal wear or tool abuse. For

further detail of warranty coverage and warranty repair

information, visit www.craftsman.com or call

1-888-331-4569. This warranty does not apply to

accessories or damage caused where repairs have been

made or attempted by others. THIS LIMITED WARRANTY

IS GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED

WARRANTY OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL

OR CONSEQUENTIAL DAMAGES. Some states do not allow

limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

90 DAY MOnEY BACK gUARAnTEE

If you are not completely satisfied with the performance of

your CRAFTSMAN Power Tool or Nailer for any reason, you

can return it within 90 days from the date of purchase with

a receipt for a full refund – no questionsasked.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1-888-331-4569

for a freereplacement.

FRAnçAis

Français (traduction de la notice d’instructions originale)

LangRef_U_NA_U_U-FRE

DESCRIPTION

Levier de la pince

Poinçon

Sac de poussière

Bouton marche/arrêt

Corps d’emprise

Capteur de poussière

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.



DANGER : indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait

pour l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.



AVERTISSEMENT : ne jamais modifier l’outil

électrique ni aucun de ses composants, car il y a

risques de dommages corporels oumatériels.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil CRAFTsMAn composez le

numéro sans frais : 1-888-331-4569.

Fig. A

FRAnçAis

Ponceuse à poignée ronde pour feuille de 1/4

CMEW230

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT: lisez tous les avertissements

de sécurité, toutes les instructions, les

illustrations et les caractéristiques fournis

avec cet outil électrique. Ne pas suivre toutes

les instructions comprises aux présentes peut

conduire à un choc électrique, un incendie et/ou des

blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGE ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre

corps est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des

bords tranchants et des pièces mobiles. Les

cordons endommagés ou enchevêtrés augmentent les

risques de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à

cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position

d’arrêt avant de relier l’outil à une source

d’alimentation et/ou d’insérer un bloc-piles, de

ramasser ou de transporter l’outil. Transporter

un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de

provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet

de mieux maîtriser l’outil électrique dans les

situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

FRAnçAis

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction de seconde.

4) Utilisation et entretien d’un

outil électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et

doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc-piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui-ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise

propres et libres de tout produit lubrifiant.

Vérifier si les pièces mobiles sont mal alignées ou

coincées, si des pièces sont brisées ou présentent

toute autre condition susceptible de nuire au

bon fonctionnement de l’outil électrique. En

cas de dommage, faire réparer l’outil électrique

avant toute nouvelle utilisation. Beaucoup

d’accidents sont causés par des outils électriques

malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés

et propres. Les outils de coupe bien entretenus et

affûtés sont moins susceptibles de se coincer et sont

plus faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes

directives en tenant compte des conditions de

travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle

pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

Consignes de sécurité additionnelles pour

les ponceuse orbitale spéciale

• Tenir l’outil électrique par sa surface de prise isolée

dans une situation où l’accessoire de coupe pourrait

entrer en contact avec un câble électrique dissimulé.

Tout contact entre un fil «sous tension» et l’accessoire

de coupe pourrait également mettre «sous tension» les

pièces métalliques exposées de l’outil et donner un choc

électrique à l’utilisateur.

• Ne pas poncer de surfaces métalliques de tout type

avec la ponceuse. Le ponçage de vis, clous ou autres

pièces métalliques produit des étincelles qui pourraient

enflammer des particules de poussière.

• Ne pas poncer à l’eau avec la présente ponceuse. Du

liquide risque de pénétrer le boîtier du moteur et ainsi

provoquer un choc électrique.

• Vider souvent le dépoussiéreur, particulièrement

lors du ponçage de surfaces enduites de matières

à base de résine comme du polyuréthanne, du

vernis, du vernis à la gomme laque, etc. Éliminer

les particules de poussière enduites de produit selon les

recommandations du fabricant du fini ou les amasser dans

une boîte de métal avec un couvercle bien ajusté. Les retirer

des lieux quotidiennement. L’accumulation de particules

fines de poussière risque de s’enflammer spontanément et

provoquer un incendie.

• Ne pas faire fonctionner cet outil durant de longues

périodes. Les vibrations causées par le fonctionnement

de cet outil peuvent provoquer des blessures permanentes

aux doigts, aux mains et aux bras. Utiliser des gants pour

amortir davantage les vibrations, prendre de fréquentes

périodes de repos et limiter la durée quotidienne

d’utilisation.

• Le ponçage de peinture à base de plomb, de bois traité

chimiquement (sous pression) ou tout autre matériau

contenant des éléments cancérogènes n’est pas

recommandé. Le ponçage de ces matériaux ne doit être

réalisé que par un professionnel.

• Nettoyer l’outil régulièrement, particulièrement

après une utilisation intensive. La poussière et les

saletés contenant des particules métalliques s’accumulent

souvent sur les surfaces internes de l’outil et pourraient

constituer un risque de blessure grave, de choc électrique

ou d’électrocution. Toujours débrancher la ponceuse avant

de procéder au nettoyage. Toujours porter des lunettes de

sécurité En conformité avec la norme ANSI Z87.1.

• Toujours débrancher l’outil avant de changer de

feuilles abrasives. Ces mesures préventives réduisent les

risques de démarrage accidentel de l’outil électrique.

FRAnçAis

Directives et consignes de

sécurité : ponceuses

Ponçage des peintures à base de plomb

Le ponçage des peintures à base de plomb N’EST PAS

RECOMMANDÉ, car il est difficile de se protéger contre les

poussières contaminées. L’empoisonnement au plomb

présente le plus grand danger pour les enfants et les

femmes enceintes.

Comme il est difficile d’identifier si la peinture contient ou

non du plomb sans effectuer une analyse chimique, nous

vous recommandons de prendre les précautions suivantes

lors du ponçage de toutes les peintures.

Protection de l’individu

• Aucun enfant ou femme enceinte ne devrait pénétrer

sur les lieux de travail lors du ponçage et tant que ces

lieux n’auront pas été nettoyés complètement.

• Toute personne entrant dans la zone de travail devrait

porter un masque antipoussières ou un dispositif de

protection des voies respiratoires. Le filtre doit en

être remplacé quotidiennement ou chaque fois que

l’utilisateur commence à avoir des difficultés à respirer.

REMARQUE: utiliser exclusivement une protection des

voies respiratoires adéquate pour le travail sur les peintures

au plomb produisant poussières ou émanations. Les

masques ordinaires n’offrent pas ce niveau de protection. Se

renseigner auprès de son quincaillier local pour obtenir une

liste de masques antipoussières (agréés par NIOSH).

• NE PAS MANGER, BOIRE OU FUMER sur les lieux de

travail pour prévenir l’ingestion de particules de

peinture contaminées. Il est recommandé aux ouvriers

de se laver et changer AVANT de manger, boire ou

fumer. Ne pas laisser sur les lieux de travail, là où la

poussière pourrait s’y déposer, nourriture, boisson,

cigarette ou autre produit de consommation.

Protection de l’environnement

• La peinture devrait être retirée de façon à minimiser la

quantité de poussières générées.

• Les lieux où la peinture est retirée devraient être isolés

avec des panneaux de plastique de 4mils d’épaisseur.

• Le ponçage devrait être effectué de manière à réduire

toute propagation des poussières de peinture hors des

lieux de travail.

nettoyage et élimination

• Passer quotidiennement l’aspirateur sur les lieux de

travail et les nettoyer soigneusement pendant toute la

durée du projet de ponçage. Changer fréquemment les

filtres d’aspirateur.

• Recueillir toute toile de protection plastifiée utilisée

et s’en défaire avec toute particule de poussière ou

autre débris à éliminer. Les placer dans un contenant

hermétique pour déchets et les jeter conformément à la

procédure normale d’élimination des ordures. Pendant

le nettoyage, maintenir à distance de la zone immédiate

de travail les enfants ou les femmes enceintes.

Consigne de sécurité supplémentaire



AVERTISSEMENT: porter SYSTEMATIQUEMENT

des lunettes de protection. Les lunettes courantes

NE sont PAS des lunettes de protection. Utiliser aussi

un masque antipoussières si la découpe doit en

produire beaucoup. PORTER SYSTÉMATIQUEMENT UN

ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires

NIOSH/OSHA/MSHA.



AVERTISSEMENT: les scies, meules, ponceuses,

perceuses ou autres outils de construction peuvent

produire des poussières contenant des produits

chimiques reconnus par l’État californien pour causer

cancers, malformations congénitales ou être nocifs au

système reproducteur. Parmi ces produits chimiques,

on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment,

ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un

traitementchimique.

Le risque associé à de telles expositions varie selon

la fréquence à laquelle on effectue ces travaux.

Pour réduire toute exposition à ces produits:

travailler dans un endroit bien aéré, en utilisant

du matériel de sécurité homologué, tel un masque

antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage,

perçage ou toute autre activité de construction.

Porter des vêtements de protection et nettoyer à

l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les

yeux ou la peau peut favoriser l’absorption de produits

chimiquesdangereux.



AVERTISSEMENT: cet outil peut produire et/

ou répandre de la poussière susceptible de causer

des dommages sérieux et permanents au système

respiratoire. Utiliser systématiquement un appareil

de protection des voies respiratoires homologué par

le NIOSH ou l’OSHA. Diriger les particules dans le sens

opposé au visage et aucorps.



AVERTISSEMENT: pendant l’utilisation, porter

systématiquement une protection auditive

individuelle adéquate homologuée ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait

contribuer à une perte de l’acuitéauditive.

• Prendre des précautions à proximité des évents,

car ils cachent des pièces mobiles. Vêtements amples,

• Nettoyer soigneusement jouets, meubles lavables,

et tout ustensile utilisé par les enfants avant toute

nouvelleréutilisation.

FRAnçAis

bijoux ou cheveux longs risquent de rester coincés dans

ces piècesmobiles.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un

calibre16, par exemple, a une capacité supérieure à un

calibre18. L’usage d’une rallonge de calibre insuffisant

causera une chute de tension qui entraînera perte de

puissance et surchauffe. Si plus d’une rallonge est utilisée

pour obtenir une certaine longueur, s’assurer que chaque

rallonge présente au moins le calibre de fil minimum. Le

tableau ci-dessous illustre les calibres à utiliser selon la

longueur de rallonge et l’intensité nominale indiquée sur

la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut

supporter decourant.

Calibre minimum pour les cordons d'alimentation

Volts

longueur totale du cordon

d'alimentation en mètre (pieds)

120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWg

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

L’étiquette apposée sur votre outil peut inclure les symboles

suivants. Les symboles et leur définition sont indiqués ci-après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ...... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... révolutions par

minute

sfpm ................... pieds linéaires par

minute (plpm)

SPM (FPM) ......... fréquence par

minute

OPM .................... oscillations por

minuto

A ......................... ampères

W ........................ watts

or AC ........... courant alternatif

or AC/DC .... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

...................... symbole

d’avertissement

..................... radiation visible

..................... protection

respiratoire

.....................protection oculaire

.....................protection auditive

..................... lire toute la

documentation

../min or ..min

-1

. Révolutions ou

courses aller-retour

par minute

.................. tAlimentation à

courant alternatif

bifilaire

............... Alimentation à

courant alternatif

bifilaire avec

neutre

.................. Alimentation

triphasée

............... Alimentation

triphasée avec

neutre

.................. Courant nominal

du fusible adéquat

en ampères

............ Là où un X est

placé comme

caractéristique du

courant vs temps,

un fusible

miniature différé

selon la norme

IEC 60127-3 est de

mise.

IPXX .................... Symbole IP

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

DESCRIPTION (FIG. A)

Moteur

S’assurer que le bloc d’alimentation est compatible avec

l’inscription de la plaque signalétique. Une diminution de

tension de plus de 10 % provoquera une perte de puissance

et une surchauffe. Les outils sont testés en usine; si cet outil

ne fonctionne pas, vérifier l’alimentation électrique.

Usage prévu

Cette perceuses à poignée ronde est conçue pour

applicationsdomestique.

nE PAs les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables.

nE PAs le laisser à la portée des enfants. Une supervision

est nécessaire auprès de tout utilisateur nonexpérimenté.

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’appareil et

débranchez-le la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/

installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

des blessures.

Position correcte des mains (Fig. B)



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mains illustrée.



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour

anticiper toute réaction soudaine.

Une position des mains adéquate nécessite une main sur la

poignée principale

Components

Tool Use

perceuses à poignée

ronde

domestique

FRAnçAis

Fig.B

Installation du papier abrasif (Fig. A, C–E)

La ponceuse s’utilise avec un quart de feuille de papier abrasif. Un

quart de feuille de papier abrasif mesure 114,3 mm x

139,7 mm (4 1/2 po x 5 1/2 po). Pour obtenir un morceau de

papier de cette taille :

a. En découpant un morceau de papier abrasif de

dimensions standard - 228,6 mm x 279,4 mm (9 po

sur 11po) - pour avoir des morceaux de 1/4 feuille

de 114,3 mm x 139,7 mm (4-1/2 po sur 5-1/2po).

b. En découpant une demi-feuille de papier abrasif en

deux morceaux de 1/4 feuille de 114,3 mm 139,7 mm

(4-1/2po sur 5-1/2 po).

c. On peut également acheter séparément du papier

abrasif en 1/4 feuille de 114,3 mm 139,7 mm

(4-1/2 po sur 5-1/2 po).

Pour effectuer des travaux de ponçage, il suffit d’installer le

papier abrasif sur la ponceuse comme suit.

1. Ramollir le papier abrasif en le frottant contre un rebord

à 90° d’une table ou de tout autre angle droit, comme

l’illustre la figure 1, il faut surtout ramollir les côtés du

papier à insérer dans les pinces de la ponceuse.

2. Dégager la pince en soulevant le levier de la pince

en le sortant de la patte de la platine.

3. Insérer l’extrémité de 114,3 mm (4-1/2 po) du papier

abrasif sous la pince avant, jusqu’à ce qu’elle touche les

nervures de blocage du papier illustrées, puis refermer la

pince avant et la bloquer en place en plaçant le crochet

dans la patte de la platine.

4. Étirer le papier sur le tampon et en insérer l’autre

extrémité sous l’autre pince de la même façon.

5. Lorsqu’on se sert du système de dépoussiérage, perforer

le papier abrasif à l’aide du poinçon

compris en

suivant les directives. (Consulter la Section Poinçon.)

Fig.C

Fig.D

Fig.E

Bouton marche/arrêt (Fig. A)

• Pour mettre l’outil en marche, appuyez sur le côté «I»

du bouton marche/arrêt

4

• Pour arrêter l’outil, appuyez sur le côté «O» du bouton

marche/arrêt

4

Poinçon (Fig. F, G)

L’emballage de la ponceuse comprend un poinçon

afin d’utiliser du papier abrasif ordinaire avec le système

dedépoussiérage.

FRAnçAis

Pour perforer le papier abrasif, l’installer sur la ponceuse en

suivant les instructions du présent guide. S’assurer que la

ponceuse est débranchée et en position d’arrêt, puis placer

le poinçon contre le papier de sorte que les pattes sur les

côtés du poinçon s’appuient contre deux côtés adjacents du

papier abrasif. Enfoncer le poinçon dans le tampon de sorte

que les 8 points traversent le papier. (Enfoncer le poinçon

le plus profondément possible dans le tampon.) Retirer

ensuite le poinçon et le papier peut alors être utilisé avec le

système de dépoussiérage. On peut également perforer le

papier abrasif en fixant le poinçon à une surface de travail

appropriée et en appuyant la ponceuse (munie de papier)

sur le poinçon. Le poinçon est doté de deux trous afin de

pouvoir le fixer à la surface de travail. Utiliser des vis à tête

plate n° 8.

Fig.F

Fig.G

Collecte de poussière (Fig. H, I)



AVERTISSEMENT: la poussière de ponçage

recueillie des revêtements de surfaces

poncés (polyuréthane, huile de lin, etc.) peut

s’enflammer dans le sac de poussière de

ponceuse ou ailleurs et causer un incendie. Afin

de réduire le risque, videz souvent le sac et suivez

strictement les instructions de la ponceuse et du

fabricant du revêtement.

• Le sac de poussière

3

doit être vidé après chaque

10minutes de ponçage.

• Pour fixer le sac de poussière à la ponceuse, alignez les

rainures

6

sur le côté du collet du sac de poussière avec

les verrous sur l’orifice de sortie de poussière.

• Glissez le sac de poussière sur l’orifice de poussière et

tournez le sac de poussière dans le sens des aiguilles

d’une montre pour le verrouiller en place.

• Pour le retirer, tournez le sac dans le sens contraire des

aiguilles d’une montre et retirez-le.

• Pour vider le sac de poussière, retirez-le de ’orifice de

poussière et jetez les débris de ponçage dans une

poubelle appropriée.

Fig.H

Fig. I

Fonctionnement de lijadora



AVERTISSEMENT: laissez l’outil fonctionner à

son propre rythme. Ne pas surcharger.

Saisissez la ponceuse et mettez-la en MARCHE. Déplacez-

la le long de la surface en faisant des mouvements et en

laissant faire le travail. Poussez l’outil vers le bas durant le

ponçage ralentit en réalité le taux d’élimination et produit

une qualité de fini inférieure.

Vérifiez souvent votre travail. Cette ponceuse peut enlever

rapidement la matière.

FRAnçAis

MAINTENANCE



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’appareil et

débranchez-le la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/

installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

des blessures.

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par CRAFTSMAN n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures,

utiliser exclusivement les accessoires CRAFTSMAN

recommandés avec le présentproduit.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour

obtenir de l’aide concernant l’achat d’un accessoire,

communiquer avec CRAFTSMAN, composer le

1-888-331-4569.

Versatrack™ (Fig. J)



AVERTISSEMENT : afin de réduire le risque

de blessure corporelle, éteignez l’appareil et

débranchez-le la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/

installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

des blessures.



AVERTISSEMENT : afin de réduire le risque de

blessures graves, ne pas utiliser un crochet de

suspension Versatrack™ ou rail mural Versatrack

endommagé. Un crochet de suspension Versatrack™

ou un rail Versatrack™ endommagé ne supportera

pas le poids de l’outil.



AVERTISSEMENT : afin de réduire le risque de

blessures graves, NE PAS suspendre l'outil au-dessus

du niveau de la tête ou suspendre d’autres objets

à partir du crochet de suspension. Supendez

SEULEMENT l’outil sur le rail mural Versatrack™ Tà

l’aide du crochet de suspensionVersatrack™.



AVERTISSEMENT : assurez-vous que le poids de

l'outil ne dépasse pas le poids nominal maximum

pour le crochet Versatrack™ sélectionné.



AVERTISSEMENT : lorsque vous suspendrez

des objets sur le mur Versatrack™ rail , distancez

adéquatement les outils de sorte à ne pas excéder

35kg (75lb) par pied linéaire.

iMPORTAnT: Les outils et accessoires compatibles

Versatrack™ se fixent de façon sécuritaire au système

Versatrack™ Trackwall.

1. Éteignez l’outil, retirez les accessoires, débranchez-le

del’alimentation.



ATTENTION : tout produit avec dents coupantes

exposées doit être couvert de façon sécuritaire s’il doit

être mis sur le Versatrack™ Trackwall.

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSI Z87.1

lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

Réparations



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

CRAFTSMAN ou un centre de réparation agréé

CRAFTSMAN. Toujours utiliser des pièces de

rechangeidentiques.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATiOns sOUs gARAnTiE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

2. Montez le crochet à goupille

sur au système

Versatrack™ Trackwall.

3. Glissez la boucle de l’outil

sur le crochet sur l’outil.

REMARQUE : les accessoires Versatrack™ pour utilisation

avec cet outil sont disponibles à un coût supplémentaire

chez votre détaillant local ou dans un centre de services

autorisé. Si vous avez besoin d’aide pour trouver un

accessoire, veuillez contacter CRAFTSMAN, appelez au

1-888-331-4569.

Fig. J

Versatrack Variables

1ST_Figure 1ST_Callout 2ND_Callout

J 7 8

FRAnçAis

Garantie limitée de trois ans

CRAFTSMAN réparera ou remplacera sans frais tout

appareil défectueux pour cause de défaut de matériau ou

de main-d'œuvre sur une période de trois ans à partir de

la date d'achat de l'outil. Cette garantie ne couvre pas les

pièces en panne pour cause d'abus ou d'usure normale de

l'outil. Pour plus de détails au sujet de la couverture de la

garantie et l'information de réparation sous garantie, visitez

www.craftsman.com ou composez le 1-888-331-4569.

Cette garantie ne s’applique pas aux accessoires ou

dommages causés par des réparations effectuées ou

tentées par d’autres. CETTE GARANTIE REMPLACE TOUTES

LES AUTRES, INCLUANT LES GARANTIES IMPLICITES DE

LA QUALITÉ MARCHANDE ET L'APTITUDE POUR UN

BUT PARTICULIER, ET EXCLUT TOUS LES DOMMAGES

ACCIDENTELS OU CONSÉCUTIFS. Certaines provinces ne

permettent pas de limitation sur la durée de la garantie

implicite ou l'exclusion ou la limitation de dommages

indirects, alors ces limitations peuvent ne pas s'appliquer

à vous. Cette garantie vous donne des droits légaux

particuliers et vous pouvez avoir d’autres droits qui varient

selon les états ou les provinces.

gARAnTiE DE REMBOURsEMEnT DE90JOURs

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique ou

de la cloueuse CRAFTSMAN , celui-ci peut le retourner,

accompagné d’un reçu, dans les 90 jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

AMÉRiQUE lATinE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1-888-331-4569 pour en obtenir le remplacementgratuit.

Versatrack Variables

1ST_Figure 1ST_Callout 2ND_Callout

J 7 8

• sÉCURiTÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans

l’éventualité peu probable de l’envoi d’un avis de

sécurité régi par la loi fédérale américaine de la

protection desconsommateurs.

Registre en ligne à www.craftsman.com/registration

EsPAñOl

Español (traducido de las instrucciones originales)

Definiciones: Símbolos y Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

la propiedad.



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.



ADVERTENCIA: Nunca modifique la herramienta

eléctrica, ni tampoco ninguna de sus piezas. Podría

producir lesiones corporales odaños.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

si tiene alguna duda o algún comentario sobre ésta u

otra herramienta CRAFTsMAn, llámenos al

número gratuito: 1-888-331-4569.

COMPONENTES

Palanca

Punzón para papel de lija

Bolsa de polvo

Interruptor encendido/apagado

Manija

Puerto de polvo

Fig. A

EsPAñOl

Lijadora con Agarradera para la Palma de la Mano para Hoja de 1/4

CMEW230

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesiones serias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURAS CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el

riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado

para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de

descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando

emplee una herramienta eléctrica. No utilice

una herramienta eléctrica si está cansado o bajo

el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una

herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía

o paquete de baterías, o antes de levantar

o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la

ropa y los guantes alejados de las piezas en

movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y

extracción de polvo, asegúrese de que estén

conectados y que se utilicen correctamente. El

EsPAñOl

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción de segundo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta

permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete

si es desmontable, de la herramienta eléctrica

antes de realizar cualquier ajuste, cambiar

accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen

el riesgo de encender la herramienta eléctrica en

formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda

afectar el funcionamiento de la herramienta

eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de

las herramientas eléctricas que carecen de un

mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa.

Las manijas y superficies de sujeción resbalosas

no permiten el manejo y control seguros de la

herramienta en situaciones inesperadas.

5) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

Advertencias de Seguridad de Lijadora de

con Agarradera

• Al realizar una operación en la que el accesorio de

corte pueda entrar en contacto con cables eléctricos

ocultos, sostenga la herramienta eléctrica por

las superficies de agarre aisladas. El contacto del

accesorio de corte con un cable con corriente eléctrica

puede provocar que las partes metálicas expuestas de la

herramienta eléctrica también conduzcan la corriente y

que el operador sufra una descarga eléctrica.

• No use su lijadora para lijar ningún tipo de metal.

Lijar tornillos, clavos u otros metales que pueden encender

partículas de polvo puede producir chispas.

• No utilice esta lijadora para lijar superficies

húmedas. Los líquidos pueden entrar en la caja del motor

y pueden provocar descargas eléctricas

• Vacíe el sistema de recolección de polvo en forma

frecuente, en especial cuando lije superficies

recubiertas de resina como poliuretano, barniz,

laca, etc. Elimine las partículas de polvo de revestimiento

de acuerdo con las normas del fabricante de acabado o

colóquelas en un envase de metal con una tapa metálica

de cierre hermético. Retire las partículas de polvo de

revestimiento de las instalaciones diariamente. La

acumulación de partículas de polvo de lijado fino puede

encenderse espontáneamente y provocar un incendio.

• No haga funcionar esta herramienta durante

períodos prolongados. La vibración que produce el

funcionamiento de esta herramienta puede provocar

lesiones permanentes en dedos, manos y brazos. Use

guantes para proveer amortiguación adicional, tome

descansos frecuentes y limite el tiempo diario de uso.

• No se recomienda lijar pintura con base de

plomo, madera tratada a presión con químicos

u otros materiales que puedan contener agentes

cancerígenos. El lijado de estos materiales sólo debe ser

realizado por un profesional calificado.

• Limpie su herramienta con frecuencia,

especialmente después de un uso intensivo.

Generalmente se acumula polvo y arenilla que contienen

partículas metálicas en las superficies interiores y podrían

generar un riesgo grave de lesión, descarga eléctrica o

electrocución. conecte la lijadora de la fuente de energía

antes de limpiarla. Siempre use lentes de seguridad que

cumplan con la ansi z87.1.

EsPAñOl

Reglas de Seguridad Adicionales para

Lijadoras de Órbita Aleatoria

Lijado de Pintura a Base de Plomo

NO SE RECOMIENDA lijar pinturas a base de plomo

debido a la dificultad de controlar el polvo contaminado.

La intoxicación por plomo es más peligrosa para niños y

mujeres embarazadas.

Ya que es difícil identificar si una pintura contiene plomo

o no, sin antes hacer un análisis químico, recomendamos

que se tomen las siguientes precauciones al lijar

cualquierpintura:

seguridad Personal

• Ningún niño o mujer embarazada debería entrar al área

de trabajo donde se esté lijando pintura hasta que se

haya terminado de limpiar el área.

• Todas las personas que entren en el área de trabajo

deben usar una mascarilla antipolvo o un respirador.

El filtro debería ser reemplazado a diario o cuando el

usuario tenga dificultades para respirar.

nOTA: Sólo se deberían utilizar aquellas mascarillas

antipolvo adecuadas para trabajar con polvo y gases de

pinturas con plomo. Las mascarillas regulares para pintar no

ofrecen esta protección. Visite su distribuidor de ferretería

local para obtener la mascarilla adecuada (aprobada por

elNIOSH).

• No se debe COMER, BEBER ni FUMAR en el área

de trabajo para evitar ingerir partículas de pintura

contaminada. Los trabajadores se deben lavar y limpiar

ANTES de comer, beber o fumar. No deben dejarse

artículos de comida, bebida o tabaco en el área de

trabajo donde se podría depositar polvo sobre ellos.

seguridad Ambiental

• La pintura debe ser retirada de manera que se reduzca

al mínimo la cantidad de polvo generado.

• Las áreas donde se realiza remoción de pintura

deben estar selladas con láminas de plástico de 4 mm

degrosor.

• El lijado debería hacerse de modo que se reduzcan los

vestigios de polvo de pintura fuera del área de trabajo.

limpieza Y Eliminación de Residuos

• Todas las superficies del área de trabajo deben ser

limpiadas en profundidad y repasadas con aspiradora

todos los días mientras dure el proyecto de lijado.

Las bolsas de filtro de la aspiradora deben cambiarse

confrecuencia.

• Las láminas de protección de plástico deben recogerse

y eliminarse junto con el polvo y cualquier otro residuo.

Deberán colocarse en un recipiente para desechos

sellado y eliminarse de acuerdo con los procedimientos

normales de eliminación de la basura. Durante la

Instrucción Adicional de Seguridad



ADVERTENCIA: Use SIEMPRE lentes de seguridad.

Los anteojos de diario NO SON lentes de seguridad.

Utilice además una cubrebocas o mascarilla antipolvo

si la operación de corte genera demasiado polvo.

SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algunas partículas de polvo

generadas al lijar, serrar, esmerilar y taladrar con

herramientas eléctricas, así como al realizar otras

actividades de construcción, contienen químicos que

el Estado de California sabe que pueden producir

cáncer, defectos congénitos u otras afecciones

reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y

otros productos de albañilería, y

• arsénico y cromo provenientes de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía,

dependiendo de la frecuencia con la cual realiza

usted este tipo de trabajo. Para reducir su exposición

a estas sustancias químicas: trabaje en una zona bien

ventilada y llevando equipos de seguridad aprobados,

como mascarillas antipolvo especialmente diseñadas

para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras

actividades de construcción. Vista ropas protectoras

y lave las áreas de la piel expuestas con agua y

jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de

productos químicospeligrosos.



ADVERTENCIA: La utilización de esta herramienta

puede generar polvo o dispersarlo, lo que podría

causar daños graves y permanentes al sistema

respiratorio, así como otras lesiones. Siempre use

protección respiratoria aprobada por NIOSH (Instituto

Nacional de Seguridad y Salud en el Trabajo) u OSHA

(Administración de Seguridad y Salud en el Trabajo)

apropiada para la exposición al polvo. Dirija las

partículas en dirección contraria a la cara y elcuerpo.



ADVERTENCIA: Siempre lleve la debida

protección auditiva personal en conformidad

con ANSI S12.6 (S3.19) durante el uso de esta

herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede

contribuir a la pérdidaauditiva.

• Siempre desconecte la herramienta de la fuente de

energía antes de cambiar la papel abrasivo. Estas

medidas de seguridad preventivas reducen el riesgo de

encender la herramienta eléctrica en forma accidental.

limpieza, se impedirá a niños y mujeres embarazadas el

acceso al área de trabajo.

• Todos los juguetes, muebles lavables y utensilios usados

por niños deberán lavarse a fondo antes de volverlos

a usar.

EsPAñOl

• Los orificios de ventilación suelen cubrir piezas en

movimiento, por lo que también se deben evitar. Las

piezas en movimiento pueden atrapar prendas de vestir

sueltas, joyas o el cabellolargo.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para

su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre

16 tiene mayor capacidad que uno de 18. Un cable de

un calibre insuficiente causará una caída en la tensión

de la línea dando por resultado una pérdida de energía

y sobrecalentamiento. Cuando se utilice más de un

alargador para completar el largo total, asegúrese que

los hilos de cada alargador tengan el calibre mínimo.

La tabla siguiente muestra el tamaño correcto a utilizar,

dependiendo de la longitud del cable y del amperaje

nominal de la placa de identificación. Si tiene dudas sobre

cuál calibre usar, use un calibre mayor. Cuanto menor sea

el número del calibre, más resistente será elcable.

Calibre mínimo de conjuntos de cables

Voltios

longitud total del cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWg

Más de Más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

GUARDE ESTAS INSTRUCCIONES PARA

VOLVER A CONSULTAR EN EL FUTURO

COMPONENTES (FIG. A)

Motor

Asegúrese de que la fuente de energía concuerde con

lo que se indica en la placa. Un descenso en el voltaje

de más del 10% producirá una pérdida de potencia y

sobrecalentamiento. Todas las herramientas son probadas

en fábrica; si esta herramienta no funciona, verifique el

suministro eléctrico.

Uso Debido

Esta lijadora con agarradera está diseñada para

aplicacionesdoméstico.

nO utilice la herramienta en condiciones de humedad o en

presencia de líquidos o gasesinflamables.

nO permita que los niños toquen la herramienta. Si el

operador no tiene experiencia operando esta herramienta,

su uso deberá sersupervisado.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de

la fuente de energía antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones..

Posición Adecuada de las Manos (Fig. B)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición

adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacción repentina.

La posición de mano adecuada requiere una mano en la

manija principal

Components

Tool Use

lijadora con

agarradera

doméstico

La etiqueta de su herramienta puede incluir los siguientes

símbolos. A continuación se indican los símbolos y

susdefiniciones:

V ......................... voltios

Hz ....................... hertz

min ..................... minutos

or DC ...... direct current

...................... Construcción de

Clase I (tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por

minuto

OPM .................... oscilaciones por

minuto

A ......................... amperios

W ........................ vatios

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

....................... velocidad sin carga

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

...................... símbolo de

advertencia de

seguridad

..................... radiación visible

..................... protección

respiratoria

.....................protección ocular

.....................protección auditiva

..................... lea toda la

documentación../

min or ..min

-1

Revoluciones o

movimientos

alternativos por

minuto

.................. corriente alterna

bifásica

............... corriente alterna

bifásica con neutro

.................. corriente alterna

trifásica

............... corriente alterna

trifásica con neutro

.................. corriente nominal

de enlace de

fusible apropiado

en ampéres

............ enlace de fusible

miniatura de

registro de tiempo

donde X es el

símbolo para la

característica de

tiempo/corriente,

como se da en IEC

60127-3

IPXX .................... Símbolo IP

EsPAñOl

Fig.B

Colocación del Papel de Lija (Fig. A, C–E)

Su lijadora está diseñada para utilizar un cuarto de hoja de

papel de lija. Un cuarto de hoja de papel de lija mide 114,3 x

139,7 mm (4-1/2 x 5-1/2 pulgadas). Este tamaño de papel se

puede obtener mediante:

a. Cortando hojas de lija completas - 228 mm x 280 mm

(9” x 11”) - en 4 piezas de 114 mm x 140 mm

(4-1/2” x 5-1/2”).

b. Cortando medias hojas de papel de lija en dos hojas de

114 mm x 140mm (4-1/2” x 5-1/2”).

c. Hay a su disposición con costo adicional papel

precortado a 114 mm x 140 mm (4-1/2” x 5-1/2”).

Para operaciones normales, instale el papel abrasivo en su

unidad de la siguiente manera.

1. Suavice el papel de lija rígido tirando de éste sobre el

borde a 90° de una mesa o algo similar. Concéntrese en

suavizar las orillas que se sujetarán.

2. Libere el sujetador tirando de la palanca

hacia arriba y

desenganchándola de la lengüeta de la placa base.

3. Inserte la orilla de 114,3 mm (4-1/2") del papel de

lija por debajo del sujetador frontal, hasta que haga

contacto con las costillas delimitadoras. Cierre el

sujetador frontal y engánchelo en la posición cerrada

por detrás de la lengüeta de la placabase.

4. Estire la lija sobre la base de lijado e insértela en el

sujetador opuesto de la misma manera.

5. i está utilizando la característica de extracción de

polvo, perfore el papel de lija con el punzón que

le proporcionamos, como se indica en la sección

relacionada. (Consulte la Sección Punzón para Papel

de Lija).

Fig.C

Fig.D

Fig.E

Interruptor On/Off (Encendido/Apagado)

(Fig. A)

• Para encender la herramienta, presione el interruptor

on/off (encendido/apagado)

4

en la posición “I”.

• Para apagar la herramienta, presione el interruptor 

on/off

4

en la posición ”O”.

EsPAñOl

Punzón para Papel de Lija (Fig. F, G)

Se proporciona con su lijadora un punzón

para permitirle

perforar el papel de lija normal para hacer posible la

recolección de polvo.

Para perforar su lija, instálela en la lijadora como se indicó

anteriormente en este manual. Con la lijadora apagada y

desconectada, coloque el punzón en la lija de manera que

los bordes del primero queden contra dos lados adyacentes

de la base de lijado, como se muestra en la figura 5. Oprima

el punzón contra la base de manera que las 8 puntas

penetren la lija, como se ilustra en la figura 6. (Oprima el

punzón contra la base tanto como sea posible.) Retire el

punzón y la lija estará lista. Un método alternativo para

perforar la lija es sujetar el punzón contra la superficie de

trabajo y presionar la lijadora (con la lija instalada) sobre el

punzón. El punzón está provisto de dos orificios para este

propósito. Utilice tornillos #8 con cabeza plana.

Fig.F

Fig.G

Recolección de Polvo (Fig. H, I)



ADVERTENCIA: El polvo de lijado recolectado

de los recubrimientos de la superficie de lijado

(poliuretano, aceite de linaza, etc.) se pueden

encender en la bolsa de aire de la lijadora

o en otro lugar y causar un incendio. Para

reducir el riesgo, vacíe la bolsa frecuentemente y

siga estrictamente el manual de la lijadora y las

instrucciones del fabricante del recubrimiento.

• La bolsa de polvo

3

se debe vaciar después de cada

10minutos de lijado.

• Para sujetar la bolsa de polvo a la lijadora, alinee las

ranuras en el collar de la bolsa de polvo lateralcon los

seguros de la bolsa de polvo en el puerto de polvo

6

• Deslice la bolsa de polvo sobre el puerto de polvo y gire

la bolsa de polvo en sentido de las manecillas del reloj

para asegurarla en su lugar.

• Para retirar, gire la bolsa de polvo en sentido contrario

a las manecillas del reloj y deslice la bolsa de polvo

haciaafuera.

• Para vaciar la bolsa de polvo, retírela de puerto de polvo

y retire los desechos de lijado en un receptáculo de

basura apropiado.

Fig.H

Fig. I

Operación de la Lijadora



ADVERTENCIA: Deje que la herramienta funcione

a su propio ritmo. No sobrecargue.

Sujete la lijadora y enciéndala. Muévala en pasadas largas

de barrido a lo largo de la superficie, dejándola que realice

el trabajo. Presionar sobre la herramienta mientras lija en

realidad reduce la velocidad de remoción y produce un

acabado de calidad inferior.

Revise su trabajo a menudo. Esta lijadora es capaz de retirar

material rápidamente.

Versatrack Variables

1ST_Figure 1ST_Callout 2ND_Callout

J 7 8

EsPAñOl

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de

la fuente de energía antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Accesorios



ADVERTENCIA: Debido a que no se han probado con

este producto otros accesorios que no sean los que

ofrece CRAFTSMAN , el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, con este producto deben usarse

sólo los accesorios recomendados porCRAFTSMAN .

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto con CRAFTSMAN, llame al

1-888-331-4569.

Versatrack™ (Fig. J)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de

la fuente de energía antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, no use un gancho para colgar

Versatrack™ o Trackwall de Versatrack™ dañados.

Un gancho para colgar Versatrack™ o Trackwall

de Versatrack™ dañados no soportarán el peso de

laherramienta.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, NO suspenda la herramienta

por encima ni cuelgue objetos del gancho. SÓLO

suspenda la herramienta en el Trackwall de

Versatrack™ con el gancho para colgarVersatrack™ .



ADVERTENCIA: Asegúrese que el peso de la

herramienta no exceda el peso máximo nominal para

el gancho Versatrack™ seleccionado.



ADVERTENCIA: Cuando cuelgue objetos en la

pared Versatrack™, espacie adecuadamente las

herramientas para no exceder 35kg (75 lbs) por

pielineal.

iMPORTAnTE: Los accesorios Versatrack™ montan

herramientas compatibles con seguridad al sistema

Trackwall de Versatrack™.

1. Apague la herramienta, retire los accesorios y

desconéctelo de la fuente de alimentación.



ATENCIÓN: Cualquier producto con dientes de corte

expuestos debe tenerlos cubiertos de forma segura si

va a estar en el Trackwall.

2. Monta el gancho de clavija

a el Trackwall

deVersatrack™

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herrto -30.amienta. Estos productos

químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido

sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

Reparaciones



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica CRAFTSMAN u en un centro de mantenimiento

autorizado CRAFTSMAN. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

gUADAlAJARA, JAl

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

3. Diapositiva el gancho de clavija através del aro

enherramienta.

nOTA: Los accesorios Versatrack™ para uso con su

herramienta están disponibles por un costo adicional a

partir de su distribuidor local o centro de servicio autorizado.

Si necesita ayuda para encontrar cualquier accesorio,

comuníquese con CRAFTSMAN, llame al 1-888-331-4569.

Fig. J

Versatrack Variables

1ST_Figure 1ST_Callout 2ND_Callout

J 7 8

EsPAñOl

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMATCiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

Registro en línea en www.craftsman.com/registration.

Garantía Limitada por Tres Años

CRAFTSMAN reparará o reemplazará, sin cargo, cualquier

defecto debido a materiales o mano de obra defectuosos

por tres años desde la fecha de compra. Esta garantía no

cubre falla de partes debido al desgaste normal o abuso

de la herramienta. Para detalles adicionales de la cobertura

de la garantía e información de reparación de garantía,

visite www.craftsman.com o llame al 1-888-331-4569.

Esta garantía no se aplica a accesorios o daño causado

cuando otros hayan realizado o intentado reparaciones.

ESTA GARANTÍA LIMITADA SE OTORGA EN LUGAR DE

TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE

COMERCIABILIDAD E IDONEIDAD PARA UN PROPÓSITO EN

PARTICULAR, Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES

O EN CONSECUENCIA. Algunos estados no permiten

limitaciones sobre la duración de una garantía implícita

o la exclusión o limitación de daños incidentales o en

MERiDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MOnTERREY, n.l.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

PUEBlA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

sAn lUis POTOsi, slP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREOn, COAh

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al

(55) 5326 7100

si se encuentra en U.s., por favor llame al

1-888-331-4569

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por:Craftsman. Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

EsPAñOl

consecuencia, por lo que estas limitaciones pueden no

aplicarse en su caso. Esta garantía le da derechos legales

específicos y puede tener otros derechos que varían en

ciertos estados o provincias.

gARAnTÍA DE REEMBOlsO DE sU DinERO

POR 90 DÍAs

Si no está completamente satisfecho con el desempeño

de su máquina herramienta o clavadora CRAFTSMAN,

cualquiera sea el motivo, podrá devolverlo hasta 90 días de

la fecha de compra con su recibo y obtener el reembolso

completo de su dinero – sin necesidad de responder a

ningunapregunta.

AMÉRiCA lATinA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene

en el empaque, llamar a la compañía local o visitar el sitio

Web a fin de obtener esainformación.

REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE

ADVERTEnCiAs: Si sus etiquetas de advertencia se vuelven

ilegibles o faltan, llame al 1-888-331-4569 para que se le

reemplacengratuitamente.

CRAFTSMAN, 701 East Joppa Road, Towson, MD 21286

08/18 Part No. N637829

Craftsman CMEW230 1/4-in Electric Sheet Sander 2 Amp

Product's Documents

User Manual

Specifications

Craftsman CMEW230 Questions and Answers
