Owner's Manual

ICRRFTSMRWI

ROTARY LAWN MOWER

6.75 Horsepower

21" Multi-Cut

Power-Propelled

Model No.

917.377651

CAUTION:

Read and follow all

Safety Rulesand Instructions

beforeoperatingthisequipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.sears.com/craftsman

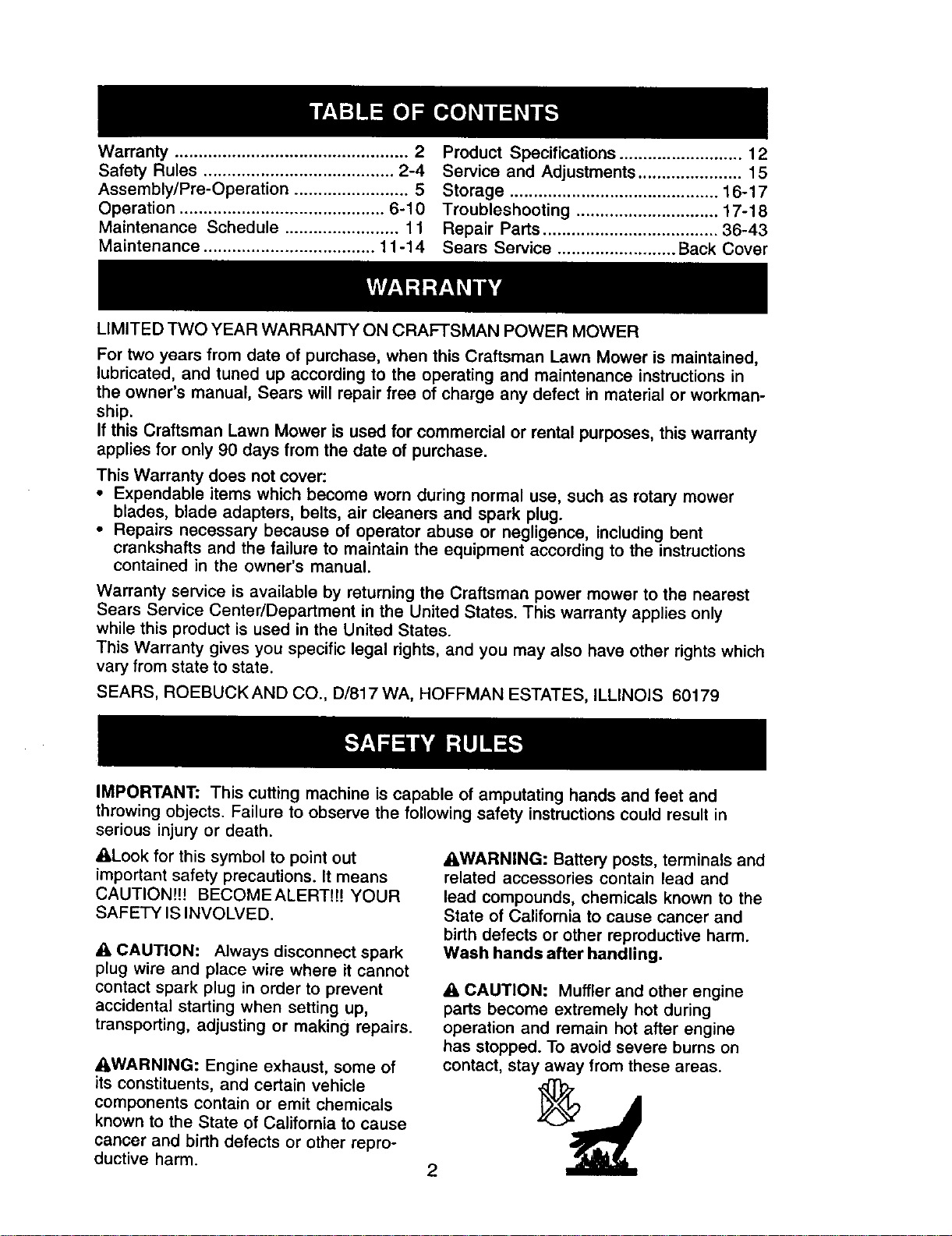

Warranty ................................................. 2

Safety Rules ........................................ 2-4

Assembly/Pre-Operation ........................ 5

Operation ........................................... 6-10

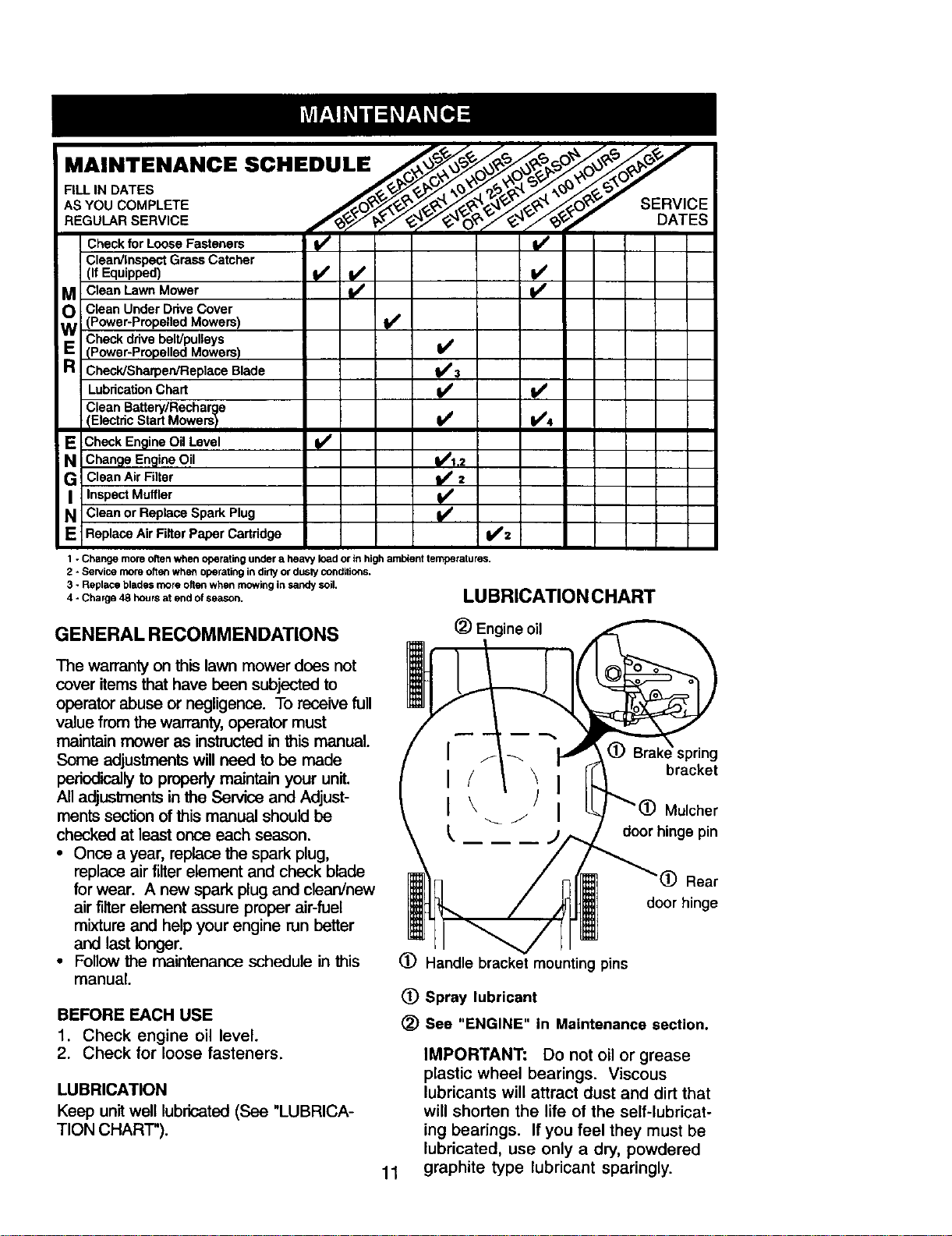

Maintenance Schedule ........................ 11

Maintenance .................................... 11-14

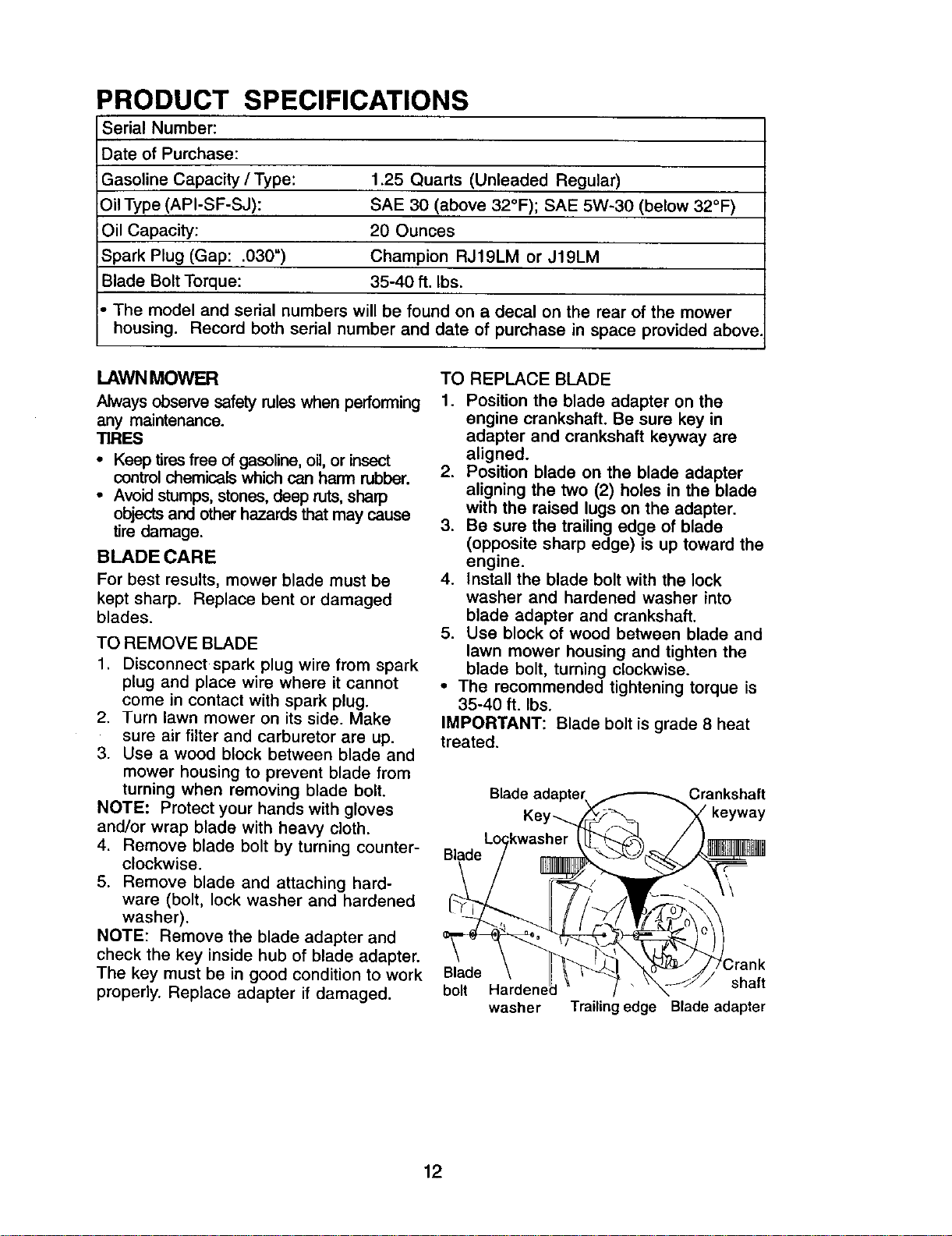

Product Specifications .......................... 12

Service and Adjustments ...................... 15

Storage ............................................ 16-17

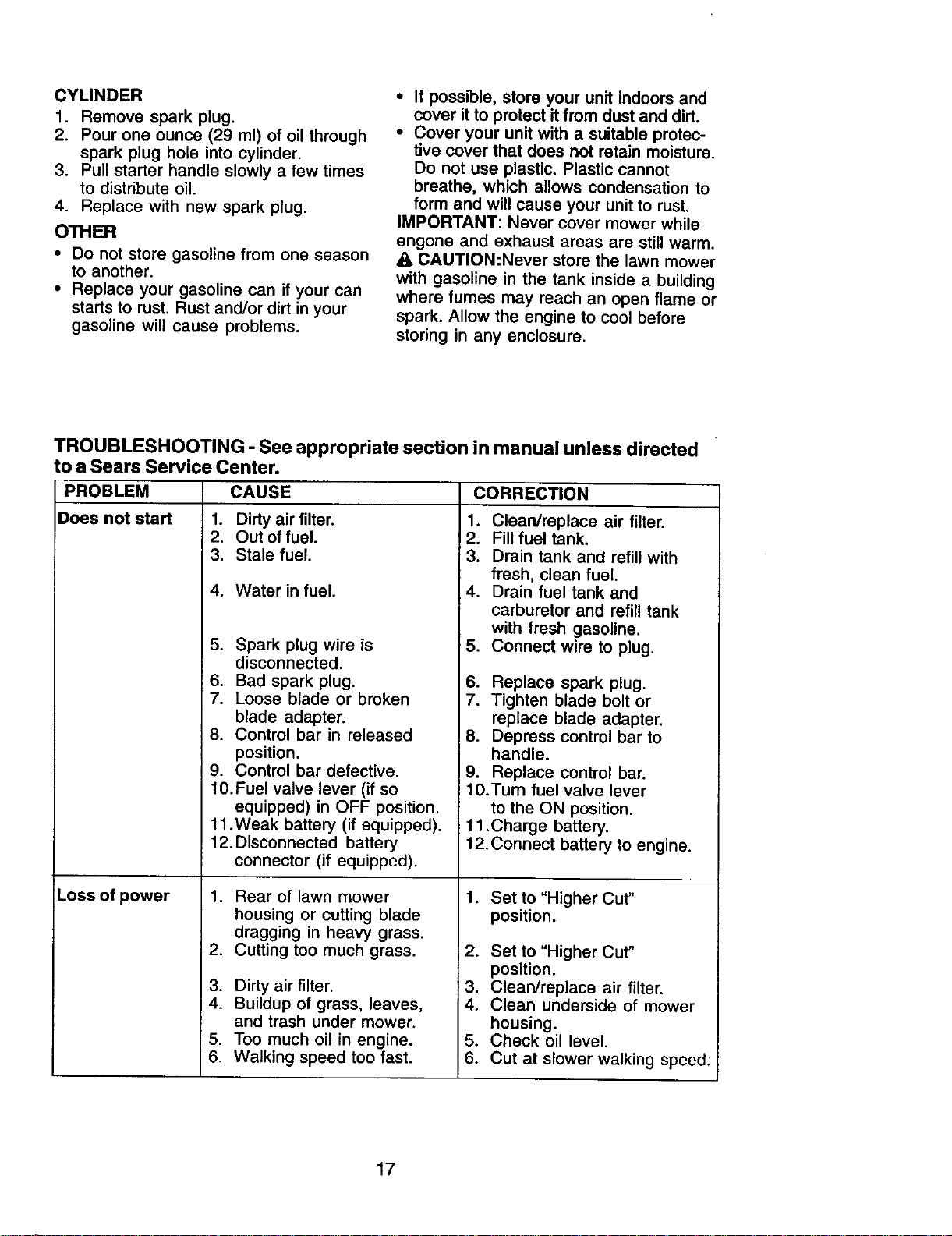

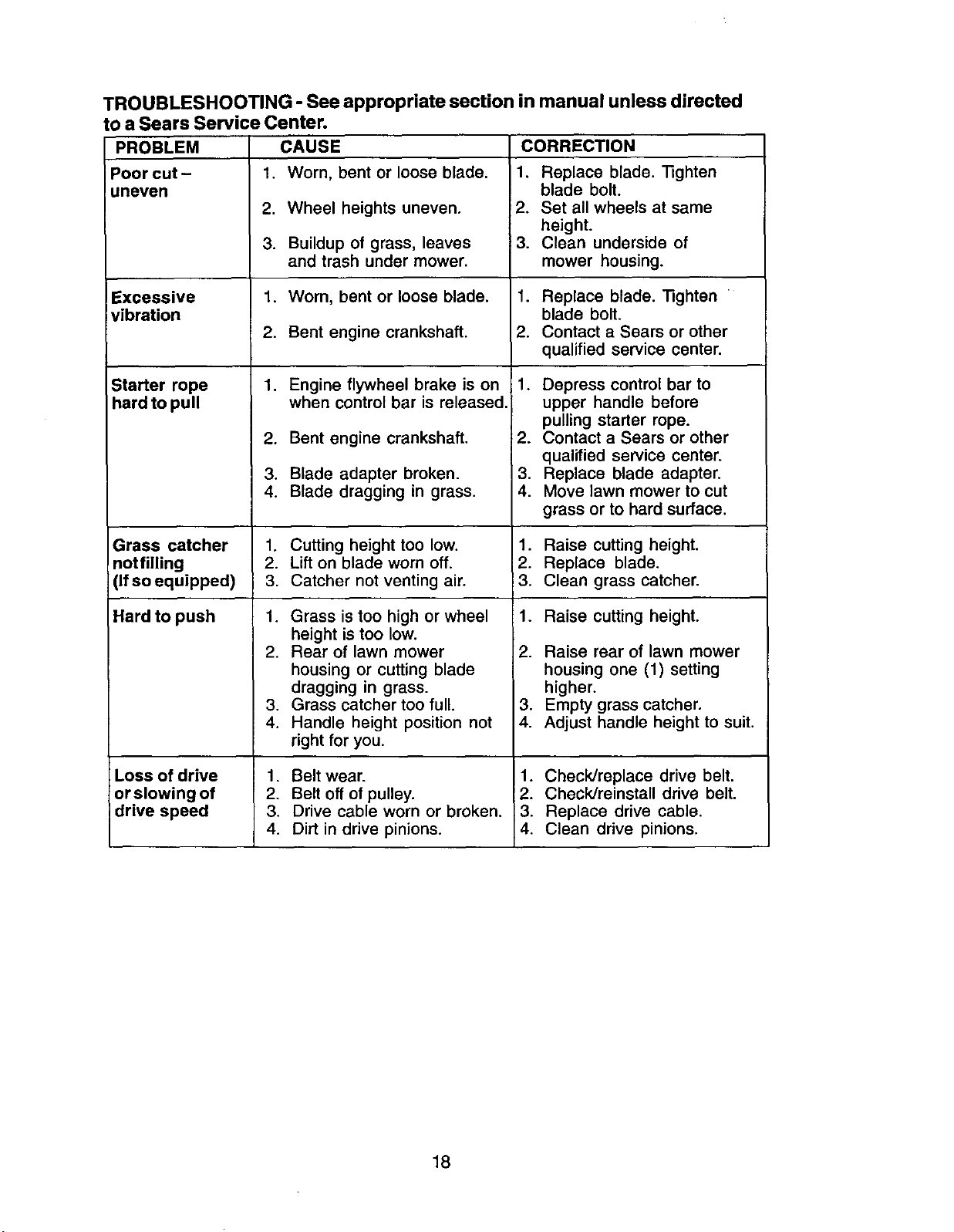

Troubleshooting .............................. 17-18

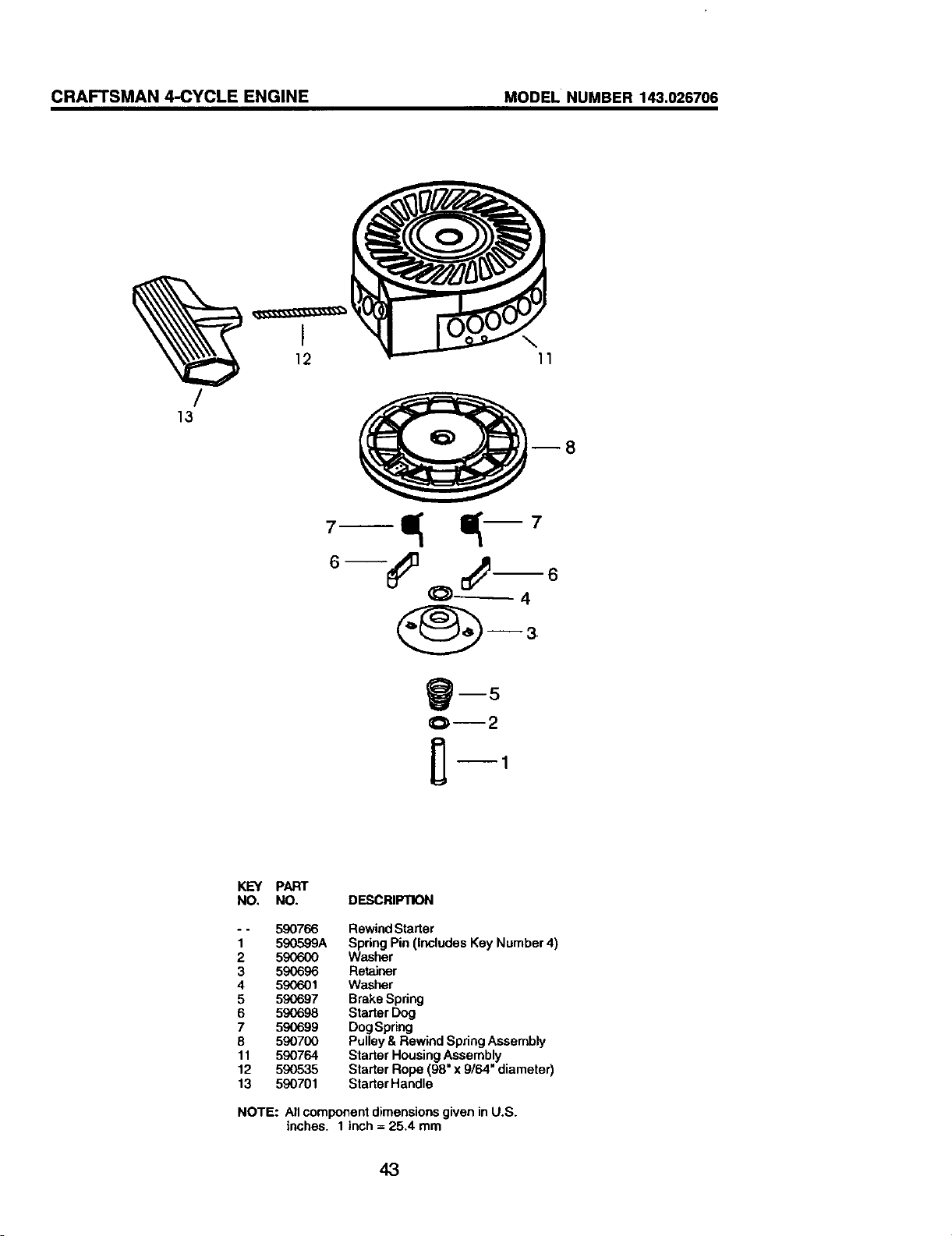

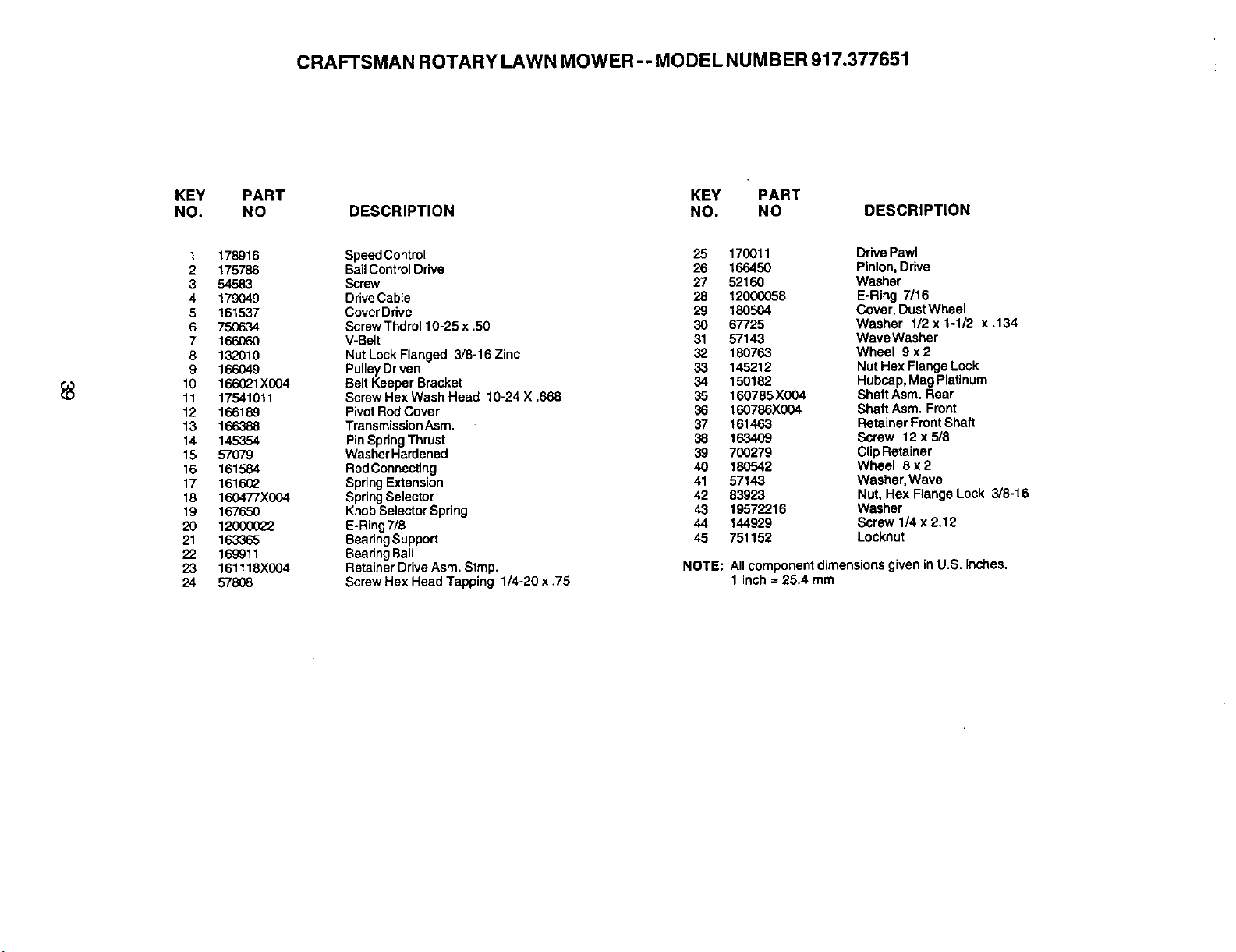

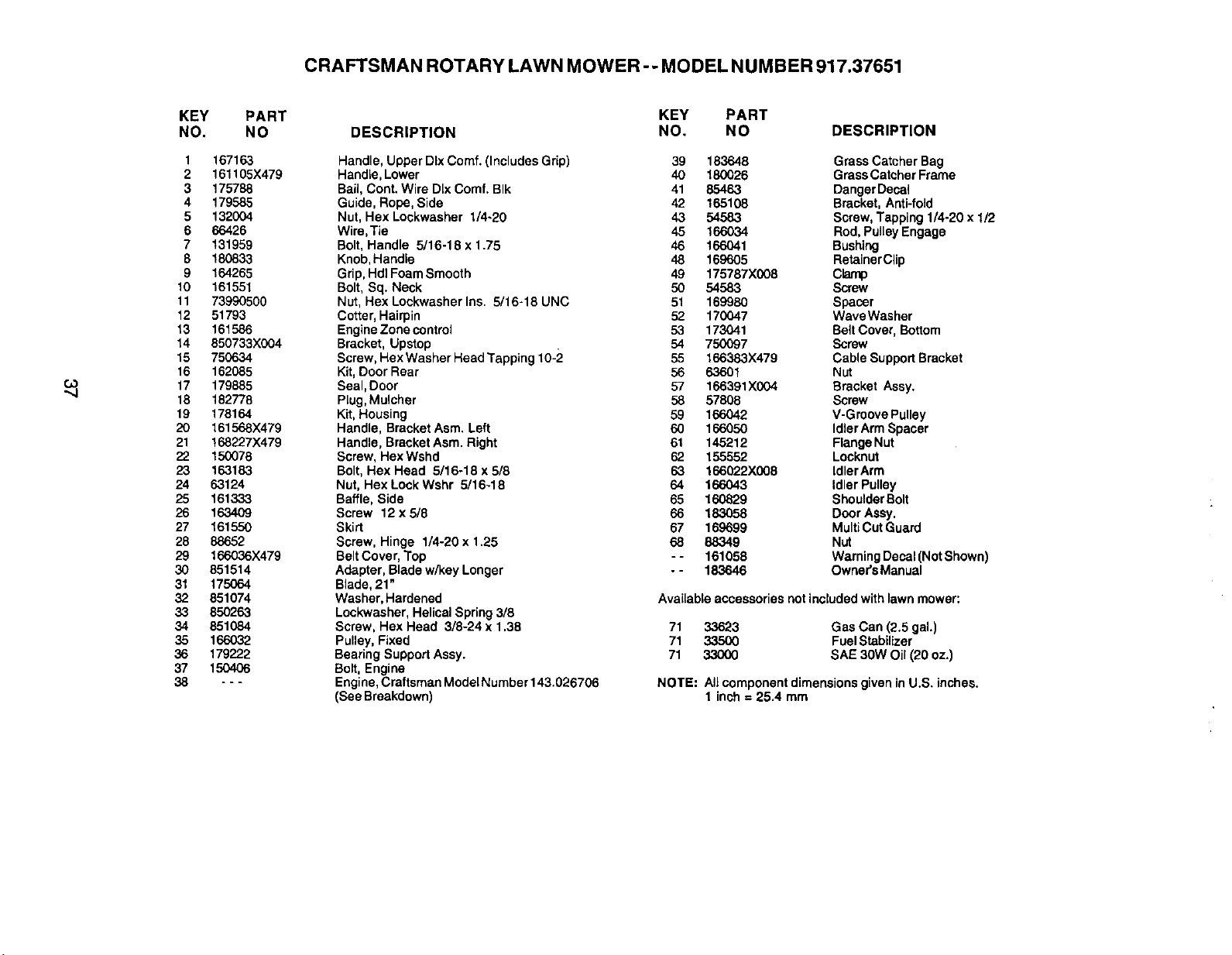

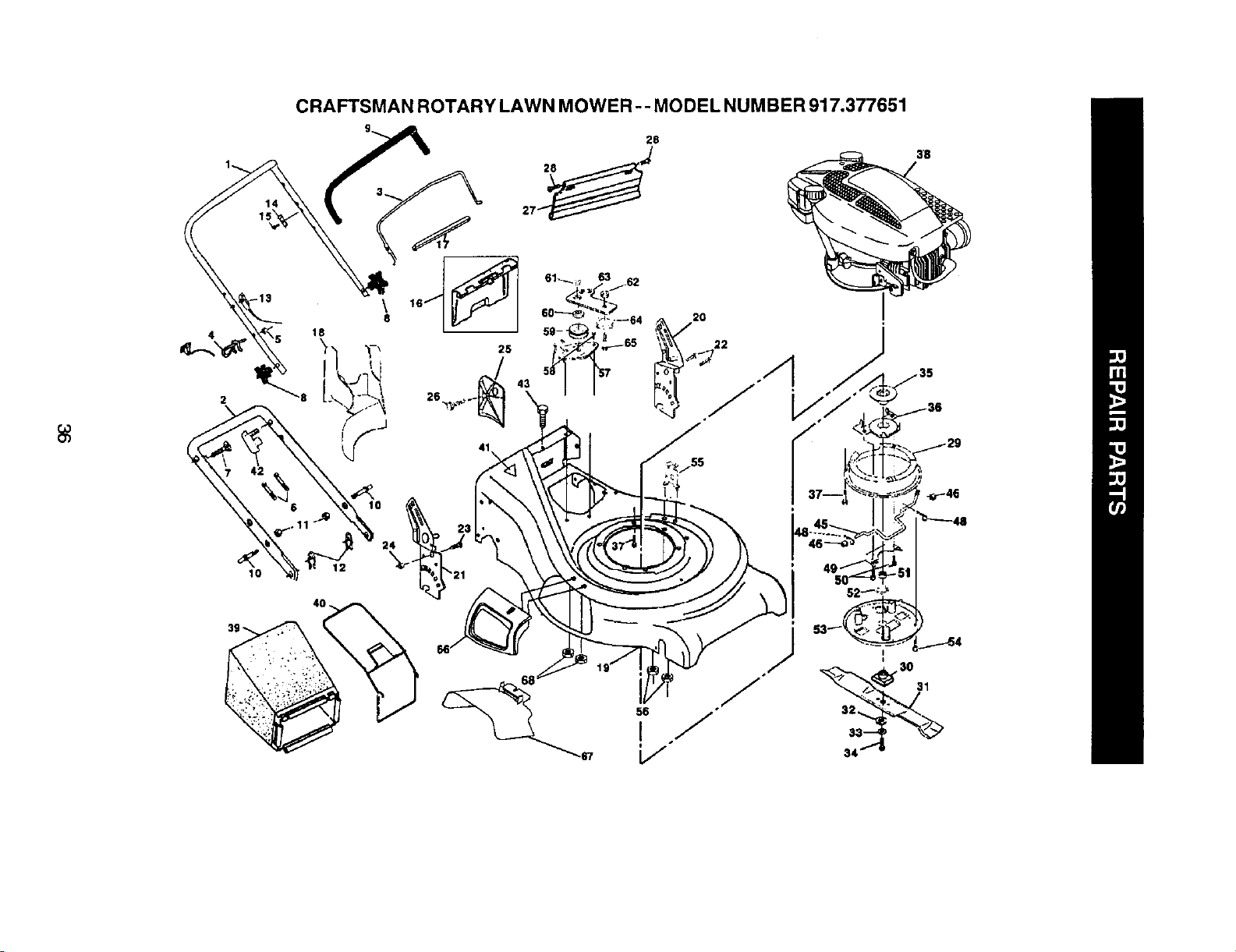

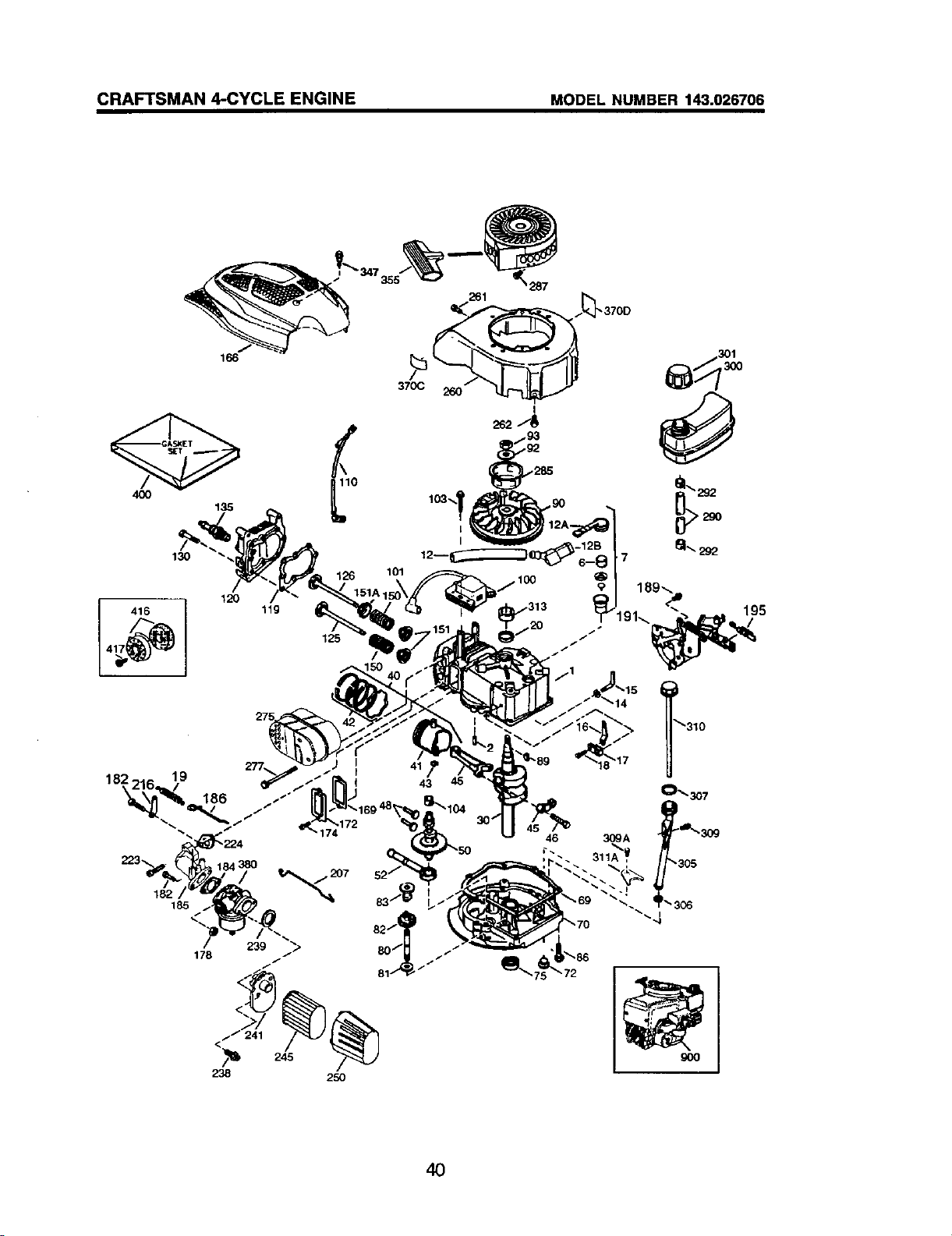

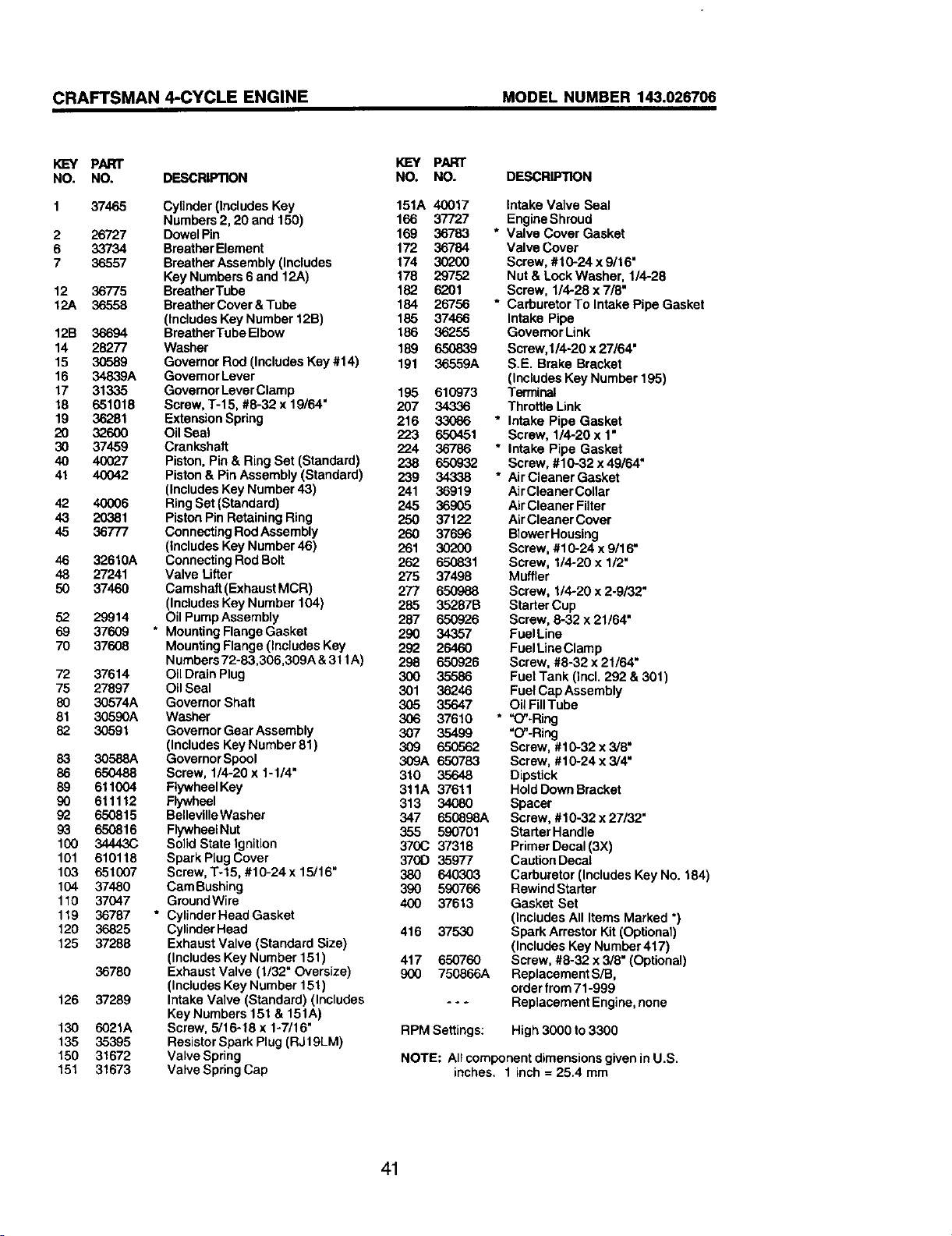

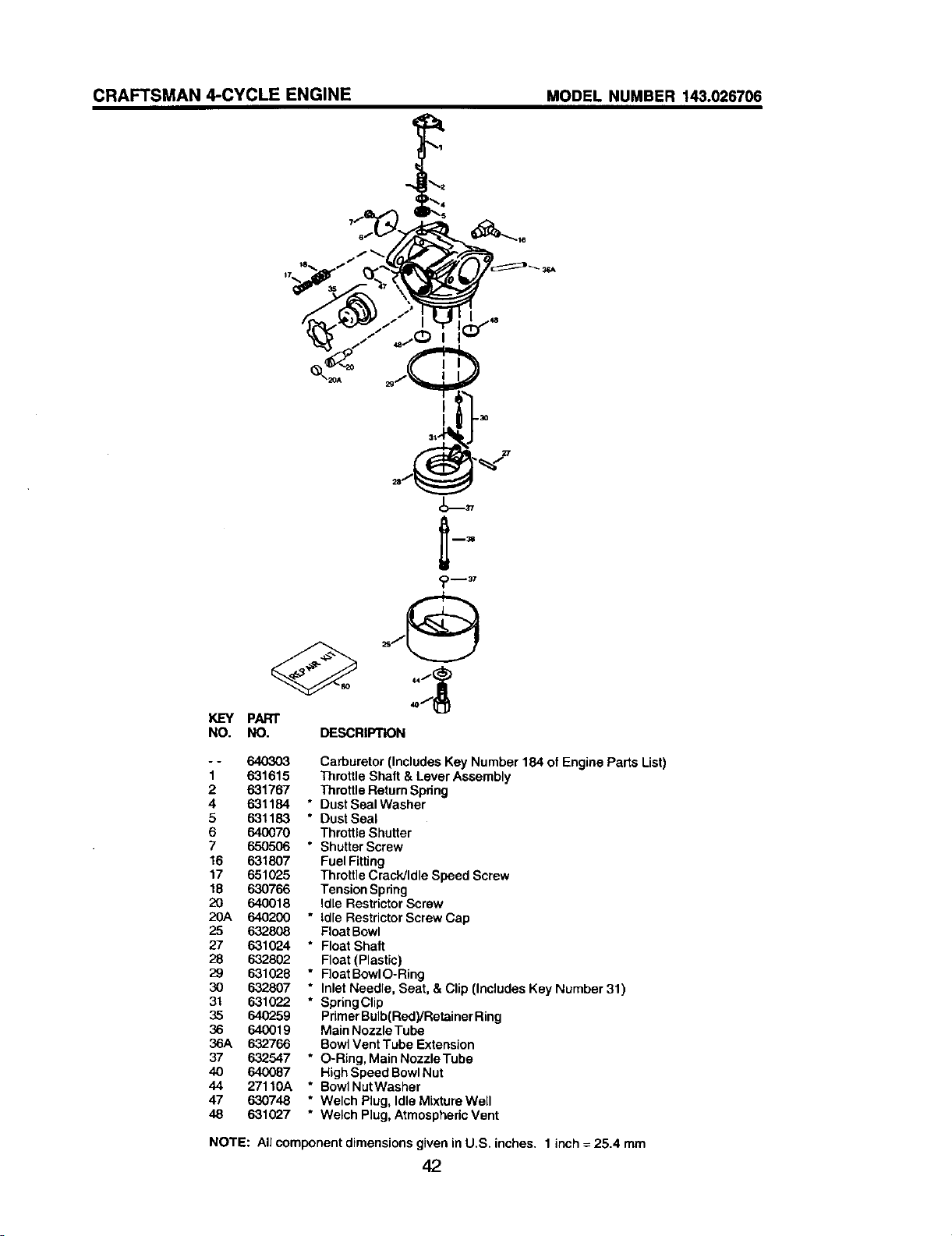

Repair Parts ..................................... 36-43

Sears Service ......................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in

the owner's manual, Sears will repair free of charge any defect in material or workman-

ship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent

crankshafts and the failure to maintain the equipment according to the instructions

contained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Service Center/Department in the United States. This warranty applies only

while this product is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

SEARS, ROEBUCKAND CO., D/817 WA, HOFFMAN ESTATES, ILLINOIS 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and

throwing objects. Failure to observe the following safety instructions could result in

serious injury or death.

ALook for this symbol to point out

important safety precautions. It means

CAUTION!!! BECOMEALERT!!! YOUR

SAFETY IS INVOLVED.

A CAUTION- Always disconnect spark

plug wire and place wire where it cannot

contact spark plug in order to prevent

accidental starting when setting up,

transporting, adjusting or making repairs.

AWARNING: Engine exhaust, some of

its constituents, and certain vehicle

components contain or emit chemicals

known to the State of California to cause

cancer and birth defects or other repro-

ductive harm.

AWARNING: Battery posts, terminals and

related accessories contain lead and

lead compounds, chemicals known to the

State of California to cause cancer and

birth defects or other reproductive harm.

Wash hands after handling.

A CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine

has stopped. To avoid severe burns on

contact, stay away from these areas.

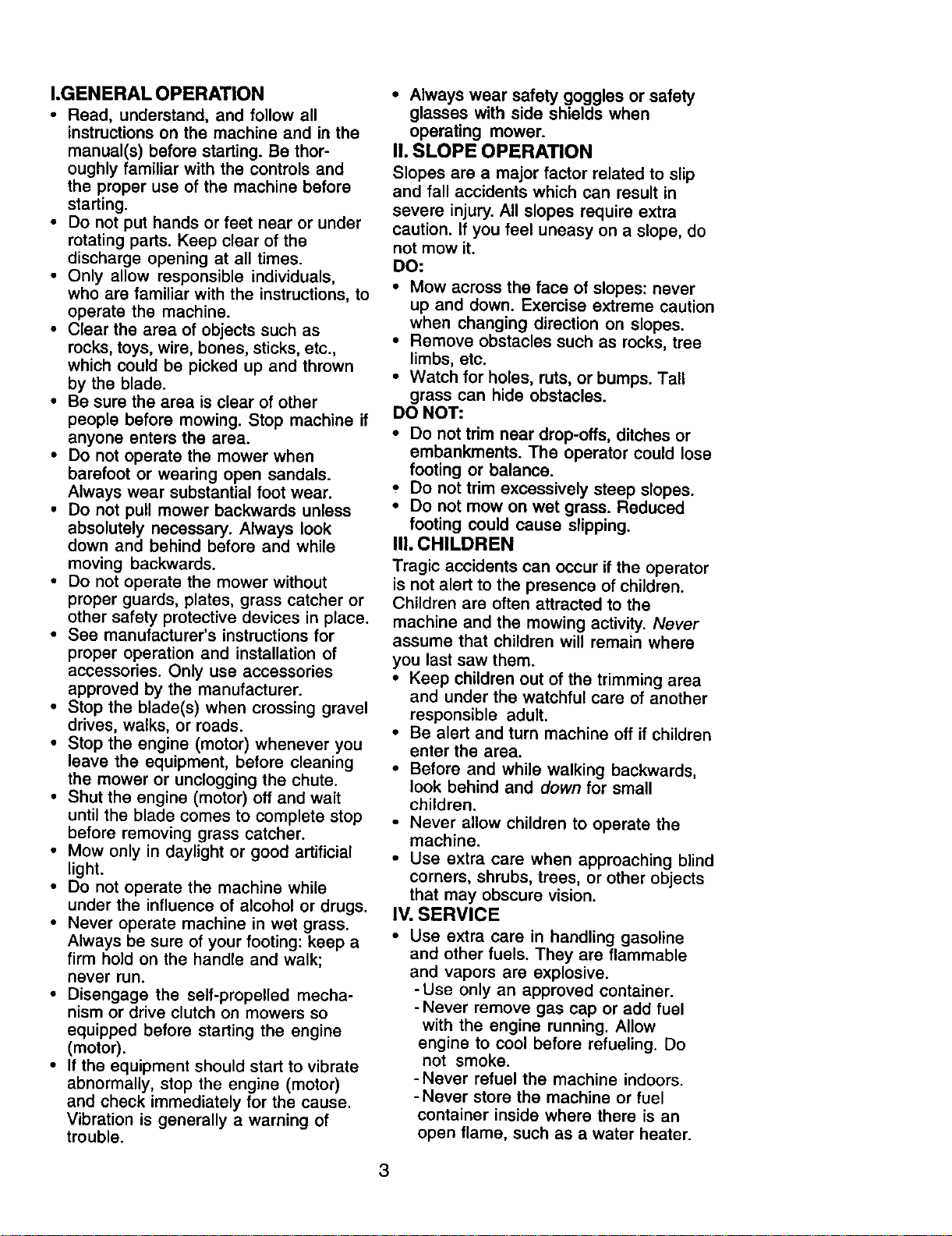

I.GENERAL OPERATION

• Road, understand, and follow all

instructions on the machine and in tho

manual(s) before starting. Be thor-

oughly familiar with the controls and

the proper use of the machine before

starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the

discharge opening at all times.

• Only allow responsible individuals,

who are familiar with the instructions, to

operate the machine.

• Clear the area of objects such as

rocks, toys, wire, bones, sticks, etc.,

which could be picked up and thrown

by the blade.

• Be sure the area is clear of other

people before mowing. Stop machine if

anyone enters the area.

• Do not operate the mower when

barefoot or wearing open sandals.

Always wear substantial foot wear.

° Do not pull mower backwards unless

absolutely necessary. Always look

down and behind before and while

moving backwards.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories

approved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

• Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while

under the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk;

never run.

• Disengage the self-propelled mecha-

nism or drive clutch on mowers so

equipped before starting the engine

(motor).

• If the equipment should start to vibrate

abnormally, stop the engine (motor)

and check immediately for the cause.

Vibration is generally a warning of

trouble.

• Always wear safety goggles or safety

glasses with side shields when

operating mower.

I1. SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidents which can result in

severe injury. All slopes require extra

caution. If you feel uneasy on a slope, do

not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

o Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced

footing could cause slipping.

II1. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the

machine and the mowing activity. Never

assume that children will remain where

you last saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small

children.

• Never allow children to operate the

machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SERVICE

• Use extra care in handling gasoline

and other fuels. They are flammable

and vapors are explosive.

-Use only an approved container.

- Never remove gas cap or add fuel

with the engine running. Allow

engine to cool before refueling. Do

not smoke.

-Never refuel the machine indoors.

- Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

• Never run a machine inside a closed

area.

• Never make adjustments or repairs

with the engine (motor) running.

Disconnect the spark plug wire, and

keep the wire away from the plug to

prevent accidental starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep

equipment in good condition.

• Never tamper with safety devices.

Check their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine (motor) is

running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor

setting or overspeed the engine.

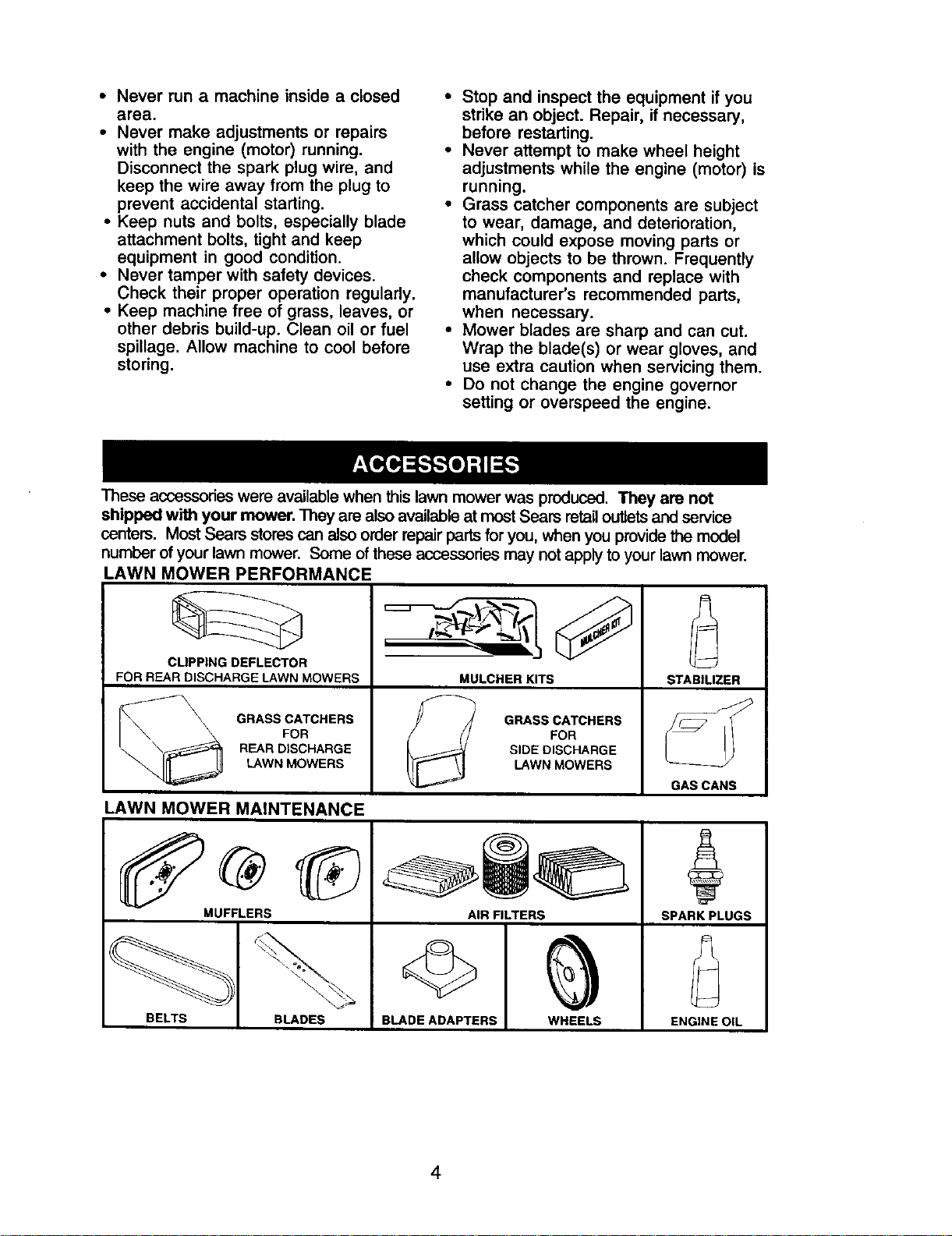

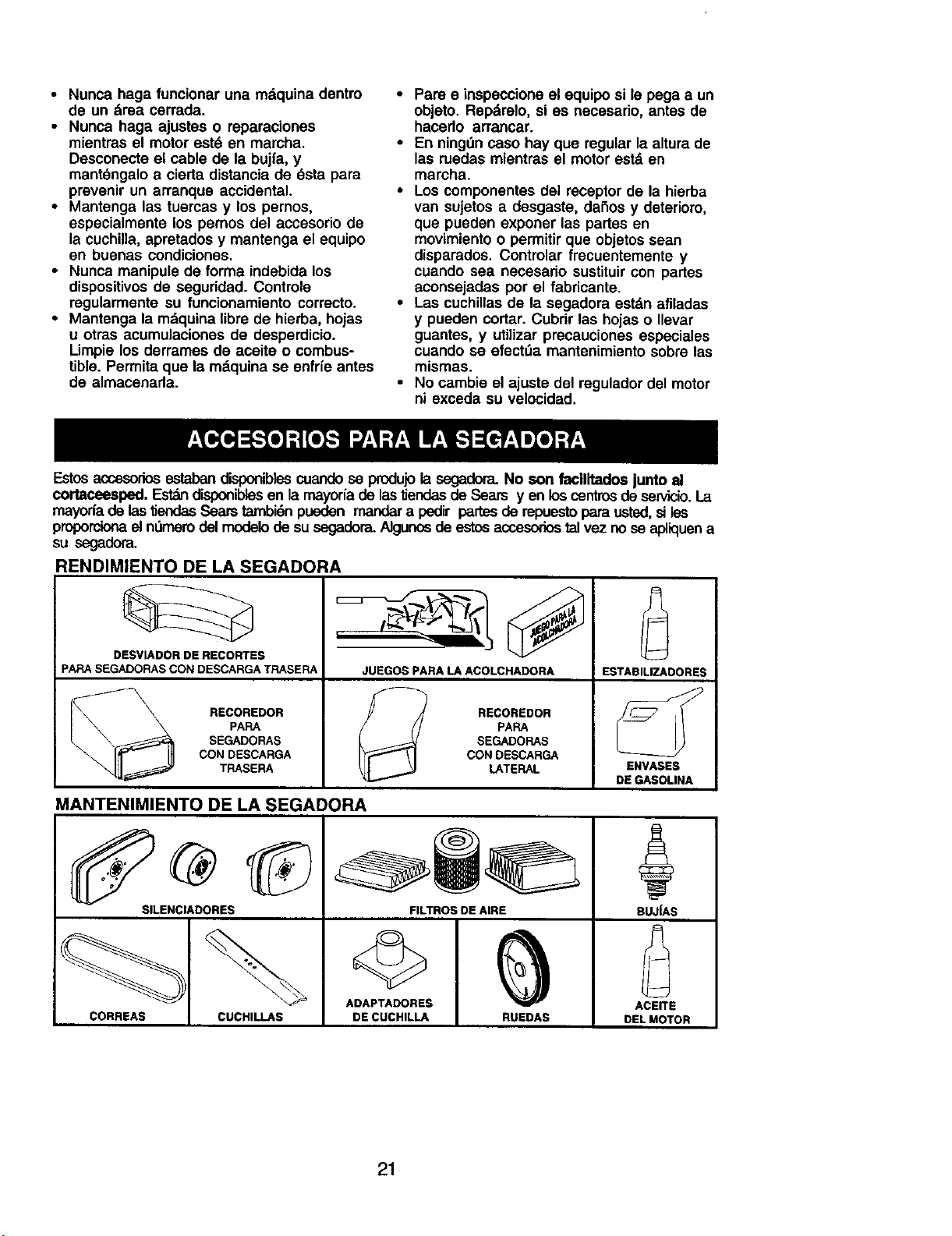

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and service

centers. Most Sears stores can also order repair pads for you, when you provide the model

number of your lawn mower. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING DEFLECTOR

FOR REAR DISCHARGE LAWN MOWERS

GRASS CATCHERS

\\ FOR

REAR DISCHARGE

LAWN MOWERS

MULCHER KITS

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS AIR FILTERS

BELTS BLADES BLADE ADAPTERS

WHEELS

STABILIZER

GAS CANS

SPARK PLUGS

ENGINE OIL

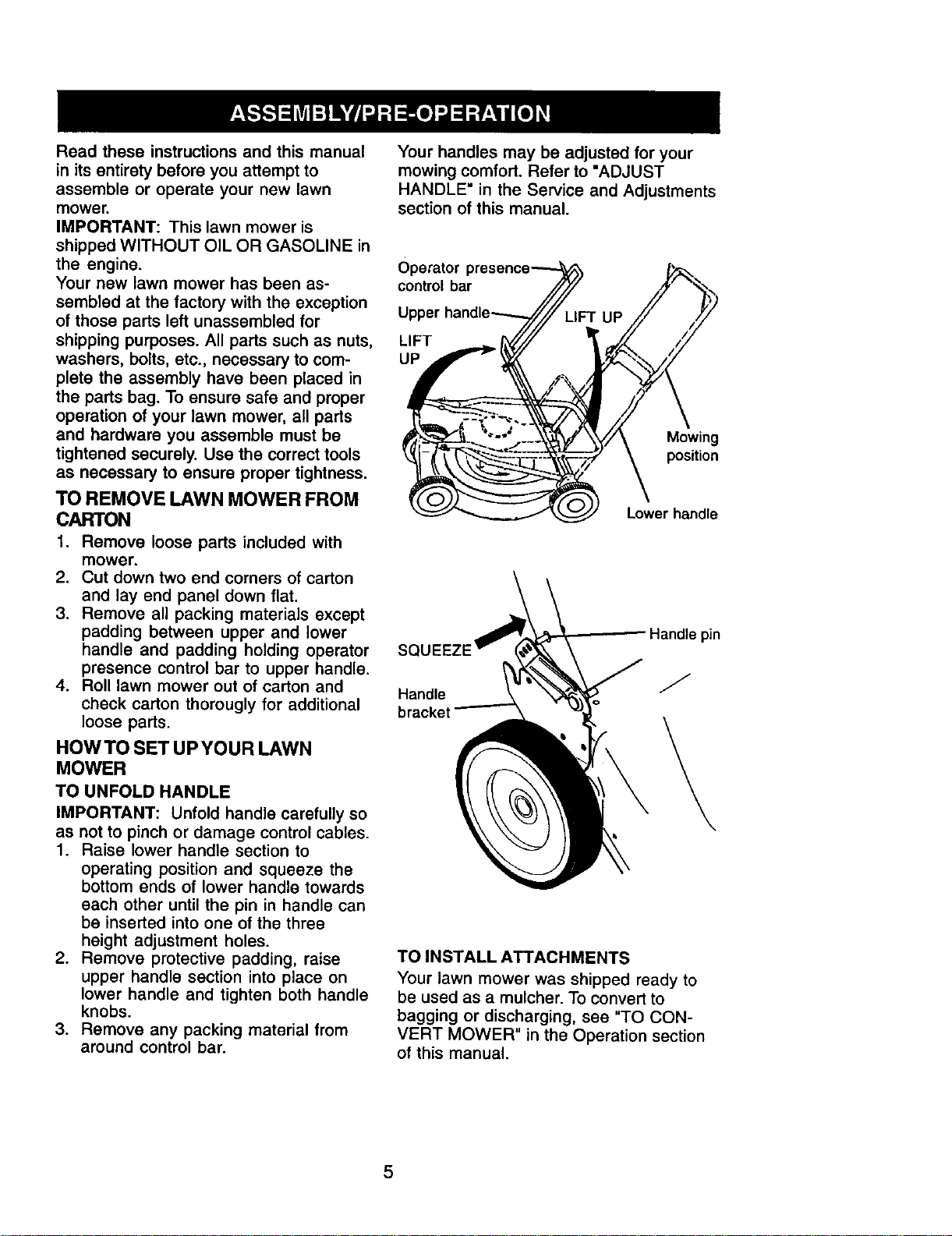

Read these instructions and this manual

in its entirety before you attempt to

assemble or operate your new lawn

mower.

IMPORTANT: This lawn mower is

shipped WITHOUT OIL OR GASOLINE in

the engine.

Your new lawn mower has been as-

sembled at the factory with the exception

of those parts left unassembled for

shipping purposes. All parts such as nuts,

washers, bolts, etc., necessary to com-

plete the assembly have been placed in

the parts bag. To ensure safe and proper

operation of your lawn mower, all parts

and hardware you assemble must be

tightened securely. Use the correct tools

as necessary to ensure proper tightness.

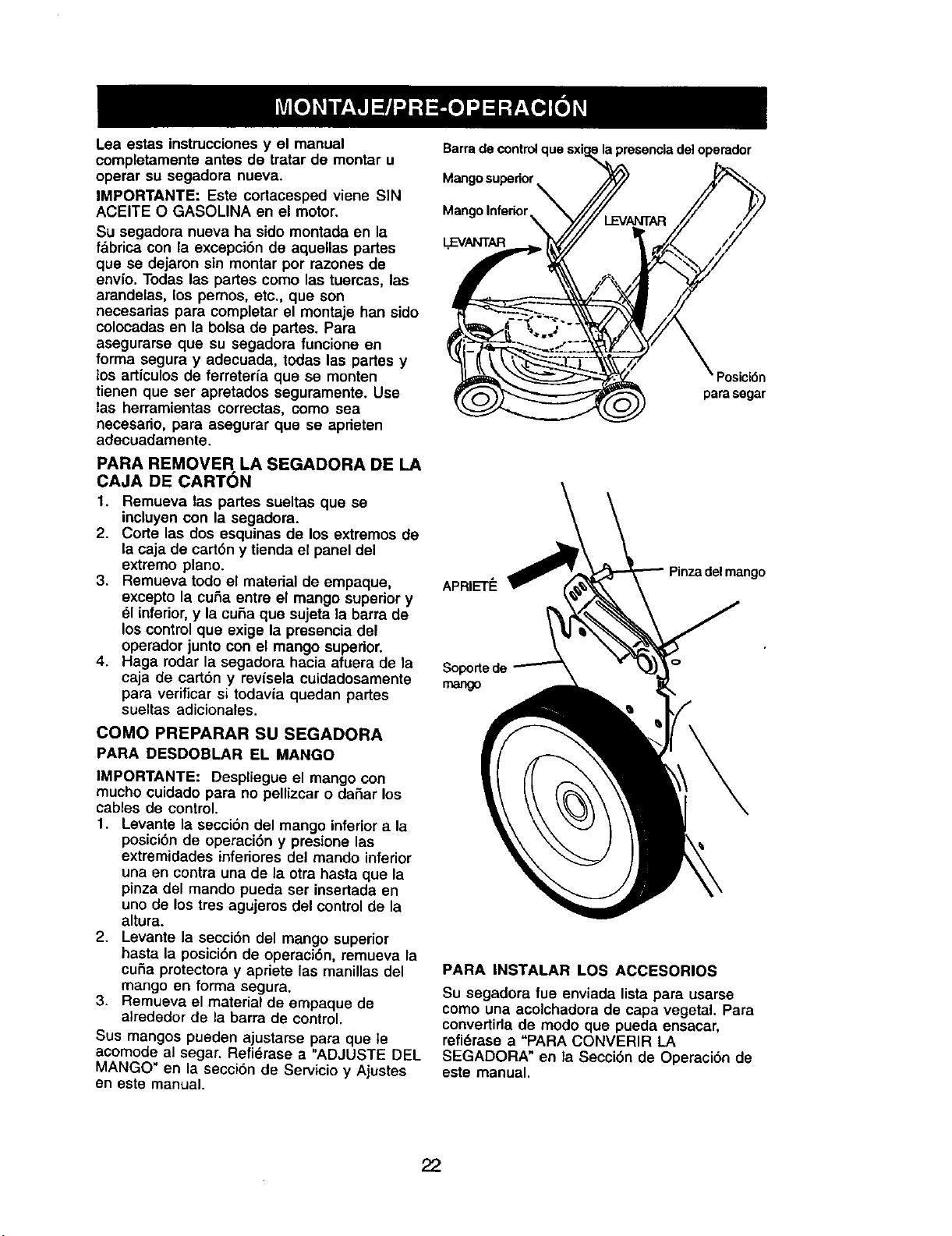

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thorougly for additional

loose parts.

HOWTO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise lower handle section to

operating position and squeeze the

bottom ends of lower handle towards

each other until the pin in handle can

be inserted into one of the three

height adjustment holes.

2. Remove protective padding, raise

upper handle section into place on

lower handle and tighten both handle

knobs.

3. Remove any packing material from

around control bar.

Your handles may be adjusted for your

mowing comfort. Refer to "ADJUST

HANDLE" in the Service and Adjustments

section of this manual.

control bar

Upper

LIFT

Mowing

position

Lower handle

Handle pin

SQI

Handle J

bracket

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to

be used as a rnulcher. To convert to

bagging or discharging, see "TO CON-

VERT MOWER" in the Operation section

of this manual.

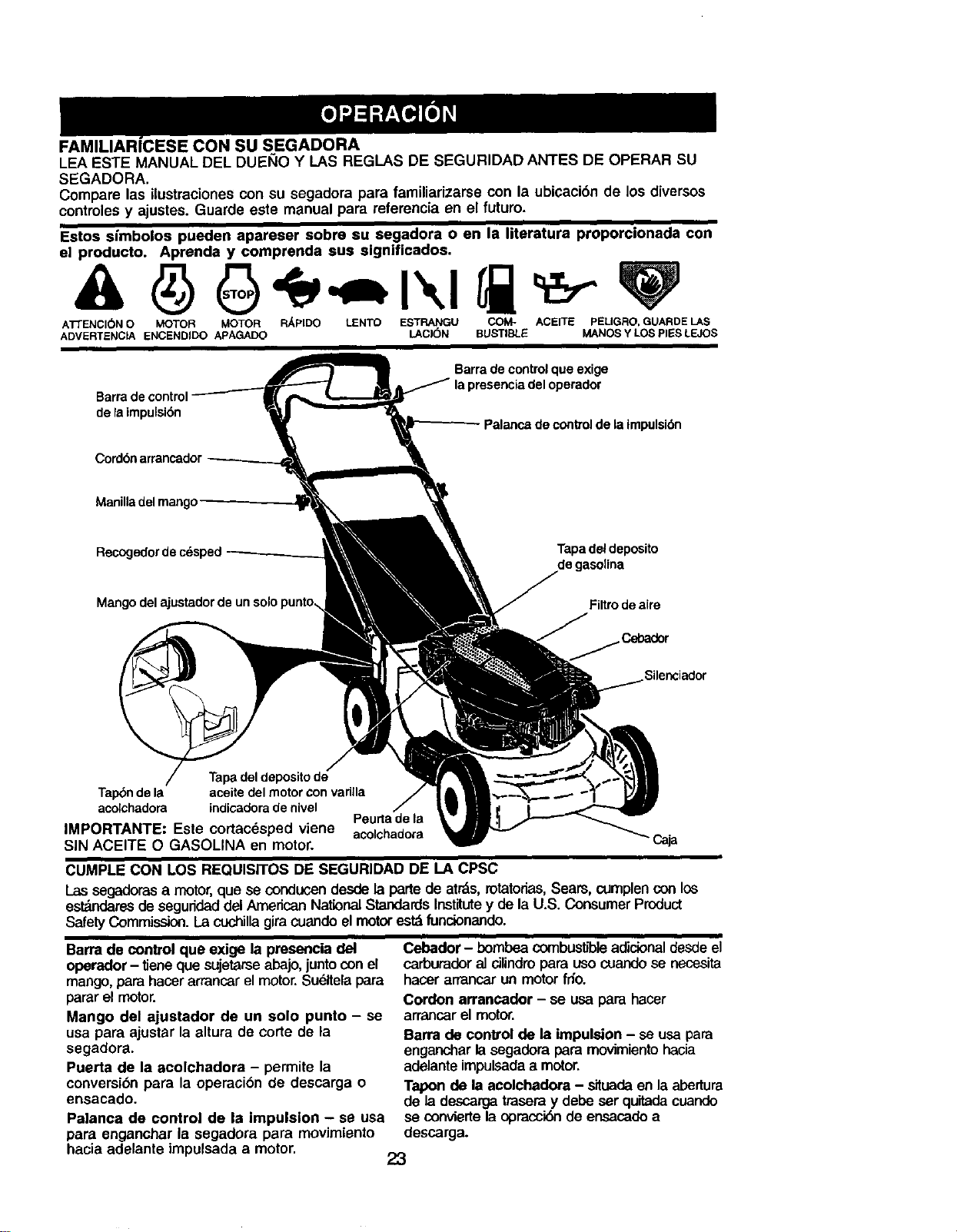

KNOWYOUR LAWN MOWER

READ THIS OWNER'S MANUALAND ALL SAFETY RULES BEFORE OPERATING YOUR

LAWN MOWER. Compare the illustrations with your lawn mower to familiarize yourself with

the location of various controls and adjustments. Save this manual for future reference.

These symbols may appear on your lawn mower or in literature supplied with the product.

Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Drive

Starter

presence control bar

Drive speed control lever

Handle knob

Grass catch_

Single point height adjuster

Gasoline filler cap

Air filter

Mulcher plug

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the engine.

Housing

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Commis-

sion. The blade turns when the engine is running.

Operator presence control bar - must

be held down to the handle to start the

engine. Release to stop the engine.

Primer - pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

Starter handle - used for starting the

engine.

Drive control bar - used to engage

power-propelled foward motion of lawn

mower.

Drive speed control lever - used to

engage power-propelled forward motion

of lawn mower.

Single point height adjuster - used to

adjust cutting height of lawn mower.

Mulcher door - allows conversion to

discharging or bagging operation.

Mulcher plug - Located at the rear

discharge opening. Must be removed

when converting to bagging operation.

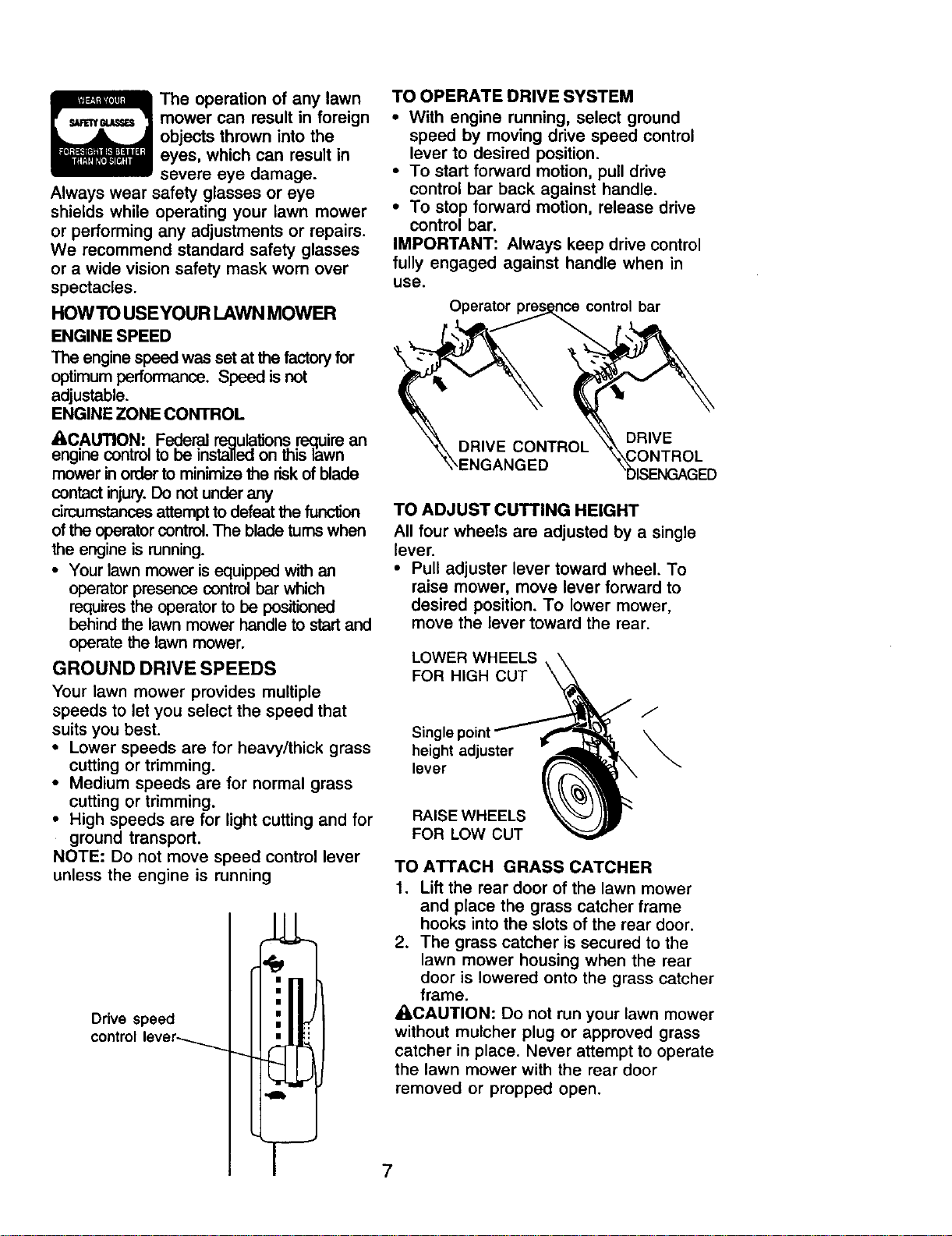

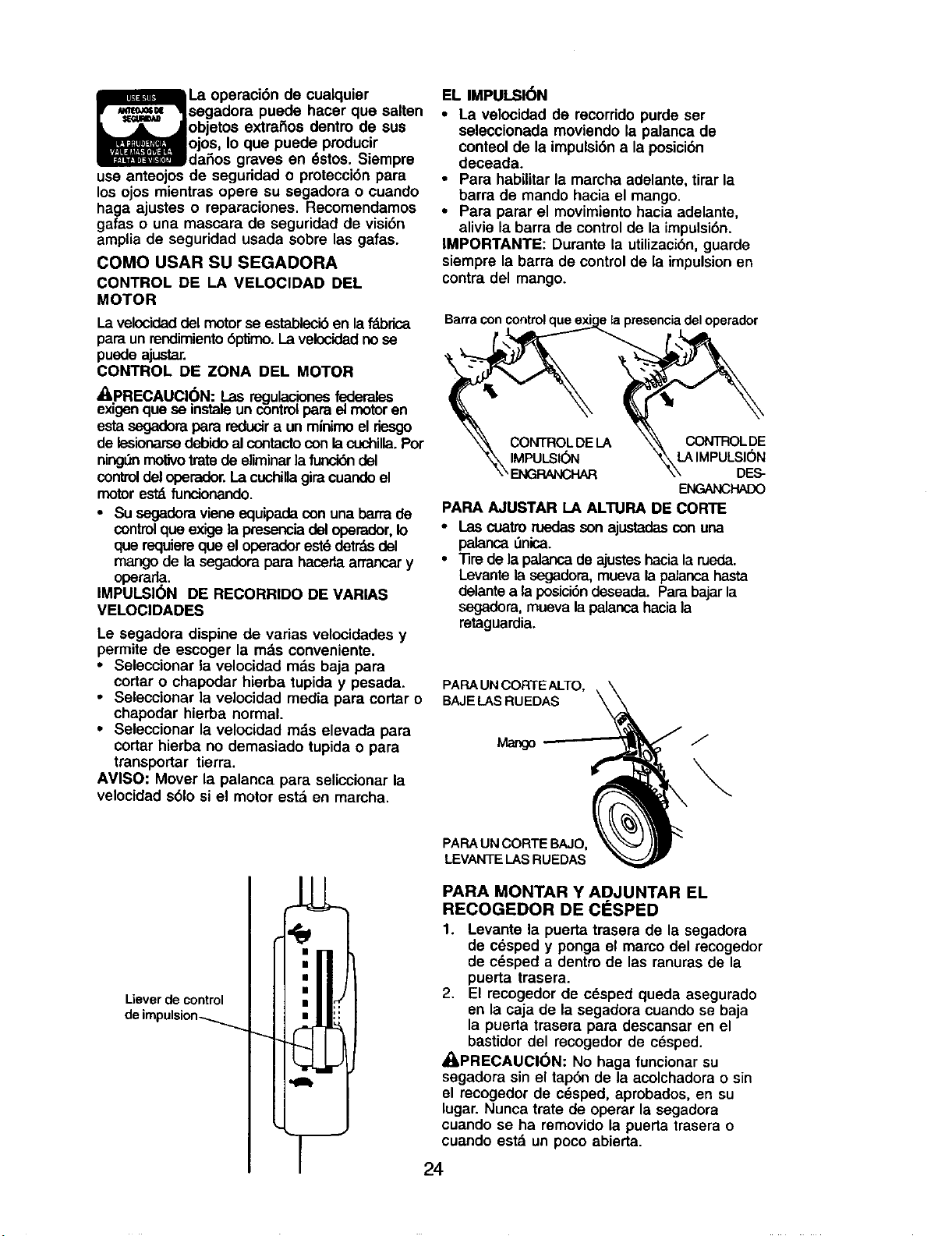

The operation of any lawn

mower can result in foreign

objects thrown into the

eyes, which can result in

severe eye damage.

Always wear safety glasses or eye

shields while operating your lawn mower

or performing any adjustments or repairs.

We recommend standard safety glasses

or a wide vision safety mask worn over

spectacles.

HOWTO USEYOUR LAWNMOWER

ENGINE SPEED

The engine speed was set at the factory for

optimum performance. Speed is not

adjustable.

ENGINE ZONE CONTROL

&CAUTION: F.e.deralre.qula'dons.,.req.uirean

engine control to De installed on [nis lawn

mower in order to minimize the risk of blade

contact injury. Do not under any

dreurnstances attempt to defeat the function

of the operator control. The blade turns when

the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start and

operate the lawn mower.

GROUND DRIVE SPEEDS

Your lawn mower provides multiple

speeds to let you select the speed that

suits you best.

• Lower speeds are for heavy/thick grass

cutting or trimming.

• Medium speeds are for normal grass

cutting or trimming.

• High speeds are for light cutting and for

ground transport.

NOTE: Do not move speed control lever

unless the engine is running

Ddve speed

TO OPERATE DRIVE SYSTEM

• With engine running, select ground

speed by moving drive speed control

lever to desired position.

• To start forward motion, pull drive

control bar back against handle.

• To stop forward motion, release drive

control bar.

IMPORTANT: Always keep drive control

fully engaged against handle when in

use.

Operator control bar

DRIVE

TO ADJUST CUTTING HEIGHT

All four wheels are adjusted by a single

lever.

• Pull adjuster lever toward wheel. To

raise mower, move lever forward to

desired position. To lower mower,

move the lever toward the rear.

LOWER WHEELS

FOR HIGH CUT

height adjuster

lever

RAISE WHEELS

FOR LOW CUT

TO ATTACH GRASS CATCHER

1. Lift the rear door of the lawn mower

and place the grass catcher frame

hooks into the slots of the rear door.

2. The grass catcher is secured to the

lawn mower housing when the rear

door is lowered onto the grass catcher

frame.

_CAUTION: Do not run your lawn mower

without mulcher plug or approved grass

catcher in place. Never attempt to operate

the lawn mower with the rear door

removed or propped open.

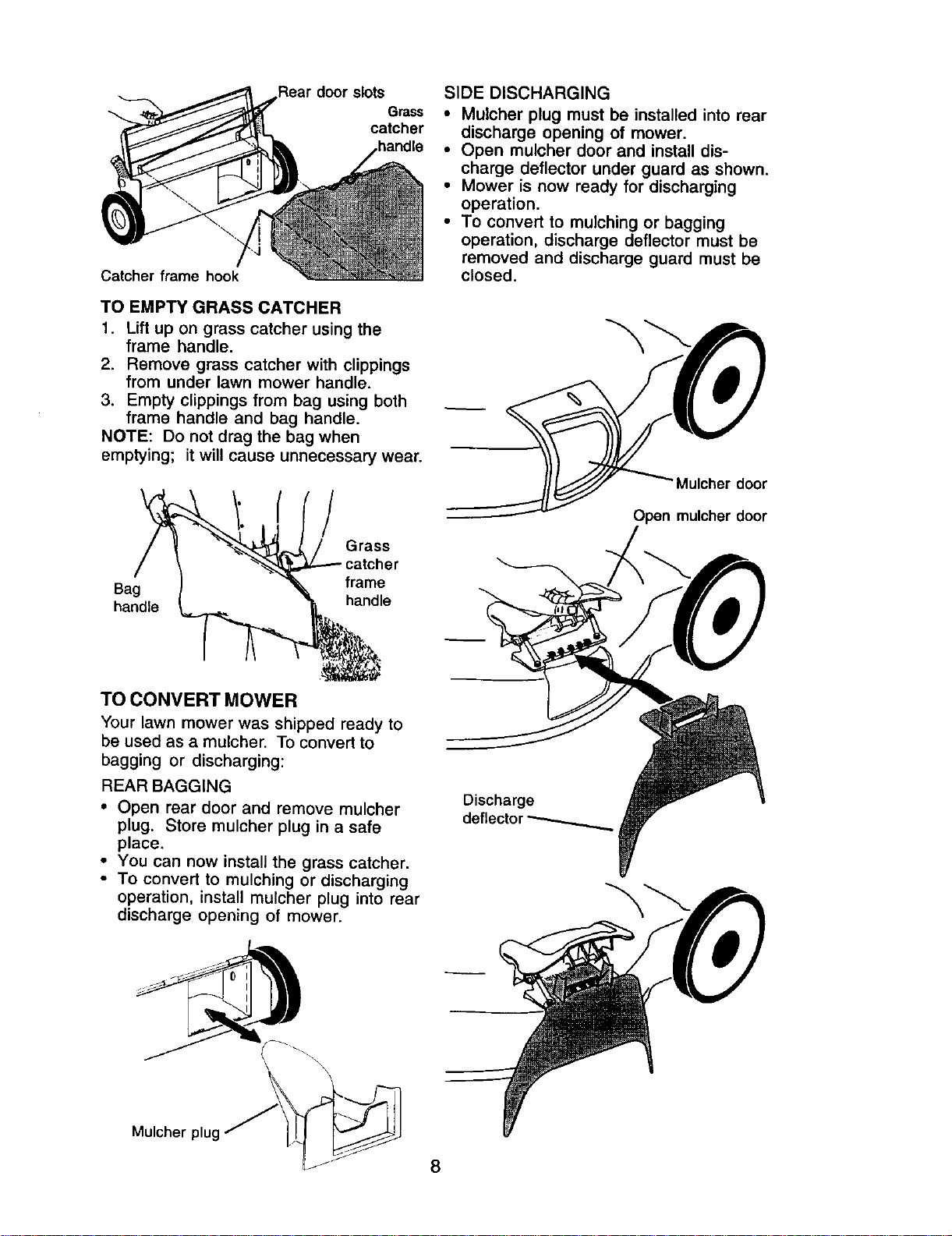

Rear door slots

Grass

catcher

Catcher frame hook

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle,

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when

emptying; it will cause unnecessary wear.

Grass

catcher

Bag frame

handle handle

TO CONVERT MOWER

Your lawn mower was shipped ready to

be used as a mulcher. To convert to

bagging or discharging:

REAR BAGGING

• Open rear door and remove mulcher

plug. Store mulcher plug in a safe

place.

• You can now install the grass catcher.

• To convert to mulching or discharging

operation, install mulcher plug into rear

discharge opening of mower.

Mulcher plug

SIDE DISCHARGING

• Mulcher plug must be installed into rear

discharge opening of mower.

• Open mulcher door and install dis-

charge deflector under guard as shown.

• Mower is now ready for discharging

operation.

• To convert to mulching or bagging

operation, discharge deflector must be

removed and discharge guard must be

closed.

door

Open mulcher door

Discharge

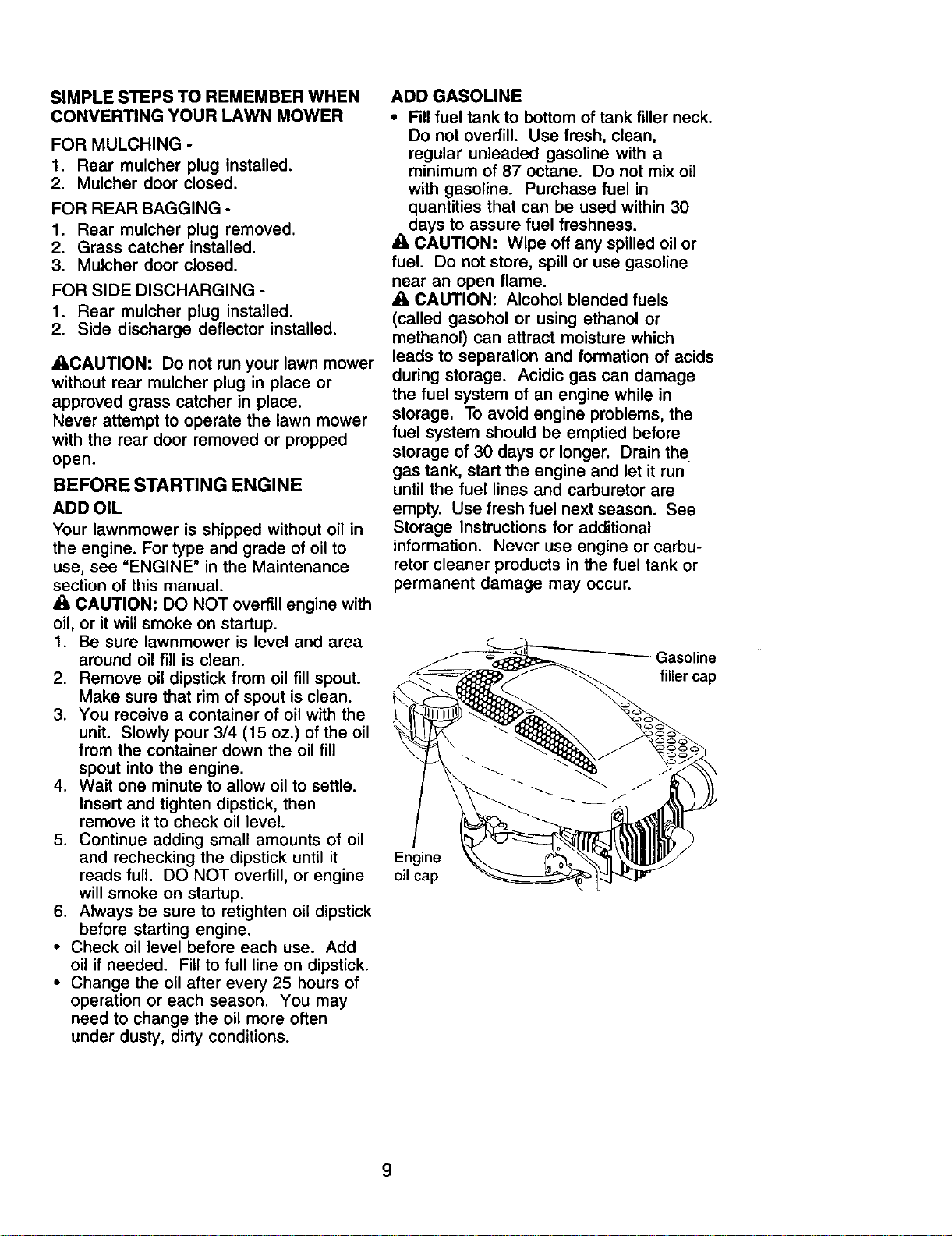

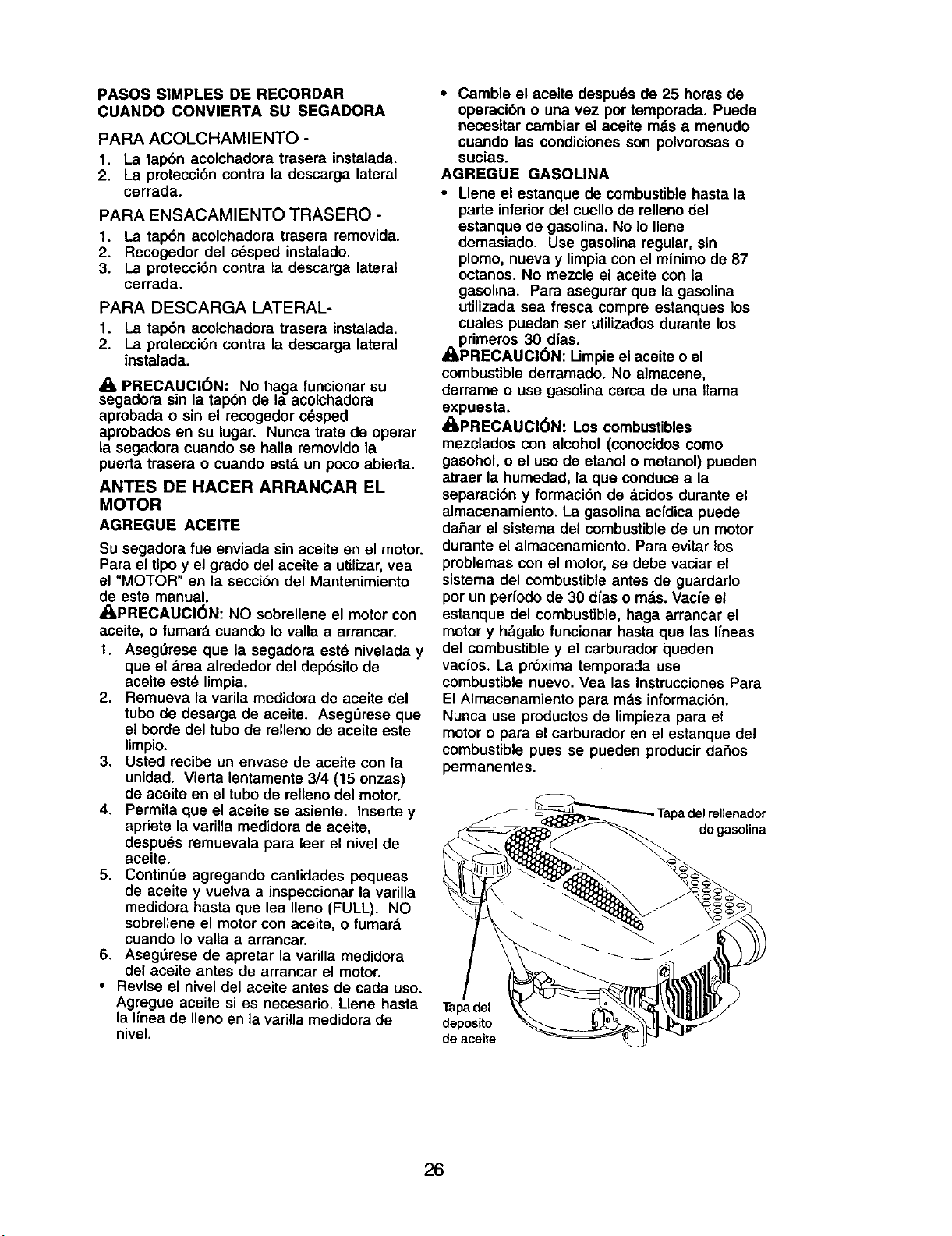

SIMPLE STEPS TO REMEMBER WHEN

CONVERTING YOUR LAWN MOWER

FOR MULCHING -

1. Rear mulcher plug installed.

2. Mulcher door closed.

FOR REAR BAGGING -

1. Rear mulcher plug removed.

2. Grass catcher installed.

3. Mulcher door closed.

FOR SIDE DISCHARGING -

1. Rear mulcher plug installed.

2. Side discharge deflector installed.

ACAUTION: Do not run your lawn mower

without rear mulcher plug in place or

approved grass catcher in place.

Never attempt to operate the lawn mower

with the rear door removed or propped

open.

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

A CAUTION: DO NOT overfill engine with

oil, or it will smoke on startup.

1. Be sure lawnmower is level and area

around oil fill is clean.

2. Remove oil dipstick from oil fill spout.

Make sure that rim of spout is clean.

3. You receive a container of oil with the

unit. Slowly pour 3/4 (15 oz.) of the oil

from the container down the oil fill

spout into the engine.

4. Wait one minute to allow oil to settle.

Insert and tighten dipstick, then

remove it to check oil level.

5. Continue adding small amounts of oil

and rechecking the dipstick until it

reads full. DO NOT overfill, or engine

will smoke on startup.

6. Always be sure to retighten oil dipstick

before starting engine.

• Check oil level before each use. Add

oil if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean,

regular unleaded gasoline with a

minimum of 87 octane. Do not mix oil

with gasoline. Purchase fuel in

quantities that can be used within 30

days to assure fuel freshness.

A CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

A CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or

methanol) can attract moisture which

leads to separation and formation of acids

during storage. Acidic gas can damage

the fuel system of an engine while in

storage. To avoid engine problems, the

fuel system should be emptied before

storage of 30 days or longer. Drain the

gas tank, start the engine and let it run

until the fuel lines and carburetor are

empty. Use fresh fuel next season. See

Storage Instructions for additional

information. Never use engine or carbu-

retor cleaner products in the fuel tank or

permanent damage may occur.

Gasoline

filler cap

Engine

oil cap

TO START ENGINE

NOTE= Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the

product and should be considered

normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for a few

minutes.

2. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

TO STOP ENGINE

• To stop engine, release operator

presence control bar.

NOTE: In cooler weather it may be

necessary to repeat priming steps. In

warmer weather over priming may cause

flooding and engine will not start. If you do

flood engine, wait a few minutes before

attempting to start and do not repeat

priming steps.

MOWINGTIPS

Under certain conditions, such as very

tail grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass

clippings. It may also be necessary to

reduce ground speed and/or run the

lawn mower over the area a second

time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most

cutting conditions, the engine speed

should be set in the fast position.

• Pores in cloth grass catchers can

become filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and

extend engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance, keep

mower housing free of built-up grass and

trash. See =CLEANING" in the Maintenance

section of this manual.

• The special mulching blade will recut the

grass clippings many times and reduce

them in size so that as they fall onto the

lawn they will disperse into the grass and

not be noticed. Also, the mulched grass

will biodegrade quickly to provide nutrients

for the lawn. Always mulch with your

highest engine (blade) speed as this will

provide the best resutting action of the

blades.

• Avoid cutting your lawn when it iswet. Wet

grass tends to form clumps and interferes

with the mulching action. The best time to

mow your lawn is the early aftemoon. At

this time the grass has dried and the newly

cut area will not be exposed to the direct

sun.

• For best results, adjust the lawn mower

cutting height so that the lawn mower cuts

off only the top one-third of the grass

blades. Ifthe lawn is overgrown itwill be

necessary to raise the height of cut to

reduce pushing effort and to keep from

overloading the engine and leaving

dumps of mulched grass. For extremely

heavy grass, reduce your width of cut by

overlapping previously cut path and mow

slowly.

Max 1/3

• Certain types of grass and grass conditions

may require that an area be mulched a

second time to completely hide the

clippings. When doing a second cut, mow

across or perpendicular to the first cut path.

• Change your cutting pattern from week to

week. Mow north to south one week then

change to east to west the next week. This

will help prevent matting and graining of the

lawn.

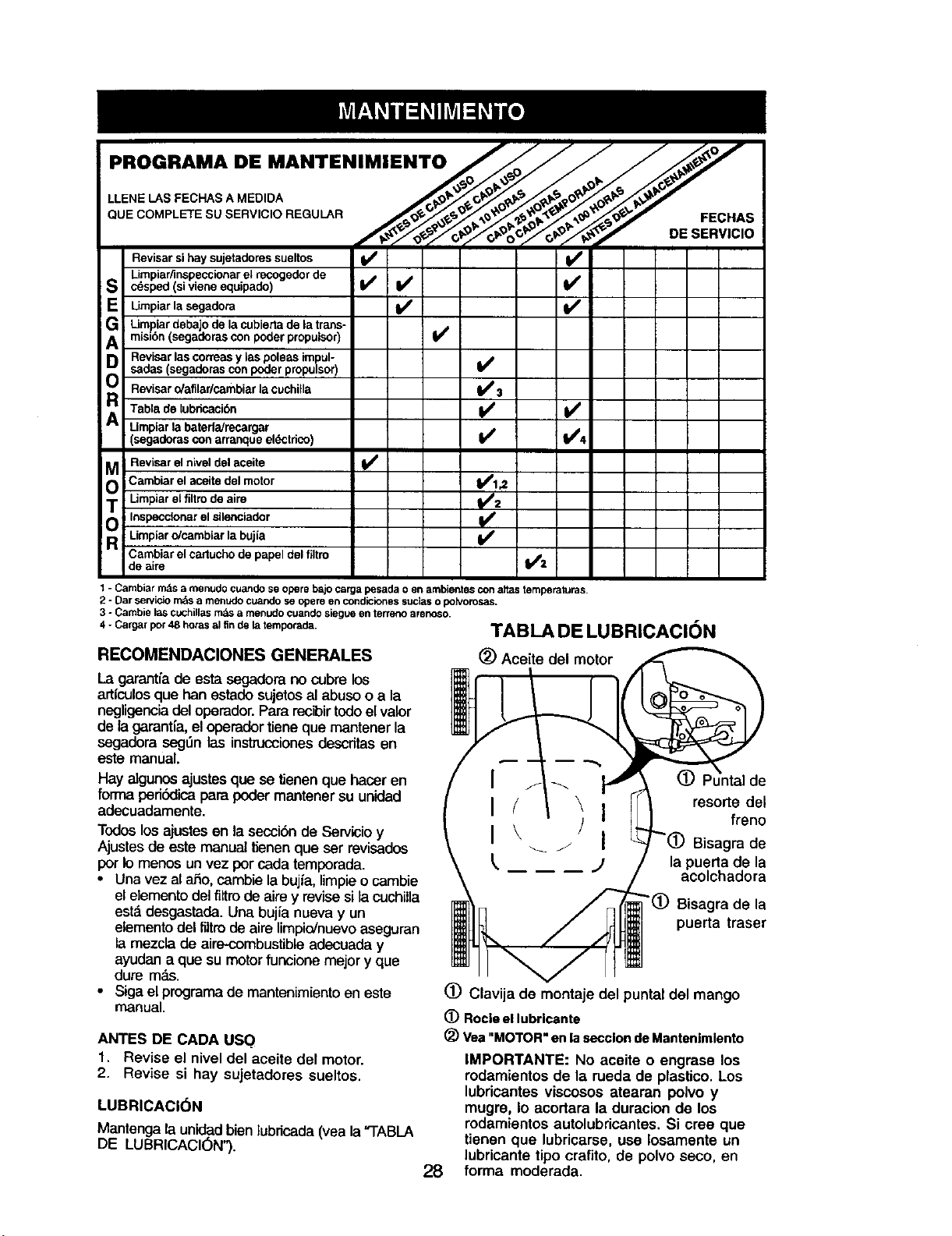

MAINTENANCE SCHEDULE _._ G_ _y _'_/ _" _._

FILL IN DATES _ _ _._ q.,_ _

_'_ k_ _ _ ._'_- _ ,_ SERVICE

REGULAR SERVICE S

Check for LooseFasteners I V# V #

Clean/Inspect GrassCatcher

(If Equipped) i,/ if

a Clean Lawn Mower

O Clean Under Drive Cover

i (Power-PropelledMowers) V /

Check drivebelt/pulleys

E (Power-PropelledMowers) V'

Check/Sharpen/Replace Blade I_ 3

LubricationChart If

Clean Battery/Recharge

Electric Start Mowerst

E Check Engine Oil Level IV°'

iN Chan_e Engine Oil V_1.2

G !Clean Air Filter II/' 2

I InspectMuffler I_

N Clean or Replace Spark Plug tx

E ReplaceAir FilterPaper Cartridge _2

1 - Change more often when operating unger a heavy load or in high ambient temperatures.

2 - Service more often when operating in dirty ordusty COnditions.

3 - Replace blades more olten when mowing in sandy soil.

4- Charge 48 hours at end of season. LUBRICATION CHART

GENERAL RECOMMENDATIONS

(_) Engine oil

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive full

value from the warranty, operator must

maintain mower as instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

All adjustments in the Service and Adjust-

ments section of this manual should be

checked at least once each season.

• Once a year, replace the spark plug,

replace air filter element and check blade

for wear. A new spark plug and clean/new

air filter element assure proper air-fuel

mixture and help your engine run better

and last longer.

• Follow the maintenance schedule in this

manual.

BEFORE EACH USE

1. Check engine oil level.

2. Check for loose fasteners.

LUBRICATION

Keep unitwell lubricated (See "LUBRICA-

TION CHART").

(_) Brake spring

bracket

Mulcher

door hinge pin

'(_) Rear

door hinge

(_) Handle bracket mounting pins

(_) Spray lubricant

(_) See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease

plastic wheel bearings. Viscous

lubricants will attract dust and dirt that

will shorten the life of the self-lubricat-

ing bearings. If you feel they must be

lubricated, use only a dry, powdered

graphite type lubricant sparingly.

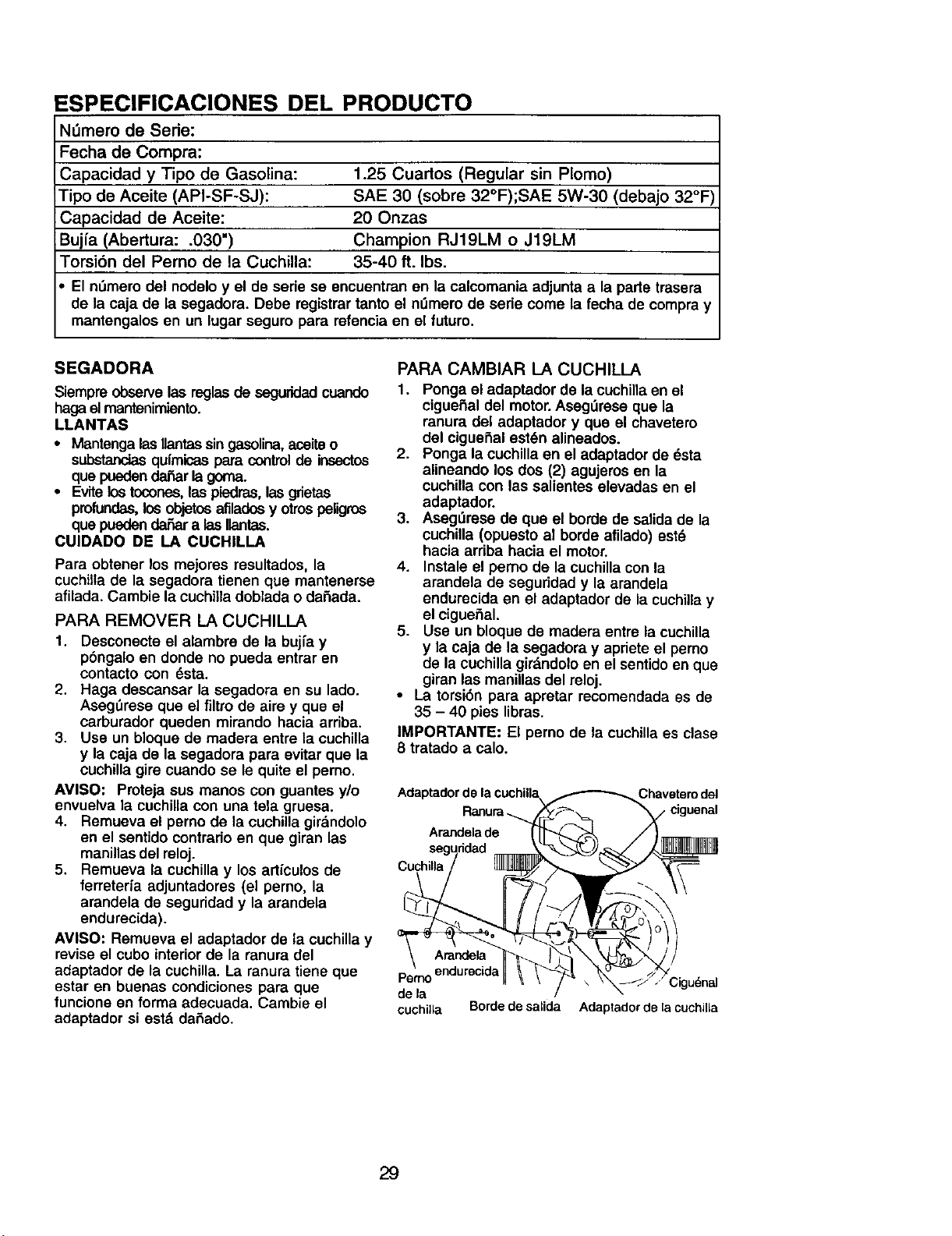

PRODUCT SPECIFICATIONS

Serial Number:

Date of Purchase:

Gasoline Capacity / Type: 1.25 Quarts (Unleaded Regular)

Oil Type (API-SF-SJ): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion RJ19LM or J19LM

Blade Bolt Torque: 35-40 ft. Ibs.

The model and serial numbers will be found on a decal on the rear of the mower

housing. Record both serial number and date of purchase in space provided above.

LAWNMOWER

Always observe safety rules when performing

any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may cause

tire damage.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace bent or damaged

blades.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hard-

ware (bolt, lock washer and hardened

washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade adapter.

The key must be in good condition to work

properly. Replace adapter if damaged.

TO REPLACE BLADE

1. Position the blade adapter on the

engine crankshaft. Be sure key in

adapter and crankshaft keyway are

aligned.

2. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

3. Be sure the trailing edge of blade

(opposite sharp edge) is up toward the

engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is grade 8 heat

treated.

Crankshaft

Blade

bolt Hardene shaft

washer Trailing edge Blade adapter

TO SHARPEN BLADE

NOTE: We do not recommend sharpening

blade - but if you do, be sure the blade is

balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will cause

eventual damage to lawn mower or

engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail

into a beam or wall. Leave about one

inch of the straight nail exposed. Place

center hole of blade over the head of

the nail. If blade is balanced, it should

remain in a horizontal position. If either

end of the blade moves downward,

sharpen the heavy end until the blade is

balanced.

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for

damage or deterioration. Through

normal use it will wear. If catcher needs

replacing, replace only with a manufac-

turer approved replacement catcher.

Give the lawn mower model number

when ordering.

DRIVE WHEELS

Check rear drive wheels each time you

mow to be sure they move freely. The

wheels not turning freely means trash,

grass cuttings, etc., may be inside the

drive wheel and dust cover area and must

be cleaned out to free drive wheels.

If necessary to clean the drive wheels,

check both rear wheels.

1. Remove hubcaps and Iocknuts.

2. Remove wheels from wheel adjuster

axles.

3. Remove any trash or grass cuttings

from inside the dust cover, pinion and/

or drive wheel gear teeth.

4. If you remove the drive pinions, wipe

clean with dry cloth. Reassemble dry.

Do not lubricate. Do not use oil or

grease.

NOTE: The pinion gears, on both sides of

the mower, are the same, however, they

must be installed correctly. If installed

incorrectly, the drive system will not work.

5. There are arrows embossed on both

sides of the pinion gear. With the

arrow at the top of the pinion, the

arrow must point towards the front of

the mower. If the arrow points to the

rear of the mower, turn the pinion

around, then assemble to mower.

6. Place wheels back on adjuster axles.

7. Replace Iocknuts and hubcaps.

CORRECT INCORRECT

Wave

Washer

Pinion

j Dust

cover

Washers

Locknut

ENGINE

LUBRICATION

Use only high quality detergent oil rated with

API service classification SF-SJ. Select the

oil's SAE viscosity grade according to your

expected operating temperature.

SAE VISCOSITY GRADES

"20 0 30 80 _'O

-3o _o -lo o ,o _o 3o ,o

TEMPERATURE RANGE ANTICLPATED BEFORE NEXT OIL CHANGE

NOTE: Although muifi-viscoslty oils(5W30,

10W30 etc.) improve sta_ng in cold weather,

these multi-viscosity oils will result in

increased oil consumption when used above

32°F. Check your engine oil level more

frequently to avoid possible engine damage

from running low on oil.

Change the oil after every 25 hours of

operation or at least once a year ifthe lawn

mower is not used for 25 hours in one year.

Check the crankcase oil level before starting

the engine and after each rue (5)hours of

continuous use. Tighten oil plug securely

each time you check the oil level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to

drain oil, drain fuel tank by running

engine until fuel tank is empty.

1. Disconnect spark plug wire from spark

p_ug and place wire where it cannot

come in contact with spark plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to

remove any oil trapped inside of

engine.

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Fill engine with oil. (See "ADD OIL" in

the Operation section of this manual).

6. Reconnect spark plug wire to spark

plug.

'Container

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter every 100 hours of

operation or every season, whichever

occurs first. Service air cleaner more

often under dusty conditions. Do not

wash air filter.

TO CHANGE AIR FILTER

1. Remove the air filter by turning

clockwise to the stop and pull away

from collar.

2. Remove filter from inside of cover.

3. Clean the inside of the cover and the

collar to remove any dirt accumula-

tion.

4. Insert new filter into cover.

5. Put air filter cover and filter into collar

aligning the tab with the slot.

6. Push in on cover and turn counter-

clockwise to tighten.

Collar

Clip

TURN

CLOCKWISE

REMOVE

Slot

Air filter

Tal

Air filter cover

TURN

COUNTER-

CLOCKWISE TO

TIGHTEN

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plugs at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs first.

Spark plug type and gap setting are

shown in "PRODUCT SPECIFICATIONS"

in Maintenance section of this manual.

CLEANING

IMPORTANT." For best performance, keep

mower housing free of built-up grass and

trash. Clean underside of mower housing

after each use.

_kCAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with the spark

plug.

• Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in

shortened engine life.

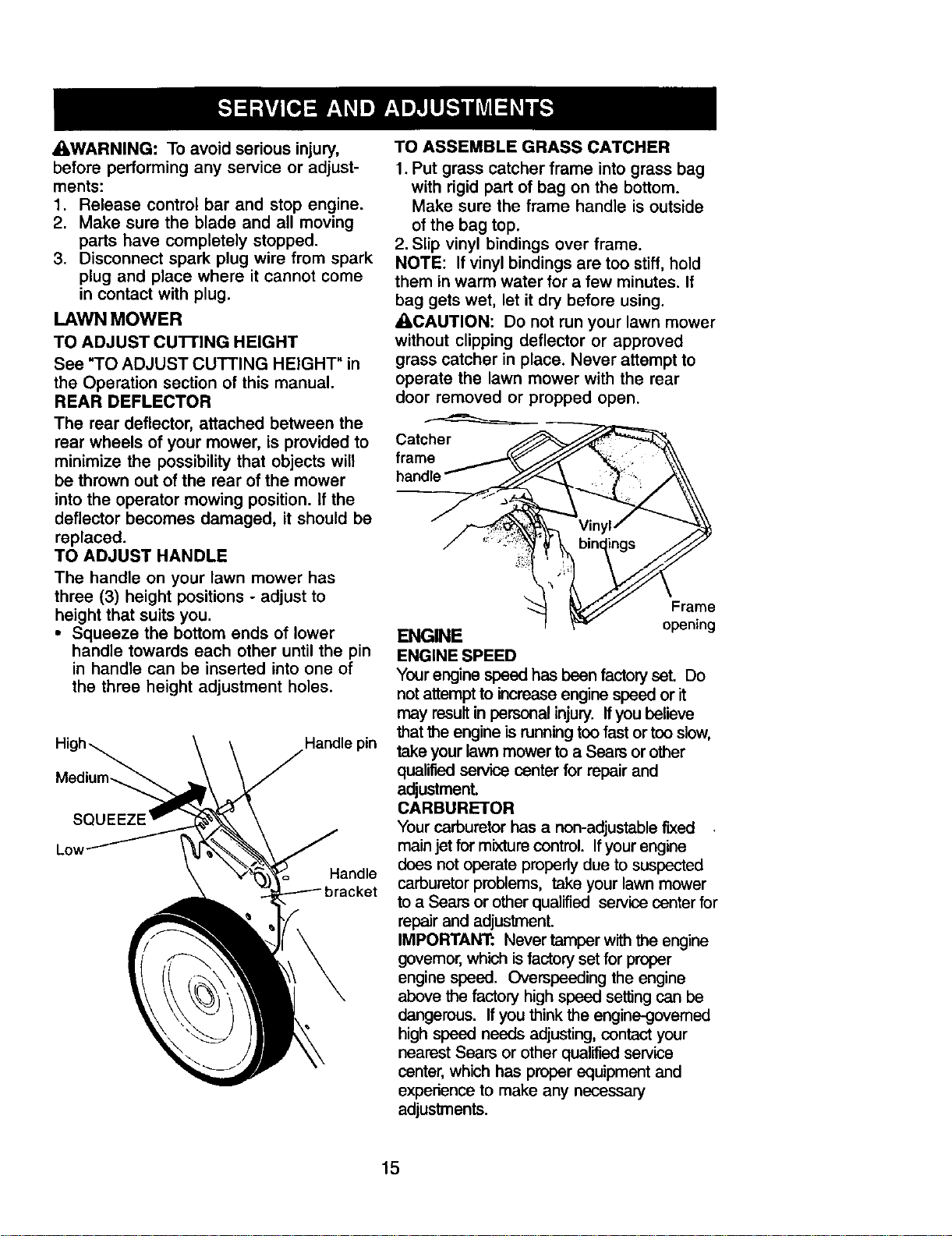

_WARNING: To avoid serious injury,

before performing any service or adjust-

ments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place where it cannot come

in contact with plug.

LAWN MOWER

TO ADJUST cu'n'ING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

TO ADJUST HANDLE

The handle on your lawn mower has

three (3) height positions - adjust to

height that suits you.

• Squeeze the bottom ends of lower

handle towards each other until the pin

in handle can be inserted into one of

the three height adjustment holes.

Handle pin

Handle

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

ACAUTION: Do not run your lawn mower

without clipping deflector or approved

grass catcher in place. Never attempt to

operate the lawn mower with the rear

door removed or propped open.

Catcher

frame

handle

Frame

ENGINE opening

ENGINE SPEED

Your engine speed has been factory set. Do

not attempt to increase engine speed or it

may resultin personal injury. Ifyou believe

that the engine is running too fast or too slow,

take your lawn mower to a Sears or other

qualified service center for repair and

adjustmenL

CARBURETOR

Your carburetor has a non-adjustable fLxed

main jet for mixture control. If your engine

does not operate properly due to suspected

carburetor problems, take your lawn mower

to a Sears or other qualified service center for

repair and adjustment.

IMPORTANT: Never tamper with the engine

governor, which is factory set for proper

engine speed. Overspeeding the engine

above the factory high speed setting can be

dangerous. If you think the engine-govemed

high speed needs adjusting, contact your

nearest Sears or other qualified service

center, which has proper equipment and

experience to make any necessary

adjustments.

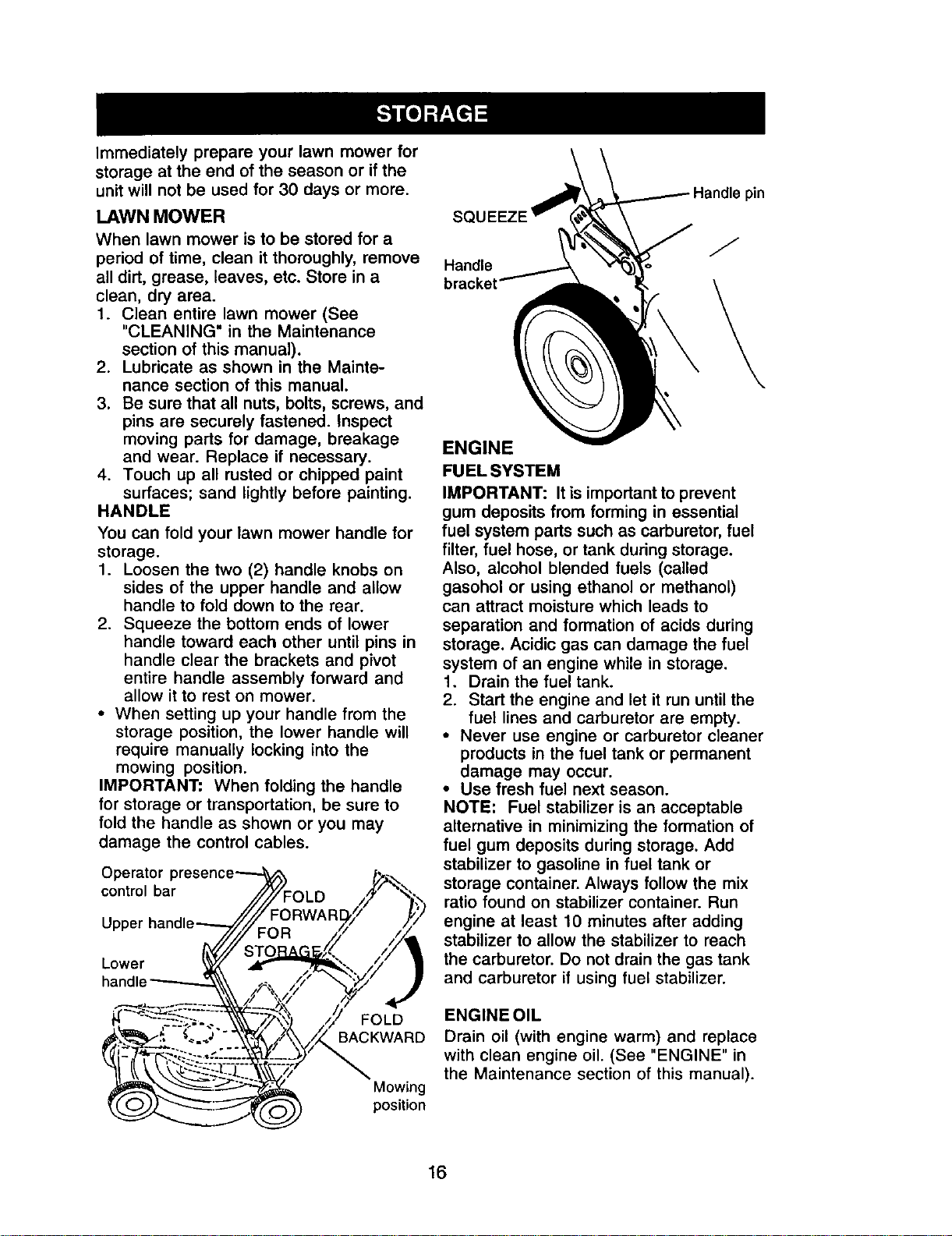

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance

section of this manual).

2. Lubricate as shown in the Mainte-

nance section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

1. Loosen the two (2) handle knobs on

sides of the upper handle and allow

handle to fold down to the rear.

2. Squeeze the bottom ends of lower

handle toward each other until pins in

handle clear the brackets and pivot

entire handle assembly forward and

allow it to rest on mower.

• When setting up your handle from the

storage position, the lower handle will

require manually locking into the

mowing position.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may

damage the control cables.

Operator I:

control bar

Upper

Lower

handle

FOLD

BACKWARD

Mowing

position

SQt

Handle

bracket

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called

gasohol or using ethanol or methanol)

can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage.

1. Drain the fuel tank.

2. Start the engine and let it run until the

fuel lines and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or

storage container. Always follow the mix

ratio found on stabilizer container. Run

engine at least 10 minutes after adding

stabilizer to allow the stabilizer to reach

the carburetor. Do not drain the gas tank

and carburetor if using fuel stabilizer.

ENGINEOIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engone and exhaust areas are still warm.

A CAUTION:Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame or

spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Service Center.

PROBLEM CAUSE CORRECTION

Does not start 1. Dirty air filter. 1. Clean/replace air filter.

2. Out of fuel. 2. Fill fuel tank.

Loss of power

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

: 6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

Drain tank and refill with

fresh, clean fuel.

Drain fuel tank and

carburetor and refill tank

with fresh gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Control bar defective.

10.Fuel valve lever (if so

equipped) in OFF position.

11 .Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

Rear of lawn mower

housing or cutting blade

dragging in heavy grass.

Cutting too much grass.

Dirty air filter.

Buildup of grass, leaves,

and trash under mower.

Too much oil in engine.

Walking speed too fast.

9. Replace control bar.

10.Turn fuel valve lever

to the ON position.

11 .Charge battery.

12.Connect battery to engine.

1. Set to "Higher Cut"

position.

2. Set to "Higher Cut"

position.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed:

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Service Center.

PROBLEM CAUSE CORRECTION

Poor cut- 1. Worn, bent or loose blade. 1. Replace blade. -lighten

uneven blade bolt.

2. Wheel heights uneven. 2. Set all wheels at same

height.

3. Buildup of grass, leaves 3. Clean underside of

and trash under mower, mower housing.

Excessive 1. Worn, bent or loose blade. 1. Replace blade. Tighten

vibration blade bolt.

2. Bent engine crankshaft. 2. Contact a Sears or other

qualified service center.

Starter rope Engine flywheel brake is on

hard to pull when control bar is released.

Bent engine crankshaft.

Blade adapter broken.

Blade dragging in grass.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

Grass catcher 1. Cutting height too low. 1. Raise cutting height.

notfilling 2. Lift on blade worn off. 2. Replace blade.

(Ifsoequipped) 3. Catcher not venting air. 3. Clean grass catcher.

Hard to push 1. Raise cutting height.1. Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

1. Belt wear.

2. Belt off of pulley.

3. Drive cable worn or broken.

4. Dirt in drive pinions.

Loss of drive

or slowing of

drive speed

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

1. Check/replace drive belt.

2. Check/reinstall drive belt.

3. Replace drive cable.

4. Clean drive pinions.

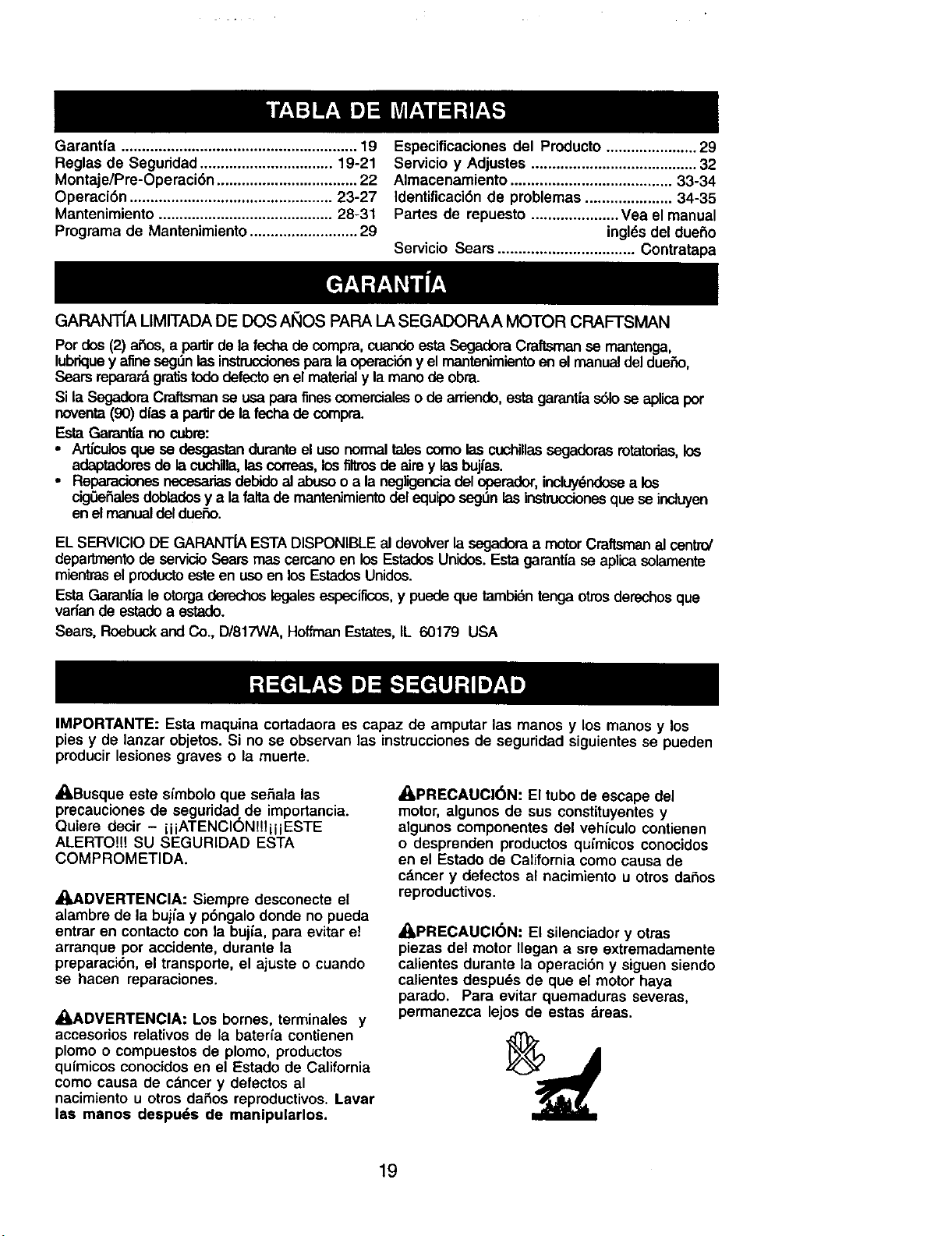

Garantfa ......................................................... 19

Reglas de Seguridad ................................ 19-21

Montaje/Pre-Operaci6n .................................. 22

Operaci6n ................................................. 23-27

Mantenimiento .......................................... 28-31

Programa de Mantanimianto .......................... 29

Especificaciones del Producto ...................... 29

Servicio y Adjustes ........................................ 32

Almacenamiento ....................................... 33-34

Identificaci6nde problemas ..................... 34-35

Partes de repuesto ..................... Vea el manual

ingl(_sdel duefio

Servicio Sears ................................. Contratapa

GARANT[A LIMITADA DE DOS AI_IOS PARA LA SEGADORAA MOTOR CRAFTSMAN

Por dos (2) a_.eo,a partJrde la fecha de compra, cuande esta Segadora Craftsman se mantenga,

lubrique y afine seg6n las instruccionespara la operacibn y el mantanimiento en el manual del dueP,o,

Sears reparard gra_ todo defecto en el material y la mano de obra.

Si la Segadera Craftsman se usa para finescomerciales o de arriendo, esta garantia s61ose aplica por

noventa (gO)dias a parfir de la fechade compra.

EstaGarantia no cubre:

• Artfculeoque se desgastanduranteel uso normal talescomolas cuchillassegadorasmtatorias, los

adaptaderesde la cuchilla,las correas,leofiltrosde airey lasbujias.

• Reparaclonesnecesariasdebido alabusoo a lanegligenciadel operador,incluy6ndeoea los

cig_efialesdobladeoy a lafaltade mantenimientodel equiposeglJnlas instruccionesquese incluyen

enel manualdel duefio.

ELSERVICIO DE GARANT[A ESTA DISPONIBLE al devolverla segadera a motor Craftsmanal centre/

departmento de servicio Sears mas cercanoen los Estadeo Unideo. Esta garantia se aplica solamente

mientras el producto este en uso en los Estades Unideo.

Esta Garantia le otorga derechos legales especificos, y puede que tambi6n tenga otros derechos que

vadan de estado a estade.

Sears, Roebuck and Co., D/817WA, Hoffrnan Estates, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manes y los

pies y de lanzar objetos. Si no se observan las instruccionesde seguridad siguientesse pueden

producirlesiones graves o la muerte.

_Busque este sfmbolo que sefiala las

precauciones de seguridad de importancia.

Quiere decir - iiiATENCION!!!iiiESTE

ALERTO![! SU SEGURIDAD ESTA

COMPROMETIDA.

_.DVERTENClA: Siempre desconecte el

alambre de la buj[a y p6ngalo donde no pueda

entrar en contactocon la bujia, para evitar el

arranque por accidente, durante la

preparaci6n, el transporte, el ajuste o cuando

se hacan reparaciones.

_LADVERTENCIA: Los bornes, terminales y

accesorios relativos de la bateria contienen

plomo o compuestos de plomo, productos

quimicos conocidos en el Estado de California

como causa de c_.ncery defectos al

nacimiento u otros dafios reproductivos.Lavar

las manos despuds de manipularlos.

J_PRECAUCI(_N: El tubo de escape del

motor, algunos de sus constituyentes y

algunos componentes del vehiculo contianen

o desprenden productos qu{mloos conocidos

en el Estado de California como causa de

cdncer y defectos al nacimiento u otros dafios

reproductivos.

_PRECAUCI(SN: El silenciador y otras

piezas del motor Ilegan a sre extremadamente

calientes durante la operaci6n y siguen siendo

calientes despu_s de que el motor haya

parado. Para evitar quemaduras severas,

permanezca lejos de estas dreas.

I. OPERAClON

• Antes de empezar, debe faminarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, clebe leer

y comprender todas las instrucciones que

aparecen en la maquina yen los manuales

de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatodas. Mant_ngase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas

responsables que est6n familiarizadas con

las instrucciones operen la m&quina.

• Despeje el drea de objetos tales como

piedras, juguetes, alambres, huesos, palos,

etc. que pueden ser recogidos y lanzados

por las cuchillas.

• Asegt_rese que el drea no se hallen

personas, antes de segar. Pare la mdquina

si alguien entra en el &rea.

• No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre

zapatos s61idos.

• No tire de la segadora hacia atrds a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detr&s antes y

mientras que se rnueve hacia atrds.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

cdsped u otros aditamentos dise ados para

su protecci6n y seguddad.

• Refi_rase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

acoesorios. Use dnicamente accesorios

aprobados por el fabricante.

• Detenga la cuchilla o las cochillas cuando

cruse pot calzadas, cages o caminos de

grava.

• Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas est_n completamente paradas

antes de remover el receptor de bierba.

• Segar solamente con luz del dfa o con una

buena luz artificial.

• No opere la mdquina bajo la influencia del

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

est_ mojada. Asegdrese siempre de tener

buena tracoi6n ee sus pies; mantenga el

mango tirmemente y camine; nunca corra,

• Desconectar el mecanismo de propulsi6n

autbnoma o el embrague de transmisibn en

las segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa.

Generalmente la vibraci6n susie indicar que

existe alguna averfa.

• Siempre use galas de seguridad o anteojos

con protecci6n lateral cuando opere la

segadora.

II. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con m_.sfrecuencia

en las cuestas. Estos acoidentes ocurren

debido a resbaladas o cafdas, las cuales

pueden resultar en graves lesiones. Operar la

recortadora en cuestas requiem mayor

concentraci6n. Si se siente inseguro en una

cuesta, no la recorte.

HACER:

• Puede recortar a trav6s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extrafios, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obst_.culos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la trscoi6n de la pisada puede causar

resbalones.

III. NII_IOS

Se pueden producir accidentes trdgicos si el

operador no presta atenci6n a la presencia de

los nifios. A menudo, los niflos se sienten

atrafdos por la mdquina y por la actividad de la

siega. Nunca suponga que los nifios van a

permanecer en el mismo lugar donde los vio

por t_ltimavez.

• Mantenga a los nifios alejados del drea de la

siega y bajo el coidado estricto de otra

persona adulta responsable.

• Estd alerta y apague la mdquina si hay

nifios que entran al drea.

• Antes y cuando este retrocediendo, mire

hacia atrds y hacia abajo pars verificar si

hay nifios pequefios.

• Nunca permita que los nifios operen la

m&quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, &rboles u otros objetos que

pueden interferir con su I_neade visi6n.

IV. SERVIClO

• Tenga coidado extra al manejar la gasolina

y los demds combustibles. Son inflamables

y los gases son explosivos.

Use solamente un envase aprobado.

- Nunca remueva la tapa del dep6sito de

gasolina o agregue combustible con el

motor funcionando. Permita que el motor

se enfrfe antes de volver a pone

combustible. No fume.

÷ Nunca vuelva a poner combustible en la

mdquina en recintos cerrados.

o Nunca almacene la mdquina o el envase

del combustible dentro de algt3nlugar en

donde haya una llama expuesta, tal como

la del calentador de agua.

• Nunca haga funcionar una mdquina dentro

de un drea cerrada.

• Nunca haga ajustes o reparaciones

mientras el motor est_ en marcha.

Desconecte el cable de la buja'a,y

mant_ngalo a cierta distancia de esta para

prevenir un arranque accidental.

• Mantenga las tuercas y los pernos,

especialmente los pemos del accesorio de

la cuchilla, apretados y mantenga el equipo

en buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Controle

regularmente su funcionamiento correcto.

• Mantenga la mdquina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combus-

tible. Permita que la m&quinase enfde antes

de almacenada.

• Pare e inspeccione el equipo si le pega a un

objeto. Repdrelo, si es necesario, antes de

hacerlo arrancar.

• En ningdn caso hay que regular la altura de

las ruedas mientras el motor est,. en

marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, daSos y deterioro,

que pueden exponer las partes en

movimiento o permitirque objetos sean

disparados. Controlar frecuentemente y

cuando sea necesado sustituircon partes

aconsejadas por el fabricante.

• Las cuchillas de la segadora est_n afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efectL_amantenimiento sobre las

mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

Estos accesorios estabandisponibles cuandose produjo la segadera. No son facilitados junto al

corlaceesped. Estdndisponiblesen la mayoda de las tiendasde Sears yen los centrosde servicio.La

mayorfade las'dendasSearstambi_npueden mandara pedir partesde repuestopara usted,si les

proporcionaeln,',merodel modelode susegadora.Algunos de estc_accesodes telvez no se apliquena

su segadora.

RENDIMIENTO DE LA SEGADORA

DESV_DORDERECORTES

PARA SEGADORAS CON DESCARGA TRASERA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

JUEGOS PARA LA ACOLCHADORA

RECOREDOR

PARA

I SEGADORAS

CON DESCARGA

LATERAL

ESTABILIZADORES

ENVASES

DE GASOLINA

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES FILTROS DE AIRE BUJ_AS

I )

ADAPTADORES ACEITE

CORREAS CUCHILLAS DE CUCHILLA RUEDAS DEL MOTOR

Lea estas instruccionesy el manual

completamente antes de tratar de montar u

operar su segadora nueva.

IMPORTANTE: Este cortacesped viene SIN

ACEITE O GASOLINA en el motor,

Su segadora nueva ha sido montada en la

fdbrica con la excepci6n de aquellas partes

que se dejaron sin montar pot razones de

envfo. Todas las partes como las tuercas, las

arandelas, los pemos, etc., que son

necesarias para completar el montaje hart sido

colocadas en la bolsa de partes. Para

asegurarse que su segadora funcione en

forma segura y adecuada, todas las partes y

los artfculos de ferreteria que se monten

tienen que ser apretados seguramente. Use

las herramientas correctas, como sea

necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE LA

CAJA DE CARTON

1. Remueva las partes sueltas que se

incluyen con la segadora.

2. Code las dos osquinas de los extremes de

ia caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el matedal de empaque,

excepto la curia entre el mango superior y

51inferior, y la curia que sujeta la barra de

los control que exige la presencia del

operador junto con el mango superior.

4. Haga rodar la segaclora hacia afuera de la

caja de cation y revisela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o dafiar los

cables de control.

1. Levante la secci6n del mango inferior a la

posici6n de operaci6n y presione las

extremidades infedores del mando inferior

una en contra una de la otra hasta que la

pinza del mando pueda set insertada en

uno de los ires agujeros del control de la

altura.

2. Levante la secci6n del mango superior

hasta la posici6n de operaci6n, remueva la

curia protectora y apriete las manillas del

mango en forma segura.

3. Remueva el material de empaque de

alrededor de la barra de control.

Sus mangos pueden ajustarse para que le

acomode al segar. Refi6rase a "ADJUSTE DEL

MANGO" en la secci6n de Servicio y Ajustes

en este manual.

Barradecontrolquesxig_la presenciadeloperador

Mango supedor ,///_

Mangolnferior,_ _/_'LEVANTAR // 1_,_//

_ Posici6n

parasogar

APRIETI5

Pinza delmango

Soportede

mango

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de cape vegetal. Para

convertirla de modo que pueda ensacar,

refidrase a "PARA CONVERIR LA

SEGADORA" en la Secci6n de Operacibn de

este manual.

CON SU SEGADORA

LEA ESTE MANUAL DEL DUEI_IO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU

SEGADORA.

Compare las ilustracionescon su segadora para familiarizarse con la ubioaci6n de los diversos

controles y ajustes. Guarde este manual para referencia en el futuro.

Estos sfmboloe pueden apareser sobre su aegadora o en la literatura proporcionada con

el producto. Aprenda y comprenda su$ significados.

ATTENCI(_N O MOTOR MOTOR R/_PIDO LENTO ESTRANGU coM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACI6N BUSTIBLE MANOS Y LOS PIES LEJOS

Barrade contr¢

de laimpuFsi6n

Barra de controlque exige

Palanca de controlde lairnpulsi6n

Manilladelmango

Recogedor dec6sped

Tapadel deposito

Mangodel ajustadorde unsolo

Filtrodeaire

Cebador

Silenciador

Tapa deldeposito de

Tap6nde la aceite delmotor con vadlla

acolchadora indicadora de nivel

Peurta dela

IMPORTANTE: Este cortac4sped viene acolchadora

SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadorasa motor,que se condecendesde la partede atrAs,rotatorias,Sears, cumplencon log

est,_mderssdeseguridaddel AmericanNationalStandardsInstitutey de la U.S. ConsumerProduct

SafetyCommission.Lacuchillagiracuandeel motor est_ funcionando.

Barra de control que exige la presencia del

operador - tieneque sujetarseabajo,juntocon el

mango, para hacer arrancarel motor.Su41telapara

pararel motor.

Mango del ajustador de un solo punto - se

usa para ajustar la altura de corte de la

segadora.

Puerta de la acolchadora -permite la

conversi6n para la operaci6n de descarga o

ensacado.

Palanca de control de la Impulsion - se usa

para enganchar la segadora para movimiento

Cebador - bombeacombustibleadicionaldesdeel

carburadoraJcilindropara uso cuandose neoGsita

hacer arrancarun motorfdo.

Cordon arrancador - se usa para hacer

arrancar el motor.

Barra de control de la impulsion - se usa pars

engancharla segadora para movimientohacia

adelante impulsada a motor.

Tapon de la acolchadora - situadaen la abertura

de la descargatrasemy debe ser quitadacuando

se conviertela opracci6nde ensacadoa

descarga.

hacia adelante impulsada a motor.

La operaci6n de cualquier

segadora puede hacer qua salten

objetos extrar3osdentro de sus

ojos, Io que puede producir

daSos graves en 6stos. Siempre

use anteojos de seguridad o protecci6n para

los ojos mientras opere su segadora o cuando

haga ajustes o reparaciones. Recomendamos

gafas o una mascara de seguridad de visi6n

amplia de seguridad usada sobre las galas.

COMO USAR SU SEGADORA

CONTROL DE LA VELOCIDAD DEL

MOTOR

Lavelocideddel motorse estableci6en la fAbdca

para un rendimiento6primo.La velocidadno se

pu_deajustar.

CONTROL DE ZONA DEL MOTOR

_PRECAUCI6N: Las regulacionesf_rales

exigenque se instaleun controlpara et motor en

esta segadorapara reducira un minimoel riesgo

de lesionarsedebidoal contactocon lacuchilla.Per

ning_nmoUvotratede eiiminar lafunck_ del

control del operador.La cuchinagiracuandoel

motorestdfuncionando.

• Su segadora viene equipade con una barra de

control que exige la presencia del operador, Io

que requiere que el operador est_ detrds del

mango de la segadora para hacerta arTancary

operada

IMPULSION DE REOORRIDO DE VARIAS

VELOClDADES

Le segadora dispine de varias velocidades y

permite de escoger la mds conveniente.

• Seleccionar la velocidad m&s baja para

cortar o chapodar hierba tupida y pesada.

• Seleccionar la velocidad media para cortar o

chapodar hierba normal.

• Seleccionar la velocidad m_s elevada para

cortar hierba no demasiado tupida o para

transportar tierra.

AVISO: Mover la palanca para seliccionar la

velocidad s61o si el motor est_l en marcha

EL IMPULSl6N

• La velocidad de recorridopurde ser

seleccionada moviendo la palanca de

conteol de la impulsi6n a la posici6n

deceada.

• Para habilitar la marcha adelante, tirar la

barra de mando hacia el mango.

• Para parar el movimiento hacia adelante,

alivie la barra de control de la impulsi6n.

IMPORTANTE: Durante la utilizacibn, guarde

siempre la barra de control de la impulsionen

contra del mango.

Barracon_presencia deloperador

\\ IMPUUSl6N "X.\C IMPULSJON

",\ENG_I-IAR \\ DES-

PARA AJUSTAR LA ALTURA DE CORTE

• Las cuatroruedasson ajustadascon una

palanca,',nica.

• rim de la palancade ajusteshaciala nJede.

Levantela segadora,mueva la palancahasta

delante a laposici6ndeseada. Parabajarla

segadora,mueva la palancahaciala

retaguardia.

PAPA UN CORTE ALTO,

BAJE LAS RUEDAS \

Mango /

Liever de control

PAPA UN CORTE BAJO

LEVANTE LAS RUEDAS

PARA MONTAR Y ADJUNTAR EL

RECOGEDOR DE ClaSPED

1. Levante la puerta trasera de la segadora

de c6sped y ponga el marco del recogedor

de cdsped a dentin de las ranuras de la

puerta trasera.

2. El recogedor de c_sped queda asegurado

en la caja de la segadora cuando se baja

la puerta trasera para descansar en el

bastidor del recogedor de c_sped.

_PRECAUCI(3N: No haga funcionar su

segadora sin el tap6n de la acolchadora o sin

el recogedor de c_sped, aprobados, en su

lugar. Nunca trate de operar la segaclora

cuando se ha removido la puerta trasera o

cuando estd un poco abierta.

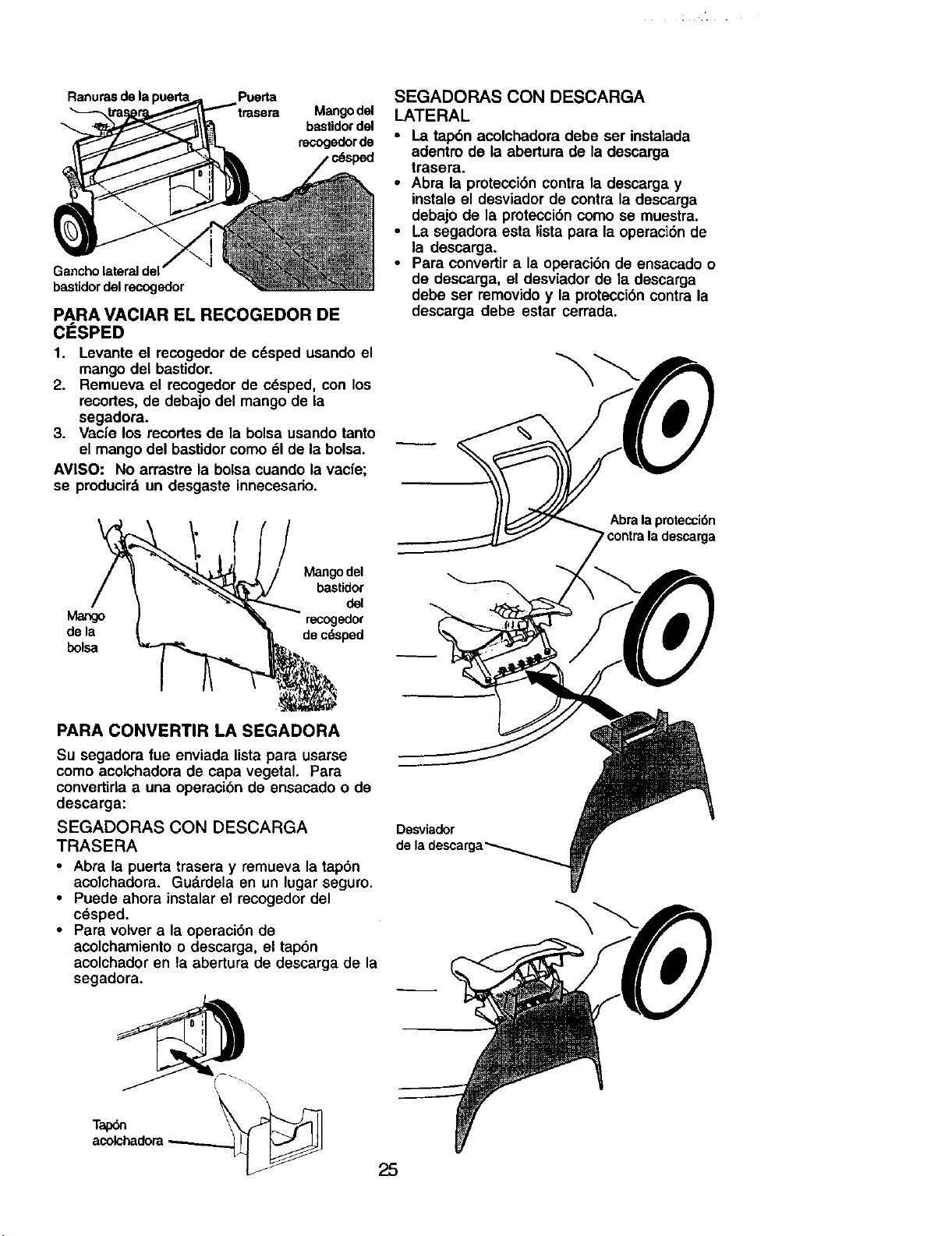

Ranuras dela Puerta

Mangodel

basUdordal

recogedorde

bastidordelrecogedor

PARA VACIAR EL RECOGEDOR DE

ClaSPED

1. Levante el recogedor de c6sped usando el

mango del bastidor.

2. Remueva el recogedor de cdsped, con los

recortes, de debajo del mango de la

segadora.

3. Vacfe los recortes de la bolsa usando tanto

el mango del bastidorcomo 61de la bolsa.

AVISO: No arrastre la bolsa cuando la vacie;

se producird un desgaste innecesario.

Mangodel

bastidor

del

Mango recogedor

de la de c6sped

bolsa

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse

como acolchadora de capa vegetal. Para

convertirla a una operacion de ensacado o de

descarga:

SEGADORAS CON DESCARGA

TRASERA

• Abra la puerta trasera y remueva la tap6n

acolchadora. Gu&rdela en un lugar seguro.

• Puede ahora instalar el recogedor del

cesped.

• Para volver a la operaci6n de

acolehamiento o descarga, el tap6n

acolchador en la abertura de descarga de la

segadora.

acolchadora

SEGADORAS CON DESCARGA

LATERAL

• La tap6n acolchadora debe ser instalada

adentro de la abertura de la descarga

trasera.

• Abra la protecci6n contra la descarga y

instale el desviador de contra la descarga

debajo de la protecci6n como se muestra.

• La segadora esta lista para la operaci6n de

la descarga.

• Para convertir a la operaci6n de ensacado o

de descarga, el desviador de la descarga

debeser removido y la protecci6ncontra la

descarga debe estar cerrada.

Abra la protecci6n

Pcontra la descarga

Desviador

de la descarga_

PASOS SlMPLES DE RECORDAR

CUANDO CONVIERTA SU SEGADORA

PARA ACOLCHAMIENTO -

1. La tap6n acolchadora trasera instalada.

2. La protecci6n contra la descarga lateral

cerrada.

PARA ENSACAMIENTO TRASERO -

1. La tap6n acolchadora trasera removida.

2. Recogedor del c_sped instalado.

3. La protecci6n contra la descarga lateral

cerrada.

PARA DESCARGA LATERAL-

1. La tap6n acolchadora trasera instalada.

2. La protecci6n contra la descarga lateral

instalada.

_k PR,ECAUCl6N: No haga funcionar su

segaaora sin la tap6n de la acolchadora

aprobada o sin el recogedor c_sped

aprobados en su lugar. Nunca trate de operar

la segadora cuando se halla removido la

puerta trasera o cuando estd un poco abierta.

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor.

Para el tipo y el grado del aceite a utilizar, vea

el "MOTOR" en la secci6n del Mantenimiento

de este manual.

_QIPRECAUCI6N: NO sobrellene el motor con

aoeite, o fumar_, cuando Io valla a arrancar.

1. Aseg_rese que la segadora est6 nivelada y

que el area alrededor del dep6sito de

aceite est_ limpia.

2. Remueva la varila medidora de aceite del

tubo de desarga de aceite. Aseg_rese que

el borde del tubo de relleno de aceite este

limpio.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente 3/4 (15 onzas)

de aceite en el tubo de relleno del motor.

4. Permita que el aceite se asiente. Inserte y

apriete la varilla medidora de aceite,

despues remuevala para leer el nivel de

aceite.

5. Contim_e agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora hasta que lea Ileno (FULL). NO

sobrellene el motor con aceite, o fumard

cuando Io valla a arrancar.

6. Aseg_rese de apretar la varilla medidora

del aceite antes de arrancar el motor.

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta

la Ifnea de Ileno en la varilla medidora de

nivel.

• Cambie el aceite despu_s de 25 horas de

operacibn o una vez por temporada. Puede

necesitar cambiar el aceite mds a menudo

cuando las condiciones son polvorosas o

sucias.

AGREGUE GASOLINA

• Liens el estanque de combustible hasta la

parte inferior del cuello de relleno del

estanque de gasolina. No Io Ilene

demasiado. Use gasolina regular, sin

plomo, nueva y limpia con el mfnimo de 87

octanos. No mezcle el aceite con la

gasolina. Para asegurar que la gasolina

utilizada sea fresca compre estanques los

cuales puedan ser utilizados durante los

primeros 30 dias.

_,PRECAUCl6N: Limpieel aceite o el

combustible derramado. No almacene,

derrame o use gasolina cerca de una llama

expuesta.

_,PRECAUCI6N: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separacibn y formaci6n de dcidos durante el

almacenamiento. La gasolina acfdica puede

dafiar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardado

por un perfodo de 30 dfas o rods.Vacie el

estanque del combustible, haga arrancar el

motory hdgalo funcionar hasta que las Ifneas

del combustible y el carburador queden

vacfos. La pr6xima temporada use

combustible nuevo. Vea las Instrucciones Para

El Almacenamiento para mas informaci6no

Nunca use productos de limpieza para et

motoro para el carburador en el estanque del

combustible pues se pueden producirdafios

permanentes.

rapa del rellenador

de gasolina

Tapa del

deposito

de aceite

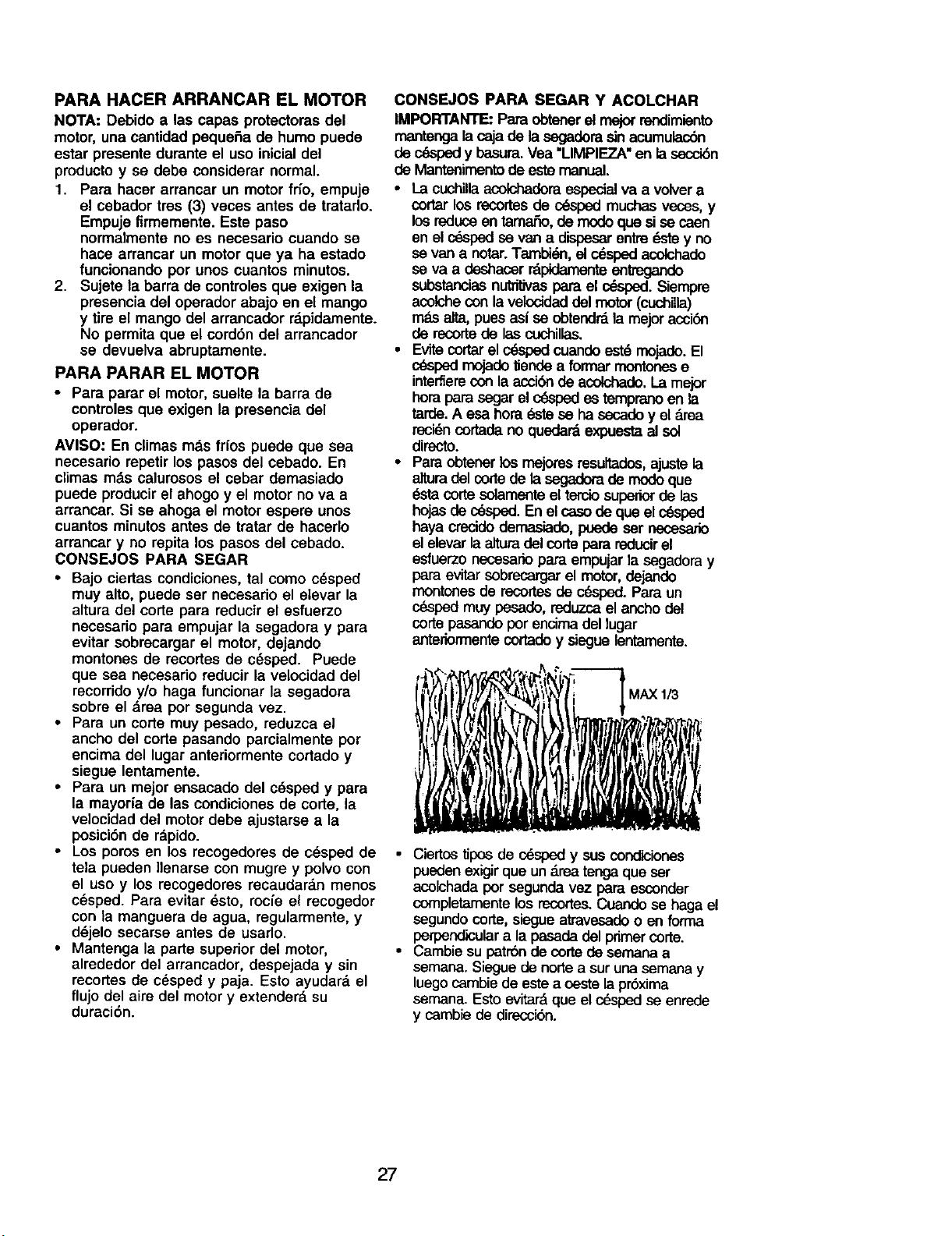

PARA HACER ARRANCAR EL MOTOR

NOTA: Debido a las capas protectoras del

motor, una cantidad pequefia de humo puede

estar presente durante el uso inloial del

producto y se debe considerar normal.

1. Para hacer arrancar un motor frfo, empuje

el cebador tres (3) veces antes de tratarlo.

Empuje firmemente. Este paso

normelmente no es necesario cuando se

hace arrancar un motor que ya ha estado

funcionando por unos cuantos minutes.

2. Sujete la barra de controles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador r.4pidamente.

No permita que el cord6n del arrancador

se devuelva abruptamente.

PARA PARAR EL MOTOR

• Para parar el motor, suelte la barra de

controlesque exigen la presencia del

operador.

AVISO: En climas m_,sfrios puede que sea

necesario repetir los pesos del cebado. En

climas m_.s calurosos el cebar demasiado

puede producirel ahogo y el motor no va a

arrancar. Si se ahoga el motor espere unos

cuantos minutes antes de tratar de hacerlo

arrancar y no repita los pasos del cebado.

CONSEJOS PARA SEGAR

• Bajo ciertas condiciones, tal como c_sped

muy alto, puede ser necesario el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando

montones de recortes de c_sped. Puede

que sea necesario reducir la velocidad del

recorridoy/o haga funcionar la segadora

sobre el &rea por segunda vez.

• Para un corte muy pesado, reduzca el

ancho del corte pasando parcialmente por

encima del lugar anteriormente cortado y

siegue lentamente.

• Para un mejor ensacado del c_sped y para

la mayoria de las condiciones de corte, la

velocidad del motordebe ajustarse a la

posici6nde r&pido.

• Los poros en los recogedores de c6sped de

tela pueden Ilenarse con mugre y polvo con

el uso y los recogedores recaudar_.n menos

c_sped. Para evitar _sto, rocie el recogedor

con la manguera de agua, regularmente, y

d_jelo secarse antes de usarlo.

• Mantenga la parte superior del motor,

alrededor del arrancador, despejada y sin

recortes de c6sped y paja. Esto ayudara el

flujo del aire del motory extender,, su

duraci6n.

CONSEJOS PARA SEGAR Y ACOLCHAR

IMPORTANTE: Para obtenerel mejorrendimiento

mantengala cajade la segadorasinacumulac6n

de c_spedy basura.Vea "LIMPIEZA"en la secci6n

de Mantanimentode este manual.

• La cuchillaacoichadoraespecialva a volvera

cortarlos recortesde c_sped muchasveces,y

losreduceen tamafio,de mode que sise caen

en el c__.spedse van a dispesarentre_'te y no

se van a notar. Tambi_n, el c_ped acolchado

se va a deshacerr_pidamenteentmgando

substancias nutritJvaspara el c_sped.Siempre

acolchecon lavelocidaddel motor(cuchina)

mas alta, puesesi es obtendr&la mejoracci6n

de recortede las cuchillas.

• Evitecortarel c_ cuandoest_ mojado.El

c_spedrnojadeliendea format montonese

interfierecon la accibnde acolchade.La mejor

hora para segar el c_sped es temprano en la

tarde.A esa hora 6ste se ha escade y el _u'ea

reci_ncortadano queder& expuestaalsol

directo.

• Para obtenerlos rnejoresresultados,ajustela

altura del cortede la segadorade modeque

6sta corteselamenteel tercio superiorde las

hojesde cesped.En el casode que el c_sped

haya crecido demeslade, _ ser necesarlo

el elevar la alturadel cortepara rsducir el

esfuerzo necesario para empujar la segadora y

para evitar sobrecargar el motor, dejando

montones de recortes de c_sped. Para un

c__.spedmuy pesado, reduzca el ancho del

corte pasando per encima del lugar

anterlormente cortado y siegue lentamente.

MAX1/3

• Ciertos tipos de cesped y sus condiciones

pueden exigir que un _.reatenga que ser

acolchada por segunda vez para esconder

completamente los recortes. Cuando se haga el

segundo corte, siegue atravesade o en forma

perpendicular a la pasada del primer corte.

• Cambie su patrbn de corte de semana a

semana. Siegue de norte a sur una semana y

luego cambie de este a oeste la pr6xima

semana. Esto evitar&que el c_sped se enrede

y cambie de direcci6n.

p.oo.,.,,>,= J._ JlJ

Revisar si hay sujetadores sueltos it##

Limpiar/inspeccionarel recogedor de

I cdsped (si vierle equipado) V' $ V'

IJmpiar la segadora V w

G umpiar debajo de la cubierta de la trans-

misi6n (segadoras con poder propulsor) V*

(_ Revisar las correas y las poleas impul-

sadas (segadoras con poder propulsor)

Revisar o/afiladcambiar la cuchilla

R Tabla de lubdcaci6n

Umpiar la bateda/recargar

(segadoras con arranque elL,ctrico)

M Revisar el nivel del aceite

O Cambiar el aceite del motor

Lirnpiarel filtro de aire

O Inspecclonar el silenciador

Limpiaro/cambiar la bujia

Cambiar el cartucho de papel del filtro

de aire

vr=

1 - Cambiar mds a menudo cuande se opere bajo carga pesada o en arnbientes con altas temperaturas.

2 oOar sep/i_io rn_$ a menudo cuando se opere en condicionss sucia$ o polvorosas.

3 - Cambie las cuchillas m_ a menudo cuando siegue on terreno arenoso.

4 - Cargar pot 48 horas al fin de la temporada.

RECOMENDACIONES GENERALES

La garantfade esta segadora no cubre los

articulos que han estadosujetos al abuse oa la

negligenoiadel operador. Pararecibir todo elvalor

de lagarantia, el operader tiene que mantener la

segadora seg_n las instrucciones descritas en

este manual.

Hay atgunos ajustes que se tienen que hacer en

forma peri_lica para podermantenersu unidad

adecuadamente.

Todos los ajustes en la secciSn de Servicio y

Ajustes de este manual tienen que set revisados

por Io menos un vez por cada temporada.

• Una vez al aho,cambie la bujfa, limpie o cambie

el elomento del filtro de aire y revise si la cuchilla

estd desgastada. Una bujia nueva y un

elemento del filtro de aire limplo/nuevo aseguran

la mezcla de aire-combustible adecuada y

ayudan a que su motor funoione mejor y que

dure m_ls.

• Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USQ

1. Revise el nivel del aceite del motor.

2. Revise si hay sujetadores sueltos.

LUBRICACI6N

Mantengala unidadbienlubricada (veala"I'ABLA

DE LUBRICACION").

TABLA DE LUBRICACION

(_) Aceite del motor

(_) Puntal de

resorte del

freno

Bisagra de

la puerla de la

acolchadora

-(_) Bisagra de la

puerta traser

(_) Clavija de montaje del puntal del mango

(_) Rocle el lubrlcante

(_) Vea "MOTOR" en la secclon de Mantenimlento

IMPORTANTE: No aceite o engrase los

rodamientos de la rueda de plastico. Los

lubricantes viscosos atearan polvo y

mugre, Io acortara la duracion de los

rodamientos autolubricantes. Si cree que

tienen que lubricaree, use Iosamente un

lubricante tipo crafito, de polvo seco, en

forma moderada.

ESPEClFICAClONES DEL PRODUCTO

NL_mero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.25 Cuartos (Regular sin Plomo)

Tipo de Aceite (API-SF-SJ): SAE 30 (sobre 32°F);SAE 5W-30 (debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujia (Abertura: .030") Champion RJ19LM o J19LM

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.

• El nL_merodel nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrartanto el n,',merode serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

SEGADORA

Siempre observelas reglasde seguridadcuando

haga el mantenimiento.

LLANTAS

• Mantenga las Ilantassin gasolina,aceiteo

substanciasqu{micas para controlde insectos

que puedendal_arlagoma.

• Evitelostocones,las piedras, las grietas

profundas,los objetosafiladosy otrospeligros

quepuedender3aralas Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la

cuchillade la segadora tienen que manteneme

afilada. Cambie la cuchilladoblada o daSada.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujfa y

p6ngalo en donde no pueda entrar en

contacto con _sta.

2. Haga descansar la segadora en su lado.

Asegt_rese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la eaja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVISO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla girdndolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los artfculos de

ferreterfa adjuntadores (el perno, la

arandela de seguridad y la arandela

endurecida).

AVISO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del

adaptador de la cuchilla. La ranura tiene que

estar en buenas condiciones para que

funcione en forma adecuada. Cambie el

adaptador si est.4dahado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchina en el

cigue£1aldel motor. AsegL_reseque la

ranura del adaptador y que el chavetero

del eiguefial est_n alineados.

2. Ponga la cuchilla en el adaptador de _sta

alineando los dos (2) agujeros en la

cuchilla con las salientes elevadas en el

adaptador.

3. AsegL_resede que el borde de salida de la

cuchilla (opuesto al borde afilado) est_

hacia arriba hacia el motor.

4. Instale el pemo de la cuchilla con la

arandela de seguridad y la arandela

endurecida en el adaptador de la cuchilla y

el cigue_al.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el pemo

de la cuchilla gir_ndolo en el sentido en que

giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es clase

8 tratado a calo.

Adaptador de la cuchilla Chavetero del

ciguenal

Arandelade

Cuchilla

Arandela

Pemo endurecid_

de la

cuchilla Borde de salida Adaptador de la cuchilia

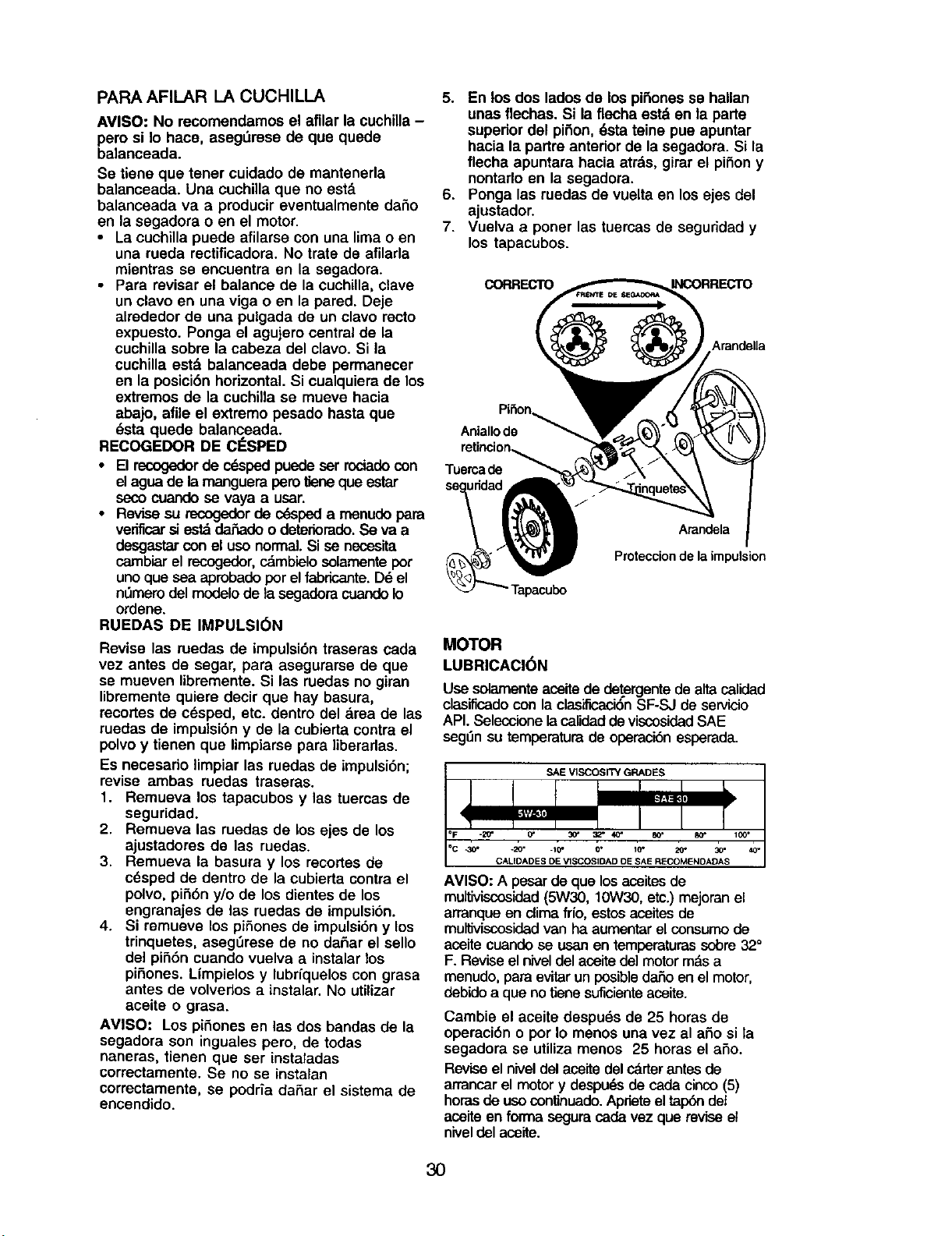

PAPA AFILAR LA CUCHILLA

AVISO" No recomendamos el afilar la cuchilla -

pero si Io hace, asegDrese de que quede

balanceada.

Se tiene que tener cuidado de mantenerla

balanceada. Una cuchilla que no est,.

balanceada va a producir eventualmente da_o

en la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una putgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla estd balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de los

extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que

_sta quede balanceada.

RECOGEDOR DE C#SPED

• El recogedorde c_sped puedeser rociadocon

elagua de lamanguera peroliene que estar

secocuando se vaya a usar.

• Revise su recogedorde c_sped a rnenudopara

verificarsiestdde,ado o deteriorado.Se va a

desgastar con el use normal.Si se necesita

cambiarel recogedor,cdmbielosolament_por

unoque sea aprobadopor elfabricante. D_ el

n0mero del modelo de la segadera cuando Io

ordene.

RUEDAS DE IMPULSI(_N

Revise las ruedas de impulsibn traseras cada

vez antes de segar, para asegurarse de que

se mueven libremente. Si las ruedas no giran

libremente quiere decir que hay basura,

recortes de cesped, etc. dentro del drea de las

ruedas de impulsi6n y de la cubierta contra el

polvo y tienen qua limpiarse para liberarlas.

Es necesario limpiar las ruedas de impulsi6n;

revise ambas ruedas traseras.

1. Remueva los tapacubos y las tuercas de

seguridad.

2. Remueva las ruedas de los ejes de los

ajustadores de las ruedas.

3. Remueva la basura y los recortes de

c_sped de dentro de la cubierta contra el

polvo, pi56n y/o de los dientes de los

engranajes de las ruedas de impulsion.

4. Si remueve los piSones de impulsi6n y los

trinquetes, aseg_rese de no daSar el sello

del pi55n cuando vuelva a instalar los

pifiones. Limpielos y lubriquelos con grasa

antes de volvedos a instalar. No utilizar

aceite o grasa.

AMISO: Los pifiones en las dos bandas de la

segadora son inguales pero, de todas

naneras, tienen queser instaladas

correctamente. Se no se instalan

correctamente, se podda daSar el sistema de

encendido.

5. En los dos lados de los pifionesse hallan

unas flechas. Si la flecha estd en la parte

superior del pifion, 6sta teine pue apuntar

hacia la padre anterior de la segadera. Si la

flecha apuntara hacia atrds, girar el pifiony

nontarlo en la segadora.

6. Ponga las ruedas de vuelta en los ejes del

ajustador.

7. Vuelva a poner las tuercas de seguddad y

los tapacubos.

CORRECTO

_,randella

Pifion

Aniallo de _

Tuerca de

Tapacubo

Arandela

Proteccion de la impulsion

MOTOR

LUBRICACI6N

Use solamenteaceite de detergentede altacalidad

clasificadocon la clasificaci_nSF-SJ de servicio

API.SeleccionelacalidaddeviscosidedSAE

seg5n su temperaturade operaci6nesperada.

SAE VISCOSITY GRADES

*30" .t0, 0• 10" 20" 30.

CALtDADES DE VISCOSIDAD OE SAE RECOMENDADAS

AVISO: A pesar de qua los aceitesde

multiviscosidad (5W30, 10W30, etc.)mejoran el

arranque en climafrio, estosaosites de

multiviscosidad van ha aumentarel consumode

aceitecuandose usan en temperaturassobm 32°

F. Reviseel niveldel aceitedel motorm/_sa

menudo, paraevitarun posibledahoen el motor,

debidoa que notienesuficianteaosite.

Cambie el aceite despu_s de 25 horas de

operaci6n o per Io menos una vez al afio si la

segadora se utiliza menos 25 horas el aSo.

Revise el nivel del aceite del c&rterantes de

arrancar el motor y despu_s de cada cinco (5)

horasde useconUnuado.Apdete el tap6n det

aosite en forma segura cada vez qua revise el

niveldel aosite.

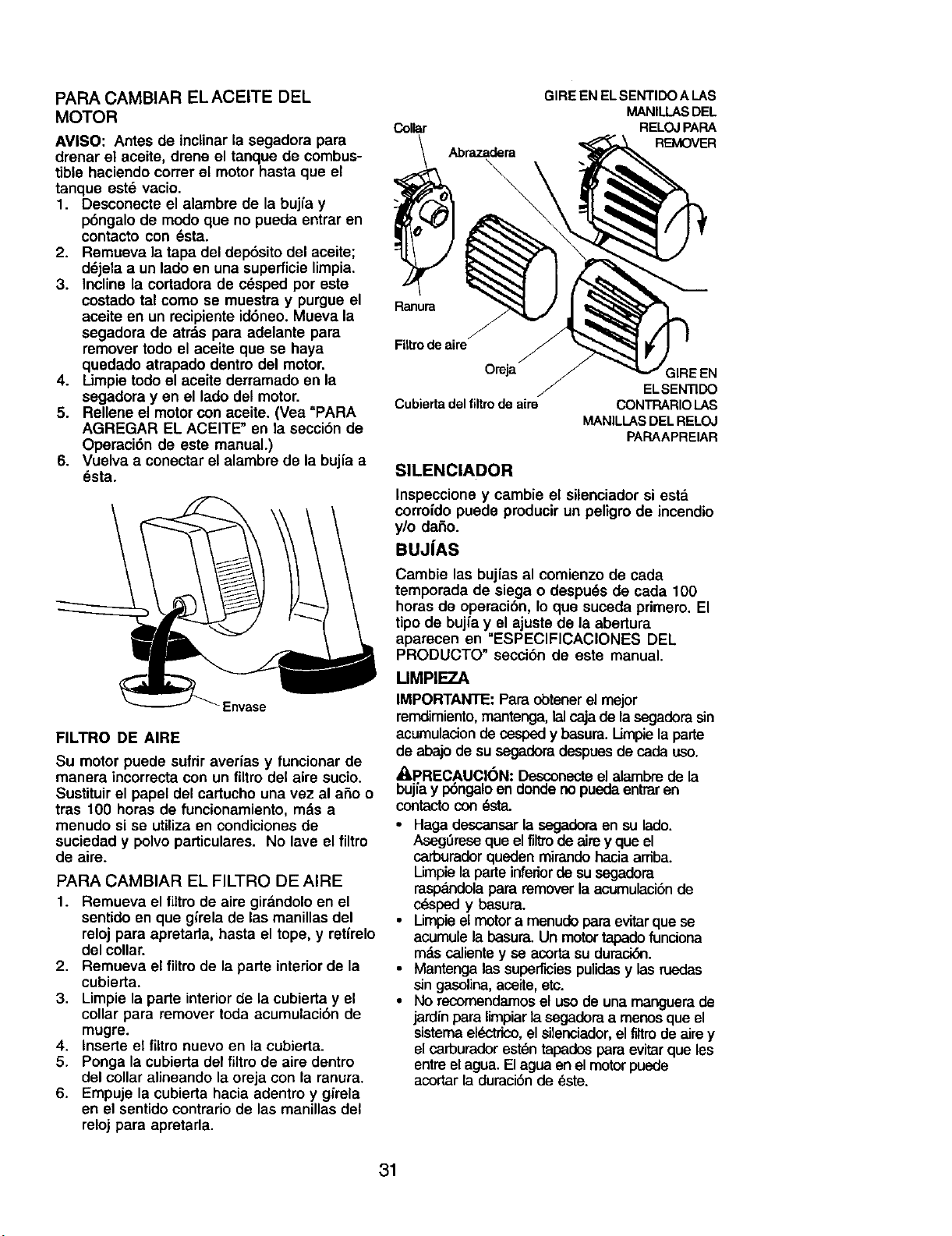

PARA CAMBIAR EL ACEITE DEL

MOTOR

AVISO: Antes de inclinar la segadora para

drenar el aceite, drene el tanque de combus-

tible haciendo correr el motor hasta que el

tanque est6 vacio.

1. Desconecte el alambre de la bujfay

p6ngalo de modoque no pueda entrar en

contacto con _sta.

2. Remueva la tapa del dep6sito del aceite;

d_jela a un lado en una superficielimpia.

3. Incline la cortadora de c6sped por este

costado tal como se muestra y purgue el

aceite en un recipienteid6neo. Mueva la

segadora de atrds para adelante para

remover todo el aceite que se haya

quedado atrapado dentro del motor.

4. Umpie todoel aceite derramado en la

segadora y en el lado del motor.

5. Rellene el motorcon aceite. (Vea "PARA

AGREGAR EL ACEITE" en la secci6n de

Operaci6n de este manual.)

6. Vuelva a conectar el alambre de la bujia a

_sta.

Envase

FILTRO DE AIRE

Su motor puede sufrir averias y funcionar de

manera incorrectacon un filtrodel aire sucio.

Sustituir el papel del cartucho una vez al afio o

tras 100 horas de funcionamiento, rods a

menudo si se utiliza en condiciones de

suciedad y polvo particulares. No lave el filtro

de aire.

PARA CAMBIAR EL FILTRO DE AIRE

1. Remueva el liltro de aire gir_.ndolo en el

sentido en que gffela de las manillas del

reloj para apretada, hasta el tope, y retffelo

del collar.

2. Remueva el filtro de la parte interior de la

cubierta.

3. Limpie la parte interior de la cubierta y el

collar para remover toda acumulaci6n de

mugre.

4. Inserte el filtro nuevo en la cubierta.

5. Ponga la cubierta del filtro de aire dentro

del collar alineando la oreja con la ranura.

6. Empuje la cubierta hacia adentro y gffela

en el sentido contrario de las manillas del

reloj para apretarla.

Collar

GIRE EN EL SENTIDO A LAS

MANILLASDEL

RELOJPAPA

REMOVER

Ranura

Filtrode aire

Oreja

Cubiertadel filtrode aim

._IRE EN

ELSENTIDO

CONTRARIO LAS

MANILLAS DEL RELOJ

PARAAPREIAR

SILENClADOR

Inspeccione y cambie el silenciadorsi esta

corrofdo puede producir un peligro de incendio

y/o daSo.

BUJiAS

Cambie las bujias al comienzo de cada

temporada de siega o despuds de cada 100

horas de operacibn, Io que suceda primero. El

tipo de bujia y el ajuste de la abertura

aparecen en "ESPEClFICAClONES DEL

PRODUCTO" secci6n de este manual.

UMPIEZA

IMPORTANTE: Pare obtenerel mejor

remdimiento,mantenga, lalcajade lasegadorasin

acumulacionde cespedy basura. I_impiela parte

de abajode susegadoredespuesde cada uso.

_I,PRECAUCION: Desconecteelaiambre de la

bujiayp6ngaloen dondenopuedaentraren

contactocon _sta.

• Haga descansarla segadoreen su lado.

AsegOreseque elflltmde airey que el

carburadorquedenmirandohacia arriba.

Umpie la parteinfenorde susegadora

rasp;'_dolapara removerlaacumulaci6nde

c_sped y basura.

• Umpie el motora menudo para evitarque se

acumulela basura.Un motortapadofunciona

rods calientey se acortasu durack_.

• Mantenga lassuperf_es pulidasy las ruedas

singasolina,aceite,etc.

• No recomendamosel usode una manguerade

jardinpara limpiarlasegadoraa menosque el

sistemael_trico, el silenciador,el filtm de aim y

el carburadorest_ntapadespara evitarqueles

entreel agua. Elagua enel motorpuede

acortarladuraci6nde este.

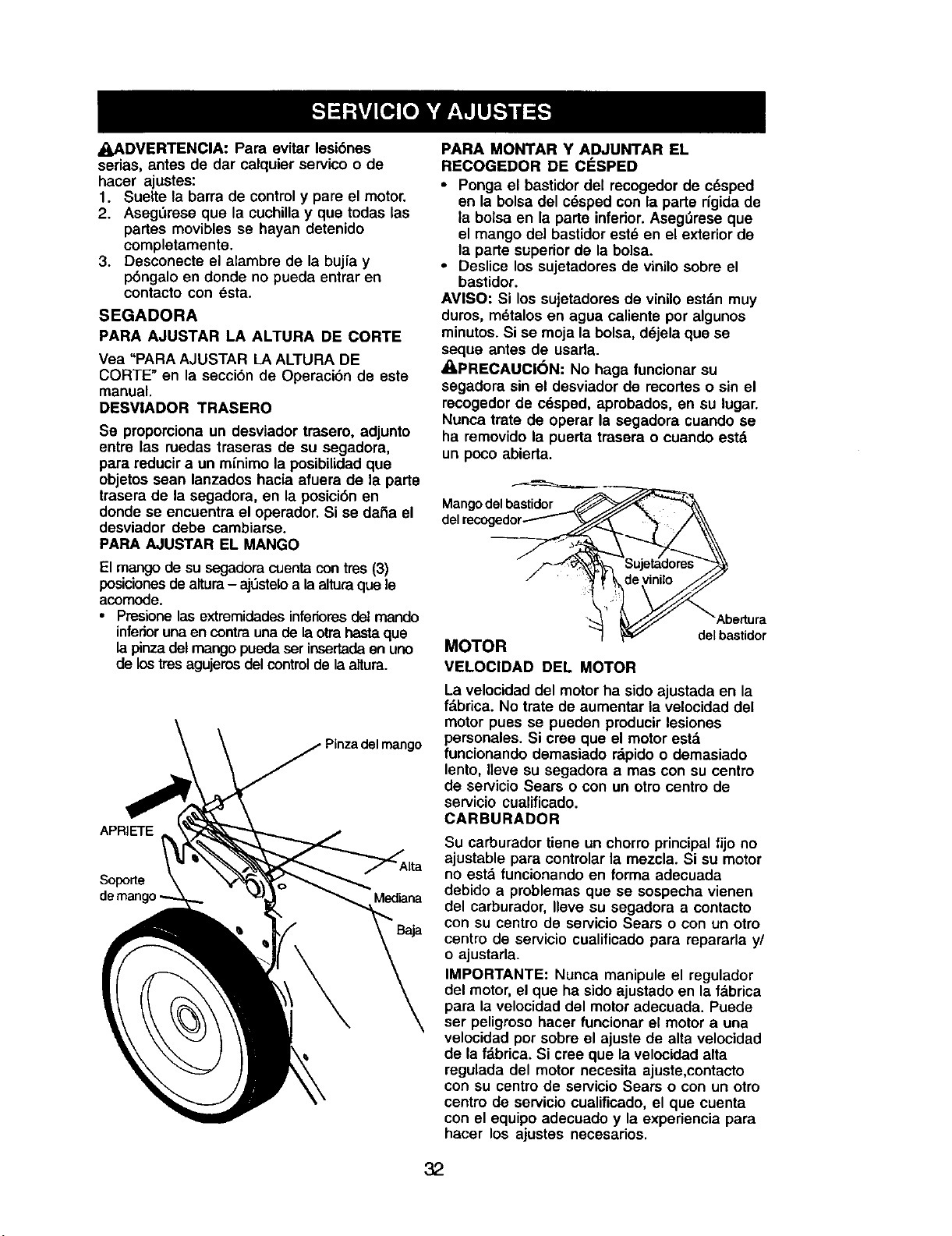

_A.DVERTENCIA: Para evitar lesi6nes

serias, antes de dar calquier servico o de

hacer ajustes:

1. Suelte la barra de controly pare el motor.

2. AsegL_reseque la cuchilla y que todas las

partes movibles se hayan detenido

completamente.

3. Desconecte el alambre de la bujfa y

p6ngalo en donde no pueda entrar en

contacto con esta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR tEAALTURA DE

CORTE" en la seccibn de Operaci6n de este

manual.

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora,

para reducira un m{nimo la posibilidadque

objetos sean lanzados hacia afuera de la parte

trasera de la segadora, en la posici6n en

donde se encuentra el operador. Si se dafia el

desviador debe cambiarse.

PAPA AJUSTAR EL MANGO

El mango de su segadora cuenta con tres (3)

posiciones de altura- aj6stelo a la alturaque le

acomode.

• Presione las extremidades inferiores det mando

inferior una en contra una de la otra hasta que

la pinzadel mango pueda ser insertada en uno

de los tres agujeros del control de la aRura.

APRIETE

Soporte

Baja

PARA MONTAR Y ADJUNTAR EL

RECOGEDOR DE CESPED

• Ponga el bastidor del recogedor de c6sped

en la bolsa del c_sped con la parte r|gida de

la bolsa en la parte inferior.AsegSrese que

el mango del bastidor est_ en el exterior de

la parte superior de la bolsa.

• Deslice los sujetadores de vinilo sobre el

bastidor.

AVISO: Si los sujetadores de vinilo estdn muy

dums, m6talos en agua caliente por algunos

minutos.Si se moja la bolsa, d_jela que se

sequa antes de usada.

_PRECAUCl6N: No haga funcionar su

segadora sin el desviador de recortes o sin el

recogedor de c_sped, aprobados, en su lugar.

Nunca trate de operar la segadora cuando se

ha removido la puerta trasera o cuando estd

un poco abierta.

Mango delbastidor

MOTOR

VELOCIDAD DEL MOTOR

del bastidor

La velocidad del motor ha sido ajustada en la

f&brica. No trate de aumentar la velocidad del

motor pues se pueden producir lesiones

personales. Si tree que el motor est,.

funcionando demasiado r&pido o demasiado

lento, Ileve su segadora a mas con su centro

de servicio Sears o con un otro centro de

servicio cualificado.

CARBURADOR

Su carburador tiene un chorro principal fijo no

ajustable para controlar la mezcla. Si su motor

no estd funcionando en forma adecuada

debido a problemas que se sospecha vienen

del carburador, Ileve su segadora a eontacto

con su centro de servicio Sears o con un otro

centro de servicio cualificado para repararla y/

o ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la fabrica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la fdbrica. Si tree que la velocidad alta

regulada del motor necesita ajuste,contacto

con su centro de servicio Sears o con un otro

centro de servicio cualificado, el que euenta

con el equipo adecuado y la experiencia para

hacer los ajustes necesarios.

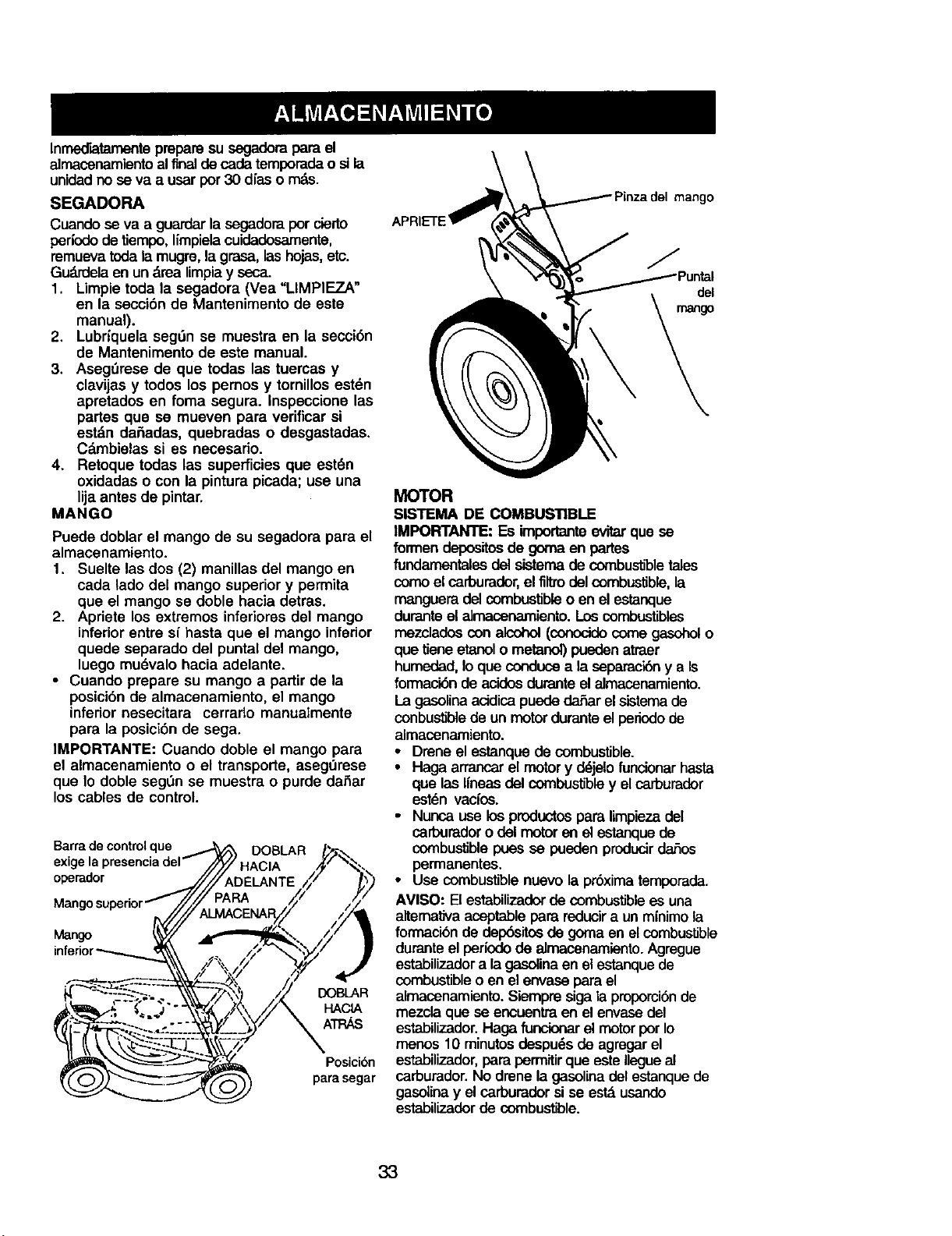

Inmed_atarnentepreparesu segadorapara el

almacenamiento al final de cadetemporadeo sila

unidadno se va a usar pot 30 dfaso m&s.

SEGADORA

Cuandose va a guardarla segadoraporclerto

perfodode tiempo,timpiela cuidadosamente,

remuevatodala mugre,la grasa,lashojas,etc.

Gu_,rdelaen un_vea limpiay seca.

1. Limpie toda la segadora (Vea "LIMPIEZA"

en la secciOnde Mantenimento de este

manual).

2. Lubriquela seg0n se muestra en la secci6n

de Mantenimento de este manual.

3. Aseg,3rese de que todas las tuercas y

clavijas y todos los pemos y tornillosest6n

apretados en foma segura. Inspeccione las

partes que se mueven para verificar si

est_n da_adas, quebradas o desgastadas.

C_.mbielassi es necesado.

4. Retoque todas las superficies que est6n

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

1. Suelte las dos (2) manillas del mango en

cada lado del mango superior y permita

que el mango se doble hacia detras.

2. Apriete los extremos inferiores del mango

inferiorentre sf hasta que el mango inferior

quede separado del puntal del mango,

luego mu_valo hacia adelante.

• Cuando prepare su mango a partir de la

posicibnde almacenamiento, el mango

inferior nesecitara cerrado manualmente

para la posid6n de sega.

IMPORTANTE: Cuando doble el mango para

el almacenamiento o el transporte, aseg!Jrese

que Io doble segOnse muestra o purde daSar

los cables de control.

Barrade controlque

operador

DOBLAR

Mango

Posicibn

para segar

del mango

del

mango

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es _npo_anteever que se

formen depositosde goma en partes

fundamentales del sistema de combustibletales

como el carburador, el filtro del combustible, la

rnangueradelcombustibleo en el estanque

durantBel almacenamiento. Los combustibles

mezclados con alcohol (conocido comegasoholo

que tiene etanol o metanol) pueden atraer

humedad, Io que conduce a la separacibn y a Is

formack_nde acidos durante el almaconamiento.

La gasolina acidica puede da,,3arel sistema de

conbustJblede un motor durante el pedodo de

almacenamiento.

• Drene el estanque de combustible.

• Haga arrancar el motory d_jelo funcionar hasta

que las Ifneas del combustible y el carburador

est6n vacfos.

• Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir daz3os

permanentes.

• Use combustible nuevo la prbxima temporada.

AMISO: El estabilizador de combustible es una

altemativa aceptable para reducir a un minimo la

formacibn de dep_sitos de goma en el combustible

durente el perledo de almacenamlento. Agregue

estabilizadora la gasolinaen elestanquede

combustibleo en el envasepara el

almacenamiento. Slempresiga la proporci6nde

mezcla que se encuentraen el envasedel

estabilizador.Haga funcionar el motorporIo

menos 10 minutosdespu6sde agregarel

estabilizador, para permitir que este Ilegueal

carburador. No drene la gasolina del estanque de

gasolina y el carburador sise es_ usando

estabUizadorde combustible.

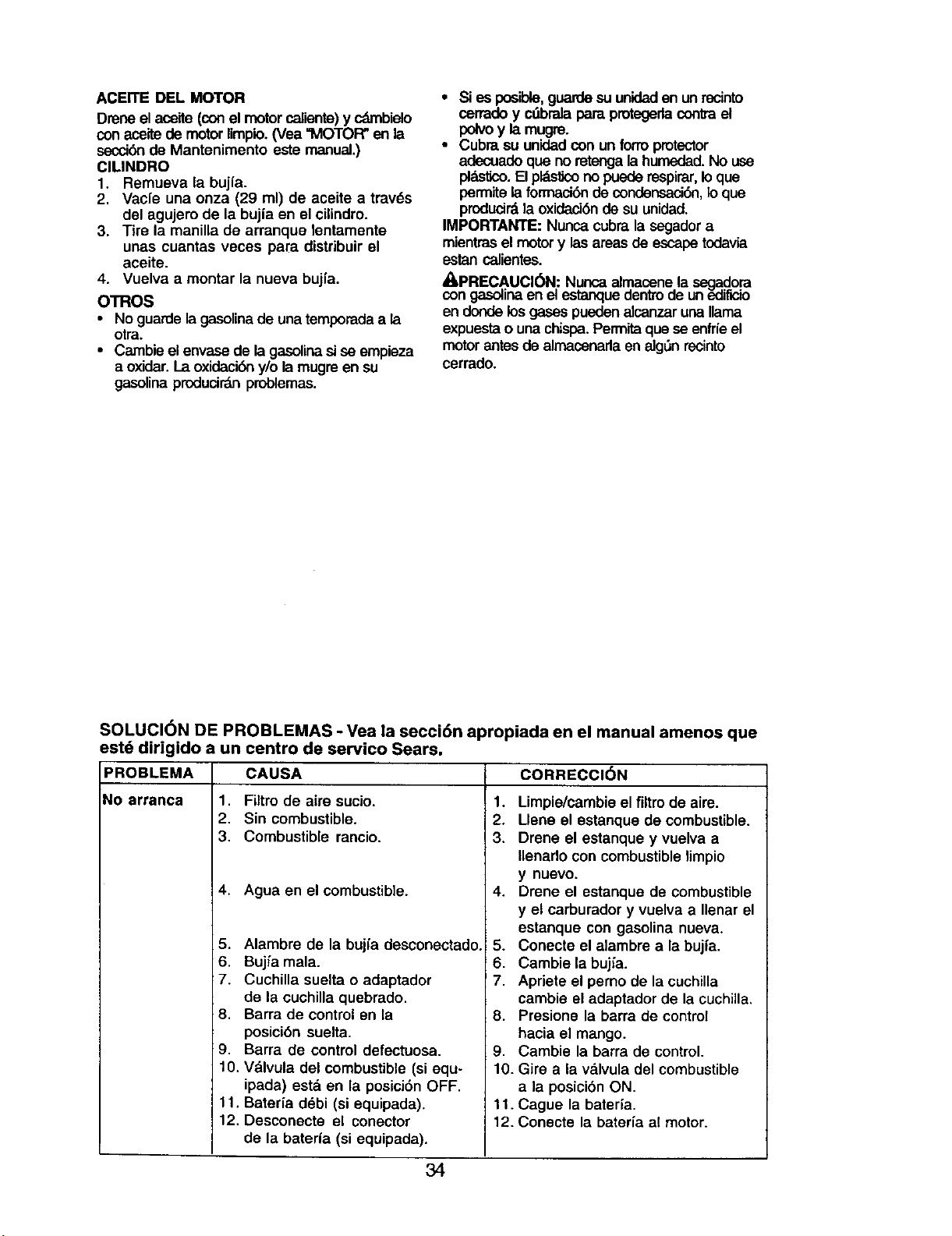

ACEITE DEL MOTOR

Dreneel a_ite (conel motorcaliente)y c&mbielo

con aceite de motorlimpio. (Vea =MOTOR"en la

s6cel6rlde Mantenimento este manual.)

ClLINDRO

1. Remueva la bujfa.

2, Vacfe una onza (29 ml) de aceite a trav6s

del agujero de la bujia en el cilindro.

3. Tire la manilla de arranque lentamente

unas cuantas veces para distribuir el

aceite.

4. Vuelva a montar la nueva bujfa.

OTROS

• No guarde lagasolina de una temporada a la

otra.

• Cambie el envase de la gasolina si se empieza

a oxidar. La oxidack_ y/o la mugre en su

gasolina producir&n problemas.

• Si es posible,guarde suunidaden un recinto

cerradey c0bralapara protegerlacontrael

polvoy la mugre.

• Cubra su unidadcon un form protector

adecuadeque no retengalahumedad.No use

_. ElpldslJcono puederespirar,lo que

permite la formaci6n de condensasi6n, lo que

producird la oxideel6n de su unidad.

IMPORTANTIE: Nunca cubra la segador a

mientras el motor y las areas de escape todavia

estan calientes.

_PREC,AUCI(_N: Nunca alrrrr_oenela segadora

con gasolina en el estanque aentrode un eaiflcio

en donde los gases pueden alcanzar una llama

expuesta o una chispa. Permita que se enfrie el

motor antesde almacenarlaen alg_n recinto

cerrado.

SOLUClON DE PROBLEMAS - Vea la secci6n apropiada en el manual amenos que

est_ dirigido a un centro de servico Sears.

PROBLEMA

NO arranca 1,

CAUSA CORRECCI_N

Filtro de aire sucio.

Sin combustible.

Combustible rancio.

Agua en el combustible.

5. Alambre de la buj{a desconectado,

6. Bujfa mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8, Barra de controlen la

posici6n suelta.

9. Barra de control defectuosa.

10. Vdlvula del combustible (si equ-

ipada) esta en la posici{SnOFF.

11. Bateria d6bi (si equipada),

12. Desconecte el conector

de la baterla (si equipada),

1. Limpie/cambie el filtm de aire.

2. Llene el estanque de combustible.

3. Drene el estanque y vuelva a

Ilenarlo con combustiblelimpio

y nuevo.

4. Drene el estanque de combustible

y el carburador y vuelva a Ilenar el

estanque con gasolina nueva.

5. Conecte el alambre a la bujfa.

6. Cambie la bujia.

7. Apriete el pemo de la cuchilla

cambie el adaptador de la cuchiila.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la va.lvula del combustible

a la posicibn ON.

11. Cague la bateria.

12. Conecte la bateria al motor.

SOLUCI(_N DE PROBLEMAS - Vea la secci6n aproplada en el manual amenos que

est6 dirigido a un centro de servico Sears.

CORRECCl6N

PROBLEMA

Falta de

fuerza

Mal corte-

disparejo

Vibracl6n

excesiva

Cord6n

irrancador

dif|cil de tirar

Recogedor de

c6sped no se

Ilena (si viene

equipado)

Difmil de

empujar

P6rdida de

impulsi6n

o retardase

de la

velocidad

CAUSA

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Velocidad del motor lenta.

4. Acumulaci6n de crisped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorddo

demasiado rdpida.

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Acumulaci6n de c6sped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. Ciguefial del motor doblado.

El freno del volante del motor

estd aplicado cuando se

suelta la barra de control.

Ciguefial del motordoblado.

Adaptador de la cuchilla quebrado.

La cuchilla se arrastra en

el cdsped.

Altura de corte demasiado baja.

Levantamiento de la cuchilla

desgastado.

Recogedor sin ventilaci6n de aire.

1. Ajuste a la posici6n de

"Code m_.salto."

2. Ajuste a la posici6nde

"Code rods alto."

3. Umpie/cambie el flltrode aire.

4. Limpie la parte inferiorde la

caja de la segadora.

5. Revise el niveldel aceite.

6. Corte a una velocidad de

recorrido mds lenta.

1. Cambie la cuchilla. Apdete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferiorde la

caja de la segadora.

1. Cambie la cuchilla.Apriete el

pemo de la cuchiUa.

2. P6ngase en contacto con su eentro

de servicio Sears o con un otro

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

12. P6ngase en contacto con su centre

de servicio Sears o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el cdsped ha sido

cortado o a una superficiefirme

para hacer arrancar el motor.

1. Eleve la altura de code.

2. Cambie las cuchillas.

3. Limpie el recogedor de c_sped.

El c_sped estd demasiado alto o la 1.

altura de la rueda demasiado baja.

Parte trasera de la caja/cuchilla 2.

de la segadora arrastr_.ndose

en el cesped.

Recogedor de c6sped demasiado 3.

Ileno.

Posicibn de la altura del mango 4.

no adecuada para usted.

Desgaste de la correa. 1.

La correa estd fuera de la polea. 2.

Cable de la impulsi6n usado o roto. 3.

Suciedad en pifiones del 4.

mecanismo impulsor.

Eleve la altura de code.

Eleve la parle trasera de la caja de

la segadora (1) un lugar m_.salto.

Vacfe el recogedor de c_sped.

Ajuste la altura del mango de

modo que le acomode.

Revise/cambie correa de impulsi6n

Revise/vuelva a instalar la

Cambie el cable de la impulsiSn.

Limpie los mofiones del

mecanismo impulsor.

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.377651

10 12 _

3g I

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUM BER 917.37651

KEY PART

NO. NO

1 167163

2 161105X479

3 175788

4 179585

5 132004

6 66426

7 131959

8 18O833

9 164265

10 161551

11 73990500

t 2 51793

13 161586

14 850733X004

15 750634

16 162085

17 179885

18 182778

19 178164

20 161568X479

21 168227X479

22 150078

23 163183

24 63124

25 161333

26 163409

27 161550

28 88652

29 166036X479

30 851514

31 175064

32 851074

33 850263

34 851084

35 166032

36 179222

37 1504O6

38 ---

KEY PART

DESCRIPTION NO. NO DESCRIPTION

Handle, Upper DIx Comf. (Includes Grip) 39 183648 Grass Catcher Bag

Handle, Lower 40 180026 Grass Catcher Frame

Bail, Cont. Wire DIx Comf. BIk 41 85463 Danger Decai

Guide, Rope, Side 42 165108 Bracket, Anti-fold

Nut, Hex Leckwasher 1/4-20 43 54583 Screw, Tapping 1/4-20 x 1/2

Wira,Tie 45 166034 Rod, PulleyEngage

Bolt, Handle 5/16-18 x 1.75 46 166041 Bushing

Knob,Handle 48 169605 RetainerClip

Grip,Hdl Foam Smooth 49 175787X008 Clamp

Bolt,Sq. Neck 50 54583 Screw

Nut, Hex LockwasherIns. 5/16-18 UNC 51 169980 Spacer

Cotter, Hairpin 52 170047 WaveWasher

EngineZone control 53 173041 BeltCover, Bottom

Bracket, Upstop 54 750097 Screw

Screw, Hex Washer Head Tapping 10-2 55 166383X479 Cable Support Bracket

Kit,Door Rear 56 63601 Nut

Seal,Door 57 166391X004 Bracket Assy.

Plug, Mulcher 58 57808 Screw

Kit,Housing 59 166042 V-Greove Pulley

Handle, Bracket Asm. Left 60 166050 IdlerArmSpacer

Handle, BrecketAsm. Right 61 145212 FlangeNut

Screw, Hex Wshd 62 155552 Locknut

Bolt, Hex Head 5/16-18 x 5/8 63 166022X008 IdlerArm

Nut, Hex Leck Wshr 5/16-18 64 166043 Idler PuUey

Baffle, Side 65 160829 ShoulderBolt

Screw 12 x 5/8 66 183058 Door Assy.

Skirt 67 169699 MultiCut Guard

Screw, Hinge 1/4-20 x 1.25 68 88349 Nut

BeltCover, Top - - 161058 WarningDecal (NotShown)

Adapter, Bladew/key Longer - - 183646 Owner'sManual

Blade,21"

Washer, Hardened Availableaccessories notincludedwithlawnmower:

Lock'washer,Helical Spring3/8

Screw, Hex Head 3/8-24 x 1.38 71 33623 Gas Can (2.5 gal.)

Pulley,Fixed 71 33500 FuelStabilizer

Bearing SupportAssy. 71 33000 SAE 30W Oil (20 oz.)

Bolt, Engine

Engine,CraftsmanModel Number143.026706 NOTE: Allcomponent dimensionsgivenin U.S. inches.

(See Breakdown) 1 inch = 25.4 mm

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.377651

• \

,_ 3O

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.377651

KEY PART

NO. NO DESCRIPTION

KEY PART

NO. NO

DESCRIPTION

1 178916

2 175786

3 54583

4 179049

5 161537

6 75O634

7 166060

8 132010

9 166049

10 166021X004

11 17541011

12 166189

13 166388

14 145354

15 57079

16 161584

17 161602

18 160477X004

19 167650

20 12000022

21 163365

22 169911

23 161118X004

24 57808

SpeedControl

BailControl Drive

Screw

DdveCable

CoverDrive

Screw Thdro110-25 x .50

V-Belt

Nut Lock Flanged 3/8-16 Zinc

Pulley Driven

Belt Keeper Bracket

Screw Hex Wash Head 10-24 X .668

Pivot RodCover

Transmission Asm.

PinSpring Thrust

WasherHardened

RodConnecting

Spring Extension

Spring Selector

Knob Selector Spring

E-Ring 7/8

Bearing Support

Bearing Ball

Retainer Drive Asm. Strop.

Screw Hex Head Tapping 1/4-20 x .75

25 170011

26 166450

27 52160

28 12000058

29 180504

30 67725

31 57143

32 180763

33 145212

34 150182

35 160785 X004

36 160786X004

37 161463

38 1634O9

39 700279

40 180542

41 57143

42 83923

43 19572216

44 144929

45 751152

NOTE:

DrivePawl

Pinion,Drive

Washer

E-Ring 7/16

Cover, DustWheel

Washer 112x 1-1/2 x .134

Wave Washer

Wheel 9 x 2

Nut Hex Flange Lock

Hubcap,Mag Platinum

ShaftAsm. Rear

Shaft Asm. Front

Retainer FrontShaft

Screw 12 x5/8

ClipRetainer

Wheel 8 x 2

Washer, Wave

Nut, Hex Flange Lock 3/8-16

Washer

Screw 1/4 x 2,12

Locknut

Allcomponentdimensions givenin U.S. inches.

1 inch = 25.4 mm

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.026706

400 103.,

135

130

101

416

120

11g

125

238 25O

46 3O9A

311A ,

_'310

O,.,_.3o 7

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.026706

KL=Y PART

NO. NO. DESCRIPTION

1 37465

2 26727

6 33734

7 36557

12 36775

12A 36558

12B 36694

14 28277

15 30589

16 34839A

17 31335

18 651018

19 36281

20 326OO

30 37459

40 4O027

41 40042

42 4O006

43 2O381

45 36777

46 32610A

48 27241

50 37460

52 29914

69 37609

70 37608

72 37614

75 27897

80 30574A

81 30590A

82 30591

83 30588A

86 65O488

89 611004

90 611112

92 650815

93 650816

100 34443C

101 610118

103 651007

104 37480

110 37047

119 36787

120 36825

125 37288

36780

126 37289

130 6021A

135 35395

150 31672

151 31673

Cylinder(Includes Key

Numbers2, 20 end 150)

DowelPin

BreatherElement

BreatherAssembly(Includes

KeyNumbers6 and 12,6,)

BreatherTube

BreatherCover&Tube

(IncludesKey Number 12B)

BreatherTube Elbow

Washer

GovernorRod (IncludesKey #14)

Govemor Lever

GovernorLever Clamp

Screw, T-15, #8-32 x 19/64"

ExtensionSpring

OilSeal

Crankshaft

Piston,Pin & Ring Set (Standard)

Piston& Pin Assembly(Standard)

(IncludesKey Number 43)

RingSet(Standard)

PistonPin Retaining Ring

ConnectingRodAssembly

(includesKey Number46)

ConnectingRodBolt

Valve Lifter

Camshaft(ExhaustMCR)

(IncludesKey Number 104)

OilPumpAssembly

* MountingFlangeGasket

MountingFlange (IncludesKey

Numbers72-83,306,309A &311A)

OilDrain Plug

OilSeal

Governor Shaft

Washer

GovernorGear Assembly

(Includes KeyNumber 81)

GovernorSpool

Screw, 1/4-20 x 1-1/4"

FtywheelKey

Flywheel

BellevilleWasher

Flywheel Nut

Solid State Ignition

Spark Plug Cover

Screw, T-15, #10-24 x 15/16"

Cam Bushing

GroondWire

* Cylinder Head Gasket

Cylinder Head

Exhaust Valve (Standard Size)

(Includes Key Number 151)

Exhaust Valve (1/32" Oversize)

(Includes Key Number 151)

Intake Valve (Standard) (Includes

Key Numbers 151 & 151A)

Screw, 5/16-18 x 1-7/16"

ResistorSpark Plug(RJ19LM)

Valve Spring

Valve SpringCap

KEY PART

NO. NO. DESCRIPTION

151A 40017 Intake Valve Seal

166 37727 EngineShreud

169 36783 * Valve Cover Gasket

172 36784 Valve Cover

174 30200 Screw,#10-24x9116"

178 29752 Nut& Lock Washer, 114-28

182 6201 Screw, 114-28x718"

184 26756 * CarburetorTo Intake Pipe Gasket

185 37466 Intake Pipe

186 36255 GovernorLink

189 650839 Screw,l/4-20 x27/64"

191 36559A S,E, Brake Bracket

(Includes KeyNumber 195)

195 610973 Terminal

207 34336 Throttle Link

216 33086 * Intake Pipe Gasket

223 650451 Screw, 114-20x 1"

224 36786 * Intake Pipe Gasket

238 650932 Screw, #10-32 x 49/64"

239 34338 * AirCleanerGasket

241 36919 AirCleaner Collar

245 36905 AirCleaner Filter

250 37122 AirCleaner Cover

260 37696 BlowerHousing

261 30200 Screw, #10-24 x9/16"

262 650831 Screw, 1/4-20 x 1/2"

275 37498 Muffler

277 650988 Screw, 1/4-20 x 2-9/32"

285 35287B StarterCup

287 650926 Screw, 8-32 x21164"

290 34357 Fuel Line

292 26460 FuelLineClamp

298 650926 Screw, #8-32 x 21/64"

300 35586 FuelTank (Incl.292 & 301)

301 36246 FuelCap Assembly

305 35647 Oil FillTube

306 37610 * "O"-Ring

307 35499 "O"-Ring

309 650562 Screw, #10-32 x 3/8"

309A 650783 Screw, #10-24 x3/4"

310 35648 Dipstick

311A 37611 HoldDownBracket

313 34080 Spacer

347 650898A Screw, #10-32 x27/32"

355 590701 StarterHandle

370(3 37318 Primer Decal (3X)

370D 35977 CautionDecal

380 640303 Carburetor (Includes Key No. 184)

390 590766 Rewind Starter

400 37613 Gasket Set

(Includes All Items Marked *)

416 37530 Spark ArrestorKit(Optional)

(Includes Key Number417)

417 650760 Screw, #8-32 x 3/8" (Optional)

900 750866A ReplacementS/B,

orderfrom71-999

- - - Replacement Engine, none

RPM Settings: High 3000 to 3300

NOTE: All component dimensions given in U.S.

inches, 1 inch = 25.4 mm

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.026706

KEY PART

NO. NO. DESCRIPTION

_37

- - 640303 Carburetor (Includes Key Number 184 of Engine Parts List)

1 631615 Throttle Shaft & Lever Assembly

2 631767 Throttle Return Spring

4 631184 " Dust Seal Washer

5 631183 * DustSeal

6 640070 Throttle Shutter

7 650506 * ShufterScrew

16 631807 Fuel Fitting

17 651025 Throttle Crack/Idle Speed Screw

18 630766 Tension Spdng

20 640018 Idle Restrictor Screw

2OA 640200 * Idle Restrictor Screw Cap

25 632808 Float Bowl

27 631024 * Float Shaft

28 632802 Float (Plastic)

29 631028 * F]oatBowlO-Ring

30 632807 * Inlet Needle, Seat, & Clip (Includes Key Number 31)

31 631022 * SpringClip

35 640259 Pdmer Bulb(Red)/Retainer Ring

36 640019 Main Nozzle Tube

36A 632766 Bowl Vent Tube Extension

37 632547 * O-Ring, Main NozzleTube

40 640087 High Speed Bowl Nut

44 27110A * BowlNutWasher

47 630748 * Welch Plug, Idle Mixture Well

48 631027 * Welch Plug, Atmospheric Vent

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.026706

--3.

0--2

KEY PART

NO. NO. DESCRIPTION

- - 590766 Rewind Starter

1 5_K)599A Spdng Pin (includes Key Number 4)

2 590600 Washer

3 599696 Retainer

4 590601 Washer

5 590697 BrakeSpdng

6 590698 Starter Dog

7 590699 DogSpring

8 590700 Pulley& Rewind SpdngAssembly

11 590764 Starter HousingAssembly

12 590535 Starter Rope (98" x 9/64" diameter)

13 590701 StarterHandle

NOTE: All componentdimensionsgiven in U.S.

inches. 1 inch = 25.4 mm

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME _ Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime,day ornight (U.S.A.only)

www.sears.com

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (u.sJ_) 1-800-361-6665 (Canada)

Para pedir servicio de reparacibn

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR sM

(1-888-784-6427)

Au Canada pour service en f_s:

1-800-LE-FOYER Mc

(1_00-533-6937)

www.sears.ca

TM SM

® Registered Trademark / Trademark / Service Mark of Sears, Roebuck and Co.

TM SM

® Marca Registrada / Marca de F&brica / Mama de Servicio de Sears, Roebuck and Co.

MCMarque de commerce / MDMarque d6pos(_e de Sears, Roebuck and Co.

183646 04.23.02 BY Printed in U.S.A.

Craftsman 917377651 gas walk-behind lawn mower

Product's Documents

Owner's Manual

Specifications

Craftsman 917377651 Questions and Answers
