Panasonic SC-PMX5 CD iPod iPhone Dock Micro System User Manual

Operating Instructions

Instrucciones de funcionamiento

Instrukcja obsługi

Návod k obsluze

Käyttöohjeet

CD Stereo System

Sistema estéreo con reproductor

de discos compactos

Zestaw stereo z CD

Stereosystém s CD

CD-stereojärjestelmä

Model No.

SC-PMX5

RQT9672-E

Thank you for purchasing this product.

For optimum performance and safety, please read these

instructions carefully.

Please keep this manual for future reference.

Muchísimas gracias por haber adquirido este aparato.

Para un desempeño y seguridad óptimos, por favor lea estas

instrucciones cuidadosamente.

Guarde este manual para su consulta en el futuro.

Dziękujemy za zakupienie tego produktu.

Proszę dokładnie zapoznać się z tą instrukcją obsługi, aby jak

najlepiej wykorzystać to urządzenie i zapewnić jego bezpieczne

użytkowanie.

Prosimy o zachowanie niniejszej instrukcji obsługi.

Niniejsza instrukcja została opracowana na podstawie oryginalnej

publikacji firmy Panasonic Corporation.

Děkujeme za zakoupení tohoto výrobku.

Pro dosažení optimálního výkonu a z bezpečnostních důvodu si

pečlivě přečtěte tyto pokyny.

Uschovejte si prosím tento návod k obsluze.

Kiitos, että hankit tämän tuotteen.

Lue nämä ohjeet huolellisesti parhaan suorituskyvyn ja turvallisuuden

takaamiseksi.

Säilytä ohje tulevaa tarvetta varten.

SC-PMX5EG_RQT9672-E_1gb.indd 1SC-PMX5EG_RQT9672-E_1gb.indd 1 2/1/2012 10:13:24 AM2/1/2012 10:13:24 AM

Do the procedures with the remote control. You can

also use the buttons on the main unit if they are the

same.

Your system and the illustrations can look differently.

These operating instructions are applicable to the following

system.

System SC-PMX5

Main unit SA-PMX5

Speakers SB-PMX5

Inside of product

Produktets innside

Safety precautions

WARNING!

Unit

• To reduce the risk of fire, electric shock or product

damage,

– Do not expose this unit to rain, moisture, dripping or

splashing.

– Do not place objects filled with liquids, such as vases,

on this unit.

– Use only the recommended accessories.

– Do not remove covers.

– Do not repair this unit by yourself. Refer servicing to

qualified service personnel.

CAUTION!

Unit

• To reduce the risk of fire, electric shock or product

damage,

– Do not install or place this unit in a bookcase, built-in

cabinet or in another confined space. Ensure this unit

is well ventilated.

– Do not obstruct this unit’s ventilation openings with

newspapers, tablecloths, curtains, and similar items.

– Do not place sources of naked flames, such as lighted

candles, on this unit.

• This unit is intended for use in moderate climates.

• Install this unit so that the AC mains lead can be

unplugged from the socket outlet immediately if any

problem occurs.

• This unit may receive radio interference caused by

mobile telephones during use. If such interference

occurs, please increase separation between this unit and

the mobile telephone.

• This unit utilizes a laser. Use of controls or adjustments

or performance of procedures other than those specified

herein may result in hazardous radiation exposure.

Battery

• Do not break open or short-circuit the battery.

• Do not charge the alkaline or manganese battery.

• Do not use the battery if the cover has peeled off.

• Do not heat or expose to flame.

• Do not leave the battery(ies) in a car exposed to direct

sunlight for a long period of time with doors and windows

closed.

• Remove the battery if you do not use the remote control

for a long period of time. Keep in a cool, dark area.

• Danger of explosion if battery is incorrectly replaced.

Replace only with the type recommended by the

manufacturer.

• When disposing the batteries, please contact your local

authorities or dealer and ask for the correct method of

disposal.

NORSK

ADVARSEL!

• For å redusere faren for brann, elektrisk støt eller skade

på apparatet:

– Dette apparatet må ikke utsettes for regn, fuktighet,

drypp eller sprut.

– Ikke plasser objekter som er fylt med væske, som

vaser, på apparatet.

– Bruk kun anbefalt tilbehør.

– Fjern ikke deksler.

– Dette apparatet må ikke repareres på egen hånd.

Overlat servicearbeider til kvalifisert servicepersonell.

FORSIKTIG!

• For å redusere faren for brann, elektrisk støt eller skade

på apparatet:

– Ikke plasser apparatet i en bokhylle, et innebygget

kabinett eller et annet lukket sted. Pass på at apparatet

er godt ventilert.

– Apparatets ventilasjonsåpninger må ikke dekkes til

med aviser, duker, gardiner eller lignende.

– Plasser ikke åpen ild, slik som levende lys, oppå

apparatet.

• Dette apparatet er beregnet til bruk under moderate

klimaforhold.

• Strømuttaket må befinne seg i nærheten slik at den

lett kan kobles fra uttaket umiddelbart om det oppstår

problemer.

• Dette apparatet anvender en laser. Betjening av

kontroller, justeringer eller andre inngrep enn de som

er beskrevet i denne bruksanvisning, kan føre til farlig

bestråling.

Back of product

På baksiden av produktet

ENGLISH

RQT9672

SC-PMX5EG_RQT9672-E_1gb.indd 2SC-PMX5EG_RQT9672-E_1gb.indd 2 2/1/2012 10:13:25 AM2/1/2012 10:13:25 AM

Information for Users on Collection and Disposal of Old

Equipment and used Batteries

These symbols on the products, packaging,

and/or accompanying documents mean that

used electrical and electronic products and

batteries should not be mixed with general

household waste.

For proper treatment, recovery and recycling

of old products and used batteries, please

take them to applicable collection points, in

accordance with your national legislation and

the Directives 2002/96/EC and 2006/66/EC.

By disposing of these products and batteries

correctly, you will help to save valuable

resources and prevent any potential negative

effects on human health and the environment

which could otherwise arise from inappropriate

waste handling.

For more information about collection and

recycling of old products and batteries, please

contact your local municipality, your waste

disposal service or the point of sale where you

purchased the items.

Penalties may be applicable for incorrect

disposal of this waste, in accordance with

national legislation.

For business users in the European Union

If you wish to discard electrical and electronic

equipment, please contact your dealer or

supplier for further information.

[Information on Disposal in other Countries

outside the European Union]

These symbols are only valid in the European

Union. If you wish to discard these items,

please contact your local authorities or dealer

and ask for the correct method of disposal.

Note for the battery symbol (bottom two

symbol examples):

This symbol might be used in combination with

a chemical symbol. In this case it complies with

the requirement set by the Directive for the

chemical involved.

Table of contents

Safety precautions ..................................... 2

Supplied accessories ................................. 3

Preparing the remote control .................... 3

Placement of speakers............................... 4

Making the connections ............................. 4

Overview of controls .................................. 5

Disc .............................................................. 6

Using an iPod/iPhone ................................. 7

Radio ............................................................ 7

Clock and timers......................................... 8

Sound effects .............................................. 9

External equipment .................................... 9

Maintenance ................................................ 9

Troubleshooting ....................................... 10

Specifications ............................................11

MPEG Layer-3 audio coding technology licensed from

Fraunhofer IIS and Thomson.

“Made for iPod” and “Made for iPhone” mean that an

electronic accessory has been designed to connect

specifically to iPod, or iPhone, respectively, and

has been certified by the developer to meet Apple

performance standards.

Apple is not responsible for the operation of this device

or its compliance with safety and regulatory standards.

Please note that the use of this accessory with iPod, or

iPhone may affect wireless performance.

iPhone, iPod, iPod classic, iPod nano, and iPod touch

are trademarks of Apple Inc., registered in the U.S. and

other countries.

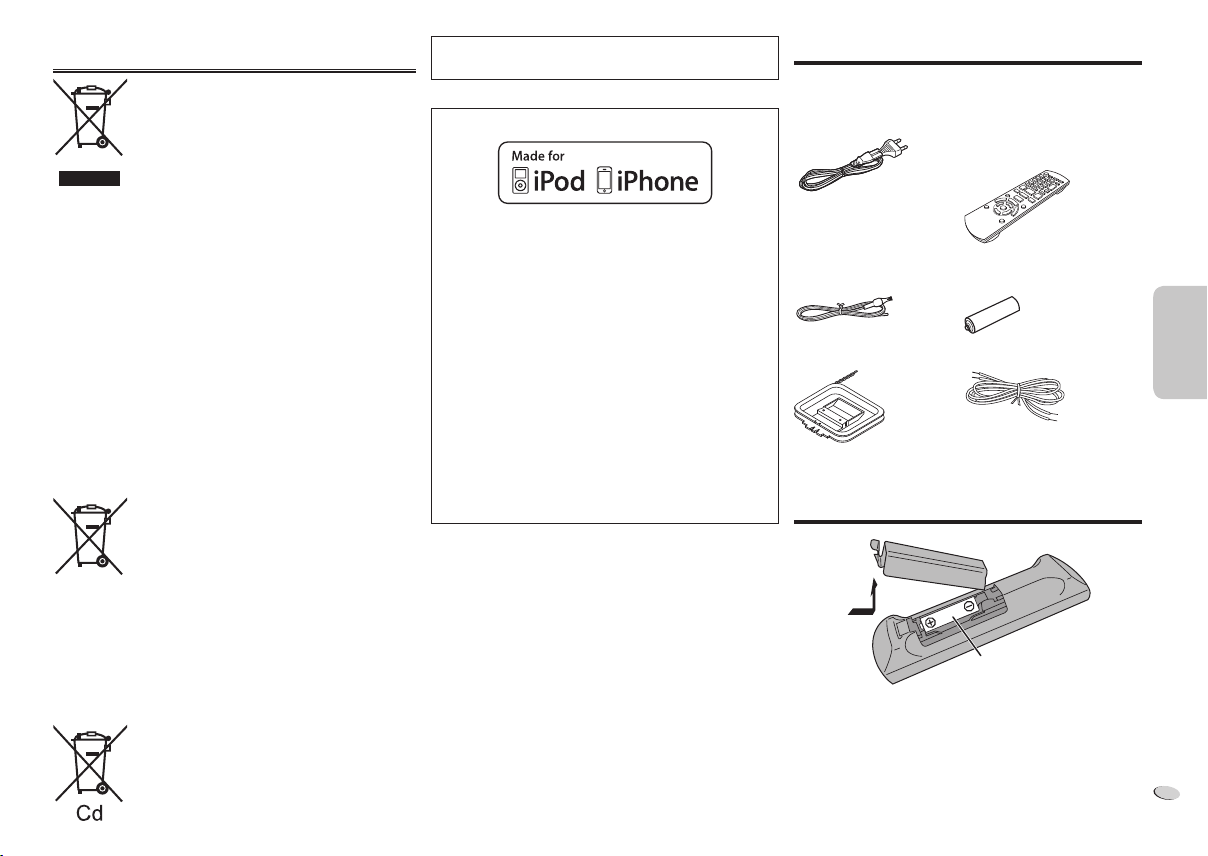

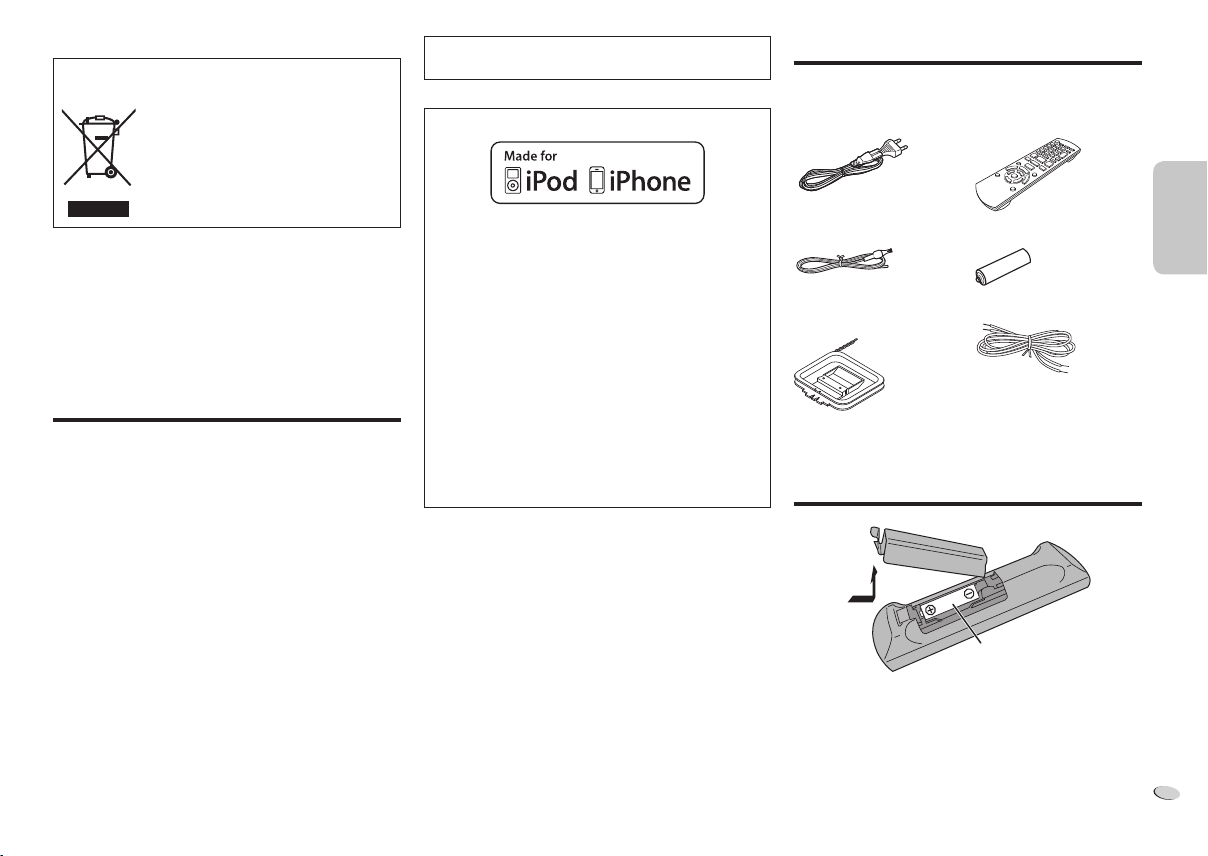

Supplied accessories

Check and identify the supplied accessories.

1 x AC mains lead

1 x Remote control

(N2QAYB000640)

1 x FM indoor antenna 1 x Remote control battery

1 x AM loop antenna 2 x Speaker cables

Preparing the remote control

R6/LR6, AA

Use alkaline or manganese battery.

Install the battery so that the poles (+ and –) align with

those in the remote control.

Point the remote control at the remote control sensor,

away from obstacles, at a maximum range of 7 m directly

in front of the main unit.

ENGLISH

RQT9672

SC-PMX5EG_RQT9672-E_1gb.indd 3SC-PMX5EG_RQT9672-E_1gb.indd 3 2/1/2012 10:13:26 AM2/1/2012 10:13:26 AM

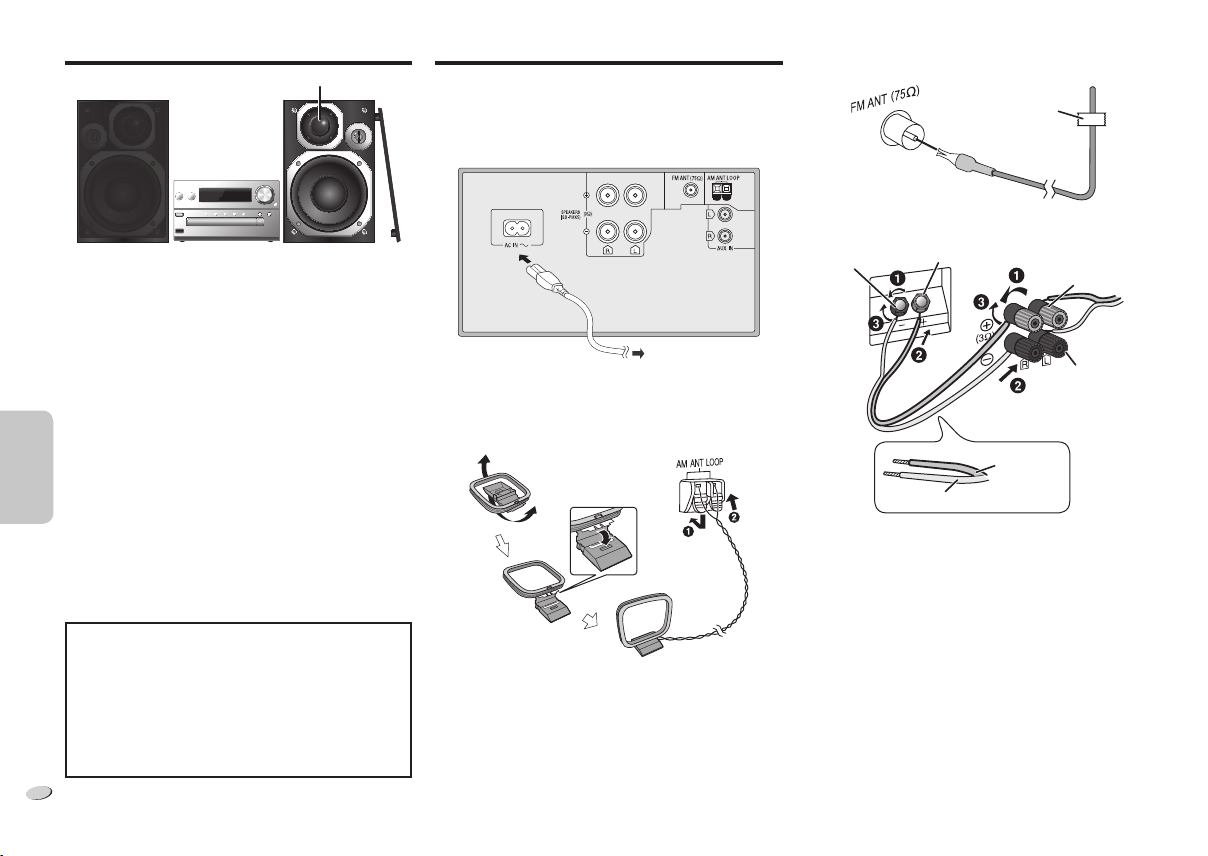

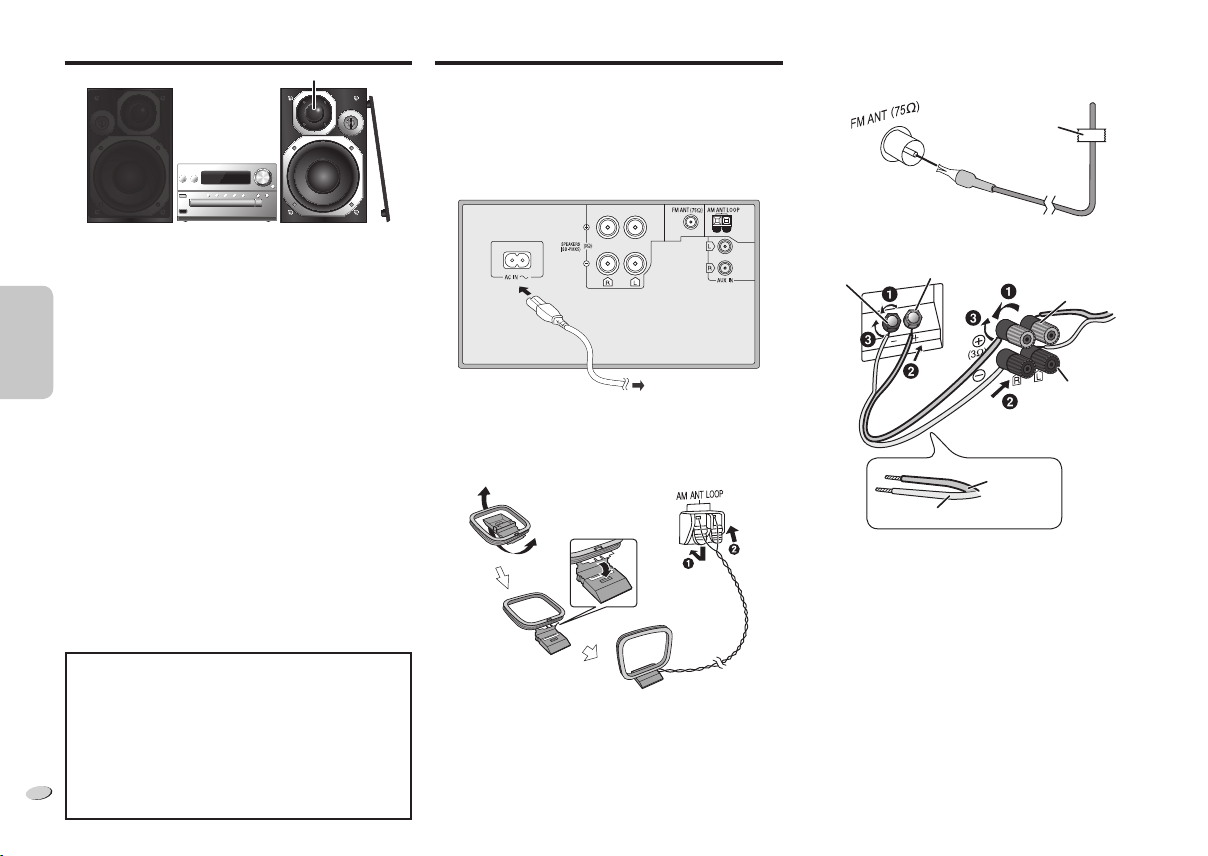

Making the connections

Conserving power

The system consumes approximately 0.4 W when it is in

standby mode. Disconnect the power supply if you do not

use the system.

Some settings will be lost after you disconnect the system.

You have to set them again.

To household mains socket

1 Connect the AM loop antenna.

Stand the antenna up on its base until it clicks.

2 Connect the FM indoor antenna.

Place the antenna where reception is best.

Tape

3 Connect the speakers.

Red (q)

Black (r)

Red (q)

Black (r)

Copper (q)

Silver (r)

Be careful not to cross (short-circuit) or reverse

the polarity of the speaker wires as doing so may

damage the speakers.

4 Connect the AC mains lead.

Do not use an AC mains lead from other equipment.

Placement of speakers

Tweeter

Place the speakers so that the tweeter is on the inner side.

To prevent damage to the speakers, do not touch the

speaker cones if you remove the nets.

Use only the supplied speakers.

The combination of the main unit and speakers give the

best sound. You can cause damage to the system and

decrease the sound quality if you use other speakers.

Note:

• Keep your speakers more than 10 mm from the main unit

for ventilation.

• Put the speakers on a flat safe surface.

• These speakers do not have magnetic shielding. Do

not put them near TVs, PCs or other equipment easily

influenced by magnetism.

• When you play at high levels for a long period, it can

cause damage to the system and decrease the life of

the system.

• Decrease the volume in these conditions to prevent

damage:

– When you play distorted sound.

– When you adjust the sound quality.

CAUTION!

• Use the speakers only with the recommended

system. If not, you can cause damage to the

amplifier and speakers and can cause a fire.

Consult an approved service personnel if damage

occurs or if there is a sudden apparent change in

performance.

• Do the procedures included in these instructions

when you attach the speakers.

ENGLISH

RQT9672

SC-PMX5EG_RQT9672-E_1gb.indd 4SC-PMX5EG_RQT9672-E_1gb.indd 4 2/1/2012 10:13:26 AM2/1/2012 10:13:26 AM

Overview of controls

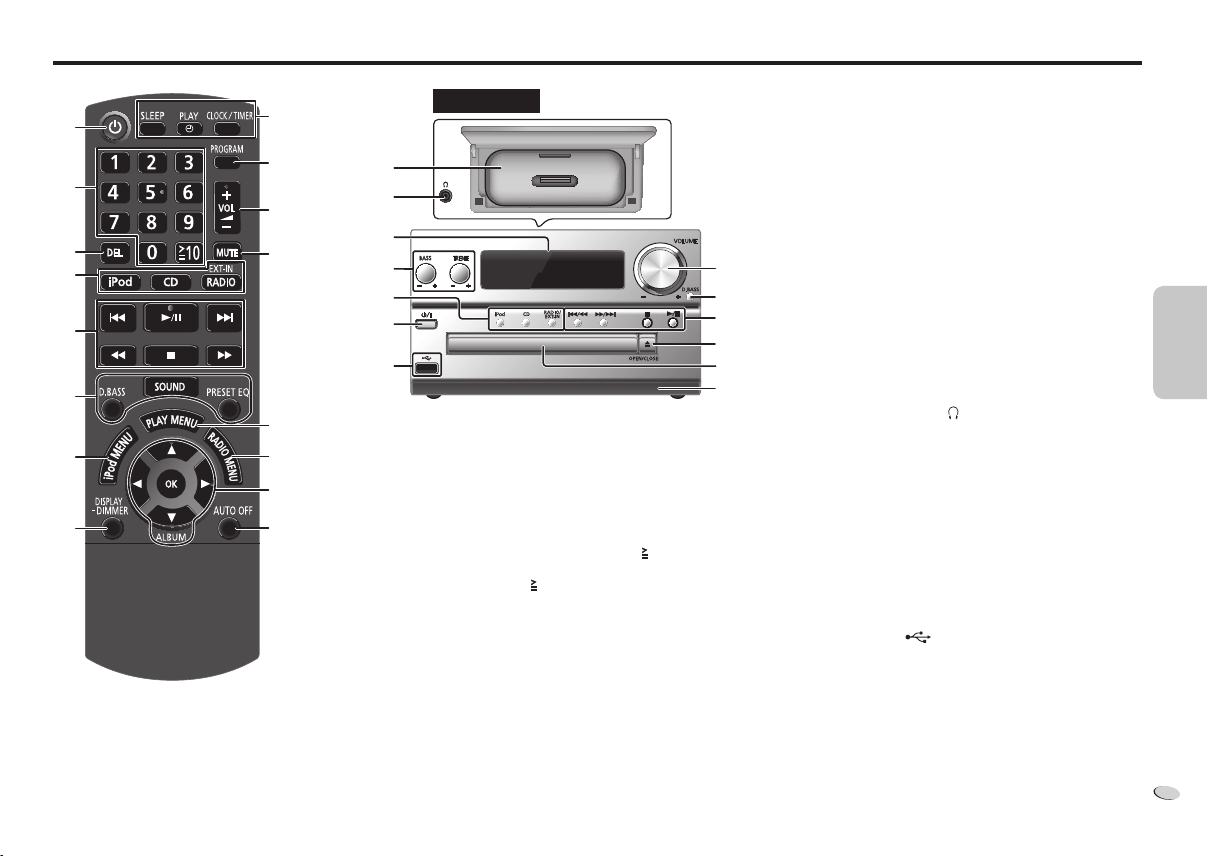

A Standby/on switch [`], [1]

Press to switch the unit from on to standby mode or

vice versa. In standby mode, the unit is still consuming

a small amount of power.

B Numeric buttons [1 to 9, 0, 10]

To select a 2-digit number

Example: 16: [

10] → [1] → [6]

C Delete a programmed track

D Select audio source

E Basic playback control

F Select the sound effects

G View the iPod menu

H View content information

Decrease the brightness of the display panel

Press and hold the button to use this function.

To cancel, press and hold the button again.

Top view

I Clock and timer operation

J Set the program function

K Adjust the volume of the system

L Mute the sound of the system

Press the button again to cancel.

“MUTE” is also cancelled when you adjust the volume

or when you switch off the system.

M Set the play menu item

N Set the radio menu item

O Select the option

P Automatically switch off the system

This function switches off the system (except in radio

source) if you do not use the system for approximately

30 minutes.

To cancel, press the button again.

Q Dock for iPod/iPhone

R Headphones jack ( )

• Plug type: Ø 3.5 mm stereo (not supplied)

• Avoid listening for prolonged periods of time to

prevent hearing damage.

• Excessive sound pressure from earphones and

headphones can cause hearing loss.

• Listening at full volume for long periods may damage

the user’s ears.

• Be sure to use the supplied or recommended

headphones or earphones.

S Display panel

T USB port ( )

U Remote control sensor

V Disc tray

W Open or close the disc tray

ENGLISH

RQT9672

SC-PMX5EG_RQT9672-E_1gb.indd 5SC-PMX5EG_RQT9672-E_1gb.indd 5 2/1/2012 10:13:27 AM2/1/2012 10:13:27 AM

PLAYMODE

OFF

PLAYMODE

Play all tracks.

1-TRACK

1TR

Play one selected track on the disc.

Press the numeric buttons to select the

track.

1-ALBUM

1ALBUM

Play one selected album on the disc.

Press [R, T] to select the album.

RANDOM

RND

Play a disc randomly.

1- ALBUM

RANDOM

1ALBUM RND

Play all tracks in one selected album

randomly.

Press [R, T] to select the album.

REPEAT

ON REPEAT

Repeat playback.

OFF REPEAT Cancel repeat playback.

Note:

• During random playback, you cannot skip to tracks which

have been played or press the numeric buttons.

• Playmode function does not work with “Program

playback”.

• The setting returns to the default “OFF PLAYMODE”

when you open the disc tray.

Program playback

This function allows you to program up to 24 tracks.

1 Press [PROGRAM] in the stop mode.

“PGM” is shown.

2 Press the numeric buttons to select the desired

track.

Do this step again to program other tracks.

3 Press [4/9] to start playback.

1 Press [PROGRAM] in the stop mode.

“PGM” is shown.

2 Press [R, T] to select the desired album.

3 Press [6] and then press the numeric buttons to

select the desired track.

4 Press [OK].

Do steps 2 through 4 again to program other tracks.

5 Press [4/9] to start playback.

Cancel program

mode

Press [PROGRAM] in the stop mode.

Check program

contents

Press [2] or [6] when “PGM” is

shown in the stop mode.

Clear the last

track

Press [DEL] in the stop mode.

Clear all

programmed

tracks

Press [8] in the stop mode. “CLR ALL”

is shown. Within 5 seconds, press [8]

again.

Note:

The program memory is cleared when you open the disc

tray.

Note on disc

• This system can play CD-R/RW with CD-DA or MP3

format content.

• Some CD-R/RW cannot be played because of the

condition of the recording.

• MP3 files are defined as tracks and folders are defined

as albums.

• This system can access up to:

– CD-DA: 99 tracks

– MP3: 999 tracks, 255 albums (including root folder)

and 20 sessions

• Disc must conform to ISO9660 level 1 or 2 (except for

extended formats).

• Recordings will not necessarily be played in the order

you recorded them.

Disc

Playing disc

1 Press [x, OPEN/CLOSE] on the main unit to open

the disc tray.

Put in a disc with the label facing up.

Press [x, OPEN/CLOSE] again to close the disc tray.

2 Press [CD] and then press [4/9] to start playback.

Stop playback

Press [8].

Pause playback

Press [4/9].

Press again to continue playback.

Skip album

Press [R, T].

Skip track

Press [2] or [6]

(main unit: [2/3] or [5/6]).

Search through

track

Press and hold [3] or [5]

(main unit: [2/3] or [5/6]).

Viewing available information

You can view the available information on the display panel.

Press [DISPLAY].

: Track

: Album

TAG : ID3 tags

Note:

• Maximum characters that can be shown:

approximately 32

• This system supports ver. 1.0, 1.1 and 2.3 ID3 tags.

• Text data that the system does not support can show

differently.

Play menu

1 Press [PLAY MENU] to select “PLAYMODE” or

“REPEAT”.

2 Press [Y, U] and then press [OK] to select the

desired mode.

ENGLISH

RQT9672

SC-PMX5EG_RQT9672-E_1gb.indd 6SC-PMX5EG_RQT9672-E_1gb.indd 6 2/1/2012 10:13:27 AM2/1/2012 10:13:27 AM

Using an iPod/iPhone

Connector

1 Press to open the cover and insert a compatible

dock adapter.

iPod/iPhone

(not supplied)

Dock adapter

(not supplied)

2 Connect the iPod/iPhone firmly.

Make sure to remove the iPod/iPhone from its case.

Make sure to align your iPod/iPhone with the connector

when inserting.

Use a compatible dock adapter.

If a dock adapter is not available, insert and remove

the iPod/iPhone with care.

3 Press [iPod] and then press [4/9] to start

playback.

Pause playback

Press [4/9] or [8].

Skip track

Press [2] or [6]

(main unit: [2/3] or [5/6]).

Search the

current track

Press and hold [3] or [5]

(main unit: [2/3] or [5/6]).

View iPod menu Press [iPod MENU].

Select an item

Press [R, T] and then press [OK].

Note:

• Depending on the model, it may be necessary to remove

the iPod/iPhone and select the album, artist, etc. on the

iPod/iPhone.

• Operation results may vary depending on the iPod/iPhone

models.

• Read the User Guide of the iPod/iPhone for the

operating instructions.

Compatible iPod/iPhone

As of January 2012

Update your iPod/iPhone with the latest software before

using this system.

iPod touch

1st, 2nd, 3rd and 4th generation

iPod nano

2nd, 3rd, 4th, 5th and 6th generation

iPod classic

iPhone 4S / iPhone 4 / iPhone 3GS / iPhone 3G /

iPhone

Charging an iPod/iPhone

An iPod/iPhone is charged automatically when connected

to the system (even when the system is in standby mode).

• See the iPod/iPhone display for its battery charging

status.

• Disconnect the iPod/iPhone if it is not used for an

extended period of time after charging is complete.

• Charging stops when the battery is fully charged. The

battery will deplete naturally.

Radio

30 FM and 15 AM stations can be preset.

Preparation

Press [RADIO] to select “FM” or “AM”.

Automatic presetting

1 Press [RADIO MENU] to select “A.PRESET”.

2 Press [Y, U] to select “LOWEST” or “CURRENT”

frequency.

3 Press [OK] to start presetting.

To cancel, press [8].

Manual tuning and presetting

1 Press [3] or [5] to tune in to the station.

To tune automatically, press and hold the button until

the frequency starts changing quickly.

2 Press [PROGRAM].

3 Press the numeric buttons to select a preset

number.

Do steps 1 through 3 again to preset more stations.

The new station replaces any station that occupies the

same preset number.

Selecting a preset station

Press the numeric buttons, [2] or [6] (main unit:

[2/3] or [5/6]) to select the preset station.

ENGLISH

RQT9672

SC-PMX5EG_RQT9672-E_1gb.indd 7SC-PMX5EG_RQT9672-E_1gb.indd 7 2/1/2012 10:13:28 AM2/1/2012 10:13:28 AM

Clock and timers

Setting the clock

This is a 24-hour clock.

1 Press [CLOCK/TIMER] to select “CLOCK”.

2 Within 10 seconds, press [R, T] to set the time.

3 Press [OK].

Press [CLOCK/TIMER] to show the clock for a few

seconds.

Note:

Reset the clock regularly to maintain accuracy.

Sleep timer

The sleep timer switches off the system after the set time.

Press [SLEEP] to select the setting (in minutes).

To cancel, select “OFF”.

30MIN → 60MIN → 90MIN → 120MIN → OFF

To show the remaining time

Press [SLEEP].

Note:

• The sleep timer can be used together with the play timer.

• The sleep timer always comes first. Be sure not to set an

overlap of timers.

Improving the sound quality

When “FM” is selected

1 Press [RADIO MENU] to select “FM MODE”.

2 Press [Y, U] to select “MONO” and then press

[OK].

To cancel, select “STEREO”.

“MONO” is also cancelled when you change the

frequency.

To memorise the setting

Continue with steps 2 and 3 of “Manual tuning and

presetting”.

RDS broadcasting

This system can show the text data transmitted by the

radio data system (RDS) available in some areas.

Press [DISPLAY].

PS Station name

PTY Program type

FREQ Frequency

Note:

RDS may not be available if reception is poor.

AM allocation setting

By main unit only

This system can also receive AM broadcasts allocated in

10 kHz steps.

1 Press [RADIO] to select “FM” or “AM”.

2 Press and hold [RADIO].

After a few seconds, the display panel shows the current

minimum radio frequency. Release the button when the

minimum frequency changes.

• To go back to the initial setting, do the above steps

again.

• After you change the setting, preset frequencies are

erased.

Play timer

You can set the timer to come on at a certain time to wake

you up.

Preparation

Set the clock.

1 Press [CLOCK/TIMER] to select “#PLAY”.

2 Within 8 seconds, press [R, T] to set the start

time.

3 Press [OK].

4 Do steps 2 and 3 again to set the end time.

To start the timer

1 Prepare the audio source you want to listen to

and set the volume.

2 Press [#, PLAY].

“#PLAY” is shown.

To cancel, press [#, PLAY] again.

The system must be switched off for the timer to

operate.

To check the settings

Press [CLOCK/TIMER] to select “#PLAY”.

Note:

• The timer starts at a low volume and increases gradually

to the preset level.

• The timer comes on at the set time every day if the timer

is on.

• If you switch off the system and switch on again while

a timer is in operation, the timer will not stop at the end

time.

ENGLISH

RQT9672

SC-PMX5EG_RQT9672-E_1gb.indd 8SC-PMX5EG_RQT9672-E_1gb.indd 8 2/1/2012 10:13:28 AM2/1/2012 10:13:28 AM

Using the auxiliary input

You can connect a VCR, DVD player etc. and listen to the

audio through this system.

Preparation

• Disconnect the AC mains lead.

• Switch off all equipment and read the appropriate

operating instructions.

DVD player (not supplied)

Rear panel of

this main unit

Audio cable (not supplied)

1 Connect the external equipment.

2 Press [EXT-IN] to select “AUX”.

3 Play the external equipment.

Note:

• Components and cables are sold separately.

• If you want to connect equipment other than those

described, refer to the audio dealer.

• Sound distortion can occur when you use an adaptor.

Maintenance

To clean this system, wipe with a soft, dry cloth.

• Never use alcohol, paint thinner or benzine to clean this

system.

• Before using chemically treated cloth, read the

instructions that came with the cloth carefully.

External equipment

USB

You can connect and play MP3 tracks from your USB

device.

Do not use a USB extension cable. The system cannot

recognise USB device connected through a cable.

1 Connect the USB device to the USB port.

2 Press [EXT-IN] to select “USB” and then press

[4/9] to start playback.

Stop

playback

Press [8].

“RESUME” is shown.

Press [4/9] to continue playback from the

start of the track.

Press [8] two times to stop the playback fully.

For other operations, refer to “Disc”.

Compatible USB devices which are defined as mass

storage class:

• USB devices that support bulk-only transfer.

• USB devices that support USB 2.0 full speed.

Note:

• Files are defined as tracks and folders are defined as

albums.

• Track must have the extension “.mp3” or “.MP3”.

• This system can access up to:

– 255 albums (including root folder)

– 2500 tracks

– 999 tracks in one album

• CBI (Control/Bulk/Interrupt) is not supported.

• NTFS file system is not supported (only FAT 12/16/32 file

system is supported).

• Some files can fail to work because of the sector size.

Sound effects

Changing the sound quality

1 Press [SOUND] to select a sound effect.

2 Press [Y, U] to select the desired setting.

BASS

-4 to +4

TREBLE

SURROUND

“ON SURROUND” or

“OFF SURROUND”

By main unit only

Turn [BASS] or [TREBLE] to adjust the level.

Preset EQ

Press [PRESET EQ] to select a setting.

HEAVY Adds punch to rock

SOFT For background music

CLEAR Clarifies higher frequencies

VOCAL Adds gloss to vocal

FLAT Cancels the sound effect

D.BASS

This function lets you enjoy a powerful bass effect.

Press [D.BASS] to select “ON D.BASS” or

“OFF D.BASS”.

ENGLISH

RQT9672

SC-PMX5EG_RQT9672-E_1gb.indd 9SC-PMX5EG_RQT9672-E_1gb.indd 9 2/1/2012 10:13:28 AM2/1/2012 10:13:28 AM

Troubleshooting

Before requesting service, make the following checks. If

you are in doubt about some of the check points, or if the

solutions indicated do not solve the problem, consult your

dealer for instructions.

Common problems

No operations can be done with the remote control.

• Examine that the battery is installed correctly.

Sound is distorted or no sound.

• Adjust the volume of the system.

• Switch off the system, determine and correct the cause,

then switch the system on again. It can be caused by

straining of the speakers through excessive volume or

power, and when using the system in a hot environment.

A “humming” sound can be heard during playback.

• An AC mains lead or fluorescent light is near the cables.

Keep other appliances and cords away from the cables

of this system.

Disc

Display not shown correctly.

Playback does not start.

• You have not put in the disc correctly. Put it in correctly.

• Disc is dirty. Clean the disc.

• Replace the disc if it is scratched, warped, or

non-standard.

• There is condensation. Let the system dry for 1 to

2 hours.

Radio

A beat sound is heard.

• Switch off the TV or move it away from the system.

A low hum is heard during AM broadcasts.

• Move the antenna away from other cables and cords.

iPod/iPhone

You cannot switch on the iPod/iPhone.

• Examine that the battery of the iPod/iPhone is not

depleted.

• Switch off the iPod/iPhone and the system before you

connect the iPod/iPhone. Connect the iPod/iPhone and

try again.

No sound.

• Switch off the iPod/iPhone and remove from the system.

Connect the iPod/iPhone to the system and switch it on

and play it again.

iPod/iPhone does not charge.

• Examine the connection.

USB

The USB device or the contents in it cannot be read.

• The format of the USB device or the contents in it is/are

not compatible with the system.

• USB devices with storage capacity of more than 32 GB

cannot work in some conditions.

Slow operation of the USB device.

• Large content size or large memory USB device takes

longer time to read.

The elapsed time shown is different from the actual

play time.

• Transfer the data to another USB device or backup the

data and reformat the USB device.

Main unit displays

“--:--”

• You connected the AC mains lead for the first time or

there was a power failure recently. Set the clock.

“ADJUST CLOCK”

• Clock is not set. Adjust the clock accordingly.

“ADJUST TIMER”

• Play timer is not set. Adjust the play timer accordingly.

“AUTO OFF”

• The unit has been left unused for about 30 minutes and

will shut down in a minute. Press any button to cancel it.

“CHECKING CONNECTION”

• The unit is checking the connected iPod/iPhone. If this

display keeps appearing, make sure that iPod/iPhone is

inserted correctly and try again.

“ERROR”

• An incorrect operation was done. Read the instructions

and try again.

“F61” or “F76”

• There is a power supply problem.

“IPOD OVER CURRENT ERROR” or

“USB OVER CURRENT ERROR”

• The iPod/iPhone or USB device is drawing too much

power. Remove the iPod/iPhone or USB device. Switch

the system off and on again.

“NODEVICE”

• The iPod/iPhone or USB device is not connected.

Examine the connection.

“NO DISC”

• You have not put in a disc or put in a disc that the system

cannot play.

“NO PLAY”

• Examine the content. You can only play supported

format.

• If there are more than 255 albums or folders (audio

and non-audio), some of the MP3 files in these albums

cannot be read and played. Transfer these music albums

to another USB device. Alternatively, reformat the USB

device and save these music albums prior to saving the

other non-audio folders.

“NOT MP3/ERROR”

• An unsupported MP3 format. The system will skip that

track and play the next one.

“NOT SUPPORTED”

• You have inserted an iPod/iPhone that cannot be played.

• Switch off the iPod/iPhone and the system before you

connect the iPod/iPhone. Connect the iPod/iPhone and

try again.

ENGLISH

RQT9672

SC-PMX5EG_RQT9672-E_1gb.indd 10SC-PMX5EG_RQT9672-E_1gb.indd 10 2/1/2012 10:13:28 AM2/1/2012 10:13:28 AM

“PGM FULL”

• The number of programmed tracks is more than 24.

“READING”

• The unit is checking the disc and USB device

information. After this display has disappeared, start

operating.

“–VBR–”

• The system cannot show the remaining play time for

variable bit rate (VBR) tracks.

Memory reset (initialisation)

Reset the memory when the following situations occur:

• There is no response when buttons are pressed.

• You want to clear and reset the memory contents.

1 Disconnect the AC mains lead.

Wait 3 minutes before you continue with step 2.

2 While you press and hold [1] on the main unit,

connect the AC mains lead again.

“– – – – – – – –” is shown.

3 Release [1].

All the settings are set back to the factory preset.

It is necessary to set the memory items again.

Remote control code

When other Panasonic equipment responds to the remote

control of this system, change the remote control code for

this system.

To set the code to “REMOTE 2”

1 Press and hold [CD] on the main unit and [2] on

the remote control until “REMOTE 2” is shown.

2 Press and hold [OK] and [2] for a minimum of

4 seconds.

To set the code to “REMOTE 1”

1 Press and hold [CD] on the main unit and [1] on

the remote control until “REMOTE 1” is shown.

2 Press and hold [OK] and [1] for a minimum of

4 seconds.

Specifications

Amplifier section

RMS output power stereo mode

Front Ch (both ch driven)

60 W per channel (3

), 1 kHz, 10% THD

Total RMS stereo mode power 120 W

Tuner section

Preset station FM 30 stations

AM 15 stations

Frequency modulation (FM)

Frequency range

87.50 MHz to 108.00 MHz (50 kHz step)

Antenna terminals 75

(unbalanced)

Amplitude modulation (AM)

Frequency range 522 kHz to 1629 kHz (9 kHz step)

520 kHz to 1630 kHz (10 kHz step)

Terminals section

USB port

USB standard USB 2.0 full speed

Media file format support MP3 (*.mp3)

USB device file system FAT12, FAT16, FAT32

USB port power 500 mA (max)

Headphones jack

Terminal Stereo, 3.5 mm jack

AUX input (rear) RCA pin jack

Disc section

Disc played (8 cm or 12 cm)

CD, CD-R/RW (CD-DA, MP3

)

Pick up

Wavelength 790 nm (CD)

Laser power CLASS 1

NORSK

Bølgelengde 790 nm (CD)

Laserstyrke Ingen farlig stråling sendes ut

Audio output (Disc)

Number of channels 2 ch (FL, FR)

FL = Front left channel

FR = Front right channel

MPEG-1 Layer 3, MPEG-2 Layer 3

Speaker section

Type 3 way, 3 speaker system (bass reflex)

Speaker unit(s)

Woofer 14 cm cone type

Tweeter 1.9 cm soft dome type

Super tweeter 1.5 cm piezo type

Impedance 3

Output sound pressure 81 dB/W (1 m)

Frequency range 41 Hz to 43 kHz (–16 dB)

48 Hz to 36 kHz (–10 dB)

Dimensions (W x H x D) 161 mm x 238 mm x 262 mm

Mass 2.6 kg

General

Power supply AC 220 to 240 V, 50 Hz

Power consumption 40 W

Dimensions (W x H x D) 210 mm x 120 mm x 266 mm

Mass 3 kg

Operating temperature range 0°C to +40°C

Operating humidity range

35% to 80% RH (no condensation)

Power consumption in standby mode

0.4 W (approximate)

Note:

• Specifications are subject to change without notice.

Mass and dimensions are approximate.

• Total harmonic distortion is measured by the digital

spectrum analyzer.

ENGLISH

RQT9672

SC-PMX5EG_RQT9672-E_1gb.indd 11SC-PMX5EG_RQT9672-E_1gb.indd 11 2/1/2012 10:13:28 AM2/1/2012 10:13:28 AM

Lleve a cabo los procedimientos con el control

remoto. Usted también puede usar los botones de la

unidad principal si son iguales.

Su sistema y las ilustraciones pueden diferir.

Estas instrucciones de funcionamiento son para el sistema

siguiente.

Sistema SC-PMX5

Unidad principal SA-PMX5

Bocinas SB-PMX5

Dentro del producto

Medidas de seguridad

ADVERTENCIA!

Unidad

• Para reducir el riesgo de incendios, descargas eléctricas

o daños en el producto,

– No exponga esta unidad a la lluvia, humedad, goteo o

salpicaduras.

– No coloque objetos con líquidos como, por ejemplo,

floreros, encima de esta unidad.

– Utilice solamente los accesorios recomendados.

– No retire las tapas.

– No repare esta unidad usted mismo. Refiera el servicio

a un personal de servicio cualificado.

¡PRECAUCIÓN!

Unidad

• Para reducir el riesgo de incendios, descargas eléctricas

o daños en el producto,

– Para mantener bien ventilada esta unidad, no la instale

ni ponga en un estante de libros, mueble empotrado u

otro espacio de dimensiones reducidas.

– No obstruya las aberturas de ventilación de la unidad

con periódicos, manteles, cortinas u objetos similares.

– No coloque objetos con llama descubierta, una vela

por ejemplo, encima de esta unidad.

• Esta unidad ha sido diseñada para ser utilizada en

climas moderados.

• Instale esta unidad de manera que el cable de

alimentación de CA se pueda desenchufar desde el

tomacorriente inmediatamente si ocurre un problema.

• Esta unidad puede tener interferencias causadas por

teléfonos móviles durante su utilización. Si ocurren tales

interferencias, aumente la separación entre esta unidad

y el teléfono móvil.

• Esta unidad utiliza un láser. El usar los controles, hacer

los reglajes o los pasos requeridos en forma diversa

de la aquí expuesta puede redundar en exposición

peligrosa a la radiación.

Pila

• No desarme o provoque un cortocircuito con la pila.

• No intente recargar una pila alcalina o de manganeso.

• No use una pila cuya cubierta haya sido arrancada.

• No caliente o exponga a las llamas.

• No deje la(s) pila(s) en un automóvil expuesto a luz

solar directa durante un largo período de tiempo con las

puertas y ventanas cerradas.

• Saque la pila si no va a usar el control remoto durante

un período prolongado. Guárdelas en un lugar fresco y

oscuro.

• Hay peligro de explosión si se sustituye incorrectamente

la pila. Sólo sustituya con el tipo recomendado por el

fabricante.

• Al desechar las pilas, comuníquese con sus autoridades

locales o con su distribuidor y pregunte sobre el método

correcto de eliminación.

Lado posterior del producto

ESPAÑOL

RQT9672

SC-PMX5EG_RQT9672-E_2le.indd 2SC-PMX5EG_RQT9672-E_2le.indd 2 2/1/2012 11:19:19 AM2/1/2012 11:19:19 AM

Índice

Medidas de seguridad ................................ 2

Accesorios suministrados......................... 3

Cómo preparar el control remoto ............. 3

Colocación de las bocinas ........................ 4

Cómo realizar las conexiones ................... 4

Visión general de los controles ................ 5

Disco ............................................................ 6

Cómo usar un iPod/iPhone ........................ 7

Radio ............................................................ 7

Reloj y temporizadores .............................. 8

Efectos de sonido ....................................... 9

Equipo externo ........................................... 9

Mantenimiento ............................................ 9

Solución de problemas ............................ 10

Especificaciones .......................................11

– Si ve este símbolo –

Información sobre la eliminación en otros países no

pertenecientes a la Unión Europea

Este símbolo sólo es válido en la Unión

Europea.

Si desea desechar este producto,

póngase en contacto con las autoridades

locales o con su distribuidor para que le

informen sobre el método correcto de

eliminación.

Tecnología de codificación de audio MPEG de Layer-3

con licencia de Fraunhofer IIS y Thomson.

“Made for iPod” y “Made for iPhone” significa que un

accesorio electrónico ha sido diseñado para conectarse

específicamente al iPod o al iPhone, respectivamente, y

que ha sido certificado por el desarrollador para cumplir

con las normas de desempeño de Apple.

Apple no es responsable del funcionamiento de este

dispositivo o de su cumplimiento con las normas de

seguridad y las normas de regulación.

Por favor tome en cuenta que el uso de este accesorio

con un iPod o con un iPhone podría afectar el

rendimiento de la funcionalidad inalámbrica.

iPhone, iPod, iPod classic, iPod nano, y iPod touch

son marcas registradas de Apple Inc., registrada en los

EE.UU. y otros países.

Accesorios suministrados

Verifique e identifique los accesorios suministrados.

1 x Cable de

alimentaciónde CA

1 x Control remoto

(N2QAYB000640)

1 x Antena interior de FM 1 x Pila del control remoto

1 x Antena de cuadro

de AM

2 x Cables de la bocina

Cómo preparar el control remoto

R6/LR6, AA

Use una pila alcalina o de manganeso.

Instale la pila de modo que los polos (+ y –) queden

alineados con los del control remoto.

Apunte el control remoto al sensor del control remoto,

lejos de obstáculos, dentro de un rango máximo de 7 m

directamente al frente de la unidad principal.

ESPAÑOL

RQT9672

SC-PMX5EG_RQT9672-E_2le.indd 3SC-PMX5EG_RQT9672-E_2le.indd 3 2/1/2012 11:19:20 AM2/1/2012 11:19:20 AM

Cómo realizar las conexiones

Cómo ahorrar energía

El sistema consume aproximadamente 0.4 W cuando está

en modo de espera. Desconecte la fuente de alimentación

cuando no use el sistema.

Se perderán algunas configuraciones cuando desconecte

el sistema. Tendrá que configurarlas nuevamente.

Al enchufe de conexión a la red de CA

1 Conecte la antena de cuadro AM.

Ponga la antena en posición vertical sobre su base

hasta que haga clic.

2 Conecte la antena interior FM.

Coloque la antena donde la recepción sea la mejor.

Cinta adhesiva

3 Conecte las bocinas.

Rojo (q)

Negro (r)

Rojo (q)

Negro (r)

Cobre (q)

Plata (r)

Tenga cuidado de no cortocircuitar ni invertir la

polaridad de los cables de las bocinas, ya que

pueden dañarse.

4 Conecte el cable de alimentación de CA.

No use un cable de alimentación de CA de otro equipo.

Colocación de las bocinas

Bocina para agudos

Coloque las bocinas de manera tal que la bocina para

agudos quede sobre el lateral interior.

Para evitar daños a las bocinas, no toque los conos de las

bocinas si retira las redes.

Utilice solamente las bocinas suministradas.

La combinación de la unidad principal y de las bocinas

proporciona el mejor sonido. Puede dañar el sistema y

disminuir la calidad del sonido si usa otras bocinas.

Nota:

• Mantenga sus bocinas a más de 10 mm de la unidad

principal para que haya ventilación.

• Coloque las bocinas sobre una superficie plana segura.

• Estas bocinas no disponen de blindaje magnético.

No las ponga cerca de televisores, computadores

personales y otros equipos a los que afecte fácilmente

el magnetismo.

• Realizar la reproducción a altos niveles durante un

período prolongado puede provocar daños al sistema y

reducir la vida útil del sistema.

• Baje el volumen en las siguientes condiciones para

evitar daños:

– Cuando reproduzca sonido distorsionado.

– Cuando ajuste la calidad del sonido.

¡PRECAUCIÓN!

• Use las bocinas sólo con el sistema

recomendado. De lo contrario, puede provocar

daños al amplificador y las bocinas y provocar

un incendio. Consulte a un técnico de servicio

especializado si se ha producido algún daño o

si se ha producido un cambio repentino en su

funcionamiento.

• Lleve a cabo los procedimientos incluidos en

estas instrucciones cuando instale las bocinas.

ESPAÑOL

RQT9672

SC-PMX5EG_RQT9672-E_2le.indd 4SC-PMX5EG_RQT9672-E_2le.indd 4 2/1/2012 11:19:21 AM2/1/2012 11:19:21 AM

Visión general de los controles

A Interruptor de alimentación en espera/conectada

[`], [1]

Pulse este interruptor para cambiar del modo de

alimentación conectada al modo de alimentación en

espera o viceversa. En el modo de alimentación en

espera, la unidad consume una pequeña cantidad de

corriente.

B Botones numéricos [1 a 9, 0, 10]

Para configurar un número de dos dígitos

Ejemplo: 16: [

10] → [1] → [6]

C Borre una pista programada

D Seleccionar la fuente de audio

E Control de reproducción básica

F Seleccionar los efectos de sonido

G Ver el menú del iPod

H Vea la información del contenido

Disminuir el brillo del panel de visualización

Pulse y mantenga pulsado el botón para usar esta

función.

Para cancelar, pulse y mantenga pulsado el botón

nuevamente.

Interr

upt

or de alimentación en es

per

a/conectada

[

]

Vista superior

I Funcionamiento del reloj y del temporizador

J Configure la función programa

K Ajustar el volumen del sistema

L Desactivar el sonido del sistema

Pulse el botón nuevamente para cancelar.

“MUTE” también se cancela cuando usted ajusta el

volumen o cuando apaga el sistema.

M Configurar el ítem del menú de reproducción

N Configurar el ítem del menú de radio

O Seleccionar la opción

P Apagar automáticamente el sistema

Esta función apaga el sistema (excepto cuando está

en fuente de radio) si no utiliza el sistema durante

aproximadamente 30 minutos.

Para cancelar, pulse el botón nuevamente.

Q Base de acoplamiento par iPod/iPhone

R Toma de audífonos ( )

• Tipo de clavija: estéreo de Ø 3.5 mm

(no suministrada)

• Procure evitar utilizarlos mucho rato con el fin de

evitar lesiones auditivas.

• La presión excesiva de los auriculares puede causar

pérdida de audición.

• Escuchar a todo volumen durante períodos

prolongados podría dañar los oídos del usuario.

• Asegúrese de usar los audífonos o auriculares

suministrados o recomendados.

S Panel de visualización

T Puerto USB ( )

U Sensor del control remoto

V Bandeja de disco

W Abrir o cerrar la bandeja del disco

ESPAÑOL

RQT9672

SC-PMX5EG_RQT9672-E_2le.indd 5SC-PMX5EG_RQT9672-E_2le.indd 5 2/1/2012 11:19:21 AM2/1/2012 11:19:21 AM

PLAYMODE

OFF

PLAYMODE

Reproducir todas las pistas.

1-TRACK

1TR

Reproducir una pista seleccionada del

disco.

Pulse los botones numéricos para

seleccionar la pista.

1-ALBUM

1ALBUM

Reproducir un álbum seleccionado del

disco.

Pulse [R, T] para seleccionar el álbum.

RANDOM

RND

Reproduce un disco aleatoriamente.

1- ALBUM

RANDOM

1ALBUM RND

Reproducir todas las pistas de un álbum

seleccionado aleatoriamente.

Pulse [R, T] para seleccionar el álbum.

REPEAT

ON REPEAT

Repetir la reproducción.

OFF REPEAT Cancelar la reproducción repetida.

Nota:

• Durante la reproducción aleatoria, no se puede saltar a

pistas que ya han sido reproducidas o pulsar los botones

numéricos.

• La función del modo de reproducción no funciona con

“Reproducción de programa”.

• La configuración vuelve al “OFF PLAYMODE”

predeterminado cuando usted abre la bandeja del disco.

Reproducción de programa

Esta función le permite programar hasta 24 pistas.

1 Pulse [PROGRAM] en el modo detenido.

Se visualiza “PGM”.

2 Pulse los botones numéricos para seleccionar la

pista deseada.

Realice este paso nuevamente para programar otras

pistas.

3 Pulse [4/9] para iniciar la reproducción.

1 Pulse [PROGRAM] en el modo detenido.

Se visualiza “PGM”.

2 Pulse [R, T] para seleccionar el álbum deseado.

3 Pulse [6] y después pulse los botones

numéricos para seleccionar la pista deseada.

4 Pulse [OK].

Realice los pasos 2 al 4 nuevamente para programar

otras pistas.

5 Pulse [4/9] para iniciar la reproducción.

Cancelar

el modo de

programación

Pulse [PROGRAM] en el modo

detenido.

Verificar el

contenido del

programa

Pulse [2] o [6] cuando se muestre

“PGM” en el modo de detenido.

Borrar la última

pista

Pulse [DEL] en el modo detenido.

Borrar todas

las pistas

programadas

Pulse [8] en el modo detenido.

Se visualiza “CLR ALL”. Dentro de

5 segundos, pulse [8] nuevamente.

Nota:

La memoria del programa se borra cuando se abre la

bandeja de disco.

Nota sobre el disco

• Este sistema puede reproducir CD-R/RW con contenido

formato CD-DA o MP3.

• Algunos CD-R/RW no se pueden reproducir debido a la

condición de la grabación.

• Los archivos MP3 se definen como pistas y las carpetas

como álbumes.

• Este sistema puede acceder hasta:

– CD-DA: 99 pistas

– MP3: 999 pistas, 255 álbumes (incluye la carpeta raíz)

y 20 sesiones

• Los discos deben cumplir con la norma ISO9660 nivel 1

ó 2 (excepto para los formatos extendidos).

• Las grabaciones no se reproducirán necesariamente en

el orden de grabación.

Disco

Cómo reproducir disco

1 Pulse [x, OPEN/CLOSE] en la unidad principal

para abrir la bandeja del disco.

Coloque un disco con la etiqueta hacia arriba.

Pulse [x, OPEN/CLOSE] nuevamente para cerrar la

bandeja del disco.

2 Pulse [CD] y después pulse [4/9] para iniciar la

reproducción.

Detener

reproducción

Pulse [8].

Pausar la

reproducción

Pulse [4/9].

Pulse nuevamente para continuar la

reproducción.

Saltar álbum

Pulse [R, T].

Saltar pista

Pulse [2] o [6] (unidad principal:

[2/3] o [5/6]).

Buscar por

pista

Pulse y mantenga pulsado [3] o [5]

(unidad principal: [2/3] o [5/6]).

Ver información disponible

Puede ver la información disponible en el panel de la

pantalla.

Pulse [DISPLAY].

: Pista

: Álbum

TAG : Etiquetas ID3

Nota:

• Caracteres máximos que se pueden mostrar:

aproximadamente 32

• Este sistema es compatible con las etiquetas ID3

(versión 1.0, 1.1 y 2.3).

• La información de texto que el sistema no soporta puede

mostrarse de modo distinto.

Menú de reproducción

1 Pulse [PLAY MENU] para seleccionar

“PLAYMODE” o “REPEAT”.

2 Pulse [Y, U] y después pulse [OK] para seleccionar

el modo deseado.

ESPAÑOL

RQT9672

SC-PMX5EG_RQT9672-E_2le.indd 6SC-PMX5EG_RQT9672-E_2le.indd 6 2/1/2012 11:19:22 AM2/1/2012 11:19:22 AM

Cómo usar un iPod/iPhone

Conector

1 Pulse para abrir la cubierta e introduzca una

adaptador de acoplamiento compatible.

iPod/iPhone

(no suministrado)

Adaptador para

base de acoplamiento

(no suministrado)

2 Conecte el iPod/iPhone con firmeza.

Asegúrese de sacar el iPod/iPhone de su estuche.

Asegúrese de alinear su iPod/iPhone con el conector

cuando realice la inserción.

Use un adaptador de base de acoplamiento

compatible.

Si no se encuentra disponible un adaptador de base

de acoplamiento, inserte y retire el iPod/iPhone con

cuidado.

3 Pulse [iPod] y después pulse [4/9] para iniciar la

reproducción.

Pausar la

reproducción

Pulse [4/9] o [8].

Saltar pista

Pulse [2] o [6] (unidad principal:

[2/3] o [5/6]).

Buscar la

pista actual

Pulse y mantenga pulsado [3] o [5]

(unidad principal: [2/3] o [5/6]).

Ver el menú

del iPod

Pulse [iPod MENU].

Seleccionar

un elemento

Pulse [R, T] y después pulse [OK].

Nota:

• Dependiendo del modelo, podría requerirse quitar el

iPod/iPhone y elegir el álbum, artista, etc. en el

iPod/iPhone.

• El funcionamiento podría variar dependiendo de los

modelos de iPod/iPhone.

• Lea el Manual del Usuario del iPod/iPhone para

instrucciones de su funcionamiento.

Compatible con el iPod/iPhone

A partir de enero de 2012

Actualice su iPod/iPhone con el software más reciente

antes de usar este sistema.

iPod touch

1ª, 2ª, 3ª y 4ª generación

iPod nano

2ª, 3ª, 4ª, 5ª y 6ª generación

iPod classic

iPhone 4S / iPhone 4 / iPhone 3GS / iPhone 3G /

iPhone

Cómo cargar un iPod/iPhone

El iPod/iPhone se carga automáticamente cuando está

conectado al sistema (incluso cuando el sistema está en

modo de alimentación en espera).

• Consulte la pantalla del iPod/iPhone para verificar el

estado de carga de su batería.

• Desconecte el iPod/iPhone si no se utiliza durante

un periodo de tiempo largo después que se hubiera

completado la carga.

• La carga se detiene cuando la batería está

completamente cargada. La batería se agotará de forma

natural.

Radio

Se pueden preconfigurar 30 emisoras de FM y 15 de AM.

Preparación

Pulse [RADIO] para seleccionar “FM” o “AM”.

Preconfiguración automática

1 Pulse [RADIO MENU] para seleccionar

“A.PRESET”.

2 Pulse [Y, U] para seleccionar la frecuencia

“LOWEST” (más baja) o “CURRENT” (actual).

3 Pulse [OK] para iniciar la preconfiguración.

Para cancelar, pulse [8].

Sintonización y preconfiguración manual

1 Pulse [3] o [5] para sintonizar la estación.

Para sintonizar automáticamente, pulse y mantenga

pulsado el botón hasta que la frecuencia comience a

cambiar rápidamente.

2 Pulse [PROGRAM].

3 Pulse los botones numéricos para seleccionar un

número preconfigurado.

Realice los pasos 1 al 3 nuevamente para

preconfigurar más estaciones.

La estación más reciente reemplazará cualquier

estación que ocupe el mismo número preconfigurado.

Selección de una emisora

preconfigurada

Pulse los botones numéricos, [2] o [6] (unidad

principal: [2/3] o [5/6]) para seleccionar la

estación preconfigurada.

ESPAÑOL

RQT9672

SC-PMX5EG_RQT9672-E_2le.indd 7SC-PMX5EG_RQT9672-E_2le.indd 7 2/1/2012 11:19:22 AM2/1/2012 11:19:22 AM

Reloj y temporizadores

Configuración de la hora

Este es un reloj con un sistema de 24 horas.

1 Pulse [CLOCK/TIMER] para seleccionar

“CLOCK”.

2 Dentro de 10 segundos, pulse [R, T] para

configurar la hora.

3 Pulse [OK].

Pulse [CLOCK/TIMER] para visualizar el reloj durante

unos segundos.

Nota:

Vuelva a poner en hora el reloj frecuentemente para

mantener su exactitud.

Temporizador de apagado automático

El temporizador de apagado automático apagará el

sistema después de la hora configurada.

Pulse [SLEEP] para seleccionar la configuración

(en minutos).

Para cancelar, seleccione “OFF”.

30MIN → 60MIN → 90MIN → 120MIN → OFF

Para visualizar el tiempo restante

Pulse [SLEEP].

Nota:

• El temporizador de apagado automático se puede utilizar

en conjunto con el temporizador de reproducción.

• El temporizador de apagado automático siempre

tiene prioridad. Asegúrese de no configurar horas

superpuestas.

Cómo mejorar la calidad del sonido

Cuando se haya seleccionado “FM”

1 Pulse [RADIO MENU] para seleccionar

“FM MODE”.

2 Pulse [Y, U] para seleccionar “MONO” y después

pulse [OK].

Para cancelar, seleccione “STEREO”.

“MONO” tambien se cancela cuando cambia la

frecuencia.

Para memorizar las configuraciones

Continúe con los pasos 2 y 3 de “Sintonización y

preconfiguración manual”.

Sistema de emisión RDS

El sistema puede mostrar los datos de texto transmitido

mediante el sistema de radiodifusión de datos (RDS)

disponible en algunas áreas.

Pulse [DISPLAY].

PS Nombre de la estación

PTY Tipo de programa

FREQ Frecuencia

Nota:

El sistema RDS puede no estar disponible si la recepción

no es buena.

Configuración de asignación de AM

Unidad principal solamente

Este sistema también puede recibir emisiones de AM

asignadas en pasos de 10 kHz.

1 Pulse [RADIO] para seleccionar “FM” o “AM”.

2 Pulse y mantenga pulsado [RADIO].

Al cabo de unos cuantos segundos, el panel de

visualización mostrará la frecuencia de radio mínima

actual. Suelte el botón cuando la frecuencia mínima

cambie.

• Para regresar a la configuración inicial, realice los pasos

anteriores nuevamente.

• Después de que cambie la configuración, las frecuencias

preconfiguradas se borrarán.

Temporizador de reproducción

Puede configurar el temporizador para activarse a una

hora determinada y despertarle.

Preparación

Configure el reloj.

1 Pulse [CLOCK/TIMER] para seleccionar “#PLAY”.

2 Dentro de 8 segundos, pulse [R, T] para

configurar la hora de inicio.

3 Pulse [OK].

4 Repita los pasos 2 y 3 para configurar la hora de

finalización.

Para iniciar el temporizador

1 Prepare la fuente de audio que desea escuchar y

configure el volumen.

2 Pulse [#, PLAY].

Se visualiza “#PLAY”.

Para cancelar, pulse [#, PLAY] nuevamente.

La sistema debe estar apagado para que el

temporizador funcione.

Para revisar las configuraciones

Pulse [CLOCK/TIMER] para seleccionar “#PLAY”.

Nota:

• El temporizador iniciará con un volumen bajo y

aumentará gradualmente hasta el nivel preconfigurado.

• Si el temporizador está activo, se encenderá todos los

días a la hora configurada.

• Si apaga el sistema y lo vuelve a encender mientras

está funcionando el temporizador, el temporizador no

terminará a la hora final.

ESPAÑOL

RQT9672

SC-PMX5EG_RQT9672-E_2le.indd 8SC-PMX5EG_RQT9672-E_2le.indd 8 2/1/2012 11:19:23 AM2/1/2012 11:19:23 AM

Cómo usar la entrada auxiliar

Puede conectar un reproductor de video, reproductor de

DVD, etc. y escuchar el audio a través de este sistema.

Preparación

• Desconecte el cable de alimentación de CA.

• Apague todos los equipos y lea las instrucciones

operativas adecuadas.

Reproductor de DVD (no suministrado)

Panel posterior de

la unidad principal

Cable de audio (no suministrado)

1 Conecte el equipo externo.

2 Pulse [EXT-IN] para seleccionar “AUX”.

3 Reproduzca desde el equipo externo.

Nota:

• Los componentes y los cables se venden por separado.

• Si desea conectar otro equipo que no sean los

mencionados anteriormente, consulte su distribuidor de

equipos de audio.

• Puede ocurrir distorsión en el sonido cuando usa un

adaptador.

Mantenimiento

Utilice un paño suave y seco para limpiar este sistema.

• Nunca utilice alcohol, diluyente de pintura ni gasolina

para limpiar este sistema.

• Antes de utilizar un paño impregnado químicamente,

lea con atención las instrucciones suministradas con el

mismo.

Equipo externo

USB

Usted puede conectar y reproducir pistas MP3 desde su

dispositivo USB.

No use un cable de extension USB. El sistema no puede

reconocer el dispositivo USB conectado a través de un

cable.

1 Conecte el dispositivo USB al puerto USB.

2 Pulse [EXT-IN] para seleccionar “USB” y después

pulse [4/9] para iniciar la reproducción.

Detener

reproducción

Pulse [8].

Se visualiza “RESUME”.

Pulse [4/9] para continuar la

reproducción desde el principio de la

pista.

Pulse [8] dos veces para detener

totalmente la reproducción.

Para otras operaciones, refiérase a “Disco”.

Compatible con dispositivos USB definidos como tipo

de almacenamiento masivo:

• Dispositivos USB que soportan sólo transferencia en

masa.

• Dispositivos USB que soportan una velocidad total

USB 2.0.

Nota:

• Los archivos se definen como pistas y las carpetas como

álbumes.

• La pista debe tener la extensión “.mp3” o “.MP3”.

• Este sistema puede acceder hasta:

– 255 álbumes (incluye la carpeta raíz)

– 2500 pistas

– 999 pistas en un álbum

• CBI (en inglés, Control/Bulk/Interrupt) no es soportado.

• El sistema de archivos NTFS no es soportado (sólo se

soporta el sistema de archivos FAT 12/16/32).

• Algunos archivos pueden fallar debido al tamaño del

sector.

Efectos de sonido

Cómo cambiar la calidad del sonido

1 Pulse [SOUND] para seleccionar un efecto de

sonido.

2 Pulse [Y, U] para seleccionar la configuración

deseada.

BASS

-4 a +4

TREBLE

SURROUND

“ON SURROUND” o

“OFF SURROUND”

Unidad principal solamente

Encienda [BASS] o [TREBLE] para ajustar el nivel.

Ecualizador preconfigurado (Preset EQ)

Pulse [PRESET EQ] para seleccionar una

configuración.

HEAVY Añade potencia al rock

SOFT Para música de fondo

CLEAR Aporta nitidez a las frecuencias superiores

VOCAL Añade brillo a las voces

FLAT Cancela los efectos de sonido

D.BASS

Esta función le permite disfrutar de un potente efecto de

graves.

Pulse [D.BASS] para seleccionar “ON D.BASS” o

“OFF D.BASS”.

ESPAÑOL

RQT9672

SC-PMX5EG_RQT9672-E_2le.indd 9SC-PMX5EG_RQT9672-E_2le.indd 9 2/1/2012 11:19:23 AM2/1/2012 11:19:23 AM

Solución de problemas

Antes de solicitar el servicio de reparaciones haga las

comprobaciones indicadas a continuación. Si tiene alguna

duda acerca de algunos de los puntos de comprobación,

o si los indicados no resuelven el problema, consulte a su

distribuidor para obtener instrucciones.

Problemas comunes

No se pueden realizar operaciones con el control

remoto.

• Verifique si la pila está instalada correctamente.

El sonido está distorsionado o no hay sonido.

• Ajuste el volumen del sistema.

• Apague el sistema, determine y corrija la causa, luego

encienda nuevamente el sistema. La causa puede ser

el esfuerzo de las bocinas debido a una potencia o a

un volumen excesivo, y la utilización sistema en un

ambiente donde hace calor.

Se oye ruido de zumbido durante la reproducción.

• Un cable de alimentacion de CA o luz fluorescente está

cerca de los cables. Mantenga otros aparatos y cables

alejados de este sistema.

Disco

Pantalla no visualizada correctamente.

No se inicia la reproducción.

• No introdujo el disco correctamente. Introdúzcalo

correctamente.

• El disco está sucio. Limpie el disco.

• Reemplace el disco si está rayado, deformado o no es

un disco convencional.

• Hay condensación. Deje que el sistema se seque

durante 1 a 2 horas.

Radio

Se oye un sonido rítmico.

• Apague el televisor o sepárelo del sistema.

Se oye un leve zumbido durante las emisiones de AM.

• Aleje la antena de otros cables y conductores.

iPod/iPhone

No puede encender el iPod/iPhone.

• Verifique que la batería del iPod/iPhone no esté

descargada.

• Apague el iPod/iPhone y el sistema, antes de conectar el

iPod/iPhone. Conecte el iPod/iPhone e intente de nuevo.

No hay sonido.

• Apague el iPod/iPhone y sepárelo del sistema. Conecte

el iPod/iPhone al sistema, enciéndalo y realice la

reproducción nuevamente.

El iPod/iPhone no se carga.

• Compruebe la conexion.

USB

No es posible leer el dispositivo USB o el contenido

del mismo.

• El formato del dispositivo USB o el contenido del mismo

no es compatible con el sistema.

• Los dispositivos USB con una capacidad superior a los

32 GB no funcionarán en algunos casos.

Funcionamiento lento del dispositivo USB.

• El tamaño del contenido es muy grande o el dispositivo

USB tarda más en leer.

El tiempo transcurrido que se muestra es diferente del

tiempo de reproducción real.

• Transfiera los datos a otro dispositivo USB o haga una

copia de respaldo de los datos y vuelva a formatear el

dispositivo USB.

Pantalla de la unidad principal

“--:--”

• Conectó el cable de alimentación de CA por primera

vez o se quedó sin energía eléctrica recientemente.

Configure el reloj.

“ADJUST CLOCK”

• El reloj no está configurado. Ajuste el reloj

correctamente.

“ADJUST TIMER”

• El temporizador de reproducción no está configurado.

Ajuste el temporizador de reproducción correctamente.

“AUTO OFF”

• La unidad ha quedado sin uso durante alrededor de

30 minutos y se apagará en un minuto. Pulse cualquier

botón para cancelarlo.

“CHECKING CONNECTION”

• La unidad está verificando el iPod/iPhone conectado.

Si continúa apareciendo esta pantalla, asegúrese de que

el iPod/iPhone este correctamente insertado e intente

nuevamente.

“ERROR”

• Se realizó una operación incorrecta. Lea las

instrucciones e inténtelo de nuevo.

“F61” o “F76”

• Hay un problema de suministro de corriente.

“IPOD OVER CURRENT ERROR” o

“USB OVER CURRENT ERROR”

• El iPod/iPhone o el dispositivo USB absorbe demasiada

potencia. Retire el iPod/iPhone o el dispositivo USB.

Apague el sistema y vuelva a encenderlo.

“NODEVICE”

• El iPod/iPhone o el dispositivo USB no está conectado.

Compruebe la conexion.

“NO DISC”

• Usted no ha introducido un disco o ha introducido un

disco que el sistema no puede reproducir.

“NO PLAY”

• Compruebe el contenido. Sólo puede reproducir formato

con soportado.

• Si hay más de 255 álbumes o carpetas (audio y no

audio), algunos de los archivos MP3 en estos álbumes

no podrán leerse o reproducirse. Transfiera estos

álbumes musicales a otro dispositivo USB. O bien,

vuelva a formatear el dispositivo USB y guarde estos

álbumes musicales antes de guardar otras carpetas que

no sean de audio.

“NOT MP3/ERROR”

• Un formato MP3 incompatible. El sistema saltará esa

pista y reproducirá la siguiente.

“NOT SUPPORTED”

• Usted ha introducido un iPod/iPhone que no puede

reproducirse.

• Apague el iPod/iPhone y el sistema, antes de conectar el

iPod/iPhone. Conecte el iPod/iPhone e intente de nuevo.

ESPAÑOL

RQT9672

SC-PMX5EG_RQT9672-E_2le.indd 10SC-PMX5EG_RQT9672-E_2le.indd 10 2/1/2012 11:19:23 AM2/1/2012 11:19:23 AM

“PGM FULL”

• La cantidad de pistas programadas sobrepasa las 24.

“READING”

• La unidad está verificando la información del dispositivo

USB y del disco. Luego de que desaparezca esta

pantalla, comience el funcionamiento.

“–VBR–”

• El sistema no puede visualizar el tiempo de reproducción

restante para las pistas con velocidad de bits variable

(VBR).

Restablecer memoria (inicialización)

Restablezca la memoria cuando ocurren las siguientes

situaciones:

• Los botones no funcionan.

• Usted desea borrar y restablecer el contenido de la

memoria.

1 Desconecte el cable de alimentación de CA.

Espere 3 minutos antes de continuar con el paso 2.

2 Mientras pulsa y mantiene pulsado [1] en la

unidad principal, conecte el cable de la fuente de

alimentación nuevamente.

Se visualiza “– – – – – – – –”.

3 Suelte [1].

Todas las configuraciones se reponen a los valores

predeterminados.

Es necesario configurar los elementos de la memoria

nuevamente.

Código del control remoto

Cuando otro equipo Panasonic responda al control remoto

de este sistema, cambie el código del control remoto de

este sistema.

Para configurar el código en “REMOTE 2”

1 Pulse y mantenga pulsado [CD] en la unidad

principal y [2] en el control remoto hasta que

aparezca “REMOTE 2”.

2 Pulse y mantenga pulsado [OK] y [2] durante al

menos 4 segundos.

Para configurar el código en “REMOTE 1”

1 Pulse y mantenga pulsado [CD] en la unidad

principal y [1] en el control remoto hasta que

aparezca “REMOTE 1”.

2 Pulse y mantenga pulsado [OK] y [1] durante al

menos 4 segundos.

Especificaciones

Sección del amplificador

Potencia de salida RMS en modo estéreo

Canal frontal (ambos canales controlados)

60 W por canal (3

), 1 kHz, 10% THD

Potencia total RMS en modo estéreo 120 W

Sección del sintonizador

Emisoras preconfiguradas 30 emisoras de FM

15 emisoras de AM

Frecuencia modulada (FM)

Gama de frecuencias

87.50 MHz a 108.00 MHz (en pasos de 50 kHz)

Terminales de la antena 75

(desequilibrado)

Amplitud modulada (AM)

Gama de frecuencias

522 kHz a 1629 kHz (en pasos de 9 kHz)

520 kHz a 1630 kHz (en pasos de 10 kHz)

Sección de terminales

Puerto USB

USB Estándar USB 2.0 velocidad total

Compatibilidad con formato de archivos de medios

MP3 (*.mp3)

Sistema de archivo de dispositivo USB

FAT12, FAT16, FAT32

Energía puerto USB 500 mA (máx.)

Toma de audífonos

Terminal Estéreo, toma de 3.5 mm

Entrada AUX (posterior) Clavija jack RCA

Sección de discos compactos

Discos reproducidos (8 cm o 12 cm)

CD, CD-R/RW (CD-DA, MP3

)

Lector

Longitud de onda 790 nm (CD)

Potencia de láser CLASS 1

Salida de audio (Disco)

Número de canales 2 canales (FL, FR)

FL = Canal frontal izquierdo

FR = Canal frontal derecho

MPEG-1 Layer 3, MPEG-2 Layer 3

Sección de bocinas

Tipo Sistema de 3 bocina de 3 vía

(reflejo de sonidos graves)

Bocina(s)

Bocina para graves Tipo cónico de 14 cm

Bocina para agudos Tipo cónico, suave de 1.9 cm

Súper bocina para agudos Tipo piezo de 1.5 cm

Impedancia 3

Presión acústica de salida 81 dB/W (1 m)

Gama de frecuencias 41 Hz a 43 kHz (–16 dB)

48 Hz a 36 kHz (–10 dB)

Dimensiones (An x Al x Prf)

161 mm x 238 mm x 262 mm

Masa 2.6 kg

Generalidades

Fuente de alimentación CA 220 a 240 V, 50 Hz

Consumo de energía 40 W

Dimensiones (An x Al x Prf)

210 mm x 120 mm x 266 mm

Masa 3 kg

Gama de temperaturas de funcionamiento

0°C a +40°C

Gama de humedades de funcionamiento

35% a 80% humedad relativa (sin condensación)

Consumo en el modo de espera 0.4 W (aproximado)

Nota:

• Las especificaciones están sujetas a cambios sin previo

aviso.

La masa y las dimensiones son aproximados.

• La distorsión armónica total se mide con el analizador de

espectro digital.

ESPAÑOL

RQT9672

SC-PMX5EG_RQT9672-E_2le.indd 11SC-PMX5EG_RQT9672-E_2le.indd 11 2/1/2012 11:19:23 AM2/1/2012 11:19:23 AM

Opisane procedury należy wykonać za pomocą pilota

zdalnego sterowania. Można również użyć przycisków

na panelu przednim urządzenia, jeśli są identyczne.

Zakupione urządzenie może różnić się od

przedstawionego na ilustracjach.

Niniejsza instrukcja obsługi ma zastosowanie do

następującego zestawu.

Zestaw SC-PMX5

Urządzenie główne SA-PMX5

Głośniki SB-PMX5

Wewnątrz urządzenia

Środki ostrożności

OSTRZEŻENIE!

Urządzenie

• Aby ograniczyć niebezpieczeństwo pożaru, porażenia

prądem lub uszkodzenia urządzenia,

– Nie należy wystawiać urządzenia na działanie

deszczu, wilgoci, kapanie lub zachlapanie.

– Na urządzeniu nie należy umieszczać żadnych

przedmiotów napełnionych płynami, np. dzbanków.

– Należy stosować tylko zalecane akcesoria.

– Nie zdejmować pokrywy.

– Użytkownik nie powinien podejmować się naprawy

urządzenia na własną rękę. Serwis należy zlecić w

autoryzowanym punkcie serwisowym.

UWAGA!

Urządzenie

• Aby ograniczyć niebezpieczeństwo pożaru, porażenia

prądem lub uszkodzenia urządzenia,

– Niniejszego urządzenia nie należy instalować lub

umieszczać w biblioteczce, wbudowanej szafce lub

innej ograniczonej przestrzeni. Należy zapewnić

odpowiednią wentylację urządzenia.

– Nie zasłaniaj otworów wentylacyjnych urządzenia

gazetami, obrusami, zasłonami i podobnymi

przedmiotami.

– Nie umieszczać na urządzeniu źródeł otwartego ognia,

jak np. zapalone świece.

• Urządzenie jest przeznaczone do używania w klimacie

umiarkowanym.

• Urządzenie należy zamontować w taki sposób, aby w

przypadku konieczności odłączenia zasilania możliwe

było niezwłoczne wyjęcie wtyczki z gniazda zasilania.

• To urządzenie może odbierać zakł

ócenia wywołane

użyciem telefonu komórkowego. Jeżeli takie zakłócenia

wystąpią, wskazane jest zwiększenie odległości

pomiędzy urządzeniem a telefonem komórkowym.

• Urządzenie wykorzystuje promień lasera. Sterowanie,

regulacje lub postępowanie w sposób tutaj nie określony

grozi niebezpiecznym naświetleniem promieniami lasera.

Bateria

• Nie wolno zwierać biegunów baterii ani jej rozbierać.

• Nie ładować baterii alkalicznych ani manganowych.

• Nie wolno używać baterii, z których została zdjęta

warstwa ochronna.

• Nie zbliżać baterii do źródeł ciepła lub ognia.

• Baterii nie należy pozostawiać przez dłuższy czas, w

pojeździe z zamkniętymi drzwiami i oknami, narażonym

na bezpośrednie promieniowanie słoneczne.

• Jeśli pilot ma nie być używany przez dłu

ższy czas,

należy wyjąć z niego baterię. Przechowywać w

chłodnym, ciemnym miejscu.

• Istnieje niebezpieczeństwo wybuchu w przypadku, gdy

baterie zostaną nieprawidłowo założone. Baterie należy

wymieniać na takie same lub na baterie równorzędnego

typu, zalecane przez producenta.

• Zużyte baterie należy odpowiednio zutylizować.

Właściwą metodę powinny wskazać władze lokalne.

Spis treści

Środki ostrożności ..................................... 2

Dostarczone wyposażenie ......................... 3

Przygotowanie pilota

zdalnego sterowania ............................. 3

Rozmieszczenie głośników ....................... 4

Podłączenie ................................................. 4

Opis elementów sterowania ...................... 5

Płyty kompaktowe ...................................... 6

Korzystanie z iPod’a/iPhone’a................... 7

Radio ............................................................ 7

Zegar i timer ................................................ 8

Efekty dźwiękowe ....................................... 9

Urządzenia zewnętrzne .............................. 9

Konserwacja ............................................... 9

Rozwiązywanie problemów ..................... 10

Dane techniczne ........................................11

Ściana tylna urządzenia

POLSKI

RQT9672

SC-PMX5EG_RQT9672-E_3pl.indd 2SC-PMX5EG_RQT9672-E_3pl.indd 2 2/1/2012 9:40:26 AM2/1/2012 9:40:26 AM

Informacja dla użytkowników o gromadzeniu i

pozbywaniu się zużytych urządzeń i baterii

Niniejsze symbole umieszczane na produktach,

opakowaniach i/lub w dokumentacji

towarzyszącej oznaczają, że nie wolno

mieszać zużytych urządzeń elektrycznych i

elektronicznych oraz baterii z innymi odpadami

domowymi.

W celu zapewnienia właściwego przetwarzania,

utylizacji oraz recyklingu zużytych produktów

i baterii, należy oddawać je do wyznaczonych

punktów gromadzenia odpadów zgodnie

z przepisami prawa krajowego oraz

postanowieniami Dyrektyw 2002/96/WE i

2006/66/WE.

Prawidłowe pozbywanie się w/w produktów

i baterii pomaga oszczędzać cenne zasoby

naturalne i zapobiegać potencjalnemu

negatywnemu wpływowi na zdrowie człowieka

oraz stan środowiska naturalnego, który

towarzyszy niewłaściwej gospodarce odpadami.

Więcej informacji o zbiórce oraz recyklingu

zużytych produktów i baterii można otrzymać od

władz lokalnych, miejscowego przedsiębiorstwa

oczyszczania lub w punkcie sprzedaży, w

którym użytkownik nabył przedmiotowe towary.

Za niewłaściwe pozbywanie się powyższych

odpadów mogą grozić kary przewidziane

przepisami prawa krajowego.

Dotyczy użytkowników firmowych

działających na terenie Unii Europejskiej

Chcąc w odpowiedni sposób pozbyć się

urządzeń elektrycznych lub elektronicznych,

należy skontaktować się ze sprzedawcą lub

dostawcą, który udzieli dalszych informacji.

[Informacje o pozbywaniu się w/w urządzeń

w państwach trzecich]

Niniejsze symbole obowiązują wyłącznie na

terenie Unii Europejskiej. Chcąc pozbyć się w/w

urządzeń elektrycznych lub elektronicznych,

należy skontaktować się z władzami lokalnymi

lub sprzedawcą w sprawie właściwego sposobu

wyrzucania tego rodzaju przedmiotów.

Dotyczy symbolu baterii (symbole

przykładowe):

Ten symbol może występować wraz z

symbolem pierwiastka chemicznego. W takim

przypadku spełnia on wymagania Dyrektywy w

sprawie określonego środka chemicznego.

Technologia kodowania dźwięku MPEG Layer-3

podlega licencji firmy Fraunhofer IIS i Thomson.

„Made for iPod” i „Made for iPhone” oznaczają, że

elektroniczne wyposażenie zostało przeznaczone do

podłączenia do iPod’a lub iPhone’a i producent wydał

oświadczenie co do jego zgodności ze standardami

pracy firmy Apple.

Firma Apple nie ponosi odpowiedzialności za działanie

tego urządzenia oraz jego zgodność z wymogami

prawnymi oraz dotyczącymi bezpieczeństwa.

Proszę mieć na uwadze, że korzystanie z tego

akcesorium razem z urządzeniem iPod lub iPhone

może mieć wpływ na wydajność systemów

bezprzewodowych.

iPhone, iPod, iPod classic, iPod nano, oraz iPod touch

to znaki firmowe firmy Apple Inc., zarejestrowane w

Stanach Zjednoczonych i innych krajach.

Dostarczone wyposażenie

Sprawdzić i znaleźć poszczególne elementy

dostarczonego wyposażenia.

1 x Przewód zasilania

1 x Pilot zdalnego

sterowania

(N2QAYB000640)

1 x Antena wewnętrzna

1 x Bateria do pilota

zdalnego sterowania

1 x Antena pętlowa AM 2 x Kable głośnikowe

Przygotowanie pilota zdalnego

sterowania

R6/LR6, AA

Należy stosować baterie alkaliczne lub manganowe.

Załóż baterię tak, aby jej bieguny (+ i –) były zgodne

z oznaczeniami wewnątrz obudowy pilota zdalnego

sterowania.

Skieruj pilota w stronę czujnika. Maksymalny zasięg z

przodu urządzenia, wynosi 7 m gdy na drodze sygnału nie

ma żadnych przeszkód.

POLSKI

RQT9672

SC-PMX5EG_RQT9672-E_3pl.indd 3SC-PMX5EG_RQT9672-E_3pl.indd 3 2/1/2012 9:40:27 AM2/1/2012 9:40:27 AM

Podłączenie

Oszczędzanie energii

System zużywa około 0,4 W energii w trybie spoczynku.

Gdy system nie jest używany, należy go odłączać od

zasilania.

Po odłączeniu systemu od zasilania niektóre ustawienia

zostaną utracone. Konieczne będzie ich ponowne

ustawienie.

Do domowego gniazdka zasilającego

1 Podłącz antenę pętlową AM.

Ustaw antenę na jej podstawce aż usłyszysz kliknięcie.

2 Podłącz antenę wewnętrzną FM.

Antenę należy zainstalować w miejscu zapewniającym

najlepszy odbiór.

Taśma klejąca

3 Podłącz głośniki.

Czerwony (q)

Czarny (r)

Czerwony (q)

Czarny (r)

Miedziany (q)

Srebrny (r)

Uważaj, aby nie krzyżować (zwierać) lub odwracać

polaryzacji przewodów głośnikowych, gdyż można

w ten sposób uszkodzić głośniki.

4 Podłącz przewód zasilania.

Nie stosować przewodów zasilania, pochodzących z

innych urządzeń.

Rozmieszczenie głośników

Wysokotonowy

Ustawić zestawy głośnikowe tak, żeby głośnik

wysokotonowy znajdował się po wewnętrznej stronie.

Aby zapobiec uszkodzeniu zestawów głośnikowych,

proszę nie dotykać stożków głośnikowych, jeśli siatki

zostały ściągnięte.

Prosimy używać tylko zestawów głośnikowych

znajdujących się w wyposażeniu.

Najlepszą jakość dźwięku można uzyskać poprzez

stosowanie zestawów głośnikowych z urządzeniem,

do którego są przeznaczone. Użycie innych zestawów

głośnikowych grozi uszkodzeniem urządzenia i

pogorszeniem jakości dźwięku.

Uwaga:

• Aby zapewnić odpowiednią wentylację, należy zachować

przynajmniej 10 mm odstępu między zestawami

głośnikowymi a urządzeniem głównym.

• Zestawy głośnikowe należy ustawić na płaskim,

stabilnym podłożu.

• Niniejsze zestawy głośnikowe nie mają ekranu

magnetycznego. Nie należy ich umieszczać w

pobliżu odbiorników telewizyjnych, komputerów ani

innych urządzeń wrażliwych na oddziaływanie pola

magnetycznego.

• Długotrwałe odtwarzanie przy dużym poziomie głośności

może spowodować uszkodzenie systemu i skrócić jego

żywotność.

• Aby uniknąć uszkodzenia urządzenia, w następujących

przypadkach należy zmniejszyć głośność:

– Podczas odtwarzania zniekształconych dźwięków.

– Podczas regulacji brzmienia dźwięku.

UWAGA!

• Zestawów głośnikowych należy używać wyłącznie

z zalecanym systemem. W przeciwnym wypadku

może dojść do uszkodzenia wzmacniacza,

zestawów głośnikowych i do pożaru. W przypadku

uszkodzenia urządzenia lub nagłej zmiany w

jakości odtwarzania należy zwrócić się po radę do

wykwalifikowanego specjalisty.

• W celu podłączenia zestawów głośnikowych

należy zastosować procedury opisane w

niniejszej instrukcji.

POLSKI

RQT9672

SC-PMX5EG_RQT9672-E_3pl.indd 4SC-PMX5EG_RQT9672-E_3pl.indd 4 2/1/2012 9:40:27 AM2/1/2012 9:40:27 AM

Opis elementów sterowania

A Przełącznik „STANDBY/ON” [`], [1]

Naciśnij ten przycisk, aby wyłączyć urządzenie

(przełączyć je w stan gotowości) lub włączyć je z

powrotem. W stanie gotowości urządzenie nadal

pobiera pewną niewielką moc.

B Przyciski numeryczne [1 do 9, 0, 10]

Aby wybrać 2-cyfrowy numer

Przykład: 16: [

10] → [1] → [6]

C Usuwanie zaprogramowanej ścieżki

D Wybór źródła audio

E Podstawowe elementy sterowania odtwarzaniem

F Wybór charakterystykę dźwięku

G Wyświetlenie menu urządzenia iPod

H Wyświetl zawartość

Zmniejszanie jasności wyświetlacza

Naciśnij i przytrzymaj przycisk, aby włączyć funkcję.

Ponownie naciśnij i przytrzymaj przycisk, aby anulować

wybór.

Widok od góry

I Funkcja zegara lub timera

J Ustawianie funkcji programu

K Regulacja głośności systemu

L Wyciszanie dźwięku

Ponownie naciśnij przycisk, aby anulować wybór.

„MUTE” można wyłączyć również przez regulowanie

głośności lub wyłączając system.

M Ustawienia elementów menu odtwarzania

N Ustawienia elementów menu radia

O Wybór opcji

P Automatyczne wyłączanie systemu

Funkcja ta wyłącza system (z wyjątkiem radia), jeśli nie

jest on używany przez około 30 minut.

Ponownie naciśnij przycisk, aby anulować wybór.

Q Kieszeń dokowania urządzenia iPod/iPhone

R Gniazdo słuchawek ( )

• Typ wtyku: o średnicy Ø 3,5 mm, stereo

(nie należy do wyposażenia)

• Należy unikać długotrwałego słuchania, aby

zapobiec uszkodzeniu słuchu.

• Nadmierne ciśnienie akustyczne dźwięku

wydobywającego się ze słuchawek czy słuchawek

nagłownych może powodować utratę słuchu.

• Głośne słuchanie przez dłuższy okres czasu może

doprowadzić do uszkodzeń w uchu wewnętrznym.

• Należy używać dołączonych lub zalecanych

słuchawek.

S Wyświetlacz

T Gniazdo USB ( )

U Czujnik zdalnego sterowania

V Kieszeń napędu płyt

W Otwieranie lub zamykanie kieszeni napędu płyt

POLSKI

RQT9672

SC-PMX5EG_RQT9672-E_3pl.indd 5SC-PMX5EG_RQT9672-E_3pl.indd 5 2/1/2012 9:40:28 AM2/1/2012 9:40:28 AM

PLAYMODE

OFF

PLAYMODE

Odtwarzanie wszystkich utworów.

1-TRACK

1TR

Odtwarzanie jeden wybrany utwór z płyty.

Naciśnij odpowiedni przycisk

numeryczny, aby wybrać utwór.

1-ALBUM

1ALBUM

Odtwarzanie jeden wybrany album z

płyty.

Naciśnij [R, T], aby wybrać album.

RANDOM

RND

Odtwarzaj losowo wybraną płytę.

1-ALBUM

RANDOM

1ALBUM RND

Odtwarzanie losowo wszystkich utworów

w jednym wybranym albumie.

Naciśnij [R, T], aby wybrać album.

REPEAT

ON REPEAT

Odtwarzanie z powtórzeniem.

OFF REPEAT Wyłączanie funkcji powtarzania

odtwarzania.

Uwaga:

• Podczas odtwarzania w losowej kolejności nie można

przejść do utworów poprzednio odtworzonych lub

naciśnij przyciski numeryczne.

• Funkcja trybu odtwarzania ta nie działa z włączoną opcją

„Odtwarzanie zaprogramowane”.

• W momencie otwarcia kieszeni napędu płyty ustawienia

powracają do domyślnej opcji „OFF PLAYMODE”.

Odtwarzanie zaprogramowane

Ta funkcja pozwala zaprogramować do 24 utworów.

1 Naciśnij [PROGRAM] w trybie zatrzymanym.

Wyświetlony zostanie symbol „PGM”.

2 Za pomocą odpowiednich przycisków

numerycznych wybierz żądany utwór.

Aby zaprogramować nowe utwory, należy powtórzyć

ten krok.

3 Naciśnij [4/9] aby rozpocząć odtwarzanie.

1 Naciśnij [PROGRAM] w trybie zatrzymanym.

Wyświetlony zostanie symbol „PGM”.

2 Naciśnij [R, T], aby wybrać album.

3 Naciśnij [6], następnie za pomocą odpowiednich

przycisków numerycznych wybierz żądany utwór.

4 Naciśnij [OK].

Aby zaprogramować nowe utwory należy powtórzyć

kroki od 2 do 4.

5 Naciśnij [4/9] aby rozpocząć odtwarzanie.

Anulowanie

odtwarzania

zaprogramowanych

utworów

Naciśnij [PROGRAM] w trybie

zatrzymanym.

Sprawdzić

zawartość programu

Naciśnij [2] lub [6] gdy w

trybie zatrzymania odtwarzania

wyświetlany jest komunikat „PGM”.

Usunąć ostatni

zaprogramowany

utwór

Naciśnij [DEL] w trybie

zatrzymanym.

Usunąć wszystkie

zaprogramowane

utwory

W trybie zatrzymania naciśnij [8].

Wyświetlony zostanie symbol

„CLR ALL”. W ciągu 5 sekund

naciśnij ponownie [8].

Uwaga:

Pamięć programu zostanie skasowana po otworzeniu

podajnika płyt.

Uwaga dotycząca płyty

• Urządzenie może odtwarzać płyty CD-R/RW z

zawartością CD-DA lub MP3.

• Niektóre płyty CD-R/RW mogą nie być odtwarzane z

powodu złego stanu nagrania.

• Pliki MP3 są zdefiniowane jako utwory i foldery są

zdefiniowane jako album.

• Urządzenie może odtwarzać do:

–

CD-DA: 99 utworów

– MP3: 999 utworów, 255 albumów (z folderem

nadrzędnym włącznie) i 20 sesji

• Płyty muszą być zgodne ze standardem ISO9660

poziom 1 lub 2 (z wyjątkiem formatów rozszerzonych).

• Nagrania nie zawsze odtwarzane są w kolejności

nagrywania.

Płyty kompaktowe

Odtwarzanie płyty

1 Naciśnij [x, OPEN/CLOSE] na urządzeniu, aby

otworzyć kieszeń napędu płyt.

Włóż płytę etykietą do góry.

Naciśnij ponownie [x, OPEN/CLOSE], aby zamknąć

kieszeń napędu płyt.

2 Naciśnij [CD], następnie naciśnij [4/9], aby

rozpocząć odtwarzanie.

Zatrzymywanie

odtwarzania

Naciśnij [8].

Wstrzymywanie

odtwarzania

Naciśnij [4/9].

Naciśnij ponownie, aby kontynuować

odtwarzanie.

Pominięcie

albumu

Naciśnij [R, T].

Pominięcie

utworu

Naciśnij [2] lub [6] (urządzenie

główne: [2/3] lub [5/6]).

Przeszukiwanie

utworu

Naciśnij i przytrzymaj [3] lub [5]

(urządzenie główne: [2/3] lub

[5/6]).

Wyświetlanie dostępnych informacji

Dostępne informacje można wyświetlać na panelu

wyświetlacza.

Naciśnij [DISPLAY].

: Utwór

: Album

TAG : Etykiety ID3

Uwaga:

• Maksymalna liczba wyświetlanych znaków: około 32

• Urządzenie obsługuje etykiety w formacie 1.0, 1.1 i 2.3 ID3.

• Dane tekstowe nieobsługiwane przez system mogą być

wyświetlane odmiennie.

Menu odtwarzania

1 Naciśnij [PLAY MENU], aby wybrać „PLAYMODE”

lub „REPEAT”.

2 Naciśnij [Y, U], następnie naciśnij [OK], aby

wybrać żądany tryb.

POLSKI

RQT9672

SC-PMX5EG_RQT9672-E_3pl.indd 6SC-PMX5EG_RQT9672-E_3pl.indd 6 2/1/2012 9:40:29 AM2/1/2012 9:40:29 AM

Korzystanie z iPod’a/iPhone’a

Gniazdo stacji dokującej

1 Naciśnij, aby otworzyć pokrywę i podłącz

kompatybilną przejściówkę stacji dokującej.

iPod/iPhone

(nie należy do wyposażenia)

Adapter dokujące

(nie należy do wyposażenia)

Odpowiednio mocno podłącz urządzenie iPod/iPhone.

Upewnij się, że z urządzenia iPhone/iPod został

ściągnięty pokrowiec.

Podczas podłączania należy upewnić się, że

iPod/iPhone jest dobrze połączony z wtyczką.

Użyj kompatybilnego adaptera dokującego.

Jeżeli adapter dokujący jest niedostępny, wkładaj i wyjmuj

urządzenie iPod/iPhone z zachowaniem ostrożności.

3 Naciśnij [iPod], następnie naciśnij [4/9], aby

rozpocząć odtwarzanie.

Wstrzymywanie

odtwarzania

Naciśnij [4/9] lub [8].

Pominięcie

utworu

Naciśnij [2] lub [6] (urządzenie

główne: [2/3] lub [5/6]).

Przeszukiwanie

aktualnej ścieżki

Naciśnij i przytrzymaj [3] lub [5]

(urządzenie główne: [2/3] lub

[5/6]).

Wyświetlenie

menu urządzenia

iPod

Naciśnij [iPod MENU].

Wybór elementu.

Naciśnij [R, T], następnie naciśnij [OK].

Uwaga:

• W zależności od modelu, może zaistnieć potrzeba

odłączenia urządzenia iPod/iPhone i wybrania albumu,

artysty, itp. na urządzeniu iPod/iPhone.

• Poszczególne modele urządzeń iPod/iPhone mogą różnić

się sposobem obsługi.

• W celu zapoznania się z działaniem urządzenia

iPod/iPhone należy przeczytać Podręcznik Użytkownika.

Kompatybilny iPod/iPhone

Stan na styczeń 2012 r.

Aktualizować iPod/iPhone przy użyciu najnowszego

oprogramowania, przed rozpoczęciem korzystania z

systemu.

iPod touch

1., 2., 3. i 4. generacji

iPod nano

2., 3., 4., 5. i 6. generacji

iPod classic

iPhone 4S / iPhone 4 / iPhone 3GS / iPhone 3G /

iPhone

Ładowanie iPod’a/iPhone’a

Urządzenie iPod/iPhone ładowane jest automatycznie po

podłączeniu do systemu (nawet, jeśli system jest w trybie

gotowości).

• Spojrzeć na wyświetlacz iPod’a/iPhone’a, aby sprawdzić

status naładowania jego baterii.

• Należy odłączyć urządzenie iPod/iPhone, jeśli nie jest

one używane przez dłuższy czas, a ładowanie baterii

zostało ukończone.

• Ładowanie zatrzyma się po całkowitym naładowaniu

baterii. Poziom naładowania będzie spadał w naturalny

sposób.

Radio

Można zaprogramować 30 stacji FM i 15 stacji AM.

Przygotowanie

Naciśnij [RADIO], aby wybrać „FM” lub „AM”.

Automatyczne programowanie

1 Naciśnij [RADIO MENU], aby wybrać

„A.PRESET”.

2 Naciśnij [Y, U], aby wybrać „LOWEST” (najniższą)

lub „CURRENT” (aktualną) częstotliwość.

3 Naciśnij [OK], aby rozpocząć programowanie.

Aby anulować, naciśnij [8].

Ręczne strojenie i programowanie stacji

1 Naciśnij [3] lub [5], aby dostroić radio do

żądanej stacji.

Aby uruchomić automatyczne strojenie, należy

nacisnąć i przytrzymać ten przycisk, do momentu,

gdy wyświetlana częstotliwość zacznie szybko się

zmieniać.

2 Naciśnij [PROGRAM].

3 Wybierz żądaną zaprogramowaną stację

przyciskiem numerycznym.

Aby zaprogramować więcej stacji, wykonaj ponownie

kroki od 1 do 3.

Nowa stacja zastąpi wcześniej zaprogramowaną

znajdującą się pod tym samym numerem.

Wybieranie zaprogramowanej stacji

Naciśnij przyciski numeryczne, [2] lub [6]

(urządzenie główne: [2/3] lub [5/6], aby

wybrać zaprogramowaną stację.

POLSKI

RQT9672

SC-PMX5EG_RQT9672-E_3pl.indd 7SC-PMX5EG_RQT9672-E_3pl.indd 7 2/1/2012 9:40:29 AM2/1/2012 9:40:29 AM

Zegar i timer

Ustawianie zegara

Jest to zegar 24-godzinny.

1 Naciśnij [CLOCK/TIMER], aby wybrać „CLOCK”.

2 W ciągu 10 sekund naciśnij [R, T] aby ustawić

czas.

3 Naciśnij [OK].

Aby wyświetlić zegar na kilka sekund, naciśnij

[CLOCK/TIMER].

Uwaga:

Zegar należy regularnie nastawiać, aby zawsze była

ustawiona dokładna godzina.

Timer wyłączający

Timer wyłącza system po upływie ustawionego czasu.

Naciśnij [SLEEP], aby wybrać żądane ustawienie

(w minutach).

Aby anulować, wybierz „OFF”.

30MIN → 60MIN → 90MIN → 120MIN → OFF

Aby wyświetlić pozostały czas

Naciśnij [SLEEP].

Uwaga:

• Timer wyłączający system może być używany łącznie z

timerem odtwarzania.

• Timer wyłączający ma zawsze priorytet. Należy

pamiętać, aby czasy timerów się nie nakładały.

Poprawy brzmienia dźwięku

Jeśli wybrano pasmo „FM”

1 Naciśnij [RADIO MENU], aby wybrać „FM MODE”.

2 Naciśnij [Y, U], aby wybrać „MONO” następnie

naciśnij [OK].

Aby anulować, wybierz „STEREO”.

Tryb „MONO” jest również anulowany z chwilą zmiany

częstotliwości.

Zapamiętanie nastawy

Kontynuuj kroki 2 i 3 z „Ręczne strojenie i programowanie

stacji”.

Odbiór RDS

System ten może wyświetlać dane tekstowe nadawane

przez rozgłośnie radiowe (RDS) dostępne w niektórych

rejonach.

Naciśnij [DISPLAY].

PS Nazwa stacji

PTY Typ programu

FREQ Częstotliwość

Uwaga:

Informacje RDS mogą być niedostępne, jeżeli odbiór jest

słaby.

Ustawianie stacji w paśmie AM

Tylko poprzez urządzenie główne

Ten system jest w stanie odbierać stacje radiowe w paśmie

AM w krokach co 10 kHz.

1 Naciśnij [RADIO], aby wybrać „FM” lub „AM”.

2 Naciśnij i przytrzymaj [RADIO]

Po kilku sekundach wyświetlona zostanie bieżąca

minimalna częstotliwość radiowa. Zwolnij przycisk po

zmianie minimalnego zakresu częstotliwości.

• Aby powrócić do ustawień początkowych, należy

wykonać ponownie powyższe kroki.

• Po zmianie ustawień, zaprogramowane częstotliwości

zostaną usunięte.

Timer odtwarzania

Timer można ustawić w taki sposób, aby o określonej

godzinie urządzenie włączało się i budziło użytkownika.

Przygotowanie

Ustaw zegar.

1 Naciśnij [CLOCK/TIMER], aby wybrać „#PLAY”.

2 W ciągu 8 sekund naciśnij [R, T], aby ustawić

czas rozpoczęcia.

3 Naciśnij [OK].

4 Powtórz kroki 2 i 3, aby ustawić godzinę

zakończenia.

Aby uaktywnić timer

1 Przygotuj wybrane źródło audio, które chcesz

odtworzyć, i ustaw głośność.

2 Naciśnij [#, PLAY].

Wyświetlony zostanie symbol „#PLAY”.

Aby wyłączyć, ponownie naciśnij [#, PLAY].

Aby timer działał, system musi być wyłączone.

Aby sprawdzanie ustawień

Naciśnij [CLOCK/TIMER], aby wybrać „#PLAY”.

Uwaga:

• Timer rozpoczyna odtwarzanie z niskim poziomem

głośności, który stopniowo rośnie do ustawionego

poziomu.

• Jeśli timer jest aktywny, zadziała codziennie o ustawionej

godzinie.

• W przypadku wyłączenia systemu i włączenia go

ponownie podczas pracy timera, timer nie zatrzyma się z

chwilą upływu ustawionego czasu.

POLSKI

RQT9672

SC-PMX5EG_RQT9672-E_3pl.indd 8SC-PMX5EG_RQT9672-E_3pl.indd 8 2/1/2012 9:40:30 AM2/1/2012 9:40:30 AM

Korzystanie z wejścia dodatkowego

(AUX)

Umożliwia podłączenie i odsłuch zewnętrznych źródeł

dźwięku, takich jak VCR, DVD itp.

Przygotowanie

• Odłącz przewód zasilania.

• Wyłącz wszystkie urządzenia i zapoznaj się z

odpowiednimi instrukcjami obsługi.

Odtwarzacz DVD

(nie należy do wyposażenia)

Tylny panel

urządzenia

głównego

Przewód audio

(nie należy do wyposażenia)

1 Podłącz urządzenie zewnętrzne.

2 Naciśnij [EXT-IN], aby wybrać „AUX”.

3 Uruchom odtwarzanie w urządzeniu zewnętrznym.

Uwaga:

• Podzespoły i przewody są sprzedawane oddzielnie.

• Aby podłączyć urządzenia innego typu niż opisane w tej

instrukcji, skonsultuj się ze sprzedawcą.

• W przypadku korzystania z przejściówek, może dojść do

zniekształcenia dźwięku.

Konserwacja

W celu oczyszczenia urządzenia należy przetrzeć je

miękką, suchą szmatką.

• Do czyszczenia urządzenia nie należy stosować

alkoholu, rozcieńczalnika ani benzyny.

• Przed użyciem chusteczki nasączonej środkiem

chemicznym należy zapoznać się z dołączoną do niej

instrukcją.

Urządzenia zewnętrzne

USB

System umożliwia odtwarzanie plików MP3 z urządzenia

USB.

Nie należy używać przedłużacza USB. Nie są obsługiwane

urządzenia USB podłączane za pomocą przewodu.

1 Podłącz urządzenie USB do gniazda USB.

2 Naciśnij [EXT-IN] aby wybrać „USB” a następnie

naciśnij [4/9], aby rozpocząć odtwarzanie.

Zatrzymywanie

odtwarzania

Naciśnij [8].

Wyświetlony zostanie symbol

„RESUME”.

Naciśnij [4/9] aby kontynuować

odtwarzanie, rozpoczynając od początku

utworu.

LUB

Naciśnij dwukrotnie [8], aby całkowicie

zatrzymać odtwarzanie.

Pozostałe czynności obsługowe - zobacz sekcję

„Płyty kompaktowe”.

Kompatybilne urządzenia USB określone jako

urządzenia pamięci masowej:

• Urządzenia USB obsługujące protokół transferu

Bulk-Only.

• Urządzenia USB obsługujące standard USB 2.0 (pełna

prędkość).

Uwaga:

• Pliki są zdefiniowane jako utwory i foldery są

zdefiniowane jako album.

• Utwory powinny mieć rozszerzenie „.mp3” lub „.MP3”.

• Urządzenie może odtwarzać do:

– 255 albumów (włącznie z folderem nadrzędnym)

– 2500 utworów

– 999 utworów w jednym albumie

• CBI (ang. Control/Bulk/Interrupt) nie jest obsługiwany.

• System plików NTFS nie jest obsługiwany (obsługiwany

jest wyłącznie system plików FAT 12/16/32).

• Niektóre pliki mogą nie być obsługiwane z powodu

wielkości sektora.

Efekty dźwiękowe

Zmiana brzmienia dźwięku

1 Naciśnij [SOUND], aby wybrać żądany efekt

dźwiękowy.

2 Naciśnij [Y, U], aby wybrać żądane ustawienie.

BASS

-4 do +4

TREBLE

SURROUND

„ON SURROUND” lub

„OFF SURROUND”

Tylko poprzez urządzenie główne

Przekręć pokrętło [BASS] lub [TREBLE], aby

wyregulować poziom.

Zaprogramowany korektor (Preset EQ)

Naciśnij [PRESET EQ], aby wybrać jedno z ustawień.

HEAVY Poprawa brzmienia rocka

SOFT Muzyka w tle

CLEAR Czystsze brzmienie wysokich częstotliwości

VOCAL Poprawa brzmienia śpiewu

FLAT Wyłącza efekt dźwiękowy

D.BASS

Funkcja ta pozwala cieszyć się potężnym basem.

Naciśnij [D.BASS], aby wybrać „ON D.BASS” lub

„OFF D.BASS”.

POLSKI

RQT9672

SC-PMX5EG_RQT9672-E_3pl.indd 9SC-PMX5EG_RQT9672-E_3pl.indd 9 2/1/2012 9:40:30 AM2/1/2012 9:40:30 AM

Rozwiązywanie problemów

Przed oddaniem urządzenia do naprawy należy

przeprowadzić następujące kontrole. W przypadku

wątpliwości, co do niektórych punktów kontrolnych lub

jeśli podane rozwiązania nie eliminują problemu, należy

zwrócić się po wskazówki do sprzedawcy.

„Czynności wykonywane przez zakłady usługowe

polegające na sprawdzeniu: działania, parametrów

technicznych, czyszczeniu głowic i toru taśmy, regulacji

i czyszczeniu mechanizmu, strojeniu programatorów,

wymianie żarówek i bezpieczników—nie są zaliczane do

ilości napraw stanowiących podstawę wymiany sprzętu

zgodnie z §36, pkt. 1.3. Uchwały Nr. 71 Rady Ministrów z

1983.06.13., opublikowanej w Monitorze Polskim Nr. 21 z

1983.06.29.”

„Uszkodzenia mechaniczne, termiczne, chemiczne

zewnętrznych części metalowych i z tworzyw sztucznych

oraz sznury przyłączeniowe, słuchawkowe—nie podlegają

gwarancji.”

Typowe problemy

Nie działa pilot zdalnego sterowania.

• Sprawdź, czy bateria została prawidłowo włożona.

Dźwięk jest zniekształcony lub brak dźwięku.

• Regulacja głośności systemu.

• Wyłączyć urządzenie określić i usunąć przyczynę,

następnie włączyć urządzenie ponownie. Może to

być spowodowane przeciążeniem głośników wskutek

nadmiernego poziomu głośności, zbyt wysokiego

zasilania lub użytkowania systemu w warunkach, w

których panuje zbyt wysoka temperatura.

Podczas odtwarzania słychać „buczenie”.

• Blisko urządzenia znajdują się przewody zasilania

prądem przemiennym lub oświetlenie fluorescencyjne.

Utrzymywać przewody zasilania tego urządzenia z dala

od innych urz

ądzeń lub przewodów zasilających.

Płyty kompaktowe

Błędne informacje na wyświetlaczu.

Nie uruchamia się odtwarzanie.

• Płyta nie została włożona prawidłowo. Włóż prawidłowo

płytę.

• Płyta jest zabrudzona. Wyczyść plytę.

• Użyj innej płyty, jeśli jest zarysowana, wygięta lub

niestandardowa.

• Nastąpiło skroplenie pary wodnej. Odczekaj 1 - 2 godzin,

aż skroplona para wodna odparuje z systemu.

Radio

Słychać dudnienie.

• Wyłącz telewizor lub odsuń go od urządzenia.

Podczas odbioru w paśmie AM słychać przydźwięk o

niskiej częstotliwości.

• Odsuń antenę od innych kabli i przewodów.

iPod/iPhone

Nie można włączyć urządzenia iPod/iPhone.

• Sprawdź, czy bateria urządzenia iPod/iPhone nie

wyczerpała się.

• Przed podłączeniem urządzenia iPod/iPhone należy

wyłączyć system oraz urządzenie iPod/iPhone. Podłącz

urządzenie iPod/iPhone i spróbuj ponownie.

Brak dźwięku.

• Wyłącz urządzenie iPod/iPhone oraz odsuń go od

urządzenia. Podłącz urządzenie iPod/iPhone do

urządzenia i ponownie je włącz, po czym uruchom

odtwarzanie.

iPod/iPhone nie ładuje się.

• Sprawdź zawartość.

USB

Nie można odczytać urządzenia USB lub jego

zawartości.

• Format urządzenia USB lub jego zawartość nie jest

obsługiwana przez system.

• W niektórych przypadkach nie będą obsługiwane

urządzenia USB o pojemności większej niż 32 GB.

Powolne działanie urządzenia USB.

• Pliki o dużych rozmiarach lub urządzenia USB z dużą

ilością pamięci wymagają dłuższego czasu wczytywania.

Wyświetlany czas, który upłynął jest inny niż czas

rzeczywisty.

• Skopiuj dane do innego urządzenia USB lub utwórz

kopię zapasową danych i sformatuj urządzenia USB.

Wyświetlacz urządzenia

„--:--”

• Do urządzenia po raz pierwszy podłączono przewód

zasilania lub niedawno wystąpiła przerwa w zasilaniu.

Ustaw zegar.

„ADJUST CLOCK”

• Zegar nie jest ustawiony. Odpowiednio wyreguluj zegar.

„ADJUST TIMER”

• Timer odtwarzania nie jest ustawiony. Odpowiednio

wyreguluj timer odtwarzania.

„AUTO OFF”

• Urządzenie nie było używane przez około 30 minut i za

minutę zostanie wyłączone. Naciśnij dowolny klawisz,

aby anulować.

„CHECKING CONNECTION”

• Jednostka sprawdza połączenie iPoda/iPhona. Jeśli

wyświetlacz nadal się nie pojawia, upewnij się, że

urządzenie iPod/iPhone jest podłączone poprawnie i

spróbuj ponownie.

„ERROR”

• Wykonano niewłaściwą operację. Przeczytaj instrukcję i

spróbuj ponownie.

„F61” lub „F76”

• Wystąpił problem z zasilaniem.

„IPOD OVER CURRENT ERROR” lub

„USB OVER CURRENT ERROR”

• Urządzenia iPod/iPhone lub USB pobiera zbyt dużo

prądu. Odłączyć urządzenie iPod/iPhone lub USB.

Ponownie wyłącz i włącz urządzenie.

„NODEVICE”

• Nie podłączono zewnętrznego urządzenia iPod/iPhone

lub USB. Sprawdź

zawartość.

„NO DISC”

• Nie włożono płyty lyb włożono płytę, której urządzenie

nie może odtworzyć.

„NO PLAY”

• Sprawdź zawartość. Odtwarzać można wyłącznie utwory

o obsługiwanym formacie.

• W przypadku liczby albumów lub folderów większej niż

255 (audio lub nie audio) niektóre z plików w formacie

MP3 nie zostaną odczytane oraz odtworzone. W takim

przypadku należy dokonać transferu tych muzycznych

albumów do innego urządzenia USB. Można również

dokonać formatowania urządzenia USB, i zapisać te

muzyczne albumy w innych folderach, niezawierających

plików audio.

„NOT MP3/ERROR”

• Nieobsługiwany format MP3. Urządzenie pominie ten

utwór i odtworzy następny.

POLSKI

RQT9672

SC-PMX5EG_RQT9672-E_3pl.indd 10SC-PMX5EG_RQT9672-E_3pl.indd 10 2/1/2012 9:40:30 AM2/1/2012 9:40:30 AM

„NOT SUPPORTED”

• Podłączono urządzenie iPod/Phone, które nie może być

odtwarzane.

• Przed podłączeniem urządzenia iPod/iPhone należy

wyłączyć system oraz urządzenie iPod/iPhone. Podłącz

urządzenie iPod/iPhone i spróbuj ponownie.

„PGM FULL”

• Liczba zaprogramowanych ścieżek jest większa niż 24.

„READING”

• Urządzenie sprawa informacje o płycie kompaktowej i

urządzeniu USB. Gdy zniknie to wskazanie, rozpocznij

obsługę.

„–VBR–”

• Urządzenie nie może wyświetlić pozostałego czasu

odtwarzania dla utworów o zmiennej prędkości

strumienia bitów (VBR – variable bit rate).

Resetowanie pamięci systemu (inicjalizacja)

W przypadku wystąpienia poniższych objawów należy

zresetować pamięć urządzenia:

• Brak reakcji po naciśnięciu przycisków.

• Chęć wyczyszczenia i wyzerowania zawartości pamięci.

1 Odłącz przewód zasilania.

Odczekaj 3 minuty przed przejściem do kroku 2.

2 Naciskając i przytrzymując [1] na urządzeniu

głównym, podłącz ponownie przewód zasilania.

Wyświetlony zostanie symbol „– – – – – – – –”.

3 Zwolnij [1].

Przywrócone zostaną wszystkie ustawiania fabryczne.

Konieczne będzie ponowne zaprogramowanie pamięci.

Kod zdalnego sterowania

Jeśli na pilota zdalnego sterowania tego systemu reagują

inne urządzenia firmy Panasonic, należy zmienić kod

zdalnego sterowania dla tego systemu.

Aby zmienić kod na „REMOTE 2”

1 Naciśnij i przytrzymaj [CD] na urządzeniu i [2]

na pilocie zdalnego sterowania tak długo, aż

wyświetlony zostanie komunikat „REMOTE 2”.

2 Naciśnij i przytrzymaj [OK] i [2] przynajmniej przez

4 sekundy.

Dane techniczne

Sekcja wzmacniacza

Całkowita wyjściowa moc skuteczna w trybie stereo

Kanał przedni (przy użyciu obu kanałów)

60 W na kanał (3

), 1 kHz,

10% całkowitego zniekształcenia

harmonicznego (THD)

Całkowita moc skuteczna w trybie stereo 120 W

Sekcja tunera

Zaprogramowane stacje FM 30 stacji

AM 15 stacji

Modulacja częstotliwościowa (FM)

Zakres częstotliwości

87,50 MHz do 108,00 MHz (w krokach co 50 kHz)

Gniazda antenowe 75

(niezrównoważone)

Modulacja amplitudowa (AM)

Zakres częstotliwości

522 kHz do 1629 kHz (w krokach co 9 kHz)

520 kHz do 1630 kHz (w krokach co 10 kHz)

Sekcja złączy

Gniazdo USB

Standard USB USB 2.0 pełnej prędkości

Obsługiwane formaty plików multimedialnych

MP3 (*.mp3)

System plików urządzenia USB

FAT12, FAT16, FAT32

Pobór mocy portu USB 500 mA (maks.)

Gniazdo słuchawek

Złącze Stereo, złącze 3,5 mm

Gniazdo AUX (tył) Wtyczka RCA

Sekcja odtwarzacza płyt CD

Odtwarzane płyty (8 cm lub 12 cm)

CD, CD-R/RW (CD-DA, MP3

)

Przechwytywanie

Długość fali 790 nm (CD)

Moc lasera CLASS 1

Wyjście audio (Płyta)

Liczba kanałów 2 kanały (FL, FR)

FL = Przedni lewy kanał

FR = Przedni prawy kanał

MPEG-1 Layer 3, MPEG-2 Layer 3

Zestawy głośnikowe

Typ System 3-drożny, 3-głośnikowy (bass-reflex)

Głośnik

Niskotonowy 14 cm stożkowy

Wysokotonowy 1,9 cm głośnik kopułowy

Urządzenie do tonów najwyższych

1,5 cm piezzoelektryczny

Impedancja 3

Wyjściowe ciśnienie akustyczne 81 dB/W (1 m)

Zakres częstotliwości 41 Hz do 43 kHz (–16 dB)

48 Hz do 36 kHz (–10 dB)

Wymiary (szer. x wys. x głęb.)

161 mm x 238 mm x 262 mm

Masa 2,6 kg

Dane ogólne

Zasilanie Prąd przemienny 220 do 240 V, 50 Hz

Pobór mocy 40 W

Wymiary (szer. x wys. x głęb.)

210 mm x 120 mm x 266 mm

Masa 3 kg

Zakres temperatur roboczych 0°C do +40°C

Zakres wilgotności roboczych

35% do 80% RH (bez kondensacji)

Pobór mocy w trybie gotowości 0,4 W (około)

Uwaga:

• Dane techniczne mogą ulec zmianie bez powiadomienia.

Masa i wymiary podane są w przybliżeniu.

• Wartość całkowitych zniekształceń harmonicznych

została zmierzona przy użyciu cyfrowego analizatora

widma.

Aby zmienić kod na „REMOTE 1”

1 Naciśnij i przytrzymaj [CD] na urządzeniu i [1]

na pilocie zdalnego sterowania tak długo, aż

wyświetlony zostanie komunikat „REMOTE 1”.

2 Naciśnij i przytrzymaj [OK] i [1] przynajmniej przez

4 sekundy.

POLSKI

RQT9672

SC-PMX5EG_RQT9672-E_3pl.indd 11SC-PMX5EG_RQT9672-E_3pl.indd 11 2/1/2012 9:40:30 AM2/1/2012 9:40:30 AM

Ovládejte dálkovým ovladačem. Jsou-li stejné, můžete

rovněž použít tlačítka na hlavním přístroji.

Váš systém a obrázky se mohou lišit.

Tento návod k obsluze platí pro následující systém.

Systém SC-PMX5

Hlavní přístroj SA-PMX5

Reproduktory SB-PMX5

Uvnitř přehrávače

Bezpečnostní upozornění

UPOZORNĚNÍ!

Přístroj

• Abyste snížili nebezpečí vzniku požáru, úrazu

elektrickým proudem nebo poškození přístroje:

– Nevystavujte tento přístroj dešti, nadměrné vlhkosti,

kapající vodě a postříkání.

– Na přístroj by neměly být umisťovány žádné objekty

naplněné vodou, jako jsou například vázy.

– Používejte pouze doporučené příslušenství.

– Neodstraňujte kryt přístroje.

– Nepokoušejte se přístroj opravit sami. Opravy

přenechejte kvalifikovaným pracovníkům servisu.

POZOR!

Přístroj

• Abyste snížili nebezpečí vzniku požáru, úrazu

elektrickým proudem nebo poškození přístroje:

– Abyste zajistili dobré ventilační podmínky, nikdy

neinstalujte tento přístroj v knihovně, vestavěné skříni

nebo jiném uzavřeném prostoru.

– Neblokujte ventilační otvory přístroje novinami, ubrusy,

závěsy a jinými materiály.

– Nepokládejte zdroje otevřeného ohně, jako například

hořící svíčky, na přístroj.

• Tento přístroj je konstruován pro použití v mírném

klimatu.

• Nainstalujte tento přístroj tak, aby bylo možné okamžitě

odpojit hlavní napájení (AC) ze zásuvky, jestliže by došlo

k problému.

• Tento přístroj může být během používání rušen rádiovou

interferencí, která je způsobena mobilním telefonem.

Jestliže k takovéto interferenci dojde, zajistěte větší

vzdálenost mezi tímto přístrojem a mobilním telefonem.

• Tento přístroj pracuje s laserovým paprskem. Při

nesprávném použití ovládacích prvků, stejně jako při

provádění jiných postupů, než které jsou popsány v

tomto návodu, může dojít k nebezpeč

nému vyzařování.

Baterie

• Nerozebírejte ani nezkratujte baterie.

• Nedobíjejte alkalické nebo manganové baterie.

• Nepoužívejte baterie, u nichž se loupe obal.

• Nevystavujte baterie teplu nebo ohni.

• Nenechávejte baterie v automobilu vystavené přímému

slunečnímu světlu po delší dobu, když jsou zavřené

dveře a okna.

• Jestliže dálkové ovládání nebudete používat delší dobu,

vyjměte z něj baterie. Skladujte na chladném a tmavém

místě.

• V případě nesprávné výměny baterie hrozí nebezpečí

výbuchu. Vyměňujte pouze za typ baterie, který

doporučuje výrobce.

• Při likvidaci baterií se obraťte na místní úřady nebo na

prodejce a informujte se o správném způsobu likvidace.

Obsah

Bezpečnostní upozornění .......................... 2

Dodávané příslušenství ............................. 3

Příprava dálkového ovladače .................... 3

Umístění reprosoustavy............................. 4

Provedení zapojení ..................................... 4

Přehled ovládání ......................................... 5

Disk .............................................................. 6

Použití iPod/iPhone .................................... 7

Rádio ............................................................ 7

Hodiny a časovače ..................................... 8

Zvukové efekty............................................ 9

Externí zařízení ........................................... 9

Údržba ......................................................... 9

Odstraňování závad ................................. 10

Specifikace .................................................11

Zadní strana přístroje

ČESKY

RQT9672

SC-PMX5EG_RQT9672-E_4cz.indd 2SC-PMX5EG_RQT9672-E_4cz.indd 2 2/1/2012 9:41:35 AM2/1/2012 9:41:35 AM

Informace pro spotřebitele o sběru a likvidaci odpadu

z elektrických a elektronických zařízení a použitých

baterií z domácností

Tyto symboly na výrobcích, obalech nebo v

průvodní dokumentaci znamenají, že použitá

elektrická a elektronická zařízení a baterie

nepatří do běžného domácího odpadu.

Správná likvidace, recyklace a opětovné použití

jsou možné jen pokud odevzdáte tato zařízení

a použité baterie na místech k tomu určených,

za což neplatíte žádné poplatky, v souladu s

platnými národnímu předpisy a se Směrnicemi

2002/96/EU a 2006/66/EU.

Správnou likvidací přístrojů a baterií pomůžete

šetřit cenné suroviny a předcházet možným

negativním účinkům na lidské zdraví a na

přírodní prostředí, které jinak mohou vzniknout

při nesprávném zacházení s odpady.

Další informace o sběru, likvidaci a recyklaci

starých přístrojů a použitých baterií Vám

poskytnou místní úřady, provozovny sběrných

dvorů nebo prodejna, ve které jste toto zboží

zakoupili.

Při nesprávné likvidaci odpadu vám hrozí

pokuta v souladu s národní legislativou a

místními předpisy.

Informace pro právnické osoby se sídlem v

zemích Evropské Unie (EU)

Pokud chcete likvidovat elektrická nebo

elektronická zařízení, obraťte se na prodejce

nebo dodavatele s žádostí o další informace.

[Informace o likvidaci v zemích mimo

Evropskou Unii (EU)]

Tyto symboly platí jen v zemích Evropské unie.

Pokud chcete likvidovat tento produkt, obraťte

se na místní úřady nebo prodejce a informujte

se o správném způsobu likvidace.

Poznámka k symbolu baterie (symboly

uprostřed a dole):

Tento symbol může být použit v kombinaci s

chemickým symbolem. V tomto případě splňuje

tento symbol legislativní požadavky, které jsou

předepsány pro chemickou látku obsaženou v

baterii.

Technologie audio kódování MPEG Layer-3 licencovaná

od Fraunhofer IIS a Thomson.

„Made for iPod” a „Made for iPhone” znamená, že

elektronické zařízení bylo navrženo speciálně pro

připojení k iPod nebo k iPhone a bylo výrobcem

certifikováno, že splňuje výkonnostní normy společnosti

Apple.

Apple neodpovídá za funkci tohoto zařízení nebo jeho

shodu s bezpečnostními a zákonnými normami.

Vezměte prosím na vědomí, že použití tohoto

příslušenství s iPod nebo s iPhone může mít vliv na

výkon bezdrátové sítě.

iPhone, iPod, iPod classic, iPod nano a iPod touch

jsou obchodní značky Apple Inc., registrované v USA a

dalších zemích.

Dodávané příslušenství

Zkontrolujte si dodávané příslušenství.

1 x kabel síťového

napájení (AC)

1 x dálkové ovládání

(N2QAYB000640)

1 x FM pokojová anténa 1 x baterie dálkového

ovládání

1 x AM smyčková anténa 2 x reproduktorové kabely

Příprava dálkového ovladače

R6/LR6, AA

Použijte alkalické nebo manganové baterie.

Vložte baterii tak, aby se póly (+ a –) shodovaly s těmi v

dálkovém ovladači.

Namiřte ovladač na snímač signálu dálkového ovládání

tak, aby v cestě nebyly překážky, z maximální vzdálenosti

7 m od přístroje.

ČESKY

RQT9672

SC-PMX5EG_RQT9672-E_4cz.indd 3SC-PMX5EG_RQT9672-E_4cz.indd 3 2/1/2012 9:41:36 AM2/1/2012 9:41:36 AM

Provedení zapojení

Napájení

Systém v pohotovostním režimu spotřebuje přibližně

0,4 W. Jestliže systém nepoužíváte, napájení odpojte.

Některá nastavení se mohou po odpojení systému ztratit.

Musíte je nastavit znovu.

Do síťové zásuvky

1 Zapojte AM smyčkovou anténu.

Postavte anténu a zacvakněte ji do podstavce.

2 Zapojte FM pokojovou anténu.

Umístěte anténu na místo s nejlepším příjmem signálu.

Páska

3 Zapojte reproduktory.

Červená (q)

Černá (r)

Červená (q)

Černá (r)

Měděný (q)

Stříbrný (r)

Dejte pozor, abyste nepřekřížili (nezkratovali) či

neobrátili polaritu kabelů reproduktorů – mohlo by

dojít k jejich poškození.

4 Zapojte kabel síťového napájení (AC).

Nepoužívejte kabely síťového napájení (AC) z jiných

zařízení.

Umístění reprosoustavy

Výškový

Postavte reproduktory tak, aby byl výškový reproduktor na

vnitřní straně.

Pokud jste sejmuli ochranou síťku, nedotýkejte se

reproduktorových kuželů, aby nedošlo k jejich poškození.

Používejte pouze reproduktory dodávané s přístrojem.

Kombinace hlavního přístroje a reproduktorů poskytuje

nejlepší zvuk. Jestliže použijete jiné reproduktory, můžete

systém poškodit a snížit kvalitu zvuku.

Poznámka:

• Reproduktory umístěte dále než 10 mm od hlavního

přístroje, kvůli ventilaci.

• Reproduktory umístěte na rovný bezpečný povrch.

• Tyto reproduktory nemají magnetické stínění.

Neumisťujte je do blízkosti TV, PC nebo jiného zařízení

snadno ovlivnitelného magnetismem.

• Dlouhodobé přehrávání při vysoké hlasitosti může

systém poškodit a snížit jeho životnost.

• Proto snižte hlasitost, abyste předešli poškození

systému:

– Je-li zvuk zkreslený.

– Při nastavování kvality zvuku.

POZOR!

• Reproduktory používejte pouze s doporučovaným

systémem. Jinak, můžete poškodit zesilovač a

reproduktory a způsobit tak požář. Kontaktujte

kvalifikovaného servisního pracovníka, pokud

došlo k poškození nebo pokud vnímáte zjevnou

změnu ve výkonu přístroje.

• Při připojování reproduktorů postupujte podle zde

uvedených pokynů.

ČESKY

RQT9672

SC-PMX5EG_RQT9672-E_4cz.indd 4SC-PMX5EG_RQT9672-E_4cz.indd 4 2/1/2012 9:41:36 AM2/1/2012 9:41:36 AM

Přehled ovládání

A Tlačítko přepnutí do pohotovostního režimu/

zapnutí [`], [1]

Stisknutím tohoto tlačítka se přístroj zapíná z

pohotovostního režimu, nebo naopak vypíná. V

pohotovostním režímu přístroj stále spotřebovává malé

množství el. proudu.

B Číselná tlačítka [1 až 9, 0, 10]

Volba 2ciferného čísla

Příklad: 16: [

10] → [1] → [6]

C Smazání naprogramované stopy

D Volba zdroje zvuku

E Základní přehrávání

F Volba zvukových efektů

G Zobrazení nabídky iPod

H Zobrazení obsahových informací

Snížení jasu displeje

Stiskněte a přidržte tlačítko pro aktivaci této funkce.

Stiskněte a přidržte tlačítko znovu pro zrušení.

Pohled shora

I Nastavení hodin a časovače

J Nastavení programové funkce

K Nastavení hlasitosti systému

L Ztlumení zvuku systému

Stiskněte tlačítko znovu pro zrušení funkce.

Funkce ztlumení „MUTE“ se rovněž zruší, když

změníte hlastitost nebo když systém vypnete.

M Otevření nabídky přehrávání

N Otevření nabídky rádia

O Volba možnosti

P Automatické vypnutí systému

Jestliže systém nepoužíváte přibližně po dobu

30 minut, tato funkce systém vypne (s výjimkou rádia).

Stiskněte tlačítko znovu pro zrušení.

Q Dokovací stanice pro iPod/iPhone

R Konektor pro sluchátka ( )

• Typ konektoru: stereofonní, souosý o průměru

Ø 3,5 mm (není v příslušenství)

• Dlouhodobý poslech může způsobit poškození

sluchu.

• Příliš hlasitá reprodukce ze sluchátek může způsobit

ztrátu sluchu.

• Dlouhodobý poslech na maximální hlasitost může

poškodit sluch uživatele.

• Ujistěte se, že používáte dodaná nebo doporučená

sluchátka na uši nebo do uší.

S Panel displeje

T USB port ( )

U Snímač dálkového ovladače

V Zásuvka na disk

W Otevření/zavření zásuvky disku

ČESKY

RQT9672

SC-PMX5EG_RQT9672-E_4cz.indd 5SC-PMX5EG_RQT9672-E_4cz.indd 5 2/1/2012 9:41:37 AM2/1/2012 9:41:37 AM

PLAYMODE

OFF

PLAYMODE

Přehraje všechny skladby.

1-TRACK

1TR

Přehraje jednu zvolenou skladbu na

disku.

Stiskněte číselná tlačítka pro výběr

skladeb.

1-ALBUM

1ALBUM

Přehraje jedno zvolené album na disku.

Stiskněte [R, T] pro výběr alba.

RANDOM

RND

Přehraje skladby na disku v náhodném

pořadí.

1-ALBUM

RANDOM

1ALBUM RND

Přehraje všechny skladby na jednom

vybraném albu v náhodném pořadí.

Stiskněte [R, T] pro výběr alba.

REPEAT

ON REPEAT

Opakované přehrávání.

OFF REPEAT Zrušení opakovaného přehrávání.

Poznámka:

• Během náhodného přehrávání nelze přeskočit na již

přehrané skladby nebo stiskněte číselná tlačítka.

• Tyto režimy přehrávání nefungují s „Naprogramované

přehrávání“.

• Při otevření zásuvky disku se nastavení vrátí do

výchozího „OFF PLAYMODE“.

Naprogramované přehrávání

Tato funkce umožňuje naprogramovat až 24 skladeb.

1 Stiskněte [PROGRAM], když neprobíhá

přehrávání.

Zobrazí se „PGM“.

2 Pro výběr požadované skladby stiskněte číselná

tlačítka.

Opakujte tento krok pro naprogramování dalších

skladeb.

3 Stiskněte [4/9] pro zahájení přehrávání.

1 Stiskněte [PROGRAM], když neprobíhá

přehrávání.

Zobrazí se „PGM“.

2 Stiskněte [R, T] pro výběr požadovaného alba.

3 Pro výběr požadované skladby stiskněte [6] a

potom numerická tlačítka.

4 Stiskněte [OK].

Pro naprogramování ostatních skladeb opakujte kroky

2 až 4.

5 Stiskněte [4/9] pro zahájení přehrávání.

Zrušení

programovacího

režimu

Stiskněte [PROGRAM], když

neprobíhá přehrávání.

Kontrola

programových

obsahů

Stiskněte [2] nebo [6]

při zobrazeném „PGM“, když

neprobíhá přehrávání.

Smazání poslední

skladby

Stiskněte [DEL] v režimu zastavení.

Smazání všech

naprogramovaných

skladeb

Stiskněte [8], když neprobíhá

přehrávání. Zobrazí se „CLR ALL“.

Během 5 sekund stiskněte znovu

[8].

Poznámka:

Paměť programu se vymaže po otevření zásuvky disku.

Poznámka k diskům

• Tento systém umí přehrávat disky CD-R/RW se

skladbami ve formátu CD-DA nebo MP3.

• Některé disky CD-R/RW nelze přehrávat kvůli stavu

nahrávky.

• MP3 soubory jsou definovány jako skladby a složky jsou

definovány jako alba.

• Tento systém umí rozpoznat až:

– CD-DA: 99 skladeb

– MP3: 999 skladeb, 255 alb (včetně kořenové složky)

a 20 relací

• Disk musí odpovídat normě ISO9660 úroveň 1 nebo 2

(kromě rozšířených formátů).

• Nahrávky nemusí být přehrávány v poř

adí, v jakém byly

pořízeny.

Disk

Přehrávání disku

1 Stisknutím tlačítka [x, OPEN/CLOSE] na hlavním

přístroji zásuvku disku otevřete.

Vložte disk, potiskem nahoru.

Chcete-li zavřít zásuvku, znovu stiskněte

[x, OPEN/CLOSE].

2 Stiskněte [CD] a potom pro spuštění přehrávání

stiskněte [4/9].

Zastavení

přehrávání

Stiskněte [8].

Pozastavení

přehrávání

Stiskněte [4/9].

Pro pokračování přehrávání stiskněte

znovu.

Přeskočení alba

Stiskněte [R, T].

Přeskočení

skladby

Stiskněte [2] nebo [6] (hlavní

přístroj: [2/3] nebo [5/6]).

Vyhledávání ve

skladbě

Stiskněte a přidržte [3] nebo [5]

(hlavní přístroj: [2/3] nebo

[5/6]).

Zobrazení dostupných informací

Dostupné informace můžete zobrazit na displeji.

Stiskněte [DISPLAY].

: Skladba

: Album

TAG : ID3 tagy

Poznámka:

• Maximální počet znaků, které lze zobrazit: přibližně 32

• Tento systém podporuje verzi 1.0, 1.1 a 2.3 ID3 tagů.

• Textové údaje, které systém nepodporuje, se mohou

zobrazit odlišně.

Nabídka přehrávání

1 Stiskněte [PLAY MENU] pro výběr režimu

„PLAYMODE“ nebo „REPEAT“.

2 Pro výběr požadovaného režimu stiskněte [Y, U] a

potom [OK].

ČESKY

RQT9672

SC-PMX5EG_RQT9672-E_4cz.indd 6SC-PMX5EG_RQT9672-E_4cz.indd 6 2/1/2012 9:41:38 AM2/1/2012 9:41:38 AM

Použití iPod/iPhone

Konektor

1 Stisknutím tlačítka otevřete kryt a vložte

kompatibilní dokovací adapter.

iPod/iPhone

(není v příslušenství)

Dokovací adaptér

(není v příslušenství)

2 Připojte zařízení iPod/iPhone pevně.

Ujistěte se, že je iPod/iPhone vytažen z pouzdra.

Před zasunutím musíte iPod/iPhone vyrovnat s

konektorem.

Použijte kompatibilní dokovací adaptér.

Pokud není dokovací adaptér k dispozici, iPod/iPhone

připojujte a odpojujte s opatrností.

3 Stiskněte [iPod] a potom pro spuštění přehrávání

stiskněte [4/9].

Pozastavení

přehrávání

Stiskněte [4/9] nebo [8].

Přeskočení

skladby

Stiskněte [2] nebo [6] (hlavní

přístroj: [2/3] nebo [5/6]).

Hledat aktuální

skladbu

Stiskněte a přidržte [3] nebo [5]

(hlavní přístroj: [2/3] nebo

[5/6]).

Zobrazení

nabídky iPod

Stiskněte [iPod MENU].

Výběr položku

Stiskněte [R, T] a potom stiskněte [OK].

Poznámka:

• V závislosti na modelu, může být nutné odpojit

iPod/iPhone a vybrat album, umělce, atd. na iPod/

iPhone.

• Provozní výsledky se mohou lišit v závislosti na modelech

iPod/iPhone.

• Provozní instrukce si přečtěte v návodu k použití pro

iPod/iPhone.

Kompatibilita s iPod/iPhone

Od ledna 2012

Aktualizujte svůj iPod/iPhone na nejnovější software, před

použitím systému.

iPod touch

1., 2., 3. a 4. generace

iPod nano

2., 3., 4., 5. a 6. generace

iPod classic

iPhone 4S / iPhone 4 / iPhone 3GS / iPhone 3G /

iPhone

Nabíjení iPod/iPhone

iPod/iPhone je dobíjen automaticky při připojení k systému

(i když je systém v pohotovostním režimu).

• Stav nabíjení můžete sledovat na displeji iPod/iPhone.

• Odpojte iPod/iPhone, pokud není používán po delší dobu

po dokončení nabíjení.

• Nabíjení se zastaví, když je baterie plně nabitá. Baterie

se vyčerpá přirozeně.

Rádio

Předvoleno může být 30 FM a 15 AM stanic.

Příprava

Stiskněte [RADIO] pro výběr „FM“ nebo „AM“.

Automatická předvolba

1 Stiskněte [RADIO MENU] pro výběr „A.PRESET“.

2 Stiskněte [Y, U] pro výběr „LOWEST“ (nejnižší)

nebo „CURRENT“ (aktuální) frekvence.

3 Stiskněte [OK] pro zahájení ukládání předvoleb.

Pro zrušeni stiskněte [8].

Ruční ladění a předvolby

1 Stiskněte [3] nebo [5] pro naladění

požadované stanice.

Pro automatické ladění tlačítko stiskněte a přidržte,

dokud se frekvence nezačne rychle měnit.

2 Stiskněte [PROGRAM].

3 Pro výběr čísla předvolby stiskněte numerická

tlačítka.

Pro nastavení dalších stanic zopakujte kroky 1 až 3.

Stanici, která má stejné číslo předvolby nahradí nová

stanice.

Volba předvolené stanice

Stiskněte numerická tlačítka [2] nebo [6] (hlavní

přístroj: [2/3] nebo [5/6]) pro výběr

předvolby stanice.

ČESKY

RQT9672

SC-PMX5EG_RQT9672-E_4cz.indd 7SC-PMX5EG_RQT9672-E_4cz.indd 7 2/1/2012 9:41:38 AM2/1/2012 9:41:38 AM

Hodiny a časovače

Nastavení hodin

Přístroj ukazuje čas ve formátu 24 hodin.

1 Stiskněte [CLOCK/TIMER] pro výbĕr „CLOCK“.

2 Během 10 sekund, stiskněte [R, T] pro nastavení

času.

3 Stiskněte [OK].

Pro zobrazení hodin na pár sekund stiskněte

[CLOCK/TIMER].

Poznámka:

Pro zachování přesného času pravidelně kontrolujte

přesnost času.

Časovač vypnutí

Časovač vypnutí vypne systém po uplynutí nastavené

doby.

Stiskněte [SLEEP] pro výběr nastavení (v minutách).

Pro zrušení vyberte „OFF“.

30MIN → 60MIN → 90MIN → 120MIN → OFF

Zobrazení zbývajícího času

Stiskněte [SLEEP].

Poznámka:

• Časovač vypnutí lze používat společně s časovačem

přehrávání.

• Časovač vypnutí má vždy přednost. Dávejte pozor, aby

se nastavení časovačů nepřekrývala.

Zlepšení kvality zvuku

Když je vybráno „FM“

1 Stiskněte [RADIO MENU] pro výběr „FM MODE“.

2 Stiskněte [Y, U] pro výbĕr „MONO“ a potom

stiskněte [OK].

Pro zrušení vyberte „STEREO“.

„MONO“ se při změně frekvence rovněž zruší.

Uložení nastavení

Pokračujte kroky 2 a 3 v kapitole „Ruční ladění a

předvolby“.

RDS vysílání

Tento systém zobrazuje textové údaje přenášené rádiovým

datovým systémem (RDS), který je v určitých oblastech k

dispozici.

Stiskněte [DISPLAY].

PS Název stanice

PTY Typ programu

FREQ Frekvence

Poznámka:

Funkce RDS nemusí být dostupná, pokud bude příjem

signálu slabý.

Nastavení přiřazení AM

Pouze pomocí hlavního přístroje

Tento systém může rovněž přijímat vysílání AM v krocích

po 10 kHz.

1 Stiskněte [RADIO] pro výbĕr „FM“ nebo „AM“.

2 Stiskněte a přidržte [RADIO].

Po několika sekundách se na displeji zobrazí aktuální

minimální rozhlasová frekvence. Když se minimální

frekvence změní, uvolněte tlačítko.

• Abyste se vrátili zpět na původní nastavení, zopakujte

výše uvedené kroky.

• Po změně nastavení jsou přednastavené frekvence

vymazány.

Časovač přehrávání

Můžete nastavit časovač, který zajistí zapnutí v určitou

dobu jako budík.

Příprava

Nastavte hodiny.

1 Stiskněte [CLOCK/TIMER] pro výběr „#PLAY“.

2 Během 8 sekund, stiskněte [R, T] pro nastavení

času zapnutí.

3 Stiskněte [OK].

4 Pro nastavení konečného času opakujte kroky 2

a 3.

Spuštění časovače

1 Připravte zdroj zvuku, který chcete poslouchat, a

nastavte hlasitost.

2 Stiskněte [#, PLAY].

Zobrazí se „#PLAY“.

Stiskněte znovu [#, PLAY] pro zrušení.

Systém musí být vypnutý, aby se časovač aktivoval.

Kontrola nastavení

Stiskněte [CLOCK/TIMER] pro výběr „#PLAY“.

Poznámka:

• Časovač spustí přehrávání s nízkou hlasitostí, která se

bude postupně zvyšovat na nastavenou úroveň.

• Časovač se spustí každý den ve stejný čas, pokud je

zapnutý.

• Jestliže systém vypnete a znovu zapnete během doby,

kdy je časovač spuštěný, časovač se v době ukončení

nezastaví.

ČESKY

RQT9672

SC-PMX5EG_RQT9672-E_4cz.indd 8SC-PMX5EG_RQT9672-E_4cz.indd 8 2/1/2012 9:41:39 AM2/1/2012 9:41:39 AM

Používání přídavného vstupu

Můžete připojit VCR, DVD přehrávač atd. a prostřednictvím

tohoto systému poslouchat zvuk.

Příprava

• Odpojte kabel síťového napájení (AC).

• Vypněte všechna zařízení a přečtěte si příslušné

provozní pokyny.

DVD přehrávač

(není v příslušenství)

Zadní panel

hlavní jednotky

Zvukový kabel

(není v příslušenství)

1 Připojte externí zařízení.

2 Stiskněte [EXT-IN] pro výbĕr „AUX“.

3 Spusťte přehrávání externího zařízení.

Poznámka:

• Komponenty a kabely se prodávají samostatně.

• Chcete-li připojit zařízení jiné než popsané, obraťte se

na prodejce.

• Při použití adaptéru může dojít ke zkreslení zvuku.

Údržba

K čištění systému používejte jemný a suchý hadřík.

• Nikdy nepoužívejte k čištění systému líh, ředidlo nebo

technický benzín.

• Před použitím chemicky impregnovaného hadříku si

přečtěte instrukce přiložené k hadříku.

Externí zařízení

USB

Skladby MP3 můžete připojit a přehrávat ze svého zařízení

USB.

Nepoužívejte prodlužovací USB kabel. Systém nedokáže

rozpoznat paměťové zařízení USB připojené kabelem.

1 Připojte USB zařízení ke konektoru USB.

2 Stiskněte [EXT-IN] pro výběr „USB“ a potom pro

spuštění přehrávání stiskněte [4/9].

Zastavení

přehrávání

Stiskněte [8].

Zobrazí se „RESUME“.

Stiskněte [4/9] pro pokračování přehrávání

od začátku skladby.

NEBO

Pro úplné zastavení přehrávání dvakrát

stiskněte [8].

Další ovládání je popsáno v kapitole „Disk“.

Kompatibilní zařízení USB, která jsou definována jako

paměťová zařízení typu USB:

• USB zařízení, která podporují pouze hromadný přenos.

• USB zařízení, která podporují formát USB 2.0.

Poznámka:

• Soubory jsou definovány jako skladby a složky jsou

definovány jako alba.

• Skladba musí mít příponu „.mp3“ nebo „.MP3“.

• Tento systém umí rozpoznat až:

– 255 alb (včetně kořenové složky)

– 2500 skladeb

– 999 skladeb na album

• Přenos CBI (v angličtině, Control/Bulk/Interrupt) není

podporován.

• Systém souborů NTFS není podporován (podporován je

pouze systém FAT 12/16/32).

• Některé soubory mohou selhat kvůli velikosti sektoru.

Zvukové efekty

Změna kvality zvuku

1 Pro výběr zvukového efektu stiskněte [SOUND].

2 Stiskněte [Y, U] pro výběr požadovaného

nastavení.

BASS

-4 až +4

TREBLE

SURROUND

„ON SURROUND“ nebo

„OFF SURROUND“

Pouze pomocí hlavního přístroje

Otočením voliče [BASS] nebo [TREBLE] nastavíte

úroveň basů nebo výšek.

Předvolba EQ (Preset EQ)

Pro výběr nastavení stiskněte [PRESET EQ].

HEAVY Zdůrazní rockovou hudbu

SOFT Pro hudební kulisu

CLEAR Zvýrazní vyšší frekvence

VOCAL Zvýrazní zpěv

FLAT Zruší zvukový efekt

D.BASS

Tato funkce vás nechá vychutnat si basové efekty.

Stiskněte [D.BASS] pro výběr „ON D.BASS“ nebo

„OFF D.BASS“.

ČESKY

RQT9672

SC-PMX5EG_RQT9672-E_4cz.indd 9SC-PMX5EG_RQT9672-E_4cz.indd 9 2/1/2012 9:41:39 AM2/1/2012 9:41:39 AM

Odstraňování závad

Před žádostí o opravu proveďte následující kontroly.

Nerozumíte-li některému z popisovaných postupů, nebo

pokud uvedený postup problém nevyřeší, poraďte se s

prodejcem.

Běžné problémy

S dálkovým ovladačem nelze provést žádnou operaci.

• Zkontrolujte, zda jsou baterie vloženy správně.

Zvuk je nevyvážený nebo se neozývá žádný zvuk.

• Upravte hlasitost systému.

• Vypněte systém, zjistěte a odstraňte příčinu a poté

systém znovu zapněte. Může to být způsobeno

přetěžováním reproduktorů nadměrnou hlasitostí nebo

výkonem a používáním systému v prostředí s příliš

vysokou teplotou.

Během přehrávání je slyšet hučení.

• V blízkosti přístroje je vedení síťového napájení (AC)

nebo zářivkové osvětlení. Udržujte jiná zařízení a kabely

v dostatečné vzdálenosti od kabelu tohoto systému.

Disk

Displej nezobrazuje správně.

Přehrávání se nespustí.

• Disk jste nevložili správně. Vložte ho správně.

• Disk je špinavý. Vyčistěte disk.

• Vyměňte disk, pokud je poškrábaný, zdeformovaný nebo

nestandardní.

• Došlo ke kondenzaci. Nechte systém vyschnout po dobu

1 až 2 hodin.

Rádio

Je slyšet dunění.

• Vypněte televizor nebo jej odsuňte od systému.

Ozývá se slabé bzučení během vysílání v pásmu AM.

• Oddělte anténu od dalších kabelů.

iPod/iPhone

Nemůžete zapnout iPod/iPhone.

• Prověřte, zda baterie iPod/iPhone není vybitá.

• Vypněte iPod/iPhone a systém před připojením

iPod/iPhone. Připojte zařízení iPod/iPhone a zkuste to

znovu.

Nehraje zvuk.

• Vypněte iPod/iPhone a odstraňte jej ze systému. Připojte

iPod/iPhone do systému a zapněte to a hrajte znovu.

iPod/iPhone se nenabijí.

• Zkontrolujte připojení.

USB

Nelze přečíst zařízení USB nebo jeho obsah.

• Formát zařízení USB nebo jeho obsah není kompatibilní

se systémem.

• Zařízení USB s kapacitou vyšší než 32 GB není za

určitých podmínek podporováno.

Pomalá činnost USB zařízení.

• Velké soubory nebo zařízení USB s velkou kapacitou se

mohou načítat delší dobu.

Zobrazený uplynulý čas se liší od skutečné doby

přehrávání.

• Data zkopírujte na jiné paměťové zařízení USB nebo je

zazálohujte a zařízení USB zformátujte.

Displej hlavního přístroje

„--:--“

• Poprvé jste zapojili kabel síťového napájení (AC) nebo

nedávno došlo k výpadku elektrického proudu. Nastavte

hodiny.

„ADJUST CLOCK“

• Hodiny nejsou nastaveny. Nastavte hodiny.

„ADJUST TIMER“

• Časovač přehrávání není nastaven. Nastavte časovač

přehrávání.

„AUTO OFF“

• Zařízení nebylo po dobu cca 30 minut použito a za

minutu se proto vypne. Pro zrušení stiskněte jakékoli

tlačítko.

„CHECKING CONNECTION“

• Jednotka kontroluje připojené zařízení iPod/iPhone.

Pokud se tato zpráva objevuje opakovaně, zkontrolujte,

zda je zařízení iPod/iPhone správně vložené, a zkuste

to znovu.

„ERROR“

• Byla provedena nesprávná operace. Přečtěte si

instrukce a zkuste to znovu.

„F61“ nebo „F76“

• Nastal problem s napájením.

„IPOD OVER CURRENT ERROR“ nebo

„USB OVER CURRENT ERROR“

• iPod/iPhone nebo zařízení USB spotřebovává příliš

vysoký výkon. Odpojte iPod/iPhone nebo zařízení USB.

Přístroj vypněte a znovu zapněte.

„NODEVICE“

• iPod/iPhone nebo zařízení USB není připojeno.

Zkontrolujte připojení.

„NO DISC“

• Nevložili jste disk nebo jste vložili disk, který systém

nemůže přehrát.

„NO PLAY“

• Zkontrolujte obsah. Můžete přehrávat pouze

podporovaný formát.

• Pokud je zde více než 255 alb nebo složek (zvukových i

nezvukových), nemusí být možné n

ěkteré MP3 soubory

na těchto albech načíst a přehrát. Přeneste tato hudební

alba na jiné zařízení USB. Alternativně přeformátujte

USB zařízení a uložte tato hudební alba před uložením

jiných složek, které neobsahují zvuk.

„NOT MP3/ERROR“

• Nepodporovaný formát MP3. Systém danou skladbu

přeskočí a přehraje další.

„NOT SUPPORTED“

• Vložili jste iPod/iPhone, který nelze přehrát.

• Vypněte iPod/iPhone a systém před připojením

iPod/iPhone. Připojte zařízení iPod/iPhone a zkuste to

znovu.

ČESKY

RQT9672

SC-PMX5EG_RQT9672-E_4cz.indd 10SC-PMX5EG_RQT9672-E_4cz.indd 10 2/1/2012 9:41:39 AM2/1/2012 9:41:39 AM

„PGM FULL“

• Počet naprogramovaných skladeb je více než 24.

„READING“

• Zařízení kontroluje informace z disku a zařízení USB. Po

zmizení této zprávy zařízení zahájí činnost.

„–VBR–“

• Přístroj nemůže zobrazit zbývající čas přehrávání u

skladeb s proměnnou přenosovou rychlostí skladby

(VBR).

Resetování paměti (inicializace)

Dojde-li k následujícím situacím, resetujte paměť:

• Stisknutí tlačítek nevyvolá žádnou odezvu.

• Chcete vymazat a resetovat obsah paměti.

1 Odpojte kabel síťového napájení (AC).

Počkejte 3 minuty, než přejdete ke kroku 2.

2 Při stisknutém [1] na hlavním přístroji připojte

kabel síťového napájení (AC) zpět.

Zobrazí se „– – – – – – – –“.

3 Uvolněte [1].

Všechna nastavení se vrátí na původní tovární

nastavení.

Je třeba znovu nastavit položky paměti.

Kód dálkového ovladače

Když další zařízení Panasonic reaguje na dálkový ovladač

tohoto systému, změňte kód ovladače pro tento systém.

Nastavení kódu na „REMOTE 2“

1 Stiskněte a přidržte [CD] na hlavním přístroji a

[2] na dálkovém ovladači, dokud se nezobrazí

„REMOTE 2“.

2 Stiskněte a přidržte [OK] a [2] nejméně na

4 sekundy.

Nastavení kódu na „REMOTE 1“

1 Stiskněte a přidržte [CD] na hlavním přístroji a

[1] na dálkovém ovladači, dokud se nezobrazí

„REMOTE 1“.

2 Stiskněte a přidržte [OK] a [1] nejméně na

4 sekundy.

Specifikace

Zesilovač

Výstupní výkon RMS ve stereo režimu

Přední kanál (oba kanály napájeny)

60 W na kanál (3

), 1 kHz, 10 % THD

Celkový výstupní výkon RMS 120 W

Tuner

Předvolby stanic 30 stanic FM

15 stanic AM

Frekvenční modulace (FM)

Frekvenční rozsah

87,50 MHz až 108,00 MHz (50 kHz/krok)

Anténní konektor 75

(nesymetrický)

Amplitudová modulace (AM)

Frekvenční rozsah

522 kHz až 1629 kHz (9 kHz/krok)

520 kHz až 1630 kHz (10 kHz/krok)

Vstup

USB port

Norma USB USB 2.0 plná rychlost

Podporované formáty souborů médií MP3 (*.mp3)

Systém souborů USB zařízení

FAT12, FAT16, FAT32

Napájení USB portu 500 mA (max.)

Konektor pro sluchátka

Výstup Stereo, konektor 3,5 mm

Vstup AUX (zadní) Konektor RCA

Disk

Přehrávaný disk (8 cm nebo 12 cm)

CD, CD-R/RW (CD-DA, MP3

)

Čtení

Vlnová délka 790 nm (CD)

Výkon laseru CLASS 1

Audio výstup (disk)

Počet kanálů 2 kanály (FL, FR)

FL = přední levý kanál

FR = přední pravý kanál

MPEG-1 Layer 3, MPEG-2 Layer 3

Reproduktory

Typ 3pásmový, 3reproduktorový systém (bass reflex)

Reproduktor(y)

Hloubkový reproduktor 14 cm kónický

Výškový 1,9 cm měkký klenbový

Super výškový 1,5 cm typu piezo

Impedance 3

Výstupní akustický tlak 81 dB/W (1 m)

Frekvenční rozsah 41 Hz až 43 kHz (–16 dB)

48 Hz až 36 kHz (–10 dB)

Rozměry (Š x V x H) 161 mm x 238 mm x 262 mm

Hmotnost 2,6 kg

Všeobecně

Napájení AC 220 až 240 V, 50 Hz

Spotřeba 40 W

Rozměry (Š x V x H) 210 mm x 120 mm x 266 mm

Hmotnost 3 kg

Rozsah provozních teplot 0 °C až +40 °C

Rozsah provozní vlhkosti

35 % až 80 % relativní (bez kondenzace)

Spotřeba v pohotovostním režimu

0,4 W (přibližně)

Poznámka:

• Technické údaje podléhají změnám bez předchozího

upozornění.

Hmotnost a rozměry jsou přibližné.

• Celkové harmonické zkreslení je měřeno digitálním

spektrálním analyzátorem.

ČESKY

RQT9672

SC-PMX5EG_RQT9672-E_4cz.indd 11SC-PMX5EG_RQT9672-E_4cz.indd 11 2/1/2012 9:41:39 AM2/1/2012 9:41:39 AM

Suorita toiminnot kaukosäätimellä. Voit myös käyttää

pääyksikön painikkeita, jos ne ovat samat.

Oma järjestelmäsi voi näyttää erilaiselta kuin kuvissa

esitetty.

Nämä käyttöohjeet koskevat seuraavaa järjestelmää.

Järjestelmä SC-PMX5

Pääyksikkö SA-PMX5

Kaiuttimet SB-PMX5

Tuotteen sisällä

Turvallisuustoimet

VAROITUS!

Laite

• Vähennä tulipalon, sähköiskun tai laitteiston

vahingoittumisen vaaraa:

– Tätä laitetta ei saa altistaa sateelle, kosteudelle,

roiskeille tai tippuville nesteille.

– Älä aseta laitteen päälle nestettä sisältäviä esineitä,

kuten maljakoita.

– Käytä vain suositeltuja lisävarusteita.

– Älä avaa laitteen koteloa.

– Älä korjaa laitetta itse. Anna huolto pätevän

huoltohenkilön tehtäväksi.

HUOMIO!

Laite

• Vähennä tulipalon, sähköiskun tai laitteiston

vahingoittumisen vaaraa:

– Älä asenna tai laita tätä laitetta kabinettityyppiseen

kirjakaappiin tai muuhun suljettuun tilaan, jotta tuuletus

onnistuisi.

– Älä peitä laitteen tuuletusaukkoja sanomalehdellä,

pöytäliinalla, verholla tai muulla vastaavalla esineellä.

– Älä aseta palavaa kynttilää tai muuta avotulen lähdettä

laitteen päälle.

• Tämä laite on tarkoitettu käytettäväksi leudossa

ilmastossa.

• Asenna laite siten, että vaihtovirtajohto voidaan irrottaa

pistorasiasta välittömästi ongelmien ilmetessä.

• Tämä laite saattaa olla altis matkapuhelinten käytön

aikana aiheuttamille radiohäiriöille. Jos häiriöitä esiintyy,

siirrä laite kauemmas matkapuhelimesta.

• Tämä on laserlaite. Muiden kuin tässä määritettyjen

hallinta- tai säätötoimintojen käyttö tai toimenpiteiden

suoritus saattaa aiheuttaa vaarallisen altistumisen

säteilylle.

Paristo

• Älä avaa paristoa tai saata sitä oikosulkuun.

• Älä lataa alkaali- tai mangaaniparistoa.

• Älä käytä paristoa, jos sen päällinen on irronnut.

• Älä kuumenna tai altista avotulelle.

• Älä jätä paristoja suorassa auringonpaisteessa olevaan

autoon, jonka ovet ja ikkunat ovat pitkään suljettuina.

• Poista paristo, jos et käytä kaukosäädintä pitkään

aikaan. Säilytä viileässä, pimeässä tilassa.

• Pariston virheellinen vaihto saattaa aiheuttaa

räjähdysvaaran. Korvaa se vain valmistajan

suosittelemilla paristotyypeillä.

• Kun hävität paristoja, ota yhteys paikallisiin viranomaisiin

tai jälleenmyyjään ja kysy heiltä oikea hävitystapa.

Sisältö

Turvallisuustoimet ...................................... 2

Toimitetut lisävarusteet ............................. 3

Kaukosäätimen valmistelu ........................ 3

Kaiutinten sijoittelu .................................... 4

Liitäntöjen tekeminen ................................. 4

Hallintatoimintojen yleiskatsaus ............... 5

Levy ............................................................. 6

iPodin/iPhonen käyttö ................................ 7

Radio ............................................................ 7

Kello ja ajastukset ...................................... 8

Äänitehosteet .............................................. 9

Ulkoiset laitteet ........................................... 9

Ylläpito ......................................................... 9

Vianmääritys ............................................. 10

Tekniset tiedot ...........................................11

Laitteen takaosa

SUOMI

RQT9672

SC-PMX5EG_RQT9672-E_5fi.indd 2SC-PMX5EG_RQT9672-E_5fi.indd 2 2/1/2012 11:29:54 AM2/1/2012 11:29:54 AM

Tietoja vanhojen laitteiden ja käytettyjen paristojen

keräyksestä ja hävittämisestä

Nämä merkinnät tuotteissa, pakkauksissa

ja/tai niihin liitetyissä dokumenteissa

tarkoittavat, että käytettyjä sähkö- ja

elektroniikkalaitteita sekä paristoja ei tule

sekoittaa tavalliseen kotitalousjätteeseen.

Vanhojen tuotteiden ja käytettyjen paristojen

asianmukainen käsittely, talteen ottaminen ja

kierrätys edellyttävät niiden viemistä tarjolla

oleviin keräyspisteisiin kansallisten määräysten

sekä direktiivien 2002/96/EC ja 2006/66/EC

mukaisesti.

Kun hävität tuotteet ja paristot asianmukaisesti,

autat säilyttämään arvokkaita luonnonvaroja

sekä ehkäisemään ihmisen terveydelle ja

ympäristölle haitallisia vaikutuksia, joita

vääränlainen jätteenkäsittely voi aiheuttaa.

Ota yhteys asuinkuntasi viranomaisiin,

jätteenkäsittelystä vastaavaan tahoon tai

tuotteiden ostopaikkaan saadaksesi lisätietoja

vanhojen tuotteiden ja paristojen keräyksestä ja

kierrätyksestä.

Tuotteiden epäasianmukaisesta hävittämisestä

saattaa seurata kansallisessa lainsäädännössä

määrätty rangaistus.

Yrityksille Euroopan unionissa

Lisätietoja sähkö- ja elektroniikkalaitteiden

hävittämisestä saat jälleenmyyjältä tai

tavarantoimittajalta.

[Tietoja hävittämisestä Euroopan unionin

ulkopuolella]

Nämä merkinnät ovat voimassa

ainoastaan Euroopan unionin alueella.

Ota yhteys paikallisiin viranomaisiin tai

jälleenmyyjään saadaksesi tietoja oikeasta

jätteenkäsittelymenetelmästä.

Paristomerkintää koskeva huomautus (alla

kaksi esimerkkiä merkinnöistä):

Tämä merkki voi olla käytössä yhdessä

kemiallisen merkinnän kanssa. Siinä

tapauksessa merkki noudattaa kyseistä

kemikaaliakoskevan direktiivin vaatimuksia.

MPEG Layer-3 -äänikoodaustekniikka on lisensoitu

Fraunhofer IIS- ja Thomson-yhtiöiltä.

”Made for iPod”- ja ”Made for iPhone” -merkinnät

tarkoittavat, että kyseinen elektroninen laite on

suunniteltu nimenomaan liitettäväksi iPodiin tai

iPhoneen, ja sen kehittäjä on sertifioinut sen Applen

suorituskykystandardien mukaiseksi.

Apple ei ole vastuussa laitteen toiminnasta tai siitä, että

se noudattaa turvallisuusstandardeja tai lain asettamia

vaatimuksia.

Huomaa, että tämän lisävarusteen käyttö iPodin tai

iPhonen kanssa saattaa vaikuttaa langattomaan

yhteyteen.

iPhone, iPod, iPod classic, iPod nano ja iPod touch

ovat Apple Inc.:in tavaramerkkejä, jotka on rekisteröity

Yhdysvalloissa ja muissa maissa.

Toimitetut lisävarusteet

Tarkista toimitetut lisävarusteet.

1 x vaihtovirtajohto

1 x kaukosäädin

(N2QAYB000640)

1 x FM-sisäantenni 1 x kaukosäätimen

paristo

1 x AM-silmukka-antenni 2 x kaiutinjohdot

Kaukosäätimen valmistelu

R6/LR6, AA

Käytä alkaali- tai mangaaniparistoa.

Aseta paristo siten, että navat (+ ja –) ovat kaukosäätimen

merkintöjen mukaisesti.

Osoita kaukosäätimellä laitteen kaukosäädinsensoria

esteettömästi enintään 7 metrin etäisyydeltä suoraan

laitteen etupuolelta.

SUOMI

RQT9672

SC-PMX5EG_RQT9672-E_5fi.indd 3SC-PMX5EG_RQT9672-E_5fi.indd 3 2/1/2012 11:29:55 AM2/1/2012 11:29:55 AM

Liitäntöjen tekeminen

Virran säästäminen

Järjestelmä kuluttaa noin 0,4 W valmiustilassa. Irrota

virtalähde, kun järjestelmä ei ole käytössä.

Osa asetuksista katoaa, kun irrotat järjestelmän

virtalähteestä. Ne on asetettava uudelleen.

Verkkovirtapistorasiaan

1 Liitä AM-silmukka-antenni.

Paina antennia jalustaan, kunnes se napsahtaa kiinni.

2 Liitä FM-sisäantenni.

Sijoita antenni paikkaan, jossa vastaanotto on paras.

Teippi

3 Liitä kaiuttimet.

Punainen (q)

Musta (r)

Punainen (q)

Musta (r)

Kupari (q)

Hopea (r)

Ole varovainen, ettet kytke ristiin (oikosulje) tai

käännä kaiutinjohtojen polaarisuutta, sillä se voi

vahingoittaa kaiuttimia.

4 Liitä vaihtovirtajohto.

Älä käytä muille laitteille tarkoitettuja vaihtovirtajohtoja.

Kaiutinten sijoittelu

Diskantti

Sijoita kaiuttimet siten, että diskanttikaiutin on sisäpuolella.

Jotta et vahingoittaisi kaiuttimia, älä koske

kaiutinelementteihin, jos irrotat suojaverkot.

Käytä vain mukana toimitettuja kaiuttimia.

Pääyksikön ja näiden kaiuttimien yhdistelmä tuottaa

parhaan äänenlaadun. Muiden kaiuttimien käyttö saattaa

vahingoittaa järjestelmää ja alentaa äänenlaatua.

Huomautus:

• Pidä kaiuttimet yli 10 mm:n päässä pääyksiköstä

ilmanvaihdon takaamiseksi.

• Aseta kaiuttimet tasaiselle, vakaalle alustalle.

• Näissä kaiuttimissa ei ole magneettisuojausta. Älä sijoita

niitä televisioiden, tietokoneiden tai muiden sellaisten

laitteiden läheisyyteen, joihin magneettikenttä vaikuttaa

helposti.

• Pitkän aikaa suurella äänenvoimakkuudella toistaminen

saattaa vahingoittaa järjestelmää ja lyhentää laitteen

käyttöikää.

• Alenna äänenvoimakkuutta seuraavissa tilanteissa

vahingon välttämiseksi:

– Kun kuulet vääristynyttä ääntä.

– Kun säädät äänenlaatua.

HUOMIO!

• Käytä kaiuttimia vain suositellun järjestelmän

kanssa. Jos et tee näin, saatat vahingoittaa

vahvistinta ja kaiuttimia, ja aiheuttaa tulipalon.

Pyydä apua hyväksytyltä huoltohenkilöltä, jos

laite vahingoittuu tai jos sen toiminta muuttuu

äkillisesti.

• Suorita näiden ohjeiden toimenpiteet, kun liität

kaiuttimet.

SUOMI

RQT9672

SC-PMX5EG_RQT9672-E_5fi.indd 4SC-PMX5EG_RQT9672-E_5fi.indd 4 2/1/2012 11:29:55 AM2/1/2012 11:29:55 AM

Hallintatoimintojen yleiskatsaus

A Valmiustila-/virtakytkin [`], [1]

Painamalla kytkintä voit siirtää laitteen valmiustilaan

tai palauttaa sen valmiustilasta. Valmiustilassa laite

kuluttaa edelleen pienen määrän virtaa.

B Numeronäppäimet [1–9, 0, 10]

Kaksinumeroisen luvun valitseminen

Esimerkki: 16: [

10] → [1] → [6]

C Poistaa ohjelmoidun raidan

D Valitsee äänilähteen

E Perustoistotoiminnot

F Valitsee äänitehosteet

G Näyttää iPod-valikon

H Näyttää sisältötiedot

Vähentää näyttöpaneelin kirkkautta

Pidä painiketta painettuna tämän toiminnon

käyttämiseksi.

Peruuta painamalla painiketta uudelleen pitkään.

Näkymä yläpuolelta

I Kellon ja ajastimen käyttö

J Asettaa ohjelmointitoiminnon

K Säätää järjestelmän äänenvoimakkuutta

L Vaimentaa järjestelmän äänen

Peruuta painamalla painiketta uudelleen.

”MUTE” peruuntuu myös, kun äänenvoimakkuutta

säädetään tai laite sammutetaan.

M Asettaa toistovalikkokohdan

N Asettaa radiovalikkokohdan

O Valitsee asetuksen

P Sammuttaa järjestelmän automaattisesti

Tämä toiminto kytkee järjestelmän pois päältä

(radiolähdettä lukuun ottamatta), jos et käytä

järjestelmää n. 30 minuuttiin.

Peruuta painamalla painiketta uudelleen.

Q iPod/iPhone-telakka

R Kuulokeliitäntä ( )

• Pistoketyyppi: Ø 3,5 mm:n stereo (ei toimiteta)

• Vältä pitkäaikaista kuulokkeilla kuuntelua

kuulovaurioiden estämiseksi.

• Liiallinen äänenpaine korvanapeista tai kuulokkeista

saattaa aiheuttaa kuulon heikkenemistä.

• Pitkäaikainen täydellä äänenvoimakkuudella

kuuntelu saattaa vahingoittaa käyttäjän korvia.

• Käytä toimitettuja tai suositeltuja kuulokkeita tai

korvanappeja.

S Näyttöpaneeli

T USB-portti ( )

U Kaukosäätimen tunnistin

V Levykelkka

W Avaa tai sulkee levykelkan

SUOMI

RQT9672

SC-PMX5EG_RQT9672-E_5fi.indd 5SC-PMX5EG_RQT9672-E_5fi.indd 5 2/1/2012 11:29:56 AM2/1/2012 11:29:56 AM

PLAYMODE

OFF

PLAYMODE

Toista kaikki raidat.

1-TRACK

1TR

Toista valittu raita levyltä.

Valitse raita painamalla

numeropainikkeita.

1-ALBUM

1ALBUM

Toista valittu albumi levyltä.

Valitse albumi painamalla [R, T].

RANDOM

RND

Toista levy satunnaisesti.

1-ALBUM

RANDOM

1ALBUM RND

Toista yhden valitun albumin kaikki raidat

satunnaisessa järjestyksessä.

Valitse albumi painamalla [R, T].

REPEAT

ON REPEAT

Toistuva toisto.

OFF REPEAT Peruuta toistuva toisto.

Huomautus:

• Satunnaistoiston aikana et voi siirtyä raitoihin, jotka on jo

toistettu, tai painaa numeropainikkeita.

• Playmode-toiminto ei toimi ”Ohjelmoitu toisto” -toiminnon

kanssa.

• Asetus palautuu oletusarvoon ”OFF PLAYMODE”, kun

levykelkka avataan.

Ohjelmoitu toisto

Tämän toiminnon avulla voit ohjelmoida enintään 24 raidan

toiston.

1 Paina [PROGRAM]-painiketta toiston ollessa

pysäytettynä.

”PGM” tulee näyttöön.

2 Valitse haluamasi raita painamalla

numeropainikkeita.

Toista tämä vaihe muiden raitojen ohjelmoimiseksi.

3 Aloita toisto painamalla [4/9].

1 Paina [PROGRAM]-painiketta toiston ollessa

pysäytettynä.

”PGM” tulee näyttöön.

2 Valitse haluamasi albumi painamalla [R, T].

3 Valitse haluamasi raita painamalla [6] ja sitten

numeropainikkeita.

4 Paina [OK].

Toista vaiheet 2–4 muiden raitojen ohjelmoimiseksi.

5 Aloita toisto painamalla [4/9].

Peruuta

ohjelmointitila

Paina [PROGRAM]-painiketta toiston

ollessa pysäytettynä.

Tarkista

ohjelmoinnin

sisältö

Paina [2] tai [6], kun näytössä

näkyy ”PGM” pysäytystilassa.

Tyhjennä

viimeinen raita

Paina [DEL]-painiketta toiston ollessa

pysäytettynä.

Tyhjennä kaikki

ohjelmoidut

raidat

Paina [8]-painiketta toiston ollessa

pysäytettynä. ”CLR ALL” tulee

näyttöön. Paina viiden sekunnin

kuluessa [8]-painiketta uudelleen.

Huomautus:

Ohjelmointimuisti tyhjennetään, kun levykelkka avataan.

Huomautus levyistä

• Järjestelmä pystyy toistamaan CD-R/RW-levyjä, joilla on

joko CD-DA- tai MP3-muotoista sisältöä.

• Joitakin CD-R/RW-levyjä ei voida toistaa

tallennusmuodosta johtuen.

• MP3-tiedostot näytetään raitoina ja kansiot näytetään

albumeina.

• Tämä järjestelmä pystyy käsittelemään enintään:

– CD-DA: 99 raitaa

– MP3: 999 raitaa, 255 albumia (mukaan lukien

juurikansion) sekä 20 istuntoa

• Levyn on noudatettava ISO9660-standardin tasoa 1 tai 2

(paitsi laajennetut muodot).

• Tallenteita ei välttämättä toisteta samassa järjestyksessä

kuin ne on tallennettu.

Levy

Levyn toistaminen

1 Avaa levykelkka painamalla pääyksikön

[x, OPEN/CLOSE]-painiketta.

Aseta levy laitteeseen nimipuoli ylöspäin.

Paina [x, OPEN/CLOSE]-painiketta uudelleen

sulkeaksesi levykelkan.

2 Paina [CD] ja sitten [4/9] toiston aloittamiseksi.

Lopeta toisto

Paina [8].

Keskeytä toisto

Paina [4/9].

Paina uudelleen toiston jatkamiseksi.

Ohita albumi

Paina [R, T].

Ohita raita

Paina [2] tai [6] (pääyksikössä:

[2/3] tai [5/6]).

Selaa raitaa

Pidä [3] tai [5] painettuna

(pääyksikössä: [2/3] tai

[5/6]).

Käytettävissä olevien tietojen näyttäminen

Voit katsella käytettävissä olevia tietoja näyttöpaneelissa.

Paina [DISPLAY].

: Raita

: Albumi

TAG : ID3-tunnisteet

Huomautus:

• Näytettävien merkkien enimmäismäärä: noin 32

• Tämä järjestelmä tukee versioiden 1.0, 1.1 ja 2.3

ID3-tunnisteita.

• Tekstitiedot, joita järjestelmä ei tue, saattavat näkyä eri

tavalla.

Toistovalikko

1 Valitse ”PLAYMODE” tai ”REPEAT” painamalla

[PLAY MENU].

2 Valitse haluttu tila painamalla [Y, U] ja sitten [OK].

SUOMI

RQT9672

SC-PMX5EG_RQT9672-E_5fi.indd 6SC-PMX5EG_RQT9672-E_5fi.indd 6 2/1/2012 11:29:57 AM2/1/2012 11:29:57 AM

iPodin/iPhonen käyttö

Liitin

1 Avaa kansi painamalla ja aseta telakkaan

yhteensopiva sovitin.

iPod/iPhone

(ei toimiteta)

Telakointisovitin

(ei toimiteta)

2 Liitä iPod/iPhone tukevasti.

Poista iPod/iPhone kotelostaan.

Varmista, että kohdistat iPodin/iPhonen liittimeen, kun

asetat sitä paikalleen.

Käytä yhteensopivaa telakointisovitinta.

Jos telakointisovitinta ei ole saatavilla, laita ja poista

iPod/iPhone varovasti.

3 Paina [iPod] ja sitten [4/9] toiston aloittamiseksi.

Keskeytä toisto

Paina [4/9] tai [8].

Ohita raita

Paina [2] tai [6] (pääyksikössä:

[2/3] tai [5/6]).

Selaa nykyistä

raitaa

Pidä [3] tai [5] painettuna

(pääyksikössä: [2/3] tai

[5/6]).

Näytä

iPod-valikko

Paina [iPod MENU].

Valitse kohde

Paina [R, T] ja paina sitten [OK].

Huomautus:

• Mallista riippuen saattaa olla tarpeen irrottaa

iPod/iPhone telakasta ja valita albumi, artisti jne.

iPodissa/iPhonessa.

• Toiminnon tulokset saattavat vaihdella iPod/iPhone-mallin

mukaan.

• Lue käyttöohjeet iPodin/iPhonen käyttöoppaasta.

Yhteensopiva iPod/iPhone

Tammikuussa 2012

Päivitä iPodiin/iPhoneen uusin ohjelmisto ennen tämän

järjestelmän käyttöä.

iPod touch

1., 2., 3. ja 4. sukupolvi

iPod nano

2., 3., 4., 5. ja 6. sukupolvi

iPod classic

iPhone 4S / iPhone 4 / iPhone 3GS / iPhone 3G /

iPhone

iPodin/iPhonen lataus

iPod/iPhone latautuu automaattisesti, kun se kytketään

järjestelmään (silloinkin, kun järjestelmä on valmiustilassa).

• Näet iPodin/iPhonen akun latauksen tilan sen näytöstä.

• Irrota iPod/iPhone, jos sitä ei käytetä pitkään aikaan

latauksen päättymisen jälkeen.

• Lataus päättyy, kun akku on täysin ladattu. Akku

tyhjenee itsestään.

Radio

Voit esiasettaa 30 FM-asemaa ja 15 AM-asemaa.

Valmistelu

Valitse ”FM” tai ”AM” painamalla [RADIO].

Automaattinen esiasetus

1 Valitse ”A.PRESET” painamalla [RADIO MENU].

2 Valitse taajuudeksi ”LOWEST” (alhaisin) tai

”CURRENT” (nykyinen) painamalla [Y, U].

3 Aloita esiasetusten teko painamalla [OK].

Peruuta painamalla [8].

Manuaalinen viritys ja esiasetukset

1 Viritä asema painamalla [3] tai

[5]-painiketta.

Aloita automaattinen viritys pitämällä painiketta

painettuna, kunnes taajuus alkaa vaihtua nopeasti.

2 Paina [PROGRAM].

3 Valitse esiasetusnumero painamalla

numeropainikkeita.

Suorita vaiheet 1–3 uudelleen, jos haluat asettaa muita

asemia.

Uusi asema korvaa aiemmin samalle

esiasetusnumerolle tallennetun aseman.

Esiasetetun aseman valitseminen

Valitse esiasetettu asema painamalla

numeropainikkeita, [2] tai [6] (pääyksikössä:

[2/3] tai [5/6]).

SUOMI

RQT9672

SC-PMX5EG_RQT9672-E_5fi.indd 7SC-PMX5EG_RQT9672-E_5fi.indd 7 2/1/2012 11:29:57 AM2/1/2012 11:29:57 AM

Kello ja ajastukset

Kellon asettaminen

Tämä on 24-tuntinen kello.

1 Valitse ”CLOCK” painamalla [CLOCK/TIMER].

2 Aseta aika painamalla 10 sekunnin kuluessa

[R, T].

3 Paina [OK].

Paina [CLOCK/TIMER]-painiketta kellon näyttämiseksi

muutaman sekunnin ajan.

Huomautus:

Aseta kellonaika usein, jotta se säilyy tarkkana.

Uniajastin

Uniajastin sammuttaa järjestelmän asetetun ajan kuluttua.

Valitse asetus (minuutteina) painamalla [SLEEP].

Peruuta valitsemalla ”OFF”.

30MIN → 60MIN → 90MIN → 120MIN → OFF

Jäljellä olevan ajan näyttäminen

Paina [SLEEP].

Huomautus:

• Uniajastinta voidaan käyttää yhdessä toistoajastimen

kanssa.

• Uniajastin on aina etusijalla. Varmista, ettet aseta

ajastimia päällekkäisiksi ajoiksi.

Äänenlaadun parantaminen

Kun ”FM” on valittuna

1 Valitse ”FM MODE” painamalla [RADIO MENU].

2 Valitse ”MONO” painamalla [Y, U] ja paina sitten

[OK].

Peruuta valitsemalla ”STEREO”.

”MONO”-asetus peruutetaan myös, jos vaihdat

taajuutta.

Asetuksen tallennus

Jatka suorittamalla vaiheet 2 ja 3 kohdassa ”Manuaalinen

viritys ja esiasetukset”.

RDS-lähetys

Tämä järjestelmä pystyy näyttämään radiotietojärjestelmän

(RDS) joillakin alueilla lähettämät tekstitiedot.

Paina [DISPLAY].

PS Aseman nimi

PTY Ohjelman tyyppi

FREQ Taajuus

Huomautus:

RDS ei ehkä ole käytettävissä, jos vastaanotto on heikkoa.

AM-taajuusvälin asetus

Vain pääyksikössä

Tämä järjestelmä voi vastaanottaa myös AM-lähetyksiä

10 kHz:n välein.

1 Valitse ”FM” tai ”AM” painamalla [RADIO].

2 Pidä [RADIO] painettuna.

Muutaman sekunnin kuluttua näyttöpaneelissa näkyy

nykyinen minimiradiotaajuus. Vapauta painike, kun

minimitaajuus vaihtuu.

• Voit palata alkuperäiseen asetukseen suorittamalla

edelliset vaiheet uudelleen.

• Kun asetusta vaihdetaan, esiasetetut taajuudet

poistetaan.

Toiston ajastin

Voit asettaa ajastimen käynnistymään tiettyyn aikaan ja

herättämään sinut.

Valmistelu

Aseta kellonaika.

1 Valitse ”#PLAY” painamalla [CLOCK/TIMER].

2 Aseta aloitusaika painamalla 8 sekunnin kuluessa

[R, T].

3 Paina [OK].

4 Suorita vaiheet 2 ja 3 uudelleen ja aseta

lopetusaika.

Ajastimen käynnistys

1 Valmistele äänilähde, jota haluat kuunnella ja

aseta äänenvoimakkuus.

2 Paina [#, PLAY].

”#PLAY” tulee näyttöön.

Peruuta painamalla [#, PLAY]-painiketta uudelleen.

Järjestelmä on sammutettava, jotta ajastin toimisi.

Asetusten tarkistaminen

Valitse ”#PLAY” painamalla [CLOCK/TIMER].

Huomautus:

• Ajastin aloittaa toiston matalalla äänenvoimakkuudella ja

lisää äänenvoimakkuutta vähitellen asetettuun tasoon.

• Ajastin käynnistyy asetettuun aikaan päivittäin, jos

ajastin on käytössä.

• Jos sammutat järjestelmän ja käynnistät sen uudelleen

ajastimen ollessa käynnissä, ajastin ei lopeta toistoa

lopetusaikaan.

SUOMI

RQT9672

SC-PMX5EG_RQT9672-E_5fi.indd 8SC-PMX5EG_RQT9672-E_5fi.indd 8 2/1/2012 11:29:58 AM2/1/2012 11:29:58 AM

Lisälaiteliitännän käyttö

Voit liittää laitteeseen videonauhurin, DVD-soittimen, jne.

ja kuunnella sen ääntä tämän järjestelmän kautta.

Valmistelu

• Irrota vaihtovirtajohto.

• Sammuta kaikki laitteet ja lue asiaan liittyvät

toimintaohjeet.

DVD-soitin (ei sisälly toimitukseen)

Pääyksikön

takapaneeli

Äänikaapeli (ei sisälly toimitukseen)

1 Liitä ulkoiset laitteet.

2 Valitse ”AUX” painamalla [EXT-IN].

3 Toista ääntä ulkoisilla laitteilla.

Huomautus:

• Osat ja johdot myydään erikseen.

• Jos haluat liittää muita kuin tässä kuvattuja laitteita, kysy

neuvoa audiolaitemyyjältä.

• Sovitinta käytettäessä voi esiintyä äänen vääristymistä.

Ylläpito

Voit puhdistaa järjestelmän pyyhkimällä sen pehmeällä,

kuivalla liinalla.

• Älä koskaan käytä alkoholia, tinneriä tai bensiiniä

järjestelmän puhdistukseen.

• Ennen kemiallisesti käsiteltyjen liinojen käyttöä lue

huolellisesti liinan mukana tulevat ohjeet.

Ulkoiset laitteet

USB

Voit kytkeä laitteeseen USB-laitteen ja toistaa MP3-raitoja.

Älä käytä USB-jatkojohtoa. Järjestelmä ei voi tunnistaa

USB-laitetta, joka on liitetty johdolla.

1 Liitä USB-laite USB-porttiin.

2 Paina [EXT-IN] ”USB”-tilan valitsemiseksi ja sitten

[4/9] toiston aloittamiseksi.

Lopeta

toisto

Paina [8].

”RESUME” tulee näyttöön.

Jatka toistoa raidan alusta painamalla [4/9].

TAI

Paina [8]-painiketta kaksi kertaa, jos haluat

pysäyttää toiston kokonaan.

Katso tietoja muista toiminnoista kohdasta ”Levy”.

Yhteensopivat USB-laitteet, jotka on määritetty

massamuistiluokan laitteina:

• USB-laitteet, jotka tukevat vain bulk-siirtoa.

• USB-laitteet, jotka tukevat USB 2.0 -standardin täyttä

nopeutta.

Huomautus:

• Tiedostot näytetään raitoina ja kansiot näytetään

albumeina.

• Raidan tiedostopäätteen on oltava ”.mp3” tai ”.MP3”.

• Tämä järjestelmä pystyy käsittelemään enintään:

– 255 albumia (mukaan lukien juurikansion)

– 2500 raitaa

– 999 raitaa yhdessä albumissa

• CBI-standardia (englanniksi Control/Bulk/Interrupt) ei

tueta.

• NTFS-tiedostojärjestelmää ei tueta (vain FAT 12/16/32

-tiedostojärjestelmää tuetaan).

• Jotkin tiedostot eivät ehkä toimi sektorikoon vuoksi.

Äänitehosteet

Äänenlaadun muuttaminen

1 Valitse äänitehoste painamalla [SOUND].

2 Valitse haluamasi asetus painamalla [Y, U].

BASS

-4 – +4

TREBLE

SURROUND

”ON SURROUND” tai

”OFF SURROUND”

Vain pääyksikössä

Käännä [BASS]- tai [TREBLE]-säädintä tason

säätämiseksi.

Preset EQ

Valitse asetus painamalla [PRESET EQ]-painiketta.

HEAVY Lisää potkua rock-musiikkiin

SOFT Taustamusiikille

CLEAR Kirkastaa korkeampia taajuuksia

VOCAL Lisää hohtoa lauluun

FLAT Peruuttaa äänitehosteen

D.BASS

Tämän asetuksen avulla voit nauttia tehokkaasta

bassoefektistä.

Valitse ”ON D.BASS” tai ”OFF D.BASS” painamalla

[D.BASS]-painiketta.

SUOMI

RQT9672

SC-PMX5EG_RQT9672-E_5fi.indd 9SC-PMX5EG_RQT9672-E_5fi.indd 9 2/1/2012 11:29:58 AM2/1/2012 11:29:58 AM

Vianmääritys

Tee seuraavat tarkistukset ennen kuin pyydät huoltoa.

Jos et ole varma joistakin tarkistettavista kohdista, tai

jos annetut ratkaisut eivät ratkaise ongelmaa, pyydä

jälleenmyyjältä ohjeita.

Yleisiä ongelmia

Mitään toimintoja ei voi suorittaa kaukosäätimellä.

• Tarkista, että paristo on asetettu oikein.

Ääni on vääristynyt tai ääntä ei kuulu.

• Säädä järjestelmän äänenvoimakkuutta.

• Sammuta järjestelmä, määritä ja korjaa ongelman

syy ja käynnistä järjestelmä uudelleen. Ongelma

voi johtua kaiutinten toimimisesta äärirajoilla, kun

äänenvoimakkuus tai teho on liian suuri, sekä kun

järjestelmää käytetään kuumassa ympäristössä.

Toiston aikana kuuluu ”hurinaa”.

• Vaihtovirtajohto tai loistevalolamppu on johtojen lähellä.

Pidä muut laitteet ja johdot erillään tämän järjestelmän

johdoista.

Levy

Näyttö ei näy oikein.

Toisto ei ala.

• Et asettanut levyä oikein laitteeseen. Aseta se oikein.

• Levy on likainen. Puhdista levy.

• Vaihda levy, jos se on naarmuuntunut, vääntynyt tai se ei

ole standardin mukainen.

• Laitteessa on tiivistynyttä kosteutta. Anna järjestelmän

kuivua 1–2 tuntia.

Radio

Kuulet nakuttavan äänen.

• Sammuta televisio tai siirrä se kauemmas järjestelmästä.

AM-lähetysten aikana kuuluu matalaa hurinaa.

• Siirrä antenni pois muiden kaapeleiden ja johtojen

läheltä.

iPod/iPhone

iPodia/iPhonea ei voi kytkeä päälle.

• Varmista, ettei iPodin/iPhonen akku ole lopussa.

• Sammuta iPod/iPhone ja järjestelmä ennen kuin irrotat

iPodin/iPhonen. Liitä iPod/iPhone ja yritä uudelleen.

Ei ääntä.

• Sammuta iPod/iPhone ja irrota se järjestelmästä.

Liitä iPod/iPhone järjestelmään, käynnistä se ja aloita

musiikin toisto uudelleen.

iPod/iPhone ei lataudu.

• Tarkista liitäntä.

USB

USB-laitetta tai sen sisältöä ei voi lukea.

• USB-laitteen tai sen sisällön muoto ei ole yhteensopiva

järjestelmän kanssa.

• USB-laitteet, joiden tallennuskapasiteetti on yli 32 Gt,

eivät toimi kaikissa olosuhteissa.

USB-laite toimii hitaasti.

• Suurikokoisen sisällön tai suurikapasiteettisen USB-

laitteen luku kestää pidempään.

Näytetty kulunut aika ei ole sama kuin todellinen

toistoaika.

• Siirrä tiedot toiseen USB-laitteeseen tai varmuuskopioi

tiedot ja alusta USB-laite uudelleen.

Pääyksikön näytöt

”--:--”

• Olet liittänyt vaihtovirtajohdon ensimmäistä kertaa tai

virta on katkennut hiljattain. Aseta kellonaika.

”ADJUST CLOCK”

• Kelloa ei ole asetettu. Aseta kello asianmukaisesti.

”ADJUST TIMER”

• Toistoajastinta ei ole asetettu. Aseta toistoajastin

asianmukaisesti.

”AUTO OFF”

• Laite on ollut käyttämättä noin 30 minuuttia ja se

sammutetaan noin minuutissa. Paina mitä tahansa

painiketta peruuttaaksesi.

”CHECKING CONNECTION”

• Laite tarkistaa liitettyä iPodia/iPhonea. Jos tämä viesti

tulee usein näyttöön, varmista, että iPod/iPhone on

liitetty oikein ja yritä uudelleen.

”ERROR”

• Virheellinen toiminto suoritettiin. Lue ohjeet ja yritä

uudelleen.

”F61” tai ”F76”

• Virtalähteessä on ongelma.

”IPOD OVER CURRENT ERROR” tai

”USB OVER CURRENT ERROR”

• iPod/iPhone tai USB-laite käyttää liikaa virtaa. Poista

iPod/iPhone tai USB-laite. Sammuta järjestelmä ja

käynnistä se uudelleen.

”NODEVICE”

• iPod/iPhone- tai USB-laitetta ei ole liitetty. Tarkista

liitäntä.

”NO DISC”

• Et ole asettanut levyä tai olet asettanut levyn, jota

järjestelmä ei voi toistaa.

”NO PLAY”

• Tarkista sisältö. Voit toistaa vain tuettuja muotoja.

• Jos albumeja tai kansioita on yli 255 (oli niissä

äänitiedostoja tai ei), joitakin MP3-tiedostoja näissä

kansioissa ei voida lukea ja toistaa. Siirrä nämä

musiikkialbumit toiseen USB-laitteeseen. Vaihtoehtoisesti

voit alustaa USB-laitteen uudelleen ja tallentaa

musiikkialbumit ennen muita kansioita, jotka eivät sisällä

äänitiedostoja.

”NOT MP3/ERROR”

• MP3-muoto, jota ei tueta. Järjestelmä ohittaa raidan ja

toistaa seuraavan raidan.

”NOT SUPPORTED”

• Olet liittänyt laitteeseen iPodin/iPhonen, jota ei voida

toistaa.

• Sammuta iPod/iPhone ja järjestelmä ennen kuin irrotat

iPodin/iPhonen. Liitä iPod/iPhone ja yritä uudelleen.

SUOMI

RQT9672

SC-PMX5EG_RQT9672-E_5fi.indd 10SC-PMX5EG_RQT9672-E_5fi.indd 10 2/1/2012 11:29:58 AM2/1/2012 11:29:58 AM

”PGM FULL”

• Ohjelmoituja raitoja on enemmän kuin 24.

”READING”

• Laite on tarkistamassa levyn ja USB-laitteen tietoja. Kun

tämä näyttö häviää, käynnistä toiminta.

”–VBR–”

• Järjestelmä ei voi näyttää jäljellä olevaa toistoaikaa

muuttuvaa bittinopeutta (VBR) käyttäville raidoille.

Muistin tyhjennys (alustus)

Tyhjennä muisti seuraavissa tilanteissa:

• Painikkeita painettaessa ei tapahdu mitään.

• Haluat tyhjentää muistin sisällön.

1 Irrota vaihtovirtajohto.

Odota kolme minuuttia ennen kuin jatkat vaiheeseen 2.

2 Liitä vaihtovirtajohto laitteeseen samalla, kun pidät

pääyksikön [1]-painiketta painettuna.

”– – – – – – – –” tulee näyttöön.

3 Vapauta [1].

Kaikki asetukset palautetaan tehdasasetuksiin.

Muistiasetukset on tehtävä uudelleen.

Kaukosäädinkoodi

Jos muut Panasonic-laitteet häiriintyvät järjestelmän

kaukosäätimen käytöstä, vaihda kaukosäätimen koodi tälle

järjestelmälle.

Koodin vaihtaminen asetukseen ”REMOTE 2”

1 Pidä pääyksikön [CD]-painiketta ja

kaukosäätimen [2]-painiketta painettuna, kunnes

näyttöön tulee ”REMOTE 2”.

2 Pidä [OK]- ja [2]-painiketta painettuna vähintään

4 sekuntia.

Koodin vaihtaminen asetukseen ”REMOTE 1”

1 Pidä pääyksikön [CD]-painiketta ja

kaukosäätimen [1]-painiketta painettuna, kunnes

näyttöön tulee ”REMOTE 1”.

2 Pidä [OK]- ja [1]-painiketta painettuna vähintään

4 sekuntia.

Tekniset tiedot

Vahvistinosa

RMS-lähtöteho stereotilassa

Etukanava (molempia kanavia vahvistetaan)

60 W / kanava (3

), 1 kHz, 10 %:n THD

RMS-kokonaisteho stereotilassa 120 W

Viritinosa

Esiasetetut asemat 30 FM-asemaa

15 AM-asemaa

Taajuusmodulaatio (FM)

Taajuusalue

87,50 MHz – 108,00 MHz (50 kHz:n askel)

Antenniliitännät 75

(tasapainottamaton)

Amplitudimodulaatio (AM)

Taajuusalue 522 kHz – 1629 kHz (9 kHz:n askel)

520 kHz – 1630 kHz (10 kHz:n askel)

Liitäntäosa

USB-portti

USB-standardi USB 2.0 (täysi nopeus)

Mediatiedostojen tuki MP3 (*.mp3)

USB-laitteen tiedostojärjestelmä

FAT12, FAT16, FAT32

USB-portin virransyöttö 500 mA (enint.)

Kuulokeliitäntä

Liitäntä Stereo, 3,5 mm:n liitin

AUX-tulo (takana) RCA-liitäntä

Levyosa

Toistettavat levyt (8 cm tai 12 cm)

CD, CD-R/RW (CD-DA, MP3

)

Lukupää

Aallonpituus 790 nm (CD)

Laserteho CLASS 1

Äänentoisto (Levy)

Kanavien määrä 2 kanavaa (FL, FR)

FL = Vasen etukanava

FR = Oikea etukanava

MPEG-1 Layer 3, MPEG-2 Layer 3

Kaiutinosa

Tyyppi Kolmen kaiuttimen kolmitiejärjestelmä

(bassorefleksi)

Kaiutinyksiköt

Woofer 14 cm:n kartiotyyppinen kaiutin

Diskantti 1,9 cm:n pehmeäkupuinen kaiutin

Superdiskantti 1,5 cm:n pietsokaiutin

Impedanssi 3

Äänen ulostulopaine 81 dB/W (1 m)

Taajuusalue 41 Hz – 43 kHz (–16 dB)

48 Hz – 36 kHz (–10 dB)

Mitat (L x K x S) 161 mm x 238 mm x 262 mm

Massa 2,6 kg

Yleistä

Virtalähde 220 – 240 V AC, 50 Hz

Virrankulutus 40 W

Mitat (L x K x S) 210 mm x 120 mm x 266 mm

Massa 3 kg

Käyttöympäristön lämpötila-alue 0 °C – +40 °C

Käyttöympäristön kosteusalue

35 % – 80 % suht. kosteus (ei tiivistyvä)

Virrankulutus valmiustilassa 0,4 W (noin)

Huomautus:

• Tekniset tiedot voivat muuttua ilman eri ilmoitusta.

Massa ja mitat ovat likimääräisiä arvoja.

• Harmoninen kokonaissärö on mitattu digitaalisella

spektrianalysaattorilla.

SUOMI

RQT9672

SC-PMX5EG_RQT9672-E_5fi.indd 11SC-PMX5EG_RQT9672-E_5fi.indd 11 2/1/2012 11:29:58 AM2/1/2012 11:29:58 AM

Pursuant to at the directive 2004/108/EC, article 9(2)

Panasonic Testing Centre

Panasonic Marketing Europe GmbH

Winsbergring 15, 22525 Hamburg, Germany

Panasonic Corporation

Web Site: http://panasonic.net

RQT9672-E

L0212LL0

FiPoEn Cz

L.Sp

SC-PMX5EG_RQT9672-E_5fi.indd 12SC-PMX5EG_RQT9672-E_5fi.indd 12 2/1/2012 11:29:58 AM2/1/2012 11:29:58 AM

Panasonic SC-PMX5 CD iPod iPhone Dock Micro System

Product's Documents

Operating Instructions

Specifications

Panasonic SC-PMX5 Questions and Answers
