Whirlpool YWED9600TW0 dryer User Manual

ELECTRONIC

ELECTRICDRYER

For assistance, installation and service call: 1-800-807-6777

or visit our website at... www.whirlpool.ca

SECHEUSE

ELECTRIQUE

ELECTRONIQUE

Pour assistance, installation ou service composez le

1-800-807-6777

ou visitez notre site Web & www.whirlpool.ca

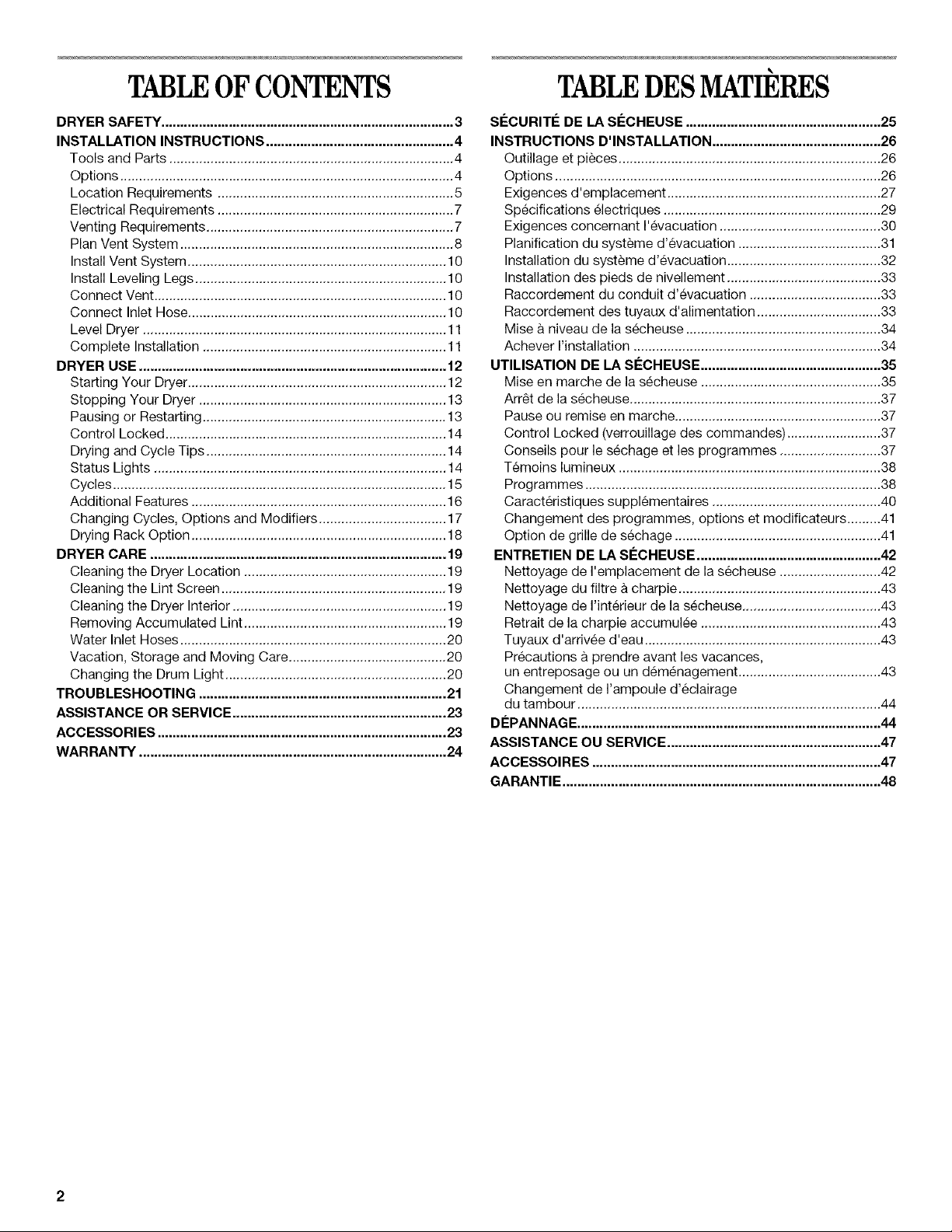

Table of Contents/Table des matieres ................. 2

W10155790B

TABLEOF CON[ENTS

DRYER SAFETY .............................................................................. 3

INSTALLATION INSTRUCTIONS .................................................. 4

Tools and Parts ............................................................................ 4

Options ......................................................................................... 4

Location Requirements ............................................................... 5

Electrical Requirements ............................................................... 7

Venting Requirements .................................................................. 7

Plan Vent System ......................................................................... 8

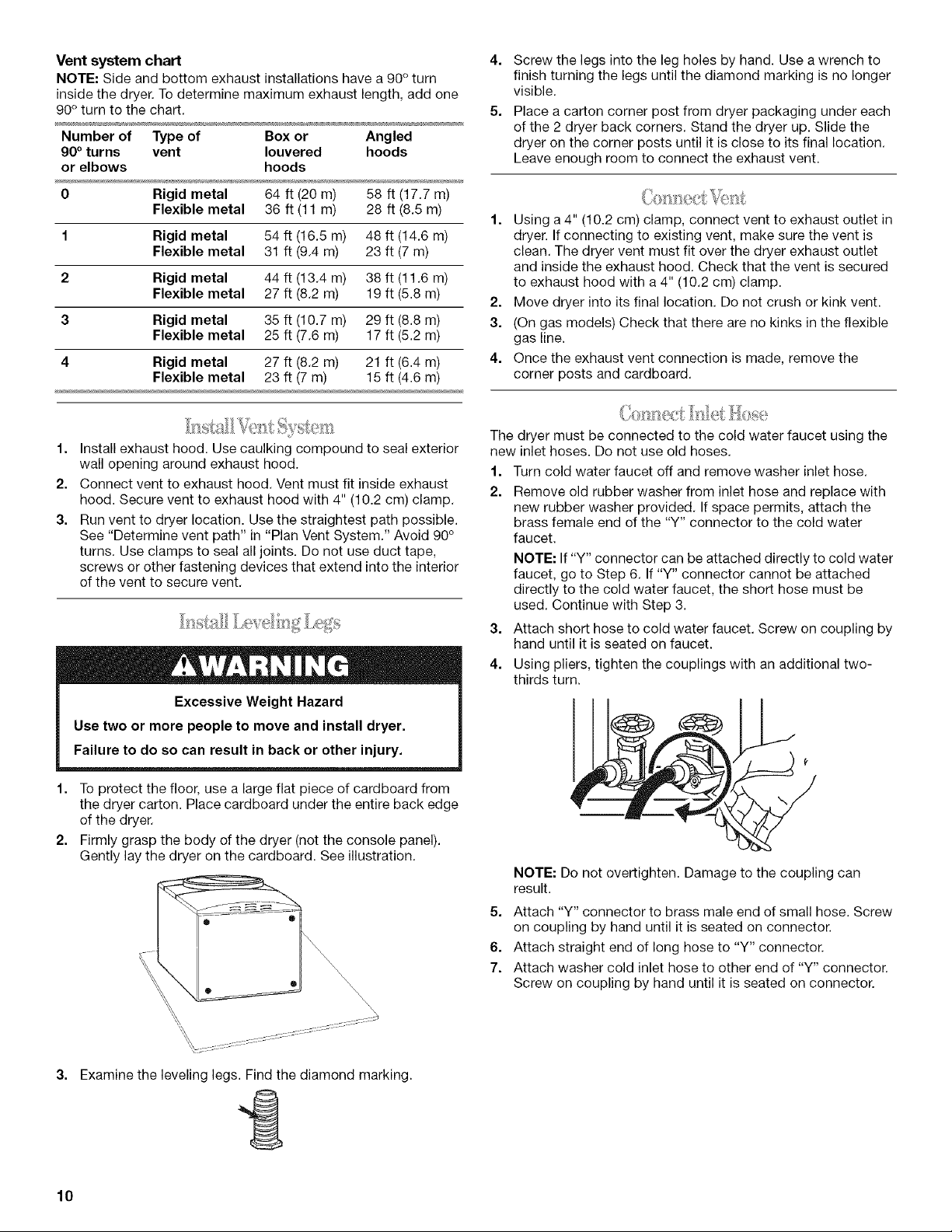

Install Vent System ..................................................................... 10

Install Leveling Legs ................................................................... 10

Connect Vent .............................................................................. 10

Connect Inlet Hose ..................................................................... 10

Level Dryer ................................................................................. 11

Complete Installation ................................................................. 11

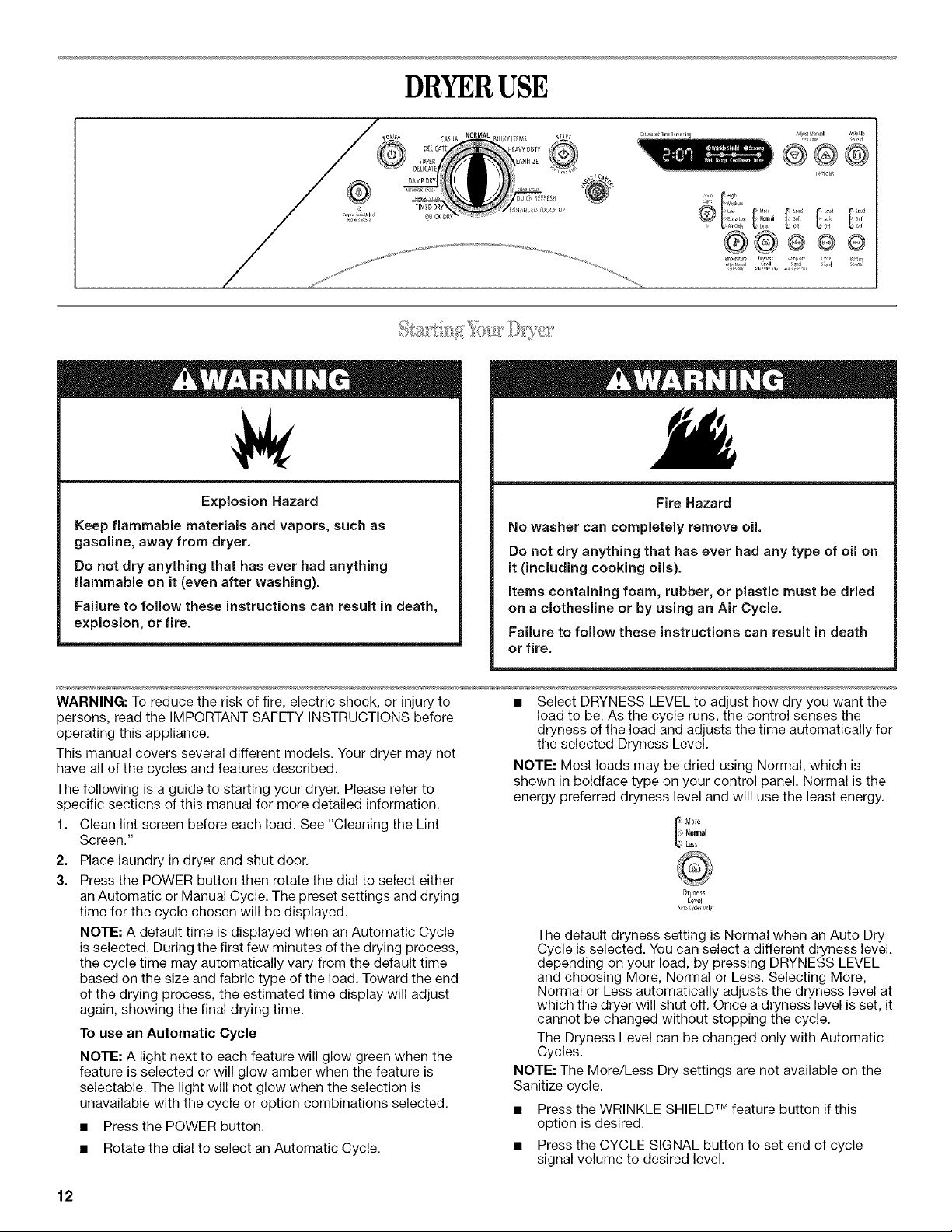

DRYER USE .................................................................................. 12

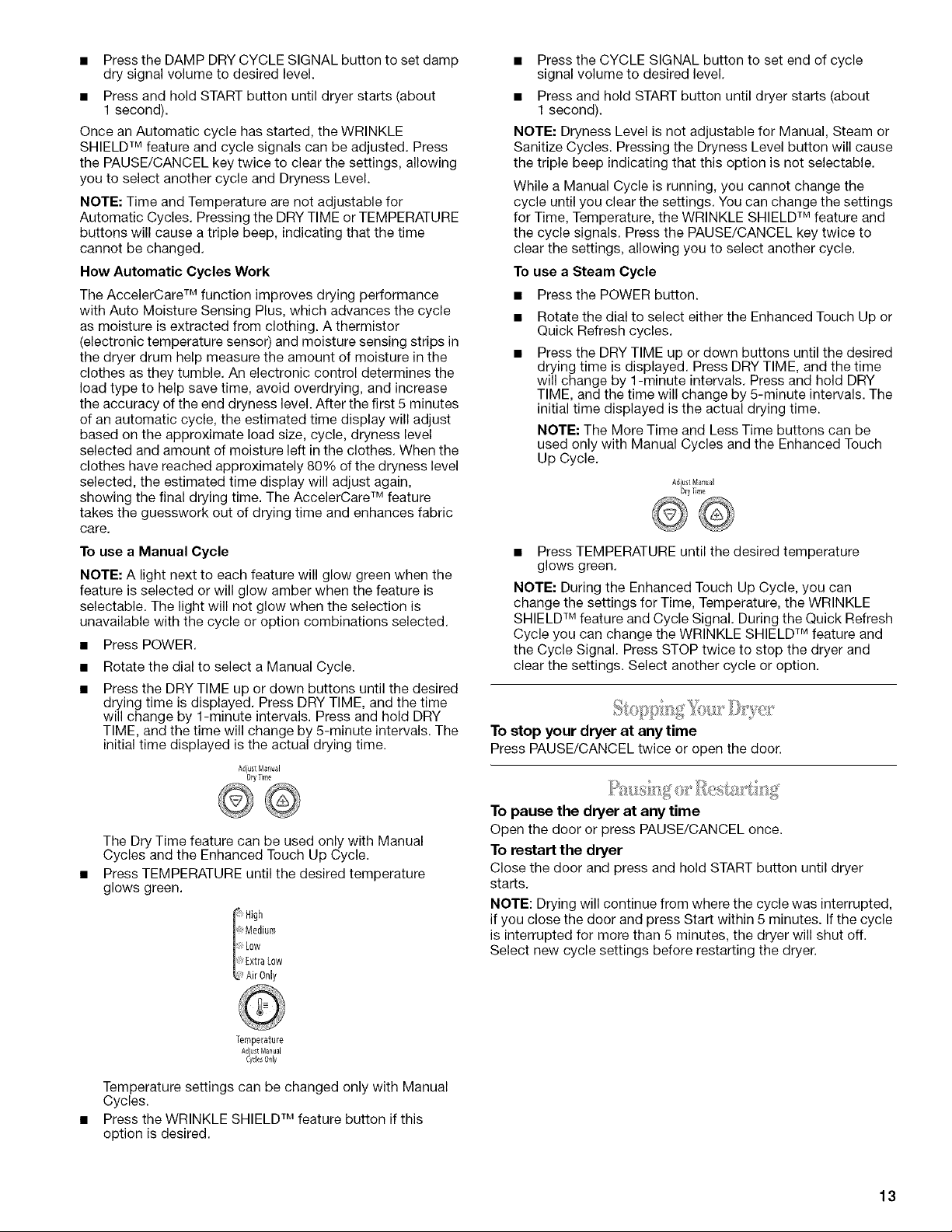

Starting Your Dryer ..................................................................... 12

Stopping Your Dryer .................................................................. 13

Pausing or Restarting ................................................................. 13

Control Locked ........................................................................... 14

Drying and Cycle Tips ................................................................ 14

Status Lights .............................................................................. 14

Cycles ......................................................................................... 15

Additional Features .................................................................... 16

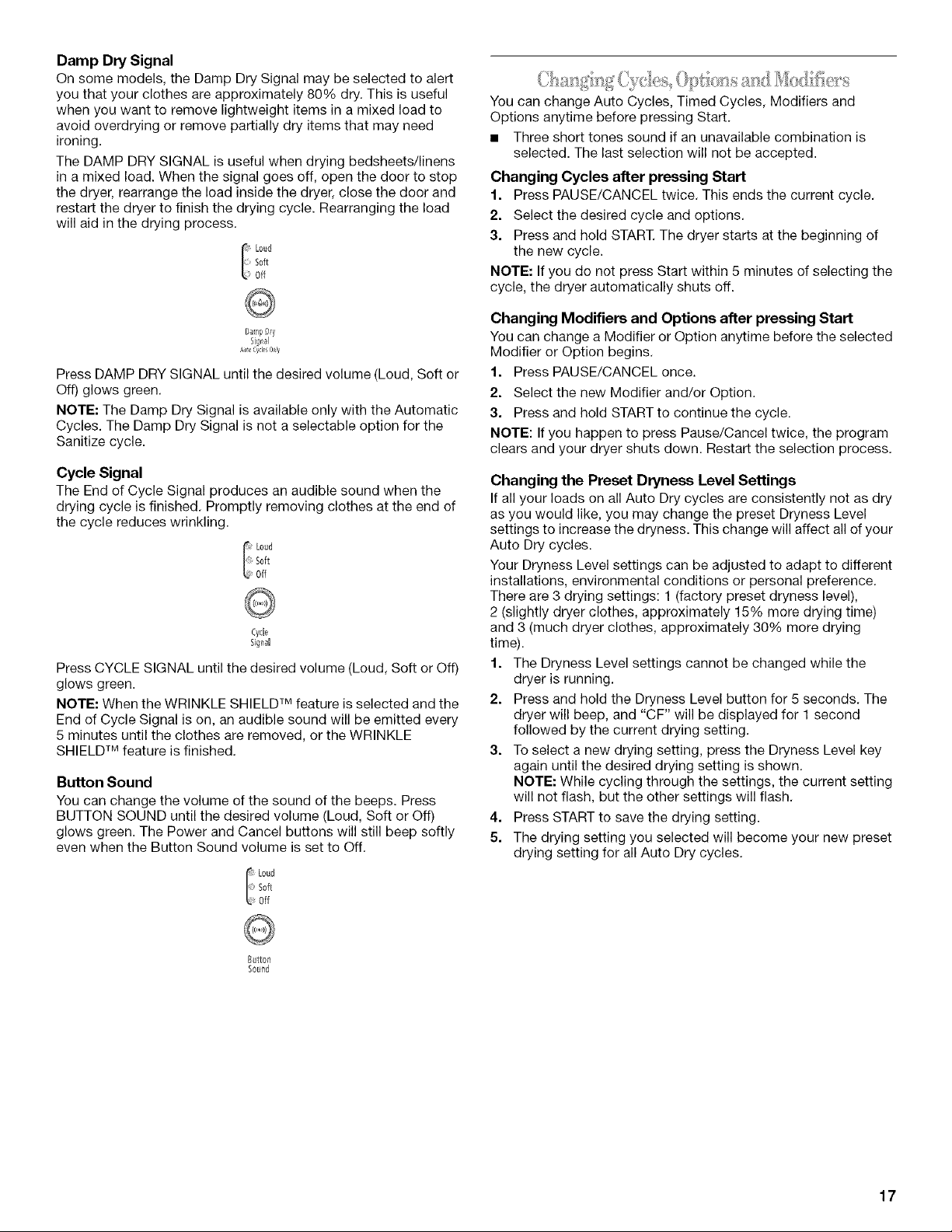

Changing Cycles, Options and Modifiers .................................. 17

Drying Rack Option .................................................................... 18

DRYER CARE ............................................................................... 19

Cleaning the Dryer Location ...................................................... 19

Cleaning the Lint Screen ............................................................ 19

Cleaning the Dryer Interior ......................................................... 19

Removing Accumulated Lint ...................................................... 19

Water Inlet Hoses ....................................................................... 20

Vacation, Storage and Moving Care .......................................... 20

Changing the Drum Light ........................................................... 20

TROUBLESHOOTING .................................................................. 21

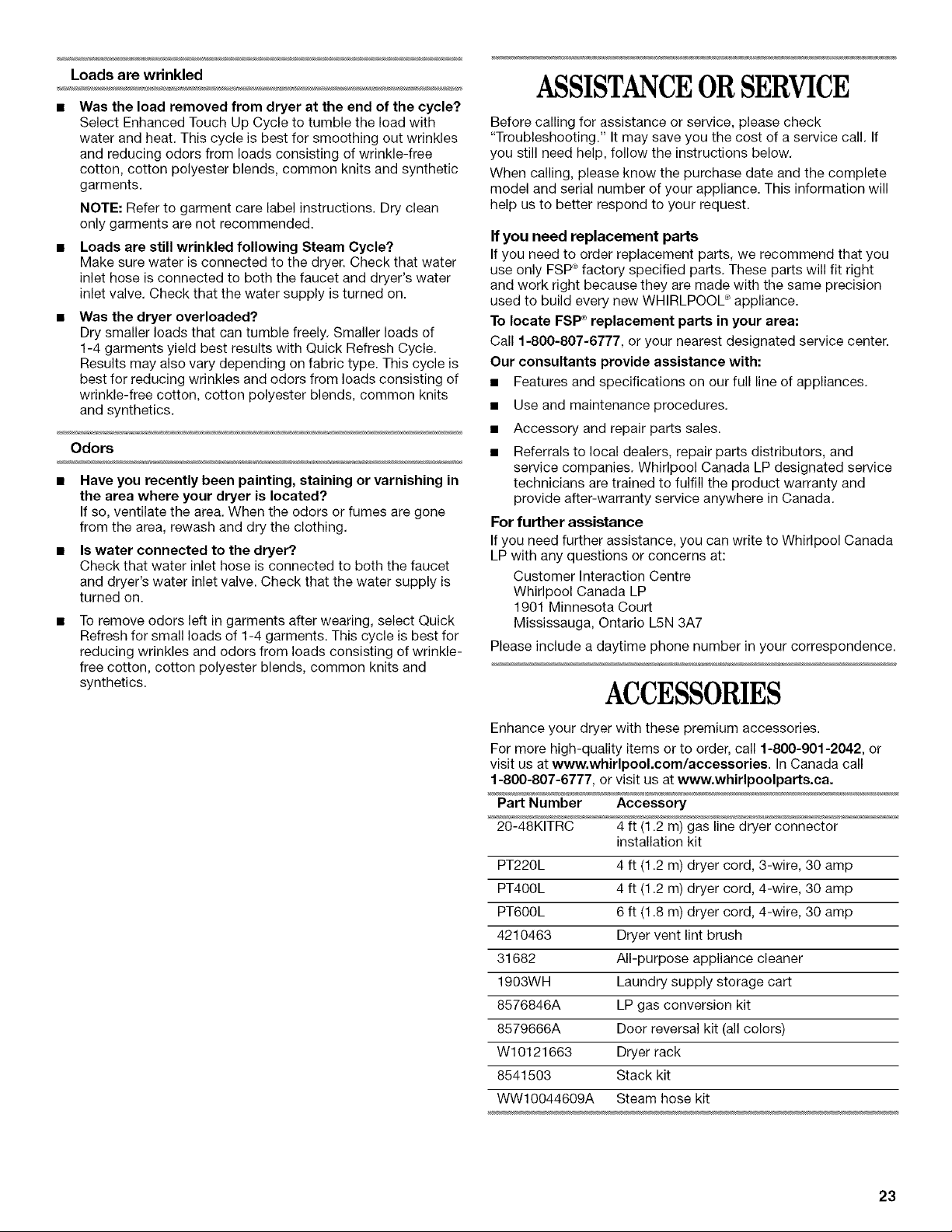

ASSISTANCE OR SERVICE ......................................................... 23

ACCESSORIES ............................................................................. 23

WARRANTY .................................................................................. 24

TABLEDESMATIERES

S¢:CURITI_ DE LA S¢:CHEUSE .................................................... 25

INSTRUCTIONS D'INSTALLATION ............................................. 26

Outillage et pieces ...................................................................... 26

Options ....................................................................................... 26

Exigences d'emplacement ......................................................... 27

Specifications electriques .......................................................... 29

Exigences concernant I'evacuation ........................................... 30

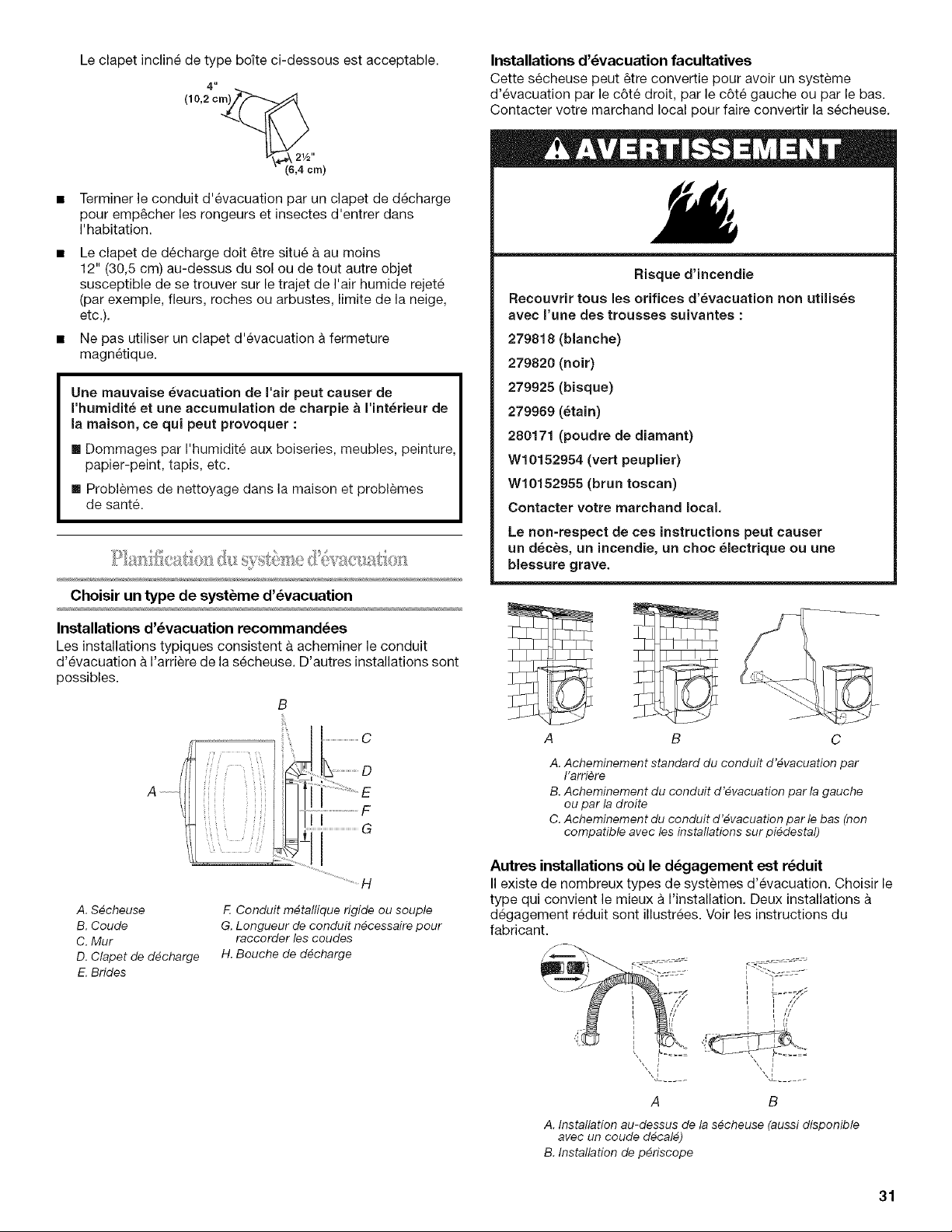

Planification du systeme d'evacuation ...................................... 31

Installation du systeme d'evacuation ......................................... 32

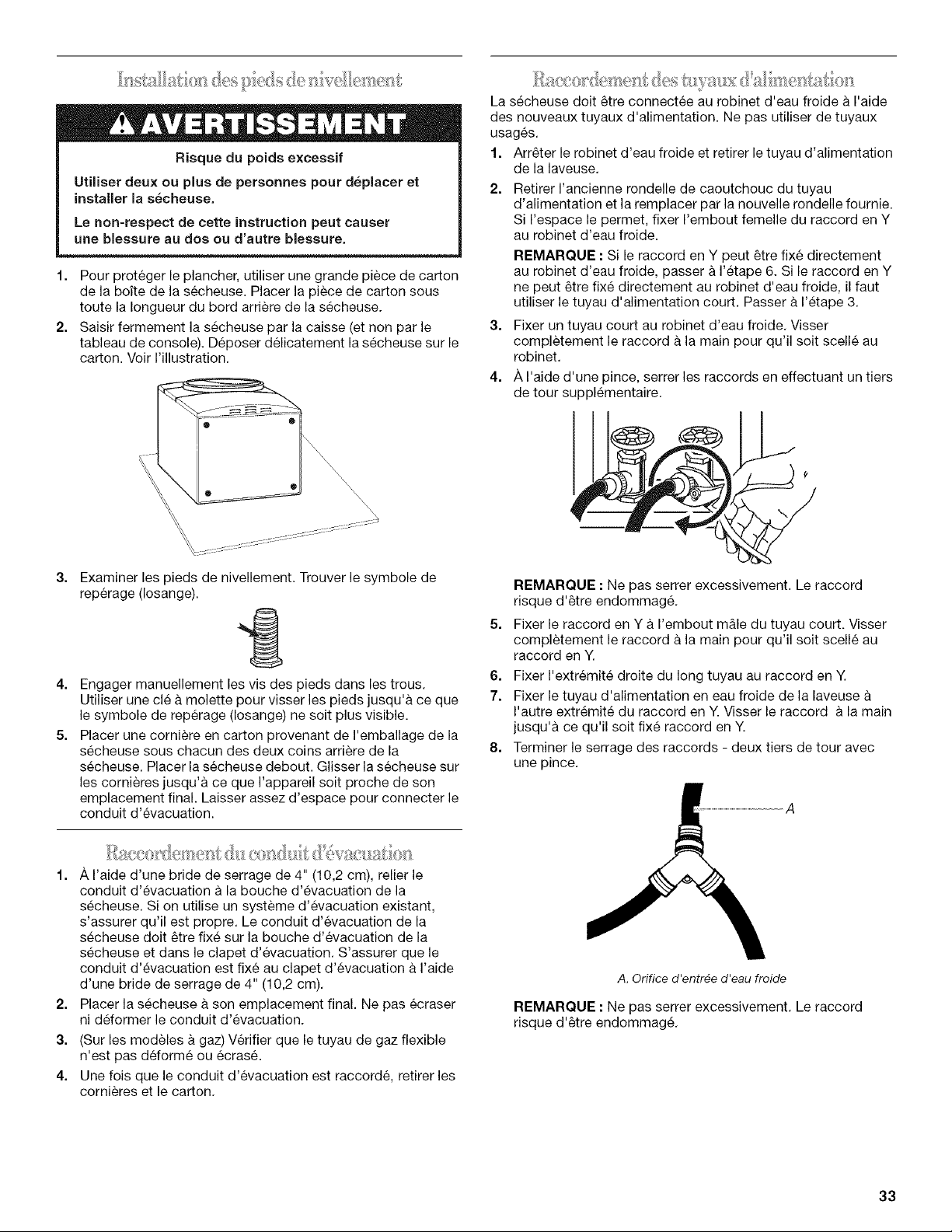

Installation des pieds de nivellement ......................................... 33

Raccordement du conduit d'evacuation ................................... 33

Raccordement des tuyaux d'alimentation ................................. 33

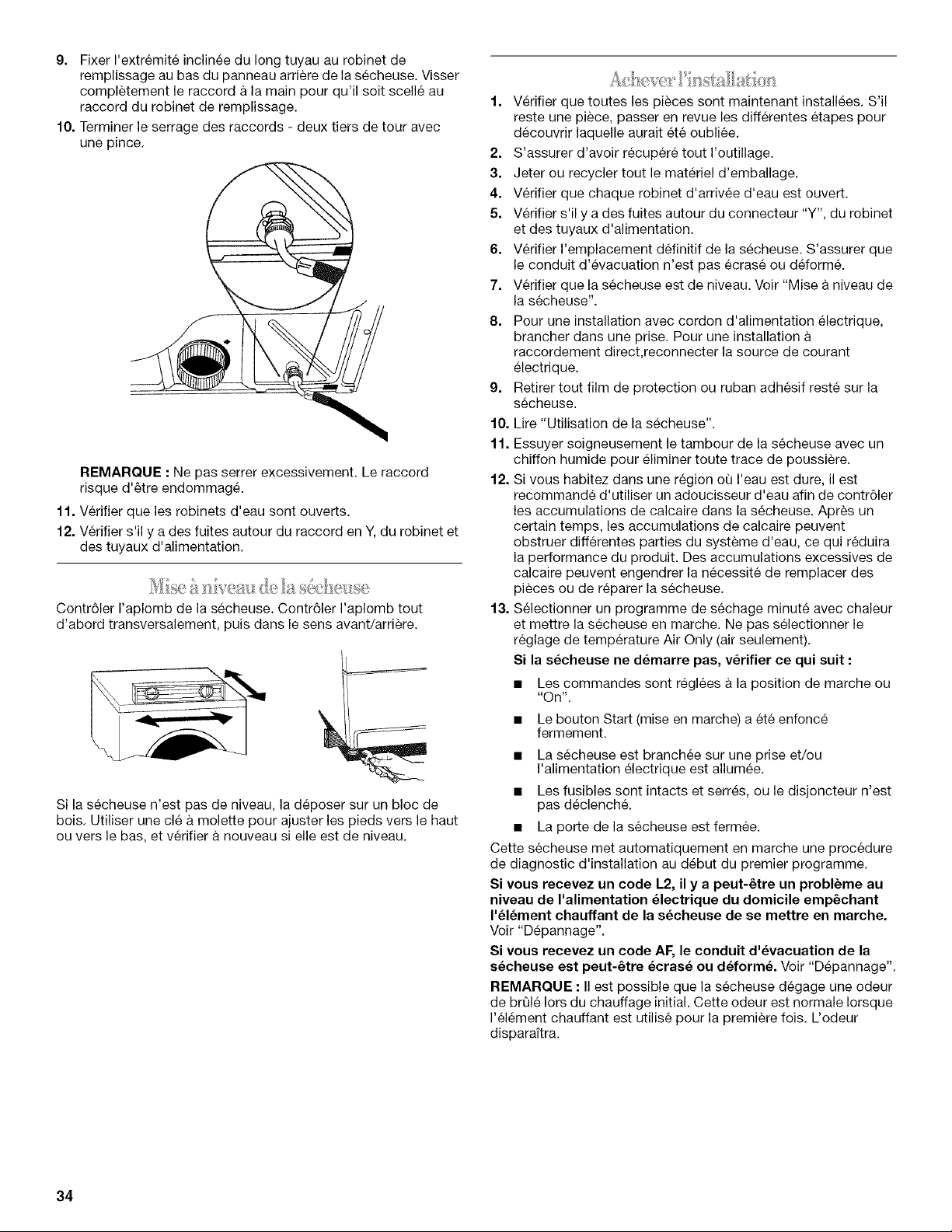

Mise a niveau de la secheuse .................................................... 34

Achever I'installation .................................................................. 34

UTILISATION DE LA S¢:CHEUSE ................................................ 35

Mise en marche de la secheuse ................................................ 35

Arr_t de la secheuse ................................................................... 37

Pause ou remise en marche ....................................................... 37

Control Locked (verrouillage des commandes) ......................... 37

Conseils pour le sechage et les programmes ........................... 37

Temoins lumineux ...................................................................... 38

Programmes ............................................................................... 38

Caracteristiques supplementaires ............................................. 40

Changement des programmes, options et modificateurs ......... 41

Option de grille de sechage ....................................................... 41

ENTRETIEN DE LA S¢:CHEUSE ................................................. 42

Nettoyage de I'emplacement de la secheuse ........................... 42

Nettoyage du filtre a charpie ...................................................... 43

Nettoyage de I'interieur de la secheuse ..................................... 43

Retrait de la charpie accumulee ................................................ 43

Tuyaux d'arrivee d'eau ............................................................... 43

Precautions a prendre avant les vacances,

un entreposage ou un d_menagement ...................................... 43

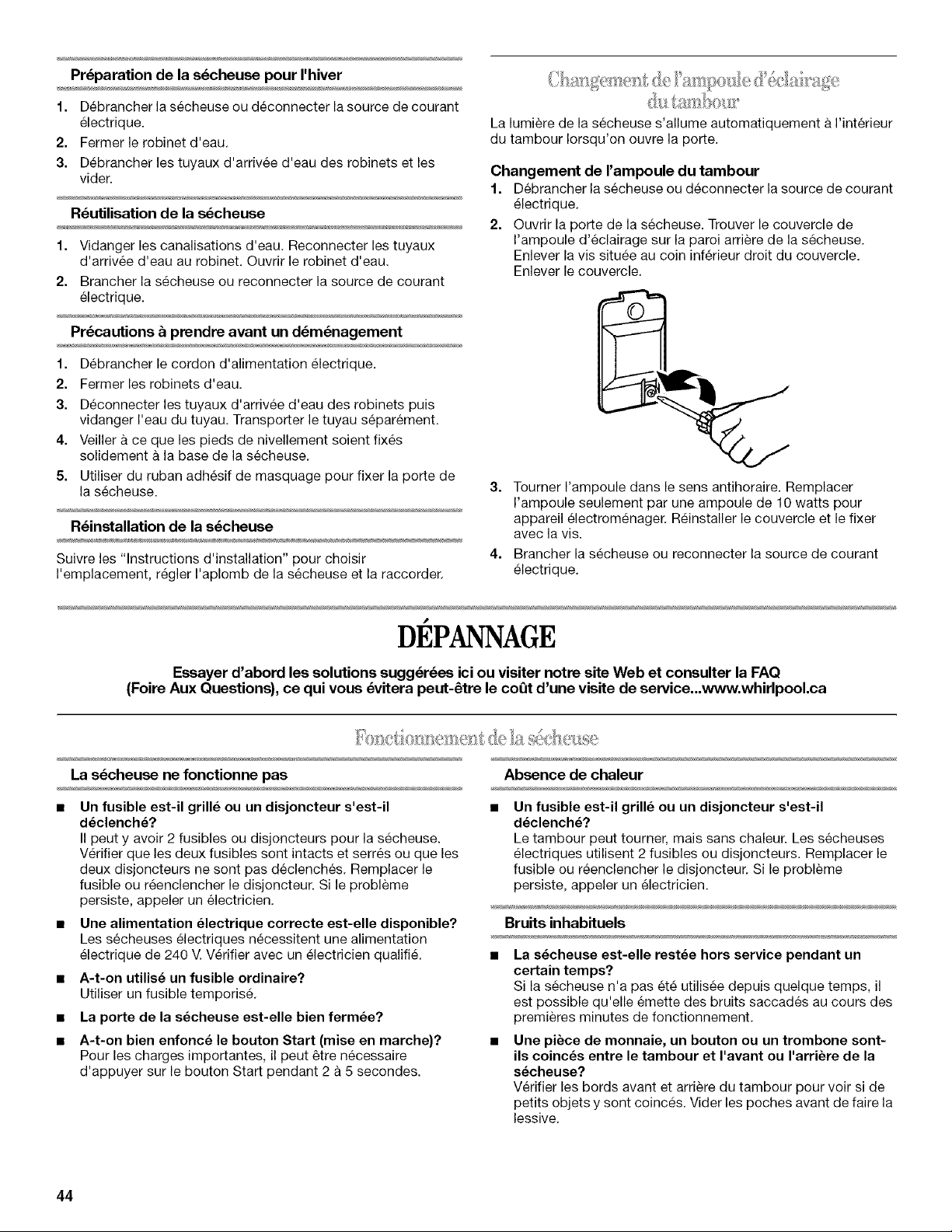

Changement de I'ampoule d'eclairage

du tambour ................................................................................. 44

DC:PANNAGE ................................................................................. 44

ASSISTANCE OU SERVICE ......................................................... 47

ACCESSOIRES ............................................................................. 47

GARANTIE ..................................................................................... 48

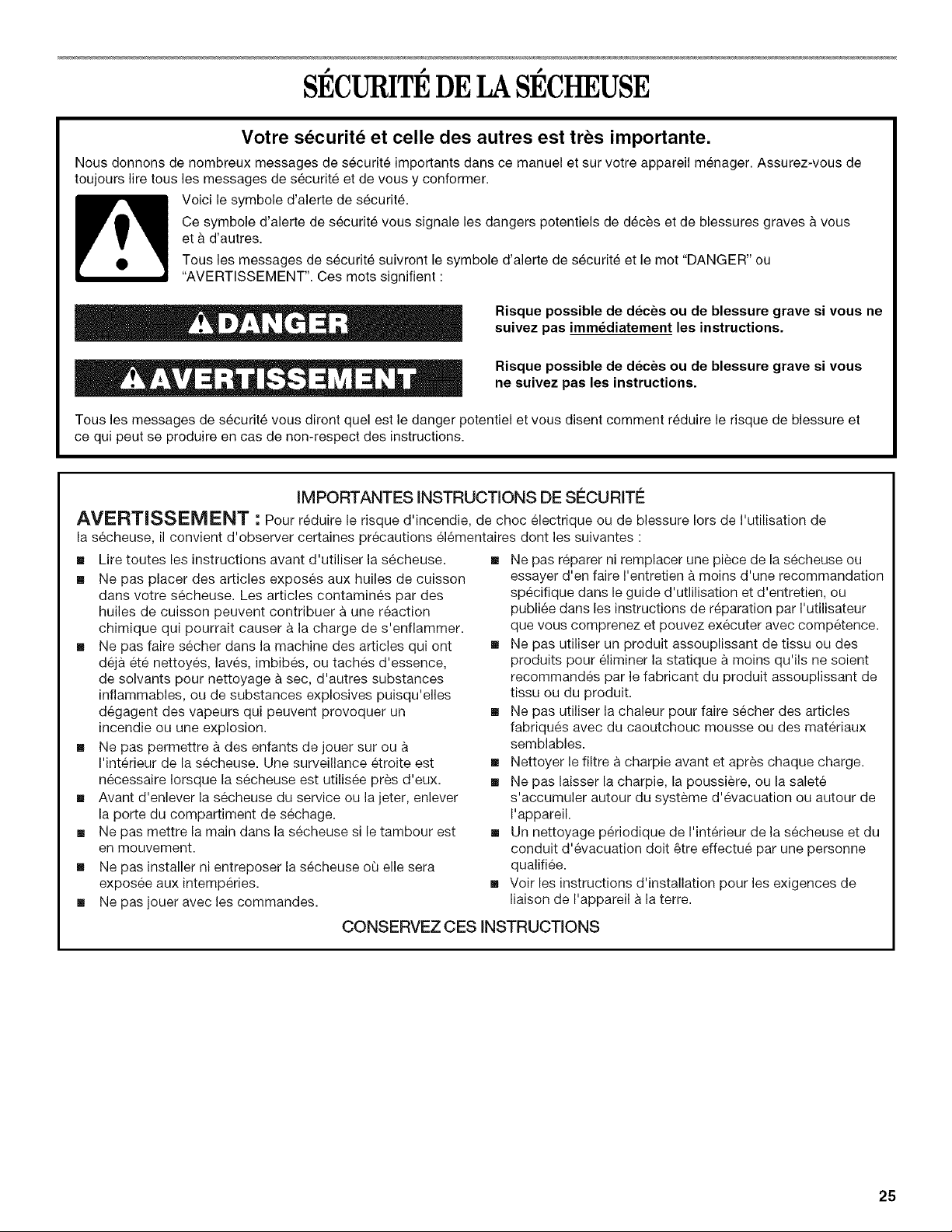

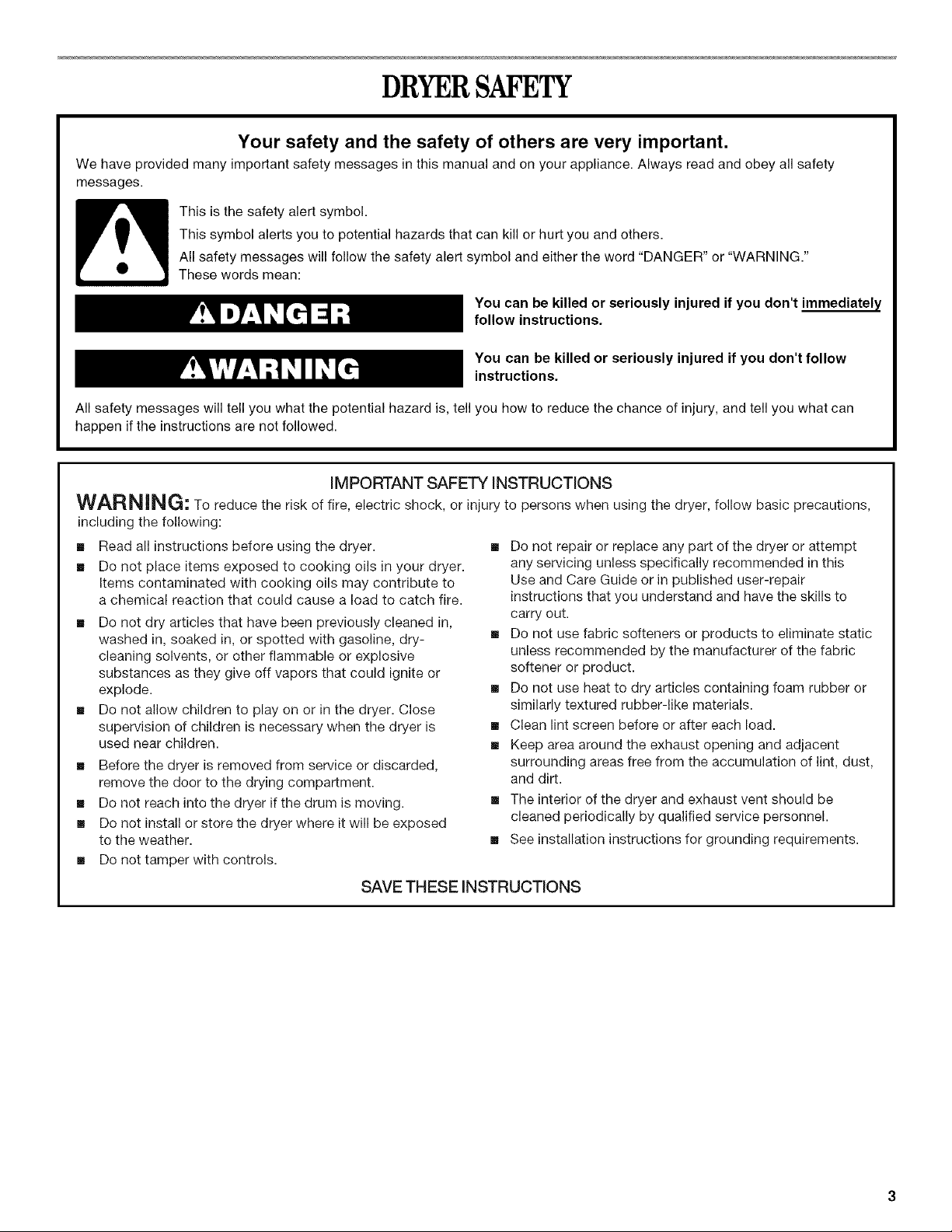

DRYERSAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

iMPORTANT SAFETY iNSTRUCTiONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the dryer, follow basic precautions,

including the following:

[] Read all instructions before using the dryer.

[] Do not place items exposed to cooking oils in your dryer.

Items contaminated with cooking oils may contribute to

a chemical reaction that could cause a load to catch fire.

[] Do not dry articles that have been previously cleaned in,

washed in, soaked in, or spotted with gasoline, dry-

cleaning solvents, or other flammable or explosive

substances as they give off vapors that could ignite or

explode.

[] Do not allow children to play on or in the dryer. Close

supervision of children is necessary when the dryer is

used near children.

[] Before the dryer is removed from service or discarded,

remove the door to the drying compartment.

[] Do not reach into the dryer if the drum is moving.

[] Do not install or store the dryer where it will be exposed

to the weather.

[] Do not tamper with controls.

[] Do not repair or replace any part of the dryer or attempt

any servicing unless specifically recommended in this

Use and Care Guide or in published user-repair

instructions that you understand and have the skills to

carry out.

[] Do not use fabric softeners or products to eliminate static

unless recommended by the manufacturer of the fabric

softener or product.

[] Do not use heat to dry articles containing foam rubber or

similarly textured rubber-like materials.

[] Clean lint screen before or after each load.

[] Keep area around the exhaust opening and adjacent

surrounding areas free from the accumulation of lint, dust,

and dirt.

[] The interior of the dryer and exhaust vent should be

cleaned periodically by qualified service personnel.

[] See installation instructions for grounding requirements.

SAVE THESE iNSTRUCTiONS

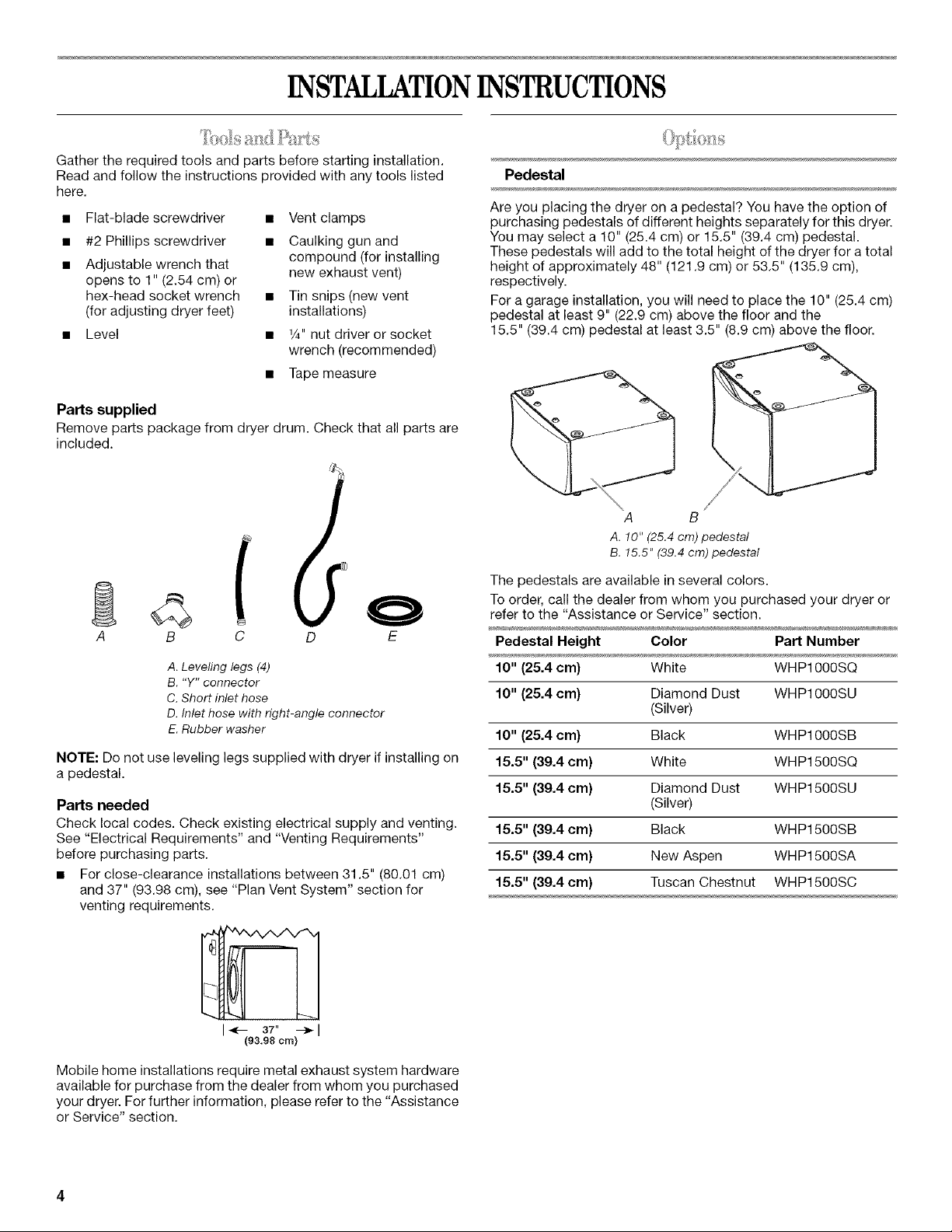

INSTALLATIONINSTRUCTIONS

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

• Flat-blade screwdriver • Vent clamps

• #2 Phillips screwdriver • Caulking gun and

compound (for installing

• Adjustable wrench that

opens to 1" (2.54 cm) or new exhaust vent)

hex-head socket wrench • Tin snips (new vent

(for adjusting dryer feet) installations)

• Level • 1/4"nut driver or socket

wrench (recommended)

• Tape measure

Parts supplied

Remove parts package from dryer drum. Check that all parts are

included.

C D E

A. Leveling legs (4)

B. "Y" connector

C. Short inlet hose

D. Inlet hose with right-angle connector

E. Rubber washer

NOTE: Do not use leveling legs supplied with dryer if installing on

a pedestal.

Parts needed

Check local codes. Check existing electrical supply and venting.

See "Electrical Requirements" and "Venting Requirements"

before purchasing parts.

• For close-clearance installations between 31.5" (80.01 cm)

and 37" (93.98 cm), see "Plan Vent System" section for

venting requirements.

I_- 37" --_1

(93.98 cm)

Mobile home installations require metal exhaust system hardware

available for purchase from the dealer from whom you purchased

your dryer. For further information, please refer to the "Assistance

or Service" section.

Pedestal

Are you placing the dryer on a pedestal? You have the option of

purchasing pedestals of different heights separately for this dryer.

You may select a 10" (25.4 cm) or 15.5" (39.4 cm) pedestal.

These pedestals will add to the total height of the dryer for a total

height of approximately 48" (121.9 cm) or 53.5" (135.9 cm),

respectively.

For a garage installation, you will need to place the 10" (25.4 cm)

pedestal at least 9" (22.9 cm) above the floor and the

15.5" (39.4 cm) pedestal at least 3.5" (8.9 cm) above the floor.

A. 10" (25.4 cm) pedestal

B. 15.5" (39.4 cm) pedestal

The pedestals are available in several colors.

To order, call the dealer from whom you purchased your dryer or

refer to the "Assistance or Service" section.

Pedestal Height Color Part Number

10" (25.4 cm) White WHP1000SQ

10" (25.4 cm) Diamond Dust WHP1000SU

(Silver)

10" (25.4 cm) Black WHP1000SB

15.5" (39.4 cm) White WHP1500SQ

15.5" (39.4 cm) Diamond Dust WHP1500SU

(Silver)

15.5" (39.4 cm) Black WHP1500SB

15.5" (39.4 cm) New Aspen WHP1500SA

15.5" (39.4 cm) Tuscan Chestnut WHP1500SC

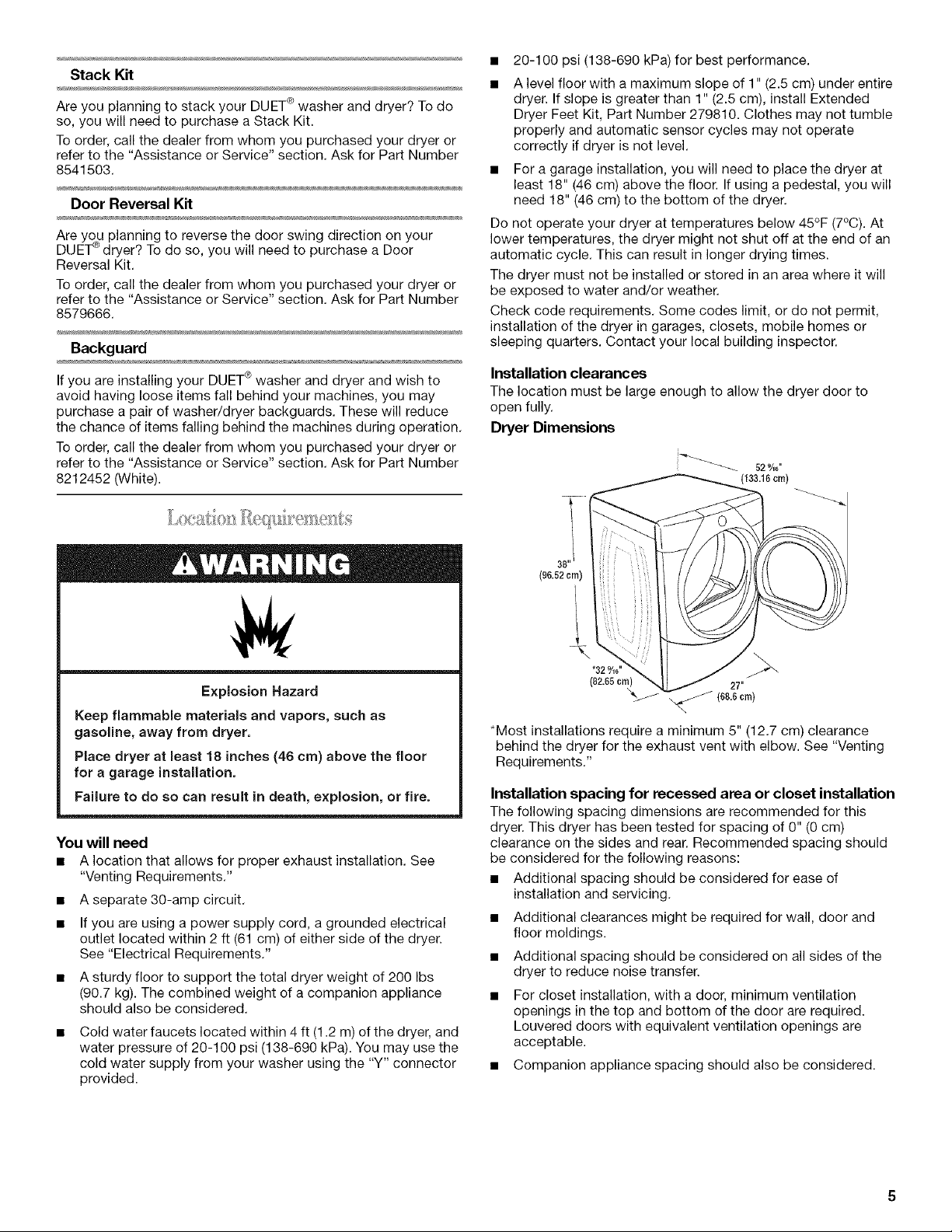

Stack Kit

Are you planning to stack your DUET _ washer and dryer? To do

so, you will need to purchase a Stack Kit.

To order, call the dealer from whom you purchased your dryer or

refer to the "Assistance or Service" section. Ask for Part Number

8541503.

Door Reversal Kit

Are you planning to reverse the door swing direction on your

DUET ¢ dryer? To do so, you will need to purchase a Door

Reversal Kit.

To order, call the dealer from whom you purchased your dryer or

refer to the "Assistance or Service" section. Ask for Part Number

8579666.

Backguard

If you are installing your DUET_ washer and dryer and wish to

avoid having loose items fall behind your machines, you may

purchase a pair of washer/dryer backguards. These will reduce

the chance of items falling behind the machines during operation.

To order, call the dealer from whom you purchased your dryer or

refer to the "Assistance or Service" section. Ask for Part Number

8212452 (White).

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from dryer.

Place dryer at least 18 inches (48 cm) above the floor

for a garage installation.

Failure to do so can result in death, explosion, or fire.

You will need

• A location that allows for proper exhaust installation. See

"Venting Requirements."

• A separate 30-amp circuit.

• If you are using a power supply cord, a grounded electrical

outlet located within 2 ft (61 cm) of either side of the dryer.

See "Electrical Requirements."

• A sturdy floor to support the total dryer weight of 200 Ibs

(90.7 kg). The combined weight of a companion appliance

should also be considered.

Cold water faucets located within 4 ft (1.2 m) of the dryer, and

water pressure of 20-100 psi (138-690 kPa). You may use the

cold water supply from your washer using the "Y" connector

provided.

• 20-100 psi (138-690 kPa) for best performance.

A level floor with a maximum slope of 1" (2.5 cm) under entire

dryer. If slope is greater than 1" (2.5 cm), install Extended

Dryer Feet Kit, Part Number 279810. Clothes may not tumble

properly and automatic sensor cycles may not operate

correctly if dryer is not level.

• For a garage installation, you will need to place the dryer at

least 18" (46 cm) above the floor. If using a pedestal, you will

need 18" (46 cm) to the bottom of the dryer.

Do not operate your dryer at temperatures below 45°F (7°C). At

lower temperatures, the dryer might not shut off at the end of an

automatic cycle. This can result in longer drying times.

The dryer must not be installed or stored in an area where it will

be exposed to water and/or weather.

Check code requirements. Some codes limit, or do not permit,

installation of the dryer in garages, closets, mobile homes or

sleeping quarters. Contact your local building inspector.

Installation clearances

The location must be large enough to allow the dryer door to

open fully.

Dryer Dimensions

38,,/

(96.52 cm)

52 _/_e"

(133.16 crn)

*Most installations require a minimum 5" (12.7 cm) clearance

behind the dryer for the exhaust vent with elbow. See "Venting

Requirements."

Installation spacing for recessed area or closet installation

The following spacing dimensions are recommended for this

dryer. This dryer has been tested for spacing of 0" (0 cm)

clearance on the sides and rear. Recommended spacing should

be considered for the following reasons:

• Additional spacing should be considered for ease of

installation and servicing.

• Additional clearances might be required for wall, door and

floor moldings.

• Additional spacing should be considered on all sides of the

dryer to reduce noise transfer.

For closet installation, with a door, minimum ventilation

openings in the top and bottom of the door are required.

Louvered doors with equivalent ventilation openings are

acceptable.

• Companion appliance spacing should also be considered.

Custom undercounter installation - Dryer only

(ocm) _11 Ill Ill /o\ Ill li _ I

38"rain.

1"* _ I.,_---27"--_ _ 1"*

2.5cm = {68.6cm 2.5cm

*Required spacing

Closet installation - Dryer only

I ]H l-lql,m.x

I'J f18" rnin.*

H (4872c )

I1"*t_329/,,"_18"**1

(2.5crn)(82.65crn){12.7 crn)

48 in.z_

{310cm z)

24 in.2.

(188 crn2)

A. Side view - closet or confined area

B, Closet door with vents

"_ 3"*

{7.6 cra)

* Required spacing

**For side or bottom venting, 2" (5.1 cm) spacing is allowed.

Recessed or closet installation - Dryer on pedestal

-.--1"

(2.5 cm) (68.6 era) (2.5 crn) (2.5 cm) (82.65 cm) (12.7 cm)

A B

A. Recessed area

B. Side view - closet or confined area

1"*1I_- 32_/,_"--_15"**1

* Required spacing

**For side or bottom venting, 2" (5.1 cm) spacing is allowed.

Recommended installation spacing for cabinet

installation

• For cabinet installation, with a door, minimum ventilation

openings in _he top of the cabinet are required.

_,,,,_": (17.8cm) 71:I (17.8 cm)

_229cm)

=__, ----41-(- -_1 I_-

J 5"** 32%6" 1"* 1" 27" 1"

(12.7crn)(82.65 crn) (2.5 crn) (2.5 cm)(68.6 crn) (2.5 crn)

*Required spacing

**For side or bottom venting, 2" (5.1 cm) spacing is allowed.

Recommended installation spacing for recessed or

closet installation, with stacked washer and dryer

The dimensions shown are for the recommended spacing.

48 in. 2 *

{310 cm 2)

T-NNN T

24 in. 2 *

(188cm2)

3"* (7.6crn)

3"* {7.6 cm)

illii

_- 1"* (2.5 crn)

*Required spacing

fjii¸_i¸¸_!_i_i

ii:i,(/

5½"**--_-

(14cm)

6"* (;5.2 cm)

76" _

(193 cm)

1" --_ _- 2T' -_.-

(2.5 cm) 68.6 cm 2.5crn

*Required spacing

**For venting out the side, 2" (5.1 cm) spacing is allowed.

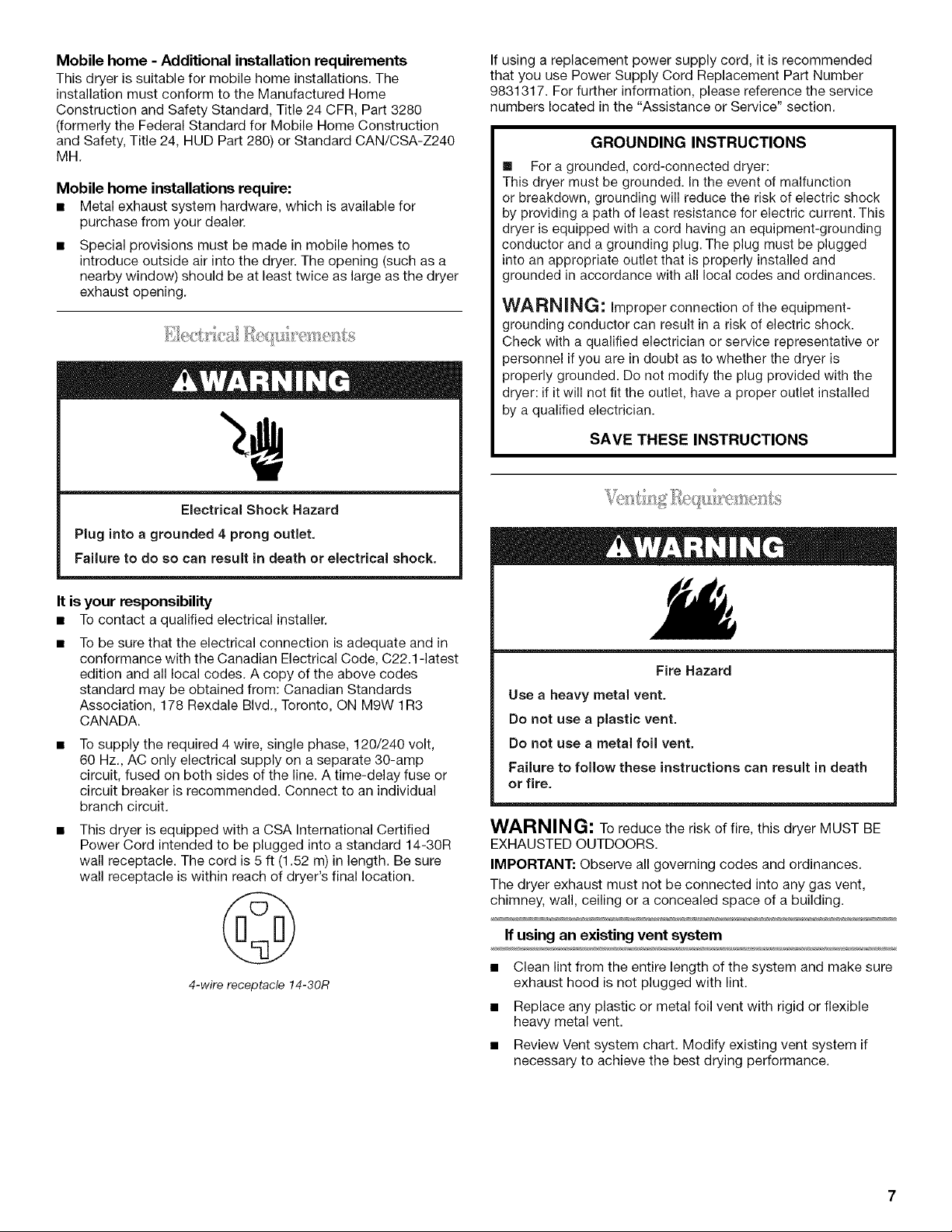

Mobile home - Additional installation requirements

This dryer is suitable for mobile home installations. The

installation must conform to the Manufactured Home

Construction and Safety Standard, Title 24 CFR, Part 3280

(formerly the Federal Standard for Mobile Home Construction

and Safety, Title 24, HUD Part 280) or Standard CAN/CSA-Z240

MH.

Mobile home installations require:

• Metal exhaust system hardware, which is available for

purchase from your dealer.

Special provisions must be made in mobile homes to

introduce outside air into the dryer. The opening (such as a

nearby window) should be at least twice as large as the dryer

exhaust opening.

Electrical Shock Hazard

Plug into a grounded 4 prong outlet,

Failure to do so can result in death or electrical shock.

It is your responsibility

• To contact a qualified electrical installer.

To be sure that the electrical connection is adequate and in

conformance with the Canadian Electrical Code, C22.1 -latest

edition and all local codes. A copy of the above codes

standard may be obtained from: Canadian Standards

Association, 178 Rexdale Blvd., Toronto, ON M9W 1R3

CANADA.

To supply the required 4 wire, single phase, 120/240 volt,

60 Hz., AC only electrical supply on a separate 30-amp

circuit, fused on both sides of the line. A time-delay fuse or

circuit breaker is recommended. Connect to an individual

branch circuit.

This dryer is equipped with a CSA International Certified

Power Cord intended to be plugged into a standard 14-30R

wall receptacle. The cord is 5 ft (1.52 m) in length. Be sure

wall receptacle is within reach of dryer's final location.

4-wire receptacle !4-30R

If using a replacement power supply cord, it is recommended

that you use Power Supply Cord Replacement Part Number

9831317. For further information, please reference the service

numbers located in the "Assistance or Service" section.

GROUNDING INSTRUCTIONS

[] For a grounded, cord-connected dryer:

This dryer must be grounded. In the event of malfunction

or breakdown, grounding will reduce the risk of electric shock

by providing a path of least resistance for electric current. This

dryer is equipped with a cord having an equipment-grounding

conductor and a grounding plug. The plug must be plugged

into an appropriate outlet that is properly installed and

grounded in accordance with all local codes and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

Check with a qualified electrician or service representative or

personnel if you are in doubt as to whether the dryer is

properly grounded. Do not modify the plug provided with the

dryer: if it will not fit the outlet, have a proper outlet installed

by a qualified electrician.

SAVE THESE INSTRUCTIONS

Fire Hazard

Use a heavy metal vent.

Do not use a plastic vent.

Do not use a metal foil vent.

Failure to follow these instructions can result in death

or fire.

WARNING: To reduce the risk of fire, this dryer MUST BE

EXHAUSTED OUTDOORS.

IMPORTANT: Observe all governing codes and ordinances.

The dryer exhaust must not be connected into any gas vent,

chimney, wall, ceiling or a concealed space of a building.

If using an existing vent system

• Clean lint from the entire length of the system and make sure

exhaust hood is not plugged with lint.

• Replace any plastic or metal foil vent with rigid or flexible

heavy metal vent.

• Review Vent system chart. Modify existing vent system if

necessary to achieve the best drying performance.

If this is a new vent system

Vent material

• Use a heavy metal vent. Do not use plastic or metal foil vent.

• 4" (10,2 cm) heavy metal exhaust vent and clamps must be

used, DURASAFF Mventing products are recommended,

4" (10.2cm) heavy metal exhaust vent

DURASAFE TM vent products can be purchased from your

dealer or by calling Whirlpool Parts and Accessories. For

more information, see the "Assistance or Service" section.

Rigid metal vent

• For best drying performance, rigid metal vents are

recommended.

• Rigid metal vent is recommended to avoid crushing and

kinking.

Flexible metal vent

• Flexible metal vents are acceptable only if accessible for

cleaning.

• Flexible metal vent must be fully extended and supported

when the dryer is in its final location.

• Remove excess flexible metal vent to avoid sagging and

kinking that may result in reduced airflow and poor

performance.

• Do not install flexible metal vent in enclosed walls, ceilings or

floors.

Elbows

45 ° elbows provide better airflow than 90 ° elbows.

Clamps

Good Better

Use clamps to seal all joints.

Exhaust vent must not be connected or secured with screws

or other fastening devices that extend into the interior of the

duct. Do not use duct tape.

Clamp

Exhaust

Recommended hood styles are shown here,

(10.2 cm)

A. Louvered hood style

B. Box hood style

The angled hood style shown here) is acceptable.

(10.2 cm)__

• An exhaust hood should cap the vent to keep rodents and

insects from entering the home.

• Exhaust hood must be at least 12" (30.5 cm) from the ground

or any object that may be in the path of the exhaust (such as

flowers, rocks or bushes, snow line, etc.).

• Do not use an exhaust hood with a magnetic latch.

Improper venting can cause moisture and lint to collect

indoors, which may result in:

[] Moisture damage to woodwork, furniture, paint, wallpaper,

carpets, etc.

[] Housecleaning problems and health problems.

Choose your exhaust installation type

Recommended exhaust installations

Typical installations vent the dryer from the rear of the dryer.

Other installations are )ossible.

A--

A. Dryer

B. Elbow

C. Wall

D. Exhaust hood

E. Clamps

F. Rigid metal or flexible metal vent

G. Vent length necessary to connect elbows

H. Exhaust outlet

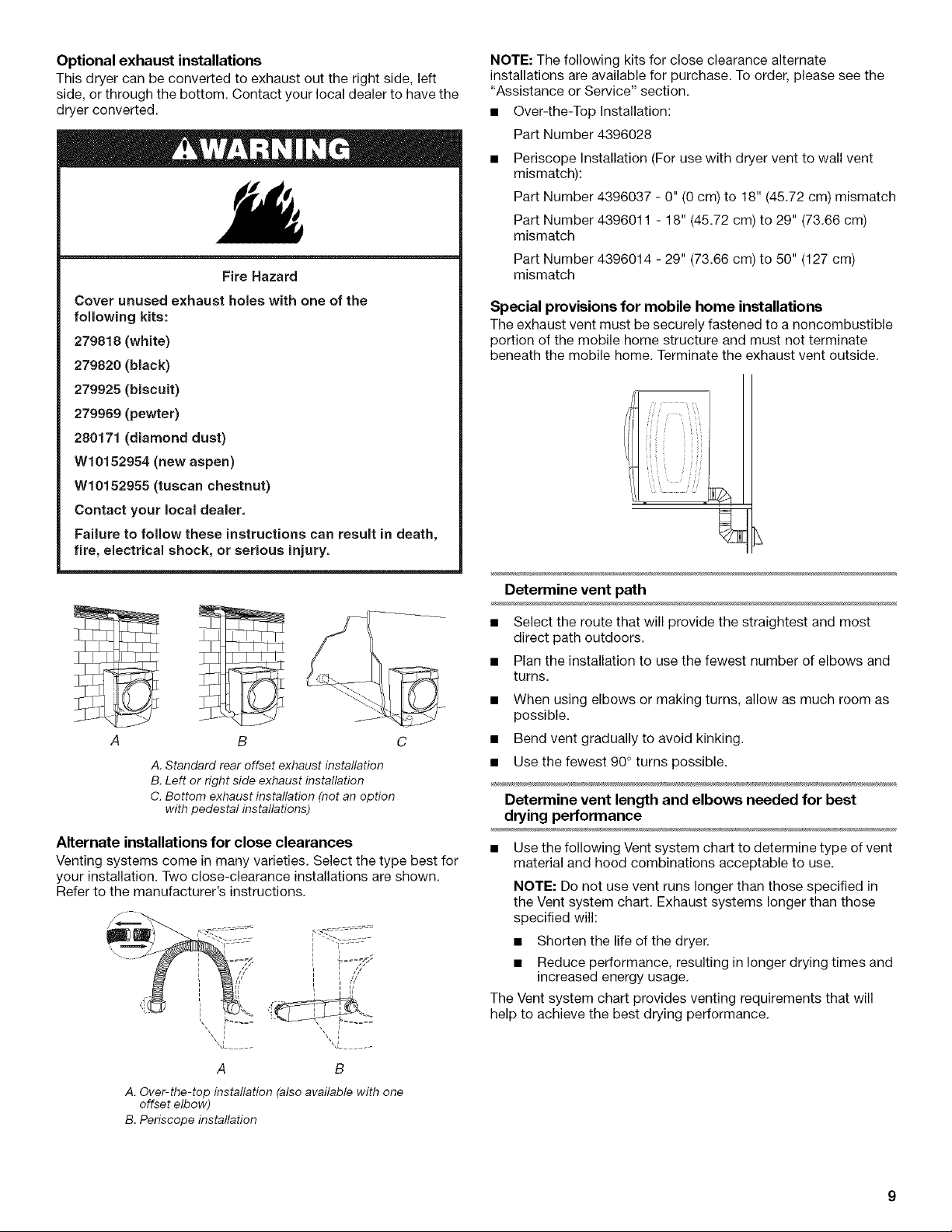

Optional exhaust installations

This dryer can be converted to exhaust out the right side, left

side, or through the bottom. Contact your local dealer to have the

dryer converted.

Fire Hazard

Cover unused exhaust holes with one of the

following kits:

279818 (white)

279820 (black)

279925 (biscuit)

279969 (pewter)

280171 (diamond dust)

W10152954 (new aspen)

W10152955 (tuscan chestnut)

Contact your local dealer,

Failure to follow these instructions can result in death,

fire, electrical shock, or serious injury.

A B C

A. Standard rear offset exhaust installation

B. Left or right side exhaust installation

C. Bottom exhaust installation (not an option

with pedestal installations)

Alternate installations for close clearances

Venting systems come in many varieties. Select the type best for

your installation. Two close-clearance installations are shown,

Refer to the manufacturer's instructions,

V,'Y

= l/

A B

A. Over-the-top installation (also available with one

offset elbow)

B. Periscope installation

NOTE: The following kits for close clearance alternate

installations are available for purchase. To order, please see the

"Assistance or Service" section,

• Over-the-Top Installation:

Part Number 4396028

• Periscope Installation (For use with dryer vent to wall vent

mismatch):

Part Number 4396037 - 0" (0 cm) to 18" (45,72 cm) mismatch

Part Number 4396011 - 18" (45.72 cm) to 29" (73,66 cm)

mismatch

Part Number 4396014 - 29" (73.66 cm) to 50" (127 cm)

mismatch

Special provisions for mobile home installations

The exhaust vent must be securely fastened to a noncombustible

portion of the mobile home structure and must not terminate

beneath the mobile home, Terminate the exhaust vent outside,

Determine vent path

• Select the route that will provide the straightest and most

direct path outdoors.

• Plan the installation to use the fewest number of elbows and

turns.

• When using elbows or making turns, allow as much room as

possible.

• Bend vent gradually to avoid kinking.

• Use the fewest 90 ° turns possible.

Determine vent length and elbows needed for best

drying performance

• Use the following Vent system chart to determine type of vent

material and hood combinations acceptable to use.

NOTE: Do not use vent runs longer than those specified in

the Vent system chart. Exhaust systems longer than those

specified will:

• Shorten the life of the dryer.

• Reduce performance, resulting in longer drying times and

increased energy usage.

The Vent system chart provides venting requirements that will

help to achieve the best drying performance.

Ventsystemchart

NOTE:Sideandbottomexhaustinstallationshavea90°turn

insidethedryer.Todeterminemaximumexhaustlength,addone

90°turntothechart,

Numberof Typeof Boxor Angled

g0°turns vent Iouvered hoods

orelbows hoods

0 Rigidmetal 64ft(20m) 58ft (17.7m)

Flexiblemetal 36ft(11m) 28ft (8,5m)

1 Rigidmetal 54ft(16.5m) 48ft (14,6m)

Flexiblemetal 31ft(9,4m) 23ft (7m)

2 Rigidmetal 44ft(13,4m) 38ft (11,6m)

Flexiblemetal 27ft(8,2m) 19ft (5.8m)

3 Rigidmetal 35ft(10.7m) 29ft (8.8m)

Flexiblemetal 25ft(7,6m) 17ft (5.2m)

4 Rigidmetal 27ft(8,2m) 21ft (6.4m)

Flexiblemetal 23ft(7m) 15ft (4.6m)

4. Screwthelegsintothelegholesbyhand.Useawrenchto

finishturningthelegsuntilthediamondmarkingisnolonger

visible.

5. Placeacartoncornerpostfromdryerpackagingundereach

ofthe2dryerbackcorners.Standthedryerup.Slidethe

dryeronthecornerpostsuntilitisclosetoitsfinallocation.

Leaveenoughroomtoconnecttheexhaustvent.

1. Usinga4"(10.2cm)clamp,connectventtoexhaustoutletin

dryer.Ifconnectingtoexistingvent,makesuretheventis

clean.Thedryerventmustfitoverthedryerexhaustoutlet

andinsidetheexhausthood.Checkthattheventissecured

toexhausthoodwitha4"(10.2cm)clamp.

2. Movedryerintoitsfinallocation.Donotcrushorkinkvent.

3. (On gas models) Check that there are no kinks in the flexible

gas line.

4. Once the exhaust vent connection is made, remove the

corner posts and cardboard.

1. Install exhaust hood. Use caulking compound to seal exterior

wall opening around exhaust hood.

2. Connect vent to exhaust hood. Vent must fit inside exhaust

hood. Secure vent to exhaust hood with 4" (10.2 cm) clamp.

3. Run vent to dryer location. Use the straightest path possible.

See "Determine vent path" in "Plan Vent System." Avoid 90 °

turns. Use clamps to seal all joints. Do not use duct tape,

screws or other fastening devices that extend into the interior

of the vent to secure vent.

Excessive Weight Hazard

Use two or more people to move and install dryer.

Failure to do so can result in back or other injury.

1. To protect the floor, use a large flat piece of cardboard from

the dryer carton. Place cardboard under the entire back edge

of the dryer.

2. Firmly grasp the body of the dryer (not the console panel).

Gently lay the dryer on the cardboard. See illustration.

The dryer must be connected to the cold water faucet using the

new inlet hoses. Do not use old hoses.

1. Turn cold water faucet off and remove washer inlet hose.

2. Remove old rubber washer from inlet hose and replace with

new rubber washer provided. If space permits, attach the

brass female end of the "Y" connector to the cold water

faucet.

NOTE: If "Y" connector can be attached directly to cold water

faucet, go to Step 6. If "Y" connector cannot be attached

directly to the cold water faucet, the short hose must be

used. Continue with Step 3.

3. Attach short hose to cold water faucet. Screw on coupling by

hand until it is seated on faucet.

4. Using pliers, tighten the couplings with an additional two-

thirds turn.

NOTE: Do not overtighten. Damage to the coupling can

result.

5. Attach "Y" connector to brass male end of small hose. Screw

on coupling by hand until it is seated on connector.

6. Attach straight end of long hose to "Y" connector.

7. Attach washer cold inlet hose to other end of "Y" connector.

Screw on coupling by hand until it is seated on connector.

Examine the leveling legs. Find the diamond marking.

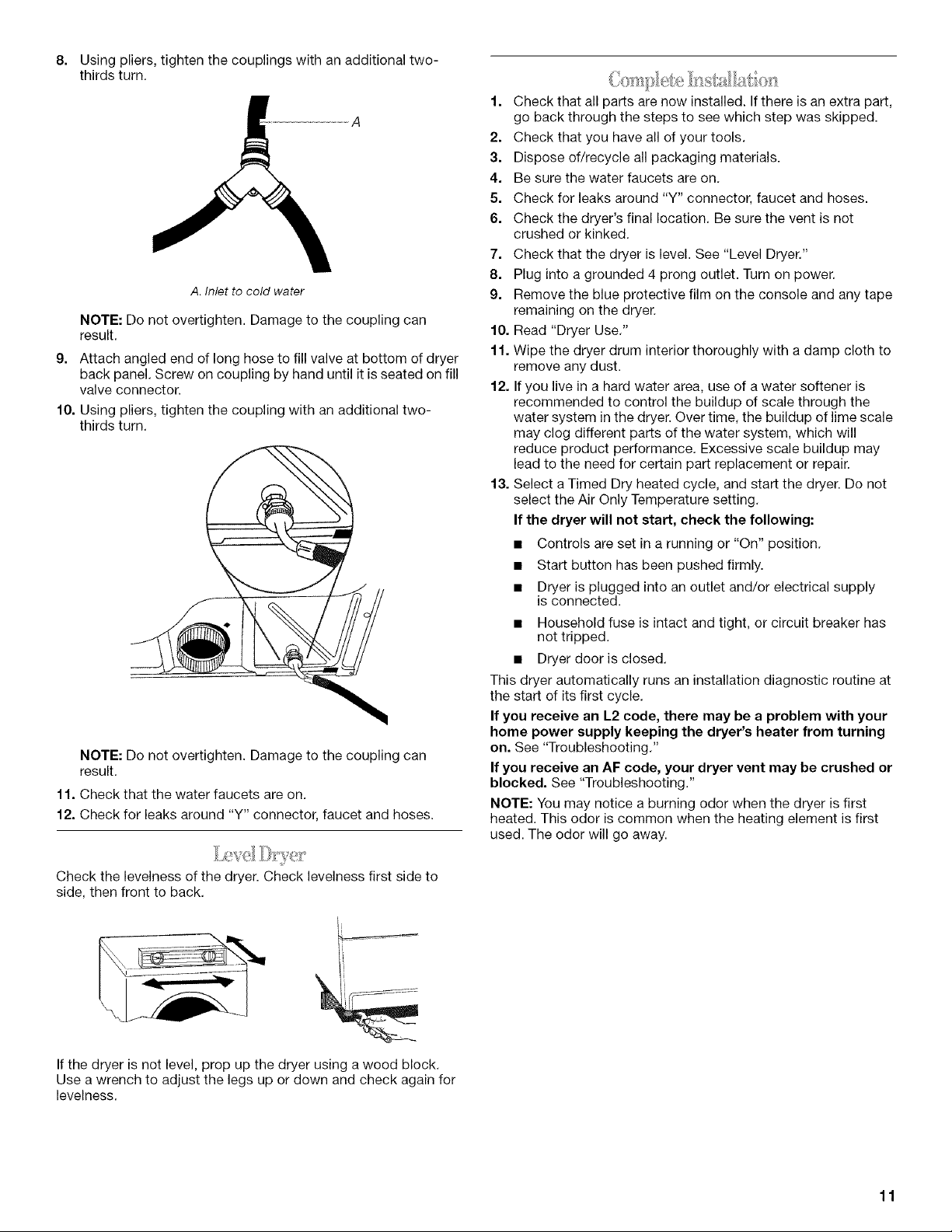

8. Using pliers, tighten the couplings with an additional two-

thirds turn.

A. Inlet to cold water

NOTE: Do not overtighten. Damage to the coupling can

result.

9. Attach angled end of long hose to fill valve at bottom of dryer

back panel. Screw on coupling by hand until it is seated on fill

valve connector.

10. Using pliers, tighten the coupling with an additional two-

thirds turn.

NOTE: Do not overtighten. Damage to the coupling can

result.

11. Check that the water faucets are on.

12. Check for leaks around "Y" connector, faucet and hoses.

1. Check that all parts are now installed. If there is an extra part,

go back through the steps to see which step was skipped.

2. Check that you have all of your tools.

3. Dispose of/recycle all packaging materials.

4. Be sure the water faucets are on.

5. Check for leaks around "Y" connector, faucet and hoses.

6. Check the dryer's final location. Be sure the vent is not

crushed or kinked.

7. Check that the dryer is level. See "Level Dryer."

8. Plug into a grounded 4 prong outlet. Turn on power.

9. Remove the blue protective film on the console and any tape

remaining on the dryer.

10. Read "Dryer Use."

1f. Wipe the dryer drum interior thoroughly with a damp cloth to

remove any dust.

12. If you live in a hard water area, use of a water softener is

recommended to control the buildup of scale through the

water system in the dryer. Over time, the buildup of lime scale

may clog different parts of the water system, which will

reduce product performance. Excessive scale buildup may

lead to the need for certain part replacement or repair.

13. Select a Timed Dry heated cycle, and start the dryer. Do not

select the Air Only Temperature setting.

If the dryer will not start, check the following:

• Controls are set in a running or "On" position.

• Start button has been pushed firmly.

• Dryer is plugged into an outlet and/or electrical supply

is connected.

• Household fuse is intact and tight, or circuit breaker has

not tripped.

• Dryer door is closed.

This dryer automatically runs an installation diagnostic routine at

the start of its first cycle.

If you receive an L2 code, there may be a problem with your

home power supply keeping the dryer's heater from turning

on. See "Troubleshooting."

If you receive an AF code, your dryer vent may be crushed or

blocked. See "Troubleshooting."

NOTE: You may notice a burning odor when the dryer is first

heated. This odor is common when the heating element is first

used. The odor will go away.

Check the levelness of the dryer. Check levelness first side to

side, then front to back.

If the dryer is not level, prop up the dryer using a wood block.

Use a wrench to adjust the legs up or down and check again for

levelness.

DRYERUSE

@@@

oP IONS

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from dryer.

Do not dry anything that has ever had anything

flammable on it (even after washing).

Failure to follow these instructions can result in death,

explosion, or fire.

Fire Hazard

No washer can completely remove oil.

Do not dry anything that has ever had any type of oil on

it (including cooking oils).

Items containing foam, rubber, or plastic must be dried

on a clothesline or by using an Air Cycle.

Failure to follow these instructions can result in death

or fire.

WARNING: To reduce the risk of fire, electric shock, or injury to

persons, read the IMPORTANT SAFETY INSTRUCTIONS before

operating this appliance.

This manual covers several different models. Your dryer may not

have all of the cycles and features described.

The following is a guide to starting your dryer. Please refer to

specific sections of this manual for more detailed information.

1. Clean lint screen before each load. See "Cleaning the Lint

Screen."

2. Place laundry in dryer and shut door.

3. Press the POWER button then rotate the dial to select either

an Automatic or Manual Cycle. The preset settings and drying

time for the cycle chosen will be displayed.

NOTE: A default time is displayed when an Automatic Cycle

is selected. During the first few minutes of the drying process,

the cycle time may automatically vary from the default time

based on the size and fabric type of the load. Toward the end

of the drying process, the estimated time display will adjust

again, showing the final drying time.

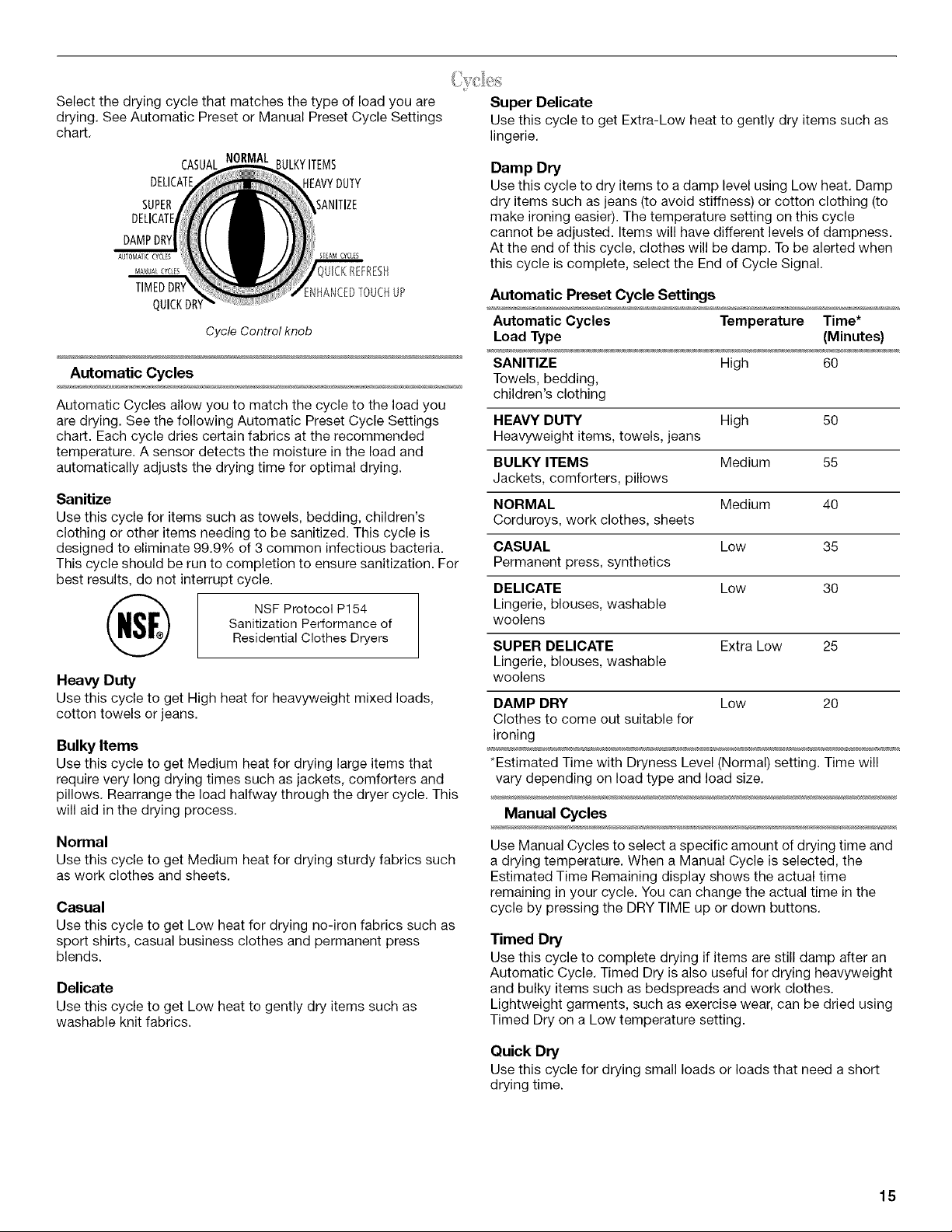

To use an Automatic Cycle

NOTE: A light next to each feature will glow green when the

feature is selected or will glow amber when the feature is

selectable. The light will not glow when the selection is

unavailable with the cycle or option combinations selected.

• Press the POWER button.

• Rotate the dial to select an Automatic Cycle.

• Select DRYNESS LEVEL to adjust how dry you want the

load to be. As the cycle runs, the control senses the

dryness of the load and adjusts the time automatically for

the selected Dryness Level.

NOTE: Most loads may be dried using Normal, which is

shown in boldface type on your control panel. Normal is the

energy preferred dryness level and will use the least energy.

_ More

i N0_al

Less

D[yness

Level

The default dryness setting is Normal when an Auto Dry

Cycle is selected. You can select a different dryness level,

depending on your load, by pressing DRYNESS LEVEL

and choosing More, Normal or Less. Selecting More,

Normal or Less automatically adjusts the dryness level at

which the dryer will shut off. Once a dryness level is set, it

cannot be changed without stopping the cycle.

The Dryness Level can be changed only with Automatic

Cycles.

NOTE: The More/Less Dry settings are not available on the

Sanitize cycle.

• Press the WRINKLE SHIELD TM feature button if this

option is desired.

• Press the CYCLE SIGNAL button to set end of cycle

signal volume to desired level.

• Press the DAMP DRY CYCLE SIGNAL button to set damp

dry signal volume to desired level.

• Press and hold START button until dryer starts (about

1 second).

Once an Automatic cycle has started, the WRINKLE

SHIELD TM feature and cycle signals can be adjusted. Press

the PAUSE/CANCEL key twice to clear the settings, allowing

you to select another cycle and Dryness Level.

NOTE: Time and Temperature are not adjustable for

Automatic Cycles. Pressing the DRY TIME or TEMPERATURE

buttons will cause a triple beep, indicating that the time

cannot be changed.

How Automatic Cycles Work

The AccelerCare TM function improves drying performance

with Auto Moisture Sensing Plus, which advances the cycle

as moisture is extracted from clothing. A thermistor

(electronic temperature sensor) and moisture sensing strips in

the dryer drum help measure the amount of moisture in the

clothes as they tumble. An electronic control determines the

load type to help save time, avoid overdrying, and increase

the accuracy of the end dryness level. After the first 5 minutes

of an automatic cycle, the estimated time display will adjust

based on the approximate load size, cycle, dryness level

selected and amount of moisture left in the clothes. When the

clothes have reached approximately 80% of the dryness level

selected, the estimated time display will adjust again,

showing the final drying time. The AccelerCare TM feature

takes the guesswork out of drying time and enhances fabric

care.

To use a Manual Cycle

NOTE: A light next to each feature will glow green when the

feature is selected or will glow amber when the feature is

selectable. The light will not glow when the selection is

unavailable with the cycle or option combinations selected.

• Press POWER.

Rotate the dial to select a Manual Cycle.

Press the DRY TIME up or down buttons until the desired

drying time is displayed. Press DRY TIME, and the time

will change by 1-minute intervals. Press and hold DRY

TIME, and the time will change by 5-minute intervals. The

initial time displayed is the actual drying time.

AdiustManual

Dry Tree

®®

The Dry Time feature can be used only with Manual

Cycles and the Enhanced Touch Up Cycle.

Press TEMPERATURE until the desired temperature

glows green.

High

Medium

Low

ExtraL0w

_' Air OnHy

• Press the CYCLE SIGNAL button to set end of cycle

signal volume to desired level.

• Press and hold START button until dryer starts (about

1 second).

NOTE: Dryness Level is not adjustable for Manual, Steam or

Sanitize Cycles. Pressing the Dryness Level button will cause

the triple beep indicating that this option is not selectable.

While a Manual Cycle is running, you cannot change the

cycle until you clear the settings. You can change the settings

for Time, Temperature, the WRINKLE SHIELD TM feature and

the cycle signals. Press the PAUSE/CANCEL key twice to

clear the settings, allowing you to select another cycle.

To use a Steam Cycle

• Press the POWER button.

Rotate the dial to select either the Enhanced Touch Up or

Quick Refresh cycles.

Press the DRY TIME up or down buttons until the desired

drying time is displayed. Press DRY TIME, and the time

will change by 1-minute intervals. Press and hold DRY

TIME, and the time will change by 5-minute intervals. The

initial time displayed is the actual drying time.

NOTE: The More Time and Less Time buttons can be

used only with Manual Cycles and the Enhanced Touch

Up Cycle.

Adjust Mal_ual

DlyTime

• Press TEMPERATURE until the desired temperature

glows green.

NOTE: During the Enhanced Touch Up Cycle, you can

change the settings for Time, Temperature, the WRINKLE

SHIELD TM feature and Cycle Signal. During the Quick Refresh

Cycle you can change the WRINKLE SHIELD TM feature and

the Cycle Signal. Press STOP twice to stop the dryer and

clear the settings. Select another cycle or option.

To stop your dryer at any time

Press PAUSE/CANCELtwice or open the door.

To pause the dryer at any time

Open the door or press PAUSE/CANCEL once.

To restart the dryer

Close the door and press and hold START button until dryer

starts.

NOTE: Drying will continue from where the cycle was interrupted,

if you close the door and press Start within 5 minutes. If the cycle

is interrupted for more than 5 minutes, the dryer will shut off.

Select new cycle settings before restarting the dryer.

Temperature

AdjustM_nual

CyclesOnly

Temperature settings can be changed only with Manual

Cycles.

Press the WRINKLE SHIELD TM feature button if this

option is desired.

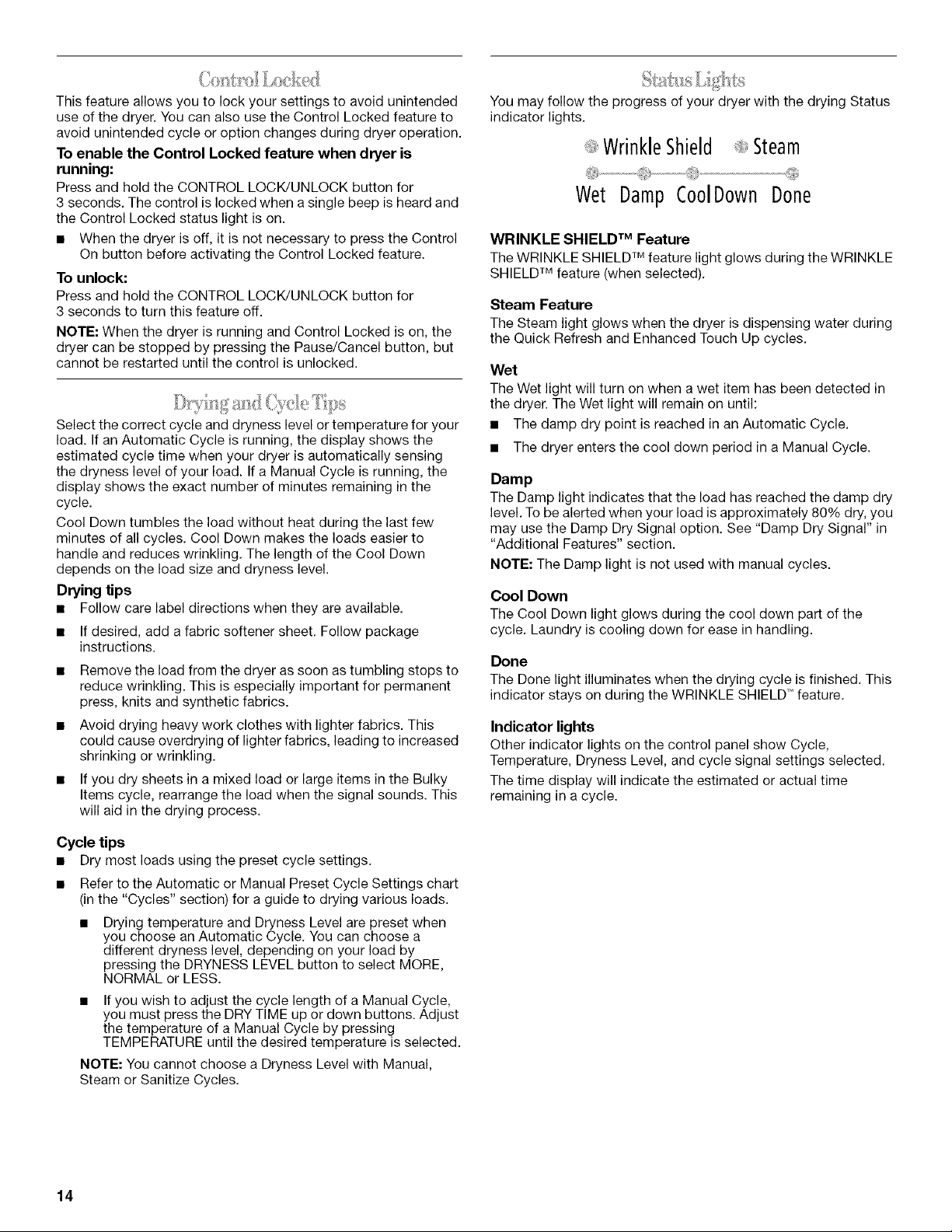

This feature allows you to lock your settings to avoid unintended

use of the dryer. You can also use the Control Locked feature to

avoid unintended cycle or option changes during dryer operation.

To enable the Control Locked feature when dryer is

running:

Press and hold the CONTROL LOCK/UNLOCK button for

3 seconds. The control is locked when a single beep is heard and

the Control Locked status light is on.

• When the dryer is off, it is not necessary to press the Control

On button before activating the Control Locked feature.

To unlock:

Press and hold the CONTROL LOCK/UNLOCK button for

3 seconds to turn this feature off.

NOTE: When the dryer is running and Control Locked is on, the

dryer can be stopped by pressing the Pause/Cancel button, but

cannot be restarted until the control is unlocked.

Select the correct cycle and dryness level or temperature for your

load. If an Automatic Cycle is running, the display shows the

estimated cycle time when your dryer is automatically sensing

the dryness level of your load. If a Manual Cycle is running, the

display shows the exact number of minutes remaining in the

cycle.

Cool Down tumbles the load without heat during the last few

minutes of all cycles. Cool Down makes the loads easier to

handle and reduces wrinkling. The length of the Cool Down

depends on the load size and dryness level.

Drying tips

• Follow care label directions when they are available.

• If desired, add a fabric softener sheet. Follow package

instructions.

• Remove the load from the dryer as soon as tumbling stops to

reduce wrinkling. This is especially important for permanent

press, knits and synthetic fabrics.

• Avoid drying heavy work clothes with lighter fabrics. This

could cause overdrying of lighter fabrics, leading to increased

shrinking or wrinkling.

• If you dry sheets in a mixed load or large items in the Bulky

Items cycle, rearrange the load when the signal sounds. This

will aid in the drying process.

Cycle tips

• Dry most loads using the preset cycle settings.

• Refer to the Automatic or Manual Preset Cycle Settings chart

(in the "Cycles" section) for a guide to drying various loads.

Drying temperature and Dryness Level are preset when

you choose an Automatic Cycle. You can choose a

different dryness level, depending on your load by

pressing the DRYNESS LEVEL button to select MORE,

NORMAL or LESS.

• If you wish to adjust the cycle length of a Manual Cycle,

you must press the DRY TIME up or down buttons. Adjust

the temperature of a Manual Cycle by pressing

TEMPERATURE until the desired temperature is selected.

NOTE: You cannot choose a Dryness Level with Manual,

Steam or Sanitize Cycles.

You may follow the progress of your dryer with the drying Status

indicator lights.

i:WrinkleShield Steam

Wet Damp CoolDown Done

WRINKLE SHIELD TM Feature

The WRINKLE SHIELD TM feature light glows during the WRINKLE

SHIELD TM feature (when selected).

Steam Feature

The Steam light glows when the dryer is dispensing water during

the Quick Refresh and Enhanced Touch Up cycles.

Wet

The Wet light will turn on when a wet item has been detected in

the dryer. The Wet light will remain on until:

• The damp dry point is reached in an Automatic Cycle.

• The dryer enters the cool down period in a Manual Cycle.

Damp

The Damp light indicates that the load has reached the damp dry

level. To be alerted when your load is approximately 80% dry, you

may use the Damp Dry Signal option. See "Damp Dry Signal" in

"Additional Features" section.

NOTE: The Damp light is not used with manual cycles.

Cool Down

The Cool Down light glows during the cool down part of the

cycle. Laundry is cooling down for ease in handling.

Done

The Done light illuminates when the drying cycle is finished. This

indicator stays on during the WRINKLE SHIELD TM feature.

Indicator lights

Other indicator lights on the control panel show Cycle,

Temperature, Dryness Level, and cycle signal settings selected.

The time display will indicate the estimated or actual time

remaining in a cycle.

Select the drying cycle that matches the type of load you are

drying. See Automatic Preset or Manual Preset Cycle Settings

chart.

CASUALNORMALBULKYITEMS

DELICATE -IEAVYDUTY

SUPER SANITIZE

DELICATE

DAMP

AUTOMATICCYCLES

MANUAlC"CES UICKREFRESH

TIMED HANCEDTOUCHUP

QUICKDR'I

Cycle Control knob

Automatic Cycles

Automatic Cycles allow you to match the cycle to the load you

are drying. See the following Automatic Preset Cycle Settings

chart. Each cycle dries certain fabrics at the recommended

temperature. A sensor detects the moisture in the load and

automatically adjusts the drying time for optimal drying.

Sanitize

Use this cycle for items such as towels, bedding, children's

clothing or other items needing to be sanitized. This cycle is

designed to eliminate 99.9% of 3 common infectious bacteria.

This cycle should be run to completion to ensure sanitization. For

best results, do not interrupt cycle.

(_ [ NSF Protocol P154

Sanitization Performance of

Residential Clothes Dryers

Heavy Duty

Use this cycle to get High heat for heavyweight mixed loads,

cotton towels or jeans.

Bulky Items

Use this cycle to get Medium heat for drying large items that

require very long drying times such as jackets, comforters and

pillows. Rearrange the load halfway through the dryer cycle. This

will aid in the drying process.

Normal

Use this cycle to get Medium heat for drying sturdy fabrics such

as work clothes and sheets.

Casual

Use this cycle to get Low heat for drying no-iron fabrics such as

sport shirts, casual business clothes and permanent press

blends.

Delicate

Use this cycle to get Low heat to gently dry items such as

washable knit fabrics.

Super Delicate

Use this cycle to get Extra-Low heat to gently dry items such as

lingerie.

Damp Dry

Use this cycle to dry items to a damp level using Low heat. Damp

dry items such as jeans (to avoid stiffness) or cotton clothing (to

make ironing easier). The temperature setting on this cycle

cannot be adjusted. Items will have different levels of dampness.

At the end of this cycle, clothes will be damp. To be alerted when

this cycle is complete, select the End of Cycle Signal.

Automatic Preset Cycle Settings

Automatic Cycles Temperature Time*

Load Type (Minutes)

SANITIZE High 60

Towels, bedding,

children's clothing

HEAVY DUTY

Heavyweight items, towels, jeans

BULKY ITEMS

Jackets, comforters, pillows

NORMAL

Corduroys, work clothes, sheets

High 50

Medium 55

Medium 40

CASUAL Low 35

Permanent press, synthetics

DELICATE Low 30

Lingerie, blouses, washable

woolens

SUPER DELICATE Extra Low 25

Lingerie, blouses, washable

woolens

DAMP DRY Low 20

Clothes to come out suitable for

ironing

*Estimated Time with Dryness Level (Normal) setting. Time will

vary depending on load type and load size.

Manual Cycles

Use Manual Cycles to select a specific amount of drying time and

a drying temperature. When a Manual Cycle is selected, the

Estimated Time Remaining display shows the actual time

remaining in your cycle. You can change the actual time in the

cycle by pressing the DRY TIME up or down buttons.

Timed Dry

Use this cycle to complete drying if items are still damp after an

Automatic Cycle. Timed Dry is also useful for drying heavyweight

and bulky items such as bedspreads and work clothes.

Lightweight garments, such as exercise wear, can be dried using

Timed Dry on a Low temperature setting.

Quick Dry

Use this cycle for drying small loads or loads that need a short

drying time.

Manual Preset Cycle Settings

Manual Cycles Temperature Default Time

Load Type (Minutes)

TIMED DRY High 40

Heavyweight items, bulky

items, bedspreads, work

clothes

QUICK DRY High 21

Small loads

Air Only

Use Timed Dry/Air Only temperature setting for items that require

drying without heat such as rubber, plastic and heat-sensitive

fabrics. This chart shows examples of items that can be dried

using Air Only.

Type of Load Time*

(Minutes)

Foam rubber - pillows, padded bras, stuffed toys 20 - 30

Plastic - Shower curtains, tablecloths 20 - 30

Rubber-backed rugs 40 - 50

Olefin, polypropylene, sheer nylon 10 - 20

*Reset time to complete drying, if needed.

When using Air Only

• Check that coverings are securely stitched.

• Shake and fluff pillows by hand periodically during the cycle.

• Dry item completely. Foam rubber pillows are slow to dry.

NOTE: Automatic Cycles are not available when using the Air

Only setting.

Steam Cycles

In these cycles, a small amount of water is sprayed into the dryer

drum after several minutes of tumbling with heat. The STEAM

status light will come on while the water is sprayed into the drum.

The dryer will continue to tumble at High heat for the duration of

the cycle. The Steam cycles include Quick Refresh and

Enhanced Touch Up. The heat setting and cycle time are not

adjustable for the Quick Refresh cycle, but can be adjusted for

the Enhanced Touch Up cycle.

NOTE: Results may vary depending on fabric. 100% cotton

garments with wrinkle-free finish may yield better results than

those without.

Use of a fabric softener sheet is not recommended with steam

cycles as it may cause temporary staining on the clothes.

Quick Refresh

This cycle is best for smoothing out wrinkles and reducing odors

from loads consisting of one to four dry items of wrinkle-free

cotton, cotton-polyester blend, common knits and synthetic

garments.

Enhanced Touch Up

This cycle uses water and heat to help smooth out wrinkles from

items such as clothes packed in a suitcase or wrinkled from

being left in the dryer too long.

Steam Preset Cycle Settings

Timed Cycles Default Default Time

Load Type Temperature* (Minutes)*

QUICK REFRESH Medium 15

Helps to smooth out

wrinkles and reduce odors

from loads consisting of

one to four dry items.

ENHANCED TOUCH UP Medium 20

Helps to smooth out

wrinkles in loads left in the

dryer for an extended

period,

*Temperature and time are selectable only for the Enhanced

Touch Up Cycle.

NOTE: The Enhanced Touch Up cycle has a minimum dry time of

15 minutes and a maximum dry time of 40 minutes. Only the

Medium and High temperature settings can be used for the

Enhanced Touch Up cycle.

Drum Light

Select Drum Light to turn on the light inside the dryer drum.

During a cycle, if Drum Light is selected, the drum light turns on

and will remain on until DRUM LIGHT is pressed again, the door

is open and closed, or the door is left open for 20 minutes,

When the dryer is not running, the drum light will turn on when

DRUM LIGHT is pressed or the dryer door is opened, and it will

remain on until the dryer door has been open for 20 minutes, the

dryer door is closed or DRUM LIGHT is pressed again.

Press DRUM LIGHT at any time to turn the drum light ON or OFR

WRINKLE SHIELD TM Feature

When you are unable to remove a load of clothes from the dryer

as soon as it stops, wrinkles can form. The WRINKLE SHIELD TM

feature periodically tumbles, rearranges and fluffs the load to help

keep wrinkles from forming.

• Press the WRINKLE SHIELD TM feature to get up to

140 minutes of heat-free, periodic tumbling at the end of a

cycle.

• Stop at any time by pressing the WRINKLE SHIELD TM feature

or opening the dryer door.

For the Casual Cycle, the WRINKLE SHIELD TM feature is

preset to "ON." The other cycles will retain the WRINKLE

SHIELD TM feature setting. (For example, if you select the

WRINKLE SHIELD TM feature in the Normal cycle, the

WRINKLE SHIELD TM feature will be on the next time you

select the Normal cycle.)

NOTE: If you do not select the WRINKLE SHIELD TM feature, the

dryer stops after the cool down period.

Damp Dry Signal

On some models, the Damp Dry Signal may be selected to alert

you that your clothes are approximately 80% dry. This is useful

when you want to remove lightweight items in a mixed load to

avoid overdrying or remove partially dry items that may need

ironing.

The DAMP DRY SIGNAL is usdul when drying bedsheets/linens

in a mixed load. When the signal goes off, open the door to stop

the dryer, rearrange the load inside the dryer, close the door and

restart the dryer to finish the drying cycle. Rearranging the load

will aid in the drying process.

CiiL0 d

Soft

off

D_mpDr

Signal

Press DAMP DRY SIGNAL until the desired volume (Loud, Soft or

Off) glows green.

NOTE: The Damp Dry Signal is available only with the Automatic

Cycles. The Damp Dry Signal is not a selectable option for the

Sanitize cycle.

Cycle Signal

The End of Cycle Signal produces an audible sound when the

drying cycle is finished. Promptly removing clothes at the end of

the cycle reduces wrinkling.

Loud

_ Soft

Off

Cycle

Signal

Press CYCLE SIGNAL until the desired volume (Loud, Soft or Off)

glows green.

NOTE: When the WRINKLE SHIELD TM feature is selected and the

End of Cycle Signal is on, an audible sound will be emitted every

5 minutes until the clothes are removed, or the WRINKLE

SHIELD TM feature is finished.

Button Sound

You can change the volume of the sound of the beeps. Press

BUTTON SOUND until the desired volume (Loud, Soft or Off)

glows green. The Power and Cancel buttons will still beep softly

even when the Button Sound volume is set to Off.

Loud

S0ft

Off

You can change Auto Cycles, Timed Cycles, Modifiers and

Options anytime before pressing Start.

• Three short tones sound if an unavailable combination is

selected. The last selection will not be accepted.

Changing Cycles after pressing Start

1. Press PAUSE/CANCEL twice. This ends the current cycle.

2. Select the desired cycle and options.

3. Press and hold START. The dryer starts at the beginning of

the new cycle.

NOTE: If you do not press Start within 5 minutes of selecting the

cycle, the dryer automatically shuts off.

Changing Modifiers and Options after pressing Start

You can change a Modifier or Option anytime before the selected

Modifier or Option begins.

1. Press PAUSE/CANCEL once.

2. Select the new Modifier and/or Option.

3. Press and hold START to continue the cycle.

NOTE: If you happen to press Pause/Cancel twice, the program

clears and your dryer shuts down. Restart the selection process.

Changing the Preset Dryness Level Settings

If all your loads on all Auto Dry cycles are consistently not as dry

as you would like, you may change the preset Dryness Level

settings to increase the dryness. This change will affect all of your

Auto Dry cycles.

Your Dryness Level settings can be adjusted to adapt to different

installations, environmental conditions or personal preference.

There are 3 drying settings: 1 (factory preset dryness level),

2 (slightly dryer clothes, approximately 15% more drying time)

and 3 (much dryer clothes, approximately 30% more drying

time).

1. The Dryness Level settings cannot be changed while the

dryer is running.

2. Press and hold the Dryness Level button for 5 seconds. The

dryer will beep, and "CF" will be displayed for 1 second

followed by the current drying setting.

3. To select a new drying setting, press the Dryness Level key

again until the desired drying setting is shown.

NOTE: While cycling through the settings, the current setting

will not flash, but the other settings will flash.

4. Press START to save the drying setting.

5. The drying setting you selected will become your new preset

drying setting for all Auto Dry cycles.

Button

Sound

The drying rack is useful for drying items you would not

necessarily want to tumble dry or that you would normally line dry

(for example, sweaters).

To order, call the dealer from whom you purchased your dryer or

refer to the "Assistance or Service" section. Ask for Part Number

W10143399.

To use the drying rack

Do not remove the lint screen.

1. Open dryer door.

A. Front edge

2. Place drying rack inside dryer drum, positioning the back wire

on the ledge of the inner dryer back panel. Push down on

front edge of drying rack to secure over the lint screen.

A. Dryer rack front edge

B. Dryer back panel

3. Put the wet items on top of the drying rack. Leave space

between the items so air can reach all the surfaces.

NOTE: Do not allow items to hang over the edge of the drying

rack.

°//

Close the door.

Select Timed Dry and desired temperature (see following

chart). Items containing foam, rubber, or plastic must be dried

on a clothesline or by using the Air Only temperature setting.

NOTE: Do not use automatic cycles with the drying rack.

6. You must select a time by pressing the DRY TIME up or down

buttons. Reset time as needed to complete drying. Refer to

the following table.

7. Press and hold START button (about 1 second).

NOTE: Check the lint screen and remove any lint accumulated

from items dried on the drying rack.

This chart shows examples of items that can be rack dried and

the suggested cycle, temperature setting and drying time. Actual

drying time will depend on the amount of moisture items hold.

Rack Dry Setting Temp. Time*

Wool Sweaters Timed Low 60

Block to shape and lay flat on Dry

the drying rack.

Stuffed toys or pillows Timed Low 60

Cotton or polyester fiber filled Dry

Stuffed toys or pillows Timed Air Only 90

Foam rubber filled Dry (no heat)

Sneakers or canvas shoes Timed Air Only 90

Dry (no heat)

*(Minutes) Reset time to complete drying, if needed.

NOTE: You must remove drying rack for normal tumbling.

DRYERCARE

L,_Jan_ _,_ br __,__L_:_,_

Keep dryer area clear and free from items that would obstruct the

flow of combustion and ventilation air.

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from dryer.

Place dryer at least 18 inches (46 crn) above the floor

for a garage installation.

Failure to do so can result in death, explosion, or fire.

Every load cleaning

The lint screen is located in the door opening of the dryer. The

control panel has an indicator light to remind you to clean the lint

screen before each load. A screen blocked by lint can increase

drying time.

To clean

1. Pull the lint screen straight up. Roll lint off the screen with

your fingers. Do not rinse or wash screen to remove lint. Wet

lint is hard to remove.

2. Push the lint screen firmly back into place.

IMPORTANT:

• Do not run the dryer with the lint screen loose, damaged,

blocked, or missing. Doing so can cause overheating and

damage to both the dryer and fabrics.

• If lint falls off the screen into the dryer during removal, check

the exhaust hood and remove the lint. See "Venting

Requirements."

As needed cleaning

Laundry detergent and fabric softener residue can build up on the

lint screen. This buildup can cause longer drying times for your

clothes, or cause the dryer to stop before your load is completely

dry. The screen is probably clogged if lint falls off while the screen

is in the dryer.

Clean the lint screen with a nylon brush every 6 months, or more

frequently, if it becomes clogged due to a residue buildup.

To wash

1. Roll lint off the screen with your fingers.

2. Wet both sides of lint screen with hot water.

3. Wet a nylon brush with hot water and liquid detergent. Scrub

lint screen with the brush to remove residue buildup.

4. Rinse screen with hot water.

5. Thoroughly dry lint screen with a clean towel. Replace screen

in dryer.

To clean dryer drum

1. Make a paste with powdered laundry detergent and very

warm water.

2. Apply paste to a soft cloth.

Apply a liquid, nonflammable household cleaner to the

stained area and rub with a soft cloth until all excess dye and

stains are removed.

3. Wipe drum thoroughly with a damp cloth.

4. Tumble a load of clean cloths or towels to dry drum.

NOTE: Garments that contain unstable dyes, such as denim blue

jeans or brightly colored cotton items, may discolor the dryer

interior. These stains are not harmful to your dryer and will not

stain future loads of clothes. Dry unstable dye items inside out to

avoid transfer of dye.

From Inside the Dryer Cabinet

Lint should be removed every 2 years, or more often, depending

on dryer usage. Cleaning should be done by a qualified person.

From the Exhaust Vent

Lint should be removed every 2 years, or more often, depending

on dryer usage.

Replace inlet hoses and hose screen after 5 years of use to

reduce the risk of hose failure. Periodically inspect and replace

inlet hoses if bulges, kinks, cuts, wear or leaks are found.

When replacing your inlet hoses, record the date of replacement.

Install and store your dryer where it will not freeze. Because some

water may stay in the hoses, freezing can damage your dryer. If

storing or moving your dryer during freezing weather, winterize it.

Non-Use or Vacation Care

Operate your dryer only when you are at home. If you will be on

vacation or not using your dryer for an extended period of time,

you should:

1. Unplug dryer or disconnect power.

2. Clean lint screen. See "Cleaning the Lint Screen."

3. Turn off the water supply to the dryer. This helps to avoid

unintended flooding (due to a water pressure surge) while you

are away.

To winterize dryer

1. Unplug dryer or disconnect power.

2. Shut off water faucet.

3. Disconnect water inlet hose from faucet and drain.

To use dryer again

1. Flush water pipes. Reconnect water inlet hose to faucet. Turn

on water faucet.

2. Plug in dryer or reconnect power.

Moving care

1. Unplug the power supply cord.

2. Shut off water faucet.

3. Disconnect the water inlet hose from faucet, then drain the

hose. Transport hose separately.

4. Make sure leveling legs are secure in dryer base.

5. Use masking tape to secure dryer door.

Reinstalling the dryer

Follow the "Installation Instructions" to locate, level and connect

the dryer.

The dryer light automatically turns on inside the dryer drum when

you open the door.

To change the drum light

1. Unplug dryer or disconnect power.

2. Open the dryer door. Locate the light bulb cover on the back

wall of the dryer. Remove the screw located in the lower right

corner of the cover. Remove the cover.

3. Turn bulb counterclockwise. Replace the bulb with a 10-watt

appliance bulb only. Replace the cover and secure with the

screw.

4. Plug in dryer or reconnect power.

TROUBLESHOOTING

First try the solutions suggested here or visit our website and reference FAQs (Frequently Asked Questions)

to possibly avoid the cost of a service call...

In U.S.A. www.whirlpool.com/help - In Canada www.whirlpool.ca

Dryer will not run

Has a household fuse blown, or has a circuit breaker

tripped?

There may be 2 household fuses or circuit breakers for the

dryer. Check that both fuses are intact and tight, or that both

circuit breakers have not tripped. Replace the fuse or reset

the circuit breaker. If the problem continues, call an

electrician,

is the correct power supply available?

Electric dryers require 240-volt power supply. Check with a

qualified electrician.

Was a regular fuse used?

Use a time-delay fuse.

Is the dryer door firmly closed?

Was the Start button firmly pressed?

Large loads may require pressing and holding the Start

button for 2-5 seconds.

No heat

Has a household fuse blown, or has a circuit breaker

tripped?

The drum may be turning, but you may not have heat. Electric

dryers use 2 household fuses or circuit breakers. Replace the

fuse or reset the circuit breaker. If the problem continues, call

an electrician.

Unusual sounds

• Has the dryer had a period of non-use?

If the dryer hasn't been used for a while, there may be a

thumping sound during the first few minutes of operation.

is a coin, button, or paper clip caught between the drum

and front or rear of the dryer?

Check the front and rear edges of the drum for small objects.

Clean out pockets before laundering.

Are the four legs installed, and is the dryer level front to

back and side to side?

The dryer may vibrate if not properly installed. See the

Installation Instructions.

Is the clothing knotted or balled up?

When balled up, the load will bounce, causing the dryer to

vibrate. Separate the load items and restart the dryer.

Dryer displaying code message

• "PF" (power failure), check the following:

Was the drying cycle interrupted by a power failure?

Press and hold START to restart the dryer.

• "E" Variable (El, E2, E3) service codes:

Call for service.

"L2" Diagnostic Code. The drum will turn, but there may

be a problem with your home power supply keeping the

dryer's heater from turning on.

Check the following:

Check to see if a household fuse has blown or circuit breaker

has tripped. Electric dryers use two household fuses or

breakers. Replace the fuse or reset the circuit breaker.

Select a Timed Dry heated cycle, and restart the dryer.

If the message persists, consult a qualified electrician.

The dryer will continue to run when this diagnostic code is

present. Press any key to clear the code from the display. The

Estimated Time Remaining will return on the display.

"AF" Diagnostic Code. The dryer vent may be crushed or

blocked.

Check the following:

Check to see if the vent run from the dryer to the wall is

crushed.

Confirm the vent run from the dryer to the wall is free of lint

and debris.

Confirm the exterior vent exhaust hood is free of lint and

debris.

Confirm your vent system falls within the recommended run

length and number of elbows for the type of vent you are

using. Refer to "Plan Vent System" for details.

Select a Timed Dry heated cycle, and restart the dryer.

If the message persists, have your entire home venting run

cleaned.

The dryer will continue to run when this diagnostic code is

present. Press any key to clear the code from the display. The

Estimated Time Remaining will return on the display.

Clothes are not drying satisfactorily, drying times are too

long, or load is too hot

• Is the lint screen clogged with lint?

Lint screen should be cleaned before each load.

Fire Hazard

Use a heavy metal vent.

Do not use a plastic vent.

Do not use a metal foil vent.

Failure to follow these instructions can result in death

or fire.

Is the exhaust vent or outside exhaust hood clogged with

lint, restricting air movement?

Run the dryer for 5-10 minutes. Hold your hand under the

outside exhaust hood to check air movement. If you do not

feel air movement, clean exhaust system of lint or replace

exhaust vent with heavy metal or flexible metal vent. See the

Installation Instructions.

Are fabric softener sheets blocking the grille?

Use only one fabric softener sheet, and use it only once.

Is the exhaust vent the correct length?

Check that the exhaust vent is not too long or has too many

turns. Long venting will increase drying times. See the

Installation Instructions.

Is the exhaust vent diameter the correct size?

Use 4" (10.2 cm) diameter vent material.

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from dryer.

Place dryer at least 18 inches (46 cm) above the floor

for a garage installation.

Failure to do so can result in death, explosion, or fire.

• Is the dryer located in a room with temperature below

45°F (7°0)?

Proper operation of dryer cycles requires temperatures above

45°F (7°C).

Is the dryer located in a closet?

Closet doors must have ventilation openings at the top and

bottom of the door. The front of the dryer requires a minimum

of 1" (2.5 cm) of airspace, and, for most installations, the rear

of the dryer requires 5" (12.7 cm). See the Installation

Instructions.

• Has the Air Only temperature setting been selected?

Select the right temperature for the types of garments being

dried. See "Additional Features."

• Is the load too large and heavy to dry quickly?

Separate the load to tumble freely.

Are clothes coming out of the Refresh cycle with damp or

wet spots?

Under certain environmental or installation conditions you

may experience underdrying. Select the Touch Up cycle

(20 min. default time), which can be customized by selecting

High temperature and/or additional cycle time by pressing

the Dry Time Up button.

Cycle time too short

Excessive Weight Hazard

Use two or more people to move and install dryer.

Failure to do so can result in back or other injury.

• Is the automatic cycle ending early?

The load may not be contacting the sensor strips. Level the

dryer.

Change the dryness level setting on Automatic Cycles.

Increasing or decreasing the dryness level will change the

amount of drying time in a cycle.

Lint on load

• Is the lint screen clogged?

Clean lint screen. Check for air movement.

Stains on load or drum

Was dryer fabric softener properly used?

Add dryer fabric softener sheets at the beginning of the cycle.

Fabric softener sheets added to a partially dried load can

stain your garments. Do not use fabric softener sheets with

steam cycles.

Drum stains are caused by dyes in clothing (usually blue

jeans). This will not transfer to other clothing.

Loads are wrinkled

Was the load removed from dryer at the end of the cycle?

Select Enhanced Touch Up Cycle to tumble the load with

water and heat. This cycle is best for smoothing out wrinkles

and reducing odors from loads consisting of wrinkle-free

cotton, cotton polyester blends, common knits and synthetic

garments.

NOTE: Refer to garment care label instructions. Dry clean

only garments are not recommended.

Loads are still wrinkled following Steam Cycle?

Make sure water is connected to the dryer. Check that water

inlet hose is connected to both the faucet and dryer's water

inlet valve. Check that the water supply is turned on.

Was the dryer overloaded?

Dry smaller loads that can tumble freely. Smaller loads of

1-4 garments yield best results with Quick Refresh Cycle.

Results may also vary depending on fabric type. This cycle is

best for reducing wrinkles and odors from loads consisting of

wrinkle-free cotton, cotton polyester blends, common knits

and synthetics.

Odors

Have you recently been painting, staining or varnishing in

the area where your dryer is located?

If so, ventilate the area. When the odors or fumes are gone

from the area, rewash and dry the clothing.

Is water connected to the dryer?

Check that water inlet hose is connected to both the faucet

and dryer's water inlet valve. Check that the water supply is

turned on.

To remove odors left in garments after wearing, select Quick

Refresh for small loads of 1-4 garments. This cycle is best for

reducing wrinkles and odors from loads consisting of wrinkle-

free cotton, cotton polyester blends, common knits and

synthetics.

ASSISTANCEORSERVICE

Before calling for assistance or service, please check

"Troubleshooting." It may save you the cost of a service call. If

you still need help, follow the instructions below.

When calling, please know the purchase date and the complete

model and serial number of your appliance. This information will

help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you

use only FSP_ factory specified parts. These parts will fit right

and work right because they are made with the same precision

used to build every new WHIRLPOOL ° appliance.

To locate FSP® replacement parts in your area:

Call 1-800-807-6777, or your nearest designated service center.

Our consultants provide assistance with:

• Features and specifications on our full line of appliances.

• Use and maintenance procedures.

• Accessory and repair parts sales.

Referrals to local dealers, repair parts distributors, and

service companies. Whirlpool Canada LP designated service

technicians are trained to fulfill the product warranty and

provide after-warranty service anywhere in Canada.

For further assistance

If you need further assistance, you can write to Whirlpool Canada

LP with any questions or concerns at:

Customer Interaction Centre

Whirlpool Canada LP

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Please include a daytime phone number in your correspondence.

ACCESSORIES

Enhance your dryer with these premium accessories.

For more high-quality items or to order, call 1-800-901-2042, or

visit us at www.whirlpool.com/accesseries. In Canada call

1-800-807-6777, or visit us at www.whirlpoolparts.ca.

Part Number Accessory

20-48KITRC 4 ft (1.2 m) gas line dryer connector

installation kit

PT220L 4 ft (1.2 m) dryer cord, 3-wire, 30 amp

PT400L 4 ft (1.2 m) dryer cord, 4-wire, 30 amp

PT600L 6 ft (1.8 m) dryer cord, 4-wire, 30 amp

4210463 Dryer vent lint brush

31682 All-purpose appliance cleaner

1903WH Laundry supply storage cart

8576846A LP gas conversion kit

8579666A Door reversal kit (all colors)

W10121663 Dryer rack

8541503 Stack kit

WW10044609A Steam hose kit

WHIRLPOOLCORPORATIONMAJORAPPLIANCEWARRANTY

ONE YEAR LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or

furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter "Whirlpool") will pay for Factory Specified Parts

and repair labor to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated service company.

This limited warranty applies only when the major appliance is used in the country in which it was purchased.

ITEMS WHIRLPOOL WILL NOT PAY FOR

1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair

house fuses or to correct house wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Those consumable parts are excluded from warranty

coverage.

3. Repairs when your major appliance is used for other than normal, single-family household use.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.

5. Any food loss due to refrigerator or freezer product failures.

6. Replacement parts or repair labor costs for units operated outside the United States or Canada.

7. Pickup and delivery. This major appliance is designed to be repaired in the home.

8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

9. Expenses for travel and transportation for product service in remote locations.

10. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

11. Replacement parts or repair labor costs when the major appliance is used in a country other than the country in which it was

purchased.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED

HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,

ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. WHIRLPOOL SHALL NOT BE LIABLE FOR

INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION

OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF

MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES

YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE OR PROVINCE

TO PROVINCE.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine if

another warranty applies.

If you need service, first see the "Troubleshooting" section of the Use & Care Guide. After checking "Troubleshooting," additional help

can be found by checking the "Assistance or Service" section or by calling Whirlpool. In the U.S.A., call f-800-253-1301. In Canada,

call 1-800-807-6777. 12/o5

Keep this book and your sales slip together for future

reference. You must provide proof of purchase or installation

date for in-warranty service.

Write down the following information about your major appliance

to better help you obtain assistance or service if you ever need it.

You will need to know your complete model number and serial

number. You can find this information on the model and serial

number label located on the product.

Dealer name

Address

Phone number

Model number

Serial number

Purchase date

SECURITEDELASECHEUSE

Votre s_curit_ et celle des autres est tres importante.

Nous donnons de nombreux messages de securit6 importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tousles messages de securit6 et de vous y conformer.

Voici le symbole d'alerte de securit&

Ce symbole d'alerte de securit6 vous signale les dangers potentiels de deces et de blessures graves & vous

et & d'autres.

Tousles messages de securit6 suivront le symbole d'alerte de securite et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de deces ou de blessure grave si vous ne

suivez pas immediatement lee instructions.

Risque possible de deces ou de blessure grave si vous

ne euivez pas lee instructions.

Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES iNSTRUCTiONS DE SECURITE

AVI=RTISSEMENT ; Pour reduire le risque d'incendie, de choc electrique ou de blessure Iors de I'utilisation de

la secheuse, il convient d'observer certaines precautions elementaires dent les suivantes :

[] Life toutes les instructions avant d'utiliser la secheuse. [] Ne pas reparer ni remplacer une piece de la secheuse ou

[] Ne pas placer des articles exposes aux huiles de cuisson

dans votre secheuse. Les articles contamines par des

huiles de cuisson peuvent contribuer a une reaction

chimique qui pourrait causer & la charge de s'enflammer.

[] Ne pas faire secher darts la machine des articles qui ont

deja et6 nettoyes, laves, imbibes, ou taches d'essence,

de solvants pour nettoyage a sec, d'autres substances

inflammables, ou de substances explosives puisqu'elles

degagent des vapeurs qui peuvent provoquer un

incendie ou une explosion.

[] Ne pas permettre & des enfants de jouer sur ou &

I'interieur de la secheuse. Une surveillance etroite est

necessaire Iorsque la secheuse est utilisee pres d'eux.

[] Avant d'enlever la secheuse du service ou la jeter, enlever

la porte du compartiment de sechage.

[] Ne pas mettre la main darts la secheuse si le tambour est

en mouvement.

[] Ne pas installer ni entreposer la secheuse oO elle sera

exposee aux intemperies.

[] Ne pas jouer avec lee commandes.

essayer d'en faire I'entretien a moins d'une recommandation

specifique darts le guide d'utlilisation et d'entretien, ou

publiee dans les instructions de reparation par I'utilisateur

que vous comprenez et pouvez executer avec competence.

[] Ne pas utiliser un produit assouplissant de tissu ou des

produits pour eliminer la statique a moins qu'ils ne soient

recommandes par le fabricant du produit assouplissant de

tissu ou du produit.

[] Ne pas utiliser la chaleur pour faire secher des articles

fabriques avec du caoutchouc mousse ou des mat@iaux

semblables.

[] Nettoyer le filtre a charpie avant et apres chaque charge.

[] Ne pas laisser la charpie, la poussiere, ou la salete

s'accumuler autour du systeme d'evacuation ou autour de

I'appareil.

[] Un nettoyage periodique de I'interieur de la secheuse et du

conduit d'evacuation dolt _tre effectue par une personne

qualifiee.

[] Voir les instructions d'installation pour les exigences de

liaison de I'appareil a la terre.

CONSERVEZ CES iNSTRUCTiONS

INSTRUCTIONSD'INSTALLATION

Rassembler les outils et pieces necessaires avant de commencer

I'installation. Lire et suivre les instructions fournies avec les outils

indiques ici.

Tournevis a lame plate •

Tournevis Phillips n° 2

Cle a molette avec

ouverture jusqu'a 1"

(2,54 cm) ou cle a douille

t_te hexagonale (pour

ajuster les pieds de la

secheuse)

Niveau

Brides pour conduit

d'evacuation

Pistolet a calfeutrage et

compose de calfeutrage

(pour I'installation d'un

nouveau circuit

d'evacuation)

Cisaille de ferblantier (pour

I'installation d'un nouveau

conduit)

Tourne-ecrou ou cle

douille de 1/4"

(recommande)

Metre ruban

Pi_ces fournies

Retirer les sachets de pieces du tambour de la secheuse. Verifier

que toutes les pieces de la liste soient presentes.

A B C D E

A. Pieds de nivellement (4)

B. Connecteur "Y"

C. Tuyaud'alimentation court

D. Tuyaud'alimentation avec connecteur a angle droit

E. Rondelle de caoutchouc

REMARQUE : Ne pas utiliser les pieds de nivellement si la

secheuse dolt _tre installee sur un piedestal.

Pi_ces n_cessaires

Consulter les codes Iocaux. Verifier I'alimentation electrique et le

circuit d'evacuation existants. Voir "Specifications electriques" et

"Exigences concernant I'evacuation" avant d'acheter les pieces.

• Pour les installations a faible espacement entre

31,5" (80,01 cm) et 37" (93,98 cm), voir la section

"Planification du syst_me d'evacuation" pour les exigences

d'evacuation.

(93,98 era)

Les installations pour maison mobile necessitent un systeme

d'evacuation en metal disponible a I'achat chez le marchand

chez qui vous avez achete votre secheuse. Pour plus de

renseignements, veuillez consulter la section "Assistance ou

service".

Pi_destal

Installez-vous la secheuse sur un piedestal? Vous pouvez

acheter des piedestaux de differentes hauteurs separement pour

cette secheuse. Vous pouvez choisir un piedestal de

10" (25,4 cm) ou de 15,5" (39,4 cm). Ces piedestaux

augmenteront la hauteur totale de la secheuse pour une hauteur

totale d'environ 48" (121,9 cm) ou 53,5" (135,9 cm)

respectivement.

Pour I'installation dans un garage, vous devrez placer le piedestal

de 10" (25,4 cm) a au moins 9" (22,9 cm) au-dessus du sol et le

piedestal de 15,5" (39,4 cm) a au moins 3,5" (8,9 cm) au-dessus

du sol.

A B

A. Pi_destal de 10" (25,4 cm)

B. Pi_destal de 15,5" (39,4 crn)

Les piedestaux sont disponibles en plusieurs couleurs.

Pour commander, telephoner au marchand chez qui vous avez

achete votre secheuse ou se referer a la section "Assistance ou

service".

Hauteur du piedestal Couleur Piece n °

10" (25,4 cm) Blanc WHP1000SQ

10" (25,4 cm) Poudre de WHP1000SU

diamant (Argent)

10" (25.4 cm) Noir WHP1000SB

15,5" (39,4 cm) Blanc WHP1500SQ

15,5" (39,4 cm) Poudre de WHP1500SU

diamant (Argent)

15,5" (39,4 cm) Noir WHP150OSB

15,5" (39,4 cm) Vert peuplier WHP1500SA

15,5" (39,4 cm) Brun toscan WHP150OSC

N_cessaire de superposition

Prevo_ez-vous superposer votre laveuse et votre secheuse

DUET'S? Pour ce faire, vous devrez acheter un necessaire de

superposition.

Pour commander, telephoner au marchand chez qui vous avez

achete votre secheuse ou se referer a la section "Assistance ou

service". Demander la piece numero 8541503.

Trousse d'inversion de porte

Prevoyez-vous inverser le sens d'ouverture de la porte de votre

secheuse DUET'S? Pour ce fake, vous devrez acheter une trousse

d'inversion de porte.

Pour commander, telephoner au marchand chez qui vous avez

achete votre secheuse ou se ref6rer a la section "Assistance ou

service". Demander le numero de piece 8579666.

Dosseret

Si vous installez votre laveuse et votre secheuse DUET _ et

souhaitez eviter de voir des objets tomber a I'arriere de vos

machines, vous pouvez acheter une paire de dosserets pour

laveuse/secheuse. Ceux-ci reduiront les risques de chute

d'objets derriere les machines pendant le fonctionnement.

Pour commander, telephoner au marchand chez qui vous avez

achete votre secheuse ou se rderer a la section "Assistance ou

service". Demander la piece numero 8212452 (blanc).

Pour I'installation dans un garage, vous devez placer la

secheuse a au moins 18" (46 cm) au-dessus du sol. En cas

d'utilisation d'un piedestal, il faudra 18" (46 cm) jusqu'au fond

de la secheuse.

Ne pas faire fonctionner la secheuse la o(4 la temperature est

inferieure a 45°F (7°C). ,&,des temperatures inferieures, la

secheuse risque de ne plus s'arr_ter a la fin d'un programme

automatique. Les durees de sechage risquent alors d'augmenter.

La secheuse ne dolt pas _tre installee ou remisee dans un endroit

0(4 elle sera exposee a I'eau et/ou aux intemperies.

Verifier les reglements Iocaux. Certains codes limitent ou

n'autorisent pas I'installation des secheuses dans un garage, un

placard, une maison mobile ou une chambre & coucher.

Communiquer avec I'inspecteur des b&timents local.

D_gagements de s_paration & respecter

L'emplacement dolt _tre assez grand pour permettre d'ouvrir

completement la porte de la secheuse.

Dimensions de la s_cheuse

Risque d'explosion

Garder les matieres et les vapeure inflammables, telle

que ressence, loin de la secheuse.

Placer la secheuee au moins 46 cm (18 po) au-dessue

du plancher pour une installation dane un garage.

Le non-respect de cee instructions peut causer

un deces, une explosion ou un incendie.

II vous faudra

• Un emplacement permettant une installation d'evacuation

correcte. Voir "Exigences concernant I'evacuation'.

• Un circuit separe de 30 amperes.

• Une prise electrique avec liaison a la terre situee & moins de

2 pi (61 cm) de I'un des c6tes de la secheuse. Voir

"Specifications electriques".

• Un plancher robuste capable de supporter le poids total de

200 Ib (90,7 kg) de la secheuse. Le poids combine d'un

appareil assorti dolt aussi _tre consider&

Des robinets d'eau froide situes a moins de 4 pi (1,2 m), et

une pression entre 20 et 100 Ib/po 2 (138 et 690 kPa). II peut

_tre necessaire d'utiliser I'alimentation en eau froide a I'aide

du connecteur "Y" fourni.

• Une pression d'eau entre 20 et 100 Ib/po 2(138 et 690 kPa)

est requise pour obtenir les meilleurs resultats.

Un plancher horizontal avec une pente maximale de

1" (2,5 cm) sous I'ensemble de la secheuse. Si la pente est

superieure a 1" (2,5 cm), installer I'ensemble de pieds longs

n° de piece 279810. Si la secheuse West pas d'aplomb, la

charge risque de ne pas culbuter convenablement et les

programmes commandes par des detecteurs automatiques

peuvent ne pas fonctionner correctement.

*La plupart des installations requierent un espace minimum de

5" (12,7 cm) derriere la secheuse pour le conduit d'evacuation

avec coude. Voir "Exigences concernant I'evacuation".

Espacement minimum pour une installation darts un

encastrement ou dans un placard

On recommande les dimensions d'espacement suivantes pour

cette secheuse. Cette secheuse a ete testee pour une installation

avec degagement de 0" (0 cm) sur les c6tes eta I'arriere.

L'espacement recommande dolt _tre considere pour les raisons

suivantes :

• On prevoira un peu plus d'espace pour faciliter I'installation

et I'entretien.

• Un espace supplementaire peut _tre requis pour les moulures

de porte et de plancher et pour les plinthes.

• Un espace supplementaire de tous les c6tes de la secheuse

est recommande pour reduire le transfert du bruit.

Si une porte de placard est installee (pour une installation

encastree), on dolt prevoir des orifices d'entree d'air en haut

et en bas de la porte. Les portes a claire-vole offrant une

surface equivalente de passage de Fair sont acceptables.

• II faut aussi prendre en compte I'espace requis entre les

appareils voisins.

Installation personnalis_e sous un comptoir - s_cheuse

seulement

i0oml +L_AL_A . o_ Ill lll_l

38" rain.

1'_ ---_1-_b---27"---_ _-- 1'''

2,5 cm _ (68,6 cm 2,5 cm

*Espacement requis

Installation dans un placard - S_cheuse seulement

IH H4l,..m,,.

H | 16"min.*

H _t(46,72cm)

I1"*_ 32_/,o"_18"**1

(2,5cm) (82,66crn) (12,7cm)

48po2.

(310cm2)

24po2'

(15_cm2)

f3"*

(7,6 cm)

_3"*

(7,6 crn}

A. Vue lat_rale - placard ou endroit exigu

B. Porte de placard avec orifices d'entr_e d'air

*Espacement requis

**Pour une evacuation par le cSte ou par le fond, un espacement

de 2" (5,1 cm) est permis.

Installation clans un encastrement ou placard - s_cheuse sur

pi_destal

1"-_ 1_--27"-*

(2,6 cm) (68,6 cm)

(2,8 cm) (2,6 cm)

4k 18','nf_*

1"*1I_- 3_/,_"--_16"**1

(82,65 crn) {12,7 cm)

A. Encastrement

B. Vue lat_rale - placard ou endroit exigu

*Espacement requis

**Pour une evacuation par le c6te ou par le fond, un espacement

de 2" (5,1 cm) est permis.

Espacement recommand_ pour I'installation dans un

placard

• Pour I'installation dans un placard avec porte, on doit prevoir

des ouvertures minimums d'entree d'air au sommet du

placard. ,

_.._ (17,8o_/_17,8om/

(22 9 crn)

_ 8"** 32%4' 1" 1" 27" 1"

(12,7 crn) (82,65 crn) (2,5 crn) (2,5 cm)(68,6 crn) (2,5 cm)

*Espacement requis

**Pour une evacuation par le c6te, un espacement de 2" (5,1 cm)

est permis.

Espacement recommand_ pour une installation dans un

encastrement ou dans un placard, avec une laveuse et

une s_cheuse superpos_es

Les dimensions indiquees sont pour I'espacement recommand&

*Espacement requis

6½"**--_,*

(14cm)

*Espacement requis

76"

{193 crn)

/ I

1,,- 1,,

2,5cm _ {68,6cm) _ (2,5cm)

**Pour une evacuation par le c6te, un espacement de 2" (5,1 cm)

est permis.

Exigences suppl_mentaires pour rinstallation dans une

maison mobile

Cette secheuse peut _tre installee dans une maison mobile.

L'installation dolt satisfaire les crit_res de la Manufactured Home

Construction and Safety Standard, Titre 24 CFR, partie 3280

(anciennement Federal Standard for Mobile Home Construction

and Safety, Titre 24 HUD, partie 280) ou de la Norme CAN/CSA-

Z240MH.

L'installation dans une maison mobile exige :

• Un systeme d'evacuation en metal qui peut _tre achete chez

votre marchand.

II faut prendre des dispositions speciales pour I'apport d'air

de I'exterieur dans la secheuse. Uouverture (telle qu'une

fen_tre a proximite) devrait _tre au moins deux fois plus

grande que I'ouverture de decharge de la secheuse.

Risque de choc _lectrique

Brancher sur une prise a 4 alveoles reli_e a la terre.

Le non-respect de cette instruction peut causer

un deces ou un choc electrique.

C'est & rutilisateur qu'incombe la responsabilit_ de

• Communiquer avec un electricien qualifie.

• S'assurer que les connexions electriques sont adequates et

conformes au Code canadien de I'electricite, C22.1 - derniere

edition et & tousles codes Iocaux. Pour obtenir un exemplaire

de la norme des codes ci-dessus, contacter : Association

canadienne de normalisation, 178 Rexdale Blvd., Toronto, ON

M9W 1R3 CANADA.

• Alimenter I'appareil uniquement par un circuit monophase de

120/240 volts CA seulement, 60 Hz & 4 ills, sur un circuit

separe de 30 amperes, fusionne aux deux extremites de la

ligne. On recommande I'emploi d'un fusible temporise ou

disjoncteur. On recommande egalement que cet appareil soit

alimente par un circuit independant.

Cette secheuse est equipee d'un cordon electrique

homologue par la CSA International a introduire dans une

prise murale standard 14-30R. Le cordon mesure

5 pi (1,52 m). Veiller ace que la prise murale se trouve

proximite de I'emplacement definitif de la secheuse.

Prise murale a 4 fils 14-30R

Si on utilise un cordon d'alimentation de rechange, il est

recommande d'utiliser le cordon d'alimentation de rechange

numero de piece 9831317. Pour plus d'information, veuillez

consulter les num_ros de service qui se trouvent a la section

"Assistance ou service".

INSTRUCTIONS DE LIAISON A LA TERRE

[] Pour une secheuse reliee & la terre et connectee par

un cordon :

Cette secheuse dolt _tre reliee a la terre. En cas de mauvais

fonctionnement ou de panne, la liaison b,la terre reduira le

risque de choc electrique en offrant au courant electrique un

acheminement d'evacuation de moindre resistance. Cette

secheuse est alimentee par un cordon electrique comportant

un conducteur relie a la terre et une fiche de branchement

munie d'une broche de liaison a la terre. La fiche dolt _tre

branchee sur une prise appropriee qui est bien installee et

reliee b, la terre conformement b,tousles codes et reglements

Iocaux.

AVERTISSEMENT : Le raccordement incorrect de

cet appareil au conducteur de liaison b,la terre peut susciter

un risque de choc electrique. En cas de doute quanta la

qualite de liaison & la terre de la secheuse, consulter un

electricien ou un technicien ou un personnel qualifie. Ne pas

modifier la fiche de branchement fournie avec la secheuse;

si la fiche ne correspond pas b,la configuration de la prise de

courant, demander b, un electricien qualifie d'installer une

prise de courant appropriee.

CONSERVEZ CES INSTRUCTIONS

Risque d'incendie

Utiliser un conduit d'evacuation en metal Iourd.

Ne pas utiliser un conduit d'_vacuation en plastique.

Ne pas utiliser un conduit d'_vacuation en feuille

de metal.

Le non=respect de ces instructions peut causer

un deces ou un incendie.

AVERTISSEMENT : Pour reduire le risque d'incendie,

cette secheuse dolt CVACUER L'AIR A L'EXTERIEUR.

IMPORTANT : Observer les dispositions de tousles codes et

reglements en vigueur.

Le conduit d'evacuation de la secheuse ne dolt pas _tre

connecte & une evacuation de gaz, une cheminee, un tour, un

plafond ou un vide de construction,

En cas d'utilisation du syst_me d'6vacuation existant

• €:liminer la charpie sur toute la Iongueur du systeme et veiller

ce que le clapet de decharge ne soit pas obstrue par une

accumulation de charpie.

• Remplacer tout conduit de plastique ou de feuille metallique

par un conduit de metal Iourd rigide ou flexible,

Examiner le tableau de Iongueur du conduit d'evacuation,

Apporter les modifications necessaires au systeme

d'evacuation pour atteindre le meilleur rendement de

sechage.

En cas de nouveau syst_me d'_vacuation

Materiel pour 16vacuation

• Utiliser un conduit d'evacuation en metal Iourd, Ne pas

utiliser un conduit de plastique ou en feuille metallique.

• Utiliser un conduit d'evacuation en metal Iourd de

4" (10,2 cm) et des brides de serrage. Les produits

d'evacuation DURASAFE TM sont recommandes.

Conduit d'_vacuation en metal Iourd de 4" (10,2 cm)

On peut se procurer les produits d'evacuation DURASAFE TM

aupr_s du marchand ou en telephonant au service Pieces et

accessoires de Whirlpool. Pour plus de renseignements, voir

la section "Assistance ou service".

Conduit m_tallique rigide

• Pour un meilleur rendement de sechage, on recommande

d'utiliser des conduits metalliques rigides.

• On recommande d'utiliser un conduit metallique rigide pour

reduire les risques d'ecrasement et de deformation.

Conduit m_tallique flexible

• Les conduits metalliques flexibles sent acceptables

seulement dans la mesure ou ils sent accessibles en vue du

nettoyage.

• Un conduit metallique flexible dolt _tre totalement deploye et

soutenu Iorsque la secheuse est a sa position finale.

• Enlever tout exces de conduit flexible pour eviter tout

affaissement ou deformation susceptible de reduire la

capacite d'evacuation et le rendement.

• Ne pas installer le conduit metallique flexible dans les cavites

fermees des murs, plafonds ou planchers.

Coudes

Les coudes a 45 ° permettent une meilleure circulation de Fair

que les coudes & 90 °.

Bon Meilleur

Brides de serrage

• Utiliser des brides pour sceller tousles joints.

Le conduit d'evacuation ne dolt pas @re connecte ou fixe

avec des vis ou avec tout autre dispositif de serrage qui se

prolonge a I'interieur du conduit, Ne pas utiliser de ruban

adhesif pour conduit.

Bride de serrage

I_vacuation

Les styles de clapets recommandes sent illustres ci-dessous.

(10,2 cm)

A. Clapet a persiennes

B. Clapet de type bo_te

Le clapet incline de type boite ci-dessous est acceptable.

(10,2 cT)__

v_ 21/2''

• (6,4 cm)

Terminer le conduit d'evacuation par un clapet de decharge

pour emp_cher les rongeurs et insectes d'entrer dans

I'habitation.

Le clapet de decharge dolt _tre situe a au moins

12" (30,5 cm) au-dessus du sol ou de tout autre objet

susceptible de se trouver sur le trajet de I'air humide rejete

(par exemple, fleurs, roches ou arbustes, limite de la neige,

etc.).

Ne pas utiliser un clapet d'evacuation a fermeture

magnetique.

Une mauvaise _vacuation de I'air peut causer de

I'humidite et une accumulation de charpie a I'interieur de

la maison, ce qui peut provoquer :

[] Dommages par I'humidite aux boiseries, meubles, peinture,

papier-peint, tapis, etc.

[] Problemes de nettoyage dans la maison et problemes

de sante.

Choisir un type de syst_me d'_vacuation

Installations d'_vacuation recommand_es

Les installations typiques consistent a acheminer le conduit

d'evacuation a I'arriere de la secheuse. D'autres installations sont

possibles.

A--

........................................C

A. S_cheuse

B. Coude

C. Mur

D. Clapet de d_charge

E. Brides

E Conduit m_tallique rigide ou souple

G. Longueur de conduit n_cessaire pour

raccorder les coudes

H. Bouche de d_charge

Installations d'_vacuation facultatives

Cette secheuse peut _tre convertie pour avoir un systeme

d'evacuation par le c6te droit, par le c6te gauche ou par le bas.

Contacter votre marchand local pour faire convertir la secheuse.

Risque d'incendie

Recouvrir tous les orifices d'_vacuation non utilis_s

avee I'une des trousses suivantee :

279818 (blanche)

279820 (noir)

279925 (bisque)

279969 (_tain)

280171 (poudre de diamant)

W10152954 (vert peuplier)

W10152955 (brun toscan)

Contacter votre marchand local.

Le non=respect de ces instructions peut causer

un deces, un incendie, un choc _lectrique ou une

blessure grave.

A B C

A. Acheminement standard du conduit d'_vacuation par

I'arriere

B. Acheminement du conduit d'_vacuation par la gauche

ou par la droite

C. Acheminement du conduit d'_vacuation par le bas (non

compatible avec les installations sur pi_destal)

Autres installations o_Jle d_gagement est r_duit

II existe de nombreux types de systemes d'evacuation. Choisir le

type qui convient le mieux a I'installation. Deux installations

degagement reduit sent illustrees. Voir les instructions du

fabricant.

I T ,_"

,j ..... X_ .....

A B

A. Installation au-dessus de la s_cheuse (aussi disponible

avec un coude d_cal_)

B. Installation de p_riscope

REMARQUE : On peut acheter les trousses suivantes pour les

installations ou le degagement est reduit. Veuillez consulter la

section "Assistance ou service" pour passer une commande.

• Installation au-dessus de la secheuse :

Piece numero 4396028

• Installation de periscope (Pour utilisation en cas de non-

concordance de la bouche de decharge de la secheuse avec

le clapet) :

Piece numero 4396037 - Non-concordance de

0" (0 cm) & 18" (45,72 cm)

Piece numero 4396011 - Non-concordance de

18" (45,72 cm) & 29" (73,66 cm)

Piece numero 4396014 - Non-concordance de

29" (73,66 cm) & 50" (127 cm)

Dispositions sp_ciales pour les installations dans une

maison mobile

Le systeme d'evacuation dolt _tre solidement fixe & une section

non combustible de la structure de la maison mobile et ne dolt

passe terminer en-dessous de la maison mobile. Faire en sorte

que le syst_me d'evacuation se termine a I'exterieur.

D_terminer I'itin6raire d'acheminement du conduit

• Choisir I'itineraire d'acheminement vers I'exterieur qui sera le

plus direct et le plus rectiligne.

• Planifier I'installation pour introduire le nombre minimal de

coudes et de changements de direction.

• Si des coudes ou des changements de direction sont utilises,

prevoir autant d'espace que possible.

• Plier le conduit graduellement pour eviter de le deformer.

• Utiliser le moins possible de changements de direction a 90 °.

D6terminer la Iongueur du conduit et les coudes

n6cessaires pour la meilleure performance de s_chage

• Utiliser le tableau des systemes d'evacuation ci-apres pour

determiner le type de materiel a utiliser pour le conduit et les

combinaisons de clapet acceptables.

REMARQUE : Ne pas utiliser un conduit de Iongueur

superieure a la valeur specifiee dans le tableau des systemes

d'evacuation. Si la Iongueur du circuit est superieure & la

valeur specifi6e dans le tableau, on observera :

• Une reduction de la Iongevite de la secheuse.

• Une reduction du rendement, avec temps de sechage

plus longs et une plus grande consommation d'energie.

Le tableau des systemes d'evacuation fournit les exigences

d'evacuation qui vous aideront a atteindre la meilleure

performance de sechage.

Tableau des syst_mes d'_vacuation

REMARQUE : Les installations d'evacuation du conduit par le

c6te ou par le bas comportent un changement de direction & 90 °

I'interieur de la secheuse. Pour etablir la Iongueur maximale du

conduit, ajouter un changement de direction a 90 ° au tableau.

Nombre de Type de Clapets de Clapets

change- conduit type boite ou inclines

ments de a persiennes

direction

g0 ° ou

coudee

0 M_tallique 64 pi (20 m) 58 pi (17,7 m)

rigide

M_tallique 36 pi (11 m) 28 pi (8,5 m)

souple

M_tallique 54 pi (16,5 m) 48 pi (14,6 m)

rigide

M_tallique 31 pi (9,4 m) 23 pi (7 m)

souple

Metallique 44 pi (13,4 m) 38 pi (11,6 m)

rigide

M_tallique 27 pi (8,2 m) 19 pi (5,8 m)

souple

M_tallique 35 pi (10,7 m) 29 pi (8,8 m)

rigide

M_tallique 25 pi (7,6 m) 17 pi (5,2 m)

souple

Metallique 27 pi (8,2 m) 21 pi (6,4 m)

rigide

M_tallique 23 pi (7 m) 15 pi (4,6 m)

souple

1. Installer le clapet d'evacuation. Utiliser du compose de

calfeutrage pour sceller I'ouverture murale a I'exterieur autour

du clapet d'evacuation.

2. Raccorder le conduit d'evacuation au clapet. Le conduit dolt

_tre insere a I'interieur du clapet. Fixer ensemble le conduit et

le clapet avec une bride de serrage de 4" (10,2 cm).

3. Acheminer le conduit d'evacuation jusqu'a I'emplacement de

la secheuse. Utiliser I'itineraire le plus rectiligne possible. Voir

"Determiner I'itineraire d'acheminement du conduit" dans

"Planification du systeme d'evacuation". Cviter les

changements de direction a 90°. Utiliser des brides de serrage

pour sceller tousles joints. Ne pas utiliser de ruban adhesif

pour conduit, des vis ou autres dispositifs de fixation qui se

prolongent a I'interieur du conduit pour fixer celui-ci.

.... s; .........................

Risque du poids excessif

Utiliser deux ou plus de personnes pour d@placer et

installer Ja s@cheuse.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

1. Pour proteger le plancher, utiliser une grande pi@ce de carton

de la bofte de la s@cheuse. Placer la pi@ce de carton sous

toute la Iongueur du bord arri@re de la s@cheuse.

2. Saisir fermement la s@cheuse par la caisse (et non par le

tableau de console). D@poser d@licatement la s@cheuse sur le

carton. Voir I'illustration,

La s@cheuse dolt _tre connect@e au robinet d'eau froide a I'aide

des nouveaux tuyaux d'alimentation. Ne pas utiliser de tuyaux

usag@s.

1. Arr@ter le robinet d'eau froide et retirer le tuyau d'alimentation

de la laveuse,

2. Retirer I'ancienne rondelle de caoutchouc du tuyau

d'alimentation et la remplacer par la nouvelle rondelle fournie.

Si I'espace le permet, fixer I'embout femelle du raccord en Y

au robinet d'eau froide.

REMARQUE : Si le raccord en Y peut @trefix@directement

au robinet d'eau froide, passer a I'@tape 6. Si le raccord en Y

ne peut @trefix@directement au robinet d'eau froide, il faut

utiliser le tuyau d'alimentation court. Passer a I'@tape 3.

3. Fixer un tuyau court au robinet d'eau froide, Visser

compl@tement le raccord a la main pour qu'il soit scell@ au

robinet.

4. A I'aide d'une pince, serrer les raccords en effectuant un tiers

de tour suppl@mentaire.

Examiner les pieds de nivellement. Trouver le symbole de

rep@rage (Iosange).

Engager manuellement les vis des pieds dans les trous,

Utiliser une cl@a molette pour visser les pieds jusqu'a ce que

le symbole de rep@rage (Iosange) ne soit plus visible•

Placer une corni@re en carton provenant de I'emballage de la

s@cheuse sous chacun des deux coins arri@re de la

s@cheuse. Placer la s@cheuse debout. Glisser la s@cheuse sur

les corni@res jusqu'a ce que I'appareil soit proche de son

emplacement final. Laisser assez d'espace pour connecter le

conduit d'@vacuation.

_ _w_ "_ _ _"_'_ _ _._t ¸_'¸_#'_*,_ _ __-//_ _/' '_ __-_ _ __¢_ _ _ _'_ _ _'_ _ _

1. A Vaide d'une bride de serrage de 4" (102 am), relier le

conduit d'@vacuation a la bouche d'@vacuation de la

s@cheuse. Si on utilise un syst@me d'@vacuation existant,

s'assurer qu'il est propre. Le conduit d'evacuation de la

s@cheuse doit @trefix@sur la bouche d'evacuation de la

s@cheuse et dans le clapet d'@vacuation. S'assurer que le

conduit d'@vacuation est fix@ au clapet d'@vacuation a I'aide

d'une bride de serrage de 4" (1O2 cm).

2. Placer la s@cheuse a son emplacement final. Ne pas @craser

ni d@former le conduit d'@vacuation.

3. (Sur les mod@les a gaz) V@rifier que le tuyau de gaz flexible

n'est pas ddorm@ ou @cras@.

4. Une fois que le conduit d'@vacuation est raccord@, retirer les

corni@res et le carton,

REMARQUE : Ne pas serrer excessivement. Le raccord

risque d'@re endommag@,

5. Fixer le raccord en Y a I'embout m&le du tuyau court. Visser

compl@tement le raccord a la main pour qu'il soit scell@ au

raccord en Y.

6. Fixer I'extr@mit@ droite du long tuyau au raccord en Y,

7. Fixer le tuyau d'alimentation en eau froide de la laveuse

I'autre extr@mit@du raccord en Y. Visser le raccord a la main

jusqu'a ce qu'il soit fix@raccord en Y.

8. Terminer le serrage des raccords - deux tiers de tour avec

une pince,

A. Orifice d'entr_e d'eau froide

REMARQUI= : Ne pas serrer excessivement, Le raccord

risque d'@re endommag@,

g. Fixer I'extr6mite inclinee du long tuyau au robinet de

remplissage au bas du panneau arriere de la secheuse. Visser

completement le raccord a la main pour qu'il soit scelle au

raccord du robinet de remplissage.

10. Terminer le serrage des raccords - deux tiers de tour avec

une pince.

REMARQUE : Ne pas serrer excessivement. Le raccord

risque d'etre endommag&

11. Verifier que les robinets d'eau sont ouverts.

12. Verifier s'il y a des fuites autour du raccord en Y, du robinet et

des tuyaux d'alimentation.

Contr61er I'aplomb de la secheuse. Contr61er I'aplomb tout

d'abord transversalement, puis dans le sens avant/arriere.

Si la secheuse n'est pas de niveau, la deposer sur un bloc de

bois. Utiliser une cle a molette pour ajuster les pieds vers le haut

ou vers le bas, et verifier a nouveau si elle est de niveau.

1. Verifier que toutes les pieces sont maintenant installees. S'il

reste une piece, passer en revue les differentes etapes pour

decouvrir laquelle aurait ete oubliee.

2. S'assurer d'avoir recuper6 tout I'outillage.

3. Jeter ou recycler tout le materiel d'emballage.

4. Verifier que chaque robinet d'arrivee d'eau est ouvert.

5. Verifier s'il y a des fuites autour du connecteur "Y", du robinet

et des tuyaux d'alimentation.

6. Verifier I'emplacement definitif de la secheuse. S'assurer que

le conduit d'evacuation n'est pas ecras6 ou deform&

7. Verifier que la secheuse est de niveau. Voir "Mise a niveau de

la secheuse".

8. Pour une installation avec cordon d'alimentation electrique,

brancher dans une prise. Pour une installation

raccordement direct,reconnecter la source de courant

electrique.

9. Retirer tout film de protection ou ruban adhesif reste sur la

secheuse.

10. Lire "Utilisation de la secheuse".

11. Essuyer soigneusement le tambour de la secheuse avec un

chiffon humide pour eliminer toute trace de poussiere.

12. Si vous habitez dans une region ou I'eau est dure, il est

recommande d'utiliser un adoucisseur d'eau afin de contr61er

les accumulations de calcaire dans la secheuse. Apres un

certain temps, les accumulations de calcaire peuvent

obstruer differentes parties du systeme d'eau, ce qui reduira

la performance du produit. Des accumulations excessives de

calcaire peuvent engendrer la necessite de remplacer des

pieces ou de reparer la secheuse.

13. Selectionner un programme de sechage minute avec chaleur

et mettre la secheuse en marche. Ne pas selectionner le

reglage de temperature Air Only (air seulement).

Si la s_cheuse ne d_marre pas, verifier ce qui suit :

• Les commandes sont reglees a la position de marche ou

"On".

• Le bouton Start (mise en marche) a ete enfonce

fermement.

• La secheuse est branchee sur une prise et/ou

I'alimentation electrique est allumee.

• Les fusibles sont intacts et serres, ou le disjoncteur n'est

pas declench&

• La porte de la secheuse est fermee.

Cette secheuse met automatiquement en marche une procedure

de diagnostic d'installation au debut du premier programme.

Si vous recevez un code L2, il y a peut-6tre un probl_me au

niveau de I'alimentation _lectrique du domicile emp6chant

I'el_ment chauffant de la s_cheuse de se mettre en marche.

Voir "Depannage".

Si vous recevez un code AF, le conduit d'_vacuation de la

secheuse est peut-6tre _cras_ ou d_forme. Voir "D_pannage".

REMAROUE : II est possible que la secheuse degage une odeur

de brQle Iors du chauffage initial. Cette odeur est normale Iorsque

I'element chauffant est utilise pour la premiere fois. Uodeur

disparaftra.

UTILISATIONDE LASECHEUSE

@@@

oP lens

Risque d'expJosion

Garder les matieres et les vapeurs inflammables, teJle

que I'essence, loin de la secheuse.

Ne pas faire secher un article qui a d_jh ere touche par

un produit inflammable (re@me apres un lavage).

Le non-respect de ces instructions peut causer

un d_ces, une explosion eu un incendie.

Risque d'incendie

Aucune laveuse ne peut compietement enlever I'huJle.

Ne pas faire secher des articles qui ont ere sails par

tout genre d'huile (y compris les huiies de cuisson).

Les articles contenant mousse, caoutchouc ou

plastique doivent _tre seches sur une corde a linge

ou par le programme de sechage a Fair°

Le non-respect de ces instructions peut causer

un deces ou un incendie.

AVERTISSEMENT : Pour reduire le risque d'incendie, de choc

electrique ou de blessures cor.porelles, lire les IMPORTANTES

INSTRUCTIONS DE SECURITE avant de faire fonctionner cet

appareil.

Ce manuel couvre plusieurs modeles diff@ents. Votre secheuse

peut ne pas comporter I'ensemble des programmes et

caract@istiques decrits.

Les renseignements suivants vous guideront pour la mise en

marche de votre secheuse. Veuillez vous referer aux sections

specifiques de ce manuel pour obtenir des renseignements plus

detailles.

1. Nettoyer le filtre a charpie avant chaque charge. Voir

"Nettoyage du filtre a charpie".

2. Charger les v_tements dans la secheuse et fermer la porte.

3. Appuyer sur le bouton POWER (mise sous tension) puis faire

tourner le cadran pour selectionner un programme

automatique ou manuel. Les prereglages et la duree de

sechage pour le programme choisi s'affichent,

REMARQUE : Une duree par defaut s'affiche Iorsqu'un

programme de sechage automatique est selectionn& Au

cours des premieres minutes du processus de sechage, la

duree du programme peut varier automatiquement par

rapport & la duree par defaut en fonction du volume et du

type de tissu de la charge. Vers la fin du processus de

sechage, I'afficheur de la duree estimee s'ajustera de

nouveau, indiquant la duree de sechage finale.

Utilisation d'un programme automatique

REMARQUE : Un temoin s'allume en vert h c6te de chaque

caracteristique Iorsque celle-ci est selectionnee ou clignote

d'une couleur ambre Iorsque la caracteristique peut @re

selectionnee. Le temoin ne clignote pas Iorsque la selection

n'est pas disponible avec le programme ou I'option

selectionne(e).

• Appuyer sur le bouton POWER (mise sous tension).

• Faire tourner le cadran pour selectionner un programme

automatique,

• Selectionner DRYNESS LEVEL (degre de sechage) pour

regler le degre de s_chage desir& Au cours du

programme, la commande detecte le degre de sechage

de la charge et regle la duree automatiquement selon le

degre de sechage selectionn&

REMARQUE : La plupart des charges peuvent _tre

sech6es avec le programme Normal (indique en

caracteres gras sur le tableau de commande). Le

programme Normal correspond au degre de sechage

econergique et utilise le moins d'energie.

Norml_

Dryr_ess

Level

Aut_ Cycl_s0_I/

Le r_glage de degre de sechage par defaut est Normal

Iorsqu'on selectionne un programme de sechage

automatique. On peut selectionner un degre de sechage

different en fonction de la charge en appuyant sur

DRYNESS LEVEL (degre de sechage) et en choisissant

More (plus), Normal (normal) ou Less (moins). La selection

de More (plus), Normal (normal) ou Less (moins) ajuste

automatiquement le degre de sechage qui commandera

I'arr_t de la secheuse. Apres avoir selectionne un degre

de sechage, il est impossible de le modifier sans arr_ter le

programme.

Le degre de sechage peut _tre modifie uniquement avec

les programmes automatiques.

REMARQUE : Le reglage Less Dry (moins sec) n'est pas

disponible avec le programme Sanitized.

• Appuyer sur le bouton de la caracteristique WRINKLE

SHIELD TM si cette option est desiree.

• Appuyer sur le bouton CYCLE SIGNAL (signal de

programme) pour regler le volume du signal de fin de

programme.

• Appuyer sur le bouton DAMP DRY CYCLE SIGNAL (signal

de programme de sechage humide) pour regler le volume

du signal au niveau desire.

• Appuyer sur le bouton START (mise en marche) jusqu'a la

mise en marche de la secheuse (environ 1 seconde).

Une fois qu'un programme automatique a commence, la

caracteristique WRINKLE SHIELD TM (anti-froissement) et les

signaux de programme peuvent _tre ajustes. Appuyer deux

fois sur la touche PAUSE/CANCEL (pause/annulation) pour

arr6ter la secheuse et annuler les reglages ce qui permet de

selectionner un autre programme et un niveau de sechage.

REMAROUE : La duree et la temperature ne sent pas

ajustables pour les programmes automatiques. Le fait

d'appuyer sur les boutons DRY TIME (duree de sechage) ou

TEMPERATURE provoque I'emission d'un triple bip indiquant

que la duree ne peut _tre changee.

Comment fonctionnent les programmes automatiques

La fonction AccelerCare TM ameliore le rendement de sechage

avec la fonction Auto Moisture Sensing Plus (detection

automatique de I'humidite Plus), qui fait avancer le

programme au fur eta mesure que I'humidite est extraite des

v_tements. Une thermistance (capteur electronique de

temperature) et des bandes de detection de I'humidite dans

le tambour de la secheuse aident a mesurer la quantite

d'humidite dans les v_tements Iors du culbutage. Une

commande electronique determine le type de charge pour

aider a gagner du temps, eviter un sechage excessif, et

augmenter la precision du degre de sechage final. Apr_s les

5 premieres minutes d'un programme automatique,

I'affichage de la duree estimee s'ajustera en fonction de la

taille approximative de la charge, du programme, du degre de

sechage selectionne et de la quantite d'humidite restant clans

les v_tements. Lorsque les v_tements ont atteint environ

80 % du degre de sechage selectionne, I'affichage de la

duree estimee s'ajuste a nouveau, indiquant la duree de

sechage definitive. La caracteristique AccelerCare TM

supprime la necessite de calculer la duree de sechage et

apporte davantage de soin aux v_tements.

Utilisation d'un programme manuel

REMARQUE : Un temoin s'allume en vert a c6te de chaque

caracteristique Iorsque celle-ci est selectionnee ou clignote

d'une couleur ambre Iorsque la caracteristique peut 6tre

selectionnee. Le temoin ne s'allume pas Iorsque la selection

n'est pas disponible avec le programme ou I'option

selectionne(e).

• Appuyer sur POWER (mise sous tension).

• Faire tourner le cadran pour selectionner un programme

manuel.

Appuyer sur les boutons DRY TIME (duree de sechage)

(vers le haut ou vers le bas) jusqu'a ce que la duree de

sechage desiree s'affiche. Appuyer sur DRY TIME et la

duree changera par tranches de I minute. Appuyer sans

rel&cher sur DRY TIME et la duree changera par tranches

de 5 minutes. La duree initiale affichee est la duree de

sechage reelle.

AdiustManual

DlyTi_'le

@®

La caracteristique Dry Time ne peut _tre utilisee qu'avec

les programmes manuels et le programme Enhanced

Touch Up (retouche amelioree).

Appuyer sur TEMPERATURE jusqu'a ce que la

temperature desiree s'allume en vert.

F High

Medium

[.OW

I_ Extra Low

Air Only

Temperature

AdustMaIl_al

CyclesOnly

Les reglages de temperature ne peuvent _tre modifies

qu'avec les programmes manuels.

• Appuyer sur le bouton de la caracteristique WRINKLE

SHIELD TM si cette option est desiree.

• Appuyer sur le bouton CYCLE SIGNAL (signal de

programme) pour regler le volume du signal de fin de

programme.

• Appuyer sur le bouton START (mise en marche) jusqu'a la

mise en marche de la secheuse (environ 1 seconde).

REMARQUI: : Le degre de sechage n'est pas ajustable avec

les programmes manuels. Le fait d'appuyer sur le bouton

Dryness Level (degre de sechage) cause I'emission d'un triple

bip indiquant que cette option n'est pas disponible.

Durant le fonctionnement d'un programme manuel, on ne

peut modifier le programme avant d'avoir annule les reglages.

On peut changer les reglages de la duree, de la temperature,

de la caracteristique WRINKLE SHIELD TM et des signaux de

programme. Appuyer deux fois sur la touche PAUSE/

CANCEL (pause/annulation) pour arr6ter la secheuse et

annuler les reglages, ce qui permet de selectionner un autre

programme.

Utilisation d'un programme Steam (vapeur)

• Appuyer sur le bouton POWER (mise sous tension).

• Faire pivoter le cadran pour selectionner les programmes

Enhanced Touch Up (retouche amelior6e) ou Quick

Refresh (rafrafchissement rapide).

• Appuyer sur les boutons DRY TIME (duree de sechage)

(vers le haut ou vers le bas) jusqu'& ce que la duree de

sechage desiree s'affiche. Appuyer sur DRY TIME et la

duree changera par tranches de 1 minute. Appuyer sans

rel&cher sur DRY TIME et la duree changera par tranches

de 5 minutes. La duree initiale affichee est la duree de

sechage reelle.

REMARQUE : Les boutons More Time (plus de temps) et

Less Time (moins de temps) peuvent uniquement _tre

utilises avec les programmes manuels et le programme

Enhanced Touch Up (retouche amelior6e).

Adi_stManual

Dry Time

®®

• Appuyer sur TEMPERATURE jusqu'a ce que la

temperature desir6e s'allume en vert.

REMAROUE : Durant le fenctiennement du programme

Enhanced Touch Up (retouche amelioree), on peut changer

les reglages de la duree, de la temperature, de la

caracteristique WRINKLE SHIELD TM et du signal de

programme. Durant le programme Quick Refresh

(rafrafchissement rapide), on peut modifier la caracteristique

WRINKLE SHIELD TM et le signal de programme. Appuyer

deux fois sur STOP (arr6t) pour arr6ter la secheuse et annuler

les reglages. Selectionner un autre programme ou une autre

option.

Pour arr6ter la s_cheuse _ n'importe quel moment

Appuyer deux fois sur PAUSE/CANCEL (pause/annulation) ou

ouvrir la porte.

: AISf (%1 ?_!"!IS}ef"................../"_:_(;I_'

Pour mettre la s_cheuse en pause _ n'importe quel

moment

Ouvrir la porte ou appuyer une fois sur PAUSE/CANCEL (pause/

annulation).

Pour remettre la s_cheuse en marche

Fermer la porte et appuyer sur le bouton START jusqu'a ce que la

secheuse se mette en marche.

REMARQUE : Le sechage reprendra la ou le programme a ete

interrompu si on referme la porte et qu'on appuie sur Start dans

les 5 minutes qui suivent. Si le programme est interrompu

pendant plus de 5 minutes, la secheuse s'arr_te. Selectionner les

nouveaux reglages de programme avant de remettre la secheuse

en marche.

Cette caracteristique permet de verrouiller les reglages pour

eviter I'utilisation involontaire de la secheuse. On peut aussi

utiliser la caracteristique de verrouillage des commandes pour

eviter des changements involontaires de programme ou d'option

durant le fonctionnement de la secheuse.

Pour activer la caract_ristique Control Locked

(verrouillage des commandes) alors que la s_cheuse est

en marche :

Appuyer sur le bouton CONTROL LOCK/UNLOCK (verrouillage/

deverrouillage des commandes) pendant 3 secondes. La

commande est verrouillee Iorsqu'un bip unique se fait entendre et

que le temoin de verrouillage est allum&

• Lorsque la secheuse est eteinte, il n'est pas necessaire

d'appuyer sur le bouton Control On avant d'activer la

caracteristique de verrouillage des commandes.

D_verrouillage :

Appuyer sur le bouton CONTROL LOCK/UNLOCK pendant

3 secondes pour desactiver cette caracteristique.

REMARQUE : Lorsque la s_cheuse fonctionne et que le

verrouillage des commandes est active, il est possible d'arr_ter la

secheuse en appuyant sur le bouton Pause/Cancel (pause/

annulation), mais elle ne peut 6tre remise en marche tant que la

commande n'est pas deverrouillee.

...... _ ..... ......

Choisir le programme, le degre de sechage et la temperature

corrects pour la charge. Si un programme automatique est en

cours, I'afficheur indique la duree estimee du programme au

moment ou la secheuse detecte automatiquement le degre de

sechage de la charge. Si un programme manuel est en cours,

I'afficheur indique la duree restante exacte en minutes jusqu'a la

fin du programme.

La periode de refroidissement fait culbuter la charge sans chaleur

au cours des quelques dernieres minutes de tousles

programmes. La periode de refroidissement permet de manipuler

les charges plus facilement et reduit le froissement. La duree de

refroidissement varie en fonction de la charge et du degre de

sechage.

Conseils de s_chage

• Suivre les directives figurant sur I'etiquette Iorsqu'elles sent

disponibles.

• Si desire, ajouter une feuille d'assouplissant de tissu. Suivre

les instructions figurant sur I'emballage.

• Sortir la charge de la secheuse aussit6t que le culbutage

cesse pour reduire le froissement. Cette action est

particulierement importante pour les tissus a pressage

permanent, les tricots et les tissus synthetiques.

• Cviter de faire secher des v@tements de travail epais avec des

tissus plus legers. II pourrait en resulter un sechage excessif

des tissus plus legers et un retrecissement ou froissement

accru.

Si vous sechez des draps dans une charge mixte ou des

articles de grande taille avec le programme Bulky Items

(articles volumineux), rearranger la charge au moment de

I'emission du signal. Ceci aidera les articles a mieux secher.

Conseils pour les programmes

• On recommande de secher la plupart des charges en utilisant

les prereglages des programmes.

• Consulter le tableau des prereglages des programmes

automatiques ou manuels (& la section "Programmes") pour

un guide de sechage de charges diverses.

• La temperature de sechage et le degre de sechage sont

pr@egl6s Iorsqu'on choisit un programme automatique.

Vous pouvez choisir un degre de sechage diff@ent en

fonction de votre charge en appuyant sur le bouton

DRYNESS LEVEL pour selectionner MORE (plus),

NORMAL ou LESS (moins).

• Pour ajuster la duree d'un programme manuel, il faut

appuyer sur les boutons DRY TIME (vers le haut ou vers le

bas). Ajuster la temperature d'un programme manuel en

appuyant sur TEMPERATURE jusqu'a ce que la

temp@ature desiree soit selectionnee.

REMARQUE : II est impossible de choisir un degre de

sechage avec les programmes manuels, Steam (vapeur) et

Sanitize (assainissement).

Vous pouvez suivre le progr_s de la secheuse avec les temoins

lumineux du degre de sechage.

@WrinkleShield Steam

Wet Damp CoolDown Done

Caract6ristique WRINKLE SHIELD TM

Le temoin WRINKLE SHIELD TM s'allume pendant la

caracteristique WRINKLE SHIELD TM (si selectionnee).

Caract_ristique Steam (vapeur)

Le temoin Steam (vapeur) s'allume Iorsque la secheuse distribue

de I'eau pendant les programmes Quick Refresh

(rafraichissement rapide) et Enhanced Touch Up (retouche

amelioree).

Wet (mouill_)

Le temoin Wet s'allume Iorsqu'un article mouille a ete detecte

dans la secheuse. Le temoin Wet reste allume jusqu'a ce que :

• Le point de sechage humide soit atteint dans un programme

automatique.

• La secheuse commence la periode de refroidissement dans

un programme manuel.

Damp (humide)

Le temoin Damp indique que la charge a atteint le degre de

sechage humide. Pour _tre averti Iorsque la charge est s_che

environ 80 %, vous devez utiliser I'option de signal de

programme de sechage humide. Voir "Signal de programme de

sechage humide" dans la section "Caracteristiques

supplementaires".

REMARQUE : Le temoin Damp n'est pas utilise avec les

programmes manuels.

Cool Down (refroidissement)

Le temoin Cool Down s'allume pendant la p@iode de

refroidissement du programme. La charge se refroidit pour en

faciliter la manipulation.

Done (linge pr_t)

Le temoin Done s'allume Iorsque le programme de sechage est

termin& Ce temoin reste allume durant la caract@istique

WRINKLE SHIELD TM.

T_moins lumineux

D'autres temoins lumineux sur le tableau de commande

indiquent les reglages de programmes, de temperature, de degre

de sechage et de signal de programme selectionn6s.

La duree affichee indique la duree residuelle estimee ou reelle du

programme.

Selectionner le programme de sechage qui correspond au type

de charge & secher. Voir les tableaux des prereglages des

programmes automatiques ou des programmes manuels.

CASUALNORMALBULKYITEMS

DELICATE "IEAVYDUTY

SUPER SANITIZE

DELICATI

DAMPDRY

At}_OMg_l¢¢¥(l[S

_z_u^_ iUICKREFRESH

TIMED tHANCEDTOUCUP

QUICKDR

Bouton de commande des programmes

Programmes automatiques

Les programmes automatiques permettent d'assortir le

programme & la charge a secher. Voir le tableau "Prereglages des

programmes automatiques" ci-apres. Chaque programme seche

certains tissus a la temperature recommandee. Un capteur

detecte I'humidite de la charge et regle automatiquement la

duree pour un sechage optimal.

Sanitize (assainissement)

Utiliser ce programme pour des articles tels que serviettes, linge

de literie, v_tements d'enfants ou tout autre article ayant besoin

d'etre assaini. Ce programme est con(;u pour eleminer 99,99 %

des 3 bacteries infectieuses communes. Ce programme dolt _tre

execute jusqu'a la fin pour garantir I'assainissement. Pour obtenir

de meilleurs resultats, ne pas interrompre le programme.

[ NSF Protocole P154

Performance d'assainissement

des s6cheuses r6sidentielles

Heavy Duty (service intense)

Utiliser ce programme pour le sechage a temperature elevee des

charges mixtes Iourdes, des serviettes en coton ou des jeans.

Bulky Items (articles volumineux)

Utiliser ce programme pour le sechage a chaleur moyenne des

articles de grande taille qui necessitent des temps de sechage

tres longs, tels que les vestes, les couettes et les oreillers.

Rearranger la charge au milieu du programme de sechage. Ceci

aidera les articles a mieux secher.

Normal

Utiliser ce programme pour le sechage & temperature moyenne

des tissus robustes teis que ies v_tements de travail et les draps.

Casual (tout-aller)

Utiliser ce programme pour le sechage a basse temperature des

tissus sans repassage tels que les chemises de sport, les

v_tements de travail tout-aller et les melanges de tissus

pressage permanent.

Delicate (articles d_licats)

Utiliser ce programme pour le sechage a basse temperature et en

douceur des articles tels que ies tricots iavables.

Super delicate (tissus super d_licats)

Utiliser ce programme pour le sechage a temperature extra basse

et en douceur des articles teis que la lingerie.

Damp Dry (s_chage humide)

Utiliser ce programme pour laisser les articles humides par

sechage a basse temperature. Ne pas secher completement les

articles tels que les jeans (pour eviter la raideur) ou les v_tements

en coton (pour rendre le repassage plus facile). Le reglage de

temperature pour ce programme ne peut pas _tre regle. Les

articles peuvent avoir differents degres d'humidite./_, la fin de ce

programme, les v_tements seront humides. Pour _tre averti

Iorsque le programme est termine, selectionner ie signal de fin de

programme.

Pr_rL_jlages des programmes automatiques

Programmes automatiques Temperature Dur_e*

Type de charge (minutes)

SANITIZE (assainissement) High (elevee) 60

Serviettes, linge de literie,

v_tements d'enfants

HEAVY DUTY (service intense) High (elevee) 50

Articles Iourds, serviettes, jeans

BULKY ITEMS (articles Medium 55

volumineux) (moyenne)

Vestes, couettes, oreillers

NORMAL Medium 40

Velours c6tele, v_tements de (moyenne)

travail, draps

CASUAL (tout-aller) Low (basse) 35

Pressage permanent,

synthetiques

DELICATE (articles d_licats) Low (basse) 30

Lingerie, chemisiers, lainages

lavables

SUPER DELICATE (tissus super Extra Low 25

delicats) (extra basse)

Lingerie, chemisiers, lainages

lavables

DAMP DRY (s_chage humide) Low (basse) 20

Les v_tements ressortent pr_ts

pour le repassage

*Duree estimee avec reglage de degre de sechage moyen. La

duree variera en fonction du type et du volume de la charge.

Programmes manuels

Utiliser les programmes manuels pour selectionner une duree de

sechage specifique et une temperature de sechage. Lorsqu'un

programme manuel est selectionne, I'afficheur de la duree

residuelle estimee indique la duree residuelle reelle pour le

programme en cours. II est possible de modifier ia duree reelle du

programme en appuyant sur les boutons DRY TIME (duree de

sechage) (vers le haut ou vers le bas).

Timed Dry (s_chage minute)

Utiliser ce programme pour completer le sechage des articles

encore humides apres un programme automatique. Le sechage

minute est egalement utile pour le sechage d'articles iourds et

volumineux tels que les couvre-iits et les v_tements de travail.

Les v_tements legers, teis que les v_tements de gymnastique,

peuvent _tre seches en utilisant le sechage minute regle a basse

temperature.

Quick Dry (s_chage rapide)

Utiliser ce programme pour secher les petites charges ou ies

articles qui requierent un temps de sechage court.

Pr_rL_jlages des programmes manuels

Programmes manuels Temperature Duree par

Type de charge d_faut

(minutes)

TIMED DRY (s_chage High (elevee) 40

minute)

Articles Iourds, articles

volumineux, couvre-lits,

v_tements de travail

QUICK DRY (s_chage High (elevee) 21

rapide)

Petites charges

Air Only (air seulement)

Utiliser le reglage Air only pour les articles qui doivent _tre seches

sans chaleur, tels que le caoutchouc, le piastique et les tissus

sensibles a la chaleur. Ce tableau donne des exemples d'articles

qui peuvent _tre seches avec le reglage Air Only.

Type de charge Dur_e*

(minutes)

Caoutchouc mousse - oreillers, soutiens-gorge 20 - 30

rembourres, jouets rembourres

Plastique - rideaux de douche, nappes 20 - 30

Tapis a endos de caoutchouc 40 - 50

Plastique olefinique, polypropylene, nylon 10 - 20

diaphane

*Regler de nouveau la duree pour completer le sechage, si

necessaire.

Utilisation du r_glage Air Only (air seulement)

• Verifier que les recouvrements sent bien cousus.

• Secouer et faire bouffer les oreillers a la main periodiquement

pendant le programme.

• Secher I'article completement. Les oreillers en caoutchouc

mousse sont lents a secher.

REMARQUE : Les programmes automatiques ne sent pas

disponibles avec le reglage Air Only.

Programmes Steam (vapeur)

Dans ces programmes, une petite quantite d'eau est vaporisee

dans le tambour de la secheuse apres plusieurs minutes de

culbutage avec chaleur. Le temoin lumineux de statut STEAM

s'allume alors que I'eau est vaporisee dans le tambour. La

secheuse continue de culbuter le linge a chaleur elev6e pendant

le reste du programme. Les programmes Steam (vapeur) incluent

les programmes Quick Refresh (rafraTchissement rapide) et

Enhanced Touch Up (retouche amelior6e). Le reglage de chaleur

et la duree du programme ne peuvent _tre modifies pour le

programme Quick Refresh, mais peuvent I'_tre pour le

programme Enhanced Touch Up.

REMARQUE : Les resultats varient en fonction du tissu. II est

probable que I'on obtienne de meilleurs resultat avec les

v_tements 100% coton ayant une finition antifroissement.

L'utilisation d'un assouplissant de tissu n'est pas recommandee

avec les programmes avec vapeur car ce dernier peut tacher les

v_tements.

Quick Refresh (rafraichissement rapide)

Ce programme est optimal pour aplanir les plis et r_duire les

odeurs des charges d'un a quatre articles de coton non

froissable, melange de coton/polyester, tricots ordinaires et

v_tements en synthetique.

Enhanced Touch Up (retouche am_lior_e)

Ce programme utilise eau et chaleur pour aider a aplanir les plis

des articles tels que les v_tements places dans une valise ou

froisses apres _tre restes trop Iongtemps dans la secheuse.

Pr_r_glages de programme Steam (vapeur)

Programmes minutes Temperature Dur_e par

Type de charge par d_faut* d_faut

(minutes)*

QUICK REFRESH Medium 15

(rafraichissement rapide) (moyenne)

Aide a aplanir les plis et

reduire les odeurs des

charges d'un a quatre

articles.

ENHANCED TOUCH UP Medium 20

(retouche am_lior_e) (moyenne)

Aide a aplanir les plis des

charges laissees darts la

secheuse pendant une

periode prolongee.

*La temperature et la duree sont ajustables uniquement pendant

un programme Enhanced Touch Up (retouche amelioree).

REMARQUE : Le programme Enhanced Touch Up (retouche

amelioree) a une duree de sechage minimale de 15 minutes et

une duree maximale de 40 minutes. Seuls les reglages de

temperature moyenne et elevee peuvent @treutilises pendant le

programme Enhanced Touch up (retouche amelioree).

_#_ _/_! _¸_'¸ _ _ _i_ _%_ _ _ :_'_i_ i_!

Drum Light (lampe du tambour)

Selectionner Drum Light (lampe du tambour) pour allumer la

lampe a I'interieur du tambour de la secheuse. Pendant un

programme, si la fonction Drum Light est selectionnee, la lampe

du tambour s'allume et reste allum_e jusqu'a ce qu'on appuie

nouveau sur la touche DRUM LIGHT, qu'on ouvre et ferme la

porte ou qu'on laisse la porte ouverte pendant 20 minutes.

Lorsque la secheuse ne fonctionne pas, la lampe du tambour

s'allume Iorsqu'on appuie sur la touche DRUM LIGHT (lampe du

tambour) ou Iorsque la porte est ouverte. Elle restera allumee

moins que la porte de la secheuse ne soit laissee ouverte

pendant 20 minutes, qu'on ferme la porte ou qu'on appuie

nouveau sur la touche DRUM LIGHT.

Appuyer sur DRUM LIGHT a tout moment pour allumer ou

eteindre la lampe du tambour.

Caract_ristique WRINKLE SHIELD TM (anti-froissement)

Lorsqu'on ne peut pas enlever une charge de la secheuse des

qu'elle s'arr_te, des faux plis peuvent se former. La

caracteristique WRINKLE SHIELD TM fournit un culbutage

intervalles, rearrange et aere la charge pour aider a eviter la

formation de faux plis.

• Appuyer sur la caracteristique WRINKLE SHIELD TM pour

obtenir jusqu'a 140 minutes de culbutage periodique sans

chaleur a la fin du programme.

• Arr_ter le programme a tout moment en appuyant sur la

caracteristique WRINKLE SHIELD TM ou en ouvrant la porte

de la secheuse.

• Pour le programme Casual (tout-aller), la caracteristique

WRINKLE SHIELD TM est prereglee a "ON" (marche). Les

autres programmes automatiques conservent le reglage de la

caracteristique WRINKLE SHIELD TM. (Par exemple, en cas de

selection de la caracteristique WRINKLE SHIELD TM dans le

programme Normal, elle sera activee la prochaine fois que ce

programme sera selectionne.)

REMARQUE : A defaut de selectionner la caracteristique

WRINKLE SHIELD TM, la secheuse s'arr_te apres la periode de

refroidissement.

Damp Dry Signal (signal de s_chage humide)

Sur certains modeles, selectionner le signal de sechage humide

pour _tre averti Iorsque les v_tements sont secs a environ 80 %.

Cette option est utile Iorsqu'on desire retirer des articles legers

d'une charge mixte pour eviter de les secher a I'exces ou pour

sortir des articles partiellement secs necessitant un eventuel

repassage.

Le SIGNAL DE S¢:CHAGE HUMIDE est utile Iorsqu'on seche des

draps/du linge de maison dans une charge mixte. Lorsque le

signal s'eteint, ouvrir la porte pour arr_ter la secheuse, rearranger

la charge, fermer la porte et remettre la secheuse en marche pour

terminer le programme. Rearranger la charge aidera les articles

mieux secher.

(i!Lou,

Soft

off

Damp D_y

Signai

Autocyd_sOl_y

Appuyer sur DAMP DRY SIGNAL jusqu'a ce que le volume desire

(Loud/fort, Soft/faible ou Off/desactive) s'allume en vert.

REMAROUE : Le signal de sechage humide est disponible

uniquement avec les programmes automatiques. Le signal de

sechage humide n'est pas disponible pendant un programme

Sanitize (assainissement).

Cycle signal (signal de programme)

La secheuse emet un signal sonore qui indique la fin du

programme. Le fait de sortir rapidement les v_tements a la fin du

programme reduit le froissement.

Loud

Soft

Off

Cycle

Signal

Appuyer sur CYCLE SIGNAL jusqu'& ce que le volume desire

(Loud/fort, Soft/doux ou Off/desactive) s'allume en vert.

REMARQUE : Lorsqu'on selectionne la caracteristique WRINKLE

SHIELD TM et que le signal de fin de programme est active, un

signal sonore se fait entendre a intervalles de 5 minutes jusqu'a

ce qu'on sorte les v_tements de la secheuse, ou jusqu'a ce que

la caracteristique WRINKLE SHIELD TM soit terminee.

Button Sound (son des boutons)

Vous pouvez modifier le volume des signaux sonores. Appuyer

sur BUTTON SOUND jusqu'a ce que le volume desire (Loud/fort,

Soft/doux ou Off/desactive) s'allume en vert. Le son des boutons

Power (mise sous tension) et Cancel (annulation) est doux m_me

Iorsque le volume Button Sound est desactive.

Loud

Soft

Off

Button

Sound

II est possible de changer les programmes automatiques, les

programmes minutes, les modificateurs et options a tout moment

avant d'appuyer sur Start (mise en marche).

• Trois brefs signaux sonores marquent le choix d'une

combinaison non disponible. La derniere selection ne sera

pas acceptee.

Changement des programmes apr_s avoir appuy_ sur

Start

1. Appuyer deux fois sur PAUSE/CANCEL (pause/annulation).

Ceci met fin au programme en cours.

2. Choisir le programme et les options desir6s.

3. Appuyer sans rel&cher sur START. La secheuse commence

au debut du nouveau programme.

REMARQUE : Si on n'appuie pas sur START dans les 5 minutes

qui suivent le choix de programme, la secheuse s'arr_te

automatiquement.

Changement des modificateurs et options apr_s avoir

appuy_ sur Start

II est possible de changer un modificateur ou une option a tout

moment avant que le modificateur ou I'option choisi(e) ne

commence.

1. Appuyer une fois sur PAUSE/CANCEL (pause/annulation).

2. Choisir le nouveau modificateur et/ou la nouvelle option.

3. Appuyer sans rel&cher sur START pour continuer le

programme.

REMAROUE : Si on appuie deux fois sur PAUSE/CANCEL

(pause/annulation), le programme est annule, la secheuse

s'arr_te. Recommencer le processus de selection.

Modification des pr_r_glages de degr_ de s_chage

Si toutes les charges sech6es avec des programmes

automatiques ne sont pas aussi seches que desire, vous pouvez

modifier les pr6reglages de degre de sechage pour augmenter le

sechage. Cette modification prendra effet pour tousles

programmes de sechage automatiques.

Vos reglages de degre de sechage peuvent _tre modifies pour

s'adapter a differentes installations, conditions

environnementales, ou selon vos pr6ferences personnelles. II

existe 3 reglages de sechage : 1 (degre de sechage preregle en

usine), 2 (v_tements legerement plus secs, environ 15 % de

temps de sechage supplementaire) et 3 (v_tements beaucoup

plus secs, environ 30 % de temps de sechage supplementaire).

1. Les reglages de degre de sechage ne peuvent pas _tre

modifies pendant le fonctionnement de la secheuse.

2. Appuyer sur le bouton DRYNESS LEVEL (degre de sechage)

pendant 5 secondes. La secheuse emet un signal sonore, et

"CF" s'affiche pendant 1 seconde suivi du reglage de

sechage actuel.

3. Pour selectionner un nouveau degre de sechage, appuyer de

nouveau sur le bouton DRYNESS LEVEL jusqu'a ce que le

reglage de sechage desire s'affiche.

REMARQUE : Pendant une recherche de reglage, le reglage

en cours ne clignote pas mais les autres reglages clignotent.

4. Appuyer sur START pour enregistrer le reglage de la

secheuse.

5. Le reglage de sechage que vous avez selectionne deviendra

le nouveau reglage par defaut pour tous les programmes

automatiques.

La grille de sechage est utile pour secher les articles que I'on ne

ferait pas necessairement secher par culbutage ou que I'on ferait

normalement secher sur une corde a linge (les chandails par

exemple).

Pour commander, telephoner au marchand chez qui vous avez

achete votre secheuse ou se referer a la section "Assistance ou

service". Demander le numero de piece W10143399.

Utilisation de la grille de s_chage

Ne pas retirer le filtre a charpie.

1. Ouvrir la porte de la secheuse.

A. Bord avant

Placer la grille de sechage dans le tambour de la secheuse en

positionnant la broche arriere sur le rebord du panneau

interne arriere de la secheuse. Baisser le bord avant de la

grille de sechage pour bien la fixer par-dessus le filtre h

charpie.

A o//

A. Bord avant de la grille de s#chage

B. Panneau arriere de la s_cheuse

3. Placer les articles mouilles sur la grille de sechage. Laisser de

I'espace entre les articles pour que I'air puisse atteindre

toutes les surfaces.

REMARQUE : Ne pas laisser un article pendre par-dessus le

bord de la grille de sechage.

6. Vous devez selectionner une duree de sechage en appuyant

sur les boutons DRY TIME (duree de sechage) (vers le haut ou

vers le bas). Regler de nouveau la duree pour completer le

sechage, si necessaire. Consulter le tableau suivant.

7. Appuyer pendant environ 1 seconde sur le bouton START

(mise en marche).

REMARQUE : Verifier le filtre & charpie et retirer toute charpie

accumulee sur les articles pendant le sechage sur la grille de

sechage.

Ce tableau montre des exemples d'articles qui peuvent _tre

seches sur une grille et indique le programme, le reglage de

temperature et la duree de sechage sugg@es. La duree de

sechage reelle dependra du degre d'humidite retenue dans les

articles.

Sechage sur grille R_glage Temp. Dur_e*

Chandails en laine Timed Low 60

12tirera la taille normale et Dry (basse)

etaler h plat sur la grille de (sechage

sechage, minute)

Jouets rembourr_s ou Timed Low

oreillers Dry (basse)

Rembourrage en coton ou en (sechage

fibre polyester minute)

Jouets rembourr_s ou N/A Air Only

oreillers (air

Rembourrage en caoutchouc seule-

mousse ment -

sans

chaleur)

Fermer la porte.

Selectionner un programme de sechage minute et une

temperature ou un programme de sechage a I'air (volt le

tableau suivant). Les articles contenant de la mousse, du

caoutchouc ou du plastique doivent _tre seches sur une

corde a linge ou au moyen du reglage Air Only (air

seulement).

REMARQUE : Ne pas utiliser les programmes automatiques

avec la grille de sechage.

Chaussures de tennis ou en N/A Air Only 90

toile (air

seule-

ment -

sans

chaleur)

*(Minutes) Regler de nouveau la duree pour completer le

sechage, si necessaire.

REMARQUE : La grille de sechage dolt _tre enlevee pour le

culbutage normal.

ENTRETIENDELASECHEUSE

Cviter de laisser des elements qui pourraient obstruer le debit de

combustion et emp_cher une bonne ventilation autour de la

secheuse.

Risque d'explosion

Garder lee matieres et lee vapeurs inflammables, telle

que I'essence, loin de la secheuee.

Placer la s_cheuse au moine 46 cm (18 po) au-dessus

du plancher pour une installation clans un garage.

Le non=respect de ces instructions peut causer

un deces, une explosion ou un incendie.

Nettoyage & chaque charge

Le filtre & charpie se trouve darts la porte de la secheuse. Le

tableau de commande comporte un temoin lumineux pour vous

rappeler de nettoyer le filtre & charpie avant chaque charge. Un

filtre obstrue de charpie peut augmenter le temps de sechage.

Nettoyage

1. Enlever le filtre a charpie en le tirant tout droit vers le haut.

Enlever la charpie du filtre en la roulant avec les doigts. Ne

pas rincer ni laver le filtre pour enlever la charpie. La charpie

mouillee s'enleve difficilement.

2. Remettre le filtre a charpie fermement en place.

IMPORTANT :

• Ne pas faire fonctionner la secheuse avec un filtre & charpie

deplace, endommage, bloque ou manquant. Une telle action

peut causer un _chauffement ou des dommages pour la

secheuse et les tissus.

• Si de la charpie tombe darts la secheuse au moment du

retrait du filtre, verifier le conduit d'evacuation et retirer la

charpie. Voir "Exigences concernant I'evacuation'.

Nettoyage au besoin

Les detergents et les assouplissants de tissu peuvent causer

une accumulation de residus sur le filtre a charpie. Cette

accumulation peut augmenter les temps de sechage ou entrainer

un arr_t de la secheuse avant que la charge ne soit

completement s_che. Si de la charpie tombe du filtre, le filtre est

probablement encrasse.

Nettoyer le filtre a charpie avec une brosse en nylon tousles

6 mois ou plus frequemment s'il devient obstrue par suite d'une

accumulation de residus.

Lavage

1. Enlever la charpie du filtre en la roulant avec les doigts.

2. Mouiller les deux c6tes du filtre a charpie avec de I'eau

chaude.

3. Mouiller une brosse en nylon avec de I'eau chaude et du

detergent liquide; frotter le filtre avec la brosse pour enlever

I'accumulation de residus.

4. Rincer le filtre & I'eau chaude.

5. Bien secher le filtre & charpie avec une serviette propre.

Replacer le filtre dans la secheuse.

Nettoyage du tambour de la s_cheuse

1. Preparer une p&te avec un detergent & lessive en poudre et

de I'eau tr_s chaude.

2. Appliquer la p&te sur un linge doux.

Verser un nettoyant liquide domestique ininflammable sur la

surface tachee et frotter avec un linge doux jusqu'a ce que

toute la teinture et les taches soient enlevees.

3. Essuyer completement le tambour avec un linge humide.

4. Faire culbuter une charge de v_tements ou de serviettes

propres pour secher le tambour.

REMARQUE : Les v_tements contenant des teintures instables,

tels que jeans en denim ou articles en coton de couleur vive,

peuvent decolorer I'interieur de la secheuse. Ces taches ne sont

pas nuisibles a votre secheuse et ne tacheront pas les v_tements

dans les charges futures. Faire secher les articles a teinture

instable en les tournant a I'envers pour emp_cher le transfert de

la teinture.

Dans la caisse de la s6cheuse

II faut retirer la charpie accumulee dans la caisse de la secheuse

tousles 2 arts ou plus souvent, selon I'utilisation de la secheuse.

Le nettoyage devrait _tre fait par une personne qualifiee.

Dans le conduit d'_vacuation

La charpie devrait _tre nettoyee tousles 2 ans ou plus souvent,

selon I'utilisation de la secheuse.

Remplacer les tuyaux d'arrivee d'eau apres 5 ans d'utilisation

pour reduire le risque de defaillance intempestive. Inspecter

periodiquement les tuyaux; les remplacer en cas de renflement,

de deformation, de coupure et d'usure ou si une fuite se

manifeste.

Lors du remplacement des tuyaux d'arrivee d'eau, inscrire la date

du remplacement.

Installer et ranger votre secheuse a I'abri du gel. L'eau qui peut

rester dans les tuyaux risque d'abfmer la secheuse en temps de

gel. Si la secheuse dolt faire I'objet d'un demenagement ou de

remisage au cours d'une periode de gel, preparer I'appareil pour

I'hiver.

Entretien en cas de non-utilisation ou de p_riode de

vacances

On ne dolt faire fonctionner la secheuse que Iorsqu'on est

present sur place. Si I'utilisateur dolt partir en vacances ou

n'utilise pas la secheuse pendant une periode prolongee, il

convient d'executer les operations suivantes :

1. Debrancher la secheuse ou deconnecter la source de courant

electrique.

2. Nettoyer le filtre a charpie. Voir "Nettoyage du filtre

charpie".

3. Fermer I'alimentation d'eau de la s_cheuse. Ceci aide a eviter

les inondations accidentelles (dues a une augmentation de la

pression) quand vous _tes absent.

Preparation de la s_cheuse pour I'hiver

1. Debrancher la secheuse ou deconnecter la source de courant

electrique.

2. Fermer le robinet d'eau.

3. Debrancher les tuyaux d'arrivee d'eau des robinets et les

vider.

R_utilisation de la s_cheuse

1. Vidanger les canalisations d'eau. Reconnecter les tuyaux

d'arrivee d'eau au robinet. Ouvrir le robinet d'eau.

2. Brancher la secheuse ou reconnecter la source de courant

electrique.

Precautions _ prendre avant un d_m_nagement

1. Debrancher le cordon d'alimentation electrique.

2. Fermer les robinets d'eau.

3. Deconnecter les tuyaux d'arrivee d'eau des robinets puis

vidanger I'eau du tuyau. Transporter le tuyau separement.

4. Veiller ace que les pieds de nivellement soient fixes

solidement a la base de la secheuse.

5. Utiliser du ruban adhesif de masquage pour fixer la porte de

la secheuse.

R_installation de la s_cheuse

Suivre les "Instructions d'installation" pour choisir

I'emplacement, regler I'aplomb de la secheuse et la raccorder.

La lumiere de la secheuse s'allume automatiquement a I'interieur

du tambour Iorsqu'on ouvre la porte.

Changement de rampoule du tambour

1. Debrancher la secheuse ou deconnecter la source de courant

electrique.

2. Ouvrir la porte de la secheuse. Trouver le couvercle de

I'ampoule d'eclairage sur la paroi arriere de la secheuse.

Enlever la vis situee au coin inferieur droit du couvercle.

Enlever le couvercle.

3. Tourner I'ampoule dans le sens antihoraire. Remplacer

I'ampoule seulement par une ampoule de 10 watts pour

apparel electromenager. Reinstaller le couvercle et le fixer

avec la vis.

4. Brancher la secheuse ou reconnecter la source de courant

electrique.

DEPANNAGE

Essayer d'abord les solutions sugg_r_es ici ou visiter notre site Web et consulter la FAQ

(Foire Aux Questions), ce qui vous _vitera peut-_tre le coQt d'une visite de service...www.whirlpool.ca

*0 CIIO le_e t IaSo._ <_Se

La s_cheuse ne fonctionne pas Absence de chaleur

Un fusible est-il grill_ ou un disjoncteur s'est-il

declenche?

II peut y avoir 2 fusibles ou disjoncteurs pour la s_cheuse.

Verifier que les deux fusibles sont intacts et serres ou que les

deux disjoncteurs ne sont pas declench6s. Remplacer le

fusible ou reenclencher le disjoncteur. Si le probleme

persiste, appeler un electricien.

Une alimentation _lectrique correcte est-elle disponible?

Les secheuses electriques necessitent une alimentation

electrique de 240 V. Verifier avec un electricien qualifie.

A-t-on utilise un fusible ordinaire?

Utiliser un fusible temporise.

La porte de la s_cheuse est-elle bien ferm_e?

Un fusible est-il grill_ ou un disjoncteur s'est-il

declench_?

Le tambour peut tourner, mais sans chaleur. Les secheuses

electriques utilisent 2 fusibles ou disjoncteurs. Remplacer le

fusible ou reenclencher le disjoncteur. Si le probleme

persiste, appeler un electricien.

Bruits inhabituels

La s_cheuse est-elle rest_e hors service pendant un

certain temps?

Si la secheuse n'a pas ete utilisee depuis quelque temps, il

est possible qu'elle emette des bruits saccades au cours des

premieres minutes de fonctionnement.

A-t-on bien enfonc_ le bouton Start (mise en marche)?

Pour les charges importantes, il peut _tre necessaire

d'appuyer sur le bouton Start pendant 2 a 5 secondes.

Une piece de monnaie, un bouton ou un trombone sont-

ils coinces entre le tambour et I'avant ou I'arri_re de la

s_cheuse?

Verifier les bords avant et arriere du tambour pour voir si de

petits objets y sont coinces. Vider les poches avant de faire la

lessive.

Les quatre pieds sont-ils install_s et la s_cheuse est-elle

d'aplomb de I'avant vers I'arri_re et transversalement?

La secheuse peut vibrer si elle n'est pas correctement

installee. Voir les Instructions d'installation.

Les v6tements sont-ils emm61_s ou en boule?

Une charge en boule rebondit, ce qui fait vibrer la secheuse.

Separer les articles de la charge et remettre la secheuse en

marche.

La s_cheuse affiche un message cod_

"PF" (panne de courant), v_rifier ce qui suit :

Le programme de sechage a-t-il ete interrompu par une

panne de courant? Appuyer sans rel&cher sur START pour

remettre la secheuse en marche.

Codes de service "E" (El, E2, E3) :

Faire un appel de service.

Code de diagnostic "L2". Le tambour tournera mais il y a

peut-_tre un probl_me au niveau de I'alimentation

_lectrique du domicile emp_chant I'_l_ment chauffant de

la s_cheuse de se mettre en marche.

V_rifier ce qui suit :

Observer si un fusible est grille ou si un disjoncteur s'est

declenche. Les secheuses electriques utilisent deux fusibles

ou disjoncteurs. Remplacer le fusible ou reenclencher le

disjoncteur.

Selectionner un programme de sechage minute avec chaleur

et remettre la secheuse en marche.

Si le message reste affiche, consulter un electricien qualifie.

La secheuse continuera a fonctionner en presence du code

de diagnostic. Appuyer sur n'importe quelle touche pour

I'effacer de I'affichage. La duree de sechage restante

s'affichera de nouveau.

Code de diagnostic "AF". Le conduit d'evacuation de la

s_cheuse est peut-_tre _cras_ ou obstru_.

V_rifier ce qui suit :

Inspecter le conduit d'evacuation entre la secheuse et le mur

pour voir si le conduit est ecras6.

Verifier que le conduit d'evacuation entre la secheuse et le

mur est exempt de charpie et de debris.

Verifier que la bouche de decharge a I'exterieur est exempte

de charpie et de debris.

Verifier que le systeme d'evacuation respecte les

recommandations en matiere de Iongueur de conduit et de

nombre de coudes pour le type d'evacuation utilise.

Consulter "Planification du systeme d'evacuation" pour plus

de details.

Selectionner un programme de sechage minute avec chaleur

et remettre la secheuse en marche.

Si le message reste affiche, faire nettoyer I'integralite du

systeme de ventilation du domicile.

La secheuse continuera a fonctionner en presence du code

de diagnostic. Appuyer sur n'importe quelle touche pour

I'effacer de I'affichage. La duree de sechage restante

s'affichera de nouveau.

Le s_chage des v_tements n'est pas satisfaisant, les

dur_es de s_chage sont trop Iongues, la charge est trop

chaude

• Le filtre a charpie est-il obstrue de charpie?

Le filtre a charpie dolt _tre nettoye avant chaque charge.

Risque d'incendie

Utiliser un conduit d'evacuation en metal Iourd.

Ne pas utiliser un conduit d'evacuation en plastique.

Ne pas utiliser un conduit d'evacuation en feuille

de metal.

Le non=respect de ces instructions peut causer

un deces ou un incendie.

Le conduit d'_vacuation ou le clapet d'_vacuation

I'ext_rieur est-il obstru_ de charpie, restreignant le

mouvement de I'air?

Faire fonctionner la secheuse pendant 5 a 10 minutes. Tenir la

main sous le clapet d'evacuation a I'exterieur pour verifier le

mouvement de Fair. Si vous ne ressentez pas de Fair en

mouvement, nettoyer le syst6me d'evacuation ou remplacer

le conduit d'evacuation par un conduit en metal Iourd ou

flexible. Voir les Instructions d'installation.

Des feuilles d'assouplissant de tissus bloquent-elles la

grille de sortie?

Utiliser seulement une feuille d'assouplissant par charge et

ne I'utiliser qu'une seule fois.

Le conduit d'_vacuation a-t-il la Iongueur appropri_e?

Verifier que le conduit d'evacuation n'est pas trop long ou ne

comporte pas trop de changements de direction. Un long

conduit augmentera les durees de sechage. Voir les

Instructions d'installation.

Le diametre du conduit d'_vacuation a-t-il la taille

correcte?

Utiliser un composant de 4" (10,2 cm) de diam_tre.

Risque d'explosion

Garder les matieres et les vapeurs inflammables, telle

que I'essence, loin de la secheuse.

Placer la secheuse au moins 46 cm (18 po) au-dessus

du plancher pour une installation dans un garage.

Le non-respect de ces instructions peut causer

un deces, une explosion ou un incendie.

La s_cheuse se trouve-t-elle dans une piece oO la

temperature ambiante est inf_rieure a 45°F (7°C)?

Le ben fonctionnement des programmes de la secheuse

necessite une temperature ambiante superieure a 45°F (7°C).

La s_cheuse est-elle installee darts un placard?

Les portes du placard doivent comporter des ouvertures

d'aeration au sommet et en bas de la porte. Un espace

minimum de 1" (2,5 cm) est necessaire a I'avant de la

secheuse et, pour la plupart des installations, un espace de

5" (12,7 cm) est necessaire a I'arriere de la secheuse. Voir les

Instructions d'installation.

Le r_glage de temperature Air Only (air seulement) a-t-il

ete selectionn_?

Choisir la temperature correcte pour les types de v_tements

secher. Voir "Caracteristiques supplementaires".

La charge est-elle trop grosse et trop Iourde pour s_cher

rapidement?

Separer la charge pour qu'elle culbute librement.

A la fin du programme Refresh (rafraichissement), les

v_tements sont-ils humides ou tach_s d'eau?

Dans certaines conditions d'environnement ou d'installation, •

le sechage peut _tre mediocre. Selectionner le programme

Touch Up (retouche) [duree par defaut : 20 minutes], qui peut

_tre personnalise en selectionnant une temperature elev6e et/

ou une duree de programme supplementaire en appuyant sur

le bouton de reglage More Time (plus de temps) du

programme minute. •

Temps de programme trop court

Risque du poids excessif

Utiliser deux ou plus de personnes pour d_placer et

installer la secheuseo

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Le programme automatique se termine-t-il trop t6t?

La charge n'est peut-_tre pas en contact avec les bandes de

detection. Regler I'aplomb de la secheuse.

Modifier le reglage du degre de sechage pour les

programmes automatiques. L'augmentation ou la diminution

du degre de sechage modifiera la duree de sechage d'un

programme.

Charpie sur la charge

• Le filtre a charpie est-il obstrue?

Nettoyer le filtre a charpie. Verifier le mouvement de I'air.

Taches sur la charge ou sur le tambour

L'assouplissant de tissus pour s_cheuse a-t-il _t_ utilis_

correctement?

Ajouter les feuilles d'assouplissant de tissus au debut du

programme. Les feuilles d'assouplissant de tissus ajoutees

une charge partiellement seche peuvent tacher les

v_tements. Ne pas utiliser de feuilles d'assouplissant de tissu

avec les programmes a la vapeur.

Les taches sur le tambour sont dues aux teintures contenues

dans les v_tements (les jeans en general). II n'y aura pas de

transfert sur les autres v_tements.

Charges froiss_es

La charge a-t-elle _t_ retiree de la s_cheuse a la fin du

programme?

Selectionner le programme Enhanced Touch Up (retouche

amelioree) pour faire culbuter la charge dans de I'eau et de la

chaleur. Ce programme est ideal pour aplanir les faux plis et

reduire les odeurs des charges comprenant des articles en

coton antifroissement, des melanges coton et polyester, des

tricots ordinaires et des v_tements en synthetique.

REMARQUE : Se referer aux instructions figurant sur

I'etiquette des v_tements. Les v_tements necessitant un

nettoyage a sec uniquement ne sont pas recommandes.

Les charges sont toujours froiss_es apr_s le programme

la vapeur?

S'assurer que I'alimentation en eau est reliee a la secheuse.

Verifier que le tuyau d'alimentation en eau est connecte au

robinet et & la valve d'arrivee d'eau de la secheuse. S'assurer

que I'alimentation en eau est branchee.

La s_cheuse a-t-elle et_ surchargee?

Faire secher de plus petites charges qui peuvent culbuter

librement.

Odeurs

Avez-vous r_cemment employ_ peinture, teinture ou

vernis dans la piece o_ est install_e votre s_cheuse?

Si c'est le cas, aerer la piece. Une fois les odeurs ou

emanations disparues, laver et secher a nouveau les

v_tements.

L'alimentation en eau est-elle reli_e a la s_cheuse?

Verifier que le tuyau d'alimentation en eau est connecte au

robinet et & la valve d'arrivee d'eau de la secheuse. S'assurer

que I'alimentation en eau est branchee.

Pour enlever les odeurs des v_tements apr_s les avoir portes,

selectionner Quick Refresh (rafraichissement rapide) pour des

petites charges de I a 4 articles. Ce programme est ideal

pour aplanir les faux plis et reduire les odeurs des charges

comprenant des articles en coton antifroissement, des

melanges coton et polyester, des tricots ordinaires et des

v_tements en synthetique.

ASSISTANCEOUSERVICE

Avant de faire un appel pour assistance ou service, veuillez

verifier la section "Depannage". Cette verification peut vous faire

economiser le coot d'une visite de reparation. Si vous avez

encore besoin d'aide, suivre les instructions ci-dessous.

Lors d'un appel, veuillez connaitre la date d'achat et les numeros

au complet de modele et de serie de votre appareil. Ces

renseignements nous aideront h mieux repondre a votre

demande.

Si vous avez besoin de pi_ces de rechange

Si vous avez besoin de commander des pieces de rechange,

nous vous recommandons d'utiliser seulement des pieces

sp_cifi6es par I'usine FSP®. Ces pieces conviendront et

fonctionneront bien parce qu'elles sont fabriquees selon les

m_mes specifications precises utilisees pour construire chaque

nouvel appareil WHIRLPOOL ®.

Pour trouver des pi_ces de rechange FSP ®. dans

votre r_gion :

Appeler au 1-800-807-6777 ou tel6phoner a votre Centre de

service designe le plus proche.

Nos consultants fournissent I'assistance pour :

• Caracteristiques et specifications de notre gamme complete

d'appareils electromenagers.

• Precedes d'utilisation et d'entretien.

• Vente d'accessoires et de pieces de rechange.

Les references aux concessionnaires, compagnies de service

de reparation et distributeurs de pieces de rechange Iocaux.

Les techniciens de service designes par Whirlpool Canada LP

sont formes pour remplir la garantie des produits et fournir un

service apres la garantie, partout au Canada.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez ecrire &

Whirlpool Canada LP en soumettant toute question ou tout

probleme au :

Centre d'interaction avec la clientele

Whirlpool Canada LP

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez indiquer un numero de

t61ephone 0(4 on peut vous joindre dans la journee.

ACCESSOIRES

Vous pouvez faciliter I'utilisation de votre secheuse avec ces

accessoires de premiere qualite.

Pour la commande de divers articles de qualite, telephoner

1-800-807-6777 ou consulter le site www.whirlpoolparts.ca.

Produit

num6ro Accessoire

20-48KITRC Connecteur 4 pi (1,2 m) pour secheuse

gaz - ensemble d'installation

PT220L Cordon d'alimentation, 3 conducteurs,

30 A, 4 pi (1,2 m) pour secheuse

PT400L Cordon d'alimentation, 4 conducteurs,

30 A, 4 pi (1,2 m) pour secheuse

PT600L Cordon d'alimentation, 4 conducteurs,

30 A, 6 pi (1,8 m) pour secheuse

4210463 Brosse anti-charpie pour I'event de la

secheuse

31682 Produit de nettoyage polyvalent pour

appareils menagers

1903WH Casier de rangement de fournitures de

buanderie

8576846A Ensemble de conversion pour gaz propane

8579666A Ensemble d'inversement du sens

d'ouverture de la porte (tousles coloris)

W10121663 Grille de sechage

8541503 Ensemble de superposition

WW10044609A Ensemble d'installation pour conduit de

vapeur

GARANTIEDESGROSAPPAREILSMENAGERS

WHIRLPOOLCORPORATION

GARANTIE LIMITC:E DE UN AN

Pendant un an & compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions

jointes & ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-apr_s designees "Whirlpool") paiera pour les

pieces specifi6es par I'usine et la main-d'oeuvre pour corriger les vices de materiaux ou de fabrication. Le service dolt _tre fourni par

une compagnie de service designee par Whirlpool. Cette garantie limitee s'applique exclusivement Iorsque I'appareil est utilise dans le

pays ou il a ete achet&

WHIRLPOOL NE PRENDRA PAS EN CHARGE

1. Les visites de service pour rectifier I'installation du gros appareil menager, montrer a I'utilisateur comment utiliser I'appareil,

remplacer ou reparer des fusibles ou rectifier le c&blage ou la plomberie du domicile.

2. Les visites de service pour reparer ou remplacer les ampoules electriques de I'appareil, les filtres a air ou les filtres a eau. Ces

pieces consomptibles ne sent pas couvertes par la garantie.

3. Les reparations Iorsque le gros appareil menager est utilise a des fins autres que I'usage unifamilial normal.

4. Les dommages imputables a : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d'electricite ou de plomberie, ou I'utilisation de produits non approuves par

Whirlpool.

5. Toute perte d'aliments due a une defaillance du rdrigerateur ou du congelateur.

6. Le coot des pi_ces de rechange et de la main-d'ceuvre pour les appareils utilises hors des Ctats-Unis ou du Canada.

7. Le ramassage et la livraison. Ce gros appareil menager est congu pour _tre repare a domicile.

8. Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite a I'appareil.

9. Les frais de transport pour le service d'un produit dans les regions eloignees.

10. La depose et la reinstallation de votre appareil si celui-ci est installe dans un endroit inaccessible ou n'est pas installe

conformement aux instructions d'installation fournies.

11. Le coot des pieces de rechange et de la main-d'ceuvre Iorsque I'appareil est utilise dans un pays autre que le pays ou il a et6

achet&

CLAUSE D'EXONCRATION DE RESPONSABILIT¢ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PR¢SENTE GARANTIE LIMITI2E CONSISTE EN LA

REPARATION PRC:VUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALIT¢

MARCHANDE ET D'APTITUDE A UN USAGE PARTICULIER, SONT LIMITC:ES A UN AN OU A LA PLUS COURTE PC:RIODE AUTORISC:E

PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITE POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES

JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES

LIMITATIONS DE LA DURI2E DES GARANTIES IMPLICITES DE QUALIT¢: MARCHANDE OU D'APTITUDE A UN USAGE PARTICULIER,

DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS

CONFI2RE DES DROITS JURIDIQUES SP¢CIFIQUES ET VOUS POUVEZ €:GALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT

VARIER D'UNE JURIDICTION/_, UNE AUTRE.

/_,I'exterieur du Canada et des 50 €tats des 12tats-Unis, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool autorise

pour determiner si une autre garantie s'applique.

Si vous avez besoin de service, voir d'abord la section "Depannage" du Guide d'utilisation et d'entretien. Apres avoir v@ifie la section

".D_pannage", de I'aide supplementaire peut _tre trouv_e en verifiant la section "Assistance ou service" ou en appelant Whirlpool. Aux

E.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777. 12/05

Conservez ce manuel et votre requ de vente ensemble pour

r_f_rence ult_rieure. Pour le service sous garantie, vous

devez presenter un document prouvant la date d'achat ou

d'installation.

Inscrivez les renseignements suivants au sujet de votre gros

appareil menager pour mieux vous aider a obtenir assistance ou

service en cas de besoin. Vous devrez connaftre le num@o de

modele et le num@o de serie au complet. Vous trouverez ces

renseignements sur la plaque signaletique situee sur le produit.

Nom du marchand

Adresse

Numdro de tdl_phone

Numdro de module

Numdro de s_rie

Date d'achat

W10155790B

@ 2007 Whirlpool Corporation.

Tous droits r_serves. @ Marque deposee/TM Marque de commerce de Whirlpool, U.S.A., emploi sous licence par Whirlpool Canada LP au Canada

9/07

Printed in U.S.A.

Imprime aux E.-U.

Whirlpool YWED9600TW0 dryer

Product's Documents

User Manual

Specifications

Whirlpool YWED9600TW0 Questions and Answers
