Craftsman 358795200 32cc/1.9 cu.in. 2-Cycle Gasoline User Manual

Instruction Manual

32cc/1.9 cu.in. 2-Cycle

GASOLINE BRUSHWACKER ®

Model No.

358.795200

• Safety

• Assembly

• Operation

• Maintenance

• Parts List

• Espahol

For Occasional Use Only

DANGER:

Read and follow all Safety Rules and Operating

Instructions before first use of this product.

For answers to your questions about this product:

Call 7 am-7 pm, Mon.-Sat., or 10 am-7 pm, Sun.

1-800-235-5878 l,our, listed are Centra, T,me)

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

530163427 10/9/02

Warranty Statement 2 Storage 16

Safety Rules 2 Troubleshooting Table 17

Assembly 5 Emissions Statement 17

Operation 8 Parts List 19

Maintenance 13 Spanish 21

Service & Adjustments 14 Parts and Ordering Back Cover

FULL TWO YEAR WARRANTY ON CRAFTSMAN ® GAS POWERED

BRUSHWACKER ® BLADED TRIMMER.

For two years from the date of purchase, when this Craftsman Gas Powered

Brushwacker is maintained, lubricated, and tuned up according to the operating

and maintenance instructions in the instruction manual, Sears will repair, free of

charge, any defect in materials or workmanship.

This warranty excludes nylon line, spark plug, and air filter, which are expendable

parts and become worn during normal use.

If this Brushwacker is used for commercial purposes, this warranty applies for only 90

days from the date of purchase. If this Brushwacker is used for rental purposes, this

warranty applies for only 30 days from the date of purchase.

This warranty applies only while this product is in use in the United States.

WARRANTY SERVICE IS AVAILABLE BYRETURNINGTHE SRUSHWACKERTO THE

NEAREST SEARS STORE OR SERVICECENTER INTHE UNITEDSTATES.

This warranty gives you specific legal rights, and you may also have other rights

which vary from state to state.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179

_WARNING: Whenusinggar- _ _dening appliances, basic safety pre- _:_

cautions must always be followed to J

reduce the risk of fire and serious INSTRUCTION SAFETYINFORMATION

injury. MANUAL ON THE UNIT

DANGER: This power tool can

be dangerous! This unit can cause se-

rious injury including amputation or

blindness to the operator and others.

The warnings and safety instructions

in this manual must be followed to pro-

vide reasonable safety and efficiency

in using the unit. The operator is re-

sponsible for following the warnings

and instructions in this manual and on

the unit. Read the entire instruction

manual before assembling and using

the unit! Restrict the use of this unit to

persons who read, understand, and

follow the warnings and instructions in

this manual and on the unit. Never al-

low children to operate this unit.

_1_ DANGER: Blade can thrust vio-

lently away from material it does not

cut. Blade thrust can cause amputa-

tion of arms or legs. Keep people and

animals 50 feet (15 meters) away.

_WARNING: Trimmer line can

throw objects violently. You and others

can be blinded or injured. Wear safety

glasses and leg protection.

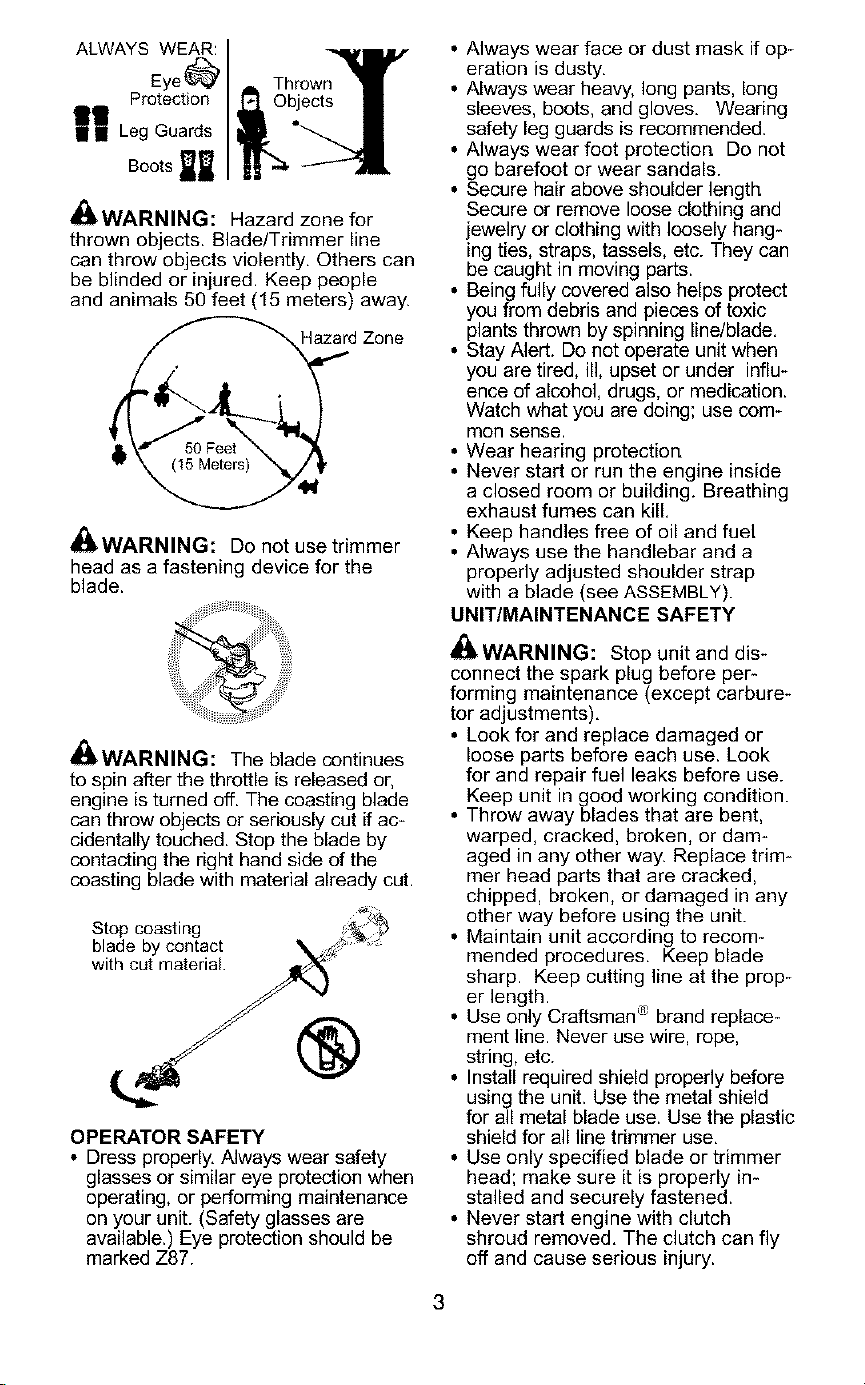

ALWAYS EyWeE_ A Thrown-_r

Protection I 1";1 Objects I

11 LegGuards _n_-._._!

Boots _ nr__

_IbWARNING: Hazard zone for

thrown objects. Blade/Trimmer line

can throw objects violently, Others can

be blinded or injured. Keep people

and animals 50 feet (15 meters) away.

Haza_ Zone

_I_WARNING: Do not use trimmer

head as a fastening device for the

blade.

_IbWARNING: The blade continues

to spin after the throttle is released or,

engine is turned off. The coasting blade

can throw objects or seriously cut if ac-

cidentally touched. Stop the blade by

contacting the right hand side of the

coasting blade with material already cut.

Stop coasting

blade by contact

with cut material

OPERATOR SAFETY

• Dress properly, Always wear safety

glasses or similar eye protection when

operating, or performing maintenance

on your unit. (Safety glasses are

available.) Eye protection should be

marked Z87.

• Always wear face or dust mask if op-

eration is dusty.

• Always wear heavy, long pants, long

sleeves, boots, and gloves. Wearing

safety leg guards is recommended.

• Always wear foot protectiort Do not

go barefoot or wear sandals.

• Secure hair above shoulder length

Secure or remove loose clothing and

jewelry or clothing with loosely hang-

ing ties, straps, tassels, etc. They can

be caught in moving parts.

• Being fully covered also helps protect

you from debris and pieces of toxic

plants thrown by spinning line/blade.

• Stay Alert. Do not operate unit when

you are tired, ill, upset or under influ-

ence of alcohol, drugs, or medication.

Watch what you are doing; use com-

mon sense.

• Wear hearing protection

• Never start or run the engine inside

a closed room or building. Breathing

exhaust fumes can kill.

• Keep handles free of oil and fuel

• Always use the handlebar and a

properly adjusted shoulder strap

with a blade (see ASSEMBLY).

UNIT/MAINTENANCE SAFETY

_II_WARNING: Stop unit and dis-

connect the spark plug before per-

forming maintenance (except carbure-

tor adjustments).

• Look for and replace damaged or

loose parts before each use. Look

for and repair fuel leaks before use.

Keep unit in good working condition.

• Throw away blades that are bent,

warped, cracked, broken, or dam-

aged in any other way. Replace trim-

mer head parts that are cracked,

chipped, broken, or damaged in any

other way before using the unit.

• Maintain unit according to recom-

mended procedures. Keep blade

sharp. Keep cutting line at the prop-

er length. -_

• Use only Craftsman _ brand replace-

ment line. Never use wire, rope,

string, etc.

• Install required shield properly before

using the unit. Use the metal shield

for all metal blade use. Use the plastic

shield for all line trimmer use.

• Use only specified blade or trimmer

head; make sure it is properly in-

stalled and securely fastened.

• Never start engine with clutch

shroud removed. The clutch can fly

off and cause serious injury.

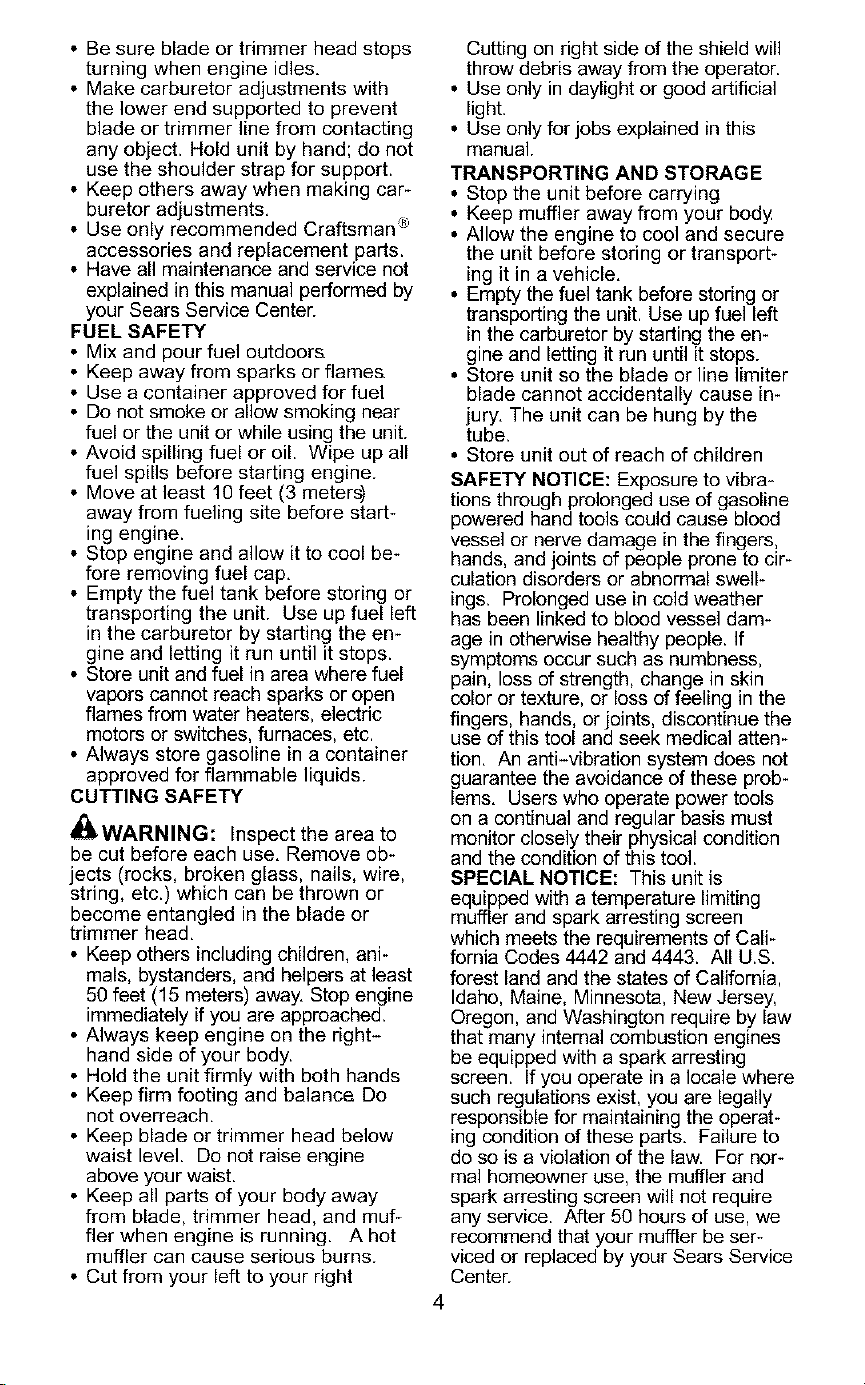

• Be sure blade or trimmer head stops

turning when engine idles.

• Make carburetor adjustments with

the lower end supported to prevent

blade or trimmer line from contacting

any object. Hold unit by hand; do not

use the shoulder strap for support.

• Keep others away when making car-

buretor adjustments.

• Use only recommended Craftsman '_

accessories and replacement parts.

• Have all maintenance and service not

explained in this manual performed by

your Sears Service Center.

FUEL SAFETY

• Mix and pour fuel outdoors

• Keep away from sparks or flame&

• Use a container approved for fuel

• Do not smoke or allow smoking near

fuel or the unit or while using the unit.

• Avoid spilling fuel or oil. Wipe up all

fuel spills before starting engine.

• Move at least 10 feet (3 meters)

away from fueling site before start-

ing engine.

• Stop engine and allow it to cool be-

fore removing fuel cap.

• Empty the fuel tank before storing or

transporting the unit. Use up fuel left

in the carburetor by starting the en-

gine and letting it run until it stops.

• Store unit and fuel in area where fuel

vapors cannot reach sparks or open

flames from water heaters, electric

motors or switches, furnaces, etc.

• Always store gasoline in a container

approved for flammable liquids.

CUTTING SAFETY

_!_WARNING: Inspect the area to

be cut before each use. Remove ob-

jects (rocks, broken glass, nails, wire,

string, etc.) which can be thrown or

become entangled in the blade or

trimmer head.

• Keep others including children, ani-

mals, bystanders, and helpers at least

50 feet (15 meters) away. Stop engine

immediately if you are approached.

• Always keep engine on the right-

hand side of your body.

• Hold the unit firmly with both hands

• Keep firm footing and balance Do

not overreach,

• Keep blade or trimmer head below

waist level. Do not raise engine

above your waist.

• Keep all parts of your body away

from blade, trimmer head, and muf-

fler when engine is running. A hot

muffler can cause serious burns.

• Cut from your left to your right

Cutting on right side of the shield will

throw debris away from the operator.

• Use only in daylight or good artificial

light.

• Use only for jobs explained in this

manual.

TRANSPORTING AND STORAGE

• Stop the unit before carrying

• Keep muffler away from your body

• Allow the engine to cool and secure

the unit before storing or transport-

ing it in a vehicle.

• Empty the fuel tank before storing or

transporting the unit. Use up fuel left

in the carburetor by starting the en-

gine and letting it run until it stops.

• Store unit so the blade or line limiter

blade cannot accidentally cause in-

jury. The unit can be hung by the

tube.

• Store unit out of reach of children

SAFETY NOTICE: Exposure to vibra_

tions through prolonged use of gasoline

powered hand tools could cause blood

vessel or nerve damage in the fingers,

hands, and joints of people prone to cir-

culation disorders or abnormal swell-

ings. Prolonged use in cold weather

has been linked to blood vessel dam-

age in otherwise healthy people. If

symptoms occur such as numbness,

pain, loss of strength, change in skin

color or texture, or loss of feeling in the

fingers, hands, or joints, discontinue the

use of this tool and seek medical atten-

tion, An anti-vibration system does not

guarantee the avoidance of these prob-

lems, Users who operate power tools

on a continual and regular basis must

monitor closely their physical condition

and the condition of this tool.

SPECIAL NOTICE: This unit is

equipped with a temperature limiting

muffler and spark arresting screen

which meets the requirements of Cali-

fornia Codes 4442 and 4443. All U.S.

forest land and the states of California,

Idaho, Maine, Minnesota, New Jersey,

Oregon, and Washington require by law

that many internal combustion engines

be equipped with a spark arresting

screen. If you operate in a locale where

such regulations exist, you are legally

responsible for maintaining the operat-

ing condition of these parts, Failure to

do so is a violation of the law. For nor-

mal homeowner use, the muffler and

spark arresting screen will not require

any service. After 50 hours of use, we

recommend that your muffler be ser-

viced or replaced by your Sears Service

Center.

CARTONCONTENTS

Checkcartoncontentsagainstthefol-

lowinglist.

Model358.795200

• Brushcutter

• BladeShieldScrews(4)

• CuppedWasher

• LargeNutforinstallingBlades

• HexWrench

• MetalShield

• PlasticShield

• ShoulderStrapwithWarning

•4-PointWeedBlade

• 8-PointWeedBlade

• TrimmerHead(assembledonunit)

• Handlebar(assembledonunit)

• WingNut(screwedontoshield)

• Containerofline

• Containerofoil

Examinepartsfordamage.Donot

usedamagedparts.

NOTE:Ifyouneedassistanceorfind

partsmissingordamaged_call

1-800-235-5878.

Itisnormalforthefuelfiltertorattlein

theemptyfueltank,

Findingfueloroilresidueonmuffleris

normalduetocarburetoradjustments

and testing done by the manufacturer.

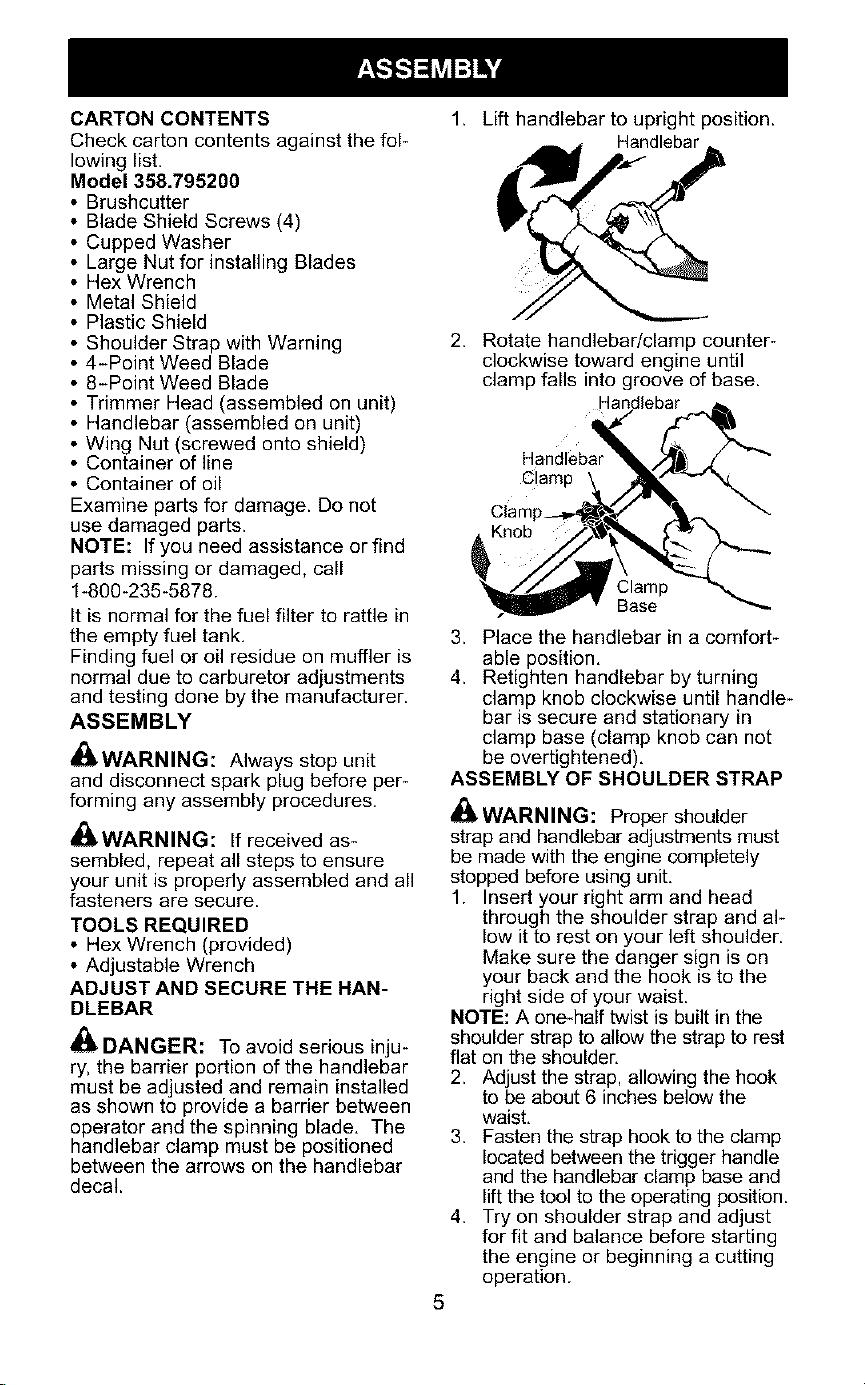

ASSEMBLY

_h, WARNING: Always stop unit

and disconnect spark plug before per-

forming any assembly procedures.

_!i, WARNING: If received as*

sembled, repeat all steps to ensure

your unit is properly assembled and all

fasteners are secure.

TOOLS REQUIRED

• Hex Wrench (provided)

• Adjustable Wrench

ADJUST AND SECURE THE HAN-

DLEBAR

DANGER: To avoid serious inju-

ry, the barrier portion of the handlebar

must be adjusted and remain installed

as shown to provide a barrier between

operator and the spinning blade, The

handlebar clamp must be positioned

between the arrows on the handlebar

decal.

1. Lift handlebar to upright position.

Handlebar

2. Rotate handlebar/clamp counter-

clockwise toward engine until

clamp falls into groove of base.

Clamp

Clarr

Clamp

Base

3. Place the handlebar in a comfort-

able position,

4. Retighten handlebar by turning

clamp knob clockwise until handle-

bar is secure and stationary in

c_amp base (clamp knob can not

be overtightened),

ASSEMBLY OF SHOULDER STRAP

_11_WARNING: Proper shoulder

strap and handlebar adjustments must

be made with the engine completely

stopped before using unit,

1. Insert your right arm and head

through the shoulder strap and al-

low it to rest on your left shoulder.

Make sure the danger sign is on

your back and the hook is to the

right side of your waist.

NOTE: A one*half twist is built in the

shoulder strap to allow the strap to rest

flat on the shoulder,

2. Adjust the strap, allowing the hook

to be about 6 inches below the

waist,

3. Fasten the strap hook to the clamp

located between the trigger handle

and the handlebar clamp base and

lift the tool to the operating position.

4. Try on shoulder strap and adjust

for fit and balance before starting

the engine or beginning a cutting

operation.

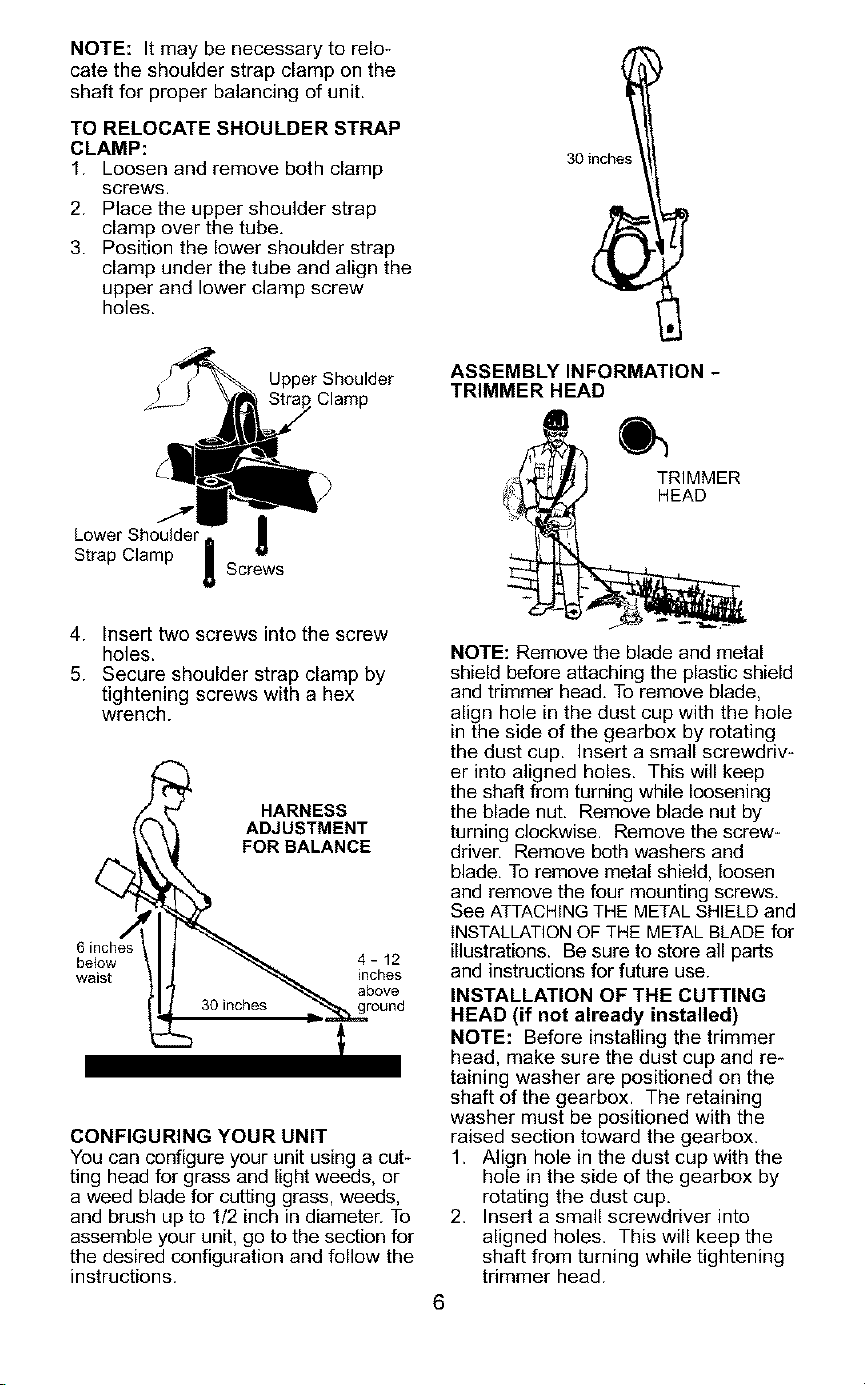

NOTE:Itmaybenecessarytorelo-

catetheshoulderstrapclamponthe

shaftforproperbalancingofunit.

TO RELOCATE SHOULDER STRAP

CLAMP:

1. Loosen and remove both clamp

screws.

2. Place the upper shoulder strap

clamp over the tube,

3. Position the lower shoulder strap

clamp under the tube and align the

upper and lower clamp screw

holes.

30 inches

! Clamp

Lower Shoulde !

Strap Clamp

4. Insert two screws into the screw

holes.

5. Secure shoulder strap clamp by

tightening screws with a hex

wrench.

HARNESS

ADJUSTMENT

FOR BALANCE

6 inches =

be{ow 4 - 12

waist inches

above

.1_'_ round

CONFIGURING YOUR UNIT

You can configure your unit using a cut_

ring head for grass and light weeds, or

a weed blade for cutting grass, weeds,

and brush up to 1/2 inch in diameter. To

assemble your unit, go to the section for

the desired configuration and follow the

instructions.

ASSEMBLY INFORMATION -

TRIMMER HEAD

NOTE: Remove the blade and metal

shield before attaching the plastic shield

and trimmer head, To remove blade,

align hole in the dust cup with the hole

in the side of the gearbox by rotating

the dust cup, Insert a small screwdriv-

er into aligned holes. This will keep

the shaft from turning while loosening

the blade nut, Remove blade nut by

turning clockwise. Remove the screw-

driver, Remove beth washers and

blade, To remove metal shield, loosen

and remove the four mounting screws,

See ATTACHINGTHE METAL SHIELDand

iNSTALLATIONOF THE METAL BLADE for

illustrations. Be sure to store all parts

and instructions for future use.

INSTALLATION OF THE CUTTING

HEAD (if not already installed)

NOTE: Before installing the trimmer

head, make sure the dust cup and re_

taining washer are positioned on the

shaft of the gearbox. The retaining

washer must be positioned with the

raised section toward the gearbox.

1. Align hole in the dust cup with the

hole in the side of the gearbox by

rotating the dust cup,

2. Insert a small screwdriver into

aligned holes. This will keep the

shaft from turning while tightening

trimmer head.

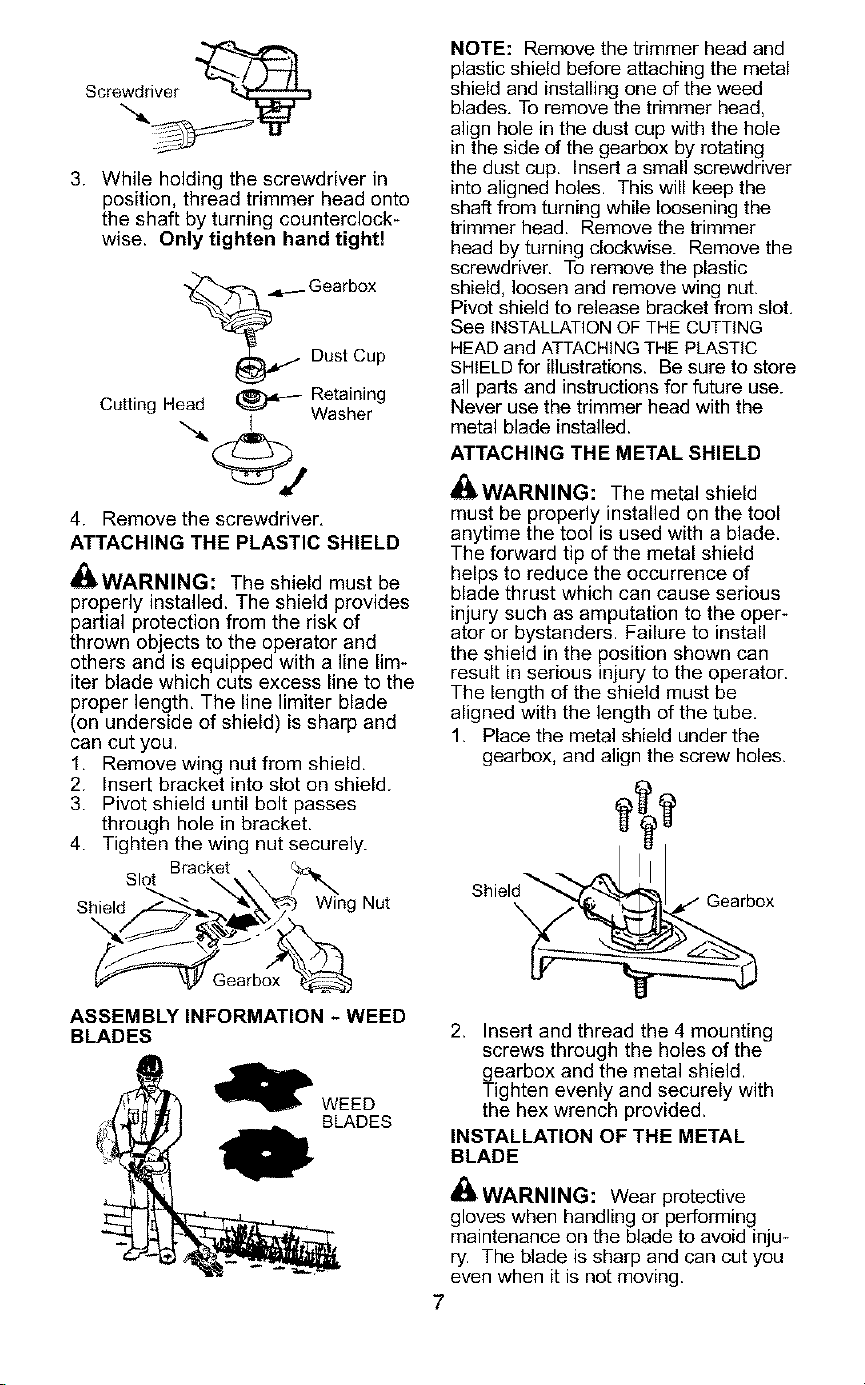

Screwdriver

3. While holding the screwdriver in

position, thread trimmer head onto

the shaft by turning counterclock-

wise. Only tighten hand tight!

Retaining

Cutting Head

Washer

4. Remove the screwdriver.

ATTACHING THE PLASTIC SHIELD

_IbWARNING: The shield must be

properly installed. The shield provides

partial protection from the risk of

thrown objects to the operator and

others and is equipped with a line lim-

iter blade which cuts excess line to the

proper length, The line limiter blade

(on underside of shield) is sharp and

can cut you.

1, Remove wing nut from shield.

2. Insert bracket into slot on shield.

3. Pivot shield until bolt passes

through hole in bracket.

4. Tighten the wing nut securely.

SlotIot__'_--',,._\_Bracket_-_,,,

ShieldSfl-_, .., __N¢,._ WingNut

V _ Gearbox ___

ASSEMBLY INFORMATION - WEED

BLADES

NOTE: Remove the trimmer head and

plastic shield before attaching the metal

shield and installing one of the weed

blades. To remove the trimmer head,

align hole in the dust cup with the hole

in the side of the gearbox by rotating

the dust cup. Insert a small screwdriver

into aligned holes. This will keep the

shaft from turning while loosening the

trimmer head. Remove the trimmer

head by turning clockwise. Remove the

screwdriver. To remove the plastic

shield, loosen and remove wing nut.

Pivot shield to release bracket from slot.

See INSTALLATIONOF THE CUTTING

HEADand ATTACHINGTHE PLASTIC

SHIELD for illustrations. Be sure to store

all parts and instructions for future use.

Never use the trimmer head with the

metal blade installed.

ATTACHING THE METAL SHIELD

*'I,_

_I_WARNING: The metal shield

must be properly installed on the tool

anytime the tool is used with a blade.

The forward tip of the metal shield

helps to reduce the occurrence of

blade thrust which can cause serious

injury such as amputation to the oper-

ator or bystanders. Failure to install

the shield in the position shown can

result in serious injury to the operator.

The length of the shield must be

aligned with the length of the tube.

1. Place the metal shield under the

gearbox, and align the screw holes.

Shield__.. Gearbox

2. Insert and thread the 4 mounting

screws through the holes of the

gearbox and the metal shield.

Tighten evenly and securely with

the hex wrench provided.

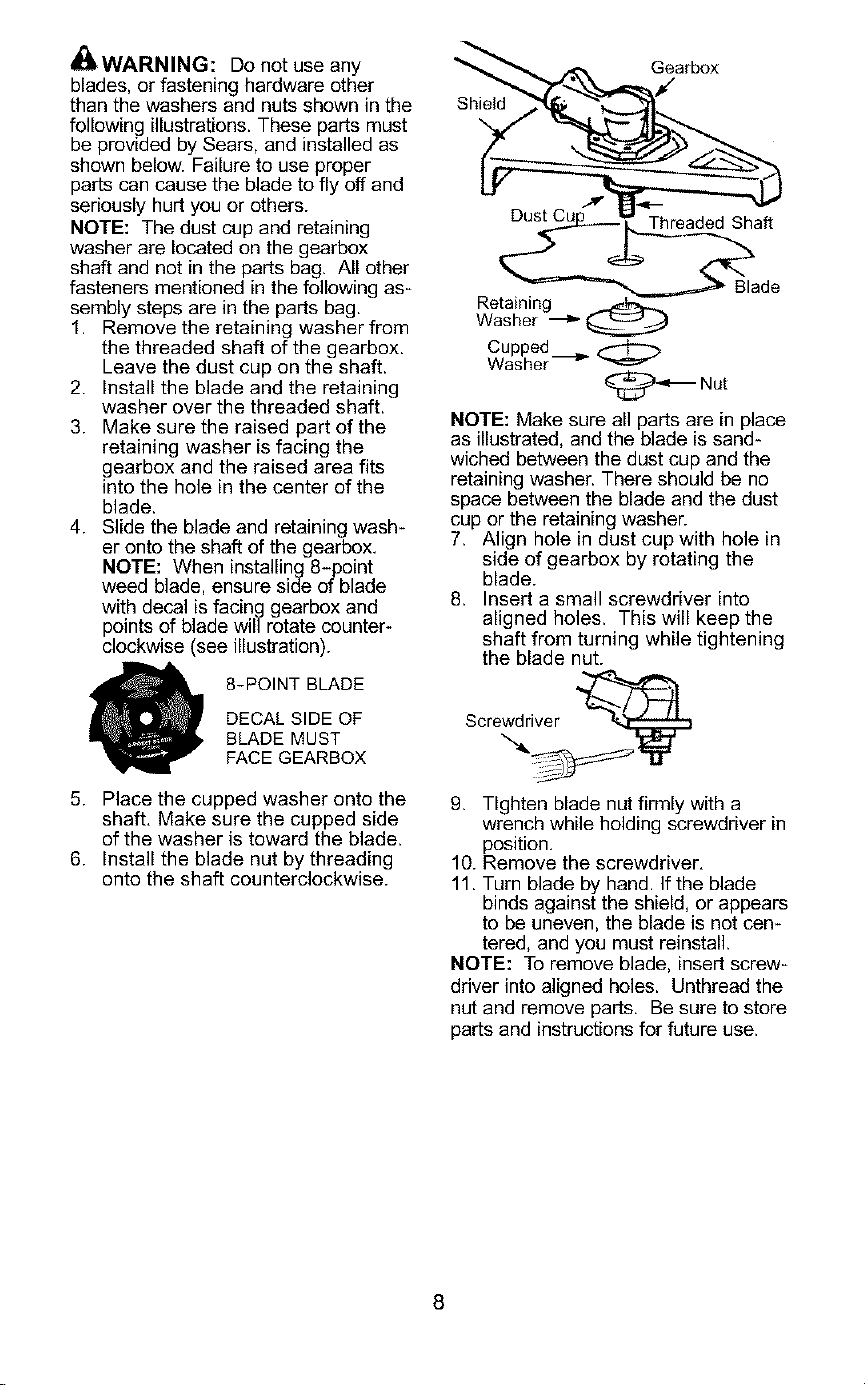

INSTALLATION OF THE METAL

BLADE

_11_WARNING: Wear protective

gloves when handling or performing

maintenance on the blade to avoid inju-

ry. The blade is sharp and can cut you

even when it is not moving.

4_IbWARNING: Do not use any

blades, or fastening hardware other

than the washers and nuts shown in the

following illustrations. These parts must

be provided by Sears, and installed as

shown below. Failure to use proper

parts can cause the blade to fly off and

seriously hurt you or others.

NOTE: The dust cup and retaining

washer are located on the gearbox

shaft and not in the parts bag. All other

fasteners mentioned in the following as-

sembly steps are in the parts bag.

1. Remove the retaining washer from

the threaded shaft of the gearbox.

Leave the dust cup on the shaft.

2. Install the blade and the retaining

washer over the threaded shaft.

3. Make sure the raised part of the

retaining washer is facing the

gearbox and the raised area fits

into the hole in the center of the

blade.

4. Slide the blade and retaining wash-

er onto the shaft of the gearbox,

NOTE: When installing 8-point

weed blade, ensure side of blade

with decal is facing gearbox and

points of blade will rotate counter-

clockwise (see illustration).

8-POINT BLADE

DECAL SIDE OF

BLADE MUST

FACE GEARBOX

5. Place the cupped washer onto the

shaft, Make sure the cupped side

of the washer is toward the blade.

6. Install the blade nut by threading

onto the shaft counterclockwise.

Gearbox

Shield

Threaded Shaft

Retaining

Washer ---_

Cupped__ ,_

Washer

@-_'_ Nut

NOTE: Make sure all parts are in place

as illustrated, and the blade is sand-

wiched between the dust cup and the

retaining washer. There should be no

space between the blade and the dust

cup or the retaining washer.

7. Align hole in dust cup with hole in

side of gearbox by rotating the

blade.

8. Insert a small screwdriver into

aligned holes. This will keep the

shaft from turning while tightening

the blade nut.

Screwdriver _

9. Tighten blade nut firmly with a

wrench while holding screwdriver in

position,

10. Remove the screwdriver,

11. Turn blade by hand. If the blade

binds against the shield, or appears

to be uneven, the blade is not cen-

tered, and you must reinstall.

NOTE: To remove blade, insert screw-

driver into aligned holes. Unthread the

nut and remove parts, Be sure to store

parts and instructions for future use.

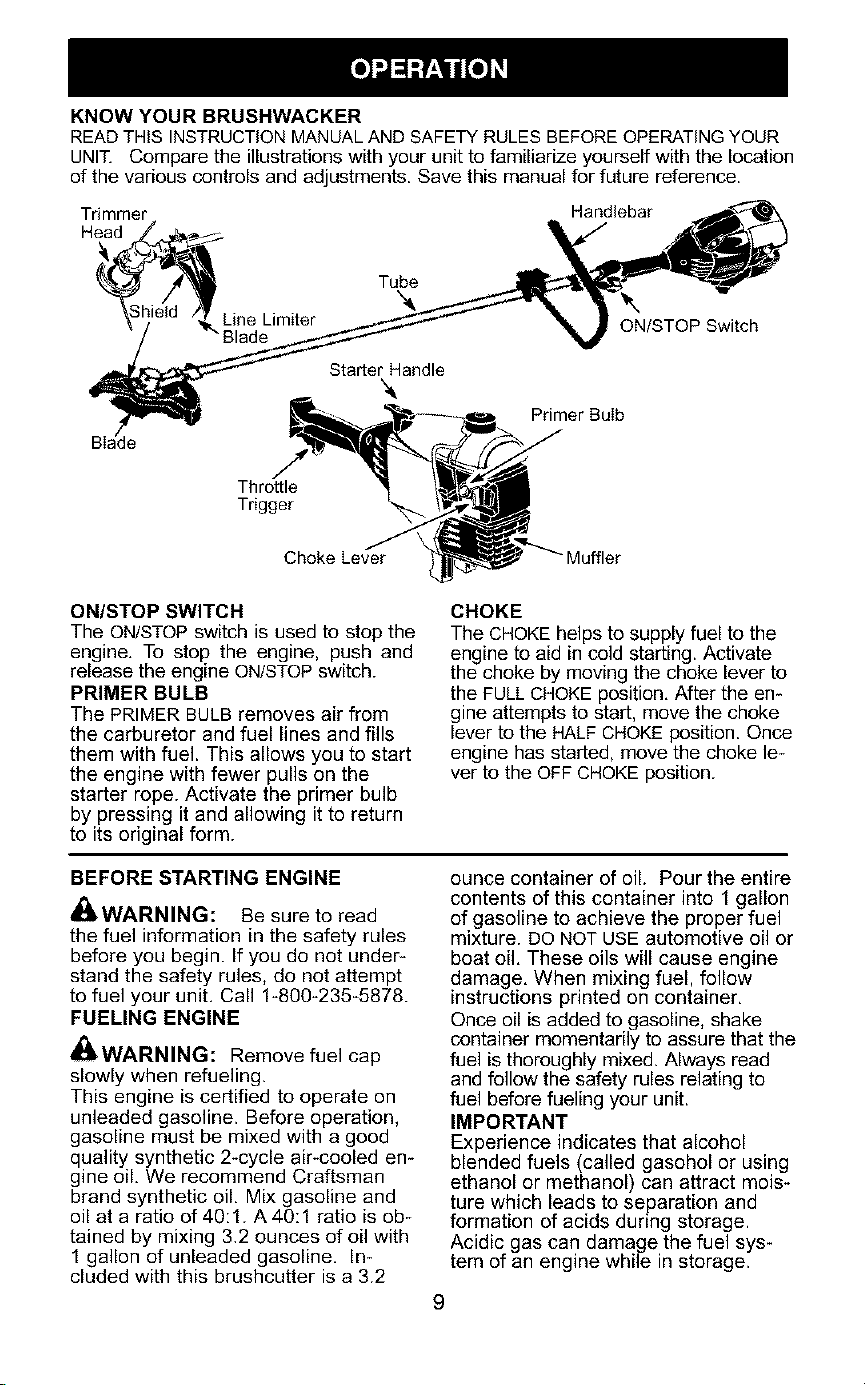

KNOW YOUR BRUSHWACKER

READTHiS INSTRUCTIONMANUALAND SAFETY RULES BEFORE OPERATINGYOUR

UNIT. Compare the illustrationswith your unit to familiarize yourself with the location

of the various controls and adjustments. Save this manual for future reference.

Tnmmer Handlebar

Head

Tube

ON/STOP Switch

Starter Handle

Primer Bulb

Throttle

Trigger

Choke Lever

ON/STOP SWITCH

The ON/STOP switch is used to stop the

engine. To stop the engine, push and

release the engine ON/STOPswitch.

PRIMER BULB

The PRIMER BULB removes air from

the carburetor and fuel lines and fills

them with fuel. This allows you to start

the engine with fewer pulls on the

starter rope. Activate the primer bulb

by pressing it and allowing it to return

to its original form.

CHOKE

The CHOKE helps to supply fuel to the

engine to aid in cold starting. Activate

the choke by moving the choke lever to

the FULL CHOKE position. After the em

gine attempts to start, move the choke

lever to the HALF CHOKE position. Once

engine has started, move the choke le-

ver to the OFF CHOKE position.

BEFORE STARTING ENGINE

_I_WARNING: Be sure to read

the fuel information in the safety rules

before you begin. If you do not under-

stand the safety rules, do not attempt

to fuel your unit. Call 1-800-235-5878.

FUELING ENGINE

_WARNING: Remove fuel cap

slowly when refueling.

This engine is certified to operate on

unleaded gasoline. Before operation,

gasoline must be mixed with a good

quality synthetic 2-cycle air-cooled en-

gine oil. We recommend Craftsman

brand synthetic oil. Mix gasoline and

oil at a ratio of 40:1. A 40:1 ratio is ob-

tained by mixing 3.2 ounces of oil with

1 gallon of unleaded gasoline. In-

cluded with this brushcutter is a 3.2

ounce container of oil. Pour the entire

contents of this container into 1 gallon

of gasoline to achieve the proper fuel

mixture. DO NOT USE automotive oil or

boat oil. These oils will cause engine

damage. When mixing fuel, follow

instructions printed on container.

Once oil is added to gasoline, shake

container momentarily to assure that the

fuel is thoroughly mixed. Always read

and follow the safety rules relating to

fuel before fueling your unit.

IMPORTANT

Experience indicates that alcohol

blended fuels (called gasohol or using

ethanol or methanol) can attract mois-

ture which leads to separation and

formation of acids during storage.

Acidic gas can damage the fuel sys-

tem of an engine while in storage.

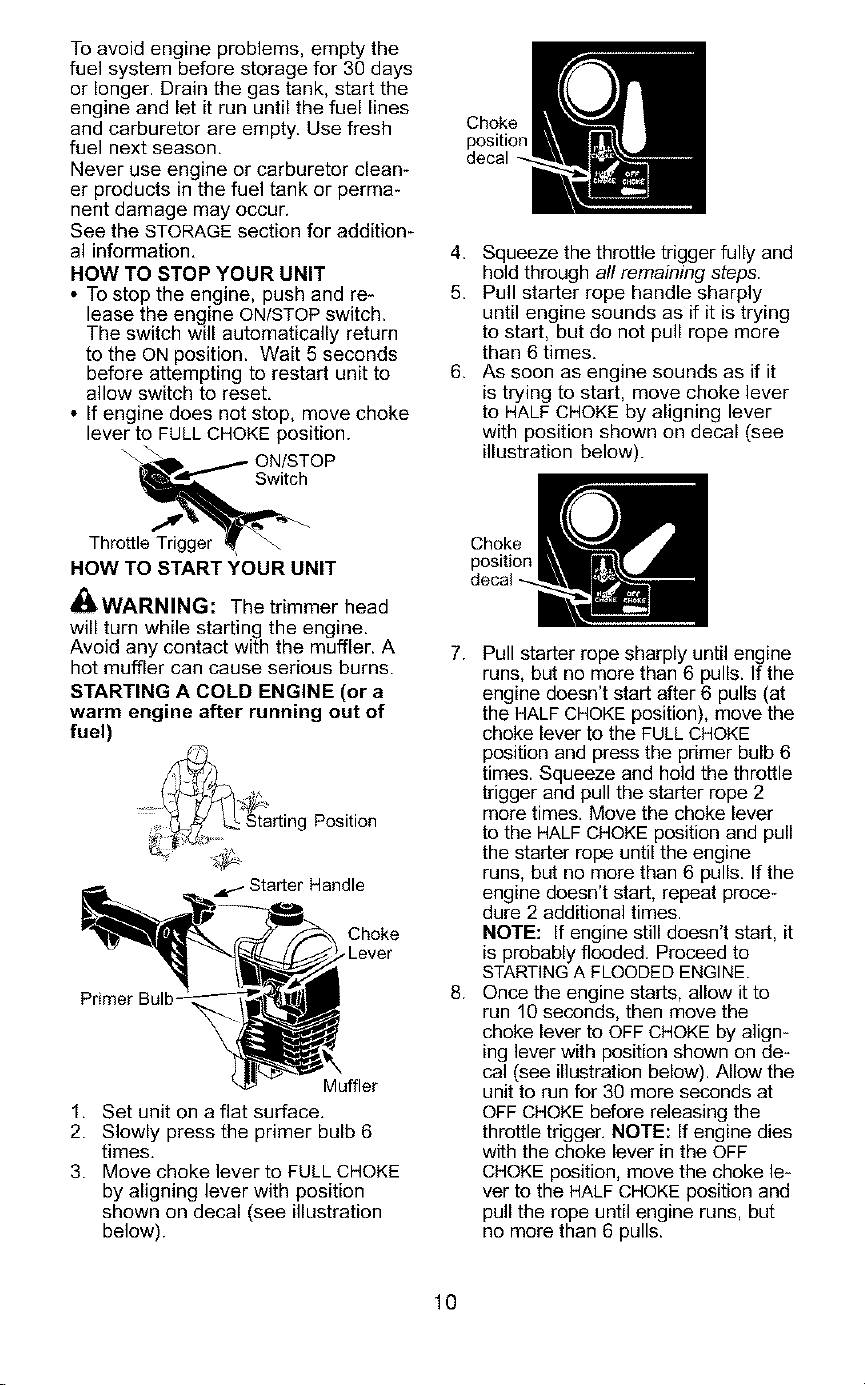

To avoid engine problems, empty the

fuel system before storage for 30 days

or longer. Drain the gas tank, start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh

fuel next season.

Never use engine or carburetor clean-

er products in the fuel tank or perma-

nent damage may occur.

See the STORAGE section for addition-

al information.

HOW TO STOP YOUR UNIT

• To stop the engine, push and re-

lease the engine ON/STOP switch.

The switch will automatically return

to the ON position. Wait 5 seconds

before attempting to restart unit to

allow switch to reset,

• If engine does net stop, move choke

lever to FULL CHOKE position.

_I_ ON/STOP

Throttle Trigger _

HOW TO START YOUR UNIT

_b_WARNING: The trimmer head

will turn while starting the engine.

Avoid any contact with the muffler. A

hot muffler can cause serious burns.

STARTING A COLD ENGINE (or a

warm engine after running out of

fuel)

g Position

Primer Bulb

Handle

Choke

.Lever

Muffler

1, Set unit on a flat surface,

2. Slowly press the primer bulb 6

times,

3. Move choke lever to FULL CHOKE

by aligning lever with position

shown on decal (see illustration

below).

Choke

position

decal

4. Squeeze the throttle trigger fully and

hold through all remaining steps.

5. Pull starter rope handle sharply

until engine sounds as if it is trying

to start, but do not pull rope more

than 6 times.

6. As soon as engine sounds as if it

is trying to start, move choke lever

to HALF CHOKE by aligning lever

with position shown on decal (see

illustration below).

Choke

position

7. Pull starter rope sharply until engine

runs, but no more than 6 pulls. If the

engine doesn't start after 6 pulls (at

the HALF CHOKE position), move the

choke lever to the FULL CHOKE

position and press the primer bulb 6

times. Squeeze and hold the throttle

trigger and pull the starter rope 2

more times. Move the choke lever

to the HALF CHOKE position and pull

the starter rope until the engine

runs, but no more than 6 pulls. If the

engine doesn't start, repeat proce-

dure 2 additional times.

NOTE: If engine still doesn't start, it

is probably flooded. Proceed to

STARTINGA FLOODED ENGINE.

8. Once the engine starts, allow it to

run 10 seconds, then move the

choke lever to OFF CHOKE by align-

ing lever with position shown on de-

cal (see illustration below). Allow the

unit to run for 30 more seconds at

OFF CHOKE before releasing the

throttle trigger. NOTE: If engine dies

with the choke lever in the OFF

CHOKE position, move the choke le-

ver to the HALF CHOKE position and

pull the rope until engine runs, but

no more than 6 pulls.

Choke

position

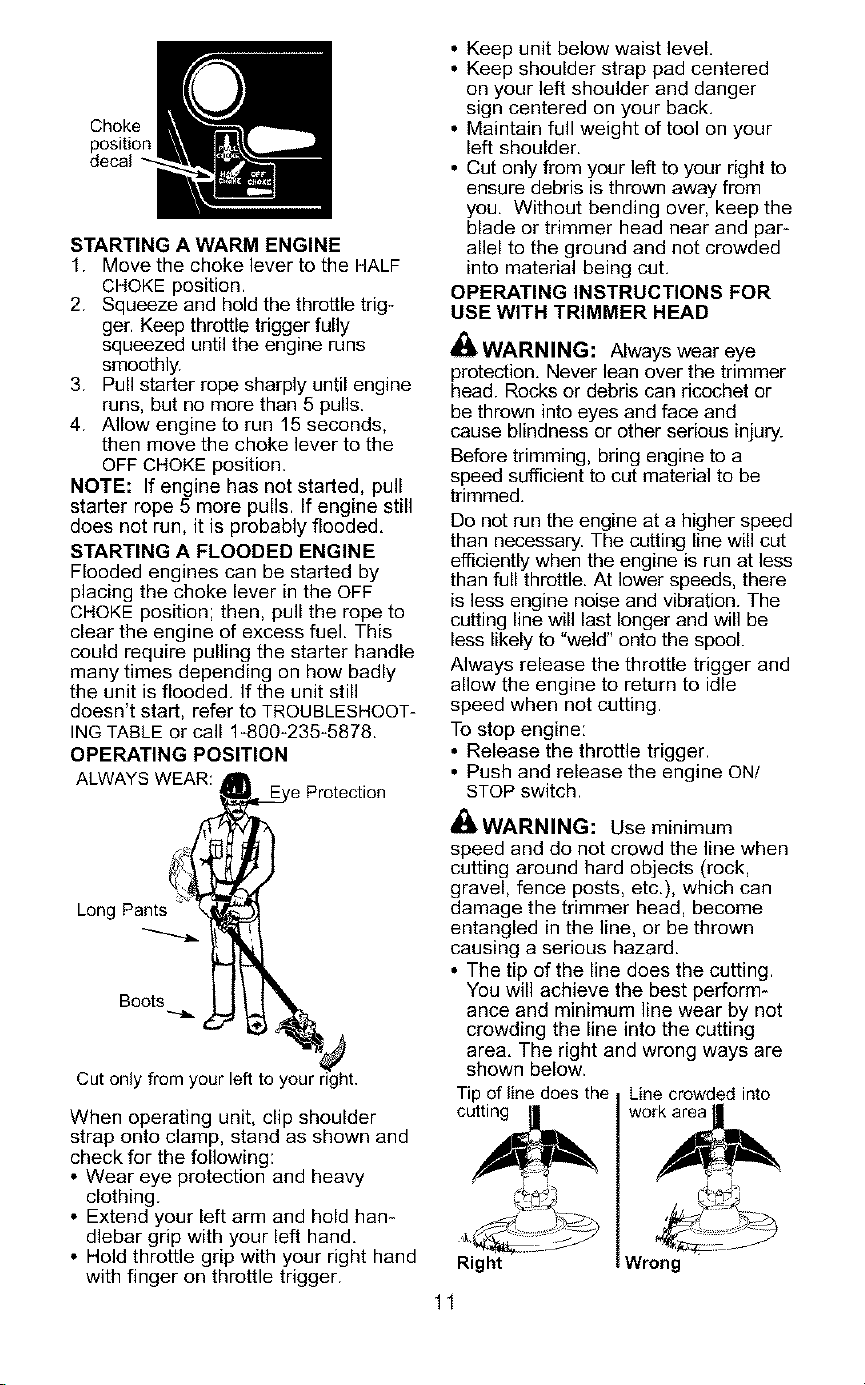

STARTING A WARM ENGINE

1. Move the choke lever to the HALF

CHOKE position.

2. Squeeze and hold the throttle trig-

ger. Keep throttle trigger fully

squeezed until the engine runs

smoothly.

3. Pull starter rope sharply until engine

runs, but no more than 5 pulls.

4. Allow engine to run 15 seconds,

then move the choke lever to the

OFF CHOKE position.

NOTE: If engine has net started, pull

starter rope 5 more pulls. If engine still

does net run, it is probably flooded.

STARTING A FLOODED ENGINE

Flooded engines can be started by

placing the choke lever in the OFF

CHOKE position; then, pull the rope to

clear the engine of excess fuel. This

could require pulling the starter handle

many times depending on hew badly

the unit is flooded. If the unit still

doesn't start, refer to TROUBLESHOOT-

ING TABLE or call 1-800-235-5878.

OPERATING POSITION

ALWAYS WEAR:

E e Protection

Long P___

B°°ts"_ _ _1 _ft_ _

Cut only from your e t to your rig t.

When operating unit, clip shoulder

strap onto clamp, stand as shown and

check for the following:

• Wear eye protection and heavy

clothing.

• Extend your left arm and held han-

dlebar grip with your left hand.

• Hold throttle grip with your right hand

with finger on throttle trigger.

• Keep unit below waist level.

• Keep shoulder strap pad centered

on your left shoulder and danger

sign centered on your back.

• Maintain full weight of tool on your

left shoulder.

• Cut only from your left to your right to

ensure debris is thrown away from

you. Without bending over, keepthe

blade or trimmer head near and par-

allel to the ground and not crowded

into material being cut.

OPERATING INSTRUCTIONS FOR

USE WITH TRIMMER HEAD

_h, WARNING: Always wear eye

protection. Never lean over the trimmer

head. Rocks or debris can ricochet or

be thrown into eyes and face and

cause blindness or other serious injury.

Before trimming, bring engine to a

speed sufficient to cut material to be

trimmed.

Do not run the engine at a higher speed

than necessary. The cutting line will cut

efficiently when the engine is run at less

than full throttle. At lower speeds, there

is less engine noise and vibration. The

cutting line will last longer and will be

less likely to "weld" onto the spool.

Always release the throttle trigger and

allow the engine to return to idle

speed when not cutting.

To stop engine:

• Release the throttle trigger.

• Push and release the engine ON/

STOP switch.

_JkWARNING: Use minimum

speed and de not crowd the line when

cutting around hard objects (rock,

gravel, fence posts, etc.), which can

damage the trimmer head, become

entangled in the line, or be thrown

causing a serious hazard.

• The tip of the line does the cutting.

You will achieve the best perform-

ance and minimum line wear by net

crowding the line into the cutting

area. The right and wrong ways are

shown below.

Tip of line does the

Right Wrong

Line crowded into

work area

• The line will easily remove grass

and weeds from around walls,

fences, trees and flower beds, but it

also can cut the tender bark of trees

or shrubs and scar fences.

• For trimming or scalping, use less

than full throttle to increase line life

and decrease head wear, especially:

• During light duty cutting.

• Near objects around which the line

can wrap such as small posts,

trees or fence wire.

• For mowing or sweeping, use full

throttle for a good clean job.

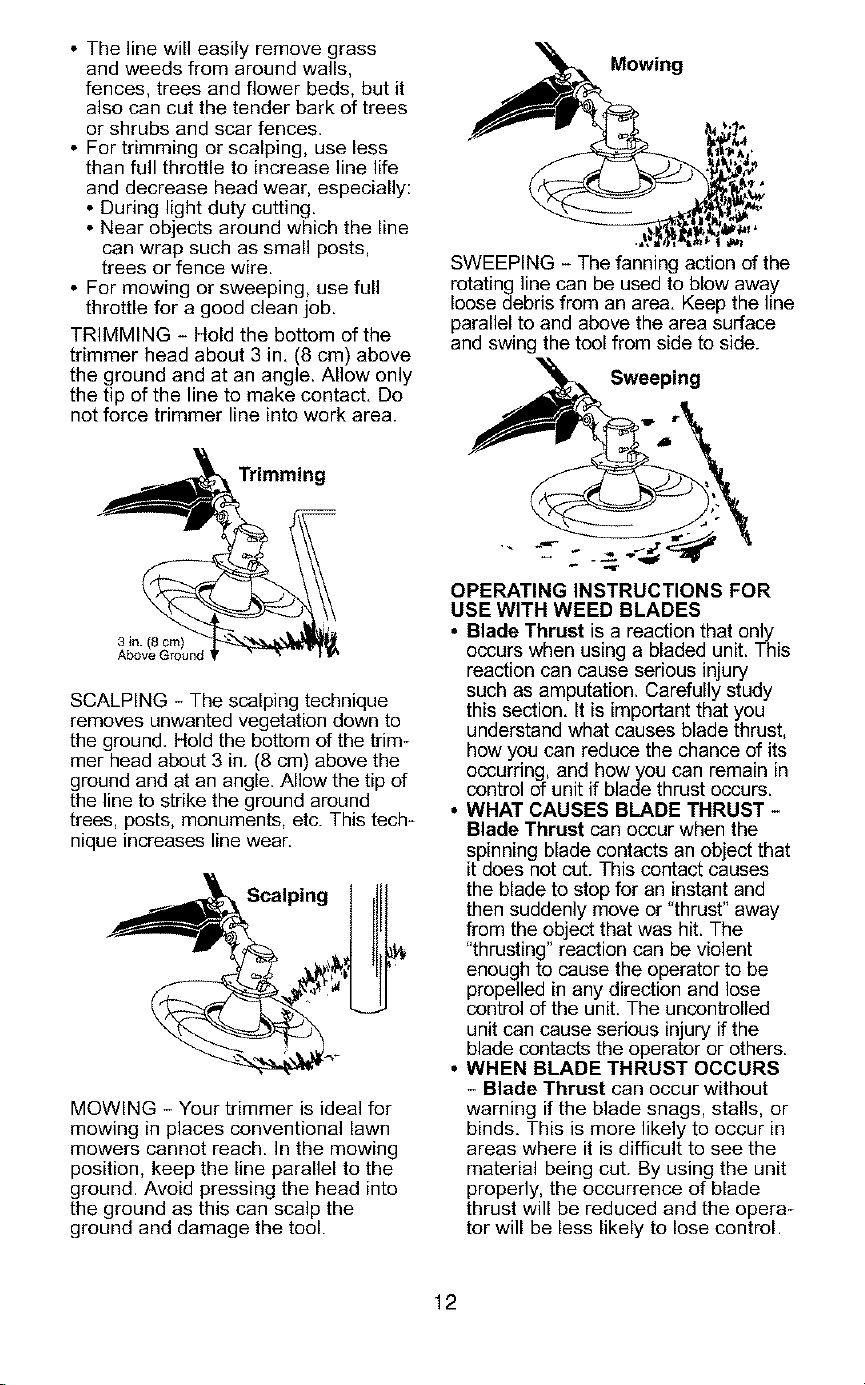

TRIMMING - Hold the bottom of the

trimmer head about 3 in. (8 cm) above

the ground and at an angle. Allow only

the tip of the line to make contact. Do

not force trimmer line into work area.

Trimming

SCALPING - The scalping technique

removes unwanted vegetation down to

the ground. Hold the bottom of the trim-

mer head about 3 in. (8 cm) above the

ground and at an angle. Allow the tip of

the line to strike the ground around

trees, posts, monuments, etc. This tech-

nique increases line wear.

Scalping

MOWING - Your trimmer is ideal for

mowing in places conventional lawn

mowers cannot reach. In the mowing

position, keep the line parallel to the

ground. Avoid pressing the head into

the ground as this can scalp the

ground and damage the tool.

Mowing

SWEEPING - The fanning action of the

rotating line can be used to blow away

loose debris from an area. Keep the line

parallel to and above the area surface

and swing the tool from side to side.

Sweeping

OPERATING INSTRUCTIONS FOR

USE WITH WEED BLADES

• Blade Thrust is a reaction that only

occurs when using a bladed unit. This

reaction can cause serious injury

such as amputation. Carefully study

this section, It is important that you

understand what causes blade thrust,

how you can reduce the chance of its

occurring, and how you can remain in

control of unit if blade thrust occurs.

• WHAT CAUSES BLADE THRUST -

Blade Thrust can occurwhen the

spinning blade contacts an object that

it does not cut. This contact causes

the blade to stop for an instant and

then suddenly move or "thrust" away

from the object that was hit. The

"thrusting" reaction can be violent

enough to cause the operator to be

propelled in any direction and lose

control of the unit. The uncontrolled

unit can cause serious injury if the

blade contacts the operator or others.

• WHEN BLADE THRUST OCCURS

- Blade Thrust can occur without

warning if the blade snags, stalls, or

binds. This is more likely to occur in

areas where it is difficult to see the

material being cut. By using the unit

properly, the occurrence of blade

thrust will be reduced and the opera-

tor will be less likely to lose control.

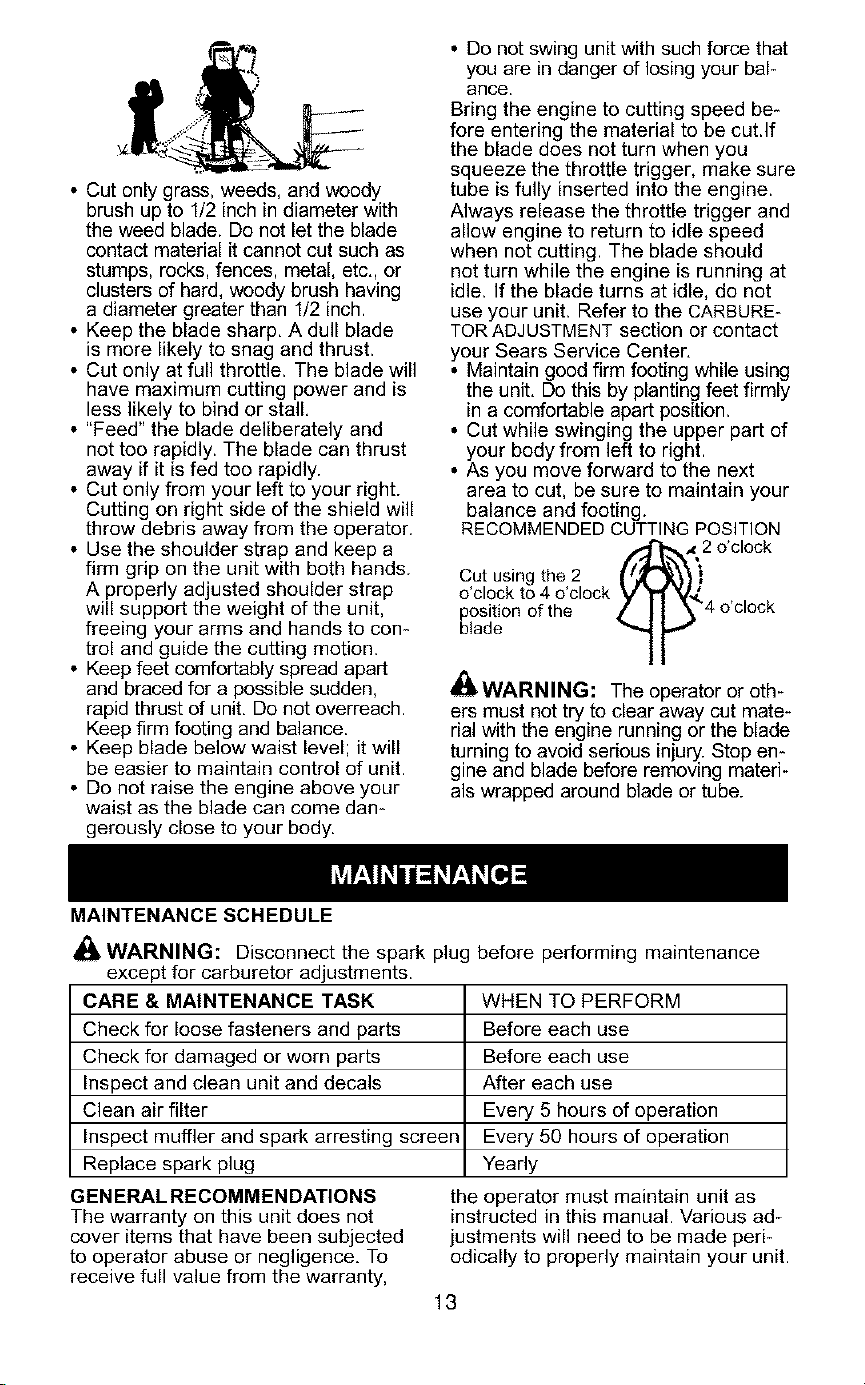

• Cut only grass, weeds, and woody

brush up to 1/2 inch in diameter with

the weed blade. Do not let the blade

contact material it cannot cut such as

stumps, rocks, fences, metal, etc., or

clusters of hard, woody brush having

a diameter greater than 1/2 inch.

• Keep the blade sharp. A dull blade

is more likely to snag and thrust.

• Cut only at full throttle. The blade will

have maximum cutting power and is

less likely to bind or stall.

• "Feed" the blade deliberately and

not too rapidly. The blade can thrust

away if it is fed too rapidly.

• Cut only from your left to your right.

Cutting on right side of the shield will

throw debris away from the operator.

• Use the shoulder strap and keep a

firm grip on the unit with both hands.

A properly adjusted shoulder strap

will support the weight of the unit,

freeing your arms and hands to con-

trol and guide the cutting motion.

• Keep feet comfortably spread apart

and braced for a possible sudden,

rapid thrust of unit. Do not overreach.

Keep firm footing and balance.

• Keep blade below waist level; it will

be easier to maintain control of unit.

• Do not raise the engine above your

waist as the blade can come dan-

gerously close to your body.

• Do not swing unit with such force that

you are in danger of losing your bal-

ance.

Bring the engine to cutting speed be-

fore entering the material to be cut.If

the blade does not turn when you

squeeze the throttle trigger, make sure

tube is fully inserted into the engine.

Always release the throttle trigger and

allow engine to return to idle speed

when not cutting. The blade should

not turn while the engine is running at

idle. If the blade turns at idle, do not

use your unit. Refer to the CARBURE-

TOR ADJUSTMENT section or contact

your Sears Service Center.

• Maintain good firm footing while using

the unit. Do this by planting feet firmly

in a comfortable apart position.

• Cut while swinging the upper part of

your body from left to right.

• As you move forward to the next

area to cut, be sure to maintain your

balance and footing.

RECOMMENDED CUTTING POSITION

_2 o'clock

Cut using the 2 i)

o'clock to 4 o'clock

position of the 4 o'clock

btade

d_WARNING: The operator or oth_

ers must not try to clear away cut mate-

rial with the engine running or the blade

turning to avoid serious injury. Stop en-

gine and blade before removing materi_

als wrapped around blade or tube.

MAINTENANCE SCHEDULE

WARNING: Disconnect the spark plug before performing maintenance

except for carburetor adjustments.

CARE & MAINTENANCE TASK

Check for loose fasteners and parts

Check for damaged or worn parts

Inspect and clean unit and decals

Clean air filter

Inspect muffler and spark arresting screen

Replace spark plug

GEN ERAL RECOMMEN DATIONS

The warranty on this unit does not

cover items that have been subjected

to operator abuse or negligence, To

receive full value from the warranty,

WHEN TO PERFORM

Before each use

After each use

Every 5 hours of operation

Every 50 hours of operation

Yearly

the operator must maintain unit as

instructed in this manual. Various ad_

justments will need to be made peri-

odically to properly maintain your unit.

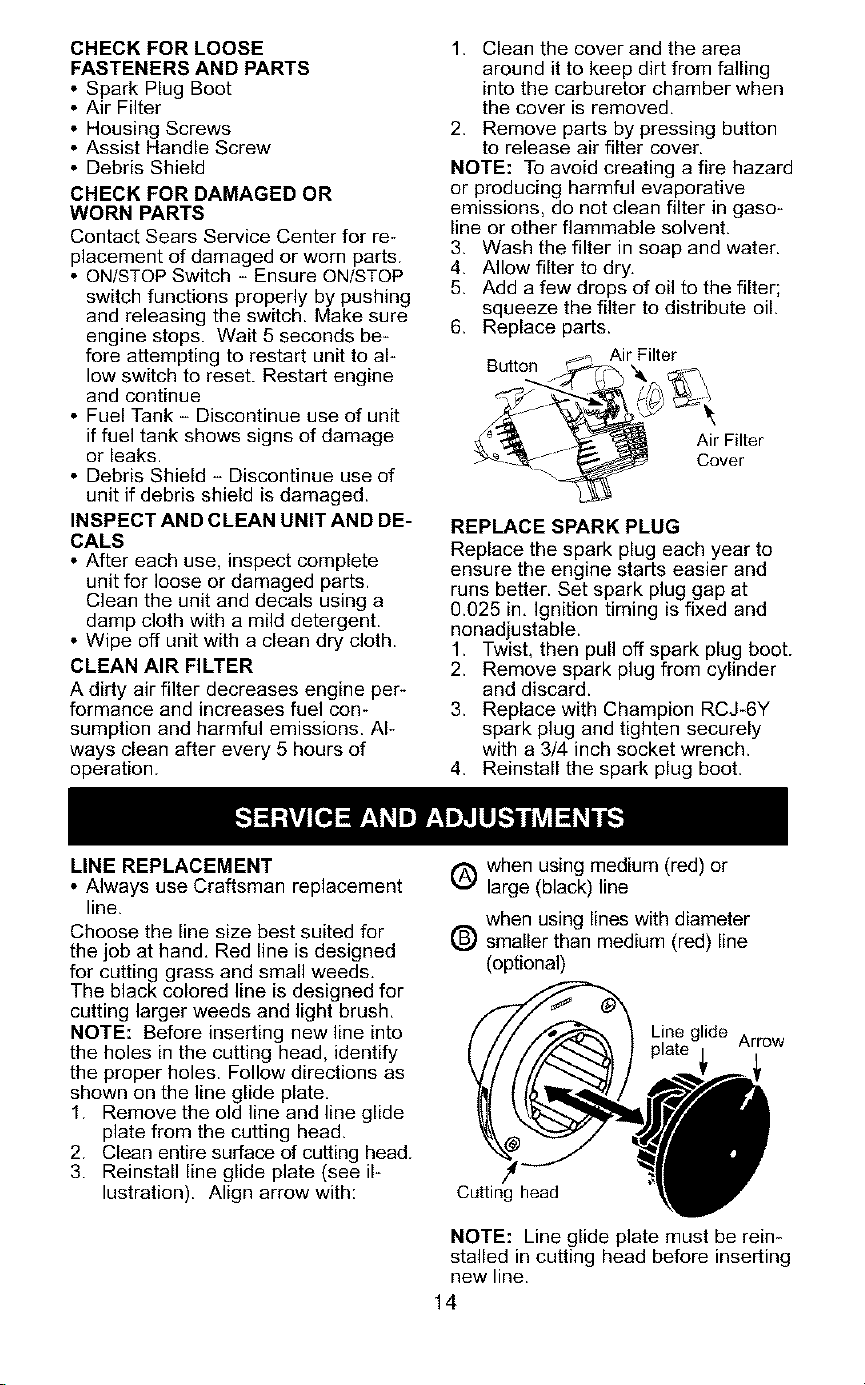

CHECK FOR LOOSE

FASTENERS AND PARTS

• Spark Plug Boot

• Air Filter

• Housing Screws

• Assist Handle Screw

• Debris Shield

CHECK FOR DAMAGED OR

WORN PARTS

Contact Sears Service Center for re-

placement of damaged or worn parts.

• ON/STOP Switch - Ensure ON/STOP

switch functions properly by pushing

and releasing the switch. Make sure

engine stops. Wait 5 seconds be-

fore attempting to restart unit to al-

low switch to reset. Restart engine

and continue

• Fuel Tank - Discontinue use of unit

if fuel tank shows signs of damage

or leaks.

• Debris Shield - Discontinue use of

unit if debris shield is damaged.

INSPECT AND CLEAN UNIT AND DE-

CALS

• After each use, inspect complete

unit for loose or damaged parts.

Clean the unit and decals using a

damp cloth with a mild detergent.

• Wipe off unit with a clean dry cloth.

CLEAN AIR FILTER

A dirty air filter decreases engine per-

formance and increases fuel con-

sumption and harmful emissions. Al-

ways clean after every 5 hours of

operation.

1. Clean the cover and the area

around it to keep dirt from falling

into the carburetor chamber when

the cover is removed.

2. Remove parts by pressing button

to release air filter cover.

NOTE: To avoid creating a fire hazard

or producing harmful evaporative

emissions, do not clean filter in gaso-

line or other flammable solvent.

3. Wash the filter in soap and water.

4. Allow filter to dry.

5. Add a few drops of oil to the filter;

squeeze the filter to distribute oil.

6. Replace parts.

Air Filter

Button

Air Filter

CoveF

REPLACE SPARK PLUG

Replace the spark plug each year to

ensure the engine starts easier and

runs better. Set spark plug gap at

0.025 in. Ignition timing is fixed and

nonadjustable.

1. Twist, then pull off spark plug boot.

2. Remove spark plug from cylinder

and discard.

3. Replace with Champion RCJ-6Y

spark plug and tighten securely

with a 3/4 inch socket wrench.

4. Reinstall the spark plug boot.

LINE REPLACEMENT

• Always use Craftsman replacement

line.

Choose the line size best suited for

the job at hand. Red line is designed

for cutting grass and small weeds.

The black colored line is designed for

cutting larger weeds and light brush.

NOTE: Before inserting new line into

the holes in the cutting head, identify

the proper holes. Follow directions as

shown on the line glide plate.

1. Remove the old line and line glide

plate from the cutting head.

2. Clean entire surface of cutting head.

3. Reinstall line glide plate (see il-

lustration). Align arrow with:

(_ when using medium (red) or

large (black) line

when using lines with diameter

(_ smaller than medium (red) line

(optional)

Line glide Arrow

Cutting head

NOTE: Line glide plate must be rein*

stalled in cutting head before inserting

new line.

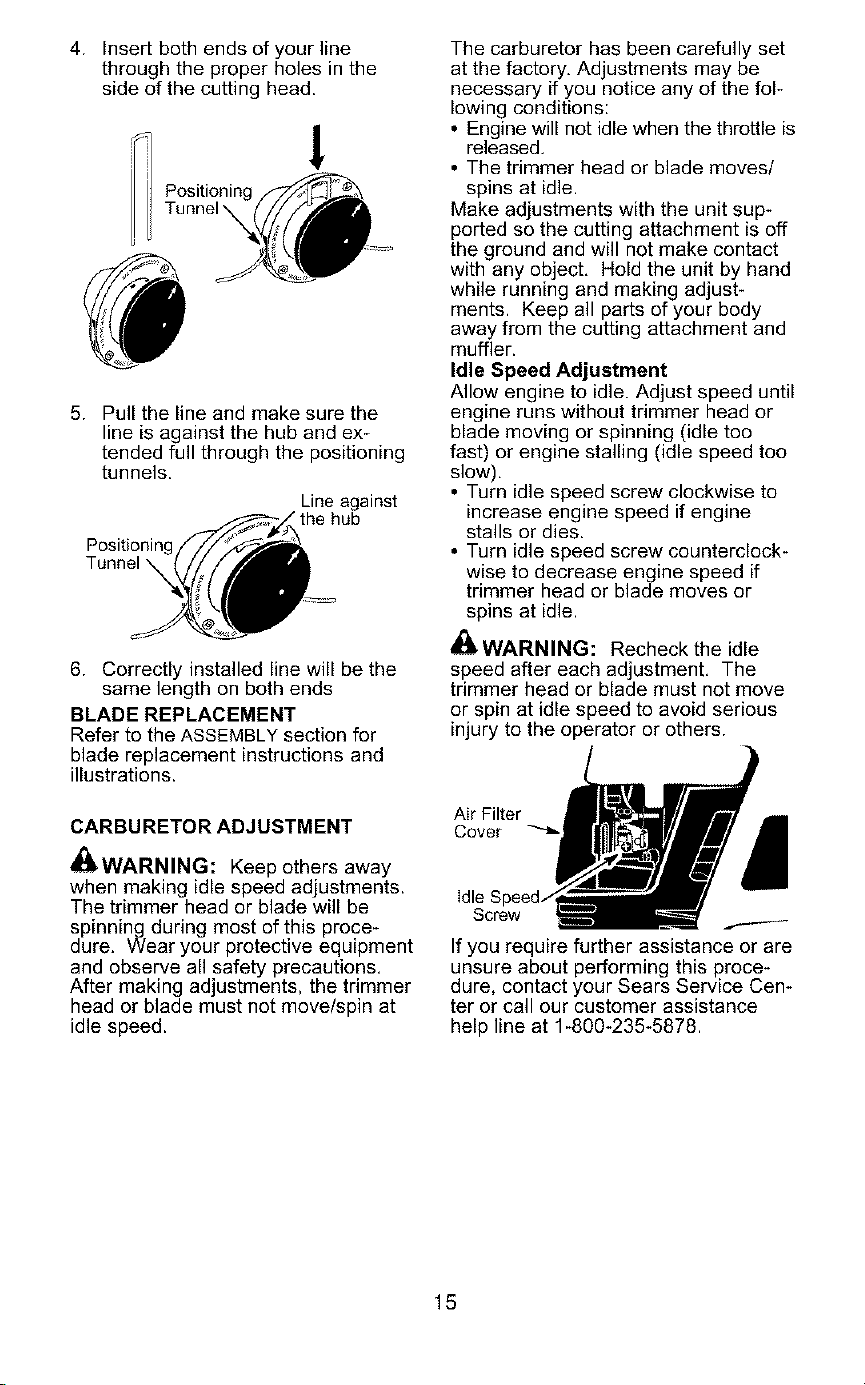

4. Insertbothendsofyourline

through the proper holes in the

side of the cutting head.

Positioning

5. Pull the line and make sure the

line is against the hub and ex-

tended full through the positioning

tunnels,

Line against

Tunnel "

6. Correctly installed line will be the

same length on both ends

BLADE REPLACEMENT

Refer to the ASSEMBLY section for

blade replacement instructions and

illustrations.

CARBURETOR ADJUSTMENT

_WARNING: Keep ethers away

when making idle speed adjustments.

The trimmer head or blade will be

spinning during most of this proce-

dure. Wear your protective equipment

and observe all safety precautions.

After making adjustments, the trimmer

head or blade must not move/spin at

idle speed.

The carburetor has been carefully set

at the factory. Adjustments may be

necessary if you notice any of the fol-

lowing conditions:

• Engine will not idle when the throttle is

released.

• The trimmer head or blade moves/

spins at idle.

Make adjustments with the unit sup-

ported so the cutting attachment is off

the ground and will not make contact

with any object. Hold the unit by hand

while running and making adjust-

ments. Keep all parts of your body

away from the cutting attachment and

muffler.

Idle Speed Adjustment

Allow engine to idle. Adjust speed until

engine runs without trimmer head or

blade moving or spinning (idle too

fast) or engine stalling (idle speed too

slow).

• Turn idle speed screw clockwise to

increase engine speed if engine

stalls or dies.

• Turn idle speed screw counterclock-

wise to decrease engine speed if

trimmer head or blade moves or

spins at idle.

i_ll WARNING: Recheck the idle

speed after each adjustment. The

trimmer head or blade must not move

or spin at idle speed to avoid serious

injury to the operator or others.

Air Filter

Cover _

IdleS

Screw

If you require further assistance or are

unsure about performing this proce-

dure, contact your Sears Service Cen-

ter or call our customer assistance

help line at 1-800-235-5878.

d_WARNING: Perform the follow-

ing steps after each use:

• Allow engine to cool before storing

or transporting.

• Store unit and fuel in a well venti-

lated area where fuel vapors cannot

reach sparks or open flames from

water heaters, electric motors or

switches, furnaces, etc.

• Store unit with all guards in place.

Position unit so that any sharp ob-

ject cannot accidentally cause injury.

• Store unit and fuel well out of the

reach of children.

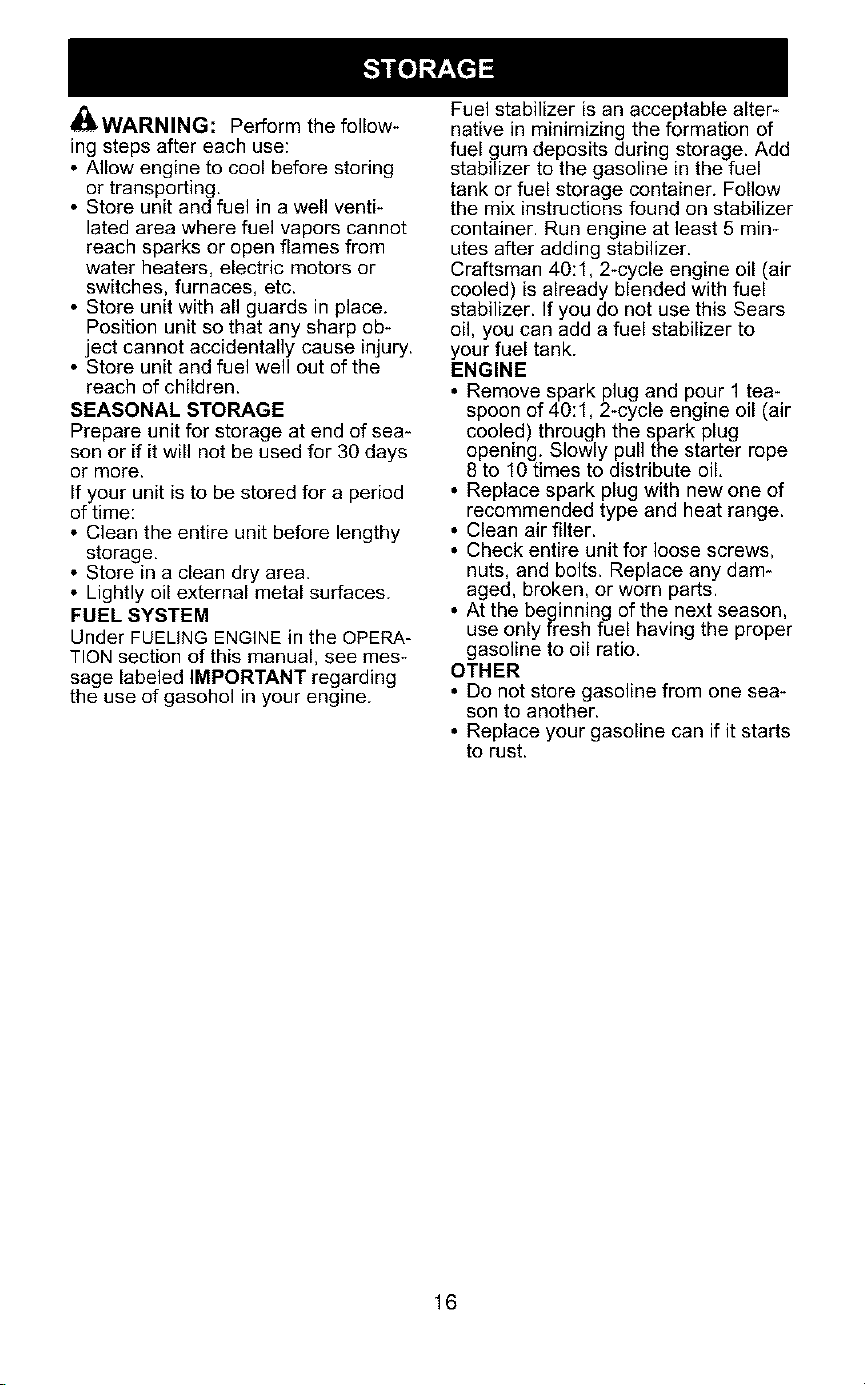

SEASONAL STORAGE

Prepare unit for storage at end of sea*

son or if it will not be used for 30 days

or more.

If your unit is to be stored for a period

of time:

• Clean the entire unit before lengthy

storage.

• Store in a clean dry area.

• Lightly oil external metal surfaces.

FUEL SYSTEM

Under FUELING ENGINE in the OPERA-

TION section of this manual, see mes-

sage labeled IMPORTANT regarding

the use of gasohol in your engine.

Fuel stabilizer is an acceptable alter*

native in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to the gasoline in the fuel

tank or fuel storage container. Follow

the mix instructions found on stabilizer

container. Run engine at least 5 min-

utes after adding stabilizer.

Craftsman 40:1, 2-cycle engine oil (air

cooled) is already blended with fuel

stabilizer. If you do not use this Sears

oil, you can add a fuel stabilizer to

your fuel tank.

ENGINE

• Remove spark plug and pour 1 tea-

spoon of 40:1, 2-cycle engine oil (air

cooled) through the spark plug

opening. Slowly pull the starter rope

8 to 10 times to distribute oil.

• Replace spark plug with new one of

recommended type and heat range.

• Clean air filter.

• Check entire unit for loose screws,

nuts, and bolts. Replace any dam*

aged, broken, or worn parts.

• At the beginning of the next season,

use only fresh fuel having the proper

gasoline to oil ratio.

OTHER

• Do not store gasoline from one sea-

son to another.

• Replace your gasoline can if it starts

to rust.

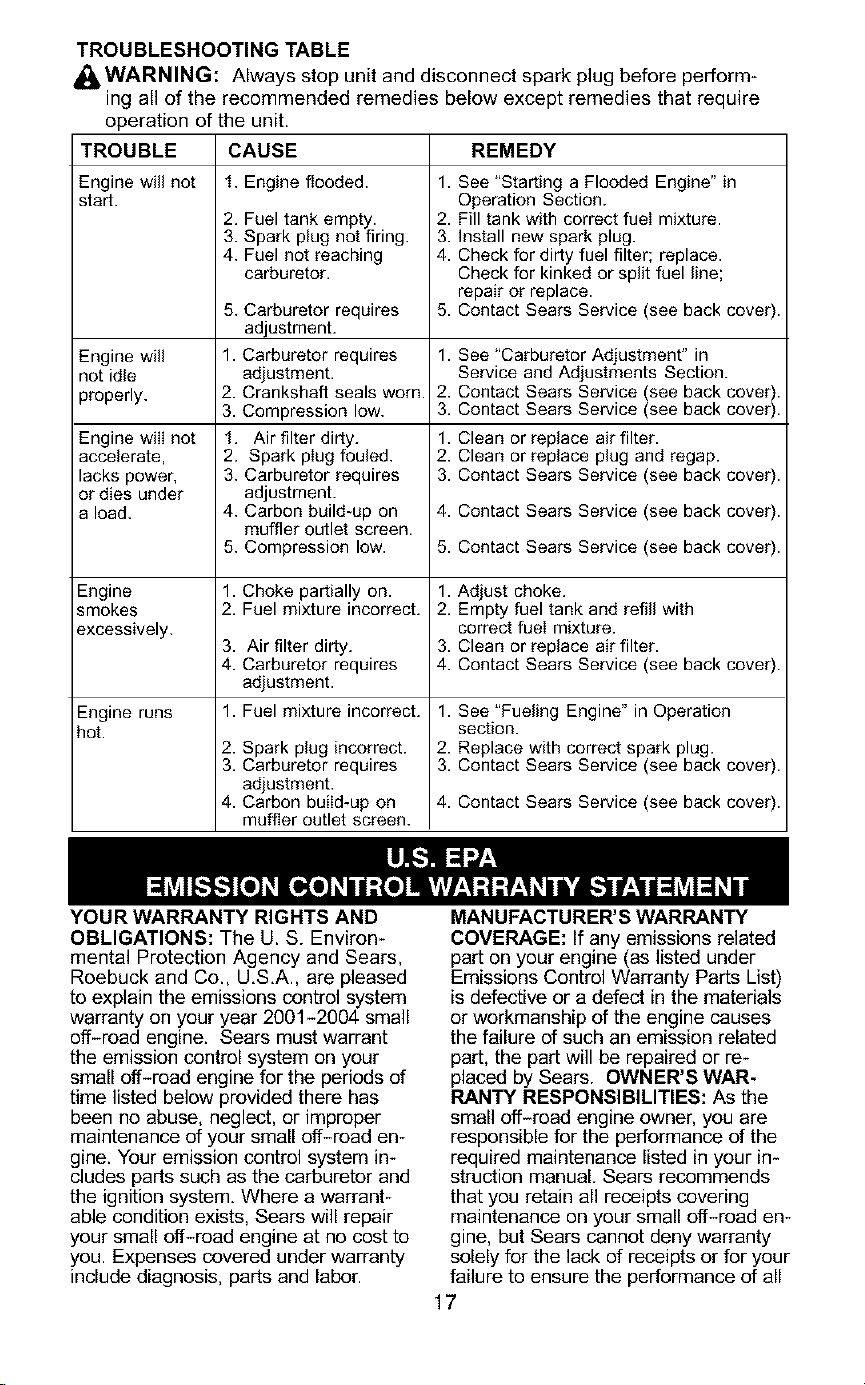

TROUBLESHOOTING TABLE

_kWARNING: Always stop unit and disconnect spark plug before perform-

ing all of the recommended remedies below except remedies that require

operation of the unit.

TROUBLE CAUSE REMEDY

Engine will not 1. Engine flooded. 1. See "Starting a Flooded Engine" in

start. Operation Section.

2. Fuel tank empty. 2. Fill tank with correct fueI mixture.

3. Spark plug not firing. 3. Install new spark plug.

4. Fuel not reaching 4. Check for dirty fuel filter; replace.

carburetor. Check for kinked or split fuel line;

repair or replace.

5. Carburetor requires 5. Contact Sears Service (see back cover

adjustment.

Engine will 1. Carburetor requires 1. See "Carburetor Adjustment" in

not idle adjustment. Service and Adjustments Section.

properly. 2. Crankshaft seals worn. 2. Contact Sears Service (see back cover)

3. Compression low. 3. Contact Sears Service (see back cover)

Engine wilI not f. Air filter dirty. 1. Clean or replace air filter.

accelerate, 2. Spark plug fouled. 2. Clean or replace plug and regap.

lacks power', 3. Carburetor requires 3. Contact Sears Service (see back cover

or dies under adjustment.

a load. 4. Carbon build-up on 4. Contact Sears Service (see back cover

muffler outlet screen.

5. Compression low. 5. Contact Sears Service (see back cover

Engine 1. Choke partially on. 1. Adjust choke.

smokes 2. Fuel mixture incorrect. 2. Empty fuel tank and refill with

_=xcessively. correct fueI mixture.

3. Air filter dirty. 3. Clean or replace air filter.

4. Carburetor requires 4. Contact Sears Service (see back cover

adjustment.

Engine runs 1. Fuel mixture incorrect. 1. See "Fueling Engine" in Operation

not. section.

2. Spark plug incorrect. 2. Replace with correct spark plug.

3. Carburetor requires 3. Contact Sears Service (see back cover}.

adjustment.

4. Carbon build-up on 4. Contact Sears Service (see back cover).

muffler outlet screen.

YOUR WARRANTY RIGHTS AND

OBLIGATIONS: The U. S. Environ-

mental Protection Agency and Sears,

Roebuck and Co., U,S,A., are pleased

to explain the emissions control system

warranty on your year 2001-2004 small

off-road engine. Sears must warrant

the emission control system on your

small off-road engine for the periods of

time listed below provided there has

been no abuse, neglect, or improper

maintenance of your small off-road en-

gine. Your emission control system in-

cludes parts such as the carburetor and

the ignition system, Where a warrant-

able condition exists, Sears will repair

your small off-road engine at no cost to

you. Expenses covered under warranty

include diagnosis, parts and labor.

MANUFACTURER'S WARRANTY

COVERAGE: If any emissions related

part on your engine (as listed under

Emissions Control Warranty Parts List)

is defective or a defect in the materials

or workmanship of the engine causes

the failure of such an emission related

part, the part will be repaired or re-

placed by Sears. OWNER'S WAR-

PANTY RESPONSIBILITIES: As the

small off-road engine owner, you are

responsible for the performance of the

required maintenance listed in your in-

struction manual. Sears recommends

that you retain all receipts covering

maintenance on your small off-road en-

gine, but Sears cannot deny warranty

solely for the lack of receipts or for your

failure to ensure the performance of all

scheduledmaintenance.Asthesmall

off-roadengineowner,youshouldbe

awarethatSearsmaydenyyouwar-

rantycoverageifyoursmalloff-road

engine or a part of it has failed due to

abuse, neglect, improper maintenance,

unapproved modifications, or the use of

parts not made or approved by the orig-

inal equipment manufacturer, You are

responsible for presenting your small

off-road engine to a Sears authorized

repair center as soon as a problem ex-

ists, Warranty repairs should be com-

pleted in a reasonable amount of time,

not to exceed 30 days. If you have any

questions regarding your warranty rights

and responsibilities, you should contact

your nearest authorized service center

or call Sears at 1-800-469-4663.

WARRANTY COMMENCEMENT

DATE: The warranty period begins on

the date the small off-road engine is

purchased, LENGTH OF COVERAGE:

This warranty shall be for a period of

two years from the initial date of pur-

chase. WHAT IS COVERED: REPAIR

OR REPLACEMENT OF PARTS. Re-

pair or replacement of any warranted

part will be performed at no charge to

the owner at an approved Sears servic-

ing center, If you have any questions

regarding your warranty rights and re-

sponsibilities, you should contact your

nearest authorized service center or call

Sears at 1-800-469-4663, WARRAN-

TY PERIOD: Any warranted part which

is not scheduled for replacement as re-

quired maintenance, or which is sched-

uled only for regular inspection to the

effect of "repair or replace as neces-

sary" shall be warranted for 2 years,

Any warranted part which is scheduled

for replacement as required mainte-

nance shall be warranted for the period

of time up to the first scheduled replece-

ment point for that part. DIAGNOSIS:

The owner shall net be charged for

diagnostic labor which leads to the de-

termination that a warranted part is de-

fective if the diagnostic work is per-

formed at an approved Sears servicing

center. CONSEQUENTIAL DAMAGES:

Sears may be liable for damages to

other engine components caused by

the failure of a warranted part still under

warranty. WHAT IS NOT COVERED:

All failures caused by abuse, neglect, or

improper maintenance are not covered,

ADD-ON OR MODIFIED PARTS: The

use of add-on or modified parts can be

grounds for disallowing a warranty

claim. Sears is not liable to cover fail-

ures of warranted parts caused by the

use of add-on or modified parts. HOW

TO FILE A CLAIM: If you have any

questions regarding your warranty rights

and responsibilities, you should contact

your nearest authorized service center

or call Sears at 1-800-469-4663.

WHERE TO GET WARRANTY SER-

VICE: Warranty services or repairs shall

be provided at all Sears service centers.

Call 1-800-469-4663. MAINTE-

NANCE, REPLACEMENT AND RE-

PAIR OF EMISSION RELATED

PARTS: Any Sears approved replace-

ment part used in the performance of

any warranty maintenance or repair on

emission related parts will be provided

without charge to the owner if the part is

under warranty, EMISSION CONTROL

WARRANTY PARTS LIST: Carburetor,

Ignition System: Spark Plug (covered

up to maintenance schedule), Ignition

Module. MAINTENANCE STATE-

MENT: The owner is responsible for the

performance of all required mainte-

nance as defined in the instruction

manual.

This engine is certified to be emissions compliant for the following use:

[] Moderate (50 hours)

[] Intermediate (125 hours)

[] Extended (300 hours)

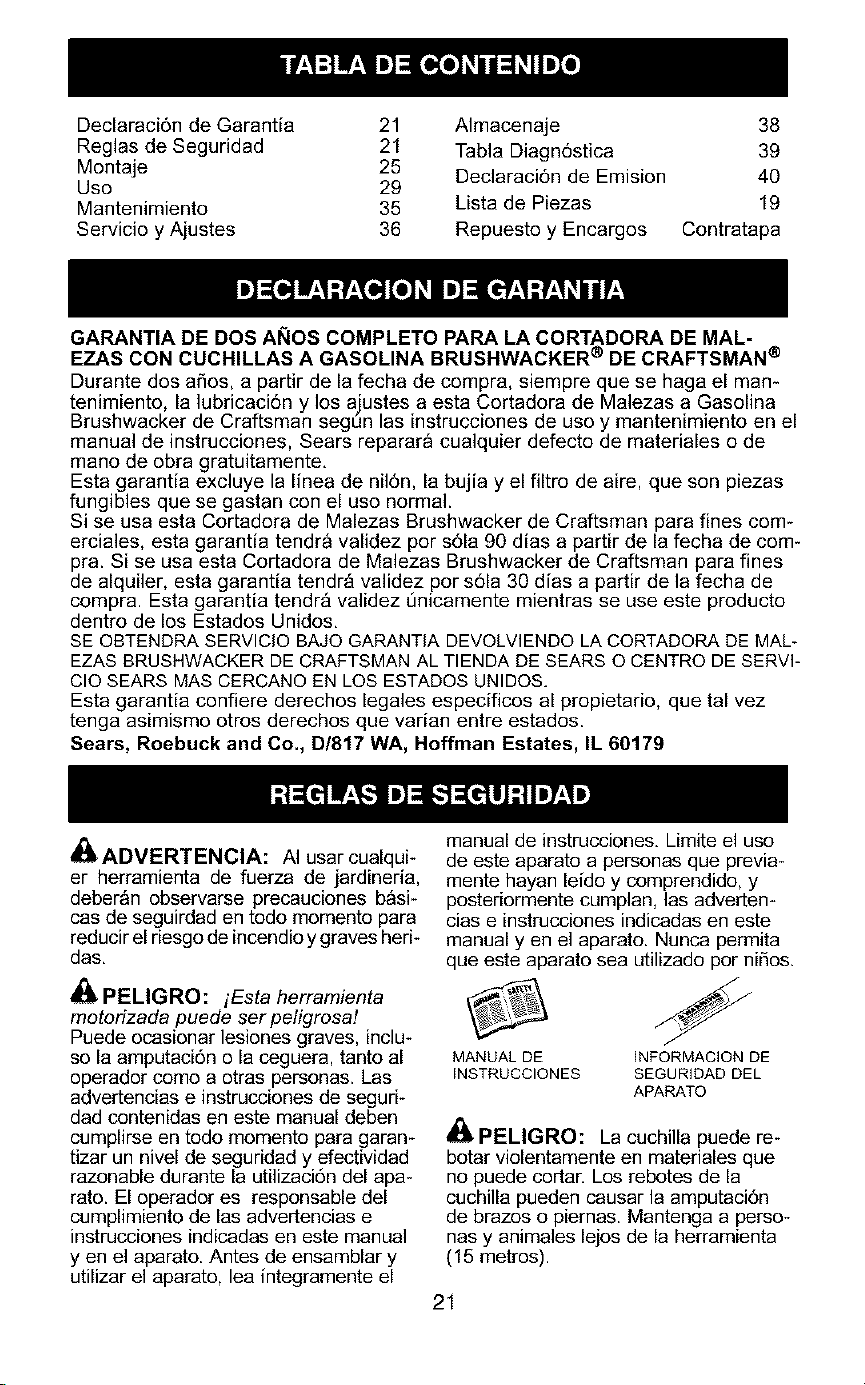

Declaraci6n de Garantia 21 Almacenaje 38

Reglas de Seguridad 21 Tabla Diagn6stica 39

Montaje 25 Declaraci6n de Emision 40

Uso 29

Mantenimiento 35 Lista de Piezas 19

Servicio y Ajustes 36 Repuesto y Encargos Contratapa

GARANTIA DE DOS AI_IOS COMPLETO PAPA LA CORTADOPA DE MAL-

EZAS CON CUCHILLAS A GASOLINA BRUSHWACKER ® DE CRAFTSMAN ®

Durante dos aSos, a partir de la fecha de compra, siempre que se haga el mare

tenimiento, la lubricaci6n y los ajustes a esta Cortadora de Malezas a Gasolina

Brushwacker de Craftsman segQn las instrucciones de uso y mantenimiento en el

manual de instrucciones, Sears reparara cualquier defecto de materiales o de

mano de obra gratuitamente,

Esta garantia excluye la linea de nil6n, la bujia y el filtro de aire, que son piezas

fungibles que se gastan con el uso normal.

Si se usa esta Cortadora de Malezas Brushwacker de Craftsman para fines com-

erciales, esta garantia tendra validez por s61a 90 dias a partir de la fecha de com*

pra. Si se usa esta Cortadora de Malezas Brushwacker de Craftsman para fines

de alquiler, esta garantia tendr9 validez por s61a 30 dias a partir de la fecha de

compra. Esta garantia tendr9 validez t]nicamente mientras se use este producto

dentro de los Estados Unidos,

SE OBTENDRA SERVlCIO BAJO GARANTIA DEVOLVlENDO LA CORTADORA DE MAL-

EZAS BRUSHWACKER DE CRAFTSMAN AL TIENDA DE SEARS O CENTRO DE SERVl-

ClO SEARS MAS CERCANO EN LOS ESTADOS UNIDQS.

Esta garantia confiere derechos legales especificos al propietario, que tal vez

tenga asimismo otros derechos que varian entre estados.

Sears, Roebuck and Co., D/817 WA, Hoffman Estates, IL 60179

_IIADVERTENCIA: AI usar cualqui-

er herramienta de fuerza de jardineria,

deber_n observarse precauciones b_si_

cas de seguirdad en todo momento para

reducir el riesgo de incendio y graves heri-

das,

_L PELIGRO: iEstaherramienta

motorizada puede ser peligrosa!

Puede ocasionar lesiones graves, inclu-

so la amputaci6n o la ceguera, tanto al

operador como a otras personas. Las

advertencias e instrucciones de segurF

dad contenidas en este manual deben

cumplirse en todo momento para garan-

tizar un nivel de seguridad y efectividad

razonable durante la utilizaci6n del apa-

rato. El operador es responsable del

cumplimiento de las advertencias e

instrucciones indicadas en este manual

yen el aparato. Antes de ensamblar y

utilizar el aparato, lea integramente el

manual de instrucciones, Limite el uso

de este aparato a personas que previa-

mente hayan leido y comprendido, y

posteriormente cumplan, las adverten-

cias e instrucciones indicadas en este

manual yen el aparato. Nunca permita

que este aparato sea utilizado por niSos,

MANUAL DE INFORMACION DE

INSTRUCCIONES SEGURIDAD DEL

APARATO

_k PELIGRO: La cuchilla puede re-

botar violentamente en materiales que

no puede cortar, Los rebotes de la

cuchilla pueden causar la amputaciSn

de brazos o piernas. Mantenga a perso-

nas y animales lejos de la herramienta

(15 metros).

41_ADVERTENCIA: La linea de

certe arreja ebjetos vielentamente.

Usted, al igual que otras personas,

puede quedar ciege o herido. Use

anteojos de seguridad y protecci6n en

las piernas.

UTILICE SIEMPRE: Objetos "_1_

Protecci6n

ocular _ despedidos

11 Perneras _°_

Botasl

_Ib.ADVERTENClA: Zona de peli-

gro de objetos despedidos. La cuchilla

y la linea de certe arroja objetos

vielentamente. Este puede ocasionar

ceguera o lesienes a otros. Mantenga

a personas y animales lejos de la he-

rramienta 15 metros (50 pies).

___ deL°na

peligro

_II_ADVERTENCIA: No utilice el

cabezal de certe come dispesitivo de

sujeci6n de la cuchilla.

_lb ADVERTENClA: La cuchilla

sigue girando incluso despu6s de sol-

tar el acelerador o de apagar el motor.

Incluso cuando esta girande libremem

te, la cuchilla puede despedir ebjetes

o causar cortes profundos si se teca

accidentalmente. Detenga la cuchilla

poniendo en contacto el lade derecho

de la misma con material ya certado.

Para detener la

cuchilla cuando gire _.

Iibremente, p6ngala ,_f

en contacto con ma-

terial previamentela-//_'_

cortado.

iiJ®

SEGURIDAD DEL OPERADOR

* Vistase apropiadamente. Siempre

use anteojos de seguridad o similar

protecci6n para los ojos cuando use

o de mantenimiento a este aparato

(anteojos de seguridad est_n dispo-

nibles). La protecci6n para los ojos

debe ser marcada con Z87.

. Siempre utilize mascarilla para la

cara o mascarilla a prueba de polvo

si se va a trabajar en condiciones

donde hay polvo.

. Siempre utilize pantalones pesados

y largos, mangas largas, betas y

guantes. Se recomienda el use de

pantorrilleras de seguridad.

. Siempre utilize protecci6n para los

pies. No trabaje descalzo ni en

sandalias. Evite la linea/cuchilla gi-

rante.

. Mantenga el cabello per encima de

los hombres, at&ndolo para tal efecto

si es necesario. No use ropa suelta

ni ropa con corbatas, tiras, borlas,

etc. que cuelgan libremente. Pueden

enredarse en las piezas en movi-

miento.

. Si est9 completament tapado, estara

m_s protegido de los escombros y

pedazos de plantas t6xicos arroja-

dos per la linea girante.

. Mant6ngase alerta. No haga use del

aparato estando cansado, enfermo o

bajo la infiuencia del alcohol, de dro-

gas o de remedies. Vigile bien Io

que est& haciendo; use del sentido

comQn.

. Use protecci6n de oidos.

. Nunca ponga el aparato en marcha

ni Io deje en marcha dentro de un

recinto cerrado. Respirar los vapores

del combustible Io puede matar.

. Mantenga las manijas libres de

aceite y de combustible.

. Siempre que trabaje con cuchillas,

utilice el mango y una correa al hom-

bre correctamente ajustada (vea

MONTAJE).

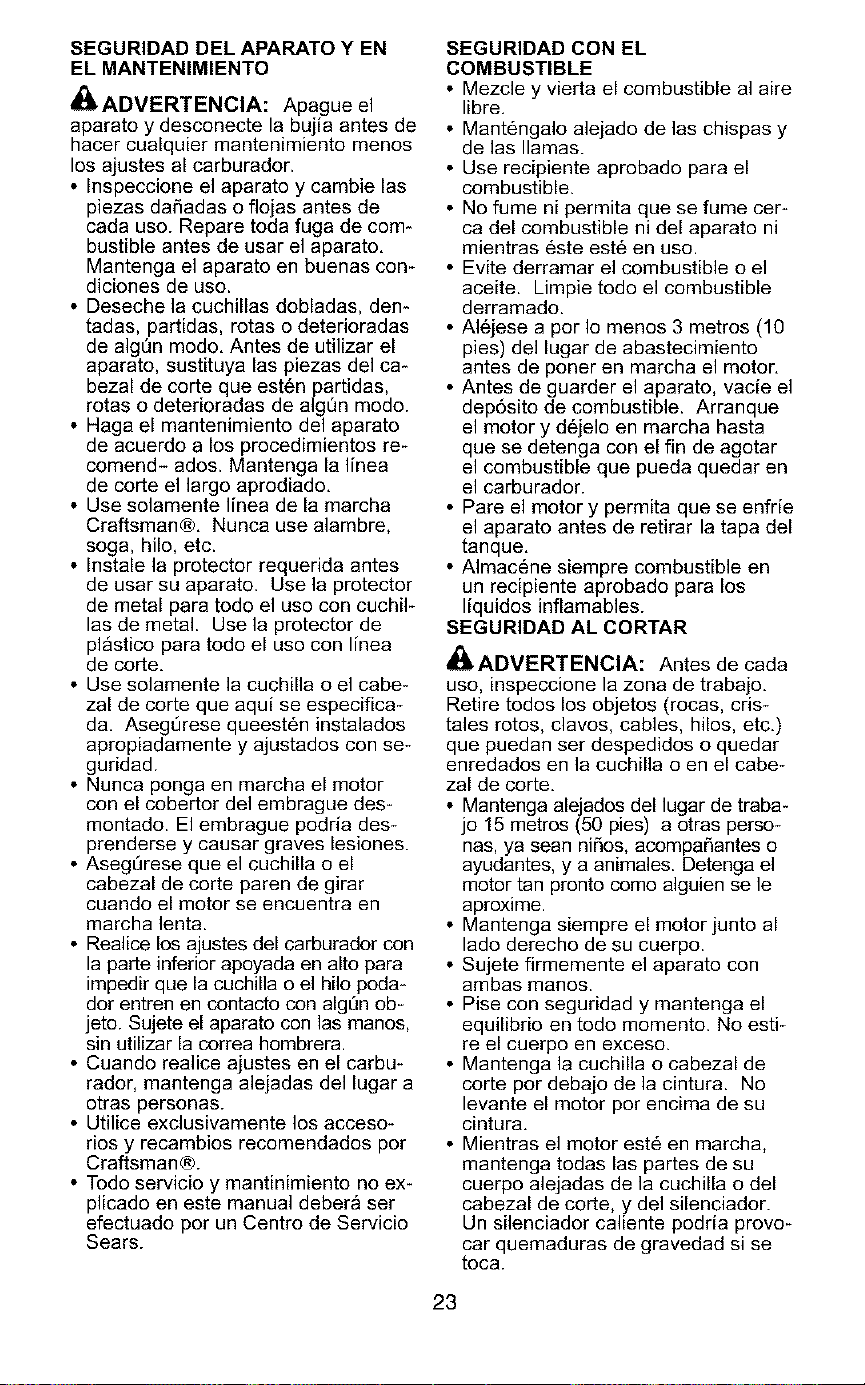

SEGURIDAD DEL APARATO Y EN

EL MANTENIMIENTO

,_ ADVERTENCIA: Apague el

aparato y desconecte la bujfa antes de

hacer cualquier mantenimiento menos

los ajustes al carburador.

• Inspeccione el aparato y cambie las

piezas daSadas o flojas antes de

cada uso. Repare toda fuga de com*

bustible antes de usar el aparato,

Mantenga el aparato en buenas con-

diciones de uso.

• Deseche la cuchillas dobladas, den*

tadas, partidas, rotas o deterioradas

de algQn mode, Antes de utilizar el

aparato, sustituya las piezas del ca*

bezal de corte que esten partidas,

rotas o deterioradas de algQn modo.

• Haga el mantenimiento del aparato

de acuerdo a los procedimientos re-

comend- ados. Mantenga la linea

de corte el largo aprodiado,

• Use solamente linea de la marcha

Craftsman®, Nunca use alambre,

soga, hilo, etc.

• Instale la protector requerida antes

de usar su aparato. Use la protector

de metal para todo el uso con cuchil-

las de metal. Use la protector de

pl_stico para todo el uso con linea

de corte,

• Use solamente la cuchilla o el cabe*

zal de corte que aqui se especifica-

da, AsegQrese queest6n instalados

apropiadamente y ajustados con se-

guridad.

• Nunca ponga en marcha el motor

con el cobertor del embrague des-

montado. El embrague podria des-

prenderse y causar graves lesiones.

• AsegQrese que el cuchilla o el

cabezal de corte paren de girar

cuando el motor se encuentra en

marcha lenta.

• Realice los ajustes del carburador con

la parte inferior apoyada en alto para

impedir que la cuchilla o el hilo poda*

dor entren en contacto con algQn ob*

jeto. Sujete el aparato con las manos,

sin utilizar la correa hombrera.

• Cuando realice ajustes en el carbu-

rador, mantenga alejadas del lugar a

otras personas.

• Utilice exclusivamente los acceso-

rios y recambios recomendados por

Craftsman®.

• Todo servicio y mantinimiento no ex-

plicado en este manual deber& ser

efectuado por un Centro de Servicio

Sears.

SEGURIDAD CON EL

COMBUSTIBLE

• Mezcle y vierta el combustible al aire

libre,

• Mant6ngalo alejado de las chispas y

de las llamas.

• Use recipiente aprobado para el

combustible.

• No fume ni permita que se fume cer-

ca del combustible ni del aparato ni

mientras 6ste est6 en uso.

• Evite derramar el combustible o el

aceite. Limpie todo el combustible

derramado.

• AI6jese a por Io menos 3 metros (10

pies) del lugar de abastecimiento

antes de poner en marcha el motor,

• Antes de guarder el aparato, vacie el

dep6sito de combustible. Arranque

el motor y d6jelo en marcha hasta

que se detenga con el fin de agetar

el combustible que pueda quedar en

el carburador.

• Pare el motor y permita que se enfrie

el aparato antes de retirar la tapa del

tanque,

• Almac6ne siempre combustible en

un recipiente aprobado para los

liquidos inflamables.

SEGURIDAD AL CORTAR

_IIADVERTENClA: Antes de cada

uso, inspeccione la zona de trabajo,

Retire todos los objetos (rocas, cris-

tales rotos, clavos, cables, hilos, etc,)

que puedan ser despedidos o quedar

enredados en la cuchilla o en el cabe-

zal de corte,

• Mantenga alejados del lugar de traba*

jo 15 metros (50 pies) a otras perso-

nas, ya sean niSos, acompaSantes o

ayudantes, y a anima]es. Detenga el

motor tan pronto como alguien se le

aproxime.

• Mantenga siempre el motor junto al

lado derecho de su cuerpo.

• Sujete firmemente el aparato con

ambas manos.

• Pise con seguridad y mantenga el

equilibrio en todo momento. No esti-

re el cuerpo en exceso.

• Mantenga la cuchilla o cabezal de

corte por debajo de la cintura. No

levante el motor por encima de su

cintura,

• Mientras el motor est6 en marcha,

mantenga todas las partes de su

cuerpo alejadas de la cuchilla o del

cabezal de corte, y del silenciador.

Un silenciador caliente podrfa provo-

car quemaduras de gravedad si se

toca.

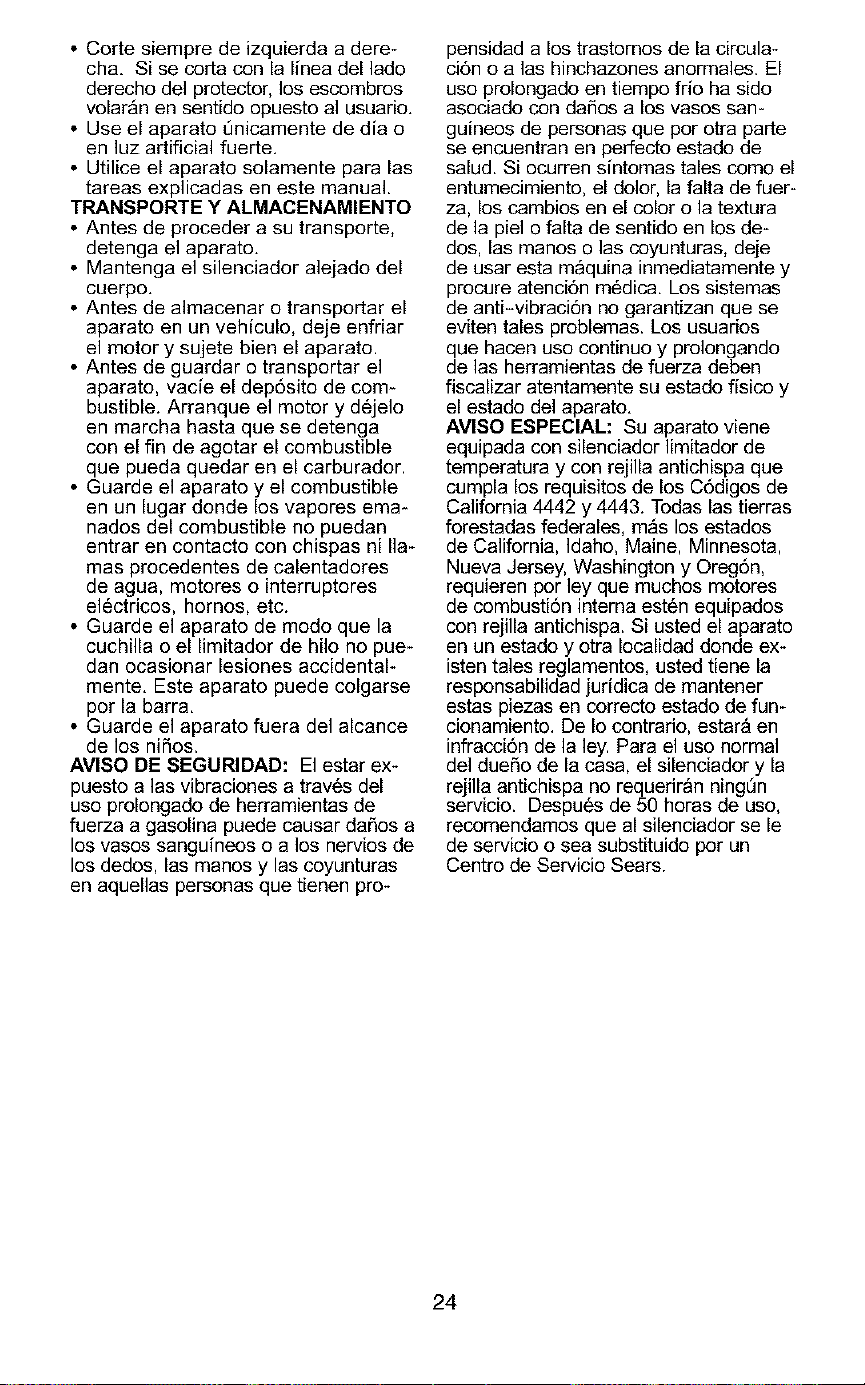

• Corte siempre de izquierda a dere-

cha. Si se corta con la linea del lade

derecho del protector, los escombros

volargn en sentido opuesto al usuario.

• Use el aparato t_nicamente de dia o

en luz artificial fuerte.

• Utilice el aparato solamente para las

tareas explicadas en este manual.

TRANSPORTE Y ALMACENAMIENTO

• Antes de proceder a su transporte,

detenga el aparato.

• Mantenga el silenciador alejado del

cuerpo.

• Antes de almacenar o transportar el

aparato en un vehiculo, deje enfriar

el motor y sujete bien el aparato.

• Antes de guardar o transportar el

aparato, vacie el dep6sito de com-

bustible. Arranque el motor y dejelo

en marcha hasta que se detenga

con el fin de agotar el combustible

que pueda quedar en el carburador.

• Guarde el aparato y el combustible

en un lugar donde los vapores ema-

nados del combustible no puedan

entrar en contacto con chispas ni lla-

mas procedentes de calentadores

de agua, motores o interruptores

el6ctricos, hornos, etc.

• Guarde el aparato de modo que la

cuchilla o el limitador de hilo no pue-

dan ocasionar lesiones accidental-

mente. Este aparato puede colgarse

per la barra.

• Guarde el aparato fuera del alcance

de los nifios.

AVISO DE SEGURIDAD: El estar ex-

puesto alas vibraciones a trav6s del

uso prolongado de herramientas de

fuerza a gasolina puede causar dafios a

los vasos sanguineos o a los nervios de

los dedos, las manes y las coyunturas

en aquellas personas que tienen pro-

pensidad a los trastornos de la circula-

ci6n o alas hinchazones anormales. El

uso prolongado en tiempo frio ha sido

asociado con dafios a los vasos sam

guineos de personas que por otra parte

se encuentran en perfecto estado de

salud. Si ocurren sintomas tales como el

entumecimiento, el dolor, la falta de fuer-

za, los cambios en el color o la textura

de la piel o falta de sentido en los de-

dos, las manos o las coyunturas, deje

de usar esta maquina inmediatamente y

procure atenci6n m6dica. Los sistemas

de anti-vibraci6n no garantizan que se

eviten tales problemas. Los usuarios

que hacen uso continuo y prolongando

de las herramientas de fuerza deben

fiscalizar atentamente su estado fisico y

el estado del aparato.

AVISO ESPECIAL: Su aparato viene

equipada con silenciador limitador de

temperatura y con rejilla antichispa que

cumpla los requisitos de los C6digos de

California 4442 y 4443. Todas las tierras

forestadas federales, m_s los estados

de California, Idaho, Maine, Minnesota,

Nueva Jersey, Washington y Oreg6n,

requieren por ley que muchos motores

de combusti6n interna esten equipados

con rejilla antichispa. Si usted el aparato

en un estado y otra Iocalidad donde ex-

isten tales reglamentos, usted tiene la

responsabilidad juridica de mantener

estas piezas en correcto estado de fun-

cionamiento. De Io contrario, estar9 en

infracci6n de la ley. Para el uso normal

del duefio de la casa, el silenciador y la

rejilla antichispa no requerir&n ningQn

servicio. Despues de 50 horas de uso,

recomendamos que al silenciador se le

de servicio o sea substituido por un

Centro de Servicio Sears.

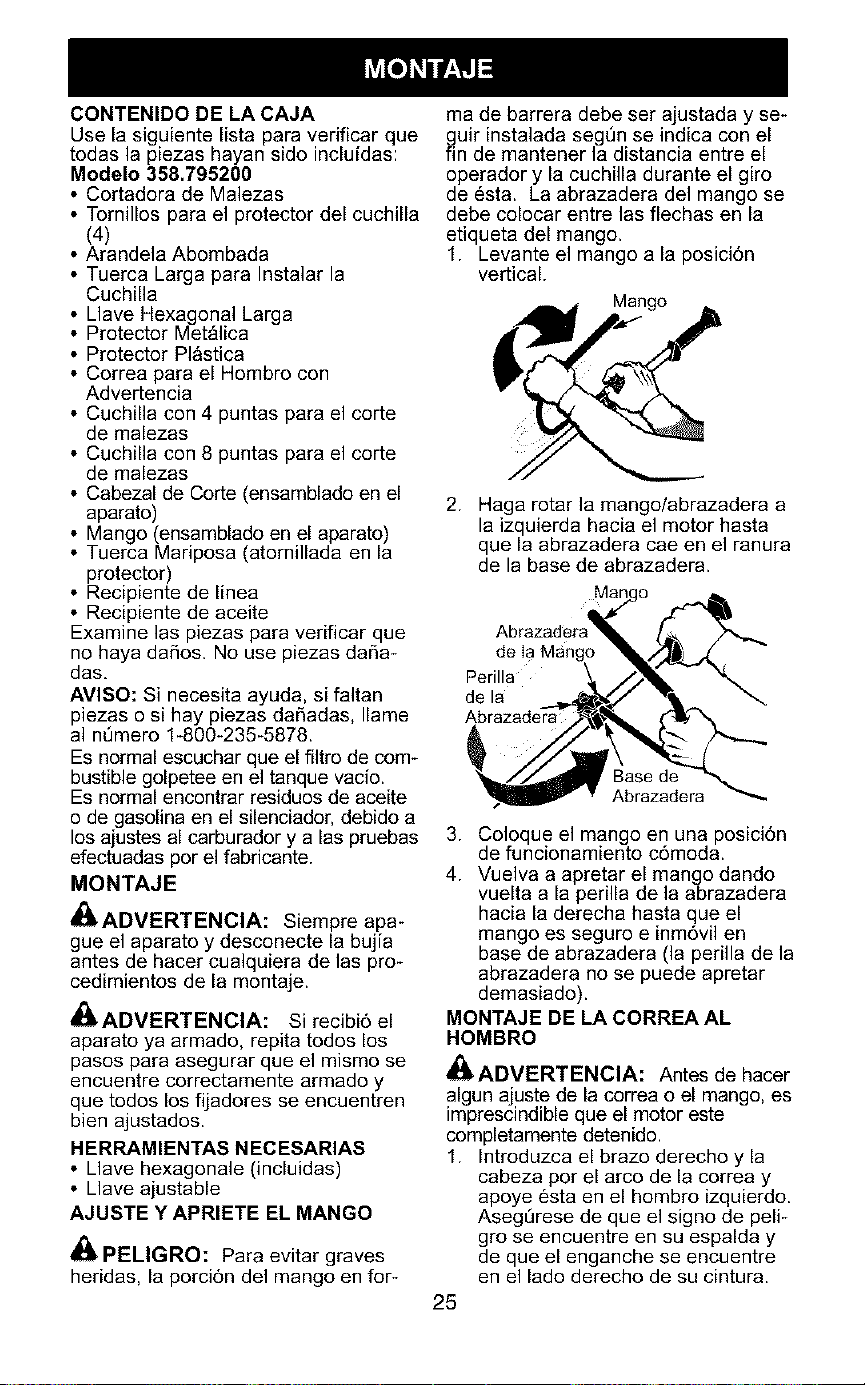

CONTENIDO DE LA CAJA

Use la siguiente lista para verificar que

todas la piezas hayan sido incluidas:

Modelo 358.795200

• Cortadora de Malezas

• Tomillos para el protector del cuchilla

(4)

• Arandela Abombada

• Tuerca Larga para Instalar la

Cuchilla

• Llave Hexagonal Larga

Protector Metglica

• Protector Pl&stica

• Correa para el Hombro con

Advertencia

• Cuchilla con 4 puntas para el corte

de malezas

• Cuchilla con 8 puntas para el corte

de malezas

• Cabezal de Corte (ensamblado en el

aparato)

Mango (ensamblado en el aparato)

• Tuerca Mariposa (atomillada en la

protector)

• Recipiente de linea

• Recipiente de aceite

Examine las piezas para verificar que

no haya dafios. No use piezas da_a_

das,

AVlSO: Si necesita ayuda, si faltan

piezas o si hay piezas da_adas, Ilame

al nt]mero 1_800-235_5878.

Es normal escuchar que el filtro de com-

bustible golpetee en el tanque vacio.

Es normal encontrar residuos de aceite

o de gasolina en el silenciador, debido a

los ajustes al carburador y alas pruebas

efectuadas por el fabricante.

MONTAJE

_II_ADVERTENCIA: Siempre apa_

gue el aparato y desconecte la bujia

antes de hacer cualquiera de las pro-

cedimientos de la montaje.

_IIbADVERTENClA: Si recibi6 el

aparato ya armado, repita todos los

pasos para asegurar que el mismo se

encuentre correctamente armado y

que todos los fijadores se encuentren

bien ajustados.

HERRAMIENTAS NECESARIAS

• Llave hexagonale (incluidas)

• Llave ajustable

AJUSTE Y APRIETE EL MANGO

_ PELIGRO: Para evitar graves

heridas, la porci6n del mango en for-

ma de barrera debe ser ajustada y se-

guir instalada segt]n se indica con el

fin de mantener la distancia entre el

operador y la cuchilla durante el giro

de 6sta. La abrazadera del mango se

debe colocar entre las flechas en la

etiqueta del mango.

1. Levante el mango a la posici6n

vertical.

Mango

2. Haga rotar la mangolabrazadera a

la izquierda hacia el motor hasta

que la abrazadera cae en el ranura

de la base de abrazadera.

de Ia Mango

Perilla

de la

Base de

Abrazadera

3. Coloque el mango en una posici6n

de funcionamiento c6moda.

4. Vuelva a apretar el mango dando

vuelta a la perilla de la abrazadera

hacia la derecha hasta que el

mango es seguro e inm6vil en

base de abrazadera (la perilla de la

abrazadera no se puede apretar

demasiado).

MONTAJE DE LA CORREA AL

HOMBRO

_l!b ADVERTENCIA: Antes de hacer

algun ajuste de la correa o el mango, es

imprescindible que el motor este

completamente detenido.

1. Introduzca el brazo derecho y la

cabeza por el arco de la correa y

apoye 6sta en el hombro izquierdo.

Aseg_rese de que el signo de peli-

gro se encuentre en su espalda y

de que el enganche se encuentre

en el lado derecho de su cintura.

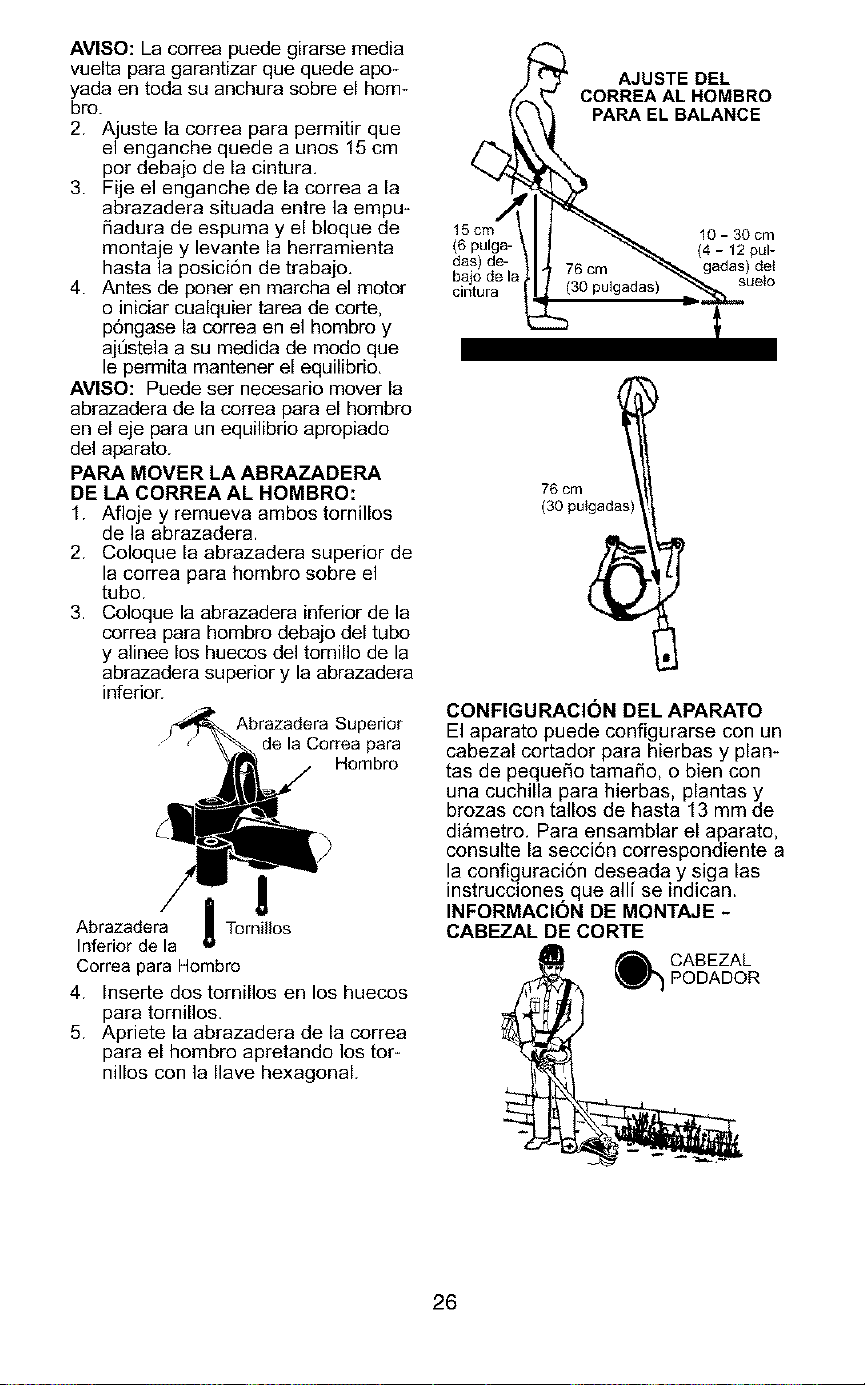

AVISO:Lacorreapuedegirarsemedia

vueltaparagarantizarquequedeapo-

yadaentodasuanchurasabreelhem-

bro.

2. Ajustelacorreaparapermitirque

elenganchequedeaunos15cm

pordebajodelacintura,

3. Fijeelenganchedelacorreaala

abrazaderasituadaentrelaempu-

5aduradeespumayelbloquede

montajey levantelaherramienta

hastalaposici6ndetrabajo,

4. Antesdeponerenmarchaelmotor

oiniciarcualquiertareadecorte,

p6ngaselacorreaenelhombrey

ajt]stelaasumedidademodoque

lepermitamantenerelequilibria,

AVISO:Puedesernecesariomoverla

abrazaderadelacorreaparaelhombre

enelejeparaunequilibrioapropiado

delaparato.

PARA MOVER LA ABRAZADERA

DE LA CORREA AL HOMBRO:

1. Afioje y remueva ambos tornillos

de la abrazadera.

2. Coloque la abrazadera superior de

la correa para hombro sobre el

tubo.

3. Coloque la abrazadera inferior de la

correa para hombro debajo del tubo

y alinee los huecos del tornillo de la

abrazadera superior y la abrazadera

inferion

Abrazadera Superior

de la Correa para

Hombro

Abrazadera

Inferior de la

Correa para Hombro

4. Inserte dos tornillos en los huecos

para tornillos.

5. Apriete la abrazadera de la correa

para el hombro apretando los tor-

nillos con la Ilave hexagonal.

AJUSTE DEL

CORREA AL HOMBRO

PARAEL BALANCE

15cm

(6 pulga-

das) de-

bajo de la

cintura

10 - 30 cm

(4 - 12 pul-

gadas) det

76 cm

(30 putgadas)

CONFIGURACION DEL APARATO

El aparato puede configurarse con un

cabezal cortador para hierbas y plan-

tas de pequeSe tama5o, o bien con

una cuchilla para hierbas, plantas y

brezas con talles de hasta 13 mm de

di&metro. Para ensamblar el aparate,

censulte la secciSn correspendiente a

la cenfiguraci6n deseada y siga las

instrucciones que alli se indican.

INFORMACION DE MONTAJE -

CABEZAL DE CORTE

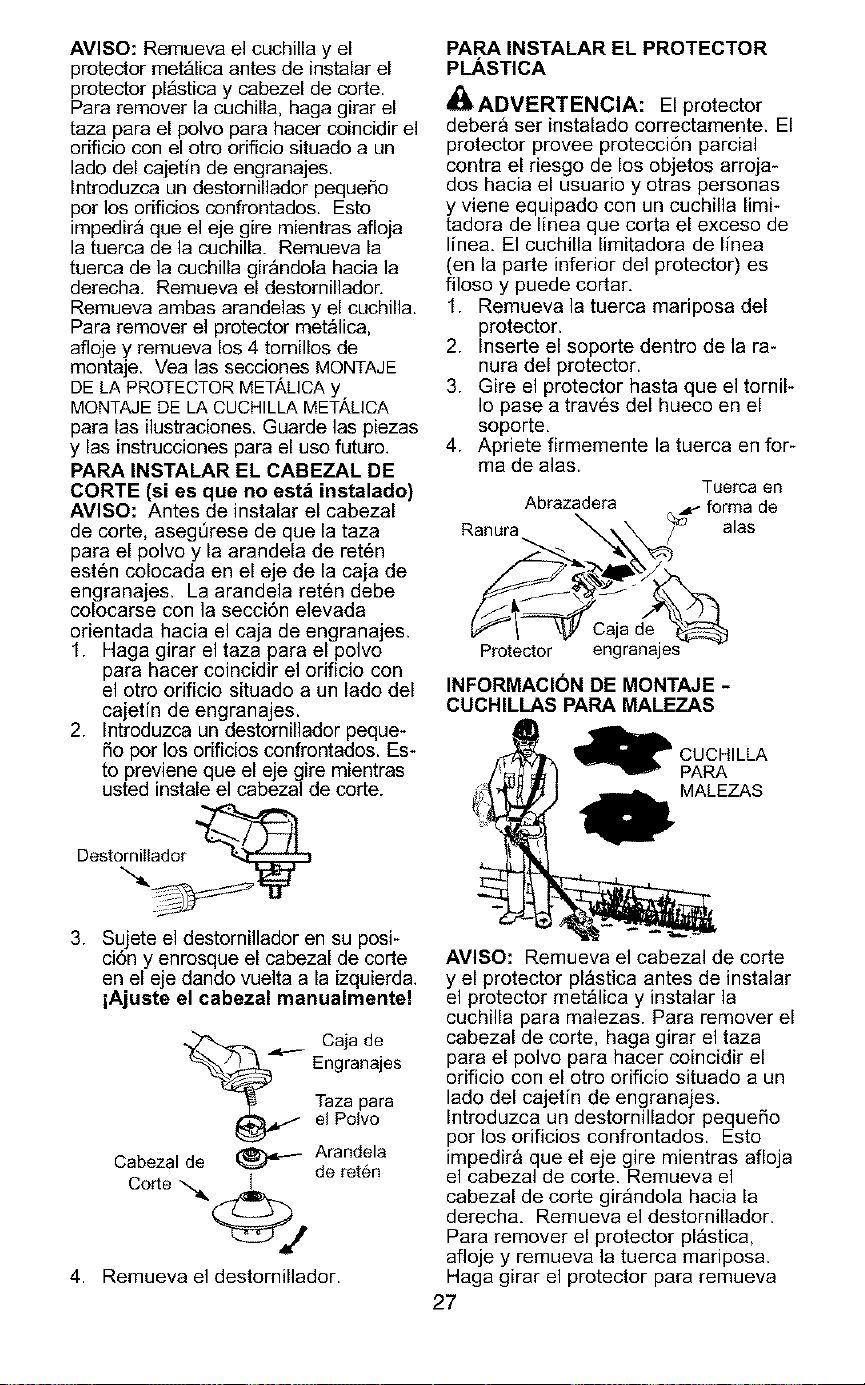

AVlSO: Remueva el cuchilla y el

protector met_lica antes de instalar el

protector plgstica y cabezel de corte.

Para remover la cuchilla, haga girar el

taza para el polvo para hacer coincidir el

orificio con el otro oriflcio situado a un

lado del cajetin de engranajes.

Introduzca un destornillador pequefio

por los orificios confrontados. Esto

impedir9 que el eje gire mientras afloja

la tuerca de la cuchilla. Remueva la

tuerca de la cuchilla girgndola hacia la

derecha. Remueva el destornillador.

Remueva ambas arandelas y el cuchilla.

Para remover el protector metalica,

afloje y remueva los 4 tornillos de

montaje. Vea las secciones MONTAJE

DE LA PROTECTORMETALICAy

MONTAJEDE LA CUCHILLAMETALICA

para las ilustraciones. Guarde las piezas

y las instrucciones para el uso futuro.

PAPA INSTALAR EL CABEZAL DE

CORTE (si es que no est& instalado)

AVISO: Antes de instalar el cabezal

de corte, asegQrese de que la taza

para el polvo y la arandela de ret6n

est6n colocada en el eje de la caja de

engranajes. La arandela ret6n debe

colocarse con la secci6n elevada

orientada hacia el caja de engranajes.

1. Haga girar el taza para el polvo

para hacer coincidir el orificio con

el otro orificio situado a un lado del

caietin de engranajes.

2. Introduzca un destornillador peque-

fio por los orificios confrontados. Es-

to previene que el eje gire mientras

usted instale el cabezal de core.

Desto_ador

3. Sujete el destornillador en su posi-

ci6n y enrosque el cabezal de corte

en el eje dando vuelta a la izquierda.

iAjuste el cabezal manualmente!

Caja de

Engranajes

Taza para

el Polvo

Cabezal de _ Arandela

de ret_n

Corte

4. Remueva el destornillador.

PAPA INSTALAR EL PROTECTOR

PLASTICA

_ADVERTENCIA: El protector

deber& ser instalado correctamente. El

protector provee protecci6n parcial

contra el riesgo de los objetos arroja*

dos hacia el usuario y otras personas

y viene equipado con un cuchilla limi-

tadora de linea que corta el exceso de

linea. El cuchilla limitadora de linea

(en la parte inferior del protector) es

filoso y puede cortar.

1. Remueva la tuerca mariposa del

protector.

2. Inserte el soporte dentro de la ra*

nura del protector.

3. Gire el protector hasta que el tornil-

Io pase a trav6s del hueco en el

soporte.

4. Apriete firmemente la tuerca en for_

ma de alas.

Tuerca en

Abrazadera _ forma de

Ranura _\_ _g alas

Protector engranales

INFORMACION DE MONTAJE -

CUCHILLAS PAPA MALEZAS

lh UCHILLA

PARA

O MALEZAS

AVlSO: Remueva el cabezal de corte

y el protector pl_stica antes de instalar

el protector met_lica y instalar la

cuchilla para malezas. Para remover el

cabezal de corte, haga girar el taza

para el polvo para hacer coincidir el

orificio con el otro oriflcio situado a un

lado del cajetin de engranajes.

Introduzca un destornillador pequefio

por los orificios confrontados. Esto

impedir_ que el eje gire mientras afloja

el cabezal de corte. Remueva el

cabezal de corte gir_ndola hacia la

derecha. Remueva el destornillador.

Para remover el protector pl_stica,

afloje y remueva la tuerca mariposa.

Haga girar el protector para remueva

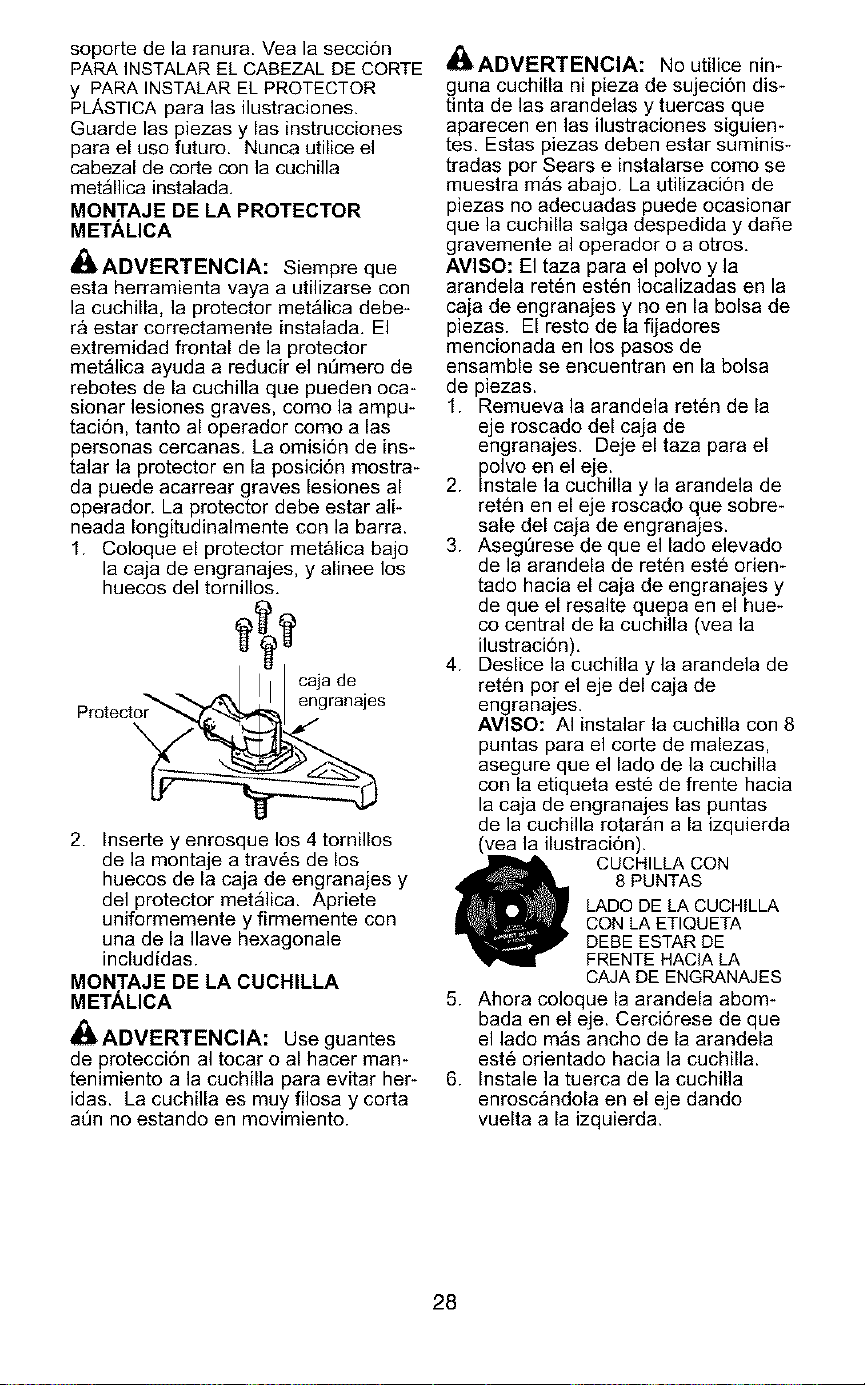

soportedelaranura.Yealasecci6n

PARAINSTALARELCABEZALDECORTE

y PARAINSTALARELPROTECTOR

PLASTICAparalasilustraciones.

Guardelaspiezasylasinstrucciones

paraelusofuturo.Nuncautiliceel

cabezaldecorteconlacuchilla

met_llicainstalada.

MONTAJE DE LA PROTECTOR

METALICA

_!kADVERTENCIA: Siempre que

esta herramienta vaya a utilizarse con

la cuchilla, la protector met_lica debe-

r_ estar correctamente instalada. El

extremidad frontal de la protector

met_lica ayuda a reducir el nQmero de

rebotes de la cuchilla que pueden oca-

sionar lesiones graves, como la ampu-

taci6n, tanto al operador como alas

personas cercanas. La omisi6n de ins-

talar la protector en la posici6n mostra-

da puede acarrear graves lesiones al

operador. La protector debe estar ali-

neada Iongitudinalmente con la barra.

1. Coloque el protector met_lica bajo

la caja de engranajes, y alinee los

huecos del tomillos.

caja de

engranajes

2. Inserte y enrosque los 4 tomillos

de la montaje a trav6s de los

huecos de la caja de engranajes y

del protector met_lica. Apriete

uniformemente y firmemente con

una de la Ilave hexagonale

includidas.

MONTAJE DE LA CUCHILLA

METALICA

4_ ADVERTENCIA: Use guantes

de protecci6n al tocar o al hacer mare

tenimiento a la cuchilla para evitar her-

idas. La cuchilla es muy filosa y corta

at]n no estando en movimiento.

Z'L

E;IIbADVERTENCIA: No utilice nin-

guna cuchilla ni pieza de sujeci6n dis_

tinta de las arandelas y tuercas que

aparecen en las ilustraciones siguien-

tes, Estas piezas deben estar suminis-

tradas por Sears e instalarse como se

muestra m_s abajo. La utilizaci6n de

piezas no adecuadas puede ocasionar

que la cuchilla salga despedida y dafie

gravemente al operador o a otros,

AVISO: El taza para el polvo y la

arandela reten esten Iocalizadas en la

caja de engranajes y no en la bolsa de

piezas. El resto de la fijadores

mencionada en los pasos de

ensamble se encuentran en la bolsa

de piezas.

1. Remueva la arandela ret6n de la

eje roscado del caja de

engranajes. Deje el taza para el

polvo en el eje.

2. Instale la cuchilla y la arandela de

ret6n en el eje roscado que sobre-

sale del caja de engranajes.

3. AsegOrese de que el lado elevado

de la arandela de ret6n est6 oriem

tado hacia el caja de engranajes y

de que el resalte quepa en el hue-

co central de la cuchilla (vea la

ilustraci6n).

4. Deslice la cuchilla y la arandela de

ret6n por el eje del caja de

engranajes.

AVISO: AI instalar la cuchilla con 8

puntas para el corte de malezas,

asegure que el lado de la cuchilla

con la etiqueta est6 de frente hacia

la caja de engranajes las puntas

de la cuchilla rotar_n a la izquierda

(vea la ilustraci6n).

CUCHILLA CON

8 PUNTAS

LADO DE LA CUCHILLA

CON LA ETIQUETA

DEBE ESTAR DE

FRENTEHACIA LA

CAJA DE ENGRANAJES

5. Ahora coloque la arandela abom-

bada en el eje. Cerci6rese de que

el lado mgs ancho de la arandela

est6 orientado hacia la cuchilla.

6. Instale la tuerca de la cuchilla

enrosc&ndola en el eje dando

vuelta a la izquierda.

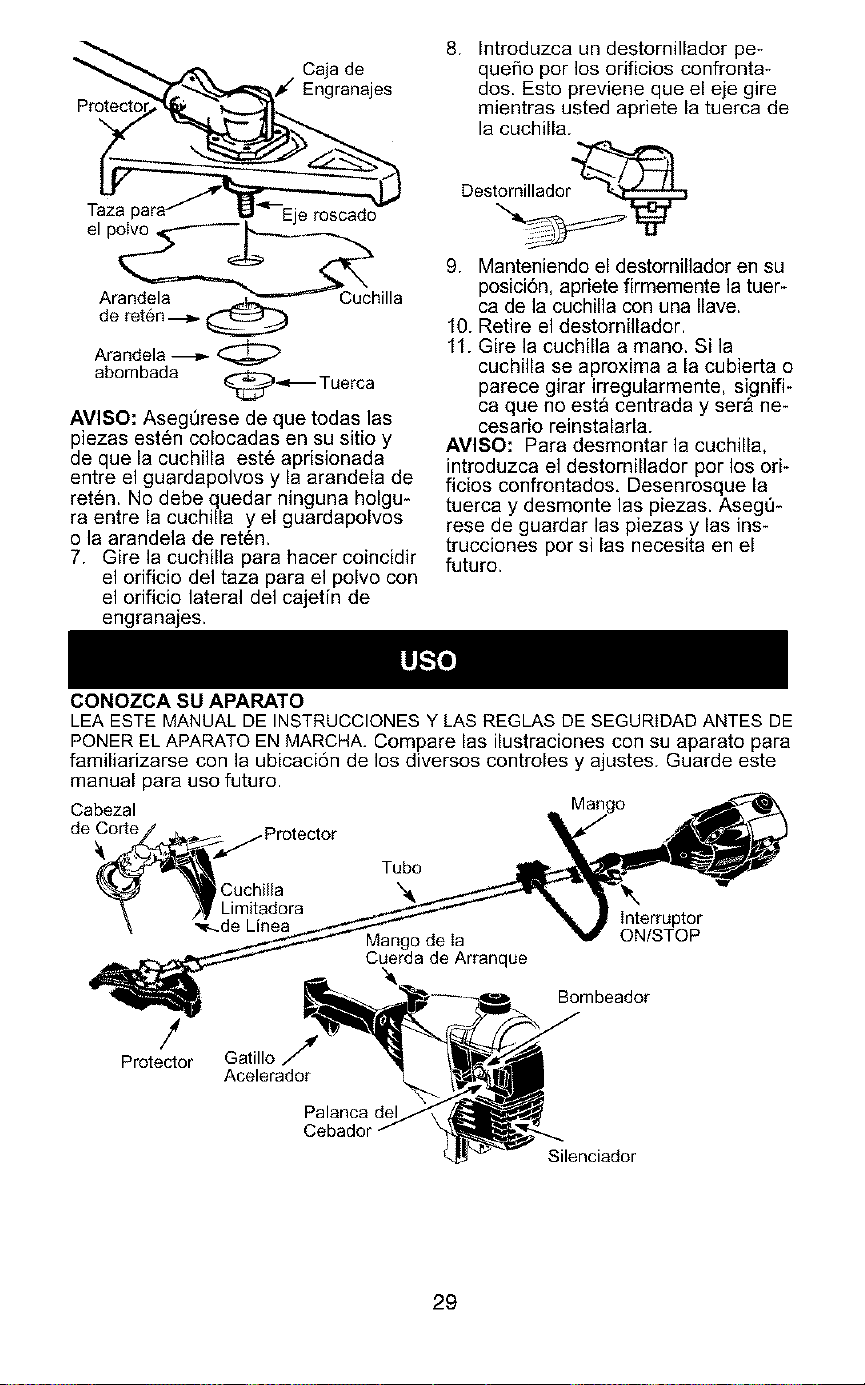

Caja de

Engranajes

Taza Eje roscado

el polvo

Arandela Cuchilla

de ret6n---_

Arandela _ <_

abombada @<-_Tuerca

AVlSO: Asegt]rese de que todas las

piezas est6n colocadas en su sitio y

de que la cuchilla est6 aprisionada

entre el guardapolvos y la arandela de

ret6n. No debe quedar ninguna holgu-

ra entre la cuchilla y el guardapolvos

o la arandela de ret6n.

7. Gire la cuchilla para hacer coincidir

el orificio del taza para el polvo con

el orificio lateral del cajetin de

engranajes.

CONOZCA SU APARATO

8. Introduzca un destornillador pe-

quefio por los orificios confronta-

dos. Esto previene que el e e gire

m entras usted apr ete a tuerca de

la cuchilla.

Destomillador_

9. Manteniendo el destornillador en su

posici6n, apriete firmemente la tuer-

ca de la cuchilla con una Ilave.

10. Retire el destornillador.

11. Gire la cuchilla a mano. Si la

cuchilla se aproxima a la cubierta o

parece girar irregularmente, signifi-

ca que no est& centrada y sera ne-

cesario reinstalarla.

AVISO: Para desmontar la cuchilla,

introduzca el destornillador por los ori-

ficios confrontados. Desenrosque la

tuerca y desmonte las piezas. Asegt]*

rese de guardar las piezas y las ins-

trucciones por si las necesita en el

futuro.

LEA ESTE MANUAL DE INSTRUCCIONES Y LAS REGLAS DE SEGURIDAD ANTES DE

PONER EL APARATO EN MARCHA. Compare las ilustraciones con su aparato para

familiarizarse con la ubicaci6n de los diversos controles y ajustes. Guarde este

manual para uso futuro.

Cabezal

de Corte _ Protector

_'_ dC_i_'eda°ra

Mango

Tubo

Mango de Ia

Cuerda de Arranque

interruptor

ON/STOP

Bombeador

'# Gatillo ./_

Protector

Acelerador

Palanca del

Silenciador

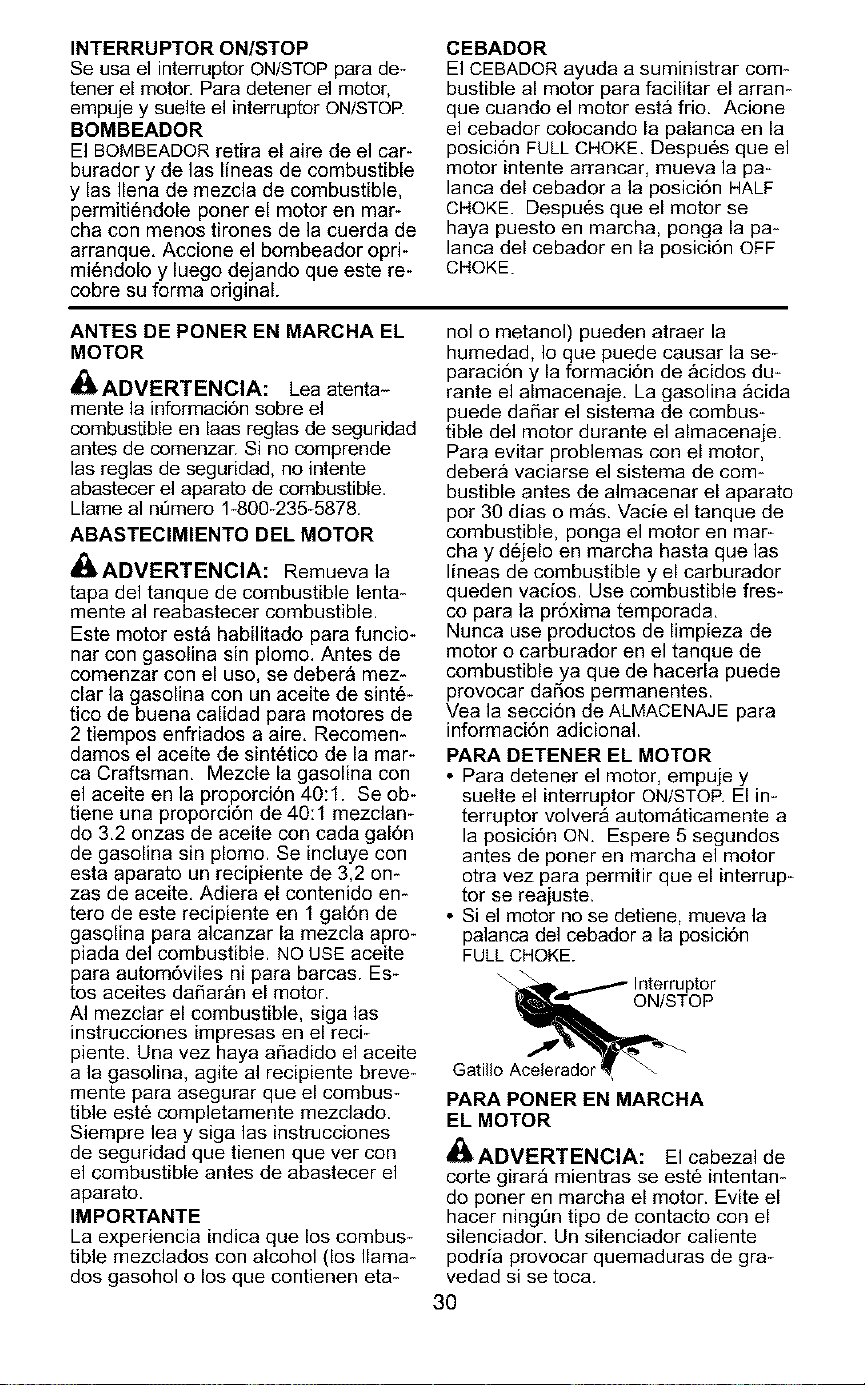

INTERRUPTOR ON/STOP

Se usa el interruptor ON/STOP para de-

tener el motor, Para detener el motor,

empuje y suelte el interruptor ON/STOP.

BOMBEADOR

El BOMBEADOR retira el aire de el car-

burador y de las lineas de combustible

y las Ilena de mezcla de combustible,

permiti6ndole poner el motor en mar-

cha con menos tirones de la cuerda de

arranque, Accione el bombeador opri-

mi6ndolo y luego dejando que este re-

cobre su forma original.

CEBADOR

El CEBADOR ayuda a suministrar com*

bustible al motor para facilitar el arram

que cuando el motor est& frio. Acione

el cebador colocando la palanca en la

posici6n FULL CHOKE. Despu6s que el

motor intente arrancar, mueva la pa-

lanca del cebador a la posici6n HALF

CHOKE. Despu6s que el motor se

haya puesto en marcha, ponga la pa*

lanca del cebador en la posici6n OFF

CHOKE.

ANTES DE PONER EN MARCHA EL

MOTOR

_h, ADVERTENCIA: Lea atenta-

mente la informaci6n sobre el

combustible en laas reglas de seguridad

antes de comenzar. Si no comprende

las reglas de seguridad, no intente

abastecer el aparato de combustible.

Llame al nt]mero 1-800-235-5878.

ABASTECIMIENTO DEL MOTOR

_ADVERTENCIA: Remueva la

tapa del tanque de combustible lenta_

mente al reabastecer combustible.

Este motor est& habilitado para funcio-

nar con gasolina sin plomo. Antes de

comenzar con el usa, se debera mez*

clar la gasolina con un aceite de sint6-

tico de buena calidad para motores de

2 tiempos enfriados a aire, Recomem

damos el aceite de sint6tico de la mar-

ca Craftsman, Mezcle la gasolina con

el aceite en la proporci6n 40:1. Se ob-

tiene una proporci6n de 40:1 mezclan-

do 3,2 onzas de aceite con cada gal6n

de gasolina sin plomo. Se incluye con

esta aparato un recipiente de 3,2 om

zas de aceite, Adiera el contenido em

tero de este recipiente en 1 gal6n de

gasolina para alcanzar la mezcla apro-

piada del combustible. NO USE aceite

para autom6viles ni para barcas. Es-

tos aceites dafiar&n el motor.

AI mezclar el combustible, siga las

instrucciones impresas en el reci-

piente, Una vez haya aSadido el aceite

a la gasolina, agite al recipiente breve-

mente para asegurar que el combus-

tible est6 completamente mezclado.

Siempre lea y siga las instrucciones

de seguridad que tienen que ver con

el combustible antes de abastecer el

aparato.

IMPORTANTE

La experiencia indica que los combus-

tible mezclados con alcohol (los Ilama*

dos gasohol o los que contienen eta*

nolo metanol) pueden atraer la

humedad, Io que puede causar la se-

paraci6n y la formaci6n de _cidos du-

rante el almacenaje, La gasolina &cida

puede dafiar el sistema de combus-

tible del motor durante el almacenaje.

Para evitar problemas con el motor,

deber& vaciarse el sistema de com-

bustible antes de almacenar el aparato

por 30 dias o rags. Vacie el tanque de

combustible, ponga el motor en mar-

cha y dejelo en marcha hasta que las

lineas de combustible y el carburador

queden vacios. Use combustible fres-

co para la proxima temporada,

Nunca use productos de limpieza de

motor o carburador en el tanque de

combustible ya que de hacerla puede

provocar daSos permanentes.

Vea la secci6n de ALMACENAJE para

informaci6n adicional.

PAPA DETENER EL MOTOR

• Para detener el motor, empuje y

suelte el interruptor ON/STOR El in-

terruptor volverA automAticamente a

la posici6n ON, Espere 5 segundos

antes de porter en marcha el motor

otra vez para permitir que el interrup-

tor se reajuste.

• Si el motor no se detiene, mueva la

palanca del cebador a la posici6n

FULL CHOKE.

_"_ _ Interruptor

Gatillo Acelerador _,

PAPA PONER EN MARCHA

EL MOTOR

_I, ADVERTENCIA: El cabezal de

corte girar_ mientras se est6 intentam

do poner en marcha el motor. Evite el

hacer ningQn tipo de contacto con el

silenciador. Un silenciador caliente

podria provocar quemaduras de gra-

vedad si se toca.

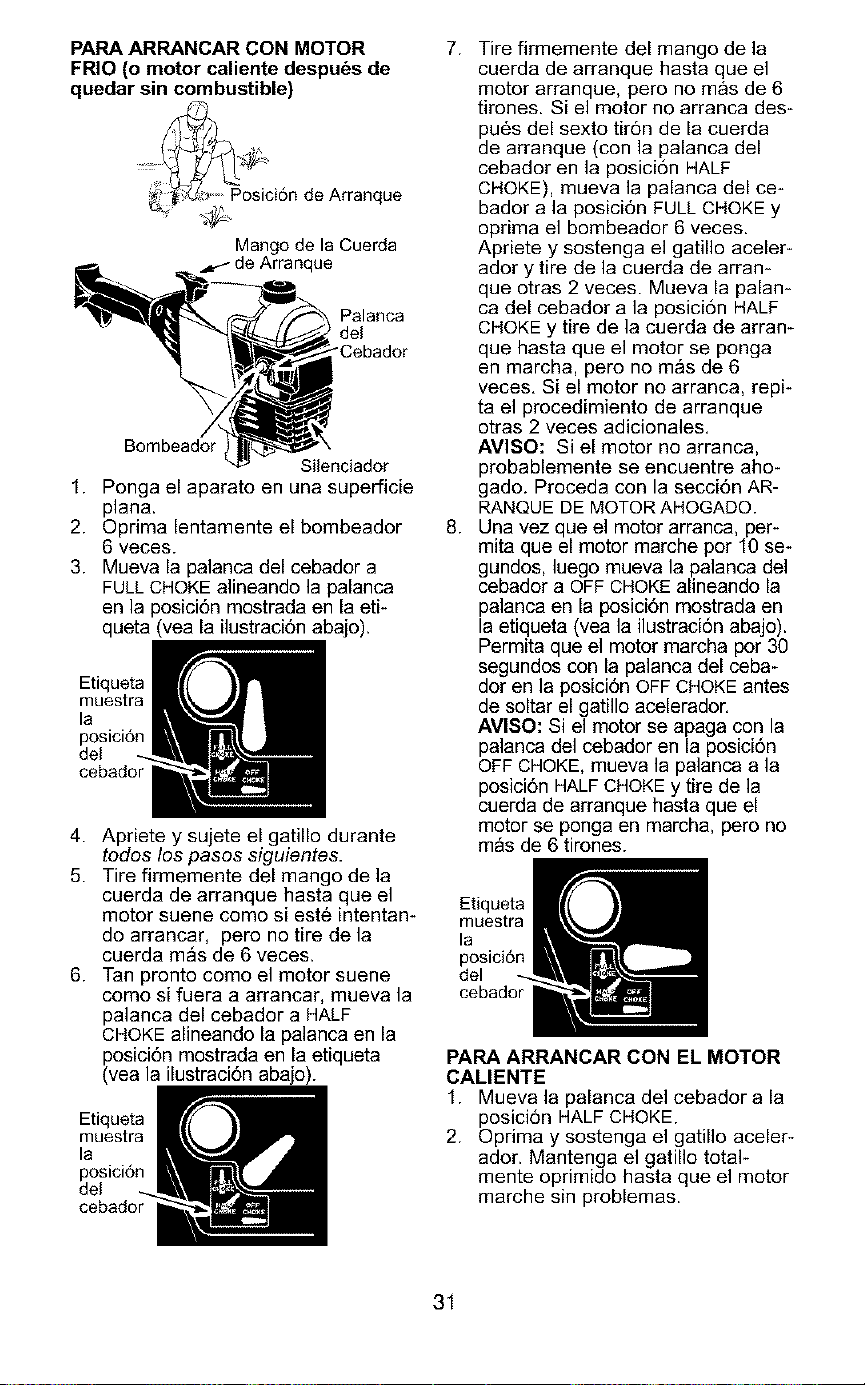

PAPA ARPANCAR CON MOTOR

FRIO (o motor caliente despu_s de

quedar sin combustible)

Mango de la Cuerda

Palanca

I del

"Cebador

Bombeador

Silenciador

1. Ponga el aparato en una superficie

plan&

2. Oprima lentamente el bombeador

6 veces.

3. Mueva la palanca del cebador a

FULL CHOKE alineando la palanca

en la posici6n mostrada en la eti-

queta (vea la ilustraci6n abajo).

Etiqueta

muestra

posici6n

del

cebador

4. Apriete y sujete el gatillo durante

todos los pasos siguientes.

5. Tire firmemente del mango de la

cuerda de arranque hasta que el

motor suene como si est6 intentan-

do arrancar, pero no tire de la

cuerda m_s de 6 veces.

6. Tan pronto como el motor suene

como si fuera a arrancar, mueva la

palanca del cebador a HALF

CHOKE alineando la palanca en la

posici6n mostrada en la etiqueta

(vea la ilustraci6n abajo).

Etiqueta

muestra

posici6n

del

cebador

7. Tire flrmemente del mango de la

cuerda de arranque hasta que el

motor arranque, pero no mas de 6

tirones. Si el motor no arranca des-

pues del sexto tir6n de la cuerda

de arranque (con la palanca del

cebador en la posici6n HALF

CHOKE), mueva la palanca del ce-

bador a la posici6n FULL CHOKE y

oprima el bombeador 6 veces.

Apriete y sostenga el gatillo aceler-

ador y tire de la cuerda de arran*

que otras 2 veces. Mueva la palam

ca del cebador a la posici6n HALF

CHOKE y tire de la cuerda de arran-

que hasta que el motor se ponga

en marcha, pero no mas de 6

veces. Si el motor no arranca, repi-

ta el procedimiento de arranque

otras 2 veces adicionales.

AVISO: Si el motor no arranca,

probablemente se encuentre aho-

gado. Proceda con la secci6n AR-

RANQUE DE MOTOR AHQGADO.

8. Una vez que el motor arranca, per-

mita que el motor marche por 10 se-

gundos, luego mueva la palanca del

cebador a OFF CHOKE alineando la

palanca en la posici6n mostrada en

la etiqueta (vea la ilustraci6n abajo).

Permita que el motor marcha por 30

segundos con la palanca del ceba-

dor en la posici6n OFF CHOKE antes

de soltar el gatillo acelerador.

AVlSO: Si el motor se apaga con la

palanca del cebador en la posici6n

OFF CHOKE, mueva la palanca a la

posici6n HALFCHOKE y tire de la

cuerda de arranque hasta que el

motor se ponga en marcha, pero no

m_s de 6 tirones.

Etiqueta

muestra

posici6n

del

cebador

PAPA ARRANCAR CON EL MOTOR

CALIENTE

1. Mueva la palanca del cebador a la

posici6n HALF CHOKE.

2. Oprima y sostenga el gatillo aceler-

ador. Mantenga el gatillo totaF

mente oprimido hasta que el motor

marche sin problemas.

3. Tire firmemente del mango de la

cuerda de arranque hasta que el

motor se ponga en marcha, pero no

m_s de 5 tirones.

4. Permita que el motor marche por 15

segundos, entonces mueva la pa-

lanca del cebador a la posici6n OFF

CHOKE.

AVlSO: Si el motor no arranca, tire de

la cuerda otras 5 veces. Si el motor no

arranca, probablemente est6 ahogado.

ARRANQUE DE MOTOR AHOGADO

Lors motores ahogados pueden pore

erse en marcha moviendo la palanca

del cebador a la posici6n OFF CHOKE;

luego, tire de la cuerda para aclarar el

exceso de combustible. Esto podr& re-

querir que se tire del mango de la

cuerda muchas veces dependiendo

cuan ahogado se encuentre el motor.

Si el aparato sigue sin ponerse en

march& vea la TABLA DIAGNOSTICA o

Ilame al nt_mero 1-800-235-5878.

POSIClON DE USO

SIEMPRE USE: _

__ para los Ojos

Protecci6n

Zapatos . | jl [_ _

Gruesos _

Corte siempre de izquierda a derecha.

Cuando aparato de funcionamiento,

enganche la correa para hombro en el

abrazadera, par6se como se vea en la

flgura y verifique Io siguiente:

• Usando anteojos de seguridad y

ropa gruesa como protecci6n.

• Amplie su brazo izquierdo y

sostenga la empuSadura del mango

con su mano izquierda.

• Sostenga el empufiadura del aceler-

ador con su mano derecha con un

dedo en el gatillo.

• Mantenga del aparato debajo del

nivel de la cintura.

• Mantenga el almohadilla de la correa

al hombro centrada en el hombro

izquierda y el sepal de peligro

centrada en su espalda.

• Mantenga todo el peso de la herra-

mienta en el hombro izquierdo.

• Corte siempre desde la izquierda ha-

cia la derecha para que los escom*

bros sean arrojados en direcci6n

contraria a donde est9 parado. Sin

que el operador se incline hacia

delante, mantiene la cuchilla o

cabezal de corte paralela al suelo y

entrar f&cilmente en contacto con el

material a cortar,

INSTRUCCIONES DE MANEJO CON

CABEZAL DE CORTE

_!_ADVERTENCIA: Use siempre

protecci6n para los ojos, Nunca se in-

cline por encima del cabezal, La linea

puede arrojar o hacer rebotar piedras

o desechos hacia los ojos y la cara,

pudiendo causar la p6rdida de la vista

u otras graves heridas.

Antes de penetrar en la hierba o mal-

ezas que va a cortar, acelere el motor

hasta la velocidad de core.

No haga marchar el motor a revolu-

clones mas altas que las necesarias.

La linea de corte cortara de una forma

m_s eficiente sin que el motor este acel-

erado a fondo. A revoluciones m&s ba-

jas, habr_ menos ruido y menor vibra-

ci6n del motor. La linea de corte durara

m_s tiempo y tendr9 menor probabilidad

de "fundirse" en la bobina.

Siempre que no se halle cortando,

suelte el gatillo acelerador y permita

que el motor vuelva a marcha lenta.

Para detener el motor:

• Suelte el gatillo acelerador.

• Empuje y suelte el interruptor ON/

STOR

METODOS DE CORTE

_ADVERTENCIA: Use la veloci-

dad minima y no acerque el aparato

demasiado al cortar cerca de objetos

s61idos (piedra, gravilla, postes, etc,):

estos pueden dafiar el cabezal, pue*

den enredarse en la linea o la linea los

puede arrojar violentamente al aire,

causando serio peligro.

• La punta de la linea es la que corta.

Se conseguira mejor rendimiento y

el minimo desgaste si no se mete la

linea dentro del material que se est&

cortando, La ilustraci6n a continua-

ci6n muestra la forma correcta e in-

correcta de cortar.

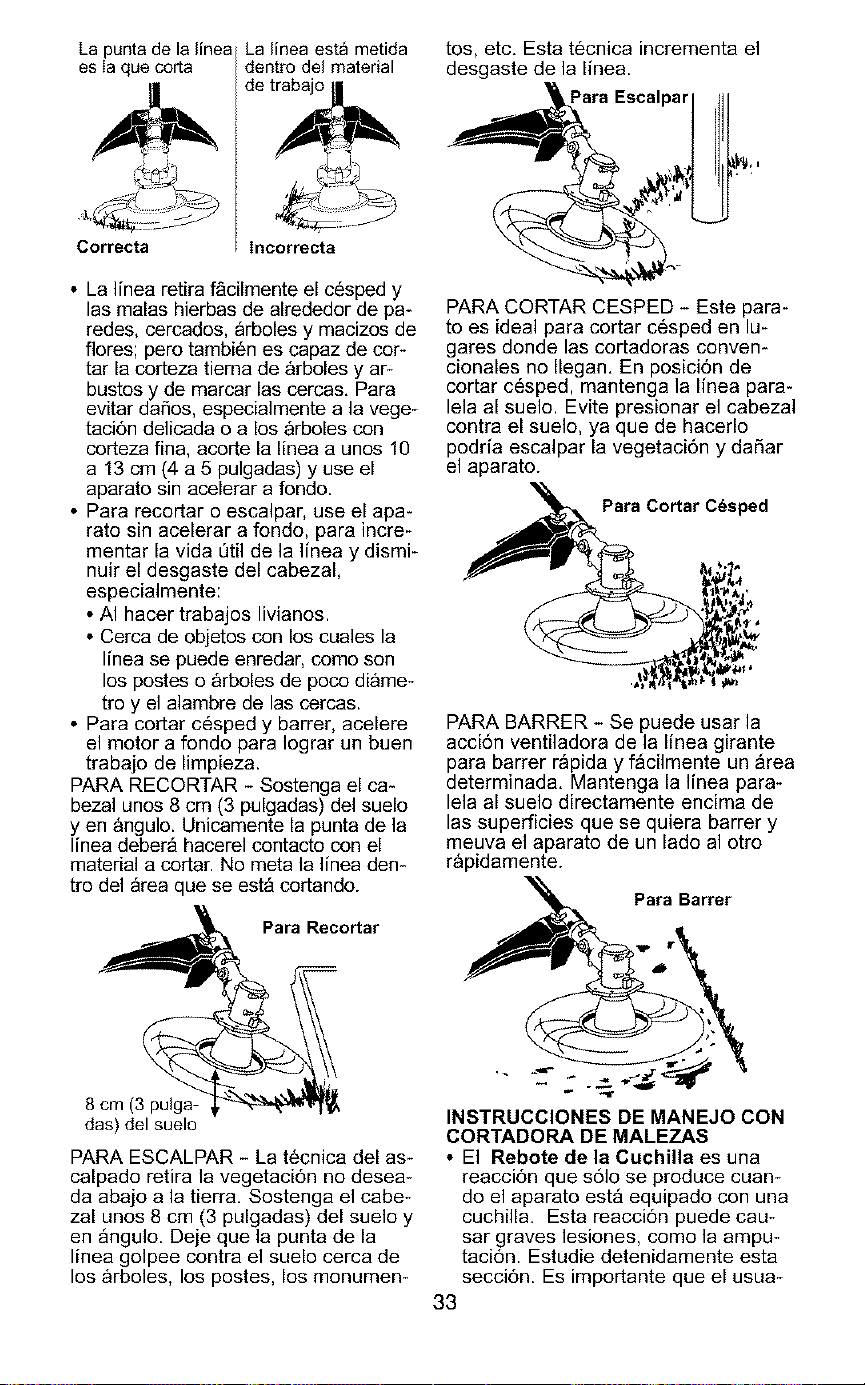

La punta de la linea

es ia que corta

Correcta

La linea esta metida

dentro del material

de trabajo

Incorrecta

• La linea retira fgcilmente el c6sped y

las malas hierbas de alrededor de pa-

redes, cercados, arboles y macizos de

flores; pero tambi6n es capaz de cor-

tar la corteza tierna de &rboles y ar-

bustos y de marcar las cercas, Para

evitar dafios, especialmente a la vege-

taci6n delicada o a los arboles con

corteza fin& acorte la linea a unos 10

a 13 cm (4 a 5 pulgadas) y use el

aparato sin acelerar a fondo.

• Para recortar o escalpar, use el apa*

rato sin acelerar a fondo, para incre-

mentar la vida t_til de la linea y dismi-

nuir el desgaste del cabezal,

especialmente:

• AI hacer trabajos livianos.

• Cerca de objetos con los cuales la

linea se puede enredar, come son

los postes o &rboles de poco di&me-

troy el alambre de las cercas.

• Para cortar c6sped y barrer, acelere

el motor a fondo para Iograr un buen

trabajo de limpieza.

PARA RECORTAR - Sostenga el ca*

bezal unos 8 cm (3 pulgadas) del suelo

y en &ngulo. Unicamente la punta de la

linea deber9 hacerel contacto con el

material a cortar. No meta la linea den*

tro del _rea que se est9 cortando.

Para Recortar

tos, etc, Esta t6cnica incrementa el

desgaste de la line&

Para Escalpar

PARA CORTAR CESPED - Este para-

to es ideal para cortar c6sped en lu-

gares donde las cortadoras convem

cionales no Ilegan, En posici6n de

cortar c6sped, mantenga la linea para*

lela al suelo. Evite presionar el cabeza]

contra el suelo, ya que de hacerlo

podria escalpar la vegetaci6n y daSar

el aparato.

Para Cortar C_sped

PARA BARRER - Se puede usar la

acci6n ventiladora de la linea girante

para barrer rapida y f_cilmente un Area

determinada, Mantenga la linea para-

lela al suelo directamente encima de

las superficies que se quiera barrer y

meuva el aparato de un lado al otro

rapidamente.

8 cm (3 pulga-

das) del suelo

PARA ESCALPAR - La t6cnica del as-

calpado retira la vegetaci6n no desea-

da abajo a la tierra, Sostenga el cabe-

zal unos 8 cm (3 pulgadas) del suelo y

en 9ngulo. Deje que la punta de la

linea golpee contra el suelo cerca de

los arboles, los postes, los monumen-

INSTRUCCIONES DE MANEJO CON

CORTADORA DE MALEZAS

• E] Rebote de la Cuchilla es una

reacci6n que s61o se produce cuan-

do el aparato est9 equipado con una

cuchilla. Esta reacci6n puede cau-

sar graves lesiones, como la ampu-

taci6n. Estudie detenidamente esta

secci6n. Es importante que el usua-

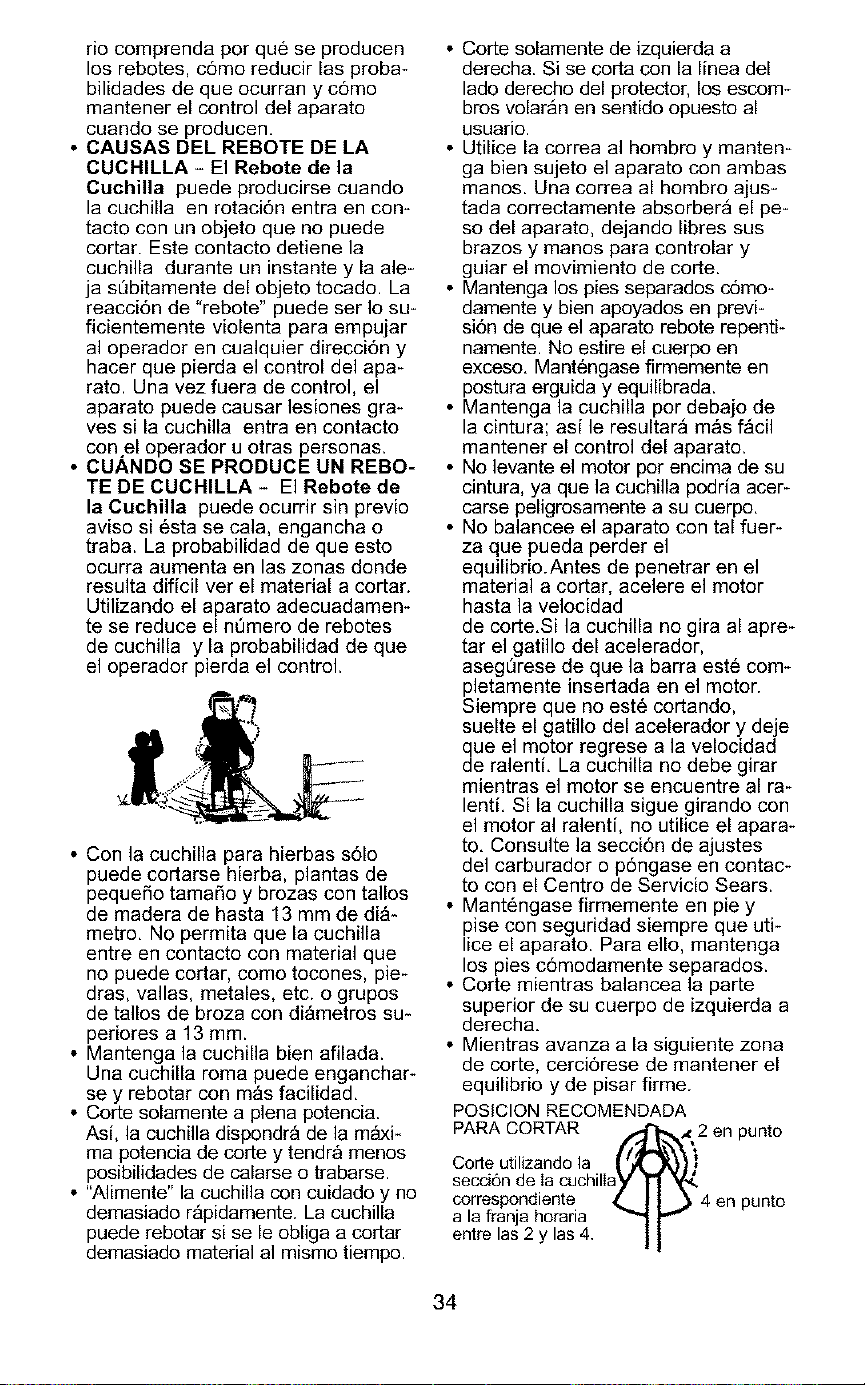

riocomprendaporqu6seproducen

losrebotes,c6moreducirlasproba-

bilidadesdequeocurranyc6mo

mantenerelcontroldelaparato

cuandoseproduceR.

• CAUSASDELREBOTEDELA

CUCHILLA- ElRebotedela

Cuchillapuedeproducirsecuando

lacuchillaenrotaci6nentraencon-

tactoconunobjetoquenopuede

cortar.Estecontactodetienela

cuchilladuranteuninstantey laale*

jas_bitamentedelobjetotocado.La

reacci6nde"rebote"puedeserIosu-

ficientementeviolentapardempujar

aloperadorencualquierdirecci6ny

hacerquepierdaelcontroldelapa-

rato.Unavezfueradecontrol,el

aparatopuedecausarlesionesgra-

vessilacuchillaentraencontacto

con.eloperadoruotraspersonas.

• CUANDOSE PRODUCE UN REBO-

TE DE CUCHILLA - El Rebote de

la Cuchilla puede ocurrir sin previo

aviso siesta se cala, engancha o

traba. La probabilidad de que esto

ocurra aumenta en las zonas donde

resulta dificil ver el material a cortar.

Utilizando el aparato adecuadamen-

te se reduce el nQmero de rebotes

de cuchilla y la probabilidad de que

el operador pierda el control.

• Con la cuchilla pard hierbas s61o

puede cortarse hierba, plantas de

pequefio tamaSo y brozas con tallos

de madera de hasta 13 mm de di_-

metro. No permita que la cuchilla

entre en contacto con material que

no puede cortar, como tocones, pie-

dras, vallas, metales, etc. o grupos

de tallos de broza con digmetros su-

periores a 13 ram.

• Mantenga la cuchilla bieR afilada.

Una cuchilla roma puede enganchar-

se y rebotar con m_s facilidad.

• Corte solamente a plena potencia.

Asi, la cuchilla dispondr9 de la mbxi*

ma potencia de corte y tendra menos

posibilidades de calarse o trabarse.

• "Alimente" la cuchilla con cuidado y no

demasiado r_pidamente. La cuchilla

puede rebotar si se le obliga a cortar

demasiado material al mismo tiempo.

• Corte solamente de izquierda a

derecha. Si se corta con la lined del

lado derecho del protector, los escom-

bros volar_n en sentido opuesto al

usuario.

• Utilice la correa al hombro y manten-

ga bieR sujeto el aparato con ambas

manos. Una correa al hombro ajus*

tada correctamente absorber9 el pe-

so del aparato, dejando libres sus

brazos y manos pard controlar y

guiar el movimiento de corte.

• Mantenga los pies separados c6mo-

damente y bieR apoyados en previ-

si6n de que el aparato rebote repenti-

namente. No estire el cuerpo en

exceso, Mant6ngase firmemente en

postura erguida y equilibrada.

• Mantenga la cuchilla por debajo de

la cintura; asi le resultar9 mas f_cil

mantener el control del aparato.

• No levante el motor por encima de su

cintura, ya que la cuchilla podria acer-

carse peligrosamente a su cuerpo,

• No balancee el aparato con tal fuer-

za que pueda perder el

equilibrio.Antes de penetrar en el

material a cortar, acelere el motor

hasta la velocidad

de corte,Si la cuchilla no gird al apre-

tar el gatillo del acelerador,

aseg[_rese de que la barra est6 com-

pletamente insertada en el motor.

Siempre que no est6 cortando,

suelte el gatillo del acelerador y deje

que el motor regrese a la velocidad

de ralenti, La cuchilla no debe girar

mientras el motor se encuentre al ra_

lenti. Si la cuchilla sigue girando con

el motor al ralenti, no utilice el apara-

to. Consulte la secci6n de ajustes

del carburador o p6ngase en contac-

to con el Centro de Servicio Sears.

• Mant6ngase firmemente en pie y

pise con seguridad siempre que uti-

lice el aparato. Pard ello, mantenga

los pies c6modamente separados.

• Corte mientras balanced la parte

superior de su cuerpo de izquierda a

derecha.

• Mientras avanza a la siguiente zona

de corte, cerci6rese de mantener el

equilibrio y de pisar firme.

POSIClQN RECOMENDADA

PARA CORTAR _'_.%,_ 2 en punto

Corte utilizando la | _X _J[\_,t

secci6n de Iacuchilla_/_[ "_._

correspondiente 4 en punto

a la franja horaria _1 _"

entre las2 y las 4. I I

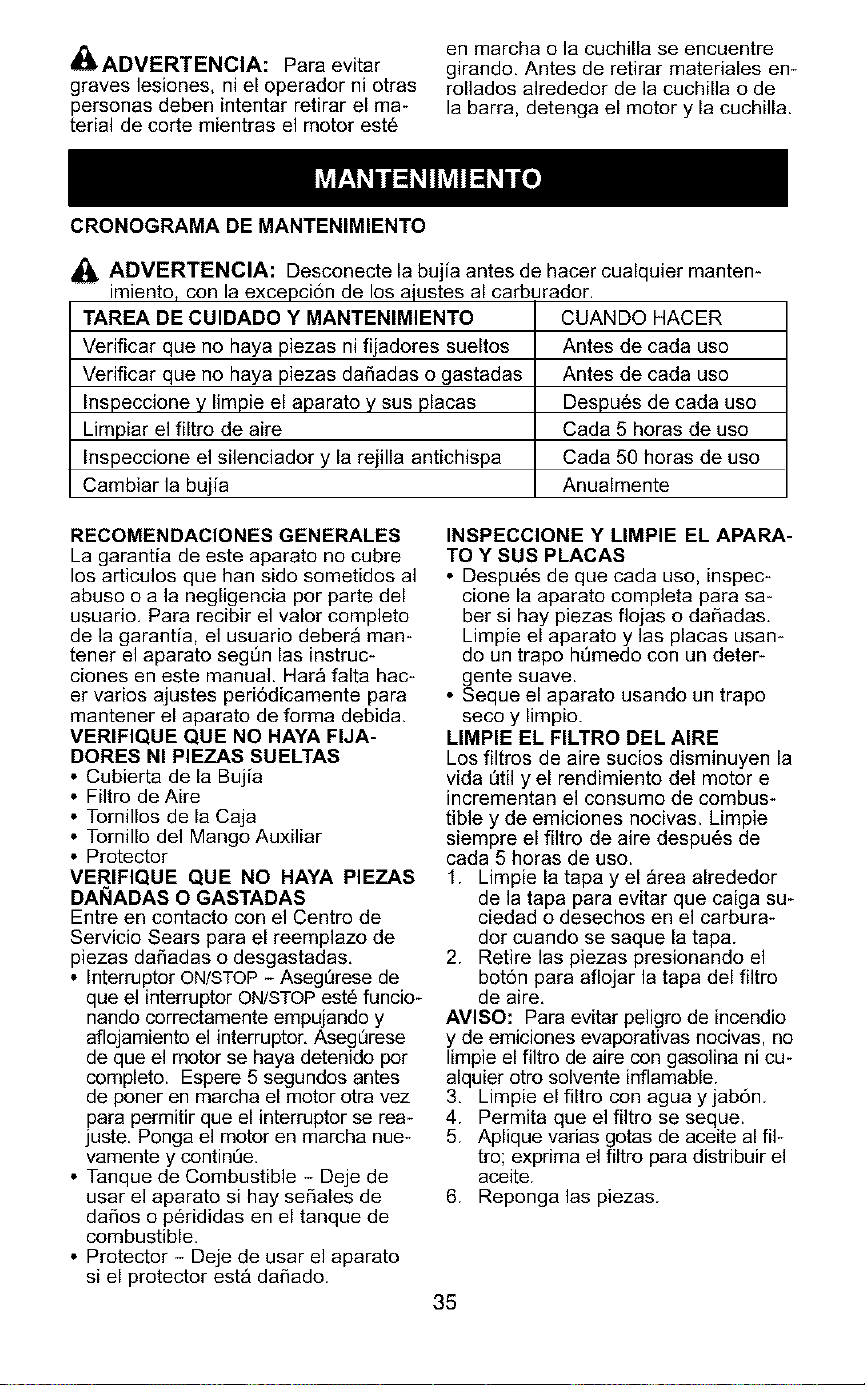

,_ADVERTENCIA: Para evitar

graves lesiones, ni el operador ni otras

personas deben intentar retirar el ma-

terial de corte mientras el motor est6

en marcha o la cuchilla se encuentre

girando, Antes de retirar materiales en-

rollados alrededor de la cuchilla o de

la barra, detenga el motor y la cuchilla.

CRONOGRAMA DE MANTENIMIENTO

ADVERTENCIA: Desconecte la bujia antes de hacer cualquier mantem

imiento, con la excepci6n de los aiustes al carburador.

TAREA DE CUIDADO Y MANTENIMIENTO CUANDO HACER

Verificar que no haya piezas ni fijadores sueltos Antes de cada uso

Verificar que no haya piezas dafiadas o gastadas Antes de cada uso

Inspeccione y limpie el aparato y sus placas Despu6s de cada uso

Limpiar el filtro de aire Cada 5 horas de uso

Inspeccione el silenciador y la rejilla antichispa Cada 50 horas de uso

Cambiar la bujia Anualmente

RECOMENDACIONES GENERALES

La garantia de este aparato no cubre

los articulos que han sido sometidos al

abuso o a la negligencia pot parte del

usuario, Para recibir el valor completo

de la garantia, el usuario deber_ man-

tener el aparato seg_n las instruc-

clones en este manual. Hara falta hac-

er varios ajustes peri6dicamente para

mantener el aparato de forma debida.

VERIFIQUE QUE NO HAYA FIJA-

DORES NI PIEZAS SUELTAS

• Cubierta de la Bujia

• Filtro de Aire

• Tornillos de la Caja

• Tornillo del Mango Auxiliar

• Protector

VERIFIQUE QUE NO HAYA PIEZAS

DAI_IADAS O GASTADAS

Entre en contacto con el Centro de

Servicio Sears para el reemplazo de

piezas dafiadas o desgastadas,

• Interruptor ON/STOP - AsegOrese de

que el interruptor ON/STOPest6 funcio_

nando correctamente empujando y

aflojamiento el interruptor, AsegOrese

de que el motor se haya detenido por

completo. Espere 5 segundos antes

de poner en marcha el motor otra vez

para permitir que el interruptor se rea-

juste. Ponga el motor en marcha nue-

vamente y continue.

• Tanque de Combustible - Deje de

usar el aparato si hay seSales de

dafios o p6rididas en el tanque de

combustible.

• Protector - Deje de usar el aparato

si el protector est_ dafiado.

INSPECCIONE Y LIMPIE EL APARA-

TO Y SUS PLACAS

• Despu6s de que cada uso, inspec-

clone la aparato completa para sa-

ber si hay piezas flojas o dafiadas,

Limpie el aparato y las placas usam

do un trapo h_medo con un deter_

gente suave.

• Seque el aparato usando un trapo

seco y limpio.

LIMPIE EL FILTRO DEL AIRE

Los filtros de aire sucios disminuyen la

vida Otil y el rendimiento del motor e

incrementan el consumo de combus-

tible y de emiciones nocivas. Limpie

siempre el filtro de aire despu6s de

cada 5 horas de uso.

1. Limpie la tapa y el _rea alrededor

de la tapa para evitar que caiga su-

ciedad o desechos en el carbura-

dor cuando se saque la tapa.

2. Retire las piezas presionando el

boton para aflojar la tapa del filtro

de aire,

AVlSO: Para evitar peligro de incendio

y de emiciones evaporativas nocivas, no

limpie el filtro de aire con gasolina ni cu-

alquier otto solvente inflamable.

3, Limpie el filtro con agua y jab6n.

4. Permita que el filtro se seque.

5. Aplique varias gotas de aceite al ill-

tro; exprima el filtro para distribuir el

aceite.

6. Reponga las piezas.

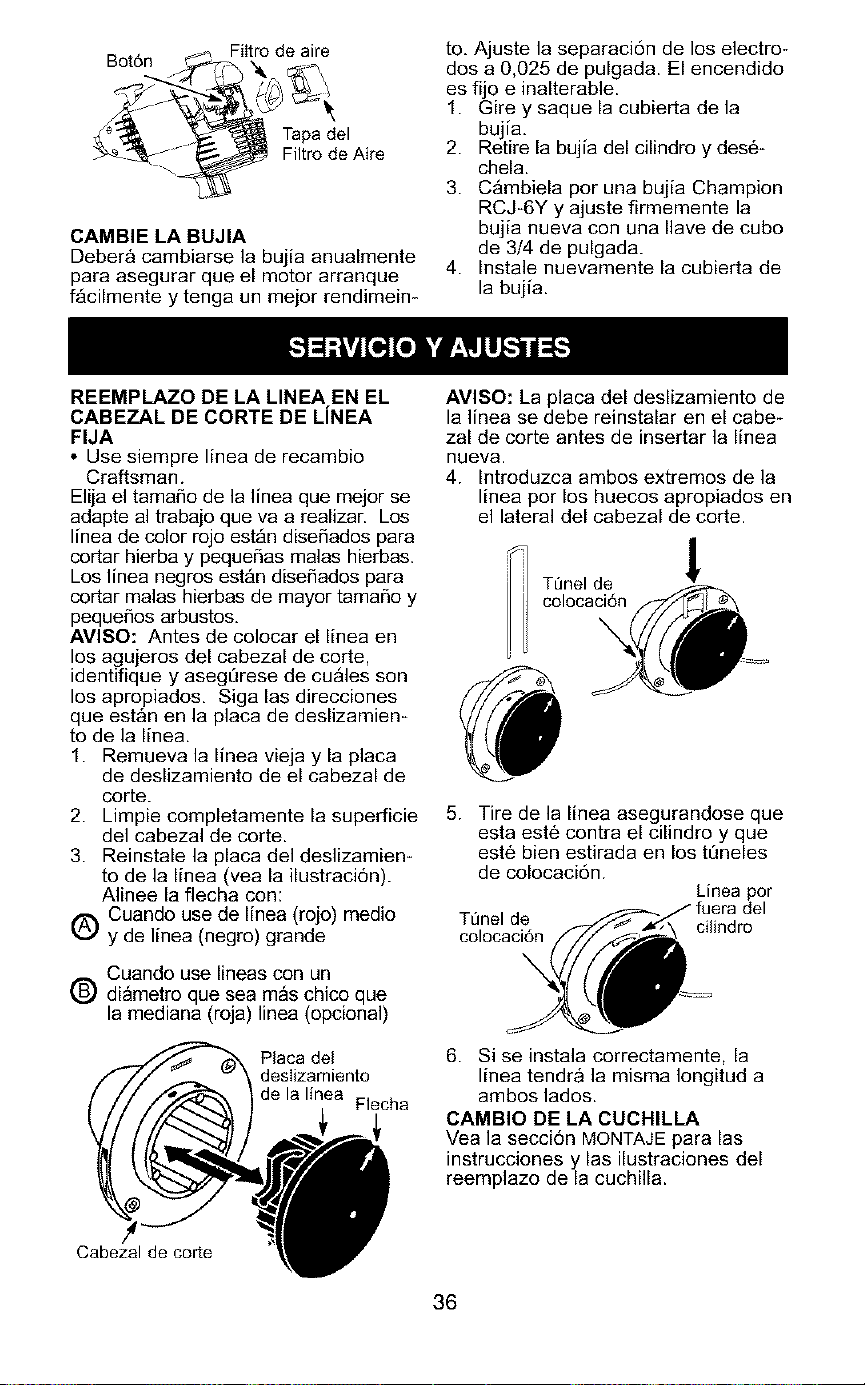

FiItro de aire

Bot6n

Tapa del

Filtro de Aire

CAMBIE LA BUJIA

Deber_ cambiarse la bujia anualmente

para asegurar que el motor arranque

f_cilmente y tenga un mejor rendimeim

to. Ajuste la separaci6n de los electro-

dos a 0,025 de pulgada. El encendido

es fijo e inalterable.

1. Gire y saque la cubierta de la

bu ia.

2. Ret re a bu ia del cilindro y des6-

chela.

3. C_mbiela por una bujia Champion

RCJ-6Y y ajuste firmemente la

bujia nueva con una Ilave de cubo

de 3/4 de pulgada.

4. Instale nuevamente la cubierta de

la bujia.

REEMPLAZO DE LA LINEA EN EL

CABEZAL DE CORTE DE LiNEA

FIJA

• Use siempre linea de recambio

Craftsman.

Elija el tamafio de la linea que mejor se

adapte al trabajo que va a realizar. Los

linea de color rojo estAn disefiados para

cortar hierba y pequeSas malas hierbas.

Los linea negros estAn disefiados para

cortar malas hierbas de mayor tamaSo y

pequefios arbustos.

AVlSO: Antes de colocar el linea en

los agujeros del cabezal de corte,

identifique y aseg0rese de curies son

los apropiados. Siga las direcciones

que est&n en la placa de deslizamien-

to de la line&

1. Remueva la linea vieja y la placa

de deslizamiento de el cabezal de

corte.

2. Limpie completamente la superficie

del cabezal de corte.

3. Reinstale la placa del deslizamien-

to de la linea (vea la ilustraci6n).

Alinee la flecha con:

_) Cuando use de linea (rojo) medio

y de linea (negro) grande

Cuando use lineas con un

(_ digmetro que sea m_s chico que

la mediana (roja) linea (opcional)

Placa del

deslizamiento

de la linea

Flecha

AVISO: La placa del deslizamiento de

la linea se debe reinstalar en el cabe-

zal de corte antes de insertar la linea

nueva.

4. Introduzca ambos extremos de la

linea por los huecos apropiados en

el lateral del cabezal de corte.

T0nel de !

colocaci6n

5. Tire de la linea asegurandose que

esta est6 contra el cilindro y que

est6 bien estirada en los t0neles

de colocaci6n.

Linea por

T0nel de cilindro

colocaci6n

6. Si se instala correctamente, la

linea tendra la misma Iongitud a

ambos lados.

CAMBIO DE LA CUCHILLA

Vea la secci6n MONTAJE para las

instrucciones y las ilustraciones del

reemplazo de la cuchilla.

Cabezal de corte

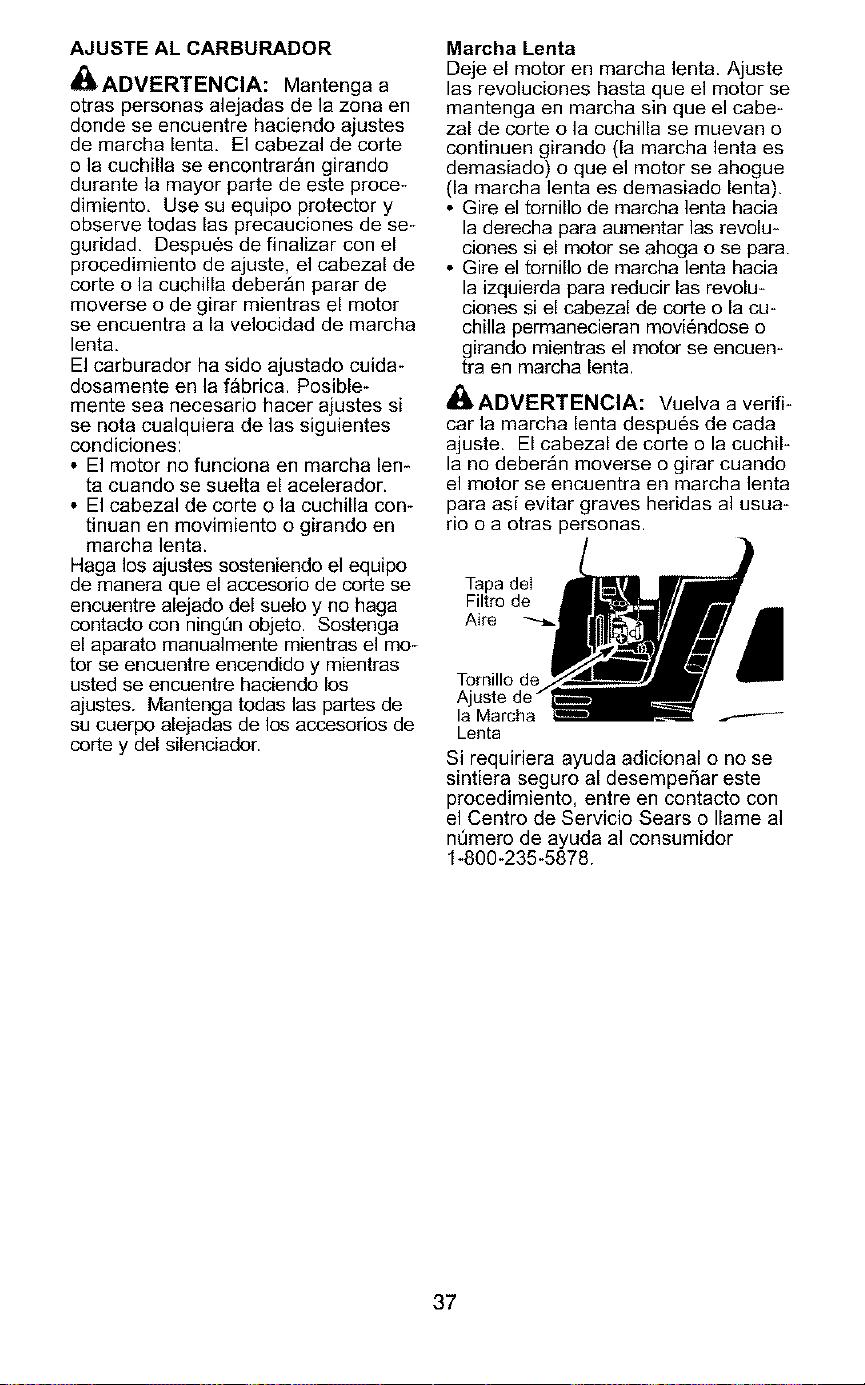

AJUSTE AL CARBURADOR

_ADVERTENCIA: Mantenga a

otras personas alejadas de la zona en

donde se encuentre haciendo ajustes

de marcha lent& El cabezal de corte

o la cuchilla se encontrar_n girando

durante la mayor parte de este proce-

dimiento. Use su equipo protector y

observe todas las precauciones de se-

guridad. Despu6s de finalizar con el

procedimiento de ajuste, el cabezal de

corte o la cuchilla debergn parar de

moverse o de girar mientras el motor

se encuentra a la velocidad de marcha

lent&

El carburador ha sido ajustado cuida-

dosamente en la f&brica. Posible-

mente sea necesario hacer ajustes si

se nota cualquiera de las siguientes

condiciones:

• El motor no funciona en marcha lem

ta cuando se suelta el acelerador.

• El cabezal de corte o la cuchilla con-

tinuan en movimiento o girando en

marcha lenta.

Haga los ajustes sosteniendo el equipo

de manera que el accesorio de corte se

encuentre alejado del suelo y no haga

contacto con ning_n objeto. Sostenga

el aparato manualmente mientras el mo-

tor se encuentre encendido y mientras

usted se encuentre haciendo los

ajustes. Mantenga todas las partes de

su cuerpo alejadas de los accesorios de

corte y del silenciador.

Marcha Lenta

Deje el motor en marcha lenta. Ajuste

las revoluciones hasta que el motor se

mantenga en marcha sin que el cabe-

zal de corte o la cuchilla se muevan o

continuen girando (la marcha lenta es

demasiado) o que el motor se ahogue

(la marcha lenta es demasiado lenta).

• Gire el tornillo de marcha lenta hacia

la derecha para aumentar las revolu-

ciones si el motor se ahoga o se para.

• Gire el tornillo de marcha lenta hacia

la izquierda para reducir las revolu-

ciones si el cabezal de corte o la cu-

chilla permanecieran movi6ndose o

girando mientras el motor se encuen-

tra en marcha lent&

_ ADVERTENClA: Vuelva a verifi-

car la marcha lenta despu6s de cada

ajuste. El cabezal de corte o la cuchil-

la no debergn moverse o girar cuando

el motor se encuentra en marcha lenta

para asi evitar graves heridas al usua-

rio o a otras personas.

Tapa deI

Filtro de

Aire

Tornillo de

la Marcha -_---_-

Lenta

Si requiriera ayuda adicional o no se

sintiera seguro al desempeSar este

procedimiento, entre en contacto con

el Centro de Servicio Sears o Ilame a]

nt]mero de ayuda a] consumidor

1-800-235-5878.

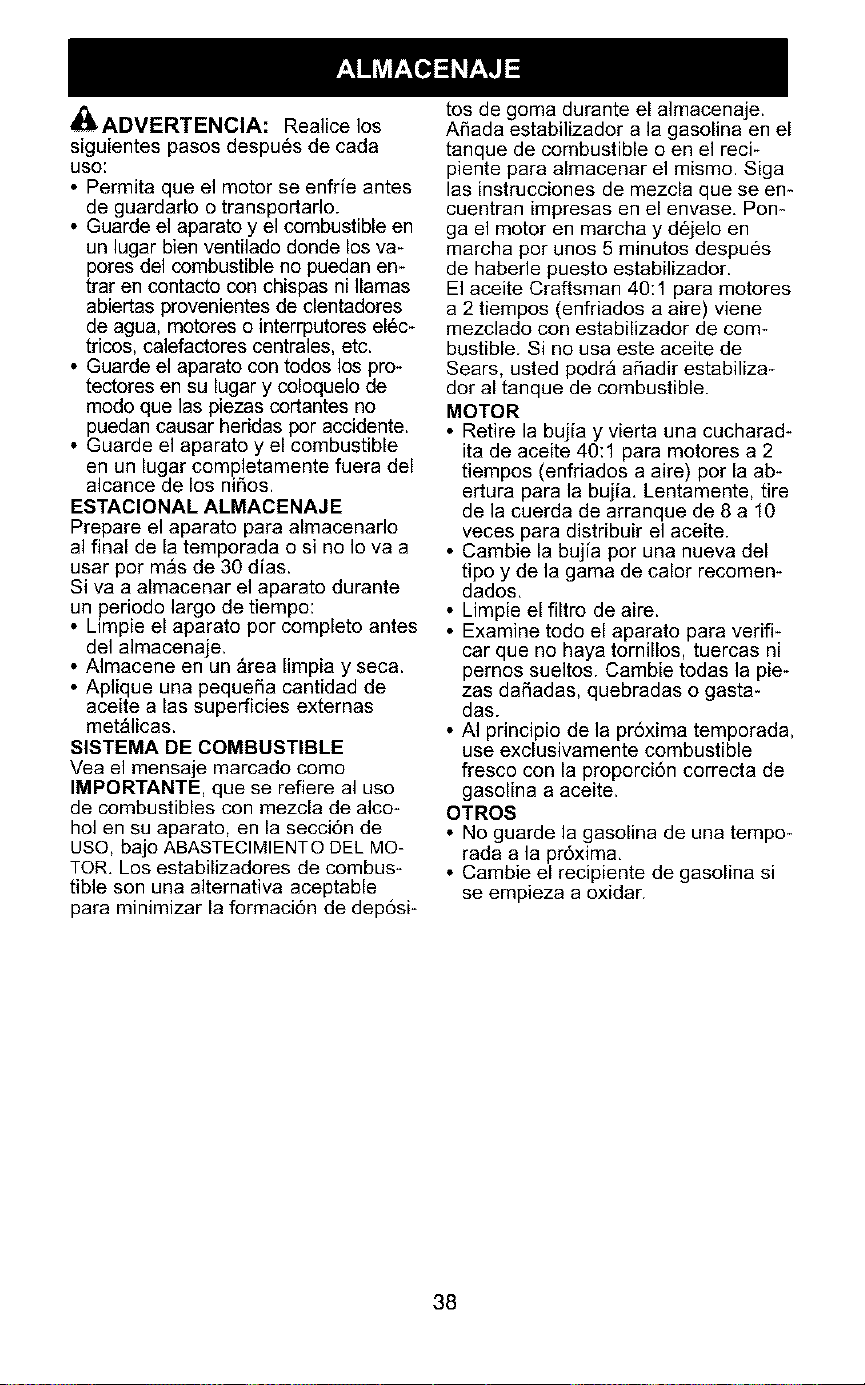

_kADVERTENCIA: Realice los

siguientes pasos despu_s de cada

USO:

• Permita que el motor se enfrie antes

de guardarlo o transportarlo.

• Guarde el aparato y el combustible en

un lugar bien ventilado donde los va-

pores del combustible no puedan en-

trar en contacto con chispas ni llamas

abiertas provenientes de clentadores

de agua, motores o interrputores el6c-

tricos, calefactores centrales, etc.

• Guarde el aparato con todos los pro-

tectores en su lugar y coloquelo de

mode que las piezas cortantes no

puedan causar heridas por accidente.

• Guarde el aparato y el combustible

en un lugar completamente fuera del

alcance de los niSos.

ESTACIONAL ALMACENAJE

Prepare el aparato para almacenarlo

al final de la temporada o si no Io va a

usar por mgs de 30 dias.

Siva a almacenar el aparato durante

un periodo largo de tiempo:

• Limpie el aparato por completo antes

del almacenaje.

• Almacene en un _rea limpia y seca.

• Aplique una pequefia cantidad de

aceite alas superficies externas

metglicas.

SISTEMA DE COMBUSTIBLE

Yea el mensaje marcado como

IMPORTANTE, que se refiere al uso

de combustibles con mezcla de alco-

hol en su aparato, en la secci6n de

USO, bajo ABASTECIMIENTO DEL MO-

TOR, Los estabilizadores de combus-

tible son una alternativa aceptable

para minimizar la formaci6n de dep6si-

tos de goma durante el almacenaje.

Afiada estabilizador a la gasolina en el

tanque de combustible o en el reci-

piente para almacenar el mismo. Siga

las instrucciones de mezcla que se en-

cuentran impresas en el envase, Pen-

ga el motor en marcha y d6jelo en

marcha por unos 5 minutos despu6s

de haberle puesto estabilizador.

El aceite Craftsman 40:1 para motores

a 2 tiempos (enfriados a aire) viene

mezclado con estabilizador de com-

bustible. Si no usa este aceite de

Sears, usted podr9 afiadir estabiliza-

dor al tanque de combustible.

MOTOR

• Retire la bujia y vierta una cucharad-

ita de aceite 40:1 para motores a 2

tiempos (enfriados a aire) por la ab-

ertura para la bujia, Lentamente, tire

de la cuerda de arranque de 8 a 10

veces para distribuir el aceite.

• Cambie la bujia por una nueva del

tipo y de la gama de calor recomen-

dados,

• Limpie el filtro de aire.

• Examine todo el aparato para verifi-

car que no haya tornillos, tuercas ni

pernos sueltos. Cambie todas la pie-

zas dafiadas, quebradas o gasta-

das.

• AI principio de la proxima temporada,

use exclusivamente combustible

fresco con la proporci6n correcta de

gasolina a aceite.

OTROS

• No guarde la gasolina de una tempo-

rada a la pr6xima,

• Cambie el recipiente de gasolina si

se empieza a oxidar.

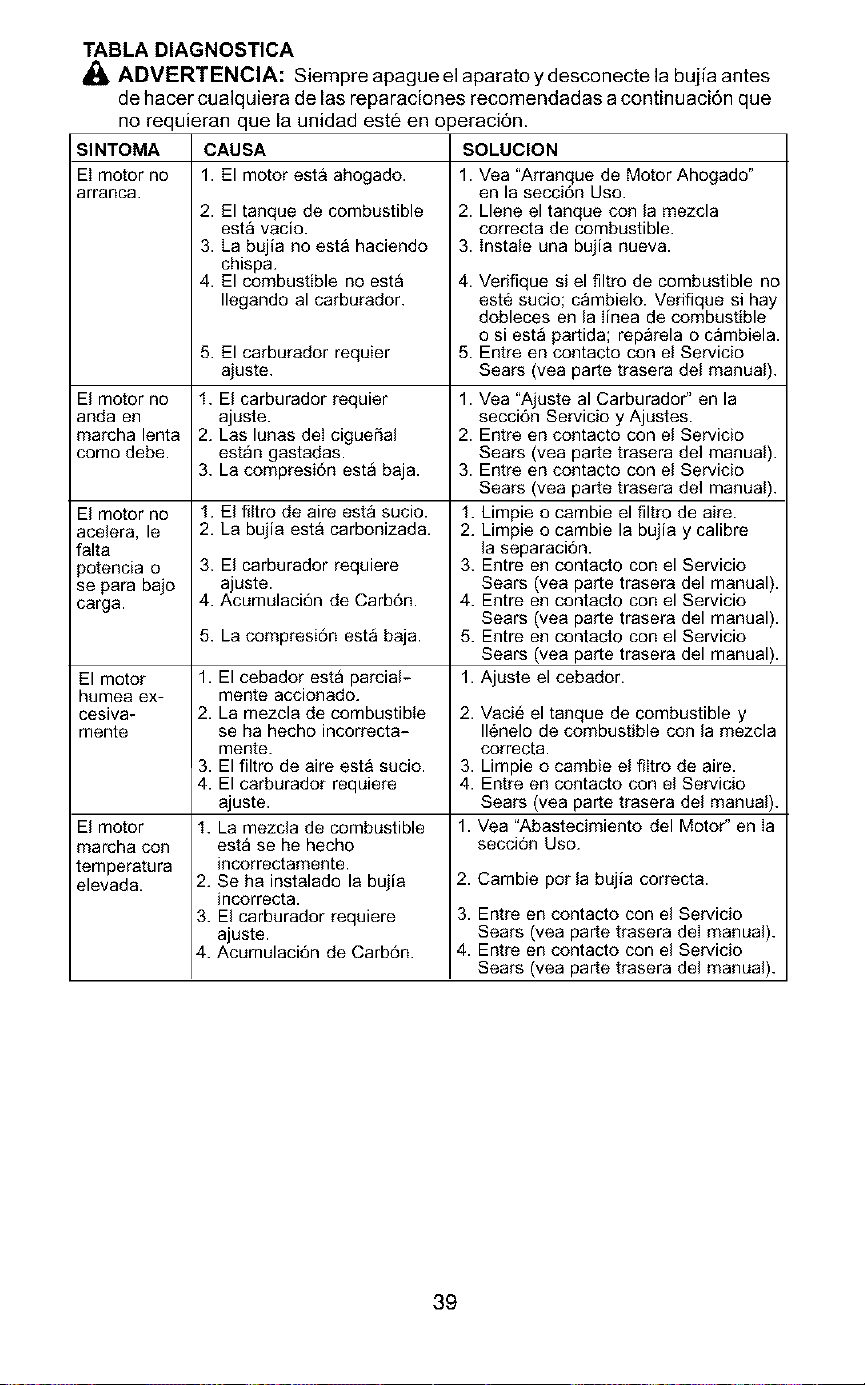

TABLA DIAGNOSTICA

ADVERTENCIA: Siempre apague el aparato y desconecte la bujfa antes

de hacer cualquiera de las reparaciones recomendadas a continuacbn que

SINTOMA

EI motor no

arranca.

EI motor no

anda en

marcha lenta

como debe.

El motor no

acelera, le

falta

potencia o

se para bajo

carga.

El motor

humea ex-

cesiva-

mente

El motor

marcha con

temperatura

elevada.

no requieran que la unidad est6 en c

CAUSA

1. El motor esta ahogado.

2. El tanque de combustible

esta vacio.

3. La bujia no esta haciendo

chispa.

4. El combustible no esta

Ilegando al carburador.

5. El carburador requier

ajuste.

1. El carburador requier

ajuste.

2. Las lunas deI ciguefial

estan gastadas.

3. La compresi6n esta baja.

1. El filtro de aire est_ sucio.

2. La bujia esta carbonizada.

3. El carburador requiere

ajuste.

4. Acumulacbn de Carb6n.

5. La compresi6n esta baja.

1. El cebador esta parcial-

mente accionado.

2. La mezcla de combustible

se ha hecho incorrecta-

mente.

3. El filtro de aire esta sucio.

4. El carburador requiere

ajuste.

1. La mezda de combustible

esta se he hecho

incorrectamente.

2. Se ha instalado la bujia

incorrecta.

3. El carburador requiere

ajuste.

4. Acumulacbn de Carb6n.

3eraci6n.

SOLUCION

1. Vea "Arranque de Motor Ahogado"

en la secci6n Uso.

2. Llene el tanque con la mezcla

correcta de combustible.

3. Instale una bujia nueva.

4. Venfique si el filtro de combustible no

est6 sucio; cambielo. Verifique si hay

dobleces en la Iinea de combustible

o siesta partida; reparela o cambiela.

5. Entre en contacto con el Servicio

Sears (yea parte trasera del manual).

1. Vea "Ajuste al Carburador" en la

secci6n Servicio y Ajustes.

2. Entre en contacto con el Servicio

Sears (yea parte trasera del manual).

3. Entre en contacto con el Servicio

Sears (yea parte trasera del manual).

1. Limpie o cambie el filtro de aire.

2. Limpie o cambie la bujia y calibre

la separaci6n.

3. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

4. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

5. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

1. Ajuste el cebador.

2. Vaci_ el tanque de combustible y

116nelo de combustible con la mezcla

correcta.

3. Limpie o cambie el fiItro de aire.

4. Entre en contacto con el Servicio

Sears (yea parte trasera del manual).

1. Vea "Abastecimiento del Motor" en ia

secci6n Uso.

2. Cambie por la bujia correcta.

3. Entre en contacto con el Servicio

Sears (yea parte trasera deI manual).

4. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

SUS DERECHOS Y OBLIGACIONES

DE GARANTIA: La Agencia de Pro-

tecci6n Ambiental de los Estados Uni-

dos y Scars, Roebuck and Co.,

U.S.A., se complacen en explicar la

garantia con la que cuenta el sistema

de control de emisi6n en su motor pe-

quefio, modelo 2001-2004, para uso

fuera de carretera. Sears deber_ ga-

rantizar el sistema de control de emi-

si6n en su m_quina de motor pequefio

para uso fuera de carretera por los

pcriodos de ticmpo que explicamos a

continuaci6n y con la condici6n de que

su m_quina de motor pequeSo para

uso fuera de carretera no haya sufrido

ning_n tipo de abuso, negligencia o

mantenimiento inapropiado. Su siste-

ma de control de emisi6n incluye pie-

zas tales como el carburador y €l sis-

tema de ignici6n. Donde exista una

condici6n que requiera reparaci6n

bajo garantia, Sears reparar_ gratis su

motor pequefio para uso fuera de car-

retera. Los gatos cubiertos bajo la ga-

rantia incluyen el diagn6stico, las pie-

zas y labor. CUBIERTA DE GARAN-

TIA DEL FABRICANTE: Si cualquier

picza relacionada con el sistema de

emisi6n de su motor (como hemos en-

umerado en la lista de piezas de con*

trol de emisi6n bajo garantia) se en-

contrara defectuosa o defectos en el

material o cn la labor del motor causa-

ran que tal picza comenzara a fallar, la

pieza ser_ reparada o reemplazada

por Sears. GARANTIA DE RE-

SPONSABILIDAD DE DEL DUENO:

Como duefio de una m_quina de mo-

tor pcqueSo para uso fuera de carrct-

era, usted scra rcsponsable por el

mantenimiento adecuado en los perio-

dos previamente programados y cn-

umerados en su manual de instruc-

ciones. Sears recomicnda que guarde

todos los recibos que indiquen que se

ha desempcfiado mantenimiento en

su m_quina de motor pequefio para

uso fuera de carretera, pero Sears no

podr_ negar el servicio bajo garantia

t]nicamente a causa de la falta de reci-

bos o por el incumplimiento de su

parte en asegurarse que el mantenimi-

ento programado haya sido de-

sempeSado. Como dueSo de una

m_quina de motor pequeSo para uso

fuera de carretera, usted deber_ con-

tar con el conocimiento de que Sears

puede negar la cubierta bajo garantia

si su m_quina de motor pcquefio para

uso fuera de carrctera o alguna pieza

de la misma ha dejado de funcionar

debido al abuso, negligencia, manten-

imiento inapropiado, modiflcaciones

no aprobadas o el uso de piezas que

no hayan sido fabricadas o aprobadas

por el fabricante original del equipo.

Es responsabilidad suya el Ilevar su

m_quina de motor pequefio para uso

fuera de carretera a un centro de repa-

raci6n autorizado Sears tan pronto

como se presente el problema, Las

reparaciones bajo garantia deberan

ser completadas en un periodo de

tiempo razonable, que no exceda los

30 dias. Si cuenta usted con alguna

pregunta en relaci6n a sus derechos y

responsabilidades de garantia, usted

debera comunicarse con su distribui-

dor autorizado del servicio mas cerca-

no o Ilamar a Sears al

1-800-469-4663. FECHA DEL

COMIENZA DE LA GARANTIA: El

periodo de garantia comienza en la

fecha de compra de la m_quina de

motor pequefio para uso fuera de car-

retera. DURACION DE LA GARAN-

TIA: Esta garantia cuenta con un per-

iodo de duraci6n de dos aSos

comenzando en la fecha inicial de

compra. QUE CUBRE LA GARAN-

TIA: REPARAClON O REEMPLAZO

DE PIEZAS. La reparaci6n o el reem-

plazo de cualquier pieza garantizada

ser_n desempefiados y ofrecidos al

duefio sin costo alguno en un distribui-

dor autorizado del scrvicio Sears. Si

cuenta usted con alguna pregunta en

relaci6n a sus dercchos y responsabi-

lidades de garantia, usted deber_

comunicarse con su distribuidor autori-

zado del servicio mgs cercano o Ila-

mar a Sears al 1-800-469-4663, P-

ERIODO DE GARANTIA: Cualquier

pieza garantizada que no est6 progra-

mada para ser reemplazada como

parte del mantenimiento requerido, o

que est6 programada t]nicamente para

inspecci6n regular para efectos de "re-

paraci6n o reemplazo si fuera necesa-

rio" deber& garantizarse por un perio-

do de dos afios. Cualquier pieza

garantizada que est6 programada

para ser reemplazada como parte del

mantenimiento requerido deber9 estar

garantizada por el periodo de tiempo

que comienza en la fecha de compra

inicial hasta la fecha del primer reem-

plazoprogramadoparadichapieza.

DIAGNOSTICO:Nosedeber&cobrar

alduefioningt]ntipodecargosporla

labordediagn6sticolacualdetermine

queunapiezagarantizadaseencuem

tradefectuosasieltrabajode

diagn6sticohasidodesempeSadopor

undistribuidorautorizadodelservicio

Sears.DANOSPORCONSECUEClA:

Searspodr_serresponsablede

daSosocurridosaotraspiezasdelmo-

torcausadospotlafalladeunapieza

garantizadaqueseencuentrebajoel

periododegarantia.QUENO

CUBRELAGARANTIA:Todaslasfal-

lascausadasporelabuso,negligem

ciaomantenimientoinaprop]adono

estgn cubiertas. PIEZAS ANADIDAS

O MODIFICADAS: El uso de piezas

a5adidas o la modificaciSn de piezas

podr&n servir como base para que se

anule la reclamaci6n de garantia. La

garantia de Sears no se responsabili-

za pot el real funcionamiento debido al

uso de piezas aSadidas o de piezas

modificadas. COMO ENTABLAR

UNA RECLA&'IAClON: Si cuenta

usted con alguna pregunta relaciona-

da con sus derechos y responsabili-

dades de ,garantia, usted debera en-

trar en contacto con su distribuidor

autorizado del servicio Sears mgs cer-

cano o Ilamar a Sears al

1-800-469-4663. DONDE OBTEN-

ER SERVIClO DE GARANTIA: Servi-

cio o reparaciones bajo garantia deb-

er&n ser provistas en todos los

distribuidors autorizado del servicio

Sears. Pot favor comuniquese al

1-800-469-4663. MANTENIMIENTO,

REEMPLAZO Y REPARAClON DE

PIEZAS RELAClONADAS CON LA

EMISlON: Cualquier pieza de repues-

to Sears aprobada y utilizada en el de-

sempeSo de cualquier servicio de

mantenimiento o servicio de repara-

ciSn bajo garantia de piezas relaciona*

das con la emisi6n ser& provisto sin

costo alguno al duefio si la pieza se

encuentra bajo garantia. LISTA SE

PIEZAS DE CONTROL DE E&'llSlON

GARANTIZADAS: Carburador, Siste-

ma de Ignici6n: Bujia (cubierta hasta la

fecha de mantenimiento programada),

M6dulo de Ignici6n. DECLARAClON

DE MANTENIMIENTO: El duefio es

responsable de adquirir todo el man-

tenimiento requerido como Io define en

el manual de instrucciones.

Se certifica este motor para satisfacer los requisitos de emisiSn para los uso

siguientes:

[] Moderado (50 horas)

[] Intermedio (125 horas)

[] Extendido (300 horas)

Craftsman 358795200 32cc/1.9 cu.in. 2-Cycle Gasoline Brushwacker

Product's Documents

Instruction Manual

Specifications

Craftsman 358795200 Questions and Answers

Related Products

Craftsman 358351082 2.6 Cu. in./42cc 2-Cycle Gasoline Chainsaw

Craftsman 358351140 2.2 Cu. in./36cc 2 Cycle Gasoline Chain Saw

Craftsman 358352180 2.2 cu. in./36cc 2-Cycle Gasoline Chainsaw

Craftsman 358351142 2.2 cu. in./36cc 2-Cycle Gasoline Chainsaw

Craftsman 358352680 2.6 cu. in./42cc 2-Cycle GASOLINE CHAIN SAW

Craftsman 358351061 2.2 cu. in./36cc 2-Cycle Gasoline Chainsaw
