Gas and Electric Dryer
user manual
imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service or accessory
parts, please register your product at or contact
www.samsung.com/register
1-800-SAMSUNG (726-7864)
DV350AEP
DV350AGP
This manual is made with 100% recycled paper.
DV350AE-02821C_EN_v1.indd 1DV350AE-02821C_EN_v1.indd 1 2011-10-05 10:25:232011-10-05 10:25:23
2_ Features
features
1. Extra Large Capacity
Ultra drying capabilities are at your fingertips! Now you can dry extra-large loads. Our ultra
large 7.3 cu.ft. capacity dryer circulates more air through your clothes, drying them faster for
a wrinkle-free result.
2. Steam cycle
This cycle sprays a small amount of water into the dryer drum after several minutes of
tumbling with heat. It reduces bad odors from clothing that are difficult to remove when
washing with water, and also reduces wrinkles.
3. Sanitize course
This course allows you to sanitize garments by permeating high temperature heat deep into
the fabric during the drying cycle. Use this course to keep your bedding and curtains clean.
When selecting this cycle, 99.9% of all bacteria is eliminated through high temperature heat.
Use this cycle for clothing, bedding, towels, or other items needing sanitization.
This certification is conducted by NSF International, an independent third-party testing and
certification organization.

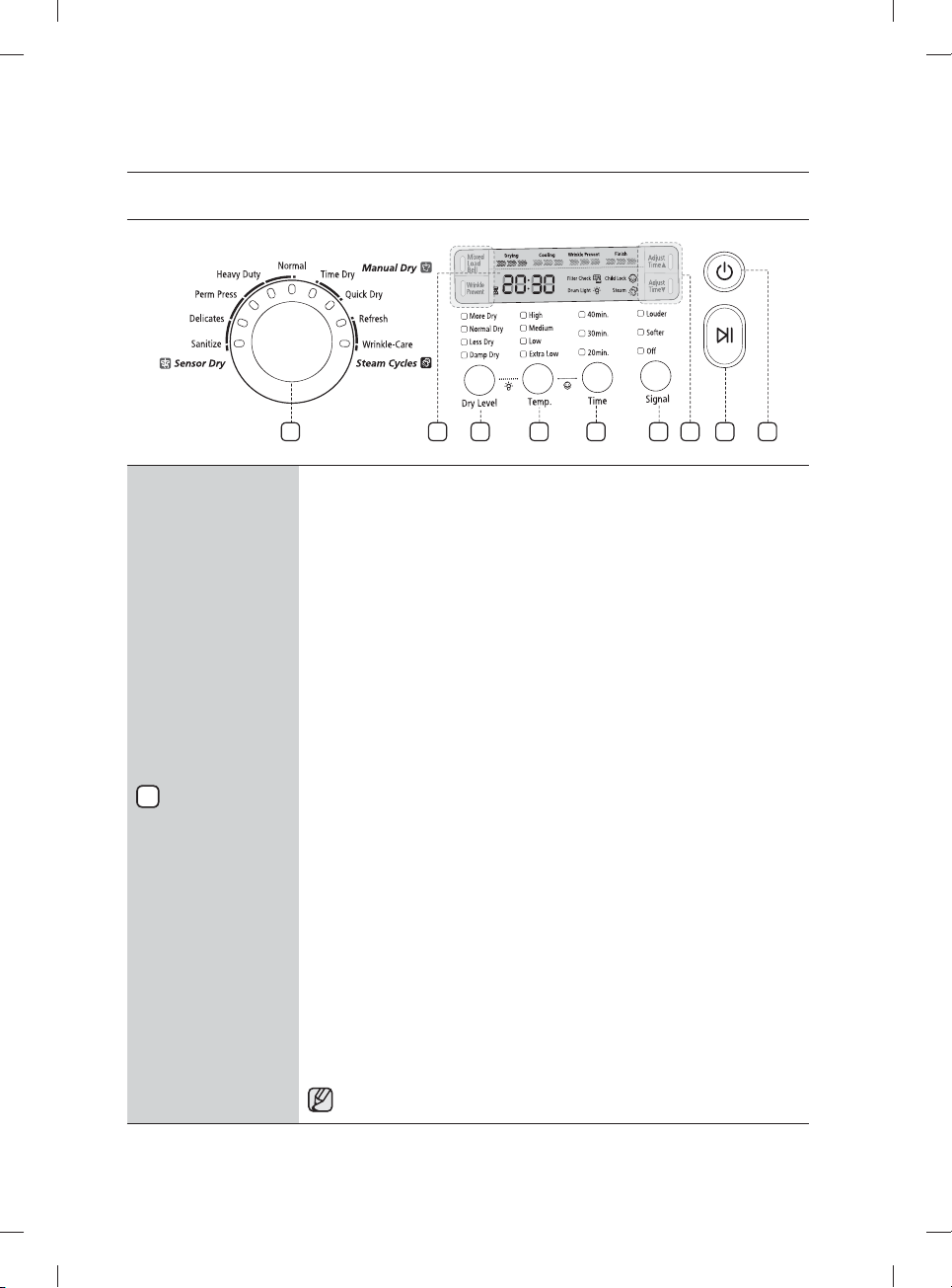

4. Various Drying Cycles & Fuzzy Logic Algorithm

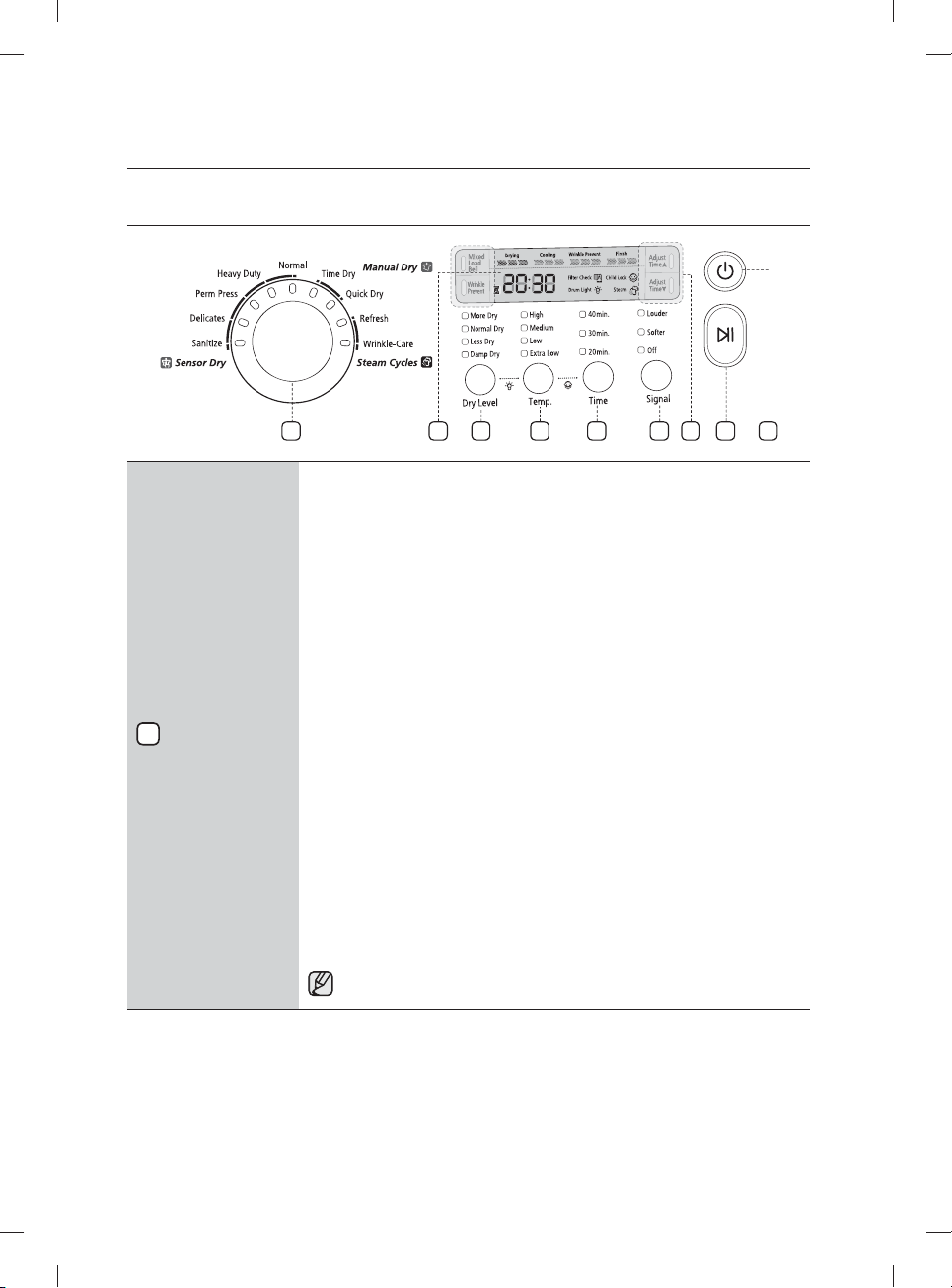

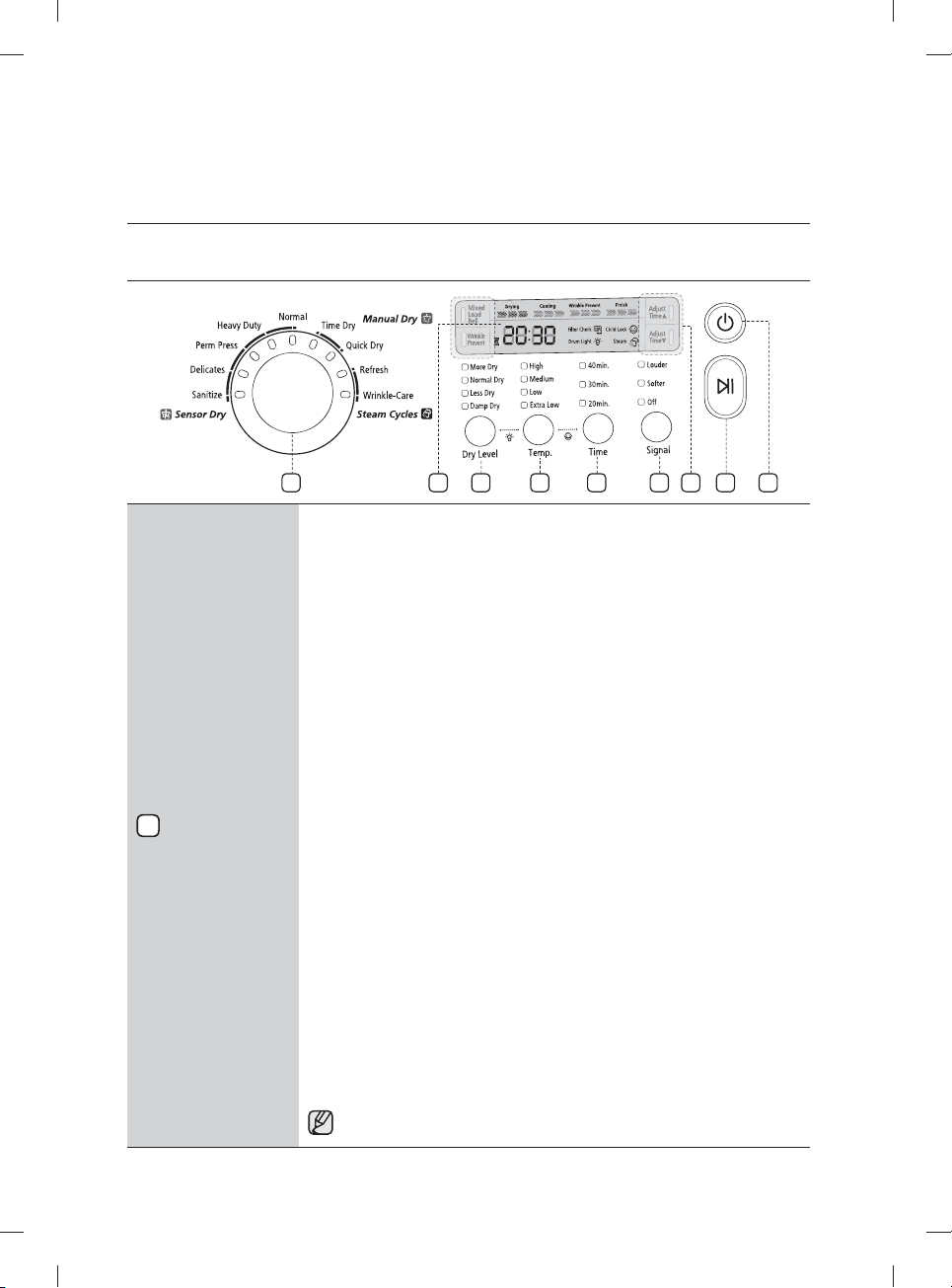

Simply turn the Jog Dial to select one of the 9 automatic drying cycles, including normal,
heavy duty and towels, or let the Fuzzy Logic Control measure the degree of dampness and
automatically set the drying time. Precision drying has never been easier than with Samsung.
5. Time Saving
Our cycles are designed with you in mind. All our dryers are designed to dry your clothes in
less time... just 42 minutes! Giving you time for more important things in life.
6. Energy Saving
Samsung dryers are super energy efficient. You can dry up to 3.01 pounds of laundry with
1kWh. Also, both the large capacity and Fuzzy Logic Control save energy by automatically
drying your clothes the most efficient way.

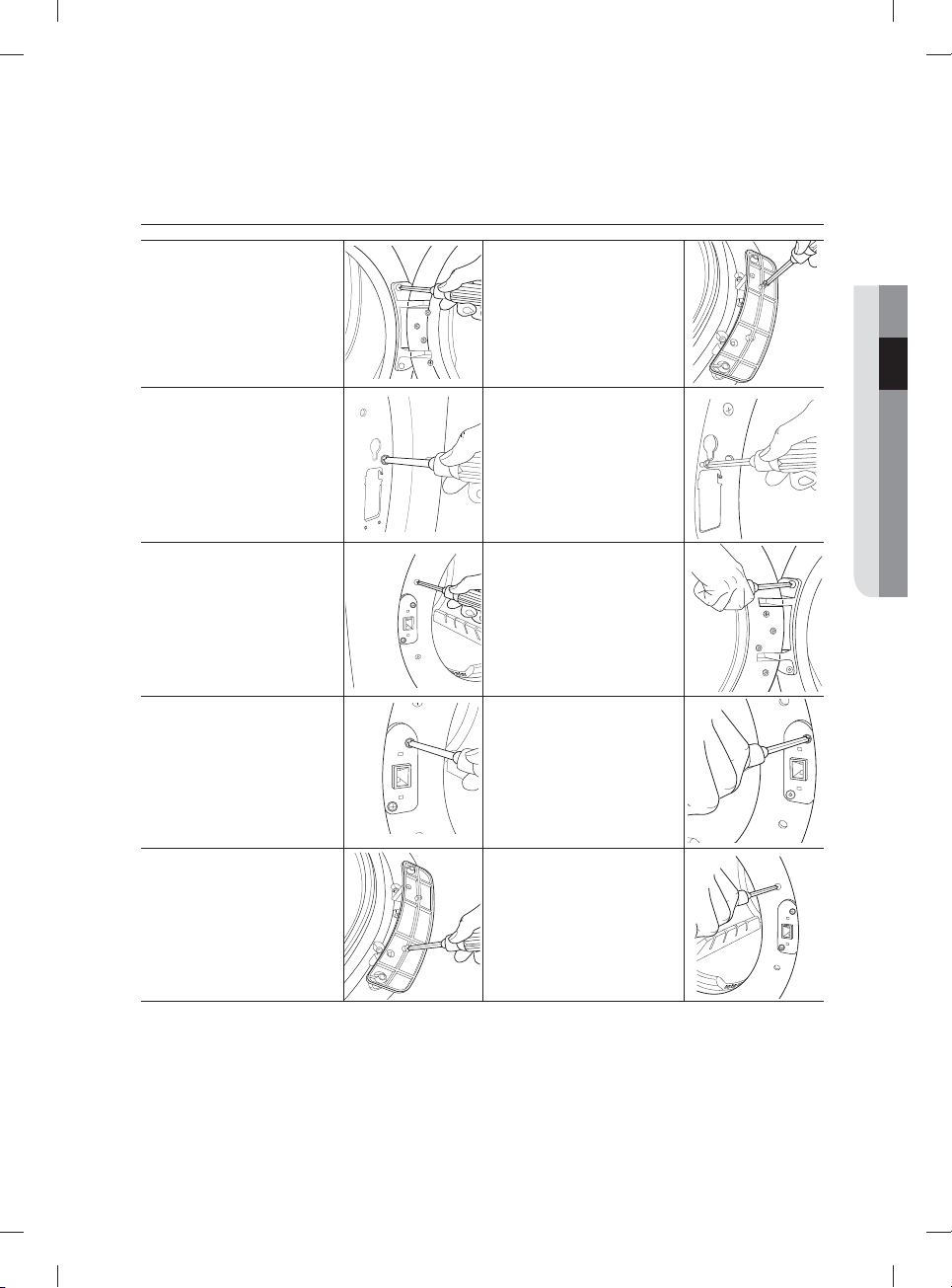

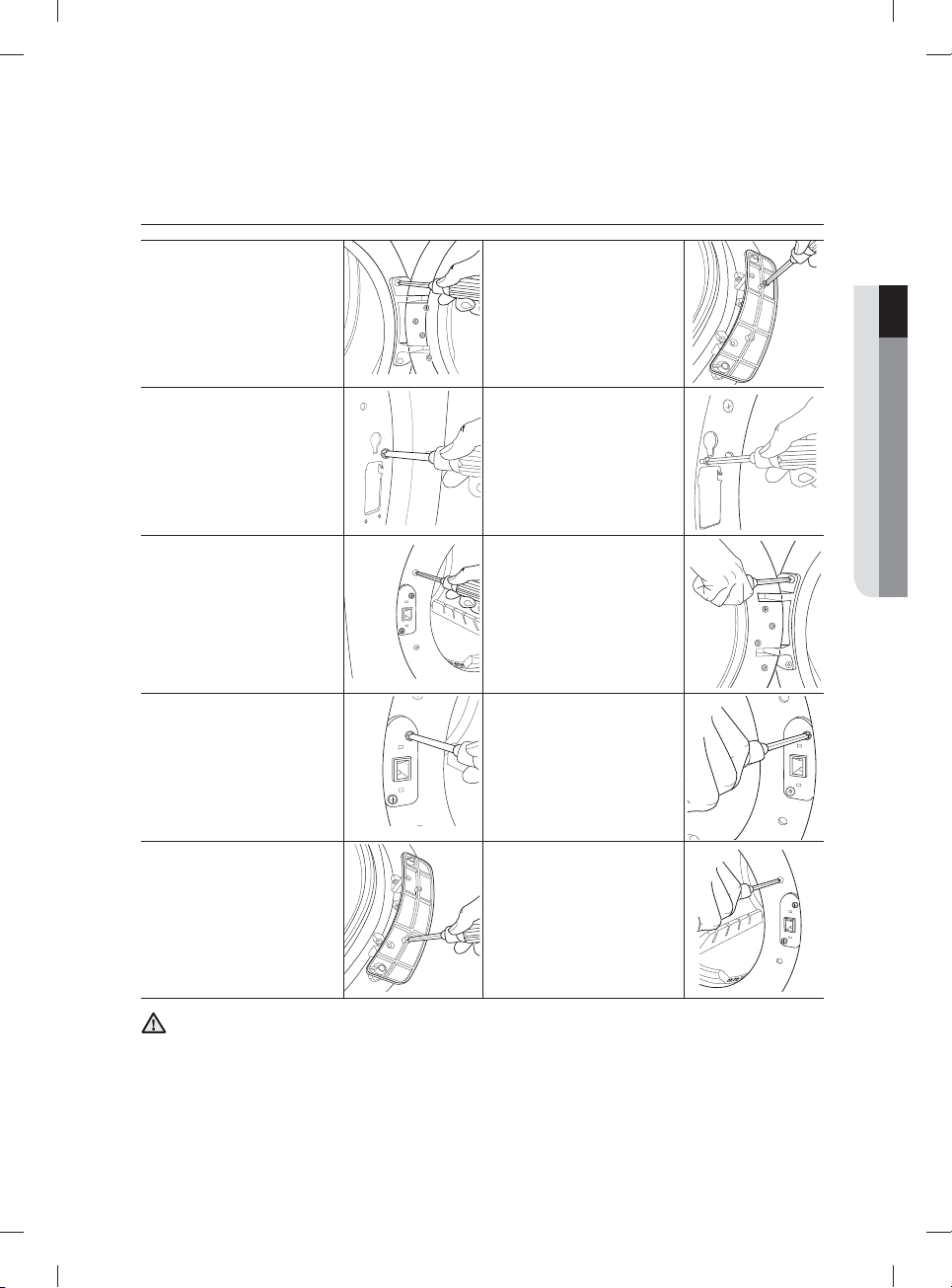

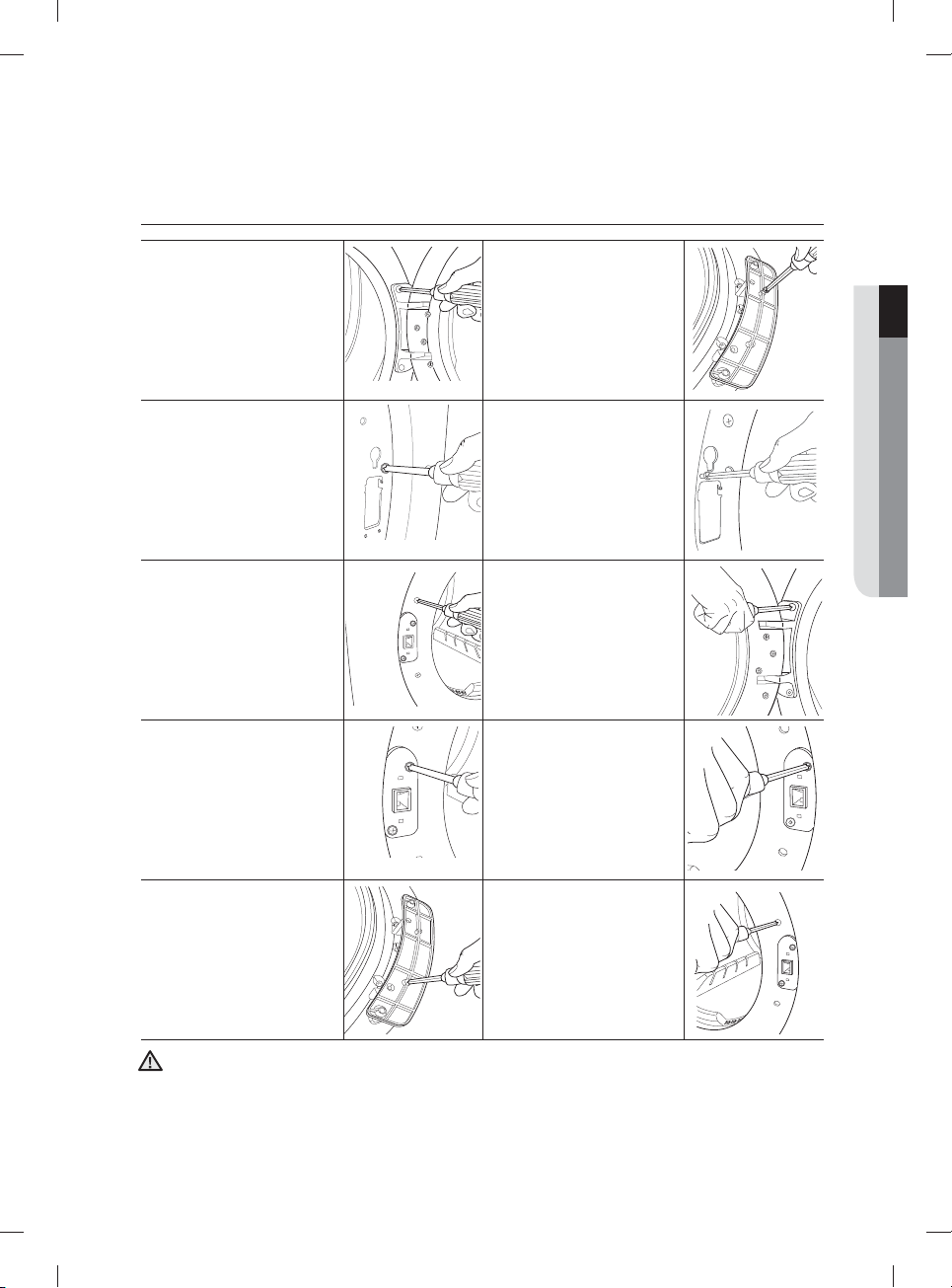

7. Easy Reversible Door
Our dryers will fit just about anywhere. The direction of our easy reversible door can be
changed with just four screws.
8. Pedestal with Storage Drawers
An optional 15” pedestal is available to raise the dryer for easier loading and unloading. It
also offers a built-in storage drawer that can hold a 100 oz. bottle of detergent
9. Stacking (MODEL NO: SK-5A/XAA)
Samsung’s Washers and Dryers can be stacked to maximize usable space.
The Dryer legs need to be removed to stack the Washer and Dryer. You can purchase an
optional stacking kit from your Samsung retailer.
10. 4-way Vent (electric model only)
You can install the exhaust vent in the following four (4) positions: back, either side, bottom.
NSF Protocol P154
Sanitization Performance of
Residential Clothes Dryers
DV350AE-02821C_EN_v1.indd Sec9:2DV350AE-02821C_EN_v1.indd Sec9:2 2011-10-05 10:25:482011-10-05 10:25:48
Safety information _3
SAVE THESE INSTRUCTIONS
safety instructions
Congratulations on your new Samsung Dryer. This manual contains valuable
information on the installation, use, and care of your appliance. Please take the
time to read this manual to take full advantage of your dryer’s many benefits and
features.
WHAT YOU NEED TO KNOW ABOUT SAFETY INSTRUCTIONS
Warnings and Important Safety Instructions in this manual do not cover all possible conditions and
situations that may occur. It is your responsibility to use common sense, caution, and care when installing,
maintaining, or operating your dryer.
Always contact your manufacturer about problems or conditions you do not understand.
IMPORTANT SAFETY SYMBOLS AND PRECAUTIONS
WARNING
Hazards or unsafe practices that may result in severe personal injury or
death.
Follow the information in this manual to minimize the risk of fire or explosion or
to prevent property damage, personal injury, or death.
Do not store or use gasoline or other flammable vapors and liquids near this or
any other appliance.
CAUTION
Hazards or unsafe practices that may result in minor personal injury or
property damage.
Do NOT attempt.
Do NOT disassemble.
Do NOT touch.
Follow directions explicity.
Unplug the power plug from the wall socket.
Make sure the machine is grounded to prevent electric shock.
Call the service center for help.
• Clothes dryer installation must be performed by a qualified installer.
• Install the clothes dryer according to the manufacturer’s instructions and local codes.
• Do not install a clothes dryer with flexible plastic venting materials. If flexible metal
(foil type) duct is installed, it must be of a specific type identified by the appliance
manufacturer as suitable for use with clothes dryers. Flexible venting materials are
known to collapse, be easily crushed, and trap lint. These conditions will obstruct
clothes dryer airflow and increase the risk of fire.
• To reduce the risk of severe injury or death, follow all installation instructions.
WARNING - Risk of Fire
DV350AE-02821C_EN_v1.indd Sec1:3DV350AE-02821C_EN_v1.indd Sec1:3 2011-10-05 10:25:492011-10-05 10:25:49
4_ Safety information
SAVE THESE INSTRUCTIONS
safety instructions
WARNING: To reduce the risk of fire, electric shock, or injury to persons when using your
appliance, follow basic precautions, including the following:
1. Read all instructions before using this appliance.
2. Do not dry articles that have been previously cleaned in, washed in, soaked in,
or spotted with gasoline, dry-cleaning solvents, or other flammable or explosive
substances, as they give off vapors that could ignite or explode.
3. Do not allow children to play on or in the appliance. Close supervision of children is
necessary when the appliance is used near children.
4. Before the appliance is removed from service or discarded, remove the door to the
drying compartment.
5. Do not reach into the appliance if the drum is moving.
6. Do not install or store this appliance where it will be exposed to the weather.
7. Do not tamper with controls.
8. Do not repair or replace any part of the appliance or attempt any servicing unless
specifically recommended in the user-maintenance instructions or in published user-
repair instructions that you understand and have the skills to carry out.
9. Do not use fabric softeners or products to eliminate static unless recommended by the
manufacturer of the fabric softener or product.

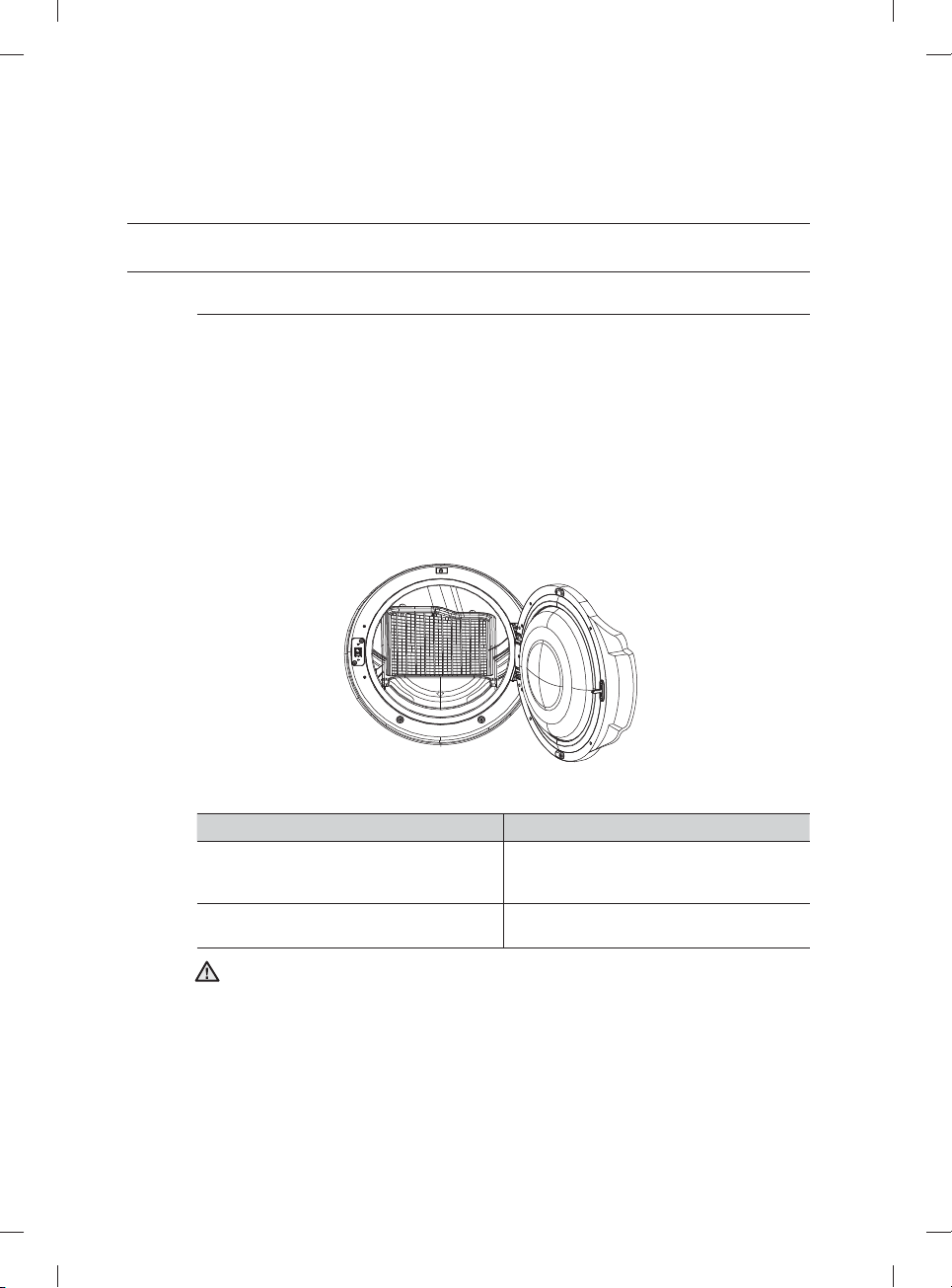

10.Clean lint screen before or after each load.
11.Do not use heat to dry articles containing foam rubber or similarly textured rubber-like
materials.
12.Keep area around the exhaust opening and adjacent surrounding areas free from the
accumulation of lint, dust, and dirt.
13.The interior of the appliance and exhaust duct should be cleaned periodically by
qualified service personnel.
14.Do not place items exposed to cooking oils in your dryer. Items contaminated with
cooking oils may contribute to a chemical reaction that could cause a load to catch fire.
WARNING
DV350AE-02821C_EN_v1.indd Sec1:4DV350AE-02821C_EN_v1.indd Sec1:4 2011-10-05 10:25:492011-10-05 10:25:49
Safety information _5
SAVE THESE INSTRUCTIONS
WHAT TO DO IF YOU SMELL GAS:
• Do not try to light any appliance.
• Do not turn on the appliance.
• Do not touch any electrical switch.
• Do not use any phone in your building.
• Clear the room, building or area of all occupants.
• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s
instructions.
• If you cannot reach your gas supplier, call the fire department.
Installation and service must be performed by a qualified installer, service agency, or the gas
supplier.
Read all instructions before using the appliance.
To reduce the risk of fire or explosion:
• Do not dry items that have been previously cleaned, washed, soaked, or spotted with
gasoline, dry cleaning solvents, or other flammable or explosive substances. They
emit vapors that could ignite or explode. Any material that has been in contact with a
cleaning solvent or flammable liquids or solids should not be placed in the dryer until all
traces of these flammable liquids or solids and their fumes have been removed.
There are many highly flammable items used in homes, such as acetone, denatured
alcohol, gasoline, kerosene, some liquid household cleaners, some spot removers,
turpentine, waxes, and wax removers
• Items containing foam rubber (may be labeled latex foam) or similarly textured rubber-
like materials must not be dried on a heat setting. Heated foam rubber materials can,
under certain circumstances, produce fire by spontaneous combustion.
Do not allow children or pets to play on, in, or in front of the appliance. Close supervision is
necessary when the appliance is used near children and pets.
Before discarding or removing your dryer from service, remove the door to the drying
compartment to prevent children or animals from becoming trapped inside.
Do not reach into the appliance when the drum is moving.
Do not install or store this appliance where it will be exposed to the weather.
Do not tamper with controls.
Do not repair, replace, or attempt to service any part of the appliance unless specifically
recommended in the user-repair instructions and you understand and have the skills to
carry those out.
Do not use fabric softeners or products to eliminate static unless recommended for dryer
use by the manufacturer of the fabric softener or product.
Clean the lint screen before or after each load.
Keep the area around the exhaust opening and surrounding areas free from lint, dust, and
dirt.
WARNING
DV350AE-02821C_EN_v1.indd Sec1:5DV350AE-02821C_EN_v1.indd Sec1:5 2011-10-05 10:25:492011-10-05 10:25:49
6_ Safety information
SAVE THESE INSTRUCTIONS
safety instructions
The interior of the dryer and exhaust duct should be cleaned periodically by qualified service
personnel.
This appliance must be properly grounded. Never plug the power cord into a receptacle
that is not grounded adequately and in accordance with local and national codes. See
installation instructions for grounding this appliance.
Do not sit on top of the dryer.
Because of continuing product improvements, Samsung reserves the right to change
specifications without notice. For complete details, see the Installation Instructions
packed with your product before selecting cabinetry, making cutouts, or beginning
installation.
Ensure pockets are free from small irregularly shaped hard objects, foreign material, etc. ie.
coins, knives, pins, etc. These objects could damage your dryer.
Do not wash clothing with large buckles, buttons, or other heavy metal or solid things.
Gas leaks may occur in your system, resulting in a dangerous situation.
Gas leaks may not be detected by smell alone.
Gas suppliers recommend you purchase and install a UL-approved gas detector.
Install and use in accordance with the manufacturer’s instructions.
Do not place items in your dryer that have been spotted or soaked with vegetable oil or
cooking oil. Even after being washed, these items may contain significant amounts of these
oils.
Residual oil on clothing can ignite spontaneoulsy. The potential for spontaneous
combustion increases when items containing vegetable oil or cooking oil are exposed to
heat. Heat sources such as your dryer can warm these items, allowing an oxidation reaction
in the oil to occur. Oxidation creates heat. If this heat cannot escape, the items can become
hot enough to catch fire. Piling, stacking, or storing these kinds of items may prevent heat
from escaping and can create a fire hazard.
All washed and unwashed fabrics that contain vegetable oil or cooking oil can be
dangerous. Washing these items in hot water with extra detergent will reduce, but not
eliminate, the hazard. Always use the Cool Down cycle for these items to reduce their
temperature. Never remove these items from the dryer hot or interrupt the drying cycle until
the items have run through the Cool Down cycle. Never pile or stack these items when they
are hot.
CALIFORNIA SAFE DRINKING WATER AND TOXIC ENFORCEMENT ACT
This act requires the governor of California to publish a list of substances known to the state
to cause cancer, birth defects, or other reproductive harm and requires businesses to warn
customers of potential exposure to such substances.
Gas appliances can cause minor exposure to four of these substances, namely benzene, carbon
monoxide, formaldehyde, and soot, caused primarily by the incomplete combustion of natural
gas or LP fuels.
Properly adjusted dryers will minimize incomplete combustion. Exposure to these substances
can be minimized further by properly venting the dryer to the outdoors.
WARNING
WARNING
DV350AE-02821C_EN_v1.indd Sec1:6DV350AE-02821C_EN_v1.indd Sec1:6 2011-10-05 10:25:492011-10-05 10:25:49
Installing your dryer _7
contents
INSTALLING YOUR DRYER
8

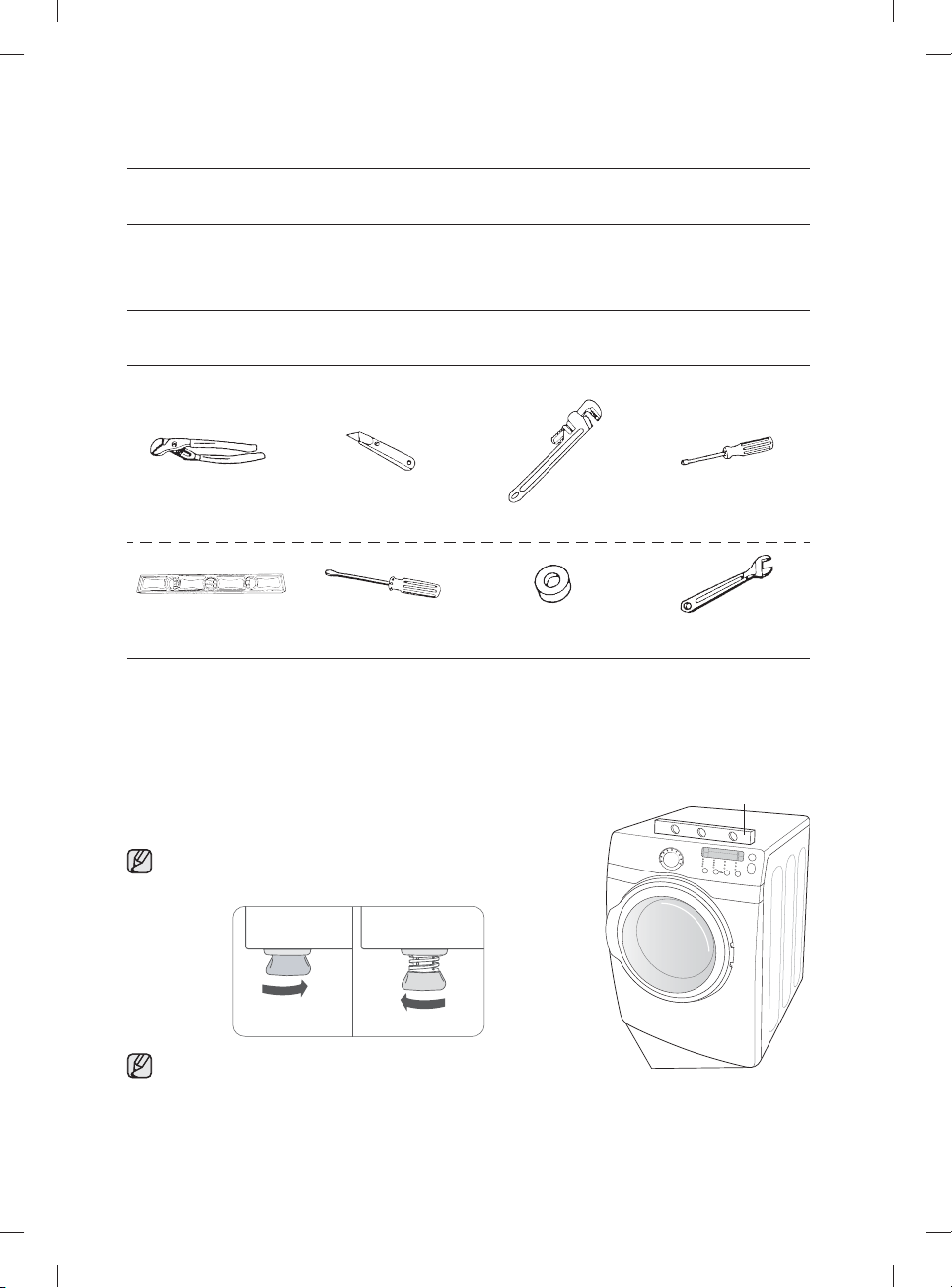

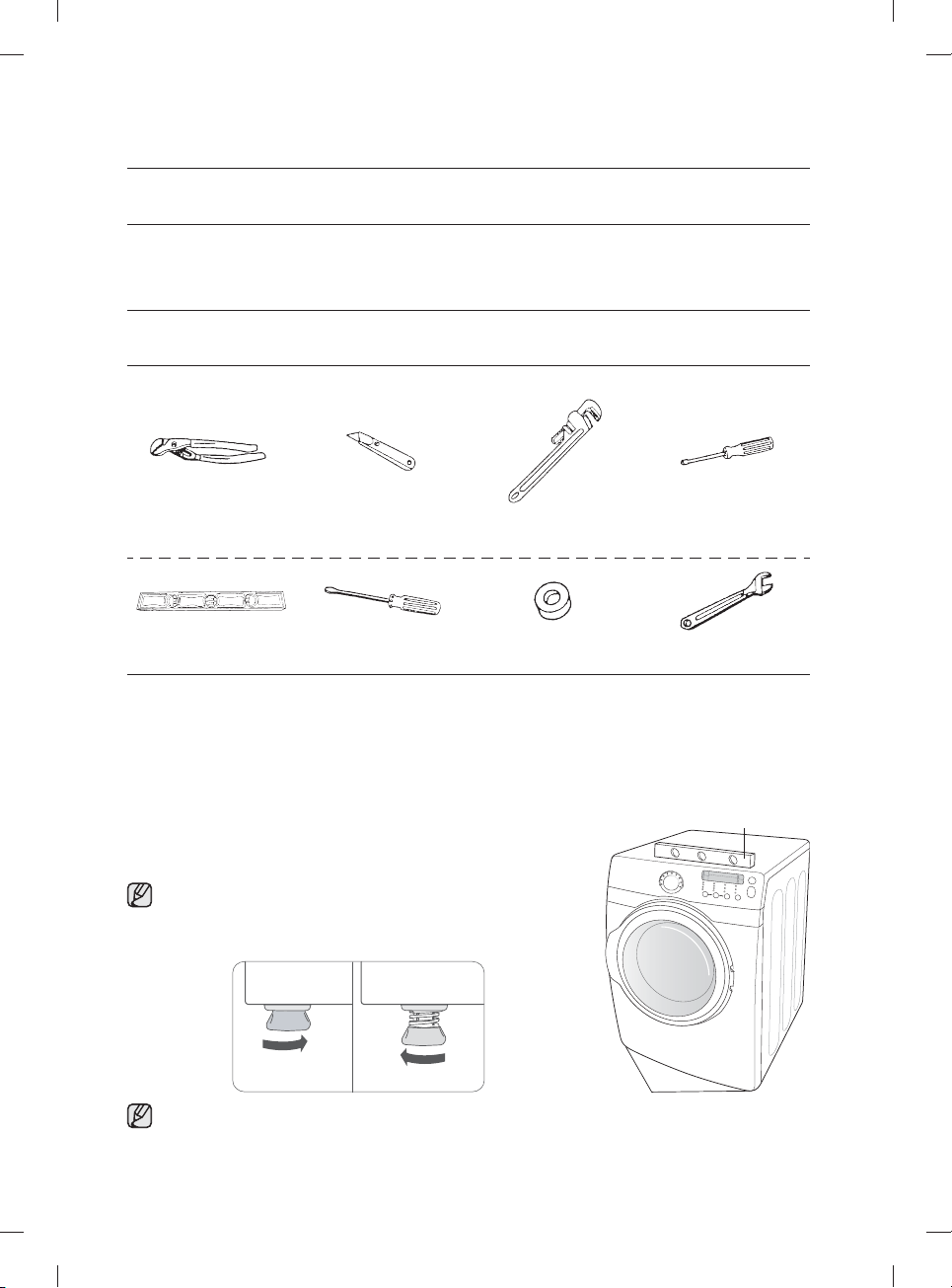

8 Tools needed for installation

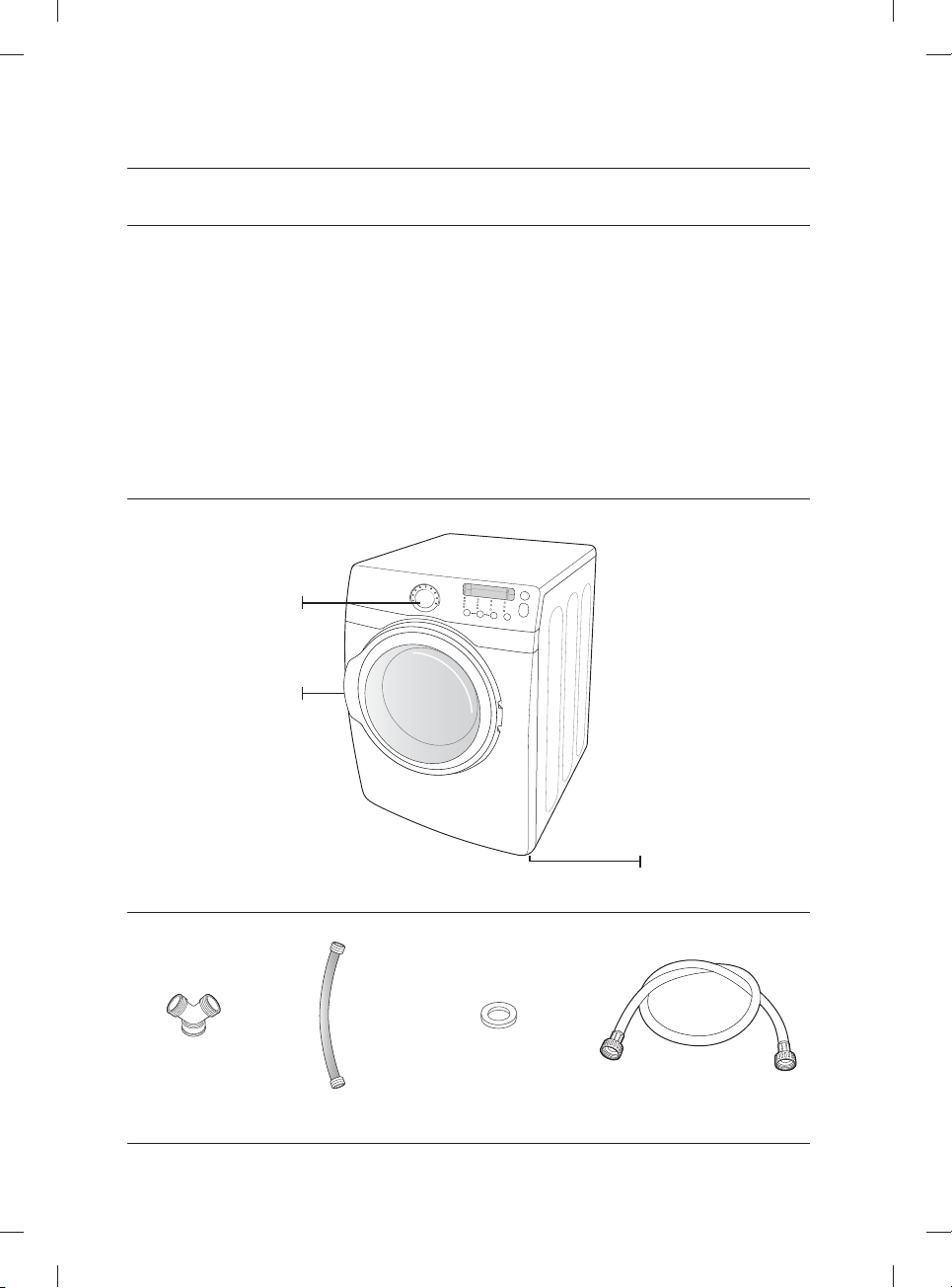

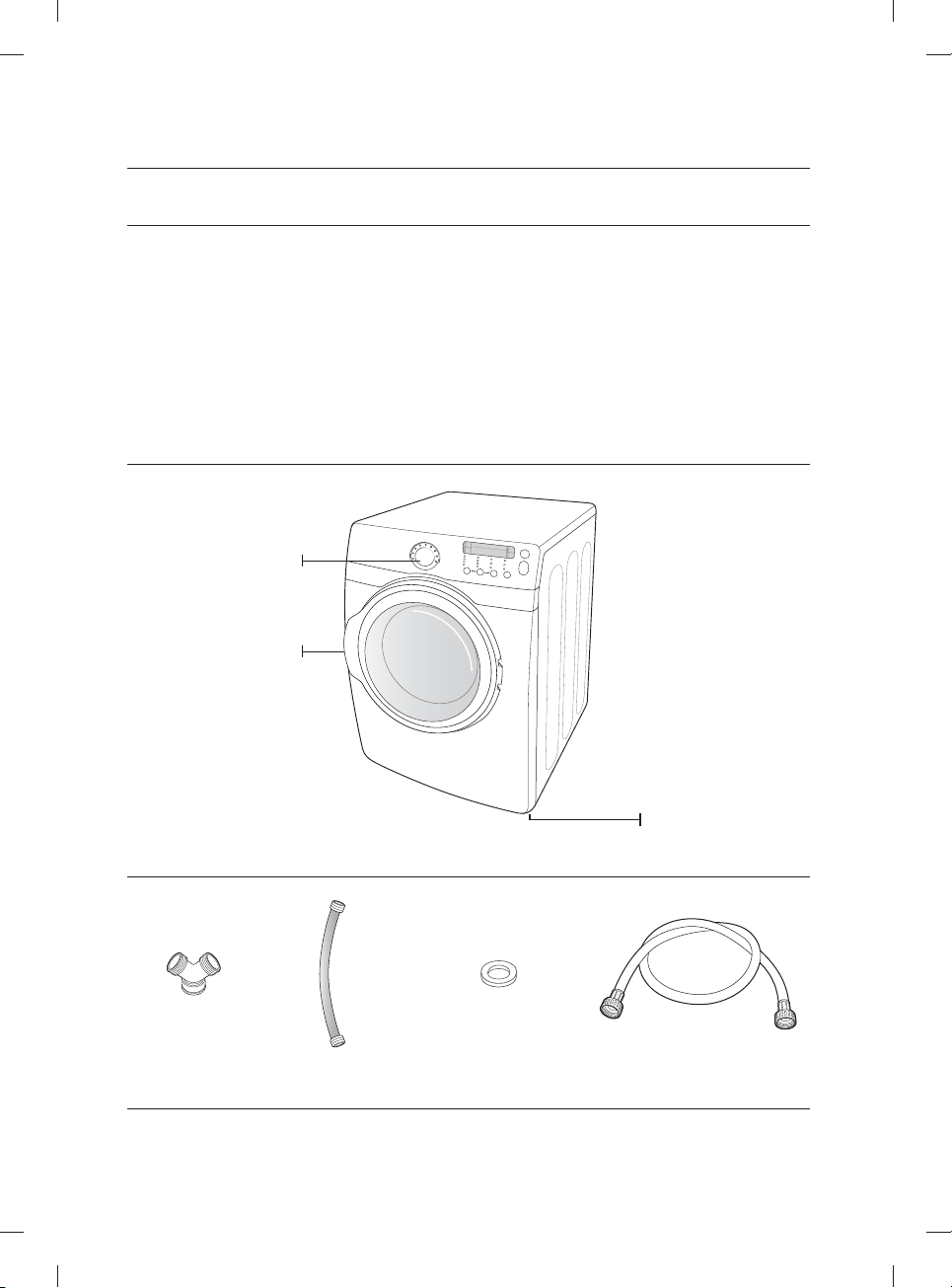

8 See Dryer Exterior
9 Ducting requirements
10 Important to installer
10 Location considerations
10 Alcove or closet installation
11 Mobile home installation
11 Exhausting
12 Gas requirements
13 Electrical requirements
13 Grounding
14 Electrical connections

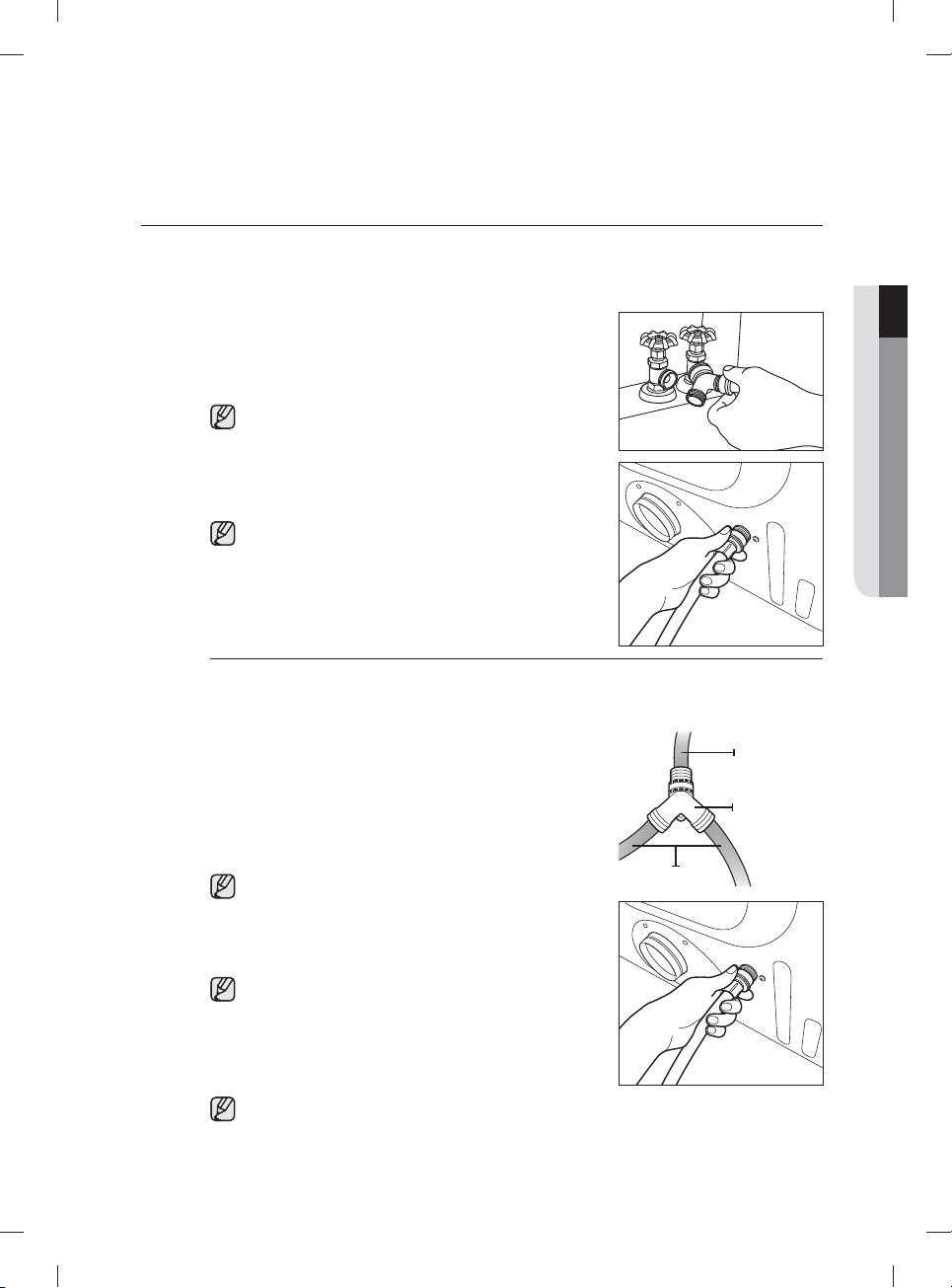

15 Connecting the inlet hose
16 Replacement parts and accessories
16 Installation
19 Final installation checklist

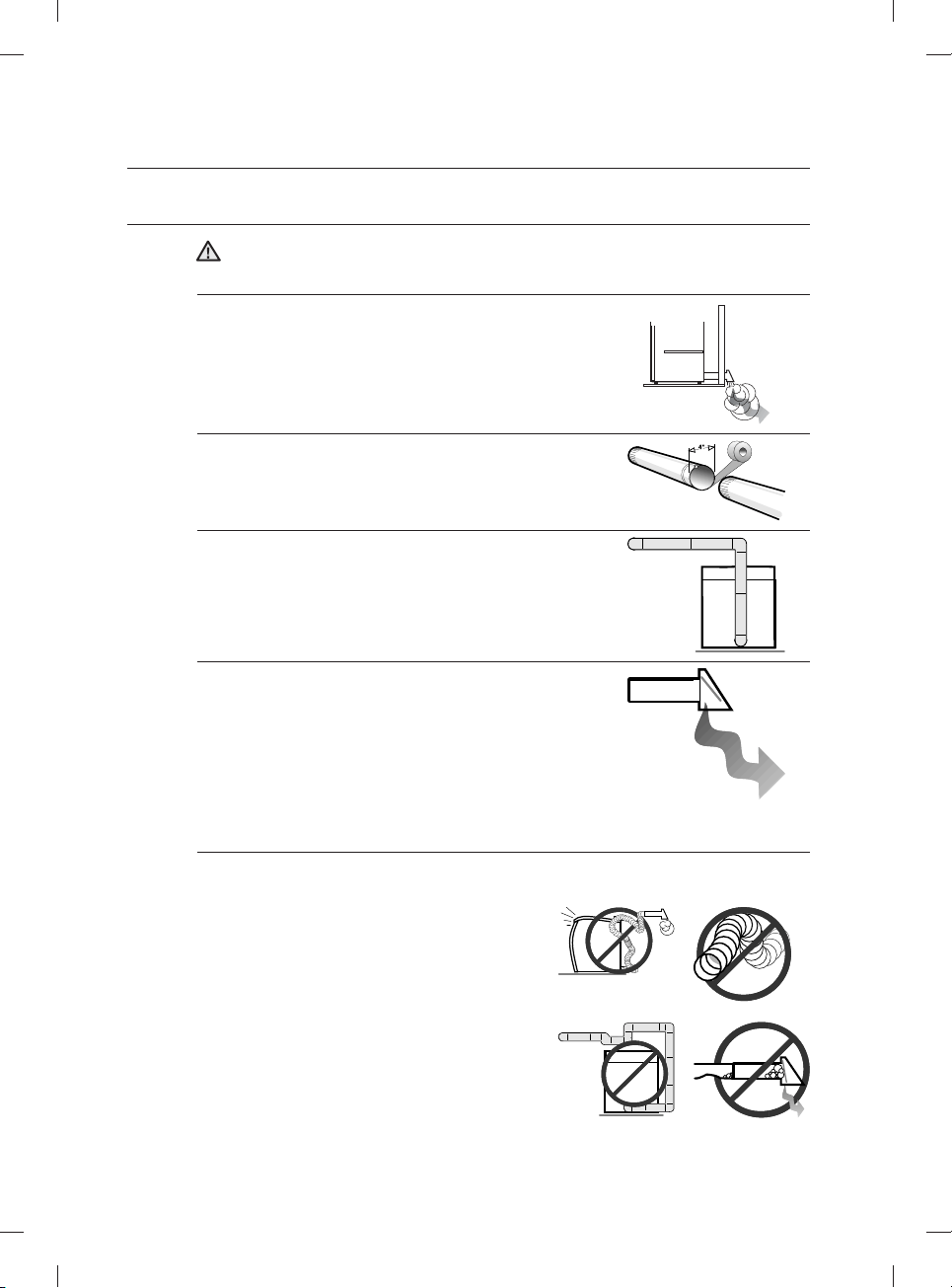

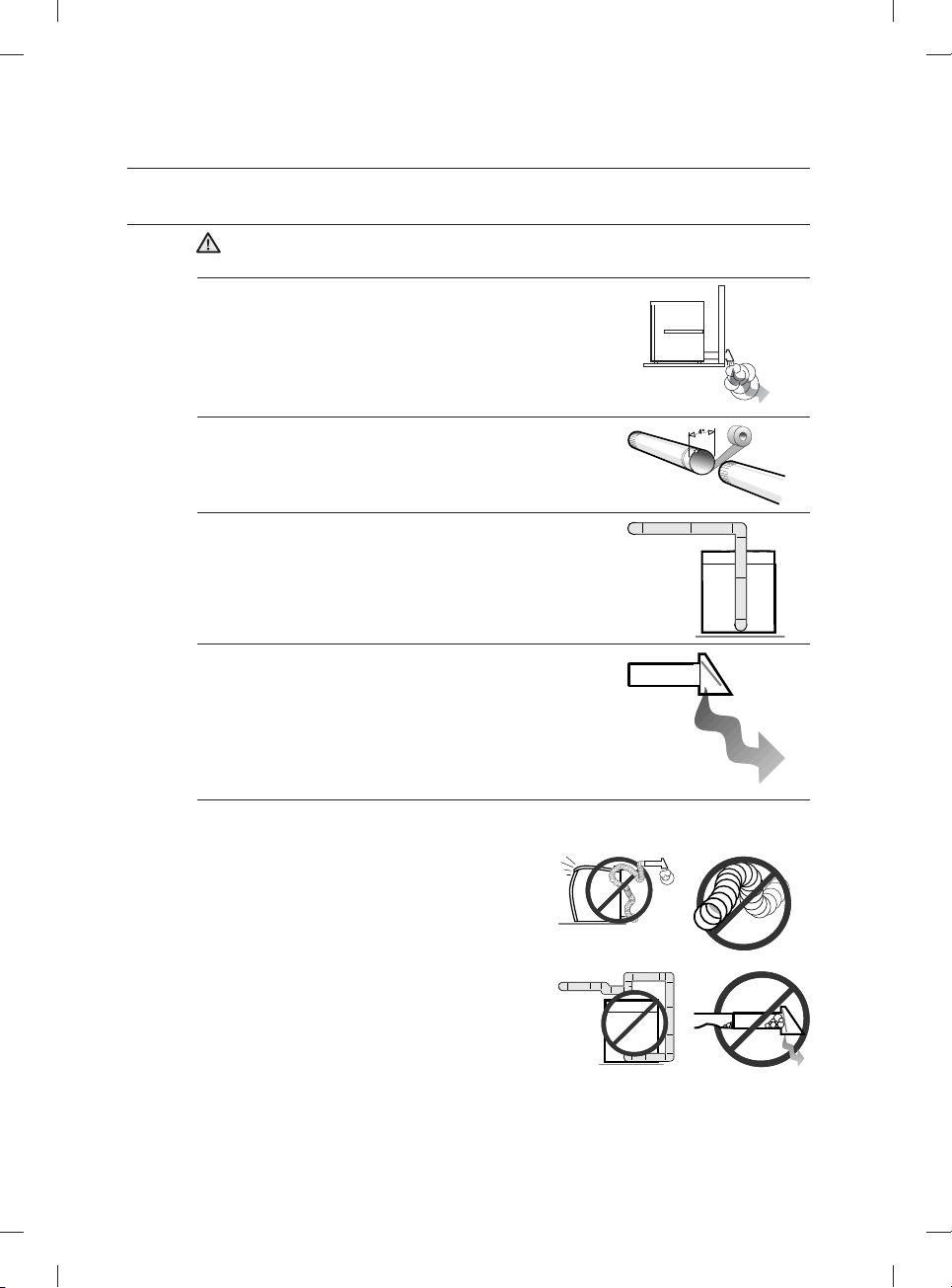

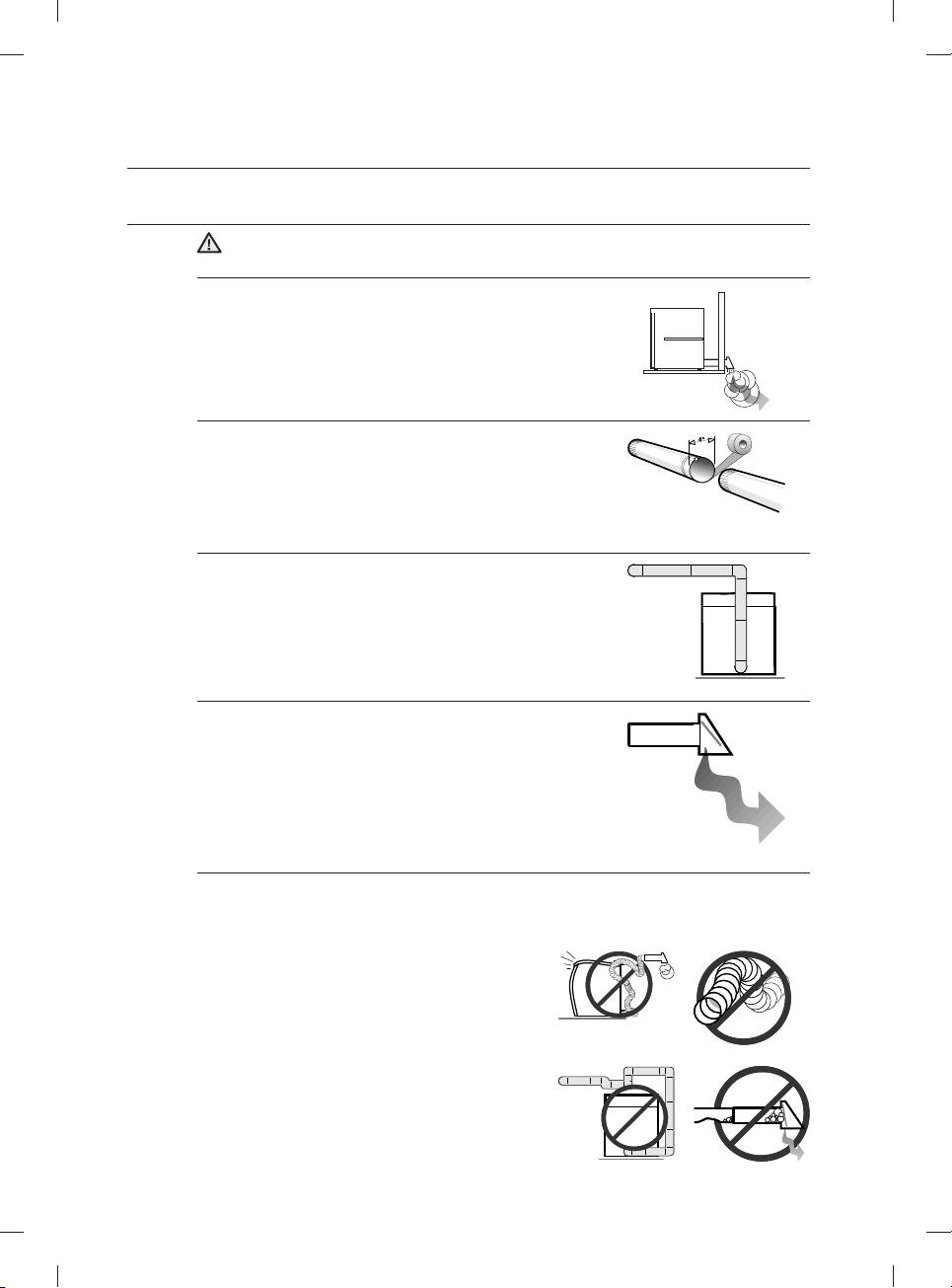

20 Dryer Exhaust Tips
21 Door Reversal
OPERATING INSTRUCTIONS, TIPS
22
22 Overview of the control panel
25 Child lock
25 Drum Light
26 Rack Dry
27 Clean the lint filter
27 Load the dryer properly
27 Getting started
CARE AND CLEANING
28
28 Control Panel
28 Tumbler
28 Stainless Steel Tumbler
28 Dryer Exterior
28 Dryer Exhaust System
SPECIAL LAUNDRY TIPS
29
29 Special laundry tips
TROUBLESHOOTING
30
30 Check these points if your dryer…
32 Information codes
APPENDIX
33
33 Fabric care chart
34 Protecting the environment
34 Declaration of conformity
34 Specifications
35 Cycle chart
DV350AE-02821C_EN_v1.indd Sec3:7DV350AE-02821C_EN_v1.indd Sec3:7 2011-10-05 10:25:492011-10-05 10:25:49
8_ installing your dryer
installing your dryer
TOOLS NEEDED FOR INSTALLATION
Hire a professional to install this dryer properly. If there is a service call performed as a result of poor setup,
adjustment, and connection, it is considered the responsibility of the installer. If you install the dryer, you are
responsible.
Make sure you have everything necessary for proper installation.
1. A GROUNDED ELECTRICAL OUTLET is required. See Electrical Requirements.
2. A POWER CORD for electric dryers (except Canada).
3. GAS LINES (if a gas dryer) must meet national and local codes.
4. EXHAUST SYSTEM – must be rigid metal or flexible stiff-walled metal exhaust ducting.
See the exhaust requirements on pages 8-10.
SEE DRYER EXTERIOR
“Y”-connector Short inlet hose Rubber Washer Long inlet hose
Adjustable legs
Control panel
Door
DV350AE-02821C_EN_v1.indd Sec5:8DV350AE-02821C_EN_v1.indd Sec5:8 2011-10-05 10:25:492011-10-05 10:25:49
installing your dryer _9
DUCTING REQUIREMENTS
• Use a 4-inch (10.2 cm) diameter rigid aluminum or rigid galvanized steel duct.
• Do not use a smaller duct.
• Ducts larger than 4 inches (10.2 cm) in diameter can result in increased lint accumulation.
Lint accumulation should be cleaned regularly.
• If a flexible metal duct must be used, use the type with a stiff sheet metal wall. Do not use a flexible duct
with a thin foil wall. Serious blockage can result if the flexible metal duct is bent too sharply.
• Never install any type of flexible duct in walls, ceilings, or other concealed spaces.
• Only a rigid or flexible metal duct should be used for exhausting.
• Keep the exhaust duct as straight and short as possible.
• Secure joints with duct tape. Do not use screws.
• DO NOT EXHAUST DRYER INTO ANY WALL, CEILING, CRAWL SPACE, OR CONCEALED SPACE OF
A BUILDING, GAS VENT, OR ANY OTHER COMMON DUCT OR CHIMNEY.
THIS COULD CREATE A FIRE HAZARD FROM LINT EXPELLED BY THE DRYER.
• A plastic flexible duct can kink, sag, be punctured, reduce airflow, extend drying times, and affect dryer
operation.
• Exhaust systems longer than recommended can extend drying times, affect machine operation, and
may collect lint.
• The exhaust duct should end with an exhaust hood with a swing-out damper to prevent back drafts and
entry of wildlife. Never use an exhaust hood with a magnetic damper.
• The hood should have at least 12 inches (30.5 cm) of clearance between the bottom of the hood and
the ground or other obstruction. The hood opening should point down.
• Never install a screen over the exhaust outlet.
• To avoid lint buildup, do not exhaust the dryer directly into a window well. Do not exhaust under a house
or porch.
• If exhaust ductwork must run through an unheated area, the duct should be insulated and slope slightly
down towards the exhaust hood to reduce condensation and lint buildup.
• Inspect and clean the interior of the exhaust system at least once a year. Unplug the power cord before
cleaning.
• Check frequently to be sure the exhaust hood damper opens and closes freely.
• Check once per month, and clean at least one time per year. Note: If clothes are not getting dry, then
check ducting for obstructions.
ELECTRIC AND GAS DRYER
Weather Hood Type
Recommended Use only for short-run installation
4” (10.2 cm) 2.5” (6.4 cm)
No. of 90° elbows Rigid Metallic Flexible* Rigid Metallic Flexible*
0 80 ft. (24.4 m) 41 ft. (12.4 m) 74 ft. (22.6 m) 33 ft. (10.1 m)
1 68 ft. (20.7 m) 37 ft. (11.2 m) 62 ft. (18.9 m) 29 ft. (8.8 m)
2 57 ft. (17.4 m) 33 ft. (10.1 m) 51 ft. (15.5 m) 25 ft. (7.6 m)
3 47 ft. (14.3 m) 29 ft. (8.8 m) 41 ft. (12.5 m) 21 ft. (6.5 m)
* Do not use non-metallic flexible duct.
01 installing your dryer
DV350AE-02821C_EN_v1.indd Sec5:9DV350AE-02821C_EN_v1.indd Sec5:9 2011-10-05 10:25:502011-10-05 10:25:50
10_ installing your dryer
installing your dryer
If the new dryer is installed into an existing exhaust system you must make
sure:
• The exhaust system meets all local, state, and national codes.
• That a flexible plastic duct is not used.
• To Inspect and clean all lint buildup from inside the existing duct.
• The duct is not kinked or crushed.
• The exhaust hood damper opens and closes freely.
The static pressure in any exhaust system must not exceed 0.83 inches of water column, or be
less than 0.
This can be measured with the dryer running with a manometer at the point where the exhaust
duct connects to the dryer. A no-heat setting should be used. The dryer tumbler should be
empty and the lint filter clean.
IMPORTANT TO INSTALLER
Please read the following instructions carefully before installing the dryer. These instructions should be kept
for future reference.
REMOVE THE DOOR FROM ALL DISCARDED APPLIANCES TO AVOID THE DANGER OF A CHILD
SUFFOCATING.
LOCATION CONSIDERATIONS
The dryer should be located where there is enough space at the front for loading the dryer, and enough
space behind for the exhaust system. This dryer is factory-ready for rear exhaust. To exhaust out the
bottom or the right or the left, use the accessory exhaust kit. Instructions are included with the kit. It’s
important to make sure the room has enough fresh air. The dryer must be located where there is no air-flow
obstruction.
On gas dryers, adequate clearance as noted on the data plate must be maintained to ensure adequate air
for combustion and proper dryer operation.
THE DRYER MUST NOT BE INSTALLED OR STORED IN AN AREA WHERE IT WILL BE EXPOSED TO
WATER AND/OR WEATHER. THE DRYER AREA IS TO BE KEPT CLEAR OF COMBUSTIBLE MATERIALS,
GASOLINE, AND OTHER FLAMMABLE VAPORS AND LIQUIDS. A DRYER PRODUCES COMBUSTIBLE
LINT. THE AREA AROUND THE DRYER SHOULD BE KEPT LINT-FREE.
ALCOVE OR CLOSET INSTALLATION
The dryer must be exhausted to the outside to reduce the risk of fire when installed in an alcove or
closet.
• No other fuel-burning appliance should be installed in the same closet as the dryer.
• WARNING: To reduce the risk of fire, this dryer MUST BE EXHAUSTED TO THE OUTDOORS.
See EXHAUST INFORMATION section.
• Minimum clearances between the dryer and adjacent walls or other surfaces are:
2” in front, 17” on top, 1” on either side, and 5” in the back.
• The closet front must have two unobstructed air openings for a combined minimum total area of 72 in²
with 3” minimum clearance on the top and bottom. A louvered door with equivalent space clearance is
acceptable.
WARNING
WARNING
DV350AE-02821C_EN_v1.indd Sec5:10DV350AE-02821C_EN_v1.indd Sec5:10 2011-10-05 10:25:502011-10-05 10:25:50
installing your dryer _11
MOBILE HOME INSTALLATION
The installation of the dryer in mobile homes must conform to the Manufactured Home Construction and
Safety Standard Title 24 CFR, Part 3280 {formerly the Federal Standard for Mobile Home Construction and
Safety, Title 24, HUD (Part 280), 1975} for the United States) or CSA Standards Z240 (for Canada).
When installing a dryer in a mobile home, provisions for anchoring the dryer to the floor must be made.
Locate an area that has adequate fresh air.
A minimum of 72 in² (465 cm²) of unobstructed space is required.
Call 1-800-SAMSUNG(726-7864) for information on purchasing the Floor Anchoring Kit as an accessory.
All mobile home installations must be exhausted to the outside with the exhaust duct termination securely
fastened to the mobile home structure, using materials that will not support combustion.
The exhaust duct may not terminate underneath the mobile home.
See Exhausting section for more information.
EXHAUSTING
Exhausting the dryer to the outside will prevent large amounts of lint and moisture from being blown into the
room.
In the United States:
• All dryers must be exhausted to the outside.
• The required exhaust duct is 4 inches (10.2 cm) in diameter.
• Only those foil-type flexible ducts, if any, specifically identified for use with the appliance by
the manufacturer and that comply with the Outline for Clothes Dryer Transition Duct, Subject
2158A, shall be used.
• The duct shall not be assembled with screws or other fastening means that extend into the
duct and catch lint.
In Canada:
• Only those foil-type flexible ducts, if any, specifically identified for use with the appliance by
the manufacturer shall be used.
• All dryers must be exhausted to the outside.
• The exhaust duct should be 4 inches (10.2 cm) in diameter.
Outside the U.S. and Canada:
• Refer to the local codes.
The dryer must be exhausted to the outside to reduce the risk of fire when installed in an
alcove or closet.
NEVER USE A PLASTIC OR NON-METAL FLEXIBLE DUCT.
If your existing ductwork is plastic, non-metal, or combustible, replace it with metal.
Use only a metal exhaust duct that is non-flammable to ensure containment of exhaust air,
heat, and lint.
01 installing your dryer
WARNING
DV350AE-02821C_EN_v1.indd Sec5:11DV350AE-02821C_EN_v1.indd Sec5:11 2011-10-05 10:25:502011-10-05 10:25:50
12_ installing your dryer
installing your dryer
GAS REQUIREMENTS
Use only natural or LP (liquid propane) gases.
THE INSTALLATION MUST CONFORM WITH LOCAL CODES, OR IN THE ABSENCE OF LOCAL
CODES, WITH THE NATIONAL FUEL GAS CODE ANSI/Z223.1, LATEST REVISION (FOR THE UNITED
STATES), OR WITH THE CAN/CGA-B149 INSTALLATION CODES (FOR CANADA).
Gas dryers are equipped with a burner vent for use with natural gas. If you plan to use your dryer with LP
(liquid propane) gas, it must be converted for safe and proper performance by a qualified service technician.
A 1/2” (1.27 cm) gas supply line is recommended and must be reduced to connect to the 3/8” (1 cm) gas
line on your dryer. The National Fuel Gas Code requires that an accessible, approved manual gas shut-off
valve be installed within 6” of your dryer.
Gas dryers installed in residential garages must be raised 18 inches (46 cm) above the floor.
Additionally, a 1/8” (0.3 cm) N.P.T. (National Pipe Thread) plugged tapping, accessible for test gauge
connection, must be installed immediately upstream of your dryer’s gas supply connection.
Your dryer must be disconnected from the gas supply pipe system during any pressure testing of the
system.
DO NOT reuse old flexible metal gas lines. Flexible gas lines must be design certified by the American Gas
Association (CGA in Canada).
• Any pipe joint compound used must be resistant to the action of any liquefied petroleum gas.
• As a courtesy, most local gas utilities will inspect a gas appliance installation.
GAS IGNITION – Your dryer uses an automatic ignition system to ignite the burner.
There is no constant burning pilot.
Commonwealth of Massachusetts installation instructions
Your dryer must be installed by a licensed plumber or gas fitter. A “T” handle manual gas valve
must be installed in the gas supply line to your dryer. If a flexible gas connector is used to install
your dryer, the connector must have a maximum length of 3’ (36”).
- Gas leaks may occur in your system, creating a dangerous situation.
- Gas leaks may not be detected by smell alone.
- Gas suppliers recommend you purchase and install a UL-approved gas detector.
- Install and use in accordance with manufacturer’s instructions.
WARNING
DV350AE-02821C_EN_v1.indd Sec5:12DV350AE-02821C_EN_v1.indd Sec5:12 2011-10-05 10:25:502011-10-05 10:25:50
installing your dryer _13
ELECTRICAL REQUIREMENTS
Wiring diagram is located on the back of the dryer.
• Improper connection of the equipment grounding conductor can result in a risk of electric shock.
Check with a qualified electrician or serviceman if you are in doubt as to whether your dryer is
properly grounded. Do not modify the plug provided with your dryer – if it doesn’t fit the outlet,
have a proper outlet installed by a qualified electrician.
• To prevent unnecessary risk of fire, electrical shock, or personal injury, all wiring and grounding
must be done in accordance with local codes, or in the absence of local codes, with the National
Electrical Code, ANSI/NFPA No. 70-Latest Revision (for the U.S.) or the Canadian Electrical Code
CSA C22.1 – Latest Revisions and local codes and ordinances. It is your responsibility to provide
adequate electrical services for your dryer.
• All gas installations must be done in accordance with the national Fuel Code ANSI/Z2231 – Latest
Revision (for the U.S.) or CAN/CGA – B149 Installation Codes – Latest Revision (for Canada) and
local codes and ordinances.
GROUNDING
This dryer must be grounded. In the event of malfunction or breakdown, the ground will reduce the risk of
electrical shock by providing a path of least resistance for the electrical current.
Gas models
Your dryer has a cord with an equipment-grounding conductor and a grounding plug.
The plug must be plugged into an appropriate outlet that is properly installed and grounded in
accordance with all local codes and ordinances.
Do not modify the plug provided with your dryer – if it doesn’t fit the outlet, have a proper outlet
installed by a qualified electrician.
NEVER CONNECT GROUND WIRE TO PLASTIC PLUMBING LINES, GAS LINES, OR HOT
WATER PIPES.
Electric models
Your dryer has a cord with an equipment-grounding conductor and a grounding plug, sold
separately.
The plug must be plugged into an appropriate outlet that is properly installed and grounded in
accordance with all local codes and ordinances.
Do not modify the plug provided with your dryer – if it doesn’t fit the outlet, have a proper outlet
installed by a qualified electrician.
If a power cord is not used and the electric dryer is to be permanently wired, the dryer must
be connected to a permanently grounded metal wiring system, or an equipment grounding
conductor must be run with the circuit conductors and connected to the equipment grounding
terminal.
01 installing your dryer
WARNING
WARNING
WARNING
DV350AE-02821C_EN_v1.indd Sec5:13DV350AE-02821C_EN_v1.indd Sec5:13 2011-10-05 10:25:502011-10-05 10:25:50
14_ installing your dryer
installing your dryer
ELECTRICAL CONNECTIONS
Before operating or testing, follow all grounding instructions in the Grounding section.
An individual branch (or separate) circuit serving only your dryer is recommended. DO NOT USE AN
EXTENSION CORD.
Gas models – U.S. and Canada
A 120 volt, 60 Hz AC approved electrical service, with a 15-ampere fuse or circuit breaker is
required.
Electric models – U.S. only
Most U.S. dryers require a 120/240 volt, 60 Hz AC approved electrical service. Some require
120/208 volt, 60 Hz approved electrical service. The electric service requirements can be found
on the data label located behind the door. A 30-ampere fuse or circuit breaker on both sides of
the line is required.
• If a power cord is used, the cord should be plugged into a 30-ampere receptacle.
• The power cord is NOT provided with U.S. electric model dryers.
IMPORTANT:
When local codes allow, the dryer electrical supply may be connected by means of a new
power supply cord kit, marked for use with a dryer, that is U.L. listed and rated at a minimum
of 120/240 volts, 30-ampere with three No. 10 copper wire conductors terminated with closed
loop terminals, open-end spade lugs with turned up ends, or with tinned leads.
• Do not reuse a power supply cord from an old dryer. The power cord electric supply wiring
must be retained at the dryer cabinet with a suitable UL-listed strain relief.
• Grounding through the neutral conductor is prohibited for (1) new branch-circuit installations,
(2) mobile homes, (3) recreational vehicles, and (4) areas where local codes prohibit
grounding through the neutral conductor. (Use 4-prong plug for 4 wire receptacle, NEMA
type 14-30R.)
Electric models – Canada Only
• A 120/240 volt, 60 Hz AC approved electrical service fused through a 30-ampere fuse or
circuit breaker on both sides of the line is required.
• All Canadian models are shipped with the power cord attached. The power cord should be
plugged into a 30-ampere receptacle.
It is not permissible to convert a dryer in Canada to 208 volts.
DV350AE-02821C_EN_v1.indd Sec5:14DV350AE-02821C_EN_v1.indd Sec5:14 2011-10-05 10:25:502011-10-05 10:25:50
installing your dryer _15
CONNECTING THE INLET HOSE
Method1
The dryer must be connected to the cold water faucet using the new inlet hoses. Do not use old
hoses.
1. If space permits, attach the brass female end of the “Y”
connector to the cold water faucet.
2. Turn the cold water faucet off.
3. Attach the straight end of long hose to “Y’ connector.
4. Using pliers, tighten the coupling with an additional two-
thirds turn.
Do not overtighten, as it may damage the coupling.
5. Attach angled end of long hoses to fill the valve at the
bottom of the dryer’s rear frame. Screw on coupling by
hand until it is seated on fill valve connector.
6. Using pliers, tighten the coupling with an additional two-
thirds turn.
Do not overtighten, as it may damage the coupling.
7. Check that the water faucets are on.
8. Check for leaks around “Y” connector, faucets and hoses.
Method2
The dryer must be connected to the cold water faucet using the new inlet hoses. Do not use old
hoses.
1. If “Y” connector cannot be attached directly to the cold
water faucet, the short hose must be used.
2. Turn the cold water faucet off.
3. Attach short inlet hose to cold water faucet.
Screw on coupling by hand until it is seated on the faucet.
4. Using pliers, tighten the coupling with an additional two-
thirds turn.
Do not overtighten, as it may damage the coupling.
5. Attach ‘Y” connector to brass male end of small hose.
Screw on coupling by hand until it is seated on connector.
6. Using pliers, tighten the coupling with an additional two-
thirds turn.
Do not overtighten, as it may damage the coupling.
7. Attach angled end of long hoses to the fill valve at the
bottom of the dryer rear frame. Screw on coupling by hand
until it is seated on fill valve connector.
8. Using pliers, tighten the coupling with an additional two-
thirds turn.
Do not overtighten, as it may damage the coupling.
9. Check that the water faucets are on.
10. Check for leaks around “Y” connector, faucets and hoses.
01 installing your dryer
Short hose
(Inlet to cold
water)
“Y’ connector
Long hose
DV350AE-02821C_EN_v1.indd Sec5:15DV350AE-02821C_EN_v1.indd Sec5:15 2011-10-05 10:25:502011-10-05 10:25:50
16_ installing your dryer
installing your dryer
REPLACEMENT PARTS AND ACCESSORIES
If your dryer requires replacement parts or accessories, contact the dealer from whom you purchased your
dryer or the SAMSUNG customer care center at 1-800-SAMSUNG(726-7864).
INSTALLATION
Gather the required tools and parts before starting the installation.
Read and follow the instructions provided with any tools listed here.
Tools and Parts
Pliers Cutting knife Pipe wrench (gas only) Nut drivers
Level Phillips Screwdriver Duct tape Wrench
For proper installation, we recommend that you hire a professional. To install:
1. Move your dryer to an appropriate location for installation. Consider installing the dryer and washer side-
by-side, to allow access to gas, electrical, and exhaust connections.
Lay two of the carton cushion-tops on the floor. Tip your dryer on its side so it will lay across both
cushion-tops.
2. Set your dryer back in an upright position.
3. To ensure that the dryer provides optimal drying performance, it must
be level. To minimize vibration, noise, and unwanted movement,the
floor must be a perfectly level, solid surface.
To set the dryer to the same height as the washer, fully retract the
leveling feet by turning them counterclockwise, then loosen the legs
by turning them clockwise
Adjust the leveling feet only as much as necessary to level the dryer.
Extending the leveling feet more than necessary can cause the dryer
to vibrate.
Level
Leveling feet
Retract fully Then loosen
DV350AE-02821C_EN_v1.indd Sec5:16DV350AE-02821C_EN_v1.indd Sec5:16 2011-10-05 10:25:512011-10-05 10:25:51
installing your dryer _17
4. Review the Exhausting section before installing the exhaust system. Install the ductwork from your dryer
to the exhaust hood. The crimped end of the duct sections must point away from your dryer.
DO NOT use sheet metal screws when assembling ducting. These joints should be taped.
Never use plastic flexible exhaust material.
Tip for tight installations: install a section of exhaust system to your dryer before putting it in place.
Use duct tape to secure this section to your dryer, but do not cover ventilation slots at the back of the
unit in the dryer cabinet.
5. Review Electrical Requirements section.
BEFORE OPERATING OR TESTING, follow the grounding instructions in the Grounding section.
U.S. MODELS:
IMPORTANT – All U.S. models are produced for a 3-WIRE SYSTEM CONNECTION.
The dryer frame is grounded to the neutral conductor at the terminal block.
A 4-WIRE SYSTEM CONNECTION is required for new or remodeled construction, mobile
homes, or if local codes do not permit grounding through neutral. If the 4-wire system is used,
the dryer frame cannot be grounded to the neutral conductor at the terminal block. Refer to the
following instructions for 3- and 4-WIRE SYSTEM CONNECTIONS.
Remove the terminal block cover plate.
Insert the power cord with a UL-listed strain relief through the hole provided in the cabinet near the
terminal block.
A strain relief must be used.
Do not loosen the nuts already installed on the terminal block. Be sure they are tight.
Use a 3/8” (1cm) deep well socket.
01 installing your dryer
DV350AE-02821C_EN_v1.indd Sec5:17DV350AE-02821C_EN_v1.indd Sec5:17 2011-10-05 10:25:532011-10-05 10:25:53
18_ installing your dryer
installing your dryer
6. Review Gas Requirements section.
Remove the pipe thread protective cap.
Apply pipe joint compound or about 1 1/2 wraps of Teflon tape over all threaded connections.
Pipe joint compound must be resistant to the action of any liquefied petroleum gas.
Connect the gas supply to your dryer.
An additional fitting is required to connect the 3/4” (1.9 cm) female thread end of a flexible connector to
the 3/8” (1 cm) male threaded end on the dryer.
Securely tighten the gas line fitting over threads.
Turn on the gas supply. Check all gas connections for leaks using a soap solution.
If bubbles appear, tighten the connections and recheck.
DO NOT use an open flame to check for gas leaks.
3-WIRE system connections
1. Loosen or remove the center terminal block screw.
2. Connect the neutral wire (white or center wire) of the power
cord to the center, silver-colored terminal screw of the
terminal block. Tighten screw.
3. Connect the other wires to outer terminal block screws.
Tighten screws.
4. Tighten the strain relief screws.
5. Insert the tab of the terminal block cover into your dryer’s
rear panel slot.
Secure the cover with a hold-down screw.
1. External ground connector
2. Neutral grounding wire (green/yellow)
3. Center silver-colored terminal block screw
4. Neutral wire (white or center wire)
5. 3/4” (1.9 cm) UL-listed strain relief
If converting from a 4-wire electrical system to a 3-wire, the ground strap must be
reconnected to the terminal block support to ground the dryer frame to the neutral
conductor.
WARNING
DV350AE-02821C_EN_v1.indd Sec5:18DV350AE-02821C_EN_v1.indd Sec5:18 2011-10-05 10:25:532011-10-05 10:25:53
installing your dryer _19
4-WIRE system connections
1. Remove the center terminal block screw.
2. Connect the ground wire (green or unwrapped) of the power
cord to the external ground conductor screw.
3. Connect the neutral wire (white or center wire) of the power
cord and the appliance ground wire (green with yellow
stripes) under the central screw of the terminal block.
4. Connect the other wires to the outer terminal block screws.
Tighten screws.
5. Tighten the strain relief screws.
6. Insert the tab of the terminal block cover into your dryer’s rear panel slot.
Secure the cover with a hold-down screw.
1. External ground connector
2. Green or bare copper wire of power cord
3. 3/4 in. (1.9 cm) UL-listed strain relief
4. Center silver-colored terminal block screw
5. Grounding wire (green/yellow)
6. Neutral wire (white or center wire)
7. With a level, check your dryer and make necessary adjustments to the leveling legs.
8. At this time, make sure all gas connections (on gas models), exhaust and electrical connections are
complete. Plug in your dryer, and check operation by using the checklist below.
9. (GAS MODELS ONLY- DV350AG*)
The burner may not ignite initially due to air in the gas line. Allowing your dryer to operate on a heat
setting will purge the line. If the gas does not ignite within 5 minutes, turn your dryer off and wait 5
minutes. Be sure the gas supply to your dryer has been turned on. In order to confirm gas ignition,
check the exhaust for heat.
FINAL INSTALLATION CHECKLIST
Dryer is plugged into an electrical outlet and is properly grounded.
Exhaust ductwork is hooked up and joints are taped.
Plastic flexible duct is NOT used.
Used rigid or stiff-walled flexible metal vent material.
Dryer is leveled and is sitting firmly on the floor.
Gas models – gas is turned on with no gas leaks.
Start your dryer to confirm that it runs, heats, and shuts off.
01 installing your dryer
DV350AE-02821C_EN_v1.indd Sec5:19DV350AE-02821C_EN_v1.indd Sec5:19 2011-10-05 10:25:532011-10-05 10:25:53
20_ installing your dryer
installing your dryer
DRYER EXHAUST TIPS
Plastic or non-metal flexible duct presents a potential fire hazard.
1. Make sure your dryer is installed properly so it exhausts air
easily.
2. Use a 4” diameter rigid metal duct. Tape all joints, including
at the dryer.
Never use lint-trapping screws.
3. Keep ducts as straight as possible.
4. Clean all old ducts before installing your new dryer.
Be sure the vent flap opens and closes freely.
Inspect and clean the exhaust system annually.
Don’t let a poor exhaust system slow drying by:
1. Restricting your dryer with a poor exhaust system.
2. Using a plastic, thin foil, or non-metal flexible duct.
3. Unnecessarily using long ducts that have many
elbows.
4. Having crushed or clogged ducts and vent.
WARNING
1 2
3 4
DV350AE-02821C_EN_v1.indd Sec5:20DV350AE-02821C_EN_v1.indd Sec5:20 2011-10-05 10:25:532011-10-05 10:25:53
installing your dryer _21
DOOR REVERSAL
1. Unplug the power cord.
2. Remove two door hinge
screws.
3. Lift the door and remove
it.
8. Reinsert the screw in the
other hole.
4. Remove a screw on the
Frame Front
9. Reinsert the screw (Step
4) on the Frame Front
5. Remove the two screws
on the opposite side of
the door hinge.
10. Place the door on the
other side and reattach it
to the dryer.
6. Remove two screws from
the holder lever.
11. Reattach the holder lever.
7. Remove a screw from the
door hinge.
12. Reattach the screws in
the remaing holes.
The screw mentioned in STEP 4 may not exist.
01 installing your dryer
WARNING
DV350AE-02821C_EN_v1.indd Sec5:21DV350AE-02821C_EN_v1.indd Sec5:21 2011-10-05 10:25:542011-10-05 10:25:54
22_ operating Instructions, tips
operating Instructions, tips
OVERVIEW OF THE CONTROL PANEL
Cycle Selector
To select a cycle, rotate the Cycle Selector dial to the desired cycle.
The indicator light by the cycle name will illuminate. The Normal, Heavy Duty,
Perm Press, Delicates and Sanitize cycles are Sensor Dry cycles.
Sensor Dry automatically senses the moisture in the load and shuts the dryer off
when the selected dryness level (more dry to damp dry) is reached.
Normal – Use this cycle to dry loads such as cotton, underwear, and linen.
Heavy Duty – Use this cycle to get high heat for heavy fabrics such as jeans,
corduroys, or work clothes.
Perm Press – Dry wrinkle-free cottons, synthetic fabrics, knits, and permanent
press fabrics automatically.
Delicates – The Delicates cycle is designed to dry heat-sensitive items at a low
drying temperature.
Sanitize - This course allows you to sanitize garments by permeating high
temperature heat deep into the fabric during the drying cycle. Use this course to
keep your bedding and curtains clean through sanitization.
Time Dry – Time Dry allows you to select the desired cycle time in minutes.
Turn the Cycle Selector dial to Time Dry, then press the Adjust Time up arrow to
set the drying time.
Press the arrow repeatedly to scroll through the time settings.
Quick Dry - Provides a 30 minute drying cycle.
Refresh – This cycle is best for smoothing out wrinkles and reducing odors from
loads consisting of one to four dry items. In this cycle a small amount of water is
sprayed into the dryer drum after several minutes of tumbling with heat.
Wrinkle Care – This cycle will release wrinkles from items that have been left in
the dryer too long. In this cycle a small amount of water is sprayed into the dryer
drum after several minutes of tumbling with heat.
Overloading the dryer may not yield the same results.
1
3 4 5 6
8
1 9
72
DV350AE-02821C_EN_v1.indd Sec13:22DV350AE-02821C_EN_v1.indd Sec13:22 2011-10-05 10:25:562011-10-05 10:25:56
operating Instructions, tips _23
Digital Graphic
Display
T
he display window shows the estimated time remaining in the cycle after the
Start/Pause button is pressed. The estimated time remaining may fluctuate as the
cycle progresses.
The Drying light will illuminate and remain lit until the cycle is complete.
When your dryer is in the cool-down phase, the Cooling light will illuminate.
When your dryer is in the wrinkle prevent phase, the Wrinkle Prevent light will
illuminate.
When the cycle is complete, “End” appears in the display panel until the dryer door is
opened, the Power, Close or Start button is pressed or about 5 minutes have passed.
If your dryer is paused during a cycle, the indicator lights will blink until the Start/
Pause button is pressed.
Dry Level
Selection Button
To select the dry level in the Normal, Heavy Duty, or other Sensor Dry cycles,
press the Dry Level button. An indicator light will illuminate next to the desired
dryness level.
Press the button repeatedly to scroll through the settings. Larger or bulkier loads
may require the More Dry setting for complete dryness.
The Less Dry setting is best suited for lightweight fabrics or for leaving some
moisture in the clothing at the end of the cycle. Damp Dry is designed to partially
dry items. Use for items that lay flat or hang to dry.
Temp Selection
Button
To select the correct temperature for the load, press the Temp button. An indicator
light will illuminate next to the desired temperature. Press the button repeatedly to
scroll through the settings.
High – For sturdy cottons or those labeled Tumble Dry.
Medium – For permanent press, synthetics, lightweight cottons, or items labeled
Tumble Dry Medium.
Low – For heat sensitive items labeled Tumble Dry Low or Tumble Dry Warm.
Extra Low – Provides the lowest heated dry temperature possible.
Time Selection
Button
When using Manual Dry cycles, time can be adjusted by pressing the Time
Selection button.
During the Sensory Dry cycle, the time light indicator is off because exact drying
times are determined by fluctuating humidity levels.
Signal Selection
Button
When the cycle is complete, a chime will sound.
When the Wrinkle Prevent option is selected, the chime will sound intermittently.
Adjust the volume of the chime or turn it off by pressing the Signal button.
Press the button repeatedly to scroll through the choices.
02 operating Instructions, tips
4
3
2
5
6
DV350AE-02821C_EN_v1.indd Sec13:23DV350AE-02821C_EN_v1.indd Sec13:23 2011-10-05 10:25:562011-10-05 10:25:56
24_ operating Instructions, tips
operating Instructions, tips
Select Cycle
Option
Mixed Load Bell - This is an alarm that notifies the user when the average dry
level is damp dry (80% dried). This is useful when the laundry contains various
types of clothing you do not want to dry completely. An alarm sounds for five (5)
seconds while continuing to perform the cycle.
This function can only be selected in the Sensor Dry course, and the dry level can
only be selected from among Normal Dry, More Dry.
Wrinkle Prevent -Wrinkle Prevent provides approximately 90 minutes of
intermittent tumbling in unheated air at the end of the cycle to reduce wrinkling.
Press the Wrinkle Prevent button to activate this feature.
The indicator light above the pad will illuminate when Wrinkle Prevent is selected.
The load is dry, and can be removed at any time during the Wrinkle Prevent cycle.
Adjust Time – Time can be added or subtracted from the automatically set times
in the Manual Dry cycles (Time Dry, Quick Dry cycles).
To add or subtract time from the cycle, press the Adjust Time arrow pad up or
down until the desired time is displayed.
Start/Pause
selection button
Press to pause and restart programs.
Power button
Press once to turn your dryer on, press again to turn it off. If your dryer is left
on for more than 10 minutes without any buttons being touched, the power
automatically turns off.
7
8
9
DV350AE-02821C_EN_v1.indd Sec13:24DV350AE-02821C_EN_v1.indd Sec13:24 2011-10-05 10:25:562011-10-05 10:25:56
operating Instructions, tips _25
CHILD LOCK
A function to prevent children from playing with your dryer.
Setting/Releasing
If you want to set or release the Child Lock, press both the Temp. and Time buttons
simultaneously for 3 seconds.
How to Set:
1. It can be set while your dryer is running.
2. Once you set the Child Lock function, no button, except for the Power button, will respond
until you release the Child Lock function.
3. The Child Lock indicator will be lit.
1. If the dryer is powered on again, the Child Lock function stays on.
2. To release that function, follow the instructions above.
When other buttons, except for the Power button, do not respond, check the Child Lock
indicator.
DRUM LIGHT
Lights the dryer drum while the dryer is running.
Setting & releasing
If you want to set or release the Drum Light, press both the Dry Level and Temp. buttons
simultaneously.
It can be set while your dryer is not only running but also when it is stopped.
If you do not turn the Drum Light off within 5 minutes of turning it on, it is automatically
turned off.
02 operating Instructions, tips
DV350AE-02821C_EN_v1.indd Sec13:25DV350AE-02821C_EN_v1.indd Sec13:25 2011-10-05 10:25:572011-10-05 10:25:57
26_ operating Instructions, tips
operating Instructions, tips

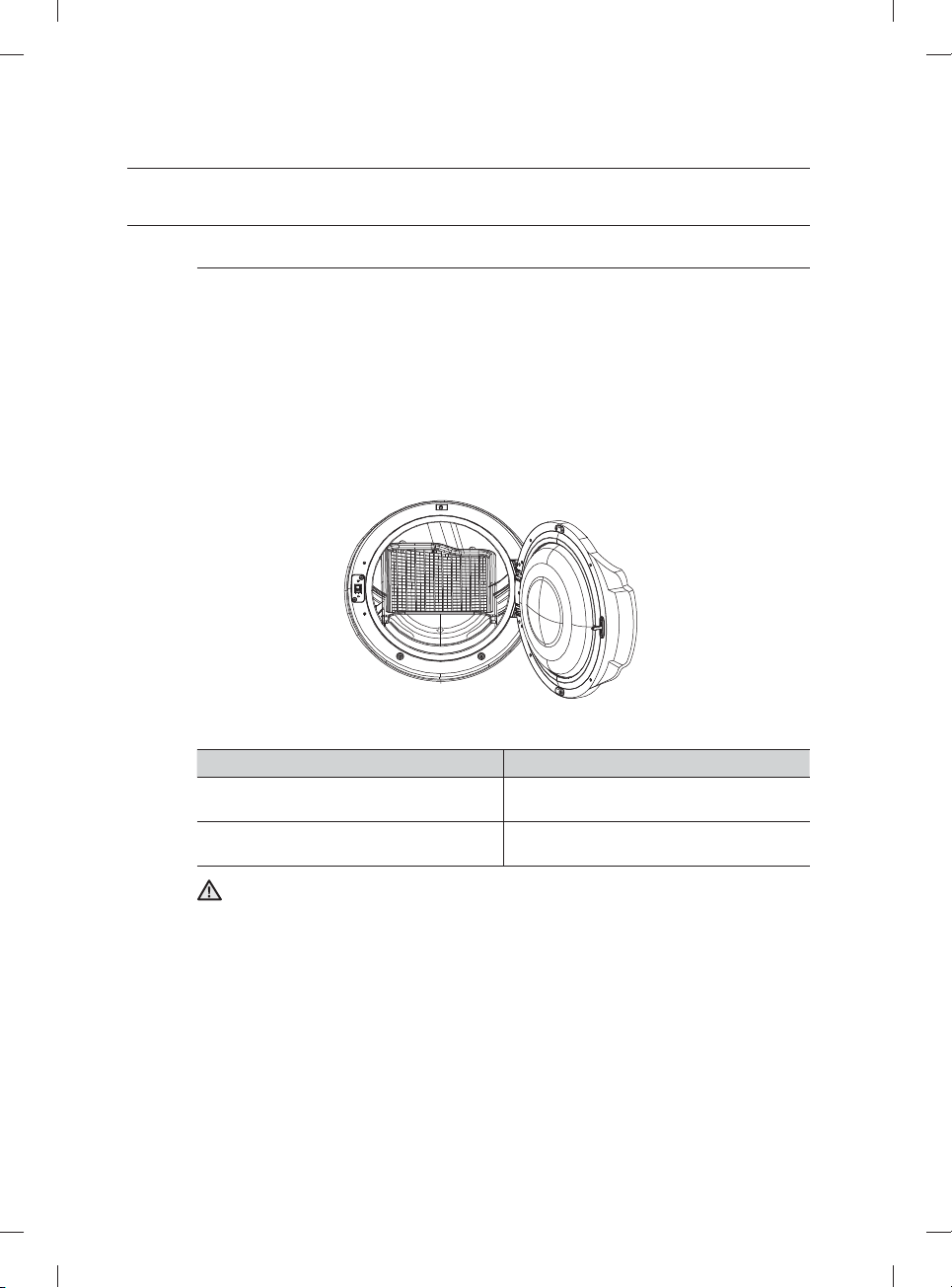

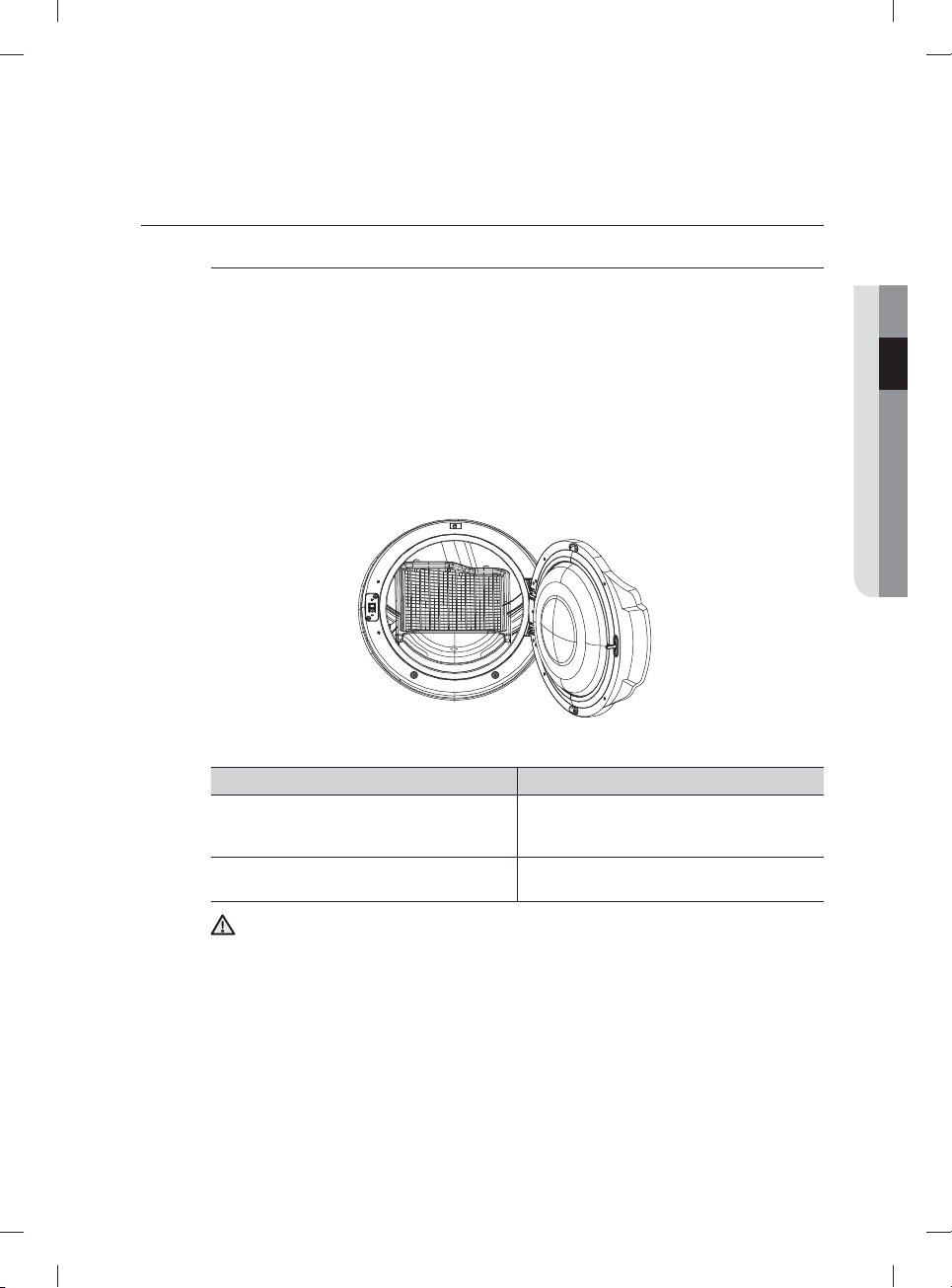

RACK DRY
Installing the drying rack
1. Open the dryer door.
2. Position the drying rack in the tumbler, placing the front lip of the drying rack on the top of
the lint filter.
3. Place the rear legs in the two recessed areas of the dryer’s back wall, then push down the
middle of the drying rack to fix.
4. Place the items to be dried on the rack, leaving space between them so air can circulate.
5. Close the dryer door.
6. Use only the Time Dry(Temp selection - Extra Low) cycle. Select the time according to the
moisture and weight of the items. Start the dryer. It may be necessary to reset the timer if a
longer drying time is needed.
SUGGESTED ITEMS SUGGESTED TEMP. SETTINGS
Washable sweaters
(block to shape and lay flat on rack)
Extra Low (Time Dry cycle)
Stuffed toys
(cotton or polyester fiberfilled)
Extra Low (Time Dry cycle)
Drying foam rubber, plastic, or rubber on a heat setting may cause damage to the items
and lead to a fire hazard.
WARNING
DV350AE-02821C_EN_v1.indd Sec13:26DV350AE-02821C_EN_v1.indd Sec13:26 2011-10-05 10:25:572011-10-05 10:25:57
Care and cleaning _27
CLEAN THE LINT FILTER
• After each load.
• To shorten drying time.
• To operate more energy efficiently.
Do not operate your dryer without the lint filter in place.
LOAD THE DRYER PROPERLY
• Place only one washload in your dryer at a time.
• Mixed loads of heavy and lightweight fabrics will dry differently, which may result in lightweight fabrics
being dry while heavy fabrics remain damp at the end of a drying cycle.
• Add one or more similar items to your dryer when only one or two articles of clothing need drying.
This improves the tumbling action and drying efficiency.
• Overloading restricts tumbling action, resulting in uneven drying as well as excessive wrinkling of some
fabrics.
GETTING STARTED
1. Load your dryer loosely – DO NOT overload.
2. Close the door.
3. Select the appropriate cycle and options for the load (see pages 22, 24).
4. Press the Start/Pause button.
5. The dryer indicator light will illuminate.
6. The estimated cycle time will appear in the display.
The time may fluctuate to better indicate drying time remaining in the cycle.
• When the cycle is complete, the Door Lock light will go out and “End” will appear in the display.
• Pressing Power cancels the cycle and stops your dryer.
•
The Drying, Cooling, and Wrinkle Prevent indicator lights will illuminate during those portions of the cycle.
Do not place anything on top of your dryer while it is running.
03 Care and cleaning
WARNING
DV350AE-02821C_EN_v1.indd Sec4:27DV350AE-02821C_EN_v1.indd Sec4:27 2011-10-05 10:25:572011-10-05 10:25:57
28_ care and cleaning
care and cleaning
CONTROL PANEL
Clean with a soft, damp cloth. Do not use abrasive substances.
Do not spray cleaners directly on the panel.
The control panel finish may be damaged by some laundry pre-treatment soil and stain remover products.
Apply such products away from your dryer and wipe up any spills or overspray immediately.
TUMBLER
Remove any stains such as crayon, ink, or fabric dye (from new items such as towels or jeans) with an all-
purpose cleaner.
Tumble old towels or rags to remove any excess stain or cleaning substance.
Once these steps are followed, stains may still be visible, but should not transfer to subsequent loads.
STAINLESS STEEL TUMBLER
To clean the stainless steel tumbler, use a damp cloth with a mild, non-abrasive cleaner suitable for stainless
steel surfaces.
Remove the cleaner residue and dry with a clean cloth.
DRYER EXTERIOR
The entire dryer has a high-gloss finish. Clean with a soft, damp cloth. Do not use abrasive substances.
Protect the surface from sharp objects as they may scratch or damage the finish.
Do not place any heavy or sharp objects or a detergent box on the dryer. Keep them on the purchased
pedestal or in a separate storage box.
DRYER EXHAUST SYSTEM
Should be inspected and cleaned yearly to maintain optimum performance.
The outside exhaust hood should be cleaned more frequently to ensure proper operation.
DV350AE-02821C_EN_v1.indd Sec6:28DV350AE-02821C_EN_v1.indd Sec6:28 2011-10-05 10:25:572011-10-05 10:25:57
special laundry tips _29
special laundry tips
SPECIAL LAUNDRY TIPS
Please follow the care label or manufacturer’s instructions for drying special
items. If care label instructions are not available, use the following information as
a guide.
Bedspreads & Comforters
• Follow the care label instructions or dry on the Normal cycle and
High temperature.
• Make sure the item is thoroughly dry before using or storing.
• May require repositioning to ensure even drying.
Blankets
• Use Normal cycle and dry only one blanket at a time for best
tumbling action.
• Make sure the item is thoroughly dry before using or storing.
Curtains & Draperies
• Use the Perm Press cycle and medium temperature to help minimize
wrinkling.
• Dry in small loads for best results and remove as soon as possible.
Cloth Diapers
• Use the Normal cycle and the High temperature settings for soft,fluffy
diapers.
Down–filled Items (jackets,
sleeping bags, comforters,
etc.)
• Use the Normal cycle and medium temperature setting.
• Adding a couple of dry towels shortens drying time and absorbs
moisture.
Pillows
• Use the Normal cycle.
• Add a couple of dry towels to help the tumbling action and to fluff the
item.
• DO NOT dry kapok or foam pillows in dryer.
Plastics (shower curtains,
outdoor furniture covers,
etc.)
• Use the Time Dry cycle and the Low or Extra Low temperature
settings depending on the care label instructions.
THINGS TO AVOID :
• Fiberglass items (curtains, draperies, etc.).
• Woolens, unless recommended on the label.
• Vegetable or cooking oil-soaked items.
• Foam Rubber (rug backs, stuffed toys, shoulder pads, etc.)
04 special laundry tips
DV350AE-02821C_EN_v1.indd Sec7:29DV350AE-02821C_EN_v1.indd Sec7:29 2011-10-05 10:25:572011-10-05 10:25:57
30_ troubleshooting
troubleshooting
CHECK THESE POINTS IF YOUR DRYER…
PROBLEM SOLUTION
Doesn’t run.
• Make sure the door is latched shut.
• Be sure the power cord is plugged into a live electrical outlet.
• Check the home’s circuit breaker and fuses.
• Press the Start/Pause button again if the door is opened during the
cycle.
Doesn’t heat.
• Check the home’s circuit breaker and fuses.
• On a gas dryer, check that the gas supply is on.
• Clean the lint filter and exhaust duct.
• Dryer may have moved into the cool-down phase of the cycle.
Doesn’t dry.
• Check all of the above, plus...
• Be sure the exhaust hood outside the home can open and close
freely.
• Check exhaust system for lint buildup. Ducting should be inspected
and cleaned annually.
• Use a 4” rigid metal exhaust duct.
• Do not overload. 1 wash load = 1 dryer load.
• Sort heavy items from lightweight items.
• Large, bulky items like blankets or comforters may require
repositioning to ensure even drying.
• Check that the washer is draining properly to extract adequate water
from the load.
• Load may be too small to tumble properly. Add a few towels.
Is noisy.
• Check the load for objects such as coins, loose buttons, nails, etc.
Remove promptly.
• It is normal to hear the dryer gas valve or heating element cycle on
and off during the drying cycle.
• Be sure the dryer is leveled properly as outlined in the installation
instruction.
• It is normal for the dryer to hum due to the high velocity of air moving
through the dryer drum and exhaust system.
Dries unevenly.
• Seams, pockets, and other similarly heavy areas may not be
completely dry when the rest of the load has reached the selected
dryness level. This is normal. Select the More Dry setting if desired.
• If one heavy item is dried with a lightweight load, such as one towel
with sheets, it is possible that the heavy item will not be completely
dry when the rest of the load has reached the selected dryness level.
Sort heavy items from lightweight items for best drying results.
Has an odor.
• Household odors from painting, varnishing, strong cleaners, etc.
may enter the dryer with the surrounding room air. This is normal as
the dryer draws the air from the room, heats it, pulls it through the
tumbler, and exhausts it outside.
• When these odors linger in the air, ventilate the room completely
before using the dryer.
DV350AE-02821C_EN_v1.indd Sec12:30DV350AE-02821C_EN_v1.indd Sec12:30 2011-10-05 10:25:572011-10-05 10:25:57
troubleshooting _31
PROBLEM SOLUTION
Shuts off before load is dry
• Dryer load is too small. Add more items or a few towels and restart
the cycle.
• Dryer load is too large. Remove some items and restart the dryer.
Lint on clothes
• Make sure the lint filter is cleaned before every load. With some loads
that produce high amounts of lint, it may be necessary to clean the
filter during the cycle.
• Some fabrics are lint producers (for example, a fuzzy white cotton
towel)and they should be dried separately from clothes that are lint
trappers(for example, a pair of black linen pants)
• Divide larger loads into smaller loads for drying
• Check pockets thoroughly before washing and drying clothes.
Garments still wrinkled after
Wrinkle-Care
• Small loads of 1 to 4 items work best.
• Load fewer garments.Load similar-type garments.
Odors remain in clothing
after Refresh.
• Fabrics containing strong odors should be washed in a normal cycle.
Water drips from nozzle
when Steam-Care starts
• This is steam condensation. The dripping water will stop after a short
time.
Sprayed water is not visible
during Steam-Care
• Sprayed water is difficult to see when the door is closed
05 troubleshooting
DV350AE-02821C_EN_v1.indd Sec12:31DV350AE-02821C_EN_v1.indd Sec12:31 2011-10-05 10:25:572011-10-05 10:25:57
32_ Appendix
troubleshooting
INFORMATION CODES
Information codes may be displayed to help you better understand what is occurring with your Dryer.
ERROR DISPLAY MEANING SOLUTION
tS
to
Clogged Lint Screen
Vent is restricted
Clean the screen or vent.
If the problem continues, call for service.
hE
Invalid heating Temp in running the
dryer
Call for service.
do
Running the dryer with door open Close the door and then restart.
If the problem continues, call for service.
dF
Door is not closing properly Call for service.
bE
Unit detects a button is being
pressed for over 30secs or button is
stuck
Make sure a button is NOT being pressed
continuously. Try restarting the cycle.
If the problem continues, call for service.
FE
Invalid power source Frequency Try restarting the cycle.
If the problem continues, call for service.
9E
Electronic Control Problem
(Communication Error)
Call for service.
od
Invalid Dry time in excess Dry time Call for service.
For any codes not listed above, call 1-800-SAMSUNG(726-7864).
DV350AE-02821C_EN_v1.indd Sec8:32DV350AE-02821C_EN_v1.indd Sec8:32 2011-10-05 10:25:572011-10-05 10:25:57
appendix _33
appendix
FABRIC CARE CHART
The following symbols provide garment care direction. The Clothing care labels include symbols for
washing, bleaching, drying and ironing, or dry cleaning when necessary. The use of symbols ensures
consistency among garment manufacturers of domestic and imported items. Follow care label directions to
maximize garment life and reduce laundering problems.
Wash Cycle Special Instructions
Warning Symbols for
Laundering
Normal Line Dry/ Hang to Dry Do Not Wash
Permanent Press /
Wrinkle Resistant /
Wrinkle Control
Drip Dry Do Not Wring
Gentle/Delicates Dry Flat Do Not Bleach
Hand Wash
Heat Setting
Do Not Tumble Dry
Water Temperature**
High
No Steam (added to
iron)
Hot Medium Do Not Iron
Warm Low
Dryclean
Cold Any Heat Dry Clean
Bleach
No Heat/Air Do Not Dry Clean
Any Bleach (when
needed)
Iron-Dry or Steam
Temperatures
Line Dry/ Hang to Dry
Only Non-Chlorine
(color-safe)
Bleach (when needed)
High Drip Dry
Tumble Dry Cycle Medium Dry Flat
Normal
Low
Permanent Press/
Wrinkle Resistant/
Wrinkle Control
Gentle/ Delicates
** The dot symbols represent appropriate wash water temperatures for various items. The temperature
range for Hot is 105° – 125 °F / 41° – 52 °C, for Warm 85° – 105 °F / 29° – 41 °C and for
Cold 60° – 85 °F / 16° – 29 °C. (Wash water temperature must be a minimum of 60 °F / 16 °C for detergent
activation and effective cleaning.)
06 appendix
DV350AE-02821C_EN_v1.indd Sec10:33DV350AE-02821C_EN_v1.indd Sec10:33 2011-10-05 10:25:572011-10-05 10:25:57
34_ appendix
appendix
PROTECTING THE ENVIRONMENT
This appliance is manufactured from recyclable materials. If you decide to dispose of this appliance, please
observe local waste disposal regulations. Cut off the power cord so that the appliance cannot be connected
to a power source. Remove the door so that animals and small children cannot get trapped inside the
appliance.
DECLARATION OF CONFORMITY
This appliance complies with UL2158.
SPECIFICATIONS
TYPE FRONT LOADING DRYER
DIMENSIONS
Div Inches (cm) Div Inches (cm)
A. Height
38.6” (98.1)
C. Depth with
door open 90°
49” (124.5)
B. Width
27” (68.6)
D. Depth
30.9” (78.3)
WEIGHT
121.3 lb (55.0 kg)
HEATER RATING
5300 W (Elec.)
22000 BTU/hr (Gas)
POWER
CONSUMPTION
NO HEAT
268 W
HEATING
5445 W (Elec.)
268 W (Gas)
A
B
C
D
DV350AE-02821C_EN_v1.indd Sec10:34DV350AE-02821C_EN_v1.indd Sec10:34 2011-10-05 10:25:582011-10-05 10:25:58
appendix _35
CYCLE CHART
Cycle
Default (Initial temp. at 21-30 °C) Drying Cooling
Wrinkle
prevent
Temp
control
Sensor dry
level
Time Time Time Time
Sensor Dry
Normal
High
(Medium)
Normal dry 42 min 39 min 3 min
90 min
Heavy Duty
High
(No change)
Normal dry 58 min 55 min 3 min
Perm Press
Medium
(No change)
Normal dry 32 min 29 min 3 min
Delicates
Low
(No change)
Normal dry 27 min 24 min 3 min
Sanitize
High
(No change)
More dry
(No change)
60 min 55 min 5 min
Manual Dry
Time Dry High - 40 min 37 min 3 min
Quick Dry
High
(No change)
- 30 min 27 min 3 min
Steam
Cycles
Refresh
High
(No change)
- 15 min 14 min 1 min
Wrinkle-Care
High
(No change)
- 20 min 19 min 1 min
06 appendix
DV350AE-02821C_EN_v1.indd Sec10:35DV350AE-02821C_EN_v1.indd Sec10:35 2011-10-05 10:25:582011-10-05 10:25:58
36_ warranty
warranty (U.S.A)
SAMSUNG DRYER
LIMITED WARRANTY TO ORIGINAL PURCHASER
This SAMSUNG brand product, as supplied and distributed by SAMSUNG ELECTRONICS AMERICA, INC.
(SAMSUNG) and delivered new, in the original carton to the original consumer purchaser, is warranted by
SAMSUNG against manufacturing defects in materials and workmanship for a limited warranty period of:
One (1) Year All Parts and Labor, Two (2) Years Control Board Parts
This limited warranty begins on the original date of purchase, and is valid only on products purchased and
used in the United States.
To receive warranty service, the purchaser must contact SAMSUNG for problem determination and service
procedures.
Warranty service can only be performed by a SAMSUNG authorized service center.
The original dated bill of sale must be presented upon request as proof of purchase to SAMSUNG or
SAMSUNG’s authorized service center.
SAMSUNG will provide in-home service during the warranty period at no charge, subject to availability
within the contiguous United States.
In-home service is not available in all areas.
To receive in-home service, product must be unobstructed and accessible to the service agent.
If service is not available, SAMSUNG may elect to provide transportation of the product to and from an
authorized service center.
SAMSUNG will repair, replace, or refund this product at our option and at no charge as stipulated herein,
with new or reconditioned parts or products if found to be defective during the limited warranty period
specified above.
All replaced parts and products become the property of SAMSUNG and must be returned to SAMSUNG.
Replacement parts and products assume the remaining original warranty, or ninety (90) days, whichever is
longer.
This limited warranty covers manufacturing defects in materials and workmanship encountered in normal,
noncommercial use of this product and shall not apply to the following: damage that occurs in shipment;
delivery and installation; applications and uses for which this product was not intended; altered product or
serial numbers; cosmetic damage or exterior finish; accidents, abuse, neglect, fire, water, lightning, or other
acts of nature or God; use of products, equipment, systems, utilities, services, parts, supplies, accessories,
applications, installations, repairs, external wiring or connectors not supplied or authorized by SAMSUNG
that damage this product or result in service problems; incorrect electrical line voltage, fluctuations and
surges; customer adjustments and failure to follow operating instructions, maintenance and environmental
instructions that are covered and prescribed in the instruction book; product removal and reinstallation;
problems caused by pest infestations.
This limited warranty does not cover problems resulting from incorrect electric current, voltage or supply,
light bulbs, house fuses, house wiring, cost of a service call for instructions, or fixing installation errors.
SAMSUNG does not warrant uninterrupted or error-free operation of the product.
DV350AE-02821C_EN_v1.indd Sec11:36DV350AE-02821C_EN_v1.indd Sec11:36 2011-10-05 10:25:582011-10-05 10:25:58
warranty _37
EXCEPT AS SET FORTH HEREIN, THERE ARE NO WARRANTIES ON THIS PRODUCT EITHER EXPRESS
OR IMPLIED, AND SAMSUNG DISCLAIMS ALL WARRANTIES INCLUDING, BUT NOT LIMITED TO, ANY
IMPLIED WARRANTIES OF MERCHANTABILITY, INFRINGEMENT OR FITNESS FOR A PARTICULAR
PURPOSE.
NO WARRANTY OR GUARANTEE GIVEN BY ANY PERSON, FIRM, OR CORPORATION WITH RESPECT
TO THIS PRODUCT SHALL BE BINDING ON SAMSUNG.
SAMSUNG SHALL NOT BE LIABLE FOR LOSS OF REVENUE OR PROFITS, FAILURE TO REALIZE
SAVINGS OR OTHER BENEFITS, OR ANY OTHER SPECIAL, INCIDENTAL OR CONSEQUENTIAL
DAMAGES CAUSED BY THE USE, MISUSE, OR INABILITY TO USE THIS PRODUCT, REGARDLESS OF
THE LEGAL THEORY ON WHICH THE CLAIM IS BASED, AND EVEN IF SAMSUNG HAS BEEN ADVISED
OF THE POSSIBILITY OF SUCH DAMAGES.
NOR SHALL RECOVERY OF ANY KIND AGAINST SAMSUNG BE GREATER IN AMOUNT THAN THE
PURCHASE PRICE OF THE PRODUCT SOLD BY SAMSUNG AND CAUSING THE ALLEGED DAMAGE.
WITHOUT LIMITING THE FOREGOING, PURCHASER ASSUMES ALL RISK AND LIABILITY FOR LOSS,
DAMAGE, OR INJURY TO PURCHASER AND PURCHASER’S PROPERTY AND TO OTHERS AND THEIR
PROPERTY ARISING OUT OF THE USE, MISUSE, OR INABILITY TO USE THIS PRODUCT.
THIS LIMITED WARRANTY SHALL NOT EXTEND TO ANYONE OTHER THAN THE ORIGINAL
PURCHASER OF THIS PRODUCT, IS NONTRANSFERABLE AND STATES YOUR EXCLUSIVE REMEDY.
Some states do not allow limitations on how long an implied warranty lasts, or the exclusion or limitation
of incidental or consequential damages, so the above limitations or exclusions may not apply to you. This
warranty gives you specific rights, and you may also have other rights, which vary from state to state.
To obtain warranty service, please contact SAMSUNG at:
Samsung Electronics America, Inc.
85 Challenger Road Ridgefield Park, NJ 07660
1-800-SAMSUNG(726-7864)
www.samsung.com
DV350AE-02821C_EN_v1.indd Sec11:37DV350AE-02821C_EN_v1.indd Sec11:37 2011-10-05 10:25:582011-10-05 10:25:58
38_ warranty
warranty (CANADA)
SAMSUNG DRYER
LIMITED WARRANTY TO ORIGINAL PURCHASER
This SAMSUNG brand product, as supplied and distributed by SAMSUNG ELECTRONICS CANADA, INC.
(SAMSUNG) and delivered new, in the original carton to the original consumer purchaser, is warranted by
SAMSUNG against manufacturing defects in materials and workmanship for a limited warranty period of:
One (1) Year All Parts and Labor
This limited warranty begins on the original date of purchase, and is valid only on products purchased and
used in the Canada.
To receive warranty service, the purchaser must contact SAMSUNG for problem determination and service
procedures.
Warranty service can only be performed by a SAMSUNG authorized service center.
The original dated bill of sale must be presented upon request as proof of purchase to SAMSUNG or
SAMSUNG’s authorized service center.
SAMSUNG will provide in-home service during the warranty period at no charge, subject to availability
within the contiguous Canada.
In-home service is not available in all areas.
To receive in-home service, product must be unobstructed and accessible to the service agent.
If service is not available, SAMSUNG may elect to provide transportation of the product to and from an
authorized service center.
SAMSUNG will repair, replace, or refund this product at our option and at no charge as stipulated herein,
with new or reconditioned parts or products if found to be defective during the limited warranty period
specified above.
All replaced parts and products become the property of SAMSUNG and must be returned to SAMSUNG.
Replacement parts and products assume the remaining original warranty, or ninety (90) days, whichever is
longer.
This limited warranty covers manufacturing defects in materials and workmanship encountered in normal,
noncommercial use of this product and shall not apply to the following: damage that occurs in shipment;
delivery and installation; applications and uses for which this product was not intended; altered product or
serial numbers; cosmetic damage or exterior finish; accidents, abuse, neglect, fire, water, lightning, or other
acts of nature or God; use of products, equipment, systems, utilities, services, parts, supplies, accessories,
applications, installations, repairs, external wiring or connectors not supplied or authorized by SAMSUNG
that damage this product or result in service problems; incorrect electrical line voltage, fluctuations and
surges; customer adjustments and failure to follow operating instructions, maintenance and environmental
instructions that are covered and prescribed in the instruction book; product removal and reinstallation;
problems caused by pest infestations.
This limited warranty does not cover problems resulting from incorrect electric current, voltage or supply,
light bulbs, house fuses, house wiring, cost of a service call for instructions, or fixing installation errors.
SAMSUNG does not warrant uninterrupted or error-free operation of the product.
DV350AE-02821C_EN_v1.indd Sec11:38DV350AE-02821C_EN_v1.indd Sec11:38 2011-10-05 10:25:582011-10-05 10:25:58
warranty _39
EXCEPT AS SET FORTH HEREIN, THERE ARE NO WARRANTIES ON THIS PRODUCT EITHER EXPRESS
OR IMPLIED, AND SAMSUNG DISCLAIMS ALL WARRANTIES INCLUDING, BUT NOT LIMITED TO, ANY
IMPLIED WARRANTIES OF MERCHANTABILITY, INFRINGEMENT OR FITNESS FOR A PARTICULAR
PURPOSE.
NO WARRANTY OR GUARANTEE GIVEN BY ANY PERSON, FIRM, OR CORPORATION WITH RESPECT
TO THIS PRODUCT SHALL BE BINDING ON SAMSUNG.
SAMSUNG SHALL NOT BE LIABLE FOR LOSS OF REVENUE OR PROFITS, FAILURE TO REALIZE
SAVINGS OR OTHER BENEFITS, OR ANY OTHER SPECIAL, INCIDENTAL OR CONSEQUENTIAL
DAMAGES CAUSED BY THE USE, MISUSE, OR INABILITY TO USE THIS PRODUCT, REGARDLESS OF
THE LEGAL THEORY ON WHICH THE CLAIM IS BASED, AND EVEN IF SAMSUNG HAS BEEN ADVISED
OF THE POSSIBILITY OF SUCH DAMAGES.
NOR SHALL RECOVERY OF ANY KIND AGAINST SAMSUNG BE GREATER IN AMOUNT THAN THE
PURCHASE PRICE OF THE PRODUCT SOLD BY SAMSUNG AND CAUSING THE ALLEGED DAMAGE.
WITHOUT LIMITING THE FOREGOING, PURCHASER ASSUMES ALL RISK AND LIABILITY FOR LOSS,
DAMAGE, OR INJURY TO PURCHASER AND PURCHASER’S PROPERTY AND TO OTHERS AND THEIR
PROPERTY ARISING OUT OF THE USE, MISUSE, OR INABILITY TO USE THIS PRODUCT.
THIS LIMITED WARRANTY SHALL NOT EXTEND TO ANYONE OTHER THAN THE ORIGINAL
PURCHASER OF THIS PRODUCT, IS NONTRANSFERABLE AND STATES YOUR EXCLUSIVE REMEDY.
Some states do not allow limitations on how long an implied warranty lasts, or the exclusion or limitation
of incidental or consequential damages, so the above limitations or exclusions may not apply to you. This
warranty gives you specific rights, and you may also have other rights, which vary from state to state.
To obtain warranty service, please contact SAMSUNG at:
SAMSUNG ELECTRONICS CANADA INC., CUSTOMER SERVICE 55 STANDISH COURT
MISSISSAUGA, ONTARIO L5R 4B2 CANADA
1-800-SAMSUNG(726-7864)
www.samsung.com
DV350AE-02821C_EN_v1.indd Sec11:39DV350AE-02821C_EN_v1.indd Sec11:39 2011-10-05 10:25:582011-10-05 10:25:58
QUESTIONS OR COMMENTS?
Country CALL OR VISIT US ONLINE AT
U.S.A 1-800-SAMSUNG(726-7864) www.samsung.com
MEXICO 01-800-SAMSUNG(726-7864) www.samsung.com
CANADA 1-800-SAMSUNG(726-7864)
www.samsung.com/ca
www.samsung.com/ca_fr (French)
Code No. DC68-02821C_EN
DV350AE-02821C_EN_v1.indd Sec11:40DV350AE-02821C_EN_v1.indd Sec11:40 2011-10-05 10:25:582011-10-05 10:25:58
Sèche-linge à gaz et
électrique
Manuel d’utilisation
Un monde de possibilités
Nous vous remercions d’avoir choisi un produit
Samsung.
Afin de bénéficier d’un service plus complet,
veuillez enregistrer votre produit à l’adresse
www.samsung.com/register
DV350AEP
DV350AGP
Ce manuel est en papier recyclé à 100%.
DV350AE-02821C_CFR_v1.indd 1DV350AE-02821C_CFR_v1.indd 1 2011-10-05 10:31:462011-10-05 10:31:46
2_ caractéristiques
caractéristiques
1. Très grande capacité
La très grande capacité de séchage est désormais accessible à tous ! Vous pouvez
désormais faire sécher d’importants volumes de linge en une seule fois. D’une capacité plus
qu’exceptionnelle de 7.3 cu.ft (207 litres), ce sèche-linge fait circuler plus d’air à travers vos
vêtements les séchant plus vite et en réduisant le froissement.
2. Programme Vapeur
Ce programme injecte une faible quantité de vapeur dans le tambour du sèche-linge,
quelques minutes après le début du cycle de séchage à chaud. Il réduit les mauvaises
odeurs habituellement difficiles à éliminer lors des lavages à l’eau et garantit également un
effet Anti-froissement.
3. Programme Stérilisation
Ce programme vous permet de stériliser votre linge en appliquant une température élevée
qui pénètre jusqu’au cœur du tissu, lors du cycle de séchage. Ce programme est idéal pour
nettoyer literie et rideaux.
Lorsque vous sélectionnez ce cycle, 99,9 % des bactéries sont éliminées par chauffage à haute
température. Utilisez ce cycle pour les vêtements, la literie, les serviettes de toilette et autres
articles nécessitant une stérilisation.
Cette procédure de certification est réalisée par NSF International, un organisme indépendant
d’essais et de d’homologation.
4. Multiples programmes de séchage et algorithme Fuzzy Logic
Il vous suffit de tourner la molette pour sélectionner l’un des 9 programmes automatiques de
séchage, tels que les programmes Normal, Grande Rendement et Serviettes. Vous pouvez
également laisser la commande Fuzzy Logic calculer le degré d’humidité du linge afin de
définir automatiquement la temps du cycle. Le séchage n’a jamais été aussi simple qu’avec
Samsung.
5. Gain de temps
Nos programmes ont été conçus pour répondre à tous vos besoins. Tous nos sèche-linge sont
conçus pour sécher vos vêtements rapidement... en seulement 42 minutes ! Vous pouvez ainsi
profiter plus librement de votre temps libre !
6. Économies d’énergie
Les sèche-linge Samsung offrent un excellent rendement énergétique. Ainsi, 1 kWh suffit à
faire sécher 3,01 livres (env. 1,36 kg) de linge. Leur grande capacité et la commande Fuzzy
Logic permettent également d’économiser de l’énergie en recherchant automatiquement la
façon la plus efficace possible de sécher votre linge.
7. Hublot facilement réversible
Nos sèche-linge s’intègrent partout. Le sens d’ouverture du hublot peut en effet être modifié
simplement à l’aide de quatre vis.
8. Socle avec tiroirs de rangement
Un socle de 40 cm permettant de surélever le sèche-linge est disponible en option, pour un
chargement et un déchargement plus faciles. Un tiroir de rangement pouvant contenir un baril
de lessive de 3 litres est aussi intégré
.
9. Superposition (N° DE MODELE : SK-5A)
Les lave-linge et sèche-linge Samsung peuvent être superposés pour optimiser l’espace utile.
Les pieds du sèche-linge doivent être démontés pour pouvoir empiler celui-ci sur le lave-
linge. Les kits de superposition sont en vente chez votre revendeur Samsung.
10.
Ventilation 4 positions (modèle électrique uniquement)
Vous pouvez installer l’évacuation d’air dans l’une des quatre positions suivantes : arrière, côté
gauche ou droit, bas.
Protocole NSF P154
Performance de stérilisation
de séche-linge domestiques
DV350AE-02821C_CFR_v1.indd Sec9:2DV350AE-02821C_CFR_v1.indd Sec9:2 2011-10-05 10:31:552011-10-05 10:31:55
consignes de sécurité _3
CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS
consignes de sécurité
Félicitations pour l’achat de votre nouveau sèche-linge Samsung. Ce manuel
contient de précieuses informations sur l’installation, l’utilisation et l’entretien de
votre appareil. Prenez le temps de le lire pour tirer pleinement profit de tous les
avantages et de toutes les fonctionnalités de votre sèche-linge.
REMARQUES IMPORTANTES SUR LES CONSIGNES DE SÉCURITÉ
Les consignes de sécurité et les avertissements décrits dans ce manuel ne sont pas exhaustifs. Il est de
votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l’installation, de
l’entretien et de l’utilisation de votre sèche-linge.
Contactez toujours le fabricant en cas de problème ou de situation que vous ne comprenez pas.
SYMBOLES ET MESURES DE SÉCURITÉ IMPORTANTS
AVERTISSEMENT
Risques ou pratiques inadaptées susceptibles de causer de graves
blessures ou la mort.
Observez les informations fournies dans ce manuel pour réduire les
risques d’incendie ou d’explosion et prévenir les dommages matériels, les
blessures corporelles et mortelles.
N’entreposez ni n’utilisez jamais d’essence ou d’autres produits
inflammables à proximité de cet appareil ou de tout autre appareil.
ATTENTION
Risques ou pratiques inadaptées susceptibles de causer des blessures
moins importantes ou des dommages matériels.
NE PAS faire.
NE PAS démonter.
NE PAS toucher.
Suivez scrupuleusement les consignes.
Débrancher la prise murale.
S’assurer que l’appareil est relié à la terre afin d’éviter tout choc électrique.
Contacter le service d’assistance technique pour obtenir de l’aide.
• L’installation du sèche-linge doit être effectuée par un technicien qualifié.
• L’installation du sèche-linge doit se faire conformément aux instructions du fabricant et aux
réglementations locales.
•
N’équipez jamais un sèche-linge de conduits de ventilation en plastique flexible. Si vous utilisez
un conduit en métal flexible (de type aluminium), celui-ci doit être conforme aux spécifications
du fabricant et adapté à une utilisation sur sèche-linge. Les matériaux flexibles utilisés dans les
systèmes d’évacuation de l’air ont tendance à plier, à s’écraser et à retenir les peluches de tissu.
Ces conditions empêchent une évacuation adéquate de l’air et augmentent les risques d’incendie.
•
Pour réduire les risques de blessure grave ou de décès, observez attentivement les instructions
d’installation.
AVERTISSEMENT - Risque d’incendie
DV350AE-02821C_CFR_v1.indd Sec1:3DV350AE-02821C_CFR_v1.indd Sec1:3 2011-10-05 10:31:562011-10-05 10:31:56
4_ consignes de sécurité
CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS
consignes de sécurité
AVERTISSEMENT: afin de réduire les risques d’incendie, d’électrocution ou de blessures
lors de l’utilisation de l’appareil, respectez les règles de sécurité de base suivantes :
1. Lisez toutes les consignes de sécurité avant d’utiliser l’appareil.
2. Ne faites pas sécher de linge ayant été en contact par nettoyage, lavage ou trempage
avec de l’essence, des solvants de nettoyage à sec ou tout autre substance inflammable
ou explosive ; ces produits dégagent en effet des vapeurs qui risqueraient de
s’enflammer ou d’exploser.
3. Ne laissez pas les enfants jouer sur ou dans l’appareil. Une surveillance attentive
s’impose lorsque l’appareil est utilisé à proximité d’enfants.
4. Avant la mise hors service ou au rebut de l’appareil, retirez le hublot du tambour.
5. Ne tentez pas d’ouvrir l’appareil lorsque le tambour est en mouvement.
6. N’installez et n’entreposez jamais cet appareil dans un endroit exposé aux intempéries.
7. Ne jouez pas avec les commandes internes de l’appareil.
8. Ne procédez pas à la réparation ou au remplacement des pièces de l’appareil et ne
tentez pas non plus de le réparer vous-même, sauf si le manuel d’entretien ou de
réparation contient des recommandations spécifiques en la matière que vous comprenez
et êtes en mesure d’exécuter.
9. N’utilisez aucun adoucissant ou produit antistatique autre que ceux recommandés par
les fabricants du produit ou de l’appareil.
10.Ne sélectionnez pas une température élevée pour faire sécher des articles contenant
du caoutchouc mousse ou des matériaux dont la texture est similaire à celle du
caoutchouc.
11.Nettoyez le filtre avant ou après chaque utilisation.
12.Évitez toute accumulation de peluches, poussières et saletés à proximité de l’orifice
d’évacuation.
13.L’intérieur de l’appareil et du conduit d’évacuation doit être nettoyé régulièrement, par
un technicien de maintenance qualifié.
14.Ne faites pas sécher du linge ayant été en contact avec de l’huile de cuisson.
Ils risqueraient de s’enflammer.
AVERTISSEMENT
DV350AE-02821C_CFR_v1.indd Sec1:4DV350AE-02821C_CFR_v1.indd Sec1:4 2011-10-05 10:31:562011-10-05 10:31:56
consignes de sécurité _5
CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS
QUE FAIRE EN CAS D’EMANATION DE GAZ :
• Ne tentez pas d’allumer un appareil électrique.
• Ne mettez pas l’appareil sous tension.
• Ne touchez à aucun interrupteur électrique.
• N’utilisez aucun téléphone dans le bâtiment.
• Faites évacuer tous les occupants de la pièce, du bâtiment ou du secteur.
• Appelez immédiatement votre fournisseur de gaz depuis le téléphone d’un voisin. Observez
les consignes de votre fournisseur de gaz.
• Si vous ne pouvez pas joindre votre fournisseur de gaz, appelez les pompiers.
L’installation et l’entretien doivent être effectués par un installateur qualifié, un réparateur agréé
ou votre fournisseur de gaz.
Lisez attentivement toutes les consignes avant d’utiliser l’appareil.
Pour réduire le risque d’incendie ou d’explosion :
• Ne séchez aucun article ayant été précédemment nettoyé, lavé, trempé ou tâché avec
de l’essence, des solvants de nettoyage à sec ou toute autre substance inflammable
ou explosive. En effet, ceux-ci diffusent des vapeurs pouvant s’enflammer ou exploser.
Ne placez aucun article entré en contact avec un solvant ou des matières solides ou
liquides inflammables dans le sèche-linge tant que toutes les traces de ces produits
n’ont pas été éliminées.
De nombreux produits inflammables sont utilisés dans l’environnement domestique comme
l’acétone, l’alcool dénaturé, l’essence, le kérosène, certains nettoyants ménagers sous
forme liquide, certains détachants, la térébenthine, les cires et les produits décapants.
• Vous ne devez pas sécher à chaud les articles à base de caoutchouc mousse
(également appelé mousse de latex) ou de matériaux dont la texture ressemble au
caoutchouc. En effet, les matières en caoutchouc mousse peuvent, dans certaines
circonstances, engendrer un incendie par combustion spontanée.
Ne laissez ni les enfants ni les animaux domestiques jouer sur, dans ou devant l’appareil.
Une surveillance attentive s’impose lorsque l’appareil est utilisé à proximité d’enfants ou
d’animaux domestiques.
Avant de mettre au rebut ou hors service votre sèche-linge, retirez le hublot du
compartiment de séchage pour éviter que des enfants ou des animaux ne se trouvent
piégés à l’intérieur de l’appareil.
N’ouvrez pas le sèche-linge lorsque le tambour est en mouvement.
N’installez et n’entreposez jamais cet appareil dans un endroit exposé aux intempéries.
Ne manipulez pas les commandes internes de l’appareil.
Ne procédez pas à la réparation, au remplacement ou à l’entretien des pièces de l’appareil
sauf si le manuel d’entretien contient des recommandations spécifiques en la matière, si
vous comprenez ces recommandations et si vous disposez des compétences requises
pour réaliser l’opération.
N’utilisez aucun adoucissant ou produit anti-statique autre que ceux dont le fabricant
recommande l’usage avec le sèche-linge.
Nettoyez le filtre avant ou après chaque utilisation.
Évitez toute accumulation de peluches, poussières et saletés à proximité de l’orifice
d’évacuation.
L’intérieur du sèche-linge et du conduit d’évacuation doit être nettoyé régulièrement, par un
technicien de maintenance qualifié.
AVERTISSEMENT
DV350AE-02821C_CFR_v1.indd Sec1:5DV350AE-02821C_CFR_v1.indd Sec1:5 2011-10-05 10:31:562011-10-05 10:31:56
6_ consignes de sécurité
CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS
consignes de sécurité
Cet appareil doit être correctement mis à la terre. Ne branchez jamais le cordon
d’alimentation sur une prise qui n’est pas correctement reliée à la terre et qui n’est pas
conforme aux réglementations locales et nationales en vigueur. Consultez les instructions
d’installation pour relier cet appareil à la terre.
Ne vous asseyez pas sur le sèche-linge.
Dans le cadre de l’amélioration constante de ses produits, Samsung se réserve
le droit de modifier les spécifications sans préavis. Pour plus de détails, consultez
les instructions d’installation accompagnant votre produit avant de sélectionner du
mobilier, d’effectuer des découpes ou de commencer l’installation.
Vérifiez que les poches des vêtements sont vides. En effet, les petits objets aux bords irréguliers,
tels que les pièces, les canifs, les épingles, etc. peuvent endommager votre sèche-linge.
Evitez de laver des vêtements ayant de grandes boucles, des boutons ou d’autres
accessoires en métal lourd ou massif.
Des fuites de gaz dangereuses pourraient survenir dans votre système.
Une fuite de gaz n’est pas toujours détectable à l’odeur.
C’est pourquoi les fournisseurs de gaz vous recommandent d’acheter et d’installer un
détecteur de gaz conforme à la réglementation UL.
Installez-le et utilisez-le conformément aux consignes du fabricant.
N’introduisez aucun article imprégné ou tâché d’huile végétale ou alimentaire dans votre
sèche-linge. Même une fois lavés, ces articles peuvent encore contenir une quantité non
négligeable d’huile.
Toute huile résiduelle risque de s’enflammer spontanément. Le potentiel de combustion
spontanée augmente lorsque les articles imbibés d’huile végétale ou alimentaire sont
exposés à la chaleur. Les sources de chaleur comme votre sèche-linge peuvent chauffer
ces articles, engendrant une oxydation de l’huile cette oxydation crée elle-même de la
chaleur. Si cette chaleur ne se dissipe pas, les articles deviennent suffisamment chauds
pour s’enflammer. Entasser, empiler ou stocker ce type d’articles peut empêcher la
dissipation de la chaleur et être à l’origine d’un risque d’incendie.
Tout le linge imbibé d’huile végétale ou alimentaire, qu’il soit lavé ou non, peut s’avérer
dangereux. Le fait de laver ces articles à l’eau chaude avec une dose supplémentaire de
lessive réduit ce risque, sans pour autant le supprimer. Utilisez toujours le programme de
refroidissement Cool Down, afin de réduire leur température. Ne retirez jamais ces articles
du sèche-linge lorsqu’ils sont chauds. De même, n’interrompez pas le programme de
séchage tant que le cycle Cool Down n’est pas terminé. N’entassez et n’empilez pas ces
articles lorsqu’ils sont chauds.
AVERTISSEMENT
AVERTISSEMENT
DV350AE-02821C_CFR_v1.indd Sec1:6DV350AE-02821C_CFR_v1.indd Sec1:6 2011-10-05 10:31:562011-10-05 10:31:56
contenu _7
contenu
INSTALLATION DU SÈCHE-LINGE
8
8 Outils requis pour l’installation
8 Extérieur du sèche-linge
9 Conditions requises en matière de conduits
10 Remarque importante pour l’installateur
10 Choix de l’emplacement d’installation
10 Encastrement dans une niche ou installation
dans un placard
11 Installation en mobile home
11 Evacuation
12 Systèmes fonctionnant au gaz
13 Normes électriques
13 Mise à la terre
14 Raccordement électrique
15 Raccordement du tuyau d’arrivée
16 Pièces de rechange et accessoires
16 Installation
19 Liste de contrôle final pour l’installation
20 Conseils pour l’évacuation du sèche-linge
21 Inversion du hublot
INSTRUCTIONS ET CONSEILS
D’UTILISATION
22
22 Présentation du panneau de commande
24 Sécurité enfant
24 Éclairage du tambour
24 Changement de langue
25 Séchage étendoir
26 Nettoyage du filtre à peluches
26 Chargement du sèche-linge
27 Mise en marche
ENTRETIEN ET NETTOYAGE
28
28 Panneau de commande
28 Tambour
28 Tambour en acier inoxydable
28 Extérieur du sèche-linge
28 Système d’évacuation du sèche-linge
CONSEILS D’ENTRETIEN DU LINGE
29
29 Conseils d’entretien du linge
DÉPANNAGE
30
30 Vérifiez les points suivants si votre sèche-
linge...
32 Codes d’erreur
ANNEXE
33
33 Tableau des symboles textiles
34 Protection de l’environnement
34 Déclaration de conformité
34 Caractéristiques techniques
35 Tableau des programmes
DV350AE-02821C_CFR_v1.indd Sec3:7DV350AE-02821C_CFR_v1.indd Sec3:7 2011-10-05 10:31:562011-10-05 10:31:56
8_ installation du sèche-linge
installation du sèche-linge
OUTILS REQUIS POUR L’INSTALLATION
Laissez un professionnel installer correctement votre sèche-linge. Si vous contactez le service après-
vente suite à une installation, des réglages ou un branchement mal exécutés, la responsabilité relève de
l’installateur. Si c’est vous qui avez installé le sèche-linge, la responsabilité vous incombe.
Vérifiez que vous disposez de tous les éléments requis pour installer correctement l’appareil, comme suit.
1. Une PRISE ELECTRIQUE AVEC MISE A LA TERRE. Voir Normes électriques.
2. Un CORDON D’ALIMENTATION pour sèche-linge électrique (à l’exception du Canada).
3. Des CONDUITES DE GAZ (s’il s’agit d’un sèche-linge au gaz), conformes aux réglementations locales et
nationales.
4. Un SYSTEME D’EVACUATION, en métal rigide ou en métal flexible avec parois rigides.
Reportez-vous à la section Conditions requises en matière d’évacuation en pages 8 à 10.
EXTÉRIEUR DU SÈCHE-LINGE
Raccord en Y Tuyau d’arrivée
court
Rondelle de
caoutchouc
Tuyau d’arrivée long
Pieds réglables
Panneau de
commandes
Hublot
DV350AE-02821C_CFR_v1.indd Sec11:8DV350AE-02821C_CFR_v1.indd Sec11:8 2011-10-05 10:31:562011-10-05 10:31:56
installation du sèche-linge _9
CONDITIONS REQUISES EN MATIÈRE DE CONDUITS
• Utilisez un conduit en aluminium ou en acier galvanisé rigide d’un diamètre de 4” (10,2 cm).
• N’utilisez pas de conduit plus petit.
• Les conduits dont le diamètre est supérieur à 4” (10,2 cm) peuvent provoquer une trop grande accumulation de
peluches.
Vous devez retirer régulièrement les peluches accumulées.
• Si vous devez utiliser un conduit métallique flexible, optez pour un conduit aux parois rigides. N’utilisez pas de conduit
flexible aux parois fines. En effet, un conduit métallique flexible se boucherait rapidement en cas de torsion trop forte.
• N’installez aucun conduit flexible à l’intérieur de murs, de plafonds ou d’autres espaces masqués.
• Utilisez uniquement un tuyau métallique rigide ou flexible pour l’évacuation.
• Faites en sorte que le conduit d’évacuation reste aussi droit et soit aussi court que possible.
• Fixez les joints à l’aide d’un ruban en aluminium. N’utilisez pas de vis.
• L’ÉVACUATION DU SÈCHE-LINGE NE DOIT PAS PASSER PAR UN MUR, UN PLAFOND, UN VIDE SANITAIRE OU
UN ESPACE CACHÉ D’UN BÂTIMENT, UN CONDUIT D’ÉVACUATION DE GAZ OU TOUT AUTRE CONDUIT OU
CHEMINÉE STANDARD,
CAR LES PELUCHES EXPULSÉES PAR LE SÈCHE-LINGE PEUVENT PRÉSENTER UN RISQUE D’INCENDIE.
• Un conduit flexible en plastique peut s’entortiller, se détendre, être transpercé, réduire le flux d’air, rallonger les temps
de séchage et affecter le fonctionnement du sèche-linge.
• Des systèmes d’évacuation dépassant la longueur recommandée peuvent induire des temps de séchage plus longs et
affecter le fonctionnement de l’appareil. En outre, des peluches peuvent s’y accumuler.
• Le conduit d’évacuation doit se terminer par une hotte équipée d’un registre mobile, pour éviter les refoulements et
bloquer l’accès aux petits animaux. N’utilisez jamais de hotte équipée d’un registre magnétique.
• Un espace de 12” (30,5 cm) minimum doit séparer le bas de la hotte du sol ou de toute autre obstacle. L’ouverture de
la hotte doit se faire vers le bas.
• N’installez jamais un filtre sur la sortie d’évacuation.
• Pour éviter les dépôts de peluches, n’installez pas directement l’évacuation du sèche-linge dans une fenêtre.
L’évacuation ne doit pas se faire sous un toit ou un porche.
• Si le système d’évacuation doit traverser une zone non chauffée, le conduit doit être isolé et légèrement incliné vers le
bas en direction de la hotte pour réduire la condensation et l’accumulation de peluches.
• Inspectez et nettoyez l’intérieur du système d’évacuation au moins une fois par an. Débranchez le cordon
d’alimentation avant de procéder au nettoyage.
• Vérifiez fréquemment que le registre de la hotte s’ouvre et se ferme sans problème.
• Effectuez un contrôle une fois par mois et un nettoyage au moins une fois par an. Remarque : Si les vêtements ne
sèchent pas, vérifiez que les conduits ne sont pas obstrués.
SECHE-LINGE ELECTRIQUE ET A GAZ
Type de hotte d’évacuation
Recommandé
A n’utiliser que pour les installations temporaires
4” (10,2 cm) 2,5” (6,4 cm)
Nbre de coudes à 90 °
Rigide
Métallique
flexible*
Rigide Métallique flexible*
0 80 ft. (24,4 m) 41 ft. (12,4 m) 74 ft. (22,6 m) 33 ft. (10,1 m)
1 68 ft. (20,7 m) 37 ft. (11,2 m) 62 ft. (18,9 m) 29 ft. (8,8 m)
2 57 ft. (17,4 m) 33 ft. (10,1 m) 51 ft. (15,5 m) 25 ft. (7,6 m)
3 47 ft. (14,3 m) 29 ft. (8,8 m) 41 ft. (12,5 m) 21 ft. (6,5 m)
* N’utilisez pas de conduits flexibles non métalliques.
01 installation du sèche-linge
DV350AE-02821C_CFR_v1.indd Sec11:9DV350AE-02821C_CFR_v1.indd Sec11:9 2011-10-05 10:31:572011-10-05 10:31:57
10_ installation du sèche-linge
installation du sèche-linge
Si un nouveau sèche-linge est relié à un système d’évacuation existant,
vous devez veiller à ce que :
• Le système d’évacuation soit conforme aux réglementations locales, régionales et nationales.
• Aucun conduit flexible en plastique ne soit utilisé.
• Le conduit existant soit contrôlé et les peluches accumulées à l’intérieur retirées.
• Le conduit ne soit ni entortillé ni écrasé.
• Le registre de la hotte s’ouvre et se ferme sans problème.
La pression statique dans un système d’évacuation doit être inférieure à 0 ou ne doit pas
dépasser 0,06 bars.
Vous pouvez la mesurer lorsque le sèche-linge est en marche à l’aide d’un manomètre, au point
de connexion entre le conduit d’évacuation et le sèche-linge. Vous devez utiliser un réglage à
froid. Le tambour du sèche-linge doit être vide et le filtre à peluches propre.
REMARQUE IMPORTANTE POUR L’INSTALLATEUR
Lisez attentivement les instructions suivantes avant d’installer le sèche-linge. Conservez soigneusement ces
instructions pour référence ultérieure.
RETIREZ LE HUBLOT DES APPAREILS MIS AU REBUT POUR EVITER QU’UN ENFANT NE S’ETOUFFE.
CHOIX DE L’EMPLACEMENT D’INSTALLATION
Le sèche-linge doit être installé dans un endroit suffisamment spacieux, tant à l’avant pour permettre de
charger l’appareil, qu’à l’arrière pour le système d’évacuation. Ce sèche-linge est équipé en usine pour une
évacuation arrière. Si vous préférez une évacuation par le bas, la gauche ou la droite, utilisez le kit d’évacuation
auxiliaire. Les instructions sont fournies avec le kit. Il est important de veiller à ce que la pièce soit suffisamment
aérée. Vous devez donc installer le sèche-linge dans une pièce où la ventilation n’est pas obstruée.
Sur les sèche-linge à gaz, respectez un dégagement adéquat, tel qu’indiqué sur la plaque signalétique, afin
de garantir une aération appropriée pour la combustion et le bon fonctionnement du sèche-linge.
VOUS NE DEVEZ NI INSTALLER NI STOCKER LE SECHE-LINGE DANS UN ENDROIT OU IL POURRAIT
ETRE EN CONTACT AVEC DE L’EAU ET/OU EXPOSE AU INTEMPERIES. VOUS DEVEZ MAINTENIR LE
SECHE-LINGE A L’ECART DE TOUS MATERIAUX COMBUSTIBLES, ESSENCE ET AUTRES VAPEURS
ET LIQUIDES INFLAMMABLES. UN SECHE-LINGE PRODUIT DES PELUCHES COMBUSTIBLES. EVITEZ
DONC TOUTE ACCUMULATION DE PELUCHES AUTOUR DU SECHE-LINGE.
ENCASTREMENT DANS UNE NICHE OU INSTALLATION DANS UN
PLACARD
L’évacuation du sèche-linge doit se faire vers l’extérieur afin de réduire les risques d’incendie, lors de
l’installation de l’appareil dans une niche ou un placard.
• Vous ne devez installer aucun autre appareil fonctionnant au carburant dans le même placard que le
sèche-linge.
• AVERTISSEMENT : Pour limiter les risques d’incendie, le sèche-linge DOIT DISPOSER D’UNE
EVACUATION EXTERIEURE.
Voir le chapitre INFORMATIONS RELATIVES A L’EVACUATION.
• Le dégagement minimum entre le sèche-linge et les surfaces ou murs adjacents est de :
2” (5 cm) à l’avant, 17” (43 cm) au-dessus, 1” (2,5 cm) de chaque côté et 5” (13 cm) à l’arrière.
• Le panneau avant du placard doit être doté de deux aérations non obstruées, pour une zone combinée
totale minimum de 72 po² (465 cm²) avec un dégagement minimum de 3” (7,6 cm) en haut et en bas.
Un hublot perforé (évents) et doté d’un dégagement équivalent est acceptable.
AVERTISSEMENT
AVERTISSEMENT
DV350AE-02821C_CFR_v1.indd Sec11:10DV350AE-02821C_CFR_v1.indd Sec11:10 2011-10-05 10:31:572011-10-05 10:31:57
installation du sèche-linge _11
INSTALLATION EN MOBILE HOME
Toute installation du sèche-linge dans un mobile home doit se faire conformément à la réglementation sur
les normes de sécurité et de construction de bien manufacturé, titre 24 CFR, partie 3280 (anciennement
norme fédérale sur la sécurité et la construction de mobile home, titre 24, HUD (partie 280), 1975) pour les
Etats-Unis ou la norme CSA Standards Z240 pour le Canada.
Lorsque vous installez le sèche-linge dans un mobile home, il doit être fixé au sol.
Installez-le dans un endroit correctement aéré.
Un espace dégagé minimum de 72 po² (465 cm²) est requis.
Appelez le 1-800-SAMSUNG (726-7864) si vous souhaitez faire l’acquisition du kit de fixation au sol.
Toutes les installations en mobile home doivent disposer d’une évacuation vers l’extérieur, l’extrémité du
conduit d’évacuation étant correctement fixée à la structure du mobile home à l’aide d’accessoires ne
supportant pas la combustion.
Le conduit d’évacuation ne doit pas déboucher sous le mobile home.
Voir la section Evacuation pour plus d’informations.
EVACUATION
L’évacuation du sèche-linge vers l’extérieur évite le refoulement d’air humide et de peluches dans la pièce.
Aux Etats-Unis :
• Tous les sèche-linge doivent être dotés d’une évacuation vers l’extérieur.
• Le diamètre du conduit d’évacuation doit être de 4” (10,2 cm).
• Utilisez uniquement des conduits flexibles de type aluminium, tels que spécifiés par le
fabricant, le cas échéant, et conformes à la norme Outline for Clothes Dryer Transition Duct,
sujet 2158A (norme relative aux conduits d’évacuation des sèche-linge).
• Le conduit ne doit pas être assemblé à l’aide de vis ou autres types d’attache pénétrant à
l’intérieur du conduit et pouvant entraîner l’accumulation de peluches.
Au Canada :
• Utilisez uniquement des conduits flexibles de type aluminium, tels que spécifiés par le
fabricant, le cas échéant.
• Tous les sèche-linge doivent être dotés d’une évacuation vers l’extérieur.
• Le diamètre du conduit d’évacuation doit être de 4” (10,2 cm).
Hors des Etats-Unis et du Canada :
• Référez-vous aux réglementations locales.
L’évacuation du sèche-linge doit se faire vers l’extérieur afin de réduire les risques
d’incendie, lors de l’installation de l’appareil dans une niche ou un placard.
N’UTILISEZ JAMAIS DE CONDUIT FLEXIBLE EN PLASTIQUE OU NON METALLIQUE.
Si les conduits existants sont en plastique, non métalliques ou combustibles, remplacez-les
par du matériel métallique.
Utilisez uniquement des conduits d’évacuation métalliques et non inflammables pour
assurer le confinement de l’air d’évacuation, de la chaleur et des peluches.
01 installation du sèche-linge
AVERTISSEMENT
DV350AE-02821C_CFR_v1.indd Sec11:11DV350AE-02821C_CFR_v1.indd Sec11:11 2011-10-05 10:31:572011-10-05 10:31:57
12_ installation du sèche-linge
installation du sèche-linge
SYSTÈMES FONCTIONNANT AU GAZ
Utilisez uniquement du gaz naturel ou du propane liquide (PL).
L’INSTALLATION DOIT ETRE CONFORME AUX REGLEMENTATIONS LOCALES EN VIGUEUR OU,
EN L’ABSENCE DE DISPOSITIONS SPECIFIQUES, A LA REGLEMENTATION NATIONALE SUR LE
GAZ COMBUSTIBLE ANSI/Z223.1 (NATIONAL FUEL GAS CODE), DERNIERE REVISION (POUR LES
ETATS-UNIS) OU AUX DISPOSITIONS D’INSTALLATION CAN/CGA-B149 (POUR LE CANADA).
Les sèche-linge à gaz sont équipés d’un système de ventilation des brûleurs à utiliser avec le gaz naturel. Si
vous envisagez d’utiliser votre sèche-linge avec du propane liquide, un technicien de maintenance qualifié
doit le convertir pour garantir la fiabilité et la sécurité des performances.
Une conduite d’alimentation en gaz de 1/2” (1,27 cm) est recommandée. Elle doit être réduite pour la
connexion à la conduite de gaz de 3/8”(1 cm) de votre sèche-linge. La réglementation nationale sur le gaz
combustible impose qu’un robinet de fermeture manuelle du gaz, accessible et agréé, soit installé à moins
de 6” (15 cm) du sèche-linge.
Les sèche-linge à gaz installés dans des garages résidentiels doivent être surélevés à 18” (46 cm)
au-dessus du sol.
En outre, une prise enfichée N.P.T. (National Pipe Thread) de 1/8” (0,3 cm), permettant le branchement
d’une jauge de test, doit être installée immédiatement en amont de la connexion d’alimentation en gaz du
sèche-linge.
Votre sèche-linge doit être déconnecté du circuit d’alimentation en gaz à chaque test de pression du
système.
NE réutilisez PAS d’anciennes conduites de gaz métalliques flexibles. Toute conduite de gaz flexible doit
être certifiée par l’American Gas Association - U.S.A. Gas (CGA au Canada).
• Les raccords de conduite utilisés doivent être résistants à l’action de tout gaz de pétrole liquéfié.
• La plupart des sociétés de gaz locales inspecteront gratuitement votre installation, sur demande.
ALLUMAGE DU GAZ – Le sèche-linge utilise un système d’allumage automatique pour le brûleur.
Il n’existe pas de pilote de combustion constante.
Instructions d’installation - Commonwealth du Massachusetts
Votre sèche-linge doit être installé par un plombier ou un installateur de gaz agréé. Un robinet de
gaz manuel à poignée, en « T », doit être installé sur la conduite d’alimentation en gaz de votre
sèche-linge. Si vous utilisez un connecteur gaz flexible pour installer votre sèche-linge, celui-ci
doit faire au moins 90 cm de long.
- Des fuites de gaz peuvent survenir dans votre système, créant une situation
dangereuse.
- Une fuite de gaz n’est pas toujours détectable à l’odeur.
- C’est pourquoi les fournisseurs de gaz vous recommandent d’acheter et d’installer un
détecteur de gaz conforme à la réglementation UL.
- Installez-le et utilisez-le conformément aux consignes du fabricant.
AVERTISSEMENT
DV350AE-02821C_CFR_v1.indd Sec11:12DV350AE-02821C_CFR_v1.indd Sec11:12 2011-10-05 10:31:572011-10-05 10:31:57
installation du sèche-linge _13
NORMES ÉLECTRIQUES
Le schéma de câblage figure sur une plaque située sous le panneau de commande ou le dos du cadre.
• Un branchement incorrect du conducteur de mise à la terre peut représenter un risque de
surtension électrique.
Demandez conseil à un électricien ou un réparateur agréé si vous avez des doutes quant à la
mise à la terre de l’appareil. Ne modifiez pas la prise fournie avec le sèche-linge. Si celle-ci ne
correspond pas à la prise secteur, demandez à un électricien qualifié d’installer une prise adéquate.
• Pour prévenir tout risque superflu d’incendie, d’électrocution ou de blessure, l’intégralité du
câblage et des mises à la terre doit être réalisée conformément aux réglementations locales ou,
en l’absence de ces dernières, au code électrique national (National Electrical Code) ANSI/NFPA
dernière révision n°70 (pour les Etats-Unis) ou aux dispositions canadiennes sur l’électricité CSA
C22.1, dernières révision, réglementations locales et ordonnances. Il relève de votre responsabilité
de fournir des services électriques adaptés à votre sèche-linge.
• Toutes les installations au gaz doivent être conformes aux dispositions nationales sur le gaz ANSI/
Z223, dernière révision (pour les Etats-Unis), ou aux dispositions d’installation CAN/CGA (B149)
dernière révision (pour le Canada), ainsi qu’aux réglementations et ordonnances locales.
MISE À LA TERRE
Ce sèche-linge doit être mis à la terre. En cas de panne ou de défaillance, la mise à la terre réduira le risque
de choc électrique en fournissant un circuit de fuite au courant électrique.
Modèles au gaz
Votre sèche-linge est doté d’un cordon équipé d’un conducteur de mise à la terre et d’une prise
de terre.
La prise doit être branchée sur une prise secteur appropriée, correctement installée et mise à la
terre conformément aux dispositions et aux réglementations en vigueur.
Ne modifiez pas la prise fournie avec le sèche-linge. Si celle-ci ne correspond pas à la prise
secteur, demandez à un électricien qualifié d’installer une prise adéquate.
NE RELIEZ JAMAIS UN FIL DE TERRE À UNE CANALISATION EN PLASTIQUE, UNE
CONDUITE DE GAZ OU UNE CANALISATION D’EAU CHAUDE.
Modèles électriques
Votre sèche-linge est doté d’un cordon équipé d’un conducteur de mise à la terre et d’une prise
de terre, vendu séparément.
La prise doit être branchée sur une prise secteur appropriée, correctement installée et mise à la
terre conformément aux dispositions et aux réglementations en vigueur.
Ne modifiez pas la prise fournie avec le sèche-linge. Si celle-ci ne correspond pas à la prise
secteur, demandez à un électricien qualifié d’installer une prise adéquate.
Si vous n’utilisez pas de cordon d’alimentation et que le sèche-linge électrique doit être
branché en permanence, reliez-le à une prise de terre métallique permanente ou connectez un
conducteur de mise à la terre aux conducteurs du circuit et à la borne de terre de l’appareil.
01 installation du sèche-linge
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
DV350AE-02821C_CFR_v1.indd Sec11:13DV350AE-02821C_CFR_v1.indd Sec11:13 2011-10-05 10:31:572011-10-05 10:31:57
14_ installation du sèche-linge
installation du sèche-linge
RACCORDEMENT ÉLECTRIQUE
Avant toute mise en marche ou test, observez les instructions de mise à la terre présentées dans la section
Mise à la terre.
Nous vous recommandons de relier votre sèche-linge à une dérivation individuelle ou à un circuit distinct.
N’UTILISEZ PAS DE RALLONGE AVEC CET APPAREIL.
Modèles au gaz – Etats-Unis et Canada
Vous devez utiliser une alimentation électrique de 120 volts c.a., 60 Hz et un disjoncteur ou
fusible de 15 A.
Modèles électriques – Etats-Unis uniquement
Aux Etats-Unis, la plupart des sèche-linge requièrent une alimentation en 120/240 volts c.a.,
60 Hz, tandis que d’autres requièrent une alimentation en 120/208 volts, 60 Hz. Vous trouverez
les spécifications électriques sur l’étiquette située derrière le hublot. Un disjoncteur ou fusible de
30 A est requis de chaque côté de la ligne.
• Si vous utilisez un cordon d’alimentation, branchez ce dernier sur une prise 30 A.
• Le cordon d’alimentation N’est PAS fourni avec les sèche-linge version électrique aux Etats-
Unis.
IMPORTANT :
Lorsque les dispositions locales le permettent, vous pouvez brancher le sèche-linge électrique
à l’aide d’un kit de cordon d’alimentation neuf, portant une mention de compatibilité avec
les sèche-linge et homologué UL. Ce cordon doit supporter une alimentation nominale de
120/240 volts, 30 A à partir d’un cordon doté de trois conducteurs en cuivre N° 10 et terminé
par des bornes en boucle fermée, des cosses à fourches ouvertes aux extrémités relevées ou
des conducteurs étamés.
• Ne réutilisez pas le cordon d’alimentation d’un sèche-linge usagé. Le câblage électrique
du cordon d’alimentation doit être branché sur le sèche-linge au moyen d’un réducteur de
tension homologué UL.
• La mise à la terre via le conducteur neutre est interdite pour (1) les nouvelles installations
de circuit, (2) les mobile homes, (3) les véhicules de camping et (4) les zones où les
réglementations locales interdisent ce type de mise à la terre. Dans ces cas-là, utilisez une
fiche quadripolaire pour une prise 4 fils, de type NEMA 14-30R.
Modèles électriques – Canada uniquement
• Vous devez utiliser une alimentation électrique de 120/140 volts c.a., 60 Hz, et un disjoncteur
ou fusible de 30 A aux deux extrémités de la ligne.
• Tous les modèles canadiens sont livrés avec un cordon d’alimentation intégré. Vous devez
brancher le cordon d’alimentation sur une prise 30 A.
Il est interdit de convertir un sèche-linge en 208 volts au Canada.
DV350AE-02821C_CFR_v1.indd Sec11:14DV350AE-02821C_CFR_v1.indd Sec11:14 2011-10-05 10:31:572011-10-05 10:31:57
installation du sèche-linge _15
RACCORDEMENT DU TUYAU D’ARRIVÉE
Méthode 1
Le sèche-linge doit être connecté au robinet d’eau froide à l’aide d’un tuyau d’arrivée neuf.
N’utilisez jamais de tuyaux usagés.
1. Si l’espace libre est suffisant, branchez l’extrémité femelle
en laiton du raccord en Y au robinet d’eau froide.
2. Fermez le robinet.
3. Branchez la partie droite du tuyau long sur le raccord en Y.
4.
À l’aide d’une pince, serrez le raccord de deux tiers de tour.
Ne serrez pas plus, car cela endommagerait le raccord.
5. Branchez la partie coudée du tuyau long au robinet situé
en bas du panneau arrière du sèche-linge. Vissez le
raccord à la main jusqu’à qu’il soit bien fixé au connecteur
du robinet de remplissage.
6.
À l’aide d’une pince, serrez le raccord de deux tiers de tour.
Ne serrez pas plus, car cela endommagerait le raccord.
7. Vérifiez que les robinets d’eau sont ouverts.
8. Vérifiez qu’il n’y a aucune fuite au niveau du raccord en Y,
des robinets et des tuyaux.
Méthode 2
Le sèche-linge doit être connecté au robinet d’eau froide à l’aide d’un tuyau d’arrivée neuf.
N’utilisez jamais de tuyaux usagés.
1. Si vous ne pouvez brancher directement le raccord en
Y sur le robinet d’eau froide, vous devez utilisez le tuyau
court fourni avec le sèche-linge.
2. Fermez le robinet.
3.
Branchez le tuyau d’arrivée court sur le robinet d’eau froide
.
Vissez le raccord à la main jusqu’à ce qu’il soit
correctement fixé au robinet.
4.
À l’aide d’une pince, serrez le raccord de deux tiers de tour.
Ne serrez pas plus, car cela endommagerait le raccord.
5. Branchez le raccord en Y à l’extrémité mâle en laiton du
tuyau court. Vissez le raccord à la main jusqu’à qu’il soit
bien fixé au connecteur.
6.
À l’aide d’une pince, serrez le raccord de deux tiers de tour.
Ne serrez pas plus, car cela endommagerait le raccord.
7. Branchez la partie coudée du tuyau long au robinet de
remplissage situé en bas du panneau arrière du sèche-
linge. Vissez le raccord à la main jusqu’à qu’il soit bien fixé
au connecteur du robinet de remplissage.
8.
À l’aide d’une pince, serrez le raccord de deux tiers de tour.
Ne serrez pas plus, car cela endommagerait le raccord.
9. Vérifiez que les robinets d’eau sont ouverts.
10. Vérifiez qu’il n’y a aucune fuite au niveau du raccord en Y, des robinets et des tuyaux.
01 installation du sèche-linge
Tuyau court
(arrivée d’eau
froide)
Raccord en Y
Tuyau long
DV350AE-02821C_CFR_v1.indd Sec11:15DV350AE-02821C_CFR_v1.indd Sec11:15 2011-10-05 10:31:572011-10-05 10:31:57
16_ installation du sèche-linge
installation du sèche-linge
PIÈCES DE RECHANGE ET ACCESSOIRES
Si vous avez besoin de pièces de rechange ou d’accessoires pour votre sèche-linge, contactez votre
revendeur ou le centre d’assistance clientèle de SAMSUNG au 1-800-SAMSUNG (726-7864).
INSTALLATION
Regroupez et vérifiez les pièces et outils requis avant de commencer l’installation.
Lisez et respectez les instructions fournies avec les outils répertoriés ici.
Outils et pièces
Pince Coupeur
Pince serre-tube (modèle
au gaz uniquement)
Tournevis à douille
Niveau Tournevis Phillips Ruban en aluminium Clé anglaise
Pour une installation optimale, nous vous recommandons de faire appel à un professionnel. Installation :
1. Installez votre sèche-linge à l’emplacement approprié. Vous pouvez par exemple installer le sèche-linge
et le lave-linge côte à côte, pour faciliter l’accès aux raccords de gaz, électriques et d’évacuation.
Posez deux des plateaux en carton sur le sol. Inclinez le sèche-linge sur le côté pour le poser sur les
deux plateaux.
2. Remettez le sèche-linge à la verticale.
3. Pour pouvoir offrir des performances optimales, le sèche-linge doit
être parfaitement de niveau. Pour minimiser les vibrations, le bruit
et les mouvements indésirables, le sol sur lequel le sèche-linge est
installé doit être de niveau et parfaitement stable.
Pour positionner le sèche-linge à la même hauteur que le lave-linge,
rétractez entièrement les pieds réglables en les faisant tourner dans
le sens anti-horaire, puis desserrez les pieds dans le sens horaire.
Ajustez les pieds uniquement pour atteindre le niveau requis.
En effet, si vous étendez les pieds plus que nécessaire, cela
augmentera les vibrations.
Niveau
Pieds réglables
Rétracter entièrement
Puis desserrer
DV350AE-02821C_CFR_v1.indd Sec11:16DV350AE-02821C_CFR_v1.indd Sec11:16 2011-10-05 10:31:582011-10-05 10:31:58
installation du sèche-linge _17
4. Consultez la section Evacuation avant d’installer le système d’évacuation. Reliez le sèche-linge et la
hotte avec le système de conduites. L’extrémité sertie des sections du conduit doit être orientée vers
l’extérieur.
N’utilisez PAS de vis métallique pour assembler les conduits. Ces jointures doivent être effectuées à
l’aide de ruban en aluminium.
N’utilisez jamais de conduit d’évacuation flexible en plastique.
Conseil pour une installation étanche : installez une section du système d’évacuation sur votre sèche-
linge, avant la mise en place définitive.
Servez-vous de ruban en aluminium pour maintenir cette section en place sur le sèche-linge, mais
veillez à ne pas couvrir les évents de ventilation situés à l’arrière du sèche-linge.
5. Consultez la section Normes électriques.
AVANT TOUTE MISE EN MARCHE OU TEST, observez les instructions de mise à la terre présentées
dans la section Mise à la terre.
MODELES POUR LES ETATS-UNIS :
IMPORTANT : tous les modèles destinés aux Etat-Unis sont conçus pour un BRANCHEMENT 3 FILS.
Le châssis du sèche-linge est relié à la terre par un conducteur neutre au niveau du bornier.
Un BRANCHEMENT A 4 FILS est requis dans les cas suivants : nouvelles constructions,
habitations rénovées, mobile homes, réglementations locales n’autorisant pas la mise à la terre
via le conducteur neutre. Si vous utilisez un système à 4 fils, vous ne pouvez pas mettre le
châssis du sèche-linge à la terre via le conducteur neutre au niveau du bornier. Consultez les
instructions suivantes pour plus d’informations sur les BRANCHEMENTS A 3 et 4 FILS.
Retirez le cache du bornier.
Introduisez le cordon d’alimentation équipé d’un réducteur de tension homologué UL par l’orifice
découpé dans le panneau à proximité du bornier.
Vous devez impérativement utiliser un réducteur de tension.
Ne desserrez pas les écrous déjà fixés au bornier. Assurez-vous qu’ils sont bien serrés.
Utilisez une douille longue de 3/8” (1 cm).
01 installation du sèche-linge
DV350AE-02821C_CFR_v1.indd Sec11:17DV350AE-02821C_CFR_v1.indd Sec11:17 2011-10-05 10:32:002011-10-05 10:32:00
18_ installation du sèche-linge
installation du sèche-linge
6. Consultez la section Systèmes fonctionnant au gaz.
Retirez le capuchon de protection du filet au pas du gaz.
Appliquez sur tous les raccords filetés un matériau de joint d’étanchéité pour canalisation ou une bande
de Teflon sur 1 tour 1/2.
Le matériau de joint d’étanchéité utilisé doit être résistant à l’action des gaz de pétrole liquéfié.
Branchez l’alimentation en gaz sur votre sèche-linge.
Un raccord supplémentaire est requis pour relier l’extrémité filetée femelle 3/4” (1,9 cm) du raccord
flexible à l’extrémité filetée mâle de 3/8” (1 cm) du sèche-linge.
Serrez fermement les raccords de la conduite de gaz.
Ouvrez l’arrivée du gaz. Confirmez l’absence de fuite de gaz au niveau des raccords, à l’aide d’une
solution savonneuse.
Si des bulles apparaissent, resserrez les raccords et recommencez le test.
N’utilisez JAMAIS de flamme nue pour rechercher les fuites de gaz.
Branchements à 3 FILS
1. Desserrez ou retirez la vis centrale du bornier.
2. Reliez le fil neutre (blanc ou central) du cordon
d’alimentation à la borne à vis argentée centrale du bornier.
Serrez la vis.
3. Reliez les autres fils aux bornes à vis extérieures. Serrez les
vis.
4. Serrez les vis de décharge de tension.
5. Insérez la languette du cache du bornier dans la fente située
sur le panneau arrière du sèche-linge.
Maintenez le cache en place à l’aide d’une vis.
1. Connecteur de terre externe
2. Fil de terre neutre (vert/jaune)
3. Vis centrale argentée du bornier
4. Fil neutre (blanc ou central)
5. Réducteur de tension 3/4” (1,9 cm) homologué UL
Lors de la conversion d’un système électrique à 4 fils en système électrique à 3 fils, le
conducteur de terre doit être rebranché sur le support du bornier, pour mettre le châssis du
sèche-linge à la terre sur le conducteur neutre.
AVERTISSEMENT
DV350AE-02821C_CFR_v1.indd Sec11:18DV350AE-02821C_CFR_v1.indd Sec11:18 2011-10-05 10:32:002011-10-05 10:32:00
installation du sèche-linge _19
Branchements à 4 FILS
1. Retirez la vis centrale du bornier.
2. Reliez le fil de terre (vert ou sans habillage) du cordon
d’alimentation au conducteur à vis de terre externe.
3. Branchez le fil neutre (blanc ou central) du cordon
d’alimentation et le fil de terre de l’appareil (vert à rayures
jaunes) sous la vis centrale du bornier.
4. Reliez les autres fils aux bornes à vis extérieures. Serrez les
vis.
5. Serrez les vis de décharge de tension.
6. Insérez la languette du cache du bornier dans la fente située sur le panneau arrière du sèche-
linge.
Maintenez le cache en place à l’aide d’une vis.
1. Connecteur de terre externe
2. Fil vert ou en cuivre nu du cordon d’alimentation
3. Réducteur de tension 3/4” (1,9 cm) homologué UL
4. Vis centrale argentée du bornier
5. Fil de terre (vert/jaune)
6. Fil neutre (blanc ou central)
7. À l’aide d’un niveau, contrôlez la position du sèche-linge et réglez les pieds si nécessaire.
8. Profitez-en pour vérifier que tous les branchements gaz (sur les versions au gaz), évacuation
et électricité ont été correctement effectués. Branchez le sèche-linge et vérifiez qu’il fonctionne
correctement en vous servant de la liste de contrôle ci-dessous.
9. MODELES AU GAZ UNIQUEMENT
Il est possible que le brûleur ne s’allume pas immédiatement si de l’air est présent dans la conduite
de gaz. Lancez un programme de séchage à chaud pour purger la conduite. Si le gaz ne s’allume pas
dans un délai de 5 minutes, éteignez le sèche-linge et attendez pendant 5 minutes. Assurez-vous que
le robinet d’alimentation en gaz du sèche-linge est ouvert. Pour vérifier l’allumage du gaz, contrôlez
l’émission de chaleur au niveau de l’évacuation.
LISTE DE CONTRÔLE FINAL POUR L’INSTALLATION
Le sèche-linge est branché sur une prise électrique et correctement relié à la terre.
Les conduites d’évacuation sont installées et les joints maintenus par du ruban en aluminium.
AUCUN conduit flexible en plastique n’est utilisé.
Le matériel d’évacuation est en métal rigide ou en métal flexible avec parois rigides.
Le sèche-linge est de niveau et ses pieds sont posés au sol de manière stable.
Modèles au gaz : l’arrivée de gaz est ouverte et aucune fuite de gaz n’est détectée.
Allumez votre sèche-linge pour vérifier qu’il fonctionne correctement, puis éteignez-le.
01 installation du sèche-linge
DV350AE-02821C_CFR_v1.indd Sec11:19DV350AE-02821C_CFR_v1.indd Sec11:19 2011-10-05 10:32:002011-10-05 10:32:00
20_ installation du sèche-linge
installation du sèche-linge
CONSEILS POUR L’ÉVACUATION DU SÈCHE-LINGE
Les conduits en plastique ou non métalliques représentent un danger potentiel d’incendie.
1. Assurez-vous que le sèche-linge a été installé de manière à
ce que l’évacuation de l’air se fasse sans problème.
2. Utilisez un conduit d’évacuation métallique rigide de
10,2 cm. Scellez tous les joints à l’aide d’un ruban en
aluminium, y compris au niveau du sèche-linge.
N’utilisez jamais de vis, qui entraînent l’accumulation de
peluches.
3. Faites en sorte que les conduits soient aussi droits que
possible.
4. Nettoyez tous les anciens conduits avant d’installer votre
nouveau sèche-linge.
Vérifiez que le clapet d’air s’ouvre et se ferme sans
problème.
Inspectez et nettoyez le système d’évacuation une fois par
an.
Ne laissez pas un système d’évacuation de mauvaise qualité ralentir le
séchage ! Evitez les situations suivantes :
1. Utilisation d’un système d’évacuation de mauvaise
qualité.
2. Utilisation d’un conduit flexible en plastique, aux
parois fines ou non métallique.
3. Utilisation de conduits inutilement longs, dotés de
nombreux coudes.
4. Utilisation de conduits et d’évents bouchés ou
écrasés.
AVERTISSEMENT
1 2
3 4
DV350AE-02821C_CFR_v1.indd Sec11:20DV350AE-02821C_CFR_v1.indd Sec11:20 2011-10-05 10:32:002011-10-05 10:32:00
instructions et conseils d’utilisation _21
INVERSION DU HUBLOT
1. Débranchez le cordon
d’alimentation.
2. Retirez les deux vis de la
charnière du hublot.
3. Soulevez le hublot et
retirez-le du sèche-linge.
7. Ré-engagez la vis dans
l’autre trou.
4. Retirez une vis de l’avant
du cadre.
9. Ré-engagez la vis
(étape 4) à l’avant du
cadre.
5. Retirez les deux vis sur
le côté opposé de la
charnière du hublot.
10. Placez le hublot de l’autre
côté et refixez-le sur le
sèche-linge.
6. Retirez les deux vis du
dispositif de fermeture.
11. Remontez le dispositif de
fermeture.
7. Retirez une vis de la
charnière du hublot.
12. Ré-engagez les vis dans
les trous restants.
02 instructions et conseils d’utilisation
DV350AE-02821C_CFR_v1.indd Sec5:21DV350AE-02821C_CFR_v1.indd Sec5:21 2011-10-05 10:32:012011-10-05 10:32:01
22_ instructions et conseils d’utilisation
PRÉSENTATION DU PANNEAU DE COMMANDE
Sélecteur de
programme
P
our choisir un cycle, positionnez le sélecteur sur le programme de votre choix.
Un voyant s’allume à côté du programme choisi. Normal, Grande
Rendement, Perm Press, Délicats et Sanitize
sont des cycles fonctionnant avec
détecteur de séchage.
La fonction Séchage à capteur détecte automatiquement le degré d’humidité
du linge et éteint le sèche-linge une fois le niveau souhaité atteint (très sec à
légèrement humide).
Normal(
Normal) : programme utilisé pour sécher le linge
en coton, les sous-
vêtements et le linge de table.
Heavy Duty(
Grande Rendement) : programme utilisé pour sécher à
température élevée des tissus Grande Rendement, tels que
les jeans, le velours
côtelé ou les vêtements de travail.
Perm Press(Perm Press) : programme utilisé pour le séchage automatique des
tissus infroissables en coton, synthétique et lainage.
Delicates(Délicats) : programme conçu pour le séchage à basse température
des articles fragiles.
Sanitize(
Stérilisation) : p
rogramme utilisé pour stériliser le linge en appliquant
une température élevée, qui pénètre jusqu’au cœur du tissu lors du cycle de
séchage. Ce programme est idéal pour nettoyer literie et rideaux.
Time Dry(
Séchage à minuterie) : ce programme vous permet de
sélectionner la temps de programme
pour le cycle, en minutes.
Placez la molette du sélecteur de programme sur Temps de séchage, puis appuyez
sur la flèche vers le haut Réglage du temps pour définir la temps du séchage.
Appuyez plusieurs fois sur la flèche pour faire défiler les différents paramètres.
Quick Dry(Séchage rapide) : cycle de séchage de 30 minutes.
Refresh(
Rafraîchissement) : programme Prévention du froissement et
désodorisant, conçu pour un à quatre articles secs. Il injecte une faible
quantité de vapeur dans le tambour du sèche-linge, quelques minutes après
le début du cycle de séchage à chaud.
Wrinkle-Care(
Anti-froissement) :
ce programme offre une action Anti-
froissement pour les articles restés top longtemps dans le sèche-linge. Il injecte
une faible quantité de vapeur dans le tambour du sèche-linge, quelques minutes
après le début du cycle de séchage à chaud.
Une surcharge du sèche-linge peut entraîner une baisse des performances.
instructions et conseils d’utilisation
1
3 4 5 6
8
1 9
72
DV350AE-02821C_CFR_v1.indd Sec5:22DV350AE-02821C_CFR_v1.indd Sec5:22 2011-10-05 10:32:032011-10-05 10:32:03
instructions et conseils d’utilisation _23
Affichage
numérique
La fenêtre d’affichage indique la temps restante estimée pour le programme, après
activation du bouton Démarrer/Pause. Cette temps estimée peut varier à mesure
que le programme avance. Le voyant Séchage s’allume et reste allumé jusqu’à
la fin du programme. Lorsque le sèche-linge entre en phase de refroidissement,
le voyant Cooling s’allume. Lorsque le sèche-linge entre en phase de rotation
Prévention du froissement, le voyant Sans froissement s’allume.
Lorsque le cycle est terminé, la mention « Fin » s’affiche à l’écran jusqu’à ce
que vous ouvriez le hublot du sèche-linge, que vous appuyiez sur les boutons
Marche/Arrêt, Fermer ou Démarrer/Pause après 5 minutes environ. Si votre
sèche-linge est en pause pendant un programme, les voyants clignotent jusqu’à
ce que vous appuyiez sur Démarrer/Pause.
Bouton Dry
Level (Niveau de
séchage)
Pour sélectionner le niveau de séchage en mode Normal, Grande Rendement
ou avec les autres programmes Séchage à capteur, appuyez sur le bouton
Niveau de séchage. Un voyant s’allume à côté du niveau de séchage souhaité.
Appuyez plusieurs fois sur ce bouton pour faire défiler les différents
paramètres. Pour le séchage les quantités de linge les plus importantes, vous
devrez peut-être choisir le réglage Plus de séchage. Le paramètre Moins sec
convient mieux aux tissus légers ou pourfaire disparaître les traces d’humidité
des vêtements en fin de programme. Le paramètre Légèrement humide a
été conçu pour sécher partiellement le linge. Utilisez-le pour les articles qui
doivent finir de sécher à plat ou en suspension.
Bouton Temp.
(Température)
Appuyez sur le bouton Temp. pour sélectionner la température appropriée en fonction
de la charge de linge. Un voyant s’allume à côté de la température souhaitée.
Appuyez plusieurs fois sur le bouton pour faire défiler les différents paramètres.
High(Élevée) : pour le linge en coton résistant ou portant l’étiquette Séchage
en machine autorisé.
Medium(Moyenne) : pour les tissus infroissables, le synthétique, les cotons
légers et le linge portant l’étiquette Séchage en machine température moyenne.
Low(Basse) : pour les articles sensibles à la chaleur, dont l’étiquette indique
Séchage en machine froid ou tiède.
Extra Low(Très Basse) : séchage à la plus basse température possible.
Bouton Time
(Temps)
Vous pouvez ajuster la Temps en appuyant sur le bouton Temps lorsque vous
utilisez les cycles de programme minuté.
Lors d’un programme Séchage à capteur, le voyant de Temps est éteint car
le temps de séchage est déterminé par le niveau d’humidité.
Bouton Signal
(Signal)
Un signal sonore retentit à la fin du programme. Lorsque l’option Prévention
du froissement est activée, le signal retentit par intermittence. Vous pouvez
régler le volume de ce signal sonore ou le désactiver en appuyant sur le
bouton Signal. Appuyez plusieurs fois sur le bouton pour faire défiler les
différents paramètres.
Options de
programme
Mixed Load Bell(Brassée mixte) : Ce signal d’alarme retentit lorsque le niveau
de séchage « légèrement humide » (séchage à 80 %) est atteint. Utile lorsque
la charge contient différents types d’articles que vous ne souhaitez pas sécher
complètement. L’alarme dure cinq (5) secondes et le cycle ne s’interrompt pas.
C
ette fonction est disponible uniquement en mode Séchage à capteur (degrés de
séchage proposés : Normalement sec, Plus sec.
Wrinkle Prevent(Prévention du froissement) : cette fonctioneffectue 90 minutes de
rotation intermittente à froid, à la fin du programme, pour éviter que le linge se froisse.
Appuyez sur le bouton Prévention du froissement pour activer cette fonction.
Le voyant situé au-dessus du bouton s’allume lorsque la fonction Prévention du
froissement est sélectionnée.
Une fois que le linge est sec, vous pouvez le retirer à tout moment du sèche-linge
pendant le cycle Prévention du froissement.
Adjust Time(Réglage du temps) : vous pouvez augmenter ou diminuer la
temps
de séchage automatiquement préconfigurée pour les programmes Séchage
manuel (Temps de séchage, Séchage rapide).
Pour ajouter ou soustraire le temps du cycle, appuyez sur la touche Régler la flèche du
temps vers le haut ou vers le bas jusqu’à l’heure désirée s’affiche.
02 instructions et conseils d’utilisation
4
3
2
5
6
7
DV350AE-02821C_CFR_v1.indd Sec5:23DV350AE-02821C_CFR_v1.indd Sec5:23 2011-10-05 10:32:032011-10-05 10:32:03
24_ instructions et conseils d’utilisation
instructions et conseils d’utilisation
Bouton
Start/Pause
(Démarrer/Pause)
Appuyez sur ce bouton pour interrompre et relancer les programmes.
Bouton Power
(Mise en marche)
Appuyez une fois sur ce bouton pour mettre le sèche-linge en marche.
Réappuyez dessus pour l’éteindre. Si le sèche-linge reste allumé pendant plus de
10 minutes sans qu’aucun bouton ne soit actionné, il s’éteint automatiquement.
SÉCURITÉ ENFANT
Cette fonction empêche les enfants de jouer avec le sèche-linge.
Activation/Désactivation
Si vous souhaitez activer ou désactiver la fonction Sécurité enfant, appuyez simultanément sur
les boutons Température et Temps pendant 3 secondes.
Activation :
1. Vous pouvez activer cette fonction alors que le sèche-linge fonctionne.
2. Lorsque la sécurité enfant est activée, aucun bouton ne peut-être utilisé à l’exception du
bouton Marche/Arrêt. Pour utiliser les autres boutons, vous devez désactiver la fonction de
sécurité enfant.
3. Le voyant Sécurité enfant s’allume.
1. Si le sèche-linge est remis en marche, la sécurité enfant reste activée.
2. Pour la désactiver, observez les instructions ci-dessus.
Si les boutons, à l’exception du bouton Marche/Arrêt, ne répondent pas, vérifiez le voyant
Sécurité enfants.
ÉCLAIRAGE DU TAMBOUR
Cette fonction permet d’éclairer le tambour lorsque le sèche-linge est en marche.
Activation/Désactivation
Si vous souhaitez activer ou désactiver l’éclairage du tambour, appuyez simultanément sur les
boutons Niveau de séchage et Température.
Vous pouvez activer/désactiver cette fonction à tout moment, que le sèche-linge soit en
cours de cycle ou non.
Si vous ne désactivez pas la fonction Éclairage du tambour dans les 5 minutes suivant son
activation, celle-ci s’éteindra automatiquement.
8
9
DV350AE-02821C_CFR_v1.indd Sec5:24DV350AE-02821C_CFR_v1.indd Sec5:24 2011-10-05 10:32:032011-10-05 10:32:03
instructions et conseils d’utilisation _25
SÉCHAGE ÉTENDOIR
Installation du support de séchage
1. Ouvrez le hublot du sèche-linge.
2. Placez la grille de séchage dans le tambour, en positionnant son bord avant sur le dessus du
filtre à peluches.
3. Insérez les deux pieds arrière dans les orifices situés sur la paroi arrière du sèche-linge, puis
appuyez sur le centre de la grille pour la fixer.
4. Posez les articles à sécher sur le support en laissant suffisamment d’espace entre eux de
manière à ce que l’air puisse circuler correctement.
5. Fermez le hublot du sèche-linge.
6. Utilisez uniquement le temps de séchage (sélection Temp - Extra Low) cycle. Sélectionnez
la temps en fonction de l’humidité et du poids du linge. Allumez le sèche-linge. Il peut être
nécessaire de réinitialiser le minuteur si la temps de séchage doit être prolongée.
ARTICLES TEMP. SUGGEREES - REGLAGES
Pulls lavables
(mettre en forme et poser à plat sur le
support)
Extra Low (Très basse)
(programme Temps de séchage)
Peluches
(remplies de fibres coton ou polyester)
Extra Low (Très basse)
(programme Temps de séchage)
Sécher à chaud des articles en plastique, en caoutchouc ou en caoutchouc mousse peut
endommager l’article et engendrer un risque d’incendie.
02 instructions et conseils d’utilisation
AVERTISSEMENT
DV350AE-02821C_CFR_v1.indd Sec5:25DV350AE-02821C_CFR_v1.indd Sec5:25 2011-10-05 10:32:032011-10-05 10:32:03
26_ instructions et conseils d’utilisation
NETTOYAGE DU FILTRE À PELUCHES
• Après chaque séchage.
• Pour réduire la temps de séchage.
• Pour un meilleur rendement énergétique.
Ne faites pas fonctionner le sèche-linge si le filtre à peluches n’est pas remis en place.
CHARGEMENT DU SÈCHE-LINGE
• N’introduisez qu’une seule charge de linge lavé à la fois dans votre sèche-linge.
•
Un mélange de textiles Grande Rendement et légers séchera différemment. Par conséquent, les textiles
légers risquent d’être secs alors que les textiles Grande Rendement seront encore humides, à la fin du
programme de séchage.
• Ajoutez un ou plusieurs articles similaires dans votre sèche-linge lorsque seul un ou deux articles ont
besoin d’être séchés.
Ceci améliore l’action du tambour et l’efficacité du séchage.
• Une surcharge de linge réduit l’action du tambour et induit un séchage non uniforme, ainsi qu’un
froissage excessif de certains tissus.
instructions et conseils d’utilisation
DV350AE-02821C_CFR_v1.indd Sec5:26DV350AE-02821C_CFR_v1.indd Sec5:26 2011-10-05 10:32:042011-10-05 10:32:04
instructions et conseils d’utilisation _27
02 instructions et conseils d’utilisation
MISE EN MARCHE
1. Chargez votre sèche-linge sans tasser le linge. Surtout, NE le surchargez PAS.
2. Fermez le hublot.
3.
Sélectionnez le programme et les options appropriés en fonction de la charge de linge (voir pages 21 et 23).
4. Appuyez sur le bouton Démarrer/Pause.
5. Le voyant du sèche-linge s’allume.
6. Une estimation de la temps du programme apparaît sur l’écran.
La temps peut varier afin de mieux indiquer le temps de séchage restant pour le programme.
• Une fois le programme terminé, le voyant de verrouillage du hublot s’éteint et le message « Fin »
s’affiche à l’écran.
• Appuyant sur le bouton Power annule le programme et arrête le séche-linge.
• Les voyants Séchage, Refroidissement et Prévention du froissement s’allument lorsque le
programme entame ces cycles de séchage.
Ne posez aucun objet sur le sèche-linge lorsque celui-ci est en cours de fonctionnement.
AVERTISSEMENT
DV350AE-02821C_CFR_v1.indd Sec5:27DV350AE-02821C_CFR_v1.indd Sec5:27 2011-10-05 10:32:042011-10-05 10:32:04
28_ entretien et nettoyage
entretien et nettoyage
PANNEAU DE COMMANDE
Nettoyez-le avec un chiffon doux et humide. N’utilisez pas de produits abrasifs.
Ne vaporisez aucun produit d’entretien directement sur le panneau de commande.
Certains détachants pour tissu peuvent endommager le revêtement du panneau de commande.
Appliquez donc ces produits à l’écart de votre sèche-linge et essuyez immédiatement toute éclaboussure
ou vaporisation en excès.
TAMBOUR
Retirez les taches de crayon, d’encre ou de teinture (sur les articles neufs comme les serviettes ou les
jeans), à l’aide d’un détachant universel.
Frottez ensuite avec une vieille serviette ou un chiffon, pour retirer toute substance en excès (tache ou
détachant).
Une fois ces étapes terminées, il est possible que les taches soient encore visibles mais elles ne devraient
pas salir le reste du linge.
TAMBOUR EN ACIER INOXYDABLE
Pour nettoyer un tambour en acier inoxydable, utilisez un chiffon humide imprégné d’une détergent doux et
non abrasif adapté aux surfaces en acier inoxydable.
Retirez les résidus de détergent et essuyez avec un chiffon propre.
EXTÉRIEUR DU SÈCHE-LINGE
L’habillage du sèche-linge étant lisse et brillant, nettoyez-le avec un chiffon doux et humide. N’utilisez pas
de produits abrasifs. Tenez les objets à arêtes tranchantes à l’écart de l’appareil afin d’éviter qu’ils ne rayent
ou n’endommagent ce dernier.
N’entreposez pas d’objets lourds (ex. : baril de lessive) ou à arêtes tranchantes sur le lave-linge. Utilisez le
socle prévu à cet effet ou une boîte de rangement.
SYSTÈME D’ÉVACUATION DU SÈCHE-LINGE
Vous devez l’inspecter et le nettoyer une fois par an pour garantir des performances optimales.
Nettoyez l’extérieur de la hotte plus fréquemment pour garantir son bon fonctionnement.
DV350AE-02821C_CFR_v1.indd Sec4:28DV350AE-02821C_CFR_v1.indd Sec4:28 2011-10-05 10:32:042011-10-05 10:32:04
conseils d’entretien du linge _29
conseils d’entretien du linge
CONSEILS D’ENTRETIEN DU LINGE
Respectez les symboles textiles ou les consignes du fabricant concernant le
séchage des articles spéciaux. Si aucun symbole textile n’est fourni, observez
les consignes suivantes.
Couvre-lits et couettes
• Observez les symboles de l’étiquette ou sélectionnez le programme
de séchage Normal et la température Élevé
• Vérifiez que l’article est complètement sec avant de l’utiliser ou de le
ranger.
• Il est parfois nécessaire de repositionner l’article dans le sèche-linge
pour assurer un séchage homogène.
Couvertures
• Sélectionnez le programme Normal et ne séchez qu’une couverture
à la fois pour garantir un séchage optimal.
• Vérifiez que l’article est complètement sec avant de l’utiliser ou de le
ranger.
Rideaux et tentures
• Sélectionnez le programme Perm Press et la température
Moyen
pour réduire le froissage.
• Séchez ce type de charge par petits volumes pour obtenir de
meilleurs résultats et sortez les articles du tambour dès la fin du
cycle.
Couches en tissu
• Sélectionnez le programme Normal et la température Élevé pour les
couches en tissu ouaté et duveteux.
Articles garnis de duvet
(vestes, sacs de couchage,
couettes, etc.)
• Sélectionnez le programme Normal et la température
Moyen.
• Ajouter une ou deux serviettes de bain sèches pour accélérer le
séchage et absorber l’humidité.
Oreillers
• Sélectionnez le programme Normal.
• Ajoutez une ou deux serviettes sèches pour favoriser le séchage et
dé-pelucher l’article.
• NE séchez PAS des oreillers à base de capoc ou de mousse dans le
sèche-linge.
Elastiques (rideaux de
douche, bâches, etc.)
• Sélectionnez le Temps de séchage et la température Bas ou Très
bas, en fonction des symboles figurant sur l’étiquette.
ARTICLES A NE PAS SECHER DANS LE SECHE-LINGE :
• Articles en fibre de verre (rideaux, tentures, etc.).
• Lainages, sauf indication contraire sur l’étiquette.
• Articles imprégnés d’huile végétale ou alimentaire.
• Caoutchouc mousse (tapis, peluches, épaulettes, etc.)
04 conseils d’entretien du linge
DV350AE-02821C_CFR_v1.indd Sec6:29DV350AE-02821C_CFR_v1.indd Sec6:29 2011-10-05 10:32:042011-10-05 10:32:04
30_ dépannage
dépannage
VÉRIFIEZ LES POINTS SUIVANTS SI VOTRE SÈCHE-LINGE...
PROBLÈME SOLUTION
Ne fonctionne pas
correctement.
• Assurez-vous que le hublot est bien fermé.
• Vérifiez que le cordon d’alimentation est branché sur une prise
électrique opérationnelle.
• Vérifiez le disjoncteur et les fusibles de votre domicile.
• Appuyez de nouveau sur le bouton Démarrage/Pause en cas
d’ouverture du hublot en cours de programme.
Ne chauffe pas.
• Vérifiez le disjoncteur et les fusibles de votre domicile.
• Sur un sèche-linge à gaz, vérifiez que l’alimentation en gaz est
ouverte.
• Nettoyez le filtre à peluches et le conduit d’évacuation.
• Le sèche-linge est peut-être en phase de refroidissement du
programme.
Ne sèche pas.
• Vérifiez tous les points susmentionnés, plus...
• Vérifiez que la hotte extérieure peut s’ouvrir et se fermer sans
problème.
• Vérifiez que des peluches ne se sont pas accumulées dans le
système d’évacuation. Le conduit doit être inspecté et nettoyé une
fois par an.
• Utilisez un conduit d’évacuation métallique rigide de 10,2 cm.
• Evitez de surcharger le tambour 1 charge de linge lavé = 1 charge de
linge à sécher.
• Triez les articles : légers d’un côté, Grande Rendement de l’autre.
• Il est parfois nécessaire de repositionner dans le sèche-linge les
articles volumineux, comme les couvertures ou les couettes, pour
assurer un séchage homogène.
• Vérifiez que le lave-linge essore correctement le linge pour évacuer la
quantité d’eau adéquate.
• La charge de linge est peut-être insuffisante pour que l’action du
tambour soit efficace. Ajoutez quelques serviettes.
Fait du bruit.
• Vérifiez le linge à la recherche de pièces de monnaie, de boutons
décousus, de clous, etc. Retirez aussitôt ces objets.
• Il est normal d’entendre la mise en marche et l’arrêt du robinet de gaz
du sèche-linge (le cas échéant) ou du système de chauffage, tout au
long du programme de séchage.
• Vérifiez que le sèche-linge est correctement surélevé, comme indiqué
dans les instructions d’installation.
• Il est normal que le sèche-linge émette un « bourdonnement », du fait
de la grande vitesse de déplacement de l’air à travers le tambour du
sèche-linge et le système d’évacuation.
DV350AE-02821C_CFR_v1.indd Sec7:30DV350AE-02821C_CFR_v1.indd Sec7:30 2011-10-05 10:32:042011-10-05 10:32:04
dépannage _31
PROBLÈME SOLUTION
Ne sèche pas le linge
uniformément.
• Les coutures, les poches et les autres zones Grande Rendementses
peuvent ne pas sécher complètement alors que le reste du linge a
atteint le niveau de séchage sélectionné. Ceci est tout à fait normal.
Sélectionnez le programme Très sec, au besoin.
• Si vous séchez un article Grande Rendement avec une charge de
textile léger, par exemple une serviette de toilette avec des draps,
il est possible que l’article ne soit pas complètement sec lorsque le
reste du linge atteint le niveau de séchage souhaité. Triez les articles,
légers d’un côté, Grande Rendement de l’autre, pour obtenir des
résultats de séchage homogènes.
Dégage une odeur.
• Les odeurs ménagères (peinture, vernis, détachant, etc.) peuvent
entrer dans le sèche-linge via l’air ambiant de la pièce. Cette situation
est normal puisque le sèche-linge aspire l’air de la pièce, le chauffe,
l’introduit dans le tambour, puis l’éjecte à l’extérieur.
• Lorsque ces odeurs persistent dans l’air, aérez longuement la pièce
avant d’utiliser le sèche-linge.
S’arrête avant que le linge
ne soit sec.
• Il n’y a pas assez de linge dans le sèche-linge. Ajoutez du linge ou
quelques serviettes et relancez le programme.
• Il y a trop de linge dans le sèche-linge. Retirez du linge et relancez le
sèche-linge.
Les vêtements sont
pelucheux.
• Mssurez-vous que le filtre est propre avant chaque cycle. Sur les
charges produisant beaucoup de peluches, il peut être nécessaire de
nettoyer le filtre en cours de cycle.
• Certains textiles produisent une grande quantité de peluches (ex. :
serviettes en coton). C’est pourquoi ces articles doivent être séchés
séparément des textiles qui attirent les peluches (ex. : pantalon en
velours).
• Si la quantité de linge lavé est trop importante, séparez la charge en
deux pour le séchage.
• Vérifiez soigneusement les poches de vêtement avant le lavage et le
séchage.
Les vêtements sont encore
froissés après le programme
Wrinkle-Care(Anti-
froissement).
• Chargez entre 1 et 4 articles pour plus d’efficacité.
• Chargez moins de vêtements et de préférence des articles similaires.
Les vêtements gardent une
odeur après le programme
Refresh.
• Les tissus présentant une odeur forte doivent être lavés selon un
cycle normal.
De l’eau coule de la buse au
démarrage du programme
Steam.
• Il s’agit de la condensation de la vapeur. Ce phénomène s’arrête tout
seul en peu de temps.
L’eau vaporisée est invisible
lors du programme Steam.
• Il est difficile de voir les minuscules gouttes d’eau vaporisées lorsque
le hublot est fermé.
05 dépannage
DV350AE-02821C_CFR_v1.indd Sec7:31DV350AE-02821C_CFR_v1.indd Sec7:31 2011-10-05 10:32:042011-10-05 10:32:04
32_ dépannage
CODES D’ERREUR
Des codes système s’affichent parfois pour vous permettre de mieux comprendre le problème rencontré
par le sèche-linge.
AFFICHAGE DE
L’ERREUR
SIGNIFICATION SOLUTION
tS
to
Filtre à peluches bouché
Capacités du système d’aération
réduites
Nettoyez le filtre ou le système d’aération.
Si le problème persiste, appelez le service de
dépannage.
hE
Température de chauffage non valide
lors du fonctionnement du sèche-
linge.
Appelez le service de dépannage.
do
Faire fonctionner le sèche-linge
lorsque le hublot est ouvert
Fermez le hublot, puis redémarrez.
Si le problème persiste, appelez le service de
dépannage.
dF
Le hublot est mal fermé. Appelez le service de dépannage.
bE
Un bouton est bloqué ou enfoncé
depuis plus de 30 s
Vérifiez qu’aucun bouton NE reste enfoncé
de façon continue. Essayez de relancer le
cycle.
Si le problème persiste, appelez le service de
dépannage.
FE
Fréquence de source d’alimentation
non valide
Essayez de relancer le cycle.
Si le problème persiste, appelez le service de
dépannage.
9E
Problème d’ordre électronique
(erreur de communication)
Appelez le service de dépannage.
od
Durée de séchage non valide car
excessive
Appelez le service de dépannage.
Pour tout autre code non répertorié ici, appelez le 1-800-SAMSUNG (726-7864).
dépannage
DV350AE-02821C_CFR_v1.indd Sec7:32DV350AE-02821C_CFR_v1.indd Sec7:32 2011-10-05 10:32:042011-10-05 10:32:04
annexe _33
annexe
TABLEAU DES SYMBOLES TEXTILES
Les symboles suivants fournissent des conseils d’entretien des vêtements. Les étiquettes d’entretien
des vêtements incluent des symboles relatifs au lavage, au blanchiment, au séchage, au repassage et au
nettoyage à sec, le cas échéant. L’utilisation de ces symboles garantit la cohérence des informations entre
les fabricants de vêtements (articles domestiques ou importés). Respectez ces symboles d’entretien afin
d’optimiser la temps de vie de votre linge et d’éviter les problèmes de lavage.
Lavage Instructions spéciales Symboles de nettoyage
Normal
Séchage en suspension
Ne pas laver
Infroissable / Anti-
froissement
Séchage sans essorage
Ne pas tordre
Délicats
Séchage à plat
Pas d’agent de
blanchiment
Lavage à la main
Séchage
Pas de séchage
machine
Température de l’eau**
Élevée
Pas de vapeur
Hot
Moyenne
Pas de repassage
Tiède Faible
Nettoyage à sec
Froid
Toutes températures
Nettoyage à sec autorisé
Agent de blanchiment
Pas de séchage
Pas de nettoyage à sec
Tout type (si nécessaire)
Température fer ou vapeur
Séchage en suspension
Non chloré (non
décolorant)
Agent de blanchiment (si
nécessaire)
Élevée
Séchage sans essorage
Programme de séchage
machine
Moyenne
Séchage à plat
Normal
Faible
Infroissable / Anti-
froissement
Délicats
** Les points représentent la température appropriée de l’eau de lavage. Les niveaux de températures sont :
Chaude (41 à 52 °C), Tiède (29 à 41 °C) et Froide (16 à 29 °C). La température de l’eau de lavage doit être
d’au moins 16 °C pour activer les agents nettoyants et obtenir un lavage efficace.
06 annexe
DV350AE-02821C_CFR_v1.indd Sec8:33DV350AE-02821C_CFR_v1.indd Sec8:33 2011-10-05 10:32:042011-10-05 10:32:04
34_ annexe
PROTECTION DE L’ENVIRONNEMENT
Cet appareil a été fabriqué à partir de matériaux recyclables. Si vous décidez de le jeter, veuillez respecter
les normes locales en matière d’évacuation des déchets. Coupez le cordon d’alimentation de façon à ce
que l’appareil ne puisse pas être raccordé à une source électrique. Enlevez le hublot pour que des animaux
et des jeunes enfants ne se retrouvent pas piégés à l’intérieur de l’appareil.
DÉCLARATION DE CONFORMITÉ
Cet appareil est conforme à la norme UL2158.
CARACTÉRISTIQUES TECHNIQUES
TYPE SECHE-LINGE A CHARGEMENT FRONTAL
DIMENSIONS
Mesure Pouces (cm) Mesure Pouces (cm)
A. Hauteur
38,6” (98,1)
C. Profondeur,
hublot ouvert à
90 °
49” (124,5)
B. Largeur
27” (68,6)
D. Profondeur
30,9” (78,3)
POIDS
121,3 lb (55,0 kg)
PUISSANCE DE
CHAUFFE
5300 W (Élec.)
22000 BTU/hr (Gaz)
CONSOMMATION
A FROID
268 W
CHAUFFAGE
5445 W (Élec.)
268 W (Gaz)
annexe
A
B
C
D
DV350AE-02821C_CFR_v1.indd Sec8:34DV350AE-02821C_CFR_v1.indd Sec8:34 2011-10-05 10:32:042011-10-05 10:32:04
annexe _35
TABLEAU DES PROGRAMMES
Sélecteur
Par défaut
(temp. initiale : 21~30 °C)
Séchage Refroidissement
Prévention
du
froissement
Température
Niveau de
détection de
séchage
Temps Temps Temps Temps
Détecteur de
séchage
Normal
(Normal)
Élevée
(Moyenne)
Séchage
normal
42 min 39 min 3 min
90 min
Heavy Duty
(Grande
Rendement)
Élevée
(Aucun
changement)
Séchage
normal
58 min 55 min 3 min
Perm Press
(Perm Press)
Moyenne
(Aucun
changement)
Séchage
normal
32 min 29 min 3 min
Delicates
(Délicats)
Basse
(Aucun
changement)
Séchage
normal
27 min 24 min 3 min
Sanitize
(Stérilisation)
Élevée
(Aucun
changement)
Plus sec
(Aucun
changement)
60 min 55 min 5 min
Séchage
manuel
Time Dry
(Séchage à
minuterie)
Élevée - 40 min 37 min 3 min
Quick Dry
(Séchage rapide)
Élevée
(Aucun
changement)
- 30 min 27 min 3 min
Cycles
vapeur
Refresh
(Rafraîchissemen)
Élevée
(Aucun
changement)
- 15 min 14 min 1 min
Wrinkle-Care
(Anti-froissement)
Élevée
(Aucun
changement)
- 20 min 19 min 1 min
06 annexe
DV350AE-02821C_CFR_v1.indd Sec8:35DV350AE-02821C_CFR_v1.indd Sec8:35 2011-10-05 10:32:042011-10-05 10:32:04
36_ garantie
garantie (U.S.A)
SÈCHE-LINGE SAMSUNG
GARANTIE LIMITÉE À L’ACHETEUR INITIAL
Ce produit de la marque SAMSUNG, fourni, distribué par SAMSUNG ELECTRONICS AMERICA, INC.
(SAMSUNG) et livré neuf, dans son emballage d’origine à l’acheteur initial, est garanti par SAMSUNG contre
tout défaut de fabrication relatif aux matériaux et à la qualité d’exécution, pour une période de garantie
limitée de :
Un (1) an pour les pièces et la main d’œuvre et deux (2) ans pour les pièces du panneau de commande.
Cette garantie limitée prend effet à la date originale d’achat. Elle ne s’applique qu’aux produits achetés et
utilisés aux États-Unis.
Pour bénéficier de réparations dans le cadre de la présente garantie, l’acheteur doit contacter la société
SAMSUNG afin qu’elle détermine l’origine du problème et une procédure de réparation.
Les services de garantie peuvent être pris en charge uniquement par un centre de service agréé
SAMSUNG.
Lors de la remise d’un produit défectueux à SAMSUNG ou à un centre de service agréé SAMSUNG,
l’acheteur est tenu de présenter le coupon d’achat d’origine à la demande des intéressés à titre de preuve
d’achat.
SAMSUNG s’engage à assurer un service de réparation gratuit à domicile pendant la période de garantie.
Ce service est soumis à disponibilité sur le territoire des États-Unis.
Le service à domicile n’est pas disponible pour toutes les zones.
Pour bénéficier du service à domicile, l’appareil doit être situé dans un emplacement accessible à notre
personnel.
Si ce service n’est pas disponible, SAMSUNG peut choisir de prendre à sa charge le transport aller/retour
du produit vers un centre de service agréé.
La société SAMSUNG prendra en charge, à sa convenance, la réparation, le remplacement ou le
remboursement du produit tel que stipulé dans les présentes conditions et procédera au remplacement ou
au reconditionnement des pièces ou des produits si ces derniers s’avèrent défectueux dans la limite de la
période de garantie mentionnée précédemment.
Toutes les pièces et tous les produits remplacés deviennent la propriété de SAMSUNG et doivent être
retournés à SAMSUNG.
La période de garantie qui s’applique aux pièces et produits remplacés est la période restante de la garantie
initiale ou une période de quatre-vingt-dix (90) jours ; dans tous les cas, la période la plus longue des deux
périodes susmentionnées s’applique.
Cette garantie limitée couvre les vices de fabrication au niveau des pièces et de la main-d’œuvre survenant
à la suite d’une utilisation normale et non commerciale de ce produit et ne s’applique pas dans les cas
suivants : tout dommage survenant au cours de l’expédition, de la livraison et de l’installation ; toute
utilisation de l’appareil contraire au but auquel il était destiné ; tout numéro de produit ou de série effacé ;
tout dommage du revêtement extérieur ou de l’aspect du produit ; tout dommage causé par un accident,
une utilisation non conforme, une négligence, un incendie ou une inondation, la foudre ou une autre
catastrophe naturelle ; toute utilisation de produits, d’équipements, de systèmes, d’appareils, de services,
de pièces, de fournitures, d’accessoires, d’applications, d’installations, de réparations, de câblages
externes ou de connecteurs non fournis ou autorisés par SAMSUNG et susceptibles d’endommager ledit
appareil ou de nuire à son fonctionnement ; toute surtension, fluctuation ou tension de ligne électrique
incorrecte ; tout réglage effectué par l’acheteur et tout non-respect des consignes d’utilisation, d’entretien
et de respect de l’environnement couvertes ou prescrites dans le présent carnet d’entretien ; tout
démontage ou toute réinstallation de l’appareil ; tout problème résultant d’une prolifération d’insectes
nuisibles.
Cette garantie limitée ne couvre pas les problèmes résultant d’un courant, d’une tension ou d’une
alimentation électrique incorrects, ainsi que d’ampoules électriques, de fusibles ou de câblage inappropriés.
Elle ne couvre pas non plus le coût des appels au service d’assistance pour obtenir des instructions ou la
réparation des erreurs d’installation.
SAMSUNG ne garantit pas que l’appareil sera exempt de tout problème ou qu’il fonctionnera sans
interruption.
DV350AE-02821C_CFR_v1.indd Sec10:36DV350AE-02821C_CFR_v1.indd Sec10:36 2011-10-05 10:32:042011-10-05 10:32:04
garantie _37
SAUF EXCEPTION MENTIONNÉE DANS LE PRÉSENT DOCUMENT, SAMSUNG NE FOURNIT AUCUNE
GARANTIE EXPRESSE OU IMPLICITE QUANT À CET APPAREIL, Y COMPRIS, MAIS SANS S’Y LIMITER,
LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE, DE CONTREFAÇON OU D’APTITUDE À UN
USAGE PARTICULIER.
AUCUNE GARANTIE, QU’ELLE SOIT DONNÉE PAR UN TIERS, UNE ENTREPRISE OU UNE PERSONNE
MORALE, NE POURRA ÊTRE CONSIDÉRÉE COMME UN ENGAGEMENT VIS-À-VIS DE SAMSUNG.
SAMSUNG NE SERA AUCUNEMENT RESPONSABLE EN CAS DE PERTE DE BÉNÉFICES, DE MANQUE
À GAGNER, D’INCAPACITÉ À RÉALISER DES ÉCONOMIES OU TOUT AUTRE AVANTAGE FINANCIER OU
D’AUTRES DOMMAGES SPÉCIAUX, ACCESSOIRES OU INDIRECTS RÉSULTANT DE L’UTILISATION OU
D’UNE MAUVAISE UTILISATION DE CET APPAREIL OU D’UNE INCAPACITÉ À UTILISER CET APPAREIL,
QUELLE QUE SOIT LA BASE JURIDIQUE INVOQUÉE POUR JUSTIFIER L’ASSERTION ET MÊME SI
SAMSUNG A ÉTÉ AVISÉ DE L’ÉVENTUALITÉ DE TELS DOMMAGES.
LES INDEMNITÉS FINANCIÈRES EXIGÉES AUPRÈS DE SAMSUNG NE POURRONT EN AUCUN CAS
EXCÉDER LE PRIX D’ACHAT DU PRODUIT VENDU PAR SAMSUNG ET À L’ORIGINE DES DOMMAGES
INVOQUÉS.
SANS LIMITATION AUX DISPOSITIONS SUSDITES, L’ACHETEUR ASSUME TOUS LES RISQUES
ET TOUTES LES RESPONSABILITÉS EN CAS DE PERTE, DE DOMMAGES OU DE BLESSURES
ÉVENTUELLES INFLIGÉS À L’ACHETEUR ET AUX BIENS DE CELUI-CI ET À TOUTE AUTRE PERSONNE
ET AUX BIENS DE CELLE-CI RÉSULTANT DE L’UTILISATION OU DE LA MAUVAISE UTILISATION DE
L’APPAREIL OU DE L’INCAPACITÉ À L’UTILISER.
CETTE GARANTIE LIMITÉE N’EST VALABLE POUR PERSONNE D’AUTRE QUE L’ACHETEUR INITIAL DU
PRODUIT, N’EST PAS TRANSFÉRABLE ET ÉNONCE VOTRE RECOURS EXCLUSIF.
Certains états n’autorisent pas les limitations de durée de garantie implicite, ou l’exclusion ou la limitation
des dommages accidentels ou indirects. Dans un tel cas, les limitations ou exclusions spécifiées ci-dessus
ne s’appliquent pas. La présente garantie vous octroie des droits spécifiques, ainsi que d’autres variant
d’un état à un autre.
Pour bénéficier d’un service d’assistance couvert par votre garantie, contactez SAMSUNG à
l’adresse suivante :
Samsung Electronics America, Inc.
85 Challenger Road Ridgefield Park, NJ 07660
1-800-SAMSUNG (726-7864)
www.samsung.com
DV350AE-02821C_CFR_v1.indd Sec10:37DV350AE-02821C_CFR_v1.indd Sec10:37 2011-10-05 10:32:052011-10-05 10:32:05
38_ garantie
garantie (CANADA)
SÈCHE-LINGE SAMSUNG
GARANTIE LIMITÉE À L’ACHETEUR INITIAL
Ce produit de la marque SAMSUNG, fourni, distribué par SAMSUNG ELECTRONICS CANADA, INC.
(SAMSUNG) et livré neuf, dans son emballage d’origine à l’acheteur initial, est garanti par SAMSUNG contre
les défauts de fabrication et de matériaux, pour une période limitée de :
Un (1) an (pièces et main d’œuvre)
Cette limite de garantie s’applique à compter de la date d’acquisition et couvre uniquement les produits
achetés et utilisés au Canada.
Pour bénéficier de réparations dans le cadre de la présente garantie, l’acheteur doit contacter la société
SAMSUNG afin qu’elle détermine l’origine du problème et une procédure de réparation.
Les services de garantie peuvent être pris en charge uniquement par un centre de service agréé
SAMSUNG.
Lors de la remise d’un produit défectueux à SAMSUNG ou à un centre de service agréé SAMSUNG,
l’acheteur est tenu de présenter le coupon d’achat d’origine à la demande des intéressés à titre de preuve
d’achat.
SAMSUNG assurera un service de réparation gratuit à domicile pendant la période de garantie sur le
territoire métropolitain du Canada, suivant disponibilité.
Le service à domicile n’est pas disponible pour toutes les zones.
Pour bénéficier du service à domicile, l’appareil doit être situé dans un emplacement accessible à notre
personnel.
Si ce service n’est pas disponible, SAMSUNG peut choisir de prendre à sa charge le transport aller/retour
du produit vers un centre de service agréé.
La société SAMSUNG prendra en charge, à sa convenance, la réparation, le remplacement ou le
remboursement du produit tel que stipulé dans les présentes conditions et procédera au remplacement ou
au reconditionnement des pièces ou des produits si ces derniers s’avèrent défectueux dans la limite de la
période de garantie mentionnée précédemment.
Toutes les pièces et tous les produits remplacés deviennent la propriété de SAMSUNG et doivent être
retournés à SAMSUNG.
La période de garantie qui s’applique aux pièces et produits remplacés est la période restante de la garantie
initiale ou une période de quatre-vingt-dix (90) jours ; dans tous les cas, la période la plus longue des deux
périodes susmentionnées s’applique.
Cette garantie limitée couvre les vices de fabrication au niveau des pièces et de la main-d’œuvre survenant
à la suite d’une utilisation normale et non commerciale de ce produit et ne s’applique pas dans les cas
suivants : tout dommage survenant au cours de l’expédition, de la livraison et de l’installation ; toute
utilisation de l’appareil contraire au but auquel il était destiné ; tout numéro de produit ou de série effacé ;
tout dommage du revêtement extérieur ou de l’aspect du produit ; tout dommage causé par un accident,
une utilisation non conforme, une négligence, un incendie ou une inondation, la foudre ou une autre
catastrophe naturelle ; toute utilisation de produits, d’équipements, de systèmes, d’appareils, de services,
de pièces, de fournitures, d’accessoires, d’applications, d’installations, de réparations, de câblages
externes ou de connecteurs non fournis ou autorisés par SAMSUNG et susceptibles d’endommager ledit
appareil ou de nuire à son fonctionnement ; toute surtension, fluctuation ou tension de ligne électrique
incorrecte ; tout réglage effectué par l’acheteur et tout non-respect des consignes d’utilisation, d’entretien
et de respect de l’environnement couvertes ou prescrites dans le présent carnet d’entretien ; tout
démontage ou toute réinstallation de l’appareil ; tout problème résultant d’une prolifération d’insectes
nuisibles.
Cette garantie limitée ne couvre pas les problèmes résultant d’un courant, d’une tension ou d’une
alimentation électrique incorrects, ainsi que d’ampoules électriques, de fusibles ou de câblage inappropriés.
Elle ne couvre pas non plus le coût des appels au service d’assistance pour obtenir des instructions ou la
réparation des erreurs d’installation.
SAMSUNG ne garantit pas que l’appareil sera exempt de tout problème ou qu’il fonctionnera sans
interruption.
DV350AE-02821C_CFR_v1.indd Sec10:38DV350AE-02821C_CFR_v1.indd Sec10:38 2011-10-05 10:32:052011-10-05 10:32:05
garantie _39
SAUF EXCEPTION MENTIONNÉE DANS LE PRÉSENT DOCUMENT, SAMSUNG NE FOURNIT AUCUNE
GARANTIE EXPRESSE OU IMPLICITE QUANT À CET APPAREIL, Y COMPRIS, MAIS SANS S’Y LIMITER,
LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE, DE CONTREFAÇON OU D’APTITUDE À UN
USAGE PARTICULIER.
AUCUNE GARANTIE, QU’ELLE SOIT DONNÉE PAR UN TIERS, UNE ENTREPRISE OU UNE PERSONNE
MORALE, NE POURRA ÊTRE CONSIDÉRÉE COMME UN ENGAGEMENT VIS-À-VIS DE SAMSUNG.
SAMSUNG NE SERA AUCUNEMENT RESPONSABLE EN CAS DE PERTE DE BÉNÉFICES, DE MANQUE
À GAGNER, D’INCAPACITÉ À RÉALISER DES ÉCONOMIES OU TOUT AUTRE AVANTAGE FINANCIER OU
D’AUTRES DOMMAGES SPÉCIAUX, ACCESSOIRES OU INDIRECTS RÉSULTANT DE L’UTILISATION OU
D’UNE MAUVAISE UTILISATION DE CET APPAREIL OU D’UNE INCAPACITÉ À UTILISER CET APPAREIL,
QUELLE QUE SOIT LA BASE JURIDIQUE INVOQUÉE POUR JUSTIFIER L’ASSERTION ET MÊME SI
SAMSUNG A ÉTÉ AVISÉ DE L’ÉVENTUALITÉ DE TELS DOMMAGES.
LES INDEMNITÉS FINANCIÈRES EXIGÉES AUPRÈS DE SAMSUNG NE POURRONT EN AUCUN CAS
EXCÉDER LE PRIX D’ACHAT DU PRODUIT VENDU PAR SAMSUNG ET À L’ORIGINE DES DOMMAGES
INVOQUÉS.
SANS LIMITATION AUX DISPOSITIONS SUSDITES, L’ACHETEUR ASSUME TOUS LES RISQUES
ET TOUTES LES RESPONSABILITÉS EN CAS DE PERTE, DE DOMMAGES OU DE BLESSURES
ÉVENTUELLES INFLIGÉS À L’ACHETEUR ET AUX BIENS DE CELUI-CI ET À TOUTE AUTRE PERSONNE
ET AUX BIENS DE CELLE-CI RÉSULTANT DE L’UTILISATION OU DE LA MAUVAISE UTILISATION DE
L’APPAREIL OU DE L’INCAPACITÉ À L’UTILISER.
CETTE GARANTIE LIMITÉE N’EST VALABLE POUR PERSONNE D’AUTRE QUE L’ACHETEUR INITIAL DU
PRODUIT, N’EST PAS TRANSFÉRABLE ET ÉNONCE VOTRE RECOURS EXCLUSIF.
Certains états n’autorisent pas les limitations de durée de garantie implicite, ou l’exclusion ou la limitation
des dommages accidentels ou indirects. Dans un tel cas, les limitations ou exclusions spécifiées ci-dessus
ne s’appliquent pas. La présente garantie vous octroie des droits spécifiques, ainsi que d’autres variant
d’un état à un autre.
Pour bénéficier d’un service d’assistance couvert par votre garantie, contactez SAMSUNG à
l’adresse suivante :
SAMSUNG ELECTRONICS CANADA INC., SERVICE CLIENTELE 55 STANDISH COURT
MISSISSAUGA, ONTARIO L5R 4B2 CANADA
1-800-SAMSUNG (726-7864)
www.samsung.com
DV350AE-02821C_CFR_v1.indd Sec10:39DV350AE-02821C_CFR_v1.indd Sec10:39 2011-10-05 10:32:052011-10-05 10:32:05
QUESTIONS OU COMMENTAIRES ?
Pays APPELEZ LE OU RENDEZ-VOUS SUR LE SITE
U.S.A 1-800-SAMSUNG(726-7864) www.samsung.com
MEXICO 01-800-SAMSUNG(726-7864) www.samsung.com
CANADA 1-800-SAMSUNG(726-7864)
www.samsung.com/ca
www.samsung.com/ca_fr (French)
N° code DC68-02821C_CFR
DV350AE-02821C_CFR_v1.indd Sec10:40DV350AE-02821C_CFR_v1.indd Sec10:40 2011-10-05 10:32:052011-10-05 10:32:05
Secadora a gas y eléctrica
Manual del usuario
imagina las posibilidades
Gracias por adquirir este producto Samsung.
Para que podamos brindarle un servicio más
completo,
registre su producto en
www.samsung.com/register
1-800-SAMSUNG (726-7864)
DV350AEP
DV350AGP
Este manual está impreso en papel 100% reciclado.
DV350AE-02821C_MES_v1.indd 1DV350AE-02821C_MES_v1.indd 1 2011-10-05 10:35:462011-10-05 10:35:46
2_ características
características
1. Capacidad extra grande
¡Las capacidades de secado ultra al alcance de la mano! Ahora puede secar cargas extra
grandes. Nuestra secadora ultra grande de 7,3 cu.ft. de capacidad hace circular más aire
entre su ropa, secándola más rápido, para obtener un resultado sin arrugas.
2. Ciclo Steam (vapor)
Este ciclo rocía una pequeña cantidad de agua en el tambor de la secadora después de
varios minutos de secado con calor. Disminuye los malos olores de las prendas que son
difíciles de eliminar cuando se lava con agua y también disminuye las arrugas.
3. Ciclo Sanitize (Desinfección)
Este ciclo le permite desinfectar las prendar impregnando la tela con calor a alta temperatura
durante el ciclo de secado. Utilice este ciclo para limpiar su ropa de cama y cortinas.
Al seleccionar este ciclo, el 99,9 % de las bacterias se eliminan por la elevada temperatura.
Utilice este ciclo para ropa, ropa de cama, toallas u otras prendas que necesiten desinfección.
La presente certificación ha sido realizada por NSF International, una organización privada de
evaluación y certificación.
4. Diversos ciclos de secado y programa Fuzzy Logic
Simplemente gire el selector táctil para seleccionar uno de los 9 ciclos de secado automático,
incluyendo normal (normal), heavy duty (servicio pesado) y towels (toallas), o deje que el
control Fuzzy Logic mida el grado de humedad y determine automáticamente el tiempo de
secado. La precisión en el secado nunca fue más sencilla que con Samsung.
5. Ahorro de tiempo
Los ciclos están diseñados pensando en usted. Todas nuestras secadoras están diseñadas
para secar su ropa en menos tiempo... ¡sólo en 42 minutos! Así le queda tiempo para las
cosas más importantes de la vida.
6. Ahorro de energía
Las secadoras Samsung son súper eficientes en el consumo de energía. Puede secar hasta
3,01 lb (1,36 kg) de ropa con 1 kWh. Además, tanto la gran capacidad como el control Fuzzy
Logic ahorran energía secando automáticamente sus prendas de la manera más eficiente.
7. Puerta fácilmente reversible
Nuestras secadoras se adecuan a casi cualquier lugar. La dirección de la puerta fácilmente
reversible puede modificarse con sólo cuatro tornillos.
8. Base con cajones de almacenamiento
Tiene una base de 15” opcional a disposición para elevar la secadora y lograr así una carga y
descarga más sencilla. También ofrece un cajón de almacenamiento incorporado que puede
guardar una botella de detergente de 100 oz (2,84 kg).
9. Apilamiento (MODELO N.°: SK-5A/XAA)
Las lavadoras y la secadoras de Samsung pueden apilarse para maximizar el espacio
aprovechable.
Deben retirarse las patas de la secadora para apilar la lavadora y la secadora. Puede
adquirir un kit de apilamiento opcional en su comercio minorista de productos Samsung.
10. Ventilación de 4 direcciones
(modelo eléctrico solamente)
Puede instalar la ventilación del drenaje en las siguientes cuatro (4) posiciones: atrás, en
cualquiera de los laterales, en la parte inferior.
NSF Protocol P154
Sanitization Performance of
Residential Clothes Dryers
DV350AE-02821C_MES_v1.indd Sec9:2DV350AE-02821C_MES_v1.indd Sec9:2 2011-10-05 10:35:542011-10-05 10:35:54
instrucciones de seguridad _3
GUARDE ESTAS INSTRUCCIONES
instrucciones de seguridad
Felicitaciones por la compra de la nueva secadora Samsung. Este manual
contiene información importante acerca de la instalación, el uso y el cuidado del
electrodoméstico. Lea detenidamente estas instrucciones a fin de aprovechar al
máximo los múltiples beneficios y funciones de la secadora.
LO QUE NECESITA SABER SOBRE LAS INSTRUCCIONES DE
SEGURIDAD
Las advertencias y las instrucciones de seguridad importantes de este manual no cubren todas las posibles
condiciones y situaciones que pueden ocurrir. Es su responsabilidad actuar con sentido común, precaución
y cuidado cuando instale, realice el mantenimiento o ponga en funcionamiento la secadora.
Comuníquese siempre con el fabricante si surgen problemas o situaciones que usted no comprende.
SÍMBOLOS Y PRECAUCIONES DE SEGURIDAD IMPORTANTES
ADVERTENCIA
Peligros o prácticas inseguras que pueden causar lesiones físicas graves o la
muerte.
Siga la información contenida en este manual para minimizar el riesgo de
incendio o explosión o para evitar daños materiales, lesiones físicas o la muerte.
No almacene ni utilice gasolina u otros vapores o líquidos inflamables cerca de
este o cualquier otro electrodoméstico.
PRECAUCIÓN
Peligros o prácticas inseguras que pueden causar lesiones físicas leves o
daños materiales.
NO intente hacer nada.
NO desarme.
NO toque.
Siga las instrucciones fielmente.
Desenchufe el cable de alimentación eléctrica del tomacorriente de pared.
Asegúrese de que la máquina tenga buena conexión a tierra para evitar
descargas eléctricas.
Llame al centro de servicio técnico para obtener asistencia.
• La instalación de la secadora de ropa debe estar a cargo de un instalador calificado.
• Instale la secadora de ropa según las instrucciones del fabricante y los códigos locales.
• No instale una secadora de ropa con materiales para ventilación de plástico flexible. Si se instala
un conducto de metal flexible (tipo lámina metálica), debe ser de un tipo específico identificado
por el fabricante del electrodoméstico como adecuado para utilizar con secadoras de ropa. Los
materiales para ventilación flexibles suelen hundirse, aplastarse fácilmente y atrapar pelusa. Estas
condiciones obstruirán el flujo de aire de la secadora de ropa y aumentarán el riesgo de incendio.
• Para reducir el riesgo de lesiones graves o muerte, siga todas las instrucciones de instalación.
ADVERTENCIA - Riesgo de incendio
DV350AE-02821C_MES_v1.indd Sec1:3DV350AE-02821C_MES_v1.indd Sec1:3 2011-10-05 10:35:542011-10-05 10:35:54
4_ instrucciones de seguridad
GUARDE ESTAS INSTRUCCIONES
instrucciones de seguridad
ADVERTENCIA: Para reducir el riesgo de incendio, descargas eléctricas o lesiones físicas
cuando use este electrodoméstico, siga las instrucciones de seguridad básicas que figuran
a continuación:
1. Lea todas las instrucciones antes de usar este electrodoméstico.
2. No seque prendas que han sido previamente limpiadas, lavadas, remojadas o
salpicadas con gasolina, solventes de limpieza en seco u otras sustancias inflamables o
explosivas, ya que emiten vapores que pueden prenderse fuego o explotar.
3. No permita que los niños jueguen sobre la lavadora o dentro de ella. Se requiere de
supervisión cuando el electrodoméstico es utilizado cerca de los niños.
4. Antes de descartar el electrodoméstico o de retirarlo de servicio, extraiga la puerta del
compartimiento de secado.
5. No introduzca la mano en el electrodoméstico si el tambor está en movimiento
6. No instale o guarde este electrodoméstico donde quede expuesto a factores climáticos.
7. No modifique los controles.
8. No repare, reemplace ni intente realizar el mantenimiento de cualquier pieza del
electrodoméstico salvo que esté recomendado específicamente en las instrucciones
de mantenimiento del usuario o en las instrucciones de reparación para el usuario
publicadas y que, a su juicio, usted tenga la habilidad para llevarlas a cabo.
9. No use suavizante para ropa o productos para evitar la estática salvo que el fabricante
del suavizante para ropa o del producto lo recomiende.
10.No aplique calor para secar prendas que contengan goma espuma o materiales
semejantes a la goma con textura similar.
11.Limpie el filtro atrapapelusa antes o después de cada carga.
12.El personal técnico calificado debe efectuar una limpieza periódica del interior del
electrodoméstico y del conducto de drenaje.
13.El personal técnico calificado debe efectuar una limpieza periódica del interior del
electrodoméstico y del conducto de drenaje.
14.No coloque elementos expuestos a aceites de cocina en la secadora. Los elementos
contaminados con aceites de cocina pueden contribuir a que se produzca una reacción
química que ocasione que en la carga de ropa se prenda fuego.
ADVERTENCIA
DV350AE-02821C_MES_v1.indd Sec1:4DV350AE-02821C_MES_v1.indd Sec1:4 2011-10-05 10:35:542011-10-05 10:35:54
instrucciones de seguridad _5
GUARDE ESTAS INSTRUCCIONES
QUÉ HACER SI PERCIBE OLOR A GAS:
• No intente encender ningún electrodoméstico.
• No encienda este electrodoméstico.
• No toque ningún interruptor eléctrico.
• No utilice ningún teléfono de su edificio.
• Haga que todos los ocupantes se retiren de la habitación, edificio o área.
• Comuníquese inmediatamente con el proveedor de gas desde el teléfono de un vecino. Siga
las instrucciones del proveedor de gas.
• Si no puede comunicarse con el proveedor de gas, llame al departamento de bomberos.
La instalación y el servicio técnico deberán estar a cargo de un instalador calificado, una agencia
de reparaciones o el proveedor de gas.
Lea todas las instrucciones antes de usar el electrodoméstico.
Para reducir el riesgo de incendio o explosión:
• No seque prendas que hayan sido previamente limpiadas, lavadas, remojadas o
salpicadas con gasolina, solventes de limpieza en seco u otras sustancias inflamables
o explosivas. Emiten vapores que se pueden prender fuego o explotar. No debe
colocarse en la secadora ningún material que haya estado en contacto con un solvente
de limpieza o líquidos o sólidos inflamables hasta que se haya eliminado todo vestigio
de tales líquidos o sólidos inflamables y sus vapores.
Existen muchos artículos altamente inflamables en los hogares, tales como acetona,
alcohol desnaturalizado, gasolina, kerosene, algunos limpiadores líquidos de uso
doméstico, algunos quitamanchas, aguarrás, ceras y removedores de cera.
• No se deben secar artículos que contengan goma espuma (puede estar catalogada
como espuma de látex) o materiales semejantes a la goma y con textura similar en
la opción de secado con calor. Los materiales de goma espuma que reciben calor
pueden, en ciertas circunstancias, provocar incendios por combustión espontánea.
No permita que los niños o las mascotas jueguen sobre el electrodoméstico, dentro de él
o frente a él. Se requiere de supervisión cuando el electrodoméstico es utilizado cerca de
niños y mascotas.
Antes de desechar la secadora o de retirarla de servicio, quite la puerta del compartimiento
de secado para evitar que los niños y las mascotas queden atrapados dentro de la
secadora.
No introduzca la mano en el electrodoméstico cuando el tambor esté en movimiento.
No instale o guarde este electrodoméstico donde quede expuesto a factores climáticos.
No modifique los controles.
No repare, reemplace ni intente realizar el mantenimiento de ninguna pieza del
electrodoméstico a menos que se recomiende específicamente en las instrucciones de
reparación para el usuario y que, a su juicio, usted tenga la habilidad para llevarlas a cabo.
No utilice suavizante de ropa o productos para eliminar la estática salvo que el fabricante
del suavizante de ropa o del producto recomiende su uso con la secadora.
Limpie el filtro para pelusas antes o después de cada carga.
Mantenga el área alrededor de la salida del drenaje y las áreas circundantes libres de
pelusa, polvo y suciedad.
El personal técnico calificado debe efectuar una limpieza periódica del interior de la secadora y
del conducto de drenaje.
ADVERTENCIA
DV350AE-02821C_MES_v1.indd Sec1:5DV350AE-02821C_MES_v1.indd Sec1:5 2011-10-05 10:35:542011-10-05 10:35:54
6_ instrucciones de seguridad
GUARDE ESTAS INSTRUCCIONES
instrucciones de seguridad
Este electrodoméstico debe conectarse a tierra correctamente. Nunca enchufe el cable
de alimentación a un receptáculo que no esté conectado a tierra correctamente ni guarde
conformidad con los códigos locales y nacionales. Consulte las instrucciones de instalación
para conectar este electrodoméstico a tierra.
No se siente encima de la secadora.
Debido a las constantes mejoras a los productos, Samsung se reserva el derecho de
modificar las especificaciones sin previo aviso. Para conocer detalles completos, consulte
las instrucciones de instalación incluidas con su producto antes de seleccionar los
gabinetes, hacer aberturas o comenzar la instalación.
Asegúrese de que los bolsillos no contengan objetos pequeños, sólidos y de forma irregular,
material extraño, etc., por ejemplo: monedas, cuchillos, alfileres, etc. Tales objetos podrían
dañar la secadora.
No lave ropa que contenga hebillas grandes, botones u otros objetos de metal pesado o sólido.
Se pueden producir pérdidas de gas en su sistema que generen una situación peligrosa.
Las pérdidas de gas pueden no ser detectadas únicamente por el olor.
Los proveedores de gas recomiendan que compre e instale un detector de gas aprobado por UL.
Instale y utilice de acuerdo con las instrucciones del fabricante.
No coloque prendas en la secadora que hayan sido salpicadas o remojadas con aceite vegetal
o aceite de cocina. Incluso después del lavado, estas prendas pueden contener una cantidad
importante de dichos aceites.
El aceite residual en las prendas puede prenderse fuego en forma espontánea. La posibilidad
de combustión espontánea aumenta cuando las prendas que contienen aceite vegetal o
aceite de cocina son expuestas al calor. Las fuentes de calor, tales como la secadora, pueden
calentar estas prendas y permitir que se produzca la oxidación del aceite a modo de reacción.
La oxidación genera calor. Si dicho calor no tiene forma salir, las prendas pueden calentarse lo
suficiente como para prenderse fuego. Amontonar, apilar o guardar este tipo de prendas puede
impedir que el calor salga y puede generar un peligro de incendio.
Todas las prendas limpias y sucias que contengan aceite vegetal o aceite de cocina pueden
resultar peligrosas. Lavar dichas prendas en agua caliente con una dosis adicional de
detergente reducirá el peligro, aunque no lo eliminará. Siempre use el ciclo Cool Down
(Enfriamiento) para estas prendas con el fin de reducir la temperatura. Nunca retire estas
prendas cuando la secadora se encuentre caliente ni interrumpa el ciclo de secado hasta que
las prendas hayan pasado por el ciclo Cool Down (Enfriamiento). Nunca amontone o apile estas
prendas cuando estén calientes.
LEY SOBRE AGUA POTABLE INOCUA Y TRATAMIENTO DE RESIDUOS
TÓXICOS DE CALIFORNIA
Esta ley exige que el gobernador de California publique una lista de sustancias que el estado reconoce como
causante de cáncer, defectos congénitos u otro daño reproductivo y exige que los comercios adviertan a sus
clientes acerca de la potencial exposición a dichas sustancias.
Los aparatos a gas pueden causar una exposición menor a cuatro de estas sustancias: benceno, monóxido
de carbono, formaldehído y hollín, causados principalmente por la combustión incompleta de gas natural o
combustibles PL.
Las secadoras correctamente ajustadas minimizan la combustión incompleta. La exposición a estas
sustancias puede minimizarse aún más permitiendo que la secadora ventile apropiadamente hacia el exterior.
ADVERTENCIA
ADVERTENCIA
DV350AE-02821C_MES_v1.indd Sec1:6DV350AE-02821C_MES_v1.indd Sec1:6 2011-10-05 10:35:542011-10-05 10:35:54
contenido _7
contenido
INSTALACIÓN DE LA SECADORA
8
8 Herramientas necesarias para la instalación
8 Consulte Exterior de la secadora
9 Requisitos para el tendido de conductos
10 Importante para el instalador
10 Consideraciones acerca de la ubicación
10 Instalación del electrodoméstico en un
gabinete o en un hueco
11 Instalación en casas rodantes
11 Drenaje
12 Requisitos en cuanto al gas
13 Requisitos eléctricos
13 Conexión a tierra
14 Conexiones eléctricas
15 Conexión de la manguera de entrada
16 Reemplazo de las piezas y los accesorios
16 Instalación
19 Lista de verificación final de la instalación
20 Sugerencias acerca del drenaje de la
secadora
21 Inversión de la puerta
MANUAL DE INSTRUCCIONES,
SUGERENCIAS
22
22 Descripción general del panel de control
25 Seguro para niños
25 Luz del tambor
26 Secado en estante
27 Limpie el filtro para pelusas
27 Cargue la secadora de manera adecuada
27 Cómo comenzar
CUIDADO Y LIMPIEZA
28
28 Panel de control
28 Tambor
28 Tambor de acero inoxidable
28 Exterior de la secadora
28 Sistema de drenaje de la secadora
SUGERENCIAS PARA PRENDAS
ESPECIALES
29
29 Sugerencias para prendas especiales
GUÍA DE SOLUCIÓN DE PROBLEMAS
30
30 Controle estos puntos si su secadora…
32 Códigos de información
APÉNDICE
33
33 Tabla de indicaciones sobre la tela
34 Protección del medio ambiente
34 Declaración de conformidad
34 Especificaciones
35 Tabla de ciclos
DV350AE-02821C_MES_v1.indd Sec3:7DV350AE-02821C_MES_v1.indd Sec3:7 2011-10-05 10:35:542011-10-05 10:35:54
8_ instalación de la secadora
instalación de la secadora
HERRAMIENTAS NECESARIAS PARA LA INSTALACIÓN
Contrate a un profesional para instalar la secadora adecuadamente. En caso de que sea necesaria una
visita del servicio técnico como consecuencia de una mala configuración, ajuste y conexión, se considerará
responsabilidad del instalador. Si usted mismo instala la secadora, usted es el responsable.
Asegúrese de tener todo lo necesario para realizar una instalación adecuada.
1. Se requiere un TOMACORRIENTE CON CONEXIÓN A TIERRA. Consulte la sección Requisitos
eléctricos.
2. UN CABLE DE ALIMENTACIÓN para las secadoras eléctricas (excepto en Canadá).
3. Los CONDUCTOS DE GAS (si se trata de una secadora a gas) deben cumplir con los códigos locales y
nacionales.
4. El SISTEMA DE DRENAJE debe consistir en un conducto de drenaje de metal rígido o flexible con un
recubrimiento de metal resistente.
Consulte los requisitos para el drenaje en las páginas 8-10.
CONSULTE EXTERIOR DE LA SECADORA
Conector en
forma de “Y”
Manguera de
entrada corta
Arandela de goma Manguera de entrada larga
Patas ajustables
Panel de control
Puerta
DV350AE-02821C_MES_v1.indd Sec5:8DV350AE-02821C_MES_v1.indd Sec5:8 2011-10-05 10:35:542011-10-05 10:35:54
instalación de la secadora _9
REQUISITOS PARA EL TENDIDO DE CONDUCTOS
• Utilice un conducto de acero galvanizado rígido o de aluminio rígido, de 4 pulgadas (10,2 cm) de diámetro.
• No utilice un conducto de menor tamaño.
• Los conductos de más de 4 pulgadas (10,2 cm) de diámetro pueden ocasionar una mayor acumulación de
pelusa.
Periódicamente, debe retirar la pelusa acumulada.
• Si es preciso utilizar un conducto de metal flexible, utilice el tipo que viene con un recubrimiento de metal
resistente. No utilice un conducto flexible con un recubrimiento delgado. Se puede producir una obstrucción
importante si se dobla el conducto flexible en forma demasiado marcada.
• Nunca instale ningún tipo de conducto flexible en paredes, techos u otros espacios que queden ocultos.
• Sólo deben utilizarse conductos metálicos rígidos o flexibles para el drenaje.
• Haga que el conducto de drenaje se mantenga lo más recto y corto posible.
• Asegure las uniones con cinta para conductos. No utilice tornillos.
• NO HAGA QUE LA SECADORA DRENE HACIA NINGUNA PARED, TECHO, SÓTANO DE PEQUEÑA
ALTURA O ESPACIO OCULTO DE UN EDIFICIO, LÍNEA DE DESCARGA DE GASES O CUALQUIER OTRO
CONDUCTO COMÚN O CHIMENEA.
ESTO PODRÍA GENERAR UN PELIGRO DE INCENDIO COMO CONSECUENCIA DE LA PELUSA
EXPULSADA POR LA SECADORA.
• Un conducto flexible de plástico se puede enroscar, combar, pinchar, puede reducir el flujo de aire, prolongar
el tiempo de secado y afectar el funcionamiento de la secadora.
• Los sistemas de drenaje de mayor longitud que la recomendada pueden prolongar el tiempo de secado,
afectar el funcionamiento del equipo y acumular pelusa.
• El conducto de drenaje debe finalizar en una tapa de drenaje con un regulador de tiro que gire hacia afuera
para evitar el reflujo de aire y el ingreso de insectos o plantas. Nunca utilice una tapa de drenaje con un
regulador de tiro magnético.
• La tapa debe tener 12 pulgadas (30,5 cm) de espacio libre como mínimo entre la parte inferior de la tapa y el
suelo u otra obstrucción. La abertura de la tapa debe apuntar hacia abajo.
• Nunca instale un filtro sobre la salida del drenaje.
• Para evitar la acumulación de pelusa, no permita que la secadora drene directamente en el hueco de una
ventana. No permita que drene debajo de la casa o de una galería.
• Si la red de conductos del drenaje debe pasar por un área que no recibe calor, se debe aislar el conducto
y se lo debe colocar levemente en declive hacia la tapa de drenaje para reducir la condensación y la
acumulación de pelusa.
• Inspeccione y limpie el interior del sistema de drenaje por lo menos una vez por año. Desenchufe el cable de
alimentación antes de limpiar.
• Controle con frecuencia para asegurarse de que el regulador de tiro de la tapa de drenaje se abra y se cierre
sin inconvenientes.
• Controle una vez por mes y limpie al menos una vez al año. Nota: Si las prendas no se secan, verifique que
los conductos no estén obstruidos.
SECADORA ELÉCTRICA Y A GAS
Tipo de tapa impermeable
Recomendado Utilice sólo para una instalación de
corto alcance
4” (10,2 cm) 2,5” (6,4 cm)
Cant. de codos de 90° Rígido Metálico flexible* Rígido Metálico flexible*
0 80 pies (24,4 m) 41 pies (12,4 m) 74 pies (22,6 m) 33 pies (10,1 m)
1 68 pies (20,7 m) 37 pies (11,2 m) 62 pies (18,9 m) 29 pies (8,8 m)
2 57 pies (17,4 m) 33 pies (10,1 m) 51 pies (15,5 m) 25 pies (7,6 m)
3 47 pies (14,3 m) 29 pies (8,8 m) 41 pies (12,5 m) 21 pies (6,5 m)
* No utilice un conducto flexible de un material que no sea el metal.
01 instalación de la secadora
DV350AE-02821C_MES_v1.indd Sec5:9DV350AE-02821C_MES_v1.indd Sec5:9 2011-10-05 10:35:552011-10-05 10:35:55
10_ instalación de la secadora
instalación de la secadora
Si la nueva secadora se instala dentro de un sistema de drenaje existente,
debe asegurarse de que:
• el sistema de drenaje cumpla con todos los códigos locales, estaduales y nacionales;
• no se utilice un conducto flexible de plástico;
• se controle y limpie toda la pelusa acumulada del interior del conducto existente;
• el conducto no esté enroscado o aplastado;
• el regulador de tiro de la tapa de drenaje se abra y se cierre sin inconvenientes.
La presión estática de cualquier sistema de drenaje no debe superar las 0,83 pulgadas de la
columna de agua ni ser inferior a 0.
Esto se puede medir cuando la secadora está en funcionamiento con un manómetro en el punto
donde el conducto de drenaje se conecta a la secadora. Se debe utilizar la opción sin calor. El
tambor de la secadora debe estar vacío y el filtro para pelusas limpio.
IMPORTANTE PARA EL INSTALADOR
Lea las siguientes instrucciones con detenimiento antes de instalar la secadora. Estas instrucciones se
deben conservar para consultas futuras.
RETIRE LA PUERTA DE TODOS LOS ELECTRODOMÉSTICOS DESECHADOS PARA EVITAR EL
PELIGRO DE QUE UN NIÑO SE ASFIXIE.
CONSIDERACIONES ACERCA DE LA UBICACIÓN
La secadora debe estar ubicada donde haya suficiente espacio adelante para cargarla y suficiente espacio
atrás para el sistema de drenaje. Esta secadora viene preparada de fábrica para el drenaje posterior. Para
que drene por la parte inferior o hacia la derecha o la izquierda, utilice el kit de drenaje accesorio. El kit
viene acompañado de instrucciones. Es importante asegurarse de que en la habitación circule suficiente
aire fresco. La secadora debe estar ubicada donde el aire pueda fluir sin inconvenientes.
Para las secadoras a gas, se debe mantener el espacio libre suficiente tal como figura en la placa de información
para garantizar que haya aire suficiente para la combustión y el funcionamiento adecuado de la secadora.
NO SE DEBE INSTALAR O GUARDAR LA SECADORA EN UN ÁREA DONDE QUEDE EXPUESTA AL
AGUA Y/O A LOS FACTORES CLIMÁTICOS. EL ÁREA DE LA SECADORA DEBE MANTENERSE LIBRE
DE MATERIALES COMBUSTIBLES, GASOLINA Y OTROS VAPORES Y LÍQUIDOS INFLAMABLES.
UNA SECADORA PRODUCE PELUSA COMBUSTIBLE. NO DEBE HABER PELUSAS EN EL ÁREA
CIRCUNDANTE DE LA SECADORA.
INSTALACIÓN DEL ELECTRODOMÉSTICO EN UN GABINETE O EN
UN HUECO
La secadora debe tener un drenaje con salida hacia el exterior para reducir el riesgo de incendio
cuando se instala en un gabinete o en un hueco.
• No se debe instalar ningún otro electrodoméstico que queme combustible en el mismo gabinete de la
secadora.
• ADVERTENCIA: Para reducir el riesgo de incendio, esta secadora DEBE TENER UN DRENAJE CON
SALIDA HACIA EL EXTERIOR.
Consulte la sección INFORMACIÓN ACERCA DEL DRENAJE.
• Los espacios libres mínimos entre la secadora y las paredes adyacentes u otras superficies deben tener
las siguientes dimensiones: 2” (5,08 cm) en el frente, 17” (43,18 cm) en la parte superior, 1” (2,54 cm) a
ambos lados y 5” (12,7 cm) en la parte posterior.
• El frente del gabinete debe contar con dos aberturas sin obstrucciones para que ingrese el aire, para
ocupar un área total combinada mínima de 72 pulg² (465 cm²), con 3” (7,62 cm) de abertura mínima en la
parte superior y en la parte inferior. Se acepta una puerta tipo persiana con un espacio libre equivalente.
ADVERTENCIA
ADVERTENCIA
DV350AE-02821C_MES_v1.indd Sec5:10DV350AE-02821C_MES_v1.indd Sec5:10 2011-10-05 10:35:562011-10-05 10:35:56
instalación de la secadora _11
INSTALACIÓN EN CASAS RODANTES
La instalación de la secadora en casas rodantes debe cumplir con la Norma de Construcción y Seguridad
de Casas Fabricadas, Título 24 CFR, Parte 3280 [denominada anteriormente Norma Federal para la
Construcción y la Seguridad de Casas Rodantes, Título 24, HUD (Parte 280), 1975] (para los Estados
Unidos) o las Normas CSA Z240 (para Canadá).
Cuando se instala una secadora en una casa rodante, se debe tener la precaución de asegurar la secadora
al piso.
Ubique un área en la que circule suficiente aire fresco.
Se requiere un espacio mínimo de 72 pulg² (465 cm²) sin obstrucciones.
Llame al 1-800-SAMSUNG(726-7864) para obtener más información acerca de la compra del kit de anclaje
al piso como accesorio.
Todas las instalaciones en casas rodantes deben tener un drenaje con salida hacia el exterior y la
terminación del conducto de drenaje debe estar firmemente asegurada a la estructura de la casa rodante
mediante materiales que no resulten inflamables.
El conducto de drenaje no puede terminar debajo de la casa rodante.
Consulte la sección Drenaje a fin de obtener más información.
DRENAJE
Si la secadora tiene un drenaje con salida hacia el exterior se evitará que ingrese una gran cantidad de
pelusa y humedad a la habitación.
En los Estados Unidos:
• Todas las secadoras deben tener un drenaje con salida hacia el exterior.
• El conducto de drenaje requerido tiene 4 pulgadas (10,2 cm) de diámetro.
• Sólo se utilizarán conductos flexibles tipo lámina metálica, si los hubiera, identificados
específicamente para su utilización con el electrodoméstico por el fabricante y que cumplan
con el Esquema para conductos de transición de secadora de ropa, Tema 2158A.
• El conducto no se montará con tornillos u otros medios de sujeción que se extiendan dentro
del conducto y atrapen pelusa.
En Canadá:
• Sólo se utilizarán aquellos conductos flexibles tipo lámina metálica, si los hubiera,
específicamente identificados por el fabricante para su uso con el electrodoméstico.
• Todas las secadoras deben tener un drenaje con salida hacia el exterior.
• El conducto de drenaje debe tener 4 pulgadas (10,2 cm) de diámetro.
Fuera de los EE.UU. y Canadá:
• Remítase a los códigos locales.
La secadora debe tener un drenaje con salida hacia el exterior para reducir el riesgo de
incendio cuando se instala en un gabinete o en un hueco.
NUNCA UTILICE UN CONDUCTO FLEXIBLE DE PLÁSTICO O DE UN MATERIAL QUE NO
SEA EL METAL.
Si su red de conductos existente es de plástico, de un material que no sea el metal o es
inflamable, reemplácela por una que sea de metal.
Utilice únicamente un conducto de drenaje de metal que no sea inflamable para asegurar la
contención del aire expulsado, el calor y la pelusa.
01 instalación de la secadora
ADVERTENCIA
DV350AE-02821C_MES_v1.indd Sec5:11DV350AE-02821C_MES_v1.indd Sec5:11 2011-10-05 10:35:562011-10-05 10:35:56
12_ instalación de la secadora
instalación de la secadora
REQUISITOS EN CUANTO AL GAS
Utilice únicamente gas natural o gas LP (gas licuado de propano).
LA INSTALACIÓN DEBE REALIZARSE EN CONFORMIDAD CON LOS CÓDIGOS LOCALES, O
EN AUSENCIA DE ELLOS, CON EL CÓDIGO NACIONAL PARA GAS Y COMBUSTIBLES ANSI/
Z223.1, LA REVISIÓN MÁS RECIENTE (PARA LOS ESTADOS UNIDOS), O CON LOS CÓDIGOS DE
INSTALACIÓN CAN/CGA-B149 (PARA CANADÁ).
Las secadoras a gas están equipadas con un orificio para el quemador de modo que puedan ser utilizadas
con gas natural. Si tiene pensado utilizar su secadora con gas LP (gas licuado de propano), deberá
efectuarse la conversión para lograr un funcionamiento adecuado y seguro, dicha tarea deberá estar a
cargo de un técnico calificado.
Se recomienda usar un conducto de suministro de gas de 1/2” (1,27 cm) y el mismo debe reducirse
para la conexión con el conducto de gas de 3/8” (1 cm) de su secadora. El Código Nacional para Gas y
Combustibles exige que se instale una válvula manual de cierre del gas, aprobada y de fácil acceso, dentro
de los 6” de distancia de la secadora.
Las secadoras a gas instaladas en garajes residenciales deben estar elevadas a 18 pulgadas
(46 cm) del piso.
Además, se debe instalar una conexión roscada macho N.P.T. (rosca nacional para tubos) de 1/8” (0,3 cm),
accesible para la conexión del medidor de prueba, inmediatamente contra corriente de la conexión del
suministro de gas de la secadora.
Su secadora debe estar desconectada del sistema de suministro de gas durante las pruebas de presión del
sistema.
NO vuelva a utilizar el viejo conducto de gas de metal flexible. El diseño del conducto de gas flexible debe
estar certificado por la Asociación Americana del Gas (CGA en Canadá).
• Todo compuesto de unión de tuberías utilizado debe ser resistente a la acción del gas licuado de
petróleo.
• A modo de cortesía, la mayoría de las empresas locales de gas inspeccionarán la instalación del
artefacto a gas.
ENCENDIDO DEL GAS: la secadora utiliza un sistema de encendido automático para encender el
quemador.
No existe un piloto que permanezca constantemente encendido.
Instrucciones de instalación de la comunidad de Massachusetts
La instalación de la secadora deberá estar a cargo de un plomero o un gasista matriculado.
Se deberá instalar una válvula de gas manual con una manija en forma de “T” en el conducto
de suministro de gas de la secadora. Si se utiliza un conector de gas flexible para instalar la
secadora, el conector debe tener una longitud máxima de 3’ (36”).
- Se pueden producir pérdidas de gas en su sistema que ocasionen una situación
peligrosa.
- Las pérdidas de gas pueden no ser detectadas únicamente por el olor.
- Los proveedores de gas recomiendan que compre e instale un detector de gas
aprobado por UL.
- Instale y use de acuerdo con las instrucciones del fabricante.
ADVERTENCIA
DV350AE-02821C_MES_v1.indd Sec5:12DV350AE-02821C_MES_v1.indd Sec5:12 2011-10-05 10:35:562011-10-05 10:35:56
instalación de la secadora _13
REQUISITOS ELÉCTRICOS
El diagrama del cableado se encuentra en la parte posterior de la secadora.
• La conexión inadecuada del conductor de conexión a tierra del equipo puede generar una
descarga eléctrica.
Consulte a un electricista o técnico calificado si le surgen dudas acerca de si la conexión a tierra
de su secadora es correcta. No modifique el enchufe provisto con la secadora; si no entra en el
tomacorriente, solicite a un electricista calificado que instale el tomacorriente adecuado.
• Para evitar el riesgo innecesario de incendio, descarga eléctrica o lesiones físicas, todo el cableado
y la conexión a tierra deben realizarse en conformidad con los códigos locales, o en ausencia
de ellos, con el Código Eléctrico Nacional, ANSI/NFPA Nro. 70, la revisión más reciente (para los
EE.UU.) o el Código Eléctrico Canadiense CSA C22.1, las revisiones más recientes y los códigos
y ordenanzas locales. Es su responsabilidad proveer los servicios eléctricos adecuados para su
secadora.
• Todas las instalaciones de gas deberán realizarse en conformidad con el Código Nacional para
Combustibles ANSI/Z2231, su última revisión (para los EE.UU.) o con los Códigos de Instalación
CAN/CGA - B149, su última revisión (para Canadá) y los códigos y ordenanzas locales.
CONEXIÓN A TIERRA
Esta secadora debe conectarse a tierra. En caso de que el electrodoméstico funcione mal o se
descomponga, la conexión a tierra reducirá el riesgo de descarga eléctrica al ofrecer una vía de menos
resistencia a la corriente eléctrica.
Modelos a gas
Su secadora tiene un cable con un conductor de conexión a tierra del equipo y un enchufe de
conexión a tierra.
El enchufe debe conectarse a un tomacorriente adecuado que esté correctamente instalado y
conectado a tierra en conformidad con todos los códigos y ordenanzas locales.
No modifique el enchufe provisto con la secadora; si no entra en el tomacorriente, solicite a un
electricista calificado que instale el tomacorriente adecuado.
NUNCA CONECTE UN CABLE A TIERRA A TUBERÍAS DE PLOMERÍA, TUBERÍAS DE GAS O
CAÑERÍAS DE AGUA CALIENTE DE PLÁSTICO.
Modelos eléctricos
La secadora tiene un cable con un conductor de conexión a tierra del equipo y un enchufe de
conexión a tierra, de venta por separado.
El enchufe debe conectarse a un tomacorriente adecuado que esté correctamente instalado y
conectado a tierra en conformidad con todos los códigos y ordenanzas locales.
No modifique el enchufe provisto con la secadora; si no entra en el tomacorriente, solicite a un
electricista calificado que instale el tomacorriente adecuado.
Si no se utiliza un cable de alimentación y la secadora eléctrica debe estar permanentemente
conectada, se la debe conectar a un sistema de cableado de metal con conexión a tierra
permanente, o se debe conectar un conductor con conexión a tierra del equipo a los
conductores del circuito y a la terminal con conexión a tierra del equipo.
ADVERTENCIA
ADVERTENCIA
01 instalación de la secadora
ADVERTENCIA
DV350AE-02821C_MES_v1.indd Sec5:13DV350AE-02821C_MES_v1.indd Sec5:13 2011-10-05 10:35:572011-10-05 10:35:57
14_ instalación de la secadora
instalación de la secadora
CONEXIONES ELÉCTRICAS
Antes de poner al electrodoméstico en funcionamiento o realizar pruebas, siga las instrucciones de
conexión a tierra de la sección Conexión a tierra.
Se recomienda que se destine un circuito derivado individual (o separado) sólo para la secadora. NO
UTILICE UN CABLE PROLONGADOR.
Modelos a gas – EE.UU. y Canadá
Se requiere un servicio eléctrico aprobado de CA de 120 voltios, 60 Hz, con un fusible o
disyuntor de 15 A.
Modelos eléctricos – Sólo EE.UU.
La mayor parte de las secadoras estadounidenses requieren un servicio eléctrico aprobado de
CA de 120/240 voltios, 60 Hz. Algunas requieren un servicio eléctrico aprobado de 120/208
voltios, 60 Hz. Los requisitos del servicio eléctrico pueden encontrarse en la etiqueta con
información ubicada detrás de la puerta. Se requiere un fusible o disyuntor de 30 A a ambos
lados del conducto.
• Si se utiliza un cable de alimentación, el cable debe enchufarse a un tomacorriente de 30 A.
• NO se provee el cable de alimentación con los modelos eléctricos de secadoras
estadounidenses.
IMPORTANTE:
Si lo permiten los códigos locales, el suministro eléctrico de la secadora puede conectarse por
medio de un nuevo kit de cables de alimentación eléctrica, rotulado para que se lo utilice con la
secadora, es decir que cuente con certificación U.L. y categorizado en un mínimo de 120/240
voltios, 30 A con tres conductores de cobre N.° 10 que finalicen en terminales de bucle cerrado,
pernos de pala de tipo abierto con extremos rebatidos o con conductores de estaño.
• No vuelva a utilizar un cable de alimentación eléctrica de una secadora vieja. El cable de
alimentación eléctrica debe conservarse en el gabinete de la secadora con un dispositivo de
alivio de tensión con certificación UL adecuado.
• La conexión a tierra a través del conductor neutro está prohibida para (1) instalaciones
nuevas con circuito derivado, (2) casas rodantes, (3) vehículos recreativos y (4) áreas en las
que los códigos locales prohíban la conexión a tierra a través de un conductor neutro. (Utilice
un enchufe de 4 pines para el tomacorriente de 4 ranuras, tipo NEMA 14-30R).
Modelos eléctricos – Sólo Canadá
• Se requiere un servicio eléctrico aprobado de CA de 120/240 voltios, 60 Hz, equipado con
un fusible o disyuntor de 30 A a ambos lados del conducto.
• Todos los modelos canadienses se envían con el cable de alimentación adjunto. El cable de
alimentación debe conectarse a un tomacorriente de 30 A.
En Canadá no está permitido convertir una secadora a 208 voltios.
DV350AE-02821C_MES_v1.indd Sec5:14DV350AE-02821C_MES_v1.indd Sec5:14 2011-10-05 10:35:572011-10-05 10:35:57
instalación de la secadora _15
CONEXIÓN DE LA MANGUERA DE ENTRADA
Método 1
La secadora debe conectarse a la llave de agua fría mediante las nuevas mangueras de entrada.
No utilice mangueras viejas.
1. Si el espacio lo permite, conecte el extremo hembra de
bronce del conector en forma de “Y” a la llave de agua fría.
2. Cierre la llave de agua fría.
3. Conecte el extremo recto de la manguera larga al conector
en forma de “Y”.
4. Ajuste la unión con dos tercios de giro adicionales
utilizando la pinza.
No ajuste demasiado ya que se puede dañar la unión.
5. Conecte el extremo angular de las mangueras largas para
llenar la válvula en la parte inferior del armazón trasero de la
secadora. Enrosque la unión a mano hasta que se asiente
en el conector de la válvula de carga.
6. Ajuste la unión con dos tercios de giro adicionales
utilizando la pinza.
No ajuste demasiado ya que se puede dañar la unión.
7. Compruebe que las llaves de agua estén abiertas.
8. Compruebe que no haya pérdidas alrededor del conector
en forma de “Y”, las llaves de agua y las mangueras.
Método 2
La secadora debe conectarse a la llave de agua fría mediante las nuevas mangueras de entrada.
No utilice mangueras viejas.
1.
Si el conector en forma de “Y” no puede conectarse directamente
a la llave de agua fría, se debe utilizar la manguera corta.
2. Cierre la llave de agua fría.
3. Conecte la manguera de entrada corta a la llave de agua fría.
Enrosque la unión a mano hasta que se asiente en la llave de agua.
4. Ajuste la unión con dos tercios de giro adicionales
utilizando la pinza.
No ajuste demasiado ya que se puede dañar la unión.
5. Acople el conector en forma de “Y” al extremo macho
de bronce de la manguera pequeña. Enrosque la unión a
mano hasta que se asiente en el conector.
6. Ajuste la unión con dos tercios de giro adicionales utilizando la pinza.
No ajuste demasiado ya que se puede dañar la unión.
7. Una el extremo angular de las mangueras largas a la
válvula de carga en la parte inferior del armazón trasero
de la secadora. Enrosque la unión a mano hasta que se
asiente en el conector de la válvula de carga.
8. Ajuste la unión con dos tercios de giro adicionales
utilizando la pinza.
No ajuste demasiado ya que se puede dañar la unión.
9. Compruebe que las llaves de agua estén abiertas.
10. Compruebe que no haya pérdidas alrededor del conector en forma de “Y”, las llaves de agua
y las mangueras.
01 instalación de la secadora
Manguera corta
(Entrada de
agua fría)
Conector en
forma de “Y”
Manguera larga
DV350AE-02821C_MES_v1.indd Sec5:15DV350AE-02821C_MES_v1.indd Sec5:15 2011-10-05 10:35:572011-10-05 10:35:57
16_ instalación de la secadora
instalación de la secadora
REEMPLAZO DE LAS PIEZAS Y LOS ACCESORIOS
Si es preciso reemplazar piezas o accesorios de la secadora, comuníquese con el distribuidor al que le
compró la secadora o con el centro de atención al cliente de SAMSUNG al 1-800-SAMSUNG(726-7864).
INSTALACIÓN
Reúna las herramientas y piezas necesarias antes de comenzar la instalación.
Lea y siga las instrucciones provistas con cualquier herramienta enumerada aquí.
Herramientas y piezas
Pinzas Cúter
Llave inglesa para
tuberías (sólo de gas)
Llave de tuercas
Nivel Destornillador Phillips Cinta para conductos Llave inglesa
Para realizar una instalación adecuada, recomendamos contratar a un profesional. Para instalar:
1. Mueva la secadora al lugar adecuado para la instalación. Considere instalar la secadora y la lavadora
una junto a la otra para permitir el acceso a las conexiones de gas, eléctricas y de drenaje.
Coloque dos de las protecciones superiores de cartón en el piso. Incline la secadora hacia uno de los
laterales, de modo tal que quede atravesando ambas protecciones.
2. Vuelva a colocar la secadora en posición vertical.
3. La secadora debe estar nivelada para garantizar un secado óptimo.
Para minimizar las vibraciones, los ruidos y los movimientos
indeseados, el suelo debe ser una superficie sólida perfectamente
nivelada.
Para colocar la secadora a la misma altura que la lavadora, retraiga
completamente las patas niveladoras girándolas en sentido contrario
a las agujas del reloj, luego afloje las patas girándolas en sentido de
las agujas del reloj.
Ajuste las patas niveladoras sólo lo necesario para nivelar la
secadora. Extender las patas niveladoras más de lo necesario puede
hacer que la secadora vibre.
Nivel
Patas niveladoras
Retraer completamente Luego aflojar
DV350AE-02821C_MES_v1.indd Sec5:16DV350AE-02821C_MES_v1.indd Sec5:16 2011-10-05 10:35:582011-10-05 10:35:58
instalación de la secadora _17
4. Consulte la sección Drenaje antes de instalar el sistema de drenaje. Instale la red de conductos desde
la secadora hasta la tapa de drenaje. El extremo con reborde de las secciones del conducto deben
apuntar hacia afuera de la secadora.
NO utilice tornillos con recubrimiento de metal cuando realice el montaje de los conductos. Se les debe
colocar cinta a las uniones.
Nunca utilice material de plástico flexible para el drenaje.
Sugerencia para que las instalaciones queden bien ajustadas: conecte una sección del sistema de
drenaje a la secadora antes de colocarla en su lugar.
Utilice cinta para conductos para asegurar esta sección a la secadora, pero no cubra las aberturas del
gabinete de la secadora.
5. Consulte la sección Requisitos eléctricos.
ANTES DE PONER EL ELECTRODOMÉSTICO EN FUNCIONAMIENTO O REALIZAR PRUEBAS, siga
las instrucciones de conexión a tierra de la sección Conexión a tierra.
MODELOS ESTADOUNIDENSES:
IMPORTANTE: Todos los modelos estadounidenses fueron fabricados para una CONEXIÓN
DE SISTEMAS DE 3 CABLES.
El armazón de la secadora está conectado a tierra al conductor neutro del bloque de terminales.
Se requiere una CONEXIÓN DE SISTEMAS DE 4 CABLES para las construcciones nuevas
o remodeladas, las casas rodantes o si los códigos locales no permiten la conexión a tierra
a través del neutro. Si se utiliza un sistema de 4 cables, el armazón de la secadora no puede
conectarse a tierra al conductor neutro del bloque de terminales. Remítase a las siguientes
instrucciones para las CONEXIONES DE SISTEMAS DE 3 Y 4 CABLES.
Retire la tapa del bloque de terminales.
Inserte el cable de alimentación con un dispositivo de alivio de tensión con certificación UL a través del
orificio provisto en el gabinete cerca del bloque de terminales.
Se debe utilizar un dispositivo de alivio de tensión.
No afloje las tuercas ya instaladas en el bloque de terminales. Asegúrese de que estén ajustadas.
Utilice un tomacorriente para huecos profundos de 3/8” (1 cm).
01 instalación de la secadora
DV350AE-02821C_MES_v1.indd Sec5:17DV350AE-02821C_MES_v1.indd Sec5:17 2011-10-05 10:36:002011-10-05 10:36:00
18_ instalación de la secadora
instalación de la secadora
6. Consulte la sección Requisitos en cuanto al gas.
Retire la cubierta protectora de la rosca para tubos.
Aplique compuesto de unión de tuberías o 1 1/2 vueltas aproximadamente de cinta de teflón en todas
las conexiones roscadas.
El compuesto de unión de tuberías utilizado debe ser resistente a la acción del gas licuado de
petróleo.
Conecte el suministro de gas a la secadora.
Se requiere un accesorio adicional para conectar el extremo de la rosca hembra de 3/4” (1,9 cm) de un
conector flexible al extremo de la rosca macho de 3/8” (1 cm) de la secadora.
Ajuste firmemente el accesorio de la tubería de gas sobre las roscas.
Abra el suministro de gas. Controle todas las conexiones de gas para detectar si presentan pérdidas
usando una solución jabonosa.
Si aparecen burbujas, ajuste las conexiones y vuelva a controlar.
NO use la llama abierta para verificar si hay pérdidas de gas.
Conexiones de sistemas de 3 CABLES
1. Afloje o retire el tornillo central del bloque de terminales.
2. Conecte el cable neutro (cable blanco o central) del cable
de alimentación a la terminal de tornillo central de color
plateado del bloque de terminales. Ajuste el tornillo.
3. Conecte los demás cables a los tornillos externos del
bloque de terminales. Ajuste los tornillos.
4. Ajuste los tornillos con dispositivo de alivio de tensión.
5. Inserte la lengüeta de la cubierta del bloque de terminales
en la ranura del panel posterior de la secadora.
Asegure la cubierta con un tornillo de sujeción.
1. Conector a tierra externo
2. Cable a tierra neutro (verde/amarillo)
3. Tornillo central de color plateado del bloque de terminales
4. Cable neutro (cable blanco o central)
5. Dispositivo de alivio de tensión con certificación UL de 3/4” (1,9 cm)
Si realiza la conversión del sistema eléctrico de 4 cables a 3 cables, debe volver a conectar
la cinta de conexión a tierra al soporte del bloque de terminales para conectar a tierra el
armazón de la secadora al conductor neutro.
ADVERTENCIA
DV350AE-02821C_MES_v1.indd Sec5:18DV350AE-02821C_MES_v1.indd Sec5:18 2011-10-05 10:36:002011-10-05 10:36:00
instalación de la secadora _19
Conexiones de sistemas de 4 CABLES
1. Retire el tornillo central del bloque de terminales.
2. Conecte el cable a tierra (verde o sin cubierta) del cable de
alimentación al tornillo conductor a tierra externo.
3. Conecte el cable neutro (cable blanco o central) del cable
de alimentación y el cable a tierra del electrodoméstico
(verde con franjas amarillas) debajo del tornillo central del
bloque de terminales.
4. Conecte los demás cables a los tornillos externos del
bloque de terminales. Ajuste los tornillos.
5. Ajuste los tornillos con dispositivo de alivio de tensión.
6. Inserte la lengüeta de la cubierta del bloque de terminales en la ranura del panel posterior de
la secadora.
Asegure la cubierta con un tornillo de sujeción.
1. Conector a tierra externo
2. Cable verde o de cobre desnudo del cable de alimentación
3. Dispositivo de alivio de tensión con certificación UL de 3/4 pulgadas (1,9 cm)
4. Tornillo central de color plateado del bloque de terminales
5. Cable a tierra (verde/amarillo)
6. Cable neutro (cable blanco o central)
7. Con un nivelador, controle la secadora y haga los ajustes necesarios a las patas niveladoras.
8. En ese momento, asegúrese de que todas las conexiones de gas (en los modelos a gas), y las
conexiones eléctricas y del drenaje estén completas. Enchufe la secadora y controle el funcionamiento
utilizando la lista de verificación que figura más abajo.
9. (SÓLO MODELOS A GAS - DV350AG*)
Es posible que al principio el quemador no se encienda debido a la presencia de aire en el conducto
de gas. Permitir que la secadora funcione con la opción de calor purgará el conducto. Si en el lapso
de 5 minutos el gas no se enciende, apague la secadora y espere 5 minutos. Asegúrese de que el
suministro de gas hacia su secadora esté abierto. Para confirmar que el gas está encendido, controle
que se sienta calor en el drenaje.
LISTA DE VERIFICACIÓN FINAL DE LA INSTALACIÓN
La secadora está enchufada a un tomacorriente y está conectada a tierra correctamente.
Los conductos de drenaje están conectados y se ha colocado cinta a las uniones.
NO se usó un conducto flexible de plástico.
Se usó material de metal rígido o flexible con un recubrimiento de metal resistente para la ventilación.
La secadora está nivelada y apoyada firmemente sobre el piso.
Modelos a gas: el gas está abierto y no hay pérdidas de gas.
Encienda la secadora para confirmar que funciona, calienta y se apaga.
01 instalación de la secadora
DV350AE-02821C_MES_v1.indd Sec5:19DV350AE-02821C_MES_v1.indd Sec5:19 2011-10-05 10:36:002011-10-05 10:36:00
20_ instalación de la secadora
instalación de la secadora
SUGERENCIAS ACERCA DEL DRENAJE DE LA SECADORA
Un conducto flexible de plástico o de un material que no sea el metal presenta un potencial
riesgo de incendio.
1. Asegúrese de que su secadora esté instalada correctamente
para que extraiga el aire fácilmente.
2. Utilice un conducto de metal rígido, de 4” Coloque cinta en
todas las uniones, incluso en la secadora.
Nunca use tornillos que atrapen pelusa.
3. Mantenga los conductos lo más recto posible.
4. Limpie todos los viejos conductos antes de instalar la nueva
secadora.
Asegúrese de que la ventilación se abra y se cierre sin
inconvenientes.
Inspeccione y limpie el sistema de drenaje todos los años.
No permita que un sistema de drenaje defectuoso demore el secado:
1. restringiendo a la secadora con un sistema de
drenaje defectuoso.
2. utilizando un conducto flexible de plástico, con un
recubrimiento delgado o de un material que no es el
metal.
3. utilizando conductos innecesariamente largos que
tienen muchos codos.
4. Usando conductos y ventilaciones aplastados u
obstruidos.
ADVERTENCIA
1 2
3 4
DV350AE-02821C_MES_v1.indd Sec5:20DV350AE-02821C_MES_v1.indd Sec5:20 2011-10-05 10:36:002011-10-05 10:36:00
instalación de la secadora _21
INVERSIÓN DE LA PUERTA
1. Desconecte el cable de
alimentación.
2. Retire los dos tornillos de
la bisagra de la puerta.
3. Levante la puerta y
retírela.
8. Vuelva a colocar los
tornillos en los otros
orificios.
4. Retire un tornillo del frente
delantero.
9. Vuelva a colocar el tornillo
(Paso 4) en el frente
delantero.
5. Retire los dos tornillos
del lado opuesto de la
bisagra de la puerta.
10. Coloque la puerta sobre
el lado contrario y vuelva
a fijar a la secadora.
6. Retire los dos tornillos de
la placa de apoyo.
11. Vuelva a conectar la placa
de apoyo.
7. Retire un tornillo de la
bisagra de la puerta.
12. Vuelva a colocar los
tornillos en los orificios
restantes.
Es posible que no exista el tornillo que se mencionó en el PASO 4.
01 instalación de la secadora
ADVERTENCIA
DV350AE-02821C_MES_v1.indd Sec5:21DV350AE-02821C_MES_v1.indd Sec5:21 2011-10-05 10:36:012011-10-05 10:36:01
22_ manual de instrucciones, sugerencias
manual de instrucciones,
sugerencias
DESCRIPCIÓN GENERAL DEL PANEL DE CONTROL
Selector de
ciclos
Eseleccionar un ciclo, gire el disco Selector de ciclos hasta llegar al ciclo deseado.
La luz del indicador junto al nombre del ciclo se iluminará. Los ciclos Normal (Normal), Heavy
Duty (Servicio pesado), Perm Press (Plancha permanente), Delicates (Prendas delicadas) y
Sanitize (Desinfección) son ciclos de Sensor Dry (Secado con sensor).
La opción Sensor Dry (Secado con sensor) detecta automáticamente la
humedad en la carga y apaga la secadora cuando alcanza el nivel de secado
seleccionado (more dry (más seco) a damp dry (centrifugado parcial)).
Normal (Normal): utilice este ciclo para secar cargastales como algodón,
ropa interior y lino.
Heavy Duty (Servicio pesado): use este ciclo para obtener más calor para
las telas resistentes, tales comolos jeans, el corderoy y la ropa de trabajo.
Perm Press (Plancha permanente): seca automáticamente prendas de
algodón sin arrugas, telas sintéticas, tejidos y telas que requieren planchado
permanente.
Delicates (Prendas delicadas): este ciclo fue diseñado para secar prendas
sensibles al calor a baja temperatura de secado.
Sanitize (Desinfección): este programa le permite desinfectar las prendas
impregnando la tela con calor a alta temperatura durante el ciclo de secado. Utilice este
ciclo para mantener su ropa de cama y cortinas limpias por medio de la desinfección.
Time Dry (Secado con temporizador): este ciclo le permite seleccionar el
tiempo del ciclo deseado en minutos.
Gire el disco Selector de ciclos a Time Dry (Secado con temporizador) y, a
continuación, presione la flecha hacia arriba de Adjust Time (Ajustar tiempo)
para determinar el tiempo de secado.
Presione la flecha repetidamente para desplazarse por las opciones de tiempo.
Quick Dry (Secado rápido): ofrece un ciclo de secado en 30 minutos.
Refresh (Refrescar): este ciclo es el más adecuado para alisar arrugas y
reducir los olores de las cargas de una a cuatro prendas secas. En este ciclo
se rocía una pequeña cantidad de agua en el tambor de la secadora después
de varios minutos de secado con calor.
Wrinkle Care (Antiarrugas):este ciclo quitará las arrugas de prendas que se
dejaron en la secadora demasiado tiempo. En este ciclo se rocía una pequeña
cantidad de agua en el tambor de la secadora después de varios minutos de
secado con calor.
Si sobrecarga la secadora puede no obtener los mismos resultados.
1
3 4 5 6
8
1 9
72
DV350AE-02821C_MES_v1.indd Sec4:22DV350AE-02821C_MES_v1.indd Sec4:22 2011-10-05 10:36:032011-10-05 10:36:03
manual de instrucciones, sugerencias _23
Pantalla gráfica
digital
La pantalla digital muestra el tiempo restante del ciclo calculado después de
presionar el botón Start/Pause (Inicio/Pausa). El tiempo restante calculado
puede fluctuar a medida que avance el ciclo.
Se iluminará la luz de Drying (Secar) y se mantendrá iluminada hasta que se
haya cumplido el ciclo.
Cuando la secadora esté en la fase de enfriamiento, se iluminará la luz de
Cooling (Enfriando).
Cuando la secadora esté en la fase de prevención de arrugas, se iluminará la
luz de Wrinkle Prevent (Prevención de arrugas).
Cuando haya finalizado el ciclo, la palabra “End” (Fin) aparecerá en la pantalla
hasta que se abra la puerta de la secadora, se presione el botón Power
(Encendido), Close (Cerrar) o Start (Inicio/Pausa) hayan transcurrido 5 minutos.
Si su secadora se detiene durante un ciclo, las luces del indicador
parpadearán hasta que se presione el botón Start/Pause (Inicio/Pausa).
Botón de
selección Nivel
de secado
Para seleccionar el nivel de secado en los ciclos Normal (Normal), Heavy Duty
(Servicio pesado), u otros ciclos de Sensor Dry (Secado con sensor), presione
el botón Dry Level (Nivel de secado). Se iluminará una luz en el indicador junto
al nivel de secado deseado.
Presione el botón repetidamente para desplazarse por las opciones. Las
cargas más grandes o más voluminosas posiblemente requieran la opción
More Dry (Más seco) para que el secado sea completo.
La opción Less Dry (Menos seco) es la más adecuada para telas livianas, o
paraque quede algo de humedad en las prendas al final del ciclo. La opción
Damp Dry (Centrifugado parcial) fue concebida para secar las prendas
parcialmente. Utilícela para las prendas que deban secarse en posición
horizontal o colgarse.
Botón de
selección
Temperatura
Para seleccionar la temperatura correcta para la carga, presione el botón
Temp (Temperatura). Se iluminará una luz del indicador junto a la temperatura
deseada. Presione el botón repetidamente para desplazarse por las opciones.
High (Alta): para los algodones resistentes o aquellos con el rótulo “Tumble
Dry” (Secar en secadora).
Medium (Media): para telas que requieren planchado permanente, telas
sintéticas, algodones livianos u otras prendas rotuladas “Tumble Dry Medium”
(Secar en secadora a temperatura media).
Low (Baja): para prendas sensibles al calor rotuladas “Tumble Dry Low”
(Secar en secadora a temperatura baja) o “Tumble Dry Warm” (Secar en
secadora a temperatura cálida).
Extra Low (Extrabaja): ofrece la menor temperatura de secado con calor
posible.
Botón de
selección
Tiempo
Cuando utiliza los ciclos Manual Dry (Secado manual), se puede ajustar el
tiempo presionando el botón de selección de tiempo.
Durante el ciclo Sensor Dry (Secado con sensor), el indicador lumínico
del tiempo se encuentra apagado porque el tiempo de secado exacto se
determina según los niveles de humedad fluctuantes.
02 manual de instrucciones, sugerencias
4
3
2
5
DV350AE-02821C_MES_v1.indd Sec4:23DV350AE-02821C_MES_v1.indd Sec4:23 2011-10-05 10:36:032011-10-05 10:36:03
24_ manual de instrucciones, sugerencias
manual de instrucciones,
sugerencias
Botón de
selección Señal
Cuando el ciclo haya finalizado, se escuchará una señal sonora.
Cuando esté seleccionada la opción Wrinkle Prevent (Prevención de
arrugas), la señal sonora sonará en forma intermitente. Ajuste el volumen de
la señal sonora o apáguela presionando el botón Signal (Señal).
Presione el botón repetidamente para desplazarse por las opciones.
Opción de
selección de
ciclo
Mixed Load Bell (Timbre de carga mixta): es una alarma que notifica al
usuario del tiempo cuando el nivel de secado promedio es centrifugado
parcial (80% seco). Es útil cuando el lavado contiene diversos tipos de telas
que no se desean secar completamente. Suena una alarma durante cinco (5)
segundos mientras continúa el ciclo.
Esta función sólo puede seleccionarse en el ciclo Sensor Dry (Secado con
sensor) y el nivel de secado sólo puede seleccionarse desde Normal Dry
(Secado normal) y More Dry (Más seco).
Wrinkle Prevent (Prevención de arrugas) -Wrinkle Prevent (Prevención de
arrugas) ofrece aproximadamente 90 minutos de secado intermitente con aire
fresco al final de ciclo para reducir la formación de arrugas. Presione el botón
Wrinkle Prevent (Prevención de arrugas) para activar dicha función.
La luz del indicador arriba de la tecla se iluminará cuando se seleccione
Wrinkle Prevent (Prevención de arrugas).
La carga está seca y puede ser retirada en cualquier momento durante el
ciclo Wrinkle Prevent (Prevención de arrugas).
Adjust Time (Ajustar tiempo): se puede agregar o restar tiempo a los
tiempos configurados automáticamente en los ciclos de Manual Dry (Secado
manual) (ciclos Time Dry (Secado con temporizador), Quick Dry (Secado
rápido)).
Para agregar o restar tiempo al ciclo, presione la tecla Adjust Time (Ajustar
tiempo) con la flecha hacia arriba o hacia abajo hasta que aparezca el tiempo
deseado.
Botón de
selección Inicio/
Pausa
Presiónelo para detener y reiniciar los programas.
Botón Encendido
Presiónelo una vez para encender la secadora y presiónelo nuevamente para
apagarla. Si la secadora permanece encendida durante más de 10 minutos
sin que se presione ninguno de los botones, se apagará automáticamente.
7
8
9
6
DV350AE-02821C_MES_v1.indd Sec4:24DV350AE-02821C_MES_v1.indd Sec4:24 2011-10-05 10:36:032011-10-05 10:36:03
manual de instrucciones, sugerencias _25
SEGURO PARA NIÑOS
Una función para evitar que los niños jueguen con la secadora.
Configuración/Liberación
Si desea configurar o liberar esta función, presione simultáneamente los botones Temp. (Temp.)
y Time (Tiempo) durante 3 segundos.
Cómo configurarla:
1. Puede configurarse mientras su secadora está en funcionamiento.
2. Una vez que configure la función Seguro para niños, no responderá ningún botón, excepto el
botón Power (Encendido), hasta que libere dicha función.
3. Se iluminará el indicador de Seguro para niños.
1. Si se vuelve a encender el electrodoméstico, la función Seguro para niños continuará
encendida.
2. Para liberar dicha función, siga las instrucciones detalladas a continuación.
Cuando otros botones, salvo el botón Power (Encendido), no respondan, verifique el
indicador del Seguro para niños.
LUZ DEL TAMBOR
Enciende el tambor de la secadora mientras se realiza el secado.
Configuración y liberación
Si desea configurar o liberar esta función, presione simultáneamente los botones Dry Level
(Nivel de secado) y Temp. (Temp.).
Puede configurarse no sólo cuando su secadora está en funcionamiento sino también
cuando está detenida.
Si no apaga la luz del tambor en los 5 minutos después de que se encienda, la luz del
tambor se apaga automáticamente.
02 manual de instrucciones, sugerencias
DV350AE-02821C_MES_v1.indd Sec4:25DV350AE-02821C_MES_v1.indd Sec4:25 2011-10-05 10:36:032011-10-05 10:36:03
26_ manual de instrucciones, sugerencias
manual de instrucciones,
sugerencias
SECADO EN ESTANTE
Instalación del estante de secado
1. Abra la puerta de la secadora.
2. Coloque el estante de secado en el tambor, con el borde superior del estante de secado
encima del filtro para pelusas.
3. Coloque las patas traseras en las dos áreas empotradas de la pared trasera de la secadora y
luego empuje hacia abajo en el centro del estante de secado para ajustar.
4. Coloque las prendas que se secarán sobre el estante, dejando espacio entre ellas para que
el aire pueda circular.
5. Cierre la puerta de la secadora.
6. Utilice únicamente el tiempo de secado (selección Temp - Extra Baja) ciclo. Seleccione el
tiempo según la humedad y el peso de las prendas. Encienda la secadora. Posiblemente sea
necesario reajustar el temporizador si se requiere más tiempo de secado.
PRENDAS SUGERIDAS OPCIONES DE TEMP. SUGERIDAS
Suéteres lavables
(dóblelos y colóquelos en posición horizontal
sobre el estante)
Extrabaja (Secado con temporizador)
Muñecos de peluche
(rellenos con fibras de algodón o poliéster)
Extrabaja (Secado con temporizador)
Secar artículos de goma espuma, plástico o goma con la opción de calor puede ocasionar
daños a los artículos y generar un peligro de incendio.
ADVERTENCIA
DV350AE-02821C_MES_v1.indd Sec4:26DV350AE-02821C_MES_v1.indd Sec4:26 2011-10-05 10:36:032011-10-05 10:36:03
manual de instrucciones, sugerencias _27
LIMPIE EL FILTRO PARA PELUSAS
• Después de cada carga.
• Para reducir el tiempo de secado.
• Para hacer uso de la energía con mayor eficacia.
No haga funcionar la secadora sin el filtro para pelusas colocado.
CARGUE LA SECADORA DE MANERA ADECUADA
• Coloque sólo una carga de ropa en la secadora por vez.
• Las cargas de telas pesadas y livianas mezcladas se secan en forma diferente, lo que puede ocasionar
que las telas livianas estén secas mientras que las telas pesadas queden húmedas al final del ciclo de
secado.
• Agregue una o más prendas similares a la secadora cuando necesite secar sólo una o dos prendas.
Esto mejora el funcionamiento de la secadora y la eficacia del secado.
• Sobrecargar la secadora limita su funcionamiento y ocasiona un secado desparejo así como la
formación excesiva de arrugas en algunas telas.
CÓMO COMENZAR
1. Cargue la secadora dejando algo de espacio libre. NO la sobrecargue.
2. Cierre la puerta.
3. Seleccione el ciclo y las opciones adecuadas para la carga (consulte las páginas 22, 24).
4. Presione el botón de Inicio/Pausa.
5. Se iluminará la luz del indicador de la secadora.
6. El tiempo del ciclo calculado aparecerá en la pantalla.
Es posible que el tiempo fluctúe para indicar mejor el tiempo de secado restante en el ciclo.
• Cuando haya finalizado el ciclo, la luz de la Traba de la puerta se apagará y la palabra “End” (Fin)
aparecerá en la pantalla.
• Si presiona Power (Encendido), se cancelará el ciclo y la secadora se detendrá.
• Los indicadores de Drying (Secar), Cooling (Enfriar) y Wrinkle Prevent (Prevención de arrugas) se
iluminarán durante tales fases del ciclo.
No coloque ningún objeto en la parte superior de la secadora cuando está en funcionamiento.
02 manual de instrucciones, sugerencias
ADVERTENCIA
DV350AE-02821C_MES_v1.indd Sec4:27DV350AE-02821C_MES_v1.indd Sec4:27 2011-10-05 10:36:042011-10-05 10:36:04
28_ cuidado y limpieza
cuidado y limpieza
PANEL DE CONTROL
Limpie con un paño suave y húmedo. No utilice sustancias abrasivas.
No rocíe el panel directamente con limpiadores en aerosol.
El acabado del panel de control puede dañarse a causa de algunos productos removedores de suciedad y
manchas de tratamiento previo al lavado.
Aplique dichos productos lejos de la secadora y limpie el líquido derramado o el rocío inmediatamente.
TAMBOR
Elimine todas las manchas, tales como las de crayón, tinta o tintura de la tela (proveniente de artículos
nuevos, tales como toallas o jeans) con un limpiador común.
Posteriormente, seque las toallas o prendas viejas para eliminar todo exceso de manchas o solución de
limpieza.
Una vez que se hayan seguido estos pasos, es posible que las manchas aún sean visibles, pero no se
transferirán a las cargas subsiguientes.
TAMBOR DE ACERO INOXIDABLE
Para limpiar el tambor de acero inoxidable, use un paño humedecido con un limpiador suave, no abrasivo,
adecuado para superficies de acero inoxidable.
Elimine los residuos del limpiador y seque con un paño limpio.
EXTERIOR DE LA SECADORA
Toda la secadora tiene un acabado brillante. Limpie con un paño suave y húmedo. No use sustancias
abrasivas. Proteja la superficie de objetos afilados ya que éstos podrían rayar o dañar la superficie.
No coloque objetos pesados ni afilados ni tampoco el paquete de detergente sobre la secadora.
Manténgalos apartados sobre el pedestal o en una caja de almacenaje, que puede adquirir por separado.
SISTEMA DE DRENAJE DE LA SECADORA
Para mantener un óptimo desempeño, se lo debe inspeccionar y limpiar todos los años.
La tapa de drenaje exterior debe limpiarse con más frecuencia para garantizar un funcionamiento
adecuado.
DV350AE-02821C_MES_v1.indd Sec6:28DV350AE-02821C_MES_v1.indd Sec6:28 2011-10-05 10:36:042011-10-05 10:36:04
sugerencias para prendas especiales _29
sugerencias para prendas
especiales
SUGERENCIAS PARA PRENDAS ESPECIALES
Siga las instrucciones del fabricante o de la etiqueta de indicaciones para secar
prendas especiales. Si no se dispone de etiquetas con indicaciones, use la
siguiente información como guía.
Cubrecamas y edredones
• Siga las instrucciones de la etiqueta o seque en el ciclo Normal
(Normal) y con temperatura High (Alta).
• Asegúrese de que la prenda esté completamente seca antes de
usarla o guardarla.
• Tal vez deba volver a colocarla para garantizar un secado uniforme.
Ropa de cama
• Utilice el ciclo Normal (Normal) y seque de a una sola frazada por vez
para lograr un mejor funcionamiento de la secadora.
• Asegúrese de que la prenda esté completamente seca antes de
usarla o guardarla.
Cortinas y paños de tela
• Utilice el ciclo Perm Press (Plancha permanente) y la temperatura
Medium (Media) para reducir la formación de arrugas.
• Seque en tandas pequeñas para obtener mejores resultados y
retírelos lo antes posible.
Pañales de tela
• Utilice el ciclo Normal (Normal) y la temperatura High (Alta) para
pañales suaves y mullidos.
Prendas con relleno de
plumas (chaquetas, bolsas
de dormir, edredones, etc.)
• Utilice el ciclo Normal (Normal) y la opción de temperatura Medium
(Media).
• Agregar toallas secas acorta el tiempo de secado y absorbe la
humedad.
Almohadas
• Utilice el ciclo Normal (Normal).
• Agregue un par de toallas secas para mejorar el funcionamiento de
la secadora y secar el artículo.
• NO seque almohadas de capoc o de goma espuma en la secadora.
P(cortinas de baño,
cubiertas de muebles para
exteriores, etc.)
• Utilice el ciclo Time Dry (Secado con temporizador) y la opción de
temperatura Low (Baja) o Extra Low (Extrabaja) de acuerdo con las
instrucciones de la etiqueta.
ARTICULOS QUE SE DEBEN EVITAR:
• Artículos de fibra de vidrio (cortinas, paños de tela, etc.).
• Lanas, salvo que se recomiende en la etiqueta.
• Artículos embebidos en aceite vegetal o de cocina.
• Goma espuma (reverso de alfombras, muñecos de peluche, hombreras, etc.)
04 sugerencias para prendas especiales
DV350AE-02821C_MES_v1.indd Sec7:29DV350AE-02821C_MES_v1.indd Sec7:29 2011-10-05 10:36:042011-10-05 10:36:04
30_ guía de solución de problemas
guía de solución de problemas
CONTROLE ESTOS PUNTOS SI SU SECADORA…
PROBLEMA SOLUCIÓN
No funciona.
• Asegúrese de que la puerta esté cerrada con traba.
• Asegúrese de que el cable de alimentación esté enchufado a un
tomacorriente que funcione.
• Controle los disyuntores y fusibles de la casa.
• Presione el botón Start/Pause (Inicio/Pausa) nuevamente si la puerta
se abre durante el ciclo.
No calienta.
• Controle los disyuntores y fusibles de la casa.
• En una secadora a gas, verifique que el suministro de gas esté
abierto.
• Limpie el filtro para pelusas y el conducto de drenaje.
• La secadora puede haberse desplazado a la fase de enfriamiento del
ciclo.
No seca.
• Verifique todos los ítem anteriores y, además,...
• Asegúrese de que la tapa de drenaje hacia el exterior de la casa se
pueda abrir y cerrar sin inconvenientes.
• Verifique que el sistema de drenaje no presente obstrucciones. Los
conductos deben inspeccionarse y limpiarse todos los años.
• Utilice un conducto de drenaje de metal rígido, de 4”.
• No la sobrecargue. 1 carga de lavado = 1 carga de secado.
• Separe los artículos pesados de los artículos livianos.
• Es posible que se deban reubicar los artículos grandes y
voluminosos, como las frazadas o los edredones, para garantizar un
secado uniforme.
• Verifique que la lavadora esté drenando en forma correcta para
extraer el agua de la carga adecuadamente.
• Es posible que la carga sea demasiado pequeña como para secarse
correctamente. Agregue algunas toallas.
Hace ruido.
• Verifique si en la carga hay objetos tales como monedas, botones
flojos, clavos, etc. Retírelos de inmediato.
• Es normal escuchar el ruido de la válvula de gas de la secadora o
que el ciclo del dispositivo de calor se enciende o se apaga durante
el ciclo de secado.
• Asegúrese de que la secadora esté correctamente nivelada tal como
se describe en las instrucciones de instalación.
• Es normal que la secadora emita un zumbido debido a alta velocidad
del aire que se mueve por el tambor de la secadora y el sistema de
drenaje.
No seca de manera
uniforme.
• Es posible que las costuras, los bolsillos y otras áreas resistentes
similares no se sequen por completo cuando el resto de la carga ha
llegado al nivel de secado seleccionado. Esto es normal. Seleccione
la opción More Dry (Más secado) si lo desea.
• Si se seca un artículo pesado con una carga liviana, por ejemplo una
toalla con sábanas, es posible que el artículo pesado no se seque
completamente cuando el resto de la carga ha alcanzado el nivel de
secadoseleccionado. Separe los artículos pesados de los artículos
livianos para obtener mejores resultados.
DV350AE-02821C_MES_v1.indd Sec8:30DV350AE-02821C_MES_v1.indd Sec8:30 2011-10-05 10:36:042011-10-05 10:36:04
guía de solución de problemas _31
PROBLEMA SOLUCIÓN
Tiene olor.
• Los olores del hogar, ya sea que provengan de pintura, barniz,
limpiadores potentes, etc., pueden ingresar en la secadora con el
aire del ambiente. Esto es normal puesto que la secadora extrae el
aire de la habitación, lo calienta y lo hace circular por el tambor y lo
expulsa a través del drenaje hacia el exterior.
• Cuando estos olores permanecen en el aire, ventile bien la habitación
antes de usar la secadora.
Se apaga antes de que la
carga esté seca
• La carga de la secadora es demasiado pequeña. Agregue más
prendas o algunas toallas y reinicie el ciclo.
• La carga de la secadora es demasiado grande. Retire algunas
prendas y vuelva encender la secadora.
Pelusa en las prendas
• Mde que se limpie el filtro para pelusas antes de cada carga. Con
algunas cargas que producen grandes cantidades de pelusa, quizá
sea necesario limpiar el filtro durante el ciclo.
• Algunas telas producen pelusa (por ejemplo, una toalla de algodón
blanco con mucho pelo) y deben secarse por separado de las
prendas que atrapan pelusa (por ejemplo, un par de pantalones de
lino negro)
• Divida las cargas grandes en cargas más pequeñas para el secado
• Revise bien los bolsillos antes de lavar y secar las prendas.
Prendas arrugadas después
del ciclo Wrinkle-Care
(Antiarrugas)
• Funciona mejor con cargas pequeñas de 1 a 4 prendas.
• Cargue menos prendas. Cargue prendas similares.
Quedan olores en la
ropa después de Refresh
(Refrescar).
• Las telas que contienen olores fuertes deben lavarse en un ciclo
normal.
Gotea agua de la boquilla
cuando comienza Steam-
Care (Proceso de vapor)
• Esto se debe a la condensación del vapor. El goteo de agua se
detendrá en unos minutos.
No se ve el agua rociada
durante Steam-Care
(Proceso de vapor)
• El agua rociada es difícil de ver cuando la puerta está cerrada
05 guía de solución de problemas
DV350AE-02821C_MES_v1.indd Sec8:31DV350AE-02821C_MES_v1.indd Sec8:31 2011-10-05 10:36:042011-10-05 10:36:04
32_ guía de solución de problemas
guía de solución de problemas
CÓDIGOS DE INFORMACIÓN
Pueden aparecer códigos de información para ayudarle a comprender mejor qué ocurre con la secadora.
PANTALLA DE
ERROR
SIGNIFICADO SOLUCIÓN
tS
to
Filtro para pelusas obstruido La
ventilación está obstruida
Limpie el fi ltro o el conducto de ventilación.
Si el problema continúa, llame al servicio
técnico.
hE
Temperatura de calentamiento no
válida al poner en funcionamiento la
secadora
Solicite servicio técnico.
do
La secadora funciona con la puerta
abierta
Cierre la puerta y luego reinicie.
Si el problema continúa, llame al servicio
técnico.
dF
La puerta no está bien cerrada Solicite servicio técnico.
bE
La unidad detecta un botón que se
ha presionado más de 30 segundos
o que está trabado
Asegúrese de que NO haya botones
presionados constantemente. Pruebe
reiniciar el ciclo.
Si el problema continúa, llame al servicio
técnico.
FE
Frecuencia de fuente de alimentación
no válida
Pruebe reiniciar el ciclo.
Si el problema continúa, llame al servicio
técnico.
9E
Problema con el control electrónico
(Falla de comunicación)
Solicite servicio técnico.
od
Tiempo de secado no válido que
supera el tiempo de secado
Solicite servicio técnico.
Para los códigos que no figuran más arriba, llame al 1-800-SAMSUNG(726-7864).
DV350AE-02821C_MES_v1.indd Sec8:32DV350AE-02821C_MES_v1.indd Sec8:32 2011-10-05 10:36:042011-10-05 10:36:04
apéndice _33
apéndice
TABLA DE INDICACIONES SOBRE LA TELA
Los siguientes símbolos ofrecen indicaciones acerca de las prendas. La etiqueta de indicaciones de la
prenda incluye símbolos para lavado, blanqueado, secado y planchado, o limpieza a seco cuando sea
necesaria. El uso de símbolos garantiza la consistencia entre los fabricantes textiles de artículos nacionales
e importados. Siga las indicaciones de la etiqueta para prolongar la vida útil de la prenda y reducir los
problemas del lavado.
Ciclo de lavado Instrucciones especiales
Símbolos de advertencia para
el lavado
Normal (Normal) Secar colgado/tender No lavar
Plancha permanente /
Antiarrugas / Control de
arrugas
Colgar para que escurra No retorcer
Prendas suaves /
delicadas
Secar en posición
horizontal
No usar lejía
Hand Wash (Lavado a
Mano)
Secado con calor
No secar en secadora
Temperatura del agua**
Alto
Sin vapor (agregado a la
plancha)
Hot Media No planchar
Cálida Bajo
Limpiar en seco
Fría Cualquier calor Limpiar en seco
Lejía
Sin calor / aire No limpiar en seco
Cualquier lejía (cuando
sea necesaria)
Temperaturas de secado con
plancha o vapor
Secar colgado/tender
Sólo lejía sin cloro (con
protección para ropa de
color)
(cuando sea necesaria)
Alto Colgar para que escurra
Ciclo de secado en
secadora
Media
Secar en posición
horizontal
Normal (Normal)
Bajo
Plancha permanente /
Antiarrugas / Control de
arrugas
Prendas suaves /
delicadas
** Los símbolos con punto representan las temperaturas del agua del lavado apropiadas para diversas
prendas. El rango de temperatura para Caliente es de de 41 °C a 52 °C (105 °F a 125 °F), para Tibia es de
29 °C a 41 °C (de 85 °F a 105 °F) y para Fría es de 16 °C a 29 °C (de 60 °F a 85 °F). (La temperatura del
agua del lavado debe alcanzar un mínimo de 16 °C (60 °F) para que se active el detergente y se logre un
lavado eficaz).
06 apéndice
DV350AE-02821C_MES_v1.indd Sec10:33DV350AE-02821C_MES_v1.indd Sec10:33 2011-10-05 10:36:042011-10-05 10:36:04
34_ apéndice
apéndice
PROTECCIÓN DEL MEDIO AMBIENTE
Este electrodoméstico se fabrica con materiales reciclables. Si decide desechar este electrodoméstico, siga
la normativa local relacionada con la eliminación de desechos. Corte el cable de alimentación para que el
electrodoméstico no pueda conectarse a una fuente de alimentación. Quite la puerta para que los animales
y los niños pequeños no puedan quedar atrapados dentro del electrodoméstico.
DECLARACIÓN DE CONFORMIDAD
Este electrodoméstico cumple con la norma UL2158.
ESPECIFICACIONES
TIPO LAVADORA DE CARGA FRONTAL
DIMENSIONES
Div Pulgadas (cm.) Div Pulgadas (cm.)
A. Altura
38,6” (98,1)
C. Profundidad
con la puerta
abierta a 90°
49” (124,5)
B. Ancho
27” (68,6)
D. Profundidad
30,9” (78,3)
PESO
121,3 lb (55,0 kg)
POTENCIA DEL
CALENTADOR
5300 W (Eléc.)
22000 BTU/hr (Gas)
CONSUMO DE
ENERGÍA
SIN CALOR
268 W
CON CALOR
5445 W (Eléc.)
268 W (Gas)
A
B
C
D
DV350AE-02821C_MES_v1.indd Sec10:34DV350AE-02821C_MES_v1.indd Sec10:34 2011-10-05 10:36:042011-10-05 10:36:04
apéndice _35
TABLA DE CICLOS
Ciclo
Predeterminado
(temperatura inicial 21.0~30.0 °C)
Secado Enfriar
Prevención
de arrugas
Control de temp.
Nivel de secado con
sensor
Tiempo Tiempo Tiempo Tiempo
Secado con
sensor
Normal
(Normal)
High (Medium)
(Alta (Media))
Normal dry
(Secado normal)
42 min 39 min 3 min
90 min
Potencia
extra
High (No change)
(Alta (Sin cambios))
Normal dry
(Secado normal)
58 min 55 min 3 min
Plancha
permanente
Medium (No change)
(Media (Sin cambios))
Normal dry
(Secado normal)
32 min 29 min 3 min
Prendas
delicadas
Low (No change)
(Baja (Sin cambios))
Normal dry
(Secado normal)
27 min 24 min 3 min
Desinfección
High (No change)
(Alta (Sin cambios))
More dry (No change)
(Más seco (Sin cambios))
60 min 55 min 5 min
Secado
manual
Secado con
temporizador
Alta -
40 min 37 min 3 min
Quick Dry
(Secado
rápido):
High (No change)
(Alta (Sin cambios))
-
30 min 27 min 3 min
Steam
Cycles
(Ciclos de
vapor)
Refresh
(Refrescar)
High (No change)
(Alta (Sin cambios))
-
15 min 14 min 1 min
Wrinkle-Care
(Antiarrugas)
High (No change)
(Alta (Sin cambios))
-
20 min 19 min 1 min
06 apéndice
DV350AE-02821C_MES_v1.indd Sec10:35DV350AE-02821C_MES_v1.indd Sec10:35 2011-10-05 10:36:052011-10-05 10:36:05
36_ garantía
garantía (U.S.A)
SECADORA SAMSUNG
GARANTÍA LIMITADA PARA EL COMPRADOR ORIGINAL
El presente producto de la marca SAMSUNG, tal como lo provee y distribuye SAMSUNG ELECTRONICS
AMERICA, INC. (SAMSUNG) y lo entrega nuevo, en su embalaje de cartón original al comprador o
consumidor original, está garantizado por SAMSUNG contra defectos de fabricación de los materiales y la
mano de obra durante el período limitado de la garantía de:
un (1) año para todas las piezas y la mano de obra y dos (2) años para las piezas del panel de control
La presente garantía limitada comienza en la fecha original de compra y es válida únicamente para
productos comprados y usados en los Estados Unidos.
Para recibir el servicio técnico de la garantía, el comprador debe comunicarse con SAMSUNG con el fin de
que se determine el problema y los procedimientos del servicio.
El servicio técnico de la garantía sólo puede ser prestado por un centro de servicio técnico autorizado de
SAMSUNG.
Se debe presentar la factura de compra original como prueba de compra a SAMSUNG o al servicio técnico
autorizado de SAMSUNG.
SAMSUNG prestará servicio técnico a domicilio durante el período de la garantía sin costo, sujeto a la
disponibilidad dentro de los Estados Unidos contiguos.
El servicio técnico a domicilio no está disponible en todas las áreas.
Para recibir el servicio técnico a domicilio, el producto no debe presentar obstrucciones y debe ser
accesible para el agente del servicio técnico.
Si el servicio técnico no está disponible, SAMSUNG puede optar por transportar el producto hasta y desde
el servicio técnico autorizado.
SAMSUNG reparará, reemplazará el producto u ofrecerá un reembolso a nuestra discreción y sin
cargo adicional, tal como se establece en la presente garantía, con piezas o productos nuevos o
reacondicionados si se comprueba que es defectuoso durante el período limitado de la garantía
especificado anteriormente.
Todas las piezas y los productos reemplazados pasan a ser propiedad de SAMSUNG y deben ser
devueltos a SAMSUNG.
Las piezas y los productos reemplazados asumen la garantía original que resta, o noventa (90) días, el
período que sea el más prolongado.
La presente garantía limitada cubre defectos de fabricación de los materiales y la mano de obra
encontrados durante el uso normal y doméstico de este producto y no será válida para lo siguiente:
daños que ocurran durante el envío; entrega e instalación; aplicaciones y usos para los cuales el presente
producto no fue destinado; números de serie o producto alterados; daño cosmético o acabado exterior;
accidentes, abuso, descuido, incendio, inundación, caída de rayos, u otros casos fortuitos o de fuerza
mayor; uso de productos, equipo, sistemas, utilidades, servicios, piezas, suministros, accesorios,
aplicaciones, instalaciones, reparaciones, cableado externo o conectores no provistos ni autorizados por
SAMSUNG que dañen este producto o que acarreen problemas en el servicio; voltaje de la línea eléctrica
incorrecto, fluctuaciones y sobretensión; ajustes del cliente e incumplimiento de lo establecido en el manual
de instrucciones, instrucciones de mantenimiento y ambientales que están cubiertas y recomendadas en el
manual de instrucciones; traslado y reinstalación del producto; problemas causados por plagas.
La presente garantía limitada no cubre problemas derivados de la corriente, el voltaje o el suministro
eléctrico incorrectos, las bombillas de luz, los fusibles de la casa, el cableado de la casa, el costo del
servicio técnico para recibir instrucciones o corregir errores en la instalación.
SAMSUNG no garantiza el funcionamiento ininterrumpido o sin errores del producto.
DV350AE-02821C_MES_v1.indd Sec11:36DV350AE-02821C_MES_v1.indd Sec11:36 2011-10-05 10:36:052011-10-05 10:36:05
garantía _37
SALVO LO ESTABLECIDO EN LA PRESENTE GARANTÍA, NO EXISTEN GARANTÍAS SOBRE EL
PRESENTE PRODUCTO, YA SEAN EXPRESAS O TÁCITAS, Y SAMSUNG DESCONOCE TODAS LAS
GARANTÍAS QUE INCLUYEN, AUNQUE NO EN CARÁCTER TAXATIVO, CUALQUIER GARANTÍA
TÁCITA DE QUE EL PRODUCTO SE ENCUENTRA EN CONDICIONES APTAS PARA LA VENTA, DE
DEFRAUDACIÓN DE DERECHOS O DE QUE EL PRODUCTO SE ADECUA A LOS FINES ESPECÍFICOS
PARA LOS CUALES SE ADQUIERE.
NINGÚN AVAL O GARANTÍA OTORGADOS POR PERSONA, COMPAÑÍA O CORPORACIÓN ALGUNA
CON RESPECTO AL PRESENTE PRODUCTO REVESTIRÁ CARÁCTER VINCULANTE PARA SAMSUNG.
SAMSUNG NO SERÁ RESPONSABLE POR PÉRDIDA DE INGRESOS O LUCRO CESANTE,
IMPOSIBILIDAD DE GENERAR AHORROS U OBTENER OTROS BENEFICIOS, O CUALQUIER DAÑO
DERIVADO DE CIRCUNSTANCIAS ESPECIALES, DAÑO IMPREVISTO O DERIVADO CAUSADO
POR EL USO, USO INCORRECTO, O INCAPACIDAD PARA USAR EL PRESENTE PRODUCTO,
INDEPENDIENTEMENTE DE LA TEORÍA LEGAL EN QUE SE FUNDE EL RECLAMO Y AUN CUANDO SE
LE HAYA NOTIFICADO A SAMSUNG DE LA POSIBILIDAD DE TALES DAÑOS.
NINGÚN RESARCIMIENTO DE NINGUNA ÍNDOLE CONTRA SAMSUNG SUPERARÁ EL MONTO DE
COMPRA DEL PRODUCTO VENDIDO POR SAMSUNG Y CAUSANTE DEL PRESUNTO DAÑO.
SIN LIMITAR LO PRECEDENTE, EL COMPRADOR ASUME TODO EL RIESGO Y LA RESPONSABILIDAD
POR PÉRDIDA, DAÑO O LESIÓN AL COMPRADOR Y A LOS BIENES DEL COMPRADOR Y A TERCEROS
Y A SUS BIENES DERIVADOS DEL USO, USO INCORRECTO O INCAPACIDAD PARA USAR EL
PRESENTE PRODUCTO.
LA PRESENTE GARANTÍA LIMITADA NO SE EXTENDERÁ A NINGUNA PERSONA DISTINTA DEL
COMPRADOR ORIGINAL DEL PRESENTE PRODUCTO, ES INTRANSFERIBLE Y ESTABLECE SU
EXCLUSIVA REPARACIÓN.
Algunos Estados no permiten limitaciones en cuanto al plazo de una garantía implícita, o la exclusión o
limitación de daños imprevistos o derivados, por lo tanto las limitaciones o exclusiones antedichas pueden
no aplicarse en su caso. Esta garantía le otorga derechos específicos, y además puede tener otros
derechos que varían según el Estado en el que se encuentre.
Para recibir un servicio técnico de garantía, comuníquese con SAMSUNG a:
Samsung Electronics America, Inc.
85 Challenger Road Ridgefield Park, NJ 07660
1-800-SAMSUNG(726-7864)
www.samsung.com
DV350AE-02821C_MES_v1.indd Sec11:37DV350AE-02821C_MES_v1.indd Sec11:37 2011-10-05 10:36:052011-10-05 10:36:05
38_ garantía
garantía (CANADA)
SECADORA SAMSUNG
GARANTÍA LIMITADA PARA EL COMPRADOR ORIGINAL
El presente producto de la marca SAMSUNG, tal como lo provee y distribuye SAMSUNG ELECTRONICS
CANADA, INC. (SAMSUNG) y lo entrega nuevo, en su embalaje de cartón original al comprador o
consumidor original, está garantizado por SAMSUNG contra defectos de fabricación de los materiales y la
mano de obra durante el período limitado de la garantía de:
un (1) año para todas las piezas y la mano de obra
La presente garantía limitada comienza en la fecha original de compra y es válida únicamente para
productos comprados y usados en Canadá.
Para recibir el servicio técnico de la garantía, el comprador debe comunicarse con SAMSUNG con el fin de
que se determine el problema y los procedimientos del servicio.
El servicio técnico de la garantía sólo puede ser prestado por un centro de servicio técnico autorizado de
SAMSUNG.
Se debe presentar la factura de compra original como prueba de compra a SAMSUNG o al servicio técnico
autorizado de SAMSUNG.
SAMSUNG prestará servicio técnico a domicilio durante el período de la garantía sin costo, sujeto a la
disponibilidad dentro de Canadá contiguo.
El servicio técnico a domicilio no está disponible en todas las áreas.
Para recibir el servicio técnico a domicilio, el producto no debe presentar obstrucciones y debe ser
accesible para el agente del servicio técnico.
Si el servicio técnico no está disponible, SAMSUNG puede optar por transportar el producto hasta y desde
el servicio técnico autorizado.
SAMSUNG reparará, reemplazará el producto u ofrecerá un reembolso a nuestra discreción y sin
cargo adicional, tal como se establece en la presente garantía, con piezas o productos nuevos o
reacondicionados si se comprueba que es defectuoso durante el período limitado de la garantía
especificado anteriormente.
Todas las piezas y los productos reemplazados pasan a ser propiedad de SAMSUNG y deben ser
devueltos a SAMSUNG.
Las piezas y los productos reemplazados asumen la garantía original que resta, o noventa (90) días, el
período que sea el más prolongado.
La presente garantía limitada cubre defectos de fabricación de los materiales y la mano de obra
encontrados durante el uso normal y doméstico de este producto y no será válida para lo siguiente:
daños que ocurran durante el envío; entrega e instalación; aplicaciones y usos para los cuales el presente
producto no fue destinado; números de serie o producto alterados; daño cosmético o acabado exterior;
accidentes, abuso, descuido, incendio, inundación, caída de rayos, u otros casos fortuitos o de fuerza
mayor; uso de productos, equipo, sistemas, utilidades, servicios, piezas, suministros, accesorios,
aplicaciones, instalaciones, reparaciones, cableado externo o conectores no provistos ni autorizados por
SAMSUNG que dañen este producto o que acarreen problemas en el servicio; voltaje de la línea eléctrica
incorrecto, fluctuaciones y sobretensión; ajustes del cliente e incumplimiento de lo establecido en el manual
de instrucciones, instrucciones de mantenimiento y ambientales que están cubiertas y recomendadas en el
manual de instrucciones; traslado y reinstalación del producto; problemas causados por plagas.
La presente garantía limitada no cubre problemas derivados de la corriente, el voltaje o el suministro
eléctrico incorrectos, las bombillas de luz, los fusibles de la casa, el cableado de la casa, el costo del
servicio técnico para recibir instrucciones o corregir errores en la instalación.
SAMSUNG no garantiza el funcionamiento ininterrumpido o sin errores del producto.
DV350AE-02821C_MES_v1.indd Sec11:38DV350AE-02821C_MES_v1.indd Sec11:38 2011-10-05 10:36:052011-10-05 10:36:05
garantía _39
SALVO LO ESTABLECIDO EN LA PRESENTE GARANTÍA, NO EXISTEN GARANTÍAS SOBRE EL
PRESENTE PRODUCTO, YA SEAN EXPRESAS O TÁCITAS, Y SAMSUNG DESCONOCE TODAS LAS
GARANTÍAS QUE INCLUYEN, AUNQUE NO EN CARÁCTER TAXATIVO, CUALQUIER GARANTÍA
TÁCITA DE QUE EL PRODUCTO SE ENCUENTRA EN CONDICIONES APTAS PARA LA VENTA, DE
DEFRAUDACIÓN DE DERECHOS O DE QUE EL PRODUCTO SE ADECUA A LOS FINES ESPECÍFICOS
PARA LOS CUALES SE ADQUIERE.
NINGÚN AVAL O GARANTÍA OTORGADOS POR PERSONA, COMPAÑÍA O CORPORACIÓN ALGUNA
CON RESPECTO AL PRESENTE PRODUCTO REVESTIRÁ CARÁCTER VINCULANTE PARA SAMSUNG.
SAMSUNG NO SERÁ RESPONSABLE POR PÉRDIDA DE INGRESOS O LUCRO CESANTE,
IMPOSIBILIDAD DE GENERAR AHORROS U OBTENER OTROS BENEFICIOS, O CUALQUIER DAÑO
DERIVADO DE CIRCUNSTANCIAS ESPECIALES, DAÑO IMPREVISTO O DERIVADO CAUSADO
POR EL USO, USO INCORRECTO, O INCAPACIDAD PARA USAR EL PRESENTE PRODUCTO,
INDEPENDIENTEMENTE DE LA TEORÍA LEGAL EN QUE SE FUNDE EL RECLAMO Y AUN CUANDO SE
LE HAYA NOTIFICADO A SAMSUNG DE LA POSIBILIDAD DE TALES DAÑOS.
NINGÚN RESARCIMIENTO DE NINGUNA ÍNDOLE CONTRA SAMSUNG SUPERARÁ EL MONTO DE
COMPRA DEL PRODUCTO VENDIDO POR SAMSUNG Y CAUSANTE DEL PRESUNTO DAÑO.
SIN LIMITAR LO PRECEDENTE, EL COMPRADOR ASUME TODO EL RIESGO Y LA RESPONSABILIDAD
POR PÉRDIDA, DAÑO O LESIÓN AL COMPRADOR Y A LOS BIENES DEL COMPRADOR Y A TERCEROS
Y A SUS BIENES DERIVADOS DEL USO, USO INCORRECTO O INCAPACIDAD PARA USAR EL
PRESENTE PRODUCTO.
LA PRESENTE GARANTÍA LIMITADA NO SE EXTENDERÁ A NINGUNA PERSONA DISTINTA DEL
COMPRADOR ORIGINAL DEL PRESENTE PRODUCTO, ES INTRANSFERIBLE Y ESTABLECE SU
EXCLUSIVA REPARACIÓN.
Algunos Estados no permiten limitaciones en cuanto al plazo de una garantía implícita, o la exclusión o
limitación de daños imprevistos o derivados, por lo tanto las limitaciones o exclusiones antedichas pueden
no aplicarse en su caso. Esta garantía le otorga derechos específicos, y además puede tener otros
derechos que varían según el Estado en el que se encuentre.
Para recibir un servicio técnico de garantía, comuníquese con SAMSUNG a:
SAMSUNG ELECTRONICS CANADA INC., CUSTOMER SERVICE 55 STANDISH COURT
MISSISSAUGA, ONTARIO L5R 4B2 CANADA
1-800-SAMSUNG(726-7864)
www.samsung.com
DV350AE-02821C_MES_v1.indd Sec11:39DV350AE-02821C_MES_v1.indd Sec11:39 2011-10-05 10:36:052011-10-05 10:36:05
¿TIENE PREGUNTAS O COMENTARIOS?
País LLAME AL O VISÍTENOS EN LÍNEA EN
U.S.A 1-800-SAMSUNG(726-7864) www.samsung.com
MEXICO 01-800-SAMSUNG(726-7864) www.samsung.com
CANADA 1-800-SAMSUNG(726-7864)
www.samsung.com/ca
www.samsung.com/ca_fr (French)
N.º de código: DC68-02821C_MES
DV350AE-02821C_MES_v1.indd Sec11:40DV350AE-02821C_MES_v1.indd Sec11:40 2011-10-05 10:36:052011-10-05 10:36:05
