Gas and Electric Dryer
user manual
imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service or accessory
parts,
please register your product at or
contact
www.samsung.com/register
1-800-SAMSUNG (726-7864)
DV431AE*
DV431AG*
DV395*
DV393*
This manual is made with 100% recycled paper.
DV431AEP-03021A-03_EN.indd 1DV431AEP-03021A-03_EN.indd 1 2012-05-18 3:47:252012-05-18 3:47:25
2_ Features
features
1. Extra Large Capacity
Ultra drying capabilities are at your fingertips! Now you can dry extra-large loads. Our ultra
large 7.4 cu.ft. capacity dryer circulates more air through your clothes, drying them faster for
a wrinkle-free result.
2. Steam cycle
This cycle sprays a small amount of water into the dryer drum after several minutes of
tumbling with heat. It reduces bad odors from clothing that are difficult to remove when
washing with water, and also reduces wrinkles.
3. Sanitize course
This course allows you to sanitize garments by permeating high temperature heat deep into
the fabric during the drying cycle. Use this course to keep your bedding and curtains clean.
When selecting this cycle, 99.9 % of all bacteria is eliminated through high temperature heat.
Use this cycle for clothing, bedding, towels, or other items needing sanitization.
This certification is conducted by NSF International, an independent third-party testing and
certification organization.
4. Various Drying Cycles & Fuzzy Logic Algorithm
Simply turn the Jog Dial to select one of the 13 automatic drying cycles, including normal,
heavy duty and towels, or let the Fuzzy Logic Control measure the degree of dampness and
automatically set the drying time. Precision drying has never been easier than with Samsung.
5. Time Saving
Our cycles are designed with you in mind. All our dryers are designed to dry your clothes in
less time... just 42 minutes! Giving you time for more important things in life.
6. Energy Saving
Samsung dryers are super energy efficient. You can dry up to 3.01 pounds of laundry with
1kWh. Also, both the large capacity and Fuzzy Logic Control save energy by automatically
drying your clothes the most efficient way.

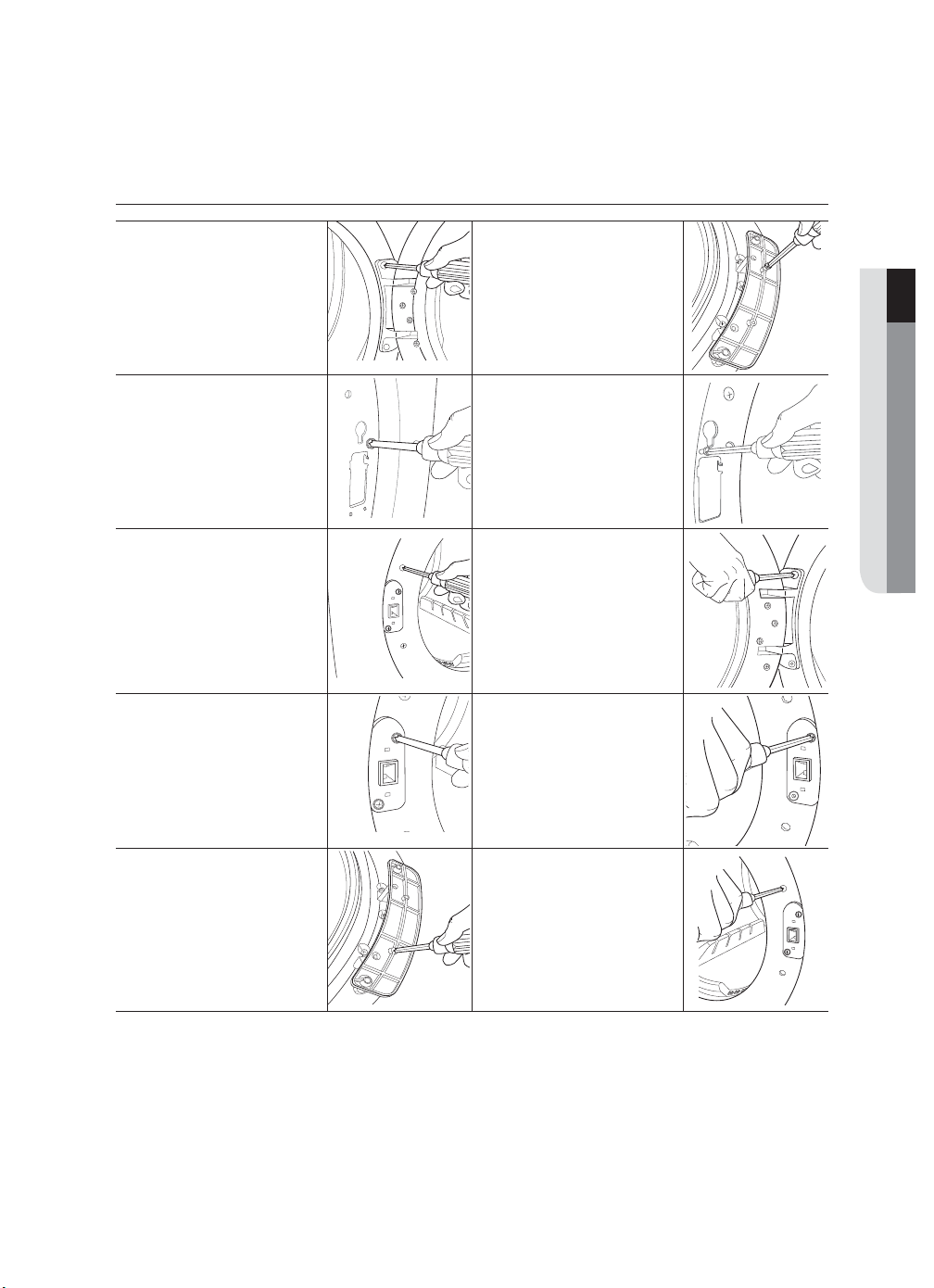

7. Easy Reversible Door
Our dryers will fit just about anywhere. The direction of our easy reversible door can be
changed with just four screws.
8. Pedestal with Storage Drawers
An optional 15” pedestal is available to raise the dryer for easier loading and unloading. It
also offers a built-in storage drawer that can hold a 100 oz. bottle of detergent
9. Stacking (MODEL NO: SK-5A/XAA)
Samsung’s Washers and Dryers can be stacked to maximize usable space.
The Dryer legs need to be removed to stack the Washer and Dryer. You can purchase an
optional stacking kit from your Samsung retailer.
10. 4-way Vent (electric model only : DV431AE*)
You can install the exhaust vent in the following four (4) positions: back, either side, bottom.
NSF Protocol P154
Sanitization Performance of
Residential Clothes Dryers
DV431AEP-03021A-03_EN.indd Sec9:2DV431AEP-03021A-03_EN.indd Sec9:2 2012-05-18 3:48:072012-05-18 3:48:07
Safety information _3
SAVE THESE INSTRUCTIONS
safety instructions
Congratulations on your new Samsung Dryer. This manual contains valuable
information on the installation, use, and care of your appliance. Please take the
time to read this manual to take full advantage of your dryer’s many benefits and
features.
WHAT YOU NEED TO KNOW ABOUT SAFETY INSTRUCTIONS
Warnings and Important Safety Instructions in this manual do not cover all possible conditions and
situations that may occur. It is your responsibility to use common sense, caution, and care when installing,
maintaining, or operating your dryer.
Always contact your manufacturer about problems or conditions you do not understand.
IMPORTANT SAFETY SYMBOLS AND PRECAUTIONS
WARNING
Hazards or unsafe practices that may result in severe personal injury or
death.
Follow the information in this manual to minimize the risk of fire or explosion or
to prevent property damage, personal injury, or death.
Do not store or use gasoline or other flammable vapors and liquids near this or
any other appliance.
CAUTION
Hazards or unsafe practices that may result in minor personal injury or
property damage.
Do NOT attempt.
Do NOT disassemble.
Do NOT touch.
Follow directions explicity.
Unplug the power plug from the wall socket.
Make sure the machine is grounded to prevent electric shock.
Call the service center for help.
• Clothes dryer installation must be performed by a qualified installer.
• Install the clothes dryer according to the manufacturer’s instructions and local codes.
• Do not install a clothes dryer with flexible plastic venting materials. If flexible metal
(foil type) duct is installed, it must be of a specific type identified by the appliance
manufacturer as suitable for use with clothes dryers. Flexible venting materials are
known to collapse, be easily crushed, and trap lint. These conditions will obstruct
clothes dryer airflow and increase the risk of fire.
• To reduce the risk of severe injury or death, follow all installation instructions.
WARNING - Risk of Fire
DV431AEP-03021A-03_EN.indd Sec1:3DV431AEP-03021A-03_EN.indd Sec1:3 2012-05-18 3:48:072012-05-18 3:48:07
4_ Safety information
SAVE THESE INSTRUCTIONS
safety instructions
WARNING: To reduce the risk of fire, electric shock, or injury to persons when using your
appliance, follow basic precautions, including the following:
1. Read all instructions before using this appliance.
2. Do not dry articles that have been previously cleaned in, washed in, soaked in,
or spotted with gasoline, dry-cleaning solvents, or other flammable or explosive
substances, as they give off vapors that could ignite or explode.
3. Do not allow children to play on or in the appliance. Close supervision of children is
necessary when the appliance is used near children.
4. Before the appliance is removed from service or discarded, remove the door to the
drying compartment.
5. Do not reach into the appliance if the drum is moving.
6. Do not install or store this appliance where it will be exposed to the weather.
7. Do not tamper with controls.
8. Do not repair or replace any part of the appliance or attempt any servicing unless
specifically recommended in the user-maintenance instructions or in published user-
repair instructions that you understand and have the skills to carry out.
9. Do not use fabric softeners or products to eliminate static unless recommended by the
manufacturer of the fabric softener or product.
10. Clean lint screen before or after each load.
11. Do not use heat to dry articles containing foam rubber or similarly textured rubber-like
materials.
12. Keep area around the exhaust opening and adjacent surrounding areas free from the
accumulation of lint, dust, and dirt.
13. The interior of the appliance and exhaust duct should be cleaned periodically by
qualified service personnel.
14. Do not place items exposed to cooking oils in your dryer. Items contaminated with
cooking oils may contribute to a chemical reaction that could cause a load to catch fire.
State of California Proposition 65 Warnings:
The California Safe Drinking Water and Toxic Enforcement Act requires the Governor of
California to publish a list of substances known to the State of California to cause cancer,
birth defects, or other reproductive harm, and requires businesses to warn of potential
exposure to such substances.
This product contains a chemical known to the State of California to cause cancer, birth
defects, or other reproductive harm. This appliance can cause low-level exposure to some
of the substances listed, including benzene, formaldehyde, and carbon monoxide.
Gas appliances may cause low-level exposure to some of the substances listed including
benzene, formaldehyde, carbon monoxide, and soot; as a result of possible incomplete
combustion of natural gas or LP fuels. Exposure to these substances can be minimized
further by properly venting the dryer to the outdoors.
WARNING
WARNING
DV431AEP-03021A-03_EN.indd Sec1:4DV431AEP-03021A-03_EN.indd Sec1:4 2012-05-18 3:48:072012-05-18 3:48:07
Safety information _5
SAVE THESE INSTRUCTIONS
WHAT TO DO IF YOU SMELL GAS:
• Do not try to light any appliance.
• Do not turn on the appliance.
• Do not touch any electrical switch.
• Do not use any phone in your building.
• Clear the room, building or area of all occupants.
• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s
instructions.
• If you cannot reach your gas supplier, call the fire department.
Installation and service must be performed by a qualified installer, service agency, or the gas
supplier.
Read all instructions before using the appliance.
To reduce the risk of fire or explosion:
• Do not dry items that have been previously cleaned, washed, soaked, or spotted with
gasoline, dry cleaning solvents, or other flammable or explosive substances. They
emit vapors that could ignite or explode. Any material that has been in contact with a
cleaning solvent or flammable liquids or solids should not be placed in the dryer until all
traces of these flammable liquids or solids and their fumes have been removed.
There are many highly flammable items used in homes, such as acetone, denatured
alcohol, gasoline, kerosene, some liquid household cleaners, some spot removers,
turpentine, waxes, and wax removers
• Items containing foam rubber (may be labeled latex foam) or similarly textured rubber-
like materials must not be dried on a heat setting. Heated foam rubber materials can,
under certain circumstances, produce fire by spontaneous combustion.
Do not allow children or pets to play on, in, or in front of the appliance. Close supervision is
necessary when the appliance is used near children and pets.
Before discarding or removing your dryer from service, remove the door to the drying
compartment to prevent children or animals from becoming trapped inside.
Do not reach into the appliance when the drum is moving.
Do not install or store this appliance where it will be exposed to the weather.
Do not tamper with controls.
Do not repair, replace, or attempt to service any part of the appliance unless specifically
recommended in the user-repair instructions and you understand and have the skills to
carry those out.
Do not use fabric softeners or products to eliminate static unless recommended for dryer
use by the manufacturer of the fabric softener or product.
Clean the lint screen before or after each load.
Keep the area around the exhaust opening and surrounding areas free from lint, dust, and
dirt.
WARNING
DV431AEP-03021A-03_EN.indd Sec1:5DV431AEP-03021A-03_EN.indd Sec1:5 2012-05-18 3:48:072012-05-18 3:48:07
6_ Safety information
SAVE THESE INSTRUCTIONS
safety instructions
The interior of the dryer and exhaust duct should be cleaned periodically by qualified service
personnel.
This appliance must be properly grounded. Never plug the power cord into a receptacle
that is not grounded adequately and in accordance with local and national codes. See
installation instructions for grounding this appliance.
Do not sit on top of the dryer.
Because of continuing product improvements, Samsung reserves the right to change
specifications without notice. For complete details, see the Installation Instructions
packed with your product before selecting cabinetry, making cutouts, or beginning
installation.
Ensure pockets are free from small irregularly shaped hard objects, foreign material, etc. ie.
coins, knives, pins, etc. These objects could damage your dryer.
Do not wash clothing with large buckles, buttons, or other heavy metal or solid things.
Gas leaks may occur in your system, resulting in a dangerous situation.
Gas leaks may not be detected by smell alone.
Gas suppliers recommend you purchase and install a UL-approved gas detector.
Install and use in accordance with the manufacturer’s instructions.
Do not place items in your dryer that have been spotted or soaked with vegetable oil or
cooking oil. Even after being washed, these items may contain significant amounts of these
oils.
Residual oil on clothing can ignite spontaneoulsy. The potential for spontaneous
combustion increases when items containing vegetable oil or cooking oil are exposed to
heat. Heat sources such as your dryer can warm these items, allowing an oxidation reaction
in the oil to occur. Oxidation creates heat. If this heat cannot escape, the items can become
hot enough to catch fire. Piling, stacking, or storing these kinds of items may prevent heat
from escaping and can create a fire hazard.
All washed and unwashed fabrics that contain vegetable oil or cooking oil can be
dangerous. Washing these items in hot water with extra detergent will reduce, but not
eliminate, the hazard. Always use the Cool Down cycle for these items to reduce their
temperature. Never remove these items from the dryer hot or interrupt the drying cycle until
the items have run through the Cool Down cycle. Never pile or stack these items when they
are hot.
WARNING
WARNING
DV431AEP-03021A-03_EN.indd Sec1:6DV431AEP-03021A-03_EN.indd Sec1:6 2012-05-18 3:48:072012-05-18 3:48:07
Installing your dryer _7
contents
INSTALLING YOUR DRYER
8
8 Tools needed for installation
8 See Dryer Exterior
9 Ducting requirements
10 Important to installer
10 Location considerations
11 Alcove or closet installation
13 Mobile home installation
13 Exhausting
14 Gas requirements
15 Electrical requirements
15 Grounding
16 Electrical connections
17 Connecting the inlet hose
18 Replacement parts and accessories
18 Installation
21 Final installation checklist
22 Dryer Exhaust Tips
23 Door Reversal
OPERATING INSTRUCTIONS, TIPS
24
24 Overview of the control panel
27 Child lock
27 Drum Light
27 My cycle
28 Rack Dry
29 Clean the lint filter
29 Load the dryer properly
29 Getting started
CARE AND CLEANING
30
30 Control Panel
30 Tumbler
30 Stainless Steel Tumbler
30 Dryer Exterior
30 Dryer Exhaust System
SPECIAL LAUNDRY TIPS
31
31 Special laundry tips
TROUBLESHOOTING
32
32 Check these points if your dryer…
34 Information codes
APPENDIX
35

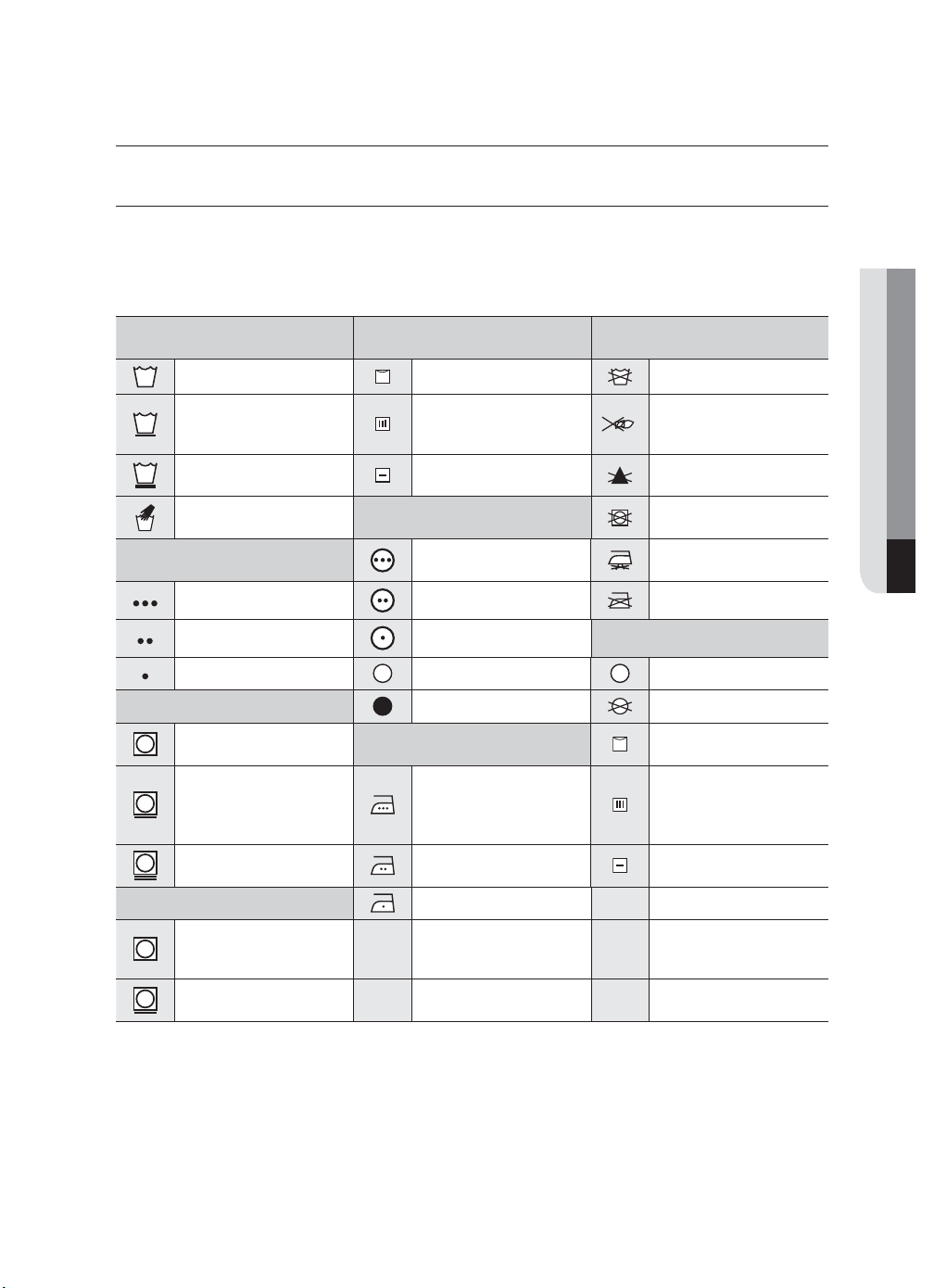

35 Fabric care chart
36 Protecting the environment
36 Declaration of conformity
36 Specifications
37 Cycle chart
DV431AEP-03021A-03_EN.indd Sec3:7DV431AEP-03021A-03_EN.indd Sec3:7 2012-05-18 3:48:082012-05-18 3:48:08
8_ installing your dryer
installing your dryer

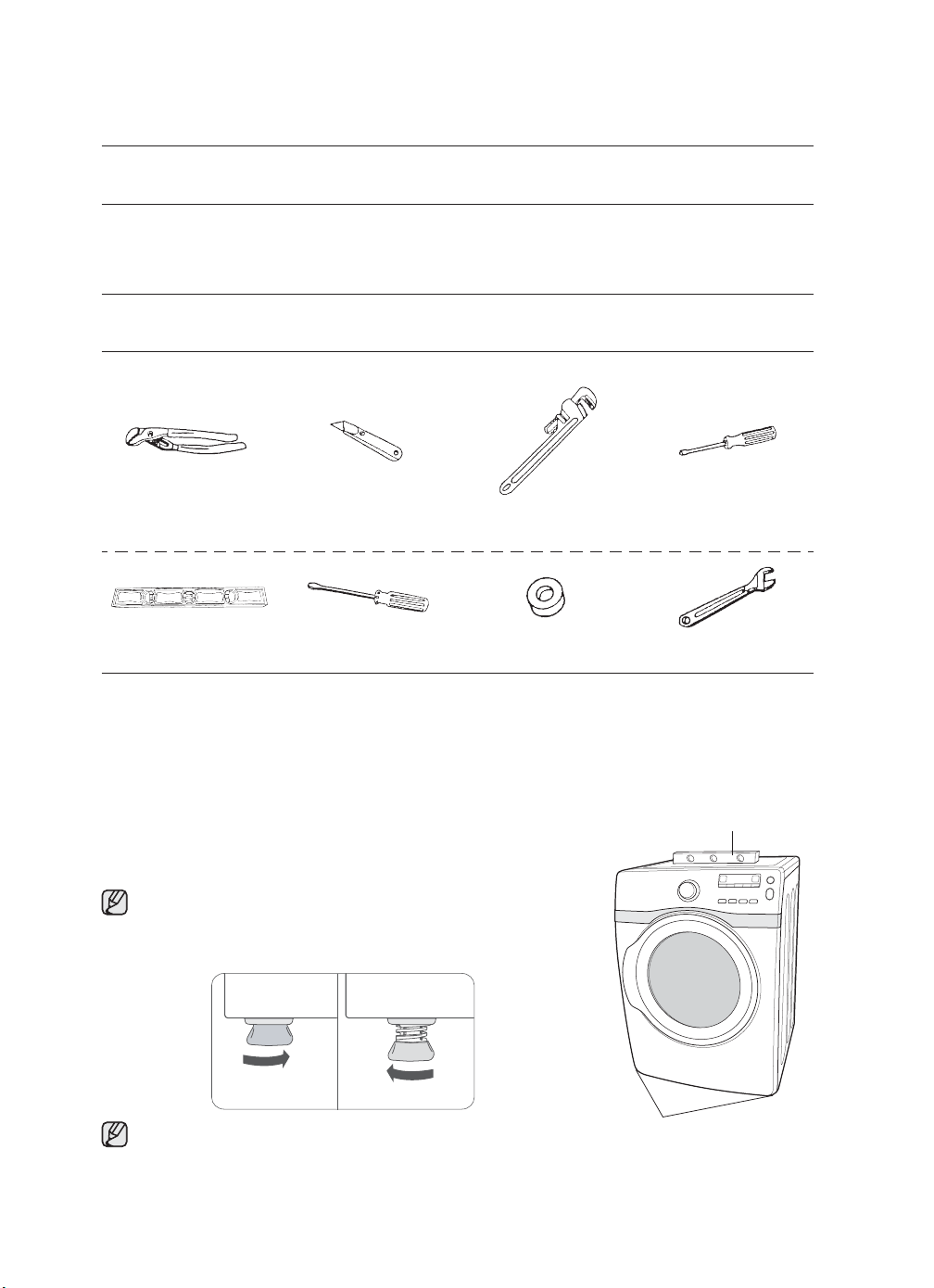

TOOLS NEEDED FOR INSTALLATION
Hire a professional to install this dryer properly. If there is a service call performed as a result of poor setup,
adjustment, and connection, it is considered the responsibility of the installer. If you install the dryer, you are
responsible.
Make sure you have everything necessary for proper installation.
1. A GROUNDED ELECTRICAL OUTLET is required. See Electrical Requirements.
2. A POWER CORD for electric dryers (except Canada).
3. GAS LINES (if a gas dryer) must meet national and local codes.
4. EXHAUST SYSTEM – must be rigid metal or flexible stiff-walled metal exhaust ducting.
See the exhaust requirements on pages 8-10.

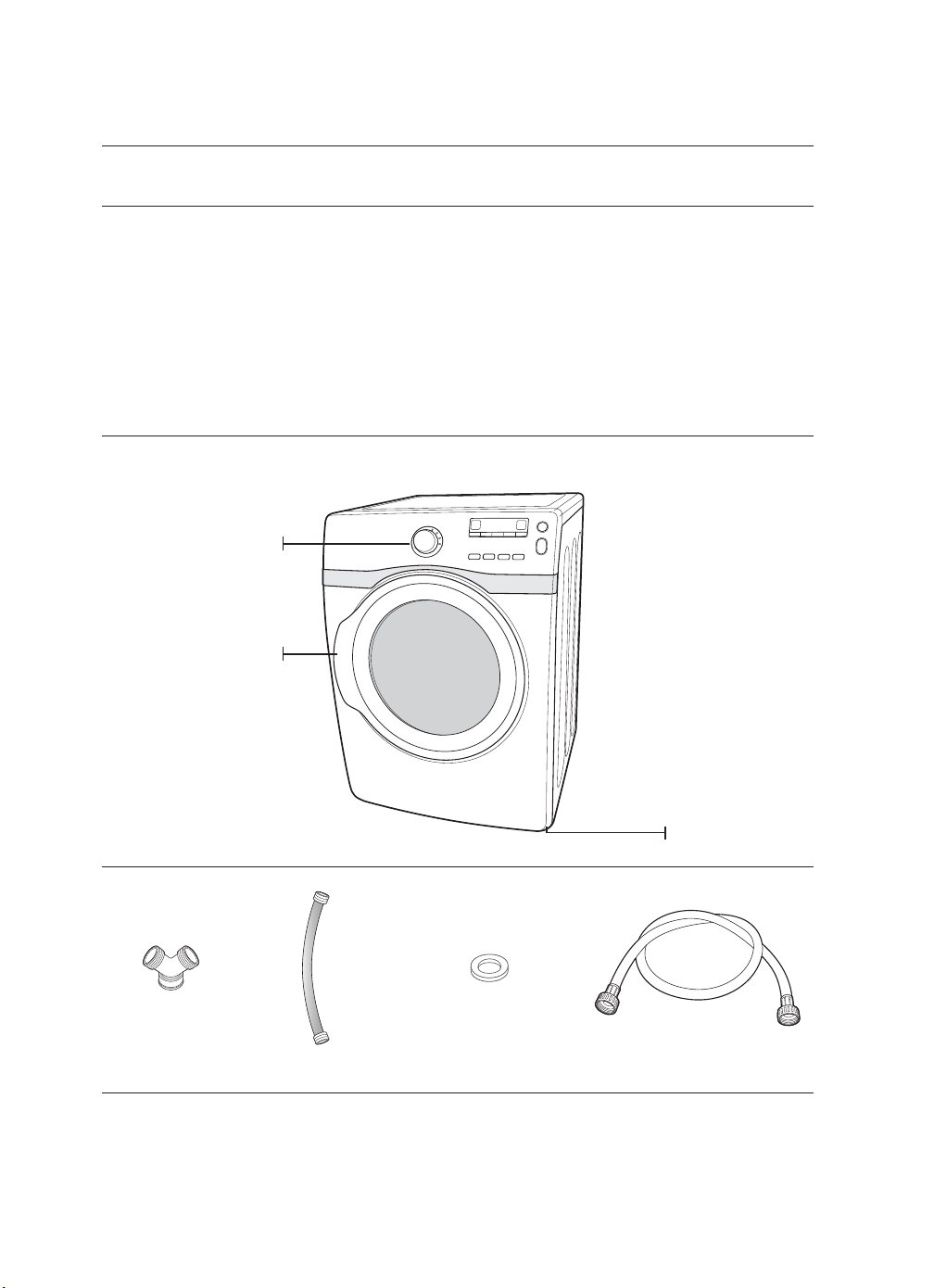

SEE DRYER EXTERIOR
“Y”-connector Short inlet hose Rubber Washer Long inlet hose
Adjustable legs
Control panel
Door
DV431AEP-03021A-03_EN.indd Sec5:8DV431AEP-03021A-03_EN.indd Sec5:8 2012-05-18 3:48:082012-05-18 3:48:08
installing your dryer _9
DUCTING REQUIREMENTS
• Use a 4-inch (10.2 cm) diameter rigid aluminum or rigid galvanized steel duct.
• Do not use a smaller duct.
• Ducts larger than 4 inches (10.2 cm) in diameter can result in increased lint accumulation.
Lint accumulation should be cleaned regularly.
• If a flexible metal duct must be used, use the type with a stiff sheet metal wall. Do not use a flexible duct
with a thin foil wall. Serious blockage can result if the flexible metal duct is bent too sharply.
• Never install any type of flexible duct in walls, ceilings, or other concealed spaces.
• Only a rigid or flexible metal duct should be used for exhausting.
• Keep the exhaust duct as straight and short as possible.
• Secure joints with duct tape. Do not use screws.
• DO NOT EXHAUST DRYER INTO ANY WALL, CEILING, CRAWL SPACE, OR CONCEALED SPACE OF
A BUILDING, GAS VENT, OR ANY OTHER COMMON DUCT OR CHIMNEY.
THIS COULD CREATE A FIRE HAZARD FROM LINT EXPELLED BY THE DRYER.
• A plastic flexible duct can kink, sag, be punctured, reduce airflow, extend drying times, and affect dryer
operation.
• Exhaust systems longer than recommended can extend drying times, affect machine operation, and
may collect lint.
• The exhaust duct should end with an exhaust hood with a swing-out damper to prevent back drafts and
entry of wildlife. Never use an exhaust hood with a magnetic damper.
• The hood should have at least 12 inches (30.5 cm) of clearance between the bottom of the hood and
the ground or other obstruction. The hood opening should point down.
• Never install a screen over the exhaust outlet.
• To avoid lint buildup, do not exhaust the dryer directly into a window well. Do not exhaust under a house
or porch.
• If exhaust ductwork must run through an unheated area, the duct should be insulated and slope slightly
down towards the exhaust hood to reduce condensation and lint buildup.
• Inspect and clean the interior of the exhaust system at least once a year. Unplug the power cord before
cleaning.
• Check frequently to be sure the exhaust hood damper opens and closes freely.
• Check once per month, and clean at least one time per year. Note: If clothes are not getting dry, then
check ducting for obstructions.
ELECTRIC AND GAS DRYER
Weather Hood Type
Recommended Use only for short-run installation
4” (10.16 cm) 2.5” (6.35 cm)
No. of 90° elbows Rigid Metallic Flexible* Rigid Metallic Flexible*
0 24.4 m (80 ft.) 12.4 m (41 ft.) 22.6 m (74 ft.) 10.1 m (33 ft.)
1 20.7 m (68 ft.) 11.2 m (37 ft.) 18.9 m (62 ft.) 8.8 m (29 ft.)
2 17.4 m (57 ft.) 10.1 m (33 ft.) 15.5 m (51 ft.) 7.6 m (25 ft.)
3 14.3m (47 ft.) 9.0 m (29 ft.) 12.5 m (41 ft.) 6.5 m (21 ft.)
* Do not use non-metallic flexible duct.
01 installing your dryer
DV431AEP-03021A-03_EN.indd Sec5:9DV431AEP-03021A-03_EN.indd Sec5:9 2012-05-18 3:48:082012-05-18 3:48:08
10_ installing your dryer
installing your dryer
If the new dryer is installed into an existing exhaust system you must make
sure:
• The exhaust system meets all local, state, and national codes.
• That a flexible plastic duct is not used.
• To Inspect and clean all lint buildup from inside the existing duct.
• The duct is not kinked or crushed.
• The exhaust hood damper opens and closes freely.
The static pressure in any exhaust system must not exceed 0.83 inches of water column, or be
less than 0.
This can be measured with the dryer running with a manometer at the point where the exhaust
duct connects to the dryer. A no-heat setting should be used. The dryer tumbler should be
empty and the lint filter clean.
IMPORTANT TO INSTALLER
Please read the following instructions carefully before installing the dryer. These instructions should be kept
for future reference.
REMOVE THE DOOR FROM ALL DISCARDED APPLIANCES TO AVOID THE DANGER OF A CHILD
SUFFOCATING.
LOCATION CONSIDERATIONS
The dryer should be located where there is enough space at the front for loading the dryer, and enough
space behind for the exhaust system. This dryer is factory-ready for rear exhaust. To exhaust out the
bottom or the right or the left, use the accessory exhaust kit. Instructions are included with the kit. It’s
important to make sure the room has enough fresh air. The dryer must be located where there is no air-flow
obstruction.
On gas dryers, adequate clearance as noted on the data plate must be maintained to ensure adequate air
for combustion and proper dryer operation.
THE DRYER MUST NOT BE INSTALLED OR STORED IN AN AREA WHERE IT WILL BE EXPOSED TO
WATER AND/OR WEATHER. THE DRYER AREA IS TO BE KEPT CLEAR OF COMBUSTIBLE MATERIALS,
GASOLINE, AND OTHER FLAMMABLE VAPORS AND LIQUIDS. A DRYER PRODUCES COMBUSTIBLE
LINT. THE AREA AROUND THE DRYER SHOULD BE KEPT LINT-FREE.
WARNING
DV431AEP-03021A-03_EN.indd Sec5:10DV431AEP-03021A-03_EN.indd Sec5:10 2012-05-18 3:48:082012-05-18 3:48:08
installing your dryer _11
ALCOVE OR CLOSET INSTALLATION
MINIMUM CLEARANCES FOR CLOSET AND ALCOVE INSTALLATIONS:
Sides – 1 in / 25 mm
Rear – 5 in / 127 mm
Top – 17 in / 432 mm
Closet Front – 2 in / 51 mm
If the washer and dryer are installed together, the closet front must have at least a 72 in²
(465 cm²) unobstructed air opening.
A. Recessed area
B. Side view - closet or confined area
01 installing your dryer
B
2 in.
(5 cm)
31.9 in.
(81.1 cm)
5 in.
(12.7cm)
17 in.
(43.2 cm)
A
1 in.
(2.5 cm)
27 in.
(68.6 cm)
1 in.
(2.5 cm)
1 in.
(2.5 cm)
27 in.
(68.6 cm)
DV431AEP-03021A-03_EN.indd Sec5:11DV431AEP-03021A-03_EN.indd Sec5:11 2012-05-18 3:48:082012-05-18 3:48:08
12_ installing your dryer
installing your dryer
With optional pedestal base or stacking kit
Required Dimensions for Installation With Pedestal
Required Dimensions for Installation With Stacking Kit
341.1 in.
(86.5 cm)
5 in.
(12.7 cm)
51.7 in. (131.4 cm) to clear open door
27 in.
(68.6 cm)
39 in.
(99.1 cm)
53.6 in.
(136.2 cm)
31.9 in.
(81.1 cm)
3 in.
(7.6 cm)
Closet or Door
48 in.² *
(310 cm²)
3 in.
(7.6 cm)
24 in.² *
(155 cm²)
1 in.
(2.5 cm)
5.5 in.**
(14 cm)
2.5 in.
(6.3 cm)
6 in. *
(15.2 cm)
1 in.
(2.5 cm)
78 in.
(198.1 cm)
27 in.
(68.6 cm)
* Required spacing
** External exhaust elbow requires
additional space.
DV431AEP-03021A-03_EN.indd Sec5:12DV431AEP-03021A-03_EN.indd Sec5:12 2012-05-18 3:48:092012-05-18 3:48:09
installing your dryer _13
MOBILE HOME INSTALLATION
The installation of the dryer in mobile homes must conform to the Manufactured Home Construction and
Safety Standard Title 24 CFR, Part 3280 {formerly the Federal Standard for Mobile Home Construction and
Safety, Title 24, HUD (Part 280), 1975} for the United States) or CSA Standards Z240 (for Canada).
When installing a dryer in a mobile home, provisions for anchoring the dryer to the floor must be made.
Locate an area that has adequate fresh air.
A minimum of 72 in² (465 cm²) of unobstructed space is required.
Call 1-800-SAMSUNG (726-7864) for information on purchasing the Floor Anchoring Kit as an accessory.
All mobile home installations must be exhausted to the outside with the exhaust duct termination securely
fastened to the mobile home structure, using materials that will not support combustion.
The exhaust duct may not terminate underneath the mobile home.
See Exhausting section for more information.
EXHAUSTING
Exhausting the dryer to the outside will prevent large amounts of lint and moisture from being blown into the
room.
In the United States:
• All dryers must be exhausted to the outside.
• The required exhaust duct is 4 inch (102 mm) in diameter.
• Only those foil-type flexible ducts, if any, specifically identified for use with the appliance by
the manufacturer and that comply with the Outline for Clothes Dryer Transition Duct, Subject
2158A, shall be used.
• The duct shall not be assembled with screws or other fastening means that extend into the
duct and catch lint.
In Canada:
• Only those foil-type flexible ducts, if any, specifically identified for use with the appliance by
the manufacturer shall be used.
• All dryers must be exhausted to the outside.
• The exhaust duct should be 4 inch (102 mm) in diameter.
Outside the U.S. and Canada:
• Refer to the local codes.
The dryer must be exhausted to the outside to reduce the risk of fire when installed in an
alcove or closet.
NEVER USE A PLASTIC OR NON-METAL FLEXIBLE DUCT.
If your existing ductwork is plastic, non-metal, or combustible, replace it with metal.
Use only a metal exhaust duct that is non-flammable to ensure containment of exhaust air,
heat, and lint.
01 installing your dryer
WARNING
DV431AEP-03021A-03_EN.indd Sec5:13DV431AEP-03021A-03_EN.indd Sec5:13 2012-05-18 3:48:092012-05-18 3:48:09
14_ installing your dryer
installing your dryer
GAS REQUIREMENTS
Use only natural or LP (liquid propane) gases.
THE INSTALLATION MUST CONFORM WITH LOCAL CODES, OR IN THE ABSENCE OF LOCAL
CODES, WITH THE NATIONAL FUEL GAS CODE ANSI/Z223.1, LATEST REVISION (FOR THE UNITED
STATES), OR WITH THE CAN/CGA-B149 INSTALLATION CODES (FOR CANADA).
Gas dryers are equipped with a burner vent for use with natural gas. If you plan to use your dryer with LP
(liquid propane) gas, it must be converted for safe and proper performance by a qualified service technician.
A 1/2” (1.27 cm) gas supply line is recommended and must be reduced to connect to the 3/8” (1 cm) gas
line on your dryer. The National Fuel Gas Code requires that an accessible, approved manual gas shut-off
valve be installed within 6” of your dryer.
Gas dryers installed in residential garages must be raised 18 inches (46 cm) above the floor.
Additionally, a 1/8” (0.3 cm) N.P.T. (National Pipe Thread) plugged tapping, accessible for test gauge
connection, must be installed immediately upstream of your dryer’s gas supply connection.
Your dryer must be disconnected from the gas supply pipe system during any pressure testing of the
system.
DO NOT reuse old flexible metal gas lines. Flexible gas lines must be design certified by the American Gas
Association (CGA in Canada).
• Any pipe joint compound used must be resistant to the action of any liquefied petroleum gas.
• As a courtesy, most local gas utilities will inspect a gas appliance installation.
GAS IGNITION – Your dryer uses an automatic ignition system to ignite the burner.
There is no constant burning pilot.
Commonwealth of Massachusetts installation instructions
Your dryer must be installed by a licensed plumber or gas fitter. A “T” handle manual gas valve
must be installed in the gas supply line to your dryer. If a flexible gas connector is used to install
your dryer, the connector must have a maximum length of 3’ (36”).
- Gas leaks may occur in your system, creating a dangerous situation.
- Gas leaks may not be detected by smell alone.
- Gas suppliers recommend you purchase and install a UL-approved gas detector.
- Install and use in accordance with manufacturer’s instructions.
WARNING
DV431AEP-03021A-03_EN.indd Sec5:14DV431AEP-03021A-03_EN.indd Sec5:14 2012-05-18 3:48:092012-05-18 3:48:09
installing your dryer _15
ELECTRICAL REQUIREMENTS
Wiring diagram is located on the back of the dryer.
• Improper connection of the equipment grounding conductor can result in a risk of electric shock.
Check with a qualified electrician or serviceman if you are in doubt as to whether your dryer is
properly grounded. Do not modify the plug provided with your dryer – if it doesn’t fit the outlet,
have a proper outlet installed by a qualified electrician.
• To prevent unnecessary risk of fire, electrical shock, or personal injury, all wiring and grounding
must be done in accordance with local codes, or in the absence of local codes, with the National
Electrical Code, ANSI/NFPA No. 70-Latest Revision (for the U.S.) or the Canadian Electrical Code
CSA C22.1 – Latest Revisions and local codes and ordinances. It is your responsibility to provide
adequate electrical services for your dryer.
• All gas installations must be done in accordance with the national Fuel Code ANSI/Z2231 – Latest
Revision (for the U.S.) or CAN/CGA – B149 Installation Codes – Latest Revision (for Canada) and
local codes and ordinances.
GROUNDING
This dryer must be grounded. In the event of malfunction or breakdown, the ground will reduce the risk of
electrical shock by providing a path of least resistance for the electrical current.
Gas models
Your dryer has a cord with an equipment-grounding conductor and a grounding plug.
The plug must be plugged into an appropriate outlet that is properly installed and grounded in
accordance with all local codes and ordinances.
Do not modify the plug provided with your dryer – if it doesn’t fit the outlet, have a proper outlet
installed by a qualified electrician.
NEVER CONNECT GROUND WIRE TO PLASTIC PLUMBING LINES, GAS LINES, OR HOT
WATER PIPES.
Electric models
Your dryer has a cord with an equipment-grounding conductor and a grounding plug, sold
separately.
The plug must be plugged into an appropriate outlet that is properly installed and grounded in
accordance with all local codes and ordinances.
Do not modify the plug provided with your dryer – if it doesn’t fit the outlet, have a proper outlet
installed by a qualified electrician.
If a power cord is not used and the electric dryer is to be permanently wired, the dryer must
be connected to a permanently grounded metal wiring system, or an equipment grounding
conductor must be run with the circuit conductors and connected to the equipment grounding
terminal.
01 installing your dryer
WARNING
WARNING
WARNING
DV431AEP-03021A-03_EN.indd Sec5:15DV431AEP-03021A-03_EN.indd Sec5:15 2012-05-18 3:48:092012-05-18 3:48:09
16_ installing your dryer
installing your dryer
ELECTRICAL CONNECTIONS
Before operating or testing, follow all grounding instructions in the Grounding section.
An individual branch (or separate) circuit serving only your dryer is recommended. DO NOT USE AN
EXTENSION CORD.
Gas models – U.S. and Canada
A 120 volt, 60 Hz AC approved electrical service, with a 15-ampere fuse or circuit breaker is
required.
Electric models – U.S. only
Most U.S. dryers require a 120 / 240 volt, 60 Hz AC approved electrical service. The electric
service requirements can be found on the data label located behind the door. A 30-ampere fuse
or circuit breaker on both sides of the line is required.
• If a power cord is used, the cord should be plugged into a 30-ampere receptacle.
• The power cord is NOT provided with U.S. electric model dryers.
IMPORTANT:
When local codes allow, the dryer electrical supply may be connected by means of a new
power supply cord kit, marked for use with a dryer, that is U.L. listed and rated at a minimum of
120 / 240 volts, 30-ampere with three No. 10 copper wire conductors terminated with closed
loop terminals, open-end spade lugs with turned up ends, or with tinned leads.
• Do not reuse a power supply cord from an old dryer. The power cord electric supply wiring
must be retained at the dryer cabinet with a suitable UL-listed strain relief.
• Grounding through the neutral conductor is prohibited for (1) new branch-circuit installations,
(2) mobile homes, (3) recreational vehicles, and (4) areas where local codes prohibit
grounding through the neutral conductor. (Use 4-prong plug for 4 wire receptacle, NEMA
type 14-30R.)
Electric models – Canada Only
• A 120 / 240 volt, 60 Hz AC approved electrical service fused through a 30-ampere fuse or
circuit breaker on both sides of the line is required.
• All Canadian models are shipped with the power cord attached. The power cord should be
plugged into a 30-ampere receptacle.
It is not permissible to convert a dryer in Canada to 208 volts.
DV431AEP-03021A-03_EN.indd Sec5:16DV431AEP-03021A-03_EN.indd Sec5:16 2012-05-18 3:48:092012-05-18 3:48:09
installing your dryer _17
CONNECTING THE INLET HOSE
Method1
The dryer must be connected to the cold water faucet using the new inlet hoses. Do not use old
hoses.
1. If space permits, attach the brass female end of the “Y”
connector to the cold water faucet.
2. Turn the cold water faucet off.
3. Attach the straight end of long hose to “Y’ connector.
4. Using pliers, tighten the coupling with an additional two-
thirds turn.
Do not overtighten, as it may damage the coupling.
5. Attach angled end of long hoses to fill the valve at the
bottom of the dryer’s rear frame. Screw on coupling by
hand until it is seated on fill valve connector.
6. Using pliers, tighten the coupling with an additional two-
thirds turn.
Do not overtighten, as it may damage the coupling.
7. Check that the water faucets are on.
8. Check for leaks around “Y” connector, faucets and hoses.
Method2
The dryer must be connected to the cold water faucet using the new inlet hoses. Do not use old
hoses.
1. If “Y” connector cannot be attached directly to the cold
water faucet, the short hose must be used.
2. Turn the cold water faucet off.
3. Attach short inlet hose to cold water faucet.
Screw on coupling by hand until it is seated on the faucet.
4. Using pliers, tighten the coupling with an additional two-
thirds turn.
Do not overtighten, as it may damage the coupling.
5. Attach ‘Y” connector to brass male end of small hose.
Screw on coupling by hand until it is seated on connector.
6. Using pliers, tighten the coupling with an additional two-
thirds turn.
Do not overtighten, as it may damage the coupling.
7. Attach angled end of long hoses to the fill valve at the
bottom of the dryer rear frame. Screw on coupling by hand
until it is seated on fill valve connector.
8. Using pliers, tighten the coupling with an additional two-
thirds turn.
Do not overtighten, as it may damage the coupling.
9. Check that the water faucets are on.
10. Check for leaks around “Y” connector, faucets and hoses.
01 installing your dryer
Short hose
(Inlet to cold
water)
“Y’ connector
Long hose
DV431AEP-03021A-03_EN.indd Sec5:17DV431AEP-03021A-03_EN.indd Sec5:17 2012-05-18 3:48:092012-05-18 3:48:09
18_ installing your dryer
installing your dryer
REPLACEMENT PARTS AND ACCESSORIES
If your dryer requires replacement parts or accessories, contact the dealer from whom you purchased your
dryer or the SAMSUNG customer care center at 1-800-SAMSUNG (726-7864).
INSTALLATION
Gather the required tools and parts before starting the installation.
Read and follow the instructions provided with any tools listed here.
Tools and Parts
Pliers Cutting knife Pipe wrench (gas only) Nut drivers
Level Phillips Screwdriver Duct tape Wrench
For proper installation, we recommend that you hire a professional. To install:
1. Move your dryer to an appropriate location for installation. Consider installing the dryer and washer side-
by-side, to allow access to gas, electrical, and exhaust connections.
Lay two of the carton cushion-tops on the floor. Tip your dryer on its side so it will lay across both
cushion-tops.
2. Set your dryer back in an upright position.
3. To ensure that the dryer provides optimal drying performance, it must
be level. To minimize vibration, noise, and unwanted movement,the
floor must be a perfectly level, solid surface.
To set the dryer to the same height as the washer, fully retract the
leveling feet by turning them counterclockwise, then loosen the legs
by turning them clockwise
Adjust the leveling feet only as much as necessary to level the dryer.
Extending the leveling feet more than necessary can cause the dryer
to vibrate.
Level
Leveling feet
Retract fully Then loosen
DV431AEP-03021A-03_EN.indd Sec5:18DV431AEP-03021A-03_EN.indd Sec5:18 2012-05-18 3:48:092012-05-18 3:48:09
installing your dryer _19
4. Review the Exhausting section before installing the exhaust system. Install the ductwork from your dryer
to the exhaust hood. The crimped end of the duct sections must point away from your dryer.
DO NOT use sheet metal screws when assembling ducting. These joints should be taped.
Never use plastic flexible exhaust material.
Tip for tight installations: install a section of exhaust system to your dryer before putting it in place.
Use duct tape to secure this section to your dryer, but do not cover ventilation slots at the back of the
unit in the dryer cabinet.
5. Review Electrical Requirements section.
BEFORE OPERATING OR TESTING, follow the grounding instructions in the Grounding section.
U.S. MODELS:
IMPORTANT – All U.S. models are produced for a 3-WIRE SYSTEM CONNECTION.
The dryer frame is grounded to the neutral conductor at the terminal block.
A 4-WIRE SYSTEM CONNECTION is required for new or remodeled construction, mobile
homes, or if local codes do not permit grounding through neutral. If the 4-wire system is used,
the dryer frame cannot be grounded to the neutral conductor at the terminal block. Refer to the
following instructions for 3- and 4-WIRE SYSTEM CONNECTIONS.
Remove the terminal block cover plate.
Insert the power cord with a UL-listed strain relief through the hole provided in the cabinet near the
terminal block.
A strain relief must be used.
Do not loosen the nuts already installed on the terminal block. Be sure they are tight.
Use a 3/8” (1 cm) deep well socket.
01 installing your dryer
DV431AEP-03021A-03_EN.indd Sec5:19DV431AEP-03021A-03_EN.indd Sec5:19 2012-05-18 3:48:102012-05-18 3:48:10
20_ installing your dryer
installing your dryer
6. Review Gas Requirements section.
Remove the pipe thread protective cap.
Apply pipe joint compound or about 1 1/2 wraps of Teflon tape over all threaded connections.
Pipe joint compound must be resistant to the action of any liquefied petroleum gas.
Connect the gas supply to your dryer.
An additional fitting is required to connect the 3/4” (1.9 cm) female thread end of a flexible connector to
the 3/8” (1 cm) male threaded end on the dryer.
Securely tighten the gas line fitting over threads.
Turn on the gas supply. Check all gas connections for leaks using a soap solution.
If bubbles appear, tighten the connections and recheck.
DO NOT use an open flame to check for gas leaks.
3-WIRE system connections
1. Loosen or remove the center terminal block screw.
2. Connect the neutral wire (white or center wire) of the power
cord to the center, silver-colored terminal screw of the
terminal block. Tighten screw.
3. Connect the other wires to outer terminal block screws.
Tighten screws.
4. Tighten the strain relief screws.
5. Insert the tab of the terminal block cover into your dryer’s
rear panel slot.
Secure the cover with a hold-down screw.
1. External ground connector
2. Neutral grounding wire (green/yellow)
3. Center silver-colored terminal block screw
4. Neutral wire (white or center wire)
5. 3/4” (1.9 cm) UL-listed strain relief
If converting from a 4-wire electrical system to a 3-wire, the ground strap must be
reconnected to the terminal block support to ground the dryer frame to the neutral
conductor.
WARNING
DV431AEP-03021A-03_EN.indd Sec5:20DV431AEP-03021A-03_EN.indd Sec5:20 2012-05-18 3:48:102012-05-18 3:48:10
installing your dryer _21
4-WIRE system connections
1. Remove the center terminal block screw.
2. Connect the ground wire (green or unwrapped) of the power
cord to the external ground conductor screw.
3. Connect the neutral wire (white or center wire) of the power
cord and the appliance ground wire (green with yellow
stripes) under the central screw of the terminal block.
4. Connect the other wires to the outer terminal block screws.
Tighten screws.
5. Tighten the strain relief screws.
6. Insert the tab of the terminal block cover into your dryer’s rear panel slot.
Secure the cover with a hold-down screw.
1. External ground connector
2. Green or bare copper wire of power cord
3. 3/4 in. (1.9 cm) UL-listed strain relief
4. Center silver-colored terminal block screw
5. Grounding wire (green/yellow)
6. Neutral wire (white or center wire)
7. With a level, check your dryer and make necessary adjustments to the leveling legs.
8. At this time, make sure all gas connections (on gas models), exhaust and electrical connections are
complete. Plug in your dryer, and check operation by using the checklist below.
9. (GAS MODELS ONLY- DV350AG*)
The burner may not ignite initially due to air in the gas line. Allowing your dryer to operate on a heat
setting will purge the line. If the gas does not ignite within 5 minutes, turn your dryer off and wait
5 minutes. Be sure the gas supply to your dryer has been turned on. In order to confirm gas ignition,
check the exhaust for heat.
FINAL INSTALLATION CHECKLIST
Dryer is plugged into an electrical outlet and is properly grounded.
Exhaust ductwork is hooked up and joints are taped.
Plastic flexible duct is NOT used.
Used rigid or stiff-walled flexible metal vent material.
Dryer is leveled and is sitting firmly on the floor.
Gas models – gas is turned on with no gas leaks.
Start your dryer to confirm that it runs, heats, and shuts off.
01 installing your dryer
DV431AEP-03021A-03_EN.indd Sec5:21DV431AEP-03021A-03_EN.indd Sec5:21 2012-05-18 3:48:112012-05-18 3:48:11
22_ installing your dryer
installing your dryer
DRYER EXHAUST TIPS
Plastic or non-metal flexible duct presents a potential fire hazard.
1. Make sure your dryer is installed properly so it exhausts air
easily.
2. Use a 4” diameter rigid metal duct. Tape all joints, including
at the dryer.
Never use lint-trapping screws.
3. Keep ducts as straight as possible.
4. Clean all old ducts before installing your new dryer.
Be sure the vent flap opens and closes freely.
Inspect and clean the exhaust system annually.
Don’t let a poor exhaust system slow drying by:
1. Restricting your dryer with a poor exhaust system.
2. Using a plastic, thin foil, or non-metal flexible duct.
3. Unnecessarily using long ducts that have many
elbows.
4. Having crushed or clogged ducts and vent.
WARNING
1 2
3 4
DV431AEP-03021A-03_EN.indd Sec5:22DV431AEP-03021A-03_EN.indd Sec5:22 2012-05-18 3:48:112012-05-18 3:48:11
installing your dryer _23
DOOR REVERSAL
1. Unplug the power cord.
2. Remove two door hinge
screws.
3. Lift the door and remove
it.
8. Reinsert the screw in the
other hole.
4. Remove a screw on the
Frame Front
9. Reinsert the screw (Step
4) on the Frame Front
5. Remove the two screws
on the opposite side of
the door hinge.
10. Place the door on the
other side and reattach it
to the dryer.
6. Remove two screws from
the holder lever.
11. Reattach the holder lever.
7. Remove a screw from the
door hinge.
12. Reattach the screws in
the remaing holes.
01 installing your dryer
DV431AEP-03021A-03_EN.indd Sec5:23DV431AEP-03021A-03_EN.indd Sec5:23 2012-05-18 3:48:112012-05-18 3:48:11
24_ operating Instructions, tips
operating Instructions, tips
OVERVIEW OF THE CONTROL PANEL
Cycle Selector
To select a cycle, rotate the Cycle Selector dial to the desired cycle.
The indicator light by the cycle name will illuminate. The Normal, Heavy Duty, Perm
Press, Towels, Bedding PLUS, Delicates, Wool and Sanitize cycles are Sensor Dry
cycles.
Sensor Dry automatically senses the moisture in the load and shuts the dryer off
when the selected dryness level (very dry to damp dry) is reached.
Normal – Use this cycle to dry loads such as cotton, underwear, and linen.
Heavy Duty – Use this cycle to get high heat for heavy fabrics such as jeans,
corduroys, or work clothes.
Perm Press – Dry wrinkle-free cottons, synthetic fabrics, knits, and permanent
press fabrics automatically.
Towels – Dry loads such as bath towels.
Bedding PLUS – For bulky items such as blankets, sheets and comforters.
Delicates – The Delicates cycle is designed to dry heat-sensitive items at a low
drying temperature.
Wool – For machine washable and tumble dryable wool only.
Load should be under 3 pounds. The Wool cycle of this machine has been
approved by Woolmark company for Total-Easy-Care Wool products,
M0913 (DV431*E*/DV431*G*/DV395*/DV393*).
Sanitize - This course allows you to sanitize garments by permeating high
temperature heat deep into the fabric during the drying cycle. Use this course to
keep your bedding and curtains clean through sanitization.
Time Dry – Time Dry allows you to select the desired cycle time in minutes.
Turn the Cycle Selector dial to Time Dry, then press the Adjust Time up arrow to set
the drying time. Press the arrow repeatedly to scroll through the time settings.
1
1 6 5 4
7 9
8 2 3
DV431AE*
DV431AG*
DV395*
DV393*
DV431AEP-03021A-03_EN.indd Sec13:24DV431AEP-03021A-03_EN.indd Sec13:24 2012-05-18 3:48:122012-05-18 3:48:12
operating Instructions, tips _25
Quick Dry - Provides a 30 minute drying cycle.
Air Fluff – The Air Fluff cycle tumbles the load in room temperature air.
Refresh – This cycle is best for smoothing out wrinkles and reducing odors from
loads consisting of one to four dry items. In this cycle a small amount of water is
sprayed into the dryer drum after several minutes of tumbling with heat.
Wrinkle Away – Use this cycle to reduce wrinkles from dry clothes that have
been left in closet for a while. It provides advanced wrinkle release performance by
optimized steam care. Up to 3 items can be used.
Overloading the dryer may not yield the same results.
Digital Graphic
Display
T
he display window shows the estimated time remaining in the cycle after the
Start/Pause button is pressed. The estimated time remaining may fluctuate as the
cycle progresses.
The Drying light will illuminate and remain lit until the cycle is complete.
When your dryer is in the cool-down phase, the Cooling light will illuminate.
When your dryer is in the wrinkle prevent phase, the Wrinkle Prevent light will
illuminate.
When the cycle is complete, “END” appears in the display panel until the dryer door is
opened, the Power, Close or Start button is pressed or about 5 minutes have passed.
If your dryer is paused during a cycle, the indicator lights will blink until the Start/
Pause button is pressed.
Select Cycle
Option
Wrinkle Prevent -Wrinkle Prevent provides approximately 180 minutes of
intermittent tumbling in unheated air at the end of the cycle to reduce wrinkling.
Press the Wrinkle Prevent button to activate this feature.
The indicator light above the pad will illuminate when Wrinkle Prevent is selected.
The load is dry, and can be removed at any time during the Wrinkle Prevent cycle.
Mixed Load Bell - This is an alarm that notifies the user when the average dry
level is damp dry (80 % dried). This is useful when the laundry contains various
types of clothing you do not want to dry completely. An alarm sounds for five (5)
seconds while continuing to perform the cycle.
This function can only be selected in the Sensor Dry course, and the dry level can
only be selected from among Normal Dry, More Dry, Very Dry.
Delay Start : Any cycle can be delayed for up to 24 hours in one-hour
increments. Displayed hour indicates the time at which the wash will be
started
My Cycle : Choose your favorite cycle including cycle, temp, dry level option,
etc. (See page 27 for detail.)
Rack Dry : Rack Dry is available at Time Dry cycle. Temperature will be set
only to Extra Low. (See page 28 for detail.)
Adjust Time – Time can be added or subtracted from the automatically set times
in the Manual Dry cycles (Time Dry, Quick Dry, Air Fluff cycles).
To add or subtract time from the cycle, press the Adjust Time arrow pad up or
down until the desired time is displayed.
Dry Level
Selection Button
To select the dry level in the Normal, Heavy Duty, or other Sensor Dry cycles,
press the Dry Level button. An indicator light will illuminate next to the desired
dryness level.
Press the button repeatedly to scroll through the settings. Larger or bulkier loads
may require the Very Dry or More Dry setting for complete dryness.
The Less Dry setting is best suited for lightweight fabrics or for leaving some
moisture in the clothing at the end of the cycle. Damp Dry is designed to partially
dry items. Use for items that lay flat or hang to dry.
02 operating Instructions, tips
4
3
2
DV431AEP-03021A-03_EN.indd Sec13:25DV431AEP-03021A-03_EN.indd Sec13:25 2012-05-18 3:48:122012-05-18 3:48:12
26_ operating Instructions, tips
operating Instructions, tips
Temp Selection
Button
To select the correct temperature for the load, press the Temp button. An indicator
light will illuminate next to the desired temperature. Press the button repeatedly to
scroll through the settings.
High – For sturdy cottons or those labeled Tumble Dry.
Medium – For permanent press, synthetics, lightweight cottons, or items labeled
Tumble Dry Medium.
Medium Low
– For lower heat than Medium to dry synthetic or washable knit
fabrics.
Low – For heat sensitive items labeled Tumble Dry Low or Tumble Dry Warm.
Extra Low – Provides the lowest heated dry temperature possible.
Time Selection
Button
When using Manual Dry cycles, time can be adjusted by pressing the Time
Selection button.
During the Sensory Dry cycle, the time light indicator is off because exact drying
times are determined by fluctuating humidity levels.
Signal Selection
Button
When the cycle is complete, a chime will sound.
When the Wrinkle Prevent option is selected, the chime will sound intermittently.
Adjust the volume of the chime or turn it off by pressing the Signal button.
Press the button repeatedly to scroll through the choices.
Start/Pause
selection button
Press to pause and restart programs.
Power button
Press once to turn your dryer on, press again to turn it off. If your dryer is left
on for more than 10 minutes without any buttons being touched, the power
automatically turns off.
5
8
9
6
7
DV431AEP-03021A-03_EN.indd Sec13:26DV431AEP-03021A-03_EN.indd Sec13:26 2012-05-18 3:48:122012-05-18 3:48:12
operating Instructions, tips _27
CHILD LOCK
A function to prevent children from playing with your dryer.
Setting/Releasing
If you want to set or release the Child Lock, press both the Time and Signal buttons
simultaneously for 3 seconds.
How to Set:
1. It can be set while your dryer is running.
2. Once you set the Child Lock function, no button, except for the Power button, will respond
until you release the Child Lock function.
3. The Child Lock indicator will be lit.
1. If the dryer is powered on again, the Child Lock function stays on.
2. To release that function, follow the instructions above.
When other buttons, except for the Power button, do not respond, check the Child Lock
indicator.
DRUM LIGHT
Lights the dryer drum while the dryer is running.
Setting & releasing
If you want to set or release the Drum Light, press both the Dry Level and Temp. buttons
simultaneously.
It can be set while your dryer is not only running but also when it is stopped.
If you do not turn the Drum Light off within 5 minutes of turning it on, it is automatically
turned off.
MY CYCLE
Lets you activate your customized cycle that includes Dry Level, Temp, Time option, etc.
By pushing the My Cycle button, you activate the settings used during the previous My Cycle mode.
(Default : Normal Cycle)
If My Cycle mode is activated, the My Cycle indicator will be lit.
You can select all options in My Cycle mode as follows.
1. Select cycle using the Cycle Selector dial.
2. After cycle selection, set each option.
Each cycle has certain default options that are automatically set.
To see these default options, go to page 37
3. Then, you can start My Cycle by pushing the Start/Pause button in My Cycle mode. The cycle and
options you select will be displayed the next time you choose My Cycle.
You can change the My Cycle settings by repeating the same process above.
The last used setting will be displayed the next time you choose My Cycle.
02 operating Instructions, tips
DV431AEP-03021A-03_EN.indd Sec13:27DV431AEP-03021A-03_EN.indd Sec13:27 2012-05-18 3:48:132012-05-18 3:48:13
28_ operating Instructions, tips
operating Instructions, tips
RACK DRY
Installing the drying rack
1. Open the dryer door.
2. Position drying rack in tumbler, placing the front lip of the drying rack on the top of the lint
filter.
3. Place the rear legs in the two recessed areas of the dryer’s back wall then push down the
middle of the drying rack to fix.
4. Place the items to be dried on the rack, leaving space between them so air can circulate.
5. Close the dryer door.
6. Press the RACK DRY button at Time Dry cycle and then select the time according to the
moisture and weight of item. The drying rack can be also used at Air Fluff cycle.
SUGGESTED ITEMS SUGGESTED TEMP. SETTINGS
Washable sweaters
(block to shape and lay flat on rack)
Extra Low ( Time Dry cycle)
Stuffed toys
(cotton or polyester fiberfilled)
Extra Low ( Time Dry cycle)
Stuffed toys
(foam or rubber-filled)
Air Fluff
Foam rubber pillows Air Fluff
Sneakers Air Fluff
Drying foam rubber, plastic, or rubber on a heat setting may cause damage to the items
and lead to a fire hazard.
DV393* Model don’t include a Rack-Dry.
WARNING
Door
Drying Rack
DV431AEP-03021A-03_EN.indd Sec13:28DV431AEP-03021A-03_EN.indd Sec13:28 2012-05-18 3:48:132012-05-18 3:48:13
Care and cleaning _29
CLEAN THE LINT FILTER
• After each load.
• To shorten drying time.
• To operate more energy efficiently.
Do not operate your dryer without the lint filter in place.
LOAD THE DRYER PROPERLY
• Place only one washload in your dryer at a time.
• Mixed loads of heavy and lightweight fabrics will dry differently, which may result in lightweight fabrics
being dry while heavy fabrics remain damp at the end of a drying cycle.
• Add one or more similar items to your dryer when only one or two articles of clothing need drying.
This improves the tumbling action and drying efficiency.
• Overloading restricts tumbling action, resulting in uneven drying as well as excessive wrinkling of some
fabrics.
GETTING STARTED
1. Load your dryer loosely – DO NOT overload.
2. Close the door.
3. Select the appropriate cycle and options for the load (see pages 24, 26).
4. Press the Start/Pause button.
5. The dryer indicator light will illuminate.
6. The estimated cycle time will appear in the display.
The time may fluctuate to better indicate drying time remaining in the cycle.
• When the cycle is complete, the Door Lock light will go out and “End” will appear in the display.
• Pressing Power cancels the cycle and stops your dryer.
•
The Drying, Cooling, and Wrinkle Prevent indicator lights will illuminate during those portions of the cycle.
Do not place anything on top of your dryer while it is running.
03 Care and cleaning
Filter
Door
Frame Front
WARNING
DV431AEP-03021A-03_EN.indd Sec4:29DV431AEP-03021A-03_EN.indd Sec4:29 2012-05-18 3:48:132012-05-18 3:48:13
30_ care and cleaning
care and cleaning
CONTROL PANEL
Clean with a soft, damp cloth. Do not use abrasive substances.
Do not spray cleaners directly on the panel.
The control panel finish may be damaged by some laundry pre-treatment soil and stain remover products.
Apply such products away from your dryer and wipe up any spills or overspray immediately.
TUMBLER
Remove any stains such as crayon, ink, or fabric dye (from new items such as towels or jeans) with an all-
purpose cleaner.
Tumble old towels or rags to remove any excess stain or cleaning substance.
Once these steps are followed, stains may still be visible, but should not transfer to subsequent loads.
STAINLESS STEEL TUMBLER
To clean the stainless steel tumbler, use a damp cloth with a mild, non-abrasive cleaner suitable for stainless
steel surfaces.
Remove the cleaner residue and dry with a clean cloth.
DRYER EXTERIOR
The entire dryer has a high-gloss finish. Clean with a soft, damp cloth. Do not use abrasive substances.
Protect the surface from sharp objects as they may scratch or damage the finish.
Do not place any heavy or sharp objects or a detergent box on the dryer. Keep them on the purchased
pedestal or in a separate storage box.
DRYER EXHAUST SYSTEM
Should be inspected and cleaned yearly to maintain optimum performance.
The outside exhaust hood should be cleaned more frequently to ensure proper operation.
DV431AEP-03021A-03_EN.indd Sec6:30DV431AEP-03021A-03_EN.indd Sec6:30 2012-05-18 3:48:132012-05-18 3:48:13
special laundry tips _31
special laundry tips
SPECIAL LAUNDRY TIPS
Please follow the care label or manufacturer’s instructions for drying special
items. If care label instructions are not available, use the following information as
a guide.
Bedspreads & Comforters
• Follow the care label instructions or dry on the Normal cycle and
High temperature.
• Make sure the item is thoroughly dry before using or storing.
• May require repositioning to ensure even drying.
Blankets
• Use Normal cycle and dry only one blanket at a time for best
tumbling action.
• Make sure the item is thoroughly dry before using or storing.
Curtains & Draperies
• Use the Perm Press cycle and medium temperature to help minimize
wrinkling.
• Dry in small loads for best results and remove as soon as possible.
Cloth Diapers
• Use the Normal cycle and the High temperature settings for soft,fluffy
diapers.
Down–filled Items (jackets,
sleeping bags, comforters,
etc.)
• Use the Normal cycle and medium temperature setting.
• Adding a couple of dry towels shortens drying time and absorbs
moisture.
Pillows
• Use the Normal cycle.
• Add a couple of dry towels to help the tumbling action and to fluff the
item.
• DO NOT dry kapok or foam pillows in dryer.
Plastics (shower curtains,
outdoor furniture covers,
etc.)
• Use the Time Dry cycle and the Low or Extra Low temperature
settings depending on the care label instructions.
THINGS TO AVOID :
• Fiberglass items (curtains, draperies, etc.).
• Woolens, unless recommended on the label.
• Vegetable or cooking oil-soaked items.
• Foam Rubber (rug backs, stuffed toys, shoulder pads, etc.)
04 special laundry tips
DV431AEP-03021A-03_EN.indd Sec7:31DV431AEP-03021A-03_EN.indd Sec7:31 2012-05-18 3:48:132012-05-18 3:48:13
32_ troubleshooting
troubleshooting
CHECK THESE POINTS IF YOUR DRYER…
PROBLEM SOLUTION
Doesn’t run.
• Make sure the door is latched shut.
• Be sure the power cord is plugged into a live electrical outlet.
• Check the home’s circuit breaker and fuses.
• Press the Start/Pause button again if the door is opened during the
cycle.
Doesn’t heat.
• Check the home’s circuit breaker and fuses.
• On a gas dryer, check that the gas supply is on.
• Clean the lint filter and exhaust duct.
• Dryer may have moved into the cool-down phase of the cycle.
Doesn’t dry.
• Check all of the above, plus...
• Be sure the exhaust hood outside the home can open and close
freely.
• Check exhaust system for lint buildup. Ducting should be inspected
and cleaned annually.
• Use a 4” rigid metal exhaust duct.
• Do not overload. 1 wash load = 1 dryer load.
• Sort heavy items from lightweight items.
• Large, bulky items like blankets or comforters may require
repositioning to ensure even drying.
• Check that the washer is draining properly to extract adequate water
from the load.
• Load may be too small to tumble properly. Add a few towels.
Is noisy.
• Check the load for objects such as coins, loose buttons, nails, etc.
Remove promptly.
• It is normal to hear the dryer gas valve or heating element cycle on
and off during the drying cycle.
• Be sure the dryer is leveled properly as outlined in the installation
instructions.
• It is normal for the dryer to hum due to the high velocity of air moving
through the dryer drum and exhaust system.
Dries unevenly.
• Seams, pockets, and other similarly heavy areas may not be
completely dry when the rest of the load has reached the selected
dryness level. This is normal. Select the More Dry setting if desired.
• If one heavy item is dried with a lightweight load, such as one towel
with sheets, it is possible that the heavy item will not be completely
dry when the rest of the load has reached the selected dryness level.
Sort heavy items from lightweight items for best drying results.
Has an odor.
• Household odors from painting, varnishing, strong cleaners, etc.
may enter the dryer with the surrounding room air. This is normal as
the dryer draws the air from the room, heats it, pulls it through the
tumbler, and exhausts it outside.
• When these odors linger in the air, ventilate the room completely
before using the dryer.
DV431AEP-03021A-03_EN.indd Sec12:32DV431AEP-03021A-03_EN.indd Sec12:32 2012-05-18 3:48:132012-05-18 3:48:13
troubleshooting _33
PROBLEM SOLUTION
Shuts off before load is dry
• Dryer load is too small. Add more items or a few towels and restart
the cycle.
• Dryer load is too large. Remove some items and restart the dryer.
Lint on clothes
• Make sure the lint filter is cleaned before every load. With some loads
that produce high amounts of lint, it may be necessary to clean the
filter during the cycle.
• Some fabrics are lint producers (for example, a fuzzy white cotton
towel)and they should be dried separately from clothes that are lint
trappers(for example, a pair of black linen pants)
• Divide larger loads into smaller loads for drying
• Check pockets thoroughly before washing and drying clothes.
Garments still wrinkled after
Wrinkle-Care
• Small loads of 1 to 4 items work best.
• Load fewer garments.Load similar-type garments.
Odors remain in clothing
after Refresh.
• Fabrics containing strong odors should be washed in a normal cycle.
Water drips from nozzle
when Steam-Care starts
• This is steam condensation. The dripping water will stop after a short
time.
Sprayed water is not visible
during Steam-Care
• Sprayed water is difficult to see when the door is closed
05 troubleshooting
DV431AEP-03021A-03_EN.indd Sec12:33DV431AEP-03021A-03_EN.indd Sec12:33 2012-05-18 3:48:132012-05-18 3:48:13
34_ Appendix
troubleshooting
INFORMATION CODES
Information codes may be displayed to help you better understand what is occurring with your Dryer.
ERROR DISPLAY MEANING SOLUTION
tE
Clogged Lint Screen Vent is
restricted
Clean the screen or vent.
If the problem continues, call for service.
HE
Invalid heating Temp in running the
dryer
Call for service.
dE
Running the dryer with door open
Close the door and then restart.
If the problem continues, call for service.
dF
Door is not closing properly Call for service.
bE2
Unit detects a button is being
pressed for over 30secs or button is
stuck
-
FE
Invalid power source Frequency
Try restarting the cycle.
If the problem continues, call for service.
2E
Electronic Control Problem (Over
Voltage Error)
Call for service.
AE
Electronic Control Problem
(Communication Error)
Call for service.
For any codes not listed above, call 1-800-SAMSUNG (726-7864).
DV431AEP-03021A-03_EN.indd Sec8:34DV431AEP-03021A-03_EN.indd Sec8:34 2012-05-18 3:48:132012-05-18 3:48:13
appendix _35
appendix
FABRIC CARE CHART
The following symbols provide garment care direction. The Clothing care labels include symbols for
washing, bleaching, drying and ironing, or dry cleaning when necessary. The use of symbols ensures
consistency among garment manufacturers of domestic and imported items. Follow care label directions to
maximize garment life and reduce laundering problems.
Wash Cycle Special Instructions
Warning Symbols for
Laundering
Normal Line Dry/ Hang to Dry Do Not Wash
Permanent Press /
Wrinkle Resistant /
Wrinkle Control
Drip Dry Do Not Wring
Gentle/Delicates Dry Flat Do Not Bleach
Hand Wash
Heat Setting
Do Not Tumble Dry
Water Temperature**
High
No Steam (added to
iron)
Hot Medium Do Not Iron
Warm Low
Dryclean
Cold Any Heat Dry Clean
Bleach
No Heat/Air Do Not Dry Clean
Any Bleach (when
needed)
Iron-Dry or Steam
Temperatures
Line Dry/ Hang to Dry
Only Non-Chlorine
(color-safe)
Bleach (when needed)
High Drip Dry
Tumble Dry Cycle Medium Dry Flat
Normal
Low
Permanent Press/
Wrinkle Resistant/
Wrinkle Control
Gentle/ Delicates
** The dot symbols represent appropriate wash water temperatures for various items. The temperature
range for Hot is 105° –125 °F / 41° – 52 °C, for Warm 85° – 105 °F / 29° – 41 °C and for
Cold 60° – 85 °F / 16° – 29 °C. (Wash water temperature must be a minimum of 60 °F / 16 °C for detergent
activation and effective cleaning.)
06 appendix
DV431AEP-03021A-03_EN.indd Sec10:35DV431AEP-03021A-03_EN.indd Sec10:35 2012-05-18 3:48:132012-05-18 3:48:13
36_ appendix
appendix
PROTECTING THE ENVIRONMENT
This appliance is manufactured from recyclable materials. If you decide to dispose of this appliance, please
observe local waste disposal regulations. Cut off the power cord so that the appliance cannot be connected
to a power source. Remove the door so that animals and small children cannot get trapped inside the
appliance.
DECLARATION OF CONFORMITY
This appliance complies with UL2158.
SPECIFICATIONS
TYPE FRONT LOADING DRYER
DIMENSIONS
Div Inches (cm) Div Inches (cm)
A. Height
39” (99.1)
C. Depth with
door open 90°
49.6’’ (126.0)
B. Width
27” (68.6)
D. Depth
31.1” (78.9)
WEIGHT
126.1 lb (57.2 kg)
HEATER RATING
5300 W (Elec.)
22000 BTU/hr (Gas)
POWER
CONSUMPTION
NO HEAT
268 W
HEATING
5445 W (Elec.)
268 W (Gas)
A
B
C
D
DV431AEP-03021A-03_EN.indd Sec10:36DV431AEP-03021A-03_EN.indd Sec10:36 2012-05-18 3:48:142012-05-18 3:48:14
appendix _37
CYCLE CHART
Cycle
Default (Initial temp. at 21-30 °C) Drying Cooling
Wrinkle
prevent
Temp
control
Sensor dry
level
Time Time Time Time
Sensor Dry
Normal
High
(Medium)
Normal dry 42 min 39 min 3 min
180 min
Heavy Duty
High
(No change)
Normal dry 58 min 55 min 3 min
Perm Press
Medium
(No change)
Normal dry 32 min 29 min 3 min
Towels
High
(Medium)
Normal dry 50 min 47 min 3 min
Bedding Plus
High
(No change)
Normal dry 50 min 47 min 3 min
Delicates
Extra Low
(No change)
Normal dry 34 min 33 min 1 min
Wool
Low
(No change)
Normal dry
(No change)
20 min 19 min 1 min
Sanitize
High
(No change)
Very dry
(No change)
60 min 55 min 5 min
Manual Dry
Air Fluff
-
(No change)
- 20 min - 20 min
Quick Dry
High
(No change)
- 30 min 27 min 3 min
Time Dry High - 40 min 37 min 3 min
Steam
Cycles
Wrinkle Away
High
(No change)
- 20 min 19 min 1 min
Refresh
High
(No change)
- 15 min 14 min 1 min
06 appendix
DV431AEP-03021A-03_EN.indd Sec10:37DV431AEP-03021A-03_EN.indd Sec10:37 2012-05-18 3:48:142012-05-18 3:48:14
38_ warranty
warranty
SAMSUNG DRYER
LIMITED WARRANTY TO ORIGINAL PURCHASER
This SAMSUNG brand product, as supplied and distributed by SAMSUNG ELECTRONICS AMERICA, INC.
(SAMSUNG) and delivered new, in the original carton to the original consumer purchaser, is warranted by
SAMSUNG against manufacturing defects in materials and workmanship for a limited warranty period of:
One (1) Year All Parts and Labor
Two (2) Years Control Board Parts
This limited warranty begins on the original date of purchase, and is valid only on products purchased and
used in the United States.
To receive warranty service, the purchaser must contact SAMSUNG for problem determination and service
procedures.
Warranty service can only be performed by a SAMSUNG authorized service center.
The original dated bill of sale must be presented upon request as proof of purchase to SAMSUNG or
SAMSUNG’s authorized service center.
SAMSUNG will provide in-home service during the warranty period at no charge, subject to availability
within the contiguous United States.
In-home service is not available in all areas.
To receive in-home service, product must be unobstructed and accessible to the service agent.
If service is not available, SAMSUNG may elect to provide transportation of the product to and from an
authorized service center.
SAMSUNG will repair, replace, or refund this product at our option and at no charge as stipulated herein,
with new or reconditioned parts or products if found to be defective during the limited warranty period
specified above.
All replaced parts and products become the property of SAMSUNG and must be returned to SAMSUNG.
Replacement parts and products assume the remaining original warranty, or ninety (90) days, whichever is
longer.
This limited warranty covers manufacturing defects in materials and workmanship encountered in normal,
noncommercial use of this product and shall not apply to the following: damage that occurs in shipment;
delivery and installation; applications and uses for which this product was not intended; altered product or
serial numbers; cosmetic damage or exterior finish; accidents, abuse, neglect, fire, water, lightning, or other
acts of nature or God; use of products, equipment, systems, utilities, services, parts, supplies, accessories,
applications, installations, repairs, external wiring or connectors not supplied or authorized by SAMSUNG
that damage this product or result in service problems; incorrect electrical line voltage, fluctuations and
surges; customer adjustments and failure to follow operating instructions, maintenance and environmental
instructions that are covered and prescribed in the instruction book; product removal and reinstallation;
problems caused by pest infestations.
This limited warranty does not cover problems resulting from incorrect electric current, voltage or supply,
light bulbs, house fuses, house wiring, cost of a service call for instructions, or fixing installation errors.
SAMSUNG does not warrant uninterrupted or error-free operation of the product.
DV431AEP-03021A-03_EN.indd Sec11:38DV431AEP-03021A-03_EN.indd Sec11:38 2012-05-18 3:48:142012-05-18 3:48:14
warranty _39
EXCEPT AS SET FORTH HEREIN, THERE ARE NO WARRANTIES ON THIS PRODUCT EITHER EXPRESS
OR IMPLIED, AND SAMSUNG DISCLAIMS ALL WARRANTIES INCLUDING, BUT NOT LIMITED TO, ANY
IMPLIED WARRANTIES OF MERCHANTABILITY, INFRINGEMENT OR FITNESS FOR A PARTICULAR
PURPOSE.
NO WARRANTY OR GUARANTEE GIVEN BY ANY PERSON, FIRM, OR CORPORATION WITH RESPECT
TO THIS PRODUCT SHALL BE BINDING ON SAMSUNG.
SAMSUNG SHALL NOT BE LIABLE FOR LOSS OF REVENUE OR PROFITS, FAILURE TO REALIZE
SAVINGS OR OTHER BENEFITS, OR ANY OTHER SPECIAL, INCIDENTAL OR CONSEQUENTIAL
DAMAGES CAUSED BY THE USE, MISUSE, OR INABILITY TO USE THIS PRODUCT, REGARDLESS OF
THE LEGAL THEORY ON WHICH THE CLAIM IS BASED, AND EVEN IF SAMSUNG HAS BEEN ADVISED
OF THE POSSIBILITY OF SUCH DAMAGES.
NOR SHALL RECOVERY OF ANY KIND AGAINST SAMSUNG BE GREATER IN AMOUNT THAN THE
PURCHASE PRICE OF THE PRODUCT SOLD BY SAMSUNG AND CAUSING THE ALLEGED DAMAGE.
WITHOUT LIMITING THE FOREGOING, PURCHASER ASSUMES ALL RISK AND LIABILITY FOR LOSS,
DAMAGE, OR INJURY TO PURCHASER AND PURCHASER’S PROPERTY AND TO OTHERS AND THEIR
PROPERTY ARISING OUT OF THE USE, MISUSE, OR INABILITY TO USE THIS PRODUCT.
THIS LIMITED WARRANTY SHALL NOT EXTEND TO ANYONE OTHER THAN THE ORIGINAL
PURCHASER OF THIS PRODUCT, IS NONTRANSFERABLE AND STATES YOUR EXCLUSIVE REMEDY.
Some states do not allow limitations on how long an implied warranty lasts, or the exclusion or limitation
of incidental or consequential damages, so the above limitations or exclusions may not apply to you. This
warranty gives you specific rights, and you may also have other rights, which vary from state to state.
To obtain warranty service, please contact SAMSUNG at:
Samsung Electronics America, Inc.
85 Challenger Road Ridgefield Park, NJ 07660
1-800-SAMSUNG (726-7864)
www.samsung.com
DV431AEP-03021A-03_EN.indd Sec11:39DV431AEP-03021A-03_EN.indd Sec11:39 2012-05-18 3:48:142012-05-18 3:48:14
QUESTIONS OR COMMENTS?
Country CALL OR VISIT US ONLINE AT
U.S.A 1-800-SAMSUNG (726-7864) www.samsung.com
MEXICO 01-800-SAMSUNG (726-7864) www.samsung.com
CANADA 1-800-SAMSUNG (726-7864)
www.samsung.com/ca
www.samsung.com/ca_fr (French)
Code No. DC68-03021A-03_EN
bit.ly/samsungwashers
DV431AEP-03021A-03_EN.indd Sec11:40DV431AEP-03021A-03_EN.indd Sec11:40 2012-05-18 3:48:142012-05-18 3:48:14
Sèche-linge à gaz et électrique
manuel d'utilisation
Un monde de possibilités
Nous vous remercions d'avoir choisi ce produit
Samsung.
Si vous souhaitez recevoir un service plus complet
ou des accessoires,
enregistrez votre produit à
l'adresse ci-dessous ou contactez
www.samsung.com/register
1-800-SAMSUNG (726-7864)
DV431AE*
DV431AG*
DV395*
DV393*
Ce manuel a été imprimé sur du papier 100% recyclé.
DV431AEP-03021A-03_CFR.indd 1DV431AEP-03021A-03_CFR.indd 1 2012-05-18 7:38:582012-05-18 7:38:58
2_ caractéristiques
caractéristiques
1. Très grande capacité
La très grande capacité de séchage est désormais accessible à tous ! Vous pouvez désormais faire
sécher d'importants volumes de linge en une seule fois. D'une capacité plus qu'exceptionnelle de 7,4
pieds cubes, ce sèche-linge fait circuler plus d'air à travers vos vêtements les séchant plus vite et en
réduisant le froissement.
2. Programme Steam (Vapeur)
Ce programme injecte une faible quantité de vapeur dans le tambour du sèche-linge, quelques minutes
après le début du cycle de séchage à chaud. l réduit les mauvaises odeurs habituellement difficiles à
éliminer lors des lavages à l'eau et garantit également un effet anti-froissage.
3. Programme Sanitize (Stérilisation)
Ce programme vous permet de stériliser votre linge en appliquant une température élevée qui pénètre
jusqu’au cœur du tissu, lors du cycle de séchage. Ce programme est idéal pour nettoyer literie et
rideaux.
Lorsque vous sélectionnez ce cycle haute température, 99.9 % des bactéries sont éliminés. Ce
programme est recommandé pour les vêtements, la literie, les serviettes de toilette et autres articles
nécessitant une stérilisation.
Cette procédure de certification est dirigée par NSF International, un organisme indépendant d'essais
et de d’homologation.
4. Multiples programmes de séchage et algorithme Fuzzy Logic
Il vous suffit de tourner la molette pour sélectionner l'un des 13 programmes automatiques de séchage,
tels que les programmes Normal (Normal), Heavy duty (Grand rendement) et Towels (Serviettes) ; vous
pouvez également laisser la commande Fuzzy Logic calculer le degré d'humidité du linge afin de définir
automatiquement la durée du cycle. Le séchage n'a jamais été aussi simple qu'avec Samsung.
5. Gain de temps
Nos programmes ont été conçus pour répondre à tous vos besoins. Tous nos sèche-linge sont conçus
pour sécher vos vêtements rapidement... en seulement 42 minutes ! Vous pouvez ainsi profiter plus
librement de votre temps libre !
6. Économies d'énergie
Les sèche-linge Samsung offrent un excellent rendement énergétique. Ainsi, 1 kWh suffit à faire
sécher 3,01 livres de linge. Leur grande capacité et la commande Fuzzy Logic permettent également
d'économiser de l'énergie en recherchant automatiquement la façon la plus efficace possible de sécher
votre linge.
7. Hublot facilement réversible
Nos sèche-linge s’intègrent partout. Le sens d'ouverture du hublot peut en effet être modifié
simplement à l'aide de quatre vis.
8. Socle avec tiroirs de rangement
Un socle de 15 pouces (env. 40 cm) permettant de surélever le sèche-linge est disponible en option,
pour un chargement et un déchargement plus faciles. Un tiroir de rangement pouvant contenir un baril
de lessive de 100 oz est aussi intégré.
9. Superposition (N° DE MODÈLE : SK-5A/XAA)
Les lave-linge et sèche-linge Samsung peuvent être superposés pour optimiser l'espace utile.
Les pieds du sèche-linge doivent être démontés pour pouvoir empiler celui-ci sur le lave-linge. Les
kits de superposition sont en vente chez votre revendeur Samsung.
10. Ventilation 4 positions (modèle électrique uniquement) : DV431AE*)
Vous pouvez installer l’évacuation d’air dans l'une des quatre (4) positions suivantes : arrière, côté
gauche ou droit, bas.
Protocole NSF P154 Performance de
stérilisation des sèche-linge domestiques
DV431AEP-03021A-03_CFR.indd Sec9:2DV431AEP-03021A-03_CFR.indd Sec9:2 2012-05-18 7:39:172012-05-18 7:39:17
consignes de sécurité _3
CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS
consignes de sécurité
Félicitations pour l’achat de votre nouveau sèche-linge Samsung. Ce manuel
contient de précieuses informations sur l’installation, l’utilisation et l’entretien de
votre appareil. Prenez le temps de le lire pour tirer pleinement profit de tous les
avantages et de toutes les fonctionnalités de votre sèche-linge.
REMARQUES IMPORTANTES SUR LES CONSIGNES DE SÉCURITÉ
Les consignes de sécurité et les avertissements décrits dans ce manuel ne sont pas exhaustifs. Il est de
votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l’installation, de
l’entretien et de l’utilisation de votre sèche-linge.
Contactez toujours le fabricant en cas de problème ou de situation que vous ne comprenez pas.
SYMBOLES ET MESURES DE SÉCURITÉ IMPORTANTS
AVERTISSEMENT
Risques ou pratiques inadaptées susceptibles de causer de graves blessures
ou la mort.
Observez les informations fournies dans ce manuel pour réduire les risques
d’incendie ou d’explosion et prévenir les dommages matériels, les blessures
corporelles et mortelles.
N'entreposez ni n'utilisez jamais d'essence ou d'autres produits inflammables à
proximité de cet appareil ou de tout autre appareil.
ATTENTION
Risques ou pratiques inadaptées susceptibles de causer des blessures moins
importantes ou des dommages matériels.
NE PAS faire.
NE PAS démonter.
NE PAS toucher.
Suivez scrupuleusement les consignes.
Débrancher la prise murale.
S'assurer que l'appareil est relié à la terre afin d'éviter tout choc électrique.
Contacter le service d'assistance technique pour obtenir de l'aide.
• L'installation du sèche-linge doit être effectuée par un technicien qualifié.
• L’installation du sèche-linge doit se faire conformément aux instructions du fabricant et aux réglementations
locales.
• N’équipez jamais un sèche-linge de conduits de ventilation en plastique flexible. Si vous utilisez un conduit
en métal flexible (de type aluminium), celui-ci doit être conforme aux spécifications du fabricant et adapté
à une utilisation sur sèche-linge. Les matériaux flexibles utilisés dans les systèmes d'évacuation de l'air ont
tendance à se plier, à s'écraser et à retenir les peluches de tissu. Ces conditions empêchent une évacuation
adéquate de l'air et augmentent les risques d'incendie.
• Pour réduire les risques de blessure grave ou de décès, observez attentivement les consignes d'installation.
AVERTISSEMENT - Risque d'incendie
DV431AEP-03021A-03_CFR.indd Sec1:3DV431AEP-03021A-03_CFR.indd Sec1:3 2012-05-18 7:39:172012-05-18 7:39:17
4_ consignes de sécurité
CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS
consignes de sécurité
AVERTISSEMENT : afin de réduire les risques d'incendie, d'électrocution ou de blessures
physiques lors de l'utilisation de l'appareil, des précautions de base doivent être prises :
1. Lisez toutes les consignes de sécurité avant d'utiliser l’appareil.
2. Ne faites pas sécher de linge ayant été en contact par nettoyage, lavage ou trempage avec
de l'essence, des solvants de nettoyage à sec ou tout autre substance inflammable ou
explosive ; ces produits dégagent en effet des vapeurs qui risqueraient de s'enflammer ou
d'exploser.
3. Ne laissez pas les enfants jouer sur ou dans l'appareil. Une surveillance attentive s'impose
lorsque l'appareil est utilisé à proximité d'enfants.
4. Avant la mise hors service ou au rebut de l'appareil, retirez le hublot du tambour.
5. Ne tentez pas d’ouvrir l'appareil lorsque le tambour est en mouvement.
6. N'installez et n'entreposez jamais cet appareil dans un endroit exposé aux intempéries.
7. Ne jouez pas avec les commandes internes de l'appareil.
8. Ne procédez pas à la réparation ou au remplacement des pièces de l'appareil et ne tentez
pas non plus de le réparer vous-même, sauf si le manuel d'entretien ou de réparation
contient des recommandations spécifiques en la matière que vous comprenez et êtes en
mesure d'exécuter.
9. N’utilisez aucun adoucissant ou produit antistatique autre que ceux recommandés par le
fabricant du produit ou de l’appareil.
10. Nettoyez le filtre avant ou après chaque utilisation.
11. Ne sélectionnez pas une température élevée pour faire sécher des articles contenant du
caoutchouc mousse ou des matériaux dont la texture est similaire à celle du caoutchouc.
12. Évitez toute accumulation de peluches, poussières et saletés à proximité de l'orifice
d'évacuation.
13. L’intérieur de l’appareil et du conduit d’évacuation doit être nettoyé régulièrement, par un
technicien de maintenance qualifié.
14. Ne faites pas sécher du linge ayant été en contact avec de l'huile de cuisson. Il risquerait de
s'enflammer.
Avertissements de la proposition 65 de l’État de Californie :
la loi californienne sur l’eau potable et les substances toxiques (California Safe Drinking Water
and Toxic Enforcement Act) stipule que le gouverneur de Californie est tenu de publier la liste
des substances considérées par l’État de Californie comme étant cancérigènes ou à l’origine de
malformations congénitales ou d’autres troubles de la reproduction et demande aux entreprises
qu’elles informent leurs clients des risques éventuels d’exposition auxdites substances.
Ce produit contient une substance chimique considérée par l’État de Californie comme
étant cancérigène ou à l’origine de malformations congénitales ou d’autres troubles de la
reproduction. Cet appareil peut entraîner une faible exposition à certaines des substances
énumérées, y compris le benzène, le formaldéhyde et le monoxyde de carbone.
Les appareils à gaz peuvent entraîner une faible exposition à certaines des substances
énumérées, y compris le benzène, le formaldéhyde, le monoxyde de carbone et la suie,
en raison d’une possible combustion incomplète du gaz naturel ou des carburants basse
pression. Afin de réduire davantage les risques d’exposition à ces substances, il convient
d’installer un système de ventilation extérieur efficace.
AVERTISSEMENT
AVERTISSEMENT
DV431AEP-03021A-03_CFR.indd Sec1:4DV431AEP-03021A-03_CFR.indd Sec1:4 2012-05-18 7:39:172012-05-18 7:39:17
consignes de sécurité _5
CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS
QUE FAIRE EN CAS D’ÉMANATION DE GAZ :
• Ne tentez pas d'allumer un appareil électrique.
• Ne mettez pas l’appareil sous tension.
• Ne touchez à aucun interrupteur électrique.
• N’utilisez aucun téléphone dans le bâtiment.
• Faites évacuer tous les occupants de la pièce, du bâtiment ou du secteur.
• Appelez immédiatement votre fournisseur de gaz depuis le téléphone d'un voisin. Suivez les
consignes que vous recevrez.
• Si vous ne pouvez pas joindre votre fournisseur de gaz, appelez les pompiers.
L’installation et l’entretien doivent être effectués par un installateur qualifié, un réparateur agréé
ou votre fournisseur de gaz.
Lisez attentivement toutes les consignes avant d'utiliser l'appareil.
Pour réduire le risque d'incendie ou d'explosion :
• Ne faites sécher aucun article ayant été précédemment en contact par nettoyage,
lavage ou trempage avec de l’essence, des solvants de nettoyage à sec ou toute autre
substance inflammable ou explosive. En effet, ceux-ci diffusent des vapeurs pouvant
s’enflammer ou exploser. Ne placez aucun article ayant été en contact avec un solvant
ou des matières solides ou liquides inflammables dans le sèche-linge tant que toutes les
traces de ces produits n'ont pas été éliminées.
De nombreux produits inflammables sont utilisés dans l'environnement domestique
comme l'acétone, l'alcool dénaturé, l'essence, le kérosène, certains nettoyants
ménagers sous forme liquide, certains détachants, la térébenthine, les cires et les
produits décapants.
• Ne faites jamais sécher à chaud les articles à base de caoutchouc mousse (également
appelé mousse de latex) ou de matériaux dont la texture ressemble à celle du
caoutchouc. En effet, les matières en caoutchouc mousse peuvent, dans certaines
circonstances, provoquer un incendie par combustion spontanée.
Ne laissez ni les enfants ni les animaux domestiques jouer sur, dans ou devant l’appareil.
Une surveillance attentive s’impose lorsque l’appareil est utilisé à proximité d’enfants ou
d’animaux domestiques.
Avant de mettre au rebut ou hors service votre sèche-linge, retirez le hublot du
compartiment de séchage pour éviter que des enfants ou des animaux ne se trouvent
piégés à l’intérieur de l’appareil.
N’ouvrez pas le sèche-linge lorsque le tambour est en mouvement.
N'installez et n'entreposez jamais cet appareil dans un endroit exposé aux intempéries.
Ne jouez pas avec les commandes internes de l'appareil.
Ne procédez pas à la réparation, au remplacement ou à l’entretien des pièces de l’appareil
sauf si le manuel d’entretien contient des recommandations spécifiques en la matière, si
vous comprenez ces recommandations et si vous disposez des compétences requises
pour réaliser l’opération.
N’utilisez aucun adoucissant ou produit anti-statique autre que ceux dont le fabricant
recommande l’usage avec le sèche-linge.
Nettoyez le filtre avant ou après chaque utilisation.
Évitez toute accumulation de peluches, poussières et saletés à proximité de l’orifice
d’évacuation.
AVERTISSEMENT
DV431AEP-03021A-03_CFR.indd Sec1:5DV431AEP-03021A-03_CFR.indd Sec1:5 2012-05-18 7:39:172012-05-18 7:39:17
6_ consignes de sécurité
CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS
consignes de sécurité
L’intérieur du sèche-linge et du conduit d’évacuation doit être nettoyé régulièrement, par un
technicien de maintenance qualifié.
Cet appareil doit être correctement mis à la terre. Ne branchez jamais le cordon
d’alimentation sur une prise qui n’est pas correctement reliée à la terre et qui n’est pas
conforme aux réglementations locales et nationales en vigueur. Consultez les consignes
d’installation pour relier cet appareil à la terre.
Ne vous asseyez pas sur le sèche-linge.
Dans le cadre de l’amélioration constante de ses produits, Samsung se réserve le
droit de modifier les spécifications sans préavis. Pour plus de détails, consultez les
consignes d’installation accompagnant votre produit avant de sélectionner du mobilier,
d’effectuer des découpes ou de commencer l’installation.
Vérifiez que les poches des vêtements sont vides ; en effet, les petits objets aux bords
irréguliers, tels que les pièces, les canifs, les épingles, etc. peuvent endommager votre
sèche-linge.
Évitez de laver des vêtements ayant de grandes boucles, des boutons ou d’autres
accessoires en métal lourd ou massif.
Des fuites de gaz dangereuses pourraient survenir dans votre système.
Une fuite de gaz n’est pas toujours détectable à l’odeur.
C’est pourquoi les fournisseurs de gaz vous recommandent d’acheter et d’installer un
détecteur de gaz conforme à la réglementation UL.
Installez-le et utilisez-le conformément aux consignes du fabricant.
N’introduisez aucun article imprégné ou tâché d’huile végétale ou alimentaire dans votre
sèche-linge. Même une fois lavés, ces articles peuvent encore contenir une quantité non
négligeable d’huile.
Toute huile résiduelle risque de s’enflammer spontanément. Le potentiel de combustion
spontanée augmente lorsque les articles imbibés d’huile végétale ou alimentaire sont
exposés à la chaleur. Les sources de chaleur comme votre sèche-linge peuvent chauffer
ces articles, engendrant une oxydation de l’huile Cette oxydation crée elle-même de la
chaleur. Si cette chaleur ne se dissipe pas, les articles deviennent suffisamment brûlants
pour s’enflammer. Entasser, empiler ou stocker ce type d’articles peut empêcher la
dissipation de la chaleur et être à l’origine d’un risque d’incendie.
Tout le linge imbibé d’huile végétale ou alimentaire, qu’il soit lavé ou non, peut s’avérer
dangereux. Le fait de laver ces articles à l’eau chaude avec une dose supplémentaire de
lessive réduit ce risque, sans pour autant le supprimer. Utilisez toujours le programme de
refroidissement Cool Down, afin de réduire leur température. Ne retirez jamais ces articles
du sèche-linge lorsqu’ils sont chauds ; de même, n’interrompez pas le programme de
séchage tant que le cycle Cool Down n’est pas terminé. N’entassez et n’empilez pas ces
articles lorsqu’ils sont chauds.
AVERTISSEMENT
AVERTISSEMENT
DV431AEP-03021A-03_CFR.indd Sec1:6DV431AEP-03021A-03_CFR.indd Sec1:6 2012-05-18 7:39:172012-05-18 7:39:17
table des matières _7
table des matières
INSTALLATION DU SÈCHE-LINGE
8
8 Outils requis pour l'installation
8 Extérieur du sèche-linge
9 Conditions requises en matière de conduits
10 Remarque importante pour l’installateur
10 Choix de l’emplacement d’installation
11 Encastrement dans une niche ou installation
dans un placard
13 Installation en mobile home
13 Évacuation
14 Systèmes fonctionnant au gaz
15 Normes électriques
15 Mise à la terre
16 Raccordement électrique
17 Raccordement du tuyau d’arrivée d'eau
18 Pièces de rechange et accessoires
18 Installation
21 Liste de contrôle final pour l’installation
22 Conseils pour l’évacuation du sèche-linge
23 Inversion du hublot
INSTRUCTIONS ET CONSEILS
D’UTILISATION
24
24 Présentation du panneau de commandes
27 Child lock (Sécurité enfant)
27 Drum Light (Éclairage du tambour)
27 My cycle (Mon cycle)
28 Rack Dry (Support de séchage)
29 Nettoyage du filtre à peluches
29 Chargement du sèche-linge
29 Mise en marche
ENTRETIEN ET NETTOYAGE
30
30 Panneau de commandes
30 Tambour
30 Tambour en acier inoxydable
30 Extérieur du sèche-linge
30 Système d'évacuation du sèche-linge
CONSEILS D'ENTRETIEN DU LINGE
31
31 Conseils d'entretien du linge
DÉPANNAGE
32
32 Vérifiez les points suivants si votre sèche-
linge...
34 Codes d'erreur
ANNEXE
35
35 Tableau des symboles textiles
36 Protection de l’environnement
36 Déclaration de conformité
36 Caractéristiques techniques
37 Tableau des programmes
DV431AEP-03021A-03_CFR.indd Sec3:7DV431AEP-03021A-03_CFR.indd Sec3:7 2012-05-18 7:39:172012-05-18 7:39:17
8_ installation du sèche-linge
installation du sèche-linge
OUTILS REQUIS POUR L'INSTALLATION
Laissez un professionnel installer correctement votre sèche-linge. Si vous contactez le service après-
vente suite à une installation, des réglages ou un branchement mal exécutés, la responsabilité relève de
l'installateur. Si c'est vous qui avez installé le sèche-linge, la responsabilité vous incombe.
Vérifiez que vous disposez de tous les éléments requis pour installer correctement l’appareil, comme suit.
1. Une PRISE ÉLECTRIQUE AVEC MISE A LA TERRE. Voir Normes électriques.
2. Un CORDON D’ALIMENTATION pour sèche-linge électrique (à l’exception du Canada).
3. Des CONDUITES DE GAZ (s’il s’agit d’un sèche-linge au gaz), conformes aux réglementations locales et
nationales.
4. Un SYSTÈME D'ÉVACUATION, en métal rigide ou en métal flexible avec parois rigides.
Reportez-vous à la section Conditions requises en matière d’évacuation en pages 8 à 10.
EXTÉRIEUR DU SÈCHE-LINGE
Raccord en Y Tuyau d’arrivée
d'eau court
Rondelle de
caoutchouc
Tuyau d'arrivée d'eau long
Pieds réglables
Panneau de commande
Hublot
DV431AEP-03021A-03_CFR.indd Sec5:8DV431AEP-03021A-03_CFR.indd Sec5:8 2012-05-18 7:39:182012-05-18 7:39:18
installation du sèche-linge _9
CONDITIONS REQUISES EN MATIÈRE DE CONDUITS
• Utilisez un conduit en aluminium ou en acier galvanisé rigide d’un diamètre de 4 pouces (10,2 cm).
• N’utilisez pas de conduit plus petit.
• Les conduits dont le diamètre est supérieur à 4 pouces (10,2 cm) peuvent favoriser l'accumulation de
peluches.
Retirez régulièrement les peluches accumulées.
• Si vous devez utiliser un conduit métallique flexible, optez pour un conduit aux parois rigides. N’utilisez
pas de conduit flexible aux parois fines. En effet, un conduit métallique flexible se boucherait rapidement
en cas de torsion trop forte.
• N’installez aucun conduit flexible à l’intérieur de murs, de plafonds ou d’autres espaces masqués.
• Utilisez uniquement un tuyau métallique rigide ou flexible pour l'évacuation.
• Faites en sorte que le conduit d’évacuation reste aussi droit et soit aussi court que possible.
• Fixez les joints à l’aide d’un ruban adhésif. N’utilisez pas de vis.
• L'ÉVACUATION DU SÈCHE-LINGE NE DOIT PAS PASSER PAR UN MUR, UN PLAFOND, UN VIDE
SANITAIRE OU UN ESPACE CACHÉ D'UN BÂTIMENT, UN CONDUIT D'ÉVACUATION DE GAZ OU
TOUT AUTRE CONDUIT OU CHEMINÉE STANDARD,
CAR LES PELUCHES EXPULSÉES PAR LE SÈCHE-LINGE PEUVENT PRÉSENTER UN RISQUE
D'INCENDIE.
• Un conduit flexible en plastique peut s'entortiller, se détendre, être transpercé, réduire le flux d'air,
rallonger les temps de séchage et affecter le fonctionnement du sèche-linge.
• Des systèmes d’évacuation dépassant la longueur recommandée peuvent induire des temps de
séchage plus longs et affecter le fonctionnement de l’appareil. En outre, des peluches peuvent s’y
accumuler.
• Le conduit d’évacuation doit se terminer par une hotte équipée d’un registre mobile, pour éviter les
refoulements et bloquer l’accès aux petits animaux. N’utilisez jamais de hotte équipée d’un registre
magnétique.
• Un espace de 12 pouces (30,5 cm) minimum doit séparer le bas de la hotte du sol ou de toute autre
obstacle. L’ouverture de la hotte doit se faire vers le bas.
• N’installez jamais de filtre sur la sortie d’évacuation.
• Pour éviter les dépôts de peluches, n’installez pas directement l’évacuation du sèche-linge dans une
fenêtre. L’évacuation ne doit pas se faire sous une maison ou un porche.
• Si le système d’évacuation doit traverser une zone non chauffée, le conduit doit être isolé et légèrement
incliné vers le bas en direction de la hotte pour réduire la condensation et l’accumulation de peluches.
• Inspectez et nettoyez l’intérieur du système d’évacuation au moins une fois par an. Débranchez le
cordon d’alimentation avant de procéder au nettoyage.
• Vérifiez fréquemment que le registre de la hotte s’ouvre et se ferme sans problème.
• Effectuez un contrôle une fois par mois et un nettoyage au moins une fois par an. Remarque : si les
vêtements ne sèchent pas, vérifiez que les conduits ne sont pas obstrués.
SÈCHE-LINGE ÉLECTRIQUE ET À GAZ
Type de bouche d’évacuation
Recommandé
À n’utiliser que pour les installations
temporaires
10,16 cm 2,5” (6,35 cm)
N° de coudes à 90°
Rigide Métallique flexible* Rigide Métallique flexible*
0 24,4 m (80 pieds) 12,4 m (41 pieds) 22,6 m (74 pieds) 10,1 m (33 pieds)
1 20,7 m (68 pieds) 11,2 m (37 pieds) 18,9 m (62 pieds) 8,8 m (29 pieds)
2 17,4 m (57 pieds) 10,1 m (33 pieds) 15,5 m (51 pieds) 7,6 m (25 pieds)
3 14,3 m (47 pieds) 9 m (29 pieds) 12,5 m (41 pieds) 6,5 m (21 pieds)
* N’utilisez pas de conduits flexibles non métalliques.
01 installation du sèche-linge
DV431AEP-03021A-03_CFR.indd Sec5:9DV431AEP-03021A-03_CFR.indd Sec5:9 2012-05-18 7:39:182012-05-18 7:39:18
10_ installation du sèche-linge
installation du sèche-linge
Si un nouveau sèche-linge est relié à un système d’évacuation existant,
vous devez veiller à ce que :
• Le système d’évacuation soit conforme aux réglementations locales, régionales et nationales.
• Aucun conduit flexible en plastique ne soit utilisé.
• Le conduit existant soit contrôlé et les peluches accumulées à l’intérieur retirées.
• Le conduit ne doit être ni entortillé ni écrasé.
• Le registre de la hotte s’ouvre et se ferme sans problème.
La pression statique dans un système d’évacuation doit être inférieure à 0 ou ne doit pas
dépasser 0,06 bar.
Vous pouvez la mesurer lorsque le sèche-linge est en marche à l’aide d’un manomètre, au point
de connexion entre le conduit d’évacuation et le sèche-linge. Vous devez utiliser un réglage à
froid. Le tambour du sèche-linge doit être vide et le filtre à peluches propre.
REMARQUE IMPORTANTE POUR L’INSTALLATEUR
Lisez attentivement les instructions suivantes avant d’installer le sèche-linge. Conservez soigneusement ces
consignes afin de pouvoir vous y reporter ultérieurement.
RETIREZ LE HUBLOT DES APPAREILS MIS AU REBUT POUR ÉVITER QU’UN ENFANT NE
S’ASPHYXIE.
CHOIX DE L’EMPLACEMENT D’INSTALLATION
Le sèche-linge doit être installé dans un endroit suffisamment spacieux, tant à l’avant pour permettre de
charger l’appareil, qu’à l’arrière pour le système d’évacuation. Ce sèche-linge est équipé en usine pour
une évacuation arrière. Si vous préférez une évacuation par le bas, la gauche ou la droite, utilisez le kit
d’évacuation auxiliaire. Les instructions sont fournies avec le kit. Il est important de veiller à ce que la pièce
soit suffisamment aérée. Vous devez donc installer le sèche-linge dans une pièce correctement ventilée.
Sur les sèche-linge à gaz, respectez un dégagement adéquat - comme indiqué sur la plaque signalétique -
afin de garantir une aération appropriée pour la combustion et le bon fonctionnement du sèche-linge.
VOUS NE DEVEZ NI INSTALLER NI STOCKER LE SÈCHE-LINGE DANS UN ENDROIT OÙ IL POURRAIT
ÊTRE EN CONTACT AVEC DE L’EAU ET/OU EXPOSÉ AUX INTEMPÉRIES. N'ENTREPOSEZ PAS DE
MATÉRIAUX COMBUSTIBLES (EX. : ESSENCE, GAZ ET LIQUIDES INFLAMMABLES,ETC.) DANS LA
MÊME PIÈCE QUE LE SÈCHE-LINGE. UN SÈCHE-LINGE PRODUIT DES PELUCHES COMBUSTIBLES.
ÉVITEZ DONC TOUTE ACCUMULATION DE PELUCHES AUTOUR DE L'APPAREIL.
AVERTISSEMENT
DV431AEP-03021A-03_CFR.indd Sec5:10DV431AEP-03021A-03_CFR.indd Sec5:10 2012-05-18 7:39:182012-05-18 7:39:18
installation du sèche-linge _11
ENCASTREMENT DANS UNE NICHE OU INSTALLATION DANS UN
PLACARD
DÉGAGEMENTS MINIMAUX POUR INSTALLATION ENCASTRÉE :
Sur les côtés – 1 po / 25 mm
Arrière – 5 po / 127 mm
Sur le dessus – 17 po / 432 mm
À l'avant – 2 po / 51 mm
Si le lave-linge et le sèche-linge sont installés ensemble, prévoyez un dégagement d'au moins
72 po² (465 cm²) à l'avant du placard.
A. Encastrement dans une niche
B. Vue latérale du placard ou de l'espace réduit
01 installation du sèche-linge
B
2 po
(5 cm)
31,9 po
(81,1 cm)
5 po
(12,7 cm)
17 po
(43,2 cm)
A
1 po
(2,5 cm)
27 po
(68,6 cm)
1 po
(2,5 cm)
1 po
(2,5 cm)
27 po
(68,6 cm)
DV431AEP-03021A-03_CFR.indd Sec5:11DV431AEP-03021A-03_CFR.indd Sec5:11 2012-05-18 7:39:182012-05-18 7:39:18
12_ installation du sèche-linge
installation du sèche-linge
Avec un socle ou un kit de superposition facultatif
Dimensions requises pour l’installation avec socle
Dimensions requises pour l’installation avec kit de superposition
341,1 po
(86,5 cm)
5 po
(12,7 cm)
51,7 po (131,4 cm) pour permettre
l’ouverture du hublot
27 po
(68,6 cm)
39 po
(99,1 cm)
53,6 po
(136,2 cm)
31,9 po
(81,1 cm)
3 po
(7,6 cm)
Placard ou hublot
48 po² *
(310 cm²)
3 po
(7,6 cm)
24 po² *
(155 cm²)
1 po
(2,5 cm)
5,5 po**
(14 cm)
2,5 po
(6,3 cm)
6 po *
(15,2 cm)
1 po
(2,5 cm)
78 po
(198,1 cm)
27 po
(68,6 cm)
* Espace obligatoire
** Le coude d'évacuation externe
nécessite un espace supplémentaire.
DV431AEP-03021A-03_CFR.indd Sec5:12DV431AEP-03021A-03_CFR.indd Sec5:12 2012-05-18 7:39:182012-05-18 7:39:18
installation du sèche-linge _13
INSTALLATION EN MOBILE HOME
Toute installation du sèche-linge dans un mobile home doit se faire conformément à la réglementation sur
les normes de sécurité et de construction de bien manufacturé, titre 24 CFR, partie 3280 (ancienne norme
fédérale sur la sécurité et la construction de mobile home, titre 24, HUD (partie 280), 1975) pour les États-
Unis ou les normes CSA Z240 pour le Canada.
Lorsque vous installez le sèche-linge dans un mobile home, il doit être fixé au sol.
Installez-le dans un endroit correctement aéré.
Un espace dégagé minimum de 72 po² (465 cm²) est requis.
Appelez le 1-800-SAMSUNG (726-7864) si vous souhaitez faire l'acquisition du kit de fixation au sol.
Toutes les installations en mobile home doivent disposer d’une évacuation vers l’extérieur, l’extrémité du
conduit d’évacuation étant correctement fixée à la structure du mobile home à l’aide d’accessoires ne
supportant pas la combustion.
Le conduit d’évacuation ne doit pas déboucher sous le mobile home.
Voir la section Évacuation pour obtenir plus d’informations.
ÉVACUATION
L’évacuation du sèche-linge vers l’extérieur évite le refoulement d’air humide et de peluches dans la pièce.
Aux États-Unis :
• Tous les sèche-linge doivent être dotés d’une évacuation vers l’extérieur.
• Le diamètre du conduit d’évacuation doit être de 4 po (4 inch).
• Utilisez uniquement des conduits flexibles de type aluminium, tels que spécifiés par le
fabricant, le cas échéant, et conformes à la norme Outline for Clothes Dryer Transition Duct,
sujet 2158A (norme relative aux conduits d’évacuation des sèche-linge).
• Le conduit ne doit pas être assemblé à l’aide de vis ou autres types d’attache pénétrant à
l’intérieur du conduit et pouvant entraîner l’accumulation de peluches.
Au Canada :
• Utilisez uniquement des conduits flexibles de type aluminium, tels que spécifiés par le
fabricant, le cas échéant.
• Tous les sèche-linge doivent être dotés d’une évacuation vers l’extérieur.
• Le diamètre du conduit d’évacuation doit être de 4 po (4 inch).
Hors des États-Unis et du Canada :
• Référez-vous aux réglementations locales.
L’évacuation du sèche-linge doit se faire vers l’extérieur afin de réduire les risques
d’incendie si l'appareil est installé dans une niche ou un placard.
N’UTILISEZ JAMAIS DE CONDUIT FLEXIBLE EN PLASTIQUE OU NON MÉTALLIQUE.
Si les conduits existants sont en plastique, non métalliques ou combustibles, remplacez-les
par du matériel métallique.
Utilisez uniquement des conduits d’évacuation métalliques et non inflammables pour
assurer le confinement de l’air d’évacuation, de la chaleur et des peluches.
01 installation du sèche-linge
AVERTISSEMENT
DV431AEP-03021A-03_CFR.indd Sec5:13DV431AEP-03021A-03_CFR.indd Sec5:13 2012-05-18 7:39:182012-05-18 7:39:18
14_ installation du sèche-linge
installation du sèche-linge
SYSTÈMES FONCTIONNANT AU GAZ
Utilisez uniquement du gaz naturel ou du propane liquide (PL).
L’INSTALLATION DOIT ÊTRE CONFORME AUX RÉGLEMENTATIONS LOCALES EN VIGUEUR OU,
EN L’ABSENCE DE DISPOSITIONS SPÉCIFIQUES, À LA RÉGLEMENTATION NATIONALE SUR LE
GAZ COMBUSTIBLE ANSI/Z223.1 (NATIONAL FUEL GAS CODE), DERNIÈRE RÉVISION (POUR LES
ÉTATS-UNIS) OU AUX DISPOSITIONS D’INSTALLATION CAN/CGA-B149 (POUR LE CANADA).
Les sèche-linge à gaz sont équipés d’un système de ventilation des brûleurs à utiliser avec le gaz naturel. Si
vous envisagez d’utiliser votre sèche-linge avec du propane liquide, un technicien de maintenance qualifié
doit le convertir pour garantir la fiabilité et la sécurité des performances.
Une conduite d’alimentation en gaz de 1/2” (1,27 cm) est recommandée ; elle doit être réduite pour la
connexion à la conduite de gaz de 3/8” (1 cm) de votre sèche-linge. La réglementation nationale sur le gaz
combustible impose qu’un robinet de fermeture manuelle du gaz, accessible et agréé, soit installé à moins
de 6” du sèche-linge.
Les sèche-linge à gaz installés dans des garages résidentiels doivent être surélevés à 18 pouces
(46 cm) au-dessus du sol.
En outre, une prise enfichée N.P.T. (National Pipe Thread) de 1/8” (0,3 cm), permettant le branchement
d’une jauge de test, doit être installée immédiatement en amont de la connexion d’alimentation en gaz du
sèche-linge.
Votre sèche-linge doit être déconnecté du circuit d’alimentation en gaz à chaque test de pression du
système.
NE réutilisez JAMAIS d’anciennes conduites de gaz métalliques flexibles. Toute conduite de gaz flexible
doit être certifiée par l’American Gas Association - U.S.A. Gas (CGA au Canada).
• Les raccords de conduite utilisés doivent être résistants à l’action de tout gaz de pétrole liquéfié.
• La plupart des sociétés de gaz locales inspecteront gratuitement votre installation, sur demande.
ALLUMAGE DU GAZ – Le sèche-linge utilise un système d’allumage automatique pour le brûleur.
Il n’existe pas de pilote de combustion constante.
Instructions d’installation - Commonwealth du Massachusetts
Votre sèche-linge doit être installé par un plombier ou un installateur de gaz agréé. Un robinet
de gaz manuel à poignée, dit en « T », doit être installé sur la conduite d'alimentation en gaz
de votre sèche-linge. Si vous utilisez un connecteur gaz flexible pour installer votre sèche-linge,
celui-ci doit mesurer au moins 90 cm (36”) de long.
- Des fuites de gaz peuvent survenir dans votre système, créant une situation
dangereuse.
- Une fuite de gaz n’est pas toujours détectable à l’odeur.
- C’est pourquoi les fournisseurs de gaz vous recommandent d’acheter et d’installer un
détecteur de gaz conforme à la réglementation UL.
- Installez-le et utilisez-le conformément aux consignes du fabricant.
AVERTISSEMENT
DV431AEP-03021A-03_CFR.indd Sec5:14DV431AEP-03021A-03_CFR.indd Sec5:14 2012-05-18 7:39:182012-05-18 7:39:18
installation du sèche-linge _15
NORMES ÉLECTRIQUES
Le schéma de câblage est situé à l'arrière du sèche-linge.
• Un branchement incorrect du conducteur de mise à la terre peut représenter un risque de
surtension électrique.
Demandez conseil à un électricien ou un réparateur agréé si vous avez des doutes quant à la
mise à la terre de l’appareil. Ne modifiez pas la prise fournie avec le sèche-linge ; si celle-ci ne
correspond pas à la prise secteur, demandez à un électricien qualifié d'installer une prise adéquate.
• Pour prévenir tout risque d’incendie, d’électrocution ou de blessure, l’intégralité du câblage et des
mises à la terre doit être réalisée conformément aux réglementations locales ou, en l’absence de
ces dernières, au code électrique national (National Electrical Code) ANSI/NFPA dernière révision
n°70 (pour les États-Unis) ou aux dispositions canadiennes sur l’électricité CSA C22.1 (dernières
révisions) et aux réglementations locales. Il relève de votre responsabilité de fournir des services
électriques adaptés à votre sèche-linge.
• Toutes les installations au gaz doivent être conformes aux dispositions nationales sur le gaz ANSI/
Z2231, dernière révision (pour les États-Unis), ou aux dispositions d'installation CAN/CGA (B149)
dernière révision (pour le Canada), ainsi qu'aux réglementations et ordonnances locales en vigueur.
MISE À LA TERRE
Ce sèche-linge doit être mis à la terre. En cas de panne ou de défaillance, la mise à la terre réduira le risque
de choc électrique en fournissant un circuit de fuite au courant électrique.
Modèles au gaz
Votre sèche-linge est doté d’un cordon équipé d’un conducteur de mise à la terre et d’une prise
de terre.
La prise doit être branchée sur une prise secteur appropriée, correctement installée et mise à la
terre conformément aux dispositions et aux réglementations en vigueur.
Ne modifiez pas la prise fournie avec le sèche-linge ; si celle-ci ne correspond pas à la prise
secteur, demandez à un électricien qualifié d'installer une prise adéquate.
NE RELIEZ JAMAIS UN FIL DE TERRE À UNE CANALISATION EN PLASTIQUE, UNE
CONDUITE DE GAZ OU UNE CANALISATION D’EAU CHAUDE.
Modèles électriques
Votre sèche-linge est doté d’un cordon équipé d’un conducteur de mise à la terre et d’une prise
de terre, vendu séparément.
La prise doit être branchée sur une prise secteur appropriée, correctement installée et mise à la
terre conformément aux dispositions et aux réglementations en vigueur.
Ne modifiez pas la prise fournie avec le sèche-linge. Si celle-ci ne correspond pas à la prise
secteur, demandez à un électricien qualifié d’installer une prise adéquate.
Si vous n’utilisez pas de cordon d’alimentation et que le sèche-linge électrique doit être
branché en permanence, reliez-le à une prise de terre métallique permanente ou connectez un
conducteur de mise à la terre aux conducteurs du circuit et à la borne de terre de l’appareil.
01 installation du sèche-linge
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
DV431AEP-03021A-03_CFR.indd Sec5:15DV431AEP-03021A-03_CFR.indd Sec5:15 2012-05-18 7:39:182012-05-18 7:39:18
16_ installation du sèche-linge
installation du sèche-linge
RACCORDEMENT ÉLECTRIQUE
Avant toute mise en marche ou test, observez les consignes de mise à la terre présentées dans la section
Mise à la terre.
Nous vous recommandons de relier votre sèche-linge à une dérivation individuelle ou à un circuit distinct.
N’UTILISEZ PAS DE RALLONGE AVEC CET APPAREIL.
Modèles au gaz : États-Unis et Canada
Vous devez utiliser une alimentation électrique de 120 V c.a., 60 Hz et un disjoncteur ou fusible
de 15 A.
Modèles électriques : États-Unis uniquement
Aux États-Unis, la plupart des sèche-linge requièrent une alimentation en 120/240 V c.a.,
60 Hz, Vous trouverez les spécifications électriques sur l’étiquette située derrière le hublot. Un
disjoncteur ou fusible de 30 A est requis de chaque côté de la ligne.
• Si vous utilisez un cordon d’alimentation, branchez ce dernier sur une prise 30 A.
• Le cordon d’alimentation n'est PAS fourni avec les sèche-linge version électrique aux États-
Unis.
IMPORTANT :
Lorsque les dispositions locales le permettent, vous pouvez brancher le sèche-linge électrique
à l’aide d’un nouveau kit de cordon d’alimentation, portant une mention de compatibilité avec
les sèche-linge et homologué UL. Ce cordon doit supporter une alimentation nominale de
120/240 V, 30 A à partir d’un cordon doté de trois conducteurs en cuivre N°10 et terminé par
des bornes en boucle fermée, des cosses à fourches ouvertes aux extrémités relevées ou des
conducteurs étamés.
• Ne réutilisez pas le cordon d’alimentation d’un sèche-linge usagé. Le câblage électrique
du cordon d’alimentation doit être branché sur le sèche-linge au moyen d’un réducteur de
tension homologué UL.
• La mise à la terre via le conducteur neutre est interdite pour (1) les nouvelles installations
de circuit, (2) les mobil homes, (3) les véhicules de camping et (4) les zones où les
réglementations locales interdisent ce type de mise à la terre. Dans ces cas-là, utilisez une
fiche quadripolaire pour une prise 4 fils, de type NEMA 14-30R.
Modèles électriques : Canada uniquement
• Vous devez utiliser une alimentation électrique de 120/240 V c.a., 60 Hz, et un disjoncteur ou
fusible de 30 A aux deux extrémités de la ligne.
• Tous les modèles canadiens sont livrés avec un cordon d’alimentation intégré. Vous devez
brancher le cordon d’alimentation sur une prise 30 A.
Il est interdit de convertir un sèche-linge en 208 V au Canada.
DV431AEP-03021A-03_CFR.indd Sec5:16DV431AEP-03021A-03_CFR.indd Sec5:16 2012-05-18 7:39:192012-05-18 7:39:19
installation du sèche-linge _17
RACCORDEMENT DU TUYAU D’ARRIVÉE D'EAU
Méthode 1
Le sèche-linge doit être connecté au robinet d’eau froide à l’aide d’un tuyau d’arrivée neuf. N’utilisez jamais
de tuyaux usagés.
1. Si l’espace libre est suffisant, branchez l’extrémité femelle en
laiton du raccord en Y au robinet d’eau froide.
2. Fermez le robinet.
3. Branchez la partie droite du tuyau long sur le raccord en Y.
4. À l’aide d’une pince, serrez le raccord de deux tiers de tour.
Ne serrez pas plus, car cela endommagerait le raccord.
5. Branchez la partie coudée du tuyau long au robinet situé en
bas du panneau arrière du sèche-linge. Vissez le raccord à la
main jusqu’à qu’il soit bien fixé au connecteur du robinet de
remplissage.
6. À l’aide d’une pince, serrez le raccord de deux tiers de tour.
Ne serrez pas plus, car cela endommagerait le raccord.
7. Vérifiez que les robinets d’eau sont ouverts.
8. Vérifiez qu’il n’y a aucune fuite au niveau du raccord en Y, des
robinets et des tuyaux.
Méthode 2
Le sèche-linge doit être connecté au robinet d’eau froide à l’aide d’un tuyau d’arrivée neuf. N’utilisez jamais
de tuyaux usagés.
1. Si vous ne pouvez pas brancher directement le raccord en Y sur
le robinet d’eau froide, vous devez utiliser le tuyau court fourni
avec le sèche-linge.
2. Fermez le robinet.
3. Branchez le tuyau d’arrivée court sur le robinet d’eau froide.
Vissez le raccord à la main jusqu’à ce qu’il soit correctement fixé
au robinet.
4. À l’aide d’une pince, serrez le raccord de deux tiers de tour.
Ne serrez pas plus, car cela endommagerait le raccord.
5. Branchez le raccord en Y à l’extrémité mâle en laiton du tuyau
court. Vissez le raccord à la main jusqu’à qu’il soit bien fixé au
connecteur.
6. À l’aide d’une pince, serrez le raccord de deux tiers de tour.
Ne serrez pas plus, car cela endommagerait le raccord.
7. Branchez la partie coudée du tuyau long au robinet de
remplissage situé en bas du panneau arrière du sèche-linge.
Vissez le raccord à la main jusqu’à qu’il soit bien fixé au
connecteur du robinet de remplissage.
8. À l’aide d’une pince, serrez le raccord de deux tiers de tour.
Ne serrez pas plus, car cela endommagerait le raccord.
9. Vérifiez que les robinets d’eau sont ouverts.
10. Vérifiez qu’il n’y a aucune fuite au niveau du raccord en Y, des robinets et des tuyaux.
01 installation du sèche-linge
Tuyau court
(arrivée d'eau
froide)
Raccord en Y
Tuyau long
DV431AEP-03021A-03_CFR.indd Sec5:17DV431AEP-03021A-03_CFR.indd Sec5:17 2012-05-18 7:39:192012-05-18 7:39:19
18_ installation du sèche-linge
installation du sèche-linge
PIÈCES DE RECHANGE ET ACCESSOIRES
Si vous avez besoin de pièces de rechange ou d’accessoires pour votre sèche-linge, contactez votre
revendeur ou le centre d’assistance clientèle de SAMSUNG au 1-800-SAMSUNG (726-7864).
INSTALLATION
Regroupez et vérifiez les pièces et outils requis avant de commencer l’installation.
Lisez et respectez les instructions fournies avec les outils répertoriés ici.
Outils et pièces
Pince Cutter
Pince serre-tube (modèle
au gaz uniquement)
Tournevis à douille
Niveau Tournevis cruciforme Ruban adhésif Clé anglaise
Pour une installation optimale, nous vous recommandons de faire appel à un professionnel. Installation :
1. Installez votre sèche-linge à l’emplacement approprié. Vous pouvez par exemple installer le sèche-linge et le lave-
linge côte à côte, pour faciliter l’accès aux raccords de gaz, électriques et d’évacuation.
Posez deux des plateaux en carton sur le sol. Inclinez le sèche-linge sur le côté pour le poser sur les deux plateaux.
2. Remettez le sèche-linge à la verticale.
3. Pour pouvoir offrir des performances optimales, le sèche-linge doit être
parfaitement de niveau. Pour minimiser les vibrations, le bruit et les
mouvements indésirables, le sol sur lequel le sèche-linge est installé doit être
de niveau et parfaitement stable.
Pour positionner le sèche-linge à la même hauteur que le lave-linge,
rétractez entièrement les pieds en les faisant tourner dans le sens anti-
horaire puis desserrez-les dans le sens horaire.
Ajustez les pieds uniquement pour atteindre le niveau requis. En effet, si
vous étendez les pieds plus que nécessaire, cela augmentera les vibrations.
Niveau
Pieds réglables
Rétracter entièrement
Puis desserrer
DV431AEP-03021A-03_CFR.indd Sec5:18DV431AEP-03021A-03_CFR.indd Sec5:18 2012-05-18 7:39:192012-05-18 7:39:19
installation du sèche-linge _19
4. Consultez la section Évacuation avant d’installer le système d’évacuation. Reliez le sèche-linge et la hotte avec le
système de conduites. L’extrémité sertie des sections du conduit doit être orientée vers l’extérieur.
N’utilisez PAS de vis métallique pour assembler les conduits. Ces jointures doivent être effectuées à l’aide de ruban
adhésif.
N’utilisez jamais de conduit d’évacuation flexible en plastique.
Conseil pour une installation étanche : installez une section du système d'évacuation sur votre sèche-linge, avant la
mise en place définitive.
Servez-vous de ruban adhésif pour maintenir cette section en place sur le sèche-linge, mais veillez à ne pas couvrir
les évents de ventilation situés à l'arrière du sèche-linge.
5. Consultez la section Normes électriques.
AVANT TOUTE MISE EN MARCHE OU TEST, observez les instructions de mise à la terre présentées dans la
section Mise à la terre.
MODÈLES POUR LES ÉTATS-UNIS :
IMPORTANT : tous les modèles destinés aux États-Unis sont conçus pour un BRANCHEMENT 3 FILS.
Le châssis du sèche-linge est relié à la terre par un conducteur neutre au niveau du bornier.
Un BRANCHEMENT À 4 FILS est requis dans les cas suivants : nouvelles constructions, habitations
rénovées, mobil homes, réglementations locales n’autorisant pas la mise à la terre via le conducteur neutre.
Si vous utilisez un système à 4 fils, vous ne pouvez pas mettre le châssis du sèche-linge à la terre via le
conducteur neutre au niveau du bornier. Consultez les instructions suivantes pour plus d’informations sur
les BRANCHEMENTS À 3 et 4 FILS.
Retirez le cache du bornier.
Introduisez le cordon d’alimentation équipé d’un réducteur de tension homologué UL par l’orifice découpé dans le
panneau à proximité du bornier.
Vous devez impérativement utiliser un réducteur de tension.
Ne desserrez pas les écrous déjà fixés au bornier. Assurez-vous qu’ils sont bien serrés.
Utilisez une douille longue de 3/8” (1 cm).
01 installation du sèche-linge
DV431AEP-03021A-03_CFR.indd Sec5:19DV431AEP-03021A-03_CFR.indd Sec5:19 2012-05-18 7:39:192012-05-18 7:39:19
20_ installation du sèche-linge
installation du sèche-linge
6. Consultez la section Systèmes fonctionnant au gaz.
Retirez le capuchon de protection du filet au pas du gaz.
Appliquez sur tous les raccords filetés un matériau de joint d’étanchéité pour canalisation ou une bande
de Teflon sur 1 tour 1/2.
Le matériau de joint d’étanchéité utilisé doit être résistant à l’action des gaz de pétrole liquéfié.
Branchez l’alimentation en gaz sur votre sèche-linge.
Un raccord supplémentaire est requis pour relier l’extrémité filetée femelle 3/4” (1,9 cm) du raccord
flexible à l’extrémité filetée mâle de 3/8” (1 cm) du sèche-linge.
Serrez fermement les raccords de la conduite de gaz.
Ouvrez l’arrivée du gaz. Confirmez l’absence de fuite de gaz au niveau des raccords, à l’aide d’une
solution savonneuse.
Si des bulles apparaissent, resserrez les raccords et recommencez le test.
N’utilisez JAMAIS de flamme nue pour rechercher les fuites de gaz.
Branchements à 3 FILS
1. Desserrez ou retirez la vis centrale du bornier.
2. Reliez le fil neutre (blanc ou central) du cordon
d’alimentation à la borne à vis argentée centrale du bornier.
Serrez la vis.
3. Reliez les autres fils aux bornes à vis extérieures. Serrez les
vis.
4. Serrez les vis de décharge de tension.
5. Insérez la languette du cache du bornier dans la fente située
sur le panneau arrière du sèche-linge.
Fixez le cache à l’aide d’une vis.
1. Connecteur de terre externe
2. Fil de terre neutre (vert/jaune)
3. Vis centrale argentée du bornier
4. Fil neutre (blanc ou central)
5. Réducteur de tension 3/4” (1,9 cm) homologué UL
Lors de la conversion d’un système électrique à 4 fils en système électrique à 3 fils, le
conducteur de terre doit être rebranché sur le support du bornier, pour mettre le châssis du
sèche-linge à la terre sur le conducteur neutre.
AVERTISSEMENT
DV431AEP-03021A-03_CFR.indd Sec5:20DV431AEP-03021A-03_CFR.indd Sec5:20 2012-05-18 7:39:192012-05-18 7:39:19
installation du sèche-linge _21
Branchements à 4 FILS
1. Retirez la vis centrale du bornier.
2. Reliez le fil de terre (vert ou sans habillage) du cordon
d’alimentation au conducteur à vis de terre externe.
3. Branchez le fil neutre (blanc ou central) du cordon
d’alimentation et le fil de terre de l’appareil (vert à rayures
jaunes) sous la vis centrale du bornier.
4. Reliez les autres fils aux bornes à vis extérieures. Serrez les
vis.
5. Serrez les vis de décharge de tension.
6. Insérez la languette du cache du bornier dans la fente située sur le panneau arrière du sèche-
linge.
Fixez le cache à l’aide d’une vis.
1. Connecteur de terre externe
2. Fil vert ou en cuivre nu du cordon d’alimentation
3. Réducteur de tension 3/4 po (1,9 cm) homologué UL
4. Vis centrale argentée du bornier
5. Fil de terre (vert/jaune)
6. Fil neutre (blanc ou central)
7. À l’aide d’un niveau, contrôlez la position du sèche-linge et réglez les pieds si nécessaire.
8. Profitez-en pour vérifier que tous les branchements gaz (sur les versions au gaz), évacuation
et électricité ont été correctement effectués. Branchez le sèche-linge et vérifiez qu’il fonctionne
correctement en vous servant de la liste de contrôle ci-dessous.
9. (MODÈLES AU GAZ UNIQUEMENT - DV350AG*)
Il est possible que le brûleur ne s'allume pas immédiatement si de l'air est présent dans la conduite
de gaz. Lancez un programme de séchage à chaud pour purger la conduite. Si le gaz ne s’allume pas
dans un délai de 5 minutes, éteignez le sèche-linge et attendez pendant 5 minutes. Assurez-vous que
le robinet d’alimentation en gaz du sèche-linge est ouvert. Pour vérifier l’allumage du gaz, contrôlez
l’émission de chaleur au niveau de l’évacuation.
LISTE DE CONTRÔLE FINAL POUR L’INSTALLATION
Le sèche-linge est branché sur une prise électrique et correctement relié à la terre.
Les conduites d’évacuation sont installées et les joints maintenus par du ruban adhésif.
AUCUN conduit flexible en plastique n'est utilisé.
Le matériel d’évacuation est en métal rigide ou en métal flexible avec parois rigides.
Le sèche-linge est à niveau et ses pieds sont posés au sol de manière stable.
Modèles au gaz : l'arrivée de gaz est ouverte et aucune fuite de gaz n'est détectée.
Allumez votre sèche-linge pour vérifier qu'il fonctionne correctement, puis éteignez-le.
01 installation du sèche-linge
DV431AEP-03021A-03_CFR.indd Sec5:21DV431AEP-03021A-03_CFR.indd Sec5:21 2012-05-18 7:39:202012-05-18 7:39:20
22_ installation du sèche-linge
installation du sèche-linge
CONSEILS POUR L’ÉVACUATION DU SÈCHE-LINGE
Les conduits en plastique ou non métalliques représentent un danger potentiel d’incendie.
1. Assurez-vous que le sèche-linge a été installé de manière à
ce que l’évacuation de l’air se fasse sans problème.
2. Utilisez un conduit d’évacuation métallique rigide de 4”.
Scellez tous les joints à l’aide d’un ruban adhésif, y compris
au niveau du sèche-linge.
N’utilisez jamais de vis, qui entraînent l’accumulation de
peluches.
3. Faites en sorte que les conduits soient aussi droits que
possible.
4. Nettoyez tous les anciens conduits avant d’installer votre
nouveau sèche-linge.
Vérifiez que le clapet d’air s’ouvre et se ferme sans
problème.
Inspectez et nettoyez le système d’évacuation une fois par
an.
Ne laissez pas un système d’évacuation de mauvaise qualité ralentir le
séchage. Évitez les situations suivantes :
1. Utilisation d’un système d’évacuation de mauvaise
qualité.
2. Utilisation d’un conduit flexible en plastique, aux
parois fines ou non métallique.
3. Utilisation de conduits inutilement longs, dotés de
nombreux coudes.
4. Utilisation de conduits et d'évents bouchés ou
écrasés.
AVERTISSEMENT
1 2
3 4
DV431AEP-03021A-03_CFR.indd Sec5:22DV431AEP-03021A-03_CFR.indd Sec5:22 2012-05-18 7:39:202012-05-18 7:39:20
installation du sèche-linge _23
INVERSION DU HUBLOT
1. Débranchez le cordon
d'alimentation.
2. Retirez les deux vis de la
charnière du hublot.
3. Soulevez le hublot et
retirez-le du sèche-linge.
8. Réengagez les vis dans
les autres trous.
4. Retirez une vis de l’avant
du cadre
9. Réengagez la vis (étape 4)
à l'avant du cadre
5. Retirez les deux vis sur
le côté opposé de la
charnière du hublot.
10. Placez le hublot de l’autre
côté et refixez-le sur le
sèche-linge.
6. Retirez les deux vis du
dispositif de fermeture.
11. Remontez le dispositif de
fermeture.
7. Retirez une vis de la
charnière du hublot.
12. Replacez les vis dans les
trous restants.
01 installation du sèche-linge
DV431AEP-03021A-03_CFR.indd Sec5:23DV431AEP-03021A-03_CFR.indd Sec5:23 2012-05-18 7:39:202012-05-18 7:39:20
24_ instructions et conseils d’utilisation
instructions et conseils d’utilisation
PRÉSENTATION DU PANNEAU DE COMMANDES
Sélecteur de
programme
Pour choisir un cycle, positionnez le sélecteur sur le programme de votre choix.
Le témoin lumineux s’allume en regard du programme. Les programmes Normal
(Normal), Heavy Duty (Grand rendement), Perm Press (Repassage facile), Bedding
PLUS (Literie PLUS), Delicates (Délicat), Wool (Laine) et Sanitize (Stérilisation) sont des
programmes avec capteur de séchage.
La fonction Détecteur de séchage détecte automatiquement l’humidité du linge et éteint
le sèche-linge une fois le niveau de sécheresse (très sec à légèrement humide) est
atteint.
Normal (Normal) : ce programme permet de faire sécher le linge en coton, les sous-
vêtements et le linge de table.
Heavy Duty (Grand rendement) : ce programme permet de faire sécher à température
élevée des pièces au tissu épais, telles que les jeans, les velours côtelés ou les tenues
de travail.
Perm Press (Repassage facile) : ce programme permet de faire sécher
automatiquement des tissus infroissables en coton, synthétique et lainage.
Towels (Serviettes) : ce programme permet de faire sécher les serviettes de bain.
Bedding PLUS (Literie PLUS) : ce programme permet de sécher des objets
volumineux, comme les couvertures, les draps et les couettes.
Delicates (Délicat) : ce programme permet de faire sécher à basse température des
articles fragiles.
Wool (Laine) : ce programme permet de faire sécher les lainages lavables en machine
et séchables en sèche-linge.
Charge maximale : 3,7 kg. Le programme Wool (Laine) de ce sèche-linge a été
approuvé par Woolmark pour les lainages Total-Easy-Care, M0913 (DV431*E*/
DV431*G*/DV395*/DV393*).
Sanitize (Stérilisation) : ce programme vous permet de stériliser votre linge en
appliquant une température élevée qui pénètre jusqu’au cœur du tissu, lors du cycle de
séchage. Ce programme est idéal pour nettoyer literie et rideaux.
1
1 6 5 4
7 9
8 2 3
DV431AE*
DV431AG*
DV395*
DV393*
DV431AEP-03021A-03_CFR.indd Sec13:24DV431AEP-03021A-03_CFR.indd Sec13:24 2012-05-18 7:39:202012-05-18 7:39:20
instructions et conseils d’utilisation _25
Time Dry (Temps de séchage) : ce programme permet de sélectionner la durée
souhaitée en minutes.
Tournez la molette de sélection du programme sur Time Dry (Temps de séchage), puis
appuyez sur la flèche vers le haut Adjust Time (Réglage du temps) pour définir la durée
de séchage. Appuyez plusieurs fois sur la flèche pour faire défiler les temps.
Quick Dry (Séchage rapide) : cycle de séchage de 30 minutes.
Air Fluff (Air froid) : programme qui fait tourner le linge à la température ambiante de la
pièce.
Refresh (Rafraîchissement) : programme anti-froissage et désodorisant, conçu pour
un à quatre articles secs. Il injecte une faible quantité de vapeur dans le tambour du
sèche-linge, quelques minutes après le début du cycle de séchage à chaud.
Wrinkle Away (Anti-froissage) : utilisez ce programme pour défroisser des vêtements
secs (ex. : si ceux-ci sont restés longtemps pliés dans votre armoire). Grâce à
un traitement à la vapeur optimal, l'action défroissante est très performante. Ce
programme permet de défroisser jusqu'à 3 articles en même temps.
Une surcharge du sèche-linge peut entraîner une baisse des performances.
Affichage
numérique
La fenêtre d’affichage indique la durée restante estimée pour le programme, après
activation du bouton Start/Pause (Démarrer/Pause). La durée estimée restante peut
varier au fur et à mesure de la progression du programme.
Le voyant Drying (séchage) s’allume et reste allumé jusqu’à la fin du programme.
Lorsque le sèche-linge entre en phase de refroidissement, le voyant de refroidissement
s'allume.
Lorsque le sèche-linge est en mode Wrinkle Prevent (Prévention des faux plis), le voyant
correspondant s'allume.
Lorsque le cycle est terminé, la mention « END » (FIN) s'affiche à l’écran jusqu'à ce
que vous ouvriez le hublot du sèche-linge, que vous appuyiez sur les boutons Power
(Marche/Arrêt), Close (Fermer) ou Start (Démarrer) ou au bout de 5 minutes environ.
Si votre sèche-linge est en pause pendant un programme, les voyants clignotent
jusqu’à ce que vous appuyiez sur Start/Pause (Démarrer/Pause).
Options de
programme
Wrinkle Prevent (Prévention des faux-plis) : cette fonction effectue 180 minutes de
rotations intermittentes à froid, à la fin du programme, pour éviter que le linge ne se
froisse. Appuyez sur le bouton Wrinkle Prevent (Prévention des faux-plis) pour activer
cette fonction.
Le voyant situé au-dessus du bouton s’allume lorsque la fonction Wrinkle Prevent
(Prévention des faux-plis) est sélectionnée.
Une fois que le linge est sec, vous pouvez le retirer à tout moment du sèche-linge
pendant le cycle Wrinkle Prevent (Prévention des faux-plis).
Mixed Load Bell (Brassée mixte) : ce signal d'alarme retentit lorsque le niveau de
séchage « légèrement humide » (séchage à 80 %) est atteint. Utile lorsque la charge
contient différents types d’articles que vous ne souhaitez pas sécher complètement. Le
signal d'alarme retentit pendant cinq (5) secondes sans interrompre le cycle.
Cette fonction est disponible uniquement en mode Sensor Dry (Séchage par capteur).
Les niveaux de séchage possibles sont Normal Dry (Séchage normal), More Dry (Plus
sec) et Very Dry (Très sec).
Delay Start (Départ différé) : permet de différer le départ d'un programme de
24 heures maximum par tranches d'une heure. L'heure affichée est celle à laquelle le
lavage commencera
My Cycle (Mon cycle) : choisissez le programme, la température, le niveau de
séchage, etc. que vous préférez (voir page 27 pour obtenir plus d’informations).
Rack Dry (Support de séchage) : L’option Rack Dry (Support de séchage) est
disponible avec le programme Time Dry (Temps de séchage). La seule température
disponible est Extra Low (Très basse) (voir page 28 pour plus d’informations).
Adjust Time (Réglage du temps) : vous pouvez augmenter ou diminuer la durée de
séchage automatiquement préconfigurée pour les programmes de séchage manuel
(Time Dry (Temps de séchage), Quick Dry (Séchage rapide), Air Fluff (Air froid)).
Pour allonger ou raccourcir la durée d’un programme, appuyez sur la flèche vers le
haut ou vers le bas Ajust Time (Réglage du temps) jusqu’à ce que le temps souhaité
s’affiche.
02 instructions et conseils d’utilisation
2
3
DV431AEP-03021A-03_CFR.indd Sec13:25DV431AEP-03021A-03_CFR.indd Sec13:25 2012-05-18 7:39:212012-05-18 7:39:21
26_ instructions et conseils d’utilisation
instructions et conseils d’utilisation
Bouton Dry
Level (Niveau de
séchage)
Pour sélectionner le niveau de séchage en mode Normal (Normal), Heavy Duty (Grand
rendement) ou d'autres programmes avec capteur de séchage, appuyez sur le bouton
Dry Level (Niveau de séchage). Un voyant s’allume à côté du niveau de séchage
souhaité.
Appuyez plusieurs fois sur le bouton pour faire défiler les différents paramètres. Pour
obtenir un séchage parfait sur des volumes de linge plus importants, vous pouvez
utiliser les paramètres Very Dry (Très sec) ou More Dry (Plus sec).
Le paramètre Less Dry (Séchage faible) convient mieux aux tissus légers ou si vous
souhaitez que les vêtements ressortent légèrement humides en fin de programme. Le
paramètre Damp Dry (Légèrement humide) a été conçu pour sécher partiellement le
linge. Utilisez-le pour les articles qui doivent finir de sécher à plat ou en suspension.
Bouton Temp.
(Température)
Appuyez sur le bouton Temp. (Température) pour sélectionner la température
appropriée en fonction de la charge de linge. Un voyant s’allume à côté de la
température souhaitée. Appuyez plusieurs fois sur le bouton pour faire défiler les
différents paramètres.
High (Élevée) : pour le linge en coton résistant ou portant l’étiquette Séchage en
machine autorisé.
Medium (Moyenne) : pour les tissus infroissables, le synthétique, les cotons légers et le
linge portant l’étiquette Séchage en machine à température moyenne.
Med Low (Moyenne-basse) : produit une chaleur moins élevée que l'option Medium
(Moyenne), adaptée aux tissus synthétiques et lainages lavables.
Low (Basse) : pour les articles sensibles à la chaleur, dont l’étiquette indique Séchage
en machine à froid ou tiède.
Extra Low (Très basse) : séchage à la plus basse température possible.
Bouton Time
(Temps)
Vous pouvez ajuster la durée en appuyant sur le bouton Time (Temps) lorsque vous
utilisez les cycles de séchage manuel.
Lors d’un programme Sensor Dry (Séchage par capteur), le voyant de durée est éteint
car le temps de séchage est déterminé par le niveau d’humidité.
Bouton Signal
(Signal)
Un signal sonore retentit à la fin du programme.
Lorsque l'option Wrinkle Prevent (Prévention des faux plis) est activée, le signal retentit
par intermittence.
Réglez le volume du signal sonore ou désactivez-le en appuyant sur le bouton Signal
(Signal).
Appuyez plusieurs fois sur le bouton pour faire défiler les différents paramètres.
Bouton
Start/Pause
(Démarrer/
Pause)
Appuyez sur ce bouton pour interrompre et relancer les programmes.
Bouton Power
(Marche/Arrêt)
Appuyez une fois sur ce bouton pour mettre le sèche-linge en marche, deux fois pour
l'éteindre. Si le sèche-linge reste allumé pendant plus de 10 minutes sans qu’aucun
bouton ne soit actionné, il s’éteint automatiquement.
4
5
6
7
8
9
DV431AEP-03021A-03_CFR.indd Sec13:26DV431AEP-03021A-03_CFR.indd Sec13:26 2012-05-18 7:39:212012-05-18 7:39:21
instructions et conseils d’utilisation _27
CHILD LOCK (SÉCURITÉ ENFANT)
Cette fonction empêche les enfants de jouer avec le sèche-linge.
Activation/Désactivation
Si vous souhaitez activer ou désactiver la fonction Child Lock (Sécurité enfant), appuyez
simultanément sur les boutons Time (Temps) et Signal (Signal) pendant 3 secondes.
Activation :
1. Vous pouvez activer cette fonction alors que le sèche-linge fonctionne.
2. Lorsque la sécurité enfant est activée, aucun bouton ne peut-être utilisé à l’exception du bouton
d’alimentation (Power) ; pour utiliser les autres boutons, vous devez désactiver la fonction Child Lock
(Sécurité enfant).
3. Le voyant Child Lock (Sécurité enfant) s'allume.
1. Si le sèche-linge est remis en marche, la sécurité enfant reste activée.
2. Pour la désactiver, observez les instructions ci-dessus.
Si les boutons, à l'exception du bouton Power (Marche/Arrêt), ne répondent pas, vérifiez le voyant
Child Lock (Sécurité enfant).
DRUM LIGHT (ÉCLAIRAGE DU TAMBOUR)
Cette fonction permet d'éclairer le tambour lorsque le sèche-linge est en marche.
Activation/Désactivation
Si vous souhaitez activer ou désactiver l’éclairage du tambour, appuyez simultanément sur les boutons
Dry Level (Niveau de séchage) et Temp. (Température).
Vous pouvez activer/désactiver cette fonction à tout moment, que le sèche-linge soit en cours de
cycle ou non.
Si vous ne désactivez pas la fonction Drum Light (Éclairage du tambour) dans les 5 minutes suivant
son activation, celle-ci s’éteindra automatiquement.
MY CYCLE (MON CYCLE)
Cette fonction vous permet d'activer votre programme personnalisé comprenant le réglage des options
Dry Level (Niveau de séchage), Temp. (Température), Time (Temps), etc.
En appuyant sur le bouton My Cycle (Mon cycle), vous activez les réglages définis lors du précédent mode
My Cycle (Mon cycle).
(Par défaut : cycle Normal (Normal))
Lorsque le mode My Cycle (Mon cycle) est activé, le voyant correspondant s'allume.
Vous pouvez sélectionner toutes les options en mode My Cycle (Mon cycle), comme suit.
1. Sélectionnez le programme souhaité à l’aide du sélecteur de programme.
2. Définissez ensuite les options de votre choix.
Chaque cycle possède ses propres options par défaut, programmées automatiquement.
Pour afficher la liste des options par défaut, consultez la page 37.
3. Une fois la configuration terminée, vous pouvez lancer le programme My Cycle (Mon cycle) en appuyant sur le
bouton Start/Pause (Démarrer/Pause) en mode My Cycle (Mon cycle). Le programme et les options que vous
sélectionnez s’afficheront la prochaine fois que vous sélectionnerez My Cycle (Mon cycle).
Vous pouvez modifier la configuration du programme My Cycle (Mon cycle) en répétant la procédure indiquée
ci-dessus.
La dernière configuration définie s'affichera la prochaine fois que vous utiliserez ce programme.
02 instructions et conseils d’utilisation
DV431AEP-03021A-03_CFR.indd Sec13:27DV431AEP-03021A-03_CFR.indd Sec13:27 2012-05-18 7:39:212012-05-18 7:39:21
28_ instructions et conseils d’utilisation
instructions et conseils d’utilisation
RACK DRY (SUPPORT DE SÉCHAGE)
Installation du support de séchage
1. Ouvrez le hublot du sèche-linge.
2. Placez le support de séchage dans le tambour en positionnant le bord avant du support sur
le dessus du filtre à peluches.
3. Encastrez les deux pieds arrière dans les orifices prévus à cet effet sur la paroi arrière du
sèche-linge, puis appuyez au centre du support de séchage pour la mettre en place.
4. Posez les articles à sécher sur le support en laissant suffisamment d'espace entre eux de
manière à ce que l'air puisse circuler correctement.
5. Fermez le hublot du sèche-linge.
6. Appuyez sur le bouton RACK DRY (SUPPORT DE SÉCHAGE) en mode Time Dry (Temps
de séchage) puis sélectionnez la durée en fonction de l'humidité et du poids du linge. Le
support de séchage peut également être utilisé en mode Air Fluff (Air froid).
ARTICLES TEMPÉRATURES CONSEILLÉES
Pulls lavables
(mettre en forme et poser à plat sur le support)
Extra Low (Très basse) (programme Time Dry
(Temps de séchage))
Peluches
(garnies de fibres coton ou polyester)
Extra Low (Très basse) (programme Time Dry
(Temps de séchage))
Peluches
(garnies de mousse ou de caoutchouc)
Air Fluff (Air froid)
Oreillers à base de caoutchouc mousse Air Fluff (Air froid)
Baskets Air Fluff (Air froid)
Sécher à chaud des articles en plastique, en caoutchouc ou en caoutchouc mousse peut
endommager l'article et engendrer un risque d'incendie.
Le modèle DV393* n'inclut pas de grille de séchage.
AVERTISSEMENT
Hublot
Support de
séchage
DV431AEP-03021A-03_CFR.indd Sec13:28DV431AEP-03021A-03_CFR.indd Sec13:28 2012-05-18 7:39:212012-05-18 7:39:21
instructions et conseils d’utilisation _29
NETTOYAGE DU FILTRE À PELUCHES
• Après chaque séchage.
• Pour réduire la durée de séchage.
• Pour un meilleur rendement énergétique.
ne faites pas fonctionner le sèche-linge si le filtre à
peluches n'est pas remis en place.
CHARGEMENT DU SÈCHE-LINGE
• N'introduisez qu'une seule charge de linge lavé à la fois dans votre sèche-linge.
• Un mélange de textiles épais et légers séchera différemment ; ainsi, à la fin du programme de séchage,
les textiles légers risquent d'être secs alors que les textiles épais seront encore humides.
• Ajoutez un ou plusieurs articles similaires dans votre sèche-linge lorsque seul un ou deux articles ont
besoin d’être séchés.
Ceci améliore l’action du tambour et l’efficacité du séchage.
• Une surcharge de linge réduit l'action du tambour et induit un séchage non uniforme, ainsi qu'un
froissage excessif de certains tissus.
MISE EN MARCHE
1. Chargez votre sèche-linge sans tasser le linge. Surtout, NE LE SURCHARGEZ PAS.
2. Fermez le hublot.
3.
Sélectionnez le programme et les options appropriés en fonction de la charge de linge (voir pages 24 et 26).
4. Appuyez sur le bouton Start/Pause (Démarrer/Pause).
5. Le voyant du sèche-linge s'allume.
6. Une estimation de la durée du programme apparaît sur l’écran.
La durée peut varier afin de mieux indiquer le temps de séchage restant pour le programme.
• une fois le programme terminé, le voyant de verrouillage du hublot s'éteint et le message « End »
(Fin) s'affiche à l'écran.
• Appuyer sur le bouton Power (Marche/Arrêt) annule le programme et arrête le sèche-linge.
•
Les voyants Drying (Séchage), Cooling (Refroidissement) et Wrinkle Prevent (Prévention des faux-plis)
s'allument lorsque le programme entame ces cycles de séchage.
Ne posez aucun objet sur le sèche-linge lorsque celui-ci est en cours de fonctionnement.
02 instructions et conseils d’utilisation
Filtre
Hublot
Panneau
avant
AVERTISSEMENT
DV431AEP-03021A-03_CFR.indd Sec13:29DV431AEP-03021A-03_CFR.indd Sec13:29 2012-05-18 7:39:212012-05-18 7:39:21
30_ entretien et nettoyage
entretien et nettoyage
PANNEAU DE COMMANDES
nettoyez-le avec un chiffon doux et humide. N’utilisez pas de produits abrasifs.
Ne vaporisez aucun produit d'entretien directement sur le panneau de commande.
Certains détachants pour tissu peuvent endommager le revêtement du panneau de commandes.
Appliquez donc ces produits à l'écart de votre sèche-linge et essuyez immédiatement toute projection ou
tout excès.
TAMBOUR
Retirez les taches de crayon, d'encre ou de teinture (sur les articles neufs comme les serviettes ou les
jeans), à l'aide d'un détachant universel.
Frottez ensuite avec une vieille serviette ou un chiffon, pour retirer toute substance en excès (tache ou
détachant).
Une fois ces étapes terminées, il est possible que les taches soient encore visibles mais elles ne devraient
pas salir le reste du linge.
TAMBOUR EN ACIER INOXYDABLE
Pour nettoyer un tambour en acier inoxydable, utilisez un chiffon humide imprégné d'un nettoyant doux et
non abrasif adapté aux surfaces en acier inoxydable.
Retirez les résidus de détergent et essuyez avec un chiffon propre.
EXTÉRIEUR DU SÈCHE-LINGE
L’habillage du sèche-linge étant lisse et brillant, nettoyez-le avec un chiffon doux et humide. N'utilisez pas
de produits abrasifs. Tenez les objets à arêtes tranchantes à l’écart de l’appareil afin d’éviter qu’ils ne rayent
ou n’endommagent ce dernier.
N’entreposez pas d’objets lourds (ex. : baril de lessive) ou à arêtes tranchantes sur le lave-linge. Utilisez le
socle prévu à cet effet ou une boîte de rangement.
SYSTÈME D'ÉVACUATION DU SÈCHE-LINGE
Vous devez l'inspecter et le nettoyer une fois par an pour garantir des performances optimales.
Nettoyez l'extérieur de la hotte plus fréquemment pour garantir son bon fonctionnement.
DV431AEP-03021A-03_CFR.indd Sec6:30DV431AEP-03021A-03_CFR.indd Sec6:30 2012-05-18 7:39:212012-05-18 7:39:21
conseils d'entretien du linge _31
conseils d'entretien du linge
CONSEILS D'ENTRETIEN DU LINGE
Respectez les symboles textiles ou les consignes du fabricant concernant le
séchage des articles spéciaux. Si aucun symbole textile n'est fourni, observez
les consignes suivantes.
Couvre-lits et couettes
• Observez les symboles de l’étiquette ou sélectionnez le programme
de séchage Normal (Normal) et la température High (Élevée)
• Assurez-vous que l'article est complètement sec avant de l'utiliser ou
de le ranger.
• Il est parfois nécessaire de repositionner l'article dans le sèche-linge
pour assurer un séchage homogène.
Couvertures
• Sélectionnez le programme Normal (Normal) et ne séchez qu'une
couverture à la fois pour garantir un séchage optimal.
• Assurez-vous que l'article est complètement sec avant de l'utiliser ou
de le ranger.
Rideaux et tentures
• Sélectionnez le programme Perm Press (Repassage facile) et une
température moyenne pour réduire le froissage.
• Séchez ce type de charge par petits volumes pour obtenir de
meilleurs résultats et sortez les articles du tambour dès la fin du
cycle.
Couches en tissu
• Sélectionnez le programme Normal (Normal) et la température High
(Élevée) pour les couches en tissu ouaté et duveteux.
Articles garnis de duvet
(vestes, sacs de couchage,
couettes, etc.)
• Sélectionnez le programme Normal (Normal) et la température
moyenne.
• Ajouter une ou deux serviettes sèches pour accélérer le séchage et
absorber l'humidité.
Oreillers
• Sélectionnez le programme Normal (Normal).
• Ajoutez une ou deux serviettes sèches pour favoriser le séchage et
dé-pelucher l'article.
• NE séchez PAS des oreillers à base de capoc ou de mousse dans le
sèche-linge.
Plastiques (rideaux de
douche, bâches, etc.)
• Sélectionnez le programme Time Dry (Temps de séchage) et la
température Low (Basse) ou Extra Low (Très basse) en fonction des
symboles figurant sur l'étiquette.
ARTICLES NE PASSANT PAS AU SÈCHE-LINGE :
• Articles en fibre de verre (rideaux, tentures, etc.).
• Lainages, sauf indication contraire sur l'étiquette.
• Articles imprégnés d'huile végétale ou alimentaire.
• Caoutchouc mousse (tapis, peluches, épaulettes, etc.)
04 conseils d'entretien du linge
DV431AEP-03021A-03_CFR.indd Sec7:31DV431AEP-03021A-03_CFR.indd Sec7:31 2012-05-18 7:39:212012-05-18 7:39:21
32_ dépannage
dépannage
VÉRIFIEZ LES POINTS SUIVANTS SI VOTRE SÈCHE-LINGE...
PROBLÈME SOLUTION
Ne se met pas en route.
• Assurez-vous que le hublot est bien fermé.
• Vérifiez que le cordon d'alimentation est branché sur une prise
électrique opérationnelle.
• Vérifiez le disjoncteur et les fusibles de votre domicile.
• Appuyez de nouveau sur le bouton Start/Pause (Départ/Pause) en
cas d'ouverture du hublot en cours de programme.
Ne chauffe pas.
• Vérifiez le disjoncteur et les fusibles de votre domicile.
• Sur un sèche-linge à gaz, vérifiez que l'alimentation en gaz est
ouverte.
• Nettoyez le filtre à peluches et le conduit d'évacuation.
• Le sèche-linge est peut-être en phase de refroidissement du
programme.
Ne sèche pas.
• Vérifiez tous les points mentionnés ci-dessus, plus...
• Vérifiez que la hotte extérieure s'ouvre et se ferme sans problème.
• Vérifiez que des peluches ne se sont pas accumulées dans le
système d'évacuation. Le conduit doit être inspecté et nettoyé une
fois par an.
• Utilisez un conduit d’évacuation métallique rigide de 4 ”.
• Évitez de surcharger le tambour 1 charge de linge lavée = 1 charge
de linge à sécher.
• Triez les articles : légers d’un côté, épais de l’autre.
• Il est parfois nécessaire de repositionner dans le sèche-linge les
articles volumineux, comme les couvertures ou les couettes, pour
assurer un séchage homogène.
• Vérifiez que le lave-linge essore correctement le linge pour évacuer la
quantité d'eau adéquate.
• La charge de linge est peut-être insuffisante pour que l'action du
tambour soit efficace. Ajoutez quelques serviettes.
Fait du bruit.
• Vérifiez le linge à la recherche de pièces de monnaie, de boutons
décousus, de clous, etc. Retirez aussitôt ces objets.
• Il est normal d'entendre la mise en marche et l’arrêt du robinet de gaz
du sèche-linge (le cas échéant) ou du système de chauffage, tout au
long du programme de séchage.
• Vérifiez que le sèche-linge est correctement surélevé, comme indiqué
dans les consignes d'installation.
• Il est normal que le sèche-linge émette un « bourdonnement », du fait
de la grande vitesse de déplacement de l'air à travers le tambour du
sèche-linge et le système d'évacuation.
DV431AEP-03021A-03_CFR.indd Sec12:32DV431AEP-03021A-03_CFR.indd Sec12:32 2012-05-18 7:39:212012-05-18 7:39:21
dépannage _33
PROBLÈME SOLUTION
Ne sèche pas le linge
uniformément.
• Les coutures, les poches et les autres zones épaisses peuvent ne pas
sécher complètement alors que le reste du linge a atteint le niveau
de séchage sélectionné. Ceci est tout à fait normal. Sélectionnez le
programme Séchage fort, au besoin.
• Si vous faites sécher un article épais avec une charge légère, par
exemple une serviette de toilette avec des draps, il est possible que
l'article le plus lourd ne soit pas complètement sec quand le reste
du linge atteindra le niveau de séchage sélectionné. Triez les articles,
légers d'un côté, épais de l'autre, pour obtenir des résultats de
séchage homogènes.
Dégage une odeur.
• Les odeurs ménagères (peinture, vernis, détachant, etc.) peuvent
entrer dans le sèche-linge via l'air ambiant. Cette situation est
normale puisque le sèche-linge aspire l'air de la pièce, le chauffe,
l'introduit dans le tambour, puis l'éjecte à l’extérieur.
• Lorsque ces odeurs persistent dans l'air, aérez longuement la pièce
avant d'utiliser le sèche-linge.
S'arrête avant que le linge
ne soit sec.
• Il n'y a pas assez de linge dans le sèche-linge. Ajoutez du linge ou
quelques serviettes et relancez le programme.
• Il y a trop de linge dans le sèche-linge. Retirez du linge et relancez le
sèche-linge.
Les vêtements sont
pelucheux.
• Assurez-vous que le filtre est propre avant chaque cycle. Sur les
charges produisant beaucoup de peluches, il peut être nécessaire de
nettoyer le filtre en cours de cycle.
• Certains textiles produisent une grande quantité de peluches (ex. :
serviettes en coton). C’est pourquoi ces articles doivent être séchés
séparément des textiles qui attirent les peluches (ex. : pantalon en
velours).
• Si la quantité de linge lavé est trop importante, séparez la charge en
deux pour le séchage.
• Vérifiez soigneusement les poches des vêtements avant de les laver
et de les sécher.
Les vêtements sont
encore froissés après le
programme Wrinkle-Care
(Anti-froissement).
• Chargez entre 1 et 4 articles pour plus d’efficacité.
• Chargez moins de vêtements et de préférence des articles similaires.
Les vêtements gardent une
odeur après le programme
Refresh (Rafraîchissement).
• Les tissus présentant une odeur forte doivent être lavés selon un
cycle normal.
De l'eau s'écoule par la
buse au démarrage du
programme Steam (Vapeur).
• Il s'agit de la condensation de la vapeur. Ce phénomène s'arrête tout
seul en peu de temps.
L'eau vaporisée est
invisible lors du programme
Steam (Vapeur).
• Il est difficile de voir les minuscules gouttes d'eau vaporisées lorsque
le hublot est fermé.
05 dépannage
DV431AEP-03021A-03_CFR.indd Sec12:33DV431AEP-03021A-03_CFR.indd Sec12:33 2012-05-18 7:39:212012-05-18 7:39:21
34_ dépannage
dépannage
CODES D'ERREUR
Des codes système s'affichent parfois pour vous permettre de mieux comprendre le problème rencontré
par le sèche-linge.
AFFICHAGE DE
L'ERREUR
SIGNIFICATION SOLUTION
tE
Filtre à peluches bouché Capacités
du système d'aération réduites
Nettoyez le filtre ou le ventilateur.
Si le problème persiste, appelez le service de
dépannage.
HE
Température de chauffage non valide
lors du fonctionnement du sèche-
linge.
Appelez le service de dépannage.
dE
Faire fonctionner le sèche-linge
lorsque le hublot est ouvert
Fermez la porte et redémarrez l'appareil.
Si le problème persiste, appelez le service de
dépannage.
dF
Le hublot est mal fermé. Appelez le service de dépannage.
bE2
Un bouton est bloqué ou enfoncé
depuis plus de 30 s
-
FE
Fréquence de source d'alimentation
non valide
Essayez de relancer le programme.
Si le problème persiste, appelez le service de
dépannage.
2E
Problème électronique (surtension) Appelez le service de dépannage.
AE
Problème électronique (erreur de
communication)
Appelez le service de dépannage.
Pour tout autre code non répertorié ici, appelez le 1-800-SAMSUNG(726-7864).
DV431AEP-03021A-03_CFR.indd Sec12:34DV431AEP-03021A-03_CFR.indd Sec12:34 2012-05-18 7:39:212012-05-18 7:39:21
annexe _35
annexe
TABLEAU DES SYMBOLES TEXTILES
Les symboles suivants fournissent des conseils d'entretien des vêtements. Les étiquettes d'entretien
des vêtements incluent des symboles relatifs au lavage, au blanchiment, au séchage, au repassage et au
nettoyage à sec, le cas échéant. L'utilisation de ces symboles garantit la cohérence des informations entre
les fabricants de vêtements (articles domestiques ou importés). Respectez ces symboles d'entretien afin
d'optimiser la durée de vie de votre linge et d'éviter les problèmes de lavage.
Lavage Consignes spéciales Symboles de nettoyage
Normal Séchage en suspension Ne pas laver
Infroissable / Anti-
froissement
Séchage sans essorage Ne pas tordre
Délicat Séchage à plat
Agent de blanchiment
interdit
Lavage main
Séchage
Pas de séchage
machine
Température de l'eau**
Élevée Pas de vapeur
Très chaude Moyenne Pas de repassage
Tiède Faible
Nettoyage à sec autorisé
Froide Toutes températures Nettoyage à sec autorisé
Agent de blanchiment
Pas de séchage Nettoyage à sec interdit
Tout type d'agent de
blanchiment autorisé (si
nécessaire)
Température fer ou vapeur
Séchage en suspension
Non chloré (non
décolorant)
Agent de blanchiment (si
nécessaire)
Élevée Séchage sans essorage
Programme de séchage
machine
Moyenne Séchage à plat
Normal
Faible
Infroissable / Anti-
froissement
Délicat
** Les points représentent la température appropriée de l'eau de lavage. Les niveaux de températures sont :
Chaude (41 à 52 °C), Tiède (29 à 41 °C) et
Froide (16 à 29 °C). La température de l'eau de lavage doit être d'au moins 16 °C pour activer les agents
nettoyants et obtenir un lavage efficace.
06 annexe
DV431AEP-03021A-03_CFR.indd Sec10:35DV431AEP-03021A-03_CFR.indd Sec10:35 2012-05-18 7:39:222012-05-18 7:39:22
36_ annexe
annexe
PROTECTION DE L’ENVIRONNEMENT
Cet appareil a été fabriqué à partir de matériaux recyclables. Si vous décidez de le jeter, veuillez respecter
les normes locales en matière d’évacuation des déchets. Coupez le cordon d’alimentation de façon à ce
que l’appareil ne puisse pas être raccordé à une source électrique. Enlevez le hublot pour que des animaux
et des jeunes enfants ne se retrouvent pas piégés à l’intérieur de l’appareil.
DÉCLARATION DE CONFORMITÉ
Cet appareil est conforme à la norme UL2158.
CARACTÉRISTIQUES TECHNIQUES
TYPE SÈCHE-LINGE À CHARGEMENT FRONTAL
DIMENSIONS
Mesure Pouces (cm) Mesure Pouces (cm)
A. Hauteur
39” (99,1)
C. Profondeur,
hublot ouvert
à 90°
49,6’’ (126,0)
B. Largeur
27” (68,6)
D. Profondeur
31,1” (78,9)
POIDS
57,2 kg
PUISSANCE DE
CHAUFFE
5 300 W (élec.)
22 000 BTU/h (Gaz)
CONSOMMATION
À FROID
268 W
À CHAUD
5445 W (élec.)
268 W (gaz)
A
B
C
D
DV431AEP-03021A-03_CFR.indd Sec10:36DV431AEP-03021A-03_CFR.indd Sec10:36 2012-05-18 7:39:222012-05-18 7:39:22
annexe _37
TABLEAU DES PROGRAMMES
Programme
Par défaut (temp. initiale : 21-30 °C) Séchage Refroidissement
Prévention
des faux-plis
Température
Niveau du
séchage par
capteur
Temps Heure Heure Heure
Séchage
par capteur
Normal (Normal)
Élevée
(Moyenne)
Séchage
normal
42 min 39 min 3 min
180 min
Grand rendement
Élevée
(Aucun
changement)
Séchage
normal
58 min 55 min 3 min
Repassage facile
Moyenne
(Aucun
changement)
Séchage
normal
32 min 29 min 3 min
Serviettes
Élevée
(Moyenne)
Séchage
normal
50 min 47 min 3 min
Literie Plus
Élevée
(Aucun
changement)
Séchage
normal
50 min 47 min 3 min
Délicat
Très faible
(Aucun
changement)
Séchage
normal
34 min 33 min 1 min
Laine
Basse
(Aucun
changement)
Séchage
normal
(aucun
changement)
20 min 19 min 1 min
Stérilisation
Élevée
(Aucun
changement)
Séchage très
fort
(aucun
changement)
60 min 55 min 5 min
Séchage
manuel
Air froid
-
(aucun
changement)
- 20 min - 20 min
Séchage rapide
Élevée
(Aucun
changement)
- 30 min 27 min 3 min
Temps de séchage Élevée - 40 min 37 min 3 min
Cycles
vapeur
Anti-froissement
Élevée
(Aucun
changement)
- 20 min 19 min 1 min
Rafraîchissement
Élevée
(Aucun
changement)
- 15 min 14 min 1 min
06 annexe
DV431AEP-03021A-03_CFR.indd Sec10:37DV431AEP-03021A-03_CFR.indd Sec10:37 2012-05-18 7:39:222012-05-18 7:39:22
38_ warranty
garantie
SÈCHE-LINGE SAMSUNG
GARANTIE LIMITÉE À L'ACHETEUR INITIAL
Ce produit de la marque SAMSUNG, fourni, distribué par SAMSUNG ELECTRONICS AMERICA, INC.
(SAMSUNG) et livré neuf, dans son emballage d'origine à l'acheteur initial, est garanti par SAMSUNG contre
tout défaut de fabrication relatif aux matériaux et à la qualité d'exécution, pour une période de garantie
limitée de :
Un (1) an (pièces et main d'œuvre)
Deux (2) ans pour les pièces du panneau de commandes
Cette garantie limitée prend effet à la date originale d'achat. Elle ne s'applique qu'aux produits achetés et
utilisés aux États-Unis.
Pour bénéficier de réparations dans le cadre de la présente garantie, l'acheteur doit contacter la société
SAMSUNG afin qu'elle détermine l'origine du problème et une procédure de réparation.
Les services de garantie peuvent être pris en charge uniquement par un centre de service
agréé SAMSUNG.
Lors de la remise d'un produit défectueux à SAMSUNG ou à un centre de service agréé SAMSUNG,
l'acheteur est tenu de présenter le coupon d'achat d'origine à la demande des intéressés à titre de preuve
d'achat.
SAMSUNG s'engage à assurer un service de réparation gratuit à domicile pendant la période de garantie.
Ce service est soumis à disponibilité sur le territoire des États-Unis.
Le service à domicile n'est pas disponible pour toutes les zones.
Pour bénéficier du service à domicile, l'appareil doit être situé dans un emplacement accessible à notre
personnel.
Si ce service n'est pas disponible, SAMSUNG peut choisir de prendre à sa charge le transport aller/retour
du produit vers un centre de service agréé.
La société SAMSUNG prendra en charge, à sa convenance, la réparation, le remplacement ou le
remboursement du produit tel que stipulé dans les présentes conditions et procédera au remplacement ou
au reconditionnement des pièces ou des produits si ces derniers s'avèrent défectueux dans la limite de la
période de garantie mentionnée précédemment.
Toutes les pièces et tous les produits remplacés deviennent la propriété de SAMSUNG et doivent être
retournés à SAMSUNG.
La période de garantie qui s'applique aux pièces et produits remplacés est la période restante de la garantie
initiale ou une période de quatre-vingt-dix (90) jours ; dans tous les cas, la période la plus longue des deux
périodes susmentionnées s'applique.
Cette garantie limitée couvre les vices de fabrication au niveau des pièces et de la main-d'œuvre survenant
à la suite d'une utilisation normale et non commerciale de ce produit et ne s'applique pas dans les cas
suivants : tout dommage survenant au cours de l'expédition, de la livraison et de l'installation ; toute
utilisation de l'appareil contraire au but auquel il était destiné ; tout numéro de produit ou de série effacé ;
tout dommage du revêtement extérieur ou de l'aspect du produit ; tout dommage causé par un accident,
une utilisation non conforme, une négligence, un incendie ou une inondation, la foudre ou une autre
catastrophe naturelle ; toute utilisation de produits, d'équipements, de systèmes, d'appareils, de services,
de pièces, de fournitures, d'accessoires, d'applications, d'installations, de réparations, de câblages
externes ou de connecteurs non fournis ou autorisés par SAMSUNG et susceptibles d'endommager ledit
appareil ou de nuire à son fonctionnement ; toute surtension, fluctuation ou tension de ligne électrique
incorrecte ; tout réglage effectué par l'acheteur et tout non-respect des consignes d'utilisation, d'entretien
et de respect de l'environnement couvertes ou prescrites dans le présent carnet d'entretien ; tout
démontage ou toute réinstallation de l'appareil ; tout problème résultant d'une prolifération d'insectes
nuisibles.
Cette garantie limitée ne couvre pas les problèmes résultant d'un courant, d'une tension ou d'une
alimentation électrique incorrects, ainsi que d'ampoules électriques, de fusibles ou de câblage inappropriés.
Elle ne couvre pas non plus le coût des appels au service d'assistance pour obtenir des instructions ou la
réparation des erreurs d'installation.
SAMSUNG ne garantit pas que l'appareil sera exempt de tout problème ou qu'il fonctionnera sans
interruption.
DV431AEP-03021A-03_CFR.indd Sec11:38DV431AEP-03021A-03_CFR.indd Sec11:38 2012-05-18 7:39:222012-05-18 7:39:22
warranty _39
SAUF EXCEPTION MENTIONNÉE DANS LE PRÉSENT DOCUMENT, SAMSUNG NE FOURNIT AUCUNE
GARANTIE EXPRESSE OU IMPLICITE QUANT À CET APPAREIL, Y COMPRIS, MAIS SANS S'Y LIMITER,
LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE, DE CONTREFAÇON OU D'APTITUDE À UN
USAGE PARTICULIER.
AUCUNE GARANTIE, QU'ELLE SOIT DONNÉE PAR UN TIERS, UNE ENTREPRISE OU UNE PERSONNE
MORALE, NE POURRA ÊTRE CONSIDÉRÉE COMME UN ENGAGEMENT VIS-À-VIS DE SAMSUNG.
SAMSUNG NE SERA AUCUNEMENT RESPONSABLE EN CAS DE PERTE DE BÉNÉFICES, DE MANQUE
À GAGNER, D'INCAPACITÉ À RÉALISER DES ÉCONOMIES OU TOUT AUTRE AVANTAGE FINANCIER OU
D'AUTRES DOMMAGES SPÉCIAUX, ACCESSOIRES OU INDIRECTS RÉSULTANT DE L'UTILISATION OU
D'UNE MAUVAISE UTILISATION DE CET APPAREIL OU D'UNE INCAPACITÉ À UTILISER CET APPAREIL,
QUELLE QUE SOIT LA BASE JURIDIQUE INVOQUÉE POUR JUSTIFIER L’ASSERTION ET MÊME SI
SAMSUNG A ÉTÉ AVISÉ DE L'ÉVENTUALITÉ DE TELS DOMMAGES.
LES INDEMNITÉS FINANCIÈRES EXIGÉES AUPRÈS DE SAMSUNG NE POURRONT EN AUCUN CAS
EXCÉDER LE PRIX D’ACHAT DU PRODUIT VENDU PAR SAMSUNG ET À L’ORIGINE DES DOMMAGES
INVOQUÉS.
SANS LIMITATION AUX DISPOSITIONS SUSDITES, L’ACHETEUR ASSUME TOUS LES RISQUES
ET TOUTES LES RESPONSABILITÉS EN CAS DE PERTE, DE DOMMAGES OU DE BLESSURES
ÉVENTUELLES INFLIGÉS À L’ACHETEUR ET AUX BIENS DE CELUI-CI ET À TOUTE AUTRE PERSONNE
ET AUX BIENS DE CELLE-CI RÉSULTANT DE L'UTILISATION OU DE LA MAUVAISE UTILISATION DE
L'APPAREIL OU DE L'INCAPACITÉ À L'UTILISER.
CETTE GARANTIE LIMITÉE N’EST VALABLE POUR PERSONNE D’AUTRE QUE L’ACHETEUR INITIAL DU
PRODUIT, N’EST PAS TRANSFÉRABLE ET ÉNONCE VOTRE RECOURS EXCLUSIF.
Certains états n'autorisent pas les limitations de durée de garantie implicite, ou l'exclusion ou la limitation
des dommages accidentels ou indirects. Dans un tel cas, les limitations ou exclusions spécifiées ci-dessus
ne s'appliquent pas. La présente garantie vous octroie des droits spécifiques, ainsi que d'autres variant
d'un état à un autre.
Pour bénéficier d'un service d'assistance couvert par votre garantie, contactez SAMSUNG à
l'adresse suivante :
Samsung Electronics America, Inc.
85 Challenger Road Ridgefield Park, NJ 07660
1-800-SAMSUNG (726-7864)
www.samsung.com
DV431AEP-03021A-03_CFR.indd Sec11:39DV431AEP-03021A-03_CFR.indd Sec11:39 2012-05-18 7:39:222012-05-18 7:39:22
DES QUESTIONS OU DES COMMENTAIRES ?
Pays APPELEZ LE OU RENDEZ-VOUS SUR LE SITE
U.S.A 1-800-SAMSUNG (726-7864) www.samsung.com
MEXICO 01-800-SAMSUNG (726-7864) www.samsung.com
CANADA 1-800-SAMSUNG (726-7864)
www.samsung.com/ca
www.samsung.com/ca_fr (French)
N° code DC68-03021A-03_CFR
DV431AEP-03021A-03_CFR.indd Sec11:40DV431AEP-03021A-03_CFR.indd Sec11:40 2012-05-18 7:39:222012-05-18 7:39:22
Secadora a gas y eléctrica
Manual del usuario
imagina las posibilidades
Gracias por adquirir este producto Samsung.
Para que podamos brindarle un servicio más
completo,
registre su producto en
www.samsung.com/register
1-800-SAMSUNG (726-7864)
DV431AE*
DV431AG*
DV395*
DV393*
Este manual está impreso en papel 100% reciclado.
DV431AEP-03021A-03_MES.indd 1DV431AEP-03021A-03_MES.indd 1 2012-05-18 3:49:322012-05-18 3:49:32
2_ características
características
1. Capacidad extra grande
¡Las capacidades de secado ultra al alcance de la mano! Ahora puede secar cargas extra
grandes. Nuestra secadora ultra grande de 7.4 cu.ft. de capacidad hace circular más aire
entre su ropa, secándola más rápido, para obtener un resultado sin arrugas.
2. Ciclo Steam (vapor)
Este ciclo rocía una pequeña cantidad de agua en el tambor de la secadora después de
varios minutos de secado con calor. Disminuye los malos olores de las prendas que son
difíciles de eliminar cuando se lava con agua y también disminuye las arrugas.
3. Ciclo Sanitize (Desinfección)
Este ciclo le permite desinfectar las prendar impregnando la tela con calor a alta temperatura
durante el ciclo de secado. Utilice este ciclo para limpiar su ropa de cama y cortinas.
Al seleccionar este ciclo, el 99,9 % de las bacterias se eliminan por la elevada temperatura.
Utilice este ciclo para ropa, ropa de cama, toallas u otras prendas que necesiten desinfección.
La presente certificación ha sido realizada por NSF International, una organización privada de
evaluación y certificación.
4. Diversos ciclos de secado y programa Fuzzy Logic
Simplemente gire el selector táctil para seleccionar uno de los 13 ciclos de secado
automático, incluyendo normal (normal), heavy duty (servicio pesado) y towels (toallas), o deje
que el control Fuzzy Logic mida el grado de humedad y determine automáticamente el tiempo
de secado. La precisión en el secado nunca fue más sencilla que con Samsung.
5. Ahorro de tiempo
Los ciclos están diseñados pensando en usted. Todas nuestras secadoras están diseñadas
para secar su ropa en menos tiempo... ¡sólo en 42 minutos! Así le queda tiempo para las
cosas más importantes de la vida.
6. Ahorro de energía
Las secadoras Samsung son súper eficientes en el consumo de energía. Puede secar hasta
3,01 lb (1,36 kg) de ropa con 1 kWh. Además, tanto la gran capacidad como el control Fuzzy
Logic ahorran energía secando automáticamente sus prendas de la manera más eficiente.
7. Puerta fácilmente reversible
Nuestras secadoras se adecuan a casi cualquier lugar. La dirección de la puerta fácilmente
reversible puede modificarse con sólo cuatro tornillos.
8. Base con cajones de almacenamiento
Tiene una base de 15” opcional a disposición para elevar la secadora y lograr así una carga y
descarga más sencilla. También ofrece un cajón de almacenamiento incorporado que puede
guardar una botella de detergente de 100 oz (2,84 kg).
9. Apilamiento (MODELO N.°: SK-5A/XAA)
Las lavadoras y la secadoras de Samsung pueden apilarse para maximizar el espacio
aprovechable.
Deben retirarse las patas de la secadora para apilar la lavadora y la secadora. Puede
adquirir un kit de apilamiento opcional en su comercio minorista de productos Samsung.
10. Ventilación de 4 direcciones
(modelo eléctrico solamente: DV431AE*)
Puede instalar la ventilación del drenaje en las siguientes cuatro (4) posiciones: atrás, en
cualquiera de los laterales, en la parte inferior.
NSF Protocol P154
Sanitization Performance of
Residential Clothes Dryers
DV431AEP-03021A-03_MES.indd Sec9:2DV431AEP-03021A-03_MES.indd Sec9:2 2012-05-18 3:49:362012-05-18 3:49:36
instrucciones de seguridad _3
GUARDE ESTAS INSTRUCCIONES
instrucciones de seguridad
Felicitaciones por la compra de la nueva secadora Samsung. Este manual
contiene información importante acerca de la instalación, el uso y el cuidado del
electrodoméstico. Lea detenidamente estas instrucciones a fin de aprovechar al
máximo los múltiples beneficios y funciones de la secadora.
LO QUE NECESITA SABER SOBRE LAS INSTRUCCIONES DE SEGURIDAD
Las advertencias y las instrucciones de seguridad importantes de este manual no cubren todas las posibles
condiciones y situaciones que pueden ocurrir. Es su responsabilidad actuar con sentido común, precaución
y cuidado cuando instale, realice el mantenimiento o ponga en funcionamiento la secadora.
Comuníquese siempre con el fabricante si surgen problemas o situaciones que usted no comprende.
SÍMBOLOS Y PRECAUCIONES DE SEGURIDAD IMPORTANTES
ADVERTENCIA
Peligros o prácticas inseguras que pueden causar lesiones físicas graves o la
muerte.
Siga la información contenida en este manual para minimizar el riesgo de incendio o
explosión o para evitar daños materiales, lesiones físicas o la muerte.
No almacene ni utilice gasolina u otros vapores o líquidos inflamables cerca de este o
cualquier otro electrodoméstico.
PRECAUCIÓN
Peligros o prácticas inseguras que pueden causar lesiones físicas leves o daños
materiales.
NO intente hacer nada.
NO desarme.
NO toque.
Siga las instrucciones fielmente.
Desenchufe el cable de alimentación eléctrica del tomacorriente de pared.
Asegúrese de que la máquina tenga buena conexión a tierra para evitar
descargas eléctricas.
Llame al centro de servicio técnico para obtener asistencia.
• La instalación de la secadora de ropa debe estar a cargo de un instalador calificado.
• Instale la secadora de ropa según las instrucciones del fabricante y los códigos locales.
• No instale una secadora de ropa con materiales para ventilación de plástico flexible. Si se instala
un conducto de metal flexible (tipo lámina metálica), debe ser de un tipo específico identificado
por el fabricante del electrodoméstico como adecuado para utilizar con secadoras de ropa. Los
materiales para ventilación flexibles suelen hundirse, aplastarse fácilmente y atrapar pelusa. Estas
condiciones obstruirán el flujo de aire de la secadora de ropa y aumentarán el riesgo de incendio.
• Para reducir el riesgo de lesiones graves o muerte, siga todas las instrucciones de instalación.
ADVERTENCIA - Riesgo de incendio
DV431AEP-03021A-03_MES.indd Sec1:3DV431AEP-03021A-03_MES.indd Sec1:3 2012-05-18 3:49:362012-05-18 3:49:36
4_ instrucciones de seguridad
GUARDE ESTAS INSTRUCCIONES
instrucciones de seguridad
ADVERTENCIA: Para reducir el riesgo de incendio, descargas eléctricas o lesiones físicas
cuando use este electrodoméstico, siga las instrucciones de seguridad básicas que figuran
a continuación:
1. Lea todas las instrucciones antes de usar este electrodoméstico.
2. No seque prendas que han sido previamente limpiadas, lavadas, remojadas o
salpicadas con gasolina, solventes de limpieza en seco u otras sustancias inflamables o
explosivas, ya que emiten vapores que pueden prenderse fuego o explotar.
3. No permita que los niños jueguen sobre la lavadora o dentro de ella. Se requiere de
supervisión cuando el electrodoméstico es utilizado cerca de los niños.
4. Antes de descartar el electrodoméstico o de retirarlo de servicio, extraiga la puerta del
compartimiento de secado.
5. No introduzca la mano en el electrodoméstico si el tambor está en movimiento
6. No instale o guarde este electrodoméstico donde quede expuesto a factores climáticos.
7. No modifique los controles.
8. No repare, reemplace ni intente realizar el mantenimiento de cualquier pieza del
electrodoméstico salvo que esté recomendado específicamente en las instrucciones
de mantenimiento del usuario o en las instrucciones de reparación para el usuario
publicadas y que, a su juicio, usted tenga la habilidad para llevarlas a cabo.
9. No use suavizante para ropa o productos para evitar la estática salvo que el fabricante
del suavizante para ropa o del producto lo recomiende.
10. No aplique calor para secar prendas que contengan goma espuma o materiales
semejantes a la goma con textura similar.
11. Limpie el filtro atrapapelusa antes o después de cada carga.
12. El personal técnico calificado debe efectuar una limpieza periódica del interior del
electrodoméstico y del conducto de drenaje.
13. El personal técnico calificado debe efectuar una limpieza periódica del interior del
electrodoméstico y del conducto de drenaje.
14. No coloque elementos expuestos a aceites de cocina en la secadora. Los elementos
contaminados con aceites de cocina pueden contribuir a que se produzca una reacción
química que ocasione que en la carga de ropa se prenda fuego.
Advertencias de la disposición 65 del Estado de California:
“La ley Safe Drinking Water and Toxic Enforcement Act” del Estado de California exige
que el gobernador de California publique una lista de sustancias que el estado reconoce
como causante de cáncer, defectos congénitos u otro daño reproductivo y exige que los
comercios adviertan acerca de la potencial exposición a dichas sustancias.
Este producto contiene un producto químico conocido en el Estado de California como
causante de cáncer, defectos congénitos u otro daño reproductivo. Este aparato puede
provocar una ligera exposición a algunas de las sustancias de la lista, incluidos benceno,
formaldehído y monóxido de carbono.
Los aparatos a gas pueden provocar una ligera exposición a alguna de las sustancias
de la lista, incluidos benceno, formaldehído, monóxido de carbono y hollín causada
por la posible combustión incompleta de gas natural o combustibles PL. La exposición
a estas sustancias puede minimizarse aún más permitiendo que la secadora ventile
apropiadamente hacia el exterior.
ADVERTENCIA
ADVERTENCIA
DV431AEP-03021A-03_MES.indd Sec1:4DV431AEP-03021A-03_MES.indd Sec1:4 2012-05-18 3:49:362012-05-18 3:49:36
instrucciones de seguridad _5
GUARDE ESTAS INSTRUCCIONES
QUÉ HACER SI PERCIBE OLOR A GAS:
• No intente encender ningún electrodoméstico.
• No encienda este electrodoméstico.
• No toque ningún interruptor eléctrico.
• No utilice ningún teléfono de su edificio.
• Haga que todos los ocupantes se retiren de la habitación, edificio o área.
• Comuníquese inmediatamente con el proveedor de gas desde el teléfono de un vecino. Siga
las instrucciones del proveedor de gas.
• Si no puede comunicarse con el proveedor de gas, llame al departamento de bomberos.
La instalación y el servicio técnico deberán estar a cargo de un instalador calificado, una agencia
de reparaciones o el proveedor de gas.
Lea todas las instrucciones antes de usar el electrodoméstico.
Para reducir el riesgo de incendio o explosión:
• No seque prendas que hayan sido previamente limpiadas, lavadas, remojadas o
salpicadas con gasolina, solventes de limpieza en seco u otras sustancias inflamables
o explosivas. Emiten vapores que se pueden prender fuego o explotar. No debe
colocarse en la secadora ningún material que haya estado en contacto con un solvente
de limpieza o líquidos o sólidos inflamables hasta que se haya eliminado todo vestigio
de tales líquidos o sólidos inflamables y sus vapores.
Existen muchos artículos altamente inflamables en los hogares, tales como acetona,
alcohol desnaturalizado, gasolina, kerosene, algunos limpiadores líquidos de uso
doméstico, algunos quitamanchas, aguarrás, ceras y removedores de cera.
• No se deben secar artículos que contengan goma espuma (puede estar catalogada
como espuma de látex) o materiales semejantes a la goma y con textura similar en
la opción de secado con calor. Los materiales de goma espuma que reciben calor
pueden, en ciertas circunstancias, provocar incendios por combustión espontánea.
No permita que los niños o las mascotas jueguen sobre el electrodoméstico, dentro de él
o frente a él. Se requiere de supervisión cuando el electrodoméstico es utilizado cerca de
niños y mascotas.
Antes de desechar la secadora o de retirarla de servicio, quite la puerta del compartimiento
de secado para evitar que los niños y las mascotas queden atrapados dentro de la
secadora.
No introduzca la mano en el electrodoméstico cuando el tambor esté en movimiento.
No instale o guarde este electrodoméstico donde quede expuesto a factores climáticos.
No modifique los controles.
No repare, reemplace ni intente realizar el mantenimiento de ninguna pieza del
electrodoméstico a menos que se recomiende específicamente en las instrucciones de
reparación para el usuario y que, a su juicio, usted tenga la habilidad para llevarlas a cabo.
No utilice suavizante de ropa o productos para eliminar la estática salvo que el fabricante
del suavizante de ropa o del producto recomiende su uso con la secadora.
Limpie el filtro para pelusas antes o después de cada carga.
Mantenga el área alrededor de la salida del drenaje y las áreas circundantes libres de
pelusa, polvo y suciedad.
El personal técnico calificado debe efectuar una limpieza periódica del interior de la secadora y
del conducto de drenaje.
ADVERTENCIA
DV431AEP-03021A-03_MES.indd Sec1:5DV431AEP-03021A-03_MES.indd Sec1:5 2012-05-18 3:49:362012-05-18 3:49:36
6_ instrucciones de seguridad
GUARDE ESTAS INSTRUCCIONES
instrucciones de seguridad
Este electrodoméstico debe conectarse a tierra correctamente. Nunca enchufe el cable
de alimentación a un receptáculo que no esté conectado a tierra correctamente ni guarde
conformidad con los códigos locales y nacionales. Consulte las instrucciones de instalación
para conectar este electrodoméstico a tierra.
No se siente encima de la secadora.
Debido a las constantes mejoras a los productos, Samsung se reserva el derecho de
modificar las especificaciones sin previo aviso. Para conocer detalles completos, consulte
las instrucciones de instalación incluidas con su producto antes de seleccionar los
gabinetes, hacer aberturas o comenzar la instalación.
Asegúrese de que los bolsillos no contengan objetos pequeños, sólidos y de forma irregular,
material extraño, etc., por ejemplo: monedas, cuchillos, alfileres, etc. Tales objetos podrían
dañar la secadora.
No lave ropa que contenga hebillas grandes, botones u otros objetos de metal pesado o sólido.
Se pueden producir pérdidas de gas en su sistema que generen una situación peligrosa.
Las pérdidas de gas pueden no ser detectadas únicamente por el olor.
Los proveedores de gas recomiendan que compre e instale un detector de gas aprobado por UL.
Instale y utilice de acuerdo con las instrucciones del fabricante.
No coloque prendas en la secadora que hayan sido salpicadas o remojadas con aceite vegetal
o aceite de cocina. Incluso después del lavado, estas prendas pueden contener una cantidad
importante de dichos aceites.
El aceite residual en las prendas puede prenderse fuego en forma espontánea. La posibilidad
de combustión espontánea aumenta cuando las prendas que contienen aceite vegetal o
aceite de cocina son expuestas al calor. Las fuentes de calor, tales como la secadora, pueden
calentar estas prendas y permitir que se produzca la oxidación del aceite a modo de reacción.
La oxidación genera calor. Si dicho calor no tiene forma salir, las prendas pueden calentarse lo
suficiente como para prenderse fuego. Amontonar, apilar o guardar este tipo de prendas puede
impedir que el calor salga y puede generar un peligro de incendio.
Todas las prendas limpias y sucias que contengan aceite vegetal o aceite de cocina pueden
resultar peligrosas. Lavar dichas prendas en agua caliente con una dosis adicional de
detergente reducirá el peligro, aunque no lo eliminará. Siempre use el ciclo Cool Down
(Enfriamiento) para estas prendas con el fin de reducir la temperatura. Nunca retire estas
prendas cuando la secadora se encuentre caliente ni interrumpa el ciclo de secado hasta que
las prendas hayan pasado por el ciclo Cool Down (Enfriamiento). Nunca amontone o apile estas
prendas cuando estén calientes.
ADVERTENCIA
ADVERTENCIA
DV431AEP-03021A-03_MES.indd Sec1:6DV431AEP-03021A-03_MES.indd Sec1:6 2012-05-18 3:49:362012-05-18 3:49:36
contenido _7
contenido
INSTALACIÓN DE LA SECADORA
8
8 Herramientas necesarias para la instalación
8 Consulte Exterior de la secadora
9 Requisitos para el tendido de conductos
10 Importante para el instalador
10 Consideraciones acerca de la ubicación
11 Instalación del electrodoméstico en un
gabinete o en un hueco
13 Instalación en casas rodantes
13 Drenaje
14 Requisitos en cuanto al gas
15 Requisitos eléctricos
15 Conexión a tierra
16 Conexiones eléctricas
17 Conexión de la manguera de entrada
18 Reemplazo de las piezas y los accesorios
18 Instalación
21 Lista de verificación final de la instalación
22 Sugerencias acerca del drenaje de la
secadora
23 Inversión de la puerta
MANUAL DE INSTRUCCIONES,
SUGERENCIAS
24
24 Descripción general del panel de control
27 Seguro para niños
27 Luz del tambor
27 My Cycle (Mi ciclo)
28 Rack Dry (Secado en estante)
29 Limpie el filtro para pelusas
29 Cargue la secadora de manera adecuada
29 Cómo comenzar
CUIDADO Y LIMPIEZA
30
30 Panel de control
30 Tambor
30 Tambor de acero inoxidable
30 Exterior de la secadora
30 Sistema de drenaje de la secadora
SUGERENCIAS PARA PRENDAS
ESPECIALES
31
31 Sugerencias para prendas especiales
GUÍA DE SOLUCIÓN DE PROBLEMAS
32
32 Controle estos puntos si su secadora…
34 Códigos de información
APÉNDICE
35
35 Tabla de indicaciones sobre la tela
36 Protección del medio ambiente
36 Declaración de conformidad
36 Especificaciones
37 Tabla de ciclos
DV431AEP-03021A-03_MES.indd Sec3:7DV431AEP-03021A-03_MES.indd Sec3:7 2012-05-18 3:49:362012-05-18 3:49:36
8_ instalación de la secadora
instalación de la secadora
HERRAMIENTAS NECESARIAS PARA LA INSTALACIÓN
Contrate a un profesional para instalar la secadora adecuadamente. En caso de que sea necesaria una
visita del servicio técnico como consecuencia de una mala configuración, ajuste y conexión, se considerará
responsabilidad del instalador. Si usted mismo instala la secadora, usted es el responsable.
Asegúrese de tener todo lo necesario para realizar una instalación adecuada.
1. Se requiere un TOMACORRIENTE CON CONEXIÓN A TIERRA. Consulte la sección Requisitos
eléctricos.
2. UN CABLE DE ALIMENTACIÓN para las secadoras eléctricas (excepto en Canadá).
3. Los CONDUCTOS DE GAS (si se trata de una secadora a gas) deben cumplir con los códigos locales y
nacionales.
4. El SISTEMA DE DRENAJE debe consistir en un conducto de drenaje de metal rígido o flexible con un
recubrimiento de metal resistente.
Consulte los requisitos para el drenaje en las páginas 8-10.
CONSULTE EXTERIOR DE LA SECADORA
Conector en
forma de “Y”
Manguera de
entrada corta
Arandela de goma Manguera de entrada larga
Patas ajustables
Panel de control
Puerta
DV431AEP-03021A-03_MES.indd Sec5:8DV431AEP-03021A-03_MES.indd Sec5:8 2012-05-18 3:49:362012-05-18 3:49:36
instalación de la secadora _9
REQUISITOS PARA EL TENDIDO DE CONDUCTOS
• Utilice un conducto de acero galvanizado rígido o de aluminio rígido, de 4 pulgadas (10,2 cm) de diámetro.
• No utilice un conducto de menor tamaño.
• Los conductos de más de 4 pulgadas (10,2 cm) de diámetro pueden ocasionar una mayor acumulación de
pelusa.
Periódicamente, debe retirar la pelusa acumulada.
• Si es preciso utilizar un conducto de metal flexible, utilice el tipo que viene con un recubrimiento de metal
resistente. No utilice un conducto flexible con un recubrimiento delgado. Se puede producir una obstrucción
importante si se dobla el conducto flexible en forma demasiado marcada.
• Nunca instale ningún tipo de conducto flexible en paredes, techos u otros espacios que queden ocultos.
• Sólo deben utilizarse conductos metálicos rígidos o flexibles para el drenaje.
• Haga que el conducto de drenaje se mantenga lo más recto y corto posible.
• Asegure las uniones con cinta para conductos. No utilice tornillos.
• NO HAGA QUE LA SECADORA DRENE HACIA NINGUNA PARED, TECHO, SÓTANO DE PEQUEÑA
ALTURA O ESPACIO OCULTO DE UN EDIFICIO, LÍNEA DE DESCARGA DE GASES O CUALQUIER OTRO
CONDUCTO COMÚN O CHIMENEA.
ESTO PODRÍA GENERAR UN PELIGRO DE INCENDIO COMO CONSECUENCIA DE LA PELUSA
EXPULSADA POR LA SECADORA.
• Un conducto flexible de plástico se puede enroscar, combar, pinchar, puede reducir el flujo de aire, prolongar
el tiempo de secado y afectar el funcionamiento de la secadora.
• Los sistemas de drenaje de mayor longitud que la recomendada pueden prolongar el tiempo de secado,
afectar el funcionamiento del equipo y acumular pelusa.
• El conducto de drenaje debe finalizar en una tapa de drenaje con un regulador de tiro que gire hacia afuera
para evitar el reflujo de aire y el ingreso de insectos o plantas. Nunca utilice una tapa de drenaje con un
regulador de tiro magnético.
• La tapa debe tener 12 pulgadas (30,5 cm) de espacio libre como mínimo entre la parte inferior de la tapa y el
suelo u otra obstrucción. La abertura de la tapa debe apuntar hacia abajo.
• Nunca instale un filtro sobre la salida del drenaje.
• Para evitar la acumulación de pelusa, no permita que la secadora drene directamente en el hueco de una
ventana. No permita que drene debajo de la casa o de una galería.
• Si la red de conductos del drenaje debe pasar por un área que no recibe calor, se debe aislar el conducto
y se lo debe colocar levemente en declive hacia la tapa de drenaje para reducir la condensación y la
acumulación de pelusa.
• Inspeccione y limpie el interior del sistema de drenaje por lo menos una vez por año. Desenchufe el cable de
alimentación antes de limpiar.
• Controle con frecuencia para asegurarse de que el regulador de tiro de la tapa de drenaje se abra y se cierre
sin inconvenientes.
• Controle una vez por mes y limpie al menos una vez al año. Nota: Si las prendas no se secan, verifique que
los conductos no estén obstruidos.
SECADORA ELÉCTRICA Y A GAS
Tipo de tapa impermeable
Recomendado Utilice sólo para una instalación de
corto alcance
4” (10,16 cm) 2,5” (6,35 cm)
Cant. de codos de 90° Rígido Metálico flexible* Rígido Metálico flexible*
0 24,4 m (80 pies) 12,4 m (41 pies) 22,6 m (74 pies) 10,1 m (33 pies)
1 20,7 m (68 pies) 11,2 m (37 pies) 18,9 m (62 pies) 8,8 m (29 pies)
2 17,4 m (57 pies) 10,1 m (33 pies) 15,5 m (51 pies) 7,6 m (25 pies)
3 14,3 m (47 pies) 9 m (29 pies) 12,5 m (41 pies) 6,5 m (21 pies)
* No utilice un conducto flexible de un material que no sea el metal.
01 instalación de la secadora
DV431AEP-03021A-03_MES.indd Sec5:9DV431AEP-03021A-03_MES.indd Sec5:9 2012-05-18 3:49:372012-05-18 3:49:37
10_ instalación de la secadora
instalación de la secadora
Si la nueva secadora se instala dentro de un sistema de drenaje existente,
debe asegurarse de que:
• el sistema de drenaje cumpla con todos los códigos locales, estaduales y nacionales;
• no se utilice un conducto flexible de plástico;
• se controle y limpie toda la pelusa acumulada del interior del conducto existente;
• el conducto no esté enroscado o aplastado;
• el regulador de tiro de la tapa de drenaje se abra y se cierre sin inconvenientes.
La presión estática de cualquier sistema de drenaje no debe superar las 0,83 pulgadas de la
columna de agua ni ser inferior a 0.
Esto se puede medir cuando la secadora está en funcionamiento con un manómetro en el punto
donde el conducto de drenaje se conecta a la secadora. Se debe utilizar la opción sin calor. El
tambor de la secadora debe estar vacío y el filtro para pelusas limpio.
IMPORTANTE PARA EL INSTALADOR
Lea las siguientes instrucciones con detenimiento antes de instalar la secadora. Estas instrucciones se
deben conservar para consultas futuras.
RETIRE LA PUERTA DE TODOS LOS ELECTRODOMÉSTICOS DESECHADOS PARA EVITAR EL
PELIGRO DE QUE UN NIÑO SE ASFIXIE.
CONSIDERACIONES ACERCA DE LA UBICACIÓN
La secadora debe estar ubicada donde haya suficiente espacio adelante para cargarla y suficiente espacio
atrás para el sistema de drenaje. Esta secadora viene preparada de fábrica para el drenaje posterior. Para
que drene por la parte inferior o hacia la derecha o la izquierda, utilice el kit de drenaje accesorio. El kit
viene acompañado de instrucciones. Es importante asegurarse de que en la habitación circule suficiente
aire fresco. La secadora debe estar ubicada donde el aire pueda fluir sin inconvenientes.
Para las secadoras a gas, se debe mantener el espacio libre suficiente tal como figura en la placa de información
para garantizar que haya aire suficiente para la combustión y el funcionamiento adecuado de la secadora.
NO SE DEBE INSTALAR O GUARDAR LA SECADORA EN UN ÁREA DONDE QUEDE EXPUESTA AL
AGUA Y/O A LOS FACTORES CLIMÁTICOS. EL ÁREA DE LA SECADORA DEBE MANTENERSE LIBRE
DE MATERIALES COMBUSTIBLES, GASOLINA Y OTROS VAPORES Y LÍQUIDOS INFLAMABLES.
UNA SECADORA PRODUCE PELUSA COMBUSTIBLE. NO DEBE HABER PELUSAS EN EL ÁREA
CIRCUNDANTE DE LA SECADORA.
ADVERTENCIA
DV431AEP-03021A-03_MES.indd Sec5:10DV431AEP-03021A-03_MES.indd Sec5:10 2012-05-18 3:49:372012-05-18 3:49:37
instalación de la secadora _11
INSTALACIÓN DEL ELECTRODOMÉSTICO EN UN GABINETE O EN
UN HUECO
DEJE UN ESPACIO LIBRE MÍNIMO CUANDO INSTALE EL
ELECTRODOMÉSTICO EN UN GABINETE O EN UN HUECO:
Laterales: 1 pulg. (25 mm.)
Parte posterior: 5 pulg. (127 mm.)
Parte superior: 17 pulg. (432 mm.)
Frente del gabinete: 2 pulg. (51 mm.)
Si la lavadora y la secadora se instalan una junto a la otra, el frente del gabinete debe contar por
lo menos con una abertura de aire sin obstrucciones de 72 pulg² (465 cm²).
A. Área empotrada
B. Vista lateral – gabinete o área empotrada
01 instalación de la secadora
B
2 in.
(5 cm)
31,9 in.
(81,1 cm)
5 in.
(12.7cm)
17 in.
(43,2 cm)
A
1 in.
(2,5 cm)
27 in.
(68,6 cm)
1 in.
(2,5 cm)
1 in.
(2,5 cm)
27 in.
(68,6 cm)
DV431AEP-03021A-03_MES.indd Sec5:11DV431AEP-03021A-03_MES.indd Sec5:11 2012-05-18 3:49:372012-05-18 3:49:37
12_ instalación de la secadora
instalación de la secadora
Con pedestal o kit de apilamiento opcionales
Dimensiones requeridas de la instalación con pedestal
Dimensiones requeridas de la instalación con kit de apilamiento
341,1 in.
(86,5 cm)
5 in.
(12.7 cm)
51,7 pulg. (131,4 cm) para poder abrir la puer
27 in.
(68,6 cm)
39 in.
(99,1 cm)
53,6 in.
(136,2 cm)
31,9 in.
(81,1 cm)
3 in.
(7,6 cm)
Gabinete o puerta
48 in.² *
(310 cm²)
3 in.
(7,6 cm)
24 in.² *
(155 cm²)
1 in.
(2,5 cm)
5,5 in.**
(14 cm)
2,5 in.
(6,3 cm)
6 in. *
(15,2 cm)
1 in.
(2,5 cm)
78 in.
(198,1 cm)
27 in.
(68,6 cm)
* Espacio necesario
** El codo del drenaje externo requiere
espacio adicional.
DV431AEP-03021A-03_MES.indd Sec5:12DV431AEP-03021A-03_MES.indd Sec5:12 2012-05-18 3:49:372012-05-18 3:49:37
instalación de la secadora _13
INSTALACIÓN EN CASAS RODANTES
La instalación de la secadora en casas rodantes debe cumplir con la Norma de Construcción y Seguridad
de Casas Fabricadas, Título 24 CFR, Parte 3280 [denominada anteriormente Norma Federal para la
Construcción y la Seguridad de Casas Rodantes, Título 24, HUD (Parte 280), 1975] (para los Estados
Unidos) o las Normas CSA Z240 (para Canadá).
Cuando se instala una secadora en una casa rodante, se debe tener la precaución de asegurar la secadora
al piso.
Ubique un área en la que circule suficiente aire fresco.
Se requiere un espacio mínimo de 72 pulg² (465 cm²) sin obstrucciones.
Llame al 1-800-SAMSUNG (726-7864) para obtener más información acerca de la compra del kit de
anclaje al piso como accesorio.
Todas las instalaciones en casas rodantes deben tener un drenaje con salida hacia el exterior y la
terminación del conducto de drenaje debe estar firmemente asegurada a la estructura de la casa rodante
mediante materiales que no resulten inflamables.
El conducto de drenaje no puede terminar debajo de la casa rodante.
Consulte la sección Drenaje a fin de obtener más información.
DRENAJE
Si la secadora tiene un drenaje con salida hacia el exterior se evitará que ingrese una gran cantidad de
pelusa y humedad a la habitación.
En los Estados Unidos:
• Todas las secadoras deben tener un drenaje con salida hacia el exterior.
• El conducto de drenaje requerido tiene 4 pulgadas (102 mm) de diámetro.
• Sólo se utilizarán conductos flexibles tipo lámina metálica, si los hubiera, identificados
específicamente para su utilización con el electrodoméstico por el fabricante y que cumplan
con el Esquema para conductos de transición de secadora de ropa, Tema 2158A.
• El conducto no se montará con tornillos u otros medios de sujeción que se extiendan dentro
del conducto y atrapen pelusa.
En Canadá:
• Sólo se utilizarán aquellos conductos flexibles tipo lámina metálica, si los hubiera,
específicamente identificados por el fabricante para su uso con el electrodoméstico.
• Todas las secadoras deben tener un drenaje con salida hacia el exterior.
• El conducto de drenaje debe tener 4 pulgadas (102 mm) de diámetro.
Fuera de los EE.UU. y Canadá:
• Remítase a los códigos locales.
La secadora debe tener un drenaje con salida hacia el exterior para reducir el riesgo de
incendio cuando se instala en un gabinete o en un hueco.
NUNCA UTILICE UN CONDUCTO FLEXIBLE DE PLÁSTICO O DE UN MATERIAL QUE NO
SEA EL METAL.
Si su red de conductos existente es de plástico, de un material que no sea el metal o es
inflamable, reemplácela por una que sea de metal.
Utilice únicamente un conducto de drenaje de metal que no sea inflamable para asegurar la
contención del aire expulsado, el calor y la pelusa.
01 instalación de la secadora
ADVERTENCIA
DV431AEP-03021A-03_MES.indd Sec5:13DV431AEP-03021A-03_MES.indd Sec5:13 2012-05-18 3:49:372012-05-18 3:49:37
14_ instalación de la secadora
instalación de la secadora
REQUISITOS EN CUANTO AL GAS
Utilice únicamente gas natural o gas LP (gas licuado de propano).
LA INSTALACIÓN DEBE REALIZARSE EN CONFORMIDAD CON LOS CÓDIGOS LOCALES, O
EN AUSENCIA DE ELLOS, CON EL CÓDIGO NACIONAL PARA GAS Y COMBUSTIBLES ANSI/
Z223.1, LA REVISIÓN MÁS RECIENTE (PARA LOS ESTADOS UNIDOS), O CON LOS CÓDIGOS DE
INSTALACIÓN CAN/CGA-B149 (PARA CANADÁ).
Las secadoras a gas están equipadas con un orificio para el quemador de modo que puedan ser utilizadas
con gas natural. Si tiene pensado utilizar su secadora con gas LP (gas licuado de propano), deberá
efectuarse la conversión para lograr un funcionamiento adecuado y seguro, dicha tarea deberá estar a
cargo de un técnico calificado.
Se recomienda usar un conducto de suministro de gas de 1/2” (1,27 cm) y el mismo debe reducirse
para la conexión con el conducto de gas de 3/8” (1 cm) de su secadora. El Código Nacional para Gas y
Combustibles exige que se instale una válvula manual de cierre del gas, aprobada y de fácil acceso, dentro
de los 6” de distancia de la secadora.
Las secadoras a gas instaladas en garajes residenciales deben estar elevadas a 18 pulgadas
(46 cm) del piso.
Además, se debe instalar una conexión roscada macho N.P.T. (rosca nacional para tubos) de 1/8” (0,3 cm),
accesible para la conexión del medidor de prueba, inmediatamente contra corriente de la conexión del
suministro de gas de la secadora.
Su secadora debe estar desconectada del sistema de suministro de gas durante las pruebas de presión del
sistema.
NO vuelva a utilizar el viejo conducto de gas de metal flexible. El diseño del conducto de gas flexible debe
estar certificado por la Asociación Americana del Gas (CGA en Canadá).
• Todo compuesto de unión de tuberías utilizado debe ser resistente a la acción del gas licuado de
petróleo.
• A modo de cortesía, la mayoría de las empresas locales de gas inspeccionarán la instalación del
artefacto a gas.
ENCENDIDO DEL GAS: la secadora utiliza un sistema de encendido automático para encender el
quemador.
No existe un piloto que permanezca constantemente encendido.
Instrucciones de instalación de la comunidad de Massachusetts
La instalación de la secadora deberá estar a cargo de un plomero o un gasista matriculado.
Se deberá instalar una válvula de gas manual con una manija en forma de “T” en el conducto
de suministro de gas de la secadora. Si se utiliza un conector de gas flexible para instalar la
secadora, el conector debe tener una longitud máxima de 3’ (36”).
- Se pueden producir pérdidas de gas en su sistema que ocasionen una situación
peligrosa.
- Las pérdidas de gas pueden no ser detectadas únicamente por el olor.
- Los proveedores de gas recomiendan que compre e instale un detector de gas
aprobado por UL.
- Instale y use de acuerdo con las instrucciones del fabricante.
ADVERTENCIA
DV431AEP-03021A-03_MES.indd Sec5:14DV431AEP-03021A-03_MES.indd Sec5:14 2012-05-18 3:49:372012-05-18 3:49:37
instalación de la secadora _15
REQUISITOS ELÉCTRICOS
El diagrama del cableado se encuentra en la parte posterior de la secadora.
• La conexión inadecuada del conductor de conexión a tierra del equipo puede generar una
descarga eléctrica.
Consulte a un electricista o técnico calificado si le surgen dudas acerca de si la conexión a tierra
de su secadora es correcta. No modifique el enchufe provisto con la secadora; si no entra en el
tomacorriente, solicite a un electricista calificado que instale el tomacorriente adecuado.
• Para evitar el riesgo innecesario de incendio, descarga eléctrica o lesiones físicas, todo el cableado
y la conexión a tierra deben realizarse en conformidad con los códigos locales, o en ausencia
de ellos, con el Código Eléctrico Nacional, ANSI/NFPA Nro. 70, la revisión más reciente (para los
EE.UU.) o el Código Eléctrico Canadiense CSA C22.1, las revisiones más recientes y los códigos
y ordenanzas locales. Es su responsabilidad proveer los servicios eléctricos adecuados para su
secadora.
• Todas las instalaciones de gas deberán realizarse en conformidad con el Código Nacional para
Combustibles ANSI/Z2231, su última revisión (para los EE.UU.) o con los Códigos de Instalación
CAN/CGA - B149, su última revisión (para Canadá) y los códigos y ordenanzas locales.
CONEXIÓN A TIERRA
Esta secadora debe conectarse a tierra. En caso de que el electrodoméstico funcione mal o se
descomponga, la conexión a tierra reducirá el riesgo de descarga eléctrica al ofrecer una vía de menos
resistencia a la corriente eléctrica.
Modelos a gas
Su secadora tiene un cable con un conductor de conexión a tierra del equipo y un enchufe de
conexión a tierra.
El enchufe debe conectarse a un tomacorriente adecuado que esté correctamente instalado y
conectado a tierra en conformidad con todos los códigos y ordenanzas locales.
No modifique el enchufe provisto con la secadora; si no entra en el tomacorriente, solicite a un
electricista calificado que instale el tomacorriente adecuado.
NUNCA CONECTE UN CABLE A TIERRA A TUBERÍAS DE PLOMERÍA, TUBERÍAS DE GAS O
CAÑERÍAS DE AGUA CALIENTE DE PLÁSTICO.
Modelos eléctricos
La secadora tiene un cable con un conductor de conexión a tierra del equipo y un enchufe de
conexión a tierra, de venta por separado.
El enchufe debe conectarse a un tomacorriente adecuado que esté correctamente instalado y
conectado a tierra en conformidad con todos los códigos y ordenanzas locales.
No modifique el enchufe provisto con la secadora; si no entra en el tomacorriente, solicite a un
electricista calificado que instale el tomacorriente adecuado.
Si no se utiliza un cable de alimentación y la secadora eléctrica debe estar permanentemente
conectada, se la debe conectar a un sistema de cableado de metal con conexión a tierra
permanente, o se debe conectar un conductor con conexión a tierra del equipo a los
conductores del circuito y a la terminal con conexión a tierra del equipo.
01 instalación de la secadora
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
DV431AEP-03021A-03_MES.indd Sec5:15DV431AEP-03021A-03_MES.indd Sec5:15 2012-05-18 3:49:382012-05-18 3:49:38
16_ instalación de la secadora
instalación de la secadora
CONEXIONES ELÉCTRICAS
Antes de poner al electrodoméstico en funcionamiento o realizar pruebas, siga las instrucciones de
conexión a tierra de la sección Conexión a tierra.
Se recomienda que se destine un circuito derivado individual (o separado) sólo para la secadora. NO
UTILICE UN CABLE PROLONGADOR.
Modelos a gas – EE.UU. y Canadá
Se requiere un servicio eléctrico aprobado de CA de 120 voltios, 60 Hz, con un fusible o
disyuntor de 15 A.
Modelos eléctricos – Sólo EE.UU.
La mayor parte de las secadoras estadounidenses requieren un servicio eléctrico aprobado de
CA de 120 / 240 voltios, 60 Hz. Los requisitos del servicio eléctrico pueden encontrarse en la
etiqueta con información ubicada detrás de la puerta. Se requiere un fusible o disyuntor de 30 A
a ambos lados del conducto.
• Si se utiliza un cable de alimentación, el cable debe enchufarse a un tomacorriente de 30 A.
• NO se provee el cable de alimentación con los modelos eléctricos de secadoras
estadounidenses.
IMPORTANTE:
Si lo permiten los códigos locales, el suministro eléctrico de la secadora puede conectarse por
medio de un nuevo kit de cables de alimentación eléctrica, rotulado para que se lo utilice con la
secadora, es decir que cuente con certificación U.L. y categorizado en un mínimo de 120/240
voltios, 30 A con tres conductores de cobre N.° 10 que finalicen en terminales de bucle cerrado,
pernos de pala de tipo abierto con extremos rebatidos o con conductores de estaño.
• No vuelva a utilizar un cable de alimentación eléctrica de una secadora vieja. El cable de
alimentación eléctrica debe conservarse en el gabinete de la secadora con un dispositivo de
alivio de tensión con certificación UL adecuado.
• La conexión a tierra a través del conductor neutro está prohibida para (1) instalaciones
nuevas con circuito derivado, (2) casas rodantes, (3) vehículos recreativos y (4) áreas en las
que los códigos locales prohíban la conexión a tierra a través de un conductor neutro. (Utilice
un enchufe de 4 pines para el tomacorriente de 4 ranuras, tipo NEMA 14-30R).
Modelos eléctricos – Sólo Canadá
• Se requiere un servicio eléctrico aprobado de CA de 120/240 voltios, 60 Hz, equipado con
un fusible o disyuntor de 30 A a ambos lados del conducto.
• Todos los modelos canadienses se envían con el cable de alimentación adjunto. El cable de
alimentación debe conectarse a un tomacorriente de 30 A.
En Canadá no está permitido convertir una secadora a 208 voltios.
DV431AEP-03021A-03_MES.indd Sec5:16DV431AEP-03021A-03_MES.indd Sec5:16 2012-05-18 3:49:382012-05-18 3:49:38
instalación de la secadora _17
CONEXIÓN DE LA MANGUERA DE ENTRADA
Método 1
La secadora debe conectarse a la llave de agua fría mediante las nuevas mangueras de entrada.
No utilice mangueras viejas.
1. Si el espacio lo permite, conecte el extremo hembra de
bronce del conector en forma de “Y” a la llave de agua fría.
2. Cierre la llave de agua fría.
3. Conecte el extremo recto de la manguera larga al conector
en forma de “Y”.
4. Ajuste la unión con dos tercios de giro adicionales
utilizando la pinza.
No ajuste demasiado ya que se puede dañar la unión.
5. Conecte el extremo angular de las mangueras largas para
llenar la válvula en la parte inferior del armazón trasero de la
secadora. Enrosque la unión a mano hasta que se asiente
en el conector de la válvula de carga.
6. Ajuste la unión con dos tercios de giro adicionales
utilizando la pinza.
No ajuste demasiado ya que se puede dañar la unión.
7. Compruebe que las llaves de agua estén abiertas.
8. Compruebe que no haya pérdidas alrededor del conector
en forma de “Y”, las llaves de agua y las mangueras.
Método 2
La secadora debe conectarse a la llave de agua fría mediante las nuevas mangueras de entrada.
No utilice mangueras viejas.
1.
Si el conector en forma de “Y” no puede conectarse directamente
a la llave de agua fría, se debe utilizar la manguera corta.
2. Cierre la llave de agua fría.
3. Conecte la manguera de entrada corta a la llave de agua fría.
Enrosque la unión a mano hasta que se asiente en la llave de agua.
4. Ajuste la unión con dos tercios de giro adicionales
utilizando la pinza.
No ajuste demasiado ya que se puede dañar la unión.
5. Acople el conector en forma de “Y” al extremo macho
de bronce de la manguera pequeña. Enrosque la unión a
mano hasta que se asiente en el conector.
6. Ajuste la unión con dos tercios de giro adicionales utilizando la pinza.
No ajuste demasiado ya que se puede dañar la unión.
7. Una el extremo angular de las mangueras largas a la
válvula de carga en la parte inferior del armazón trasero
de la secadora. Enrosque la unión a mano hasta que se
asiente en el conector de la válvula de carga.
8. Ajuste la unión con dos tercios de giro adicionales
utilizando la pinza.
No ajuste demasiado ya que se puede dañar la unión.
9. Compruebe que las llaves de agua estén abiertas.
10. Compruebe que no haya pérdidas alrededor del conector en forma de “Y”, las llaves de agua
y las mangueras.
01 instalación de la secadora
Manguera corta
(Entrada de
agua fría)
Conector en
forma de “Y”
Manguera larga
DV431AEP-03021A-03_MES.indd Sec5:17DV431AEP-03021A-03_MES.indd Sec5:17 2012-05-18 3:49:382012-05-18 3:49:38
18_ instalación de la secadora
instalación de la secadora
REEMPLAZO DE LAS PIEZAS Y LOS ACCESORIOS
Si es preciso reemplazar piezas o accesorios de la secadora, comuníquese con el distribuidor al que le
compró la secadora o con el centro de atención al cliente de SAMSUNG al 1-800-SAMSUNG (726-7864).
INSTALACIÓN
Reúna las herramientas y piezas necesarias antes de comenzar la instalación.
Lea y siga las instrucciones provistas con cualquier herramienta enumerada aquí.
Herramientas y piezas
Pinzas Cúter
Llave inglesa para
tuberías (sólo de gas)
Llave de tuercas
Nivel Destornillador Phillips Cinta para conductos Llave inglesa
Para realizar una instalación adecuada, recomendamos contratar a un profesional. Para instalar:
1. Mueva la secadora al lugar adecuado para la instalación. Considere instalar la secadora y la lavadora
una junto a la otra para permitir el acceso a las conexiones de gas, eléctricas y de drenaje.
Coloque dos de las protecciones superiores de cartón en el piso. Incline la secadora hacia uno de los
laterales, de modo tal que quede atravesando ambas protecciones.
2. Vuelva a colocar la secadora en posición vertical.
3. La secadora debe estar nivelada para garantizar un secado óptimo.
Para minimizar las vibraciones, los ruidos y los movimientos
indeseados, el suelo debe ser una superficie sólida perfectamente
nivelada.
Para colocar la secadora a la misma altura que la lavadora, retraiga
completamente las patas niveladoras girándolas en sentido contrario
a las agujas del reloj, luego afloje las patas girándolas en sentido de
las agujas del reloj.
Ajuste las patas niveladoras sólo lo necesario para nivelar la
secadora. Extender las patas niveladoras más de lo necesario puede
hacer que la secadora vibre.
Retraer completamente Luego aflojar
Nivel
Patas niveladoras
DV431AEP-03021A-03_MES.indd Sec5:18DV431AEP-03021A-03_MES.indd Sec5:18 2012-05-18 3:49:382012-05-18 3:49:38
instalación de la secadora _19
4. Consulte la sección Drenaje antes de instalar el sistema de drenaje. Instale la red de conductos desde
la secadora hasta la tapa de drenaje. El extremo con reborde de las secciones del conducto deben
apuntar hacia afuera de la secadora.
NO utilice tornillos con recubrimiento de metal cuando realice el montaje de los conductos. Se les debe
colocar cinta a las uniones.
Nunca utilice material de plástico flexible para el drenaje.
Sugerencia para que las instalaciones queden bien ajustadas: conecte una sección del sistema de
drenaje a la secadora antes de colocarla en su lugar.
Utilice cinta para conductos para asegurar esta sección a la secadora, pero no cubra las aberturas del
gabinete de la secadora.
5. Consulte la sección Requisitos eléctricos.
ANTES DE PONER EL ELECTRODOMÉSTICO EN FUNCIONAMIENTO O REALIZAR PRUEBAS, siga
las instrucciones de conexión a tierra de la sección Conexión a tierra.
MODELOS ESTADOUNIDENSES:
IMPORTANTE: Todos los modelos estadounidenses fueron fabricados para una CONEXIÓN
DE SISTEMAS DE 3 CABLES.
El armazón de la secadora está conectado a tierra al conductor neutro del bloque de terminales.
Se requiere una CONEXIÓN DE SISTEMAS DE 4 CABLES para las construcciones nuevas
o remodeladas, las casas rodantes o si los códigos locales no permiten la conexión a tierra
a través del neutro. Si se utiliza un sistema de 4 cables, el armazón de la secadora no puede
conectarse a tierra al conductor neutro del bloque de terminales. Remítase a las siguientes
instrucciones para las CONEXIONES DE SISTEMAS DE 3 Y 4 CABLES.
Retire la tapa del bloque de terminales.
Inserte el cable de alimentación con un dispositivo de alivio de tensión con certificación UL a través del
orificio provisto en el gabinete cerca del bloque de terminales.
Se debe utilizar un dispositivo de alivio de tensión.
No afloje las tuercas ya instaladas en el bloque de terminales. Asegúrese de que estén ajustadas.
Utilice un tomacorriente para huecos profundos de 3/8” (1 cm).
01 instalación de la secadora
DV431AEP-03021A-03_MES.indd Sec5:19DV431AEP-03021A-03_MES.indd Sec5:19 2012-05-18 3:49:392012-05-18 3:49:39
20_ instalación de la secadora
instalación de la secadora
6. Consulte la sección Requisitos en cuanto al gas.
Retire la cubierta protectora de la rosca para tubos.
Aplique compuesto de unión de tuberías o 1 1/2 vueltas aproximadamente de cinta de teflón en todas
las conexiones roscadas.
El compuesto de unión de tuberías utilizado debe ser resistente a la acción del gas licuado de
petróleo.
Conecte el suministro de gas a la secadora.
Se requiere un accesorio adicional para conectar el extremo de la rosca hembra de 3/4” (1,9 cm) de un
conector flexible al extremo de la rosca macho de 3/8” (1 cm) de la secadora.
Ajuste firmemente el accesorio de la tubería de gas sobre las roscas.
Abra el suministro de gas. Controle todas las conexiones de gas para detectar si presentan pérdidas
usando una solución jabonosa.
Si aparecen burbujas, ajuste las conexiones y vuelva a controlar.
NO use la llama abierta para verificar si hay pérdidas de gas.
Conexiones de sistemas de 3 CABLES
1. Afloje o retire el tornillo central del bloque de terminales.
2. Conecte el cable neutro (cable blanco o central) del cable
de alimentación a la terminal de tornillo central de color
plateado del bloque de terminales. Ajuste el tornillo.
3. Conecte los demás cables a los tornillos externos del
bloque de terminales. Ajuste los tornillos.
4. Ajuste los tornillos con dispositivo de alivio de tensión.
5. Inserte la lengüeta de la cubierta del bloque de terminales
en la ranura del panel posterior de la secadora.
Asegure la cubierta con un tornillo de sujeción.
1. Conector a tierra externo
2. Cable a tierra neutro (verde/amarillo)
3. Tornillo central de color plateado del bloque de terminales
4. Cable neutro (cable blanco o central)
5. Dispositivo de alivio de tensión con certificación UL de 3/4” (1,9 cm)
Si realiza la conversión del sistema eléctrico de 4 cables a 3 cables, debe volver a conectar
la cinta de conexión a tierra al soporte del bloque de terminales para conectar a tierra el
armazón de la secadora al conductor neutro.
ADVERTENCIA
DV431AEP-03021A-03_MES.indd Sec5:20DV431AEP-03021A-03_MES.indd Sec5:20 2012-05-18 3:49:392012-05-18 3:49:39
instalación de la secadora _21
Conexiones de sistemas de 4 CABLES
1. Retire el tornillo central del bloque de terminales.
2. Conecte el cable a tierra (verde o sin cubierta) del cable de
alimentación al tornillo conductor a tierra externo.
3. Conecte el cable neutro (cable blanco o central) del cable
de alimentación y el cable a tierra del electrodoméstico
(verde con franjas amarillas) debajo del tornillo central del
bloque de terminales.
4. Conecte los demás cables a los tornillos externos del
bloque de terminales. Ajuste los tornillos.
5. Ajuste los tornillos con dispositivo de alivio de tensión.
6. Inserte la lengüeta de la cubierta del bloque de terminales en la ranura del panel posterior de
la secadora.
Asegure la cubierta con un tornillo de sujeción.
1. Conector a tierra externo
2. Cable verde o de cobre desnudo del cable de alimentación
3. Dispositivo de alivio de tensión con certificación UL de 3/4 pulgadas (1,9 cm)
4. Tornillo central de color plateado del bloque de terminales
5. Cable a tierra (verde/amarillo)
6. Cable neutro (cable blanco o central)
7. Con un nivelador, controle la secadora y haga los ajustes necesarios a las patas niveladoras.
8. En ese momento, asegúrese de que todas las conexiones de gas (en los modelos a gas), y las
conexiones eléctricas y del drenaje estén completas. Enchufe la secadora y controle el funcionamiento
utilizando la lista de verificación que figura más abajo.
9. (SÓLO MODELOS A GAS - DV350AG*)
Es posible que al principio el quemador no se encienda debido a la presencia de aire en el conducto
de gas. Permitir que la secadora funcione con la opción de calor purgará el conducto. Si en el lapso
de 5 minutos el gas no se enciende, apague la secadora y espere 5 minutos. Asegúrese de que el
suministro de gas hacia su secadora esté abierto. Para confirmar que el gas está encendido, controle
que se sienta calor en el drenaje.
LISTA DE VERIFICACIÓN FINAL DE LA INSTALACIÓN
La secadora está enchufada a un tomacorriente y está conectada a tierra correctamente.
Los conductos de drenaje están conectados y se ha colocado cinta a las uniones.
NO se usó un conducto flexible de plástico.
Se usó material de metal rígido o flexible con un recubrimiento de metal resistente para la ventilación.
La secadora está nivelada y apoyada firmemente sobre el piso.
Modelos a gas: el gas está abierto y no hay pérdidas de gas.
Encienda la secadora para confirmar que funciona, calienta y se apaga.
01 instalación de la secadora
DV431AEP-03021A-03_MES.indd Sec5:21DV431AEP-03021A-03_MES.indd Sec5:21 2012-05-18 3:49:392012-05-18 3:49:39
22_ instalación de la secadora
instalación de la secadora
SUGERENCIAS ACERCA DEL DRENAJE DE LA SECADORA
Un conducto flexible de plástico o de un material que no sea el metal presenta un potencial
riesgo de incendio.
1. Asegúrese de que su secadora esté instalada correctamente
para que extraiga el aire fácilmente.
2. Utilice un conducto de metal rígido, de 4” Coloque cinta en
todas las uniones, incluso en la secadora.
Nunca use tornillos que atrapen pelusa.
3. Mantenga los conductos lo más recto posible.
4. Limpie todos los viejos conductos antes de instalar la nueva
secadora.
Asegúrese de que la ventilación se abra y se cierre sin
inconvenientes.
Inspeccione y limpie el sistema de drenaje todos los años.
No permita que un sistema de drenaje defectuoso demore el secado:
1. restringiendo a la secadora con un sistema de
drenaje defectuoso.
2. utilizando un conducto flexible de plástico, con un
recubrimiento delgado o de un material que no es el
metal.
3. utilizando conductos innecesariamente largos que
tienen muchos codos.
4. Usando conductos y ventilaciones aplastados u
obstruidos.
ADVERTENCIA
1 2
3 4
DV431AEP-03021A-03_MES.indd Sec5:22DV431AEP-03021A-03_MES.indd Sec5:22 2012-05-18 3:49:392012-05-18 3:49:39
instalación de la secadora _23
INVERSIÓN DE LA PUERTA
1. Desconecte el cable de
alimentación.
2. Retire los dos tornillos de
la bisagra de la puerta.
3. Levante la puerta y
retírela.
8. Vuelva a colocar los
tornillos en los otros
orificios.
4. Retire un tornillo del frente
delantero.
9. Vuelva a colocar el tornillo
(Paso 4) en el frente
delantero.
5. Retire los dos tornillos
del lado opuesto de la
bisagra de la puerta.
10. Coloque la puerta sobre
el lado contrario y vuelva
a fijar a la secadora.
6. Retire los dos tornillos de
la placa de apoyo.
11. Vuelva a conectar la placa
de apoyo.
7. Retire un tornillo de la
bisagra de la puerta.
12. Vuelva a colocar los
tornillos en los orificios
restantes.
01 instalación de la secadora
DV431AEP-03021A-03_MES.indd Sec5:23DV431AEP-03021A-03_MES.indd Sec5:23 2012-05-18 3:49:392012-05-18 3:49:39
24_ manual de instrucciones, sugerencias
manual de instrucciones,
sugerencias
DESCRIPCIÓN GENERAL DEL PANEL DE CONTROL
Selector de
ciclos
Eseleccionar un ciclo, gire el disco Selector de ciclos hasta llegar al ciclo deseado.
La luz del indicador junto al nombre del ciclo se iluminará. Los ciclos Normal (Normal), Heavy
Duty (Servicio pesado), Perm Press (Plancha permanente), Towels (Toallas), Bedding PLUS
(Ropa de cama), Delicates (Prendas delicadas), Wool (Lana) y Sanitize (Desinfección) son
ciclos de Sensor Dry (Secado con sensor).
La opción Sensor Dry (Secado con sensor) detecta automáticamente la humedad en la carga
y apaga la secadora cuando alcanza el nivel de secado seleccionado (very dry (Muy seco) a
damp dry (centrifugado parcial)).
Normal (Normal): utilice este ciclo para secar cargastales como algodón, ropa interior y lino.
Heavy Duty (Servicio pesado): use este ciclo para obtener más calor para las telas
resistentes, tales comolos jeans, el corderoy y la ropa de trabajo.
Perm Press (Plancha permanente): seca automáticamente prendas de algodón sin arrugas,
telas sintéticas, tejidos y telas que requieren planchado permanente.
Towel (Toallas): seca cargas tales com o las toallas de baño.
Bedding PLUS (Ropa de cama): Para prendas voluminosas, tales como las frazadas y las
sábanas.
Delicates (Prendas delicadas): este ciclo fue diseñado para secar prendas sensibles al calor
a baja temperatura de secado.
Wool (Lana): Sólo para lana que pueda lavarse en lavadora y secarse en secadora.
Las cargas deben tener un peso inferior a las 3 lb. El ciclo de Lana de esta máquina ha
sido aprobado por Woolmark Company para productos de lana Total-Easy-Care M0913
(DV431*E*/DV431*G*/DV395*/DV393*).
Sanitize (Desinfección): este programa le permite desinfectar las prendas impregnando la
tela con calor a alta temperatura durante el ciclo de secado. Utilice este ciclo para mantener
su ropa de cama y cortinas limpias por medio de la desinfección.
1
1 6 5 4
7 9
8 2 3
DV431AE*
DV431AG*
DV395*
DV393*
DV431AEP-03021A-03_MES.indd Sec4:24DV431AEP-03021A-03_MES.indd Sec4:24 2012-05-18 3:49:402012-05-18 3:49:40
manual de instrucciones, sugerencias _25
Time Dry (Secado con temporizador): este ciclo le permite seleccionar el tiempo del ciclo
deseado en minutos.
Gire el disco Selector de ciclos a Time Dry (Secado con temporizador) y, a continuación,
presione la flecha hacia arriba de Adjust Time (Ajustar tiempo) para determinar el tiempo de
secado.
Presione la flecha repetidamente para desplazarse por las opciones de tiempo.
Quick Dry (Secado rápido): ofrece un ciclo de secado en 30 minutos.
Air Fluff (Secado a temperatura ambiente): ciclo seca la carga con aire a temperatura
ambiente.
Refresh (Refrescar): este ciclo es el más adecuado para alisar arrugas y reducir los olores de
las cargas de una a cuatro prendas secas. En este ciclo se rocía una pequeña cantidad de
agua en el tambor de la secadora después de varios minutos de secado con calor.
Wrinkle Away (Antiarrugas): este ciclo quitará las arrugas de prendas que se dejaron en
la secadora demasiado tiempo. En este ciclo se rocía una pequeña cantidad de agua en el
tambor de la secadora después de varios minutos de secado con calor.
Si sobrecarga la secadora puede no obtener los mismos resultados.
Pantalla gráfica
digital
La pantalla digital muestra el tiempo restante del ciclo calculado después de presionar el
botón Start/Pause (Inicio/Pausa). El tiempo restante calculado puede fluctuar a medida que
avance el ciclo.
Se iluminará la luz de Drying (Secar) y se mantendrá iluminada hasta que se haya cumplido
el ciclo.
Cuando la secadora esté en la fase de enfriamiento, se iluminará la luz de Cooling
(Enfriando).
Cuando la secadora esté en la fase de prevención de arrugas, se iluminará la luz de Wrinkle
Prevent (Prevención de arrugas).
Cuando haya finalizado el ciclo, la palabra “END” (Fin) aparecerá en la pantalla hasta que se
abra la puerta de la secadora, se presione el botón Power (Encendido), Close (Cerrar) o Start
(Inicio/Pausa) hayan transcurrido 5 minutos.
Si su secadora se detiene durante un ciclo, las luces del indicador parpadearán hasta que se
presione el botón Start/Pause (Inicio/Pausa).
Opción de
selección de
ciclo
Wrinkle Prevent (Prevención de arrugas) - Wrinkle Prevent (Prevención de arrugas) ofrece
aproximadamente 180 minutos de secado intermitente con aire fresco al final de ciclo para
reducir la formación de arrugas. Presione el botón Wrinkle Prevent (Prevención de arrugas)
para activar dicha función.
La luz del indicador arriba de la tecla se iluminará cuando se seleccione Wrinkle Prevent
(Prevención de arrugas).
La carga está seca y puede ser retirada en cualquier momento durante el ciclo Wrinkle
Prevent (Prevención de arrugas).
Mixed Load Bell (Timbre de carga mixta): es una alarma que notifica al usuario del tiempo
cuando el nivel de secado promedio es centrifugado parcial (80 % seco). Es útil cuando el
lavado contiene diversos tipos de telas que no se desean secar completamente. Suena una
alarma durante cinco (5) segundos mientras continúa el ciclo.
Esta función sólo puede seleccionarse en el ciclo Sensor Dry (Secado con sensor) y el nivel de
secado sólo puede seleccionarse desde Normal Dry (Secado normal), More Dry (Más seco) y
very dry (Muy seco).
Delay Start(Inicio retardado) : Cualquier ciclo puede retardarse hasta 24hora en pantalla
indica el tiempo en el cual comenzará el lavado.
My Cycle (Mi ciclo): elija su ciclo favorito, incluyendo ciclo, temperatura, opción de nivel de
secado, etc. (Consulte la página 27 para obtenermás detalles).
Rack Dry (Secado en estante): esta opción está disponible en el ciclo Time Dry (Secado
con temporizador). La temperatura se establecerá sólo en Extra Low (Extrabaja). (Consulte la
página 28 para obtener más detalles).
Adjust Time (Ajustar tiempo): se puede agregar o restar tiempo a los tiempos configurados
automáticamente en los ciclos de Manual Dry (Secado manual) (ciclos Time Dry (Secado con
temporizador), Quick Dry (Secado rápido), Air Fluff (Secado a temperatura ambiente)).
Para agregar o restar tiempo al ciclo, presione la tecla Adjust Time (Ajustar tiempo) con la
flecha hacia arriba o hacia abajo hasta que aparezca el tiempo deseado.
02 manual de instrucciones, sugerencias
3
2
DV431AEP-03021A-03_MES.indd Sec4:25DV431AEP-03021A-03_MES.indd Sec4:25 2012-05-18 3:49:412012-05-18 3:49:41
26_ manual de instrucciones, sugerencias
manual de instrucciones,
sugerencias
Botón de
selección Nivel
de secado
Para seleccionar el nivel de secado en los ciclos Normal (Normal), Heavy Duty (Servicio
pesado), u otros ciclos de Sensor Dry (Secado con sensor), presione el botón Dry Level (Nivel
de secado). Se iluminará una luz en el indicador junto al nivel de secado deseado.
Presione el botón repetidamente para desplazarse por las opciones. Las cargas más grandes
o más voluminosas posiblemente requieran la opción Very Dry (Muy seco) o More Dry (Más
seco) para que el secado sea completo.
La opción Less Dry (Menos seco) es la más adecuada para telas livianas, o paraque quede
algo de humedad en las prendas al final del ciclo. La opción Damp Dry (Centrifugado parcial)
fue concebida para secar las prendas parcialmente. Utilícela para las prendas que deban
secarse en posición horizontal o colgarse.
Botón de
selección
Temperatura
Para seleccionar la temperatura correcta para la carga, presione el botón Temp (Temperatura).
Se iluminará una luz del indicador junto a la temperatura deseada. Presione el botón
repetidamente para desplazarse por las opciones.
High (Alta): para los algodones resistentes o aquellos con el rótulo “Tumble Dry” (Secar en
secadora).
Medium (Media): para telas que requieren planchado permanente, telas sintéticas, algodones
livianos u otras prendas rotuladas “Tumble Dry Medium” (Secar en secadora a temperatura
media).
Med Low (Media baja): para secar telas sintéticas o de tejido lavable a una
temperaturainferior a la media.
Low (Baja): para prendas sensibles al calor rotuladas “Tumble Dry Low” (Secar en secadora a
temperatura baja) o “Tumble Dry Warm” (Secar en secadora a temperatura cálida).
Extra Low (Extrabaja): ofrece la menor temperatura de secado con calor posible.
Botón de
selección
Tiempo
Cuando utiliza los ciclos Manual Dry (Secado manual), se puede ajustar el tiempo
presionando el botón de selección de tiempo.
Durante el ciclo Sensor Dry (Secado con sensor), el indicador lumínico del tiempo se
encuentra apagado porque el tiempo de secado exacto se determina según los niveles de
humedad fluctuantes.
Botón de
selección Señal
Cuando el ciclo haya finalizado, se escuchará una señal sonora.
Cuando esté seleccionada la opción Wrinkle Prevent (Prevención de arrugas), la señal
sonora sonará en forma intermitente. Ajuste el volumen de la señal sonora o apáguela
presionando el botón Signal (Señal).
Presione el botón repetidamente para desplazarse por las opciones.
Botón de
selección Inicio/
Pausa
Presiónelo para detener y reiniciar los programas.
Botón Encendido
Presiónelo una vez para encender la secadora y presiónelo nuevamente para apagarla. Si la
secadora permanece encendida durante más de 10 minutos sin que se presione ninguno de
los botones, se apagará automáticamente.
7
8
9
6
5
4
DV431AEP-03021A-03_MES.indd Sec4:26DV431AEP-03021A-03_MES.indd Sec4:26 2012-05-18 3:49:412012-05-18 3:49:41
manual de instrucciones, sugerencias _27
SEGURO PARA NIÑOS
Una función para evitar que los niños jueguen con la secadora.
Configuración/Liberación
Si desea configurar o liberar esta función, presione simultáneamente los botones Time (Tiempo)
y Signal (Señal) durante 3 segundos.
Cómo configurarla:
1. Puede configurarse mientras su secadora está en funcionamiento.
2. Una vez que configure la función Seguro para niños, no responderá ningún botón, excepto el
botón Power (Encendido), hasta que libere dicha función.
3. Se iluminará el indicador de Seguro para niños.
1. Si se vuelve a encender el electrodoméstico, la función Seguro para niños continuará
encendida.
2. Para liberar dicha función, siga las instrucciones detalladas a continuación.
Cuando otros botones, salvo el botón Power (Encendido), no respondan, verifique el
indicador del Seguro para niños.
LUZ DEL TAMBOR
Enciende el tambor de la secadora mientras se realiza el secado.
Configuración y liberación
Si desea configurar o liberar esta función, presione simultáneamente los botones Dry Level
(Nivel de secado) y Temp. (Temp.).
Puede configurarse no sólo cuando su secadora está en funcionamiento sino también
cuando está detenida. Si no apaga la luz del tambor en los 5 minutos después de que se
encienda, la luz del tambor se apaga automáticamente.
MY CYCLE (MI CICLO)
Le permite activar su ciclo a medida que incluye las opciones de nivel de secado, temperatura, tiempo, etc.
Al presionar el botón My Cycle (Mi ciclo), activa las opciones utilizadas durante el modo My Cycle (Mi ciclo)
previo. (Ciclo predeterminado: Normal)
Si el modo My Cycle (Mi ciclo) está activado, el indicador de My Cycle (Mi ciclo) se encenderá.
Puede seleccionar todas las opciones en el modo My Cycle (Mi ciclo) de la siguiente manera:
1. Seleccione el ciclo utilizando el disco Selector de ciclos.
2. Después de seleccionar el ciclo, elija una opción.
Cada ciclo cuenta con opciones predeterminadas que se configuran de forma automática.
Para observar cuáles son estas opciones predeterminadas, diríjase a la página 37.
3. A continuación, puede activar la función My Cycle (Mi ciclo) presionando el botón Start/Pause (Inicio/
Pausa) en el modo My Cycle (Mi ciclo). El ciclo y las opciones que seleccione aparecerán la próxima vez
que elija My Cycle (Mi ciclo).
Puede modificar las configuraciones de My Cycle (Mi ciclo) repitiendo el proceso anterior.
La próxima vez que seleccione My Cycle (Mi ciclo) aparecerá la última configuración utilizada.
02 manual de instrucciones, sugerencias
DV431AEP-03021A-03_MES.indd Sec4:27DV431AEP-03021A-03_MES.indd Sec4:27 2012-05-18 3:49:412012-05-18 3:49:41
28_ manual de instrucciones, sugerencias
manual de instrucciones,
sugerencias
RACK DRY (SECADO EN ESTANTE)
Instalación del estante de secado
1. Abra la puerta de la secadora.
2. Coloque el estante de secado en el tambor, con el borde superior del estante de secado
encima del filtro para pelusas.
3. Coloque las patas traseras en las dos áreas empotradas de la pared trasera de la secadora y
luego empuje hacia abajo en el centro del estante de secado para ajustar.
4. Coloque las prendas que se secarán sobre el estante, dejando espacio entre ellas para que
el aire pueda circular.
5. Cierre la puerta de la secadora.
6. Presione el botón RACK DRY (SECADO EN ESTANTE) en el ciclo Time Dry (Secado con
temporizador) y, a continuación, seleccione el tiempo según la humedad y el peso de
la prenda. El secado en estante también se puede utilizar en el ciclo Air Fluff (Secado a
temperatura ambiente).
PRENDAS SUGERIDAS OPCIONES DE TEMP. SUGERIDAS
Suéteres lavables
(dóblelos y colóquelos en posición horizontal
sobre el estante)
Extrabajo (Secado con temporizador)
Muñecos de peluche
(rellenos con fibras de algodón o poliéster)
Extrabajo (Secado con temporizador)
Muñecos de peluche
(rellenos con goma espuma o goma)
Secado a temperatura ambiente
Almohadas de goma espuma Secado a temperatura ambiente
Zapatillas Secado a temperatura ambiente
Secar artículos de goma espuma, plástico o goma con la opción de calor puede ocasionar
daños a los artículos y generar un peligro de incendio.
El modelo DV393* no incluye el Secado en estante.
ADVERTENCIA
Puerta
Secado en
estante
DV431AEP-03021A-03_MES.indd Sec4:28DV431AEP-03021A-03_MES.indd Sec4:28 2012-05-18 3:49:412012-05-18 3:49:41
manual de instrucciones, sugerencias _29
LIMPIE EL FILTRO PARA PELUSAS
• Después de cada carga.
• Para reducir el tiempo de secado.
• Para hacer uso de la energía con mayor eficacia.
No haga funcionar la secadora sin el filtro para
pelusas colocado.
CARGUE LA SECADORA DE MANERA ADECUADA
• Coloque sólo una carga de ropa en la secadora por vez.
• Las cargas de telas pesadas y livianas mezcladas se secan en forma diferente, lo que puede ocasionar
que las telas livianas estén secas mientras que las telas pesadas queden húmedas al final del ciclo de
secado.
• Agregue una o más prendas similares a la secadora cuando necesite secar sólo una o dos prendas.
Esto mejora el funcionamiento de la secadora y la eficacia del secado.
• Sobrecargar la secadora limita su funcionamiento y ocasiona un secado desparejo así como la
formación excesiva de arrugas en algunas telas.
CÓMO COMENZAR
1. Cargue la secadora dejando algo de espacio libre. NO la sobrecargue.
2. Cierre la puerta.
3. Seleccione el ciclo y las opciones adecuadas para la carga (consulte las páginas 24, 26).
4. Presione el botón de Inicio/Pausa.
5. Se iluminará la luz del indicador de la secadora.
6. El tiempo del ciclo calculado aparecerá en la pantalla.
Es posible que el tiempo fluctúe para indicar mejor el tiempo de secado restante en el ciclo.
• Cuando haya finalizado el ciclo, la luz de la Traba de la puerta se apagará y la palabra “End” (Fin)
aparecerá en la pantalla.
• Si presiona Power (Encendido), se cancelará el ciclo y la secadora se detendrá.
• Los indicadores de Drying (Secar), Cooling (Enfriar) y Wrinkle Prevent (Prevención de arrugas) se
iluminarán durante tales fases del ciclo.
No coloque ningún objeto en la parte superior de la secadora cuando está en funcionamiento.
02 manual de instrucciones, sugerencias
Filtro
Puerta
Marco(delantero)
ADVERTENCIA
DV431AEP-03021A-03_MES.indd Sec4:29DV431AEP-03021A-03_MES.indd Sec4:29 2012-05-18 3:49:412012-05-18 3:49:41
30_ cuidado y limpieza
cuidado y limpieza
PANEL DE CONTROL
Limpie con un paño suave y húmedo. No utilice sustancias abrasivas.
No rocíe el panel directamente con limpiadores en aerosol.
El acabado del panel de control puede dañarse a causa de algunos productos removedores de suciedad y
manchas de tratamiento previo al lavado.
Aplique dichos productos lejos de la secadora y limpie el líquido derramado o el rocío inmediatamente.
TAMBOR
Elimine todas las manchas, tales como las de crayón, tinta o tintura de la tela (proveniente de artículos
nuevos, tales como toallas o jeans) con un limpiador común.
Posteriormente, seque las toallas o prendas viejas para eliminar todo exceso de manchas o solución de
limpieza.
Una vez que se hayan seguido estos pasos, es posible que las manchas aún sean visibles, pero no se
transferirán a las cargas subsiguientes.
TAMBOR DE ACERO INOXIDABLE
Para limpiar el tambor de acero inoxidable, use un paño humedecido con un limpiador suave, no abrasivo,
adecuado para superficies de acero inoxidable.
Elimine los residuos del limpiador y seque con un paño limpio.
EXTERIOR DE LA SECADORA
Toda la secadora tiene un acabado brillante. Limpie con un paño suave y húmedo. No use sustancias
abrasivas. Proteja la superficie de objetos afilados ya que éstos podrían rayar o dañar la superficie.
No coloque objetos pesados ni afilados ni tampoco el paquete de detergente sobre la secadora.
Manténgalos apartados sobre el pedestal o en una caja de almacenaje, que puede adquirir por separado.
SISTEMA DE DRENAJE DE LA SECADORA
Para mantener un óptimo desempeño, se lo debe inspeccionar y limpiar todos los años.
La tapa de drenaje exterior debe limpiarse con más frecuencia para garantizar un funcionamiento
adecuado.
DV431AEP-03021A-03_MES.indd Sec6:30DV431AEP-03021A-03_MES.indd Sec6:30 2012-05-18 3:49:422012-05-18 3:49:42
sugerencias para prendas especiales _31
sugerencias para prendas
especiales
SUGERENCIAS PARA PRENDAS ESPECIALES
Siga las instrucciones del fabricante o de la etiqueta de indicaciones para secar
prendas especiales. Si no se dispone de etiquetas con indicaciones, use la
siguiente información como guía.
Cubrecamas y edredones
• Siga las instrucciones de la etiqueta o seque en el ciclo Normal
(Normal) y con temperatura High (Alta).
• Asegúrese de que la prenda esté completamente seca antes de
usarla o guardarla.
• Tal vez deba volver a colocarla para garantizar un secado uniforme.
Ropa de cama
• Utilice el ciclo Normal (Normal) y seque de a una sola frazada por vez
para lograr un mejor funcionamiento de la secadora.
• Asegúrese de que la prenda esté completamente seca antes de
usarla o guardarla.
Cortinas y paños de tela
• Utilice el ciclo Perm Press (Plancha permanente) y la temperatura
Medium (Media) para reducir la formación de arrugas.
• Seque en tandas pequeñas para obtener mejores resultados y
retírelos lo antes posible.
Pañales de tela
• Utilice el ciclo Normal (Normal) y la temperatura High (Alta) para
pañales suaves y mullidos.
Prendas con relleno de
plumas (chaquetas, bolsas
de dormir, edredones, etc.)
• Utilice el ciclo Normal (Normal) y la opción de temperatura Medium
(Media).
• Agregar toallas secas acorta el tiempo de secado y absorbe la
humedad.
Almohadas
• Utilice el ciclo Normal (Normal).
• Agregue un par de toallas secas para mejorar el funcionamiento de
la secadora y secar el artículo.
• NO seque almohadas de capoc o de goma espuma en la secadora.
P(cortinas de baño,
cubiertas de muebles para
exteriores, etc.)
• Utilice el ciclo Time Dry (Secado con temporizador) y la opción de
temperatura Low (Baja) o Extra Low (Extrabaja) de acuerdo con las
instrucciones de la etiqueta.
ARTICULOS QUE SE DEBEN EVITAR:
• Artículos de fibra de vidrio (cortinas, paños de tela, etc.).
• Lanas, salvo que se recomiende en la etiqueta.
• Artículos embebidos en aceite vegetal o de cocina.
• Goma espuma (reverso de alfombras, muñecos de peluche, hombreras, etc.)
04 sugerencias para prendas especiales
DV431AEP-03021A-03_MES.indd Sec7:31DV431AEP-03021A-03_MES.indd Sec7:31 2012-05-18 3:49:422012-05-18 3:49:42
32_ guía de solución de problemas
guía de solución de problemas
CONTROLE ESTOS PUNTOS SI SU SECADORA…
PROBLEMA SOLUCIÓN
No funciona.
• Asegúrese de que la puerta esté cerrada con traba.
• Asegúrese de que el cable de alimentación esté enchufado a un
tomacorriente que funcione.
• Controle los disyuntores y fusibles de la casa.
• Presione el botón Start/Pause (Inicio/Pausa) nuevamente si la puerta
se abre durante el ciclo.
No calienta.
• Controle los disyuntores y fusibles de la casa.
• En una secadora a gas, verifique que el suministro de gas esté
abierto.
• Limpie el filtro para pelusas y el conducto de drenaje.
• La secadora puede haberse desplazado a la fase de enfriamiento del
ciclo.
No seca.
• Verifique todos los ítem anteriores y, además,...
• Asegúrese de que la tapa de drenaje hacia el exterior de la casa se
pueda abrir y cerrar sin inconvenientes.
• Verifique que el sistema de drenaje no presente obstrucciones. Los
conductos deben inspeccionarse y limpiarse todos los años.
• Utilice un conducto de drenaje de metal rígido, de 4”.
• No la sobrecargue. 1 carga de lavado = 1 carga de secado.
• Separe los artículos pesados de los artículos livianos.
• Es posible que se deban reubicar los artículos grandes y
voluminosos, como las frazadas o los edredones, para garantizar un
secado uniforme.
• Verifique que la lavadora esté drenando en forma correcta para
extraer el agua de la carga adecuadamente.
• Es posible que la carga sea demasiado pequeña como para secarse
correctamente. Agregue algunas toallas.
Hace ruido.
• Verifique si en la carga hay objetos tales como monedas, botones
flojos, clavos, etc. Retírelos de inmediato.
• Es normal escuchar el ruido de la válvula de gas de la secadora o
que el ciclo del dispositivo de calor se enciende o se apaga durante
el ciclo de secado.
• Asegúrese de que la secadora esté correctamente nivelada tal como
se describe en las instrucciones de instalación.
• Es normal que la secadora emita un zumbido debido a alta velocidad
del aire que se mueve por el tambor de la secadora y el sistema de
drenaje.
No seca de manera
uniforme.
• Es posible que las costuras, los bolsillos y otras áreas resistentes
similares no se sequen por completo cuando el resto de la carga ha
llegado al nivel de secado seleccionado. Esto es normal. Seleccione
la opción More Dry (Más secado) si lo desea.
• Si se seca un artículo pesado con una carga liviana, por ejemplo una
toalla con sábanas, es posible que el artículo pesado no se seque
completamente cuando el resto de la carga ha alcanzado el nivel de
secadoseleccionado. Separe los artículos pesados de los artículos
livianos para obtener mejores resultados.
DV431AEP-03021A-03_MES.indd Sec8:32DV431AEP-03021A-03_MES.indd Sec8:32 2012-05-18 3:49:422012-05-18 3:49:42
guía de solución de problemas _33
PROBLEMA SOLUCIÓN
Tiene olor.
• Los olores del hogar, ya sea que provengan de pintura, barniz,
limpiadores potentes, etc., pueden ingresar en la secadora con el
aire del ambiente. Esto es normal puesto que la secadora extrae el
aire de la habitación, lo calienta y lo hace circular por el tambor y lo
expulsa a través del drenaje hacia el exterior.
• Cuando estos olores permanecen en el aire, ventile bien la habitación
antes de usar la secadora.
Se apaga antes de que la
carga esté seca
• La carga de la secadora es demasiado pequeña. Agregue más
prendas o algunas toallas y reinicie el ciclo.
• La carga de la secadora es demasiado grande. Retire algunas
prendas y vuelva encender la secadora.
Pelusa en las prendas
• Mde que se limpie el filtro para pelusas antes de cada carga. Con
algunas cargas que producen grandes cantidades de pelusa, quizá
sea necesario limpiar el filtro durante el ciclo.
• Algunas telas producen pelusa (por ejemplo, una toalla de algodón
blanco con mucho pelo) y deben secarse por separado de las
prendas que atrapan pelusa (por ejemplo, un par de pantalones de
lino negro)
• Divida las cargas grandes en cargas más pequeñas para el secado
• Revise bien los bolsillos antes de lavar y secar las prendas.
Prendas arrugadas después
del ciclo Wrinkle-Care
(Antiarrugas)
• Funciona mejor con cargas pequeñas de 1 a 4 prendas.
• Cargue menos prendas. Cargue prendas similares.
Quedan olores en la
ropa después de Refresh
(Refrescar).
• Las telas que contienen olores fuertes deben lavarse en un ciclo
normal.
Gotea agua de la boquilla
cuando comienza Steam-
Care (Proceso de vapor)
• Esto se debe a la condensación del vapor. El goteo de agua se
detendrá en unos minutos.
No se ve el agua rociada
durante Steam-Care
(Proceso de vapor)
• El agua rociada es difícil de ver cuando la puerta está cerrada
05 guía de solución de problemas
DV431AEP-03021A-03_MES.indd Sec8:33DV431AEP-03021A-03_MES.indd Sec8:33 2012-05-18 3:49:422012-05-18 3:49:42
34_ guía de solución de problemas
guía de solución de problemas
CÓDIGOS DE INFORMACIÓN
Pueden aparecer códigos de información para ayudarle a comprender mejor qué ocurre con la secadora.
PANTALLA DE
ERROR
SIGNIFICADO SOLUCIÓN
tE
Filtro para pelusas obstruido
La ventilación está obstruida
Limpie el fi ltro o el conducto de ventilación.
Si el problema continúa, llame al servicio
técnico
HE
Temperatura de calentamiento no
válida al poner en funcionamiento la
secadora
Solicite servicio técnico.
dE
La secadora funciona con la puerta
abierta
Cierre la puerta y luego reinicie.
Si el problema continúa, llame al servicio
técnico.
dF
La puerta no está bien cerrada Solicite servicio técnico.
bE2
La unidad detecta un botón que se
ha presionado más de 30 segundos
o que está trabado
-
FE
Frecuencia de fuente de alimentación
no válida
Pruebe reiniciar el ciclo.
Si el problema continúa, llame al servicio
técnico.
2E
Problema con el control electrónico
(Falla de sobrevoltaje)
Solicite servicio técnico.
AE
Problema con el control electrónico
(Falla de comunicación)
Solicite servicio técnico.
Para los códigos que no figuran más arriba, llame al 1-800-SAMSUNG (726-7864).
DV431AEP-03021A-03_MES.indd Sec8:34DV431AEP-03021A-03_MES.indd Sec8:34 2012-05-18 3:49:422012-05-18 3:49:42
apéndice _35
apéndice
TABLA DE INDICACIONES SOBRE LA TELA
Los siguientes símbolos ofrecen indicaciones acerca de las prendas. La etiqueta de indicaciones de la
prenda incluye símbolos para lavado, blanqueado, secado y planchado, o limpieza a seco cuando sea
necesaria. El uso de símbolos garantiza la consistencia entre los fabricantes textiles de artículos nacionales
e importados. Siga las indicaciones de la etiqueta para prolongar la vida útil de la prenda y reducir los
problemas del lavado.
Ciclo de lavado Instrucciones especiales
Símbolos de advertencia para
el lavado
Normal (Normal) Secar colgado/tender No lavar
Plancha permanente /
Antiarrugas / Control de
arrugas
Colgar para que escurra No retorcer
Prendas suaves /
delicadas
Secar en posición
horizontal
No usar lejía
Hand Wash (Lavado a
Mano)
Secado con calor
No secar en secadora
Temperatura del agua**
Alto
Sin vapor (agregado a la
plancha)
Hot Media No planchar
Cálida Bajo
Limpiar en seco
Fría Cualquier calor Limpiar en seco
Lejía
Sin calor / aire No limpiar en seco
Cualquier lejía (cuando
sea necesaria)
Temperaturas de secado con
plancha o vapor
Secar colgado/tender
Sólo lejía sin cloro (con
protección para ropa de
color)
(cuando sea necesaria)
Alto Colgar para que escurra
Ciclo de secado en
secadora
Media
Secar en posición
horizontal
Normal (Normal)
Bajo
Plancha permanente /
Antiarrugas / Control de
arrugas
Prendas suaves /
delicadas
** Los símbolos con punto representan las temperaturas del agua del lavado apropiadas para diversas
prendas. El rango de temperatura para Caliente es de de 41 °C a 52 °C (105 °F a 125 °F), para Tibia es de
29 °C a 41 °C (de 85 °F a 105 °F) y para Fría es de 16 °C a 29 °C (de 60 °F a 85 °F). (La temperatura del
agua del lavado debe alcanzar un mínimo de 16 °C (60 °F) para que se active el detergente y se logre un
lavado eficaz).
06 apéndice
DV431AEP-03021A-03_MES.indd Sec10:35DV431AEP-03021A-03_MES.indd Sec10:35 2012-05-18 3:49:422012-05-18 3:49:42
36_ apéndice
apéndice
PROTECCIÓN DEL MEDIO AMBIENTE
Este electrodoméstico se fabrica con materiales reciclables. Si decide desechar este electrodoméstico, siga
la normativa local relacionada con la eliminación de desechos. Corte el cable de alimentación para que el
electrodoméstico no pueda conectarse a una fuente de alimentación. Quite la puerta para que los animales
y los niños pequeños no puedan quedar atrapados dentro del electrodoméstico.
DECLARACIÓN DE CONFORMIDAD
Este electrodoméstico cumple con la norma UL2158.
ESPECIFICACIONES
TIPO LAVADORA DE CARGA FRONTAL
DIMENSIONES
Div Pulgadas (cm.) Div Pulgadas (cm.)
A. Altura
39” (99,1)
C. Profundidad
con la puerta
abierta a 90°
49,6’’ (126,0)
B. Ancho
27” (68,6)
D. Profundidad
31,1” (78,9)
PESO
126,1lb (57,2 kg)
POTENCIA DEL
CALENTADOR
5300 W (Eléc.)
22000 BTU/hr (Gas)
CONSUMO DE
ENERGÍA
SIN CALOR
268 W
CON CALOR
5445 W (Eléc.)
268 W (Gas)
A
B
C
D
DV431AEP-03021A-03_MES.indd Sec10:36DV431AEP-03021A-03_MES.indd Sec10:36 2012-05-18 3:49:422012-05-18 3:49:42
apéndice _37
TABLA DE CICLOS
Ciclo
Predeterminado
(temperatura inicial 21.0~30.0 °C)
Secado Enfriar
Prevención
de arrugas
Control de temp.
Nivel de
secado con
sensor
Tiempo Tiempo Tiempo Tiempo
Secado con
sensor
Normal
High (Medium) (Alta
(Media))
Normal dry
(Secado normal)
42 min 39 min 3 min
180 min
Potencia
extra
High (No change)
(Alta (Sin cambios))
Normal dry
(Secado normal)
58 min 55 min 3 min
Plancha
permanente
Medium (No change)
(Media (Sin cambios))
Normal dry
(Secado normal)
32 min 29 min 3 min
Toallas
High (Medium) (Alta
(Media))
Normal dry
(Secado normal)
50 min 47 min 3 min
Ropa de
cama
High (No change)
(Alta (Sin cambios))
Normal dry
(Secado normal)
50 min 47 min 3 min
Prendas
delicadas
Extra Low (No
change)
(Extrabaja (Sin
cambios))
Normal dry
(Secado normal)
34 min 33 min 1 min
Lana
Low (No change)
(Baja (Sin cambios))
Normal dry (No
change)
(Secado normal
(Sin cambios))
20 min 19 min 1 min
Desinfección
High (No change)
(Alta (Sin cambios))
Very dry (No
change)
Muy seco (Sin
cambios)
60 min 55 min 5 min
Secado
manual
Secado a
temperatura
ambiente
- (No change)
(- (Sin cambios))
- 20 min - 20 min
Secado
rápido
High (No change)
(Alta (Sin cambios))
- 30 min 27 min 3 min
Secado con
temporizador
Alto - 40 min 37 min 3 min
Steam
Cycles
(Ciclos de
vapor)
Antiarrugas
High (No change)
(Alta (Sin cambios))
- 20 min 19 min 1 min
Refrescar
High (No change)
(Alta (Sin cambios))
- 15 min 14 min 1 min
06 apéndice
DV431AEP-03021A-03_MES.indd Sec10:37DV431AEP-03021A-03_MES.indd Sec10:37 2012-05-18 3:49:422012-05-18 3:49:42
38_ garantía
garantía
SECADORA SAMSUNG
GARANTÍA LIMITADA PARA EL COMPRADOR ORIGINAL
El presente producto de la marca SAMSUNG, tal como lo provee y distribuye SAMSUNG ELECTRONICS
AMERICA, INC. (SAMSUNG) y lo entrega nuevo, en su embalaje de cartón original al comprador o
consumidor original, está garantizado por SAMSUNG contra defectos de fabricación de los materiales y la
mano de obra durante el período limitado de la garantía de:
un (1) año para todas las piezas y la mano de obra
Dos (2) años para las piezas del panel de control
La presente garantía limitada comienza en la fecha original de compra y es válida únicamente para
productos comprados y usados en los Estados Unidos.
Para recibir el servicio técnico de la garantía, el comprador debe comunicarse con SAMSUNG con el fin de
que se determine el problema y los procedimientos del servicio.
El servicio técnico de la garantía sólo puede ser prestado por un centro de servicio técnico autorizado de
SAMSUNG.
Se debe presentar la factura de compra original como prueba de compra a SAMSUNG o al servicio técnico
autorizado de SAMSUNG.
SAMSUNG prestará servicio técnico a domicilio durante el período de la garantía sin costo, sujeto a la
disponibilidad dentro de los Estados Unidos contiguos.
El servicio técnico a domicilio no está disponible en todas las áreas.
Para recibir el servicio técnico a domicilio, el producto no debe presentar obstrucciones y debe ser
accesible para el agente del servicio técnico.
Si el servicio técnico no está disponible, SAMSUNG puede optar por transportar el producto hasta y desde
el servicio técnico autorizado.
SAMSUNG reparará, reemplazará el producto u ofrecerá un reembolso a su criterio y sin cargo adicional,
tal como se establece en la presente garantía, con piezas o productos nuevos o reacondicionados si se
comprueba que es defectuoso durante el período limitado de la garantía especificado anteriormente.
Todas las piezas y los productos reemplazados pasan a ser propiedad de SAMSUNG y deben ser
devueltos a SAMSUNG.
Las piezas y los productos reemplazados asumen la garantía original restante, o noventa (90) días, el
período que sea el más prolongado.
La presente garantía limitada cubre defectos de fabricación de los materiales y la mano de obra
encontrados durante el uso normal y doméstico de este producto y no será válida para lo siguiente:
daños que ocurran durante el envío; entrega e instalación; aplicaciones y usos para los cuales el presente
producto no fue destinado; números de serie o producto alterados; daño cosmético o acabado exterior;
accidentes, abuso, descuido, incendio, inundación, caída de rayos, u otros casos fortuitos o de fuerza
mayor; uso de productos, equipo, sistemas, utilidades, servicios, piezas, suministros, accesorios,
aplicaciones, instalaciones, reparaciones, cableado externo o conectores no provistos ni autorizados por
SAMSUNG que dañen este producto o que acarreen problemas en el servicio; voltaje de la línea eléctrica
incorrecto, fluctuaciones y sobretensión; ajustes del cliente e incumplimiento de lo establecido en el manual
de instrucciones, instrucciones de mantenimiento y ambientales que están cubiertas y recomendadas en el
manual de instrucciones; traslado y reinstalación del producto; problemas causados por plagas.
La presente garantía limitada no cubre problemas derivados de la corriente, el voltaje o el suministro
eléctrico incorrectos, las bombillas de luz, los fusibles de la casa, el cableado de la casa, el costo del
servicio técnico para recibir instrucciones o corregir errores en la instalación.
SAMSUNG no garantiza el funcionamiento ininterrumpido o sin errores del producto.
DV431AEP-03021A-03_MES.indd Sec11:38DV431AEP-03021A-03_MES.indd Sec11:38 2012-05-18 3:49:422012-05-18 3:49:42
garantía _39
EXCEPTO LO ESTABLECIDO EN EL PRESENTE, NO EXISTEN GARANTÍAS SOBRE ESTE PRODUCTO,
YA SEAN EXPRESAS O TÁCITAS, Y SAMSUNG DESCONOCE TODAS LAS GARANTÍAS QUE INCLUYEN,
AUNQUE NO EN CARÁCTER TAXATIVO, CUALQUIER GARANTÍA TÁCITA DE QUE EL PRODUCTO SE
ENCUENTRA EN CONDICIONES APTAS PARA LA VENTA, DE DEFRAUDACIÓN DE DERECHOS O DE
QUE EL PRODUCTO SE ADECUA A LOS FINES ESPECÍFICOS PARA LOS CUALES SE ADQUIERE.
NINGÚN AVAL O GARANTÍA OTORGADOS POR PERSONA, COMPAÑÍA O CORPORACIÓN ALGUNA
CON RESPECTO AL PRESENTE PRODUCTO REVESTIRÁ CARÁCTER VINCULANTE PARA SAMSUNG.
SAMSUNG NO SERÁ RESPONSABLE POR PÉRDIDA DE INGRESOS O LUCRO CESANTE,
IMPOSIBILIDAD DE GENERAR AHORROS U OBTENER OTROS BENEFICIOS, O CUALQUIER DAÑO
DERIVADO DE CIRCUNSTANCIAS ESPECIALES, DAÑO IMPREVISTO O DERIVADO CAUSADO
POR EL USO, USO INCORRECTO, O INCAPACIDAD PARA USAR EL PRESENTE PRODUCTO,
INDEPENDIENTEMENTE DE LA TEORÍA LEGAL EN QUE SE FUNDE EL RECLAMO Y AUN CUANDO SE
LE HAYA NOTIFICADO A SAMSUNG DE LA POSIBILIDAD DE TALES DAÑOS.
NINGÚN RESARCIMIENTO DE NINGUNA ÍNDOLE CONTRA SAMSUNG SUPERARÁ EL PRECIO DE
COMPRA DEL PRODUCTO VENDIDO POR SAMSUNG Y CAUSANTE DEL PRESUNTO DAÑO.
SIN LIMITAR LO PRECEDENTE, EL COMPRADOR ASUME TODO EL RIESGO Y LA RESPONSABILIDAD
POR PÉRDIDA, DAÑO O LESIÓN AL COMPRADOR Y A LOS BIENES DEL COMPRADOR Y A TERCEROS
Y A SUS BIENES DERIVADOS DEL USO, USO INCORRECTO O INCAPACIDAD PARA USAR EL
PRESENTE PRODUCTO.
LA PRESENTE GARANTÍA LIMITADA NO SE EXTENDERÁ A NINGUNA PERSONA DISTINTA DEL
COMPRADOR ORIGINAL DEL PRESENTE PRODUCTO, ES INTRANSFERIBLE Y ESTABLECE SU
EXCLUSIVA REPARACIÓN.
Algunos estados no permiten limitaciones en cuanto al plazo de una garantía implícita, o la exclusión o
limitación de daños imprevistos o derivados, por lo tanto las limitaciones o exclusiones antedichas pueden
no aplicarse en su caso. Esta garantía le otorga derechos específicos, y además puede tener otros
derechos que varían según el estado en el que se encuentre.
Para recibir servicio técnico de garantía, comuníquese con SAMSUNG a:
Samsung Electronics America, Inc.
85 Challenger Road Ridgefield Park, NJ 07660
1-800-SAMSUNG (726-7864)
www.samsung.com
DV431AEP-03021A-03_MES.indd Sec11:39DV431AEP-03021A-03_MES.indd Sec11:39 2012-05-18 3:49:422012-05-18 3:49:42
¿TIENE PREGUNTAS O COMENTARIOS?
País LLAME AL O VISÍTENOS EN LÍNEA EN
U.S.A 1-800-SAMSUNG (726-7864) www.samsung.com
MEXICO 01-800-SAMSUNG (726-7864) www.samsung.com
CANADA 1-800-SAMSUNG (726-7864)
www.samsung.com/ca
www.samsung.com/ca_fr (French)
N.º de código: DC68-03021A-03_MES
DV431AEP-03021A-03_MES.indd Sec11:40DV431AEP-03021A-03_MES.indd Sec11:40 2012-05-18 3:49:422012-05-18 3:49:42
