US Stove US2500E-BL 2,500 Sq. Ft. Wood Stove with Cast Iron User Manual

* All Pictures In This Manual Are For Illustrative Purposes Only. Actual Product May Vary.

THIS MANUAL IS SUBJECT TO CHANGE WITHOUT NOTICE.

Owner’s Instruction and Operation Manual

U.S. Environmental Protection Agency

Certified to comply with 2020 particulate

emissions standards.

SAFETY NOTICE: If this heater is not properly installed, a house fire may result. For

your safety, follow the installation instructions. Never use make-shift compromises

during the installation of this heater. Contact local building or fire ocials about

permits, restrictions and installation requirements in your area. NEVER OPERATE

THIS PRODUCT WHILE UNATTENDED.

CAUTION! Please read this entire manual before you install or use your new room

heater. Failure to follow instructions may result in property damage, bodily injury, or

even death. Improper Installation Will Void Your Warranty!

Save These Instructions In A Safe Place For Future Reference.

CALIFORNIA PROPOSITION 65 WARNING:

This product can expose you to chemicals including carbon

monoxide, which is known to the State of California to cause

cancer, birth defects, and/or other reproductive harm. For

more information, go to

www.P65warnings.ca.gov

Model Numbers:

US2500E-P • US2500E-BP

US2500E-L • US2500E-BL

853578H-1805K

Report Number: F19-487

Tested Per EPA Methods ALT-125, ASTM

E2515, ASTM E3053 and CSA B415

Certified to UL 1482-2011 (R2015) and

ULC-S627-00-REV1

Mobile home approved (U.S. ONLY)

Combustible : Wood

Colors : Metallic Black

Flue Pipe Diameter : 6” (152.5mm)

Flue Pipe Type: (Standard Single

Wall or Double Wall):

Black or Blued Steel 2100°F (650°C)

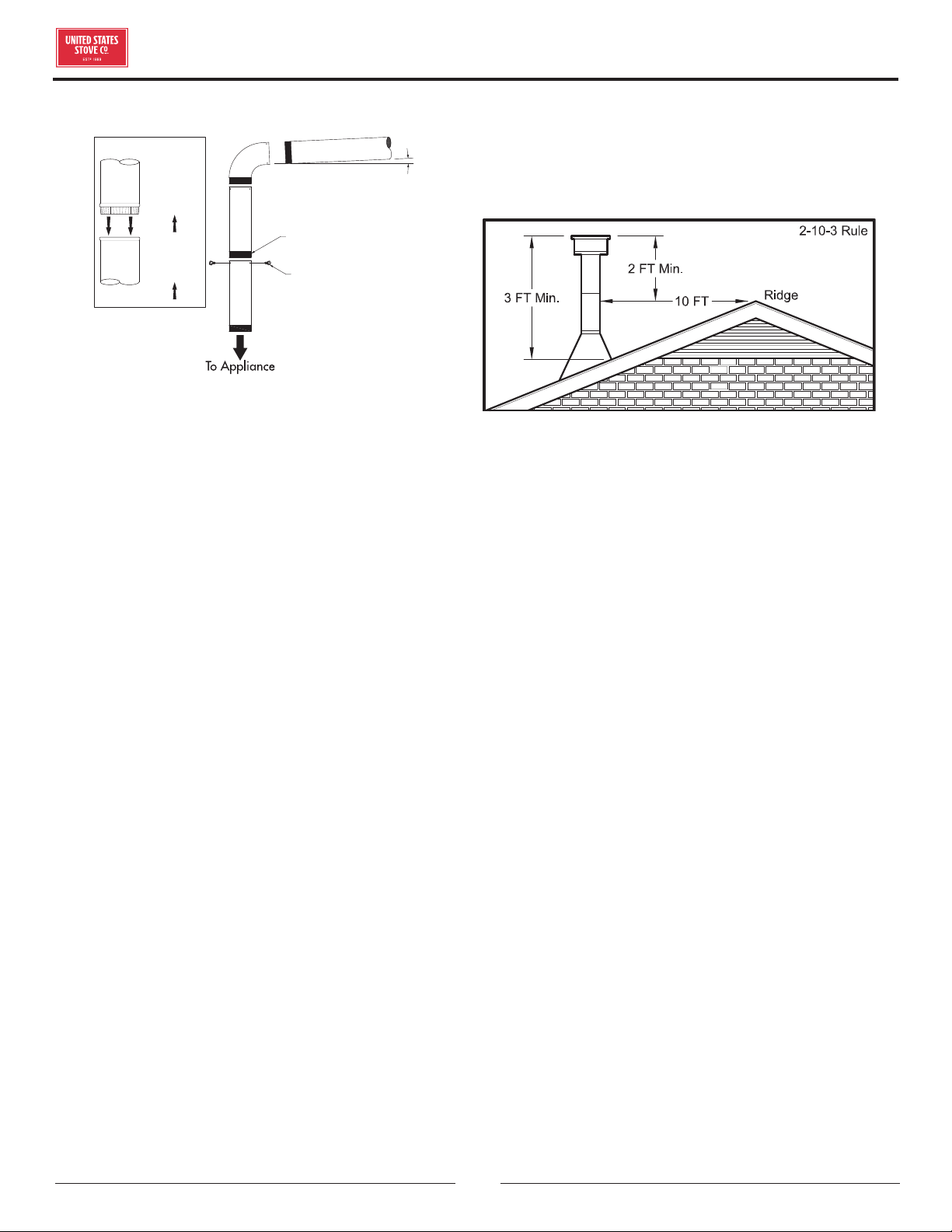

Minimum Chimney Height : 12’ (3.7m)

Maximum Log Length : 21” (534 mm)

Dimensions

MODEL DEPTH WIDTH HEIGHT

Overall : Depth x Width x Height :

US2500E (Leg) 25.3” (643 mm) 29.4” (747 mm) 31.3” (796 mm)

US2500E (Pedestal) 25.5” (648 mm) 27” (686 mm) 31.4” (798 mm)

Combustion Chamber : Width x

Depth :

22-3/4” x 16-5/8” (578 mm x 423 mm)

Volume : Cubic Feet: 2.73 cubic feet

Door Opening : Width x Height: 18” x 9-3/4” (458 mm x 248 mm)

Pyroceramic Glass Door : (Viewing)

Width x Height:

17” x 11-1/4” (432 mm x 286 mm)

Optional Accessories

Outside Air Intake Kit 4FAK

The instructions pertaining to the installation of your wood stove comply with UL-1482 (R2015) and ULC-S627-00

(R2016) standards. This manual describes the installation and operation of the USSC, US2500E wood heater. This

heater meets the 2020 U.S. Environmental Protection Agency’s cordwood emission limits for wood heaters sold after

May 15, 2020. Under specific test conditions this heater has been shown to deliver heat at rates ranging from 20,374

to 60,065 Btu/hr (*0.88 g/hr and an eciency of 73%). Note: The BTU ratings mentioned above are based on the EPA

test protocol under specific test conditions. Our advertised BTU’s are based on the first hour of operation at high burn

rate burning cordwood.

CAUTIONS:

• HOT WHILE IN OPERATION. KEEP CHILDREN, CLOTHING AND FURNITURE AWAY. CONTACT MAY CAUSE

SKIN BURNS.

• DO NOT USE CHEMICALS OR FLUIDS TO IGNITE THE FIRE.

• DO NOT LEAVE THE STOVE UNATTENDED WHEN THE DOOR IS SLIGHTLY OPENED.

• DO NOT BURN GARBAGE, FLAMMABLE FLUID SUCH AS GASOLINE, NAPHTHA OR MOTOR OIL.

• DO NOT CONNECT TO ANY AIR DISTRIBUTION DUCT OR SYSTEM.

• ALWAYS CLOSE THE DOOR AFTER THE IGNITION.

INTRODUCTION

For Customer Service, please call:

1-800-750-2723 Ext 5050 or;

Text to 423-301-5624 or;

Email us at:

customerservice@usstove.com

Note: Register your product online at

www.usstove.com or download the free

app today. This app is available only

on the App Store for iPhone and iPad.

Search US Stove. Save your receipt with

your records for any claims.

INSTALLATION CHECKLIST

Your Wood Stove should be installed by a qualified installer only. An NFI qualified Installer can be found at www.

nficertified.org/public/find-an-nfi-pro/

CUSTOMER SERVICE

1-800-750-2723 ext 5050

Text to 423-301-5624

Email to: Customerservice@usstove.com

COMMISSIONING CHECKLIST

This checklist is to be completed in full by the qualified person who installs this unit. Keep this page for future reference.

Failure to install and commission according to the manufacturer’s instructions and complete this checklist will

invalidate the warranty.

Please Print

Customer Name: Telephone Number:

Address:

Model:

Serial Number:

Installation Company Name: Phone Number:

Installation Technician’s Name: License Number:

DESCRIPTION OF WORK

Location of installed appliance: __________________________________________________________________________________

Chimney System: New Chimney System

Yes No If yes, Brand _________________________________________

If no, Date of inspection of the existing chimney system: __________________________________________________________

COMMISSIONING

Confirm Hearth Pad Installation as per Installation Instructions ...................................................................................................

Confirm proper placement of internal parts ..........................................................................................................................................

Check soundness of door gasket and door seals .................................................................................................................................

Confirm clearances to combustibles as per installation instructions in this manual ..............................................................

Check the operations of the air controls .................................................................................................................................................

Confirm all flue pipe and chimney system are secure and sealed ..................................................................................................

Confirm the stove properly drafts when fired .......................................................................................................................................

Check to ensure a CO alarm is installed as per local building codes and is functional ............................................................

Explain the safe operation, proper fuel usage, cleaning and routine maintenance requirements ........................................

Declaration of Completion: As the qualified person responsible for the work described above, I confirm that the appliance

as associated work has been installed as per manufacturer’s instructions and following any applicable building and

installation codes.

Signed: ______________________________________ Print Name: __________________________________Date: ______________

Home Owner: RETAIN THIS INFORMATION FOR FUTURE REFERENCE

TOOLS AND MATERIALS

You will need a drill with a 1/8” bit to install sheet metal

screws into connector pipe. A 5/16” socket/wrench or

screw driver to install the room air deflector, and blower

assembly described. A 1/2” socket/wrench to install flue

collar. A non-combustible floor protector as specified

in this manual. All chimney and chimney connector

components required for your particular chimney

installation. For mobile homes see the “For Use In Mobile

Homes” section of this manual.

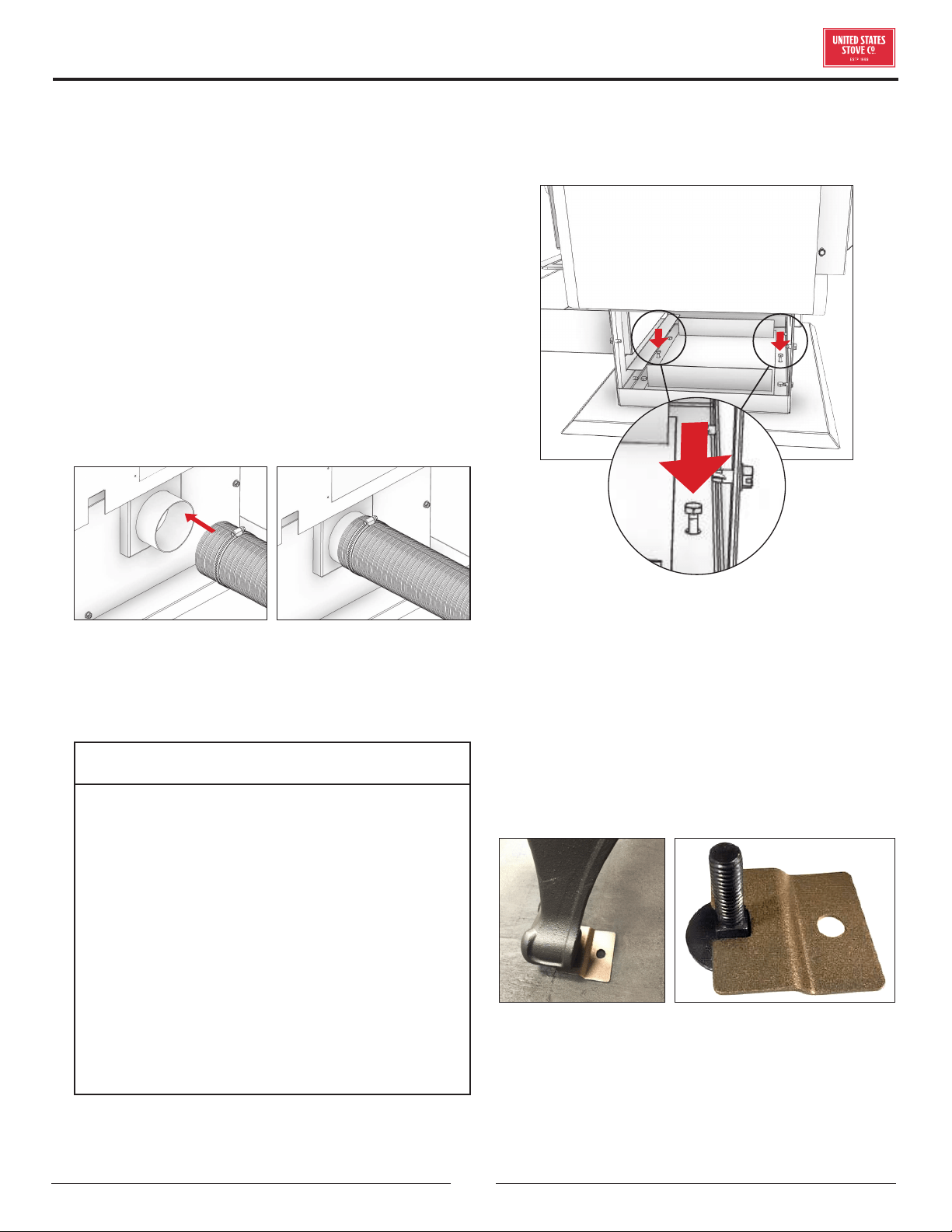

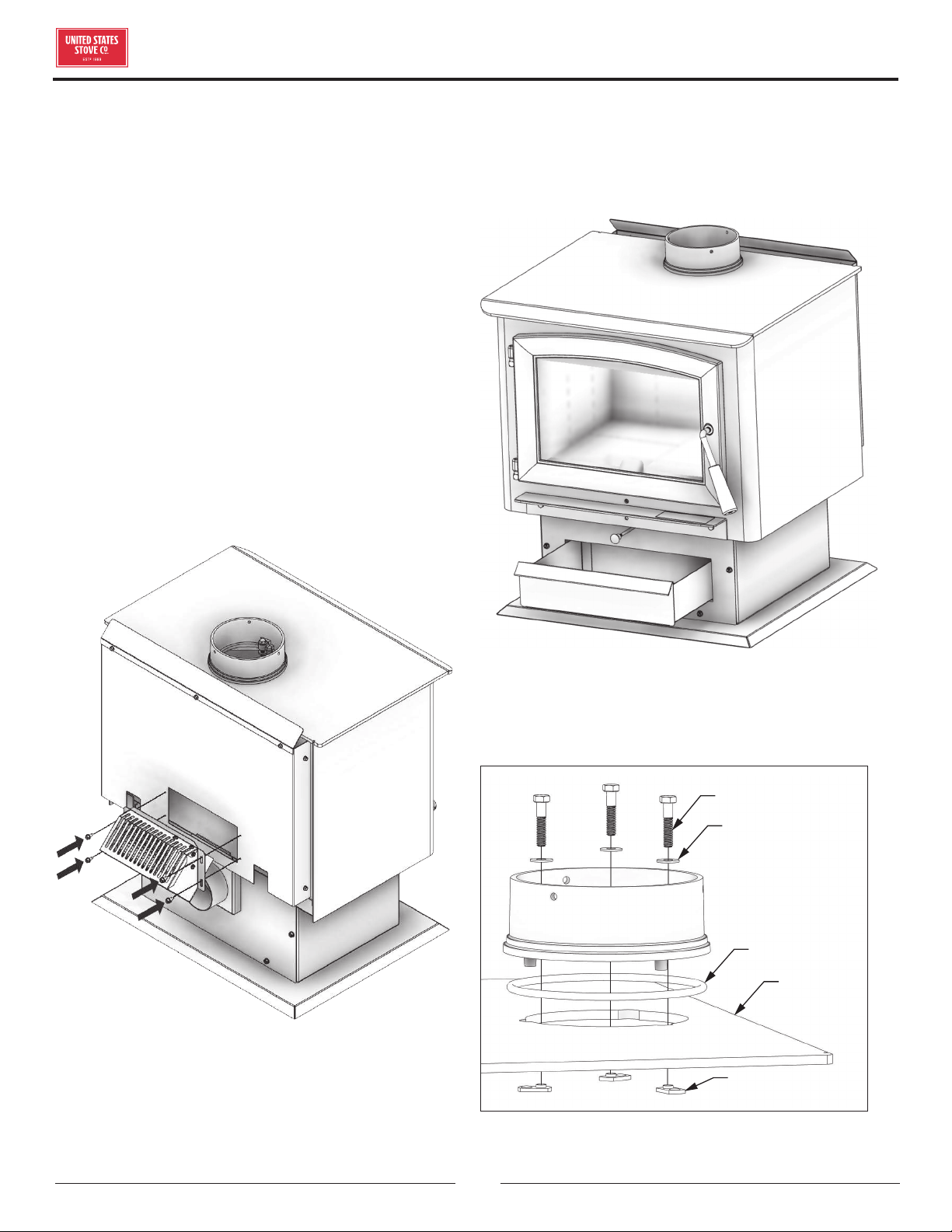

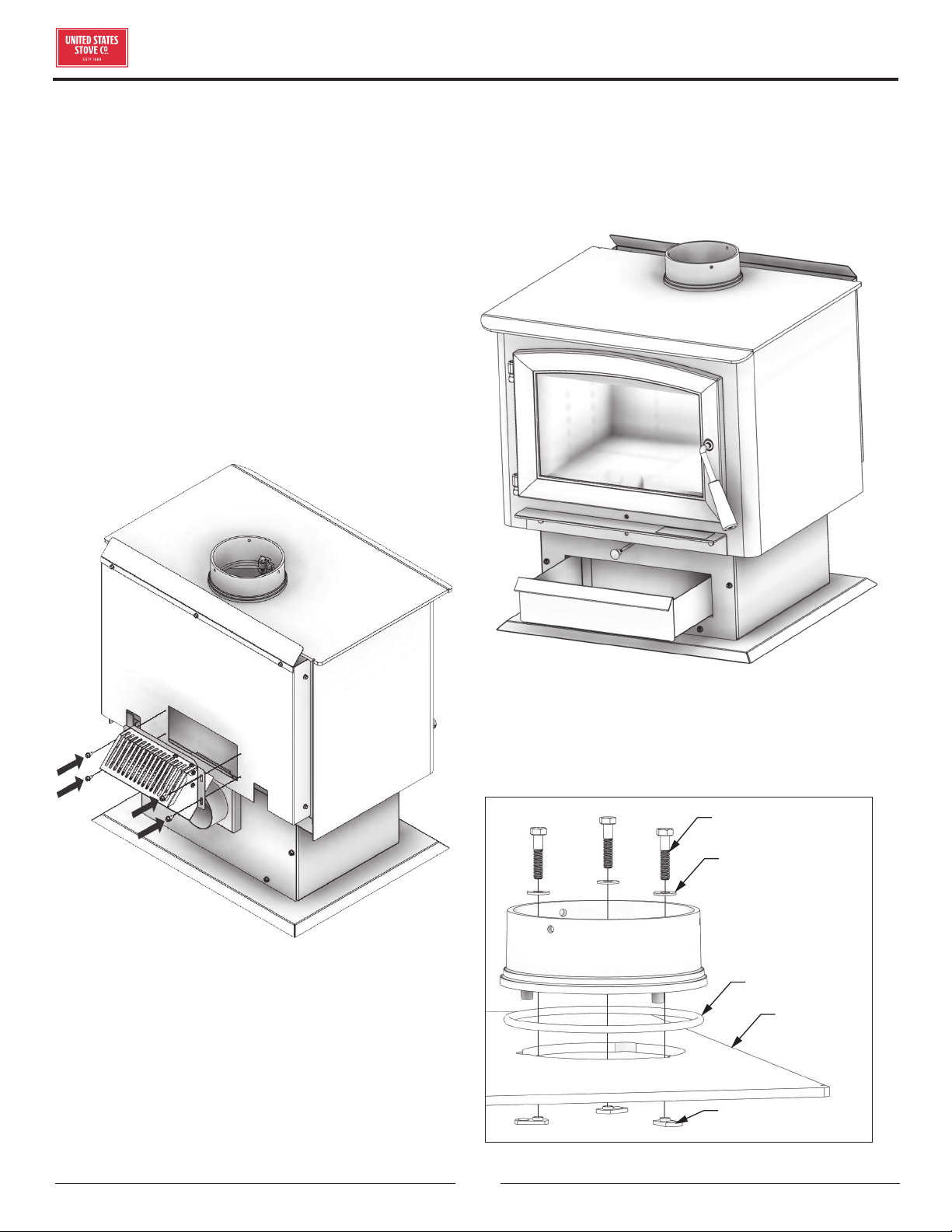

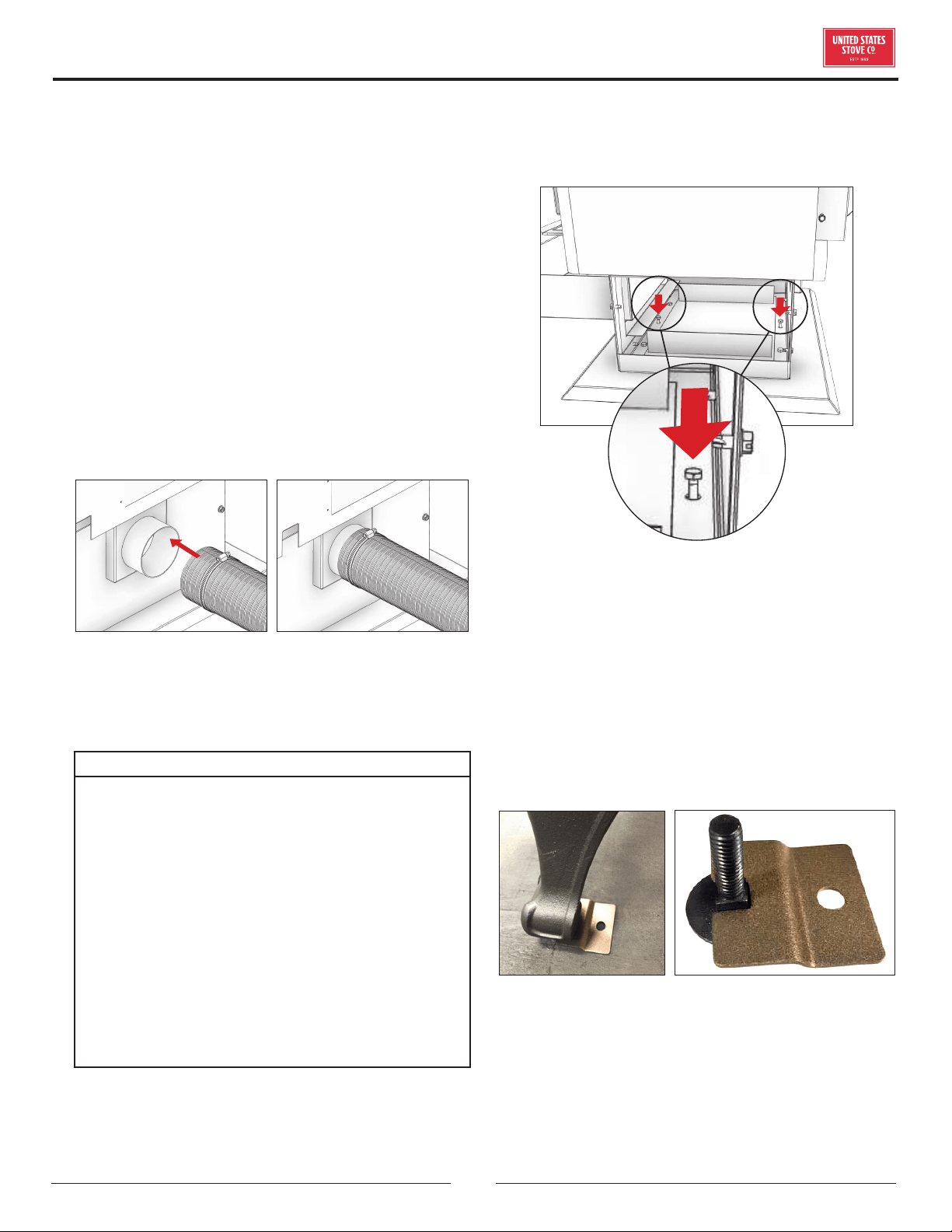

BLOWER ASSEMBLY

The blower assembly must be disconnected from

the source of electrical supply before attempting the

installation. The blower assembly is intended for use only

with a stove that is marked to indicate such use. Do not

route the supply cord near or across hot surfaces! Fix the

assembly to the back of the stove with the four screws

provided.

ASH PAN ASSEMBLY

Remove ash pan from firebox. Under the firebox, there

are two brackets; Slide the ash pan into these brackets.

FLUE COLLAR ASSEMBLY

Mount the flue collar to the top of the unit as shown using

the (3) 5/16-18 x 1-1/2 bolts, (3) washers, and (3) weld

tabs provided in the parts box.

5/6-8 x 1-1/2 BOLT

WASHER

GASKET

HEATER TOP

WELD TAB

ASSEMBLY INSTRUCTIONS

FOR CUSTOMER SERVICE CALL: 8007502723 EXT 5050

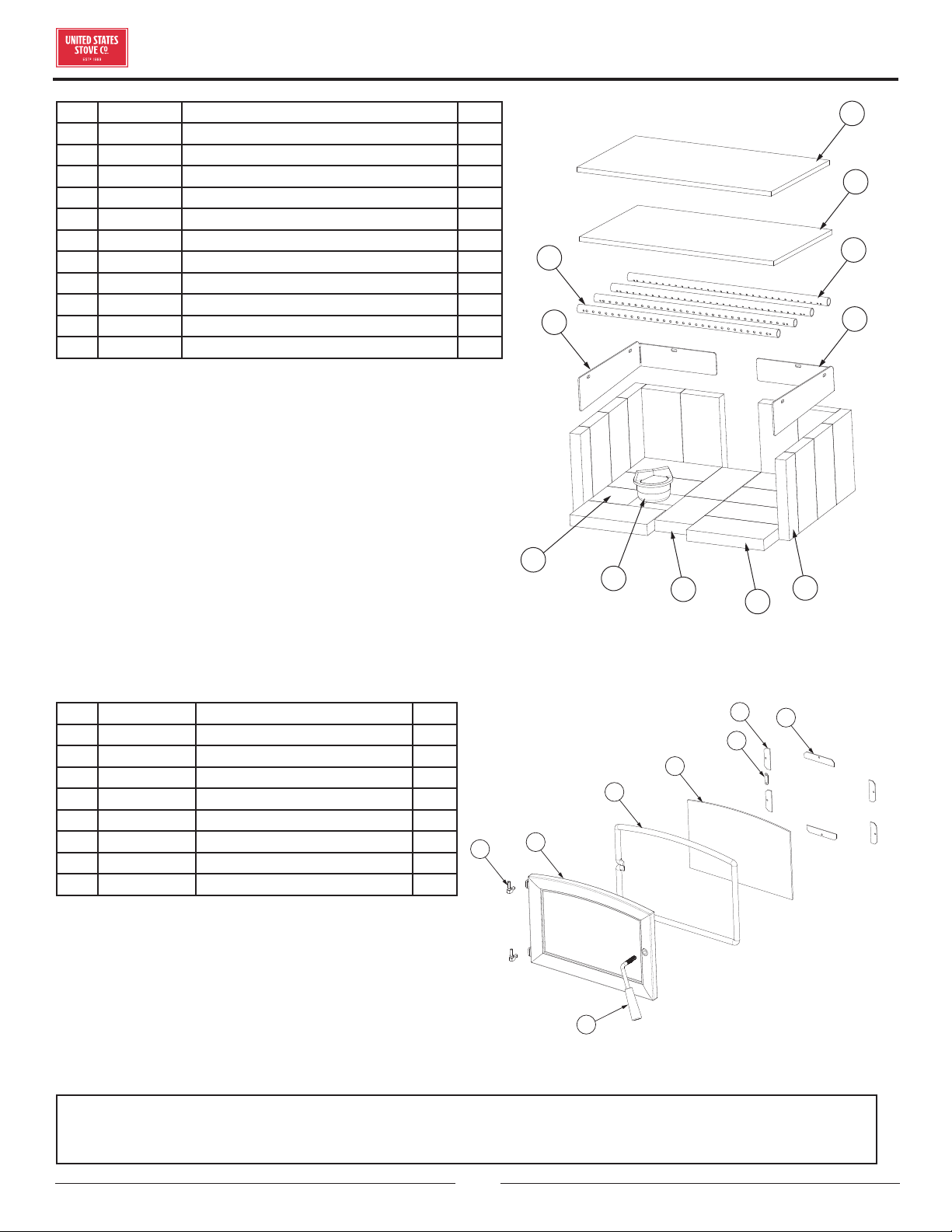

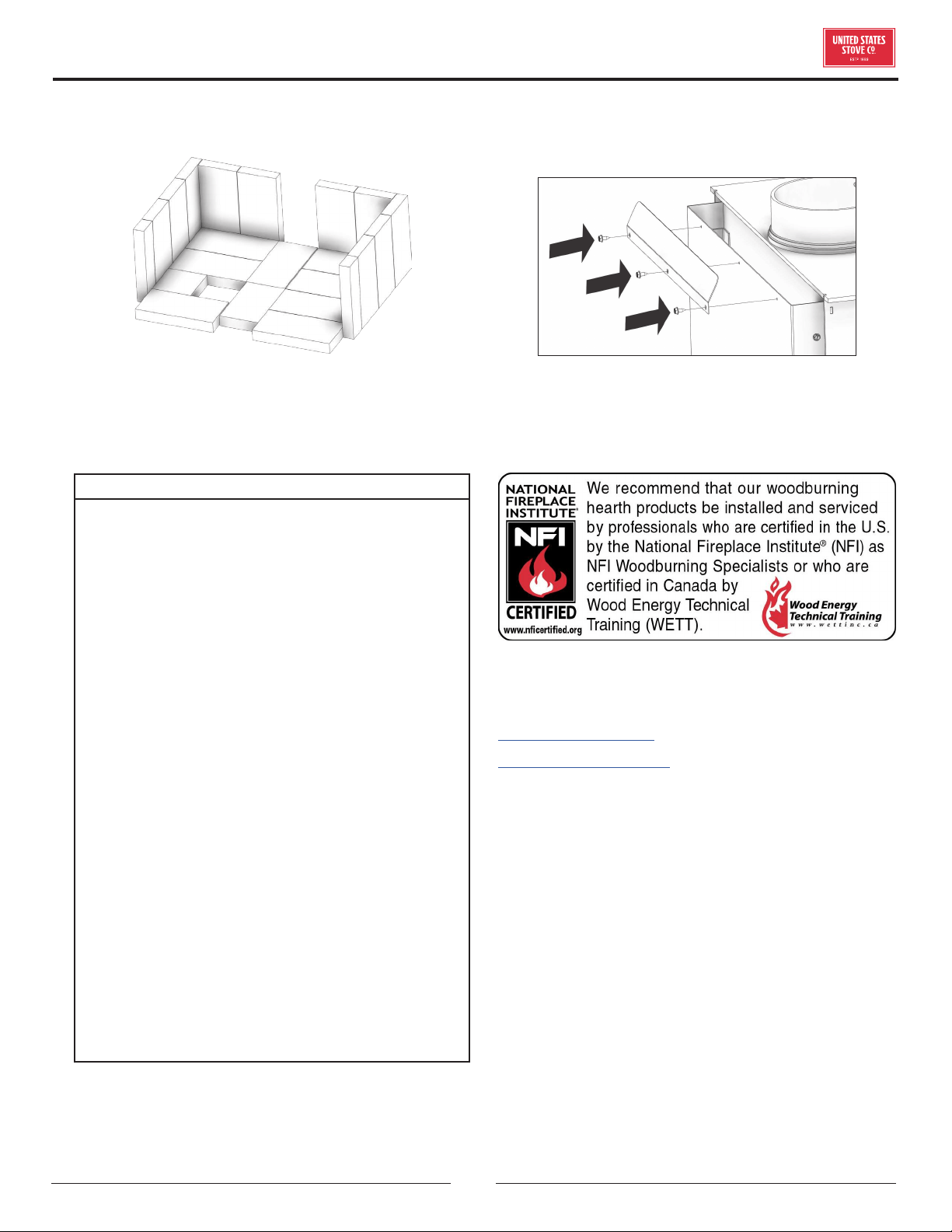

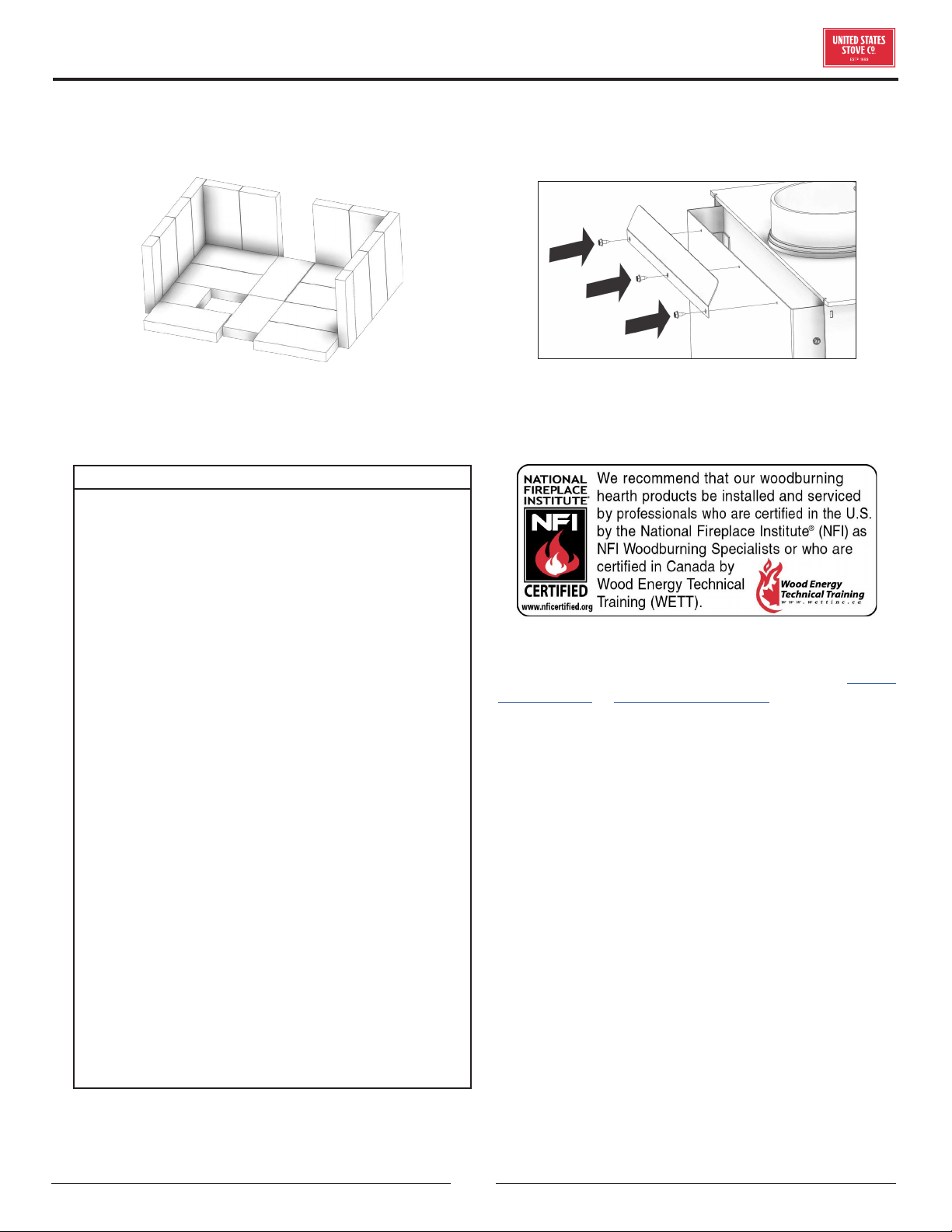

FIREBRICK CONFIGURATION

Replace the Firebrick as shown in the illustration.

AIR DEFLECTOR ASSEMBLY

Use the provided screws to attach the air deflector to the

rear of the unit.

SAFETY NOTICE

• IF THIS STOVE IS NOT PROPERLY INSTALLED,

A HOUSE FIRE MAY RESULT. TO REDUCE THE

RISK OF FIRE, FOLLOW THE INSTALLATION

INSTRUCTIONS.

• CONSULT YOUR MUNICIPAL BUILDING

DEPARTMENT OR FIRE OFFICIALS ABOUT

PERMITS, RESTRICTIONS AND INSTALLATIONS

REQUIREMENTS IN YOUR AREA.

• USE SMOKE DETECTORS IN THE ROOM WHERE

YOUR STOVE IS INSTALLED.

• KEEP FURNITURE AND DRAPES WELL AWAY

FROM THE STOVE.

• NEVER USE GASOLINE, GASOLINE-TYPE

LANTERN FUEL, KEROSENE, CHARCOAL

LIGHTER FLUID, OR SIMILAR LIQUIDS TO START

OR “FRESHEN UP” A FIRE IN THIS HEATER.

KEEP ALL SUCH LIQUIDS WELL AWAY FROM

THE HEATER WHILE IT IS IN USE.

• IN THE EVENT OF A CHIMNEY FIRE, PUSH THE

AIR CONTROL FULL CLOSED TO DEPRIVE THE

FIRE OF OXYGEN. CALL THE FIRE DEPARTMENT.

• DO NOT CONNECT TO ANY AIR DISTRIBUTION

DUCT OR SYSTEM.

• A SOURCE OF FRESH AIR INTO THE ROOM OR

SPACE HEATED SHALL BE PROVIDED WHEN

REQUIRED.

US Stove highly recommends your stove be installed by a

qualified NFI (US) or WETT (Canada) technician. To find

the nearest qualified installer, go to:

https://nficertified.org,

https://www.wettinc.ca/

POSITIONING THE STOVE

It is very important to position the wood stove as close

as possible to the chimney, and in an area that will favor

the most ecient heat distribution possible throughout

the house. The stove must therefore be installed in the

room where the most time is spent, and in the most

spacious room possible. Recall that wood stoves produce

radiating heat, the heat we feel when we are close to a

wood stove. A wood stove also functions by convection,

that is through the displacement of hot air accelerated

upwards and its replacement with cooler air. If necessary,

the hot air distribution from the stove may be facilitated

by the installation of a blower. The wood stove must not

be hooked up to a hot air distribution system since an

excessive accumulation of heat may occur. A wood stove

must never be installed in a hallway or near a staircase,

since it may block the way in case of fire or fail to respect

required clearances.

INSTALLATION

ASSEMBLY INSTRUCTIONS

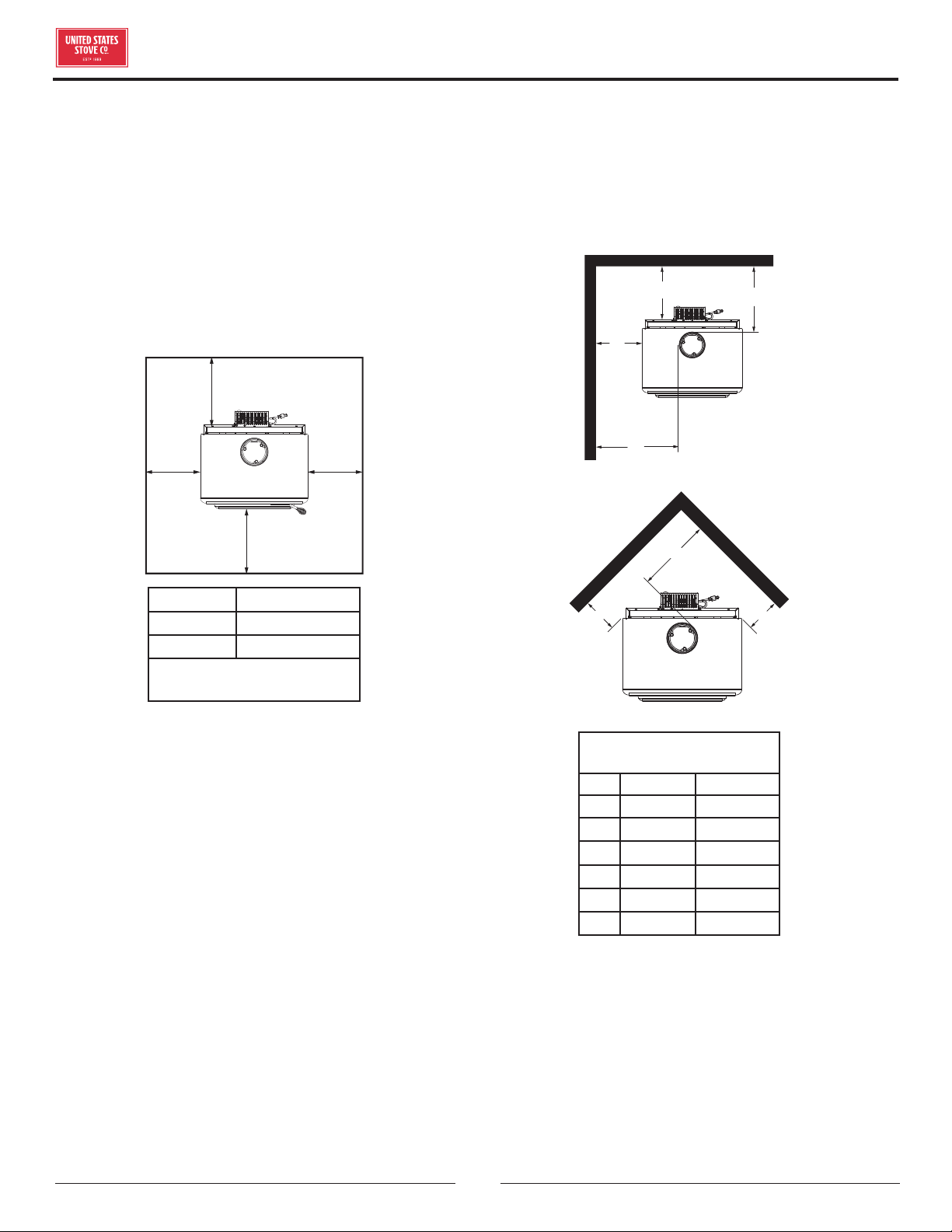

FLOOR PROTECTOR

This heater must have a non-combustible floor protector

with an R-Value of at least 1.4 installed beneath it if the

floor is constructed of combustible material. If a floor pad

is used, it should be UL listed or equal. The floor protector

should be large enough to extend under the stove and

beyond each side as indicated. If there is a horizontal run

of flue pipe, there needs to be floor protection under it

that extends two inches beyond either side of the pipe.

REAR

FRONT

SIDE

Front 26” (661 mm)

Sides 8” (204 mm)

Rear *2” (51 mm)

*Canadian Installations require

8” (204 mm)

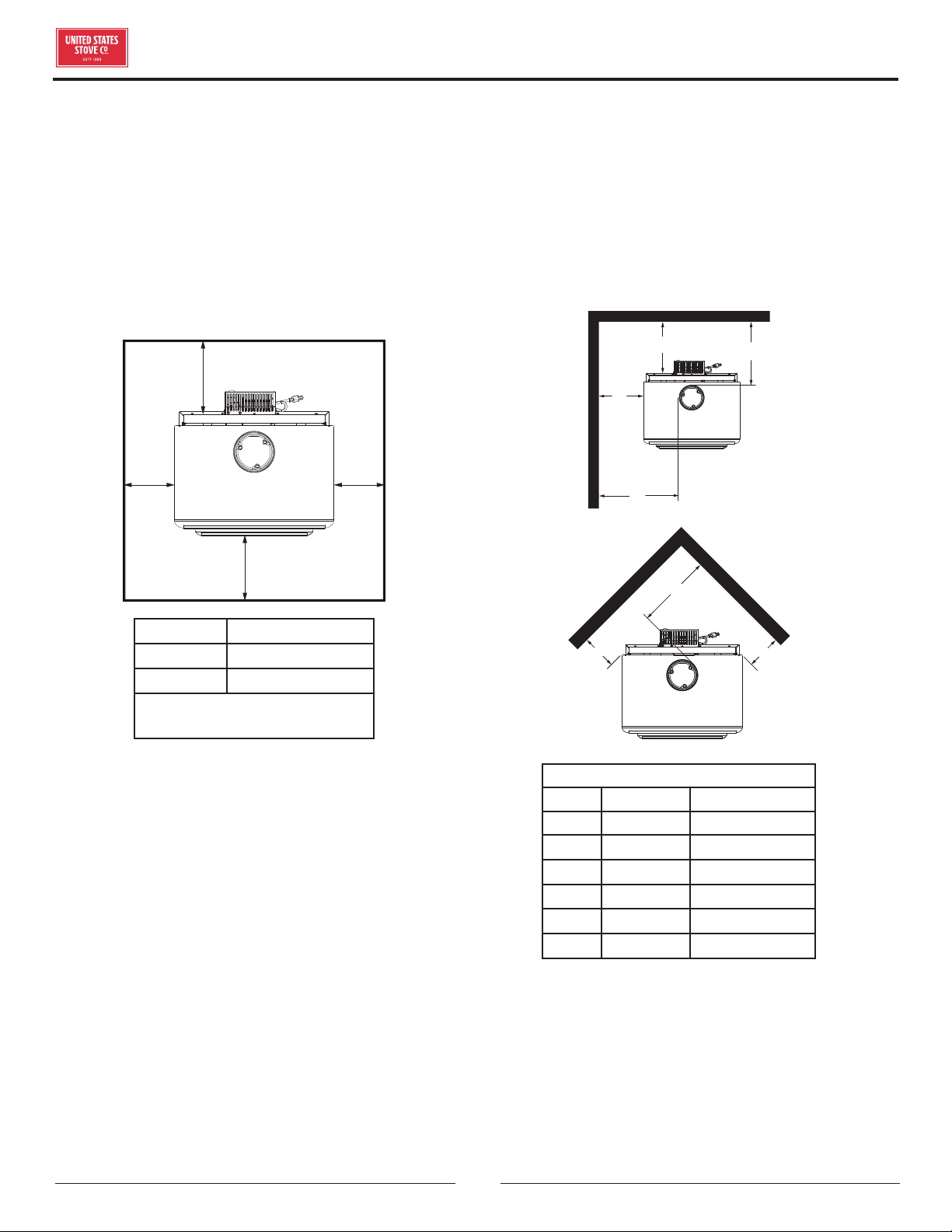

CLEARANCES TO COMBUSTIBLES

It is of utmost importance that the clearances to

combustible materials be strictly adhered to during

installation of the stove.

• Floor to ceiling height must be at least 7’ (2.13m) in all

cases.

• Do not place any combustible material within 4’ (1.2m)

of the front of the unit.

• The clearance between the flue pipe and a wall are valid

only for vertical walls and for vertical flue pipe.

• If there is a horizontal run of flue pipe there must be

at lease 18” of clearance between the pipe and the

ceiling. There also has to be floor protection under the

horizontal run that extends 2” beyond each side of the

flue pipe.

• The chimney connector must not pass through an attic

or roof space, closet or similar concealed space, a floor,

or a ceiling.

• For Canadian installations, where passage through a

wall, or partition of combustible construction is desired,

the installation must conform to CAN/CSA-B365.

• A flue pipe crossing a combustible wall must have a

minimum clearance of 18” (457.2mm).

• To reduce flue clearances from combustible materials,

contact your local safety department.

Single Wall Pipe (Double Wall Pipe)

Key in mm

A 10 (10) 254 (254)

B 19 (19) 483 (483)

C 13 (13) 331 (331)

D 30 (29) 762 (737)

E 10 (10) 254 (254)

F 20 (20) 508 (508)

OUTSIDE COMBUSTION AIR

Your wood stove is approved to be installed with an

outside air intake (4FAK) which is necessary for a mobile

home. This type of installation is also required in air tight

houses and houses with negative pressure problems.

You can purchase this option through your heater dealer.

Make sure to specify the part number mentioned in this

booklet. Installation instructions are supplied with the air

intake kit. Outside combustion air may be required if:

INSTALLATION

FOR CUSTOMER SERVICE CALL: 8007502723 EXT 5050

1. Your stove does not draw steadily, smoke roll-out

occurs, wood burns poorly, or back-drafts occur

whether or not there is combustion present.

2. Existing fuel-fired equipment in the house, such as

fireplaces or other heating appliances, smell, do

not operate properly, suer smoke roll-out when

opened, or back-drafts occur whether or not there is

combustion present.

3. Opening a window slightly on a calm (windless) day

alleviates any of the above symptoms.

4. The house is equipped with a well-sealed vapor

barrier and tight fitting windows and/or has any

powered devices that exhaust house air.

5. There is excessive condensation on windows in the

winter.

6. A ventilation system is installed in the house.

Slide the hose clamp over the aluminium flex pipe.

Then slide the flex pipe over the air intake tube of the

stove. Next tighten the hose clamp over the end of the

aluminium flex hose.

FOR USE IN MOBILE HOMES (U.S. ONLY)

• WARNING! DO NOT INSTALL IN SLEEPING

ROOM.

• CAUTION! THE STRUCTURAL INTEGRITY

OF THE MOBILE HOME FLOOR, WALL, AND

CEILING/ROOF MUST BE MAINTAINED.

• INSTALL IN ACCORDANCE WITH 24 CFR, PART

3280 (HUD).

• USE A FACTORY BUILT CHIMNEY THAT

COMPLIES WITH UL 103 STANDARDS;

THEREFORE IT MUST BE A TYPE HT (2100°F).

• USE A SPARK ARRESTER.

• THE STOVE MUST BE ATTACHED TO THE

STRUCTURE OF THE MOBILE HOME.

SECURING APPLIANCE’S ON A PEDESTAL

TO THE FLOOR

Use the designated holes to secure the unit to the floor.

SECURING APPLIANCE’S WITH LEGS TO

THE FLOOR

1. The bracket engages around the square extrusion of

the leveling bolt inserted into the leg.

2. Once appliance is leveled, position the bracket and

attach to the floor using the appropriate hardware

needed for your specific flooring.

3. Install one bracket per leg or consult your local

authority having jurisdiction to determine how many

points of attachment are required.

In addition to the previously detailed installation

requirements, the heater must be electrically grounded

to the steel chassis of the mobile home with 8 GA copper

wire using a serrated or star washer to penetrate paint or

protective coating to ensure grounding.

INSTALLATION

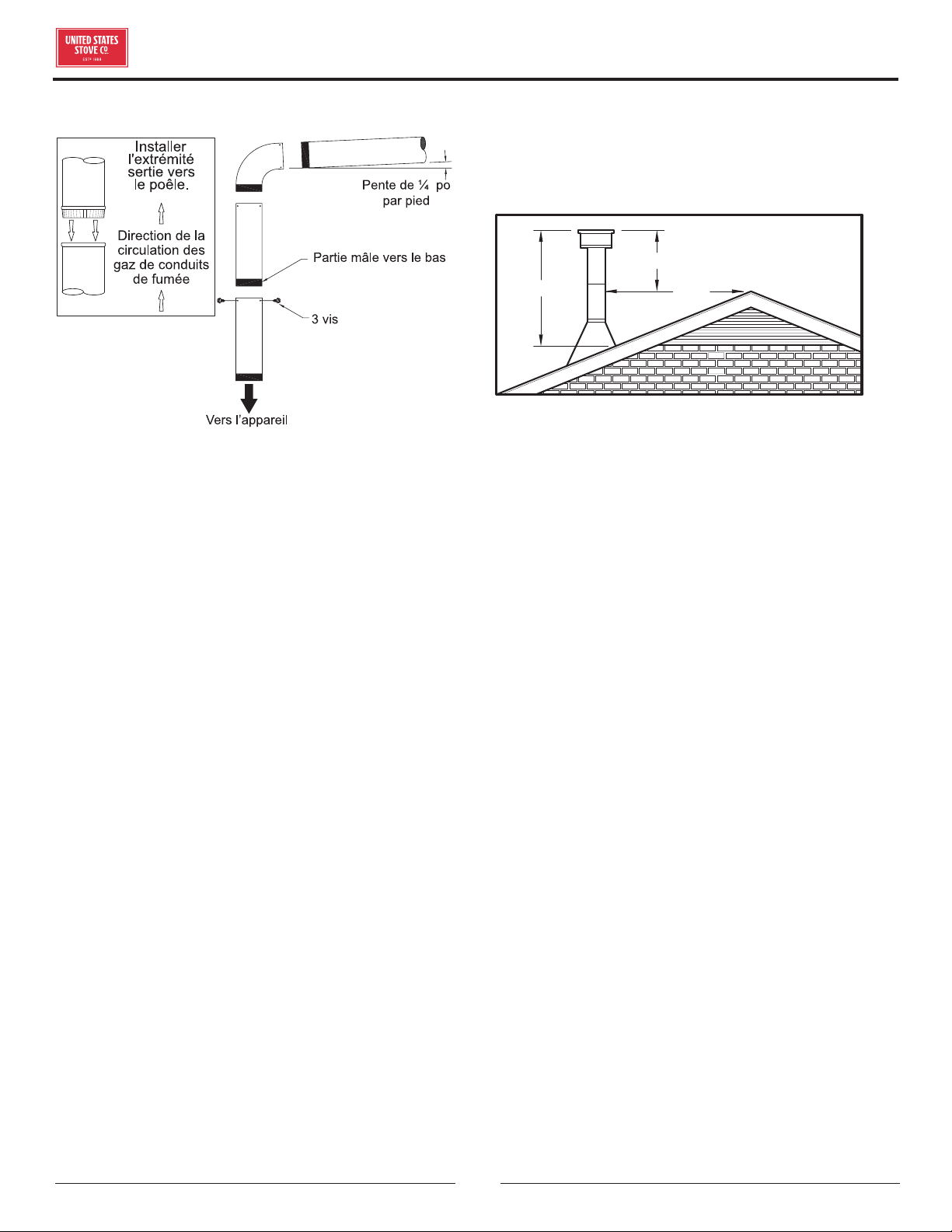

CHIMNEY CONNECTOR (STOVE PIPE)

3 screws

Flow

Direction

of Flue

Gases

Install

crimped

end

towards

stove.

Male Part Downwards

1/4” slope per foot

The chimney connector and chimney must have the same

diameter as the stove outlet (6”). If this is not the case,

we recommend you contact your dealer to ensure there

will be no problem with the draft. The stovepipe must be

made of aluminized or cold roll steel and have a minimum

thickness of 0.021” or 0.53 mm. It is strictly forbidden

to use galvanized steel. The smoke pipe should be

assembled to promote the male section (crimped end) of

the pipe to be faced down. Attach each section to another

with three metal screws spaced an equal distance apart.

The pipe must be short and straight. All sections installed

horizontally must slope at least 1/4 inch per foot, with

the upper end of the section toward the chimney. Any

installation with a horizontal run of chimney pipe must

conform to NFPA 211. To ensure a good draft, the total

length of the coupling pipe should never exceed 8’ to 10’

(2.4m to 3.04m). Except for cases of vertical installation,

in a cathedral-roof style where the smoke exhaust

system can be much longer and connected without

problem to the chimney at the ceiling of the room. There

should never be more than two 90 degrees elbows in the

smoke exhaust system. The installation of a “barometric

draft stabilizer” (fireplace register) on a smoke exhaust

system is prohibited. Furthermore, the installation of

a draft damper is not recommended. With a controlled

combustion wood stove, the draft is regulated upon

intake of the combustion air in the stove and not at the

exhaust.

IMPORTANCE OF PROPER DRAFT

Draft is a force that moves air from the appliance up

through the chimney. The amount of draft in your chimney

depends on the length of the chimney, local geography,

nearby obstructions and other factors. Too much draft

may cause excessive temperatures in the appliance. An

inadequate draft may cause back-pung into the room

and “plugging” of the chimney. An inadequate draft

will cause the appliance to leak smoke into the room

through appliance and chimney connector joints. An

uncontrollable burn or excessive temperature indicates

an excessive draft.

CHIMNEY

Your wood stove may be hooked up with a 6” factory-

built or masonry chimney. If you are using a factory-

built chimney, it must comply with UL 103 or CSA-B365

standard; therefore it must be a Type HT (2100°F).

It must be installed according to the manufacturer’s

specifications. Take into account the chimney’s location

to ensure it is not too close to neighbors or in a valley which

may cause unhealthy or nuisance conditions. If you are

using a masonry chimney, it must be built in compliance

with the specifications of the National Building Code.

It must be lined with fire clay bricks, metal or clay tiles

sealed together with fire cement. Round flues are the

most ecient. The interior diameter of the chimney flue

must be identical to the stove smoke exhaust. A flue

which is too small may cause draft problems, while a large

flue favors rapid cooling of the gas, and hence the build-

up of creosote and the risk of chimney fires. Note that it

is the chimney and not the stove which creates the draft

eect; your stove’s performance is directly dependent on

an adequate draft from your chimney. Do not connect

this unit to a chimney flue serving another appliance.

The following recommendations may be useful for the

installation of your chimney:

1. It must rise above the roof at least 3’ (0.9m) from the

uppermost point of contact.

2. The chimney must exceed any part of the building or

other obstruction within a 10’ (3.04m) distance by a

height of 2’ (0.6m).

3. The installation of an interior chimney is always

preferable to an exterior chimney. Indeed, the interior

chimney will, by definition, be hotter than an exterior

chimney, being heated up by the ambient air in the

house. Therefore the gas which circulates will cool

more slowly, thus reducing the build-up of creosote

and the risk of chimney fires.

INSTALLATION

4. The draft caused by the tendency for hot air to rise

will be increased with an interior chimney.

5. Using a fire screen at the extremity of the chimney

requires regular inspection to ensure that it is not

obstructed thus blocking the draft, and it should be

cleaned when used regularly.

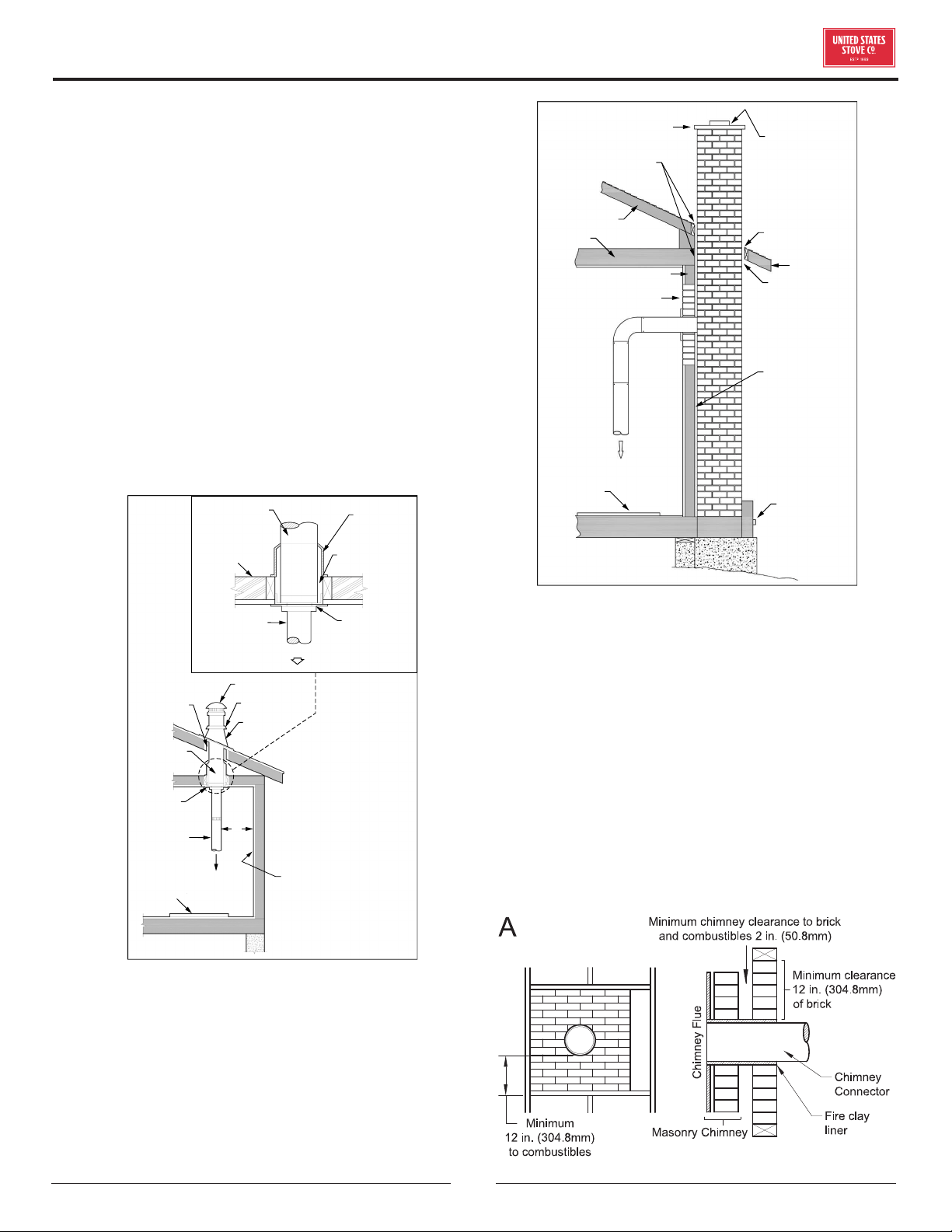

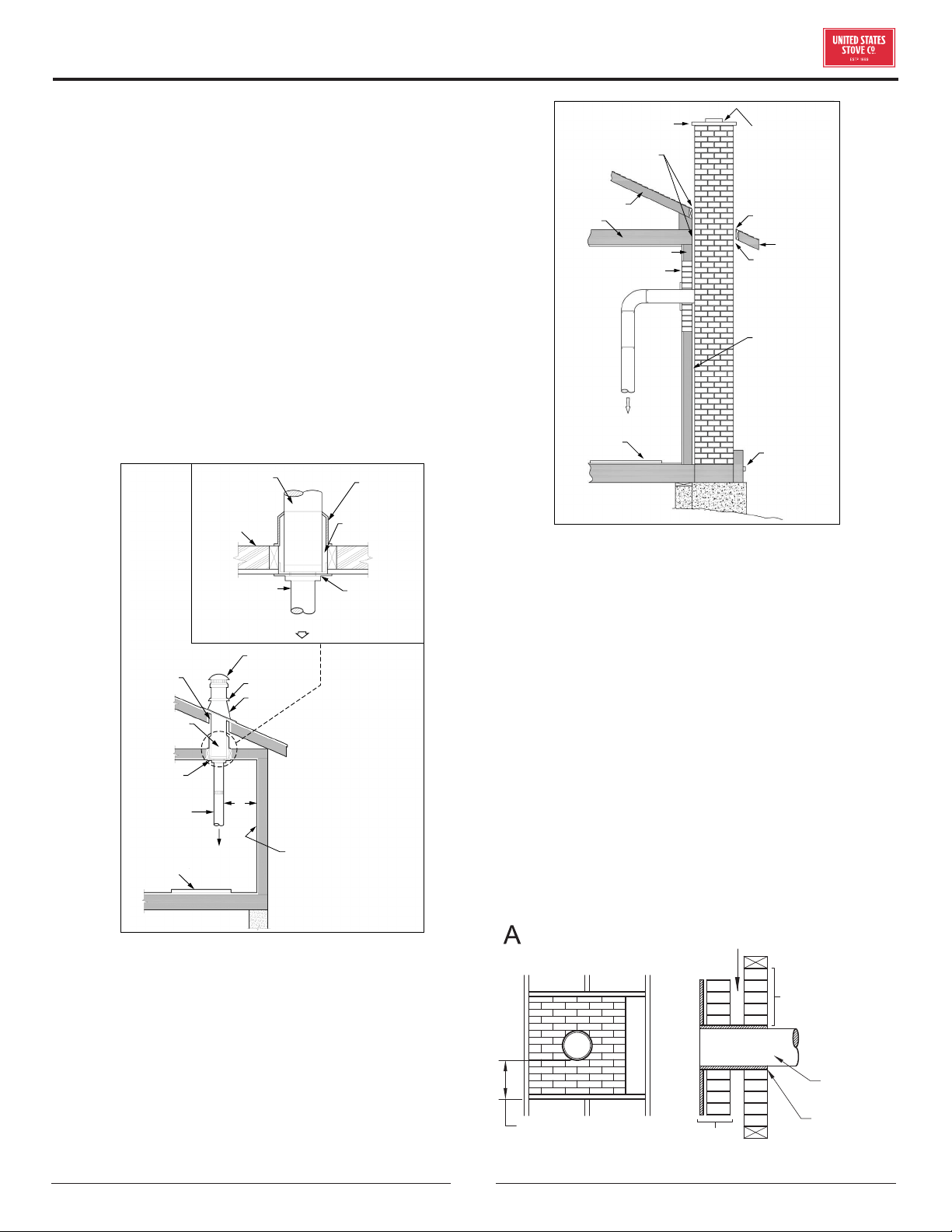

FACTORY BUILT CHIMNEY

When a metal prefabricated chimney is used, the

manufacturer’s installation instructions must be

followed. You must also purchase (from the same

manufacturer) and install the ceiling support package

or wall pass-through and “T” section package, firestops

(where needed), insulation shield, roof flashing, chimney

cap, etc. Maintain proper clearance to the structure as

recommended by the manufacturer. The chimney must be

the required height above the roof or other obstructions

for safety and proper draft operation.

Listed Cap

Maintain 2”

Clearance

Listed

Chimney

Ceiling

Support

Ceiling

Support

Chimney

Connector

* Refer to Clearance

to Combustibles

Combustible Wall

Floor

Protector

To Stove

Storm Collar

Flashing

Listed

Chimney

Attic

Insulation

Sheild

Specified

Clearance

Chimney

Connector

Combustible

Ceiling Joists

To Stove

MASONRY CHIMNEY

Ensure that a masonry chimney meets the minimum

standards of the National Fire Protection Association

(NFPA) by having it inspected by a professional. Make

sure there are no cracks, loose mortar or other signs

of deterioration and blockage. Be sure to the chimney

cleaned before the stove is installed and operated. When

connecting the stove through a combustible wall to a

masonry chimney, special methods are needed.

Sheathing

Airtight

Cleanout

Door

Floor

Protector

Thimble

12” of Brick

Combustible Wall

1” Clearance

with Firestop

Rafter

Concrete Cap

Flashing

To Stove

1” Clearance

Eave

Flashing

Fireclay Flue

Liner With

Airspace

COMBUSTIBLE WALL CHIMNEY

CONNECTOR PASSTHROUGHS

METHOD A - 12” (305 mm) Clearance to Combustible

Wall Member: Using a minimum thickness 3.5” (89 mm)

brick and a 5/8” (16 mm) minimum wall thickness clay

liner, construct a wall pass-through. The clay liner must

conform to ASTM C315 (Standard Specification for

Clay Fire Linings) or its equivalent. Keep a minimum of

12” (305 mm) of brick masonry between the clay liner

and wall combustibles. The clay liner shall run from the

brick masonry outer surface to the inner surface of the

chimney flue liner but not past the inner surface. Firmly

grout or cement the clay liner in place to the chimney flue

liner.

INSTALLATION

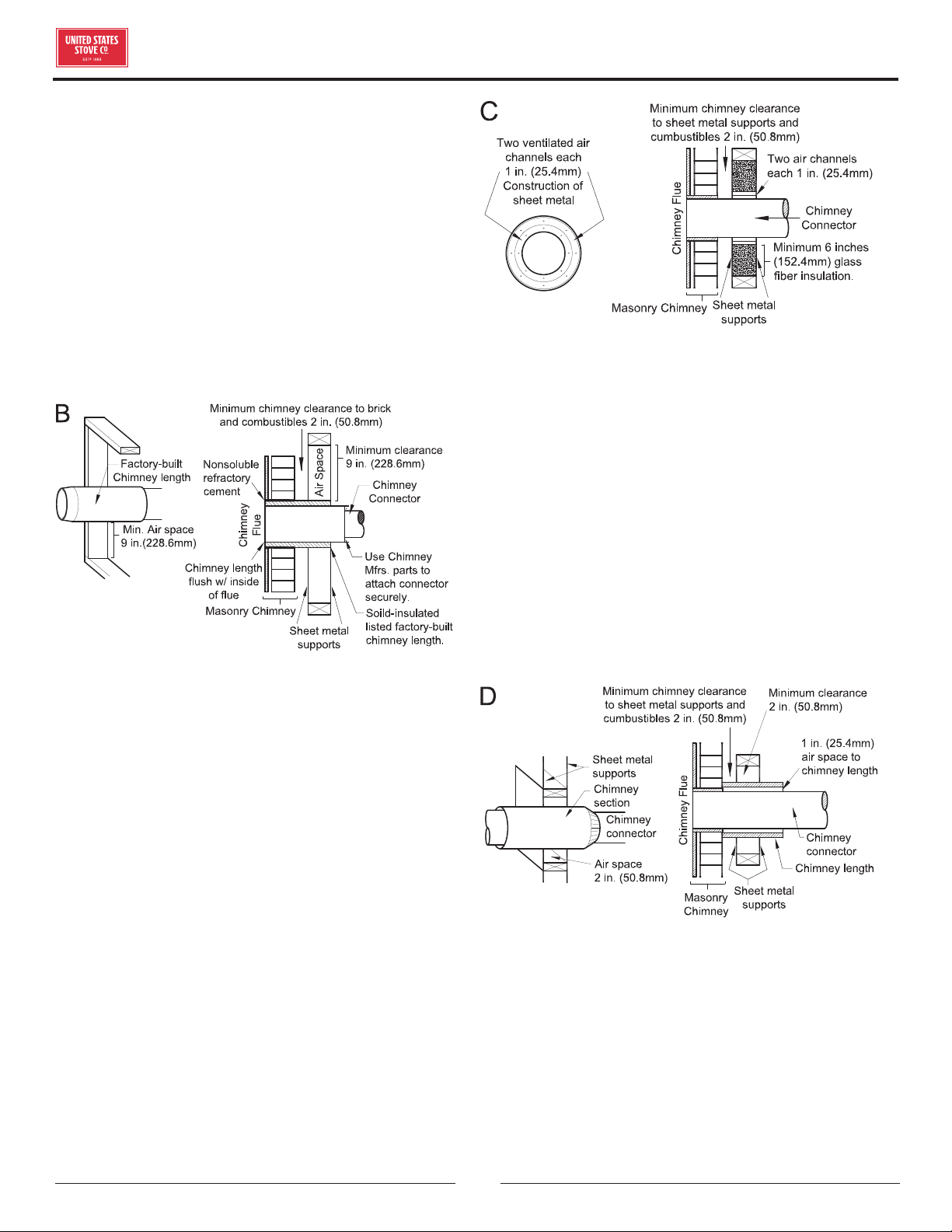

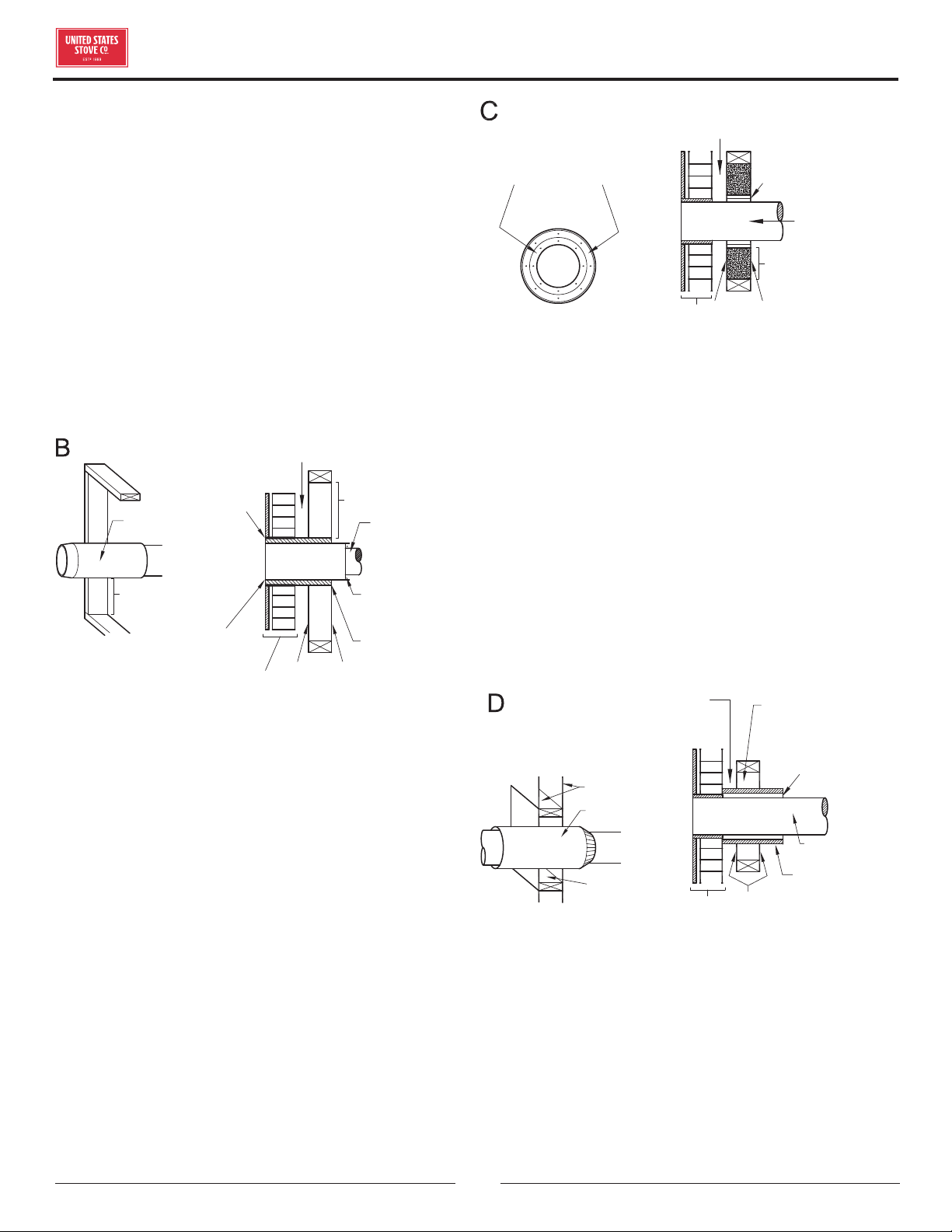

METHOD B - 9” (229 mm) Clearance to Combustible

Wall Member: Using a 6” (153 mm) inside diameter, listed,

factory-built Solid-Pak chimney section with insulation

of 1” (26 mm) or more, build a wall pass-through with a

minimum 9” (229 mm) air space between the outer wall

of the chimney length and wall combustibles. Use sheet

metal supports fastened securely to wall surfaces on

all sides, to maintain the 9” (229 mm) air space. When

fastening supports to chimney length, do not penetrate the

chimney liner (the inside wall of the Solid-Pak chimney).

The inner end of the Solid-Pak chimney section shall be

flush with the inside of the masonry chimney flue, and

sealed with a non-water soluble refractory cement. Use

this cement to also seal to the brick masonry penetration.

METHOD C - 6” (153 mm) Clearance to Combustible

Wall Member: Starting with a minimum 24 gage (.024”

[.61 mm]) 6” (153 mm) metal chimney connector, and

a minimum 24 gage ventilated wall thimble which has

two air channels of 1” (26 mm) each, construct a wall

pass-through. There shall be a minimum 6” (153 mm)

separation area containing fiberglass insulation, from the

outer surface of the wall thimble to wall combustibles.

Support the wall thimble, and cover its opening with a

24-gage minimum sheet metal support. Maintain the 6”

(153 mm) space. There should also be a support sized

to fit and hold the metal chimney connector. See that

the supports are fastened securely to wall surfaces on

all sides. Make sure fasteners used to secure the metal

chimney connector do not penetrate chimney flue liner.

METHOD D - 2” (51 mm) Clearance to Combustible

Wall Member: Start with a solid-pak listed factory

built chimney section at least 12” (304 mm) long, with

insulation of 1” (26 mm) or more, and an inside diameter

of 8” (2” [51 mm] larger than the 6” [153 mm] chimney

connector). Use this as a pass-through for a minimum

24-gauge single wall steel chimney connector. Keep

solid-pak section concentric with and spaced 1” (26mm)

o the chimney connector by way of sheet metal support

plates at both ends of chimney section. Cover opening

with and support chimney section on both sides with

24 gage minimum sheet metal supports. See that the

supports are fastened securely to wall surfaces on all

sides. Make sure fasteners used to secure chimney flue

line do not penetrate the inner liner.

NOTES:

• Connectors to a masonry chimney, excepting method

B, shall extend in one continuous section through the

wall pass-through system and the chimney wall, to but

not past the inner flue liner face.

• A chimney connector shall not pass through an attic or

roof space, closet or similar concealed space, or a floor,

or ceiling.

INSTALLATION

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

CAUTIONS: HOUSE FIRE HAZARDS

• DO NOT STORE WOOD ON FLOOR PROTECTOR,

UNDERNEATH STOVEPIPE(S) OR ANYWHERE

WITHIN CLEARANCES TO COMBUSTIBLE

SURFACES SPECIFIED FOR THIS APPLIANCE.

• NEVER OPERATE WITH SECONDARY TUBES,

FIBERBOARD, OR INSULATION REMOVED.

OPERATING SAFETY PRECAUTIONS

• NEVER OVERFIRE THIS APPLIANCE BY

BUILDING EXCESSIVELY HOT FIRES AS A

HOUSE/BUILDING FIRE MAY RESULT. YOU ARE

OVERFIRING THE APPLIANCE IF IT BEGINS TO

GLOW OR TURN RED.

• NEVER BUILD EXCESSIVELY LARGE FIRES IN

THIS TYPE OF APPLIANCE AS DAMAGE TO THE

FIREBOX OR SMOKE LEAKAGE MAY RESULT.

• DO NOT BUILD FIRE TOO CLOSE TO THE GLASS.

• HOT WHILE IN OPERATION. KEEP CHILDREN,

CLOTHING, AND FURNITURE AWAY. CONTACT

MAY CAUSE SKIN BURNS. DO NOT TOUCH THE

APPLIANCE UNTIL IT HAS COOLED.

• PROVIDE ADEQUATE AIR FOR COMBUSTION

TO THE ROOM WHERE THE APPLIANCE IS

INSTALLED.

• INSPECT CHIMNEY LINER EVERY 60 DAYS.

REPLACE LINER IMMEDIATELY IF IT IS RUSTING

OR LEAKING SMOKE INTO THE ROOM.

• ATTEMPTS TO ACHIEVE HEAT OUTPUT

RATES THAT EXCEED HEATER DESIGN

SPECIFICATIONS CAN RESULT IN PERMANENT

DAMAGE TO THE HEATER.

WARNING: EXPLOSION HAZARD

• NEVER USE CHEMICALS, GASOLINE, GASOLINE-

TYPE LANTERN FUEL, KEROSENE, CHARCOAL

LIGHTER FLUID, OR SIMILAR FLAMMABLE

LIQUIDS TO START OR “FRESHEN UP” A FIRE IN

THE APPLIANCE.

• KEEP ALL FLAMMABLE LIQUIDS, ESPECIALLY

GASOLINE, OUT OF THE VICINITY OF THE

APPLIANCE - WHETHER IN USE OR IN STORAGE.

WOOD STOVE UTILIZATION

Your heating appliance was designed to burn well

seasoned natural wood only; no other materials should

be burned. Any type of well seasoned natural wood

may be used in your stove, but specific varieties have

better energy yields than others. Higher eciencies and

lower emissions generally result when burning air dried

seasoned hardwoods, as compared to softwoods or too

green or freshly cut hardwoods. The following resources

can assist in learning the burn characteristics of various

species of wood:

http://firewoodresource.com/firewood-btu-ratings/; or

https://forestry.usu.edu/forest-products/wood-heating

The operation of this wood heater in a manner

inconsistent with the owner’s manual will void your

warranty and is also against federal regulations. Waste

and other flammable materials should not be burned in

your stove. DO NOT BURN:

1. Garbage;

2. Lawn clippings or yard waste;

3. Materials containing rubber, including tires;

4. Materials containing plastic;

5. Waste petroleum products, paints or paint thinners,

or asphalt products;

6. Materials containing asbestos;

7. Construction or demolition debris;

8. Railroad ties or pressure-treated wood;

9. Manure or animal remains;

10. Saltwater driftwood or other previously salt water-

saturated materials;

11. Unseasoned wood; or

12. Paper products, cardboard, plywood, or particleboard.

The prohibition against burning these materials does

not prohibit the use of fire starters made from paper,

cardboard, sawdust, wax, and similar substances to

start a fire in an aected wood heater.

Burning these materials may result in the release of toxic

fumes or render the heater ineective and cause smoke.

Deadwood lying on the forest floor should be considered

wet and requires full seasoning time. Standing deadwood

can usually be considered to be about 2/3 seasoned.

Smaller pieces of wood will dry faster. All logs exceeding

6” in diameter should be split. The wood should not be

stored directly on the ground. Air should circulate through

OPERATION INSTRUCTIONS

the logs. A 24” to 48” air space should be left between

each row of logs, which should be placed in the sunniest

location possible. The upper layer of wood should be

protected from the element but not the sides. A good

indicator of if the wood is ready to burn is to check the

piece ends. If cracks are radiating in all directions from

the center then the wood should be dry enough to burn.

If your wood sizzles in the fire, even though the surface

is dry, it may not be fully cured and should be seasoned

longer.

It is EXTREMELY IMPORTANT that you use DRY WOOD

only in your wood stove. The wood should have dried

for 9 to 15 months, such that the humidity content (in

weight) is reduced below 20% of the weight of the log.

It is very important to keep in mind that even if the wood

has been cut for one, two, or even more years, it is not

necessarily dry, if it has been stored in poor conditions.

Under extreme conditions, it may rot instead of drying.

This point cannot be overstressed; the vast majority of

the problems related to the operation of a wood stove is

caused by the fact that the wood used was too damp or

had dried in poor conditions. These problems can be:

• ignition problems

• creosote build-up causing chimney fires

• low energy yield

• blackened windows

• incomplete log combustion

Do not burn manufactured logs

made of wax impregnated sawdust

or logs with any chemical additives.

Manufactured logs made of 100%

compressed sawdust can be burned,

but be careful burning too much of

these logs at the same time. Start with one manufactured

log and see how the stove reacts. You can increase the

number of logs burned at a time but make sure the

temperature never rises higher than 475 °F (246 °C) on a

magnetic thermometer for installation on single wall stove

pipes or 900 °F (482 °C) on a probe thermometer for

installation on double wall stove pipe. The thermometer

should be placed about 18” (457 mm) above the stove.

Higher temperatures can lead to overheat and damage

your stove.

TESTING YOUR WOOD

• When the stove is thoroughly warmed, place one piece

of split wood (about five inches in diameter) parallel to

the door on the bed of red embers.

• Keep the air control fully open and close the door. If

the wood ignites within 90 seconds from the time it

was placed in the stove, your wood is correctly dried. If

ignition takes longer, your wood is damp.

• If your wood hisses and water or vapor escapes at

the ends of the piece, your wood is soaked or freshly

cut (green). Do not use this wood in your stove. Large

amounts of creosote could be deposited in your

chimney, creating potential conditions for a chimney

fire.

TAMPER WARNING

This wood heater has a manufacturer-set minimum low

burn rate that must not be altered. It is against federal

regulations to alter this setting or otherwise operate this

wood heater in a manner inconsistent with operating

instructions in this manual.

EFFICIENCIES

Eciencies can be based on either the lower heating

value (LHV) or the higher heating value (HHV) of the

fuel. The lower heating value is when water leaves the

combustion process as a vapor, in the case of woodstoves

the moisture in the wood being burned leaves the stove

as a vapor. The higher heating value is when water leaves

the combustion process completely condensed. In the

case of woodstoves this would assume the exhaust gases

are room temperature when leaving the system, and

therefore calculations using this heating value consider

the heat going up the chimney as lost energy. Therefore,

eciency calculated using the lower heating value of

wood will be higher than eciency calculated using the

higher heating value. The best way to achieve optimum

eciencies is to learn the burn characteristic of you

appliance and burn well-seasoned wood. Higher burn

rates are not always the best heating burn rates; after a

good fire is established a lower burn rate may be a better

option for ecient heating. A lower burn rate slows the

flow of usable heat out of the home through the chimney,

and it also consumes less wood.

NOTICE  INITIAL BURNS TO CURE PAINT

BECAUSE OF THE HIGH OPERATING TEMPERATURES,

THIS APPLIANCE IS COATED WITH A SPECIAL HIGH

TEMP PAINT WHICH REQUIRES A SERIES OF LOW TO

MEDIUM BURNS TO FULLY CURE FOR DURABILITY

AND A LIFETIME OF SERVICE.

Proper curing of the high-temp paint requires a series of

three initial burns. The appliance should be allowed to

cool o between each burn. The first two burns should

be small fires and low temperatures (250°F) for a

duration of 20 minutes each. The third fire should be at

a temperature of approximately 500°F for 20 minutes.

OPERATION INSTRUCTIONS

Provide adequate cross ventilation to clear any smoke or

odor caused by initial firings.

Notice: Use solid wood fuel only! Do not burn garbage,

or flammable fluids. Do not use coal. This appliance

is not designed to accommodate the air flow (draft)

required to properly burn coal or coal products. Do

not elevate the fire using grates or irons. Build the fire

directly on the firebrick.

FUELING INSTRUCTIONS

This wood stove has been certified by the US EPA

to meet strict 2020 guidelines. To ensure this unit

produces the optimal minimum emissions it is critical

that only well-seasoned cordwood is burned (see the

“Fuel Recommendations” section of this manual).

Burning unseasoned wet wood only hurts your stoves

eciency and leads to accelerated creosote buildup in

your chimney. Be considerate of the environment and

only burn dry wood.

CAUTION:

DO NOT LEAVE APPLIANCE UNATTENDED THE

WITH DOOR OPEN.

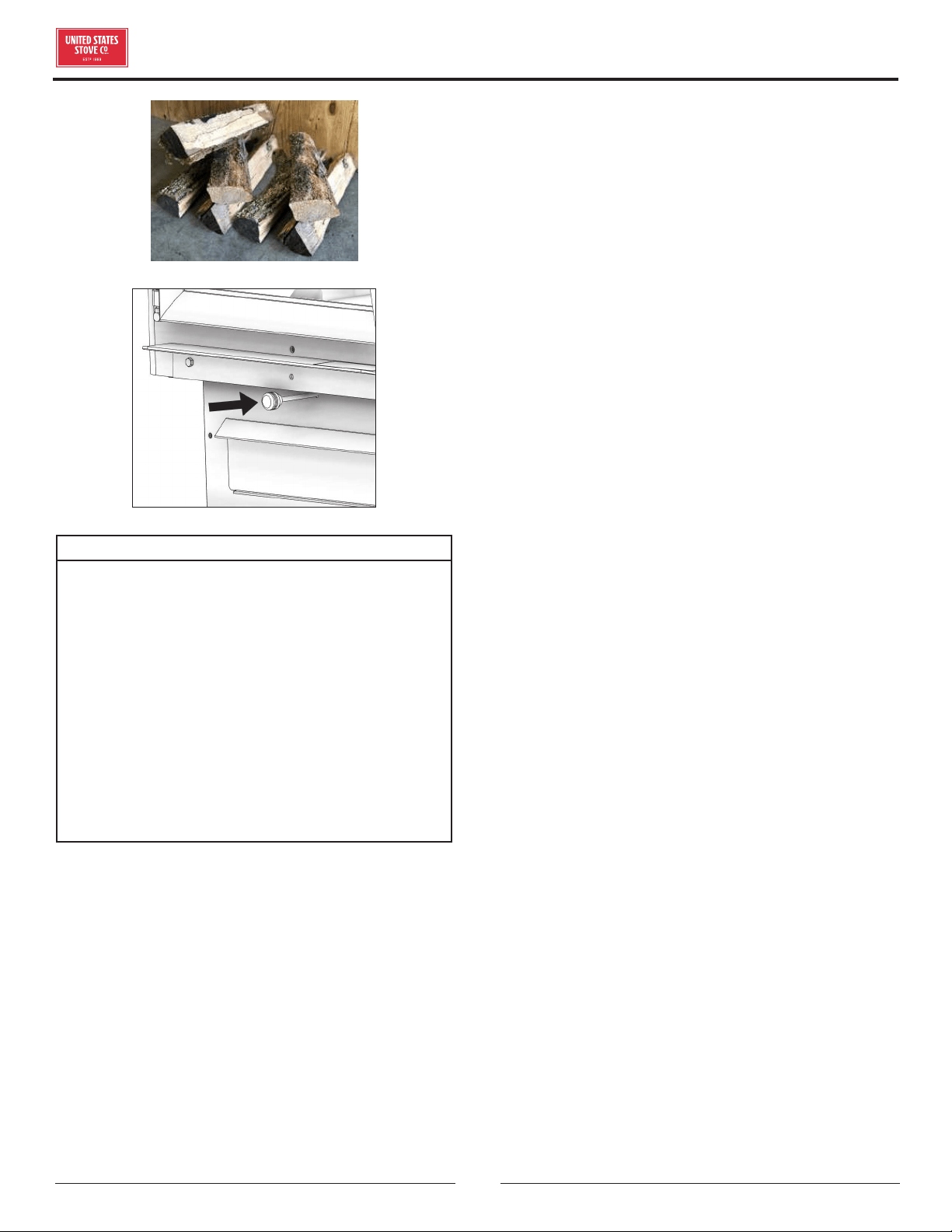

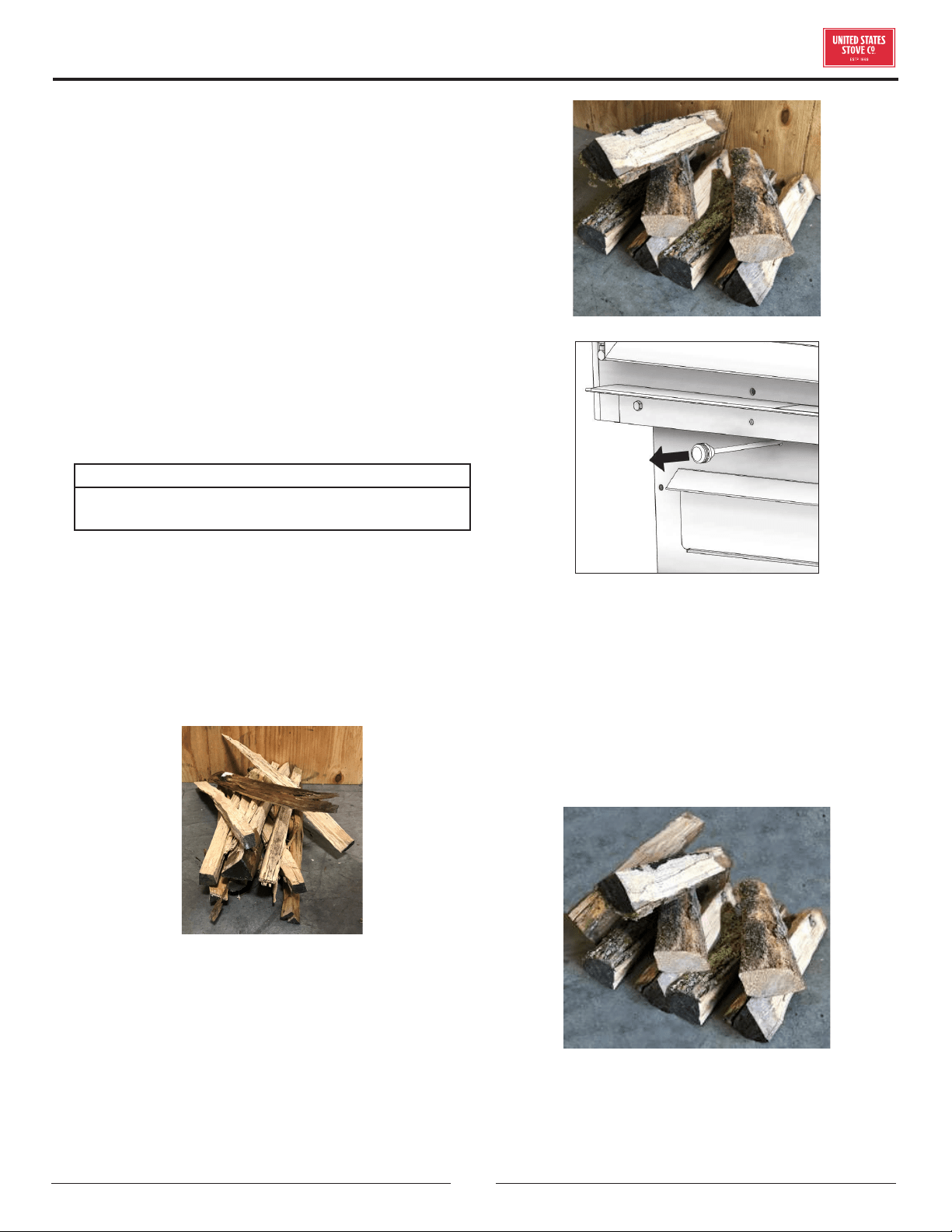

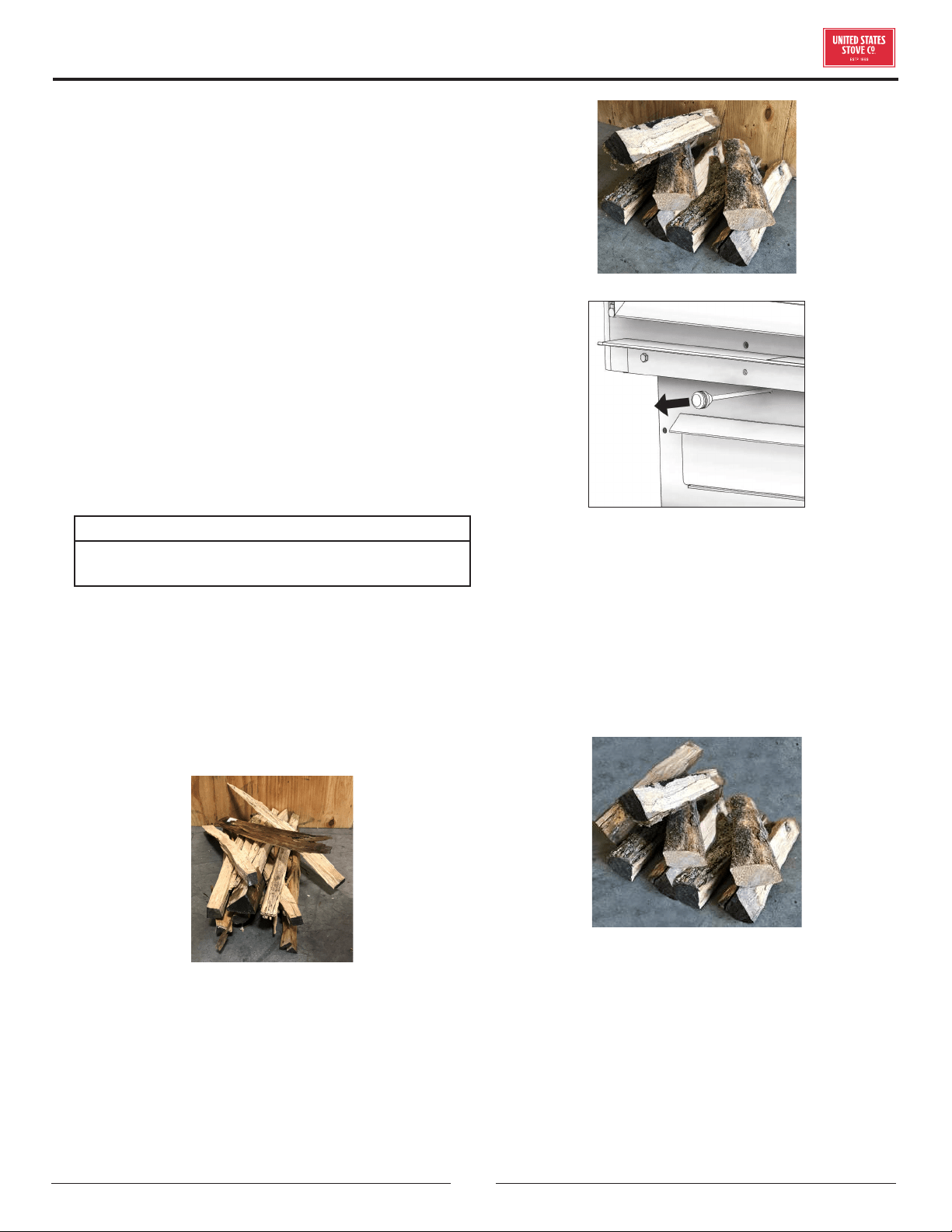

For a cold start-up, place 4 to 5 pieces of newspaper into

the firebox. On top of the newspaper, lay 4 lbs of kindling

in random placement to ensure airflow through the

kindling. On top of the kindling, place approximately 7 lbs

of small pieces of cordwood. NOTE: Use smaller pieces of

wood during start-up and a high burn rate to increase the

stove temperature.

7 lb

Pull the air control out fully. Light the newspaper and

leave the door slightly open for about a minute. NOTE:

You may have to leave it open a bit longer, depending

on your chimney height and outdoor conditions. After

about a minute (or once your fire is well started) close

the door and allow the kindling to ignite. Once the kindling

has burned down to a starter coal bed, load the unit with

approximately 29 lbs of fuel for the first high burn load.

29 lbs

HIGH

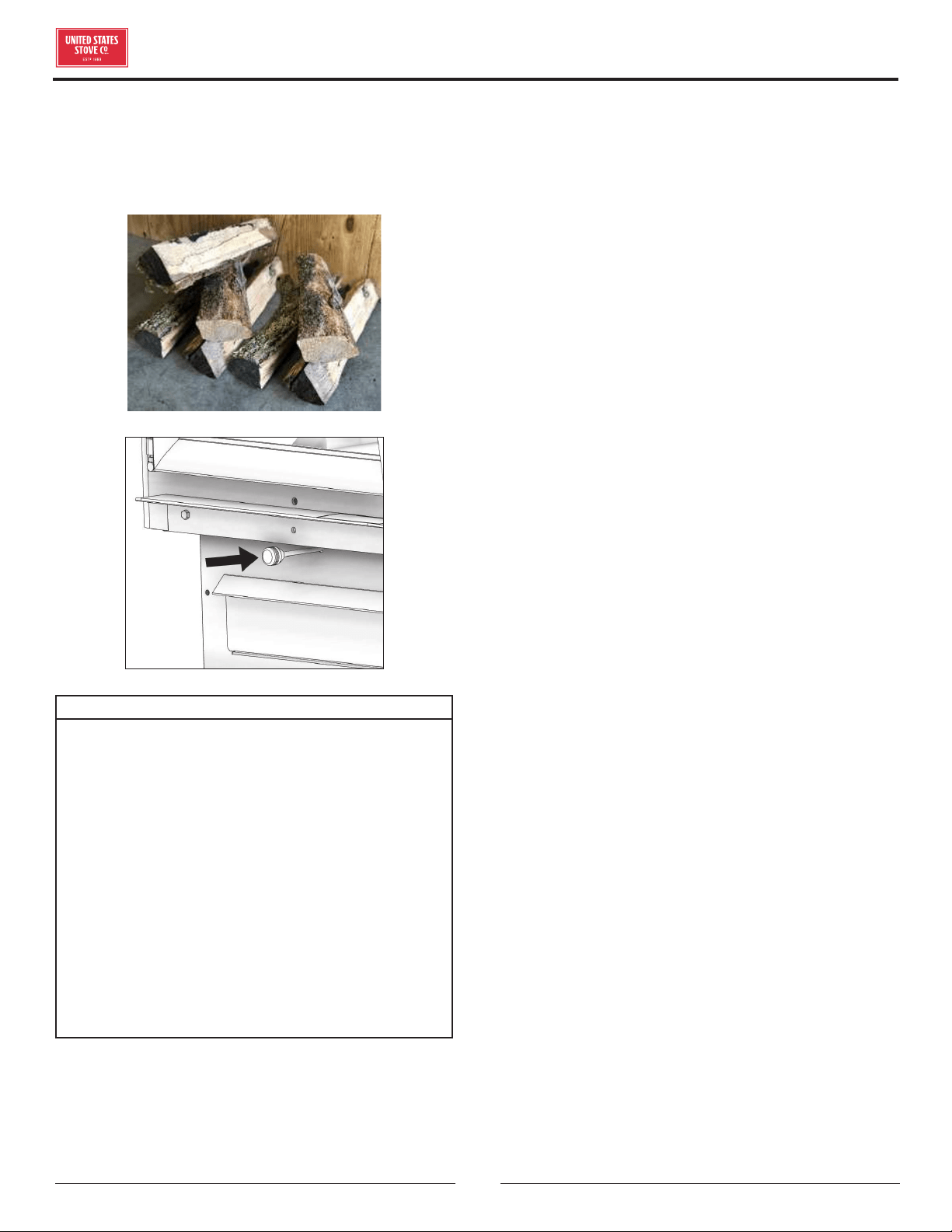

After the first high burn load and the stove is well warmed

up, adjust the unit as needed for a medium or low burn

setting. For a medium burn, once the high burn fuel load

is burned down to an established coal bed, load the unit

with 34 lbs of cordwood and close the door immediately.

Leave the air control fully open (in the “HI” position) for

5 minutes. After 5 minutes push in the air control to the

medium position (midway between the “Low” and “Hi”

position).

34 lbs

For a low burn setting once the high burn (or medium)

fuel load is burned down to an established coal bed,

load the unit with 32 lbs of cordwood and close the door

immediately. Leave the air control fully open (in the

“HI” position) for 4.5 minutes then close halfway. After

15 minutes begin to push the air control in to the “Low”

postion (air control fully pushed in). NOTE: Do not close

the air too quickly. Closing the air too quickly will cause

the unit to smoke.

OPERATION INSTRUCTIONS

32 lbs

LOW

WARNINGS:

• NEVER OVERFIRE YOUR STOVE. IF ANY PART

OF THE STOVE STARTS TO GLOW RED, OVER

FIRING IS HAPPENING. READJUST THE AIR

INTAKE CONTROL AT A LOWER SETTING.

• THE INSTALLATION OF A LOG CRADLE OR

GRATES IS NOT RECOMMENDED IN YOUR WOOD

STOVE. BUILD FIRE DIRECTLY ON FIREBRICK.

• NEVER PUT WOOD ABOVE THE FIREBRICK

LINING OF THE FIREBOX.

• ATTEMPTS TO ACHIEVE HEAT OUTPUT

RATES THAT EXCEED HEATER DESIGN

SPECIFICATIONS CAN RESULT IN PERMANENT

DAMAGE TO THE HEATER.

VISIBLE SMOKE

The amount of visible smoke being produced can be

an eective method of determining how eciently the

combustion process is taking place in the given settings.

Visible smoke consists of unburned fuel and moisture

leaving your stove. Learn to adjust the air settings of your

specific unit to produce the smallest amount of visible

smoke. Wood that has not been seasoned properly and

has a high wood moisture content will produce excess

visible smoke and burn poorly.

AIR TUBES

The air tubes assembled in this unit are designed to

provide an accurate mix of secondary air to ensure the

highest eciency. Any damage or deterioration of these

tubes may reduce the eciency of combustion. The air

tubes are held in position by screws or snap pins. Locate

these to either side of the tube and remove it to allow the

tube to be removed and replaced.

BLOWER OPERATION

The variable-speed blower circulates air warmed by the

firebox into the living area to distribute the heat more

evenly. The blower control knob is located on the side

of the blower housing. Turn the knob clockwise to turn

the blower on. The speed is controlled by turning the

knob clockwise for slower speeds and counter-clockwise

for faster speeds. To turn the blower o, turn the speed

control knob fully counter-clockwise. It is recommended

to turn the blower o when the unit is not in operation.

The blower should be removed at the beginning of every

“burn” season and air-blown clean, removing any dust or

build-up.

OPERATION INSTRUCTIONS

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

CHIMNEY MAINTENANCE

CAUTION:

DO NOT OVERFIRE APPLIANCE. YOU ARE

OVERFIRING IF ANY PART OF THE APPLIANCE

GLOWS RED. CLOSE THE DOOR AND SHUT DAMPER

IMMEDIATELY TO REDUCE THE AIR SUPPLY AND

SLOW DOWN THE FIRE.

CAUTION:

SLOW BURNING FIRES FOR EXTENDED USE OR

BURNING GREEN WOOD MAY CAUSE EXCESSIVE

CREOSOTE BUILD-UP. IGNITION OF CREOSOTE

OR OVERFIRING COULD CAUSE A CHIMNEY

FIRE. CHIMNEY FIRES BURN EXTREMELY HOT

AND MAY IGNITE SURROUNDING COMBUSTIBLE

MATERIALS. IN CASE OF A CHIMNEY FIRE, CALL

THE FIRE DEPARTMENT IMMEDIATELY!

CREOSOTE FORMATION AND NEED FOR

REMOVAL

When wood is burned slowly, it produces tar and other

organic vapors, which combine with expelled moisture

to form creosote. The creosote vapors condense in the

relatively cool chimney flue of a slow-burning fire. As a

result, creosote residue accumulates on the flue lining.

When ignited this creosote makes an extremely high

temper fire. The chimney connector and chimney should

be inspected at least once every two months during the

heating season to determine if a creosote build-up has

occurred. If creosote has accumulated (3 mm or more),

it should be removed to reduce the risk of a chimney fire.

We strongly recommend that you install a magnetic

thermometer on your smoke exhaust pipe, approximately

18” above the stove. This thermometer will indicate the

temperature of your gas exhaust fumes within the smoke

exhaust system. The ideal temperature for these gases

is somewhere between 275°F and 500°F. Below these

temperatures, the build-up of creosote is promoted.

Above 500°F, heat is wasted since a too large quantity is

lost into the atmosphere.

TO PREVENT CREOSOTE BUILD UP

• Always burn dry wood. This allows clean burns and

higher chimney temperatures, therefore less creosote

deposit.

• Leave the air control fully open for about 5 min. every

time you reload the stove to bring it back to proper

operating temperatures. The secondary combustion

can only take place if the firebox is hot enough.

• Always check for creosote deposit once every two

months and have your chimney cleaned at least once

a year.

• If a chimney or creosote fire occurs, close all dampers

immediately. Wait for the fire to go out and the heater

to cool, then inspect the chimney for damage. If no

damage results, perform a chimney cleaning to ensure

no more creosote deposits is remaining in the chimney.

CAUTION:

A CHIMNEY FIRE MAY CAUSE IGNITION OF WALL

STUDS OR RAFTERS WHICH WERE ASSUMED TO

BE A SAFE DISTANCE AWAY FROM THE CHIMNEY.

IF A CHIMNEY FIRE OCCURS, HAVE YOUR

CHIMNEY INSPECTED BY A QUALIFIED EXPERT

BEFORE USING AGAIN.

ASH REMOVAL & DISPOSAL

Whenever ashes get 3 to 4 inches deep in your firebox or

ash pan, and when the fire has burned down and cooled,

remove excess ashes. Leave an ash bed approximately

1 inch deep on the firebox bottom to help maintain a

hot charcoal bed. Ashes should be placed in a metal

container with a tight-fitting lid. The closed container of

ashes should be placed on a non-combustible floor or the

ground, away from all combustible materials, pending

final disposal. The ashes should be retained in the closed

container until all cinders have thoroughly cooled.

CAUTIONS:

• ASHES COULD CONTAIN HOT EMBERS EVEN

AFTER TWO DAYS WITHOUT OPERATING THE

STOVE.

• THE ASH PAN CAN BECOME VERY HOT. WEAR

GLOVES TO PREVENT INJURY.

• NEVER BURN THE STOVE WITH THE ASH TRAP

OPEN. THIS WOULD RESULT IN OVER FIRING

THE STOVE. DAMAGE TO THE STOVE AND EVEN

HOUSE FIRE MAY RESULT.

SMOKE & CO MONITORS

Burning wood naturally produces smoke and carbon

monoxide(CO) emissions. CO is a poisonous gas when

exposed to elevated concentrations for extended

periods. While the modern combustion systems in

heaters drastically reduce the amount of CO emitted

out the chimney, exposure to the gases in closed or

confined areas can be dangerous. Make sure your stove

gaskets and chimney joints are in good working order

and sealing properly to ensure unintended exposure. It is

recommended that you use both smoke and CO monitors

in areas having the potential to generate CO.

GLASS CARE

• Inspect and clean the glass regularly to detect any

cracks. If you spot one, turn the stove o immediately.

Do not abuse the glass door by striking or slamming

shut. Do not use the stove if the glass is broken.

• If the glass on your stove breaks, replace only with

the glass supplied from your heater dealer. Never

substitute other materials for the glass.

• To replace the glass, remove the screws retaining the

glass moldings inside the door. Remove the moldings

and replace the damaged piece with a new one.

Perform the procedure backward after replacing it.

When replacing the glass, you should change the glass

gasket to make sure you keep it sealed.

• Never wash the glass with a product that may scratch.

Use a specialized product, available in the stores where

wood stoves are sold. The glass should be washed only

when cold.

GASKET CARE

WARNING:

NEVER OPERATE THE STOVE WITHOUT A GASKET

OR WITH A BROKEN ONE. DAMAGE TO THE STOVE

OR EVEN HOUSE FIRE MAY RESULT.

This unit’s door uses a 3/4” diameter rope gasket. It is

recommended that you change the door gasket (which

makes your stove door air tight) once a year, in order

to ensure good control over the combustion, maximum

eciency and security. To change the door gasket, simply

remove the damaged one. Carefully clean the available

gasket groove, apply a high temperature silicone sold for

this purpose, and install the new gasket. You may light

up your stove again approximately 24 hours after having

completed this operation.

For Parts Assistance Call: 800-750-2723 Ext 5051 or Email: parts@usstove.com

The information in this owner’s manual is specific to your unit. When ordering replacement parts the information

in this manual will help to ensure the correct items are ordered. Before contacting customer service write down the

model number and the serial number of this unit. That information can be found on the certification label attached

to the back of the unit. Other information that may be needed would be the part number and part description of the

item(s) in question. Part numbers and descriptions can be found in the “Repair Parts” section of this manual. Once

this information has been gathered you can contact customer service by phone 1-800-750-2723 Ext 5051 or Email

parts@usstove.com.

Model Information

Model Number

Serial Number

HOW TO ORDER REPAIR PARTS

CHIMNEY MAINTENANCE

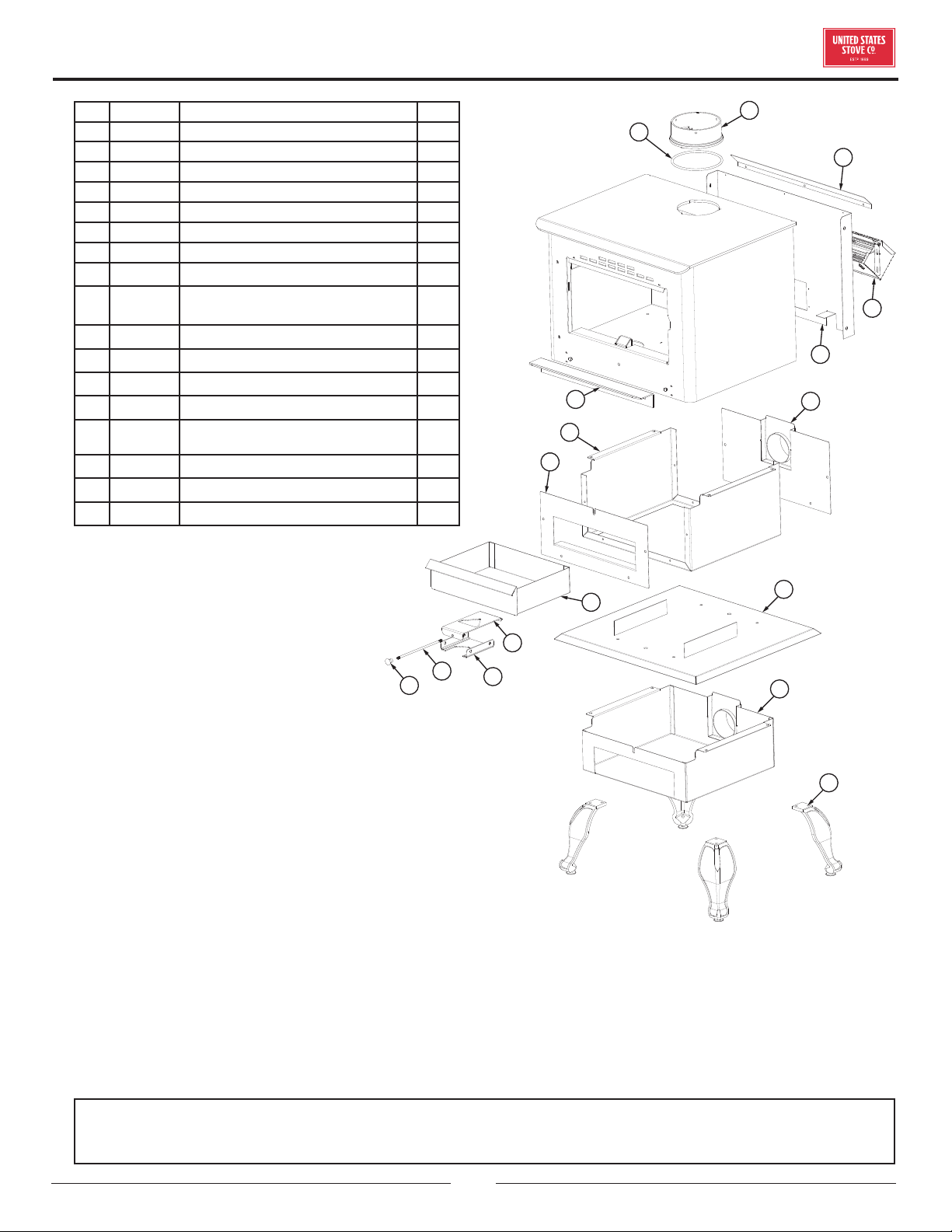

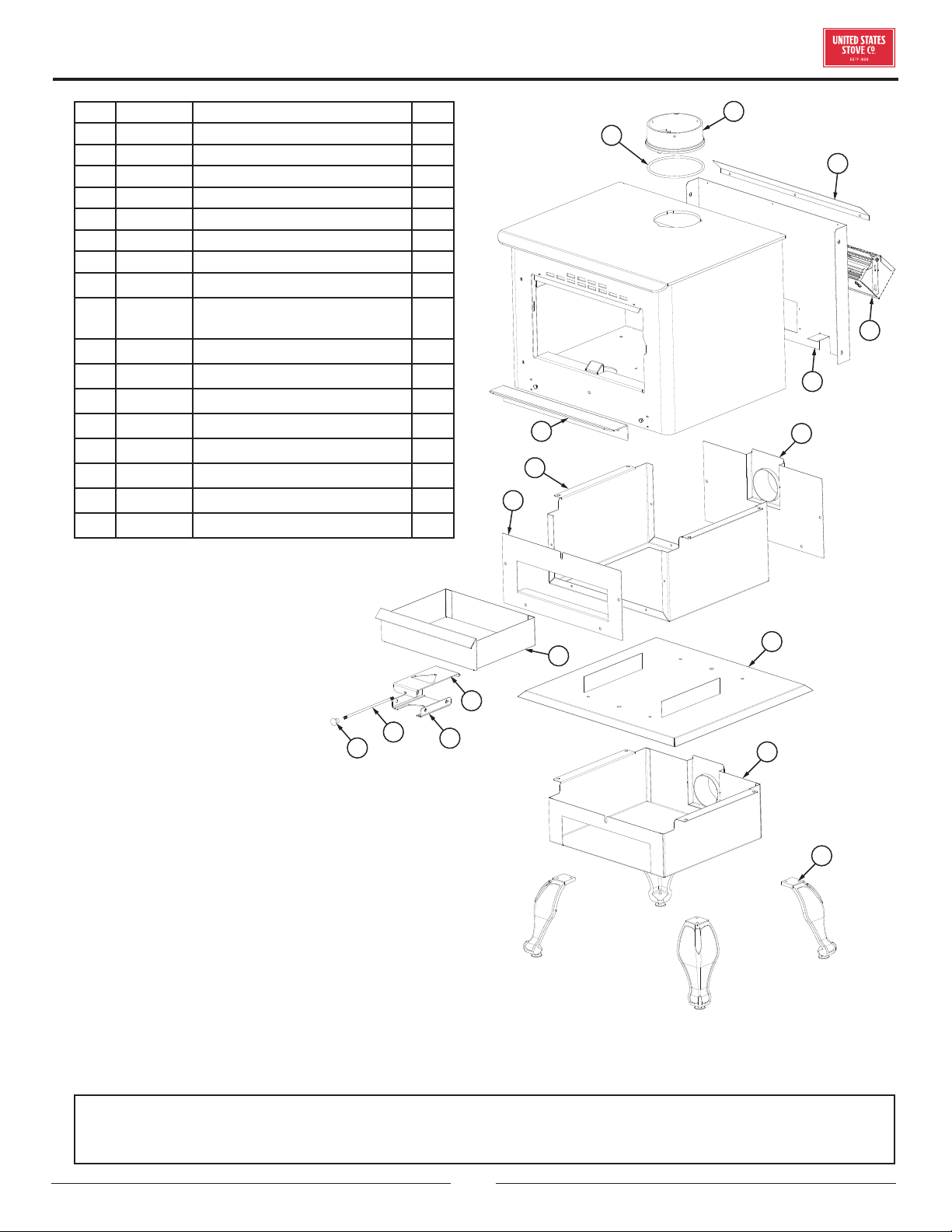

Key Part # Description Qty

1 40292A 6” Flue Collar 1

2 88042 1/4” Rope Gasket 1

3 25845 Air Deflector 1

4 891492 Blower Assembly (B36) 1

5 26060 Rear Shield 1

6 610926 Rear Ashpan

(US2500E-BP) 1

7 29243 Pedestal (US2500E-BP) 1

8 29065 Pedestal Front (US2500E-BP) 1

9 610969

Pedestal Base Weldment

(US2500E-BP)

10 610968 Ashpan Housing (US2500E-BL) 1

11 40566 Cast Iron Leg (US2500E-BL) 4

12 25826 Hearth Plate 1

13 29216 Ash Pan 1

14 610068 Damper Slide Weldment 1

15 610066 Slide Retainer Weldment 1

16 86954 Damper Rod 1

17 891987 Plastic Knob 1

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING ORIGINAL

MANUFACTURERS PARTS PURCHASED THROUGH YOUR DEALER OR DIRECTLY FROM THE APPLIANCE

MANUFACTURER. USE OF THIRD PARTY COMPONENTS WILL VOID THE WARRANTY.

To order parts:

Call 1-800-750-2723 Ext 5051 or

Email to: parts@usstove.com

REPAIR PARTS

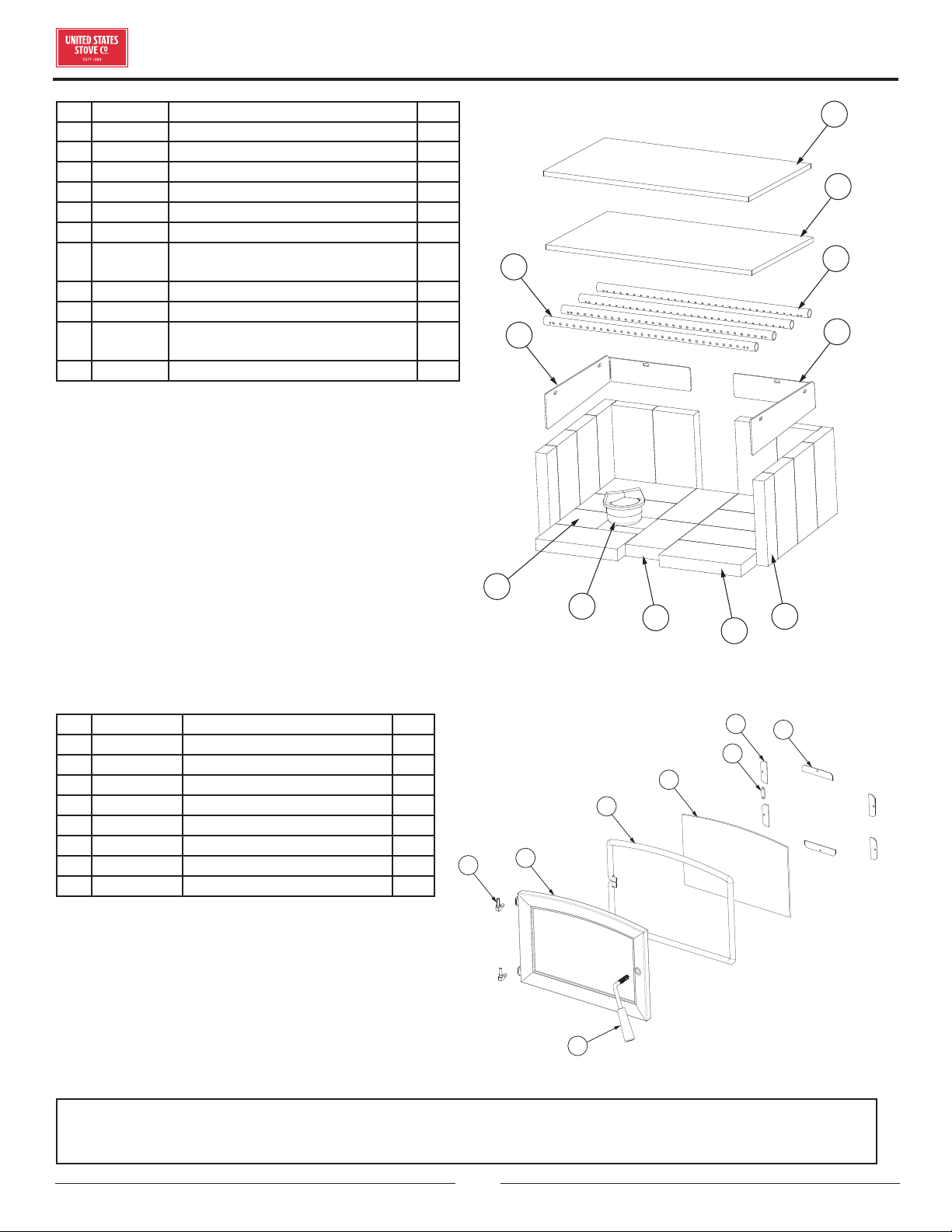

Key Part # Description Qty

1 88325 Kao Wool Blanket 1

2 88138 Ceramic Fiber Board 1

3 86643 Secondary Air Tube (Ø5/32) 2

4 29247 Right Brick Panel 1

5 86645 Secondary Air Tube (Ø7/32) 2

6 29248 Left Brick Panel 1

7 24103A Half Firebrick Pumice (4-1/2 X 4-1/2) 1

8 40561 Ash Plug 1

9 891530A Firebrick (4.5 X 7.5 X 1.25) 1

10 89066A Firebrick Pumice (4-1/2 X 9) 18

11 891414A Half Firebrick 2

Key Part # Description Qty

1 893240-US Complete Door Handle 1

2 891373 Door Hinge Pad 2

3 40585 Large Viewing Glass Door 1

4 88082 3/4” Round Rope Gasket-Blk 1

5 892204 Glass 1

6 26314 Gasket Clamp 1

7 26312 Side Glass Clamp 4

8 26311 Bottom Glass Clamp 1

To order parts:

Call 1-800-750-2723 Ext 5051 or

Email to: parts@usstove.com

To order parts:

Call 1-800-750-2723 Ext 5051 or

Email to: parts@usstove.com

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING ORIGINAL

MANUFACTURERS PARTS PURCHASED THROUGH YOUR DEALER OR DIRECTLY FROM THE APPLIANCE

MANUFACTURER. USE OF THIRD PARTY COMPONENTS WILL VOID THE WARRANTY.

REPAIR PARTS

It is recommended that your heating system is serviced regularly and that the appropriate Service Interval Record is

completed.

SERVICE PROVIDER

Before completing the appropriate Service Record below, please ensure you have carried out the service as described in

the manufacturer’s instructions. Always use the manufacturer's specified spare part when replacement is necessary.

Service 01 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 03 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 05 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 07 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 02 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 04 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 06 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 08 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

SERVICE RECORD

NOTES

Il est recommandé que votre système de chauage est desservi régulièrement et que le Service Interval enregistrement approprié

est terminée.

FOURNISSEUR DE SERVICES

Avant de terminer l’enregistrement de service approprié ci-dessous, s’il vous plaît vous assurer que vous avez eectué le service tel

que décrit dans le les instructions du fabricant. Toujours utiliser pièce de rechange indiquée par le fabricant lors de remplacement

est nécessaire.

Service de 01 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _________________________________

Service de 03 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _________________________________

Service de 05 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _________________________________

Service de 07 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _________________________________

Service de 02 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _________________________________

Service de 04 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _________________________________

Service de 06 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _________________________________

Service de 08 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _________________________________

ENREGISTREMENT DE SERVICE

POUR CONSERVER LA COUVERTURE DE LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS PAR DES

PIÈCES D’ORIGINE DU FABRICANT ACHETÉS AUPRÈS DE VOTRE DÉPOSITAIRE OU DIRECTEMENT AUPRÈS DU

FABRICANT DE L’APPAREIL. L’UTILISATION DE COMPOSANTS DE TIERS ANNULE LA GARANTIE.

Clé Partie Description Qté

1 88325 Couverture en laine Kao 1

2 88138 Panneau de fibres de céramique 1

3 86643 Tube à air secondaire (Ø5 / 32) 2

4 29247 Panneau de brique droit 1

5 86645 Tube à air secondaire (Ø7 / 32) 2

6 29248 Panneau de brique gauche 1

7 24103A

Demi pierre ponce brique réfractaire

(4-1 / 2 x 4-1 / 2)

8 40561 Bouchon de cendre 1

9 891530A Brique réfractaire (4,5 x 7,5 x 1,25) 1

10 89066A

Pierre ponce brique réfractaire (4-1

/ 2 x 9)

11 891414A Demi brique réfractaire 2

Clé Partie Description Qté

1 893240-US Poignée de porte complète 1

2 891373 Patte de charnière de porte 2

3 40585 Grande porte vitrée 1

4 88082 Joint de corde ronde 3/4 - noir 1

5 892204 Verre 1

6 26314 Joint de serrage 1

7 26312 Pince de verre latérale 4

8 26311 Pince de verre inférieure 1

PIÈCES DE RECHANGE

Pour commander des pièces:

Appelez le 1-800-750-2723 Ext 5051 ou

Envoyez un courriel à: parts@usstove.com

Pour commander des pièces:

Appelez le 1-800-750-2723 Ext 5051 ou

Envoyez un courriel à: parts@usstove.com

POUR CONSERVER LA COUVERTURE DE LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS PAR DES

PIÈCES D’ORIGINE DU FABRICANT ACHETÉS AUPRÈS DE VOTRE DÉPOSITAIRE OU DIRECTEMENT AUPRÈS DU

FABRICANT DE L’APPAREIL. L’UTILISATION DE COMPOSANTS DE TIERS ANNULE LA GARANTIE.

Clé Partie Description Qté

1 40292A Collier de cheminée de 6 po 1

2 88042 Joint de corde 1/4 po 1

3 25845 Déflecteur d'air 1

4 891492 Ensemble ventilateur (B36) 1

5 26060 Bouclier arrière 1

6 610926 Cendrier arrière

(US2500E-BP) 1

7 29243 Piédestal (US2500E-BP) 1

8 29065 Front de piédestal

(US2500E-BP) 1

9 610969

Soudure de la base du piédestal

(US2500E-BP)

10 610968 Logement Ashpan

(US2500E-BL) 1

11 40566 Pied en fonte

(US2500E-BL) 4

12 25826 Plaque de foyer 1

13 29216 Cendrier 1

14 610068 Soudure de glissière d'amortisseur 1

15 610066 Soudure de retenue de glissière 1

16 86954 Tige amortisseur 1

17 891987 Bouton en plastique 1

PIÈCES DE RECHANGE

Pour commander des pièces:

Appelez le 1-800-750-2723 Ext 5051 ou

Envoyez un courriel à: parts@usstove.com

COMMANDE DE PIÈCES DE RECHANGE

Les informations contenues dans ce manuel du propriétaire sont spécifiques à votre appareil. Lors de la commande de pièces de

rechange, les informations contenues dans ce manuel vous aideront à vous assurer que les bons articles sont commandés. Avant

de contacter le service client, notez le numéro de modèle et le numéro de série de cet appareil. Cette information se trouve sur

l’étiquette de certification apposée à l’arrière de l’appareil. D’autres informations qui pourraient être nécessaires sont le numéro de

pièce et la description de l’article en question. Les références et les descriptions se trouvent dans la section «Pièces de réparation»

de ce manuel. Une fois ces informations recueillies, vous pouvez contacter le service client par téléphone au 1-800-750-2723,

poste 5051 ou par e-mail à parts@usstove.com.

Informations sur le modèle

Numéro de modèle

Numéro de série

POUR L’ASSISTANCE SUR LES PIÈCES, APPELEZ LE 8007502723, POSTE 5051 OU PAR

COURRIEL: PARTSUSSTOVE.COM

ENTRETIEN DE LA CHEMINÉE

DÉTECTEURS DE FUMÉE ET DE CO

Le brûlage du bois produit naturellement des émissions

de fumée et du monoxyde de carbone (CO). Le CO est un

gaz poison lorsque l’exposition se fait à des concentrations

élevées pour une période de temps prolongée. Bien que les

systèmes de combustion modernes des chauages réduisent

de façon importante la quantité de CO émis par la cheminée,

l’exposition aux gaz dans des endroits fermés ou clos peut être

dangereuse. Assurez-vous que les joints d’étanchéité de votre

poêle et les joints de la cheminée soient en bon état et qu’ils

scellent correctement, évitant les expositions indésirables. Il

est recommandé que vous utilisiez des détecteurs de fumée et

de CO dans les zones où se trouve un potentiel de génération

de CO.

ENTRETIEN VERRE

• Inspectez et nettoyez régulièrement la vitre pour détecter

d’éventuelles fissures. Si vous en repérez, éteignez

immédiatement le poêle. N’abusez pas de la porte vitrée en

la claquant ou en la claquant. N’utilisez pas le poêle si le verre

est cassé.

• Si le verre de votre poêle se brise, remplacez-le uniquement

par le verre fourni par votre revendeur de chauage. Ne

remplacez jamais d’autres matériaux par le verre.

• Pour remplacer la vitre, retirez les vis retenant les moulures

en verre à l’intérieur de la porte. Retirez les moulures et

remplacez la pièce endommagée par une nouvelle. Eectuez

la procédure à l’envers après l’avoir remplacé. Lors du

remplacement de la vitre, vous devez changer le joint en verre

pour vous assurer de le garder scellé.

• Ne lavez jamais la vitre avec un produit qui pourrait rayer.

Utilisez un produit spécialisé, disponible dans les magasins

où les poêles à bois sont vendus. Le verre ne doit être lavé

qu’à froid.

ENTRETIEN DES JOINT

AVERTISSEMENT:

N’UTILISEZ JAMAIS LE POÊLE SANS JOINT OU AVEC UN

CASSÉ. DES DOMMAGES AU POÊLE OU À L’INCENDIE DE

LA MAISON PEUVENT EN RÉSULTER.

La porte de cet appareil utilise un joint de corde de 3/4 po de

diamètre. Il est recommandé de changer le joint de porte (qui

rend la porte de votre poêle étanche à l’air) une fois par an, afin

d’assurer un bon contrôle de la combustion, une ecacité et

une sécurité maximales. Pour changer le joint de porte, retirez

simplement celui qui est endommagé. Nettoyez soigneusement

la rainure du joint disponible, appliquez un silicone haute

température vendu à cet eet et installez le nouveau joint.

Vous pouvez rallumer votre poêle environ 24 heures après avoir

terminé cette opération.

AVERTISSEMENT:

CE POÊLE À BOIS DOIT ÊTRE INSPECTÉ ET

RÉPARÉ PÉRIODIQUEMENT POUR FONCTIONNER

CORRECTEMENT. IL EST CONTRAIRE À LA

RÉGLEMENTATION FÉDÉRALE DE FAIRE FONCTIONNER

CE POÊLE À BOIS D’UNE MANIÈRE NON CONFORME AUX

INSTRUCTIONS D’UTILISATION DE CE MANUEL.

ENTRETIEN DE LA CHEMINÉE

NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE

AVERTISSEMENT:

NE PAS SURCHAUFFER L’APPAREIL. VOUS

SURCHAUFFEZ SI UNE PARTIE QUELCONQUE DE

L’APPAREIL S’ALLUME EN ROUGE. FERMEZ LA PORTE

ET FERMEZ IMMÉDIATEMENT LE REGISTRE POUR

RÉDUIRE L’ALIMENTATION EN AIR ET RALENTIR LE FEU.

AVERTISSEMENT:

LES FEUX À COMBUSTION LENTE POUR UNE

UTILISATION PROLONGÉE OU LA COMBUSTION DE BOIS

VERT PEUVENT PROVOQUER UNE ACCUMULATION

EXCESSIVE DE CRÉOSOTE. L’ALLUMAGE DE LA

CRÉOSOTE OU LA SURCHAUFFE PEUVENT PROVOQUER

UN FEU DE CHEMINÉE. LES FEUX DE CHEMINÉE BRÛLENT

EXTRÊMEMENT CHAUD ET PEUVENT ENFLAMMER LES

MATÉRIAUX COMBUSTIBLES ENVIRONNANTS. EN CAS

D’INCENDIE DE CHEMINÉE, APPELEZ IMMÉDIATEMENT

LE SERVICE D’INCENDIE!

FORMATION DE CRÉOSOTE ET BESOIN

D’ENLÈVEMENT

Lorsque le bois est brûlé lentement, il produit du goudron et

d’autres vapeurs organiques, qui se combinent avec l’humidité

expulsée pour former de la créosote. Les vapeurs de créosote

se condensent dans le conduit de cheminée relativement frais

d’un feu à combustion lente. Par conséquent, des résidus de

créosote s’accumulent sur le revêtement du conduit de fumée.

Lorsqu’elle est allumée, cette créosote fait un feu extrêmement

élevé. Le raccord de cheminée et la cheminée doivent être

inspectés au moins une fois tous les deux mois pendant la

saison de chauage pour déterminer si une accumulation de

créosote s’est produite. Si la créosote s’est accumulée (3 mm

ou plus), elle doit être retirée pour réduire le risque d’incendie

de cheminée. Nous vous recommandons fortement d’installer

un thermomètre magnétique sur votre tuyau d’échappement

de fumée, à environ 18 po au-dessus du poêle. Ce thermomètre

indiquera la température de vos fumées d’échappement de

gaz dans le système d’évacuation des fumées. La température

idéale pour ces gaz se situe entre 275°F et 500°F. En dessous

de ces températures, l’accumulation de créosote est favorisée.

Au-dessus de 500°F, la chaleur est perdue car une trop grande

quantité est perdue dans l’atmosphère.

POUR ÉVITER L’ACCUMULATION DE

CRÉOSOTE

• Brûlez toujours du bois sec. Cela permet des brûlures propres

et des températures de cheminée plus élevées, donc moins

de dépôt de créosote.

• Laissez le contrôle d’air complètement ouvert pendant

environ 5 min. chaque fois que vous rechargez le poêle pour le

ramener à des températures de fonctionnement appropriées.

La combustion secondaire ne peut avoir lieu que si le foyer est

susamment chaud.

• Vérifiez toujours le dépôt de créosote une fois tous les deux

mois et faites nettoyer votre cheminée au moins une fois par

an.

• En cas d’incendie de cheminée ou de créosote, fermez

immédiatement tous les registres. Attendez que le feu

s’éteigne et que le chaue-eau refroidisse, puis inspectez la

cheminée pour déceler tout dommage. Si aucun dommage

ne se produit, eectuez un nettoyage de cheminée pour vous

assurer qu’il ne reste plus de dépôts de créosote dans la

cheminée.

AVERTISSEMENT:

UN FEU DE CHEMINÉE PEUT PROVOQUER

L’INFLAMMATION DE POTEAUX MURAUX OU DE

CHEVRONS QUI ÉTAIENT SUPPOSÉS ÊTRE À UNE

DISTANCE SÛRE DE LA CHEMINÉE. EN CAS D’INCENDIE

DE CHEMINÉE, FAITES INSPECTER VOTRE CHEMINÉE

PAR UN EXPERT QUALIFIÉ AVANT DE L’UTILISER À

NOUVEAU.

ENLÈVEMENT DES CENDRES ET LEUR

DISPOSITION

Chaque fois que les cendres atteignent 3 à 4 pouces de

profondeur dans votre foyer ou cendrier, et lorsque le feu a brûlé

et refroidi, retirez les cendres en excès. Laissez un lit de cendres

d’environ 1 pouce de profondeur sur le fond de la chambre de

combustion pour aider à maintenir un lit de charbon de bois

chaud. Les cendres doivent être placées dans un récipient en

métal avec un couvercle hermétique. Le contenant fermé de

cendres doit être placé sur un sol incombustible ou sur le sol, à

l’écart de tout matériau combustible, en attendant l’élimination

finale. Les cendres doivent être conservées dans le récipient

fermé jusqu’à ce que toutes les cendres aient complètement

refroidi.

AVERTISSEMENT:

• LES CENDRES POURRAIENT CONTENIR DES EMBRES

CHAUDES MÊME APRÈS DEUX JOURS SANS FAIRE

FONCTIONNER LE POÊLE.

• LE CENDRIER PEUT DEVENIR TRÈS CHAUD. PORTER

DES GANTS POUR PRÉVENIR LES BLESSURES.

• NE BRÛLEZ JAMAIS LE POÊLE AVEC LE PIÈGE À

CENDRES OUVERT. CELA POURRAIT PROVOQUER

PLUS DE CUISSON DU POÊLE. DES DOMMAGES

AU POÊLE ET À UN MÊME INCENDIE PEUVENT EN

RÉSULTER.

INSTRUCTIONS D’UTILISATION DU BOIS

pendant 4,5 minutes, puis fermez-la à mi-course. Après 15

minutes, commencez à pousser la commande pneumatique en

position «Bas» (la commande pneumatique est complètement

enfoncée). REMARQUE: ne fermez pas l’air trop rapidement.

Fermer l’air trop rapidement fera fumer l’appareil.

32 lbs

FAIBLE

AVERTISSEMENTS:

• NE JAMAIS SURCHAUFFER VOTRE POÊLE. SI

UNE PARTIE DU POÊLE COMMENCE À LUMIÈRE

ROUGE, PLUS DE CUISSON ARRIVE. RÉAJUSTEZ LA

COMMANDE D’ADMISSION D’AIR À UN RÉGLAGE

PLUS BAS.

• L’INSTALLATION D’UN BERCEAU À BÛCHES OU DE

GRILLES N’EST PAS RECOMMANDÉE DANS VOTRE

POÊLE À BOIS. CONSTRUISEZ LE FEU DIRECTEMENT

SUR FIREBRICK.

• NE METTEZ JAMAIS DE BOIS AU-DESSUS DE LA

DOUBLURE DU FEU DE FEU.

• LES TENTATIVES POUR ATTEINDRE DES DÉBITS

DE CHALEUR SUPÉRIEURS AUX SPÉCIFICATIONS

DE CONCEPTION DU RÉCHAUFFEUR PEUVENT

ENTRAÎNER DES DOMMAGES PERMANENTS AU

RÉCHAUFFEUR.

FUMÉE VISIBLE

La quantité de fumée visible produite peut être une méthode

ecace pour déterminer l’ecacité du processus de combustion

aux paramètres donnés. La fumée visible est constituée de

combustible non brûlé et d’humidité sortant de votre poêle.

Apprenez à régler les paramètres d’air de votre unité spécifique

pour produire la plus petite quantité de fumée visible. Le bois

qui n’a pas été correctement séché et qui a une teneur élevée

en humidité produira un excès de fumée visible et brûlera mal.

CONDUITS D’AIR

Les conduits d’air assemblés dans cette unité sont conçus

pour orir un mélange précis d’air secondaire et assurer une

plus grande ecacité. Tout dommage ou détérioration de ces

conduits peuvent réduire l’ecacité de la combustion. Les

conduits d’air sont maintenus en position par des vis ou par des

goupilles de blocage. Localisez et enlevez-les des deux côtés du

conduit pour le retirer et le remettre en place.

FONCTIONNEMENT DE LA SOUFFLERIE

Le ventilateur à vitesse variable fait circuler l’air réchaué par

la chambre de combustion dans le salon pour répartir la chaleur

plus uniformément. Le bouton de commande du ventilateur est

situé sur le côté du boîtier du ventilateur. Tournez le bouton dans

le sens des aiguilles d’une montre pour mettre le ventilateur en

marche. La vitesse est contrôlée en tournant le bouton dans le

sens des aiguilles d’une montre pour des vitesses plus lentes

et dans le sens inverse des aiguilles d’une montre pour des

vitesses plus rapides. Pour arrêter le ventilateur, tournez le

bouton de commande de vitesse à fond dans le sens antihoraire.

Il est recommandé d’éteindre le ventilateur lorsque l’unité n’est

pas en fonctionnement. Le ventilateur doit être retiré au début

de chaque saison de «brûlure» et nettoyé par souﬄage à l’air,

en éliminant toute poussière ou accumulation.

INSTRUCTIONS D’UTILISATION DU BOIS

Remarque: utilisez uniquement du bois de chauage solide!

Ne brûlez pas les ordures ou les liquides inflammables.

N’utilisez pas de charbon. Cet appareil n’est pas conçu

pour accueillir le débit d’air (tirage) requis pour brûler

correctement le charbon ou les produits du charbon. Ne pas

élever le feu à l’aide de grilles ou de fers. Construisez le feu

directement sur la brique réfractaire.

INSTRUCTIONS DE RAVITAILLEMENT

Ce poêle à bois a été certifié par l’US EPA pour répondre

aux strictes directives 2020. Pour garantir que cet appareil

produit les émissions minimales optimales, il est essentiel

que seul du bois de cordon bien séché soit brûlé (voir la

section «Recommandations de carburant» de ce manuel).

La combustion de bois humide non séché ne fait que nuire

à l’ecacité de vos poêles et entraîne une accumulation

accélérée de créosote dans votre cheminée. Soyez respectueux

de l’environnement et ne brûlez que du bois sec.

ATTENTION:

NE LAISSEZ PAS L’APPAREIL SANS SURVEILLANCE

AVEC LA PORTE OUVERTE.

Pour un démarrage à froid, placez 4 à 5 morceaux de papier

journal dans la chambre de combustion. Sur le dessus du

journal, déposez 4 lb de bois d’allumage dans un placement

aléatoire pour assurer la circulation de l’air à travers le petit bois.

Sur le bois d’allumage, placez environ 7 lb de petits morceaux de

bois de corde. REMARQUE: Utilisez de plus petits morceaux de

bois pendant le démarrage et un taux de combustion élevé pour

augmenter la température du poêle

7 lb

Retirez complètement la commande d’air. Allumez le journal

et laissez la porte légèrement ouverte pendant environ une

minute. REMARQUE: Vous devrez peut-être la laisser ouverte

un peu plus longtemps, selon la hauteur de votre cheminée et les

conditions extérieures. Après environ une minute (ou une fois

que votre feu est bien allumé), fermez la porte et laissez le petit

bois s’enflammer. Une fois que le bois d’allumage a brûlé jusqu’à

un lit de charbon de démarrage, chargez l’unité avec environ 29

lb de carburant pour la première charge de combustion élevée.

29 lbs

HAUTE

Après la première charge de combustion élevée et le poêle est

bien réchaué, ajustez l’unité au besoin pour un réglage de

combustion moyen ou faible. Pour une combustion moyenne,

une fois que la charge de combustible à combustion élevée est

brûlée jusqu’à un lit de charbon établi, chargez l’unité avec 34

lb de bois de corde et fermez immédiatement la porte. Laissez

la commande d’air complètement ouverte (en position «HI»)

pendant 5 minutes. Après 5 minutes, poussez la commande

pneumatique en position moyenne (à mi-chemin entre les

positions «Low» et «Hi»).

34 lbs

Pour un réglage de combustion faible une fois que la charge

de combustible à combustion élevée (ou moyenne) est brûlée

jusqu’à un lit de charbon établi, chargez l’unité avec 32 lb de

bois de corde et fermez immédiatement la porte. Laissez la

commande d’air complètement ouverte (en position «HI»)

INSTRUCTIONS D’UTILISATION DU BOIS

savoir si le bois est prêt à brûler est de vérifier les extrémités

des pièces. Si des fissures rayonnent dans toutes les directions

à partir du centre, le bois doit être susamment sec pour

brûler. Si votre bois grésille dans le feu, même si la surface est

sèche, il se peut qu’il ne soit pas complètement durci et devrait

être séché plus longtemps. Il est EXTRÊMEMENT IMPORTANT

d’utiliser du BOIS SEC uniquement dans votre poêle à bois.

Le bois doit avoir séché pendant 9 à 15 mois, de sorte que la

teneur en humidité (en poids) soit réduite en dessous de 20%

du poids de la bûche. Il est très important de garder à l’esprit

que même si le bois a été coupé pendant un, deux ans ou même

plus, il n’est pas nécessairement sec s’il a été stocké dans de

mauvaises conditions. Dans des conditions extrêmes, il peut

pourrir au lieu de sécher. Ce point ne peut pas être surestimé;

la grande majorité des problèmes liés au fonctionnement d’un

poêle à bois est due au fait que le bois utilisé était trop humide

ou avait séché dans de mauvaises conditions. Ces problèmes

peuvent être:

• problèmes d’allumage

• accumulation de créosote provoquant des feux de cheminée

• faible rendement énergétique

• fenêtres noircies

• combustion de bûches incomplète

Ne brûlez pas de bûches fabriquées à

partir de sciure de bois imprégnée de

cire ou de bûches contenant des additifs

chimiques. Les bûches fabriquées à 100%

de sciure compressée peuvent être brûlées,

mais soyez prudent en brûlant trop de ces

bûches en même temps. Commencez avec

une bûche fabriquée et voyez comment le poêle réagit. Vous

pouvez augmenter le nombre de bûches brûlées à la fois, mais

assurez-vous que la température ne dépasse jamais 475 ° F

(246 ° C) sur un thermomètre magnétique pour une installation

sur des tuyaux de poêle à paroi simple ou 900 ° F (482 ° C) sur

un thermomètre à sonde pour installation sur tuyau de poêle

à double paroi. Le thermomètre doit être placé à environ 18 po

(457 mm) au-dessus du poêle. Des températures plus élevées

peuvent entraîner une surchaue et endommager votre poêle.

TESTER VOTRE BOIS

• Lorsque le poêle est bien réchaué, placez un morceau de

bois fendu (environ cinq pouces de diamètre) parallèle à la

porte sur le lit de braises rouges.

• Gardez la commande d’air complètement ouverte et fermez

la porte. Si le bois s’enflamme dans les 90 secondes suivant

le moment où il a été placé dans le poêle, votre bois est

correctement séché. Si l’allumage prend plus de temps, votre

bois est humide.

• Si votre bois siﬄe et que de l’eau ou de la vapeur s’échappe aux

extrémités de la pièce, votre bois est trempé ou fraîchement

coupé (vert). N’utilisez pas ce bois dans votre poêle. De

grandes quantités de créosote pourraient se déposer dans

votre cheminée, créant des conditions potentielles pour un

feu de cheminée.

ALTÉRER AVERTISSEMENT

Ce chauage au bois a un taux de combustion minimum réglé à

la fabrication, et qui ne peut être modifié. La modification de ce

réglage ou une utilisation autre de ce chauage au bois qui ne

respecterait pas les directives du présent manuel contrevient

aux réglementations fédérales.

EFFICACITÉ

Les rendements peuvent être basés sur la valeur calorifique

inférieure (LHV) ou la valeur calorifique supérieure (HHV)

du combustible. La valeur calorifique inférieure est lorsque

l’eau quitte le processus de combustion sous forme de

vapeur, dans le cas des poêles à bois, l’humidité du bois brûlé

quitte le poêle sous forme de vapeur. Le pouvoir calorifique

supérieur est lorsque l’eau quitte le processus de combustion

complètement condensée. Dans le cas des poêles à bois, cela

supposerait que les gaz d’échappement sont à température

ambiante à la sortie du système, et donc les calculs utilisant

cette valeur de chauage considèrent la chaleur qui monte

dans la cheminée comme une énergie perdue. Par conséquent,

l’ecacité calculée en utilisant le pouvoir calorifique inférieur

du bois sera supérieure à l’ecacité calculée en utilisant le

pouvoir calorifique supérieur. La meilleure façon d’atteindre des

rendements optimaux est d’apprendre les caractéristiques de

combustion de votre appareil et de brûler du bois bien séché.

Des taux de combustion plus élevés ne sont pas toujours

les meilleurs taux de combustion par chauage; après avoir

établi un bon feu, un taux de combustion inférieur peut être

une meilleure option pour un chauage ecace. Un taux de

combustion inférieur ralentit le flux de chaleur utilisable hors

de la maison par la cheminée, et il consomme également moins

de bois.

NOTIFICATION  LES PREMIERS FEUX

POUR SÉCHER LA PEINTURE

À CAUSE DES HAUTES TEMPÉRATURES ATTEINTES

LORS DU FONCTIONNEMENT, CET APPAREIL EST

REVÊTU D’UNE PEINTURE SPÉCIALE CONÇUE POUR LES

HAUTES TEMPÉRATURES. ELLE EXIGE UNE SÉRIE DE

FEUX À INTENSITÉ BASSE ET MOYENNE POUR SÉCHER

ENTIÈREMENT ET AINSI GARANTIR LA DURABILITÉ ET LA

VIE DE SERVICE.

Le séchage correct de la peinture à haute température exige

une série de trois feux initiaux. L’appareil devrait être refroidi

entre chaque feu. Les deux premiers feux devraient être des

petits feux à température basse (250˚F) pour une durée de 20

minutes chacun. Le troisième feu devrait être à une température

moyenne (500˚F à 700˚F) pendant 20 minutes. Aérez de

façon susante pour éliminer la fumée ou les odeurs causées

par ces feux.

INSTRUCTIONS D’UTILISATION DU BOIS

NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE

DÉPÔTS: RISQUES D’INCENDIE MAISON

• NE STOCKEZ PAS DE BOIS SUR LE PROTECTEUR

DE PLANCHER, SOUS LE (S) TUYAU (S) DE POÊLE,

OU N’IMPORTE OÙ DANS LES DÉGAGEMENTS AUX

SURFACES COMBUSTIBLES SPÉCIFIÉES POUR CET

APPAREIL.

• NE JAMAIS FAIRE FONCTIONNER AVEC DES TUBES

SECONDAIRES, DES PANNEAUX DE FIBRES DE BOIS

OU DES ISOLANTS RETIRÉS.

PRÉCAUTIONS DE SÉCURITÉ LORS DE L’UTILISATION

• NE JAMAIS SURCHAUFFER CET APPAREIL EN

FAISANT DES FEUX EXCESSIVEMENT CHAUDS, CAR

UN INCENDIE POURRAIT EN RÉSULTER DANS UNE

MAISON OU UN BÂTIMENT. VOUS SURCHAUFFEZ

L’APPAREIL S’IL COMMENCE À BRILLER OU À

DEVENIR ROUGE.

• NE JAMAIS FAIRE DE FEUX EXCESSIVEMENT

GRANDS DANS CE TYPE D’APPAREIL, CAR CELA

POURRAIT ENDOMMAGER LA CHAMBRE DE

COMBUSTION OU PROVOQUER UNE FUITE DE

FUMÉE.

• NE FAITES PAS DE FEU TROP PRÈS DU VERRE.

• CHAUD PENDANT LE FONCTIONNEMENT. ÉLOIGNEZ

LES ENFANTS, LES VÊTEMENTS ET LES MEUBLES.

LE CONTACT PEUT PROVOQUER DES BRÛLURES

CUTANÉES. NE TOUCHEZ PAS L’APPAREIL TANT

QU’IL N’A PAS REFROIDI.

• FOURNIR UN AIR SUFFISANT POUR LA COMBUSTION

DANS LA PIÈCE OÙ L’APPAREIL EST INSTALLÉ.

• INSPECTEZ LE REVÊTEMENT DE CHEMINÉE TOUS

LES 60 JOURS. REMPLACEZ IMMÉDIATEMENT LA

DOUBLURE SI ELLE ROUILLE OU SI DE LA FUMÉE

FUIT DANS LA PIÈCE.

• LES TENTATIVES POUR ATTEINDRE DES TAUX

DE PRODUCTION DE CHALEUR QUI DÉPASSENT

LES SPÉCIFICATIONS DE CONCEPTION DU

RÉCHAUFFEUR PEUVENT ENTRAÎNER DES

DOMMAGES PERMANENTS AU RÉCHAUFFEUR.

AVERTISSEMENT: RISQUE D’EXPLOSION

• N’UTILISEZ JAMAIS DE PRODUITS CHIMIQUES,

ESSENCE, CARBURANT DE LANTERNE DE TYPE

ESSENCE, KÉROSÈNE, LIQUIDES D’ALLUMAGE

RAPIDE POUR CHARBON OU FLUIDES SIMILAIRES

INFLAMMABLES POUR COMMENCER OU BIEN

ATTISER UN FEU DANS L’APPAREIL.

• GARDEZ LES LIQUIDES INFLAMMABLES, SURTOUT

L’ESSENCE, ÉLOIGNÉS DE L’APPAREIL – QUE CE SOIT

DANS UN BUT D’UTILISATION OU DE STOCKAGE.

UTILISATION DU POÊLE À BOIS

Votre appareil de chauage a été conçu pour brûler uniquement

du bois naturel bien séché; aucun autre matériau ne doit être

brûlé. N’importe quel type de bois naturel bien séché peut

être utilisé dans votre poêle, mais certaines variétés ont

de meilleurs rendements énergétiques que d’autres. Des

rendements plus élevés et des émissions plus faibles résultent

généralement de la combustion de bois durs séchés à l’air, par

rapport aux résineux ou aux feuillus trop verts ou fraîchement

coupés. Les ressources suivantes peuvent aider à apprendre

les caractéristiques de combustion de diverses essences de

bois:

http://firewoodresource.com/firewood-btu-ratings/; ou

https://forestry.usu.edu/forest-products/wood-heating. Le

fonctionnement de ce poêle à bois d’une manière non conforme

au manuel du propriétaire annulera votre garantie et est

également contraire à la réglementation fédérale. Les déchets

et autres matériaux inflammables ne doivent pas être brûlés

dans votre poêle. NE BRÛLEZ PAS:

1. Des ordures;

2. Des déchets de tonte ou résidus de jardin;

3. Des matériaux contenant du caoutchouc, incluant les

pneus;

4. Matériaux contenant du plastique;

5. Des déchets de produits du pétrole, des peintures ou

diluants à peinture, ou des produits d’asphalte;

6. Matériaux contenant de l’amiante;

7. Débris de construction ou de démolition;

8. Traverses de voie ferrée ou bois traité sous pression;

9. Fumier ou restes d’animaux;

10. Bois de grève en eau salée ou autres matériaux

précédemment saturés par de l’eau salée;

11. Bois non séché; ou

12. Produits du papier, carton, contreplaqué, ou panneau

de particules. L’interdiction de brûlage de ces matériaux

n’interdit pas l’utilisation d’allume-feu composés de papier,

carton, sciure de bois, cire et substances similaires, aux

fins de démarrer le feu dans un chauage au bois modifié.

La combustion de ces matériaux peut entraîner la libération

de fumées toxiques ou rendre le radiateur inecace et

provoquer de la fumée. Le bois mort posé sur le sol forestier

doit être considéré comme humide et nécessite un temps de

séchage complet. Le bois mort sur pied peut généralement être

considéré comme environ 2/3 assaisonné. Les petits morceaux

de bois sèchent plus rapidement. Toutes les bûches de plus

de 6 po de diamètre doivent être fendues. Le bois ne doit pas

être stocké directement sur le sol. L’air devrait circuler dans les

bûches. Un espace d’air de 24 po à 48 po doit être laissé entre

chaque rangée de bûches, qui doivent être placées à l’endroit le

plus ensoleillé possible. La couche supérieure de bois doit être

protégée de l’élément mais pas des côtés. Un bon indicateur pour

INSTALLATION

Methode B. Dégagement de 9 po (228,6 mm) avec un membre

de paroi combustible: En utilisant une partie de cheminée

Solid-Pak fabriquée en usine, agréée, de 6 po (152,4 mm) de

diamètre intérieur avec une isolation de 1 po (25,4 mm) ou plus,

construisez un passage à travers la paroi avec une couche d’air

de 9 po (228,6 mm) minimum entre la paroi extérieure de la

longueur de la cheminée et les matières combustibles de la paroi.

Utilisez des supports en tôle fixés de façon sûre aux surfaces

de la paroi sur tous les côtés afin de maintenir une couche d’air

de 9 po (228,6 mm). Lors de la fixation des supports sur la

longueur de la cheminée, ne pénétrez pas dans le revêtement

de la cheminée (la paroi intérieure de la cheminée Solid-Pak).

L’extrémité du revêtement de la section de la cheminée Solid-

Pak devra aﬄeurer l’intérieur du carneau de la cheminée en

maçonnerie, et être scellée avec un ciment réfractaire non

soluble dans l’eau. Utilisez ce ciment pour également calfeutrer

la pénétration de la maçonnerie en briques.

Le dégagement minimum de la cheminée à la brique et les

matériaux combuﬆibles eﬆ de 5 cm (2 po) (50,8 mm)

Conduit de

cheminée

Conduit de

raccordement

Dégagement

minimum de 5 cm

(9 po) (228,6 mm)

Nonsoluble

refractory

cement

Supports de

tôle d'acier

Cheminée en

maçonnerie

Utiliser des pièces

de cheminée

fabriquées pour

le ﬁxer solidement

au raccordement.

Vide d’air

Longueur de

cheminée

préfabriquée et

répertoriée, à

isolant solide.

Minimum Vide d’air

de 5 cm (9 po)

(228,6 mm)

Longueur de

cheminée

préfabriquée

Longueur de cheminée

à égalité avec le conduit

de fumée intérieur

Méthode C. Dégagement de 6 po (152,4 mm) avec un membre

de paroi combustible: En commençant avec un raccord de

cheminée métallique de 6 po (152,4 mm) de calibre 24 (0,024

po [0,61 mm]), et un manchon mural ventilé de calibre 24

minimum ayant deux conduits d’air de 1 po (25,4 mm) chacun,

construisez un passage à travers la paroi. Il devra y avoir une

zone de séparation de 6 po (152,4 mm) minimum contenant

une isolation en fibre de verre, à partir de la surface extérieure

du manchon mural jusqu’aux matières combustibles de la paroi.

Soutenez le manchon mural et couvrez son ouverture avec un

support métallique en tôle de calibre 24 minimum. Maintenez

un espace de 6 po (152,4 mm). Il devra également y avoir un

support dimensionné pour adapter et maintenir le raccord de

cheminée métallique. Vérifiez que les supports soient fixés de

façon sûre aux surfaces de la paroi sur tous les côtés. Assurez-

vous que les éléments de fixation utilisés pour maintenir le

raccord de cheminée métallique ne pénètrent pas dans le

revêtement du carneau de la cheminée.

Cheminée en

maçonnerie

Supports de

tôle d'acier

Conduit de cheminée

Conduit de

raccordement

Le dégagement minimum de la cheminée aux

supports en tôle d’acier et aux matériaux

combuﬆibles eﬆ de 5 cm (2 po) (50,8 mm)

Deux canaux d’aération

de 2,5 cm (1 po)

chacun (25,4 mm)

Deux canaux d’aération

de 2,5 cm (1 po)

chacun. (25,4 mm)

Fabriqués en

tôle d’acier

Isolant de ﬁbre de

verre d’un minimum

de 152,4 mm (6 po)

Méthode D. Dégagement de 2 po (50,8 mm) avec un membre

de paroi combustible: Commencez avec une partie de cheminée

Solid-Pak fabriquée en usine, agréée, d’au moins 12 po (304

mm) de diamètre intérieur avec une isolation de 1 po (25,4 mm)

ou plus, et un raccord de cheminée de 8 po de diamètre intérieur

(de 2 pouces [51 mm] plus grand que celui de 6 po [152,4

mm]). Utilisez celle-ci comme passage pour un raccord de

cheminée métallique pour paroi unique de calibre 24 minimum.

Maintenez la section concentrique solid-pak avec le raccord de

la cheminée et à une distance de 1 po (25,4 mm) de ce dernier

grâce aux platines-supports en tôle situées aux deux extrémités

de la section de la cheminée. Couvrez l’ouverture et soutenez

la section de la cheminée des deux côtés à l’aide de supports

métalliques en tôles de calibre 24 minimum. Vérifiez que les

supports soient fixés de façon sûre aux surfaces de la paroi sur

tous les côtés. Assurez-vous des éléments de fixation utilisés

pour maintenir le conduit de carneau de la cheminée.

Le dégagement minimum de la

cheminée aux supports en tôle

d’acier et aux matériaux combuﬆibles

eﬆ de5 cm (2 po) (51 mm)

Conduit de

raccordement

Conduit de cheminée

Cheminée

en maçonnerie

Supports de

tôle d'acier

Conduit de

raccordement

Supports de

tôle d'acier

Vide d’air de

5 cm (2 po)

(51 mm)

Longueur de

la cheminée

Section de

cheminée

1 po Vide d’air

de (26 mm) à

la longueur de

cheminée

Dégagement minimum

de 5 cm (2 po) (51 mm)

REMARQUES:

• Les raccords d’une cheminée de maçonnerie, sauf ceux de

la méthode B, devront s’étendre sur une section continue à

travers le système de passage mural et la paroi de la cheminée,

jusqu’à la surface du revêtement intérieur du carneau mais

sans le dépasser.

• Un raccord de cheminée ne devra pas passer à travers un

grenier ou un espace du toit, des toilettes ou des espaces

confinés similaires, un plancher ou un plafond.

INSTALLATION

5. Le tirage entraîné par la tendance de l’air chaud à s’élever

sera augmenté avec une cheminée intérieure.

6. L’utilisation d’un pare-feu à l’extrémité de la cheminée

requiert une inspection régulière afin de garantir qu’il n’est

pas obstrué, bloquant donc le tirage et devra être nettoyé

lorsqu’il est utilisé régulièrement.

CHEMINÉE FABRIQUÉE EN USINE

Lorsqu’une cheminée métallique préfabriquée est utilisée, les

instructions d’installation du fabriquant doivent être respectées.

Vous devez également acheter (auprès du même fabriquant) et

installer l’ensemble de support du toit ou le passage du toit et

l’ensemble de la partie en “T”, des coupe-feux (si nécessaires),

un écran d’isolation, un chaperon de toiture, un chapeau de

cheminée, etc. Maintenez un dégagement approprié avec la

structure tel que recommandé par le fabriquant. La cheminée

doit avoir la hauteur requise au-dessus du toit ou d’autres

obstructions pour des raisons de sécurité et un bon tirage.

Chapeau

homologué

Garder un

dégagement

de 2 po

Cheminée

homologué

Support

de plafond

Support de

plafond

Conduit de

raccordement

de cheminée

* Consulter Dégagement

des combustibles

Mur combustible

Protecteur

de plancher

Mitre

Solin

Cheminée

homologué

Écran

d’isolation

du grenier

Dégagement

spécifié

Conduit de

raccordement

de cheminée

Solive de toit

combustible

Vers le poêle

Vers le

poêle

CHEMINÉE EN MAÇONNERIE

Assurez-vous qu’une cheminée en maçonnerie réponde aux

standards minimum de l’Association nationale de protection

contre les incendies (NFPA) en la faisant inspecter par un

professionnel. Assurez-vous qu’il n’y ait pas de fissures, de

mortiers perdus ou d’autres signes de détérioration et de

blocage. Faites nettoyer la cheminée avant d’installer et de faire

fonctionner le poêle. Lors du raccordement du poêle à travers

une paroi combustible vers une cheminée en maçonnerie, des

méthodes spéciales sont requises.

Revêtement

Porte de

nettoyage

étanche

Protecteur

de plancher

Virole, 305 mm

(12 po) des briques

Mur inﬂammable

Dégagement de

25 mm (1 po) avec

le pare-feu

Chevron

Chapeau en béton

Solin

Dégagement

de 25 mm (1po)

Avant-toit

Solin

Revêtement en

argile réfractaire

avec vide d’air

Vers le poêle

PASSAGES DE RACCORDEMENT DE

CHEMINÉE À TRAVERS UNE PAROI

COMBUSTIBLE

Méthode A. Dégagement de 12 po (304,8 mm) avec un membre

de paroi combustible: En utilisant des briques d’une épaisseur

minimale de 3,5 po (89 mm) et un revêtement en argile

d’une épaisseur minimale de 5/8 po (15,9 mm), construisez

un passage à travers la paroi. Le revêtement en argile doit

être conforme à l’ASTM C315 (Spécification standard des

revêtements réfractaires en argile) ou son équivalent. Maintenez

un minimum de 12 po (304,8 mm) de maçonnerie en briques

entre le revêtement en argile et les matières combustibles de

la paroi. Le revêtement en argile devra s’étendre de la surface

extérieure de la maçonnerie en briques jusqu’à la surface

intérieure du revêtement du carneau de la cheminée mais pas

au-delà de la surface intérieure. Coulez ou cimentez fermement

le revêtement en argile en place dans le revêtement du carneau

de la cheminée.

Le dégagement minimum de la cheminée à la brique et les

matériaux combuﬆibles eﬆ de 5 cm (2 po) (50,8 mm)

30 cm (304,8 mm, 12 po)

minimum aux matériaux

combuﬆibles

Cheminée en

maçonnerie

Conduit de cheminée

Doublage en

argile réfractaire

Conduit de

raccordement

Dégagement minimum

de 30 cm (12 po,

304,8 mm)

des briques

INSTALLATION

RACCORD DE CHEMINÉE (TUYAU PLISSÉ)

Le raccord de cheminée et la cheminée doivent avoir le même

diamètre que la sortie du poêle (6 po). Si ce n’est pas le cas, nous

vous recommandons de contacter votre revendeur pour vous

assurer qu’il n’y aura pas de problème avec le tirage. Le tuyau de

poêle doit être en acier aluminisé ou laminé à froid et avoir une

épaisseur minimale de 0,021 po ou 0,53 mm. Il est strictement

interdit d’utiliser de l’acier galvanisé. Le tuyau de fumée doit

être assemblé pour favoriser la section mâle (extrémité sertie)

du tuyau à être tournée vers le bas. Fixez chaque section à

une autre avec trois vis métalliques espacées d’une distance

égale. Le tuyau doit être court et droit. Toutes les sections

installées horizontalement doivent être inclinées d’au moins

1/4 de pouce par pied, avec l’extrémité supérieure de la section

vers la cheminée. Toute installation avec un tuyau de cheminée

horizontal doit être conforme à la norme NFPA 211. Pour assurer

un bon tirage, la longueur totale du tuyau de couplage ne doit

jamais dépasser 8 pi à 10 pi (2,4 m à 3,04 m). Sauf pour les

cas d’installation verticale, dans un style toit cathédrale où le

système d’évacuation des fumées peut être beaucoup plus long

et raccordé sans problème à la cheminée au plafond de la pièce.

Il ne devrait jamais y avoir plus de deux coudes à 90 degrés

dans le système d’évacuation des fumées. L’installation d’un

«stabilisateur de tirage barométrique» (registre de cheminée)

sur un système d’évacuation des fumées est interdite. De plus,

l’installation d’un registre de tirage n’est pas recommandée.

Avec un poêle à bois à combustion contrôlée, le tirage est

régulé à l’entrée de l’air de combustion dans le poêle et non à

l’échappement

IMPORTANCE D’UN TIRAGE ADÉQUAT

Le tirage est une force déplaçant l’air de l’appareil vers la

cheminée. La quantité de tirage dans votre cheminée dépend

de la longueur de la cheminée, son emplacement géographique

local, les obstructions à proximité et d’autres facteurs. Trop de

tirage peut causer des températures excessives dans l’appareil

et pourrait l’endommager. Un tirage inadéquat peut causer

des retours de fumée dans la pièce et causer l’obturation de la

cheminée. Un tirage inadéquat causera des fuites de fumée par

l’appareil dans la pièce, s’infiltrant par l’appareil, et les joints

du conduit de raccordement. Un brûlage incontrôlable ou une

température excessive indique un tirage excessif.

CHEMINÉE

Règle 2-10-3

Faîtage

3 pi min.

2 pi min.

10 pi

Votre poêle à bois peut être raccordé à une cheminée

préfabriquée de 6 po ou en maçonnerie. Si vous utilisez une

cheminée préfabriquée, elle doit être conforme à la norme

UL 103 ou CSA-B365; il doit donc s’agir d’un type HT (2100

° F). Il doit être installé conformément aux spécifications du

fabricant. Tenez compte de l’emplacement de la cheminée

pour vous assurer qu’elle n’est pas trop près des voisins ou

dans une vallée, ce qui peut causer des conditions insalubres

ou nuisibles. Si vous utilisez une cheminée en maçonnerie, elle

doit être construite conformément aux spécifications du Code

national du bâtiment. Il doit être recouvert de briques d’argile

réfractaire, de tuiles métalliques ou d’argile scellées avec du

ciment réfractaire. Les conduits ronds sont les plus ecaces. Le

diamètre intérieur du conduit de cheminée doit être identique

à celui de l’évacuation des fumées du poêle. Un conduit trop

petit peut poser des problèmes de tirage, tandis qu’un gros

conduit favorise un refroidissement rapide du gaz, et donc

l’accumulation de créosote et le risque d’incendies de cheminée.

Notez que c’est la cheminée et non le poêle qui crée l’eet de

tirage; la performance de votre poêle dépend directement

d’un tirage adéquat de votre cheminée. Ne raccordez pas

cet appareil à un conduit de cheminée desservant un autre

appareil. Les recommandations suivantes peuvent être utiles

pour l’installation de votre cheminée:

1. Ne connectez pas cette unité à un carneau de cheminée

utilisé par un autre appareil.

2. Elle doit s’élever au-dessus du toit d’au moins 3 pi (0,9 m)

à partir du point le plus haut de contact.

3. La cheminée doit dépasser toute partie de la construction

ou autre obstruction à moins de 10 pi (3,04 m) d’une

hauteur de 2 pi (0,6 m).

4. L’installation d’une cheminée intérieure est toujours

préférable à une cheminée extérieure. En eet, la cheminée

intérieure, sera, par définition, plus chaude qu’une

cheminée extérieure, étant donné qu’elle est chauée par

l’air ambiant de la maison. Par conséquent, le gaz qui circule

se refroidira plus lentement, réduisant ainsi l’accumulation

de créosote et le risque de feux de cheminée.

1. Votre poêle n’aspire pas de façon continue, une dispersion

des fumées a lieu, le bois brûle mal, ou des contre-

explosions se produisent qu’il y ait ou non des matières

combustibles.

2. Les appareils à foyer existants au sein du domicile, tels

que des cheminées ou d’autres appareils de chauage,

émettent des odeurs, ne fonctionnent pas correctement,

émettent des fumées lorsqu’ils sont ouverts ou des contre-

explosions se produisent qu’il y ait ou non des matières

combustibles.

3. Ouvrir légèrement une fenêtre lors d’un jour calme «sans

vent» réduit les symptômes ci-dessus.

4. La maison est équipée d’un pare-vapeur parfaitement

étanche et de fenêtres bien ajustées et/ou dispose

d’appareils électriques qui expulsent l’air de la maison.

5. Il y a une condensation excessive sur les vitres en hiver.

6. Un système de ventilation est installé dans la maison.

Faites glisser le collier de serrage sur le tuyau flexible en

aluminium. Ensuite, glissez le tuyau flexible sur le tube

d’admission d’air du poêle. Serrez ensuite le collier de serrage

sur l’extrémité du tuyau flexible en aluminium.

Pour utilisation dans des MAISONS MOBILES

«installations aux É.-U. UNIQUEMENT»:

• ATTENTION! NE PAS INSTALLER DANS LA CHAMBRE

À COUCHER.

• MISE EN GARDE! L’INTÉGRITÉ STRUCTURELLE DU

PLANCHER, DU MUR ET DU PLAFOND / DU TOIT DE

LA MAISON MOBILE DOIT ÊTRE MAINTENUE.

• INSTALLER CONFORMÉMENT AU 24 CFR, PARTIE

3280 «HUD».

• UTILISEZ UNE CHEMINÉE FABRIQUÉE EN USINE ET

CONFORME AUX NORMES UL 103. CELA DOIT DONC

ÊTRE UN TYPE HT «2100°F».

• UTILISEZ UN AGRESSEUR À ÉTINCELLES

• LE POÊLE DOIT ÊTRE FIXÉ À LA STRUCTURE DE LA

MAISON MOBILE. UTILISEZ LES DEUX «2» TROUS

AU FOND DU PIÉDESTAL DE LA RADIATEUR POUR

FIXER L’APPAREIL AU SOL.

FIXATION DE L’APPAREIL SUR UN

PIÉDESTAL AU SOL

Utilisez les trous désignés pour fixer l’unité au sol.

FIXATION DE L’APPAREIL AVEC LES PIEDS

AU SOL

1. Le support s’engage autour de l’extrusion carrée du boulon

de nivellement inséré dans le pied.

2. Une fois l’appareil nivelé, positionnez le support et fixez-le

au sol à l’aide du matériel approprié nécessaire pour votre

revêtement de sol spécifique.

3. Installez un support par pied ou consultez les autorités

locales compétentes pour déterminer le nombre de points

de fixation requis.

En plus des exigences d’installation précédemment détaillées,

le radiateur doit être mis à la terre électriquement au châssis

en acier de la maison mobile avec un fil de cuivre 8 GA à l’aide

d’une rondelle dentelée ou en étoile pour pénétrer la peinture

ou le revêtement de protection pour assurer la mise à la terre.

INSTALLATION

PROTECTEUR DE SOL

Cet appareil de chauage doit avoir un protecteur de sol

incombustible avec une valeur R d’au moins 1,4 installée en

dessous si le sol est construit en matériau combustible. Si un

tampon de sol est utilisé, il doit être répertorié UL ou équivalent.

Le protecteur de sol doit être susamment grand pour s’étendre

sous le poêle et au-delà de chaque côté, comme indiqué. S’il y a

un conduit de cheminée horizontal, il doit y avoir une protection

du plancher dessous qui s’étend de deux pouces au-delà de

chaque côté du tuyau. Le protecteur de sol devra dépasser le

poêle comme suit:

ARRIÈRE

AVANT

CÔTÉ

Avant 26 po (661 mm)

Côtés 8 po (204 mm)

Arrière *2 po (51 mm)

* Les installations canadiennes

nécessitent 8 po (204 mm)

DÉGAGEMENTS AUX COMBUSTIBLES

Il est de la plus haute importance que les dégagements aux

matériaux combustibles soient strictement respectés lors de

l’installation du poêle.

• La hauteur du sol au plafond doit être d’au moins 7 pi (2,13 m)

dans tous les cas.

• Ne placez aucun matériau combustible à moins de 4 pi (1,2

m) de l’avant de l’appareil.

• Le jeu entre le conduit de fumée et un mur n’est valable que

pour les murs verticaux et pour le conduit de fumée vertical.

• S’il y a un tuyau horizontal de conduit de fumée, il doit y avoir

au moins 18 po de dégagement entre le tuyau et le plafond.

Il doit également y avoir une protection de plancher sous le

conduit horizontal qui s’étend de 2 po au-delà de chaque côté

du conduit de fumée.

• Le raccord de cheminée ne doit pas traverser un grenier ou un

espace sur le toit, un placard ou un espace dissimulé similaire,

un plancher ou un plafond.

• Pour les installations canadiennes, où le passage à travers un

mur ou une cloison de construction combustible est souhaité,

l’installation doit être conforme à la norme CAN / CSA-B365.

• Un conduit de fumée traversant un mur combustible doit

avoir un dégagement minimum de 18 po (457,2 mm).

• Pour réduire les dégagements du conduit de fumée par

rapport aux matériaux combustibles, contactez votre service

de sécurité local.

Tuyau pour paroi unique

(Tuyau pour paroi double):

Clé po mm

A 10 (10) 254 (254)

B 19 (19) 483 (483)

C 13 (13) 331 (331)

D 30 (29) 762 (737)

E 10 (10) 254 (254)

F 20 (20) 508 (508)

AIR DE COMBUSTION EXTÉRIEUR

Votre poêle à bois est approuvé pour être installé avec une

entrée d’air extérieur «4FAK» nécessaire pour une maison

mobile. Ce type d’installation est également requis dans les

maisons étanches et les maisons ayant des problèmes de

pression négative. Vous pouvez acheter cette option auprès de

votre vendeur d’appareils de chauage. Assurez-vous d’indiquer

le numéro de pièce mentionné dans ce livret. Les instructions

relatives à l’installation sont fournies avec le kit d’admission

d’air. L’air de combustion extérieur peut être requis si:

INSTALLATION

POUR L’ASSISTANCE TECHNIQUE, APPELEZ: 8007502723 EXT 5050

INSTRUCTIONS DE MONTAGE

CONFIGURATION DE BRIQUES

RÉFRACTAIRES

Remplacez la brique réfractaire comme indiqué sur l’illustration.

ENSEMBLE DÉFLECTEUR D’AIR

Utilisez les vis fournies pour fixer le déflecteur d’air à l’arrière

de l’appareil.

US Stove recommande fortement que votre poêle soit installé

par un technicien qualifié NFI (US) ou WETT (Canada). Pour

trouver l’installateur qualifié le plus proche, accédez à:

https://

nficertified.org

; or https://www.wettinc.ca/

POSITIONNER LE POÊLE

Le poêle est fixé à la palette d’expédition avec 2 boulons. Un

boulon est situé à l’avant et au centre de l’unité sous le cendrier.

L’autre boulon est situé à l’arrière et au centre derrière le

cendrier arrière de l’unité «voir la section «Utilisation dans une

maison mobile» pour des informations supplémentaires». Il est

très important de placer le poêle à bois le plus près possible de la

cheminée et dans un endroit propice à la distribution de chaleur

la plus ecace possible dans toute la maison. Le poêle doit

donc être installé dans la pièce où le plus de temps est passé

et dans la pièce la plus spacieuse possible. Rappelez-vous que

les poêles à bois produisent une chaleur rayonnante, la chaleur

que nous ressentons lorsque nous sommes près d’un poêle à

bois. Un poêle à bois fonctionne également par convection,

c’est-à-dire par le déplacement de l’air chaud accéléré vers le

haut et son remplacement par de l’air plus froid. Si nécessaire,

la distribution d’air chaud du poêle peut être facilitée par

l’installation d’un ventilateur. Le poêle à bois ne doit pas être

branché à un système de distribution d’air chaud, car une

accumulation excessive de chaleur peut se produire. Un poêle

à bois ne doit jamais être installé dans un couloir ou à proximité

d’un escalier, car il pourrait bloquer le passage en cas d’incendie

ou ne pas respecter les dégagements requis.

INSTALLATION

AVIS DE SÉCURITÉ:

• L’INSTALLATION INCORRECTE DE CE POÊLE

POURRAIT ENTRAÎNER L’INCENDIE DU DOMICILE.

AFIN DE RÉDUIRE LE RISQUE D’INCENDIE,

RESPECTEZ LES INSTRUCTIONS D’INSTALLATION.

NE PAS RESPECTER LES INSTRUCTIONS PEUT

ENTRAÎNER DES DOMMAGES MATÉRIELS, DES

BLESSURES PERSONNELLES VOIRE LA MORT !

• CONSULTEZ LES FONCTIONNAIRES MUNICIPAUX

DE CONSTRUCTION OU DE LUTTE CONTRE LES

INCENDIES AFIN DE CONNAÎTRE LES LIMITATIONS

ET LES EXIGENCES D’INSTALLATION DE VOTRE

RÉGION.

• UTILISEZ DES DÉTECTEURS DE FUMÉE DANS LA

PIÈCE DANS LAQUELLE LE POÊLE EST INSTALLÉ.

• MAINTENEZ LE MOBILIER ET LES RIDEAUX

ÉLOIGNÉS DU POÊLE.

• N’UTILISEZ PAS D’ESSENCE, DE COMBUSTIBLE

POUR LANTERNE À ESSENCE, DE KÉROSÈNE, DE

LIQUIDE D’ALLUMAGE DE CHARBON OU DE LIQUIDES

SIMILAIRES POUR DÉMARRER OU « RAVIVER »

UN FEU DANS CE POÊLE. MAINTENEZ TOUS CES

LIQUIDES ÉLOIGNÉS DU POÊLE.

• EN CAS D’INCENDIE DE CHEMINÉE, FERMEZ

COMPLÈTEMENT LA COMMANDE D’AIR AFIN DE

PRIVER LE FEU D’OXYGÈNE. APPELEZ LES POMPIERS.

• NE CONNECTEZ PAS LE POÊLE À UN CONDUIT OU

CIRCUIT DE DISTRIBUTION D’AIR.

• UNE SOURCE D’AIR FRAIS DANS LA PIÈCE OU

L’ESPACE CHAUFFÉ DEVRA ÊTRE FOURNIE SI

NÉCESSAIRE.

INSTRUCTIONS DE MONTAGE

POUR L’ASSISTANCE TECHNIQUE, APPELEZ: 8007502723 EXT 5050

DÉBALLER ET INSPECTER

Retirez l’emballage de l’appareil et vérifiez s’il y a des dommages.

Votre appareil est emballé avec le ressort de poignée de porte

non installé. Assurez-vous que les briques sont correctement

positionnées et ne sont pas cassées (voir l’illustration pour

une disposition appropriée des briques). Assurez-vous que le

déflecteur, au-dessus des tubes à air, est en place et en bon

état.

ENSEMBLE DE VENTILATEUR

Le ventilateur doit être déconnecté de la source d’alimentation

électrique avant de tenter l’installation. L’ensemble souﬄeur est

destiné à être utilisé uniquement avec un poêle qui est marqué

pour indiquer une telle utilisation. Ne faites pas passer le cordon

d’alimentation à proximité ou sur des surfaces chaudes! Fixez

l’ensemble à l’arrière du poêle avec les quatre vis fournies.

ASSEMBLAGE DU BAC À CENDRES

Enlevez la casserole de cendre du foyer. Sous le foyer, il y a deux

supports; Faites glisser le cendrier dans ces supports. Glissez la

casserole de cendre dans ces parenthèses.

ENSEMBLE COLLIER DE CHEMINÉE

Montez le collet de cheminée sur le dessus de l’unité comme

illustré à l’aide des (3) boulons 5 / 16-18 x 1-1 / 2, (3) rondelles

et (3) languettes de soudure fournies dans la boîte des pièces.

5/16-18 x 1-1/2

BOULON

RONDELLE

JOINT

DESSUS DE

CHAUFFAGE

ONGLET DE SOUDURE

LISTE DE CONTRÔLE D’INSTALLATION

S’il te plaît imprime

Nom du client: Numéro de Téléphone

Adresse:

Modèle:

Numéro de série:

Nom de la société d’installation: Numéro de Téléphone:

Nom du technicien d’installation: Numéro de Licence:

Votre poêle à bois ne doit être installé que par un installateur qualifié. Un installateur qualifié NFI peut être trouvé à www.nficertified.

org/public/find-an-nfi-pro/

ASSISTANCE TECHNIQUE

1-800-750-2723 poste 5050

Texte au 423-301-5624

Envoyez un e-mail à: customerservice@usstove.com

LISTE DE CONTRÔLE DE MISE EN SERVICE

Cette liste de contrôle doit être remplie intégralement par la personne qualifiée qui installe cet appareil. Conservez cette page pour

référence future.

Le fait de ne pas installer et mettre en service selon les instructions du fabricant et de remplir cette liste de contrôle annulera la

garantie.

DESCRIPTION DU TRAVAIL

Emplacement de l’appareil installé: ___________________________________________________________________________________________

Système de cheminée: nouveau système de cheminée

Oui Non si oui, marque ______________________________________

Si non, date d’inspection du système de cheminée existant: ____________________________________________________________________

MISE EN SERVICE

Confirmer l’installation du tapis de foyer conformément aux instructions d’installation ...............................................................................

Confirmer le bon placement des pièces internes ..........................................................................................................................................................

Vérifier la solidité du joint de porte et de l’étanchéité de la porte ............................................................................................................................

Confirmer les dégagements aux combustibles selon les instructions d’installation de ce manuel ..............................................................

Vérifier le fonctionnement des commandes pneumatiques .....................................................................................................................................

Confirmer que tous les tuyaux de fumée et le système de cheminée sont sécurisés et scellés ....................................................................

Confirmez que le poêle tire correctement lorsqu’il est allumé .................................................................................................................................

Assurez-vous qu’un avertisseur de CO est installé conformément aux codes du bâtiment locaux et qu’il est fonctionnel .................

Expliquer le fonctionnement en toute sécurité, l’utilisation appropriée du carburant, le nettoyage et les exigences d’entretien

courant .......................................................................................................................................................................................................................................

Déclaration d’achèvement: En tant que personne qualifiée responsable des travaux ci-dessus, je confirme que l’appareil en tant que

travail associé a été installé conformément aux instructions du fabricant et en suivant les codes de construction et d’installation

applicables.

Signé: _____________________________________________ Nom en lettres moulées ____________________________ Date: ________________

Propriétaire du domicile: CONSERVEZ CETTE INFORMATION POUR RÉFÉRENCE FUTURE

Les instructions relatives à l’installation de votre poêle à bois sont conformes aux normes UL-1482 (R2015) et ULC-S627-00

(R2016). Ce manuel décrit l’installation et l’utilisation du chauage au bois USSC, US2500E. Ce poêle est conforme aux limites

d’émission de bois de chauage vendues après le 15 mai 2020 par la Environmental Protection Agency (Agence de protection de

l’environnement) de 2020 aux États-Unis. Dans des conditions de test spécifiques, il a été démontré que cet appareil fournissait de

la chaleur à des taux allant de 20 374 à 60 65 Btu/h (*0,88 g/hr et une ecacité de 73%). Remarque: Les valeurs nominales en BTU

mentionnées ci-dessus sont basées sur le protocole de test de l’EPA dans des conditions de test spécifiques. Nos BTU annoncés

sont basés sur la première heure de fonctionnement avec du bois de chauage brûlant à un taux de combustion élevé.

Combustible: Bois

Couleurs: Noir

Diamètre du tuyau de carneau: 6 po (152,5 mm)

Type du tuyau de carneau: (Paroi unique

ou paroi double standard):

Acier noir ou bronzé 2100°F (650°C)

Hauteur minimale de la cheminée: 12 pi (3,7 m)

Longueur maximale des bûches: 21 po (534 mm)

Dimensions

Générales: Profondeur x Largeur x

Hauteur:

Modèle Profondeur Largeur La Taille

US2500E (jambe) 25,3 po (643 mm) 29,4 po (747 mm) 31,3 po (796 mm)

US2500E (piédestal) 25,5 po (648 mm) 27 po (686 mm) 31,4 po (798 mm)

Chambre de combustion: Largeur x

Profondeur:

22-3/4 po x 16-5/8 po (578 mm x 423 mm)

Volume: Pieds cubes: 2,73 pieds cubes

Ouverture de la porte: Largeur x Hauteur: 18 po x 9-3/4 po (458 mm x 248 mm)

Porte en verre pyrocéramique:

(Visualisation) Largeur x Hauteur:

17 po x 11-1/4 po (432 mm x 286 mm)

Accessoires En Option

Kit d’admission d’air extérieur 4FAK

AVERTISSEMENTS:

• CHAUD DURANT LE FONCTIONNEMENT. MAINTENEZ LES ENFANTS, LES VÊTEMENTS ET LE MOBILIER ÉLOIGNÉS.

TOUT CONTACT PEUT ENTRAÎNER DES BRÛLURES.

• N’UTILISEZ PAS DE PRODUITS CHIMIQUES NI DE FLUIDES POUR DÉMARRER LE FEU.

• NE LAISSEZ PAS LE POÊLE SANS SURVEILLANCE LORSQUE LA PORTE EST LÉGÈREMENT OUVERTE.

• NE BRÛLEZ PAS DE DÉCHETS NI DE FLUIDES INFLAMMABLES TELS QUE L’ESSENCE, LE NAPTHA OU L’HUILE POUR

MOTEUR.

• NE CONNECTEZ PAS LE POÊLE À UN CONDUIT OU CIRCUIT DE DISTRIBUTION D’AIR.

• FERMEZ TOUJOURS LA PORTE APRÈS L’ALLUMAGE.

INTRODUCTION

Pour le service client, veuillez appeler:

1-800-750-2723 poste 5050 ou;

Texte au 423-301-5624 ou;

Écrivez-nous à:

customerservice@usstove.com

Remarque: enregistrez votre produit en ligne sur

www.usstove.com ou téléchargez l’application

gratuite dès aujourd’hui. Cette application est

disponible uniquement sur l’App Store pour iPhone

et iPad. Rechercher US Stove. Conservez votre reçu

avec vos dossiers pour toute réclamation.

* Toutes les images de ce manuel sont à des fins d’illustration uniquement. Le produit réel peut varier.

CE MANUEL EST SUJET À MODIFICATION SANS PRÉAVIS.

Manuel d’instructions et d’utilisation du propriétaire

AGENCE AMÉRICAINE DE PROTECTION

DE L’ENVIRONNEMENT

Certifié conforme aux normes d’émissions

de particules 2020.

AVIS DE SÉCURITÉ: Si ce radiateur n’est pas correctement installé, un incendie peut en

résulter. Pour votre sécurité, suivez les instructions d’installation. N’utilisez jamais de

compromis de fortune lors de l’installation de ce radiateur. Contactez les responsables locaux

du bâtiment ou des pompiers pour connaître les permis, les restrictions et les exigences

d’installation dans votre région. NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE.

MISE EN GARDE! Veuillez lire l’intégralité de ce manuel avant d’installer ou d’utiliser votre

nouveau radiateur. Le non-respect des instructions peut entraîner des dommages matériels,

des blessures corporelles ou même la mort. Une installation incorrecte pourrait annuler votre

garantie!

Conservez ces instructions dans un endroit sûr pour référence ultérieure.

AVERTISSEMENT SUR LA PROPOSITION 65 DE LA

CALIFORNIE:

Ce produit peut vous exposer à des produits chimiques, y compris

le monoxyde de carbone, qui est connu dans l’État de Californie

pour provoquer le cancer, des anomalies congénitales et / ou

d’autres troubles de la reproduction. Pour plus d’informations,

visitez

www.P65warnings.ca.gov

US2500E-P • US2500E-BP

US2500E-L • US2500E-BL

Signaler Le Numéro: F19-487

Testé selon les méthodes EPA ALT-125, ASTM

E2515, ASTM E3053 et CSA B415 Certifié UL 1482-

2011 (R2015) et ULC-S627-00-REV1

Mobile home approuvé (États-Unis UNIQUEMENT)

Numéros De Modèle:

US Stove US2500E-BL 2,500 Sq. Ft. Wood Stove with Cast Iron Legs & Blower

Product's Documents

Owner’s Instruction and Operation Manual

Specifications

US Stove US2500E-BL Questions and Answers
