* All Pictures In This Manual Are For Illustrative Purposes Only. Actual Product May Vary.

THIS MANUAL IS SUBJECT TO CHANGE WITHOUT NOTICE.

Owner’s Instruction and Operation Manual

U.S. Environmental Protection Agency

Certified to comply with 2020 particulate

emissions standards.

SAFETY NOTICE: If this heater is not properly installed, a house fire may result. For

your safety, follow the installation instructions. Never use make-shift compromises

during the installation of this heater. Contact local building or fire ocials about

permits, restrictions and installation requirements in your area. NEVER OPERATE

THIS PRODUCT WHILE UNATTENDED.

CAUTION! Please read this entire manual before you install or use your new room

heater. Failure to follow instructions may result in property damage, bodily injury, or

even death. Improper Installation Will Void Your Warranty!

Save These Instructions In A Safe Place For Future Reference.

CALIFORNIA PROPOSITION 65 WARNING:

This product can expose you to chemicals including carbon

monoxide, which is known to the State of California to cause

cancer, birth defects, and/or other reproductive harm. For

more information, go to www.P65warnings.ca.gov

853766D-1002K

US2941EB

Report Number: F20-596

Tested to ALT-125, ASTM E2515, ASTM E3053

and CSA B415.1-10 Certified to: UL 1482-11

(R2015) and Certified to: ULC-S627-00-REV1

Use In Mobile Homes (USA Only)

Model Number:

Combustible: Wood

Colors: Black

Flue Pipe Diameter: 6” (153 mm)

Flue Pipe Type: (Standard Single Wall or Double Wall): Black or Blued Steel 2100°F (650°C)

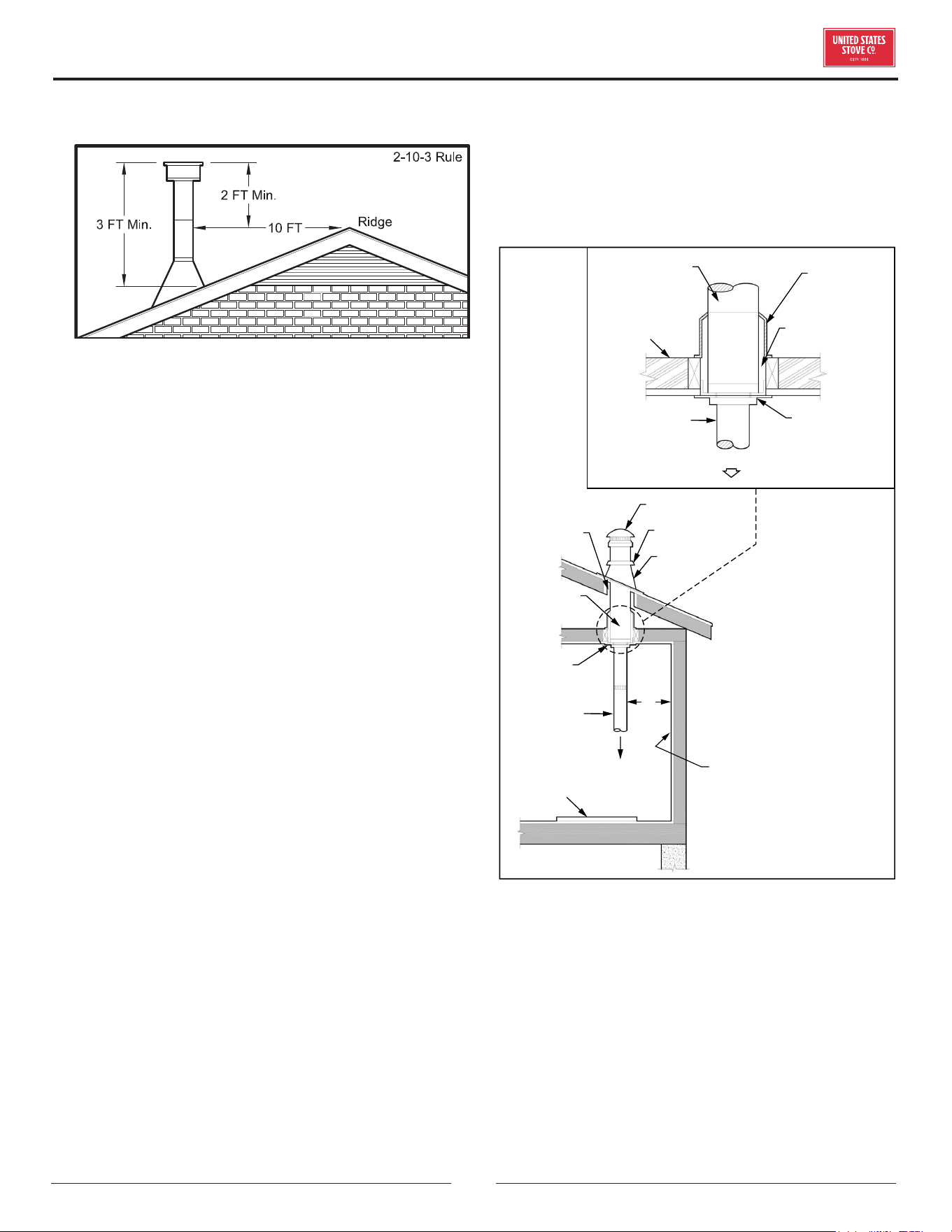

Minimum Chimney Height: 12’ (3.7 m)

Maximum Log Length: 21” (534 mm)

Dimensions

Overall: Depth x Width x Height: 21.5” x 32” x 33.5” (547 mm x 813 mm x 864 mm)

Combustion Chamber: Width x Depth: 11-3/8” x 24-3/4” (289 mm x 629 mm)

Volume: Cubic Feet: 2.32 ft³

Door Opening: Width x Height: 10” x 11-3/8” (854 mm x 289 mm)

The instructions pertaining to the installation of your wood stove comply with UL-1482 (R2015) and ULC-S627-00

(R2016) standards. This manual describes the installation and operation of the USSC, US2941EB wood heater. This

heater meets the 2020 U.S. Environmental Protection Agency’s cordwood emission limits for wood heaters sold after

May 15, 2020. Under specific test conditions, this heater has been shown to deliver heat at rates ranging from 17,611

to 48,127 Btu/hr (0.91g/hr and eciency of 72%). Note: The BTU ratings mentioned above are based on the EPA test

protocol under specific test conditions. Our advertised BTU’s are based on the first hour of operation at high burn rate

burning cordwood.

CAUTIONS:

• HOT WHILE IN OPERATION. KEEP CHILDREN, CLOTHING AND FURNITURE AWAY. CONTACT MAY CAUSE

SKIN BURNS.

• DO NOT USE CHEMICALS OR FLUIDS TO IGNITE THE FIRE.

• DO NOT LEAVE THE STOVE UNATTENDED WHEN THE DOOR IS SLIGHTLY OPENED.

• DO NOT BURN GARBAGE, FLAMMABLE FLUID SUCH AS GASOLINE, NAPHTHA OR MOTOR OIL.

• DO NOT CONNECT TO ANY AIR DISTRIBUTION DUCT OR SYSTEM.

• ALWAYS CLOSE THE DOOR AFTER THE IGNITION.

For Customer Service, please call:

1-800-750-2723 Ext 5050 or;

Text to 423-301-5624 or;

Email us at:

customerservice@usstove.com

Note: Register your product online at

www.usstove.com or download the free

app today. This app is available only

on the App Store for iPhone and iPad.

Search US Stove. Save your receipt with

your records for any claims.

INTRODUCTION

INSTALLATION CHECKLIST

Your Wood Stove should be installed by a qualified installer only. An NFI qualified Installer can be found at www.

nficertified.org/public/find-an-nfi-pro/

CUSTOMER SERVICE

1-800-750-2723 ext 5050

Text to 423-301-5624

Email to: Customerservice@usstove.com

COMMISSIONING CHECKLIST

This checklist is to be completed in full by the qualified person who installs this unit. Keep this page for future reference.

Failure to install and commission according to the manufacturer’s instructions and complete this checklist will

invalidate the warranty.

Please Print

Customer Name: Telephone Number:

Address:

Model:

Serial Number:

Installation Company Name: Phone Number:

Installation Technician’s Name: License Number:

DESCRIPTION OF WORK

Location of installed appliance: __________________________________________________________________________________

Chimney System: New Chimney System

Yes No If yes, Brand _________________________________________

If no, Date of inspection of the existing chimney system: __________________________________________________________

COMMISSIONING

Confirm Hearth Pad Installation as per Installation Instructions ...................................................................................................

Confirm proper placement of internal parts ..........................................................................................................................................

Check soundness of door gasket and door seals .................................................................................................................................

Confirm clearances to combustibles as per installation instructions in this manual ..............................................................

Check the operations of the air controls .................................................................................................................................................

Confirm all flue pipe and chimney system are secure and sealed ..................................................................................................

Confirm the stove properly drafts when fired .......................................................................................................................................

Check to ensure a CO alarm is installed as per local building codes and is functional ............................................................

Explain the safe operation, proper fuel usage, cleaning and routine maintenance requirements ........................................

Declaration of Completion: As the qualified person responsible for the work described above, I confirm that the appliance

as associated work has been installed as per manufacturer’s instructions and following any applicable building and

installation codes.

Signed: ______________________________________ Print Name: __________________________________Date: ______________

Home Owner: RETAIN THIS INFORMATION FOR FUTURE REFERENCE

ASSEMBLY INSTRUCTIONS

FOR CUSTOMER SERVICE CALL: 800-750-2723 EXT 5050

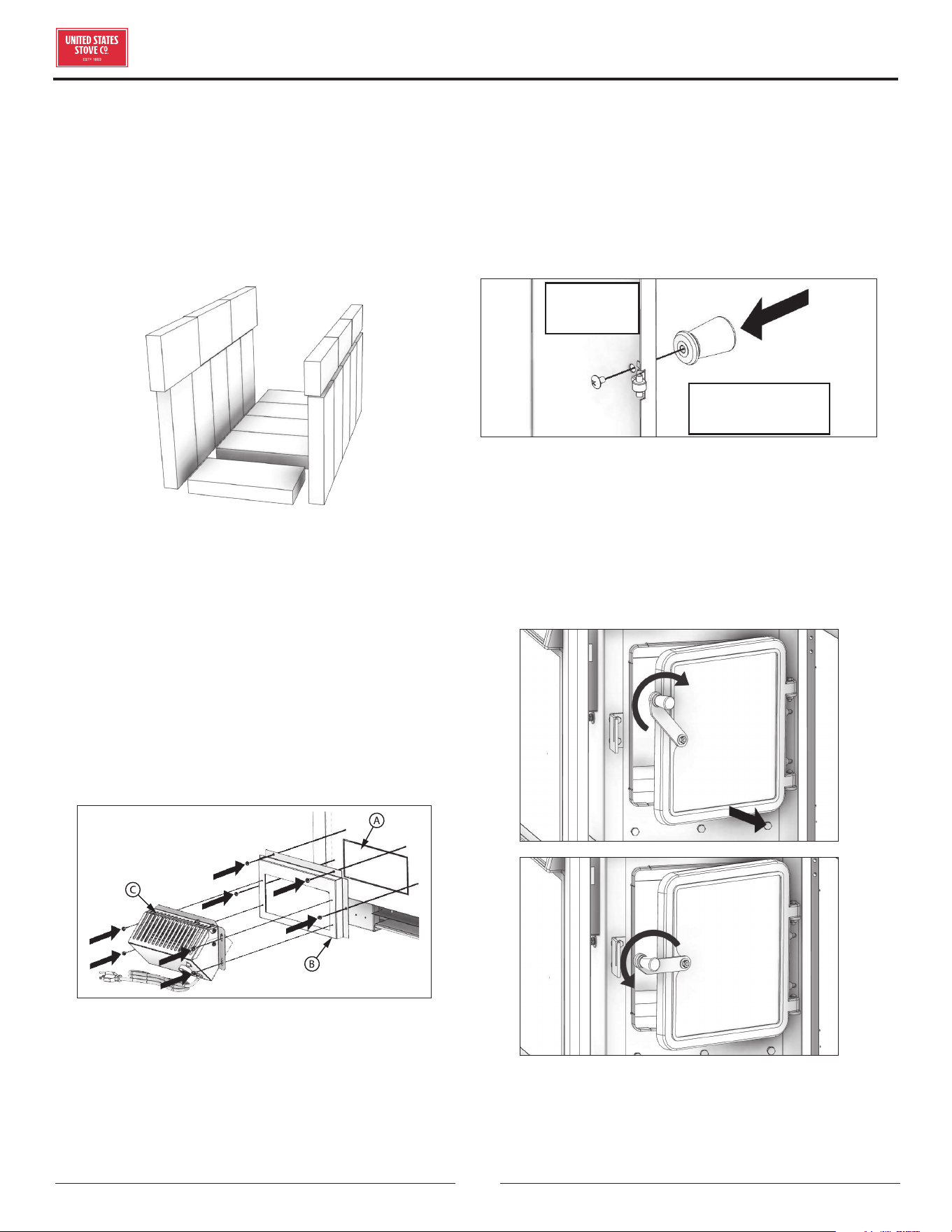

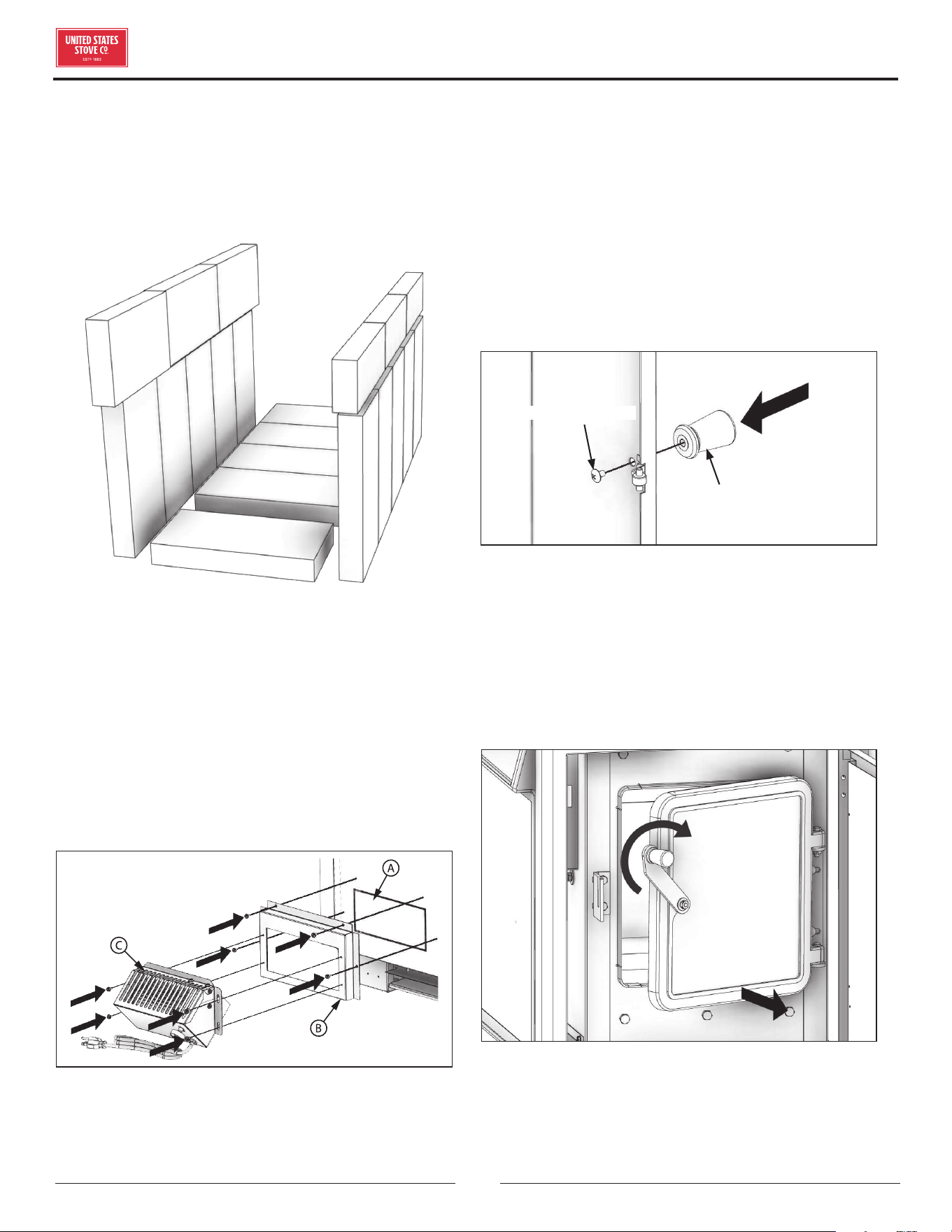

UNPACK AND INSPECT

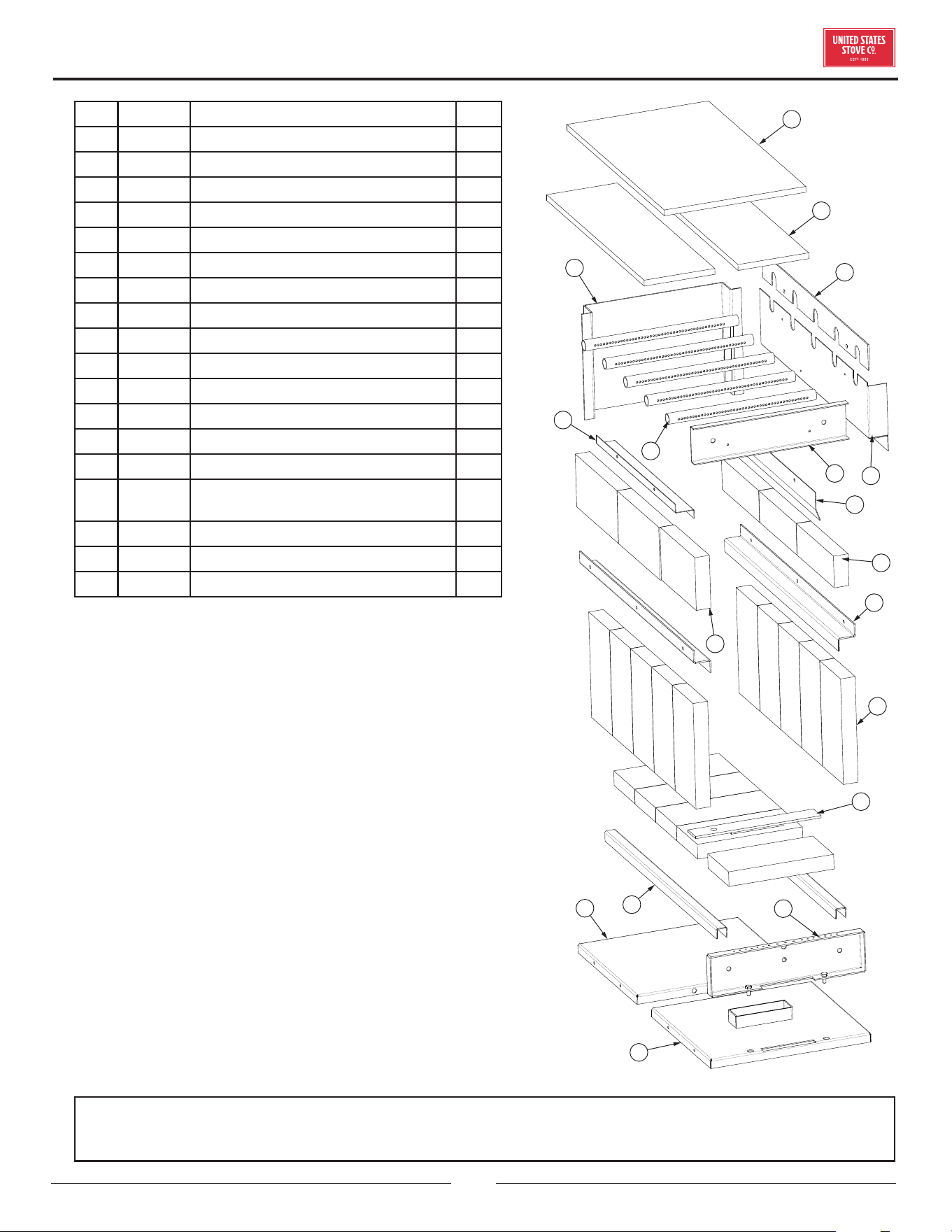

Remove the packing from the appliance and inspect

for any damage. Ensure that the bricks are positioned

correctly and not broken (see illustration for proper brick

arrangement). Make sure that the bae board, above the

air tubes, is in place and undamaged.

BLOWER ASSEMBLY

The blower assembly must be disconnected from

the source of electrical supply before attempting the

installation.

1. Remove the Panel (A) using tin snips or knock out

using a hammer and chisel careful not to distort the

mounting surface.

2. Attach the Blower Mounting Box (B) to the rear of the

unit using four(4) of the supplied #10 screws.

3. Then mount the Blower Assembly (C) with the four

(4) remaining screws.

CABINET DOOR KNOB ASSEMBLY

The cabinet door knob is mounted on the inside of the

cabinet door for shipping purposes and must be removed

and re-installed for proper usage. To get the cabinet door

open, place your hand under the cabinet frame (right-

hand side of the cabinet door) and pull out on the door.

Follow these instructions for door knob assembly:

1. Remove the machine screw and the door knob.

2. Place the knob on the outside of the cabinet door, re-

install the machine screw and tighten. Be careful not

to strip out the threads in the handle.

MACHINE

SCREW

CABINET DOOR

KNOB

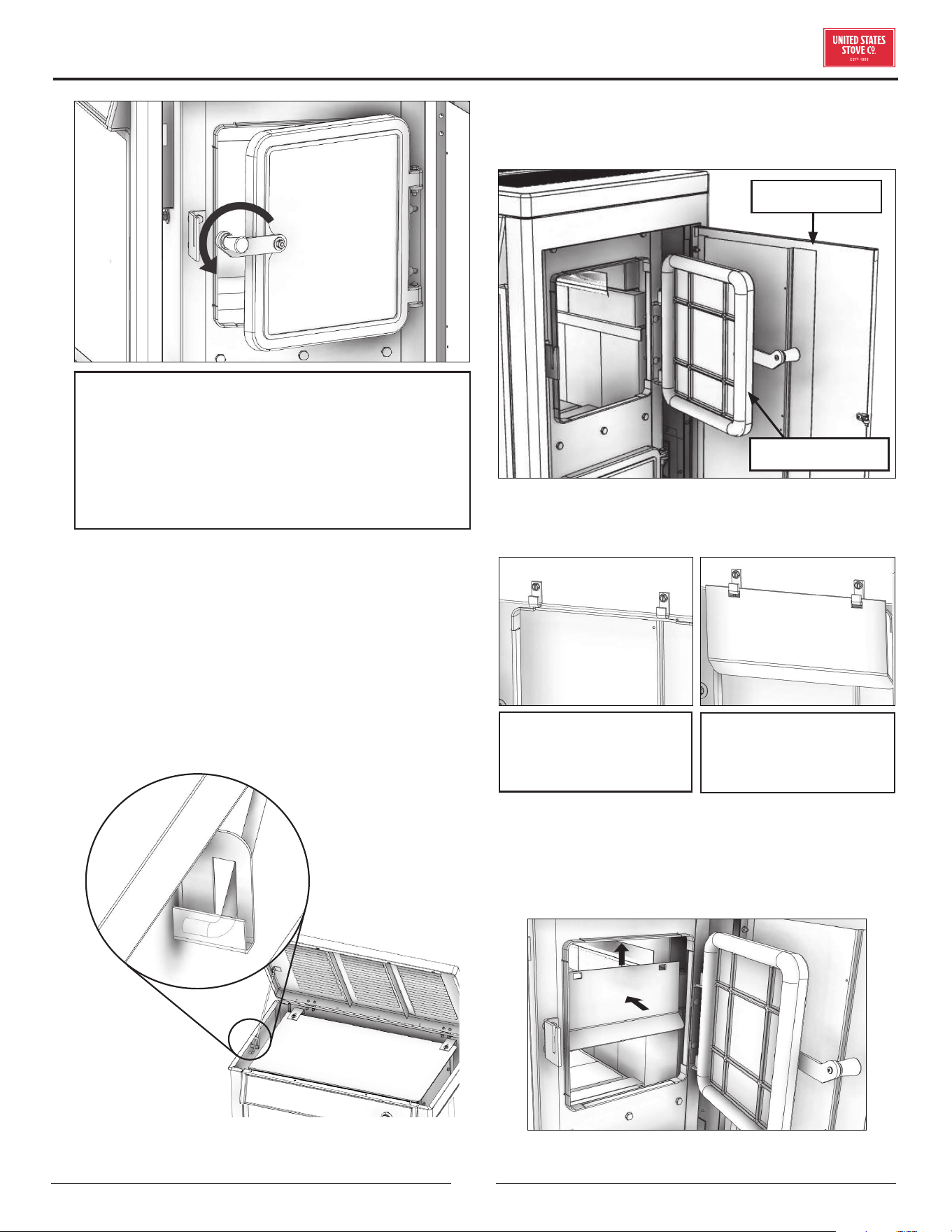

HANDLE & FEED DOOR OPERATION

1. Lift the handle up to disengage the latch.

2. Crack open the feed door for approximately 10

seconds to allow excess heat to escape.

3. After approximately 10 seconds lower the handle and

continue to pull the door open.

NOTE: During opening and closing of the feed and ash

doors of this heater, it may seem that the fit of the door is

“too tight”. As the heater is fired, the gasketing “settles”

or “seats” itself in the door. The tight fit at the factory and

before the heater’s initial firing is to ensure a good seal

ASSEMBLY INSTRUCTIONS

after the gasketing “settles”.

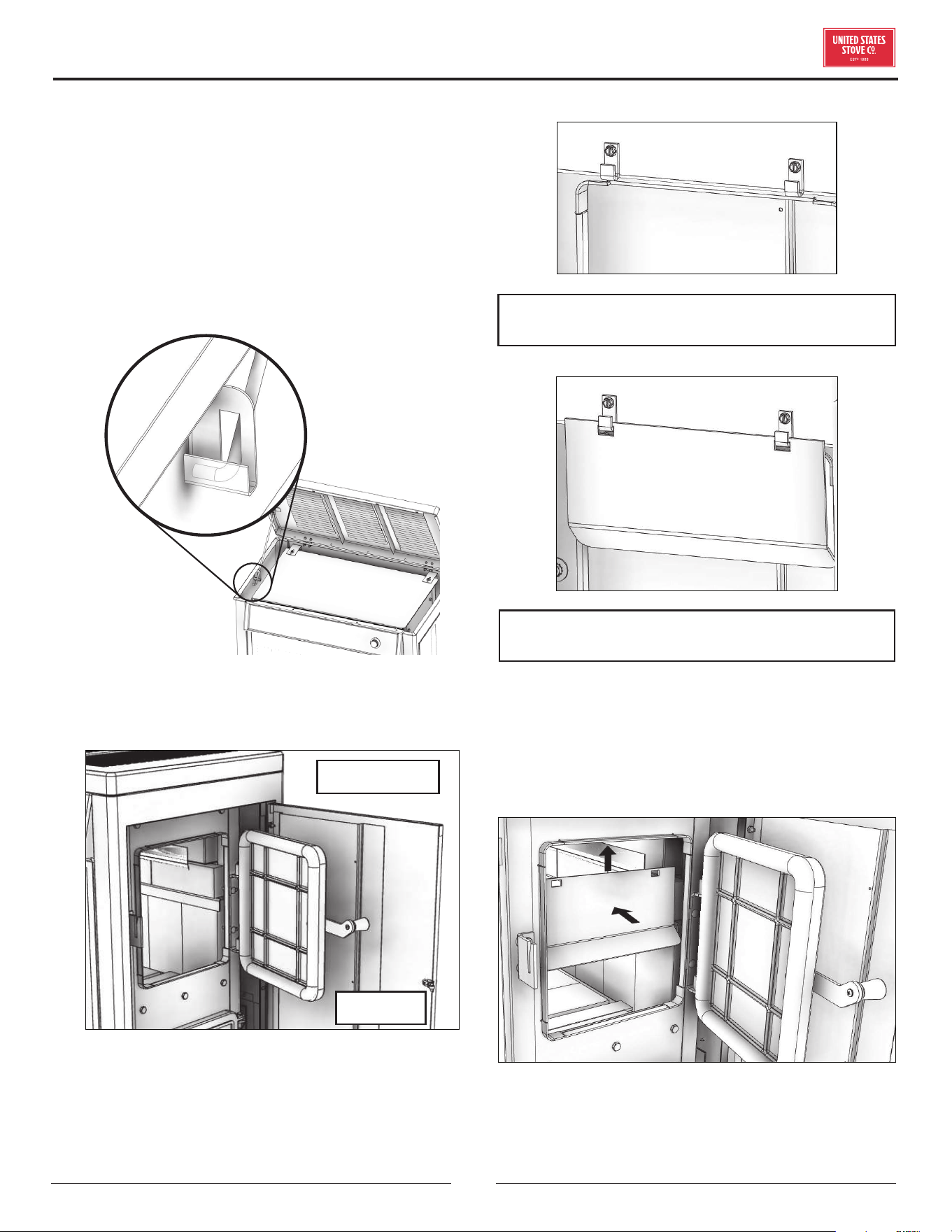

HOW TO OPEN THE TOP LID

CAUTION! DO NOT OPEN OR CLOSE THE TOP WHEN

THE HEATER IS HOT! To open, grasp the top at the front

or on each corner and lift all the way up until the support

rod stops the motion. Then gently lower the top allowing

the support rod to settles in the cup, holding the top open.

To close, lift the top until the support rod is out of the cup.

Pull the rod forward and lower the lid closed.

SMOKE CURTAIN INSTALLATION

1. Open the cabinet door and the fire door.

Cabinet Door

Fire Door

2. Locate the two hooks inside the firebox above the fire

door opening as shown.

Inside view of the fire door opening without the smoke

curtain installed.

Inside view of the fire door opening with the smoke

curtain installed.

3. Slide the smoke curtain through the fire door and

hook into place. Note: the smoke curtain has a bend

at the bottom. When placing the smoke curtain into

place ensure the bend it facing toward the fire door

as shown.

INSTALLATION

SAFETY NOTICE

• IF THIS STOVE IS NOT PROPERLY INSTALLED,

A HOUSE FIRE MAY RESULT. TO REDUCE THE

RISK OF FIRE, FOLLOW THE INSTALLATION

INSTRUCTIONS.

• CONSULT YOUR MUNICIPAL BUILDING

DEPARTMENT OR FIRE OFFICIALS ABOUT

PERMITS, RESTRICTIONS AND INSTALLATIONS

REQUIREMENTS IN YOUR AREA.

• USE SMOKE DETECTORS IN THE ROOM WHERE

YOUR STOVE IS INSTALLED.

• KEEP FURNITURE AND DRAPES WELL AWAY

FROM THE STOVE.

• NEVER USE GASOLINE, GASOLINE-TYPE

LANTERN FUEL, KEROSENE, CHARCOAL

LIGHTER FLUID, OR SIMILAR LIQUIDS TO START

OR “FRESHEN UP” A FIRE IN THIS HEATER.

KEEP ALL SUCH LIQUIDS WELL AWAY FROM

THE HEATER WHILE IT IS IN USE.

• IN THE EVENT OF A CHIMNEY FIRE, PUSH THE

AIR CONTROL FULL CLOSED TO DEPRIVE THE

FIRE OF OXYGEN. CALL THE FIRE DEPARTMENT.

• DO NOT CONNECT TO ANY AIR DISTRIBUTION

DUCT OR SYSTEM.

• A SOURCE OF FRESH AIR INTO THE ROOM OR

SPACE HEATED SHALL BE PROVIDED WHEN

REQUIRED.

US Stove highly recommends your stove be installed by a

qualified NFI (US) or WETT (Canada) technician. To find

the nearest qualified installer, go to:

https://nficertified.org,

https://www.wettinc.ca/

POSITIONING THE STOVE

It is very important to position the wood stove as close

as possible to the chimney, and in an area that will favor

the most ecient heat distribution possible throughout

the house. The stove must therefore be installed in the

room where the most time is spent, and in the most

spacious room possible. Recall that wood stoves produce

radiating heat, the heat we feel when we are close to a

wood stove. A wood stove also functions by convection,

that is through the displacement of hot air accelerated

upwards and its replacement with cooler air. If necessary,

the hot air distribution from the stove may be facilitated

by the installation of a blower. The wood stove must not

be hooked up to a hot air distribution system since an

excessive accumulation of heat may occur. A wood stove

must never be installed in a hallway or near a staircase,

since it may block the way in case of fire or fail to respect

required clearances.

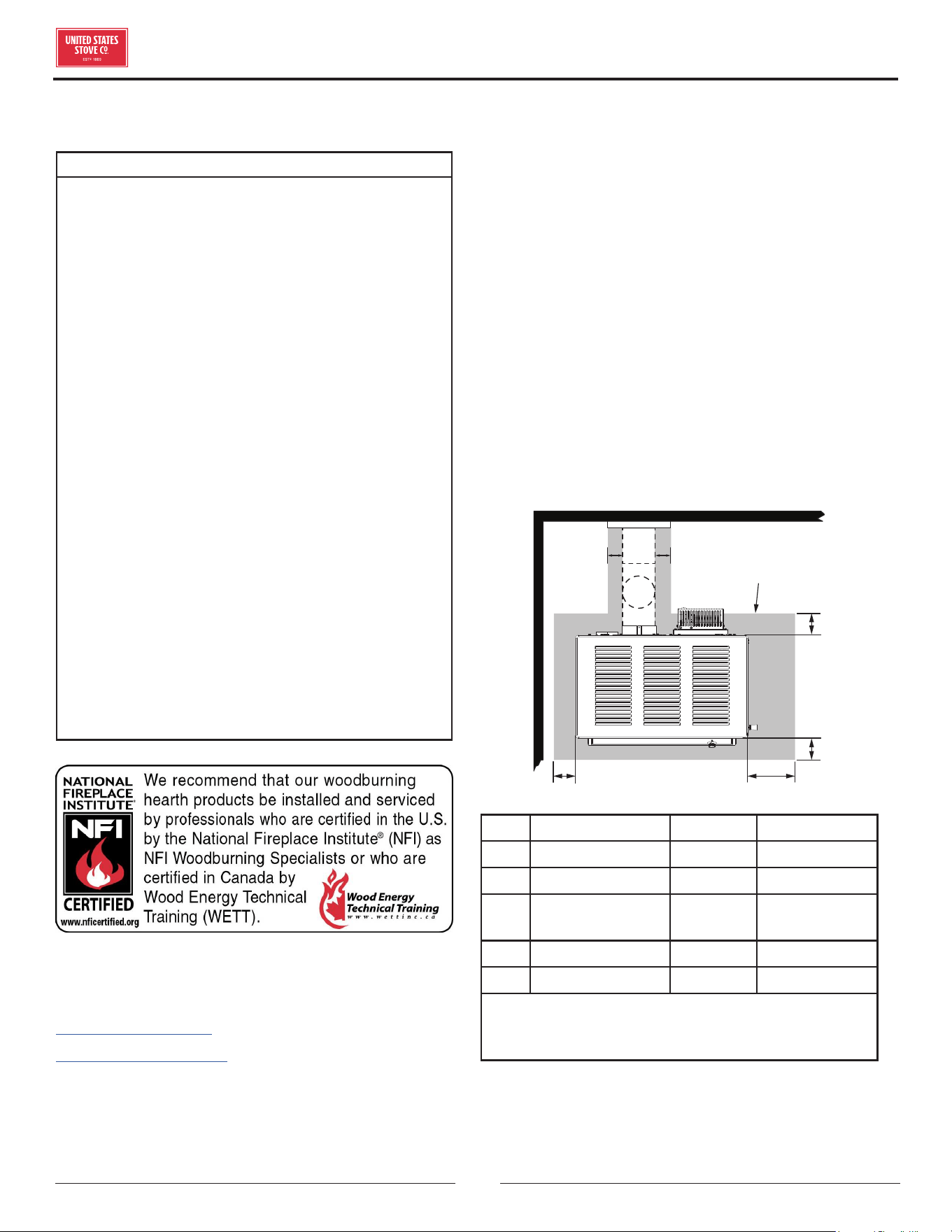

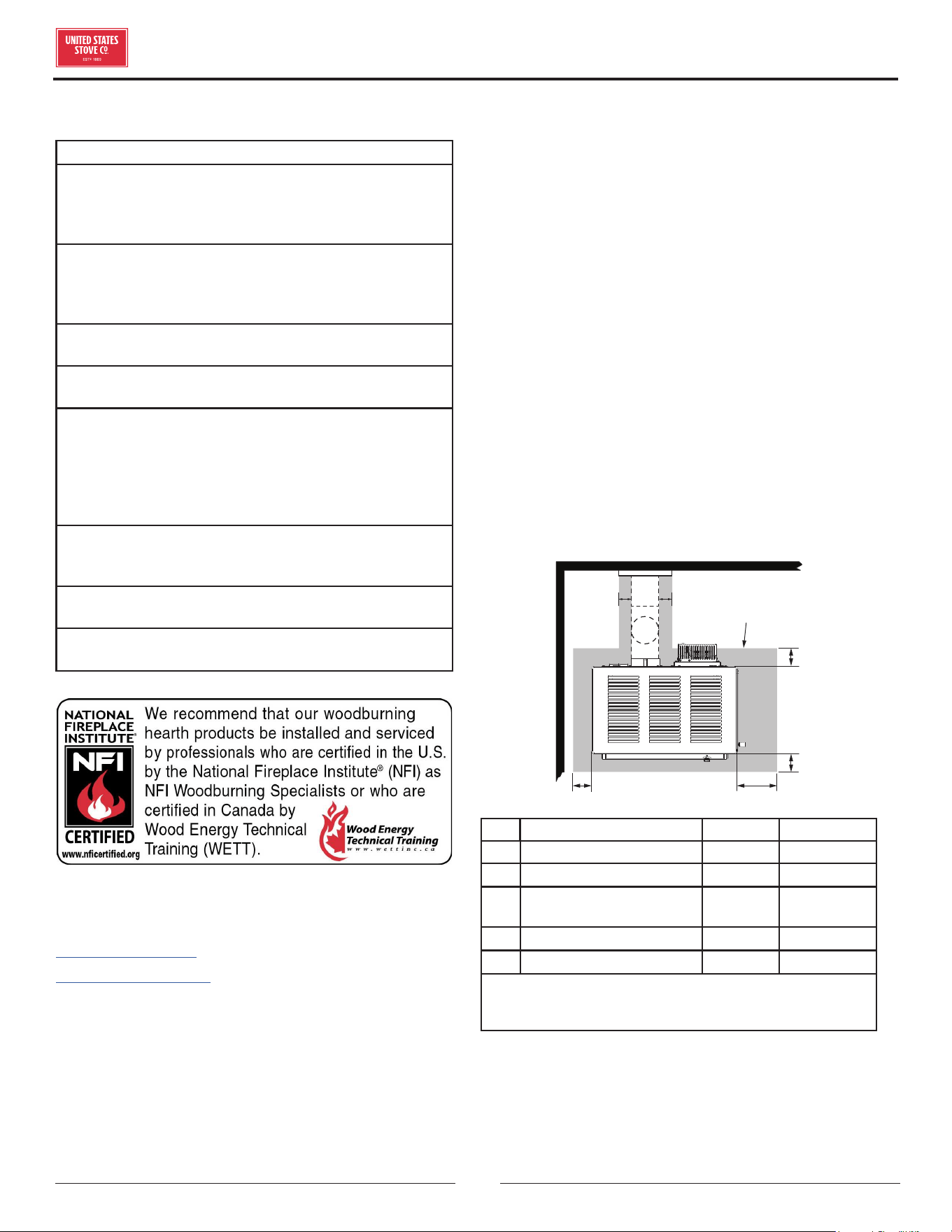

FLOOR PROTECTOR

P P

Floor

Protector

Key in mm

K Front 8 204

L Rear 8 204

M Fuel Loading Side

16 (USA)

18 (CAN)

407 (USA)

458 (CAN)

N Left Side 8 204

P Flue Pipe 2 51

Note: When choosing a location for this unit, make

sure there is enough space available to fully open the

door.

This heater must have a non-combustible floor protector

with a minimum type 1 ember protection extending

beneath the heater if the floor is constructed of

combustible material. If a floor pad is used, it should be

FOR CUSTOMER SERVICE CALL: 800-750-2723 EXT 5050

INSTALLATION

UL listed or equal. The floor protector should be large

enough to extend under the stove and beyond each side

as indicated. If there is a horizontal run of flue pipe, there

needs to be floor protection under it that extends two

inches beyond either side of the pipe.

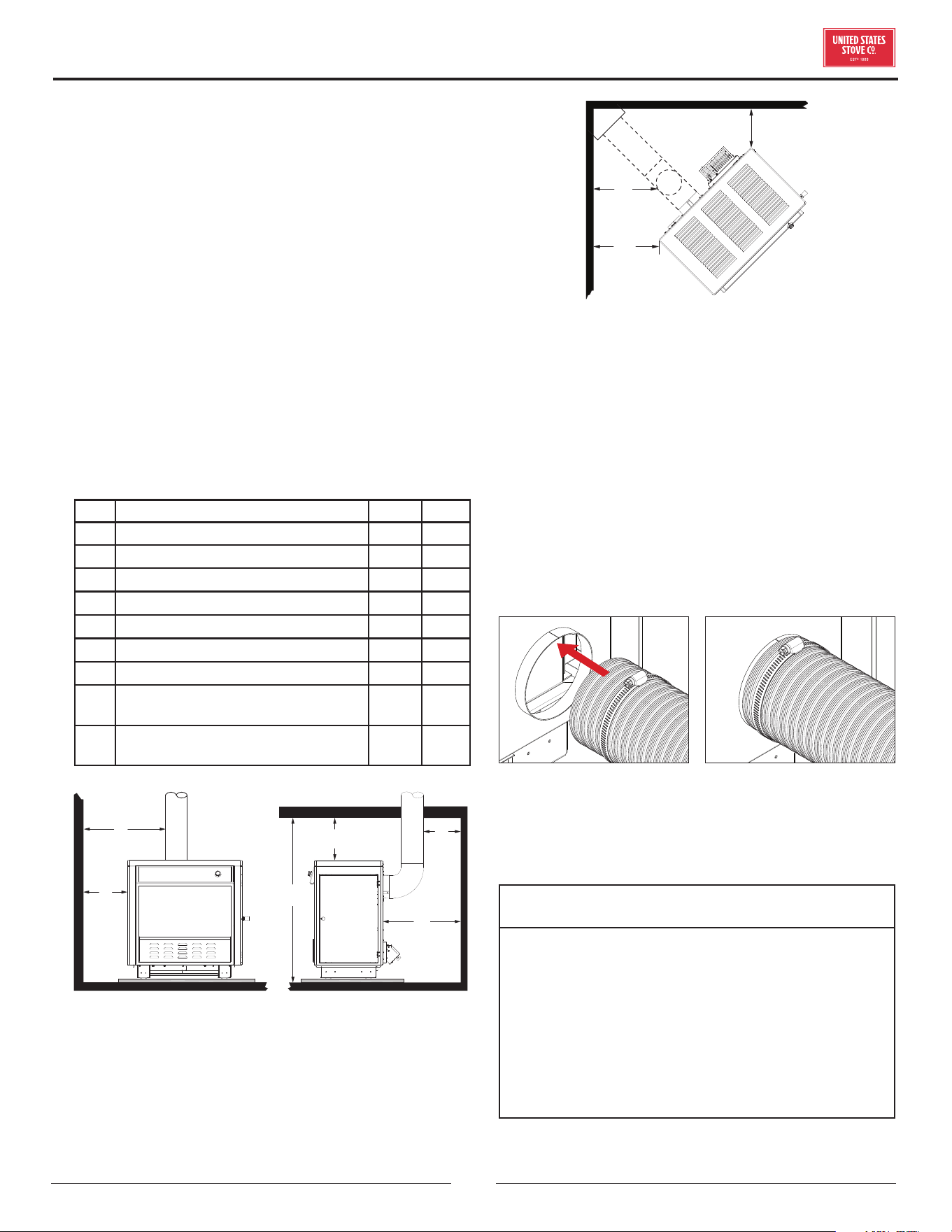

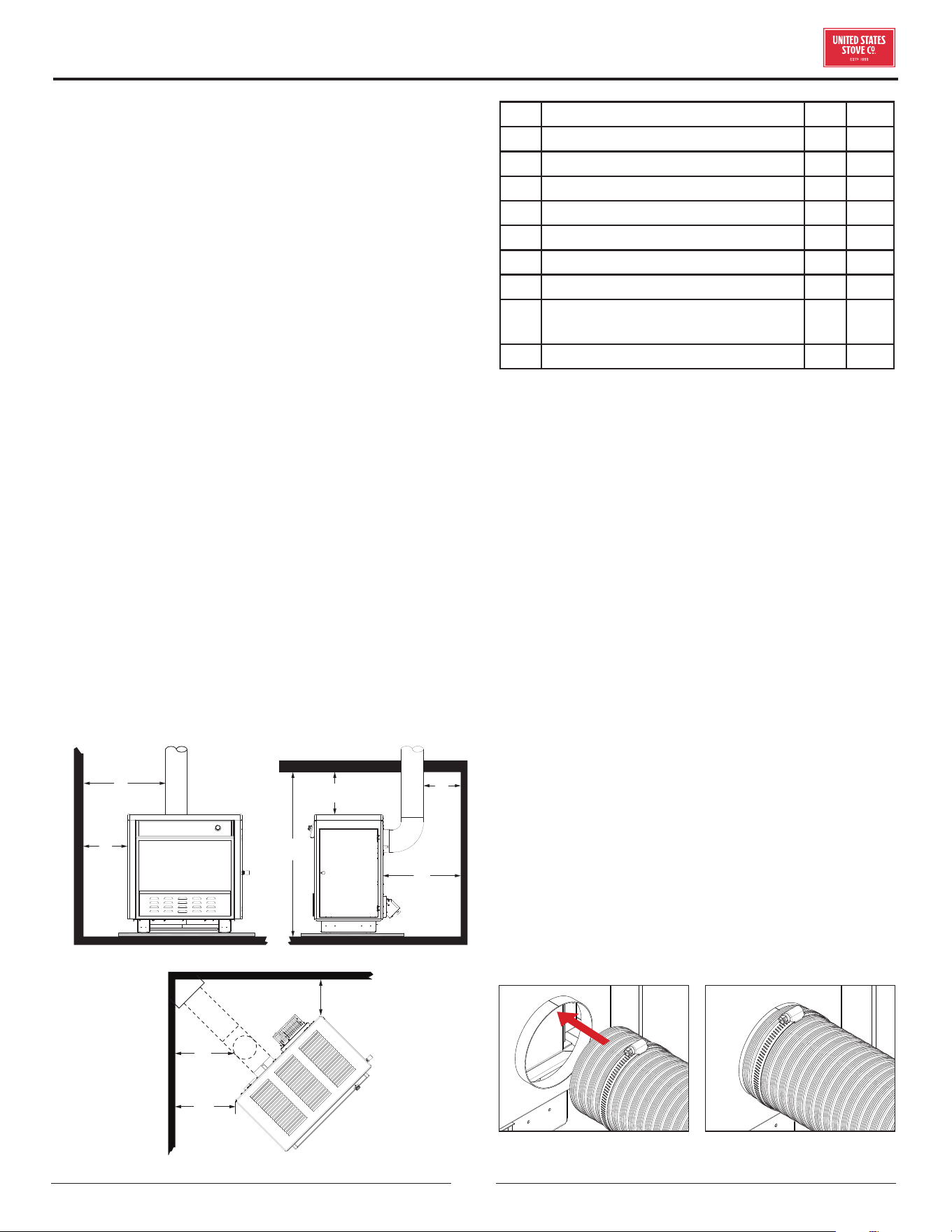

CLEARANCES TO COMBUSTIBLES

It is of utmost importance that the clearances to

combustible materials be strictly adhered to during

installation of the stove.

• Floor to ceiling height must be at least 7’ (2.13 m) in all

cases.

• Do not place any combustible material within 4’ (1.2 m)

of the front of the unit.

• The clearance between the flue pipe and a wall are valid

only for vertical walls and for vertical flue pipe.

• The chimney connector must not pass through an attic

or roof space, closet or similar concealed space, a floor,

or a ceiling.

• For Canadian installations, where passage through a

wall, or partition of combustible construction is desired,

the installation must conform to CAN/CSA-B365.

• A flue pipe crossing a combustible wall must have a

minimum clearance of 18” (458 mm).

• To reduce flue clearances from combustible materials,

contact your local safety department.

• The provision that clearances may only be reduced by

means approved by regulatory authority.

Key in mm

A Sidewall To Flue 23 585

B Sidewall To Stove 14 356

C Ceiling Height 84 2134

D Top Of Stove To Ceiling 50.5 1283

E Back Wall To Flue 18 458

F Back Wall To Stove 28 712

G Wall To Corner (Angled Installation) 18 458

Wall To Corner Fuel Loading Side

(Angled Installation)

18 458

J Wall To Flue (Angled Installation) 18 458

OUTSIDE COMBUSTION AIR

Your wood stove is approved to be installed with an

outside air intake (4FAK) which is necessary for a mobile

home. This type of installation is also required in air tight

houses and houses with negative pressure problems.

You can purchase this option through your heater dealer.

Make sure to specify the part number mentioned in this

booklet. Installation instructions are supplied with the air

intake kit. Outside combustion air may be required if:

1. Your stove does not draw steadily, smoke roll-out

occurs, wood burns poorly, or back-drafts occur

whether or not there is combustion present.

2. Existing fuel-fired equipment in the house, such as

fireplaces or other heating appliances, smell, do

not operate properly, suer smoke roll-out when

opened, or back-drafts occur whether or not there is

combustion present.

3. Opening a window slightly on a calm (windless) day

alleviates any of the above symptoms.

4. The house is equipped with a well-sealed vapor

barrier and tight fitting windows and/or has any

powered devices that exhaust house air.

5. There is excessive condensation on windows in the

winter.

6. A ventilation system is installed in the house.

Slide the hose clamp over the aluminium flex pipe.

Then slide the flex pipe over the air intake tube of the

stove. Next tighten the hose clamp over the end of the

aluminium flex hose.

FOR USE IN MOBILE HOMES (U.S. ONLY)

• WARNING! DO NOT INSTALL IN SLEEPING

ROOM.

• CAUTION! THE STRUCTURAL INTEGRITY

OF THE MOBILE HOME FLOOR, WALL, AND

CEILING/ROOF MUST BE MAINTAINED.

• INSTALL IN ACCORDANCE WITH 24 CFR, PART

3280 (HUD).

• THE STOVE MUST BE ATTACHED TO THE

STRUCTURE OF THE MOBILE HOME.

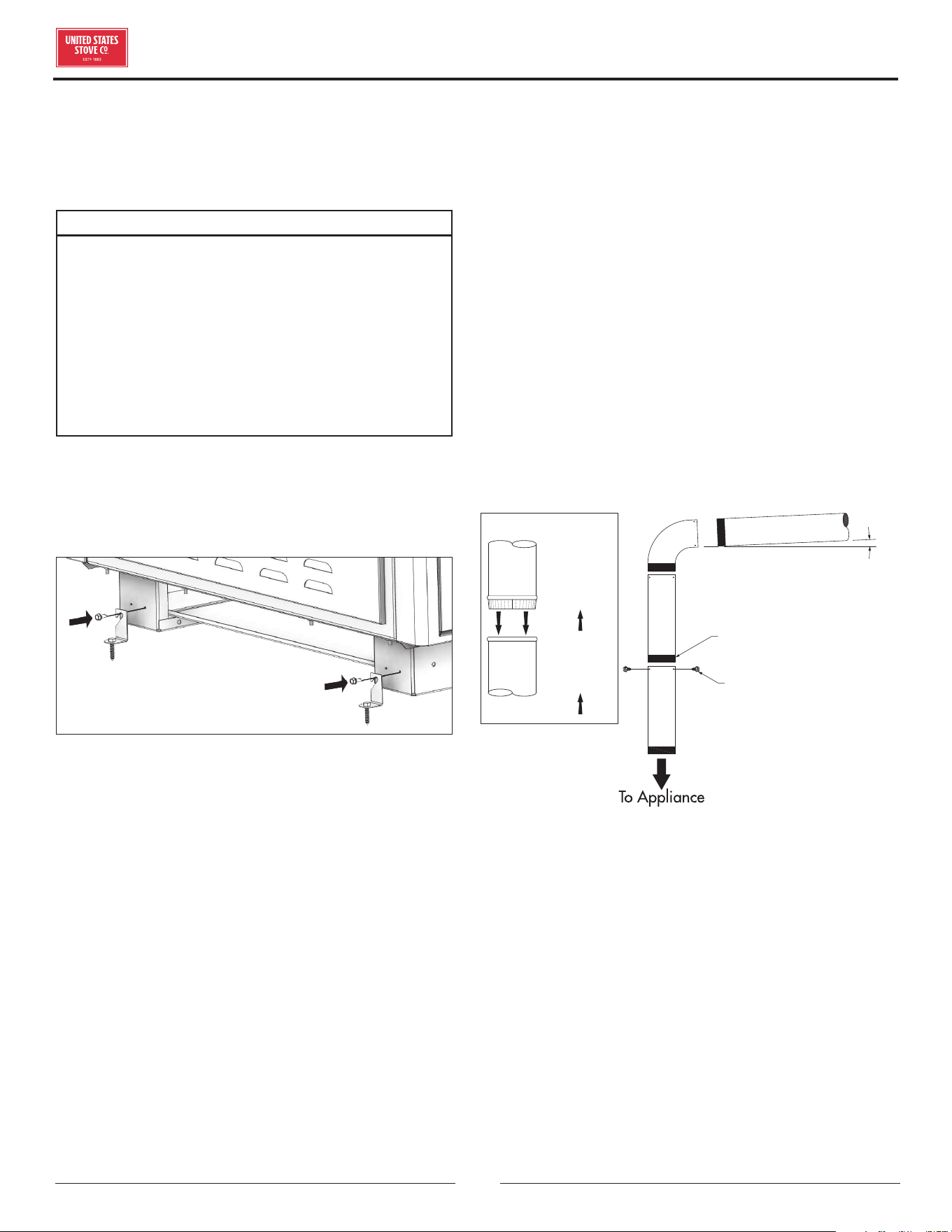

SECURING APPLIANCE’S ON A PEDESTAL

TO THE FLOOR

Use the designated holes to secure the unit to the floor.

In addition to the previously detailed installation

requirements, the heater must be electrically grounded

to the steel chassis of the mobile home with 8 GA copper

wire using a serrated or star washer to penetrate paint or

protective coating to ensure grounding.

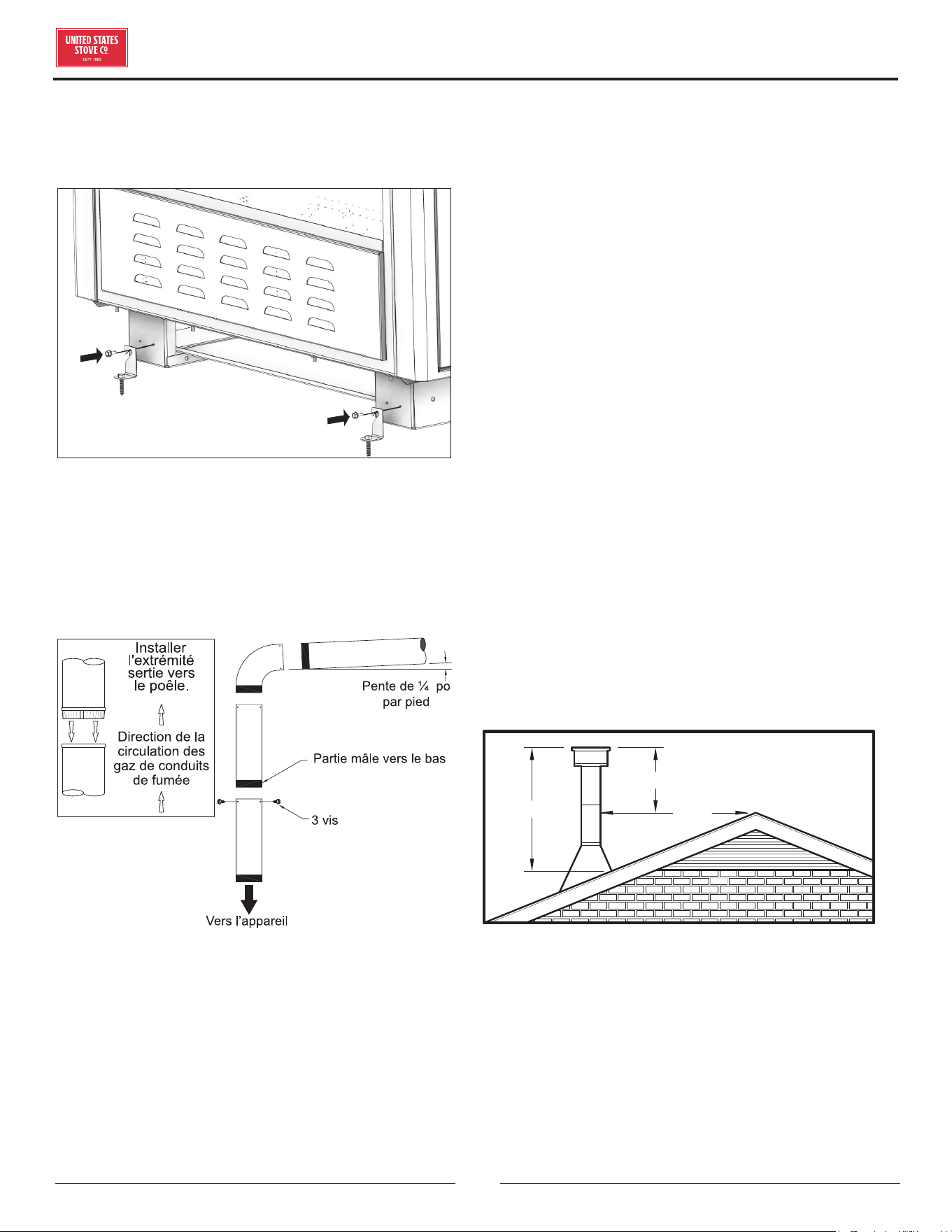

CHIMNEY CONNECTOR (STOVE PIPE)

Your chimney connector and chimney must have the

same diameter as the stove outlet (6”). If this is not the

case, we recommend you contact your dealer in order

to ensure there will be no problem with the draft. The

stove pipe must be made of aluminized or cold roll steel

with a minimum thickness of 0.021” or 0.53 mm. It is

strictly forbidden to use galvanized steel. Your smoke

pipe should be assembled in such a way that the male

section (crimped end) of the pipe faces down. Attach

each section to another with three metal screws spaced

an equal distance apart. The pipe must be short and

straight. All sections installed horizontally must slope at

least 1/4 inch per foot, with the upper end of the section

toward the chimney. Any installation with a horizontal

run of chimney pipe must conform to NFPA 211. To

ensure a good draft, the total length of the coupling pipe

should never exceed 8’ to 10’ (2.4m to 3.04 m). Except

for cases of vertical installation, cathedral-roof style

where the smoke exhaust system can be much longer

and connected without problem to the chimney at the

ceiling of the room. There should never be more than two

90° elbows in the smoke exhaust system. Installation

of a “barometric draft stabilizer” (fireplace register) on

a smoke exhaust system is prohibited. Furthermore,

installation of a draft damper is not recommended.

Indeed, with a controlled combustion wood stove, the

draft is regulated upon intake of the combustion air in the

stove and not at the exhaust.

3 screws

Flow

Direction

of Flue

Gases

Install

crimped

end

towards

stove.

Male Part Downwards

1/4” slope per foot

IMPORTANCE OF PROPER DRAFT

Draft is the force which moves air from the appliance

up through the chimney. The amount of draft in your

chimney depends on the length of the chimney, local

geography, nearby obstructions and other factors. Too

much draft may cause excessive temperatures in the

appliance. Inadequate draft may cause backpung into

the room and ‘plugging’ of the chimney. Inadequate draft

will cause the appliance to leak smoke into the room

through appliance and chimney connector joints. An

uncontrollable burn or excessive temperature indicates

excessive draft.

INSTALLATION

CHIMNEY

Take into account the chimney’s location to ensure it is

not too close to neighbors or in a valley which may cause

unhealthy or nuisance conditions. Your wood stove may

be hooked up with a 6” factory built or masonry chimney.

If you are using a factory built chimney, it must comply

with UL 103 or CSA-B365 standard; therefore it must be

a Type HT (2100°F). It is extremely important that it be

installed according to the manufacturer’s specifications.

If you are using a masonry chimney, it is important

that it be built in compliance with the specifications of

the National Building Code. It must be lined with fire

clay bricks, metal or clay tiles sealed together with fire

cement. Note: Round flues are the most ecient. The

interior diameter of the chimney flue must be identical to

the stove smoke exhaust. A flue which is too small may

cause draft problems, while a large flue favours rapid

cooling of the gas, and hence the build-up of creosote and

the risk of chimney fires. Note that it is the chimney and

not the stove which creates the draft eect; your stove’s

performance is directly dependent on an adequate draft

from your chimney. The following recommendations may

be useful for the installation of your chimney:

1. DO NOT CONNECT THIS UNIT TO A CHIMNEY

FLUE SERVING ANOTHER APPLIANCE.

2. It must rise above the roof at least 3’ (0.9m) from the

uppermost point of contact.

3. The chimney must exceed any part of the building or

other obstruction within a 10’ (3.04m) distance by a

height of 2’ (0.6m).

4. Installation of an interior chimney is always preferable

to an exterior chimney. Indeed, the interior chimney

will, by definition, be hotter than an exterior chimney,

being heated up by the ambient air in the house.

Therefore the gas which circulates will cool more

slowly, thus reducing the build-up of creosote and

the risk of chimney fires.

5. The draft caused by the tendency for hot air to rise

will be increased with an interior chimney.

6. Using a fire screen at the extremity of the chimney

requires regular inspection in order to ensure that

it is not obstructed thus blocking the draft, and it

should be cleaned when used regularly.

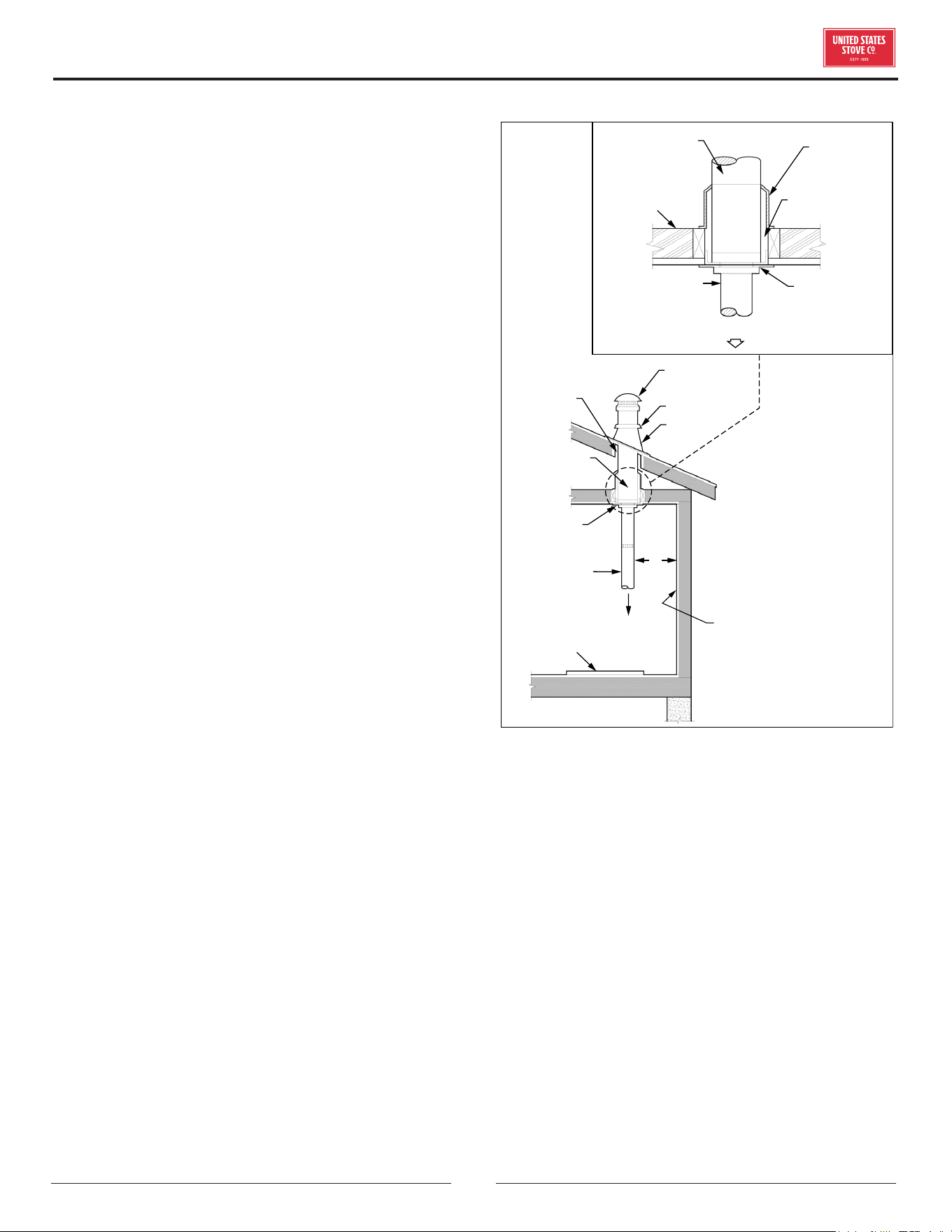

FACTORY BUILT CHIMNEY

Listed Cap

Maintain 2”

Clearance

Listed

Chimney

Ceiling

Support

Ceiling

Support

Chimney

Connector

* Refer to Clearance

to Combustibles

Combustible Wall

Floor

Protector

To Stove

Storm Collar

Flashing

Listed

Chimney

Attic

Insulation

Sheild

Specified

Clearance

Chimney

Connector

Combustible

Ceiling Joists

To Stove

When a metal prefabricated chimney is used, the

manufacturer’s installation instructions must be

followed. You must also purchase (from the same

manufacturer) and install the ceiling support package

or wall pass-through and “T” section package, firestops

(where needed), insulation shield, roof flashing, chimney

cap, etc. Maintain proper clearance to the structure

as recommended by the manufacturer. The chimney

must be the required height above the roof or other

obstructions for safety and proper draft operation.

INSTALLATION

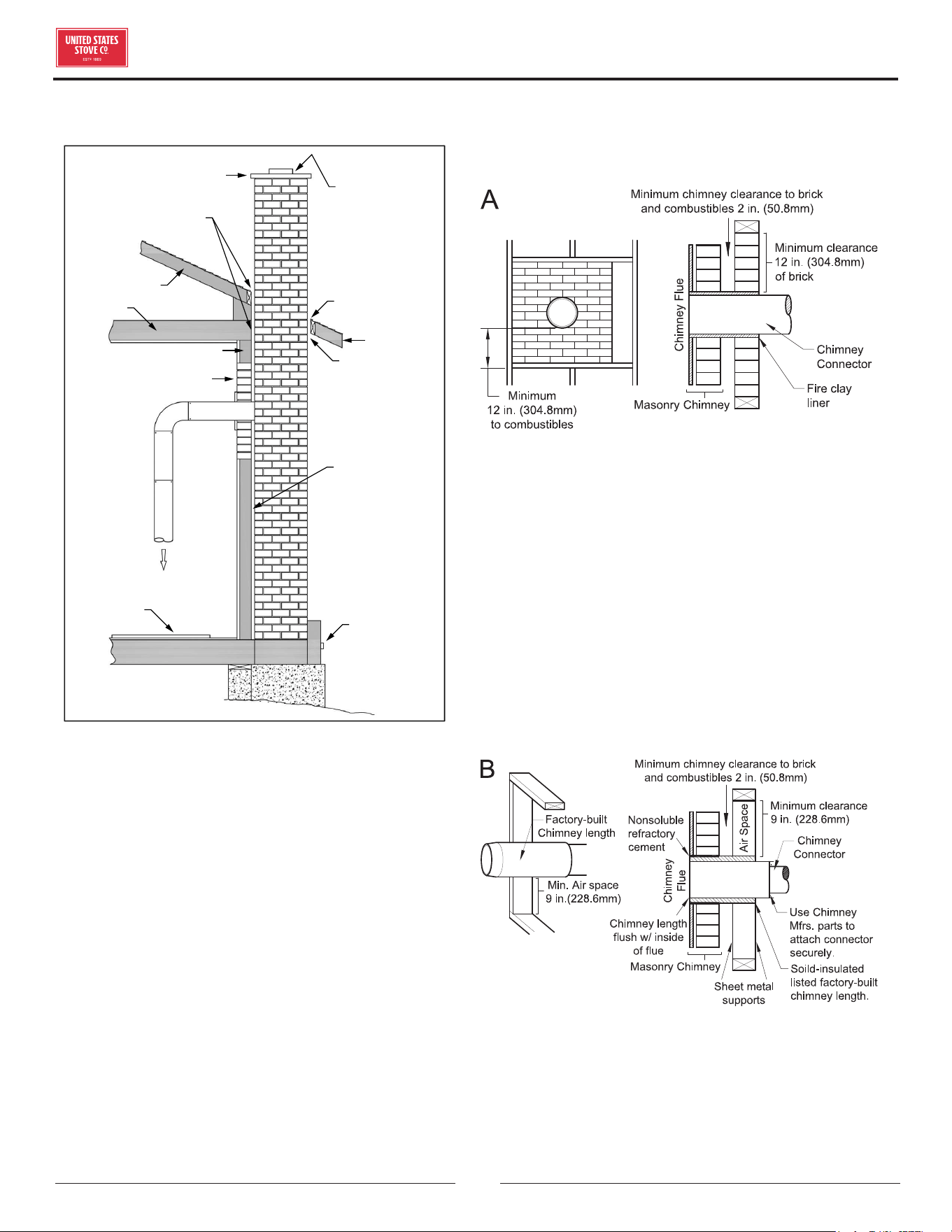

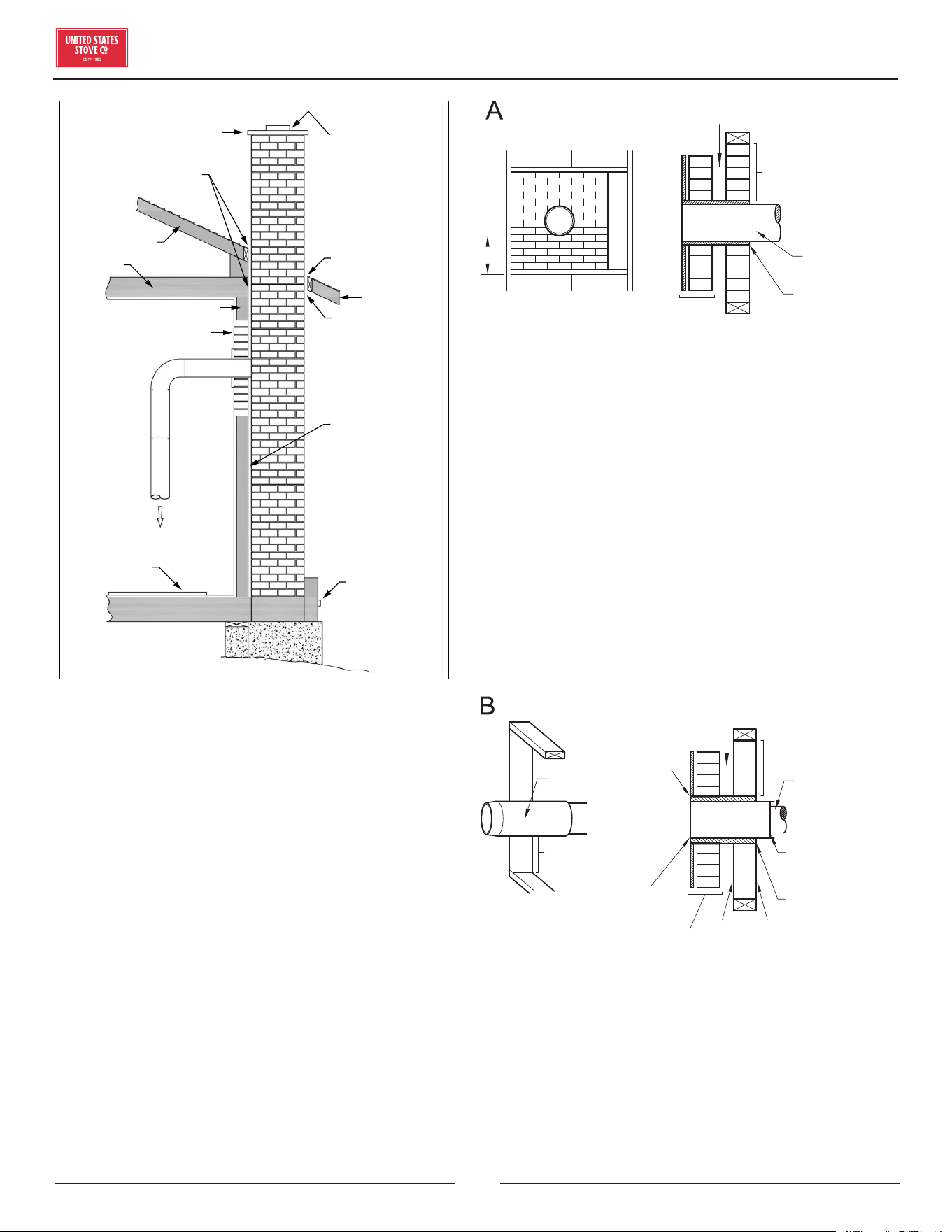

MASONRY CHIMNEY

Sheathing

Airtight

Cleanout

Door

Floor

Protector

Thimble

12” of Brick

Combustible Wall

1” Clearance

with Firestop

Rafter

Concrete Cap

Flashing

To Stove

1” Clearance

Eave

Flashing

Fireclay Flue

Liner With

Airspace

Ensure that a masonry chimney meets the minimum

standards of the National Fire Protection Association

(NFPA) by having it inspected by a professional. Make

sure there are no cracks, loose mortar or other signs of

deterioration and blockage. Have the chimney cleaned

before the stove is installed and operated. When

connecting the stove through a combustible wall to a

masonry chimney, special methods are needed.

COMBUSTIBLE WALL CHIMNEY

CONNECTOR PASS-THROUGHS

METHOD A - 12” (305 mm) Clearance to Combustible

Wall Member: Using a minimum thickness 3.5” (89 mm)

brick and a 5/8” (16 mm) minimum wall thickness clay

liner, construct a wall pass-through. The clay liner must

conform to ASTM C315 (Standard Specification for

Clay Fire Linings) or its equivalent. Keep a minimum of

12” (305 mm) of brick masonry between the clay liner

and wall combustibles. The clay liner shall run from the

brick masonry outer surface to the inner surface of the

chimney flue liner but not past the inner surface. Firmly

grout or cement the clay liner in place to the chimney flue

liner.

METHOD B - 9” (229 mm) Clearance to Combustible

Wall Member: Using a 6” (153 mm) inside diameter, listed,

factory-built Solid-Pak chimney section with insulation

of 1” (26 mm) or more, build a wall pass-through with a

minimum 9” (229 mm) air space between the outer wall

of the chimney length and wall combustibles. Use sheet

metal supports fastened securely to wall surfaces on

all sides, to maintain the 9” (229 mm) air space. When

fastening supports to chimney length, do not penetrate the

chimney liner (the inside wall of the Solid-Pak chimney).

The inner end of the Solid-Pak chimney section shall be

flush with the inside of the masonry chimney flue, and

sealed with a non-water soluble refractory cement. Use

this cement to also seal to the brick masonry penetration.

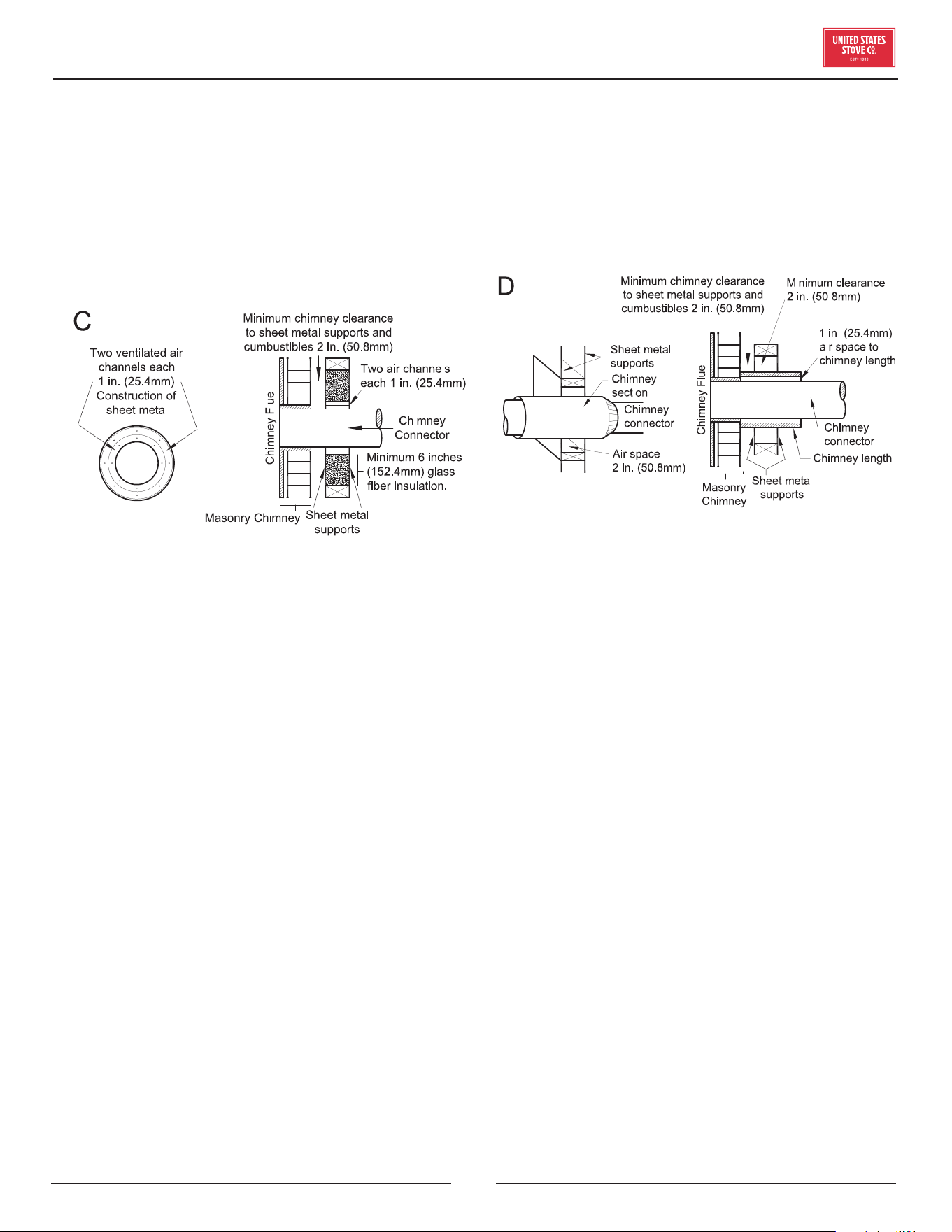

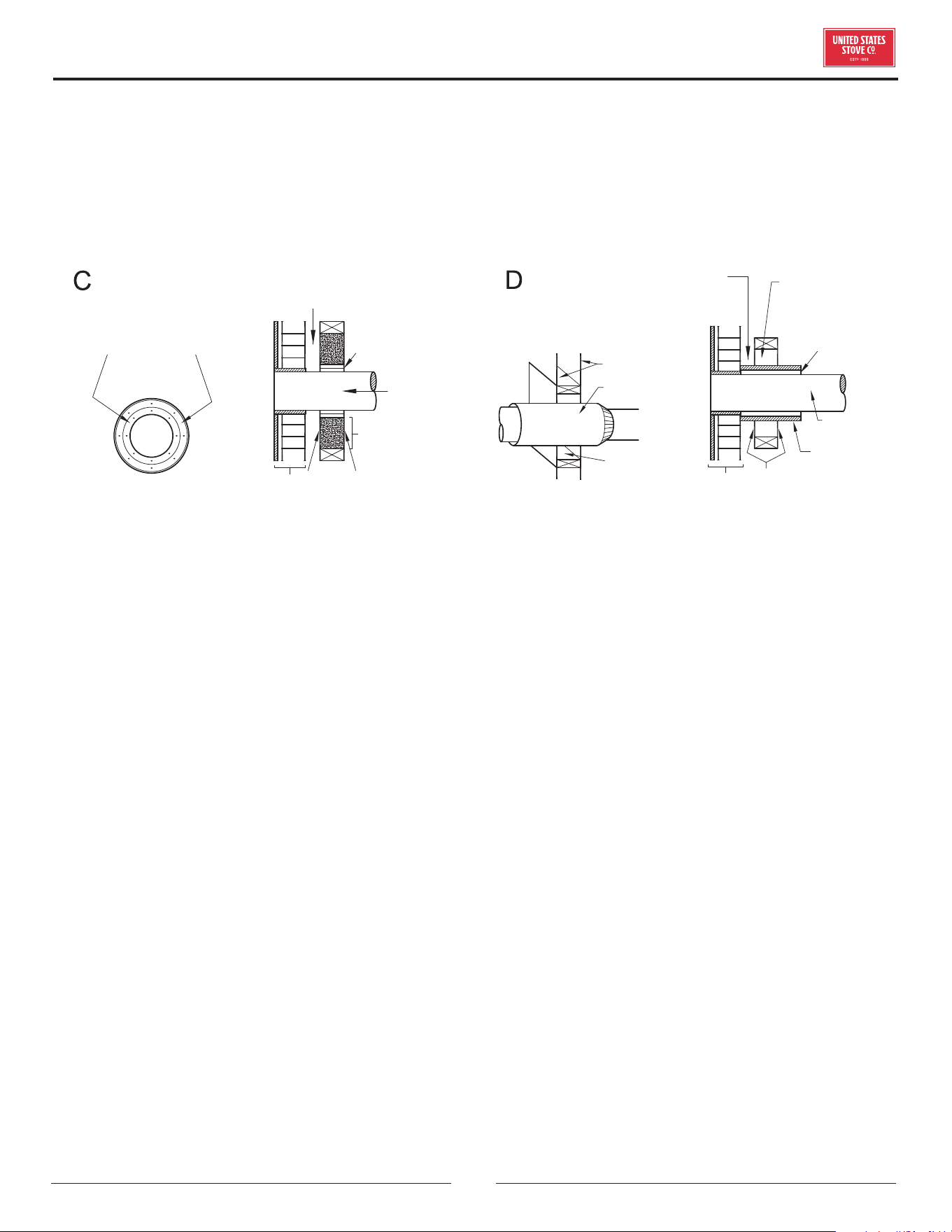

METHOD C - 6” (153 mm) Clearance to Combustible

Wall Member: Starting with a minimum 24 gage (.024”

[.61 mm]) 6” (153 mm) metal chimney connector, and

a minimum 24 gage ventilated wall thimble which has

two air channels of 1” (26 mm) each, construct a wall

pass-through. There shall be a minimum 6” (153 mm)

INSTALLATION

separation area containing fiberglass insulation, from the

outer surface of the wall thimble to wall combustibles.

Support the wall thimble, and cover its opening with a

24-gage minimum sheet metal support. Maintain the 6”

(153 mm) space. There should also be a support sized

to fit and hold the metal chimney connector. See that

the supports are fastened securely to wall surfaces on

all sides. Make sure fasteners used to secure the metal

chimney connector do not penetrate chimney flue liner.

METHOD D - 2” (51 mm) Clearance to Combustible

Wall Member: Start with a solid-pak listed factory

built chimney section at least 12” (304 mm) long, with

insulation of 1” (26 mm) or more, and an inside diameter

of 8” (2” [51 mm] larger than the 6” [153 mm] chimney

connector). Use this as a pass-through for a minimum

24-gauge single wall steel chimney connector. Keep

solid-pak section concentric with and spaced 1” (26mm)

o the chimney connector by way of sheet metal support

plates at both ends of chimney section. Cover opening

with and support chimney section on both sides with

24 gage minimum sheet metal supports. See that the

supports are fastened securely to wall surfaces on all

sides. Make sure fasteners used to secure chimney flue

line do not penetrate the inner liner.

NOTES:

• Connectors to a masonry chimney, excepting method

B, shall extend in one continuous section through the

wall pass-through system and the chimney wall, to but

not past the inner flue liner face.

• A chimney connector shall not pass through an attic or

roof space, closet or similar concealed space, or a floor,

or ceiling.

INSTALLATION

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

OPERATION INSTRUCTIONS

CAUTIONS: HOUSE FIRE HAZARDS

• DO NOT STORE WOOD ON FLOOR PROTECTOR,

UNDERNEATH STOVEPIPE(S) OR ANYWHERE

WITHIN CLEARANCES TO COMBUSTIBLE

SURFACES SPECIFIED FOR THIS APPLIANCE.

• NEVER OPERATE WITH SECONDARY TUBES,

FIBERBOARD, OR INSULATION REMOVED.

WARNING: EXPLOSION HAZARD

• NEVER USE CHEMICALS, GASOLINE, GASOLINE-

TYPE LANTERN FUEL, KEROSENE, CHARCOAL

LIGHTER FLUID, OR SIMILAR FLAMMABLE

LIQUIDS TO START OR “FRESHEN UP” A FIRE IN

THE APPLIANCE.

• KEEP ALL FLAMMABLE LIQUIDS, ESPECIALLY

GASOLINE, OUT OF THE VICINITY OF THE

APPLIANCE - WHETHER IN USE OR IN STORAGE.

OPERATING SAFETY PRECAUTIONS

• NEVER OVERFIRE THIS APPLIANCE BY

BUILDING EXCESSIVELY HOT FIRES AS A

HOUSE/BUILDING FIRE MAY RESULT. YOU ARE

OVERFIRING THE APPLIANCE IF IT BEGINS TO

GLOW OR TURN RED.

• NEVER BUILD EXCESSIVELY LARGE FIRES IN

THIS TYPE OF APPLIANCE AS DAMAGE TO THE

FIREBOX OR SMOKE LEAKAGE MAY RESULT.

• HOT WHILE IN OPERATION. KEEP CHILDREN,

CLOTHING, AND FURNITURE AWAY. CONTACT

MAY CAUSE SKIN BURNS. DO NOT TOUCH THE

APPLIANCE UNTIL IT HAS COOLED.

• PROVIDE ADEQUATE AIR FOR COMBUSTION

TO THE ROOM WHERE THE APPLIANCE IS

INSTALLED.

• INSPECT CHIMNEY LINER EVERY 60 DAYS.

REPLACE LINER IMMEDIATELY IF IT IS RUSTING

OR LEAKING SMOKE INTO THE ROOM.

• ATTEMPTS TO ACHIEVE HEAT OUTPUT

RATES THAT EXCEED HEATER DESIGN

SPECIFICATIONS CAN RESULT IN PERMANENT

DAMAGE TO THE HEATER.

WOOD STOVE UTILIZATION

Your heating appliance was designed to burn well

seasoned natural wood only; no other materials should

be burned. Any type of well seasoned natural wood

may be used in your stove, but specific varieties have

better energy yields than others. Higher eciencies

and lower emissions generally result when burning air

dried seasoned hardwoods, as compared to softwoods

or too green or freshly cut hardwoods. The following

resources can assist in learning the burn characteristics

of various species of wood: http://firewoodresource.

com/firewood-btu-ratings/; or https://forestry.usu.edu/

forest-products/wood-heating. The operation of this

wood heater in a manner inconsistent with the owner’s

manual will void your warranty and is also against federal

regulations. Waste and other flammable materials should

not be burned in your stove. DO NOT BURN:

1. Garbage;

2. Lawn clippings or yard waste;

3. Materials containing rubber, including tires;

4. Materials containing plastic;

5. Waste petroleum products, paints or paint thinners,

or asphalt products;

6. Materials containing asbestos;

7. Construction or demolition debris;

8. Railroad ties or pressure-treated wood;

9. Manure or animal remains;

10. Saltwater driftwood or other previously salt water-

saturated materials;

11. Unseasoned wood; or

12. Paper products, cardboard, plywood, or particleboard.

The prohibition against burning these materials does

not prohibit the use of fire starters made from paper,

cardboard, sawdust, wax, and similar substances to

start a fire in an aected wood heater.

Burning these materials may result in the release of toxic

fumes or render the heater ineective and cause smoke.

Deadwood lying on the forest floor should be considered

wet and requires full seasoning time. Standing deadwood

can usually be considered to be about 2/3 seasoned.

Smaller pieces of wood will dry faster. All logs exceeding

6” in diameter should be split. The wood should not be

stored directly on the ground. Air should circulate through

the logs. A 24” to 48” air space should be left between

each row of logs, which should be placed in the sunniest

location possible. The upper layer of wood should be

protected from the element but not the sides. A good

indicator of if the wood is ready to burn is to check the

piece ends. If cracks are radiating in all directions from

the center then the wood should be dry enough to burn.

OPERATION INSTRUCTIONS

If your wood sizzles in the fire, even though the surface

is dry, it may not be fully cured and should be seasoned

longer. It is EXTREMELY IMPORTANT that you use DRY

WOOD only in your wood stove. The wood should have

dried for 9 to 15 months, such that the humidity content

(in weight) is reduced below 20% of the weight of the log.

It is very important to keep in mind that even if the wood

has been cut for one, two, or even more years, it is not

necessarily dry, if it has been stored in poor conditions.

Under extreme conditions, it may rot instead of drying.

This point cannot be overstressed; the vast majority of

the problems related to the operation of a wood stove is

caused by the fact that the wood used was too damp or

had dried in poor conditions. These problems can be:

• ignition problems

• creosote build-up causing chimney fires

• low energy yield

• blackened windows

• incomplete log combustion

Do not burn manufactured logs made of

wax impregnated sawdust or logs with

any chemical additives. Manufactured

logs made of 100% compressed sawdust

can be burned, but be careful burning too much of these

logs at the same time. Start with one manufactured

log and see how the stove reacts. You can increase the

number of logs burned at a time but make sure the

temperature never rises higher than 475 °F (246 °C) on

a magnetic thermometer for installation on single wall

stove pipes. The thermometer should be placed about

18” (457 mm) above the stove. Higher temperatures can

lead to overheat and damage your stove.

TESTING YOUR WOOD

• When the stove is thoroughly warmed, place one piece

of split wood (about five inches in diameter) parallel to

the door on the bed of red embers.

• Keep the air control full open and close the door. If

ignition of the piece is accomplished within 90 seconds

from the time it was placed in the stove, your wood is

correctly dried. If ignition takes longer, your wood is

damp.

• If your wood hisses and water or vapor escapes at

the ends of the piece, your wood is soaked or freshly

cut (green). Do not use this wood in your stove. Large

amounts of creosote could be deposited in your

chimney, creating potential conditions for a chimney

fire.

TAMPER WARNING

This wood heater has a manufacturer-set minimum low

burn rate that must not be altered. It is against federal

regulations to alter this setting or otherwise operate this

wood heater in a manner inconsistent with operating

instructions in this manual.

EFFICIENCIES

Eciencies can be based on either the lower heating

value (LHV) or the higher heating value (HHV) of the

fuel. The lower heating value is when water leaves the

combustion process as a vapor, in the case of woodstoves

the moisture in the wood being burned leaves the stove

as a vapor. The higher heating value is when water leaves

the combustion process completely condensed. In the

case of woodstoves this would assume the exhaust gases

are room temperature when leaving the system, and

therefore calculations using this heating value consider

the heat going up the chimney as lost energy. Therefore,

eciency calculated using the lower heating value of

wood will be higher than eciency calculated using the

higher heating value. The best way to achieve optimum

eciencies is to learn the burn characteristic of you

appliance and burn well-seasoned wood. Higher burn

rates are not always the best heating burn rates; after a

good fire is established a lower burn rate may be a better

option for ecient heating. A lower burn rate slows the

flow of usable heat out of the home through the chimney,

and it also consumes less wood.

Notice: Use solid wood fuel only! Do not burn garbage,

or flammable fluids. Do not use coal. This appliance

is not designed to accommodate the air flow (draft)

required to properly burn coal or coal products. Do

not elevate the fire using grates or irons. Build the fire

directly on the firebrick.

FUELING INSTRUCTIONS

This wood stove has been certified by the US EPA

to meet strict 2020 guidelines. To ensure this unit

produces the optimal minimum emissions it is critical

that only well-seasoned cordwood is burned (see the

“Fuel Recommendations” section of this manual).

Burning unseasoned wet wood only hurts your stoves

eciency and leads to accelerated creosote buildup in

your chimney. Be considerate of the environment and

only burn dry wood.

CAUTION:

DO NOT LEAVE APPLIANCE UNATTENDED THE

WITH DOOR OPEN.

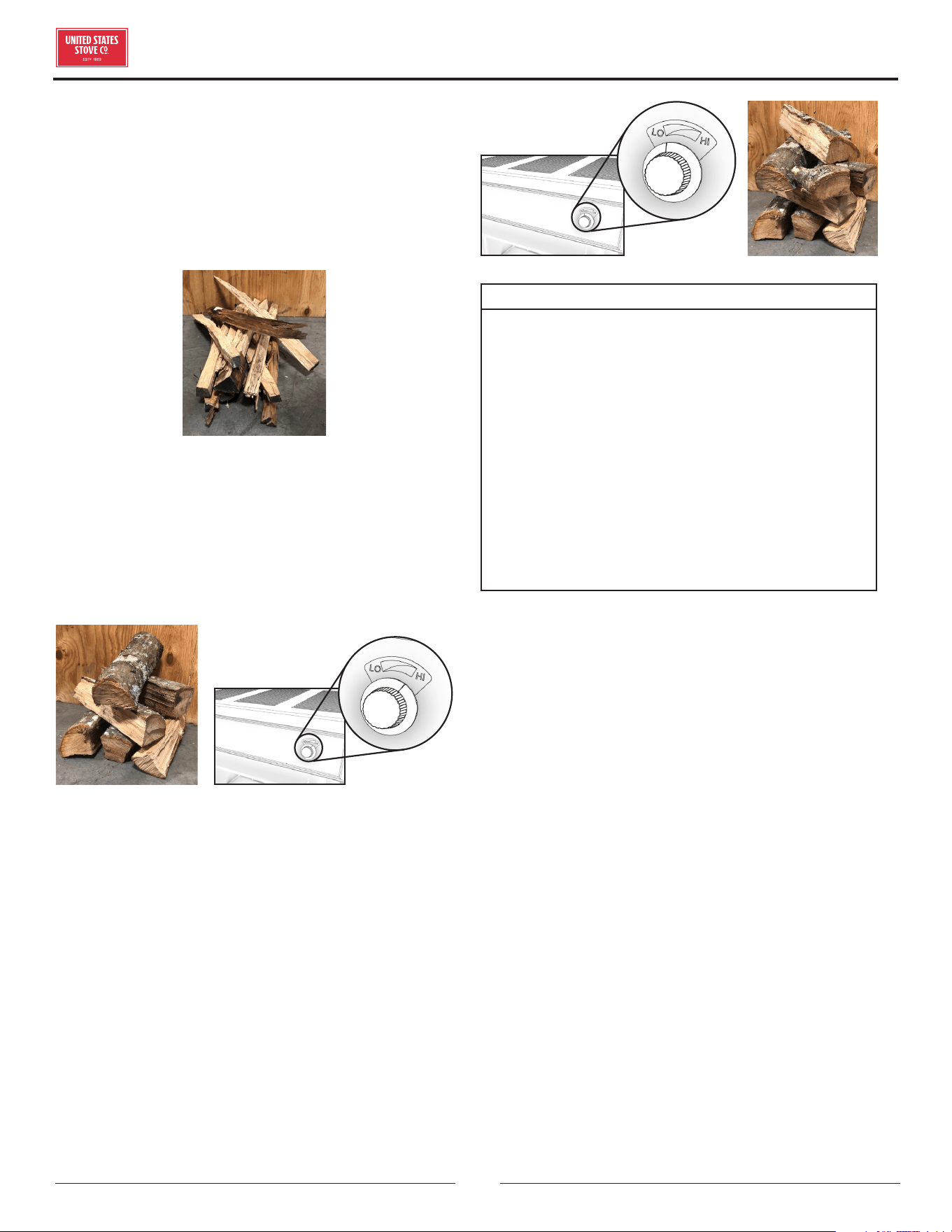

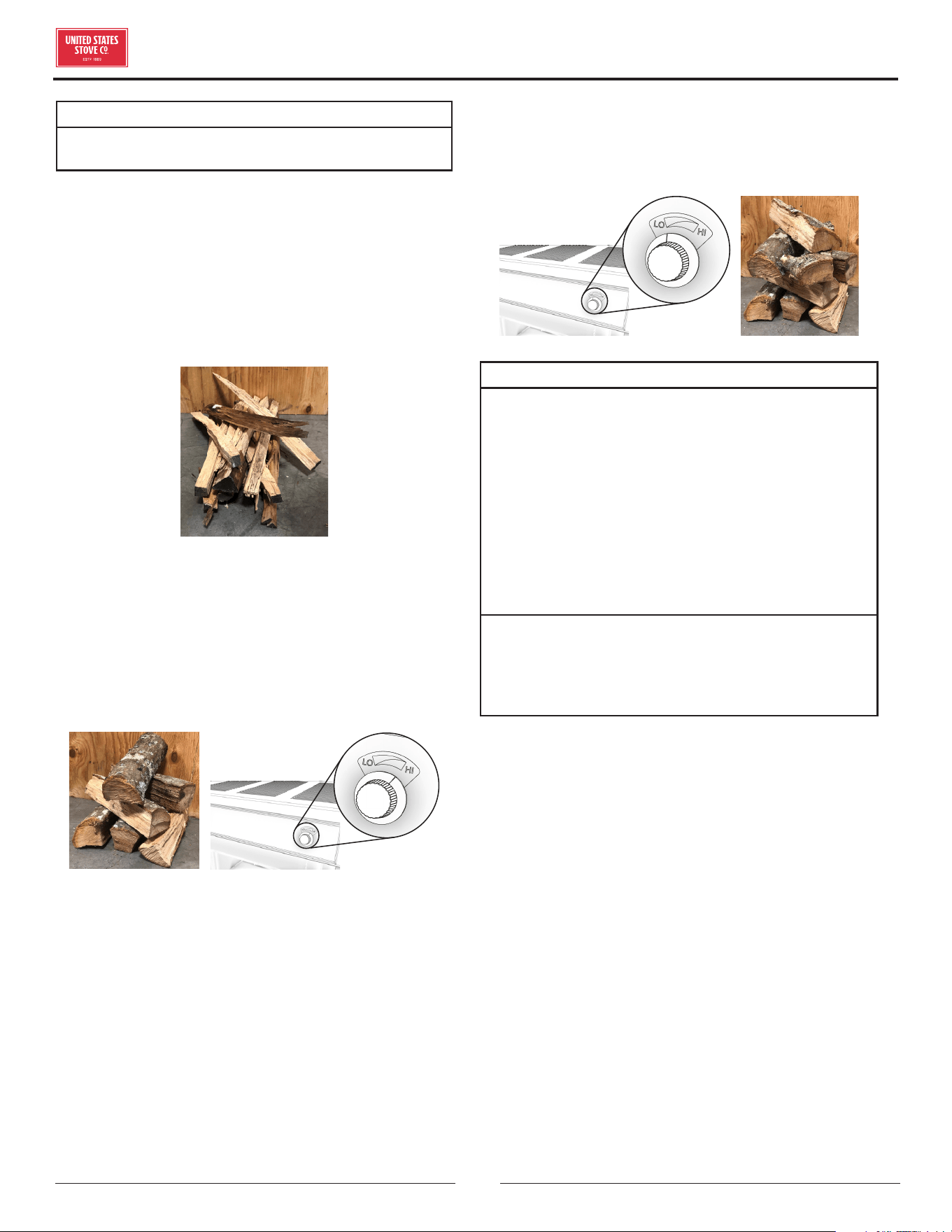

For a cold start-up, place 4 to 5 pieces of newspaper into

the firebox. On top of the newspaper, lay 4 lbs of kindling

in random placement to ensure airflow through the

kindling. On top of the kindling, place approximately 6 lbs

of small pieces of cordwood. NOTE: Use smaller pieces of

wood during start-up and a high burn rate to increase the

stove temperature.

4 lb

Turn the air control knob to the high position. Light the

newspaper, close the door, and allow the kindling to ignite.

Once the kindling has burned down to a starter coal bed,

load the unit with approximately 24 lbs of fuel for the first

high burn load. Close the door immediately. After the first

high burn load and the stove is well warmed up, adjust

the unit as needed for a medium or low burn setting.

24 lbs

For a medium burn, once the high burn fuel load is burned

down to an established coal bed, load the unit with 27-

28 lbs of cordwood and keep the door slightly open for

5 minutes. Leave the air control fully open (in the “HI”

position) for 15 minutes. After 15 minutes turn the air

control knob to the medium position. The blower can be

turned on after 30 minutes.

For a low burn setting once the high burn (or medium)

fuel load is burned down to an established coal bed,

load the unit with 27-28 lbs of cordwood and keep the

door slightly open for 5 minutes. Leave the air control

fully open (in the “HI” position) for 15 minutes. After 15

minutes begin to turn the air control knob to the “Low”

position. NOTE: Do not close the air too quickly. Closing

the air too quickly will cause the unit to smoke.

27-28 lbs

WARNINGS:

• NEVER OVERFIRE YOUR STOVE. IF ANY PART

OF THE STOVE STARTS TO GLOW RED, OVER

FIRING IS HAPPENING. READJUST THE AIR

INTAKE CONTROL AT A LOWER SETTING.

• THE INSTALLATION OF A LOG CRADLE OR

GRATES IS NOT RECOMMENDED IN YOUR WOOD

STOVE. BUILD FIRE DIRECTLY ON FIREBRICK.

• NEVER PUT WOOD ABOVE THE FIREBRICK

LINING OF THE FIREBOX.

• ATTEMPTS TO ACHIEVE HEAT OUTPUT

RATES THAT EXCEED HEATER DESIGN

SPECIFICATIONS CAN RESULT IN PERMANENT

DAMAGE TO THE HEATER.

VISIBLE SMOKE

The amount of visible smoke being produced can be

an eective method of determining how eciently the

combustion process is taking place in the given settings.

Visible smoke consists of unburned fuel and moisture

leaving your stove. Learn to adjust the air settings of your

specific unit to produce the smallest amount of visible

smoke. Wood that has not been seasoned properly and

has a high wood moisture content will produce excess

visible smoke and burn poorly.

AIR TUBES

The air tubes assembled in this unit are designed to

provide an accurate mix of secondary air to ensure the

highest eciency. Any damage or deterioration of these

tubes may reduce the eciency of combustion. The air

tubes are held in position by screws or snap pins. Locate

these to either side of the tube and remove it to allow the

tube to be removed and replaced.

BLOWER OPERATION

The variable speed blower circulates air warmed by the

firebox into the living area to distribute the heat more

evenly. The blower control knob is located on the side

of the blower housing. Turn the knob clockwise to turn

the blower on. The speed is controlled by turning the

OPERATION INSTRUCTIONS

knob clockwise for slower speeds and counter-clockwise

for faster speeds. To turn the blower o, turn the speed

control knob fully counter-clockwise. It is recommended

to turn the blower o when the unit is not in operation.

The blower needs to be removed and air-blown clean.

Make sure the blades do not have build up. Caution!

Route the Power Supply Cord away from the heat source

and out of high trac areas.

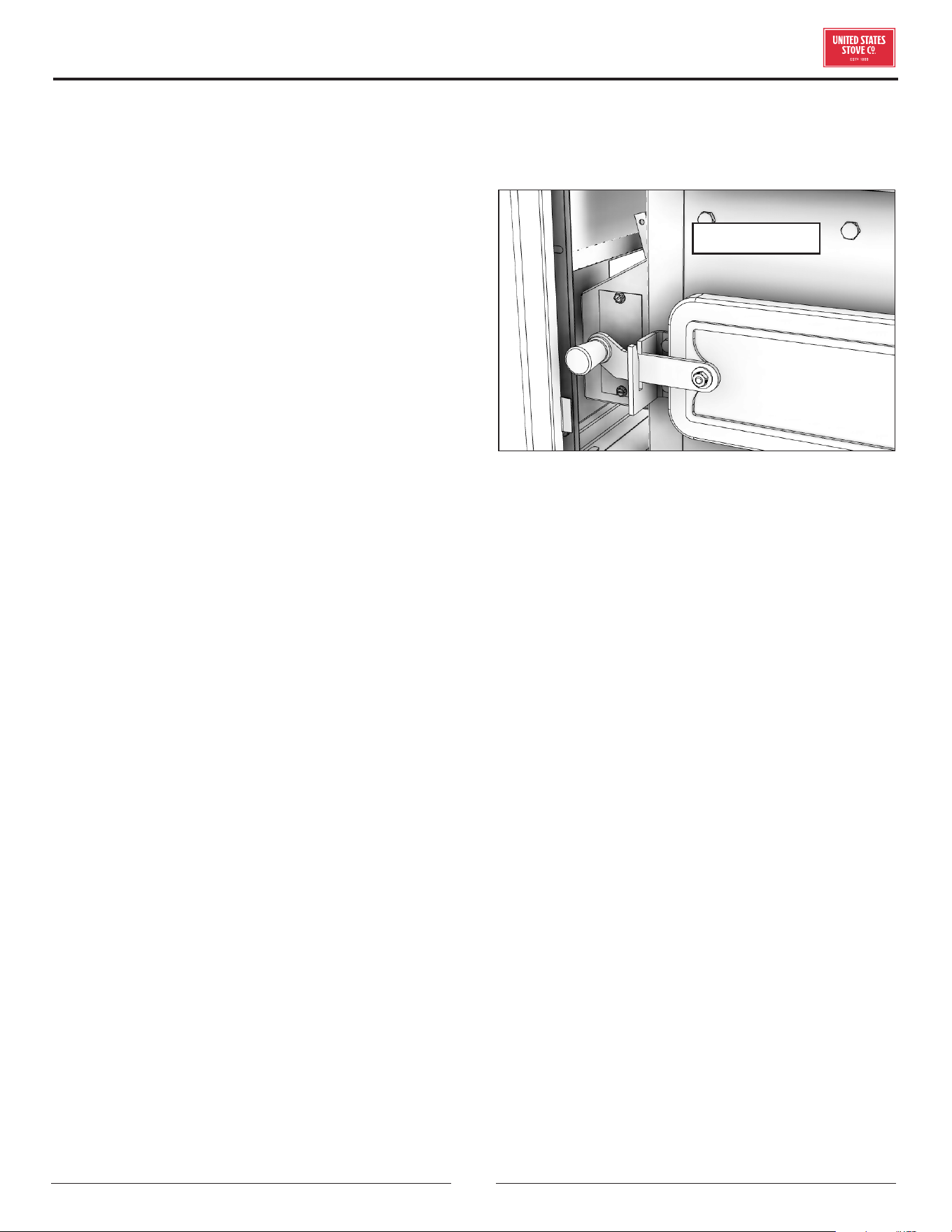

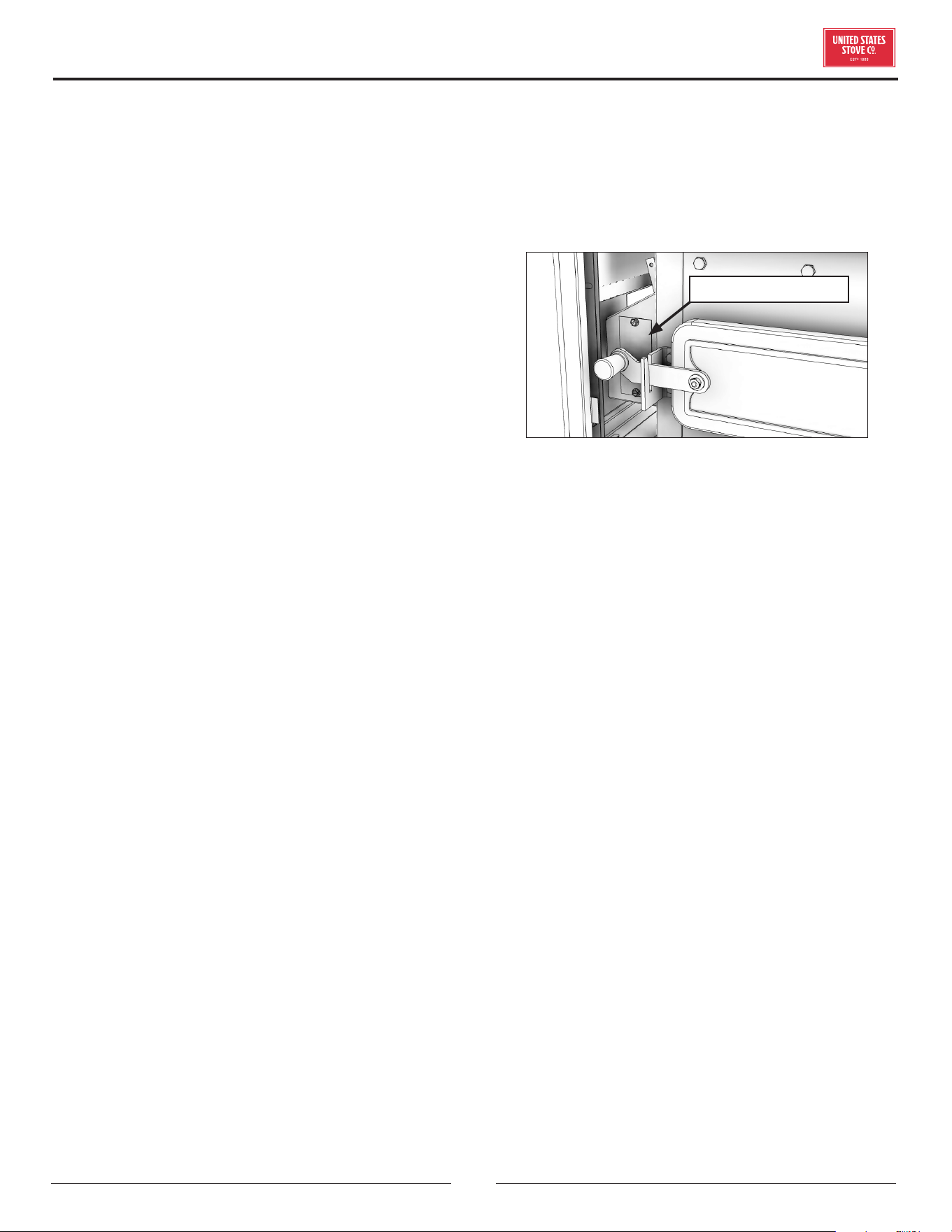

CLEAN OUT MAINTENANCE

Burning unseasoned wet wood only hurts your stoves

eciency and leads to accelerated creosote buildup in

your chimney. The clean outs are secured to the firebox

with two 5/16” screws. Remove the clean outs and

vacuum out any accumulated ash. This should be done at

least once per month or more frequently if large amounts

of ash are noticed while cleaning or if the stove does not

seem to be burning properly. The firing and ash doors

must be closed and sealed during operation.

Air Cleanout

OPERATION INSTRUCTIONS

CHIMNEY MAINTENANCE

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

CAUTION:

DO NOT OVERFIRE APPLIANCE. YOU ARE

OVERFIRING IF ANY PART OF THE APPLIANCE

GLOWS RED. CLOSE THE DOOR AND SHUT DAMPER

IMMEDIATELY TO REDUCE THE AIR SUPPLY AND

SLOW DOWN THE FIRE.

CAUTION:

SLOW BURNING FIRES FOR EXTENDED USE OR

BURNING GREEN WOOD MAY CAUSE EXCESSIVE

CREOSOTE BUILD-UP. IGNITION OF CREOSOTE

OR OVERFIRING COULD CAUSE A CHIMNEY

FIRE. CHIMNEY FIRES BURN EXTREMELY HOT

AND MAY IGNITE SURROUNDING COMBUSTIBLE

MATERIALS. IN CASE OF A CHIMNEY FIRE, CALL

THE FIRE DEPARTMENT IMMEDIATELY!

CREOSOTE FORMATION AND NEED FOR

REMOVAL

When wood is burned slowly, it produces tar and other

organic vapors, which combine with expelled moisture

to form creosote. The creosote vapors condense in the

relatively cool chimney flue of a slow-burning fire. As a

result, creosote residue accumulates on the flue lining.

When ignited this creosote makes an extremely high

temper fire. The chimney connector and chimney should

be inspected at least once every two months during the

heating season to determine if a creosote build-up has

occurred. If creosote has accumulated (3 mm or more),

it should be removed to reduce the risk of a chimney fire.

We strongly recommend that you install a magnetic

thermometer on your smoke exhaust pipe, approximately

18” above the stove. This thermometer will indicate the

temperature of your gas exhaust fumes within the smoke

exhaust system. The ideal temperature for these gases

is somewhere between 275°F and 500°F. Below these

temperatures, the build-up of creosote is promoted.

Above 500°F, heat is wasted since a too large quantity is

lost into the atmosphere.

TO PREVENT CREOSOTE BUILD UP

• Always burn dry wood. This allows clean burns and

higher chimney temperatures, therefore less creosote

deposit.

• Leave the air control fully open for about 5 minutes

every time you reload the stove to bring it back to proper

operating temperatures. The secondary combustion

can only take place if the firebox is hot enough.

• Always check for creosote deposit once every two

months and have your chimney cleaned at least once

a year.

• If a chimney or creosote fire occurs, close all dampers

immediately. Wait for the fire to go out and the heater to

cool, then inspect the chimney for damage. If no damage

results, perform a chimney cleaning to ensure no more

creosote deposits are remaining in the chimney.

CAUTION:

A CHIMNEY FIRE MAY CAUSE IGNITION OF WALL

STUDS OR RAFTERS WHICH WERE ASSUMED TO

BE A SAFE DISTANCE AWAY FROM THE CHIMNEY.

IF A CHIMNEY FIRE OCCURS, HAVE YOUR

CHIMNEY INSPECTED BY A QUALIFIED EXPERT

BEFORE USING AGAIN.

ASH REMOVAL & DISPOSAL

Whenever ashes get 3 to 4 inches deep in your firebox

or ash pan, remove excess ashes. Leave an ash bed

approximately 1 inch deep on the firebox bottom to help

maintain a hot charcoal bed. Ashes should be placed

in a metal container with a tight-fitting lid. The closed

container of ashes should be placed on a non-combustible

floor or the ground, away from all combustible materials,

pending final disposal. The ashes should be retained in

the closed container until all cinders have thoroughly

cooled.

CAUTIONS:

• ASHES COULD CONTAIN HOT EMBERS EVEN

AFTER TWO DAYS WITHOUT OPERATING THE

STOVE.

• THE ASH PAN CAN BECOME VERY HOT. WEAR

GLOVES TO PREVENT INJURY.

• NEVER BURN THE STOVE WITH THE ASH TRAP

OPEN. THIS WOULD RESULT IN OVER FIRING

THE STOVE. DAMAGE TO THE STOVE AND EVEN

HOUSE FIRE MAY RESULT.

SMOKE & CO MONITORS

Burning wood naturally produces smoke and carbon

monoxide (CO) emissions. CO is a poisonous gas when

exposed to elevated concentrations for extended

periods. While the modern combustion systems in

heaters drastically reduce the amount of CO emitted

out the chimney, exposure to the gases in closed or

confined areas can be dangerous. Make sure your stove

gaskets and chimney joints are in good working order

and sealing properly to ensure unintended exposure. It is

recommended that you use both smoke and CO monitors

in areas having the potential to generate CO.

GASKET CARE

WARNING:

NEVER OPERATE THE STOVE WITHOUT A GASKET

OR WITH A BROKEN ONE. DAMAGE TO THE STOVE

OR EVEN HOUSE FIRE MAY RESULT.

This unit’s door uses a 1” diameter rope gasket. It is

recommended that you change the door gasket (which

makes your stove door air tight) once a year, in order

to ensure good control over the combustion, maximum

eciency and security. To change the door gasket, simply

remove the damaged one. Carefully clean the available

gasket groove, apply a high temperature silicone sold for

this purpose, and install the new gasket. You may light

up your stove again approximately 24 hours after having

completed this operation.

ATTENTION:

THIS WOOD HEATER NEEDS PERIODIC INSPECTION

AND REPAIR FOR PROPER OPERATION. IT IS

AGAINST FEDERAL REGULATIONS TO OPERATE

THIS WOOD HEATER IN A MANNER INCONSISTENT

WITH OPERATING INSTRUCTIONS IN THIS

MANUAL.

FOR PARTS ASSISTANCE CALL: 800-750-2723 EXT 5051 OR EMAIL: PARTS@USSTOVE.COM

The information in this owner’s manual is specific to your unit. When ordering replacement parts the information

in this manual will help to ensure the correct items are ordered. Before contacting customer service write down the

model number and the serial number of this unit. That information can be found on the certification label attached

to the back of the unit. Other information that may be needed would be the part number and part description of the

item(s) in question. Part numbers and descriptions can be found in the “Repair Parts” section of this manual. Once

this information has been gathered you can contact customer service by phone 1-800-750-2723 Ext 5051 or Email

parts@usstove.com.

Model Information

Model Number

Serial Number

HOW TO ORDER REPAIR PARTS

CHIMNEY MAINTENANCE

WHITE /

BLANC

GREEN /

VERT

WHITE /

BLANC

BLACK /

NOIR

BLACK /

NOIR

BLACK /

NOIR

BLOWER

RHEOSTAT /

RHÉOSTAT DU

VENTILATEUR

BLOWER MOTOR

BLOWER SPECS: 120VAC, 60 Hz AC,0.55amp /

MTEUR DU

VENTILATEUR

DÉTAILS TECHNIQUES: 120VAC, 60 Hz CA,0,55AMP

BLACK /

NOIR

BLACK /

NOIR

NOTICE: DO NOT ALLOW THE POWER CORD TO TOUCH HOT SURFACES! KEEP THE POWER CORD AT LEAST

12”/30.5 CM FROM THE STOVE OR PIPE SURFACES.

DANGER: SHOCK HAZARD DISCONNECT POWER SOURCE BEFORE INSTALLATION AND WHENEVER

SERVICING BLOWER ASSEMBLY.

CAUTION: MOVING PARTS CAN CAUSE INJURY. DO NOT OPERATE WITH COVER REMOVED.

NOTICE: ANY REPLACEMENT WIRING MUST HAVE EQUIVALENT INSULATION AND TEMPERATURE RATING

(105° C).

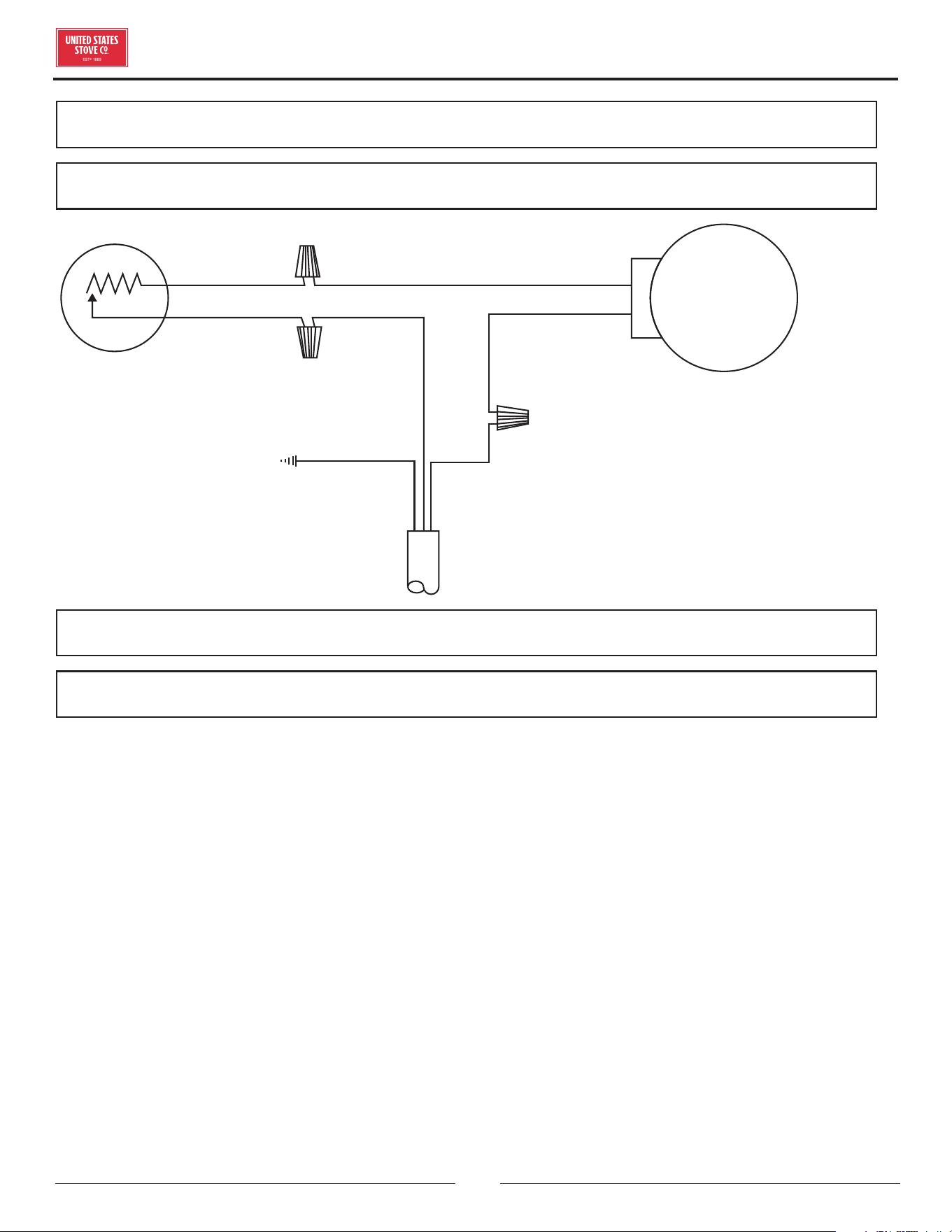

BLOWER WIRING DIAGRAM

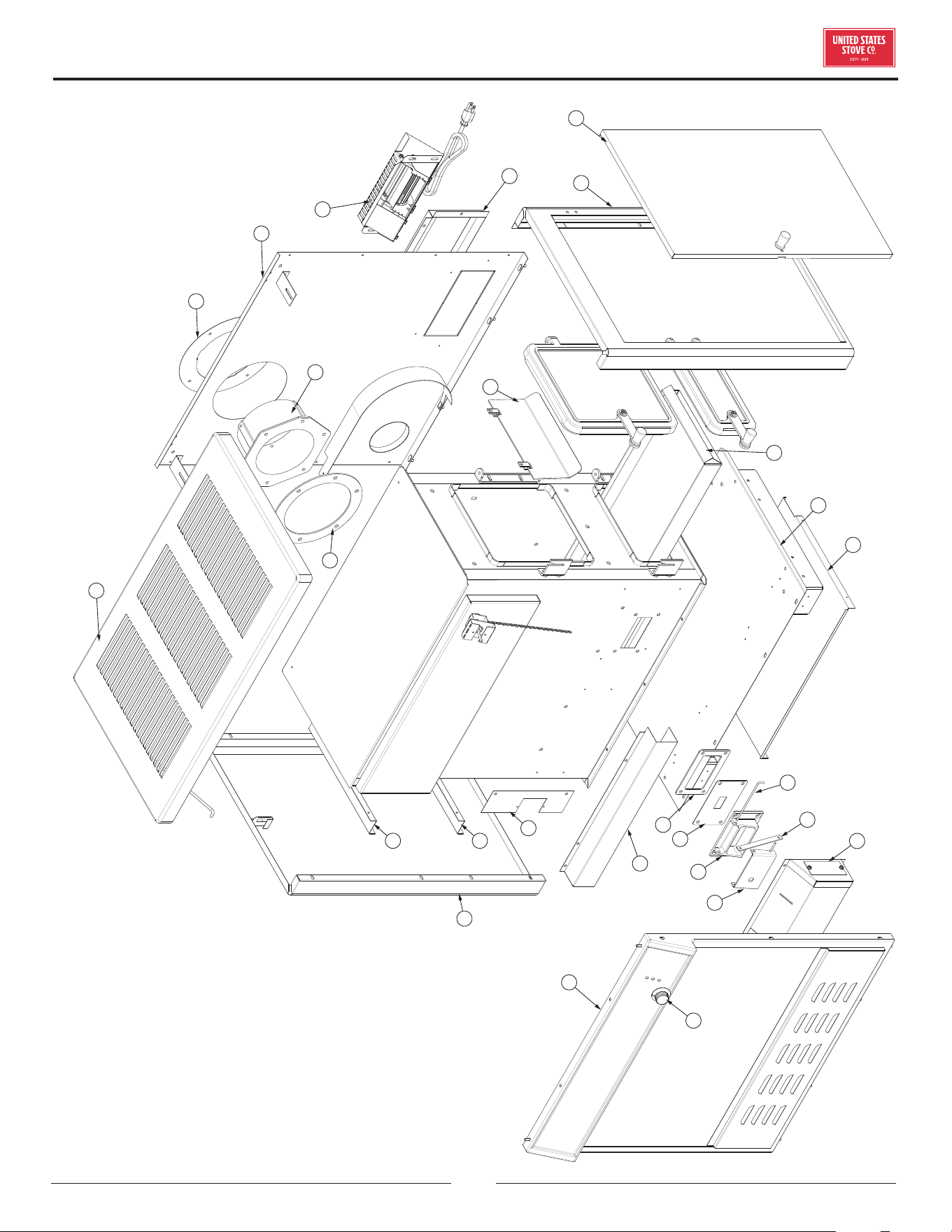

REPAIR PARTS

Key Part # Description Qty

1 67966 Cabinet Top Assy 1

2 22761 Flue Collar Ring 1

3 610143 Casing Back 1

4 40246 6” C.I. Flue Collar 1

5 88032 Flue Collar Gasket 1

6 891492 Blower Assembly (B36) 1

7 25598 Blower Mounting Box 1

8 29329 Smoke Curtain 1

9 610508 Right Side Casing 1

10 67969 Cabinet Door Assy. 1

11 67444 Ash Pan Weldment 1

12 67859 Base Weldment 1

13 22110 Heat Shield 1

14 25550 H. Pin Draft Damper 1

15 27469 Damper Arm 1

16 610987 Air Distribution Box Assembly 1

17 89687 Black Thermostat Knob 1

18 610985 Cabinet Front Weldment/Assy. 1

19 611015 Draft Door Weldment 1

20 40075 Draft Door Frame 1

21 29422 Restrictor 1

22 88090 Gasket 1

23 27461 Main Air Channel 1

24 27491 Air Channel Stop 1

25 67967 Cabinet Left End Assy. 1

26 27467 Bottom Back Spacer 1

27 27466 Top Back Spacer 1

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING USSC PARTS PURCHASED

THROUGH YOUR DEALER OR DIRECTLY FROM USSC. USE OF THIRD PARTY COMPONENTS WILL VOID THE

WARRANTY.

REPAIR PARTS

To order parts:

Call 1-800-750-2723 Ext 5051 or

Email to: parts@usstove.com

To order parts:

Call 1-800-750-2723 Ext 5051 or

Email to: parts@usstove.com

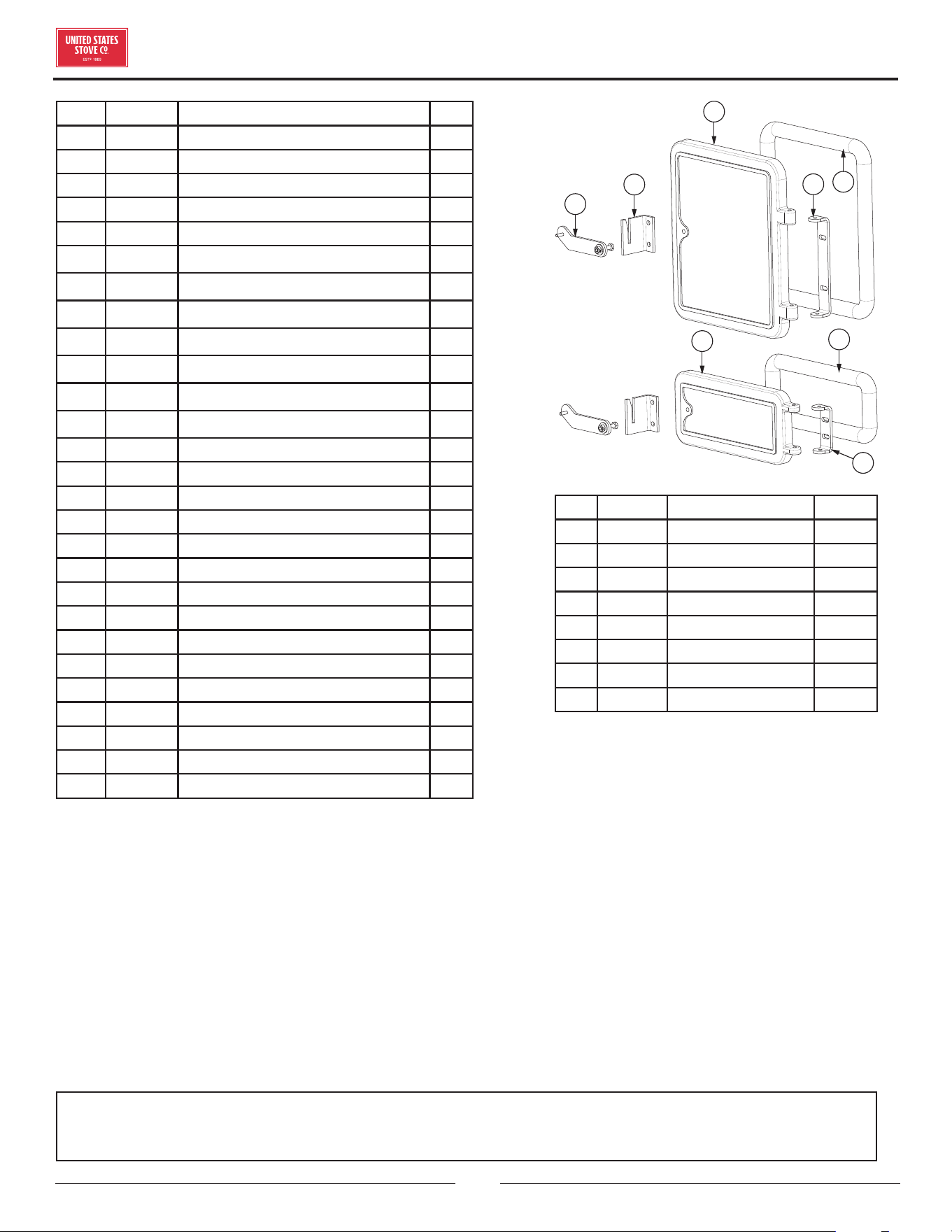

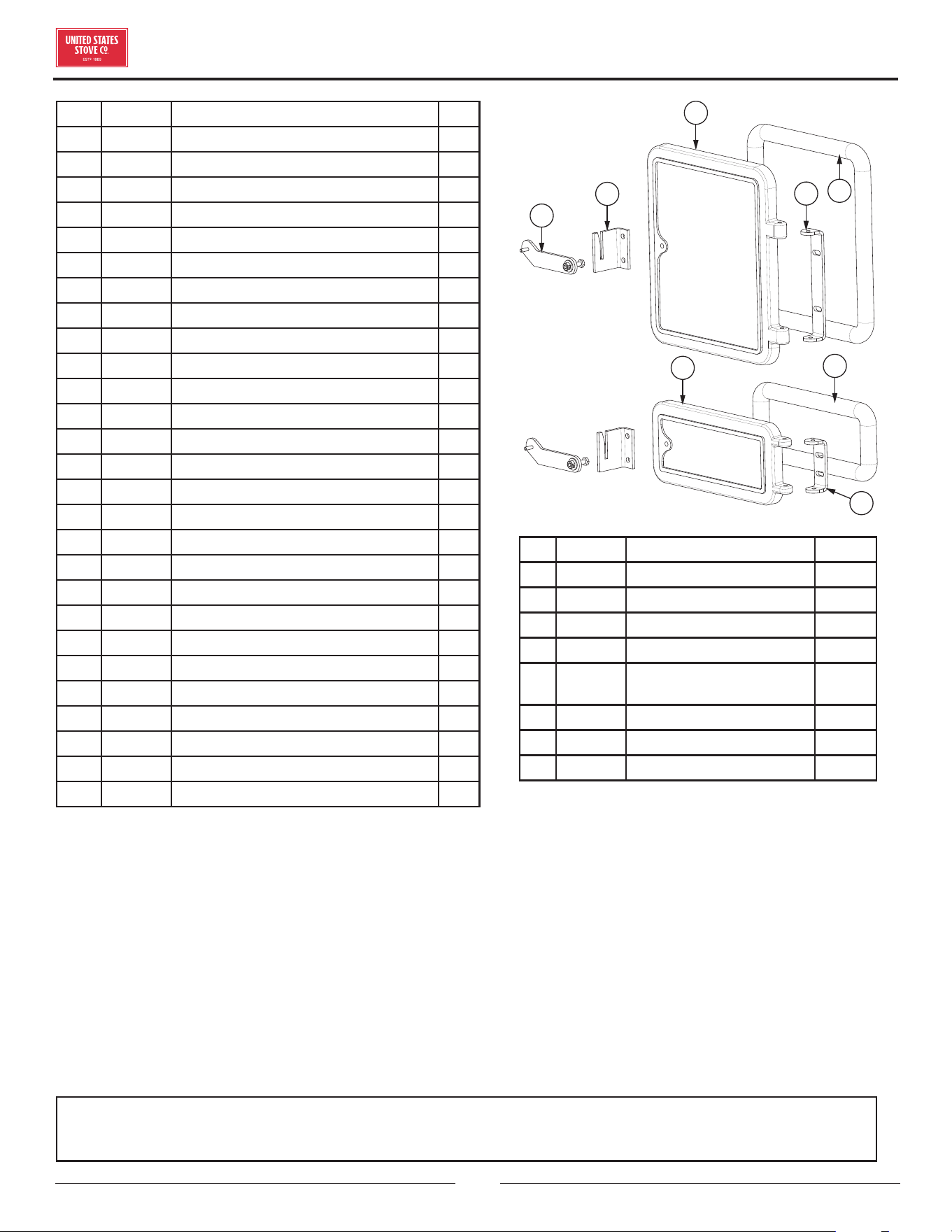

Key Part # Description Qty

1 27486 Door Handle 2

2 27462 Door Catch 2

3 40763 Feed Door 1

4 88032 1” Rope Fiber 3.75 ft

5 27489 Fire Door Hinge 1

6 27460 Ash Door Hinge 1

7 88032 1” Rope Fiber 2.5 ft

8 40764 Cast Door 1

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING USSC PARTS PURCHASED

THROUGH YOUR DEALER OR DIRECTLY FROM USSC. USE OF THIRD PARTY COMPONENTS WILL VOID THE

WARRANTY.

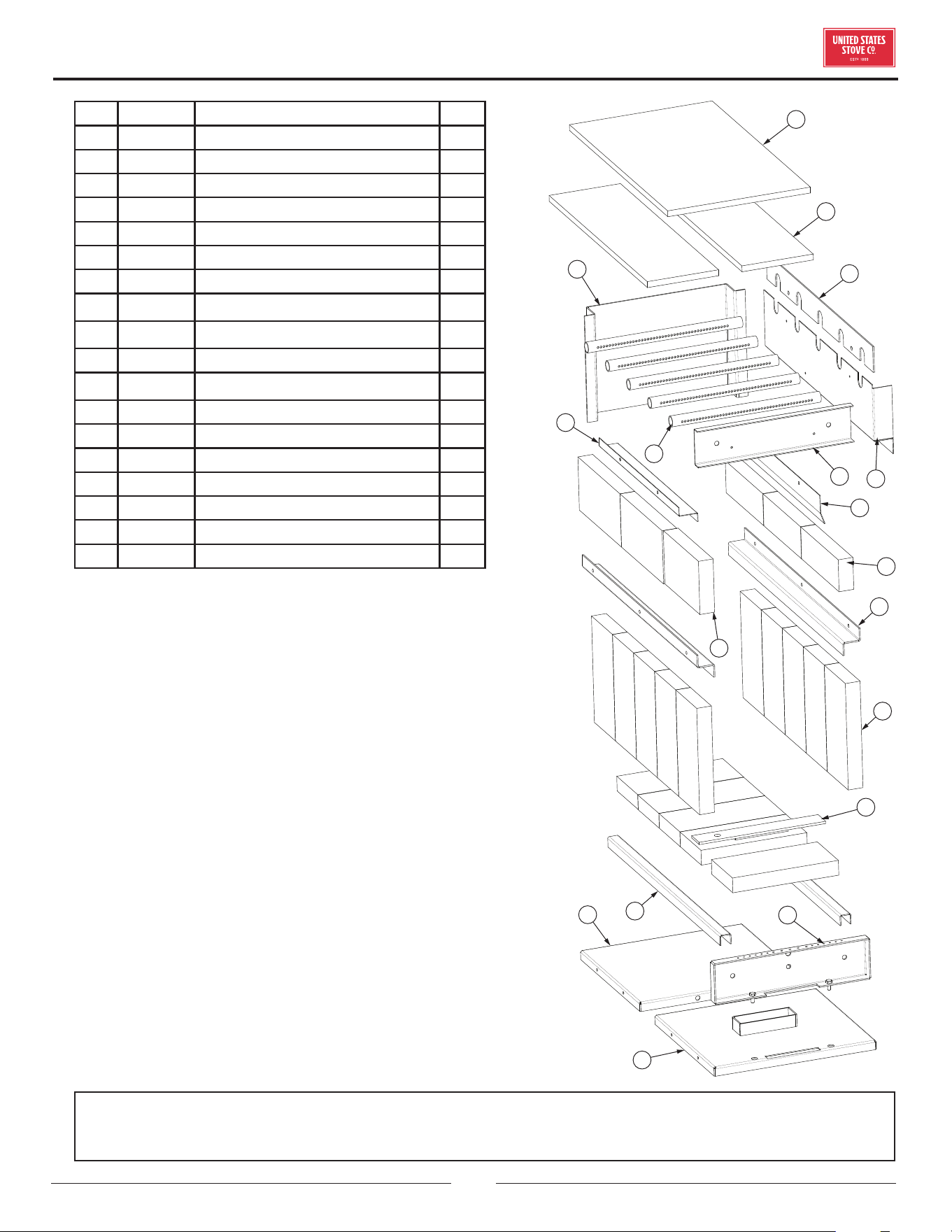

Key Part # Description Qty

1 88336 Insulation Blanket 1

2 88335 Bae Board 2

3 29437 Tube Retainer 1

4 29438 Bae Side 1

5 27291 Front Liner Top 1

6 29408 Right Retainer 1

7 893285 Firebrick 3

8 27484 Top Brick Rack 2

9 89066A Pumice Firebrick (4-1/2 X 9) 17

10 610223 Cleanout Cover Weldment 1

11 610227 Primary Air Outlet (Welded) 1

12 610221 Floor (Welded) 1

13 27564 Floor Back 1

14 27472 Brick Spacers 2

15 892945 Pumice Firebrick(4-1/2 X 7-1/2) 1

16 893289 Secondary Tube (13.125”) 5

17 29407 Left Retainer 1

18 27478 Rear Brick Spacer 1

REPAIR PARTS

To order parts:

Call 1-800-750-2723 Ext 5051 or

Email to: parts@usstove.com

It is recommended that your heating system is serviced regularly and that the appropriate Service Interval Record is

completed.

SERVICE PROVIDER

Before completing the appropriate Service Record below, please ensure you have carried out the service as described in

the manufacturer’s instructions. Always use the manufacturer's specified spare part when replacement is necessary.

Service 01 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected:

Chimney Swept:

Items Replaced: ____________________________________

Service 03 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected:

Chimney Swept:

Items Replaced: ____________________________________

Service 05 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 07 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 02 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected:

Chimney Swept:

Items Replaced: ____________________________________

Service 04 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected:

Chimney Swept:

Items Replaced: ____________________________________

Service 06 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 08 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

SERVICE RECORD

* Toutes les images de ce manuel sont à des fins d’illustration uniquement. Le produit réel peut varier.

CE MANUEL EST SUJET À MODIFICATION SANS PRÉAVIS.

Manuel d’instructions et d’utilisation du propriétaire

AGENCE AMÉRICAINE DE PROTECTION

DE L’ENVIRONNEMENT

Certifié conforme aux normes d’émissions

de particules 2020.

AVIS DE SÉCURITÉ: Si ce radiateur n’est pas correctement installé, un incendie peut en

résulter. Pour votre sécurité, suivez les instructions d’installation. N’utilisez jamais de

compromis de fortune lors de l’installation de ce radiateur. Contactez les responsables locaux

du bâtiment ou des pompiers pour connaître les permis, les restrictions et les exigences

d’installation dans votre région. NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE.

MISE EN GARDE! Veuillez lire l’intégralité de ce manuel avant d’installer ou d’utiliser votre

nouveau radiateur. Le non-respect des instructions peut entraîner des dommages matériels,

des blessures corporelles ou même la mort. Une installation incorrecte pourrait annuler votre

garantie!

Conservez ces instructions dans un endroit sûr pour référence ultérieure.

AVERTISSEMENT SUR LA PROPOSITION 65 DE LA

CALIFORNIE:

Ce produit peut vous exposer à des produits chimiques, y compris

le monoxyde de carbone, qui est connu dans l’État de Californie

pour provoquer le cancer, des anomalies congénitales et / ou

d’autres troubles de la reproduction. Pour plus d’informations,

visitez

www.P65warnings.ca.gov

US2941EB

Testé selon les méthodes EPA ALT-125, ASTM E2515,

ASTM E3053 et CSA B415

Certifié UL 1482-2011 (R2015) et ULC-S627-00-REV1

Mobile home approuvé (États-Unis UNIQUEMENT)

Signaler Le Numéro: F20-596

Numéro De Modèle:

TOUS LES DROITS SONT RÉSERVÉS

Les instructions relatives à l’installation de votre poêle à bois sont conformes aux normes UL-1482 (R2015) et ULC-S627-00

(R2016). Ce manuel décrit l’installation et le fonctionnement du poêle à bois USSC, US2941EB. Cet appareil de chauage respecte

les limites d’émission de bois de construction de 2020 de la US Environmental Protection Agency pour les appareils de chauage au

bois vendus après le 15 mai 2020. Dans des conditions de test spécifiques, il a été démontré que cet appareil de chauage fournit

de la chaleur à des taux allant de 17 611 à 48 127 Btu / h (0,91 g / h). et ecacité de 72%). Remarque: Les cotes BTU mentionnées

ci-dessus sont basées sur le protocole de test EPA dans des conditions de test spécifiques. Nos BTU annoncés sont basés sur la

première heure de fonctionnement à un taux de combustion élevé brûlant du bois de corde.

Combustible: Bois

Couleurs: Noir métallisé

Flue Diamètre du tuyau: 6 po (153 mm)

Flue Type de tuyau: (Simple Standard mur ou double mur): Noir ou acier bleui 2100 ° F (650 ° C)

Hauteur minimum: 12 pi (3,7 m)

Longueur maximale du journal: 21 po (534 mm)

Dimensions

Dans l'ensemble: Profondeur x Largeur x Hauteur: 21,5 po x 32 po x 33,5 po (547 mm x 813 mm x 864 mm)

Chambre de combustion: Largeur x Profondeur: 11-3 / 8 po x 24-3 / 4 po (289 mm x 629 mm)

Le Volume: Pieds Cubes: 2,32 pi³

Ouverture de la porte: Largeur x Hauteur: 10 po x 11-3 / 8 po (854 mm x 289 mm)

AVERTISSEMENTS:

• CHAUD DURANT LE FONCTIONNEMENT. MAINTENEZ LES ENFANTS, LES VÊTEMENTS ET LE MOBILIER ÉLOIGNÉS.

TOUT CONTACT PEUT ENTRAÎNER DES BRÛLURES.

• N’UTILISEZ PAS DE PRODUITS CHIMIQUES NI DE FLUIDES POUR DÉMARRER LE FEU.

• NE LAISSEZ PAS LE POÊLE SANS SURVEILLANCE LORSQUE LA PORTE EST LÉGÈREMENT OUVERTE.

• NE BRÛLEZ PAS DE DÉCHETS NI DE FLUIDES INFLAMMABLES TELS QUE L’ESSENCE, LE NAPTHA OU L’HUILE POUR

MOTEUR.

• NE CONNECTEZ PAS LE POÊLE À UN CONDUIT OU CIRCUIT DE DISTRIBUTION D’AIR.

• FERMEZ TOUJOURS LA PORTE APRÈS L’ALLUMAGE.

INTRODUCTION

Pour le service client, veuillez appeler:

1-800-750-2723 poste 5050 ou;

Texte au 423-301-5624 ou;

Écrivez-nous à:

customerservice@usstove.com

Remarque: enregistrez votre produit en ligne sur

www.usstove.com ou téléchargez l’application

gratuite dès aujourd’hui. Cette application est

disponible uniquement sur l’App Store pour iPhone

et iPad. Rechercher US Stove. Conservez votre reçu

avec vos dossiers pour toute réclamation.

LISTE DE CONTRÔLE D’INSTALLATION

S’il te plaît imprime

Nom du client: Numéro de Téléphone

Adresse:

Modèle:

Numéro de série:

Nom de la société d’installation: Numéro de Téléphone:

Nom du technicien d’installation: Numéro de Licence:

Votre poêle à bois ne doit être installé que par un installateur qualifié. Un installateur qualifié NFI peut être trouvé à www.nficertified.

org/public/find-an-nfi-pro/

ASSISTANCE TECHNIQUE

1-800-750-2723 poste 5050

Texte au 423-301-5624

Envoyez un e-mail à: customerservice@usstove.com

LISTE DE CONTRÔLE DE MISE EN SERVICE

Cette liste de contrôle doit être remplie intégralement par la personne qualifiée qui installe cet appareil. Conservez cette page pour

référence future.

Le fait de ne pas installer et mettre en service selon les instructions du fabricant et de remplir cette liste de contrôle annulera la

garantie.

DESCRIPTION DU TRAVAIL

Emplacement de l’appareil installé: ___________________________________________________________________________________________

Système de cheminée: nouveau système de cheminée

Oui Non si oui, marque ______________________________________

Si non, date d’inspection du système de cheminée existant: ____________________________________________________________________

MISE EN SERVICE

Confirmer l’installation du tapis de foyer conformément aux instructions d’installation ...............................................................................

Confirmer le bon placement des pièces internes ..........................................................................................................................................................

Vérifier la solidité du joint de porte et de l’étanchéité de la porte ............................................................................................................................

Confirmer les dégagements aux combustibles selon les instructions d’installation de ce manuel ..............................................................

Vérifier le fonctionnement des commandes pneumatiques .....................................................................................................................................

Confirmer que tous les tuyaux de fumée et le système de cheminée sont sécurisés et scellés ....................................................................

Confirmez que le poêle tire correctement lorsqu’il est allumé .................................................................................................................................

Assurez-vous qu’un avertisseur de CO est installé conformément aux codes du bâtiment locaux et qu’il est fonctionnel .................

Expliquer le fonctionnement en toute sécurité, l’utilisation appropriée du carburant, le nettoyage et les exigences d’entretien

courant .......................................................................................................................................................................................................................................

Déclaration d’achèvement: En tant que personne qualifiée responsable des travaux ci-dessus, je confirme que l’appareil en tant que

travail associé a été installé conformément aux instructions du fabricant et en suivant les codes de construction et d’installation

applicables.

Signé: _____________________________________________ Nom en lettres moulées ____________________________ Date: ________________

Propriétaire du domicile: CONSERVEZ CETTE INFORMATION POUR RÉFÉRENCE FUTURE

DÉBALLER ET INSPECTER

Retirez l’emballage de l’appareil et vérifiez qu’il n’est pas

endommagé. Assurez-vous que les briques sont correctement

positionnées et non cassées (voir l’illustration pour la disposition

appropriée des briques). Assurez-vous que la chicane, au-

dessus des tubes à air, est en place et en bon état.

ENSEMBLE VENTILATEUR - FACULTATIF

Le ventilateur doit être déconnecté de la source d’alimentation

électrique avant de tenter l’installation.

1. Retirez le panneau (A) en utilisant des cisailles ou frapper à

l’aide d’un marteau et un burin attention à ne pas déformer

la surface de montage.

2. Fixer le boîtier de montage du ventilateur (B) à l’arrière de

l’appareil à l’aide de quatre (4) des N° 10 vis fournies.

3. Ensuite, montez le ventilateur avec les quatre (4) vis

restantes.

CABINET PORTE ENSEMBLE BOUTON

La poignée de la porte de l’armoire est montée à l’intérieur de la

porte de l’armoire pour faciliter la navigation et doit être retiré

et réinstallé pour une utilisation appropriée. Pour obtenir la

porte de l’armoire ouverte, placez votre main sous le châssis de

l’armoire (côté droit de la porte de l’armoire) et pousser la porte

dehors. Suivre ces instructions pour le montage porte bouton:

1. Retirez la vis de la machine et la poignée de porte.

2. Placez le bouton à l’extérieur de la porte de l’armoire,

réinstallez la vis à métaux et serrez. Veillez à ne pas retirer

les fils de la poignée.

VIS À MÉTAUX

BOUTON DE PORTE

D’ARMOIRE

FONCTIONNEMENT DE LA POIGNÉE ET DE

LA PORTE D’ALIMENTATION

1. Soulevez la poignée pour désengager le loquet.

2. Ouvrez la porte d’alimentation pendant environ 10 secondes

pour permettre à l’excès de chaleur de s’échapper.

3. Après environ 10 secondes, abaissez la poignée et continuez

à ouvrir la porte.

INSTRUCTIONS DE MONTAGE

REMARQUE: Au cours de l’ouverture et la fermeture des

portes d’alimentation et de cendres de cet appareil, il peut

sembler que l’ajustement de la porte est “trop serré”. Comme

l’appareil de chauage est tiré, les joints d’étanchéité

“installe” ou “sièges” lui-même dans la porte. L’ajustement

serré à l’usine et avant le tir initial de l’appareil de chauage

est d’assurer une bonne étanchéité après la gasketing

“installe”.

COMMENT OUVRIR LE COUVERCLE

SUPÉRIEUR

PRUDENCE! NE PAS OUVRIR OU FERMER LE TOP LORSQUE

LE CHAUFFE EST CHAUD! Pour ouvrir, saisissez le haut à

l’avant ou à chaque coin et soulever tout le chemin jusqu’à la tige

de support arrête le mouvement. Abaissez ensuite doucement

le haut permettant à la tige de support pour se dépose dans

la tasse, en tenant la partie supérieure ouverte. Pour fermer,

soulevez le haut jusqu’à ce que la tige de support est hors de

la coupe. Tirez sur la tige avant et abaisser le couvercle fermé.

INSTALLATION D’UN RIDEAU DE FUMÉE

1. Ouvrez la porte de l’armoire et la porte coupe-feu.

Porte D’armoire

Porte Coupe-Feu

2. Localisez les deux crochets à l’intérieur du foyer au-dessus

de l’ouverture de la porte coupe-feu, comme illustré.

Vue intérieure de

l’ouverture de la porte

coupe-feu sans le rideau

d’air installé.

Vue intérieure de l’ouverture

de la porte coupe-feu avec

le rideau d’air installé.

3. Faites glisser le rideau de fumée à travers la porte coupe-

feu et accrochez-le en place. Remarque: le rideau de fumée

a un coude en bas. Lors de la mise en place du rideau de

fumée, assurez-vous qu’il est orienté vers la porte coupe-

feu, comme illustré

INSTRUCTIONS DE MONTAGE

AVIS DE SÉCURITÉ

• SI VOTRE POÊLE EST MAL INSTALLÉ, UN

INCENDIE PEUT PROVOQUER. POUR RÉDUIRE LE

RISQUE D’INCENDIE, SUIVRE LES INSTRUCTIONS

D’INSTALLATION.

• CONSULTER VOTRE SERVICE MUNICIPAL

IMMEUBLE OU D’INCENDIE À PROPOS DE PERMIS,

RESTRICTIONS ET INSTALLATIONS EXIGENCES

DANS VOTRE RÉGION.

• UTILISATION DÉTECTEUR DE FUMÉE DANS LA PIÈCE

OÙ EST INSTALLÉ VOTRE POÊLE.

• GARDER VÊTEMENTS ET LES MEUBLES LOIN DU

POÊLE.

• NE JAMAIS UTILISER D’ESSENCE, ESSENCE-

TYPE LANTERNE, KÉROSÈNE, ALLUME FLUIDE,

OU LIQUIDES SIMILAIRES POUR COMMENCER OU

“rafraîchir” UN FEU DANS CET APPAREIL. GARDEZ

TOUS CES LIQUIDES LOIN DU CHAUFFAGE PENDANT

QU’IL EST UTILISÉ.

• EN CAS D’UN FEU DE CHEMINÉE, APPUYER SUR

LE CONTRÔLE D’AIR EN POSITION FERMÉE POUR

PRIVER LE FEU D’OXYGÈNE. APPELEZ LES POMPIERS.

• NE PAS CONNECTER À UN CONDUIT DE DISTRIBUTION

D’AIR OU SYSTÈME.

• UNE SOURCE D’AIR FRAIS DANS LA PIÈCE OU

L’ESPACE CHAUFFÉ EST FOURNI LORSQUE REQUIS.

US Stove recommande fortement que votre poêle soit installé

par un technicien qualifié NFI (US) ou WETT (Canada). Pour

trouver l’installateur qualifié le plus proche, accédez à:

https://nficertified.org,

https://www.wettinc.ca/

POSITIONNEMENT DU POÊLÉ

Il est très important de localiser le poêle à bois le plus près

possible de la cheminée, et dans un endroit qui favorisera la

distribution de chaleur la plus ecace possible dans toute la

maison. Le poêle doit donc être installé dans la pièce où le plus de

temps est passé, et dans la salle la plus vaste possible. Rappelons

que la chaleur des poêles à bois par rayonnement, la chaleur que

nous ressentons lorsque nous sommes près d’un poêle à bois.

Un poêle à bois fonctionne aussi par convection, qui est par le

déplacement de l’air chaud vers le haut et son remplacement

avec refroidisseur d’air. Si nécessaire, la distribution d’air chaud

du poêle peut être facilitée par l’installation d’un ventilateur. Le

poêle à bois ne doit pas être relié à un système de distribution

d’air chaud depuis une accumulation excessive de chaleur peut

se produire. Un poêle à bois ne doit jamais être installé dans un

couloir ou près d’un escalier, car il peut bloquer le passage en

cas d’incendie ou de ne pas respecter les dégagements requis.

PLANCHER PROTECTEUR

Cet appareil de chauage doit avoir un protecteur de plancher

incombustible avec une protection minimale contre les braises

de type 1 s’étendant sous l’appareil de chauage si le plancher

est en matériau combustible. Si un coussin de sol est utilisé, il

doit être homologué UL ou équivalent. Le protecteur de plancher

doit être susamment grand pour s’étendre sous le poêle et

au-delà de chaque côté comme indiqué. S’il y a une conduite

horizontale de tuyau de fumée, il doit y avoir une protection de

plancher en dessous qui s’étend sur deux pouces au-delà de

chaque côté du tuyau.

P P

Protecteur

De Plancher

Clé po mm

K De face 8 204

L Arrière 8 204

Côté de chargement de

carburant

16 (USA)

18 (CAN)

407 (USA)

458 (CAN)

N Côté gauche 8 204

P Conduit de cheminée 2 51

Remarque: Lorsque vous choisissez un emplacement pour

cet appareil, assurez-vous qu’il y a susamment d’espace

disponible pour ouvrir complètement la porte.

DÉGAGEMENTS AUX COMBUSTIBLES

Il est de la plus haute importance de respecter scrupuleusement

les dégagements par rapport aux matériaux combustibles lors

de l’installation du poêle.

INSTALLATION

POUR LE SERVICE À LA CLIENTÈLE, APPELEZ: 800-750-2723 EXT 5050

• La hauteur entre le plancher et le plafond doit être d’au moins

7 pi (2,13 m) dans tous les cas.

• Ne placez pas de matériaux combustibles à moins de 4 pi (1,2

m) de l’avant de l’appareil.

• Le jeu entre le conduit de fumée et un mur est valable

uniquement pour les parois verticales et conduit de fumée

vertical.

• Le connecteur de cheminée ne doit pas passer à travers un

grenier ou combles, toilettes ou similaire espaces confinés, le

plancher ou le plafond.

• Dans une usine canadienne dans laquelle un passage à

travers un mur, ou une partie de construction combustible

est souhaitée, l’installation doit être conforme à la norme

CAN / CSA-B365.

• Un tuyau de raccordement traversant un mur combustible

doit avoir un dégagement minimum de 18 po (458 mm).

• Pour réduire les dégagements de fumée aux combustibles,

contactez votre service de sécurité local.

Clé po mm

A Flanc à conduit 23 585

B Paroi latérale au poêle 14 356

C Hauteur de plafond 84 2134

D Du haut du poêle au plafond 50,5 1283

E Mur arrière à la cheminée 18 458

F Mur arrière au poêle 28 712

G Du mur au coin (installation en angle) 18 458

Mur au coin de chargement de

carburant (installation en angle)

18 458

Du mur au conduit (installation en

angle)

18 458

AIR DE COMBUSTION EXTÉRIEUR

Votre poêle à bois est homologué pour être installé avec une

prise d’air extérieur (4FAK) nécessaire pour une maison mobile.

Ce type d’installation est également requis dans les maisons

étanches à l’air et les maisons avec des problèmes de pression

négative. Vous pouvez acheter cette option auprès de votre

revendeur d’appareils de chauage. Assurez-vous de spécifier

le numéro de pièce mentionné dans ce livret. Les instructions

d’installation sont fournies avec le kit d’admission d’air. De l’air

de combustion extérieur peut être nécessaire si

Outre les exigences précédentes en matière d’installation, toute

installation dans une maison mobile doit satisfaire aux critères

suivants:

Faites glisser le collier de serrage sur le tuyau flexible en

aluminium. Faites ensuite glisser le tuyau flexible sur le tube

d’admission d’air du poêle. Ensuite, serrez le collier de serrage

sur l’extrémité du tuyau flexible en aluminium.

POUR UNE UTILISATION DANS LES MAISONS MOBILES

(ÉTATS-UNIS UNIQUEMENT)

• AVERTISSEMENT! NE PAS INSTALLER DANS UNE

CHAMBRE À COUCHER.

• MISE EN GARDE! L'INTÉGRITÉ STRUCTURELLE DU

PLANCHER, DES MURS ET DU PLAFOND / TOIT DE LA

MAISON MOBILE DOIT ÊTRE MAINTENUE.

• INSTALLER CONFORMÉMENT À 24 CFR, PART 3280

(HUD).

• LE POÊLE DOIT ÊTRE FIXÉ À LA STRUCTURE DE LA

MAISON MOBILE.

INSTALLATION

FIXATION DE L’APPAREIL AU SOL

Utilisez les trous désignés pour fixer l’unité au sol, comme

illustré.

En plus des exigences d’installation précédemment détaillées,

le radiateur doit être mis à la terre électriquement au châssis

en acier de la maison mobile avec un fil de cuivre 8 GA à l’aide

d’une rondelle dentelée ou en étoile pour pénétrer la peinture

ou le revêtement de protection pour assurer la mise à la terre.

RACCORD DE CHEMINÉE (TUYAU PLISSÉ)

Votre raccord de cheminée et votre cheminée doivent avoir le

même diamètre que la sortie du poêle (6 ”). Si ce n’est pas le

cas, nous vous recommandons de contacter votre revendeur

afin de vous assurer qu’il n’y aura pas de problème avec le

tirage. Le tuyau du poêle doit être en acier aluminisé ou laminé

à froid d’une épaisseur minimale de 0,021 po ou 0,53 mm. Il est

strictement interdit d’utiliser de l’acier galvanisé. Votre tuyau

de fumée doit être assemblé de manière à ce que la section

mâle (extrémité sertie) du tuyau soit tournée vers le bas. Fixez

chaque section à une autre avec trois vis métalliques espacées

d’une distance égale. Le tuyau doit être court et droit. Toutes

les sections installées horizontalement doivent être inclinées

d’au moins 1/4 de pouce par pied, avec l’extrémité supérieure

de la section vers la cheminée. Toute installation avec un tuyau

de cheminée horizontal doit être conforme à la norme NFPA

211. Pour assurer un bon tirage, la longueur totale du tuyau de

couplage ne doit jamais dépasser 8 pi à 10 pi (2,4 m à 3,04 m).

Sauf pour les cas d’installation verticale, style toit cathédrale

où le système d’évacuation des fumées peut être beaucoup

plus long et raccordé sans problème à la cheminée au plafond

de la pièce. Il ne doit jamais y avoir plus de deux coudes à 90

° dans le système d’évacuation des fumées. L’installation d’un

«stabilisateur de tirage barométrique» (registre de cheminée)

sur un système d’évacuation des fumées est interdite. De plus,

l’installation d’un registre de tirage n’est pas recommandée. En

eet, avec un poêle à bois à combustion contrôlée, le tirage est

régulé à l’entrée de l’air de combustion dans le poêle et non à

l’échappement.

IMPORTANCE D’UN PROJET APPROPRIÉ

Le tirage est la force qui fait passer l’air de l’appareil à travers

la cheminée. La quantité de tirage dans votre cheminée

dépend de la longueur de la cheminée, de la géographie locale,

des obstacles à proximité et d’autres facteurs. Un tirage trop

important peut entraîner des températures excessives dans

l’appareil. Un tirage inadéquat peut provoquer un souage dans

la pièce et un «colmatage» de la cheminée. Un tirage inadéquat

entraînera une fuite de fumée de l’appareil dans la pièce à

travers les joints de l’appareil et du conduit de cheminée. Une

brûlure incontrôlable ou une température excessive indique un

tirage excessif.

CHEMINÉE

Règle 2-10-3

Faîtage

3 pi min.

2 pi min.

10 pi

Votre poêle à bois doit être raccordé avec une cheminée

fabriquée en usine ou en maçonnerie de 6”. Si vous utilisez

une cheminée fabriquée en usine, elle doit répondre à la norme

UL 103 et CAN/CSA-B365 ; par conséquent elle doit être de

type HT (2100 °F). Il est extrêmement important qu’elle soit

installée conformément aux spécifications du fabriquant. Si

vous utilisez une cheminée en maçonnerie, il est important

qu’elle soit construite conformément aux spécifications du

Code national de construction. Elle doit être revêtue de briques

en argile réfractaires, de tuiles métalliques ou en argile scellées

ensemble avec un ciment réfractaire. Les carneaux cylindriques

INSTALLATION

sont les plus ecaces. Le diamètre intérieur du carneau de

cheminée doit être identique à l’aspiration des fumées du

poêle. Un carneau trop petit peut entraîner des problèmes de

tirage, tandis qu’un grand carneau favorise un refroidissement

rapide des gaz, et donc l’accumulation de créosote et le risque

de feux de cheminée. Remarquez que c’est la cheminée et non

le poêle qui crée l’eet de tirage ; les performances de votre

poêle dépendent directement du bon tirage de votre cheminée.

Les recommandations suivantes peuvent être utiles pour

l’installation de votre cheminée:

1. NE CONNECTEZ PAS CETTE UNITÉ À UN CARNEAU DE

CHEMINÉE UTILISÉ PAR UN AUTRE APPAREIL.

2. Elle doit s’élever au-dessus du toit d’au moins 3’ (0,9 m) à

partir du point le plus haut de contact.

3. La cheminée doit dépasser toute partie de la construction

ou autre obstruction à moins de 10 pi (3,04 m) d’une

hauteur de 2 pi (0,6 m).

4. L’installation d’une cheminée intérieure est toujours

préférable à une cheminée extérieure. En eet, la cheminée

intérieure, sera, par définition, plus chaude qu’une

cheminée extérieure, étant donné qu’elle est chauée par

l’air ambiant de la maison. Par conséquent, le gaz qui circule

se refroidira plus lentement, réduisant ainsi l’accumulation

de créosote et le risque de feux de cheminée.

5. Le tirage entraîné par la tendance de l’air chaud à s’élever

sera augmenté avec une cheminée intérieure.

6. L’utilisation d’un pare-feu à l’extrémité de la cheminée

requiert une inspection régulière afin de garantir qu’il n’est

pas obstrué, bloquant donc le tirage et devra être nettoyé

lorsqu’il est utilisé régulièrement.

CHEMINÉE FABRIQUÉE EN USINE

Lorsqu’une cheminée métallique préfabriquée est utilisée, les

instructions d’installation du fabriquant doivent être respectées.

Vous devez également acheter (auprès du même fabriquant) et

installer l’ensemble de support du toit ou le passage du toit et

l’ensemble de la partie en “T”, des coupe-feux (si nécessaires),

un écran d’isolation, un chaperon de toiture, un chapeau de

cheminée, etc. Maintenez un dégagement approprié avec la

structure tel que recommandé par le fabriquant. La cheminée

doit avoir la hauteur requise au-dessus du toit ou d’autres

obstructions pour des raisons de sécurité et un bon tirage.

Chapeau

homologué

Garder un

dégagement

de 2 po

Cheminée

homologué

Support

de plafond

Support de

plafond

Conduit de

raccordement

de cheminée

* Consulter Dégagement

des combustibles

Mur combustible

Protecteur

de plancher

Mitre

Solin

Cheminée

homologué

Écran

d’isolation

du grenier

Dégagement

spécifié

Conduit de

raccordement

de cheminée

Solive de toit

combustible

Vers le poêle

Vers le

poêle

CHEMINÉE EN MAÇONNERIE

Assurez-vous qu’une cheminée en maçonnerie réponde aux

standards minimum de l’Association nationale de protection

contre les incendies (NFPA) en la faisant inspecter par un

professionnel. Assurez-vous qu’il n’y ait pas de fissures, de

mortiers perdus ou d’autres signes de détérioration et de

blocage. Faites nettoyer la cheminée avant d’installer et de faire

fonctionner le poêle. Lors du raccordement du poêle à travers

une paroi combustible vers une cheminée en maçonnerie, des

méthodes spéciales sont requises.

INSTALLATION

Revêtement

Porte de

nettoyage

étanche

Protecteur

de plancher

Virole, 305 mm

(12 po) des briques

Mur inﬂammable

Dégagement de

25 mm (1 po) avec

le pare-feu

Chevron

Chapeau en béton

Solin

Dégagement

de 25 mm (1po)

Avant-toit

Solin

Revêtement en

argile réfractaire

avec vide d’air

Vers le poêle

PASSAGES DE RACCORDEMENT DE

CHEMINÉE À TRAVERS UNE PAROI

COMBUSTIBLE

Méthode A. Dégagement de 12 po (304,8 mm) avec un

membre de paroi combustible : En utilisant des briques

d’une épaisseur minimale de 3,5 po (89 mm) et un

revêtement en argile d’une épaisseur minimale de 5/8 po

(15,9 mm), construisez un passage à travers la paroi. Le

revêtement en argile doit être conforme à l’ASTM C315

(Spécification standard des revêtements réfractaires en argile)

ou son équivalent. Maintenez un minimum de 12 po (304,8

mm) de maçonnerie en briques entre le revêtement en argile et

les matières combustibles de la paroi. Le revêtement en argile

devra s’étendre de la surface extérieure de la maçonnerie en

briques jusqu’à la surface intérieure du revêtement du carneau

de la cheminée mais pas au-delà de la surface intérieure. Coulez

ou cimentez fermement le revêtement en argile en place dans le

revêtement du carneau de la cheminée.

Le dégagement minimum de la cheminée à la brique et les

matériaux combuﬆibles eﬆ de 5 cm (2 po) (50,8 mm)

30 cm (304,8 mm, 12 po)

minimum aux matériaux

combuﬆibles

Cheminée en

maçonnerie

Conduit de cheminée

Doublage en

argile réfractaire

Conduit de

raccordement

Dégagement minimum

de 30 cm (12 po,

304,8 mm)

des briques

Méthode B. Dégagement de 9 po (228,6 mm) avec un membre

de paroi combustible : En utilisant une partie de cheminée

Solid-Pak fabriquée en usine, agréée, de 6 po (152,4 mm) de

diamètre intérieur avec une isolation de 1 po (25,4 mm) ou plus,

construisez un passage à travers la paroi avec une couche d’air

de 9 po (228,6 mm) minimum entre la paroi extérieure de la

longueur de la cheminée et les matières combustibles de la paroi.

Utilisez des supports en tôle fixés de façon sûre aux surfaces

de la paroi sur tous les côtés afin de maintenir une couche d’air

de 9 po (228,6 mm). Lors de la fixation des supports sur la

longueur de la cheminée, ne pénétrez pas dans le revêtement

de la cheminée (la paroi intérieure de la cheminée Solid-Pak).

L’extrémité du revêtement de la section de la cheminée Solid-

Pak devra aeurer l’intérieur du carneau de la cheminée en

maçonnerie, et être scellée avec un ciment réfractaire non

soluble dans l’eau. Utilisez ce ciment pour également calfeutrer

la pénétration de la maçonnerie en briques.

Le dégagement minimum de la cheminée à la brique et les

matériaux combuﬆibles eﬆ de 5 cm (2 po) (50,8 mm)

Conduit de

cheminée

Conduit de

raccordement

Dégagement

minimum de 5 cm

(9 po) (228,6 mm)

Nonsoluble

refractory

cement

Supports de

tôle d'acier

Cheminée en

maçonnerie

Utiliser des pièces

de cheminée

fabriquées pour

le ﬁxer solidement

au raccordement.

Vide d’air

Longueur de

cheminée

préfabriquée et

répertoriée, à

isolant solide.

Minimum Vide d’air

de 5 cm (9 po)

(228,6 mm)

Longueur de

cheminée

préfabriquée

Longueur de cheminée

à égalité avec le conduit

de fumée intérieur

Méthode C. Dégagement de 6 po (152,4 mm) avec un membre

de paroi combustible : En commençant avec un raccord de

cheminée métallique de 6 po (152,4 mm) de calibre 24 (0,024

po [0,61 mm]), et un manchon mural ventilé de calibre 24

minimum ayant deux conduits d’air de 1 po (25,4 mm) chacun,

construisez un passage à travers la paroi. Il devra y avoir une

zone de séparation de 6 po (152,4 mm) minimum contenant

une isolation en fibre de verre, à partir de la surface extérieure

du manchon mural jusqu’aux matières combustibles de la paroi.

Soutenez le manchon mural et couvrez son ouverture avec un

INSTALLATION

support métallique en tôle de calibre 24 minimum. Maintenez

un espace de 6 po (152,4 mm). Il devra également y avoir un

support dimensionné pour adapter et maintenir le raccord de

cheminée métallique. Vérifiez que les supports soient fixés de

façon sûre aux surfaces de la paroi sur tous les côtés. Assurez-

vous que les éléments de fixation utilisés pour maintenir le

raccord de cheminée métallique ne pénètrent pas dans le

revêtement du carneau de la cheminée.

Cheminée en

maçonnerie

Supports de

tôle d'acier

Conduit de cheminée

Conduit de

raccordement

Le dégagement minimum de la cheminée aux

supports en tôle d’acier et aux matériaux

combuﬆibles eﬆ de 5 cm (2 po) (50,8 mm)

Deux canaux d’aération

de 2,5 cm (1 po)

chacun (25,4 mm)

Deux canaux d’aération

de 2,5 cm (1 po)

chacun. (25,4 mm)

Fabriqués en

tôle d’acier

Isolant de ﬁbre de

verre d’un minimum

de 152,4 mm (6 po)

Méthode D. Dégagement de 2 po (50,8 mm) avec un membre

de paroi combustible : Commencez avec une partie de

cheminée Solid-Pak fabriquée en usine, agréée, d’au moins

12 po (304 mm) de diamètre intérieur avec une isolation de 1

po (25,4 mm) ou plus, et un raccord de cheminée de 8 po de

diamètre intérieur (de 2 pouces [51 mm] plus grand que celui

de 6 po [152,4 mm]). Utilisez celle-ci comme passage pour un

raccord de cheminée métallique pour paroi unique de calibre 24

minimum. Maintenez la section concentrique solid-pak avec le

raccord de la cheminée et à une distance de 1 po (25,4 mm) de

ce dernier grâce aux platines-supports en tôle situées aux deux

extrémités de la section de la cheminée. Couvrez l’ouverture et

soutenez la section de la cheminée des deux côtés à l’aide de

supports métalliques en tôles de calibre 24 minimum. Vérifiez

que les supports soient fixés de façon sûre aux surfaces de la

paroi sur tous les côtés. Assurez-vous des éléments de fixation

utilisés pour maintenir le conduit de carneau de la cheminée.

Le dégagement minimum de la

cheminée aux supports en tôle

d’acier et aux matériaux combuﬆibles

eﬆ de5 cm (2 po) (51 mm)

Conduit de

raccordement

Conduit de cheminée

Cheminée

en maçonnerie

Supports de

tôle d'acier

Conduit de

raccordement

Supports de

tôle d'acier

Vide d’air de

5 cm (2 po)

(51 mm)

Longueur de

la cheminée

Section de

cheminée

1 po Vide d’air

de (26 mm) à

la longueur de

cheminée

Dégagement minimum

de 5 cm (2 po) (51 mm)

REMARQUES :

• Les raccords d’une cheminée de maçonnerie, sauf ceux de

la méthode B, devront s’étendre sur une section continue à

travers le système de passage mural et la paroi de la cheminée,

jusqu’à la surface du revêtement intérieur du carneau mais

sans le dépasser.

• Un raccord de cheminée ne devra pas passer à travers un

grenier ou un espace du toit, des toilettes ou des espaces

confinés similaires, un plancher ou un plafond.

INSTALLATION

PRÉCAUTIONS DE SÉCURITÉ D'UTILISATION

• NE JAMAIS SURCHAUFFER CET APPAREIL EN

FAISANT DES FEUX EXCESSIVEMENT CHAUDS, CAR

CELA POURRAIT PROVOQUER UN INCENDIE DANS

UNE MAISON / UN BÂTIMENT. VOUS SURCHAUFFEZ

L'APPAREIL S'IL COMMENCE À BRILLER OU À

DEVENIR ROUGE.

• NE JAMAIS FAIRE DE FEUX EXCESSIVEMENT

GRANDS DANS CE TYPE D'APPAREIL, CAR CELA

POURRAIT ENDOMMAGER LA CHAMBRE DE

COMBUSTION OU PROVOQUER UNE FUITE DE

FUMÉE.

• CHAUD PENDANT LE FONCTIONNEMENT. ÉLOIGNEZ

LES ENFANTS, LES VÊTEMENTS ET LES MEUBLES.

LE CONTACT PEUT PROVOQUER DES BRÛLURES

CUTANÉES. NE TOUCHEZ PAS L'APPAREIL TANT

QU'IL N'A PAS REFROIDI.

• FOURNIR UN AIR SUFFISANT POUR LA COMBUSTION

DANS LA PIÈCE OÙ L'APPAREIL EST INSTALLÉ.

• INSPECTEZ LE REVÊTEMENT DE CHEMINÉE TOUS

LES 60 JOURS. REMPLACEZ IMMÉDIATEMENT LE

REVÊTEMENT S'IL ROUILLE OU S'IL Y A UNE FUITE

DE FUMÉE DANS LA PIÈCE.

• LES TENTATIVES POUR ATTEINDRE DES DÉBITS

DE CHALEUR DÉPASSANT LES SPÉCIFICATIONS

DE CONCEPTION DU RÉCHAUFFEUR PEUVENT

ENTRAÎNER DES DOMMAGES PERMANENTS AU

RÉCHAUFFEUR.

AVERTISSEMENT: RISQUE D'EXPLOSION

• N'UTILISEZ JAMAIS DE PRODUITS CHIMIQUES,

D'ESSENCE, DE CARBURANT POUR LANTERNE

DE TYPE ESSENCE, DE KÉROSÈNE, DE BRIQUET

À CHARBON OU DE LIQUIDES INFLAMMABLES

SIMILAIRES POUR ALLUMER OU «RAFRAÎCHIR» UN

FEU DANS L'APPAREIL.

• GARDEZ TOUS LES LIQUIDES INFLAMMABLES,

EN PARTICULIER L'ESSENCE, À L'ÉCART DE

L'APPAREIL, QU'IL SOIT EN COURS D'UTILISATION

OU EN ENTREPOSAGE.

MISES EN GARDE: RISQUES D'INCENDIE MAISON

• NE CONSERVEZ PAS LE BOIS SUR UN PROTECTEUR

DE PLANCHER, SOUS LES TUYAUX DE POÊLE OU

N'IMPORTE O DANS LES DÉGAGEMENTS DES

SURFACES COMBUSTIBLES SPÉCIFIÉES POUR CET

APPAREIL.

• NE JAMAIS FAIRE FONCTIONNER AVEC DES TUBES

SECONDAIRES, UN CARTON DE FIBRE OU UNE

ISOLATION RETIRÉE

UTILISATION DU POÊLE À BOIS

Votre appareil de chauage a été conçu pour brûler uniquement

du bois naturel bien séché; aucun autre matériau ne doit

être brûlé. N’importe quel type de bois naturel bien séché

peut être utilisé dans votre poêle, mais certaines variétés

ont de meilleurs rendements énergétiques que d’autres. Des

rendements plus élevés et des émissions plus faibles résultent

généralement de la combustion de bois durs séchés à l’air, par

rapport aux résineux ou aux feuillus trop verts ou fraîchement

coupés. Les ressources suivantes peuvent aider à apprendre

les caractéristiques de combustion de diverses essences de

bois:

http://firewoodresource.com/firewood-btu-ratings/; ou

https://forestry.usu.edu/forest-products/wood-heating

Le fonctionnement de ce poêle à bois d’une manière incompatible

avec le manuel du propriétaire annulera votre garantie et est

également contraire à la réglementation fédérale. Les déchets

et autres matériaux inflammables ne doivent pas être brûlés

dans votre poêle. NE BRÛLEZ PAS:

1. Des ordures;

2. Des déchets de tonte ou résidus de jardin;

3. Des matériaux contenant du caoutchouc, incluant les

pneus;

4. Matériaux contenant du plastique;

5. Des déchets de produits du pétrole, des peintures ou

diluants à peinture, ou des produits d’asphalte;

6. Matériaux contenant de l’amiante;

7. Débris de construction ou de démolition;

8. Traverses de voie ferrée ou bois traité sous pression;

9. Fumier ou restes d’animaux;

10. Bois de grève en eau salée ou autres matériaux

précédemment saturés par de l’eau salée;

11. Bois non séché; ou

12. Produits du papier, carton, contreplaqué, ou panneau

de particules. L’interdiction de brûlage de ces matériaux

n’interdit pas l’utilisation d’allume-feu composés de papier,

carton, sciure de bois, cire et substances similaires, aux

fins de démarrer le feu dans un chauage au bois modifié.

La combustion de ces matériaux peut entraîner la libération de

fumées toxiques ou rendre le radiateur inecace et provoquer

de la fumée. Le bois mort posé sur le sol forestier doit être

considéré comme humide et nécessite un temps de séchage

complet. Le bois mort sur pied peut généralement être considéré

comme environ 2/3 assaisonné. Les petits morceaux de bois

sèchent plus rapidement. Toutes les bûches de plus de 6 po de

diamètre doivent être fendues. Le bois ne doit pas être stocké

directement sur le sol. L’air devrait circuler dans les bûches. Un

espace d’air de 24 ”à 48” doit être laissé entre chaque rangée

de bûches, qui doivent être placées à l’endroit le plus ensoleillé

NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE

INSTRUCTIONS D’UTILISATION

possible. La couche supérieure de bois doit être protégée de

l’élément mais pas des côtés. Un bon indicateur pour savoir

si le bois est prêt à brûler est de vérifier les extrémités des

pièces. Si des fissures rayonnent dans toutes les directions à

partir du centre, le bois doit être susamment sec pour brûler.

Si votre bois grésille dans le feu, même si la surface est sèche,

il se peut qu’il ne soit pas complètement durci et devrait être

séché plus longtemps. Il est EXTRÊMEMENT IMPORTANT

d’utiliser du BOIS SEC uniquement dans votre poêle à bois.

Le bois doit avoir séché pendant 9 à 15 mois, de sorte que la

teneur en humidité (en poids) soit réduite en dessous de 20%

du poids de la bûche. Il est très important de garder à l’esprit

que même si le bois a été coupé pendant un, deux ans ou même

plus, il n’est pas nécessairement sec s’il a été stocké dans de

mauvaises conditions. Dans des conditions extrêmes, il peut

pourrir au lieu de sécher. Ce point ne peut pas être surestimé;

la grande majorité des problèmes liés au fonctionnement d’un

poêle à bois est due au fait que le bois utilisé était trop humide

ou avait séché dans de mauvaises conditions. Ces problèmes

peuvent être:

• problèmes d’allumage

• accumulation de créosote provoquant des feux de cheminée

• faible rendement énergétique

• fenêtres noircies

• combustion de bûches incomplète

Ne brûlez pas de bûches fabriquées à partir

de sciure de bois imprégnée de cire ou de

bûches contenant des additifs chimiques.

Les bûches fabriquées à 100% de sciure

compressée peuvent être brûlées, mais soyez prudent en

brûlant trop de ces bûches en même temps. Commencez avec

une bûche fabriquée et voyez comment le poêle réagit. Vous

pouvez augmenter le nombre de bûches brûlées à la fois, mais

assurez-vous que la température ne dépasse jamais 475 ° F

(246 ° C) sur un thermomètre magnétique pour une installation

sur des tuyaux de poêle à paroi simple. Le thermomètre doit

être placé à environ 18 ”(457 mm) au-dessus du poêle. Des

températures plus élevées peuvent entraîner une surchaue et

endommager votre poêle.

TESTER VOTRE BOIS

• Lorsque le poêle est bien réchaué, placez un morceau de

bois fendu (environ cinq pouces de diamètre) parallèle à la

porte sur le lit de braises rouges.

• Gardez la commande d’air complètement ouverte et fermez

la porte. Si l’allumage de la pièce est accompli dans les 90

secondes à partir du moment où elle a été placée dans le

poêle, votre bois est correctement séché. Si l’allumage prend

plus de temps, votre bois est humide.

• Si votre bois sie et que de l’eau ou de la vapeur s’échappe aux

extrémités de la pièce, votre bois est trempé ou fraîchement

coupé (vert). N’utilisez pas ce bois dans votre poêle. De

grandes quantités de créosote pourraient se déposer dans

votre cheminée, créant des conditions potentielles pour un

feu de cheminée.

ALTÉRER AVERTISSEMENT

Ce chauage au bois a un taux de combustion minimum réglé à

la fabrication, et qui ne peut être modifié. La modification de ce

réglage ou une utilisation autre de ce chauage au bois qui ne

respecterait pas les directives du présent manuel contrevient

aux réglementations fédérales.

EFFICACITÉ

Les rendements peuvent être basés sur la valeur calorifique

inférieure (LHV) ou la valeur calorifique supérieure (HHV)

du combustible. La valeur calorifique inférieure est lorsque

l’eau quitte le processus de combustion sous forme de

vapeur, dans le cas des poêles à bois, l’humidité du bois brûlé

quitte le poêle sous forme de vapeur. Le pouvoir calorifique

supérieur est lorsque l’eau quitte le processus de combustion

complètement condensée. Dans le cas des poêles à bois, cela

supposerait que les gaz d’échappement sont à température

ambiante à la sortie du système, et donc les calculs utilisant

cette valeur de chauage considèrent la chaleur qui monte

dans la cheminée comme une énergie perdue. Par conséquent,

l’ecacité calculée en utilisant le pouvoir calorifique inférieur

du bois sera supérieure à l’ecacité calculée en utilisant le

pouvoir calorifique supérieur. La meilleure façon d’atteindre des

rendements optimaux est d’apprendre les caractéristiques de

combustion de votre appareil et de brûler du bois bien séché.

Des taux de combustion plus élevés ne sont pas toujours

les meilleurs taux de combustion par chauage; après avoir

établi un bon feu, un taux de combustion inférieur peut être

une meilleure option pour un chauage ecace. Un taux de

combustion inférieur ralentit le flux de chaleur utilisable hors

de la maison par la cheminée, et il consomme également moins

de bois.

Remarque: utilisez uniquement du bois de chauﬀage solide!

Ne brûlez pas les ordures ou les liquides inflammables.

N’utilisez pas de charbon. Cet appareil n’est pas conçu

pour accueillir le débit d’air (tirage) requis pour brûler

correctement le charbon ou les produits du charbon. Ne pas

élever le feu à l’aide de grilles ou de fers. Construisez le feu

directement sur la brique réfractaire.

INSTRUCTIONS DE RAVITAILLEMENT

Ce poêle à bois a été certifié par l’US EPA pour répondre

aux strictes directives 2020. Pour garantir que cet appareil

produit les émissions minimales optimales, il est essentiel

que seul du bois de cordon bien séché soit brûlé (voir la

section «Recommandations de carburant» de ce manuel).

La combustion de bois humide non séché ne fait que nuire

à l’ecacité de vos poêles et entraîne une accumulation

accélérée de créosote dans votre cheminée. Soyez respectueux

de l’environnement et ne brûlez que du bois sec.

INSTRUCTIONS D’UTILISATION DU BOIS

ATTENTION:

NE LAISSEZ PAS L’APPAREIL SANS SURVEILLANCE

AVEC LA PORTE OUVERTE.

Pour un démarrage à froid, placez 3 à 4 morceaux de papier

journal dans le foyer. Sur le papier journal, déposez 4 lb de

bois d’allumage dans un emplacement aléatoire pour assurer

la circulation de l’air à travers le bois d’allumage. Sur le bois

d’allumage, placez environ 6 lb de petits morceaux de bois de

corde. REMARQUE: Utilisez des morceaux de bois plus petits

pendant le démarrage et un taux de combustion élevé pour

augmenter la température du poêle.

4 lb

Tournez le bouton de commande d’air en position haute. Allumez

le journal, fermez la porte et laissez le petit bois s’enflammer.

Une fois que le bois d’allumage a brûlé jusqu’à un lit de charbon

de démarrage, chargez l’unité avec environ 24 lb de carburant

pour la première charge de combustion élevée. Fermez la porte

immédiatement.Après la première charge de combustion

élevée et le poêle bien réchaué, réglez l’unité au besoin pour

un réglage de combustion moyen ou faible.

24 lbs

Pour une combustion moyenne, une fois que la charge de

combustible à combustion élevée est brûlée dans un lit de

charbon établi, chargez l’unité avec 27-28 lb de bois de corde et

gardez la porte légèrement ouverte pendant 5 minutes. Laissez

le contrôle d’air complètement ouvert (en position «HI»)

pendant 15 minutes. Après 15 minutes, tournez le bouton de

commande d’air en position moyenne. Le ventilateur peut être

activé après 30 minutes.

Pour un réglage de combustion faible une fois que la charge

de combustible à combustion élevée (ou moyenne) est brûlée

jusqu’à un lit de charbon établi, chargez l’unité avec 27 à 28

livres de bois de corde et gardez la porte légèrement ouverte

pendant 5 minutes. Laissez le contrôle d’air complètement

ouvert (en position «HI») pendant 15 minutes. Après 15

minutes, commencez à tourner le bouton de commande d’air

en position «Low». REMARQUE: ne fermez pas l’air trop

rapidement. Fermer l’air trop rapidement entraînera la fumée

de l’appareil.

27-28 lbs

AVERTISSEMENTS:

• NE JAMAIS SURCHAUFFER VOTRE POÊLE. SI

UNE PARTIE DU POÊLE COMMENCE À LUMIÈRE

ROUGE, PLUS DE CUISSON ARRIVE. RÉAJUSTEZ LA

COMMANDE D’ADMISSION D’AIR À UN RÉGLAGE

PLUS BAS.

• L’INSTALLATION D’UN BERCEAU À BÛCHES OU DE

GRILLES N’EST PAS RECOMMANDÉE DANS VOTRE

POÊLE À BOIS. CONSTRUISEZ LE FEU DIRECTEMENT

SUR FIREBRICK.

• NE METTEZ JAMAIS DE BOIS AU-DESSUS DE LA

DOUBLURE DU FEU DE FEU.

• LES TENTATIVES POUR ATTEINDRE DES DÉBITS

DE CHALEUR SUPÉRIEURS AUX SPÉCIFICATIONS

DE CONCEPTION DU RÉCHAUFFEUR PEUVENT

ENTRAÎNER DES DOMMAGES PERMANENTS AU

RÉCHAUFFEUR.

FUMÉE VISIBLE

La quantité de fumée visible produite peut être une méthode

ecace pour déterminer l’ecacité du processus de combustion

aux paramètres donnés. La fumée visible est constituée de

combustible non brûlé et d’humidité sortant de votre poêle.

Apprenez à régler les paramètres d’air de votre unité spécifique

pour produire la plus petite quantité de fumée visible. Le bois

qui n’a pas été correctement séché et qui a une teneur élevée

en humidité produira un excès de fumée visible et brûlera mal.

CONDUITS D’AIR

Les conduits d’air assemblés dans cette unité sont conçus

pour orir un mélange précis d’air secondaire et assurer une

plus grande ecacité. Tout dommage ou détérioration de ces

conduits peuvent réduire l’ecacité de la combustion. Les

conduits d’air sont maintenus en position par des vis ou par des

goupilles de blocage. Localisez et enlevez-les des deux côtés du

conduit pour le retirer et le remettre en place.

FONCTIONNEMENT DE LA SOUFFLERIE

La souerie à vitesse variable circule l’air réchaué par l’insert

INSTRUCTIONS D’UTILISATION DU BOIS

dans les pièces à vivre afin de distribuer la chaleur de manière

plus égale. Le bouton de contrôle de la souerie est situé sur

le côté de son enveloppe. Tournez le bouton dans le sens des

aiguilles d’une montre pour allumer la souerie. La vitesse est

contrôlée en tournant le bouton dans le sens des aiguilles d’une

montre pour les vitesses plus lentes et dans le sens inverse

des aiguilles d’une montre pour les vitesses plus rapides.

Pour éteindre la souerie, tournez complètement le bouton

de contrôle de vitesse dans le sens inverse des aiguilles d’une

montre. Il est recommandé d’éteindre la souerie quand l’insert

n’est pas utilisé. Prudence! Route du cordon d’alimentation de la

source de chaleur et hors des zones à fort trafic.

ENTRETIEN DE NETTOYAGE

La combustion de bois humide non séché ne fait que nuire à

l’ecacité de vos poêles et entraîne une accumulation accélérée

de créosote dans votre cheminée. Les sorties de nettoyage

sont fixées au foyer avec (2) vis de 5/16 ”. Retirez les surfaces

propres et aspirez les cendres accumulées. Cette opération doit

être eectuée au moins une fois par mois ou plus fréquemment

si de grandes quantités de cendres sont détectées lors du

nettoyage ou si le poêle ne semble pas brûler correctement. Les

portes de cuisson et de cendre doivent être fermées et scellées

pendant le fonctionnement.

ÉPURATION DE L’AIR

INSTRUCTIONS D’UTILISATION DU BOIS

ENTRETIEN DE LA CHEMINÉE

NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE

AVERTISSEMENT:

NE PAS SURCHAUFFER L’APPAREIL. VOUS

SURCHAUFFEZ SI UNE PARTIE QUELCONQUE DE

L’APPAREIL S’ALLUME EN ROUGE. FERMEZ LA PORTE

ET FERMEZ IMMÉDIATEMENT LE REGISTRE POUR

RÉDUIRE L’ALIMENTATION EN AIR ET RALENTIR LE FEU.

AVERTISSEMENT:

LES FEUX À COMBUSTION LENTE POUR UNE

UTILISATION PROLONGÉE OU LA COMBUSTION DE BOIS

VERT PEUVENT PROVOQUER UNE ACCUMULATION

EXCESSIVE DE CRÉOSOTE. L’ALLUMAGE DE LA

CRÉOSOTE OU LA SURCHAUFFE PEUVENT PROVOQUER

UN FEU DE CHEMINÉE. LES FEUX DE CHEMINÉE BRÛLENT

EXTRÊMEMENT CHAUD ET PEUVENT ENFLAMMER LES

MATÉRIAUX COMBUSTIBLES ENVIRONNANTS. EN CAS

D’INCENDIE DE CHEMINÉE, APPELEZ IMMÉDIATEMENT

LE SERVICE D’INCENDIE!

FORMATION DE CRÉOSOTE ET BESOIN

D’ENLÈVEMENT

Lorsque le bois est brûlé lentement, il produit du goudron et

d’autres vapeurs organiques, qui se combinent avec l’humidité

expulsée pour former de la créosote. Les vapeurs de créosote

se condensent dans le conduit de cheminée relativement frais

d’un feu à combustion lente. Par conséquent, des résidus de

créosote s’accumulent sur le revêtement du conduit de fumée.

Lorsqu’elle est allumée, cette créosote fait un feu extrêmement

élevé. Le raccord de cheminée et la cheminée doivent être

inspectés au moins une fois tous les deux mois pendant la

saison de chauage pour déterminer si une accumulation de

créosote s’est produite. Si la créosote s’est accumulée (3 mm

ou plus), elle doit être retirée pour réduire le risque d’incendie

de cheminée. Nous vous recommandons fortement d’installer

un thermomètre magnétique sur votre tuyau d’échappement

de fumée, à environ 18 po au-dessus du poêle. Ce thermomètre

indiquera la température de vos fumées d’échappement de

gaz dans le système d’évacuation des fumées. La température

idéale pour ces gaz se situe entre 275°F et 500°F. En dessous

de ces températures, l’accumulation de créosote est favorisée.

Au-dessus de 500°F, la chaleur est perdue car une trop grande

quantité est perdue dans l’atmosphère.

POUR ÉVITER LA CONSTRUCTION DE

CRÉOSOTE

• Brûlez toujours du bois sec. Cela permet des brûlures propres

et des températures de cheminée plus élevées, donc moins

de dépôt de créosote.

• Laissez le contrôle d’air complètement ouvert pendant

environ 5 min. chaque fois que vous rechargez le poêle pour le

ramener à des températures de fonctionnement appropriées.

La combustion secondaire ne peut avoir lieu que si le foyer est

susamment chaud.

• Vérifiez toujours le dépôt de créosote une fois tous les deux

mois et faites nettoyer votre cheminée au moins une fois par

an.

• En cas d’incendie de cheminée ou de créosote, fermez

immédiatement tous les registres. Attendez que le feu

s’éteigne et que le chaue-eau refroidisse, puis inspectez la

cheminée pour déceler tout dommage. Si aucun dommage

ne se produit, eectuez un nettoyage de cheminée pour vous

assurer qu’il ne reste plus de dépôts de créosote dans la

cheminée.

AVERTISSEMENT:

UN FEU DE CHEMINÉE PEUT PROVOQUER

L’INFLAMMATION DE POTEAUX MURAUX OU DE

CHEVRONS QUI ÉTAIENT SUPPOSÉS ÊTRE À UNE

DISTANCE SÛRE DE LA CHEMINÉE. EN CAS D’INCENDIE

DE CHEMINÉE, FAITES INSPECTER VOTRE CHEMINÉE

PAR UN EXPERT QUALIFIÉ AVANT DE L’UTILISER À

NOUVEAU.

ENLÈVEMENT DES CENDRES ET LEUR

DISPOSITION

Chaque fois que les cendres atteignent 3 à 4 pouces de

profondeur dans votre foyer ou cendrier, enlevez les cendres en

excès. Laissez un lit de cendres d’environ 1 pouce de profondeur

sur le fond du foyer pour aider à maintenir un lit de charbon de

bois chaud. Les cendres doivent être placées dans un récipient

en métal avec un couvercle hermétique. Le contenant fermé de

cendres doit être placé sur un sol ou un sol incombustible, loin

de tous les matériaux combustibles, en attendant l’élimination

finale. Les cendres doivent être conservées dans le récipient

fermé jusqu’à ce que toutes les cendres aient complètement

refroidi.

ENTRETIEN DE LA CHEMINÉE

ATTENTION:

• LES CENDRES POURRAIENT CONTENIR DES EMBRES

CHAUDES MÊME APRÈS DEUX JOURS SANS FAIRE

FONCTIONNER LE POÊLE.

• LE CENDRIER PEUT DEVENIR TRÈS CHAUD. PORTER

DES GANTS POUR PRÉVENIR LES BLESSURES.

• NE BRÛLEZ JAMAIS LE POÊLE AVEC LE PIÈGE À

CENDRES OUVERT. CELA POURRAIT PROVOQUER

PLUS DE CUISSON DU POÊLE. DES DOMMAGES

AU POÊLE ET À UN MÊME INCENDIE PEUVENT EN

RÉSULTER.

DÉTECTEURS DE FUMÉE ET DE CO

Le brûlage du bois produit naturellement des émissions

de fumée et du monoxyde de carbone (CO). Le CO est un

gaz poison lorsque l’exposition se fait à des concentrations

élevées pour une période de temps prolongée. Bien que les

systèmes de combustion modernes des chauages réduisent

de façon importante la quantité de CO émis par la cheminée,

l’exposition aux gaz dans des endroits fermés ou clos peut être

dangereuse. Assurez-vous que les joints d’étanchéité de votre

poêle et les joints de la cheminée soient en bon état et qu’ils

scellent correctement, évitant les expositions indésirables. Il

est recommandé que vous utilisiez des détecteurs de fumée et

de CO dans les zones où se trouve un potentiel de génération

de CO.

ENTRETIEN DES JOINT

AVERTISSEMENT:

N’UTILISEZ JAMAIS LE POÊLE SANS JOINT OU AVEC UN

CASSÉ. DES DOMMAGES AU POÊLE OU À L’INCENDIE DE

LA MAISON PEUVENT EN RÉSULTER.

La porte de cet appareil utilise un joint de corde de 1 po de

diamètre. Il est recommandé de changer le joint de porte (qui

rend la porte de votre poêle étanche à l’air) une fois par an, afin

d’assurer un bon contrôle de la combustion, une ecacité et

une sécurité maximales. Pour changer le joint de porte, retirez

simplement celui qui est endommagé. Nettoyez soigneusement

la rainure du joint disponible, appliquez un silicone haute

température vendu à cet eet et installez le nouveau joint.

Vous pouvez rallumer votre poêle environ 24 heures après avoir

terminé cette opération.

ATTENTION:

CE POÊLE À BOIS DOIT ÊTRE INSPECTÉ ET

RÉPARÉ PÉRIODIQUEMENT POUR FONCTIONNER

CORRECTEMENT. IL EST CONTRAIRE À LA

RÉGLEMENTATION FÉDÉRALE DE FAIRE FONCTIONNER

CE POÊLE À BOIS D’UNE MANIÈRE NON CONFORME AUX

INSTRUCTIONS D’UTILISATION DE CE MANUEL.

COMMANDE DE PIÈCES DE RECHANGE

Les informations contenues dans ce manuel du propriétaire sont spécifiques à votre appareil. Lors de la commande de pièces de

rechange, les informations contenues dans ce manuel vous aideront à vous assurer que les bons articles sont commandés. Avant

de contacter le service client, notez le numéro de modèle et le numéro de série de cet appareil. Cette information se trouve sur

l’étiquette de certification apposée à l’arrière de l’appareil. D’autres informations qui pourraient être nécessaires sont le numéro de

pièce et la description de l’article en question. Les références et les descriptions se trouvent dans la section «Pièces de réparation»

de ce manuel. Une fois ces informations recueillies, vous pouvez contacter le service client par téléphone au 1-800-750-2723,

poste 5051 ou par e-mail à parts@usstove.com.

Informations sur le modèle

Numéro de modèle

Numéro de série

POUR L’ASSISTANCE SUR LES PIÈCES, APPELEZ LE 800-750-2723, POSTE 5051 OU PAR

COURRIEL: PARTS@USSTOVE.COM

SCHÉMA DE CÂBLAGE DU VENTILATEUR

WHITE /

BLANC

GREEN /

VERT

WHITE /

BLANC

BLACK /

NOIR

BLACK /

NOIR

BLACK /

NOIR

BLOWER

RHEOSTAT /

RHÉOSTAT DU

VENTILATEUR

BLOWER MOTOR

BLOWER SPECS: 120VAC, 60 Hz AC,0.55amp /

MTEUR DU

VENTILATEUR

DÉTAILS TECHNIQUES: 120VAC, 60 Hz CA,0,55AMP

BLACK /

NOIR

BLACK /

NOIR

AVIS: NE PERMETTEZ PAS AU CORDON D’ALIMENTATION DE TOUCHER LES SURFACES CHAUDES! GARDER LE CORDON

D’ALIMENTATION AU MOINS 12 po / 30,5CM DES SURFACES DU POÊLE OU DU TUYAU.

DANGER: RISQUE D’ÉLECTROCUTION, DÉBRANCHER LA SOURCE D’ALIMENTATION AVANT L’INSTALLATION ET LORS

DE L’ENTRETIEN DE L’ASSEMBLAGE DE LA SOUFFLEUSE.

ATTENTION: LES PIÈCES EN MOUVEMENT PEUVENT CAUSER BLESSURE. NE PAS UTILISER AVEC LE COUVERCLE

ENLEVÉ.

AVIS: TOUT CÂBLAGE DE REMPLACEMENT DOIT AVOIR UNE ISOLATION ET UNE TEMPÉRATURE ÉQUIVALENTES

(105°C).

PIÈCES DE RECHANGE

AFIN DE MAINTENIR LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS PAR DES PIÈCES D’ORIGINE DU

FABRICANT ACHETÉS AUPRÈS DE VOTRE REVENDEUR OU DIRECTEMENT DEPUIS LE FABRICANT DE L’APPAREIL.

L’UTILISATION DE COMPOSANTS TIERS ANNULE LA GARANTIE.

Clé Partie # La Description Qté

1 67966 Armoire Haut Assy 1

2 22761 Bague Col Cheminée 1

3 610143 Boîtier Arrière 1

4 40246 6 po C.i. Col De Cheminée 1

5 88032 Joint De Collier De Cheminée 1

6 891492 Ensemble Soueur (B36) 1

7 25598 Boîtier De Montage Du Ventilateur 1

8 29329 Rideau De Fumée 1

9 610508 Boîtier Côté Droit 1

10 67969 Assy De Porte D'armoire. 1

11 67444 Soudure De Cendrier 1

12 67859 Soudure De Base 1

13 22110 Bouclier Thermique 1

14 25550 Amortisseur De Tirage H.pin 1

15 27469 Bras Amortisseur 1

16 610987 Ensemble De Boîte De Distribution D'air 1

17 89687 Bouton De Thermostat Noir 1

18 610985 Soudé / Assemblé Avant De L'armoire. 1

19 611015 Projet De Soudure De Porte 1

20 40075 Projet De Cadre De Porte 1

21 29422 Restricteur 1

22 88090 Joint 1

23 27461 Canal D'air Principal 1

24 27491 Arrêt Du Canal D'air 1

26 67967 Armoire Extrémité Gauche Assy. 1

27 27467 Entretoise Inférieure Arrière 1

28 27466 Entretoise Arrière 1

Clé Partie # La Description Qté

1 27486 Poignée de porte 2

2 27462 Loquet de porte 2

3 40763 Porte d'alimentation 1

4 88032 Fibre de corde 1 po 3,75 pi

5 27489

Charnière de porte coupe-

feu

6 27460 Charnière de porte en frêne 1

7 88032 Fibre de corde 1 po 2,5 pi

8 40764 Porte coulée 1

Pour commander des pièces:

Appelez le 1-800-750-2723 Ext 5051 ou

Envoyez un courriel à: parts@usstove.com

Pour commander des pièces:

Appelez le 1-800-750-2723 Ext 5051 ou

Envoyez un courriel à: parts@usstove.com

PIÈCES DE RECHANGE

AFIN DE MAINTENIR LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS PAR DES PIÈCES D’ORIGINE DU

FABRICANT ACHETÉS AUPRÈS DE VOTRE REVENDEUR OU DIRECTEMENT DEPUIS LE FABRICANT DE L’APPAREIL.

L’UTILISATION DE COMPOSANTS TIERS ANNULE LA GARANTIE.

Clé Partie # La Description Qté

1 88336 Couverture isolante 1

2 88335 Panneau déflecteur 2

3 29437 Retenue de tube 1

4 29438 Côté déflecteur 1

5 27291 Dessus de doublure avant 1

6 29408 Retenue à droite 1

7 893285 Brique réfractaire 3

8 27484 Support à briques supérieur 2

9 89066A Brique réfractaire ponce (4-1 / 2 X 9) 17

10 610223 Soudure du couvercle de nettoyage 1

11 610227 Sortie d'air primaire (soudée) 1

12 610221 Plancher (soudé) 1

13 27564 Plancher arrière 1

14 27472 Entretoises de brique 2

15 892945

Brique réfractaire à la pierre ponce (4-1

/ 2 X 7-1 / 2)

16 893289 Tube secondaire (13,125 po) 5

17 29407 Retenue gauche 1

18 27478 Entretoise de brique arrière 1

Pour commander des pièces:

Appelez le 1-800-750-2723 Ext 5051 ou

Envoyez un courriel à: parts@usstove.com

Il est recommandé que votre système de chauage est desservi régulièrement et que le Service Interval enregistrement approprié

est terminée.

FOURNISSEUR DE SERVICES

Avant de terminer l’enregistrement de service approprié ci-dessous, s’il vous plaît vous assurer que vous avez eectué le service tel

que décrit dans le les instructions du fabricant. Toujours utiliser pièce de rechange indiquée par le fabricant lors de remplacement

est nécessaire.

Service de 01 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

Service de 03 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _________________________________

Service de 05 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _________________________________

Service de 07 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

Service de 02 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

Service de 04 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _________________________________

Service de 06 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _________________________________

Service de 08 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

ENREGISTREMENT DE SERVICE

US Stove US2941EB 2000 Sq. Ft. Wood Burning Circulator

Product's Documents

Owner’s Instruction and Operation Manual

Specifications

US Stove US2941EB Questions and Answers
