Whirlpool WGD8300SW1 dryer User Manual

ELECTRONIC

GASDRYER

In the U.S.A., for questions about features, operation/performance,

parts, accessories or service call:

1-800-253-1301

In Canada, for assistance, installation and service call: 1-800-807-6777

or visit our webeite at... www.whirlpool.com or www.whirlpooLca

SECHEUSEA GAZ

ELECTRONIQUE

Pour assistance, installation ou service composez le :

1-800-807-6777

ou visitez notre site web &

www.whirlpool.ca

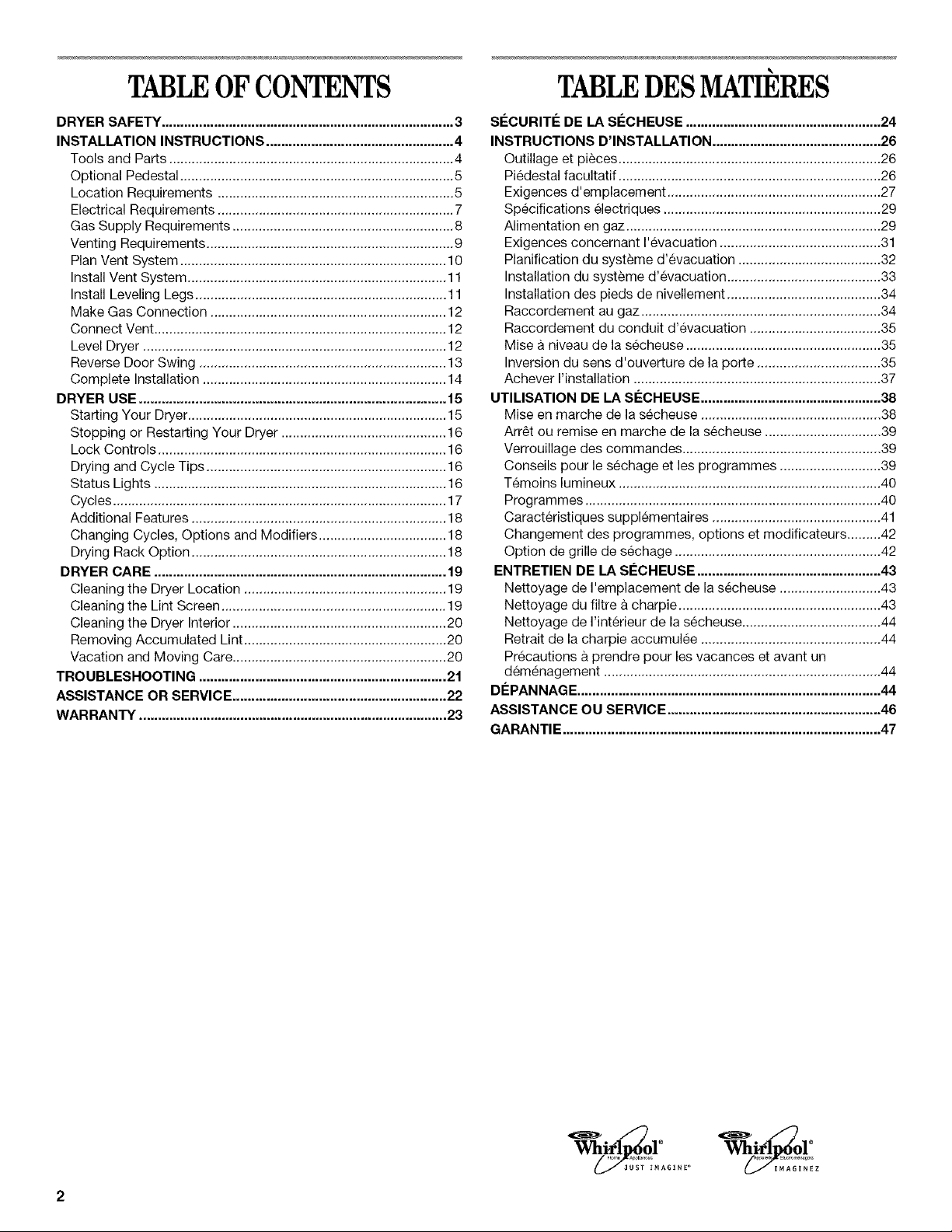

Table of Contents/Table des matieres ......................... 2

8578902A

TABLEOF CON[ENTS

DRYER SAFETY .............................................................................. 3

INSTALLATION INSTRUCTIONS .................................................. 4

Tools and Parts ............................................................................ 4

Optional Pedestal ......................................................................... 5

Location Requirements ............................................................... 5

Electrical Requirements ............................................................... 7

Gas Supply Requirements ........................................................... 8

Venting Requirements .................................................................. 9

Plan Vent System ....................................................................... 10

Install Vent System ..................................................................... 11

Install Leveling Legs ................................................................... 11

Make Gas Connection ............................................................... 12

Connect Vent .............................................................................. 12

Level Dryer ................................................................................. 12

Reverse Door Swing .................................................................. 13

Complete Installation ................................................................. 14

DRYER USE .................................................................................. 15

Starting Your Dryer ..................................................................... 15

Stopping or Restarting Your Dryer ............................................ 16

Lock Controls ............................................................................. 16

Drying and Cycle Tips ................................................................ 16

Status Lights .............................................................................. 16

Cycles ......................................................................................... 17

Additional Features .................................................................... 18

Changing Cycles, Options and Modifiers .................................. 18

Drying Rack Option .................................................................... 18

DRYER CARE .............................................................................. 19

Cleaning the Dryer Location ...................................................... 19

Cleaning the Lint Screen ............................................................ 19

Cleaning the Dryer Interior ......................................................... 20

Removing Accumulated Lint ...................................................... 20

Vacation and Moving Care ......................................................... 20

TROUBLESHOOTING .................................................................. 21

ASSISTANCE OR SERVICE ......................................................... 22

WARRANTY .................................................................................. 23

TABLEDESMATIERES

SI_CURIT¢: DE LA SI_CHEUSE .................................................... 24

INSTRUCTIONS D'INSTALLATION ............................................. 26

Outillage et pieces ...................................................................... 26

Piedestal facultatif ...................................................................... 26

Exigences d'emplacement ......................................................... 27

Specifications electriques .......................................................... 29

Alimentation en gaz .................................................................... 29

Exigences concernant I'evacuation ........................................... 31

Planification du systeme d'evacuation ...................................... 32

Installation du systeme d'evacuation ......................................... 33

Installation des pieds de nivellement ......................................... 34

Raccordement au gaz ................................................................ 34

Raccordement du conduit d'evacuation ................................... 35

Mise h niveau de la secheuse .................................................... 35

Inversion du sens d'ouverture de la porte ................................. 35

Achever I'installation .................................................................. 37

UTILISATION DE LA S¢:CHEUSE ................................................ 38

Mise en marche de la secheuse ................................................ 38

ArrGt ou remise en marche de la secheuse ............................... 39

Verrouillage des commandes ..................................................... 39

Conseils pour le sechage et les programmes ........................... 39

Temoins lumineux ...................................................................... 40

Programmes ............................................................................... 40

Caracteristiques supplementaires ............................................. 41

Changement des programmes, options et modificateurs .........42

Option de grille de sechage ....................................................... 42

ENTRETIEN DE LA S¢CHEUSE ................................................. 43

Nettoyage de I'emplacement de la secheuse ........................... 43

Nettoyage du filtre h charpie ...................................................... 43

Nettoyage de I'interieur de la secheuse ..................................... 44

Retrait de la charpie accumulee ................................................ 44

Precautions a prendre pour les vacances et avant un

demenagement .......................................................................... 44

D_:PANNAGE ................................................................................. 44

ASSISTANCE OU SERVICE ......................................................... 46

GARANTI E ..................................................................................... 47

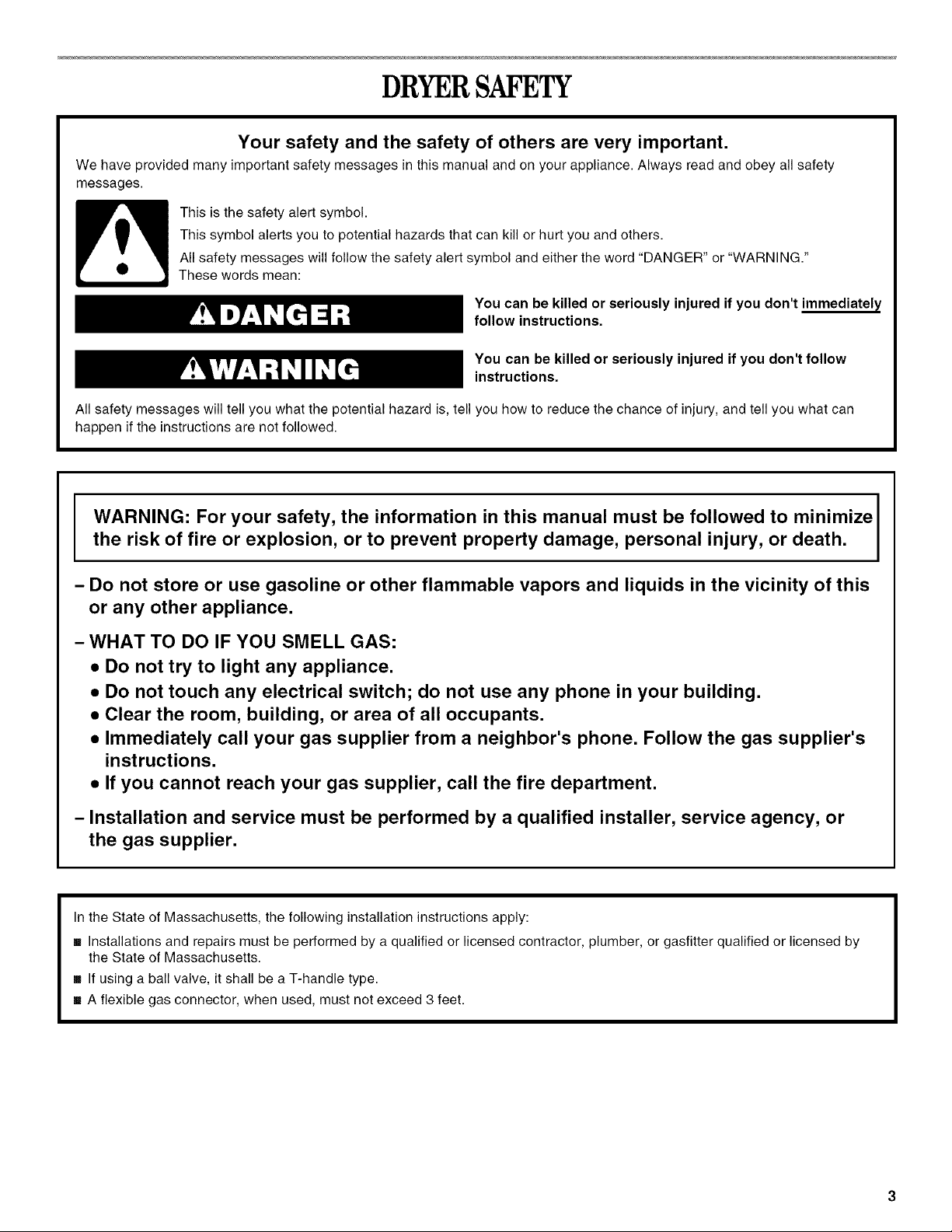

DRYERSAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

WARNING: For your safety, the information in this manual must be followed to minimize

the risk of fire or explosion, or to prevent property damage, personal injury, or death.

- Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this

or any other appliance.

m WHAT TO DO IF YOU SMELL GAS:

• Do not try to light any appliance.

• Do not touch any electrical switch; do not use any phone in your building.

• Clear the room, building, or area of all occupants.

• Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's

instructions.

• If you cannot reach your gas supplier, call the fire department.

- Installation and service must be performed by a qualified installer, service agency, or

the gas supplier.

In the State of Massachusetts, the following installation instructions apply:

[] Installations and repairs must be performed by a qualified or licensed contractor, plumber, or gasfitter qualified or licensed by

the State of Massachusetts.

[] If using a ball valve, it shall be a T-handle type.

[] A flexible gas connector, when used, must not exceed 3 feet.

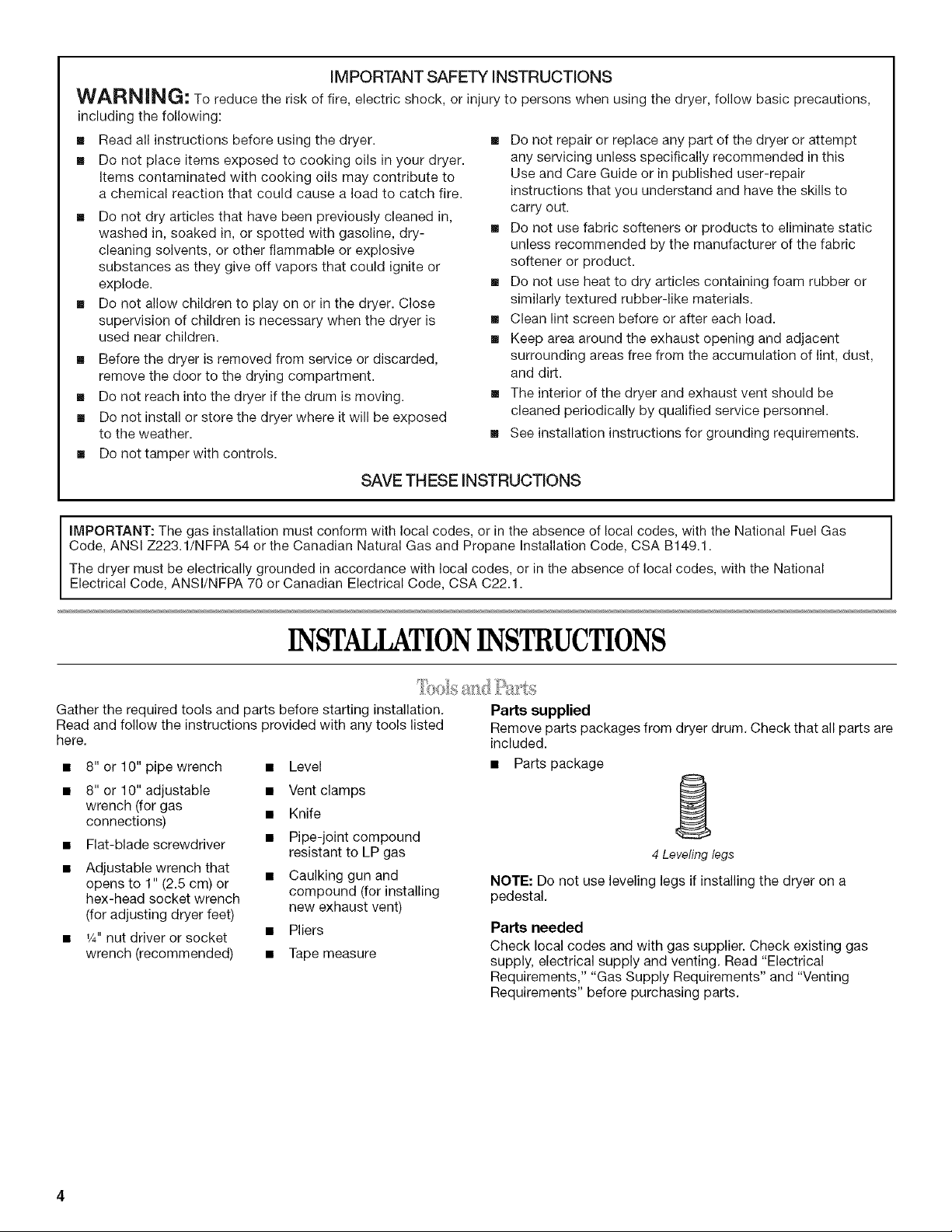

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the dryer, follow basic precautions,

including the following:

• Read all instructions before using the dryer.

• Do not place items exposed to cooking oils in your dryer.

Items contaminated with cooking oils may contribute to

a chemical reaction that could cause a load to catch fire.

• Do not dry articles that have been previously cleaned in,

washed in, soaked in, or spotted with gasoline, dry-

cleaning solvents, or other flammable or explosive

substances as they give off vapors that could ignite or

explode.

• Do not allow children to play on or in the dryer. Close

supervision of children is necessary when the dryer is

used near children.

• Before the dryer is removed from service or discarded,

remove the door to the drying compartment.

• Do not reach into the dryer if the drum is moving.

• Do not install or store the dryer where it will be exposed

to the weather.

• Do not tamper with controls.

• Do not repair or replace any part of the dryer or attempt

any servicing unless specifically recommended in this

Use and Care Guide or in published user-repair

instructions that you understand and have the skills to

carry out.

• Do not use fabric softeners or products to eliminate static

unless recommended by the manufacturer of the fabric

softener or product.

• Do not use heat to dry articles containing foam rubber or

similarly textured rubber-like materials.

• Clean lint screen before or after each load.

• Keep area around the exhaust opening and adjacent

surrounding areas free from the accumulation of lint, dust,

and dirt.

• The interior of the dryer and exhaust vent should be

cleaned periodically by qualified service personnel.

• See installation instructions for grounding requirements.

SAVE THESE INSTRUCTIONS

IMPORTANT: The gas installation must conform with local codes, or in the absence of local codes, with tile National Fuel Gas

Code, ANSi Z223.1/NFPA 54 or the Canadian Natural Gas and Propane installation Code, CSA B149.1.

The dryer must be electrically grounded in accordance with local codes, or in the absence of local codes, with the National

Electrical Code, ANSI/NFPA 70 or Canadian Electrical Code, CSA O22.1.

INSTALLATIONINSTRUCTIONS

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

8" or 10" pipe wrench

8" or 10" adjustable

wrench (for gas

connections)

Flat-blade screwdriver

Adjustable wrench that

opens to 1" (2.5 cm) or

hex-head socket wrench

(for adjusting dryer feet)

v4" nut driver or socket

wrench (recommended)

• Level

• Vent clamps

• Knife

• Pipe-joint compound

resistant to LP gas

• Caulking gun and

compound (for installing

new exhaust vent)

• Pliers

• Tape measure

Parts supplied

Remove parts packages from dryer drum. Check that all parts are

included.

• Parts package

4 Leveling legs

NOTE: Do not use leveling legs if installing the dryer on a

pedestal.

Parts needed

Check local codes and with gas supplier. Check existing gas

supply, electrical supply and venting. Read "Electrical

Requirements," "Gas Supply Requirements" and "Venting

Requirements" before purchasing parts.

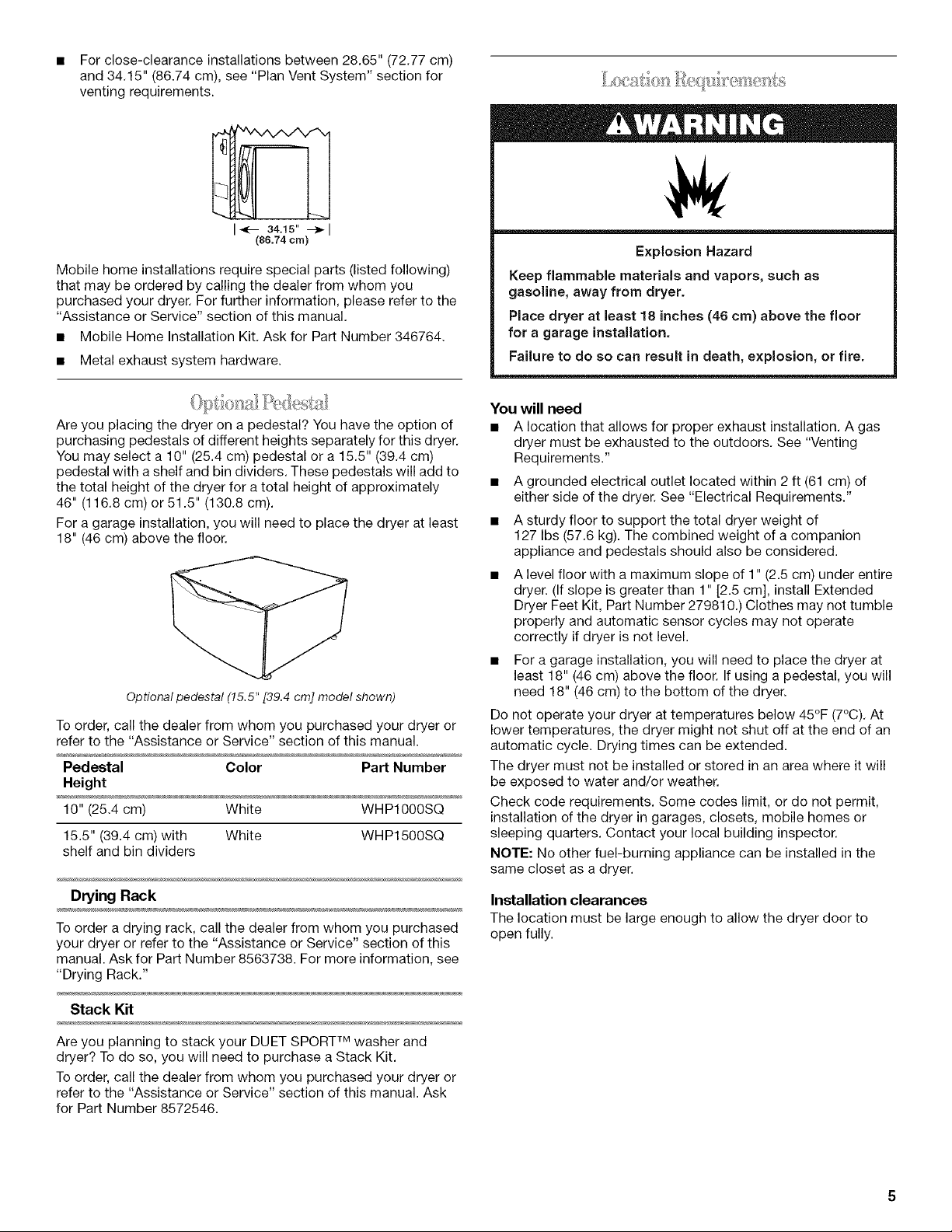

• Forclose-clearanceinstallationsbetween28.65"(72.77cm)

and34.15"(86.74cm),see"PlanVentSystem"sectionfor

ventingrequirements.

I_ 34.15"--_1

(86.74 crn)

Mobile home installations require special parts (listed following)

that may be ordered by calling the dealer from whom you

purchased your dryer. For further information, please refer to the

"Assistance or Service" section of this manual.

• Mobile Home Installation Kit. Ask for Part Number 346764.

• Metal exhaust system hardware.

Are you placing the dryer on a pedestal? You have the option of

purchasing pedestals of different heights separately for this dryer.

You may select a 10" (25.4 cm) pedestal or a 15.5" (39.4 cm)

pedestal with a shelf and bin dividers. These pedestals will add to

the total height of the dryer for a total height of approximately

46" (116.8 cm) or 51.5" (130.8 cm).

For a garage installation, you will need to place the dryer at least

18" (46 cm) above the floor.

Optional pedestal (15.5" [39.4 cm] model shown)

To order, call the dealer from whom you purchased your dryer or

refer to the "Assistance or Service" section of this manual.

Pedestal Color Part Number

Height

10" (25.4 cm) White WHP1000SQ

15.5" (39.4 cm) with White WHP1500SQ

shelf and bin dividers

Drying Rack

To order a drying rack, call the dealer from whom you purchased

your dryer or refer to the "Assistance or Service" section of this

manual. Ask for Part Number 8563738. For more information, see

"Drying Rack."

Stack Kit

Are you planning to stack your DUET SPORT TM washer and

dryer? To do so, you will need to purchase a Stack Kit.

To order, call the dealer from whom you purchased your dryer or

refer to the "Assistance or Service" section of this manual. Ask

for Part Number 8572546.

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from dryer,

Place dryer at least 18 inches (46 cm) above the floor

for a garage installation.

Failure to do so can result in death, explosion, or fire.

You will need

• A location that allows for proper exhaust installation. A gas

dryer must be exhausted to the outdoors. See "Venting

Requirements."

• A grounded electrical outlet located within 2 ft (61 cm) of

either side of the dryer. See "Electrical Requirements."

• A sturdy floor to support the total dryer weight of

127 Ibs (57.6 kg). The combined weight of a companion

appliance and pedestals should also be considered.

A level floor with a maximum slope of 1" (2.5 cm) under entire

dryer. (If slope is greater than 1" [2.5 cm], install Extended

Dryer Feet Kit, Part Number 279810.) Clothes may not tumble

properly and automatic sensor cycles may not operate

correctly if dryer is not level.

• For a garage installation, you will need to place the dryer at

least 18" (46 cm) above the floor. If using a pedestal, you will

need 18" (46 cm) to the bottom of the dryer.

Do not operate your dryer at temperatures below 45°F (7°C). At

lower temperatures, the dryer might not shut off at the end of an

automatic cycle. Drying times can be extended.

The dryer must not be installed or stored in an area where it will

be exposed to water and/or weather.

Check code requirements. Some codes limit, or do not permit,

installation of the dryer in garages, closets, mobile homes or

sleeping quarters. Contact your local building inspector.

NOTE: No other fuel-burning appliance can be installed in the

same closet as a dryer.

Installation clearances

The location must be large enough to allow the dryer door to

open fully.

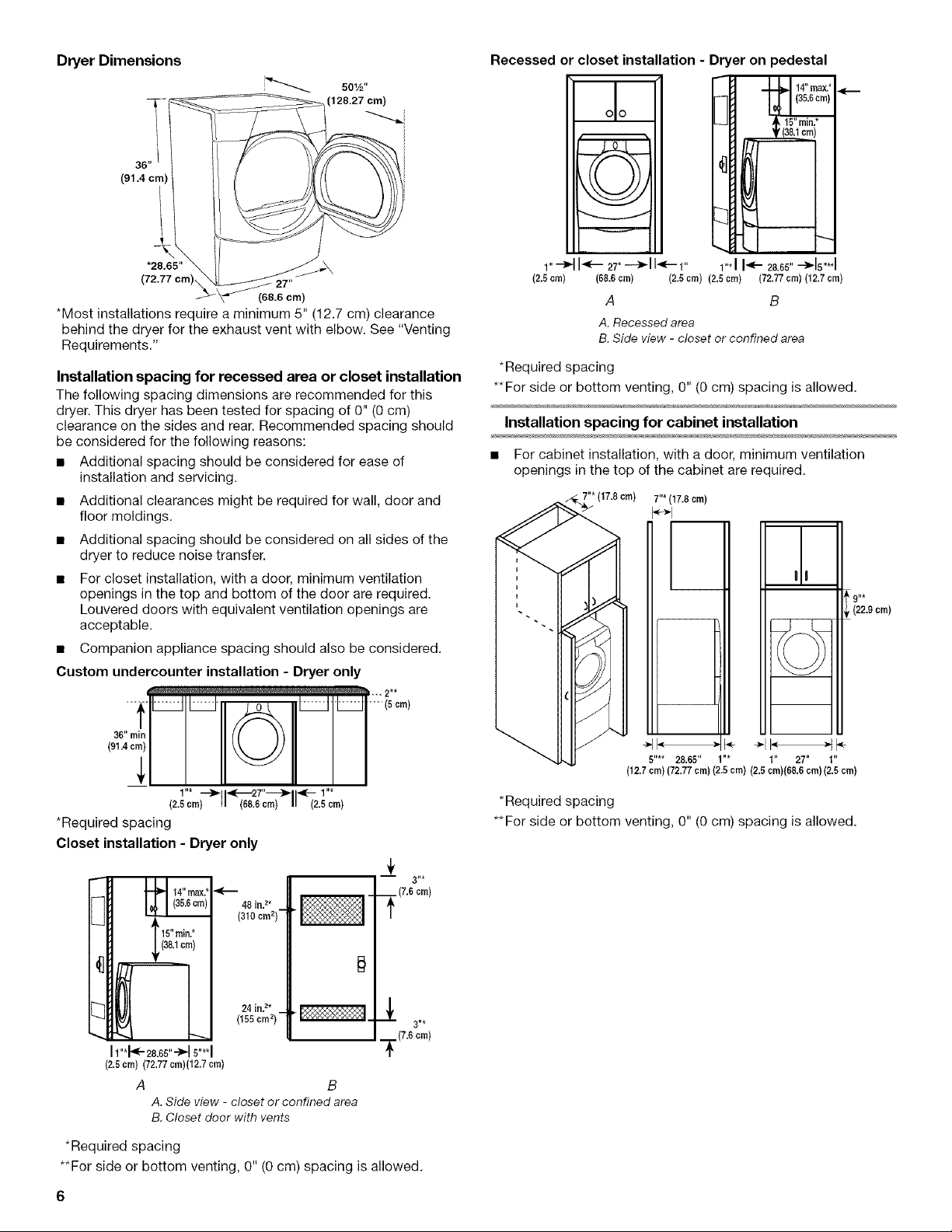

Dryer Dimensions

38 _l

(91.4 cm)

501/2''

(128.27 cm)

*28,65"

(72.77 cm), 27"

(68.6 cm)

*Most installations require a minimum 5" (12.7 cm) clearance

behind the dryer for the exhaust vent with elbow. See "Venting

Requirements."

Installation spacing for recessed area or closet installation

The following spacing dimensions are recommended for this

dryer. This dryer has been tested for spacing of 0" (0 cm)

clearance on the sides and rear. Recommended spacing should

be considered for the following reasons:

• Additional spacing should be considered for ease of

installation and servicing.

• Additional clearances might be required for wall, door and

floor moldings.

• Additional spacing should be considered on all sides of the

dryer to reduce noise transfer.

For closet installation, with a door, minimum ventilation

openings in the top and bottom of the door are required.

Louvered doors with equivalent ventilation openings are

acceptable.

• Companion appliance spacing should also be considered.

Custom undercounter installation - Dryer only

... -- 2"*

36"rnin

9il111 11I I

1"* --}_ _'_27"_ _-- 1"*

25crn 686cm 25crn

*Required spacing

Closet installation - Dryer only

4{-_ 48 in. 2.

(310 cm:

24 in?*

(155crn2)

I1"*1--28.66"÷15"*'1

(2.5 crn) (72.77 cm)(12.7 cm)

A B

A. Side view - closet or confined area

3"*

(7.6crn)

B. Closet door with vents

Recessed or closet installation - Dryer on pedestal

I olo

1"-_11_- 27,,--_11_- 1,,

(2.5 cm)

1"*11<-28.65"--_ls"**l

{68.6 cm) {2.5 cm) {2.5 crn) {72.77 cm) (12.7 crn)

A B

A. Recessed area

B.Side view - closet or confined area

*Required spacing

**For side or bottom venting, 0" (0 cm) spacing is allowed.

Installation spacing for cabinet installation

• For cabinet installation, with a door, minimum ventilation

openings in ihe top of the cabinet are required.

_(17_ crn)_17.8 cm)

_, J " 5"** 28.65" 1" 1" 27" 1"

(12.7 crn) (72.77 crn) (2.5 crn) (2.5 cm)(68.6 crn) (2.5 crn)

9"*

(22.9 crn)

*Required spacing

**For side or bottom venting, 0" (0 cm) spacing is allowed.

*Required spacing

**For side or bottom venting, 0" (0 cm) spacing is allowed.

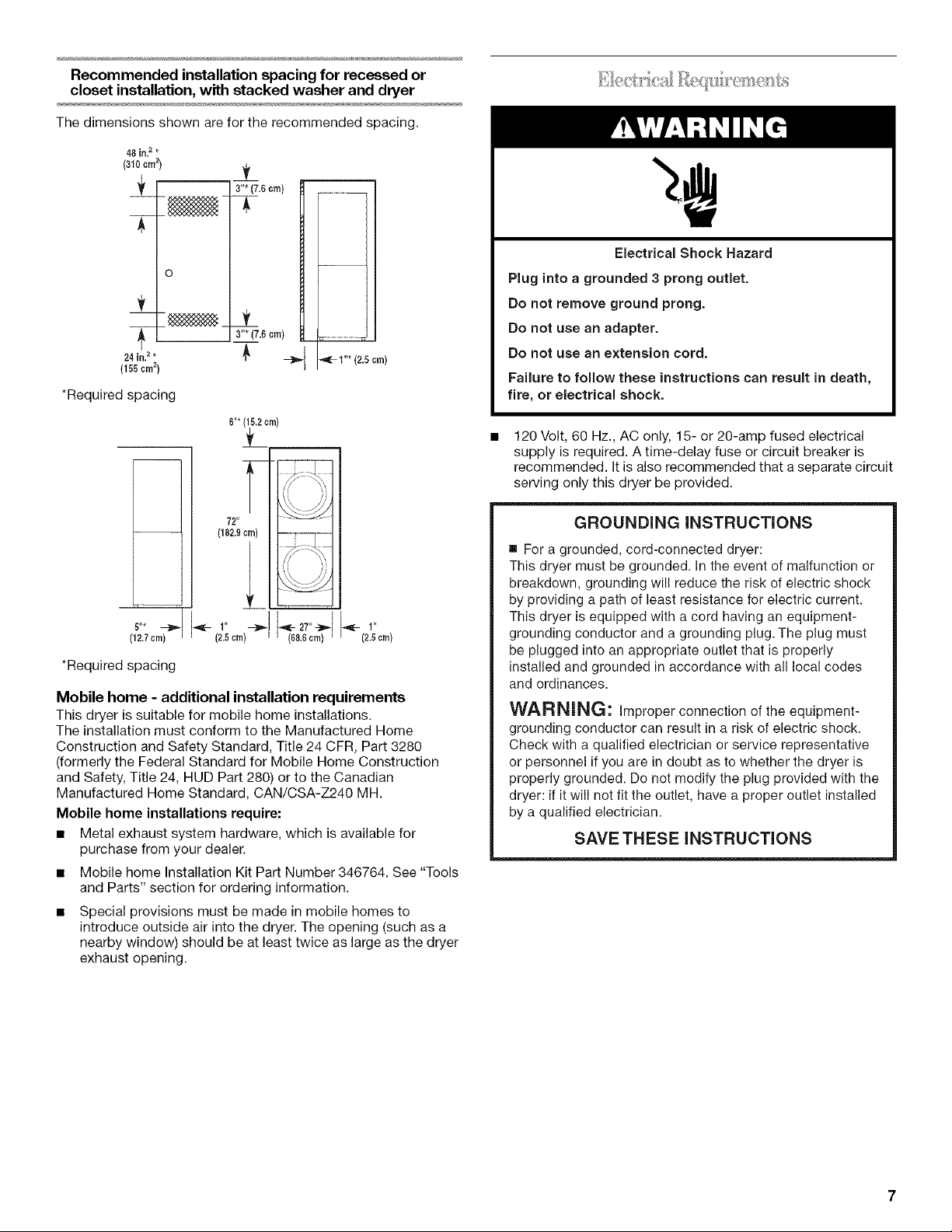

Recommended installation spacing for recessed or

closet installation, with stacked washer and dryer

The dimensions shown are for the recommended spacing.

46 in.2*

(310crn2)

24 in.2 *

(155 crn2)

*Required spacing

5"*

(12.7cm}

*Required spacing

3"* (7.6 crn) ..........................

3"* (7.6 crn) _ ...............................__

$ --}_l -,_:- 111'(2.5 crn)

72"

(182.9 cm)

1,, 1 -18!;'o=t

2.6 cm 68.6 cm

Mobile home - additional installation requirements

This dryer is suitable for mobile home installations.

The installation must conform to the Manufactured Home

Construction and Safety Standard, Title 24 CFR, Part 3280

(formerly the Federal Standard for Mobile Home Construction

and Safety, Title 24, HUD Part 280) or to the Canadian

Manufactured Home Standard, CAN/CSA-Z240 MH.

Mobile home installations require:

[] Metal exhaust system hardware, which is available for

purchase from your dealer.

[]

Mobile home Installation Kit Part Number 346764. See "Tools

and Parts" section for ordering information.

Special provisions must be made in mobile homes to

introduce outside air into the dryer. The opening (such as a

nearby window) should be at least twice as large as the dryer

exhaust opening.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

120 Volt, 60 Hz., AC only, 15- or 20-amp fused electrical

supply is required. A time-delay fuse or circuit breaker is

recommended. It is also recommended that a separate circuit

serving only this dryer be provided.

GROUNDING INSTRUCTIONS

[] For a grounded, cord-connected dryer:

This dryer must be grounded. In the event of malfunction or

breakdown, grounding will reduce the risk of electric shock

by providing a path of least resistance for electric current.

This dryer is equipped with a cord having an equipment-

grounding conductor and a grounding plug. The plug must

be plugged into an appropriate outlet that is properly

installed and grounded in accordance with all local codes

and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

Check with a qualified electrician or service representative

or personnel if you are in doubt as to whether the dryer is

properly grounded. Do not modify the plug provided with the

dryer: if it will not fit the outlet, have a proper outlet installed

by a qualified electrician.

SAVE THESE INSTRUCTIONS

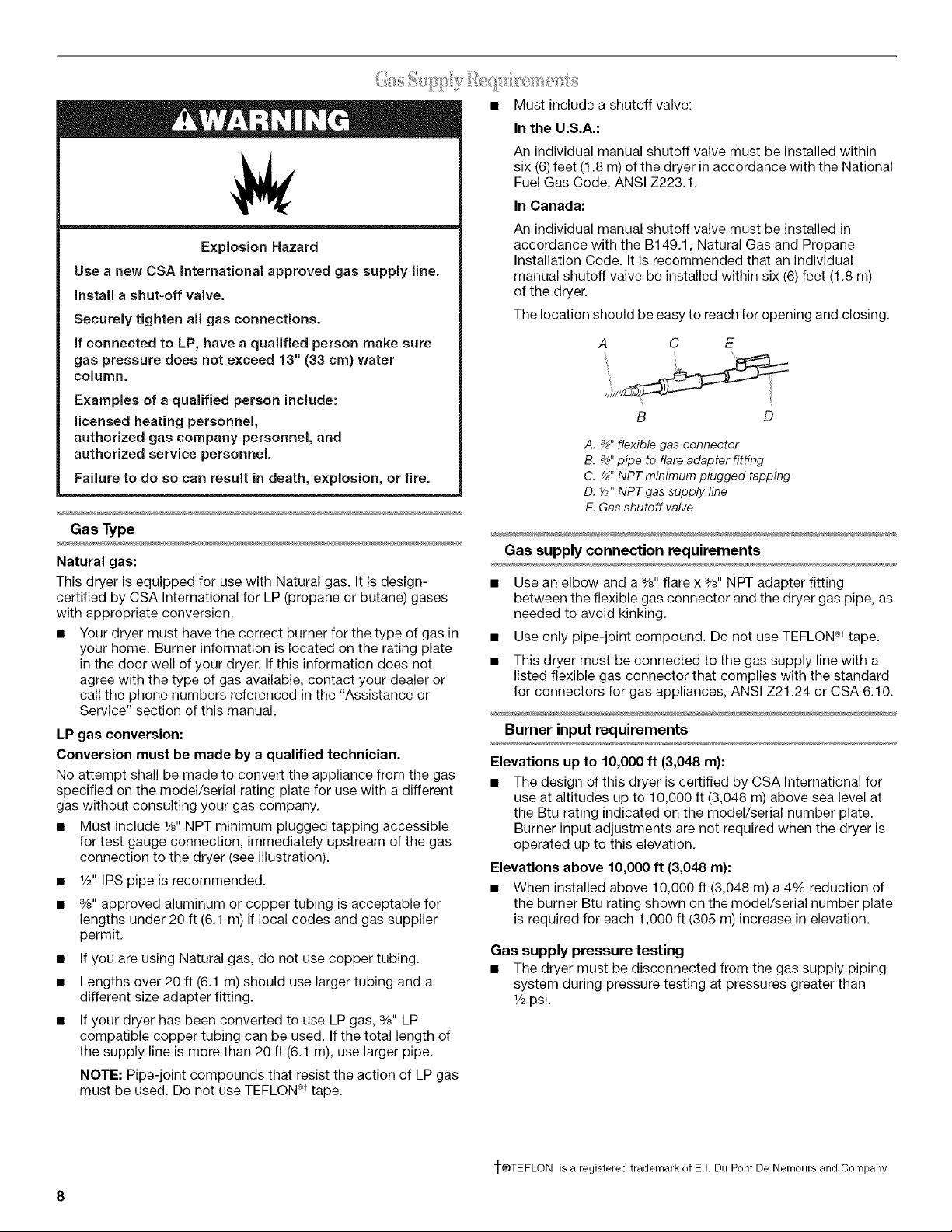

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut=off valve.

Securely tighten all gas connections.

if connected to LP, have a qualified person make sure

gas pressure does not exceed 13" (33 cm) water

column.

Examples of a qualified person include:

licensed heating personnel,

authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

Gas Type

Natural gas:

This dryer is equipped for use with Natural gas. It is design-

certified by CSA International for LP (propane or butane) gases

with appropriate conversion.

• Your dryer must have the correct burner for the type of gas in

your home. Burner information is located on the rating plate

in the door well of your dryer. If this information does not

agree with the type of gas available, contact your dealer or

call the phone numbers referenced in the "Assistance or

Service" section of this manual.

LP gas conversion:

Conversion must be made by a qualified technician.

No attempt shall be made to convert the appliance from the gas

specified on the model/serial rating plate for use with a different

gas without consulting your gas company.

• Must include r/s" NPT minimum plugged tapping accessible

for test gauge connection, immediately upstream of the gas

connection to the dryer (see illustration).

rA" IPS pipe is recommended.

%" approved aluminum or copper tubing is acceptable for

lengths under 20 ft (6.1 m) if local codes and gas supplier

permit.

If you are using Natural gas, do not use copper tubing.

Lengths over 20 ft (6.1 m) should use larger tubing and a

different size adapter fitting.

If your dryer has been converted to use LP gas, %" LP

compatible copper tubing can be used. If the total length of

the supply line is more than 20 ft (6.1 m), use larger pipe.

NOTE: Pipe-joint compounds that resist the action of LP gas

must be used. Do not use TEFLON °t tape.

Must include a shutoff valve:

In the U.S.A.:

An individual manual shutoff valve must be installed within

six (6) feet (1.8 m) of the dryer in accordance with the National

Fuel Gas Code, ANSI Z223.1.

In Canada:

An individual manual shutoff valve must be installed in

accordance with the B149.1, Natural Gas and Propane

Installation Code. It is recommended that an individual

manual shutoff valve be installed within six (6) feet (1.8 m)

of the dryer.

The location should be easy to reach for opening and closing.

A C E

B D

A. _" flexible gas connector

B. _" pipe to flare adapterfitting

C. _" NPT minimum plugged tapping

D. ½" NPT gas supply line

E. Gas shutoff valve

Gas supply connection requirements

• Use an elbow and a %" flare x %" NPT adapter fitting

between the flexible gas connector and the dryer gas pipe, as

needed to avoid kinking.

• Use only pipe-joint compound. Do not use TEFLON °t tape.

• This dryer must be connected to the gas supply line with a

listed flexible gas connector that complies with the standard

for connectors for gas appliances, ANSI Z21.24 or CSA 6.10.

Burner input requirements

Elevations up to 10,000 ft (3,048 m):

• The design of this dryer is certified by CSA International for

use at altitudes up to 10,000 ft (3,048 m) above sea level at

the Btu rating indicated on the model/serial number plate.

Burner input adjustments are not required when the dryer is

operated up to this elevation.

Elevations above 10,000 ft (3,048 m):

• When installed above 10,000 ft (3,048 m) a 4% reduction of

the burner Btu rating shown on the model/serial number plate

is required for each 1,000 ft (305 m) increase in elevation.

Gas supply pressure testing

• The dryer must be disconnected from the gas supply piping

system during pressure testing at pressures greater than

1/2psi.

1-®TEFLON is a registered trademark of E.I. Du Pont De Nemours and Company.

Dryer gas pipe

• The gas pipe that comes out through the rear of your dryer

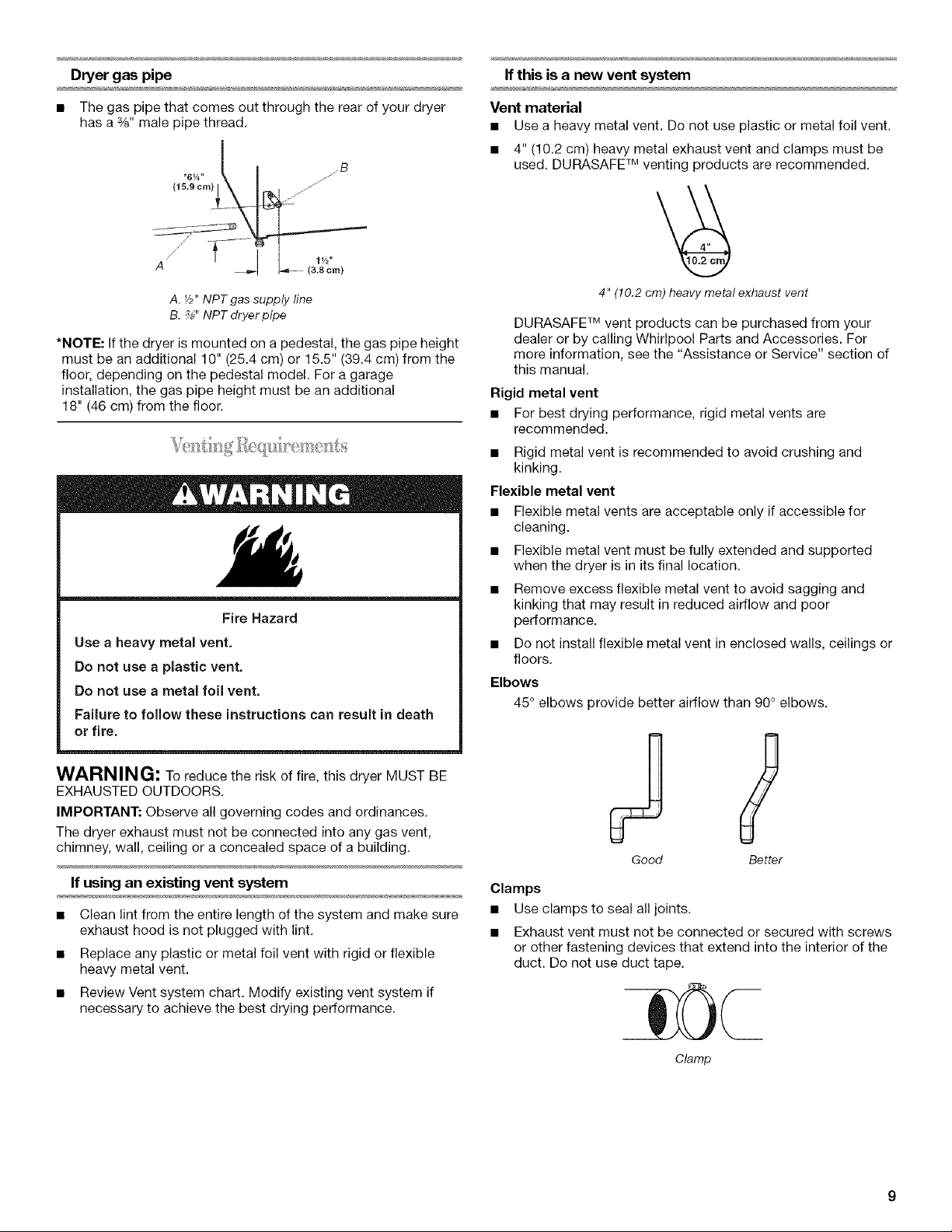

has a %" male pipe thread.

A. _/p"NPT gas supply line

B. _" NPT dryer pipe

*NOTE: If the dryer is mounted on a pedestal, the gas pipe height

must be an additional 10" (25.4 cm) or 15.5" (39.4 cm) from the

floor, depending on the pedestal model. For a garage

installation, the gas pipe height must be an additional

18" (46 cm) from the floor.

Fire Hazard

Use a heavy metal vent.

Do not use a plastic vent.

Do not use a metal foil vent.

Failure to follow these instructions can result in death

or fire.

WARNING: To reduce the risk of fire, this dryer MUST BE

EXHAUSTED OUTDOORS.

IMPORTANT: Observe all governing codes and ordinances.

The dryer exhaust must not be connected into any gas vent,

chimney, wall, ceiling or a concealed space of a building.

If using an existing vent system

• Clean lint from the entire length of the system and make sure

exhaust hood is not plugged with lint.

• Replace any plastic or metal foil vent with rigid or flexible

heavy metal vent.

• Review Vent system chart. Modify existing vent system if

necessary to achieve the best drying performance.

If this is a new vent system

Vent material

• Use a heavy metal vent. Do not use plastic or metal foil vent.

• 4" (10.2 cm) heavy metal exhaust vent and clamps must be

used. DURASAFF Mventing products are recommended.

4" (10.2 cm)heavy metal exhaust vent

DURASAFE TM vent products can be purchased from your

dealer or by calling Whirlpool Parts and Accessories. For

more information, see the "Assistance or Service" section of

this manual.

Rigid metal vent

• For best drying performance, rigid metal vents are

recommended.

• Rigid metal vent is recommended to avoid crushing and

kinking.

Flexible metal vent

• Flexible metal vents are acceptable only if accessible for

cleaning.

• Flexible metal vent must be fully extended and supported

when the dryer is in its final location.

• Remove excess flexible metal vent to avoid sagging and

kinking that may result in reduced airflow and poor

performance.

• Do not install flexible metal vent in enclosed walls, ceilings or

floors.

Elbows

45 ° elbows provide better airflow than 90 ° elbows.

Clamps

Good Better

Use clamps to seal all joints.

Exhaust vent must not be connected or secured with screws

or other fastening devices that extend into the interior of the

duct. Do not use duct tape.

Clamp

Exhaust

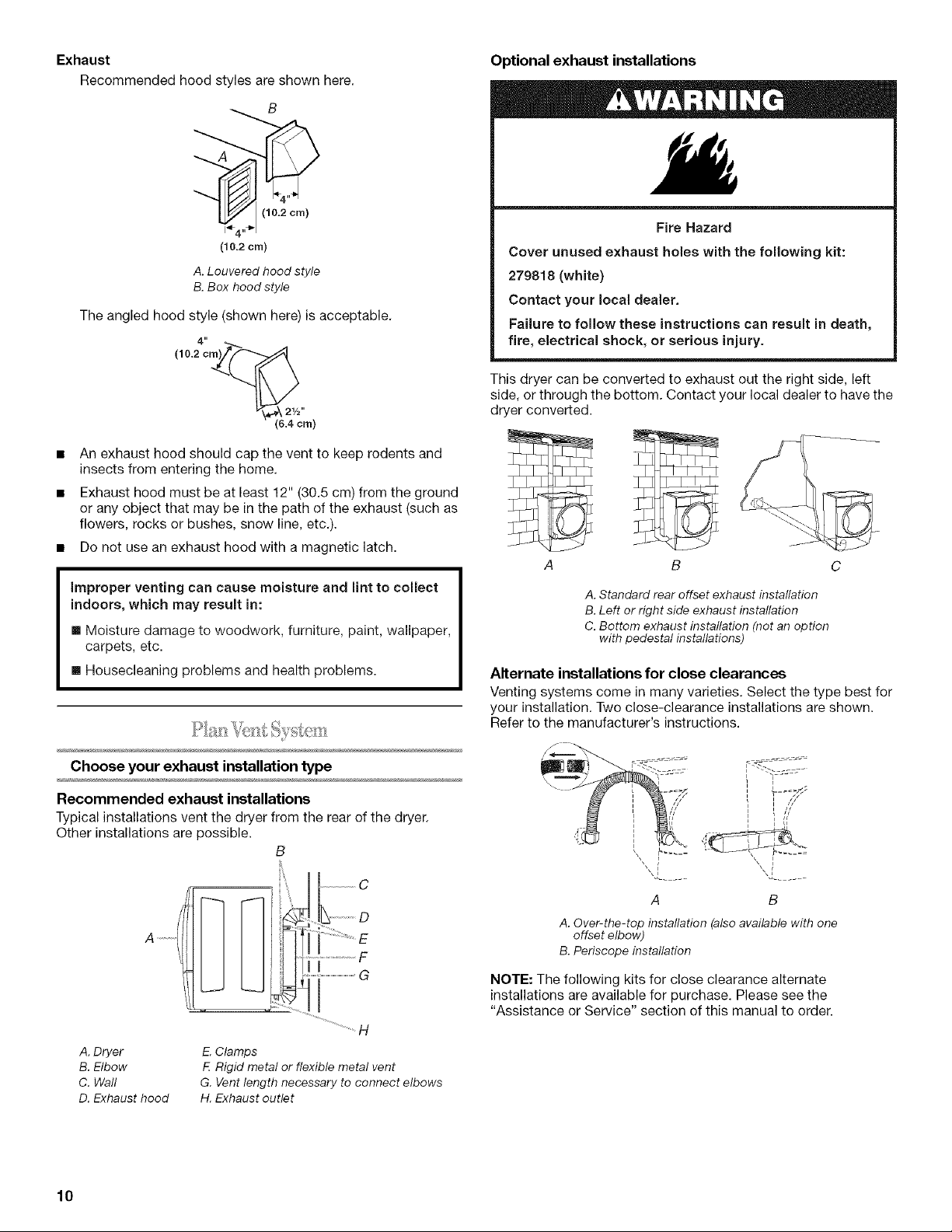

Recommended hood styles are shown here.

_. (1j4"!rn)

(10.2 cm)

A. Louvered hood style

B. Box hood style

The angled hood style (shown here) is acceptable.

(10.2 cm)__

v 0 2Jfm

• An exhaust hood should cap the vent to keep rodents and

insects from entering the home.

• Exhaust hood must be at least 12" (30.5 cm) from the ground

or any object that may be in the path of the exhaust (such as

flowers, rocks or bushes, snow line, etc.).

• Do not use an exhaust hood with a magnetic latch.

improper venting can cause moisture and lint to collect

indoors, which may result in:

[] Moisture damage to woodwork, furniture, paint, wallpaper,

carpets, etc.

[] Housecleaning problems and health problems.

Choose your exhaust installation type

Recommended exhaust installations

Typical installations vent the dryer from the rear of the dryer.

Other installations are possible.

A=--

!! .........c

...............................F

....................................G

Optional exhaust installations

Fire Hazard

Cover unused exhaust holes with the following kit:

279818 (white)

Contact your local dealer.

Failure to follow these instructions can result in death,

fire, electrical shock, or serious injury.

This dryer can be converted to exhaust out the right side, left

side, or through the bottom. Contact your local dealer to have the

dryer converted.

A B

A. Standard rear offset exhaust installation

B. Left or right side exhaust installation

C. Bottom exhaust installation (not an option

with pedestal installations)

Alternate installations for close clearances

Venting systems come in many varieties. Select the type best for

your installation. Two close-clearance installations are shown.

Refer to the manufacturer's instructions.

1 "<?jzz-J_

1 J

A B

A. Over-the-top installation (also available with one

offset elbow)

B. Periscope installation

NOTE: The following kits for close clearance alternate

installations are available for purchase. Please see the

"Assistance or Service" section of this manual to order.

A. Dryer

B. Elbow

C. Wall

D. Exhaust hood

E. Clamps

F. Rigid metal or flexible metal vent

G. Vent length necessary to connect elbows

H. Exhaust outlet

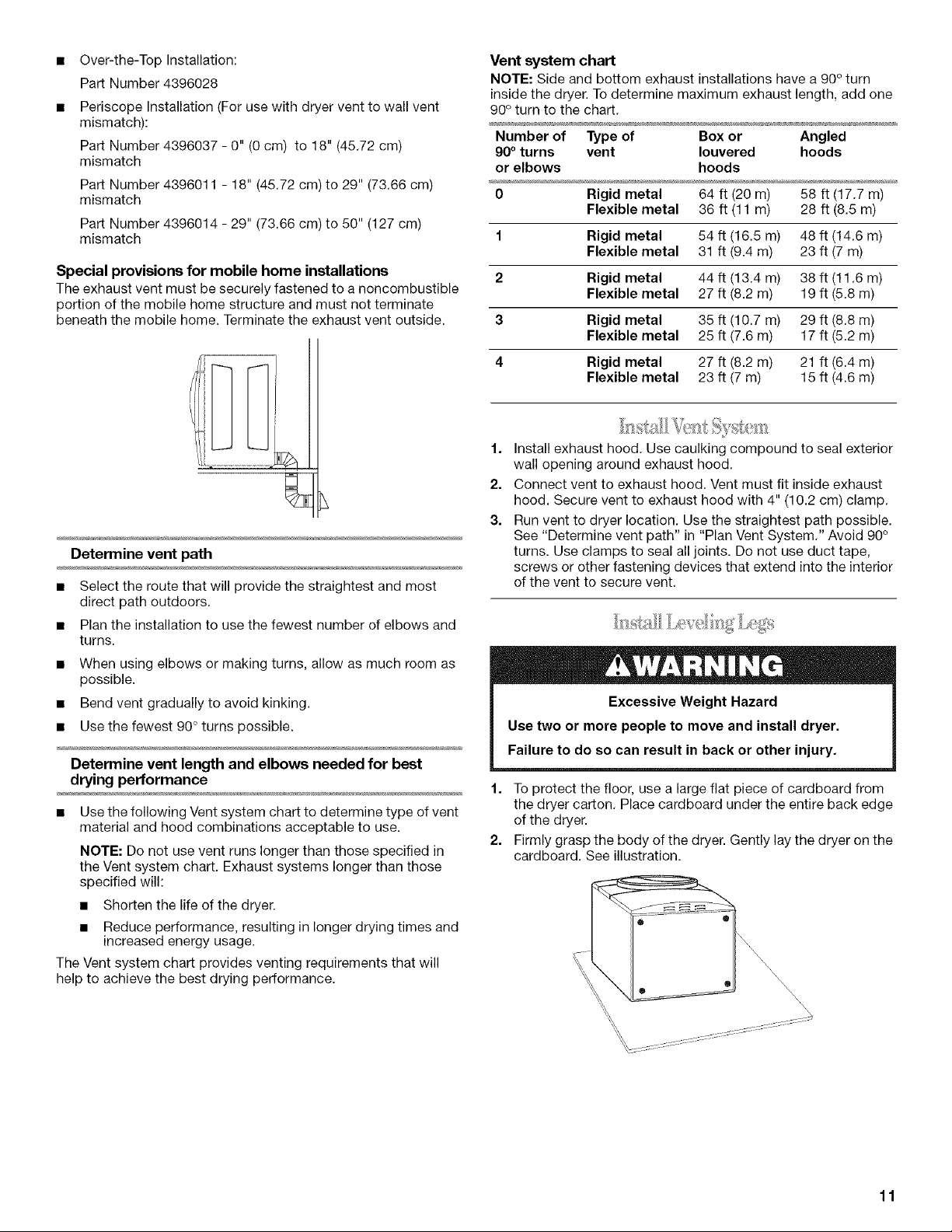

Over-the-Top Installation:

Part Number 4396028

Periscope Installation (For use with dryer vent to wall vent

mismatch):

Part Number 4396037 - 0" (0 cm) to 18" (45.72 cm)

mismatch

Part Number 4396011 - 18" (45.72 cm) to 29" (73.66 cm)

mismatch

Part Number 4396014 - 29" (73.66 cm) to 50" (127 cm)

mismatch

Special provisions for mobile home installations

The exhaust vent must be securely fastened to a noncombustible

portion of the mobile home structure and must not terminate

beneath the mobile home. Terminate the exhaust vent outside.

Determine vent path

• Select the route that will provide the straightest and most

direct path outdoors.

• Plan the installation to use the fewest number of elbows and

turns.

• When using elbows or making turns, allow as much room as

possible.

• Bend vent gradually to avoid kinking.

• Use the fewest 90 ° turns possible.

Determine vent length and elbows needed for best

drying performance

• Use the following Vent system chart to determine type of vent

material and hood combinations acceptable to use.

NOTE: Do not use vent runs longer than those specified in

the Vent system chart. Exhaust systems longer than those

specified will:

• Shorten the life of the dryer.

• Reduce performance, resulting in longer drying times and

increased energy usage.

The Vent system chart provides venting requirements that will

help to achieve the best drying performance.

Vent system chart

NOTE: Side and bottom exhaust installations have a 90 ° turn

inside the dryer. To determine maximum exhaust length, add one

90 ° turn to the chart.

Number of Type of Box or Angled

90 ° turns vent Iouvered hoods

or elbows hoods

0 Rigid metal 64 ft (20 m) 58 ft (17.7 m)

Flexible metal 36 ft (11 m) 28 ft (8.5 m)

1 Rigid metal 54 ft (16.5 m) 48 ft (14.6 m)

Flexible metal 31 ft (9.4 m) 23 ft (7 m)

2 Rigid metal 44 ft (13.4 m) 38 ft (11.6 m)

Flexible metal 27 ft (8.2 m) 19 ft (5.8 m)

3 Rigid metal 35 ft (10.7 m) 29 ft (8.8 m)

Flexible metal 25 ft (7.6 m) 17 ft (5.2 m)

4 Rigid metal 27 ft (8.2 m) 21 ft (6.4 m)

Flexible metal 23 ft (7 m) 15 ft (4.6 m)

1. Install exhaust hood. Use caulking compound to seal exterior

wall opening around exhaust hood.

2. Connect vent to exhaust hood. Vent must fit inside exhaust

hood. Secure vent to exhaust hood with 4" (10.2 cm) clamp.

3. Run vent to dryer location. Use the straightest path possible.

See "Determine vent path" in "Plan Vent System." Avoid 90 °

turns. Use clamps to seal all joints. Do not use duct tape,

screws or other fastening devices that extend into the interior

of the vent to secure vent.

Excessive Weight Hazard

Use two or more people to move and install dryer.

Failure to do so can result in back or other injury.

1. To protect the floor, use a large flat piece of cardboard from

the dryer carton. Place cardboard under the entire back edge

of the dryer.

2. Firmly grasp the body of the dryer. Gently lay the dryer on the

cardboard. See illustration.

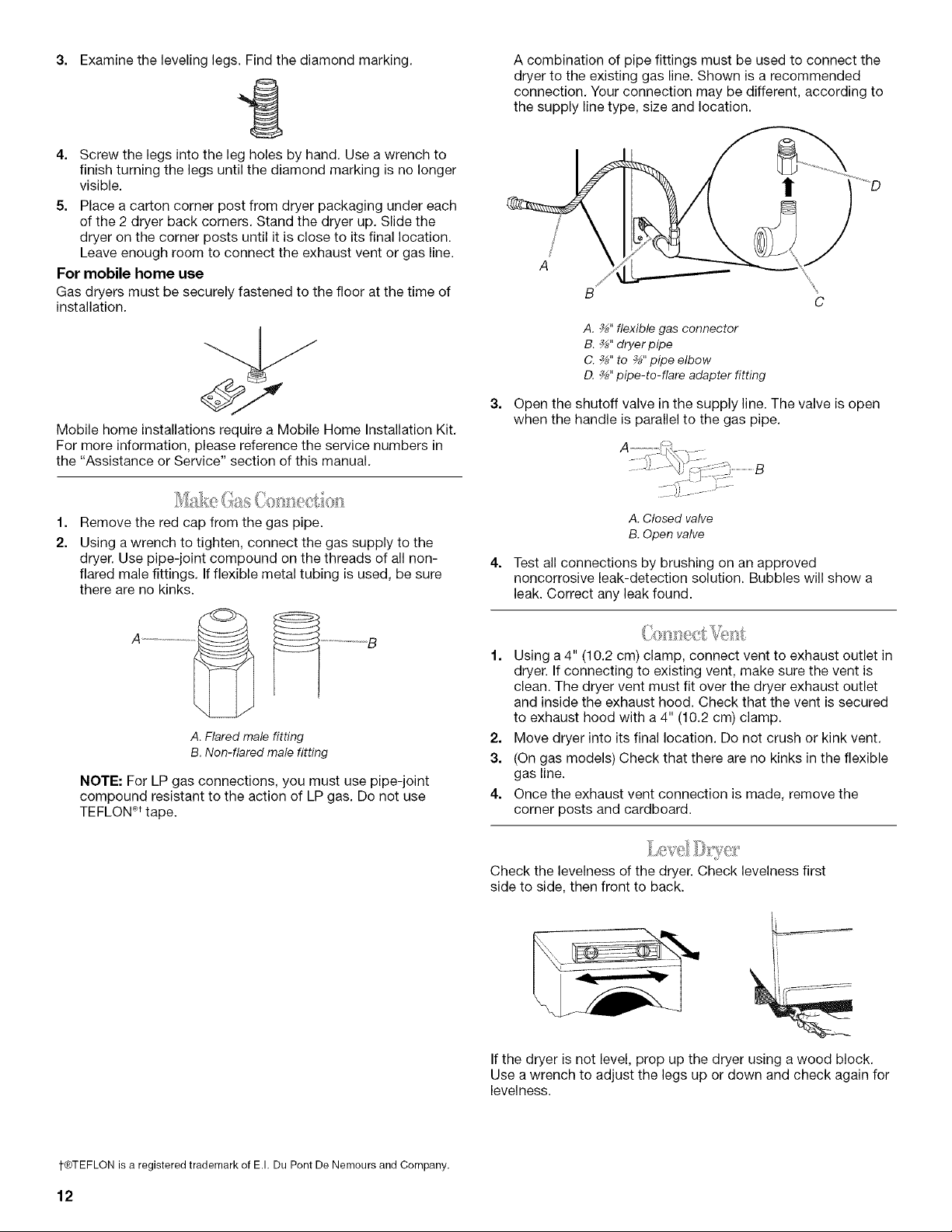

3. Examine the leveling legs. Find the diamond marking.

4. Screw the legs into the leg holes by hand. Use a wrench to

finish turning the legs until the diamond marking is no longer

visible.

5. Place a carton corner post from dryer packaging under each

of the 2 dryer back corners. Stand the dryer up. Slide the

dryer on the corner posts until it is close to its final location.

Leave enough room to connect the exhaust vent or gas line.

For mobile home use

Gas dryers must be securely fastened to the floor at the time of

installation.

Mobile home installations require a Mobile Home Installation Kit.

For more information, please reference the service numbers in

the "Assistance or Service" section of this manual.

Remove the red cap from the gas pipe.

Using a wrench to tighten, connect the gas supply to the

dryer. Use pipe-joint compound on the threads of all non-

flared male fittings. If flexible metal tubing is used, be sure

there are no kinks.

A ............................._ _ ............................B

A. Flared male fitting

B. Non-flared male fitting

NOTE: For LP gas connections, you must use pipe-joint

compound resistant to the action of LP gas. Do not use

TEFLON °t tape.

A combination of pipe fittings must be used to connect the

dryer to the existing gas line. Shown is a recommended

connection. Your connection may be different, according to

the supply line type, size and location.

A. _" flexible gas connector

B. _" dryerpipe

C. _" to _" pipe elbow

D. _" pipe-to-flare adapter fitting

Open the shutoff valve in the supply line. The valve is open

when the handle is parallel to the gas pipe.

A. Closed valve

B. Open valve

Test all connections by brushing on an approved

noncorrosive leak-detection solution. Bubbles will show a

leak. Correct any leak found.

1. Using a 4" (10.2 cm) clamp, connect vent to exhaust outlet in

dryer. If connecting to existing vent, make sure the vent is

clean. The dryer vent must fit over the dryer exhaust outlet

and inside the exhaust hood. Check that the vent is secured

to exhaust hood with a 4" (10.2 cm) clamp.

2. Move dryer into its final location. Do not crush or kink vent.

3. (On gas models) Check that there are no kinks in the flexible

gas line.

4. Once the exhaust vent connection is made, remove the

corner posts and cardboard.

Check the levelness of the dryer. Check levelness first

side to side, then front to back.

If the dryer is not level, prop up the dryer using a wood block.

Use a wrench to adjust the legs up or down and check again for

levelness.

t®TEFLON is a registered trademark of E.I. Du Pont De Nemours and Company.

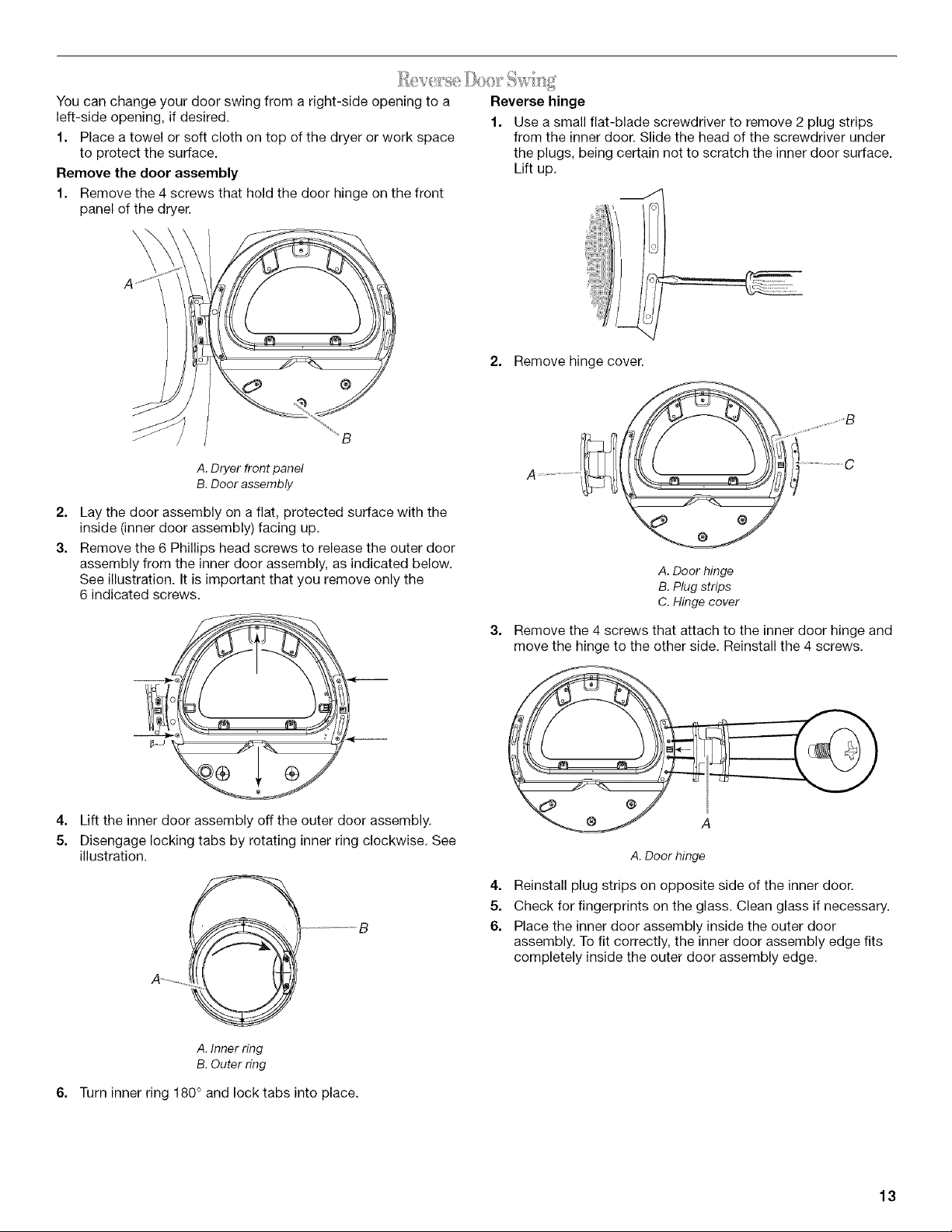

You can change your door swing from a right-side opening to a

left-side opening, if desired.

1. Place a towel or soft cloth on top of the dryer or work space

to protect the surface.

Remove the door assembly

1. Remove the 4 screws that hold the door hinge on the front

panel of the dryer.

A. Dryer front panel

B. Door assembly

Lay the door assembly on a flat, protected surface with the

inside (inner door assembly) facing up.

Remove the 6 Phillips head screws to release the outer door

assembly from the inner door assembly, as indicated below.

See illustration. It is important that you remove only the

6 indicated screws.

4. Lift the inner door assembly off the outer door assembly.

5. Disengage locking tabs by rotating inner ring clockwise. See

illustration.

Reverse hinge

1. Use a small flat-blade screwdriver to remove 2 plug strips

from the inner door. Slide the head of the screwdriver under

the plugs, being certain not to scratch the inner door surface.

Lift up.

A. Door hinge

B. Plug strips

C. Hinge cover

Remove the 4 screws that attach to the inner door hinge and

move the hinge to the other side. Reinstall the 4 screws.

A. Door hinge

4. Reinstall plug strips on opposite side of the inner door.

5. Check for fingerprints on the glass. Clean glass if necessary.

6. Place the inner door assembly inside the outer door

assembly. To fit correctly, the inner door assembly edge fits

completely inside the outer door assembly edge.

A. Inner ring

B. Outer ring

6. Turn inner ring 180 ° and lock tabs into place.

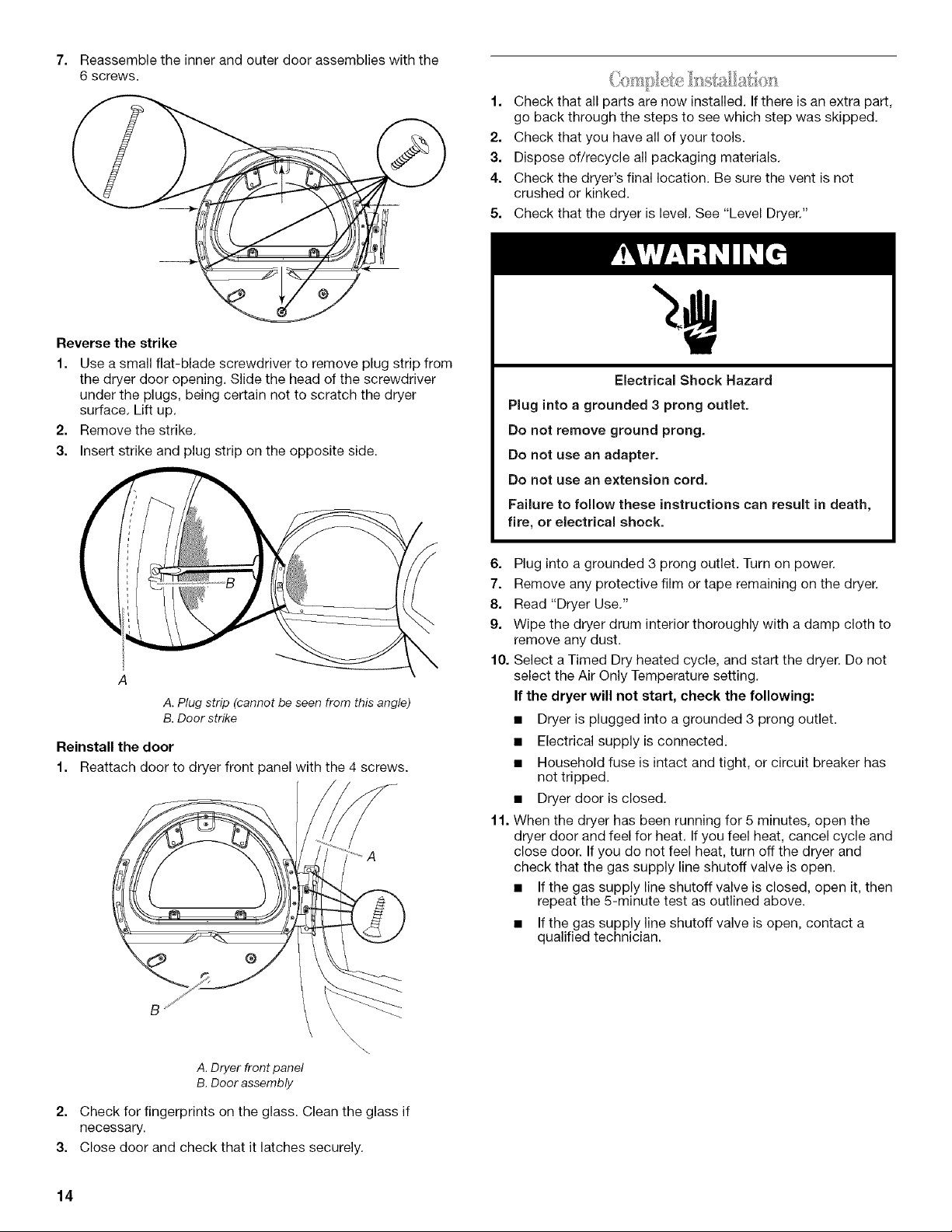

7. Reassemble the inner and outer door assemblies with the

6 screws.

f. Check that all parts are now installed. If there is an extra part,

go back through the steps to see which step was skipped.

2. Check that you have all of your tools.

3. Dispose of/recycle all packaging materials.

4. Check the dryer's final location. Be sure the vent is not

crushed or kinked.

5. Check that the dryer is level. See "Level Dryer."

Reverse the strike

1. Use a small flat-blade screwdriver to remove plug strip from

the dryer door opening. Slide the head of the screwdriver

under the plugs, being certain not to scratch the dryer

surface. Lift up.

2. Remove the strike.

3. Insert strike and plug strip on the opposite side.

A. Plug strip (cannot be seen from this angle)

B. Door strike

Reinstall the door

1. Reattach door to dryer front panel with the 4 screws.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord,

Failure to follow these instructions can result in death,

fire, or electrical shock.

6. Plug into a grounded 3 prong outlet. Turn on power.

7. Remove any protective film or tape remaining on the dryer.

8. Read "Dryer Use."

9. Wipe the dryer drum interior thoroughly with a damp cloth to

remove any dust.

f0. Select a Timed Dry heated cycle, and start the dryer. Do not

select the Air Only Temperature setting.

If the dryer will not start, check the following:

• Dryer is plugged into a grounded 3 prong outlet.

• Electrical supply is connected.

• Household fuse is intact and tight, or circuit breaker has

not tripped.

• Dryer door is closed.

f 1. When the dryer has been running for 5 minutes, open the

dryer door and feel for heat. If you feel heat, cancel cycle and

close door. If you do not feel heat, turn off the dryer and

check that the gas supply line shutoff valve is open.

• If the gas supply line shutoff valve is closed, open it, then

repeat the 5-minute test as outlined above.

• If the gas supply line shutoff valve is open, contact a

qualified technician.

A. Dryer front panel

B. Door assembly

2. Check for fingerprints on the glass. Clean the glass if

necessary.

3. Close door and check that it latches securely.

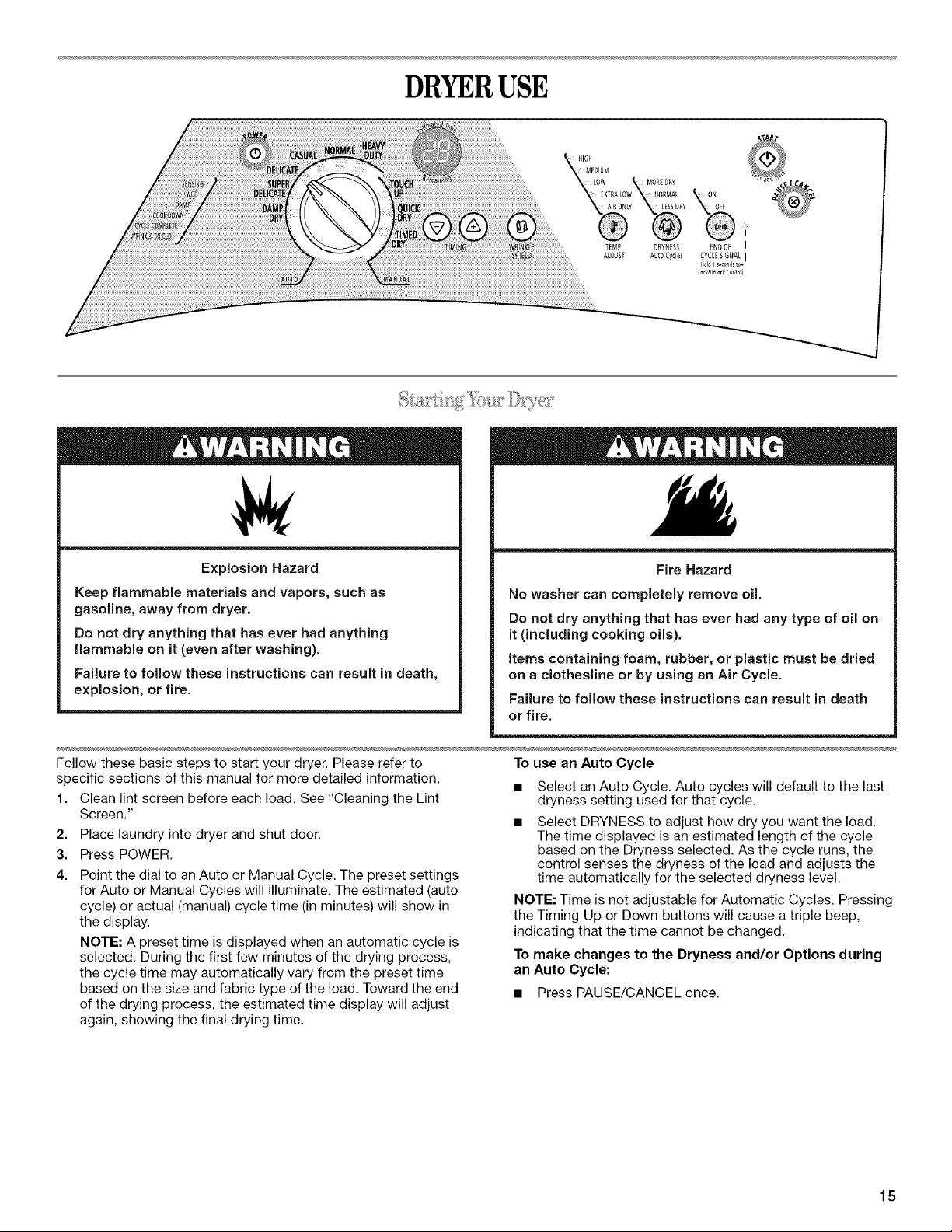

DRYERUSE

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from dryer.

Do not dry anything that has ever had anything

flammable on it (even after washing).

Failure to follow these instructions can result in death,

explosion, or fire.

Fire Hazard

No washer can completely remove oil.

Do not dry anything that has ever had any type of oil on

it (including cooking oils).

items containing foam, rubber, or plastic must be dried

on a clothesline or by using an Air Cycle.

Failure to follow these instructions can result in death

or fire.

Follow these basic steps to start your dryer. Please refer to

specific sections of this manual for more detailed information.

1. Clean lint screen before each load. See "Cleaning the Lint

Screen."

2. Place laundry into dryer and shut door.

3. Press POWER.

Point the dial to an Auto or Manual Cycle. The preset settings

for Auto or Manual Cycles will illuminate. The estimated (auto

cycle) or actual (manual) cycle time (in minutes) will show in

the display.

NOTE: A preset time is displayed when an automatic cycle is

selected. During the first few minutes of the drying process,

the cycle time may automatically vary from the preset time

based on the size and fabric type of the load. Toward the end

of the drying process, the estimated time display will adjust

again, showing the final drying time.

To use an Auto Cycle

• Select an Auto Cycle. Auto cycles will default to the last

dryness setting used for that cycle.

• Select DRYNESS to adjust how dry you want the load.

The time displayed is an estimated length of the cycle

based on the Dryness selected. As the cycle runs, the

control senses the dryness of the load and adjusts the

time automatically for the selected dryness level.

NOTE: Time is not adjustable for Automatic Cycles. Pressing

the Timing Up or Down buttons will cause a triple beep,

indicating that the time cannot be changed.

To make changes to the Dryness and/or Options during

an Auto Cycle:

• Press PAUSE/CANCEL once.

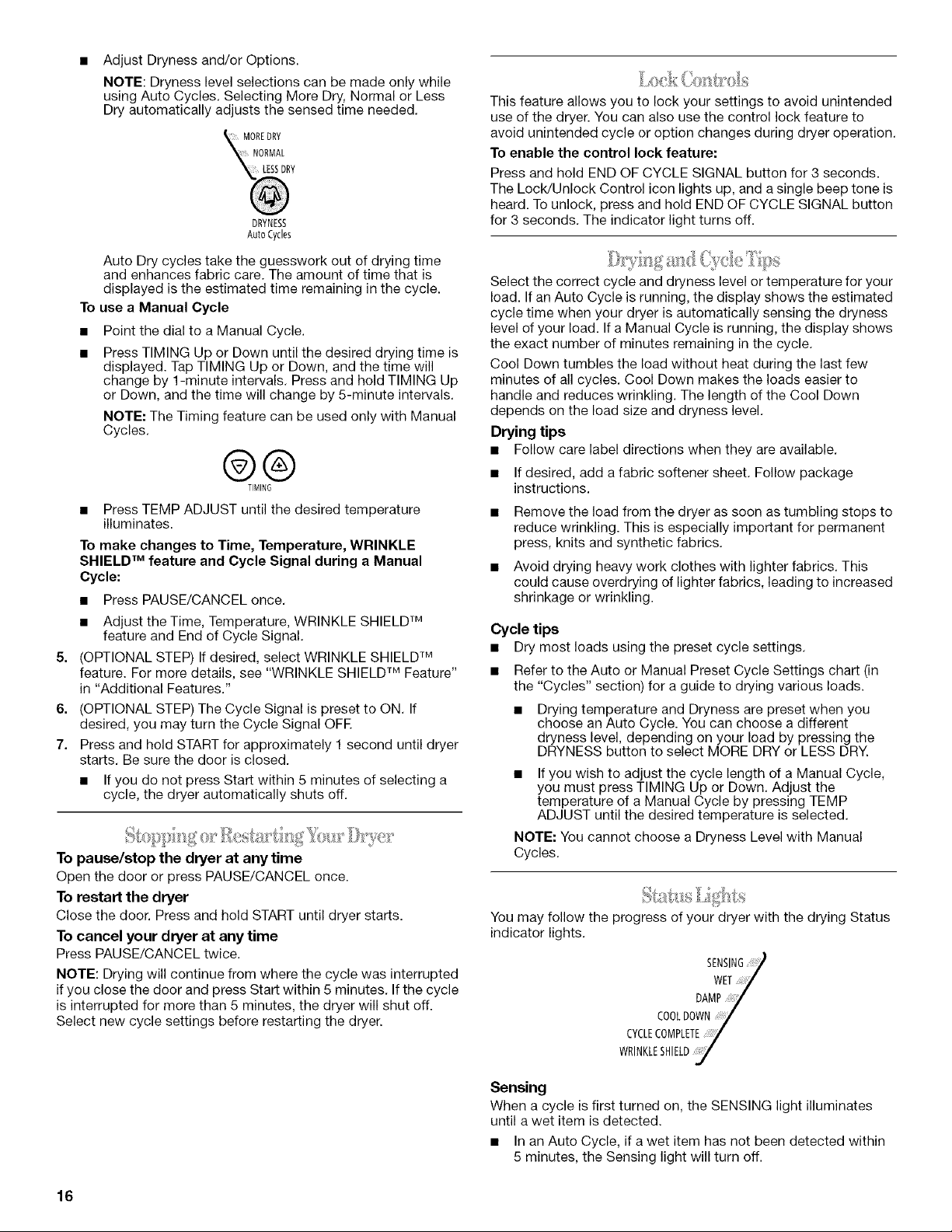

Adjust Dryness and/or Options.

NOTE: Dryness level selections can be made only while

using Auto Cycles. Selecting More Dry, Normal or Less

Dry automatically adjusts the sensed time needed.

MOREDRY

NORMAL

DRYNESS

Auto Cycles

Auto Dry cycles take the guesswork out of drying time

and enhances fabric care. The amount of time that is

displayed is the estimated time remaining in the cycle.

To use a Manual Cycle

Point the dial to a Manual Cycle.

Press TIMING Up or Down until the desired drying time is

displayed. Tap TIMING Up or Down, and the time will

change by 1-minute intervals. Press and hold TIMING Up

or Down, and the time will change by 5-minute intervals.

NOTE: The Timing feature can be used only with Manual

Cycles.

@®

TIMING

Press TEMP ADJUST until the desired temperature

illuminates.

To make changes to Time, Temperature, WRINKLE

SHIELD TM feature and Cycle Signal during a Manual

Cycle:

• Press PAUSE/CANCEL once.

• Adjust the Time, Temperature, WRINKLE SHIELD TM

feature and End of Cycle Signal.

5. (OPTIONAL STEP) If desired, select WRINKLE SHIELD TM

feature. For more details, see "WRINKLE SHIELD TM Feature"

in "Additional Features."

6. (OPTIONAL STEP) The Cycle Signal is preset to ON. If

desired, you may turn the Cycle Signal OFF.

7. Press and hold START for approximately 1 second until dryer

starts. Be sure the door is closed.

• If you do not press Start within 5 minutes of selecting a

cycle, the dryer automatically shuts off.

To pause/stop the dryer at any time

Open the door or press PAUSE/CANCEL once.

To restart the dryer

Close the door. Press and hold START until dryer starts.

To cancel your dryer at any time

Press PAUSE/CANCEL twice.

NOTE: Drying will continue from where the cycle was interrupted

if you close the door and press Start within 5 minutes. If the cycle

is interrupted for more than 5 minutes, the dryer will shut off.

Select new cycle settings before restarting the dryer.

This feature allows you to lock your settings to avoid unintended

use of the dryer. You can also use the control lock feature to

avoid unintended cycle or option changes during dryer operation.

To enable the control lock feature:

Press and hold END OF CYCLE SIGNAL button for 3 seconds.

The LocWUnlock Control icon lights up, and a single beep tone is

heard. To unlock, press and hold END OF CYCLE SIGNAL button

for 3 seconds. The indicator light turns off.

Select the correct cycle and dryness level or temperature for your

load. If an Auto Cycle is running, the display shows the estimated

cycle time when your dryer is automatically sensing the dryness

level of your load. If a Manual Cycle is running, the display shows

the exact number of minutes remaining in the cycle.

Cool Down tumbles the load without heat during the last few

minutes of all cycles. Cool Down makes the loads easier to

handle and reduces wrinkling. The length of the Cool Down

depends on the load size and dryness level.

Drying tips

• Follow care label directions when they are available.

• If desired, add a fabric softener sheet. Follow package

instructions.

• Remove the load from the dryer as soon as tumbling stops to

reduce wrinkling. This is especially important for permanent

press, knits and synthetic fabrics.

• Avoid drying heavy work clothes with lighter fabrics. This

could cause overdrying of lighter fabrics, leading to increased

shrinkage or wrinkling.

Cycle tips

• Dry most loads using the preset cycle settings.

• Refer to the Auto or Manual Preset Cycle Settings chart (in

the "Cycles" section) for a guide to drying various loads.

Drying temperature and Dryness are preset when you

choose an Auto Cycle. You can choose a different

dryness level, depending on your load by pressing the

DRYNESS button to select MORE DRY or LESS DRY.

• If you wish to adjust the cycle length of a Manual Cycle,

you must press TIMING Up or Down. Adjust the

temperature of a Manual Cycle by pressing TEMP

ADJUST until the desired temperature is selected.

NOTE: You cannot choose a Dryness Level with Manual

Cycles.

You may follow the progress of your dryer with the drying Status

indicator lights.

SENSING_!/

WET

DAMP

COOLDOWN:y

CYCLECOMPLETE:!y

WRINKLESHIELD

Sensing

When a cycle is first turned on, the SENSING light illuminates

until a wet item is detected.

• In an Auto Cycle, if a wet item has not been detected within

5 minutes, the Sensing light will turn off.

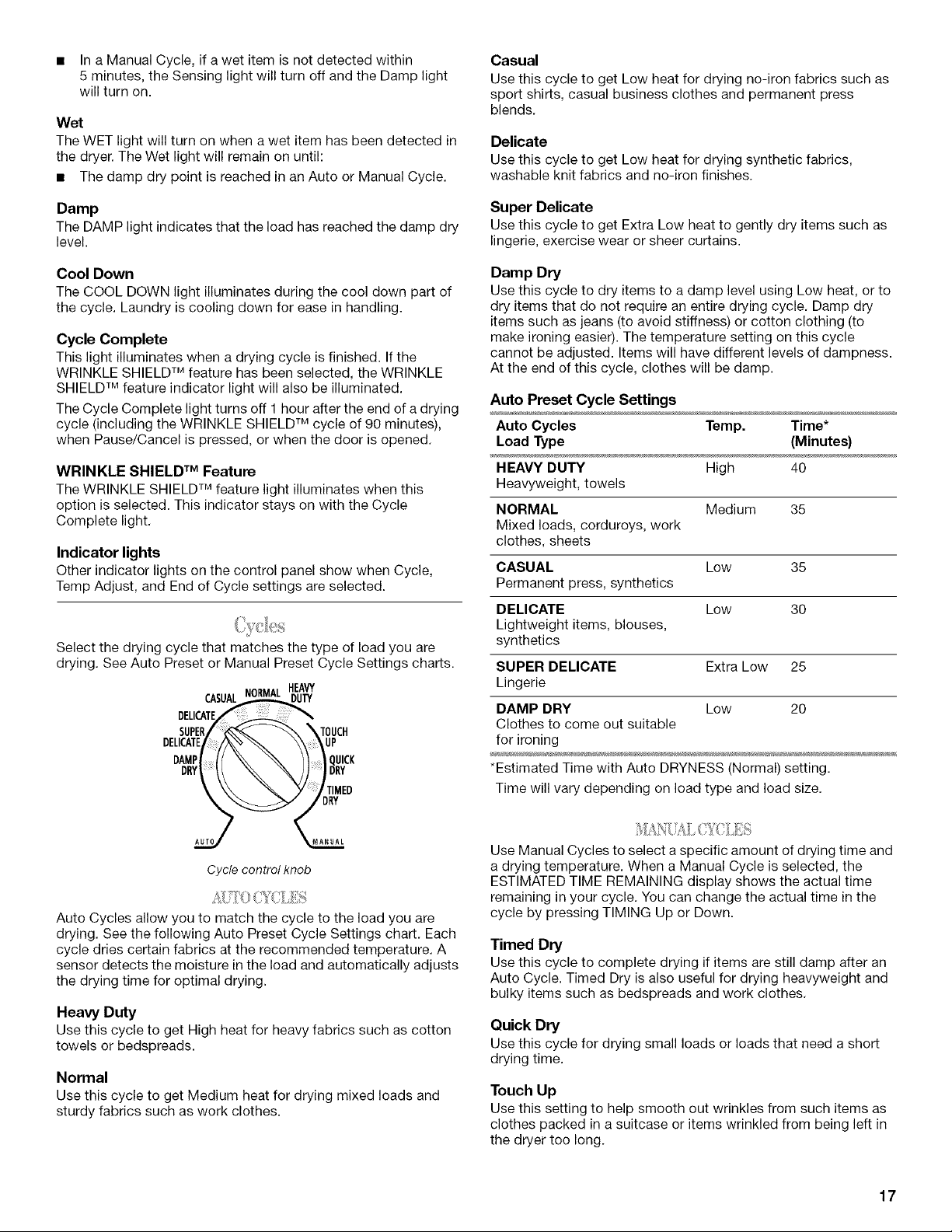

• In a Manual Cycle, if a wet item is not detected within

5 minutes, the Sensing light will turn off and the Damp light

will turn on.

Wet

The WET light will turn on when a wet item has been detected in

the dryer. The Wet light will remain on until:

• The damp dry point is reached in an Auto or Manual Cycle.

Damp

The DAMP light indicates that the load has reached the damp dry

level.

Cool Down

The COOL DOWN light illuminates during the cool down part of

the cycle. Laundry is cooling down for ease in handling.

Cycle Complete

This light illuminates when a drying cycle is finished. If the

WRINKLE SHIELD TM feature has been selected, the WRINKLE

SHIELD TM feature indicator light will also be illuminated.

The Cycle Complete light turns off 1 hour after the end of a drying

cycle (including the WRINKLE SHIELD TM cycle of 90 minutes),

when Pause/Cancel is pressed, or when the door is opened.

WRINKLE SHIELD TM Feature

The WRINKLE SHIELD TM feature light illuminates when this

option is selected. This indicator stays on with the Cycle

Complete light.

Indicator lights

Other indicator lights on the control panel show when Cycle,

Temp Adjust, and End of Cycle settings are selected.

Select the drying cycle that matches the type of load you are

drying. See Auto Preset or Manual Preset Cycle Settings charts.

HEAVY

CASU_'I'_

DELICATE" _,

SUPER/ _ JOUCH

DEucATV X

DAMP \\ \\ U u,cK

_TIMED

_ rDRY

AUTO NANUAL

Cycle control knob

/8/_'Ii {IY(/'i/i}S

Auto Cycles allow you to match the cycle to the load you are

drying, See the following Auto Preset Cycle Settings chart, Each

cycle dries certain fabrics at the recommended temperature. A

sensor detects the moisture in the load and automatically adjusts

the drying time for optimal drying.

Heavy Duty

Use this cycle to get High heat for heavy fabrics such as cotton

towels or bedspreads.

Normal

Use this cycle to get Medium heat for drying mixed loads and

sturdy fabrics such as work clothes.

Casual

Use this cycle to get Low heat for drying no-iron fabrics such as

sport shirts, casual business clothes and permanent press

blends.

Delicate

Use this cycle to get Low heat for drying synthetic fabrics,

washable knit fabrics and no-iron finishes.

Super Delicate

Use this cycle to get Extra Low heat to gently dry items such as

lingerie, exercise wear or sheer curtains.

Damp Dry

Use this cycle to dry items to a damp level using Low heat, or to

dry items that do not require an entire drying cycle. Damp dry

items such as jeans (to avoid stiffness) or cotton clothing (to

make ironing easier). The temperature setting on this cycle

cannot be adjusted. Items will have different levels of dampness.

At the end of this cycle, clothes will be damp.

Auto Preset Cycle Settings

Auto Cycles Temp. Time*

Load Type (Minutes)

HEAVY DUTY High 40

Heavyweight, towels

NORMAL Medium 35

Mixed loads, corduroys, work

clothes, sheets

CASUAL Low 35

Permanent press, synthetics

DELICATE Low 30

Lightweight items, blouses,

synthetics

SUPER DELICATE Extra Low 25

Lingerie

DAMP DRY Low 20

Clothes to come out suitable

for ironing

*Estimated Time with Auto DRYNESS (Normal) setting.

Time will vary depending on load type and load size.

XiS2_{i{i02ii( Y__i!//{5

Use Manual Cycles to select a specific amount of drying time and

a drying temperature. When a Manual Cycle is selected, the

ESTIMATED TIME REMAINING display shows the actual time

remaining in your cycle, You can change the actual time in the

cycle by pressing TIMING Up or Down.

Timed Dry

Use this cycle to complete drying if items are still damp after an

Auto Cycle. Timed Dry is also useful for drying heavyweight and

bulky items such as bedspreads and work clothes.

Quick Dry

Use this cycle for drying small loads or loads that need a short

drying time.

Touch Up

Use this setting to help smooth out wrinkles from such items as

clothes packed in a suitcase or items wrinkled from being left in

the dryer too long.

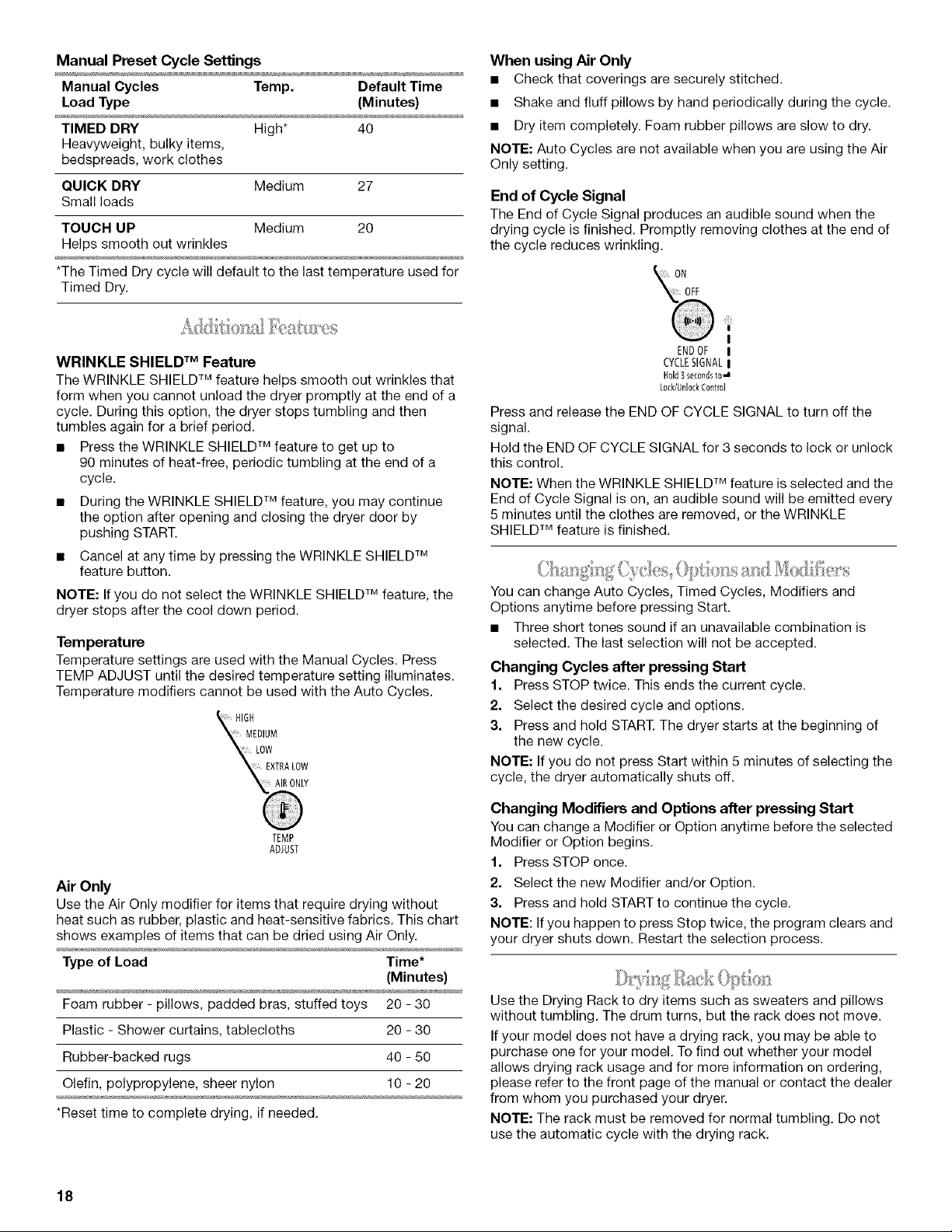

Manual Preset Cycle Settings

Manual Cycles Temp. Default Time

Load Type (Minutes)

TIMED DRY High* 40

Heavyweight, bulky items,

bedspreads, work clothes

QUICK DRY Medium 27

Small loads

TOUCH UP Medium 20

Helps smooth out wrinkles

*The Timed Dry cycle will default to the last temperature used for

Timed Dry,

WRINKLE SHIELD TM Feature

The WRINKLE SHIELD TM feature helps smooth out wrinkles that

form when you cannot unload the dryer promptly at the end of a

cycle, During this option, the dryer stops tumbling and then

tumbles again for a brief period.

• Press the WRINKLE SHIELD TM feature to get up to

90 minutes of heat-free, periodic tumbling at the end of a

cycle,

• During the WRINKLE SHIELD TM feature, you may continue

the option after opening and closing the dryer door by

pushing START.

• Cancel at any time by pressing the WRINKLE SHIELD TM

feature button,

NOTE: If you do not select the WRINKLE SHIELD TM feature, the

dryer stops after the cool down period.

Temperature

Temperature settings are used with the Manual Cycles. Press

TEMP ADJUST until the desired temperature setting illuminates.

Temperature modifiers cannot be used with the Auto Cycles.

TEMP

ADJUST

Air Only

Use the Air Only modifier for items that require drying without

heat such as rubber, plastic and heat-sensitive fabrics. This chart

shows examples of items that can be dried using Air Only.

Type of Load Time*

(Minutes)

Foam rubber - pillows, padded bras, stuffed toys 20 - 30

Plastic - Shower curtains, tablecloths 20 - 30

Rubber-backed rugs 40 - 50

Olefin, polypropylene, sheer nylon 10 - 20

*Reset time to complete drying, if needed.

When using Air Only

• Check that coverings are securely stitched.

• Shake and fluff pillows by hand periodically during the cycle.

• Dry item completely. Foam rubber pillows are slow to dry.

NOTE: Auto Cycles are not available when you are using the Air

Only setting.

End of Cycle Signal

The End of Cycle Signal produces an audible sound when the

drying cycle is finished. Promptly removing clothes at the end of

the cycle reduces wrinkling.

ENDOF !

CYCLESIGNALI

Hold 3 secondsto,,o

LocklUnlockControl

Press and release the END OF CYCLE SIGNAL to turn off the

signal.

Hold the END OF CYCLE SIGNAL for 3 seconds to lock or unlock

this control.

NOTE: When the WRINKLE SHIELD TM feature is selected and the

End of Cycle Signal is on, an audible sound will be emitted every

5 minutes until the clothes are removed, or the WRINKLE

SHIELD TM feature is finished.

You can change Auto Cycles, Timed Cycles, Modifiers and

Options anytime before pressing Start.

• Three short tones sound if an unavailable combination is

selected. The last selection will not be accepted.

Changing Cycles after pressing Start

1. Press STOP twice. This ends the current cycle.

2. Select the desired cycle and options.

3. Press and hold START. The dryer starts at the beginning of

the new cycle.

NOTE: If you do not press Start within 5 minutes of selecting the

cycle, the dryer automatically shuts off.

Changing Modifiers and Options after pressing Start

You can change a Modifier or Option anytime before the selected

Modifier or Option begins.

1. Press STOP once.

2. Select the new Modifier and/or Option.

3. Press and hold START to continue the cycle.

NOTE: If you happen to press Stop twice, the program clears and

your dryer shuts down. Restart the selection process.

Use the Drying Rack to dry items such as sweaters and pillows

without tumbling. The drum turns, but the rack does not move.

If your model does not have a drying rack, you may be able to

purchase one for your model. To find out whether your model

allows drying rack usage and for more information on ordering,

please refer to the front page of the manual or contact the dealer

from whom you purchased your dryer.

NOTE: The rack must be removed for normal tumbling. Do not

use the automatic cycle with the drying rack.

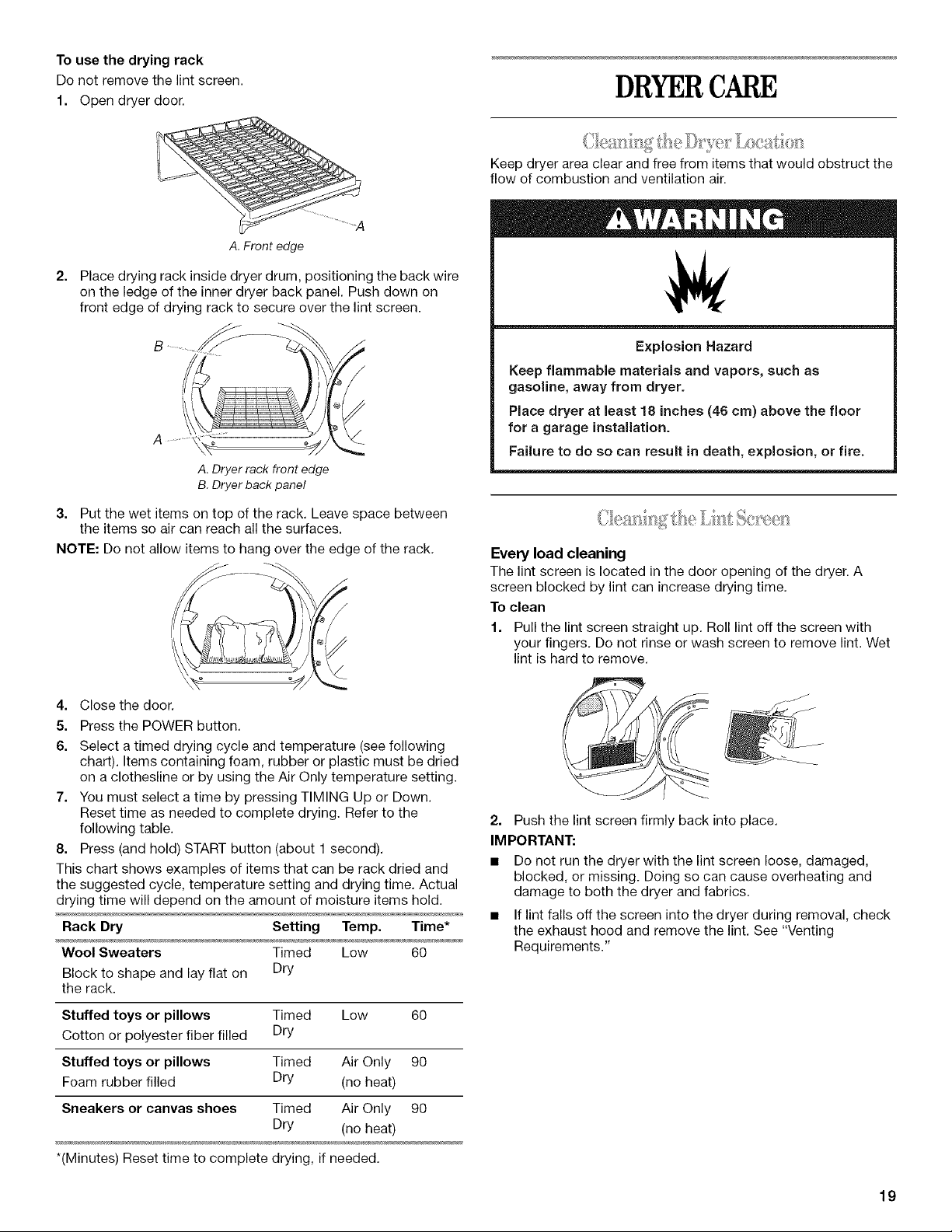

To use the drying rack

Do not remove the lint screen.

1. Open dryer door.

A. Front edge

2. Place drying rack inside dryer drum, positioning the back wire

on the ledge of the inner dryer back panel. Push down on

front edge of drying rack to secure over the lint screen.

A. Dryer rack front edge

B. Dryer back panel

3. Put the wet items on top of the rack. Leave space between

the items so air can reach all the surfaces.

NOTE: Do not allow items to hang over the edge of the rack.

Close the door.

Press the POWER button.

Select a timed drying cycle and temperature (see following

chart). Items containing foam, rubber or plastic must be dried

on a clothesline or by using the Air Only temperature setting.

7. You must select a time by pressing TIMING Up or Down.

Reset time as needed to complete drying. Refer to the

following table.

8. Press (and hold) START button (about 1 second).

This chart shows examples of items that can be rack dried and

the suggested cycle, temperature setting and drying time. Actual

drying time will depend on the amount of moisture items hold.

Rack Dry Setting Temp. Time*

_sss_ _sssssssss_

Wool Sweaters Timed Low 60

Block to shape and lay flat on Dry

the rack.

Stuffed toys or pillows Timed Low 60

Cotton or polyester fiber filled Dry

Stuffed toys or pillows Timed Air Only 90

Foam rubber filled Dry (no heat)

Sneakers or canvas shoes Timed Air Only

Dry (no heat)

*(Minutes) Reset time to complete drying, if needed.

DRYERCARE

Keep dryer area clear and free from items that would obstruct the

flow of combustion and ventilation air.

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from dryer,

Place dryer at least 18 inches (46 cm) above the floor

for a garage installation.

Failure to do so can result in death, explosion, or fire.

Every load cleaning

The lint screen is located in the door opening of the dryer. A

screen blocked by lint can increase drying time.

To clean

1. Pull the lint screen straight up. Roll lint off the screen with

your fingers. Do not rinse or wash screen to remove lint. Wet

lint is hard to remove.

2. Push the lint screen firmly back into place.

IMPORTANT:

• Do not run the dryer with the lint screen loose, damaged,

blocked, or missing. Doing so can cause overheating and

damage to both the dryer and fabrics.

• If lint falls off the screen into the dryer during removal, check

the exhaust hood and remove the lint. See "Venting

Requirements."

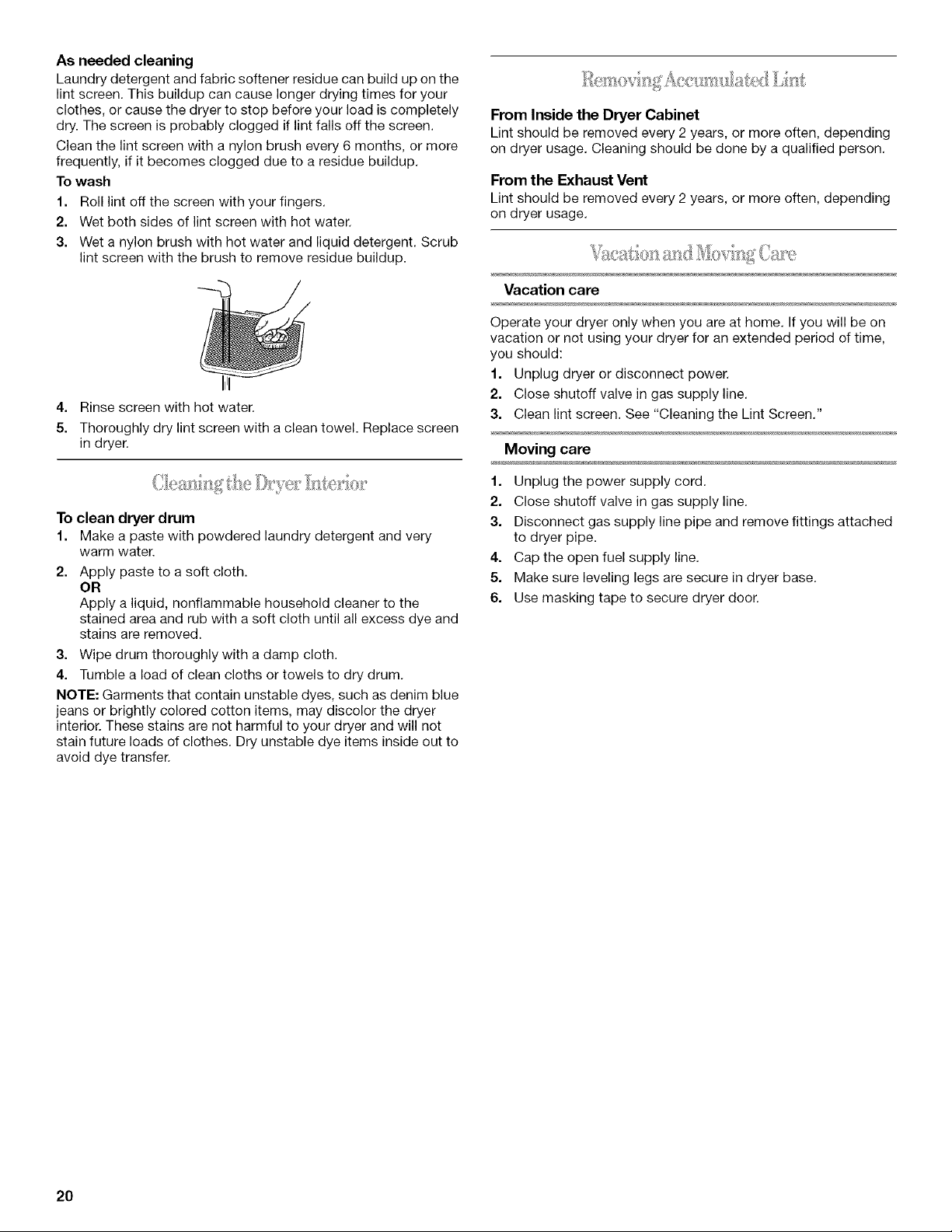

As needed cleaning

Laundry detergent and fabric softener residue can build up on the

lint screen. This buildup can cause longer drying times for your

clothes, or cause the dryer to stop before your load is completely

dry. The screen is probably clogged if lint falls off the screen.

Clean the lint screen with a nylon brush every 6 months, or more

frequently, if it becomes clogged due to a residue buildup.

To wash

1. Roll lint off the screen with your fingers.

2. Wet both sides of lint screen with hot water.

3. Wet a nylon brush with hot water and liquid detergent. Scrub

lint screen with the brush to remove residue buildup.

4. Rinse screen with hot water.

5. Thoroughly dry lint screen with a clean towel. Replace screen

in dryer.

To clean dryer drum

1. Make a paste with powdered laundry detergent and very

warm water.

2. Apply paste to a soft cloth.

Apply a liquid, nonflammable household cleaner to the

stained area and rub with a soft cloth until all excess dye and

stains are removed.

3. Wipe drum thoroughly with a damp cloth.

4. Tumble a load of clean cloths or towels to dry drum.

NOTE: Garments that contain unstable dyes, such as denim blue

jeans or brightly colored cotton items, may discolor the dryer

interior. These stains are not harmful to your dryer and will not

stain future loads of clothes. Dry unstable dye items inside out to

avoid dye transfer.

From Inside the Dryer Cabinet

Lint should be removed every 2 years, or more often, depending

on dryer usage. Cleaning should be done by a qualified person.

From the Exhaust Vent

Lint should be removed every 2 years, or more often, depending

on dryer usage.

Vacation care

Operate your dryer only when you are at home. If you will be on

vacation or not using your dryer for an extended period of time,

you should:

1. Unplug dryer or disconnect power.

2. Close shutoff valve in gas supply line.

3. Clean lint screen. See "Cleaning the Lint Screen."

Moving care

1. Unplug the power supply cord.

2. Close shutoff valve in gas supply line.

3. Disconnect gas supply line pipe and remove fittings attached

to dryer pipe.

4. Cap the open fuel supply line.

5. Make sure leveling legs are secure in dryer base.

6. Use masking tape to secure dryer door.

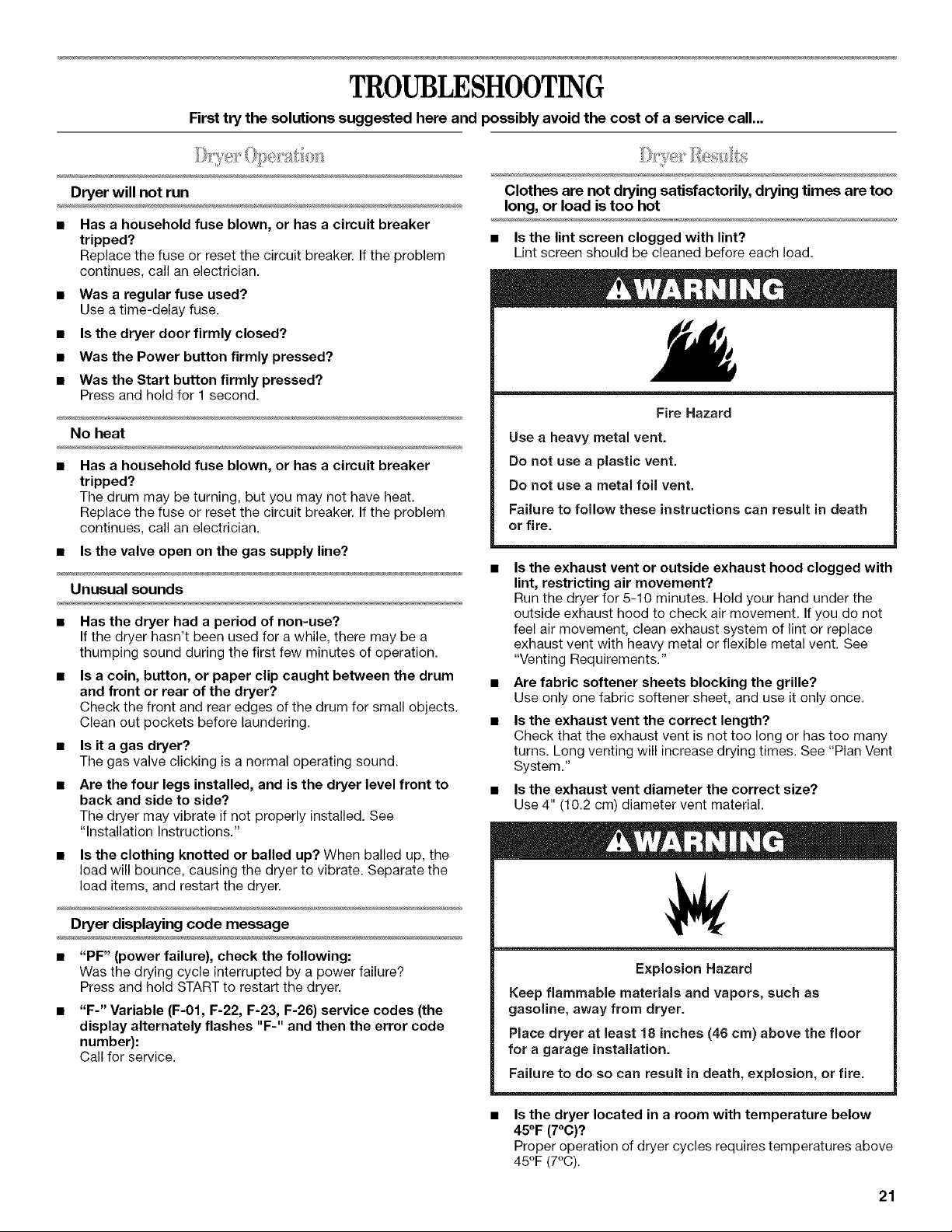

TROUBLESHOOTING

First try the solutions suggested here and possibly avoid the cost of a service call...

Dryer will not run

• Has a household fuse blown, or has a circuit breaker

tripped?

Replace the fuse or reset the circuit breaker. If the problem

continues, call an electrician.

• Was a regular fuse used?

Use a time-delay fuse.

• Is the dryer door firmly closed?

• Was the Power button firmly pressed?

• Was the Start button firmly pressed?

Press and hold for 1 second.

No heat

Has a household fuse blown, or has a circuit breaker

tripped?

The drum may be turning, but you may not have heat.

Replace the fuse or reset the circuit breaker. If the problem

continues, call an electrician.

• Is the valve open on the gas supply line?

Unusual sounds

• Has the dryer had a period of non-use?

If the dryer hasn't been used for a while, there may be a

thumping sound during the first few minutes of operation.

Is a coin, button, or paper clip caught between the drum

and front or rear of the dryer?

Check the front and rear edges of the drum for small objects.

Clean out pockets before laundering. •

Is it a gas dryer?

The gas valve clicking is a normal operating sound.

Are the four legs installed, and is the dryer level front to

back and side to side?

The dryer may vibrate if not properly installed. See

"Installation Instructions."

Is the clothing knotted or balled up? When balled up, the

load will bounce, causing the dryer to vibrate. Separate the

load items, and restart the dryer.

Dryer displaying code message

• "PF" (power failure), check the following:

Was the drying cycle interrupted by a power failure?

Press and hold START to restart the dryer.

"F-" Variable (F-01, F-22, F-23, F-26) service codes (the

display alternately flashes "F-" and then the error code

number):

Call for service.

Clothes are not drying satisfactorily, drying times are too

long, or load is too hot

• Is the lint screen clogged with lint?

Lint screen should be cleaned before each load.

Fire Hazard

Use a heavy metal vent.

Do not use a plastic vent.

Do not use a metal foil vent.

Failure to follow these instructions can result in death

or fire.

Is the exhaust vent or outside exhaust hood clogged with

lint, restricting air movement?

Run the dryer for 5-10 minutes. Hold your hand under the

outside exhaust hood to check air movement. If you do not

feel air movement, clean exhaust system of lint or replace

exhaust vent with heavy metal or flexible metal vent. See

"Venting Requirements."

Are fabric softener sheets blocking the grille?

Use only one fabric softener sheet, and use it only once.

Is the exhaust vent the correct length?

Check that the exhaust vent is not too long or has too many

turns. Long venting will increase drying times. See "Plan Vent

System."

Is the exhaust vent diameter the correct size?

Use 4" (10.2 cm) diameter vent material.

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from dryer.

Place dryer at least 18 inches (46 cm) above the floor

for a garage installation.

Failure to do so can result in death, explosion, or fire.

Is the dryer located in a room with temperature below

45°F (7°C)?

Proper operation of dryer cycles requires temperatures above

45°F (7°C).

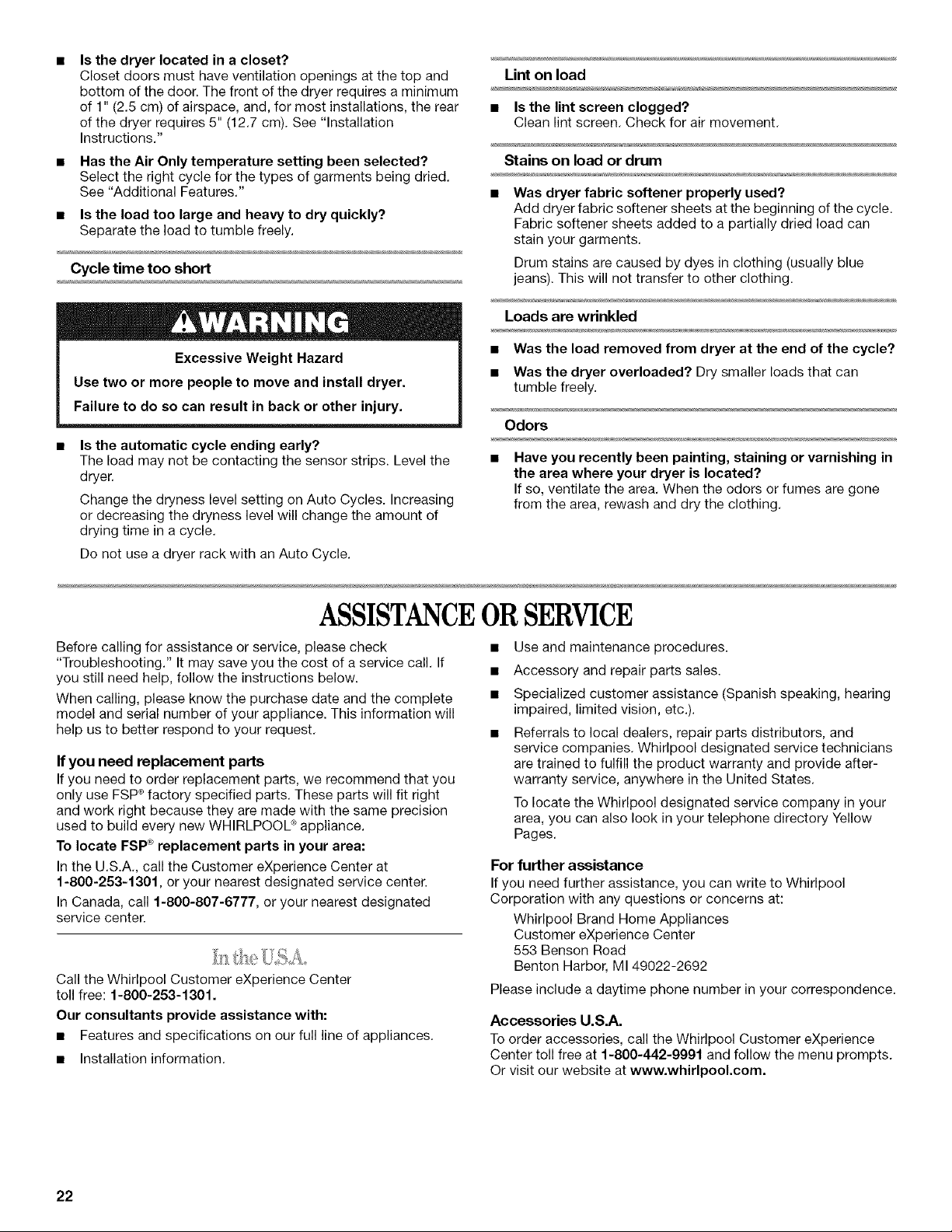

Is the dryer located in a closet?

Closet doors must have ventilation openings at the top and

bottom of the door. The front of the dryer requires a minimum

of 1" (2.5 cm) of airspace, and, for most installations, the rear

of the dryer requires 5" (12.7 cm). See "Installation

Instructions."

• Has the Air Only temperature setting been selected?

Select the right cycle for the types of garments being dried.

See "Additional Features."

• Is the load too large and heavy to dry quickly?

Separate the load to tumble freely.

Cycle time too short

Excessive Weight Hazard

Use two or more people to move and install dryer.

Failure to do so can result in back or other injury.

• Is the automatic cycle ending early?

The load may not be contacting the sensor strips. Level the

dryer.

Change the dryness level setting on Auto Cycles. Increasing

or decreasing the dryness level will change the amount of

drying time in a cycle.

Do not use a dryer rack with an Auto Cycle.

Lint on load

• Is the lint screen clogged?

Clean lint screen. Check for air movement.

Stains on load or drum

Was dryer fabric softener properly used?

Add dryer fabric softener sheets at the beginning of the cycle.

Fabric softener sheets added to a partially dried load can

stain your garments.

Drum stains are caused by dyes in clothing (usually blue

jeans). This will not transfer to other clothing.

Loads are wrinkled

• Was the load removed from dryer at the end of the cycle?

• Was the dryer overloaded? Dry smaller loads that can

tumble freely.

Odors

Have you recently been painting, staining or varnishing in

the area where your dryer is located?

If so, ventilate the area. When the odors or fumes are gone

from the area, rewash and dry the clothing.

ASSISTANCEORSERVICE

Before calling for assistance or service, please check

"Troubleshooting." It may save you the cost of a service call. If

you still need help, follow the instructions below.

When calling, please know the purchase date and the complete

model and serial number of your appliance. This information will

help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you

only use FSP° factory specified parts. These parts will fit right

and work right because they are made with the same precision

used to build every new WHIRLPOOL ® appliance.

To locate FSP® replacement parts in your area:

In the U.S.A., call the Customer eXperience Center at

1-800-253-1301, or your nearest designated service center.

In Canada, call 1-800-807-6777, or your nearest designated

service center.

Call the Whirlpool Customer eXperience Center

toll free: 1-800-253-1301.

Our consultants provide assistance with:

• Features and specifications on our full line of appliances.

• Installation information.

Use and maintenance procedures.

Accessory and repair parts sales.

Specialized customer assistance (Spanish speaking, hearing

impaired, limited vision, etc.).

Referrals to local dealers, repair parts distributors, and

service companies. Whirlpool designated service technicians

are trained to fulfill the product warranty and provide after-

warranty service, anywhere in the United States.

To locate the Whirlpool designated service company in your

area, you can also look in your telephone directory Yellow

Pages.

For further assistance

If you need further assistance, you can write to Whirlpool

Corporation with any questions or concerns at:

Whirlpool Brand Home Appliances

Customer experience Center

553 Benson Road

Benton Harbor, M149022-2692

Please include a daytime phone number in your correspondence.

Accessories U.S.A.

To order accessories, call the Whirlpool Customer eXperience

Center toll free at 1-800-442-9991 and follow the menu prompts.

Or visit our website at www.whirlpool.com.

Call the Whirlpool Canada LP Customer Interaction Centre toll

free: 1-800-807-6777.

Our consultants provide assistance with:

• Use and maintenance procedures

• Accessory and repair parts sales

• Features and specifications on our full line of appliances

• Referrals to local dealers, repair parts distributors, and

service companies. Whirlpool Canada LP designated service

technicians are trained to fulfill the product warranty and

provide after-warranty service anywhere in Canada.

For further assistance

If you need further assistance, you can write to Whirlpool Canada

LP with any questions or concerns at:

Customer Interaction Centre

Whirlpool Canada LP

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Please include a daytime phone number in your correspondence.

WHIRLPOOLCORPORATIONMAJORAPPLIANCEWARRANTY

ONE YEAR LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or

furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter "Whirlpool") will pay for Factory Specified Parts

and repair labor to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated service company.

This limited warranty applies only when the major appliance is used in the country in which it was purchased.

ITEMS WHIRLPOOL WILL NOT PAY FOR

1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair

house fuses or to correct house wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Those consumable parts are excluded from warranty

coverage.

3. Repairs when your major appliance is used for other than normal, single-family household use.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.

5. Any food loss due to refrigerator or freezer product failures.

6. Replacement parts or repair labor costs for units operated outside the United States or Canada.

7. Pickup and delivery. This major appliance is designed to be repaired in the home.

8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

9. Expenses for travel and transportation for product service in remote locations.

10. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

11. Replacement parts or repair labor costs when the major appliance is used in a country other than the country in which it was purchased.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED

HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,

ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. WHIRLPOOL SHALL NOT BE LIABLE FOR

INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION

OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF

MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES

YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE OR PROVINCE

TO PROVINCE.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine if

another warranty applies.

If you need service, first see the "Troubleshooting" section of the Use & Care Guide. After checking "Troubleshooting," additional help

can be found by checking the "Assistance or Service" section or by calling Whirlpool. In the U.S.A., call 1-800-253-1301. In Canada,

call 1-800-807-6777. 12/05

Keep this book and your sales slip together for future

reference. You must provide proof of purchase or installation

date for in-warranty service.

Write down the following information about your major appliance

to better help you obtain assistance or service if you ever need it.

You will need to know your complete model number and serial

number. You can find this information on the model and serial

number label located on the product.

Dealer name

Address

Phone number

Model number

Serial number

Purchase date

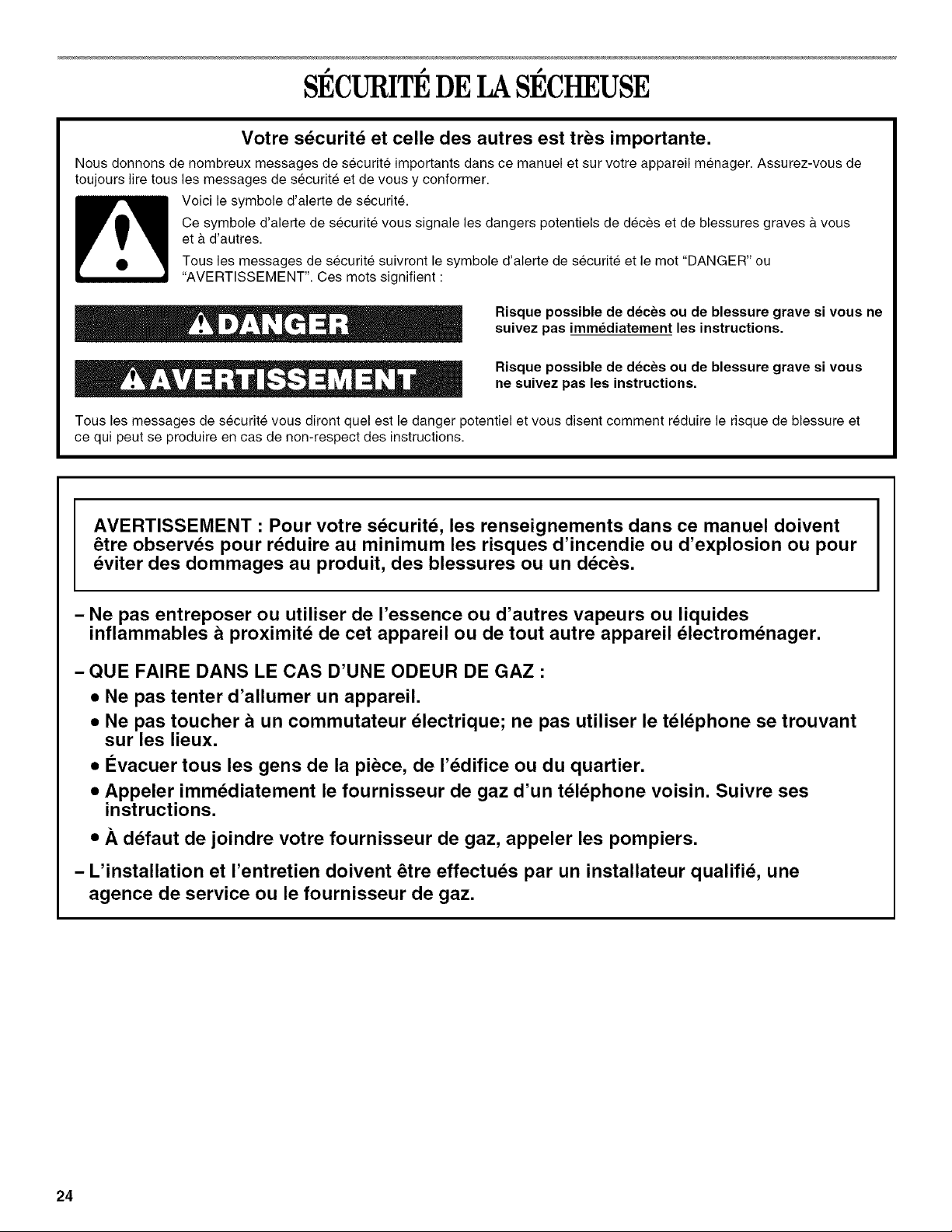

SECURITEDELASECHEUSE

Votre s_curit_ et celle des autres est tr_s importante.

Nous donnons de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tous les messages de securite et de vous y conformer.

Voici le symbole d'alerte de securit6.

Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves h vous

et h d'autres.

Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou

"AVERTISSEMENT". Ces roots signifient :

Risque possible de deces ou de blessure grave si vous ne

euivez pas immediatement lee instructions.

Risque possible de deces ou de blessure grave si vous

ne euivez pas lee instructions.

Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

AVERTISSEMENT : Pour votre s_curit_, les renseignements dans ce manuel doivent

_tre observes pour r_duire au minimum les risques d'incendie ou d'explosion ou pour

_viter des dommages au produit, des blessures ou un d_c_s.

- Ne pas entreposer ou utiliser de I'essence ou d'autres vapeurs ou liquides

inflammables h proximit_ de cet appareil ou de tout autre appareil _lectrom_nager.

- QUE FAIRE DANS LE CAS D'UNE ODEUR DE GAZ :

• Ne pas tenter d'allumer un appareil.

• Ne pas toucher a un commutateur _lectrique; ne pas utiliser le t_l_phone se trouvant

sur les lieux.

• I_vacuer tous les gens de la piece, de I'_difice ou du quartier.

• Appeler imm_diatement le fournisseur de gaz d'un t_l_phone voisin. Suivre ses

instructions.

• A d_faut de joindre votre fournisseur de gaz, appeler les pompiers.

- L'installation et I'entretien doivent _tre effectu_s par un installateur qualifi_, une

agence de service ou le fournisseur de gaz.

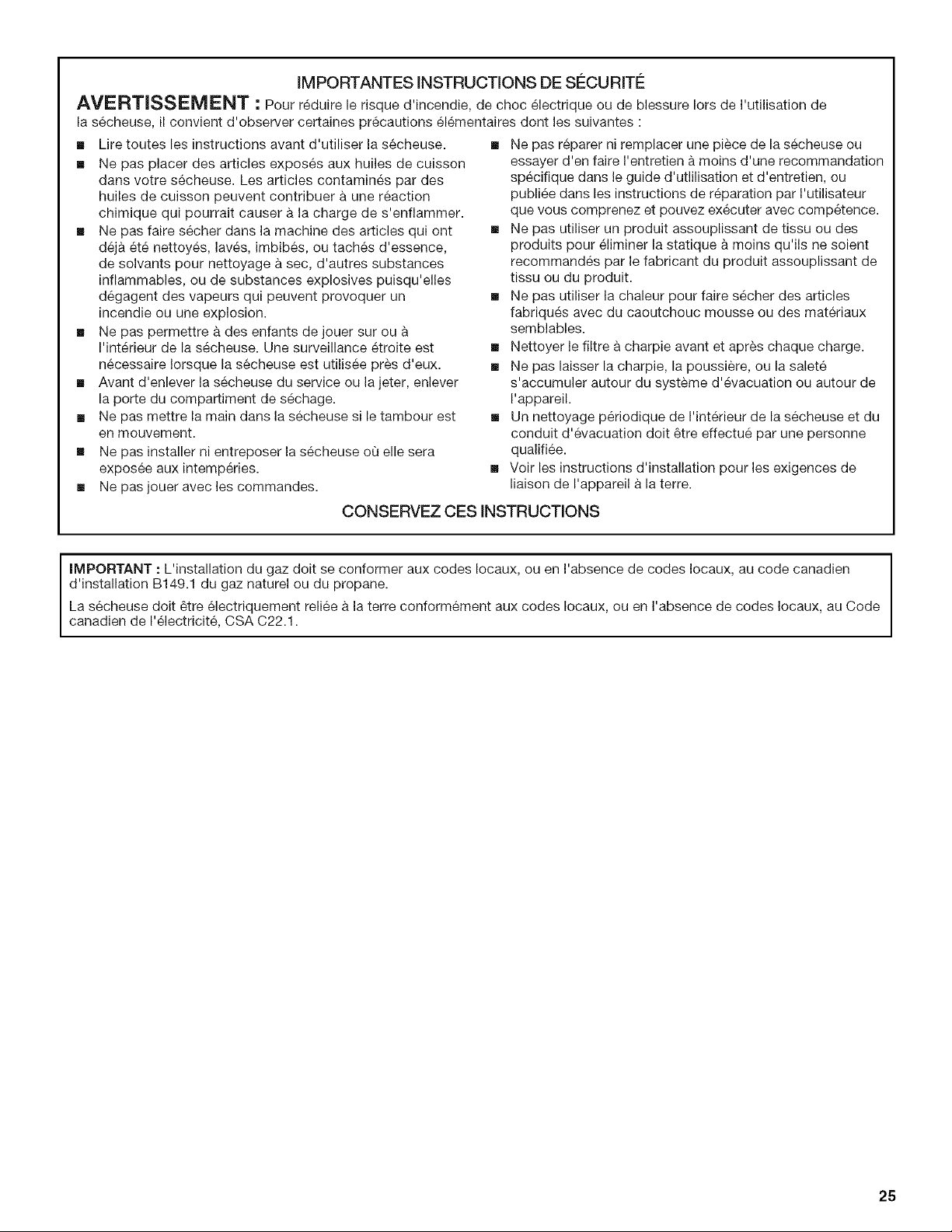

IMPORTANTES INSTRUCTIONS DE SECURIT¢:

AVERTISSEMENT : Pour reduire le risque d'incendie, de choc electrique ou de blessure Iors de I'utilisation de

la secheuse, il convient d'observer certaines precautions elementaires dont les suivantes :

[] Lire toutes les instructions avant d'utiliser la secheuse. [] Ne pas r@arer ni remplacer une piece de la secheuse ou

[] Ne pas placer des articles exposes aux huiles de cuisson

dans votre secheuse. Les articles contamines par des

huiles de cuisson peuvent contribuer & une reaction

chimique qui pourrait causer a la charge de s'enflammer.

[] Ne pas faire secher darts la machine des articles qui ont

deja ete nettoyes, laves, imbib&s, ou taches d'essence,

de solvants pour nettoyage a sec, d'autres substances

inflammables, ou de substances explosives puisqu'elles

degagent des vapeurs qui peuvent provoquer un

incendie ou une explosion.

[] Ne pas permettre a des enfants de jouer sur ou

I'int@ieur de la secheuse. Une surveillance etroite est

necessaire Iorsque la secheuse est utilisee pres d'eux.

[] Avant d'enlever la secheuse du service ou la jeter, enlever

la porte du compartiment de sechage.

[] Ne pas mettre la main dans la secheuse si le tambour est

en mouvement.

[] Ne pas installer ni entreposer la secheuse ou erie sera

exposee aux intemperies.

[] Ne pas jouer avec les commandes.

essayer d'en faire I'entretien & moins d'une recommandation

specifique darts le guide d'utlilisation et d'entretien, ou

publiee dans les instructions de reparation par I'utilisateur

que vous comprenez et pouvez executer avec competence.

[] Ne pas utiliser un produit assouplissant de tissu ou des

produits pour eliminer la statique a moins qu'ils ne soient

recommandes par le fabricant du produit assouplissant de

tissu ou du produit.

[] Ne pas utiliser la chaleur pour faire secher des articles

fabriques avec du caoutchouc mousse ou des mat@iaux

semblables.

[] Nettoyer le filtre a charpie avant et apres chaque charge.

[] Ne pas laisser la charpie, la poussiere, ou la salete

s'accumuler autour du systeme d'evacuation ou autour de

I'appareil.

[] Un nettoyage periodique de I'int@ieur de la secheuse et du

conduit d'evacuation doit 6tre effectue par une personne

qualifiee.

[] Voir les instructions d'installation pour les exigences de

liaison de I'appareil a la terre.

CONSERVEZ CES INSTRUCTIONS

IMPORTANT : L'installation du gaz doit se conformer aux codes Iocaux, ou en I'absence de codes Iocaux, au code canadien

d'installation B149.1 du gaz naturel ou du propane.

La secheuse doit 6tre electriquement reliee & la terre conformement aux codes Iocaux, ou en I'absence de codes Iocaux, au Code

canadien de I'electricite, CSA C22.1.

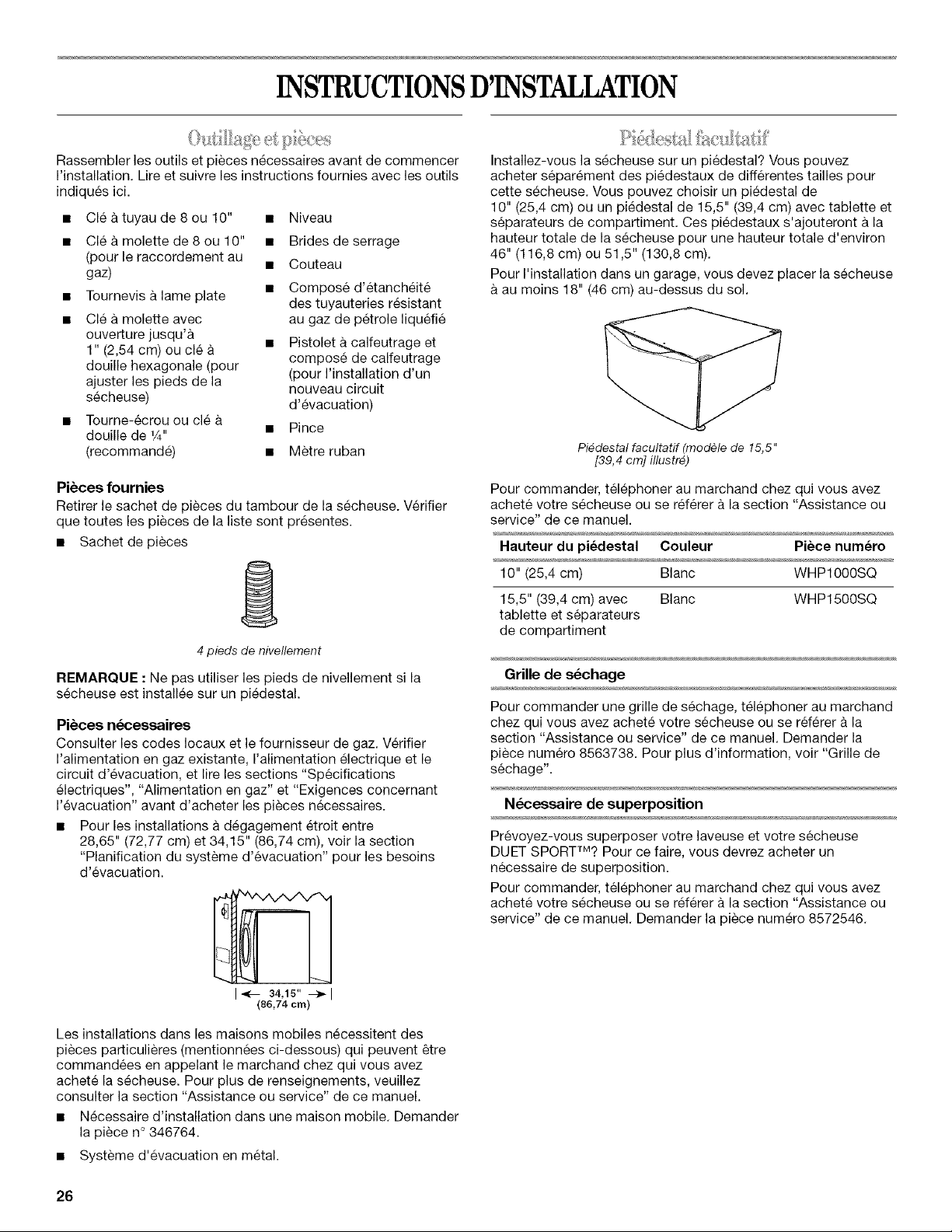

INSTRUCTIONSD'INSTALLATION

Rassembler les outils et pieces necessaires avant de commencer

I'installation. Lire et suivre les instructions fournies avec les outils

indiques ici.

• Cleatuyaude8oul0" • Niveau

Cle a molette de 8 ou 10" •

(pour le raccordement au

gaz) •

Tournevis a lame plate •

Cle a molette avec

ouverture jusqu'a

1" (2,54 cm) ou cle

douille hexagonale (pour

ajuster les pieds de la

secheuse)

Brides de serrage

Couteau

Compose d'etancheit6

des tuyauteries resistant

au gaz de petrole liquefi6

Pistolet a calfeutrage et

compose de calfeutrage

(pour I'installation d'un

nouveau circuit

d'evacuation)

Tourne-ecrou ou cle

douille de 1/4" • Pince

(recommande) • Metre ruban

Pi_ces fournies

Retirer le sachet de pieces du tambour de la secheuse. Verifier

que toutes les pieces de la liste sent presentes.

• Sachet de pieces

4 pieds de nivellernent

REMARQUE : Ne pas utiliser les pieds de nivellement si la

secheuse est installee sur un piedestal.

Pi_ces n_cessaires

Consulter les codes Iocaux et le fournisseur de gaz. Verifier

I'alimentation en gaz existante, I'alimentation electrique et le

circuit d'evacuation, et lire les sections "Specifications

electriques", "Alimentation en gaz" et "Exigences concernant

I'evacuation" avant d'acheter les pieces necessaires.

• Pour les installations a degagement etroit entre

28,65" (72,77 cm) et 34,15" (86,74 cm), voir la section

"Planification du systeme d'evacuation" pour les besoins

d'evacuation.

I_- 34,1s"--_1

(86,74 cm)

Les installations dans les maisons mobiles necessitent des

pieces particulieres (mentionnees ci-dessous) qui peuvent 6tre

commandees en appelant le marchand chez qui vous avez

achete la secheuse. Pour plus de renseignements, veuillez

consulter la section "Assistance ou service" de ce manuel.

• Necessaire d'installation dans une maison mobile. Demander

la piece n° 346764.

• Systeme d'evacuation en metal.

Installez-vous la secheuse sur un piedestal? Vous pouvez

acheter separement des piedestaux de differentes tallies pour

cette secheuse. Vous pouvez choisir un pi_destal de

10" (25,4 cm) ou un piedestal de 15,5" (39,4 cm) avec tablette et

separateurs de compartiment. Ces piedestaux s'ajouteront a la

hauteur totale de la secheuse pour une hauteur totale d'environ

46" (116,8 cm) ou 51,5" (130,8 cm).

Pour I'installation dans un garage, vous devez placer la secheuse

au moins 18" (46 cm) au-dessus du sol.

Pi_destal facultatif (modele de 15,5"

[39,4 crn] illustr_)

Pour commander, telephoner au marchand chez qui vous avez

achete votre s_cheuse ou se referer a la section "Assistance ou

service" de ce manuel.

Hauteur du pi_destal Couleur Piece num_ro

10" (25,4 cm) Blanc WHPIOOOSQ

15,5" (39,4 cm) avec Blanc

tablette et separateurs

de compartiment

WHP1500SQ

Grille de s_chage

Pour commander une grille de sechage, telephoner au marchand

chez qui vous avez achete votre secheuse ou se referer a la

section "Assistance ou service" de ce manuel. Demander la

piece numero 8563738. Pour plus d'information, voir "Grille de

sechage".

N_cessaire de superposition

Prevoyez-vous superposer votre laveuse et votre secheuse

DUET SPORTTM? Pour ce faire, vous devrez acheter un

necessaire de superposition.

Pour commander, telephoner au marchand chez qui vous avez

achete votre s_cheuse ou se referer a la section "Assistance ou

service" de ce manuel. Demander la piece numero 8572546.

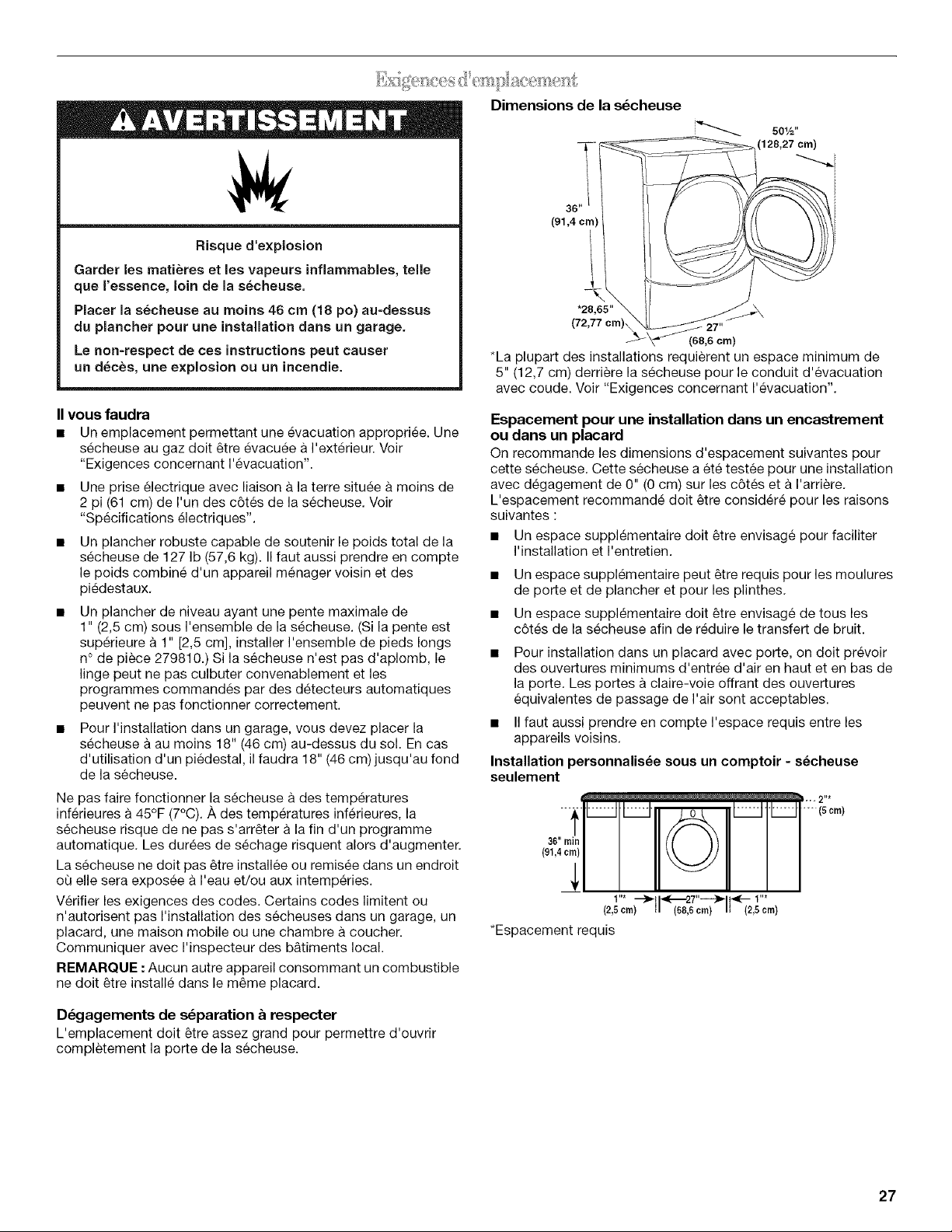

Risque d'explosion

Garder les matieres et les vapeurs inflammables, telle

que I'essence, loin de la secheuse.

Placer la secheuse au moins 46 cm (18 po) au-dessus

du plancher pour une installation dans un garage.

Le non-respect de ees instructions peut causer

un deces, une explosion ou un incendie.

II vous faudra

• Un emplacement permettant une evacuation appropriee. Une

secheuse au gaz dolt _tre evacuee a I'exterieur. Voir

"Exigences concernant I'evacuation'.

• Une prise electrique avec liaison a la terre situee a moins de

2 pi (61 cm) de I'un des c6tes de la secheuse. Voir

"Specifications electriques".

Un plancher robuste capable de soutenir le poids total de la

secheuse de 127 Ib (57,6 kg). II faut aussi prendre en compte

le poids combine d'un appareil menager voisin et des

piedestaux.

Un plancher de niveau ayant une pente maximale de

1" (2,5 cm) sous I'ensemble de la secheuse. (Si la pente est

superieure a 1" [2,5 cm], installer I'ensemble de pieds longs

n° de piece 279810.) Si la secheuse n'est pas d'aplomb, le

linge peut ne pas culbuter convenablement et les

programmes commandes par des detecteurs automatiques

peuvent ne pas fonctionner correctement.

Pour I'installation dans un garage, vous devez placer la

secheuse a au moins 18" (46 cm) au-dessus du sol. En cas

d'utilisation d'un piedestal, il faudra 18" (46 cm) jusqu'au fond

de la secheuse.

Ne pas faire fonctionner la secheuse a des temperatures

inferieures a 45°F (7°C)./_, des temperatures inferieures, la

secheuse risque de ne pas s'arr_ter a la fin d'un programme

automatique. Les durees de sechage risquent alors d'augmenter.

La secheuse ne dolt pas _tre installee ou remisee dans un endroit

o(Jelle sera exposee a I'eau et/ou aux intemperies.

Verifier les exigences des codes. Certains codes limitent ou

n'autorisent pas I'installation des secheuses dans un garage, un

placard, une maison mobile ou une chambre a coucher.

Communiquer avec I'inspecteur des b&timents local.

REMAROUE : Aucun autre appareil consommant un combustible

ne dolt _tre installe dans le m_me placard.

Ddgagements de s_paration a respecter

L'emplacement dolt _tre assez grand pour permettre d'ouvrir

completement la porte de la secheuse.

Dimensions de la s_cheuse

36"

(91,4 cm)

27"

(68,6 cm)

*La plupart des installations requierent un espace minimum de

5" (12,7 cm) derriere la secheuse pour le conduit d'evacuation

avec coude. Voir "Exigences concernant I'evacuation".

Espacement pour une installation dans un encastrement

ou dans un placard

On recommande les dimensions d'espacement suivantes pour

cette secheuse. Cette secheuse a ete testee pour une installation

avec degagement de 0" (0 cm) sur les c6tes et a I'arriere.

L'espacement recommande dolt _tre considere pour les raisons

suivantes :

• Un espace supplementaire dolt _tre envisage pour faciliter

I'installation et I'entretien.

• Un espace supplementaire peut _tre requis pour les moulures

de porte et de plancher et pour les plinthes.

• Un espace supplementaire dolt _tre envisage de tousles

c6tes de la secheuse afin de reduire le transfert de bruit.

• Pour installation dans un placard avec porte, on dolt prevoir

des ouvertures minimums d'entree d'air en haut et en bas de

la porte. Les portes a claire-vole offrant des ouvertures

equivalentes de passage de I'air sent acceptables.

• II faut aussi prendre en compte I'espace requis entre les

appareils voisins.

Installation personnalis_e sous un comptoir - secheuse

seulement

..... 2"*

-" (Scm)

(91,4 crn)

1"* _ <_'_27"---}_ "<-- 1"*

(2,5cm) (686 crn} (2,5crn)

*Espacement requis

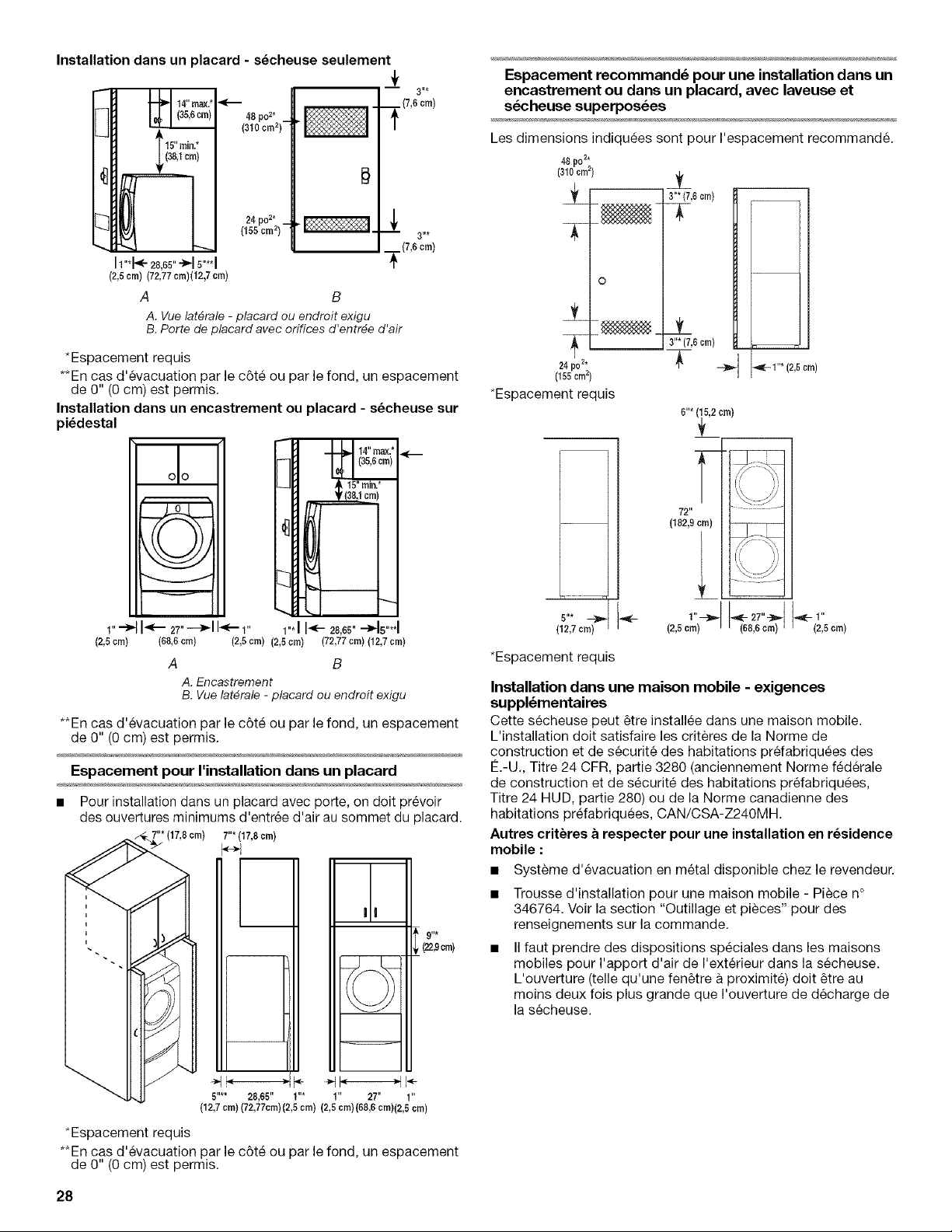

Installation dans un placard - s_cheuse seulement

I1"*_ 28,96"_16"**1

(2,5crn) (72,77cm)(12,7 cm)

A B

A. Vuelat_rale - placard ou endroit exigu

B. Porte de placard avec orifices d'entr_e d'air

-- 3"*

. (7,6 cm)

3"*

(7,6 cm)

*Espacement requis

**En cas d'evacuation par le cSte ou par le fond, un espacement

de O" (0 cm) est permis.

Installation clans un encastrement ou placard - s_cheuse sur

pi_destal

1"-_t I_- 27,,--_11_-i,,

(2,5crn)

F ! -I-M14,,==.,I,_

1"*11_-28,65"-_ls"**l

(68,6 cm) (2,6 crn) {2,5crn) (72,77 crn) (12,7cm)

A B

A. Encastrement

B. Vuelat_rale - placard ou endroit exigu

**En cas d'evacuation par le c6te ou par le fond, un espacement

de 0" (0 cm) est permis.

Espacement pour rinstallation dans un placard

• Pour installation dans un placard avec porte, on dolt prevoir

des ouvertures minimums d'entree d'air au sommet du placard.

_,/17,8c=) _17,8c=)

9"*

(22,9cm)

,, ,. ,',, .... .,_

(12,7 cm) (72,77cm)(2,6 cm) (2,5 cra)(68,9 cm)(2,6 cm)

*Espacement requis

**En cas d'evacuation par le c6te ou par le fond, un espacement

de 0" (0 cm) est permis.

Espacement recommand_ pour une installation dans un

encastrement ou dans un placard, avec laveuse et

s_cheuse superpos_es

Les dimensions indiquees sont pour I'espacement recommand&

48 po2.

(310cm2)

24 pc 2.

(150crn2)

*Espacement requis

5"* --_-

(12,7 cm)

*Espacement requis

3"* (7,6 crn)

q_ _ _ 1"* (2,5 cm)

6"* (_5,2crn)

(2,5 cm)

Installation dans une maison mobile - exigences

suppl_mentaires

Cette secheuse peut _tre installee dans une maison mobile.

L'installation dolt satisfaire les criteres de la Norme de

construction et de securite des habitations prdabriquees des

¢.-U., Titre 24 CFR, partie 3280 (anciennement Norme federale

de construction et de securite des habitations prefabriquees,

Titre 24 HUD, partie 280) ou de la Norme canadienne des

habitations prefabriquees, CAN/CSA-Z240MH.

Autres crit_res a respecter pour une installation en residence

mobile :

• Syst_me d'evacuation en metal disponible chez le revendeur.

• Trousse d'installation pour une maison mobile - Piece n°

346764. Voir la section "Outillage et pieces" pour des

renseignements sur la commande.

II faut prendre des dispositions speciales dans les maisons

mobiles pour I'apport d'air de I'exterieur dans la secheuse.

L'ouverture (telle qu'une fen_tre & proximite) dolt _tre au

moins deux fois plus grande que I'ouverture de decharge de

la secheuse.

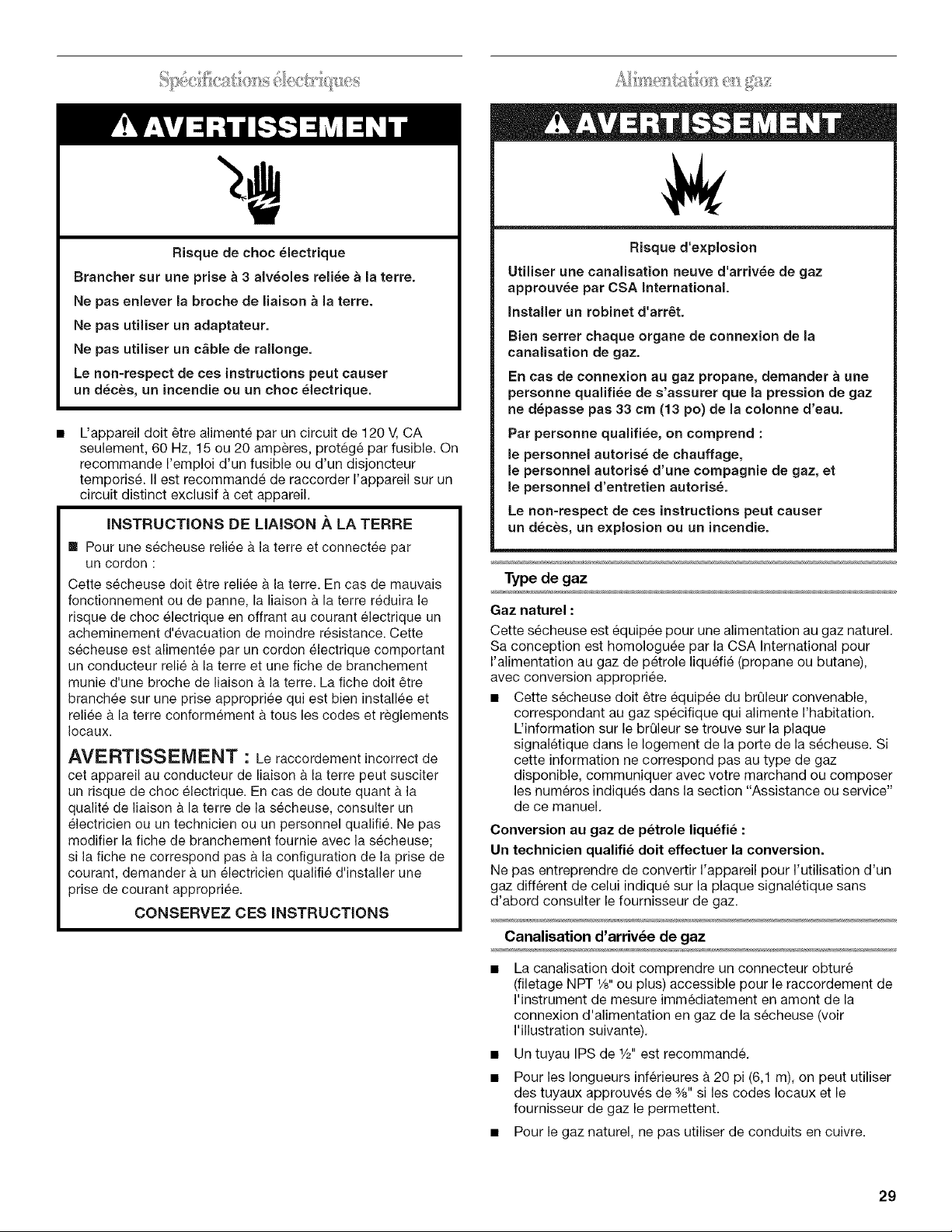

Risque de choc _lectrique

Brancher sur une prise a 3 alveoles reli_e a la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateuro

hie pas utiliser un c_ble de rallonge.

Le non-respect de ces instructions peut causer

un d_ces, un incendie ou un choc electrique.

L'appareil dolt _tre alimente par un circuit de 120 V, CA

seulement, 60 Hz, 15 ou 20 amperes, proteg6 par fusible. On

recommande I'emploi d'un fusible ou d'un disjoncteur

temporise. II est recommande de raccorder I'appareil sur un

circuit distinct exclusif a cet appareil.

INSTRUCTIONS DE LIAISON A LA TERRE

[] Pour une secheuse reliee b,la terre et connectee par

un cordon :

Cette secheuse dolt _tre reliee & la terre. En cas de mauvais

fonctionnement ou de panne, la liaison a la terre reduira le

risque de choc electrique en offrant au courant electrique un

acheminement d'evacuation de moindre resistance. Cette

secheuse est alimentee par un cordon electrique comportant

un conducteur relie a la terre et une fiche de branchement

munie d'une broche de liaison a la terre. La fiche dolt _tre

branchee sur une prise appropriee qui est bien installee et

reliee a la terre conformement a tousles codes et reglements

Iocaux.

AVERTISSEMENT : Le raccordement incorrect de

cet appareil au conducteur de liaison a la terre peut susciter

un risque de choc electrique. En cas de doute quant b, la

qualite de liaison a la terre de la secheuse, consulter un

electricien ou un technicien ou un personnel qualifie. Ne pas

modifier la fiche de branchement fournie avec la secheuse;

si la fiche ne correspond pas a la configuration de la prise de

courant, demander a un electricien qualifie d'installer une

prise de courant appropriee.

CONSERVEZ CES INSTRUCTIONS

Risque d'explosion

Utiliser une canalisation neuve d'arrivee de gaz

approuvee par CSA international.

installer un robinet d'arr_t.

Bien setter chaque organe de connexion de la

canalisation de gazo

En cas de connexion au gaz propane, demander a une

personne qualifiee de s'assurer que la pression de gaz

ne d_passe pas 33 cm (13 po) de la colonne d'eau.

Par personne qualifiee, on comprend :

le personnel autorise de chauffage,

le personnel autorise d'une compagnie de gaz, et

le personnel d'entretien autorise.

Le non-respect de ces instructions peut causer

un deces, un explosion ou un incendie.

Type de gaz

Gaz naturel :

Cette secheuse est equipee pour une alimentation au gaz naturel.

Sa conception est homologuee par la CSA International pour

I'alimentation au gaz de petrole liquefie (propane ou butane),

avec conversion appropriee.

• Cette secheuse dolt _tre equipee du brQleur convenable,

correspondant au gaz specifique qui alimente I'habitation.

L'information sur le brQleur se trouve sur la plaque

signaletique dans le Iogement de la porte de la secheuse. Si

cette information ne correspond pas au type de gaz

disponible, communiquer avec votre marchand ou composer

les numeros indiques dans la section "Assistance ou service"

de ce manuel.

Conversion au gaz de petrole liqu_fi_ :

Un technicien qualifi_ dolt effectuer la conversion.

Ne pas entreprendre de convertir I'appareil pour I'utilisation d'un

gaz different de celui indique sur la plaque signaletique sans

d'abord consulter le fournisseur de gaz.

Canalisation d'arriv_e de gaz

La canalisation dolt comprendre un connecteur obture

(filetage NPT 1/8"ou plus) accessible pour le raccordement de

I'instrument de mesure immediatement en amont de la

connexion d'alimentation en gaz de la secheuse (voir

I'illustration suivante).

Un tuyau IPS de 1/2"est recommande.

Pour les Iongueurs inferieures a 20 pi (6,1 m), on peut utiliser

des tuyaux approuves de %" si les codes Iocaux et le

fournisseur de gaz le permettent.

• Pour le gaz naturel, ne pas utiliser de conduits en cuivre.

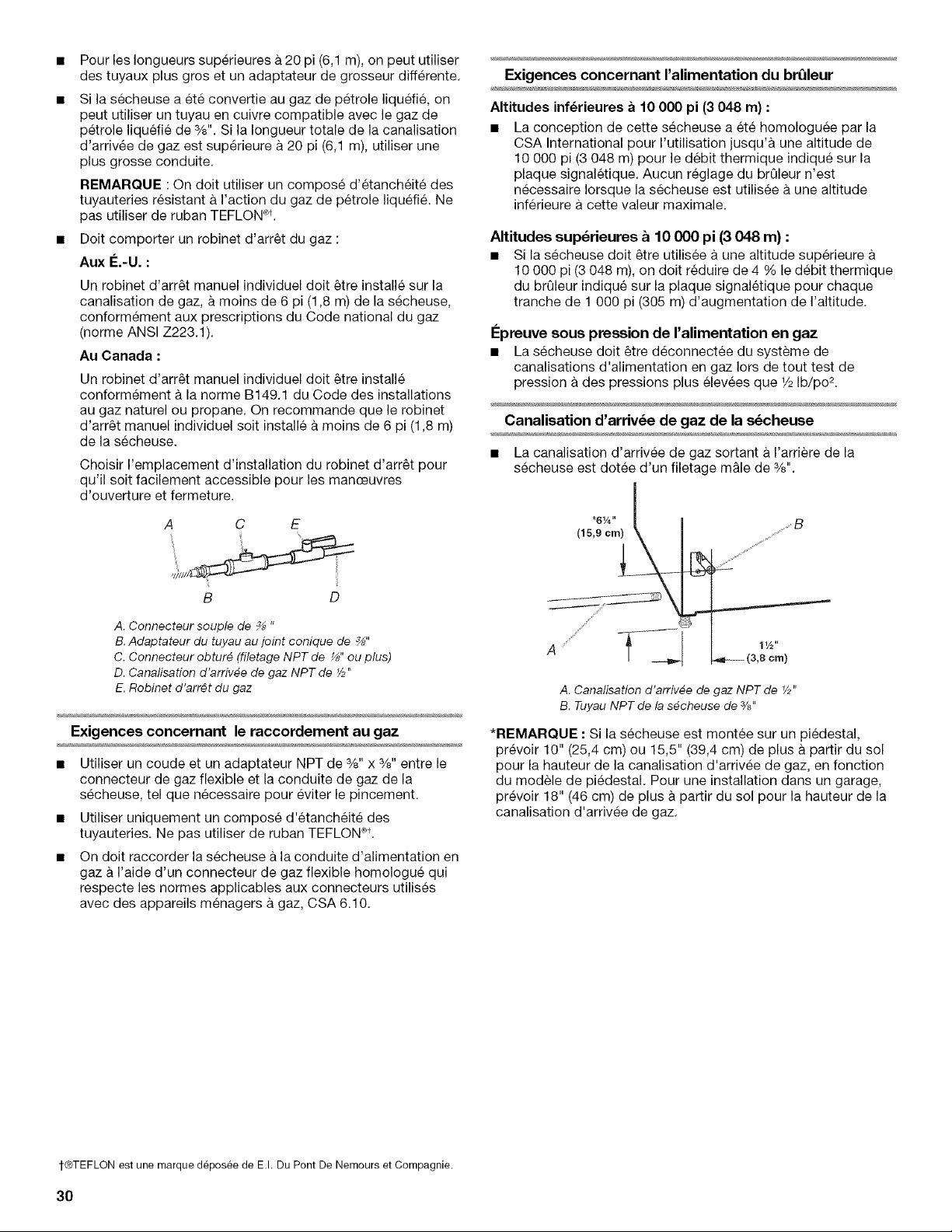

Pour les Iongueurs superieures a 20 pi (6,1 m), on peut utiliser

des tuyaux plus gros et un adaptateur de grosseur differente.

Si la secheuse a et6 convertie au gaz de petrole liquefie, on

peut utiliser un tuyau en cuivre compatible avec le gaz de

petrole liquefi6 de %". Si la Iongueur totale de la canalisation

d'arrivee de gaz est superieure a 20 pi (6,1 m), utiliser une

plus grosse conduite.

REMARQUE : On dolt utiliser un compose d'6tanch6ite des

tuyauteries resistant & I'action du gaz de petrole liquefie. Ne

pas utiliser de ruban TEFLON%

Dolt comporter un robinet d'arr_t du gaz :

Aux I_.-U. :

Un robinet d'arr_t manuel individuel dolt _tre installe sur la

canalisation de gaz, a moins de 6 pi (1,8 m) de la secheuse,

conform_ment aux prescriptions du Code national du gaz

(norme ANSI Z223.1).

Au Canada :

Un robinet d'arr_t manuel individuel dolt _tre installe

conformement a la norme B149.1 du Code des installations

au gaz naturel ou propane. On recommande que le robinet

d'arr_t manuel individuel soit installe a moins de 6 pi (1,8 m)

de la secheuse.

Choisir I'emplacement d'installation du robinet d'arr_t pour

qu'il soit facilement accessible pour les manoeuvres

d'ouverture et fermeture.

A C E

B D

A. Connecteur souple de _ "

B. Adaptateur du tuyau au joint conique de _"

C. Connecteur obtur_ (filetage NPT de _" ou plus)

D. Canalisation d'arriv_e de gaz NPT de _/2"

E. Robinet d'arr_t du gaz

Exigences concernant le raccordement au gaz

• Utiliser un coude et un adaptateur NPT de %" x %" entre le

connecteur de gaz flexible et la conduite de gaz de la

secheuse, tel que necessaire pour eviter le pincement.

• Utiliser uniquement un compose d'6tancheite des

tuyauteries. Ne pas utiliser de ruban TEFLON%

On dolt raccorder la secheuse a la conduite d'alimentation en

gaz & I'aide d'un connecteur de gaz flexible homologue qui

respecte les normes applicables aux connecteurs utilises

avec des appareils menagers a gaz, CSA 6.10.

Exigences concernant ralimentation du brQleur

Altitudes inf_rieures a 10 000 pi (3 048 m) :

• La conception de cette secheuse a ete homologuee par la

CSA International pour I'utilisation jusqu'a une altitude de

10 000 pi (3 048 m) pour le debit thermique indique sur la

plaque signaletique. Aucun reglage du brQleur n'est

necessaire Iorsque la secheuse est utilisee a une altitude

inferieure a cette valeur maximale.

Altitudes sup_rieures & 10 000 pi (3 048 m) :

• Si la secheuse dolt _tre utilisee a une altitude superieure

10 000 pi (3 048 m), on dolt reduire de 4 % le debit thermique

du brt31eur indique sur la plaque signaletique pour chaque

tranche de 1 000 pi (305 m) d'augmentation de I'altitude.

I_preuve sous pression de ralimentation en gaz

• La secheuse dolt 6tre deconnectee du syst_me de

canalisations d'alimentation en gaz Iors de tout test de

pression a des pressions plus elevees que 1/2Ib/po 2.

Canalisation d'arriv_e de gaz de la s_cheuse

• La canalisation d'arrivee de gaz sortant a I'arriere de la

secheuse est dotee d'un filetage m&le de %".

*6¼"

(15,9 cm)

A. Canalisation d'arriv_e de gaz NPT de _"

B. Tuyau NPT de la s#cheuse de ¾"

*REMARQUE : Si la secheuse est montee sur un piedestal,

prevoir 10" (25,4 cm) ou 15,5" (39,4 cm) de plus a partir du sol

pour la hauteur de la canalisation d'arrivee de gaz, en fonction

du modele de piedestal. Pour une installation darts un garage,

prevoir 18" (46 cm) de plus a partir du sol pour la hauteur de la

canalisation d'arrivee de gaz.

1-®TEFLON est une marque d_pos_e de E.I. Du Pont De Nemours et Compagnie.

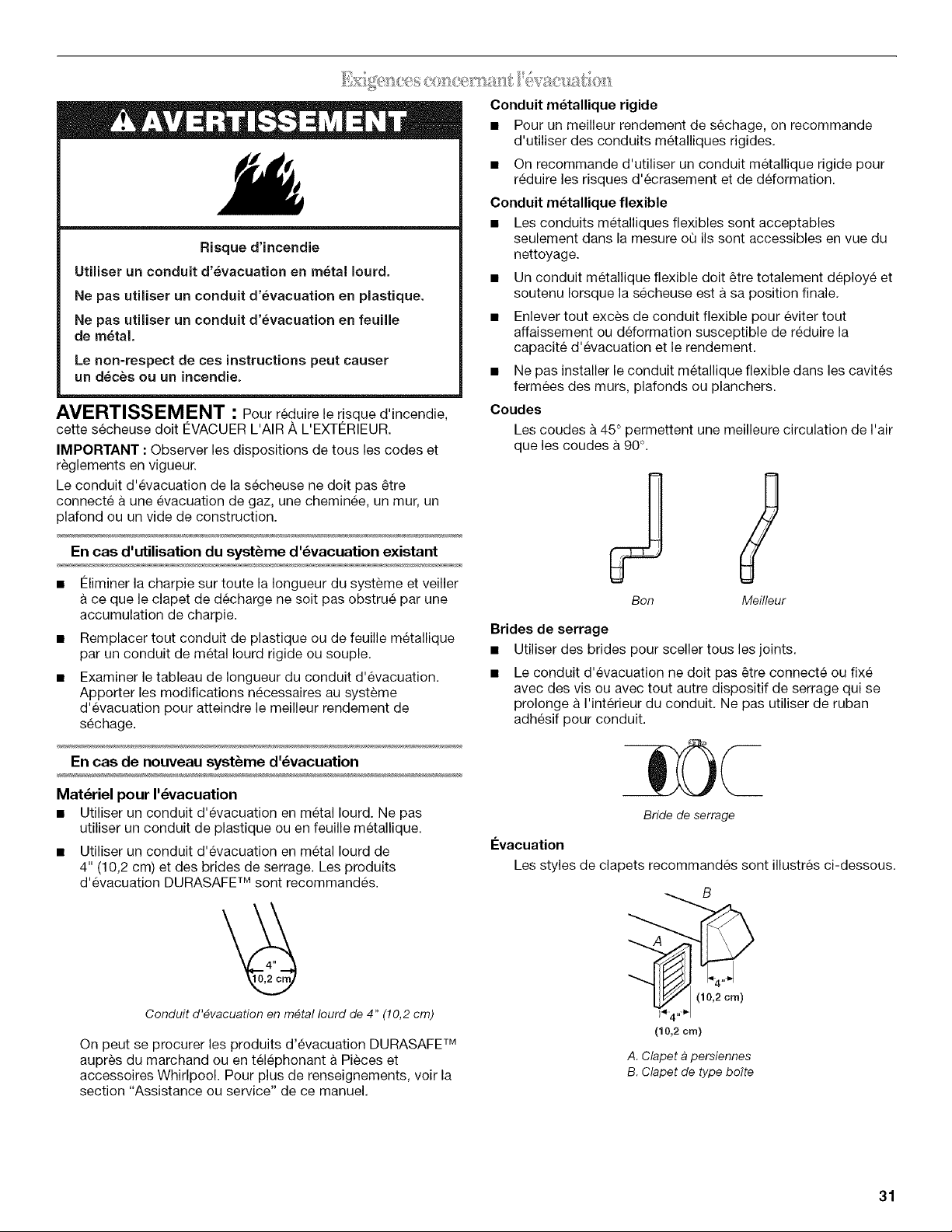

Risque d'incendie

Utiliser un conduit d'evacuation en rn_tal Iourd.

Ne pas utiliser un conduit d'evacuation en plastique.

Ne pas utiliser un conduit d'evacuation en feuille

de metal

Le non-respect de ces instructions peut causer

un deces ou un incendie.

AVERTISSEMENT : Pour reduire le risque d'incendie,

cette secheuse dolt CVACUER L'AIR ,&,L'EXTERIEUR.

IMPORTANT : Observer les dispositions de tousles codes et

r_glements en vigueur.

Le conduit d'evacuation de la secheuse ne dolt pas _tre

connecte & une evacuation de gaz, une cheminee, un tour, un

plafond ou un vide de construction.

En cas d'utilisation du syst_me d'6vacuation existant

• €:liminer la charpie sur toute la Iongueur du systeme et veiller

ce que le clapet de decharge ne soit pas obstrue par une

accumulation de charpie.

• Remplacer tout conduit de plastique ou de feuille metallique

par un conduit de metal Iourd rigide ou souple,

Examiner le tableau de Iongueur du conduit d'evacuation.

Apporter les modifications necessaires au systeme

d'evacuation pour atteindre le meilleur rendement de

sechage.

En cas de nouveau syst_me d'_vacuation

Materiel pour I'_vacuation

• Utiliser un conduit d'evacuation en metal Iourd. Ne pas

utiliser un conduit de plastique ou en feuille metallique.

• Utiliser un conduit d'evacuation en metal Iourd de

4" (10,2 cm) et des brides de serrage. Les produits

d'evacuation DURASAFE TM sont recommandes.

Conduit d'_vacuation en metal Iourd de 4" (10,2 crn)

On peut se procurer les produits d'evacuation DURASAFE TM

aupres du marchand ou en telephonant a Pieces et

accessoires Whirlpool. Pour plus de renseignements, voir la

section "Assistance ou service" de ce manuel.

Conduit m_tallique rigide

• Pour un meilleur rendement de sechage, on recommande

d'utiliser des conduits metalliques rigides.

• On recommande d'utiliser un conduit metallique rigide pour

reduire les risques d'ecrasement et de deformation.

Conduit m_tallique flexible

• Les conduits metalliques flexibles sont acceptables

seulement dans la mesure 0(4 ils sont accessibles en vue du

nettoyage.

• Un conduit metallique flexible dolt _tre totalement deploye et

soutenu Iorsque la secheuse est a sa position finale,

• Enlever tout exces de conduit flexible pour eviter tout

affaissement ou deformation susceptible de reduire la

capacite d'evacuation et le rendement.

• Ne pas installer le conduit metallique flexible dans les cavites

fermees des murs, plafonds ou planchers.

Coudes

Les coudes a 45 ° permettent une meilleure circulation de Fair

que les coudes a 90 °.

Bon Meilleur

Brides de serrage

• Utiliser des brides pour sceller tousles joints.

Le conduit d'evacuation ne dolt pas _tre connecte ou fixe

avec des vis ou avec tout autre dispositif de serrage qui se

prolonge a I'interieur du conduit. Ne pas utiliser de ruban

adhesif pour conduit.

Bride de serrage

I_vacuation

Les styles de clapets recommandes sont illustres ci-dessous.

(10,2 cm)

A. Clapet a persiennes

B. Clapet de type bo_te

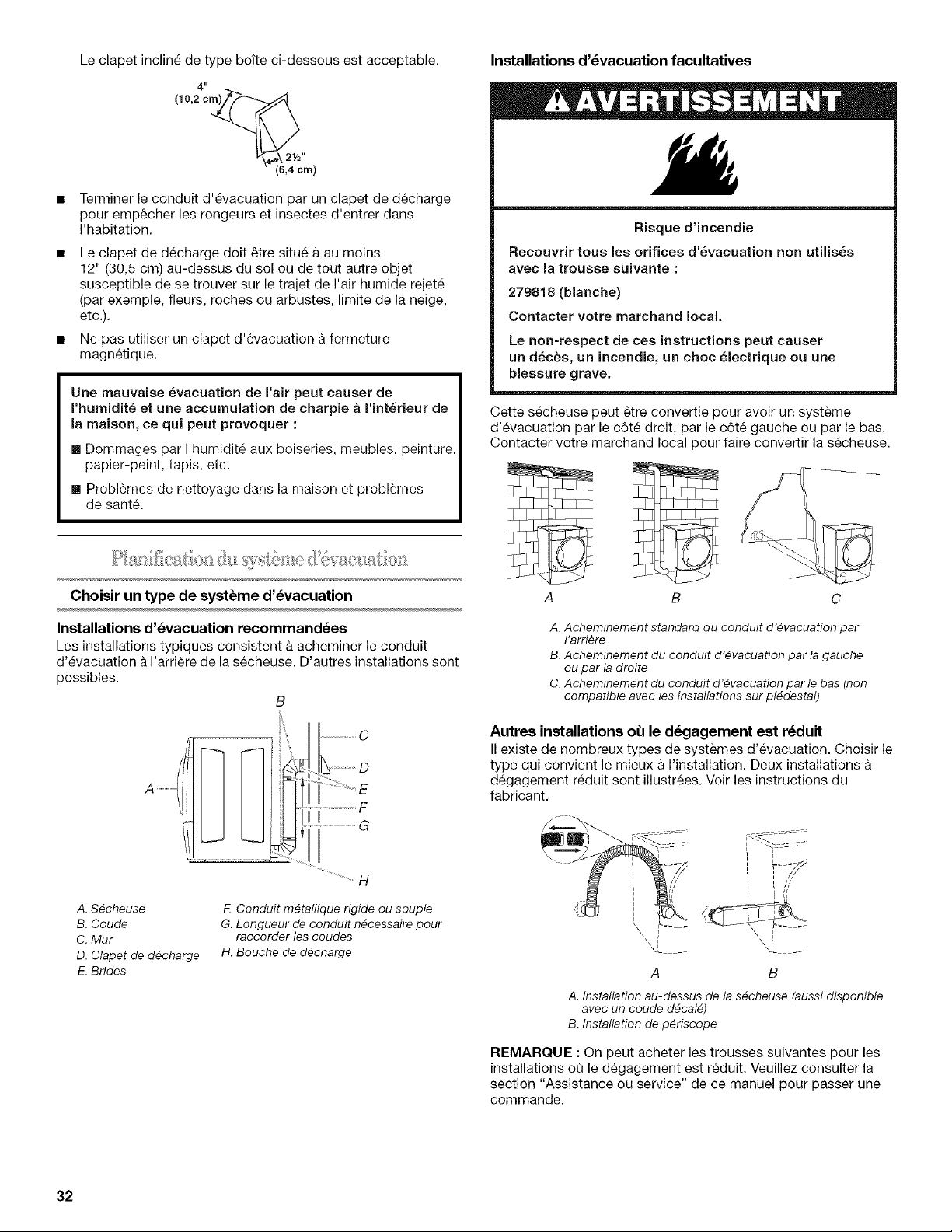

Le clapet incline de type bofte ci-dessous est acceptable.

(10,2 cm_(_

v_ 21/2;,

• (6,4 cm)

Terminer le conduit d'evacuation par un clapet de decharge

pour emp_cher les rongeurs et insectes d'entrer dans

I'habitation.

Le clapet de decharge dolt 6tre situe a au moins

12" (30,5 cm) au-dessus du sol ou de tout autre objet

susceptible de se trouver sur le trajet de I'air humide rejete

(par exemple, fleurs, roches ou arbustes, limite de la neige,

etc.).

Ne pas utiliser un clapet d'evacuation a fermeture

magnetique.

Une mauvaise evacuation de I'air peut causer de

I'humidite et une accumulation de charpie a I'int_rieur de

la maison, ce qui peut provoquer :

[] Dommages par I'humidite aux boiseries, meubles, peinture,

papier-peint, tapis, etc.

[] Problemes de nettoyage dans la maison et problemes

de sant&

Choisir un type de syst_me d'_vacuation

Installations d'_vacuation recommand_es

Les installations typiques consistent a acheminer le conduit

d'evacuation a I'arriere de la secheuse. D'autres installations sent

possibles.

......... C

...................D

.............................F

....................................G

A. S_cheuse

B. Coude

C. Mur

D. Clapet de d_charge

E. Brides

F. Conduit m_tallique rigide ou souple

G. Longueur de conduit n_cessaire pour

raccorder /es coudes

H. Bouche de d_charge

Installations d'_vacuation facultatives

Risque d'incendie

Recouvrir tous lee orifices d'_vacuation non utilis_e

avec la trousse euivante :

279818 (blanche)

Contacter votre marchand local,

Le non-respect de ces instructions peut causer

un deces, un incendie, un choc _lectrique ou une

bleseure grave.

Cette secheuse peut _tre convertie pour avoir un systeme

d'evacuation par le c6te droit, par le c6te gauche ou par le bas.

Contacter votre marchand local pour faire convertir la secheuse.

A B

A. Acheminement standard du conduit d'_vacuation par

I'arriere

B. Acheminement du conduit d'_vacuation par la gauche

ou par la droite

C. Acheminement du conduit d'_vacuation par le bas (non

compatible avec les installations sur pi_destal)

Autres installations ou le d_gagement est r_duit

II existe de nombreux types de systemes d'evacuation. Choisir le

type qui convient le mieux & I'installation. Deux installations

degagement reduit sont illustrees, Voir les instructions du

fabricant,

i i

.... f, i -

//_ i i z/

i ct/l i _/

n _ i n

A B

A. Installation au-dessus de la s_cheuse (aussi disponible

avec un coude d_cal_)

B. Installation de p_riscope

REMARQUE : On peut acheter les trousses suivantes pour les

installations ou le degagement est reduit. Veuillez consulter la

section "Assistance ou service" de ce manuel pour passer une

commande.

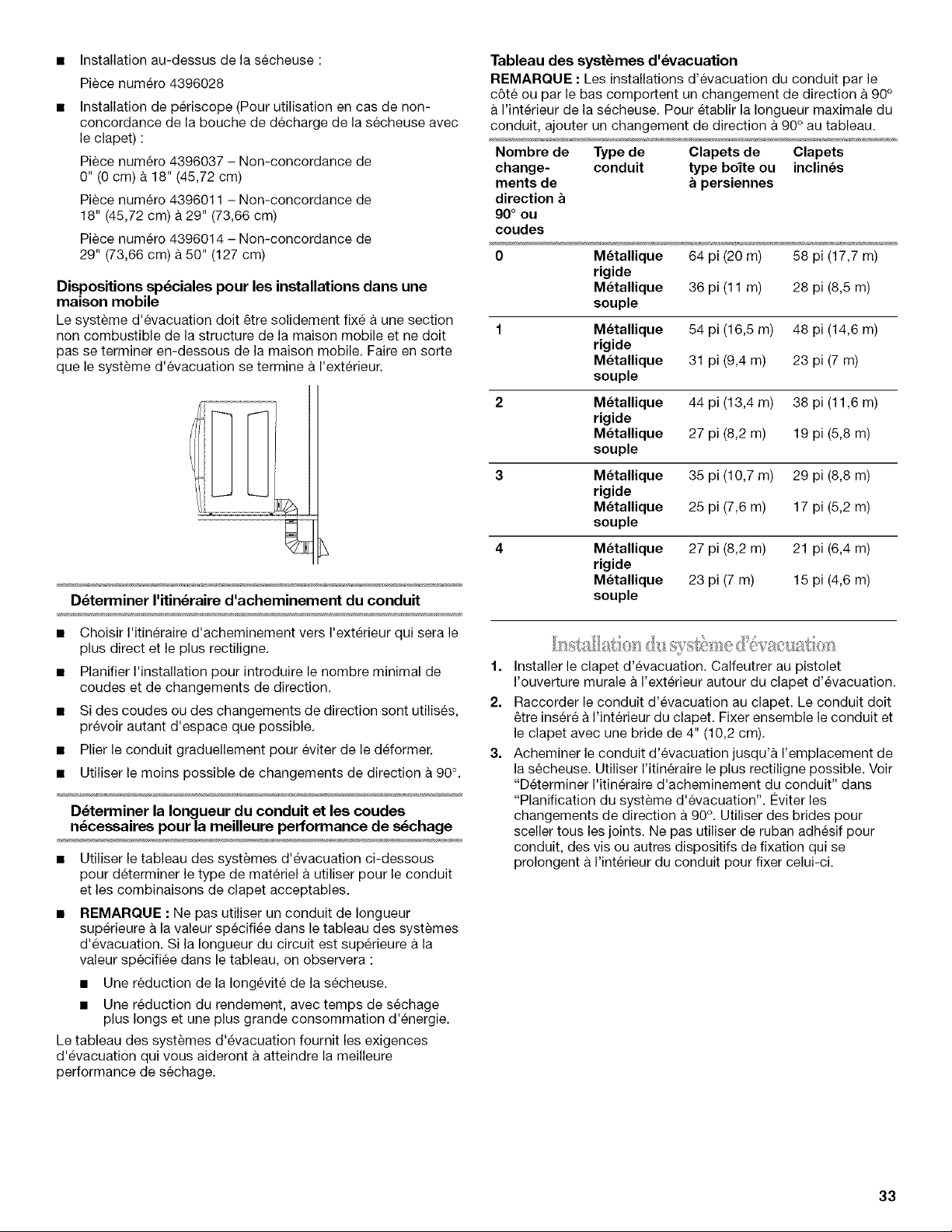

• Installation au-dessus de la secheuse :

Piece numero 4396028

• Installation de periscope (Pour utilisation en cas de non-

concordance de la bouche de decharge de la secheuse avec

le clapet) :

Piece numero 4396037 - Non-concordance de

0" (0 cm) a 18" (45,72 cm)

Piece numero 4396011 - Non-concordance de

18" (45,72 cm) a 29" (73,66 cm)

Piece numero 4396014 - Non-concordance de

29" (73,66 cm) a 50" (127 cm)

Dispositions sp_ciales pour les installations dans une

maison mobile

Le syst_me d'evacuation dolt _tre solidement fixe a une section

non combustible de la structure de la maison mobile et ne dolt

pas se terminer en-dessous de la maison mobile. Faire en sorte

que le systeme d'evacuation se termine a I'exterieur.

D_terminer I'itin_raire d'acheminement du conduit

• Choisir I'itineraire d'acheminement vers I'exterieur qui sera le

plus direct et le plus rectiligne.

• Planifier I'installation pour introduire le nombre minimal de

coudes et de changements de direction.

• Si des coudes ou des changements de direction sont utilises,

prevoir autant d'espace que possible.

• Plier le conduit graduellement pour eviter de le deformer.

• Utiliser le moins possible de changements de direction a 90 °.

D_terminer la Iongueur du conduit et les coudes

n_cessaires pour la meilleure performance de s_chage

• Utiliser le tableau des systemes d'evacuation ci-dessous

pour determiner le type de materiel a utiliser pour le conduit

et les combinaisons de clapet acceptables.

REMARQUE : Ne pas utiliser un conduit de Iongueur

superieure a la valeur specifiee dans le tableau des systemes

d'evacuation. Si la Iongueur du circuit est superieure a la

valeur sp6cifiee dans le tableau, on observera :

• Une reduction de la Iongevite de la secheuse.

• Une reduction du rendement, avec temps de sechage

plus longs et une plus grande consommation d'energie.

Le tableau des systemes d'evacuation fournit les exigences

d'evacuation qui vous aideront a atteindre la meilleure

performance de sechage.

Tableau des syst_mes d'_vacuation

REMARQUE : Les installations d'evacuation du conduit par le

c6te ou par le bas comportent un changement de direction a 90 °

I'interieur de la secheuse. Pour etablir la Iongueur maximale du

conduit, ajouter un changement de direction a 90 ° au tableau.

Nombre de Type de Clapets de Clapets

change- conduit type boite ou inclines

ments de a persiennes

direction

g0° ou

coudes

0 M_tallique 64 pi (20 m) 58 pi (17,7 m)

rigide

M_tallique 36 pi (11 m) 28 pi (8,5 m)

souple

M_tallique 54 pi (16,5 m) 48 pi (14,6 m)

rigide

Metallique 31 pi (9,4 m) 23 pi (7 m)

souple

Metallique 44 pi (13,4 m) 38 pi (11,6 m)

rigide

M_tallique 27 pi (8,2 m) 19 pi (5,8 m)

souple

Metallique 35 pi (10,7 m) 29 pi (8,8 m)

rigide

M_tallique 25 pi (7,6 m) 17 pi (5,2 m)

souple

Metallique 27 pi (8,2 m) 21 pi (6,4 m)

rigide

Metallique 23 pi (7 m) 15 pi (4,6 m)

souple

Installer le clapet d'evacuation. Calfeutrer au pistolet

I'ouverture murale a I'exterieur autour du clapet d'evacuation.

Raccorder le conduit d'evacuation au clapet. Le conduit dolt

_tre insere a I'interieur du clapet. Fixer ensemble le conduit et

le clapet avec une bride de 4" (10,2 cm).

Acheminer le conduit d'evacuation jusqu'a I'emplacement de

la secheuse. Utiliser I'itineraire le plus rectiligne possible. Voir

"Determiner I'itineraire d'acheminement du conduit" dans

"Planification du systeme d'evacuation". Eviter les

changements de direction a 90 °. Utiliser des brides pour

sceller tousles joints. Ne pas utiliser de ruban adhesif pour

conduit, des vis ou autres dispositifs de fixation qui se

prolongent a I'interieur du conduit pour fixer celui-ci.

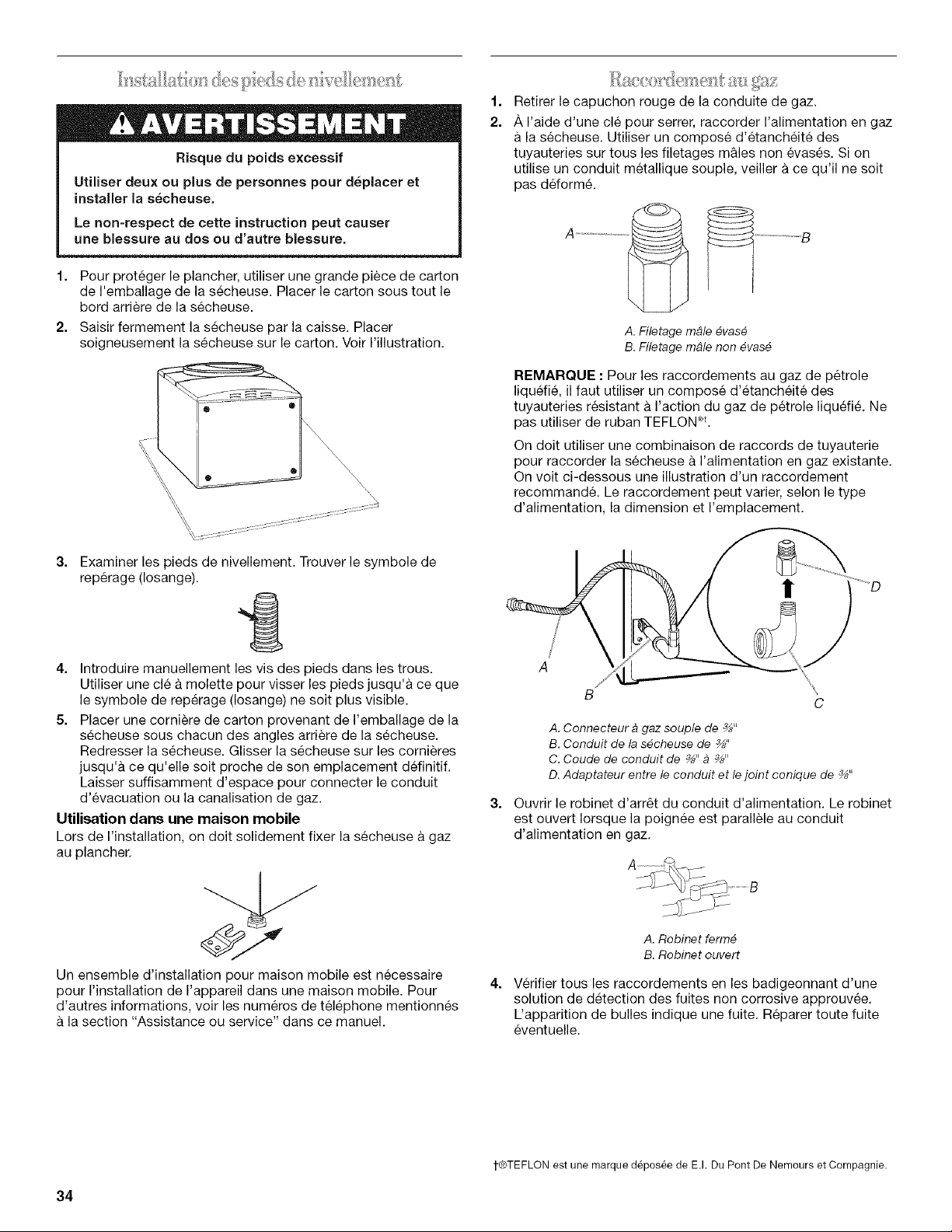

Risque du poids excessif

Utiliser deux ou plus de personnes pour d_placer et

installer la secheuseo

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

1. Pour proteger le plancher, utiliser une grande piece de carton

de I'emballage de la secheuse. Placer le carton sous tout le

bord arriere de la secheuse.

2. Saisir fermement la secheuse par la caisse. Placer

soigneusement la secheuse sur le carton. Voir I'illustration.

Retirer le capuchon rouge de la conduite de gaz.

A I'aide d'une cle pour serrer, raccorder I'alimentation en gaz

la secheuse. Utiliser un compose d'etancheite des

tuyauteries sur tousles filetages males non evases. Si on

utilise un conduit metallique souple, veiller ace qu'il ne soit

pas deforme.

A .........

A. Filetage mble #vas#

B. Filetage mble non _vas_

REMARQUE : Pour les raccordements au gaz de petrole

liquefie, il faut utiliser un compose d'etancheite des

tuyauteries resistant a I'action du gaz de petrole liquefie. Ne

pas utiliser de ruban TEFLON%

On dolt utiliser une combinaison de raccords de tuyauterie

pour raccorder la secheuse a I'alimentation en gaz existante.

On volt ci-dessous une illustration d'un raccordement

recommande. Le raccordement peut varier, selon le type

d'alimentation, la dimension et I'emplacement.

Examiner les pieds de nivellement. Trouver le symbole de

reperage (Iosange).

4. Introduire manuellement les vis des pieds dans les trous.

Utiliser une cle a molette pour visser les pieds jusqu'a ce que

le symbole de reperage (Iosange) ne soit plus visible.

5. Placer une corniere de carton provenant de I'emballage de la

secheuse sous chacun des angles arriere de la secheuse.

Redresser la secheuse. Glisser la secheuse sur les cornieres

jusqu'a ce qu'elle soit proche de son emplacement definitif.

Laisser suffisamment d'espace pour connecter le conduit

d'evacuation ou la canalisation de gaz.

Utilisation dans une maison mobile

Lors de I'installation, on dolt solidement fixer la secheuse a gaz

au plancher.

A. Connecteur a gaz souple de _"

B. Conduit de la s_cheuse de _"

C. Coude de conduit de _" a _"

D. Adaptateur entre le conduit et le joint conique de _"

Ouvrir le robinet d'arr_t du conduit d'alimentation. Le robinet

est ouvert Iorsque la poignee est parallele au conduit

d'alimentation en gaz.

Un ensemble d'installation pour maison mobile est necessaire

pour I'installation de I'appareil dans une maison mobile. Pour

d'autres informations, voir les numeros de telephone mentionnes

la section "Assistance ou service" dans ce manuel.

A. Robinet ferm_

B. Robinet ouvert

Verifier tousles raccordements en les badigeonnant d'une

solution de detection des fuites non corrosive approuvee.

L'apparition de bulles indique une fuite. Reparer toute fuite

eventuelle.

t®TEFLON est une marque d_pos6e de E.I. Du Pont De Nemours et Compagnie.

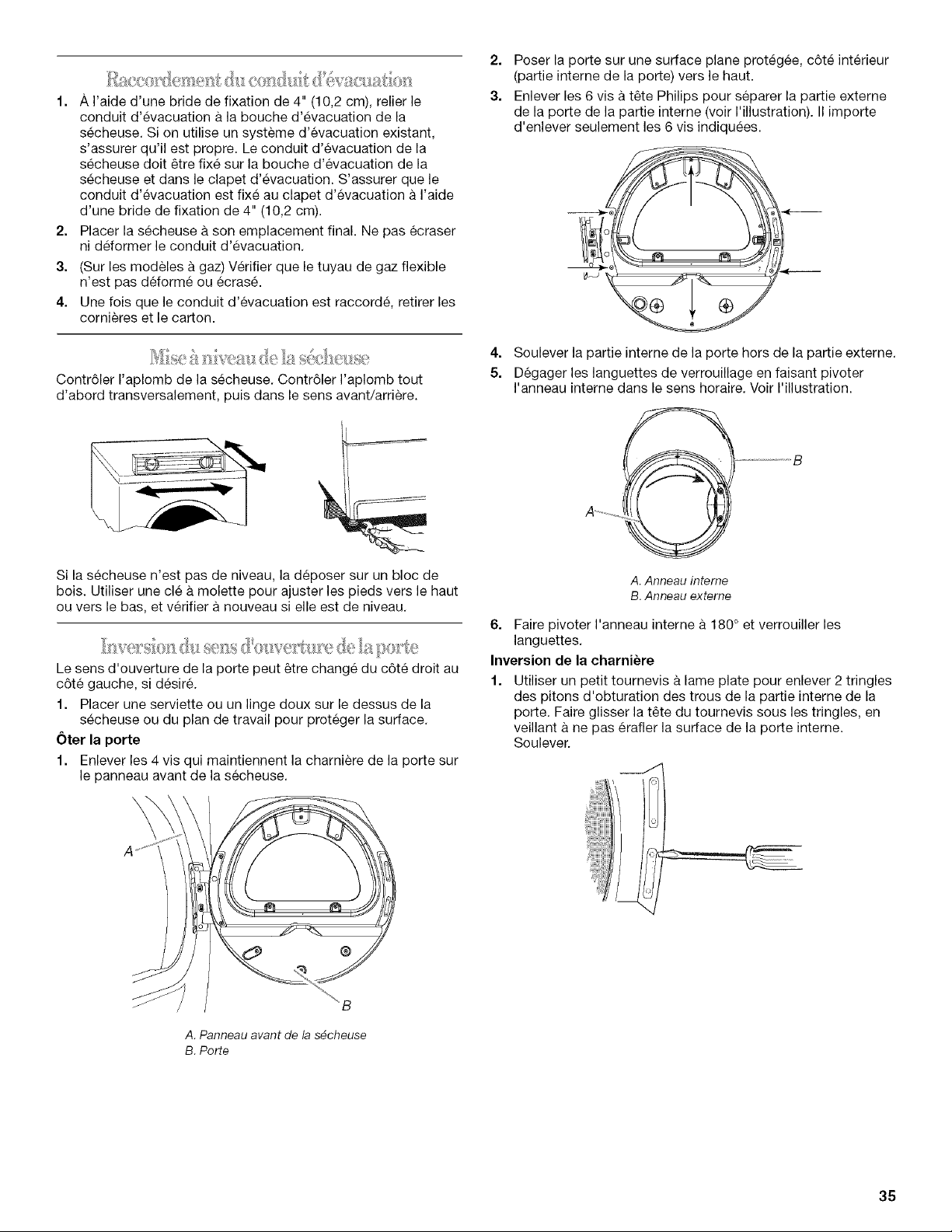

A I'aide d'une bride de fixation de 4" (10,2 am), relier le

conduit d'evacuation a la bouche d'evacuation de la

secheuse. Si on utilise un systeme d'evacuation existant,

s'assurer qu'il est propre. Le conduit d'evacuation de la

secheuse dolt @trefixe sur la bouche d'evacuation de la

secheuse et dans le clapet d'evacuation. S'assurer que le

conduit d'evacuation est fixe au clapet d'evacuation a I'aide

d'une bride de fixation de 4" (10,2 cm).

Placer la secheuse a son emplacement final. Ne pas ecraser

ni deformer le conduit d'evacuation.

(Sur les modeles a gaz) V@ifier que le tuyau de gaz flexible

n'est pas deform6 ou ecras&

Une fois que le conduit d'evacuation est raccorde, retirer les

cornieres et le carton.

Oontr61er I'aplomb de la secheuse. Oontr61er I'aplomb tout

d'abord transversalement, puis dans le sens avant/arriere.

2. Poser la porte sur une surface plane protegee, c6te interieur

(partie interne de la porte) vers le haut.

3. Enlever les 6 visa t@te Philips pour separer la partie externe

de la porte de la partie interne (voir I'illustration). II importe

d'enlever seulement les 6 vis indiquees.

4. Soulever la partie interne de la porte hors de la partie exteme.

5. Degager les languettes de verrouillage en faisant pivoter

I'anneau interne dans le sens horaire. Voir I'illustration.

Si la secheuse n'est pas de niveau, la deposer sur un bloc de

bois. Utiliser une cle a molette pour ajuster les pieds vers le haut

ou vers le bas, et v@ifier a nouveau si elle est de niveau.

;;_..........._._¢,_.. .......... :_ ............ ........ •

Le sens d'ouverture de la porte peut @trechange du c6te droit au

c6te gauche, si desir&

1. Placer une serviette ou un linge doux sur le dessus de la

secheuse ou du plan de travail pour proteger la surface.

Oter la porte

1. Enlever les 4 vis qui maintiennent la charniere de la porte sur

le panneau avant de la secheuse.

A. Anneau interne

B. Anneau exteme

6. Faire pivoter I'anneau interne a 180° et verrouiller les

languettes.

Inversion de la charni_re

1. Utiliser un petit tournevis a lame plate pour enlever 2 tringles

des pitons d'obturation des trous de la partie interne de la

porte. Faire glisser la t@te du tournevis sous les tringles, en

veillant & ne pas erafler la surface de la porte interne.

Soulever.

A. Panneau avant de la s_cheuse

B. Porte

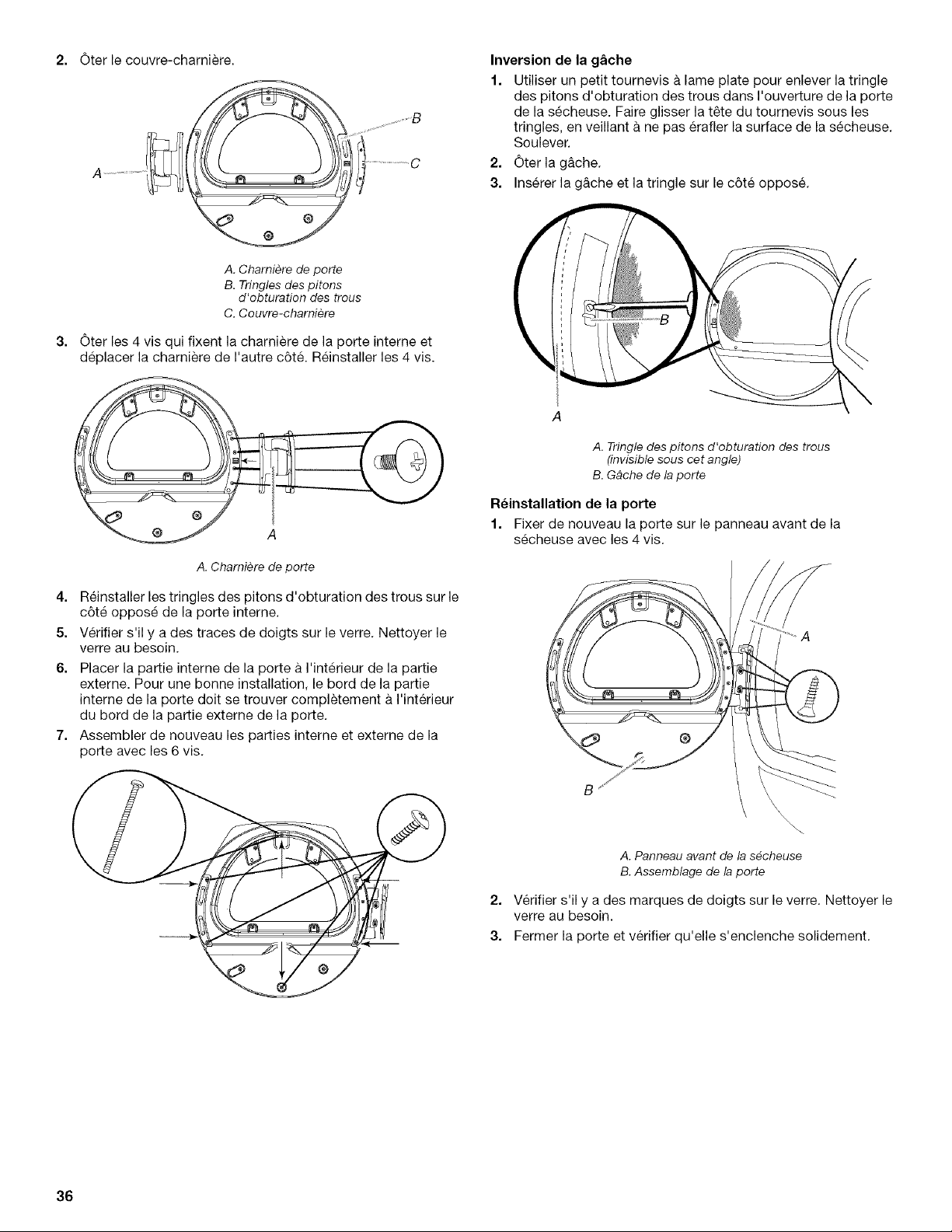

2= Oter le couvre-charniere.

A ...................__

Inversion de la g_che

1. Utiliser un petit tournevis & lame plate pour enlever la tringle

des pitons d'obturation des trous clans I'ouverture de la porte

de la secheuse. Faire glisser la t_te du tournevis sous les

tringles, en veillant a ne pas erafler la surface de la secheuse.

Soulever.

2. Oter la g&che.

3. Inserer la g&che et la tringle sur le c6te oppose.

A. Charniere de porte

B. Tringles des pitons

d'obturation des trous

C. Couvre-charniere

Oter les 4 vis qui fixent la charniere de la porte interne et

deplacer la charniere de I'autre c6te. Reinstaller les 4 vis.

A. Charniere de porte

4. Reinstaller les tringles des pitons d'obturation des trous sur le

c6te oppose de la porte interne.

5. Verifier s'il y a des traces de doigts sur le verre. Nettoyer le

verre au besoin.

6. Placer la partie interne de la porte a I'interieur de la partie

externe. Pour une bonne installation, le bord de la partie

interne de la porte dolt se trouver completement a I'interieur

du bord de la pattie externe de la porte.

7. Assembler de nouveau les parties interne et externe de la

porte avec les 6 vis.

A. Tringle des pitons d'obturation des trous

(invisible sous cet angle)

B. Gbche de la porte

Reinstallation de la porte

1. Fixer de nouveau la porte sur le panneau avant de la

secheuse avec les 4 vis.

\\\

A. Panneau avant de la s_cheuse

B. Assemblage de laporte

Verifier s'il y a des marques de doigts sur le verre, Nettoyer le

verre au besoin.

Fermer la porte et verifier qu'elle s'enclenche solidement.

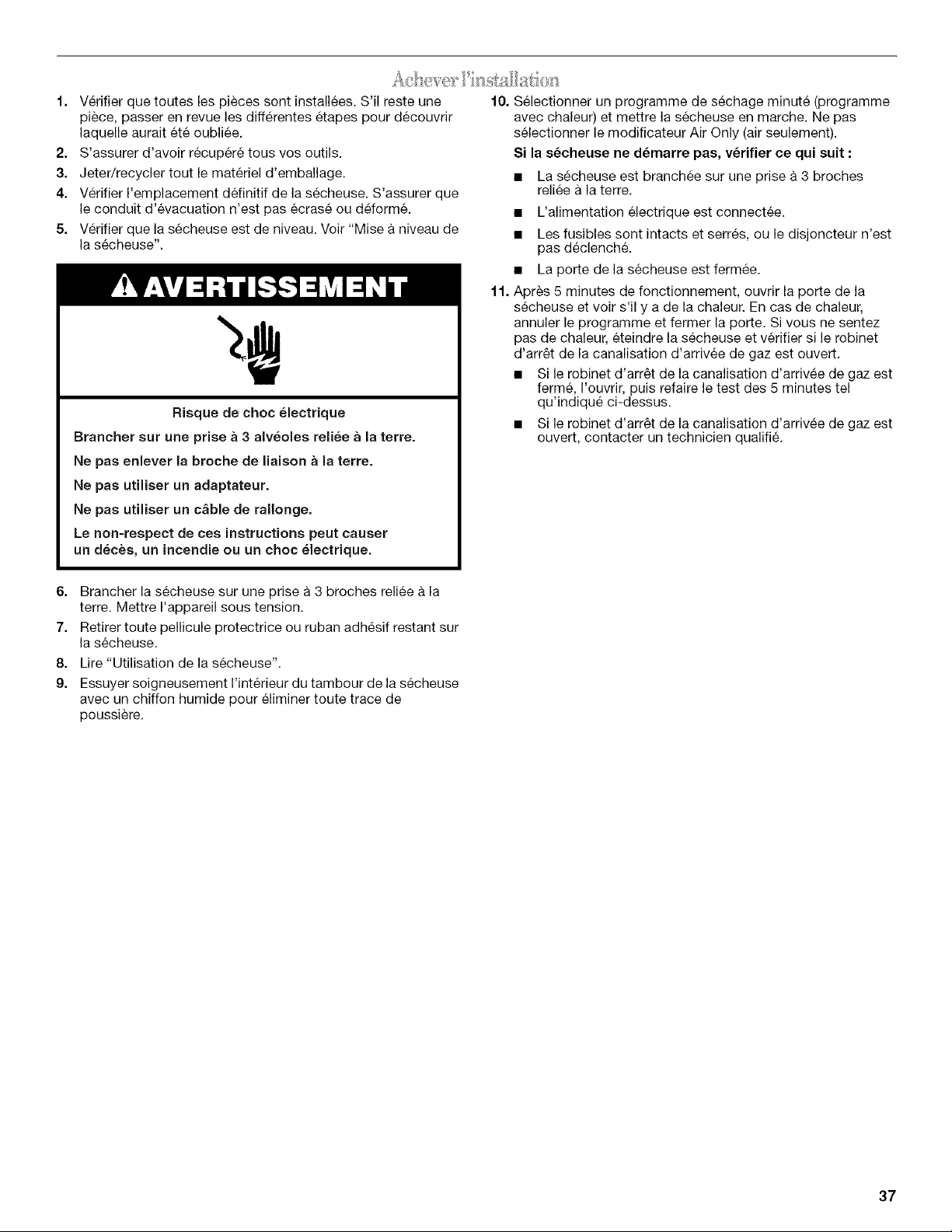

1. Verifier que toutes les pieces sent installees. S'il reste une

piece, passer en revue ies differentes etapes pour decouvrir

laquelle aurait et6 oubliee.

2. S'assurer d'avoir recup6r6 tous vos outils.

3. Jeter/recycler tout le materiel d'emballage.

4. V_rifier I'emplacement definitif de la secheuse. S'assurer que

ie conduit d'evacuation n'est pas ecrase ou deforme.

5. Verifier que la secheuse est de niveau. Voir "Mise a niveau de

la secheuse".

Risque de choc electrique

Brancher sur une prise a 3 alveoles reliee ;_la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de rallonge,

Le non=respect de ces instructions peut causer

un deces, un incendie ou un eboc _leetrique.

10.

11.

Selectionner un programme de sechage minute (programme

avec chaleur) et mettre la secheuse en marche. Ne pas

selectionner le modificateur Air Only (air seulement).

Si la s_cheuse ne d_marre pas, verifier ce qui suit :

• La secheuse est branchee sur une prise a 3 broches

reliee a la terre.

• L'alimentation electrique est connectee.

• Les fusibles sont intacts et serres, ou le disjoncteur n'est

pas declenche.

• La porte de la secheuse est fermee.

Apr_s 5 minutes de fonctionnement, ouvrir la porte de la

secheuse et voir s'il y a de la chaleur. En cas de chaleur,

annuler le programme et fermer la porte. Si vous ne sentez

pas de chaleur, eteindre la secheuse et verifier si le robinet

d'arr_t de la canalisation d'arrivee de gaz est ouvert.

• Si le robinet d'arr_t de la canalisation d'arrivee de gaz est

ferme, I'ouvrir, puis refaire ie test des 5 minutes tel

qu'indique ci-dessus.

• Si le robinet d'arr_t de la canalisation d'arrivee de gaz est

ouvert, contacter un technicien quaiifie.

6. Brancher la secheuse sur une prise a 3 broches reliee a la

terre. Mettre I'appareil sous tension.

7. Retirer toute pellicule protectrice ou ruban adhesif restant sur

la secheuse.

8. Lire "Utilisation de la secheuse".

g. Essuyer soigneusement I'interieur du tambour de la secheuse

avec un chiffon humide pour eliminer toute trace de

poussiere.

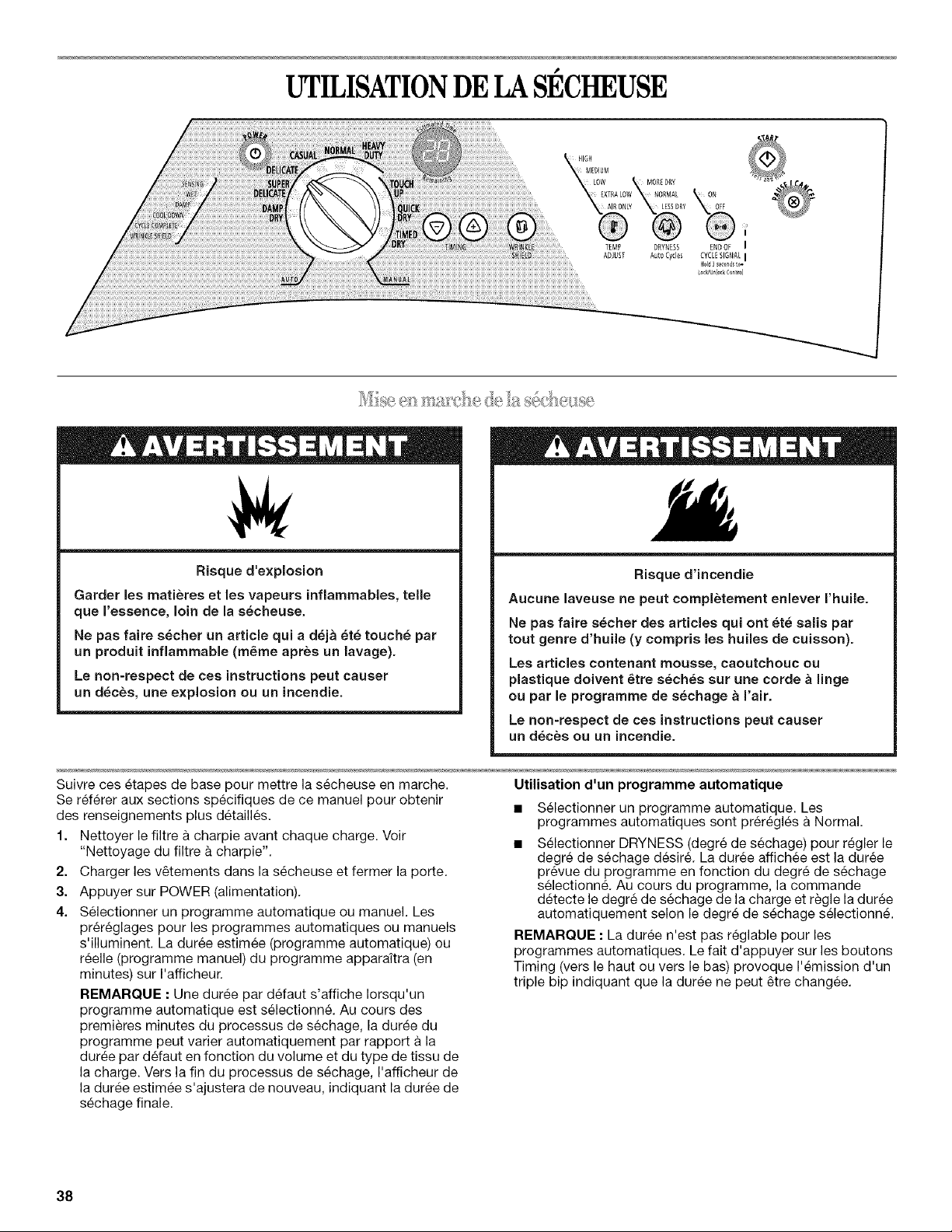

UTILISATIONDELA SECHEUSE

Risque d'explosion

Garder les matieres et les vapeurs inflammables, teile

que I'essence, loin de la secheuse.

Ne pas faire secher un article qui a deja ete touche par

un produit inflammable (m_me apres un lavage).

Le non-respect de ces instructions peut causer

un deces, une e×plosion ou un incendie.

Risque d'incendie

Aucune laveuse ne peut compietement eniever I'huile.

Ne pas faire secher des articles qui ont ere salts par

tout genre d'huile (y compris les huiies de cuisson).

Les articles contenant mousse, caoutchouc ou

plastique doivent _tre seches sur une corde a linge

eu par le programme de sechage a I'air.

Le non-respect de ces instructions peut causer

un deces eu un incendie.

Suivre ces etapes de base pour mettre la secheuse en marche. Utilisation d'un programme automatique

Se referer aux sections specifiques de ce manuel pour obtenir

des renseignements plus detailles.

1. Nettoyer le filtre h charpie avant chaque charge. Voir

"Nettoyage du filtre & charpie".

2. Charger les v_tements dans la secheuse et fermer la porte.

3. Appuyer sur POWER (alimentation).

4. Selectionner un programme automatique ou manuel. Les

prereglages pour les programmes automatiques ou manuels

s'illuminent. La duree estimee (programme automatique) ou

reelle (programme manuel) du programme appara_tra (en

minutes) sur I'afficheur.

REMARQUE : Une duree par defaut s'affiche Iorsqu'un

programme automatique est selectionn& Au cours des

premieres minutes du processus de sechage, la duree du

programme peut varier automatiquement par rapport h la

duree par defaut en fonction du volume et du type de tissu de

la charge. Vers la fin du processus de sechage, I'afficheur de

la duree estimee s'ajustera de nouveau, indiquant la duree de

sechage finale.

• Selectionner un programme automatique. Les

programmes automatiques sent preregles h Normal.

• Selectionner DRYNESS (degre de sechage) pour regler le

degre de sechage desir& La duree affichee est la duree

prevue du programme en fonction du degre de sechage

selectionn& Au cours du programme, la commande

detecte le degre de sechage de la charge et regle la duree

automatiquement selon le degre de sechage selectionn&

REMARQUE : La duree n'est pas reglable pour les

programmes automatiques. Le fait d'appuyer sur les boutons

Timing (vers le haut ou vers le bas) provoque I'emission d'un

triple bip indiquant que la duree ne peut @re changee.

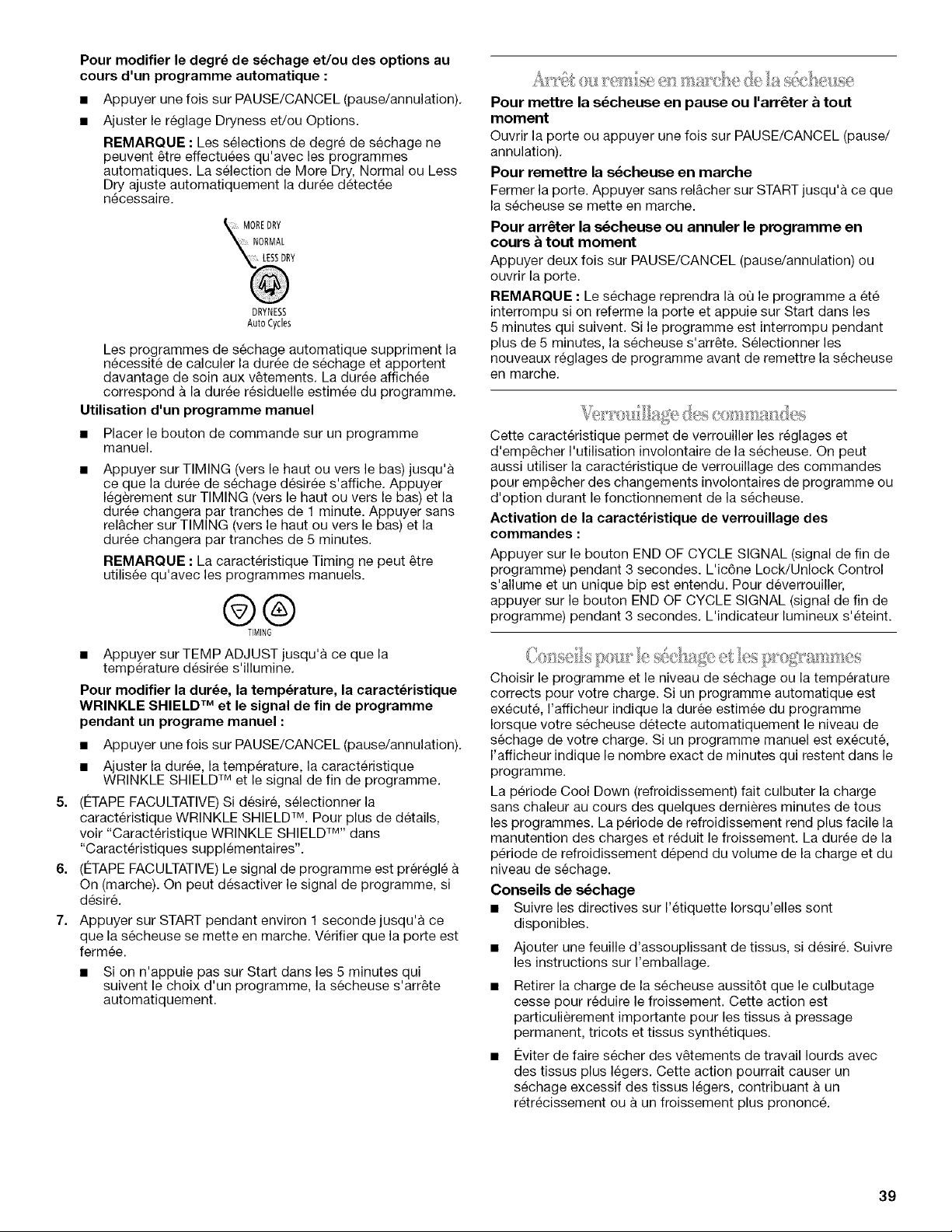

Pour modifier le degr_ de s_chage et/ou des options au

cours d'un programme automatique :

Appuyer une fois sur PAUSE/CANCEL (pause/annulation).

Ajuster le reglage Dryness et/ou Options.

REMARQUE : Les selections de degre de sechage ne

peuvent _tre effectuees qu'avec les programmes

automatiques. La selection de More Dry, Normal ou Less

Dry ajuste automatiquement la duree detectee

necessaire.

MOREDRY

DRYNESS

Auto Cycles

Les programmes de sechage automatique suppriment la

necessite de calculer la duree de sechage et apportent

davantage de soin aux v_tements. La duree affichee

correspond & la duree residuelle estimee du programme.

Utilisation d'un programme manuel

• Placer le bouton de commande sur un programme

manuel.

Appuyer sur TIMING (vers le haut ou vers le bas) jusqu'&

ce que la duree de sechage desiree s'affiche. Appuyer

legerement sur TIMING (vers le haut ou vers le bas) et la

duree changera par tranches de 1 minute. Appuyer sans

rel&cher sur TIMING (vers le haut ou vers le bas) et la

duree changera par tranches de 5 minutes.

REMARQUE : La caracteristique Timing ne peut _tre

utilisee qu'avec les programmes manuels.

@®

TIMING

• Appuyer sur TEMP ADJUST jusqu'a ce que la

temperature desiree s'illumine.

Pour modifier la duree, la temperature, la caract_ristique

WRINKLE SHIELD TM et le signal de fin de programme

pendant un programe manuel :

• Appuyer une fois sur PAUSE/CANCEL (pause/annulation).

• Ajuster la duree, la temperature, la caracteristique

WRINKLE SHIELD TM et le signal de fin de programme.

(12TAPEFACULTATIVE) Si desir6, selectionner la

caracteristique WRINKLE SHIELD TM. Pour plus de details,

voir "Caracteristique WRINKLE SHIELD TM''dans

"Caracteristiques supplementaires".

(12TAPEFACULTATIVE) Le signal de programme est prer6gle

On (marche). On peut desactiver le signal de programme, si

desir&

Appuyer sur START pendant environ 1 seconde jusqu'a ce

que la secheuse se mette en marche. Verifier que la porte est

fermee.

• Si on n'appuie pas sur Start dans les 5 minutes qui

suivent le choix d'un programme, la secheuse s'arr_te

automatiquement.

Pour mettre la s_cheuse en pause ou I'arr6ter _ tout

moment

Ouvrir la porte ou appuyer une fois sur PAUSE/CANCEL (pause/

annulation).

Pour remettre la s_cheuse en marche

Fermer la porte. Appuyer sans rel&cher sur START jusqu'a ce que

la secheuse se mette en marche.

Pour arr_ter la s_cheuse ou annuler le programme en

cours & tout moment

Appuyer deux fois sur PAUSE/CANCEL (pause/annulation) ou

ouvrir la porte.

REMARQUE : Le sechage reprendra la o0 le programme a ete

interrompu si on referme la porte et appuie sur Start darts les

5 minutes qui suivent. Si le programme est interrompu pendant

plus de 5 minutes, la secheuse s'arr_te. Selectionner les

nouveaux reglages de programme avant de remettre la secheuse

en marche.

Cette caracteristique permet de verrouiller les reglages et

d'emp_cher I'utilisation involontaire de la secheuse. On peut

aussi utiliser la caracteristique de verrouillage des commandes

pour emp_cher des changements involontaires de programme ou

d'option durant le fonctionnement de la secheuse.

Activation de la caract_ristique de verrouillage des

commandes :

Appuyer sur le bouton END OF CYCLE SIGNAL (signal de fin de

programme) pendant 3 secondes. L'ic6ne Lock/Unlock Control

s'allume et un unique bip est entendu. Pour deverrouiller,

appuyer sur le bouton END OF CYCLE SIGNAL (signal de fin de

programme) pendant 3 secondes. L'indicateur lumineux s'_teint.

/' .....

Choisir le programme et le niveau de sechage ou la temperature

corrects pour votre charge. Si un programme automatique est

execute, I'afficheur indique la duree estimee du programme

Iorsque votre secheuse detecte automatiquement le niveau de

sechage de votre charge. Si un programme manuel est execute,

I'afficheur indique le nombre exact de minutes qui restent dans le

programme.

La periode Cool Down (refroidissement) fait culbuter la charge

sans chaleur au cours des quelques dernieres minutes de tous

les programmes. La periode de refroidissement rend plus facile la

manutention des charges et reduit le froissement. La dur_e de la

periode de refroidissement depend du volume de la charge et du

niveau de sechage.

Conseils de s_chage

• Suivre les directives sur I'etiquette Iorsqu'elles sent

disponibles.

• Ajouter une feuille d'assouplissant de tissus, si desir& Suivre

les instructions sur I'emballage.

• Retirer la charge de la secheuse aussit6t que le culbutage

cesse pour reduire le froissement. Cette action est

particulierement importante pour les tissus a pressage

permanent, tricots et tissus synthetiques.

• 12viter de faire secher des v_tements de travail Iourds avec

des tissus plus legers. Cette action pourrait causer un

sechage excessif des tissus legers, contribuant a un

retrecissement ou a un froissement plus prononc&

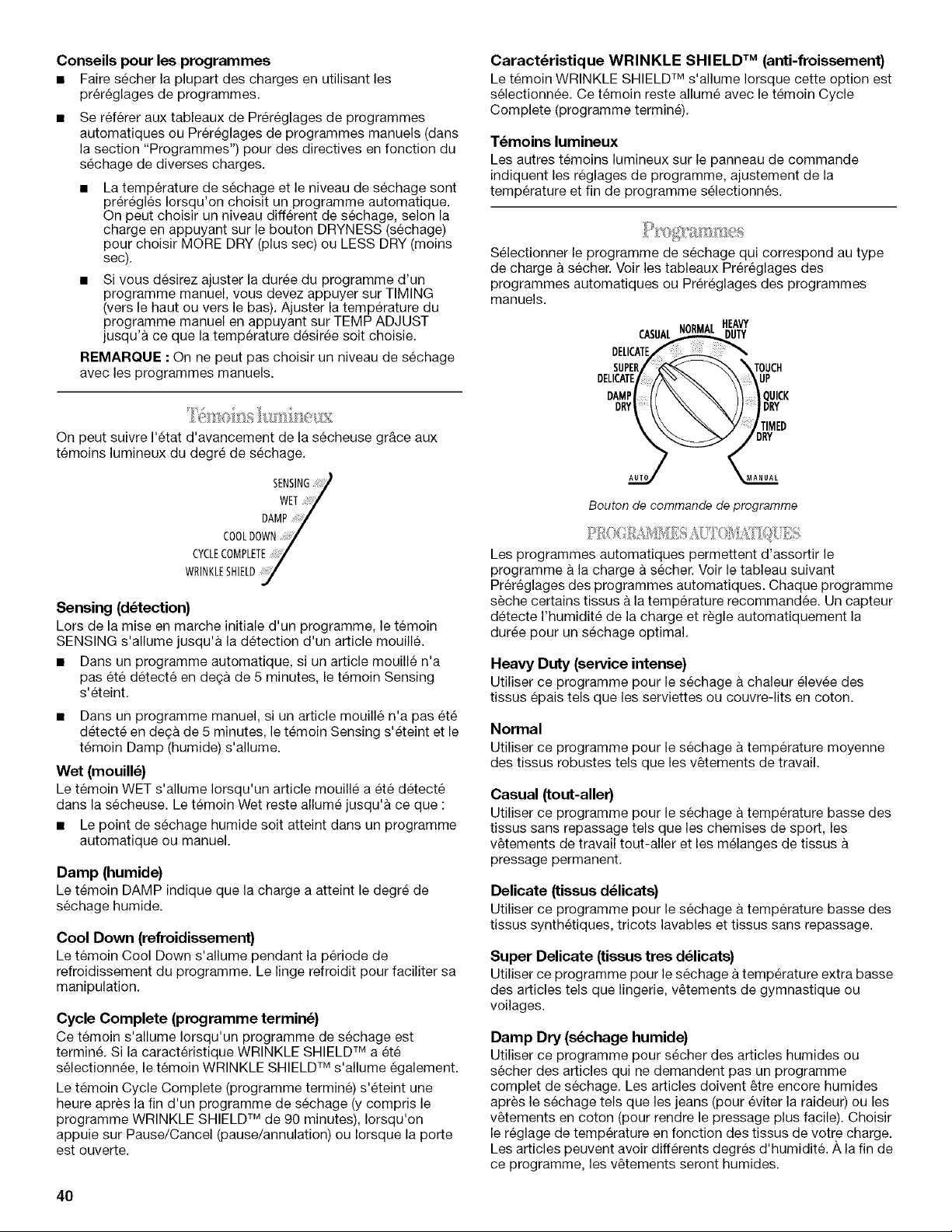

Conseils pour les programmes

• Faire secher la plupart des charges en utilisant les

prer6glages de programmes.

Se ref6rer aux tableaux de Prereglages de programmes

automatiques ou Prereglages de programmes manuels (dans

la section "Programmes") pour des directives en fonction du

sechage de diverses charges.

• La temperature de sechage et le niveau de sechage sont

preregles Iorsqu'on choisit un programme automatique.

On peut choisir un niveau different de sechage, selon la

charge en appuyant sur le bouton DRYNESS (sechage)

pour choisir MORE DRY (plus sec) ou LESS DRY (moins

sec).

• Si vous desirez ajuster la duree du programme d'un

programme manuel, vous devez appuyer sur TIMING

(vers le haut ou vers le bas). Ajuster la temperature du

programme manuel en appuyant sur TEMP ADJUST

jusqu'a ce que la temperature desiree soit choisie.

REMARQUE : On ne peut pas choisir un niveau de sechage

avec les programmes manuels.

On peut suivre I'etat d'avancement de la secheuse gr&ce aux

temoins lumineux du degre de sechage.

SENSING

WET::/

DAMP:/

COOLDOWN

CYCLECOMPLETE,/

WRINKLESHIELD

Sensing (d_tection)

Lors de la mise en marche initiale d'un programme, le temoin

SENSING s'allume jusqu'a la detection d'un article mouille.

• Dans un programme automatique, si un article mouille n'a

pas ete detect6 en de(_a de 5 minutes, le temoin Sensing

s'eteint.

• Dans un programme manuel, si un article mouille n'a pas ete

detecte en dega de 5 minutes, le temoin Sensing s'eteint et le

temoin Damp (humide) s'allume.

Wet (mouill_)

Le temoin WET s'allume Iorsqu'un article mouille a ete detecte

dans la secheuse. Le temoin Wet reste allume jusqu'a ce que :

• Le point de sechage humide soit atteint dans un programme

automatique ou manuel.

Damp (humide)

Le temoin DAMP indique que la charge a atteint le degre de

sechage humide.

Cool Down (refroidissement)

Le temoin Cool Down s'allume pendant la periode de

refroidissement du programme. Le linge refroidit pour faciliter sa

manipulation.

Cycle Complete (programme termin_)

Ce temoin s'allume Iorsqu'un programme de sechage est

termine. Si la caracteristique WRINKLE SHIELD TM a et6

selectionnee, le temoin WRINKLE SHIELD TM s'allume egalement.

Le temoin Cycle Complete (programme termine) s'eteint une

heure apres la fin d'un programme de s_chage (y compris le

programme WRINKLE SHIELD TM de 90 minutes), Iorsqu'on

appuie sur Pause/Cancel (pause/annulation) ou Iorsque la porte

est ouverte.

Caract_ristique WRINKLE SHIELD TM (anti-froissement)

Le temoin WRINKLE SHIELD TM s'allume Iorsque cette option est

selectionnee. Ce temoin reste allume avec le temoin Cycle

Complete (programme termine).

T_moins lumineux

Les autres temoins lumineux sur le panneau de commande

indiquent les reglages de programme, ajustement de la

temperature et fin de programme selectionnes.

Selectionner le programme de sechage qui correspond au type

de charge a secher. Voir les tableaux Prereglages des

programmes automatiques ou Prereglages des programmes

manuels.

HEAVY

C_U

DELICATE

SUPER/#_-""'_ _%TOUCH

DELICATE/ _ _\_t UP

DAMP_ \\ _\ /I |QUICK

DRYV _ X)) /DRY

Bouton de commande de programme

1_7_)_7Jk f:;f_7A_ / 7f77_;77

Les programmes automatiques permettent d'assortir le

programme a la charge a secher. Voir le tableau suivant

Prereglages des programmes automatiques. Chaque programme

seche certains tissus a la temperature recommandee. Un capteur

detecte I'humidite de la charge et regle automatiquement la

duree pour un sechage optimal.

Heavy Duty (service intense)

Utiliser ce programme pour le sechage a chaleur elevee des

tissus epais tels que les serviettes ou couvre-lits en coton.

Normal

Utiliser ce programme pour le sechage a temperature moyenne

des tissus robustes tels que les v_tements de travail.

Casual (tout-aller)

Utiliser ce programme pour le sechage a temperature basse des

tissus sans repassage tels que les chemises de sport, les

v_tements de travail tout-aller et les melanges de tissus

pressage permanent.

Delicate (tissus d_licats)

Utiliser ce programme pour le sechage a temperature basse des

tissus synthetiques, tricots lavables et tissus sans repassage.

Super Delicate (tissus tres d_licats)

Utiliser ce programme pour le sechage a temperature extra basse

des articles tels que lingerie, v_tements de gymnastique ou

voilages.

Damp Dry (s_chage humide)

Utiliser ce programme pour secher des articles humides ou

secher des articles qui ne demandent pas un programme

complet de sechage. Les articles doivent _tre encore humides

apres le sechage tels que les jeans (pour eviter la raideur) ou les

v_tements en coton (pour rendre le pressage plus facile). Choisir

le reglage de temperature en fonction des tissus de votre charge.

Les articles peuvent avoir differents degres d' humidite./_, la fin de

ce programme, les v_tements seront humides.

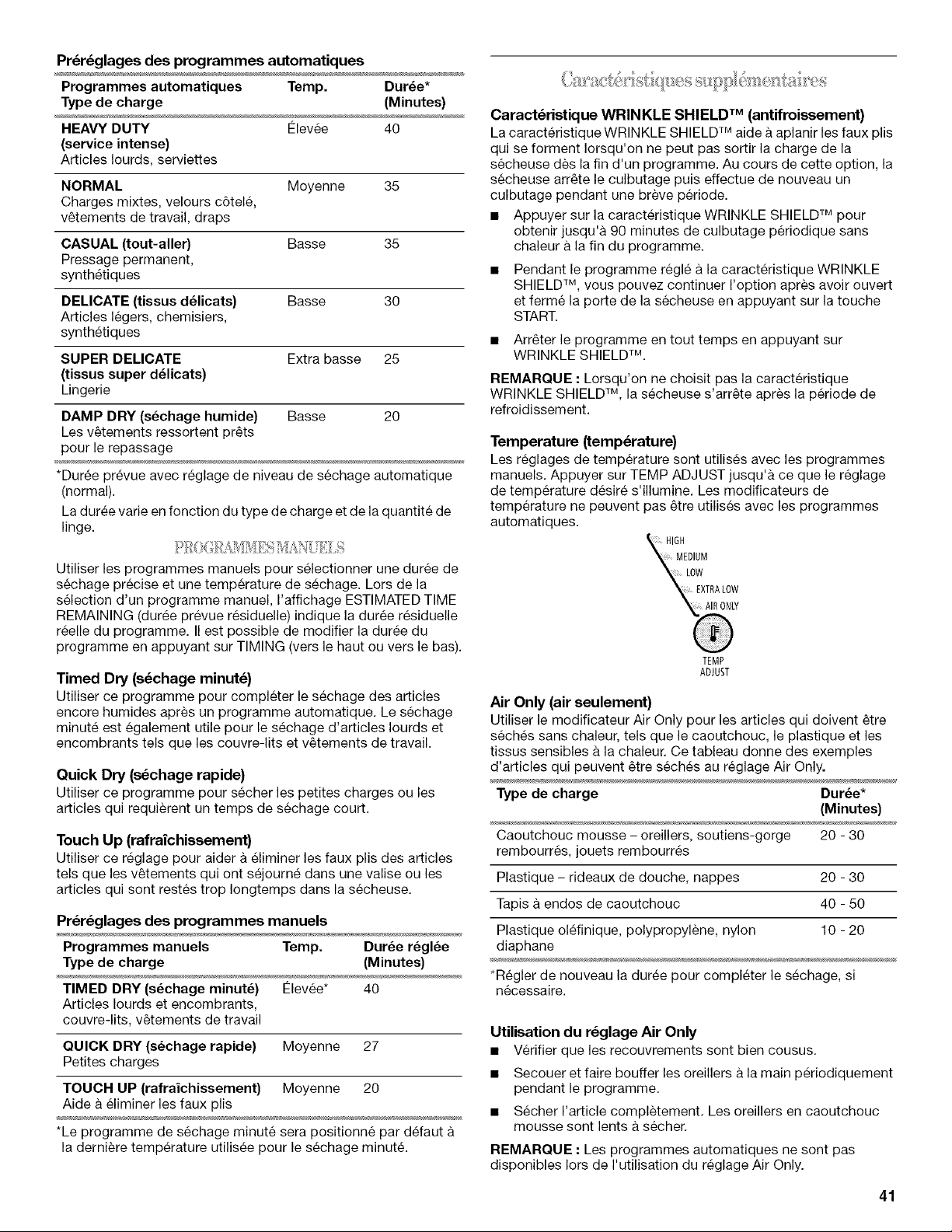

Pr_r_glages des programmes automatiques

Programmes automatiques Temp. Dur_e*

Type de charge (Minutes)

HEAVY DUTY Elevee 40

(service intense)

Articles Iourds, serviettes

NORMAL Moyenne 35

Charges mixtes, velours c6tele,

v_tements de travail, draps

CASUAL (tout-aller) Basse 35

Pressage permanent,

synthetiques

DELICATE (tissus delicats) Basse 30

Articles legers, chemisiers,

synthetiques

SUPER DELICATE Extra basse 25

(tissus super d_licats)

Lingerie

DAMP DRY (s_chage humide) Basse 20

Les v6tements ressortent pr_ts

pour le repassage

*Duree prevue avec reglage de niveau de sechage automatique

(normal).

La duree varie en fonction du type de charge et de la quantite de

linge.

Utiliser les programmes manuels pour selectionner une duree de

sechage precise et une temperature de sechage. Lors de la

selection d'un programme manuel, I'affichage ESTIMATED TIME

REMAINING (duree prevue r6siduelle) indique la dur6e residuelle

reelle du programme. II est possible de modifier la duree du

programme en appuyant sur TIMING (vers le haut ou vers le bas).

Timed Dry (s_chage minute)

Utiliser ce programme pour completer le sechage des articles

encore humides apr_s un programme automatique. Le sechage

minute est egalement utile pour le sechage d'articles Iourds et

encombrants tels que les couvre-lits et v_tements de travail.

Quick Dry (s_chage rapide)

Utiliser ce programme pour secher les petites charges ou les

articles qui requierent un temps de sechage court.

Touch Up (rafraichissement)

Utiliser ce reglage pour aider a eliminer les faux plis des articles

tels que les v_tements qui ont sejourne dans une valise ou les

articles qui sent restes trop Iongtemps dans la secheuse.

Pr_r_glages des programmes manuels

Programmes manuels Temp. Duree regime

Type de charge (Minutes)

TIMED DRY (sechage minute) 12levee* 40

Articles Iourds et encombrants,

couvre-lits, v_tements de travail

QUICK DRY (sechage rapide) Moyenne 27

Petites charges

TOUCH UP (rafraichissement) Moyenne 20

Aide a eliminer les faux plis

*Le programme de sechage minute sera positionne par defaut

la derniere temperature utilisee pour le sechage minute.

Caract_ristique WRINKLE SHIELD TM (antifroissement)

La caracteristique WRINKLE SHIELD TM aide & aplanir les faux plis

qui se forment Iorsqu'on ne peut pas sortir la charge de la

secheuse des la fin d'un programme. Au cours de cette option, la

secheuse arr_te le culbutage puis effectue de nouveau un

culbutage pendant une breve periode.

• Appuyer sur la caracteristique WRINKLE SHIELD TM pour

obtenir jusqu'a 90 minutes de culbutage periodique sans

chaleur a la fin du programme.

Pendant le programme regle a la caracteristique WRINKLE

SHIELD TM, vous pouvez continuer I'option apres avoir ouvert

et ferme la porte de la secheuse en appuyant sur la touche

START.

• Arr_ter le programme en tout temps en appuyant sur

WRINKLE SHIELD TM.

REMARQUE : Lorsqu'on ne choisit pas la caracteristique

WRINKLE SHIELD TM, la secheuse s'arr_te apres la periode de

refroidissement.

Temperature (temperature)

Les reglages de temperature sent utilises avec les programmes

manuels. Appuyer sur TEMP ADJUST jusqu'& ce que le reglage

de temperature desire s'illumine. Les modificateurs de

temperature ne peuvent pas _tre utilises avec les programmes

automatiques.

HIGH

[XTRALOW

TEMP

ADJUST

Air Only (air seulement)

Utiliser le modificateur Air Only pour les articles qui doivent _tre

seches sans chaleur, tels que le caoutchouc, le plastique et les

tissus sensibles & la chaleur. Ce tableau donne des exemples

d'articles qui peuvent _tre seches au reglage Air Only.

Type de charge Duree*

(Minutes)

Caoutchouc mousse - oreillers, soutiens-gorge 20 - 30

rembourres, jouets rembourres

Plastique - rideaux de douche, nappes 20 - 30

Tapis a endos de caoutchouc 40 - 50

Plastique olefinique, polypropylene, nylon 10 -20

diaphane

*Regler de nouveau la duree pour completer le sechage, si

necessaire.

Utilisation du r_glage Air Only

• Verifier que les recouvrements sent bien cousus.

• Secouer et faire bouffer les oreillers a la main periodiquement

pendant le programme.

• Secher I'article completement. Les oreillers en caoutchouc

mousse sent lents a secher.

REMARQUE : Les programmes automatiques ne sent pas

disponibles Iors de I'utilisation du reglage Air Only.

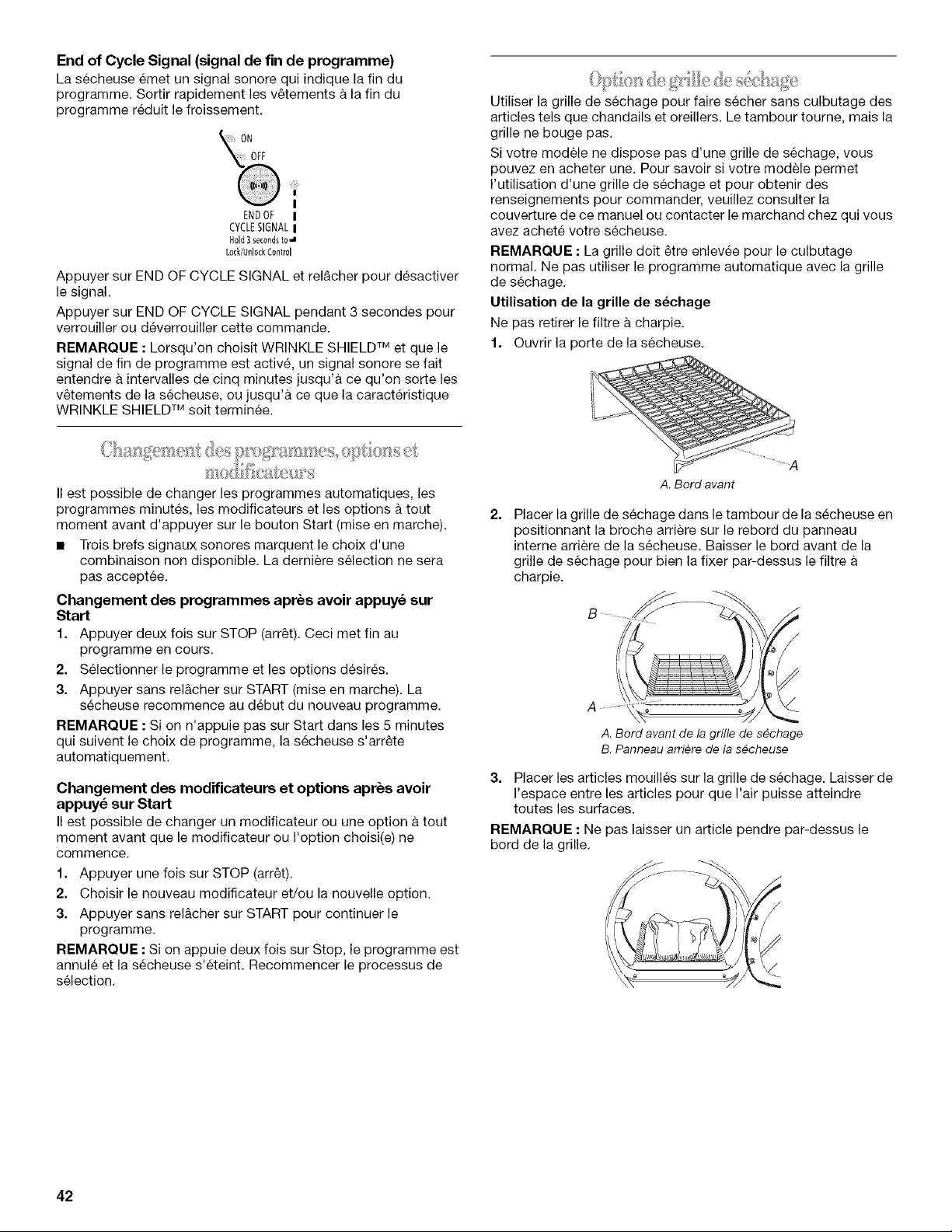

End of Cycle Signal (signal de fin de programme)

La secheuse emet un signal sonore qui indique la fin du

programme. Sortir rapidement les v_tements & la fin du

programme reduit le froissement.

; ON

£NDOF I

CYCLESIGNALI

Hold 3 secondsto,,,=

Lock/UnlockControl

Appuyer sur END OF CYCLE SIGNAL et rel&cher pour desactiver

le signal.

Appuyer sur END OF CYCLE SIGNAL pendant 3 secondes pour

verrouiller ou deverrouiller cette commande.

REMARQUE : Lorsqu'on choisit WRINKLE SHIELD TM et que le

signal de fin de programme est active, un signal sonore se fait

entendre & intervalles de cinq minutes jusqu'a ce qu'on sorte les

v_tements de la secheuse, ou jusqu'& ce que la caracteristique

WRINKLE SHIELD TM soit terminee.

II est possible de changer les programmes automatiques, les

programmes minutes, les modificateurs et les options a tout

moment avant d'appuyer sur le bouton Start (mise en marche).

• Trois brefs signaux sonores marquent le choix d'une

combinaison non disponible. La derniere selection ne sera

pas acceptee.

Changement des programmes apr_s avoir appuy_ sur

Start

1. Appuyer deux fois sur STOP (arr_t). Ceci met fin au

programme en cours.

2. Selectionner le programme et les options desires.

3. Appuyer sans rel&cher sur START (mise en marche). La

secheuse recommence au debut du nouveau programme.

REMARQUE : Si on n'appuie pas sur Start dans les 5 minutes

qui suivent le choix de programme, la secheuse s'arr_te

automatiquement.

Changement des modificateurs et options apr_s avoir

appuy_ sur Start

II est possible de changer un modificateur ou une option a tout

moment avant que le modificateur ou I'option choisi(e) ne

commence.

1. Appuyer une fois sur STOP (arr_t).

2. Choisir le nouveau modificateur et/ou la nouvelle option.

3. Appuyer sans rel&cher sur START pour continuer le

programme.

REMAROUE : Si on appuie deux fois sur Stop, le programme est

annule et la secheuse s'eteint. Recommencer le processus de

selection.

Utiliser la grille de sechage pour faire secher sans culbutage des

articles tels que chandails et oreillers. Le tambour tourne, mais la

grille ne bouge pas.

Si votre modele ne dispose pas d'une grille de sechage, vous

pouvez en acheter une. Pour savoir si votre modele permet

I'utilisation d'une grille de sechage et pour obtenir des

renseignements pour commander, veuillez consulter la

couverture de ce manuel ou contacter le marchand chez qui vous

avez achete votre secheuse.

REMAROUE : La grille dolt _tre enlevee pour le culbutage

normal. Ne pas utiliser le programme automatique avec la grille

de sechage.

Utilisation de la grille de s_chage

Ne pas retirer le filtre & charpie.

1. Ouvrir la porte de la secheuse.

A. Bord avant

Placer la grille de sechage dans le tambour de la secheuse en

positionnant la broche arriere sur le rebord du panneau

interne arriere de la secheuse. Baisser le bord avant de la

grille de sechage pour bien la fixer par-dessus le filtre

charpie.

A .......

A. Bord avant de la grille de s_chage

B. Panneau arriere de la s_cheuse

3. Placer les articles mouilles sur la grille de sechage. Laisser de

respace entre les articles pour que rair puisse atteindre

toutes les surfaces.

REMARQUE : Ne pas laisser un article pendre par-dessus le

bord de la grille.

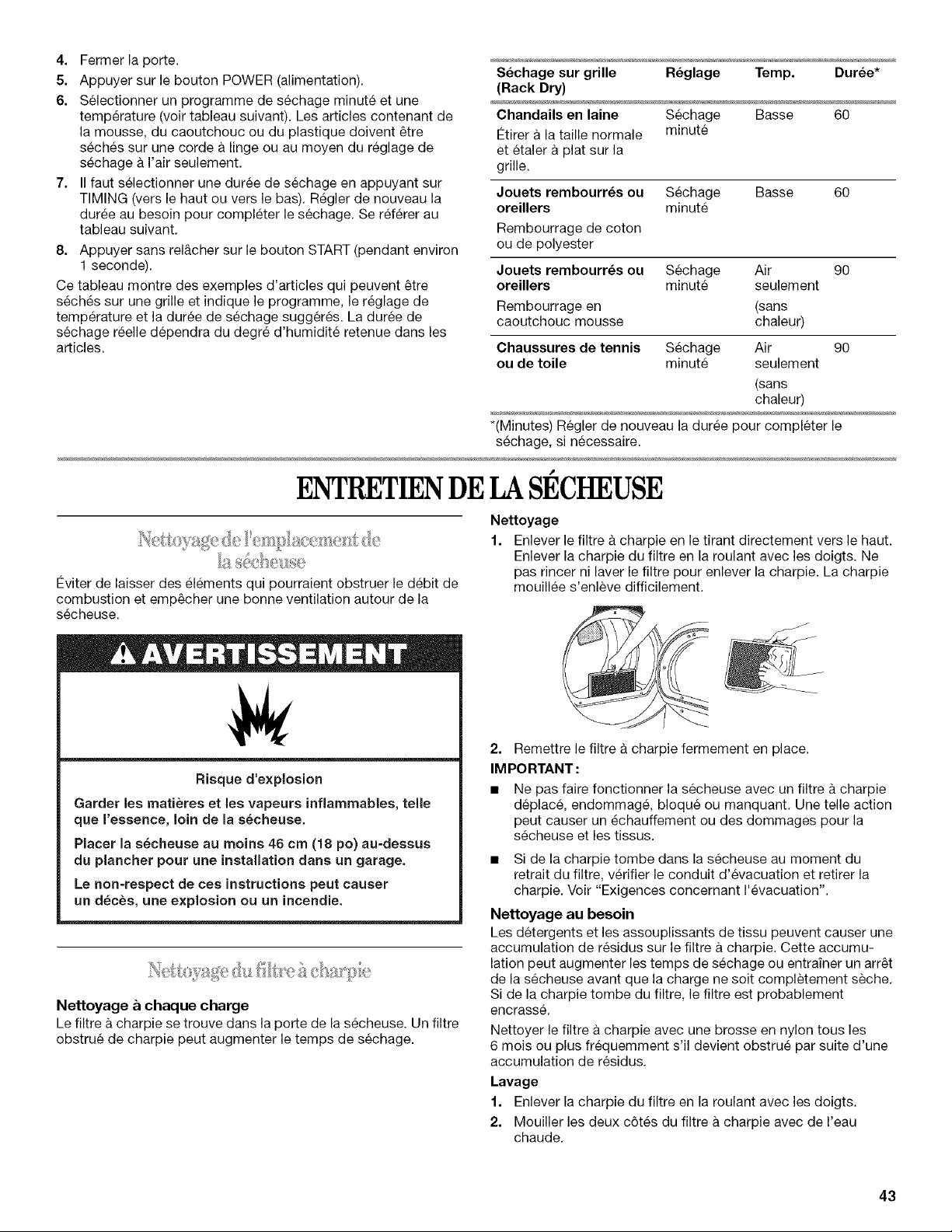

4. Fermer la porte.

5. Appuyer sur le bouton POWER (alimentation).

6. Selectionner un programme de sechage minute et une

temperature (voir tableau suivant). Les articles contenant de

la mousse, du caoutchouc ou du plastique doivent _tre

seches sur une corde h linge ou au moyen du reglage de

sechage a I'air seulement.

7. II faut selectionner une duree de sechage en appuyant sur

TIMING (vers le haut ou vers le bas). Regler de nouveau la

duree au besoin pour completer le sechage. Se referer au

tableau suivant.

8. Appuyer sans rel&cher sur le bouton START (pendant environ

1 seconde).

Ce tableau montre des exemples d'articles qui peuvent _tre

sech6s sur une grille et indique le programme, le reglage de

temperature et la duree de sechage sugger6s. La duree de

sechage reelle dependra du degre d'humidite retenue dans les

articles.

Sechage sur grille Reglage Temp. Dur_e*

(Rack Dry)

Chandails en laine Sechage Basse 60

Ctirer a la taille normale minute

et etaler a plat sur la

grille.

Jouets rembourr_s ou Sechage

oreillers minute

Rembourrage de coton

ou de polyester

Basse 60

Jouets rembourr_s ou Sechage Air 90

oreillers minute seulement

Rembourrage en (sans

caoutchouc mousse chaleur)

Chaussures de tennis Sechage Air 90

ou de toile minute seulement

(sans

chaleur)

*(Minutes) Regler de nouveau la duree pour completer le

sechage, si necessaire.

ENTRETIENDELA SECHEUSE

Cviter de laisser des elements qui pourraient obstruer le debit de

combustion et emp_cher une bonne ventilation autour de la

secheuse.

Risque d'explosion

Garder les matieres et lee vapeurs inflammables, telle

que I'essence, loin de la secheuse.

Placer la s_cheuse au moins 46 cm (18 po) au=dessus

du plancher pour une installation dane un garage.

Le non-respect de cee instructions peut causer

un deces, une explosion ou un incendie.

Nettoyage h chaque charge

Le filtre & charpie se trouve dans la porte de la secheuse. Un filtre

obstrue de charpie peut augmenter le temps de sechage.

Nettoyage

f. Enlever le filtre a charpie en le tirant directement vers le haut.

Enlever la charpie du filtre en la roulant avec les doigts. Ne

pas rincer ni laver le filtre pour enlever la charpie. La charpie

mouillee s'enleve difficilement.

2. Remettre le filtre a charpie fermement en place.

IMPORTANT :

• Ne pas faire fonctionner la secheuse avec un filtre a charpie

deplace, endommage, bloque ou manquant. Une telle action

peut causer un echauffement ou des dommages pour la

secheuse et les tissus.

• Si de la charpie tombe dans la secheuse au moment du

retrait du filtre, verifier le conduit d'evacuation et retirer la

charpie. Voir "Exigences concernant I'evacuation".

Nettoyage au besoin

Les detergents et les assouplissants de tissu peuvent causer une

accumulation de residus sur le filtre h charpie. Cette accumu-

lation peut augmenter les temps de sechage ou entrainer un arr_t

de la secheuse avant que la charge ne soit completement s_che.

Si de la charpie tombe du filtre, le filtre est probablement

encrass&

Nettoyer le filtre a charpie avec une brosse en nylon tous les

6 mois ou plus frequemment s'il devient obstrue par suite d'une

accumulation de residus.

Lavage

1. Enlever la charpie du filtre en la roulant avec les doigts.

2. Mouiller les deux c6tes du filtre & charpie avec de I'eau

chaude.

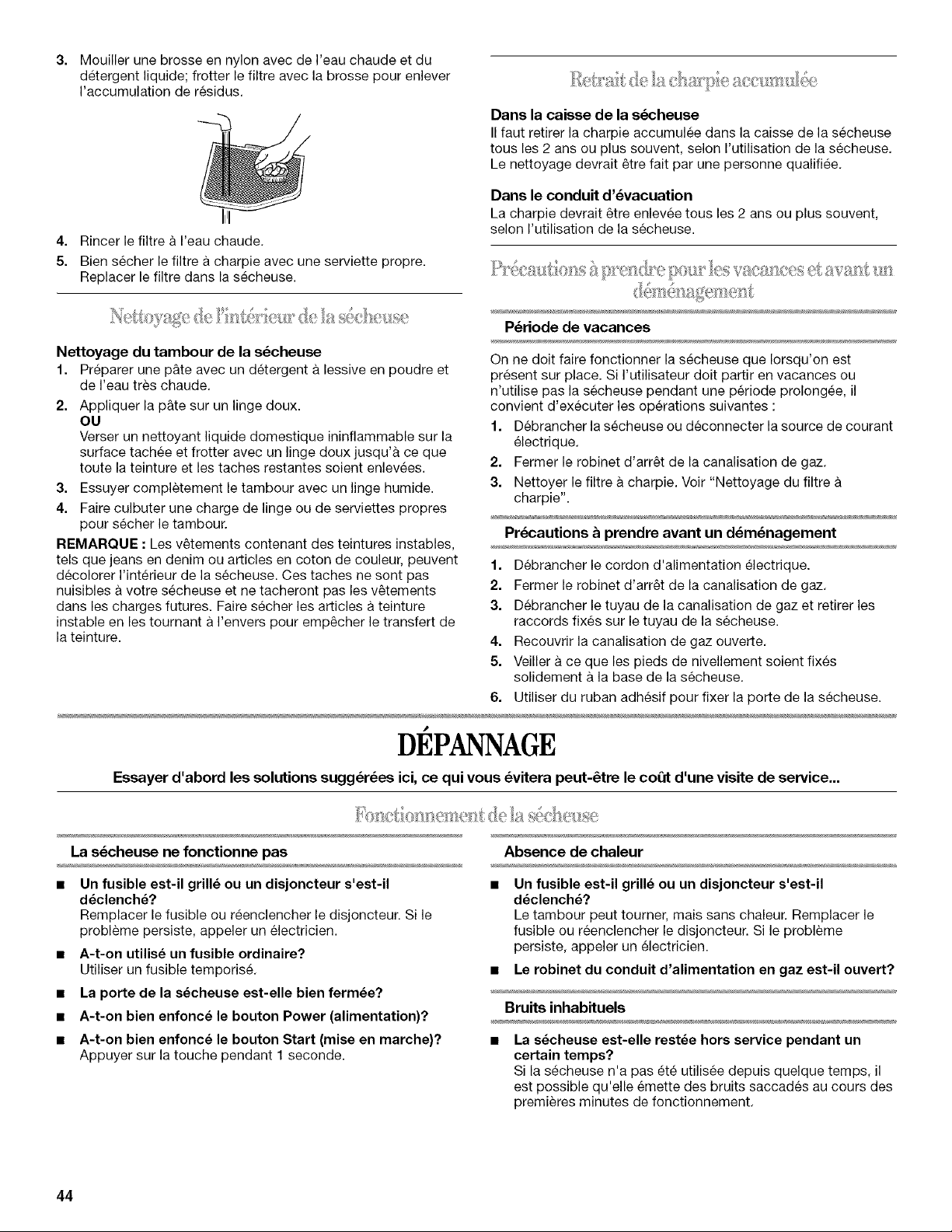

Mouiller une brosse en nylon avec de I'eau chaude et du

detergent liquide; frotter le filtre avec la brosse pour enlever

I'accumulation de residus.

Dans la caisse de la s_cheuse

II faut retirer la charpie accumulee dans la caisse de la secheuse

tousles 2 arts ou plus souvent, selon I'utilisation de la secheuse.

Le nettoyage devrait _tre fait par une personne qualifiee.

4. Rincer le filtre a I'eau chaude.

5. Bien secher le filtre a charpie avec une serviette propre.

Replacer le filtre dans la secheuse.

Dans le conduit d'_vacuation

La charpie devrait _tre enlevee tousles 2 ans ou plus souvent,

selon I'utilisation de la secheuse.

_:_, I _,_ b, _,, :_ ,_....

Nettoyage du tambour de la s_cheuse

1. Preparer une p_te avec un detergent a lessive en poudre et

de I'eau tres chaude.

2. Appliquer la p&te sur un linge doux.

Verser un nettoyant liquide domestique ininflammable sur la

surface tachee et frotter avec un linge doux jusqu'a ce que

toute la teinture et les taches restantes soient enlevees.

3. Essuyer completement le tambour avec un linge humide.

4. Faire culbuter une charge de linge ou de serviettes propres

pour secher le tambour.

REMARQUE : Les v_tements contenant des teintures instables,

tels que jeans en denim ou articles en coton de couleur, peuvent

decolorer I'interieur de la secheuse. Ces taches ne sent pas

nuisibles a votre secheuse et ne tacheront pas les v_tements

dans les charges futures. Faire secher les articles a teinture

instable en les tournant a I'envers pour emp_cher le transfert de

la teinture.

P_riode de vacances

On ne dolt faire fonctionner la secheuse que Iorsqu'on est

present sur place. Si I'utilisateur dolt partir en vacances ou

n'utilise pas la secheuse pendant une periode prolongee, il

convient d'executer les operations suivantes :

1. Debrancher la secheuse ou deconnecter la source de courant

electrique.

2. Fermer le robinet d'arr_t de la canalisation de gaz.

3. Nettoyer le filtre a charpie. Voir "Nettoyage du filtre

charpie".

Precautions _ prendre avant un d_m_nagement

1. Debrancher le cordon d'alimentation electrique.

2. Fermer le robinet d'arr_t de la canalisation de gaz.

3. Debrancher le tuyau de la canalisation de gaz et retirer les

raccords fixes sur le tuyau de la secheuse.

4. Recouvrir la canalisation de gaz ouverte.

5. Veiller ace que les pieds de nivellement soient fixes

solidement a la base de la secheuse.

6. Utiliser du ruban adhesif pour fixer la porte de la secheuse.

DEPANNAGE

Essayer d'abord les solutions sugg_r_es ici, ce qui vous _vitera peut-_tre le coOt d'une visite de service...

La s_cheuse ne fonctionne pas Absence de chaleur

Un fusible est-il grill_ ou un disjoncteur s'est-il

d_clenche?

Remplacer le fusible ou reenclencher le disjoncteur. Si le

probleme persiste, appeler un electricien.

A-t-on utilis_ un fusible ordinaire?

Utiliser un fusible temporise.

Un fusible est-il grill_ ou un disjoncteur s'est-il

declench_?

Le tambour peut tourner, mais sans chaleur. Remplacer le

fusible ou reenclencher le disjoncteur. Si le probleme

persiste, appeler un electricien.

• Le robinet du conduit d'alimentation en gaz est-il ouvert?

• La porte de la s_cheuse est-elle bien fermee?

• A-t-on bien enfonc_ le bouton Power (alimentation)?

Bruits inhabituels

A-t-on bien enfonc_ le bouton Start (raise en marche)?

Appuyer sur la touche pendant 1 seconde.

La s_cheuse est-elle restee hors service pendant un

certain temps?

Si la secheuse n'a pas ete utilisee depuis quelque temps, il

est possible qu'elle emette des bruits saccades au cours des

premieres minutes de fonctionnement.

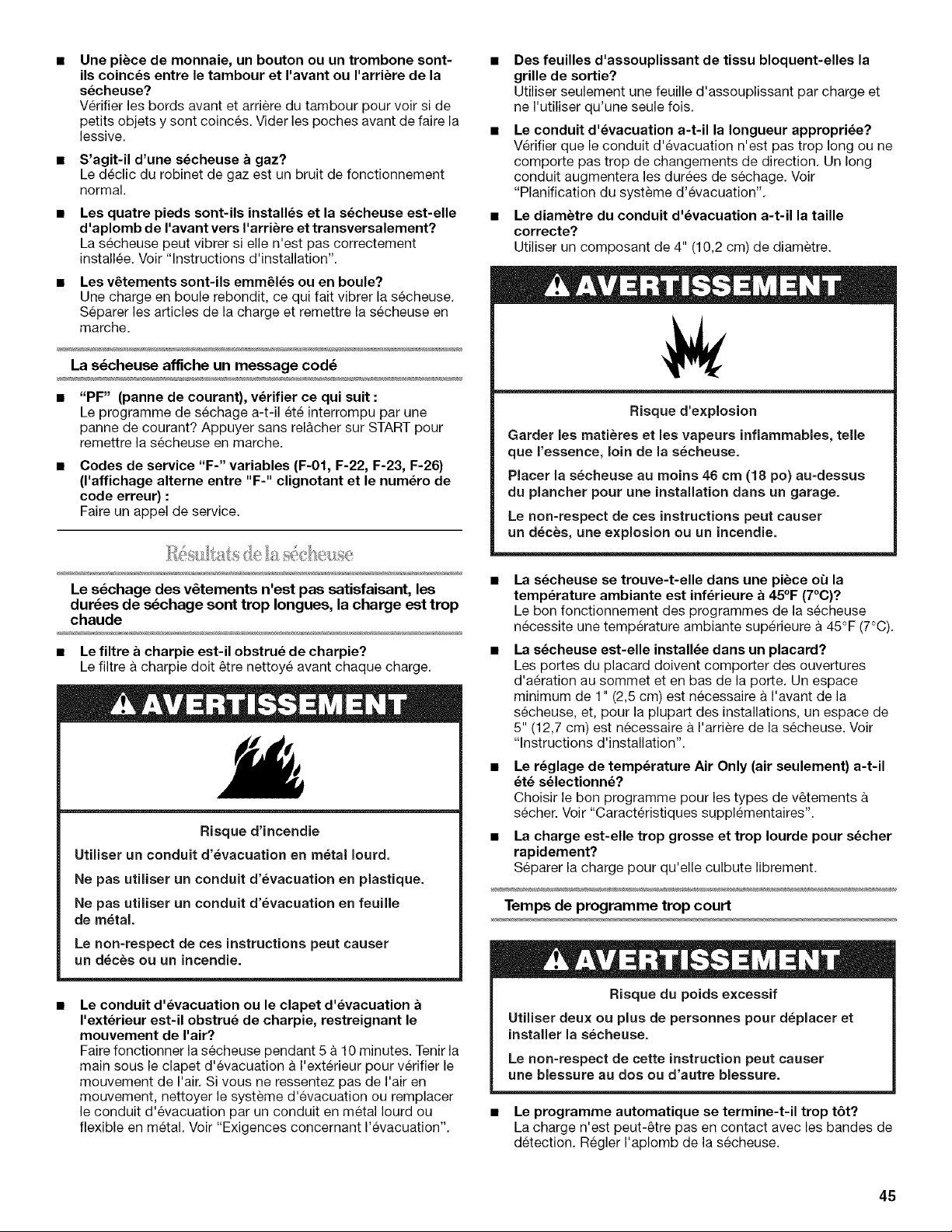

Une piece de monnaie, un bouton ou un trombone sont-

ils coinc_s entre le tambour et I'avant ou I'arri_re de la

secheuse?

Verifier les bords avant et arriere du tambour pour voir si de

petits objets y sent coinces. Vider les poches avant de faire la

lessive.

S'agit-il d'une s_cheuse a gaz?

Le declic du robinet de gaz est un bruit de fonctionnement

normal.

Les quatre pieds sont-ils install_s et la s_cheuse est-elle

d'aplomb de I'avant vers I'arri_re et transversalement?

La secheuse peut vibrer si elle n'est pas correctement

installee. Voir "Instructions d'installation".

Les v6tements sont-ils emm61_s ou en boule?

Une charge en boule rebondit, ce qui fait vibrer la secheuse.

Separer les articles de la charge et remettre la secheuse en

marche.

La s_cheuss affiche un message cod_

"PF" (panne de courant), verifier ce qui suit :

Le programme de sechage a-t-il ete interrompu par une

panne de courant? Appuyer sans rel&cher sur START pour

remettre la secheuse en marche.

Codes de service "F-" variables (F-01, F-22, F-23, F-26)

(l'affichage alterne entre "F-" clignotant et le num_ro de

code erreur) :

Faire un appel de service.

Le s_chage des v_tements n'est pas satisfaisant, les

dur_es de s_chage sont trop Iongues, la charge est trop

chaude

• Le filtre a charpie est-il obstru_ de charpie?

Le filtre a charpie dolt _tre nettoye avant chaque charge.

Risque d'incendie

Utiliser un conduit d'evacuation en metal Iourd.

Ne pas utiliser un conduit d'evacuation en plastique.

Ne pas utiliser un conduit d'_vacuation en feuille

de metal.

Le non-respect de ces instructions peut causer

un deces ou un incendie.

Le conduit d'_vacuation ou le clapet d'_vacuation

I'exterieur est-il obstrue de charpie, restreignant le

mouvement de I'air?

Faire fonctionner la secheuse pendant 5 a 10 minutes. Tenir la

main sous le clapet d'evacuation a I'exterieur pour verifier le

mouvement de Fair. Si vous ne ressentez pas de I'air en

mouvement, nettoyer le systeme d'evacuation ou remplacer

le conduit d'evacuation par un conduit en metal Iourd ou

flexible en metal. Voir "Exigences concernant I'evacuation".

• Des feuilles d'assouplissant de tissu bloquent-elles la

grille de sortie?

Utiliser seulement une feuille d'assouplissant par charge et

ne I'utiliser qu'une seule fois.

• Le conduit d'_vacuation a-t-il la Iongueur appropri_e?

Verifier que le conduit d'evacuation n'est pas trop long ou ne

comporte pas trop de changements de direction. Un long

conduit augmentera les durees de sechage. Voir

"Planification du systeme d'evacuation".

• Le diam_tre du conduit d'_vacuation a-t-il la taille

correcte?

Utiliser un composant de 4" (10,2 cm) de diametre.

Risque d'explosion

Garder les matieres et les vapeurs inflammables, telle

que I'essence, loin de la s_cheuse.

Placer la secheuse au moins 46 cm (18 po) au-dessus

du plancher pour une installation darts un garage.

Le non-respect de ces instructions peut causer

un d_ces, une explosion ou un incendie.

La s_cheuse se trouve-t-elle dans une piece o_Jla

temperature ambiante est inf_rieure a 45°F (7°C)?

Le ben fonctionnement des programmes de la secheuse

necessite une temperature ambiante superieure a 45°F (7°C).

La s_cheuse est-elle install_e dans un placard?

Les portes du placard doivent comporter des ouvertures

d'aeration au sommet et en bas de la porte. Un espace

minimum de 1" (2,5 cm) est necessaire a I'avant de la

secheuse, et, pour la plupart des installations, un espace de

5" (12,7 cm) est necessaire a I'arriere de la secheuse. Voir

"Instructions d'installation".

Le r_glage de temperature Air Only (air seulement) a-t-il

et_ selectionn_?

Choisir le ben programme pour les types de v_tements

secher. Voir "Caracteristiques supplementaires".

• La charge est-elle trop grosse et trop Iourde pour s_cher

rapidement?

Separer la charge pour qu'elle culbute librement.

Temps de programme trop court

Risque du poids excessif

Utiliser deux ou plus de personnes pour deplacer et

installer la secheuse.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

• Le programme automatique se termine-t-il trop t6t?

La charge n'est peut-_tre pas en contact avec les bandes de

detection. Regler I'aplomb de la secheuse.

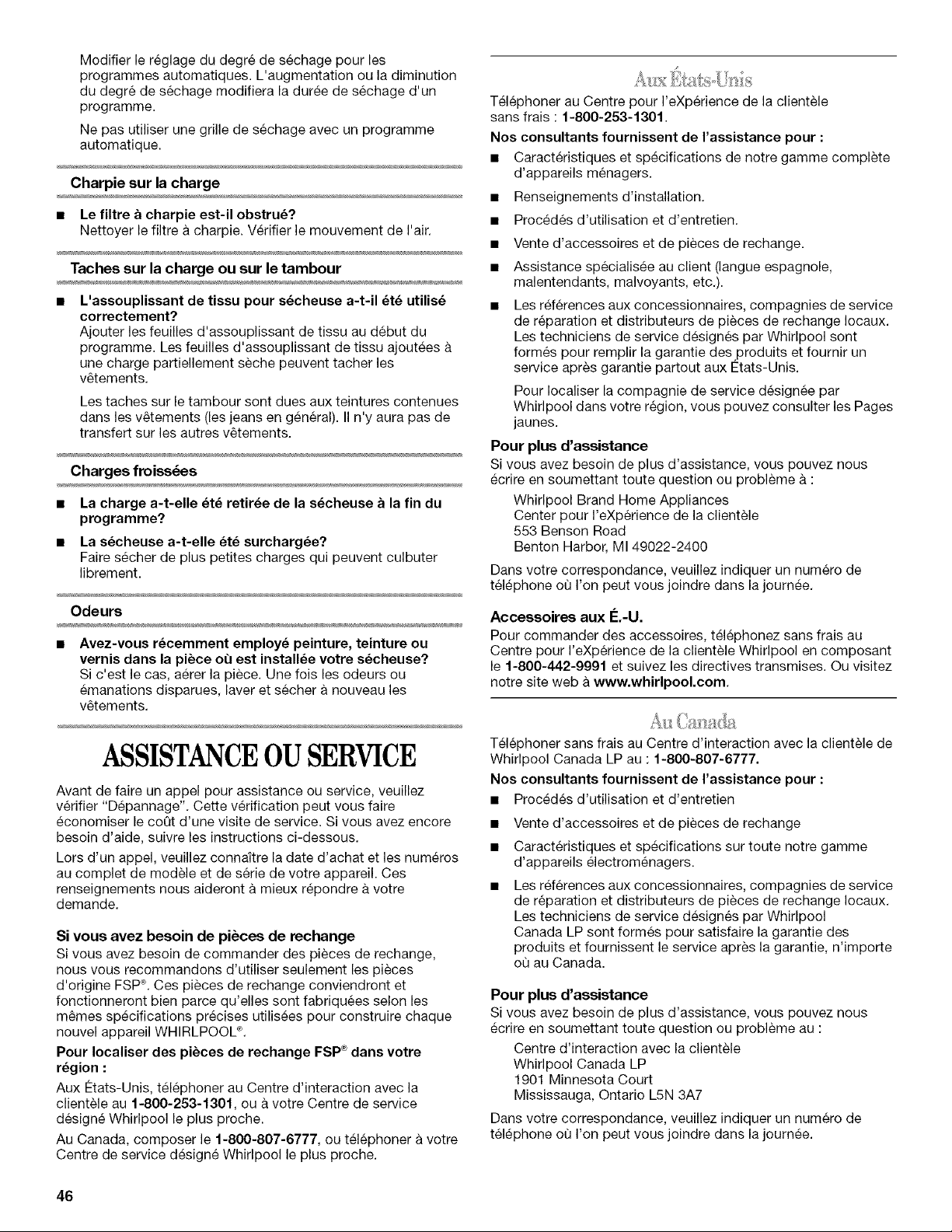

Modifier le reglage du degre de sechage pour les

programmes automatiques. L'augmentation ou la diminution

du degre de sechage modifiera la duree de sechage d'un

programme.

Ne pas utiliser une grille de sechage avec un programme

automatique.

Charpie sur la charge

• Le filtre a charpie est-il obstru_?

Nettoyer le filtre h charpie. Verifier le mouvement de I'air.

laches sur la charge ou sur le tambour

L'assouplissant de tissu pour s_cheuse a-t-il _t_ utilis_

correctement?

Ajouter les feuilles d'assouplissant de tissu au debut du

programme. Les feuilles d'assouplissant de tissu ajoutees

une charge partiellement seche peuvent tacher les

v_tements.

Les taches sur le tambour sont dues aux teintures contenues

dans les v_tements (les jeans en general). II n'y aura pas de

transfert sur les autres v_tements.

Charges froiss_es

• La charge a-t-elle _t_ retiree de la s_cheuse a la fin du

programme?

• La secheuse a-t-elle _t_ surchargee?

Faire s_cher de plus petites charges qui peuvent culbuter

librement.

Odeurs

Avez-vous r_cemment employ_ peinture, teinture ou

vernis dans la piece ok est installee votre secheuse?

Si c'est le cas, aerer la piece. Une fois les odeurs ou

emanations disparues, laver et secher a nouveau les

v_tements.

ASSISTANCEOUSERVICE

Avant de faire un appel pour assistance ou service, veuillez

verifier "Depannage". Cette verification peut vous faire

economiser le coot d'une visite de service. Si vous avez encore

besoin d'aide, suivre les instructions ci-dessous.

Lors d'un appel, veuillez conna;tre la date d'achat et les numeros

au complet de modele et de serie de votre appareil. Ces

renseignements nous aideront a mieux repondre a votre

demande.

Si vous avez besoin de pi_ces de rechange

Si vous avez besoin de commander des pieces de rechange,

nous vous recommandons d'utiliser seulement les pieces

d'origine FSPc_.Ces pieces de rechange conviendront et

fonctionneront bien parce qu'elles sont fabriquees selon les

m_mes specifications precises utilisees pour construire chaque

nouvel appareil WHIRLPOOL ®.

Pour Iocaliser des pi_ces de rechange FSP _ dans votre

r_gion :

Aux 12tats-Unis, telephoner au Centre d'interaction avec la

clientele au 1-800-253-1301, ou a votre Centre de service

designe Whirlpool le plus proche.

Au Canada, composer le 1-800-807-6777, ou telephoner a votre

Centre de service designe Whirlpool le plus proche.

Telephoner au Centre pour I'eXperience de la clientele

sans frais : 1-800-253-1301.

Nos consultants fournissent de I'assistance pour :

• Caracteristiques et specifications de notre gamme complete

d'appareils menagers.

Renseignements d'installation.

Procedes d'utilisation et d'entretien.

Vente d'accessoires et de pieces de rechange.

Assistance specialisee au client (langue espagnole,

malentendants, malvoyants, etc.).

Les references aux concessionnaires, compagnies de service

de reparation et distributeurs de pieces de rechange Iocaux.

Les techniciens de service designes par Whirlpool sont

formes pour remplir la garantie des.produits et fournir un

service apres garantie partout aux Etats-Unis.

Pour Iocaliser la compagnie de service designee par

Whirlpool dans votre region, vous pouvez consulter les Pages

jaunes.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez nous

ecrire en soumettant toute question ou probleme a :

Whirlpool Brand Home Appliances

Center pour I'eXperience de la clientele

553 Benson Road

Benton Harbor, M149022-2400

Dans votre correspondance, veuillez indiquer un numero de

telephone ou I'on peut vous joindre dans la journee.

Accessoires aux le.-U.

Pour commander des accessoires, telephonez sans frais au

Centre pour I'eXperience de la clientele Whirlpool en composant

le 1-800-442-9991 et suivez les directives transmises. Ou visitez

notre site web h www.whirlpool.com.

T_lephoner sans frais au Centre d'interaction avec la clientele de

Whirlpool Canada LP au : 1-800-807-6777.

Nos consultants fournissent de I'assistance pour :

• Procedes d'utilisation et d'entretien

• Vente d'accessoires et de pieces de rechange

• Caracteristiques et specifications sur toute notre gamme

d'appareils electromenagers.

Les references aux concessionnaires, compagnies de service

de reparation et distributeurs de pieces de rechange Iocaux.

Les techniciens de service designes par Whirlpool

Canada LP sont formes pour satisfaire la garantie des

produits et fournissent le service apres la garantie, n'importe

ou au Canada.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez nous

ecrire en soumettant toute question ou probleme au :

Centre d'interaction avec la clientele

Whirlpool Canada LP

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez indiquer un numero de

telephone ou I'on peut vous joindre dans la journee.

GARANTIEDESGROSAPPAREILSMENAGERS

WHIRLPOOLCORPORATION

GARANTIE LIMITC:E DE UN AN

Pendant un an & compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions

jointes & ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-apres designees "Whirlpool") paiera pour les

pieces specifi6es par I'usine et la main-d'oeuvre pour corriger les vices de materiaux ou de fabrication. Le service dolt _tre fourni par

une compagnie de service designee par Whirlpool. Cette garantie limitee s'applique exclusivement Iorsque I'appareil est utilise dans le

pays ou il a ete achet&

WHIRLPOOL NE PRENDRA PAS EN CHARGE

1. Les visites de service pour rectifier I'installation du gros appareil menager, montrer & I'utilisateur comment utiliser I'appareil,

remplacer ou reparer des fusibles ou rectifier le c&blage ou la plomberie du domicile.

2. Les visites de service pour reparer ou remplacer les ampoules electriques de I'appareil, les filtres & air ou les filtres & eau. Ces

pieces consomptibles ne sont pas couvertes par la garantie.

3. Les reparations Iorsque le gros appareil menager est utilise & des fins autres que I'usage unifamilial normal.

4. Les dommages imputables & : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d'electricit6 ou de plomberie, ou I'utilisation de produits non approuves par

Whirlpool.

5. Toute perte d'aliments due & une defaillance du refrig6rateur ou du congelateur.

6. Le coot des pieces de rechange et de la main-d'oeuvre pour les appareils utilises hors des Ctats-Unis ou du Canada.

7. Le ramassage et la livraison. Ce gros appareil menager est con(_u pour _tre repare & domicile.

8. Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite h I'appareil.

9. Les frais de transport pour le service d'un produit dans les regions eloignees.

10. La depose et la reinstallation de votre appareil si celui-ci est installe dans un endroit inaccessible ou n'est pas installe

conformement aux instructions d'installation fournies.

11. Le coot des pieces de rechange et de la main-d'oeuvre Iorsque I'appareil est utilise dans un pays autre que le pays 0(4 il a et6

achet&

CLAUSE D'EXONC:RATION DE RESPONSABILIT¢: AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRCSENTE GARANTIE LIMITCE CONSISTE EN LA

RC:PARATION PRC:VUE CI-DESSUS. LES GARANTIES IMPLICITES, Y CO MPRIS LES GARA.NTIES APPLICABLES DE QUALIT¢:

MARCHANDE ET D'APTITUDE A UN USAGE PARTICULIER, SONT LIMITEES A UN AN OU A LA PLUS COURTE PERIODE AUTORISC:E

PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITE POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES

JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES

LIMITATIONS DE LA DURI2E DES GARANTIES IMPLICITES DE QUALITI 2 MARCHANDE OU D'APTITUDE A UN USAGE PARTICULIER,

DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS

CONFI2RE DES DROITS JURIDIQUES SPI2CIFIQUES ET VOUS POUVEZ CGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT

VARIER D'UNE JURIDICTION/_, UNE AUTRE.

/_,I'exterieur du Canada et des 50 12tats des 12tats-Unis, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool autorise

pour determiner si une autre garantie s'applique.

Si vous avez besoin de service, voir d'abord la section "Depannage" du Guide d'utilisation et d'entretien. Apres avoir verifie la section

".Depannage", de I'aide supplementaire peut _tre trouvee en verifiant la section "Assistance ou service" ou en appelant Whirlpool. Aux

E.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777. 12/05

Conservez ce manuel et votre re£:u de vente ensemble pour

r_ference ulterieure. Pour le service sous garantie, vous

devez presenter un document prouvant la date d'achat ou

d'installation.

Inscrivez les renseignements suivants au sujet de votre gros

appareil menager pour mieux vous aider h obtenir assistance ou

service en cas de besoin. Vous devrez connaTtre le num_ro de

modele et le numero de serie au complet. Vous trouverez ces

renseignements sur la plaque signaletique situee sur le produit.

Nora du marchand

Adresse

Num_ro de tdl_phone

Num_ro de module

Num_ro de s_rie

Date d'achat

8578902A

Tous droits r_serves.

® Registered Trademark/TM Trademark of Whirlpool, U.S.A., Whirlpool Canada LP Licensee in Canada

® Marque depos_e/TM Marque de commerce de Whirlpool, U,S,A. emploi licenci_ par Whirlpool Canada LP au Canada

4/06

Printed in U.S,A,

Imprime aux E.-U.

Whirlpool WGD8300SW1 dryer

Product's Documents

User Manual

Specifications

Whirlpool WGD8300SW1 Questions and Answers
