TECHNOLOGIE FÜR DEN HAUSHALT
TECHNOLOGY FOR DOMESTIC USE
08.11.2017
Bedienungsanleitung
Instruction Manual
EINBAU-DOPPELKOCHFELD
BUILT-IN DOUBLE HOB
EB-DKF-2
Deutsch
Seite
2
English
Page
27
www.pkm-online.de
2
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken,
dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot
entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das
Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur
zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben,
müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.
Inhalt
1. Sicherheitshinweise ...................................................................................................... 3
1.1 Signalwörter .............................................................................................................. 4
1.2 Sicherheitsanweisungen ........................................................................................... 5
2. Installation ................................................................................................................... 10
2.1 Entpacken und Wahl des Standorts ..................................................................... 11
2.2 Anforderungen vor der Installation .................................................................... 11
2.3 Auswahl der Installationsumgebung / Maßangaben ......................................... 12
2.4 Einbau des Kochfeldes ......................................................................................... 13
2.5 Elektrischer Anschluss .......................................................................................... 14
3. Bedienung .................................................................................................................... 15
3.1 Kochfeld und Bedienfeld ...................................................................................... 16
3.2 Benutzung des Kochfeldes ................................................................................... 17
3.3 Vor der ersten Benutzung ..................................................................................... 18
3.4 Geeignetes Kochgeschirr ...................................................................................... 18
4. Hinweise für das Kochen ......................................................................................... 19
4.1 Kochtipps ............................................................................................................... 19
4.2 Leistungsstärken ..................................................................................................... 21
4.3 Energie sparen ........................................................................................................ 21
5. Reinigung und Pflege ................................................................................................ 22
6. Problembehandlung ................................................................................................... 23
7. Technische Daten ........................................................................................................ 24
8. Entsorgung .................................................................................................................. 25
9. Garantiebedingungen ................................................................................................ 26
3
Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen
Details von dem tatsächlichen Design Ihres Gerätes abweichen. Folgen Sie in
einem solchen Fall dennoch den beschriebenen Sachverhalten.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die
keinen Einfluss auf die Funktionsweise des Gerätes haben. Entsorgen Sie das
Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert
und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch
sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die
Bedienungsanleitung im vollen Umfang nutzen können. Technische
Änderungen bzw. Druckfehler bleiben vorbehalten.
EG - Konformitätserklärung
Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen
sämtlichen harmonisierten Anforderungen.
Die relevanten Unterlagen können durch die zuständigen Behörden über den
Produktverkäufer angefordert werden.
1. Sicherheitshinweise
LESEN SIE VOR DER ERSTEN BENUTZUNG DES GERÄTES DIE
GESAMTEN SICHERHEITSHINWEISE UND
SICHERHEITSANWEISUNGEN GRÜNDLICH DURCH.
Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit.
Die Nichtbeachtung der Sicherheitshinweise und Sicherheitsanweisungen
kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im
schlimmsten Fall zum Tod führen.
Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit
griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine
Beschädigung des Gerätes zu vermeiden.
Prüfen Sie auf jeden Fall auch das technische Umfeld des Gerätes! Sind alle
Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie
veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch
eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung
bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten,
die zum Anschluss des Gerätes an die Stromversorgung notwendig sind, dürfen
nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt
werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
4
Das Gerät ist ausschließlich zum Kochen in einem Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume
bestimmt.
Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in
öffentlichen Verkehrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen
Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das
Gerät zu benutzen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder
bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die
daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
DIESE BEDIENUNGSANLEITUNG MUSS FÜR JEDE PERSON, WELCHE
DAS GERÄT BETREIBT, STETS ZUGÄNGLICH SEIN; VERGEWISSERN
SIE SICH, DASS DIE BEDIENUNGSANLEITUNG VOR DEM BETRIEB
DES GERÄTES GELESEN UND VERSTANDEN WURDE.
1.1 Signalwörter
GEFAHR! verweist auf eine
Gefahrensituation, die ,wenn sie nicht
abgewendet wird, eine unmittelbare
Gefährdung für Leben und Gesundheit
zur Folge hat.
WARNUNG! verweist auf eine
Gefahrensituation, die ,wenn sie nicht
abgewendet wird, eine mögliche
bevorstehende Gefährdung für Leben
und Gesundheit zur Folge hat.
VORSICHT! verweist auf eine
Gefahrensituation, die ,wenn sie nicht
abgewendet wird, zu mittelschweren
oder kleineren Verletzungen führen
kann.
HINWEIS! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
Beschädigung des Gerätes zur Folge
hat.
5
1.2 Sicherheitsanweisungen
GEFAHR!
Zur Verringerung der Stromschlaggefahr:
1. Eine Nichtbeachtung der Anweisungen in dieser
Bedienungsanleitung gefährdet das Leben und die Gesundheit des
Gerätebetreibers und / oder kann das Gerät beschädigen.
2. Das Gerät darf nur durch eine qualifizierte Fachkraft
(Elektrotechniker/-in) an die Stromversorgung angeschlossen
werden, welche die landesüblichen gesetzlichen Verordnungen und
die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen
genau kennt und sorgfältig beachtet.
3. Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft
(Elektrotechniker/-in) durchgeführt werden. Es dürfen keine
Änderungen oder willkürlichen Veränderungen an der
Stromversorgung durchgeführt werden. Der Anschluss muss in
Übereinstimmung mit den örtlich geltenden gesetzlichen
Bestimmungen erfolgen.
4. Schließen Sie das Gerät keinesfalls an die Stromversorgung an,
wenn das Gerät, das Netzkabel oder der Netzstecker sichtbare
Beschädigungen aufweisen.
5. Versuchen Sie niemals selbst, das Gerät zu reparieren. Falls Ihr
Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie das
Geschäft, in dem Sie das Gerät erworben haben. Lassen Sie nur
Original-Ersatzteile einbauen.
6. Wenn das Netzanschlusskabel beschädigt ist, darf es
ausschließlich vom Hersteller oder einem vom Hersteller
autorisierten Kundendienst oder einer qualifizierten Fachkraft
(Elektrotechniker/-in) ausgetauscht werden.
7. Berühren Sie den Netzanschlussstecker, den Netzschalter oder
andere elektrische Komponenten niemals mit nassen oder
feuchten Händen. STROMSCHLAGGEFAHR!
WARNUNG!
Zur Verringerung der Verbrennungsgefahr, Stromschlaggefahr,
Feuergefahr oder von Personenschäden:
1. Betreiben Sie das Gerät nur mit 220 - 240 V AC / 50 Hz.
2. Trennen Sie das Gerät von der Stromversorgung, bevor Sie
irgendwelche Reinigungs- oder Wartungsarbeiten an dem Gerät
6
vornehmen.
3. Die technischen Daten Ihrer elektrischen Versorgung müssen den
auf dem Typenschild angegebenen Werten entsprechen. Ihr
Hausstrom muss mit einem Sicherungsautomaten zur
Notabschaltung des Gerätes ausgestattet sein.
4. Das Gerät muss immer entsprechend den Anforderungen der
jeweiligen Stromversorgung geerdet werden. Der
Hauptstromkreislauf muss über eine eingebaute
Sicherheitsabschaltung verfügen.
5. Sämtliche Arbeiten, die zum Anschluss des Gerätes an die
Stromversorgung notwendig sind, dürfen nur von einer
qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt
werden.
6. Benutzen Sie das Gerät nicht, falls dieses eine Fehlfunktion
aufweist. Sollte es zu irgendeiner Fehlfunktion aufgrund eines
technischen Defekts kommen, trennen Sie das Gerät umgehend
von der Stromversorgung (entsprechende Haussicherung
abschalten). Melden Sie die Fehlfunktion ihrem Kundendienst,
damit diese umgehend behoben werden kann. Sämtliche
Fehlfunktionen müssen durch eine qualifizierte Fachkraft
(Elektrotechniker/-in) behoben werden.
7. Reparieren Sie das Gerät niemals selbst. Reparaturen, die von
dazu nicht qualifizierten Personen durchgeführt werden, können zu
ernsthaften Verletzungen und Schäden führen. Nehmen Sie
stattdessen immer Verbindung zu Ihrem Kundendienst auf. Lassen
Sie ausschließlich Original-Ersatzteile einbauen.
8. Verwenden Sie zum Anschluss des Gerätes keine Adapter,
Steckdosenleisten oder Verlängerungskabel. BRANDGEFAHR!
9. Benutzen Sie keinesfalls das Kochfeld, wenn eine Kochplatte
Sprünge oder Risse aufweist. Trennen Sie in einem solchen Fall
das Gerät umgehend von der Stromversorgung
(Haussicherungskasten). STROMSCHLAGGEFAHR!
10. Nehmen Sie keine Veränderungen an dem Gerät vor.
11. Dieses Gerät darf nicht unter Zuhilfenahme eines externen Timers
oder einer vom Gerät unabhängigen Fernbedienung betrieben
werden.
12. Schalten Sie das Gerät nach Benutzung immer wie in dieser
Bedienungsanleitung beschrieben ab.
13. Der Küchenraum muss trocken und gut zu belüften sein. Wenn das
Gerät aufgebaut wird, müssen alle Kontroll- und Bedienelemente
gut zugänglich sein.
14. Die Furnierungen von Schränken müssen mit einem
hitzeresistenen Leim befestigt sein, der Temperaturen von 100
0
C
7
widersteht.
15. Angrenzende Möbelstücke und alle zur Installation verwendeten
Materialien müssen mindestens einer Temperatur von 85
0
C über
der Raumtemperatur des Raums, in dem das Gerät installiert ist,
während des Betriebs des Gerätes widerstehen können.
16. Schließen Sie das Gerät nicht in Räumen oder an Orten an, in
denen oder in deren Umgebung sich brennbare Materialien wie
Benzin, Gas oder Farben befinden. Dieser Warnhinweis bezieht
sich auch auf die Dämpfe, die durch diese Materialien freigesetzt
werden.
17. Dunstabzugshauben müssen entsprechend den Anweisungen ihrer
Hersteller angebracht werden.
18. Der Sicherheitsabstand zwischen der Kochoberfläche und einem
sich darüber befindenden Schrank muss mindestens 450 mm
betragen.
19. Der Sicherheitsabstand zwischen der Kochoberfläche und einer
sich darüber befindenden Dunstabzugshaube muss mindestens
760 mm betragen.
20. Lagern Sie keine Gegenstände auf dem Gerät. BRANDGEFAHR!
21. Unbeaufsichtigtes Kochen mit Ölen und Fetten kann gefährlich sein
und zu einem Feuer führen. Versuchen Sie NIEMALS, ein durch Öl
oder Fett unterstütztes Feuer mit Wasser zu löschen. Stattdessen
schalten Sie das Gerät ab und ersticken Sie das Feuer mittels eines
Deckels oder einer Feuerdecke.
22. Schließen Sie das Gerät nicht in der Nähe von Vorhängen oder
Polstermöbeln an. BRANDGEFAHR!
23. Haushaltsausstattungen sowie elektrische Leitungen aller Art
dürfen niemals das Gerät berühren, da deren Isolierungsmaterial
durch hohe Temperaturen beschädigt oder zerstört wird.
24. Benutzen Sie niemals einen Dampfreiniger zum Reinigen des
Gerätes. Der Dampf kann die Elektrik des Gerätes nachhaltig
beschädigen. STROMSCHLAGGEFAHR!
25. Berühren Sie niemals die Kochzonen / Kochplatten solange diese
noch heiß sind. VERBRENNUNGSGEFAHR!
26. Berühren Sie niemals die Kochzonen / Kochplatten solange die
Restwärmeanzeige (Ausstattung abhängig vom Modell) nicht
erloschen ist. VERBRENNUNGSGEFAHR!
27. Die zugänglichen Bereiche und Teile des Gerätes werden bei der
Benutzung sehr heiß. Kinder müssen deshalb während der
Benutzung des Gerätes von diesem ferngehalten werden. Das
Gerät während seines Betriebs zu berühren, kann zu schweren
Verbrennungen führen.
28. Kinder dürfen nicht mit dem Gerät spielen.
8
29. Beaufsichtigen Sie Kinder stets, wenn diese sich in der Nähe des
Gerätes aufhalten.
30. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie
von Personen mit verringerten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen
benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren
Gebrauchs des Gerätes unterwiesen wurden und die daraus
resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem
Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von
Kindern ohne Beaufsichtigung durchgeführt werden.
31. Erlauben Sie Kindern nur dann, das Gerät unbeaufsichtigt zu
benutzen, wenn sie vorher in einer solchen Art und Weise im
Gebrauch des Gerätes unterwiesen wurden, dass sie das Gerät
sicher bedienen können und sich der Gefahren, die durch eine
unsachgemäße Bedienung entstehen, unbedingt bewusst sind.
32. Achten Sie beim Auspacken unbedingt darauf, dass die
Bestandteile der Verpackung nicht in die Reichweite von Kindern
und Tieren gelangen. VERLETZUNGSGEFAHR!
ERSTICKUNGSGEFAHR!
33. Verwenden Sie nur Herdwächter, die vom Hersteller des Kochfelds
entwickelt wurden oder in der Bedienungsanweisung als geeignet
angegeben sind oder im Gerät integriert sind. Die Verwendung
ungeeigneter Herdwächter kann zu Unfällen führen!
VORSICHT!
1. Benutzen Sie keine aggressiven oder ätzenden Reinigungsmittel
und keine scharfkantigen Gegenstände zum Reinigen der Gerätes,
da diese die Oberfläche verkratzen.
2. Schalten Sie das Kochfeld nicht an, bevor Sie ein Kochgeschirr
darauf gestellt haben.
3. Halten Sie das Kochfeld immer sauber. Verunreinigte Bereiche
geben die Kochhitze nicht komplett weiter.
4. Schützen Sie das Kochfeld gegen Verunreinigungen.
5. Schalten Sie verunreinigte Bereiche sofort ab.
6. Schalten Sie das gesamte Kochfeld ab, falls Schäden oder
Fehlfunktionen auftreten.
7. Lassen Sie kein Kochgeschirr, das zubereitetes Gargut mit Anteilen
von Fett oder Öl enthält, unbeaufsichtigt auf einer eingeschalteten
Kochplatte stehen. Heiße Fette oder Öle können sich spontan
entzünden.
9
8. Metallene Gegenstände wie Messer, Gabeln, Löffel und Deckel
sollten nicht auf die Oberfläche des Gerätes gelegt werden, da
diese heiß werden können.
9. Die Griffe von Töpfen und Pfannen können heiß werden. Lassen
Sie die Griffe von Töpfen und Pfannen nicht über anliegende
Kochplatten ragen, da die Griffe durch eventuelle Hitzeabstrahlung
der entsprechenden Kochplatten so ebenfalls sehr heiß werden
können. VERBRENNUNGSGEFAHR!
10. Das Gerät entspricht der gegenwärtigen europäischen
Sicherheitsgesetzgebung. Wir möchten hierbei aber ausdrücklich
betonen, dass diese Entsprechung nichts an der Tatsache ändert,
dass die Oberflächen des Gerätes während der Benutzung heiß
werden und nach dem Ende der Benutzung noch Restwärme
ausstrahlen.
HINWEIS!
1. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren
Ende fest und heben Sie es vorsichtig an. Halten Sie das Gerät
dabei aufrecht.
2. Stellen oder legen Sie keine schweren Gegenstände auf das
Kochfeld.
3. Das Gerät muss von mindestens zwei Personen transportiert und
angeschlossen werden.
4. Merken Sie sich die Positionen aller Teile des Gerätes, wenn Sie es
auspacken, für den Fall, es noch einmal einpacken und
transportieren zu müssen.
5. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich
ordnungsgemäß an ihren dafür vorgesehenen Stellen befinden.
6. Die Belüftungsöffnungen des Gerätes oder dessen
Einbauvorrichtung (falls Ihr Gerät für einen Einbau geeignet ist)
müssen immer frei und unbedeckt sein.
7. Halten Sie das Kochfeld immer sauber. Verunreinigte Bereiche
geben die Kochhitze nicht komplett weiter.
8. Benutzen Sie das Gerät niemals als Standfläche oder Stütze.
9. Das Typenschild darf niemals unleserlich gemacht oder gar
entfernt werden! Zuwiderhandlungen führen zum
Garantieausschluss!
LESEN SIE DIESE ANLEITUNG GRÜNDLICH DURCH UND
BEWAHREN SIE DIESE SICHER AUF.
10
2. Installation
GEFAHR! Das Gerät darf nur durch eine qualifizierte Fachkraft
(Elektrotechniker/-in) an die Stromversorgung angeschlossen
werden, welche die landesüblichen gesetzlichen Verordnungen und die
Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau
kennt und sorgfältig beachtet. Führen Sie die Installation niemals
eigenständig aus. STROMSCHLAGGEFAHR!
GEFAHR! Alle elektrischen Arbeiten müssen von einer
qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Es dürfen keine Änderungen oder willkürlichen Veränderungen an der
Stromversorgung durchgeführt werden. Der Anschluss muss in
Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen
erfolgen. STROMSCHLAGGEFAHR!
WARNUNG! Der Sicherheitsabstand zwischen der Kochoberfläche
und einem sich darüber befindenden Schrank muss mindestens 450
mm betragen.
WARNUNG! Der Sicherheitsabstand zwischen der Kochoberfläche
und einer sich darüber befindenden Dunstabzugshaube muss
mindestens 760 mm betragen.
VORSICHT! Das Gerät darf nicht über Kühlgeräten,
Geschirrspülmaschinen und Wäschetrocknern installiert werden.
VORSICHT! Lassen Sie das Gerät so installieren, dass eine optimale
Wärmeabstrahlung zur Aufrechterhaltung der Betriebssicherheit
ermöglicht wird.
VORSICHT! Die Wand und die Einflussbereiche der
Wärmeabstrahlung oberhalb der Arbeitsplatte müssen hitzeresistent
sein.
VORSICHT! Zur Vermeidung von Schäden müssen die
Verbundschichten und Kleber hitzeresistent sein.
11
2.1 Entpacken und Wahl des Standorts
1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur
Entsorgung des Gerätes in dieser Bedienungsanleitung.
2. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen
geschützt. Entfernen Sie diese komplett. Benutzen Sie keine aggressiven
Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.
3. Überprüfen Sie vor dem Anschluss des Gerätes, ob das Netzanschlusskabel
oder das Gerät selbst keine Beschädigungen aufweisen.
4. Schließen Sie das Gerät ausschließlich an einer zugewiesenen und
ordnungsgemäß geerdeten Anschlussdose an.
5. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser oder Regen
in Kontakt kommen kann, damit die Isolierungen der Elektrik keinen Schaden
nehmen.
6. Schließen Sie da Gerät ordnungsgemäß an die Stromversorgung an.
2.2 Anforderungen vor der Installation
Die Arbeitsplatte muss rechteckig und eben sein und aus hitzeresistentem
Material bestehen.. Es dürfen keine Bauteile die Installationsfläche
beeinträchtigen.
Die Installation muss allen Sicherheitsanforderungen und relevanten Normen
und gesetzlichen Bestimmungen entsprechen.
Verwenden Sie hitzeresistente und leicht zu reinigende Wandabschlüsse wie
Keramikfliesen für die das Kochfeld umgebende Wandoberfläche.
Schranktüren und Schubladen dürfen nicht mit dem Netzanschlusskabel in
Kontakt kommen.
Das Gerät benötigt eine angemessene Frischluftzufuhr von außen zu seiner
Unterseite.
Wenn das Gerät über einem Backofen installiert wird, muss der Backofen über
eine Gehäusekühlung verfügen.
Installieren Sie eine Thermalschutzsperre unterhalb der Unterseite des Gerätes,
wenn Sie es über einer Schublade oder einem Schrank einbauen.
Der Trennschutzschalter muss leicht zugänglich sein.
12
2.3 Auswahl der Installationsumgebung / Maßangaben
Schneiden Sie die Einbauöffnung entsprechend der Angaben der Zeichnung in die
Arbeitsplatte. Verwenden Sie für die Arbeitsplatte ausschließlich hitzeresistentes
Material, um Deformationen aufgrund der Wärmeabstrahlung des Kochfeldes zu
vermeiden.
WARNUNG! Der Sicherheitsabstand zwischen der Kochoberfläche
und einem sich darüber befindenden Schrank muss mindestens 450
mm betragen.
WARNUNG! Der Sicherheitsabstand zwischen der Kochoberfläche
und einer sich darüber befindenden Dunstabzugshaube muss
mindestens 760 mm betragen.

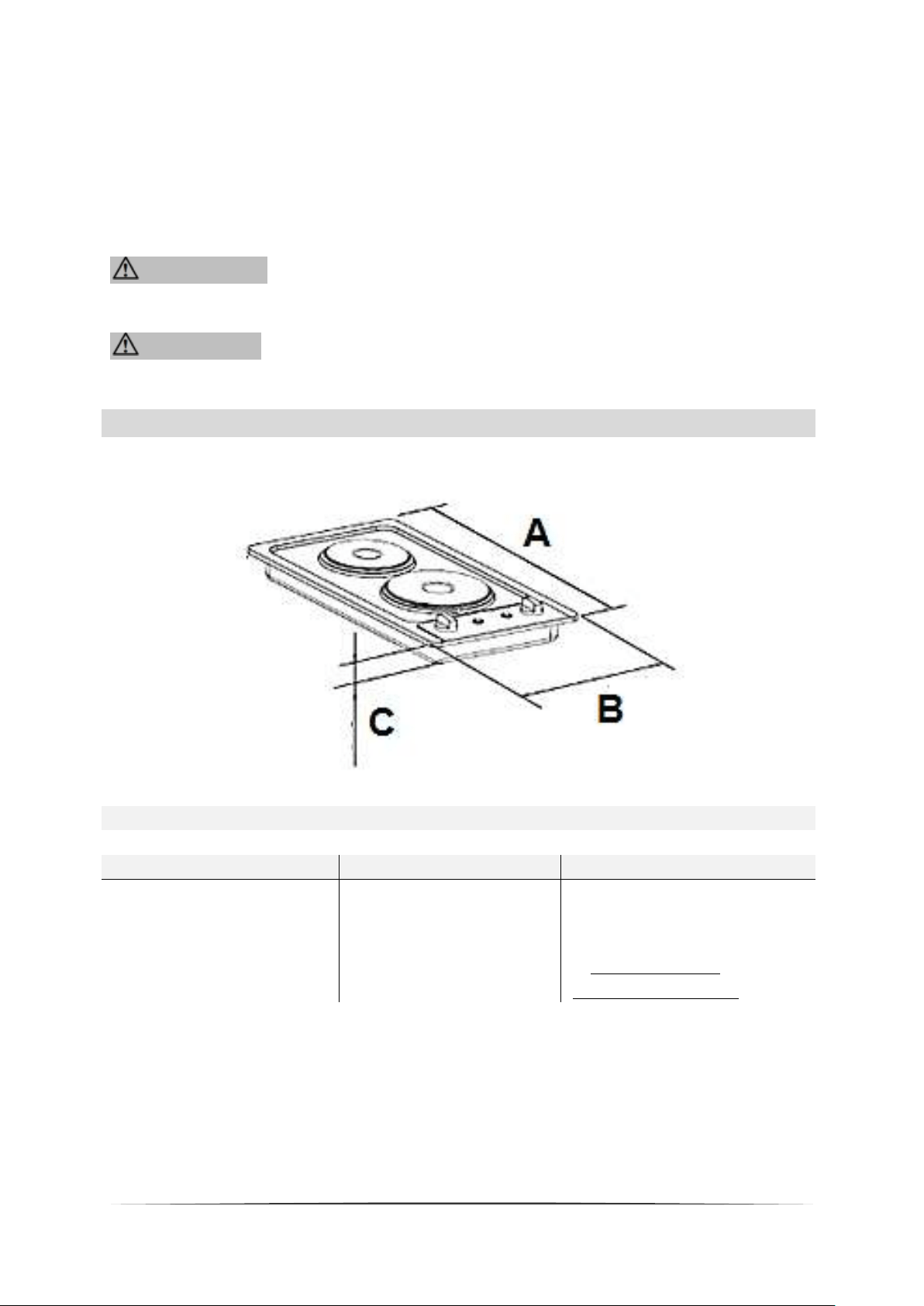

MAßE DES KOCHFELDES:
A = TIEFE / B = BREITE / C = HÖHE (GESAMT)
A
B
C
510 mm
290 mm
40 mm (gesamt)
Höhe Rahmen: 10 mm
Höhe Unterteil: 30 mm
13
MAßE DER EINBAUÖFFNUNG:
A 1 = TIEFE / B 1 = BREITE / D=TIEFE DER ARBEITSPLATTE
A 1
B 1
D
490 mm
270 mm
mind. 600 mm
2.4 Einbau des Kochfeldes
GEFAHR! Das Kochfeld muss von einer qualifizierten Fachkraft
installiert werden. Führen Sie die Installation niemals eigenständig aus.
STROMSCHLAGGEFAHR!
Der Sicherheitsabstand zwischen der Kochoberfläche und einem sich
darüber befindenden Schrank muss mindestens 450 mm betragen.
Der Sicherheitsabstand zwischen der Kochoberfläche und einer sich
darüber befindenden Dunstabzugshaube muss mindestens 760
mm betragen.
Das Gerät darf nicht über Kühlgeräten, Geschirrspülmaschinen und
Wäschetrocknern installiert werden.
Lassen Sie das Gerät so installieren, dass eine optimale
Wärmeabstrahlung zur Aufrechterhaltung der Betriebssicherheit
ermöglicht wird.
14
Die Wand und die Einflussbereiche der Wärmeabstrahlung oberhalb
der Arbeitsplatte müssen hitzeresistent sein.
Zur Vermeidung von Schäden müssen die Verbundschichten und
Kleber hitzeresistent sein.
EINBAU DES KOCHFELDES:
1. Führen Sie den Einbau mit mindestens zwei Personen durch.
2. Schneiden Sie die Einbauöffnung entsprechend der Angaben in die
Arbeitsplatte. (s. Kapitel 2.3 AUSWAHL DER INSTALLATIONSUMGEBUNG /
MAßANGABEN // MAßE DER EINBAUÖFFNUNG).
3. Überprüfen Sie, ob die Dichtung rundherum ordnungsgemäß angepasst ist und
keine Lücke aufweist.
4. Passen Sie das Gerät von oben in die Einbauöffnung ein. Beginnen Sie mit der
Rückseite, indem Sie diese fest in die ordnungsgemäße Position drücken.
5. Passen Sie darauf die rechte und linke Seite ein.
6. Passen Sie nun die Vorderseite ein, indem Sie diese zuerst fest nach hinten
drücken und abschließend nach unten einpassen. Für diesen Ablauf müssen Sie
eventuell ein gewisses Maß an Druck ausüben; gehen Sie also entsprechend
vorsichtig vor.
7. Ziehen Sie die Halteklammern
1
mit einem Schraubenzieher fest. Gehen Sie
dabei von der Mitte aus diagonal vor.
2.5 Elektrischer Anschluss
GEFAHR! Das Gerät darf nur durch eine qualifizierte Fachkraft
(Elektrotechniker/-in) an die Stromversorgung angeschlossen
werden, welche die landesüblichen gesetzlichen Verordnungen und die
Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau
kennt und sorgfältig beachtet. STROMSCHLAGGEFAHR!
GEFAHR! Alle elektrischen Arbeiten müssen von einer
qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Es dürfen keine Änderungen oder willkürlichen Veränderungen an der
Stromversorgung durchgeführt werden. Der Anschluss muss in
Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen
erfolgen. STROMSCHLAGGEFAHR!
GEFAHR! Führen Sie die Installation niemals eigenständig aus.
STROMSCHLAGGEFAHR!
1
Ausstattung abhängig vom Modell
15
HINWEISE FÜR DIE QUALIFIZIERTE FACHKRAFT
(ELEKTROTECHNIKER/-IN):
Das Kochfeld wurde für den Betrieb mit 220~240V AC hergestellt.
Die Stromspannung der Heizelemente beträgt 230 V AC.
Das Anschlussdiagramm befindet sich auf dem Anschlussgehäuse.
Das Netzkabel muss der Anschlussart und der Nennleistung des Gerätes
entsprechen.
Das Netzkabel muss mit einer Zugentlastung gesichert werden.
1. Ihr Hausstromnetz muss für die Leistungsaufnahme des Gerätes geeignet sein.
2. Die Stromspannung muss den auf dem Typenschild angegebenen Werten
entsprechen.
3. Das Netzanschlusskabel muss den auf dem Typenschild angegebenen Werten
widerstehen können.
4. Verwenden Sie zum Anschluss keine Adapter, Spannungsminderer oder
Verzweigungsvorrichtungen, da diese zu einer Überhitzung führen können.
BRANDGEFAHR!
5. Das Netzanschlusskabel darf keine heißen Bereiche berühren und muss
dergestalt verlegt werden, dass seine Temperatur 75
0
C nicht übersteigt.
6. Wenn die Netzsteckdose für den Benutzer nicht mehr zugänglich ist oder ein
Festanschluss des Gerätes erforderlich ist, muss bei der Installation eine
Trennvorrichtung für jeden Pol eingebaut werden. Als Trennvorrichtung
werden Schalter mit einer Kontaktöffnung von mindestens 3 mm bezeichnet.
Dazu gehören LS-Schalter, Sicherungen und Schütze (EN 60335). Die
Stromversorgung des Gerätes muss über einen 16 A Sicherungsautomaten
erfolgen. Fragen Sie im Zweifelsfall die örtlichen Baubehörde um Rat und
informieren Sie sich über die entsprechenden Rechtsvorschriften.
7. Das Netzanschlusskabel darf nicht geknickt oder gepresst werden.
8. Überprüfen Sie das Netzanschlusskabel regelmäßig. Das Netzanschlusskabel
darf nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgetauscht
werden.
3. Bedienung
Lesen Sie die komplette Bedienungsanleitung, bevor Sie das Gerät erstmalig in
Betreib nehmen. Beachten Sie hierbei besonders die Sicherheits- und
Warnhinweise!
Entfernen Sie alle Schutzfolien, die sich noch an dem Gerät befinden können.
16
3.1 Kochfeld und Bedienfeld
KOCHFELD:
1
KOCHPLATTE 1 / Ø 180 mm / max. 2000 W
2
KOCHPLATTE 2 / Ø 140 mm / max. 1000 W
3
BEDIENFELD (s. unten)
BEDIENFELD:
4
DREHSCHALTER für Kochplatte 1
5
BETRIEBSANZEIGE für Kochplatte 1
6
DREHSCHALTER für Kochplatte 2
7
BETRIEBSANZEIGE für Kochplatte 2
17
3.2 Benutzung des Kochfeldes
WARNUNG! Berühren Sie niemals die Kochplatten solange diese
noch heiß sind. VERBRENNUNGSGEFAHR!
Stellen Sie das Kochgeschirr mitten auf eine Kochplatte, und bewegen Sie den
entsprechenden Drehschalter mit und gegen den Uhrzeigersinn, um das
Kochfeld einzuschalten.
Nach dem Einschalten leuchtet die Betriebsanzeige auf dem Bedienfeld auf.
Die Leistungsstärke der Kochplatten kann durch Drehen der entsprechenden
Drehschalter nach links oder rechts eingestellt werden. Nach dem Einschalten
leuchtet die Betriebsanzeige auf dem Bedienfeld auf.

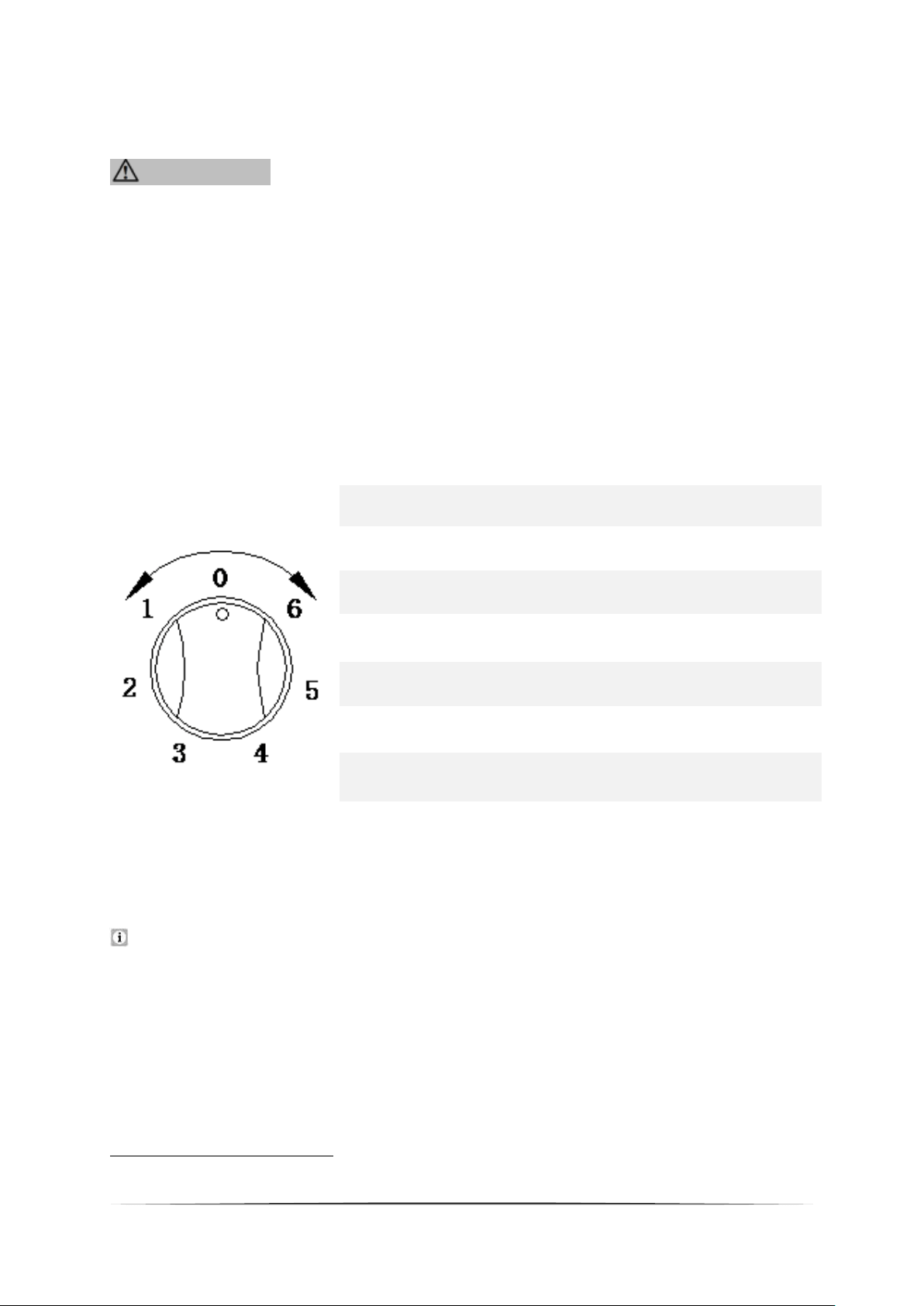

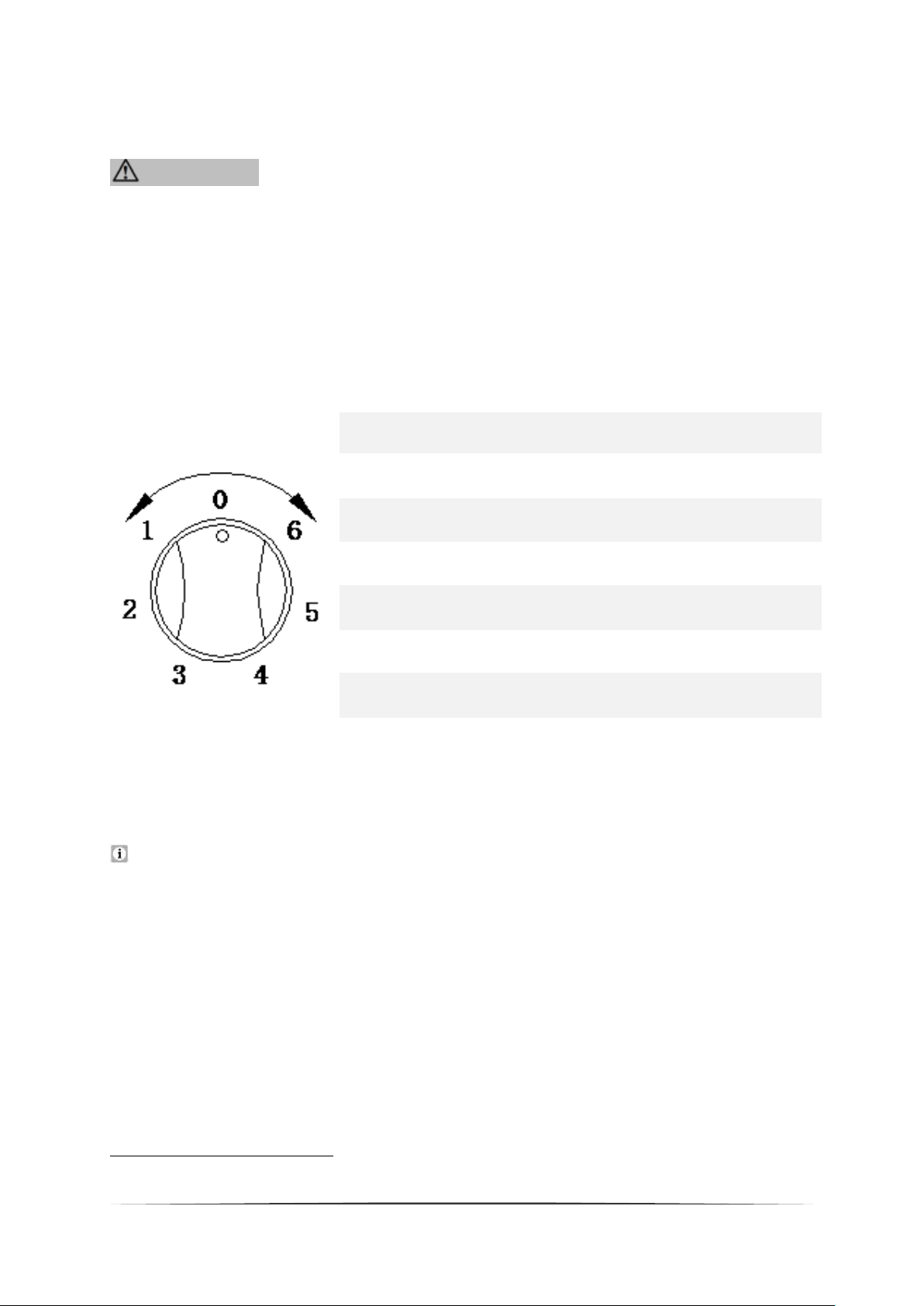

Bewegen Sie nach Beendigung des Kochvorgangs den Drehschalter auf die
Position 0. Die entsprechende Kochplatte heizt nun nicht mehr.
0
AUS
1
MIN.: z.B. geeignet zum Aufwärmen.
2
Z.B. geeignet zum Dämpfen von Gemüse.
3
Z.B. geeignet für Suppen; größere Gerichte.
4
Z.B. geeignet zum langsamen Braten.
5
Z.B. geeignet zum Braten für Fleisch / Fisch.
6
MAX.: z.B. zum schnellen Aufheizen / Kochen
/ Braten
Stellen Sie den Schalter nach dem Kochen umgehend auf 0, um die
Kochplatte auszuschalten.
Hüten Sie sich vor der heißen Oberfläche der Kochzone / Kochplatte!
Die RESTWÄRMEANZEIGE
2
zeigt an, welche Kochzonen / Kochplatten noch
heiß sind. Die Restwärmeanzeige erlischt, sobald die entsprechende Kochzone
/ Kochplatte auf eine sichere Temperatur abgekühlt ist. Sie können die
Restwärme auch als Energiesparfunktion nutzen, indem Sie weitere
Kochvorgänge auf Kochzonen / Kochplatten beginnen, die noch heiß / warm
sind.
2
Ausstattung abhängig vom Modell
18
3.3 Vor der ersten Benutzung
Reinigen Sie die Oberfläche des Gerätes (siehe Kapitel REINIGUNG UND
PFLEGE).

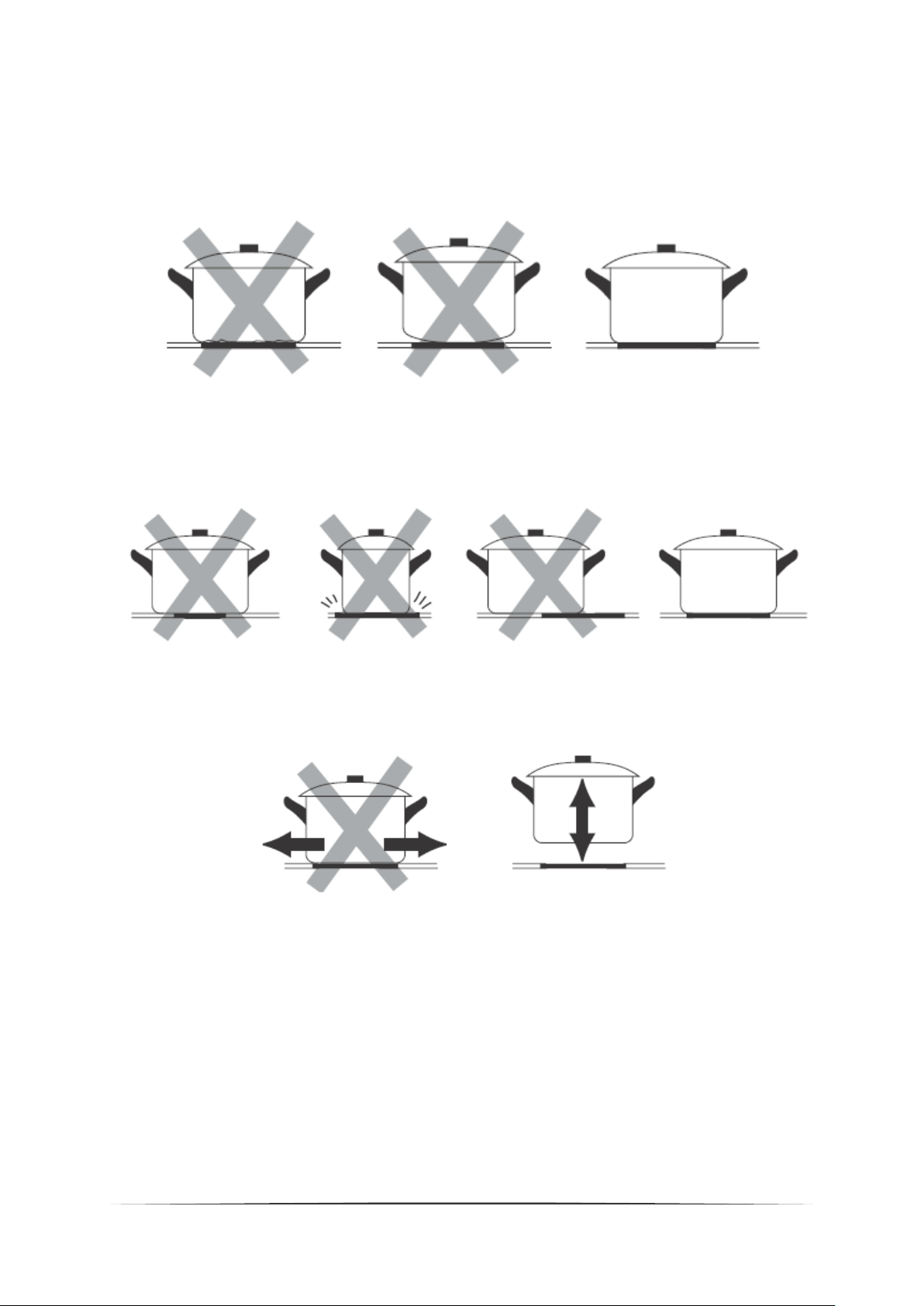

3.4 Geeignetes Kochgeschirr
Verwenden Sie kein Kochgeschirr mit zackigen oder scharfen Kanten und rauen
oder gekrümmten Böden.
Der Boden Ihres Kochgeschirrs sollte gerade sein, flach auf der Kochplatte
aufliegen und denselben Durchmesser wie die ausgewählte Kochplatte
aufweisen. Zentrieren Sie das Kochgeschirr immer auf der Kochplatte.
Heben Sie das Kochgeschirr immer an, wenn Sie es auf dem Kochfeld bewegen.
Schieben Sie es nicht über die Kochplatte, da Sie diese ansonsten verkratzen
können.
19
4. Hinweise für das Kochen
WARNUNG! Lassen Sie beim Braten und Frittieren äußerste Vorsicht
walten, da Öle und Fette sehr schnell erhitzen, besonders bei einer
hohen Einstellung der Leistungsstärke. Extrem heiße Öle und Fette
entzünden sich spontan und stellen somit eine ernsthafte Brandgefahr
dar.
WARNUNG! Versuchen Sie NIEMALS, ein durch Öl oder Fett
unterstütztes Feuer mit Wasser zu löschen. Stattdessen schalten Sie
das Gerät ab und ersticken Sie das Feuer mittels eines Deckels oder
einer Feuerdecke.
4.1 Kochtipps
Stellen Sie die Leistungsstärke niedriger, wenn ein Topf seine Kochtemperatur
erreicht hat.
Die Verwendung eines Deckels verkürzt die Kochzeit und spart Energie, da die
Kochhitze zurückgehalten wird.
Minimieren Sie die Menge an Flüssigkeiten oder Fett, um die Kochzeit zu
verringern.
Beginnen Sie den Kochvorgang auf einer hohen Leistungsstärke. Reduzieren Sie
dann die Leistungsstärke, wenn das zu kochende Lebensmittel erhitzt ist.
AUF KLEINER FLAMME KOCHEN / REIS KOCHEN
Auf kleiner Flamme kochen bedeutet köcheln bei ca. 85
0
C, wenn gerade
Bläschen gelegentlich an die Oberfläche der Kochflüssigkeit aufsteigen.
Köcheln ist die ideale Art und Weise zur Zubereitung delikater Suppen und
Eintöpfe, da sich die Aromen ohne Überhitzung der Lebensmittel frei entfalten
können. Sie sollten Saucen auf Eierbasis und mittels Mehl angedickte Saucen
ebenfalls unter dem Siedepunkt zubereiten.
Einige Kochvorgänge, einschließlich des Kochens von Reis nach der
Absorptionsmethode (= dem kompletten Verbrauch des zugeführten Wassers),
bedürfen möglicherweise einer Einstellung oberhalb der niedrigsten
Leistungsstärke, damit das Kochgut ordnungsgemäß innerhalb der empfohlenen
Zubereitungszeit gegart wird.
20
STEAKS ANBRATEN
1. Lassen Sie das Fleisch vor dem Anbraten ca. 20 Minuten bei Raumtemperatur
ruhen.
2. Erhitzen Sie eine Bratpfanne mit schwerem Boden.
3. Reiben Sie beide Seiten des Steaks mit Öl ein. Träufeln Sie eine kleine Menge an
Öl in die heiße Pfanne und geben Sie dann das Fleisch in die Pfanne.
4. Wenden Sie das Fleisch während der Zubereitung nur einmal. Die genaue
Garzeit hängt von der Dicke des Steaks sowie Ihrer persönlichen Vorliebe
hinsichtlich des Garpunkts ab (medium, medium rare, etc.). Die Garzeit kann
also von 2 bis 8 Minuten pro Seite variieren. Drücken Sie auf das Steak, um den
Garpunkt zu überprüfen - je fester es sich anfühlt, desto durchgebratener ist es.
5. Lassen Sie das Steak ein paar Minuten auf einem warmen Teller ruhen; so wird
es vor dem Servieren richtig zart.
ANSCHWENKEN
1. Wählen Sie einen für Glaskeramik geeigneten Wok mit flachem Boden oder
eine große Bratpfanne.
2. Bereiten Sie alle Zutaten vor und legen Sie die benötigten Kochutensilien bereit.
Das Anschwenken sollte schnell von statten gehen. Falls Sie eine große Menge
zubereiten wollen, teilen Sie das Kochgut in mehrere Teile auf.
3. Heißen Sie den Wok / die Pfanne kurz vor und geben Sie 2 Esslöffel Öl dazu.
4. Bereiten Sie Fleisch zuerst zu. Legen Sie es an die Seite und halten Sie es warm.
5. Schwenken Sie das Gemüse an. Wenn das Gemüse heiß, aber immer noch
knackig ist, stellen Sie die Leistungsstärke niedriger ein. Geben Sie nun das
Fleisch wieder hinzu und gegebenenfalls eine Sauce.
6. Schwenken Sie alles nochmals vorsichtig an, damit die Bestandteile auch heiß
sind.
21
4.2 Leistungsstärken
LEISTUNGSSTÄRKEN:
EIGNUNG (BEISPIELE):
Stufe 1 -2
Sanftes Aufwärmen kleiner Mengen an
Lebensmitteln.
Schmelzen von Schokolade, Butter etc.
Lebensmittel, die schnell anbrennen.
Schonendes Köcheln.
Langsames Aufwärmen.
Stufe 3 - 4
Suppen.
Größere Gerichte.
Langsames Braten.
Nachwärmen.
Stufe 5 - 6
Braten von Fleisch / Fisch.
Schnelles Aufheizen.
Kochen.
Anbraten.
4.3 Energie sparen
Benutzen Sie geeignetes Kochgeschirr.
Kochgeschirr mit einem dicken und geraden Boden kann bis zu einem Drittel
an Energie sparen. Decken Sie ihr Kochgeschirr ab, wenn möglich; andernfalls
verbrauchen Sie das 4-fache an Energie.
Der Durchmesser des Kochgeschirrs sollte nicht kleiner als der Durchmesser
des verwendeten Kochrings sein.
Sorgen Sie dafür, dass der Kochring und der Boden des Kochgeschirrs sauber
sind.
Verunreinigungen können den Wärmeaustausch negativ beeinträchtigen.
Mehrfach eingebrannte Verunreinigungen können oft nur noch mit
umweltschädlichen Hilfsmitteln entfernt werden.
Decken Sie ihr Kochgeschirr nicht zu oft auf (ein beobachteter Topfinhalt
beginnt niemals, zu kochen).
Sie können die Restwärme der Kochplatten als Energiesparfunktion nutzen,
indem Sie weitere Kochvorgänge auf Kochplatten beginnen, die noch heiß /
warm sind.
22
5. Reinigung und Pflege
WARNUNG! Schalten Sie das Gerät vor dem Reinigen unbedingt
aus und lassen Sie es vollständig abkühlen. Trennen Sie das Gerät vor
allen Wartungsarbeiten von der Stromversorgung (entsprechende
Sicherung im Sicherungskasten der Hausstromversorgung ausschalten)!
WARNUNG! Benutzen Sie kein Dampfreinigungsgerät. Der Dampf
kann in Kontakt mit elektrischen Teilen kommen und so einen
Kurzschluss auslösen. STROMSCHLAGGEFAHR!
REINIGUNGSMITTEL:
Benutzen Sie keine Scheuermittel !
Benutzen Sie keine organischen Reinigungsmittel !
3
Benutzen Sie keine ätherischen Öle !
Benutzen Sie niemals Lösungsmittel !
REINIGUNG DES KOCHFELDES:
Schalten Sie das Gerät ab und stellen Sie alle Drehschalter auf die
Position 0, bevor Sie das Gerät reinigen. Das Gerät muss ebenfalls vollständig
abgekühlt sein.
Reinigen Sie das Kochfeld nach jeder Benutzung.
Reinigen Sie die schwarzen Kochplatten mit einem handelsüblichen geeigneten
Reinigungsmittel für Kochfeld-Kochplatten.
Entfernen Sie Rückstände auf den Kochplatten mit einem weichen Tuch.
Die Kochplatten dürfen nicht abgeschrubbt werden.
Reinigen Sie die Halteringe der Kochplatten mit Spülmittel oder einem milden
Reinigungsmittel. Wischen Sie die Halteringe anschließend trocken.
Reinigen Sie die Edelstahl-Mulde des Kochfelds mit einem geeigneten
handelsüblichen Reinigungsmittel für Edelstahl.
Reinigen Sie das Bedienfeld mit einem leicht feuchten Tuch und wischen Sie es
anschließend sorgfältig trocken.
Reinigen Sie die nicht aus Edelstahl bestehenden Bereiche des Gerätes
nicht mit einem Edelstahlreiniger! Benutzen Sie ausschließlich milde, nicht
ätzende Reinigungsmittel und ein weiches Tuch.
3
Z.B. Essig, Zitronensäure etc.
23
6. Problembehandlung
GEHEN SIE BEI EINEM NOTFALL ODER EINER FEHLFUNKTION
WIE FOLGT VOR:
1. Schalten Sie das Gerät komplett ab.
2. Trennen Sie das Gerät von der Stromversorgung (entsprechende Sicherung im
Sicherungskasten der Hausstromversorgung).
3. Kontaktieren Sie das Geschäft, in dem Sie das Gerät erworben haben.
Überprüfen Sie die Angaben der Tabelle, bevor Sie das Geschäft, in dem Sie das
Gerät erworben haben, kontaktieren.
FEHLER
MÖGLICHE URSACHE
MAßNAHMEN
DAS GERÄT KANN NICHT EINGESCHALTET WERDEN.
Eine Unterbrechung der
Stromzufuhr.
Kontrollieren Sie, ob das Gerät an
die Stromversorgung angeschlossen
ist. Kontrollieren Sie Ihren
Haushalts-Sicherungskasten. Liegt
ein Stromausfall in Ihrem
Wohngebiet vor?
DIE EDELSTAHLMULDE IST VERKRATZT.
Sie haben ungeeignete
Reinigungsmittel wie z.B.
Scheuermittel verwendet.
Verwenden Sie für Edelstahl
geeignete Reinigungsmittel.
DIE KOCHPLATTEN SIND VERKRATZT.
Sie haben ungeeignetes
Kochgeschirr mit rauen und
scharfen Kanten verwendet.
Verwenden Sie geeignetes
Kochgeschirr (s. Kapitel 3.4
GEEIGNETES KOCHGESCHIRR).
EINIGE PFANNEN / TÖPFE ERZEUGEN KRACKENDE ODER KLICKENDE
GERÄUSCHE.
Diese können durch die
Herstellungsart Ihres Kochgeschirrs
verursacht werden (Schichten aus
verschiedenen Metallen).
Das ist bei solchem Kochgeschirr
normal und weist nicht auf einen
Fehler hin.
24
Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen,
oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht
behoben werden konnte, setzen Sie sich mit dem Geschäft, in dem Sie das
Gerät erworben haben, in Verbindung.
GEFAHR! Versuchen Sie niemals selbst, das Gerät zu reparieren!
Falls Ihr Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie das
Geschäft, in dem Sie das Gerät erworben haben.
7. Technische Daten
Geräteart
Doppelkochfeld
Bedienfeld
Drehschalter
Material Kochfeld
Edelstahl
Anzahl Kochplatten
2
Durchmesser Kochplatten hinten / vorne
1*180 mm; 1*145 mm
Leistung kleine Kochplatte
1000W
Leistung große Kochplatte
2000W
Maximale Leistung
3000W
Eingangsspannung
220 - 240 V AC
Frequenz
50 Hz
Restwärmeanzeige
-
Heizstufen
6 pro Kochplatte
Abmessungen Einbauöffnung B*T in cm
27,10*49,30
Einbautiefe in cm
3,00
Abmessungen Gerät H*B*T in cm
4,00*29,00*51,00
Verpackungsmaße H*B*T in cm
12,50*34,00*55,50
Gewicht Netto / Brutto in kg
4,50
5,50
Technische Änderungen vorbehalten.
25
8. Entsorgung
1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der
Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von
Kindern und Tieren gelangen. ERSTICKUNGSGEFAHR!
2. Nicht mehr benutzte und alte Geräte müssen der zuständigen
Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen
aussetzen.
3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher
unbedingt funktionsuntüchtig! Das bedeutet, immer den Netzstecker ziehen
und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem
Netzstecker entfernen und entsorgen.
4. Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern.
5. Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.
6. Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt,
bringen Sie diese Materialien zu einer geeigneten kommunalen Sammelstelle.
7. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei Ihren
entsprechenden kommunalen Entsorgungseinrichtungen.
Alle mit diesem Symbol
gekennzeichneten Materialien sind
wiederverwertbar.
Alle verfügbaren Informationen zur
Mülltrennung erhalten Sie bei Ihren
örtlichen Behörden.
26
9. Garantiebedingungen
für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers.
Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet
vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung.
Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen
Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er
das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt.
Der Garantieanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf-
und/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und
innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden.
Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder
Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte
Geräte gehen in unser Eigentum über.
Der Garantieanspruch erstreckt sich nicht auf:
1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Glühlampen;
2. geringfügige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit,
die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport
verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Gerätes durch ein PKM-Produkt entstanden sind -
soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.
Die Gültigkeit der Garantie endet bei:
1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;
4. unsachgemäße Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber
nicht abschließend bei Brand oder Explosion.
Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch
setzen sie eine neue Garantiefrist in Lauf.
Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland,
Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete
Geräte.
August 2014
27
Dear customer! We would like to thank you for purchasing a product from our
wide range of domestic appliances. Read the complete instruction manual before
you operate the appliance for the first time. Retain this instruction manual in a safe
place for future reference. If you transfer the appliance to a third party, also hand
over this instruction manual.
Index
1. Safety information ....................................................................................................... 28
1.1 Signal words ............................................................................................................ 29
1.2 Safety instructions .................................................................................................. 29
2. Installation .................................................................................................................... 33
2.1 Unpacking and positioning ................................................................................... 34
2.2 Pre-installation requirements ................................................................................ 34
2.3 Selection of installation equipment / Dimensions ........................................... 35
2.4 Installation of the hob .......................................................................................... 36
2.5 Electrical connection ............................................................................................. 37
3. Operation ...................................................................................................................... 38
3.1 Hob and control panel .......................................................................................... 39
3.2 Use of the hob ....................................................................................................... 40
3.3 Before initial use .................................................................................................... 40
3.4 Suitable cookware .................................................................................................. 41
4. Cooking guidelines ...................................................................................................... 42
4.1 Cooking tips ........................................................................................................... 42
4.2 Power levels ............................................................................................................ 43
4.3 Saving of energy .................................................................................................... 43
5. Cleaning and maintenance .......................................................................................... 44
6. Trouble shooting ......................................................................................................... 45
7. Technical data .............................................................................................................. 46
8. Waste management ...................................................................................................... 47
9. Guarantee conditions .................................................................................................. 48
28
The figures in this instruction manual may differ in some details from the
current design of your appliance. Nevertheless follow the instructions in such a
case. Delivery without content.
Any modifications, which do not influence the functions of the appliance. shall
remain reserved by the manufacturer. Please dispose of the packing with respect
to your current local and municipal regulations.
The appliance you have purchased may be an enhanced version of the unit this
manual was printed for. Nevertheless, the functions and operating conditions
are identical. This manual is therefore still valid.
Technical modifications as well as misprints shall remain reserved.
EU - Declaration of Conformity
The products, which are described in this instruction manual, comply with the
harmonized regulations.
The relevant documents can be requested from the final retailer by the
competent authorities.
1. Safety information
READ THE SAFETY INFORMATION AND SAFETY INSTRUCTIONS
CAREFULLY BEFORE YOU OPERATE THE APPLIANCE FOR THE
FIRST TIME.
All information included in those pages serve for the protection of the
operator. If you ignore the safety information and safety instructions, you
will endanger your health and life.
Store this manual in a safe place so you can use it whenever it is needed. Strictly
observe the instructions to avoid damage to persons and property.
Check the technical periphery of the appliance! Do all wires and connections to
the appliance work properly? Or are they time-worn and do not match the
technical requirements of the appliance? A check-up of existing and newly-
made connections must be done by an authorized professional. All connections
and energy-leading components (incl. wires inside a wall) must be checked by a
qualified professional. All modifications to the electrical mains to enable the
installation of the appliance must be performed by a qualified professional.
The appliance is intended for private use only.
The appliance is intended for cooking in a private household only.
The appliance is intended for indoor-use only.
29
The appliance is not intended to be operated for commercial purposes, during
camping and in public transport.
Operate the appliance in accordance with its intended use only.
Do not allow anybody who is not familiar with this instruction manual to
operate the appliance.
This appliance may be operated by children aged from 8 years and above as
well as by persons with reduced physical, sensory and mental capabilities or lack
of experience and knowledge if they are supervised or have been instructed
concerning the safe use of the appliance and do comprehend the hazards
involved. Children must not play with the appliance. Cleaning and user-
maintenance must not be carried out by children unless they are supervised.
MAKE SURE THAT THIS MANUAL IS AVAILABLE TO ANYONE USING
THE APPLIANCE AND MAKE SURE THAT IT HAS BEEN READ AND
UNDERSTOOD PRIOR TO USING THE APPLIANCE.
1.1 Signal words
DANGER! indicates a hazardous
situation which, if ignored, will result in
death or serious injury.
WARNING! indicates a hazardous
situation which, if ignored, could result
in death or serious injury.
CAUTION! indicates a hazardous
situation which, if not avoided, may
result in minor or moderate injury.
NOTICE! indicates possible damage to
the appliance.
1.2 Safety instructions
DANGER!
To reduce the risk of electrocution:
1. Non-compliance of the orders of this instruction manual will
endanger the life and health of the operator and / or can result in
damages to the appliance.
2. The appliance must be connected to the mains by a qualified
professional, who is familiar with and adheres to the local
requirements and supplementary regulations of your electricity
supplier
3. All electrical work must be carried out by a qualified professional.
Do not modify the energy supply. The connection must be carried
out in accordance with the current local and legal regulations.
30
4. Do not connect the appliance to the mains if the appliance itself or
the power cord or the plug are visibly damaged.
5. Never try to repair the appliance yourself. If the appliance does not
operate properly, please contact the shop you purchased the
appliance at. Original spare parts should be used only.
6. When the power cord is damaged, it must be replaced by the
manufacturer or an authorized aftersales service or a qualified
professional only.
7. Never touch the power plug, the power switch or other electrical
components with wet or damp hands. RISK OF ELECTRIC
SHOCK!
WARNING!
To reduce the risk of burns, electrocution, fire or injury to persons:
1. Operate the appliance with 220 ~ 240 V AC / 50 Hz only.
2. Disconnect the appliance from the mains before you clean or
maintain it.
3. The technical data of your energy supply must meet the data on the
rating label. The main current circuit must be equipped with a safety
shut-down device.
4. The appliance must always be grounded and protected
corresponding to the requirements of your local energy supplier.
The main current circuit must be equipped with a safety shut-down
device.
5. All modifications to the electrical mains to enable the installation of
the appliance must be performed by a qualified professional only.
6. Do not use the appliance if it has got a malfunction. Any malfunction
must be repaired by a qualified professional. In case of an event
caused by a technical malfunction, disconnect the appliance from
the mains. Report the malfunction to your service centre so it can
be repaired.
7. Do not repair the appliance yourself. Repairs carried out by
unauthorized persons can cause serious damage. Always contact
the nearest service centre. Only original spare-parts should be used
for repairs.
8. Do not use adapters, multiple sockets and extension cords for
connecting the appliance to the mains. RISK OF FIRE!
9. If a hotplate is cracked or damaged in any way, switch off the
appliance immediately and disconnect it from the mains (fuse box).
RISK OF ELECTRIC SHOCK!
10. Do not carry out any modifications to your appliance.
31
11. Do not operate the appliance with an external timer or a remote
control.
12. Switch off the appliance after operation as described in the
instruction manual.
13. The room the appliance is installed in must be dry and well-
ventilated. When the appliance is installed, an easy access to all
control elements is required.
14. The veneering of cabinets has to be fixed with a heat-resistant
glue, that is able to withstand a temperature of 100
0
C.
15. Adjacent furniture or housing and all materials used for installation
must be able to resist a temperature of min. 85
0
C above the
ambient temperature of the room the appliance is installed in during
operation.
16. Do not install the appliance in rooms or at areas which contain
flammable substances as petrol, gas or paint. This warning also
refers to the vapour these substances release.
17. Extractor hoods should be installed according to their
manufacturers' instructions.
18. The safety distance between the hob and a wall cupboard above
should be at least 450 mm.
19. The safety distance between the hob and an extractor hood
above should be at least 760 mm.
20. Do not store any objects on the appliance. RISK OF FIRE!
21. Unattended cooking with fat or oil can be dangerous and may
result in fire. NEVER try to extinguish a fire with water, but switch off
the appliance and then cover flame e.g. with a lid or a fire blanket.
22. Do not install the appliance near to curtains or upholstered
furniture. RISK OF FIRE!
23. Household equipment and connection leads must not touch the
appliance as the insulation material is usually not heat-resistant.
24. Never use a steam cleaner to clean the appliance. The steam will
cause serious damage to the electric components of the appliance.
RISK OF ELECTRIC SHOCK!
25. Never touch the hotplates while they are still hot. RISK OF BURNS!
26. Never touch the cooking zones / hotplates while the residual heat
indicator (depending on model) is still on. RISK OF BURNS!
27. The accessible parts of the appliance become hot during operation,
so keep children away from the operating appliance. Touching the
appliance while it is operating can cause serious burns.
28. Children must not play with the appliance.
29. Always supervise children when they are near the appliance.
30. This appliance may be operated by children aged from 8 years
and above as well as by persons with reduced physical, sensory
32
and mental capabilities or lack of experience and knowledge if they
are supervised or have been instructed concerning the safe use of
the appliance and do comprehend the hazards involved. Children
must not play with the appliance. Cleaning and user-maintenance
must not be carried out by children unless they are supervised.
31. Only allow children to use the appliance without supervision, when
adequate instructions have been given before so that the child is
able to use the appliance in a safe way and understands the risks of
improper use.
32. While unpacking, the packaging materials (polythene bags,
polystyrene pieces, etc.) should be kept away from children and
pets. RISK OF INJURY! CHOKING HAZARD!
33. Only use hob guards designed by the manufacturer of the cooking
appliance or indicated by the manufacturer of the appliance in the
instructions for use as suitable or hob guards incorporated in the
appliance. The use of inappropriate guards can cause accidents.
CAUTION!
1. Do not use any aggressive, abrasive and acrid detergents or sharp-
edged items to clean appliance. Otherwise you may scratch and / or
damage the surface.
2. Do not switch on the hob before you have put a cookware on it.
3. The hob should be clean at every time. Soiled hotplates do not
transfer the heat correctly.
4. Protect the hob against corrosion.
5. Switch off soiled hotplates immediately.
6. Switch off the complete hob if any damage or malfunction occurs.
7. Do not leave pans with prepared dishes based on fats and oils
unattended on a operating hotplate; hot fat can spontaneously
catch fire.
8. Do not put any metal-made items, e.g. knives, spoons, pot-lids, on
the appliance as they can become hot.
9. The handles of pans and pots can become hot. The handles should
also not be placed in the sphere of other hotplates as they can
become very hot by the heat emission of these hotplates. RISK OF
BURNS!
10. This appliance complies with the current European safety
legislation. We do wish to emphasize that this compliance does not
negate the fact that the surfaces of the appliance will become hot
while operating and will retain and emit heat even if it has
stopped operating.
33
NOTICE!
1. When you move the appliance, hold it at its base and lift it carefully.
Keep the appliance in an upright position.
2. Do not put any heavy items onto the hob.
3. The appliance must be transported and installed by at least two
persons.
4. When you unpack the appliance, you should take note of the
position of its components in case you have to repack and transport
it at a later point of time.
5. Do not operate the appliance unless all components are installed
properly.
6. The air vents of the appliance or its built-in structure (if the
appliance is suitable for being built-in) must be completely open,
unblocked and free of any kind of dirt.
7. The hob should be clean at every time. Soiled hotplates do not
transfer the heat properly.
8. Do not stand or lean on the appliance.
9. The rating plate must not be removed or made illegible, otherwise
all terms of the warranty become invalid!
SAVE THESE INSTRUCTIONS.
2. Installation
DANGER! The appliance must be connected to the mains by a
qualified professional, who is familiar with and adheres to the local
requirements and supplementary regulations of your electricity supplier.
Do not carry out the installation yourself. RISK OF ELECTRIC SHOCK!
DANGER! All electrical work must be carried out by a qualified
professional. Do not modify the energy supply. The connection must be
carried out in accordance with the current local and legal regulations.
RISK OF ELECTRIC SHOCK!
WARNING! The safety distance between the hob and a wall
cupboard above should be at least 450 mm.
WARNING! The safety distance between the hob and an extractor
hood above should be at least 760 mm.
34
CAUTION! Do not install the appliance above cooling equipment,
dish washers or laundry dryers.
CAUTION! When installing the appliance ensure optimal heat
radiation to maintain the operating safety.
CAUTION! The wall and the reach of the heat radiation above the
worktop must be made of heat-resistant materials.
CAUTION! To avoid any damage, the sandwich layer and adhesive
must resist heat.
2.1 Unpacking and positioning
1. Unpack the appliance carefully. Dispose of the packaging as described in
chapter WASTE MANAGEMENT.
2. The appliance may be equipped with a the transport-protection. Be very careful
and do not use any aggressive or abrasive detergents to remove residuals of the
transport-protection.
3. Check that the appliance and the power cord are not damaged.
4. Connect the appliance to a dedicated socket only.
5. Do not install the appliance in a place where it may come in contact with water
or rain; otherwise the insulation of the electrical system will be damaged.
6. Connect the appliance to the mains properly.
2.2 Pre-installation requirements
The worktop must be rectangular and plane and made of heat-resisting material.
Structural elements should not interfere with the installation area.
The installation must meet the safety requirements as well as the legal rules and
regulations.
The wall sat the hob should be covered with heat-resistant material, e.g. ceramic
tiles.
The power cable must not come into contact with cabinet doors or drawers.
The appliance must be supplied with an adequate flow of fresh air from outside
the cabinet to the base of the hob.
If the hob is installed above an oven, the oven must be equipped with a cooling
system.
Install a thermal protection below the bottom of the appliance when installing it
above a drawer or a cupboard.
The circuit breaker must be easily accessible.
35
2.3 Selection of installation equipment / Dimensions
Cut out the installation hole as described on the drawing below. Choose heat-
resistant materials for the work top only to avoid any deformation caused by the
heat-radiation of the appliance.
WARNING! The safety distance between the hob and a wall
cupboard above should be at least 450 mm.
WARNING! The safety distance between the hob and an extractor
hood above should be at least 760 mm.
DIMENSIONS OF THE HOB:
A 1= DEPTH / B 1 = WIDTH / C = HEIGHT (TOTAL)
A
B
C
510 mm
290 mm
40 mm (total)
Height (frame): 10 mm
Height (lower part): 30 mm
36
DIMENSIONS OF THE INSTALLATION OPENING:
A 1= DEPTH / B 1 = WIDTH / D = DEPTH OF THE WORK SURFACE
A 1
B 1
D
490 mm
270 mm
min. 600 mm
2.4 Installation of the hob
DANGER! The hob must be installed by a qualified professional
only. Do not carry out the installation yourself. RISK OF ELECTRIC
SHOCK!
The safety distance between the hob and a wall cupboard above
should be at least 450 mm.
The safety distance between the hob and an extractor hood above
should be at least 760 mm.
Do not install the appliance above cooling equipment, dish washers or
laundry dryers.
When installing the appliance ensure optimal heat radiation to
maintain the operating safety.
The wall and the reach of the heat radiation above the worktop must
be made of heat-resistant materials.
37
To avoid any damage, the sandwich layer and adhesive must resist
heat.
INSTALLATION OF THE HOB:
1. Carry out the installation with at least two persons.
2. Cut out the installation opening as described on the drawing above (s. chapter
2.3 SELECTION OF INSTALLATION EQUIPMENT / DIMENSIONS // DIMENSIONS
OF THE INSTALLATION OPENING).
3. Check the seal for perfect fit and overall cover.
4. Fit the appliance into the installation opening. Start at the back by pressing the
back side of the appliance into proper position.
5. Now fit the right and left side.
6. Finally fit the front. Press it to the back of the installation opening first and then
press the front of the appliance into the installation opening. You may have to
apply some pressure at this step of installation so proceed with care!
7. Using a screwdriver, tighten the tension clamps
4
evenly starting at the centre
and moving diagonally until the built-in frame is tight on the worktop.
2.5 Electrical connection
DANGER! The appliance must be connected to the mains by a
qualified professional, who is familiar with and adheres to the local
requirements and supplementary regulations of your electricity supplier.
Do not carry out the installation yourself. RISK OF ELECTRIC SHOCK!
DANGER! All electrical work must be carried out by a qualified
professional. Do not modify the energy supply. The connection must be
carried out in accordance with the current local and legal regulations.
RISK OF ELECTRIC SHOCK!
DANGER! Do not carry out the installation yourself. RISK OF
ELECTRIC SHOCK!
4
depending on model
38
INSTRUCTIONS FOR THE INSTALLER (QUALIFIED PROFESSIONAL):
The cooker hob is manufactured to work with 220 - 240 V AC.
The voltage rating of the heating elements is 230 V AC.
The connection diagram is on the cover of the connection box.
Remember that the power cable should match the connection type and
the power rating of the appliance.
The power cable must be secured in a strain-relief clamp.
1. Your household power supply must meet the power consumption of the
appliance.
2. The voltage must meet the values on the rating plate.
3. The power cord must withstand the values on the rating plate.
4. When connecting do not use adapters, reducers and branching devices as they
cause overheating. RISK OF FIRE!
5. The power cord must not touch hot areas and its temperature must not exceed
75
0
C.
6. When the socket is not accessible for the user or a fixed electrical connection
of the appliance is required, an all-pole disconnecting device must be
incorporated during installation. Disconnecting devices are switches with a
contact opening distance of at least 3 mm. These include LS-switches, fuses and
protectors (EN 30335). Read the information on the rating plate and the
connection diagram before connecting the appliance to the mains. The
electricity supply must be performed via a 16A automatic cut-out. If in doubt,
always contact the local building authorities and consult the relevant legal
provisions.
7. Do not bend or compress the power cord.
8. Check the power cord regularly. The power cord must be replaced by a
qualified professional only!
3. Operation
Read the complete instruction manual before you operate the appliance for the
first time. Strictly observe the safety guidelines!
Remove the complete protective film !
39
3.1 Hob and control panel
HOB:
1
HOTPLATE 1 / Ø 180 mm / max. 2000 W
2
HOTPLATE 2 / Ø 140 mm / max. 1000 W
3
CONTROL PANEL (s. below)
CONTROL PANEL:
4
ROTARY KNOB FOR HOTPLATE 1
5
INDICATOR FOR HOTPLATE 1
6
ROTARY KNOB FOR HOTPLATE 2
7
INDICATOR FOR HOTPLATE 2
40
3.2 Use of the hob
WARNING! Never touch the hotplates while they are still hot! RISK
OF BURNS!
Put a cookware directly onto a hotplate. Turn the corresponding knob
clockwise or anticlockwise to switch on the hob.
The indicator goes on when switching on the appliance.
Set the power level of the hotplates by turning the rotary knobs clockwise or
anticlockwise.
Turn the corresponding knob to position 0 to stop cooking.
0
OFF
1
MIN.: e.g. for warming..
2
E.g.: steaming of vegetable.
3
E.g.: soups; larger dishes.
4
E.g.: slow frying.
5
E.g.: frying of meat / fish.
6
MAX.: e.g. fast heating / cooking / frying.
After cooking turn the rotary knob on position 0 immediately to switch
off the corresponding hotplate.
Beware of the hot surfaces of the cooking zones / hotplates! The
RESIDUAL HEAT INDICATOR
5
indicates which cooking zones / hotplates are still
hot. The residual heat indicator disappears as soon as the relevant cooking zone
/ hotplate has cooled down. You can use the residual heat for saving energy
when starting a new cooking procedure on a cooking zone / hotplate which is
still warm / hot.
3.3 Before initial use
Clean the surface of the appliance (look at chap. CLEANING AND
MAINTENANCE).
5
depending on model
41
3.4 Suitable cookware
Do not use cookware with rough edges or a curved base.
The base of your cookware should be flat, contact the hotplates completely and
have the same diameter as the relevant hotplate. Always centre the cookware on
the hotplate.
Always lift your cookware, when you want to move it on the hob. Do not push
cookware as you may scratch the hotplate.
42
4. Cooking guidelines
WARNING! Be very careful when frying, because oil and fat heat up
very fast especially when operating a high power level. Extremely hot oil
and fat inflame spontaneously and represent a serious fire risk.
WARNING! NEVER try to extinguish a fire with water, but switch off
the appliance and then cover flame e.g. with a lid or a fire blanket.
4.1 Cooking tips
Decrease the power level as soon as the desired cooking temperature is reached.
Use pot-lids to shorten cooking times and save energy.
Minimize the amount of cooking liquids or fat / oil to shorten cooking times.
Select a high power level, when you start cooking. Reduce the power level,
when your food has been heated up.
SIMMERING / COOKING OF RICE
Simmering is cooking with a temperature of approx. 85
0
C. At this temperature
small bubbles ascend to the surface of the cooking liquid. Simmering is a perfect
way to cook delicious soups and stews as the flavours of the food unfold
completely without being over-heated. You should also cook egg-based sauces
and sauces thickened with flour in this way.
Some cooking procedures, including the cooking of rice with the absorption-
method (= the water is consumed completely), require a setting above the
lowest power level, so the food is cooked within the recommended cooking
time.
STEAKS
1. Take the meat out of the fridge and let it rest at room temperature for approx.
20 minutes.
2. Heat up a pan with a heavy base.
3. Rub both sides of the steak with oil. Drizzle a small amount of oil into the hot
pan and place the steak into the pan.
4. Turn the meat just once while cooking. The exact cooking time depends from
the size of your steak and your individual preferences (medium, medium rare
etc.). So the cooking time of each side may vary from 2 to 8 minutes. Press the
steak to check the cooking result - a firm steak is well done.
5. Leave the steak on a warm plate for a few minutes; so it will become tender.
43
ASIAN-STYLE COOKING
1. Choose a wok with a flat base or a big pan.
2. Prepare all ingredients and the cooking utensils you need. Asian-style cooking
should work fast. If you want to cook a big amount of food, you should divide
the food into several portions.
3. Preheat the wok / pan briefly and add two tablespoons of oil.
4. Cook the meat first. Put it aside and keep it warm.
5. Now cook the vegetable. When the vegetable is hot but still crisp, reduce the
power level. Add the meat and, if desired, a sauce.
6. Sauté the complete food carefully so all components are hot.
7. Serve immediately.
4.2 Power levels
POWER LEVEL:
SUITABILITY (EXAMPLES):
Level 1 - 2
Delicate warming of small amounts of food.
Melting of chocolate, butter etc.
Food which burns quickly.
Gentle simmering.
Slow warming.
Level 3 - 4
Soup.
Larger dishes.
Slow frying.
Reheating.
Level 5 - 6
Frying of meat / fish.
Fast heating.
Cooking.
Frying.
4.3 Saving of energy
Use proper cookware for cooking.
Cookware with thick, flat bases can save up to1/3 of electric energy. Remember
to cover your cookware if possible; otherwise you will use four times as much
energy!
Match the size of the cookware to the surface of the heating plate. A cookware
should never be smaller than a heating plate.
Ensure that the heating plates and the cookware are clean.
44
Soils prevent heat-transfer. Repeatedly burnt-on spillages can often be removed
by products, which will damage the environment, only.
Do not uncover the cookware too often (a watched pot-content will never
boil!).
You can use the residual heat for saving energy when starting a new cooking
procedure on a cooking zone / hotplate which is still warm / hot.
5. Cleaning and maintenance
WARNING! Switch off the appliance and let it cool down before
cleaning. Disconnect the appliance from the mains before maintenance
(fuse box of your household power supply)!
WARNING! Do not use a steam cleaner. The steam can damage the
electric components of the appliance. RISK OF ELECTRIC SHOCK!
DETERGENTS:
Do not use any abrasive detergents !
Do not use any organic detergents !
6
Do not use essential oils !
Never use solvents !
CLEANING OF THE HOB:
Switch off the appliance and set the rotary knobs to position 0 before
cleaning.. The appliance should be cooled down completely.
Clean the appliance after every use.
Clean the black hotplates with a suitable, commercial available detergent for
hotplates.
Remove residuals on the hotplates with a soft cloth.
Do not scrub the hotplates.
Clean the retaining rings of the hotplates with washing-up liquid or a mild
detergent. Dry the retaining rings after cleaning.
Clean the stainless steel body of the hob with a suitable, commercial available
detergent for stainless steel.
Clean the control panel with a lightly-wet cloth. Dry the control panel carefully
after cleaning.
6
Detergents such as vinegar, citric acid etc.
45
Do not clean any components which are not made of stainless steel with
a detergent for stainless steel. Use mild, non acrid detergents and a soft
cloth only.
6. Trouble shooting
EMERGENCY MEASURES:
1. Switch off the entire appliance.
2. Disconnect the appliance from the mains (fuse box of your household power
supply).
3. Contact the shop you purchased the appliance at.
Check the schedule below before you contact the shop you purchased the
appliance at.
ERROR
CAUSES
MEASURES
THE APPLIANCE CANNOT BE SWITCHED ON.
Break in the power supply.
Check that the appliance is
connected to the mains. Check the
household fuse box. Is there a power
failure at your place of residence?
THE STAINLESS STEEL BODY IS SCRATCHED.
You used an unsuitable detergent,
e.g. an abrasive.
Use suitable detergents.
THE HOTPLATES ARE SCRATCHED.
You used unsuitable cookware with
sharp edges.
Use suitable cookware (s. chapter 3.4
SUITABLE COOKWARE).
SOME COOKWARE MAKE CRACKING OR CLICKING NOISE.
Your cookware is produced with
layers made of different kinds of
metal.
This is normal for such a cookware
and does not indicate a malfunction.
46
If the appliance shows a malfunction not noted on the schedule above or if you
have checked all items on the above schedule but the problem still exists, please
contact the shop you purchased the appliance at.
DANGER! Do not repair the appliance yourself!. If your appliance
does not operate correctly, contact the shop you purchased the
appliance at.
7. Technical data
Model
Built-in double hob
Controls
Rotary knobs
Material: hob
Stainless steel
Hotplates
2
Diameter hotplates rear / front
1*180 mm; 1*145 mm
Power: small hotplate
1000W
Power: large hotplate
2000W
Maximum power
3000W
Voltage
220 - 240 V AC
Frequency
50 Hz
Residual heat indicator
-
Power levels
6 per hotplate
Installation opening W*D in cm
27.10*49.30
Installation depth in cm
3.00
Dimensions: appliance H*W*D in cm
4.00*29.00*51.00
Dimensions: packaging H*W*D in cm
12.50*34.00*55.50
Weight net / gross in kg
4.50
5.50
Technical modifications reserved.
47
8. Waste management
1. While unpacking, the packaging materials (polythene bags, polystyrene pieces,
etc.) should be kept away from children and pets. CHOKING HAZARD!
2. Old and unused appliances must be send for disposal to the responsible
recycling centre. Never expose to open flames.
3. Before you dispose of an old appliance, render it inoperative. Unplug the
appliance and cut off the entire power cord. Dispose of the power cord and the
plug immediately.
4. Dispose of any paper and cardboard into the corresponding containers.
5. Dispose of any plastics into the corresponding containers.
6. If suitable containers are not available at your residential area, dispose of these
materials at a suitable municipal collection point for waste-recycling.
7. Receive more detailed information from your retailer or your municipal
facilities.
Materials marked with this symbol are
recyclable.
Please contact your local authorities to
receive further information.
48
9. Guarantee conditions
for large electric appliances, PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers.
This appliance includes a 24-month guarantee for the consumer given by the
manufacturer, dated from the day of purchase, referring to its flawless material-
components and its faultless fabrication. The consumer is accredited with both the
dues of the guarantee given by the manufacturer and the vendor's guarantees.
These are not restricted to the manufacturer's guarantee. Any guarantee claim has
to be made immediately after the detection and within 24 months after the
delivery to the first ultimate vendee. The guarantee claim has to be verified by the
vendee by submitting a proof of purchase including the date of purchase and/or
the date of delivery. The guarantee does not establish any entitlement to withdraw
from the purchase contract or for a price reduction. Replaced components or
exchanged appliances demise to us as our property.
The guarantee claim does not cover:
1. fragile components as plastic, glass or bulbs;
2. minor modifications of the PKM-products concerning their authorized
condition if they do not influence the utility value of the product;
3. damage caused by handling errors or false operation;
4. damage caused by aggressive environmental conditions, chemicals, detergents;
5. damage caused by non-professional installation and haulage;
6. damage caused by non common household use;
7. damages which have been caused outside the appliance by a PKM-product
unless a liability is forced by legal regulations.
The validity of the guarantee will be terminated if:
1. the prescriptions of the installation and operation of the appliance are not
observed.
2. the appliance is repaired by a non-professional.
3. the appliance is damaged by the vendor, the installer or a third party.
4. the installation or the start-up is performed inappropriately.
5. the maintenance is inadequately or incorrectly performed.
6. the appliance is not used for its intended purpose.
7. the appliance is damaged by force majeur or natural disasters, including, but
with not being limited to fires or explosions.
The guarantee claims neither extend the guarantee period nor initiate a new
guarantee period. The geographical scope of the guarantee is limited with respect
to appliances, which are purchased and used in Germany, Austria, Belgium,
Luxembourg and the Netherlands.
August 2014
49
TECHNOLOGIE FÜR DEN HAUSHALT
SERVICE INFORMATION
TECHNOLOGY FOR DOMESTIC USE
Wenden Sie sich bitte an das Geschäft,
in dem Sie das Gerät erworben haben.
Please contact the shop you purchased the appliance at.
Änderungen vorbehalten
Subject to alterations
Stand
Updated
08.11.2017
11/08/2017
© PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
