Briggs & Stratton 040689 Briggs Stratton Power Protect 12kW User Manual

Standby Generator 12kW

Installation and Operation Manual

Manual de instalación y operación

Manuel d’installation et d’utilisation

This generator is rated in accordance with UL (Underwriters Laboratories) 2200 (stationary engine generator assemblies) and

CSA (Canadian Standards Association) standard C22.2 N. 100-14 (motors and generators).

Este grupo electrógeno está clasificado conforme a la norma UL (Underwriters Laboratories) 2200 (conjuntos de grupos

electrógenos con motores fijos) y a la norma CSA (Canadian Standards Association) C22.2 N. 100-14 (motores y grupos electrógenos).

Ce groupe électrogène est certifié UL (Underwriters Laboratories) 2200 (groupes électrogènes à moteur fixe) et conforme à la

norme CSA (Canadian Standards Association) C22.2 N. 100-14 (moteurs et groupes électrogènes).

Revision A

Not for

Reproduction

Table of Contents:

Important Safety Instructions..............................................3

Safety Symbols and Meanings............................................3

Safety Alert Symbol and Signal Words.............................. 3

Safety Messages...................................................................3

FCCStatementPart15toUser............................................ 6

Thank You..............................................................................6

Where to Find Us..................................................................6

For Future Reference........................................................... 6

General Information..............................................................7

Equipment Description..................................................... 7

Installer Responsibilities................................................... 7

Owner Responsibilities..................................................... 7

Delivery Inspection........................................................... 7

Shipment Contents...........................................................7

Generator Placement............................................................8

Cold Weather Kit.............................................................. 8

Generator Location Considerations..................................9

Installation Factors to Consider........................................9

Product Use......................................................................9

Reduce the Risk of Carbon Monoxide Poisoning.............9

Reducing the Risk of Fire.............................................. 12

Other General Location Guidelines................................12

Installation........................................................................... 13

Lift the Generator........................................................... 13

Anchor the Generator and Wind Ratings....................... 13

Electrical and Fuel Inlet Locations................................. 14

Access Panels - Installation and Removal..................... 15

Fuel Installation Plan......................................................16

Electrical Field Connections...........................................19

Engine Oil.......................................................................22

Battery.............................................................................22

System Control Board.................................................... 23

Initial Start-Up (No Load)............................................... 24

Operation............................................................................. 26

Features and Controls....................................................26

Important Owner's Considerations................................. 27

Automatic Operation Sequence..................................... 27

Set the Exercise Timer...................................................27

Maintenance.........................................................................29

Servicing the System..................................................... 29

Maintenance Schedule................................................... 29

Generator Maintenance..................................................29

Clean the Generator.......................................................30

Engine Maintenance.......................................................30

Change the Oil and the Oil Filter................................... 31

Adjust Valve Lash.......................................................... 31

Electronic Governor System...........................................32

Electronic Governor Check Feature...............................32

Servicing the Spark Plugs..............................................32

Engine Air Cleaner......................................................... 33

Exhaust System Maintenance........................................34

Fuel System Maintenance..............................................34

Mixer/Throttle Control Device.........................................34

Alarms (Service Code Detection System)...................... 34

Acknowledge and the Reset Alarms.............................. 34

Electrical System Maintenance...................................... 35

Troubleshooting..................................................................37

Troubleshooting Table....................................................37

Wiring Diagram and Schematic.........................................39

Specifications......................................................................40

Generator Specifications 12kW......................................40

Engine Specifications 12kW...........................................40

2 BRIGGSandSTRATTON.COM

Not for

Reproduction

Important Safety Instructions

SAVE THESE INSTRUCTIONS - This manual contains

important instructions that must be read, understood,

and obeyed during installation of generator kits and/or

accessories.

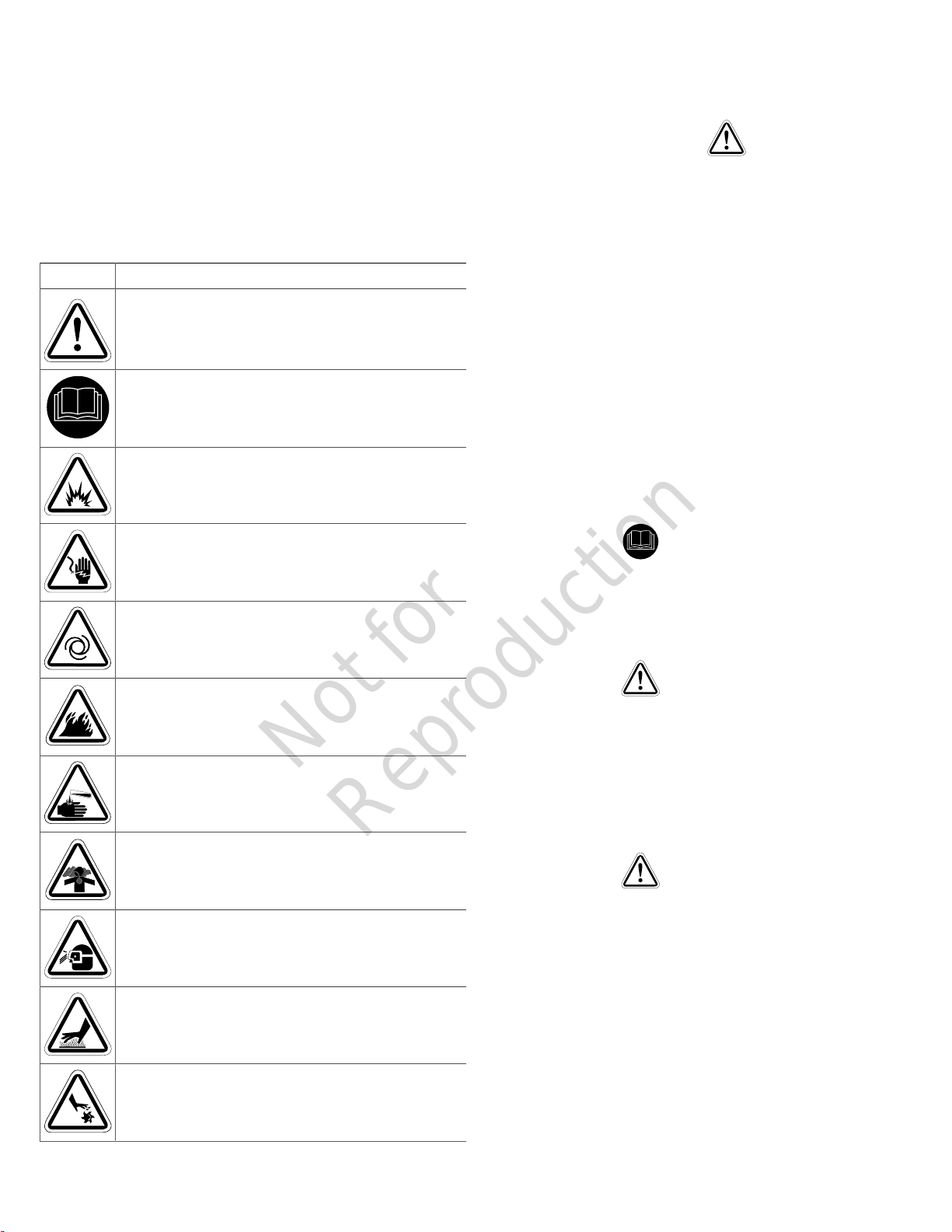

Safety Symbols and Meanings

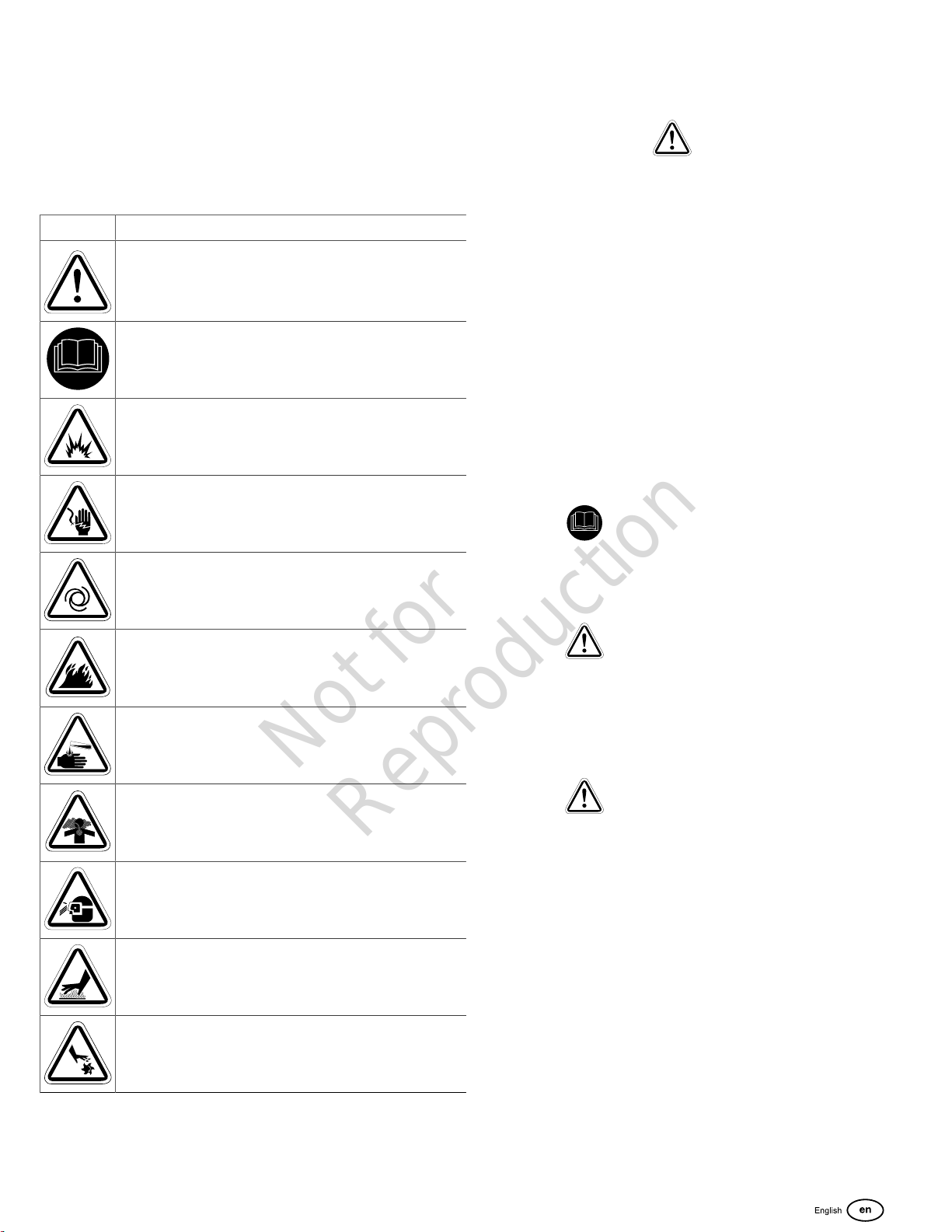

Symbol Meaning

Safety alert symbol shows a possiblepersonal injury hazard.

Read Manual. Failure to obey warnings, instructions,

installation manual, andOperator’sManual could result in

death or serious injury.

Explosion

Electric Shock

Auto-start

Fire

Chemical Burn

Toxic Fume

Eye Protection

Hot Surface

Rotating Parts

Safety Alert Symbol and Signal

Words

The safety alert symbol identifies safety information

about hazards that could result in personal injury. A signal

word (DANGER, WARNING, or CAUTION) is used to

indicate the likelihood and the potential severity of injury. In

addition, a hazard symbol is used to represent the type of

hazard.

DANGER indicates a hazard which, if not avoided, will result

in death or serious injury.

WARNING indicates a hazard which, if not avoided, could

result in death or serious injury.

CAUTION indicates a hazard which, if not avoided, could

result in minor or moderate injury.

NOTICE indicates information considered important but not

hazard-related.

Safety Messages

WARNING

Failure to read and obey the operator’s manual, all warnings,

and operating instructions could result in death or serious

injury.

WARNING

This product can expose you to chemicals including used

engine oil, which is known to the State of California to cause

cancer, and carbon monoxide, which is known to the State of

California to cause birth defects or other reproductive harm.

For more information go towww.P65Warnings.ca.gov.

WARNING

This product contains lead and lead compounds,

known to the state of California to cause birth defects

or other reproductive harm. Wash your hands after

handling this product. Cancer and Reproductive Harm -

www.P65Warnings.ca.gov.

Not for

Reproduction

WARNING

Engine exhaust contains carbon monoxide, a poisonous gas

that could kill you in minutes. You cannot smell it, see it, or

taste it. Even if you do not smell exhaust fumes, you could

still be exposed to carbon monoxide gas.

• Operate this product ONLY outdoors in an area that will

not accumulate deadly exhaust gas.

• Direct exhaust gas away from any windows, doors,

ventilation intakes, soffit vents, crawl spaces, open

garage doors or other openings that can allow exhaust

gas to enter inside or be drawn into a potentially

occupied building or structure.

• Carbon monoxide detector(s) MUST be installed and

maintained indoors according to the manufacturer’s

instructions/recommendations. Smoke alarms cannot

detect carbon monoxide gas.

• If you start to feel sick, dizzy, weak, or your carbon

monoxide alarm sounds while using this product, get to

fresh air right away. Call emergency services. You may

have carbon monoxide poisoning.

WARNING

Storage batteries give off explosive hydrogen gas during

recharging. Slightest spark could ignite hydrogen and cause

explosion, resulting in death or serious injury.

• DO NOT dispose of battery in a fire. Recycle battery.

• DO NOT allow any open flame, spark, heat, or lit

cigarette during and for several minutes after charging a

battery.

WARNING

Battery electrolyte fluid contains acid and is extremely

caustic. Contact with battery contents could cause severe

chemical burns.

• DO NOT open or mutilate the battery

• Wear protective goggles, rubber apron, rubber boots

and rubber gloves.

• Immediately wash electrolyte from skin with water.

• If electrolyte contacts eyes, immediately flush with water

and seek medical attention.

• Spilled electrolyte is to be washed down with an acid

neutralizing agent.

WARNING

A battery's high short circuit current could result in serious

injury.

• Remove watches, rings, or other metal objects.

• Use tools having insulated handles.

• Disconnect charging source prior to connecting or

disconnecting battery terminals.

• Do not lay tools or metal parts on top of batteries.

• Disconnect the negative (-) cable at the battery during

installation and maintenance.

WARNING

With the battery connected, the generator may crank and

start without warning resulting in death or serious injury.

• Do not connect the negative (-) cable at the battery until

the installation is complete.

WARNING

With the battery connected, the generator may crank and

start without warning resulting in death or serious injury.

• Before servicing, stop the generator and disconnect the

negative (-) cable at the battery.

WARNING

Failure to isolate generator from utility power could result

in death or serious injury to electric utility workers due to

backfeed of electrical energy.

• Use a UL listed transfer switch to connect to a building

electrical system.

WARNING

Generator and utility voltage could cause electrical shock or

burn resulting in death or serious injury.

• Installation must be performed by a licensed

professional.

• Disconnect all sources of electricity before installing or

servicing equipment.

• Ground system before applying power.

WARNING

Hazardous Voltage - Installing low and high voltage wire in

same conduit could cause electric shock or burns, resulting in

death or serious injury.

• Do not run low and high voltage wire in the same

conduit unless the insulation rating on ALL wiring is

rated for 600V. See NFPA 70 for more information.

4 BRIGGSandSTRATTON.COM

Not for

Reproduction

WARNING

Exhaust heat/gases could ignite combustibles or structures

resulting in death or serious injury.

• Exhaust outlet of enclosure must have at least 5 ft.

(1.5m) minimum clearance from any structure, shrubs,

trees, or any kind of vegetation.

• Enclosure must be at least 5 ft (1.5m) from windows,

doors, any wall opening, shrubs, or vegetation over 12

inches (30.5 cm) in height.

• Enclosure must have a minimum of 5 ft. (1.5 m)

overhead clearance from any structure, overhang, or

trees.

• DO NOT place enclosure under a deck or other type of

structure that may confine airflow.

• Smoke detector(s) MUST be installed and maintained

indoors according to the manufacturer’s instructions.

Carbon monoxide alarms cannot detect smoke.

• Do not place enclosure in a manner other than shown in

illustrations.

WARNING

Exhaust heat/gases could ignite combustibles causing a fire,

resulting in death or serious injury.

• Remove all combustible materials from in and around

the generator compartment.

WARNING

Hazardous Voltage - Contact with power lines could cause

electric shock or burns, resulting in death or serious injury.

• If lifting or hoisting equipment is used, DO NOT contact

any power lines.

• DO NOT lift or move generator without assistance.

WARNING

Propane and Natural Gas are extremely flammable and

explosive, which could cause burns, fire or explosion resulting

in death or serious injury.

• Installation must be performed by a licensed

professional.

• Install the fuel supply system according to NFPA 37 and

other applicable fuel-gas codes.

• Before placing the generator into service, the fuel

system lines must be properly purged and leak tested.

• NO leakage is permitted.

• DO NOT operate engine if smell of fuel is present.

WARNING

Propane and Natural Gas are extremely flammable and

explosive, which could cause burns, fire or explosion resulting

in death or serious injury.

• The generator is equipped with an automatic safety

gasfuel shut-off valve.

• DO NOT operate the equipment if the fuel shut-off valve

is missing or inoperative.

WARNING

Propane and Natural Gas are extremely flammable and

explosive, which could cause burns, fire or explosion resulting

in death or serious injury.

• LP gas is heavier than air and will settle in low areas.

• Natural gas is lighter than air and will collect in high

areas.

• The slightest spark could ignite these fuels and cause

an explosion.

• DO NOT light a cigarette or smoke.

WARNING

Generatorand utilityvoltage could cause electrical shock or

burn resulting in death or serious injury.

• DO NOT allow unqualified persons to operate or

servicethis equipment.

WARNING

Accidental engine spark can cause an electric shock

or fire and could result in entanglement, traumatic

amputation or laceration.

Before you make adjustments or repairs:

• Disconnect the spark plug wire and keep it away from

the spark plug.

• Disconnect the battery wire from the negative battery

terminal (only engines with electric start.)

• Use only the correct tools.

When you check for spark:

• Use an approved spark plug tester.

• Do not check for spark with the spark plug removed.

Not for

Reproduction

NOTICE: Improper treatment of generator could damage it

and shorten its life.

• Use generator only for intended uses.

• If you have questions about intended use, contact your

authorized dealer.

• Operate generator only on level surfaces.

• Adequate, unobstructed flow of cooling and ventilating

air is critical to correct generator operation.

• The access panels/doors must be installed whenever

the unit is running.

• DO NOT expose generator to excessive moisture, dust,

dirt, or corrosive vapor.

• Remain alert at all times while working on this

equipment. Never work on the equipment when you are

physically or mentally fatigued.

• DO NOT insert any objects through cooling slots.

• DO NOT use the generator or any of its parts as a step.

Stepping on the unit could cause stress and break parts.

This may result in dangerous operating conditions from

leaking exhaust gases, fuel leakage, oil leakage, etc.

• Shut off generator if:

• electrical output is lost.

• equipment sparks, smokes, or emits flames.

• unit vibrates excessively or makes unusual noises.

FCCStatementPart15toUser

Pursuant to part 15.21 of the FCC Rules, you are

cautioned that changesor modificationsto the product

notexpresslyapproved by Briggs & Strattoncouldvoid

yourauthority to operate the product.

This devicecomplies withpart 15 of the FCC Rules.

Operationis subjectto thefollowing two conditions:(1) This

device may notcauseharmfulinterference, and (2) this

device must acceptanyinterference received,including

interferencethatmaycause undesiredoperation.

This equipment has been tested and found

tocomplywith the limits for a Class B digital device,

pursuant to part 15 of the FCC Rules. These limits

aredesignedtoprovidereasonableprotection

againstharmfulinterference in a residential installation.

This equipment generates, uses and can radiate radio

frequency energy and, if not installed and usedin accordance

withthe instructions,maycauseharmfulinterference to

radio communications. However, there is no guarantee that

interference will not occur in aparticularinstallation. If this

equipmentdoescauseharmfulinterference to radio or

television reception, which can be determined by turning the

equipment off and on, the user is encouraged to try to correct

the interference by one or more of thefollowing measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and

receiver.

• Connect the equipment into an outlet on a circuit

different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV

technician for help.

Thank You

Thank you for purchasing this quality-built Briggs & Stratton®

generator. We are pleased that you have placed your

confidence in the Briggs & Stratton brand. When operated

and maintained according to the instructions in this manual,

your generator will provide many years of dependable

service.

This manual contains safety information to make you aware

of the hazards and risks associated with standby generators

and how to avoid them. This product is only for use as an

optional generator system which provides an alternate

source of electric power and to serve loads such as heating,

refrigeration systems, and communication systems that, when

stopped during any power outage, could cause discomfort or

inconvenience.

SAVE THESE INSTRUCTIONS - This manual contains

important instructions that must be obeyed during installation,

operation, and maintenance of the generator and batteries.

This generator system requires professional installation

before use. The installermust obeythe instructions

completely.

Where to Find Us

You never have to look far to find support and service for

your equipment. There are many authorized service dealers

worldwide that provide quality service. You can also contact

Customer Service by phone at 800-732-2989 between 8:00

AM and 5:00 PM central time or click on Dealer Locator

at www.briggsandstratton.com, which provides a list of

authorized dealers

For Future Reference

Please fill out the information below and keep with your

receipt. Have this information at hand if it becomes necessary

to contact your installer or authorized dealer regarding service

or repair of the unit.

Date of Purchase: ________________________________

Dealer / Retailer: _________________________________

Dealer's / Retailer'sPhone Number: __________________

GENERATOR:

Model Number: ____________________________

Model Revision: ____________________________

Serial Number: ____________________________

ENGINE:

Model Number: __________________________________

6 BRIGGSandSTRATTON.COM

Not for

Reproduction

Serial Number: ___________________________________

General Information

For most applications, this manual contains the information

necessary for the correct installation, operation, and

maintenance of the equipment. All efforts have been made to

make sure that the information in this manual is accurate and

current. We reserve the right to change the product and this

document without notification.

Equipment Description

• Emergency generator systems are intended to

automatically supply illumination, power, or both, to

designated areas and equipment in the event of failure

of the normal supply. Emergency systems can also

provide power for such functions as ventilation where

essential to maintain life, where current interruption of

the normal supply would produce serious life safety or

health hazards.

• Legally Required standby generator systems are

intended to automatically supply power to selected

loads in the event of failure of the normal source which

can create hazards or prevent rescue or fire-fighting

operations.

Installer Responsibilities

• Read and obey the safety instructions.

• Install only aNRTL-approved transfer switch that is

compatible with the generator.

• Read and obey the instructions in this Installation and

Operation Manual.

• Installation must strictly comply with all applicable

codes, industry standards, laws, and regulations.

• Allow sufficient room on all sides of the generator for

maintenance and service.

• Discuss the generator placement with owner.

• Make sure that ALL manualsare given to the owner

after the installation has been completed.

Owner Responsibilities

• Read and obey the instructions in this Installation and

Operation Manual.

• Follow a regular schedule for maintaining and using the

generator, as specified in this manual.

• Carbon monoxide detector(s) MUST be installed and

maintained indoors according to the manufacturer’s

instructions and recommendations. Smoke alarms

cannot detect carbon monoxide gas.

• Smoke detector(s) MUST be installed and maintained

indoors according to the manufacturer’s instructions and

recommendations. Carbon monoxide alarms cannot

detect smoke.

Delivery Inspection

Avoid damage from dropping, bumping, or collision with the

shipping carton.

After removing the carton, carefully inspect the generator for

any damage that may have occurred during shipment.

If loss or damage is found at the time of delivery, have the

person(s) making the delivery notate the loss or damage on

the freight bill and affix his signature under the consignor’s

memo of loss or damage. If the loss or damage is notated

after delivery, separate the damaged materials and then

contact the carrier for claim procedures. Missing or damaged

parts are notwarranted.

Shipment Contents

The generator system is supplied with:

• Oil (5W30 Full Synthetic)

• Flexible fuel line

• Quick Operation Manual

• Product and emissions warranty booklet

• Two access keys

• Two 15 Amp ATO-type fuses

• Four lifting hole caps

• Touch up paint

• Oil Warmer (pre-installed)

• Two 1/4-20 screws (for enclosure anchoring for wind

rated areas)

Not included (You will need):

• Carbon monoxide detector(s)

• Smoke detector(s)

• Starting battery

• Connecting wire and conduit

• Fuel supply valves/plumbing

• Crane, lifting straps, chains or cables

• Two 60” (152cm) lengths of 3/4” (1.9cm) nominal

minimum Schedule 40 steel pipe (NOT conduit)

• Torque screwdriver, 5 to 50 inch-pound range

• Multi-meter

Not for

Reproduction

Generator Placement

Before installing the generator, consult with the owner

and convey the following requirements, which must be

satisfied before the installation is complete. There are two

equally important safety concerns in regards to carbon

monoxide poisoning and fire. There are also several general

location guidelines that must be met before the installation is

considered complete.

WARNING

Engine exhaust contains carbon monoxide, a poisonous gas

that could kill you in minutes. You cannot smell it, see it, or

taste it. Even if you do not smell exhaust fumes, you could

still be exposed to carbon monoxide gas.

• Operate this product ONLY outdoors in an area that will

not accumulate deadly exhaust gas.

• Direct exhaust gas away from any windows, doors,

ventilation intakes, soffit vents, crawl spaces, open

garage doors or other openings that can allow exhaust

gas to enter inside or be drawn into a potentially

occupied building or structure.

• Carbon monoxide detector(s) MUST be installed and

maintained indoors according to the manufacturer’s

instructions/recommendations. Smoke alarms cannot

detect carbon monoxide gas.

• If you start to feel sick, dizzy, weak, or your carbon

monoxide alarm sounds while using this product, get to

fresh air right away. Call emergency services. You may

have carbon monoxide poisoning.

• DO NOT run this product inside homes, garages,

basements, crawlspaces, sheds, or other partially-

enclosed spaces even if using fans or opening doors

and windows for ventilation. Carbon monoxide can

quickly build up in these spaces and can linger for

hours, even after this product has shut off.

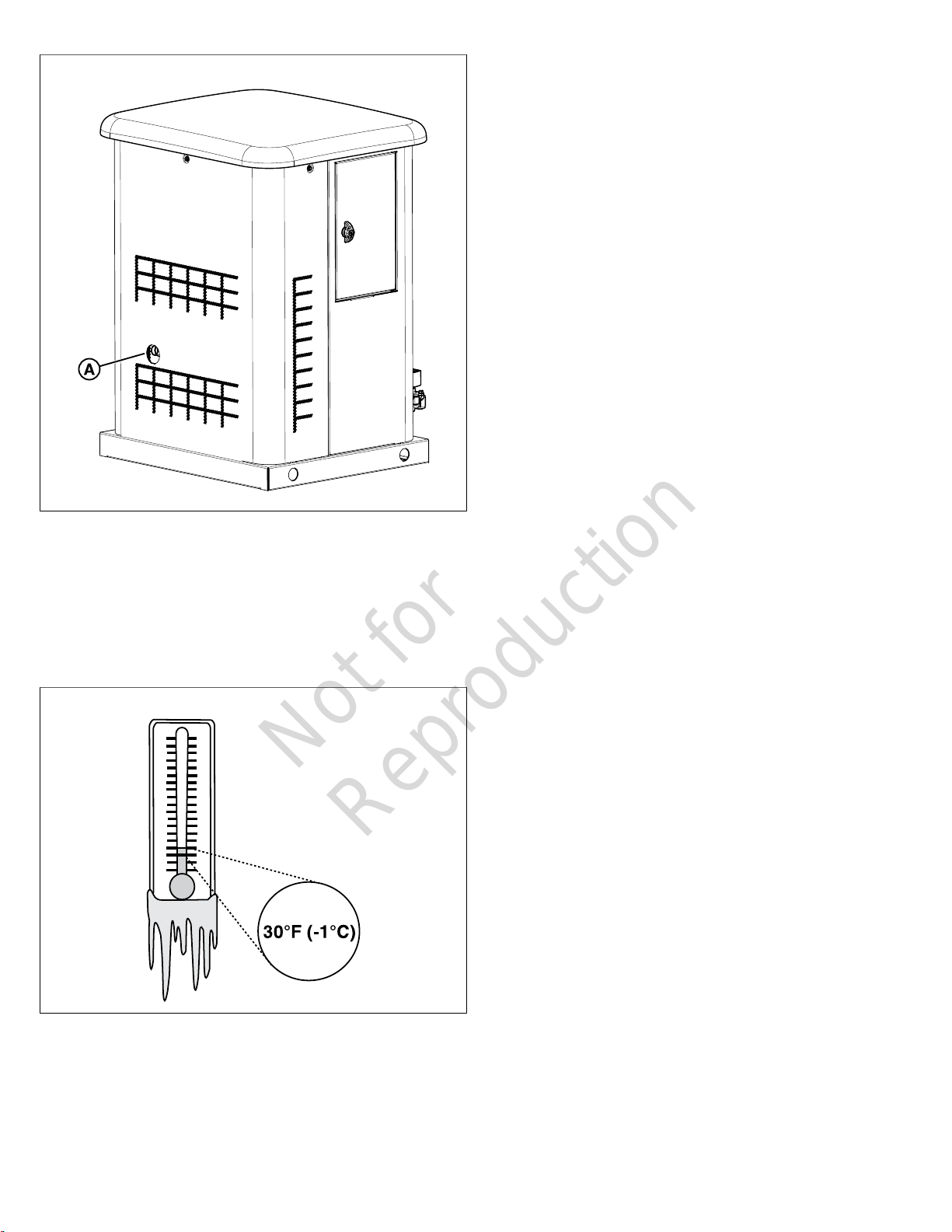

(A)Exhaust outlet side of enclosure.

(B)Air inlet side of enclosure.

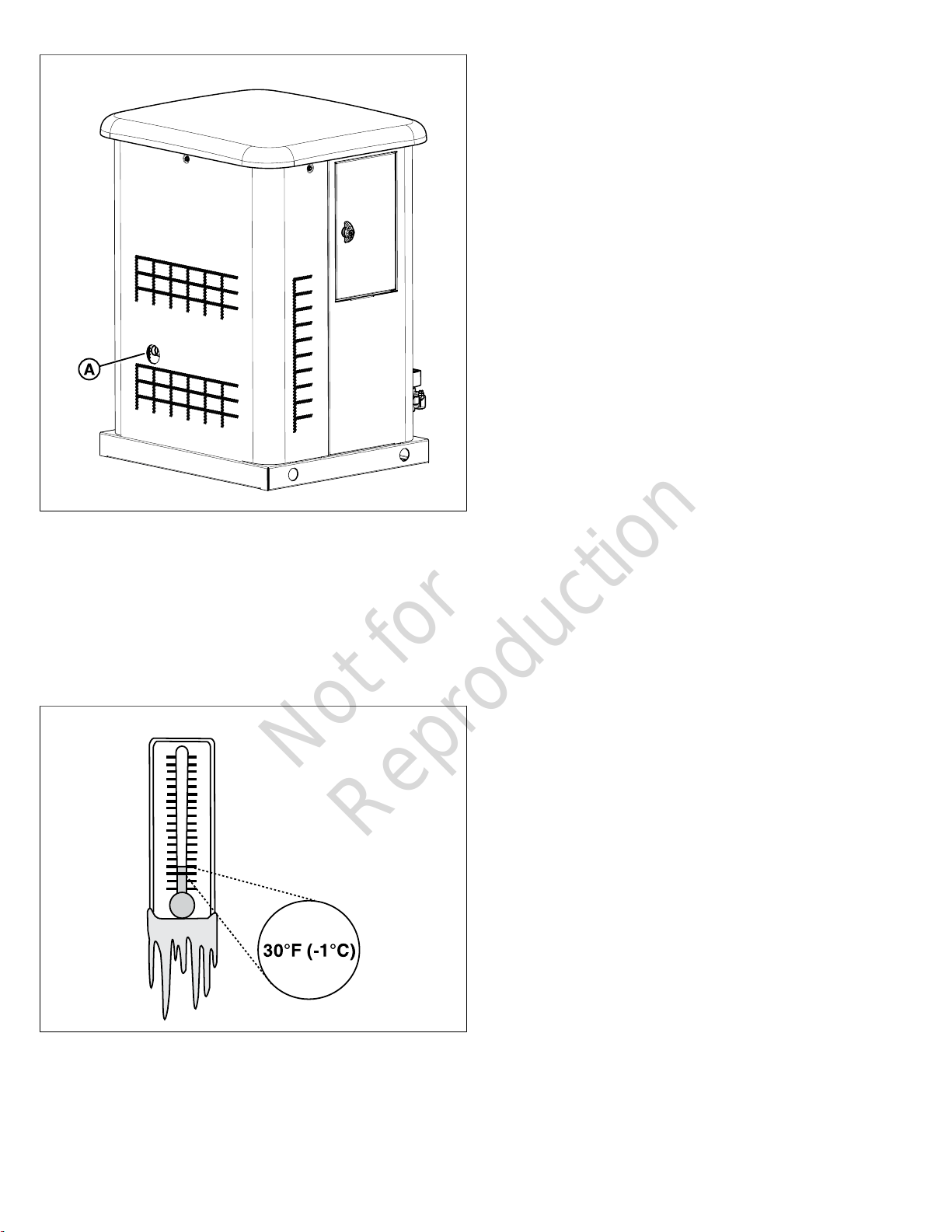

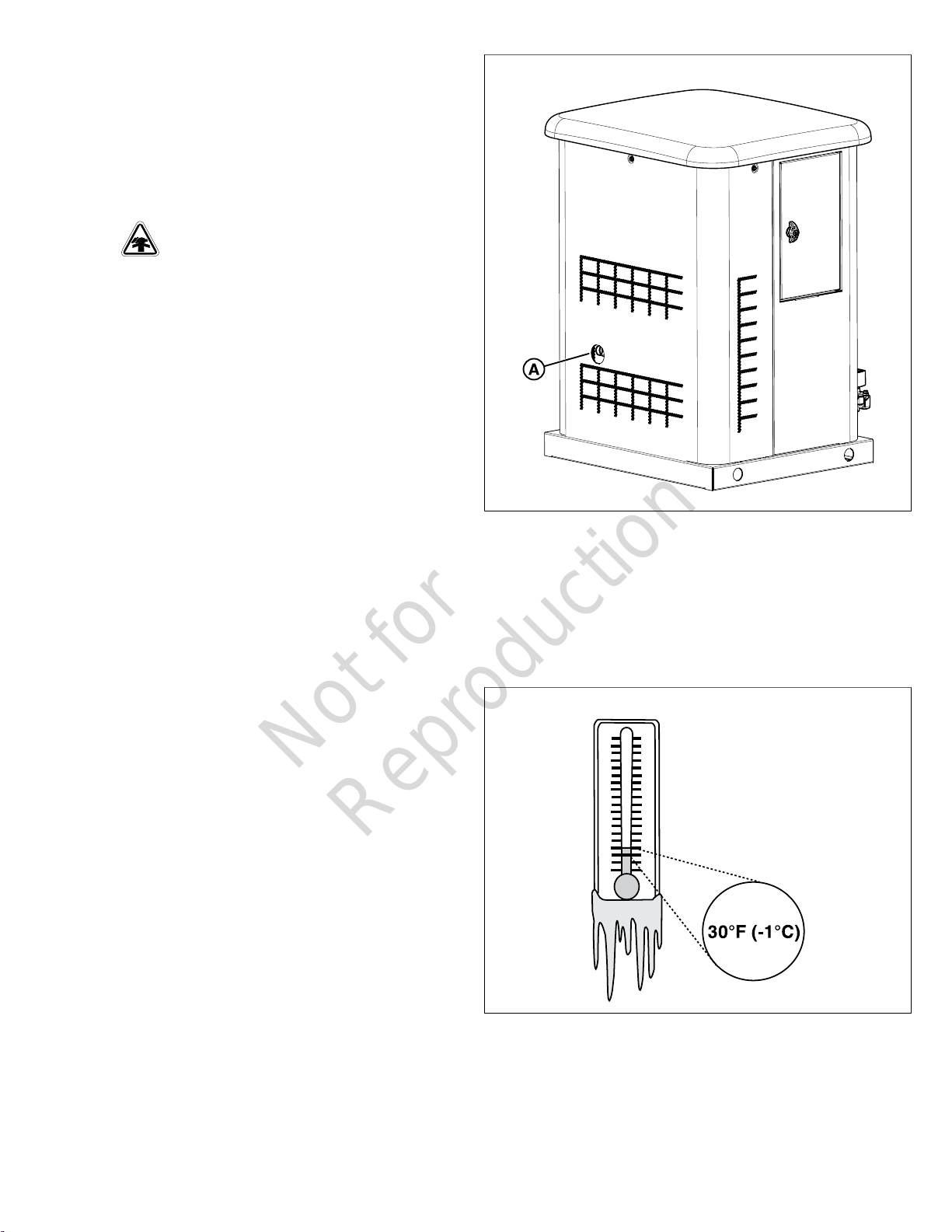

Cold Weather Kit

If the generator operates in temperatures below 30°F (-1°C),

it is recommended that a Cold Weather Kit be installed.

Cold Weather Kit, Part No. 6578, includes:

• Battery Warmer

• Battery Stand

Fuel Regulator Warmer Kit, Part Number 6845, includes:

• Regulator warmer

• Deflector bracket

• Harness

8 BRIGGSandSTRATTON.COM

Not for

Reproduction

These items are available at your local service dealer.

If you need more information, please call 800-732-2989

between 8:00 AM and 5:00 PM CT.

Generator Location Considerations

The installation location of the generator has a direct effect

on:

1. The amount and size of the plumbing required to fuel the

generator.

2. The amount and size of the wiring required to control and

connect the generator.

3. The safety of the installation regarding exhaust gas and

carbon monoxide hazards, fire risks, proximity to other

utilities, and exposure to weather elements.

Specific location guidelines are discussed in the next

section. The owner and installer must consult one another

to determine how the site can affect installation costs and

compliance with local codes andstandards.

There are two critical safety concerns to be addressed -

carbon monoxide poisoning and the risk of fire, as follows:

Installation Factors to Consider

The illustrations shown in this manual are for typical

circumstances. They are meant to familiarize you with the

installation options available for the generator.

Federal and local codes, appearance, noise levels, fuel types,

and distances are installation factors that must be considered.

Remember that, as the distance increases from the existing

electrical service and gaseous fuel supply, and the number

of bends in the fuel supply increases, compensations must

be made for piping and wiring materials. This is necessary

to comply with local codes and overcome electrical voltage

drops and gaseous fuel pressure drops.

Product Use

This product is only for use as an optional generator system

which provides an alternate source of electric power

and to serve loads such as heating, refrigeration, and

communication systems that, when stopped during any power

outage, can cause discomfort or inconvenience.

Every effort has been made to make sure that the information

in this manual is accurate and current. However, we reserve

the right to change, alter, or otherwise improve the product

and this document at any time without prior notice.

Only current licensed electrical and plumbing professionals

can attempt generator system installations. Installations must

strictly comply with all applicable codes, industry standards,

laws and regulations.

Reduce the Risk of Carbon Monoxide

Poisoning

In high concentrations, carbon monoxide (CO) can be fatal

in minutes. However, the effects of lower concentrations can

also be lethal. This gas poses serious dangers to humans

and their animals because no one can smell, see, or taste it.

Symptoms of exposure to CO include:

• Watery, itchy eyes

• Throbbing temples

• Inability to think coherently

• Ringing in the ears

• Headache

• Incoherent or slurred speech

• Flushed appearance

• Inattentiveness

• Loss of physical coordination

• Tightness across the chest

• Drowsiness

• Nausea

• Dizziness

• Vomiting

• Fatigue

• Collapse

• Convulsions

If you (or someone nearby) suffers from any of the above

symptoms, immediately seek fresh air and call for emergency

medical help for possible carbon monoxide poisoning. If your

carbon monoxide alarm sounds while using this product,

immediately seek fresh air (even if you experience none of

the previously mentioned symptoms).

Carbon Monoxide Detectors

NOTICE: Installing functioning CO alarms indoors is the only

way to recognize CO gas. Common smoke alarms do not

detect CO gas and will not alert occupants of its presence.

A CO detector is an electronic device that detects hazardous

levels of CO. When a buildup of CO occurs, the detector will

alert the occupants by sounding an alarm and by flashing a

visual indicator light.

By law many states require a home to have a functioning

carbon monoxide (CO) detector. You must install and

maintain carbon monoxide detector(s) indoors according to

the manufacturer’s instructions and recommendations.

Contact the local building inspection division for any relevant

requirements regarding the use of CO detectors. See

National Fire Alarm and Signaling Code (NFPA) 72 Code and

Section R315 in the International Residential Code (ICC) for

additional details.

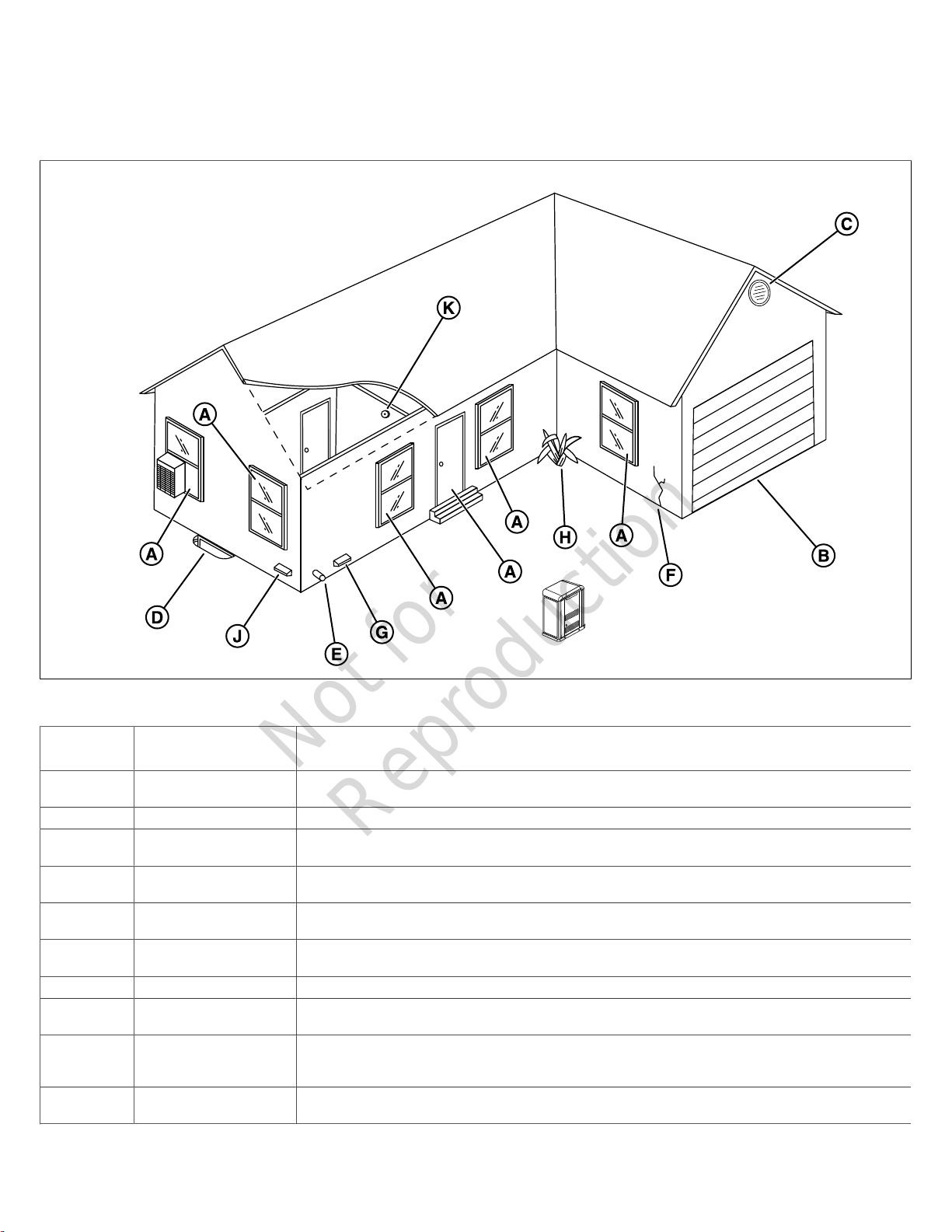

Potential Carbon Monoxide Entry Points

Operation Guidelines:

NOTICE: Operate this product only outdoors and in an area

that will not allow this deadly exhaust gas to collect.

Never operate this product inside homes, garages,

basements, crawl spaces, sheds, under a deck, or other

partially enclosed areas and understand that using fans and

opening doors in these areas may not provide adequate

Not for

Reproduction

ventilation. Carbon monoxide can quickly accumulate in these

forbidden spaces and can remain in the air for several hours

after this product has shut off.

Installation Guidelines:

Follow all illustrations in this manual when placing an

enclosure.

Always point the generator’s engine exhaust away from

occupied areas. Never expose your neighbors’ homes to the

engine exhaust flowing from your standby generator during

the installation process.

Never place the standby generator in any area where leaves

or debris can accumulate.

Generator exhaust can enter through windows, doors, and

other openings of a structure. Understand that exhaust and

CO can seep into a structure through the smallest openings.

10 BRIGGSandSTRATTON.COM

Not for

Reproduction

Protecting the Structure

Check the structure to ensure that the sealing and caulking remains adequate enough to prevent air from leaking in or out.

Examine the structure for voids, cracks, or openings surrounding windows, doors, soffits, pipes, and vents, as these areas can

permit exhaust gas and CO to enter the structure.

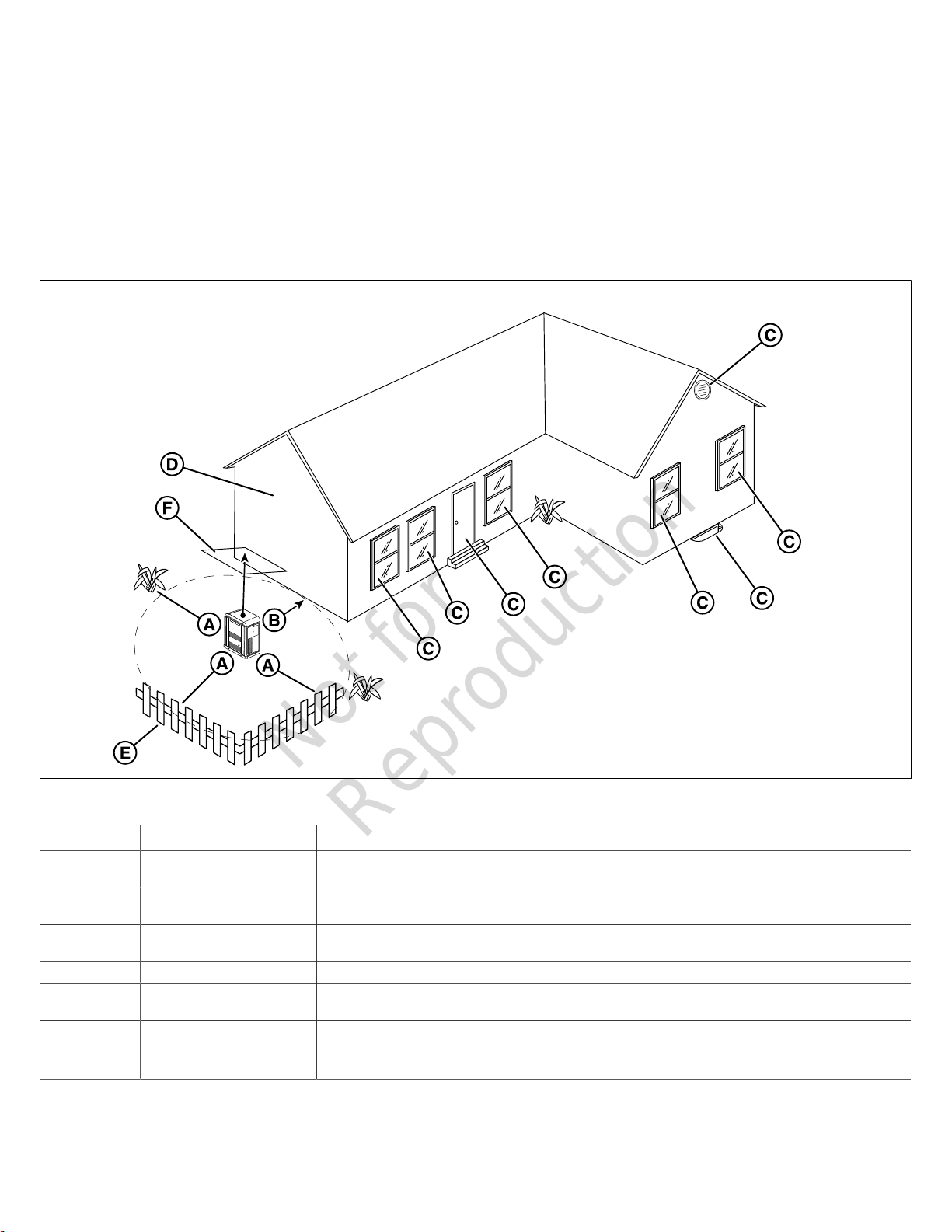

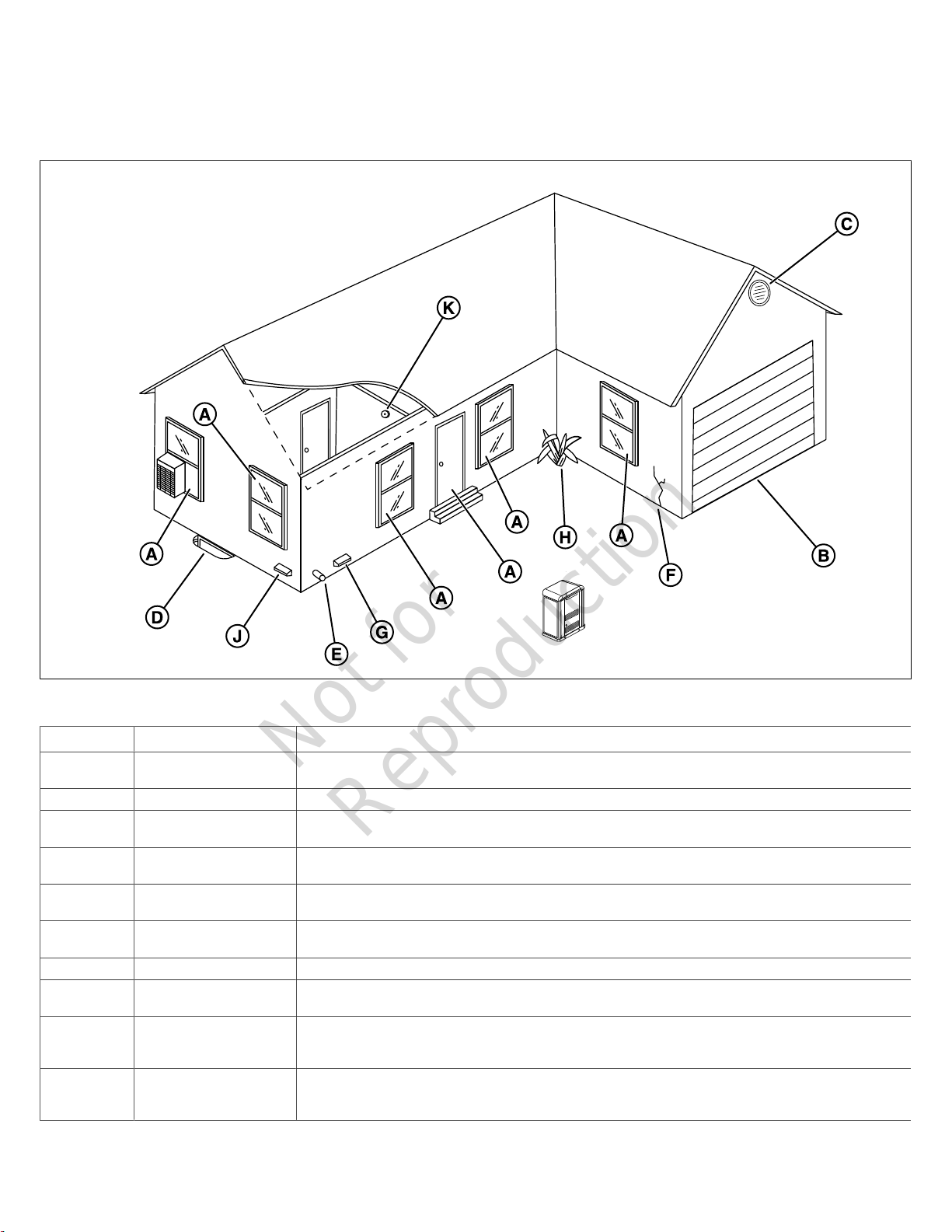

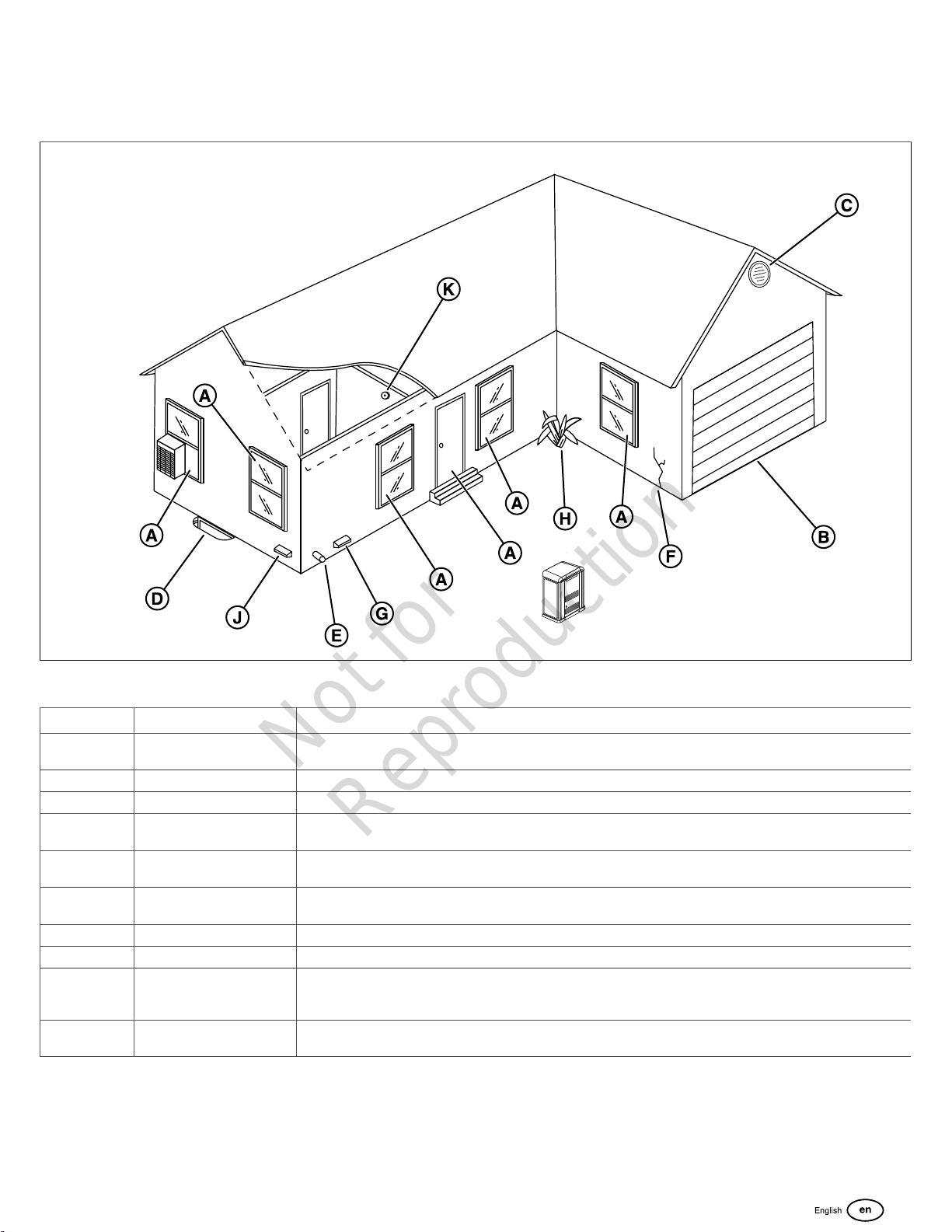

The table that follows includes examples of potential entry points for CO gas.

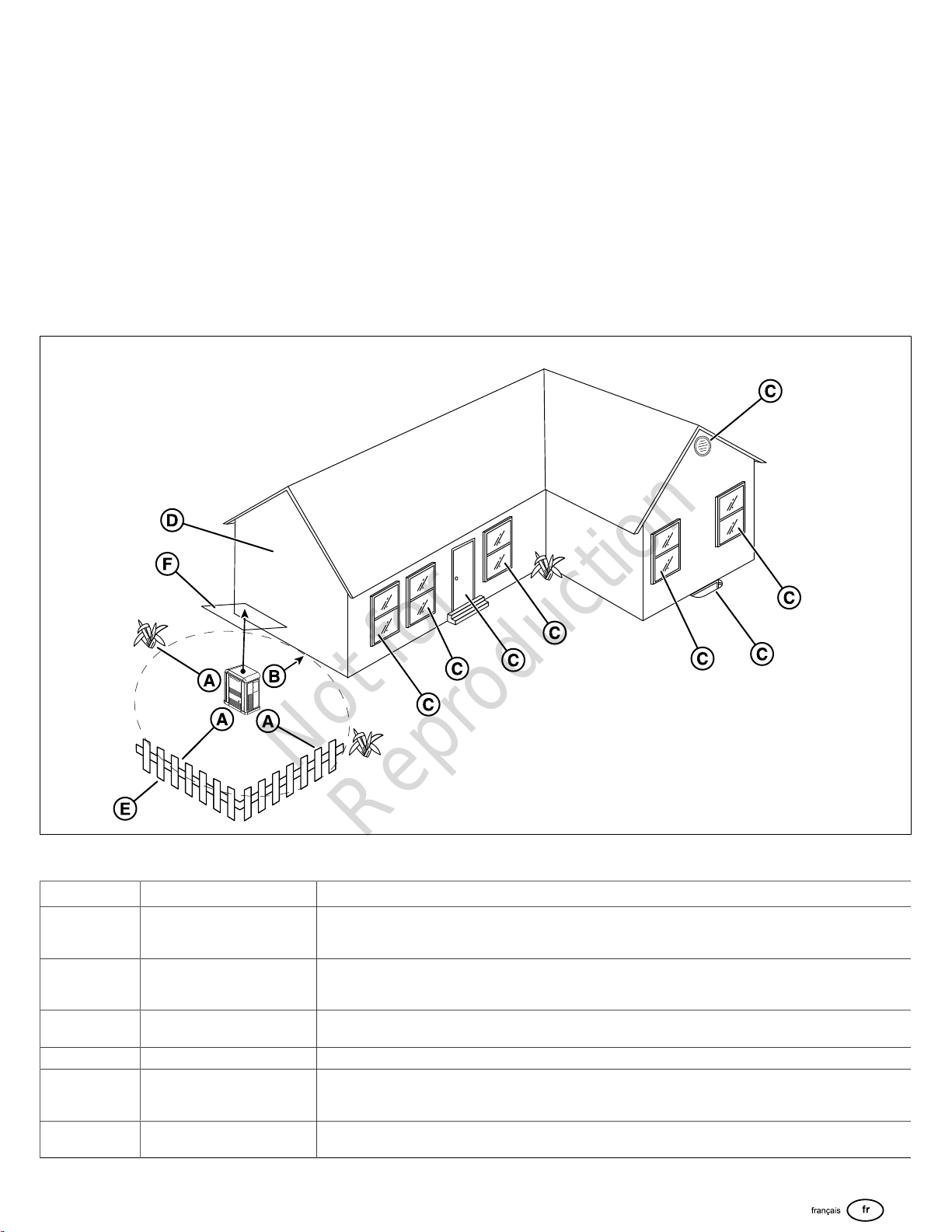

LOCATION ENTRY POINT EXPLANATION

A Windows and doors Openings that are part of a structure’s architecture can permit fresh air and CO into the structure, especially

when open.

B Garage door An open or improperly unsealed garage door can allow CO to flow into a garage.

C Attic vent Generator exhaust can enter through attic vents and the vents for soffits, crawl spaces, and ridges or roofs.

D Basement windows Basement windows or hatches that permit ventilation to or from the structure’s lower level also allow CO gas to

enter the structure.

E Furnace intake or exhaust

vent

Air intakes and furnace exhaust pipes are common entry points for CO gas.

F Wall cracks Any cracks in a structure’s walls, including the foundation and mortar, and any gaps around windows, doors,

and pipes can let CO in.

G Dryer vent Sometimes the exhaust vent for the clothes dryer lets CO gas into the structure.

H Airflow restrictions Areas featuring structural corners and heavy vegetation restrict the airflow and collect exhaust gas.

J Makeup air system Note: Keep all mechanical and gravity outdoor air intake openings for HVAC supply air systems 10 ft (3,0488

m) horizontally from the generator’s enclosure. Refer to section 401 in the ICC Mechanical Code for details on

requirements.

K Carbon monoxide

detector(s)

Note: Installing functioning CO alarms indoors is the only way to recognize CO gas. Common smoke alarms

do not detect CO gas and will not alert occupants of its presence.

Not for

Reproduction

Reducing the Risk of Fire

To help prevent fires, the generator must be installed a safe distance from all combustible materials. The unit’s engine,

alternator, and exhaust system components can become very hot during operation. Reduce the likelihood of a fire by keeping

the unit properly ventilated, properly maintained, free of fuel leaks, and away from combustible materials. Also, flammable

debris may collect within or outside the generator enclosure and may possibly ignite, causing a fire.

Federal and international standards describe the minimum safe clearances around and above the generator’s enclosure.

Distance Requirements

An owner must maintain minimum clearances around the generator enclosure. These clearances exist primarily for fire

prevention, but they also ensure adequate space for maintenance tasks, such as removing the unit’s front and end panels.

The table that follows explains the correct distances required for installation.

LOCATION ITEM EXPLANATION

A Front and end clearance Maintain a 3 ft (.91 m) minimum clearance from the front and ends of the generator. Keep shrubs, bushes,

plants, and trees this same minimum distance from the unit and never use vegetation to conceal the unit.

B Rear clearance Since fuel and electrical connections occur here, keep 18 inches (45.70 cm) minimum clearance per

independent testing laboratory, unless state codes tell you otherwise.

C Windows, vents, and openings Keep all operable windows, doors, vents, window wells, or openings in the wall away from the point of the

generator. See Protecting the Structure section in this manual.

D Existing wall Keep the generator at least 18 inches (457 mm) away from existing walls.

E Removable fence Keep removable fences at least 3 ft (.91 m) away from the front of the generator. Removable fences

include visual surrounds, fence panels, and temporary barriers without footings.

F Overhead clearance Maintain a 5 ft (1.52 m) minimum clearance from all structures, overhangs, and projections on a wall.

G Maintenance and servicing

(not shown)

Allow adequate space to perform routine maintenance, such as servicing the engine and replacing the

battery. Never use shrubs, bushes, trees, or plants to conceal the generator.

Other General Location Guidelines

• Place the standby generator in a prepared location that

is flat and has provisions for water drainage.

• Install the standby generator in a location where sump

pump discharge, rain gutter down spouts, roof run-off,

landscape irrigation, or water sprinklers will not flood

12 BRIGGSandSTRATTON.COM

Not for

Reproduction

the unit or spray the enclosure and enter any air inlet or

outlet openings.

• Install the standby generator where it will not affect or

obstruct any services (including covered, concealed and

underground), such as telephone, electric, fuel (natural

gas / LPG vapor), irrigation, air conditioning, cable,

septic, sewer, well and so forth.

• Install the standby generator where leaves, grass, snow,

etc will not obstruct air inlet and outlet openings. If

prevailing winds will cause blowing or drifting, you may

need to construct a windbreak to protect the unit.

Installation

Only current licensed electrical professionalsare

qualified to dosystem installations. Installations must

obeyallrelatedcodes, industry standards and regulations.

The equipment warranty is VOID unless the system is

installed by licensed electricalprofessionals.

Lift the Generator

WARNING

Hazardous Voltage - Contact with power lines could cause

electric shock or burns, resulting in death or serious injury.

• If lifting or hoisting equipment is used, DO NOT contact

any power lines.

• DO NOT lift or move generator without assistance.

Proper tools, equipment, and qualified personnel must be

used in all phases of handling and moving the generator. The

approximate weight of the generator is listed in the Generator

Specifications section.

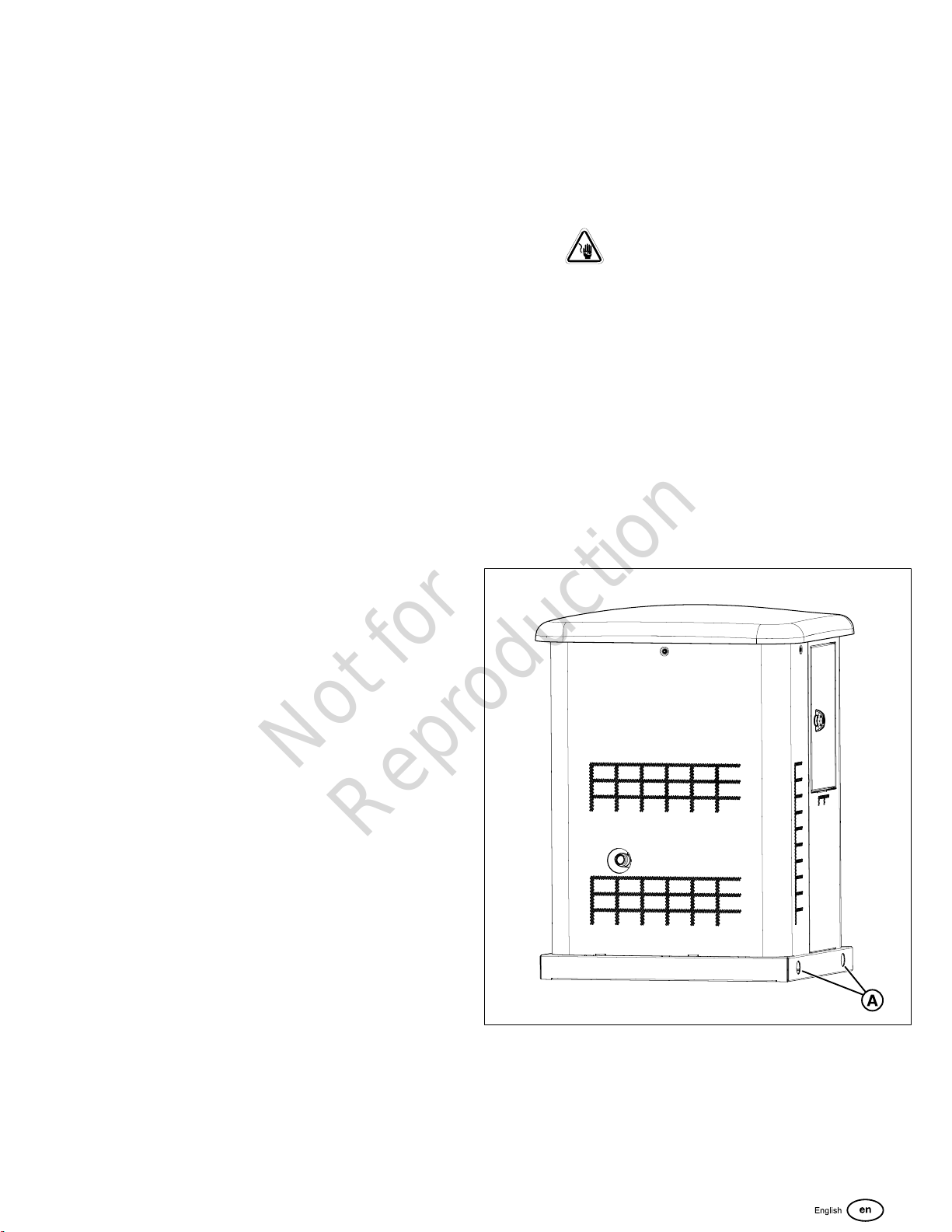

Use the lifting holes (A, Figure 5) in the base of the generator

to lift the generator onto the concrete pad. Lift the generator

in accordance with OSHA or local lifting regulations. Retouch

any chipped paint with the supplied touch-up paint.

Anchor the Generator and Wind Ratings

Anchor theUnit to a Poured or ExistingConcreteSlab.

To achieve the listed wind rating, the generator must be

installed in strict compliance with this installation manual.

The product components must be of the material specified

and all screws must be installed in accordance with the

Not for

Reproduction

applicable provisions and the anchor manufacturer’s

published installation instructions.

The concrete slab/pad must meet the requirements (Figure

6) and the generator must be anchored with the anchors of

Anchor Types 1 or 2.

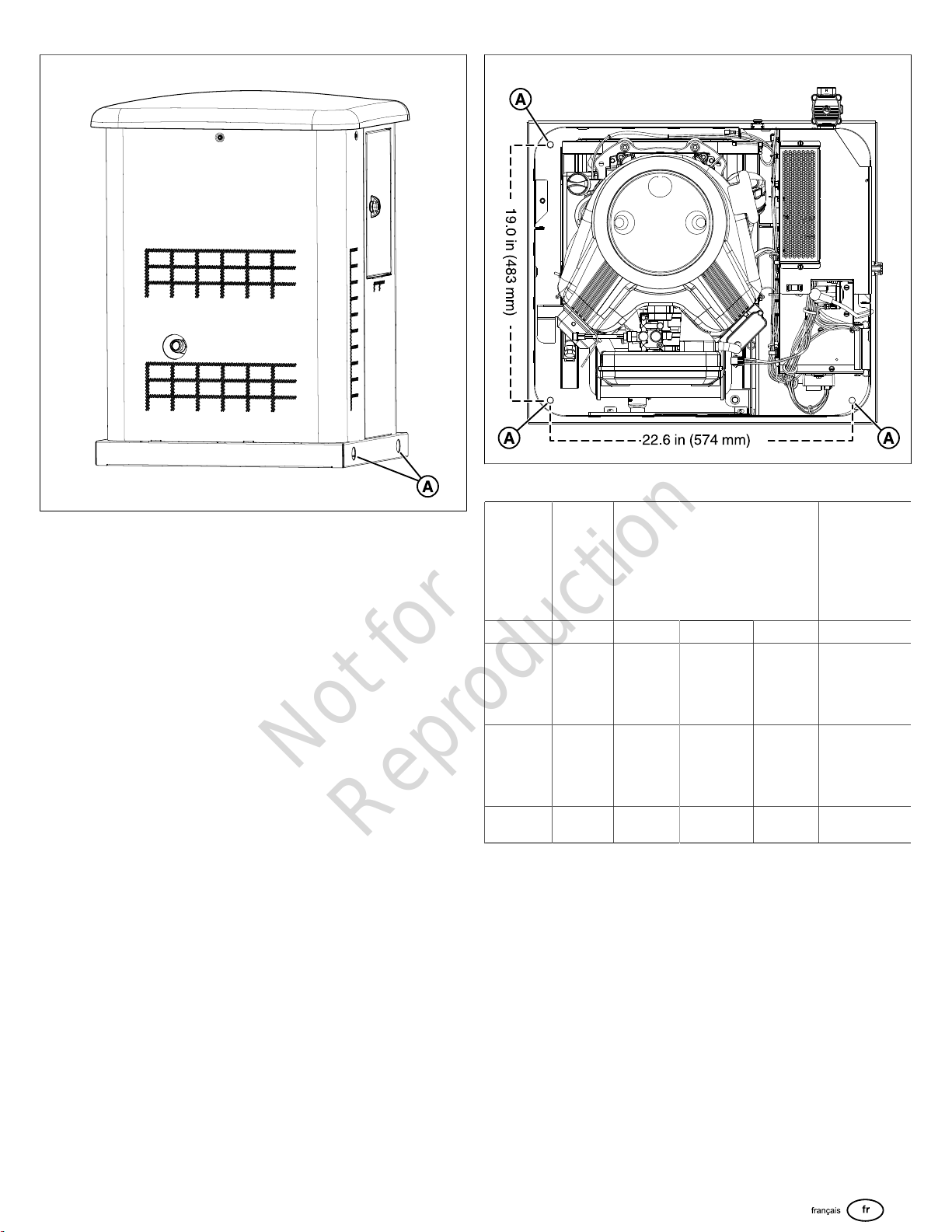

There are three 7/16” hole locations(A, Figure 6)in the base

of the generator in which to anchor the unit.

Anchor Types:

1. Qty (3) 3/8” SS ITW RED HEAD LDT, Anchor embedded

2 ½” (64mm) in 3000 psi concrete. 3” (76mm) from the

edge minimum, 6” (152mm) spacing minimum.

2. Qty (3) 3/8” SS Powers/Dewalt Power Stud +SD2 Anchor

embedded 2 ½” (64mm) in 3000 psi concrete. 3” (76mm)

from the edge minimum, 6” (152.4mm) spacing minimum.

There are four 7/16” hole locations (A) in the base of the

generator in which to anchor the unit.

Concrete Slab/Pad Type

WIND

RATING

MPH

PAD

MODEL

PAD DIMENSIONS CONCRETE

SPEC

Width Length Thickness

Up to 140 Pre-

cast Pad

(contact

dealer)

29in

(737mm)

32in

(813mm)

3in

(76mm)

3000 PSI

140 to 175 Pre-

cast Pad

(contact

dealer)

29in

(737mm)

32in

(813mm)

4in

(102mm)

3000 PSI

140 to 175 Poured 30in

(762mm)

32in

(813mm)

5in

(127mm)

3000 PSI

These items are available at your local service dealer.

NOTICE: Unless mandated by local or state codes, or

required to achieve wind rating, a concrete slab/pad is not

required

Panel Attachment in Wind Rated Areas

To achieve a wind rating of 140 mph and above, (2) 1/4-20

Screws (B, Figure 7) are included and must be installed in the

bottom of the front panel

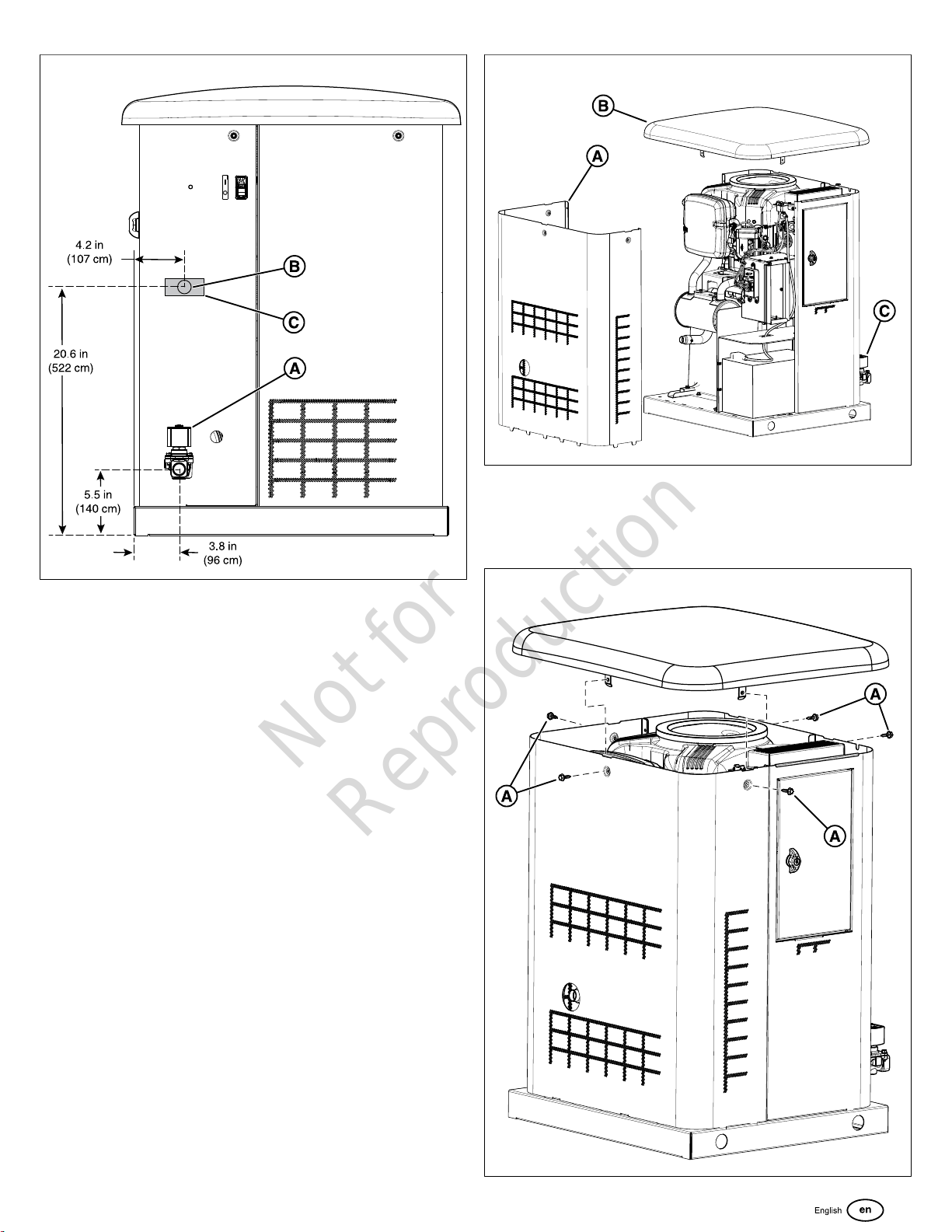

Electrical and Fuel Inlet Locations

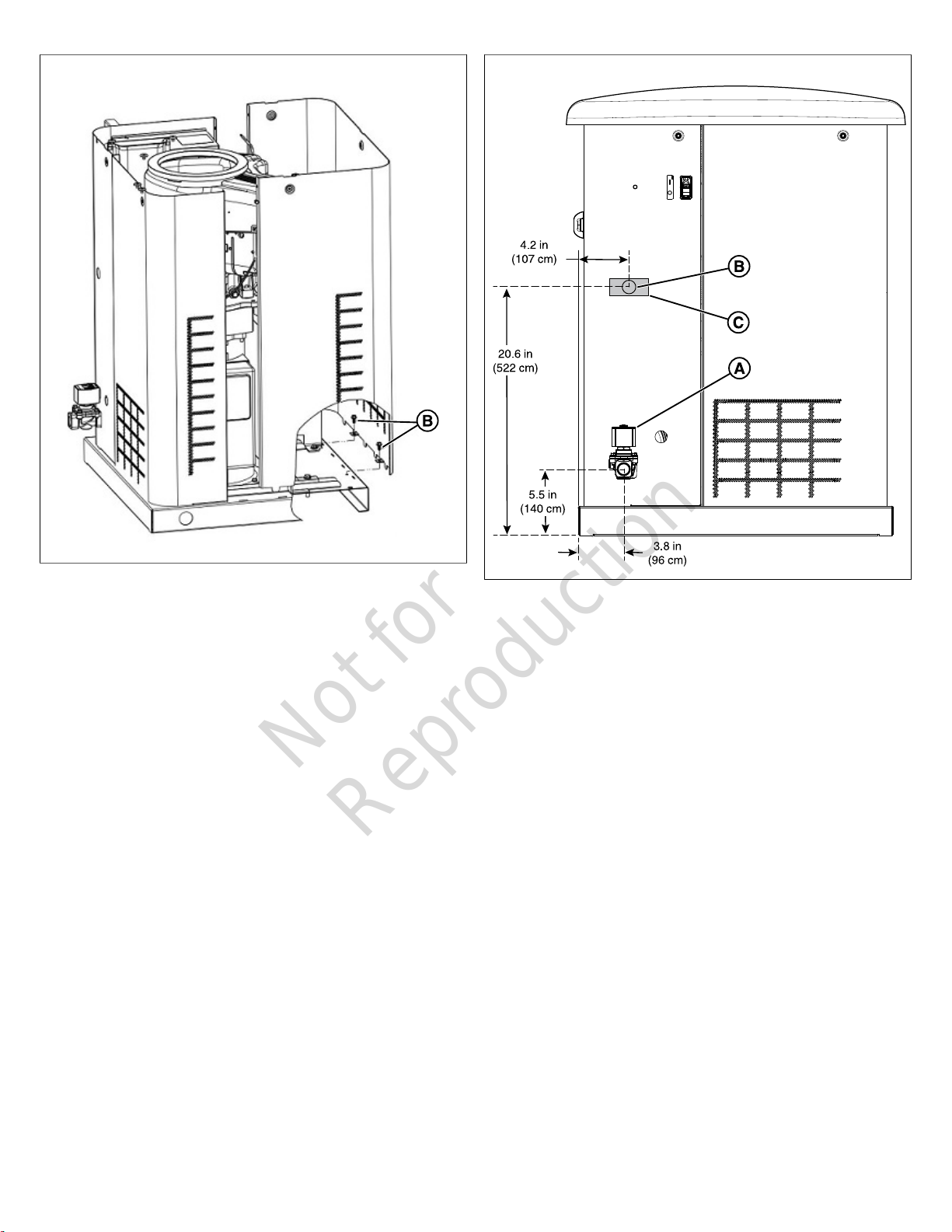

The 3/4 inch N.P.T. fuel inlet connector (A, Figure 8) and

electrical inlet locations (B) are shown below.

A ½ inch knock-out is provided for the electrical inlet. This

inlet may be enlarged or supplemented to accommodate a

maximum conduit size of 1-½ inches. Make sure that the

installed conduit(s) enter the unit in zone (C) as shown in the

drawing below so that they properly enter the electrical box

and do not interfere with the fully opened roof.

14 BRIGGSandSTRATTON.COM

Not for

Reproduction

Access Panels - Installation and

Removal

The generator is equipped with an enclosure that has two

access panels, as shown in the image that follow.

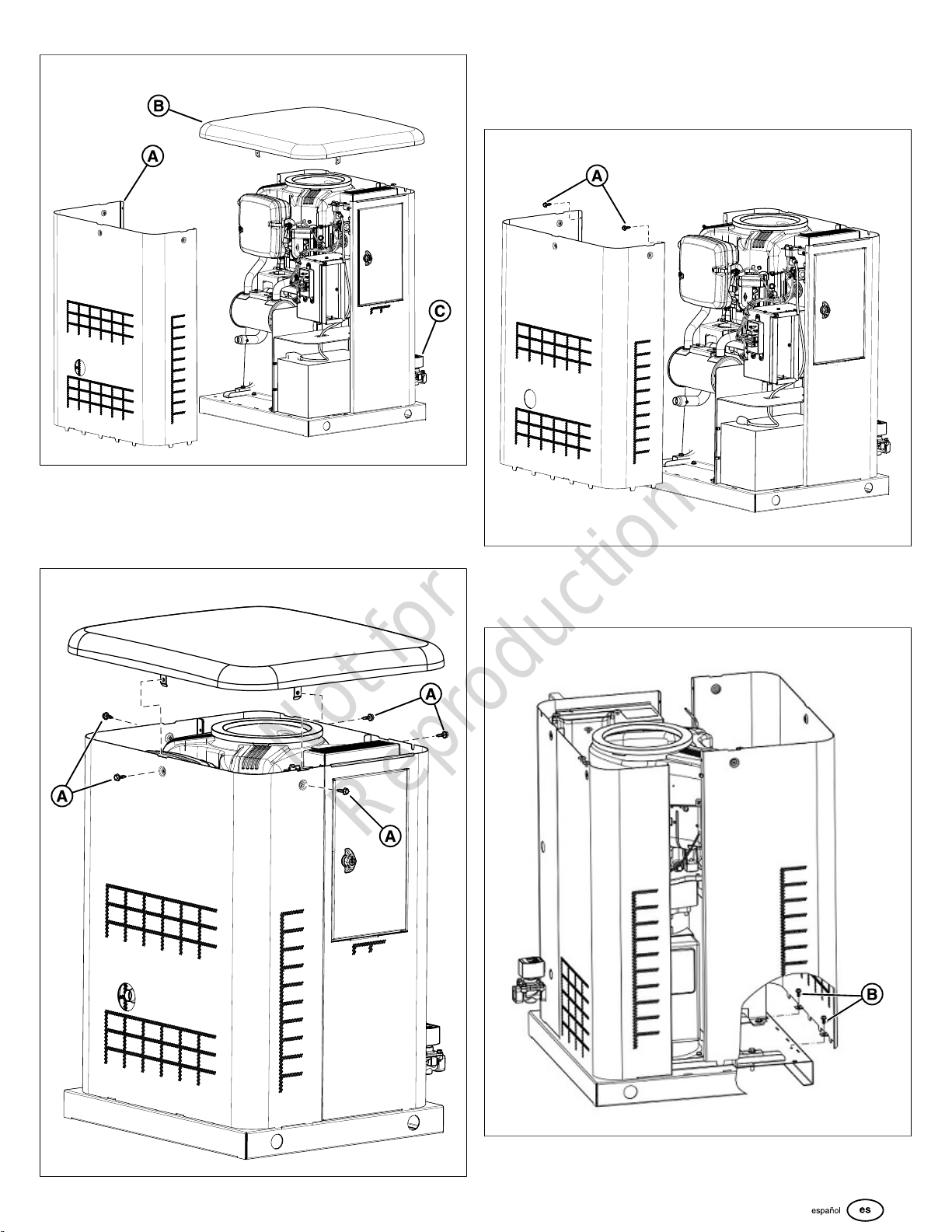

Front Panel (A, Figure 9) and roof (B) are used to access:

• Battery Compartment

• Engine Oil Drain Hose

• Engine Oil Filter

• Engine Valve Cover

• Spark Plugs

Each generator is shipped with a set of identical keys

fastened to the fuel solenoid (C).

Roof Removal and Installation (Figure 10):

1. Remove or attach the roof, carefully, with the screws (A)

that attach the roof to the unit.

Not for

Reproduction

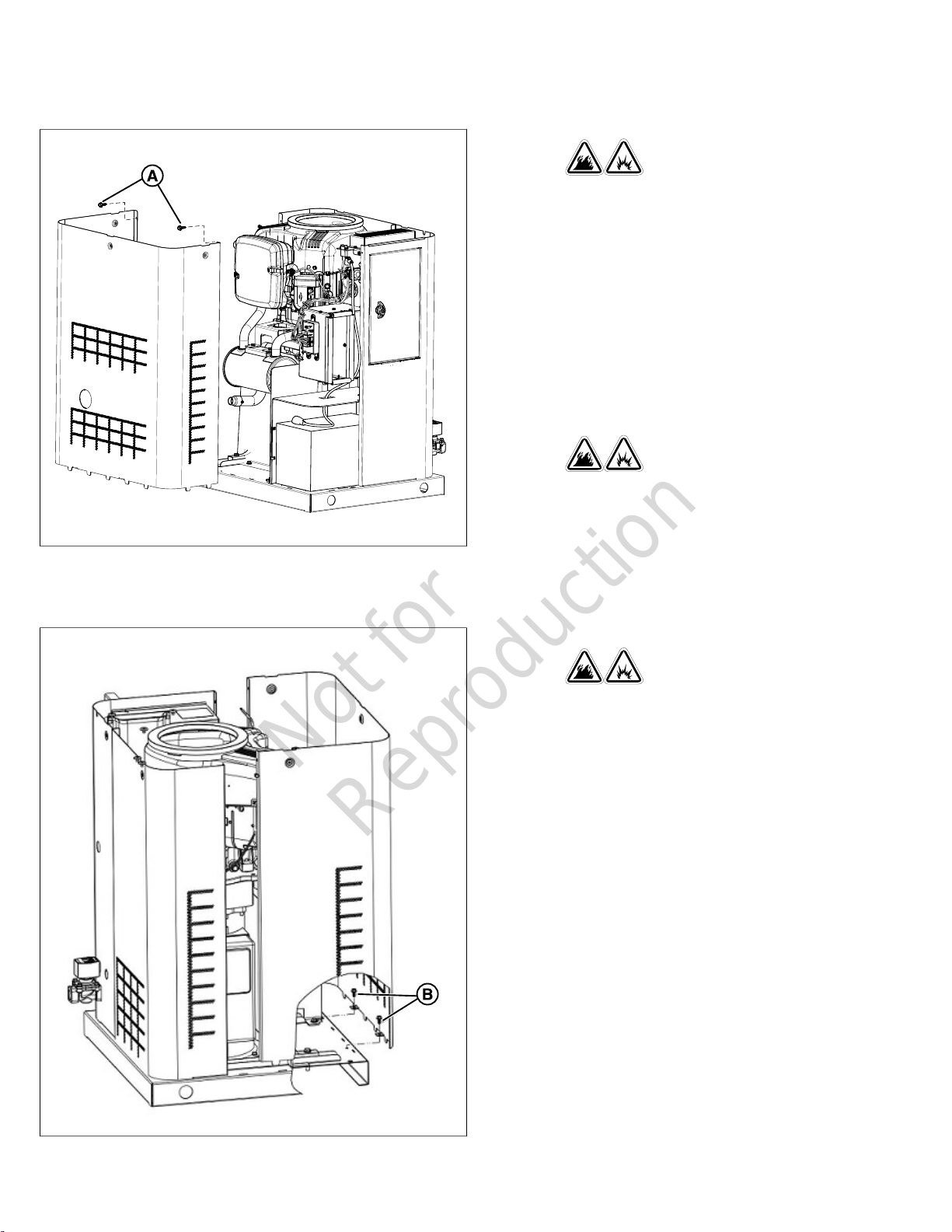

Front PanelRemoval and Installation(Figure 11):

1. Remove or attach the front panel, carefully, withthe two

screws (A) that attach the panel to the unit.

2. If installed (for wind rated regions), remove or attach the

two screws (B, Figure 12) that attach the panel to the

base.

3. Lift and flex panel outward and off of the base.Use

caution to prevent damage to the battery box.

Fuel Installation Plan

WARNING

Propane and Natural Gas are extremely flammable and

explosive, which could cause burns, fire or explosion resulting

in death or serious injury.

• Installation must be performed by a licensed

professional.

• Install the fuel supply system according to NFPA 37 and

other applicable fuel-gas codes.

• Before placing the generator into service, the fuel

system lines must be properly purged and leak tested.

• NO leakage is permitted.

• DO NOT operate engine if smell of fuel is present.

WARNING

Propane and Natural Gas are extremely flammable and

explosive, which could cause burns, fire or explosion resulting

in death or serious injury.

• The generator is equipped with an automatic safety

gasfuel shut-off valve.

• DO NOT operate the equipment if the fuel shut-off valve

is missing or inoperative.

WARNING

Propane and Natural Gas are extremely flammable and

explosive, which could cause burns, fire or explosion resulting

in death or serious injury.

• LP gas is heavier than air and will settle in low areas.

• Natural gas is lighter than air and will collect in high

areas.

• The slightest spark could ignite these fuels and cause

an explosion.

• DO NOT light a cigarette or smoke.

TO THE INSTALLER: Consult with the generator owner(s)

and convey any technical considerations that can affect their

installation plans before applying these general guidelines.

The following general rules apply to gaseous fuel system

piping:

• The piping material must conform to federal and local

codes, be rigidly mounted, and be protected against

vibration.

• Piping should be protected from physical damage,

especially where it passes through flower beds, shrub

beds, and other cultivated areas where damage can

occur.

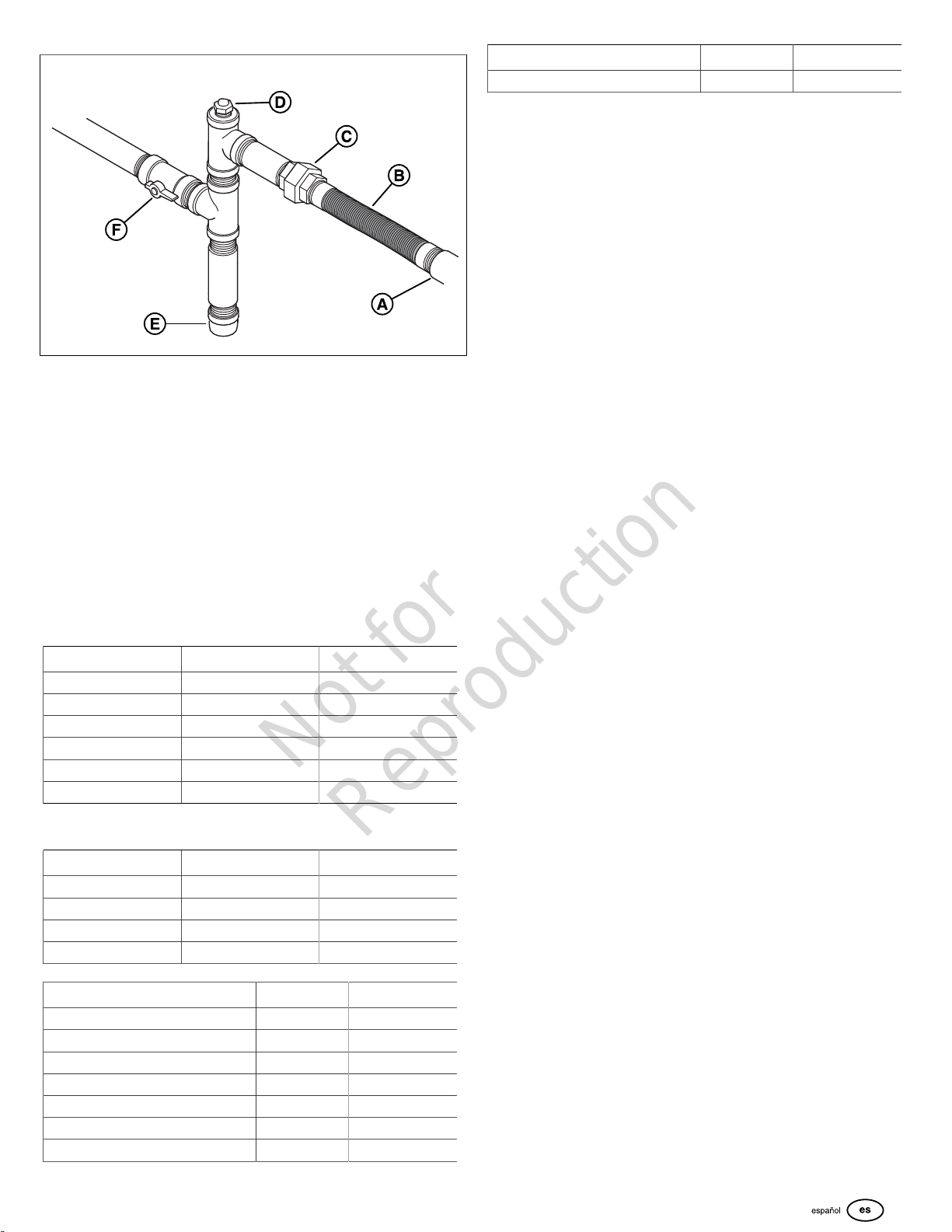

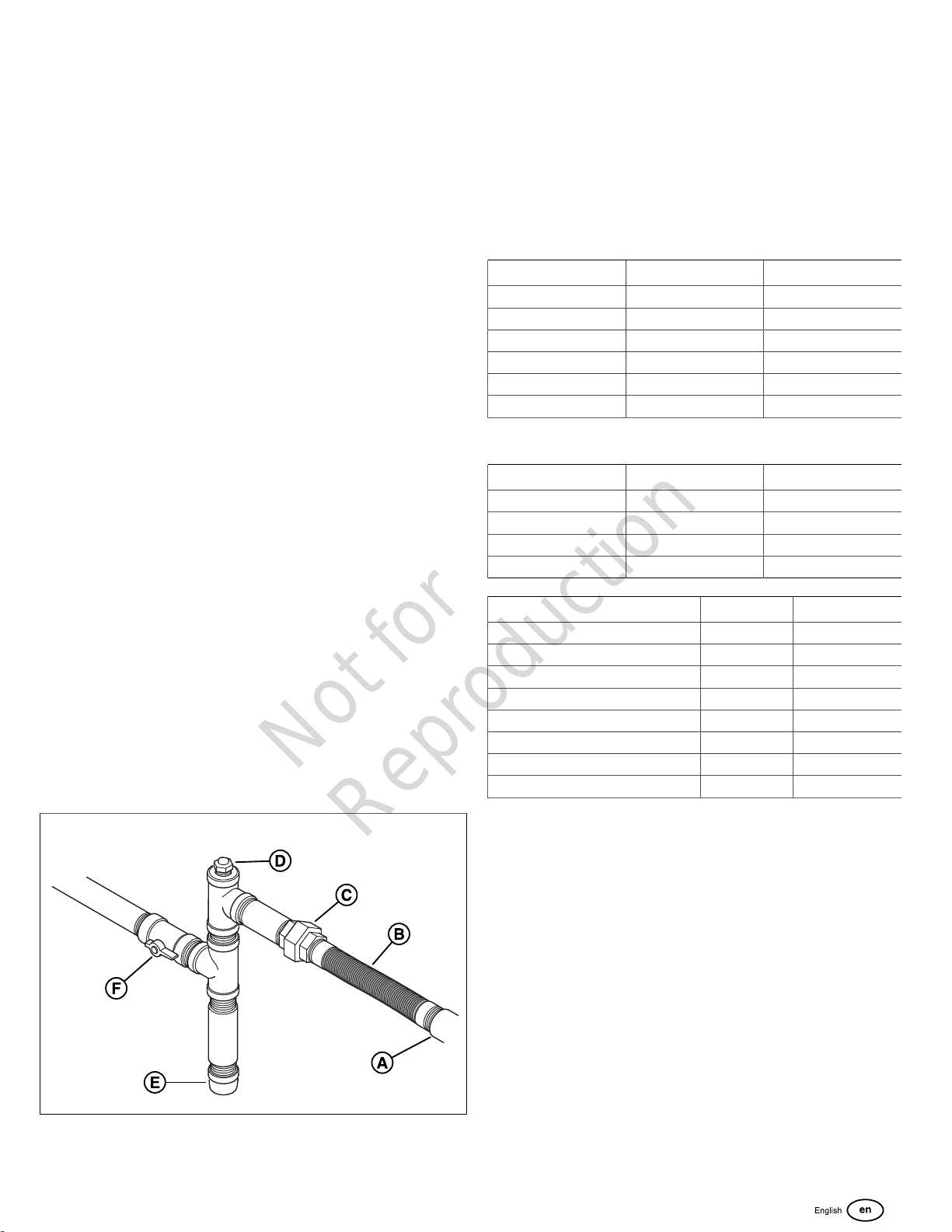

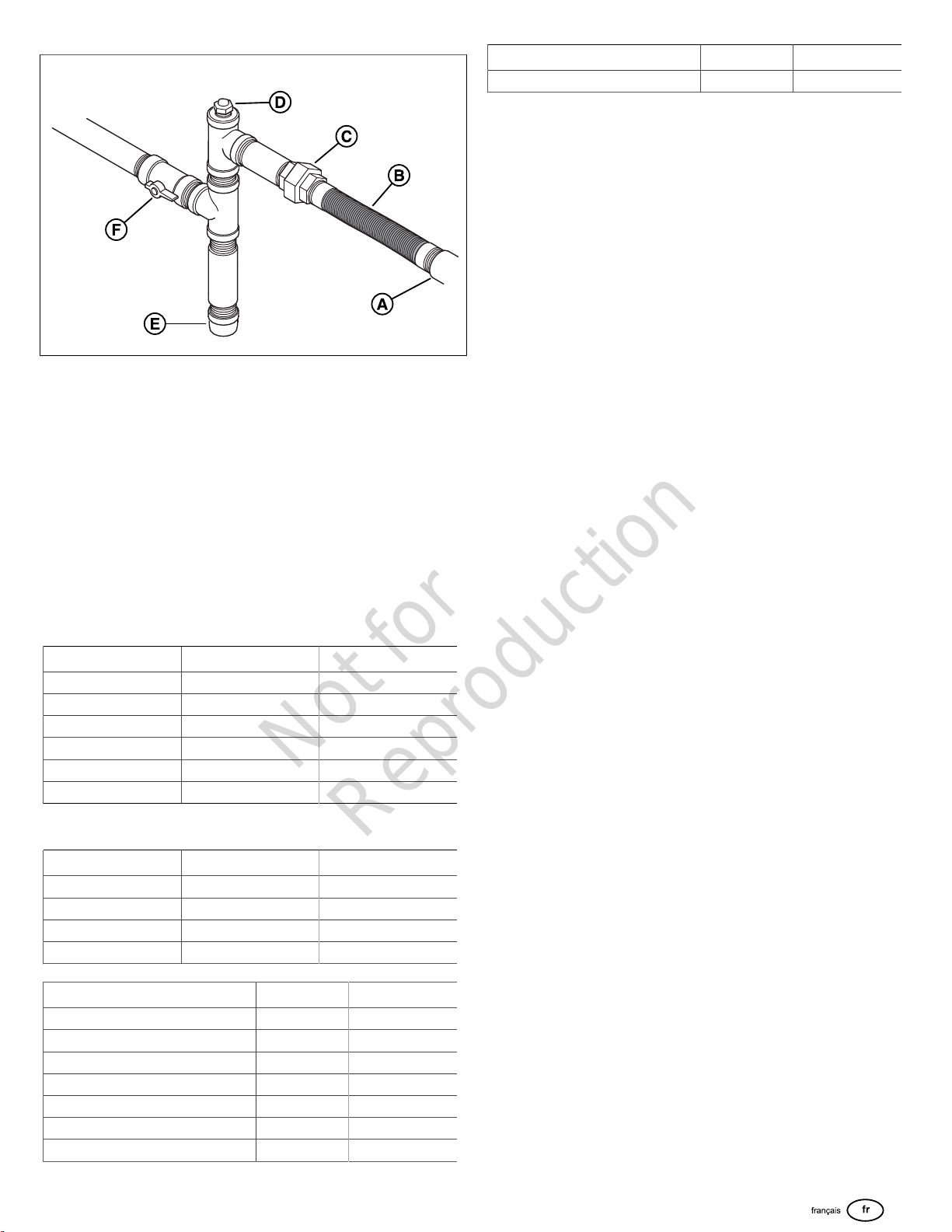

• Install the provided flexible fuel line (B, Figure 13)

between the generator fuel inlet port (A) and the rigid

16 BRIGGSandSTRATTON.COM

Not for

Reproduction

piping to prevent thermal expansion and contraction

from causing excessive stress on the piping material.

• A union (C) or a flanged connection must be provided

downstream to permit removal.

• A manometer test port (D) should be installed for

vapor fuels. Use the port to install a manometer and

check if the engine receives the correct fuel pressure

for operation. A digital manometer (P/N 19495) or an

analogmanometeris available at your service center

for vapor fuels only. When the initial test runs are

completed, the manometer is removed and the port is

plugged.

• For vapor fuels only: Where the formation of hydrates

or ice is known to occur, piping should be protected

against freezing. The termination of hard piping must

include a sediment trap (E) where condensate is not

likely to freeze.

• A minimum of one accessible, approved manual shutoff

valve (F) shall be installed in the fuel supply line within 6

ft (180 cm) of the generator.

• You must install a manual fuel shut-off valve in the

interior of the building.

• Where local conditions include earthquake, tornado,

unstable ground, or flood hazards, special consideration

shall be given to increase strength and flexibility of

piping supports and connections.

• Piping must be of the correct size to maintain the

required supply pressures and volume flow under

varying generator load conditions with all gas appliances

connected to the fuel system turned on andoperating.

• Use a pipe sealant or joint compound approved for

use with NG/LP on all threaded fittings to reduce the

possibility of leakage.

NOTICE: Keep thread sealant out of the gas piping to

prevent component part damage.

• Installed piping must be properly purged and

leak tested, in accordance with applicable codes

andstandards.

• (A)Generator Fuel Inlet

• (B)Flexible Fuel Line

• (C)Union Fitting

• (D)Manometer Test Port

• (E)Sediment Trap

• (F)Manual Shut-off Valve

Fuel Consumption

Estimated fuel supply requirements at half and full load for

natural gas and LP vapor fuels are shown in the table that

follows:

LP Vapor (Propane)

12kW

1/2 Load BTU/hr 155,000

ft3/hr 62

gal/hr 1.70

Full Load BTU/hr 209,000

ft3/hr 84

gal/hr 2.30

Natural Gas

12kW

1/2Load BTU/hr 117,000

ft3/hr 117

Full Load BTU/hr 172,000

ft3/hr 172

Physical Properties LP Vapor Natural Gas

Normal Atmospheric State Gas Gas

Boiling Point (°F) -44 -259

Heating Value

  BTU per gallon (Net LHV*) 83,340 63,310

  BTU per gallon (gross**) 91,547 n/a

  BTU per cubic feet (gas) 2,500 1,000

Density*** 36.39 57.75

Weight † 4.24 2.65

* LHV (Low Heat Value) is the more realistic rating.

** Gross heat value does not consider heat lost in the form of

water during combustion.

*** Density is given in “Cubic Feet of Gas per Gallon of

Liquid.”

† Weight is given in “Pounds per Gallon of Liquid.”

Fuel Type

Consider the type of fuel that your generator uses, as it

affects the entire installation process. The system was factory

tested and adjusted using natural gas, but it can be converted

to use liquefied petroleum vapor. For correct engine function,

consider factors that affect each of these fuels, such as the

location and the duration of possible utility interruptions.

Follow these guidelines when choosing fuel type:

Not for

Reproduction

• Use clean, dry fuel that is free of moisture or

any particulate material. Using fuels outside the

recommended values can cause performance problems.

• In engines set up to run on propane (liquefied

petroleum), only use commercial-grade HD-5 propane.

Natural gas or LP engines are certified to operate on natural

or liquid propane gas. The emissions control system for this

engine is EM (Engine Modifications).

Fuel Pressure

Bothliquefied petroleumand natural gas fuel supply pressure

at the generator’s fuel inlet port must be a minimum value at

full load with all gas appliances turned on and in operation.

Natural Gas must be 3.5-7 inches Water Column (WC).

Liquefied Petroleum must be 11-14 inches WC.

Make sure that all gas line shut-off valves are OPEN and

that adequate fuel pressure is available whenever automatic

operation is needed. Make sure that all gas line shutoff

valves are OPEN and that adequate fuel pressure is available

whenever automatic operation is desired.

Power Loss

Air density is less at high altitudes, resulting in less available

engine power. Engine power will decrease by 3.5% for each

1,000 feet (300 m) above sea level and by 1% for each

10° F (5.6°C) above 77°F (25°C). Generators located in

these conditions must have their transfer switch adjusted

appropriately for this power decrease. See your Automatic

Transfer Switch manual on how to adjust for the power

decrease.

Fuel Pipe Size

NFPA 54 and 58 are common resources. The installer must

consider the specific gravity of gas, compensate for a nominal

amount of restriction from bends and fittings, and refer to

federal and local codes for guidance.

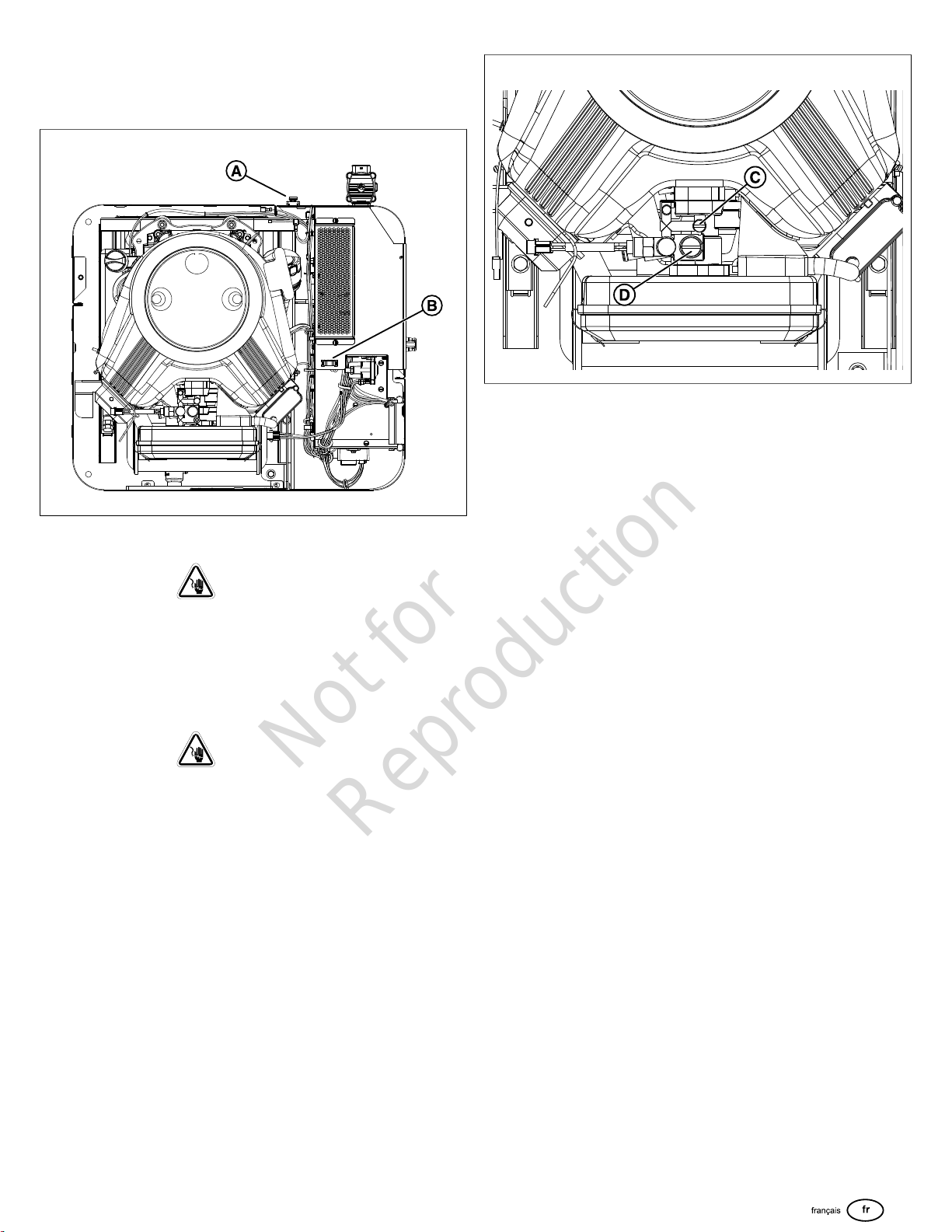

Fuel Conversion

The engine of your home generator system is factory

Calibrated and set to operate on natural gas (NG). It may also

be operated on liquefied petroleum (LP) vapor.

NOTICE: Units are set to NG at the factory.

The initial factory NG settings are:

• Screw C, Figure x: 2.5 turns

• Screw D, Figure x: 0.5 turns

To convert to either fuel, do the steps that follow:

1. Push the ON/OFF Switch(A, Figure 14) on the side of

the generator to the “OFF” (0) position.

2. Remove utility power to the generator to de-energize the

battery charger.

3. Remove the roof.

4. Remove the 15 Amp fuse (B) from the fuse holder at top

of the control box.

5. Remove the front panel.

6. Disconnect the negative (-) cable at the battery.

7. Using a slotted screwdriver turn screws (C and D,Figure

15)clockwise until they are snug (over tightening can

damage the mixer port).

8. Using a slotted screw driver turn screw (C)

counterclockwise ¼ turn.

9. Leave screw (D) seated.

10. Connect the negative (-) cable at the battery.

11. Install the front panel.

12. Install the 15 Amp fuse(B, Figure 14)into the fuse holder

at top of the control box.

13. Install the roof.

14. Push the ON/OFF Switch (A) on the side of the generator

to the “ON” (I) position.

15. Open Control Panel access door and verify that the panel

is in Manual Mode.

16. Push and hold the CONFIG button to access the

configuration menu.

17. Push SELECT to edit the items in the configuration

menu.

18. To setup the generators control board for LP fuel you

will need to enter the Configuration Menu by using the

Dealer Password, which is available on the Power Portal.

19. Navigate to “SELECT PROFILE” and press select on the

correct profile for the generator. For example “12KW_LP”

for operating a 12kW unit running on LP fuel

NOTICE: Selecting a profile that is not intended for the

generator can cause the generator to run erratically and could

result in damage

20. To Save the new fuel setting, press and hold the STOP/

CONFIG button until “Saving Settings…” is displayed.

18 BRIGGSandSTRATTON.COM

Not for

Reproduction

21. For Additional information on the operation of the

generator controller please refer to the online"Operation

Instructions GC1030 Series GENSET Controller" manual

associated with your generator.

Electrical Field Connections

WARNING

Generator and utility voltage could cause electrical shock or burn resulting in death or serious injury.

• Installation must be performed by a licensed professional.

• Disconnect all sources of electricity before installing or servicing equipment.

• Ground system before applying power.

WARNING

Hazardous Voltage - Installing low and high voltage wire in same conduit could cause electric shock or burns, resulting in

death or serious injury.

• Do not run low and high voltage wire in the same conduit unless the insulation rating on ALL wiring is rated for 600V. See

NFPA 70 for more information.

Low Voltage connections are made via a field connections terminal block (E, Figure 16) in main electrical area. Compare this

illustration with your generator to familiarize yourself with the location of these connections.

Not for

Reproduction

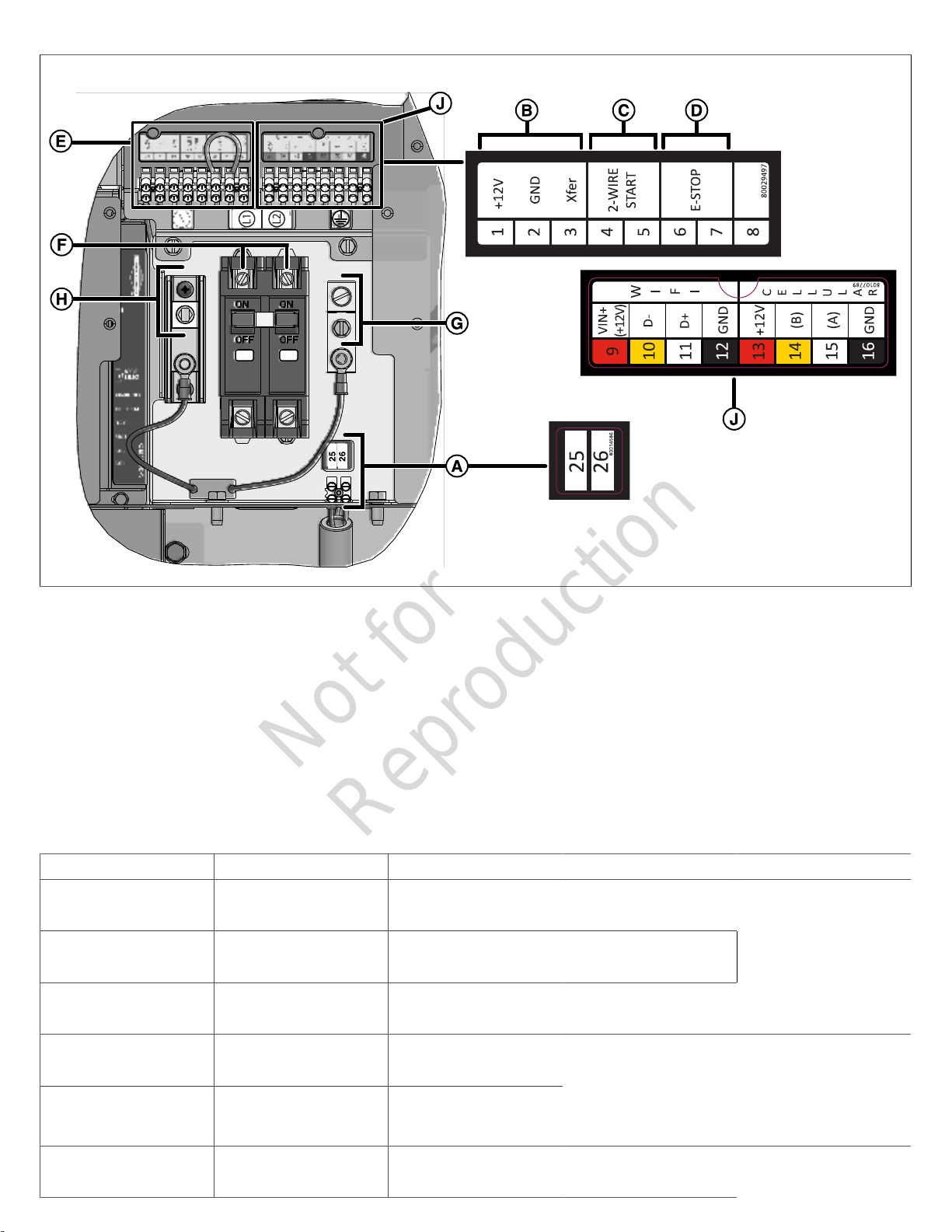

Legend for System Connector Location(Figure 16):

• (A) Utility Connection — Connects utility 240VAC from the fuse block in ATS to the controller. Connect only one wire per

terminal. Use #14 AWG (2.50 mm2) minimum 600V wire.

• (B)Transfer Switch Connection — Controls the transfer switch contactor.

• (C)Two-wire Start — Helps provide optional remote start contact.

• (D) E-Stop — Use with the optional external E-Stop

• (E)Field Connections Terminal Block—Reference the following table

• (F) Power Connection (L1 and L2) — Offers power connection to the transfer switch

• (G) Ground Connection — Connects to the transfer switch ground wire

• (H) Neutral Connection — Connects to the transfer switch neutral wire

• (J)Communications Terminal Block — Reference the table that follows:

Pin Number Description Wire Type Connect To Notes

1 +12V 18AWG[1mm

] conductors,

600V minimum, 90°C Cu wire.

Transfer switch basic

controller J7-8 12VDC.

2 GND 18AWG[1mm

] conductors,

600V minimum, 90°C Cu wire.

Transfer switch basic

controller J7-7 GND.

3 Xfer 18AWG[1mm

] conductors,

600V minimum, 90°C Cu wire.

Transfer switch basic

controller J7-4 T/R.

Transfer switch Transfer

Signal (only works with basic

Transfer Switch Controller.

4 2WIRE START 18AWG[1mm

] conductors,

600V minimum, 90°C Cu wire.

5 2WIRE START 18AWG[1mm

] conductors,

600V minimum, 90°C Cu wire.

Refer to Transfer switch

manual to verify if this function

is available.

Contact Close for Genset

Start. (Only for transfer

switch that provides this

option). Mains monitoring

must be disabled in the

controller.

6 E-STOP 18AWG[1mm

] conductors,

600V minimum, 90°C Cu wire.

E-Stop Switch

7 E-STOP 18AWG[1mm

] conductors,

600V minimum, 90°C Cu wire.

E-Stop Switch

Contact Open to Shutdown

Genset

8 Not Used - - -

20 BRIGGSandSTRATTON.COM

Not for

Reproduction

Pin Number Description Wire Type Connect To Notes

9 VIN+

(+12V)

18AWG[1mm

] conductors,

600V minimum, 90°C Cu wire.

10 D- 18AWG[1mm

] conductors,

600V minimum, 90°C Cu wire.

11 D+ 18AWG[1mm

] conductors,

600V minimum, 90°C Cu wire.

12 GND 18AWG[1mm

] conductors,

600V minimum, 90°C Cu wire.

Refer to the Amplify Gateway

Manual

Comm to WIFI module.

Twisted pair #1: +12V and

GND.

Twisted pair #2: (A) and (B).

13 +12V 18AWG[1mm

] conductors,

600V minimum, 90°C Cu wire.

14 (B) 18AWG[1mm

] conductors,

600V minimum, 90°C Cu wire.

15 (A) 18AWG[1mm

] conductors,

600V minimum, 90°C Cu wire.

16 GND 18AWG[1mm

] conductors,

600V minimum, 90°C Cu wire.

Not used Not used

25 25 14AWG [2.5mm

] 600V

minimum, 90°C Cu Wire.

Transfer switch Utility

26 26 14AWG [2.5mm

] 600V

minimum, 90°C Cu Wire.

Transfer switch Utility

Voltage Sensing for GENSET

Start. Use either this signal

or two-wire Start Signal for

GENSET Start Signal (still

required in two-wire start

configuration for battery

charger).

• For power output connection (L1, L2, Neutral (N), and Ground), refer to the National Electric Code (NEC) and local

codes.

• For communication wires use 600V wire and #18 AWG[1mm

]twisted-pair conductors that do not exceed a length of

500 ft (150 m).

• When connecting to the terminal block, fasten only one wire to each connector screw.

• Torque terminal block screws to 4.4 in-lb [0.5Newton meter (N·m)].

• Torque circuit breaker connections to 45 in-lb (5N·m).

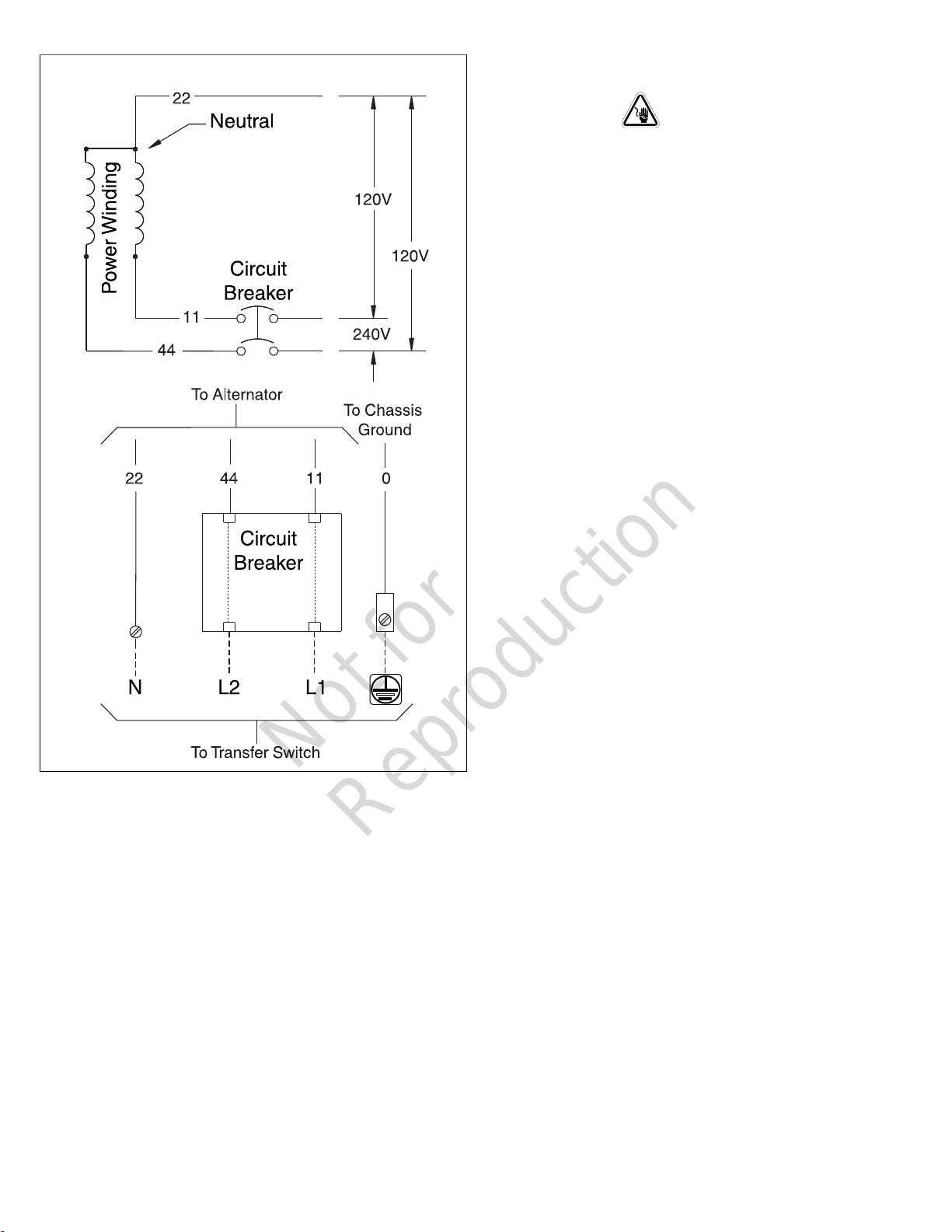

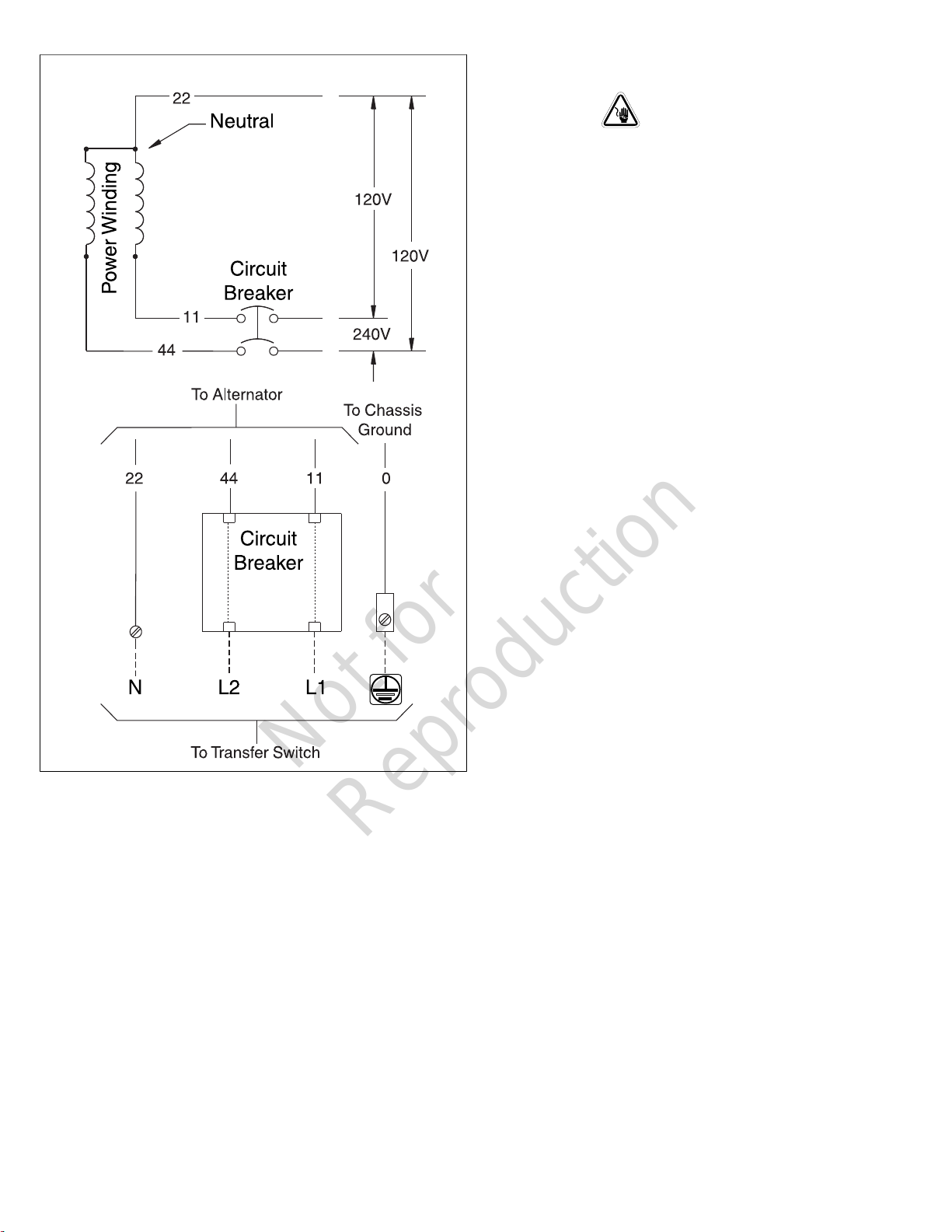

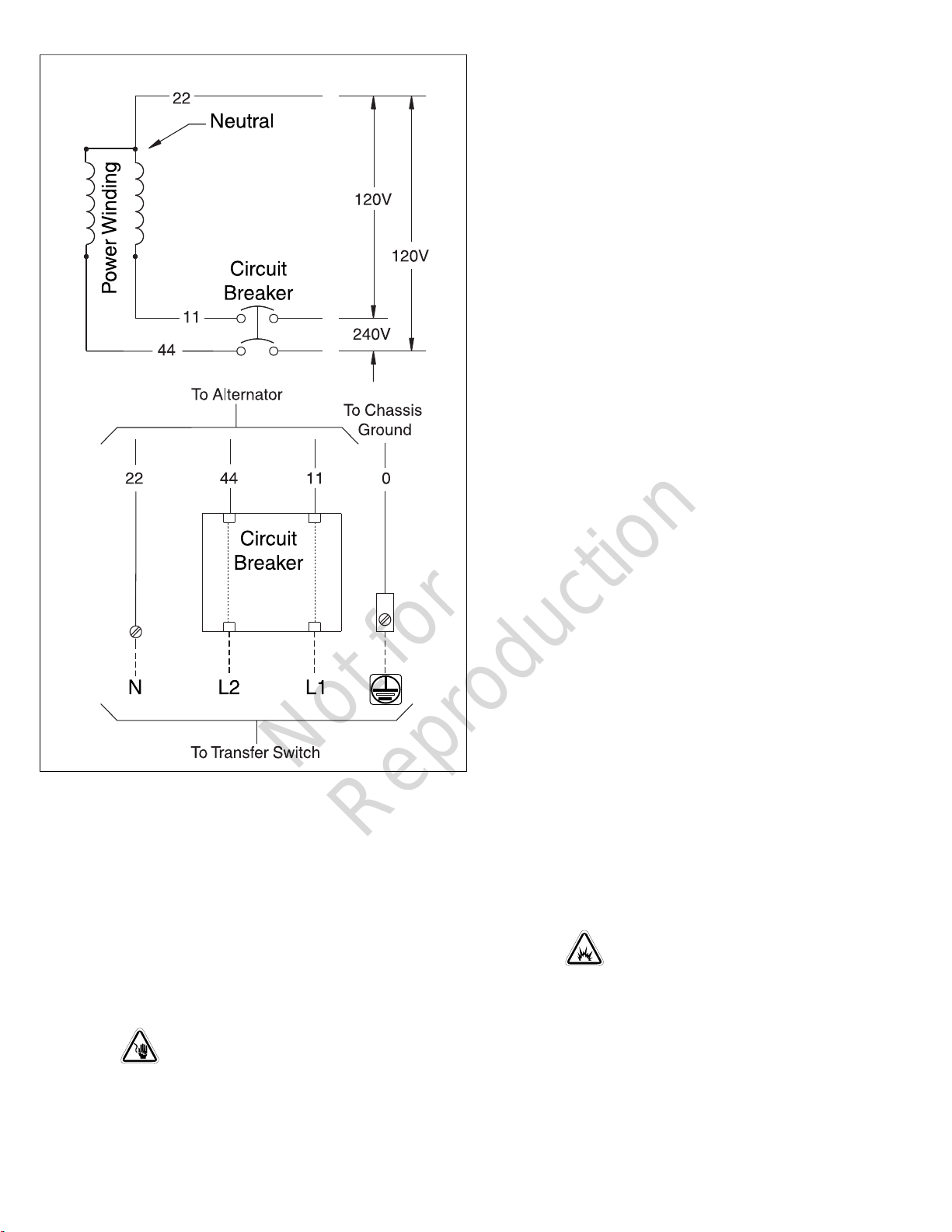

AC System Connections

A single-phase, three-wire AC connection system is used in

the generator (Figure 17) The stator assembly consists of a

pair of stationary windings with two leads brought out of each

winding. The junction of leads 22 and 33 forms the neutral

lead, as shown schematically and as a wiring diagram.

NOTICE: Neutral is not bonded to ground at generator.

NOTICE: Generator must be used with only an UL listed

transfer switch that is compatible with the generator.

Not for

Reproduction

Ground the Generator

Unless mandated by local code, additional chassis grounding

to earth at the generator is not required. Any grounding

at generator must use metal piercing lock washers (or

equal), listed terminals installed per terminal supplier’s

instructions, and comply with national electrical codes and

local requirements.

Power Connections from the Generator to the

Transfer Switch

WARNING

Failure to isolate generator from utility power could result

in death or serious injury to electric utility workers due to

backfeed of electrical energy.

• Use a UL listed transfer switch to connect to a building

electrical system.

Utility Circuit Connection

240V Utility leads must be routed in conduit. The 240V Utility

leads deliver power to the generator’s circuit board, optional

battery warmer and optional oil warmer. This power also

charges the battery. In AUTO Mode, when the power on

these leads is lost, the generator will start. Using the installer-

supplied minimum 300V, 14 [2.5 mm2] AWG wire, connect

each control circuit terminal in the generator (25 and 26) to

the fuse block in the automatic transfer switch

Generator Power Connections

Using the installer supplied minimum 300V wires and the

table located in the Electrical Field Connections section,

connect generator power output L1, L2, neutral (N), and

ground to the corresponding L1, L2, neutral (N) and ground in

the transfer switch.

NOTICE: Refer to the National Electric Code for correct

electrical field connections and wire size calculations.

Engine Oil

NOTICE: Any attempt to crank or start the engine before it

has been correctly filled with the recommended oil will result

in equipment failure and service codes.

• Refer to Maintenance in the Operation section of this

manual for oil fill information.

• Damage to equipment resulting from failure to obey this

instruction will void the engine and generator warranty.

This engine is shipped from the factory pre-run and filled

with full synthetic oil (API SJ/CF 5W-30). This allows for

system operation in a wide range of temperature and climate

conditions. Before starting the engine, check the oil level as

described in the Maintenance section of this manual.

The use of full synthetic oil does not alter the required oil

change intervals described in the Operation section of this

manual.

For operation in temperatures below 30°F (-1°C), the use

of full synthetic oil (minimum API SJ) of viscosity 5W30 is

required.

Battery

WARNING

Storage batteries give off explosive hydrogen gas during

recharging. Slightest spark could ignite hydrogen and cause

explosion, resulting in death or serious injury.

• DO NOT dispose of battery in a fire. Recycle battery.

• DO NOT allow any open flame, spark, heat, or lit

cigarette during and for several minutes after charging a

battery.

22 BRIGGSandSTRATTON.COM

Not for

Reproduction

WARNING

Generator and utility voltage could cause electrical shock or

burn resulting in death or serious injury.

• Installation must be performed by a licensed

professional.

• Disconnect all sources of electricity before installing or

servicing equipment.

• Ground system before applying power.

WARNING

Battery electrolyte fluid contains acid and is extremely

caustic. Contact with battery contents could cause severe

chemical burns.

• DO NOT open or mutilate the battery

• Wear protective goggles, rubber apron, rubber boots

and rubber gloves.

• Immediately wash electrolyte from skin with water.

• If electrolyte contacts eyes, immediately flush with water

and seek medical attention.

• Spilled electrolyte is to be washed down with an acid

neutralizing agent.

The installer must supply and install a rechargeable 12 volt

starting battery. The starting battery MUST conform to the

specifications shown in the chart that follows.

Battery Specifications

Specifications Standard Cold Start (Less

than 30°F / -1°C)

Volts 12 Volt DC 12 Volt DC

Amps (Minimum) 540 CCA (Cold

Cranking Amps)

800 CCA(Cold

Cranking Amps)

Construction Wet Lead Acid Wet Lead Acid

Terminal Type Top Post Type Battery Top Post Type Battery

Dimensions (Maximum) BCI Size 26 or BCI Size

BCI Size 24

WARNING

With the battery connected, the generator may crank and

start without warning resulting in death or serious injury.

• Do not connect the negative (-) cable at the battery until

the installation is complete.

Install the battery as described in Servicing the Battery in

the Maintenance section of this manual. Always make sure

that the NEGATIVE cable is connected last and that the red

POSITIVE terminal insulator is secure.

Use the supplied tie-down strap to secure the battery to the

unit. Each end of the strap should be attached to the existing

tabs in the base of the unit.

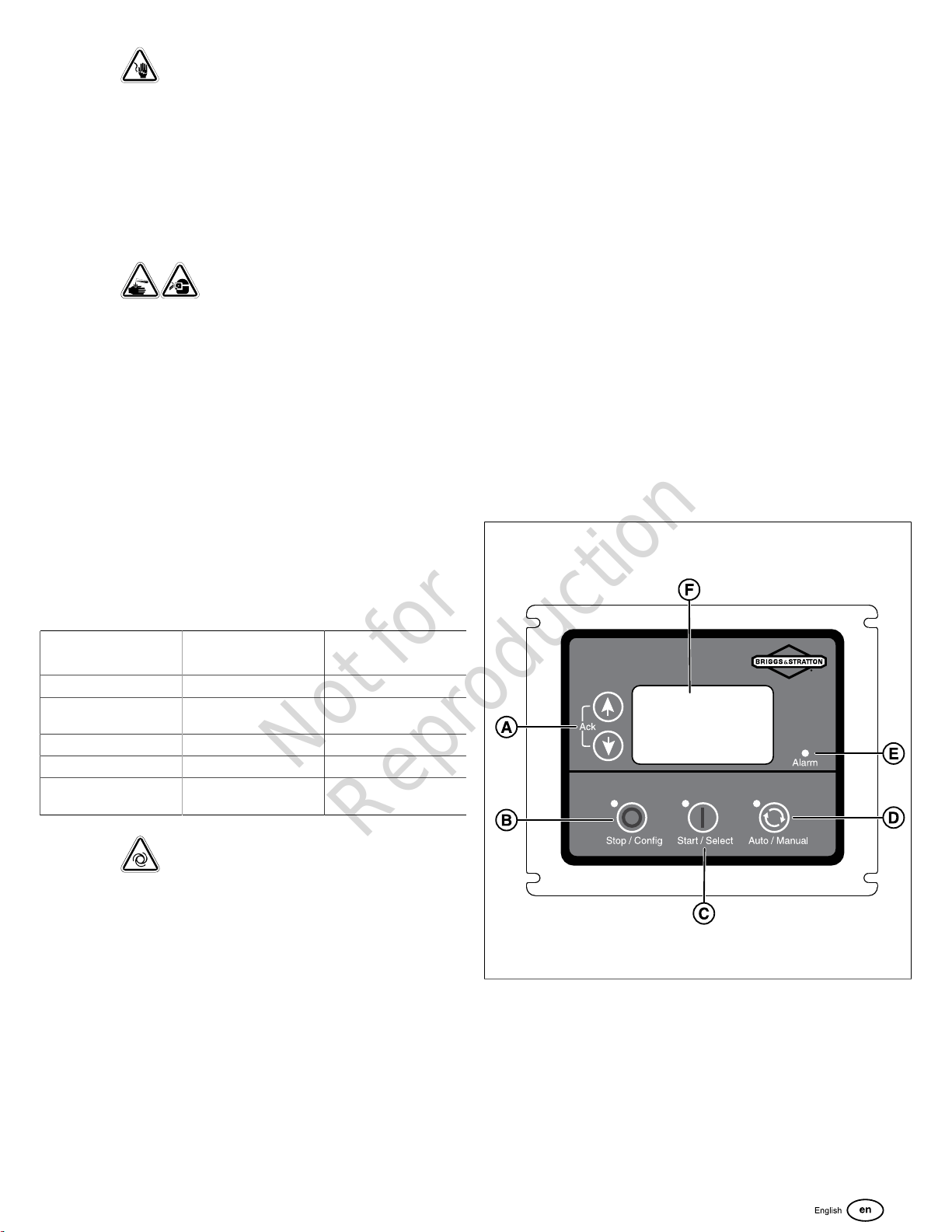

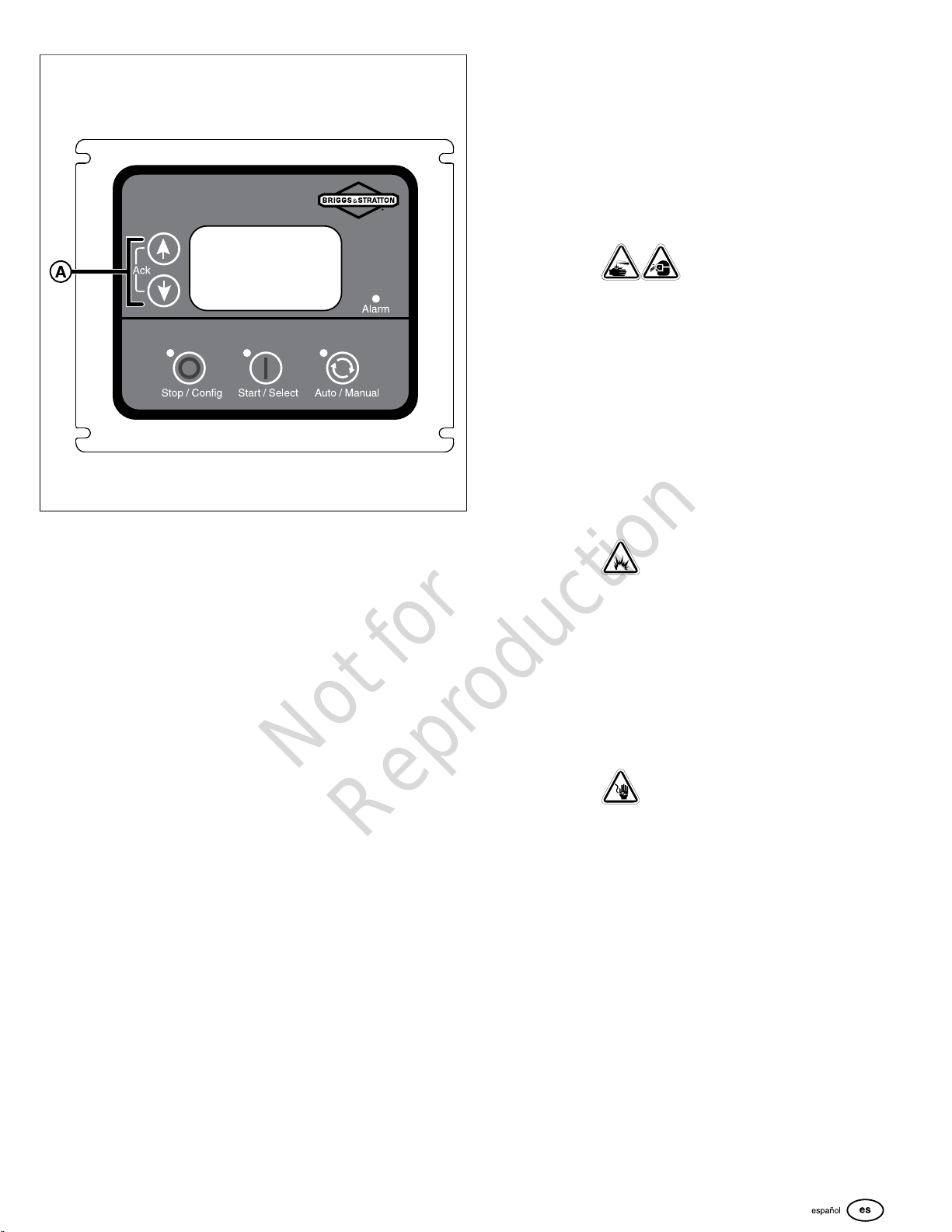

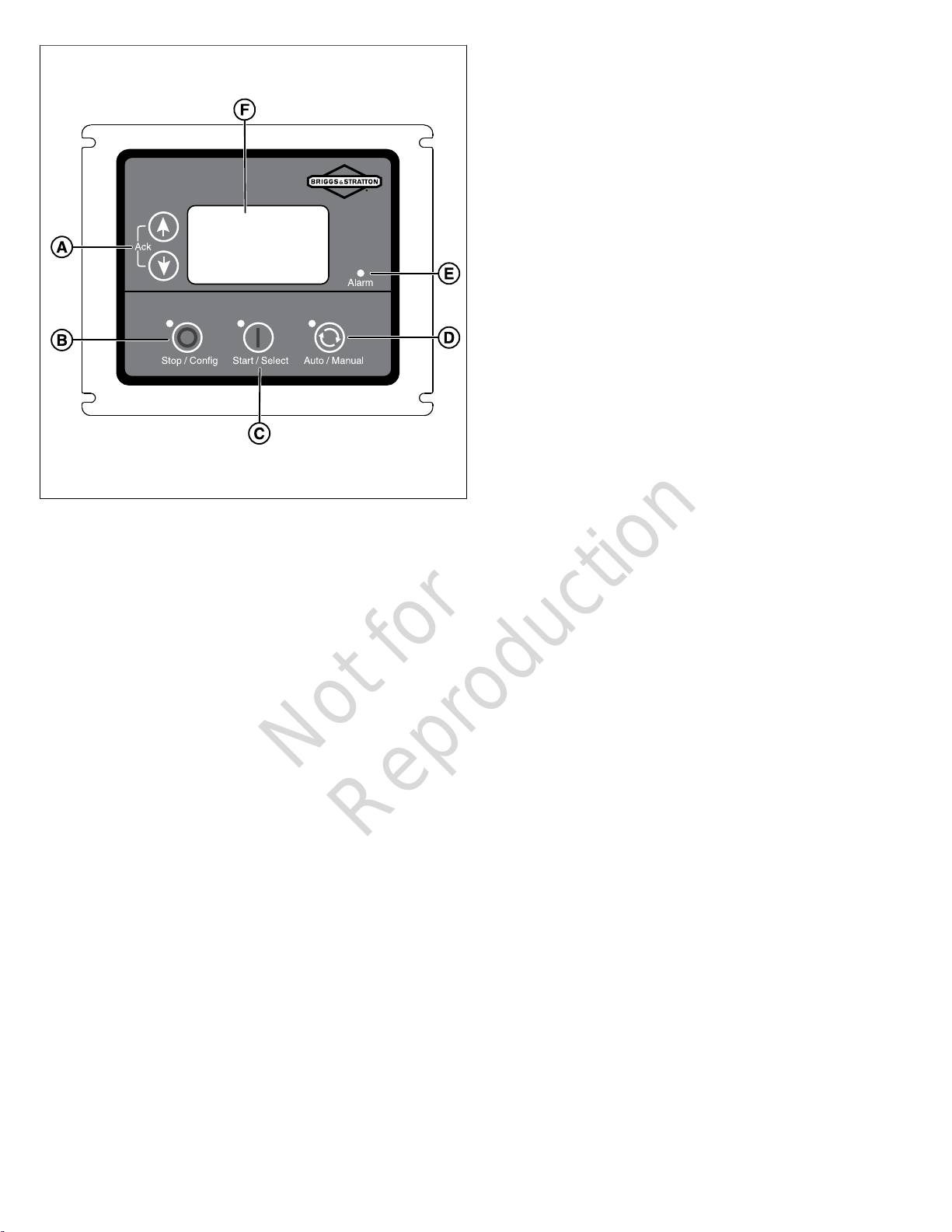

System Control Board

The generator control panel, located inside the generator

housing, is shown in the image that follows (Figure 18).Brief

descriptions of the controls used during installation are:

• (A)Menu / Programming Navigation Buttons

• (B)Stop / Config Button

• (C)Start / Select Button

• (D)Auto / Manual Button

• (E)Alarm

• (F)Digital Display — Displays generator mode, menu

options, and alarms

NOTICE: Detailed descriptions of the controls are located

in the Description of Control Keys section insidethe online

"Operation Instructions GC1030 Series GENSET Controller"

manual associated with your generator.

Not for

Reproduction

Initial Start-Up (No Load)

WARNING

Exhaust heat/gases could ignite combustibles causing a fire, resulting in death or serious injury.

• Remove all combustible materials from in and around the generator compartment.

The unit has been set-up for NG operation at the factory. Fuel conversion, if needed, must be completed prior to performing

these steps. See Fuel Conversion.

Before operating the standby generator or placing it into service, inspect the entire installation carefully. Then, begin testing the

system without electrical loads connected, as shown in the steps that follow:

NOTICE: When the generator is started for the very first time, it will require that any air in the gaseous fuel lines be purged.

This can cause the engine to run roughly for a few minute.

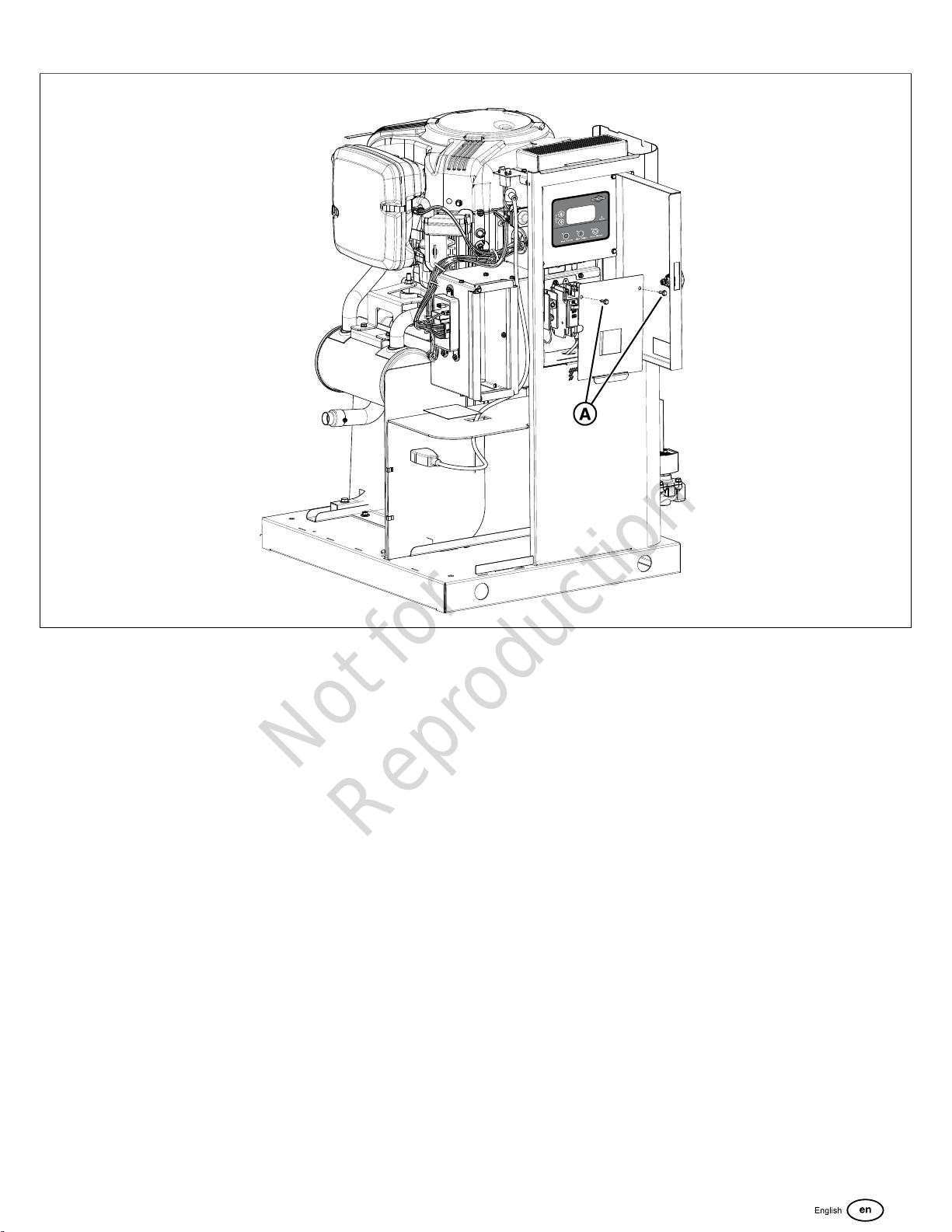

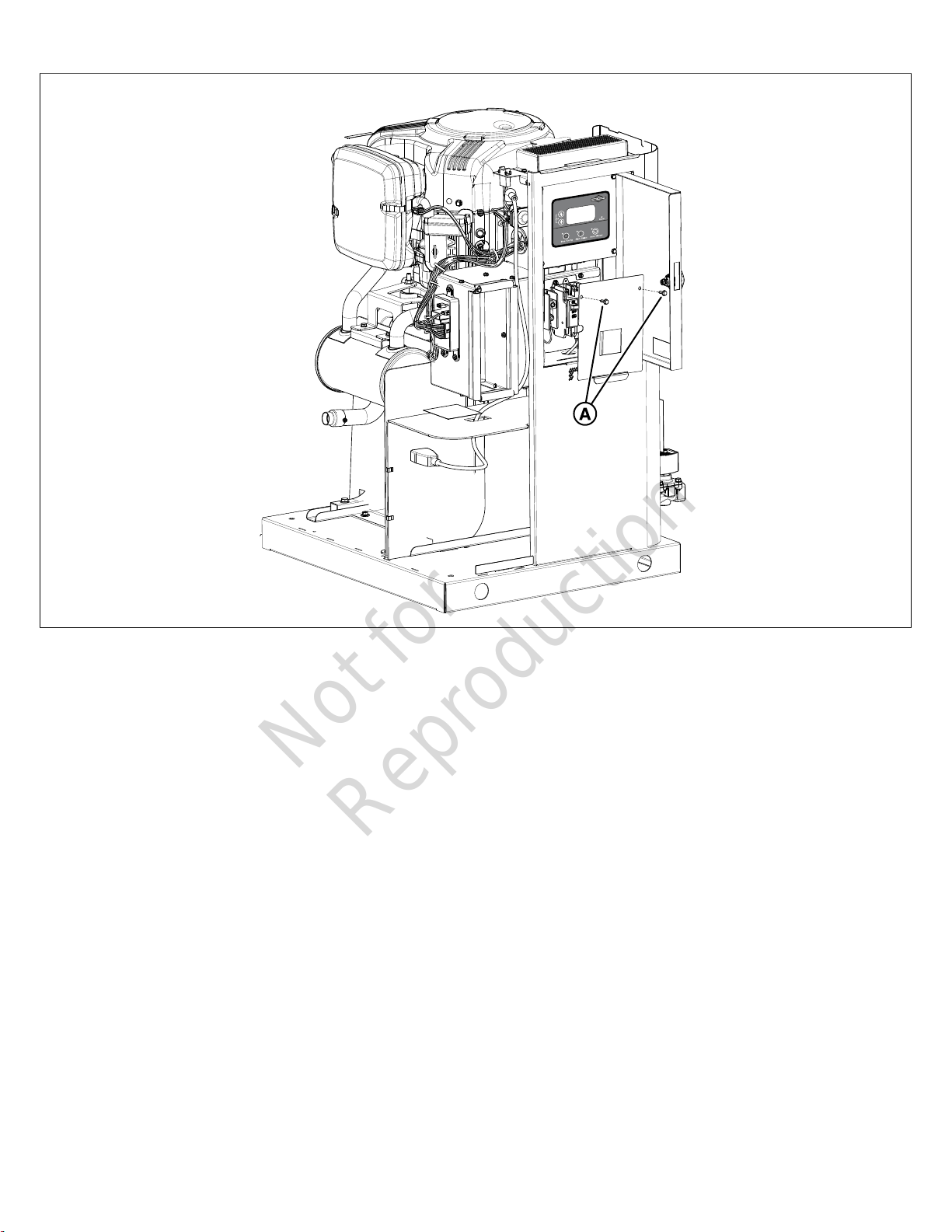

1. Remove the two screws (A, Figure 19)that secure the circuit breaker cover to expose unit’s circuit breaker.

2. Connect an accurate multi-meter to line side of the generator’s main circuit breaker.

3. Set the generator’s main circuit breaker to the ON (closed) position.

4. Install the 15 Amp fuse.

5. Push the ON/OFF switch, located on the side of the generator, to the ON (I) position.

6. Push the START/SELECT button on the control board. The engine will start inLow Idle Mode (LIM). Push again to bring

the engine to full speed.

NOTICE: When the generator is started for the very first time, it will require that any air in the gaseous fuel lines be purged.

This can cause the engine to run roughly for a few minutes

7. Listen for unusual noises, vibration or other indications of abnormal operation. Look for oil leaks while the engine runs.

8. Let the engine warm up for approximately 5 minutes to allow internal temperatures to stabilize.

9. Check the generator output at load side of circuit breaker. The voltage must be 225 - 250 Volts and thefrequency must be

59 ‑ 61 Hz.

10. Check the generator output between one generator connection lug and the neutral lug, then between the other generator

connection lug and the neutral lug. In both cases, voltage reading must be between 112 and 125 Volts.

11. Push the STOP/CONFIG button on the control board. The engine will enter cool-down mode for approximately 5 minutes.

Push again to stop the engine.

12. Install the circuit breaker cover.

24 BRIGGSandSTRATTON.COM

Not for

Reproduction

13. When the test is completed and successful, install the front panel and the roof.

Not for

Reproduction

Operation

WARNING

Failure to read and obey the operator’s manual, all warnings,

and operating instructions could result in death or serious

injury.

Features and Controls

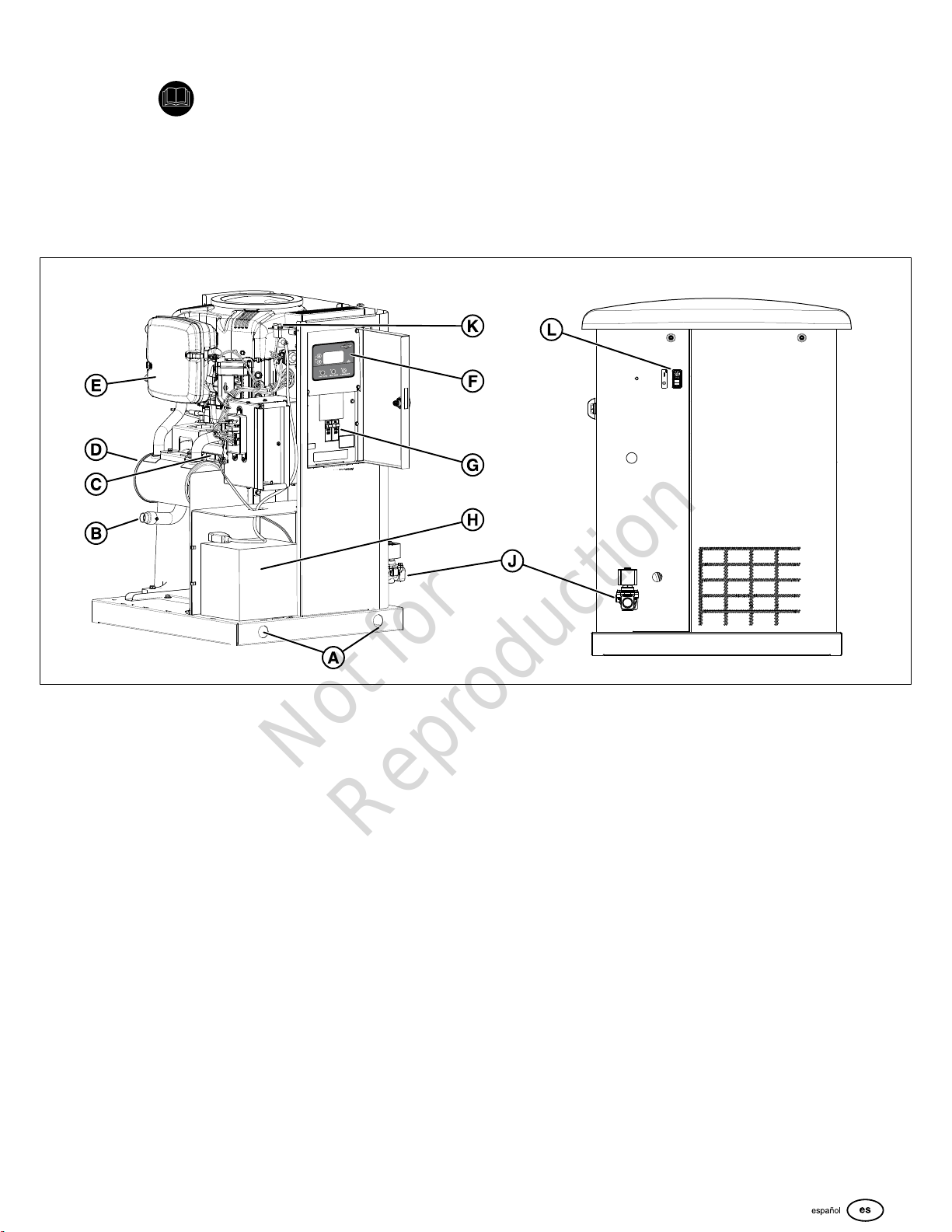

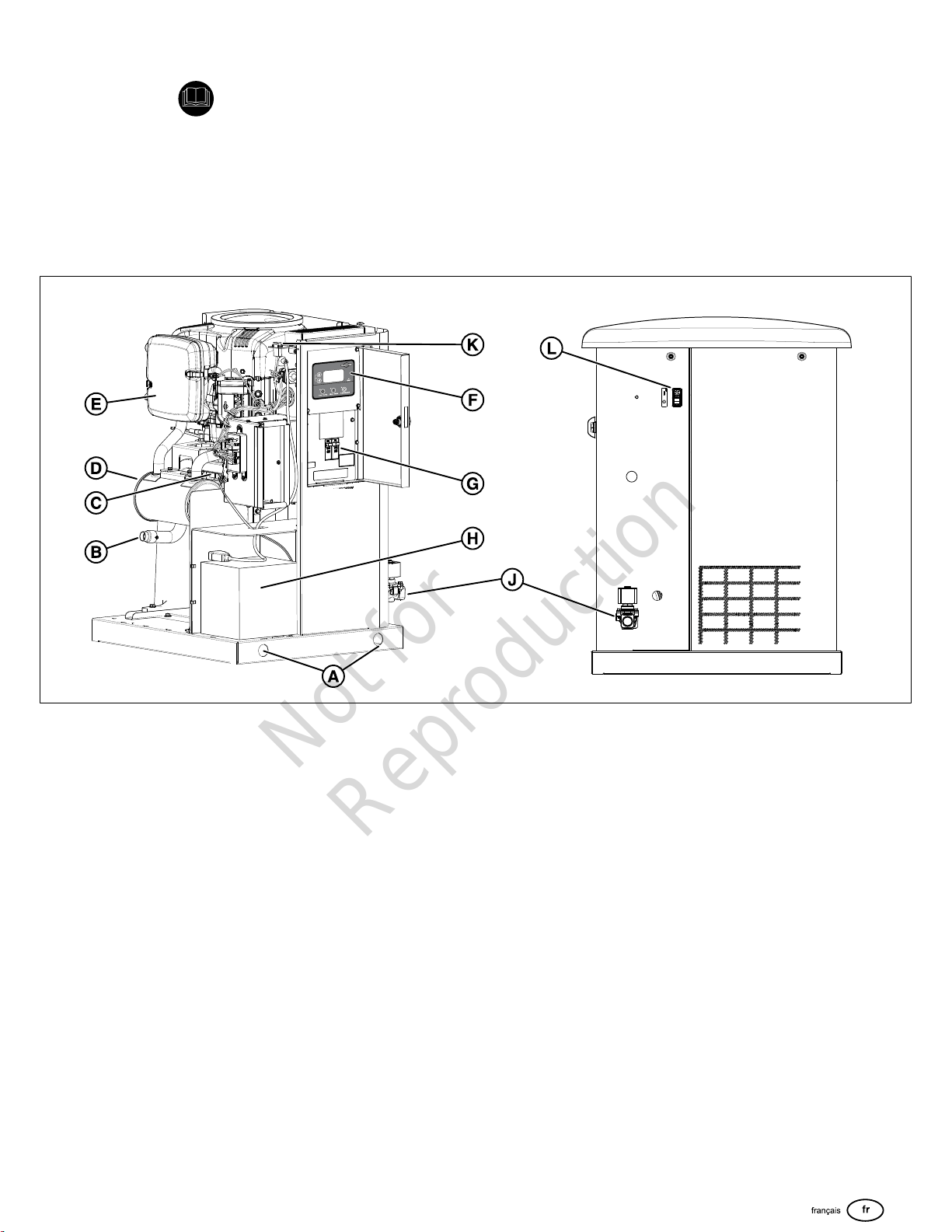

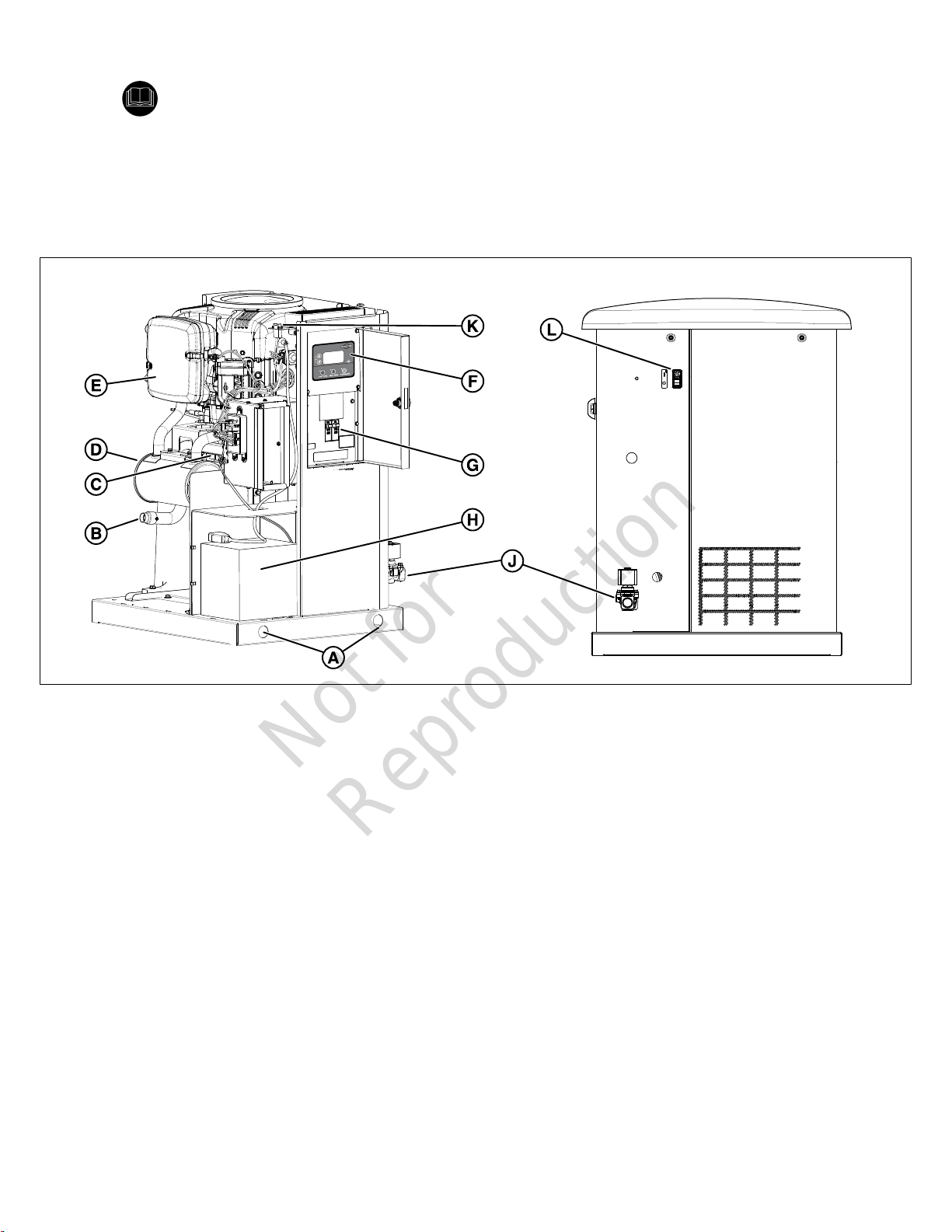

12kW Generator (Figure 20)

Generator is shown with the roof and access covers removed for clarity.

Legend for System Connector Locations:

• (A)Lifting Holes — Provided at each corner for lifting generator.

• (B)Exhaust Port — High-performance muffler lowers the engine noise to comply with most residential codes.

• (C)Alternator — An electrical machine that generates an alternating current.

• (D)Muffler — A device that reduces engine noise.

• (E)Air Cleaner — Uses a dry type filter element to protect the engine by filtering dust and debris out of intake air.

• (F)Control Panel — Used for various test, operation and maintenance functions.

• (G)Circuit Breaker — Protects the system from shorts and other over-current conditions.

• (H)Battery Compartment — For the installer supplied 12 Volt DC, battery that provides power to start the engine.

• (J)Fuel Inlet Port — Attach appropriate fuel supply to generator here.

• (K)Fuse — Located on the top of the control box.

• (L)ON / OFF Switch— Used to turn the generator on (I) and off (0).

26 BRIGGSandSTRATTON.COM

Not for

Reproduction

Important Owner's Considerations

WARNING

Engine exhaust contains carbon monoxide, a poisonous gas

that could kill you in minutes. You cannot smell it, see it, or

taste it. Even if you do not smell exhaust fumes, you could

still be exposed to carbon monoxide gas.

• Operate this product ONLY outdoors in an area that will

not accumulate deadly exhaust gas.

• Direct exhaust gas away from any windows, doors,

ventilation intakes, soffit vents, crawl spaces, open

garage doors or other openings that can allow exhaust

gas to enter inside or be drawn into a potentially

occupied building or structure.

• Carbon monoxide detector(s) MUST be installed and

maintained indoors according to the manufacturer’s

instructions/recommendations. Smoke alarms cannot

detect carbon monoxide gas.

• If you start to feel sick, dizzy, weak, or your carbon

monoxide alarm sounds while using this product, get to

fresh air right away. Call emergency services. You may

have carbon monoxide poisoning.

WARNING

Propane and Natural Gas are extremely flammable and

explosive, which could cause burns, fire or explosion resulting

in death or serious injury.

• The generator is equipped with an automatic safety

gasfuel shut-off valve.

• DO NOT operate the equipment if the fuel shut-off valve

is missing or inoperative.

Engine Oil

The engine is shipped from the factory pre-run and filled

with full synthetic oil (API SJ/CF 5W-30). This allows for

system operation in a wide range of temperature and climate

conditions. Before starting the engine, check the oil level as

described in Maintenance.

NOTICE: Any attempt to crank or start the engine without

being correctly filled with the recommended oil will result in

equipment failure.

• Damage to equipment resulting from failure to obey this

instruction will void engine and generator warranty.

Battery

The installer must supply a rechargeable 12 volt DC starting

battery. See Battery in Final Installation Considerations in this

manual.

15 Amp Fuse

Make sure that the fuse is correctly installed before operating

your generator.

Automatic Operation Sequence

The generator’s control board monitors utility voltage. If the

utility voltage drops below a preset level, the control board

will signal the engine to crank and start. When the utility

voltage is restored above a preset voltage level, the engine

is signaled to shut down. The actual system operation is not

adjustable and is sequenced by sensors and timers on the

control board, as follows:

Utility Voltage Dropout Sensor

• This sensor monitors the utility source voltage.

• If the utility source voltage drops below approximately

70 percent of the nominal supply voltage, the sensor

initiates a timer. The timer is used to ‘sense’ brown‑outs.

• Once the timer has expired, the engine will crank and

start.

Utility Voltage Pickup Sensor

This sensor monitors the utility voltage. When the utility

voltage is restored above approximately 80 percent of the

nominal source voltage, a shut-down timer is initiated and the

engine will go to engine cool-down.

Engine Cool-down Timer

When the utility power is sensed, the load transfers to the

utility source and the engine will go into a 5 minute cool down

period.

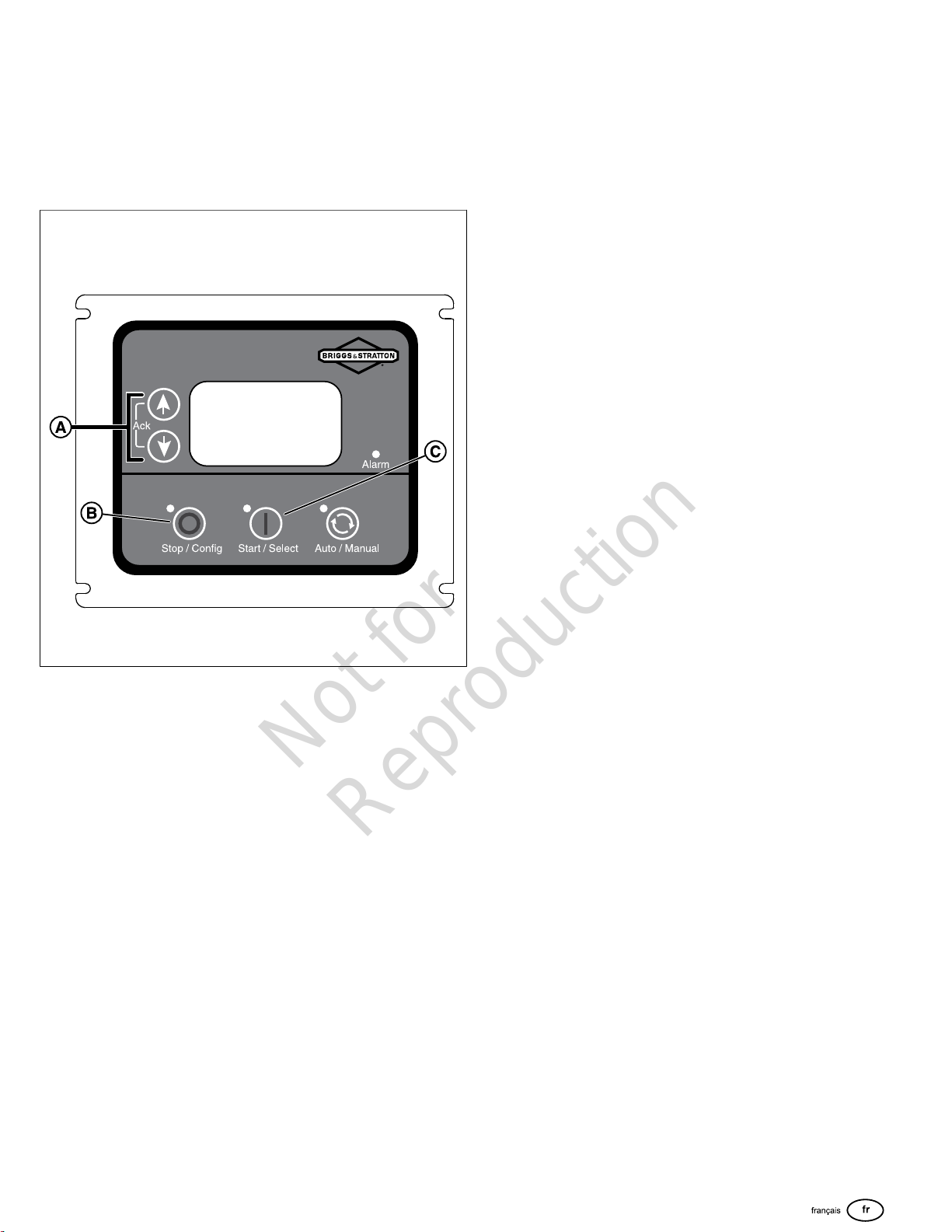

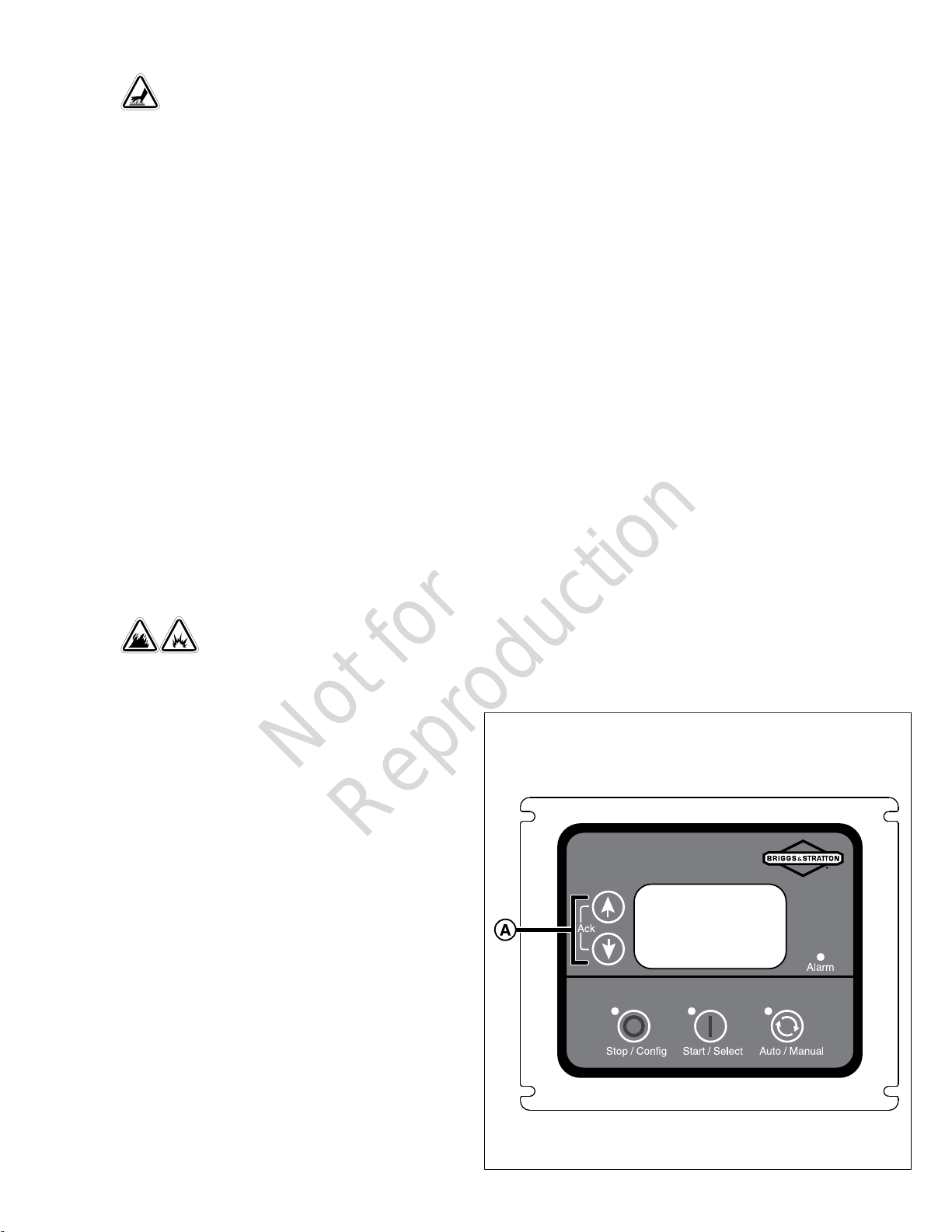

Set the Exercise Timer

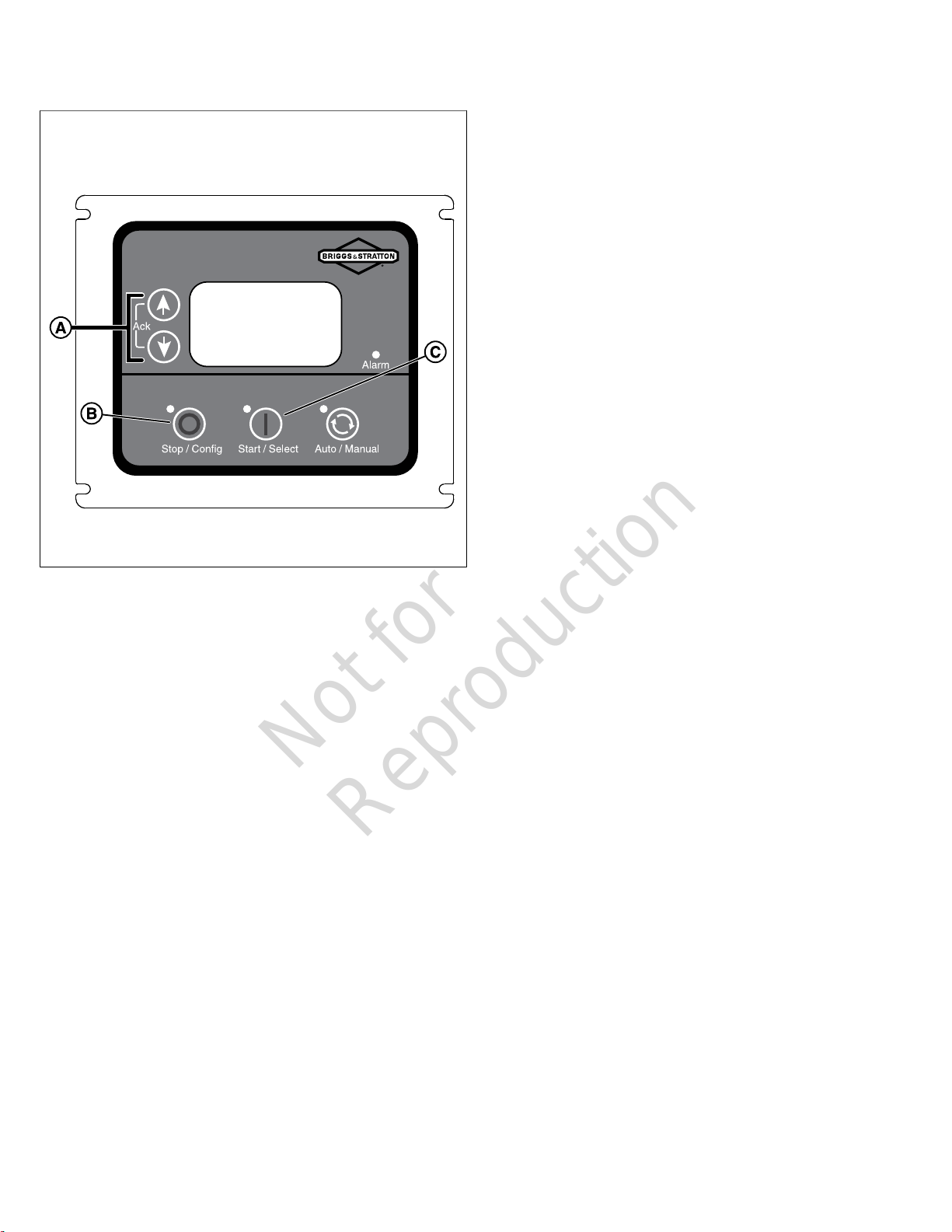

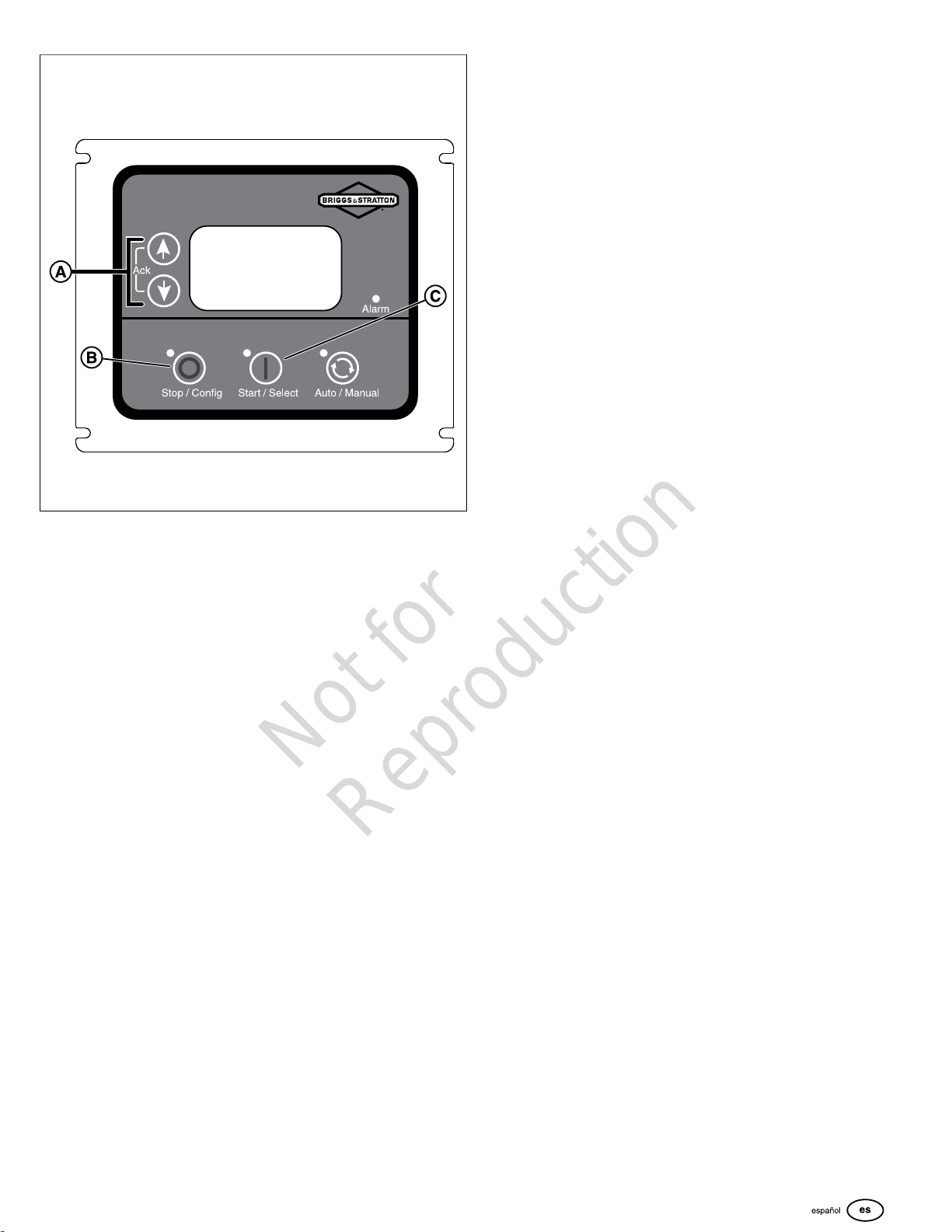

1. Push and hold the Stop/Config button (B, Figure 21).

2. Push the Start/Select button (C) to enter WRITE MODE.

3. Enter the password (0000) by using the arrow keys (A)

and theStart/Select button (C).

4. In the CONFIGURATION screen use the arrow keys (A)

to find MODULE.

5. Push theStart/Select button (C)and using thearrow

keys (A) find AUTO EXERCISE.

6. Push theStart/Select button (C)and using thearrow

keys (A)select each parameter and choose the desired

settings.

Not for

Reproduction

7. To save your settings when completed, push and hold

theStop/Config button (B) until "Saving Settings" shows

on the display.

A detailed list of all the on screen parameters is located in

the Configuration of GCU section insidethe online "Operation

Instructions GC1030 Series GENSET Controller" manual

associated with your generator.

28 BRIGGSandSTRATTON.COM

Not for

Reproduction

Maintenance

Servicing the System

WARNING

Generatorand utilityvoltage could cause electrical shock or

burn resulting in death or serious injury.

• DO NOT allow unqualified persons to operate or

servicethis equipment.

WARNING

With the battery connected, the generator may crank and

start without warning resulting in death or serious injury.

• Before servicing, stop the generator and disconnect the

negative (-) cable at the battery.

Before performing any generator maintenance, you must do

the steps that follow.

1. Push the ON/OFF Switch on the back of the generator to

the “OFF” (0) position.

2. Remove utility power to the generator to de-energize the

battery charger.

3. Unlock and open the roof as described in the Access

Panels section of this manual.

4. Remove the battery panel.

5. Remove the 15 Amp fuse from the fuse holder located

behind the battery panel.

6. Disconnect the negative (-) cable at the battery.

7. Perform service steps as specified.

8. Connect the negative (-) cable at the battery.

9. Install the 15 Amp fuse into the fuse holder.

10. Install the battery panel.

11. Close and lock the roof.

12. Restore utility power to the generator.

13. Push the ON/OFF Switch on the back of the generator to

the “ON” (I) position.

14. Set the generator mode to AUTO.

Maintenance Schedule

Obey the hourly or calendar intervals of operation, whichever

occurs first.

Every 8 Hours of Operation or Daily

Clean Debris

Check the Engine Oil Level

Every 100 Hours of Operation or Annually

Change the Air Filter

Change the Engine Oil and Filter

Replace the Spark Plugs

Check the Valve Clearance

Check the Circuit Breaker Torques

Annually

Clean the Oil Cooler Fins

Regular maintenance will improve the performance and

extend the life of the generator. See any authorized dealer for

service.

Emissions Control

Maintenance, replacement, or repair of the emissions control

devices and systems can be done by any non-road engine

repair establishment or an individual. However, to obtain "no

charge" emissions control service, the work must be done by

a factory authorized dealer. See the Emissions Warranty.

Generator Maintenance

The generator’s warranty does not cover items that have

been subjected to operator abuse or negligence. To receive

full value from the warranty, the operator must maintain the

generator as instructed in this manual.

Some adjustments will need to be made periodically to

correctly maintain your generator.

All service and adjustments must be made at least once each

season. Obey the requirements in the Maintenance Schedule

chart.

Generator maintenance consists of keeping the unit clean.

Operate the unit in an environment where it will not be

exposed to excessive dust, dirt, moisture or any corrosive

vapors. The cooling air louvers on the enclosure must not

become clogged with snow, leaves, or other foreign material.

To prevent generator damage caused by overheating,

keep the enclosure cooling inlets and outlets clean and

unobstructed at all times.

Check the cleanliness of the unit frequently and clean when

dust, dirt, oil, moisture or other foreign substances are visible

on its exterior/interior surface. Inspect the air inlet and outlet

openings inside and outside the enclosure to make sure the

air flow is not blocked.

NOTICE: Incorrect treatment of generator can damage it and

shorten its life.

• DO NOT expose generator to excessive moisture, dust,

dirt, or corrosive vapors.

Not for

Reproduction

• DO NOT insert any objects through cooling slots.

Clean the Generator

WARNING

Exhaust heat/gases could ignite combustibles causing a fire,

resulting in death or serious injury.

• Keep the area near the generator clean and free of

debris.

NOTICE: DO NOT use direct spray from a garden hose to

clean generator. Water can enter the engine and generator

and cause damage.

NOTICE: Periodically inspect the engine exterior for

contamination and potential damage from dirt, leaves,

rodents, spider webs, insects, etc. and remove.

1. Push the ON/OFF Switch on the back of the generator to

the “OFF” (0) position.

2. Remove utility power to the generator to de-energize the

battery charger.

3. Unlock and open the roof as described in the Access

Panels section of this manual.

4. Remove the battery panel.

5. Remove the 15 Amp fuse from the fuse holder located

behind the battery panel.

6. Disconnect the negative (-) cable at the battery.

7. Clean the generator as follows:

a. Use a damp cloth to wipe exterior surfaces clean.

b. Use a soft, bristle brush and vacuum cleaner to

loosen and pick up dirt and debris.

c. Use low pressure air (not to exceed 25 psi) to blow

away dirt and debris.

d. Clean the air inlets and outlets of any snow, leaves,

or debris. To prevent generator damage caused

by overheating, these openings must be kept

unobstructed.

8. Connect the negative (-) cable at the battery.

9. Install the front panel.

10. Install the 15 Amp fuse into the fuse holder at top of the

control box.

11. Install the roof.

12. Restore utility power to the generator.

13. Push the ON/OFF Switch on the side of the generator to

the “ON” (I) position.

14. Set the generator mode to AUTO.

Engine Maintenance

Engine Oil

Use only Briggs & Stratton® 80028446 SAE 5W-30 full

synthetic engine oil.

Check Engine Oil Level

Oil must be maintained between the “ADD” and the “FULL”

marks on the dipstick. To make sure that an accurate reading

is shown on the dipstick, make sure the following steps are

taken before checking the oil level.

1. Push the ON/OFF Switch on the back of the generator to

the “OFF” (0) position.

2. Remove utility power to the generator to de-energize the

battery charger.

3. Unlock and open the roof as described in the Access

Panels section of this manual.

4. Remove the battery panel.

5. Remove the 15 Amp fuse from the fuse holder located

behind the battery panel.

6. Disconnect the negative (-) cable at the battery.

7. Allow approximately five minutes for the oil to drain back

into the oil pan.

8. Remove the dipstick. Wipe it with a clean cloth or paper

towel. Then, push the dipstick all the way into the dipstick

tube.

9. Remove the dipstick and note the amount of oil on the

dipstick. The oil level must be between the “ADD” and

“FULL” mark.

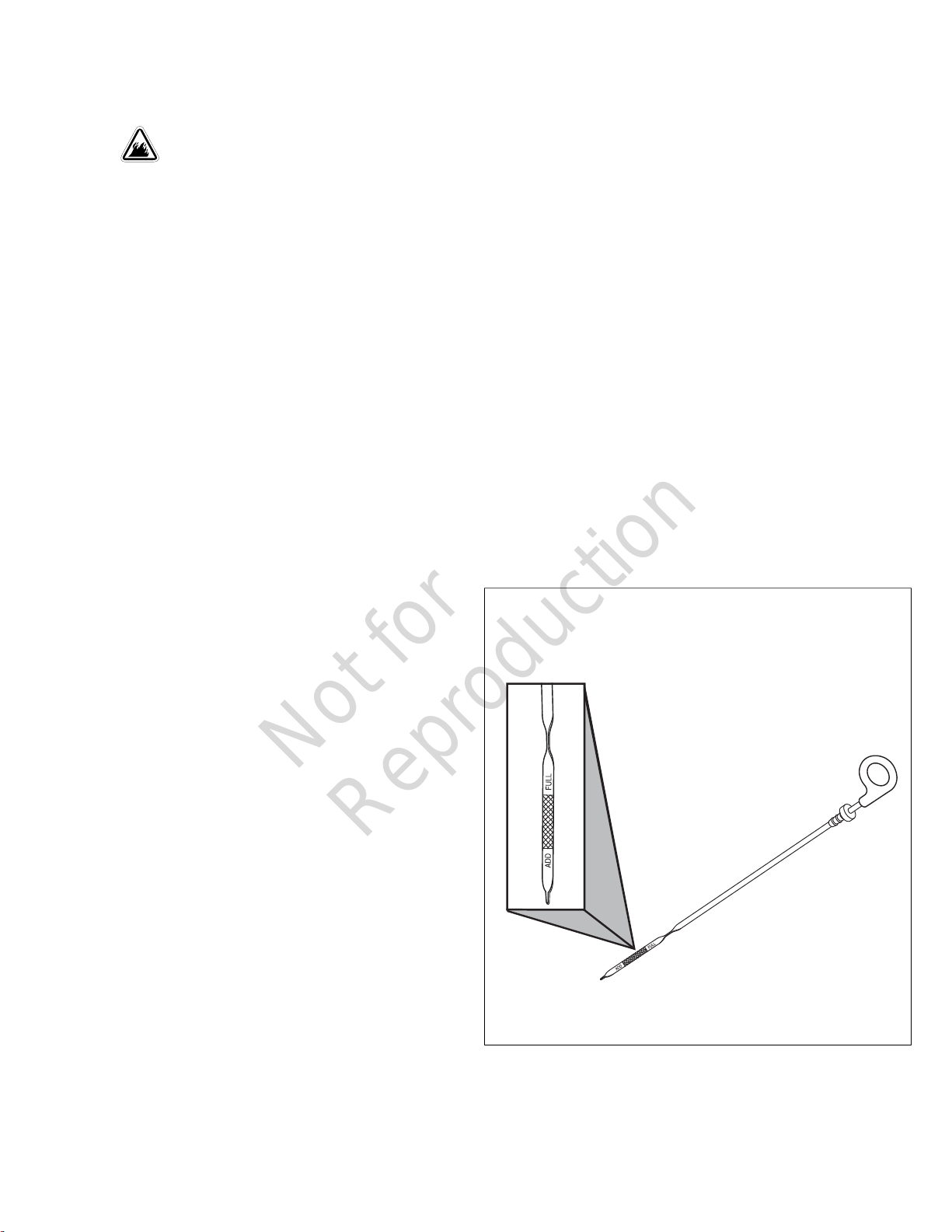

10. If the oil level is below the “ADD” mark (Figure 22), install

the dipstick and proceed to the next step.

11. Remove the oil filler cap from the valve cover.

12. Add the required amount of oil to bring the level up to,

but not over, the “FULL” mark on the dipstick. Install the

oil filler cap to the valve cover and wipe up any spilled oil

13. Connect the negative (-) cable at the battery.

14. Install the 15 Amp fuse into the fuse holder.

30 BRIGGSandSTRATTON.COM

Not for

Reproduction

15. Install the battery panel.

16. Close and lock the roof.

17. Restore utility power to the generator.

18. Push the ON/OFF Switch on the back of the generator to

the “ON” (I) position.

19. Set the generator mode to AUTO.

Change the Oil and the Oil Filter

Change the oil while the engine is still warm from operating.

1. Push the ON/OFF Switch on the back of the generator to

the “OFF” (0) position.

2. Remove utility power to the generator to de-energize the

battery charger.

3. Unlock and open the roof as described in the Access

Panels section of this manual.

4. Remove the battery panel.

5. Remove the 15 Amp fuse from the fuse holder located

behind the battery panel.

6. Disconnect the negative (-) cable at the batter.

7. Place the oil drain hose into an approved container.

8. Remove the brass fitting from the end of the oil drain

hose.

9. When the oil has drained, replace the brass fitting on the

hose.

10. Put an approved container beneath the oil filter area.

11. Remove the oil filter and dispose of it correctly.

12. Before installing a new oil filter, lightly lubricate the oil

filter gasket with fresh and clean oil.

13. Install the oil filter by hand until the gasket contacts the

oil filter adapter, then tighten the oil filter ½ to ¾ turn.

14. Add the required amount of oil to bring the level up to,

but not over, the “FULL” mark on the dipstick. Install the

oil filler cap and wipe up any spilled oil.

15. Connect the negative (-) cable at the battery.

16. Install the 15 Amp fuse into the fuse holder.

17. Install the battery panel.

18. Close and lock the roof.

19. Restore utility power to the generator.

20. Push the ON/OFF Switch on the back of the generator to

the “ON” (I) position.

21. Set the generator mode to AUTO.

Engine Oil

The engine is filled with full synthetic oil (API SJ/CF 5W-30).

This allows for system operation in the widest range of

temperature and climate conditions.

We recommend the use of Briggs & Stratton

80028446 SAE

5W-30 full synthetic engine oil.Other high-quality detergent

oils are acceptable if classified for service SJ or higher. Do

not use special additives.

Synthetic oil meeting ILSAC GF-2,

API certification mark and API

service symbol with “SJ/CF ENERGY

CONSERVING” or higher, is an

acceptable oil at all temperatures.

Use of synthetic oil does not alter

required oil change intervals.

Adjust Valve Lash

The valve lash must be checked every 100 hours of

operation. Measure the valve clearance with the engine cold.

To adjust the valve lash, proceed as follows:

1. Push the ON/OFF Switch on the back of the generator to

the “OFF” (0) position.

2. Remove utility power to generator to de-energize the

battery charger.

3. Unlock and open the roof as described in the Access

Panels section of this manual.

4. Remove the battery panel.

5. Remove the 15 Amp fuse from the fuse holder located

behind the battery panel.

6. Disconnect the negative (-) cable at the battery.

7. Remove both spark plugs to ease manual rotation of

engine crankshaft.

8. Access to rotate the engine by hand is available by:

a. Removing the engine intake screen in the battery

compartment such that the crankshaft nut is

accessible. Care must be taken when reassembling

this screen using the self tapping screws as over-

torqueing will strip out the partition material.

b. OR remove the front alternator outlet air scoop

by removing the four screws that secure it. The

crankshaft may be rotated via the aluminum

alternator fan. Care should be taken not to damage

the fan, and to reinstall the alternator outlet air scoop

in the proper orientation.

9. Set the No. 1 cylinder at ¼” (6mm) past Top Dead Center

(TDC) on the compression stroke.

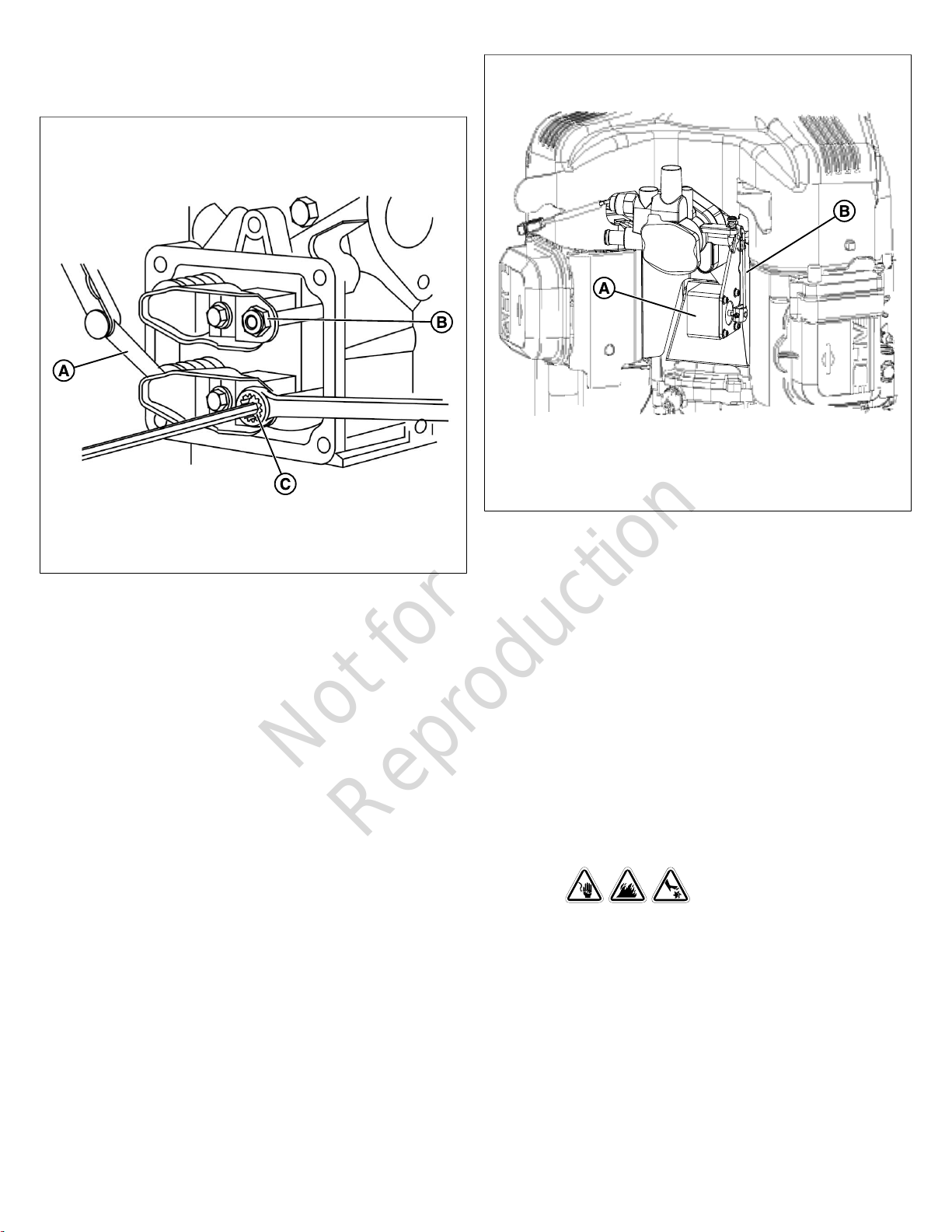

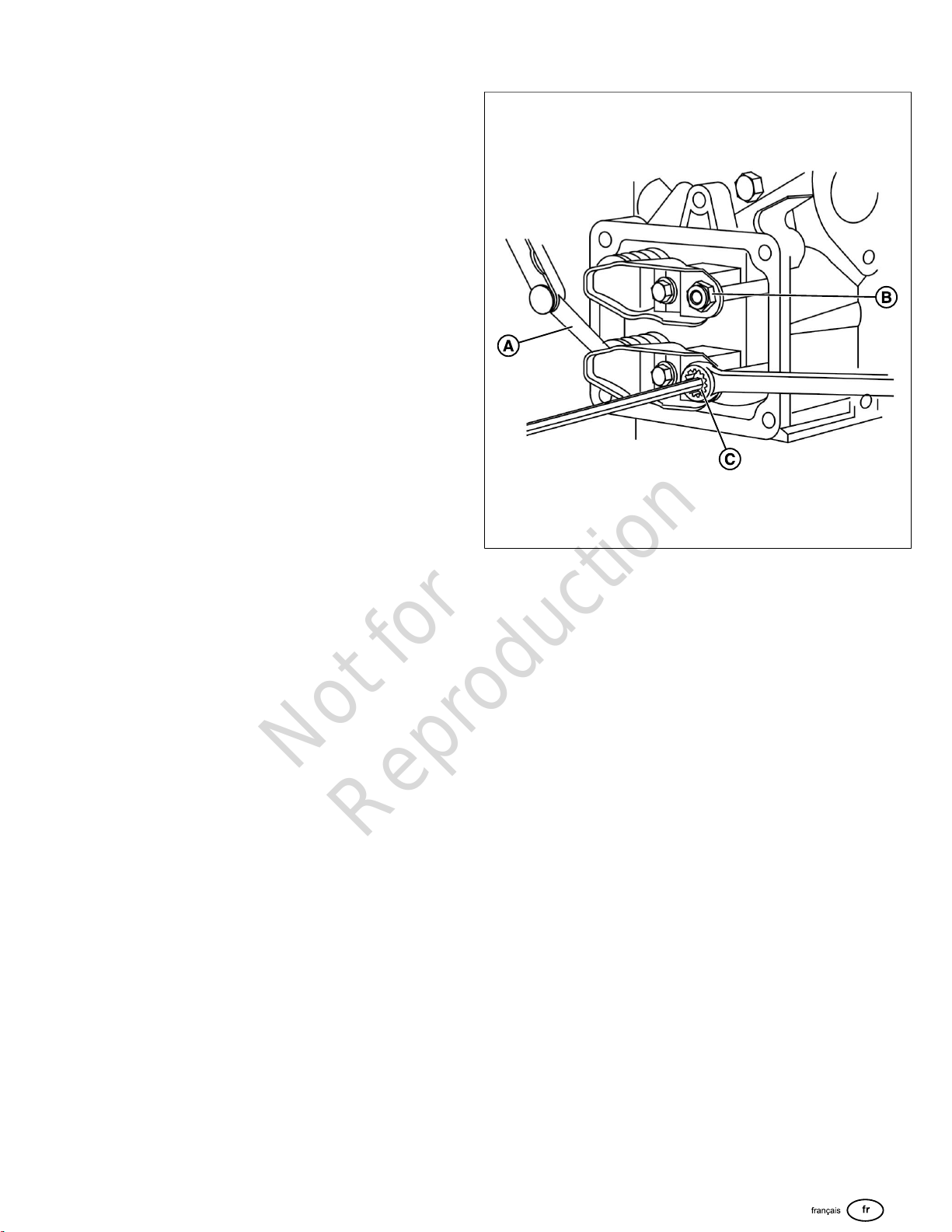

10. Using a feeler gage (A, Figure 23), measure the valve

clearance.

11. For proper valve clearance for both the intake and

exhaust see Engine Specifications Section.

12. Adjust the clearance by loosening the lock nut (B), then

turn the adjusting screw (C).

13. Once the clearance is properly set, hold the adjusting

screw while torqueing the lock nut to 70 in-lbs (8Nm).

14. Repeat these steps for cylinder No. 2.

15. Connect the negative (-) cable at the battery.

16. Install the 15 Amp fuse into the fuse holder.

17. Install the battery panel.

18. Close and lock the roof.

19. Restore utility power to the generator.

Not for

Reproduction

20. Push the ON/OFF Switch on the back of the generator to

the “ON” (I) position.

21. Set the generator mode to AUTO.

Electronic Governor System

The engine electronic governor system allows for improved

control and increased generator performance compared

to mechanically governed systems. The result is a smooth

steady-state operation without the “hunting” common to

many mechanical governors. The system also reduces

speed variations under engine loading and unloading and

significantly reduces frequency fluctuation experienced when

the engine is under higher loads.

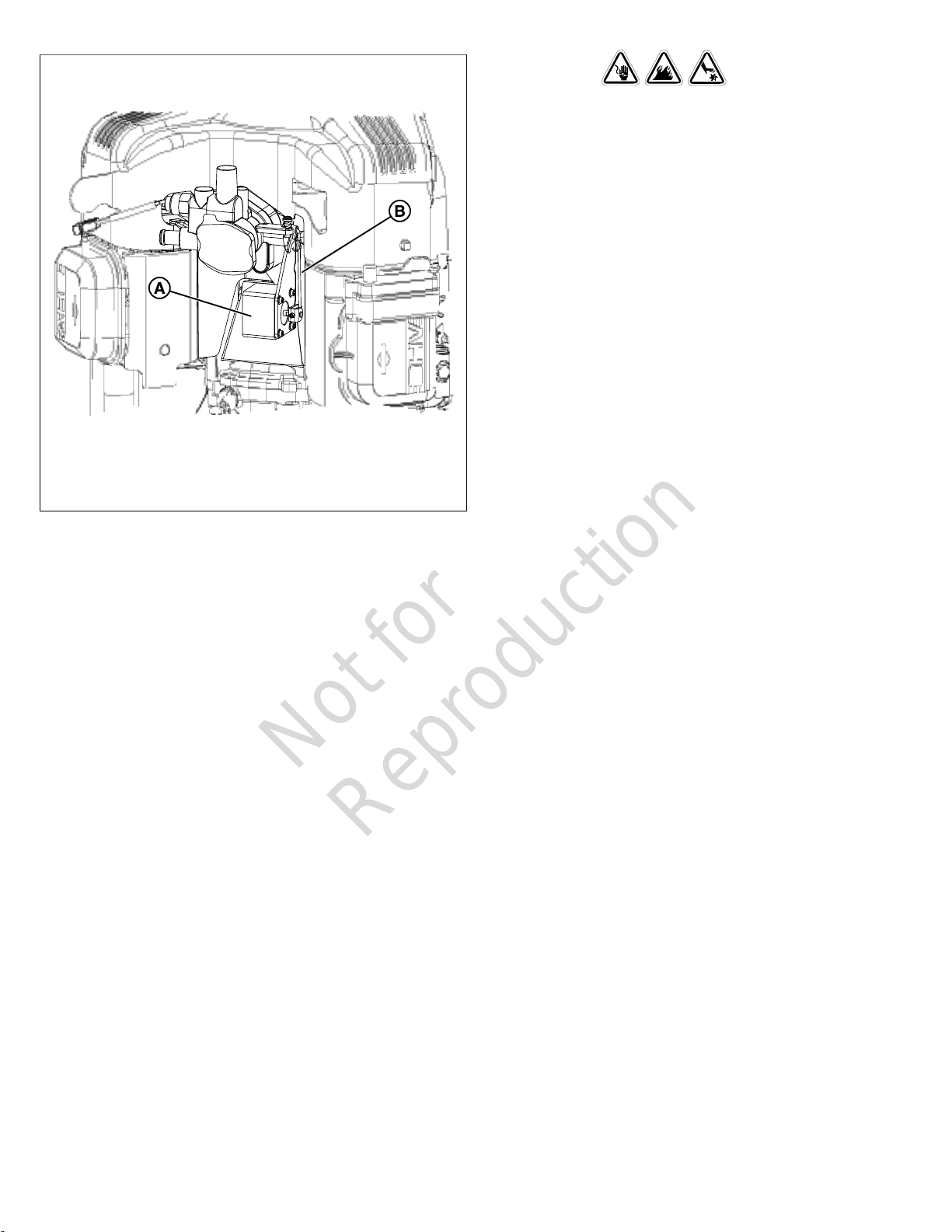

The electronic governor system is composed of a stepper

motor (B, Figure 24), stepper motor throttle control linkages

(C), and throttle side linkage (A). The control board contains a

digital controller that processes engine speed information and

sends appropriate commands to the stepper motor to control

the position of the engine throttle.

Since the electronic governing system controls the engine

throttle demand based on generator load, the following

service codes and/or conditions can be related to an

electronic governing system issue:

• Engine Does Not Start

• Over Speed

• Under Frequency

• Unstable No Load Engine Control

While troubleshooting any of these conditions, a verification

of the electronic governor system can be initiated through the

control panel – Actuator Test.

Electronic Governor Check Feature

The generator has an electronic governing check feature that

will turn on the stepper motor and move the throttle linkage

clockwise and counterclockwise within the throttle limits. The

test will rotate the stepper motor and move the throttle arm

between the wide open throttle and dead idle limits for up to

10 seconds. This will allow visual verification that the stepper

motor is functioning correctly and the control linkages are

connected. The engine will not attempt to start during this

test. If the stepper motor does not move, or if a linkage binds,

then service willbe required.

NOTICE: If stepper motor does not move, please make sure

the stepper motor connector is attached.

Servicing the Spark Plugs

WARNING

Accidental engine spark can cause an electric shock

or fire and could result in entanglement, traumatic

amputation or laceration.

Before you make adjustments or repairs:

• Disconnect the spark plug wire and keep it away from

the spark plug.

• Disconnect the battery wire from the negative battery

terminal (only engines with electric start.)

• Use only the correct tools.

When you check for spark:

• Use an approved spark plug tester.

• Do not check for spark with the spark plug removed.

32 BRIGGSandSTRATTON.COM

Not for

Reproduction

Changing the spark plugs will help your engine to start easier

and operate better.

1. Push the ON/OFF Switch on the back of the generator to

the “OFF” (0) position.

2. Remove utility power to the generator to de-energize the

battery charger.

3. Unlock and open the roof as described in the Access

Panels section of this manual.

4. Remove the battery panel.

5. Remove the 15 Amp fuse from the fuse holder located

behind the battery panel.

6. Disconnect the negative (-) cable at the battery.

7. Clean the area around spark plugs.

8. Remove and inspect spark plugs.

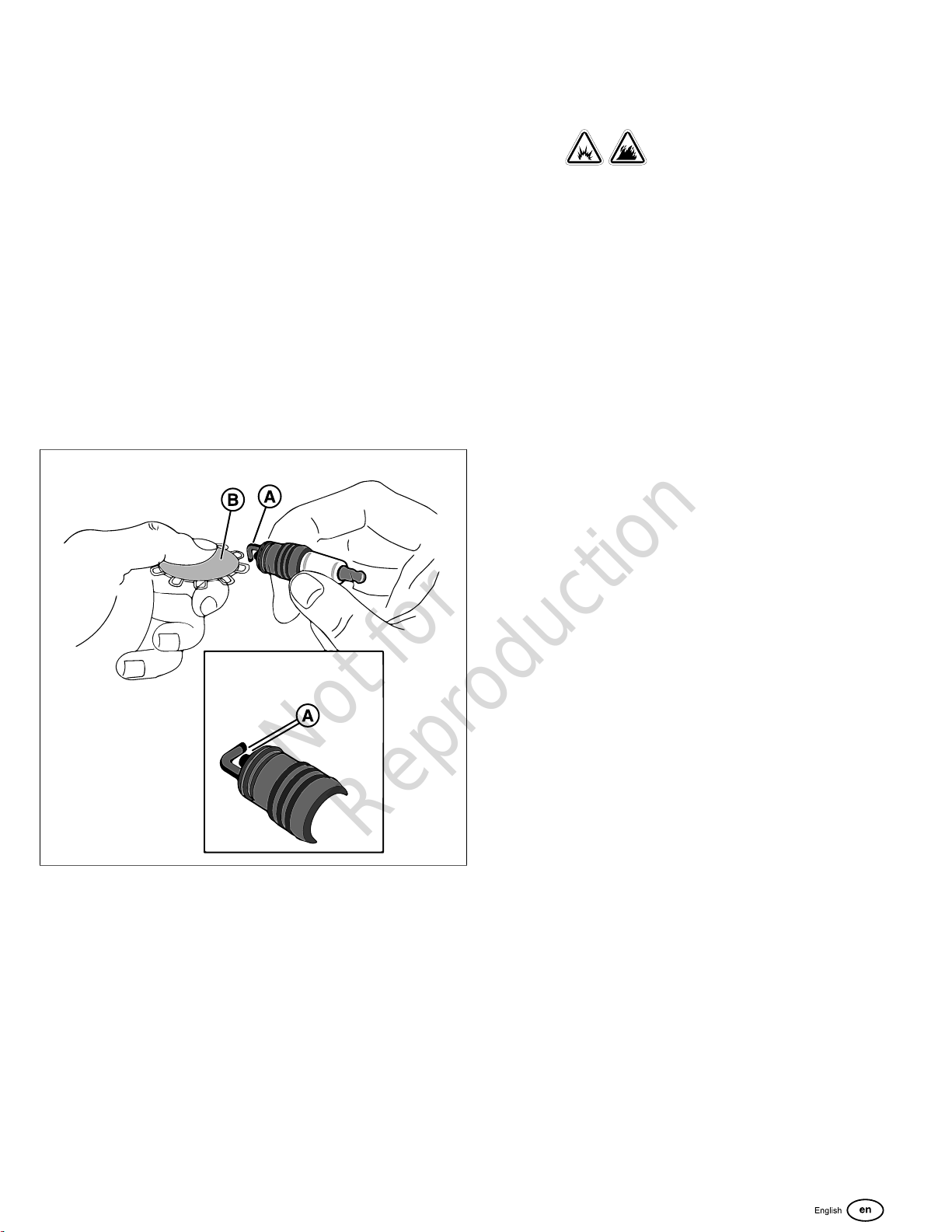

9. Check electrode gap (A, Figure 25) with wire feeler

gauge (B) and reset spark plug gap to recommended gap

if necessary (see Engine Specifications at the end of this

manual).

10. Replace the spark plugs if the electrodes are

pitted, burned or the porcelain is cracked. Use the

recommended replacement spark plugs(see Engine

Specifications at the end of this manual).

11. Install the spark plugs and tighten them to 180 in/lbs (20

Nm).

12. Connect the negative (-) cable at the battery.

13. Install the 15 Amp fuse into the fuse holder.

14. Install the battery panel.

15. Close and lock the roof.

16. Restore utility power to the generator.

17. Push the ON/OFF Switch on the back of the generator to

the “ON” (I) position.

18. Set the generator mode to AUTO.

Engine Air Cleaner

WARNING

Gaseous vapors are flammable and explosive. Fire or

explosion could result in burns or death.

• Do notstart and operate the engine with the air cleaner

assembly (if equipped) or the air filter (if equipped)

removed.

1. Push the ON/OFF Switch on the back of the generator to

the “OFF” (0) position.

2. Remove utility power to the generator to de-energize the

battery charger.

3. Unlock and open the roof as described in the Access

Panels section of this manual.

4. Remove the battery panel.

5. Remove the 15 Amp fuse from the fuse holder located

behind the battery panel.

6. Disconnect the negative (-) cable at the battery.

7. Remove filter cartridge.

8. Clean the outlet tube and check the Dust Unloader Valve

(if equipped) - Use a clean cloth to wipe the filter sealing

surface and the outlet tube surfaces. Make sure that all

contaminant is removed before the new filter is inserted.

Do not damage the sealing area on the tube. Check and

squeeze the Dust Unloader Valve that is attached to the

service cover to make sure it is flexible and not inverted,

damaged orplugged.

9. Clean the filter - Use a soft bristle brush to loosen dirt

and a vacuum cleaner to remove dirt and debris. Replace

the filter cartridge if you find any holes in the filter media.

10. Install the clean filter correctly - Insert the filter carefully.

Seat the filter by hand. Make sure it is completely seated

in the air cleaner housing before you put the cover in

place.

11. Install the service cover. Make sure that all mounting

bands, clamps, bolts, and connections in the entire air

cleaner system are tight and make sure there are no

holes in piping - repair if needed.

12. Connect the negative (-) cable at the battery.

13. Install the 15 Amp fuse into the fuse holder.

14. Install the battery panel.

15. Close and lock the roof.

16. Restore utility power to the generator.

17. Push the ON/OFF Switch on the back of the generator to

the “ON” (I) position.

18. Set the generator mode to AUTO.

Not for

Reproduction

Exhaust System Maintenance

WARNING

Contact with muffler area could cause burns resulting in

serious injury.

• DO NOT touch hot parts and AVOID hot exhaust gases.

• Allow equipment to cool before touching.

When inspecting the exhaust system, check the following:

• Inspect the exhaust manifold at the cylinder head for

leaks.

• Check that all retaining bolts and shields (if used) are in

place.

• Inspect the fasteners between the manifold and the

exhaust pipe to make sure they are tight and that there

are no exhaust leaks. Repair as necessary.

• Inspect exhaust pipe connection for leaks. Repair as

necessary.

It is a violation of California Public Resource Code, Section

4442, to use or operate the engine on any forest-covered,

brush-covered, or grass-covered land unless the exhaust

system is equipped with a spark arrester, as defined in

section 4442, maintained in effective working order. Other

states or federal jurisdictions may have similar laws;

reference Federal Regulation 36 CFR Part 261.52.

Fuel System Maintenance

WARNING

Propane and Natural Gas are extremely flammable and

explosive, which could cause burns, fire or explosion resulting

in death or serious injury.

• Inspect the fuel system periodically.

• NO leakage is permitted.

• DO NOT operate engine if smell of fuel is present.

Pressure Regulator

The pressure regulator components have been specifically

designed and calibrated to meet the fuel system requirements

of the engine.

If the regulator fails to operate or develops a leak, it must

be repaired or replaced with the OEM recommended

replacement parts. When inspecting the regulator, check the

following:

• Check for any fuel leaks at the inlet and outlet fittings.

• Check for any fuel leaks in the regulator body.

• Check to make sure the regulator is correctly mounted

and the mounting bolts are tight.

• Check the regulator for external damage.

Mixer/Throttle Control Device

The mixer and throttle body components have been

specifically designed and calibrated to meet the fuel system

requirements of the engine.

A dirty air filter can significantly alter the mixer performance.

Make sure the air filter is clean. When inspecting the mixer

and throttle body, check the following:

• Check for leaks at all the fittings.

• Make sure the mixer and throttle body are securely

mounted.

• Inspect and clean the air filter element according

to the recommended service intervals listed in the

maintenance chart.

• Inspect air inlet hose connection and clamp. Inspect

hose for cracking, splitting, or chafing. Replace as

necessary.

• Check fuel lines for cracking, splitting, or chafing.

Replace as necessary.

• Check for leaks at the throttle body and intake manifold.

Alarms (Service Code Detection System)

The generator will have to run for long periods of time with

no operator present. For that reason, the system is equipped

with sensors that automatically shut down the generator in

the event of potentially damaging conditions, such as low oil

pressure, high temperature, over speed, and other conditions.

The generator’s control board shows service alarm

descriptions on the digital display. The service alarm

descriptions are listedin the "Alarms" section insidethe

online "Operation Instructions GC1030 Series GENSET

Controller" manualassociated with your generator.

Acknowledge and the Reset Alarms

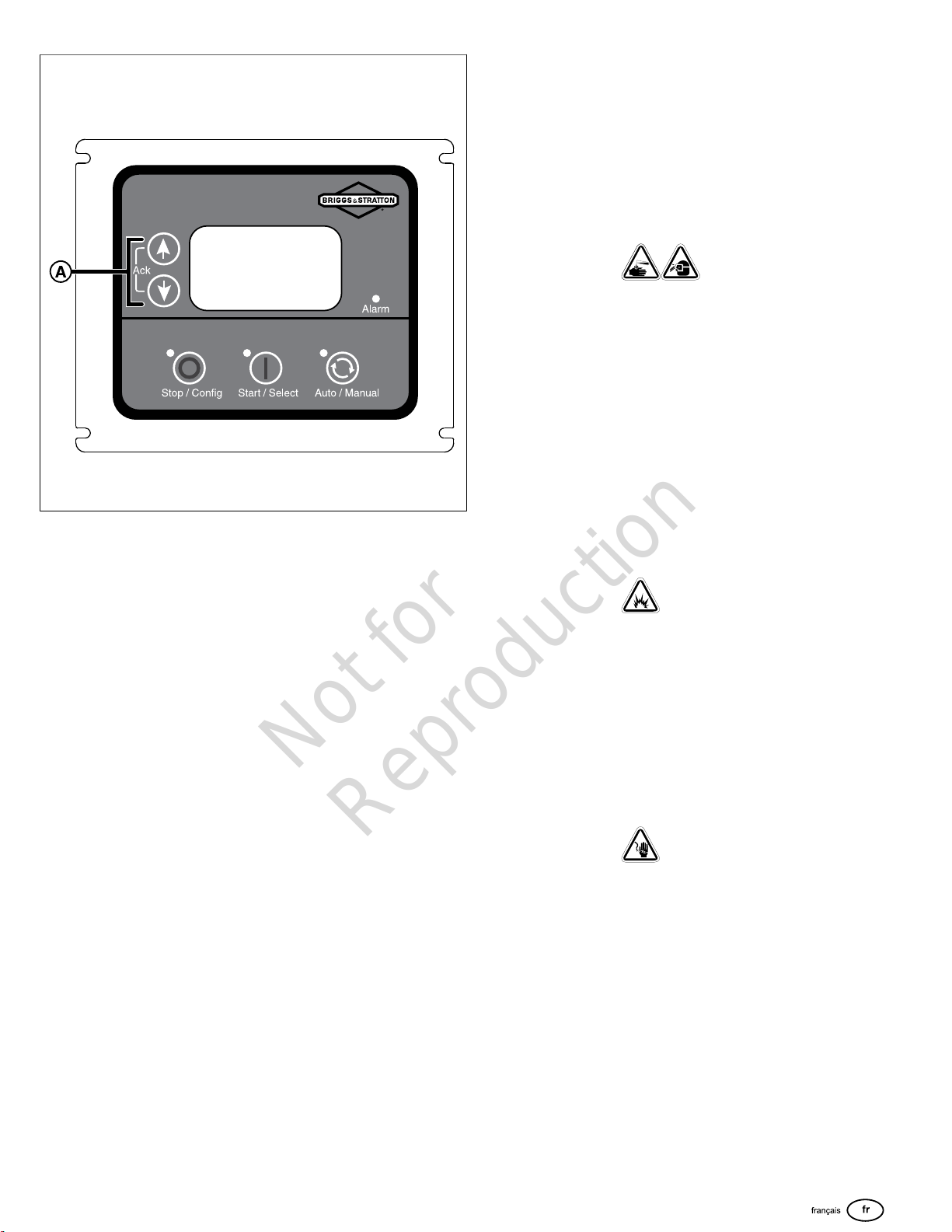

Push the up and down arrows (A, Figure 26) simultaneously

to reset the alarm.

34 BRIGGSandSTRATTON.COM

Not for

Reproduction

Electrical System Maintenance

Wiring and Connections

The generator electrical system incorporates computers to

control various components. The electrical system connectors

and grounds require good connections. When inspecting the

electrical system, check the following:

• Check the positive (+) and the negative (-) battery

cables for corrosion, rubbing, chafing, burning, and

make sure there are tight connections at both ends.

• Check the battery for cracks or damage to the case.

Replace as necessary.

• Inspect the engine wire harness for rubbing, chafing,

pinching, burning, and cracks or breaks in the wiring.

• Make sure that the engine harness connectors are

correctly locked in.

• Inspect the ignition coil wire for hardening, cracking,

chafing, burning, separation, and split boot covers.

• Inspect the spark plug wires for hardening, cracking,

chafing, burning, separation, and split boot covers.

• Replace the spark plugs at the required intervals listed

in the maintenance chart.

• Make surethat all electrical components are securely

mounted to the engine or chassis.

• Make sure that any additional electrical services

installed by the owner are correctly installed in the

system.

Servicing the Battery

Servicing of the batteries is to be performed or supervised

by personnel knowledgeable of batteries and the required

precautions. Keep unauthorized personnel away from the

batteries.

WARNING

Battery electrolyte fluid contains acid and is extremely

caustic. Contact with battery contents could cause severe

chemical burns.

• DO NOT open or mutilate the battery

• Wear protective goggles, rubber apron, rubber boots

and rubber gloves.

• Immediately wash electrolyte from skin with water.

• If electrolyte contacts eyes, immediately flush with water

and seek medical attention.

• Spilled electrolyte is to be washed down with an acid

neutralizing agent.

WARNING

Storage batteries give off explosive hydrogen gas during

recharging. Slightest spark could ignite hydrogen and cause

explosion, resulting in death or serious injury.

• DO NOT dispose of battery in a fire. Recycle battery.

• DO NOT allow any open flame, spark, heat, or lit

cigarette during and for several minutes after charging a

battery.

WARNING

A battery's high short circuit current could result in serious

injury.

• Remove watches, rings, or other metal objects.

• Use tools having insulated handles.

• Disconnect charging source prior to connecting or

disconnecting battery terminals.

• Do not lay tools or metal parts on top of batteries.

• Disconnect the negative (-) cable at the battery during

installation and maintenance.

1. Push the ON/OFF Switch on the back of the generator to

the “OFF” (0) position.

2. Remove utility power to the generator to de-energize the

battery charger.

3. Unlock and open the roof as described in the Access

Panels section of this manual.

4. Remove the battery panel.

5. Remove the 15 Amp fuse from the fuse holder located

behind the battery panel.

6. Disconnect the negative (-) cable at the battery.

7. Disconnect the positive (+) cable at the battery.

8. Service or replace the battery as required.

9. Connect the positive (+) cable at the battery.

10. Connect the negative (-) cable at the battery.

11. Install the 15 Amp fuse into the fuse holder.

12. Install the battery panel.

13. Close and lock the roof.

14. Restore utility power to the generator.

15. Push the ON/OFF Switch on the back of the generator to

the “ON” (I) position.

16. Set the generator mode to AUTO.

Replacing the Battery

1. Push the ON/OFF Switch on the back of the generator to

the “OFF” (0) position.

2. Remove utility power to the generator to de-energize the

battery charger.

3. Unlock and open the roof as described in the Access

Panels section of this manual.

4. Remove the battery panel.

Not for

Reproduction

5. Remove the 15 Amp fuse from the fuse holder located

behind the battery panel.

6. Disconnect the negative (-) cable at the battery.

7. Disconnect the positive (+) cable at the battery.

8. Remove the battery and install replacement battery.

 DON'T POLLUTE. CONSERVE RESOURCES.

RETURN USED BATTERY TO RECYCLING

COLLECTION CENTER.

9. Connect the positive (+) cable at the battery.

10. Connect the negative (-) cable at the battery.

11. Install the 15 Amp fuse into the fuse holder.

12. Install the battery panel.

13. Close and lock the roof.

14. Restore utility power to the generator.

15. Push the ON/OFF Switch on the back of the generator to

the “ON” (I) position.

16. Set the generator mode to AUTO.

Charging the Battery

If it is necessary to charge the battery, proceed as follows:

1. Push the ON/OFF Switch on the back of the generator to

the “OFF” (0) position.

2. Remove utility power to the generator to de-energize the

battery charger.

3. Unlock and open the roof as described in the Access

Panels section of this manual.

4. Remove the battery panel.

5. Remove the 15 Amp fuse from the fuse holder located

behind the battery panel.

6. Disconnect the negative (-) cable at the battery.

NOTICE: Failure to disconnect negative battery cable could

result in equipment failure.DO NOT attempt to jump start

the generator.Damage to equipment resulting from failure to

follow this instruction will void engine and generator warranty.

7. Charge battery with the battery charger at 2 Amps until

the battery holds 12 Volts. DO NOT exceed 13.7 volts

when charging the battery.

NOTICE: DO NOT use a battery booster to quick charge a

low battery.

8. Connect the negative (-) cable at the battery.

9. Install the 15 Amp fuse into the fuse holder.

10. Install the battery panel.

11. Close and lock the roof.

12. Restore utility power to the generator.

13. Push the ON/OFF Switch on the back of the generator to

the “ON” (I) position.

14. Set the generator mode to AUTO.

36 BRIGGSandSTRATTON.COM

Not for

Reproduction

Troubleshooting

Troubleshooting Table

The service alarm descriptions and their causes are listedin the table of the "Alarms" section insidethe online"Operation

InstructionsGC1030 SERIES GENSET Controller" manual associated with your generator.

PROBLEM CAUSE CORRECTION

Engine is running, but no AC output is available.

1. Circuit breaker is open or defective.

2. Alarm on generator control board.

3. Poor wiring connections or defective transfer

switch.

1. Reset or replace circuit breaker.

2. Refer to Alarms section insidethe

online"Operation InstructionsGC1030 Series

GENSET Controller"manualassociated with

your generator. Contact local service facility.

3. Check and repair or contact local service

facility.

Engine runs well at no-load but “bogs down” when

loads are connected.

1. Generator is overloaded.

2. Short circuit in a connected load.

3. Shorted generator circuit.

4. Fuel pressure or mixture is incorrect.

5. Kinked fuel line between regulator and

engine.

6. Clogged air filter.

1. Remove one or more loads.

2. Disconnect shorted electrical load.

3. Contact local service facility.

4. See Gaseous Fuel System in this manual.

5. Remove kink. Replace if necessary.

6. Clean or replace air filter.

Engine will not start; or starts and runs rough.

1. 15 Amp fuse missing or blown.

2. Thermal fuse(s) blown.

3. Fuel supply turned off or depleted.

4. Incorrect fuel selection.

5. Failed battery.

6. Clogged air filter.

7. Throttle linkage binding.

1. Install (new) 15 Amp fuse. See System

Control Board.

2. Replace thermal fuse(s).

3. Open fuel valve(s); check propane tank.

4. Check fuel selector switch and set to proper

setting. (If applicable).

5. Replace battery.

6. Clean or replace air filter.

7. Check linkage.

Engine shuts down during operation.

1. Fuel supply turned off or depleted.

2. Control board digital display shows an alarm.

1. Check fuel valves, fill propane tank.

2. Refer to Alarms section

insidethe online"Operation

InstructionsGC1030 SeriesGENSET

Controller"manualassociated with your

generator.

Loss of power on circuits.

1. Generator circuit breaker is open.

2. Transfer switch problems.

1. Reset circuit breaker.

2. See transfer switch manual.

Unit will not exercise.

1. Control board not set to AUTO.

2. Exercise timer not set or set to OFF.

3. Unit date and time not set.

4. Failed battery.

5. 15 Amp fuse missing or blown.

1. Push AUTO button on control board.

2. Set exercise timer.

3. Set unit date and time.

4. Replace the battery.

5. Install a (new) 15 Amp fuse. See System

Control Board.

Excessive Vibration.

1. Loose mechanical fastener. 1. Check and repair or contact local service

facility.

Odor of fuel

1. Fuel leak. 1. Turn off manual shutoff fuel valve. Contact

local service facility.

Utility power returns, unit does not stop.

1. Blown fuses in transfer switch.

2. 5 minute cool down not lapsed.

3. Poor wire connection or defective controllers.

1. Install (new) fuses.

2. Wait 5 minutes.

3. Check, repair or contact local service facility.

Possible issues in MANUAL MODE. See Table 7 (Common faults and their

remedial actions) insidethe online"Operation

Instructions GC1030 SeriesGENSET

Controller"manualassociated with your generator.

Not for

Reproduction

PROBLEM CAUSE CORRECTION

Possible issues in AUTO MODE. See Table 7 (Common faults and their

remedial actions) insidethe online"Operation

InstructionsGC1030 SeriesGENSET

Controller"manualassociated with your generator.

Possible issues with Electronic Governing. See Table 7 (Common faults and their

remedial actions) insidethe online"Operation

InstructionsGC1030 SeriesGENSET

Controller"manualassociated with your generator.

38 BRIGGSandSTRATTON.COM

Not for

Reproduction

Wiring Diagram and Schematic

Not for

Reproduction

Specifications

Generator Specifications 12kW

Rated Maximum

Load Current (at

25°C/77°F, LP) at

240 Volts

50 Amps

Rated AC Voltage 120/240 Volts

Phase Single Phase

Rated Frequency 60 Hertz

Generator Breaker 60 Amp

Normal Operating

Range

-20°F (28°C) to 104°F (40°C)

Sound Rating * Low Idle

Mode

64 db(A)

Normal

Operation

70 db(A)

Shipping Weight 423 lb (192 kg)

* Per ISO 3744. Lowest mic at 23 ft (7m) at indicated load.

Engine Specifications 12kW

Displacement 38.26 ci. (627 cc)

Bore 2.972 in. (75.5 mm)

Stroke 2.756 in. (70 mm)

Spark Plug Gap 0.020 in. (0.51 mm)

Spark Plug Torque 180 lb-in. (20 Nm)

Armature Air Gap 0.008 - 0.012 in. (0.20 - 0.30 mm)

Intake Valve Clearance 0.004 - 0.006 in. (0.10 - 0.15 mm)

Exhaust Valve Clearance 0.007 - 0.009 in. (0.15 - 0.23 mm)

Oil Type 5W30 Full Synthetic

Oil Capacity (with filter) 42 - 45 oz. (1.24 - 1.33 L)

Engine End Cover Bolt 220 lb-in (25Nm)

40 BRIGGSandSTRATTON.COM

Not for

Reproduction

Índice de contenidos:

Instrucciones de seguridad importantes..........................42

Símbolos de seguridad y significados............................. 42

Símbolo de alerta de seguridad y palabras de

señalización.........................................................................42

Mensajes de seguridad...................................................... 42

Sección 15 de los reglamentos de la FCC- Información

para el usuario.................................................................... 45

Gracias................................................................................. 45

Dónde encontrarnos...........................................................45

Para futuras referencias.....................................................46

Información general............................................................46

Descripción del equipo...................................................46

Responsabilidades del instalador...................................46

Responsabilidades del propietario................................. 46

Inspección de entrega....................................................46

Contenido del envío....................................................... 46

Ubicación del generador....................................................47

Kit para clima frío...........................................................48

Consideraciones sobre la ubicación del generador........48

Factores de instalación a considerar............................. 48

Uso del producto............................................................ 48

Reducir el riesgo de intoxicación por monóxido de

carbono...........................................................................49

Reducción del riesgo de incendio.................................. 51

Otras directrices generales de ubicación....................... 52

Instalación............................................................................52

Elevación del generador.................................................52

Anclaje del generador y clasificación del viento.............53

Ubicaciones de las entradas de electricidad y

combustible.....................................................................54

Paneles de acceso - Instalación y remoción..................54

Esquema de instalación de combustible........................56

Conexiones del campo eléctrico.................................... 59

Aceite del motor............................................................. 62

Batería............................................................................ 63

Tarjeta de control del sistema........................................63

Arranque inicial (sin carga)............................................ 65

Operación.............................................................................67

Características y controles.............................................67

Consideraciones importantes del propietario................. 68

Secuencia de operación automática.............................. 68

Configurar el temporizador de prueba........................... 68

Mantenimiento.....................................................................70

Mantenimiento del sistema.............................................70

Plan de mantenimiento...................................................70

Mantenimiento del generador.........................................70

Limpieza del generador..................................................71

Mantenimiento del motor................................................71

Cambie el aceite y el filtro de aceite..............................72

Ajuste la holgura de las válvulas....................................72

Sistema de regulación electrónica................................. 73

Función de comprobación de regulación electrónica..... 74

Mantenimiento de las bujías.......................................... 74

Filtro del aire del motor.................................................. 75

Mantenimiento del sistema de escape...........................75

Mantenimiento del sistema de combustible................... 76

Mezclador/Dispositivo de control del acelerador............ 76

Alarmas (Sistema de detección de códigos de

servicio)...........................................................................76

Reconozca y reinicie las alarmas.................................. 76

Mantenimiento del sistema eléctrico.............................. 77

Solución de problemas...................................................... 79

Tabla de solución de problemas.................................... 79

Diagrama y esquema de cableado....................................81

Especificaciones................................................................. 82

Especificaciones del generador 12kW.......................... 82

Especificaciones del motor de 12 kW............................ 82

Not for

Reproduction

Instrucciones de seguridad

importantes

GUARDE ESTAS INSTRUCCIONES:este manual

contiene instrucciones importantes que deben ser leídas,

comprendidas y obedecidas durante la instalación de los kits

del generador y/o de los accesorios.

Símbolos de seguridad y

significados

Símbolo Significado

El símbolo de alerta de seguridad muestra un posible peligro

para su integridad física.

Lea el manual. El incumplimiento de las advertencias, las

instrucciones, el manual de instalación y el manual del

operador podría causar la muerte o lesiones graves.

Explosión

Descarga eléctrica

Arranque automático

Incendio

Quemadura con químicos

Humo tóxico

Protección para los ojos

Superficie caliente

Partes giratorias

Símbolo de alerta de seguridad

y palabras de señalización

El símbolo de alerta de seguridad identifica

información de seguridad sobre peligros que podrían

provocar lesiones personales. Se usa una palabra de

señalización (PELIGRO, ADVERTENCIA, o PRECAUCIÓN)

para indicar la probabilidad y la gravedad potencial de

las lesiones. Además, se usa un símbolo de peligro para

representar el tipo de riesgo.

PELIGRO indica un riesgo que, si no se evita, ocasionará la

muerte o lesiones graves.

ADVERTENCIA indica un riesgo que, si no se evita, podría

ocasionar la muerte o lesiones graves.

PRECAUCIÓN indica un riesgo que, si no se evita, podría

ocasionar lesiones menores o moderadas.

AVISO indica información que se considera importante pero

que no está relacionada con un peligro.

Mensajes de seguridad

ADVERTENCIA

No leer y no seguir las instrucciones de operación, todas

las advertencias y el manual del operador podría ocasionar

lesiones graves o la muerte.

ADVERTENCIA

Este producto puede exponerlo a sustancias químicas

entre las que se incluyen aceite de motor, reconocido

por el estado de California como causante de cáncer;

y monóxido de carbono, reconocido por el estado de

California como causante de defectos de nacimiento u otros

problemas reproductivos. Para obtener más información,

visite www.P65Warnings.ca.gov.

ADVERTENCIA

Este producto contiene plomo y compuestos de plomo que,

de acuerdo con el estado de California, ocasionan defectos

de nacimiento u otros daños reproductivos. Lávese las

manos luego de manipular este producto. Cáncer y daño

reproductivo: www.P65Warnings.ca.gov.

42 BRIGGSandSTRATTON.COM

Not for

Reproduction

ADVERTENCIA

Las emisiones del motor contienen monóxido de carbono,

un gas nocivo que podría causar la muerte en minutos. No

es posible olerlo, verlo o saborearlo. Incluso si no huele los

gases del escape, puede estar expuesto al monóxido de

carbono.

• Opere este producto ÚNICAMENTE al aire libre en un

área que no acumulará gases de escape mortales.

• Dirija el gas de escape alejado de ventanas, puertas,

tomas de aire de ventilación, ventilaciones del sofito,

espacios reducidos, puertas de garajes abiertas u

otras aberturas que pueden permitir que el gas de

escape entre o circule hacia estructuras o edificios

potencialmente habitados.

• SE DEBEN instalar y mantener detectores de

monóxido de carbono en interiores de acuerdo con las

instrucciones o recomendaciones del fabricante. Los

detectores de humo no detectan el gas de monóxido de

carbono.

• Si usted comienza a sentirse enfermo, adormecido,

débil o suena su alarma de monóxido de carbono

al utilizar este producto, aléjese hacia un lugar con

aire fresco de inmediato. Llame a los servicios de

emergencia. Es probable que se haya intoxicado con

monóxido de carbono.

ADVERTENCIA

Las baterías almacenadas emiten gas hidrógeno explosivo

durante las recargas. La chispa más pequeña podría

encender el hidrógeno y causar una explosión, lo que puede

provocar la muerte o lesiones graves.

• NO elimine una batería en el fuego. Recicle la batería.

• NO permita que se produzca ninguna llama abierta,

chispa o calor, ni encienda un cigarrillo mientras carga

la batería o durante varios minutos después de la carga.

ADVERTENCIA

El fluido de electrolito de las baterías contiene ácido y es

extremadamente cáustico. El contacto con el contenido de la

batería podría producir quemaduras químicas graves.

• NO abra ni destroce la batería.

• Use gafas de protección, así como delantal, botas y

guantes de goma.

• Lave inmediatamente el electrolito de la piel con agua.

• Si el electrolito entra en contacto con los ojos, enjuague

inmediatamente con agua y busque atención médica.

• El electrolito derramado debe limpiarse con un agente

neutralizador de ácido.

ADVERTENCIA

La alta corriente de cortocircuito de una batería puede

provocar lesiones graves.

• Quítese el reloj, los anillos u otros objetos metálicos.

• Use herramientas con mangos aislados.

• Desconecte la fuente de carga antes de conectar o

desconectar las terminales de la batería.

• No coloque herramientas o partes metálicas encima de

las baterías.

• Desconecte el cable negativo (-) de la batería durante la

instalación y el mantenimiento.

ADVERTENCIA

Con la batería conectada, el generador puede girar y

arrancar sin aviso, lo que podría provocar la muerte o

lesiones graves.

• No conecte el cable negativo (-) en la batería hasta

finalizar la instalación.

ADVERTENCIA

Con la batería conectada, el generador puede girar y

arrancar sin aviso, lo que podría provocar la muerte o

lesiones graves.

• Antes de reparar el equipo, detenga el generador y

desconecte el cable negativo (-) de la batería.

ADVERTENCIA

Si el generador no se aísla de la red de energía, se podría

provocar la muerte o lesiones graves a los trabajadores del

servicio eléctrico debido a la inversión de energía eléctrica.

• Use un conmutador de transferencia con certificación

UL para conectar a un sistema eléctrico de una

construcción.

ADVERTENCIA

El voltaje del generador y de la red pública podría provocar

una descarga eléctrica o quemaduras, lo que podría

ocasionar la muerte o lesiones graves.

• La instalación debe realizarla un profesional calificado.

• Desconecte todas las fuentes de electricidad antes de

instalar o hacer mantenimiento al equipo.

• Conecte el sistema a tierra antes de aplicar energía.

Not for

Reproduction

ADVERTENCIA

Voltaje peligroso: la instalación de cables de voltaje bajo y

alto en el mismo conducto podría provocar una descarga

eléctrica o quemaduras, lo que podría ocasionar la muerte o

lesiones graves.

• No opere un cable de voltaje bajo y alto en el mismo

conducto a menos que la clasificación del aislamiento

en TODOS los cables sea de 600V. Consulte NFPA70

para más información.

ADVERTENCIA

El calor/los gases de escape podrían encender combustibles

o estructuras, lo que podría ocasionar lesiones graves o la

muerte.

• La salida de escape del gabinete debe estar al menos

a 5pies (1,5m) de distancia de cualquier estructura,

arbusto, árbol u otro tipo de vegetación.

• El gabinete debe estar al menos a 5pies (1,5m) de

distancia de ventanas, puertas, aberturas, arbustos

u otro tipo de vegetación de más de 12pulgadas

(30,5cm) de alto.

• El gabinete debe estar a una distancia mínima de 5pies

(1,5m) por encima de cualquier estructura, obstáculo

colgante o árbol.

• NO coloque el gabinete debajo de una plataforma u otro

tipo de estructura que podría obstaculizar el flujo de

aire.

• SE DEBEN instalar y mantener detectores de humo

en interiores de acuerdo con las instrucciones del

fabricante. Los detectores de monóxido de carbono no

detectan el humo.

• Coloque el gabinete únicamente como se muestra en

las ilustraciones.

ADVERTENCIA

El calor/los gases de escape podrían encender combustibles

y ocasionar un incendio, lo que podría ocasionar lesiones

graves o la muerte.

• Retire todos los materiales combustibles del

compartimiento del generador y de alrededor de este.

ADVERTENCIA

Voltaje peligroso: el contacto con las líneas de alta tensión

podría provocar una descarga eléctrica o quemaduras, lo que

podría ocasionar la muerte o lesiones graves.

• Si se utiliza equipo de elevación o izado, NO debe

entrar en contacto con las líneas de alta tensión.

• NO levante ni mueva el generador sin ayuda.

ADVERTENCIA

El gas propano y el gas natural son extremadamente

inflamables y explosivos y pueden causar quemaduras,

incendios o explosiones que podrían ocasionar lesiones

graves o la muerte.

• La instalación debe realizarla un profesional calificado.

• Instale el sistema de suministro de combustible

de acuerdo con NFPA37 y otros códigos de gas

combustible aplicables.

• Antes de poner en funcionamiento el generador, las

líneas del sistema de combustible se deben purgar

correctamente y se debe verificar que no haya ninguna

pérdida.

• NO puede haber ninguna pérdida.

• NO opere el motor si siente olor a combustible.

ADVERTENCIA

El gas propano y el gas natural son extremadamente

inflamables y explosivos y pueden causar quemaduras,

incendios o explosiones que podrían ocasionar lesiones

graves o la muerte.

• El generador está equipado con una válvula de cierre

de combustible de gas de seguridad automática.

• NO utilice el equipo si falta la válvula de cierre de

combustible o si no funciona.

ADVERTENCIA

El gas propano y el gas natural son extremadamente

inflamables y explosivos y pueden causar quemaduras,

incendios o explosiones que podrían ocasionar lesiones

graves o la muerte.

• El gas LP es más pesado que el aire y se asentará en

áreas bajas.

• El gas natural es más liviano que el aire y se acumulará

en áreas altas.

• La chispa más pequeña podría encender estos

combustibles y causar una explosión.

• NO encienda cigarrillos ni fume.

ADVERTENCIA

El voltaje del generador y de la red pública podría provocar

una descarga eléctrica o quemaduras, lo que podría

ocasionar la muerte o lesiones graves.

• NO permita que personas no calificadas utilicen o

reparen este equipo.

44 BRIGGSandSTRATTON.COM

Not for

Reproduction

ADVERTENCIA

La chispa accidental del motor puede ocasionar una

descarga eléctrica o un incendio y podría provocar

enredos, amputaciones traumáticas o laceraciones.

Antes de que realice ajustes o reparaciones:

• Desconecte el cable de la bujía y manténgalo lejos de la

bujía.

• Desconecte el cable de la batería del terminal negativo

de la batería (solo motores con arranque eléctrico)

• Use solamente las herramientas correctas.

Cuando verifique si hay chispa:

• Use un probador de bujías aprobado.

• No revise si hay chispa con la bujía extraída.

AVISO: Un tratamiento inadecuado del generador podría

dañarlo y acortar su vida.

• Utilice el generador sólo para los usos previstos.

• Si tiene preguntas sobre el uso previsto, póngase en

contacto con su distribuidor autorizado.

• Opere el generador sólo en superficies planas.

• El flujo adecuado y sin obstrucciones del aire de

refrigeración y ventilación es fundamental para el

correcto funcionamiento del generador.

• Los tableros de acceso/puertas se instalan siempre que

la unidad esté en funcionamiento.

• NO exponga el generador a una excesiva humedad,

polvo, suciedad o vapor corrosivo.

• Esté alerta en todo momento mientras utiliza este

equipo. Nunca utilice el equipo si tiene cansancio físico

o mental.

• NO inserte ningún objeto a través de las ranuras de

refrigeración.

• NO utilice el generador o cualquiera de sus partes como

un escalón. Pisar la unidad podría causar tensión y

romper partes. Esto puede dar lugar a condiciones

de funcionamiento peligrosas por fugas de gases de

escape, fugas de combustible, fugas de aceite, etc.

• Apague el generador si:

• se pierde la salida eléctrica.

• el equipo chispea, echa humo o emite llamas.

• la unidad vibra excesivamente o hace ruidos

inusuales.

Sección 15 de los reglamentos

de la FCC- Información para el

usuario

De acuerdo con el artículo 15.21 de las Reglas FCC, se le

advierte que cambios o modificaciones realizados al producto

que no hayan sido aprobados expresamente por Briggs &

Stratton pueden anular su autoridad para operar el producto.

Este dispositivo cumple con el artículo 15 de las reglas FCC.

La operación está sujeta a las siguientes dos condiciones:(1)

Este dispositivo puede no causar interferencia peligrosa,

y (2) este dispositivo debe aceptar cualquier interferencia

recibida, lo que incluye a la interferencia que pudiere causar

una operación no deseada.

Este equipo fue probado y se determinó que cumple con los

límites para un dispositivo digital de ClaseB, de acuerdo

con la Sección15 de las Reglas FCC. Estos límites fueron

diseñados para brindar una protección razonable contra

la interferencia peligrosa en una instalación residencial.

Este equipo genera, usa y puede irradiar energía de

radiofrecuencia y, si no se instala y usa de acuerdo con las

instrucciones, podría ocasionar la interferencia peligrosa

de las radiocomunicaciones. Sin embargo, no se garantiza

que la interferencia no ocurra en una instalación particular.

Se alienta al usuario a que, en caso de que el equipo

provoque una interferencia peligrosa a la recepción de radio

o televisión (lo que puede determinarse al apagar y encender

el equipo), trate de corregir dicha interferencia al tomar una o

más de las siguientes medidas:

• Reorientar o reubicar la antena receptora.

• Aumentar la separación entre el equipo y el receptor.

• Conectar el equipo a un tomacorriente en un circuito

que no sea al cual el receptor está conectado.

• Consultar con el proveedor o un técnico experimentado

en radio/TV para obtener ayuda.

Gracias

Gracias por comprar este generador Briggs & Stratton®

de calidad. Nos complace que deposite su confianza en la

marca Briggs & Stratton. Cuando se opera y se mantiene de

acuerdo con las instrucciones de este manual, su generador

proporcionará muchos años de servicio confiable.

Este manual contiene información de seguridad para que

sea consciente de los peligros y riesgos asociados con los

generadores de energía de emergencia y cómo evitarlos.

Este producto sólo se puede utilizar como un sistema

generador opcional que proporciona una fuente alternativa de

energía eléctrica y para servir a cargas como la calefacción,

los sistemas de refrigeración y los sistemas de comunicación

que, al detenerse durante cualquier corte de energía, podrían

causar molestias o inconvenientes.

GUARDE ESTAS INSTRUCCIONES: este manual contiene

instrucciones importantes que deben ser obedecidas durante

la instalación, operación y mantenimiento del generador y las

baterías.

Este sistema generador requiere una instalación

profesional antes de su uso. El instalador debe obedecer

completamente las instrucciones.

Dónde encontrarnos

Nunca tendrá que buscar mucho para encontrar soporte y

servicio para su equipo. Hay muchos agentes de servicio

autorizados en todo el mundo que ofrecen un servicio de

calidad. También puede comunicarse con el Servicio al

cliente por teléfono al 800-732-2989 entre las 8:00 a.m. y

Not for

Reproduction

las 5:00 p.m., hora Central, o haga clic en el Localizador

de distribuidores en www.briggsandstratton.com, que

proporciona una lista de los distribuidores autorizados

Para futuras referencias

Por favor, complete la siguiente información y guárdela con

su recibo. Tenga esta información a mano si es necesario

ponerse en contacto con su instalador o distribuidor

autorizado en relación con el servicio o la reparación de la

unidad.

Fecha de compra: ________________________________

Distribuidor/Vendedor: _________________________________

Número de teléfono del Distribuidor/Vendedor:

__________________

GENERADOR:

Número de modelo: ____________________________

Revisión del modelo: ____________________________

Número de serie: ____________________________

MOTOR:

Número de modelo: __________________________________

Número de serie: ___________________________________

Información general

Para la mayoría de las aplicaciones, este manual contiene la

información necesaria para la correcta instalación, operación

y mantenimiento del equipo. Se han hecho todos los

esfuerzos para garantizar que la información de este manual

sea precisa y actualizada. Nos reservamos el derecho de

cambiar el producto y este documento sin previo aviso.

Descripción del equipo

• Los sistemas generadores de emergencia se destinan

a suministrar automáticamente iluminación, energía,

o ambas cosas, a las zonas y equipos designados en

caso de que falle el suministro normal. Los sistemas

de emergencia también pueden proporcionar energía

para funciones tales como la ventilación cuando sea

esencial para mantener la vida, en los casos en que

la interrupción actual del suministro normal produciría

graves peligros para la seguridad de la vida o la salud.

• Los sistemas generadores de energía de emergencia

exigidos por la ley tienen por objeto suministrar

automáticamente energía a las cargas seleccionadas en

caso de que se produzca una falla de la fuente normal

que pueda crear peligros o impedir las operaciones de

rescate o de lucha contra incendios.

Responsabilidades del instalador

• Lea y siga las instrucciones de seguridad.

• Instale sólo un interruptor de transferencia aprobado por

NRTL que sea compatible con el generador.

• Lea y siga las instrucciones de este Manual de

instalación y funcionamiento.

• La instalación debe cumplir estrictamente con todos

los códigos, estándares de la industria, leyes y

regulaciones aplicables.

• Deje suficiente espacio en todos los lados del

generador para el mantenimiento y el servicio.

• Comente la colocación del generador con el propietario.

• Asegúrese de que TODOS los manuales queden en

poder del propietario después de que la instalación

haya sido completada.

Responsabilidades del propietario

• Lea y siga las instrucciones de este Manual de

instalación y funcionamiento.

• Siga un programa regular de mantenimiento y uso del

generador, como se especifica en este manual.

• SE DEBEN instalar y mantener detectores de

monóxido de carbono en interiores de acuerdo con las

instrucciones y recomendaciones del fabricante. Los

detectores de humo no detecta el gas de monóxido de

carbono.

• SE DEBEN instalar y mantener detector(es) de humo

en interiores de acuerdo con las instrucciones y

recomendaciones del fabricante. Los detectores de

monóxido de carbono no detectan el humo.

Inspección de entrega

Evite daños por caídas, golpes o colisiones con la caja de

envío.

Después de retirar el cartón, inspeccione cuidadosamente

el generador para ver si hay algún daño que pudo ocurrir

durante el envío.

Si se encuentra una pérdida o daño en el momento de la

entrega, haga que la(s) persona(s) que hace(n) la entrega

anote(n) la pérdida o daño en la factura de flete y ponga su

firma en el memorando de pérdida o daño del expedidor.

Si la pérdida o el daño se anotan después de la entrega,

separe los materiales dañados y póngase en contacto con el

transportador para los procedimientos de reclamación. Las

piezas faltantes o dañadas no tienen garantía.

Contenido del envío

El sistema generador se suministra con:

• Aceite (5W30 totalmente sintético)

• Línea de combustible flexible

• Manual rápido de uso

• Folleto de garantía de productos y emisiones

• Dos llaves de acceso

• Dos fusibles tipo ATO de 15amperios

• Cuatro tapas de agujeros de elevación

• Retoque la pintura

46 BRIGGSandSTRATTON.COM

Not for

Reproduction

• Calentador de aceite (preinstalado)

• Dos tornillos de 1/4-20 (para el anclaje de gabinete en

zonas con riesgo de viento)

No está incluido (lo(s) necesitará):

• Detector(es) de monóxido de carbono

• Detector(es) de humo

• Batería de arranque

• Cable y conducto de conexión

• Válvulas de suministro de combustible/plomería

• Grúa, correas de elevación, cadenas o cables

• Dos longitudes de 60pulg (152cm) de 3/4pulg

(1,9cm) mínimo nominal de tubería de acero

Schedule40 (NO de conducto)

• Destornillador de par de apriete, rango de 5 a 50

pulgadas-libra

• Multi-metro

Ubicación del generador

Antes de instalar el generador, consulte con el propietario y

comuníquele los siguientes requisitos, que deben cumplirse

antes de completar la instalación. Hay dos preocupaciones

de seguridad igualmente importantes en relación con la

intoxicación por monóxido de carbono y el fuego. También

hay varias directrices generales de localización que deben

cumplirse antes de que la instalación se considere realizada.

ADVERTENCIA

Las emisiones del motor contienen monóxido de carbono,

un gas nocivo que podría causar la muerte en minutos. No

es posible olerlo, verlo o saborearlo. Incluso si no huele los

gases del escape, puede estar expuesto al monóxido de

carbono.

• Opere este producto ÚNICAMENTE al aire libre en un

área que no acumulará gases de escape mortales.

• Dirija el gas de escape alejado de ventanas, puertas,

tomas de aire de ventilación, ventilaciones del sofito,

espacios reducidos, puertas de garajes abiertas u

otras aberturas que pueden permitir que el gas de

escape entre o circule hacia estructuras o edificios

potencialmente habitados.

• SE DEBEN instalar y mantener detectores de

monóxido de carbono en interiores de acuerdo con las

instrucciones o recomendaciones del fabricante. Los

detectores de humo no detectan el gas de monóxido de

carbono.

• Si usted comienza a sentirse enfermo, adormecido,

débil o suena su alarma de monóxido de carbono

al utilizar este producto, aléjese hacia un lugar con

aire fresco de inmediato. Llame a los servicios de

emergencia. Es probable que se haya intoxicado con

monóxido de carbono.

• NO opere este producto dentro de hogares, garajes,

sótanos, espacios reducidos, cobertizos u otros

espacios parcialmente cerrados, incluso si usa

ventiladores o deja las puertas y ventanas abiertas. El

monóxido de carbono puede acumularse rápidamente

en estos espacios y puede prolongarse por horas,

incluso después de que el equipo ha sido apagado.

Not for

Reproduction

(A) Lado de salida del escape del recinto.

(B) Lado de la entrada de aire del recinto.

Kit para clima frío

Si el generador funciona a temperaturas inferiores a 30°F

(-1°C), se recomienda instalar un kit para clima frío.

El kit de clima frío, parte No.6578 incluye:

• Calentador de la batería

• Soporte de la batería

El kit de calentamiento del regulador de combustible, número

de pieza 6845, incluye:

• Calentador del regulador

• Soporte del deflector

• Arnes

Estos artículos están disponibles en su distribuidor local.

Si necesita más información, por favor llame al 800-732-2989

entre las 8:00a.m. y las 5:00p.m. hora del Centro.

Consideraciones sobre la ubicación del

generador

La ubicación de la instalación del generador tiene un efecto

directo sobre:

1. La cantidad y el tamaño de las tuberías necesarias para

alimentar el generador.

2. La cantidad y el tamaño del cableado necesario para

controlar y conectar el generador.

3. La seguridad de la instalación en lo que respecta a

los peligros de los gases de escape y al monóxido

de carbono, los riesgos de incendio, la proximidad a

otros servicios públicos y la exposición a los elementos

meteorológicos.

Las indicaciones específicas de ubicación se analizan en

la siguiente sección. El propietario y el instalador deben

consultarse mutuamente para determinar cómo puede afectar

el sitio a los costos de instalación y al cumplimiento de los

códigos y normas locales.

Hay dos preocupaciones críticas de seguridad que deben

abordarse: la intoxicación por monóxido de carbono y el

riesgo de incendio, como sigue:

Factores de instalación a considerar

Las ilustraciones que se muestran en este manual son para

circunstancias típicas. La finalidad es que se familiarice con

las opciones de instalación disponibles para el generador.

Los códigos federales y locales, el aspecto, los niveles de

ruido, los tipos de combustible y las distancias son factores

de instalación que deben ser considerados. Recuerde que,

a medida que aumenta la distancia del servicio eléctrico y el

suministro de combustible gaseoso existentes, y aumenta el

número de curvas en el suministro de combustible, deben

hacerse compensaciones por los materiales de las tuberías y

el cableado. Esto es necesario para cumplir con los códigos

locales y superar las caídas de tensión eléctrica y las caídas

de presión del combustible gaseoso.

Uso del producto

Este producto sólo se puede utilizar como un sistema

generador opcional que proporciona una fuente alternativa de

energía eléctrica y para servir a cargas como la calefacción,

la refrigeración y los sistemas de comunicación que, cuando

se detienen durante cualquier corte de energía, pueden

causar molestias o inconvenientes.

Se han hecho todos los esfuerzos para garantizar que la

información de este manual sea precisa y actualizada. Sin

embargo, nos reservamos el derecho de cambiar, alterar o

48 BRIGGSandSTRATTON.COM

Not for

Reproduction

mejorar el producto y este documento en cualquier momento

sin previo aviso.

Sólo los profesionales de la electricidad y la fontanería

con licencia vigente pueden intentar instalar sistemas de

generadores. Las instalaciones deben cumplir estrictamente

con todos los códigos, normas de la industria, leyes y

reglamentos aplicables.

Reducir el riesgo de intoxicación por

monóxido de carbono

En concentraciones elevadas, el monóxido de carbono (CO)

puede ser mortal en minutos. Sin embargo, los efectos de

concentraciones más bajas también pueden ser letales. Este

gas representa un grave peligro para los seres humanos y

sus animales porque nadie puede olerlo, verlo o probarlo. Los

síntomas de la exposición al CO incluyen:

• Ojos llorosos y con picazón

• Sienes palpitantes

• Incapacidad de pensar coherentemente

• Zumbidos en los oídos

• Dolor de cabeza

• Habla incoherente o arrastrada

• Aspecto sonrojado

• Falta de atención

• Pérdida de coordinación física

• Opresión en el pecho

• Somnolencia

• Náuseas

• Mareos

• Vómito

• Fatiga

• Desmayo

• Convulsiones

Si usted (o alguien que esté cerca) sufre alguno de

los síntomas anteriores, busque inmediatamente aire

fresco y pida ayuda médica de urgencia por una posible

intoxicación por monóxido de carbono. Si su alarma de

monóxido de carbono suena mientras usa este producto,

salga inmediatamente a tomar aire fresco (incluso si

no experimenta ninguno de los síntomas mencionados

anteriormente).

Detector(es) de monóxido de carbono

AVISO: Instalar alarmas de CO que funcionen en interiores

es la única manera de reconocer el gas CO. Los detectores

de humo comunes no detectan el gas CO y no alertan a los

ocupantes de su presencia.

Un detector de CO es un dispositivo electrónico que detecta

niveles peligrosos de CO. Cuando se presente acumulación

de CO, el detector alertará a los ocupantes haciendo sonar

una alarma y hará parpadear una luz indicadora visual.

Por ley, muchos estados exigen que una vivienda tenga un

detector de monóxido de carbono (CO) en funcionamiento.

Usted debe instalar y mantener detectores de monóxido de

carbono en interiores de acuerdo con las instrucciones y

recomendaciones del fabricante.

Comuníquese con la división local de inspección de edificios

para conocer los requisitos pertinentes relativos al uso de

detectores de CO. Ver el Código Nacional de Alarma de

Incendios y Señalización (National Fire Alarm and Signaling

Code, NFPA) 72 y la SecciónR315 del Código Residencial

Internacional (International Residential Code, ICC) para

obtener más detalles.

Posibles puntos de entrada de monóxido de

carbono

Pautas para la operación:

AVISO: Opere este producto únicamente al aire libre y en un

área que no permita la acumulación de este gas de escape

mortal.

No utilice nunca este producto en el interior de casas,

garajes, sótanos, semisótanos, cobertizos, debajo de una

cubierta u otras áreas parcialmente cerradas y tenga en

cuenta que el uso de ventiladores y la apertura de puertas

en estas áreas pueden no proporcionar una ventilación

adecuada. El monóxido de carbono puede acumularse

rápidamente en estos espacios prohibidos y puede

permanecer en el aire durante varias horas después de que

este producto se haya apagado.

Indicaciones de instalación:

Siga todas las ilustraciones de este manual cuando coloque

un gabinete.

Apunte siempre el escape del motor del generador lejos de

las áreas ocupadas. Nunca exponga las viviendas de sus

vecinos a los gases de escape del motor que sale de su

generador de energía de emergencia durante el proceso de

instalación.

Nunca coloque el generador de energía de emergencia en

ningún lugar donde se puedan acumular hojas o residuos.

Los gases de escape del generador pueden entrar por

las ventanas, puertas y otras aberturas de una estructura.

Comprenda que los gases de escape y el CO pueden filtrarse

en una estructura a través de las más pequeñas aberturas.

Not for

Reproduction

Protección de la estructura

Verifique la estructura para asegurarse de que el sellado y el enmasillado sigan siendo lo suficientemente adecuados como

para evitar la entrada o salida de aire. Examine la estructura en busca de espacios vacíos, grietas o aberturas alrededor de

las ventanas, puertas, plafones, tuberías y rejillas de ventilación, ya que estas áreas pueden permitir que los gases de escape

y el CO penetren en la estructura.

La tabla a continuación incluye ejemplos de posibles puntos de entrada de gas CO.

UBICACIÓN PUNTO DE

ENTRADA

EXPLICACIÓN

A Puertas y ventanas Las ventanas que forman parte de la arquitectura de una estructura pueden permitir la entrada de aire fresco

y CO en la misma, especialmente cuando están abiertas.

B Puerta del garaje Una puerta de garaje abierta o mal sellada puede permitir la entrada de CO en el garaje.

C Ventilación del ático Los gases de escape del generador pueden entrar a través de las rejillas de ventilación del ático y de las

rejillas de ventilación de los sofitos, los semisótanos y las cumbreras o tejados.

D Ventanas del sótano Las ventanas o escotillas del sótano que permiten la ventilación hacia o desde el nivel inferior de la estructura

también permiten que el gas CO penetre en la estructura.

E Toma de aire o escape del

horno

Las tomas de aire y los tubos de escape de los hornos son puntos de entrada habituales del gasCO.

F Grietas en las paredes Cualquier grieta en las paredes de una estructura, incluyendo los cimientos y el mortero, y cualquier espacio

alrededor de las ventanas, puertas y tuberías puede dejar pasar elCO.

G Ventilación de la secadora A veces, el conducto de escape de la secadora de ropa deja entrar gas CO en la estructura.

H Restricciones del flujo de

aire

Las áreas con esquinas estructurales y vegetación tupida restringen el flujo de aire y recogen los gases de

escape.

J Sistema de aire de

reposición

Nota: Mantenga todas las aberturas de entrada de aire exterior mecánicas y por gravedad para los sistemas

de aire de suministro de climatización a 10pies (3,0488m) del gabinete del generador. Consulte la

sección401 del Código Mecánico del ICC para obtener detalles sobre los requisitos.

K Detector(es) de monóxido

de carbono

Nota: Instalar alarmas de CO que funcionen en interiores es la única manera de reconocer el gas CO. Los

detectores de humo comunes no detectan el gas CO y no alertan a los ocupantes de su presencia.

50 BRIGGSandSTRATTON.COM

Not for

Reproduction

Reducción del riesgo de incendio

Para ayudar a prevenir incendios, el generador debe instalarse a una distancia segura de todos los materiales combustibles.

El motor, el alternador y los componentes del sistema de escape de la unidad pueden calentarse mucho durante la operación.

Reduzca la probabilidad de que se produzca un incendio manteniendo la unidad bien ventilada, con un mantenimiento

adecuado, sin fugas de combustible y alejada de materiales combustibles. Además, pueden acumularse residuos inflamables

dentro o fuera del gabinete del generador y pueden inflamarse, provocando un incendio.

Las normas federales e internacionales describen las distancias mínimas de seguridad alrededor y por encima del gabinete

del generador.

Requisitos de espacios libres

El propietario debe mantener unos espacios libres mínimos alrededor del gabinete del generador. Estos espacios libres

son principalmente para la prevención de incendios, pero también garantizan un espacio adecuado para las tareas de

mantenimiento, como la retirada de los paneles frontales y traseros de la unidad.

La siguiente tabla explica las distancias correctas necesarias para la instalación.

UBICACIÓN ELEMENTO EXPLICACIÓN

A Espacio libre frontal y lateral Mantenga un espacio libre mínimo de 3pies (0,91m) desde el frente y los lados del generador. Mantenga

los arbustos, matas, plantas y árboles a esta misma distancia mínima de la unidad y no utilice nunca la

vegetación para ocultar la unidad.

B Espacio libre en la parte

trasera

Dado que las conexiones eléctricas y de combustible se encuentran aquí, mantenga un espacio libre de

18pulgadas (45,70cm) según el laboratorio de pruebas independiente, a menos que los códigos del

estado le indiquen lo contrario.

C Ventanas, respiraderos y

aberturas

Mantenga todas las ventanas accionables, puertas, rejillas de ventilación, huecos de ventanas o aberturas

en la pared lejos del punto del generador. Ver la sección Protección de la estructura en este manual.

D Pared existente Mantenga el generador a una distancia mínima de 18pulgadas (457mm) de las paredes presentes.

E Cerca desmontable Mantenga las cercas desmontables a una distancia mínima de 3pies (0,91m) de la parte delantera del

generador. Las cercas desmontables incluyen los cerramientos visuales, los paneles de vallas y las

barreras temporales sin cimentación.

F Espacio aéreo por encima Mantenga un espacio libre mínimo de 5pies (1,52m) desde todas las estructuras, voladizos y salientes

de una pared.

Not for

Reproduction

UBICACIÓN ELEMENTO EXPLICACIÓN

G Mantenimiento y servicio (no

se muestra)

Deje espacio suficiente para realizar el mantenimiento rutinario, como la revisión del motor y el cambio de

la batería. No utilice nunca arbustos, matorrales, árboles o plantas para ocultar el generador.

Otras directrices generales de ubicación

• Coloque el generador de energía de emergencia en

un lugar plano preparado y que esté adecuado para el

drenaje de agua.

• Instale el generador de energía de emergencia en un

lugar donde la descarga de la bomba del sumidero,

el bajante del desagüe de lluvia, el escurrimiento del

techo, el riego del jardín o los rociadores de agua no

inunden la unidad o rocíen el recinto y entren en las

aberturas de entrada o salida de aire.

• Instale el generador de energía de emergencia en

un lugar donde no afecte ni obstruya ninguno de

los servicios (incluidos la cubierta, la oculta y la

subterránea), como el teléfono, la electricidad, el

combustible (gas natural/vapor de GLP), el riego,

el aire acondicionado, el cable, la fosa séptica, el

alcantarillado, el pozo, etc.

• Instale el generador de energía de emergencia donde

las hojas, la hierba, la nieve, etc. no obstruyan las

aberturas de entrada y salida de aire. Si los vientos

predominantes provocan sacudidas o desviaciones,

puede que sea necesario construir un cortavientos para

proteger la unidad.

Instalación

Solo los profesionales eléctricos con licencia vigente están

calificados para hacer instalaciones de sistemas. Las

instalaciones deben obedecer todos los códigos, normas

y regulaciones de la industria. La garantía del equipo SE

INVALIDA a menos que el sistema se instale por parte de

profesionales eléctricos autorizados.

Elevación del generador

ADVERTENCIA

Voltaje peligroso: el contacto con las líneas de alta tensión

podría provocar una descarga eléctrica o quemaduras, lo que

podría ocasionar la muerte o lesiones graves.

• Si se utiliza equipo de elevación o izado, NO debe

entrar en contacto con las líneas de alta tensión.

• NO levante ni mueva el generador sin ayuda.

En todas las fases de la manipulación y el movimiento del

generador deben utilizarse las herramientas, el equipo y

el personal cualificado adecuados. El peso aproximado

del generador se indica en la secciónEspecificaciones del

generador.

Utilice los agujeros de elevación (A, Figura 5) en la base del

generador para elevar el generador hasta la almohadilla de

hormigón. Levante el generador de acuerdo con la OSHA o

las regulaciones locales de levantamiento. Retoque cualquier

pintura averiada con la pintura de retoque suministrada.

52 BRIGGSandSTRATTON.COM

Not for

Reproduction

Anclaje del generador y clasificación del

viento

Anclaje de la unidad a una placa de hormigón vertida o

existente.

Para alcanzar la clasificación de viento indicada, el generador

debe ser instalado en estricto cumplimiento de este manual

de instalación. Los componentes del producto deben ser

del material especificado y todos los tornillos se deben

instalar de acuerdo con las disposiciones aplicables y las

instrucciones de instalación publicadas por el fabricante del

anclaje.

La placa/almohadilla de hormigón debe cumplir los requisitos

(Figura 6) y el generador debe anclarse con los anclajes de

losTipos1 o 2.

Hay tres agujeros de 7/16pulg (A, Figura 6)en la base del

generador en los que anclar la unidad.

Tipos de anclaje:

1. Cantidad (3) 3/8pulg SS ITW RED HEAD LDT, Anclaje

empotrado 2½pulg (64mm) en concreto de 3000psi.

A 3pulg (76mm) del borde mínimo, 6pulg (152mm) de

separación mínima.

2. Cantidad (3) 3/8pulg SS Powers/Dewalt Power Stud

+SD2 Anchor incrustado 2½pulg (64mm) en concreto

de 3000psi. A 3pulg (76mm) del borde mínimo, 6pulg

(152,4mm) de separación mínima.

Hay cuatro agujeros de 7/16" (A) en la base del generador en

los que fijar la unidad.

Tipo de placa/almohadilla de hormigón

CLASIFICACIÓN

DEL

VIENTO

MPH

MODELO

ALMOHADILLA

DIMENSIONES DE LA

ALMOHADILLA

ESPECIFICACIÓN

HORMIGÓN

Ancho Largo Espesor

Hasta140 Almohadilla

prefabricada

(contacte

distribuidor)

29 pulg

(737 mm)

32 pulg

(813 mm)

3 pulg (76

mm)

3000PSI

140 a 175 Almohadilla

prefabricada

(contacte

distribuidor)

29 pulg

(737 mm)

32 pulg

(813 mm)

4 pulg

(102 mm)

3000PSI

140 a 175 Vertido 30in

(762mm)

32 pulg

(813 mm)

5in

(127mm)

3000PSI

Estos artículos están disponibles en su distribuidor de

mantenimiento local.

AVISO: A menos que lo exijan los códigos locales o

estatales, o que se requiera para alcanzar la clasificación de

viento, no se requiere una placa de hormigón/almohadilla

Acoplamiento de tableros en zonas clasificadas por el

viento

Para lograr una clasificación de resistencia al viento de

140mph y más, se incluyen (2) tornillos de 1/4-20 (B, Figura

7) que se deben instalar en la parte inferior del panel frontal

Not for

Reproduction

Ubicaciones de las entradas de

electricidad y combustible

El conector de entrada de combustible N.P.T. de

3/4depulgada (A, Figura 8) y las ubicaciones de la entrada

eléctrica (B) se muestran a continuación.

Se proporciona un knock-out de ½pulgadas para la entrada

eléctrica. Esta entrada se puede ampliar o complementar

para acomodar un conducto de un tamaño máximo de

1-½pulgadas. Asegúrese de que el(los) conducto(s)

instalado(s) entre(n) en la unidad en la zona (C) como

se muestra en el dibujo de abajo para que entre(n)

correctamente en la caja eléctrica y no interfiera(n) con el

techo totalmente abierto.

Paneles de acceso - Instalación y

remoción

El generador está equipado con un recinto que tiene dos

paneles de acceso, como se muestra en la imagen que

sigue.

El panel frontal (A, Figura 9) y el techo (B) se utilizan para

tener acceso a:

• Compartimiento de la batería

• Manguera de drenaje del aceite del motor

• Filtro de aceite de motor

• Tapa de las válvulas del motor

• Bujía(s)

Cada generador se envía con un juego de llaves idénticas

sujetas al solenoide de combustible (C).

54 BRIGGSandSTRATTON.COM

Not for

Reproduction

Remoción e instalación del techo (Figura 10):

1. Retire o fije el techo, con cuidado, con los tornillos (A)

que fijan el techo a la unidad.

Retiro e instalación del panel frontal (Figura 11):

1. Retire o fije el panel frontal, con cuidado, con los dos

tornillos (A) que fijan el panel a la unidad.

2. Si se instaló (para regiones con riesgo de viento), retire o

fije los dos tornillos (B, Figura 12) que fijan el panel a la

base.

Not for

Reproduction

3. Levante el panel flexible hacia afuera y fuera de la base.

Tenga precaución para evitar daños en la caja de la

batería.

Esquema de instalación de combustible

ADVERTENCIA

El gas propano y el gas natural son extremadamente

inflamables y explosivos y pueden causar quemaduras,

incendios o explosiones que podrían ocasionar lesiones

graves o la muerte.

• La instalación debe realizarla un profesional calificado.

• Instale el sistema de suministro de combustible

de acuerdo con NFPA37 y otros códigos de gas

combustible aplicables.

• Antes de poner en funcionamiento el generador, las

líneas del sistema de combustible se deben purgar

correctamente y se debe verificar que no haya ninguna

pérdida.

• NO puede haber ninguna pérdida.

• NO opere el motor si siente olor a combustible.

ADVERTENCIA

El gas propano y el gas natural son extremadamente

inflamables y explosivos y pueden causar quemaduras,

incendios o explosiones que podrían ocasionar lesiones

graves o la muerte.

• El generador está equipado con una válvula de cierre

de combustible de gas de seguridad automática.

• NO utilice el equipo si falta la válvula de cierre de

combustible o si no funciona.

ADVERTENCIA

El gas propano y el gas natural son extremadamente

inflamables y explosivos y pueden causar quemaduras,

incendios o explosiones que podrían ocasionar lesiones

graves o la muerte.

• El gas LP es más pesado que el aire y se asentará en

áreas bajas.

• El gas natural es más liviano que el aire y se acumulará

en áreas altas.

• La chispa más pequeña podría encender estos

combustibles y causar una explosión.

• NO encienda cigarrillos ni fume.

PARA EL INSTALADOR: Consulte con el propietario(s)

del generador y comuníquele(s) cualquier consideración

técnica que pueda afectar a sus planes de instalación antes

de aplicar estas directrices generales.

Las siguientes reglas generales se aplican a las tuberías del

sistema de combustible gaseoso:

• El material de la tubería debe cumplir con los códigos

federales y locales, estar rígidamente montado y estar

protegido contra la vibración.

• Las tuberías deben protegerse de los daños físicos,

especialmente cuando pasan por materas, macizos

de arbustos y otras zonas cultivadas donde pueden

producirse daños.

• Instale la línea de combustible flexible suministrada (B,

Figura 13) entre el puerto de entrada de combustible

del generador (A) y la tubería rígida para evitar que la

expansión y la contracción térmicas causen una tensión

excesiva en el material de la tubería.

• Se debe proporcionar una unión (C) o una conexión con

bridas aguas abajo para permitir la remoción.

• Se debe instalar un puerto de prueba de manómetro

(D) para los combustibles de vapor. Utilice el puerto

para instalar un manómetro y comprobar si el motor

recibe la presión de combustible correcta para su

funcionamiento. Está disponible un manómetro digital

(P/N 19495) o un manómetro analógico en su centro de

servicio sólo para combustibles de vapor. Cuando se

completan las pruebas iniciales, se retira el manómetro

y se enchufa el puerto.

• Sólo para combustibles de vapor: Cuando se sepa

que se produce la formación de hidratos o hielo, las

tuberías deben protegerse contra la congelación. La

terminación de la tubería dura debe incluir una trampa

de sedimentos (E) donde no sea probable que el

condensado se congele.

• Se instalará como mínimo una válvula de cierre manual

(F) accesible y aprobada en la línea de suministro de

combustible a menos de 6pies (180cm) del generador.

• Debe instalar una válvula de corte de combustible

manual en el interior del edificio.

• Cuando las condiciones locales incluyan un terremoto,

un tornado, un suelo inestable o peligros de inundación,

se prestará especial atención al aumento de la

resistencia y la flexibilidad de los soportes y conexiones

de las tuberías.

• Las tuberías deben tener el tamaño correcto para

mantener las presiones de suministro y el flujo de

volumen necesarios en condiciones de carga de

generador variables con todos los aparatos de gas

conectados al sistema de combustible encendidos y en

funcionamiento.

• Utilice un sellador de tuberías o un compuesto para

juntas aprobado para su uso con GN/LP en todos los

accesorios roscados para reducir la posibilidad de

fugas.

AVISO: Mantenga el sellador de roscas fuera de la tubería

de gas para evitar que se dañen los componentes.

• Las tuberías instaladas deben ser debidamente

purgadas y sometidas a pruebas de fugas, de acuerdo

con los códigos y normas aplicables.

56 BRIGGSandSTRATTON.COM

Not for

Reproduction

• (A)Entrada de combustible del generador

• (B) Línea de combustible flexible

• (C) Ajuste de la unión

• (D) Puerto de prueba del manómetro

• (E) Trampa de sedimentos

• (F) Válvula de cierre manual

Consumo de combustible

Las necesidades estimadas de suministro de combustible a

media y plena carga para el gas natural y los combustibles

de vapor de petróleo se indican en la siguiente tabla:

Vapor de LP (Propano)

12 kW

1/2 de carga BTU/h 155.000

pies cúbicos/h 62

gal/h 1,70

Carga completa BTU/h 209.000

pies cúbicos/h 84

gal/h 2,30

Gas Natural

12 kW

1/2 de carga BTU/h 117.000

pies cúbicos/h 117

Carga completa BTU/h 172.000

pies cúbicos/h 172

Propiedades físicas Vapor LP Gas Natural

Estado atmosférico normal Gas Gas

Punto de ebullición (°F) -44 -259

Valor calorífico

  BTU por galón (LHV neto*) 83.340 63.310

  BTU por galón (bruto**) 91.547 n/a

  BTU por pie cúbico (gas) 2.500 1.000

Densidad*** 36,39 57,75

Propiedades físicas Vapor LP Gas Natural

Peso † 4,24 2,65

* LHV (Valor de calentamiento bajo) es la clasificación más

realista.

** El valor térmico bruto no tiene en cuenta el calor perdido

en forma de agua durante la combustión.

*** La densidad se indica en “pies cúbicos de gas por galón

de líquido”.

† El peso se indica en “libras por galón de líquido”.

Tipo de combustible

Tenga en cuenta el tipo de combustible que utiliza su

generador, ya que afecta a todo el proceso de instalación.

El sistema fue probado y ajustado en fábrica usando

gas natural, pero puede convertirse para usar vapor de

petróleo licuado. Para la correcta operación del motor, tenga

en cuenta los factores que afectan a cada uno de estos

combustibles, como la ubicación y la duración de las posibles

interrupciones de la red pública. Siga estas pautas al elegir el

tipo de combustible:

• Usar combustible limpio y seco, libre de humedad o

cualquier material particulado. El uso de combustibles

fuera de los valores recomendados puede ocasionar

problemas de rendimiento.

• En motores diseñados para funcionar con propano

(petróleo licuado), utilice únicamente propano de

calidad comercial HD-5.

Los motores de gas natural o LP se certifican para funcionar

con gas natural o propano líquido. El sistema de control de

emisiones para este motor es EM (modificaciones del motor).

Presión del combustible

Tanto el petróleo licuado como el gas natural suministran

presión en el puerto de entrada de combustible del generador

y debe estar en un nivel mínimo a plena carga con todos los

aparatos de gas encendidos y en operación.

El gas natural debe tener entre 3,5 y 7pulgadas de columna

de agua (WC).

El petróleo licuado debe tener entre 11 y 14pulgadas de

columna de agua.

Asegúrese de que todas las válvulas de cierre de las líneas

de gas estén ABIERTAS y de que se disponga de la presión

de combustible adecuada siempre que se necesite una

operación automática. Asegúrese de que todas las válvulas

de cierre de las líneas de gas estén ABIERTAS y de que se

disponga de la presión de combustible adecuada siempre

que se desee un funcionamiento automático.

Pérdida de potencia

La densidad del aire es menor a grandes altitudes, lo que

resulta en una menor potencia de motor disponible. La

Not for

Reproduction

potencia del motor disminuirá un 3,5% por cada 1000pies

(300m) sobre el nivel del mar y un 1% por cada 10°F

(5,6°C) por encima de los 77°F (25°C). Los generadores

que se ubicaron en estas condiciones deben tener su

interruptor de transferencia que se ajuste apropiadamente

para esta disminución de potencia. Ver en el manual del

Interruptor de transferencia automática cómo ajustar la

disminución de la potencia.

Tamaño de la tubería de combustible

Los NFPA 54 y 58 son recursos comunes. El instalador debe

considerar la gravedad específica del gas, compensar una

cantidad nominal de restricción de los codos y accesorios

y consultar los códigos federales y locales para obtener

orientación.

Conversión de combustible

El motor del sistema generador de su casa está calibrado

de fábrica y ajustado para funcionar con gas natural (GN).

También puede funcionar con vapor de petróleo licuado (LP).

AVISO: Las unidades se ajustan a GN en la fábrica.

Los ajustes iniciales de fábrica del GN son:

• Tornillo C, Figura x: 2,5vueltas

• Tornillo D, Figura x: 0,5vueltas

Para convertir a cualquiera de los dos combustibles, siga los

siguientes pasos:

1. Presione el interruptor (A, Figura 14) de ENCENDIDO/

APAGADO en el lado del generador a la posición

“APAGADO” (0).

2. Retire la energía de la red pública al generador para

desactivar el cargador de la batería.

3. Quite la cubierta.

4. Retire el fusible (B) de 15amperios del portafusibles en

la parte superior de la caja de control.

5. Retire el panel frontal.

6. Desconecte el cable negativo (-) de la batería.

7. Con un destornillador de ranura, gire los tornillos (C y

D,Figura 15) en el sentido de las agujas del reloj hasta

que se ajusten bien (apretarlos demasiado puede dañar

el puerto del mezclador).

8. Con un destornillador de ranura, gire el tornillo (C) ¼ de

vuelta en sentido contrario a las agujas del reloj.

9. Deje el tornillo (D) ajustado.

10. Conecte el cable negativo (-) a la batería.

11. Instale el panel frontal.

12. Instale el fusible (B, Figura 14) de 15amp en el

portafusibles de la parte superior de la caja de control.

13. Instale la cubierta.

14. Ponga el interruptor (A) de ENCENDIDO/APAGADO del

lado del generador en la posición “ENCENDIDO” (I).

15. Abra la puerta de acceso al tablero de control y verifique

que el tablero esté en modo manual.

16. Para acceder al menú de configuración pulse y sostenga

el botón CONFIGURAR.

17. Pulse SELECCIONAR para editar los elementos del

menú de configuración.

18. Para configurar el tablero de control de los generadores

para el combustible LP, se utiliza el Menú de

configuración y se utiliza la contraseña del distribuidor,

que está disponible en el portal de energía.

19. Navegue hasta “SELECCIONAR PERFIL” y pulse

seleccionar en el perfil correcto para el generador. Por

ejemplo “12KW_LP” para operar una unidad de 12kW

que funciona con combustible LP

AVISO: La selección de un perfil que no esté destinado al

generador puede hacer que éste funcione de forma errática y

podría resultar dañado

20. Para guardar el nuevo ajuste de combustible, pulse

el botón PARAR/CONFIGURAR hasta que aparezca

“Guardando ajustes...”.

58 BRIGGSandSTRATTON.COM

Not for

Reproduction

21. Para información adicional sobre la operación del

controlador del generador, consulte el manual en línea

“Instrucciones de operación del controlador del GENSET

de la serie GC1030” asociado con su generador.

Conexiones del campo eléctrico

ADVERTENCIA

El voltaje del generador y de la red pública podría provocar una descarga eléctrica o quemaduras, lo que podría ocasionar la

muerte o lesiones graves.

• La instalación debe realizarla un profesional calificado.

• Desconecte todas las fuentes de electricidad antes de instalar o hacer mantenimiento al equipo.

• Conecte el sistema a tierra antes de aplicar energía.

ADVERTENCIA

Voltaje peligroso: la instalación de cables de voltaje bajo y alto en el mismo conducto podría provocar una descarga eléctrica

o quemaduras, lo que podría ocasionar la muerte o lesiones graves.

• No opere un cable de voltaje bajo y alto en el mismo conducto a menos que la clasificación del aislamiento en TODOS

los cables sea de 600V. Consulte NFPA70 para más información.

Las conexiones de bajo voltaje se realizan a través de un bloque de terminales de conexiones de campo (E, Figura 16) en el

área eléctrica principal. Compare esta ilustración con su generador para familiarizarse con la ubicación de estas conexiones.

Not for

Reproduction

Leyenda para la ubicación del conector del sistema(Figura 16):

• (A) Conexión a la red pública - Conecta la red pública de 240VAC desde el bloque de fusibles en el interruptor de

transferencia automática (ATS) al controlador. Conecte sólo un cable por terminal. Use cable #14AWG [2,50mm²]

mínimo de 600voltios.

• (B)Conexión del interruptor de transferencia: controla el interruptor de transferencia.

• (C)Arranque a dos cables: Ayuda a proporcionar el contacto de arranque remoto opcional.

• (D) Parada de emergencia: use con la parada de emergencia externa opcional

• (E)Bloque de terminales de conexiones de campo: consulte la siguiente tabla

• (F) Conexión de energía (L1 y L2): ofrece conexión de energía al interruptor de transferencia

• (G)Conexión a tierra: conecta al cable de tierra del interruptor de transferencia

• (H)Conexión neutra: conecta al cable neutro del interruptor de transferencia

• (J)Bloque terminal de comunicaciones: consulte la tabla a continuación:

Número de pin Descripción Tipo de cable Conectar a Notas

1 +12 V 18AWG [1mm

]

conductores, 600V mínimo,

90°C de cable de Cu.

Interruptor de transferencia

del controlador básico J7-8

12VDC.

2 GND 18AWG [1mm

]

conductores, 600V mínimo,

90°C de cable de Cu.

Interruptor de transferencia

del controlador básico J7-7

GND.

3 Xfer (Transferencia) 18AWG [1mm

]

conductores, 600V mínimo,

90°C de cable de Cu.

Interruptor de transferencia

del controlador básico J7-4 T/

Señal de transferencia del

interruptor de transferencia

(solo funciona con el

controlador de interruptor de

transferencia básica).

4 ARRANQUE A DOS CABLES 18AWG [1mm

]

conductores, 600V mínimo,

90°C de cable de Cu.

5 ARRANQUE A DOS CABLES 18AWG [1mm

]

conductores, 600V mínimo,

90°C de cable de Cu.

Consulte el manual del

interruptor de transferencia

para verificar si esta función

está disponible.

Contacto cerrado para el

inicio del grupo electrógeno

(Genset). (Solo para el

interruptor de transferencia

que proporciona esta

opción). El control de la red

debe ser desactivado en el

controlador.

60 BRIGGSandSTRATTON.COM

Not for

Reproduction

Número de pin Descripción Tipo de cable Conectar a Notas

6 PARADA DE EMERGENCIA 18AWG [1mm

]

conductores, 600V mínimo,

90°C de cable de Cu.

Interruptor de parada de

emergencia

7 PARADA DE EMERGENCIA 18AWG [1mm

]

conductores, 600V mínimo,

90°C de cable de Cu.

Interruptor de parada de

emergencia

Contacto abierto para apagar

el Genset

8 No se usa - - -

9 VIN+

(+12 V)

18AWG [1mm

]

conductores, 600V mínimo,

90°C de cable de Cu.

10 D- 18AWG [1mm

]

conductores, 600V mínimo,

90°C de cable de Cu.

11 D+ 18AWG [1mm

]

conductores, 600V mínimo,

90°C de cable de Cu.

12 GND 18AWG [1mm

]

conductores, 600V mínimo,

90°C de cable de Cu.

Consulte el manual de

la puerta de enlace de

amplificación

Módulo de comunicación a

WIFI.

Par trenzado #1: +12 V y

GND.

Par trenzado #2: (A) y (B).

13 +12 V 18AWG [1mm

]

conductores, 600V mínimo,

90°C de cable de Cu.

14 (B) 18AWG [1mm

]

conductores, 600V mínimo,

90°C de cable de Cu.

15 (A) 18AWG [1mm

]

conductores, 600V mínimo,

90°C de cable de Cu.

16 GND 18AWG [1mm

]

conductores, 600V mínimo,

90°C de cable de Cu.

No se usa No se usa

25 25 14AWG [2,5mm

] 600V

mínimo, 90°C cable de Cu.

Interruptor de transferencia

de la red pública

26 26 14AWG [2,5mm

] 600V

mínimo, 90°C cable de Cu.

Interruptor de transferencia

de la red pública

Detección de voltaje para el

arranque del GENSET. Use

estas señales o la señal de

arranque a dos cables para la

señal de inicio del GENSET

(sigue siendo necesario en la

configuración de arranque a

dos cables para el cargador

de baterías)

• Para la conexión de la salida de energía (L1, L2, Neutro (N), y Tierra), refiérase al National Electric Code (NEC) y a los

códigos locales.

• Para los cables de comunicación use conductores de par trenzado #18 AWG[1mm

]de no más de 500pies (150m) de

largo, cable de 600voltios.

• Al conectarlo al bloque de terminales, sólo hay que sujetar un cable a cada tornillo del conector.

• Al bloque de terminales se le aplica un par de torsión de 4,4pulg-lb [0,5Newtonmetro (N·m)].

• A las conexiones del disyuntor de circuito se les aplica un par de torsión de 45pulg-lb (5N·m).

Conexiones del sistema de AC

En el generador se utiliza un sistema de conexión de AC

monofásico de tres cables (Figura 17) El conjunto del

estator consta de un par de bobinas estacionarias con

dos cables que salen de cada bobina. La unión de los

cables 22 y 33forma el cable neutro, como se muestra

esquemáticamente y como un diagrama de cableado.

AVISO: El neutro no está unido a la tierra en el generador.

AVISO: El generador debe usarse solamente con un

interruptor de transferencia con certificación UL que sea

compatible con el generador.

Not for

Reproduction

Puesta a tierra del generador

A menos que lo exija el código local, no es necesaria

la puesta a tierra adicional del chasis en el generador.

Cualquier puesta a tierra en el generador debe utilizar

arandelas de bloqueo con perforación metálica (o

equivalente), terminales listadas e instaladas según las

instrucciones del proveedor de la terminal, y cumplir con los

códigos eléctricos nacionales y los requisitos locales.

Conexiones de energía del generador al

interruptor de transferencia

ADVERTENCIA

Si el generador no se aísla de la red de energía, se podría

provocar la muerte o lesiones graves a los trabajadores del

servicio eléctrico debido a la inversión de energía eléctrica.

• Use un conmutador de transferencia con certificación

UL para conectar a un sistema eléctrico de una

construcción.

Conexión del circuito de la red pública

Los cables de la red pública de 240V deben enrutarse por un

conducto. Los cables de la red pública de 240V suministran

energía a la placa de circuito del generador, al calentador

de batería opcional y al calentador de aceite opcional. Esta

energía también carga la batería. En el modo AUTOMÁTICO,

cuando se pierda la energía de estos cables, el generador

se pondrá en marcha. Utilice el cable de mínimo 300V, 14

[2,5mm2] AWG que suministra el instalador, conecte cada

terminal del circuito de control del generador (25 y 26) al

bloque de fusibles del interruptor de transferencia automática

Conexiones de la energía del generador

Utilice los cables de 300V como mínimo suministrados por

el instalador y la tabla situada en la secciónConexiones del

campo eléctrico, conecte la salida de potencia del generador

L1, L2, neutro (N) y tierra al correspondiente L1, L2, neutro

(N) y tierra en el interruptor de transferencia.

AVISO: Consulte el Código Eléctrico Nacional para las

conexiones correctas del campo eléctrico y los cálculos del

tamaño de los cables.

Aceite del motor

AVISO: Cualquier intento de arrancar el motor antes de

que se llene correctamente con el aceite que se recomienda

provocará fallas en el equipo y en los códigos de servicio.

• Consulte la sección deMantenimientoen la sección

deFuncionamientode este manual para obtener

información sobre el llenado de aceite.

• Los daños en el equipo que resulten del incumplimiento

de esta instrucción anularán la garantía del motor y del

generador.

Este motor es enviado desde la fábrica con una precarga y

se aprovisionó con aceite sintético (API SJ/CF 5W-30). Esto

permite el funcionamiento del sistema en una amplia gama

de condiciones de temperatura y clima. Antes de arrancar el

motor, compruebe el nivel de aceite como se describe en la

secciónMantenimientode este manual.

El uso de aceite totalmente sintético no altera los intervalos

de cambio de aceite requeridos que se describen en la

sección Operaciónde este manual.

62 BRIGGSandSTRATTON.COM

Not for

Reproduction

Para la operación a temperaturas inferiores a 30°F (-1°C),

se requiere el uso de aceite totalmente sintético (mínimo API

SJ) de viscosidad 5W30.

Batería

ADVERTENCIA

Las baterías almacenadas emiten gas hidrógeno explosivo

durante las recargas. La chispa más pequeña podría

encender el hidrógeno y causar una explosión, lo que puede

provocar la muerte o lesiones graves.

• NO elimine una batería en el fuego. Recicle la batería.

• NO permita que se produzca ninguna llama abierta,

chispa o calor, ni encienda un cigarrillo mientras carga

la batería o durante varios minutos después de la carga.

ADVERTENCIA

El voltaje del generador y de la red pública podría provocar

una descarga eléctrica o quemaduras, lo que podría

ocasionar la muerte o lesiones graves.

• La instalación debe realizarla un profesional calificado.

• Desconecte todas las fuentes de electricidad antes de

instalar o hacer mantenimiento al equipo.

• Conecte el sistema a tierra antes de aplicar energía.

ADVERTENCIA

El fluido de electrolito de las baterías contiene ácido y es

extremadamente cáustico. El contacto con el contenido de la

batería podría producir quemaduras químicas graves.

• NO abra ni destroce la batería.

• Use gafas de protección, así como delantal, botas y

guantes de goma.

• Lave inmediatamente el electrolito de la piel con agua.

• Si el electrolito entra en contacto con los ojos, enjuague

inmediatamente con agua y busque atención médica.

• El electrolito derramado debe limpiarse con un agente

neutralizador de ácido.

El instalador debe suministrar e instalar una batería de

arranque recargable de 12voltios. La batería de arranque

DEBE ajustarse a las especificaciones mostradas en el

cuadro a continuación.

Especificaciones de la batería

Especificaciones Estándar Arranque en frío

(menos de 30°F /

-1°C)

Voltios 12VCC 12V CC

Amperios (mínimos) 540CCA (Amperios de

arranque en frío)

800CCA (Amperios de

arranque en frío)

Construcción Ácido de plomo húmedo Ácido de plomo húmedo

Tipo de terminal Batería del tipo Top

Post

Batería del tipo Top

Post

Especificaciones de la batería

Especificaciones Estándar Arranque en frío

(menos de 30°F /

-1°C)

Dimensiones (máximo) Tamaño del ICB 26 o

tamaño del ICB 51

Tamaño del ICB 24

ADVERTENCIA

Con la batería conectada, el generador puede girar y

arrancar sin aviso, lo que podría provocar la muerte o

lesiones graves.

• No conecte el cable negativo (-) en la batería hasta

finalizar la instalación.

Instale la batería como se describe enMantenimiento de

la bateríaen la sección deMantenimientode este manual.

Asegúrese siempre de que el cable NEGATIVO esté

conectado en último lugar y que el aislante rojo del terminal

POSITIVO esté seguro.

Utilice la correa de sujeción suministrada para fijar la batería

a la unidad. Cada extremo de la correa debe fijarse a las

lengüetas existentes en la base de la unidad.

Tarjeta de control del sistema

El panel de control del generador, situado en el interior

de la carcasa del generador, se muestra en la imagen a

continuación (Figura 18). Las descripciones breves de los

controles utilizados durante la instalación son:

• (A)Menú/Programación Botones de navegación

• (B)Botón Parar/Configurar

• (C)Botón de Inicio/Selección

• (D)Botón Auto/Manual

• (E)Alarma

• (F)Visualizador digital: muestra el modo generador, las

opciones de menú y las alarmas

AVISO: Las descripciones detalladas de los controles

se encuentran en la sección Descripción de las teclas

de controldentro delmanual en línea “Instrucciones de

operación del controlador del GENSET de la serie GC1030”

asociado con su generador.

Not for

Reproduction

64 BRIGGSandSTRATTON.COM

Not for

Reproduction

Arranque inicial (sin carga)

ADVERTENCIA

El calor/los gases de escape podrían encender combustibles y ocasionar un incendio, lo que podría ocasionar lesiones graves

o la muerte.

• Retire todos los materiales combustibles del compartimiento del generador y de alrededor de este.

La unidad ha sido configurada para operar con GN en la fábrica. La conversión de combustible, si es necesario, debe hacerse

antes de realizar estos pasos. Ver Conversión de combustible.

Antes de operar el generador de energía de emergencia o de ponerlo en servicio, inspeccione cuidadosamente toda la

instalación. Entonces comience a probar el sistema sin cargas eléctricas conectada, como se muestra en los pasos a

continuación:

AVISO: Cuando el generador se encienda por primera vez, será necesario purgar el aire de las líneas de combustible

gaseoso. Esto puede causar que el motor funcione bruscamente durante unos minutos.

1. Retire los dos tornillos (A, Figura 19)que aseguran la cubierta del disyuntor de circuito para exponer el disyuntor de

circuito de la unidad.

2. Conecte un multímetro preciso al lado de la línea del disyuntor del circuito principal del generador.

3. Ponga el disyuntor del circuito principal del generador en posición ENCENDIDO (cerrado).

4. Instale un fusible de 15Amperios.

5. Presione el interruptor ENCENDIDO/APAGADO, situado en el lado del generador, a la posición ENCENDIDO (I).

6. Presione el botón INICIO/SELECCIÓN en el tablero de control. El motor arrancará en modo de bajo ralentí (MBR).

Presione de nuevo para llevar el motor a máxima velocidad.

AVISO: Cuando el generador se encienda por primera vez, será necesario purgar el aire de las líneas de combustible

gaseoso. Esto puede causar que el motor funcione bruscamente durante unos minutos

7. Escuche los ruidos inusuales, las vibraciones u otras indicaciones de funcionamiento anormal. Busque fugas de aceite

mientras el motor está en marcha.

8. Deje que el motor se caliente durante aproximadamente 5minutos para permitir que la temperatura interna se estabilice.

9. Revise la salida del generador en el lado de la carga del interruptor. El voltaje debe ser de 225 - 250voltios y la

frecuencia debe ser de 59 - 61Hz.

10. Revise las salidas del generador entre un terminal de conexión del generador y el terminal neutral, y luego entre el otro

terminal de conexión del generador y el terminal neutral. En ambos casos, la lectura del voltaje debe estar entre 112 y

125voltios.

11. Presione el botón PARAR/CONFIGURAR en el tablero de control. El motor entrará en modo de enfriamiento durante

aproximadamente 5minutos. Presione de nuevo para detener el motor.

12. Instale la cubierta del disyuntor del circuito.

Not for

Reproduction

13. Cuando la prueba se complete y sea exitosa, instale el panel frontal y el techo.

66 BRIGGSandSTRATTON.COM

Not for

Reproduction

Operación

ADVERTENCIA

No leer y no seguir las instrucciones de operación, todas

las advertencias y el manual del operador podría ocasionar

lesiones graves o la muerte.

Características y controles

Generador de 12 kW (Figura 20)

El generador se muestra con el techo y las cubiertas de acceso retiradas para mayor claridad.

Leyenda para las ubicaciones de los conectores del sistema:

• (A)Agujeros de elevación: proporcionados en cada esquina para levantar el generador.

• (B)Puerto de escape: el silenciador de alto rendimiento reduce el ruido del motor para cumplir con la mayoría de los

códigos residenciales.

• (C)Alternador: una máquina eléctrica que genera una corriente alterna.

• (D)Silenciador: un dispositivo que reduce el ruido del motor.

• (E)Filtro de aire: utiliza un elemento filtrante de tipo seco para proteger el motor filtrando el polvo y los residuos del aire

de admisión.

• (F)Panel de control: se utiliza para varias funciones de prueba, operación y mantenimiento.

• (G)Disyuntor de circuito: protege el sistema de cortocircuitos y otras condiciones de sobrecorriente.

• (H)Compartimiento de la batería: para el instalador se suministra una batería de 12voltios DC, que proporciona energía

para el arranque del motor.

• (J)Puerto de entrada de combustible: adjunte el suministro de combustible apropiado al generador aquí.

• (K)Fusible: situado en la parte superior de la caja de control.

• (L)Interruptor ENCENDIDO/APAGADO: se utiliza para encender el generador (I) y apagarlo (0).

Not for

Reproduction

Consideraciones importantes del

propietario

ADVERTENCIA

Las emisiones del motor contienen monóxido de carbono,

un gas nocivo que podría causar la muerte en minutos. No

es posible olerlo, verlo o saborearlo. Incluso si no huele los

gases del escape, puede estar expuesto al monóxido de

carbono.

• Opere este producto ÚNICAMENTE al aire libre en un

área que no acumulará gases de escape mortales.

• Dirija el gas de escape alejado de ventanas, puertas,

tomas de aire de ventilación, ventilaciones del sofito,

espacios reducidos, puertas de garajes abiertas u

otras aberturas que pueden permitir que el gas de

escape entre o circule hacia estructuras o edificios

potencialmente habitados.

• SE DEBEN instalar y mantener detectores de

monóxido de carbono en interiores de acuerdo con las

instrucciones o recomendaciones del fabricante. Los

detectores de humo no detectan el gas de monóxido de

carbono.

• Si usted comienza a sentirse enfermo, adormecido,

débil o suena su alarma de monóxido de carbono

al utilizar este producto, aléjese hacia un lugar con

aire fresco de inmediato. Llame a los servicios de

emergencia. Es probable que se haya intoxicado con

monóxido de carbono.

ADVERTENCIA

El gas propano y el gas natural son extremadamente

inflamables y explosivos y pueden causar quemaduras,

incendios o explosiones que podrían ocasionar lesiones

graves o la muerte.

• El generador está equipado con una válvula de cierre

de combustible de gas de seguridad automática.

• NO utilice el equipo si falta la válvula de cierre de

combustible o si no funciona.

Aceite del motor

El motor se envía desde la fábrica con precarga y lleno

con aceite totalmente sintético (API SJ/CF 5W-30). Esto

permite el funcionamiento del sistema en una amplia gama

de condiciones de temperatura y clima. Antes de arrancar

el motor, compruebe el nivel de aceite como se describe

enMantenimiento.

AVISO: Cualquier intento de arrancar o encender el motor

sin estar correctamente lleno con el aceite recomendado

tendrá como resultado una falla del equipo.

• Los daños en el equipo que resulten del incumplimiento

de esta instrucción anularán la garantía del motor y del

generador.

Batería

El instalador debe suministrar una batería de arranque

recargable de 12voltios DC. Ver Batería enConsideraciones

finales de instalaciónen este manual.

Fusible de 15amperios

Asegúrese de que el fusible se instale correctamente antes

de operar el generador.

Secuencia de operación automática

La tarjeta de control del generador monitoriza el voltaje de

la red pública. Si el voltaje de la red pública cae por debajo

de un nivel preestablecido, el tablero de control indicará al

motor que arranque. Cuando el voltaje de la red pública se

restablece por encima de un nivel de voltaje preestablecido,

se indica al motor que se apague. El funcionamiento real

del sistema no es ajustable y se secuencia por sensores

y temporizadores en la tarjeta de control, de la siguiente

manera:

Sensor de caída de voltaje de la red pública

• Este sensor monitoriza el voltaje de la red pública.

• Si el voltaje de la fuente de la red pública cae por

debajo de aproximadamente el 70por ciento del voltaje

de suministro nominal, el sensor inicia un temporizador.

El temporizador se usa para “sentir” los apagones.

• Una vez que el temporizador finalice, el motor se

pondrá en marcha.

Sensor de recolección de voltaje de la red pública

Este sensor monitoriza el voltaje de la red pública. Cuando

el voltaje de la red pública se restablece por encima de

aproximadamente el 80por ciento del voltaje de la fuente

nominal, se inicia un temporizador para apagar y el motor

pasa a la fase de enfriamiento.

Temporizador de enfriamiento del motor

Cuando se detecta la energía de la red pública, la carga se

transfiere a la fuente de la red pública y el motor entra en un

período de enfriamiento de 5minutos.

Configurar el temporizador de prueba

1. Presione y mantenga la presión del botón de Parar/

Configurar (B, Figura 21).

2. Pulse el botón Inicio/Selección (C) para entrar en el

MODO ESCRITURA.

3. Introduzca la contraseña (0000) con las teclas de flecha

(A) y el botón Inicio/Selección (C).

4. En la pantalla de CONFIGURACIÓN utilice las teclas de

flecha (A) para encontrar MÓDULO.

5. Presione el botón de Inicio/Selección (C) y con las teclas

de flecha (A) encuentre ACTIVIDAD AUTOMÁTICA.

6. Presione el botón Inicio/Selección (C) y con las teclas de

flecha (A) seleccione cada parámetro y elija los ajustes

deseados.

7. Para guardar los ajustes cuando se termine, mantenga

pulsado el botón Parar/Configurar (B) hasta que

aparezca “Guardando ajustes” en la pantalla.

68 BRIGGSandSTRATTON.COM

Not for

Reproduction

Una lista detallada de todos los parámetros en pantalla se

encuentra en la secciónConfiguración de la GCUdentro

del manual en línea “Instrucciones de operación del

controlador del GENSET de la serie GC1030” asociado con

su generador.

Not for

Reproduction

Mantenimiento

Mantenimiento del sistema

ADVERTENCIA

El voltaje del generador y de la red pública podría provocar

una descarga eléctrica o quemaduras, lo que podría

ocasionar la muerte o lesiones graves.

• NO permita que personas no calificadas utilicen o

reparen este equipo.

ADVERTENCIA

Con la batería conectada, el generador puede girar y

arrancar sin aviso, lo que podría provocar la muerte o

lesiones graves.

• Antes de reparar el equipo, detenga el generador y

desconecte el cable negativo (-) de la batería.

Antes de realizar el mantenimiento de cualquier generador,

debe seguir los siguientes pasos.

1. Ponga el interruptor de ENCENDIDO/APAGADO

de la parte trasera del generador en la posición

“APAGADO” (0).

2. Retire la energía de la red pública al generador para

desactivar el cargador de la batería.

3. Desbloquee y abra el techo como se describe en la

secciónPaneles de Accesode este manual.

4. Retire el panel de la batería.

5. Retire el fusible de 15amperios del portafusibles situado

detrás del panel de la batería.

6. Desconecte el cable negativo (-) de la batería.

7. Realice los pasos de servicio según lo especificado.

8. Conecte el cable negativo (-) a la batería.

9. Instale el fusible de 15amperios en el portafusibles.

10. Instale el panel de la batería.

11. Cierre y bloquee el techo.

12. Restaure la energía de la red pública al generador.

13. Ponga el interruptor de ENCENDIDO/APAGADO

de la parte trasera del generador en la posición

“ENCENDIDO” (I).

14. Ajuste el modo del generador a AUTO.

Plan de mantenimiento

Cumpla con los intervalos de operación por hora o por

calendario, lo que ocurra primero.

Cada 8horas de operación o diariamente

Limpie los residuos

Revise el nivel de aceite del motor

Cada 100horas de operación o anualmente

Cambie el filtro de aire

Cambie el aceite del motor y el filtro

Reemplace las bujías

Verifique el espacio libre de la válvula

Compruebe los pares de apriete del disyuntor del circuito

Anualmente

Limpie las aberturas del refrigerador de aceite

El mantenimiento regular mejorará el rendimiento y

prolongará la vida útil del generador. Consulte a cualquier

distribuidor autorizado para el servicio.

Control de emisiones

El mantenimiento, la sustitución o la reparación de los

dispositivos y sistemas de control de emisiones pueden ser

realizados por cualquier establecimiento de reparación de

motores que no sean de automoción o por un individuo. Sin

embargo, para obtener un servicio de control de emisiones

“sin costo”, el trabajo debe realizarse por un distribuidor

autorizado de la fábrica. Ver la Garantía de emisiones.

Mantenimiento del generador

La garantía del generador no cubre los artículos que han sido

objeto de abuso o negligencia por parte del operador. Para

recibir el valor total de la garantía, el operador debe mantener

el generador como se indica en este manual.

Tendrán que hacerse algunos ajustes periódicamente para

mantener correctamente el generador.

Todos los servicios y ajustes deben hacerse al menos una

vez cada temporada. Obedezca los requisitos de la tabla

delPrograma de mantenimiento.

El mantenimiento del generador consiste en mantener la

unidad limpia. Haga funcionar la unidad en un entorno en

el que no esté expuesta a un exceso de polvo, suciedad,

humedad o cualquier tipo de vapor corrosivo. Las persianas

de aire de refrigeración del recinto no deben obstruirse

con nieve, hojas u otros materiales extraños. Para evitar

daños en el generador causados por el sobrecalentamiento,

mantenga las entradas y salidas del recinto de refrigeración

limpias y sin obstrucciones en todo momento.

Verifique la limpieza de la unidad con frecuencia y límpiela

cuando el polvo, la suciedad, el aceite, la humedad u otras

sustancias extrañas sean visibles en su superficie exterior/

interior. Inspeccione las aberturas de entrada y salida de aire

dentro y fuera del recinto para asegurarse de que el flujo de

aire no presenta bloqueos.

AVISO: El tratamiento incorrecto del generador puede

dañarlo y acortar su vida.

70 BRIGGSandSTRATTON.COM

Not for

Reproduction

• NO exponga el generador a una excesiva humedad,

polvo, suciedad o vapores corrosivos.

• NO inserte ningún objeto a través de las ranuras de

refrigeración.

Limpieza del generador

ADVERTENCIA

El calor/los gases de escape podrían encender combustibles

y ocasionar un incendio, lo que podría ocasionar lesiones

graves o la muerte.

• Mantenga el área cercana al generador limpia y libre de

desechos.

AVISO: NO use la aspersión directa de una manguera de

jardín para limpiar el generador. El agua puede entrar en el

motor y el generador y causar daños.

AVISO: Inspeccione periódicamente el exterior del motor

para detectar contaminación y posibles daños por suciedad,

hojas, roedores, telarañas, insectos, etc. y retírelos.

1. Ponga el interruptor de ENCENDIDO/APAGADO

de la parte trasera del generador en la posición

“APAGADO” (0).

2. Retire la energía de la red pública al generador para

desactivar el cargador de la batería.

3. Desbloquee y abra el techo como se describe en la

secciónPaneles de Accesode este manual.

4. Retire el panel de la batería.

5. Retire el fusible de 15amperios del portafusibles situado

detrás del panel de la batería.

6. Desconecte el cable negativo (-) de la batería.

7. Limpie el generador de la siguiente manera:

a. Use un paño húmedo para limpiar las superficies

exteriores.

b. Use un cepillo de cerdas suaves y una aspiradora

para aflojar y recoger la suciedad y los residuos.

c. Use aire a baja presión (no más de 25psi) para

eliminar la suciedad y los residuos.

d. Limpie las entradas y salidas de aire de cualquier

nieve, hojas o residuos. Para evitar daños en el

generador causados por el sobrecalentamiento,

estas aberturas deben mantenerse despejadas.

8. Conecte el cable negativo (-) a la batería.

9. Instale el panel frontal.

10. Instale el fusible de 15amperios en el portafusibles de la

parte superior de la caja de control.

11. Instale la cubierta.

12. Restaure la energía de la red pública al generador.

13. Ponga el interruptor de ENCENDIDO/APAGADO del

lado del generador en la posición “ENCENDIDO” (I).

14. Ajuste el modo del generador a AUTO.

Mantenimiento del motor

Aceite del motor

Use sólo aceite de motor sintético completo Briggs &

Stratton® 80028446 SAE 5W-30.

Verificación del nivel de aceite del motor

El aceite debe mantenerse entre las marcas “AGREGAR” y

“LLENO” de la varilla. Para asegurarse de que se muestre

una lectura exacta en la varilla, asegúrese de seguir los

siguientes pasos antes de comprobar el nivel de aceite.

1. Ponga el interruptor de ENCENDIDO/APAGADO

de la parte trasera del generador en la posición

“APAGADO” (0).

2. Retire la energía de la red pública al generador para

desactivar el cargador de la batería.

3. Desbloquee y abra el techo como se describe en la

secciónPaneles de Accesode este manual.

4. Retire el panel de la batería.

5. Retire el fusible de 15amperios del portafusibles situado

detrás del panel de la batería.

6. Desconecte el cable negativo (-) de la batería.

7. Deje que transcurran aproximadamente cinco minutos

para que el aceite se escurra de nuevo en el depósito de

aceite.

8. Retire el tapón de la varilla. Límpiela con un paño limpio

o una toalla de papel. Luego, empuje la varilla hasta el

interior del tubo.

9. Retire la varilla y observe la cantidad de aceite en la

varilla. El nivel de aceite debe estar entre la marca

“AGREGAR” y “LLENO”.

Not for

Reproduction

10. Si el nivel de aceite está por debajo de la marca

“AGREGAR” (Figura 22), inserte la varilla indicadora de

nivel y proceda con el siguiente paso.

11. Retire el tapón de llenado de aceite de la tapa de las

válvulas.

12. Añada la cantidad necesaria de aceite para que el nivel

suba hasta, pero no por encima, de la marca “LLENO”

de la varilla. Instale el tapón de llenado de aceite en la

tapa de las válvulas y limpie cualquier derrame de aceite

13. Conecte el cable negativo (-) a la batería.

14. Instale el fusible de 15amperios en el portafusibles.

15. Instale el panel de la batería.

16. Cierre y bloquee el techo.

17. Restaure la energía de la red pública al generador.

18. Ponga el interruptor de ENCENDIDO/APAGADO

de la parte trasera del generador en la posición

“ENCENDIDO” (I).

19. Ajuste el modo del generador a AUTO.

Cambie el aceite y el filtro de aceite

Cambie el aceite mientras el motor aún está caliente por la

operación.

1. Ponga el interruptor de ENCENDIDO/APAGADO

de la parte trasera del generador en la posición

“APAGADO” (0).

2. Retire la energía de la red pública al generador para

desactivar el cargador de la batería.

3. Desbloquee y abra el techo como se describe en la

secciónPaneles de Accesode este manual.

4. Retire el panel de la batería.

5. Retire el fusible de 15amperios del portafusibles situado

detrás del panel de la batería.

6. Desconecte el cable negativo (-) de la batería.

7. Coloque la manguera de drenaje de aceite en un

recipiente aprobado.

8. Retire el acople de metal del extremo de la manguera de

drenaje de aceite.

9. Cuando el aceite se haya drenado, reemplace el acople

de metal de la manguera.

10. Ponga un recipiente aprobado debajo del área del filtro

de aceite.

11. Retire el filtro de aceite y deséchelo correctamente.

12. Antes de instalar un nuevo filtro de aceite, lubrique

ligeramente la junta del filtro de aceite con aceite fresco

y limpio.

13. Instale el filtro de aceite a mano hasta que la

empaquetadura entre en contacto con el adaptador del

filtro de aceite, luego apriete el filtro de aceite de ½ a ¾

de giro.

14. Añada la cantidad necesaria de aceite para que el nivel

suba hasta, pero no por encima, de la marca “LLENO”

de la varilla. Instale el tapón de llenado de aceite y limpie

cualquier derrame de aceite.

15. Conecte el cable negativo (-) a la batería.

16. Instale el fusible de 15amperios en el portafusibles.

17. Instale el panel de la batería.

18. Cierre y bloquee el techo.

19. Restaure la energía de la red pública al generador.

20. Ponga el interruptor de ENCENDIDO/APAGADO

de la parte trasera del generador en la posición

“ENCENDIDO” (I).

21. Ajuste el modo del generador a AUTO.

Aceite del motor

El motor está lleno de aceite totalmente sintético (API SJ/

CF 5W-30). Esto permite el funcionamiento del sistema en la

más amplia gama de condiciones de temperatura y clima.

Recomendamos el uso de aceite de motor sintético completo

Briggs & Stratton

®

80028446 SAE 5W-30.Otros aceites

detergentes de alta calidad son aceptables si se clasifican

para el servicio SJ o superior. No use aditivos especiales.

El aceite sintético que cumpla con

ILSAC GF-2, marca de certificación

API y símbolo de servicio API con

“CONSERVACIÓN DE ENERGÍA

SJ/CF” o superior, es un aceite

aceptable a todas las temperaturas.

El uso de aceite sintético no altera

los intervalos de cambio de aceite

requeridos.

Ajuste la holgura de las válvulas

La pestaña de la válvula debe ser revisada cada 100horas

de funcionamiento. Mida la holgura de la válvula con el motor

72 BRIGGSandSTRATTON.COM

Not for

Reproduction

frío. Para ajustar la pestaña de la válvula, proceda de la

siguiente manera:

1. Ponga el interruptor de ENCENDIDO/APAGADO

de la parte trasera del generador en la posición

“APAGADO” (0).

2. Retire la energía de la red pública al generador para

desenergizar el cargador de la batería.

3. Desbloquee y abra el techo como se describe en la

secciónPaneles de Accesode este manual.

4. Retire el panel de la batería.

5. Retire el fusible de 15amperios del portafusibles situado

detrás del panel de la batería.

6. Desconecte el cable negativo (-) de la batería.

7. Retire ambas bujías para facilitar la rotación manual del

cigüeñal del motor.

8. El acceso para girar el motor a mano está disponible:

a. Retirando la pantalla de admisión del motor en

el compartimento de la batería de manera que la

tuerca del cigüeñal sea accesible. Se debe tener

cuidado al volver a montar esta pantalla usando

los tornillos auto perforantes ya que si se aprieta

demasiado se quitará el material de la partición.

b. O quite la toma de aire de salida del alternador

delantero quitando los cuatro tornillos que lo

aseguran. El cigüeñal puede girar a través del

ventilador del alternador de aluminio. Hay que tener

cuidado de no dañar el ventilador y de reinstalar

la toma de aire de salida del alternador en la

orientación adecuada.

9. Ponga el cilindro No.1 en ¼" (6mm) pasado el punto

muerto superior (PMS) en el recorrido de compresión.

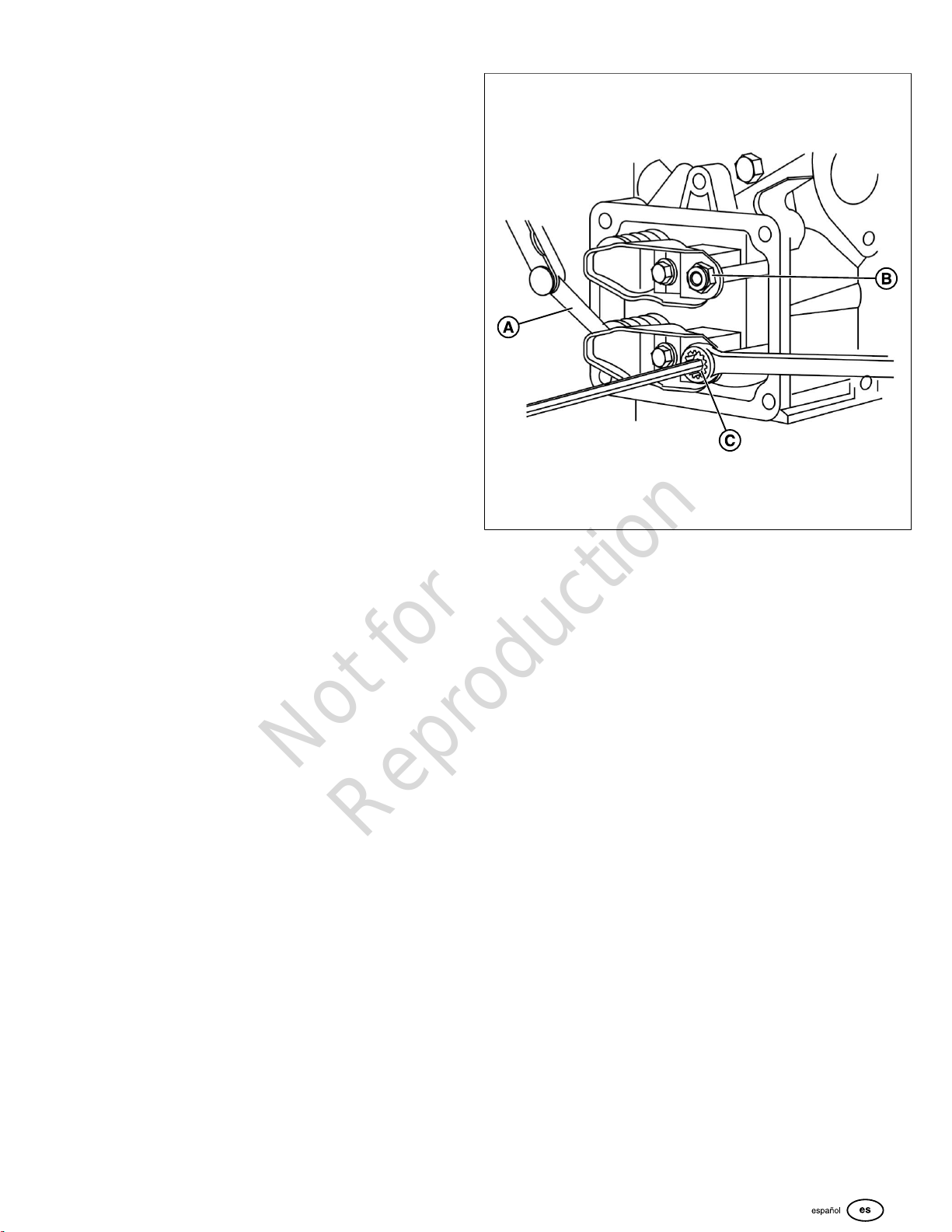

10. Usando un calibrador de espesor (A, Figura 23), mida el

espacio libre de la válvula.

11. Para un espacio libre adecuado de la válvula tanto

para la admisión como para el escape ver la sección

Especificaciones del motor.

12. Ajuste la holgura aflojando la tuerca de bloqueo (B), y

luego gire el tornillo de ajuste (C).

13. Una vez que la holgura esté bien ajustada, sujete el

tornillo de ajuste mientras aprieta la tuerca de seguridad

a 70in-lbs (8Nm).

14. Repita estos pasos para el cilindro No.2.

15. Conecte el cable negativo (-) a la batería.

16. Instale el fusible de 15amperios en el portafusibles.

17. Instale el panel de la batería.

18. Cierre y bloquee el techo.

19. Restaure la energía de la red pública al generador.

20. Ponga el interruptor de ENCENDIDO/APAGADO

de la parte trasera del generador en la posición

“ENCENDIDO” (I).

21. Ajuste el modo del generador a AUTO.

Sistema de regulación electrónica

El sistema de regulación electrónica del motor permite

mejorar el control y aumentar el rendimiento del generador

en comparación con los sistemas de regulación mecánica.

El resultado es un funcionamiento suave y estable sin la

“caza” común a muchos reguladores mecánicos. El sistema

también reduce las variaciones de velocidad bajo la carga y

descarga del motor y reduce significativamente la fluctuación

de frecuencia que se experimenta cuando el motor está bajo

cargas más altas.

El sistema de regulador electrónico está compuesto por

un motor de pasos (B, Figura 24), enlaces de control del

acelerador del motor de pasos (C) y enlace del lado del

acelerador (A). La tarjeta de control contiene un controlador

digital que procesa la información de la velocidad del motor

y envía los comandos apropiados al motor de paso para

controlar la posición del acelerador del motor.

Dado que el sistema de regulación electrónica controla la

demanda de aceleración del motor en función de la carga

del generador, los siguientes códigos y/o condiciones de

servicio pueden relacionarse con un problema del sistema de

regulación electrónica:

• El motor no enciende

• Sobre velocidad

• Baja frecuencia

• Control de motor sin carga inestable

Mientras se soluciona cualquiera de estas condiciones, se

puede iniciar una verificación del sistema de regulación

electrónica a través del tablero de control - Prueba del

actuador.

Not for

Reproduction

Función de comprobación de regulación

electrónica

El generador tiene un dispositivo de regulación electrónica

que enciende el motor de pasos y mueve el acoplamiento del

acelerador en el sentido de las agujas del reloj y en el sentido

contrario dentro de los límites del acelerador. La prueba

girará el motor de pasos y moverá el brazo del acelerador

entre el acelerador abierto y los límites de ralentí por hasta

10segundos. Esto permitirá la verificación visual de que

el motor de paso funciona correctamente y los enlaces de

control se conectaron. El motor no intentará arrancar durante

esta prueba. Si el motor de pasos no se mueve, o si un

enlace se une, entonces el mantenimiento será necesario.

AVISO: Si el motor a pasos no se mueve, por favor,

asegúrese de que el conector del motor a pasos esté

conectado.

Mantenimiento de las bujías

ADVERTENCIA

La chispa accidental del motor puede ocasionar una

descarga eléctrica o un incendio y podría provocar

enredos, amputaciones traumáticas o laceraciones.

Antes de que realice ajustes o reparaciones:

• Desconecte el cable de la bujía y manténgalo lejos de la

bujía.

• Desconecte el cable de la batería del terminal negativo

de la batería (solo motores con arranque eléctrico)

• Use solamente las herramientas correctas.

Cuando verifique si hay chispa:

• Use un probador de bujías aprobado.

• No revise si hay chispa con la bujía extraída.

Cambiando las bujías ayudará a que el motor arranque más

fácilmente y funcione mejor.

1. Ponga el interruptor de ENCENDIDO/APAGADO

de la parte trasera del generador en la posición

“APAGADO” (0).

2. Retire la energía de la red pública al generador para

desactivar el cargador de la batería.

3. Desbloquee y abra el techo como se describe en la

secciónPaneles de Accesode este manual.

4. Retire el panel de la batería.

5. Retire el fusible de 15amperios del portafusibles situado

detrás del panel de la batería.

6. Desconecte el cable negativo (-) de la batería.

7. Limpie el área alrededor de las bujías.

8. Retire e inspeccione las bujías.

74 BRIGGSandSTRATTON.COM

Not for

Reproduction

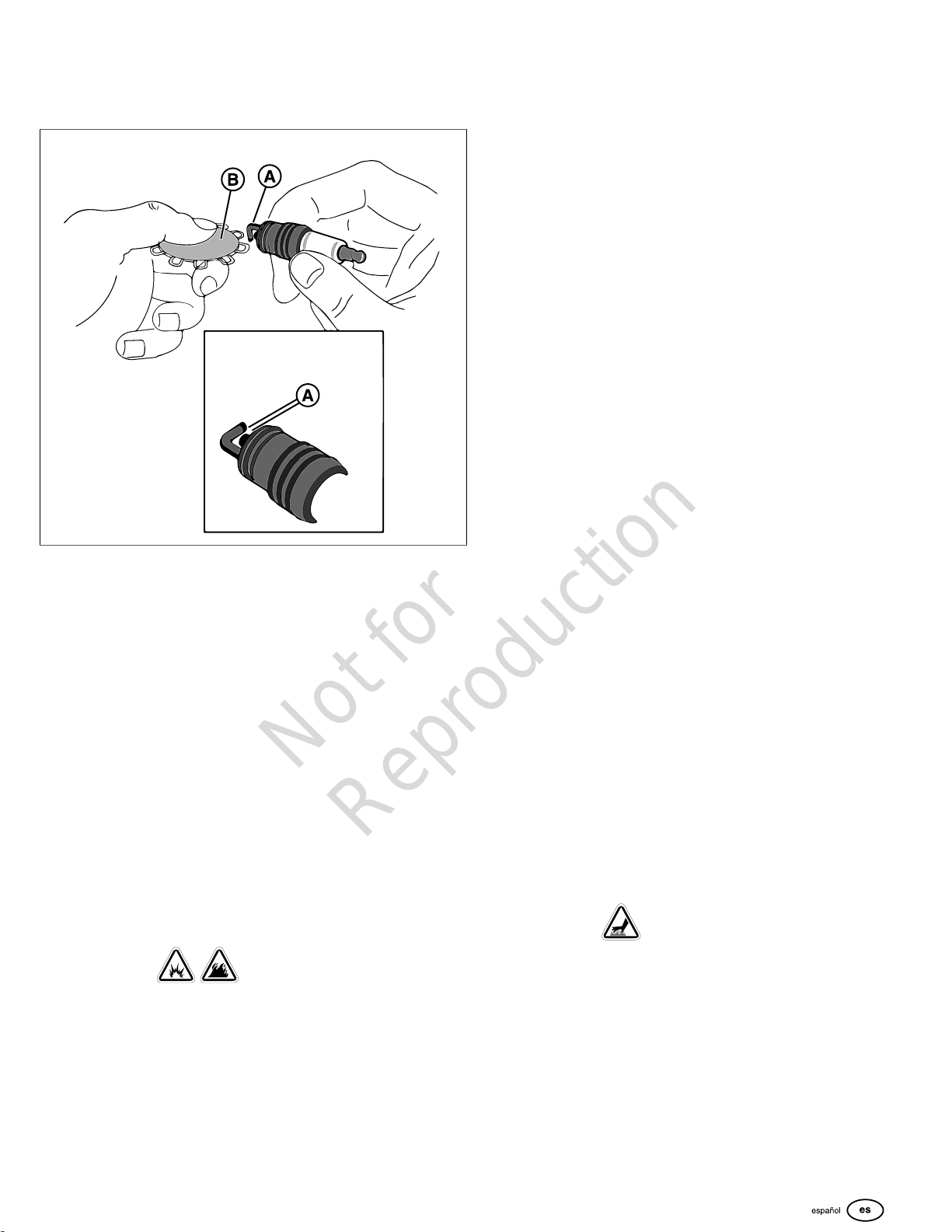

9. Verifique la separación de los electrodos (A, Figura

25) con el calibrador (B) y reajuste la separación entre

bujías a la separación recomendada si es necesario

(verEspecificaciones del motor al final de este manual).

10. Cambie las bujías si los electrodos están picados,

quemados o la porcelana está agrietada.

Utilice las bujías de reemplazo recomendadas

(verEspecificaciones del motoral final de este manual).

11. Instale las bujías y apriételas a 180pulg/libras (20Nm).

12. Conecte el cable negativo (-) a la batería.

13. Instale el fusible de 15amperios en el portafusibles.

14. Instale el panel de la batería.

15. Cierre y bloquee el techo.

16. Restaure la energía de la red pública al generador.

17. Ponga el interruptor de ENCENDIDO/APAGADO

de la parte trasera del generador en la posición

“ENCENDIDO” (I).

18. Ajuste el modo del generador a AUTO.

Filtro del aire del motor

ADVERTENCIA

Los vapores gaseosos son inflamables y explosivos. El

fuego o una explosión podrían provocar quemaduras o la

muerte.

• No arranque y opere el motor sin el montaje de

limpiador de aire (si tiene) o el filtro de aire (si tiene).

1. Ponga el interruptor de ENCENDIDO/APAGADO

de la parte trasera del generador en la posición

“APAGADO” (0).

2. Retire la energía de la red pública al generador para

desactivar el cargador de la batería.

3. Desbloquee y abra el techo como se describe en la

secciónPaneles de Accesode este manual.

4. Retire el panel de la batería.

5. Retire el fusible de 15amperios del portafusibles situado

detrás del panel de la batería.

6. Desconecte el cable negativo (-) de la batería.

7. Retire el cartucho del filtro.

8. Limpie el tubo de salida y compruebe la válvula de

descarga de polvo (si tiene): utilice un paño limpio

para limpiar la superficie donde se sella el filtro y las

superficies del tubo de salida. Asegúrese de remover

todo contaminante antes de que el nuevo filtro se inserte.

No dañe el área donde se sella el tubo. Compruebe y

apriete la válvula de descarga de polvo que está adjunta

a la tapa de servicio para asegurarse de que es flexible y

no está invertida, dañada o tapada.

9. Limpie el filtro: use un cepillo de cerdas suaves para

aflojar la suciedad y una aspiradora para eliminar la

suciedad y los residuos. Cambie el cartucho de filtro si

encuentra algún agujero en el medio filtrante.

10. Instale el filtro limpio correctamente: inserte el filtro con

cuidado. Encaje el filtro con la mano. Asegúrese de que

esté completamente encajado en la carcasa del filtro de

aire antes de colocar la tapa.

11. Instale la cubierta de servicio. Asegúrese que todas las

bandas de montaje, abrazaderas, pernos y conexiones

de todo el sistema para filtrar el aire estén ajustadas

y asegúrese de que no haya agujeros en las tuberías;

repárelas si es necesario.

12. Conecte el cable negativo (-) a la batería.

13. Instale el fusible de 15amperios en el portafusibles.

14. Instale el panel de la batería.

15. Cierre y bloquee el techo.

16. Restaure la energía de la red pública al generador.

17. Ponga el interruptor de ENCENDIDO/APAGADO

de la parte trasera del generador en la posición

“ENCENDIDO” (I).

18. Ajuste el modo del generador a AUTO.

Mantenimiento del sistema de escape

ADVERTENCIA

El contacto con el área del silenciador podría causar

quemaduras que podrían ocasionar lesiones graves.

• NO toque las piezas calientes y EVITE los gases de

escape calientes.

• Deje que el equipo se enfríe antes de tocarlo.

Cuando inspeccione el sistema de escape, compruebe lo

• Inspeccione el colector de escape de la cabeza del

cilindro en busca de fugas.

• Verifique que todos los pernos de retención y los

escudos (si se usan) estén en su lugar.

Not for

Reproduction

• Inspeccione los cierres entre el colector y el tubo de

escape para asegurarse de que se apretaron y que no

hay fugas en el escape. Repárelo si es necesario.

• Inspeccione la conexión de la tubería de escape en

busca de fugas. Repárelo si es necesario.

Es una infracción del Código de Recursos Públicos de

California (California Public Resource Code), Sección4442,

utilizar u operar el motor en cualquier terreno forestal o

cubierto por árboles o césped, a menos que el sistema de

escape esté equipado con un supresor de chispas, en virtud

de la Sección4442, el cual se debe mantener en buenas

condiciones de operación. Es posible que otros estados o

jurisdicciones federales cuenten con leyes similares; consulte

la Regulación Federal 36CFR Sección 261.52.

Mantenimiento del sistema de

combustible

ADVERTENCIA

El gas propano y el gas natural son extremadamente

inflamables y explosivos y pueden causar quemaduras,

incendios o explosiones que podrían ocasionar lesiones

graves o la muerte.

• Inspeccione el sistema de combustible de manera

periódica.

• NO puede haber ninguna pérdida.

• NO opere el motor si siente olor a combustible.

Regulador de presión

Los componentes del regulador de presión han sido

diseñados y calibrados específicamente para cumplir con los

requisitos del sistema de combustible del motor.

Si el regulador no funciona o tiene una fuga, debe ser

reparado o reemplazado con las piezas de repuesto OEM

recomendadas. Al inspeccionar el regulador, compruebe lo

• Revise si hay alguna fuga de combustible en las

conexiones de entrada y salida.

• Revise si hay alguna fuga de combustible en el cuerpo

del regulador.

• Revise para asegurarse de que el regulador está

montado correctamente y los pernos de montaje están

apretados.

• Revise el regulador para ver si hay daños externos.

Mezclador/Dispositivo de control del

acelerador

Los componentes del mezclador y del cuerpo del acelerador

se diseñan específicamente y se calibran para cumplir con

los requisitos del sistema de combustible del motor.

Un filtro de aire sucio puede alterar significativamente el

rendimiento del mezclador. Asegúrese que el filtro de aire

esté limpio. Al inspeccionar el mezclador y el cuerpo del

acelerador, compruebe lo siguiente:

• Verifique si hay fugas en todas las instalaciones.

• Asegúrese que el mezclador y el cuerpo del acelerador

se instalen bien.

• Inspeccione y limpie el elemento del filtro de aire de

acuerdo con los intervalos de servicio recomendados

que figuran en el cuadro de mantenimiento.

• Inspeccione la conexión de la manguera de entrada

de aire y la abrazadera. Inspeccione la manguera en

busca de grietas, roturas o raspaduras. Cambie si es

necesario.

• Verifique las líneas de combustible para ver si

están agrietadas, partidas o raspadas. Cambie si es

necesario.

• Verifique si hay fugas en el cuerpo del acelerador y en

el colector de admisión.

Alarmas (Sistema de detección de

códigos de servicio)

El generador tendrá que funcionar durante largos períodos

de tiempo sin la presencia de un operador. Por esa

razón, el sistema se equipa con sensores que apagan

automáticamente el generador en caso de condiciones

potencialmente dañinas, como baja presión de aceite, alta

temperatura, exceso de velocidad y otras condiciones.

La tarjeta de control del generador muestra las descripciones

de las alarmas de servicio en la pantalla digital. Las

descripciones de las alarmas de servicio se encuentran en la

sección“Alarmas”dentro del manual en línea“Instrucciones

de operación del controlador del GENSET de la serie

GC1030”asociado con su generador.

Reconozca y reinicie las alarmas

Presione las flechas arriba y abajo (A, Figura 26)

simultáneamente para reiniciar la alarma.

76 BRIGGSandSTRATTON.COM

Not for

Reproduction

Mantenimiento del sistema eléctrico

Cableado y conexiones

El sistema eléctrico del generador incorpora computadoras

para controlar varios componentes. Los conectores del

sistema eléctrico y las tomas de tierra requieren buenas

conexiones. Cuando inspeccione el sistema eléctrico,

compruebe lo siguiente:

• Revise los cables positivos (+) y negativos (-) de la

batería para ver si hay corrosión, roces, rozaduras,

quemaduras, y asegúrese de que las conexiones están

apretadas en ambos extremos.

• Revise la batería para ver si hay grietas o daños en la

caja. Cambie si es necesario.

• Inspeccione el arnés de cables del motor para ver si

hay roces, rozaduras, pellizcos, quemaduras y grietas o

roturas en el cableado.

• Asegúrese de que los conectores del arnés del motor

estén correctamente asegurados.

• Inspeccione el cable de la bobina de ignición para ver si

se endurece, agrieta, roza, quema, se separa y se parte

la cubierta de la bota.

• Inspeccione los cables de las bujías para ver si

están endurecidos, agrietados, rozados, quemados,

separados y con las tapas de las botas partidas.

• Sustituya las bujías en los intervalos requeridos que

figuran en el cuadro de mantenimiento.

• Asegúrese de que todos los componentes eléctricos

estén bien montados en el motor o el chasis.

• Asegúrese de que cualquier servicio eléctrico adicional

que se instale por el propietario esté correctamente

instalado en el sistema.

Mantenimiento de la batería

El mantenimiento de las baterías se debe realizar o

supervisar por personal que conozca las baterías y las

precauciones necesarias. Mantenga al personal no

autorizado alejado de las baterías.

ADVERTENCIA

El fluido de electrolito de las baterías contiene ácido y es

extremadamente cáustico. El contacto con el contenido de la

batería podría producir quemaduras químicas graves.

• NO abra ni destroce la batería.

• Use gafas de protección, así como delantal, botas y

guantes de goma.

• Lave inmediatamente el electrolito de la piel con agua.

• Si el electrolito entra en contacto con los ojos, enjuague

inmediatamente con agua y busque atención médica.

• El electrolito derramado debe limpiarse con un agente

neutralizador de ácido.

ADVERTENCIA

Las baterías almacenadas emiten gas hidrógeno explosivo

durante las recargas. La chispa más pequeña podría

encender el hidrógeno y causar una explosión, lo que puede

provocar la muerte o lesiones graves.

• NO elimine una batería en el fuego. Recicle la batería.

• NO permita que se produzca ninguna llama abierta,

chispa o calor, ni encienda un cigarrillo mientras carga

la batería o durante varios minutos después de la carga.

ADVERTENCIA

La alta corriente de cortocircuito de una batería puede

provocar lesiones graves.

• Quítese el reloj, los anillos u otros objetos metálicos.

• Use herramientas con mangos aislados.

• Desconecte la fuente de carga antes de conectar o

desconectar las terminales de la batería.

• No coloque herramientas o partes metálicas encima de

las baterías.

• Desconecte el cable negativo (-) de la batería durante la

instalación y el mantenimiento.

1. Ponga el interruptor de ENCENDIDO/APAGADO

de la parte trasera del generador en la posición

“APAGADO” (0).

2. Retire la energía de la red pública al generador para

desactivar el cargador de la batería.

3. Desbloquee y abra el techo como se describe en la

secciónPaneles de Accesode este manual.

4. Retire el panel de la batería.

Not for

Reproduction

5. Retire el fusible de 15amperios del portafusibles situado

detrás del panel de la batería.

6. Desconecte el cable negativo (-) de la batería.

7. Desconecte el cable positivo (+) de la batería.

8. Revise o cambie la batería según sea necesario.

9. Conecte el cable positivo (+) a la batería.

10. Conecte el cable negativo (-) a la batería.

11. Instale el fusible de 15amperios en el portafusibles.

12. Instale el panel de la batería.

13. Cierre y bloquee el techo.

14. Restaure la energía de la red pública al generador.

15. Ponga el interruptor de ENCENDIDO/APAGADO

de la parte trasera del generador en la posición

“ENCENDIDO” (I).

16. Ajuste el modo del generador a AUTO.

Reemplazo de la batería

1. Ponga el interruptor de ENCENDIDO/APAGADO

de la parte trasera del generador en la posición

“APAGADO” (0).

2. Retire la energía de la red pública al generador para

desactivar el cargador de la batería.

3. Desbloquee y abra el techo como se describe en la

secciónPaneles de Accesode este manual.

4. Retire el panel de la batería.

5. Retire el fusible de 15amperios del portafusibles situado

detrás del panel de la batería.

6. Desconecte el cable negativo (-) de la batería.

7. Desconecte el cable positivo (+) de la batería.

8. Retire la batería e instale una batería de repuesto.

NO CONTAMINE. PROTEJA LOS RECURSOS.

DEVUELVA LA BATERÍA USADA AL CENTRO DE

RECOLECCIÓN DE RECICLAJE.

9. Conecte el cable positivo (+) a la batería.

10. Conecte el cable negativo (-) a la batería.

11. Instale el fusible de 15amperios en el portafusibles.

12. Instale el panel de la batería.

13. Cierre y bloquee el techo.

14. Restaure la energía de la red pública al generador.

15. Ponga el interruptor de ENCENDIDO/APAGADO

de la parte trasera del generador en la posición

“ENCENDIDO” (I).

16. Ajuste el modo del generador a AUTO.

Carga de la batería

Si es necesario cargar la batería, proceda de la siguiente

manera:

1. Ponga el interruptor de ENCENDIDO/APAGADO

de la parte trasera del generador en la posición

“APAGADO” (0).

2. Retire la energía de la red pública al generador para

desactivar el cargador de la batería.

3. Desbloquee y abra el techo como se describe en la

secciónPaneles de Accesode este manual.

4. Retire el panel de la batería.

5. Retire el fusible de 15amperios del portafusibles situado

detrás del panel de la batería.

6. Desconecte el cable negativo (-) de la batería.

AVISO: Si no se desconecta el cable de la batería negativa,

podría producirse una falla en el equipo.NO intente hacer

puente para arrancar el generador.Los daños al equipo que

resulten de no seguir estas instrucciones anularán la garantía

del motor y del generador.

7. Cargue la batería con el cargador de batería a

2amperios hasta que la batería contenga 12Voltios. NO

exceda los 13,7voltios cuando cargue la batería.

AVISO: NO use un elevador de batería para cargar

rápidamente una batería baja.

8. Conecte el cable negativo (-) a la batería.

9. Instale el fusible de 15amperios en el portafusibles.

10. Instale el panel de la batería.

11. Cierre y bloquee el techo.

12. Restaure la energía de la red pública al generador.

13. Ponga el interruptor de ENCENDIDO/APAGADO

de la parte trasera del generador en la posición

“ENCENDIDO” (I).

14. Ajuste el modo del generador a AUTO.

78 BRIGGSandSTRATTON.COM

Not for

Reproduction

Solución de problemas

Tabla de solución de problemas

Las descripciones de las alarmas de servicio y sus causas se encuentran en la tabla de la sección “Alarmas” dentro del

manual en línea “Instrucciones de operación del controlador del GENSET de la serie GC1030” asociado con su generador.

PROBLEMA CAUSA CORRECCIÓN

El motor está funcionando, pero no hay salida de

CA disponible.

1. El disyuntor del circuito está abierto o

defectuoso.

2. Alarma en el tablero de control del

generador.

3. Conexiones de cableado deficientes o un

interruptor de transferencia defectuoso.

1. Reinicie o reemplace el disyuntor del circuito.

2. Consulte la sección Alarmasdentro del

manual en línea “Instrucciones de operación

del controlador del GENSET de la serie

GC1030” asociado con su generador.

Contacte con el servicio de instalación local.

3. Verifique y repare o contacte con el servicio

de instalación local.

El motor funciona bien sin carga, pero se “atasca”

cuando las cargas se conectan.

1. El generador está sobrecargado.

2. Cortocircuito en una carga conectada.

3. Un circuito de generador en cortocircuito.

4. La presión o mezcla del combustible es

incorrecta.

5. Una línea de combustible torcida entre el

regulador y el motor.

6. Filtro de aire obstruido.

1. Retire una o más cargas.

2. Desconecte la carga eléctrica en

cortocircuito.

3. Contacte con el servicio de instalación local.

4. VerSistema de combustible gaseosoen este

manual.

5. Quite la torcedura. Reemplace las piezas, si

es necesario.

6. Limpieza o cambio del filtro de aire.

El motor no arranca; o arranca y funciona

inapropiadamente.

1. Fusible de 15amperios perdido o fundido.

2. Fusible(s) térmico(s) fundido(s).

3. El suministro de combustible se ha

suspendido o se ha agotado.

4. Selección incorrecta de combustible.

5. Batería defectuosa.

6. Filtro de aire obstruido.

7. Enlace de acelerador vinculante.

1. Instale un (nuevo) fusible de 15amperios.

VerTarjeta de control del sistema.

2. Reemplace el(los) fusible(s) térmico(s).

3. Abra la(s) válvula(s) de combustible;

compruebe el tanque de propano.

4. Verifique el interruptor del selector de

combustible y colóquelo en la posición

correcta. (Si aplica).

5. Reemplace la batería.

6. Limpieza o cambio del filtro de aire.

7. Verifique la conexión.

El motor se apaga durante la operación.

1. El suministro de combustible se ha

suspendido o se ha agotado.

2. La pantalla digital de la tarjeta de control

muestra una alarma.

1. Verifique las válvulas de combustible, llene el

tanque de propano.

2. Consulte la sección Alarmasdentro del

manual en línea “Instrucciones de operación

del controlador del GENSET de la serie

GC1030” asociado con su generador.

Pérdida de energía en los circuitos.

1. Disyuntor del circuito del generador está

abierto.

2. Problemas con el interruptor de transferencia.

1. Reinicie el interruptor de circuito.

2. Ver manual del interruptor de transferencia.

La unidad no acciona.

1. La placa de control no está ajustada en

AUTO.

2. El temporizador de movimiento no está

ajustado o está en APAGADO.

3. La fecha y la hora de la unidad no se fijaron.

4. Batería defectuosa.

5. Fusible de 15amperios perdido o fundido.

1. Presione el botón AUTO en la tarjeta de

control.

2. Ponga el temporizador de movimiento.

3. Ponga la fecha y la hora de la unidad.

4. Reemplace la batería.

5. Instale un (nuevo) fusible de 15amperios.

VerTarjeta de control del sistema.

Vibración excesiva.

1. Suelte el cierre mecánico. 1. Verifique y repare o contacte con el servicio

de instalación local.

Olor de combustible

1. Fuga de combustible. 1. Apague la válvula de combustible de

cierre manual. Contacte con el servicio de

instalación local.

Not for

Reproduction

PROBLEMA CAUSA CORRECCIÓN

La energía de la red pública regresa, la unidad no

se detiene.

1. Fusibles quemados en el interruptor de

transferencia.

2. No han transcurrido los 5minutos de

enfriamiento.

3. Mala conexión de los cables o controladores

defectuosos.

1. Instale (nuevos) fusibles.

2. Espere 5minutos.

3. Verifique y repare o contacte al servicio de

instalación local.

Posibles problemas en el MODO MANUAL. Ver Tabla7 (Fallas comunes y sus acciones

correctivas) dentro del manual en línea

“Instrucciones de operación del controlador del

GENSET de la serie GC1030” asociado con su

generador.

Posibles problemas en el MODO AUTOMÁTICO. Ver Tabla7 (Fallas comunes y sus acciones

correctivas) dentro del manual en línea

“Instrucciones de operación del controlador del

GENSET de la serie GC1030” asociado con su

generador.

Posibles problemas con la regulación electrónica. Ver Tabla7 (Fallas comunes y sus acciones

correctivas) dentro del manual en línea

“Instrucciones de operación del controlador del

GENSET de la serie GC1030” asociado con su

generador.

80 BRIGGSandSTRATTON.COM

Not for

Reproduction

Diagrama y esquema de cableado

Not for

Reproduction

Especificaciones

Especificaciones del generador 12kW

Corriente de carga

máxima nominal (a

25°C/77°F, LP)*:

a 240voltios

50amperios

Voltaje nominal de

120/240Voltios

Fase Monofásico

Frecuencia

nominal

60Hertz

Disyuntor del

generador

60amperios

Rango de

funcionamiento

normal

-20°F (-28°C) a 104°F (40°C)

Clasificación de

sonido *

Modo de

bajo ralentí

64 db(A)

Funcionamiento

normal

70 db(A)

Peso con embalaje 423lb (192kg)

* Según la norma ISO 3744. Micrófono más bajo a 23 pies (7

m) con la carga indicada.

Especificaciones del motor de 12 kW

Cilindrada 38,26ci. (627cc)

Diámetro interno del cilindro 2,972pulg (75,5mm)

Carrera 2,756pulg (70mm)

Entrehierro de la bujía 0,020pulg (0,51mm)

Torque de la bujía 180lb-pulg (20Nm)

Entrehierro del inducido 0,008 - 0,012pulg (0,20 - 0,30mm)

Espacio libre de la válvula de

admisión

0,004 - 0,006pulg (0,10 - 0,15mm)

Espacio libre de la válvula de escape 0,007 - 0,009in. (0,15 - 0,23mm)

Tipo de aceite 5W30 totalmente sintético

Capacidad de aceite: con el filtro 42 - 45oz. (1,24 - 1,33L)

Perno de la cubierta del extremo del

motor

220lb-in (25Nm)

82 BRIGGSandSTRATTON.COM

Not for

Reproduction

Table des matières:

Consignes de sécurité importantes..................................84

Les symboles de sécurité et leur signification................ 84

Symbole d’alerte de sécurité et mots-indicateurs........... 84

Messages de sécurité.........................................................84

Information pour l’utilisateur de la FCC Partie15........... 87

Merci..................................................................................... 87

Comment nous joindre.......................................................88

À des fins de consultation ultérieure............................... 88

Informations générales...................................................... 88

Description de l’équipement...........................................88

Responsabilités de l’installateur..................................... 88

Responsabilités du propriétaire......................................88

Inspection de la livraison................................................88

Contenu de l’envoi......................................................... 89

Positionnement de la génératrice..................................... 89

Trousse pour temps froids............................................. 90

Facteurs à considérer pour l’emplacement de la

génératrice......................................................................90

Facteurs d’installation à considérer................................90

Utilisation du produit.......................................................90

Réduire le risque d’empoisonnement par monoxyde de

carbone...........................................................................91

Réduire le risque d’incendie...........................................93

Autres directives générales concernant

l’emplacement.................................................................94

Installation........................................................................... 94

Soulever la génératrice.................................................. 94

Ancrer la génératrice et les résistances au vent............ 95

Emplacements de l’admission du carburant et de l’entrée

électrique........................................................................ 96

Panneaux d’accès- installation et retrait........................96

Plan d’installation pour le carburant............................... 98

Connexions des champs électriques............................101

Huile à moteur..............................................................104

Batterie..........................................................................105

Tableau de commande du système............................. 105

Démarrage initial (sans charge)................................... 107

Fonctionnement................................................................ 109

Caractéristiques et commandes...................................109

Considérations importantes pour le propriétaire...........110

Séquence de fonctionnement automatique..................110

Régler la minuterie de cycle d’exercice........................110

Entretien.............................................................................112

Entretien du système....................................................112

Calendrier d’entretien................................................... 112

Entretien de la génératrice...........................................112

Nettoyer la génératrice.................................................113

Entretien du moteur......................................................113

Changer l’huile et le filtre à huile..................................114

Réglage du jeu des soupapes..................................... 115

Système de régulation électronique.............................115

Fonction de vérification du régulateur électronique......116

Entretien des bougies d’allumage................................ 116

Filtre à air du moteur....................................................117

Entretien du système d'échappement.......................... 117

Entretien du circuit d’alimentation................................ 118

Dispositif de contrôle du diffuseur/accélérateur............118

Alarmes (système de détection des codes de

défaillance)................................................................... 118

Reconnaître et réarmer les alarmes.............................118

Entretien du système électrique de la génératrice....... 119

Dépannage.........................................................................121

Tableau de dépannage................................................ 121

Diagramme de câblage.....................................................123

Spécifications....................................................................124

Spécifications de la génératrice: 12kW...................... 124

Spécifications du moteur 12kW...................................124

Not for

Reproduction

Consignes de sécurité

importantes

CONSERVEZ CES INSTRUCTIONS– Ce manuel renferme

d’importantes instructions à lire, à comprendre et à suivre

durant l’installation de la génératrice et/ou des accessoires.

Les symboles de sécurité et

leur signification

Symbole Signification

Le symbole d’alerte de sécurité indique un éventuel risque de

lésion corporelle.

Lire le manuel. Ne pas obéir aux avertissements, aux

instructions et aux manuels d’installation et de l’utilisateur peut

entraîner des blessures graves ou la mort.

Explosion

Décharge électrique

Démarrage automatique

Incendie

Brûlure chimique

Vapeurs toxiques

Protection oculaire

Surface chaude

Pièces rotatives

Symbole d’alerte de sécurité et

mots-indicateurs

Le symbole d’alerte de sécurité identifie l’information

de sécurité relative aux dangers qui pourraient causer

des blessures. Un mot de signalisation (DANGER,

AVERTISSEMENT ou ATTENTION) est utilisé pour indiquer

la possibilité et la gravité des blessures potentielles. En plus,

un symbole de danger est utilisé pour représenter un type de

danger.

DANGER indique un danger qui, si non évité, provoquera la

mort ou des blessures graves.

AVERTISSEMENT indique un danger qui, si non évité,

pourrait causer la mort ou des blessures graves.

ATTENTION indique un danger qui, si non évité, pourrait

causer une blessure mineure ou modérée.

AVIS indique des informations considérées importantes,

mais non liées aux dangers.

Messages de sécurité

AVERTISSEMENT

L’omission de lire et de respecter le manuel d’utilisation,

tous les avertissements et toutes les instructions de

fonctionnement pourrait causer la mort ou des blessures

graves.

AVERTISSEMENT

Ce produit peut vous exposer à des agents chimiques, y

compris de l’huile à moteur usée, connue dans l’État de la

Californie pour causer le cancer, ainsi que le monoxyde de

carbone, connu dans l’État de la Californie pour causer des

malformations congénitales ou les dommages à l’appareil

reproducteur. Pour obtenir de plus amples renseignements,

visitez le www.P65Warnings.ca.gov.

AVERTISSEMENT

Ce produit contient du plomb et des composés de plomb,

connus dans l’État de la Californie pour causer des

malformations congénitales ou les dommages à l’appareil

reproducteur. Nettoyez-vous les mains après la manipulation

de ce produit. Cancer et effets nocifs sur la reproduction–

www.P65Warnings.ca.gov.

84 BRIGGSandSTRATTON.COM

Not for

Reproduction

AVERTISSEMENT

Les gaz d’échappement du moteur contiennent du monoxyde

de carbone, un gaz toxique pouvant provoquer la mort en

quelques minutes. Il est inodore, invisible et sans saveur.

Même si vous ne sentir pas de vapeurs d’échappement, vous

pourriez quand même être exposé(e) au gaz de monoxyde de

carbone.

• Faire fonctionner la génératrice UNIQUEMENT à

l’extérieur, dans un endroit où les gaz d’échappement

mortels ne s’accumuleront pas.

• Diriger les gaz d’échappement des fenêtres, des portes,

des prises d’aération, des orifices de ventilation dans

l’avant-toit, des vides sanitaires, des portes de garage

ouvertes ou de toute autre ouverture par lesquels les

gaz d’échappement pourraient pénétrer à l’intérieur ou

être aspirés dans les espaces d’un édifice qui pourraient

être occupés.

• Des détecteurs de monoxyde de carbone DOIVENT

être installés à l’intérieur et entretenus conformément

aux instructions et recommandations du fabricant. Les

détecteurs de fumée ne détectent pas le monoxyde de

carbone.

• Si vous commencez à vous sentir mal ou faible ou

que votre alarme de monoxyde de carbone sonne

pendant que vous utilisez ce produit, sortir au grand air

immédiatement. Appeler les services d’urgence. Vous

pourriez être intoxiqué(e) par le monoxyde de carbone.

AVERTISSEMENT

Les batteries d’accumulateurs dégagent du gaz d’hydrogène

explosif lors de la recharge. La plus petite étincelle pourrait

enflammer l’hydrogène et causer une explosion risquant

d’entraîner des blessures graves, voire la mort.

• NE PAS jeter la batterie dans un feu. Recycler la

batterie.

• NE PAS permettre de flamme nue, d’étincelle, de

chaleur, de tison de cigarette au cours et plusieurs

minutes après le chargement de la batterie.

AVERTISSEMENT

Le fluide électrolyte de la batterie contient un acide et est

extrêmement corrosif. Tout contact avec les composants de

la batterie peut causer de graves brûlures chimiques.

• NE PAS tenter d’ouvrir ou de mutiler la batterie

• Porter des lunettes de sécurité ainsi qu’un tablier, des

bottes et des gants en caoutchouc.

• Laver immédiatement la peau avec de l’eau pour

enlever l’électrolyte.

• Si l’électrolyte entre en contact avec les yeux, laver

immédiatement avec de l’eau et obtenir de l’aide

médicale.

• Tout électrolyte déversé doit être lessivé avec un agent

neutralisant d’acide.

AVERTISSEMENT

Un courant élevélors d’un court-circuit de batterie peut

causer une blessure grave.

• Enlever vos montres, bagues et autres objets

métalliques.

• Utiliser des outils dont les poignées sont isolées.

• Déconnecter la source de chargement avant de

connecter ou de déconnecter les bornes de la batterie.

• Ne pas placer d’outils ou de pièces métalliques sur les

batteries.

• Déconnecter le câble négatif (-) de la batterie lors

d’installation ou d’entretien.

AVERTISSEMENT

La batterie connectée, la génératrice peut être lancée et

démarrer sans avertissement, provoquant la mort ou des

blessures graves.

• Ne pas connecter le câble négatif (-) à la batterie avant

que l’installation soit terminée.

AVERTISSEMENT

La batterie connectée, la génératrice peut être lancée et

démarrer sans avertissement, provoquant la mort ou des

blessures graves.

• Avant tout entretien, arrêter la génératrice et débrancher

le câble négatif (-) de la batterie.

AVERTISSEMENT

Le fait de ne pas isoler la génératrice du service

d’alimentation en électricité pourrait causer la mort ou des

blessures graves d’employés du service de distribution

électrique à la suite d’un retour de l’énergie électrique.

• Utiliser un interrupteur de transfert homologuéUL pour

la connexion au système électrique d’un bâtiment.

AVERTISSEMENT

La tension de la génératrice et de l’électricité de service

pourrait causer un choc électrique ou des brûlures,

provoquant la mort ou des blessures graves.

• L’installation doit être effectuée par un technicien

professionnel.

• Déconnecter toutes les sources électriques avant

d’installer ou d’entretenir l’équipement.

• Mettre le système à la terre avant d’alimenter.

Not for

Reproduction

AVERTISSEMENT

Tension dangereuse– Installer un câble haute et basse

tension dans le même conduit pourrait causer un choc

électrique ou des brûlures, provoquant la mort ou des

blessures graves.

• Ne fixez pas les fils de basse et de haute tension dans

le même conduit, sauf si la valeur nominale de l’isolation

de TOUS les fils est de600V. Consulter NFPA70 pour

plus de renseignements.

AVERTISSEMENT

Le rejet thermique et les gaz d’échappement pourraient

enflammer les matériaux combustibles ou les structures,

provoquant la mort ou des blessures graves.

• Il faut respecter un dégagement d’au moins 5pi (1,5m)

entre la sortie d’échappement de l’enceinte et les

structures, les arbustes, les arbres ou tout type de

végétation.

• Il faut respecter un dégagement d’au moins 5pi (1,5m)

entre l’enceinte de la génératrice et toute fenêtre,

porte, ouverture aménagée dans un mur, arbuste ou

végétation dépassant les 12po (30,5cm) de hauteur.

• Il faut respecter un dégagement vertical d’au moins 5pi

(1,5m) entre l’enceinte et les structures, surplombs ou

arbres.

• NE PAS placer l’enceinte de la génératrice auxiliaire

sous une terrasse ou sous tout type de structure

pouvant limiter la circulation de l’air.

• Les détecteurs de fumée DOIVENT être installés et

entretenus à l’intérieur conformément aux instructions

du fabricant. Les détecteurs de monoxyde de carbone

ne détectent pas la fumée.

• Ne pas placer l’enceinte d’une manière autre que ce

qu’indiquent les illustrations.

AVERTISSEMENT

Le rejet thermique et les gaz d’échappement pourraient

enflammer les produits combustibles, provoquant la mort ou

des blessures graves.

• Enlever toutes les matières combustibles du ou autour

du compartiment de la génératrice.

AVERTISSEMENT

Tension dangereuse– Tout contact avec des lignes

électriques pourrait causer l’électrocution ou des brûlures,

provoquant la mort ou des blessures graves.

• En cas d’utilisation d’un appareil de levage, faire

attention à NE PAS toucher aux lignes d’électricité.

• NE PAS soulever ni déplacer la génératrice sans aide.

AVERTISSEMENT

Le gaz propane et le gaz naturel sont extrêmement

inflammables et explosifs et pourraient causer des brûlures,

un incendie ou une explosion, provoquant la mort ou des

blessures graves.

• L’installation doit être effectuée par un technicien

professionnel.

• Installer le système d’alimentation de carburant

conformément à la norme NFPA37 et aux codes

applicables aux carburants et aux gaz.

• Avant de mettre la génératrice en service, il faut purger

adéquatement les lignes d’alimentation de carburant et

les tester pour en confirmer l’étanchéité.

• Il ne peut y avoir AUCUNE fuite.

• NE PAS utiliser le moteur en présence d’une odeur de

carburant.

AVERTISSEMENT

Le gaz propane et le gaz naturel sont extrêmement

inflammables et explosifs et pourraient causer des brûlures,

un incendie ou une explosion, provoquant la mort ou des

blessures graves.

• Cette génératrice est munie d’un robinet de sécurité

pour la fermeture automatique du carburant.

• NE PAS opérer l’équipement si le robinet de fermeture

du carburant est manquant ou ne fonctionne pas.

AVERTISSEMENT

Le gaz propane et le gaz naturel sont extrêmement

inflammables et explosifs et pourraient causer des brûlures,

un incendie ou une explosion, provoquant la mort ou des

blessures graves.

• Le gaz de PL est plus lourd que l’air et s’accumule près

du sol.

• Le gaz naturel est plus léger que l’air et s’accumule en

hauteur.

• La plus petite étincelle peut enflammer ces

combustibles et causer une explosion.

• NE PAS allumer de cigarette ou fumer.

AVERTISSEMENT

La tension de la génératrice et de l’électricité de service

pourrait causer un choc électrique ou des brûlures,

provoquant la mort ou des blessures graves.

• NE PAS laisser les personnes non qualifiées utiliser ou

effectuer un entretien de l’équipement.

86 BRIGGSandSTRATTON.COM

Not for

Reproduction

AVERTISSEMENT

Une étincelle de moteur accidentelle peut causer un choc

électrique ou un incendie provoquant un étranglement,

une amputation traumatique ou une lacération.

Avant de faire des ajustements ou des réparations:

• Débrancher le câble de bougie et le garder à l’écart de

la bougie.

• Débrancher le câble de batterie à la borne négative de

la batterie (uniquement sur les moteurs avec démarrage

électrique).

• Utiliser uniquement les outils appropriés.

Quand vous vérifiez s’il y a étincelle:

• Utiliser un vérificateur de bougies d’allumage approuvé.

• Ne pas vérifier s’il y a étincelle lorsque la bougie est

enlevée.

AVIS: Un traitement inadéquat de la génératrice peut

l’endommager et réduire sa durée de vie utile.

• Utiliser la génératrice seulement pour les utilisations

pour lesquelles elle est conçue.

• Si vous avez des questions à propos de l’utilisation

prévue de cet appareil, consulter votre détaillant

autorisé.

• Utiliser la génératrice seulement sur une surface de

niveau.

• Des débits d’air de refroidissement et d’aération

adéquats sont nécessaires au bon fonctionnement de la

génératrice.

• La porte et les panneaux d’accès doivent être installés

lorsque l’unité est en marche.

• NE PAS exposer la génératrice à de l’humidité

excessive, à la poussière, aux saletés ou aux vapeurs

corrosives.

• Demeurez alerte en tout temps lorsque vous

travaillez sur cet équipement. Ne jamais travailler sur

l’équipement si vous êtes fatigué physiquement ou

mentalement.

• NE PAS insérer d’objet dans les fentes de

refroidissement.

• NE PAS utiliser la génératrice ni aucune partie de

celle-ci en guise de marche. Le fait de marcher

sur l’unité peut causer des contraintes et briser

des pièces. Cela peut entraîner des conditions de

fonctionnement dangereuses à cause d’une fuite de gaz

d’échappement, de carburant, d’huile, etc.

• Éteindre la génératrice si:

• perte de puissance de sortie;

• l’équipement produit des étincelles, de la fumée ou

des flammes;

• l’appareil vibre excessivement ou émet des bruits

inhabituels.

Information pour l’utilisateur de

la FCC Partie15

Au titre de la partie 15.21 des règlements de la FCC,

nous vous avertissons que tout changement ou que toute

modification au produit que Briggs & Stratton n’a pas

approuvé(e) expressément pourrait annuler votre autorité

d’utiliser le produit.

Ces dispositifs se conforment à la section15 du règlement de

la FCC.

Le fonctionnement est assujetti aux conditions suivantes: (1)

Ce dispositif ne doit pas générer d’interférences nuisibles,

et (2) ce dispositif doit accepter toute interférence qui peut

causer un fonctionnement non désiré.

Cet équipement a été testé et déclaré conforme aux limites

d’interférences relatives aux appareils numériques de

classeB de la section15 du règlement de la FCC. Ces

limites sont élaborées dans le but de fournir une protection

raisonnable contre les interférences nuisibles dans une

installation résidentielle. Cet équipement génère, utilise et

émet des radiofréquences et peut causer des interférences

nuisibles aux communications radio lorsqu’il n’est pas installé

et utilisé conformément à ces instructions. Cependant, nous

ne pouvons pas vous garantir que des interférences ne se

produiront pas dans certaines installations. Si cet équipement

cause des interférences nuisibles à la réception de la radio

ou de la télévision, ce qui peut être déterminé en allumant et

éteignant l’équipement, essayez d’éliminer ces interférences

en effectuant une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l’antenne réceptrice.

• Augmenter la distance entre l’équipement et le

récepteur.

• Ne pas brancher l’équipement sur une prise du même

circuit sur lequel est branché le récepteur.

• Communiquer avec le concessionnaire ou un technicien

spécialiste des radios et télévisions pour obtenir de

l’aide.

Merci

Nous vous remercions d’avoir acheté cette génératrice

de qualité Briggs & Stratton. Merci de faire confiance à la

marque Briggs & Stratton. Si vous respectez les instructions

d’utilisation et d’entretien du présent manuel, vous pourrez

vous fier à votre système durant de nombreuses années.

Ce manuel contient des renseignements sur la sécurité

pour vous informer des dangers et des risques associés

aux génératrices de secours et sur la façon de les éviter. Ce

produit est conçu pour être utilisé uniquement en tant que

génératrice optionnelle fournissant une source d’électricité

de rechange et pour desservir des charges comme le

chauffage, les systèmes de réfrigération et les systèmes

de communication qui, lorsqu’ils sont arrêtés durant une

panne d’électricité, peuvent causer de l’inconfort ou d’autres

désagréments.

CONSERVER CES INSTRUCTIONS– Ce manuel renferme

d’importantes instructions à suivre durant l’installation,

Not for

Reproduction

le fonctionnement et l’entretien de la génératrice et des

batteries.

Cette génératrice exige une installation par un

professionnel avant d’être utilisée. L’installateur doit

respecter ces instructions à la lettre.

Comment nous joindre

Vous n’aurez jamais à chercher bien loin pour trouver un

centre de soutien et service pour votre équipement. Il y a

plusieurs détaillants de service agréés partout dans le monde

qui fournissent des services de qualité. Vous pouvez aussi

communiquer avec le Service à la clientèle par téléphone

au 800-732-2989 entre 8h et 17h (HC), ou cliquer sur l’outil

de recherche d’un détaillant sur www.briggsandstratton.com

pour obtenir une liste de détaillants autorisés

À des fins de consultation

ultérieure

Veuillez fournir les renseignements suivants et les conserver

avec votre reçu. Ayez l’information à portée de main si vous

devez prendre contact avec votre installateur ou un détaillant

autorisé à propos du service ou de la réparation de l’appareil.

Date d’achat: ________________________________

Concessionnaire/détaillant:

_________________________________

Numéro de téléphone du concessionnaire/détaillant:

__________________

GÉNÉRATRICE:

Numéro de modèle: ____________________________

Révision du modèle: ____________________________

Numéro de série: ____________________________

MOTEUR:

Numéro de modèle: ____________________________

Numéro de série: ____________________________

Informations générales

Pour la plupart des applications, ce manuel contient les

renseignements requis pour bien installer, faire fonctionner

et entretenir l’équipement. Nous nous sommes efforcés de

fournir dans ce manuel des informations exactes et à jour.

Nous nous réservons le droit de modifier le produit et ce

document sans préavis.

Description de l’équipement

• Les génératrices d’urgence sont conçues pour alimenter

automatiquement l’éclairage, l’alimentation électrique

ou les deux à des zones et des équipements désignés

dans le cas d’une panne de l’alimentation de service

normale. Les génératrices d’urgence peuvent aussi

fournir l’alimentation à des fonctions comme la

ventilation aux endroits où elle est essentielle pour

maintenir la vie, aux endroits où une interruption de

l’alimentation électrique normale poserait des risques

graves sur la sécurité ou la santé.

• Les génératrices de secours obligatoires selon

la réglementation sont conçues pour alimenter

automatiquement des charges sélectionnées dans le

cas d’une panne de l’alimentation électrique normale

qui poseraient des risques ou qui empêcheraient

des opérations de sauvetage ou de lutte contre les

incendies.

Responsabilités de l’installateur

• Lisez et respectez toutes les instructions de sécurité.

• Installer uniquement un commutateur de transfert

homologué NRTL compatible avec la génératrice.

• Lisez et suivez les instructions indiquées dans le

présent guide d’installation et d’utilisation.

• Toute installation doit être conforme à l’ensemble des

codes et des normes de l’industrie, ainsi que des lois et

règlements applicables.

• Prévoir suffisamment d’espace de tous les côtés de la

génératrice pour l’entretien et les réparations.

• Parler de l’emplacement de la génératrice avec le

propriétaire.

• Veiller à ce que TOUS les manuels soient remis au

propriétaire une fois l’installation terminée.

Responsabilités du propriétaire

• Lisez et suivez les instructions indiquées dans le

présent guide d’installation et d’utilisation.

• Établir un programme d’entretien, de soins et

d’utilisation régulier de la génératrice, comme indiqué

dans ce manuel.

• Des détecteurs de monoxyde de carbone DOIVENT

être installés à l’intérieur et entretenus conformément

aux instructions et recommandations du fabricant. Les

détecteurs de fumée ne détectent pas le monoxyde de

carbone.

• Des détecteurs de fumée DOIVENT être installés et

entretenus à l’intérieur conformément aux instructions

et recommandations du fabricant. Les détecteurs de

monoxyde de carbone ne détectent pas la fumée.

Inspection de la livraison

Éviter de laisser tomber, de cogner ou d’entrer en collision

avec le carton d’emballage.

Après avoir ouvert le carton, examinez avec soin le contenu

à la recherche de dommages potentiels subis durant

l’expédition.

Au moment de la livraison, si des dommages ou des pièces

manquantes sont remarqués, demander au livreur de noter

tous ces dommages ou ces pièces manquantes sur la facture

88 BRIGGSandSTRATTON.COM

Not for

Reproduction

de transport et d’apposer sa signature dans l’espace réservé

à cette fin. Après la livraison, si des pièces manquantes

ou des dommages sont constatés, mettre les pièces

endommagées de côté et communiquer avec le transporteur

pour connaître les procédures de réclamation. Les pièces

manquantes ou endommagées ne sont pas garanties.

Contenu de l’envoi

La génératrice est livrée avec les éléments suivants:

• Huile (entièrement synthétique 5W30)

• Tuyau flexible pour le carburant

• Manuel d’utilisation express

• Livret de garantie du produit et des contrôles

d’émissions

• Accès à deux clés

• Deux fusibles 15A de typeATO

• Quatre capuchons pour les trous de levage

• Peinture de retouche

• Réchauffeur d’huile (pré-installé)

• Deux vis 1/4-20 (pour ancrage d’enceinte dans les

zones à forts vents)

Non compris (articles nécessaires):

• Détecteur(s) de monoxyde de carbone

• Détecteur(s) de fumée

• Batterie de démarrage

• Conduit et fil de branchement

• Vannes/tuyauterie d’alimentation en carburant

• Grue, sangles de levage, chaînes ou câbles

• Deux longueurs de 60po (152cm) de tuyau d’acier de

calibre40 de 3/4po (1,9cm) minimum (PAS le conduit)

• Tournevis dynamométrique, plage de 5 à 50 pouces-

livres

• Multimètre

Positionnement de la

génératrice

Avant d’installer la génératrice, consultez le propriétaire et

faites-lui part des exigences suivantes, lesquelles doivent

être satisfaites avant de terminer l’installation. Il y a deux

préoccupations d’importance égale en matière de sécurité

relativement à l’empoisonnement et aux incendies causés

par le monoxyde de carbone. Il existe également plusieurs

consignes en matière d’emplacement qui doivent être

respectées avant d’avoir achevé l’installation.

AVERTISSEMENT

Les gaz d’échappement du moteur contiennent du monoxyde

de carbone, un gaz toxique pouvant provoquer la mort en

quelques minutes. Il est inodore, invisible et sans saveur.

Même si vous ne sentir pas de vapeurs d’échappement, vous

pourriez quand même être exposé(e) au gaz de monoxyde de

carbone.

• Faire fonctionner la génératrice UNIQUEMENT à

l’extérieur, dans un endroit où les gaz d’échappement

mortels ne s’accumuleront pas.

• Diriger les gaz d’échappement des fenêtres, des portes,

des prises d’aération, des orifices de ventilation dans

l’avant-toit, des vides sanitaires, des portes de garage

ouvertes ou de toute autre ouverture par lesquels les

gaz d’échappement pourraient pénétrer à l’intérieur ou

être aspirés dans les espaces d’un édifice qui pourraient

être occupés.

• Des détecteurs de monoxyde de carbone DOIVENT

être installés à l’intérieur et entretenus conformément

aux instructions et recommandations du fabricant. Les

détecteurs de fumée ne détectent pas le monoxyde de

carbone.

• Si vous commencez à vous sentir mal ou faible ou

que votre alarme de monoxyde de carbone sonne

pendant que vous utilisez ce produit, sortir au grand air

immédiatement. Appeler les services d’urgence. Vous

pourriez être intoxiqué(e) par le monoxyde de carbone.

• NE faites PAS fonctionner ce produit à l’intérieur de

maisons, de garages, de sous-sols, de vides sanitaires,

de remises ou autres espaces partiellement clos, même

si des ventilateurs sont utilisés ou que des portes et des

fenêtres sont laissées ouvertes pour la ventilation. Le

monoxyde de carbone peut s’accumuler rapidement

dans ces espaces et peut y rester pendant des heures,

même après l’arrêt de l’appareil.

Not for

Reproduction

(A) Côté orifice d’échappement de l’enceinte.

(B) Côté entrée d’air de l’enceinte.

Trousse pour temps froids

Une trousse pour temps froid est recommandée si la

génératrice fonctionne à une température inférieure à 30°F

(-1°C).

La trousse pour temps froid, nºde pièce6578, inclut:

• Chauffe-batterie

• Support de batterie

La trousse de dispositif de chauffage de carburant, nºde

pièce6845, inclut:

• Dispositif de chauffage

• Support du réflecteur

• Faisceau

Ces articles sont offerts auprès de votre détaillant.

Pour en savoir plus, veuillez composer le 800-732-2989 de

8h à 17h HC.

Facteurs à considérer pour

l’emplacement de la génératrice

L’emplacement de la génératrice a un effet direct sur:

1. La quantité et le calibre de la tuyauterie nécessaires pour

l’alimentation en carburant de la génératrice.

2. La quantité et le calibre de câblage nécessaires pour

commander et brancher la génératrice.

3. La sécurité de l’installation concernant les dangers liés

au gaz d’échappement et au monoxyde de carbone, les

risques d’incendie, la proximité des autres services et

l’exposition aux éléments météorologiques.

Des lignes directrices spécifiques sur l’emplacement sont

présentées dans la section suivante. Le propriétaire et

l’installateur doivent se consulter pour déterminer la manière

dont le site peut influencer les coûts d’installation et la

conformité aux codes locaux et aux normes.

Il existe deux préoccupations de sécurité importantes;

l’empoisonnement par monoxyde de carbone et le risque

d’incendie, comme suit:

Facteurs d’installation à considérer

Les illustrations apparaissant dans ce manuel sont pour des

cas types. Elles ont pour but de vous familiariser avec les

différentes options d’installation de votre génératrice.

Au moment de négocier avec un installateur professionnel, il

faudra tenir compte des facteurs suivants: les codes locaux

et fédéraux, l’apparence, les niveaux de bruits, les types de

carburant et les distances. Souvenez-vous que plus grandes

sont les distances entre la génératrice et le service électrique

existant ainsi que l’alimentation en carburant gazeux et plus il

y a de coudes dans l’alimentation en gaz, plus il faudra faire

des compensations dans les matériaux de tuyauterie et dans

le câblage. Ces modifications sont nécessaires pour vous

conformer aux codes de sécurité locaux et pour surmonter

les chutes de tension et les baisses de pression du carburant

gazeux.

Utilisation du produit

Ce produit est conçu pour être utilisé uniquement en tant que

génératrice optionnelle fournissant une source d’électricité

de rechange à des fins de système de chauffage, de

climatisation et de communication qui, lorsqu’ils sont arrêtés

durant une panne d’électricité, peuvent causer de l’inconfort

ou d’autres désagréments.

Nous nous sommes efforcés de fournir dans ce manuel

des informations exactes et à jour. Toutefois, nous nous

réservons le droit de changer, de modifier ou même

90 BRIGGSandSTRATTON.COM

Not for

Reproduction

d’améliorer le produit et ce document à tout moment sans

préavis de notre part.

Seuls des électriciens et des plombiers professionnels

agréés doivent procéder à l’installation de génératrices. Toute

installation doit être conforme à l’ensemble des codes et

des normes de l’industrie, ainsi que des lois et règlements

applicables.

Réduire le risque d’empoisonnement par

monoxyde de carbone

À de hautes concentrations, le monoxyde de carbone (CO)

peut être mortel, et ce, en quelques minutes. Cependant, les

effets des concentrations basses peuvent également être

mortels. Ce gaz présente un danger grave aux humains et

à leurs animaux, car il est impossible de le sentir, voir ou

goûter. Les symptômes de l’exposition au CO comprennent:

• Démangeaisons et larmoiement des yeux

• Tempes qui élancent

• Incapacité de penser en toute lucidité

• Bourdonnement des oreilles

• Mal de tête

• Troubles de l’élocution ou mauvaise articulation

• Apparence rouge

• Inattention

• Perte de coordination physique

• Sensation oppressante dans la poitrine

• Somnolence

• Nausée

• Étourdissement

• Vomissement

• Fatigue

• Effondrement

• Convulsions

Si vous (ou quelqu’un dans votre entourage) présentez l’un

des symptômes ci-dessus, sortir immédiatement à l’air frais

et appeler pour obtenir de l’aide médical d’urgence pour

une intoxication possible au monoxyde de carbone. Si votre

alarme de monoxyde de carbone sonne pendant que vous

utilisez ce produit, sortir immédiatement à l’air frais (même

si vous ne présentez aucun des symptômes mentionnés

précédemment).

Détecteurs de monoxyde de carbone

AVIS: L’installation d’alarmes de monoxyde de carbone

en bon état à l’intérieur est la seule façon de détecter le

monoxyde de carbone. Les détecteurs de fumée ordinaires

ne détectent pas le monoxyde de carbone et n’avertiront pas

les occupants de sa présence.

Un détecteur de CO est un appareil électronique qui

détecte les taux dangereux de ce gaz. En présence d’une

accumulation de CO, le détecteur avertira les occupants par

une alarme et par le clignotement d’un voyant.

La législation de nombreux États rend obligatoire l’installation

d’un détecteur de monoxyde de carbone (CO) en état

de marche dans les résidences. Vous devez installer et

entretenir un ou des détecteurs de monoxyde de carbone à

l’intérieur conformément aux instructions et recommandations

du fabricant.

Contacter la division d’inspection des bâtiments locale

pour toute exigence en matière d’utilisation de détecteurs

de monoxyde de carbone. Voir le National Fire Alarm and

Signaling Code (NFPA), code72 et la section R315 de

l’International Residential Code (ICC) pour de plus amples

renseignements.

Points d’entrée de monoxyde de carbone

potentiels

Directives de fonctionnement:

AVIS: Faire fonctionner la génératrice uniquement à

l’extérieur et dans un endroit où les gaz d’échappement

mortels ne s’accumuleront pas.

Ne jamais faire fonctionner ce produit à l’intérieur des

résidences, des garages, des sous-sols, des vides sanitaires

ou des cabanons, sous une terrasse ou dans tout endroit

partiellement fermé; l’utilisation de ventilateurs et l’ouverture

de portes dans ces endroits pourrait ne pas fournir une

ventilation adéquate. Le monoxyde de carbone peut

s’accumuler rapidement dans ces espaces interdits et peut

rester dans l’air pendant plusieurs heures, même après l’arrêt

de ce produit.

Directives d’installation:

Suivre toutes les illustrations dans ce manuel lors du

placement d’une enceinte.

Toujours faire pointer l’échappement du moteur de la

génératrice dans la direction opposée des endroits occupés.

Ne jamais exposer les résidences des voisins aux gaz

d’échappement du moteur sortant de votre génératrice de

secours pendant le processus d’installation.

Ne jamais placer la génératrice de secours dans un endroit

où des feuilles ou des débris peuvent s’accumuler.

Les gaz d’échappement de la génératrice peuvent entrer

à travers les fenêtres, les portes et autres orifices d’une

structure. Les gaz d’échappement et le CO peuvent s’infiltrer

dans la structure à travers les orifices les plus petits.

Not for

Reproduction

Protection de la structure

Vérifier la structure pour vous assurer que les produits d’étanchéité et de calfeutrage restent en bon état pour empêcher l’air

d’entrer ou de sortir. Examiner la structure pour la présence de vides, de fissures ou d’orifices autour des fenêtres, des portes,

des soffites, des tuyaux et des trous d’aération, car à travers ces endroits les gaz d’échappement et le CO peuvent entrer à

l’intérieur de la structure.

Le tableau suivant inclut quelques exemples de points d’entrée potentiels de gazCO.

EMPLACEMENTPOINT D’ENTRÉE EXPLICATION

A Portes et fenêtres Les orifices qui font partie de l’architecture de la structure peuvent laisser entrer l’air frais et le CO dans cette

dernière, surtout lorsqu’ils sont ouverts.

B Porte de garage Une porte de garage ouverte ou mal scellée peut laisser entrer le CO dans le garage.

C Trou d’aération du grenier Les gaz d’échappement de la génératrice peuvent entrer à travers les trous d’aération du grenier et les évents

des soffites, des vides sanitaires, des crêtes et des toits.

D Fenêtres de sous-sol Les fenêtres ou les trappes de sous-sol qui permettent l’aération vers ou depuis le niveau inférieur de la

structure permettent également au monoxyde de carbone d’entrer dans la structure.

E Admission de la fournaise

ou évent d’échappement

L’admission de l’air et les tuyaux d’échappement de la fournaise sont souvent des points d’entrée pour le

monoxyde de carbone.

F Fissures murales Toute fissure dans les murs de la structure, y compris la fondation et le mortier, ainsi que tout espace autour

des fenêtres, des portes et des tuyaux, peut laisser entrer le CO.

G Évent de sécheuse Parfois, l’évent de la sécheuse laisse entrer le gaz CO dans la structure.

H Restrictions du débit d’air Les zones de coins structuraux et la végétation dense restreignent le débit d’air et accumulent les gaz

d’échappement.

J Système d’air d’appoint Remarque: Garder tout orifice d’air d’appoint extérieur mécanique ou par gravité pour les systèmes

d’alimentation en air CVC à la distance horizontale de 10pi (3,0488m) de l’enceinte de la génératrice.

Consulter la section401 de l’ICC Mechanical Code pour plus de renseignements sur les exigences.

K Détecteur(s) de monoxyde

de carbone

Remarque: L’installation d’alarmes de monoxyde de carbone en bon état à l’intérieur est la seule façon

de détecter le monoxyde de carbone. Les détecteurs de fumée réguliers ne détectent pas le monoxyde de

carbone et n’alerteront pas les occupants de sa présence.

92 BRIGGSandSTRATTON.COM

Not for

Reproduction

Réduire le risque d’incendie

Afin de prévenir les incendies, la génératrice doit être installée à une distance sécuritaire de tout matériau combustible.

Le moteur de l’appareil, l’alternateur et les composants du système d’échappement peuvent devenir très chauds pendant

le fonctionnement. Réduire le risque d’incendie en gardant l’appareil bien aéré, bien entretenu, exempt de toute fuite de

carburant et éloigné des matériaux combustibles. De plus, les débris inflammables peuvent s’accumuler à l’intérieur ou à

l’extérieur de l’enceinte de la génératrice et pourraient s’enflammer et causer un incendie.

Les normes fédérales et internationales décrivent des dégagements minimum sécuritaires autour et au-dessus de l’enceinte

de la génératrice.

Exigences en matière de distance

Le propriétaire doit tenir des dégagements minimum autour de l’enceinte de la génératrice. Ces dégagements existent

principalement pour la prévention des incendies, mais ils permettent également un espace pour les tâches d’entretien, comme

le retrait des panneaux avant et arrière de l’appareil.

Le tableau qui suit explique les distances requises pour l’installation.

EMPLACEMENTARTICLE EXPLICATION

A Dégagement avant et aux

extrémités

Laisser un dégagement minimum de 3pi (0,91m) en avant et aux extrémités de la génératrice. Garder les

arbustes, les plantes et les arbres à cette distance minimum de l’appareil et ne jamais utiliser la végétation

pour cacher l’appareil.

B Dégagement arrière Puisque les connexions de carburant et électriques se trouvent ici, garder un dégagement minimum de

18pouces (45,70cm) conformément au laboratoire d’essai indépendant, sauf indication contraire des

codes d’État.

C Fenêtres, trous d’aération et

orifices

Garder toute fenêtre, toute porte, tout trou d’aération, tout puits de lumière et tout orifice dans le mur

éloigné de la génératrice. Voir la section Protection de la structure dans ce manuel.

D Mur existant Garder la génératrice à une distance minimum de 18pouces (457mm) des murs existants.

E Clôture démontable Garder les clôtures démontables à une distance minimum de 3pi (0,91m) de l’avant de la génératrice.

Les clôtures démontables comprennent le décor visuel, les panneaux de clôture et des barrières

temporaires sans pieds.

F Dégagement en hauteur libre Laisser un dégagement minimum de 5pi (1,52m) de toute structure, de tout surplomb et de toute

projection sur un mur.

Not for

Reproduction

EMPLACEMENTARTICLE EXPLICATION

G Entretien et interventions (non

illustré)

Laisser un espace adéquat pour effectuer l’entretien de routine, comme les interventions sur le moteur

et le remplacement de la batterie. Ne jamais utiliser les arbustes, les arbres et les plantes pour cacher la

génératrice.

Autres directives générales concernant

l’emplacement

• Placez la génératrice de secours dans un endroit

préparé à cet effet qui soit plat et muni d’un drain pour

l’écoulement des eaux.

• Installez la génératrice de secours dans un endroit où

l’évacuation d’une pompe de puisard, l’écoulement des

gouttières et du toit, l’irrigation d’aménagement paysagé

ou un système de pulvérisation d’eau n’entraînera pas

une inondation de l’appareil, l’arrosage de l’enceinte ou

l’entrée d’eau par l’admission d’air ou les ouvertures de

sortie.

• Installez la génératrice de secours dans un endroit

où les services (incluant les services couverts,

enfermés et souterrains), dont le téléphone, l’électricité,

l’alimentation en carburant (gaz naturel/vapeur de GPL),

l’irrigation et la climatisation, ne seront pas touchés ou

obstrués.

• Installer la génératrice de secours de façon à ce que

ses entrées et sorties d’air ne puissent être obstruées

par de la neige, des feuilles ou d’autres corps étrangers.

Si les vents pourraient souffler ou faire glisser l’appareil,

il faut construire une barrière coupe-vent à titre de

protection.

Installation

Seuls nos professionnels spécialisés en électricité actuels

sont qualifiés pour installer ce système. Les installations

doivent être faites en conformité avec tous les codes,

toutes les normes du secteur et tous les règlements

connexes. Si l’installation du système n’est pas effectuée

par un professionnel en électricité certifié, la garantie sera

ANNULÉE.

Soulever la génératrice

AVERTISSEMENT

Tension dangereuse– Tout contact avec des lignes

électriques pourrait causer l’électrocution ou des brûlures,

provoquant la mort ou des blessures graves.

• En cas d’utilisation d’un appareil de levage, faire

attention à NE PAS toucher aux lignes d’électricité.

• NE PAS soulever ni déplacer la génératrice sans aide.

Il faut utiliser des outils et de l’équipement appropriés et

recourir à un personnel qualifié pour chacune des phases de

manipulation et de déplacement de la génératrice. Le poids

approximatif de la génératrice est indiqué dans la section

Spécifications de la génératrice.

Utiliser les trous de levage (A, Figure5) à la base de la

génératrice pour la soulever sur le socle de béton. Lever

la génératrice conformément aux règlements locaux de

levage ou à l’OSHA. À l’aide de la peinture pour retouche

fournie, effectuer les retouches de peinture pour toute surface

écaillée.

94 BRIGGSandSTRATTON.COM

Not for

Reproduction

Ancrer la génératrice et les résistances

au vent

Ancrer l’appareil dans une dalle de béton coulée ou existante.

Pour obtenir la capacité de résistance au vent indiquée, la

génératrice doit être installée en stricte conformité avec ce

manuel d’installation. Les composants du produit doivent être

fabriqués à partir du matériau spécifié et toutes les vis doivent

être installées conformément aux dispositions applicables

et aux instructions d’installation publiées par le fabricant de

l’ancrage.

La dalle de béton doit répondre aux exigences indiquées ci-

dessous (Figure6) et la génératrice doit être ancrée avec des

ancrages de type1 ou2.

La base de la génératrice comporte trois emplacements de

trou (A, Figure6) de 7/16po pour ancrer l’appareil.

Types d’ancrage:

1. 3 ancragesSS ITW RED HEAD LDT de 3/8po enfoncés

à 2½po (64mm) dans du béton de 3000psi. Minimum

de 3po (76mm) du bord, écartement minimum de 6po

(152mm).

2. 3ancragesSS Powers/Dewalt Power Stud +SD2 de

3/8po enfoncés à 2½po (64mm) dans du béton

de 3000psi. Minimum de 3po (76mm) du bord,

écartement minimum de 6po (152,4mm).

Autour de la base de la génératrice, quatre trous de 7/16 po

(A) permettent d’ancrer l’appareil.

Types de dalle/socle en béton

CAPACITÉ

RÉSISTANCE

VENT,

MPH

MODÈLE

DE LA

DALLE

DIMENSIONS DE LA

DALLE

SPÉCIFICATIONS

DU BÉTON

Largeur Longueur Épaisseur

Jusqu’à

140

Socle

précoulé

(contacter

détaillant)

29po

(737mm)

32po

(813mm)

3po

(76mm)

3000PSI

140 à 175 Socle

précoulé

(contacter

détaillant)

29po

(737mm)

32po

(813mm)

4po

(102mm)

3000PSI

140 à 175 Coulée 30po

(762mm)

32po

(813mm)

5po

(127mm)

3000PSI

Ces articles sont offerts auprès de votre détaillant.

AVIS: À moins d’être stipulé par des codes locaux ou

provinciaux ou pour que la capacité de résistance au vent

requise soit atteinte, aucune dalle de béton n’est requise

Fixation de panneaux dans les zones à forts vents

Pour résister aux vents de 140mi/h et plus, deux (2)vis

1/4-20(B, Figure7) incluses doivent être installées au bas du

panneau avant

Not for

Reproduction

Emplacements de l’admission du

carburant et de l’entrée électrique

L’emplacement du raccord d’admission de carburant(A,

Figure8) NPT de 3/4pouce et de l’entrée électrique(B) est

illustré ci-dessous.

Une entrée défonçable de 1/2pouce est fournie pour l’entrée

électrique. Cette entrée peut être élargie ou complétée

pour accommoder un conduit d’une grosseur maximale

de 1½pouces. S’assurer que le ou les conduits installés

pénètrent dans l’appareil dans la zone (C) illustrée du

schéma ci-contre de manière à pénétrer correctement dans

la boîte électrique et à ne pas nuire à l’ouverture complète du

toit.

Panneaux d’accès- installation et retrait

La génératrice est munie d’un boîtier doté de deux panneaux

d’accès, comme le montre l’illustration suivante.

Le panneau avant(A, Figure9) et la paroi supérieure(B)

permettent d’accéder aux points suivants:

• Compartiment de batterie

• Tuyau de vidange d’huile moteur

• Filtre à huile moteur

• Couvercle de soupape moteur

• Bougies d’allumage

Un jeu de clés identiques fixées au solénoïde de

carburant(C) est compris avec chaque génératrice.

96 BRIGGSandSTRATTON.COM

Not for

Reproduction

Retrait et installation de la paroi supérieure (Figure10):

1. Retirer ou fixer la paroi supérieure, attentivement, avec

les vis (A) qui fixent la paroi supérieure à l’appareil.

Retrait et installation de la paroi supérieure (Figure11):

1. Retirer ou fixer la paroi supérieure, attentivement, avec

les deux vis (A) qui fixent la paroi à l’appareil.

2. Si elles sont installées (dans les régions à grands vents),

retirer ou fixer les deux vis(B, Figure12) qui fixent la

paroi à la base.

Not for

Reproduction

3. Soulever et plier le panneau vers l’extérieur et hors de la

base. Faire attention pour éviter d’endommager le boîtier

de batterie.

Plan d’installation pour le carburant

AVERTISSEMENT

Le gaz propane et le gaz naturel sont extrêmement

inflammables et explosifs et pourraient causer des brûlures,

un incendie ou une explosion, provoquant la mort ou des

blessures graves.

• L’installation doit être effectuée par un technicien

professionnel.

• Installer le système d’alimentation de carburant

conformément à la norme NFPA37 et aux codes

applicables aux carburants et aux gaz.

• Avant de mettre la génératrice en service, il faut purger

adéquatement les lignes d’alimentation de carburant et

les tester pour en confirmer l’étanchéité.

• Il ne peut y avoir AUCUNE fuite.

• NE PAS utiliser le moteur en présence d’une odeur de

carburant.

AVERTISSEMENT

Le gaz propane et le gaz naturel sont extrêmement

inflammables et explosifs et pourraient causer des brûlures,

un incendie ou une explosion, provoquant la mort ou des

blessures graves.

• Cette génératrice est munie d’un robinet de sécurité

pour la fermeture automatique du carburant.

• NE PAS opérer l’équipement si le robinet de fermeture

du carburant est manquant ou ne fonctionne pas.

AVERTISSEMENT

Le gaz propane et le gaz naturel sont extrêmement

inflammables et explosifs et pourraient causer des brûlures,

un incendie ou une explosion, provoquant la mort ou des

blessures graves.

• Le gaz de PL est plus lourd que l’air et s’accumule près

du sol.

• Le gaz naturel est plus léger que l’air et s’accumule en

hauteur.

• La plus petite étincelle peut enflammer ces

combustibles et causer une explosion.

• NE PAS allumer de cigarette ou fumer.

À L’INSTALLATEUR: Avant d’appliquer ces consignes

générales, consulter le propriétaire de la génératrice et

soulever toute considération technique qui peut influer sur

ses plans d’installation.

Les règles générales suivantes s’appliquent à la tuyauterie

des systèmes de carburant gazeux:

• Le matériau de la tuyauterie doit être conforme aux

codes de sécurité fédéraux et locaux et la tuyauterie doit

être fixée solidement et protégée contre les vibrations.

• La tuyauterie doit être protégée contre les dommages

physiques, en particulier aux endroits où elle traverse

des massifs de fleurs ou d’arbustes, ainsi que les autres

surfaces cultivées où des dommages sont possibles.

• Installer le tuyau flexible fourni pour le carburant (B,

Figure13) entre l’orifice d’admission de carburant(A)

de la génératrice et la tuyauterie rigide afin d’empêcher

l’expansion ou la contraction thermique de générer une

contrainte excessive sur les matériaux de la tuyauterie.

• Un raccord union(C) ou un raccord à brides doit être

installé en aval afin de permettre le retrait.

• Un port de test manomètre(D) doit être installé pour

les vapeurs de pétrole liquéfié. Installer un manomètre

dans le port pour vérifier si la pression de carburant

est adéquate pour permettre le fonctionnement du

monteur. Un manomètre numérique (réf.19495) ou un

manomètre analogique pour vapeur de pétrole liquéfié

sont offerts à votre centre de service. Lorsque la série

initiale d’essais est complétée, le manomètre est enlevé

et la sortie bouchée.

• Pour les vapeurs de pétrole liquéfié seulement: La

tuyauterie doit être protégée contre le gel dans les

régions propices à la formation d’hydrates ou de glace.

La terminaison de la tuyauterie rigide doit inclure une

trappe à sédiments(E) dans les régions où le condensat

ne gèle habituellement pas.

• Au moins un robinet de fermeture manuelle approuvé

(F) doit être installé sur la ligne d’alimentation en

carburant à l’intérieur de 6pi (180cm) de la génératrice.

• Un robinet manuel de fermeture du carburant doit être

installé à l’intérieur de l’édifice.

• Lorsque les conditions locales impliquent des

tremblements de terre, des tornades, un sol instable ou

des risques d’inondation, des considérations spéciales

doivent être apportées afin d’augmenter la force et

la flexibilité des supports et des raccordements de la

tuyauterie.

• La tuyauterie doit être de la bonne dimension afin

de maintenir les pressions d’alimentation ainsi que

le débit volumétrique nécessaires sous les diverses

conditions de la génératrice alors que tous les appareils

au gaz sont reliés au système d’alimentation et en

fonctionnement.

• Pour réduire la possibilité de fuites, utiliser un scellant

ou un composé approuvé pour joints de tuyauterie de

gaz naturel ((GN) ou de pétrole liquéfié (GPL) sur tous

les raccords à filets.

AVIS: Empêcher la pâte d’étanchéité de pénétrer dans la

tuyauterie du gaz pour éviter d’endommager les composants.

• Conformément aux codes et aux normes applicables,

la tuyauterie installée doit être adéquatement purgée et

testée au niveau de son étanchéité.

98 BRIGGSandSTRATTON.COM

Not for

Reproduction

• (A) Admission du carburant de la génératrice

• (B) Tuyau flexible pour le carburant

• (C) Raccord union

• (D) Port de test du manomètre

• (E) Trappe à sédiments

• (F) Robinet manuel de fermeture

Consommation de carburant

Les exigences prévues d’alimentation en carburant à la

moitié et au maximum de sa capacité pour le gaz naturel et

les vapeurs de PL sont illustrées dans le tableau qui suit:

Gaz PL (Propane)

12kW:

1/2 charge BTU/h 155000

pi3/h 62

gal/h 1,70

Pleine charge BTU/h 209000

pi3/h 84

gal/h 2,30

Gaz naturel

12kW:

1/2 charge BTU/h 117000

pi3/h 117

Pleine charge BTU/h 172000

pi3/h 172

Propriétés physiques Vapeur PL Gaz naturel

État atmosphérique normal Gaz Gaz

Point d’ébullition (°F) -44 -259

Valeur calorifique:

  BTU par gallon (net PCI*) 83340 63310

  BTU par gallon (Brut**) 91,547 s.o.

  BTU par pied cube (gaz) 2500 1000

Densité*** 36,39 57,75

Propriétés physiques Vapeur PL Gaz naturel

Poids† 4,24 2,65

* PCI (pouvoir calorifique inférieur) est le taux le plus

réaliste.

** La valeur calorifique brute ne tient pas compte de la perte

calorique sous forme d’eau pendant la combustion.

*** La densité est exprimée en «pieds cubes de gaz par

gallon de liquide».

† Le poids est exprimé en «livres par gallon de liquide».

Type de carburant

Prendre en compte le type de carburant qu’utilise votre

génératrice puisqu’il affecte tout le processus d’installation.

Le système a été testé en usine et ajusté en utilisant du gaz

naturel, mais il peut être converti pour utiliser des vapeurs de

pétrole liquéfié. Pour que le moteur fonctionne correctement,

prendre en compte les facteurs qui affectent chacun de

ces carburants, comme l’emplacement et la durée des

interruptions de courant possibles. Suivre chacune de ces

directives lorsque vous choisissez un type de carburant:

• Utiliser un carburant propre et sec exempt de toute

humidité ou de tout dépôt. L’utilisation de carburants

à l’extérieur des plages de valeurs recommandées

pourrait causer des problèmes de rendement.

• Dans les moteurs qui utilisent le propane (pétrole

liquéfié), utiliser seulement le propane HD-5 de grade

commercial.

Les moteurs au gaz naturel ou PL sont certifiés pour un

fonctionnement au gaz naturel ou au propane liquide. Le

système de contrôle des émissions pour ce moteur est EM

(Modifications du moteur).

Pression du carburant

La pression d’alimentation en vapeur de pétrole liquéfié

et en gaz naturel à l’orifice d’admission de carburant de la

génératrice doit être une valeur minimale au maximum de sa

capacité lorsque tous les appareils au gaz sont sous tension

et en fonction.

Le gaz naturel doit être d’une colonne d’eau (WC) de 3,5 à

7po.

Le pétrole liquéfié doit être d’une colonne d’eau (WC) de 11 à

14po.

S’assurer que les robinets de conduite de gaz sont

OUVERTS et qu’une pression de carburant adéquate

est disponible lorsqu’un fonctionnement automatique est

requis. S’assurer que les robinets de conduite de gaz sont

OUVERTS et qu’une pression de carburant adéquate est

disponible lorsqu’un fonctionnement automatique est désiré.

Not for

Reproduction

Perte de puissance

La densité de l’air étant moindre en haute altitude, la

puissance du moteur est donc réduite. La puissance du

moteur sera réduite de 3,5% pour chaque 1000pi (300m)

au-dessus du niveau de la mer et de 1% pour chaque

tranche de 10°F (5,6°C) au-dessus de 77°F (25°C). Le

commutateur de transfert des génératrices se trouvant dans

ces conditions doit être correctement programmé en fonction

de cette baisse de puissance. Se reporter au manuel du

commutateur de transfert automatique pour savoir comment

ajuster la baisse de puissance.

Taille du tuyau de carburant

Les normes NFPA54 et 58 sont des ressources communes.

L’installateur doit tenir compte de la densité relative du gaz,

compenser la quantité nominale de restriction causée par

les courbes et les raccords et consulter les codes locaux et

fédéraux.

Conversion de carburant

Le moteur de votre génératrice domestique est étalonné en

usine et configuré pour utiliser le gaz naturel (GN). Il peut

également fonctionner avec du gaz de pétrole liquéfié (GPL).

AVIS: Les appareils sont réglés en usine pour utiliser le GN.

Réglages initiaux d’usine pour le GN:

• Vis C, Figure x: 2,5tours

• Vis D, Figure x: 0,5tour

Pour faire la conversion à l’un ou l’autre de ces carburants,

exécuter les étapes suivantes:

1. Pousser l’interrupteur MARCHE/ARRÊT(A, Figure14)

situé sur le côté de la génératrice en position

«ARRÊT»(O).

2. Couper l’alimentation électrique de la génératrice pour

mettre le chargeur de batterie hors tension.

3. Retirer la paroi supérieure.

4. Retirer le fusible de 15A (B) du porte-fusible situé en

haut du boîtier de commande.

5. Retirer le panneau avant.

6. Débrancher le câble négatif(-) de la batterie.

7. À l’aide d’un tournevis plat, tourner les vis(C

etD,Figure15) jusqu’à ce qu’elles soient serrées (trop

serrer peut endommager le port du mélangeur).

8. À l’aide d’un tournevis, tourner la vis(C) dans le sens

antihoraire de 1/4tours.

9. Laisser la vis(D) reposer.

10. Brancher le câble négatif(-) à la batterie.

11. Installer le panneau avant.

12. Installer le fusible de 15A (B, Figure14) dans le porte-

fusible situé en haut du boîtier de commande.

13. Installer la paroi supérieure.

14. Pousser l’interrupteur MARCHE/ARRÊT(A) sur le côté

de la génératrice en position «MARCHE»(I).

15. Ouvrir la porte d’accès du tableau de commande et

vérifier que le tableau est en Mode Manuel.

16. Appuyer sur le bouton CONFIG et le garder enfoncé pour

accéder au menu de configuration.

17. Appuyer sur SÉLECTIONNER (SELECT) pour modifier

les éléments du menu de configuration.

18. Pour configurer le tableau de commande des

génératrices pour le carburantPL, accéder au menu de

configuration au moyen du mot de passe du détaillant

accessible dans Power Portal.

19. Naviguer jusqu’à «SÉLECTIONNER LE

PROFIL» (SELECT PROFILE) et appuyer sur le

profil approprié pour la génératrice. Par exemple,

«12KW_LP» pour faire fonctionner un appareil de

12kW avec du carburantPL

AVIS: Sélectionner un profil inapproprié pour la génératrice

peut faire en sorte qu’elle fonctionne de façon erratique et

peut entraîner des dommages

20. Pour enregistrer le nouveau paramètre de carburant,

appuyer sur le bouton ARRÊT/CONFIG (STOP/CONFIG)

et le garder enfoncé jusqu’à ce que «Enregistrement des

paramètres…» (Saving Settings…) s’affiche.

100 BRIGGSandSTRATTON.COM

Not for

Reproduction

21. Pour en savoir plus sur le fonctionnement du contrôleur

de génératrice, se reporter aux manuel en ligne

«Instructions de fonctionnement du contrôleur de la

série GC1030 GENSET» associé à votre génératrice.

Connexions des champs électriques

AVERTISSEMENT

La tension de la génératrice et de l’électricité de service pourrait causer un choc électrique ou des brûlures, provoquant la mort

ou des blessures graves.

• L’installation doit être effectuée par un technicien professionnel.

• Déconnecter toutes les sources électriques avant d’installer ou d’entretenir l’équipement.

• Mettre le système à la terre avant d’alimenter.

AVERTISSEMENT

Tension dangereuse– Installer un câble haute et basse tension dans le même conduit pourrait causer un choc électrique ou

des brûlures, provoquant la mort ou des blessures graves.

• Ne fixez pas les fils de basse et de haute tension dans le même conduit, sauf si la valeur nominale de l’isolation de

TOUS les fils est de600V. Consulter NFPA70 pour plus de renseignements.

Les branchements de faible tension se font par un bloc de raccordement des branchements sur le terrain (E, Figure16) dans

la zone électrique principale. Comparez cette illustration à votre génératrice afin de vous familiariser avec l’emplacement de

ces connexions.

101

Not for

Reproduction

Légende pour l’emplacement du raccord du système (Figure16):

• (A) Raccord au service public— Se branche au service public 240VCA à partir du bloc-fusibles dans le CTA au

contrôleur. Ne connectez qu’un fil par borne. Fil de calibre 14AWG (2,50mm²) minimum 600V.

• (B) Branchement de l’interrupteur de transfert– Contrôle l’interrupteur de transfert.

• (C)Démarrage à deux fils– Offre un contact de démarrage à distance facultatif.

• (D) Arrêt d’urgence– Pour l’arrêt d’urgence externe facultatif

• (E) Bloc de raccordement des connexions sur le terrain– Voir le tableau ci-contre

• (F) Raccord d’alimentation (L1 et L2)– Offre le raccord d’alimentation à l’interrupteur de transfert

• (G) Raccord de mise à la terre– Se branche au fil de mise à la terre de l’interrupteur de transfert

• (H) Raccord neutre– Se branche au fil neutre de l’interrupteur de transfert

• (J) Bloc de raccordement des communications– Voir le tableau ci-contre

Numéro de goupille Description Type de fil Connecte à Remarques

1 +12V Conducteurs

18AWG[1mm

], fil 600V,

90°C Cu minimum.

Commande d’interrupteur

de transfert de base J7-8

12VCC

2 GND (Masse) Conducteurs

18AWG[1mm

], fil 600V,

90°C Cu minimum.

Commande d’interrupteur de

transfert de baseJ7-7 GND

3 Transfert Conducteurs

18AWG[1mm

], fil 600V,

90°C Cu minimum.

Commande d’interrupteur de

transfert de baseJ7-4 T/R

Signal de transfert

d’interrupteur de transfert

(fonctionne seulement avec la

commande d’interrupteur de

transfert de base).

4 DÉMARRAGE À DEUX FILS Conducteurs

18AWG[1mm

], fil 600V,

90°C Cu minimum.

5 DÉMARRAGE À DEUX FILS Conducteurs

18AWG[1mm

], fil 600V,

90°C Cu minimum.

Voir le manuel de

l’interrupteur de transfert pour

déterminer si cette fonction

est possible.

Contact fermé pour démarrer

Genset. (Seulement pour le

commutateur de transfert

qui offre cette option).

La surveillance de secteur

doit être désactivée pour ce

contrôleur.

6 ARRÊT D’URGENCE Conducteurs

18AWG[1mm

], fil 600V,

90°C Cu minimum.

Interrupteur d’arrêt d’urgence Contact ouvert pour éteindre

Genset

102 BRIGGSandSTRATTON.COM

Not for

Reproduction

Numéro de goupille Description Type de fil Connecte à Remarques

7 ARRÊT D’URGENCE Conducteurs

18AWG[1mm

], fil 600V,

90°C Cu minimum.

Interrupteur d’arrêt d’urgence

8 Non utilisé - - -

9 NIV+

(+12V)

Conducteurs

18AWG[1mm

], fil 600V,

90°C Cu minimum.

10 D- Conducteurs

18AWG[1mm

], fil 600V,

90°C Cu minimum.

11 D+ Conducteurs

18AWG[1mm

], fil 600V,

90°C Cu minimum.

12 GND Conducteurs

18AWG[1mm

], fil 600V,

90°C Cu minimum.

Voir le manuel de la

passerelle Amplify

Communication avec le

module Wi-Fi.

Paire torsadée nº1: +12V et

GND.

Paire torsadée nº2: (A) et

(B).

13 +12V Conducteurs

18AWG[1mm

], fil 600V,

90°C Cu minimum.

14 (B) Conducteurs

18AWG[1mm

], fil 600V,

90°C Cu minimum.

15 (A) Conducteurs

18AWG[1mm

], fil 600V,

90°C Cu minimum.

16 GND Conducteurs

18AWG[1mm

], fil 600V,

90°C Cu minimum.

Non utilisé Non utilisé

25 25 Fil en cuivre 14AWG

(2,5mm

) 600V, 90°C

minimum.

Alimentation de service du

commutateur de transfert

26 26 Fil en cuivre 14AWG

(2,5mm

) 600V, 90°C

minimum.

Alimentation de service du

commutateur de transfert

Détection de tension pour

démarrage GENSET. Utiliser

ce signal ou le signal de

démarrage à deux fils

comme signal de démarrage

GENSET (requis quand

même dans la configuration

de démarrage à deux fils pour

le chargeur de batterie).

• Pour le branchement de sortie d’alimentation, (L1, L2, neutre (N) et mise à la terre), voir les National Electric Code (NEC)

et locaux.

• Pour les fils de communication, utiliser un fil de 600V et une paire de conducteurs torsadés 18AWG[1mm

] qui ne

dépasse pas une longueur de 500pi (150m).

• Lors du raccordement au bornier, ne fixez qu’un fil à chaque vis de connexion.

• Serrer les vis du bornier à 4,4po-lb [0,5Nm].

• Serrer les vis du disjoncteur à 45lb/po (5Nm).

Raccords CA du système

Un branchement CA à trois fils monophasé est utilisée dans

la génératrice (Figure17). L’assemblage de stator consiste

en une paire d’enroulements stationnaires avec deux fils tirés

de chacun. La jonction des fils 22 et 33 forme le fil neutre, tel

qu’illustré au moyen du dessin et du schéma de câblage.

AVIS: Le neutre n’est pas raccordé à la terre au niveau de la

génératrice.

AVIS: La génératrice doit être utilisée uniquement avec un

commutateur de transfert homologué UL qui est compatible

avec la génératrice.

103

Not for

Reproduction

Mise à la terre de la génératrice

Sauf si stipulé par un code local, aucune mise à la terre

supplémentaire du châssis de la génératrice n’est nécessaire.

Toute mise à la terre à la génératrice doit être faite à l’aide de

rondelles de sécurité en métal à perforation (ou l’équivalent)

et de bornes homologuées installées selon les instructions du

fournisseur et être conforme aux exigences du Code national

de l’électricité ainsi qu’aux exigences locales.

Raccords d’alimentation entre la génératrice et

le commutateur de transfert

AVERTISSEMENT

Le fait de ne pas isoler la génératrice du service

d’alimentation en électricité pourrait causer la mort ou des

blessures graves d’employés du service de distribution

électrique à la suite d’un retour de l’énergie électrique.

• Utiliser un interrupteur de transfert homologuéUL pour

la connexion au système électrique d’un bâtiment.

Branchement du circuit électrique

Les fils électriques de 240V doivent être acheminés

par le conduit. Les fils électriques de 240V fournissent

l’alimentation à la carte de circuit de la génératrice et

au chauffe-batterie et au chauffe-huile facultatifs. Cette

alimentation charge également la batterie. En mode AUTO,

lorsque l’alimentation de ces fils est coupée, la génératrice

démarre. À l’aide d’un fil de calibre AWG14 (2,5mm2) d’au

moins 300V fourni par l’installateur, raccorder chaque borne

du circuit de commande de la génératrice (25 et 26) au bloc-

fusibles du commutateur de transfert automatique

Connexions électriques de la génératrice

À l’aide des fils de calibre 300V minimum fournis par

l’installateur et du tableau situé à la section Connexions

des champs électriques, connecter Ligne1, Ligne2, N

(neutre) et la mise à la terre de la génératrice aux connexions

Ligne1, Ligne2, N et mise à la terre dans le commutateur de

transfert.

AVIS: Consultez le National Electric Code pour connaître

les calculs de raccords électriques et de la taille des fils

adéquats.

Huile à moteur

AVIS: Toute tentative de démarrer le moteur sans y avoir

préalablement ajouté l’huile recommandée entraînera une

défaillance de l’équipement et des codes d’entretien.

• Se reporter à Entretien de la section Fonctionnement du

présent manuel pour en savoir plus au sujet de l’ajout

d’huile.

• La garantie sur le moteur et la génératrice sera annulée

si des dommages à l’équipement sont entraînés par le

non-respect de cette directive.

Ce moteur a été testé en usine et est livré rempli d’huile

entièrement synthétique (API SJ/CF 5W-30). Cela permet

au système de fonctionner dans une plage élargie de

températures et de conditions climatiques. Avant de démarrer

le moteur, vérifier le niveau d’huile comme décrit dans la

section Entretien du présent manuel.

L’utilisation d’huile entièrement synthétique ne modifie en

rien les intervalles de vidange d’huile recommandés dans la

section Fonctionnement du présent guide.

104 BRIGGSandSTRATTON.COM

Not for

Reproduction

Une huile entièrement synthétique de viscosité5W30

(minimumAPI SJ) est nécessaire lorsque l’équipement est

utilisé à moins de 30°F (-1°C).

Batterie

AVERTISSEMENT

Les batteries d’accumulateurs dégagent du gaz d’hydrogène

explosif lors de la recharge. La plus petite étincelle pourrait

enflammer l’hydrogène et causer une explosion risquant

d’entraîner des blessures graves, voire la mort.

• NE PAS jeter la batterie dans un feu. Recycler la

batterie.

• NE PAS permettre de flamme nue, d’étincelle, de

chaleur, de tison de cigarette au cours et plusieurs

minutes après le chargement de la batterie.

AVERTISSEMENT

La tension de la génératrice et de l’électricité de service

pourrait causer un choc électrique ou des brûlures,

provoquant la mort ou des blessures graves.

• L’installation doit être effectuée par un technicien

professionnel.

• Déconnecter toutes les sources électriques avant

d’installer ou d’entretenir l’équipement.

• Mettre le système à la terre avant d’alimenter.

AVERTISSEMENT

Le fluide électrolyte de la batterie contient un acide et est

extrêmement corrosif. Tout contact avec les composants de

la batterie peut causer de graves brûlures chimiques.

• NE PAS tenter d’ouvrir ou de mutiler la batterie

• Porter des lunettes de sécurité ainsi qu’un tablier, des

bottes et des gants en caoutchouc.

• Laver immédiatement la peau avec de l’eau pour

enlever l’électrolyte.

• Si l’électrolyte entre en contact avec les yeux, laver

immédiatement avec de l’eau et obtenir de l’aide

médicale.

• Tout électrolyte déversé doit être lessivé avec un agent

neutralisant d’acide.

L’installateur doit fournir et installer une batterie de

démarrage rechargeable de 12volt. La batterie de démarrage

DOIT être conforme aux spécifications indiquées dans le

tableau qui suit.

Spécifications de la batterie

Spécifications Standard Démarrage à

froid (moins de

30°F/-1°C)

Volts 12 volts CC 12 volts CC

A (minimale) 540CCA (nombre

d’ampères au

démarrage)

800CCA (nombre

d’ampères au

démarrage)

Spécifications de la batterie

Spécifications Standard Démarrage à

froid (moins de

30°F/-1°C)

Fabrication Plomb-acide humide Plomb-acide humide

Type de borne Batterie à cosse

supérieure

Batterie à cosse

supérieure

Dimensions maximales BCI26 ou 51 BCI24

AVERTISSEMENT

La batterie connectée, la génératrice peut être lancée et

démarrer sans avertissement, provoquant la mort ou des

blessures graves.

• Ne pas connecter le câble négatif (-) à la batterie avant

que l’installation soit terminée.

Installer la batterie comme décrit dans Entretien de la batterie

de la section Entretien du présent manuel. S’assurer que le

câble NÉGATIF est branché en dernier lieu et que l’isolateur

de borne rouge POSITIF est solidement installé.

Utiliser la courroie d’attache fournie pour fixer la batterie à

l’unité. Chaque extrémité de la courroie devrait être attachée

aux languettes existantes dans la base de l’unité.

Tableau de commande du système

Le tableau de commande de génératrice, situé à l’intérieur

du bâti de la génératrice, est illustré ci-dessous (Figure18).

Voici une brève description des commandes utilisées lors de

l’installation:

• (A) Boutons de navigation Menu/Programmation

• (B) Bouton Arrêt/Config

• (C) Bouton Démarrer/Sélectionner

• (D) Bouton Auto/Manuel

• (E) Alarme

• (F) Affichage numérique – Affiche le mode de la

génératrice, les options du menu et les alarmes

AVIS: Les descriptions détaillées des commandes

se trouvent dans la section Description des touches

de commande du manuel en ligne «Instructions de

fonctionnement du contrôleur de la série GC1030 GENSET»

associé à votre génératrice.

105

Not for

Reproduction

106 BRIGGSandSTRATTON.COM

Not for

Reproduction

Démarrage initial (sans charge)

AVERTISSEMENT

Le rejet thermique et les gaz d’échappement pourraient enflammer les produits combustibles, provoquant la mort ou des

blessures graves.

• Enlever toutes les matières combustibles du ou autour du compartiment de la génératrice.

L’appareil a été configuré en usine pour fonctionner au gaz naturel (GN). La conversion de carburant, s’il y a lieu, doit être

effectuée avant de suivre ces étapes. Voir Conversion de carburant.

Avant d’utiliser ou de mettre en service la génératrice auxiliaire, vérifiez minutieusement l’ensemble de l’installation.

Commencer ensuite des essais du système sans aucun branchement de charges électriques, comme indiqué dans les étapes

qui suivent:

AVIS: Pour le démarrage initial de la génératrice, tout air contenu dans les canalisations de carburant gazeux doit être purgé.

Le moteur pourrait fonctionner grossièrement pendant quelques minutes.

1. Retirer les deux vis(A, Figure19) qui fixent le couvercle du disjoncteur pour y accéder.

2. Brancher un multimètre précis au fil côté secteur du disjoncteur principal de la génératrice.

3. Régler le disjoncteur principal de la génératrice à la position MARCHE (ON) (fermée).

4. Installez le fusible de 15 A.

5. Pousser l’interrupteur MARCHE/ARRÊT situé sur le côté de la génératrice en position MARCHE(I).

6. Appuyer sur le bouton DÉMARRER/SÉLECTIONNER (START/SELECT) du tableau de commande. Le moteur démarrera

en mode ralenti bas (LIM). Appuyer de nouveau pour faire fonctionner le moteur à plein régime.

AVIS: Pour le démarrage initial de la génératrice, tout air contenu dans les canalisations de carburant gazeux doit être purgé.

Le moteur pourrait fonctionner grossièrement pendant quelques minutes

7. Écouter s’il y a des bruits ou des vibrations inhabituels et soyez attentif à tout signe de fonctionnement anormal. Vérifier la

présence de fuites d’huile pendant que le moteur fonctionne.

8. Laisser réchauffer le moteur pendant environ cinq minutes afin de permettre à sa température interne de se stabiliser.

9. Vérifier la sortie de la génératrice au côté charge du disjoncteur. La tension doit être de 225 à 250volts et la fréquence,

de 59 à 61Hz.

10. Vérifiez la sortie de la génératrice entre une cosse de contact de la génératrice et la cosse de contact neutre, puis

entre l’autre cosse de contact et la cosse de contact neutre. Dans les deux cas, la tension devrait se situer entre 112 et

125volts.

11. Appuyer sur le bouton ARRÊT/CONFIG (STOP/CONFIG) du tableau de commande. Le moteur passera en mode de

refroidissement pendant environ cinqminutes. Appuyer de nouveau sur le bouton pour arrêter le moteur.

12. Installer le couvercle du disjoncteur.

107

Not for

Reproduction

13. Une fois l’essai terminé et réussi, installer le panneau avant et la paroi supérieure.

108 BRIGGSandSTRATTON.COM

Not for

Reproduction

Fonctionnement

AVERTISSEMENT

L’omission de lire et de respecter le manuel d’utilisation,

tous les avertissements et toutes les instructions de

fonctionnement pourrait causer la mort ou des blessures

graves.

Caractéristiques et commandes

Génératrice 12kW(Figure20)

La génératrice est illustrée avec la paroi supérieure et les couvercles d’accès enlevés pour une meilleure clarté.

Légende pour les emplacements du connecteur du système:

• (A) Trous de levage– Fournis à chaque coin pour soulever la génératrice.

• (B) Orifice d’échappement – Silencieux haute performance qui réduit le bruit du moteur afin de se conformer à la plupart

des codes en milieu résidentiel.

• (C) Alternateur – Un appareil électrique qui produit un courant alternatif.

• (D) Silencieux – Dispositif qui réduit le bruit du moteur.

• (E) Filtre à air – Ce dispositif comporte un élément filtrant sec afin de protéger le moteur en filtrant la poussière et les

débris de l’entrée d’air.

• (F) Tableau de commande – Utilisé pour diverses fonctions d’essai, de fonctionnement et d’entretien.

• (G) Disjoncteur – Protège le système contre les courts-circuits et les autres conditions de surintensité.

• (H) Compartiment de batterie – Pour la batterie de 12voltsCC fournie par l’installateur qui fournit l’énergie pour démarrer

le moteur.

• (J) Admission du carburant – Raccorder ici l’alimentation appropriée en carburant de la génératrice.

• (K) Fusible – Situé sur le dessus du boîtier de commande.

• (L) Interrupteur MARCHE/ARRÊT – Pour allumer(I) et éteindre(O) la génératrice.

109

Not for

Reproduction

Considérations importantes pour le

propriétaire

AVERTISSEMENT

Les gaz d’échappement du moteur contiennent du monoxyde

de carbone, un gaz toxique pouvant provoquer la mort en

quelques minutes. Il est inodore, invisible et sans saveur.

Même si vous ne sentir pas de vapeurs d’échappement, vous

pourriez quand même être exposé(e) au gaz de monoxyde de

carbone.

• Faire fonctionner la génératrice UNIQUEMENT à

l’extérieur, dans un endroit où les gaz d’échappement

mortels ne s’accumuleront pas.

• Diriger les gaz d’échappement des fenêtres, des portes,

des prises d’aération, des orifices de ventilation dans

l’avant-toit, des vides sanitaires, des portes de garage

ouvertes ou de toute autre ouverture par lesquels les

gaz d’échappement pourraient pénétrer à l’intérieur ou

être aspirés dans les espaces d’un édifice qui pourraient

être occupés.

• Des détecteurs de monoxyde de carbone DOIVENT

être installés à l’intérieur et entretenus conformément

aux instructions et recommandations du fabricant. Les

détecteurs de fumée ne détectent pas le monoxyde de

carbone.

• Si vous commencez à vous sentir mal ou faible ou

que votre alarme de monoxyde de carbone sonne

pendant que vous utilisez ce produit, sortir au grand air

immédiatement. Appeler les services d’urgence. Vous

pourriez être intoxiqué(e) par le monoxyde de carbone.

AVERTISSEMENT

Le gaz propane et le gaz naturel sont extrêmement

inflammables et explosifs et pourraient causer des brûlures,

un incendie ou une explosion, provoquant la mort ou des

blessures graves.

• Cette génératrice est munie d’un robinet de sécurité

pour la fermeture automatique du carburant.

• NE PAS opérer l’équipement si le robinet de fermeture

du carburant est manquant ou ne fonctionne pas.

Huile à moteur

Ce moteur a été testé en usine et est livré rempli d’huile

entièrement synthétique (API SJ/CF 5W-30). Cela permet

au système de fonctionner dans une plage élargie de

températures et de conditions climatiques. Avant de démarrer

le moteur, vérifier le niveau d’huile comme décrit dans la

section Entretien.

AVIS: Toute tentative de démarrer le moteur avant qu’il

ait été adéquatement rempli avec l’huile recommandée

entraînera une défaillance de l’équipement.

• La garantie sur le moteur et la génératrice sera annulée

si des dommages à l’équipement sont entraînés par le

non-respect de cette directive.

Batterie

L’installateur doit fournir une batterie de démarrage

rechargeable de 12voltCC. Consulter Batterie dans la

section Considérations pour l’installation finale du présent

manuel.

Fusible de 15A

Vérifier que le fusible est convenablement installé avant de

faire fonctionner la génératrice.

Séquence de fonctionnement

automatique

Le tableau de commande de la génératrice surveille la

tension de service. Si la tension de service chute sous

un niveau prédéfini, le tableau de commande signalera le

lancement et le démarrage du moteur. Lorsque la tension de

service est rétablie au niveau de tension prédéfini, le moteur

reçoit un signal d’arrêt. Le fonctionnement actuel du système

ne peut être modifié, et il est séquencé par des capteurs

et des minuteries du tableau de commande de la manière

suivante:

Capteur de désexcitation de la tension de l’alimentation

de service

• Ce capteur surveille la tension de l’alimentation de

service.

• Si la tension baisse sous environ 70% de la tension

d’alimentation nominale, le capteur amorce une

minuterie. La minuterie sert à «détecter» les pannes de

courant localisées.

• Lorsque le décompte est expiré, le moteur est lancé et

démarre.

Capteur de prise en charge de la tension de service

Ce capteur surveille la tension de l’alimentation. Lorsque la

tension de service est rétablie à plus d’environ 80% de la

tension nominale source, une minuterie de mise à l’arrêt est

déclenchée et le moteur entrera en mode refroidissement.

Minuterie de refroidissement du moteur

Lorsqu’une alimentation de service est détectée et que la

charge est transférée à la source de service, le moteur entre

dans une période de refroidissement de cinq minutes.

Régler la minuterie de cycle d’exercice

1. Pousser et maintenir enfoncé le bouton Arrêt/Config

(Stop/Config) (B, Figure21).

2. Appuyer sur le bouton Démarrer/Sélectionner (Start/

Select) (C) pour entrer en MODE ÉCRITURE (WRITE).

3. Entrer le mot de passe(0000) au moyen des touches

fléchées(A) et du bouton Démarrer/Sélectionner (Start/

Select)(C).

4. Dans l’écran CONFIGURATION, trouver MODULE au

moyen des touches fléchées(A).

5. Appuyer sur le bouton Démarrer/Sélectionner (Start/

Select)(C) et trouver EXERCICE AUTO (AUTO

EXERCISE) au moyen des touches fléchées(A).

110 BRIGGSandSTRATTON.COM

Not for

Reproduction

6. Appuyer sur le bouton Démarrer/Sélectionner(C) et,

à l’aide des touches fléchées(A), sélectionner chaque

paramètre et choisir les réglages souhaités.

7. Pour sauvegarder les réglages une fois la configuration

terminée, appuyer sur le bouton Arrêt/Config (Start/

Select) (B) et le maintenir enfoncé jusqu’à ce que

«Enregistrement des paramètres» (Saving Settings)

s’affiche à l’écran.

Une liste détaillée de tous les paramètres à l’écran se trouve

dans la section Configuration du GCU du manuel en ligne

«Instructions de fonctionnement du contrôleur de la série

GC1030 GENSET» associé à votre génératrice.

111

Not for

Reproduction

Entretien

Entretien du système

AVERTISSEMENT

La tension de la génératrice et de l’électricité de service

pourrait causer un choc électrique ou des brûlures,

provoquant la mort ou des blessures graves.

• NE PAS laisser les personnes non qualifiées utiliser ou

effectuer un entretien de l’équipement.

AVERTISSEMENT

La batterie connectée, la génératrice peut être lancée et

démarrer sans avertissement, provoquant la mort ou des

blessures graves.

• Avant tout entretien, arrêter la génératrice et débrancher

le câble négatif (-) de la batterie.

Avant de procéder à l’entretien de la génératrice, suivre les

étapes suivantes.

1. Pousser sur l’interrupteur MARCHE/ARRÊT situé

derrière la génératrice en position «ARRÊT»(O).

2. Couper l’alimentation électrique de la génératrice pour

mettre le chargeur de batterie hors tension.

3. Déverrouiller et ouvrir le toit tel que décrit dans la section

Panneaux d’accès de ce manuel.

4. Enlever le panneau de la batterie.

5. Enlever le fusible 15A du porte-fusible qui se trouve

derrière le panneau de la batterie.

6. Débrancher le câble négatif(-) de la batterie.

7. Suivre les étapes d’entretien telles que spécifiées.

8. Brancher le câble négatif(-) à la batterie.

9. Installer le fusible 15A dans le porte-fusible.

10. Installer le panneau de la batterie.

11. Fermer et verrouiller le toit.

12. Rétablir l’alimentation électrique à la génératrice.

13. Pousser sur l’interrupteur MARCHE/ARRÊT situé

derrière la génératrice en position «MARCHE»(I).

14. Régler le mode de la génératrice à AUTOMATIQUE

(AUTO).

Calendrier d’entretien

Respecter les intervalles horaires ou calendrier de

fonctionnement, le premier des deux prévalant.

Aux 8heures de fonctionnement ou chaque jour

Nettoyer les débris

Vérifier le niveau d’huile du moteur

Aux 100heures de fonctionnement ou tous les ans

Changer le filtre à air

Changer l’huile moteur et le filtre à l’huile

Remplacer des bougies

Vérifier le jeu des soupapes

Vérifier les couples de serrage du disjoncteur

Chaque année

Nettoyer les ailettes de refroidissement d’huile

Un entretien régulier améliorera les performances et

prolongera la durée de vie de la génératrice. Consulter un

détaillant autorisé au sujet de l’entretien.

Contrôle d’émission

L’entretien, le remplacement ou la réparation des dispositifs

et des systèmes de contrôle des émissions peuvent être

effectués par un établissement de réparation de moteurs hors

route ou par une personne qualifiée. Cependant, pour obtenir

un service après-vente «gratuit» du contrôle des émissions,

le travail doit être effectué par un détaillant autorisé de

l’usine. Consultez la section Garantie concernant le contrôle

des émissions.

Entretien de la génératrice

La garantie de la génératrice ne couvre pas les éléments

soumis à l’abus ou à la négligence de l’opérateur. Pour que

la garantie soit entièrement valide, l’opérateur doit entretenir

la génératrice conformément aux instructions contenues dans

ce manuel.

Certains ajustements devront être faits périodiquement pour

assurer un entretien adéquat de la génératrice.

Toutes les opérations d’entretien et de réglage doivent

être effectuées au moins une fois par saison. Suivre les

instructions du tableau Calendrier d’entretien.

L’entretien de la génératrice consiste à garder l’unité propre.

Utiliser l’unité dans un environnement où elle ne sera pas

exposée à de la poussière, saleté et humidité excessive ni à

des vapeurs corrosives. Les ailettes de refroidissement d’air

du boîtier ne doivent pas être obstruées par de la neige, des

feuilles ou tout autre corps étranger. Afin de prévenir tout

dommage à la génératrice causé par la surchauffe, gardez

les entrées et les sorties de refroidissement du boîtier propres

et dégagées en tout temps.

Vérifier souvent la propreté de l’appareil et nettoyer ce dernier

lorsque de la poussière, des saletés, de l’huile, de l’humidité

ou d’autres substances étrangères sont visibles sur sa

surface interne/externe. Inspecter les ouvertures d’entrée et

de sortie d’air ainsi que l’extérieur du boîtier pour s’assurer

que la circulation de l’air n’est pas obstruée.

112 BRIGGSandSTRATTON.COM

Not for

Reproduction

AVIS: Un traitement inadéquat de la génératrice peut

l’endommager et réduire sa durée de vie utile.

• N’exposez PAS la génératrice à de l’humidité excessive,

à la poussière, aux saletés ou aux vapeurs corrosives.

• NE PAS insérer d’objet dans les fentes de

refroidissement.

Nettoyer la génératrice

AVERTISSEMENT

Le rejet thermique et les gaz d’échappement pourraient

enflammer les produits combustibles, provoquant la mort ou

des blessures graves.

• Garder la zone autour de la génératrice propre et sans

débris.

AVIS: NE PAS utiliser le jet direct d’un boyau d’arrosage

pour nettoyer la génératrice. L’eau peut entrer dans le moteur

et la génératrice et causer des problèmes.

AVIS: Inspecter régulièrement la partie externe du moteur

au niveau de la contamination et de l’endommagement

potentiel causés par la saleté, les feuilles, les rongeurs, les

toiles d’araignée, les insectes, etc. et retirer ces matières.

1. Pousser sur l’interrupteur MARCHE/ARRÊT situé

derrière la génératrice en position «ARRÊT»(O).

2. Couper l’alimentation électrique de la génératrice pour

mettre le chargeur de batterie hors tension.

3. Déverrouiller et ouvrir le toit tel que décrit dans la section

Panneaux d’accès de ce manuel.

4. Enlever le panneau de la batterie.

5. Enlever le fusible 15A du porte-fusible qui se trouve

derrière le panneau de la batterie.

6. Débrancher le câble négatif(-) de la batterie.

7. Nettoyer la génératrice comme suit:

a. Utilisez un linge humide pour nettoyer les surfaces

extérieures.

b. Déloger la saleté et les débris à l’aide d’une brosse

à poils souples et d’un aspirateur.

c. Souffler la saleté au moyen d’une faible pression

d’air (25psi au maximum).

d. Dégager les entrées et les sorties d’air de toute

neige, de feuilles ou de tout débris. Afin de prévenir

tout dommage à la génératrice causé par la

surchauffe, ces ouvertures doivent rester libres de

toute obstruction.

8. Brancher le câble négatif(-) à la batterie.

9. Installer le panneau avant.

10. Installer le fusible de 15A dans le porte-fusible situé en

haut du boîtier de commande.

11. Installer la paroi supérieure.

12. Rétablir l’alimentation électrique à la génératrice.

13. Pousser l’interrupteur MARCHE/ARRÊT sur le côté de la

génératrice en position «MARCHE»(I).

14. Régler le mode de la génératrice à AUTOMATIQUE

(AUTO).

Entretien du moteur

Huile à moteur

Utiliser seulement l’huile à moteur synthétique Briggs &

Stratton®80028446 SAE5W-30.

Vérifier le niveau d’huile de moteur

Le niveau d’huile doit être entre les repères

«AJOUTER» (ADD) et «PLEIN» (FULL) sur la jauge. Pour

veiller à ne pas avoir une lecture erronée indiquée sur la

jauge, suivre les étapes suivantes avant de vérifier l’huile.

1. Pousser sur l’interrupteur MARCHE/ARRÊT situé

derrière la génératrice en position «ARRÊT»(O).

2. Couper l’alimentation électrique de la génératrice pour

mettre le chargeur de batterie hors tension.

3. Déverrouiller et ouvrir le toit tel que décrit dans la section

Panneaux d’accès de ce manuel.

4. Enlever le panneau de la batterie.

5. Enlever le fusible 15A du porte-fusible qui se trouve

derrière le panneau de la batterie.

6. Débrancher le câble négatif(-) de la batterie.

7. Attendre environ cinq minutes pour que l’huile puisse

redescendre dans le bac à huile.

8. Retirer la jauge. Essuyer la jauge avec un linge propre

ou un papier essuie-tout. Pousser ensuite la jauge tout

au fond du tube.

9. Retirer la jauge et noter la quantité d’huile sur la

jauge. Le niveau d’huile doit être entre les indicateurs

«AJOUTER» (ADD) et «PLEIN» (FULL).

113

Not for

Reproduction

10. Si le niveau d’huile est en-dessous de l’indicateur

«AJOUTER» (ADD) (Figure22), installer la jauge et

passer à l’étape suivante.

11. Retirer le bouchon de remplissage d’huile du couvercle

de soupape.

12. Ajouter la quantité requise pour remonter le

niveau jusqu’à, mais sans dépasser la marque

«PLEIN» (FULL) sur la jauge. Installer le bouchon

de remplissage d’huile sur le couvercle de soupape et

essuyer tout excès d’huile

13. Brancher le câble négatif(-) à la batterie.

14. Installer le fusible 15A dans le porte-fusible.

15. Installer le panneau de la batterie.

16. Fermer et verrouiller le toit.

17. Rétablir l’alimentation électrique à la génératrice.

18. Pousser sur l’interrupteur MARCHE/ARRÊT situé

derrière la génératrice en position «MARCHE»(I).

19. Régler le mode de la génératrice à AUTOMATIQUE

(AUTO).

Changer l’huile et le filtre à huile

Vidanger l’huile lorsque le moteur est encore chaud après

fonctionnement.

1. Pousser sur l’interrupteur MARCHE/ARRÊT situé

derrière la génératrice en position «ARRÊT»(O).

2. Couper l’alimentation électrique de la génératrice pour

mettre le chargeur de batterie hors tension.

3. Déverrouiller et ouvrir le toit tel que décrit dans la section

Panneaux d’accès de ce manuel.

4. Enlever le panneau de la batterie.

5. Enlever le fusible 15A du porte-fusible qui se trouve

derrière le panneau de la batterie.

6. Débrancher le câble négatif(-) de la batterie.

7. Placer le tuyau de vidange d’huile dans un récipient

approuvé.

8. Retirer le raccord en laiton de l’extrémité du tuyau de

vidange d’huile.

9. Une fois l’huile vidangée, replacer le raccord en laiton sur

le tuyau.

10. Placer un contenant approuvé sous le filtre à huile.

11. Enlever le filtre à huile et le jeter de façon appropriée.

12. Avant l’installation du nouveau filtre à huile, lubrifier

légèrement le joint d’étanchéité du filtre avec de l’huile

fraîche et propre.

13. Installer le filtre à huile à la main jusqu’à ce que le joint

d’étanchéité touche l’adaptateur de filtre à huile, puis

serrer le filtre à huile de 1/2 à 3/4 de tour.

14. Ajouter la quantité requise pour remonter le

niveau jusqu’à, mais sans dépasser la marque

«PLEIN» (FULL) sur la jauge. Installer le bouchon de

remplissage d’huile et essuyer tout excédant d’huile.

15. Brancher le câble négatif(-) à la batterie.

16. Installer le fusible 15A dans le porte-fusible.

17. Installer le panneau de la batterie.

18. Fermer et verrouiller le toit.

19. Rétablir l’alimentation électrique à la génératrice.

20. Pousser sur l’interrupteur MARCHE/ARRÊT situé

derrière la génératrice en position «MARCHE»(I).

21. Régler le mode de la génératrice à AUTOMATIQUE

(AUTO).

Huile à moteur

Le système est rempli avec de l’huile entièrement synthétique

(API SJ/CF5W-30). Cela permet au système de fonctionner

dans une plage élargie de températures et de conditions

climatiques.

Nous recommandons l’utilisation de l’huile moteur

entièrement synthétique Briggs & Stratton

80028446 SAE

5W-30. D’autres huiles détergentes de haute qualité de

catégorieSJ ou supérieure sont acceptables. Ne pas utiliser

d’additifs spéciaux.

L’huile synthétique respectant la

marque d’homologation ILSAC

GF-2, API et portant le symbole

d’entretien API avec la mention «SJ/

CF ÉCONOMIE D’ÉNERGIE» ou

plus, est une huile acceptable pour

toutes les températures. L’utilisation

d’huiles synthétiques ne change

pas les intervalles de changement

d’huile.

114 BRIGGSandSTRATTON.COM

Not for

Reproduction

Réglage du jeu des soupapes

Le jeu des soupapes doit être vérifié toutes les 100heures

de fonctionnement. Mesurer le jeu des soupapes lorsque le

moteur est froid. Pour régler le jeu des soupapes:

1. Pousser sur l’interrupteur MARCHE/ARRÊT situé

derrière la génératrice en position «ARRÊT»(O).

2. Couper l’alimentation électrique de la génératrice pour

mettre le chargeur de batterie hors tension.

3. Déverrouiller et ouvrir le toit tel que décrit dans la section

Panneaux d’accès de ce manuel.

4. Enlever le panneau de la batterie.

5. Enlever le fusible 15A du porte-fusible qui se trouve

derrière le panneau de la batterie.

6. Débrancher le câble négatif(-) de la batterie.

7. Retirer les deux bougies d’allumage pour faciliter la

rotation manuelle du vilebrequin du moteur.

8. L’accès à la rotation du moteur à la main est obtenu en :

a. Retirant le grillage de l’entrée d’air du moteur dans

le compartiment de la batterie de manière à avoir

accès à l’écrou du vilebrequin. Il faut faire attention

lors du réassemblage de ce grillage à l’aide des vis

autotaraudeuses, car un serrage excessif arrachera

le matériau de séparation.

b. OU retirer la buse de la sortie d’air avant de

l’alternateur en enlevant les quatre vis qui la fixent.

Le vilebrequin peut être tourné par le biais du

ventilateur de l’alternateur en aluminium. Il faut faire

attention de ne pas endommager le ventilateur, puis

de réinstaller la buse de la sortie d’air de l’alternateur

dans le bon sens.

9. Régler le cylindre nº1 à 1/4po (6mm) passé le point

mort haut (PMH) sur la course de compression.

10. À l’aide d’une jauge d’épaisseur (A, Figure23), mesurer

le dégagement de la soupape.

11. Pour un dégagement de soupape approprié pour

l’admission et l’échappement, voir la section

Spécifications du moteur.

12. Régler le dégagement en desserrant le contre-écrou (B),

puis en tournant la vis de réglage(C).

13. Une fois le dégagement correctement réglé, tenir la vis

d’ajustement tout en serrant le contre-écrou à 70po-lb

(8Nm).

14. Répéter ces étapes pour le cylindre nº2.

15. Brancher le câble négatif(-) à la batterie.

16. Installer le fusible 15A dans le porte-fusible.

17. Installer le panneau de la batterie.

18. Fermer et verrouiller le toit.

19. Rétablir l’alimentation électrique à la génératrice.

20. Pousser sur l’interrupteur MARCHE/ARRÊT situé

derrière la génératrice en position «MARCHE»(I).

21. Régler le mode de la génératrice à AUTOMATIQUE

(AUTO).

Système de régulation électronique

Le système de régulation électronique du moteur permet un

meilleur contrôle et un rendement accru de la génératrice

par rapport aux systèmes régulés mécaniquement. Le

résultat est un fonctionnement sans heurt et régulier sans

la «recherche d’équilibre» commune à de nombreux

régulateurs mécaniques. Le système réduit également

les variations de vitesse du moteur pendant la charge ou

la décharge, et réduit considérablement la fluctuation de

fréquence présente lorsque le moteur est sous des charges

élevées.

Le système de régulation électronique est composé d’un

moteur pas à pas (B, Figure24), de tringleries de commande

de la manette des gaz du moteur pas à pas (C) et de

tringlerie latérale des gaz(A). Le tableau de commande

contient un contrôleur numérique qui traite l’information sur

la vitesse du moteur et envoie les commandes appropriées

au moteur pas-à-pas pour commander la position du levier

d’accélérateur.

Puisque le système de régulation électronique commande

l’accélérateur du moteur en se basant sur la charge de la

génératrice, les codes de service suivants ou les conditions

suivantes peuvent être liés à un problème du système de

régulation électronique:

• Le moteur ne démarre pas

• Survitesse

• Sous-fréquence

• Commande du moteur sans charge instable)

Lorsque vous faites le dépannage de l’une ou l’autre de

ces conditions, il est possible de lancer une vérification du

115

Not for

Reproduction

système de régulation électronique par le biais du tableau de

commande – Test actionneur.

Fonction de vérification du régulateur

électronique

La génératrice comporte une fonction de vérification du

régulateur électronique qui met le moteur pas-à-pas en

marche et déplace la tringlerie d’accélérateur dans le sens

des aiguilles d’une montre et en sens inverse des aiguilles

d’une montre dans les limites de l’accélérateur. Le test fera

tourner le moteur pas-à-pas et déplacer le bras d’accélérateur

entre les limites du régime maximal et de l’arrêt jusqu’à

10secondes. Cela permettra de vérifier visuellement que

le moteur pas-à-pas fonctionne correctement et que les

tringleries de commande sont connectées. Le moteur

n’essaie pas de démarrer pendant ce test. Si le moteur pas-

à-pas ne bouge pas ou si une tringlerie se coince, alors un

entretien est nécessaire.

AVIS: Si le moteur pas-à-pas ne bouge pas, s’assurer que

le connecteur du moteur pas-à-pas est fixé.

Entretien des bougies d’allumage

AVERTISSEMENT

Une étincelle de moteur accidentelle peut causer un choc

électrique ou un incendie provoquant un étranglement,

une amputation traumatique ou une lacération.

Avant de faire des ajustements ou des réparations:

• Débrancher le câble de bougie et le garder à l’écart de

la bougie.

• Débrancher le câble de batterie à la borne négative de

la batterie (uniquement sur les moteurs avec démarrage

électrique).

• Utiliser uniquement les outils appropriés.

Quand vous vérifiez s’il y a étincelle:

• Utiliser un vérificateur de bougies d’allumage approuvé.

• Ne pas vérifier s’il y a étincelle lorsque la bougie est

enlevée.

Le remplacement des bougies facilite le démarrage du

moteur et améliore son fonctionnement.

1. Pousser sur l’interrupteur MARCHE/ARRÊT situé

derrière la génératrice en position «ARRÊT»(O).

2. Couper l’alimentation électrique de la génératrice pour

mettre le chargeur de batterie hors tension.

3. Déverrouiller et ouvrir le toit tel que décrit dans la section

Panneaux d’accès de ce manuel.

4. Enlever le panneau de la batterie.

5. Enlever le fusible 15A du porte-fusible qui se trouve

derrière le panneau de la batterie.

6. Débrancher le câble négatif(-) de la batterie.

7. Nettoyer la surface entourant les bougies.

8. Enlevez la bougie d’allumage et examinez-la.

116 BRIGGSandSTRATTON.COM

Not for

Reproduction

9. Vérifier l’écartement des électrodes(A, Figure25) à

l’aide d’une jauge d’épaisseur(B) et l’ajuster selon les

spécifications recommandées au besoin (voir la rubrique

Spécifications du moteur à la fin de ce manuel).

10. Remplacer les bougies si les électrodes sont piquées

ou brûlées ou si la porcelaine est fissurée. Utiliser

les bougies de remplacement recommandées (voir la

rubrique Spécifications du moteur à la fin de ce manuel).

11. Installer les bougies et les serrer à un couple de 180po-

lb (20Nm).

12. Brancher le câble négatif(-) à la batterie.

13. Installer le fusible 15A dans le porte-fusible.

14. Installer le panneau de la batterie.

15. Fermer et verrouiller le toit.

16. Rétablir l’alimentation électrique à la génératrice.

17. Pousser sur l’interrupteur MARCHE/ARRÊT situé

derrière la génératrice en position «MARCHE»(I).

18. Régler le mode de la génératrice à AUTOMATIQUE

(AUTO).

Filtre à air du moteur

AVERTISSEMENT

Les évaporations gazeuses sont inflammables et

explosives. Un incendie ou une explosion pourrait causer

des brûlures graves voire la mort.

• Ne jamais démarrer et faire fonctionner le moteur

lorsque l’assemblage de filtre à air (le cas échéant) ou le

filtre à air (le cas échéant) est retiré.

1. Pousser sur l’interrupteur MARCHE/ARRÊT situé

derrière la génératrice en position «ARRÊT»(O).

2. Couper l’alimentation électrique de la génératrice pour

mettre le chargeur de batterie hors tension.

3. Déverrouiller et ouvrir le toit tel que décrit dans la section

Panneaux d’accès de ce manuel.

4. Enlever le panneau de la batterie.

5. Enlever le fusible 15A du porte-fusible qui se trouve

derrière le panneau de la batterie.

6. Débrancher le câble négatif(-) de la batterie.

7. Retirer l’élément filtrant.

8. Nettoyer le tube de sortie et vérifier la soupape de

décompression de poussières (le cas échéant). - Utiliser

un linge propre pour essuyer la surface de scellement du

filtre ainsi que les surfaces du tube de sortie. S’assurer

que tous les contaminants sont retirés avant d’insérer

le nouveau filtre. Ne pas endommager la zone de

scellement du tube. Inspecter et presser la soupape

de décompression de poussières fixée au couvercle

d’entretien en veillant à ce qu’elle soit flexible et qu’elle

ne soit pas inversée, endommagée ou obstruée.

9. Nettoyer le filtre. - Utiliser une brosse à poils souples

et un aspirateur pour déloger les saletés et les débris.

Remplacer l’élément filtrant s’il présente des trous.

10. Installer adéquatement un filtre propre. - Insérer le filtre

soigneusement. Placer le filtre à la main. Veiller à ce qu’il

repose complètement dans le boîtier du filtre à air avant

de mettre le couvercle en place.

11. Installer le couvercle d’entretien. S’assurer que toutes

les bandes de montage, toutes les attaches, tous les

boulons et toutes les connexions du système de filtre

à air sont bien serrés et qu’il n’y a pas de trous dans la

tuyauterie. Les réparer au besoin.

12. Brancher le câble négatif(-) à la batterie.

13. Installer le fusible 15A dans le porte-fusible.

14. Installer le panneau de la batterie.

15. Fermer et verrouiller le toit.

16. Rétablir l’alimentation électrique à la génératrice.

17. Pousser sur l’interrupteur MARCHE/ARRÊT situé

derrière la génératrice en position «MARCHE»(I).

18. Régler le mode de la génératrice à AUTOMATIQUE

(AUTO).

Entretien du système d'échappement

AVERTISSEMENT

Tout contact avec la zone du silencieux pourrait causer des

brûlures, provoquant des blessures graves.

• NE PAS toucher aux pièces chaudes et ÉVITER le

contact avec les gaz d’échappement.

• Laisser l’équipement refroidir avant de toucher.

Lors de l’inspection du système d’échappement, vérifiez les

éléments suivants:

• Inspecter le collecteur d’échappement à la culasse pour

la présence de fuites.

117

Not for

Reproduction

• Vérifier si tous les boulons de retenue et les dispositifs

de protection (le cas échéant) sont en place.

• Inspecter les attaches entre le collecteur et le tuyau

d’échappement et s’assurer qu’ils sont bien serrés et

qu’il n’y a aucune fuite d’échappement. Réparer au

besoin.

• Vérifier s’il y a des fuites à la connexion du tuyau

d’échappement. Réparer au besoin.

L’utilisation ou le fonctionnement du moteur sur des terrains

forestiers, broussailleux ou herbeux constituent une violation

de la Section 4442 du Code des ressources publiques de

Californie (California Public Resource Code), à moins que le

système d’échappement ne soit équipé d’un pare-étincelles,

comme le définit la Section 4442, maintenu en bon état de

marche. D’autres États ou juridictions fédérales peuvent avoir

des lois similaires; consulter le Règlement fédéral 36CFR,

section261.52.

Entretien du circuit d’alimentation

AVERTISSEMENT

Le gaz propane et le gaz naturel sont extrêmement

inflammables et explosifs et pourraient causer des brûlures,

un incendie ou une explosion, provoquant la mort ou des

blessures graves.

• Inspecter le système de carburant périodiquement.

• Il ne peut y avoir AUCUNE fuite.

• NE PAS utiliser le moteur en présence d’une odeur de

carburant.

Régulateur de pression

Les composants du régulateur de pression ont été conçus et

calibrés spécifiquement afin de satisfaire aux exigences du

circuit d’alimentation du moteur.

Un régulateur qui ne fonctionne pas ou qui présente une

fuite doit être réparé ou remplacé avec les pièces de

remplacement recommandées du fabricant d’équipement.

Lors de l’inspection du régulateur, vérifier les éléments

suivants:

• Vérifiez si des fuites sont présentes à l’admission et aux

raccords de sortie.

• Vérifiez si des fuites sont présentes dans le régulateur.

• S’assurer que le régulateur est installé adéquatement et

que les boulons de montage sont bien serrés.

• Vérifiez la présence de dommages externes au

régulateur.

Dispositif de contrôle du diffuseur/

accélérateur

Les composants du mélangeur et du corps de papillon ont

été conçus et étalonnés spécifiquement afin de satisfaire aux

exigences du système de carburant du moteur.

Un filtre à air sale peut nuire considérablement au rendement

du diffuseur. Veiller à ce que le filtre à air soit propre. Lors de

l’inspection du mélangeur et du corps de papillon, vérifier les

éléments suivants:

• Vérifier la présence de fuites sur tous les raccords.

• S’assurer que le corps de la manette des gaz et le

diffuseur sont solidement montés.

• Inspecter et nettoyer le filtre à air conformément aux

intervalles d’entretien recommandés indiqués sur le

tableau d’entretien.

• Inspecter la connexion du tuyau d’admission d’air et la

bride. Inspecter pour déceler la présence de fissures, de

séparation ou de hachure sur le tuyau. Remplacer au

besoin.

• Inspecter pour déceler la présence éventuelle de

fissures, de séparation ou de hachures sur les conduites

de carburant. Remplacer au besoin.

• Vérifier s’il y a des fuites sur le dispositif de poussée et

le collecteur d’admission.

Alarmes (système de détection des

codes de défaillance)

La génératrice fonctionnera pendant de longues périodes

sans la présence d’un opérateur. C’est pourquoi le système

est muni de capteurs qui arrêtent automatiquement la

génératrice lorsque surviennent des problèmes potentiels,

tels une faible pression de l’huile, une température élevée,

l’emballement du moteur et d’autres conditions.

L’affichage du tableau de commande de la génératrice

indique la description des alarmes. Les descriptions

des alarmes de défaillances sont énumérées dans la

section «Alarmes» du manuel en ligne «Instructions de

fonctionnement du contrôleur de la série GC1030 GENSET»

associé à votre génératrice.

Reconnaître et réarmer les alarmes

Appuyer simultanément sur les flèches vers le haut et vers le

bas(A, Figure26) pour réarmer l’alarme.

118 BRIGGSandSTRATTON.COM

Not for

Reproduction

Entretien du système électrique de la

génératrice

Câblage et connexion

Le système électrique de la génératrice incorpore des

ordinateurs pour contrôler divers composants. Les

connexions du système électrique et les circuits de mise à la

terre exigent de bonnes connexions. Lors de l’inspection du

système électrique, vérifiez les éléments suivants:

• Vérifier si les câbles de batterie positif(+) et négatif(-)

présentent des signes de corrosion, de frottement,

d’usure et de brûlure et s’assurer que les branchements

sont bien serrés aux deux extrémités.

• Vérifier si le boîtier de la batterie présente des fissures

ou d’autres dommages. Remplacer au besoin.

• Vérifier si le faisceau de câbles du moteur présente des

signes de frottement, d’usure, de pincement, de brûlure,

de fissures ou de bris au câblage.

• S’assurer que les connecteurs de faisceau du moteur

sont adéquatement verrouillés.

• Inspecter les câbles de la bobine d’allumage pour voir

s’ils présentent des signes de durcissement, de fissures,

de frottement, de brûlures et de séparation et vérifier

que les couvercles ne sont pas fendus.

• Inspecter les bougies d’allumage pour voir si elles

présentent des signes de durcissement, de fissures, de

frottement, de brûlure et de séparation et vérifier que les

couvercles ne sont pas fendus.

• Remplacer les bougies d’allumage aux intervalles

mentionnés dans le tableau d’entretien.

• S’assurer que tous les composants électriques sont

solidement fixés au moteur ou au châssis.

• S’assurer que tout service électrique additionnel ajouté

par le propriétaire est convenablement installé dans le

système.

Entretien de la batterie

L’entretien des batteries doit être effectué ou supervisé

par un personnel qualifié en matière de batteries et de

précautions à prendre. Garder le personnel non autorisé à

l’écart des batteries.

AVERTISSEMENT

Le fluide électrolyte de la batterie contient un acide et est

extrêmement corrosif. Tout contact avec les composants de

la batterie peut causer de graves brûlures chimiques.

• NE PAS tenter d’ouvrir ou de mutiler la batterie

• Porter des lunettes de sécurité ainsi qu’un tablier, des

bottes et des gants en caoutchouc.

• Laver immédiatement la peau avec de l’eau pour

enlever l’électrolyte.

• Si l’électrolyte entre en contact avec les yeux, laver

immédiatement avec de l’eau et obtenir de l’aide

médicale.

• Tout électrolyte déversé doit être lessivé avec un agent

neutralisant d’acide.

AVERTISSEMENT

Les batteries d’accumulateurs dégagent du gaz d’hydrogène

explosif lors de la recharge. La plus petite étincelle pourrait

enflammer l’hydrogène et causer une explosion risquant

d’entraîner des blessures graves, voire la mort.

• NE PAS jeter la batterie dans un feu. Recycler la

batterie.

• NE PAS permettre de flamme nue, d’étincelle, de

chaleur, de tison de cigarette au cours et plusieurs

minutes après le chargement de la batterie.

AVERTISSEMENT

Un courant élevélors d’un court-circuit de batterie peut

causer une blessure grave.

• Enlever vos montres, bagues et autres objets

métalliques.

• Utiliser des outils dont les poignées sont isolées.

• Déconnecter la source de chargement avant de

connecter ou de déconnecter les bornes de la batterie.

• Ne pas placer d’outils ou de pièces métalliques sur les

batteries.

• Déconnecter le câble négatif (-) de la batterie lors

d’installation ou d’entretien.

1. Pousser sur l’interrupteur MARCHE/ARRÊT situé

derrière la génératrice en position «ARRÊT»(O).

2. Couper l’alimentation électrique de la génératrice pour

mettre le chargeur de batterie hors tension.

119

Not for

Reproduction

3. Déverrouiller et ouvrir le toit tel que décrit dans la section

Panneaux d’accès de ce manuel.

4. Enlever le panneau de la batterie.

5. Enlever le fusible 15A du porte-fusible qui se trouve

derrière le panneau de la batterie.

6. Débrancher le câble négatif(-) de la batterie.

7. Débrancher le câble positif(+) de la batterie.

8. Entretenir ou remplacer la batterie au besoin.

9. Brancher le câble positif(+) à la batterie.

10. Brancher le câble négatif(-) à la batterie.

11. Installer le fusible 15A dans le porte-fusible.

12. Installer le panneau de la batterie.

13. Fermer et verrouiller le toit.

14. Rétablir l’alimentation électrique à la génératrice.

15. Pousser sur l’interrupteur MARCHE/ARRÊT situé

derrière la génératrice en position «MARCHE»(I).

16. Régler le mode de la génératrice à AUTOMATIQUE

(AUTO).

Remplacement de la batterie

1. Pousser sur l’interrupteur MARCHE/ARRÊT situé

derrière la génératrice en position «ARRÊT»(O).

2. Couper l’alimentation électrique de la génératrice pour

mettre le chargeur de batterie hors tension.

3. Déverrouiller et ouvrir le toit tel que décrit dans la section

Panneaux d’accès de ce manuel.

4. Enlever le panneau de la batterie.

5. Enlever le fusible 15A du porte-fusible qui se trouve

derrière le panneau de la batterie.

6. Débrancher le câble négatif(-) de la batterie.

7. Débrancher le câble positif(+) de la batterie.

8. Enlever la batterie et installer la batterie de

remplacement.

 NE PAS POLLUER. PRÉSERVEZ LES

RESSOURCES. RETOURNER LA BATTERIE USÉE À

UN CENTRE DE COLLECTE SÉLECTIVE.

9. Brancher le câble positif(+) à la batterie.

10. Brancher le câble négatif(-) à la batterie.

11. Installer le fusible 15A dans le porte-fusible.

12. Installer le panneau de la batterie.

13. Fermer et verrouiller le toit.

14. Rétablir l’alimentation électrique à la génératrice.

15. Pousser sur l’interrupteur MARCHE/ARRÊT situé

derrière la génératrice en position «MARCHE»(I).

16. Régler le mode de la génératrice à AUTOMATIQUE

(AUTO).

Recharge de la batterie

S’il faut charger la batterie, procéder comme suit:

1. Pousser sur l’interrupteur MARCHE/ARRÊT situé

derrière la génératrice en position «ARRÊT»(O).

2. Couper l’alimentation électrique de la génératrice pour

mettre le chargeur de batterie hors tension.

3. Déverrouiller et ouvrir le toit tel que décrit dans la section

Panneaux d’accès de ce manuel.

4. Enlever le panneau de la batterie.

5. Enlever le fusible 15A du porte-fusible qui se trouve

derrière le panneau de la batterie.

6. Débrancher le câble négatif(-) de la batterie.

AVIS: Ne pas débrancher le câble négatif de la batterie

peut entraîner une défaillance de l’équipement. NE PAS

essayer de faire démarrer la génératrice à l’aide d’une

batterie d’appoint. Tout dommage à l’équipement résultant

du non-respect de cette instruction annulera la garantie du

moteur et de la génératrice.

7. Recharger la batterie avec le chargeur de batterie à deux

(2)A jusqu’à obtention de la tension de 12volts. NE PAS

charger la batterie à plus de 13,7volts.

AVIS: NE PAS utiliser un générateur de renforcement de la

charge de la batterie pour charger rapidement une batterie

faible.

8. Brancher le câble négatif(-) à la batterie.

9. Installer le fusible 15A dans le porte-fusible.

10. Installer le panneau de la batterie.

11. Fermer et verrouiller le toit.

12. Rétablir l’alimentation électrique à la génératrice.

13. Pousser sur l’interrupteur MARCHE/ARRÊT situé

derrière la génératrice en position «MARCHE»(I).

14. Régler le mode de la génératrice à AUTOMATIQUE

(AUTO).

120 BRIGGSandSTRATTON.COM

Not for

Reproduction

Dépannage

Tableau de dépannage

Les descriptions des alarmes de défaillance et leurs causes sont énumérées dans le tableau de la section «Alarmes» dans le

manuel en ligne «Instructions de fonctionnement du contrôleur de la série GC1030 GENSET» associé à votre génératrice.

PROBLÈME CAUSE CORRECTION

Le moteur fonctionne, mais il n’y a aucune sortie

de CA.

1. Disjoncteur ouvert ou défectueux.

2. Alarme dans le tableau de commande de la

génératrice.

3. Raccords du câblage mal effectués ou

commutateur convertisseur défectueux.

1. Réarmez ou remplacez le disjoncteur.

2. Se référer à la section Alarmes du manuel

en ligne «Instructions de fonctionnement du

contrôleur de la série GC1030 GENSET»

associé à votre génératrice. Contacter un

centre local de service.

3. Vérifiez et réparez ou contactez le centre de

service local.

Le moteur tourne bien sans charge, mais il connaît

des ratés lorsque les charges sont branchées.

1. La génératrice est surchargée.

2. Court-circuit dans une des charges

branchées.

3. Court-circuit sur un circuit de la génératrice.

4. Pression ou mélange du carburant incorrect.

5. Ligne de carburant pliée entre le régulateur et

le moteur.

6. Filtre à air obstrué.

1. Enlevez une ou plusieurs charges.

2. Débranchez la charge électrique en court-

circuit.

3. Contacter un centre local de service.

4. Cosulter Système de carburant gazeux dans

ce manuel.

5. Défaire le pli. Remplacer si nécessaire.

6. Nettoyez ou remplacez le filtre à air.

Le moteur ne démarre pas ou il démarre et a des

ratés.

1. Fusible de 15A manquant ou grillé.

2. Fusible(s) thermique(s) grillé(s).

3. Alimentation en carburant fermée ou épuisée.

4. Mauvaise sélection du carburant.

5. Batterie défectueuse.

6. Filtre à air obstrué.

7. Grippage de la tringlerie des gaz.

1. Installez un fusible (neuf) de 15A. Consulter

Tableau de commande du système.

2. Remplacer les fusibles thermiques.

3. Ouvrez la(les) vanne(s) de carburant; vérifiez

le réservoir de gaz propane.

4. Vérifiez le sélecteur de carburant et réglez

correctement (le cas échéant).

5. Changer la batterie.

6. Nettoyez ou remplacez le filtre à air.

7. Vérifier la tringlerie.

Le moteur s’arrête lorsqu’il est en marche.

1. Alimentation en carburant fermée ou épuisée.

2. L’affichage numérique du tableau de

commande indique une alarme.

1. Vérifiez les vannes de carburant; remplissez

le réservoir de gaz propane.

2. Se référer à la section Alarmes du manuel

en ligne «Instructions de fonctionnement du

contrôleur de la série GC1030 GENSET»

associé à votre génératrice.

Perte de puissance sur les circuits.

1. Disjoncteur ouvert sur la génératrice.

2. Problèmes au niveau du commutateur de

transfert.

1. Réarmer le disjoncteur.

2. Voir le manuel du commutateur de transfert.

L’appareil ne fonctionne pas.

1. Le tableau de commande n’est pas réglé à

AUTO.

2. La minuterie d’exercice n’est pas réglée où

est réglée à ARRÊT (OFF).

3. La date et l’heure de l’appareil ne sont pas

réglées.

4. Batterie défectueuse.

5. Fusible de 15A manquant ou grillé.

1. Sur le tableau de commande, appuyer sur le

bouton AUTO.

2. Réglez la minuterie de cycle d’exercice.

3. Réglez la date et l’heure de l’appareil.

4. Remplacer la batterie.

5. Installer un fusible neuf de 15A. Consulter

Tableau de commande du système.

Vibrations excessives.

1. Raccords mécaniques lâches. 1. Vérifiez et réparez ou contactez le centre de

service local.

Odeur d’essence

1. Fuites d’essence. 1. Fermez le robinet de fermeture à commande

manuelle du carburant. Contacter un centre

local de service.

121

Not for

Reproduction

PROBLÈME CAUSE CORRECTION

L’alimentation de service revient, l’appareil ne

s’arrête pas.

1. Fusible grillé dans le commutateur de

transfert.

2. Refroidissement de 5minutes non écoulées.

3. Raccords du câblage mal effectués ou

contrôleur défectueux.

1. Installez des fusibles (neufs).

2. Attendez 5minutes.

3. Vérifiez et réparez ou contactez le centre de

service local.

Problèmes possibles en mode MANUEL

(MANUAL).

Consulter le Tableau7 (Défaillances courantes

et mesures correctives) du manuel en ligne

«Instructions de fonctionnement du contrôleur

de la série GC1030 GENSET» associé à votre

génératrice.

Problèmes possibles en mode AUTO. Consulter le Tableau7 (Défaillances courantes

et mesures correctives) du manuel en ligne

«Instructions de fonctionnement du contrôleur

de la série GC1030 GENSET» associé à votre

génératrice.

Problèmes possibles avec le régulateur

électronique.

Consulter le Tableau7 (Défaillances courantes

et mesures correctives) du manuel en ligne

«Instructions de fonctionnement du contrôleur

de la série GC1030 GENSET» associé à votre

génératrice.

122 BRIGGSandSTRATTON.COM

Not for

Reproduction

Diagramme de câblage

123

Not for

Reproduction

Spécifications

Spécifications de la génératrice: 12kW

Intensité de charge

nominale maximale

(à 25°C/77°F, PL)

à 240V

50A

Tension nominale

120/240 volts

Phase Monophasé

Fréquence

nominale

60 hertz

Disjoncteur de la

génératrice

60A

Plage d’utilisation

normale

De -20°F (28°C) à 104°F (40°C)

Niveau de bruit* Mode

ralenti bas

64 dB(A)

Fonctionnement

normal

70 dB(A)

Poids d’expédition 423 lb (192 kg)

*Selon ISO3744. Mic la plus basse à 23pi (7m) sans

charge.

Spécifications du moteur 12kW

Cylindrée 38,26ci. (627cc)

Alésage 2,972 po (75,5 mm)

Course 2,756 po (70 mm)

Écartement des électrodes de bougie 0,020 po (0,51 mm)

Couple de serrage de bougie 180lb-po (20Nm)

Entrefer armature/carcasse 0,008 - 0,012 po (0,20 - 0,30 mm)

Jeu de soupape d’admission 0,004 - 0,006 po (0,10 - 0,15 mm)

Dégagement de soupape

d’échappement

0.007 à 0.009 po (0,15 à 0,23 mm)

Type d’huile 5W30 entièrement synthétique

Volume maximal d’huile (avec filtre) De 42 à 45oz (de 1,24l à 1,33l)

Boulon de couvercle d’extrémité de

moteur

220 lb-po (25Nm)

124 BRIGGSandSTRATTON.COM

Not for

Reproduction

125

Not for

Reproduction

126

BRIGGSandSTRATTON.COM

Not for

Reproduction

127

Not for

Reproduction

128

Not for

Reproduction

Briggs & Stratton 040689 Briggs Stratton Power Protect 12kW Home Standby Generator

Product's Documents

User Manual

Specifications

Briggs & Stratton 040689 Questions and Answers

Related Products

Briggs & Stratton 040692 Briggs Stratton Power Protect 12kW Home Standby Generator

Briggs & Stratton Home Standby Generator PowerProtect 13kW 040743

Briggs & Stratton Home Standby Generator PowerProtect 22kW 040782

Briggs & Stratton 40783 Home Standby Generator PowerProtect 22kW

Briggs & Stratton 40753 Home Standby Generator PowerProtect 18kW

Briggs & Stratton 040742 Home Standby Generator PowerProtect 13kW
