REDDI-BILT BARBECUES
ASSEMBLY MANUAL & PARTS LIST MANUEL DE MONTAGE & LISTE DE PIECES
RETAIN FOR FUTURE REFERENCE VEUILLEZ CONSERVER POUR REFERENCE ULTERIEURE
1-800-265-2150
10084-E29 REV G 09/17
MONARCH 320 MONARCH 320
8342-54 9312-54
8342-57 9312-57
MONARCH 340 MONARCH 340
8342-64 9312-64
8342-67 9312-67
MONARCH 390 MONARCH 390
8342-84 9312-84
8342-87 9312.87
HARDWARE INCLUDED / MATERIAL INCLUS / EQUIPOS INCLUIDO
Y-11561 X4 Y-11551 X1
Y-29306 X2 S21061 X2
10070-E340MS X1
TOOLS REQUIRED / OUTILS NECESSAIRES / HERRAMIENTAS NECESARIAS
7/16" (11mm)
Y-12222 X1 S21420 X2 S21124 X2
AAA X1 Y-12855 X1 Y-11793 X5
Y-29304 X2 Y-12865 X8 Y-12223 X1
S21084 X2 Y-12124 X1 Y-12673 X2
#3 ROBERTSON
#2 ROBERTSON
(2) (2) (1)
1
2
!!
(1) (1) (1)

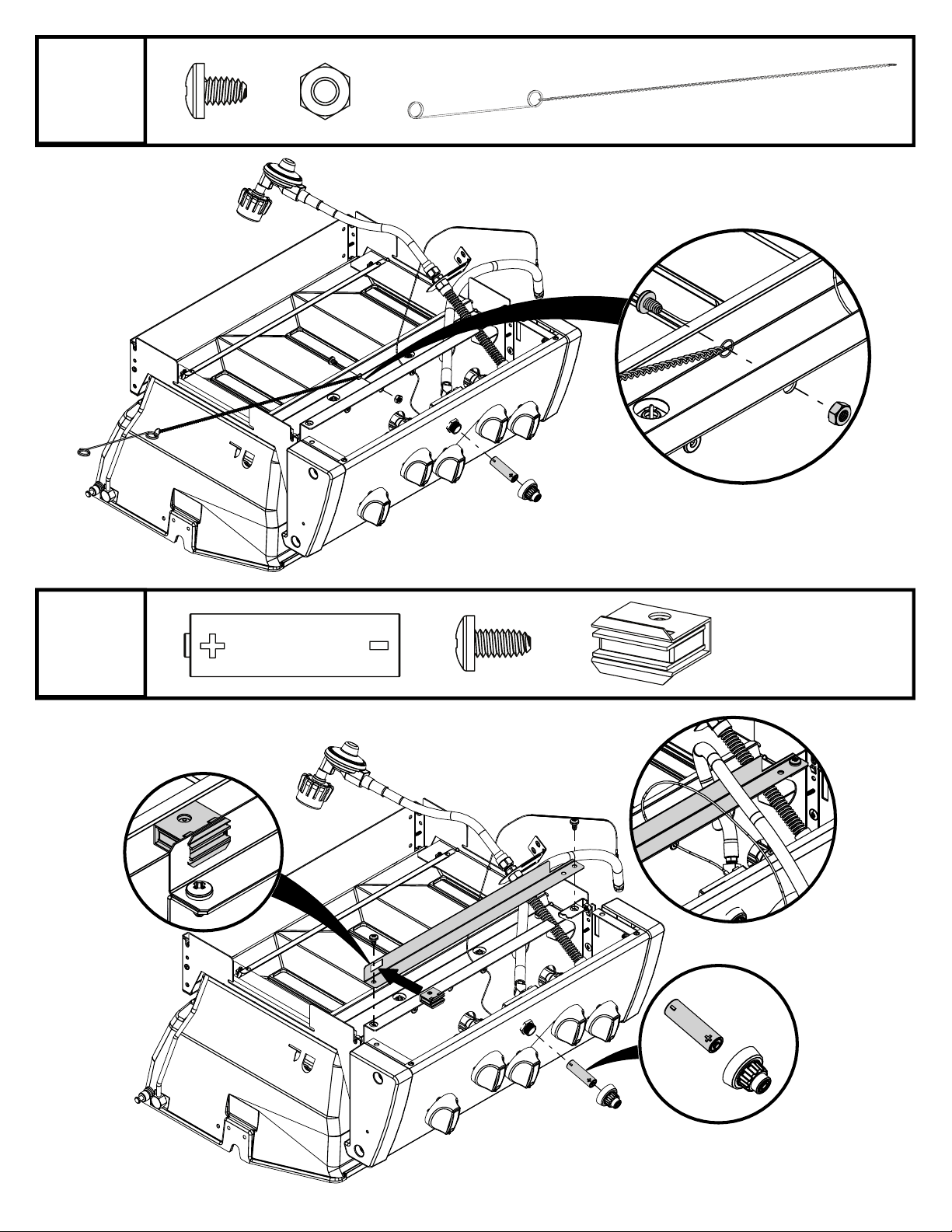

3
(1) AAA (2) (1)
4
5
(4) (2)

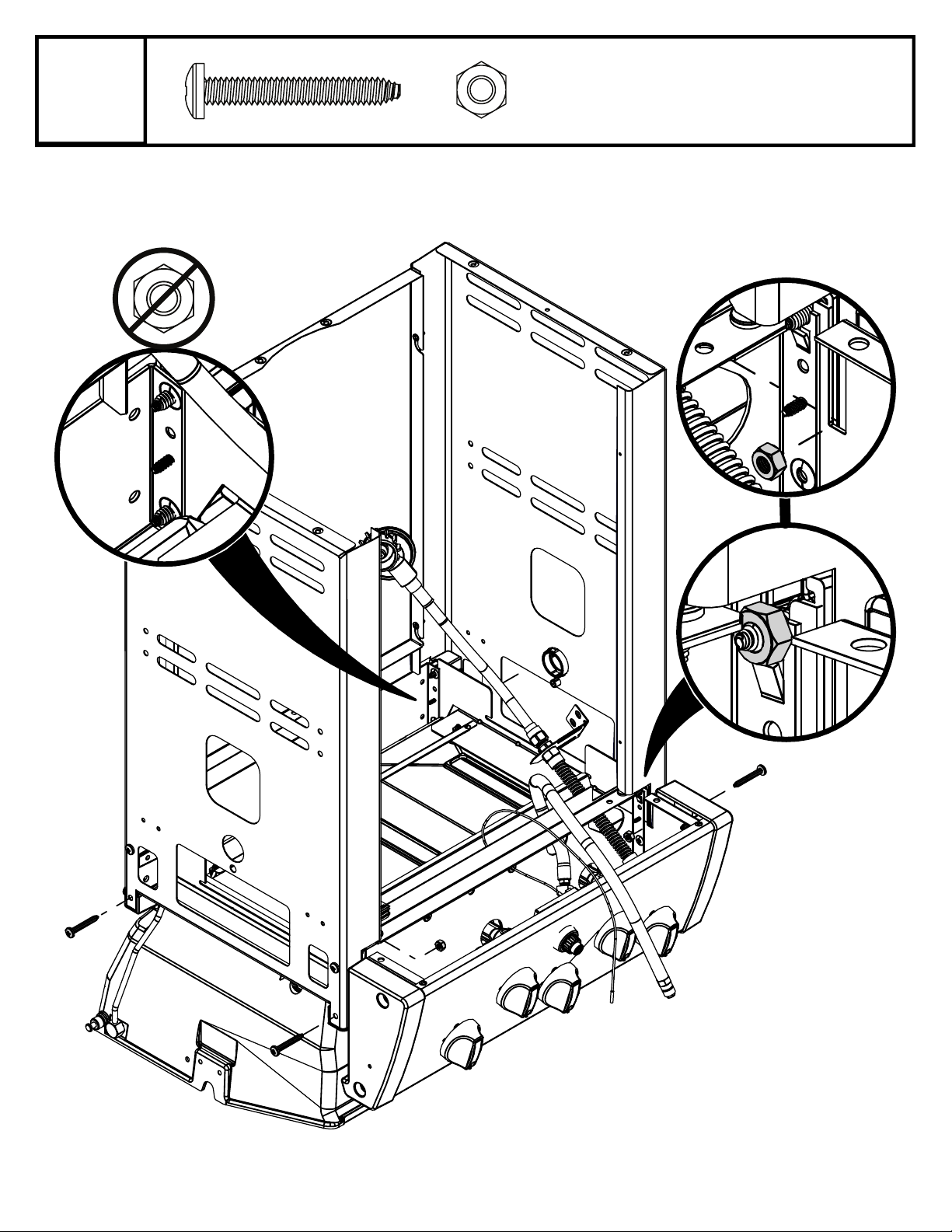

6
(2)

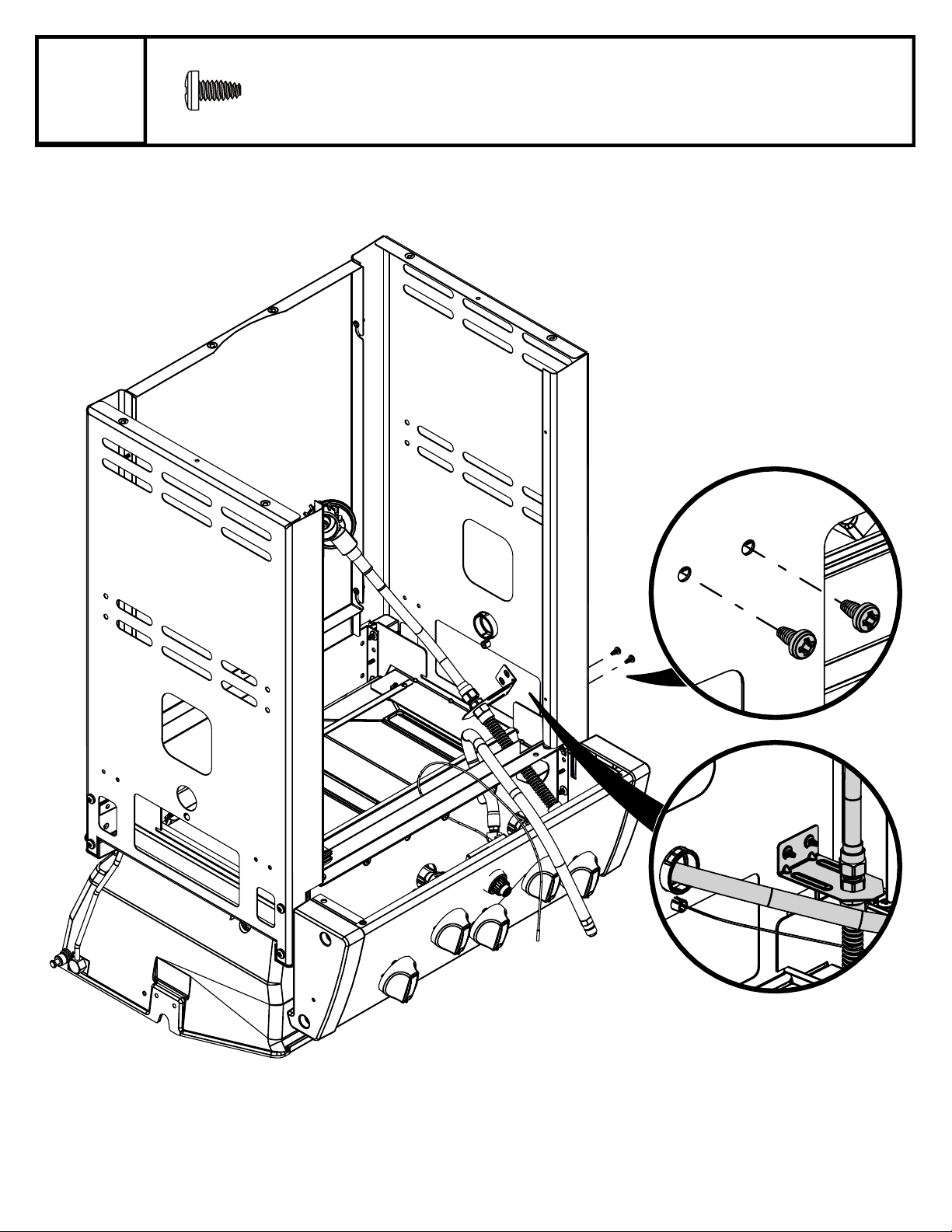

7
(4)

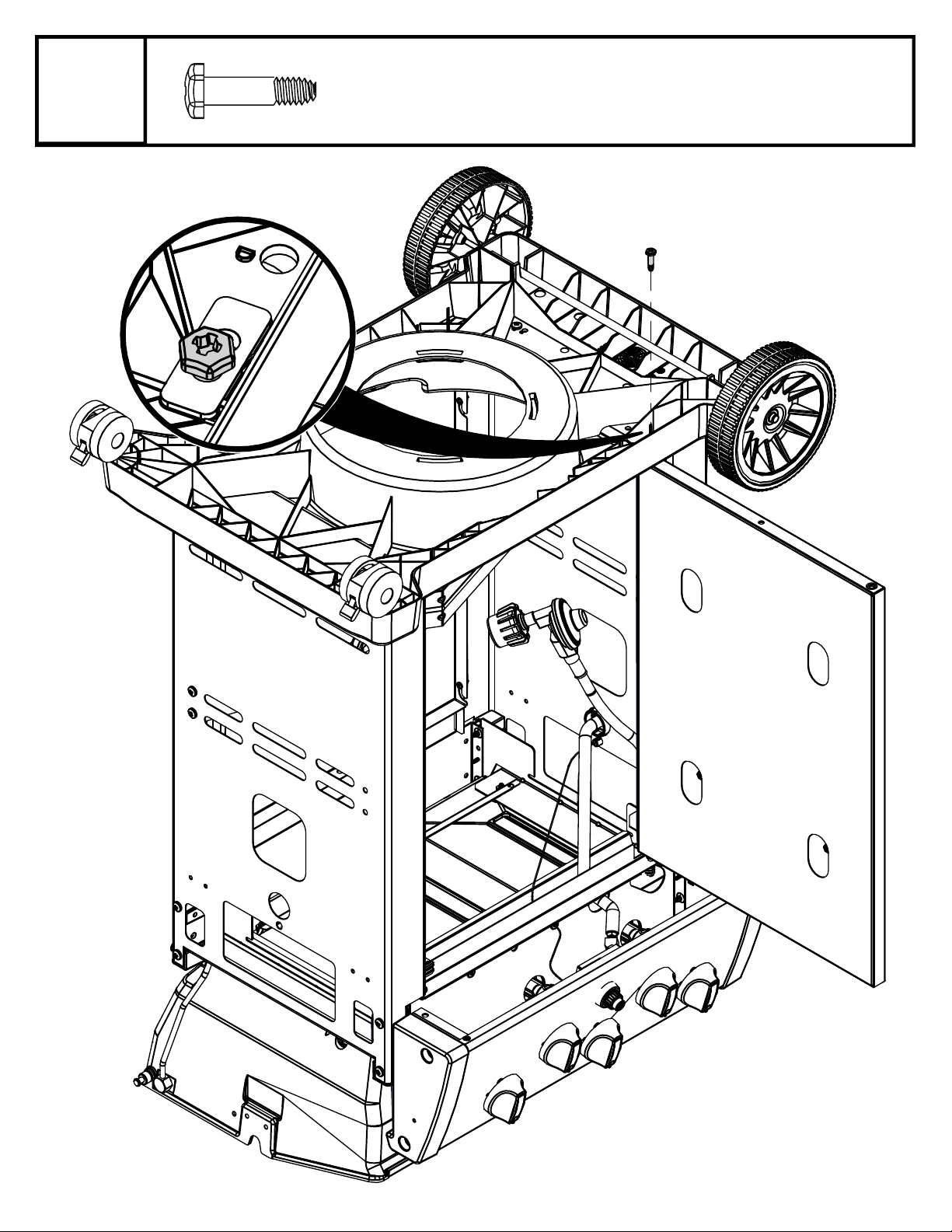

8
(6)

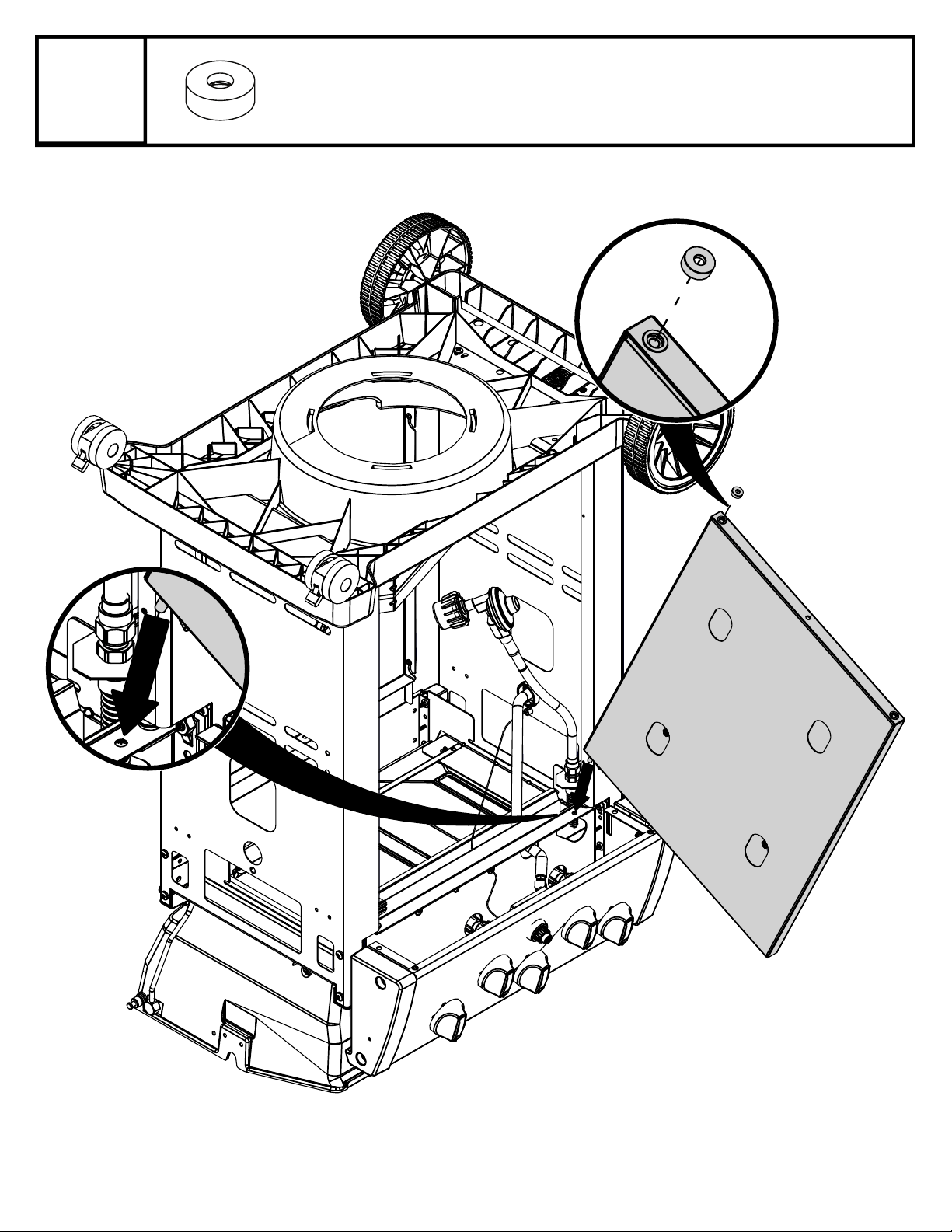

9
1
2
3
4
5
6
(2)

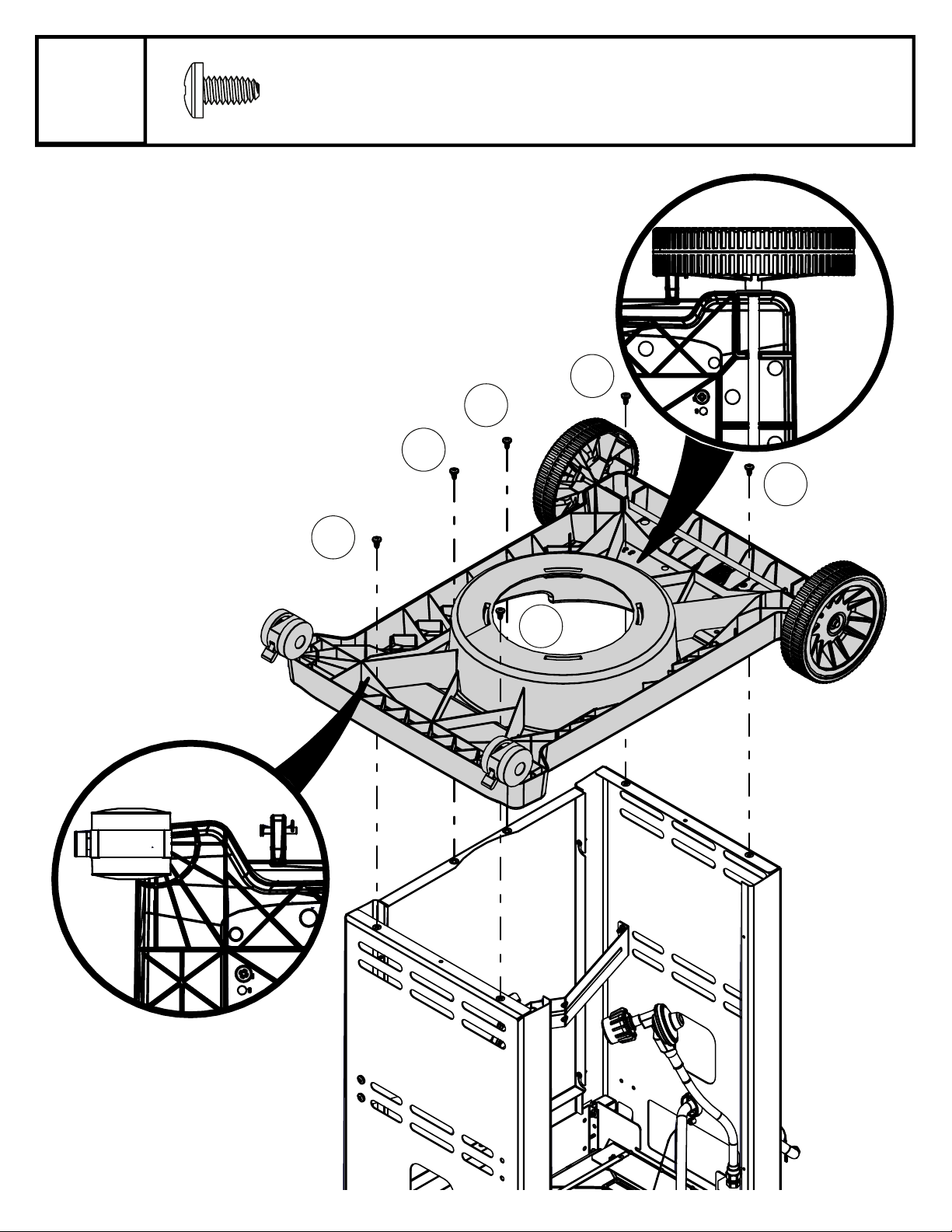

10
(1)

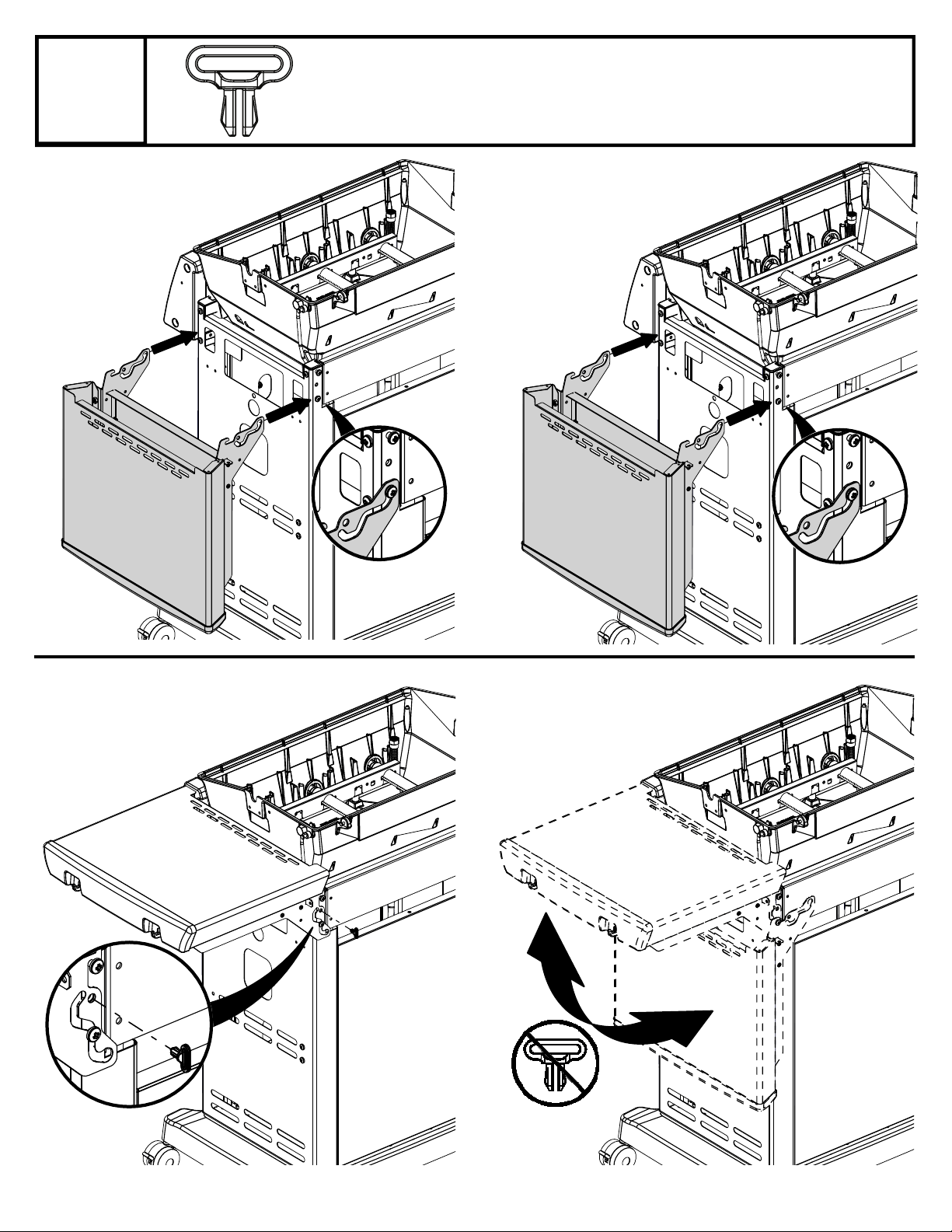

11
(1)
12
13
(1)
14
(1)
15
(1)
16
(2) (2) (2)
17
18
19
20
21
22
23
(2) (2)

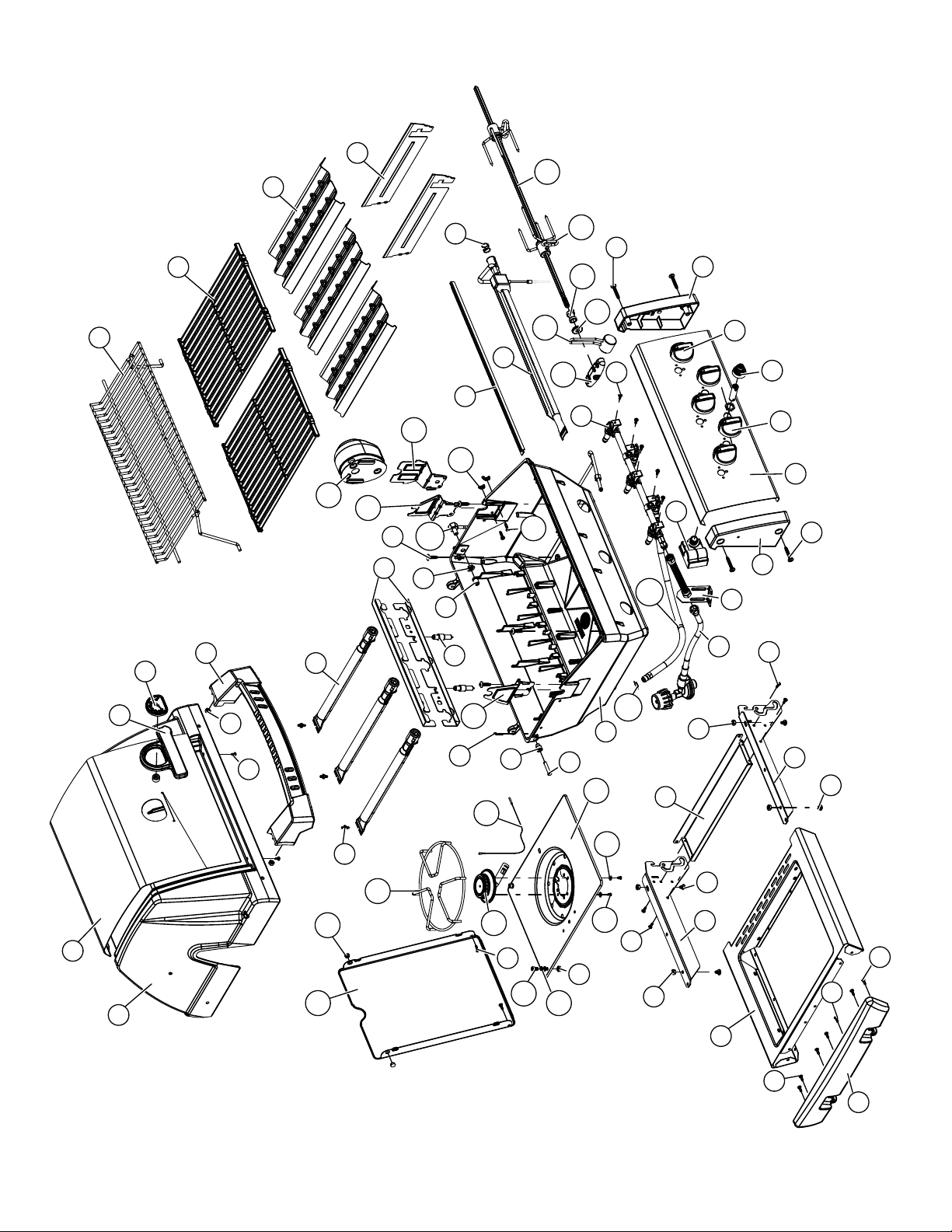

PARTS LIST / LISTE DES PIECES
KEY # ITEM # DESCRIPTION DESCRIPTION
DESCRIPTION 8342-54 8342-64
8342-84
9312-54 9312-64 9312-84
8342-57 8342-87 8342-87 9312-57 9312-67 9312-87
1 10909-E340 CASTING BOTTOM FOND DU FOYER CUERPO INFERIOR 1 1 1 1 1 1
2 10473-E341 CASTING TOP COUVERCLE DU GRIL CUERPO SUPERIOR 1 1 1 1 1 1
3 10081-BK630 NAMEPLATE PLAQUE D’IDENTIFICATION PLACA CON NOMBRE 1 1 1 1 1 1
4 10958-E340 TOP CASTING INSERT PANNEAU DE COUVERCLE INSERTO DE CUERPO SUPERIOR 1 1 1 1 1 1
5 10571-6 HEAT INDICATOR INDICATEUR DE CHALEUR INDICADOR DE TEMPERATURA 1 1 1 1 1 1
6 10240-15 HINGE PIN GOUPILLE DE CHARNIÈRE CLAVIJA DE BISAGRA 2 2 2 2 2 2
6A S21237 HINGE SPACER ENTRETOISE DE CHARNIÈRE ESPACIADOR DE BISAGRA 2 2 2 2 2 2
7 S21233 HITCH PIN CLIP ATTACHE DE CHEVILLE GANCHO PARA EL REMOLQUE 2 2 2 2 2 2
8 S21084 SCREW - BURNER VIS - BRÛLEUR TORNILLO - QUEMADOR 3 3 3 3 3 3
9 10225-T356 GRID GRILLE REJILLA 2 2 2 2 2 2
10 10222-E400
FLAV-R-WAVE™
FLAV-R-WAVE™ FLAV-R-WAVE™
3 3 3 3 3 3
11 10225-E341 GRID - WARMING RACK GRILLE REJILLA 1 1 1 1 1 1
12 10222-E301 DIVIDER DIVISEUR DIVISOR 2 2 2 2 2 2
13 10184-R83 BOSS EXTENSION CROCHET DE RALLONGEMENT EXTENSIÓN DE REFUERZO 1 1 1 1 1 1
15 10390-E20LP BURNER BRÛLEUR QUEMADOR 1 / • 1 / • 1 / • 1 / • 1 / • 1 / •
10390-E20NG BURNER BRÛLEUR QUEMADOR • / 1 • / 1 • / 1 • / 1 • / 1 • / 1
17 10342-245 ELECTRONIC IGNITOR ALLUMEUR ÉLECTRONIQUE ENCENDEDOR ELECTRÓNICO 1 • • 1 • •
10342-246 ELECTRONIC IGNITOR ALLUMEUR ÉLECTRONIQUE ENCENDEDOR ELECTRÓNICO • 1 • • 1 •
10342-247 ELECTRONIC IGNITOR ALLUMEUR ÉLECTRONIQUE ENCENDEDOR ELECTRÓNICO • • 1 • • 1
18 10342-E12 ELECTRODE ELECTRODE ELECTRODO 2 2 2 2 2 2
19 52224-224A COLLECTOR BOX BOÎTE DE COLLECTEUR CAJA RECOLECTORA 1 1 1 1 1 1
20 10111-16A HOSE TUYAU MANGUERA 1 1 1 1 1 1
21 29004-014 CONTROL ASSEMBLY - LP ASSEMBLÉE DE CONTROLE MECANISMO DE CONTROL LP 1 / • • • 1 / • • •
29004-017 CONTROL ASSEMBLY - NG ASSEMBLÉE DE CONTROLE MECANISMO DE CONTROL NG • / 1
• • • / 1 • •
29004-034 CONTROL ASSEMBLY - LP ASSEMBLÉE DE CONTROLE MECANISMO DE CONTROL LP • 1 / • • • 1 / • •
29004-037 CONTROL ASSEMBLY - NG ASSEMBLÉE DE CONTROLE MECANISMO DE CONTROL NG • • / 1 • • • / 1 •
29004-074 CONTROL ASSEMBLY - LP ASSEMBLÉE DE CONTROLE MECANISMO DE CONTROL LP • • 1 / • • • 1 / •
29004-077 CONTROL ASSEMBLY - NG ASSEMBLÉE DE CONTROLE MECANISMO DE CONTROL NG • • • / 1 • • • / 1
21A S13470-091 HOSE-SIDE BURNER LP TUYAU DU BRULEUR LATERAL PL MANGUERA - QUEMADOR LATERAL • 1 / • 1 / • • 1 / • 1 / •
S13470-132 HOSE-SIDE BURNER NG TUYAU DU BRULEUR LATERAL GN MANGUERA - QUEMADOR LATERAL • • / 1 • / 1 • • / 1 • / 1
21B Y-11230 COTTER PIN ATTACHE DE CHEVILLE CHAVETA • 1 1 • 1 1
21C 10110-34 TUBE-REAR BURNER ASSY TUBE DE BRÛLEUR ARRIÈRE TUBO, QUEMADOR POSTERIOR • • 1 • • 1
22 10114-16 HOSE & REGULATOR LP TUYAU ET REGULATEUR PL MANGUERA Y REGULADOR LP • 1 / • 1 / • • 1 / • 1 / •
10111-K45 HOSE NATURAL GAS TUYAU (GAZ NATUREL) MANGUERA DE GAS NATURAL • • / 1 • / 1 • • / 1 • / 1
23 10472-K431 CONTROL KNOB BOUTON DE CONTROLE PERILLA DE CONTROL 3 4 5 3 4 5
30 10194-F137 CONTROL COVER PANNEAU DE CONTROLE CUBIERTA DE CONTROL • • • 1 • •
10194-F138 CONTROL COVER PANNEAU DE CONTROLE
CUBIERTA DE CONTROL 1 • • • • •
10194-F157 CONTROL COVER PANNEAU DE CONTROLE CUBIERTA DE CONTROL • • • • 1 •
10194-F158 CONTROL COVER PANNEAU DE CONTROLE CUBIERTA DE CONTROL • 1 • • • •
10194-F197 CONTROL COVER PANNEAU DE CONTROLE CUBIERTA DE CONTROL • • • • • 1
10194-F198 CONTROL COVER PANNEAU DE CONTROLE CUBIERTA DE CONTROL • • 1 • • •
31 10711-E34 EDGE CAP PAC DE BORD TAPA DE EXTREMO 1 1 1 1 1 1
32 10711-E33 EDGE CAP PAC DE BORD TAPA DE EXTREMO 1 1 1 1 1 1
PARTS LIST / LISTE DES PIECES
KEY # ITEM # DESCRIPTION DESCRIPTION
DESCRIPTION 8342-54 8342-64
8342-84
9312-54 9312-64 9312-84
8342-57 8342-87 8342-87 9312-57 9312-67 9312-87
33 10184-E96 RADIATION SHIELD ÉCRAN DE CHALEUR CUBIERTA DE RADIACIÓN 1 1 1 1 1 1
34 10184-E97 GREASE RAIL GUIDE DU BAC A GRAISSE RIEL DE GRASA 1 1 1 1 1 1
35 10184-E501 SUPPORT-CASTING-LEFT SUPPORT GAUCHE DU FOYER SOPORTE - CUERPO - IZQUIERDO 1 1 1 1 1 1
36 10184-E511 SUPPORT-CASTING-RIGHT SUPPORT DROIT DU FOYER SOPORTE - CUERPO - DERECHO 1 1 1 1 1 1
37 10184-E651 SUPPORT-SIDE SHELF SUPPORT TABLETTE SOPORTE-ESTANTE LATERAL 2 2 2 2 2 2
37A 10184-E62 SUPPORT-SIDE SHELF SUPPORT TABLETTE SOPORTE-ESTANTE LATERAL 2 2 2 2 2 2
38 10184-E641 SUPPORT-SIDE SHELF SUPPORT TABLETTE SOPORTE-ESTANTE LATERAL 2 2 2 2 2 2
38A 10184-E63 SUPPORT-SIDE SHELF SUPPORT TABLETTE SOPORTE-ESTANTE LATERAL 2 2 2 2 2 2
39 10956-E421 BRACE-REAR SUPPORT ARRIERE ABRAZADERA-POSTERIOR 1 1 1 1 1 1
40 10958-E71 BASE TABLETTE INFERIEURE BASE 1 1 1 1 1 1
41 10956-E311 BRACE-FRONT SUPPORT AVANT ABRAZADERA-FRONTAL 1 1 1 1 1 1
43 10958-E761 SIDE PANEL PANNEAU LATERALE PANEL LATERAL 2 2 2 2 2 2
44 10958-E361
PANEL - REAR PANNEAU - ARRIÈRE PANEL - POSTERIOR 1 1 1 1 1 1
45 10184-E981 BRACKET - DOOR CATCH CROCHET DE PORTE SOPORTE - RETÉN DE PUERTA 1 1 1 1 1 1
48 10184-E691 BRACKET - SHELF CROCHET - PLANCHETTE SOPORTE PARA ESTANTE 2 2 2 2 2 2
50 10711-E821 SHELF PLANCHETTE LATERALE ESTANTE 1 1 1 •
10711-E822 SHELF PLANCHETTE LATERALE ESTANTE • • • 1 1 1
51 10711-E831 SHELF PLANCHETTE LATERALE ESTANTE • 1 1 • • •
10711-E832 SHELF PLANCHETTE LATERALE ESTANTE • • • • 1 1
10711-E821 SHELF PLANCHETTE LATERALE ESTANTE 1 • • • • •
10711-E822 SHELF PLANCHETTE LATERALE ESTANTE • • • 1 • •
56 10892-7G WHEEL ROUE RUEDA 2 2 2 2 2 2
60 10711-E49 END CAP - SHELF MONTURE D'EMBOUT TAPA DEL EXTREMO 2 2 2 2 2 2
66 S13006A BURNER ROTISSERIE BRÛLEUR DE TOURNEBROCHE QUEMADOR PARA ROSTIZAR • • 1 • • 1
68 S21362 SPRING RESSORT RESORTE • • 1 • •
1
69 10958-E48A DOOR PORTE PUERTA • • • 1 1 1
10958-E48AB DOOR PORTE PUERTA 1 1 1 • • •
70 21475-138 HANDLE POIGNÉE MANGO 1 1 1 1 1 1
71 10696-102 REAR BURNER-ORIFICE ORIFICE DU BRÛLEUR ARRIÈRE QUEMADOR POSTERIOR - ORIFICIO • • 1 • • 1
10696-145 REAR BURNER-ORIFICE ORIFICE DU BRÛLEUR ARRIÈRE QUEMADOR POSTERIOR - ORIFICIO • • • • • •
72 S21420 PUSH NUT POUSSE ECROU TUERCA DE COMPRESIÓN 2 2 2 2 2 2
73 Y-11990 HEX NUT ÉCROU TUERCA HEXAGONAL • • 1 • • 1
74 S21084 SCREW - #14 x 3/4 VIS - #14 x 3/4 TORNILLO - #14 X 3/4 2 2 2 2 2 2
75 10184-302A HANDLE POIGNÉE MANGO 1 1 1 1 1 1
76 S21255 WASHER RONDELLE ARANDELA 4 4 4 4 4 4
78 10892-13 CASTOR ROULETTES RUEDITA 2 2 2 2 2 2
79 Y-11561 BOLT – 1/4:20 x 1 3/4 BOULON - 1/4:20 X 1 3/4 PERNO – 1/4:20 x 1 3/4 12 12 12 12 12 12
80 Y-11546 SCREW- 1/4-20 X 5/8
VIS – 1/4-20 X 5/8 TORNILLO - 1/4-20 X 5/8 10 10 10 10 10 10
81 Y-12860 SCREW – 1/4-20 X 1 3/8 VIS – 1/4-20 X 1 3/8 TORNILLO - 1/4-20 X 1 3/8 4 4 4 4 4 4
82 Y-12673 SHELF - LOCK PIN ÉTAGÈRE - GOUPILLE DE SERRURE ESTANTE - CLAVIJA DE TRABA 2 2 2 2 2 2
83 Y-12865 BOLT- 1/4-20 X 1/2 BOULON – 1/4-20 X 1/2 PERNO - 1/4-20 X 1/2 12 12 12 12 12 12
84 S15170 AXLE ESSIEU EJE 1 1 1 1 1 1
85 Y-12855 BOLT- 1/4-20 X 3/8 BOULON – 1/4-20 X 3/8 PERNO - 1/4-20 X 3/8 9 9 9 9 9 9
PARTS LIST / LISTE DES PIECES
KEY # ITEM # DESCRIPTION DESCRIPTION
DESCRIPTION 8342-54 8342-64
8342-84
9312-54 9312-64 9312-84
8342-57 8342-87 8342-87 9312-57 9312-67 9312-87
87 Y-11793 NUT- 1/4-20 ECROU – 1/4-20 TUERCA - 1/4-20 18 18 18 18 18 18
96 S21125 SCREW – 8 X 3/8 VIS - 8 X 3/8 TORNILLO – 8 X 3/8 4 4 4 4 4 4
98 S21124 SCREW – 8 X 1/2 VIS - 8 X 1/2 TORNILLO – 8 X 1/2 39 39 39 39 39 39
99 Y-12646 SCREW – 8 X 1/2 VIS - 8 X 1/2 TORNILLO – 8 X 1/2 • 2 2 • 2 2
104 Y-12835 SCREW – 6-32 X 1/4 VIS – 6-32 X 1/4 TORNILLO #6-32 X 1/4 • 2 2 • 2 2
105 Y-12853 WASHER RONDELLE ARANDELA • 2 2 • 2 2
106 Y-12861 CAP SCREW - 1/4-20 X 3/8 VIS - 1/4-20 X 3/8 TORNILLO – 1/4-20 X 3/8 • 2 2 • 2 2
107 Y-12863 WASHER RONDELLE ARANDELA • 4 4 • 4 4
110 53140-981 GRID GRILLE REJILLA • 1 1 • 1 1
111 10390-E10 SIDE BURNER BRULEUR DE COTE QUEMADOR LATERAL • 1 1 • 1 1
113 10342-T16 ELECTRODE – SIDE BURNER ELECTRODE – BRULEUR DE COTE ELECTRODO - QUEMADOR LATERAL • 1 1 • 1 1
114 23000-251 COVER-SIDE BURNER COUVERCLE LATÉRAL CUBIERTA - QUEMADOR LATERAL • 1 1 • • •
23000-255 COVER-SIDE BURNER
COUVERCLE LATÉRAL CUBIERTA - QUEMADOR LATERAL • • • • 1 1
115 Y-29304 SCREW #10-24 X 3/8 VIS #10-24 X 3/8 TORNILLO #10-24 X 3/8 2 2 2 2 2 2
117 23000-271 SHELF-SIDE BURNER SUPPORT DE BRULEUR DE COTE ESTANTE - QUEMADOR LATERAL • 1 1 • 1 1
122 57054-902 GREASE TRAY PLATEAU A GRAISSE BANDEJA RECOLECTORA DE GRASA 1 1 1 1 1 1
123 52009-902 GREASE PAN CUVETTE A GRAISSE BANDEJA PARA LA GRASA 1 1 1 1 1 1
135 Y-12119 BUSHING DOUILLE COJINETE 3 3 3 3 3 3
136 10184-E44 ROTISSERIE SHIELD BOUCLIER DE ROTISSERIE CUBIERTA DEL ROSTIZADOR 1 1 1 1 1 1
137 10184-E42 ROTISSERIE BRACKET CROCHET DE ROTISSERIE SOPORTE DEL ROSTIZADOR 1 1 1 1 1 1
138 10184-E43 ROTISSERIE SHIELD BOUCLIER DE ROTISSERIE CUBIERTA DEL ROSTIZADOR 1 1 1 1 1 1
139 S21061 WING NUT ECROU PAPILLON TUERCA MARIPOSA 2 2 2 2 2 2
140 Y-29306 SCREW - 10-24 x 3/4 VIS - 10-24 x 3/4 TORNILLO - 10-24 x 3/4 2 2 2 2 2 2
141 S15271 HANDLE POIGNEE MANGO • • 1 • • 1
142 S15270 BALANCER CONTREPOIS BALANCEADOR
• • 1 • • 1
143 S15263 BUSHING DOUILLE COJINETE • • 1 • • 1
144 Y-12220 BUSHING DOUILLE COJINETE • 1 1 • 1 1
145 S15264 SPIT ROD BROCHETTE BARRA ROSTIZADORA • • 1 • • 1
146 S15236 MOTOR MOTEUR MOTOR • • 1 • • 1
147 S15299 WASHER RONDELLE ARANDELA • • 1 • • 1
148 S15287 4 PRONG FORKS FOURCHETTE A 4 FOURCHON HORQUILLAS DE 4 PUNTAS • • 1 • • 1
149 10240-20 DOOR PIN GOUPILLE DE LA PORTE CLAVIJA DE LA PUERTA 1 1 1 1 1 1
150 10184-E211 TANK CLAMP PINCE-CITERNES PINZA PARA TANQUE 1 1 1 1 1 1
151 10184-E151 TANK STRAP SANGLE RÉSERVOIR CORREA PARA TANQUE 1 1 1 1 1 1
152 Y-12222 MAGNET AIMANT IMÁN 1 1 1 1 1 1
153 Y-12223 SNAP IN MAGNET AIMANT IMÁN DE AJUSTE 1 1 1 1 1 1
154 Y-11795 LOCK NUT CROU DE BLOCAGE TUERCA DE SEGURIDAD 2 2
2 2 2 2
155 10070-E340MS MATCH LIGHT - STICK ALLUMETTES CERILLA - VARILLA 1 1 1 1 1 1
164 Y-12124 DOOR PIN CAP PORTE PIN PAC TAPA DE CLAVIJA DE LA PUERTA 1 1 1 1 1 1
165 Y-11551 SCREW- 1/4-20 X 1 VIS- 1/4-20 X 1 TORNILLO- 1/4-20 X 1 1 1 1 1 1 1
166 Y-12117
BUSHING DOUILLE COJINETE • 2 2 • 2 2
11
96
9
87
2
75
4
10
15
8
3
19
18
12
5
21C
139
73
71
68
137
13
140
146
81
136
1
22
6A
66
7
6
145
85
98
20
17
21
138
148
37
98
21A
79
143
99
48
32
147
51
87
142
166
114
141
21B
104
98
113
105
23
87
107
106
87
60
30
38
98
117
23
17
85
110
31
111
98
98
79
98
98
60
50
155
87
98
38
36
98
85
39
85
153
48
87
85
87
41
35
37
83
87
45
135
34
74
69
98
165
164
122
98
87
83
70
123
78
149
83
87
33
98
152
79
82
151
80
98
80
98
40
43
76
150
44
38A
79
76
84
154
83
56
37A
80
72
43
83
80
82
37A
135
79
144
38A
115
80
79
98
98
60
50
155
87
98
38
36
98
85
39
85
153
48
87
85
87
41
35
37
83
87
45
135
34
74
69
98
165
164
122
98
87
83
70
123
78
149
83
87
33
98
152
79
82
151
80
98
80
98
40
43
76
150
44
38A
79
76
84
154
83
56
37A
80
72
43
83
80
82
37A
135
79
144
38A
115
80
79
