ASSEMBLY MANUAL & PARTS LIST - MANUEL DE MONTAGE & LISTE DE PIECES
RETAIN FOR FUTURE REFERENCE - VEUILLEZ CONSERVER POUR REFERENCE ULTERIEURE
1-800-265-2150
50084-E80 REV B 09/20
BARON 520 PRO BARON S520 PRO
8762-14 8763-14
8762-17 8763-17
BARON 520
8762-54
8762-57
BARON 540 PRO BARON S540 PRO
8762-24 8763-24
8762-27 8763-27
BARON 590 PRO BARON S590 PRO
8762-44 8763-44
8762-47 8763-47
BARON 590
8762-84
8762-87
HARDWARE INCLUDED / MATERIAL INCLUS
TOOLS REQUIRED / OUTILS NECESSAIRES
S21124 (8) Y-29304 (2)
Y-12865 (22) Y-11793 (2)
Y-11551 (2) Y-12124 (2)
56039-211 (1) Y-12223 (2)
Y-12229 (1) 32001-151 (4)
S21235 (2) S21233 (2)
20005-000 (1)
Y-11230 (1)
7/16 [11 mm]
#3 ROBERTSON
#2 ROBERTSON
1

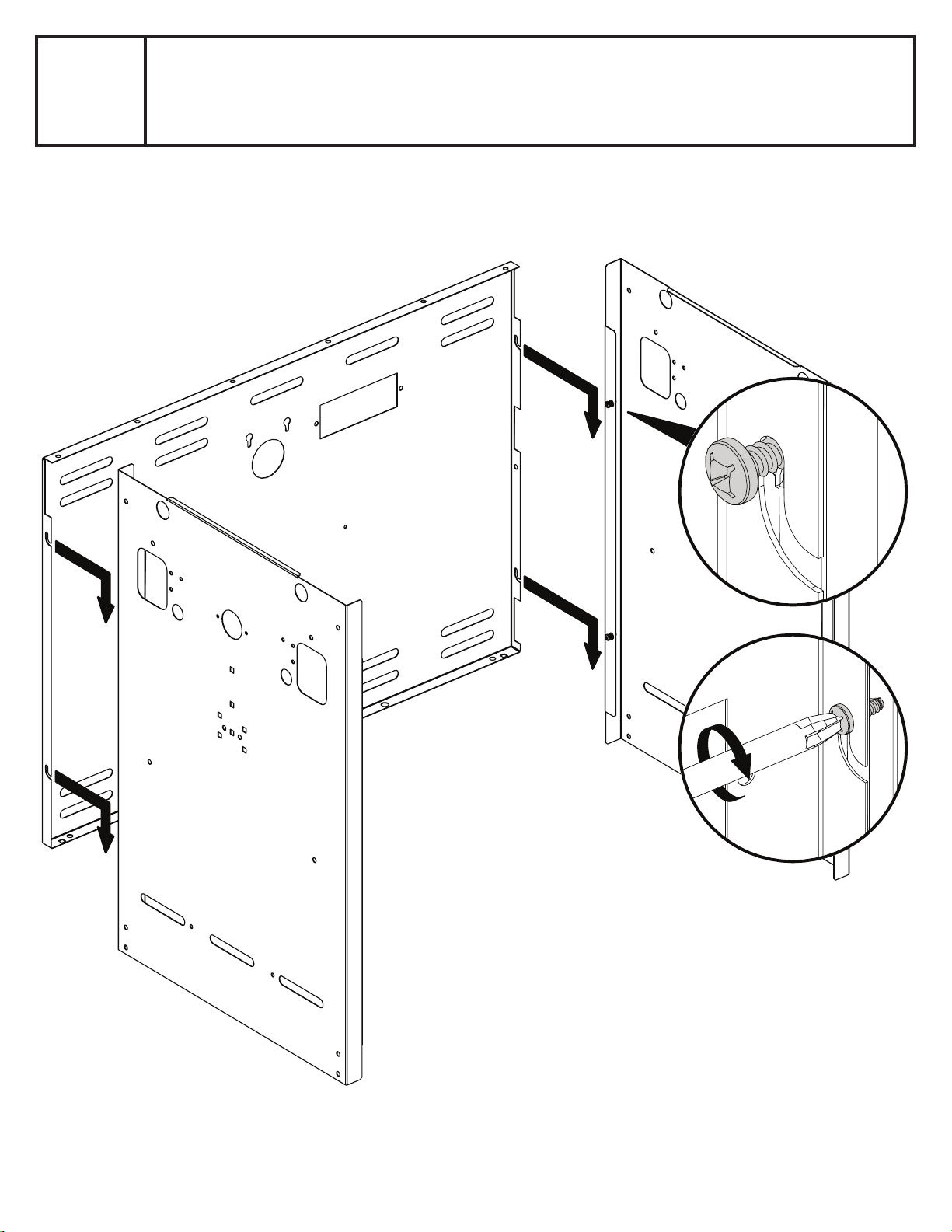

2
3
(2)
4
(8)
5
(2)

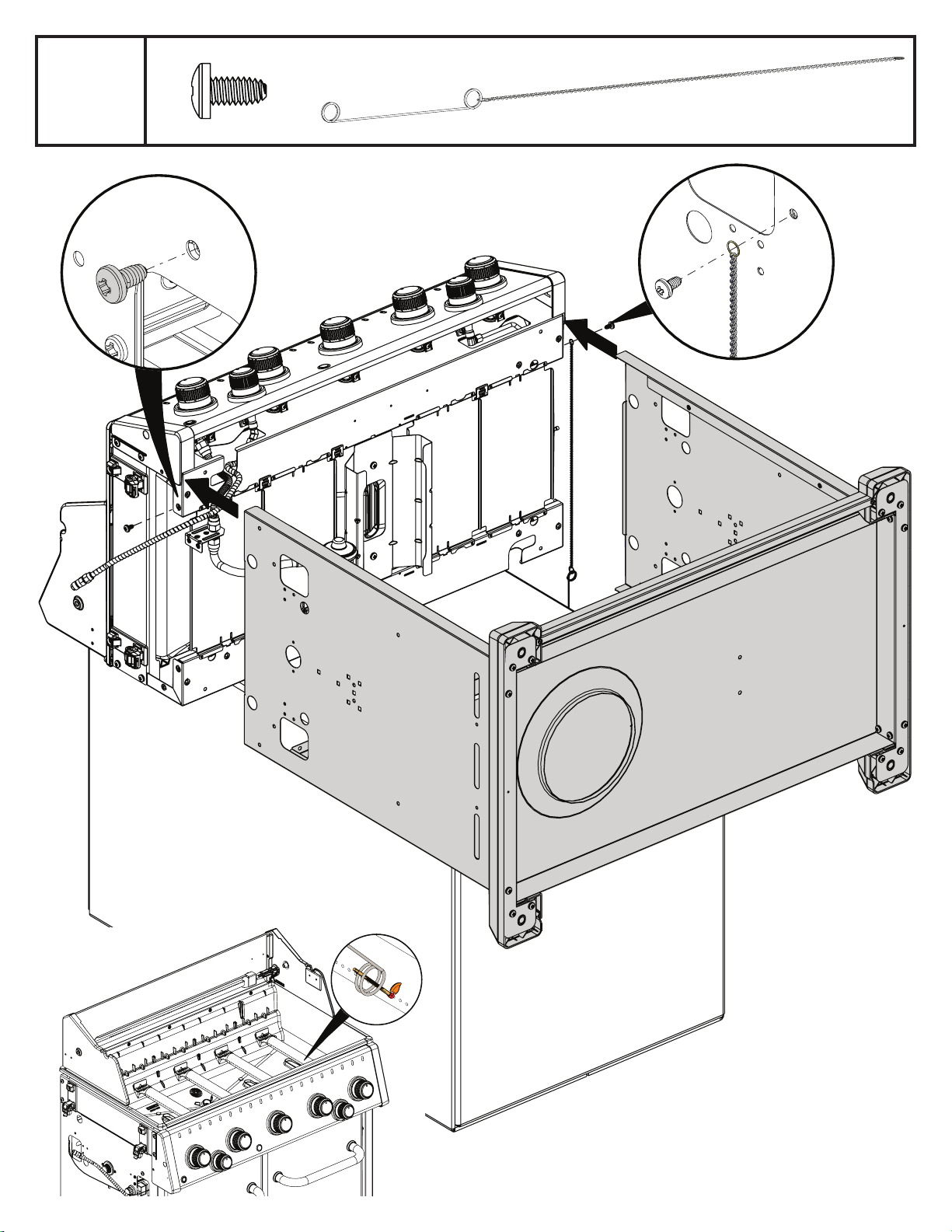

6
(2) (1)
7
(2)
8
(2)

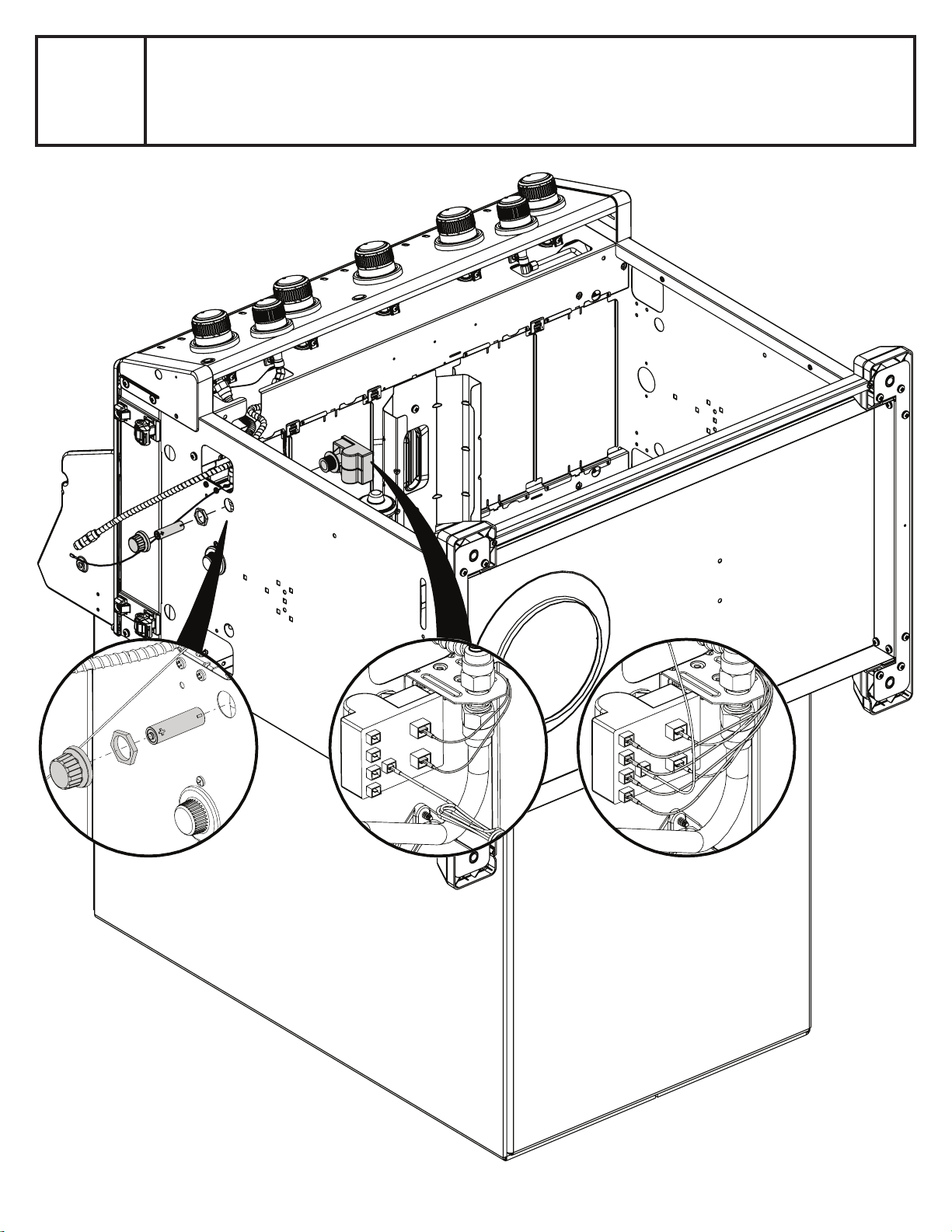

9
10
(4) (1) (2) (1)

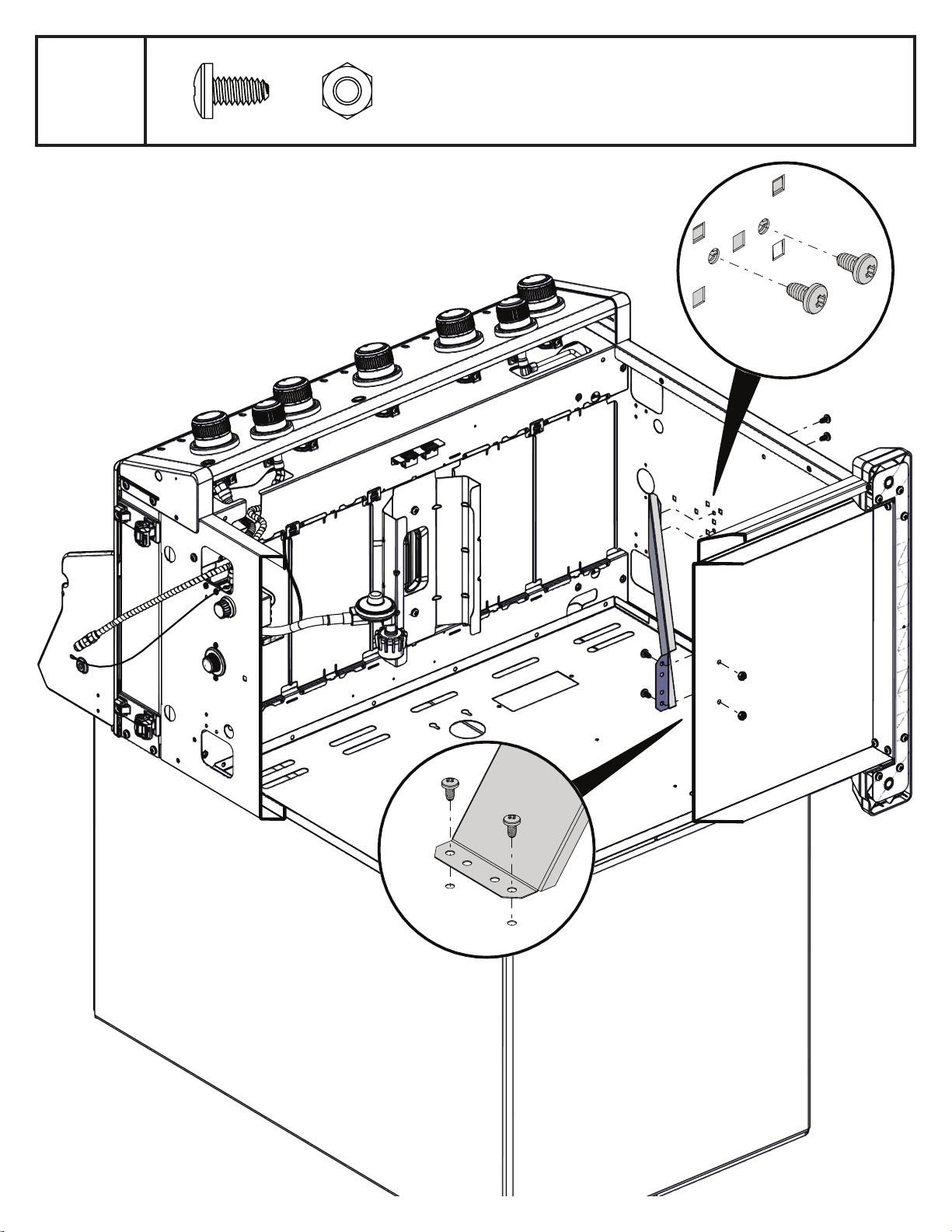

11
(4) (2)
12
(2) (2) (2)
13
(4) (4)
14
(2) (2)
15

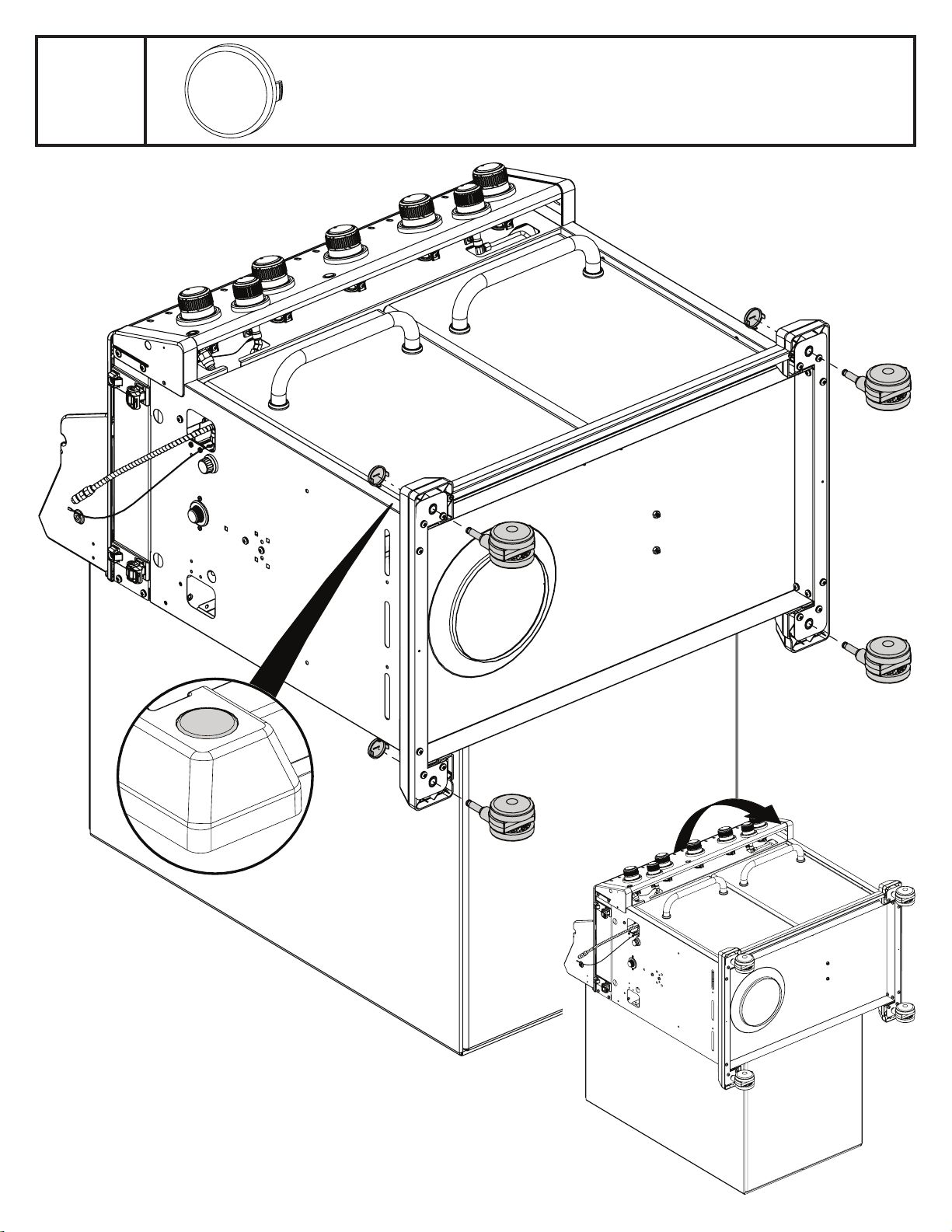

16
(4)
17
(6)
18
19
20
(1)
21
22

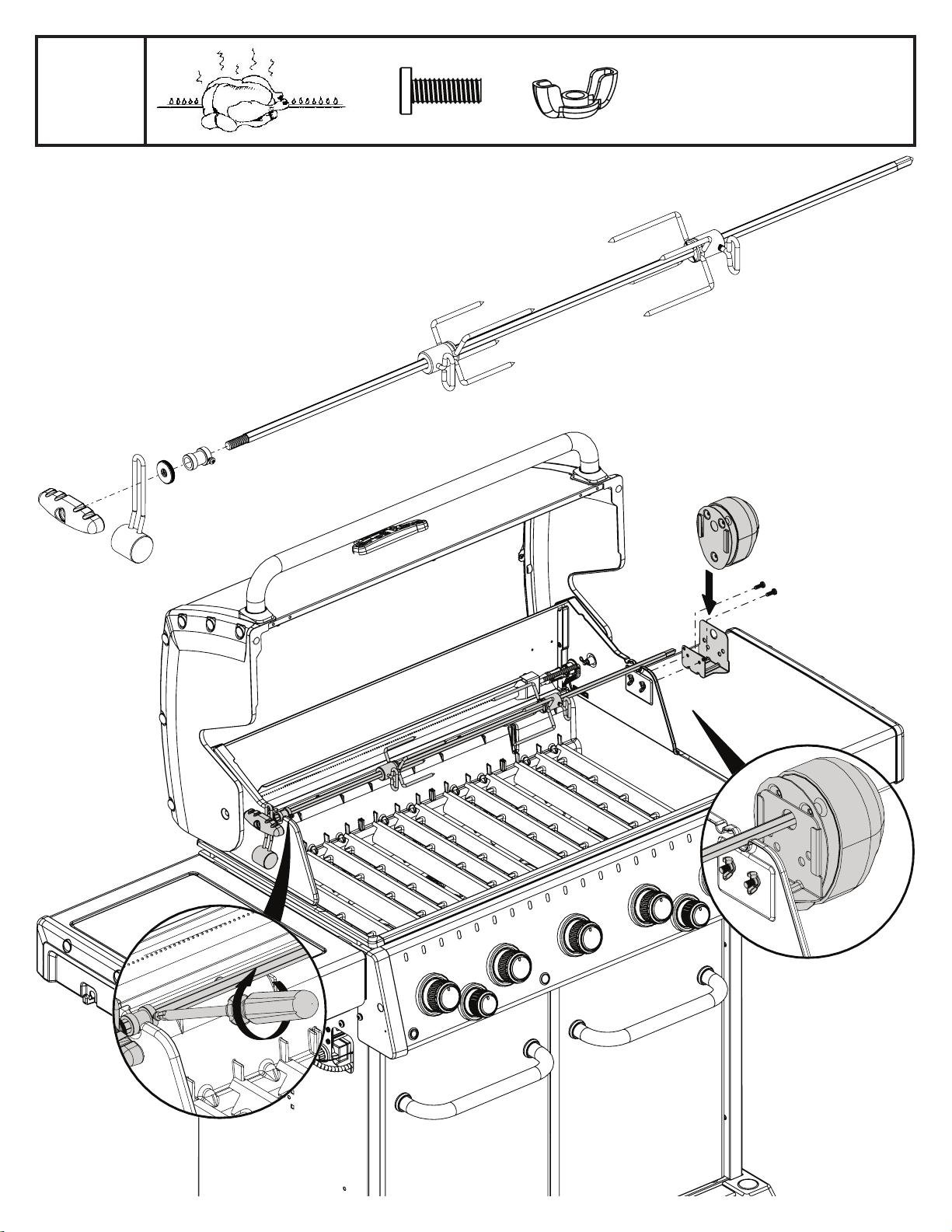

23
(2) (2)
1
2
3
4

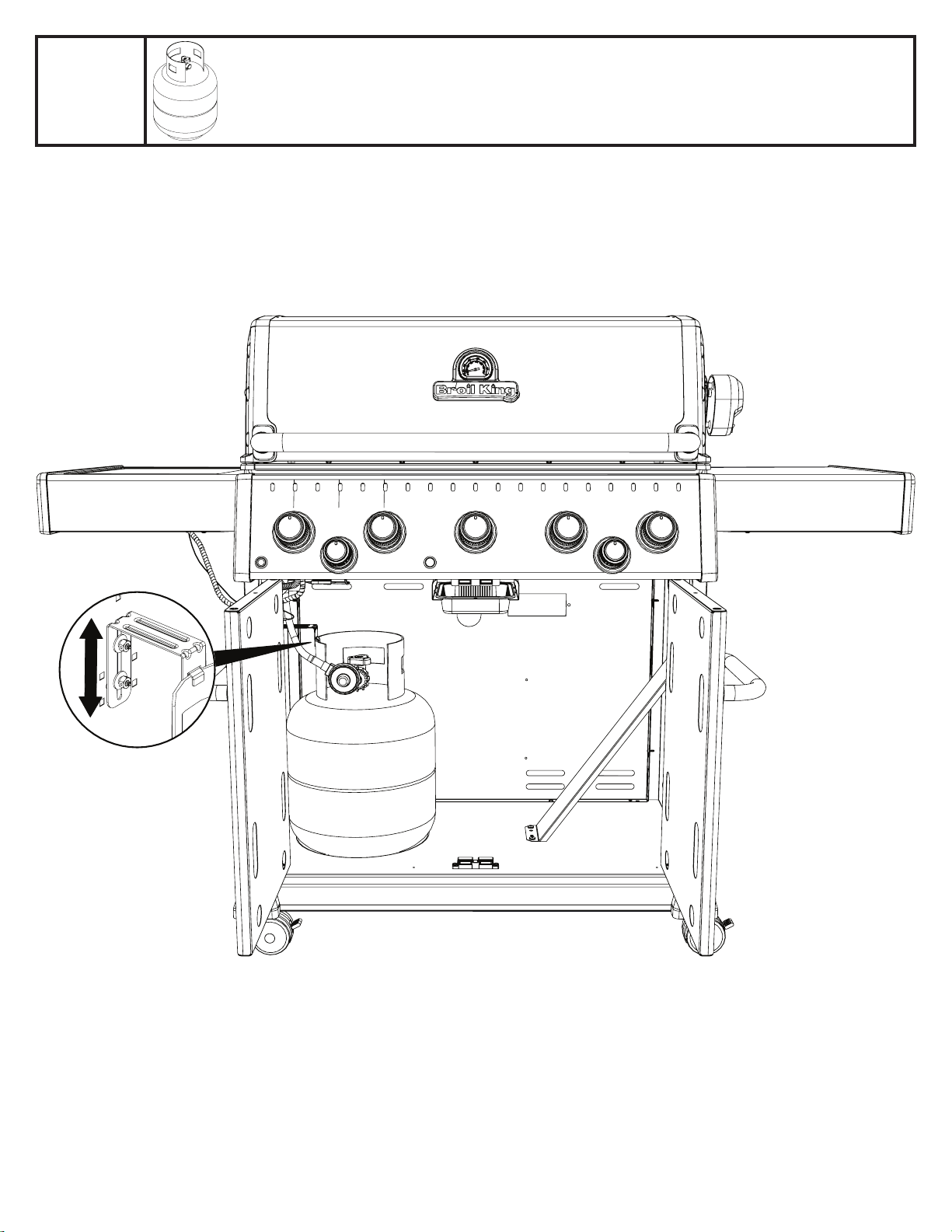

24
25
(2) (2)

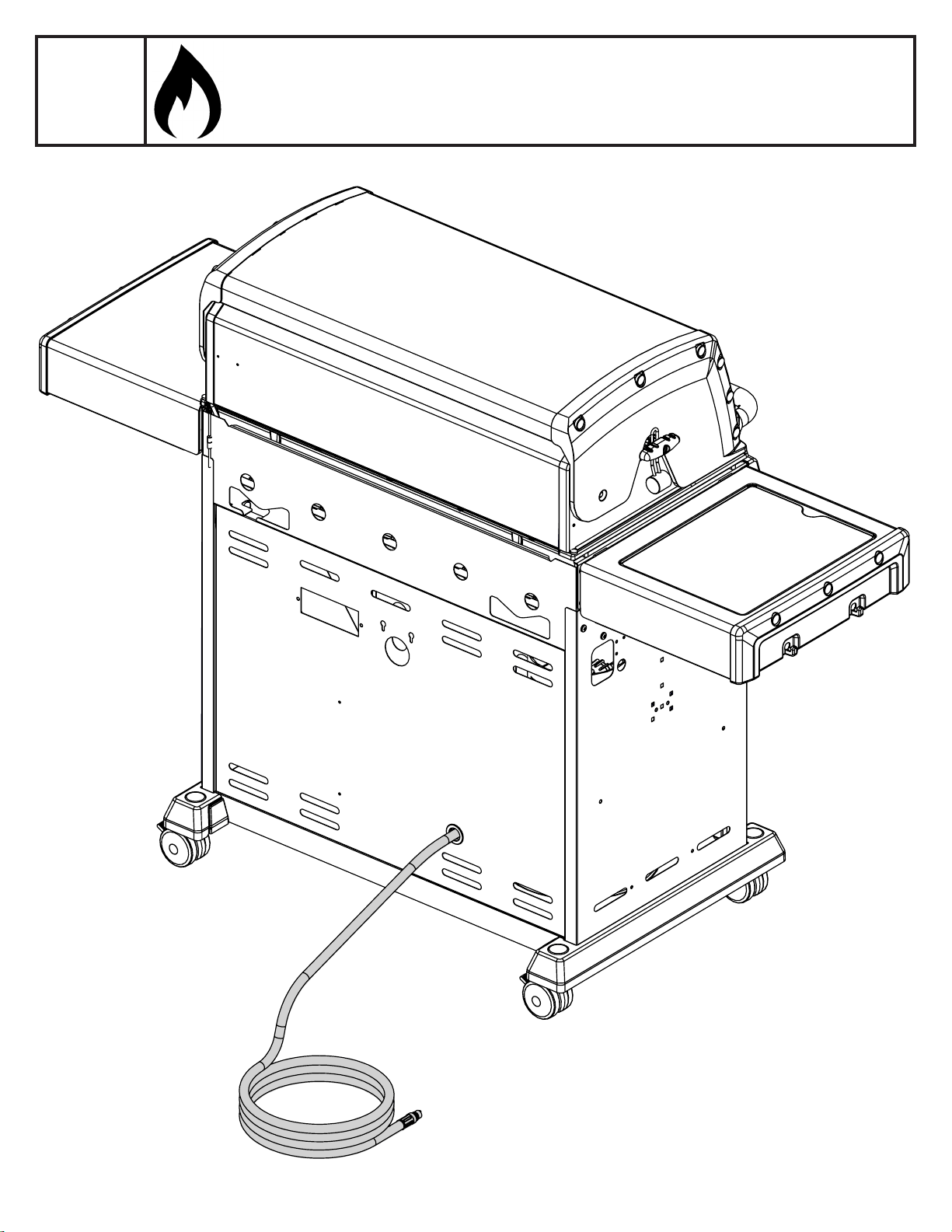

26

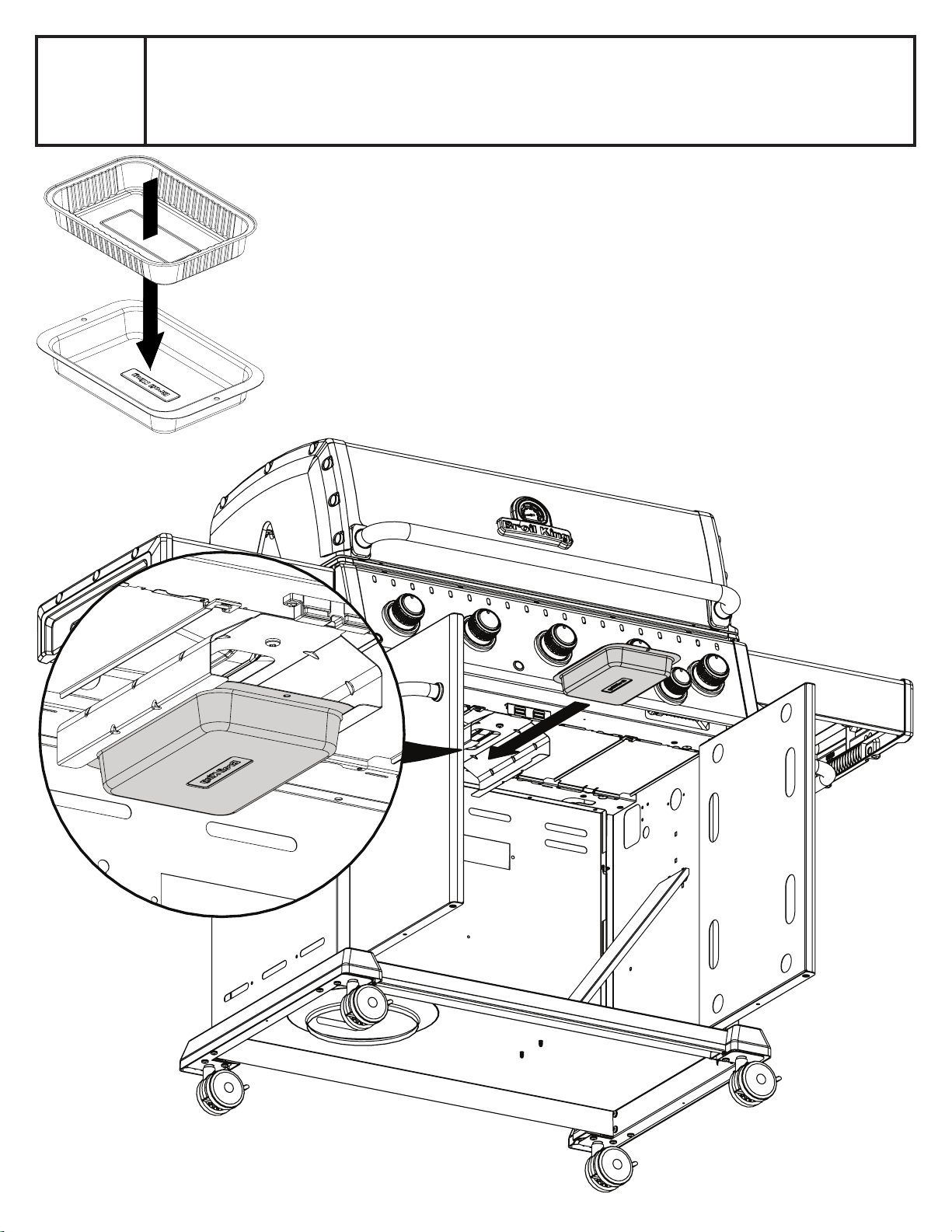

27
PARTS LIST / LISTE DES PIECES
KEY # ITEM # DESCRIPTION DESCRIPTION 8762-14 8762-24 8762-44 8762-54 8762-84 8763-14 8763-24 8763-44
8762-17 8762-27 8762-47 8762-57 8762-87 8763-17 8763-27 8763-47
1 50909-E551
CASTING BOTTOM FOND DU FOYER
1 1 1 1
1 1
1
1
2 66006-301 LID ASSEMBLY
LE COUVERCLE
1 1 1 1 1 · · ·
66006-304 LID ASSEMBLY LE COUVERCLE
· · ·
·
· 1 1 1
3 52019-911 FIRE BOX END CAP - LH PANNEAU - CÔTE GAUCHE
1 1 1
1 1 1 1 1
4 52019-931 FIRE BOX END CAP - RH PANNEAU - CÔTE DROITE
1
1 1 1
1 1 1 1
5 52049-042
HEAT SHIELD PROTECTION CONTRE LA CHALEUR
4
4 4 4 4 4 4 4
7 Y-11544S SCREW - BURNER VIS - BRÛLEUR
5 5 5 5 5 5
5 5
8 S21242 BURNER CLIP ATTACHE DE CHEVILLE
5 5 5 5 5 5 5 5
12 52316-151 HOOD PANEL PANNEAU DE LA CUVE
1 1 1 1 1
1 1 1
13 52036-914
BOSS EXTENSION CROCHET DE RALLONGEMENT
1 1 1 1 1 1 1 1
18 52005-281 GRID - SINGLE CI GRILLE
· · · 5 5 ·
· ·
52002-284 GRID - DOUBLE SS WIRE GRILLE
2 2 2 · · 2 2 2
18A 52005-284 GRID - SINGLE SS WIRE GRILLE
1 1 1 · ·
1 1 1
20 52006-992
GRID - WARMING RACK GRILLE - MAINTIEN AU CHAUD
1
· 1 1 1 1 · ·
21 59806-014 CONTROL ASSEMBLY SOUPAPE
1 / 0
· · 1 / 0 · 1 / 0 · ·
59806-017 CONTROL ASSEMBLY SOUPAPE
0 / 1 · · 0 / 1 ·
0 / 1 · ·
59806-034 CONTROL ASSEMBLY SOUPAPE
· 1 / 0 · · ·
· 1 / 0 ·
59806-037
CONTROL ASSEMBLY SOUPAPE
· 0 / 1 · · · · 0 / 1 ·
59806-074 CONTROL ASSEMBLY SOUPAPE
· 1 / 0 · 1 / 0 · · 1 / 0
59806-077 CONTROL ASSEMBLY SOUPAPE
· · 0 / 1 · 0 / 1
· · 0 / 1
22 22026-904 COLLECTOR BOX RECIPIENT
1 1 1 1 1
1 1 1
24 10111-18
CONNECTOR HOSE TUYAU
1 1 1 1 1 1 1 1
25 52929-104LP BURNER BRÛLEUR
5 / 0 5 / 0 5 / 0 5 / 0 5 / 0 5 / 0
5 / 0 5 / 0
52929-104NG BURNER BRÛLEUR
0 / 5 0 / 5 0 / 5 0 / 5 0 / 5
0 / 5 0 / 5 0 / 5
26 22001-769 CONTROL KNOB BOUTON DE CONTROLE
5 5 5 5 5
5 5 5
26A 22001-669
CONTROL KNOB BOUTON DE CONTROLE
· 1 2 · 2 · 1 2
27 22002-264 CONTROL BEZEL MONTURE DE CONTROLE
5 5 5 5 5 5
5 5
27A 22001-164 CONTROL BEZEL MONTURE DE CONTROLE
· 1 2 · 2
· 1 2
28 52006-814 CONTROL COVER PANNEAU DE CONTROLE
1 · · 1 · 1 · ·
52006-854 CONTROL COVER PANNEAU DE CONTROLE
· 1 · · · · 1 ·
52006-894 CONTROL COVER PANNEAU DE CONTROLE
· · 1 · 1 · · 1
31 52009-918 EDGE CAP - LH PAC DE BORD - CÔTE GAUCHE
1 1 1 1 1 1 1 1
32 52009-938 EDGE CAP - RH PAC DE BORD - CÔTE DROITE
1 1 1 1 1 1 1 1
34 S13473-091 HOSE-SIDE BURNER TUYAU DU BRULEUR LATERAL PL
· 1 / 0 1 / 0 · 1 / 0 · 1 / 0 1 / 0
S13473-132 HOSE-SIDE BURNER TUYAU DU BRULEUR LATERAL PL
· 0 / 1 0 / 1 · 0 / 1 · 0 / 1 0 / 1
34A Y-11230 COTTER PIN ATTACHE DE CHEVILLE
· 1 1 · 1 · 1 1
35
52039-101 SIDE BRACE CÔTÉ ENTRETOISE
2 2 2 2 2 2 2 2
36 52809-957 TUBE-REAR BURNER ASSY TUBE DE BRÛLEUR ARRIÈRE
1 1 1
37 53139-908 SHELF BRACKET SUPPORT DE TABLETTE LATÉRALE
4 4 4 4 4 4 4
4
38
Y-12620 SHELF LOCK CLIP AGRAFE SERRURE
4 4 4 4 4 4 4 4
39 52046-111 BRACE - FRONT / REAR SUPPORT
2 2 2 2 2 2 2 2
40 10114-16 HOSE & REGULATOR TUYAU ET REGULATEUR PL
1 / 0 1 / 0 1 / 0 1 / 0 1 / 0 1 / 0 1 / 0 1 / 0
10111-K45 HOSE NATURAL GAS TUYAU (GAZ NATUREL)
0 / 1 0 / 1 0 / 1 0 / 1 0 / 1 0 / 1 0 / 1 0 / 1
41 10342-E13 ELECTRODE ELECTRODE
1 1 1 1 1 1 1 1
42 10342-E22 ELECTRODE ELECTRODE
1 1 1 1 1 1 1 1
43 10342-E38 ELECTRODE ELECTRODE
1 1 1 1 1 1 1 1
44 10342-43 ELECTRONIC IGNITOR ALLUMAGE ÉLECTRONIQUE
1 · · 1 · 1 · ·
10342-44 ELECTRONIC IGNITOR ALLUMAGE ÉLECTRONIQUE
· 1 · · · · 1 ·
10342-45 ELECTRONIC IGNITOR ALLUMAGE ÉLECTRONIQUE
· · 1 · 1 · · 1
44A 25070-925 WIRE - IGNITOR FIL ÉLECTRIQUE - ALLUMAGE
1 1 1 1 1 1 1 1
PARTS LIST / LISTE DES PIECES
KEY # ITEM # DESCRIPTION DESCRIPTION 8762-14 8762-24 8762-44 8762-54 8762-84 8763-14 8763-24 8763-44
8762-17 8762-27 8762-47 8762-57 8762-87 8763-17 8763-27 8763-47
44B 25070-93
BUTTON - IGNITOR BOUTON - ALLUMAGE
1 1 1 1 1 1 1 1
48 52004-007 GREASE PAN
CUVETTE A GRAISSE
1 1 1 1 1 1 1 1
49 51009-007 GREASE TRAY PLATEAU A GRAISSE
1 1 1 1
1 1 1 1
50 52059-101 GREASE TRAY SUPPORT SUPPORT DE PLATEAU A GRAISSE
1 1 1
1 1 1 1 1
51 52009-104 FLAV-R-WAVE ® FLAV-R-WAVE ®
5
5 5 5
5 5 5 5
52 52349-004
GREASE SHIELD PROTECTION CONTRE LA GRAISSE
2
2 2 2 2 2 2 2
53 52249-004 GREASE SHIELD PROTECTION CONTRE LA GRAISSE
2 2 2 2 2 2
2 2
56 24006-12A HANDLE POIGNÉE
1 1 1 1 1 1 1 1
58 54009-936 BEZEL MONTURE
2 2 2 2 2
2 2 2
59 10081-BK630
NAMEPLATE PLAQUE D’IDENTIFICATION
1 1 1 1 1 1 1 1
60 10571-6 HEAT INDICATOR INDICATEUR DE CHALEUR
1 1 1 1 1 1
1 1
65 20005-000 MATCH LIGHT - STICK ALLUMETTES
1 1 1 1 1 1 1 1
68 51276-211A DOOR PORTE
1 1 1 1 1
· · ·
51276-214A DOOR PORTE
· · · · · 1 1 1
69 51276-231A DOOR PORTE
1
1 1 1 1 · · ·
51276-234A DOOR PORTE
· · · · ·
1 1 1
70 21106-13 HANDLE POIGNÉE
2 2 2 2 2
2 2 2
71
21070-13 BEZEL MONTURE
4 4 4 4 4 4 4 4
78 56039-211 MAGNET BRACKET SUPPORT - CROCHET DE PORTE
1 1 1 1 1 1
1 1
80 51189-101 SIDE PANEL PANNEAU LATERALE
2 2 2 2 2
2 2 2
81 Y-11992 SCREW 1/4-20 x 2 1/4 VIS 1/4-20 x 2 1/4
4 4 4 4 4
4 4 4
82 51606-104
BASE TRIM GARNITURE DE BASE INFÉRIEURE
1 1 1 1 1 1 1 1
83 51239-901 CABINET BRACKET SUPPORT DE CABINET
1 / 0 1 / 0 1 / 0 1 / 0 1 / 0 1 / 0
1 / 0 1 / 0
87 Y-11793 NUT 1/4-20 ÉCROU 1/4-20
2 / 0 2 / 0 2 / 0 2 / 0 2 / 0
2 / 0 2 / 0 2 / 0
88 21306-921 PANEL - REAR PANNEAU - ARRIÈRE
1 1 1 1 1
1 1 1
90 51626-141
BASE TABLETTE INFERIEURE
1 / 0 1 / 0 1 / 0 1 / 0 1 / 0 1 / 0 1 / 0 1 / 0
51626-171 BASE TABLETTE INFERIEURE
0 / 1 0 / 1 0 / 1 0 / 1 0 / 1 0 / 1
0 / 1 0 / 1
99 32001-151 CASTOR BRACKET CAP CASQUETTE
4 4 4 4 4
4 4 4
100 51639-108 CASTOR BRACKET SUPPORT DE ROULLETTE
2 2 2 2 2 2 2 2
101 51039-101 CASTOR BRACKET SUPPORT SUPPORT
2 2 2 2 2 2 2 2
102 10892-286 CASTOR ROULETTES
4 4 4 4 4 4 4 4
103 21009-951 TANK BRACKET SUPPORT DU RESERVOIR
1 / 0 1 / 0 1 / 0 1 / 0 1 / 0 1 / 0 1 / 0 1 / 0
107 Y-12870 WASHER RONDELLE
9 9 9 9 9 9 9 9
113 10342-T14 SIDE BURNER ELECTRODE ELECTRODE
· 1 1 · 1 · 1 1
114 53150-614 SHELF - RIGHT PLANCHETTE LATERALE
1 1 1 1 1 1 1
1
115 53150-634 SHELF - LEFT PLANCHETTE LATERALE
1 · · 1 · 1 · ·
53150-654 SHELF - SB - LEFT PLANCHETTE LATERALE
· 1 1 · 1 · 1 1
123 Y-12117 BUSHING DOUILLE
· 2 2 · 2 · 2 2
124 23000-271 SIDE BURNER BODY SUPPORT DE BRULEUR DE COTE
· 1 1 · 1 · 1
1
125 23000-253 SIDE BURNER COVER COUVERCLE LATÉRAL
· 1 1 · 1 · 1 1
126 10390-R81A SIDE BURNER BRULEUR DE COTE
· 1 1 · 1 · 1 1
127 Y-12871 SCREW M4 X 0.7 VIS M4 X 0.7
· 2 2 · 2 · 2 2
128 23009-951 GRID GRILLE
· 1 1 · 1 · 1 1
129 Y-11990 HEX NUT ÉCROU
· · 1 · 1 · · 1
130 27906-354 BURNER ROTISSERIE BRÛLEUR DE TOURNEBROCHE
· · 1 · 1 · · 1
131 10693-113 REAR BURNER-ORIFICE ORIFICE DU BRÛLEUR ARRIÈRE
· · 1 / 0 · 1 / 0 · · 1 / 0
10693-165 REAR BURNER-ORIFICE ORIFICE DU BRÛLEUR ARRIÈRE
· · 0 / 1 · 0 / 1 · · 0 / 1
133 S15271 HANDLE POIGNEE
· · 1 · 1 · · 1
134 S15270 BALANCER CONTREPOIS
· · 1 · 1 · · 1
135 S15299 WASHER RONDELLE
· · 1 · 1 · · 1
PARTS LIST / LISTE DES PIECES
KEY # ITEM # DESCRIPTION DESCRIPTION 8762-14 8762-24 8762-44 8762-54 8762-84 8763-14 8763-24 8763-44
8762-17 8762-27 8762-47 8762-57 8762-87 8763-17 8763-27 8763-47
136 S15263
BUSHING COL
· · 1 · 1 · · 1
137 S15259 SPIT ROD
BROCHETTE
· · 1 · 1 · · 1
138 S15287 4 PRONG FORKS FOURCHETTE A 4 FOURCHON
· · 2 ·
2 · · 2
139 57039-901 ROTISSERIE BRACKET SUPPORT
· · 1
· 1 · · 1
140 S21125S SCREW # 8 X 1/2 VIS #8 X 1/2
10
10 10 10
10 10 10 10
141 Y-11559
BOLT 1/4-20 X 1 BOULON 1/4-20 X 1
2
2 2 2 2 2 2 2
144 Y-12220 BUSHING DOUILLE
0 / 1 0 / 1 0 / 1 0 / 1 0 / 1 0 / 1
0 / 1 0 / 1
145 S21235 HINGE PIN GOUPILLE DE CHARNIÈRE
2 2 2 2 2 2 2 2
146 S21233 HITCH PIN CLIP ATTACHE DE CHEVILLE
2 2 2 2 2
2 2 2
147 Y-11231
LID BUMPER BUTOIR DU COUVERCLE
4 4 4 4 4 4 4 4
148 10240-20 DOOR PIN GOUPILLE DE LA PORTE
2 2 2 2 2 2
2 2
149 Y-11551 SHOULDER SCREW 1/4-20 X 1 GOUPILLE DE LA PORTE
2 2 2 2 2 2 2 2
150 Y-12124 DOOR PIN CAP CAP PORTE PIN
2 2 2 2 2
2 2 2
151 Y-12857
WASHER RONDELLE
4
4 4 4 4 4 4 4
152 Y-12229 MAGNET AIMANT
1
1 1 1 1 1 1 1
153 Y-12223 MAGNET - PUSH IN AIMANT
2 2 2 2 2
2 2 2
154 Y-12129 WIRE CLIP ATTACHE
3 3 3 3 3
3 3 3
155
S21124 SCREW #8 X 1/2 VIS #8 X 1/2
8 8 8 8 8 8 8 8
157 Y-12835 SCREW #6-32 X 1/4 VIS #6-32 X 1/5
2 2 2 2 2 2
2 2
158 Y-12646 SCREW SHOULDER #8 X 1/2 VIS SHOULDER #8 X 1/3
· 2 2 · 2
· 2 2
159 S21127S SCREW # 8-32 X 7/16 VIS #8-32 X 7/16
10 12 14 10 14
10 12 14
160 Y-29304
BOLT #10-24 X 3/8 BOULON #10-24 X 3/8
6 6 6 6 6 6 6 6
161 Y-12310 SCREW 1/4-20 X 3/4 VIS 1/4-20 X 3/4
8 8 8 8 8 8
8 8
163 S35094 SCREW #10-24 X 5/8 VIS #10-24 X 5/8
4 4 4 4 4
4 4 4
169 S21061 WING NUT ECROU PAPILLON
· · 2 · 2
· · 2
171 S15236
MOTOR MOTEUR
· · 1 · 1 · · 1
172 S15524 ELECTRODE ELECTRODE
· · 1 · 1 ·
· 1
173 S21362 SPRING RESSORT
· · 1 · 1
· · 1
174 S21255 WASHER RONDELLE
2 / 0 2 / 0 2 / 0 2 / 0 2 / 0 2 / 0 2 / 0 2 / 0
175 Y-11546 SCREW - 1/4:20 X 5/8 BOULON - 1/4:20 X 5/8
2 / 0 2 / 0 2 / 0 2 / 0 2 / 0 2 / 0 2 / 0 2 / 0
176 Y-11795 NUT 1/4-20 ECROU 1/4-20
2 / 0 2 / 0 2 / 0 2 / 0 2 / 0 2 / 0 2 / 0 2 / 0
180 S35095 SCREW #10-24 X 5/8 VIS #10-24 X 5/8
· · 2 · 2 · · 2
181 25030-73 WIRE - BATTERY PACK LE FIL - TRANSFORMATEUR
1 1 1 1 1 1 1 1
181A 25070-95 LIGHT SWITCH COMMUTATEUR LEGER
1 1 1 1 1 1 1 1
184 25080-80 BATTERY PACK BATTERIE
1 1 1 1 1 1 1
1
186 Y-12865 SCREW 1/4-20 X 3/4 VIS 1/4-20 X 3/4
46 / 42 46 / 42 46 / 42 46 / 42 46 / 42 46 / 42 46 / 42 46 / 42
190 25020-83 WIRE - LED LIGHT DIODES ÉLECTROLUMINESCENTES
1 2 1 1 1 1 2 1
191 25020-82 WIRE - LED LIGHT DIODES ÉLECTROLUMINESCENTES
1 · · 1 · 1 · ·
25020-84 WIRE - LED LIGHT DIODES ÉLECTROLUMINESCENTES
· · 1 · 1 · ·
1

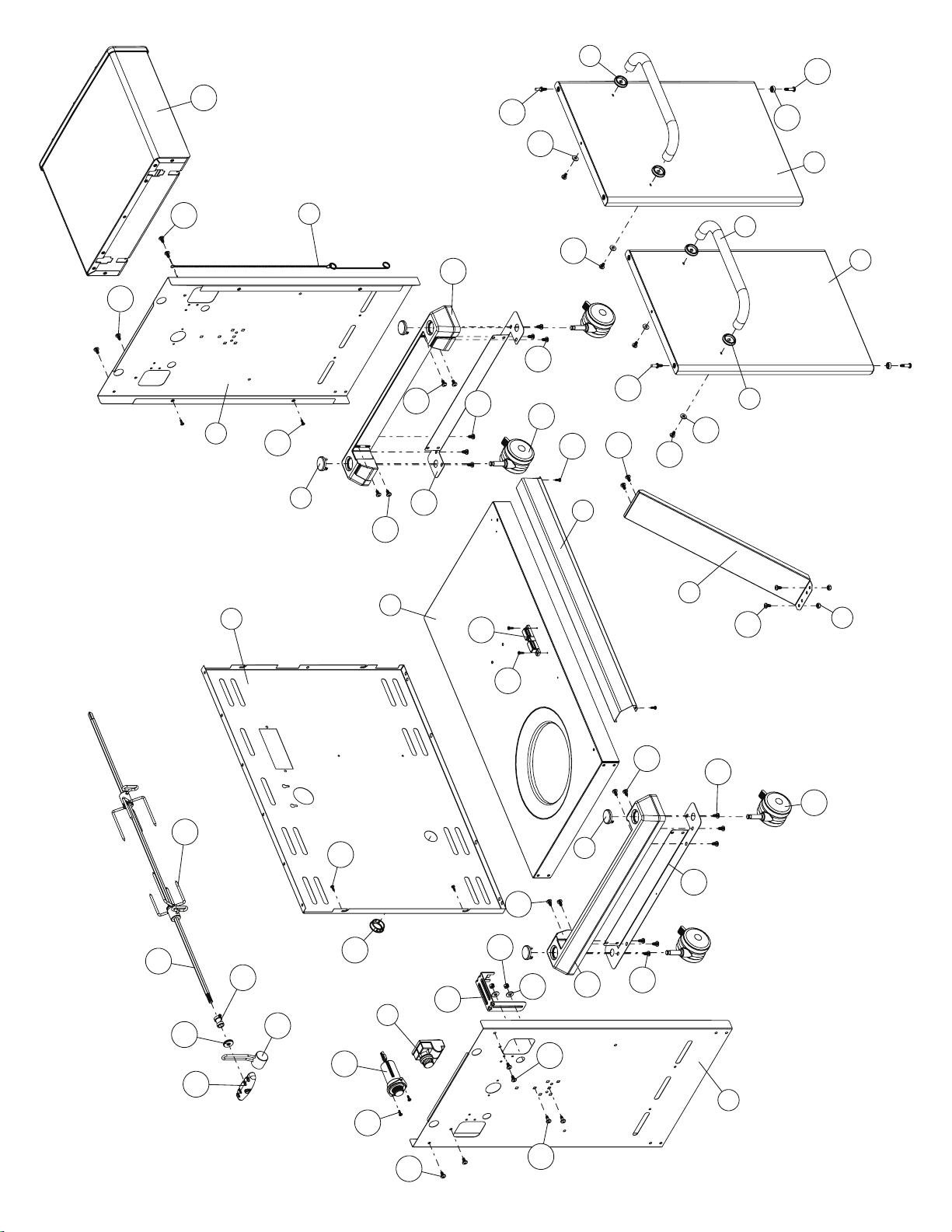

43
25
48
18
8
22
49
42
18A
7
41
161
5
37
36
50
186
129
147
35
131
186
172
173
39
157
159
5
40
186
51
32
21
81
24
28
160
130
53
139
34A
160
180
58
4
34
159
171
2
107
107
13
39
169
81
37
186
27A
52
78
140
35
155
161
1
44B
12
123
154
27
153
44A
147
158
125
113
115
59
26A
38
160
141
186
31
140
26
27A
181A
186
161
60
20
128
3
56
124
127
126
26A
145
146
102
186
101
99
163
186
80
186
186
65
114
100
144
90
186
186
88
149
150
151
155
186
186
68
186
152
82
163
71
155
100
148
69
102
101
186
186
186
151
99
70
71
176
148
174
103
80
138
87
186
137
83
186
186
175
136
135
134
184
155
44
133
186
191
190
181
181A
184
