Bring fl oat switch and power cable through conduit and wire to 7 posiƟ on
terminal block. Connect ground wire to ground terminaƟ on post.
NOTE: Seal conduit to prevent moisture or gas from entering enclosure.
Guiar el cable del interruptor de fl otador y el cable de alimentación a través del conducto y
conectarlo al bloque de terminales de 7 posiciones. Conectar el cable a erra al borne de la toma a
erra. NOTA: sellar los conductos para evitar la entrada de gases o humedad al gabinete.
1 23456
78910111213
14 15 16 17 18 19 20
21 22 23 24 25 26 27
28 29 30 31
Test alarm weekly to insure proper operaƟ on.
Probar la alarma semanalmente para comprobar su buen funcionamiento.
Remove screw from front of lower cover. LiŌ boƩ om of lower cover out slightly.
Slide lower cover down unƟ l it is clear of the upper cover and remove. Determine
“conduit-in” locaƟ on on alarm. See boƩ om of enclosure for cord placement
indicator marks. Drill holes for conduit entry.
Re re el tornillo de la parte frontal de la cubierta inferior. Levante ligeramente el fondo de la cubierta
inferior. Deslice la cubierta inferior hacia abajo hasta que se separe de la cubierta superior y re rela.
Determine la ubicación de “entrada de conducto” en la alarma. Vea la parte inferior de la carcasa para
ver las marcas del indicador de colocación del cable. Perfore agujeros para la entrada del conducto.
Restore power and check alarm operaƟ on aŌ er installaƟ on (high level
applicaƟ on shown).
Restablecer la alimentación y verifi car el funcionamiento de la alarma después de la instalación
(se ilustra la aplicación de nivel alto).
Mount the alarm box using exisƟ ng upper and lower mounƟ ng tabs.
Montar el gabinete de la alarma usando las lengüetas de montaje superiores e inferiores.
AcƟ vaƟ on Level
Nivel de ac vación
Install fl oat switch at desired acƟ vaƟ on level.
Instalar el interruptor de fl otador al nivel de ac vación deseado.
Alarm Off (High Level)
Alarma desac vada (nivel alto)
Alarm On (High Level)
Alarma ac vada (nivel alto)
Standard TANK ALERT
®
EZ
TANK ALERT
®
EZ estándar
TANK ALERT
®
EZ DUO
Standard TANK ALERT
®
EZ Wiring
Cableado estándar de la Alarma TANK ALERT
®
EZ
TANK ALERT
®
EZ DUO Wiring
Cableado de la Alarma TANK ALERT
®
EZ DUO
Incoming
power
Alimentación
de entrada
Float
Flotador
Float 1
Alarm 1=RED
Flotador 1
Alarm 1=RED
Ground
Tierra
Ground
Tierra
Power
Conduit
Conducto de
alimentación
Power
Conduit
Conducto de
alimentación
Float
Conduit
Conducto
del fl otador
Float
Conduit
Conducto
del fl otador
1 2
2
1
Auxiliary
contacts
Contactos
auxiliares
Auxiliary
contacts
Contactos
auxiliares
Alarm 1 = RED
Alarma 1 = ROJO
Alarm 2 = AMBER
Alarma 2 = ÁMBAR
G
Float 2
Alarm 2=AMBER
Flotador 2
Alarma 2=ÁMBAR
Incoming
power
Alimentación
de entrada
22650 County Highway 6
P.O. Box 1708
Detroit Lakes, Minnesota 56502 USA
+1-888-DIAL-SJE (+1-888-342-5753)
Phone: +1-218-847-1317
Fax: 218-847-4617
E-mail: customer[email protected]
Technical Support Hours: Monday - Friday, 7 A.M. to 6 P.M. Central Time
Soporte técnico, Horario: lunes a viernes, 7 A.M. a 6 P.M. hora del Centro
TANK ALERT
®
EZ & TANK ALERT
®
EZ DUO
Alarm / Alarma
InstallaƟ on InstrucƟ ons / Instrucciones de instalación
Este sistema de alarma vigila la altura del líquido
en cámaras de bombas aspirantes, en cubetas de
bombas de sumidero, en tanques de retención,
y en aplicaciones como aguas residuales,
agricultura y otros sistemas de aguas.
La alarma para uso interior y exterior Tank Alert
®
EZ
puede utilizarse como alarma de nivel alto o bajo,
dependiendo del modelo del interruptor de nivel. Esta
alarma es fácil de instalar y trae una innovadora caja
moldeada de dos colores, que integra la luz LED
roja translúcida de aviso (y también una luz de aviso
de color ámbar para la alarma Tank Alert EZ
®
Duo).
Ante una condición potencialmente peligrosa del
nivel de líquido, la bocina de la alarma suena y
la parte superior de la caja se ilumina. La alarma
audible se silencia pulsando el botón de prueba/
silencio (Test/Silence) quedando encendida la luz
hasta que se resuelva la situación. La alarma retorna
automáticamente a su condición inicial una vez se
resuelva la condición que la activó. La luz verde de
encendido (“power on”) indica que hay alimentación
al panel de la alarma.
RIESGO DE CHOQUE ELÉCTRICO
Desconecte el cable de alimentación antes
de instalar este producto o de hacerle
mantenimiento. La instalación y el mantenimiento
de este producto deben ser efectuados por
personal idóneo siguiendo las normas aplicables
en cuanto a instalaciones eléctricas y plomería.
RIESGO DE INCENDIO O EXPLOSIÓN
No u lice este producto con líquidos infl amables.
No lo instale en lugares peligrosos defi nidos como
tales en el Código Eléctrico Nacional de Estados
Unidos, ANSI/NFPA 70.
No obedecer estas precauciones podría resultar en lesiones serias o mortales. Reemplace el interruptor
de flotador de inmediato si el cable está dañado o partido. Después de la instalación, guardar estas
instrucciones junto con la garantía. Este producto debe ser instalado siguiendo el Código Eléctrico
Nacional de EE.UU., ANSI/NFPA 70, para evitar la entrada o acumulación de humedad en cajas de
conexión, conductos, acoples, carcaza del interruptor (flotador) o el cable.
Electrical Warnings /
Advertencias Eléctricas

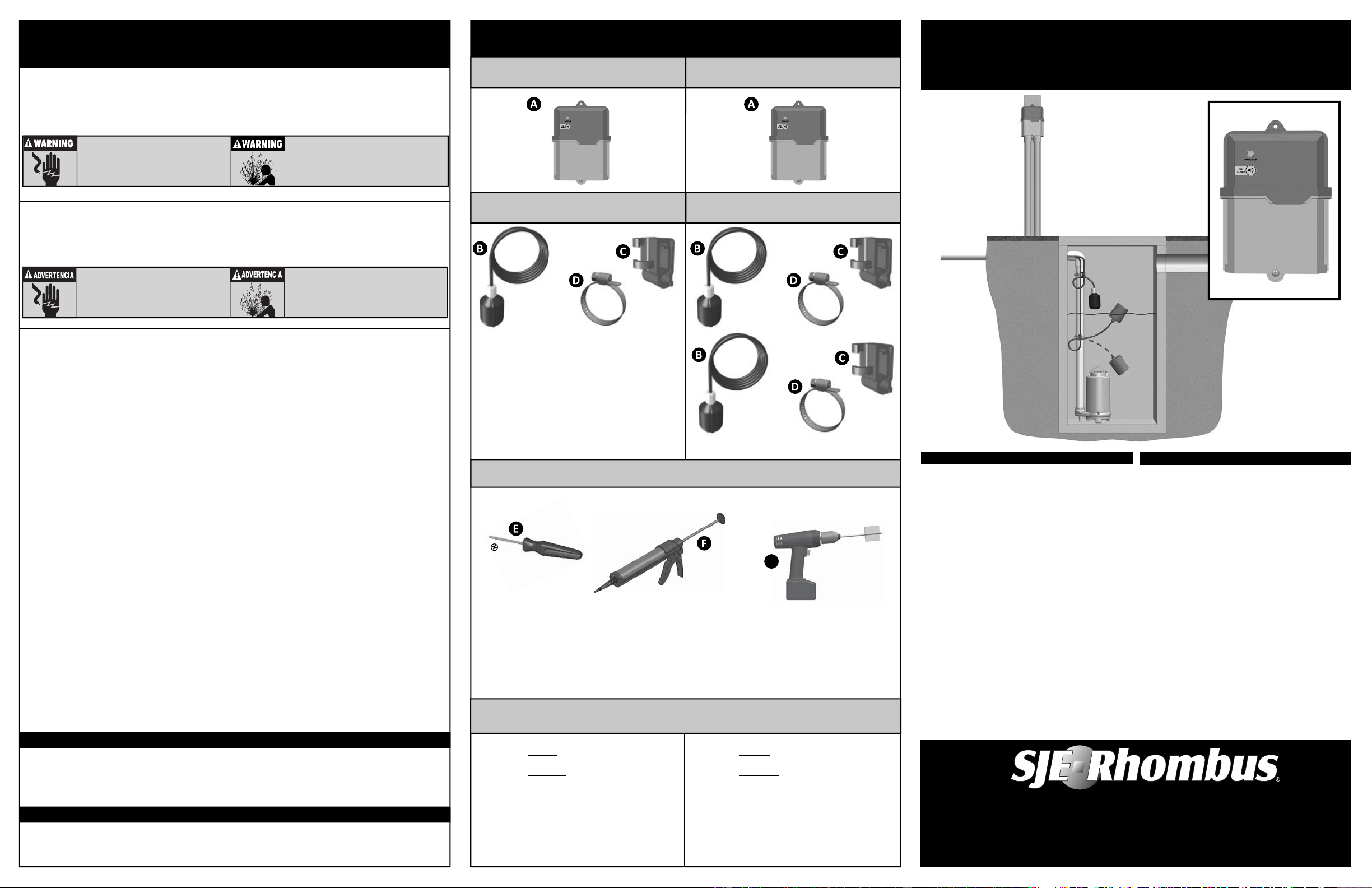

Items Needed / Elementos Necesarios
Included with TANK ALERT
®
EZ Alarm
Viene con la alarma TANK ALERT
®
EZ
Voltage 120 VAC Model
Primary: 120 VAC, 50/60 Hz, 3.8 wa s
max. (alarm condi on)
Secondary: 9 VDC
240 VAC Model (EZ Only)
Primary: 240 VAC, 50/60 Hz, 3.8 wa s
max. (alarm condi on)
Secondary: 9 VDC
Voltaje Modelo de 120 V CA
Primario: 120 V CA, 50/60 Hz,
3,8 wa s máx. (estado de alarma)
Secundario: 9 V CC
Modelo de 240 V CA (EZ solamente)
Primario: 240 V CA, 50/60 Hz,
3,8 wa s máx. (estado de alarma)
Secundario: 9 V CC
Enclosure Indoor/Outdoor Gabinete Interior/Exterior
Instl. Instr. PN 1052511B
©SJE-Rhombus 02/17
Not included
No incluido
Included with OpƟ onal Float Switch
Viene con el interruptor de fl otador opcional
+
GARANTÍA LIMITADA DE CINCO AÑOS DE SJE-RHOMBUS
®
Cinco años de garan a limitada.
Para consultar los términos y condiciones, visite el portal www.sjerhombus.com.
Specifi caƟ ons
Especifi caciones
Included with TANK ALERT
®
EZ DUO Alarm
Viene con la alarma TANK ALERT
®
EZ DUO
Included with OpƟ onal Float Switch(es)
Viene con el(los) interruptor(es) de fl otador opcional(es)
G
Failure to follow these precauƟ ons could result in serious injury or death. Replace the fl oat switch
immediately if cable becomes damaged or severed. Keep these instrucƟ ons with warranty aŌ er
installaƟ on. This product must be installed in accordance with NaƟ onal Electric Code, ANSI/NFPA
70 so as to prevent moisture from entering or accumulaƟ ng within boxes, conduit bodies, fi ƫ ngs,
fl oat housing, or cable.
ELECTRICAL SHOCK HAZARD
Disconnect power before installing or servicing
this product. A qualifi ed service person must
install and service this product according to
applicable electrical and plumbing codes.
EXPLOSION OR FIRE HAZARD
Do not use this product with fl ammable liquids.
Do not install in hazardous loca ons as defi ned
by Na onal Electrical Code, ANSI/NFPA 70.
SJEͳRHOMBUS
®
FIVEͳYEAR LIMITED WARRANTY
Five-Year Limited Warranty.
For complete terms and condi ons, please visit www.sjerhombus.com.
This alarm system monitors liquid levels in lift
pump chambers, sump pump basins, holding
tanks, sewage, agricultural, and other water
applications.
The Tank Alert
®
EZ indoor/outdoor alarm can serve as
a high or low level alarm depending on the fl oat switch
model used. This easy-to-install alarm features an
innovative, sleek 2-color molded enclosure which
integrates the LED red translucent beacon (and also
amber beacon for the Tank Alert EZ
®
Duo).
The alarm sounds and the upper half of the housing
illuminates when a potentially threatening liquid
level condition occurs. The audible alarm can be
silenced by pressing the Test/Silence button, but
the alarm light will remain on until the condition is
remedied. Once the condition is cleared, the alarm
will automatically reset. A green “power on” light
indicates power to the alarm panel.
