Napoleon GSS36CFNE Riverside 36 Clean Face User Manual

FRENCH

PG. 41

W415-2978 / A / 10.07.21

DECORATIVE PRODUCT: NOT FOR USE AS A HEATING APPLIANCE.

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada / 103 Miller Drive, Crittenden, Kentucky, USA, 41030

Phone 1 (866) 820-8686 • www.napoleon.com • [email protected]

CERTIFIED TO THE CANADIAN AND AMERICAN NATIONAL STANDARDS:

ANSI Z21.97 AND CSA 2.41 FOR OUTDOOR DECORATIVE GAS APPLIANCES

SAFETY INFORMATION

- Do not store or use gasoline or other

ﬂ ammable vapors and liquids in the vicinity of this

or any other appliance.

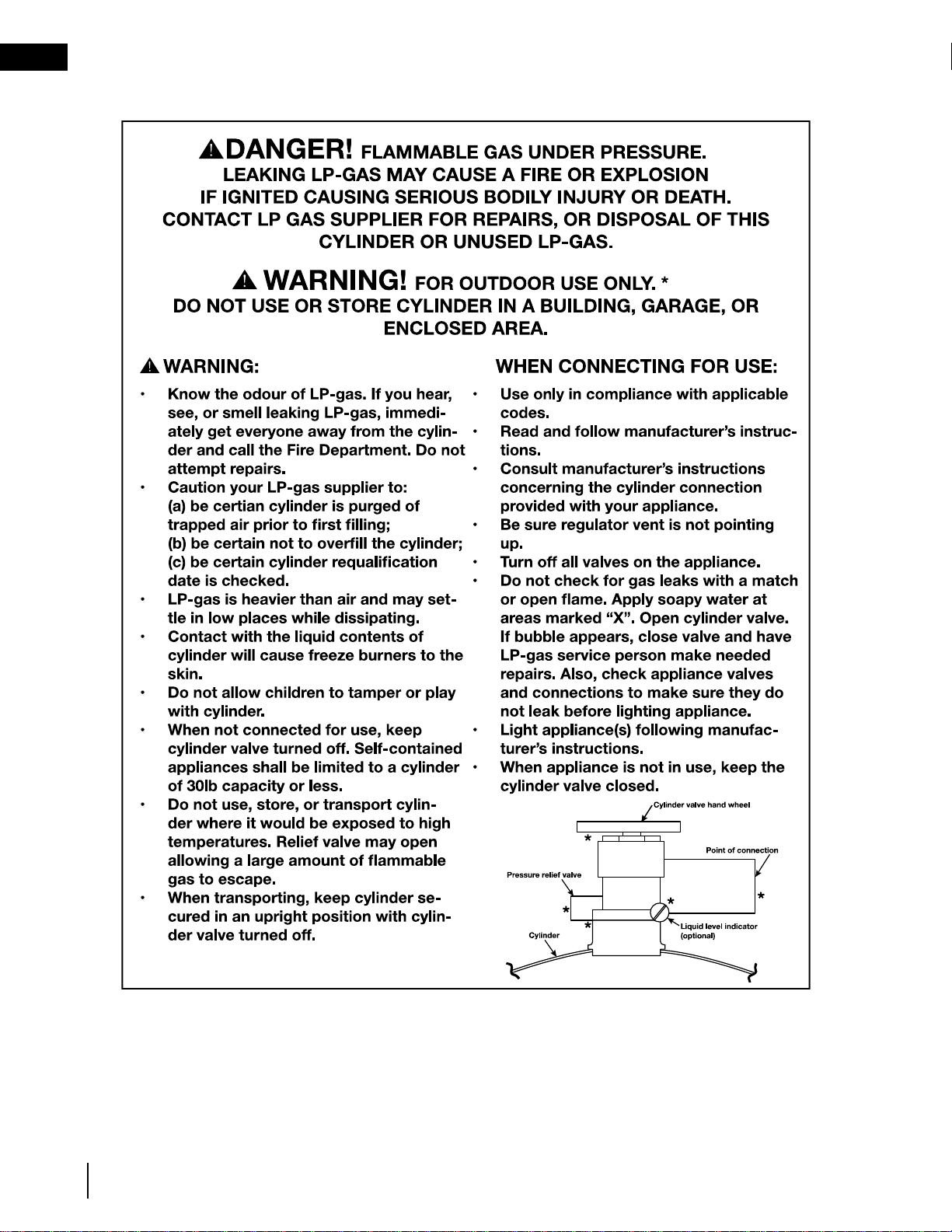

- An LP-cylinder not connected for use shall not be

stored in the vicinity of this or any other appliance.

WHAT TO DO IF YOU SMELL GAS:

• Do not try to light any appliance.

• Shut off gas to the appliance.

• Extinguish any open ﬂ ame.

• If odour continues, leave the area immediately.

• Do not touch any electrical switch; do not use

any phone in your building.

• Immediately call your gas supplier from a neigh-

bour’s phone. Follow the gas supplier’s instruc-

tions.

• If you cannot reach your gas supplier, call the ﬁ re

department.

Failure to follow these instructions could result in

ﬁ re or explosion, which could cause property dam-

age, personal injury, or death.

- Installation and service must be performed

by a qualiﬁ ed installer, service agency, or the

gas supplier.

This appliance is only for use with the type of gas

indicated on the rating plate. This appliance is

not convertible for use with other gases, unless a

certiﬁ ed kit is used.

If the information in these instructions are not

followed exactly, a ﬁ re or explosion may result

causing property damage, personal injury or

loss of life. Read the installation, operating and

maintenance instructions thoroughly before

installing or servicing this equipment.

WARNING

ENGLISH

$10.00

INSTALLER:

Leave this manual with the appliance

CONSUMER:

Retain this manual for future reference

W415-2978 / A / 10.07.21

safety information

W415-2978 / A / 10.07.21

safety information

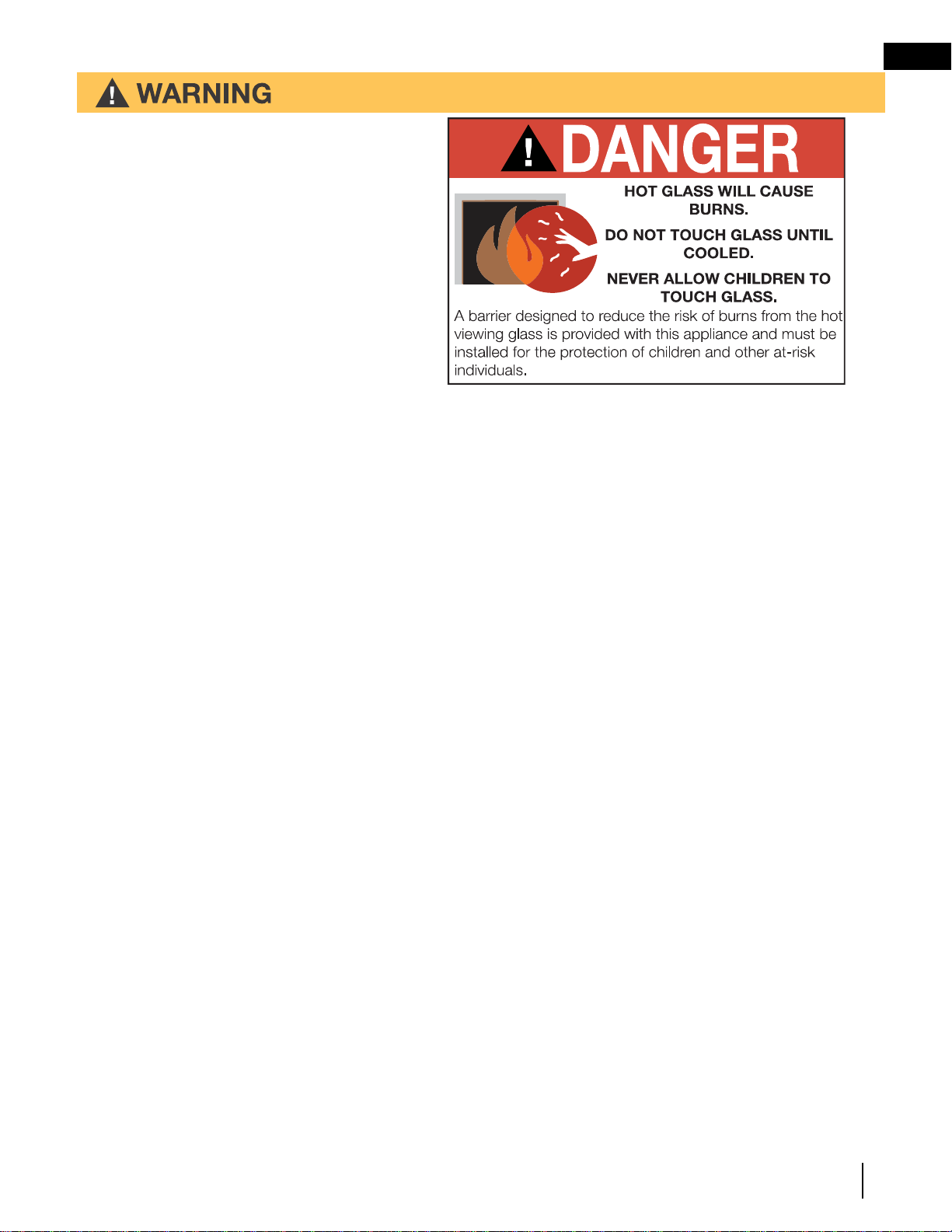

• This appliance is hot when operated and

can cause severe burns if contacted.

• Any changes or alterations to this

appliance or its controls can be

dangerous and is prohibited.

• Do not operate appliance before reading and

understanding operating instructions. Failure

to operate appliance according to operating

instructions could cause ﬁ re or injury.

• Ensure the glass door is opened or removed

when lighting the pilot for the ﬁ rst time and

when the gas supply has run out.

• Risk of ﬁ re or asphyxiation, do not operate

appliance with ﬁ xed glass removed and never

obstruct the front opening of the appliance.

• Do not connect 110 volts to the control valve,

with the exception of models; GSST8 and

GT8.

• Risk of burns. The appliance should be turned off and cooled before servicing.

• Do not install damaged, incomplete or substitute components.

• Risk of cuts and abrasions. Wear protective gloves, protective footwear, and safety glasses during

installation. Sheet metal edges may be sharp.

• Do not burn wood or other materials in this appliance.

• Provide adequate ventilation and combustion air. Provide adequate accessibility clearance for servicing

and operating the appliance.

• High pressure will damage valve. Disconnect gas supply piping before pressure testing gas line at

test pressures above 1/2 psig. Close the manual shut-off valve before pressure testing gas line at test

pressures equal to or less than 1/2 psig (35mb).

• The appliance must not be operated at temperatures below freezing (32°F / 0°C). Allow the appliance

to warm to above freezing prior to operation, with the exception of models; GSS36, GSS42; these

appliances are suitable for 0°F / -18°C.

• Children and adults should be alerted to hazards of high surface temperature and should stay

away to avoid burns or clothing ignition.

• Young children should be carefully supervised when they are in the same room as the

appliance. Toddlers, young children and others may be susceptible to accidental contact

burns. A physical barrier is recommended if there are at risk individuals in the house. To

restrict access to an appliance or stove, install an adjustable safety gate to keep toddlers,

young children and other at risk individuals out of the room and away from hot surfaces.

• Clothing or other ﬂ ammable material should not be placed on or near the appliance.

• Due to high temperatures, the appliance should be located out of trafﬁ c and away from

furniture and draperies.

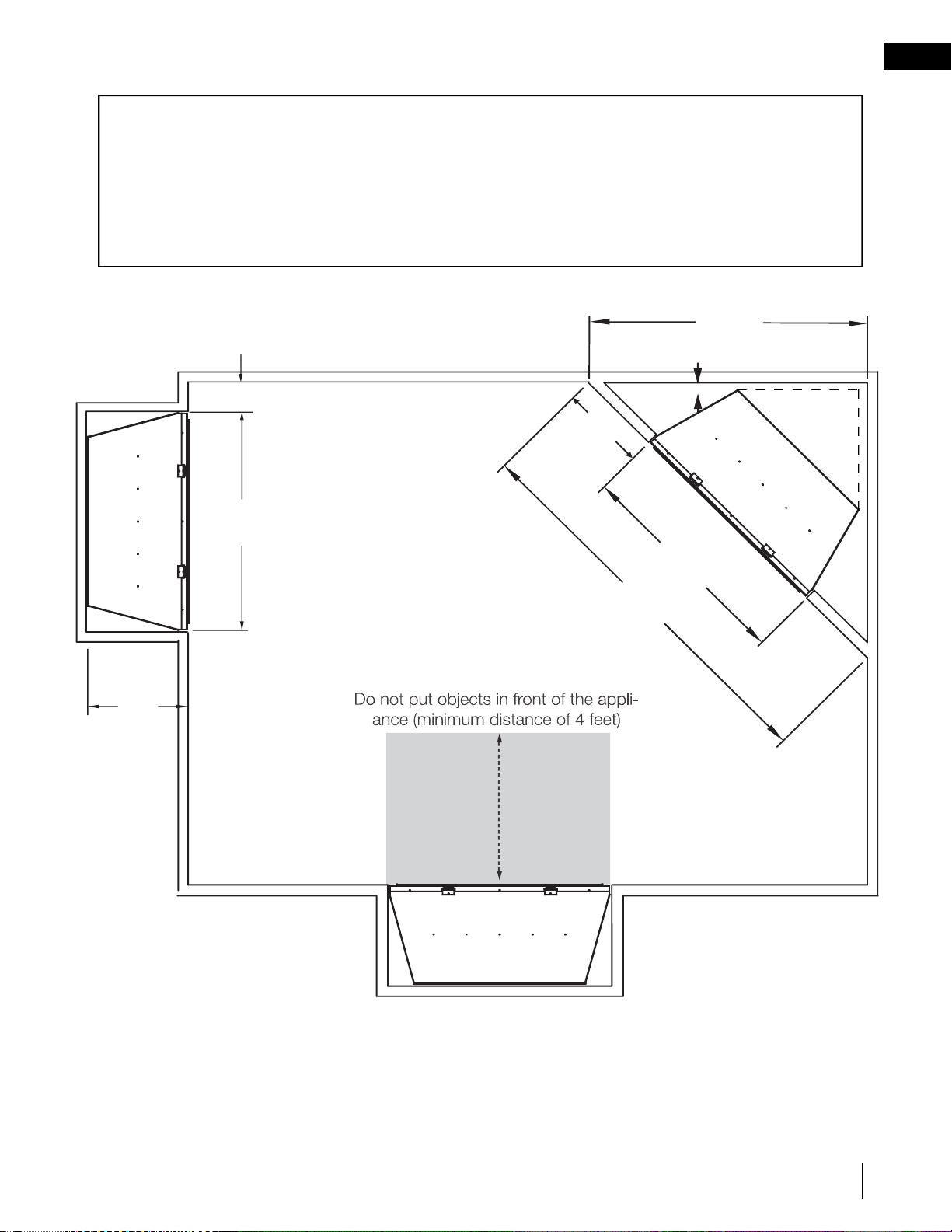

• Furniture or other objects must be kept a minimum of 4 feet (1.22m) away from the front of the appliance.

• Ensure you have incorporated adequate safety measure to protect infants/toddlers from touching hot

surfaces.

• Even after the appliance is off, it will remain hot for an extended period of time.

• Check with your local hearth specialty dealer for safety screens and hearth guards to protect children

from hot surfaces. These screens and guards must be fastened to the ﬂ oor.

• Any safety screen, guard or barrier removed for servicing the appliance, must be replaced prior

to operating the appliance.

• It is imperative that the control compartments, burners and circulating blower and its passageway in the

appliance and venting system are kept clean. The appliance and its venting system should be inspected

before use and at least annually by a qualiﬁ ed service person. More frequent cleaning may be required

due to excessive lint from carpeting, bedding material, etc. The appliance area must be kept clear and

free from combustible materials, gasoline and other ﬂ ammable vapors and liquids.

• If the appliance shuts off, do not re-light until you provide fresh air. If appliance keeps shutting off, have it

serviced. Keep burner and control compartment clean.

• Under no circumstances should this appliance be modiﬁ ed.

• Do not allow wind or fans to blow directly into the appliance. Avoid any drafts that alter burner ﬂ ame

patterns.

W415-2978 / A / 10.07.21

safety information

• Do not use a blower insert, heat exchanger insert or other accessory not approved for use with this

appliance.

• This appliance must not be connected to a chimney ﬂ ue pipe serving a separate solid fuel burning

appliance.

• Do not use this appliance if any part has been under water. Immediately call a qualiﬁ ed service technician

to inspect the appliance and to replace any part of the control system and any gas control which has

been under water.

• Do not operate the appliance with the glass door removed, cracked or broken. Replacement of the glass

should be done by a licensed or qualiﬁ ed service person, if equipped.

• Do not strike or slam shut the appliance glass door, if equipped.

• Only doors / optional fronts certiﬁ ed with the appliance are to be installed on the appliance.

• Keep the packaging material out of reach of children and dispose of the material in a safe manner. As

with all plastic bags, these are not toys and should be kept away from children and infants.

• Carbon or soot should not occur in a vent free appliance as it can distribute into the living area of your

home. If you notice any signs of carbon or soot, immediately turn off your appliance and arrange to have

it serviced by a qualiﬁ ed technician before operating it again.

• If equipped, the screen must be in place (closed) when the appliance is in operation.

• When equipped with pressure relief doors, they must be kept closed while the appliance is operating

to prevent exhaust fumes containing carbon monoxide, from entering into the home. Temperatures of

the exhaust escaping through these openings can also cause the surrounding combustible materials to

overheat and catch ﬁ re.

• Carbon monoxide poisoning may lead to death; early signs of carbon monoxide poisoning resemble the

ﬂ u, with headache, dizziness and/or nausea. If you have these signs, the appliance may not be working

properly. Get fresh air at once! Have appliance serviced. Some people; pregnant women, persons with

heart or lung disease, anemia, those under the inﬂ uence of alcohol, those at high altitudes are more

affected by carbon monoxide than others. Failure to keep the primary air opening(s) of the burner(s) clean

may result in sooting and property damage.

• As with any combustion appliance, we recommend having your appliance regularly inspected and

serviced as well as having a Carbon Monoxide Detector installed in the same area to defend you and

your family against Carbon Monoxide (not applicable for outdoor appliances).

• Ensure clearances to combustibles are maintained when building a mantel or shelves above the

appliance. Elevated temperatures on the wall or in the air above the appliance can cause melting,

discolouration or damage to decorations, a TV or other electronic components.

• For appliances equipped with a safety barrier; if the barrier becomes damaged, the barrier

shall be replaced with the manufacturer’s barrier for this appliance.

• Installation and repair should be done by a qualiﬁ ed service person. It is imperative that control

compartments, burners and circulating air passageways of the appliance be kept clean.

• For outdoor products only: this appliance must not be installed indoors or within any structure that

prevents or inhibits the exhaust gases from dissipating in the outside atmosphere.

• If applicable, the millivolt version of this appliance uses and requires a fast acting thermocouple. Replace

only with a fast acting thermocouple supplied by Wolf Steel Ltd.

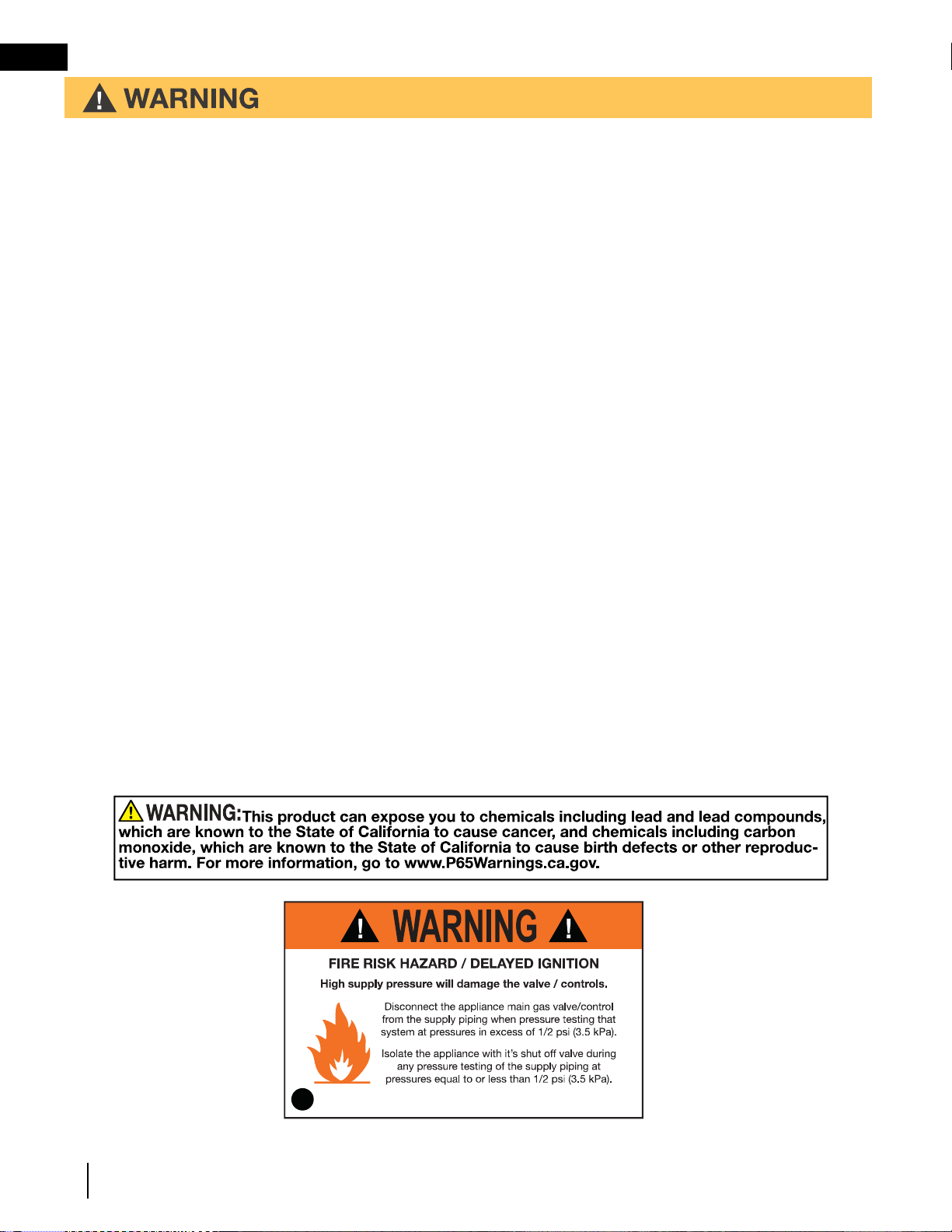

Add California Prop 65 warning

W415-2978 / A / 10.07.21

table of contents

1.0 general information 6

1.1 combustion and ventilation air 6

1.2 rates and efﬁ ciencies 7

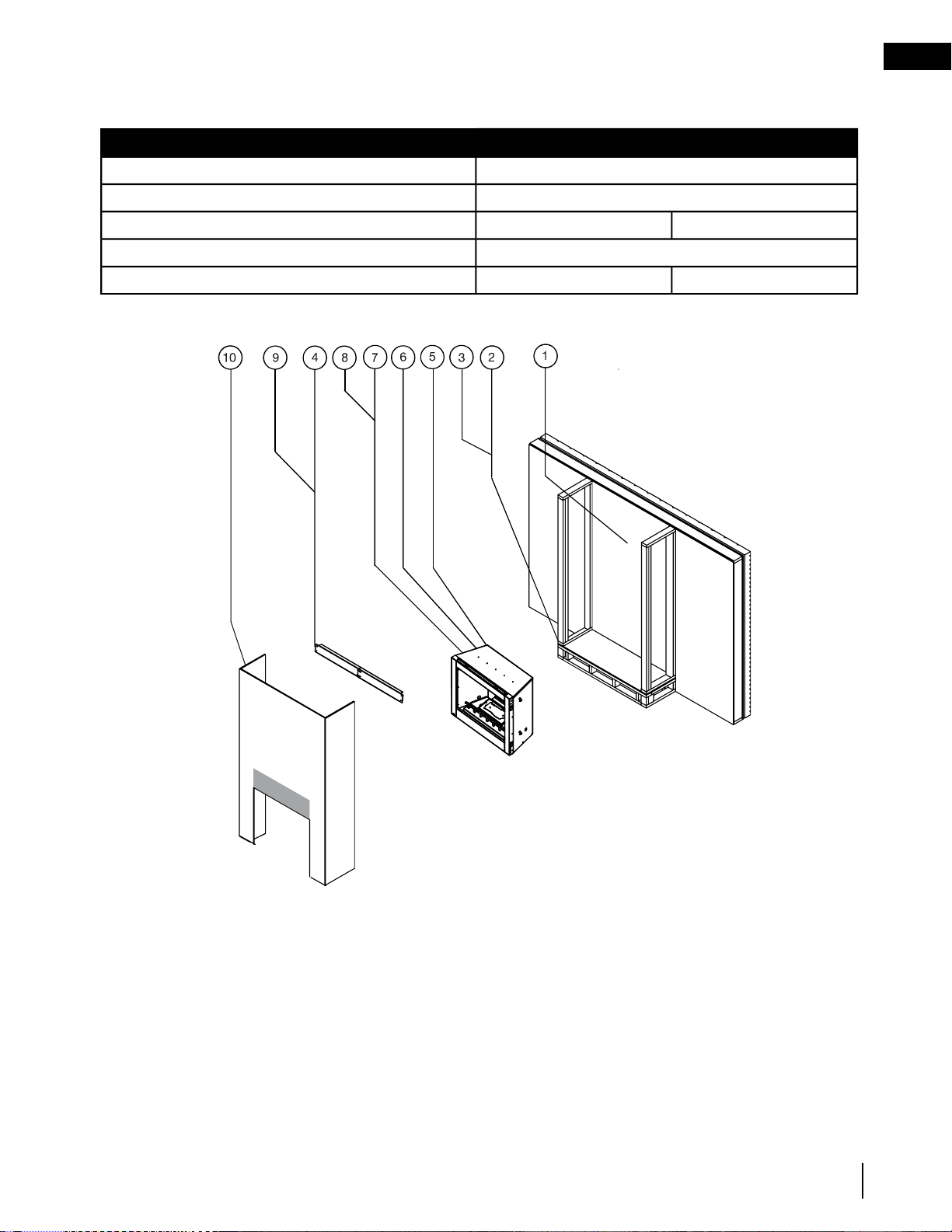

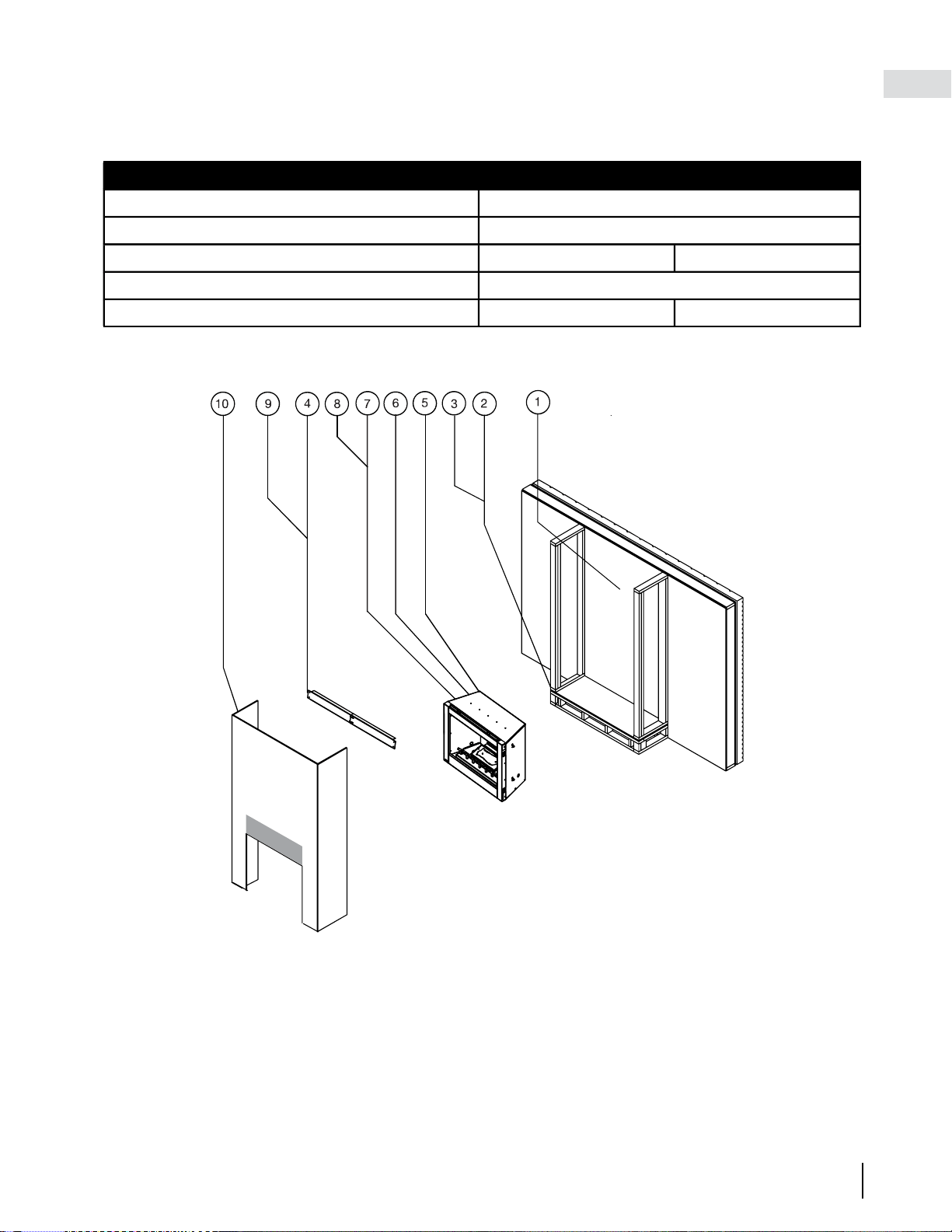

1.3 installation overview 7

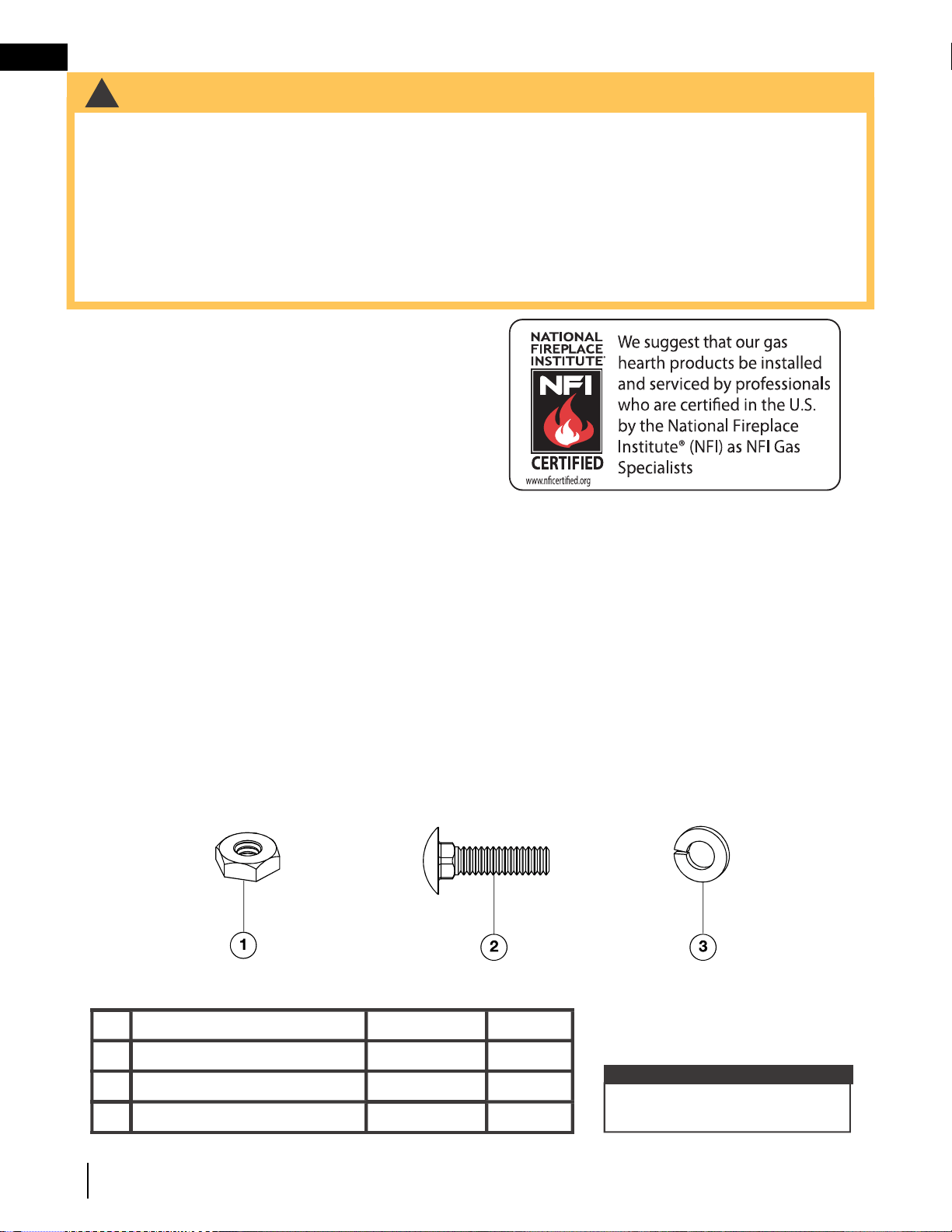

1.4 hardware list 8

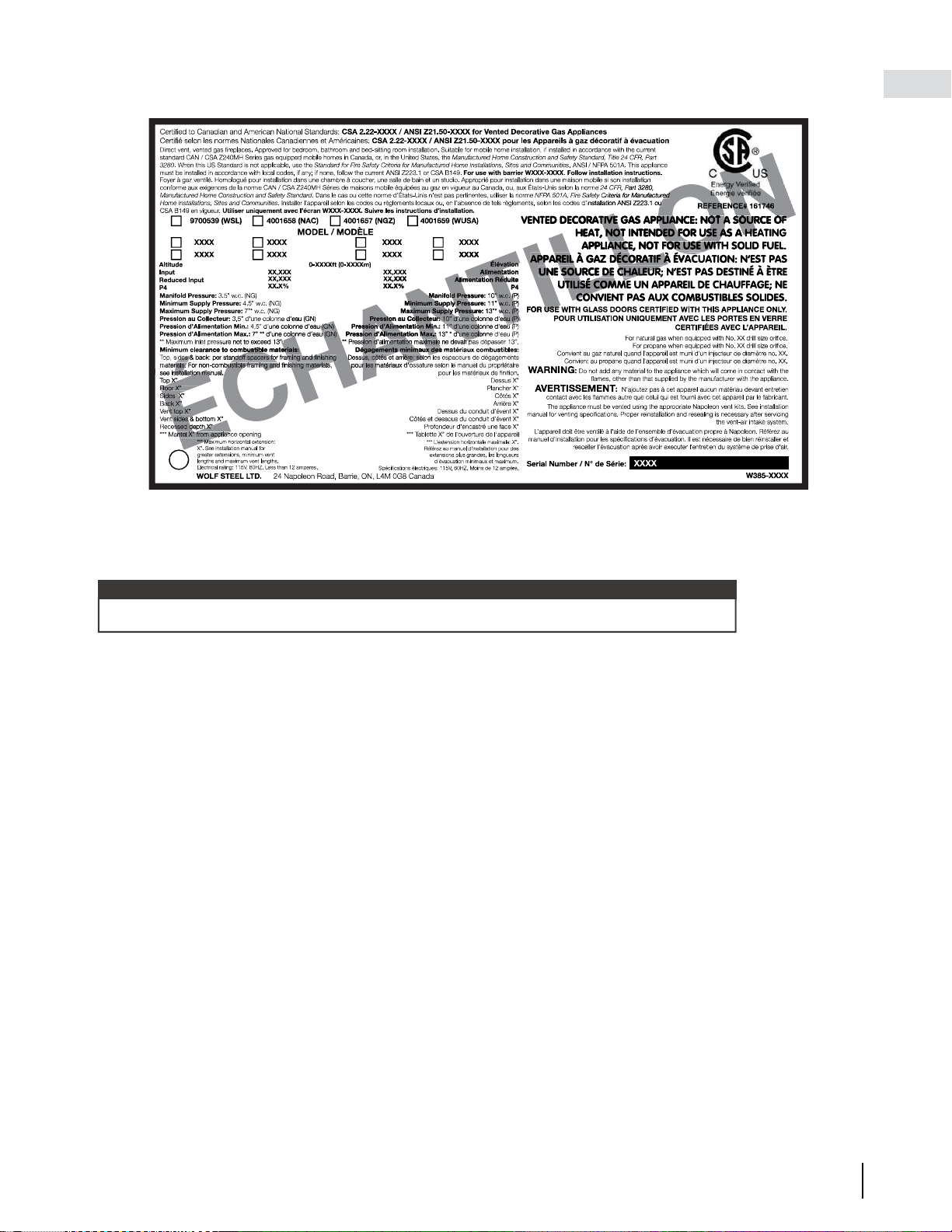

1.5 rating plate information 9

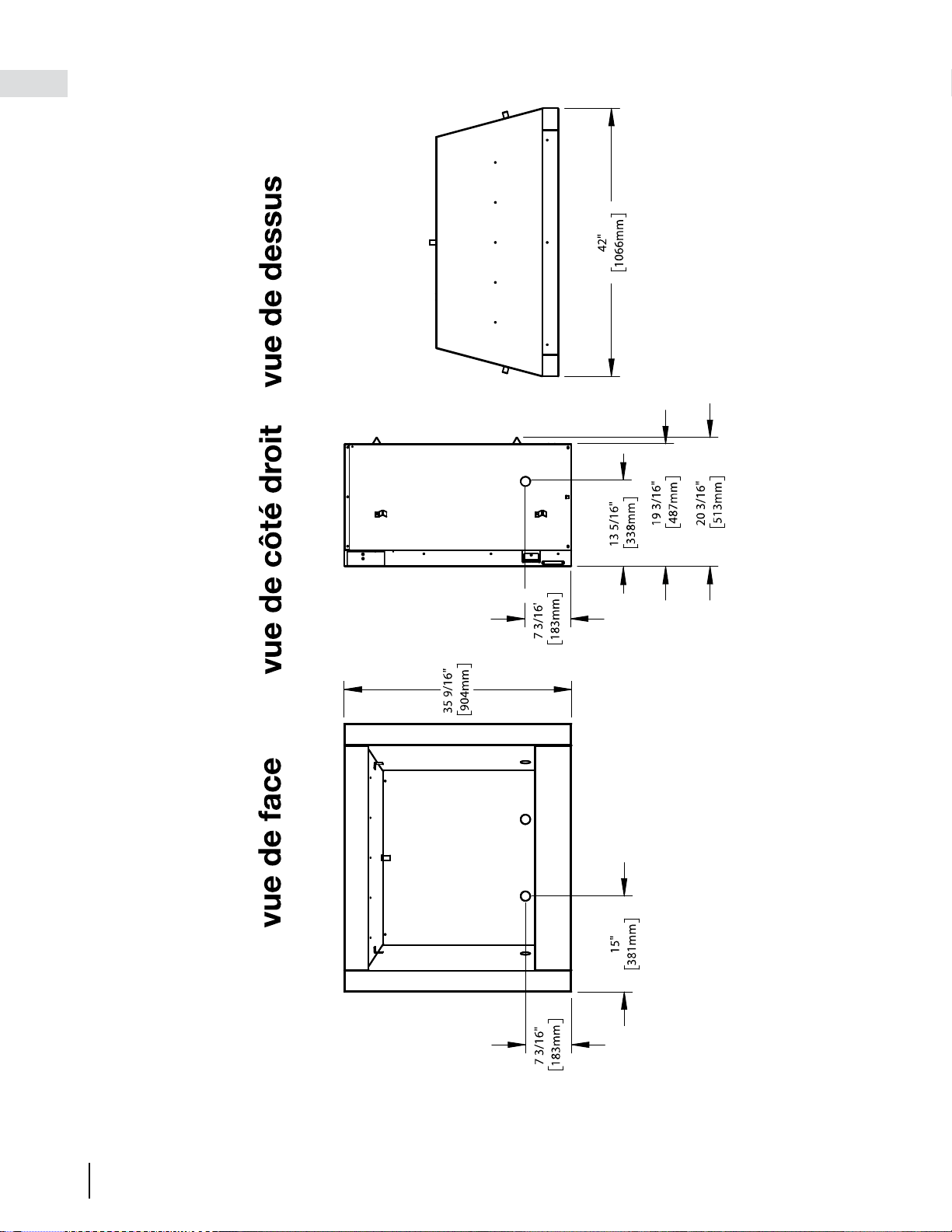

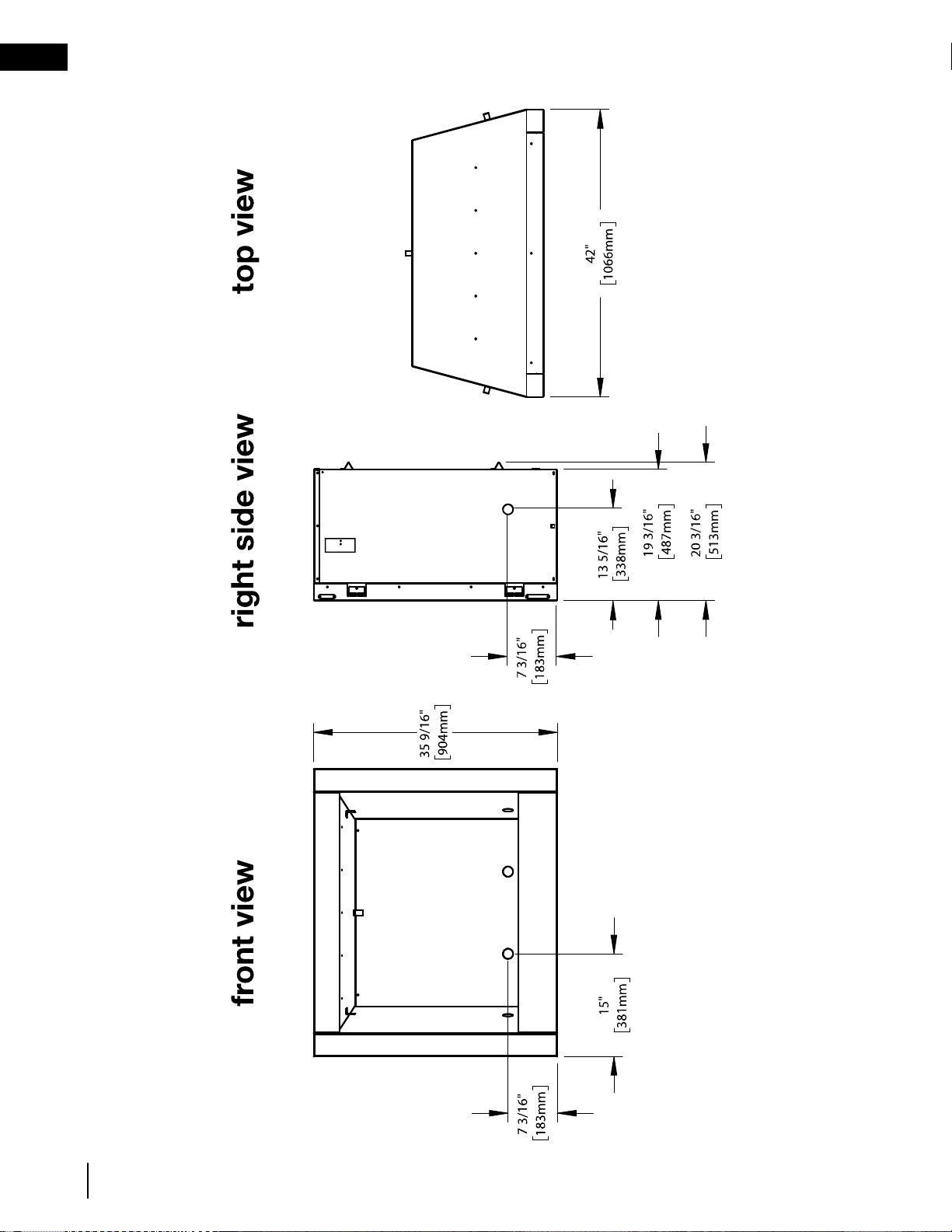

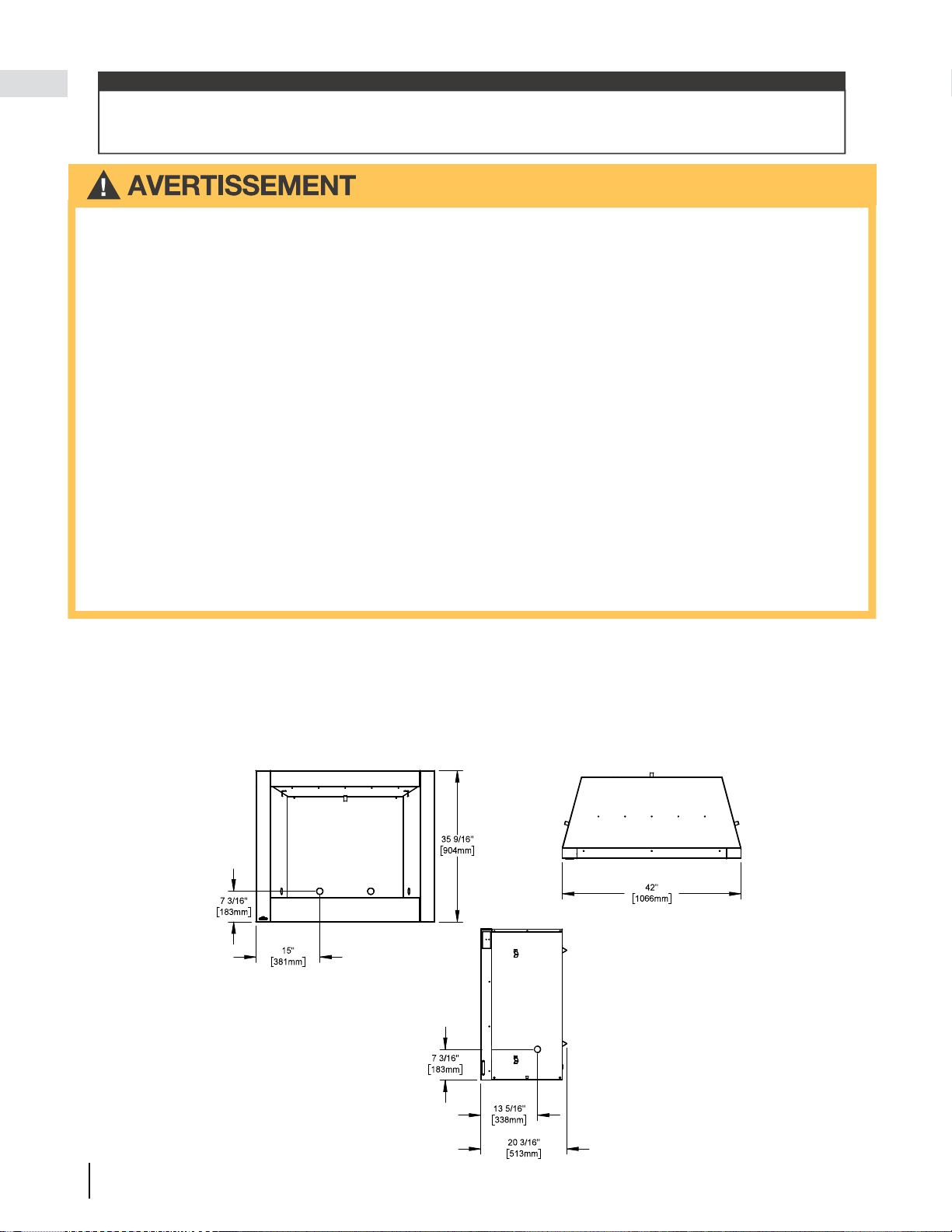

2.0 dimensions 10

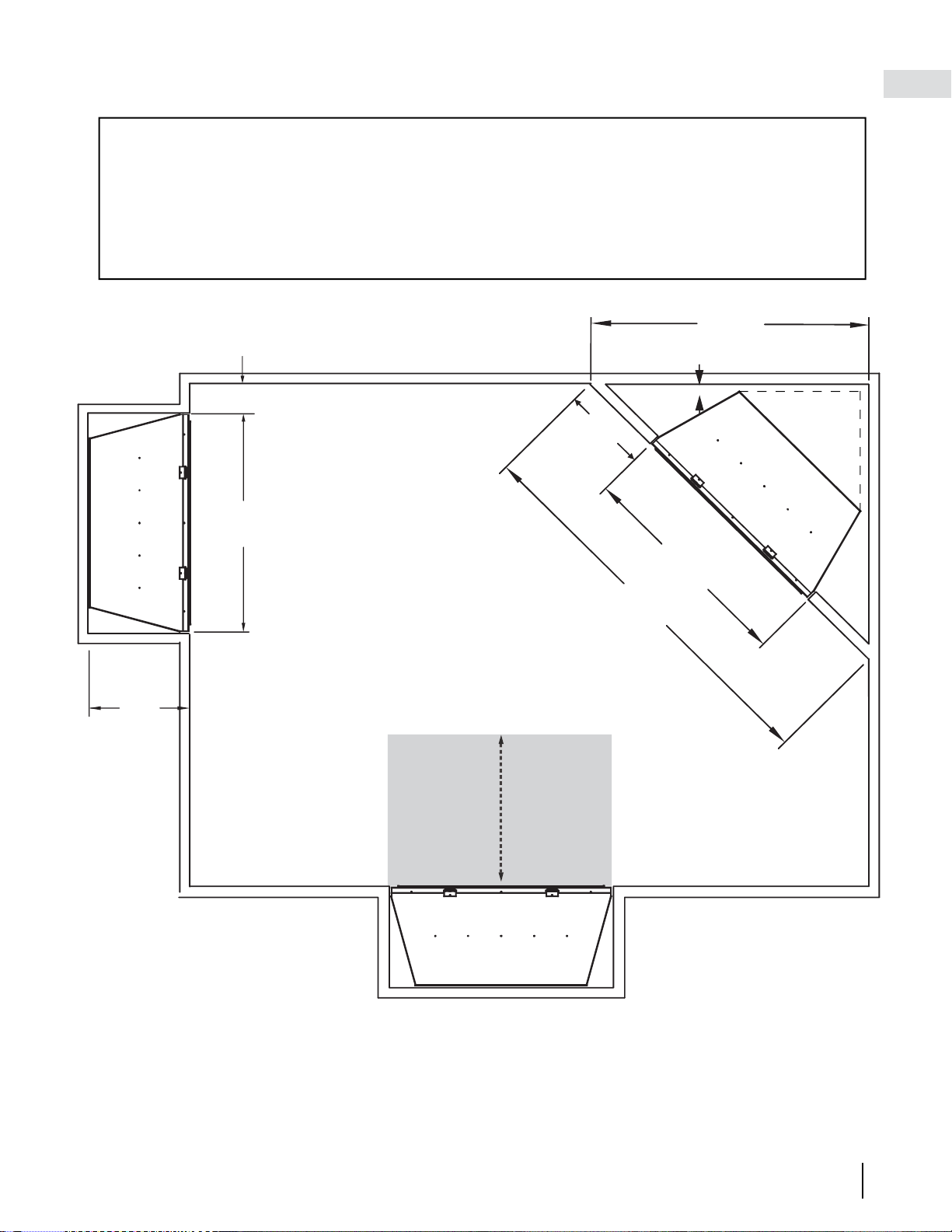

3.0 location 11

4.0 framing 12

4.1 gas inlet locations 12

4.2 minimum framing dimensions 13

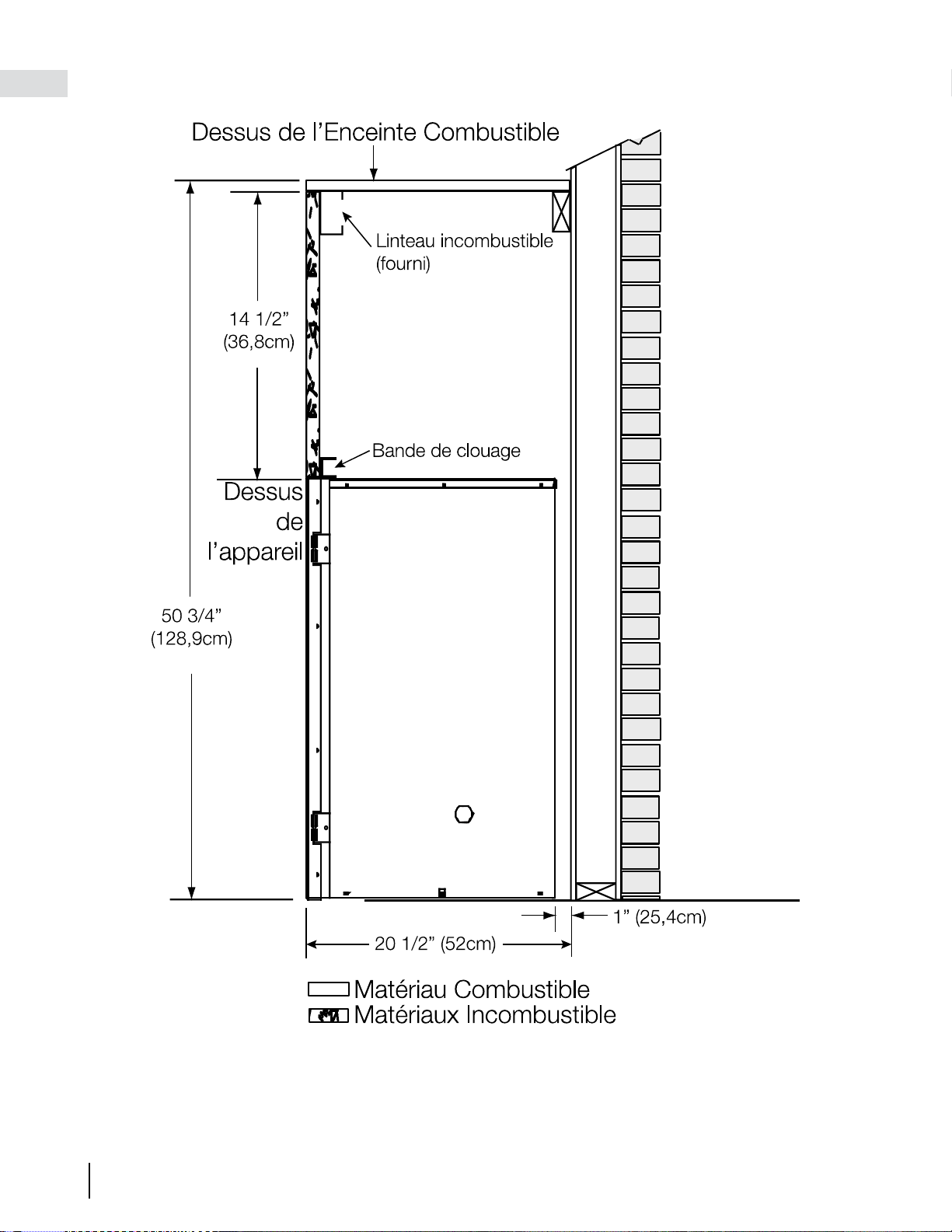

4.3 minimum enclosure clearances 14

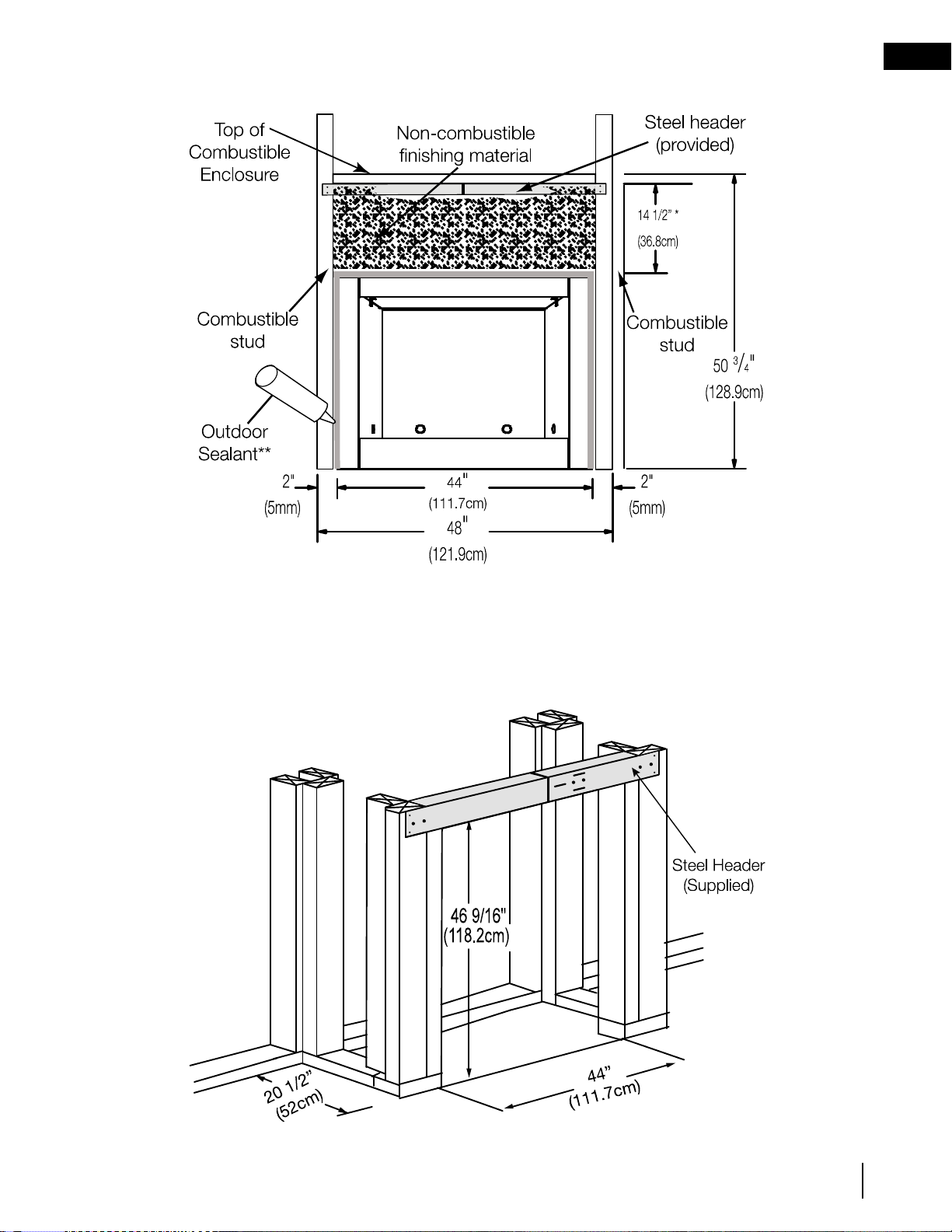

4.4 minimum clearance to combustible enclosures 15

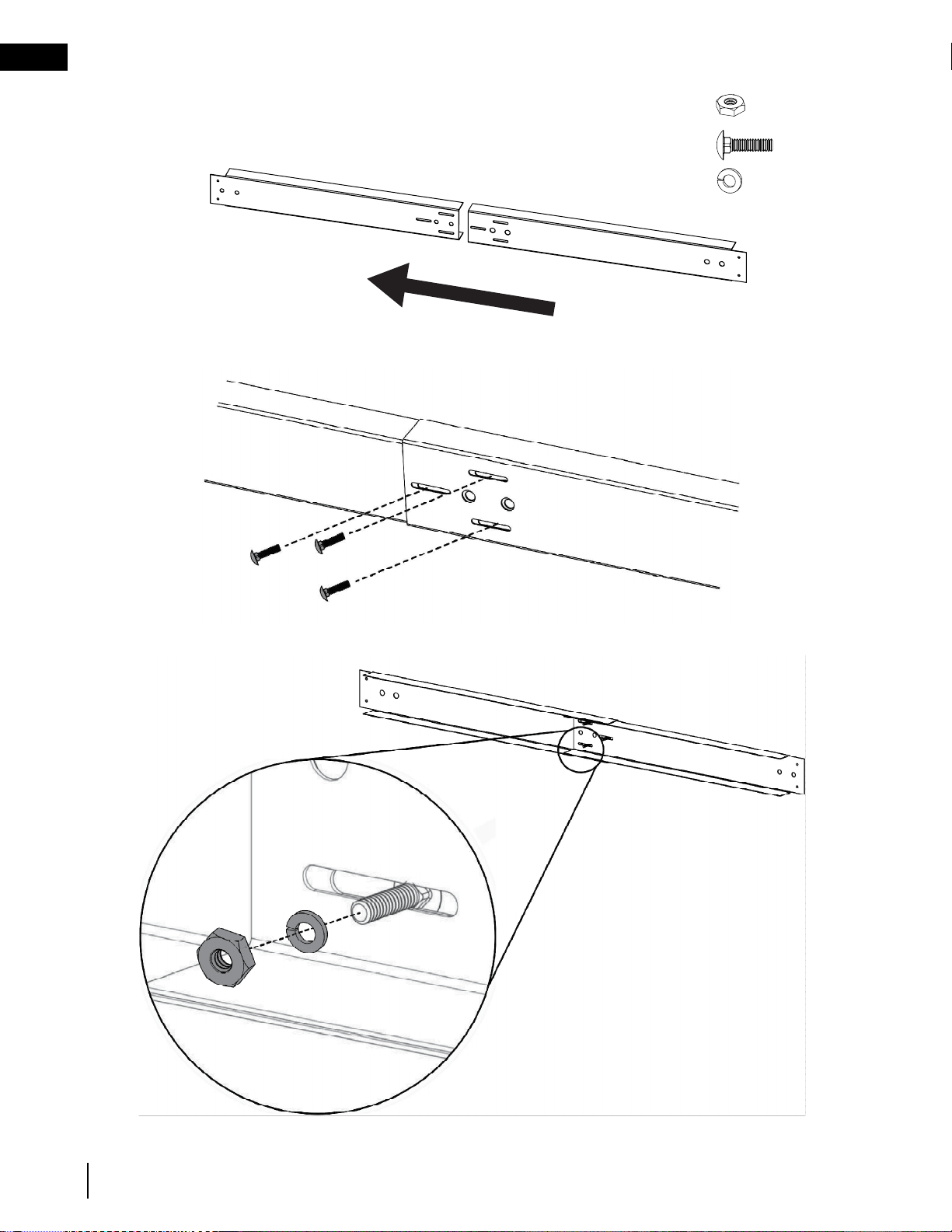

4.5 steel header installation 16

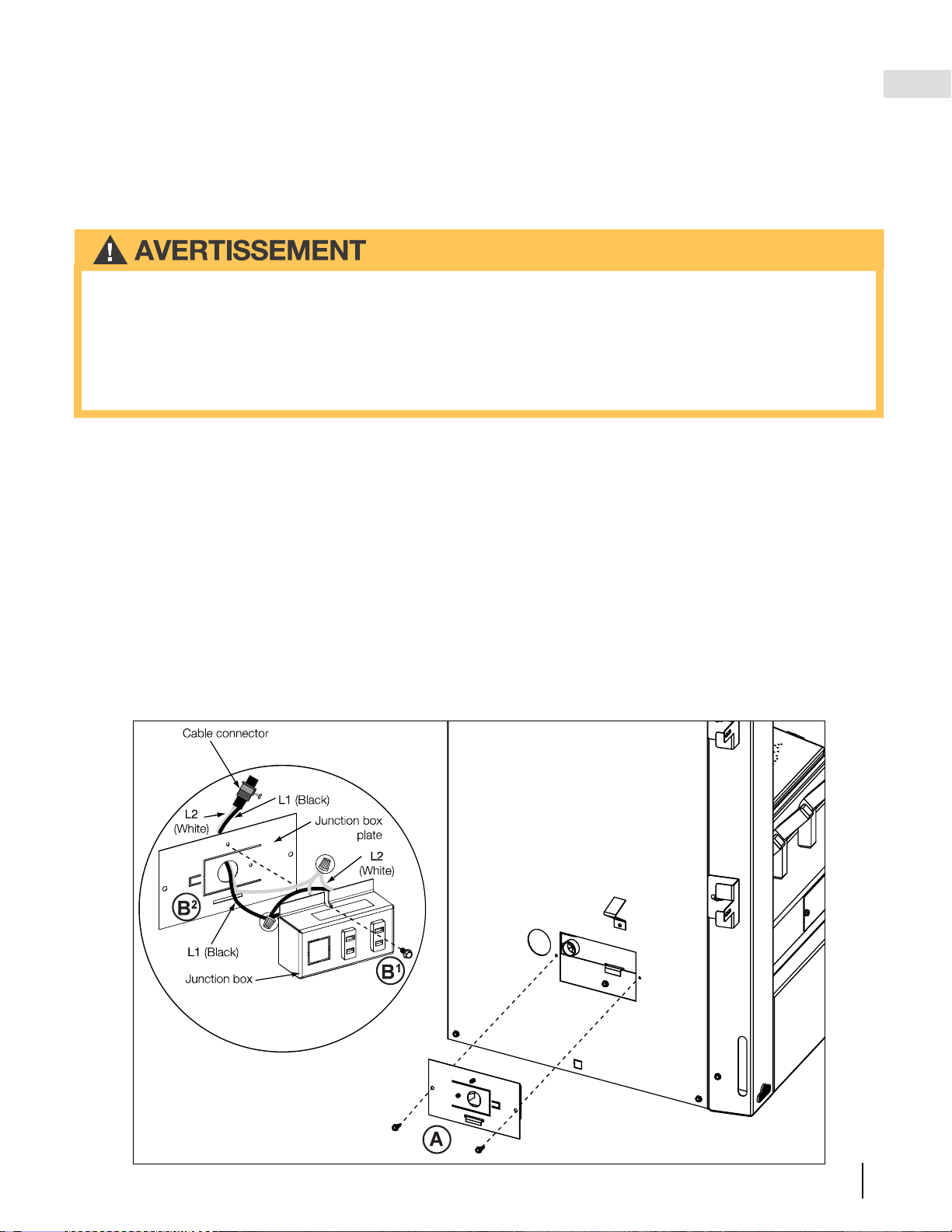

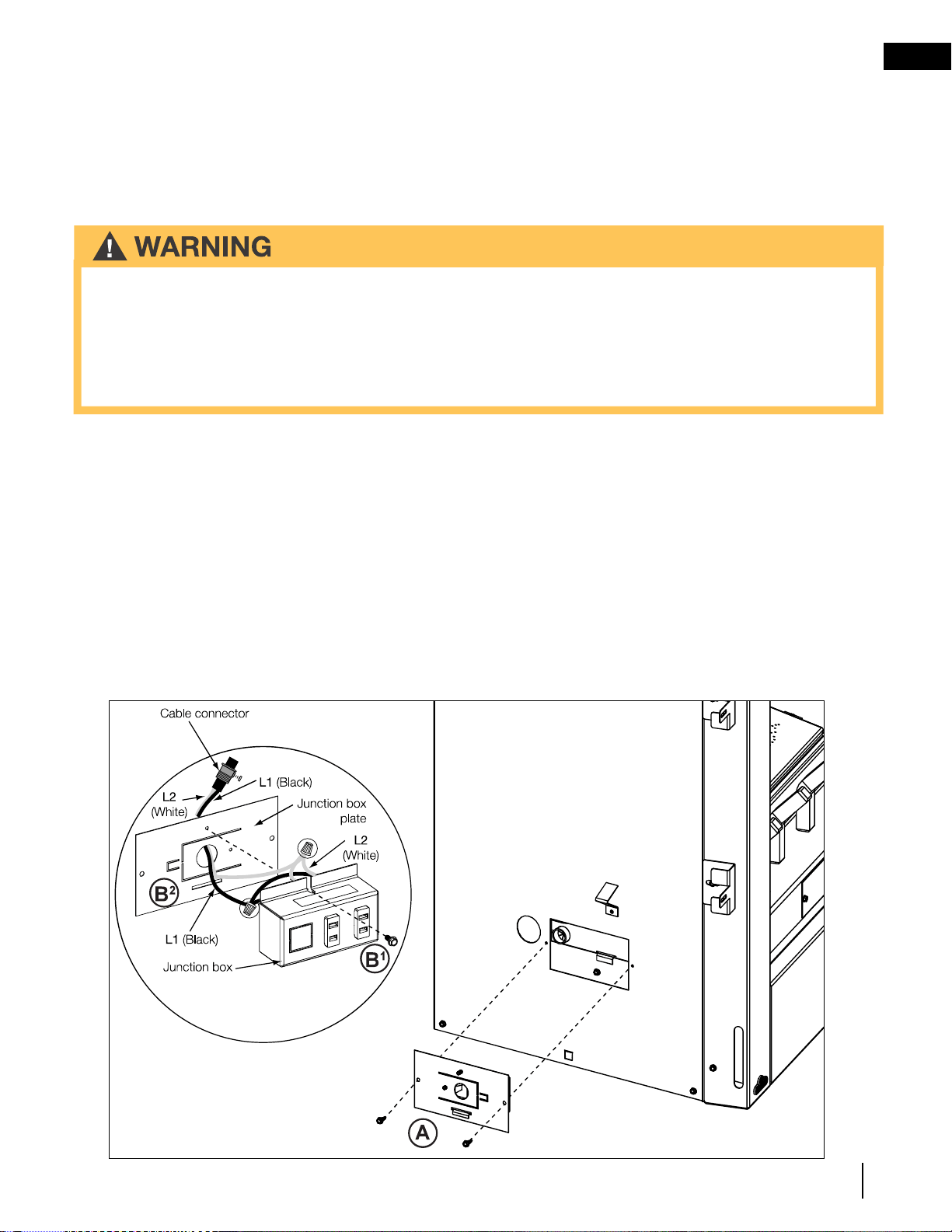

5.1 hard wiring connection 17

5.2 receptacle wiring diagram 17

5.0 electrical information 17

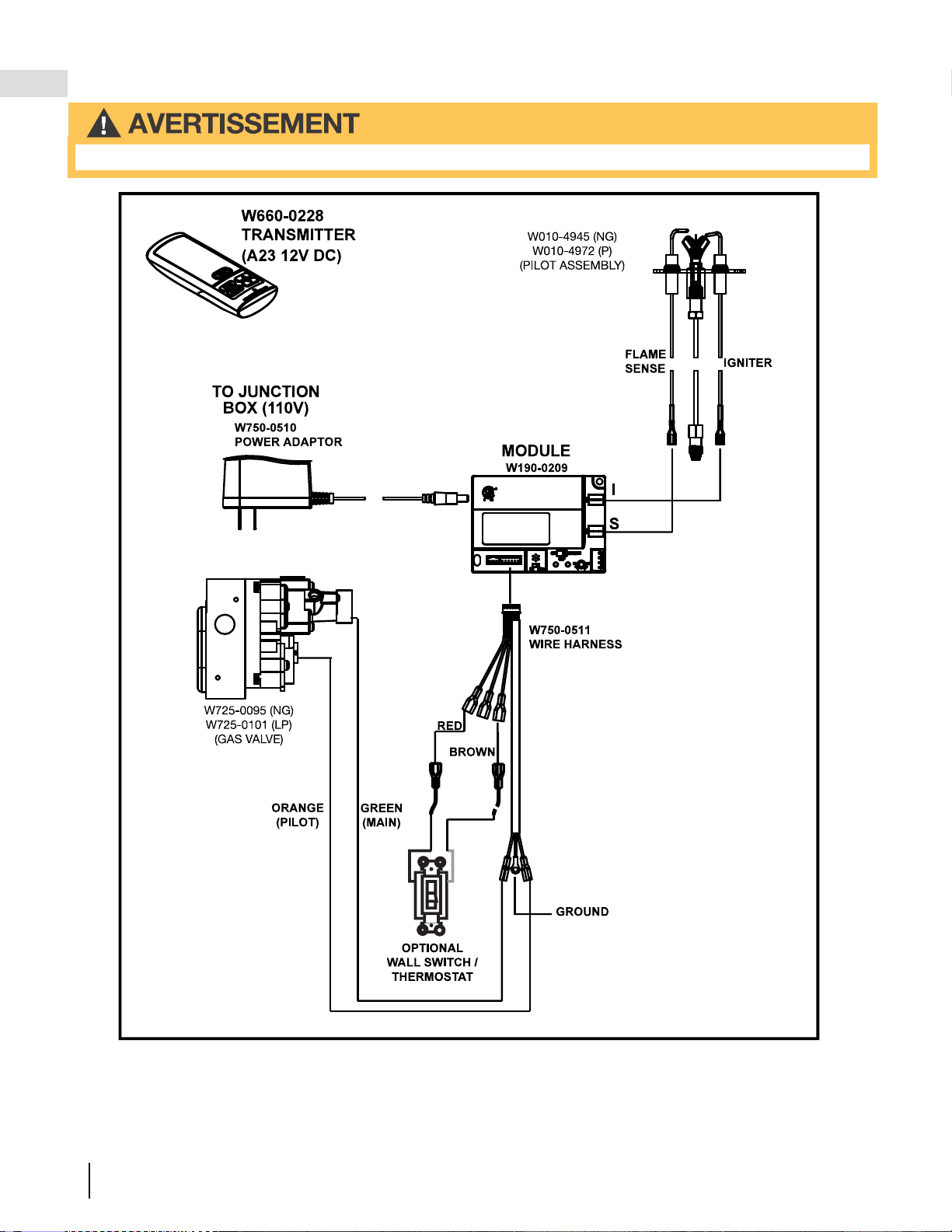

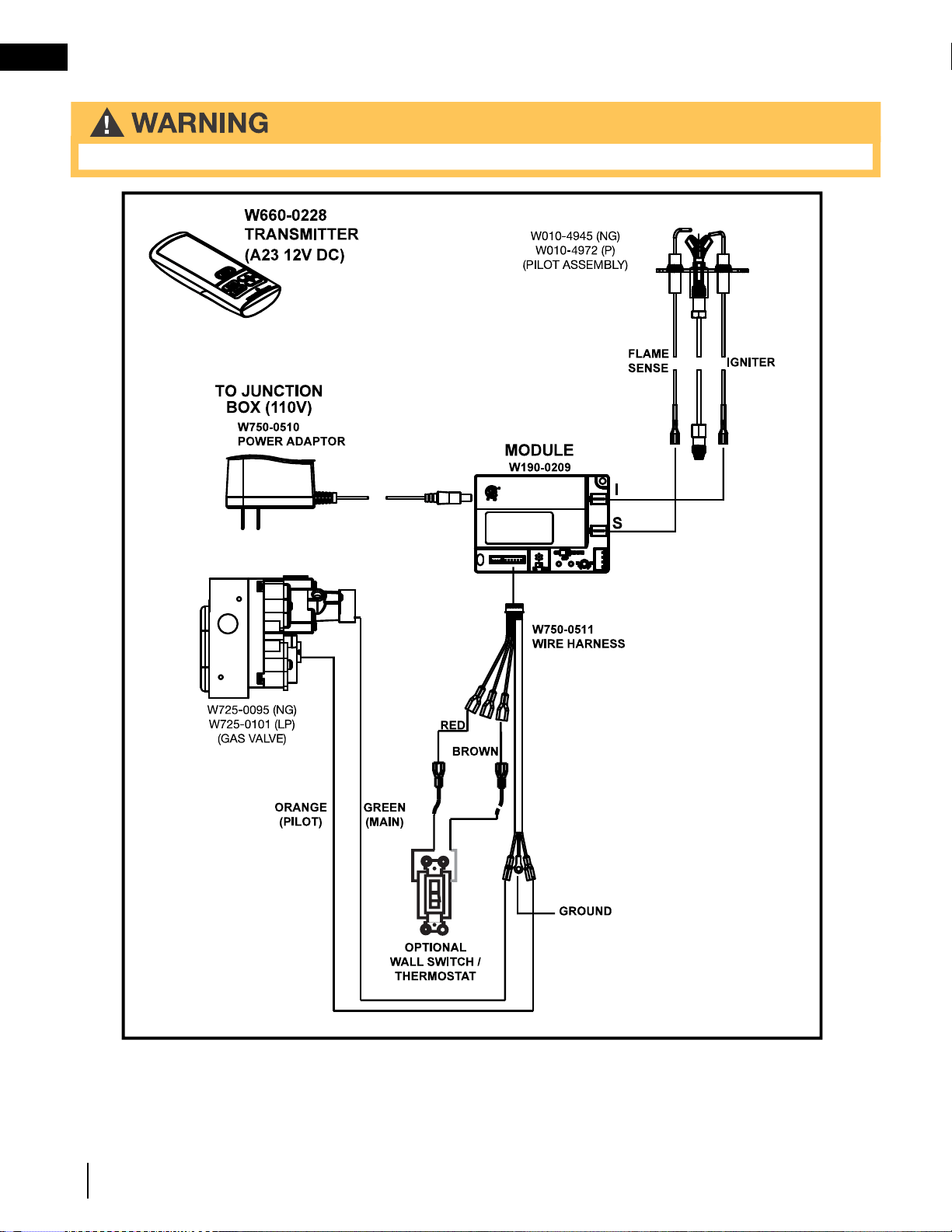

5.3 wiring diagram 18

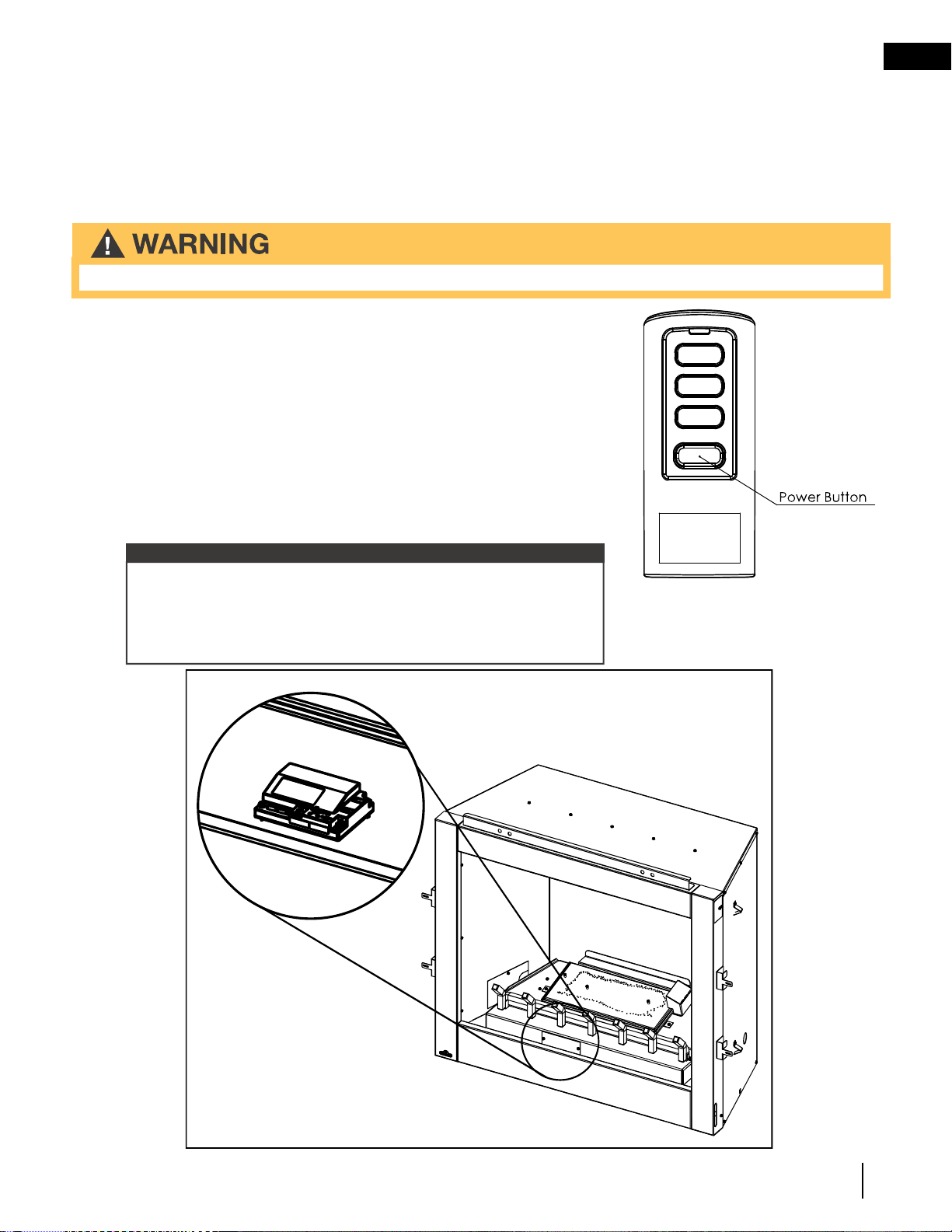

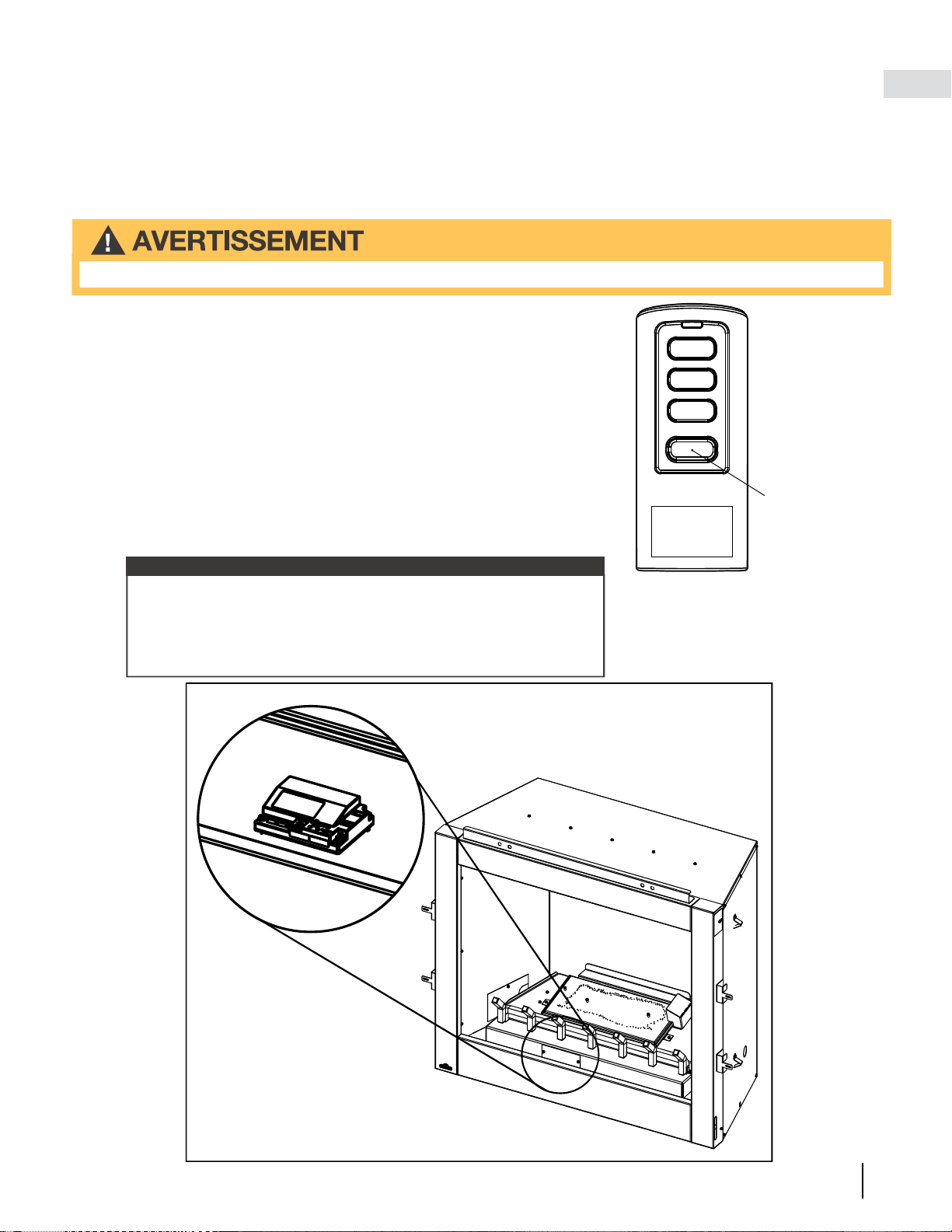

5.4 transmitter installation and operation 19

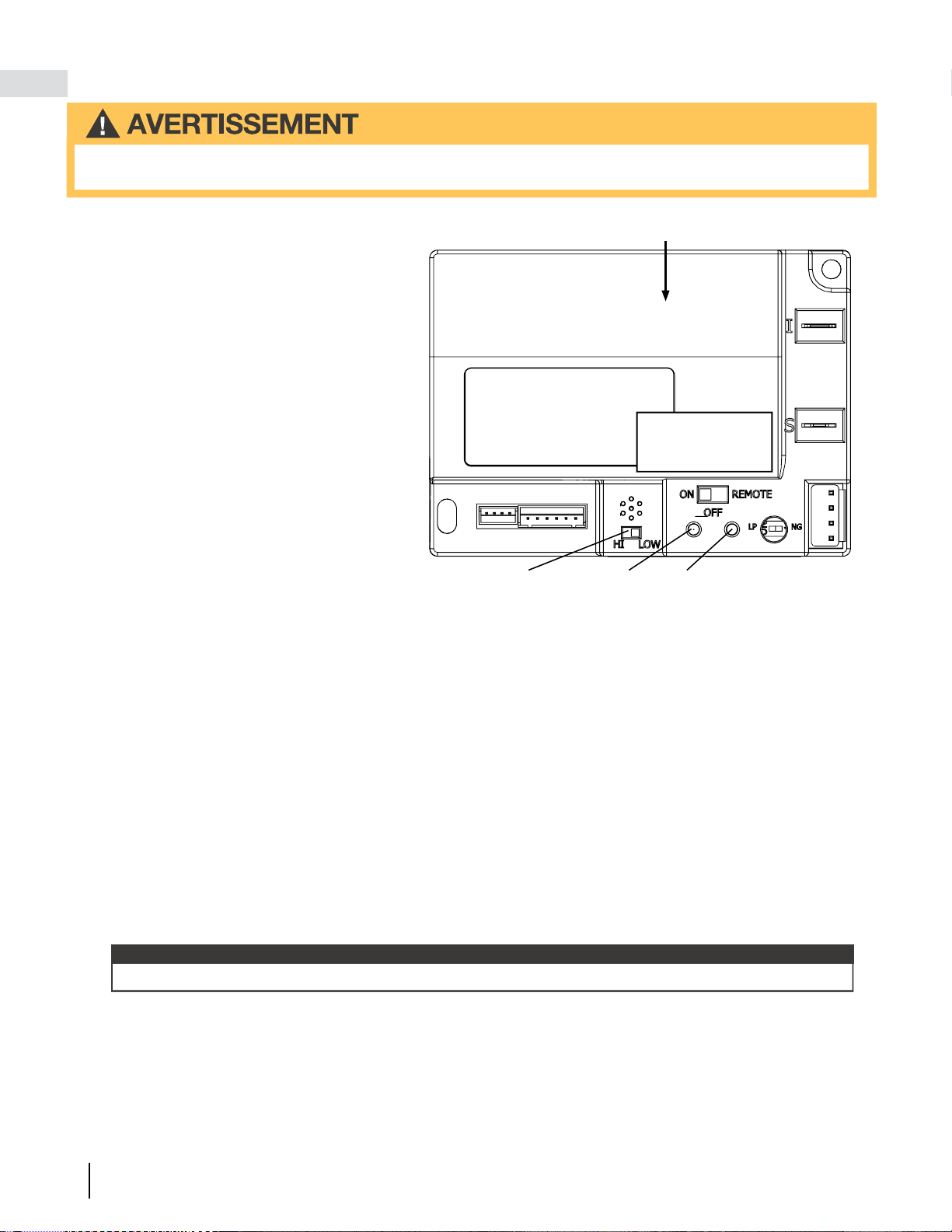

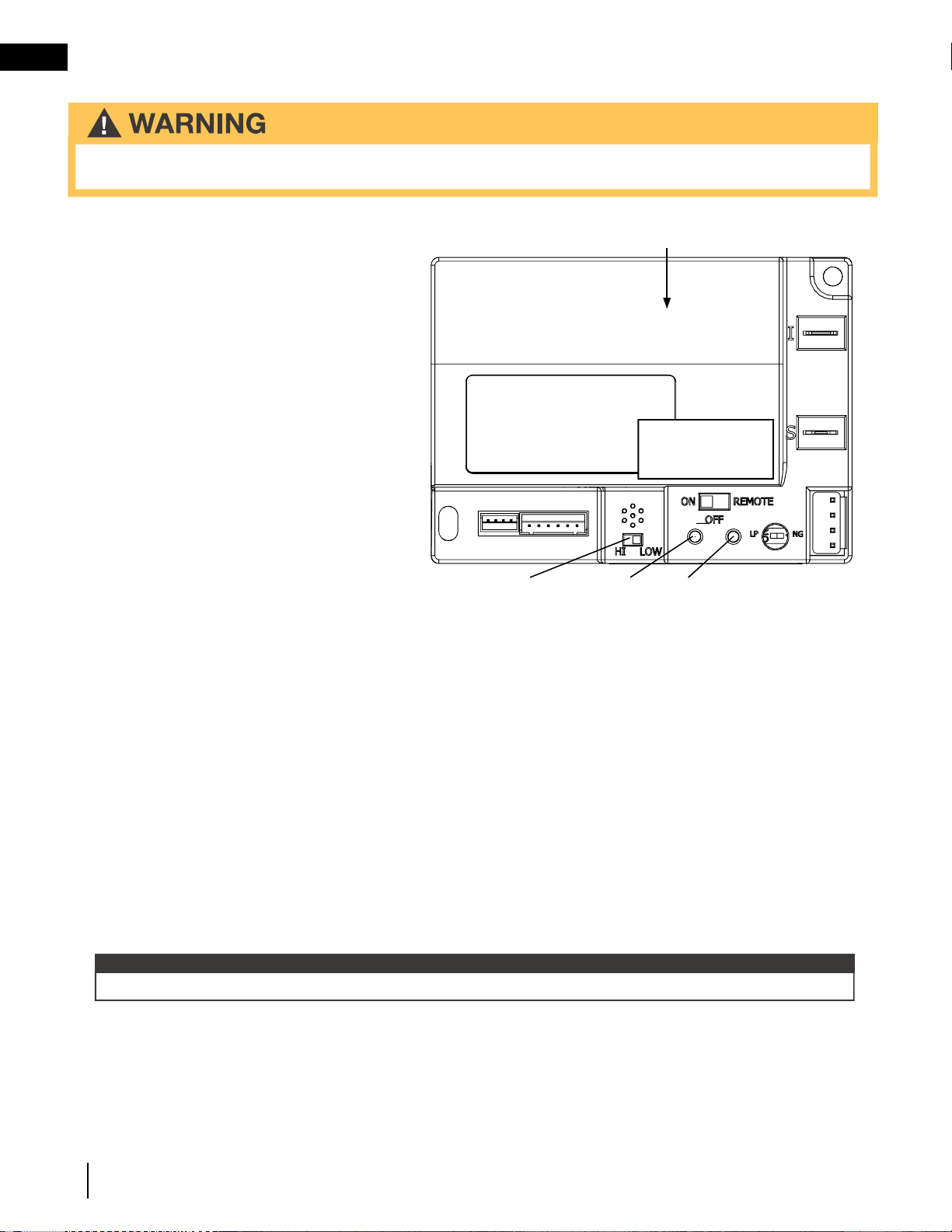

5.5 control module operation 20

6.0 gas installation 21

6.1 propane cylinder speciﬁ cations 21

6.2 propane gas cylinder mounting 21

7.0 operation 22

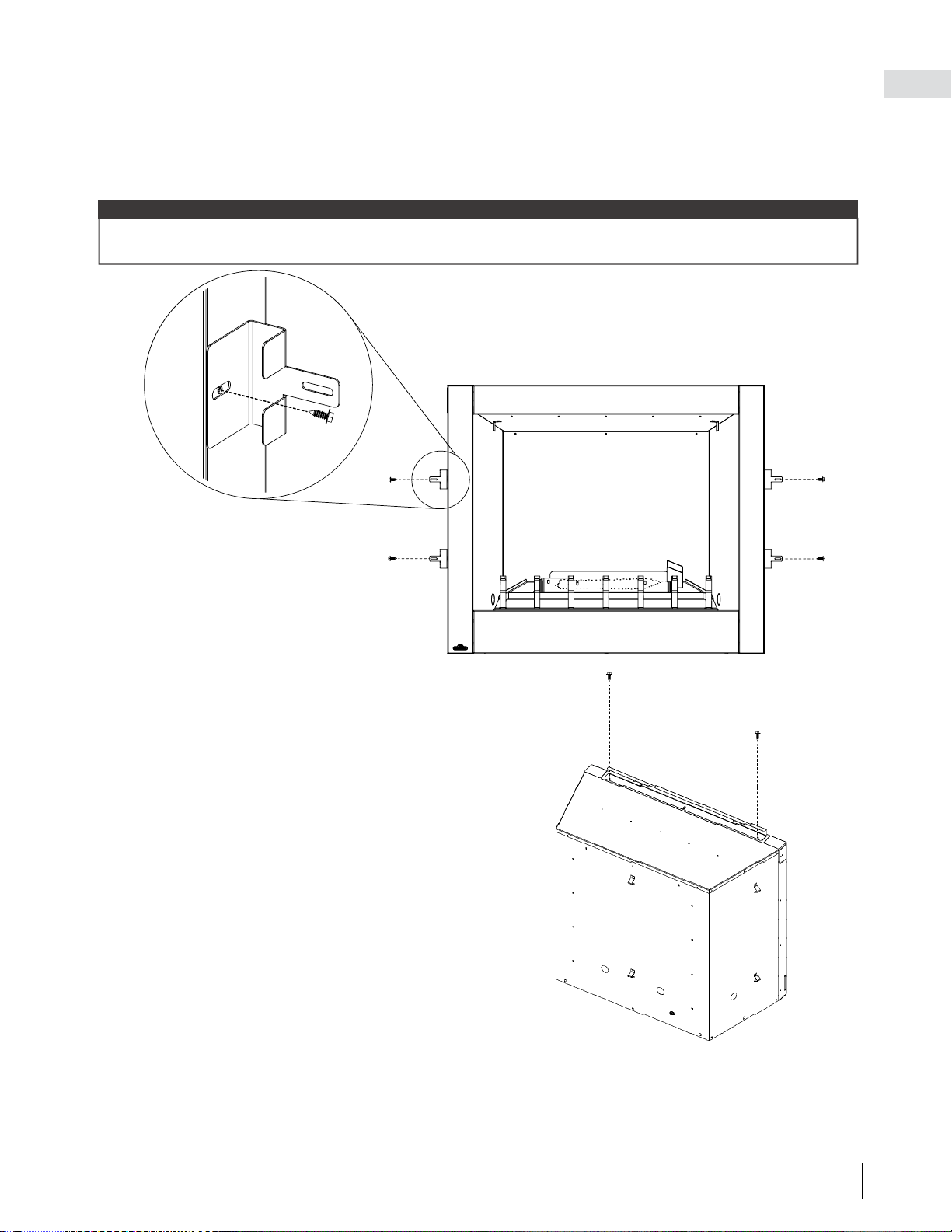

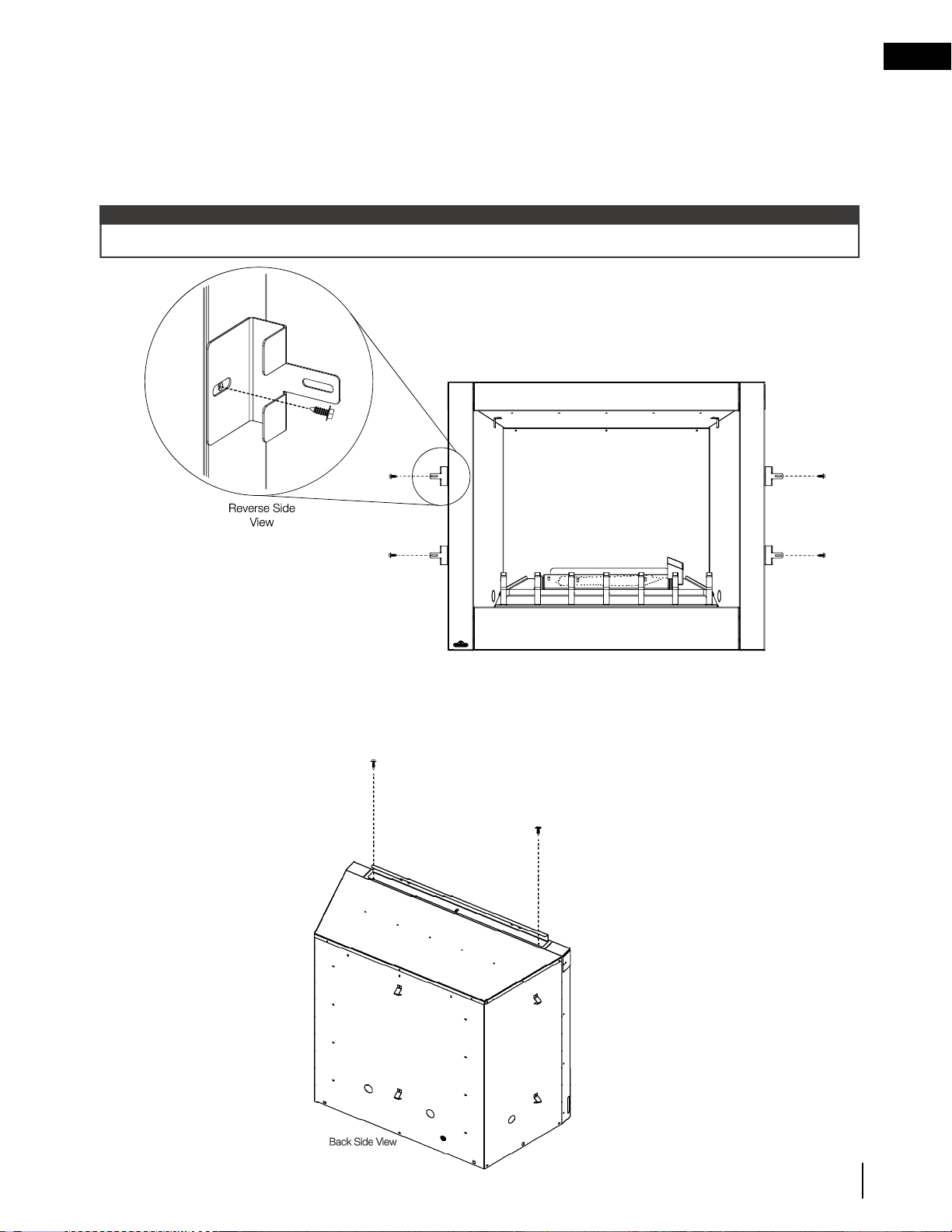

8.0 nailing tabs and strips 23

8.1 nailing tab installation (located in manual baggie) 23

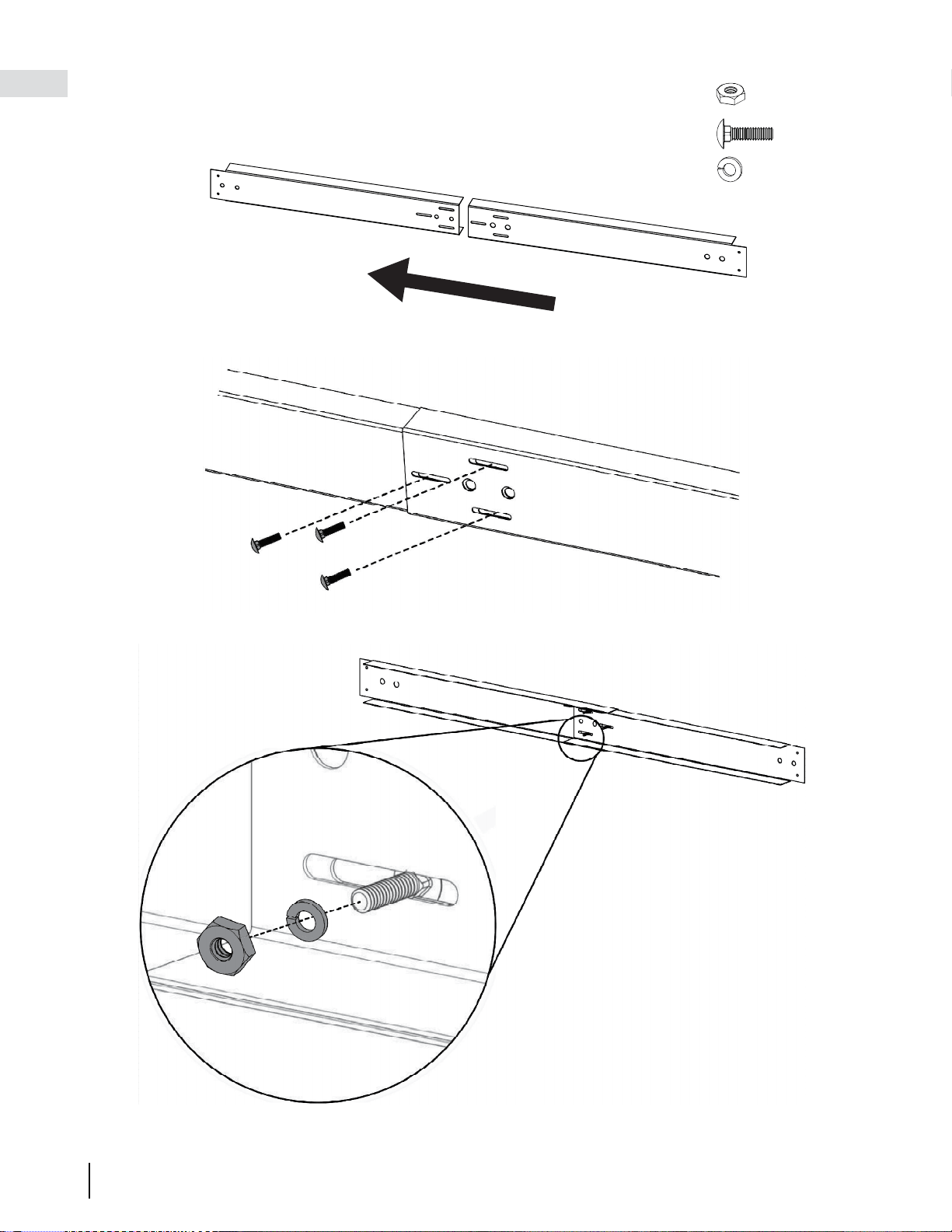

8.2 nailing strip installation 23

9.0 finishing 24

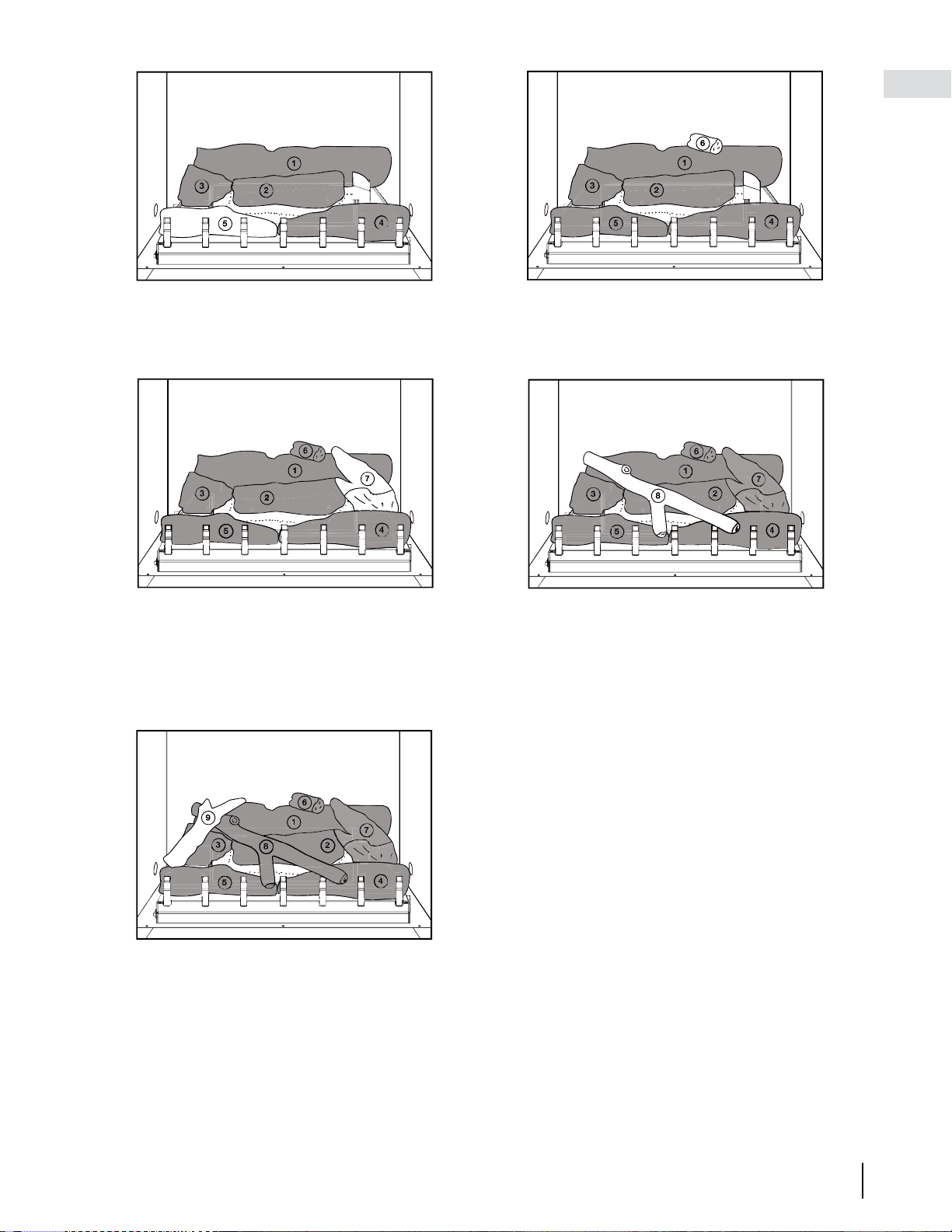

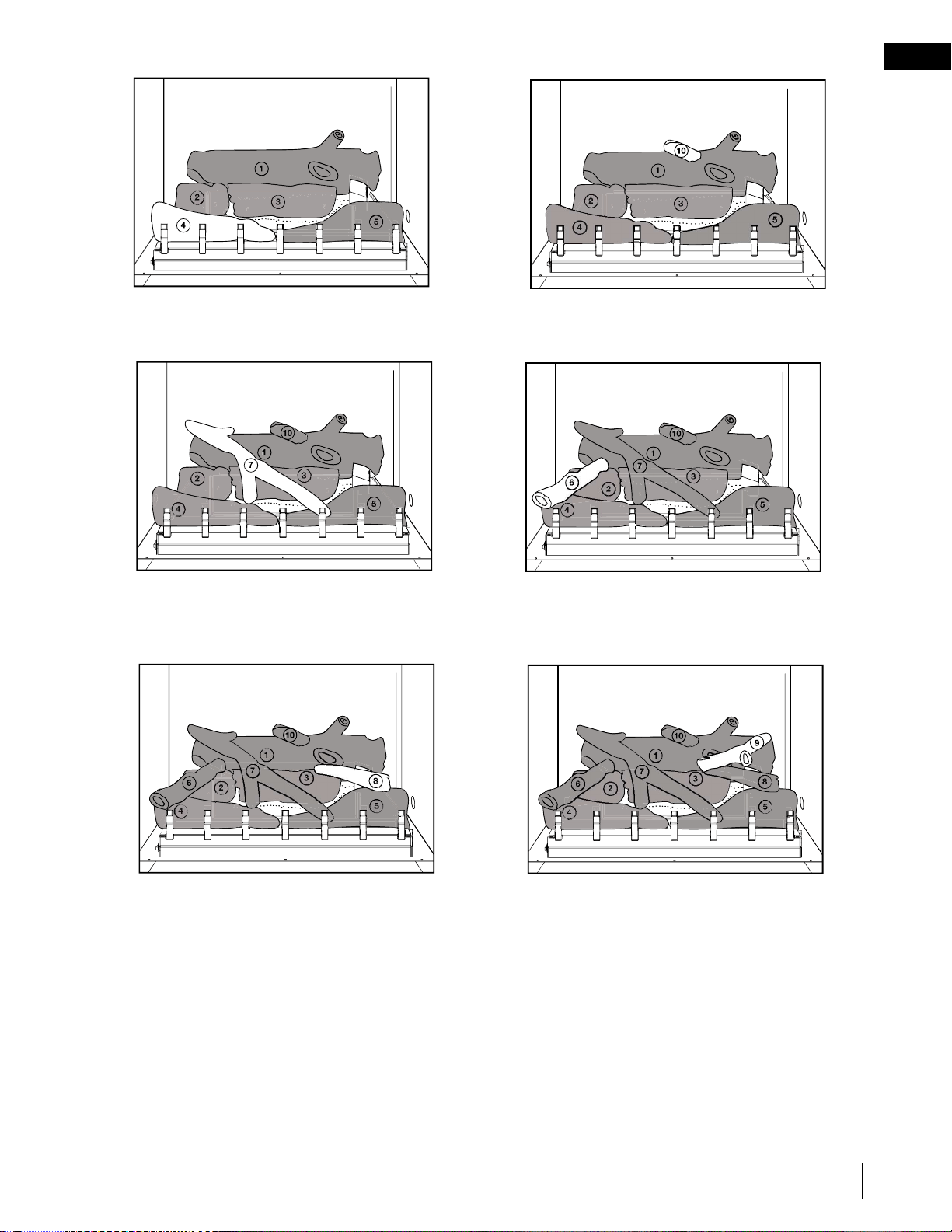

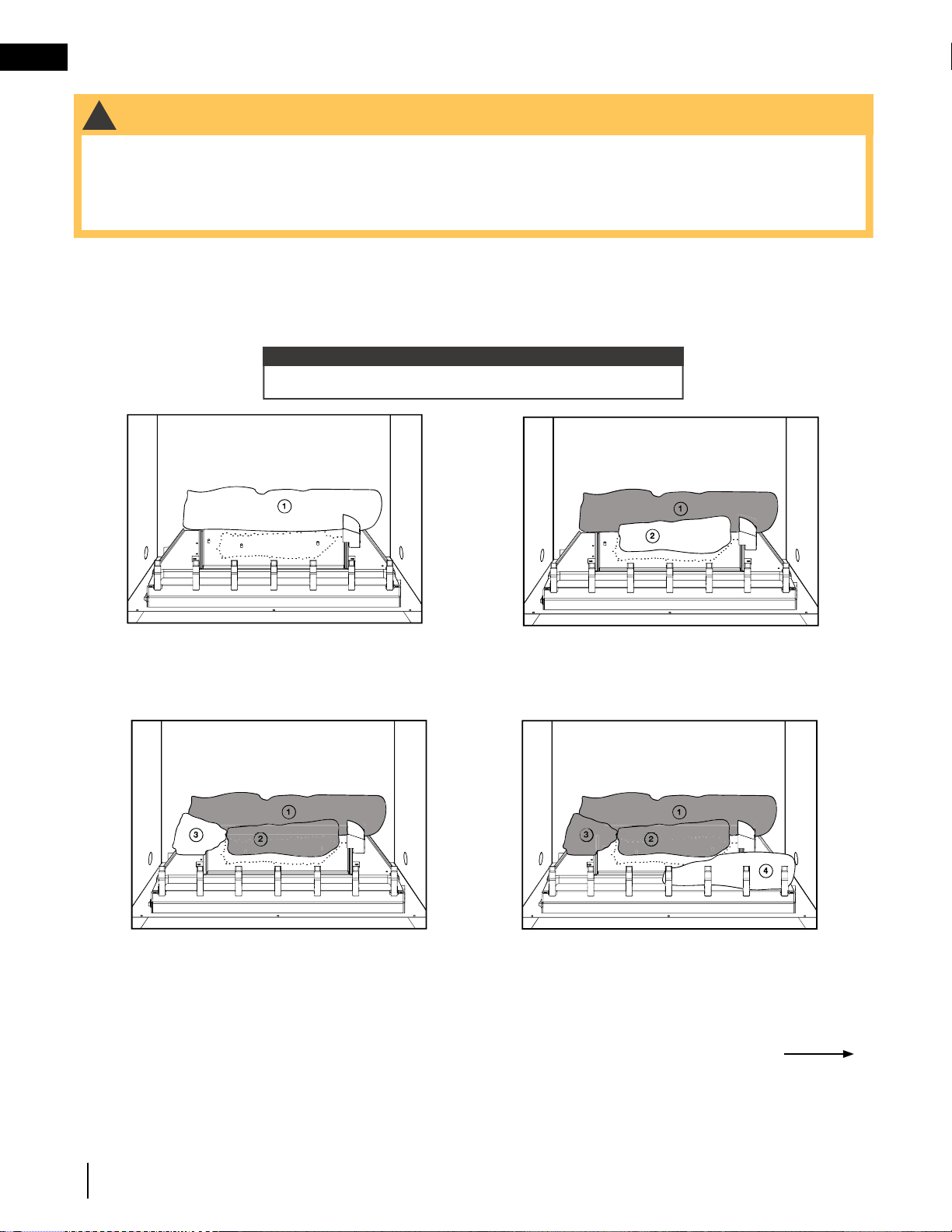

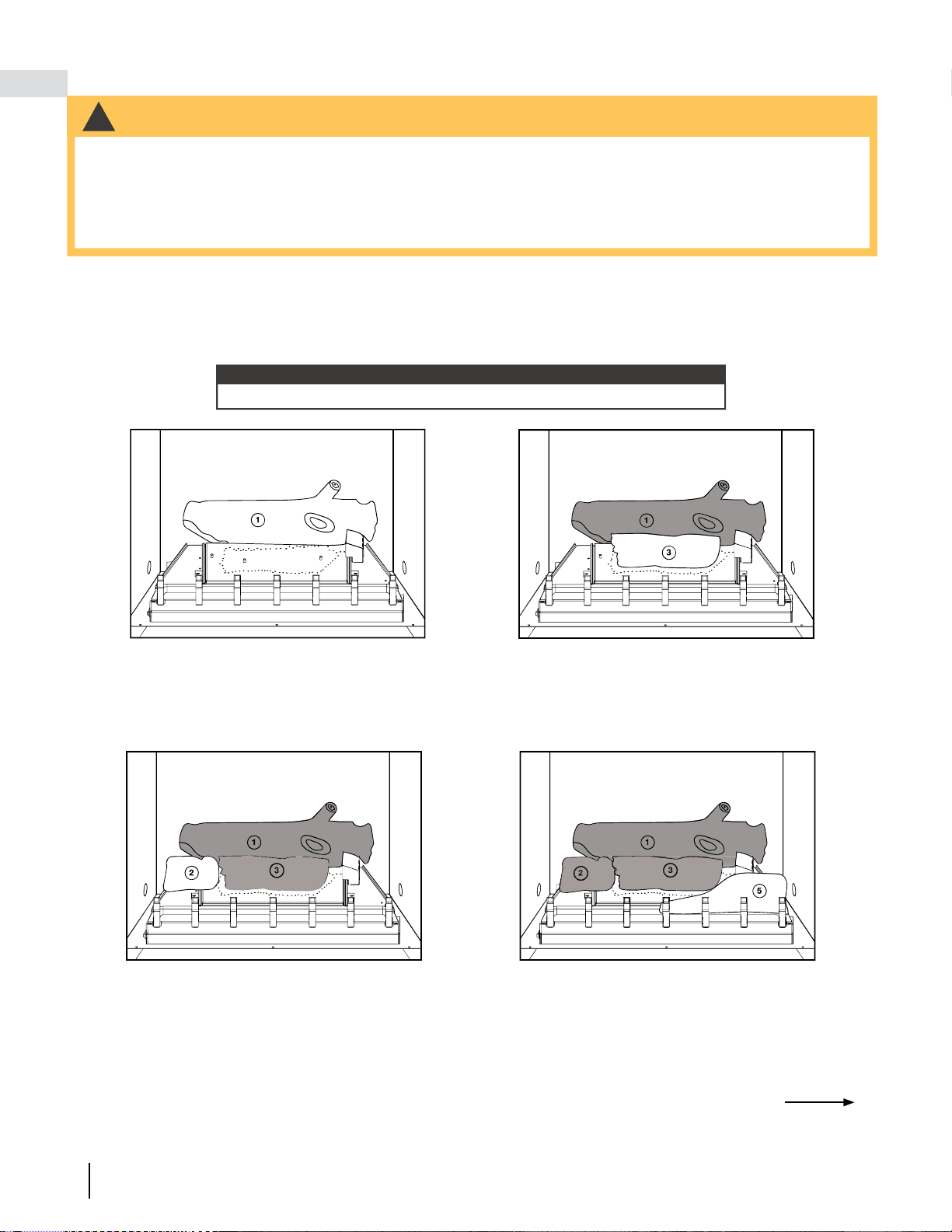

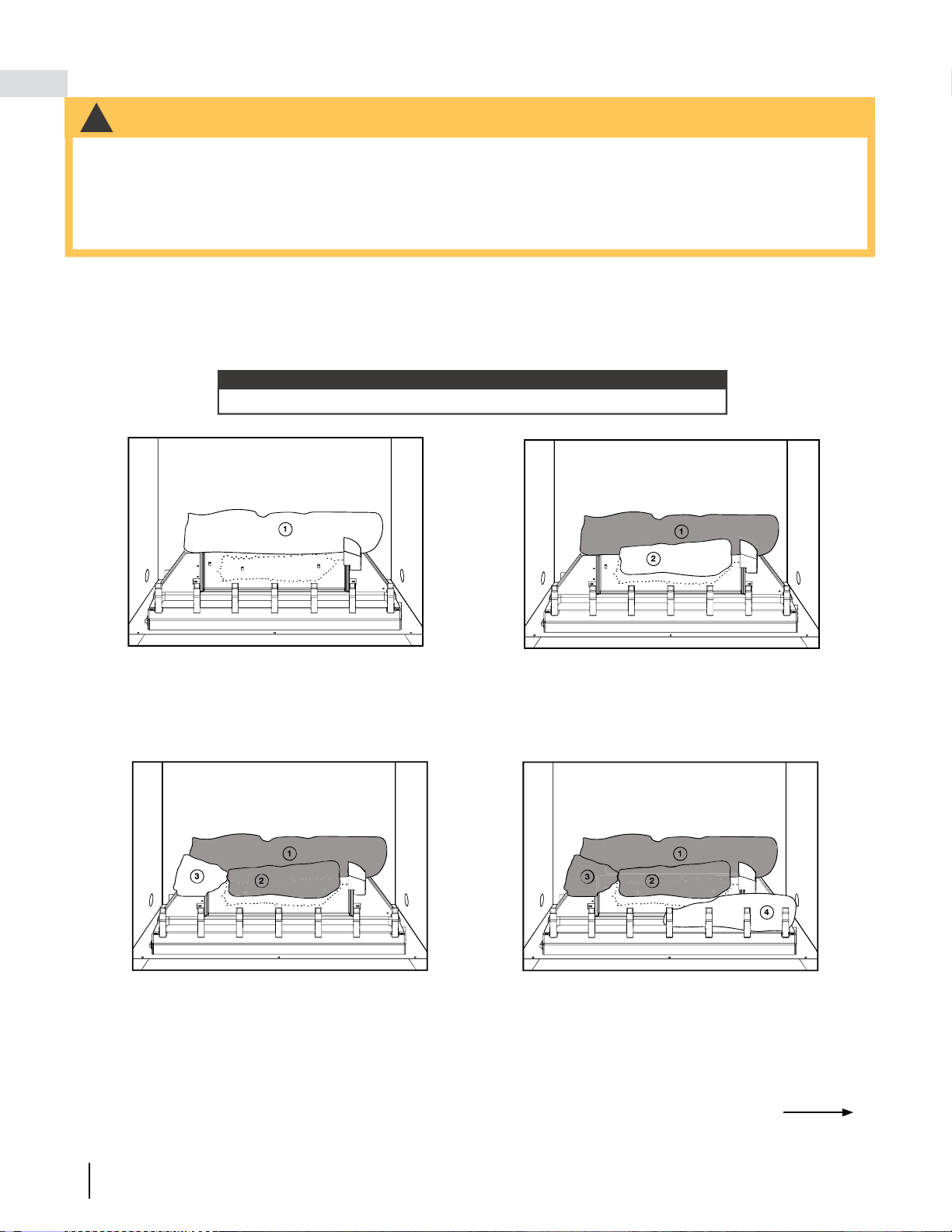

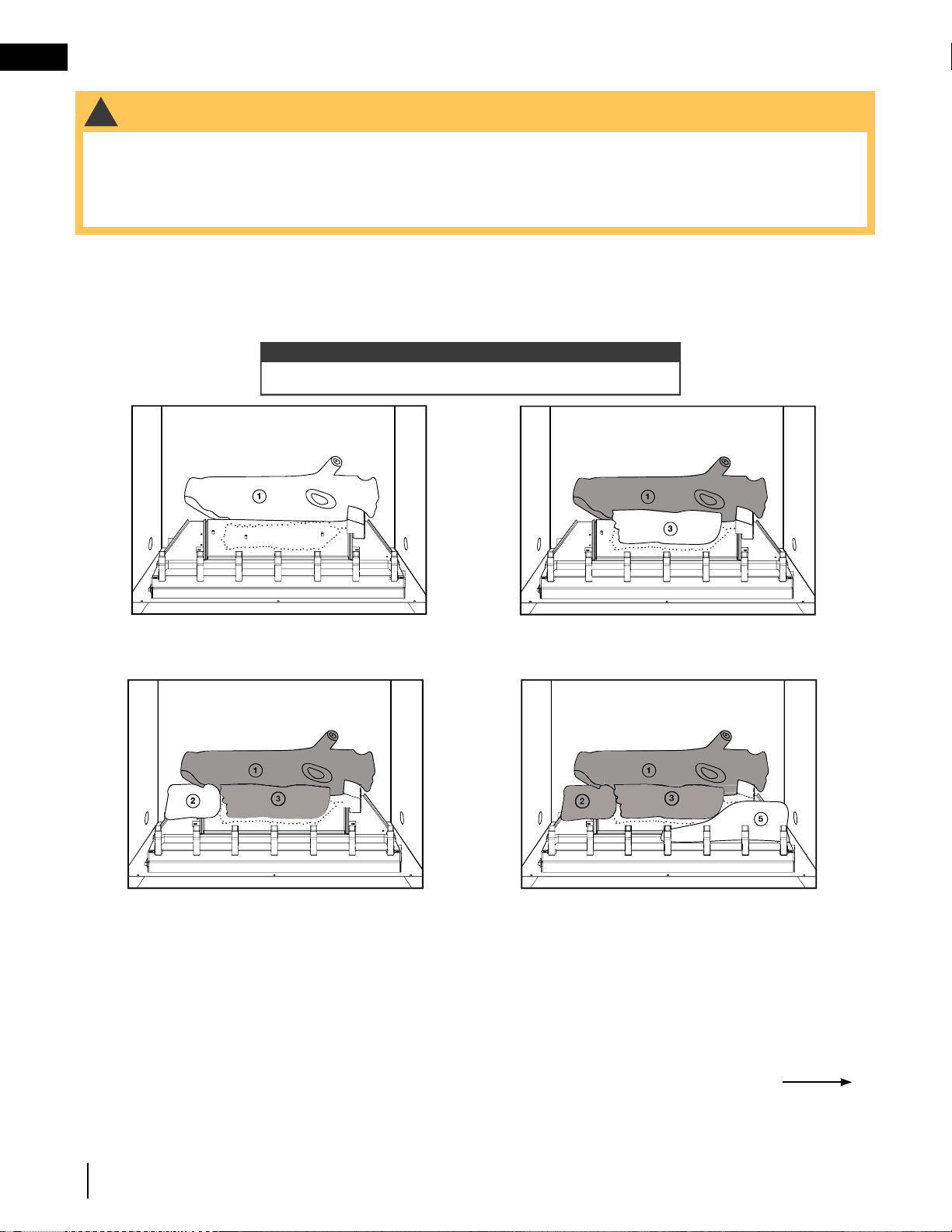

9.1 birch wood log placement (BLKO36) 24

9.2 oak wood log placement (OLKO36) 26

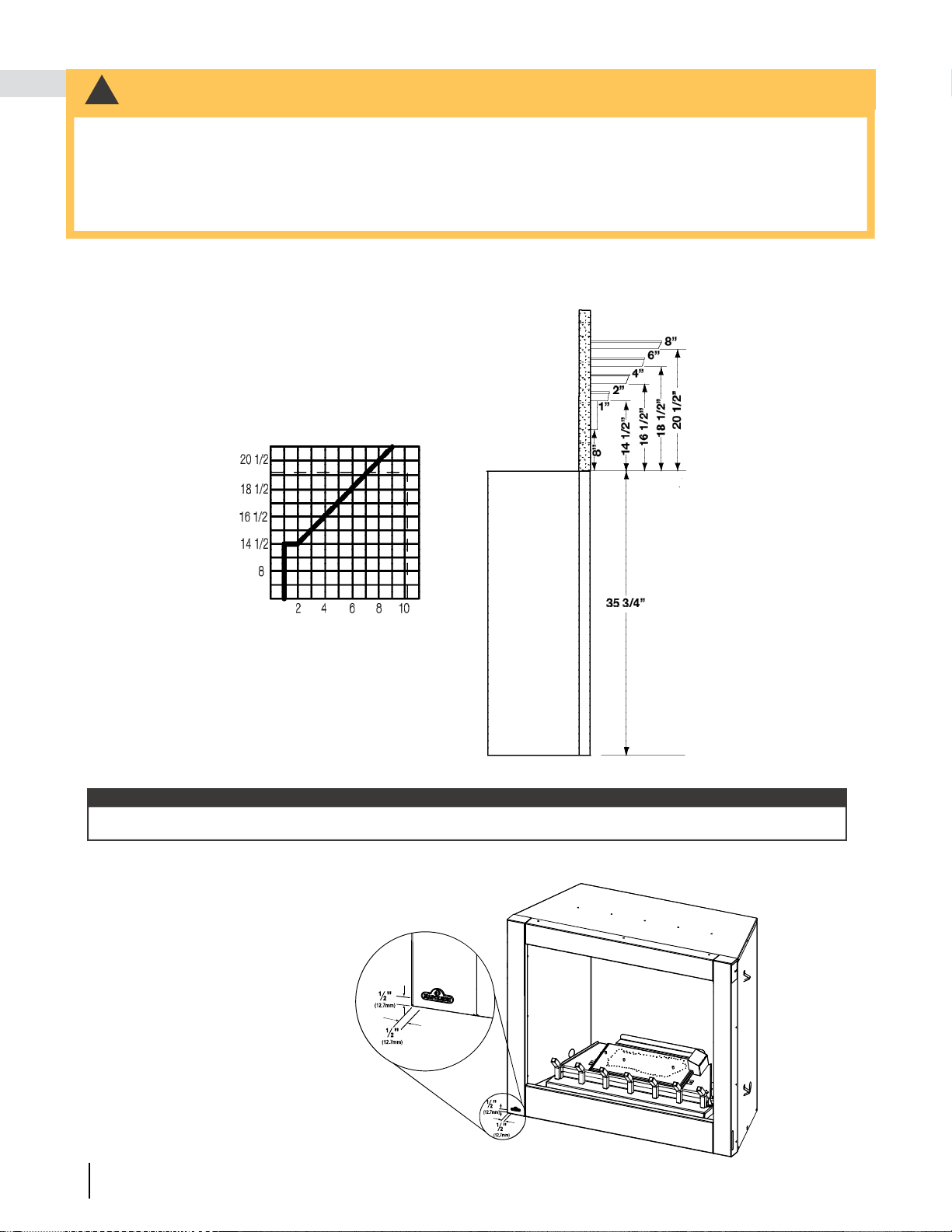

9.3 minimum mantel clearances 28

9.4 logo placement 28

10.0 adjustments 29

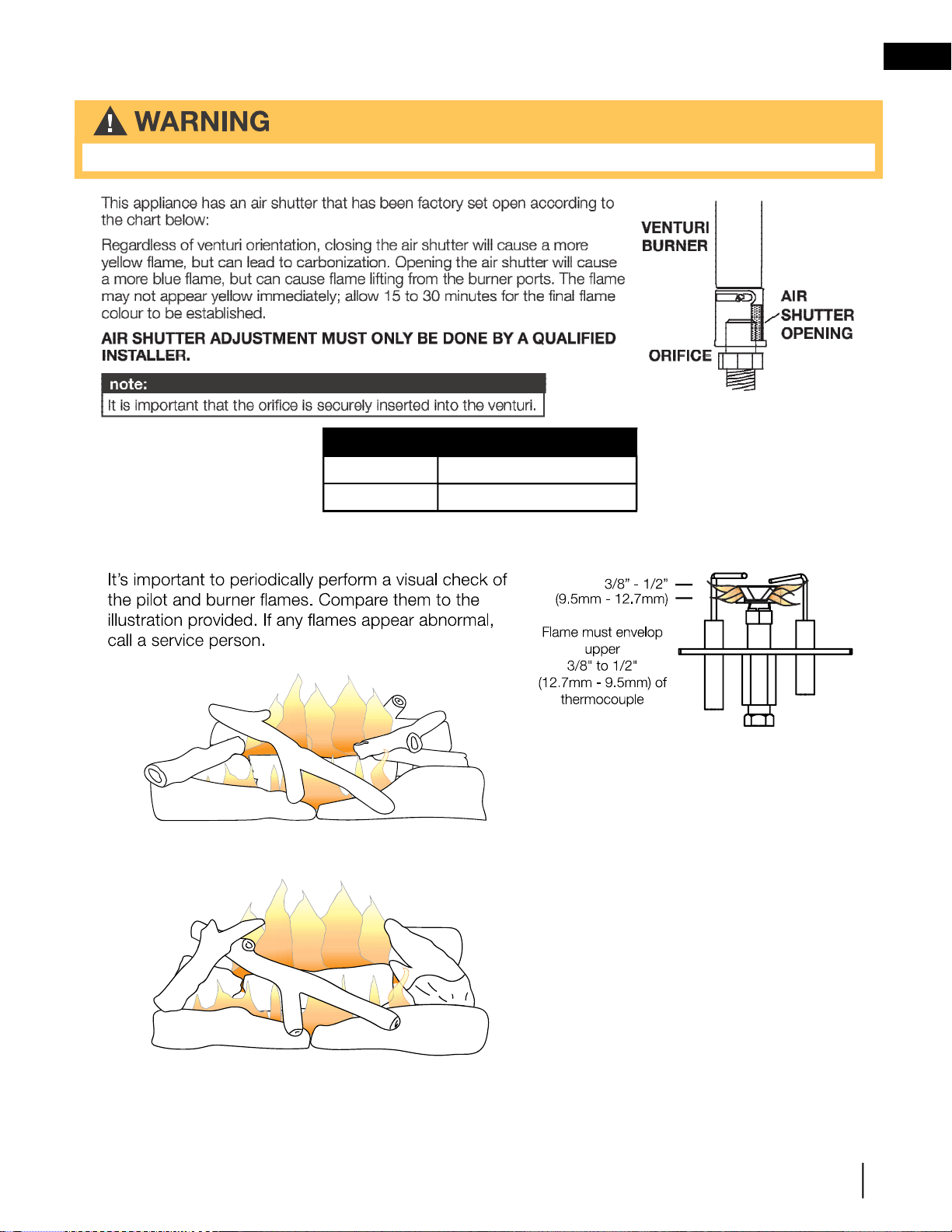

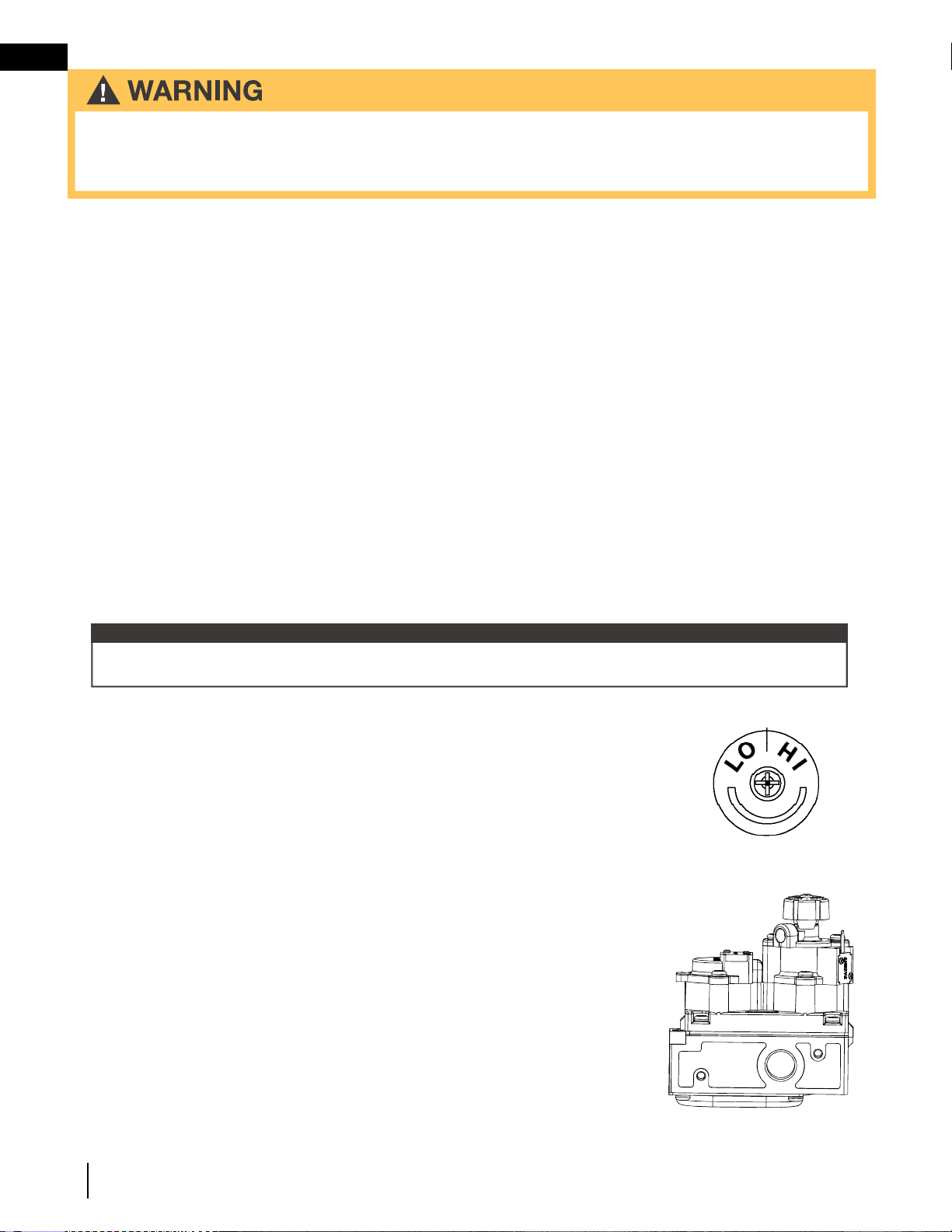

10.1 venturi adjustment 29

10.2 ﬂ ame characteristics 29

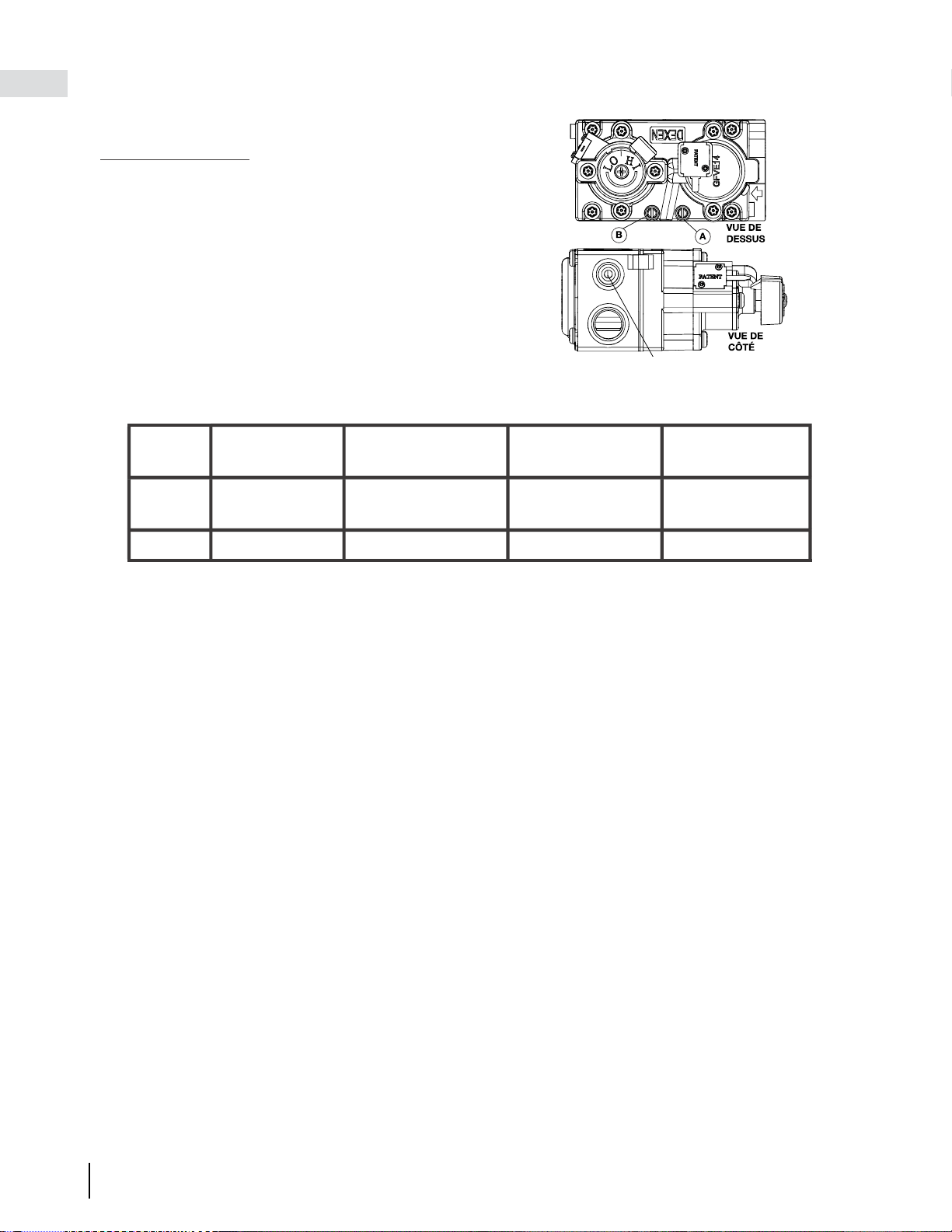

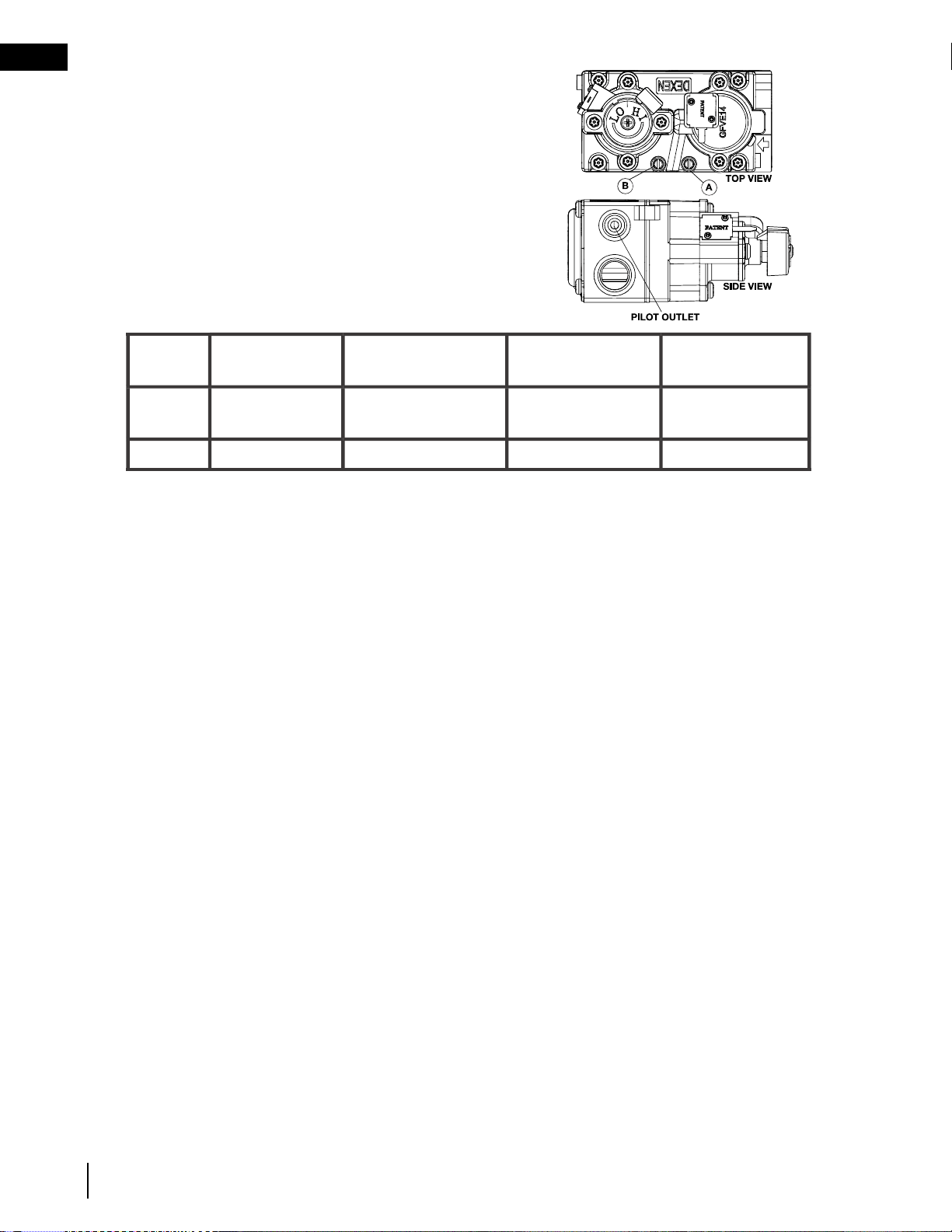

10.3 check pressure readings 30

11.0 maintenance 31

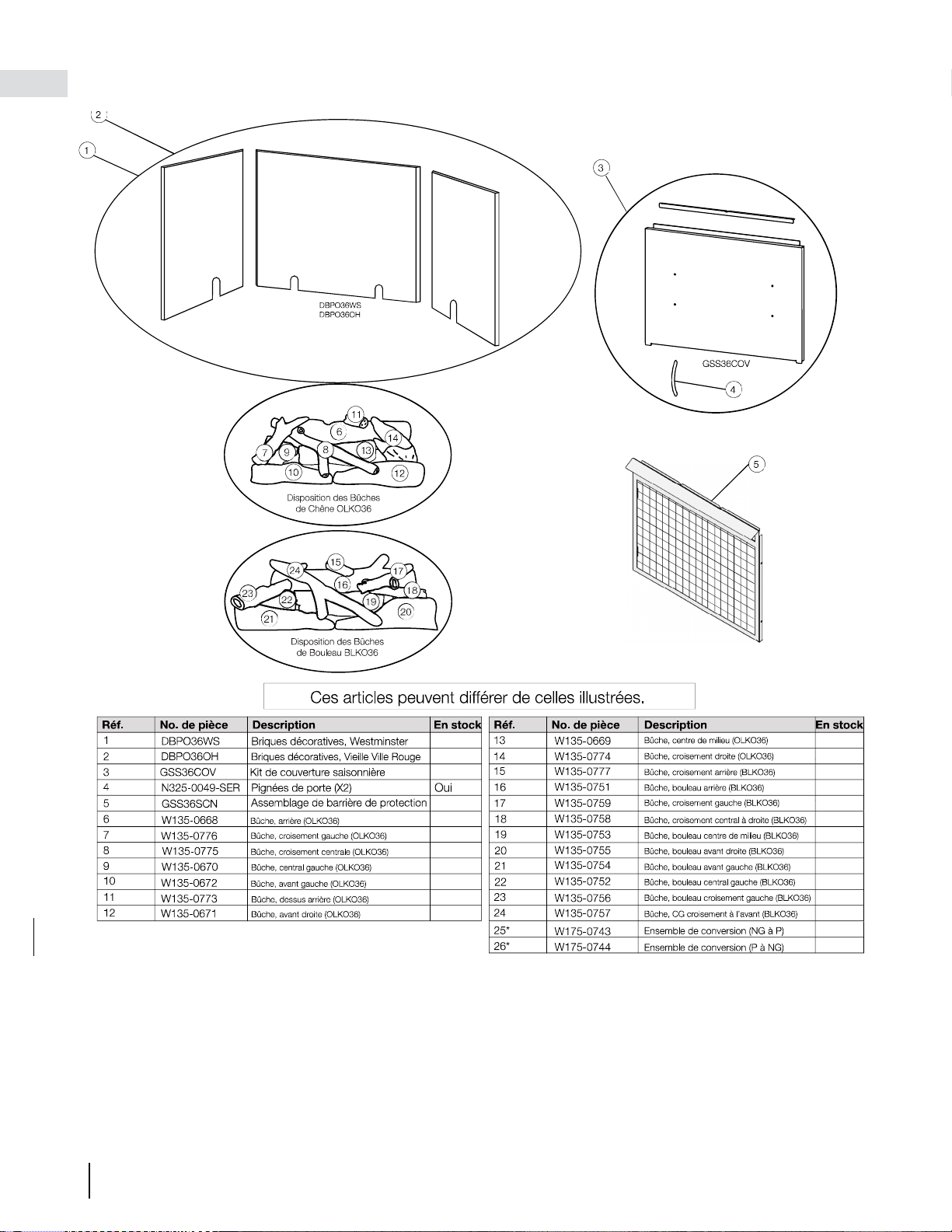

12.0 replacement parts 32

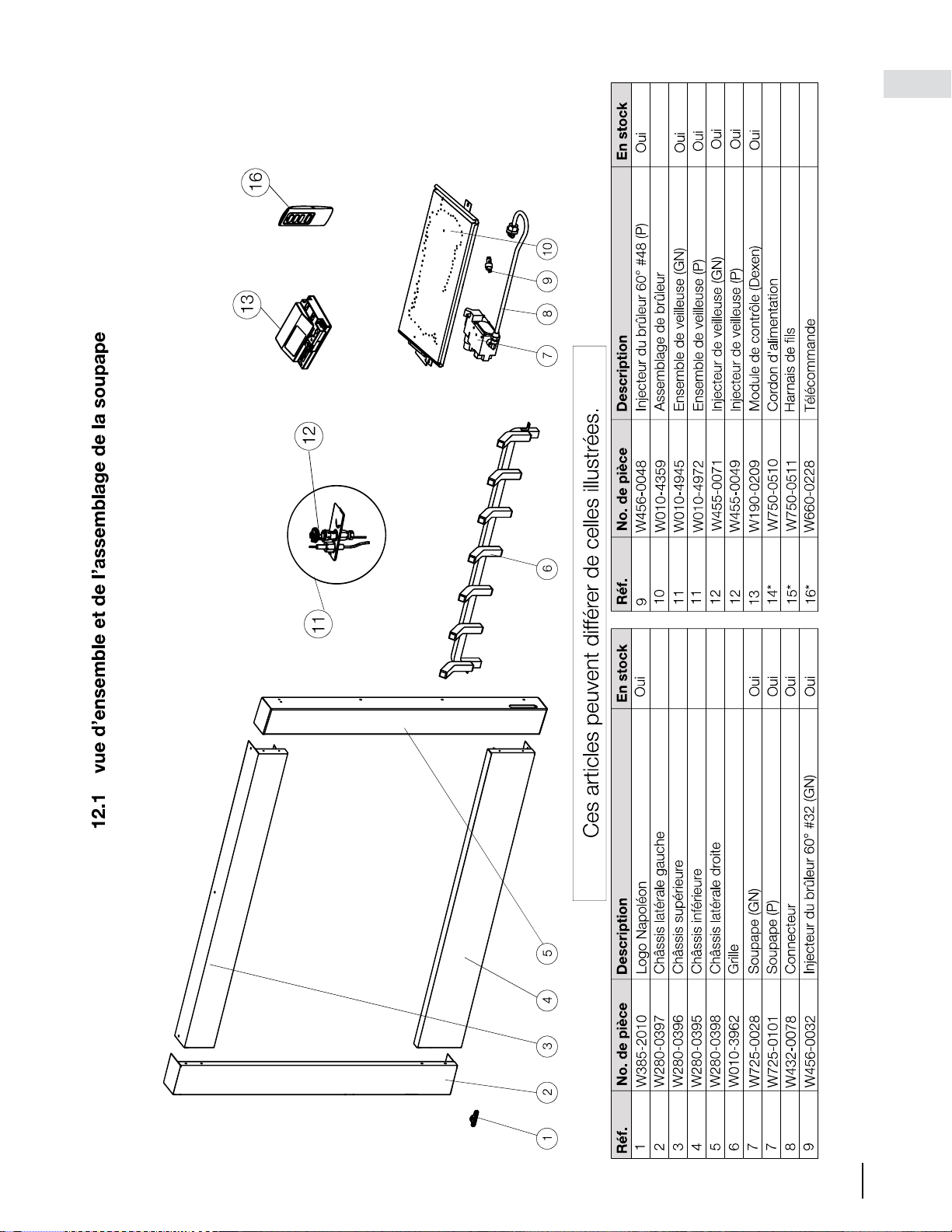

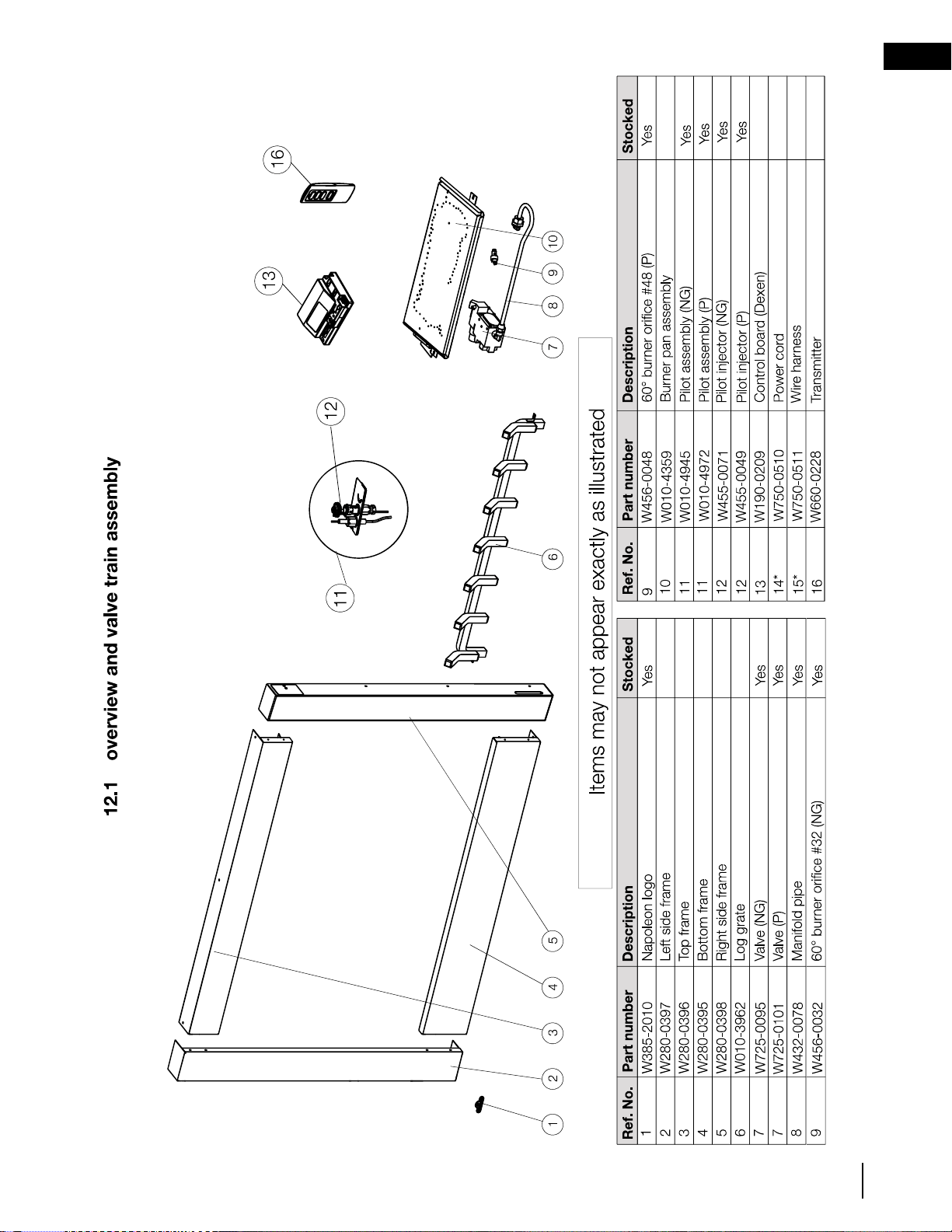

12.1 overview and valve train assembly 33

13.0 accessories 34

14.0 troubleshooting 35

15.0 warranty 38

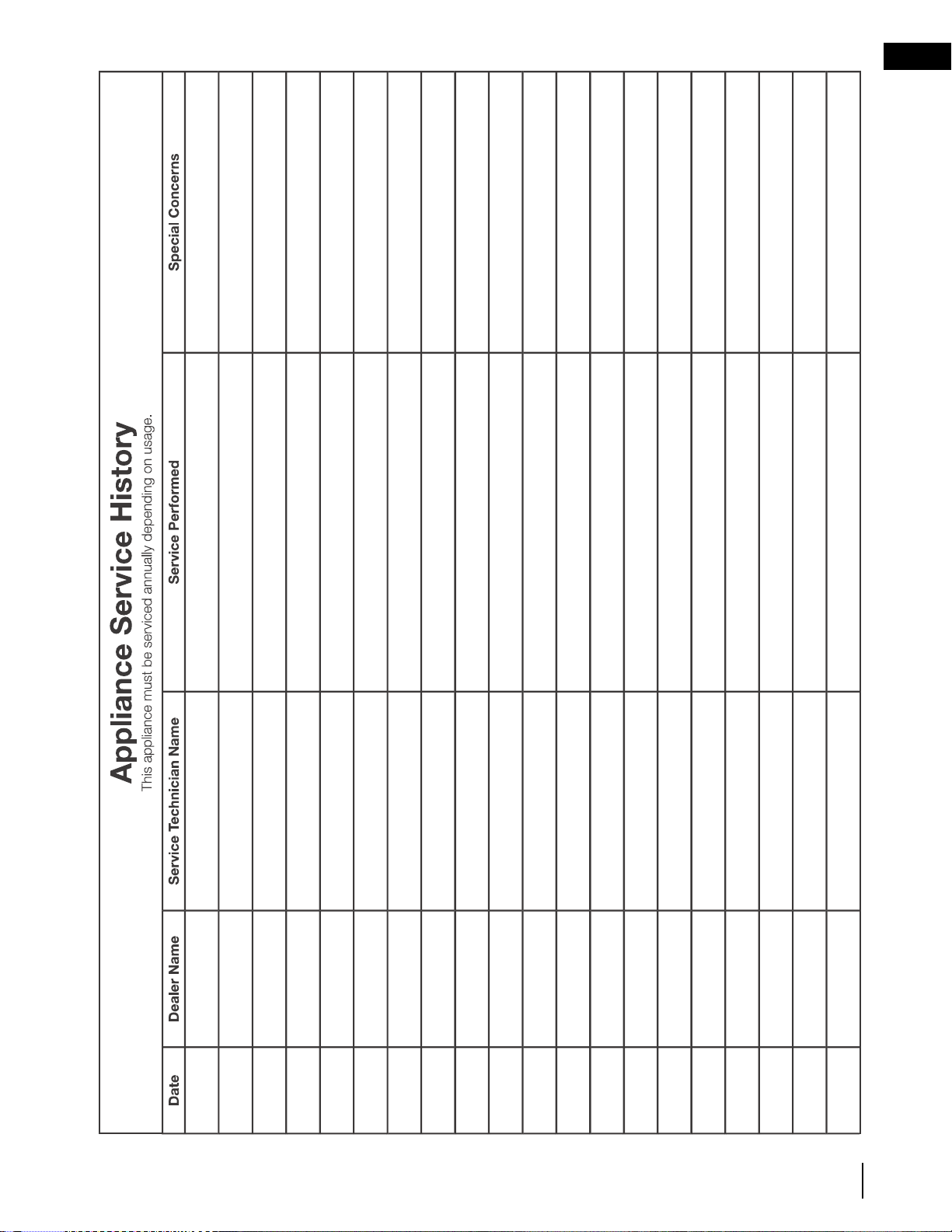

16.0 service history 39

The information throughout this manual is believed to be correct at the time of printing. Wolf Steel

Ltd. reserves the right to change or modify any information within this manual at any time without

notice. Changes, other than editorial are denoted by a vertical line in the margin.

note:

W415-2978 / A / 10.07.21

general information

1.0 general information

When the appliance is installed at elevations above 4,500ft (1372m), and in the absence of speciﬁ c recommendations

from the local authority having jurisdiction, the certiﬁ ed high altitude input rating shall be reduced at the rate of 4% for each

additional 1,000ft (305m). Expansion / contraction noises during heating up and cooling down cycles are normal

and to be expected. Change in ﬂ ame appearance from “HI” to “LO” is more evident in natural gas than in propane.

It is highly recommended to protect the logs from moisture (i.e. rain, snow). Cover the enclosure opening when not

in use.

This appliance is only for use with the type of gas indicated on the rating plate. This appliance is not

convertible for use with other gases, unless a certiﬁ ed kit is used.

The protective wrap on plated parts is best removed when the assembly is at room temperature but this can

be improved if the assembly is warmed, using a hair dryer or similar heat source. The protective wrap must be

removed before operating the appliance.

This appliance is a decorative product. It is not a source of heat and not intended to burn solid fuel.

important:

Some components and/or media are packaged separately and must be installed in accordance with the

information in this manual.

This appliance is intended for installation on an outdoor patio or in your yard. It must never be installed inside the

warm air envelope of your structure.

It is highly recommended that this appliance be installed in a “sheltered” area. Direct wind will cause an erratic

ﬂ ame and possible pilot or main burner outage.

An erratic ﬂ ame could also lead to excessive carboning (black soot) which is not a safety issue but is visually

undesirable.

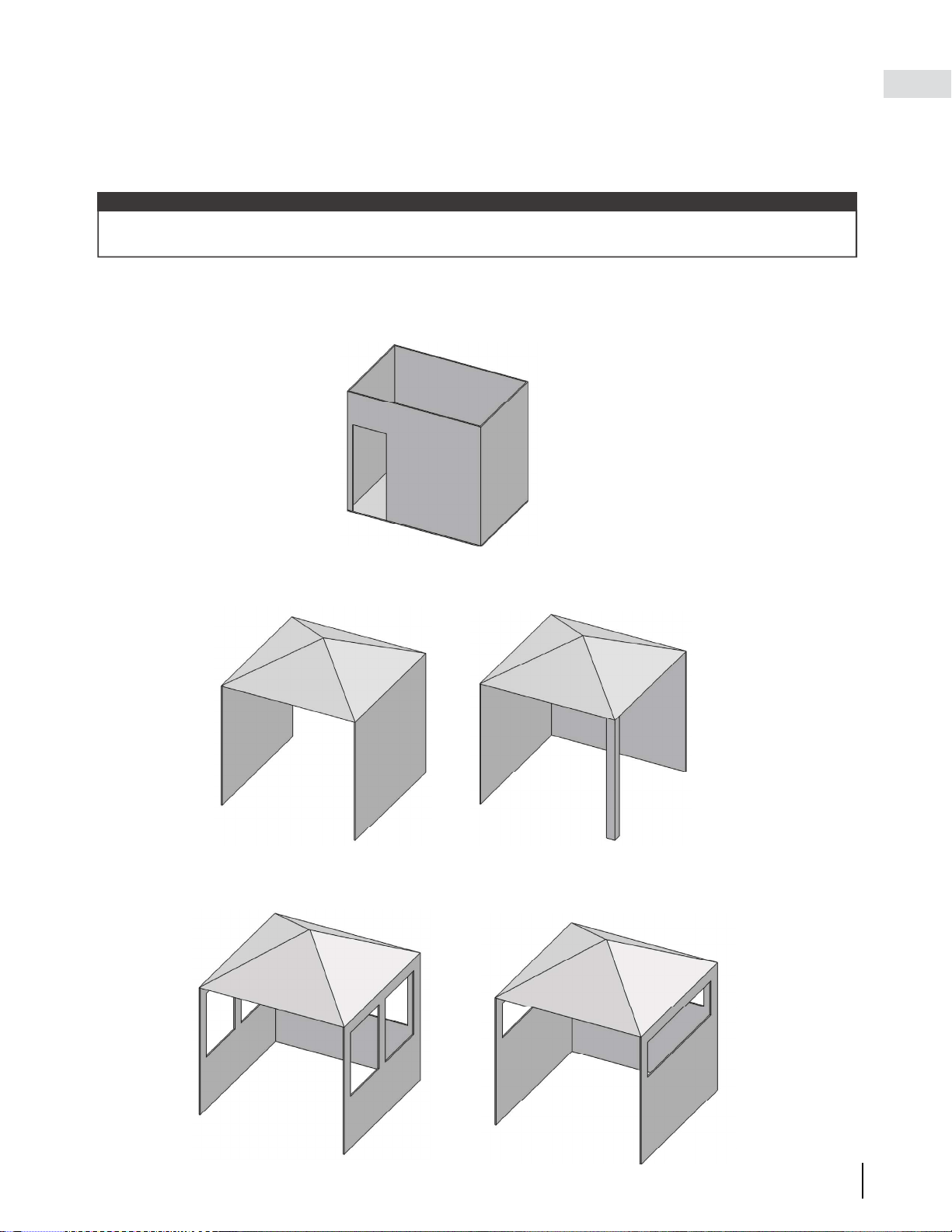

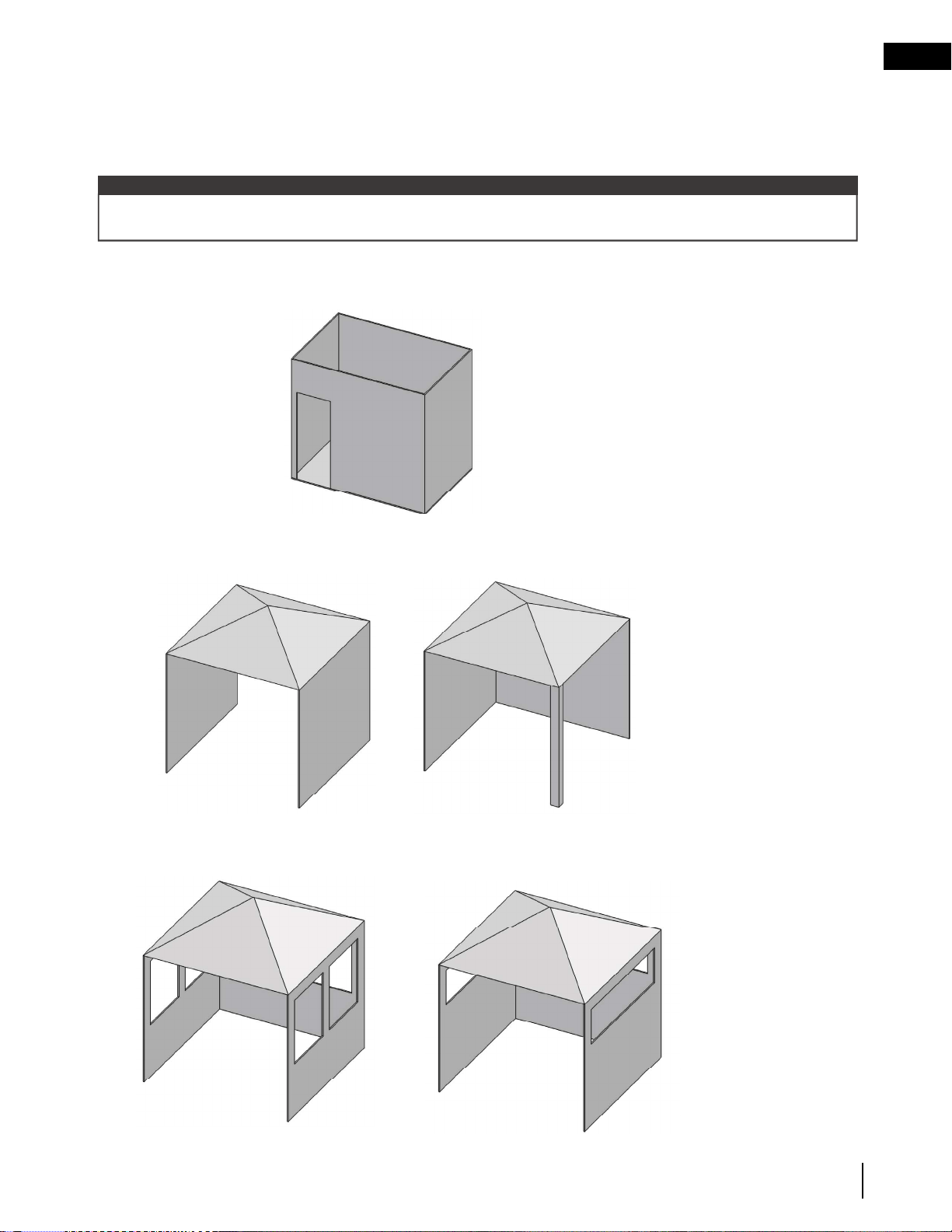

Typical installation may include covered patio, screened porch, gazebo or on an outside wall of a house.

If installing a propane appliance, the propane cylinder must always be on the exterior of such a

structure.

Ensure the area has adequate ventilation.

1.1 combustion and ventilation air

Installer, please ﬁ ll out the following information:

Customer: ______________________________________________________________

Address: ______________________________________________________________

Date of Installation: ______________________________________________________________

Location of Appliance: ______________________________________________________________

Installer: ______________________________________________________________

Dealer/Distributor Contact Number: ______________________________________________________________

Serial #: ______________________________________________________________

Model:

Natural Gas: Propane:

GSS36CFNE

GSS36CFPE

W415-2978 / A / 10.07.21

general information

1.2 rates and efﬁ ciencies

Natural Gas Propane

Altitude (FT) 0-4,500

Max. Input (BTU/HR) 40,000

Min. Inlet Gas Supply Pressure 4.5" (11mb) w.c. 11" (27mb) w.c.

Max. Inlet Gas Supply Pressure 13" (32mb) w.c.

Manifold Pressure (Under Flow Conditions) 3.5" (9mb) w.c. 10" (25mb) w.c.

1.3 installation overview

For your satisfaction, this appliance has been test-ﬁ red to assure its operation and quality.

1. Determine the ﬁ nal location of the appliance (see “location” section).

2. Determine the most appropriate gas inlet location (see “gas inlet location” section).

3. Plan out appliance enclosure, framing, fronts, accessories, etc.

4. Install rough framing (see “framing” section).

5. Install all electrical wirings (refer to “electrical information” section).

6. Install gas lines (see “gas installation” section).

7. Test appliance.

8. Install nailing tabs (see “nailing tab installation” section).

9. Complete framing (see “framing” section).

10. Complete ﬁ nishing (see “ﬁ nishing” section).

W415-2978 / A / 10.07.21

general information

When the appliance is installed directly on combustible material other than wood ﬂ ooring, the appliance shall be

installed on a metal or wood panel extending the full width and depth.

Solid fuels shall not be burned in this appliance.

WARNING

• Never obstruct the front opening of the appliance.

• Objects placed in front of the appliance must be kept a minimum of 48” (121.9cm) from the front face of

the appliance.

• Fire risk. Explosion hazard.

• High pressure will damage valve. Disconnect gas supply piping before pressure testing gas line at test

pressures above 1/2 PSIG. Close the manual shut-off valve before pressure testing gas line at pressures

equal to or less than 1/2PSIG (35mb).

• Use only Wolf Steel approved optional accessories and replacement parts with this appliance. Using non-

listed accessories (blowers, doors, louvres, trims, gas components, venting components, etc.) could result

in a safety hazard and will void the warranty and certiﬁ cation.

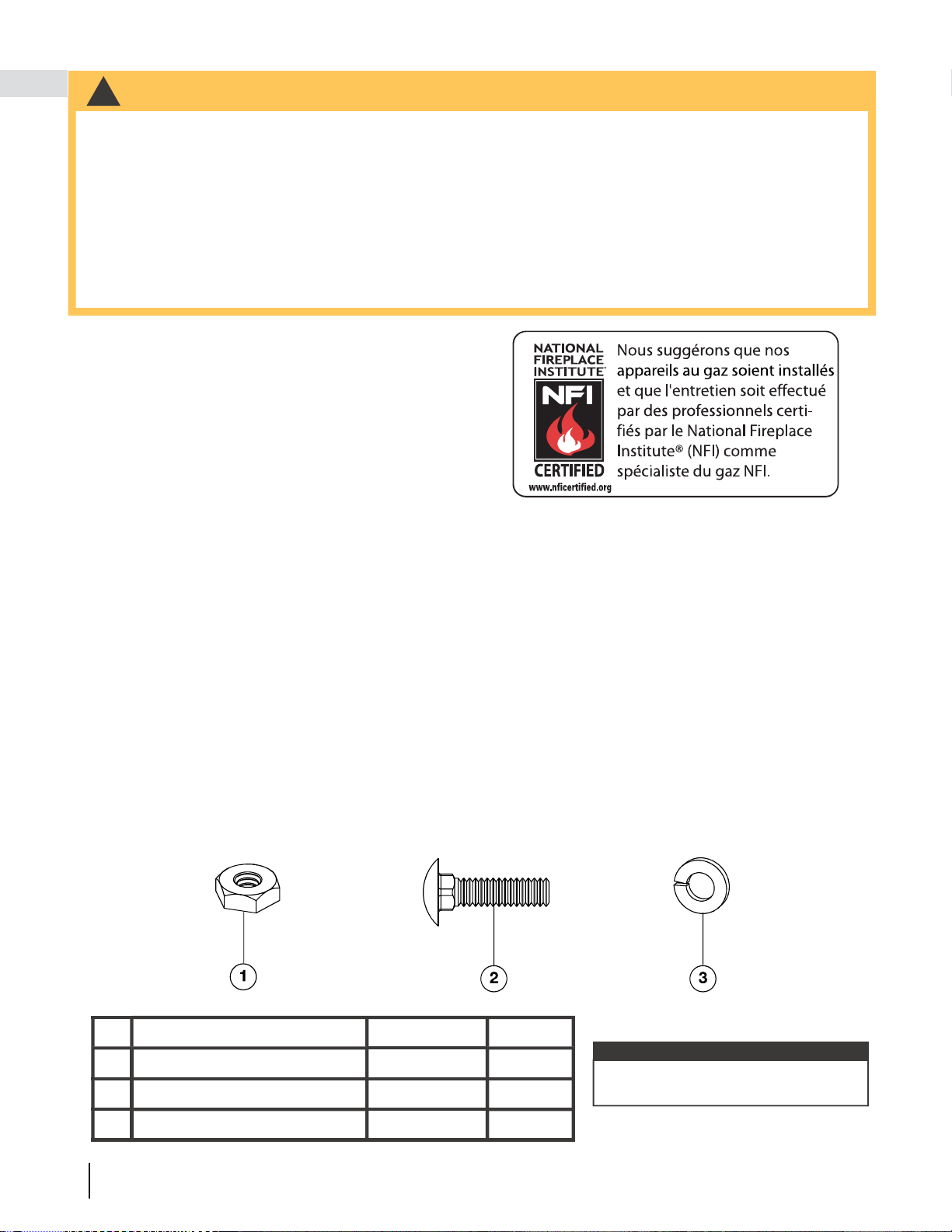

1.4 hardware list

note:

DESCRIPTION PART NUMBER QUANTITY

1 Nut, Hex #10-24 W450-0014 3

2 Bolt, #10-24 Carriage W065-0027 3

Washer, 1/4 Lock W735-0001 3

Only fasteners supplied with the

appliance are illustrated.

THIS GAS APPLIANCE SHOULD BE INSTALLED AND

SERVICED BY A QUALIFIED INSTALLER to conform with

local codes. Installation practices vary from region to region

and it is important to know the speciﬁ cs that apply to your

area, for example in Massachusetts State:

• The appliance off valve must be a “T” handle gas cock.

• The ﬂ exible connector must not be longer than 36”

(91.4cm).

The installation must conform with local codes or, in absence

of local codes, the National Gas and Propane Installation Code CSA B149.1 in Canada, or the National Fuel Gas

Code, ANSI Z223.1 / NFPA 54 in the United States.

The appliance and its individual shutoff valve must be disconnected from the gas supply piping system during

any pressure testing of that system at test pressures in excess of 1/2 psig (35 mb). The appliance must be

isolated from the gas supply piping system by closing its individual manual shutoff valve during any pressure

testing of the gas supply piping system at test pressures equal to or less than 1/2 psig (35 mb). When installed

with a blower or fan, the junction box must be electrically connected and grounded in accordance with local

codes. In the absence of local codes, use the current CSA C22.1 Canadian Electrical Code in Canada or the

ANSI / NFPA 70 National Electric Code in the United States. In the case where the blower is equipped with

a power cord it must be connected into a properly grounded receptacle. The grounding prong must not be

removed from the cord plug.

W415-2978 / A / 10.07.21

general information

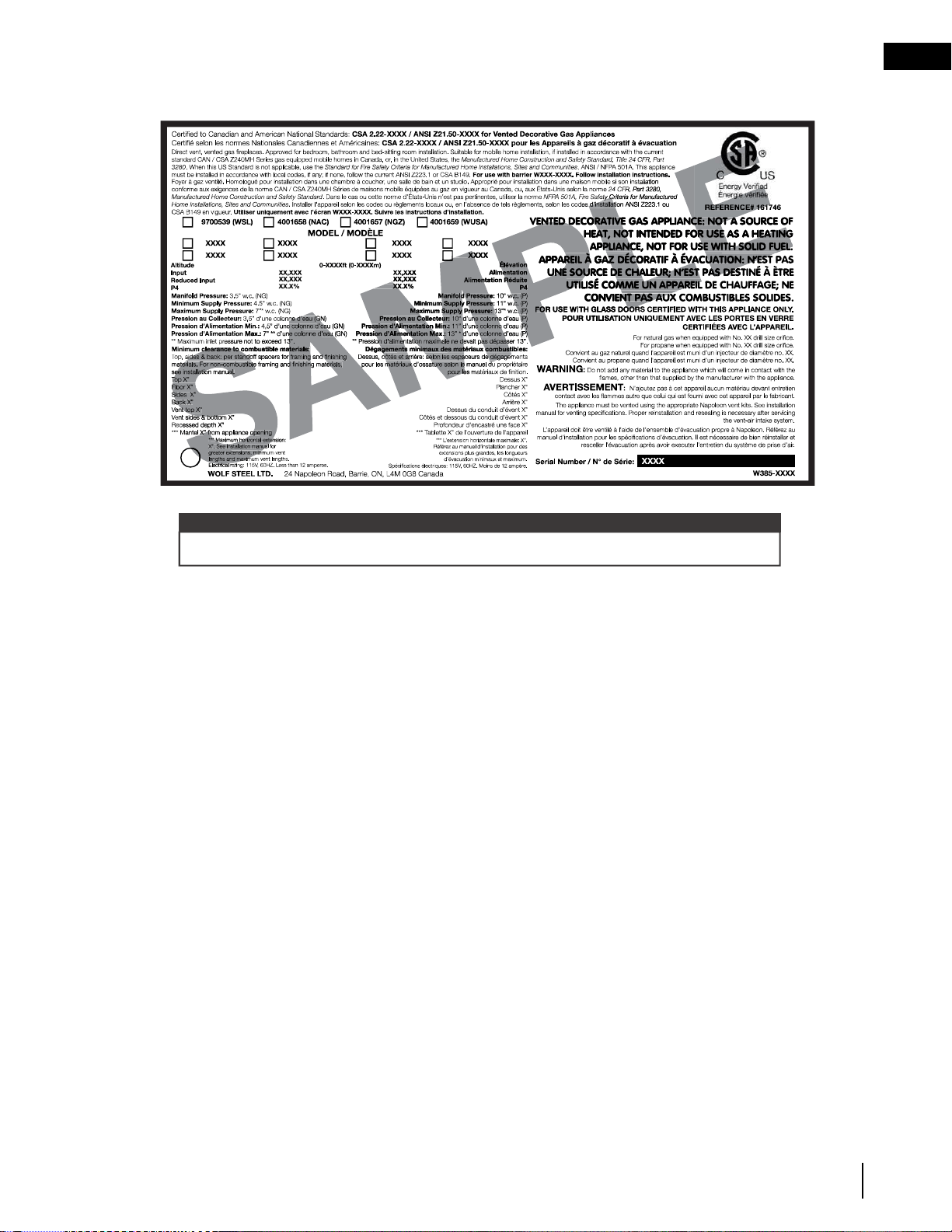

1.5 rating plate information

The rating plate must remain with the appliance at all times. It must not be removed.

note:

W415-2978 / A / 10.07.21

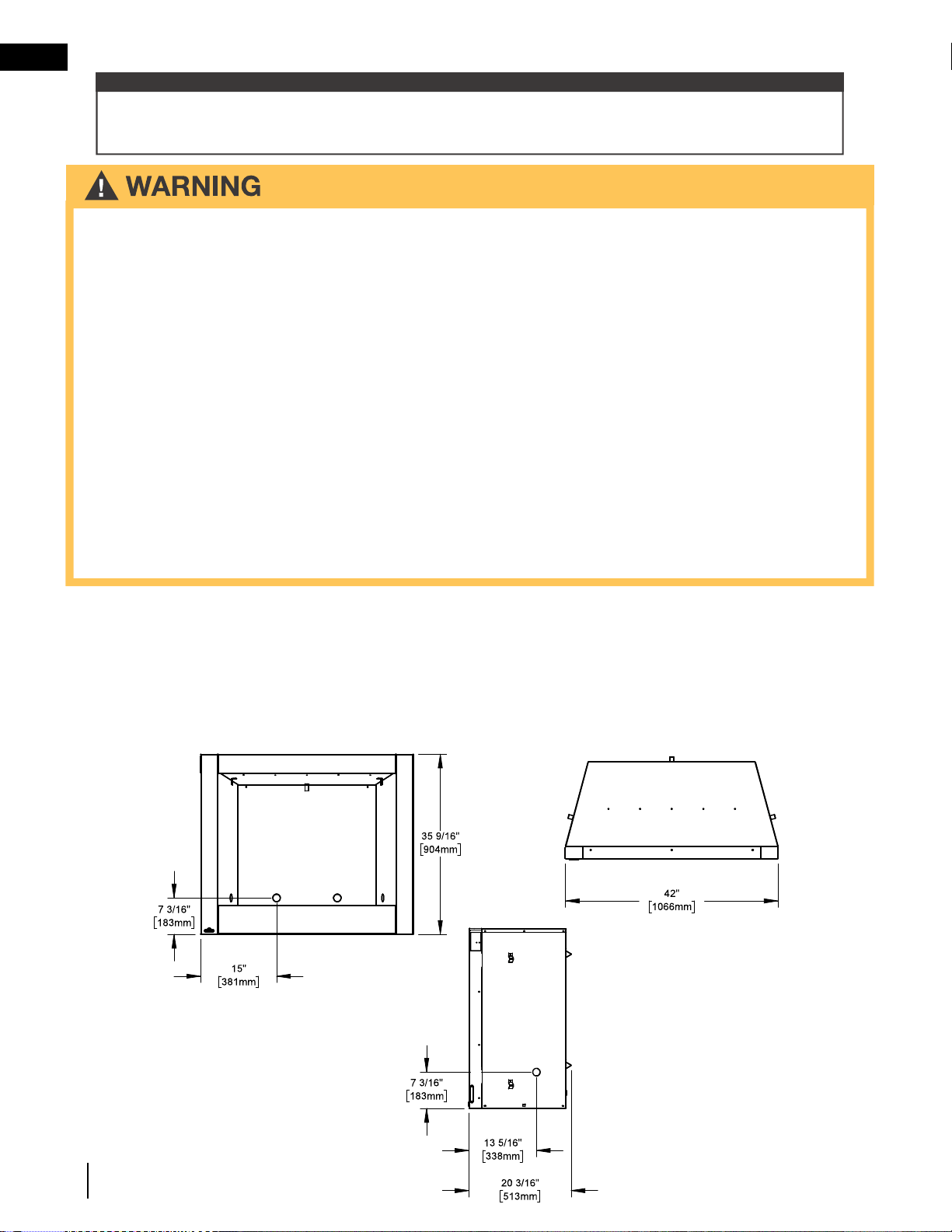

2.0 dimensions

W415-2978 / A / 10.07.21

3.0 location

It is important when selecting a location for your appliance to ensure clearances to adjacent combustibles are

met. This appliance is intended for installation on an outdoor patio or in your yard. It is highly recommended that

this appliance be installed in a sheltered area (following the guidelines outlined below). Direct wind will cause an

erratic ﬂ ame and possible pilot or main burner outage. An erratic ﬂ ame could also lead to excessive carboning

(black soot), which is not a safety issue but is visually undesirable.

Any enclosure (shelter) in which the appliance is used must comply with one of the following:

With walls on all sides, but at least one permanent opening at ground level and no overhead cover (FIG. 1).

Within a partial enclosure which includes an overhead cover and no more than two sidewalls. These sidewalls may

be parallel, as in a breezeway, or at right angles to each other (FIG. 2).

Within a partial enclosure which includes an overhead cover and three widewalls, as long as 30 percent or more

of the horizontal periphery of the enclosure is permanently open (FIG.3).

When choosing a location for your appliance, care must be taken to avoid areas where excessive moisture or

running water may be a problem.

note:

FIG. 1

FIG. 2

FIG. 3

W415-2978 / A / 10.07.21

• Risk of ﬁ re!

• In order to avoid the possibility of exposed insulation or vapour barrier coming in contact with the appliance

body, it is recommended that the walls of the appliance enclosure be “ﬁ nished” (i.e. drywall / sheetrock),

as you would ﬁ nish any other outside wall of a home. This will ensure that clearance to combustibles is

maintained within the cavity.

• Do not notch the framing around the appliance stand offs. Failure to maintain air space clearance may cause

over heating and ﬁ re. Prevent contact with sagging or loose insulation or framing and other combustible

materials. Block opening into the chase to prevent entry of blown-in insulation. Make sure insulation and

other materials are secured.

• When constructing the enclosure, allow for ﬁ nishing material thickness to maintain clearances. Framing or

ﬁ nishing material closer than the minimums listed must be constructed entirely of non-combustible materials.

Materials consisting entirely of steel, iron, brick, tile, concrete, slate, glass or plasters, or any combination

thereof are suitable. Materials that are reported as passing ASTM E136, standard test method for behaviour

of materials in a vertical tube furnace at 1382ºF (750ºC) and UL763 shall be considered non-combustible

materials.

• Minimum clearance to combusibles must be maintained or a serious ﬁ re hazard could result.

• The appliance requires a minimum enclosure height. Measure from the appliance base.

• If steel stud framing kits with cement board are provided, or speciﬁ ed in the installation instructions, they

must be installed.

• If speciﬁ ed in the installation instruction, ﬁ nishing must be done using a non-combustible board, ceramic tile,

marble, etc. Do NOT use wood or drywall. Any ﬁ re rated drywall is not acceptable.

When using optional ﬁ nishing accessories, the framing dimensions and ﬁ nishing materials may differ from

what is outlined in the section below; refer to the leaﬂ et instructions supplied in the accessory kit for speciﬁ c

framing and ﬁ nishing speciﬁ cations.

note:

4.0 framing

It is recommended that the walls of the appliance enclosure be ﬁ nished. This would ensure that clearance to

combustibles is maintained within the cavity. It is best to frame your appliance after it is positioned. Use 2x4’s and

frame to local building codes.

4.1 gas inlet locations

There are ﬁ ve gas inlet locations on the ventless ﬁ rebox enclosure: one on each side of the appliance, two at

the rear, and one on the bottom. Use the following illustrations to identify the preferred inlet and then remove the

corresponding knock out.

W415-2978 / A / 10.07.21

framing

44”

(111.7cm)

21”

(53.3cm)

44”

(111.7cm)

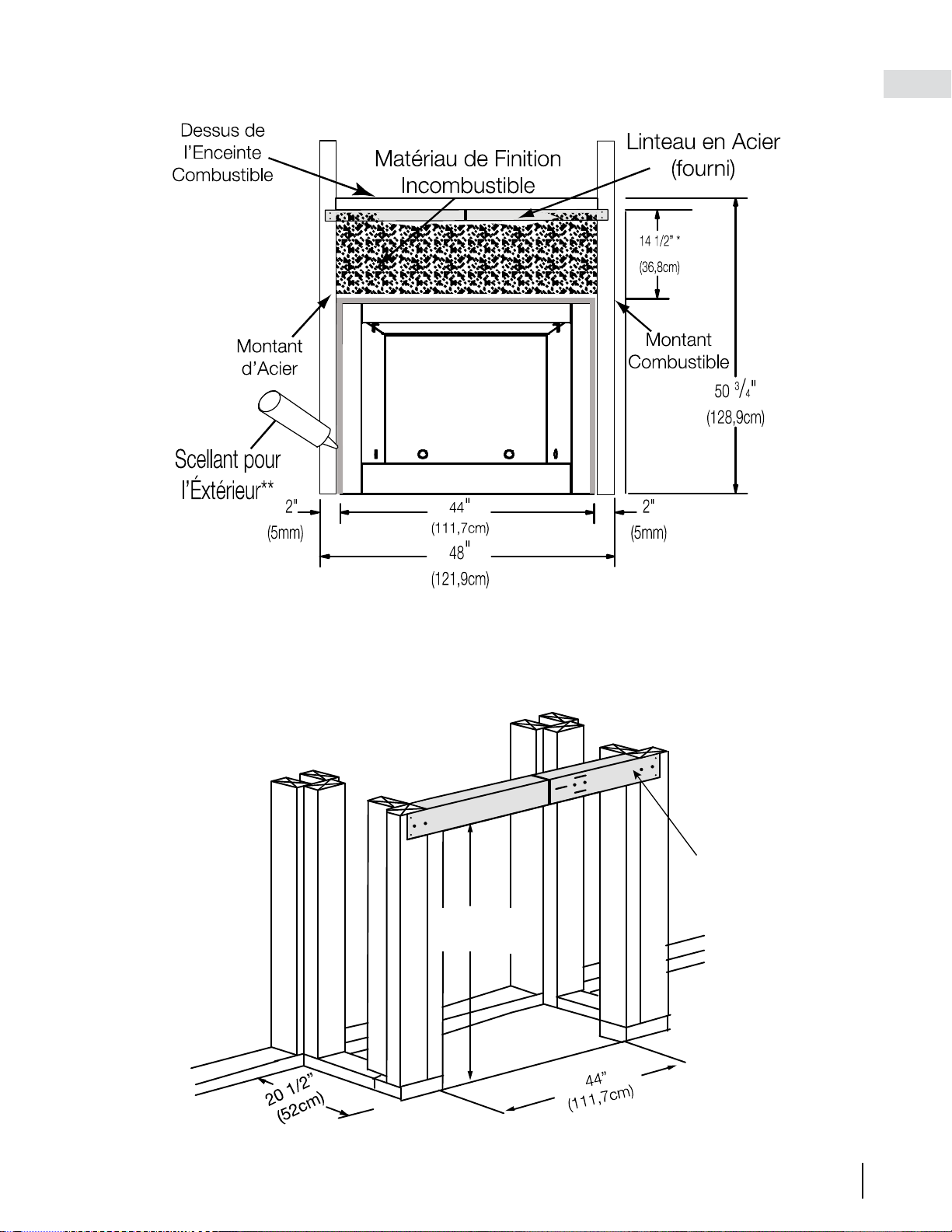

4.2 minimum framing dimensions

Minimum clearance to combustibles construction from appliance and vent surfaces:

Framing 0” (0mm) to stand-offs (rear and sides only)

Use a combustible header for the top and two side combustible studs

Finishing 1” (25mm) to back and sides

Non-combustible ﬁ nishing 14 1/2” (36.8cm) from the top of the appliance

Recessed depth 20 1/2” (52cm)

Enclosure top 50 3/4” (128.9cm) from bottom of appliance

Clearance to ceiling 72” (182.8cm) from bottom of appliance.

6” (152.4mm) MIN.

53”

(134.6cm)

16”

(40.6cm)

74 1/2”

(189.2cm)

W415-2978 / A / 10.07.21

framing

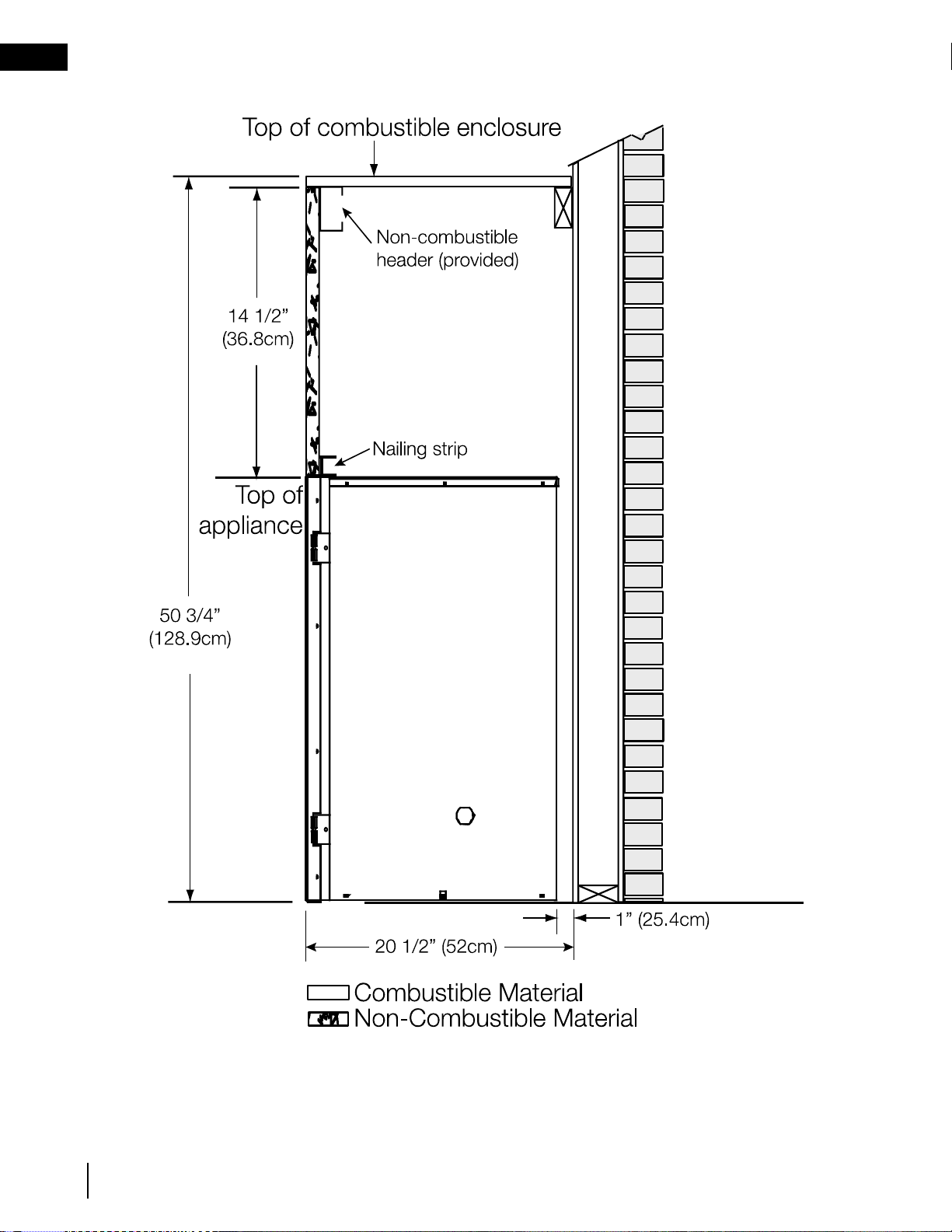

4.3 minimum enclosure clearances

This appliance requires a minimum enclosure height of 50 3/4” (128.9cm).

For temperature requirements, the enclosure space around and above the appliance must be left unobstructed.

W415-2978 / A / 10.07.21

framing

4.4 minimum clearance to combustible enclosures

* From top of appliance.

** An outdoor sealant must be used along the edge of the appliance and the non-combustible material to keep water

from entering the chase.

W415-2978 / A / 10.07.21

framing

Type 1 (x3)

Type 2 (x3)

Type 3 (x3)

4.5 steel header installation

1. Slide the 2 steel header pieces together, ensuring to align the 3 slots (FIG. 4).

2. Insert the 3 supplied bolts (Type 2) through the 3 slots (FIG. 5).

3. Secure the 3 nuts (Type 1) and the 3 washers (Type 3) to the back of the bolts (FIG. 6).

FIG. 4

FIG. 5

FIG. 6

Reverse Side View

W415-2978 / A / 10.07.21

electrical information

5.0 electrical information

5.1 hard wiring connection

It is necessary to hard wire this appliance.

This appliance must be electrically connected and grounded in accordance with local codes. In the absence

of local codes, use the current CSA C22.1 Canadian Electrical Code in Canada or the ANSI/NFPA 70 National

Electrical Code in the United States.

5.2 receptacle wiring diagram

• Do not use this appliance if any part has been under water. Call a qualiﬁ ed service technician immediately to

have the appliance inspected for damage to the electrical circuit.

• Risk of electrical shock or explosion. Do not wire 110V to the valve or to the appliance wall switch. Incorrect

wiring will damage controls.

• All wiring should be done by a qualiﬁ ed electrician and shall be in compliance with local codes. In the absence

of local codes, use the current CSA22.1 Canadian Electric Code in Canada or the current National Electric Code

ANSI/NFPA NO. 70 in the United States.

Figure 7

A. Remove the two screws that secure the junction box assembly to the outer shell on the left side of the

appliance and remove the junction box assembly.

B. Remove the one screw that secures the junction box to the junction box plate and slide off the clip.

C. Route the supply wire through the 7/8” (22.2mm) hole of the junction box plate with a box connector (not

supplied).

D. Connect the 120 volt supply wire to the receptacle as per the current CSA C22.1 Canadian Electrical

Code in Canada or the current ANSI/NFPA 70 National Electrical Code in the United States.

E. Once the wiring is complete, re-install the junction box to the junction box plate and re-secure the screw

that was removed in step B.

F. Re-install the junction box assembly by reversing step A making sure all plugs are secure in the junction

box.

W415-2978 / A / 10.07.21

electrical information

5.3 wiring diagram

• Do not wire 110 volts to the valve or wall switch.

Figure 8

W415-2978 / A / 10.07.21

electrical information

5.4 transmitter installation and operation

• Risk of burns! Ensure appliance is cool before starting this process.

A transmitter comes standard with this appliance and can be found in the manual baggie. This control is designed

to turn your appliance “ON” and “OFF”.

Placement of the transmitter may affect performance. This control should be in the same space as the appliance

and used to operate the appliance only when it is within sight. The control must be placed within 30 feet of the

appliance and under weather resistant cover when used in exterior applications.

Initializing the transmitter for the ﬁ rst time:

• Remove the battery cover from the back of the transmitter and install A23

battery as indicated (+/-)

• Locate the control module in the appliance (Figure 10).

• Move the ON/OFF/REMOTE selector switch to the REMOTE position.

Control module will beep once when ready (Figure 9).

• Using a small item (such as a paper clip) press and release the “LEARN”

button located near the selector switch (Figure 9).

• The control module will beep once and the “STATUS” light will blink green

for 10 seconds.

• While the light is blinking, press the power button on the transmitter. The

module will beep twice to indicate that the connection is successful.

To clear the memory of the control module, use a paper clip to press

and release the “LEARN” button. The module will beep once and

the “STATUS” light will blink green for 10 seconds. Do not press any

buttons on the transmitter during this period and the memory will be

cleared.

note:

(Figure 10)

W415-2978 / A / 10.07.21

electrical information

5.5 control module operation

1. The control module has an ON/OFF/

REMOTE selector switch that must be set

(see Figure 9).

OFF Position: Appliance will ignore all

power inputs and will not respond to

any commands from a wall switch or

transmitter. The unit should be in the OFF

position during installation, service, fuel

conversion, and if the control goes into

LOCK-OUT mode as a result of an error

code.

ON Position: Appliance will ignite and

run continuously. This mode of operation

is primarily used for initial installation.

REMOTE Position: Appliance will initiate

commands from an optional wall switch

and/or the wireless transmitter.

2. If you intend to use both an optional wired

wall switch and the transmitter to operate

your ﬁ replace, the wall switch will override

any commands given by the transmitter.

3. Module Reset: This module may lock-

out under certain conditions. When this

occurs, the appliance will not ignite or

respond to commands. The module will

go into lock-out mode by emitting three audible beeps, then continuously displaying a RED/GREEN error

code at its status indicator LED.

• Turn the gas manual shut-off valve clockwise to the “OFF” position. (Shut-off valve is located on the ﬂ ex

connector).

• Set the module selector switch to the OFF position.

• Wait ﬁ ve (5) minutes to allow possible accumulated gas to clear.

• Turn the manual shut-off valve counterclockwise to the “ON” position

• Set the module selector switch to ON or REMOTE position.

• Start the appliance.

4. Setting the Child Lock: Slide the battery cover down from the back of the transmitter. Slide the child lock

switch to enable or disable the child lock feature.

• Risk of Explosion! DO NOT reset the module more than once within a ﬁ ve-minute time period. Gas may

accumulate in ﬁ rebox. Call a qualiﬁ ed service technician.

Figure 9

LEARN

MODULE

SELECTOR

SWITCH

STATUS

NG/LP

GAS-TYPE

FLAME HI/LO

No functions will be usable until child lock feature is disabled.

note:

W415-2978 / A / 10.07.21

6.0 gas installation

• Risk of ﬁ re, explosion, or asphyxiation. Ensure there are no ignition sources such as sparks or open ﬂ ames.

• Support gas control when attaching gas supply pipe to prevent damaging gas line.

• Purging of the gas supply line should be performed by a qualiﬁ ed service technician. Ensure that a continuous

gas ﬂ ow is at the burner before closing the door. Ensure adequate ventilation. For gas and electrical locations,

see “appliance dimensions” section.

• All gas connections must be contained within the appliance when complete.

• High pressure will damage valve. Disconnect gas supply piping before testing gas line at test pressures above

1/2 PSIG.

• Valve settings have been factory set, do not change.

Installation and servicing to be done by a qualiﬁ ed installer.

• Move the appliance into position and secure.

• If equipped with a ﬂ ex connector, the appliance is designed to accept a 1/2” (13mm) gas supply. Without the

connector, it is designed to accept a 3/8” (9.5mm) gas supply. The appliance is equipped with a manual shut

off valve to turn off the gas supply to the appliance.

• Connect the gas supply in accordance to local codes. In the absence of local codes, install to the current

CAN/CSA-B149.1 Installation Code in Canada or to the current National Fuel Gas Code, ANSI Z223.1 / NFPA

54 in the United States.

• When ﬂ exing any gas line, support the gas valve so that the lines are not bent or kinked.

• The gas line ﬂ ex-connector should be installed to provide sufﬁ cient movement for shifting the burner assembly

on its side to aid with servicing components.

• Check for gas leaks by brushing on a soap and water solution. Do not use open ﬂ ame.

After installing the electrical wiring and gas lines, ensure to test the appliance before ﬁ nishing the framing and

ﬁ nishing the appliance.

WARNING

• If these instructions are not followed exactly, a ﬁ re causing death or serious injury may occur.

• A ﬁ re will result if the gas supply hose makes contact with the underside of the appliance.

6.1 propane cylinder speciﬁ cations

A dented or rusty cylinder may be hazardous and should be checked by your propane supplier. Never use

a cylinder with a damaged valve. The propane gas supply cylinder must be constructed and marked in ac-

cordance with the U.S. D.O.T. Specifications for Propane Gas Cylinders or the Standard for Cylinders,

Spheres and Tubes for Transportation of Dangerous Good and Commission, CAN/CSA-B339, as applicable.

This appliance has been designed for use with a 20lb (9.1kg) or 30lb (13.6kg) size propane cylinder only (not supplied).

The propane gas suppy cylinder must be provided with a cylinder-connection device compatible with the connec-

tion for the appliance. The propane cylinder must be provided with a shut-off valve terminating in a propane cylinder

valve type QCC1, and a safety relief device having direct communication with the vapour space of the cylinder. The

cylinder supply system must be arranged for vapour withdrawal and the cylinder shall include a collar to protect

the cylinder valve. The propane gas cylinder must be provided with a listed overﬁ ll protection device (OPD). Do

not store a spare propane gas cylinder under or near this appliance. Never ﬁ ll the cylinder beyond 80 percent full.

Use only the pressure regulator and hose assembly provided with this appliance. Replacement pressure regulators

and hose assemblies must be speciﬁ ed by the manufacturer. The regulator supplies a pressure of 11 inches water

column to the appliance and has a QCC1 type ﬁ tting. Cylinders to be used with this appliance must be supplied with

QCC1 cylinder valve. A QCC1 cylinder has a positive seating connection, which will not allow gas ﬂ ow until a positive

seal has been achieved. It is also equipped with an excess ﬂ ow device. In order to attain full ﬂ ow to the appliance,

the valve must be in the off position when the cylinder valve is turned on.

6.2 propane gas cylinder mounting

To prevent the propane gas cylinder from tipping over, ensure the cylinder support ring is on a level surface. Place

the cylinder into the support ring and tighten the thumb screw to secure.

W415-2978 / A / 10.07.21

7.0 operation

• Do not turn on if children or other at risk individuals are near the appliance.

• This appliance is equipped with an ignition device which automatically lights the pilot. Do not try to light the

pilot by hand.

• Before operating, smell all around the appliance area for gas and next to the ﬂ oor because some gas is

heavier than air and will settle on the ﬂ oor.

• Do not use this appliance if any part has been under water. Immediately call a qualiﬁ ed service technician

to inspect the appliance and replace any part of the control system and any gas control which has been

underwater.

FOR YOUR SAFETY READ BEFORE LIGHTING

WHAT TO DO IF YOU SMELL GAS

LIGHTING INSTRUCTIONS

TO TURN OFF GAS

A. Stop! Read the above safety information on this label.

B. Remove batteries from the transmitter and set thermostat to lowest setting, if

equipped.

C. Turn off all electrical power to the appliance.

D. Open the glass door, if equipped.

E. Turn the manual shut-off valve clockwise to the “OFF” position. (Shut-off valve is

located on the ﬂ ex connector).

F. Wait ﬁ ve (5) minutes to clear out any gas. If you smell gas including near the

ﬂ oor, STOP! Follow the instructions above in the “WHAT TO DO IF YOU

SMELL GAS” section. If you don’t smell gas; close the glass door and go to

the next step.

G. Turn the manual shut-off valve counter clockwise to the “ON” position.

H. Turn on all electrical power to the appliance and re-install the batteries into the

transmitter. Set thermostat to desired setting, if equipped.

I. Turn on the remote wall switch to the appliance.

J. If the appliance will not operate, follow instructions “TO TURN OFF GAS” and

call your service technician or gas supplier.

A. Set thermostat to lowest setting, if equipped.

B. Turn off the remote wall switch to the appliance.

C. Turn off all electric power to the appliance if service is to be performed.

D. Turn manual shutoff valve clockwise to the “OFF” positon. Do not force.

• Turn off all gas to the appliance.

• Open windows.

• Do not try to light any appliance.

• Do not touch any electric switch; do not use

any phone in your building

• Immediately call your gas supplier from a

neighbour’s phone. Follow the gas supplier’s

instructions.

• If you cannot reach your gas supplier, call

the ﬁ re department.

• If you do not follow these instructions exactly, a ﬁ re or explosion may result causing property damage, personal

injury, or loss of life.

• If applicable, always light the pilot whether for the ﬁ rst time or if the gas supply has run out with the glass door

opened or removed.

add gas knob

add gas valve

Ensure that a continuous gas ﬂ ow is at the burner before installing the door. When lit for the ﬁ rst time, the

appliance will emit an odor for a few hours. This is a normal temporary condition caused by the “burn-in” of

paints and lubricants used in the manufacturing process and will not occur again. After extended periods of

non-operation, such as, following a vacation or warm weather season, the appliance may emit a slight odor for a

few hours. This is caused by dust particules in the heat exchanger burning off. In both cases, open a window to

sufﬁ ciently ventilate the room.

This appliance is equipped with an ignition device which automatically lights the pilot. Do not try to light the

pilot by hand.

note:

W415-2978 / A / 10.07.21

1. To install the appliance face ﬂ ush with the ﬁ nished surface, position the framework to accommodate the

thickness of the ﬁ nished surface.

2. Remove the 4 screws (FIG. 13).

3. Install the 4 nailing brackets on both sides of the appliance, and secure to the 2x4 framing.

8.0 nailing tabs and strips

8.1 nailing tab installation (located in manual baggie)

8.2 nailing strip installation

1. Remove the nailing strip from the back side of the carton sleeve.

2. Remove the 2 screws from the outer top edges of the nailing strip.

3. Place the nailing strip in place and secure with the 2 previously removed screws (FIG. 14).

The tabs will facilitate the installation of either a 1/2” (12.7mm) or 3/4” (19.1mm) ﬁ nished surface thickness.

note:

FIG. 13

FIG. 14

W415-2978 / A / 10.07.21

9.0 ﬁ nishing

WARNING

• Failure to position the logs in accordance with these diagrams or failure to use only logs speciﬁ cally approved

with this appliance may result in property damage or personal injury.

• Logs must be placed in their exact location in the appliance. Do not modify the proper log positions, since

appliance may not function properly and delayed ignition may occur.

• The logs are fragile and should be handled with care.

PHAZER™ logs and glowing embers, exclusive to Napoleon, provide a unique and realistic glowing effect that

is different in every installation. Take the time to carefully position the glowing embers for a maximum glowing ef-

fect. Log colours may vary. During the initial use of the appliance, the colours will become more uniform as colour

pigments burn in during the heat-activated curing process. Blocked burner ports can cause an incorrect ﬂ ame

pattern.

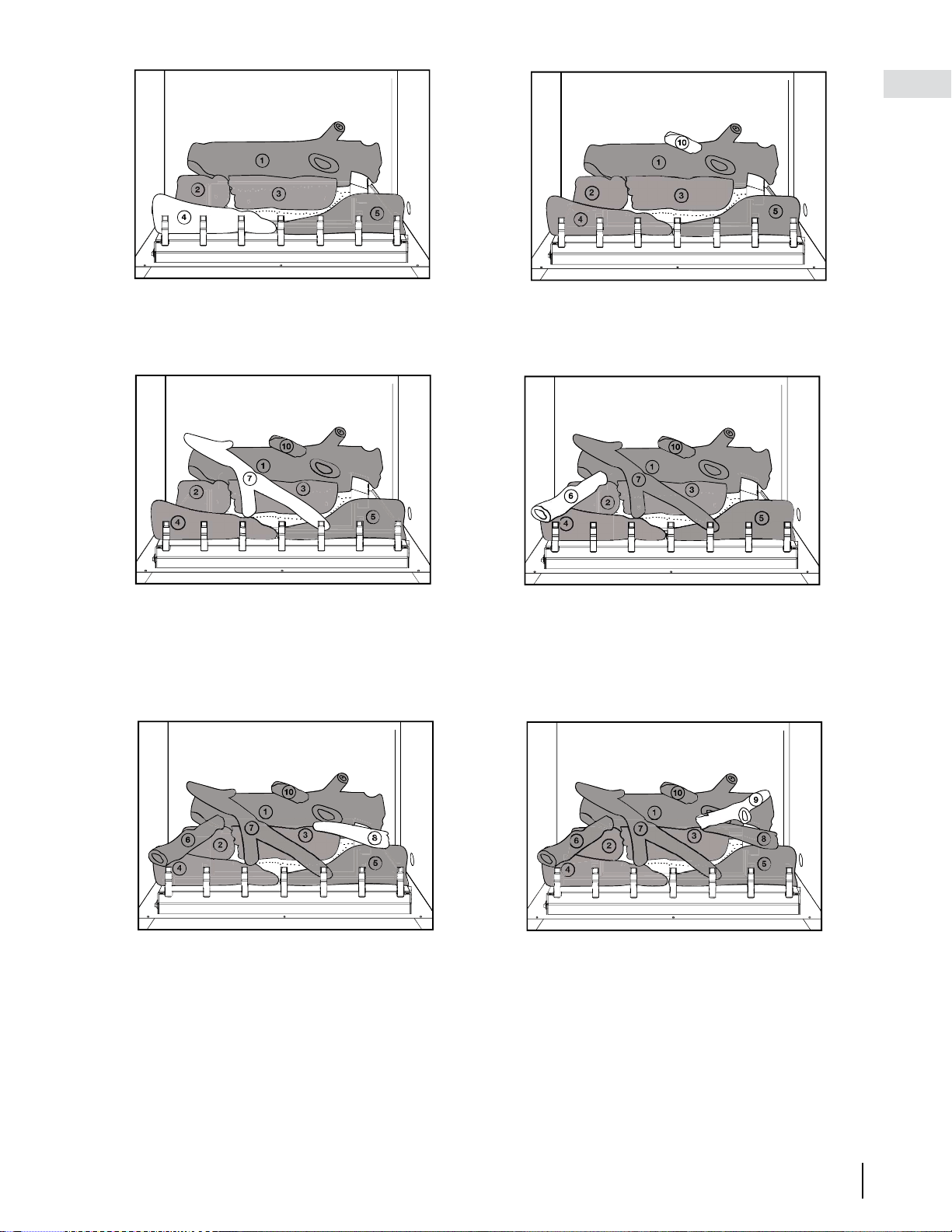

9.1 birch wood log placement (BLKO36)

1. Place log #1 on the rear bracket, ensuring the

notch on the right side of the log ﬁ ts around

the pilot shield. Do not cover any burner ports.

2. Place the two holes in log #3 on the two studs

located in the center of the burner. Do not

cover any burner ports.

3. Place the hole in log #2 on the stud located on

the left side of the burner.

4. Place log #5 along the front right side of the

grate and then pull it forward, ensuring the log

notches align with the grate posts.

Continued on next page

Log numbers are located on the bottom or back of the logs.

note:

W415-2978 / A / 10.07.21

ﬁ nishing

7. Place log #7 crosswise, ensuring the top rests

on the top left notch of log #1 and the bottom

rests on the top left notch of log #5.

8. Place log #6 crosswise, ensuring the top rests

on the top center notch of log #2 and the

bottom rests on the top left notch of log #4.

Log #6 should touch the front face of log #1.

9. Place log #8 crosswise, ensuring the top rests

on the top right notch of log #3 and the bot-

tom rests on the top center notch of log #5.

The thin end of log #8 should face inwards.

10. Place log #9 crosswise, ensuring the top rests

on the top right notch of log #1 and the bottom

rests on the top left notch of log #8.

5. Place log #4 along the front left side of the

grate and then pull it forward, ensuring the log

notches align with the grate posts.

6. Place log #10 on the top notch of log #1.

W415-2978 / A / 10.07.21

ﬁ nishing

9.2 oak wood log placement (OLKO36)

WARNING

• Failure to position the logs in accordance with these diagrams or failure to use only logs speciﬁ cally approved

with this appliance may result in property damage or personal injury.

• Logs must be placed in their exact location in the appliance. Do not modify the proper log positions, since

appliance may not function properly and delayed ignition may occur.

• The logs are fragile and should be handled with care.

PHAZER™ logs and glowing embers, exclusive to Napoleon, provide a unique and realistic glowing effect that is

different in every installation. Take the time to carefully position the glowing embers for a maximum glowing effect.

Log colours may vary. During the initial use of the appliance, the colours will become more uniform as colour

pigments burn in during the heat-activated curing process. Blocked burner ports can cause an incorrect ﬂ ame

pattern.

1. Place log #1 on the rear bracket, ensuring the

notch on the right side of the log ﬁ ts around

the pilot shield. Do not cover any burner ports.

2. Place the two holes in log #2 on the two studs

located in the center of the burner, ensuring

the light beige-coloured end of log #2 faces to

the right. Do not cover any burner ports.

3. Place the hole in log #3 on the stud located on

the left side of the burner.

4. Place log #4 along the front right side of the

grate and then pull it forward, ensuring the log

notches align with the grate posts.

Continued on next page

Log numbers are located on the bottom or back of the logs.

note:

W415-2978 / A / 10.07.21

ﬁ nishing

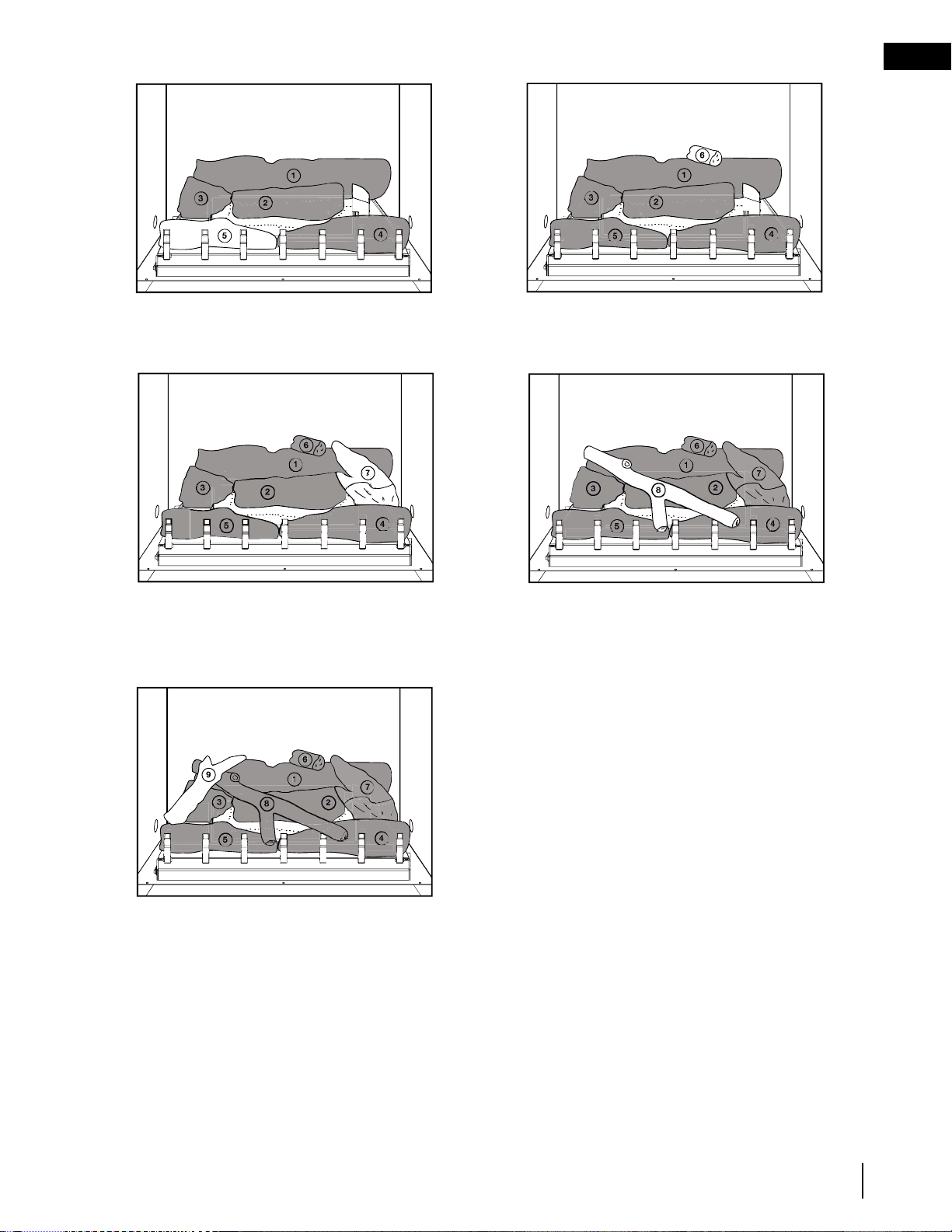

7. Place log #7 crosswise, ensuring the top rests

on the top right notch of log #1 and the bot-

tom rests on the rear notch of log #4.

8. Place log #8 crosswise, ensuring the top rests

on the top left notch of log #1, and the bottom

rests on both the top left notch of log #4 and

the top right notch of log #5.

9. Place log #9 crosswise, ensuring the top rests

on the top left notch of log #8 and the bottom

rests on the top left notch of log #5.

5. Place log #5 along the front left side of the

grate and then pull it forward, ensuring the log

notches align with the grate posts.

6. Place log #6 on the top notch of log #1,

ensuring the charcoal end of log #6 faces

forward.

W415-2978 / A / 10.07.21

ﬁ nishing

WARNING

• Risk of ﬁ re! Maintain all speciﬁ ed air space clearances to combustibles. Failure to comply with these

instructions may cause a ﬁ re or cause the appliance to overheat. Ensure all clearances (i.e. back, side, top,

vent, mantel, front, etc.) are clearly maintaned.

• Never obstruct the front opening of the appliance.

• When using paint or lacquer to ﬁ nish the mantel, the paint or lacquer must be heat resistant to prevent

discolouration.

We recommend all mantels be made from non-combustible material. However, if using combustible materials,

follow the chart below.

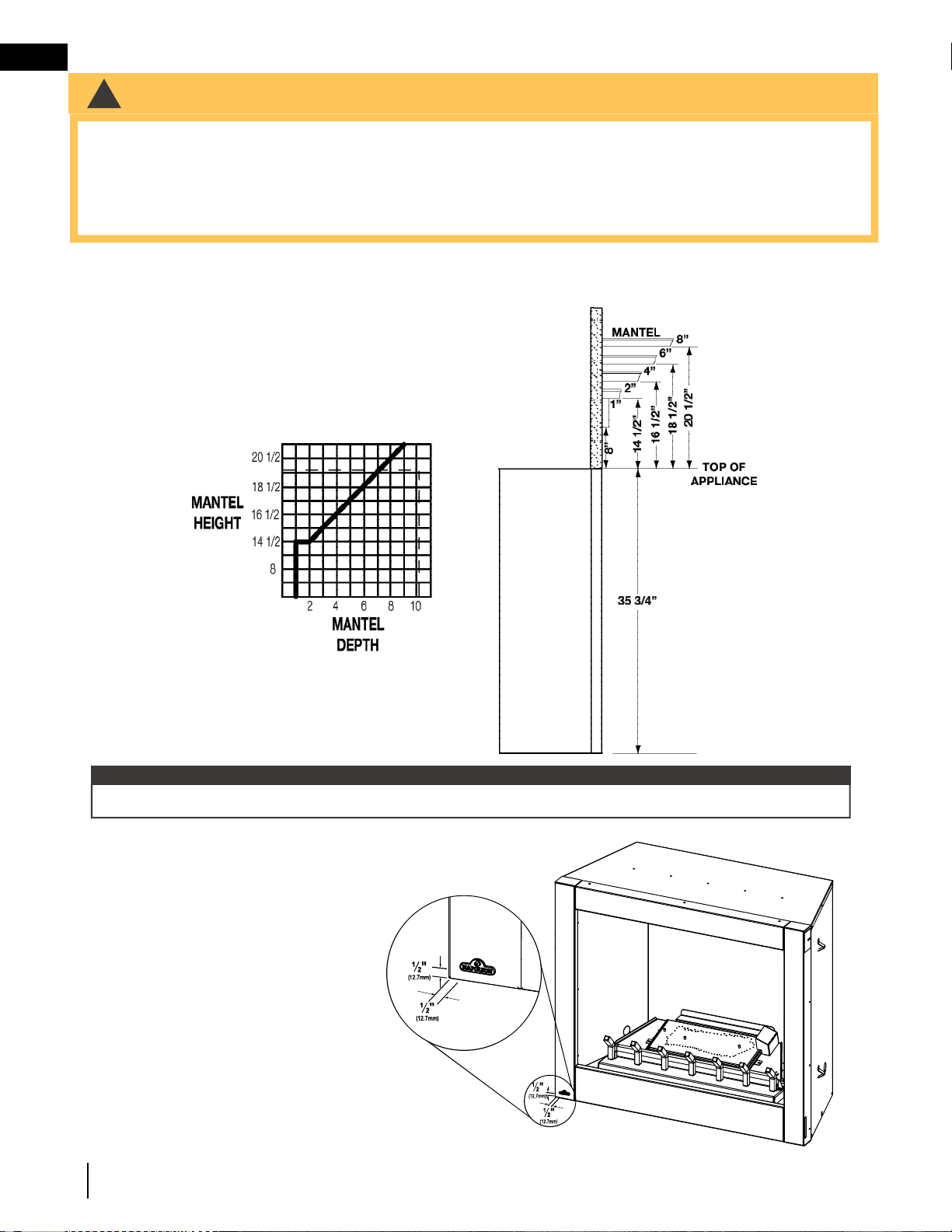

9.3 minimum mantel clearances

Mantel temperatures will rise above normal temperatures and may be hot to touch.

note:

9.4 logo placement

Remove the backing of the logo supplied. Centre the

logo on the front of the appliance and ½” (12.7mm) in

from the left side, as shown.

W415-2978 / A / 10.07.21

10.0 adjustments

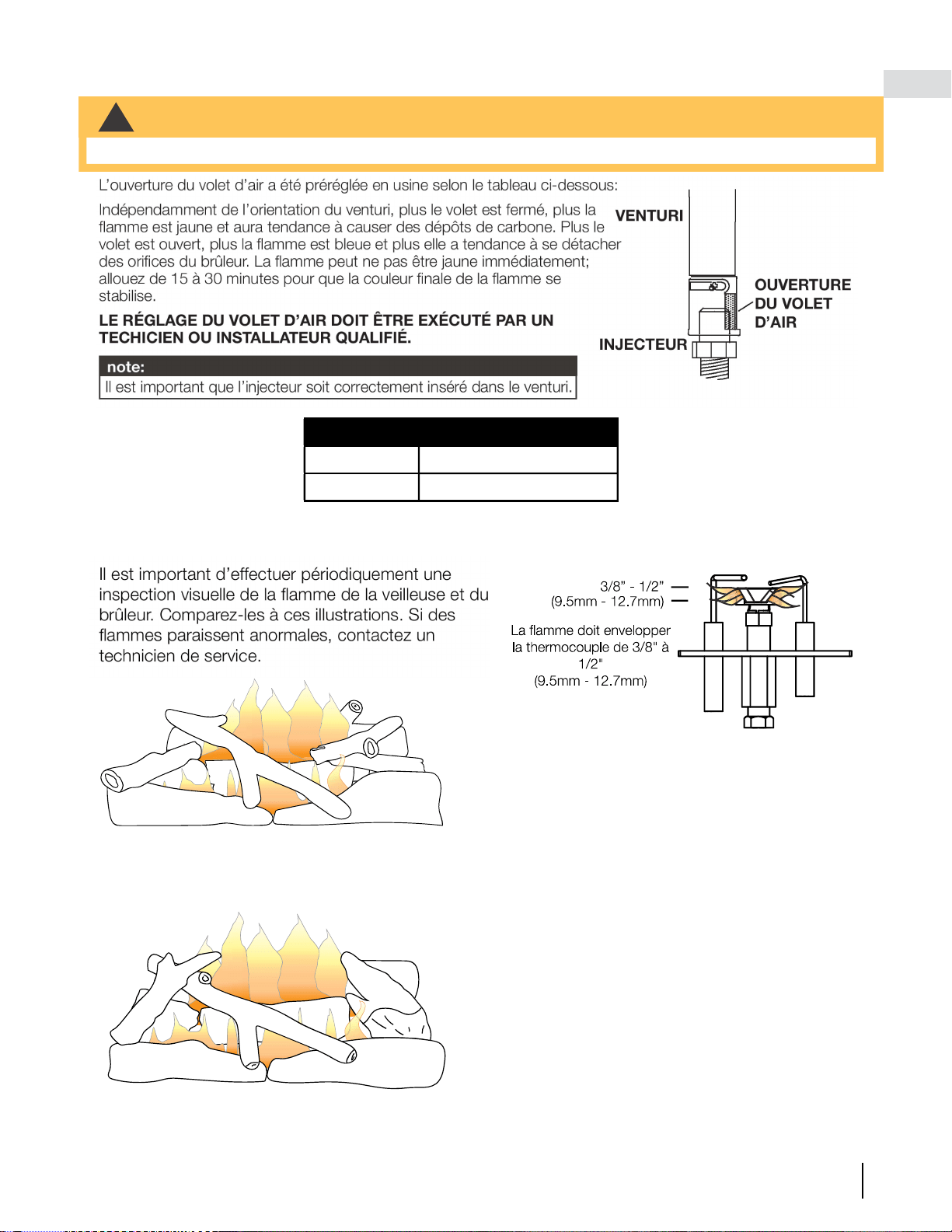

10.1 venturi adjustment

10.2 ﬂ ame characteristics

VENTURI ADJUSTMENT CHART

NG 1/8" (3.1mm)

P 3/16" (4.7mm)

• Carbon can be distributed in surrounding living area if the air shutter is improperly adjusted.

Birch Log Set BLKO36

Oak Log Set OLKO36

W415-2978 / A / 10.07.21

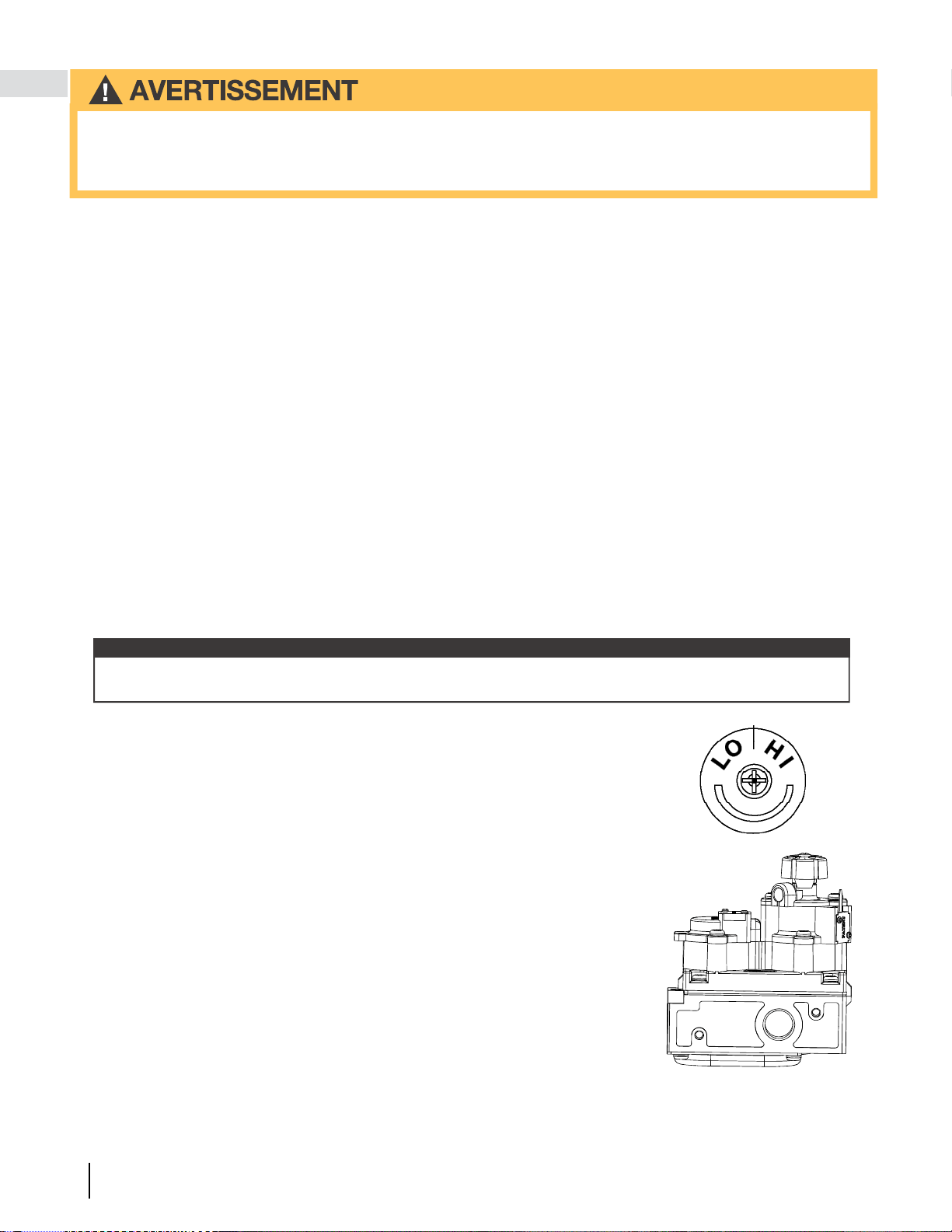

10.3 check pressure readings

Inlet pressure can be checked by turning screw (A) counter-

clockwise 2 or 3 turns and then placing pressure gauge tubing

over the test point. Gauge should read as described on the chart

below. Check pressure with main burner operating on “HI”.

Outlet pressure can be checked the same as above using screw

(B). Gauge should read as described on the chart below. Check

pressure with main burner operating on “HI”.

After taking pressure readings, be sure to turn screws

clockwise ﬁ rmly to reseal. Do not overtorque.

Leak test with a soap and water solution.

INSERT PILOT ASSEMBLY

*Maximum inlet pressure not to exceed 13”

Pressure Natural Gas

(inches)

Natural Gas

(millibars)

Propane

(inches)

Propane

(millibars)

Inlet

*7”

(minimum 4.5”)

17.4mb

(minimum 11.2mb)

13”

(minimum 11”)

32.4mb

(minimum 27.4mb)

Outlet

3.5” 8.7mb 10” 24.9mb

W415-2978 / A / 10.07.21

11.0 maintenance

We recommend that the burner be inspected semi-annually by a qualiﬁ ed technician.

The burner must be replaced prior to the appliance being put into operation if it is evident that the burner is dam-

aged. Use only replacement parts as supplied by the appliance manufacturer.

WARNING

• Turn off the gas and electrical power before servicing the appliance.

• Appliance may be hot. Do not service until appliance has cooled.

• Do not use abrasive cleaners on glass.

• Do not paint the pilot assembly.

This appliance and its venting system should be inspected before use and at least annually by a qualiﬁ ed

service person. The following suggested checks should be performed by a qualiﬁ ed technician. The appliance

area must be kept clear and free of combustible materials, gasoline, or other ﬂ ammable vapors and liquids.

The ﬂ ow of combustion and ventilation air must not be obstructed.

1. In order to properly clean the burner and pilot assembly, remove the logs, rocks and/or glass to ex-

pose both assemblies.

2. Keep the control compartment, media, burner, air shutter opening and the area surrounding the appli-

ance clean by vacuuming or brushing, at least once a year.

3. Check to see that all burner ports are burning. Clean out any of the ports which may not be burning

or are not burning properly.

4. Check to see that the pilot ﬂ ame is large enough to engulf the ﬂ ame sensor and/or thermocouple /

thermopile as well as it reaches the burner.

5. If your appliance is equipped with a safety barrier, cleaning may be necessary due to excessive lint /

dust from carpeting, pets, etc. simply vacuum using the brush attachment.

6. If your appliance is equipped with relief doors, ensure the system performs effectively. Check that the

gasket is not worn or damaged. Replace if necessary.

7. Replace the cleaned logs, rocks or glass. Failure to properly position the media may cause carboning

which can be distributed in the surrounding living area, inside the ﬁ rebox and on exterior surfaces sur-

rounding vent termination.

8. Check to see that the main burner ignites completely on all ports when turned on. A 5 to 10 second

total light-up period is satisfactory. If ignition takes longer, consult your local authorized dealer / dis-

tributor.

9. Visually inspect the appliance for carbon build up. Using a small whisk or brush, brush off the carbon

and vacuum up or sweep into garbage.

10. This step is not applicable for Vent Free appliances: Check to see that the appliance is vent-

ing correctly. Ensure chimney system is safe and unobstructed. (If for any reason the vent air intake

system is disassembled, re-install and re-seal per the instructions provided for the initial installation).

Caution: Label all wires prior to disconnection when servicing controls. Wiring errors can cause improper and

dangerous operation. Verify proper operation after servicing.

note:

Stainless steel tends to oxidize or stain in the presence of chlorides and sulﬁ des, particularly in coastal areas and

other harsh environments, such as the warm, highly humid atmosphere around pools and hot tubs. These stains

could be perceived as rust, but can be easily removed or prevented. To provide stain prevention and removal,

wash all stainless steel surfaces every 3-4 weeks or as often as required with fresh water and/or stainless steel

cleaner.

CLEANING THE STAINLESS STEEL SURFACE:

Do not use abrasive cleaners or steel wool on the stainless steel parts. Doing so will scratch the ﬁ nish. Surfaces

should be cleaned with warm soapy water while the metal is still warm to the touch. To clean stainless surfaces,

use a stainless steel or non-abrasive cleaner. Always wipe in the direction of the grain. Over time, stainless steel

parts discolour when heated, usually to a golden or brown hue. This discolouration is normal and does not affect

the performance of the appliance.

W415-2978 / A / 10.07.21

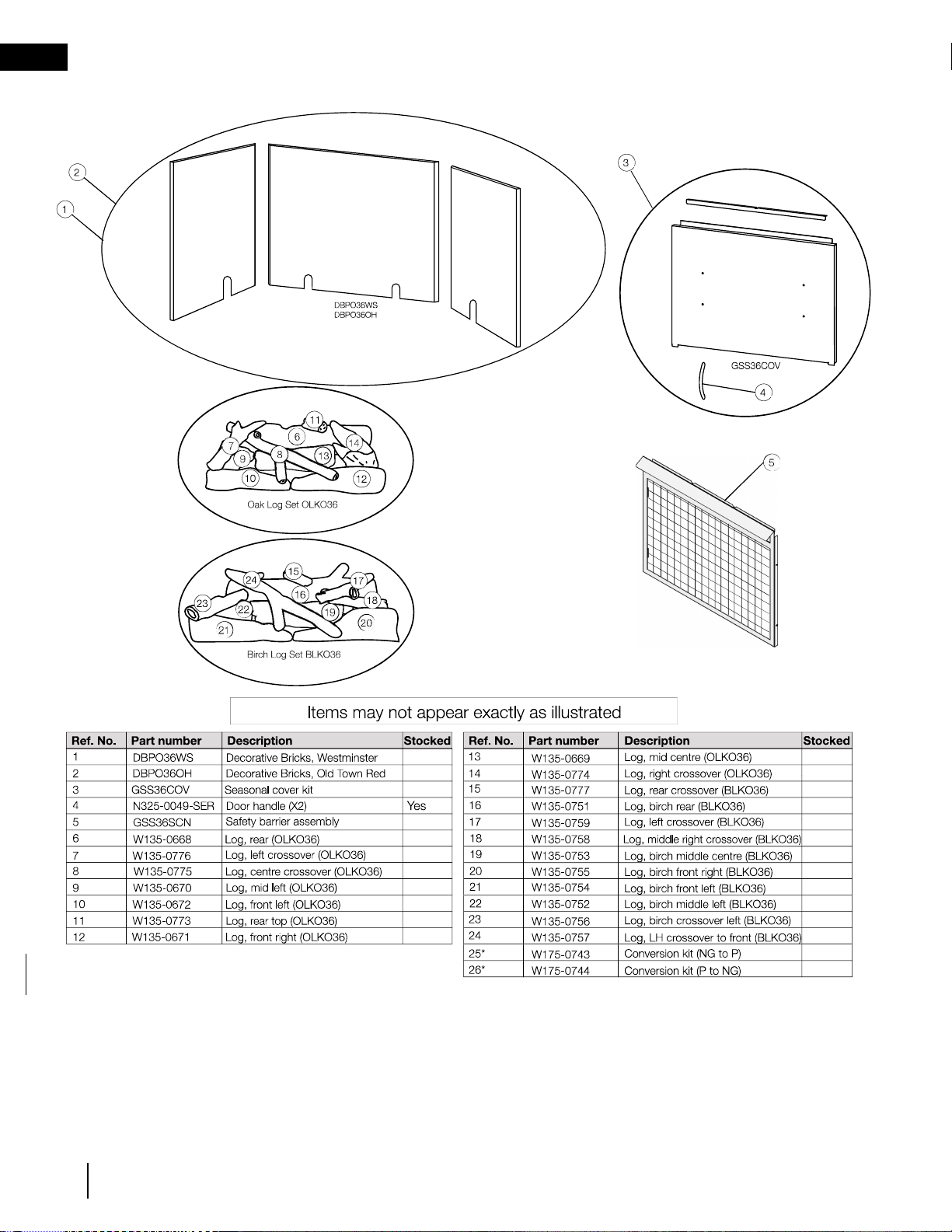

12.0 replacement parts

WARNING

• Failure to position the parts in accordance with this manual or failure to use only parts speciﬁ cally approved

with this appliance may result in property damage or personal injury.

• **This is a fast acting thermocouple. It is an integral safety component. Replace only with a fast acting supplied

by Wolf Steel Ltd.

Contact your dealer for questions concerning prices and policies on replacement parts. Normally, all parts can

be ordered through your Authorized dealer / distributor.

For warranty replacement parts, a photocopy of the original invoice will be required to honour the

claim.

When ordering replacement parts always give the following information:

• Model & Serial Number of appliance

• Installation date of appliance

• Part number

• Description of part

• Finish

Parts, part numbers, and availability are subject to change without notice.

Parts identiﬁ ed as stocked will be delivered within 2 to 5 business days for most delivery

destinations.

Parts not identiﬁ ed as stocked will be delivered within a 2 to 4 week period, for most cases.

Parts identiﬁ ed as ‘SO’ are special order and can take up to 90 days for delivery

W415-2978 / A / 10.07.21

replacement parts

W415-2978 / A / 10.07.21

accessories

13.0 accessories

W415-2978 / A / 10.07.21

14.0 troubleshooting

WARNING

• Always light the pilot whether for the ﬁ rst time or if the gas supply has run out, with the glass door open or

removed.

• Turn off gas and electrical power before servicing the appliance.

• Appliance may be hot. Do not service until appliance has cooled.

• Do not use abrasive cleaners

symptom problem test solution

Main burner ﬂ ame is a

blue, lazy, transparent

ﬂ ame.

(This is not applicable

in outdoor appliances)

Blockage in vent. - Remove blockage. In really cold conditions, ice buildup may occur

on the terminal and should be removed as required. (To minimize this

from reoccuring, the vent lengths that pass through unheated spaces

(attics, garages, crawl spaces) should be wrapped with an insulated

mylar sleeve).

Incorrect installation. - Refer to “venting” section to ensure correct installation.

Flames are consistently

too large or too small.

Carboning occurs.

Appliance is over-ﬁ red or under-

ﬁ red.

- Check pressure readings:

Inlet pressure can be checked by turning screw (A) counter-clock-

wise 2 or 3 turns and then placing pressure gauge tubing over the

test point. Gauge should read as described on the chart below.

Check that main burner is operating on ‘HI’. Outlet pressure can be

checked the same as above using screw (B). Gauge should read as

described on the chart below. Check that main burner is operating

on ‘HI’. After taking pressure readings, be sure to turn screws

clockwise ﬁ rmly to reseal. DO NOT OVER TORQUE.

Leak test with a soap and water solution.

Air shutter improperly adjusted.

- Return air shutter to speciﬁ ed opening, see “venturi adjustments”

section in the installation manual.

Carbon is being

deposited on glass,

logs, rocks, media, or

combustion chamber

surfaces.

Air shutter is blocked. - Ensure air shutter opening is free of lint or other obstructions.

Flame is impinging on the glass,

logs, rocks, media or combus-

tion chamber.

- Ensure the media is positioned correctly in the appliance.

- Open air shutter to increase the primary air.

- Check the input rate: check the manifold pressure and oriﬁ ce size as

speciﬁ ed by the rating plate.

- Ensure door gaskets are not broken or missing and the seal is tight.

- Ensure vent liners are free of holes and well sealed at all joints.

- Check that minimum rise per foot (meters) has been adhered to for

any horizontal venting.

White / grey ﬁ lm forms. Sulphur from fuel is being depos-

ited on glass, logs, or combus-

tion chamber surfaces.

- Clean the glass with a recommended gas ﬁ replace glass cleaner. DO

NOT CLEAN GLASS WHEN HOT.

- If deposits are not cleaned off regularly, the glass may become

permanently marked.

Exhaust fumes smelled

in room, headaches.

Appliance is spilling.

(This is not applicable in outdoor

appliances).

- Check door seal.

- Check for exhaust damage.

- Check that venting is installed correctly.

- Room is in negative pressure; increase fresh air supply.

INSERT


OF VALVE

HERE

*Maximum inlet pressure not to exceed 13” w.c.

Pressure Natural Gas

(inches)

Natural Gas

(millibars)

Propane

(inches)

Propane

(millibars)

Inlet

*7”

(minimum 4.5”)

17.4mb

(minimum 11.2mb)

13”

(minimum 11”)

32.4mb

(minimum 27.4mb)

Outlet

3.5” 8.7mb 10” 24.9mb

W415-2978 / A / 10.07.21

troubleshooting

symptom problem test solution

Pilot will not light. Makes

noise with no spark at

pilot burner.

Wiring: short, loose, or damaged

connections

(poor ﬂ ame rectiﬁ cation).

- Verify the thermocouple/sensor is clean and the wiring is undamaged.

- Verify the interrupter block is not damaged or too tight. Verify

connections from pilot assembly are tight; also verify the connections

are not grounding out to any metal. (Remember, the ﬂ ame carries the

rectiﬁ cation current, not the gas. If ﬂ ame lifts from pilot hood, the circuit

is broken. A wrong oriﬁ ce or too high of an inlet pressure can cause the

pilot ﬂ ame to lift)*. The sensor rod may need cleaning.

No signal from remote with no

pilot ignition.

- Reprogram receiver code.

- Replace receiver.

Poor grounding. - Verify the valve and pilot assembly is properly grounded

Improper switch wiring. - Troubleshoot the system with the simplest on/off switch.

Dirty, painted, or damaged pilot

and/or dirty sensor rod.

- Clean sensor rod with a green Scotch-Brite™ pad to remove any

contamination that may have accumulated. Verify continuity with

multimeter with ohms set at the lowest range.

Pilot sparks but will

not light.

Gas supply. - Verify that the incoming gas line ball valve is “open”.

- Verify that the inlet pressure reading is within acceptable

limits, inlet pressures must not exceed 13” W.C.

Out of propane gas. - Fill the tank.

Pilot supply line may contain

air.

- Repeat ignition process several times or purge the pilot

supply line.

Incorrect wiring / grounding. - Ensure correct polarity of wiring of thermocouple (if

equipped).

- Verify pilot assembly/valve are properly grounded.

Receiver (if equipped). - Reset program: hold reset button on receiver and wait for 2

beeps. Release after second beep. Press small ﬂ ame button

on remote within 20 seconds, you will hear an additional

beep (this signals a successful reset).

- Replace receiver.

Valve. - Check valve and replace if necessary (Do not to overtighten

thermocouple).

Burner continues to

spark and pilot lights

but main burner

does not light.

Short or loose connection in

sensor rod.

- Verify all connections. Verify the connections from the pilot

assembly are tight. Also, verify these connections are not

grounding out to any metal.

Dirty, painted, or damaged

pilot assembly components.

- Clean using a green Scotch-Brite™ pad to remove any

contamination that may have accumulated on the sensor

rod, pilot hood, ignitor, or ﬂ ame sensor. Verify continuity with

multimeter with ohms set at the lowest range.

Remote and / or

receiver is not

functioning properly

(if applicable).

Receiver or remote has low

battery.

- Replace batteries.

Appliance functions but does not

respond to receiver / remote.

- Ensure appliance is being operated by the same device that

turned it on. Remote controls function if appliance has turned

on by remote. Receiver controls function if appliance was

burned on by receiver.

Error with synchronizing. - Reset receiver and remote.

Remote too far away from

receiver.

- Refer to “wiring diagram” section.

Wire connector pins are

bent.

- Straighten pins.

Valve wiring is damaged. - Replace valve harness.

W415-2978 / A / 10.07.21

troubleshooting

symptom problem test solution

Flames are very

aggressive.

Door is ajar.

- Ensure door is secured properly.

Venting action is too great. - Check to ensure venting is properly sealed or restrict vent exit with

restrictor plate (not available in all appliances).

Appliance won't

perform any

functions

No power to the system. - Check breaker to verify it is in the "on" position.

- Ensure module is wired to power correctly.

Receiver switch in wrong

position (if equipped).

- Verify that the 3-position switch on the receiver is in the

remote position (middle).

On/off switch in wrong posi-

tion.

- Verify that the switch is in the "on" position.

Transmitter isn't operational

(if required).

- Check battery power and battery orientation.

Light won't function

(if applicable).

Light bulb burnt out. - Change the bulb.

Light harness damaged. - Replace the harness.

Switch in wrong position. - Ensure switch is in "on" position.

No power to lights. - Ensure power transformer is plugged into junction box and

lights are wired correctly.

Blower won't

function (if appli-

cable).

Blower kit not wired correctly. - Ensure blower is wired correctly (see "optional blower

installation" section).

Variable speed switch in wrong

position.

- Turn switch away from "off" position.

Thermal disc not hot enough

to operate blower.

- Thermal disk must reach 32°C (90°F) before blower will

operate. Ensure swithc surface is tight to hot metal surface.

W415-2978 / A / 10.07.21

NAPOLEON warrants its products against manufacturing defects to the original purchaser only. Registering your warranty is

not necessary. Simply provide a proof of purchase along with the model number and serial number of the appliance to make

a warranty claim. Provided that the purchase was made through an authorized NAPOLEON dealer your appliance is subject

to the following conditions and limitations:

Warranty coverage begins on the date of original installation.

This limited warranty applies only while the appliance remains at the site of original installation, and only if the unit is

installed in Canada or the United States.

This factory warranty is non-transferable and may not be extended whatsoever by any of our representatives.

Installation must be done in accordance with the installation instructions included with the product and all local and national

building and ﬁ re codes.

This limited warranty does not cover damages caused by misuse, lack of maintenance, accident, alterations, abuse, or

neglect and parts installed from other manufacturers will nullify this warranty.

This limited warranty further does not cover any scratches, dents, corrosion, or discolouring caused by excessive heat,

abrasive and chemical cleaners, mechanical breakage of logs and embers.

In the ﬁ rst year only, this warranty extends to the repair or replacement of warranted parts which are defective in material or

workmanship provided that the product has been operated in accordance with the operation instructions and under normal

conditions.

After the ﬁ rst year, with respect to this Limited Warranty, NAPOLEON may, at its discretion, fully discharge all obligations

with respect to this warranty by refunding to the original warranted purchaser the wholesale price of any warranted but

defective part(s).

After the ﬁ rst year, NAPOLEON will not be responsible for installation, labour, or any other costs or expenses related to the

reinstallation of a warranted part, and such expenses are not covered by this warranty.

Notwithstanding any provisions contained in this Limited Warranty, NAPOLEON’S responsibility under this warranty is

deﬁ ned as above and it shall not in any event extend to any incidental, consequential, or indirect damages.

This warranty deﬁ nes the obligations and liability of NAPOLEON with respect to the NAPOLEON gas appliance and any

other warranties expressed or implied with respect to this product; its components or accessories are excluded.

This limited warranty does not cover damages resulting from the use of components not supplied with the appliance or the

use of fuel other than those speciﬁ ed.

Any damages to appliance due to weather, long periods of dampness, condensation, damaging chemicals, or cleaners will

not be the responsibility of NAPOLEON.

NAPOLEON reserves the right to have its representative inspect any product or part thereof prior to honouring any warranty

claim.

The manufacturer may require that defective parts or products be returned or that digital pictures be provided to support

the claim. Returned products are to be shipped prepaid to the manufacturer for investigation. If a product is found to be

defective, the manufacturer will repair or replace such defect.

Before shipping your appliance or defective components, your dealer must obtain an authorization number. Any

merchandise shipped without authorization will be refused and returned to sender.

Shipping costs are not covered under this warranty.

Additional service fees may apply if you are seeking warranty service from a dealer.

Travel, diagnostic tests, shipping, and other related charges are not covered by this warranty.

NAPOLEON gas appliances are manufactured under the strict Standard of the world recognized

ISO 9001 : 2015 Quality Management System.

NAPOLEON products are designed with superior components and materials, assembled by trained craftsmen who take

great pride in their work. The burner and valve assembly are leak and test-ﬁ red at a quality test station. Once assembled, the

complete appliance is thoroughly inspected by a qualiﬁ ed and authorized installer, service agency, or supplier before packaging

to ensure that you, the customer, receives the quality product that you expect from NAPOLEON.

All stainless steel components of your new NAPOLEON gas appliance are warranted against defects for

ﬁ ve years.

Electrical (110V) components and wearable parts are covered and NAPOLEON will provide replacement parts free of

charge during the ﬁ rst year of the limited warranty. This covers: gas valves, logs, and gasketing.*

Labour related to warranty repair is covered free of charge during the ﬁ rst year. Repair work, however,

requires the prior approval of an authorized company ofﬁ cial. Labour costs to the account of NAPOLEON

are based on a predetermined rate schedule and any repair work must be done through an authorized

NAPOLEON dealer.

* Construction of models vary. Warranty applies only to components included with your speciﬁ c appliance.

Napoleon Gas Appliance 5 Year Limited Warranty

Conditions and Limitations

All speciﬁ cations and designed are subject to change without prior notice due to on-going product improvements. Napoleon is a registered

trademark of Wolf Steel Ltd.

15.0 warranty

W415-2978 / A / 10.07.21

16.0 service history

FRANÇAIS

W415-2978 / A / 10.07.21

PRODUIT DÉCORATIF: NE PAS UTILISER

COMME APPAREIL DE CHAUFFAGE.

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada / 103 Miller Drive, Crittenden, Kentucky, USA, 41030

Téléphone 1 (866) 820-8686 • www.napoleon.com • [email protected]

$10.00

HOMOLOGUÉ SELON LES NORMES:

ANSI Z21.97 ET CSA 2.41 POUR LES APPAREILS

À GAZ DÉCORATIF EXTÉRIEUR

CONSIGNES DE SÉCURITÉ

- N’entreposez pas et n’utilisez pas d’essence ou autre

liquides et vapeurs inﬂ ammables à proximité de cet apareil

ou tout autre appareil.

- Une bouteille de propane qui n’est pas raccordée en vue

de son utilisation, ne doit pas être entreposée dans le voisin-

age de cet appareil ou de tout autre appareil.

S’IL Y A UNE ODEUR DE GAZ:

• N’allumez aucun appareil.

• Coupez le gaz vers l’appareil.

• Éteignez toute ﬂ amme nue.

• Si l’odeur persiste, quittez immédiatement la zone.

• Ne touchez à aucun interrupteur électrique; n’utilisez aucun

téléphone dans votre immeuble.

• Appelez immédiatement votre fournisseur de gaz d’un

téléphone voisin. Suivez ses instructions.

• Si vous ne pouvez pas rejoindre votre fournisseur de gaz,

appelez le service des incendies.

Le non-respect de ces instructions peut entraîner un incend-

ie ou une explosion, ce qui peut entraîner des dommages

matériels, des blessures corporelles ou la mort.

- L’installation et l’entretien doivent être faits par un

installateur qualiﬁ é, une agence d’entretien, ou le

fournisseur.

Cet appareil doit être utilisé uniquement avec le type de

gaz indiqué sur la plaque d’homologation. Cet appareil

ne peut être converti à d’atures gaz, sauf si une trousse

de conversion est utilisée.

AVERTISSEMENT

INSTALLATEUR:

Laissez ce manuel avec l’appareil

PROPRIÉTAIRE:

Conservez ce manuel pour consultation ultérieure.

Si ces instructions ne sont pas suivies à la

lettre, un incendie ou une explosion pourraient

s’ensuivre, causant des dommages matériels, des

blessures corporelles ou des pertes de vie. Veuillez

lire attentivement les instructions d’installation,

d’utilisation, et d’entretien avant d’installer ou de

réparer ce matériel.

W415-2978 / A / 10.07.21

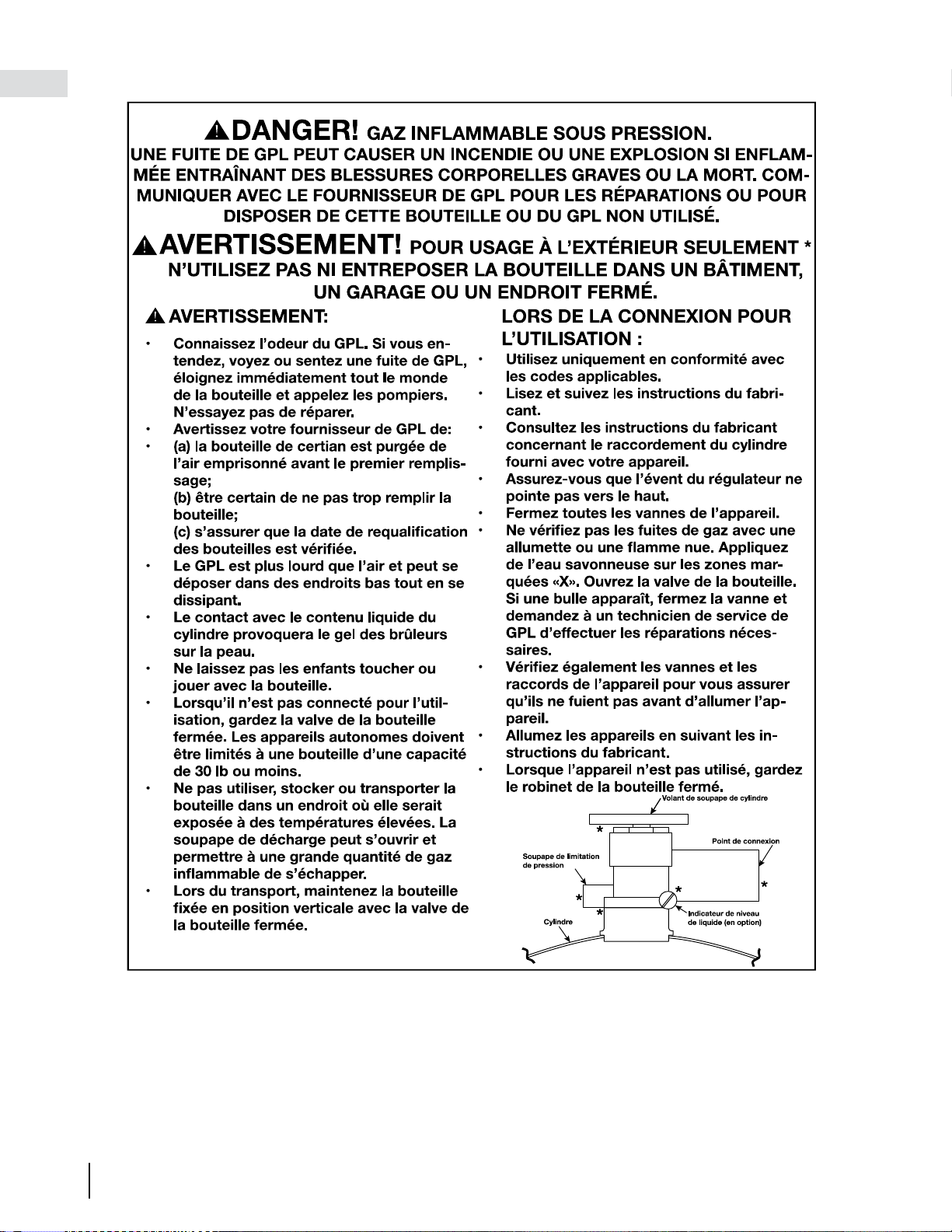

consignes de sécurité

W415-2978 / A / 10.07.21

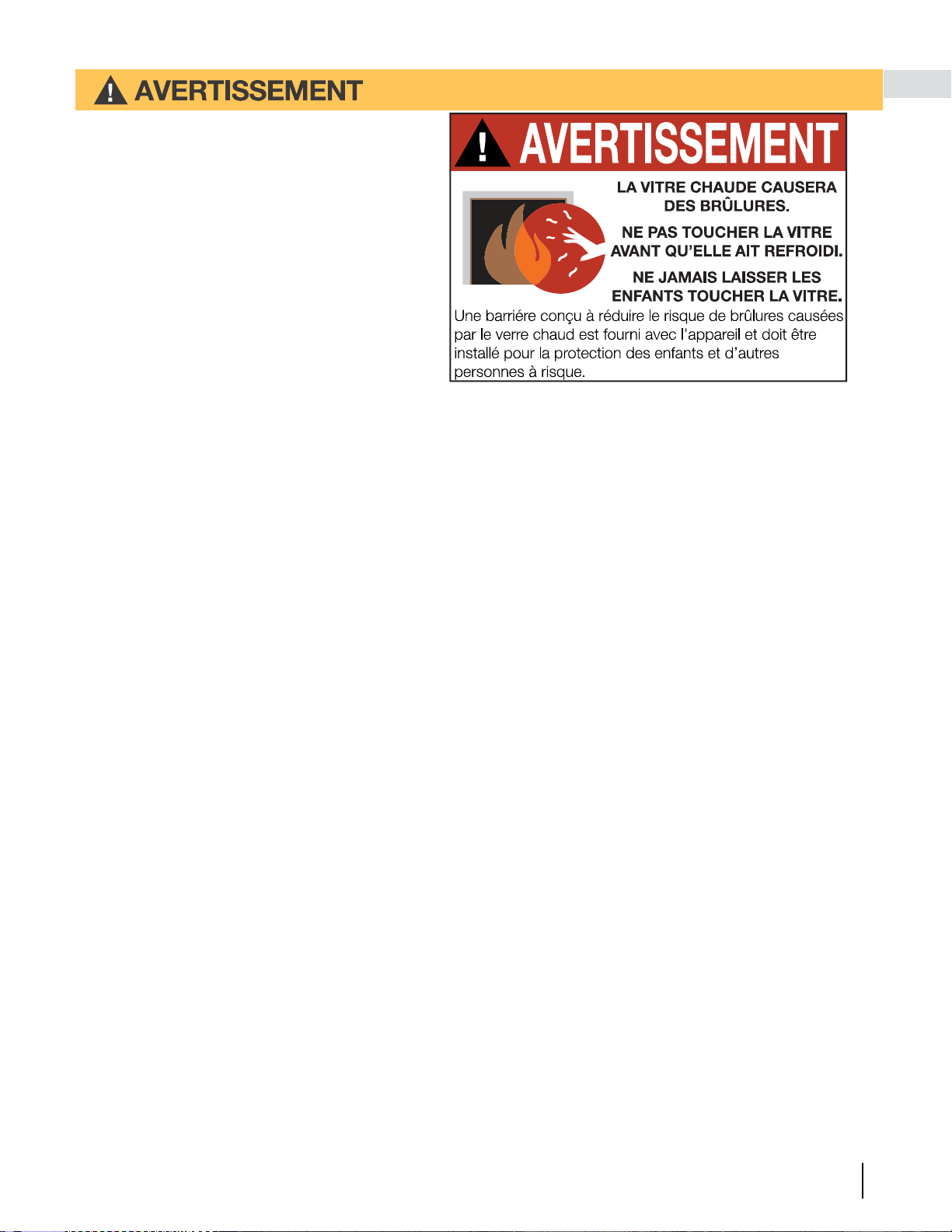

consignes de sécurité

• Cet appareil est chaud lorsqu’il

fonctionne et peut causer de graves

brûlures en cas de contact.

• Toute modiﬁ cation apportée à cet

appareil ou aux contrôles peut être

dangereux et est interdit.

• Ne faites pas fonctionner l’appareil avant

d’avoir lu et compris les instructions

d’opération. Omettre d’utiliser l’appareil selon

les instructions d’opération pourrait causer un

incendie ou des blessures.

• S’assurez que la porte vitrée est ouvert ou retiré

de l’appareil lorsque vous allumer le pilote pour

la première fois et lorsque le gaz est épuisé.

• Risque d’incendie ou d’asphyxie, ne faites

pas fonctionner l’appareil avec la vitre retirée

et jamais obstruer l’ouverture sur le devant de

l’appareil.

• Ne branchez pas la soupape à du courant 110 volts, avec les exception de modèles; GSST8 et GT8.

• Risque de brûlures. L’appareil doit être éteint et refroidi avant d’effectuer un entretien.

• N’installez pas de composants endommagés ou incomplets ni des composants substituts.

• Risque de coupures et d’éraﬂ ures. Portez des gants protecteurs, des chaussures de protection et des

lunettes de sécurité lors de l’installation. Les bordures des pièces de métal peuvent être coupantes.

• Ne brûlez pas de bois ou autres matériaux dans cet appareil.

• Assurez-vous d’une quantité sufﬁ sante d’air de combustion et de ventilation. Prévoyez un accès sufﬁ sant

pour entretenir et opérer l’appareil.

• Haute pression endommagera la soupape. Débrancher la tuyauterie d’alimentation en gaz avant de tester la pression

de ligne de gaz à la pression d’essai au-dessus de 1/2 psig. Fermer l’arrêt manuelle du soupape avant de tester la

pression de ligne de gaz à la pression égale ou inférieure à 1/2psig (35mb).

• L’appareil ne doit pas être utilisé au températures au-dessous de zero (32°f / 0°c). Permettre à l’appareil

pour réchauffer au-dessus de zero avant le fonctionnement, avec l’exception de modèles; GSS36,

GSS42; ces appareil sont adaptés pour 0°F / -18°C.

• Les enfants et les adultes devraient être informés des dangers que posent les températures

de surface élevées et se tenir à distance afin d’éviter des brûlures ou que leurs vêtements ne

s’enflamment.

• Les jeunes enfants doivent être surveillés attentivement lorsqu’ils sont dans la même pièce

que l’appareil. Les jeunes enfants et autres personnes à risque sont sujets aux brûlures

accidentelles. Une barrière de protection est recommandée si des individus à risque se

trouvent dans la maison. Aﬁ n de restreindre l’accès à l’appareil, installez une barrière de

protection ajustable pour garder les jeunes enfants ou autres personnes à risque hors de la

pièce et loin des surfaces chaudes.

• Les vêtements et autres matériaux combustibles ne doivent pas être posés sur l’appareil ou à

proximité.

• En raison des températures élevées, l’appareil devrait être placé loin des endroits passants et

loin des meubles et des rideaux.

• Les meubles ou autres objets doivent être gardés à une distance d’au moins 4 pieds (1.22m) du devant

de l’appareil.

• Assurez-vous de disposer de mesures de sécurité adéquates pour empêcher les jeunes enfants de

toucher aux surfaces chaudes.

• Même une fois que l’appareil est éteint, l’appareil demeurera chaud pendant un temps prolongé.

• Consultez votre détaillant local de l’appareil pour connaître les écrans de protection et les protection du

foyer offerts pour protéger les enfants des surfaces chaudes. Ces écrans de protection et les protection

du foyer doivent être ﬁ xés au plancher.

• Tout écrans de protection, garde ou barriére enlevés pour faire l’entretien devront être remis

en place avant d’utiliser l’appareil.

• Il est primordial de garder propres les compartiments de contrôle, les brûleurs, la soufﬂ erie, les bouches

d’air de l’appareil ainsi que le système d’évacuation. L’appareil et son système d’évacuation doivent

être inspectés avant la première utilisation et au moins une fois l’an par un spécialiste en entretien. Un

entretien plus fréquent pourrait être nécessaire en raison des peluches provenant des tapis, literie, etc.

L’emplacement de l’appareil doit être gardé libre de tous matériaux combustibles, essence ou autres

liquides et vapeurs inﬂ ammables.

• Si l’appareil s’éteint, n’allume pas l’appareil jusqu’à ce que vous donner de l’air frais. Si l’appareil

continue de s’éteindre, faire réparer. Garder propres le brûleur et le compartiment de contrôle.

• Cet appareil ne devra être modiﬁ é en aucun cas.

• Ne laissez pas les ventilateurs soufﬂ er directement sur l’appareil. Empêchez les courants d’air de modiﬁ er

l’apparence de la ﬂ amme.

W415-2978 / A / 10.07.21

consignes de sécurité

• N’utilisez pas une soufﬂ erie intégrée, un échangeur de chaleur intégré ni un autre accessoire non

approuvé pour cet appareil.

• Cet appareil ne doit pas être raccordé au conduit d’une cheminée desservant un autre appareil de

chauffage à combustible solide.

• N’utilisez pas cet appareil si une partie quelconque a été submergée. Contactez immédiatement un

technicien de service qualiﬁ é pour inspecter l’appareil et pour remplacer toute pièce du système de

contrôle et du contrôle du gaz qui aurait été submergée.

• Ne pas opérer l’appareil lorsque la porte vitrée est enlevée, ﬁ ssurée ou brisée. Le remplacement de la

vitre devra être effectué par un technicien de service certiﬁ é ou qualiﬁ é, si équippé.

• Ne frappez pas et ne claquez pas la porte vitrée de l’appareil, si équippé.

• Seulement les portes/façades certiﬁ ées pour l’appareil peuvent être utilisées avec cet

appareil.

• Gardez les matériaux d’emballage hors de la portée des enfants et mettez ces matériaux au rebut de

façon sécuritaire. Comme tous les emballages de plastique, ces matériaux ne sont pas des jouets et

doivent demeurer hors de la portée des enfants et des bébés.

• Le carbone ou la suie ne doit pas se produire dans un appareil sans évent car il peut être distribué dans

une zone habitable de votre maison. Si vous remarquez des signes de carbone ou de suie, éteignez

immédiatement votre appareil et arrangez-le pour le faire entretenir par un technicien qualiﬁ é avant de

l’actionner à nouveau.

• Si équipé, l’écran doivent être (fermez) en place pendant le fonctionnement de l’appareil.

• Lorsque l’appareil est muni de portes d’évacuation de pression, elles doivent demeurer fermées pendant

le fonctionnement de l’appareil aﬁ n d’empêcher les gaz de combustion contenant du monoxyde de

carbone de s’inﬁ ltrer dans la maison. La température des gaz de combustion s’échappant par ces

ouvertures peut aussi causer les matériaux combustibles avoisinants à surchauffer et à prendre feu.

• L’empoisonnement au monoxyde de carbone peut conduire à la mort; les premiers signes d’une intoxication

au monoxyde de carbone ressemblent à la grippe, avec céphalées, vertiges et/ou des nausées. Si vous

présentez ces signes, l’appareil peut ne pas fonctionner correctement. Obtenir l’air frais! Faire réparer

l’appareil. Certaines personnes; les femmes enceintes, les personnes ayant une maladie cardiaque ou

pulmonaire, anémie, ceux sous l’inﬂ uence de l’alcool, ceux à haute altitude sont plus touchées par le

monoxyde de carbone que d’autres. Défaut de garder l’ouverture d’air primaire(s) du brûleur(s) propre peut

entraîner la formation de suies et dommages à la propriété.

• Comme dans le cas de tout appareil à combustion, il est recommandé de faire inspecter et entretenir

votre appareil régulièrement. De même, installez un détecteur de monoxyde de carbone dans la pièce

pour vous protéger, ainsi que votre famille, contre les intoxications (pas applicable pour les appareils pour

l’extérieure).

• Assurez-vous que les distances requises pour les dégagements aux matériaux combustibles sont

respectées lorsque vous installez une tablette décorative ou des tablettes au-dessus de l’appareil. En

raison des températures élevées, un téléviseur ou d’autres composants électroniques pourraient être

endommagés prématurément ou ils pourraient fondre, se déformer ou se décolorer.

• Pour les appareils avec une barriére; si la barriére est endommagée, elle devra être remplacée par la

barriére conçu par le manufacturier pour cet appareil.

• L’installation et la réparation devraient être effectuées par un technicien qualiﬁ é. Il est impératif que

les compartiments de contrôle, le brûleur et les passages de circulation d’air soient gardés propres

aﬁ n de fourni une combustion et une circulation d’air adéquates.

• Produits pour l’extérieur seulement: Cet appareil ne doit pas être installé à l’intérieur ni dans une structure

qui empêche la dissipation des gaz de combustion dans l’environnement extérieur.

• S’il y a lieu, la version de millivolt de cet appareil utilise et requiert un thermocouple à action rapide.

Remplacez uniquement par un thermocouple à action rapide de Wolf Steel ltée.

Add California Prop 65 warning

W415-2978 / A / 10.07.21

table des matières

1.0 information générales 46

1.1 air comburant et de ventilation 46

1.2 taux et efﬁ cacités 47

1.3 vue d’ensemble d’installation 47

1.4 liste des pièces 48

1.5 plaque d’homologation 49

2.0 dimensions 50

3.0 emplacement 51

4.0 ossature 52

4.1 emplacement de l’entrée du gaz 52

4.2 dimensions minimales de l’encadrement 53

4.3 dégagements minimaux de l’enceinte 54

4.4 dégagements minimaux de l’enceinte combustibles 55

4.5 l’installation du linteau en acier 56

5.0 information électrique 57

5.1 connexion de câblage dur 57

5.2 schéma de câblage du recéptacle 57

5.3 schéma de câblage 58

5.4 installation et opération de la télécommande 59

5.5 opération du module de contrôle 60

6.0 installation du gaz 61

6.1 spéciﬁ cations de la bouteille de propane 61

6.2 montage de bouteille de gaz propane 61

7.0 opération 62

8.0 pattes de clouage et bande de clouage 63

8.1 installation des pattes de clouage (situé dans le sac manuel) 63

8.2 installation de la bande de clouage 63

9.0 finitions 64

9.1 disposition de bûches en bouleau (BLKO36) 64

9.2 disposition de bûches en chêne (OLKO36) 66

9.3 dégagements minimaux de la tablette 68

9.4 mis en place du logo 68

10.0 réglages 69

10.1 réglage du venturi 69

10.2 caractéristiques de la ﬂ amme 69

10.3 vériﬁ cation de la pression 70

11.0 entretien 71

12.0 pièces de rechange 72

12.1 vue d’ensemble et de l’assemblage de la soupape 73

13.0 accessoires 74

14.0 guide de dépannage 75

15.0 garantie 78

16.0 historique d’entretien 79

L’information contenue dans ce manuel est jugée correcte au moment de l’impression. Wolf Steel

Ltd. se réserve le droit de modiﬁ er ou de modiﬁ er toute information contenue dans ce manuel à tout

moment sans préavis. Les modiﬁ cations, autres que les éditoriaux, sont désignées par une ligne

verticale dans la marge.

note:

W415-2978 / A / 10.07.21

information générale

1.0 information générales

Lorsque l’appareil est installé à une altitude de plus de 4 500 pieds (1372m), et en l’absence de recommandations

particulières de l’autorité competente locale, l’indice certiﬁ é du débit à haute altitude devra être réduit au taux de 4%

pour chaque 1 000 pieds (305m) supplémentaire. Les bruits causés par l’expansion et la contraction lors des cycles de

chauffage et de refroidissement sont tout à fait normaux et il faut s’y attendre. Le changement de l’aspect de la ﬂ amme de «

HI » à « LO » est plus évident pour le gaz naturel que pour le propane.

Il est fortement recommandée de protéger les bûches contre l’humidité (c.à.d. pluie, neige, etc.). Recouvrez

l’ouverture de l’appareil lorsqu’il n’est pas en fonction.

Cet appareil est conçu pour fonctionner avec le type de combustible indiqué sur la plaque

d’homologation. Cet appareil ne peut être converti à une autre type de combustible à moins d’utiliser un

ensemble de conversion certiﬁ é.

L’enveloppe protectrice sur les pièces plaquées est mieux retirée lorsque l’assemblage est à température ambiante,

mais cela peut être amélioré si l’assemblage est réchauffé, en utilisant un sèche-cheveux ou une source de chaleur

similaire. L’enveloppe protectrice doit être retiré avant d’utiliser l’appareil.

Cet appareil est un produit décoratif. L’appareil n’est pas une source de chaleur et un combustible

solide ne doit pas être utilisé avec cet appareil.

important:

Certains composants et ensembles décoratifs sont emballés séparément, et doivent être installés conformément

aux directives de ce manuel.

Cet appareil est conçu pour être installé à l’extérieur tel que sur un patio ou dans votre cour. Il ne doit jamais être

installé à l’intérieur d’une structure fermée et étanche.

Il est fortement recommandé d’installer cet appareil dans un endroit protégé. Les vents directs causeront des

ﬂ ammes irrégulières et possiblement des pannes de veilluese et de brûleur principal.

Des ﬂ ammes irrégulières peuvent aussi causer des dépôts de carbone excessifs (suie noire). Cette condition ne

compromet pas la sécurité de l’appareil, mais est visuellement indésirable.

Des installations typiques peuvent comprendre des patios recouverts, des vérandas avec moustiquaires, des

gazebos, ou des installations contre le mur extérieur de la maison.

Si vous installez un appareil alimenté au propane, le réservoir de propane doit toujours être situé à

l’extérieur de la structure.

Assurez-vous que l’endroit possède une ventilation adéquate.

1.1 air comburant et de ventilation

Installateur, veuillez rempli les informations suivants:

Client: ______________________________________________________________

Adresse: ______________________________________________________________

Date d’Installation: ______________________________________________________________

Location de l’Appareil: ______________________________________________________________

Installateur: ______________________________________________________________

Numéro de Contact

du Détaillant/Distributeur: ______________________________________________________________

# de Série: ______________________________________________________________

Modèle:

Naz Naturel: Propane:

GSS36CFNE

GSS36CFPE

W415-2978 / A / 10.07.21

information générale

1.2 taux et efﬁ cacités

Gaz Naturel Propane

Altitude (PI) 0-4 500

Début Maximale (BTU/HR) 40 000

Pression Minimale d’Alimentation en Gaz 4,5" (11mb) w.c. 11" (27mb) w.c.

Pression Maximale d’Alimentation en Gax 13" (32mb) w.c.

Pression au Collecteur Lorsque la Gaz Circule 3,5" (9mb) w.c. 10" (25mb) w.c.

1.3 vue d’ensemble d’installation

Pour votre satisfaction, cet appareil a été mis à l’essai pour

conﬁ rmer son fonctionnement et sa qualité.

1. Placez l’appareil dans le position ﬁ nale (voir la section « emplacement »).

2. Determinez l’emplacement de l’entrée du gaz le plus approprié (voir la section « emplacement de l’entrée du

gaz »).

3. Determinez l’enceinte de l’appareil, l’encadrement, façades, accessoires, etc.

4. Installez l’encadrement approximatif (voir la section « encadrement »).

5. Installez toutes câblages électrique (voir la section « information électrique »).

6. Installez les conduites de gaz (voir la section « branchement du gaz »).

7. Testez l’appareil.

8. Installez les pattes de clouage (voir la section « installation des pattes de clouage »).

9. Completez l’encadrement (voir la section « encadrement »).

10. Complétez les ﬁ nitions (voir la section « ﬁ nitions »).

W415-2978 / A / 10.07.21

information générale

Lorsque l’appareil est installé directement sur une surface combustible autre que le bois, l’appareil devra être

monté sur un panneau continu de métal ou de bois se prolongeant sur toute la largeur et la profonduer.

Les combustibles solides ne doivent pas être brûlés dans cet appareil.

AVERTISSEMENT

• N’obstruez jamais l’ouverture de l’appareil.

• Les objets placés devant l’appareil doivent être gardés à une distance d’au moins 48” (121.9cm) de la

face vitrée de l’appareil.

• Risque d’incendie ou d’explosion.

• Les pressions élevées endommageront la soupape. L’alimentation en gaz doit être débranchée pendant

les essais de pression de ce système lorsque les pressions d’essai excèdent 1/2LB/PO² (3,5KPA). Fermez

la soupape d’arrêt manuelle pendant tout essai de pression du système d’alimentation en gaz lorsque la

pression est de 1/2LB/PO² (3,5mb) ou moins.

• N’utilisez que les accessoires optionnels et les pièces de rechange approuvés par Wolf Steel Ltd. pour

cet appareil. L’utilisation d’accessoires non listés (soufﬂ erie, portes, persiennes, moulures, composants de

gaz, composants d’évacuation, etc.) pourrait être non-sécuritaire et annulera la garantie et la certiﬁ cation.

1.4 liste des pièces

note:

Seulement les attaches fournies avec

l’appareil sont illustrées.

CET APPAREIL AU GAZ DEVRAIT ÊTRE INSTALLÉ ET

ENTRETENU PAR UN INSTALLATEUR QUALIFIÉ en se

conformant aux codes locaux. Les pratiques d’installation

peuvent varier d’une région à l’autre. Il est donc important

de connaître les normes spéciﬁ ques qui s’appliquent à votre

région. Par exemple dans l’état du Massachusetts:

• La soupape d’arrêt doit être un robinet à gaz avec une

poignée en T.

• Le raccord ﬂ exible ne doit pas mesurer plus que 36

pouces (0.91m).

L’installation doit se conformer aux codes locaux ou, en l’absence de codes locaux, l’installation doit être

conforme au Code d’installation du gaz naturel et du propane CSA B149.1 au Canada, ou au National Fuel Gas

Code, ANSI Z223.1/ NFPA 54 aux États-Unis.

L’alimentation en gaz de l’appareil doit être débranchée pendant les essais de pression de ce système lorsque

les pressions d’essai excèdent ½ lb/po² (3,5 kpa). Fermez la soupape d’arrêt manuelle pendant tout essai

de pression du système d’alimentation en gaz lorsque la pression est de ½ lb/po² (3,5 mb) ou moins. Si la

soufﬂ erie ou ventilateur est installer la boîte de dérivation doit être branchée au circuit électrique et mise à la terre

conformément aux codes locaux. En l’absence de codes locaux utilisez la version courante du Code Canadien

de l’Électricité CSA C22.1 au Canada ou le National Electrical Code ANSI/NFPA 70 aux États-Unis.

Dans le cas où

le soufﬂ erie est équipé d’un cordon d’alimentation il doit être connecté à une réceptacle correctement mise à la

terre. La ﬁ che de mise à la terre ne doit pas être retiré du cordon d’alimentation.

DESCRIPTION NO. DE PIÈCE QUANTITÉ

Écrou, Hexagonale #10-24 W450-0014 3

Boulon, #10-24 Chariot W065-0027 3

3 Rondelle, 1/4 Verrou W735-0001 3

W415-2978 / A / 10.07.21

information générale

1.5 plaque d’homologation

Cette illustration est à titre de référence seulement. Consultez la plaque d’homologation pour obtenir l’information

précise.

La plaque d’homologation doit rester avec l’appareil à tout instant. Il ne doit pas être enlevé.

note:

W415-2978 / A / 10.07.21

dimensions

2.0 dimensions

W415-2978 / A / 10.07.21

location

3.0 emplacement

Lors du choix d’un emplacement de votre l’appareil extérieur, il est important d’assurer que le dégagement près

des matériaux combustibles adjacents est respecté. Cet appareil est conçu pour être installé sur votre terrasse ou

dans votre cour arrière. Il est fortement recommendé que cet appareil soit installé dans un endoit couvert (selon

les directive énoncées ci-dessous). Un vent direct provoquera une ﬂ amme irrègulière et possiblement une panne

de veilleuse ou de brûleur. Une ﬂ amme irrégulière pourrait également entraîner des dépôts de carbone excessifs

(suie noir). Cela n’affecte pas la sécurité, mais est visuellement indésirable.

Installation à l’intérieur d’une enceinte partielle qui comprend un recouvrement sur le dessus et deux murs latéraux

au maximum. Ces murs peuvent être parallèles l’un par rapport à l’autre, comme dans un passage couvert, ou

former un angle droit (FIG. 2).

L’installation à l’intérieur d’une enceinte partielle qui comprend un recouvrement sur les dessus et trois murs laté-

raux, dans la mesure où 30 pour cent plus de la périphérie horizontale de l’enceinte est ouverte en permanence

(FIG. 3).

Lorsque vous choisissez un emplacement pour votre appareil, prenez soin d’éviter les endroits top humides ou

à proximité de sources d’eau courantes.

note:

Tout enceinte (abri) dans laquelle l’appareil est utilisé doit être conforme à l’un des éléments suivants:

Installation à l’intérieur d’une enceinte qui comporte des murs de chaque côté, mais au moins une ouverture per-

manente au niveau du sol et aucun recouvrement sur le dessus (FIG. 1).

FIG. 3

FIG. 2

FIG. 1

W415-2978 / A / 10.07.21

ossature4.0 ossature

Il est recommandé d’installer l’appareil contre des murs ﬁ nis. Ceci assurera que les dégagements aux

matériaux combustibles sont maintenus dans la cavité. Il est recommandé d’encadrer votre appareil après son

positionnement. Utilisez les 2x4s et suivez les codes locaux.

4.1 emplacement de l’entrée du gaz

Le caisson compte cinq emplacements pour l’entrée du gaz. Un de chaque côté de l’appareil, deux à l’arrière,

et l’autre à la base. À l’aide des illustrations suivantes, déterminez l’emplacement idéal, puis enlevez la plaque

poinçonnée.

• Risque d’incendie!

• Aﬁ n d’éviter la possiblité que de l’isolation ou un coupe-vapeur entrent en contact avec l’extérieur du caisson,

il est conseillé d’installer l’appareil contre des murs ﬁ nis (C.-À-D. panneau de gypse) comme tout autre mur

de la maison. Ceci assurera que les dégagements aux matériaux combustibles est maintenu.

• Ne faites pas d’entailles à l’ossature autour des espaceurs. Ne pas maintenir les dégagements peut causer

une surchauffe et un incendie. Empêchez tout contact avec de l’isolant qui s’affaisse, avec l’ossature ou avec

tout autre matériau combustible. Bloquez l’entrée de l’enceinte pour empêcher l’inﬁ ltration d’isolant soufﬂ é.

Assurez-vous que l’isolation et les autres matériaux sont bien ﬁ xés.

• Lorsque vous construisez l’enceinte, prévoyez l’épaisseur des matériaux de ﬁ nition pour maintenir les

dégagements. Si l’ossature ou les matériaux de ﬁ nition se trouvent à une distance inférieure à celle indiqué,

ils doivent être faits d’acier, de fer, de brique, de tuile, de béton, d’ardoise, de verre ou de plâtre, ou d’une

combinaison de ces matériaux sont appropriés. Les matériaux répondant à la norme ASTM E 136, méthode

de test standard du comportement des matériaux dans une fournaise avec tube vertical à 1382°F (750°C), et

à la norme UL763 sont considérés comme étant des matériaux non combustibles.

• Aﬁ n d’éviter un risque d’incendie, les dégagements minimaux aux matériaux combustibles doivent être

maintenus.

• L’enceinte de l’appareil doit respecter la hauteur minimale requise. Mesurez à partir de la base de l’appareil.

• Si des ensembles de montants en acier avec panneau de ciment sont fournis, ou spéciﬁ é dans les

instructions d’installation, ils doivent être installés.

• Si spéciﬁ é dans les instructions d’installation, les matériaux de ﬁ nition doivent être non-combustibles placer

éclat avec le face de l’appareil étendue du sommet de l’appareil comme le conseil de ciment, le carreau

en céramique, le marbre, etc. N’utilisé pas des bûches ou le cloison sèche. N’importe quel feu à évalué du

cloison sèche n’est pas acceptable.

Lorsque vous installez les accessoires de ﬁ nition optionelles, les dimensions de l’ossature et les matériaux

de ﬁ nition peuvent différer de ce qui est décrit dans ces instructions ci-dessous, voir les instructions fournies

dans le trousse de l’accessoire pour les spéciﬁ cations détaillées.

note:

W415-2978 / A / 10.07.21

ossature

44”

(111,7cm)

21”

(53,3cm)

44”

(111,7cm)

4.2 dimensions minimales de l’encadrement

Dégagements minimaux de l’appareil et des surfaces d’évacuation aux matériaux combustibles:

Encadrement 0” (0mm) aux espaceurs (à l’arrière et sur les côtés seulement).

Utilisez un linteau en acier dans le haut et deux montants en acier sur les côtés.

Finitions 1” (25mm) à l’arrière et sur les côtés.

Encadrement incombustible 14 1/2” (36,8cm) du dessus et les côtés.

Profondeur de l’encave 20 1/2” (52cm)

Haut de l’enceinte 50 3/4” (128,9cm) du bas de l’appareil

Dégagement du plafond 72” (182,8cm) du bas de l’appareil

Ne placez pas d’objets devant l’appareil

(distance minimale de 4 pieds).

6” (152,4mm) MIN.

74 1/2”

(189,2cm)

16”

(40,6cm)

53”

(134,6cm)

W415-2978 / A / 10.07.21

ossature

4.3 dégagements minimaux de l’enceinte

L’enceinte de l’appareil doit avoir une hauteur minimale de 50 3/4” (128,9cm).

Aﬁ n de respecter les contraintes de température, l’espace à l’intérieur de l’enceinte, autour de l’appareil et au-dessus

doit demeurer sans obstructions.

W415-2978 / A / 10.07.21

ossature

4.4 dégagements minimaux de l’enceinte combustibles

* Du dessus de l’appareil.

** Pour empêcher la pénétration d’eau dans l’enceinte, vous devez appliquer un scellant pour l’extérieur tout autour

de l’appareil et le long des matériaux incombustibles.

Linteau en Acier

(Fourni)

46 9/16”

(118,2cm)

W415-2978 / A / 10.07.21

ossature

4.5 l’installation du linteau en acier

Type 1 (x3)

Type 2 (x3)

Type 3 (x3)

1. Faites glissez les 2 pièces du linteau en acier ensemble. Assurez-vous

d’aligner les 3 fentes. (FIG. 1).

2. Insérez les 3 boulons fournis (Type 2) dans les 3 fentes (FIG. 2).

3. Fixez les 3 écrous (Type 1) et les 3 rondelles (Type 3) à l’arrière des boulons (FIG. 3).

FIG. 1

FIG. 2

FIG. 3

Vue de Côté Arrière

W415-2978 / A / 10.07.21

information électrique

5.0 information électrique

5.1 connexion de câblage dur

Vous devez effectuer un brachement par câble avec cet appareil.

Une charpente permanente servant à encastrer l’appareil nécessite un brachement par câble de la boîte de

dérivation de l’appareil. Cet appareil doit être raccordé électriquement et mis à la terre conformément aux codes

locaux. En l’absence de codes locaux, utilisez la version courante du Code Canadien de l’Électricité CSA C22.1

au Canada ou le National Electrical Code ANSI / NFPA aux États-Unis.

5.2 schéma de câblage du recéptacle

• N’utilisez pas cet appareil si une partie quelconque a été submergée. Contactez immédiatement un technicien

de service qualiﬁ é pour inspecter l’appareil pour des dommages au circuit électrique.

• Risque de chocs électriques ou d’explosion. Ne branchez pas le 110 V à la soupape ou à l’interrupteur mural de

l’appareil. Un branchement électrique incorrecte endommagera les contrôles.

• Cet appareil doit être raccordé électriquement par un électricien qualiﬁ é conformément aux codes locaux. En

l’absence de codes locaux, utilisez la version courante du Code Canadien de l’Électricité CSA22.1 ou le National

Electrical Code ANSI/NFPA NO. 70 aux États-Unis.

Figure 7

A. Retirez les deux vis sécurisant l’assemblage du boîte jonction à la couche extérieure sur le côté gauche

de l’appareil puis retirez-le.

B. Retirez la seul vis sécurisant la boîte jonction à la plaque de boîte jonction puis glissez-le hors du pince.

C. Faites passer le ﬁ l d’alimentation à travers le trou de 7/8 po (22,2 mm) de la plaque de la boîte de jonction

avec un connecteur de boîte (non fourni).

D. Branchez the 120 volt supply wire to the receptacle selon la version courante du Code Canadian de

l’Électricité CSA C22.1 Canadian Electrical Code ou le National Electrical Code ANSI/NFPA N

.70 aux

États-Unis.

E. Lorsque le câblage est complet, réinstallez la plaque jonction à la plaque de boîte jonction puis

résécurisez le vis enlever dans étape B.

F. Réinstallez l’assemblage de boîte jonction en renversant étape A. Assurez-vous que toutes les prises sont

sécurisés sur le boîte jonction.

W415-2978 / A / 10.07.21

information électrique

5.3 schéma de câblage

• Ne raccordez pas l’interrupteur mural ou la soupage de gaz à l’alimentation électrique (110V).

Figure 8

W415-2978 / A / 10.07.21

information électrique

5.4 installation et opération de la télécommande

• Risque de brûlure! Assurez que l’appareil est refroidi avant de commancer cet processus.

Une télécommande est livrée en standard avec cet appareil et se trouve dans le sac manuel. Cette contrôle est

conçue pour allumer (« ON ») et éteindre (« OFF ») votre appareil.

Le placement de la télécommande peut affecter les performances. Cet contrôle doit se trouver dans le même

espace que l’appareil et être utilisée pour faire fonctionner l’appareil uniquement lorsqu’il est en vue. La contrôle

doit être placée à moins de 30 pieds de l’appareil et sous un couvercle résistant aux intempéries lorsqu’elle est

utilisée dans des applications extérieures.

Initialisation de la télécommande pour la première fois:

• Retirez la couvercle de piles de l’arrière de la télécommande et installez les

piles A23 comme indiqué (+/-)

• Localisez le module de contrôle de l’appareil (Figure 10).

• Glissez le commutateur de la télécommande à la position « REMOTE ». Le

module de contrôle émettra un bip pour signaler qu’il est prêt (Figure 9).

• À l’aide d’un itème petit (comme un trombone) appuyez et relâchez le

bouton « LEARN » situé près de l’interrupteur (Figure 9).

• Le module de contrôle émettra un bip et le feu « STATUS » clignotera vert

pour 10 secondes.

• Lorsque le feu se clignote, appuyez sur le bouton d’alimentation sur

la télécommande. Le module émettra deux bips pour signaler qu’il est

maintenant prêt à communiquer avec la télécommande.

(Figure 10)

Pour dégager la mémoire du module de contrôle, appuyez et relâ-

chez le bouton « LEARN » à l’aide d’un trombone. Le module émet-

tra un bip et le feu « STATUS » clignotera vert pour 10 secondes.

Ne pas appuyez sur aucun boutons sur la télécommande durant ce

temps et la mémoire devrait être dégager.

note:

Bouton

d’alimentation

W415-2978 / A / 10.07.21

information électrique

5.5 opération du module de contrôle

1. Le module de contrôle est équipé avec un

interrupteur « ON / OFF / REMOTE » qui

doit être règler (Figure 9).

Position « OFF »: L’appareil ignorera

entrées électrique et ne pas répondera

aucuns commandes de l’interrupteur

mural ni la télécommande. L’appareil

devrait être à la position « OFF » pendant

l’installation, l’entretien, le conversion du

type de gaz et si le contrôle se mise en

mode « LOCK-OUT » du fait d’un code

d’erreur.

Position « ON »: L’appareil s’allumera

and se marchera continuellement. Cet

mode opération est utilisé principalement

for l’installation initiale.

Position « REMOTE »: L’appareil

amorcera les commandes de l’interrupteur

mural optionnel et/ou la télécommande

sans ﬁ l.

2. Si vous désiré d’utiliser l’interrupteur mural

optionnel (câblé) et la télécommande pour faire fonctionner l’appareil, l’interrupteur mural outrepassera toutes

commandes donnée de la télécommande.

3. Réinitialisation du Module: Ce module peut se mise en mode de verrouillage sous certaines conditions.

Lorsque cela se produit, l’appareil ne s’allume pas et ne répond pas aux commandes. Le module passera en

mode de verrouillage en émettant trois bips sonores, puis en afﬁ chant en continu un code d’erreur ROUGE /

VERT sur son indicateur LED d’état (« STATUS »).

• Tournez le bouton de contrôle de gaz vers le droite à « OFF ». (Elle est située sur le connecteur ﬂ exible).

• Réglez l’interrupteur du module à la position « OFF ».

• Attendez cinq (5) minutes pour que le gaz puisse s’échapper.

• Tournez soupape fermeture manuelle vers le gauche à « ON ».

• Réglez l’interrupteur du module à la position « ON » ou « REMOTE ».

• Démarrez l’appareil.

4. Réglage de Verrouillage pour Enfant: Glissez le couvercle de pile vers le bas de l’arrière de la

télécommande. Glissez le commutateur de verrouillage pour enfant pour activer ou désactiver le fonction.

• Risque d’explosion! NE PAS réinitialisez le module plus d’une fois dans une période de cinq minutes. Le gaz

peut s’accumuler dans la chambre de combustion. Appelez un technicien de service qualiﬁ é.

Figure 9

LEARN

MODULE

INTER-

RUPTEUR

STATUS

GN/PL

TYPE DE GAZ

FLAMME HI/LO

Aucune fonction ne sera utilisable tant que la fonction de verrouillage pour enfant n’est pas désactivée.

note:

W415-2978 / A / 10.07.21

installation du gaz

6.0 installation du gaz

L’installation et l’entretien doivent être effectués par un installateur qualiﬁ é.

• Mettez l’appareil en place et ﬁ xez-le.

• Si l’appareil est muni d’un raccord ﬂ exible, celui-ci est conçu pour recevoir une conduite de gaz de 1/2” (13mm). Sans

raccord ﬂ exible, l’appareil est conçu pour recevoir une conduite de gaz de 3/8” (9,5mm). L’appareil est muni d’une

soupape d’arrêt manuelle pour fermer l’alimentation en gaz.

• Branchez le gaz en conformité avec les codes locaux. En l’absence de codes locaux, l’installation doit être conforme au

code d’installation du gaz CAN/CSA-B149.1 dans sa version pour le Canada ou le National Fuel Gas Code, ANSI Z223.1

/ NFPA 54 pour les États-Unis.

• Lorsque vous manipulez des conduites de gaz, soutenez la soupape de gaz pour éviter que les conduites ne se plient.

• Le raccord ﬂ exible de l’alimentation en gaz devrait être sifﬁ samment mobile pour permettre de placer l’assemblage du

brûleur sur le côté.

• Vériﬁ er pour des fuites de gaz en appliquant une solution d’eau savonneuse. N’utilisez pas une ﬂ amme nue.

AVERTISSEMENT

• Risque d’incendie, d’explosion, ou d’ashphyxie. Assurez-vous qu’il n’y ait aucune source d’allumage

comme des étincelles ou une ﬂ amme nue.

• Soutenez le contrôle du gaz lorsque vous attachez le tuyau pour éviter de plier la conduite de gaz.

• Allumez toujours la veilleuse, que ce soit pour la première fois ou lorsque l’approvisionnement en gaz

est épuisé, avec la porte vitrée ouverte ou retirée. La purge doit être effectuée par un technicien qualiﬁ é.

Assurez-vous que l’arrivée de gaz au brûleur est continue avant de fermer la porte. Assurez-vous d’une

ventilation adéquate. Pour les emplacements de l’entrée du gaz et de l’entrée électrique, voir la section «

dimensions ».

• Lorsque le branchement est terminé, tous les raccords de gaz doivent se trouver à l’intérieur de l’appareil.

• Les pressions élevées endommageront la soupape. L’alimentation en gaz doit être débranchée pendant

les essais de pression de ce système lorsque les pressions d’essai excèdent 1/2LB/PO² (3,5KPA).

• Les réglages de la soupape ont été faits en usine. Ne les modiﬁ ez pas.

Après avoir installé le câblage électrique et les conduites de gaz, assurez-vous de tester l’appareil avant de ﬁ nir l’ossature

et la ﬁ nition de l’appareil.

AVERTISSEMENT

• Si ces instructions ne sont pas suivies à la lettre, un incendie peut entraîner la mort ou des blessures graves.

• Un incendie se produira si le tuyau d’alimentation en gaz entre en contact avec le dessous de l’appareil.

6.1 spéciﬁ cations de la bouteille de propane

Une bouteille bosselée ou rouillée peut être dangereuse et doit être vériﬁ ée par votre fournisseur de propane. N’utilisez jamais

une bouteille avec une valve endommagée. La bouteille d’alimentation en gaz propane doit être construite et marquée conformé-

ment au U.S. D.O.T. Spéciﬁ cations pour les bouteilles de gaz propane ou la Norme pour les bouteilles, sphères et tubes pour le

transport des marchandises dangereuses et la commission, CAN / CSA-B339, selon le cas.

Cet appareil a été conçu pour être utilisé avec une bouteille de propane de 20 lb (9,1 kg) ou 30 lb (13,6 kg) uniquement (non fournie).

La bouteille d’alimentation en gaz propane doit être munie d’un dispositif de raccordement de bouteille compatible avec le rac-

cordement de l’appareil. La bouteille de propane doit être munie d’un robinet d’arrêt se terminant par un robinet de bouteille de

propane de type QCC1 et d’un dispositif de décharge de sécurité ayant une communication directe avec l’espace vapeur de la

bouteille. Le système d’alimentation de la bouteille doit être aménagé pour le retrait de la vapeur et la bouteille doit comprendre

un collier pour protéger le robinet de la bouteille. La bouteille de gaz propane doit être équipée d’un dispositif anti-débordement

(OPD) homologué. Ne stockez pas une bouteille de gaz propane de rechange sous ou à proximité de cet appareil. Ne remplis-

sez jamais la bouteille à plus de 80%.

N’utilisez que le régulateur de pression et le ﬂ exible fournis avec cet appareil. Les régulateurs de pression et les ﬂ exibles de rem-

placement doivent être spéciﬁ és par le fabricant. Le régulateur fournit une pression de 11 pouces de colonne d’eau à l’appareil

et dispose d’un raccord de type QCC1. Les bouteilles à utiliser avec cet appareil doivent être fournies avec le robinet de bouteille

QCC1. Une bouteille QCC1 a une connexion de siège positive, qui ne permettra pas l’écoulement de gaz jusqu’à ce qu’un joint

positif ait été atteint. Il est également équipé d’un dispositif d’excès de débit. Aﬁ n d’atteindre le plein débit vers l’appareil, la

soupape doit être en position d’arrêt lorsque la soupape de la bouteille est ouverte.

6.2 montage de bouteille de gaz propane

Pour éviter que la bouteille de gaz propane ne bascule, assurez-vous que l’anneau de support de la bouteille est sur une surface

plane. Placez le cylindre dans l’anneau de support et serrez la vis à oreilles pour le ﬁ xer.

W415-2978 / A / 10.07.21

opération

7.0 opération

• Ne pas allumer si des enfants ou d’autres individus à risque son à proximité de la veilleuse.

• Cet appareil est équipé d’un dispositif d’allumage qui allume automatiquement la veilleuse. N’essayez pas de

l’allumer manuellement.

• Avant d’allumer, sentez autour de l’appareil et près du plancher aﬁ n de vous assurer qu’il n’y a pas de fuite

de gaz. Certains gaz sont plus lourds que l’air et se déposeront au niveau du plancher.

• N’utilisez pas cet appareil si une partie quelconque a été submergée. Contactez immédiatement un

technicien qualiﬁ é pour l’inspecter et pour remplacer toute pièce du système de contrôle et du contrôle du

gaz qui aurait été submergée.

POUR VOTRE SÉCURITÉ, LISTEZ CE QUI SUIT AVANT D’ALLUMER L’APPAREIL:

QUE FAIRE SI VOUS DÉTECTEZ UNE ODEUR DE GAZ

INSTRUCTIONS D’ALLUMAGE

COUPEZ L’ALIMENTATION DE GAZ

A. Arrêtez! Lisez les consignes de sécurité ci-dessus.

B. Enlevez tous les piles de la télécommande et régler le thermostat au réglage

minimum, si équipé.

C. Coupez l’alimentation électrique à l’appareil.

D. Ouvrir la porte de l’appareil, si équipé.

E. Tournez le bouton de contrôle du gaz vers la droite à « OFF ». (Elle est situé sur le

connecteur ﬂ exible).

F. Attendez cinq (5) minutes pour que le gaz puisse s’échapper. Si vous détectez

une odeur de gaz, incluant au niveau du plancher, ARRÊTEZ! et suivez les

instructions ci-dessus « QUE FAIRE SI VOUS DÉTECTEZ UNE ODEUR DE GAZ

». Continuez à l’étape suivante si vous ne sentez pas de gaz.

G. Tournez le soupape fermeture manuelle vers la gauche à « ON ».

H. Rétablissez l’alimentation électrique à l’appareil et installez les piles dans le

télécommande, si équipé. Régler le thermostat à la position désirée, si équipé.

I. Tournez l’interrupteur murale de l’appareil à la position « ON ».

J. Si l’appareil ne fonctionne pas, suivre les instructions de « couper l’alimentation de

gaz « et puis appelez votre technicien de service ou fournisseur de gaz.

A. Régler le thermostat à la réglage le plus bas, si équipé.

B. Tournez l’interrupteur murale de l’appareil à la position « OFF ».

C. Coupez l’alimentation électrique à l’appareil si un travail d’entretien doit être faites.

D. Tournez le soupape fermeture manuelle vers la gauche « OFF ». Ne forcez pas.

• Coupez l’alimentation en gaz à l’appareil.

• Ouvrez les fenêtres.

• N’allumez aucun appareil.

• Ne touchez à aucun interrupteur électrique;

n’utilisez aucun téléphone dans votre immeuble.

• De la maison d’un voisin, appelez immédiatement

votre fournisseur de gaz et suivez ses instructions.

• Si vous ne pouvez pas rejoindre votre fournisseur

de gaz, appelez le service des incendies.

• Si ces instructions ne sont pas suivies à la lettre, un incendie ou une explosion pourraient s’ensuivre, causant

des dommages matériels, des blessures corporelles ou des pertes de vie.

• Si applicable, allumez toujours la veilleuse, que ce soit pour la première fois ou lorsque l’approvisionnement en

gaz est épuisé, avec la porte vitrée ouverte ou retirée.

add gas knob

add gas valve

Assurez-vous que l’arrivée de gaz au brûleur est continue avant d’installer la porte. Lorsqu’il est allumé pour la

première fois, l’appareil dégagera une légère odeur pendant quelques heures. Cela est une condition normale

temporaire causée par le conditionnement des bûches et l’évaporation des peintures et lubriﬁ ants internes utilisés

dans le processus de fabrication; elle ne se reproduira plus. Après de longues périodes sans utiliser l’appareil,

comme à la suite de vacances ou à la ﬁ n de l’été, il se peut qu’une légère odeur se dégage pendant quelques

heures. Ceci est causé par des particules de poussière brûlant dans l’échangeur de chaleur. Dans les deux cas,

ouvrez une fenêtre pour aérer la pièce.

Cet appareil est équipé d’un dispositif d’allumage qui s’allume automatiquement la veilleuse. N’essayez pas de

l’allumer manuellement.

note:

W415-2978 / A / 10.07.21

1. Pour installer la façade de l’appareil à égalité avec la surface ﬁ nie, positionnez les montants de l’encadrement

de façon à prévoir l’épaisseur de la surface ﬁ nie.

2. Retirez les 4 vis (FIG. 1).

3. Installez les 4 supports de clouage des deux côtés de l’appareil, et ﬁ xez-les à l’ossature 2x4.

8.0 pattes de clouage et bande de clouage

Les pattes de clouage faciliteront l’installation d’une surface de ﬁ nition de 1/2” (12,7mm) ou de 3/4” (19,1mm)

d’épaisseur.

note:

8.1 installation des pattes de clouage (situé dans le sac manuel)

8.2 installation de la bande de clouage

1. Enlevez la bande de clouage à l’arrière du manchon de

carton.

2. Retirez les 2 vis des bords supérieurs extérieurs de la

bande de clouage.

3. Placez la bande de clouage en place et la ﬁ xer avec les vis

retirées précédemment (FIG. 1).

FIG. 1

Vue de Côté Arrière

FIG. 1

Vue de Côté

Arrière

W415-2978 / A / 10.07.21

ﬁ nitions

9.0 ﬁ nitions

9.1 disposition de bûches en bouleau (BLKO36)

AVERTISSEMENT

• Omettre de positionner les bûches conformément aux schémas ou omettre d’utiliser uniquement des bûches

spéciﬁ quement approuvées pour cet appareil peut causer des dommages matériels ou des blessures

corporelles.

• Les bûches doivent être placées correctement à l’intérieur de l’appareil. Ne changez pas la position des bûches

car l’appareil risque de ne pas fonctionner adéquatement et un retard d’allumage risque de se produire.

• Les bûches sont fragiles et devraient être manipulées avec soin.

Les bûches PHAZER™ et les braises incandescentes, exclusives aux appareils Napoléon, créent un effet in-

cadescent réaliste et unique qui est différent dans chaque installation. Prenez le temps de bien installer les braises

incandescentes pour obtenir le meilleur effet possible. La couleur des bûches peut varier. Lors de la première

utilisation de l’appareil, les couleurs deviendront plus uniformes à mesure que leurs pigments seront « absorbés »

pendant le procéde de « cuisson ». Ports de brûleurs bloqués peuvent provoquer une ﬂ amme irrégulière.

1. Placez la bûche #1 sur le support arrière, en

vous assurant que l’encoche sur le côté droit

de la bûche soit ajustée autour de l’écran de la

veilleuse. Ne couvrez pas les oriﬁ ces du

brûleur.

2. Placez les deux trous de la bûche #3 sur les

deux tiges situées au centre du brûleur. Ne

couvrez pas les oriﬁ ces du brûleur.

3. Placez le trou de la bûche #2 sur la tige située

du côté gauche du brûleur.

4. Placez la bûche #5 le long du côté avant droit

du chenet, puis tirez-la vers l’avant en vous

assurant que les encoches de la bûche soient

alignées avec les tiges du chenet.

Les numéros de bûches sont situés sur le fond ou à l’arrière des bûches.

note:

Continue sur la prochaine page

W415-2978 / A / 10.07.21

ﬁ nitions

5. Placez la bûche #4 le long du côté avant

gauche du chenet, puis tirez-la vers l’avant en

vous assurant que les encoches de la bûche

soient alignées avec les tiges du chenet.

6. Placez la bûche #10 sur l’encoche supérieure

de la bûche #1.

7. Placez la bûche #7 en travers, en vous

assurant que le haut s’appuie sur l’encoche

supérieure gauche de la bûche #1 et le bas,

sur l’encoche supérieure gauche de la bûche

#5.

8. Placez la bûche #6 en travers, en vous

assurant que le haut s’appuie sur l’encoche

supérieure du centre de la bûche #2 et le bas,

sur l’encoche supérieure gauche de la bûche

#4. La bûche #6 devrait toucher la face avant

de la bûche #1.

9. Placez la bûche #8 en travers, en vous

assurant que le haut s’appuie sur l’encoche

supérieure droite de la bûche #3 et le bas, sur

l’encoche supérieure centrale de la bûche #5.

L’extrémité mince de la bûche #8 doit faire

face vers l’intérieur.

10. Placez la bûche #9 en travers, en vous

assurant que le haut s’appuie sur l’encoche

supérieure droite de la bûche #1 et le bas, sur

l’encoche supérieure gauche de la bûche #8.

W415-2978 / A / 10.07.21

ﬁ nitions

9.2 disposition de bûches en chêne (OLKO36)
