Beko CHP30100SS - 30 Inch Under Cabinet Range Hood User Manual

www.beko.com

Range Hood

User Manual

CHP 30100 SS

01M-8851233200-0316-05

EN ES FR

Ths product has been manufactured n envronmental frendly modern plants wthout gvng any harm to the nature.

Ths applance conforms to the

WEEE regulaton.

It does not contan PCB.

Please read this manual first!

Dear Customers!

Thank you for preferring a Beko product. We hope that you get the best results from

your product which has been manufactured with high quality and state-of-the-art

technology. Therefore, please read this entire user manual and all other accompanying

documents carefully before using the product and keep it as a reference for future use.

If you handover the product to someone else, give the user manual as well. Follow all

warnings and information in the user manual.

Remember that this user manual is also applicable for several other models. Differences

between the models are explicitly described in the manual.

Meanings of the Symbols

Following symbols are used in the various section of this manual:

Important information and useful hints about

usage.

WARNING:

Warnings for dangerous situa-

tions concerning the safety of life and property.

Warning for electric shock.

Warning for hot surfaces.

Range Hood / User Manual

3 / 62 EN

CONTENTS

1 Important safety and

envronmental nstructons 4

1.1 General safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

1.1.1 Electrcal safety. . . . . . . . . . . . . . . . . . . . . . . . . . . 4

1.1.2 Product safety. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

1.1.3 Chldren's safety . . . . . . . . . . . . . . . . . . . . . . . . . . 6

1.2 Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

1.3 Complance wth WEEE Drectve and

dsposng of the waste product. . . . . . . . . . . . . . . . .7

Complance wth RoHS Drectve: . . . . . . . . . . . . . . .7

1.4 Package nformaton . . . . . . . . . . . . . . . . . . . . . . . .7

2 Electrcal & Installaton

requrements 8

2.1 Electrcal requrements. . . . . . . . . . . . . . . . . . . . . 8

2.2 Before nstallng the hood . . . . . . . . . . . . . . . . . 8

3 Techncal specfıcatons of your

applance 9

3.1 Lst of Materals . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

3.1.1 Parts suppled . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

3.1.2 Parts not suppled . . . . . . . . . . . . . . . . . . . . . . . . 9

3.2 Dmensons and Clearances . . . . . . . . . . . . . . . 10

3.3 Ductng Optons and Examples. . . . . . . . . . . . 10

3.3.1 Ventng methods. . . . . . . . . . . . . . . . . . . . . . . . 10

3.4 Preparaton . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

4 Installng your applance 12

4.1 Installaton - Ductng verson. . . . . . . . . . . . . . 12

4.2 İnstall hood onto wall . . . . . . . . . . . . . . . . . . . . . 12

4.2.1 Install Transton Onto Top of Hood. . . . . 12

4.2.2 Hang hood on wood support. . . . . . . . . . . . 13

4.2.3 Install bottom mountng screws . . . . . . . . 13

4.3 İnstall hood celng or beneath cabnets . . 13

4.3.1 Install Transton Onto Top of Hood. . . . . 14

4.3 2 Mount hood onto celng or cabnet . . . . . 14

4.3.3 Connectng the ductwork . . . . . . . . . . . . . . . 15

4.3.4 Electrcal connecton. . . . . . . . . . . . . . . . . . . . 15

4.3.5 Install Motor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

5 Operatng your applance 17

5.1 Descrpton of the hood & Controls . . . . . . . 17

5.1.1 Controls. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

5.1.2 Descrpton of control panel. . . . . . . . . . . . . 17

6 Cleanng and mantenance 18

6.1 Mantenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

6.2 Cleanng. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

6.3 Grease Flter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

6.3.1 Remove grease flters. . . . . . . . . . . . . . . . . . . 18

6.3.2 İnstall grease flters . . . . . . . . . . . . . . . . . . . . . 18

6.4 Replacng the lght bulb. . . . . . . . . . . . . . . . . . . 18

7 Warranty 20

4 / 62 EN

Range Hood / User Manual

1 Important safety and envronmental

nstructons

This section contains safety

instructions that will help protect

from risk of personal injury or

property damage. Failure to follow

these instructions invalidates the

granted warranty.

1.1 General safety

•Always have the installation and

repairing procedures carried out

by the Authorized Service Agent.

Manufacturing firm shall not be

held responsible for damages that

may be caused by unauthorized

persons.

•This appliance is not intended

for use by persons (including

children) with reduced physical,

sensory or mental capabilities, or

lack of experience and knowledge.

Children should be supervised to

ensure that they do not play with

the appliance.

1.1.1 Electrical safety

•Always unplug the appliance

from the mains supply during

installation, maintenance,

cleaning and repair operations.

•If the power cable is faulty,

it should be replaced by a

qualified person certified by

the manufacturer, after-sales

service or similar (preferably an

electrician) or a person described

by the importer.

•Operating voltage is 220 to 240

volts.

•If the appliance has a failure, it

should not be operated unless it is

repaired by the Authorized Service

Agent. There is the risk of electric

shock!

•Do not route power cable close

to hobs. Otherwise power cable

may cause fire since it melts down

easily.

•Never plug the hood before

installation is completed.

•In order to obtain the best

performance, external conductor

must not be longer than 4 m. It

must not contain more than 2

perpendicular (90°) angles and its

diameter must be min. ø120 mm.

•Disconnect the appliance from

mains before any intervention to

the internal parts of the appliance.

•Use the appliance with a grounded

outlet only.

Range Hood / User Manual

5 / 62 EN

1 Important safety and envronmental

nstructons

1.1.2 Product safety

•You can use a ppe wth a dameter

of 120 mm or 150 mm on the flue

connecton of the hood.

•Do not make connections to the

flues connected with stoves,

exhaust shafts or flues with rising

flames. Observe the rules set by

authorities on the discharge of

exhaust air.

•The height between the lower

surface of the hood and upper

surface of the stove/oven should

not be less than 50 cm for gas

hobs and 45 cm for electric hobs.

•Do not operate the hood without

aluminum filters and do not

remove the filters while it is

operated.

•Never touch the hood's lamps

after they are operated for a long

time. Hot lamps may burn your

hand.

•Avoid large flames beneath the

product. Otherwise, particles on

oil filter may ignite and lead to a

fire.

•Turn on the hobs after placing

pans or pots on it. Otherwise,

rising heat may deform certain

parts of your product.

•Turn off the hobs before taking

away pans or pots.

•Avoid inflammable materials under

the hood.

•Oil may ignite while frying foods.

Therefore, be careful about cloths

and curtains.

•Never leave the cooker unattended

when frying foods; otherwise hot

oil may cause fire.

•There is the risk of fire if your hood

is not cleaned in the specified

periods.

•Be extremely careful and wear

gloves when cleaning the hood.

•We advise you to operate the

appliance a few minutes before

starting to cook in order to

increase the suction power. Thus,

you shall have a continuous and

stable suction power when the

vapors arise.

•Operate your hood for 15 minutes

more after the end of cooking or

frying in order to remove the smell

and cooking vapor in the kitchen.

•When the hood is in use, especially

together with gas cookers,

make sure that environment is

ventilated with clean air.

6 / 62 EN

Range Hood / User Manual

•Pay attention not to connect

the appliance to the flues used

by non-electrical devices. (E.g.:

Heater flue).

•Simultaneous and smooth

operation of the hood and another

device that require air is only

possible when a low pressure

of 4 Pa (0.04 mbar) is reached,

and thus the reabsorption of the

gas is avoided. This can only be

achieved by means of air coming

from uncovered openings (door,

window, ventilation openings

or other technical measures).

Pay utmost attention to provide

sufficient air flow. A flue that

provides air ingress/egress is not

enough for this purpose.

1.1.3 Children's safety

•Packaging materials are dangerous

to children. Keep packaging

materials in a safe place out of

reach of children.

•Electrical appliances are

dangerous to children. Keep

children away from the product.

Do not allow children play with the

appliance.

•This appliance can be used by the

children who are at the age of 8 or

over and by the people who have

limited physical, sensory or mental

capacity or who do not have

knowledge and experience, as

long as they are supervised with

regard to safe use of the product

or they are instructed accordingly

and understand the risks of using

the product. Children should not

play with the appliance.

•

CAUTION:

Accessible parts may

heat up when used with a cooking

device.

1.2 Intended use

•This appliance is intended for

domestic use. It is not suitable for

commercial use and it must not be

used out of its intended use.

•The manufacturer shall not be

liable for any damage caused by

improper use or handling.

•Service life of your appliance is 10

years. This is the period required

for availability of spare parts for

proper functioning of the product.

1 Important safety and envronmental

nstructons

Range Hood / User Manual

7 / 62 EN

•

WARNING:

Failure to fix the

screws in concordance with

the instructions provided in the

manual may lead to electrical

hazards.

1.3 Compliance with WEEE

Directive and disposing of the

waste product

This product complies with EU WEEE

Directive (2012/19/EU). This product

bears a classification symbol for waste

electrical and electronic equipment

(WEEE).

This product has been manufactured with high

quality parts and materials which can be reused

and are suitable for recycling. Do not dispose of

the waste product with normal domestic and other

wastes at the end of its service life. Take it to the

collection center for the recycling of electrical and

electronic equipment. Please consult your local

authorities to learn about these collection centers.

Compliance with RoHS

Directive:

The product you have purchased complies with EU

RoHS Directive (2011/65/EU). It does not contain

harmful and prohibited materials specified in the

Directive.

1.4 Package information

Package of the product is made of

recyclable materials in accordance with

our National Legislation. Do not dispose

of the packaging materials together with the

domestic or other wastes. Take them to the

packaging material collection points designated by

the local authorities.

1 Important safety and envronmental

nstructons

8 / 62 EN

Range Hood / User Manual

2 Electrcal & Installaton requrements

2.1 Electrical requirements

Observe all governing codes and

ordinances.

It is the customer’s responsibility:

To contact a qualified electrical installer. To assure

that the electrical installation is adequate and in

conformance with National Electrical Code, ANSI/

NFPA 70 — latest edition*, or CSA Standards C22.1-

94, Canadian Electrical Code, Part 1 and C22.2

No.0-M91 - latest edition** and all local codes and

ordinances.

• If codes permit and a separate ground wire

is used, it is recommended that a qualified

electrician determine that the ground path is

adequate.

• Do not ground to a gas pipe.

• Check with a qualified electrician if you are not

sure range hood is properly grounded.

• Do not have a fuse in the neutral or ground

circuit.

Save Installation Instructions for

electrical inspector’s use.

The range hood must be connected

with copper wire only.

The range hood should be connected

directly to the fused disconnect (Or

circuit breaker) box through metal

electrical conduit.

Wire sizes must conform to the requirements of

the National Electrical Code ANSI/NFPA 70 — latest

edition*, or CSA Standards C22.1-94, Canadian

Electrical Code Part 1 and C22.2 No. 0-M91 - latest

edition** and all local codes and ordinances.

A U.L.- or C.S.A.-listed conduit connector must be

provided at each end of the power supply conduit

(at the range hood and at the junction box).

Copies of the standards listed may be obtained

from:

* National Fire Protection Association

Batterymarch Park Quincy, Massachusetts 02269

** CSA International 8501 East Pleasant Valley

Road Cleveland, Ohio 44131-5575

2.2 Before installing the hood

1. For the most efficient air flow exhaust, use a

straight run or as few elbows as possible.

WARNING:

Vent unit to outside

of building, only.

2. At least two people are necessary for

installation.

3. Fittings material is provided to secure the

hood to most types of walls/ceilings, consult

a Qualified Installer, check if they perfectly fit

with your cabinet/wall.

4. Do not use flex ducting.

5. COLD WEATHER installations should have an

additionalbackdraft damper installed to mini-

mize backward cold airflow and a nonmetallic

thermal break to minimizeconduction of out-

side temperatures as part of theductwork. The

damper should be on the cold air side ofthe

thermal break.The break should be as close as

possible to where theducting enters the heated

portion of the house.

6. Make up air: Local building codes may require the

use of Make-Up Air Systems when using Ducted

Ventilation Systems greater than specified CFM

of air movement. The specified CFM varies from

locale to locale. Consult your HVAC professional

for specific requirements in your area.

Removing the packaging

Remove carton carefully, Wear

gloves to protect against sharp

edges.

WARNING:

Remove the protec-

tive film covering the product before

putting into operation.

Range Hood / User Manual

9 / 62 EN

3 Techncal specfıcatons of your applance

3.1 List of Materials

3.1.1 Parts supplied

Removing the packaging

Remove carton carefully, Wear

gloves to protect against sharp

edges.

WARNING:

Remove the protec-

tive film covering the product before

putting into operation.

• Hood canopy.

• Blower.

• Duct transition.

• Lamp already installed.

• Grease filter.

• Hardware bag with:

– Use, care and installation guide

– 2 hollow wall anchors with screws to secure

hood to the wall at the bottom

– 4 Wood screws to secure the wood support

to the wall

– 4 Phillips head screws to secure the transition

to the hood outlet on the top

– 6 Phillips head screws to secure hood to the

wood support (2 secured to wood support)

– 1 Safety screw and lock washer to secure

the blower (screw is marked with red or blue

paint)

– 2 Flat washers for wall anchors

3.1.2 Parts not supplied

Optional Accessories

• Duct Cover

• Heat Lamps kit (2 IR 175W)

• Backsplash kit

Tools/Materials required

• Wire nuts

• Tape to mount template

• 8” rounded metal duct length to suit installation

• Measuring tape

• Pliers

• Gloves

• Knife

• Safety glasses

• Electric drill with 5/16” and 3/8” Bits

• Strain relief

• Spirit level

• Duct tape

• Screwdrivers:

– Phillips (Posidrive) # 2

– Torx # 2

• Wire cutter/stripper

• Masking tape

• Hammer

• Saw, jig saw or reciprocating saw

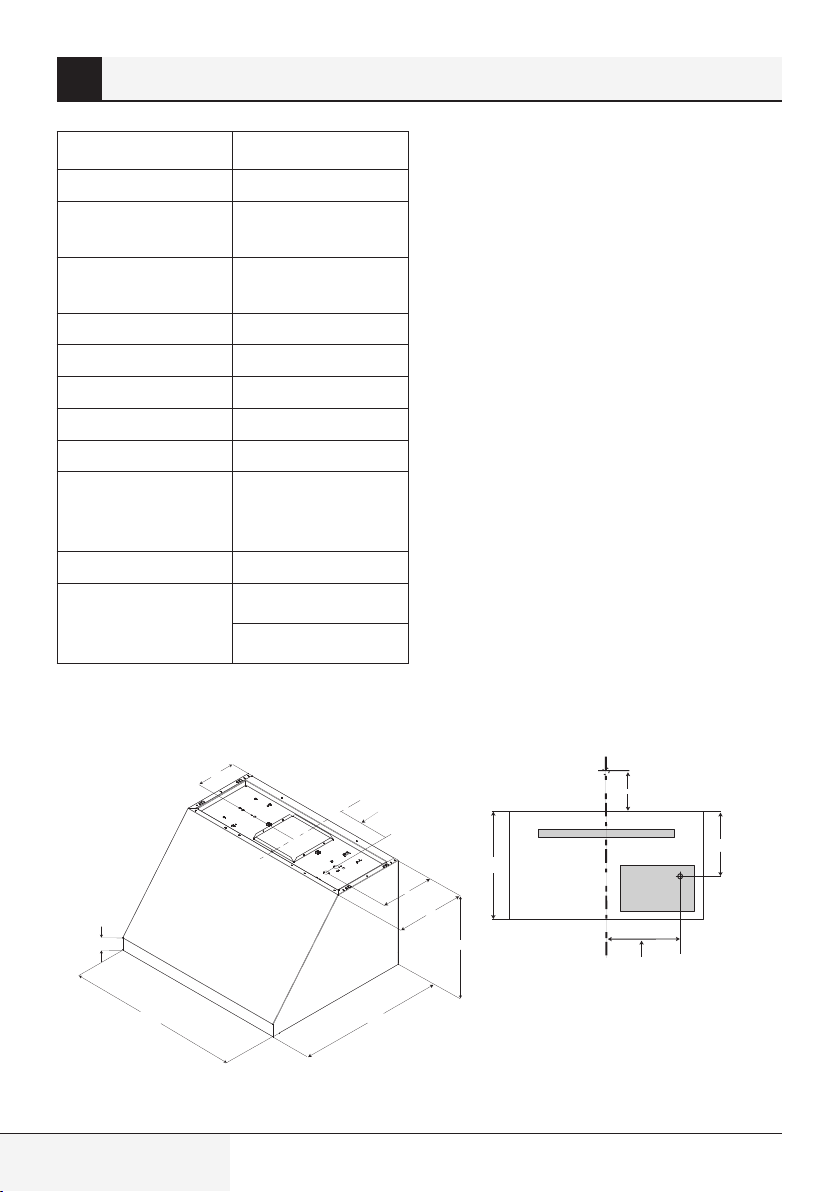

CHP30100SS

Operatng mode

ducted out only

Max. Ventlaton

Capacty

515 CFM

Nr.of Speeds

Controls

Mechancal Knobs

Lghts

2 x 50 W Halogene

Flterng

2 x Baffle Flters

Volts

120 V

Frequency

60 Hz

Total Power

(motor + lamps)

550 W

Plug type

Hard Wre

Requred ds-

tance above

cooktop

30” (gas cooktop)

30” (electrcal cooktop)

10 / 62 EN

Range Hood / User Manual

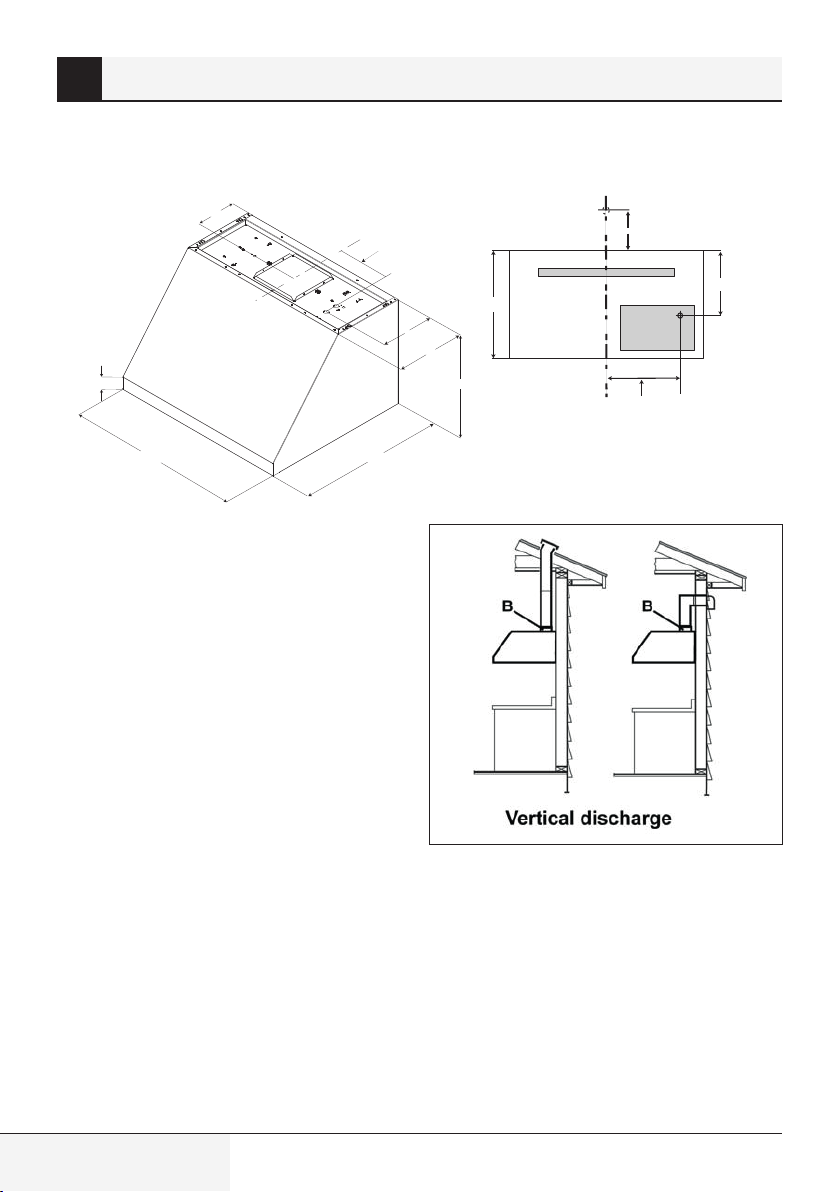

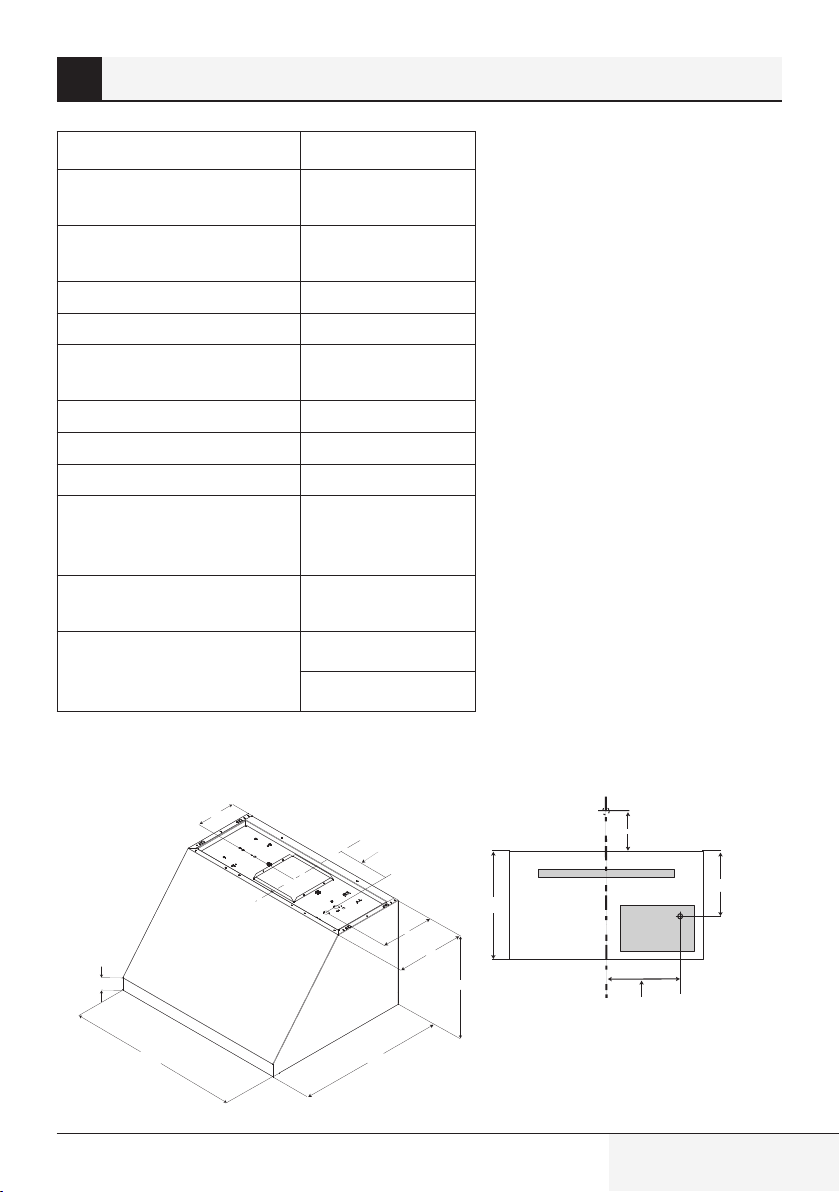

3.2 Dimensions and

Clearances

30”- 36”- 42“ - 48”

18”

25”

12”

6 - 1/2”

3 3/4”

18 - 1/16” Hotte de 48”

15 - 1/16” Hotte de 42”

12 - 1/16” Hotte de 36”

9 - 1/16” Hotte de 30”

6”

8 -13/32”

18”

9 - 7/8””

Top of Hood

Wood

Support

Bottom of Hood

House wiring

location

18 - 27/32” 48” Hood

15 - 27/32” 42” Hood

12 - 27/32” 36” Hood

9 - 27/32” 30” Hood

3.3 Ducting Options and

Examples

Closely follow the instructions set out in this

manual.

All responsibility, for any eventual inconveniences,

damages or fires caused by not complying with

the instructions in this manual, is declined.

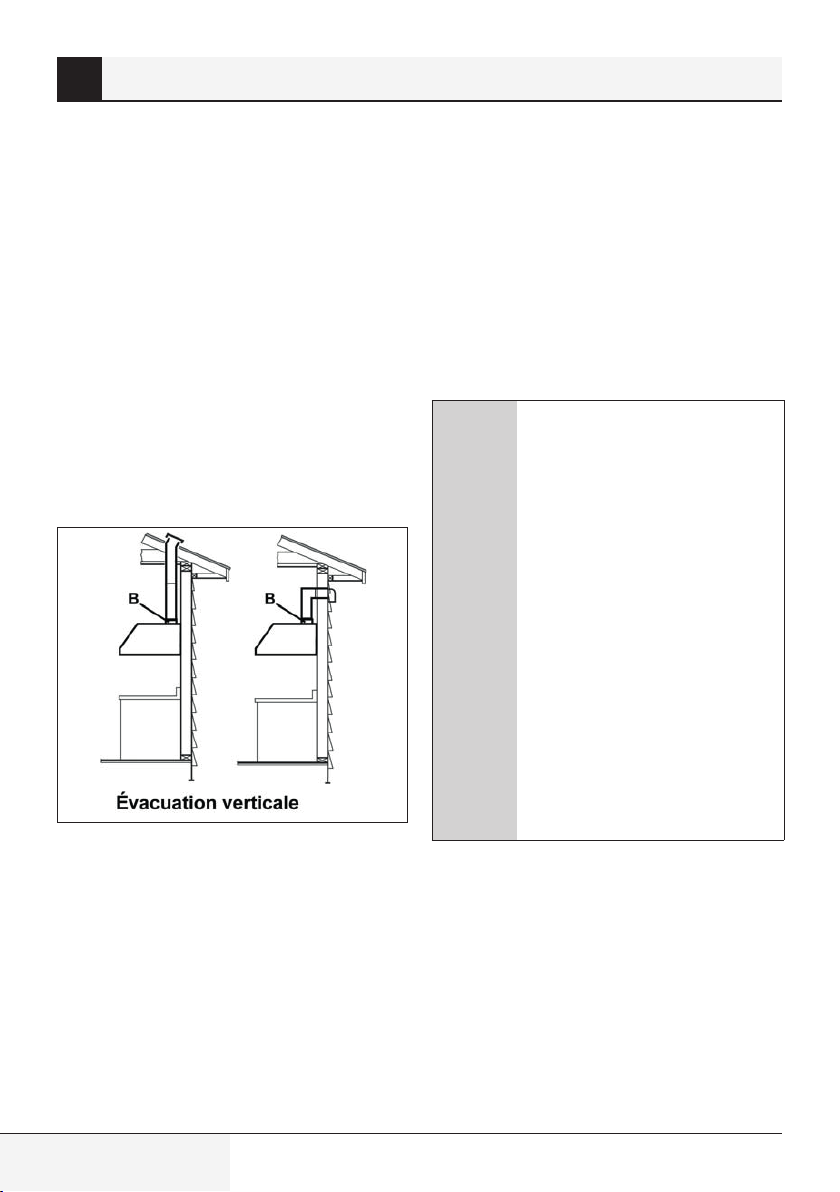

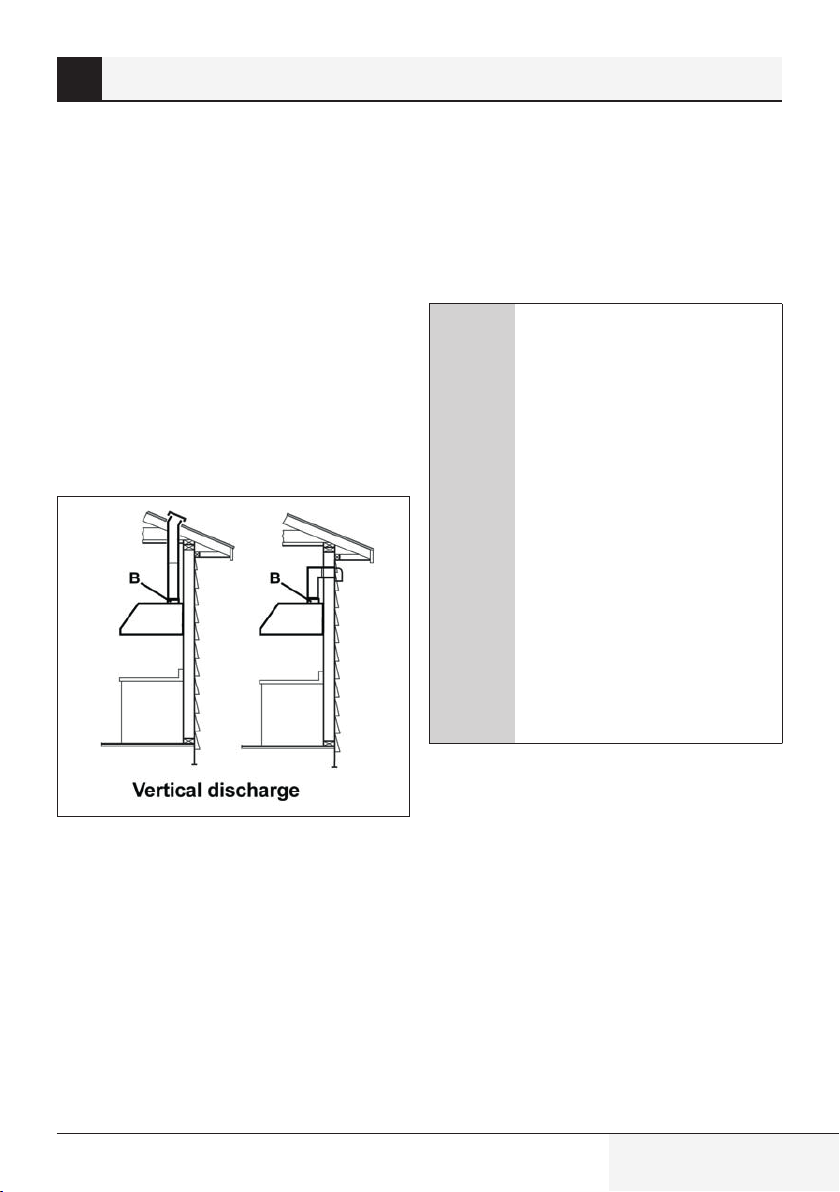

3.3.1 Venting methods

Vent Exhaust Option

The hood is equipped with a transition B for

discharge of fumes to the outside (Ducting

version).

Minimum Duct Size (Ducting/Ductless version):

10” Round Pipe.

3 Techncal specfıcatons of your applance

3.4 Preparation

Do not cut a joist or stud unless absolutely

necessary. If a joist or stud must be cut, then a

supporting frame must be constructed.

Fittings material is provided to secure the hood to

most types of walls/ceilings.

However, a qualified technician must verify

suitability of the materials in accordance with the

type of wall/ceiling.

Range Hood / User Manual

11 / 62 EN

3 Techncal specfıcatons of your applance

Before making cutouts, make sure there is proper

clearance within the ceiling or wall for exhaust

vent.

Hood installation height above cooktop is the

users preference. The lower the hood is above

the cooktop, the more efficient the capturing of

cooking odors, grease and smoke.

WARNING: For gas ranges

installation: mount this

hood so that the bottom

edge is at 30” (76,2 cm)

above the cooking surface.

For electric ranges instal-

lation: mount this hood so

that the bottom is not less

than 30” (76,2 cm) and not

more that 36” above the

cooking surface.

Household use. Please,

read installation manual

for specific application.

Check your ceiling height and the hood height

maximum before you select your hood.

12 / 62 EN

Range Hood / User Manual

4 Installng your applance

4.1 Installation - Ducting

version

• If possible, disconnect and move freestanding or

slide-in range from cabinet opening to provide

easier access to rear wall. Otherwise put a thick,

protective covering over countertop, cooktop or

range to protect from damage and debris. Select

a flat surface for assembling the unit. Cover that

surface with a protective covering and place all

canopy hood parts and hardware in it.

• Determine and mark the centerline on the wall

where the canopy hood will be installed.

• Select a mounting height comfortable for the

user and mark on wall.

• Tape template, matching center-line and hood

bottom.

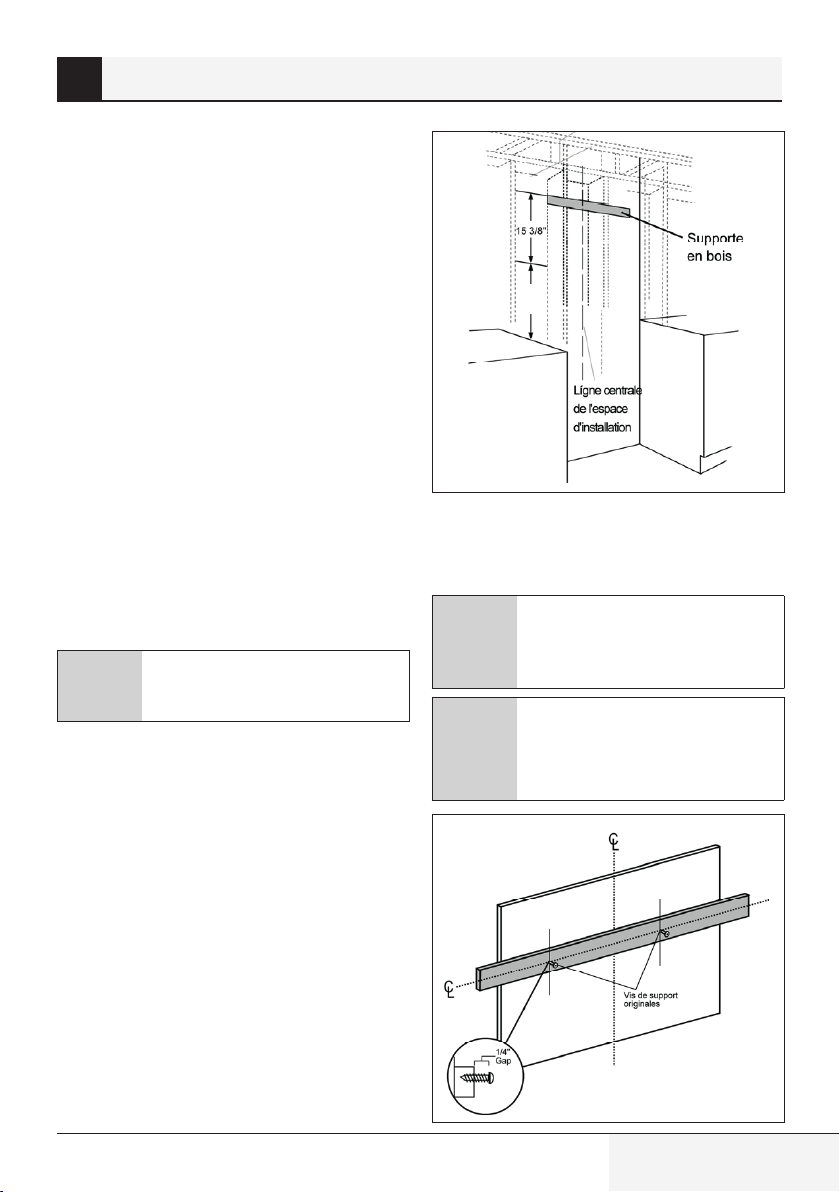

4.2 İnstall hood onto wall

IMPORTANT:

Framing must be

capable of supporting up to 150 lbs.

• Locate at least.2 vertical studs at the wood

support.

• Center the supplied wood support, left to right

and below the 15 3/8” marked line.

30”

• Secure the wood support to 2 or more vertical

studs, using at least 2 of the 4 supplied long

screws.

IMPORTANT:

Screws must

penetrate at least 1 1/2” into vertical

studs. Countersink screws into

support.

The mounting screws must remain

in their original shipping location.

These screws are positioned to

engage the keyhole slots in the back

of the hood.

• Adjust depth of original mounting srcrews in the

wood support until they protrude 1/4” forward.

This 1/4” gap will provide clearance to hang the

hood.

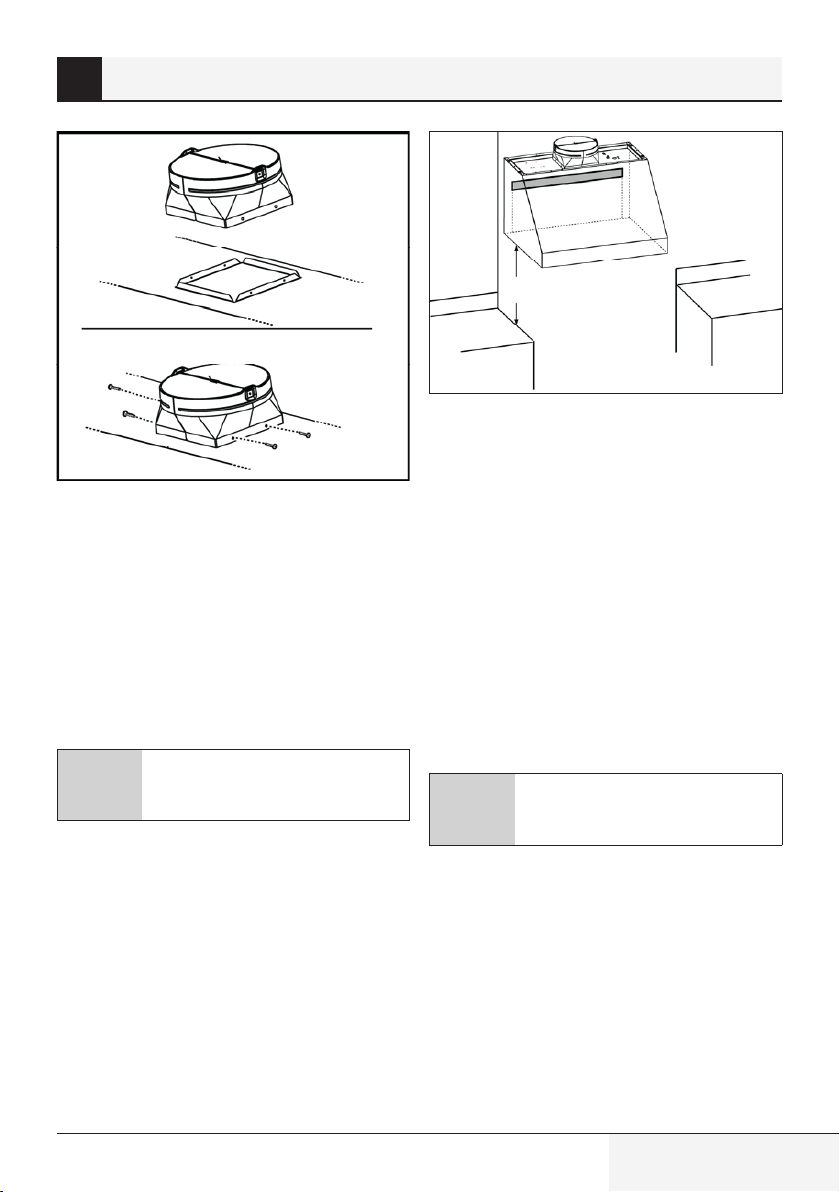

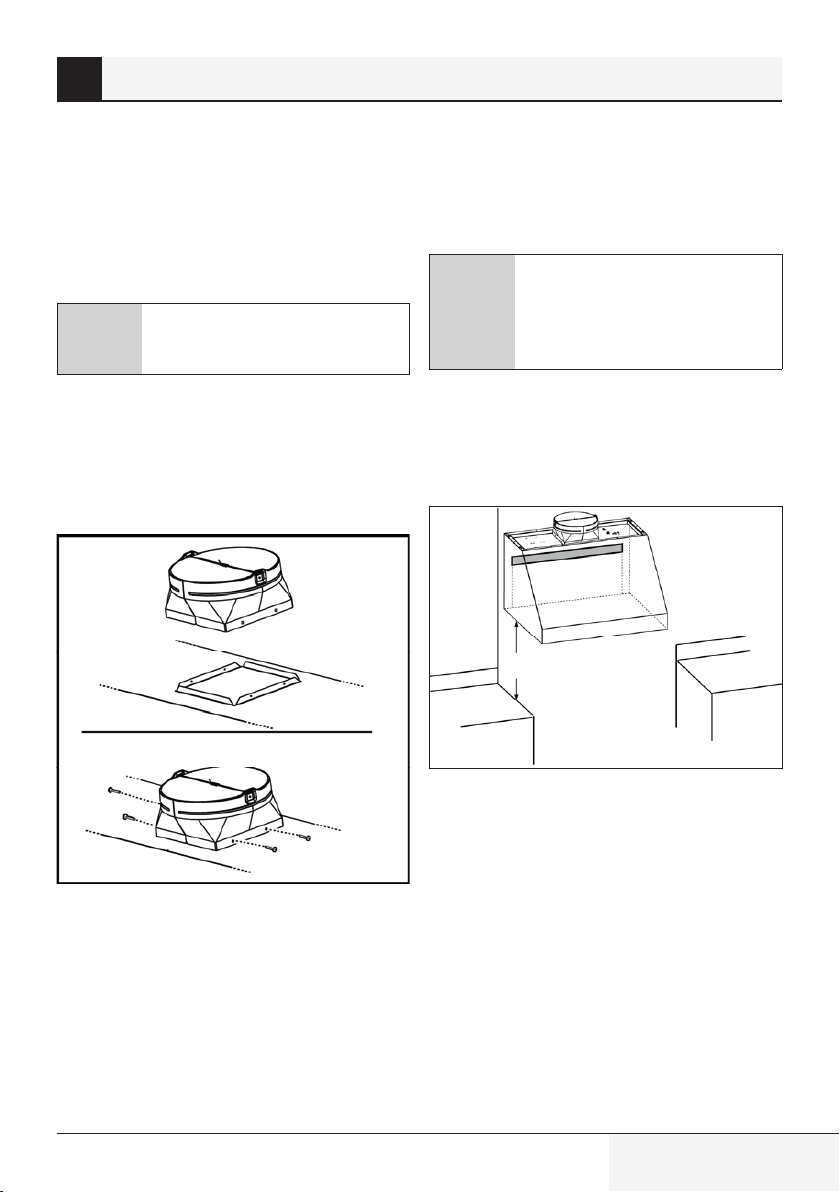

4.2.1 Install Transition Onto Top

of Hood

IMPORTANT:

Remove shipping

tape from damper and check that

damper moves freely.

• Place the transition piece over the hood exhaust

and secure with 4 screws provided.

• Use duct tape to seal the connection. Check to

be sure the damper moves freely.

Range Hood / User Manual

13 / 62 EN

4 Installng your applance

4.2.2 Hang hood on wood

support

• Lift the hood and hold close to the installation

location. Route house wiring through the

knockout and into the junction box.

• Place the hood over the wood support. Be sure

the mounting screws engage the keyhole slots

in the back of the hood.

Tighten the screws.

WARNING:

Continue to provide

additional support while the hood is

mounted with only these 2 screws.

These screws will not support the weight of the

hood. The hood could fall resulting in damage or

personal injury.

• Check to be sure the hood is level and centered.

30”

4.2.3 Install bottom mounting

screws

• Drill 1/8” pilot holes into the two lower mounting

holes. Enlarge the holes if they did not enter

studs to 3/8”. Insert anchors for wall fasteners

into bottom holes. Remove anchor screws and

add flat washers provided. Drive screws into

anchors and tighten.

• Install 4 additional screws through the back of

the hood and into the wood support.

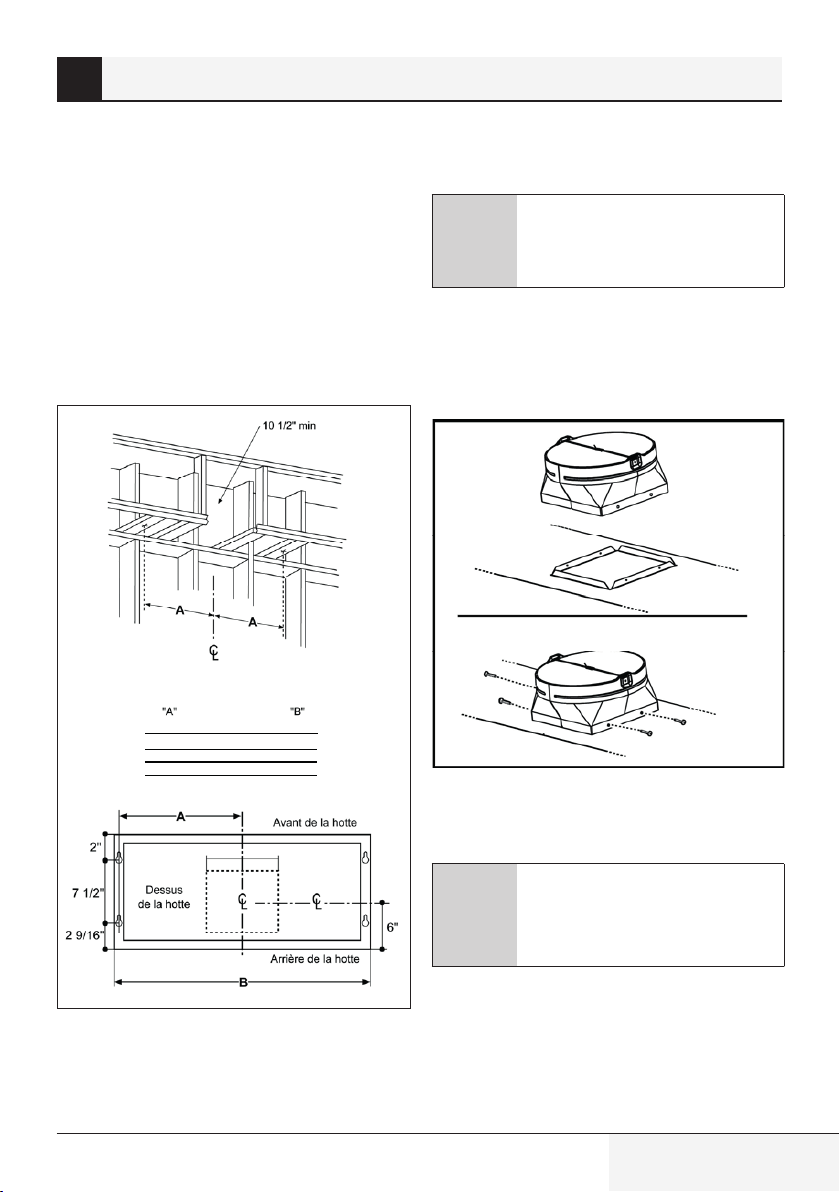

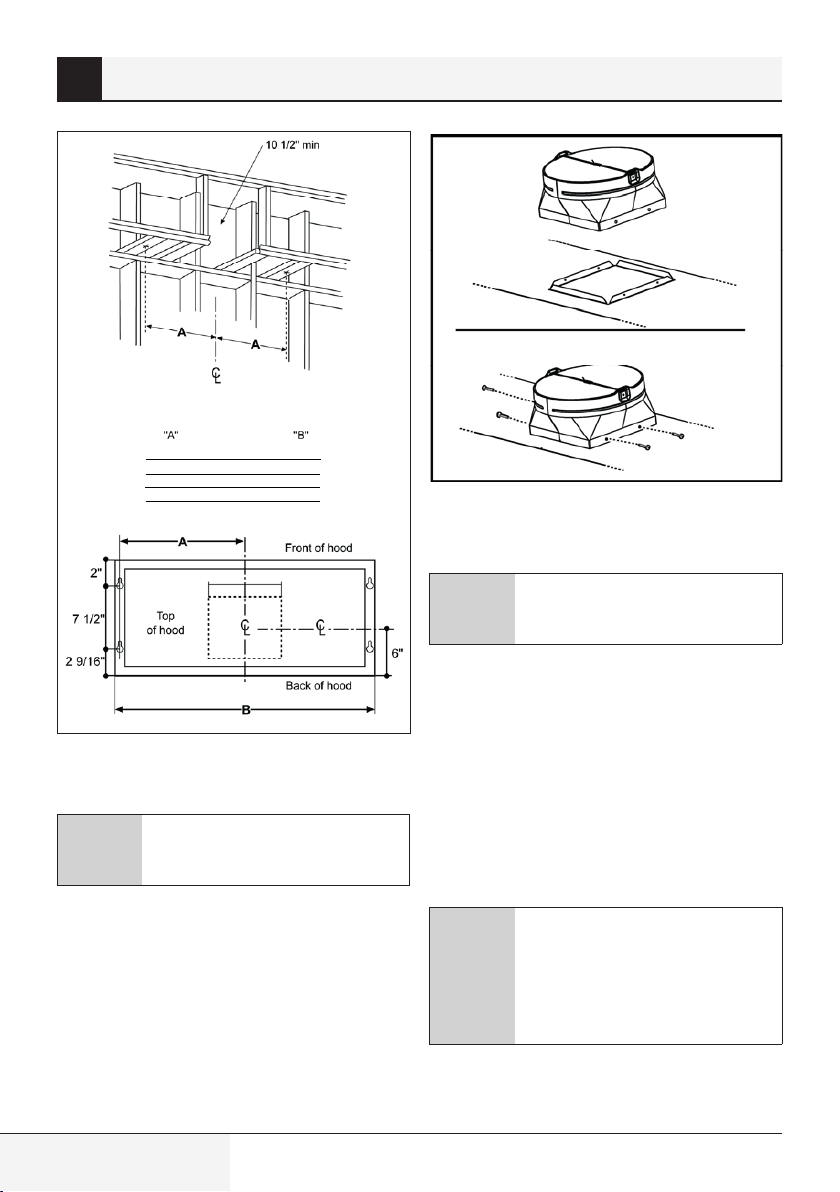

4.3 İnstall hood ceiling or

beneath cabinets

(Skip this step if using wall mounting method)

IMPORTANT:

Ceiling framing

must be capable of supporting up to

150 lbs.

• The ceiling should be constructed with 2x4’s.

• Determine the installation location on the wall.

• Continue the centerline forward on the bottom

of the cabinet or ceiling.

• The opening above the hood should allow for

the 10” round duct and clearance to slide the

hood back against the wall.

• The 2x4 studs must be located as shown in the

chart, Dim. A to accept monting screw.

• Drill 1/8” pilot holes into the studs at the

locations show in the illustration.

14 / 62 EN

Range Hood / User Manual

4 Installng your applance

23 9/16 “ 48”

20 9/16” 42”

17 9/16 36”

14 9/16” 30”

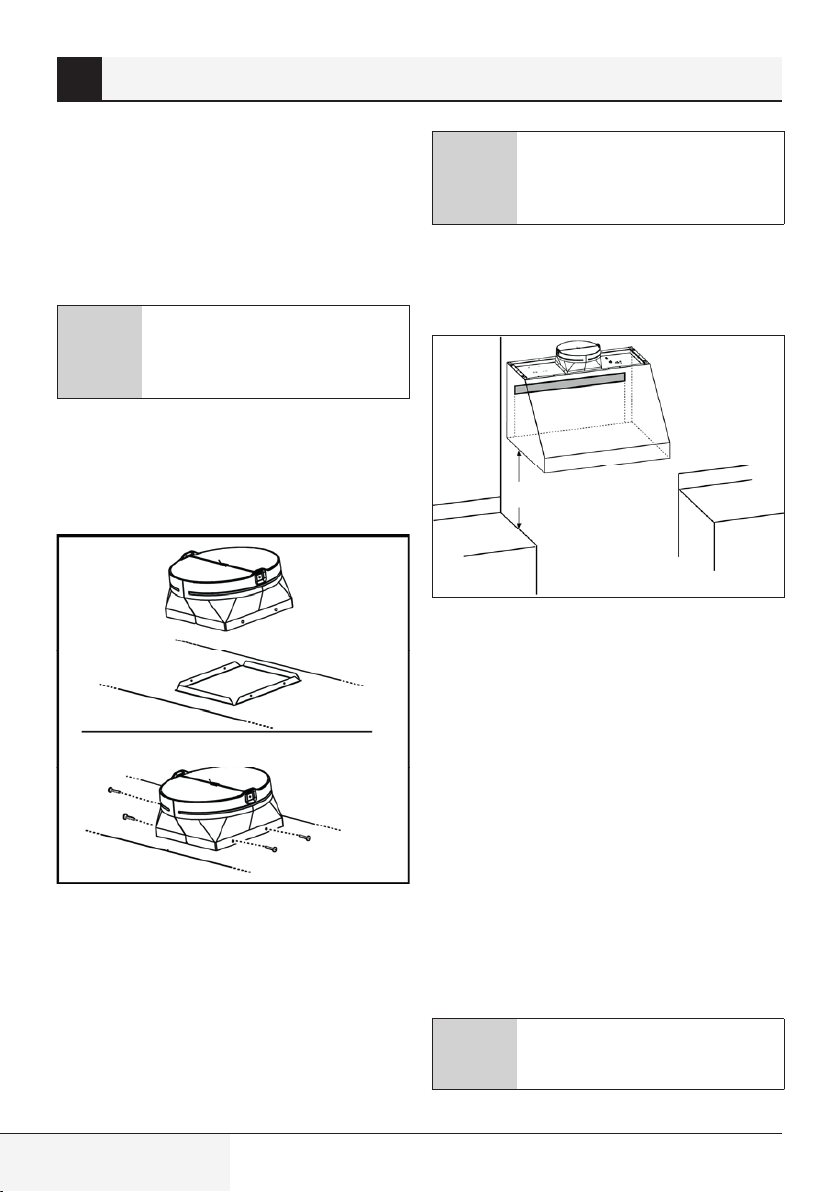

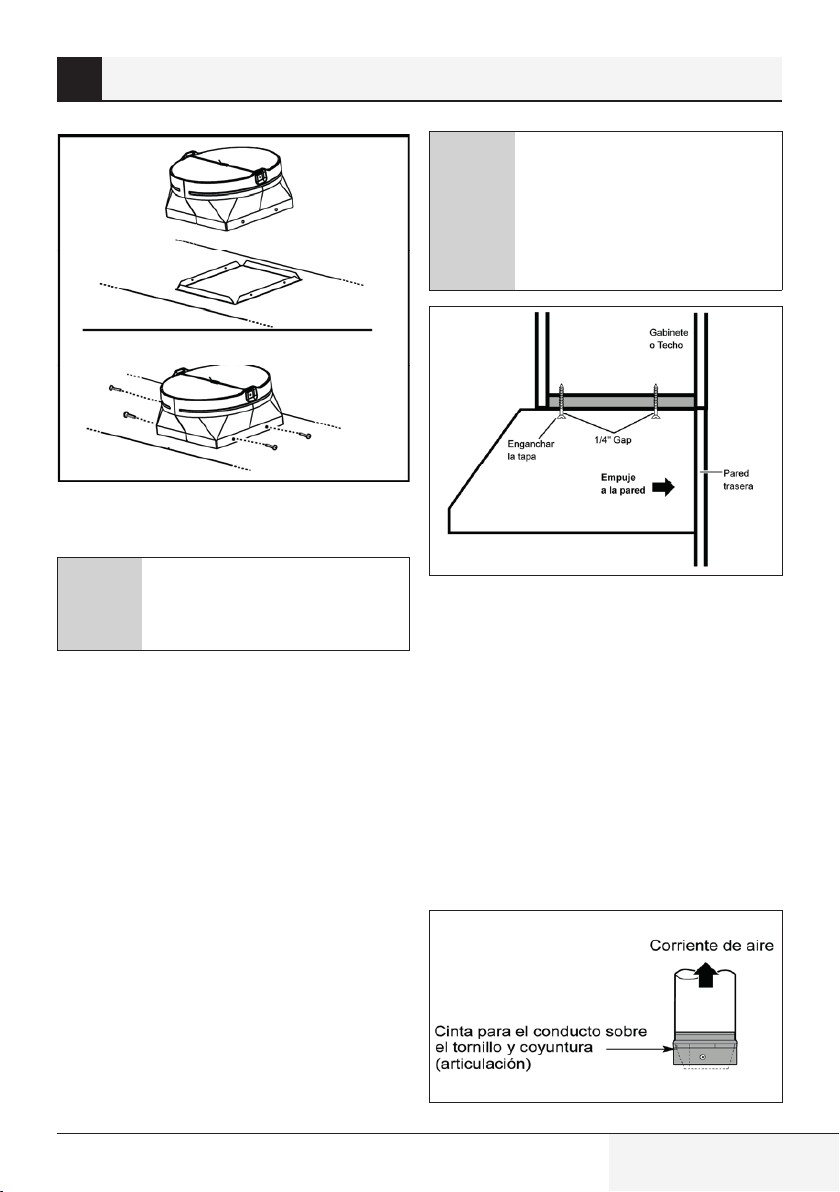

4.3.1 Install Transition Onto

Top of Hood

IMPORTANT:

Remove shipping

tape from damper and check that

damper moves freely.

• Place the transition piece over the hood exhaust

and secure with 4 screws provided.

• Use duct tape to seal the connection. Check to

be sure the damper moves freely.

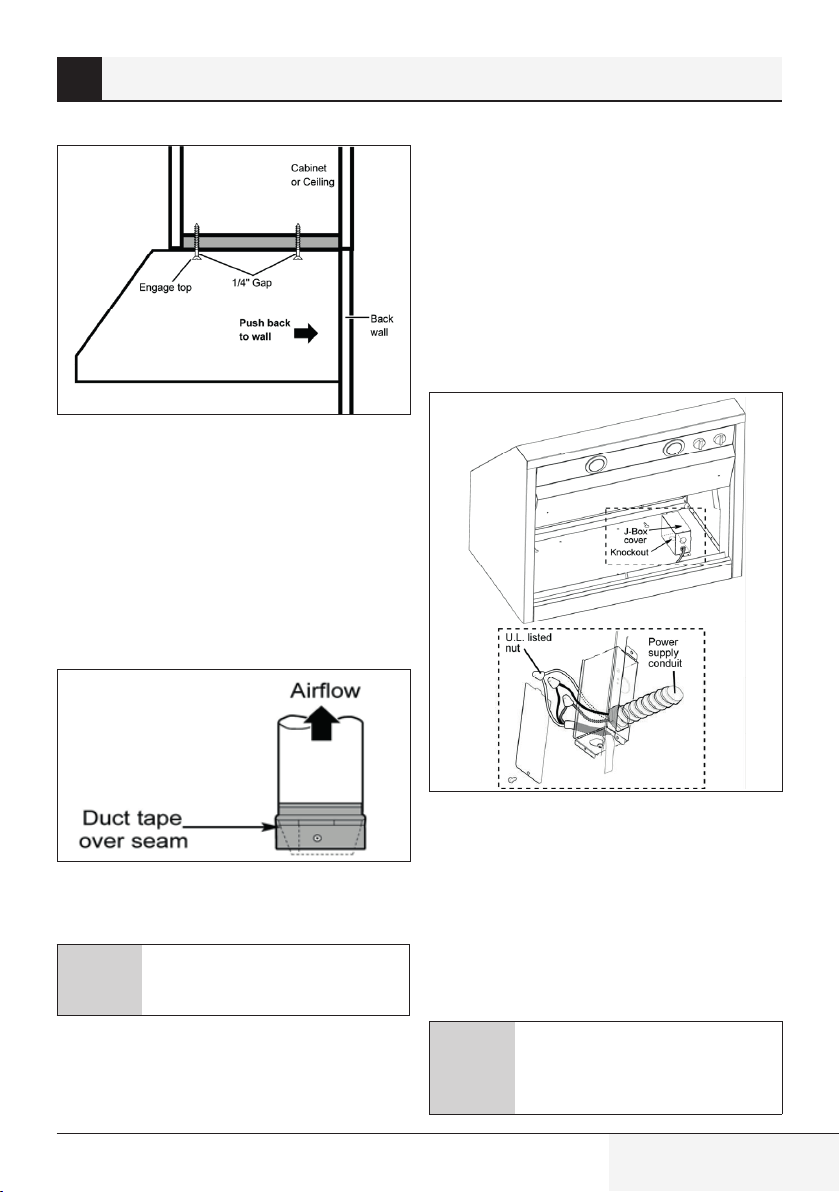

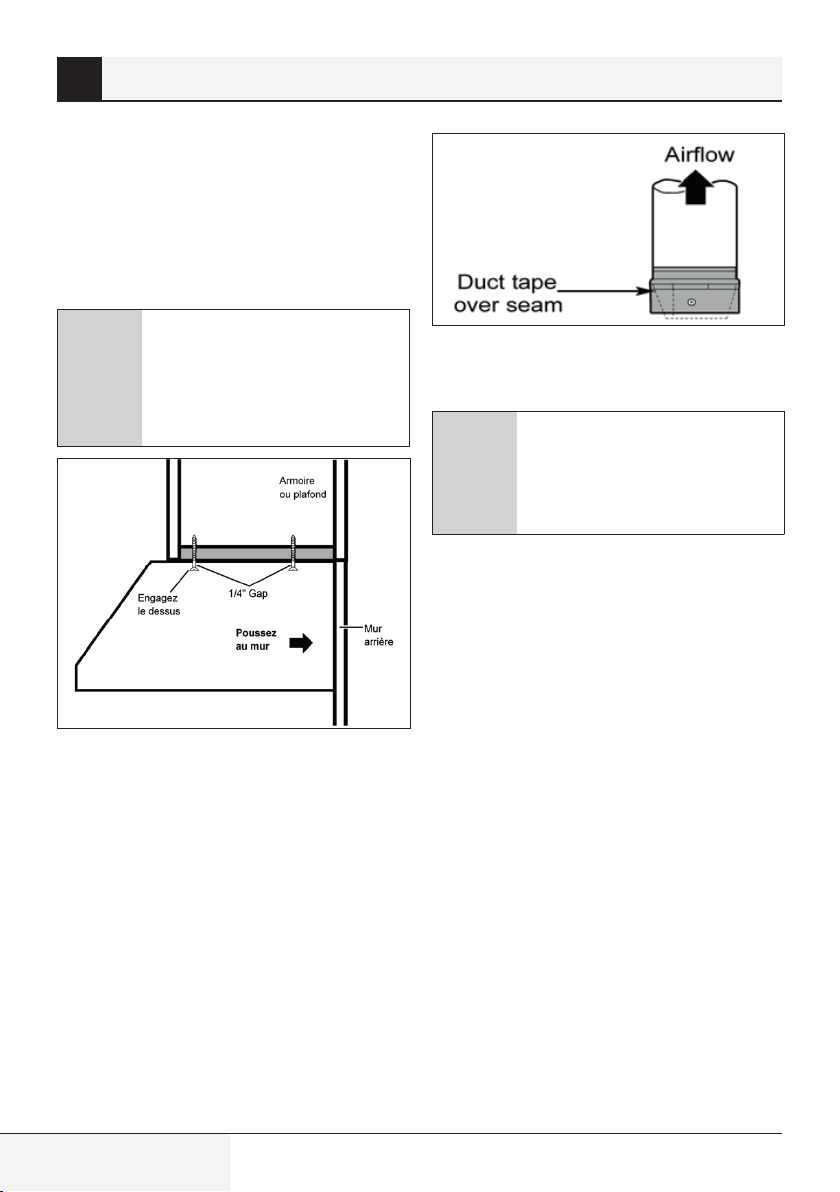

4.3 2 Mount hood onto ceiling

or cabinet

If mounting to the underside of a

cabinet with a recessed bottom,

install shims to fill the gap.

• Drive mounting screws into the studs until

they protrude 1/4”. The 1/4” gap will provide

clearance to engage the keyhole slots in the top

of the hood.

• Lift hood to installation position. Locate house

wiring and route trough the knockout (from the

back or top of the hood).

• Lift hood onto mounting screws. Slide back

against the rear wall.

• Tighten mounting screws.

IMPORTANT:

For additional

support and to minimize vibration

during operation, the hood must be

secured to the back wall. Use wall

anchors to fasten bottom back of

hood to the wall.

Range Hood / User Manual

15 / 62 EN

4 Installng your applance

4.3.3 Connecting the

ductwork

• Install ductwork, making connections in the

direction of airflow as illustrated.

• Push duct over the exhaust outlet.

• Wrap all duct joints and the flange connections

with duct tape for an airtight seal.

• Make the same connection in the wall or ceiling

vent exit.

4.3.4 Electrical connection

Electrical Shock Hazard

Turn off power circuit at the service

panel before wiring this unit. 120

VAC, 15 or 20 Amp circuit required.

Electrical grounding instructions

This appliance is fitted with an electrical junction

box with 3 wires, one of which (green/yellow)

serves to ground the appliance.

To protect you against electric shock, the green

and yellow wire must be connected to the

grounding wire in your home electrical system,

and it must under no circumstances be cut or

removed.

Failure to do so can result in death or electrical

shock.

Remove the knockout and the Junction box cover

and install the conduit connector (cULus listed) in

junction box.

4.3.5 Install Motor

• From the inside of the hood, slip motor into the

attachment slot on the left.

• Rotate motor upwards until it snaps into the

spring clip on the right.

• Secure the motor to the hood with the machine

screw and lock washer. (Screw is marked with

red or blue paint).

IMPORTANT:

Connector ends

are designed to mate only one way.

Match flat and round connectors as

shown.

16 / 62 EN

Range Hood / User Manual

4 Installng your applance

• Plug connector into the motor.

Spring clip

Attachment

screw

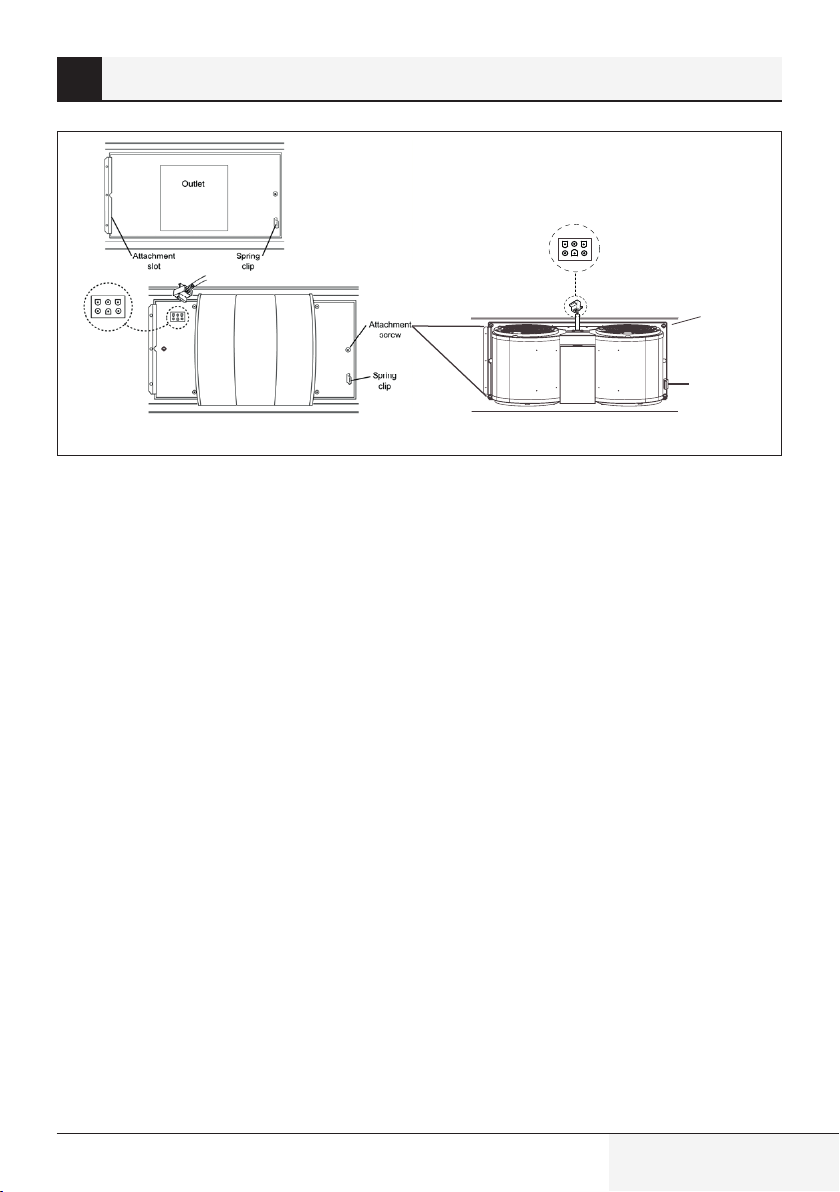

Fig. 1: Single motor installation (30” range hood

model only)

Fig. 2: Double motor installation (36”, 42” & 48”

range hood models only)

Install the grease filter and turn power on at

service panel.

Check operation of the hood.

If range hood does not operate:

• Check that the circuit breaker is not tripped or

the house fuse blown.

• Disconnect power supply. Check that wiring is

correct.

To get the most efficient use from your new range

hood, read the “Use and Care Information” section.

Keep your Installation Instructions and Use and

Care Guide close to range hood for easy reference.

Range Hood / User Manual

17 / 62 EN

5 Operatng your applance

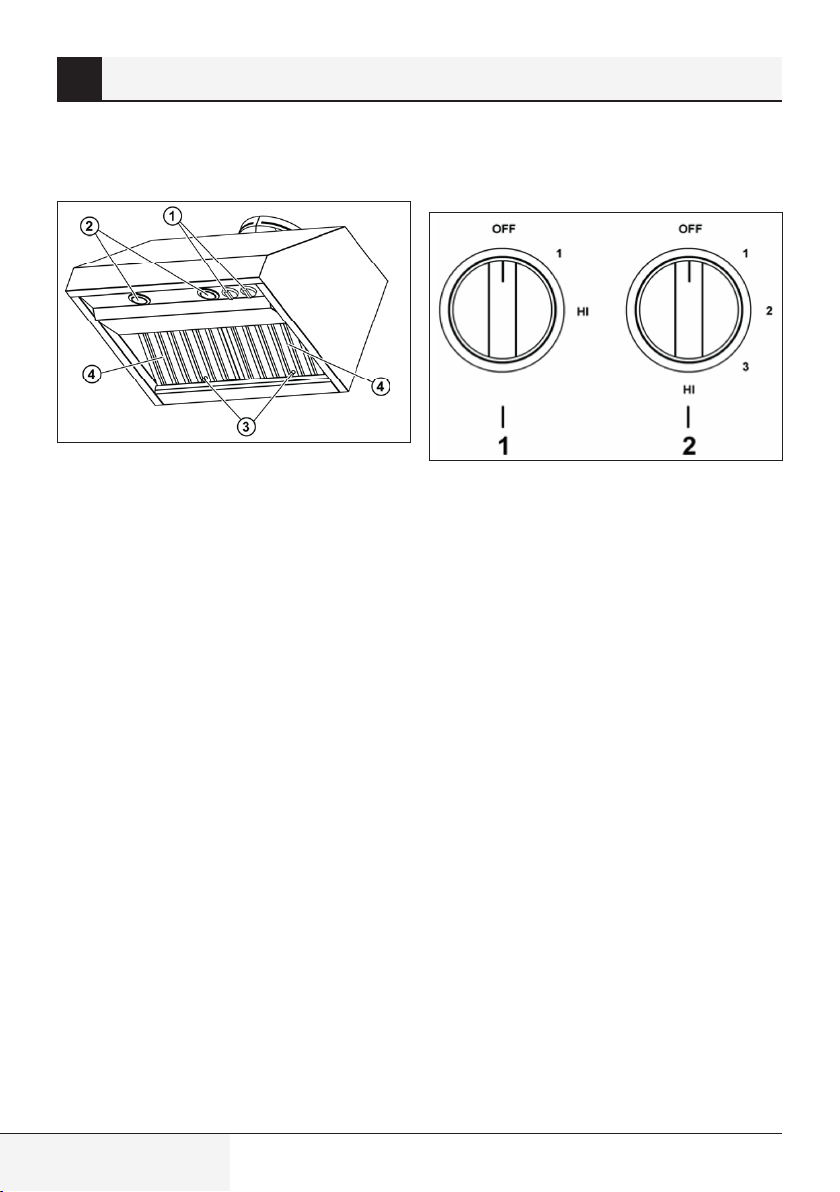

5.1 Description of the hood &

Controls

1. Blower and light controls

2. Lamp housings

3. Grease filter Handle

4. Grease filter

5.1.1 Controls

Use the high suction speed in cases of

concentrated kitchen vapours. It is recommended

that the cooker hood suction is switched on for 5

minutes prior to cooking and to leave in operation

during cooking and for another 15 minutes

approximately after terminating cooking.

5.1.2 Description of control panel

1. Light Control

– Turn the light control from OFF to HI for the

brightest light while cooking.

2. Fan Control

– Turn the fan control speed from OFF to HI as

needed.

18 / 62 EN

Range Hood / User Manual

6 Cleanng and mantenance

6.1 Maintenance

Before performing any maintenance

operation, isolate the hood from the

electrical supply by switching off

at the connector and removing the

connector fuse.

Or if the appliance has been con-

nected through a plug and socket,

then the plug must be removed from

the socket.

6.2 Cleaning

• The cooker hood should be cleaned regularly

(at least with the same frequency with which

you carry out maintenance of the fat filters)

internally and externally. Clean using the cloth

dampened with neutral liquid detergent. Do

not use abrasive products.

DO NOT USE

ALCOHOL!

WARNING:

Failure to carry out

the basic cleaning recommenda-

tions of the cooker hood and re-

placement of the filters may cause

fire risks.

• Therefore, we recommend oserving these

instructions.

• The manufacturer declines all responsibility for

any damage to the motor or any fire damage

linked to inappropriate maintenance or failure

to observe the above safety recommendations.

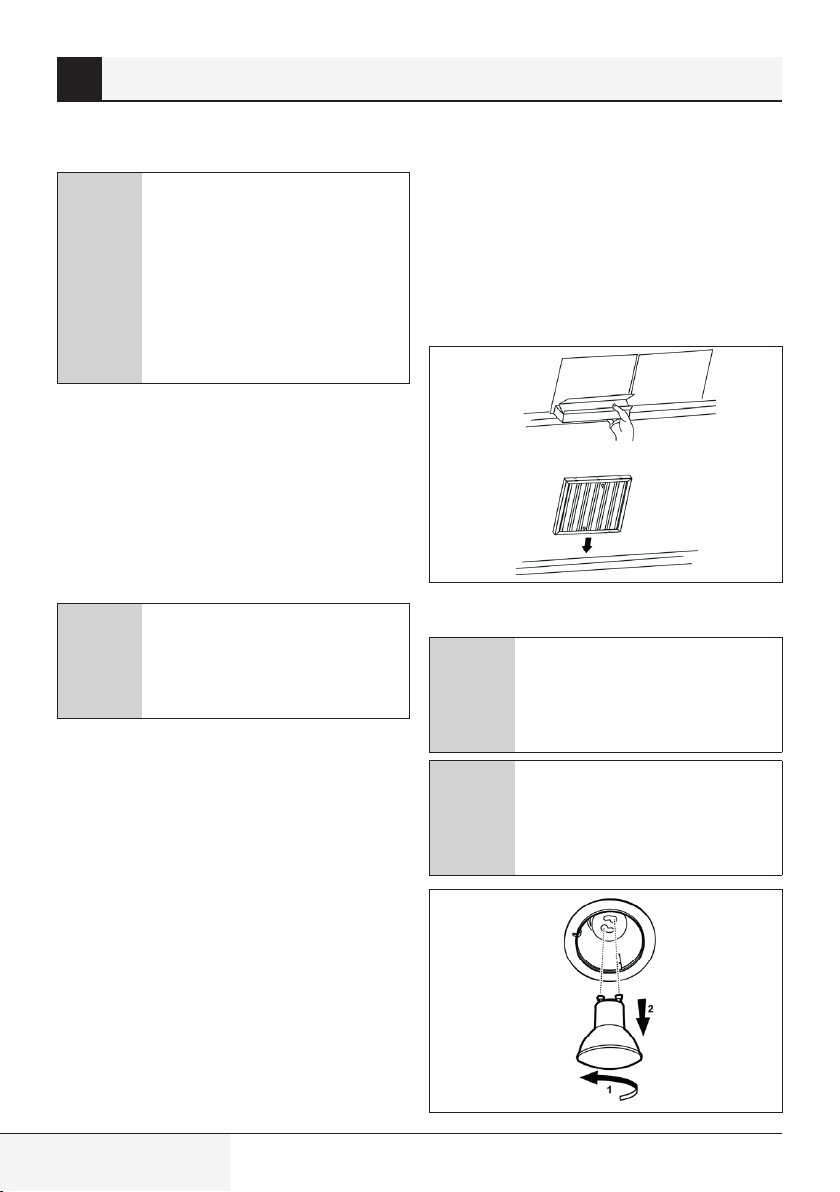

6.3 Grease Filter

Traps cooking grease particles.

This must be cleaned once a month using non

aggressive detergents, either by hand or in

the dishwasher, which must be set to a low

temperature and a short cycle. When washed in a

dishwasher, the grease filter may discolour slightly,

but this does not affect its filtering capacity.

6.3.1 Remove grease filters

• To remove the filters, grasp the handle, push the

filter up and lift out.

6.3.2 İnstall grease filters

• Place filter drip trays into the rear of the hood.

• Insert the grease filter into opening and drop

into the trays.

6.4 Replacing the light bulb

Before replacing the lamps, switch

power off at service panel and

lock service panel disconnecting

means to prevent power from being

switched on accidentally.

Turn off the lights and fan. Allow the

lights to cool before handling. If new

lights do not operate be sure lights

are inserted correctly before calling

service.

Range Hood / User Manual

19 / 62 EN

6 Cleanng and mantenance

Replace Lights

• Remove the damaged light (twist counter

clockwise) and replace with a new 120 Volt, 50

Watt (maximum) 50° halogen light made for a

GU10 base, suitable for use in open luminarie.

20 / 62 EN

Range Hood / User Manual

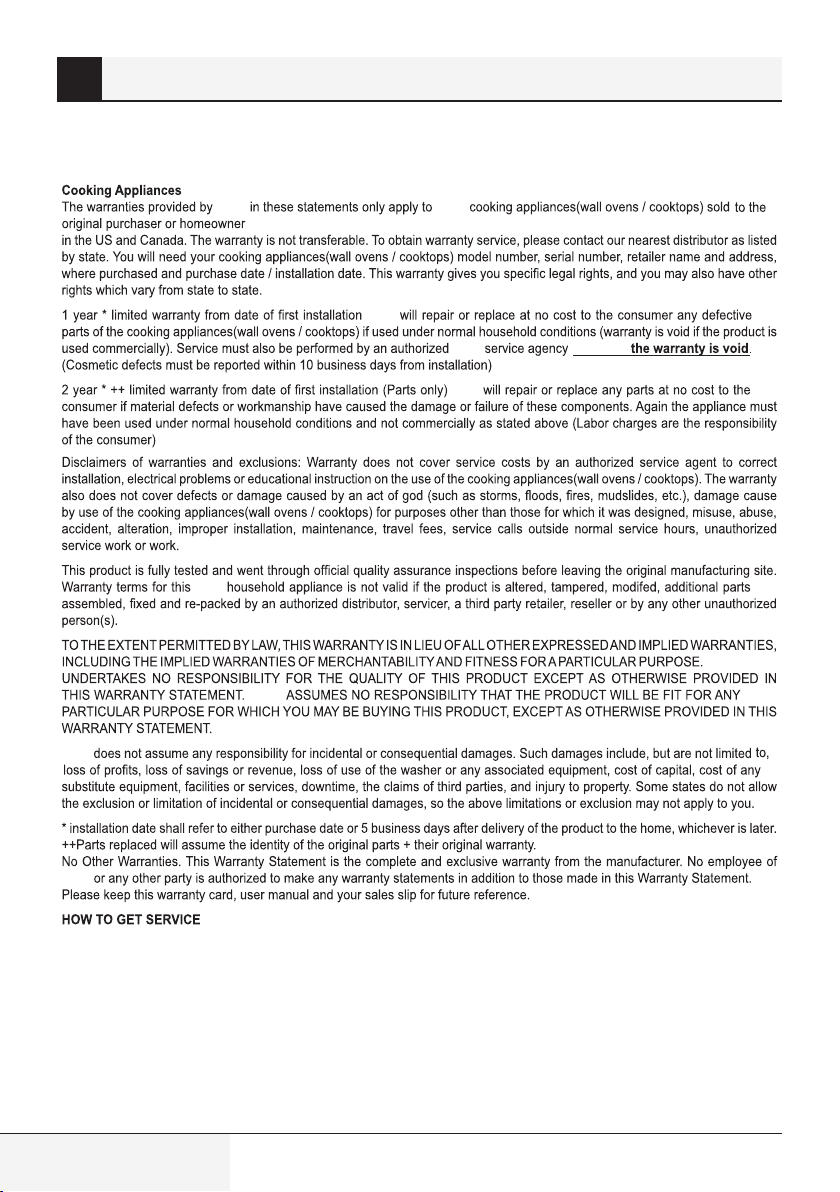

7 Warranty

Warranty Statement For Beko Range Hoods

Beko Beko

Beko

Please visit our site www.beko.us for necessary contact number to schedule a service appointment and parts purchase.

BEKO

otherwise

Este producto se ha fabrcado utlzando la últma tecnología y en condcones de fabrcacón

respetuosas con el medo ambente.

Cumple con la Drectva WEEE

No contene PCB

Lea el manual del usuario antes de utilizar el aparato

Estimado cliente:

Gracias por elegir un producto Beko. Esperamos que obtenga los mejores resultados de

nuestro producto ya que ha sido fabricado con gran calidad y con tecnología de última

generación. Por tanto, le aconsejamos que lea con atención este manual del usuario

y todos los demás documentos adjuntos antes de utilizar el producto; guárdelo para

futuras consultas. Si va a entregar este producto a otra persona, proporciónele el

manual del usuario también. Siga todas las advertencias e instrucciones incluidas en

este manual.

Recuerde que este manual del usuario también es válido para otros modelos. Las

diferencias entre los modelos se señalan dentro del manual.

Explicación de los símbolos

En este manual se utilizan los siguientes símbolos:

Información importante o consejos útiles sobre

el uso.

Advertencia para situaciones de riesgo con res-

pecto a la vida y la propiedad.

Advertencia sobre posibles descargas eléctricas.

Advertencia para las superficies calientes.

22 / 62 ES

Campana / Manual del usuario

ÍNDICE

1 Instruccones mportantes

para la segurdad y el medo

ambente 23

1.1 Segurdad general . . . . . . . . . . . . . . . . . . . . . . . . . 23

1.1.1 Segurdad eléctrca . . . . . . . . . . . . . . . . . . . . . . 23

1.1.2 Segurdad del producto. . . . . . . . . . . . . . . . . . 24

1.1.3 Segurdad de los nños. . . . . . . . . . . . . . . . . . . 25

1.2 Uso prevsto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

1.3 Conformdad con la Drectva RAEE y la

elmnacón de los desechos del producto . . . . 26

Cumple con la Drectva RoHS: . . . . . . . . . . . . . . . . 26

1.4 Informacón de embalaje . . . . . . . . . . . . . . . . . . 26

2 Requstos eléctrcos y de

nstalacón 27

2.1 Requstos eléctrcos . . . . . . . . . . . . . . . . . . . . . . 27

2.2 Antes de nstalar la campana. . . . . . . . . . . . . . 27

3 Especfcacones técncas de su

aparato 29

3.1 Lsta de materales . . . . . . . . . . . . . . . . . . . . . . . . 29

3.1.1 Pezas sumnstradas . . . . . . . . . . . . . . . . . . . . 29

3.1.2 Pezas no sumnstradas. . . . . . . . . . . . . . . . . 29

3.2 Dmensones y Espacos lbres . . . . . . . . . . . . 30

3.3 Tpos de ductos y ejemplos . . . . . . . . . . . . . . . 31

3.3.1 Métodos de ventlacón. . . . . . . . . . . . . . . . . . 31

3.4 Preparacón . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

4 Instalacón de su aparato 32

4.1 Instalacón - Versón con tubos . . . . . . . . . . . 32

4.2 Instalar la campana extractora en la

pared. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

4.2.1 Instalar la Transcón . . . . . . . . . . . . . . . . . . . . 33

4.2.2 Colgar la campana en el soporte de

madera. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

4.2.3 Instalacòn de los tornllos de montaje

nferores. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

4.3 Instalar la campana extractora en el techo

debajo del mueble . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

4.3.1 Instalar la Transcón . . . . . . . . . . . . . . . . . . . . 34

4.3.2 Montar la campana extractora en el

techo o mueble . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

4.3.3 Conectar el conducto. . . . . . . . . . . . . . . . . . . . 35

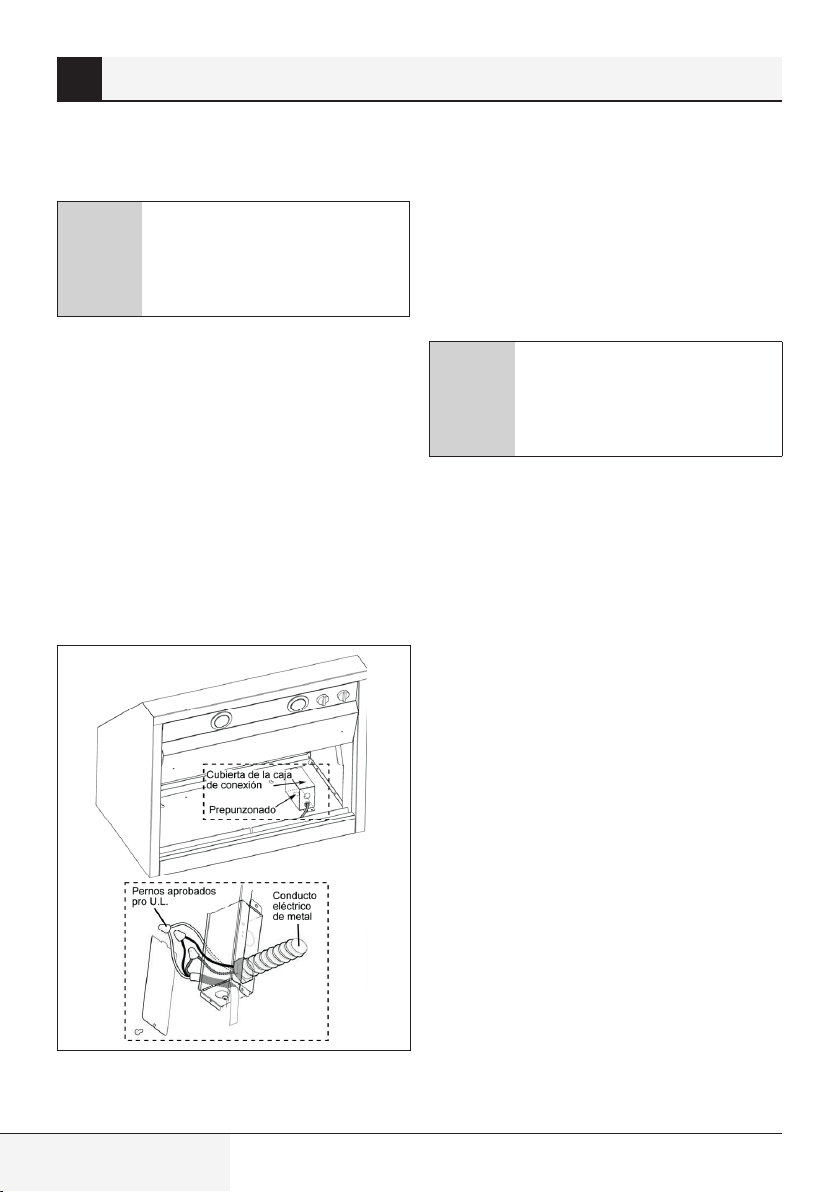

4.3.4 Conexón eléctrca . . . . . . . . . . . . . . . . . . . . . . 36

4.3.5 Instalar el motor. . . . . . . . . . . . . . . . . . . . . . . . . 36

5 Funconamento de su aparato 38

5.1 Descrpcón de la campana y los controles 38

5.1.1 Controles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

5.1.2 Descrpcón del panel de control. . . . . . . . . 38

6 Lmpeza y mantenmento 39

6.1 Mantenmento. . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

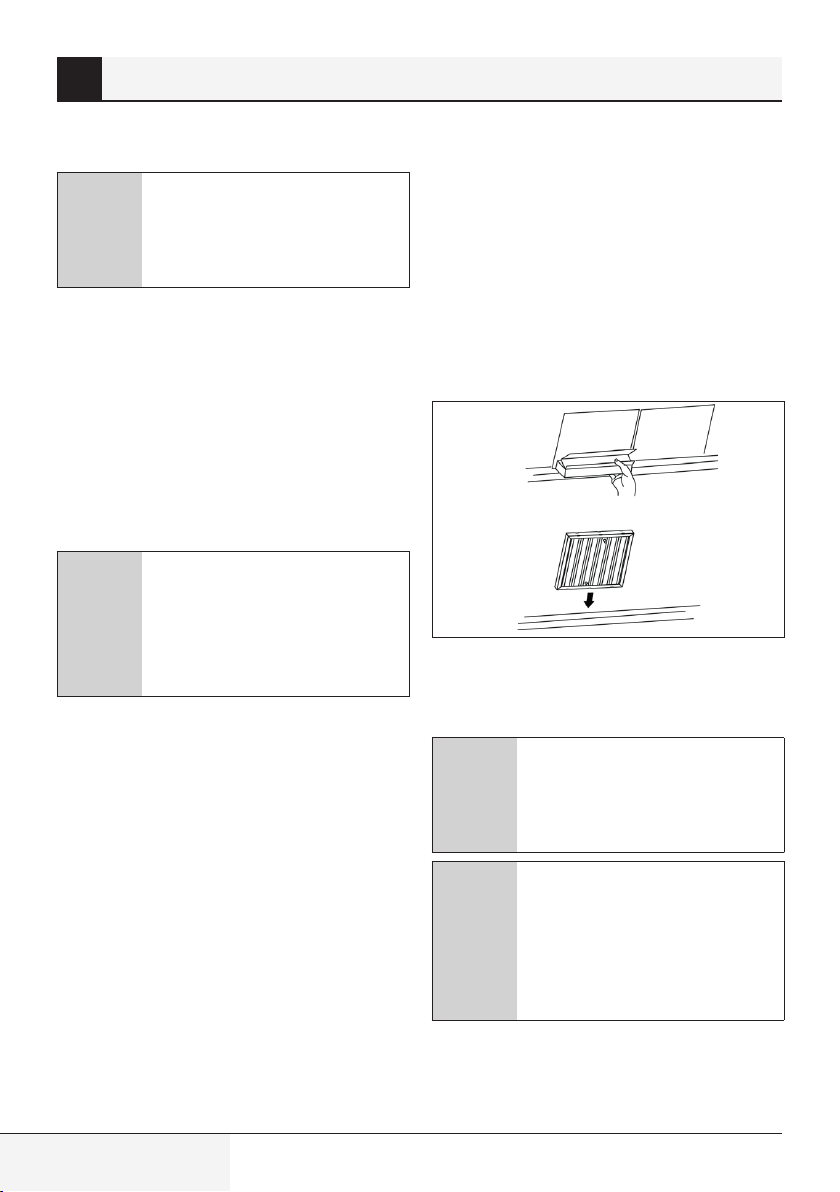

6.3 Fltro contra la grasa . . . . . . . . . . . . . . . . . . . . . . 39

6.3.1 Qutar los fltros antgrasa. . . . . . . . . . . . . . . 39

6.3.2 Instalacon fltros antgrasa . . . . . . . . . . . . . 39

6.4 Susttucón de la bomblla. . . . . . . . . . . . . . . . . 39

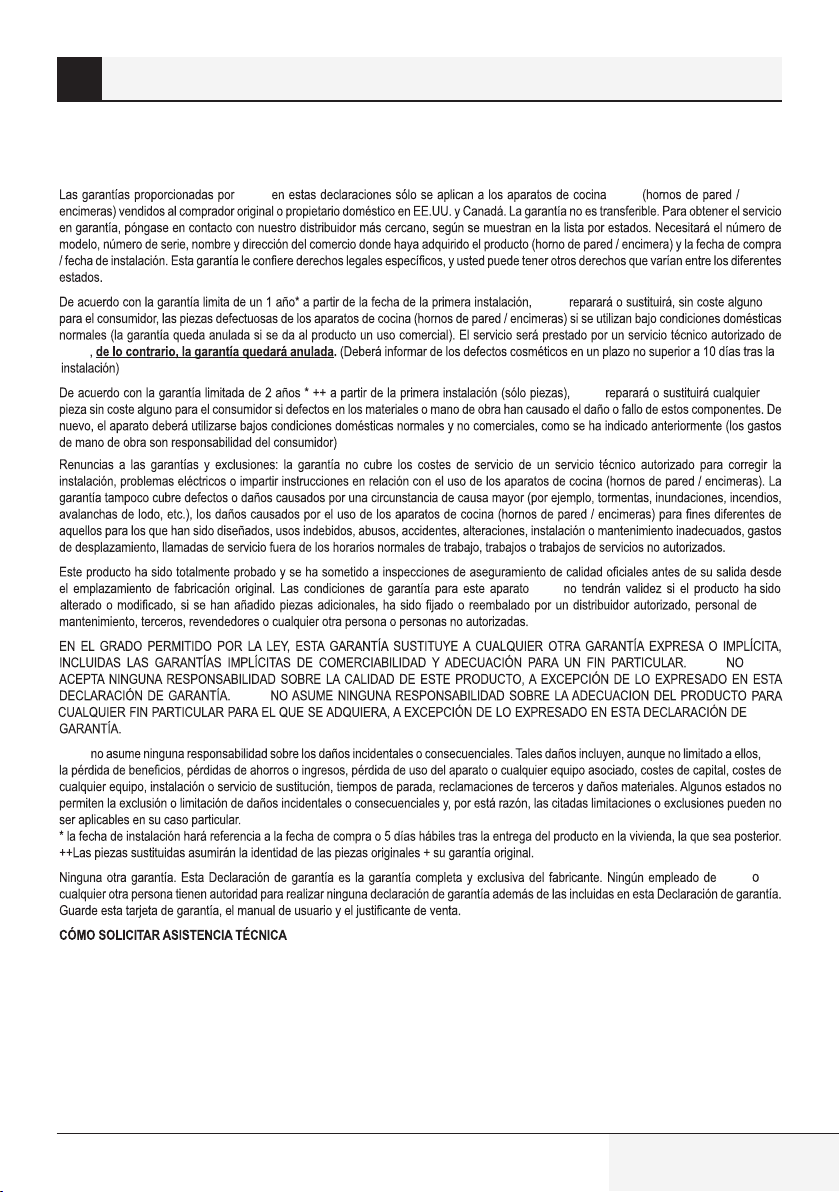

7 Garantía 41

Campana / Manual del usuario

23 / 62 ES

Instruccones mportantes para la

segurdad y el medo ambente

Esta sección contiene instruccio-

nes de seguridad que ayudarán a

la protección contra los riesgos de

lesiones personales o daño a la pro-

piedad. El incumplimiento de estas

instrucciones causará la pérdida de

la garantía.

1.1 Seguridad general

•Los procedimientos de instala-

ción y reparación deben ser siem-

pre llevados a cabo por el servicio

técnico autorizado. El fabricante

no se responsabilizará por daños

resultantes de procedimientos lle-

vados a cabo por personas no au-

torizadas.

•Este aparato no ha sido diseñado

para que lo usen niños o adultos

con sus facultades físicas, senso-

riales o mentales reducidas, o bien

que carezcan de la experiencia y

conocimientos necesarios. Vigile a

los niños para asegurarse de que

no jueguen con este electrodo-

méstico.

1.1.1 Seguridad eléctrica

•Desconecte el producto de la co-

rriente durante los procedimien-

tos de instalación, mantenimiento,

limpieza y reparación.

•En caso de que el cable de alimen-

tación esté defectuoso, deberá

ser sustituido por el fabricante,

su servicio técnico o una persona

cualificada (preferentemente un

electricista) o alguien designado

por el importador.

•El voltaje de funcionamiento es de

entre 220 y 240 voltios.

•Si el aparato presenta un fallo, no

debe ponerse en funcionamiento

salvo que sea reparado por el ser-

vicio técnico autorizado. ¡Existe

riesgo de descargas eléctricas!

•No hacer pasar el cable de electri-

cidad cerca de las placas. En caso

contrario, el cable de electricidad

puede causar un incendio, ya que

se derrite fácilmente.

•Nunca enchufe la campana extrac-

tora antes de que se haya comple-

tado la instalación.

•Para obtener el máximo rendi-

miento, el conductor externo no

debe superar los 4 metros de lon-

gitud. No debe contener más de 2

ángulos perpendiculares (90°) y

su diámetro debe ser de como mín.

ø120 mm.

•Desconecte el aparato antes de

cualquier intervención en las par-

tes internas del mismo.

24 / 62 ES

Campana / Manual del usuario

•Use el aparato únicamente con un

enchufe con toma a tierra.

1.1.2 Seguridad del pro-

ducto

•Se puede utilizar un tubo de 120

mm o 150 mm de diámetro para

la conexión de la chimenea de la

campana extractora.

•No realice las conexiones con las

chimeneas conectadas a los fo-

gones, conductos de ventilación

o chimeneas con llamas. Siga las

reglas establecidas por las auto-

ridades sobre la descarga de los

escapes de aire.

La altura entre la superficie inferior

de la campana extractora y la super-

ficie superior de la cocina/horno no

debe ser inferior a 50 cm para pla-

cas a gas y a 45 cm para placas eléc-

tricas.

•No poner en funcionamiento la

campana extractora sin filtros

de aluminio y no quitar los filtros

mientras esta se encuentre en

funcionamiento.

•Nunca toque las lámparas de la

campana extractora después de

que haya estado en funciona-

miento por un tiempo prolongado.

Las lámparas calientes pueden

quemar su mano.

•Evite que haya llamas de grandes

dimensiones debajo del aparato.

En caso contrario, las partículas

en el filtro de aceite pueden pren-

derse fuego y generar un incendio.

•Encienda las placas después de

haber colocado encima las sarte-

nes u ollas. De lo contrario, la tem-

peratura elevada puede deformar

algunas partes de su producto.

•Apague las placas después de

haber retirado las sartenes u ollas.

•Evite colocar materiales inflama-

bles debajo de la campana extrac-

tora.

•El aceite puede prenderse fuego

mientras se están realizando fri-

turas. Por lo tanto, tenga cuidado

con los trapos y cortinas.

•Nunca desatenga la olla cuando

fría alimentos; de lo contrario el

aceite caliente podría causar un

incendio.

•Existe riesgo de incendio si su

campana extractora no se limpia

en los períodos especificados.

•Sea extremadamente cuidadoso

y utilice guantes cuando limpie la

campana extractora.

Instruccones mportantes para la

segurdad y el medo ambente

Campana / Manual del usuario

25 / 62 ES

•Le recomendamos que ponga en

funcionamiento el aparato algu-

nos minutos antes de comenzar a

cocinar para incrementar la poten-

cia de aspiración. Así, tendrá una

potencia de aspiración continua y

estable cuando salgan los vapores.

•Haga funcionar su campana ex-

tractora durante 15 minutos más

después de terminar de cocinar o

freír para eliminar los olores y el

vapor de cocción de la cocina.

•Cuando la campana se encuentra

en uso, especialmente junto con

cocinas a gas, asegúrese de que el

ambiente esté ventilado con aire

limpio.

•Preste atención a no conectar el

aparato a las chimeneas utilizadas

por dispositivos no eléctricos. (Ej.:

Chimeneas de los sistemas de ca-

lefacción).

•El funcionamiento simultáneo

y preciso de la campana y otro

dispositivo que necesite aire es

únicamente posible cuando se

alcance una presión baja de 4 Pa

(0,04 mbar). Así se evita la reab-

sorción del gas.

Esto sólo se puede conseguir me-

diante el aire procedente de las

aperturas no cubiertas (puerta,

ventana, orificios de ventilación u

otras medidas técnicas). Ponga es-

pecial atención para proporcionar

un flujo de aire suficiente. Una chi-

menea que posibilite la entrada/

salida de aire no es suficiente para

este propósito.

1.1.3 Seguridad de los

niños

•Los materiales de embalaje son

peligrosos para los niños. Man-

tenga los materiales de embalaje

en un lugar seguro, fuera del al-

cance de los niños.

•Los aparatos eléctricos son peli-

grosos para los niños. Mantenga

a los niños lejos de este producto.

No deje que los niños jueguen con

el aparato.

•Los niños de ocho o más años y

las personas con las capacidades

físicas, sensoriales o mentales

limitadas o que no tengan los co-

nocimientos y la experiencia ne-

cesarios pueden usar este aparato

siempre y cuando lo hagan bajo

supervisión o bien comprendan las

instrucciones de uso seguro del

aparato y sus riesgos potenciales.

Instruccones mportantes para la

segurdad y el medo ambente

26 / 62 ES

Campana / Manual del usuario

No deje que los niños jueguen con

el aparato.

•

PRECAUCIÓN:

Las partes

accesibles pueden calentarse

cuando se usen con un aparato de

cocción.

1.2 Uso previsto

•Este aparato se ha diseñado para

uso doméstico. No es adecuado

para uso comercial y no debe utili-

zarse fuera de su uso previsto.

•El fabricante no será responsable

por ningún daño ocasionado por

su utilización o manipulación in-

adecuada.

•La vida útil del aparato es de 10

años. Este es el período necesario

para que haya disponibilidad de

repuestos para el funcionamiento

correcto del producto.

•

ADVERTENCIA:

No arreglar

los tornillos según las instruccio-

nes indicadas en el manual puede

causar riesgos eléctricos.

1.3 Conformidad con

la Directiva RAEE y la

eliminación de los desechos

del producto

Este producto cumple con la Directiva

RAEE de la UE (2012/19/UE). Este pro-

ducto lleva un símbolo de clasificación

para residuos de aparatos eléctricos y

electrónicos (RAEE).

En la fabricación de este producto se han emplea-

do piezas y materiales de alta calidad, que pueden

reutilizarse y reciclarse. Por lo tanto, no arroje este

aparato a la basura junto con residuos domésticos

normales al final de su vida útil. Llévelo a un pun-

to de recogida para el reciclado de componentes

eléctricos y electrónicos. Por favor, consulte a las

autoridades locales para conocer estos puntos de

recogida.

Cumple con la Directiva

RoHS:

El producto que ha adquirido cumple con la directi-

va RoHS de la UE (2011/65/UE). No contiene ma-

teriales peligroso ni prohibidos especificados en la

Directiva.

1.4 Información de embalaje

El embalaje del producto está fabricado

con material reciclable de acuerdo con las

normativas nacionales sobre medio am-

biente. No se deshaga del material de embalaje ni

de los desechos domésticos o de otro tipo. Llévelos

a los puntos de recogida de material de embalaje

designados por las autoridades locales.

Instruccones mportantes para la

segurdad y el medo ambente

Campana / Manual del usuario

27 / 62 ES

Requstos eléctrcos y de nstalacón

2.1 Requisitos eléctricos

Cumpla todas las normativas y orde-

nanzas gubernamentales.

Es responsabilidad del cliente:

Ponerse en contacto con un instalador eléctrico

cualificado. Asegurarse de que la instalación eléc-

trica es adecuada y en conformidad con National

Electrical Code, ANSI/NFPA 70 (última edición*) o

CSA Standards C22.1-94, Canadian Electrical Code,

Parte 1 y C22.2 No.0-M91 (última edición*) y toda

la normativa y las ordenanzas locales.

• Si la normativa lo permite y se utiliza un cable

de toma a tierra independiente, se recomienda

que un electricista cualificado determine si la

difracción de onda de tierra es la adecuada.

• No ubique la toma a tierra en una tubería de gas.

• Si no está seguro de que la campana está

correctamente conectada a tierra, consulte a un

electricista cualificado.

• No coloque ningún fusible en el circuito neutral

o con vuelta por tierra.

Guarde las instrucciones de instala-

ción para su uso por parte del ins-

pector de electricidad.

La campana debe está conectada

únicamente con hilo de cobre.

La campana debe estar conectada

directamente al desconectador con

fusible (O disyuntor) mediante canal

metálico de cables eléctricos.

National Electrical Code, ANSI/NFPA 70 (última

edición*) o CSA Standards C22.1-94, Canadian

Electrical Code, Parte 1 y C22.2 No.0-M91 (última

edición*) y toda la normativa y las ordenanzas lo-

cales.

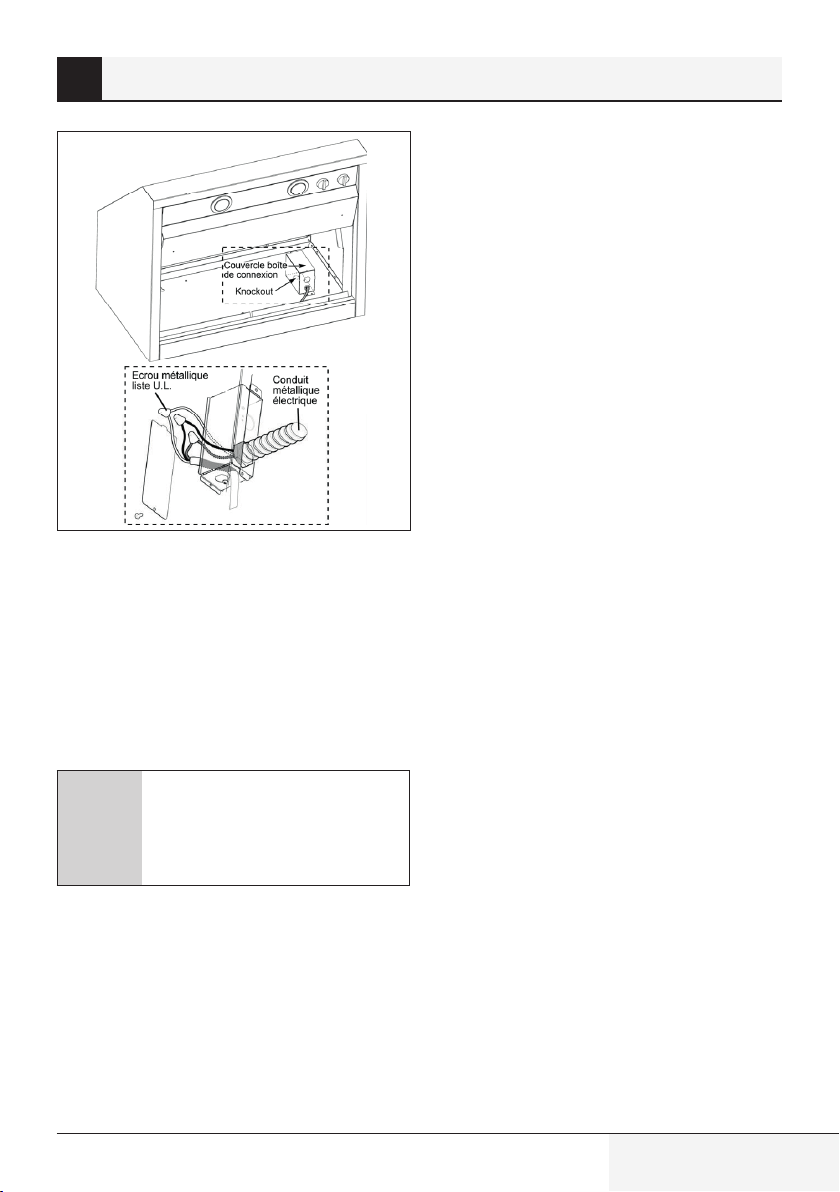

Es preciso colocar un conector de canal de cables

enumerado en U.L. o C.S.A. en cada extremo del

canal de cables de fuente de alimentación (En la

campana y en la caja de conexiones).

Se pueden obtener copias de los estándares enu-

merados en:

* National Fire Protection Association

Batterymarch Park Quincy, Massachusetts 02269

** CSA International 8501 East Pleasant Valley

Road Cleveland, Ohio 44131-5575

2.2 Antes de instalar la

campana

1. Para obtener una circulación del flujo de aire

más eficaz, utilice un tubo de tramo recto o el

menor número posible de tubos acodados.

El conducto de ventilación solamen-

te debe tener salida hacia la parte

exterior del edificio.

2. Para realizar la instalación, se necesitan al

menos dos personas.

3. La campana se ajusta mediante tornillos

y anclajes de tabique aislante adecuados

para la mayoría de superficies; consulte a un

instalador cualificado para comprobar si quedan

perfectamente ajustados al armario o a la pared.

4. No emplee tubos flexibles.

5. Las instalaciones en CONDICIONES CLIMÁTICAS

FRÍAS deben tener instalado un regulador de

contratiro adicional para minimizar el flujo de

aire inverso y una rotura térmica no metálica

para minimizar la conducción de temperaturas

externas como parte de los tubos. El regulador

debe encontrarse en la parte de aire frío de la

rotura térmica. La rotura debe estar los más

cerca posible al lugar donde los tubos entran en

la parte caliente de la casa.

6. Aire limpio: Las normativas locales para edificios

pueden requerir el uso de sistemas de aire

limpio cuando se utilizan sistemas de ventilación

mediante tubos superiores al CFM especificado

de movimiento de aire.

28 / 62 ES

Campana / Manual del usuario

Requstos eléctrcos y de nstalacón

El CFM especificado varía de una zona a otra.

Para conocer los requisitos específicos de su

zona, consulte a un profesional de HVAC.

Remoción de la confección

Quite la caja cuidadosamente, use

guantes para protegerse contra los

bordes afilados.

Quite la película de protección que

cubre el producto antes de ponerlo

en funcionamiento.

Campana / Manual del usuario

29 / 62 ES

Especfcacones técncas de su aparato

3.1 Lista de materiales

3.1.1 Piezas suministradas

Remoción de la confección

Quite la caja cuidadosamente, use

guantes para protegerse contra los

bordes afilados.

Quite la película de protección que

cubre el producto antes de ponerlo

en funcionamiento.

• Campana extractora.

• Soplador.

• Transición del conducto.

• Lámpara ya instalada.

• Filtro antigrasa.

• El producto incluye:

– Manual de utilizo, cuidado e instalación

– 2 anclajes de pared con tornillos para asegurar

la campana extractora en la pared en el fondo

– 4 tornillos para madera para asegurar el

soporte de madera en la pared

– 4 tornillos de cabeza Phillips para asegurar

la transición al enchufe de la campana

extractora arriba

– 6 tornillos de cabeza Phillips para asegurar la

campana extractora al soporte de madera (2

asegurados al soporte de madera)

– 1 tornillo de seguridad y tuerca con pasador

para asegurar el soplador (el tornillo está

marcado con color rojo o azul)

– 2 arandelas planas para anclajes de pared

3.1.2 Piezas no suministradas

Accessorios opcionales

• Cubierta del conducto

• Kit làmparas de calefacciòn (2 IR 175W)

• Kit placa posterior

Herramientas/Materiales necesarias

• Tapones de cable

• Cinta para montar la plantilla

• Conducto redondo de 8”.

• La longitud debe ser de acuerdo a la instalación

• Cinta Métrica

• Cutter

• Pinzas para cortary pelar cable

• Nivel

• Alicates

• Cinta de aislar

• Lentes de seguridad

• Masking tape

• Martillo

• Destornilladores:

Phillips (Posidrive) # 2 Torx # 2

• Tapones para cable

• Taladro con brocas:5/16”y 3/8”

• Guantes de protección

• Retén de cable

• Caladora o Taladro

30 / 62 ES

Campana / Manual del usuario

Especfcacones técncas de su aparato

CHP30100SS

Funconamento

con conducto solamente

Máx. Capacdad

de ventlacón

515 CFM

Nº de

Velocdades

Controles

Mandos mecáncos

Luces

Halógeno de 50 W 2 Ud.

Fltro

Fltros 2 Ud.

Voltos

120 V

Frecuenca:

60 Hz

Potenca to-

tal (motor +

lámparas)

550 W

Tpo de enchufe

Cable duro

Dstanca nece-

sara encma del

anafe

30” (anafe a gas)

30” (anafe eléctrco)

3.2 Dimensiones y Espacios

libres

30”- 36”- 42“- 48”

18”

25”

12”

6 - 1/2”

3 - 3/4”

6”

8 -13/32”

18”

9 - 7/8””

Parte superior

de la campana

Ayuda

de madera

Parte inferior

de la campana

Localización

del cableado de

la casa

18 - 1/16” 48” Campana

15 - 1/16” 42” Campana

12 - 1/16” 36” Campana

9 - 1/16” 30” Campana

18 - 27/32” 48“ Modelo

15 - 27/32” 42“ Modelo

12 - 27/32” 36“ Modelo

9 - 27/32” 30” Modelo

Campana / Manual del usuario

31 / 62 ES

Antes de efectuar ningún corte, asegúrese de

existe espacio libre adecuado en el techo o muro

para la expulsión del aire.

La altura de instalación sobre la superficie de coc-

ción es a preferencia del usuario. Cuando más cer-

ca este la campana de la superficie de cocción, más

eficaz resultara la captura de olores, grasa y humo.

Para la instalacion sobre

estufas de gas: instale

esta campana de tal ma-

nera que la cornisa inferior

se encuentre a 30” (76,2

cm) sobre la superficie de

coccion.

Para la instalacion sobre

estufas electricas: instale

esta campana de tal ma-

nera que la cornisa inferior

se encuentra a no menos

de 30” (76,2 cm) y no mas

de 36” sobre la superficie

de coccion.

Para uso electrodomesti-

co. Por favor, lea el manual

de instalacion para una

instalacion especifica.

Antes de seleccionar la campana, compruebe la

altura del techo y la altura máxima de la campana.

Especfcacones técncas de su aparato

3.3 Tipos de ductos y ejemplos

Siga detenidamente las instrucciones expuestas

en este manual.

Se declina toda responsabilidad de cualquier in-

conveniencia, daños o incendios eventuales oca-

sionados por el incumplimiento de las instruccio-

nes de este manual.

3.3.1 Métodos de ventilación

La campana está equipada con un cambio de

sección B para la descarga de gases al exterior

(Versión con tubos).

Tamaño mínimo de tubo (Versión con o sin tubos):

Tubería redonda de 10”.

3.4 Preparación

No corte una vigueta o un perno a menos que

sea absolutamente necesario. Si fuera necesario

efectuar el corte, deberá construirse un marco de

soporte.

Se suministra el material de ajuste necesario para

fijar la campana a la mayoría de tipos de muro o

techo.

No obstante, un técnico cualificado debe compro-

bar la idoneidad de los materiales de acuerdo con

el tipo de muro o techo.

32 / 62 ES

Campana / Manual del usuario

Instalacón de su aparato

4.1 Instalación - Versión con

tubos

• Si es posible, desconecte y deslice la estufa

fuera de la apertura de instalación del gabinete

de la cocina para permitir un acceso fácil al

muro posterior. De lo contrario, coloque una

cubierta protectora gruesa sobre la cubierta o

la estufa para protegerla de daños o suciedad.

Seleccione una superficie plana para montar la

unidad. Coloque una cubierta protectora sobre la

superficie y coloque en ella todas las piezas de

la carcasa de la campana, tornillos y elementos

metálicos.

• Determine y marque la línea central en el muro

donde se instalará la carcasa de la campana.

• Seleccione una altura de montaje confortable

para el usuario y realice una marca en el muro

situado detrás de la cocina.

• Coloque la plantilla de manera que coincida con

la línea central y la parte inferior de la campana.

4.2 Instalar la campana

extractora en la pared

IMPORTANTE:

La armadura

debe ser capaz de cargar hasta 150

lbs.

• Localice por lo menos .2 pasaderos verticales en

el soporte de madera.

• Centre el soporte de madera proveìdo de

izquierda a derecha y por debajo de la linea

marcada de 15 3/8".

30”

• Asegure el soporte de madera hacia 2 o mueva

los pernos verticales, usando por lo menos 2 de

los 4 tornillos largos proveìdos.

IMPORTANTE:

Los tornillos de-

ben penterar por lo menos 1 1/2” en

las varillas. Tornillos avellanados en

el soporte.

Los tornillos de montaje deben

quedar en su posiciòn original de

transporte. Estos tornillos estàn co-

locados de manera tal que puedan

engranar en los agujeros en la parte

posterior de la campana extractora.

Campana / Manual del usuario

33 / 62 ES

Instalacón de su aparato

• Ajuste la profundidad de los tornillos de montaje

originales en el soporte de Madera hasta que

no sobresalgan de 1/4” hacia adelante. Este

espacio de 1/4”, es el espacio ideal para colgar la

campana extractora.

4.2.1 Instalar la Transición

IMPORTANTE:

Quite la cinta de

embalaje y controle que el amorti-

guador se mueva sin problemas.

• Coloque la pieza de transiciòn por encima de la

campana extractora y asegure con 4 tornillos

proveìdos.

• Use duct tape para sellar la connecciòn.

Asegùrese que el amortiguador se mueva sin

problemas.

4.2.2 Colgar la campana en el

soporte de madera

• Levante la campana extractora y sostengàla

cerca del lugar de la instalación. Encamine el ca-

bleado de la casa a través del prepunzonado y en

la caja de conexiones.

• Coloque la campana extractora sobre el so-

porte de madera. Asegùrese que los tornillos de

montaje coinciden con las ranuras de la parte

posterior de la campana extractora. Apriete los

tornillos.

ADVERTENCIA:

Continúe pro-

porcionando la ayuda adicional

mientras que se monta la campana

extractora con solamente estos 2

tornillos.

Estos tornillos no soportaràn el peso de la cam-

pana. La campana podría caer provocando daño o

daños corporales.

• Aseguùese que la campana esté nivelada y

centrada.

30”

4.2.3 Instalaciòn de los tornillos

de montaje inferiores

• Perfore agujeros de 1/8 “ en los dos agujeros de

montaje más bajos. Agrande los agujeros si no

entraron los pernos de 3/8 “. Inserte las anclas

para los sujetadores de pared en los agujeros

inferiores. Quite los tornillos del ancla y agregue

las arandelas planas proporcionadas. Introduzca

los tornillos en las anclas y apriete.

• Instale 4 tornillos adicionales a través de la

parte posterior de la campana y en el soporte de

madera.

34 / 62 ES

Campana / Manual del usuario

Instalacón de su aparato

4.3 Instalar la campana

extractora en el techo debajo

del mueble

(Salte este paso si se està usando el metodo de

montaje sobre pared)

IMPORTANTE:

La estrtuctura

del techo debe ser capaz de soportar

hasta 150 lbs.

• El techo debe estar construido con 2x4.

• Determine la localización de la instalación en la

pared.

• Continúe la línea central adelante en el fondo del

mueble o del techo.

• La abertura sobre la campana extractora debe

permitir el paso del conducto redondo de 10 “

y espacio libre para hacer deslizar la campana

extractora detrás contra la pared.

• Los pernos 2x4 se deben situar según las

indicaciones del grafico. Dim A, para aceptar el

tornillo de montaje.

• Taladrar agujeros de 1/8 “ para colocar los

pernos en las localizaciones que aparecen en la

ilustración.

23 9/16 “ 48”

20 9/16” 42”

17 9/16 36”

14 9/16” 30”

4.3.1 Instalar la Transición

IMPORTANTE:

Quite la cinta de

embalaje y controle que el amorti-

guador se mueva sin problemas.

• Coloque la pieza de transiciòn por encima de la

campana extractora y asegure con 4 tornillos

proveìdos.

• Use duct tape para sellar la connecciòn.

Asegùrese que el amortiguador se mueva sin

problemas.

Campana / Manual del usuario

35 / 62 ES

Instalacón de su aparato

4.3.2 Montar la campana

extractora en el techo o mueble

Si se monta en la superficie inferior

del armario con un fondo ahuecado,

instale el espiche para llenar el es-

pacio.

• Introduzca los tornillos de montaje en los pernos

hasta que sobresalgan de 1/4 “. El espacio de

1/4 “ proporcionará la separación para hacer

conectar las ranuras en la parte superior de la

campana extractora.

• Levante la campana extractora segùn la posición

de instalación. Localice el cableado y dirìjalo

hacia el prepunzonado (desde la parte posterior

o por encima de la campana).

• Levante la campana extractora hacia los tornillos

de montaje. Deslice hacia atrás contra la pared

posterior.

• Apriete los tornillos de montaje.

IMPORTANTE:

Para ayuda adi-

cional y para reducir al mínimo la

vibración durante la operación, la

campana debe ser asegurada a la

pared posterior. Utilice los anclajes

para sujetar la parte posterior del

fondo de la campana a la pared.

4.3.3 Conectar el conducto

• Instale el conducto, haciendo conexiones en la

dirección de la corriente de aire así como está

ilustrado en el siguiente dibujo.

• Empuje el conducto encima de la salida de

escape.

• Selle hermeticámente todas las coyunturas

(articulaciones) de los conductos y las

abrazaderas de conexión con cinta para

conductos.

• Realice la misma operación para la salida de aire

de pared o de techo.

36 / 62 ES

Campana / Manual del usuario

Instalacón de su aparato

4.3.4 Conexión eléctrica

Peligro de descarga eléctrica

ADVERTENCIA:

Antes de reali-

zar el cableado de este aparato, des-

active el circuito de energía eléctrica

en el panel de servicio. Se requiere

un circuito 120 VAC, 15 ó 20 A.

Instrucciones de toma eléctrica este aparato dis-

pone de una caja de conexiones eléctricas con 3

cables, uno de los cuales (verde y amarillo) sirve

como toma de tierra para el aparato para proteger-

se de descargas eléctricas, el cable verde y amari-

llo debe estar conectado al cable de toma a tierra

de su sistema doméstico de electricidad y bajo

ninguna circunstancia debe cortarse o eliminarse.

De lo contrario, podría tener como resultado una

descarga eléctrica o la muerte.

Retire el pestillo extraíble y la tapa de la caja de co-

nexiones e instale el conector de canal de cables

(Enumerado en cULUS) en la caja de conexiones.

4.3.5 Instalar el motor

• Desde el interior de la campana extractora,

deslice el motor en la ranura en la izquierda.

• Gire el motor hacia arriba hasta que se encaje a

presión hacia el estribo en la derecha.

• Asegure el motor a la campana extractora con el

tornillo de la màquina y la arandela de seguridad.

(El tornillo está marcado con color rojo o azul).

IMPORTANTE:

Los extremos

del conectador han sido creados

para acoplar solamente una forma.

Conectadores planos y redondos

como se muestra.

• Conecte el conectador en el motor.

Campana / Manual del usuario

37 / 62 ES

Instalacón de su aparato

Spring clip

Attachment

screw

Fig. 1: Single motor installation (30” range hood

model only)

Fig. 2: Double motor installation (36”, 42” & 48”

range hood models only)

Instale el filtro de grasa y restablezca el suministro

eléctrico en el panel de servicio. Revise el funcio-

namiento de la campana.

Si la campana extractora no funciona:

• Compruebe si el interruptor está desconectado

o se han fundido los fusibles.

• Desconecte el suministro eléctrico. Compruebe

si el cableado es correcto.

Para conseguir el funcionamiento más eficaz de

la nueva campana extractora, lea la sección “Uso

y mantenimiento”.

Para disponer de una referencia sencilla, siga las

Instrucciones de instalación y la Guía de uso y

mantenimiento.

38 / 62 ES

Campana / Manual del usuario

Funconamento de su aparato

5.1 Descripción de la campana

y los controles

1. Panel de control

2. Cubierta de la lámpara

3. Manija para liberación filtro de grasa

4. Filtro de grasa

5.1.1 Controles

Usar la potencia de aspiraciòn mayor en caso de

particular concentraciòn de vapores de cocina.

Aconcejamos de encender la aspiraciòn 5 minutos

antes de iniciar a cocinar y dejarla en funciòn por

otros 15 minutos aproximadamente.

5.1.2 Descripción del panel de

control

1. Control Luces

– Pase el control de luces de OFF a HI para

obtener una luz màs clara cuando se cocina.

2. Control Ventilador

– Pase la velocidad del ventilador de OFF a HI

como requerido.

Campana / Manual del usuario

39 / 62 ES

Lmpeza y mantenmento

6.1 Mantenimiento

Antes de cualquier operación de

limpieza o mantenimiento, quite la

campana de la red eléctrica desco-

nectando el enchufe o desconec-

tando el interruptor general de la

casa.

6.2 Limpieza

• No aplique limpiadores directamente al

control durante la limpieza de la campana. La

campana debe ser limpiada con frecuencia

tanto externamente como internamente (con

la misma frecuencia con la que se realiza el

mantenimiento de los filtros de grasa). Para

la limpieza, utilice un paño impregnado de

detergente líquido neutro. No utilice productos

que contengan abrasivos.

¡NO UTILICE

ALCOHOL!

De no observarse las instrucciones

dadas para limpiar el aparato y sus-

tituir el filtro, puede producirse un

incendio.

• El fabricante recomienda leerlas y respetarlas

atentamente.

• El fabricante no se hace responsable por los

daños al motor o los incendios provocados

en el aparato debido a intervenciones de

mantenimiento incorrectas o al incumplimiento

de las normas de seguridad proporcionadas.

6.3 Filtro contra la grasa

Retiene las partículas de grasa producidas cuando

se cocina.

Debe limpiarse una vez al mes con detergentes no

agresivos, manualmente o bien en lavavajillas a

bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajilla el filtro antigrasa me-

tálico puede desteñirse pero sus características de

filtrado no cambian absolutamente.

6.3.1 Quitar los filtros antigrasa

• Para quitar los filtros, sujete la manilla, empuje el

filtro hacia arriba y quìtelo.

6.3.2 Instalacion filtros

antigrasa

• Coloque las bandejas del filtro de goteo en la

parte posterior de la campana extractora.

• Introduzca el filtro antigrasas en la abertura

y coloque las bandejas.6.4 Sustitución de la

bombilla

6.4 Sustitución de la bombilla

Antes de reemplazar las lámparas,

el interruptor debe estar apagado y

bloquear el panel, para evitar que se

pueda encender accidentalmente.

Apagar las luces y el ventilador. Las

luces deben enfriarse antes de vol-

ver a usarlas. Si las nuevas luces no

funcionan, asegurarse que las luces

estén insertadas correctamente an-

tes de llamar el servicio de asistencia

al cliente.

40 / 62 ES

Campana / Manual del usuario

Cleanng and mantenance

Reemplazar las Luces

• Quitar la luz dañada (girar la lámpara en sentido

contrario a las manecillas del reloj) y reemplazar

con una nueva luz halógena de 120 V, 50,

(máximo) 50° para una base de GU10, apropiado

para el uso en luminarias abiertas.

Campana / Manual del usuario

41 / 62 ES

Garantía

Declaración De Garantía Para Aparatos De Cocina Beko

Beko Beko

Beko

BEKO

Beko

Visite nuestra página web www.beko.us para obtener el número de teléfono para reservar una cita de servicios o para

comprar piezas.

Ce produt a été fabrqué dans les usnes modernes respectueuses de l'envronnement.

Cet apparel est conforme à la drectve DEEE

Ne content pas de PCB.

Avant d'utiliser l'appareil, veuillez lire ce manuel !

Cher client !

Merci d’avoir choisi les produits Beko. Nous espérons que ce produit, fabriqué dans des

installations modernes et soumis à un processus de contrôle qualité rigoureux, vous

offre les meilleures performances possibles. C’est pourquoi nous vous recommandons,

avant d’utiliser ce produit, de lire attentivement ce manuel et tous les autres documents

fournis et de les conserver soigneusement pour toute consultation future. Si vous

confiez le produit à quelqu’un d’autre, n’oubliez pas de lui remettre également le

manuel d’utilisation. Veillez à bien respecter les consignes et les instructions figurant

dans le manuel d’utilisation.

N'oubliez pas que ce manuel d'utilisation s'applique aussi à plusieurs autres modèles

d'appareils. Les différences entre un modèle et un autre sont clairement exposées

dans le manuel.

Signification des pictogrammes

Les symboles suivants sont repris tout au long de ce manuel:

Informations importantes et conseils utiles sur

l’utilisation de l’appareil.

AVERTISSEMENT :

Avertissement sur les

situations dangereuses concernant la sécurité

des biens et des personnes.

Avertissement contre le risque d'électrocution.

Avertissement en cas de contact avec une sur-

face brûlante.

Hotte / Manuel d’utilisation

43 / 62 FR

TABLE DES MATIÈRES

1 Instructons mportantes

en matère de sécurté et

d’envronnement 44

1.1 Consgnes générales de sécurté ...................44

1.1.1 Sécurté électrque ...........................................44

1.1.2 Sécurté du produt ..........................................45

1.2 Utlsaton préconsée ........................................ 47

1.3 Conformté avec la drectve DEEE et mse

au rebut du produt usagé .......................................47

1.4 Informaton sur l'emballage .............................47

2 Exgences électrques et

exgences d’nstallaton 48

2.1 Exgences électrques ........................................48

2.2 Avant d’nstaller la hotte ..................................48

3 Spécfcatons technques de

votre apparel 50

3.1 Lste des pèces ....................................................50

3.1.1 Pèces fournes .................................................. 50

3.1.2 Pèces non fournes .........................................50

3.2 Dmensons et Dégagement ............................51

3.3 Exemples et possbltés de

postonnement des conduts ................................ 52

3.3.1 Méthodes de ventlaton ............................... 52

3.4 Préparaton ............................................................ 52

4 Installaton de votre apparel 53

4.1 Installaton - Verson à condut ...................... 53

4.2 Installer la hotte sur le mur ............................. 53

4.2.1 Installer le Raccord sur le Dessus de la

Hotte ................................................................................54

4.2.2 Accrocher la hotte sur le support

en bos ..............................................................................54

4.2.3 Installer les vs de montage du fond ........54

4.3 Installer la hotte sous le plafond ou sous

les meubles ....................................................................54

4.3.1 Installer le Raccord sur le Dessus de la

Hotte ................................................................................ 55

4.3.2 Montage de la hotte au plafond ou sur

meuble ............................................................................. 55

4.3.3 Raccorder le condut .......................................56

4.3.4 Connexon électrque .....................................56

4.3.5 Installer le Moteur ........................................... 57

5 Fonctonnement de votre

apparel 59

5.1 Descrpton de la hotte et des

commandes ...................................................................59

5.1.1 Commandes ........................................................59

5.1.2 Descrpton du panneau de

commandes ...................................................................59

6 Nettoyage et entreten 60

6.1 Entreten .................................................................60

6.2 Nettoyage ...............................................................60

6.3 Fltre à grasse .......................................................60

6.3.1 Enlever les fltres ant-grasses .................60

6.3.2 Installer les fltres ant-grasses ................ 60

6.4 Remplacement des ampoules .......................60

7 Garante 62

44 / 62 FR

Hotte / Manuel d’utilisation

Instructons mportantes en matère de

sécurté et d’envronnement

Cette section contient les consignes

de sécurité qui aident à se prémunir

contre les risques de dommages

corporels ou de dégâts matériels.

Le non-respect de ces consignes

annule la garantie.

1.1 Consignes

générales de sécurité

•Les procédures d'installation et de

réparation doivent toujours être

mises en application par un agent

de service agréé. Le fabricant ne

saurait être tenu responsable des

dommages découlant des pro-

cédures effectuées par des per-

sonnes non autorisées.

•Ce produit n'a pas été prévu pour

être utilisé par des personnes

(notamment les enfants) dont les

capacités physiques, sensorielles

ou mentales sont réduites, ou

n'ayant pas suffisamment d'expé-

rience ou de connaissances. Les

enfants doivent toujours être

surveillés pour s'assurer qu'ils ne

jouent pas avec l'appareil.

1.1.1 Sécurité électrique

•Débranchez toujours l'appareil du

secteur pendant les procédures

d'installation, d'entretien, de net-

toyage et de réparation.

•Si le câble d'alimentation est dé-

fectueux, faites-le remplacer par

une personne qualifiée agréée

par le fabricant, le service après-

vente ou assimilé (de préférence

un électricien) ou une personne

identifiée par l'importateur.

•La tension de fonctionnement est

de 220 à 240 volts.

•Si l'appareil est défectueux, il ne

doit pas être utilisé à moins d'être

réparé par un agent de service

agréé. Il y a risque d'électrocution !

•Ne faites pas passer le câble élec-

trique près des tables de cuisson.

Autrement, il pourrait fondre faci-

lement et causer un incendie.

•Ne branchez jamais la hotte avant

la fin de l'installation.

•Afin d'obtenir les meilleurs résul-

tats, le conducteur externe ne

doit pas être supérieur à 4 m. Il ne

doit pas contenir plus de 2 angles

(90 °) perpendiculaires et son dia-

mètre doit être de 120 mm mini-

mum.

•Débranchez l'appareil du secteur

avant toute intervention sur les

pièces internes.

•Utilisez l’appareil uniquement

avec une prise de terre.

Hotte / Manuel d’utilisation

45 / 62 FR

1.1.2 Sécurité du produit

•Vous pouvez utiliser un tuyau de

120 mm ou 150 mm de diamètre

sur le raccordement au conduit de

cheminée de la hotte.

•N'effectuez aucun raccordement

sur les conduits de cheminée

connectés aux cuisinières, aux

conduits d'évacuation ou aux

conduits de cheminée à flammes

montantes. Respectez les règles

concernant l'évacuation d'air défi-

nies par les autorités.

•La hauteur entre la surface infé-

rieure de la hotte et la surface

supérieure de la cuisinière/four

ne doit pas être inférieure à 50 cm

pour les tables de cuisson à gaz et

à 45 cm pour les tables de cuisson

électriques.

•N'utilisez pas la hotte sans filtres

en aluminium et ne les retirez pas

lorsqu'elle est en fonctionnement.

•Ne touchez jamais les ampoules

de la hotte après une longue

durée de fonctionnement. Elles

pourraient vous brûler les mains

puisqu'elles sont chaudes.

•Évitez les grandes flammes sous

l'appareil.

Autrement, les particules du filtre

à huile pourraient s'enflammer et

causer un incendie.

•Allumez les tables de cuisson

après y avoir déposé les poêles

ou les casseroles. Sinon, la cha-

leur élevée pourrait déformer cer-

taines pièces de votre appareil.

•Éteignez les tables de cuisson

avant d'y retirer les poêles et les

casseroles.

•Évitez de laisser les matériaux

inflammables sous la hotte.

•De l'huile pourrait s'enflammer

lors des fritures. Alors, faites

attention aux torchons et aux

rideaux.

•Ne laissez jamais la plaque de cuis-

son sans surveillance lors des fri-

tures ; autrement, de l'huile chaude

pourrait causer un incendie.

•Il y a risque d'incendie si votre

hotte n'est pas nettoyée à des

périodes spécifiques.

•Faites très attention et portez des

gants pendant le nettoyage de la

hotte.

•Il est conseillé de faire fonction-

ner la hotte pendant quelques

minutes avant de commencer la

cuisson afin d'augmenter la puis-

sance d'aspiration.

Instructons mportantes en matère de

sécurté et d’envronnement

46 / 62 FR

Hotte / Manuel d’utilisation

Ainsi, la puissance d'aspiration

sera continue et stable lors de

l'échappement des vapeurs.

•Laissez fonctionner la hotte pen-

dant 15 minutes supplémentaires

à la fin de la cuisson ou de la fri-

ture afin de débarrasser la cuisine

des odeurs de vapeur.

•Lorsque la hotte est en fonction-

nement, simultanément avec les

tables de cuisson de cuisson à

gaz, assurez-vous que l'environ-

nement est aéré.

•Faites attention de ne pas rac-

corder l'appareil aux conduits de

cheminée utilisés par les appa-

reils non électriques. (Exemple :

Conduit de l'élément chauffant).

•Le fonctionnement simultané et

sécurisé de la hotte et d'un autre

appareil nécessitant de l'air n'est

possible que lorsqu'une basse

pression de 4 Pa (0,04 mbar) est

garantie ; ainsi, la réabsorption du

gaz est évitée. Ceci n'est possible

que grâce à l'air venant d'ouver-

tures non couvertes (porte, fe-

nêtre, ouvertures d'aération ou

autres mesures techniques). As-

surez-vous par dessus tout que le

débit d'air est suffisant.

Une cheminée ne fournissant pas

suffisamment d'entrée et de sor-

tie d'air ne convient pas à cette

utilisation.

1.1.3 Sécurité des enfants

•Les matériaux d'emballage sont

dangereux pour les enfants.

Conservez-les en lieu sûr, hors de

la portée des enfants.

•Les appareils électriques sont

dangereux pour les enfants.

Tenez les enfants à l’écart de l'ap-

pareil. Ne les laissez pas jouer avec

l'appareil.

•Cet appareil peut être utilisé par

les enfants âgés de 8 ans ou plus

et par les personnes à capaci-

tés physiques, sensorielles ou

mentales réduites ou qui n'ont

pas les connaissances et l'expé-

rience, tant qu'ils sont surveillés

dans l'utilisation sécuritaire du

produit ou s’ils sont instruits en

conséquence ou comprennent les

risques de l'utilisation du produit.

Les enfants ne doivent pas jouer

avec l’appareil.

•

AVERTISSEMENT:

Les pièces

accessibles peuvent être chaudes

lorsqu'elles sont utilisées avec un

appareil de cuisson.

Instructons mportantes en matère de

sécurté et d’envronnement

Hotte / Manuel d’utilisation

47 / 62 FR

1.3 Conformité avec la

directive DEEE et mise

au rebut du produit

usagé

Cet appareil est conforme à la directive

DEEE (2012/19/UE). Cet appareil porte

le symbole de classification pour les dé-

chets des équipements électriques et

électroniques (DEEE).

Le présent appareil a été fabriqué avec des pièces

et du matériel de qualité supérieure susceptibles

d’être réutilisés aux fins de recyclage. Ne mettez

pas l'appareil usagé au rebut avec des déchets do-

mestiques et autres déchets, à la fin de sa durée

de vie. Déposez-le dans un point de collecte ré-

servé au recyclage d'appareils électriques et élec-

troniques. Veuillez contacter les autorités locales

pour connaître l'adresse de ces points de collecte.

Conformité avec la

directive RoHS :

L'appareil que vous avez acheté est conforme

à la Directive RoHS de l'UE (2011/65/UE). Il ne

contient pas de matières dangereuses et inter-

dites spécifiées dans la Directive.

1.4 Information sur

l'emballage

L'emballage du produit est fait à partir de

matériaux recyclables, conformément à

notre réglementation nationale. Ne jetez

pas les éléments d’emballage avec les déchets

domestiques et autres déchets. Déposez-les

dans un des points de collecte d’éléments d’em-

ballage que vous indiquera l’autorité locale dont

vous dépendez.

1.2 Utilisation

préconisée

•Le présent appareil a été conçu à

des fins domestiques. Il n'est pas

adapté pour un usage commercial,

et ne doit pas être utilisé à des

fins autres que celles prévues.

•La responsabilité du fabricant ne

saurait être engagée en cas d’uti-

lisation ou de manipulation ina-

daptée.

•La durée de vie de votre appareil

est de 10 ans. Il s'agit de la période

nécessaire pour la disponibilité

des pièces de rechange pour le

fonctionnement correct de l'appa-

reil.

•

AVERTISSEMENT

: Le non

respect des instructions du pré-

sent manuel fournies pour la fixa-

tion des vis peut présenter des

risques électriques.

Instructons mportantes en matère de

sécurté et d’envronnement

48 / 62 FR

Hotte / Manuel d’utilisation

Exgences électrques et exgences d’nstallaton

2.1 Exgences électrques

Respectez tous les codes et les or-

donnances en vigueur.

Le client a la responsabilité de :

Contacter un électricien-installateur. Vérifier que

l’installation électrique est adéquate et conforme

avec le Code national de l’électricité, ANSI/NFPA

70 (la plus récente édition*), ou les normes C22.1-

94, Code canadien de l’électricité, Partie 1 et C22.2

No.0-M91 (La plus récente édition**) de la CSA,

ainsi que tous les codes et les ordonnances de

votre région.

• Si le code le permet et que vous utilisez un fil

de mise à la terre distinct, il est recommandé de

faire vérifier le chemin du fil par un électricien.

• Ne pas mettre l’appareil à la terre sur une

conduite de gaz.

• Consultez un électricien qualifié si vous n’êtes

pas certain que la hotte est mise à la terre cor-

rectement.

• N’installez pas un fusible dans le circuit neutre

ou le circuit de mise à la terre.

Conservez ces instructions afin de

pouvoir les remettre à l’inspecteur-

électricien.

La hotte doit être câblée unique-

ment à l’aide de fils de cuivre.

Il faut raccorder la hotte directement

à une boîte à fusible ou à un disjonc-

teur par l’entremise d’une canalisa-

tion électrique en métal.

Le calibre de fil doit être conforme aux exigences

du Code national de l’électricité, ANSI/NFPA 70 (La

plus récente édition*), ou les normes C22.1-94,

Code canadien de l’électricité, Partie 1 et C22.2

0-M91 (La plus récente édition**) de la CSA, ainsi

que tous les codes et les ordonnances de votre

région.

Il faut prévoir un connecteur de canalisation ap-

prouvé par l’UL ou la CSA à chaque extrémité de la

canalisation d’alimentation (À la hotte et à la boîte

de jonction).

Vous pouvez obtenir un exemplaire des normes

indiquées en vous adressant à :

* La National Fire Protection Association,

Batterymarch Park Quincy, Massachusetts, 02269

** La CSA International, 8501 East Pleasant Valley

Road, Cleveland, Ohio, 44131-5575

2.2 Avant d’nstaller la hotte

1. Pour assurer la ventilation la plus efficace pos-

sible, installez la conduite en ligne droite ou

avec le moins de coudes possibles.

ATTENTION :

La sortie de la

conduite de ventilation doit donner

sur l’extérieur.

2. Deux personnes sont nécessaires pour effec-

tuer l’installation.

3. La hotte comporte des vis et des ancrages pour

mur sec adaptés à la plupart des types de sur-

face; consultez un installateur qualifié pour

vous assurer que la quincaillerie fournie est

adaptée à votre type de mur ou d’armoire.

4. N’utilisez pas de conduit flexible.

5. Dans le cas des endroits sujets aux

TEMPÉRATURES FROIDES, il faut installer un

clapet de contre-tirage supplémentaire afin

de minimiser le retour d’air froid et un isolant

thermique non métallique afin de minimiser la

conduction de la température extérieur dans le

conduit. Il faut placer le clapet du côté de l’air froid

de l’isolant thermique. L’isolant doit être placé le

plus près possible de l’endroit où le conduit entre

dans la partie chauffée de la maison.

6. Air d’appoint : Le code du bâtiment de votre ré-

gion peut exiger l’utilisation d’un système d’air

d’appoint si vous utilisez un système de ventila-

tion à conduit dont le mouvement d’air dépasse

un certain nombre de CFM. Le nombre de pi3/

min varie d’une région à l’autre. Consultez un

professionnel de CVC pour connaître les exi-

gences précises de votre région.

Hotte / Manuel d’utilisation

49 / 62 FR

Exgences électrques et exgences d’nstallaton

Enlever l’emballage

Enlever délicatement le carton,

Porter des gants pour se protéger

des bords coupants.

Enlever le film de protection recou-

vrant le produit avant de commencer

l’opération.

50 / 62 FR

Hotte / Manuel d’utilisation

Spécfcatons technques de votre apparel

3.1 Liste des pièces

3.1.1 Pièces fournies

Enlever l’emballage

Enlever délicatement le carton,

Porter des gants pour se protéger

des bords coupants.

Enlever le film de protection recou-

vrant le produit avant de commencer

l’opération.

• Cheminée de la hotte

• Soufflerie.

• Raccord de tube.

• Ampoules déjà en place.

• Filtre anti-graisse

• Kit accessoires avec:

– Manuels d’utilisation, d’entretien et d’instal-

lation

– 2 systèmes d’accrochage muraux avec vis

pour assurer la hotte au mur à l’arrière

– 4 vis à bois pour sécuriser le support en bois

au mur

– 4 vis Phillips pour assurer le raccord à la sortie

de la hotte sur le dessus

– 6 vis Phillips pour assurer la hotte au support

en bois (2 sécurisés pour le support en bois)

– 1 Vis de sécurité et une rondelle pour

sécuriser la soufflerie (la vis est marquée de

peinture rouge ou bleue)

– 2 rondelles pour les attaches au mur

3.1.2 Pièces non fournies

Accessoires en option

• Conduit de cheminée

• Kit lampes (2 IR 175W)

• Kit Backsplash

Outils nécessaires

• Ecrous métalliques

• Ruban pour le gabarit de montage

• Conduit métallique circulaire de 8» pour parfaire

l’installation

• Mètre ruban

• Tenailles

• Gants

• Couteau

• Lunettes de sécurité

• Foreuse électrique 5/16» et 3/8”

• Réducteur de tension

• Niveau

• Toile isolante

• 2 tournevis Phillips (Pozidrive)

• 2 tournevis Torx

• Dénudeur

• Ruban de masquage

• Marteau

• Scie, scie circulaire

Hotte / Manuel d’utilisation

51 / 62 FR

Spécfcatons technques de votre apparel

CHP30100SS

Type d’Evacuaton

Possble

Evacuaton Extéreure

Pussance d’Aspraton

(max.)

515 CFM

Nombre de Vtesses

Commande

Mécanque

Eclarage et Pussance

des Lampes

2 x 50W Halogenes

Fltre

2 x Fltres à Chcane

Volts

120 V

Fréquence

60 Hz

Pussance

Totale (moteur +

éclarage)

550 W

Type de

Connecteur

Hard Wre

Dstance Nécessare

au-Dessus de la Table

de Cusson

30” (gaz)

30” (éléctrque)

3.2 Dimensions et

Dégagement

30”- 36”- 42“ - 48”

18”

25”

12”

6 - 1/2”

3 3/4”

18 - 1/16” Hotte de 48”

15 - 1/16” Hotte de 42”

12 - 1/16” Hotte de 36”

9 - 1/16” Hotte de 30”

6”

8 -13/32”

18”

9 - 7/8””

Top of Hood

Wood

Support

Bottom of Hood

House wiring

location

18 - 27/32” 48” Hood

15 - 27/32” 42” Hood

12 - 27/32” 36” Hood

9 - 27/32” 30” Hood

52 / 62 FR

Hotte / Manuel d’utilisation

Vous devez cependant demander à un technicien

qualifié de vérifier la solidité des matériaux selon

le type de mur ou de plafond.

Avant de couper, assurez-vous qu’il y a un déga-

gement suffisant dans le plafond ou le mur pour

passer la conduite de sortie.

Vous pouvez déterminer vous-même la hauteur à

laquelle vous installez la hotte au dessus de la cui-

sinière. Plus la hotte est près de la cuisinière, plus

elle est efficace à capter les odeurs de cuisson, la

graisse et la fumée.

ATTENTION: Pour l ins-

tallation des cuisinieres

a gaz: monter la hotte

afin d’avoir entre le bord

Inferieur de la hotte e le

plan de cuisson une dis-

tance de 30” (76,2 cm).

Pour cuisinieres elec-

triques: monter la hotte

afin d’avoir entre le bord

inferieur de la hotte et le

plan de cuisson la distance

ne soit pas inferieure de

30” (76,2 cm) et supe-

rieure de 36”.

Emploi domestique. Lire

attentivement le livret ins-

tructions pour des applica-

tions specifiques.

Vérifiez donc la hauteur de votre plafond et la

hauteur maximum de la hotte avant de choisir

votre modèle de hotte.

Spécfcatons technques de votre apparel

3.3 Exemples et possibilités

de positionnement des

conduits

Suivez à la lettre les directives présentées dans ce

manuel.

Le fabricant refuse toute responsabilité en ce

qui a trait à tout préjudice, dommage ou incendie

causé par la non observation des directives conte-

nues dans le présent manuel.

3.3.1 Méthodes de ventilation

La hotte est dotée d’une transition B afin d’éva-

cuer les vapeurs à l’extérieur (version à conduit).

Diamètre minimum des conduit (Version avec ou

sans conduit) : tuyau rond de 10».

3.4 Préparation

Ne coupez pas une solive ou un montant à moins

qu’il soit absolument nécessaire de le faire. Si vous

devez couper une solive ou un montant, vous de-

vez construire un cadre de soutien.

La quincaillerie fournie permet de fixer la hotte à

la plupart des murs et des plafonds.

Hotte / Manuel d’utilisation

53 / 62 FR

Installaton de votre apparel

4.1 Installaton - Verson à

condut

• Si possible, débranchez la cuisinière et

déplacez-la afin d’avoir un meilleur accès au mur

arrière. Sinon, placez une couverture épaisse

sur le comptoir et la surface de cuisson afin

de les protéger des dommages et des saletés.

Sélectionnez une surface plane pour assembler

l’appareil. Placez une couverture protectrice

sur cette surface, puis disposez les pièces de

l’auvent de la hotte et la quincaillerie.

• Déterminez et marquez la ligne centrale sur le

mur où sera installé l’auvent de la hotte.

• Déterminez une hauteur confortable pour

l’utilisateur et marquez-la sur le mur derrière la

surface de cuisson.

• Posez le modèle sur la ligne centrale et le bas de

la hotte à l’aide de ruban adhésif.

4.2 Installer la hotte sur le

mur

IMPORTANT:

Le support doit

être capable de supporter un poids

de 150 lbs.

• Placer au moins 2 attaches verticales sur le

support en bois.

• Centrer le support en bois fourni, de gauche à

droite et sous la ligne marquée à 15 3/8".

30”

• Sécuriser le support en bois avec 2 ou plus

attaches verticales en utilisant au moins 2 des

4 longues vis fournies.

IMPORTANT:

Les vis doivent

pénétrer d’au moins 1 1/2» dans les

attaches. Visser les vis dans le sup-

port.

Les vis de montage doivent rester

dans leur emplacement d’origine.

Ces vis sont placées pour entrer

dans les fentes à l’arrière de la hotte.

54 / 62 FR

Hotte / Manuel d’utilisation

Installaton de votre apparel

• Ajuster la profondeur des vis de montage

originales dans le support en bois jusqu’à ce

qu’elles ressortent de 1/4». Ce dépassement de

1/4» va permettre d’accrocher la hotte.

4.2.1 Installer le Raccord sur le

Dessus de la Hotte

IMPORTANT:

Enlever le ruban

autocollant du transport du clapet

et vérifier que le clapet se déplace

librement.

• Placer la pièce de raccord sur la sortie de la hotte

et sécuriser à l’aide des 4 vis fournies.

• Utiliser de la toile isolante pour fermer

hermétiquement le raccord. Vérifier pour

s’assurer que le clapet se déplace librement.

4.2.2 Accrocher la hotte sur le

support en bos

• Soulever la hotte et la placer à proximité de

l’endroit de l’installation. Faire passer les fils

électriques dans le passage et dans la boîte de

raccordement.

• Placer la hotte sur le support en bois. S’assurer

que les vis de montage se placent dans les

fentes à l’arrière de la hotte. Serrer les vis.

ATTENTION:

Continuer à fournir

un soutien supplémentaire tant que

la vis n’est placée qu’avec ces deux

vis.

Ces vis ne supportent pas le poids de la hotte. La

hotte peut tomber et se casser ou provoquer des

blessures.

• Vérifier que la hotte est à niveau et centrée.

30”

4.2.3 Installer les vs de montage

du fond

• Forer un trou de 1/8» dans les deux trous de

montage inférieurs. Elargir les trous si des

attaches de 3/8» n’y entrent pas. Insérer les

crochets pour attaches murales dans les trous.

Enlever les vis d’attache et ajouter les rondelles

fournies. Mettre les vis dans les attaches et

serrer.

• Installer 4 vis supplémentaires par l’arrière de la

hotte et dans le support en bois.

4.3 Installer la hotte sous le

plafond ou sous les meubles

(Passer cette étape si vous utilisez la méthode de

montage au mur)

IMPORTANT:

Les structures du

plafond doivent être capables de

supporter 150 lbs.

•Leplafonddoitêtreconstruitavecdes2x4’s.

Hotte / Manuel d’utilisation

55 / 62 FR

Installaton de votre apparel

• Déterminer l’endroit d’installation sur le mur.

• Continuer la ligne centrale sur le fond de

l’armoire ou au plafond.

• L’ouverture au-dessus de la hotte doit autoriser

le passage d’un conduit circulaire de 10» et un

passage pour faire glisser la hotte contre le mur.

• Les attaches 2x4 doivent se trouver comme

indiqué sur le dessin, Dim. A pour accepter les

vis de montage.

• Forer un trou de 1/8» dans les attaches aux

endroits indiqués sur l’illustration.

23 9/16 “ 48”

20 9/16” 42”

17 9/16 36”

14 9/16” 30”

4.3.1 Installer le Raccord sur le

Dessus de la Hotte

IMPORTANT:

Enlever le ruban

autocollant du transport du clapet

et vérifier que le clapet se déplace

librement.

• Placer la pièce de raccord sur la sortie de la hotte

et sécuriser à l’aide des 4 vis fournies.

• Utiliser de la toile isolante pour fermer

hermétiquement le raccord. Vérifier pour

s’assurer que le clapet se déplace librement.

4.3.2 Montage de la hotte au

plafond ou sur meuble

Si l’installation a lieu sur la partie in-

férieure d’un meuble avec fond dimi-

nué, installer des cales pour remplir

l’espace.

• Placer les vis de montage dans les attaches

jusqu’à ce qu’elles sortent de 1/4». L’espace

de 1/4» va fournir une aisance pour placer les

fentes au sommet de la hotte.

56 / 62 FR

Hotte / Manuel d’utilisation

Installaton de votre apparel

• Soulever la hotte jusqu’à la position d’installa-

tion. Faire passer les fils électriques à travers le

passage (à partir de l’arrière ou du dessus de la

hotte)

• Soulever la hotte pour les vis de montage. La

faire glisser contre le mur arrière.

• Serrer les vis de montage.

IMPORTANT:

Pour d’autres sup-

ports et pour minimiser les vibra-

tions durant les opérations, la hotte

doit être sécurisée au mur du fond.

Utiliser des attaches murales pour

attacher l’arrière de la hotte au mur.

4.3.3 Raccorder le condut

• Installer le conduit, effectuer les raccords dans

la direction du flux d’air comme illustré.

• Pousser le conduit dans la sortie d’évacuation.

• Recouvrir tous les joints des conduits et les

raccords à la bride avec de la toile isolante pour

une fermeture hermétique.

• Effectuer la même opération pour le

raccordement à l’évacuation dans le mur ou dans

le plafond.

4.3.4 Connexon électrque

Danger de choc électrique

Coupez l’alimentation du circuit dans

le panneau électrique avant de rac-

corder les fils de cet appareil.

Un circuit de 120 V c.a., de 15 ou 20

A est requis.

Instructions de mise à la terre cet appareil est

muni d’une boîte de jonction électrique à trois fils,

dont l’un (vert/jaune) sert à mettre l’appareil à la

terre. Pour vous protéger contre les chocs élec-

triques, vous devez raccorder le fil vert/jaune au fil

de mise à la terre du système électrique de votre

maison. En aucune circonstance ce fil doit être

coupé ou enlevé.

Le fait de ne pas respecter cette directive peut

entraîner la mort ou un choc électrique.

Retirez l’alvéole défonçable et le couvercle de la

boîte de jonction et installez un connecteur de

canalisation

(Listé dans cULus) dans la boîte de jonction.

Hotte / Manuel d’utilisation

57 / 62 FR

Installaton de votre apparel

4.3.5 Installer le Moteur

• A partir de l’intérieur de la hotte, faire glisser le

moteur dans la fente d’attache sur la gauche.

• Tourner le moteur vers le haut jusqu’à ce qu’il

saute dans le ressort sur la droite.

• Sécuriser le moteur à la hotte à l’aide des vis du

moteur et des rondelles. (Vis peinte en bleue ou

rouge).

IMPORTANT:

Les bouts de

connexion sont dessinés pour un

sens unique. Raccorder les connec-

teurs plats et les ronds comme indi-

qué.

• Raccorder le connecteur dans le moteur.

58 / 62 FR

Hotte / Manuel d’utilisation

Installaton de votre apparel

Spring clip

Attachment

screw

Fig. 1: Single motor installation (30” range hood

model only)

Fig. 2: Double motor installation (36”, 42” & 48”

range hood models only)

Installer le filtre anti-graisse et remettre le cou-

rant à la boîte à fusible. Vérifier le fonctionnement

de la hotte.

Si la hotte ne fonctionne pas :

• Vérifiez que le disjoncteur ne s’est pas

déclenché ou que le fusible n’est pas grillé.

• Débranchez l’alimentation. Vérifiez que

les raccords électriques ont été effectués

correctement.

Pour utiliser votre nouvelle hotte de façon opti-

male, lisez la section intitulée “ Entretien et utili-

sation “.

Gardez vos instructions d’installations et d’utilisa-

tion près de la hotte pour pouvoir vous y référer

facilement.

Hotte / Manuel d’utilisation

59 / 62 FR

Fonctonnement de votre apparel

5.1 Description de la hotte et

des commandes

1. Contrôles soufflerie et lumières

2. Emplacements des ampoules

3. Poignée filtre anti-graisse

4. Filtre anti-graisse

5.1.1 Commandes

Utiliser la puissance d’aspiration maximum en cas

de concentration très importante des vapeurs de

cuisson. Nous conseillons d’allumer le dispositif

d’aspiration 5 minutes avant de commencer la

cuisson et de le faire fonctionner encore pendant

15 minutes environ après avoir terminé la cuisson.

5.1.2 Description du panneau de

commandes

1. Contrôle lumière

– Mettre le contrôle lumière de OFF à HI pour

unelumière plus forte lors de la cuisson.

2. Contrôle ventilateur

– Mettre la vitesse du ventilateur de OFF à HI

si nécessaire.

60 / 62 FR

Hotte / Manuel d’utilisation

Nettoyage et entreten

6.1 Entretien

Avant toute opération de nettoyage

ou d’entretien, débrancher la hotte

du circuit électrique en enlevant la

prise ou en coupant l’interrupteur

général de l’habitation.

6.2 Nettoyage

• Ne pas vaporiser de nettoyants directement sur

le panneau de contrôle lors du nettoyage de la

Hotte La hotte doit être régulièrement nettoyée

à l’intérieur et à l’extérieur (au moins à la même

fréquence que pour l’entretien des filtres à

graisse). Pour le nettoyage, utiliser un chiffon

humidifié avec un détergent liquide neutre. Ne

pas utiliser de produit contenant des abrasifs.

NE PAS UTILISER D’ALCOOL!

ATTENTION:

Il y a risque d’incendie si vous ne res-

pectez pas les instructions concer-

nant le nettoyage de l’appareil et le

remplacement ou le nettoyage du

filtre.

• La responsabilité du constructeur ne peut

en aucun cas être engagée dans le cas d’un

endommagement du moteur ou d’incendie

liés à un entretien négligé ou au non respect

des consignes de sécurité précédemment

mentionnées.

6.3 Filtre à graisse

Il retient les particules de graisse issues de la cuis-

son.

Le filtre doit être nettoyé une fois par mois avec

des détergents non agressifs, à la main ou dans

le lave-vaisselle à faibles températures et cycle

rapide.

Le lavage du filtre anti-graisse métallique au

lave-vaisselle peut en provoquer la décoloration.

Toutefois, les caractéristiques de filtrage ne se-

ront en aucun cas modifiées.

6.3.1 Enlever les filtres anti-

graisses

• Pour enlever les filtres, attraper la poignée,

soulever le filtre et le retirer.

6.3.2 Installer les filtres anti-

graisses

•Placerlesgrillesdufiltreàl’arrièredelahotte.

•Insérerlefiltreanti-graissesdansl’ouvertureet

mettre dans les grilles.

6.4 Remplacement des

ampoules

Avant de remplacer les lampes, cou-

per le courant au niveau de la boîte

à fusible et verrouiller cette dernière

pour prévenir tout risque qu’on re-

mette le courant accidentellement.

Couper l’aspiration et les lampes.

Laisser les lampes refroidir avant

de les manipuler. Si les nouvelles

ampoules ne fonctionnent pas,

s’assurer qu’elles sont insérées cor-

rectement avant d’appeler le service

clientèle.

Hotte / Manuel d’utilisation

61 / 62 FR

Remplacer les ampoules

• Enlever l’ampoule défectueuse ( tourner dans

le sens inverse des aiguilles d’une montre ) et la

remplacer avec une nouvelle ampoule halogène

de 120 Volt, 50 Watt ( maximum ), 50° prévue

pour une base GU10, et convenant pour une

utilisation dans les lampadaires.

Nettoyage et entreten

62 / 62 FR

Hotte / Manuel d’utilisation

Garante

Clauses De Garantie Pour Le Beko

Beko Beko

Beko

BEKO

Veuillez visiter notre site www.beko.us en cas de besoin de numéro de téléphone pour prendre un rendez-vous de service et

pour faire des achats de pièces détachées.

Beko CHP30100SS - 30 Inch Under Cabinet Range Hood with 4-Speed

Product's Documents

Range Hood User Manual

Specifications

Beko CHP30100SS Questions and Answers

Related Products

Beko CHS30100SS 30" Under Cabinet - Range Hood

Beko CHP30100CF 30 Inch Under Cabinet Range Hood with 4Speed

Zline BS62330 30 Inch Under Cabinet Range Hood with 600 CFM, Dishwasher Safe Filters and LED Lighting

Zline BS62336 36 inch Under Cabinet Range Hood with 600 CFM, Dishwasher Safe Filters and LED Lighting

Cosmo PRIVACY OVERVIEW 36" Under Cabinet Range Hood with Remote and Digital Touch Controls for Enhanced Kitchen Functionality

BRANO UCR19B-V36-HYF Ducted Under Cabinet Range Hood with 4 Speeds Exhaust Fan and Voice Gesture Touch Control
