www.beko.com

Range Hood

User Manual

CHS 30100 SS

01M-8851223200-0316-06

EN ES FR

Ths product has been manufactured n envronmental frendly modern plants wthout gvng any harm to the nature.

Ths applance conforms to the

WEEE regulaton.

It does not contan PCB.

Please read this manual first!

Dear Customers!

Thank you for preferring a Beko product. We hope that you get the best results from

your product which has been manufactured with high quality and state-of-the-art

technology. Therefore, please read this entire user manual and all other accompanying

documents carefully before using the product and keep it as a reference for future use.

If you handover the product to someone else, give the user manual as well. Follow all

warnings and information in the user manual.

Remember that this user manual is also applicable for several other models. Differences

between the models are explicitly described in the manual.

Meanings of the Symbols

Following symbols are used in the various section of this manual:

Important nformaton and useful hnts about

usage.

WARNING:

Warnngs for dangerous

stuatons concernng the safety of lfe and

property.

Warnng for electrc shock.

Warnng for hot surfaces.

Range Hood / User Manual

3 / 56 EN

CONTENTS

1 Important safety and

envronmental nstructons 4

1.1 General safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

1.1.1 Electrcal safety. . . . . . . . . . . . . . . . . . . . . . . . . . . 4

1.1.2 Product safety. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

1.1.3 Chldren's safety . . . . . . . . . . . . . . . . . . . . . . . . . . 6

1.2 Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

1.3 Complance wth WEEE Drectve and dspo-

sng of the waste product. . . . . . . . . . . . . . . . . . . . . . .7

Complance wth RoHS Drectve: . . . . . . . . . . . . . . .7

1.4 Package nformaton . . . . . . . . . . . . . . . . . . . . . . . .7

2 Electrcal & Installaton

requrements 8

2.1 Electrcal requrements. . . . . . . . . . . . . . . . . . . . . 8

2.2 Before nstallng the hood . . . . . . . . . . . . . . . . . 8

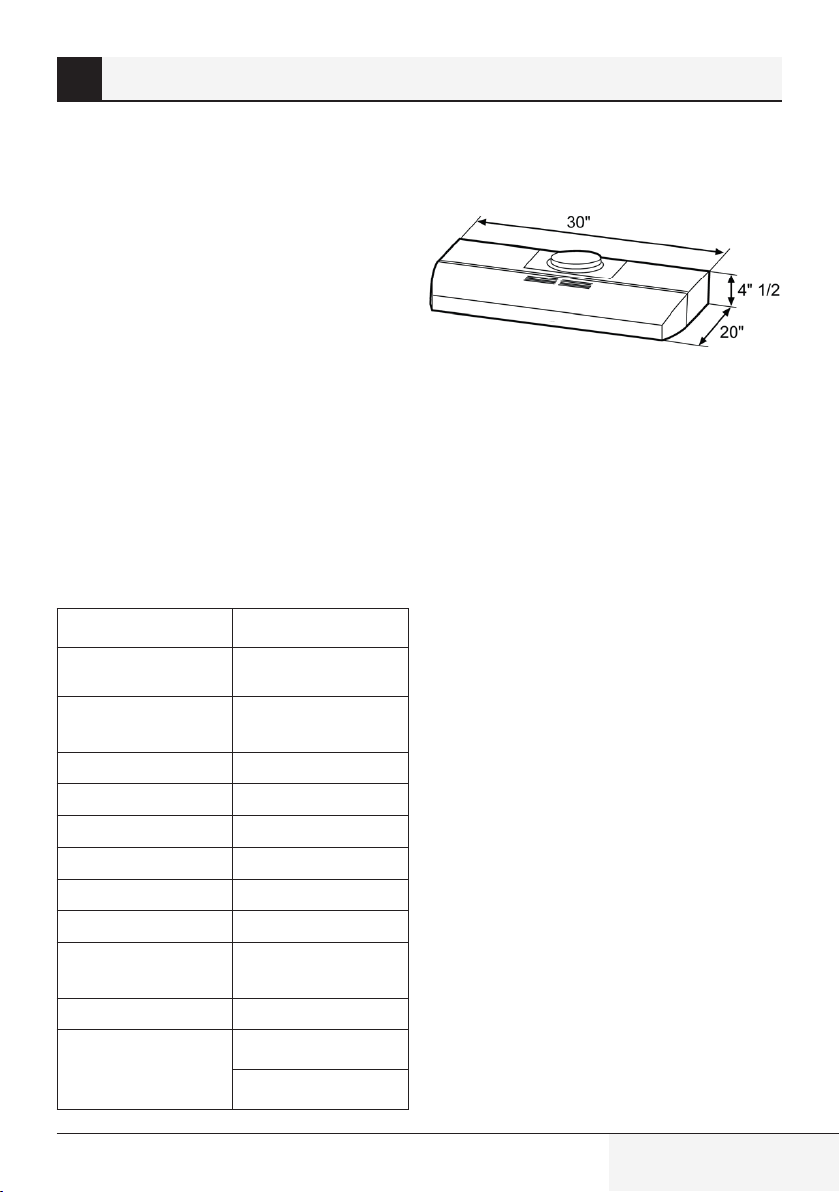

3 Techncal specfıcatons of your

applance 9

3.1 Lst of Materals . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

3.1.1 Parts suppled . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

3.1.2 Parts not suppled . . . . . . . . . . . . . . . . . . . . . . . . 9

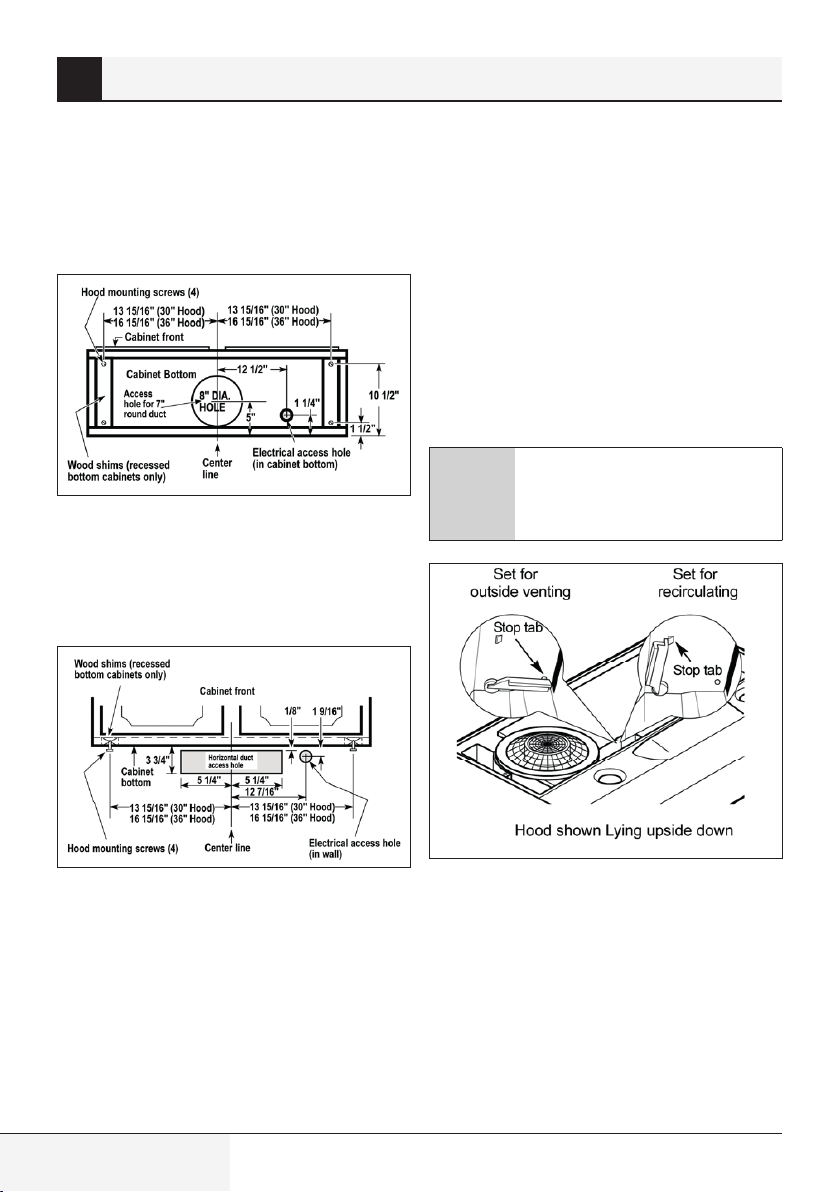

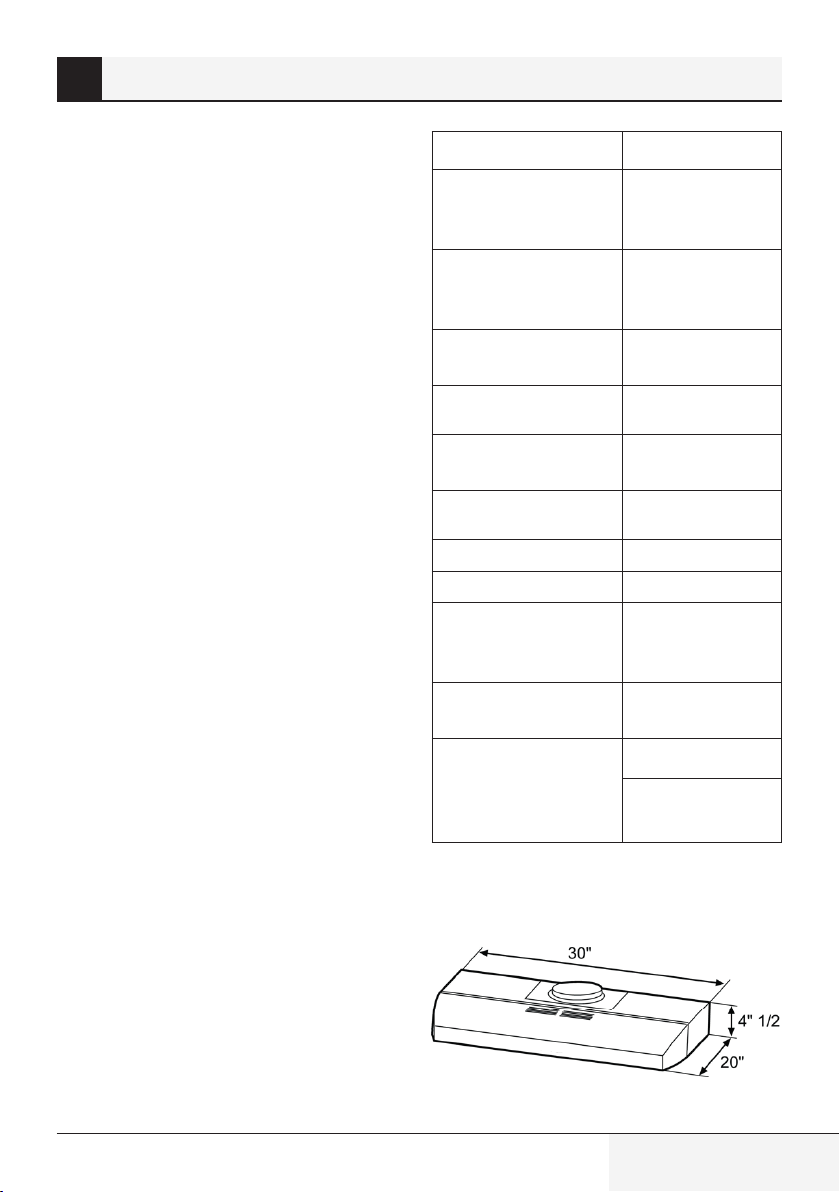

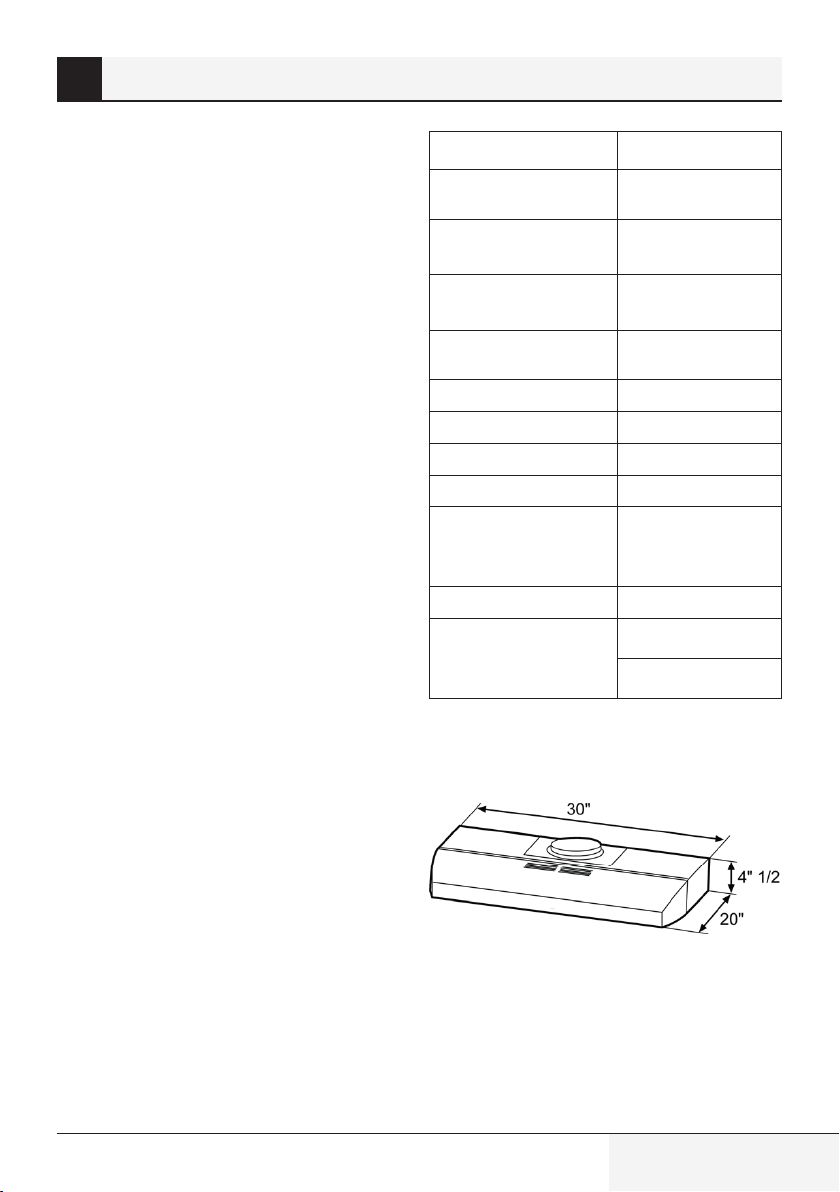

3.2 Dmensons and Clearances . . . . . . . . . . . . . . . . 9

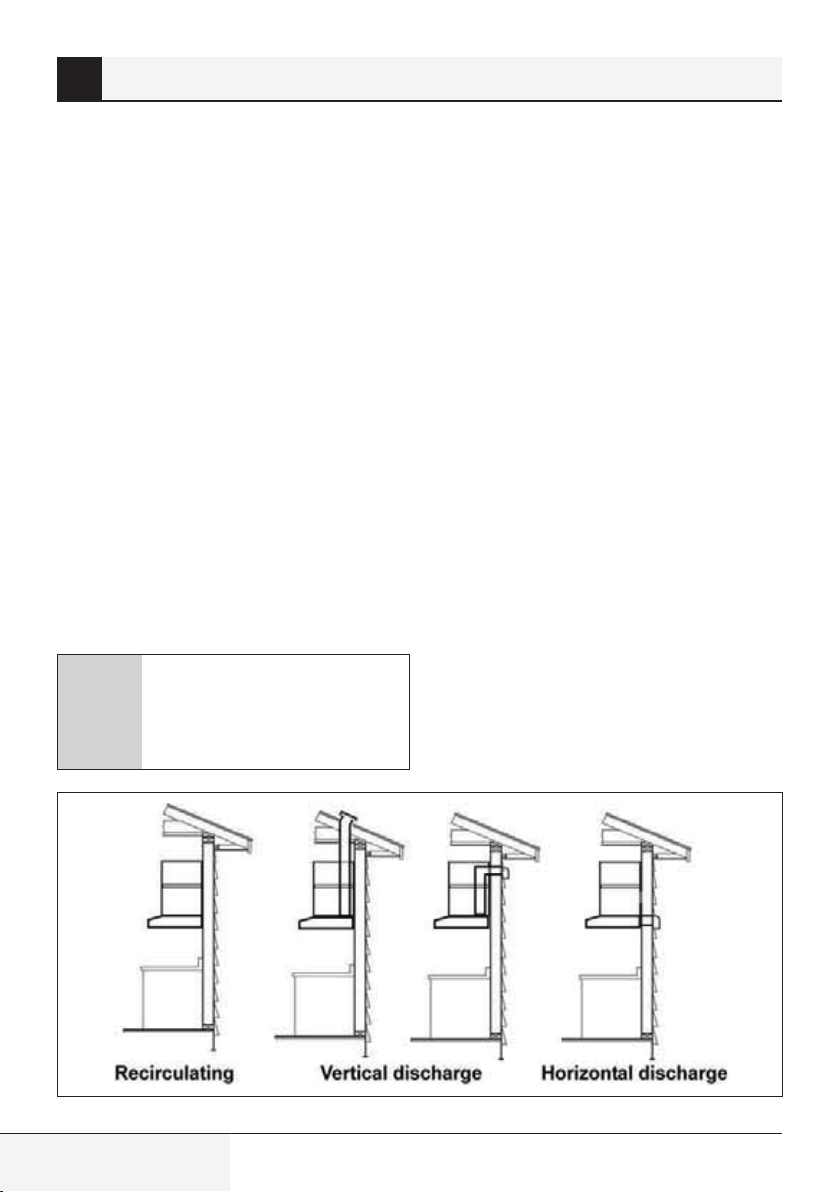

3.3 Ductng Optons and Examples. . . . . . . . . . . . 10

3.3.1 Ventng methods. . . . . . . . . . . . . . . . . . . . . . . . 10

3.4 Preparaton . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

4 Installng your applance 12

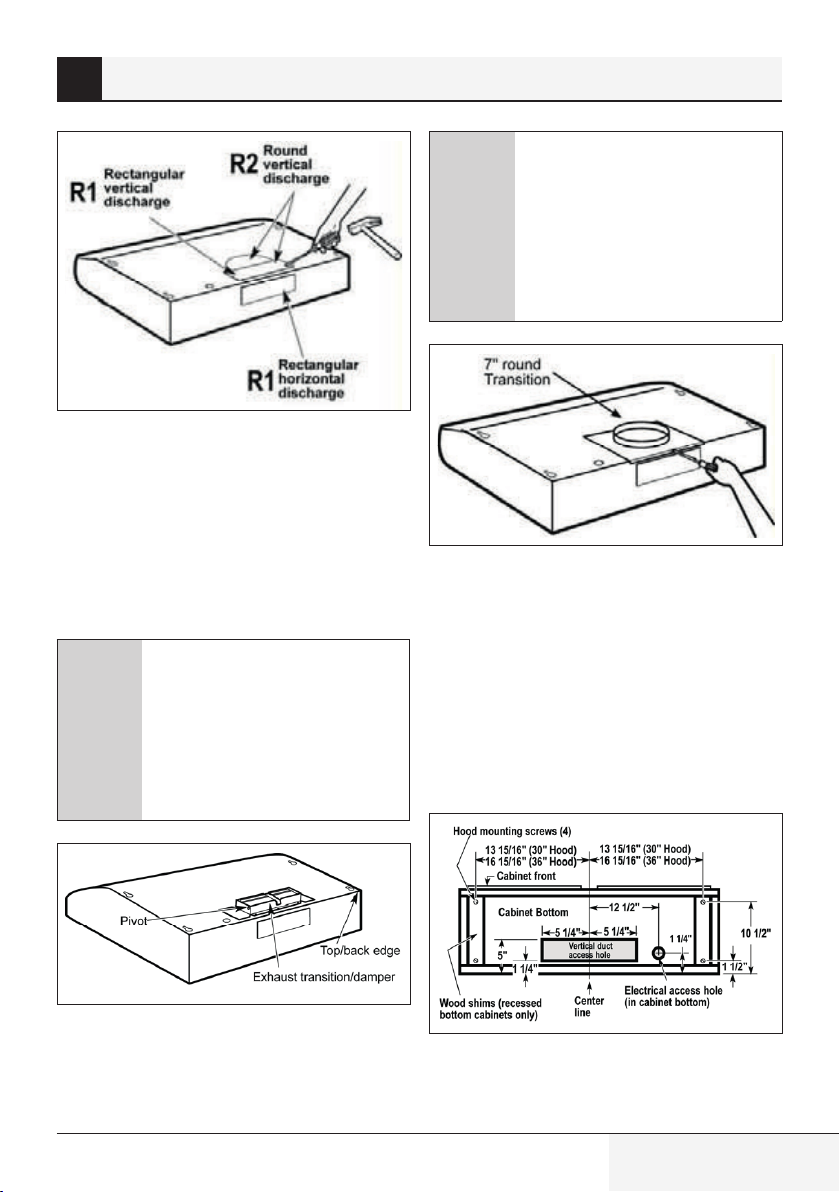

4.1 Installaton - Ductng verson. . . . . . . . . . . . . . 12

5 Operatng your applance 16

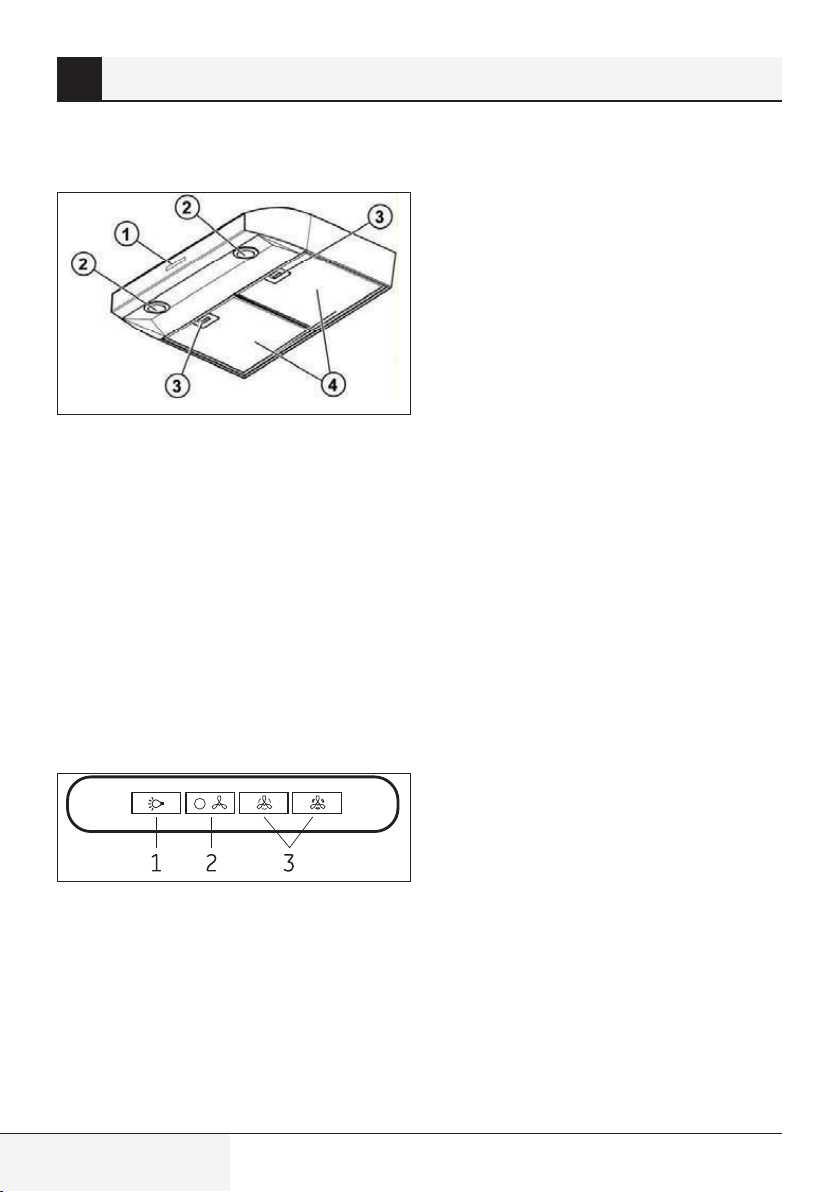

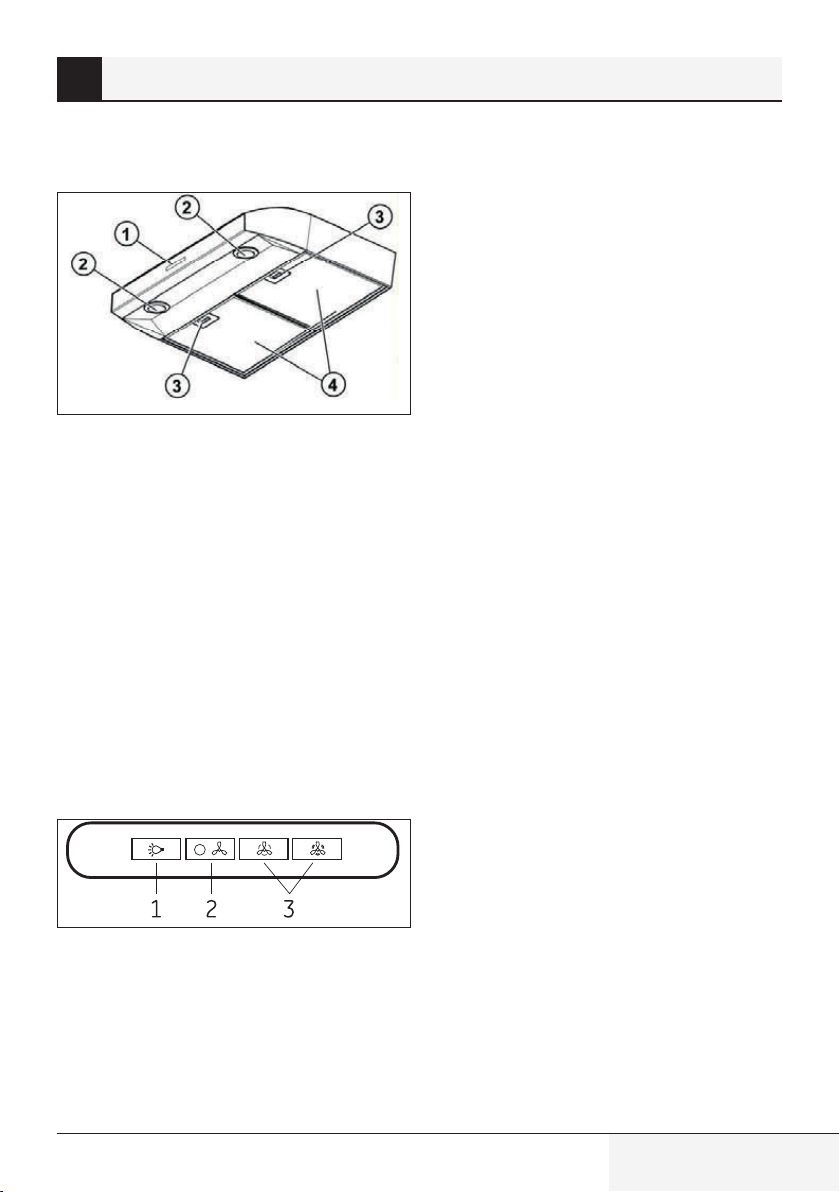

5.1 Descrpton of the hood & Controls . . . . . . . 16

5.1.1 Controls. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

5.1.2 Descrpton of control panel. . . . . . . . . . . . . 16

6 Cleanng and mantenance 17

6.1 Mantenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

6.2 Cleanng. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

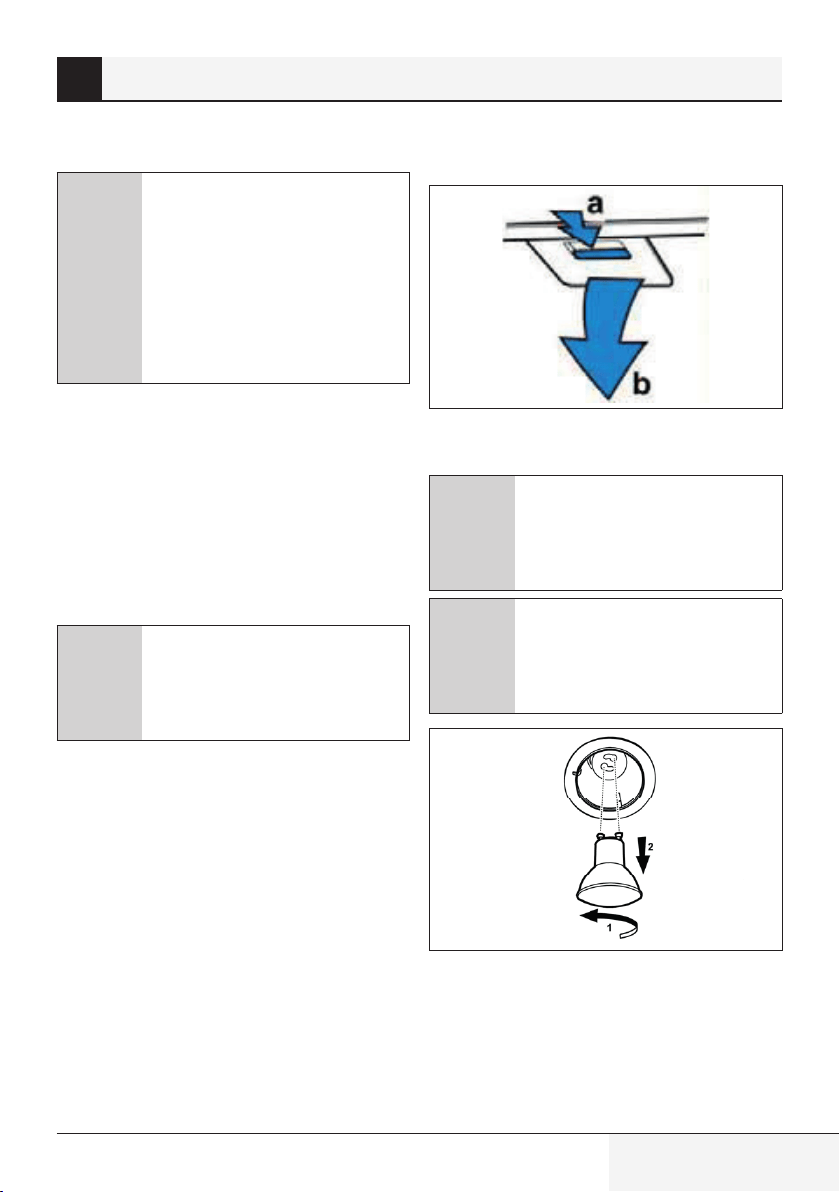

6.3 Grease Flter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

6.4 Replacng the lght bulb. . . . . . . . . . . . . . . . . . . 17

6.5 Charcoal Flter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

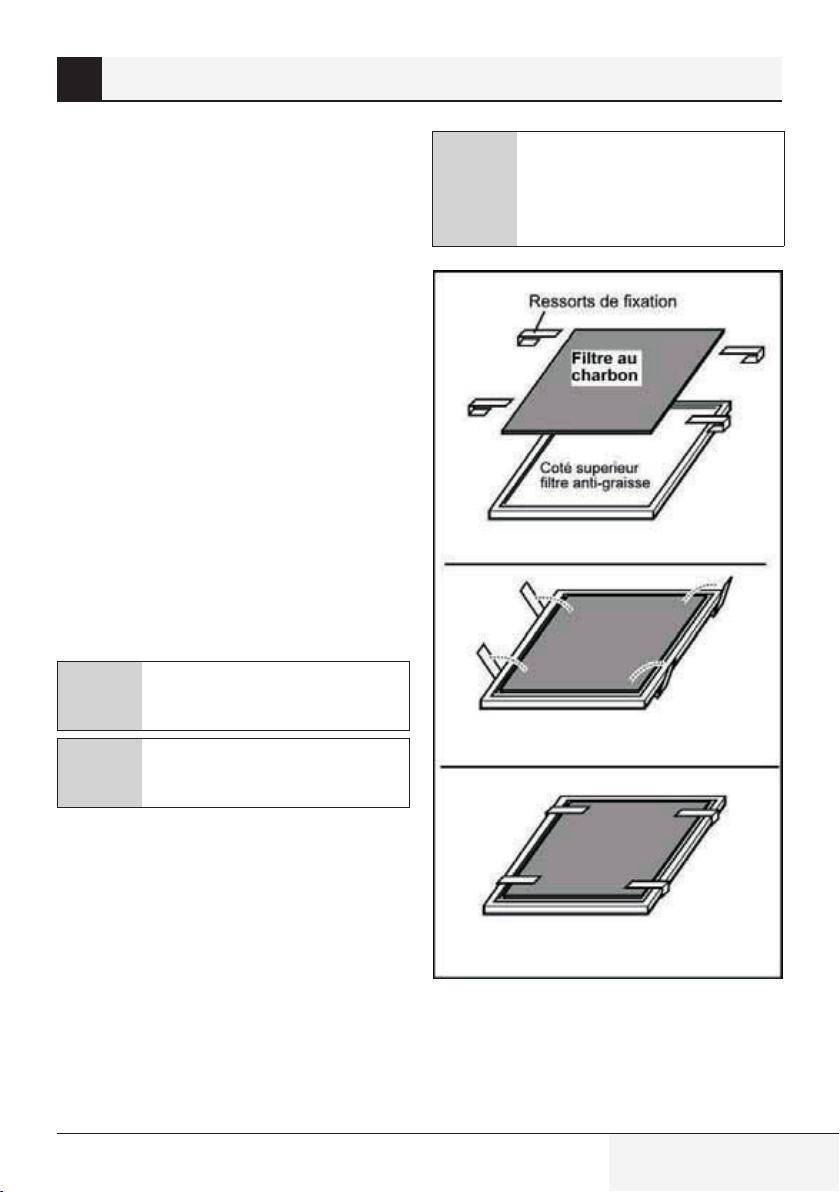

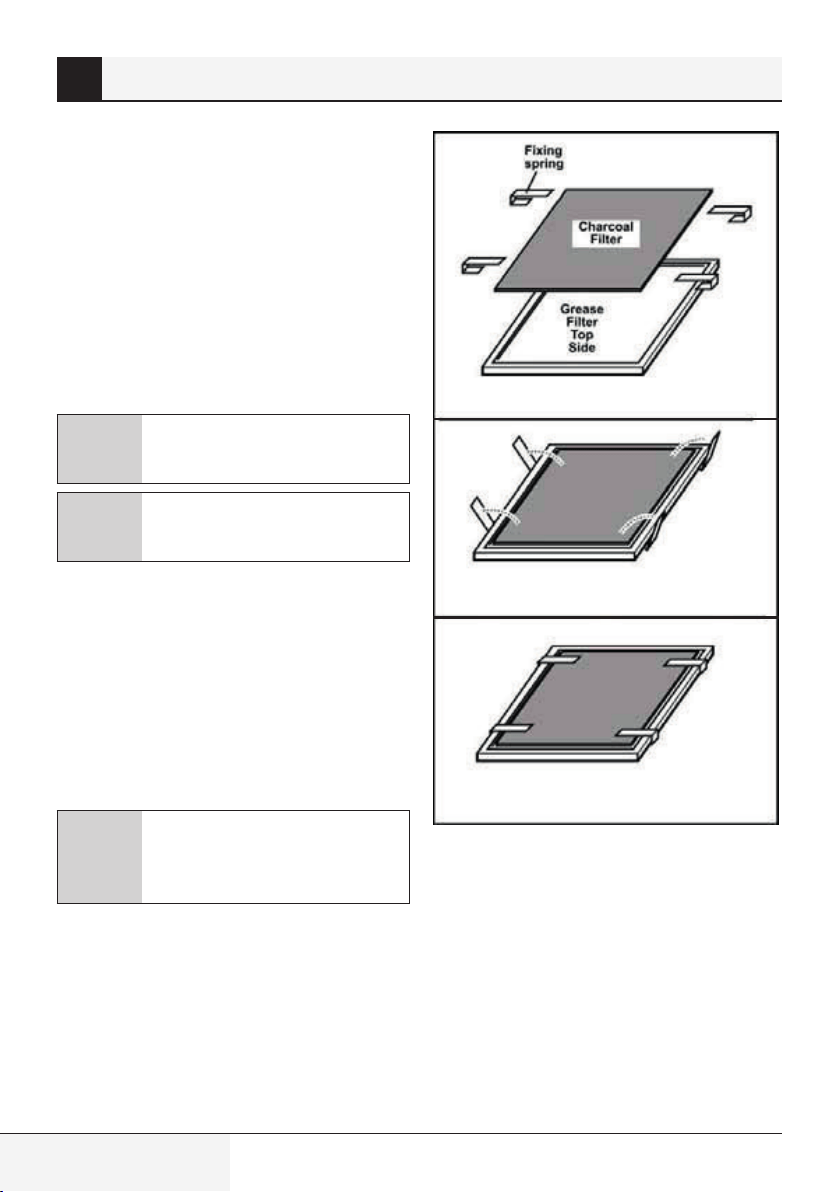

6.6 Charcoal flter placement (Recrculatng

accessores). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

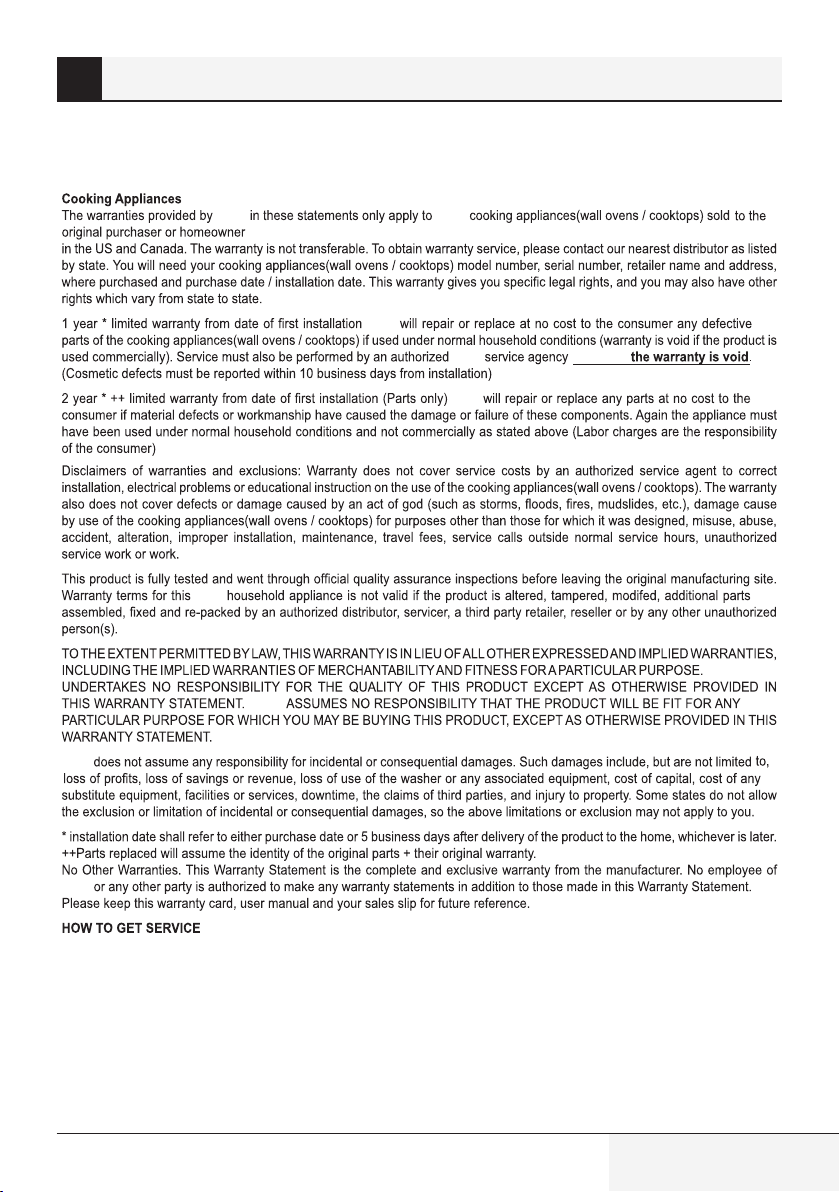

7 Warranty 19

4 / 56 EN

Range Hood / User Manual

1 Important safety and envronmental

nstructons

Ths secton contans safety

nstructons that wll help protect

from rsk of personal njury or

property damage. Falure to follow

these nstructons nvaldates the

granted warranty.

1.1 General safety

•Always have the nstallaton and

reparng procedures carred out

by the Authorzed Servce Agent.

Manufacturng frm shall not be

held responsble for damages that

may be caused by unauthorzed

persons.

•Ths applance s not ntended

for use by persons (ncludng

chldren) wth reduced physcal,

sensory or mental capabltes, or

lack of experence and knowledge.

Chldren should be supervsed to

ensure that they do not play wth

the applance.

1.1.1 Electrcal safety

•Always unplug the applance

from the mans supply durng

nstallaton, mantenance,

cleanng and repar operatons.

•If the power cable s faulty,

t should be replaced by a

qualfed person certfed by

the manufacturer, after-sales

servce or smlar (preferably an

electrcan) or a person descrbed

by the mporter.

•Operatng voltage s 220 to 240

volts.

•If the applance has a falure, t

should not be operated unless

t s repared by the Authorzed

Servce Agent. There s the rsk of

electrc shock!

•Do not route power cable close to

hobs. Otherwse power cable may

cause fre snce t melts down

easly.

•Never plug the hood before

nstallaton s completed.

•In order to obtan the best

performance, external conductor

must not be longer than 4 m. It

must not contan more than 2

perpendcular (90°) angles and ts

dameter must be mn. ø120 mm.

•Dsconnect the applance from

mans before any nterventon to

the nternal parts of the applance.

•Use the applance wth a grounded

outlet only.

Range Hood / User Manual

5 / 56 EN

1 Important safety and envronmental

nstructons

1.1.2 Product safety

•You can use a ppe wth a dameter

of 120 mm or 150 mm on the flue

connecton of the hood.

•Do not make connectons to the

flues connected wth stoves,

exhaust shafts or flues wth rsng

flames. Observe the rules set by

authortes on the dscharge of

exhaust ar.

•The heght between the lower

surface of the hood and upper

surface of the stove/oven should

not be less than 50 cm for gas

hobs and 45 cm for electrc hobs.

•Do not operate the hood wthout

alumnum flters and do not

remove the flters whle t s

operated.

•Never touch the hood's lamps

after they are operated for a long

tme. Hot lamps may burn your

hand.

•Avod large flames beneath the

product. Otherwse, partcles on

ol flter may gnte and lead to a

fre.

•Turn on the hobs after placng

pans or pots on t. Otherwse,

rsng heat may deform certan

parts of your product.

•Turn off the hobs before takng

away pans or pots.

•Avod nflammable materals

under the hood.

•Ol may gnte whle fryng foods.

Therefore, be careful about cloths

and curtans.

•Never leave the cooker

unattended when fryng foods;

otherwse hot ol may cause fre.

•There s the rsk of fre f your hood

s not cleaned n the specfed

perods.

•Be extremely careful and wear

gloves when cleanng the hood.

•We advse you to operate the

applance a few mnutes before

startng to cook n order to

ncrease the sucton power. Thus,

you shall have a contnuous and

stable sucton power when the

vapors arse.

•Operate your hood for 15 mnutes

more after the end of cookng or

fryng n order to remove the smell

and cookng vapor n the ktchen.

•When the hood s n use, especally

together wth gas cookers,

make sure that envronment s

ventlated wth clean ar.

6 / 56 EN

Range Hood / User Manual

•Pay attenton not to connect

the applance to the flues used

by non-electrcal devces. (E.g.:

Heater flue).

•Smultaneous and smooth

operaton of the hood and

another devce that requre ar s

only possble when a low pressure

of 4 Pa (0.04 mbar) s reached,

and thus the reabsorpton of the

gas s avoded. Ths can only be

acheved by means of ar comng

from uncovered openngs (door,

wndow, ventlaton openngs

or other techncal measures).

Pay utmost attenton to provde

suffcent ar flow. A flue that

provdes ar ngress/egress s not

enough for ths purpose.

1.1.3 Chldren's safety

•Packagng materals are

dangerous to chldren. Keep

packagng materals n a safe place

out of reach of chldren.

•Electrcal applances are

dangerous to chldren. Keep

chldren away from the product.

Do not allow chldren play wth the

applance.

•Ths applance can be used by the

chldren who are at the age of 8 or

over and by the people who have

lmted physcal, sensory or mental

capacty or who do not have

knowledge and experence, as

long as they are supervsed wth

regard to safe use of the product

or they are nstructed accordngly

and understand the rsks of usng

the product. Chldren should not

play wth the applance.

•

CAUTION:

Accessble parts

may heat up when used wth a

cookng devce.

1.2 Intended use

•Ths applance s ntended for

domestc use. It s not sutable for

commercal use and t must not be

used out of ts ntended use.

•The manufacturer shall not be

lable for any damage caused by

mproper use or handlng.

•Servce lfe of your applance s 10

years. Ths s the perod requred

for avalablty of spare parts for

proper functonng of the product.

1 Important safety and envronmental

nstructons

Range Hood / User Manual

7 / 56 EN

•

WARNING:

Falure to fx the

screws n concordance wth

the nstructons provded n the

manual may lead to electrcal

hazards.

1.3 Complance wth WEEE

Drectve and dsposng of the

waste product

Ths product comples wth EU WEEE

Drectve (2012/19/EU). Ths product

bears a classfcaton symbol for waste

electrcal and electronc equpment

(WEEE).

Ths product has been manufactured wth hgh

qualty parts and materals whch can be reused

and are sutable for recyclng. Do not dspose

of the waste product wth normal domestc

and other wastes at the end of ts servce lfe.

Take t to the collecton center for the recyclng

of electrcal and electronc equpment. Please

consult your local authortes to learn about these

collecton centers.

Complance wth RoHS

Drectve:

The product you have purchased comples wth EU

RoHS Drectve (2011/65/EU). It does not contan

harmful and prohbted materals specfed n the

Drectve.

1.4 Package nformaton

Package of the product s made of

recyclable materals n accordance wth

our Natonal Legslaton. Do not dspose

of the packagng materals together wth the

domestc or other wastes. Take them to the

packagng materal collecton ponts desgnated

by the local authortes.

1 Important safety and envronmental

nstructons

8 / 56 EN

Range Hood / User Manual

2 Electrcal & Installaton requrements

2.1 Electrcal requrements

Observe all governng codes and

ordnances.

It s the customer’s responsblty:

To contact a qualfed electrcal nstaller. To

assure that the electrcal nstallaton s adequate

and n conformance wth Natonal Electrcal Code,

ANSI/NFPA 70 — latest edton*, or CSA Standards

C22.1-94, Canadan Electrcal Code, Part 1 and

C22.2 No.0-M91 - latest edton** and all local

codes and ordnances.

• If codes permt and a separate ground wre

s used, t s recommended that a qualfed

electrcan determne that the ground path s

adequate.

• Do not ground to a gas ppe.

• Check wth a qualfed electrcan f you are not

sure range hood s properly grounded.

• Do not have a fuse n the neutral or ground

crcut.

Save Installaton Instructons for

electrcal nspector’s use.

The range hood must be connected

wth copper wre only.

The range hood should be

connected drectly to the fused

dsconnect (Or crcut breaker) box

through metal electrcal condut.

Wre szes must conform to the requrements of

the Natonal Electrcal Code ANSI/NFPA 70 — latest

edton*, or CSA Standards C22.1-94, Canadan

Electrcal Code Part 1 and C22.2 No. 0-M91 - latest

edton** and all local codes and ordnances.

A U.L.- or C.S.A.-lsted condut connector must be

provded at each end of the power supply condut

(at the range hood and at the juncton box).

Copes of the standards lsted may be obtaned

from:

* Natonal Fre Protecton Assocaton

Batterymarch Park Quncy, Massachusetts 02269

** CSA Internatonal 8501 East Pleasant Valley

Road Cleveland, Oho 44131-5575

2.2 Before nstallng the hood

1. For the most effcent ar flow exhaust, use a

straght run or as few elbows as possble.

WARNING:

Vent unt to outsde

of buldng, only.

2. At least two people are necessary for

nstallaton.

3. The hood s ftted wth Screws and Drywall

Anchorssutable for most surfaces, consult a

Qualfed Installer,check f they perfectly ft

wth your cabnet/wall.

4. Do not use flex ductng.

5. COLD WEATHER nstallatons should

have an addtonalbackdraft damper

nstalled to mnmze backward cold

arflow and a nonmetallc thermal break to

mnmzeconducton of outsde temperatures

as part of theductwork. The damper should be

on the cold ar sde ofthe thermal break.The

break should be as close as possble to where

theductng enters the heated porton of the

house.

6. Make up ar: Local buldng codes may requre

the use of Make-Up Ar Systems when usng

Ducted Ventlaton Systems greater than

specfed CFM of ar movement. The specfed

CFM vares from locale to locale. Consult your

HVAC professonal for specfc requrements n

your area.

Range Hood / User Manual

9 / 56 EN

3 Techncal specfıcatons of your applance

3.1 Lst of Materals

3.1.1 Parts suppled

• Hood Canopy Assembly wth Round Metal

Transton nstalled

• Rectangular Metal Transton wth Back draft

dampers

• Care & Use / Installaton Instructons

• 2 Flters

• Fttng Screws

3.1.2 Parts not suppled

• Duct, condut and all tools requred for

nstallaton.

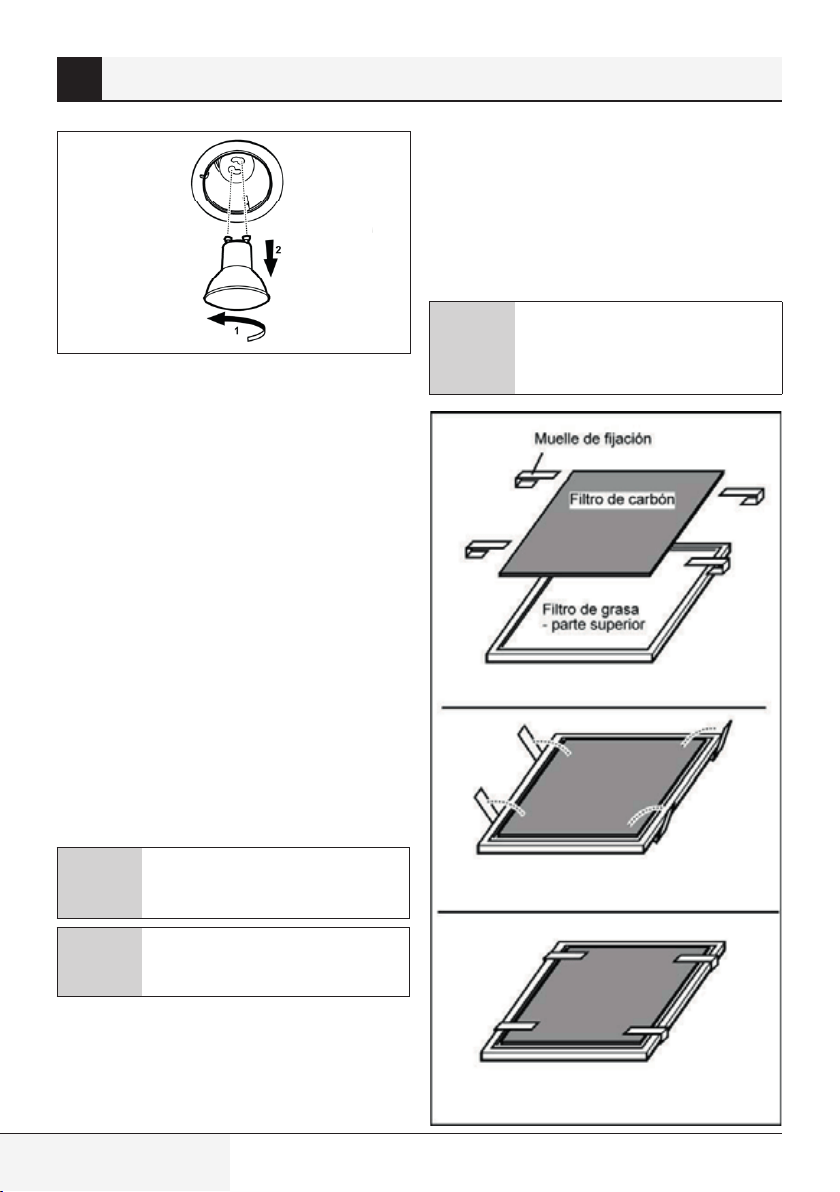

• Ductless Recrculatng Kt

• To be used only n the Ductless (Recrculatng)

verson

• ncludes: charcoal flter

CHS30100SS

Operatng mode

convertble : ducted/

recrculated

Max. Ventlaton

Capacty

240 CFM

Nr.of Speeds

Controls

Electroncal Tact Swtches

Lghts

2 x 50 W Halogene

Flterng

2 x Alumnum Mesh

Volts

120 V

Frequency

60 Hz

Total Power

(motor + lamps)

260 W

Plug type

Hard Wre

Requred ds-

tance above

cooktop

30” (gas cooktop)

24” (electrcal cooktop)

3.2 Dmensons and

Clearances

10 / 56 EN

Range Hood / User Manual

3.3 Ductng Optons and

Examples

Closely follow the nstructons set out n ths

manual.

All responsblty, for any eventual nconvenences,

damages or fres caused by not complyng wth

the nstructons n ths manual, s declned.

3.3.1 Ventng methods

Vent Exhaust Opton

The hood s desgned for vertcal or horzontal

dscharge or can be nstalled n a recrculatng

ductless verson:

Vertcal dscharge:

Use a rectangular duct 3 1/4” x 10” or use a round

7” duct.

Horzontal dscharge:

Use a rectangular duct 3 1/4” x 10”

Recrculatng (non vented ductless)

For ductless (Recrculatng) verson

only: purchase the Ductless

Recrculatng Kt. Mnmum Duct

Sze (Ductng/Ductless verson): 7”

Round Ppe.

3 Techncal specfıcatons of your applance

Range Hood / User Manual

11 / 56 EN

3 Techncal specfıcatons of your applance

3.4 Preparaton

Do not cut a jost or stud unless

absolutely necessary. If a jost or

stud must be cut, then a supportng

frame must be constructed.

Fttngs materal s provded to

secure the hood to most types of

walls/celngs.

However, a qualfed techncan

must verfy sutablty of the

materals n accordance wth the

type of wall/celng.

Before makng cutouts, make sure

there s proper clearance wthn the

celng or wall for exhaust vent.

Hood nstallaton heght above

cooktop s the users preference. The

lower the hood s above the cooktop,

the more effcent the capturng of

cookng odors, grease and smoke.

WARNING: For gas ranges

ınstallatıon: mount thıs

hood so that the bottom

edge ıs at 30” (76,2 cm)

above the cookıng surface.

For electrıc ranges

ınstallatıon: mount thıs

hood so that the bottom

ıs not less than 24” (61

cm) and not more that

30” (76,2 cm) above the

cookıng surface.

Household use. Please,

read ınstallatıon manual

for specıfıc applıcatıon.

Check your celng heght and the

hood heght maxmum before you

select your hood.

12 / 56 EN

Range Hood / User Manual

4 Installng your applance

4.1 Installaton - Ductng

verson

After havng choosen the vent

opton, proceed as follows:

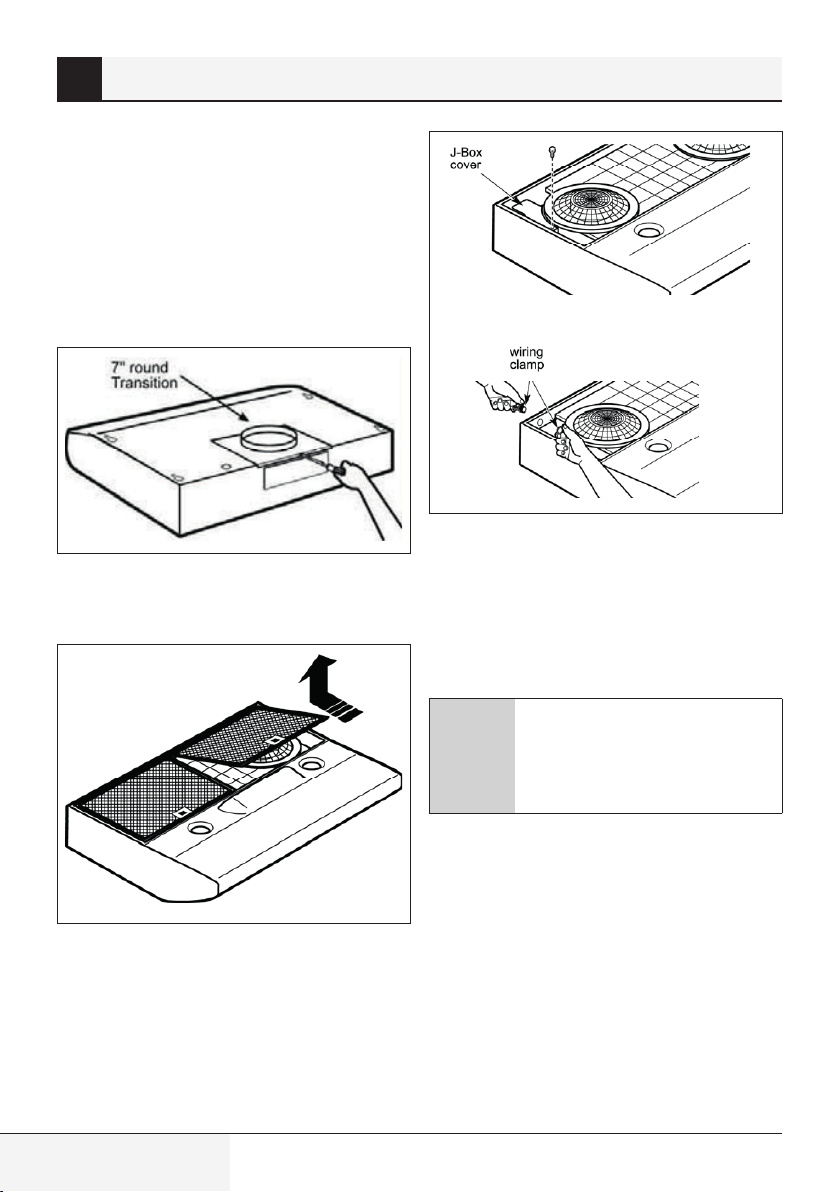

Step 2

Remove the round transton from ts seat by

unscrewng the ts fxng screws (save the screws).

Step 3

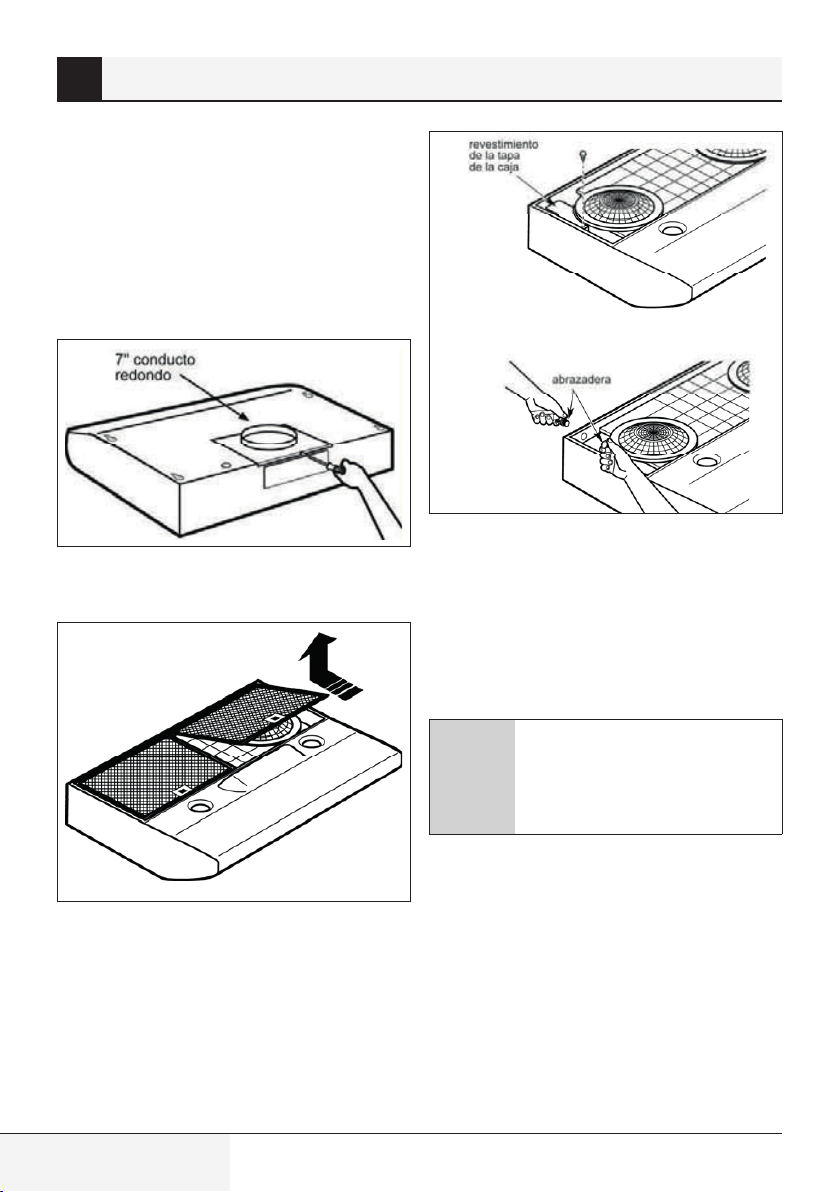

Remove the grease flters.

Step 4

Remove the juncton box cover.

Remove ether the top or the back wrng knockout

accordng the preference and nstall an approved

wrng clamp

Step 5

Remove the duct knockouts usng a flat blade

screwdrver and a small hammer.

Use the screwdrver by knockng out the pannel n

smlar fashon to a scalpel.

Take care of sharp edges.

If t s ntended to use the hood n

the recrculatng verson do not

remove any duct knockouts and

order the necessary charcoal flter

from your suppler.

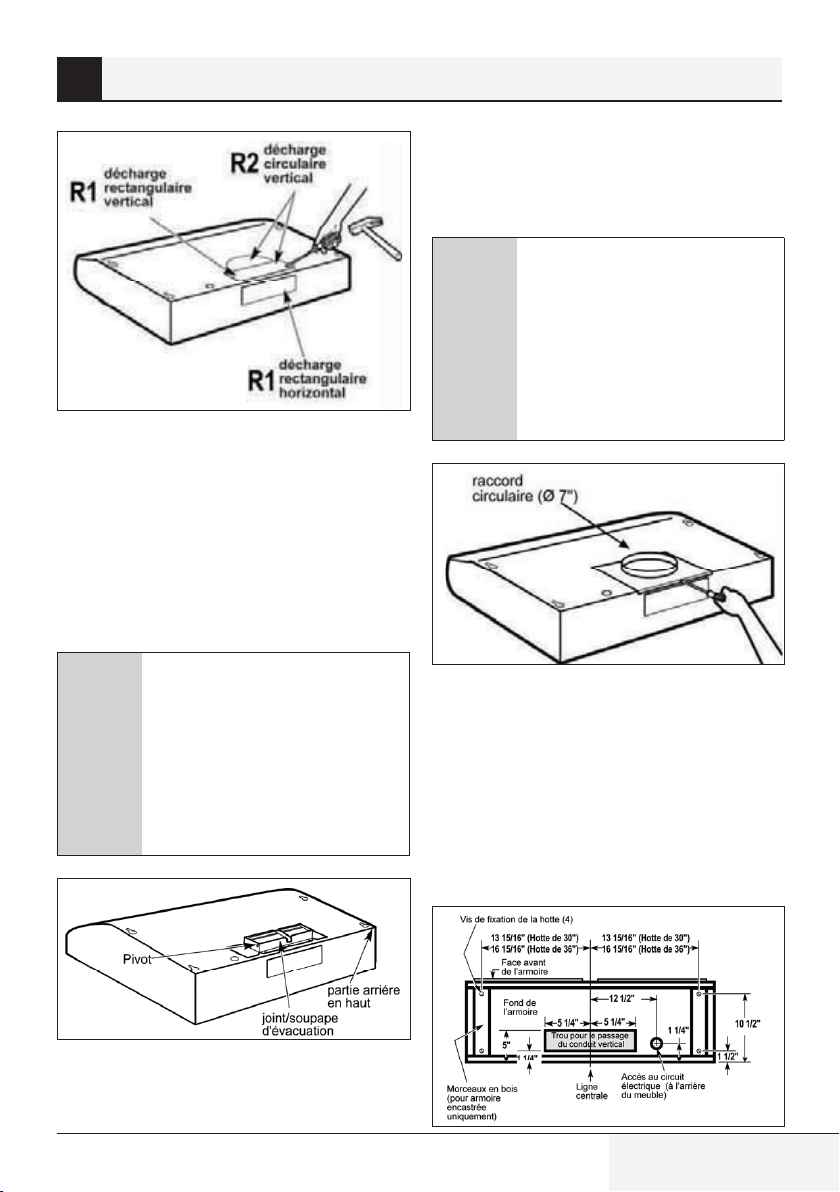

R1 =

Remove rectangular duct knockout only.

R2 =

Remove semcrcular and rectangular duct

knockouts

Range Hood / User Manual

13 / 56 EN

4 Installng your applance

Step 6

For rectangular ducted dscharge nstallatons

only (otherwse skp to next step)

Attach exhaust adaptor/damper over knockout

openng wth two exhaust adaptor screws. Make

sure damper pvot s nearest to top/back edge of

hood.

Remove tape from damper flap.

The exhaust adaptor/damper can be

nstalled up to 1 nch on ether sde

of the hood center to accommodate

off-center ductwork. In extreme

offcenter nstallatons, one end of

the duct connector may need to be

trmmed to clear the electrcal cable

clamp.

Step 7

For round ducted dscharge nstallatons only Re-

nstall the round transton wth ts screws.

The round transton can be

nstalled up to 1 nch on ether sde

of the hood center to accommodate

off-center ductwork. In extreme

offcenter nstallatons, one end of

the duct connector may need to be

trmmed to clear the electrcal cable

clamp.

Step 8

Mark holes

Select the vent opton that your nstallaton wll

requre and proceed to that secton:

Outsde top exhaust

(Vertcal duct– 3 1/4”x 10” Rectangular) Use the

dagram or the hood as a template and mark the

locatons on the cabnet for ductwork, electrcal

wrng and keyhole screw slots.

14 / 56 EN

Range Hood / User Manual

4 Installng your applance

Outsde top exhaust

(Vertcal duct–7” Round)

Use the dagram or the hood as a template and

mark the locatons on the cabnet for ductwork,

electrcal wrng and keyhole screw slots.

Outsde rear exhaust

(Horzontal duct– 3 1/4”x 10” Rectangular)

• Use the dagram or the hood as a template and

mark the locatons on the cabnet for ductwork,

electrcal wrng and keyhole screw slots.

Recrculatng

Use the hood as a template and mark the locatons

on the cabnet for the electrcal wrng and keyhole

screw slots.

Snce the hood s to be recrculated (not to be

vented outsde), do not cut out any vent openngs

n the wall or cabnet bottom.

Step 9

Choose Ventng Opton

The hood can be set to vent outsde or to

recrculate ar back nto the ktchen.

The plastc vent lever s located near the center of

the hood openng.

To vent to the outsde, make sure the plastc vent

lever s n the HORIZONTAL poston (flat aganst

the metal top of the hood).

To recrculate ar nto the ktchen, make sure the

plastc vent lever s n the VERTICAL poston (flat

aganst the plastc blower housng).

In order to change the vent lever

poston, you wll need to pull the

lever out slghtly to clear the plastc

tabs.

Step 10

For recessed bottom cabnet only

If the cabnets have front, sde or back trm, make

2 wood shms the wdth of the trm and attach

them to the cabnet bottom recess on both sdes.

See prevous page for markng locatons.

Range Hood / User Manual

15 / 56 EN

4 Installng your applance

Step 11

Cut holes at marked locatons for duct and

electrcal wrng. For the vertcal duct, cut out 3/4”

extra toward the front of the cabnet so you can

move the duct freely when nstallng the hood.

It may also ease nstallaton by cuttng the hole 10

1/ 2” nstead of 10”.

Step 12

Drve a mountng screw (from the hardware

packet) partway nto each center of the narrow

neck of the keyhole slots marked on the cabnet

bottom.

Step 13

Fx the wrng condut to the hood.

Step 14

Slde the hood back aganst the wall. Tghten the

mountng screws. Be sure the screw heads are n

the narrow neck of the keyhole slot.

Connect Ductwork to hood.

Step 15.

Electrcal connecton

WARNING:

Electrcal Shock

Hazard

Turn off power crcut at the servce

panel before wrng ths unt.

120 VAC, 15 or 20 Amp crcut

requred.

Electrcal groundng nstructons

Ths applance s ftted wth an electrcal juncton

box wth 3 wres, one of whch (green/yellow)

serves to ground the applance.

To protect you aganst electrc shock, the green

and yellow wre must be connected to the

groundng wre n your home electrcal system,

and t must under no crcumstances be cut or

removed.

Falure to do so can result n death or electrcal

shock.

Remove the knockout and the Juncton box cover

and nstall the condut connector (cULus lsted) n

juncton box.

Run 3 wres; black, whte and green ,accordng to

the Natonal Electrcal Code and local codes and

ordnances, n 1/2” condut from servce panel to

juncton box.

Connect black wre from servce panel to black or

red n juncton box, whte to whte and green to

green-yellow.

Close and secure juncton box cover.

Step 16

Fnal nstallaton steps

Replace flters.

Check operaton of the hood.

If range hood does not operate:

• Check that the crcut breaker s not trpped or

the house fuse blown.

• Dsconnect power supply. Check that wrng s

correct.

To get the most effcent use from your new range

hood, read the “Use and Care Informaton” secton.

Keep your Installaton Instructons and Use and

Care Gude close to range hood for easy reference.

16 / 56 EN

Range Hood / User Manual

5 Operatng your applance

5.1 Descrpton of the hood &

Controls

1. Blower and lght controls

2. Halogen lamp housngs

3. Grease flter Handle

4. Grease flter

5.1.1 Controls

Use the hgh sucton speed n cases of

concentrated ktchen vapours. It s recommended

that the cooker hood sucton s swtched on for 5

mnutes pror to cookng and to leave n operaton

durng cookng and for another 15 mnutes

approxmately after termnatng cookng.

5.1.2 Descrpton of control panel

1. ON/OFF Lght

2. ON/OFF general and speed1.

3. ON/OFF, speed 2 and speed 3.

Range Hood / User Manual

17 / 56 EN

6 Cleanng and mantenance

6.1 Mantenance

Before performng any mantenance

operaton, solate the hood from the

electrcal supply by swtchng off

at the connector and removng the

connector fuse.

Or f the applance has been

connected through a plug and

socket, then the plug must be

removed from the socket.

6.2 Cleanng

• Do not spray cleaners drectly to the control

whle cleanng the Hood.The cooker hood

should be cleaned regularly (at least wth the

same frequency wth whch you carry out

mantenance of the fat flters) nternally and

externally. Clean usng the cloth dampened wth

neutral lqud detergent. Do not use abrasve

products.

DO NOT USE ALCOHOL!

WARNING:

Falure to carry out

the basc cleanng recommendat-

ons of the cooker hood and repla-

cement of the flters may cause fre

rsks.

• Therefore, we recommend oservng these

nstructons.

• The manufacturer declnes all responsblty for

any damage to the motor or any fre damage

lnked to napproprate mantenance or falure

to observe the above safety recommendatons.

6.3 Grease Flter

Traps cookng grease partcles.

Ths must be cleaned once a month usng non

aggressve detergents, ether by hand or n

the dshwasher, whch must be set to a low

temperature and a short cycle. When washed

n a dshwasher, the grease flter may dscolour

slghtly, but ths does not affect ts flterng

capacty.

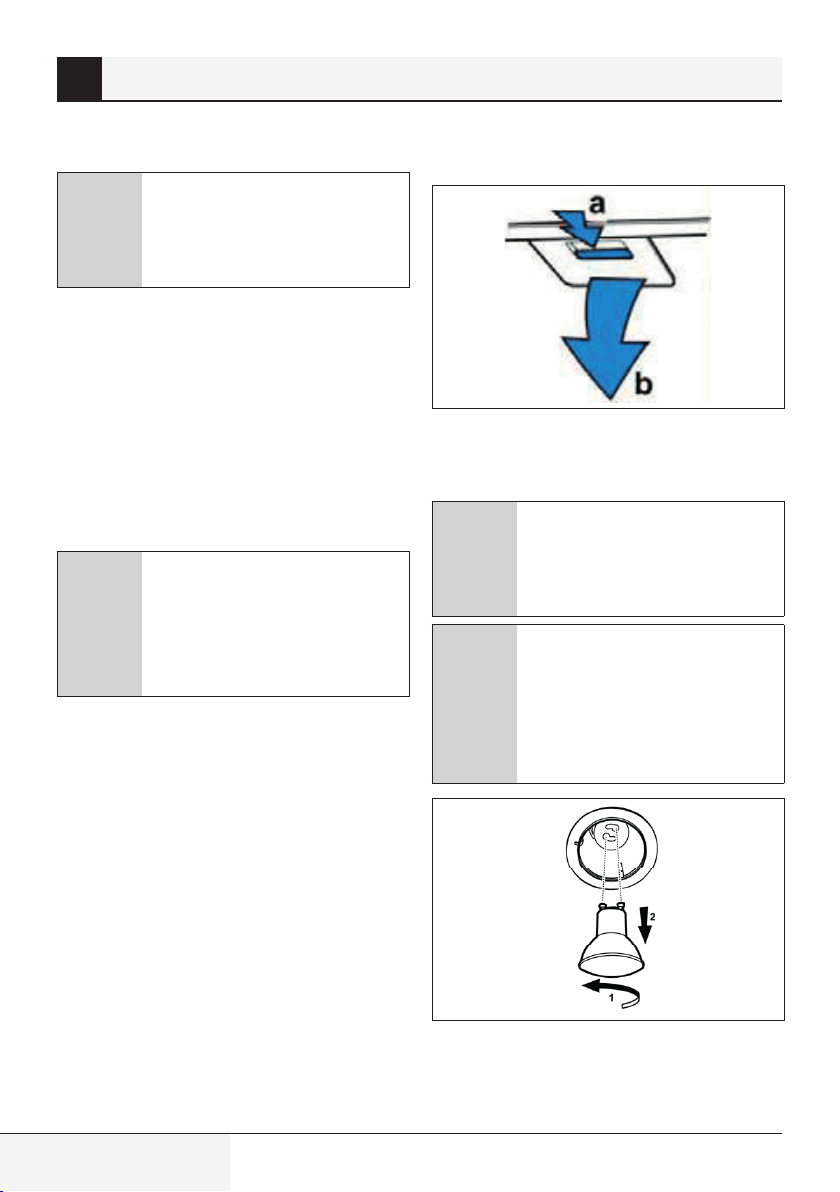

To remove the grease flter, pull the sprng release

handle.

6.4 Replacng the lght bulb

Before replacng the lamps, swtch

power off at servce panel and

lock servce panel dsconnectng

means to prevent power from beng

swtched on accdentally.

Turn off the lghts and fan. Allow

the lghts to cool before handlng.

If new lghts do not operate be sure

lghts are nserted correctly before

callng servce.

Replace Lghts

• Remove the damaged lght (twst counter

clockwse) and replace wth a new 120 Volt, 50

Watt (maxmum) 50° halogen lght made for a

GU10 base, sutable for use n open lumnare.

18 / 56 EN

Range Hood / User Manual

6 Cleanng and mantenance

6.5 Charcoal Flter

• If the model s not vented to the outsde, the ar

wll be recrculated through dsposable charcoal

flters that help remove smoke and odors.

• The charcoal flters cannot be cleaned.

• They must be replaced.

• The charcoal flters are clpped nsde of each

metal grease flter (mountng nstructons

ncluded wth charcoal flters kt). The charcoal

flters should be replaced every 4-6 months

(dependng on hood usage).

DO NOT rnse, or put charcoal flters

n an automatc dshwasher.

Charcoal flters are not ncluded

wth the hood.

• They must be ordered from your suppler.

• Order the needed kt specfyng your hood

model and wdth sze.

6.6 Charcoal flter placement

(Recrculatng accessores)

• Ft the charcoal flter mattress on the upper sde

of each grease flter.

• Use provded sprngs to fx t n place.

When removng for replacng for

a new one do not remove Fxng

Sprngs, smply pull out one and

rotate outwards.

Range Hood / User Manual

19 / 56 EN

7 Warranty

Warranty Statement For Beko Range Hoods

Beko Beko

Beko

Please visit our site www.beko.us for necessary contact number to schedule a service appointment and parts purchase.

BEKO

otherwise

Este producto se ha fabrcado utlzando la últma tecnología y en condcones de fabrcacón

respetuosas con el medo ambente.

Cumple con la Drectva WEEE

No contene PCB

Lea el manual del usuario antes de utilizar el aparato

Estimado cliente:

Gracias por elegir un producto Beko. Esperamos que obtenga los mejores resultados de

nuestro producto ya que ha sido fabricado con gran calidad y con tecnología de última

generación. Por tanto, le aconsejamos que lea con atención este manual del usuario

y todos los demás documentos adjuntos antes de utilizar el producto; guárdelo para

futuras consultas. Si va a entregar este producto a otra persona, proporciónele el

manual del usuario también. Siga todas las advertencias e instrucciones incluidas en

este manual.

Recuerde que este manual del usuario también es válido para otros modelos. Las

diferencias entre los modelos se señalan dentro del manual.

Explicación de los símbolos

En este manual se utilizan los siguientes símbolos:

Información importante o consejos útiles sobre

el uso.

Advertencia para situaciones de riesgo con res-

pecto a la vida y la propiedad.

Advertencia sobre posibles descargas eléctricas.

Advertencia para las superficies calientes.

Campana / Manual del usuario

21 / 56 ES

ÍNDICE

1 Instruccones mportantes

para la segurdad y el medo

ambente 22

1.1 Segurdad general . . . . . . . . . . . . . . . . . . . . . . . . . 22

1.1.1 Segurdad eléctrca . . . . . . . . . . . . . . . . . . . . . . 22

1.1.2 Segurdad del producto. . . . . . . . . . . . . . . . . . 23

1.1.3 Segurdad de los nños. . . . . . . . . . . . . . . . . . . 24

1.2 Uso prevsto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

1.3 Conformdad con la Drectva RAEE y la

elmnacón de los desechos del producto . . . . 25

Cumple con la Drectva RoHS: . . . . . . . . . . . . . . . . 25

1.4 Informacón de embalaje . . . . . . . . . . . . . . . . . . 25

2 Requstos eléctrcos y de

nstalacón 26

2.1 Requstos eléctrcos . . . . . . . . . . . . . . . . . . . . . . 26

2.2 Antes de nstalar la campana. . . . . . . . . . . . . . 26

3 Especfcacones técncas de su

aparato 27

3.1 Lsta de materales . . . . . . . . . . . . . . . . . . . . . . . . 27

3.1.1 Pezas sumnstradas . . . . . . . . . . . . . . . . . . . . 27

3.1.2 Pezas no sumnstradas. . . . . . . . . . . . . . . . . 27

3.2 Dmensones y Espacos lbres . . . . . . . . . . . . 27

3.3 Tpos de ductos y ejemplos . . . . . . . . . . . . . . . 28

3.3.1 Métodos de ventlacón. . . . . . . . . . . . . . . . . . 28

3.4 Preparacón . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

4 Instalacón de su aparato 30

4.1 Instalacón - Versón con tubos . . . . . . . . . . . 30

5 Funconamento de su aparato 34

5.1 Descrpcón de la campana y los controles 34

5.1.1 Controles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

5.1.2 Descrpcón del panel de control. . . . . . . . . 34

6 Lmpeza y mantenmento 35

6.1 Mantenmento. . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

6.2 Lmpeza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

6.3 Fltro contra la grasa . . . . . . . . . . . . . . . . . . . . . . 35

6.4 Susttucón de la bomblla. . . . . . . . . . . . . . . . . 35

6.5Fltros de Carbón. . . . . . . . . . . . . . . . . . . . . . . . . . . 36

6.6 Colocacón del Fltro de Carbón (Accesoros

Recrculacón) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

7 Garantía 37

22 / 56 ES

Campana / Manual del usuario

Instruccones mportantes para la

segurdad y el medo ambente

Esta sección contiene instruccio-

nes de seguridad que ayudarán a

la protección contra los riesgos de

lesiones personales o daño a la pro-

piedad. El incumplimiento de estas

instrucciones causará la pérdida de

la garantía.

1.1 Segurdad general

• Los procedmentos de nstalacón

y reparacón deben ser sempre

llevados a cabo por el servco

técnco autorzado. El fabrcante

no se responsablzará por daños

resultantes de procedmentos

llevados a cabo por personas no

autorzadas.

• Este aparato no ha sdo dseñado

para que lo usen nños o adultos

con sus facultades físcas, sen-

sorales o mentales reducdas, o

ben que carezcan de la experen-

ca y conocmentos necesaros.

Vgle a los nños para asegu-

rarse de que no jueguen con este

electrodoméstco.

1.1.1 Segurdad eléctrca

• Desconecte el producto de la cor-

rente durante los procedmentos

de nstalacón, mantenmento,

lmpeza y reparacón.

• En caso de que el cable de

almentacón esté defectuoso,

deberá ser susttudo por el fab-

rcante, su servco técnco o una

persona cualfcada (preferente-

mente un electrcsta) o alguen

desgnado por el mportador.

• El voltaje de funconamento es de

entre 220 y 240 voltos.

• S el aparato presenta un fallo, no

debe ponerse en funconamento

salvo que sea reparado por el ser-

vco técnco autorzado. ¡Exste

resgo de descargas eléctrcas!

• No hacer pasar el cable de electr-

cdad cerca de las placas. En caso

contraro, el cable de electrcdad

puede causar un ncendo, ya que

se derrte fáclmente.

• Nunca enchufe la campana ext-

ractora antes de que se haya

completado la nstalacón.

• Para obtener el máxmo rend-

mento, el conductor externo no

debe superar los 4 metros de lon-

gtud. No debe contener más de 2

ángulos perpendculares (90°) y

su dámetro debe ser de como mín.

ø120 mm.

• Desconecte el aparato antes de

cualquer ntervencón en las par-

tes nternas del msmo.

Campana / Manual del usuario

23 / 56 ES

• Use el aparato úncamente con un

enchufe con toma a terra.

1.1.2 Segurdad del pro-

ducto

• Se puede utlzar un tubo de 120

mm o 150 mm de dámetro para

la conexón de la chmenea de la

campana extractora.

• No realce las conexones con las

chmeneas conectadas a los fo-

gones, conductos de ventlacón

o chmeneas con llamas. Sga las

reglas establecdas por las auto-

rdades sobre la descarga de los

escapes de are.

La altura entre la superficie inferior

de la campana extractora y la super-

ficie superior de la cocina/horno no

debe ser inferior a 50 cm para pla-

cas a gas y a 45 cm para placas eléc-

tricas.

• No poner en funconamento la

campana extractora sn fltros de

alumno y no qutar los fltros m-

entras esta se encuentre en fun-

conamento.

• Nunca toque las lámparas de la

campana extractora después de

que haya estado en funconam-

ento por un tempo prolongado.

Las lámparas calentes pueden

quemar su mano.

• Evte que haya llamas de grandes

dmensones debajo del aparato.

En caso contraro, las partículas

en el fltro de acete pueden pren-

derse fuego y generar un ncendo.

• Encenda las placas después de

haber colocado encma las sarte-

nes u ollas. De lo contraro, la tem-

peratura elevada puede deformar

algunas partes de su producto.

• Apague las placas después de

haber retrado las sartenes u ollas.

• Evte colocar materales nflamab-

les debajo de la campana extrac-

tora.

• El acete puede prenderse fuego

mentras se están realzando fr-

turas. Por lo tanto, tenga cudado

con los trapos y cortnas.

• Nunca desatenga la olla cuando

fría almentos; de lo contraro el

acete calente podría causar un

ncendo.

• Exste resgo de ncendo s su

campana extractora no se lmpa

en los períodos especfcados.

• Sea extremadamente cudadoso

y utlce guantes cuando lmpe la

campana extractora.

Instruccones mportantes para la

segurdad y el medo ambente

24 / 56 ES

Campana / Manual del usuario

• Le recomendamos que ponga en

funconamento el aparato algu-

nos mnutos antes de comenzar a

cocnar para ncrementar la poten-

ca de aspracón. Así, tendrá una

potenca de aspracón contnua y

estable cuando salgan los vapores.

• Haga funconar su campana ext-

ractora durante 15 mnutos más

después de termnar de cocnar o

freír para elmnar los olores y el

vapor de coccón de la cocna.

• Cuando la campana se encuentra

en uso, especalmente junto con

cocnas a gas, asegúrese de que el

ambente esté ventlado con are

lmpo.

• Preste atencón a no conectar el

aparato a las chmeneas utlza-

das por dspostvos no eléctrcos.

(Ej.: Chmeneas de los sstemas de

calefaccón).

• El funconamento smultáneo

y precso de la campana y otro

dspostvo que neceste are es

úncamente posble cuando se

alcance una presón baja de 4

Pa (0,04 mbar). Así se evta la

reabsorcón del gas.

Esto sólo se puede consegur me-

dante el are procedente de las

aperturas no cubertas (puerta,

ventana, orfcos de ventlacón

u otras meddas técncas). Ponga

especal atencón para proporc-

onar un flujo de are sufcente.

Una chmenea que posblte la

entrada/salda de are no es suf-

cente para este propósto.

1.1.3 Segurdad de los

nños

• Los materales de embalaje son

pelgrosos para los nños. Man-

tenga los materales de embalaje

en un lugar seguro, fuera del al-

cance de los nños.

• Los aparatos eléctrcos son pelg-

rosos para los nños. Mantenga a

los nños lejos de este producto.

No deje que los nños jueguen con

el aparato.

• Los nños de ocho o más años y

las personas con las capacdades

físcas, sensorales o mentales

lmtadas o que no tengan los co-

nocmentos y la experenca ne-

cesaros pueden usar este aparato

sempre y cuando lo hagan bajo

supervsón o ben comprendan las

nstruccones de uso seguro del

aparato y sus resgos potencales.

Instruccones mportantes para la

segurdad y el medo ambente

Campana / Manual del usuario

25 / 56 ES

No deje que los nños jueguen con

el aparato.

•

PRECAUCIÓN:

Las partes ac-

cesbles pueden calentarse cu-

ando se usen con un aparato de

coccón.

1.2 Uso prevsto

• Este aparato se ha dseñado para

uso doméstco. No es adecuado

para uso comercal y no debe utl-

zarse fuera de su uso prevsto.

• El fabrcante no será responsable

por nngún daño ocasonado por

su utlzacón o manpulacón na-

decuada.

• La vda útl del aparato es de 10

años. Este es el período necesaro

para que haya dsponbldad de

repuestos para el funconamento

correcto del producto.

•

ADVERTENCIA:

No arreglar

los tornllos según las nstrucco-

nes ndcadas en el manual puede

causar resgos eléctrcos.

1.3 Conformdad con

la Drectva RAEE y la

elmnacón de los desechos

del producto

Este producto cumple con la Directiva

RAEE de la UE (2012/19/UE). Este pro-

ducto lleva un símbolo de clasificación

para residuos de aparatos eléctricos y

electrónicos (RAEE).

En la fabricación de este producto se han emplea-

do piezas y materiales de alta calidad, que pueden

reutilizarse y reciclarse. Por lo tanto, no arroje este

aparato a la basura junto con residuos domésticos

normales al final de su vida útil. Llévelo a un pun-

to de recogida para el reciclado de componentes

eléctricos y electrónicos. Por favor, consulte a las

autoridades locales para conocer estos puntos de

recogida.

Cumple con la Drectva

RoHS:

El producto que ha adquirido cumple con la directi-

va RoHS de la UE (2011/65/UE). No contiene ma-

teriales peligroso ni prohibidos especificados en la

Directiva.

1.4 Informacón de embalaje

El embalaje del producto está fabricado

con material reciclable de acuerdo con las

normativas nacionales sobre medio am-

biente. No se deshaga del material de embalaje ni

de los desechos domésticos o de otro tipo. Llévelos

a los puntos de recogida de material de embalaje

designados por las autoridades locales.

Instruccones mportantes para la

segurdad y el medo ambente

26 / 56 ES

Campana / Manual del usuario

Requstos eléctrcos y de nstalacón

2.1 Requstos eléctrcos

Cumpla todas las normativas y orde-

nanzas gubernamentales.

Es responsabilidad del cliente:

Ponerse en contacto con un instalador eléctrico

cualificado. Asegurarse de que la instalación eléc-

trica es adecuada y en conformidad con National

Electrical Code, ANSI/NFPA 70 (última edición*) o

CSA Standards C22.1-94, Canadian Electrical Code,

Parte 1 y C22.2 No.0-M91 (última edición*) y toda

la normativa y las ordenanzas locales.

• Si la normativa lo permite y se utiliza un cable

de toma a tierra independiente, se recomienda

que un electricista cualificado determine si la

difracción de onda de tierra es la adecuada.

• No ubique la toma a tierra en una tubería de gas.

• Si no está seguro de que la campana está

correctamente conectada a tierra, consulte a un

electricista cualificado.

• No coloque ningún fusible en el circuito neutral

o con vuelta por tierra.

Guarde las instrucciones de instala-

ción para su uso por parte del ins-

pector de electricidad.

La campana debe está conectada

únicamente con hilo de cobre.

La campana debe estar conectada

directamente al desconectador con

fusible (O disyuntor) mediante canal

metálico de cables eléctricos.

National Electrical Code, ANSI/NFPA 70 (última

edición*) o CSA Standards C22.1-94, Canadian

Electrical Code, Parte 1 y C22.2 No.0-M91 (última

edición*) y toda la normativa y las ordenanzas lo-

cales.

Es preciso colocar un conector de canal de cables

enumerado en U.L. o C.S.A. en cada extremo del

canal de cables de fuente de alimentación

(En la campana y en la caja de conexiones).

Se pueden obtener copias de los estándares enu-

merados en:

* National Fire Protection Association

Batterymarch Park Quincy, Massachusetts 02269

** CSA International 8501 East Pleasant Valley

Road Cleveland, Ohio 44131-5575

2.2 Antes de nstalar la

campana

1. Para obtener una circulación del flujo de aire

más eficaz, utilice un tubo de tramo recto o el

menor número posible de tubos acodados.

El conducto de ventilación solamen-

te debe tener salida hacia la parte

exterior del edificio.

2. Para realizar la instalación, se necesitan al

menos dos personas.

3. La campana se ajusta mediante tornillos

y anclajes de tabique aislante adecuados

para la mayoría de superficies; consulte a un

instalador cualificado para comprobar si quedan

perfectamente ajustados al armario o a la pared.

4. No emplee tubos flexibles.

5. Las instalaciones en CONDICIONES CLIMÁTICAS

FRÍAS deben tener instalado un regulador de

contratiro adicional para minimizar el flujo de

aire inverso y una rotura térmica no metálica

para minimizar la conducción de temperaturas

externas como parte de los tubos. El regulador

debe encontrarse en la parte de aire frío de la

rotura térmica. La rotura debe estar los más

cerca posible al lugar donde los tubos entran en

la parte caliente de la casa.

6. Aire limpio: Las normativas locales para edificios

pueden requerir el uso de sistemas de aire

limpio cuando se utilizan sistemas de ventilación

mediante tubos superiores al CFM especificado

de movimiento de aire. El CFM especificado varía

de una zona a otra. Para conocer los requisitos

específicos de su zona, consulte a un profesional

de HVAC.

Campana / Manual del usuario

27 / 56 ES

Especfcacones técncas de su aparato

3.1 Lsta de materales

3.1.1 Pezas sumnstradas

• Campana ensamblada con transición redonda

de metal

• Transición rectangular de metal con válvula de

no retorno

• Manual de uso y cuidado

• 2 filtros

• Tornillos de instalación

3.1.2 Pezas no sumnstradas

• Tubos, cables y todas las herramientas

necesarias para la instalación

• Kit Recirculante solamente para versión sin

ductos (Recirculante)

• incluye: filtro de carbón.

CHS30100SS

Funconamento

convertble: con

conducto/recrculado

Máx. Capacdad

de ventlacón

240 CFM

Nº de

Velocdades

Controles

Interruptores táctles

electróncos

Luces

Halógeno de 50 W 2 Ud.

Fltro

Mallas de alumno 2 Ud.

Voltos

120 V

Frecuenca:

60 Hz

Potenca to-

tal (motor +

lámparas)

260 W

Tpo de enchufe

Cable duro

Dstanca nece-

sara encma del

anafe

30” (anafe a gas)

24” (anafe eléctrco)

3.2 Dmensones y Espacos

lbres

28 / 56 ES

Campana / Manual del usuario

3.3 Tpos de ductos y ejemplos

Siga detenidamente las instrucciones expuestas

en este manual.

Se declina toda responsabilidad de cualquier in-

conveniencia, daños o incendios eventuales oca-

sionados por el incumplimiento de las instruccio-

nes de este manual.

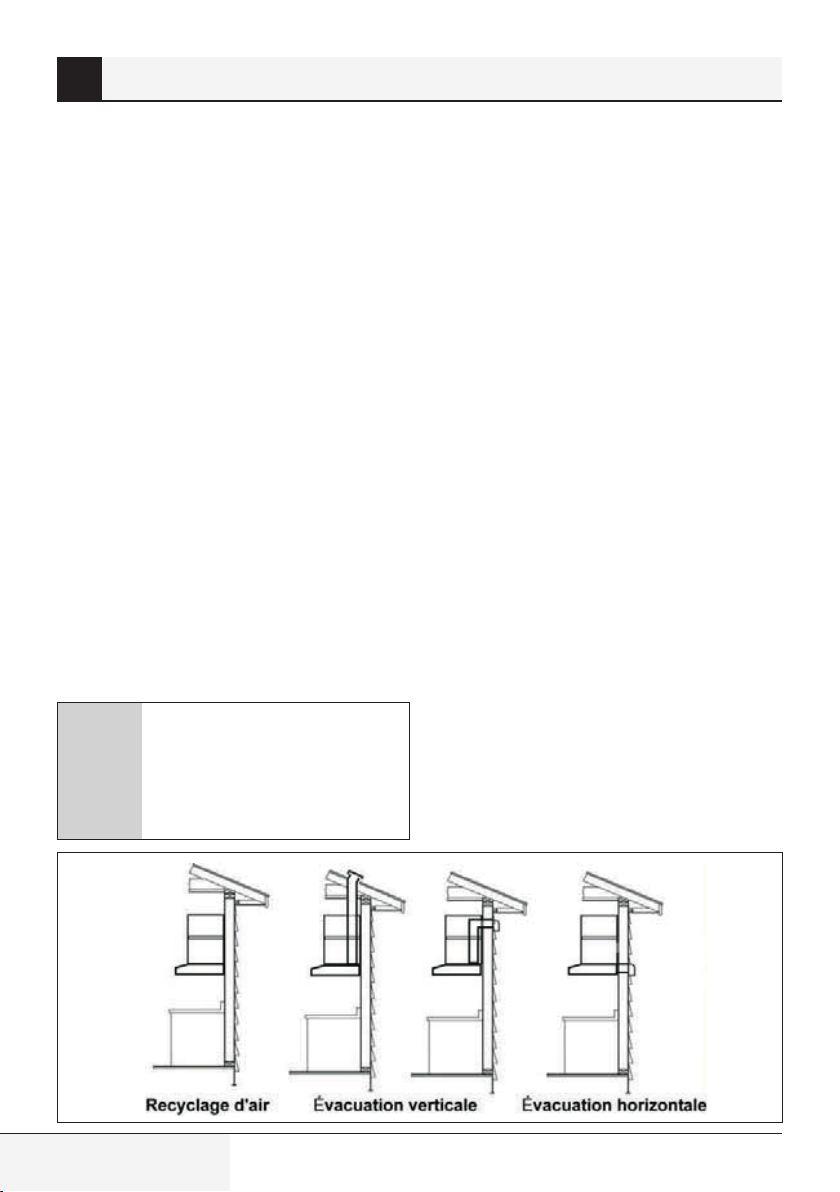

3.3.1 Métodos de ventlacón

Descarga de los gases de combustión

La campana ha sido diseñada para una descarga

vertical u horizontal o puede ser instalada en una

versión de recirculación sin conducto:

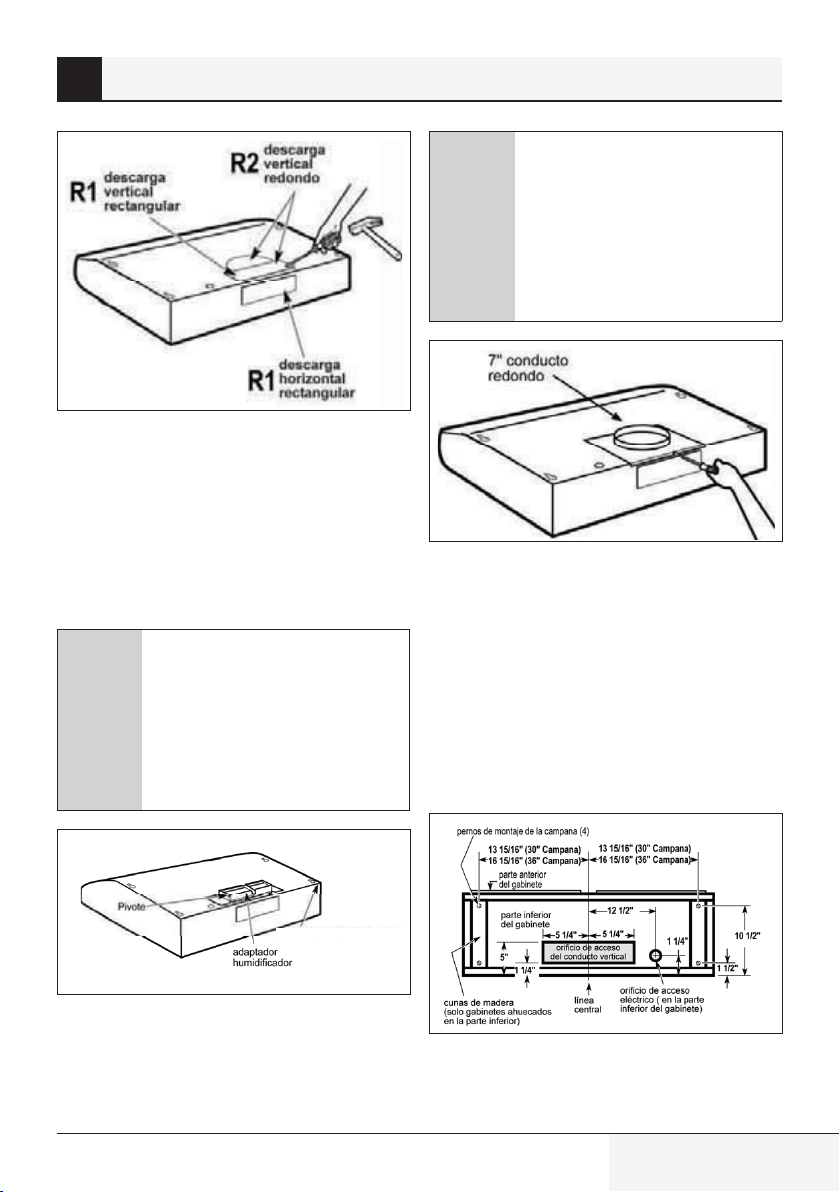

Descarga vertical:

Usar un conducto rectangular 3 1/4” x 10” o un

conducto redondo de 7”

Descarga horizontal:

Usar un conducto rectangular de 3 1/4” x 10”

Recirculación (sin conducto de descarga)

Sólo para versión sin tubos

(Recirculante): adquiera el kit de

conversión sin tubos. Tamaño míni-

mo de tubo (Versión con o sin tubos):

Tubería redonda de 7”.

Especfcacones técncas de su aparato

Campana / Manual del usuario

29 / 56 ES

3.4 Preparacón

No corte una vigueta o un perno a menos que

sea absolutamente necesario. Si fuera necesario

efectuar el corte, deberá construirse un marco de

soporte.

Se suministra el material de ajuste necesario para

fijar la campana a la mayoría de tipos de muro o

techo.

No obstante, un técnico cualificado debe compro-

bar la idoneidad de los materiales de acuerdo con

el tipo de muro o techo.

Antes de efectuar ningún corte, asegúrese de

existe espacio libre adecuado en el techo o muro

para la expulsión del aire.

La altura de instalación sobre la superficie de coc-

ción es a preferencia del usuario. Cuando más cer-

ca este la campana de la superficie de cocción, más

eficaz resultara la captura de olores, grasa y humo.

Para la instalacion sobre

estufas de gas: instale

esta campana de tal ma-

nera que la cornisa inferior

se encuentre a 30” (76,2

cm) sobre la superficie de

coccion.

Para la instalacion sobre

estufas electricas: instale

esta campana de tal ma-

nera que la cornisa inferior

se encuentra a no menos

de 24” (61 cm) y no mas de

30” (76,2 cm) sobre la su-

perficie de coccion.

Para uso electrodomesti-

co. Por favor, lea el manual

de instalacion para una

instalacion especifica.

Antes de seleccionar la campana, compruebe la

altura del techo y la altura máxima de la campana.

Especfcacones técncas de su aparato

30 / 56 ES

Campana / Manual del usuario

Instalacón de su aparato

4.1 Instalacón - Versón con

tubos

Después de haber escogido la opción

de descarga, proceder como sigue:

Paso 2

Quitar la transición redonda de su lugar, destorni-

llando sus tornillos (guardar los tornillos).

Paso 3

Quitar los filtros de grasa

Paso 4

Remover la tapa de la caja de conexiones.

Remover el precorte superior o posterior de la

campana según la instalación deseada y coloque

una abrazadera.

Paso 5

Quitar las piezas removibles del conducto usando

un desatornillador plano y un martillo pequeño.

De unos pequeños golpes para remover la cubier-

ta, utilizando el martillo y el desatornillador de for-

ma similar a la que se hace con un cincel.

Ponga atención a los filos cortantes.

Si se piensa usar la campana en ver-

sión de recirculación, no quitar nin-

guna pieza removible del conducto y

pedir el filtro de carbón necesario a

su proveedor.

R1 =

Quitar sólo las piezas removibles del con-

ducto rectangular.

R2 =

Quitar sólo las piezas removibles de los con-

ductos rectangulares y semicirculares.

Campana / Manual del usuario

31 / 56 ES

Paso 6

Sólo para las instalaciones de descarga con con-

ducto rectangular (de otra manera pasar al si-

guiente paso)

Instalar la trancisión rectangular sobre el precorte

con tres tornillos. Asegurese que el pivote quede

ubicado hacia la parte posterior o superior de la

campana.

La transición se puede colocar has-

ta 1” del centro de la campana para

acomodarse a instalaciones descen-

tradas. En instalaciones extrema-

damente descentradas, un lado de

la transición deberá ser recortadan

para evitar interferencias con la

abrazadera del cable.

parte posterior/superior

Paso 7

Sólo para las instalaciones de descargas de con-

ductos redondos Re-instalar la transición redonda

con sus tornillos.

La transición se puede colocar has-

ta 1” del centro de la campana para

acomodarse a instalaciones descen-

tradas. En instalaciones extrema-

damente descentradas, un lado de

la transición deberá ser recortadan

para evitar interferencias con la

abrazadera del cable.

Paso 8

Marcar los orificios

Seleccionar la opción de descarga que requiere su

instalación y proceder a esa sección:

Extractor superior exterior

(Conducto vertical - 3 1/4”x 10” Rectangular) Usar

el diagrama o la campana como plantilla y marque

en el gabinete la ubicación del ducto, cableado

eléctrico y puntos de sujección.

Instalacón de su aparato

32 / 56 ES

Campana / Manual del usuario

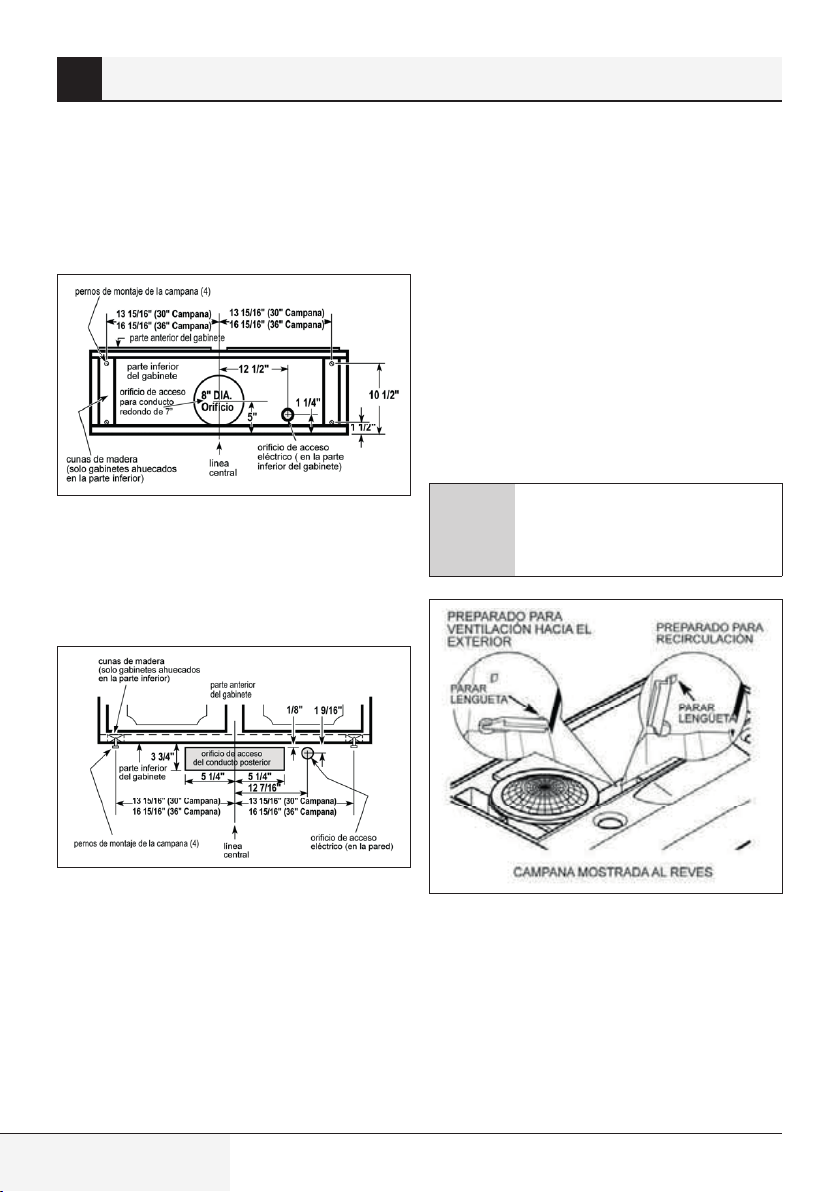

Extracción superior al exteriror

(Conducto vertical- 7” Redondo)

Usar el diagrama o la campana como plantilla y

marque en el gabinete la ubicación del ducto, ca-

bleado eléctrico y puntos de sujección.

Extracción osterior al exterior

( Conducto Horizontal 3 1/4”x 10” Rectangular)

• Usar el diagrama o la campana como plantilla y

marque en el gabinete la ubicación del ducto,

cableado eléctrico y puntos de sujección.

Recirculante

( Conducto Horizontal 3 1/4”x 10” Rectangular)

Use el diagrama o la campana como plantilla y

marque en el gabinete la ubicación del cableado

eléctrico y puntos de sujección.

Ya que la campana será recirculante (sin ventila-

ción al exterior), no realice los cortes en las pare-

des o gabinetes.

Paso 9

Escoger la Opción de Descarga:

La campana puede ser ajustada para dar salida ha-

cia afuera o hacer circular el aire en la cocina.

La palanca plástica de salida de ventilación se lo-

caliza cerca del centro de la abertura de la campa-

na. Para la descarga al exterior, asegurarse que la

palanca plástica de salida de ventilación esté en la

posición HORIZONTAL (orientada hacia el panel de

lámparas)

Para recircular el aire en la cocina, asegurarse que

la palanca plástica de salida de ventilación esté en

la posición VERTICAL (orientada hacia la cubierta

plástica del motor)

Para mover la palanca de ventilacion,

necesitará jalarla un poco hacia fue-

ra para que libre las lenguetas plás-

ticas.

Paso 10

Sólo para gabinetes huecos:

Si los gabinetes tienen perfiles frontales, laterales

o posteriores, hacer 2 soportes de madera con el

ancho del perfil y ensamblelos a ambos lados de la

parte inferior del gabinete. Ver la página anterior

para marcar los puntos de instalación.

Instalacón de su aparato

Campana / Manual del usuario

33 / 56 ES

Paso 11

Cortar los agujeros en los puntos marcados para el

conducto y la instalación eléctrica. Para el conduc-

to vertical, recorte 3 / 4” extra hacia el frente del

gabinete para poder mover el conducto libremente

al instalar la campana. Al mismo tiempo facilita la

instalación cortando el agujero a 10 1/2” en vez de

Paso 12

Atornillar un tornillo de montaje parcialmente en el

centro de la parte angosta de los orificios de insta-

lación marcados en la parte inferior del gabinete.

Paso 13

Fije el cableado de la casa a la campana.

Paso 14

Deslice la campana hacia la pared. Apriete los tor-

nillos de montaje, asegúrese que la cabeza de los

tornillos estén een la parte angosta de los orificios

de instalación. Conecte el ducto a la campana.

Paso 15

Conexión eléctrica

Peligro de descarga eléctrica

Antes de realizar el cableado de

este aparato, desactive el circuito

de energía eléctrica en el panel de

servicio.

Se requiere un circuito 120 VAC, 15

ó 20 A.

Instrucciones de toma eléctrica

Este aparato dispone de una caja de conexiones

eléctricas con 3 cables, uno de los cuales (verde y

amarillo) sirve como toma de tierra para el aparato

para protegerse de descargas eléctricas, el cable

verde y amarillo debe estar conectado al cable de

toma a tierra de su sistema doméstico de electri-

cidad y bajo ninguna circunstancia debe cortarse

o eliminarse.

De lo contrario, podría tener como resultado una

descarga eléctrica o la muerte.

Retire el pestillo extraíble y la tapa de la caja de co-

nexiones e instale el conector de canal de cables

(Enumerado en cULUS) en la caja de conexiones.

Coloque 3 cables (Negro, blanco y verde) de acuer-

do con el National Electrical Code y la normativa

y las ordenanzas locales en el canal de cables de

1/2” del panel del servicio a la caja de conexiones.

Conecte el cable negro del panel de servicio al ca-

ble negro o rojo de la caja de conexiones, el cable

blanco al blanco y el verde al verde-amarillo.

Cierre la tapa de la caja de conexiones.

Paso 16

Últimos pasos para la instalación:

Reemplazar los filtros.

Controlar el funcionamiento de la campana.

Si la campana extractora no funciona:

• Compruebe si el disyuntor está desconectado o

se han fundido los fusibles.

• Desconecte el suministro eléctrico. Compruebe

si el cableado es correcto.

Para conseguir el funcionamiento más eficaz de

la nueva campana extractora, lea la sección “Uso

y mantenimiento”.

Para disponer de una referencia sencilla, siga las

Instrucciones de instalación y la Guía de uso y

mantenimiento.

Instalacón de su aparato

34 / 56 ES

Campana / Manual del usuario

Funconamento de su aparato

5.1 Descrpcón de la campana

y los controles

1. Aspirador y controles de las luces

2. Lámpara halógena

3. Manija del filtro de grasa

4. Filtro de grasa

5.1.1 Controles

Usar la potencia de aspiraciòn mayor en caso de

particular concentraciòn de vapores de cocina.

Aconcejamos de encender la aspiraciòn 5 minutos

antes de iniciar a cocinar y dejarla en funciòn por

otros 15 minutos aproximadamente.

5.1.2 Descrpcón del panel de

control

1. ON/OFF Luz

2. ON/OFF general y velocidad 1.

3. ON/OFF, velocidad 2 y velocidad 3.

Campana / Manual del usuario

35 / 56 ES

Lmpeza y mantenmento

6.1 Mantenmento

Antes de cualquier operación de

limpieza o mantenimiento, quite la

campana de la red eléctrica desco-

nectando el enchufe o desconec-

tando el interruptor general de la

casa.

Or if the appliance has been connec-

ted through a plug and socket, then

the plug must be removed from the

socket.

6.2 Lmpeza

• No aplique limpiadores directamente al

control durante la limpieza de la campana. La

campana debe ser limpiada con frecuencia

tanto externamente como internamente (con

la misma frecuencia con la que se realiza el

mantenimiento de los filtros de grasa). Para

la limpieza, utilice un paño impregnado de

detergente líquido neutro. No utilice productos

que contengan abrasivos.

¡NO UTILICE

ALCOHOL!

De no observarse las instrucciones

dadas para limpiar el aparato y sus-

tituir el filtro, puede producirse un

incendio.

• El fabricante recomienda leerlas y respetarlas

atentamente.

• El fabricante no se hace responsable por los

daños al motor o los incendios provocados

en el aparato debido a intervenciones de

mantenimiento incorrectas o al incumplimiento

de las normas de seguridad proporcionadas.

6.3 Fltro contra la grasa

Retiene las partículas de grasa producidas cuando

se cocina.

Debe limpiarse una vez al mes con detergentes no

agresivos, manualmente o bien en lavavajillas a

bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajilla el filtro antigrasa me-

tálico puede desteñirse pero sus características de

filtrado no cambian absolutamente.

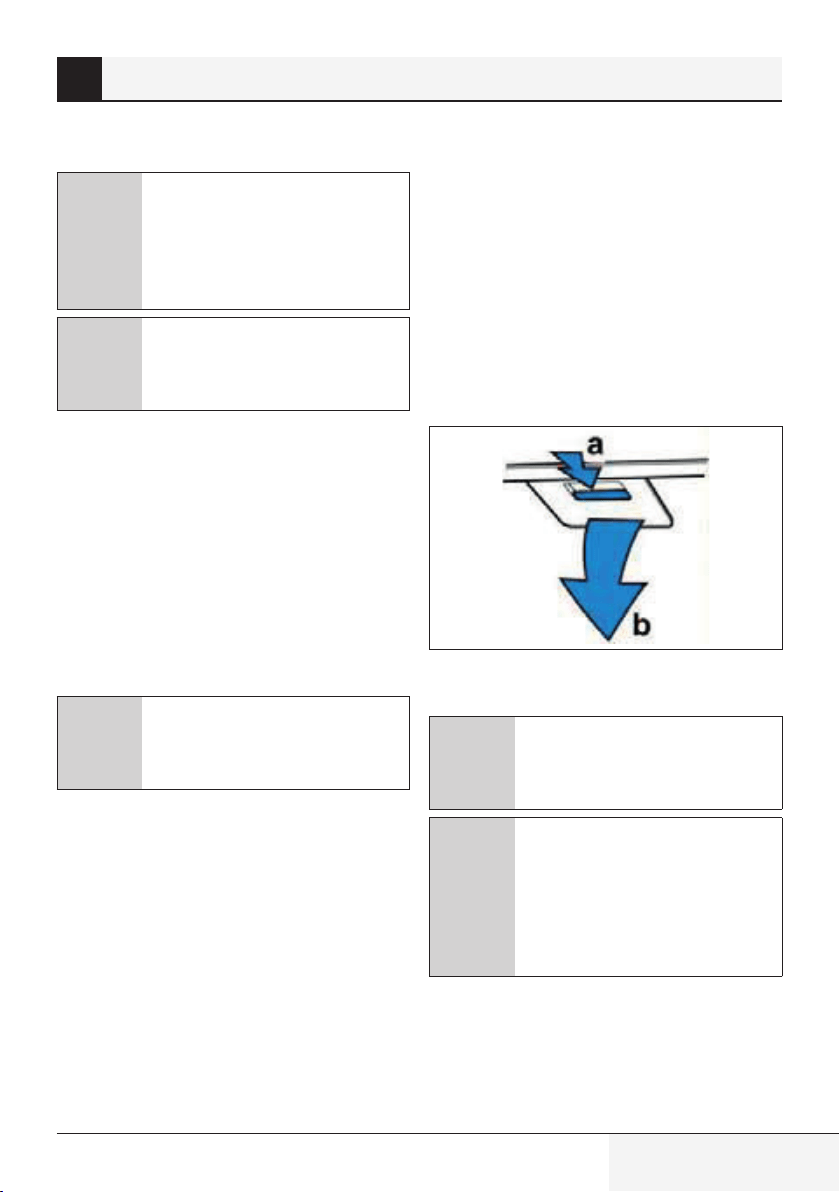

Para desmontar el filtro antigrasa, tirar de la mani-

ja como se muestra.

6.4 Susttucón de la bomblla

Antes de reemplazar las lámparas,

el interruptor debe estar apagado y

bloquear el panel, para evitar que se

pueda encender accidentalmente.

Apagar las luces y el ventilador. Las

luces deben enfriarse antes de vol-

ver a usarlas. Si las nuevas luces no

funcionan, asegurarse que las luces

estén insertadas correctamente an-

tes de llamar el servicio de asistencia

al cliente.

36 / 56 ES

Campana / Manual del usuario

Cleanng and mantenance

Reemplazar las Luces

• Quitar la luz dañada (girar la lámpara en sentido

contrario a las manecillas del reloj) y reemplazar

con una nueva luz halógena de 120 V, 50,

(máximo) 50° para una base de GU10, apropiado

para el uso en luminarias abiertas.

6.5Fltros de Carbón

• Si el modelo no tiene una salida hacia el exterior,

el aire, recirculará a travésde los filtros de

carbón vegetal disponibles, que ayudan a quitar

humos y olores. Los filtros de carbón no pueden

limpiarse.

• Deben ser reemplazados.

• Los filtros de carbón vegetal se sujetan dentro

de cada filtro de grasa de metal(las instrucciones

de montaje están incluidas con el equipo).

• Los filtros de carbón vegetal deben ser

reemplazados después de 4-6 meses,

dependiendo, del uso de la campana).

NO enjuagar, o poner los filtros de

carbón vegetal en un lavaplatos au-

tomático.

Los filtros de carbón vegetal no son

incluidos con la campana.

• Deben ser pedidos al proveedor.

• Pedir el equipo necesario especifico para el

modelo de la campana y respetar el tamaño de

la anchura.

6.6 Colocacón del Fltro

de Carbón (Accesoros

Recrculacón)

• Posicione el filtro de carbón sobre la parte

superior de cada filtro de grasa.

• Use los seguros para ajustarlo en su lugar.

Cuando se quita para sustituirlo por

uno nuevo no quite los seguros, sim-

plemente extraiga uno y rotar hacia

fuera.

Campana / Manual del usuario

37 / 56 ES

Garantía

Declaración De Garantía Para Aparatos De Cocina Beko

Beko Beko

Beko

BEKO

Beko

Visite nuestra página web www.beko.us para obtener el número de teléfono para reservar una cita de servicios o para

comprar piezas.

Ce produt a été fabrqué dans les usnes modernes respectueuses de l'envronnement.

Cet apparel est conforme à la drectve DEEE

Ne content pas de PCB.

Avant d'utiliser l'appareil, veuillez lire ce manuel !

Cher client !

Merci d’avoir choisi les produits Beko. Nous espérons que ce produit, fabriqué dans des

installations modernes et soumis à un processus de contrôle qualité rigoureux, vous

offre les meilleures performances possibles. C’est pourquoi nous vous recommandons,

avant d’utiliser ce produit, de lire attentivement ce manuel et tous les autres documents

fournis et de les conserver soigneusement pour toute consultation future. Si vous

confiez le produit à quelqu’un d’autre, n’oubliez pas de lui remettre également le

manuel d’utilisation. Veillez à bien respecter les consignes et les instructions figurant

dans le manuel d’utilisation.

N'oubliez pas que ce manuel d'utilisation s'applique aussi à plusieurs autres modèles

d'appareils. Les différences entre un modèle et un autre sont clairement exposées

dans le manuel.

Signification des pictogrammes

Les symboles suivants sont repris tout au long de ce manuel:

Informations importantes et conseils utiles sur

l’utilisation de l’appareil.

AVERTISSEMENT :

Avertissement sur les

situations dangereuses concernant la sécurité

des biens et des personnes.

Avertissement contre le risque d'électrocution.

Avertissement en cas de contact avec une sur-

face brûlante.

Hotte / Manuel d’utilisation

39 / 56 FR

TABLE DES MATIÈRES

1 Instructons mportantes

en matère de sécurté et

d’envronnement 40

1.1 Consgnes générales de sécurté ...................40

1.1.1 Sécurté électrque ...........................................40

1.1.2 Sécurté du produt .......................................... 41

1.2 Utlsaton préconsée ........................................ 43

1.3 Conformté avec la drectve DEEE et mse au

rebut du produt usagé ............................................. 43

1.4 Informaton sur l'emballage .............................43

2 Exgences électrques et

exgences d’nstallaton 44

2.1 Exgences électrques ........................................44

2.2 Avant d’nstaller la hotte ..................................44

3 Spécfcatons technques de

votre apparel 45

3.1 Lste des pèces ....................................................45

3.1.1 Pèces fournes .................................................. 45

3.1.2 Pèces non fournes .........................................45

3.2 Dmensons et Dégagement ...........................45

3.3 Exemples et possbltés de postonnement

des conduts ..................................................................46

3.3.1 Méthodes de ventlaton ...............................46

3.4 Préparaton ............................................................ 47

4 Installaton de votre apparel 48

4.1 Installaton - Verson à condut ...................... 48

5 Fonctonnement de votre

apparel 53

5.1 Descrpton de la hotte et des commandes 53

5.1.1 Commandes ........................................................ 53

5.1.2 Descrpton du panneau de commandes 53

6 Nettoyage et entreten 54

6.1 Entreten .................................................................54

6.2 Nettoyage ...............................................................54

6.3 Fltre à grasse .......................................................54

6.4 Remplacement des ampoules .......................54

6.5 Fltres à charbon .................................................. 55

6.6 Placement du fltre au charbon (Accessores

de recyclage d’ar) ....................................................... 55

6 Nettoyage et entreten 55

7 Garante 56

40 / 56 FR

Hotte / Manuel d’utilisation

Instructons mportantes en matère de

sécurté et d’envronnement

Cette section contient les consignes

de sécurité qui aident à se prémunir

contre les risques de dommages

corporels ou de dégâts matériels.

Le non-respect de ces consignes

annule la garantie.

1.1 Consignes

générales de sécurité

• Les procédures d'nstallaton et

de réparaton dovent toujours

être mses en applcaton par un

agent de servce agréé. Le fabr-

cant ne saurat être tenu respon-

sable des dommages découlant

des procédures effectuées par

des personnes non autorsées.

• Ce produt n'a pas été prévu pour

être utlsé par des personnes

(notamment les enfants) dont

les capactés physques, sensor-

elles ou mentales sont rédutes,

ou n'ayant pas suffsamment

d'expérence ou de connassan-

ces. Les enfants dovent toujours

être survellés pour s'assurer qu'ls

ne jouent pas avec l'apparel.

1.1.1 Sécurité électrique

• Débranchez toujours l'apparel du

secteur pendant les procédures

d'nstallaton, d'entreten, de net-

toyage et de réparaton.

• S le câble d'almentaton est

défectueux, fates-le remplacer

par une personne qualfée agréée

par le fabrcant, le servce après-

vente ou assmlé (de préférence

un électrcen) ou une personne

dentfée par l'mportateur.

• La tenson de fonctonnement est

de 220 à 240 volts.

• S l'apparel est défectueux, l ne

dot pas être utlsé à mons d'être

réparé par un agent de servce

agréé. Il y a rsque d'électrocuton !

• Ne fates pas passer le câble

électrque près des tables de cus-

son. Autrement, l pourrat fondre

faclement et causer un ncende.

• Ne branchez jamas la hotte avant

la fn de l'nstallaton.

• Afn d'obtenr les melleurs

résultats, le conducteur externe

ne dot pas être supéreur à 4 m.

Il ne dot pas contenr plus de 2

angles (90 °) perpendculares et

son damètre dot être de 120 mm

mnmum.

• Débranchez l'apparel du secteur

avant toute nterventon sur les

pèces nternes.

• Utlsez l’apparel unquement

avec une prse de terre.

Hotte / Manuel d’utilisation

41 / 56 FR

1.1.2 Sécurité du produit

• Vous pouvez utlser un tuyau de

120 mm ou 150 mm de damètre

sur le raccordement au condut

de chemnée de la hotte.

• N'effectuez aucun raccordement

sur les conduts de chemnée

connectés aux cusnères, aux

conduts d'évacuaton ou aux

conduts de chemnée à flammes

montantes. Respectez les règles

concernant l'évacuaton d'ar

défnes par les autortés.

• La hauteur entre la surface

nféreure de la hotte et la sur-

face supéreure de la cusnère/

four ne dot pas être nféreure à

50 cm pour les tables de cusson

à gaz et à 45 cm pour les tables de

cusson électrques.

• N'utlsez pas la hotte sans flt-

res en alumnum et ne les retrez

pas lorsqu'elle est en fonctonne-

ment.

• Ne touchez jamas les ampou-

les de la hotte après une longue

durée de fonctonnement. Elles

pourraent vous brûler les mans

pusqu'elles sont chaudes.

• Évtez les grandes flammes sous

l'apparel.

Autrement, les partcules du fltre

à hule pourraent s'enflammer et

causer un ncende.

• Allumez les tables de cusson

après y avor déposé les poêles ou

les casseroles. Snon, la chaleur

élevée pourrat déformer certa-

nes pèces de votre apparel.

• Étegnez les tables de cusson

avant d'y retrer les poêles et les

casseroles.

• Évtez de lasser les matéraux

nflammables sous la hotte.

• De l'hule pourrat s'enflammer

lors des frtures. Alors, fates at-

tenton aux torchons et aux rde-

aux.

• Ne lassez jamas la plaque de cu-

sson sans survellance lors des

frtures ; autrement, de l'hule cha-

ude pourrat causer un ncende.

• Il y a rsque d'ncende s votre

hotte n'est pas nettoyée à des

pérodes spécfques.

• Fates très attenton et portez

des gants pendant le nettoyage

de la hotte.

• Il est consellé de fare foncton-

ner la hotte pendant quelques

mnutes avant de commencer la

cusson afn d'augmenter la pus-

sance d'aspraton.

Instructons mportantes en matère de

sécurté et d’envronnement

42 / 56 FR

Hotte / Manuel d’utilisation

Ans, la pussance d'aspraton

sera contnue et stable lors de

l'échappement des vapeurs.

• Lassez fonctonner la hotte pen-

dant 15 mnutes supplémentares

à la fn de la cusson ou de la fr-

ture afn de débarrasser la cusne

des odeurs de vapeur.

• Lorsque la hotte est en fonct-

onnement, smultanément avec

les tables de cusson de cus-

son à gaz, assurez-vous que

l'envronnement est aéré.

• Fates attenton de ne pas rac-

corder l'apparel aux conduts de

chemnée utlsés par les appa-

rels non électrques. (Exemple :

Condut de l'élément chauffant).

• Le fonctonnement smultané et

sécursé de la hotte et d'un autre

apparel nécesstant de l'ar n'est

possble que lorsqu'une basse

presson de 4 Pa (0,04 mbar) est

garante ; ans, la réabsorpton

du gaz est évtée. Cec n'est

possble que grâce à l'ar ve-

nant d'ouvertures non couver-

tes (porte, fenêtre, ouvertures

d'aératon ou autres mesures

technques). Assurez-vous par

dessus tout que le débt d'ar est

suffsant.

Une chemnée ne fournssant pas

suffsamment d'entrée et de sor-

te d'ar ne convent pas à cette

utlsaton.

1.1.3 Sécurité des enfants

• Les matéraux d'emballage sont

dangereux pour les enfants.

Conservez-les en leu sûr, hors de

la portée des enfants.

• Les apparels électrques sont

dangereux pour les enfants.

Tenez les enfants à l’écart de

l'apparel. Ne les lassez pas jouer

avec l'apparel.

• Cet apparel peut être utlsé par

les enfants âgés de 8 ans ou plus

et par les personnes à capactés

physques, sensorelles ou men-

tales rédutes ou qu n'ont pas les

connassances et l'expérence,

tant qu'ls sont survellés dans

l'utlsaton sécurtare du pro-

dut ou s’ls sont nstruts en

conséquence ou comprennent les

rsques de l'utlsaton du produt.

Les enfants ne dovent pas jouer

avec l’apparel.

• AVERTISSEMENT :Les pèces ac-

cessbles peuvent être chaudes

lorsqu'elles sont utlsées avec un

apparel de cusson.

Instructons mportantes en matère de

sécurté et d’envronnement

Hotte / Manuel d’utilisation

43 / 56 FR

1.3 Conformité avec la

directive DEEE et mise

au rebut du produit

usagé

Cet appareil est conforme à la directive

DEEE (2012/19/UE). Cet appareil porte

le symbole de classification pour les dé-

chets des équipements électriques et

électroniques (DEEE).

Le présent appareil a été fabriqué avec des pièces

et du matériel de qualité supérieure susceptibles

d’être réutilisés aux fins de recyclage. Ne mettez

pas l'appareil usagé au rebut avec des déchets do-

mestiques et autres déchets, à la fin de sa durée

de vie. Déposez-le dans un point de collecte ré-

servé au recyclage d'appareils électriques et élec-

troniques. Veuillez contacter les autorités locales

pour connaître l'adresse de ces points de collecte.

Conformité avec la

directive RoHS :

L'appareil que vous avez acheté est conforme

à la Directive RoHS de l'UE (2011/65/UE). Il ne

contient pas de matières dangereuses et inter-

dites spécifiées dans la Directive.

1.4 Information sur

l'emballage

L'emballage du produit est fait à partir de

matériaux recyclables, conformément à

notre réglementation nationale. Ne jetez

pas les éléments d’emballage avec les déchets

domestiques et autres déchets. Déposez-les

dans un des points de collecte d’éléments d’em-

ballage que vous indiquera l’autorité locale dont

vous dépendez.

1.2 Utilisation

préconisée

• Le présent apparel a été conçu à

des fns domestques. Il n'est pas

adapté pour un usage commer-

cal, et ne dot pas être utlsé à

des fns autres que celles prévues.

• La responsablté du fabrcant

ne saurat être engagée en cas

d’utlsaton ou de manpulaton

nadaptée.

• La durée de ve de votre apparel

est de 10 ans. Il s'agt de la pérode

nécessare pour la dsponblté

des pèces de rechange pour

le fonctonnement correct de

l'apparel.

• AVERTISSEMENT: Le non res-

pect des nstructons du présent

manuel fournes pour la fxaton

des vs peut présenter des rsques

électrques.

Instructons mportantes en matère de

sécurté et d’envronnement

44 / 56 FR

Hotte / Manuel d’utilisation

Exgences électrques et exgences d’nstallaton

2.1 Exgences électrques

Respectez tous les codes et les or-

donnances en vigueur.

Le client a la responsabilité de :

Contacter un électricien-installateur. Vérifier que

l’installation électrique est adéquate et conforme

avec le Code national de l’électricité, ANSI/NFPA

70 (la plus récente édition*), ou les normes C22.1-

94, Code canadien de l’électricité, Partie 1 et C22.2

No.0-M91 (La plus récente édition**) de la CSA,

ainsi que tous les codes et les ordonnances de

votre région.

• Si le code le permet et que vous utilisez un fil

de mise à la terre distinct, il est recommandé de

faire vérifier le chemin du fil par un électricien.

• Ne pas mettre l’appareil à la terre sur une

conduite de gaz.

• Consultez un électricien qualifié si vous n’êtes

pas certain que la hotte est mise à la terre

correctement.

• N’installez pas un fusible dans le circuit neutre

ou le circuit de mise à la terre.

Conservez ces instructions afin de

pouvoir les remettre à l’inspecteur-

électricien.

La hotte doit être câblée unique-

ment à l’aide de fils de cuivre.

Il faut raccorder la hotte directement

à une boîte à fusible ou à un disjonc-

teur par l’entremise d’une canalisa-

tion électrique en métal.

Le calibre de fil doit être conforme aux exigences

du Code national de l’électricité, ANSI/NFPA 70 (La

plus récente édition*), ou les normes C22.1-94,

Code canadien de l’électricité, Partie 1 et C22.2

0-M91 (La plus récente édition**) de la CSA, ainsi

que tous les codes et les ordonnances de votre

région.

Il faut prévoir un connecteur de canalisation ap-

prouvé par l’UL ou la CSA à chaque extrémité de la

canalisation d’alimentation (À la hotte et à la boîte

de jonction).

Vous pouvez obtenir un exemplaire des normes

indiquées en vous adressant à :

* La National Fire Protection Association,

Batterymarch Park Quincy, Massachusetts, 02269

** La CSA International, 8501 East Pleasant Valley

Road, Cleveland, Ohio, 44131-5575

2.2 Avant d’nstaller la hotte

1. Pour assurer la ventilation la plus efficace

possible, installez la conduite en ligne droite ou

avec le moins de coudes possibles.

ATTENTION :

La sortie de la

conduite de ventilation doit donner

sur l’extérieur.

2. Deux personnes sont nécessaires pour effec-

tuer l’installation.

3. La hotte comporte des vis et des ancrages pour

mur sec adaptés à la plupart des types de surfa-

ce; consultez un installateur qualifié pour vous

assurer que la quincaillerie fournie est adaptée

à votre type de mur ou d’armoire.

4. N’utilisez pas de conduit flexible.

5. Dans le cas des endroits sujets aux

TEMPÉRATURES FROIDES, il faut installer un

clapet de contre-tirage supplémentaire afin

de minimiser le retour d’air froid et un isolant

thermique non métallique afin de minimiser la

conduction de la température extérieur dans

le conduit. Il faut placer le clapet du côté de l’air

froid de l’isolant thermique. L’isolant doit être

placé le plus près possible de l’endroit où le con-

duit entre dans la partie chauffée de la maison.

6. Air d’appoint : Le code du bâtiment de votre ré-

gion peut exiger l’utilisation d’un système d’air

d’appoint si vous utilisez un système de ventila-

tion à conduit dont le mouvement d’air dépasse

un certain nombre de CFM. Le nombre de pi3/

min varie d’une région à l’autre. Consultez un

professionnel de CVC pour connaître les exigen-

ces précises de votre région.

Hotte / Manuel d’utilisation

45 / 56 FR

Spécfcatons technques de votre apparel

3.1 Lste des pèces

3.1.1 Pèces fournes

• Le corps de la hotte assemblé et le raccord

métallique circulaire en place.

• Un raccord métallique rectangulaire avec

soupape de tirage

• Manuel d’entretien et utilisation/ Manuel

d’installation • 2 filtres

• Vis de montage.

3.1.2 Pèces non fournes

• Conduit, canalisation et tous les outils

nécessaires à l’installation.

• Trousse de conversion en hotte à recyclage à

utiliser seulement avec la version sans conduit

(À recyclage)

• Comprend : filtre au charbon

CHS30100SS

Type

d’Evacuaton

Possble

Evacuaton Extéreure

ou Recyclage

Pussance

d’Aspraton

(max.)

240 CFM

Nombre de

Vtesses

Commande

Contrôle Electronque

- Bouton

Eclarage et Pus-

sance des Lampes

2 x 50W Halogenes

Fltre

2 x Alumnum

Cassettes

Volts

120 V

Fréquence

60 Hz

Pussance

Totale (moteur +

éclarage)

260 W

Type de

Connecteur

Hard Wre

Dstance

Nécessare

au-Dessus de la

Table de Cusson

30” (gaz)

24” (éléctrque)

3.2 Dmensons et

Dégagement

46 / 56 FR

Hotte / Manuel d’utilisation

Spécfcatons technques de votre apparel

3.3 Exemples et possbltés

de postonnement des

conduts

Suivez à la lettre les directives présentées dans ce

manuel.

Le fabricant refuse toute responsabilité en ce

qui a trait à tout préjudice, dommage ou incendie

causé par la non observation des directives conte-

nues dans le présent manuel.

3.3.1 Méthodes de ventlaton

Possibilité d’évacuation

La hotte est prévue pour une évacuation verticale

ou horizontale ou bien pour le recyclage d’air en

l’absence de conduits :

Évacuation verticale:

Utiliser un conduit rectangulaire de 3 ¼»x10» ou

utiliser un conduit circulaire de 7».

Évacuation horizontale :

Utiliser un conduit rectangulaire de 3 ¼»x10»

Recyclage d’air (pas de conduit nécessaire).

Dans le cas de la version sans conduit

(À recyclage) seulement : procurez-

vous la trousse de conversion en

hotte à recyclage. Diamètre minimum

des conduit (Version avec ou sans

conduit) : tuyau rond de 7 po.

Hotte / Manuel d’utilisation

47 / 56 FR

3.4 Préparaton

Ne coupez pas une solive ou un montant à moins

qu’il soit absolument nécessaire de le faire. Si vous

devez couper une solive ou un montant, vous de-

vez construire un cadre de soutien.

La quincaillerie fournie permet de fixer la hotte à

la plupart des murs et des plafonds.

Vous devez cependant demander à un technicien

qualifié de vérifier la solidité des matériaux selon

le type de mur ou de plafond.

Avant de couper, assurez-vous qu’il y a un déga-

gement suffisant dans le plafond ou le mur pour

passer la conduite de sortie.

Vous pouvez déterminer vous-même la hauteur à

laquelle vous installez la hotte au dessus de la cui-

sinière. Plus la hotte est près de la cuisinière, plus

elle est efficace à capter les odeurs de cuisson, la

graisse et la fumée.

ATTENTION: Pour l ins-

tallation des cuisinieres

a gaz: monter la hotte

afin d’avoir entre le bord

Inferieur de la hotte e le

plan de cuisson une dis-

tance de 30» (76,2 cm).

Pour cuisinieres elec-

triques: monter la hotte

afin d’avoir entre le bord

inferieur de la hotte et le

plan de cuisson la distance

ne soit pas inferieure de

24» (61 cm) et superieure

de 30» (76,2 Cm).

Emploi domestique. Lire

attentivement le livret ins-

tructions pour des applica-

tions specifiques.

Vérifiez donc la hauteur de votre plafond et la

hauteur maximum de la hotte avant de choisir

votre modèle de hotte.

Spécfcatons technques de votre apparel

48 / 56 FR

Hotte / Manuel d’utilisation

Installaton de votre apparel

4.1 Installaton - Verson à

condut

Après avoir choisi le type d’évacua-

tion, procéder comme suit:

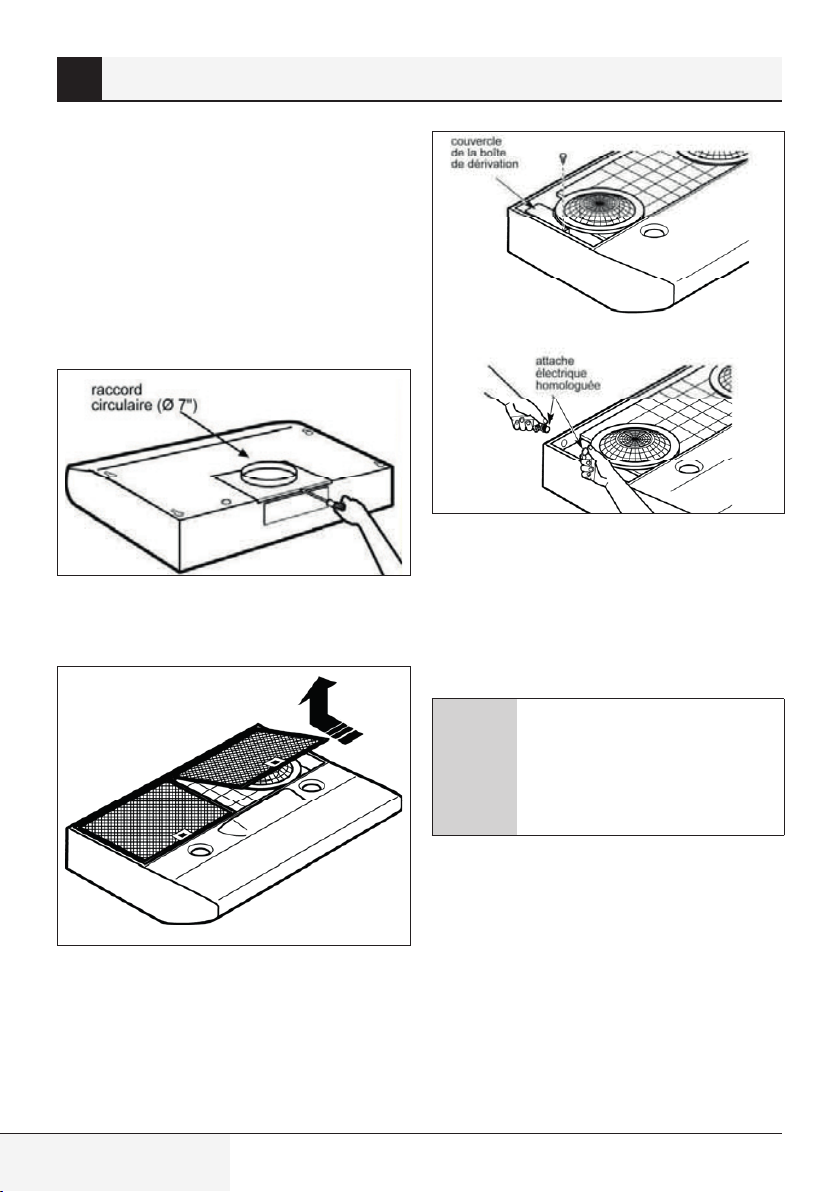

Étape 2

Détacher le raccord circulaire des conduits d’éva-

cuation en dévissant les vis qui le fixent (conser-

ver les vis).

Étape 3

Enlever les filtres à graisse.

Étape 4

Enlever le couvercle de la boîte de dérivation.

Enlever la partie supérieure ou arrière prédé-

coupée suivant votre préférence et installer une

attache électrique homologuée.

Étape 5

Enlever les parties prédécoupées pour les

conduits en utilisant un fin tournevis et un petit

marteau.

Utiliser le tournevis à la façon d‘un biseau.

Faire attention aux parties blessants.

En cas d’utilisation de la hotte avec

recyclage d’air, ne pas enlever les

parties prédécoupées pour les

conduits et commander les filtres

à charbon nécessaires chez votre

revendeur.

R1 =

Enlever uniquement les parties prédécou-

pées pour les conduits rectangulaires.

R2 =

Enlever les parties prédécoupées pour les

conduits circulaires et rectangulaires.

Hotte / Manuel d’utilisation

49 / 56 FR

Étape 6

Pour les évacuations avec conduits rectangulaires

uniquement (autrement, passer à l’étape sui-

vante)

Attacher le joint ou la soupape d’évacuation sur

l’ouverture préformée à l’aide des deux vis pré-

vues à cet effet. S’assurer que les éléments soient

le plus proche possible de la partie arrière en haut

de votre hotte. Enlever la protection du clapet.

Le joint/soupape d’évacuation peut

être installé jusqu’à 2,5 cm (1 inch)

de part et d’autre du centre de la

hotte pour permettre le décentrage

des conduits. Dans le cas de sys-

tèmes d’évacuation très décentrés,

la partie terminale du conduit d’éva-

cuation peut être modifiée pour dé-

gager l’attache du fil électrique.

Étape 7

Pour les évacuations avec conduits circulaires

uniquement Réinstaller le raccord circulaire des

conduits d’évacuation à l’aide des vis.

Le raccord circulaire peut être ins-

tallé jusqu’à 2,5 cm (1 inch) de part

et d’autre du centre de la hotte

pour permettre le décentrage des

conduits. Dans le cas de systèmes

d’évacuation très décentrés, la par-

tie terminale du conduit d’évacua-

tion peut être modifiée pour déga-

ger l’attache du fil électrique.

Étape 8

Emplacement des trous

Sélectionner le type d’évacuation choisi pour votre

hotte et procéder :

Évacuation extérieure par le dessus de la hotte

(Conduit vertical rectangulaire de 3 1/4” x 10”)

Utiliser le schéma ou la hotte comme patron et

indiquer sur l’armoire l’emplacement des conduits,

des fils électriques et les fentes réglables pour les

vis.

Installaton de votre apparel

50 / 56 FR

Hotte / Manuel d’utilisation

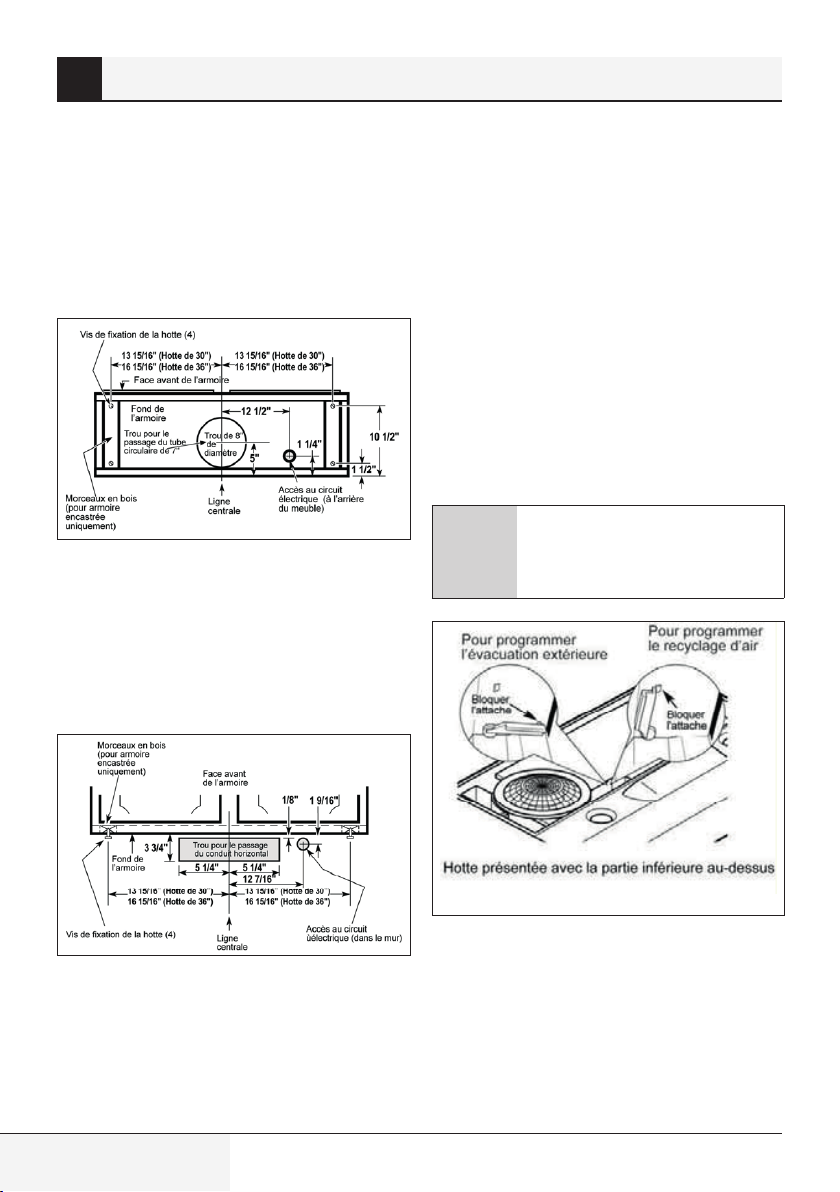

Évacuation extérieure par le dessus

de la hotte

(Conduit vertical circulaire de 7»)

Utiliser le schéma ou la hotte comme patron et

indiquer sur l’armoire l’emplacement des conduits,

des fils électriques et les fentes réglables pour les

vis.

Évacuation extérieure par l’arrière

de la hotte

(Conduit horizontal rectangulaire de 3 1/4” x 10”)

• Utiliser le schéma ou la hotte comme patron

et indiquer sur l’armoire l’emplacement des

conduits, des fils électriques et les fentes

réglables pour les vis.

Recyclage d’air

Utiliser le schéma ou la hotte comme patron et

indiquer sur l’armoire l’emplacement des fils élec-

triques et les fentes réglables pour les vis. Puisque

la hotte va recycler l’air (il n’y a pas d’évacuation

vers l’extérieur), ne pas prévoir d’ouverture dans

le mur ou l’armoire pour le passage des conduits.

Étape 9

Sélectionner le type d’évacuation choisie pour

votre hotte La hotte peut être installée pour éva-

cuer l’air à l’extérieur ou pour recycler l’air dans la

cuisine.

Le levier de ventilation en plastique est situé près

du centre de l’ouverture de la hotte.

Pour évacuer vers l’extérieur, s’assurer que le

levier de ventilation en plastique est en position

HORIZONTALE (à plat contre la partie supérieure

métallique de la hotte).

Pour recycler l’air dans la cuisine, s’assurer que le

levier de ventilation en plastique est en position

VERTICALE (à plat contre la protection en plas-

tique de la soufflerie).

Pour changer la position du levier

de ventilation, il est nécessaire de

pousser légèrement le levier pour

dégager les parties en plastique.

Installaton de votre apparel

Hotte / Manuel d’utilisation

51 / 56 FR

Étape 10

Pour armoires encastrées unique-

ment

Si les armoires ont une garniture à l’avant, sur le

côté ou à l’arrière, réaliser 2 morceaux de bois de

la largeur des garnitures et les attacher à l’armoire

encastrée sur les 2 côtés. Pour les emplacements

des marques, se référer aux indications à la page

précédente.

Étape 11

Réaliser les trous pour les conduits et les fils

électriques aux emplacements indiqués. Pour le

conduit vertical, agrandir le trou de 3/4» vers le

devant de l’armoire pour pouvoir bouger le conduit

plus librement lors de la mise en place de la hotte.

L’installation sera également plus facile si le trou

fait 10 ½» au lieu de 10».

Étape 12

Serrer une vis de fixation (se trouvant dans le kit

de montage) dans chaque petite ouverture des

crochets marqués sur le fond de l’armoire.

Étape 13

Raccorder le tube électrique à la hotte.

Étape 14

Replacer la hotte contre le mur. Serrer les vis de

fixation. S’assurer que la tête des vis est bien dans

la partie plus étroite des fentes des crochets.

Raccorder les conduits à la hotte.

Étape 15

Connexion électrique

AVERTISSEMENT

Danger de choc électrique

Coupez l’alimentation du circuit dans

le panneau électrique avant de rac-

corder les fils de cet appareil.

Un circuit de 120 V c.a., de 15 ou 20

A est requis.

Instructions de mise à la terre

Cet appareil est muni d’une boîte de Jonction

électrique à trois fils, dont l’un (Vert/jaune) sert

à mettre l’appareil à la Terre. Pour vous protéger

contre les Chocs électriques, vous devez raccor-

der Le fil vert/jaune au fil de mise à la terre du

Système électrique de votre maison. En Aucune

circonstance ce fil doit être Coupé ou enlevé.

Le fait de ne pas respecter cette directive peut

entraîner la mort ou un choc électrique.

Retirez l’alvéole défonçable et le couvercle de la

boîte de jonction et installez un connecteur de

canalisation (Listé dans cULus) dans la boîte de

jonction.

Passez trois fils, le noir, le blanc et le vert, en res-

pectant les normes du code national de l’électri-

cité, ainsi que les codes et les ordonnances en

vigueur dans votre région, dans une canalisation

de 1/2 po, du panneau de service à la boîte de

jonction.

Raccordez le fil noir du panneau de service au fil

noir ou rouge de la boîte jonction, le blanc avec le

blanc et le vert avec le vert/jaune.

Fermez le couvercle de la boîte de jonction.

Installaton de votre apparel

52 / 56 FR

Hotte / Manuel d’utilisation

Installaton de votre apparel

Étape 16

FÉtape finale d’installation

Replacer les filtres.

Vérifier que la hotte fonctionne.

Si la hotte ne fonctionne pas :

• Vérifiez que le disjoncteur ne s’est pas

déclenché ou que le fusible n’est pas grillé.

• Débranchez l’alimentation. Vérifiez que

les raccords électriques ont été effectués

correctement.

Pour utiliser votre nouvelle hotte de façon opti-

male, lisez la section intitulée “ Entretien et utili-

sation “.

Gardez vos instructions d’installations et d’utilisa-

tion près de la hotte pour pouvoir vous y référer

facilement.

Hotte / Manuel d’utilisation

53 / 56 FR

Fonctonnement de votre apparel

5.1 Descrpton de la hotte et

des commandes

1. Boutons de commande du ventilateur et de la

lampe

2. Lampe halogène

3. Poignée pour le filtre

4. Filtre à graisse

5.1.1 Commandes

Utiliser la puissance d’aspiration maximum en cas

de concentration très importante des vapeurs de

cuisson. Nous conseillons d’allumer le dispositif

d’aspiration 5 minutes avant de commencer la

cuisson et de le faire fonctionner encore pendant

15 minutes environ après avoir terminé la cuisson.

5.1.2 Descrpton du panneau de

commandes

1. ON/OFF Lumière

2. ON/OFF général et vitesse 1

3. ON/OFF, vitesse 2 et vitesse 3.

54 / 56 FR

Hotte / Manuel d’utilisation

Nettoyage et entreten

6.1 Entreten

Avant toute opération de nettoyage

ou d’entretien, débrancher la hotte

du circuit électrique en enlevant la

prise ou en coupant l’interrupteur

général de l’habitation.

6.2 Nettoyage

• Ne pas vaporiser de nettoyants directement sur

le panneau de contrôle lors du nettoyage de la

Hotte La hotte doit être régulièrement nettoyée

à l’intérieur et à l’extérieur (au moins à la même

fréquence que pour l’entretien des filtres à

graisse). Pour le nettoyage, utiliser un chiffon

humidifié avec un détergent liquide neutre. Ne

pas utiliser de produit contenant des abrasifs.

NE PAS UTILISER D’ALCOOL!

ATTENTION:

Il y a risque d’incendie si vous ne res-

pectez pas les instructions concer-

nant le nettoyage de l’appareil et le

remplacement ou le nettoyage du

filtre.

• La responsabilité du constructeur ne peut

en aucun cas être engagée dans le cas d’un

endommagement du moteur ou d’incendie

liés à un entretien négligé ou au non respect

des consignes de sécurité précédemment

mentionnées.

6.3 Fltre à grasse

Il retient les particules de graisse issues de la cuis-

son.

Le filtre doit être nettoyé une fois par mois avec

des détergents non agressifs, à la main ou dans

le lave-vaisselle à faibles températures et cycle

rapide.

Le lavage du filtre anti-graisse métallique au

lave-vaisselle peut en provoquer la décoloration.

Toutefois, les caractéristiques de filtrage ne se-

ront en aucun cas modifiées.

Pour démonter le filtre anti-graisse, tirer la poi-

gnée de décrochement à ressort.

6.4 Remplacement des

ampoules

Avant de remplacer les lampes, cou-

per le courant au niveau de la boîte

à fusible et verrouiller cette dernière

pour prévenir tout risque qu’on re-

mette le courant accidentellement.

Couper l’aspiration et les lampes.

Laisser les lampes refroidir avant

de les manipuler. Si les nouvelles

ampoules ne fonctionnent pas,

s’assurer qu’elles sont insérées cor-

rectement avant d’appeler le service

clientèle.

Hotte / Manuel d’utilisation

55 / 56 FR

Remplacer les ampoules

• Enlever l’ampoule défectueuse ( tourner dans

le sens inverse des aiguilles d’une montre ) et la

remplacer avec une nouvelle ampoule halogène

de 120 Volt, 50 Watt ( maximum ), 50° prévue

pour une base GU10, et convenant pour une

utilisation dans les lampadaires.

6.5 Fltres à charbon

• Si le système n’a pas d’évacuation vers

l’extérieur, l’air va circuler à travers des filtres à

charbon jetables qui vont aider à éliminer fumée

et odeurs.

• Les filtres à charbon ne doivent pas être

nettoyés.

• Ils doivent être remplacés.

• Les filtres à charbon sont fixés à l’intérieur de

chaque filtre anti-graisse ( les instructions de

montage sont incluses dans le kit de filtre à

charbon ). Les filtres à charbon doivent être

remplacés après 4 à 6 mois en fonction de

l’utilisation de la hotte .

NE PAS rincer, ou mettre les filtres à

charbon au lave-vaisselle.

Les filtres à charbon NE sont PAS

inclus dans la hotte.

• Ils doivent être commandés chez votre

revendeur.

• Commander le kit nécessaire en spécifiant votre

modèle de hotte et sa largeur.

6.6 Placement du fltre au

charbon (Accessores de

recyclage d’ar)

• Placer le matelas du filtre au charbon sur le côté

supérieur de chaque filtre anti-graisse.

• Utiliser les ressorts fournis pour le fixer en place.

Lorsque vous le retirerez pour le

remplacer par un autre, n’enlever

pas les ressorts de fixation, pous-

sez-les simplement et faites-les

tourner vers l’extérieur.

Nettoyage et entreten

56 / 56 FR

Hotte / Manuel d’utilisation

Garante

Clauses De Garantie Pour Le Beko

Beko Beko

Beko

BEKO

Veuillez visiter notre site www.beko.us en cas de besoin de numéro de téléphone pour prendre un rendez-vous de service et

pour faire des achats de pièces détachées.

Beko CHS30100SS 30" Under Cabinet - Range Hood

Product's Documents

Range Hood User Manual

Specifications

Beko CHS30100SS Questions and Answers

Related Products

Beko CHP30100CF 30 Inch Under Cabinet Range Hood with 4Speed

Beko CHP30100SS - 30 Inch Under Cabinet Range Hood with 4-Speed

Beko CHP30100CF 30 Inch Under Cabinet Range Hood with 4Speed

Beko CHP30100SS - 30 Inch Under Cabinet Range Hood with 4-Speed
