Dear Valued Customer,
Thank you for selecting a Bosch® dishwasher. You have joined the
many consumers who demand quiet and superior performance from
their dishwashers.
This manual was written with your safety and convenience in mind,
and the information contained herein is very important. We highly
recommend that you read this manual before using your dishwasher
for the first time.
To learn more about your dishwasher and available accessories, as
well as many other top quality Bosch appliances, visit our web site at:
www.bosch-home.com/us (USA)
or
www.bosch-home.ca (Canada)
While there, don’t forget to register your new dishwasher by clicking
on the “Support” tab or filling out the product registration card
enclosed with your new unit.
If you have any questions or comments, please contact us by phone at:
1-800-944-2904
or write us at:
BSH Home Appliances Corporation
1901 Main Street
Irvine, CA 92614
Table of Contents
Important Safety Instructions............................................3-5
Dishwasher Components....................................................5-6
Dishware Materials............................................................6-7
Loading the Dishwasher.....................................................7-8
Loading the Silverware Basket..............................................9
Rack Accessories...........................................................10-11
Adding Detergent and Rinse Aid.....................................11-13
Dishwasher Cycles and Options......................................13-14
Wash Cycle Information.................................................14-15
Operating the Dishwasher..............................................16-18
Care and Maintenance....................................................19-20
Troubleshooting Guide...................................................21-23
Customer Service...............................................................24
Statement of Limited Product Warranty.........................25-26
3
IMPORTANT SAFETY INSTRUCTIONS:
Please READ and SAVE this information
WARNING
Misuse of the dishwasher can result in serious injury or death. Do not use
the dishwasher in any way not covered in this manual or for any purpose
other than those explained in the following pages.
Severe product damage and/or injury could result from the use of
unqualified service technicians or non-original replacement parts. All
repairs must be performed by a qualified service technician using only
original equipment factory replacement parts.
Electrical shock or fire could result if the electrical supply for the
dishwasher covered in this manual is incorrectly installed or if the
dishwasher has been improperly grounded. Do not use the dish-
washer covered in this manual unless you are certain the electrical
supply has been correctly installed or the dishwasher has been prop-
erly grounded.
Never use harsh chemicals to clean your dishwasher. Some chloride-
containing products can damage your dishwasher and may present
health hazards!
Only sanitizing cycles have been designed to meet the requirements
of 6 for soil removal and sanitation efficacy. There is no intention,
either directly or indirectly, to imply that all cycles on a certified
machine have passed the sanitization performance test.
NOTICE
Never use steam cleaning products to clean your dishwasher. The
manufacturer will not be liable for the possible damages or conse-
quences.
It is highly recommended for the end user to become familiar with the
procedure to shut off the incoming water supply and the procedure to
shut off the incoming power supply. See the Installation Instructions or
contact your installer for more information.
To avoid possible dishwasher damage, do not use harsh chemicals,
abrasive cleaners, scouring pads (metal or plastic), or abrasive
cloths/paper towels to clean your dishwashers exterior door panel.
Your dishwasher's exterior door panel can be damaged by doing so.
NSF/ANSI 184 Certified residential dishwashers are not intended for
licensed food establishments.
4
WARNING: To reduce the risk of fire, electrical
shock, or serious injury, observe the following:
1 This dishwasher is provided with Installation Instructions and this
Use and Care Manual. Read and understand all instructions before
using the dishwasher.
2 This appliance must be grounded to a metal, permanent wiring sys-
tem, or an equipment grounding conductor must be run with the
circuit conductors and connected to the equipment grounding ter-
minal or lead on the dishwasher. See the Installation Instructions
included with this dishwasher for more information on electrical
requirements.
3 Use this dishwasher only for its intended function, which is the
washing of household dishware and kitchenware.
4 Use only detergents or rinsing agents recommended for use in a
dishwasher, and keep them out of the reach of children.
5 When loading items to be washed:
• Locate sharp items so they are not likely to damage the door seal.
• Load knives and other sharp utensils with their HANDLES UP to
reduce the risk of cut-type injuries.
• Do not wash plastic items unless they are marked “dishwasher
safe” or the equivalent. For plastic items not so marked, check
the manufacturer’s recommendations.
• Do not operate your dishwasher unless all enclosure panels are in
place.
• Do not tamper with or override controls and interlocks.
6 Do not abuse, sit or stand on the door or dish racks of the dish-
washer.
7 To reduce risk of injury, do not allow children to play in or on the
dishwasher.
8 When children become old enough to operate the appliance, it is
the legal responsibility of the parents/legal guardians to ensure
the children are instructed in safe practices by qualified persons.
9 Under certain conditions, hydrogen gas may be produced in a hot
water system that has not been used for two weeks or more.
Hydrogen gas is explosive. Before using a dishwasher that is con-
nected to a hot water system that has been unused for two weeks
or longer, turn on all hot water faucets and let the water flow from
each for several minutes. This will release any accumulated hydro-
gen gas. As the gas is explosive, do not smoke or use an open
flame during this time.
10 Remove the dishwasher door to the washing compartment when
removing an old dishwasher for service or discarding.
11 To avoid floor damage and possible mold growth, do not allow
wet areas to remain around or under the dishwasher.
12 To avoid dishwasher damage, do not allow water to remain in your
dishwasher systems through extended periods of freezing temper-
atures. Freezing temperatures can damage the water fill valve and
potentially other components of your dishwasher.
5
13
This appliance must be grounded. In the event of a malfunction or
breakdown, grounding will reduce the risk of electric shock by provid-
ing a path of least resistance for electric current. This appliance is
equipped with a cord having an equipment-grounding conductor.
• Improper connection of the equipment-grounding conductor can
result in risk of electric shock. Check with a qualified electrician
or service representative if you are in doubt whether the appli-
ance is properly grounded.
Dishwasher Components
Wash Cycles
Model Heavy Auto Eco Normal Express Rinse
SHE65T5xUC*
SHX65T5xUC*
SHP65T5xUC*
SHP65T7xUC*
SHP65TLxUC*
SHE68T5xUC*
SHE68TLxUC*
SHX68T5xUC*
SHX68TLxUC*
SHV68T53UC
SHV68TL3UC
SHP68TLxUC*
SHP68T5xUC*
Wash Cycle Options Additional Features
Model Delay
Speed
Perfect™
Half
Load
Delicate Sanitize
Extra
Shine®
3rd
Rack
Info-
Light®
Silverware
Basket
SHE65T5xUC*
SHP65T7xUC*
SHE68T5xUC*
Long
SHX65T5xUC*
SHP65T5xUC*
SHX68T5xUC*
SHV68T53UC
SHP68T5xUC*
Long
SHP65TLxUC*
Duo-Flex
SHE68TLxUC*
Duo-Flex
SHX68TLxUC*
SHV68TL3UC
SHP68TLxUC*
Duo-Flex
State of California Proposition 65 Warnings:
WARNING: This product contains one or more chemicals known to the
State of California to cause cancer, birth defects, or other reproductive
harm.
* “x” can be any number or letter
6
Upper rack
Bottom rack
basket
Bottom rack
spray arm
Upper rack
spray arm
3rd Rack
Detergent
dispenser
dispenser
Vent hole
Silverware
Filter system
Rinse aid
Dishware Materials
Note: Before using your dishwasher for the first time, check the information in
this section. Some items are not dishwasher safe and should be hand washed;
others require special loading.
Recommended
Aluminum: Colored anodized aluminum may fade over time. Minerals in
your water may cause the aluminum to darken or spot. This can usually be
removed with a soap-filled steel wool pad.
China, Crystal, Stoneware: Some hand-painted utensils may discolor, fade
or spot. Hand wash these utensils. Position fragile glassware so that it will
not topple over or come in contact with other utensils during the wash
cycle.
Glass: Milk glass may discolor or become yellow.
Non-stick Coatings: Apply a light coating of vegetable oil to non-stick sur-
faces after drying.
Plastics: Make sure the plasticware is dishwasher safe.
Stainless Steel, Sterling Silver and Silver Plates: Load these so they do
not come in contact with other metals.
7
Not Recommended
Acrylic: Crazing or small cracks throughout the acrylic, may occur.
Adhesive-Joined Pieces: Adhesives that join materials such as plastic,
wood, bone, steel copper, tin, etc. may loosen.
Bone-Handled Utensils: Handles may separate.
Iron: Iron will rust. Hand wash and dry immediately.
Non-Dishware Items: Your dishwasher is intended for use in cleaning ONLY
standard household dishware and kitchenware.
Pewter, Brass, Bronze: These items will tarnish. Hand wash and dry
immediately.
Tin: Tin will stain. Hand wash and dry immediately.
Wood: Wooden bowls, wooden utensils and utensils with wooden handles
can crack, warp and lose their finish.
Loading the Dishwasher
Do not pre-wash items with loosely attached food soil. Remove all food par-
ticles, bones, toothpicks and excessive grease. Items having burned-on,
baked-on or starchy soils may require some pre-treatment. Refer to the
Dishware Materials section for more information about dishware suitability.
Load only dishwasher safe items into the dishwasher. Load dishes in the
dishwasher racks so the insides of bowls, pots and pans are facing the
spray arms. Avoid nesting and contact points between dishes. Separate
items of dissimilar metals.
Loading the Upper Rack
Ensure items do not protrude through the bottom of the racks and block
the spray arms.
Note: When pushing the upper rack into the dishwasher, push it until it stops
against the back of the tub so the upper rack spray arm connects to the
water supply at the back of the tub. Do not push racks in using the door.
Loading the Bottom Rack
Place large items in the bottom rack. Load pots, pans and bowls upside
down. Do not block vent with tall baking sheets. Load these items on the
right side of the dishwasher.
Unloading the Dishwasher
When unloading the dishwasher, it is recommended to unload the bottom
rack first. Next, unload the silverware basket followed by the upper rack,
and then the 3rd rack.
NOTICE
To avoid dishwasher damage, do not load the dishwasher with paper
products, plastic bags, packing materials or anything other than normal,
dishwasher safe dishware and kitchenware.
8
Suggested Loading Pattern
Upper Rack
Bottom Rack
3rd Rack
Upper Rack
Additional Loading Pattern
Bottom Rack
3rd Rack
8
9
4
3 333 3 3 3
11 1 1 11
33 3 33
44 4 44 4 4447446 62
2
22
22
2
222
2
22222
222
222 2 2 1 1 1111
1- salad fork
2- teaspoon
3- dinner fork
4- knife
5 - tablespoon
6 - serving spoon
7 - serving fork
12345
6
7
4
43
22
4
43
22
Loading the Silverware Basket
Place knives and sharp utensils with their HANDLES UP and forks and
spoons with their handles down. If large or oddly-shaped items are loaded
in the silverware basket, be sure they do not nest together.
WARNING
The sharp points and edges of knives and other sharp utensils can cause
serious injury. Load knives and other sharp utensils with edges down. Do
not allow children to handle or play near knives and sharp utensils.
The Long Silverware Basket
The long silverware basket fits along the side of the lower
rack.
The Duo-Flex Silverware Basket
This basket splits along its length, resulting in two halves
that may be placed in a variety of positions in the lower
rack, greatly increasing the lower rack’s loading versatil-
ity. The basket snaps together either back to back or end
to end as shown.
To split the Duo-Flex Silverware Basket
Grasp the basket and slide the two halves in opposite direc-
tions as shown at right and then pull the two halves apart.
Loading pattern for Long Silverware Basket
Loading pattern for Duo-Flex Silverware
Basket
The basket lid may also be snapped to the handle in order to leave the
basket open.
10
Rack Accessories
Flip Tines
The racks consist of tines that can be folded down
depending on what you may need to load in the
rack. To fold down, grasp the folding tine and re-
lease from notch. Push folding tine downward to
desired position as shown in Figure 1.
RackMatic®
The height of the upper rack can be adjusted in 3
steps to create more space.
1 Pull the upper rack out of the dishwasher until
it stops.
2 To lower the rack, push the lever inward.
3 To raise the rack, hold the basket on the sides of
the upper rack and lift up.
3rd Rack
The 3rd Rack horizontally positions knives, spatu-
las and other oversized tools for improved cleaning
and easier loading and unloading. Arrange cutlery
in 3rd Rack as illustrated in Figure 3.
Plastic Item Clips (model dependent)
Light-weight plastic accessories (cups, lids, etc.) can
be held securely by the plastic item clips. See Figure 4.
Vase Holder (model dependent)
The vase holder can be placed anywhere in the lower
rack to hold and thoroughly clean vases, bottles, and
other containers.
Cup Shelves
The shelf and the space underneath can
be used for small cups or for larger serv-
ing utensils.
Figure 2
Figure 3
Figure 1
Figure 4
&/,&.
Figure 5
11
Figure 6
Extra Tall Item Sprinkler (model dependent)
If an item is too tall to be placed in the bottom rack
even with the upper rack in the raised position,
remove the empty upper rack by pulling it out of the
dishwasher until it stops. Pull the front of the rack
upward and outward until the rollers are completely
free of the roller guides.
Set the upper rack aside and push the roller guides
back into the dishwasher. Insert the Extra Tall Item
Sprinkler into the upper rack spray outlet and turn the
sprinkler clockwise to lock into position. See Fig. 6.
Note: Keep the vent on the tub’s left side clear by placing
tall items such as plastic cutting boards and tall baking
sheets on the bottom rack’s right side or center.
NOTICE
To avoid dishwasher damage, do not reinstall the up-
per rack without removing the Extra Tall Item Sprin-
kler.
Adding Detergent and Rinse Aid
Detergent
Use only detergent specifically designed for dishwashers. For best
results, use fresh powdered dishwashing detergent or detergent tabs.
NOTICE
To avoid dishwasher damage, do not use hand dishwashing products in
your dishwasher.
To avoid dishwasher damage, do not use too much detergent if your
water is soft. Using too much detergent with soft water may cause etch-
ing in glassware.
This dishwasher uses less water than most, therefore, less detergent is
required. With soft water, 1 tablespoon (15 ml) of detergent will clean most
loads. The detergent dispenser cup has lines that measure detergent to 1
tablespoon (15 ml) and 1.75 tablespoons (25 ml). 3 tablespoons (45 ml) of
detergent will completely fill the detergent dispenser.
Note: If you do not know the hardness of your water supply, use 15 ml of
detergent. Increase the amount if necessary to the least amount required to
get your kitchenware clean.
Use the measuring lines in the detergent dispenser cup as a guide to mea-
sure the amount of detergent recommended in Table 1.
12
Adding Detergent
• 1 tablespoon (15 ml) will clean most loads.
• Do not over fill the detergent dispenser.
• When using detergent tabs, lay them such that
they do not come in contact with the cover.
Note: Do not place the tabs in the detergent tab
tray on the upper rack, only place them in the
detergent dispenser on the door.
Do not use detergent tabs in the “Express” wash
cycle.
To Close
• Place finger as shown in Figure 8.
• Slide door closed and press down firmly
until it clicks.
To Open
• Push the button as shown in Figure 9.
Cover will slide open
•
• .
Table 1 - Recommended Detergent Amount
Wash
Cycle
Hard Water/
Heavy Soil
Medium Water/
Medium Soil
Soft Water/
Little Soil
Heavy
3 tbsp
(45 ml)
3 tbsp
(45 ml)
1.75-3 tbsp
(25-45 ml)
Auto
1.75-3 tbsp
(25-45 ml)
1.75 tbsp
(25 ml)
1-1.75 tbsp
(15-25 ml)
Eco 1.75 tbsp
(25 ml)
1-1.75 tbsp
(15-25 ml)
15 ml
(1 tbsp)
Normal 1.75-3 tbsp
(25-45 ml)
1.75 tbsp
(25 ml)
1-1.75 tbsp
(15-25 ml)
Express 1.75 tbsp
(25 ml)
1-1.75 tbsp
(15-25 ml)
1 tbsp
(15 ml)
Rinse none none none
Figure 8
Figure 9
Figure 7
13
“r:04” = medium/high setting
“r:05” = high setting
“r:06” = highest setting
Figure 10
Rinse Aid
To achieve proper drying, always use a liquid rinse aid, even if your deter-
gent contains a rinse aid or drying additive.
Note: The dishwasher indicates low rinse aid by turning on the “Add Rinse Aid” indi-
cator light. If this light is on, you need to refill the rinse aid dispenser by following
the directions below.
Adding Rinse Aid
NOTICE
To avoid oversudsing or clogging, do not overfill the rinse aid dispenser.
Wipe up any spills with a damp cloth.
1 Add liquid rinse aid to the dispenser until it
is full (see Figure 10). Do not overfill.
2 Close the lid. Lid must be fully closed until
it clicks in order to seal.
3 Wipe up any excess rinse aid that may have
puddled when the dispenser reservoir is full.
The indicator light will go out a few moments after the
dishwasher door is shut. See next page for instruction
on how to adjust the amount of rinse aid dispensed.
Setting the amount of rinse aid used
The amount of rinse aid dispensed can be set from “r:00” to “r:06”.
1 Press the [On/Off] button.
2 Hold down the “A” button (see page 16) and press [Start] until the
display indicates “d:00”. Release both buttons.
3 Press the “A” button until the display shows “r:05”.
4 Press the “C” button to select the desired setting.
“r:00” = dispenser is OFF
“r:01” = lowest setting
“r:02” = low setting
“r:03” = medium setting
5 Press [Start] to save the setting.
Note: Using rinse aid and setting the dispenser to “r:00” may result in longer
cycle times.
14
Dishwasher Cycles and Options
Wash Cycles
Note: In order to save energy, it is recommended to set the “Auto Power
Off” feature to “P:01” (see manual section titled “Auto Power Off”).
Heavy: Best for cleaning items with baked-on food or grease. These
dishes would normally require soaking.
Auto: Our smartest cycle, with our most flexible soil sensing capability,
this cycle is optimal for use with mixed dishware and food soils.
Eco*: Best for delicate dishes and glasses, the Eco cycle lowers tempera-
ture and cycle length to decrease energy usage.
Normal:
This is the cycle recommended for daily, regular or typical use to
completely wash a full load of normally soiled dishes.
In order to obtain optimal performance with minimum energy consump-
tion, it is recommended to disable all available options and settings,
except “Auto Power Off” as noted at the start of this section.
Note 1: See footnote for additional energy test setup instructions.
Express: Cleans lightly soiled dishes and reduces overall wash time.
Use this cycle to clean glasses and dessert dishware that may need to
be reused at the same event.
Rinse: Allows you to rinse food soil off of a partial load and hold the
dishes in the dishwasher until you are ready to run a full load. Do not
use detergent in this cycle.
*model dependent
Wash Cycle Options
Delay: Allows you to delay the start time of your dishwasher up to 24
hours.
SpeedPerfect™*: SpeedPerfect™ is an option that allows saving time
without sacrificing wash and dry performance. Selecting this option
ensures the same final temperatures as the underlying cycle, while
heating up the dishes quicker. Selecting this option also increases
energy consumption while reducing cycle time.
Half Load*: Can reduce water consumption when washing small, lightly
soiled loads that fill approximately half of the dishwasher’s capacity.
Delicate: Available only in the Heavy, Auto and Normal cycles. This
cycle is best used for lightly soiled items with easy to remove food
soils.
Sanitize: Available only in the Heavy, Auto and Normal cycles. The sani-
tize LED will light when sanitation requirements are met. The technical
sanitation measures may also improve the drying results.
Note: The dishwasher automatically defaults to Auto Wash when turned off
and back on. If you used the sanitize option in your last cycle, the dish-
washer will default to Auto Wash with the Sanitize option selected when
you turn it on.
ExtraShine®: Used in combination with a wash cycle (except Rinse),
the ExtraShine® option raises the temperature and extends the drying
time to further enhance drying results and provide a brilliant shine.
*model dependent
Note 1: The Energy Guide label was based on the Normal or Regular soil sensing cycle as follows: The unit
was tested without any Rinse Aid (liquid) in the Rinse Aid chamber. A single dose of detergent was inserted
into the Detergent Dispenser, with no detergent being used in the prewash. The unit was not subjected to
truncated testing per the definitions in the test procedure. We recommend that dish loads such as the one
in the energy certification test have the rack position set in the highest position.
15
Wash Cycle Information
To save energy, this dishwasher has EcoSense® where the sensors in
the dishwasher automatically adjust the cycle length, temperature and
water changes based on the amount of food soil and the incoming
water temperature. The “Smart Control” makes decisions that can
cause the cycle time and water usage to adjust intermittently. Wash
cycle times are based on 120°F water supply. If your household water
supply is different than 120°F, your dishwasher’s cycle times may be
impacted.
Note: Only sanitizing cycles have been designed to meet the requirements
of 6 for soil removal and sanitization efficacy. There is no intention, either
directly or indirectly, to imply that all cycles have passed sanitization per-
formance tests.
Table 2 - Wash Cycle Information
Heavy Auto Eco Normal Express Rinse
cycle time
110-135
min
105-129
min
80-85 min 130-135
min
30 min 9 min
water
cons.
4.9-6.4 gal
18.6-24.2 L
3.5-6.5 gal
13.1-24.5 L
2.5-3.8 gal
9.3-14.5 L
2.4-5.5 gal
8.8-20.8 L
2.8 gal
10.5 L
1.1 gal
4.1 L
wash
temp.
66-71°C
150-160°F
53-66°C
127-150°F
45-50°C
113-122°F
45-55°C
113-131°F
45°C
113°F
incoming
rinse
temp.
72°C
162°F
67°C
153°F
62°C
144°F
62-69°C
140-156°F
50°C
122°F
incoming
SpeedPerfect™
cycle time 95-110 min 75-90 min 60-70 min 95-105min n/a n/a
water
cons.
4.3-5.5 gal
16.3-20.5 L
4.3-5.3 gal
16.1-20 L
2.4-3.3 gal
9.2-12.5 L
4.4-5.6 gal
16.6-21.1 L
n/a n/a
rinse
temp.
72°C
162°F
72°C
162°F
63°C
145°F
72°C
162°F
n/a n/a
Half Load
cycle time 115 min 95-105 min 75-80 min 90-99 min n/a n/a
water
cons.
4.8 gal
17.9 L
2.7-4.4 gal
10.2-16.5 L
2.5-3.3 gal
9.3-12.5 L
2.8-3.7 gal
10.8-13.9 L
n/a n/a
rinse
temp.
72°C
162°F
70°C
158°F
62°C
144°F
72°C
162°F
n/a n/a
Delicate
cycle time
105-110
min
90-105 min n/a 100-120
min
n/a n/a
water
cons.
4.9-6.4 gal
18.6-24.2 L
3.5-6.5 gal
13.1-24.5 L
n/a 2.4-5.5 gal
8.8-20.8 L
n/a n/a
rinse
temp.
60°C
140°F
60°C
140°F
n/a 60°C
140°F
n/a n/a
16
Sanitize
cycle time
130-150
min
125-150
min
n/a 135-155
min
n/a n/a
water
cons.
4.9-6.4 gal
18.6-24.2 L
3.5-6.5 gal
13.1-24.5 L
n/a 2.4-5.5 gal
8.8-20.8 L
n/a n/a
rinse
temp.
72°C
162°F
72°C
162°F
n/a 72°C
162°F
n/a n/a
Extra Shine®
cycle time
130-150
min
125-150
min
115-125
min
135-155
min
60 min n/a
water
cons.
4.9-6.4 gal
18.6-24.2 L
3.5-6.5 gal
13.1-24.5 L
2.5-3.8 gal
9.3-14.5 L
2.4-5.5 gal
8.8-20.8 L
2.8 gal
10.5 L
n/a
rinse
temp.
72°C
162°F
72°C
162°F
72°C
162°F
72°C
162°F
72°C
162°F
n/a
17
* “x” can be any number or letter
SHE65T5xUC*
SHX65T5xUC*, SHP65T5xUC*, SHP65T7xUC*
SHP65TLxUC*
SHE68T5xUC*
SHE68TL5UC
SHX68T5xUC*, SHV68T53UC, SHP68T5xUC*
SHX68TLxUC*, SHV68TL3UC, SHP68TLxUC*
18
Operating the Dishwasher
NOTE: For models with hidden controls, the door must be opened before changing
settings and closed after changing settings.
Buttons are sensitive and should be touched gently. Avoid any grease or food par-
ticles resting on the buttons as they could activate the dishwasher. Wiping and
cleaning can also activate the dishwasher. For best results, use bare, clean hands
when touching the buttons.
WARNING
To avoid risk of injury, always use caution when opening the door during
or following a wash cycle as hot water or steam may escape. Do not fully
open the door until water noises have stopped and steam has subsided.
Start the dishwasher
1 Press the [On/Off] button. The LED of the last selected cycle flashes.
2 Select a cycle and desired options and press [Start].
Cancel a cycle
1 Press and hold the [Start] button for approximately 3 seconds until
the display reads “0:01”.
2 Wait about 1 minute while the dishwasher drains.
3 Open the door and press the [On/Off] button.
Interrupt a cycle
1 Press the [On/Off] button to turn the unit off.
2 To resume the cycle, press the [On/Off] button again.
Delay Start
You can delay the start of the cycle in one hour increments up to 24 hours.
To set delay start:
1 Press the [On/Off] button. Select a cycle.
2 Press the [Delay] button until the displayed time corresponds with
your requirements and press [Start] to activate delay start.
h:01 = 1 hour delay h:24 = 24 hour delay
To cancel delay start:
1 Press the [Delay] button until “h:00” is indicated on the digital display.
2 Press [Start] to save setting.
Cycle Completion Signal (hidden controls only)
1 Open the door and press the [On/Off] button.
2 Hold down the “A” button (see page 16) and press [Start] until the
display indicates “d:00”. Release both buttons.
3 Press the “A” button until the display shows “b:02”.
4 Press the “C” button to increase or decrease the tone “b:00” = OFF
and “b:03” = LOUDEST and press [Start] to save setting and close the
door.
19
Intensive Drying
The final rinse uses a higher temperature which improves the drying
results. The running time may increase slightly.
To turn intensive drying on:
1 Press the [On/Off] button.
2 Hold down the “A” button and press [Start] until the display indi-
cates “d:00”. Release both buttons
3 Press the “A” button until the display shows “d:00”.
4 Press the “C” button to turn intensive drying on or off. “d:01” = ON
and “d:00” = OFF and press [Start] to save setting.
Auto Power Off
To save energy, the dishwasher is turned off 1 minute after the wash
cycle ends. This setting can be adjusted from P:00 to P:02.
To change the setting:
1 Press the [On/Off] button.
2 Hold down the “A” button and press [Start] until the display indi-
cates “d:0x” (x can be any number). Release both buttons.
3 Press the “A” button until the display indicates “P:0x”.
4 Press the “C” button until the display corresponds with your requirements.
P:00 = dishwasher does not turn off automatically
P:01 = dishwasher turns off automatically after 1 minute
P:02 = dishwasher turns off automatically after 120 minutes (2 hours)
5 Press [Start] to save the setting.
InfoLight® (model dependent)
An LED illuminates the floor to indicate the unit is running. If the appliance is
installed at eye-level, the LED is not visible.
To change the setting:
1 Open the door and press the [On/Off] button.
2 Hold down the “A” button and press [Start] until the display indicates
“d:00”.
3 Release both buttons.
4 Press the “A” button until the display shows “1:01”.
5 Press the “C” button to switch between “1:01” = ON and “1:00” = OFF
and press [Start] to save.
Child Lock (model dependent)
1 Start the desired cycle.
2 Hold down the button that says “Child Lock” underneath it for approxi-
mately 3 seconds until the display reads “CL”.
3 The “CL” will be indicated now if any button is pressed and the pro-gram
will not be reset.
To deactivate the child lock, hold down the “Child Lock” button for approxi-
mately 3 seconds until the display no longer reads “CL”.
20
Care and Maintenance
A regular inspection and maintenance of your machine will help to pre-
vent faults. This saves time and prevents future problems.
Overall condition of the machine
Never use a steam cleaner to clean your dishwasher. The manufacturer is not
liable for any resulting damage.
Regularly wipe the front of the appliance with a damp cloth - water and a
small amount of liquid soap is adequate. Do not use sponges as they could
scratch the surfaces.
Stainless steel appliances: To prevent corrosion, do not use sponges.
Clean the outer edges of the inside door panel regularly to remove debris
that may collect from normal loading. If spots begin to appear on the stain-
less steel, make sure the rinse agent is full and functioning properly.
Use caution when removing parts for cleaning as some debris may be
sharp.
Filters
The filter system consists of a coarse filter, a
flat fine filter and a micro filter. The filters keep
large foreign objects in the rinsing water away
from the pump. Foreign objects may occasion-
ally block the filters.
Check the filters for residue by:
• Unscrew the filter cylinder as illustrated in Figs.
11-12 and take out the filter system.
• Remove any residue and clean filters under run-
ning water.
• Reinstall filter system in reverse sequence and
ensure that the arrow marks are facing each
other after locking it into place.
Spray Arms
Check spray arms for grease and limescale depos-
its. If you find such deposits:
• Fill detergent dispenser with detergent and
start the appliance without utensils in the
cycle with the highest rinsing temperature
(see wash cycle information table).
• Clean the appliance with detergents/ appli-
ance cleaners which are particularly suitable
for use with dishwashers.
• Unscrew the spray arms and inspect as shown
in Figure 13.
WARNING
Figure 11
Figure 12
Figure 13
21
Waste water pump
Large food remnants in the rinsing water not
retained by the filters may block the waste
water pump.
In this case:
• Disconnect the appliance from the power supply.
• Remove the filters (see Figures 11-12).
• Scoop out standing water - use a sponge if
necessary.

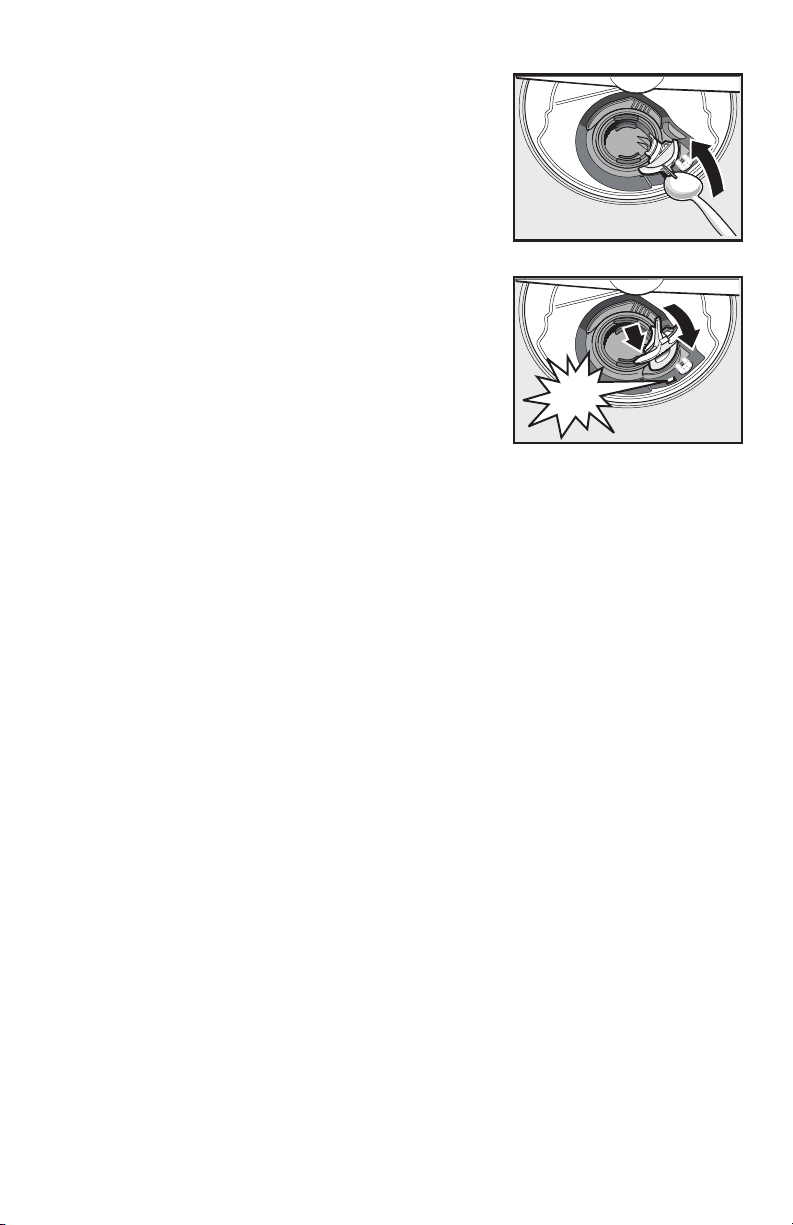

• Using a spoon, pry off the pump cover (see Fig-
ures 14-15) until it clicks, then grip the cover
and pull upward until it resists and then pull
forward.
• Check inner compartment and remove any for-
eign objects.
• Place cover in the original position, press
down and engage.
• Reinstall filters.
Preparing your unit for vacation
Before leaving for vacation during warmer weather, besides turning off
the main valve, also turn off water supply at the nearest point to the dish-
washer. During colder weather, please follow the instructions for winter-
izing your unit below.
Winterizing your unit
If your dishwasher will be unused for an extended period of time in a lo-
cation that experiences freezing temperatures (holiday home or through
a vacation period), have your dishwasher winterized by an authorized
professional service.
Figure 14
Figure 15
&OLFN
22
Troubleshooting Guide
Dishwashers may occasionally exhibit problems that are unrelated to a
malfunction of the dishwasher itself. The following information may help
you with a dishwasher problem without involving a repair professional.
Problem Cause Action
Dishwasher
does not
start
1. Door may not be properly
latched.
2. Unit may not be turned on.
3. Unit not reset or previous cycle
not completed.
4. Delay start engaged.
5. Interruption of electrical power
supply to dishwasher or blown fuse.
6. The door may have been closed
without first selecting a cycle.
7. Water supply may not be turned on.
1. Shut the door completely until you
hear a click.
2. Press the main power switch to
turn unit on.
3. To reset, refer to “Cancel a Cycle”
section in this manual.
4. To reset, refer to “Delay Start”
section in this manual.
5. Check circuit breaker.
6. Select a cycle and close the door.
7. Check and turn on water supply.
Display
does not
illuminate
1. A fuse may have been blown or
circuit breaker tripped.
2. Door not closed or latched.
Note: For models with controls on
top of the door, the display only illu-
minate when the door is opened and
controls are visible.
1. Check the fuse or circuit breaker
box and replace the fuse or reset the
breaker if necessary.
2. Ensure door is properly latched
and completely closed.
Dishwasher
seems to
run a long
time
1. Incoming water is not warm
enough.
2. Cycle time can vary due to soil
and water conditions.
3. Rinse aid dispenser is empty.
4. Dishwasher connected to cold
water supply.
Note: Refer to “Wash Cycle Informa-
tion” section in this manual for typi-
cal cycle lengths.
1. Before starting a cycle, run hot
water faucet at the sink closest to
the dishwasher.
2. Sensors in the dishwasher auto-
matically increase the cycle time to
ensure a good wash when heavy soil
is detected.
3. Add rinse aid.
4. Verify dishwasher is connected to
hot water supply plumbing.
Dishes are
not getting
clean
enough
1. Spray arm movement obstructed.
2. Spray arm nozzles clogged.
3. Improper use of detergents.
4. Filters could be clogged.
5. Dishes are nested or loaded too
close together.
6. Selected wash cycle is not suitable
for food soil conditions.
1. Ensure that spray arm movement is
not blocked by hand rotating spray arms
before starting cycle.
2. Remove the spray arms and clean
according to the “Care and Mainte-
nance” section of the manual.
3. Increase or decrease detergent
depending on the water hardness.
4. Clean the filters according to the “Care
and Maintenance” section of the manual.
5. Rearrange load such that water
spray can reach all items in the dish-
washer - see “Loading the Dishwasher”
section of the manual.
6. Refer to “Wash Cycle Information” sec-
tion of the manual.
23
Streaks on
glassware
or residue
on the
dishes
1. Incorrect rinse aid setting. 1. Depending on the hardness of
water, adjust the rinse agent dis-
penser. Refer to “Adding Detergent
and Rinse Aid” section in the man-
ual.
Dishes are
not getting
dry enough
1. Rinse aid dispenser is empty.
2. Improper loading of dishes.
Note: Plastic or Teflon do not typically dry
as well as other items due to their inher-
ent properties.
1. Add rinse aid - the use of rinse agent
improves drying, use the Auto cycle, use
the Sanitize option.
2. Rearrange load to ensure items are
not nesting (see “Loading the Dish-
washer” section of the manual).
Note: Select models offer an extra heat-
ing option to improve drying perfor-
mance.
Odor
Note: Water
testing is done
in the factory.
Occasionally
water may still
appear in
dishwasher at
purchase
which may
create an
odor.
1. Food debris is present at the bot-
tom of the dishwasher.
2. Food particles are present near
the door seal.
3. Residual water is present at the bot-
tom of the dishwasher.
4. Drain hose is obstructed.
1. Remove the filters and clean accord-
ing to the “Care and Maintenance” sec-
tion of the manual.
2. Refer to “Care and Maintenance” sec-
tion of the manual.
3. Ensure the unit has completely
drained from the last cycle.
4. Remove any obstructions from the
drain hose by calling qualified personnel.
Note: If odor still persists, run the Nor-
mal/Regular cycle until it flushes and
interrupt the cycle and place an 8oz. cup
of distilled white vinegar solution on the
upper rack and then finish the cycle.
Dishwasher
not filling
with water
or “Check
water sup-
ply” display
lights up
1. Restriction in the water supply
system.
2. Previous wash cycle was not com-
pleted.
3. Delay start is active.
4. Household water supply turned
off.
1. Ensure that the water supply valve
(typically located under kitchen sink)
is open and check that the water sup-
ply line has no kinks or clogs.
2. Refer to the “Operating the Dish-
washer” section of the manual.
3. Cancel the delay start or wait until
delay start time completes.
4. Turn on water supply.
Fascia panel
discolored
or marked
1. Abrasive cleaner used. 1. Use mild detergents with soft
damp cloth.
Noise dur-
ing wash
cycle
1. Dishes may not be arranged
properly.
1. Water circulation sound is normal, but
if you suspect items are banging into
each other or into the spray arms, refer
to the “Loading the Dishwasher” section
of the manual for optimal arrangement.
Problem Cause Action
24
Water leaks 1. Suds.
2. Door seal could be pulled away
from track
3. Condensation vent is blocked
4. Improper installation
1. Wrong type of detergent or over-
filling the rinse aid dispenser results
in suds and leaks - use only dish-
washer detergents. If suds still per-
sist, add one tablespoon of
vegetable oil at the bottom of the
dishwasher and run the desired
cycle.
2. Ensure the door seal is in the
track.
3. Ensure that condensation vent is
not blocked.
4. Have proper installation verified
by qualified personnel (water supply,
drain system, leveling, plumbing).
Tub stains 1. Stains on the dishwasher interior
are due to water hardness.
2. Silverware in contact with tub.
1. Concentrated lemon juice can
reduce the build up of hard water
stains. Run Normal cycle until it
flushes and interrupt the cycle and
then place an 8oz. cup of the con-
centrated lemon solution on the
upper rack and finish the cycle. This
can be done periodically to avoid
build up.
2. Ensure that silverware does not make
contact with the tub while running a cycle.
Detergent
dispenser
cover will
not shut
1. Improper operation of detergent
cover.
2. Previous cycle has not been fin-
ished or cycle was interrupted.
1. Refer to “Adding Detergent and
Rinse Aid” section of the manual for
instructions on opening and closing
the dispenser.
2. Refer to the “Operating the Dish-
washer” section of the manual.
Unable to
select
desired
cycle
1. Previous cycle has not finished. 1. Refer to the “Operating the Dish-
washer” section of the manual.
Problem Cause Action
25
Touch sensi-
tive “but-
tons” not
activating
easily or
activating
without
being
touched
1. Water or other liquid on the sur-
face.
2. “Buttons” not being activated
properly.
1. Wiping the fascia may cause
unwanted activation. Dry clean when
possible. If you must use a damp
cloth to clean, dry immediately.
Never pour water on the controls.
2. Press the center of the “button”
with the flat area of your fingertip. A
beep will sound to indicate that the
selection has been made. Touching
the “buttons” lightly should work.
Note: There is a built in delay to pre-
vent someone from launching several
actions at once by accidentally wiping
their hand (or a cleaning cloth) across
the control panel.
Problem Cause Action
26
Customer Service
Your Bosch® dishwasher requires no special care other than that described
in the Care and Maintenance section of this manual. If you are having a prob-
lem with your dishwasher, before calling for service please refer to the Trou-
bleshooting Guide section of the manual. If service is necessary, contact your
dealer or installer or an authorized service center. Do not attempt to repair
the appliance yourself. Any work performed by unauthorized personnel may
void the warranty.
If you are having a problem with your Bosch® dishwasher and are not
pleased with the service you have received, please take the following steps
until the problem is corrected to your satisfaction:
1 Call us at 1-800-944-2904
2 Contact Customer Service from our web site:
www.bosch-home.com/us or www.bosch-home.ca
3 Contact your installer or the Bosch Authorized Service Contractor
in your area.
4 Write us: BSH Home Appliances Corporation
1901 Main Street
Irvine, CA 92614
Please be sure to include your model information as well as an explanation of

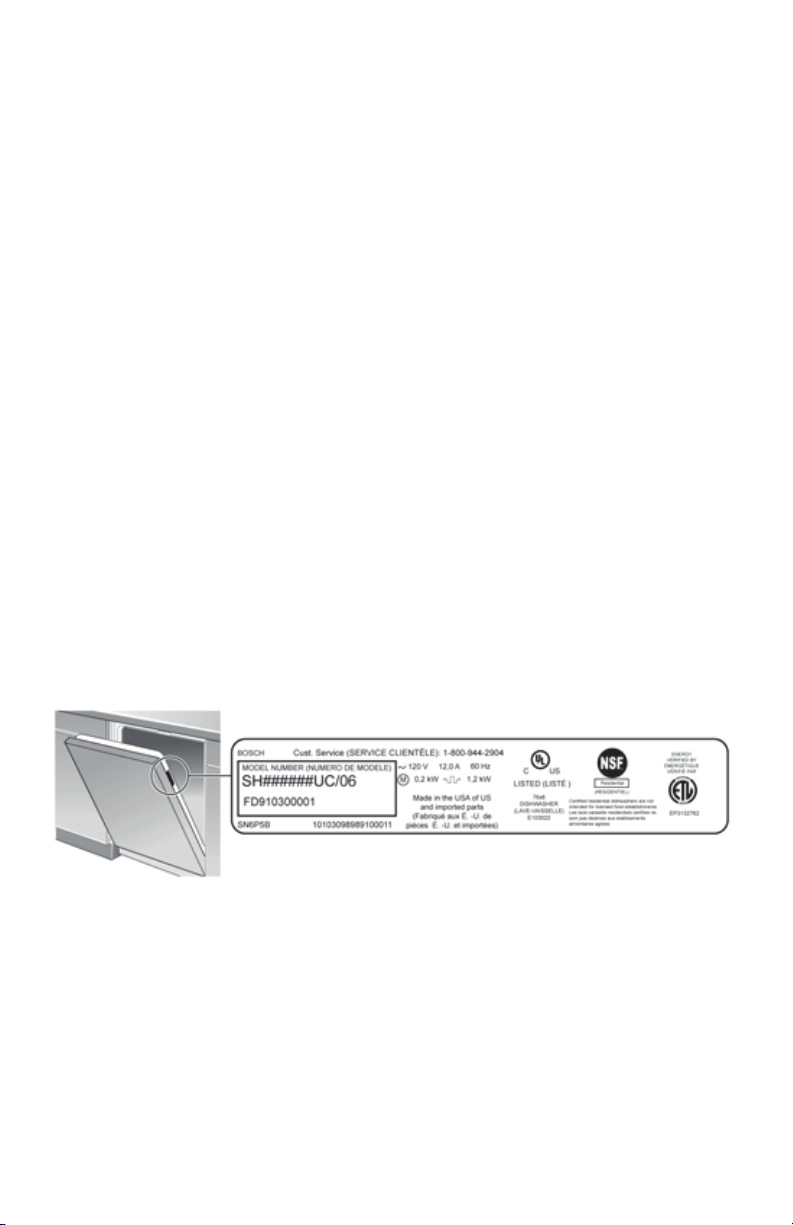

the problem and the date it started. You will find the model and serial number
information on the label located on the edge of the dishwasher door. Please
make a copy of your invoice and keep it with this manual. The customer must
show proof of purchase to obtain warranty service.
27
Statement of Limited Product Warranty
What this Warranty Covers & Who it Applies to: The limited warranty provided by BSH
Home Appliances Corporation (BSH) in this Statement of Limited Product Warranty
applies only to Bosch® dishwashers (“Product”) sold to you, the first using purchaser, pro-
vided that the Product was purchased: (1) for your normal, household (non-commercial)
use, and has in fact at all times only been used for normal household purposes; (2) new at
retail (not a display, “as is”, or previously returned model), and not for resale, or commer-
cial use; and (3) within the United States or Canada, and has at all times remained within
the country of original purchase. The warranties stated herein apply only to the first pur-
chaser of the Product and are not transferable.
• Please make sure to return your registration card; while not necessary to effectuate war-
ranty coverage, it is the best way for BSH to notify you in the unlikely event of a safety
notice or product recall.
How Long the Warranty Lasts: BSH warrants that the Product is free from defects in mate-
rials and workmanship for a period of three hundred sixty five (365) days from the date of
purchase. The foregoing timeline begins to run upon the date of purchase, and shall not be
stalled, tolled, extended, or suspended, for any reason whatsoever. Labor and shipping
costs are included in this basic coverage.
Extended Limited Warranty: BSH also provides these additional limited warranties:
• 5 Year Limited Warranty on Electronics: BSH will repair or replace any BSH microproces-
sor or printed circuit board if it proves to be defective in materials or workmanship
(excludes labor charges).
• 5 Year Limited Warranty on Dish Racks: BSH will replace the upper or lower dish rack
(excluding rack components), if the rack proves defective in materials or workmanship
(excludes labor charges).
• Lifetime Warranty against Stainless Steel Rust Through: BSH will replace your dishwasher
with the same model or a current model that is substantially equivalent or better in func-
tionality, if the inner liner should rust through (excludes labor charges).
• BSH will replace the stainless steel door if the door should rust through (excludes labor charges).
The foregoing timeline begins to run upon the date of purchase, and shall not be stalled, tolled,
extended, or suspended, for any reason whatsoever.
Repair/Replace as Your Exclusive Remedy: During this warranty period, BSH or one of its
authorized service providers will repair your Product without charge to you (subject to certain
limitations stated herein) if your Product proves to have been manufactured with a defect in
materials or workmanship. If reasonable attempts to repair the Product have been made with-
out success, then BSH will replace your Product (upgraded models may be available to you, in
the sole discretion of BSH, for an additional charge). All removed parts and components shall
become the property of BSH at its sole option. All replaced and/or repaired parts shall assume
the identity of the original part for purposes of this warranty and this warranty shall not be
extended with respect to such parts. BSH’s sole liability and responsibility hereunder is to
repair manufacturer-defective Product only, using a BSH-authorized service provider during nor-
mal business hours. For safety and property damage concerns, BSH highly recommends that
you do not attempt to repair the Product yourself, or use an unauthorized servicer; BSH will
have no responsibility or liability for repairs or work performed by a non-authorized servicer. If
you choose to have someone other than an authorized service provider work on your Product,
THIS WARRANTY WILL AUTOMATICALLY BECOME NULL AND VOID. Authorized service providers
are those persons or companies that have been specially trained on BSH products, and who
possess, in the opinion of BSH, a superior reputation for customer service and technical ability
(note that they are independent entities and are not agents, partners, affiliates or representa-
tives of BSH). Notwithstanding the foregoing, BSH will not incur any liability, or have responsi-
bility, for the Product if it is located in a remote area (more than 100 miles from an authorized
service provider) or is reasonably inaccessible, hazardous, threatening, or treacherous locale,
surroundings, or environment; in any such event, if you request, BSH would still pay for labor
and parts and ship the parts to the nearest authorized service provider, but you would still be
28
fully liable and responsible for any travel time or other special charges by the service com-
pany, assuming they agree to make the service call.
Out of Warranty Product: BSH is under no obligation, at law or otherwise, to provide you
with any concessions, including repairs, pro-rates, or Product replacement, once this
warranty has expired.
Warranty Exclusions: The warranty coverage described herein excludes all defects or damage
that are not the direct fault of BSH, including without limitation, one or more of the following:
(1) use of the Product in anything other than its normal, customary and intended manner
(including without limitation, any form of commercial use, use or storage of an indoor product
outdoors, use of the Product in conjunction with air or water-going vessels); (2) any party’s
willful misconduct, negligence, misuse, abuse, accidents, neglect, improper operation, failure
to maintain, improper or negligent installation, tampering, failure to follow operating instruc-
tions, mishandling, unauthorized service (including self-performed “fixing” or exploration of
the appliance’s internal workings); (3) adjustment, alteration or modification of any kind; (4) a
failure to comply with any applicable state, local, city, or county electrical, plumbing and/or
building codes, regulations, or laws, including failure to install the product in strict conformity
with local fire and building codes and regulations; (5) ordinary wear and tear, spills of food,
liquid, grease accumulations, or other substances that accumulate on, in, or around the Prod-
uct; and (6) any external, elemental and/or environmental forces and factors, including with-
out limitation, rain, wind, sand, floods, fires, mud slides, freezing temperatures, excessive
moisture or extended exposure to humidity, lightning, power surges, structural failures sur-
rounding the appliance, and acts of God. In no event shall BSH have any liability or responsi-
bility whatsoever for damage to surrounding property, including cabinetry, floors, ceilings,
and other structures or objects around the Product. Also excluded from this warranty are
scratches, nicks, minor dents, and cosmetic damages on external surfaces and exposed parts;
Products on which the serial numbers have been altered, defaced, or removed; service visits
to teach you how to use the Product, or visits where there is nothing wrong with the Product;
correction of installation problems (you are solely responsible for any structure and setting for
the Product, including all electrical, plumbing or other connecting facilities, for proper founda-
tion/flooring, and for any alterations including without limitation cabinetry, walls, floors,
shelving, etc.); and resetting of breakers or fuses.
TO THE EXTENT ALLOWED BY LAW, THIS WARRANTY SETS OUT YOUR EXCLUSIVE REMEDIES
WITH RESPECT TO PRODUCT, WHETHER THE CLAIM ARISES IN CONTRACT OR TORT
(INCLUDING STRICT LIABILITY, OR NEGLIGENCE) OR OTHERWISE. THIS WARRANTY IS IN
LIEU OF ALL OTHER WARRANTIES, WHETHER EXPRESS OR IMPLIED. ANY WARRANTY
IMPLIED BY LAW, WHETHER FOR MERCHANTABILITY OR FITNESS FOR A PARTICULAR PUR-
POSE, OR OTHERWISE, SHALL BE EFFECTIVE ONLY FOR THE PERIOD THAT THIS EXPRESS
LIMITED WARRANTY IS EFFECTIVE. IN NO EVENT WILL THE MANUFACTURER BE LIABLE FOR
CONSEQUENTIAL, SPECIAL, INCIDENTAL, INDIRECT, “BUSINESS LOSS”, AND/OR PUNITIVE
DAMAGES, LOSSES, OR EXPENSES, INCLUDING WITHOUT LIMITATION TIME AWAY FROM
WORK, HOTELS AND/OR RESTAURANT MEALS, REMODELLING EXPENSES IN EXCESS OF
DIRECT DAMAGES WHICH ARE DEFINITIVELY CAUSED EXCLUSIVELY BY BSH, OR OTHERWISE.
SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSE-
QUENTIAL DAMAGES, AND SOME STATES DO NOT ALLOW LIMITATIONS ON HOW LONG AN
IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATIONS MAY NOT APPLY TO YOU. THIS WAR-
RANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS
WHICH VARY FROM STATE TO STATE. No attempt to alter, modify or amend this warranty shall
be effective unless authorized in writing by an officer of BSH Home Appliances Corporation.
How to Obtain Warranty Service: TO OBTAIN WARRANTY SERVICE FOR YOUR PROD-
UCT, YOU SHOULD CONTACT THE NEAREST BSH AUTHORIZED SERVICE CENTER, OR
CALL 1-800-944-2904.
2
Très cher client, très chère cliente de Bosch®,
Bienvenue dans la grande famille Bosch® et félicitations pour votre
achat d'un tout nouveau lave-vaisselle Bosch® ! Nos ingénieurs alle-
mands travaillent sans relâche pour concevoir des appareils pratique-
ment silencieux d'une qualité exceptionnelle qui utilisent
efficacement les ressources nécessaires. Nous savons que vous serez
satisfait(e) de votre achat.
Pour des réponses rapides à des questions fréquentes, veuillez con-
sulter le Guide de référence rapide compris avec ce manuel.
Pour d'autres appareils Bosch® de qualité, visitez notre site Web à
l'adresse :
www.bosch-home.com/us (USA)
or
www.bosch-home.ca (Canada)
Pendant que vous visitez notre site, n'oubliez pas d'enregistrer votre
nouveau lave-vaisselle en cliquant sur le lien "Support" ou en remplis-
sant la carte d'enregistrement du produit fourni avec votre nouvel
appareil.
Si vous avez des questions ou des commentaires, veuillez nous con-
tacter au : 1-800-944-2904
ou écrivez-vous à :
BSH Home Appliances Corporation
1901 Main Street
Irvine, CA 92614
Table des matières
Consignes de sécurité importantes....................................3-5
Composants du lave-vaisselle............................................5-6
Matériaux du lave-vaisselle...................................................6
Chargement du lave-vaisselle.............................................7-9
Chargement du panier à couverts.....................................9-10
Accessoires des paniers.................................................10-11
Ajout de détergent et d'agent de rinçage........................12-13
Programmes et options du lave-vaisselle........................14-15
Informations sur les programmes de lavage....................15-16
Fonctionnement du lave-vaisselle...................................17-19
Nettoyage et entretien...................................................20-21
Guide de dépannage.........................................................22-25
Service après-vente............................................................26
Informations concernant la garantie...............................27-28
3
Consignes de sécurité importantes: Veuillez lire
et conserver ces informations
AVERTISSEMENT
Une mauvaise utilisation du lave-vaisselle peut entraîner des blessures
graves ou la mort. Ne pas utiliser le lave-vaisselle d'une manière qui
n'est pas traitée dans le présent guide ou à des fins autres que celles
qui sont expliquées dans les pages qui suivent.
Des dommages au produit et/ou blessures graves peuvent survenir par suite
de l'emploi de techniciens en entretien et en réparation non qualifiés ou de
pièces de rechanges qui ne sont pas d'origine. Toutes les réparations doivent
être effectuées par un technicien en entretien et en réparation qualifié qui
utilise des pièces de rechange du fabricant de l'équipement d'origine.
Un choc électrique ou un incendie peut résulter de l'installation inex-
acte de l'alimentation électrique du lave-vaisselle traité dans le présent
guide ou d'une mauvaise mise à la terre du lave-vaisselle. Ne pas utiliser
le lave-vaisselle traité dans le présent guide à moins d'être certain que
l'alimentation électrique a été correctement installée ou que le lave-
vaisselle a été correctement mis à la terre.
Ne jamais nettoyer votre lave-vaisselle avec des produits chimiques
puissants. Certains produits contenant des chlorures peuvent endom-
mager votre lave-vaisselle et poser des risques pour la santé !
Seuls les programmes sanitaires sont prévus pour satisfaire aux exi-
gences de niveau 6 en matière d'efficacité d'élimination des saletés et de
désinfection. Il n'existe aucune intention, directe ou indirecte, que tous
les programmes aient réussi les tests de performance en désinfection.
AVIS
Ne jamais nettoyer votre lave-vaisselle avec des produits de nettoyage à la
vapeur. Le fabricant n'assume aucune responsabilité pour d'éventuels
dommages ou conséquences.
Il est vivement recommandé à l'utilisateur final de se familiariser avec les procé-
dures de fermeture de l'alimentation d'eau entrante et de coupure de l'alimenta-
tion électrique entrante. Reportez-vous aux instructions d'installation ou
communiquez avec votre installateur pour de plus amples renseignements.
Pour éviter d'endommager les lave-vaisselle, ne pas utiliser de produits
chimiques, de produits nettoyants abrasifs, de tampons à récurer (métal
ou plastique), ou abrasifs serviettes tissus / papier pour nettoyer vos
lave-vaisselle panneau de porte extérieure. Panneau de porte extérieur de
votre lave-vaisselle peut être endommagé en le faisant.
Les lave-vaisselles certifiés NSF/ANSI 184 ne sont pas conçus pour les établisse-
ments alimentaires autorisés.
4
AVERTISSEMENT : Pour réduire le risque
d'incendie, de choc électrique ou de blessure
grave, respectez les consignes suivantes :
1 Ce lave-vaisselle est fourni avec les instructions d'installation et le
présent guide d'utilisation et d'entretien. Lire et comprendre
toutes les instructions avant de faire fonctionner le lave-vaisselle.
2 Cet appareil doit être mis à la terre sur une installation de fils à
demeure en métal ou un conducteur de protection doit être relié
aux fils conducteurs et raccordé à la borne ou au fil de mise à la
terre du lave-vaisselle. Consulter les instructions d'installation
fournies avec ce lave-vaisselle pour de plus amples renseignements
sur les conditions requises pour l'alimentation en électricité.
3 Utiliser uniquement ce lave-vaisselle conformément à l'usage
auquel il est destiné, à savoir pour laver la vaisselle et la batterie
de cuisine de ménage.
4 Utiliser uniquement des détergents ou des produits de rinçage
recommandés pour l'usage en lave-vaisselle et les conserver hors
de la portée des enfants.
5 Lors du chargement des articles dans le lave-vaisselle :
• Disposer les articles coupants de sorte à ce qu'ils ne puissent
pas endommager le joint de porte.
• Placer les couteaux et autre ustensiles tranchants le MANCHE
VERS LE HAUT pour réduire le risque de blessure par coupure.
• Ne pas laver d'articles en plastique à moins qu'ils ne soient identi-
fiés par la mention « lavable au lave-vaisselle » ou l'équivalent.
• Ne pas faire fonctionner votre lave-vaisselle à moins que tous les
panneaux protecteurs ne soient en place.
• Ne pas altérer ni neutraliser les commandes et dispositifs de verrouillage.
6 Ne pas utiliser abusivement, s'asseoir ou se tenir debout sur la porte
ou les paniers à vaisselle du lave-vaisselle.
7 Pour réduire le risque de blessures, empêcher les enfants de jouer
à l'intérieur ou sur le lave-vaisselle.
8 Lorsque les enfants sont en âge de faire fonctionner l'appareil, les par-
ents ou tuteurs légaux ont la responsabilité légale de s'assurer qu'ils
ont été initiés aux pratiques sécuritaires par des personnes qualifiées.
9 Dans certaines conditions, de l'hydrogène peut se former à l'intérieur
d'un système de production d'eau chaude qui n'a pas été utilisé pen-
dant deux semaines ou plus. L'hydrogène est un gaz explosif. Avant
d'utiliser un lave-vaisselle qui est relié à un système de production d'eau
chaude inactif depuis deux semaines ou plus, ouvrir tous les robinets
d'eau chaude et laisser l'eau couler pendant quelques minutes. Ceci
aura pour effet de libérer l'hydrogène accumulé à l'intérieur du système.
Ne pas fumer et ne pas utiliser de flamme nue pendant cette opération.
10 Enlever la porte du compartiment de lavage d'un ancien lave-vais-
selle que vous devez déposer pour réparation ou mise au rebut.
5
11 Afin d'éviter d'endommager le plancher et la formation éventuelle
de moisissures, ne laissez aucune trace d'eau sur le sol adjacent
au lave-vaisselle ou sous ce dernier.
12 Protégez votre lave-vaisselle des éléments. Protégez-le contre le gel
afin d'éviter les dommages éventuels au robinet de remplissage. Les
dommages causés par le gel ne sont pas couverts par la garantie.
13 Cet appareil doit être mis à la terre. En cas de fonctionnement défectueux
ou de panne, la mise à la terre réduit les risques de choc électrique en
fournissant un trajet de moindre résistance au courant. Cet appareil est
équipé d'un cordon d'alimentation avec un conducteur de mise à la terre
d'équipement.
• Un mauvais raccordement du conducteur de mise à la terre
d'équipement peut entraîner un risque de choc électrique. En cas
de doute quant à la mise à la terre adéquate de l'appareil, commu-
niquez avec un électricien ou un technicien en réparation qualifié.
Composants du lave-vaisselle
Programmes de lavage
Modèle Heavy Auto Eco Normal Express Rinse
SHE65T5xUC*
SHX65T5xUC*
SHP65T5xUC*
SHP65T7xUC*
SHP65TLxUC*
SHE68T5xUC*
SHE68TLxUC*
SHX68T5xUC*
SHX68TLxUC*
SHV68T53UC
SHV68TL3UC
SHP68TLxUC*
SHP68T5xUC*
AVERTISSEMENTS DE LA PROPOSITION 65 DE L'ÉTAT DE LA CALIFORNIE :
AVERTISSEMENT : Cet appareil contient un ou plusieurs produits chi-
miques qui, selon l'État de la Californie, peuvent causer le cancer, malfor-
mations ou d'autres problèmes congénitaux.
6
* "X" peut être n'importe quel chiffre ou une lettre
Options de cycle Caractéistiques supplémenaires
Modèle Delay
Speed
Perfect™
Half
Load
Delicate Sanitize
Extra
Shine®
3rd
Rack
InfoLight®
Silverware
Basket
SHE65T5xUC*
SHP65T7xUC*
SHE68T5xUC*
Long
SHX65T5xUC*
SHP65T5xUC*
SHX68T5xUC*
SHV68T53UC
SHP68T5xUC*
Long
SHP65TLxUC* Duo-Flex
SHE68TLxUC* Duo-Flex
SHX68TLxUC*
SHV68TL3UC
SHP68TLxUC*
Duo-Flex
3rd Rack
Bras gicleur du
panier supérieur
Panier
supérieur
Panier
inférieur
Distributeur de
détergent
Distributeur
de rinçage
d'agent
Système de filtration
Panier à
couverts
Bras gicleur du
panier inférieur
Évent
Panier Panier
7
Matériaux du lave-vaisselle
Remarque : avant d'utiliser votre lave-vaisselle pour la première fois, vérifier les
informations figurant dans cette section. Certains articles ne sont pas lavables
au lave-vaisselle et doivent être lavés à la main ; d'autres nécessitent un charge-
ment spécial.
Matériaux recommandés
Aluminium : l'aluminium anodisé coloré peut s'altérer au fil du temps. Les
minéraux présents dans l'eau peuvent noircir ou tacher l'aluminium. Ceci se
nettoie généralement à l'aide d'un tampon de laine d'acier savonneux.
Porcelaine, cristal, faïence : certains ustensiles peints à la main peuvent
se décolorer, s'altérer ou se tacher. Laver ces ustensiles à la main. Placer
la verrerie fragile de façon à ce qu'elle ne se renverse pas ou qu'elle
n'entre pas en contact avec d'autres ustensiles pendant le déroulement
du programme de lavage.
Verrerie : le verre laiteux risque de se décolorer ou de jaunir.
Finis anti-adhésifs : appliquer une légère quantité d'huile végétale sur les
surfaces anti-adhésives après le séchage.
Plastique : s'assurer que les articles en plastique sont lavables au lave-vaisselle.
Acier inoxydable, argent fin et métaux argentés : charger ce type d'arti-
cles de sorte à ce qu'ils n'entrent pas en contact avec d'autres métaux.
Non recommandé
Acrylique : des craquelures (petites fissures) peuvent apparaître sur l'acrylique.
Pièces collées : les adhésifs utilisés pour le collage des objets en plas-
tique, bois, os, acier, cuivre, fer blanc, etc. risquent de ne pas tenir.
Ustensiles avec manches en os : les manches risquent de se décoller.
Fer : le fer se rouille. Laver à la main et sécher immédiatement.
Articles autres que la vaisselle : votre lave-vaisselle est conçu UNIQUEMENT
pour le lavage de la vaisselle et de la batterie de cuisine de ménage standard.
Étain, laiton, bronze : ces matériaux auront tendance à ternir. Laver à la
main et sécher immédiatement.
Fer blanc : le fer blanc aura tendance à se tacher. Laver à la main et
sécher immédiatement.
Bois : les bols et les ustensiles en bois et les ustensiles avec manches en
bois peuvent se fissurer, se déformer et perdre leur fini.
Chargement du lave-vaisselle
Ne pas laver au préalable les articles comportant des saletés peu ad-
hérentes. Enlever les particules d'aliments, les os, les cure-dents et la
graisse excessive. Il sera peut-être nécessaire de traiter préalablement
la vaisselle comportant des saletés brûlées, collées ou farineuses.
Consulter la section Matériaux de la vaisselle pour de plus amples ren-
seignements sur l'adaptation de la vaisselle.
Charger uniquement les articles lavables au lave-vaisselle. Charger la vaisselle
dans les paniers de sorte à orienter l'intérieur des bols, marmites et casseroles
vers les bras gicleurs. Éviter que les articles ne s'emboîtent les uns dans les au-
tres et éviter qu'ils ne se touchent. Séparer les articles de métal différent.
8
3rd Rack
Chargement du panier supérieur
S'assurer que les articles ne dépassent pas du fond des paniers et qu'ils ne
bloquent pas les bras gicleurs.
Remarque : lorsque vous poussez le panier supérieur à l'intérieur du lave-vais-
selle, faites en sorte qu'il bute contre la paroi arrière de la cuve afin que le bras
gicleur du panier supérieur se branche sur la conduite d'alimentation d'eau à
l'arrière de la cuve. Ne pas pousser les paniers avec la porte.
Chargement du panier inférieur
Disposer les articles volumineux dans le panier inférieur. Charger les marmites,
casseroles et bols à l'envers. Ne pas bloquer l'évent du lave-vaisselle avec les
grandes tôles à biscuits. Chargez ces articles du côté droit du lave-vaisselle.
AVIS
Pour éviter d'endommager le lave-vaisselle, ne pas charger d'articles en
papier, sacs en plastique, matériaux d'emballage ou d'articles autres que
la vaisselle et les ustensiles de cuisine normaux lavables au lave-vaisselle.
Configuration de chargement suggérée
Panier supérieur Panier inférieur
9
3rd Rack
Configuration de chargement supplémentaire
Panier supérieur Panier inférieur
Chargement du panier à couverts
Disposer les couteaux et ustensiles tranchants le MANCHE VERS LE HAUT
et les fourchettes et cuillers le manche vers le bas. Si vous mettez des
articles volumineux ou de forme irrégulière dans le panier à couverts,
assurez-vous qu'ils ne s'emboîtent pas les uns dans les autres.
AVERTISSEMENT
Les pointes et lames tranchantes des couteaux et autres types d'usten-
siles tranchants peuvent occasionner des blessures graves. Ne pas lais-
ser les enfants manier les couteaux et autres ustensiles tranchants ou
jouer à proximité.
Le panier à couverts long
Le panier à couverts standard s'adapte le coté du panier
inférieur.
10
Le panier à couverts Duo-Flex
Ce panier se sépare en deux dans le sens de la lon-
gueur, donnant ainsi deux paniers qui peuvent être pla-
cés à plusieurs endroits du panier inférieur. Ceci
améliore considérablement la souplesse de chargement
du panier inférieur. Les deux parties du panier
s'enclenchent dos à dos ou côte à côte comme indiqué
ci-dessous.
Pour séparer le panier à couverts Duo-Flex en deux
parties
Saisissez le panier et faites glisser les deux parties du
panier à l'opposé l'une de l'autre, comme indiqué à
droite, puis séparez les deux sections en tirant.
Le panier à couverts Long
Le panier à couverts Duo-Flex
Le couvercle du panier peut également être
enclenché par pression sur l'anse pour que le
panier reste ouvert.
4
43
22
4
43
22
4
3 333 3 3 3
11 1 1 11
33 3 33
44 4 44 4 4447446 62
2
22
22
2
222
2
22222
222
222 2 2 1 1 1111
12345
6
7
1-
4- couteau
fourchette à salade
2- cuiller à thé
3- fourchette de table
7 - fourchette de
5- cuiller à soupe
6- cuiller à servir
service
11
&/,&.
Accessoires des paniers
Flip Tines
Les paniers comportent des picots qui peuvent être
repliés en fonction des articles devant être placés
dans le lave-vaisselle. Pour rabattre un picot,
saisissez-le et dégagez-le de l'encoche. Poussez-le
vers le bas pour le mettre dans la position voulue
comme indiqué à la Figure 1.
RackMatic®
Le panier supérieur peut être relevé ou abaissé
pour laisser davantage d'espace aux articles de
grande taille dans l'un ou l'autre des paniers.
1 Tirer le panier supérieur.
2 Pour abaisser le panier, pousser les leviers vers
l’intérieur.
3 Pour lever le panier, maintenir le panier par les
côtés du bord supérieur et soulever.
3rd Rack
La 3rd Rack positionne horizontalement couteaux,
spatules et autres outils surdimensionnés pour amé-
liorer le nettoyage et facilite le chargement et le
déchargement. Disposez les couverts en 3rd rack
comme illustré
à la
Figure 3.
Plastic Item Clips (selon le modèle)
Accessoires en plastique légers (gobelets, couvercles,
etc.) peuvent être solidement maintenu par des clips
en plastique d'articles. Voir la Figure 4.
Titulaire de Vase (selon le modèle)
Le titulaire de vase peut être placé n’importe où
dans le panier inférieur
à tenir et vases de nettoyer à
fond, bouteilles et autres r
écipients.
étagères Coupe
Le plateau et l'espace au-dessous peu-
vent être utilisées pour les petites tasses
ou pour de plus grands ustensiles de ser-
vice.
Figure 2
Figure 3
Figure 4
Figure 5
Figure 1
12
Figure 6
Asperseur pour articles de grande taille
(selon le modèle)
Si un article est trop grand pour être placé dans le panier
inférieur, même si le panier supérieur est en position rele-
vée, enlevez le panier supérieur vide en le tirant hors du
lave-vaisselle jusqu'à la butée. Poussez la partie avant du
panier vers le haut et l'extérieur jusqu'à ce que les galets se
dégagent complètement des glissières.
Mettez le panier supérieur en réserve. Repoussez les
glissières à galets à l'intérieur du lave-vaisselle. Introdui-
sez l'asperseur pour les articles de grande taille dans la
sortie de pulvérisation et faites pivoter l'asperseur dans
le sens horaire pour le mettre en position de blocage.
Voir la Figure 6.
Remarque : afin d'éviter d'obstruer l'évent sur le côté
gauche de la cuve, disposez les grands articles telles
que les planches à découper en plastique et les grandes
tôles à biscuits du côté droite du panier inférieur, ou au
centre.
AVIS
Pour éviter d'endommager le lave-vaisselle, ne pas réinstaller le panier su-
périeur sans retirer l'asperseur pour articles de grande taille.
Ajout de détergent et d'agent de rinçage
Détergent
Utiliser uniquement un détergent spécialement conçu pour les lave-vais-
selle. Pour de meilleurs résultats, utiliser un détergent pour lave-vaisselle
en poudre frais.
AVIS
Pour éviter d'endommager le lave-vaisselle, ne pas utiliser de détergent
pour le lavage de la vaisselle à la main.
Pour éviter d'endommager le lave-vaisselle, ne pas utiliser trop de détergent si
vous disposez d'une eau douce. Si vous employez une quantité trop importante
de détergent dans une eau douce, vous risqueriez de rayer la verrerie.
Ce lave-vaisselle utilise moins d'eau. Par conséquent, moins de détergent est
nécessaire. Avec de l'eau douce, 1 c. à soupe (15 ml) de détergent nettoie la
plupart des charges. Le godet du distributeur de détergent comporte des lig-
nes graduées pour mesurer le détergent comme suit : 1 c. à soupe (15 ml) et
2 c. à soupe (25 ml). 3 c. à coupe (45 ml) de détergent rempliront complète-
ment le godet du distributeur de détergent.
Remarque : si vous ne connaissez pas le degré de dureté de l'eau de votre réseau d'ali-
mentation, utilisez 15 ml de détergent. Augmentez la quantité de détergent au besoin
pour atteindre la quantité minimale nécessaire pour laver correctement votre vaisselle.
Utilisez les lignes graduées du godet du distributeur de détergent comme
guide pour mesurer la quantité de détergent recommandée au tableau
1
.
13
Ajout de détergent
• 1 c. à soupe (15 ml) nettoie la plupart des
charges (voir la Figure 7).
• Ne pas utiliser plus de 3 c. à soupe (45 ml).
• Ne pas trop remplir le distributeur de détergent.
• Si vous utilisez des pastilles de détergent, posez-
les à plat pour éviter qu'elles n'entrent en con-
tact avec le couvercle.
Remarque : Ne pas utiliser les tablettes de détergent
dans le cycle de lavage express.
Fermeture
• Placez le doigt comme indiqué à la Figure 8.
• Faites coulisser le couvercle en position fer-
mée et appuyez fermement jusqu'à ce que
vous entendiez un déclic.
Ouverture
• Pour ouvrir le couvercle, appuyez sur le bou-
ton comme illustré à la Figure 9. Le couver-
cle s'ouvrira.
Tableau 1 - Quantité de détergent recommandée
Wash
Cycle
Hard Water/
Heavy Soil
Medium Water/
Medium Soil
Soft Water/
Little Soil
Heavy
3 tbsp
45 ml
3 tbsp
45 ml
1.75-3 tbsp
25-45 ml
Auto
1.75-3 tbsp
25-45 ml
1.75 tbsp
25 ml
1-1.75 tbsp
15-25 ml
Eco
1.75 tbsp
25 ml
1-1.75 tbsp
15-25 ml
1 tbsp
15 ml
Normal
1.75-3 tbsp
25-45 ml
1.75 tbsp
25 ml
1-1.75 tbsp
15-25 ml
Express
1.75 tbsp
25 ml
1-1.75 tbsp
15-25 ml
1 tbsp
15 ml
Rinse none none none
Figure 7
Figure 8
Figure 9
13
14
Agent de rinçage
Pour obtenir un séchage adéquat, toujours
utiliser un agent de rinçage liquide, même si
votre détergent contient déjà un agent de rin-
çage ou un adjuvant de séchage.
Remarque : le lave-vaisselle signale un manque de
produit de rinçage en allumant l'indicateur lumineux.
Si ce témoin est allumé, vous devez remplir le distrib-
uteur d'agent de rinçage en suivant les consignes ci-
dessous.
Ajout de l'agent de rinçage
AVIS
Pour éviter un excès de mousse ou de colmatage, ne pas trop remplir
le distributeur de produit de rinçage. Essuyez tout débordement avec
un chiffon humide.
Verser le produit de rinçage liquide dans le distributeur comme indiqué
jusqu’à ce que le réservoir soit plein. Essuyer tout débordement de liquide
de rinçage s’écoulant du réservoir une fois plein. Voir Figure 10. Le voyant
s'éteindra quelques instants après la fermeture de la porte du lave-vais-
selle.
Pour définir la quantité d'agent de rinçage
La quantité de produit de rinçage versée peut être ajustée entre « r:00
» et « r:06 ».
Modification du paramètre :
1 Appuyez sur la touche [On/Off].
2 Maintenir la touche A enfoncée et appuyer et maintenir la touche
[START] enfoncée jusqu’à ce que l’affichage indique « H:00 ».
Relâcher les deux touches.
3 Appuyer sur A jusqu’à ce que l’affichage indique « r:05 ».
4 Appuyer sur C pour sélectionner le paramètre souhaité.
« r:00 » = le distributeur est désactivé
« r:01 » = paramètre le plus faible
« r:02 » = paramètre faible
« r:03 » = paramètre moyen
5 Sauvegarder le paramètre sélectionné en appuyant sur [START].
Figure 10
« r:04 » = paramètre moyen-élevé
« r:05 » = paramètre élevé
« r:06 » = paramètre le plus élevé
15
Programmes et options du lave-vaisselle
Programmes de lavage
Remarque : Afin d'économiser de l'énergie, il est recommandé de régler la fonc-
tion "Auto Power Off" à "P: 01" (voir section du manuel intitulée "Auto Power
Off").
Heavy : donne les meilleurs résultats pour éliminer les aliments collés ou la
graisse. Habituellement, on doit faire tremper cette vaisselle.
Auto : notre cycle intelligent, avec notre capacité de détection du sol plus
souple, ce cycle est optimale pour une utilisation avec de la vaisselle mixte
et sols alimentaires.
Eco*: permet de laver la vaisselle légèrement sale et réduit la durée totale de
lavage. Utiliser ce programme pour laver les verres et les assiettes à dessert
devant être réutilisées au cours du même événement.
Normal : C'est le cycle recommandé pour une utilisation quotidienne, régu-
lière ou typique pour laver complètement une pleine charge de vaisselle nor-
malement sale.
Pour obtenir des performances optimales avec une consommation d'énergie
minimale, il est recommandé de désactiver toutes les options et les paramètres
disponibles, sauf "Auto Power Off" comme indiqué au début de cette section.
Remarque 1 : Voir la note pour des instructions supplémentaires d'installation
d'essai de l'énergie.
Express:
Nettoie doucement la vaisselle sale et réduit le temps de lavage en
général. Utiliser ce programme pour nettoyer les verres et la vaisselle dessert
qui peuvent avoir besoin d'être réutilisés lors du même événement.
Rinse : Vous Permet de rincer la vaisselle vente d'accusation juin Partielle et de
la Mettre en attente In the lave-vaisselle JUSQU'A that the chargé Soit Pleine.
*certains modèles
Option des programmes de lavage
Delay Start : L’on peut retarder la mise en marche de 1 h à 24 h.
SpeedPerfect™*: SpeedPerfect ™ est une option qui permet de gagner du
temps sans sacrifier les performances de lavage et sec. La sélection de
cette option garantit les mêmes températures finales que le cycle sous-
jacent, tout en chauffant les plats rapides. Cette option augmente aussi la
consommation d'énergie tout en réduisant les temps de cycle.
Half Load
: Peut réduire la consommation d'eau lors du lavage de petites
charges légèrement sales qui remplissent environ la moitié de la capacité du
lave-vaisselle.
Delicate : L'option Délicat est uniquement disponible dans les cycles lourds,
Auto et Normal. Ce cycle est utilisé au mieux pour peu sale avec facile
d'éliminer les salissures alimentaires.
Remarque 1 : Le label Energy Guide a été basé sur le cycle de détection de sol normal ou ordinaire comme
suit: L'appareil a été testé sans agent de rinçage (liquide) dans la chambre de rinçage. Une dose unique de
détergent a été inséré dans le distributeur de détergent, sans détergent utilisé dans le prélavage. L'unité n'a
pas été soumis à des tests tronquée par les définitions dans la procédure de test. Nous recommandons que
les charges plat comme celui dans le test de certification de l'énergie ont la position de grille placée dans
la position la plus haute.
16
Sanitize : La fonction Désinfecter est offerte uniquement avec les programmes de
lavage intense, automatique et normal. Les procédés techniques de désinfection
peuvent également améliorer les résultats de séchage.
Remarque : le lave-vaisselle passe en mode de lavage automatique par défaut lorsqu'il est
éteint puis rallumé. Si vous avez programmé l'option de désinfection lors du programme
précédent, le lave-vaisselle passera en mode de lavage automatique par défaut avec
l'option de désinfection sélectionnée lorsque vous le mettez en marche.
ExtraShine®: Utilisé en combinaison avec un cycle de lavage (sauf Rinse),
l'option Extra Brillance élève la température et allonge la durée de sé-
chage pour améliorer encore les résultats de séchage.
*certains modèles
Informations sur les programmes de lavage
Remarque : afin d'économiser de l'énergie, ce lave-vaisselle est équipé d'un dispositif
de contrôle intuitif « Smart Control » dont les capteurs règlent automatiquement la
durée du programme, la température et les changements d'eau en fonction du degré
de saleté et de la température de l'eau entrante. Le dispositif de contrôle intuitif
ajuste la durée du programme et la quantité d'eau utilisée de façon intermittente. Les
durées de programmes de lavage sont fonction d'une température de l'eau d'ali-
mentation de 120 °F (48,8 °C). Si la température de l'eau d'alimentation de votre
résidence est différente de 120 °F (48,8 °C), le temps de chauffage de votre lave-
vaisselle pourraient être touchés.
Tableau 2 - Informations sur les programmes de lavage
Heavy Auto Eco Normal Express Rinse
durée
110-135
min
105-129
min
80-85 min
130-135
min
30 min 9 min
consomma-
tion d'eau
4.9-6.4 gal
18.6-24.2 L
3.5-6.5 gal
13.1-24.5 L
2.5-3.8 gal
9.3-14.5 L
2.4-5.5 gal
8.8-20.8 L
2.8 gal
10.5 L
1.1 gal
4.1 L
température
de l'eau
66-71°C
150-160°F
53-66°C
127-150°F
45-50°C
113-122°F
45-55°C
113-131°F
45°C
113°F
incoming
température
de rinçage
72°C
162°F
67°C
153°F
62°C
144°F
62-69°C
140-156°F
50°C
122°F
incoming
SpeedPerfect™
95-110 min 75-90 min 60-70 min 95-105min n/a n/a
durée 95-110 min 75-90 min 60-70 min 95-105min n/a n/a
consomma-
tion d'eau
4.3-5.5 gal
16.3-20.5 L
4.3-5.3 gal
16.1-20 L
2.4-3.3 gal
9.2-12.5 L
4.4-5.6 gal
16.6-21.1 L
n/a n/a
Half Load
durée 115 min 95-105 min 75-80 min 90-99 min n/a n/a
consomma-
tion d'eau
4.8 gal
17.9 L
2.7-4.4 gal
10.2-16.5 L
2.5-3.3 gal
9.3-12.5 L
2.8-3.7 gal
10.8-13.9 L
n/a n/a
Delicate
durée
105-110
min
90-105 min n/a
100-120
min
n/a n/a
17
Remarque : seuls les programmes sanitaires sont prévus pour satisfaire aux ex-
igences de niveau 6 en matière d'efficacité d'élimination des saletés et de désin-
fection. Il n'existe aucune intention, directe ou indirecte, que tous les
programmes aient réussi les tests de performance en désinfection.
consomma-
tion d'eau
4.9-6.4 gal
18.6-24.2 L
3.5-6.5 gal
13.1-24.5 L
n/a
2.4-5.5 gal
8.8-20.8 L
n/a n/a
Sanitize
durée
130-150
min
125-150
min
n/a
135-155
min
n/a n/a
consomma-
tion d'eau
4.9-6.4 gal
18.6-24.2 L
3.5-6.5 gal
13.1-24.5 L
n/a
2.4-5.5 gal
8.8-20.8 L
n/a n/a
Extra Shine®
durée
130-150
min
125-150
min
115-125
min
135-155
min
60 min n/a
consomma-
tion d'eau
4.9-6.4 gal
18.6-24.2 L
3.5-6.5 gal
13.1-24.5 L
2.5-3.8 gal
9.3-14.5 L
2.4-5.5 gal
8.8-20.8 L
2.8 gal
10.5 L
n/a
Delicate
18
* "X" peut être n'importe quel chiffre ou une lettre
SHE65T5xUC*
SHX65T5xUC*, SHP65T5xUC*, SHP65T7xUC*
SHP65TLxUC*
SHE68T5xUC*
SHE68TL5UC
SHX68T5xUC*, SHV68T53UC, SHP68T5xUC*
SHX68TLxUC*, SHV68TL3UC, SHP68TLxUC*
19
Fonctionnement du lave-vaisselle
REMARQUE : Pour les modèles avec commandes cachées, la porte doit être
ouverte avant de modifier les paramètres et fermé après la modification des
paramètres.
Les boutons sont sensibles et doivent être toucha doucement. Evitez
toute particals graisse ou de nourriture reposant sur les boutons car ils
pourraient activer le lave-vaisselle. Essuyage et de nettoyage peut
également activer le lave-vaisselle. Pour de meilleurs résultats, utilisez
nus, les mains propres lorsque vous touchez les boutons.
AVERTISSEMENT : Faites attention lorsque vous ouvrez la porte pen-
dant un cycle de fonctionnement. L'eau chaude peut gicler. Ouvrez la
porte lentement.
Démarrez le lave-vaisselle :
1 Appuyez sur la touche [On/Off]. Le voyant DEL du dernier cycle sélec-
tionné clignote.
2 Sélectionnez un programme et les options voulues. Appuyer sur
[Start].
Annuler un cycle
1 Appuyez et maintenez le bouton
[Start]
pendant environ 3 secondes
jusqu'à ce que l'écran affiche "0:01".
2 Attendez environ 1 minute alors que le lave-vaisselle vidange.
Ouvrez la porte et appuyez sur la touche [On/Off].
Interrompre un cycle
3 Appuyez sur la touche [On/Off] pour éteindre l'appareil.
Pour reprendre le cycle, appuyez sur la touche [On/Off] à nouveau.
Mise en marche différée
Vous pouvez retarder le début du cycle de tranches d'une heure, jusqu'à
24 heures.
Pour régler le délai de commencer:
1 Appuyez sur la touche [On/Off]. Sélectionnez un cycle.
2 Appuyez sur la touche [Delay] jusqu'à ce que l'heure affichée correspond
à vos besoins et appuyez sur [Start] pour activer le départ différé.
h: 01 = 1 heure de retard h: 24 = 24 heures de retard
Pour annuler le départ différé:
1 Appuyez sur la touche [Delay] jusqu'à ce que "h: 00" est indiqué sur
l'affichage numérique.
2 Appuyez sur [Start] pour sauvegarder le réglage.
Signal de fin de cycle (certains modèles)
1 Ouvrez la porte et appuyez sur la touche [On/Off].
2 Maintenez enfoncée la touche "A" (voir page 18) et appuyez sur
[Start] jusqu'à ce que l'affichage indique "H: 00". Relâchez les deux
boutons.
20
3 Appuyez sur le bouton "A" jusqu'à ce que l'écran affiche "b:02".
4 Appuyez sur la touche "
C" pour augmenter ou diminuer la tonalité
"b: 00" = OFF et "b: 03" = plus fort et appuyez sur [Start] pour
enregistrer les paramètres et fermer la porte.
Séchage intensifs
Le rinçage final utilise une température plus élevée qui améliore les résul-
tats de séchage. Le temps de marche peut augmenter légèrement.
Pour activer le séchage intensif sur:
1 Appuyez sur la touche [On/Off].
2 Maintenez enfoncée la touche “A” et appuyez sur [Start] jusqu'à ce
que l'écran affiche “d:00”. Relâchez les deux boutons.
3 Appuyez sur la touche “C” pour allumer le séchage intensif sur ou
hors tension. “d:01” = ON et “d:00” = OFF
4 Appuyez sur [Start] pour sauvegarder le réglage.
Auto Power Off
Pour économiser l'énergie, le lave-vaisselle est
éteint 1 minute après le cycle de lavage se ter-
mine. Ces paramètre peuvent être ajustés de P:
00 à P: 02.
Pour modifier le réglage:
1 Appuyez sur la touche [On/Off]. Maintenez
enfoncée la touche "A" et appuyez sur
[Start] jusqu'à ce que l'affichage indique
"d: 0x".
2 Relâchez les deux boutons.
3 Appuyez sur le bouton "A" jusqu'à ce que
l'afficheur indique "P: 0x".
4 Appuyez sur la touche
"C"
jusqu'à ce que
l'écran correspond à vos besoins.
P:00
= lave-vaisselle ne s'éteint pas automatique-
ment
P:01
= lave-vaisselle s'éteint automatiquement après
1 minute
P:02
= lave-vaisselle s'éteint automatiquement après
120 minutes (2 heures)
5 Appuyez sur [Start] pour sauvegarder le
réglage.
InfoLight® (selon le modèle)
Une LED illumine la parole pour indiquer que
l'appareil est en marche. Si l'appareil est instal-
lé au niveau des yeux, la LED n'est pas visible.
Pour modifier le réglage:
1 Ouvrez la porte et appuyez sur la touche
[On/Off]. Maintenez enfoncée la touche
"
A" et appuyez sur [Start] jusqu'à ce que l'affichage indique "H: 00".
Figure 12
Figure 13
Figure 11
21
2 Relâchez les deux boutons.
3 Appuyez sur le bouton "
A" jusqu'à ce que
l'écran affiche "1:01".
Appuyez sur la touche "C" pour basculer entre
"1:01" = ON et "1:00" = OFF et appuyez sur
[Start] pour sauvegarder.
Child Lock (Sécurité enfant) (selon le
modèle)
1 Démarrez le programme désiré.
2 Maintenez le bouton qui dit "Verrouillage"
en dessous pendant environ 3 secondes
jusqu'à ce que l'écran affiche "CL".
3 Le "CL" sera indiqué dès maintenant si
n'importe quel bouton est pressé et le pro-
gramme ne sera pas remis à zéro.
Pour désactiver le verrouillage de l'enfant:
1 Maintenez enfoncée la touche "Verrouil-
lage" pendant environ 3 secondes jusqu'à
ce que l'écran ne lit plus "CL".
Nettoyage et entretien
Certaines parties du lave-vaisselle nécessitent un entretien occasionnel.
Les opérations d'entretien sont faciles à effectuer et permettent d'obtenir
continuellement un excellent rendement de votre lave-vaisselle.
Conditions générales
Ne jamais utiliser un nettoyeur à vapeur avec le lave-vaisselle. Le
fabricant n’est pas responsable des dommages encourus.
Essuyer régulièrement le devant de l’appareil avec un chiffon humide
(une solution d’eau et de détergent est adéquate).
Ne pas utiliser d’éponge à surface rugueuse ni de détergent abrasif car
ils peuvent endommager les surfaces.
Appareil en acier inoxydable : pour éviter la corrosion, ne pas utiliser de
chiffon éponge, ni laver plusieurs fois avant d’utiliser l’appareil la
première fois.
Filtres
Les filtres permettent de garder les objets étrangers de l’eau de rinçage
loin de la pompe. Ils peuvent parfois obstruer les filtres.
Vérifier les filtres
• Dévisser le filtre cylindrique tel qu’il est illustré et le sortir voir Figures 11-
12.
• Enlever tout résidu et le passer à l’eau courante.
• Réinstaller le système de filtre et s’assurer que les flèches sont à
l’opposées l’une de l’autre une fois le système de filtre fermé
Figure 14
Figure 15
22
Bras gicleurs
Du calcaire ou des contaminants dans l’eau de rinçage peuvent
obstruer les embouts et les roulements des bras gicleurs.
• Vérifier si les embouts des bras gicleurs sont obstrués.
• Dévisser le bras gicleur supérieur. Voir Fig. 13.
• Enlever le bras gicleur inférieur.
Pompe d’eau usée
Les résidus d’aliments de l’eau de rinçage non captés par les filtres
peuvent obstruer la pompe à eau usée. L’eau de rinçage ne peut être
pompée et recouvre le filtre.
Dans ce cas :
• Débrancher l’appareil de l’alimentation électrique.
• Enlever les filtres.
• Vider l’eau à l’aide d’une éponge, au besoin.
• Avec une cuillère, enlever le couvercle de la pompe, tel qu’il est illus-
tré, ensuite prendre le couvercle par la languette et tirer vers le haut
jusqu’à résistance, puis le sortir (voir Figures 14-15).
• Vérifier l’intérieur du compartiment et enlever tout objet étranger.
• Remettre le couvercle à sa position d’origine.
• Installer le filtre.
Préparation de l'appareil pour les vacances
Avant de partir en vacances pendant un temps plus chaud, en
plus de couper la vanne principale, également désactiver l'ap-
provisionnement en eau au point le plus proche du lave-vais-
selle. Par temps froid, s'il vous plaît suivez les instructions pour
l'hivernage de votre appareil ci-dessous.
Hivérisation unité
Si votre lave-vaisselle n'est pas utilisé pendant une longue péri-
ode de temps dans un endroit dont la température de congéla-
tion (maison de vacances ou une période de vacances), faire
hivériser par un service professionnel agréé.
23
Guide de dépannage
Problème Cause Action à prendre
Le lave-vais-
selle ne se
met pas en
marche
1. La porte est peut-être mal enclen-
chée.
2. L'appareil n'est peut-être pas
allumé.
3. La machine n'a pas été réinitiali-
sée ou le programme précédent
n'est pas terminé.
4. La mise en marche différée est
activée.
5. Interruption de l'alimentation
électrique du lave-vaisselle ou fus-
ible ayant sauté.
6. La porte a peut-être été fermée
avant d'avoir choisi le programme.
7. Le robinet d'alimentation en eau
n'est peut-être pas ouvert.
1. Fermez complètement la porte.
2. Appuyez sur le commutateur
principal pour allumer la machine.
3. Pour réinitialiser la machine,
reportez-vous à la section de ce
guide intitulée « Annulation ou
modification du programme ».
4. Pour réinitialiser la machine,
reportez-vous à la section de ce
guide intitulée « Mise en marche
différée ».
5. Vérifiez le disjoncteur.
6. Sélectionnez un programme et
fermez la porte.
7. Vérifiez et ouvrez le robinet d'ali-
mentation en eau.
Le lave-vais-
selle émet
un bip
sonore (sig-
nal de fin de
programme)
1. Les paramètres usine par défaut
avertissent l'utilisateur que le pro-
gramme de lavage est terminé en
émettant un bip sonore. Cette fonc-
tion peut être désactivée au besoin.
1. Pour régler le volume sonore ou
désactiver cette fonction, reportez-
vous à la section de ce guide intit-
ulée « Signal de fin de programme ».
L'afficheur
ne s'allume
pas
1. Un fusible a peut-être sauté ou
le disjoncteur s'est déclenché.
2. La porte est mal fermée ou mal
enclenchée.
Remarque : pour les modèles équi-
pés de commandes situées sur la
partie supérieure de la porte,
l'afficheur ne s'allume que lorsque
la porte est ouverte et les com-
mandes sont visibles.
1. Vérifiez le fusible ou le boîtier de
disjoncteurs et remplacez le fus-
ible ou réarmez le disjoncteur le
cas échéant.
2. Assurez-vous que la porte est
correctement enclenchée et com-
plètement fermée.
Le pro-
gramme de
lavage sem-
ble durer
trop long-
temps
1. IL'eau qui alimente le lave-vais-
selle n'est pas assez chaude.
2. La durée du programme peut
varier en fonction de la saleté de la
vaisselle et de la qualité de l'eau.
3. Le distributeur de produit de rin-
çage est vide.
4. Le lave-vaisselle est branché sur
une conduite d'eau froide.
Remarque : reportez-vous à la sec-
tion de ce guide intitulée « Informa-
tions sur les programmes de lavage
» pour obtenir la durée de pro-
gramme type.
1. Avant de démarrer un pro-
gramme, faites couler le robinet
d'eau chaude de l'évier le plus
proche du lave-vaisselle.
2. Les capteurs du lave-vaisselle
augmentent automatiquement la
durée du programme pour une
vaisselle bien propre en cas de
détection d'une quantité impor-
tante de saletés sur la vaisselle.
3. Versez le produit de rinçage
dans le distributeur.
4. Vérifiez que le lave-vaisselle est
bien raccordé à la tuyauterie
d'arrivée d'eau chaude.
24
La vaisselle
est mal
lavée
1. Quelque chose empêche le bras
de lavage de tourner.
2. Quelque chose bouche les jets du
bras d'aspersion.
3. Mauvaise utilisation des déter-
gents.
4. Les filtres sont peut-être bou-
chés.
5. Les pièces de vaisselle sont
imbriquées les unes dans les autres
ou disposées trop près les unes des
autres.
6. Le programme de lavage choisi ne
convient pas aux conditions de
saleté de la vaisselle.
1. Assurez-vous que le mouvement
de rotation des bras d'aspersion
n'est pas bloqué en faisant pivoter
ces derniers à la main.
2. Retirez les bras d'aspersion et
nettoyez-les en suivant les con-
signes du paragraphe figurant dans
la section de ce guide intitulée «
Nettoyage et entretien ».
3. Augmentez ou diminuez la quan-
tité de détergent selon la dureté de
l'eau. Reportez-vous au tableau 1.
4. Nettoyer les filtres. Reportez-
vous la section de ce guide intit-
ulée « Nettoyage et entretien ».
5. Changez la disposition de la vais-
selle afin que le jet d'eau puisse
asperger correctement toutes les
pièces. Reportez-vous également la
section de ce guide intitulée «
Chargement de la vaisselle ».
6. Reportez-vous également à «
Programme de lavage » dans la
section de ce guide intitulée «
Fonctionnement du lave-vaisselle».
La vaisselle
n'est pas
bien sèche
1. Le distributeur de produit de rin-
çage est vide. (Le voyant du produit
de rinçage est activé).
2. Mauvais chargement de la vais-
selle.
3. Le programme choisi ne com-
prend pas le séchage.
Remarque : en général, les usten-
siles en plastique et en Téflon ne
sèchent pas aussi bien que d'autres
ustensiles en raison des propriétés
inhérentes à ces types de matéri-
aux.
1. Versez le produit de rinçage dans le
distributeur. L'utilisation d'un produit
de rinçage améliore le séchage.
2. Changez la disposition de la vais-
selle pour veiller à ce que les articles
ne soient pas imbriqués les uns dans
les autres. Reportez-vous également
à la section de ce guide intitulée
«Chargement de la vaisselle ».
3. Le paramètre Rinçage et attente
ne comprend pas de programme
de séchage.
Le couver-
cle du dis-
tributeur de
détergent
ne se ferme
pas
1. Mauvais fonctionnement du cou-
vercle du distributeur de détergent.
2. Le programme précédent n'est
pas terminé ; réinitialisation ou
interruption du programme.
1. Reportez-vous à la section de ce
guide intitulée « Ajout de détergent
et de produit de rinçage » pour des
instructions sur l'ouverture et la
fermeture du distributeur.
2. Reportez-vous à la section de ce
guide intitulée « Annulation ou
modification du programme ».
Problème Cause Action à prendre
25
Impossible
de sélec-
tionner le
programme
voulu
1. Le programme précédent n'est
pas terminé
1. Reportez-vous à la section de ce
guide intitulée « Annulation ou
modification du programme ».
Odeur
Remarque :
les tests de
l’eau est
effectuée en
usine. Par-
fois l’eau
peut encore
apparaître
dans un lave-
vaisselle à
l’achat qui
peut créer
une odeur.
1. Des déchets alimentaires se sont
accumulés au fond du lave-vaisselle.
2. Des particules d'aliments se sont
accumulées près du joint d'étanché-
ité de la porte.
3. La vaisselle est restée trop long-
temps dans le lave-vaisselle avant le
lancement d'un programme.
4. De l'eau résiduelle s'est accu-
mulée au fond du lave-vaisselle.
5. Le tuyau de vidange est obstrué.
1. Retirez les filtres et nettoyez-les con-
formément à la section de ce guide
intitulée « Nettoyage et entretien ».
2. Reportez-vous à « Nettoyage et
entretien » dans la section de ce guide.
3. Si vous n'avez pas l'intention de
laver la vaisselle immédiatement,
lancez le programme Rinse/Hold .
4. Assurez-vous que l'opération de
vidange du programme précédent
est complètement terminée.
5. Pour éliminer les objets pouvant
obstruer le tuyau de vidange, faites
appel à un personnel qualifié.
Remarque : si les problèmes d'odeur
persistent, lancez le programme de
lavage Normal jusqu'au rinçage puis
interrompez le programme et versez
une tasse de 255 ml (8 oz) de vinai-
gre blanc distillé sur le panier supéri-
eur. Terminez ensuite le programme.
Le lave-vais-
selle ne se
remplit pas
d'eau
1. Obstruction au niveau du réseau
d'alimentation en eau.
2. Le programme de lavage précé-
dent n'est pas terminé.
3. La fonction de mise en marche
différée est activée.
4. HL'alimentation en eau domes-
tique est coupée
1. Assurez-vous que le robinet
d'arrivée d'eau (en général situé
sous l'évier de la cuisine) est ouvert
et vérifiez que la conduite d'alimen-
tation n'est ni pliée ni bouchée.
2. Reportez-vous à la section de ce
guide intitulée « Fonctionnement
du lave-vaisselle ».
3. Annulez la mise en marche dif-
férée ou attendez que la période
de mise en marche différée soit
terminée ou que ce délai expire.
4. Ouvrez l'alimentation en eau domestique
Fonc-
tionnement
bruyant pen-
dant le
déroule-
ment du
programme
de lavage
1. La vaisselle n'est pas correcte-
ment disposée.
1. Les sons correspondant à la cir-
culation de l'eau sont normaux,
mais si vous soupçonnez que des
pièces de vaisselle se cognent
entre elles ou touchent les bras
d'aspersion, reportez-vous à la sec-
tion du présent guide intitulée «
Préparation et chargement de la
vaisselle » pour connaître la dispo-
sition optimale de la vaisselle.
Problème Cause Action à prendre
26
Fuites d'eau 1. Mousse
2. Le joint d'étanchéité peut être
sorti de la rainure.
3. L'évent de condensation est blo-
qué.
4. Mauvaise installation.
1. Les détergents inadéquats ont
tendance à produire de la mousse
et à provoquer des fuites. Utilisez
uniquement des détergents pour
lave-vaisselle. Si le problème de
mousse persiste, mettez une cuil-
lère à soupe d'huile végétale au
fond du lave-vaisselle et lancez le
programme voulu.
2. Assurez-vous que le joint d'étan-
chéité est bien inséré dans la rainure.
3. Assurez-vous que l'évent de con-
densation n'est pas bloqué.
4. Faites vérifier l'installation par
un personnel qualifié (alimentation
en eau, système de vidange, mise à
niveau, tuyauterie).
Taches
apparais-
sant dans la
cuve
1. Les taches qui se forment à l'inté-
rieur du lave-vaisselle sont dues à la
dureté de l'eau.
2.Les couverts sont en contact avec
les parois de la cuve.
1. L'emploi de jus de citron concen-
tré peut réduire l'accumulation de
taches d'eau dure. Lancez un pro-
gramme de lavage normal jusqu'au
rinçage puis interrompez le pro-
gramme et versez une tasse de 250
ml (8 oz. liq.) de citron concentré
sur le panier supérieur. Terminez
ensuite le programme. Ceci peut
être fait périodiquement pour
prévenir l'accumulation de taches.
2. Assurez-vous que les couverts
n'entrent pas en contact avec les
parois de la cuve pendant le
déroulement d'un programme.
Apparition
de films
d'eau sur les
verres ou de
résidus sur
la vaisselle
1. Mauvais dosage du produit de
rinçage.
1. Réglez le distributeur du
produit de rinçage en fonction
de la dureté de l'eau. Pour des
informations sur le dosage,
reportez-vous à la section de ce
guide intitulée « Ajout de déter-
gent et de produit de rinçage ».
Le panneau
avant est
décoloré ou
rayé
1. Vous avez utilisé un produit
d'entretien abrasif
1. Utilisez des détergents non
abrasifs et un linge humide doux.
Problème Cause Action à prendre
27
Service après-vente
Votre lave-vaisselle Bosch® ne requiert aucun entretien spécial autre que
celui décrit à la section Nettoyage et entretien du présent guide. En cas
de problème avec votre lave-vaisselle, avant de faire appel aux services
d'un technicien, reportez-vous à la section Aide automatique du guide. Si
un technicien doit intervenir, communiquer avec votre revendeur ou
installateur ou avec un service de réparation autorisé. Ne pas tenter de
réparer soi-même l'appareil. Toute réparation effectuée par un personnel
non autorisé peut être une cause d'annulation de la garantie.
Si votre lave-vaisselle Bosch® vous pose un problème et si vous n'êtes
pas satisfait du service que vous avez reçu, veuillez effectuer les
démarches suivantes jusqu'à ce que votre problème soit résolu à votre
entière satisfaction :
1 Téléphonez au 1-800-944-2904
2 Communiquez avec le service après-vente à partir de notre site Web
:www.bosch-home.com/us or www.bosch-appliances.ca
3 Communiquez avec l'installateur ou le prestataire de service après-
vente agréé de Bosch® de votre région.
4 Écrivez à :
BSH Home Appliances Corporation
1901 Main Street
Irvine, CA 92614
S'il vous plaît n'oubliez pas d'inclure vos informations de modèle ainsi
que l'explication du problème et la date à laquelle elle a commencé.
Vous trouverez le modèle et le numéro de série sur l'étiquette située sur
le bord de la porte lave-vaisselle. S'il vous plaît faire une copie de votre
facture et de la garder avec ce manuel. Le client doit présenter une
preuve d'achat pour obtenir un service de garantie.
28
Informations concernant la garantie
Ce que couvre cette garantie et à qui elle s'applique : la garantie limitée fournie par BSH Home Appliances
Corporation (BSH) dans cet énoncé de garantie limitée de produit s'applique uniquement aux lave-vaisselle
Bosch® (le « produit ») vendus au client, le premier acheteur utilisateur, à la condition que le produit ait été
acheté : (1) Pour votre usage domestique normal (non commercial) et qu'il ait effectivement en tout temps
été utilisé uniquement à des fins domestiques normales. (2) À l'état neuf au détail (et non comme un modèle
d'exposition, « tel quel » ou ayant déjà été retourné), et non à des fins de revente ou d'utilisation commerci-
ale. (3) Aux États-Unis ou au Canada, et qu'il soit en tout temps demeuré dans le pays de l'achat initial. Les
garanties énoncées aux présentes s'appliquent uniquement à l'acheteur initial du produit et ne sont pas ces-
sibles.
• Assurez-vous de renvoyer la carte d'enregistrement ; bien que cette démarche ne soit pas nécessaire pour
que la garantie soit valide, c'est la meilleure façon de permettre à BSH de vous avertir dans l'éventualité
improbable d'un avis de sécurité ou d'un retrait de produit du marché.
Durée de la garantie : BSH garantit que le produit est exempt de défauts de matériaux et de fabrication
pendant une période de trois cent soixante-cinq (365) jours à compter de la date d'achat. Le délai précité
commence à courir à partir de la date d'achat et ne doit pas, pour quelque raison que ce soit, être différé,
faire l'objet de droits, être prolongé ou suspendu. Les frais de main d'œuvre et d'expédition sont compris
dans la couverture de base.
Garantie limitée prolongée :BSH offre également les garanties limitées supplémentaires suivantes :
• Garantie limitée de cinq (5) ans sur les composant électroniques : BSH réparera ou remplacera tout micro-
processeur ou carte de circuit imprimé BSH présentant des défauts de matériaux ou de fabrication (frais de
main d'œuvre exclus).
• Garantie limitée de cinq (5) ans sur les paniers à vaisselle : BSH remplacera les paniers à vaisselle supéri-
eur ou inférieur (à l'exclusion des composants du panier), si le panier présente des défauts de matière ou de
fabrication (frais de main d'œuvre exclus).
• Garantie à vie contre la rouille de l'acier inoxydable : BSH remplacera votre lave-vaisselle par un modèle
identique ou un modèle courant sensiblement équivalent ou supérieur en termes de fonctionnalité, si le
revêtement intérieur est perforé par la rouille (frais de main d'œuvre exclus). BSH remplacera la porte en
acier inoxydable si celle-ci est perforée par la rouille (frais de main d'œuvre exclus).
• Le délai précité commence à courir à partir de la date d'achat et ne doit pas, pour quelque raison que ce soit,
être différé, faire l'objet de droits, être prolongé ou suspendu.
La réparation ou le remplacement du produit constitue votre recours exclusif : Pendant la période de la
présente garantie, BSH ou l'un de ses prestataires de service après-vente agréés réparera votre produit sans
frais de votre part (sous réserve de certaines restrictions précisées aux présentes) s'il s'avère que votre
produit a été fabriqué en incorporant un défaut de matériaux ou de fabrication. Si des tentatives raisonna-
bles de réparation du produit ont été effectuées sans succès, BSH remplacera votre produit (des modèles
améliorés peuvent vous être offerts, à la discrétion exclusive de BSH, moyennant des frais supplémentaires).
Toutes les pièces et tous les composants enlevés deviendront la propriété de BSH à sa discrétion exclusive.
Toutes les pièces remplacées et/ou réparées devront être similaires à la pièce d'origine aux fins de la
présente garantie et cette garantie ne sera pas prolongée eu égard à ces pièces. En vertu des présentes,
BSH assume la responsabilité et l'obligation exclusives vis-à-vis de la réparation d'un produit comportant un
défaut de fabrication uniquement, en ayant recours à un prestataire de services après-vente agréé de BSH
pendant les heures normales de travail. Par souci de sécurité et pour des questions de dommages matériels,
BSH vous recommande vivement de ne pas tenter de réparer vous-même le produit ni d'avoir recours à un
dépanneur non agréé ; BSH ne sera pas responsable et n'assume aucune obligation pour les réparations ou
le travail effectués par un dépanneur non agréé. Si vous choisissez de demander à une personne qui n'est
pas un prestataire de service après-vente agréé de travailler sur votre produit, LA PRÉSENTE GARANTIE
DEVIENDRA AUTOMATIQUEMENT NULLE ET NON AVENUE. Les prestataires de service après-vente agréés
sont des personnes ou des sociétés ayant été spécialement formées sur les produits de BSH et qui jouis-
sent, de l'avis de BSH, d'une réputation supérieure en matière de service à la clientèle et de compétences
techniques (veuillez noter qu'il s'agit d'entités indépendantes et non de mandataires, d'associés, d'affiliés ou
de représentants de BSH). Nonobstant les dispositions précédentes, BSH n'assumera aucune responsabilité
ou obligation en ce qui concerne le produit s'il se trouve dans une région éloignée (à plus de 100 milles d'un
prestataire de services après-vente agréé) ou s'il est raisonnablement inaccessible ou s'il se trouve dans un
lieu, un milieu ou un environnement dangereux, menaçant ou traître ; auquel cas, sur votre demande, BSH
paiera quand même la main d'œuvre et les pièces et expédiera les pièces au prestataire de services après-
vente agréé le plus proche. Toutefois, vous restez quand même entièrement responsable pour et serez dans
29
l'obligation de payer les frais de déplacement ou autres frais spéciaux appliqués par la société de services
après-vente, dans l'hypothèse où elle accepte de faire le déplacement en vue d'effectuer la réparation.
Produit qui n'est plus couvert par la garantie : BSH n'est pas tenue, en droit ou autrement, de vous consen-
tir quoi que ce soit, y compris des réparations, des tarifs proportionnels ou un remplacement de produit,
après l'expiration de la garantie.
Exclusions de la garantie : La couverture de la garantie décrite aux présentes exclut tous les défauts ou dom-
mages qui ne résultent pas d'une faute directe de BSH, y compris, sans toutefois s'y limiter, un ou plusieurs
des éléments suivants : (1) L'utilisation du produit à toute autre fin que son usage normal, habituel et prévu (y
compris, sans toutefois s'y limiter, toute forme d'usage commercial, l'usage ou l'entreposage à l'extérieur d'un
produit devant être utilisé à l'intérieur, l'utilisation du produit conjointement avec un aéronef ou un bateau).
(2) La conduite répréhensible volontaire, la négligence, la mauvaise utilisation, l'utilisation abusive, les acci-
dents, la négligence, le fonctionnement abusif, le refus d'entretien, l'installation irrégulière ou négligente,
l'altération, le non respect du mode d'emploi, les fausses manœuvres, les réparations non agréés (y compris la
réparation effectuée soi-même ou l'exploration des mécanismes internes de l'appareil) de la part de toute par-
tie. (3) La rectification, l'altération ou la modification, quelle qu'en soit la nature. (4) Le non-respect des
codes, règlements ou lois applicables d'État, locaux, municipaux ou de comté régissant l'électricité, la plombe-
rie et/ou le bâtiment, y compris le manquement à l'obligation d'installer le produit dans le respect le plus strict
des codes et règlements locaux du bâtiment et en matière de prévention des incendies. (5) L'usure normale,
le renversement d'aliments, de liquides, les accumulations de graisse ou les autres substances qui s'accumu-
lent sur le produit, à l'intérieur ou autour de celui-ci. (6) Les forces et facteurs externes, exercés par les élé-
ments et/ou l'environnement, y compris, sans toutefois s'y limiter, la pluie, le vent, le sable, les inondations les
incendies, les glissements de terrain, les températures glaciales, l'humidité excessive ou l'exposition prolon-
gée à l'humidité, la foudre, la surtension électrique, les défaillances des structures qui entourent l'appareil et
les cas de force majeure. BSH ne sera en aucun cas responsable et n'aura aucune obligation de quelque
manière que ce soit quant aux dommages occasionnés aux biens environnants, y compris les armoires de
rangement, les planchers, les plafonds et les autres structures ou objets qui se trouvent à proximité du
produit. Sont également exclus de la présente garantie les griffures, les encoches, les bosselures et les dom-
mages touchant l'aspect des surfaces externes et des pièces exposées ; les produits dont les numéros de
série ont été modifiés, oblitérés ou enlevés ; les visites après-vente pour vous enseigner à utiliser le produit, ou
les déplacements lorsque le produit ne présente aucun problème ; la résolution de problèmes d'installation
(vous êtes entièrement responsable de toute structure et mise en place du produit, y compris les installations
électriques, de plomberie ou autres installations de raccordement, de la mise en place de fondations ou d'un
parquet appropriés, et de toute modification, y compris, sans toutefois s'y limiter, celles devant être apportées
aux armoires de rangement, murs, planchers, rayonnages, etc.) ; ainsi que le réenclenchement des disjonc-
teurs ou des fusibles.
DANS LA MESURE OÙ LA LOI L'AUTORISE, LA PRÉSENTE GARANTIE STIPULE VOS RECOURS EXCLUSIFS
À L'ÉGARD DU PRODUIT, QUE LA RÉCLAMATION SOIT OU NON DE NATURE CONTRACTUELLE OU DÉLIC-
TUELLE (Y COMPRIS LA RESPONSABILITÉ ABSOLUE OU LA NÉGLIGENCE) OU AUTRE. ¤LA PRÉSENTE
GARANTIE REMPLACE TOUTES LES AUTRES GARANTIES, EXPRESSES OU IMPLICITES. TOUTE GARAN-
TIE IMPLICITE EN VERTU DE LA LOI, QUE CE SOIT À DES FINS DE QUALITÉ MARCHANDE OU D'ADAPTA-
TION À UN USAGE PARTICULIER, OU AUTREMENT, EST EN VIGUEUR UNIQUEMENT PENDANT LA
PÉRIODE AU COURS DE LAQUELLE LA PRÉSENTE GARANTIE LIMITÉE EXPRESSE EST EN VIGUEUR. §LE
FABRICANT N'EST AUCUNEMENT RESPONSABLE DES DOMMAGES, PERTES OU FRAIS CONSÉCUTIFS,
PARTICULIERS, ACCESSOIRES, INDIRECTS ET/OU PUNITIFS, DES « PERTES COMMERCIALES », Y COM-
PRIS, SANS TOUTEFOIS S'Y LIMITER, LE TEMPS D'ABSENCE AU TRAVAIL, L'HÉBERGEMENT À L'HÔTEL
ET/OU LES REPAS AU RESTAURANT, LES FRAIS DE REMANIEMENT EN EXCÉDENT DES DOMMAGES
DIRECTS QUI SONT CAUSÉS DÉFINITIVEMENT ET EXCLUSIVEMENT PAR BSH, OU AUTREMENT. §CER-
TAINS ÉTATS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU
ACCESSOIRES ET CERTAINS ÉTATS NE PERMETTENT PAS LA LIMITATION DE LA DURÉE D'UNE GARAN-
TIE IMPLICITE, DE SORTE QUE LES RESTRICTIONS STIPULÉES PLUS HAUT PEUVENT NE PAS S'APPLI-
QUER À VOUS. LA PRÉSENTE GARANTIE VOUS CONFÈRE DES DROITS LÉGAUX SPÉCIFIQUES ET VOUS
POUVEZ AUSSI AVOIR D'AUTRES DROITS QUI VARIENT D'UN ÉTAT À L'AUTRE. Aucune tentative pour
modifier la présente garantie n'aura d'effet à moins d'être autorisée par écrit par un dirigeant de BSH Home
Appliances Corporation.
Procédure d'obtention du service prévu par la garantie : POUR BÉNÉFICIER D'UN SERVICE DE GARANTIE
POUR VOTRE PRODUIT, COMMUNIQUER AVEC LE CENTRE DE SERVICE APRÈS-VENTE AGRÉÉ DE BSH LE
PLUS PROCHE OU TÉLÉPHONEZ AU 800-944-2904.
BSH reserves the right to change specifications or design without notice. Some models are certified for use in
Canada. BSH is not responsible for products which are transported from the United States for use in Canada.
Check with your local Canadian distributor or dealer.
BSH se réserve le droit de modifier les données techniques ou le design sans préavis. Certains modèles sont
certifiés pour une utilisation au Canada. BSH n’est pas responsable pour les produits transportés des États-
Unis pour une utilisation au Canada. Vérifier auprès d’un marchand ou distributeur canadien.
9000969912 (9404)
BSH Home Appliances Corporation
1901 Main Street
Irvine, CA 92614
