Samsung P801 Washer

Washing Machine Owner’s Instructions - Transcript

• Page 1: Washing Machine Owners Instructions P805J P803J P801
• Page 2 - English - : Table of Contents Safety Precautions 1 lnstalling the Washing Machine 4 Unpacking the washing machine 4 Overview of the washing machine 4 Selecting a location 5 Adjusting the leveling feet 5 Removing the transit bolts 5 Connecting the water supply hose 5 Positioning the drain hose 6 Water Connection 6 Washing a Load of Laundry 7 Overview of the control panel 7 Washing for the first time 9 Putting detergent in the washing machine 9 Washing clothes using Fuzzy Logic 10 Selecting options 11 Washing clothes manually 12 Washing tips and hints 13 Maintaining the Washing Machine 14 Repairing a frozen washing machine 14 Cleaning the exterior 14 Cleaning the detergent drawer and recess 14 Cleaning the debris filter 15 Cleaning the water hose mesh filter 15 Troubleshooting 16 Problems and solutions 16 Understanding error messages 16 Programme chart 17 Appendix 18 WashRinse temperature 18 Fabric care chart 18 Electrical warnings 19 Protecting the environment 19 Specification 19 Warranty information 20
• Page 3 - English - : SAMSUNG Washing Machine Owners Instructions 1 Congratulations on your purchase of the new washing machine These Owners Instructions contain valuable information on the installation use and care of this appliance Please take the time to read these instructions so that you can take full advantage of the washing machines features and enjoy this appliance for many years to come Before using the appliance Packing materials can be dangerous to children keep all packing material plastic bags polystyrene etc well out of the reach of children The appliance is designed for home use only Make sure that water and electrical connections are made by qualified technicians observing the manufacturers instructions see Installation Instructions page 4 and local safety regulations All packing and transit brackets must be removed before the appliance is used Serious damage may occur if they are not removed See Removing the transit bolts on page 5 Perform the first wash cycle without any laundry See page 9 WARNING Always observe Safety Precautions when using your washer See Important Safety Instructions on the next page Never try to repair the washer on your own dangerous voltage is inside If the washer needs to be repaired call an authorized service center near you Please record the serial number from the back of your washer and the date of purchase in the space provided below We recommend that you keep your purchase receipt with this manual for easy warranty service Model Number Serial Number Date Purchased Dealer Safety Precautions Save These Instructions
• Page 4 - English - : Safety Precautions SAMSUNG Washing Machine Owners Instructions 1 Read all safety instructions before using the appliance 2 As with any equipment using electricity and having moving parts there are potential hazards To use this appliance safely the operator should become familiar with the instructions for operation of the appliance and always exercise care when using it 3 Do not install or store this appliance where it will be exposed to bad weather 4 Install and level the washing machine on a floor that can support the weight 5 This appliance must be properly grounded Never plug the appliance cord into a receptacle which is not grounded adequately and in accordance with local and national codes See installation instructions for grounding this appliance 6 To avoid the possibility of fire or explosion a Do not wash or dry items that have been previously cleaned in washed in soaked in or spotted with gasoline drycleaning solvents or other flammable or explosive substances as they give off vapors that could ignite or explode Hand wash and line dry any items containing these substances Any material on which you have used a cleaning solvent or which is saturated with flammable liq uids or solids should not be placed in the clothes washer until all traces of these liquids or solids and their fumes have been removed These items include acetone denatured alcohol gasoline kerosene some liquid household cleaners some spot removers turpentine waxes and wax removers bDo not add gasoline drycleaning solvents or other flammable or explosive substances to the wash water These substances give off vapors that could ignite or explode c Under certain conditions hydrogen gas may be produced in a hot water system that has not been used for 2 weeks or more HYDROGEN GAS IS EXPLOSIVE If the hot water system has not been used for such a period before using a washing machine or combination washerdryer turn on all hot water faucets and let the water flow from each for several minutes This will release any accumulated hydrogen gas As the gas is flammable do not smoke or use an open flame during this time 7 Do not reach into the appliance if the tub is moving 8 Do not allow children to play on or in the appliance Close supervision of children is necessary when the appliance is used near children 9 Do not tamper with controls 10Do not repair or replace any part of the appliance or attempt any servicing unless specifically recommended in published user repair instructions that you understand and have the skills to carry out 11Unplug power supply cord before attempting to service your washing machine 12Store laundry aids and other material in a cool dry place where children cannot reach them 13Do not wash or dry items that are soiled with vegetable or cooking oil These items may contain some oil after laundering Due to the remaining oil the fabric may smoke or catch fire by itself 14 Do not use chlorine bleach and ammonia or acids such as vinegar or rust remover in the same wash Hazardous fumes can form 15 Do not wash fiberglass materials Small particles can stick to fabrics washed in subsequent loads and cause skin irritation 16Before the appliance is removed from service or discarded remove the door to the washing com partment 17Do not sit on top of the clothes washer 18Do not use heat to dry articles containing foam rubber or similarly textured rubberlike materials 19Do not use fabric softeners or products to eliminate static unless recommended by the manufacturer of the fabric softener Important Safety Instructions WARNING To reduce the risk of fire explosion electric shock property damage or injury to persons when using your appliance follow basic precautions including the following Save These Instructions
• Page 5 - English - : SAMSUNG Washing Machine Owners Instructions 3 Safety Precautions Grounding Instructions This appliance must be grounded In the event of an electrical short circuit grounding reduces the risk of electric shock by providing an escape wire for the electrical current This appliance is equipped with a cord having a grounding wire with a grounding plug The plug must be plugged into an outlet that is properly installed and grounded WARNING Improper use of the grounding plug can result in a risk of electric shock Consult a qualified electrician or service technician if you do not understand the grounding instructions or if you are not sure if the appliance is properly grounded WARNING Do not cut or remove the third ground prong from the power cord under any circumstances Preferred method of grounding Plug the threeprong power cord into a properly grounded outlet of standard 120 VAC 60 Hz Your washer should be the only appliance on this circuit Use of Extension Cords A short powersupply cord is provided to reduce the risks resulting from becoming entangled in or tripping over a longer cord Longer cord sets or extension cords are available and may be used if care is exercised in their use If a long cord or extension cord is used 1 The marked electrical rating of the cord set or extension cord should be at least as great as the electrical rating of the appliance 2 The extension cord must be a groundingtype 3wire cord and it must be plugged into a 3slot outlet 3The longer cord should be arranged so that it will not be pulled on by children or tripped over unintentionally Save These Instructions

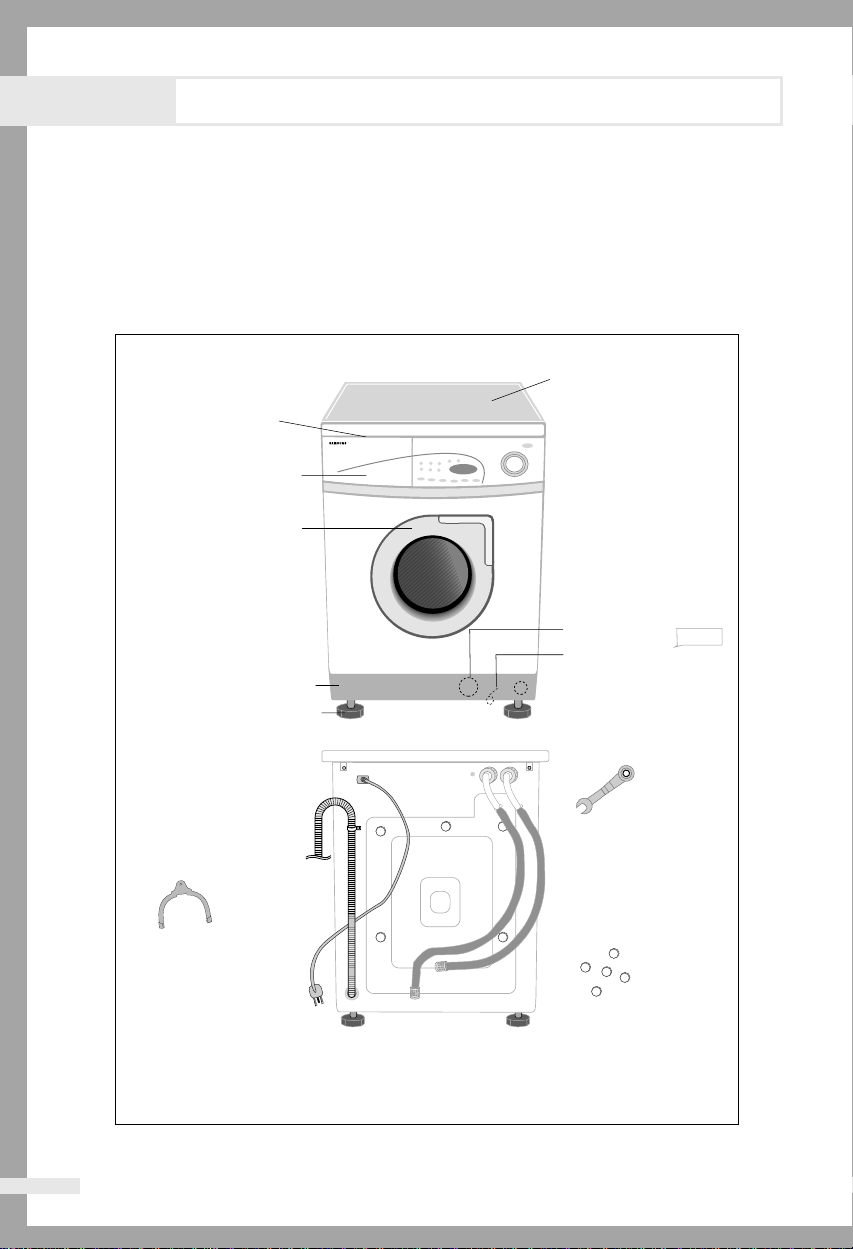

• Page 6 - English - : Unpacking the Washing Machine Unpack your washing machine and inspect it for transit damage Also make sure that you have received all of the items shown below If the washing machine was damaged during transport or you do not have all of the items contact your Samsung dealer immediately Overview of the washing machine Installing the Washing Machine SAMSUNG Washing Machine Owners Instructions Hose guide Plug Hot Water supply hoseRed Cold Water supply hose Blue Bolt hole covers Wrench Door release Debris filter Worktop Control panel Detergent drawer Door Base cover Adjustable feet Drain Hose P805J
• Page 7 - English - : SAMSUNG Washing Machine Owners Instructions 5 Selecting a location Before you install the washing machine select a location with the following characteristics A hard level surface if the surface is uneven see quotAdjusting the leveling feetquot below Away from direct sunlight Adequate ventilation Room temperature that will not fall below 0 C Away from sources of heat such as coal or gas Make sure that the washing machine does not stand on its power cord Ventilation openings must not be obstructed by carpeting when the washing machine is installed on a carpeted floor Adjusting the leveling feet If the floor is uneven adjust the feet do not insert pieces of wood or any other objects under the feet 1 Loosen the leg bolt by turning it with your hand until it is at the desired height 2 Tighten the locking nut by turning it with the supplied wrench Place the washer on a sturdy flat surface If the washer is placed on an uneven or weak surface noise or vibration occurs Only a l degree angle is allowed Removing the transit bolts Before using the washing machine you must remove the five transit bolts from the back of the unit To remove the bolts 1 Loosen all bolts with the supplied wrench before removing them 2 Take each bolt head and plastic together pull it through the wide part of the hole Repeat for each bolt 3 Fill the holes with the supplied plastic covers 4 Keep the transit bolts for future use Connecting the water supply hose The water supply hose must be connected to the washing machine at one end and to the water faucet at the other Do not stretch the water supply hose If the hose is too short and you do not wish to move the water faucet replace the hose with a longer high pressure hose To connect the water supply hose 1 Take the Lshaped arm fitting for the cold water supply hose and connect to the cold water supply intake on the back of the machine Tighten by hand Installing the Washing Machine
• Page 8 - English - : Installing the Washing Machine SAMSUNG Washing Machine Owners Instructions 2 Connect the other end of the cold water supply hose to your sinks cold water faucet and tighten it by hand If necessary you can reposition the water supply hose at the washing machine end by loosening the fitting rotating the hose and retightening the fitting Option 1 Take the red Lshaped arm fitting for the hot water supply hose and connect to the red hot water supply intake on the back of the machine Tighten by hand 2 Connect the other end of the hot water supply hose to your sinks hot water faucet and tighten it by hand 3 Use a Ypiece if you only want to use cold water Positioning the drain hose The end of the drain hose may be positioned in three ways Over the edge of a sink The drain hose must be placed at a height of between 60 and 90 cm To keep the drain hose spout bent use the supplied plastic hose guide Secure the guide to the wall with a hook or to the faucet with a piece of string to prevent the drain hose from moving ln a sink drain pipe branch The drain pipe branch must be above the sink siphon so that the end of the hose is at least 60 cm above the ground ln a drain pipe Samsung recommends that you use a 65 cm high vertical pipe it must be no shorter than 60 cm and no longer than 90 cm
• Page 9 - English - : Washing a Load of Laundry SAMSUNG Washing Machine Owners Instructions 7 1 Detergent dispenser 2 Display panel Displays the remaining wash cycle time and error messages 3 Extra Rinse Button Press the button repeatedly to cycle through the available partial Rinse options 1 2 Cancel 1 4 WashRinse Temperature selection button Press the button repeatedly to cycle through the available water temperature options WarmCold WarmWarm HotCold ColdCold 5 Spin selection button Press the button repeatedly to cycle through the available spin speed options When pressing this button during operation you can see the selected spin speed in the display panel 6 Door Open button P805J Press to open the washing machine door Note You cannot open the door until you press OnOff 7 Fuzzy Control dial Turn the dial to select one of the eight available wash programs 8 StartPause button Press to pause and restart programs 9 OnOff button Press once to turn the washing machine on press again to turn the washing machine off If the washing machine power is left on for longer than 10 minutes without any buttons being touched the power automatically turns off Overview of the control panel Cotton Perm Press Delicates RinseSpin Spin Drain Extra Rinse WarmCold HotCold WarmWarm ColdCold WashRinse Temp Spin Spin Wash Rinse rpm min Heavy Wash Door Open KnitWool 1 2 Quick P805J P803J no rh 400 600 800rpm nono spin rhrinse hold Cotton Heavy Wash Perm Press Delicates KnitWool Quick RinseSpin Spin Drain
• Page 10 - English - : 1 Detergent dispenser 2 Display panel Displays the remaining wash cycle time and error messages 3 Fabrics Button Press the button to select one of the eight available wash programs 4 Extra Rinse Button Press the button repeatedly to cycle through the available partial Rinse options 1 2 Cancel 1 5 WashRinse Temperature selection button Press the button repeatedly to cycle through the available water temperature options WarmCold WarmWarm HotCold ColdCold When pressing this button during washing you can see the selected temperature in the display panel 6 Spin selection button Press the button repeatedly to cycle through the available spin speed options When pressing this button during operation you can see the selected spin speed in the display panel 7 StartPause button Press to pause and restart programs 8 OnOff button Press once to turn the washing machine on press again to turn the washing machine off If the washing machine power is left on for longer than 10 minutes without any buttons being touched the power automatically turns off Washing a Load of Laundry SAMSUNG Washing Machine Owners Instructions Overview of the control panel Cotton Perm Press Delicates RinseSpin Spin Fabrics Spin Spin Wash Rinse Heavy Wash WarmCold WarmWarm HotCold ColdCold 1 2 5 6 Extra Rinse rpm min WashRinse Temp Quick P801 no rh 400 600 800 rpm Cotton Heavy Wash Perm Press Delicates KnitWool Quick RinseSpin Spin nono spin rhrinse hold
• Page 11 - English - : SAMSUNG Washing Machine Owners Instructions 9 Washing for the first time Before washing clothes for the first time you must run a complete cycle without clothes To do this 1 Press the OnOff button 2 Pour a little detergent into compartment in the detergent drawer 3 Turn on the water supply to the washing machine 4 Press the StartPause button This will remove any water from the manufacturers test run remaining in the machine Washing a Load of Laundry
• Page 12 - English - : Washing a Load of Laundry SAMSUNG Washing Machine Owners Instructions Washing clothes using Fuzzy Logic Your new washing machine makes washing clothes easy using Samsungs quotFuzzy Logicquot automatic control system When you select a wash program the machine will set the correct temperature washing time and washing speed To wash clothes using the Fuzzy Logic programs 1 Turn on your sinks water faucet 2 Press the OnOff button 3 Press the Door Open buttonP805J Note You cannot open the door until you press OnOff 4 Open the door 5 Load the articles one at a time loosely into the drum without overfilling 6 Close the door 7 Add the detergent softener and chlorine bleach if necessary into the appropriate compartment 8 Turn the Fuzzy Control dial to select the appropriate program for the type of clothes you are washing Cotton Heavy Wash Perm press Delicates KnitWool Quickfor a fast cycle RinseSpin Spin Drain P805J P803J Press the program button to select the appopriate program for the type of clothes you are washing Cotton Heavy Wash Perm press Delicates KnitWool Quick for a fast cycle RinseSpin Spin P801 You will see the indicators light up on the control panel Cotton Perm Press Delicates RinseSpin Spin Drain Heavy Wash KnitWool Quick Cotton Perm Press Delicates RinseSpin Spin Heavy Wash Quick
• Page 13 - English - : SAMSUNG Washing Machine Owners Instructions 11 9 At this time you can control the wash temperature spin speed and delay time by pressing the appropriate option button 10 Press the StartPause button on the Fuzzy Control dial and the wash cycle will begin The time delay indicator will light up and the remaining time for the cycle will appear in the display When the cycle is finished Ten minutes after the total cycle has finished the power will turn off automatically 1 Press the Door Open button P805J Note The door will not open until 3 minutes after the machine stops or the power turns off P803JP801 2 Remove laundry Selecting options Extra Rinse Your machine will run through an additional rinsing cycle The washing duration will be prolonged accordingly Washing a Load of Laundry
• Page 14 - English - : Washing a Load of Laundry SAMSUNG Washing Machine Owners Instructions Washing clothes manually You can wash clothes manually without using the Fuzzy Logic feature To do so 1 Turn on the water at the water source sink 2 Press the OnOff button on the washing machine 3 Press the Door Open button P805J Note You cannot open the door until you press OnOff 4 Open the door 5 Load the articles one at a time loosely into the drum without overfilling 6 Close the door 7 Put the detergent and if necessary softener or chlorine bleach in the appropriate compartments 8 Press the WashRinse Temperature button to select the water temperature WarmCold WarmWarm HotCold ColdCold 9 Press the Spin button to select the spin speed no rh 400 600 and 800 revolutions per minuterpm Note The rinse hold program allows you to take clothes that are dripping wet out of the washing machine no No Spin rh Rinse Hold 10 Press the Extra Rinse button to select the Extra Rinse if needed 11 Press the StartPause button and the machine will begin the cycle When the cycle is finished 1 Press the Door Open button P805J Note The door will not open until 3 minutes after the machine stops or the power turns off P803J P801 2 Remove laundry
• Page 15 - English - : SAMSUNG Washing Machine Owners Instructions 13 Washing tips and hints Sorting your laundry Sort your laundry according to the following characteristics Type of fabric care label symbol Sort laundry into cottons mixed fibers synthetics silks wools and rayon Colour Divide whites and colours Wash new coloured items separately Size Placing items of different sizes in the same load will improve the washing action Sensitivity Wash delicate items separately using the Delicate wash program for pure new wool curtains and silk articles Check the labels on the items you are washing or refer to the fabric care chart in the appendix Emptying pockets Coins safety pins and similar items can damage linen the washing machine drum and the water tank Securing fasteners Close zippers and fasten buttons or hooks loose belts or ribbons should be tied together Determining load capacity Do not overload the washing machine or your laundry may not wash properly Use the chart below to determine the load capacity for the type of laundry you are washing Fabric Type Load Capacity Colouredcotton averagelightly soiled 55 kg heavily soiled 55 kg Permanent press 25 kg Delicates 20 kg KnitWool 15 kg Detergent tips The type of detergent you should use is based on the type of fabric cotton perm press delicate items knitwool colour wash temperature degree and type of soiling Always use quotlow sudsquot laundry soap which is designed for automatic washing machines Follow the detergent manufacturers recommendations based upon the weight of the laundry the degree of soiling and the hardness of the water in your area If you do not know how hard your water is ask your water authority Note Keep detergents and additives in a safe dry place out of the reach of children Washing a Load of Laundry
• Page 16 - English - : Maintaining the Washing Machine SAMSUNG Washing Machine Owners Instructions Repairing a frozen washing machine If the temperature drops below freezing and your washing machine is frozen 1 Unplug the washing machine 2 Pour warm water on the source faucet to loosen the water supply hose 3 Remove the water supply hose and soak it in warm water 4 Pour warm water into the washing machine drum and let it sit for 10 minutes 5 Reconnect the water supply hose to the water faucet and check if the water supply and drain operations are normal Cleaning the exterior 1 Wipe the washing machine surfaces including the control panel with a soft cloth and nonabrasive household detergents 2 Use a soft cloth to dry the surfaces 3 Do not pour water on the washing machine Cleaning the detergent drawer and recess 1 Press the release lever on the inside of the detergent drawer and pull it out 2 Remove the cap from compartment and 3 Wash all of the parts under running water 4 Clean the drawer recess with an old toothbrush 5 Reinsert the cap Pushing it firmly into place and replace the liquid detergent divider into the drawer 6 Push the drawer back into place 7 Run a rinse program without any laundry in the drum
• Page 17 - English - : SAMSUNG Washing Machine Owners Instructions 15 Maintaining the Washing Machine Cleaning the debris filter Clean the debris filter 2 or 3 times a year 1 Remove the base cover from the front of the washing machine 2 Unscrew the filter cap and take it out 3 Wash any dirt or other material from the filter Make sure the drain pump propeller behind the filter is not blocked Replace the filter cap 4 Replace the base cover Cleaning the water hose mesh filter You should clean the water hose mesh filter at least one time per year or when you see the following error message on the display To do this 1 Turn off the water source to the washing machine 2 Unscrew the hose from the back of the washing machine 3 With a pair of pliers gently pull out the mesh filter from the end of the hose and rinse it under water until clean Also clean the inside and outside of the threaded connector 4 Push the filter back into place 5 Screw the hose back onto the washing machine 6 Turn on the faucet and make sure the connections are watertight
• Page 18 - English - : Troubleshooting SAMSUNG Washing Machine Owners Instructions Problems and solutions The washing machine will not start Make sure the door is firmly closed Make sure the washing machine is plugged in Make sure the water source faucet is turned on Make sure to press the StartPause button No water or insufficient water supply Make sure the water source faucet is turned on Make sure the water source hose is not frozen Make sure the water intake hose is not bent Make sure the filter on the water intake hose is not clogged Detergent remains in the detergent drawer after the wash program is complete Make sure the washing machine is running with sufficient water pressure Put the detergents in the inner parts of the detergent draweraway from the outside edges Washing machine vibrates or is too noisy Make sure the washing machine is set on a level surface If the surface is not level adjust the washing machine feet to level the appliance see page 5 Make sure that the shipping bolts are removed see page 5 Make sure the washing machine is not touching any other object Make sure the laundry load is balanced The washing machine does not drain andor spin Make sure the drain hose is not squashed or bent Make sure the debris filter is cleaned see page 15 The Door Open button does not work P805J 1 Disconnect the power plug from the power supply 2 Use a screwdriver to pop off the plastic base cover Set it aside 3 Open the filter and let the water run out from the washing machine 4 Locate the orange plastic tab and pull forward to open the door Understanding error messages Error displayed Solution Close the door Make sure the source water faucet is turned on Check the water pressure Clean the debris filter Make sure the drainage hose is installed correctly Laundry load is unbalanced loosen any tangled laundry If only one item of clothing needs washing such as a bathrobe or jeans the final spin result might be unsatisfactory and an quotE4quot error message will be shown in the display window Check the end of the drain hose is too low Make sure the holder of drain hose in the back is intact Check the end of the drain hose is submerged in water Before contacting AfterSales service 1 Try to remedy the problem See quotTroubleshootingquot on this page 2 Restart the programme to see if the fault is repeated 3 If the malfunction persists call aftersales service and describe the problem
• Page 19 - English - : SAMSUNG Washing Machine Owners Instructions 17 Programme Chart Cotton 55 yes 60 57 55 yes 60 64 25 yes 60 54 Delicate 20 yes 63 53 KnitWool 15 yes 69 35 Quick 20 yes 60 32 PROGRAM Type of WASH Cotton Moderately or lightly soiled cottons bed linen table linen underwear towels shirts etc Heavy Wash Heavily soiled cottons bed linen table linen underwear towels shirts etc Perma Press Lightly or moderately soiled blouses shirts etc which are made of polyester diolen trevira polyamide perlon nylon or other similar blends Delicate Delicate curtains dresses skirts shirts and blouses KnitWool Only machine washable woolens with pure new wool label Quick Lightly soiled cottons or linen blouses shirts dark coloured terry cloth coloured linen articles jeans etc 1 The programme duration data has been measured under the conditions specified in Standard IEC 2 Consumption in individual homes may differ from the values given in the table due to variations in the pressure and temperature of the water supply the load and the type of laundry Special option that can be selected PRO GRAM DETERGENT AND ADDITIVES Spin SpeedMAXrpm Extra Water l Rinse Hot Water Max load kg Chlorine bleach Soft ener Deter gent Heavy Wash Perma Press Delay start Program duration minutes
• Page 20 - English - : Fabric care chart Appendix SAMSUNG Washing Machine Owners Instructions Resistant material Delicate fabric Item may be washed at 95 C Item may be washed at 60 C Item may be washed at 40 C Item may be washed at 30 C Item may be hand washed Dry clean only Can be bleached in cold water Do not bleach Can be ironed at 200 C max Can be ironed at 150 C max Can be ironed at 100 C max Do not iron Can be dry cleaned using any solvent Dry clean with perchloride lighter fuel pure alcohol or R113 only Dry clean with aviation fuel pure alcohol or R113 only Do not dry clean Dry flat Can be hung to dry Dry on clothes hanger Tumble dry reduced heat Do not tumble dry Tumble dry normal heat WashRinse Temperature HotCold WarmWarm WarmCold ColdCold Load Type White and heavily soiled colorfast items Some delicate and colorfast items Moderately soiled colored items most EASY CAREPermanent Press Items Brightly colored lightly soiled items washable woolens WashRinse Temperature
• Page 21 - English - : SAMSUNG Washing Machine Owners Instructions 19 Appendix Electrical warnings To reduce the risk of fire electrical shock and other injuries keep these safety precautions in mind Operate the appliance only from the type of power source indicated on the marking label If you are not sure of the type of power supplied to your home consult your appliance dealer or local power company Use only a grounded or polarized outlet For your safety this appliance is equipped with a polarized alternating current line plug having one blade wider than the other This plug will fit into the power outlet only one way If you are unable to insert the plug fully into the outlet try reversing the plug If the plug still doesnt fit contact your electrician to replace your outlet Protect the power cord Power supply cords should be routed so that they are unlikely to be walked on or pinched by items placed on or against them Pay particular attention to cords at plugs convenience receptacles and the point where they exit from the unit Do not overload the wall outlet or extension cords Overloading can result in fire or electric shock AC120V 15AMP Protecting the environment This appliance is manufactured from recyclable materials If you decide to dispose of this appliance please observe local waste disposal regulations Cut off the power cord so that the appliance cannot be connected to a power source Remove the door so that animals and small children cannot get trapped inside the appliance Do not exceed the detergent quantities recommended in the detergent manufacturers instructions Use stain removal products and bleaches before the wash cycle only when strictly necessary Save water and electricity by only washing full loads the exact amount depends upon the program used TYPE FRONT LOADING WASHER DIMENSION W598mm D550mm H844mm WATER PRESSURE 50 kPa 800 kPa WEIGHT 75 kg WASH and SPIN CAPACITY 55 kg DRY LAUNDRY POWER WASHING 180W CONSUMPTION SPIN NING 430W PUMPING 34W WATER VOLUME 60 l STANDARD COURSE SPIN REVOLUTION 800rpm PACKAGE Wt PAPER 26 kg PLASTIC 09 kg Specification
• Page 22 - English - : Appendix SAMSUNG Washing Machine Owners Instructions Warranty Information Limited Warranty for Original Purchaser This Samsung product is warranted by Samsung Electronics Canada Inc hereafter referred to as SECA against manufacturing defects in material or workmanship for the following periods Labor 1 year inhome Parts 1 year SECA further warrants that if this product fails to operate properly within the specified warranty period and the failure is due to improper workmanship or defective material SECA will repair or replace the product at its option All warranty repairs or part replacements must be performed by a SECA Authorized Service Center To find the nearest SECA Service Center call 1800SAMSUNG or visit our web site at wwwsamsungcanadacom Obligation to the Original Owner The original dated sales receipt must be retained by the customer and is the only acceptable proof of purchase It must be presented to a SECA Authorized Service Center at the time service is requested before warranty services are rendered On all carryin models transportation to and from the Authorized Service Center is the responsibility of the customer Exclusions of the Warranty This warranty does not cover damage due to accident fire flood andor other Acts of God misuse incorrect line voltage improper installation improper or unauthorized repairs commercial use or damage that occurs during shipping Customer adjustments which are explained in this owners manual are not covered under the terms of this warranty This warranty will automatically be voided for any unit found with a missing or altered serial number This warranty is valid only on products purchased and used in Canada SAMSUNG ELECTRONICS NORTH AMERICAN LIMITED WARRANTY STATEMENT Subject to the requirements conditions exclusions and limitations of the Original Limited Warranty supplied with Samsung Electronics SAMSUNG products and the requirements conditions exclusions and limitations contained herein SAMSUNG will additionally provide Warranty Repair Service in the United States on SAMSUNG products purchased in Canada and in Canada on SAMSUNG products purchased in the United States for the warranty period originally specified and to the Original Purchaser only The above described warranty repairs must be performed by a SAMSUNG Authorized Service Center Along with this Statement the Original Limited Warranty Statement and a dated Bill of Sale as Proof of Purchase must be presented to the Service Center Transportation to and from the Service Center is the responsibility of the purchaser Conditions covered are limited only to manufacturing defects in material or workmanship and only those encountered in normal use of the product Excluded but not limited to are any original specified provisions for inhome or onsite services minimum or maximum repair times exchanges or replacements accessories options upgrades or consumables For the location of a SAMSUNG Authorized Service Center please call tollfree In the United States 1800SAMSUNG 18007267864 In Canada 1800SAMSUNG
• Page 23 - English - : IN CASE THE NEED FOR SERVICING ARISES Dont hesitate to call any AS center nearby with your name address and telephone number when anything wrong with your product occurs Code No DC6800904ADw01 XAC
• Page 24: Laveuse Guide de lutilisateur P805J P803J P801
• Page 25 - French - : Table des matières Consignes de sécurité1 Instructions dinstallation 4 Déballage de la laveuse 4 Aperçu de la laveuse 4 Sélection dun emplacement 5 Réglage des pieds5 Démontage des entretoises5 Raccordement du tuyau darrivée deau5 Placement du tuyau de vidange 6 Raccord à leau6 Instructions de fonctionnement7 Aperçu du panneau de commande 7 Avant de laver 9 Addition de détergent dans la laveuse 9 Lavage à commande à logique floue 10 Choix des options 11 Commandes manuelles 12 Conseils de lavage 13 Instructions dentretien 14 Remise en service dune laveuse exposée au gel14 Nettoyage de lextérieur14 Nettoyage du distributeur de détergent 14 Nettoyage du filtre à débris 15 Nettoyage du filtre darrivée deau15 Dépannage 16 Problèmes et solutions 16 Messages derreur16 Tableau des programmes 17 Annexe 18 Températures de lavage et rinçage 18 Tableau dentretien des tissus 18 Avertissements électriques 19 Protection de lenvironnement 19 Spécifications 19 Garantie 20
• Page 26 - French - : SAMSUNG Guide de lutilisateur de laveuse 1 Félicitations pour lachat de votre nouvelle laveuse Ce guide de lutilisateur contient des renseignements utiles sur linstallation lusage et lentretien de la laveuse Veuillez prendre le temps de lire ces instructions pour que vous puissiez tirer le maximum profit des fonctions de la laveuse et bénéficier de lusage pendant des nombreuses années à venir Avant dutiliser la laveuse Le matériel demballage peut constituer un danger aux enfants Gardez tout matériel demballage sacs de plastique polystyrène etc hors de la portée des enfants La laveuse est conçue uniquement pour un usage domestique Veillez à ce que le raccordement à une source deau et délectricité soit fait par un technicien qualifié et que les raccordements soient conformes aux instructions du fabricant consultez Instructions dinstallation à la page 4 et aux règlements de sécurité locaux Toutes les entretoises doivent êtres démontées avant lusage de lappareil Des dommages importants peuvent se produire si les entretoises restent à lintérieur de la laveuse Consultez la section Démontage des entretoises à la page 5 Faire exécuter un cycle de fonctionnement complet à la laveuse sans articles Consultez la page 9 AVERTISSEMENT Observez toujours les consignes de sécurité lors de lutilisation de votre laveuse Consultez la section Instructions de sécurité importantes à la page suivante Étant donné la présence dune tension dangereuse à lintérieur nessayez jamais de réparer la laveuse vousmême Dans le cas où la laveuse a besoin dun service de réparation veuillez contacter un centre de service agréé le plus près de chez vous Veuillez inscrire le numéro de modèle et le numéro de série à larrière de la laveuse ainsi que la date dachat dans les espaces prévus cidessous Nous vous conseillons de garder votre reçu avec ce guide pour une service sous garantie Numéro de modèle Numéro de série Date dachat Concessionnaire Consignes de sécurité Conservez ces instructions
• Page 27 - French - : Consignes de sécurité SAMSUNG Guide de lutilisateur de laveuse 1 Lisez toutes les instructions avant dutiliser la laveuse 2 Comme cest le cas avec tout autre appareil fonctionnant à lélectricité et ayant des pièces amovibles cette laveuse présente des risques Afin dutiliser cette laveuse en toute sécurité lutilisateur devrait se familiariser avec les instructions de fonctionnement de la laveuse et toujours faire attention lors de lutilisation 3 Ninstallez pas la laveuse dans un endroit où elle sera exposée aux intempéries 4 Installez et mettez daplomb la laveuse sur un sol capable de supporter son poids 5 Veillez à ce que cette laveuse soit mise à la terre de façon correcte Ne raccordez jamais la laveuse à une prise murale qui nest pas mise a la terre selon les règlements locaux et nationaux Consultez les instructions dinstallation pour la mise à la terre de cette laveuse 6 Pour éviter la possibilité dincendie ou dexplosion a Ne pas laver ou faire sécher des articles ayant déjà été nettoyés imbibés ou taché dessence de solvants de nettoyage à sec ou dautres substances inflammables Les vapeurs dégagées risquent de provoquer un incendie ou une explosion Toujours lavez à la main et séchez lair les articles contenant ces substances Nintroduisez pas aucun article dans la laveuse qui a été imbibé dun solvant de nettoyage à sec ou un liquide ou un solide inflammable jusquà ce que toute trace de ces liquides et solides ainsi que leurs vapeurs ont été éliminés Quelquesunes de ces matières dangereuses sont lacétone lalcool dénaturé lessence le kérosène quelques nettoyants domestiques quelques produits de prétraitement lessence de térébenthine les cires et les décapants b Najoutez pas dessence des solvants de nettoyage à sec ou dautres matières inflammables ou explosives à leau Ces matières dégagent des vapeurs qui peuvent provoquer un incendie ou une explosion c Dans des certaines conditions lhydrogène peut se produire dans le système deau chaude qui na pas été utilisé pendant de deux semaines ou plus LHYDROGÈne EST EXPLOSIBLE Si le système deau chaude na pas été utilisé pendant une telle période de temps il faut ouvrir tous les robinets deau chaude et laisser leau couler pendant plusieurs minutes avant dutiliser la laveuse ou une laveuse séchante Ceci permettra lévacuation du gaz Étant donné que le gaz est inflammable ne fumez pas et nutilisez pas une flamme nue près des robinets ouverts 7 Ne mettez pas les mains dans la laveuse pendant un cycle 8 Ne laissez pas les enfants jouer sur ou dans la laveuse Une surveillance étroite des enfants est nécessaire dans la pièce où la laveuse est utilisée 9 Ne pas altérer les commandes 10Ne réparez ou remplacez pas aucune pièce et ne tentez pas de réparer la laveuse à moins quil existe un guide de lutilisateur qui vous fournit des instructions que vous comprenez et que vous êtes capable de suivre 11Débranchez le cordon dalimentation avant de tenter de réparer la laveuse 12Gardez les produits de lessive et dautres articles dans un endroit frais et sec hors de la portée des enfants 13Ne lavez pas ou faites sécher des articles tachés de lhuile végétale ou de cuisson Ces articles peuvent contenir des taches dhuile après le lavage À cause de ces taches dhuile le tissu peut provoquer de la fumée ou un incendie 14Nutilisez pas dagent de chlore de blanchiment dammoniaque et dacides tels que le vinaigre ou des produits denlèvement de la rouille lors du même lavage Des vapeurs dangereuses peuvent se dégager Ne lavez pas à la machine de tissus contenant de la fibre de verre De petites particules peuvent adhérer aux tissus lavés ultérieurement et provoquer une irritation cutanée 16Ôtez le couvercle de la laveuse avant de la déplacer pour effectuer une opération de service ou pour sen débarrasser afin déviter tout accident 17Ne vous asseyez pas sur la laveuse 18Nutilisez pas de chaleur pour sécher des articles de caoutchouc ou des articles semblables 19Nutilisez pas dassouplisseur ou de produits pour prévenir laccumulation délectricité statique qui ne sont pas recommandés par le fabricant Consignes de sécurité importantes AVERTISSEMENT Pour réduire le risque dincendie dexplosion de choc électrique de dommage à vos biens ou des blessures veuillez observer les consignes de base ainsi que les suivantes lors de lutilisation de votre laveuse Conservez ces instructions
• Page 28 - French - : SAMSUNG Guide de lutilisateur de laveuse 3 Consignes de sécurité Instructions de mise à la terre Cette laveuse doit être mise à la terre Dans le cas où un courtcircuit se produirait la mise à la terre réduit le risque de choc électrique grâce à un fil déchappement pour le courant électrique Cette laveuse est dotée dun cordon qui comporte un fil de mise à la terre avec une fiche de mise à la terre Cette fiche doit être branchée sur une prise qui a été bien installée et mise à la terre AVERTISSEMENT Lutilisation incorrecte de la fiche de mise à la terre peut entraîner un risque de choc électrique Consultez un électricien ou un réparateur qualifié si vous ne comprenez pas bien toutes les instructions de mise à la terre ou si vous avez des doutes quant à la bonne mise à la terre de cet appareil AVERTISSEMENT Vous ne devez en aucun cas couper ou enlever la troisième fiche de mise à la terre du cordon dalimentation Méthode de mise à la terre préférée Branchez le cordon dalimentation à 3 fiches dans une prise standard de 120V CA 60 Hz Votre laveuse soit être le seul appareil branché sur ce circuit Use of Extension Cords A short powersupply cord is provided to reduce the risks resulting from becoming entangled in or tripping over a longer cord Longer cord sets or extension cords are available and may be used if care is exercised in their use If a long cord or extension cord is used 1 The marked electrical rating of the cord set or extension cord should be at least as great as the electrical rating of the appliance 2 The extension cord must be a groundingtype 3wire cord and it must be plugged into a 3slot outlet 3The longer cord should be arranged so that it will not be pulled on by children or tripped over unintentionally Conservez ces instructions
• Page 29 - French - : Déballage de la laveuse Déballez votre laveuse et assurezvous que la laveuse na pas été endommagée pendant le transport Vérifiez que vous avez reçu les pièces indiquées cidessous Si la laveuse a été endommagée pendant le transport ou il y a des pièces manquantes veuillez immédiatement contacter votre concessionnaire Samsung Aperçu de la laveuse Instructions dinstallation Instructions SAMSUNG Guide de lutilisateur de laveuse Support de tuyau Fiche Tuyau darrivée deau chaude Rouge Tuyau darrivée deau froide Bleu Bouchons pour les trous de vis Clé à molette Couvercle du filtre Filtre à débris Dessus Panneau de commandes Distributeur de détergent Porte Pieds réglables Tuyau de vidange de secours Tuyau de drainage P805J
• Page 30 - French - : SAMSUNG Guide de lutilisateur de laveuse 5 Sélection dun emplacement Avant dinstaller la laveuse sélectionnez un emplacement où Le sol est solide et daplomb si le sol nest pas daplomb consultez la section Réglage des pieds à la prochaine page La laveuse nest pas exposée aux rayons directs du soleil Il y a une ventilation adéquate La température ambiante est supérieure à 0 C La laveuse nest pas exposée à des sources de chaleur tel que le charbon ou lessence Veillez à ce que la laveuse ne soit pas sur le cordon dalimentation Veillez à ce que les fentes de ventilation ne soient pas bloquées par les poils dun tapis si la laveuse est installée sur un sol recouvert dun tapis Réglage des pieds Si le sol nest pas daplomb réglez les pieds ninsérez pas de petites pièces de bois ou tout autre article audessous des pieds 1 Faites tourner les écrous des pieds à la main jusquà la hauteur désirée 2 Serrez lécrou de blocage à laide de la clé à molette fournie Installez la laveuse sur un sol solide et plat Si la laveuse est installée sur un sol irrégulier du bruit et des vibrations se produiront la tolérance admissible est 1 Démontage des entretoises 1 Dévissez toutes les vis en utilisant la clé à molette 2 Tirez le boulon et le couvercle de plastigue à travers le trou 3 Insérez les bouchons de caoutchouc dans les quatre trous 4 Conservez les huit boulons et les entretoises en lieu sûr en cas dun transport ultérieur de la laveuse Raccordement du tuyau darrivée deau Raccordez une extrémité du tuyau à la laveuse et lautre au robinet Nétirez pas le tuyau Si le tuyau est trop court et vous ne désirez pas déplacer le robinet remplacez le tuyau avec un tuyau flexible à haute pression plus long Raccordement du tuyau darrivée deau 1 Raccordez le tuyau darrivée deau en connectant le raccord en L Bleu au raccord dentrée deau froide Bleu à larrière de la laveuse et serrez à la main Instructions dinstallation
• Page 31 - French - : Instructions dinstallation SAMSUNG Guide de lutilisateur de laveuse 2 Raccordez lautre extrémité du tuyau darrivée deau froide au robinet deau froide et serrez à la main Au besoin vous pouvez changer la position de lextrémité du tuyau raccordé à la laveuse Desserrez le raccord faites pivoter le tuyau et resserrez le raccord En option 1 Raccordez le tuyau darrivée deau chaude en connectant le raccord en L Rouge au raccord dentrée deau chaude Rouge à larrière de votre laveuse et serrez à la main 2 Raccordez lautre extrémité du tuyau darrivée deau chaude au robinet deau chaude de votre cuve de lessivage et serrez à la main 3 Si vous désirez utiliser uniquement de leau froide servezvous dun raccord en Y Placement du tuyau de vidange 1 Sur le bord de la cuve de lessivage Le haut du tuyau de vidange doit être de 60 à 90 cm audessus du sol Afin de garder le tuyau courbé servezvous du support de tuyau plastique fourni Montez le support au mur utilisant un crochet ou aux robinets à laide dun fil afin dempêcher le support de se déplacer Insérez le tuyau et faitesle pivoter dans la direction souhaitée Serrez la bride de tuyau à la main Montez le support de tuyau dans position désirée Montez le tuyau sur le support et dirigez lextrémité dans la cuve 2 Raccordement à un tuyau dévacuation Samsung vous conseille dutilisez un tuyau dévacuation vertical de 65 cm de haut il ne doit pas etre plus court que 60 cm et pas plus long que 90 cm

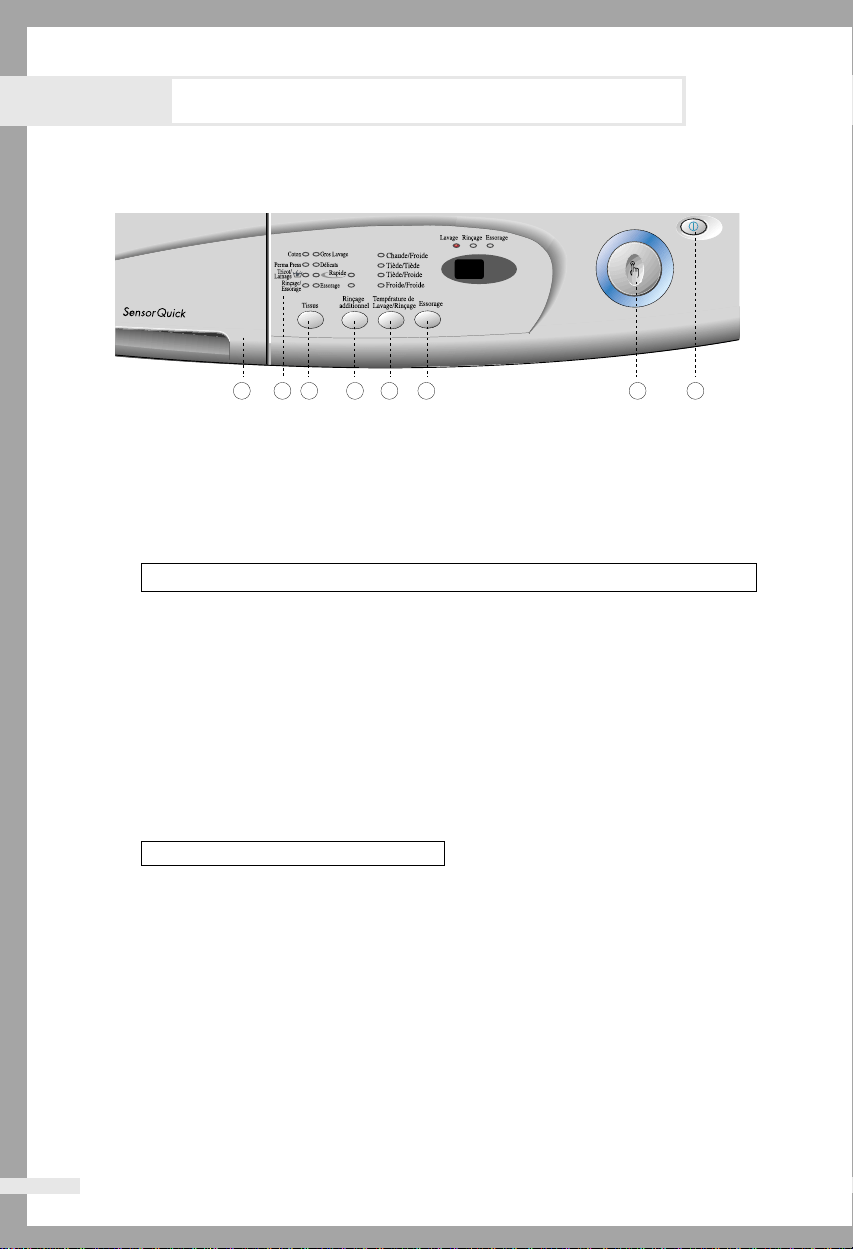

• Page 32 - French - : Instructions de fonctionnement SAMSUNG Guide de lutilisateur de laveuse 7 1 Distributeur de détergent 2 Panneau daffichage Affiche le temps restant au cycle et les messages derreur 3 Bouton de sélection du rinçage additionnel Appuyez sur le bouton à maintes reprises pour afficher les températures disponibles 1 2 CANCEL 1 4 Bouton de sélection de température de lavagerinçage Appuyez sur le bouton à maintes reprises pour afficher les températures disponibles TièdeFroide TièdeTiède ChaudeFroide FroideFroide 5 Bouton de sélection de lessorage Appuyez sur le bouton à maintes reprises pour afficher les vitesses dessorage disponibles 6 Bouton Door OpenPorte Ouverte P805J Appuyez sur le bouton pour ouvrir la porte de la laveuse Note Vous ne pouvez pas ouvrir la porte avant davoir appuyé sur le bouton MarcheArrêt 7 Roulette de sélection de logique floue Tournez la roulette pour choisir lune des 9 options disponibles0 8 MarchePause Appuyez pour mettre en pause ou recommencer le programme 9 Bouton de mise en marche Appuyez sur cette touche pour arrêter momentanément la laveuse ou pour la mettre en marche Aperçu du panneau de commande rpm min P805J P803J no rh 400 600 800 rpm aucun essorage nono spin rhrinse hold Coton Gros lavage Perma Press Délicats TricotsLainages Vitesse Rinçageessorage Essorage Vidange
• Page 33 - French - : 1 Distributeur de détergent 2 Panneau daffichage Affiche le temps restant au cycle et les messages derreur 3 Bouton de sélection des tissus Tournez la roulette pour choisir lune des 8 options disponibles 4 De sélection du rinçage additionnel Appuyez sur le bouton à maintes reprises pour afficher les options de rinçage partiels 1 2 CANCEL 1 5 Bouton de sélection de température de lavagerinçage Appuyez sur le bouton à maintes reprises pour afficher les températures disponibles TièdeFroide TièdeTiède ChaudeFroide FroideFroide 6 Bouton de sélection de lessorage Appuyez sur le bouton à maintes reprises pour afficher les vitesses dessorage disponibles 7 MarchePause Appuyez pour mettre en pause ou recommencer le programme 8 Bouton de mise en marche Appuyez sur cette touche pour arrêter momentanément la laveuse ou pour la mettre en marche Instructions de fonctionnement SAMSUNG Guide de lutilisateur de laveuse Aperçu du panneau de commande 1 2 5 6 X100 rpm min P801 no rh 400 600 800 rpm aucun essorage Coton Gros lavage Perma Press Délicats TricotsLainages Vitesse Rinçage essorage Essorage nono spin rhrinse hold
• Page 34 - French - : SAMSUNG Guide de lutilisateur de laveuse 9 Avant de laver Avant de laver des articles pour la première fois il faut faire exécuter un cycle complet à la laveuse sans articles À cette fin 1 Appuyez sur le bouton dalimentation 2 Versez du détergent dans le compartiment du distributeur de détergent 3 Ouvrez le robinet dalimentation 4 Appuyez sur le bouton de mise en marchepause Cette étape éliminera toute leau qui aurait pu rester dans la laveuse à la suite de lessai effectué par le fabricant Instructions de fonctionnement
• Page 35 - French - : Instructions de fonctionnement SAMSUNG Guide de lutilisateur de laveuse Lavage à commande à logique floue Votre nouvelle laveuse facilite le lavage darticles grâce au système automatique à commande à logique floue de Samsung Quand vous sélectionnez un cycle de lavage automatique la laveuse règle automatiquement la température la durée de lavage et la vitesse dessorage en fonction du poids de la charge Pour le lavage darticles utilisant un cycle à logique floue 1 Ouvrez le robinet dalimentation de la cuve de lessivage 2 Appuyez sur le bouton dalimentation 3 Appuyez sur le bouton Door Open P805J Note Vous ne pouvez pas ouvrir la porte à moins dappuyer auparavant sur le bouton MarcheArrêt 4 Ouvrez la porte 5 Chargez la laveuse un article à la fois sans la trop charger 6 Versez le détergent lassouplisseur le détergent de prélavage au besoin et lagent de blanchiment au besoin dans le compartiment approprié 7 Fermez la porte 8 Tournez la roulette de logique floue pour choisir le programme approprié Coton Gros lavage Perma Press Délicats TricotsLainages Vitesse Rinçage Essorage Essorage ltVidangegt P805J P803J P801
• Page 36 - French - : SAMSUNG Guide de lutilisateur de laveuse 11 9 A ce moment vous pouvez choisir la température de lavage et rinçage en appuyant sur le bouton approprié Appuyez sur le bouton de mise en marchepause sur le panneau de commande et le lavage commence Le temps restant saffiche sur le panneau de commande Une fois le cycle terminé Cinq minutes après la fin du cycle la laveuse se met hors tension automatiquement 1 Contrôlez lindicateur de verrouillage de la porte P805J Note Il nest possible douvrir la porte que 3 minutes après que la laveuse termine le cycle ou après que la laveuse se soit mise hors tension P803J P801 2 Ouvrez la porte et sortez les articles Choix des Options Rinçage additionnel Votre laveuse va exécuter un cycle additionnel de rinçage La durée du cycle augmentera Washing a Load of Laundry
• Page 37 - French - : Instructions de fonctionnement SAMSUNG Guide de lutilisateur de laveuse Commandes manuelles Vous pouvez laver vos articles sans utilisant la fonction de lavage à commande à logique floue 1 Ouvrez le robinet dalimentation deau 2 Appuyez sur le bouton dalimentation de la laveuse 3 Appuyez sur le bouton Door Open P805J 4 Ouvrez la porte 5 Chargez la laveuse un article à la fois sans la trop charger 6 Fermez la porte 7 Versez du détergent et au besoin ajoutez de lassouplisseur ou de lagent de blanchiment dans les compartiments appropriés 8 Appuyez sur le bouton de sélection de la température de lavagerinçage pour sélectionner la température de leau 9 Le programme Retenue de lessorage vous permet de retirer des articles trempés hors de la laveuse Note The rinse hold program allows you to take clothes that are dripping wet out of the washing machine no Aucun essorage rh Retenue de lessorage 10 Appuyez sur le bouton de mise en marchepause et la laveuse commence le cycle 11 Press the StartPause button and the machine will begin the cycle Quand le cycle se termine 1 Appuyez sur le bouton douverture de la porteP805J Note Il nest pas possible douvrir la porte que 3 minutes après que la laveuse termine le cycle ou après que la laveuse se met hors tension2Retirez les articles Le voyant de verrouillage de la porte sallume quand la porte est verrouillée et ne devrait pas être ouverteP803J P801 2 Ouvrez la porte et sortez les articles
• Page 38 - French - : SAMSUNG Guide de lutilisateur de laveuse 13 Conseils de lavage Tri des articles Triez vos articles selon les critères suivants Le symbole sur létiquette dentretien Sort laundry into cottons mixed fibers synthetics silks wools and rayon Couleur Séparez les articles blancs des articles couleur Lavez les articles couleur neufs séparément Taille Mélangez les articles de différentes tailles afin daméliorer le lavage Tissus délicats Lavez les articles délicats séparément Utilisez le cycle délicat pour les articles de laine à 100 les rideaux et les articles de soie Contrôlez létiquette dentretien de larticle que vous désirez laver ou consultez le tableau dentretien de tissus dans lannexe du présent guide Videz les poches Les pièces de monnaie les épingles et dautres objets semblables risquent dendommager les tissus ainsi que la cuve et le panier de la laveuse Fermeture des dispositifs de fixation Fermez les fermetures à glissière ainsi que les crochets attachez les ceintures nouez les rubans et boutonnez les articles avec boutons Détermination de la taille de la charge Ne surchargez pas la laveuse sinon les vêtements risquent de ne pas être bien lavés Consultez le tableau cidessous pour déterminer la capacité de la charge selon les articles vous vous désirez laver Type de tissu Capacité de la charge Couleurcoton modérémentlégèrement souillé 55 kg très souillé 55 kg Articles à pressage permanent 25 kg Articles délicats 20 kg TricotsLaine 15 kg Conseils sur le détergent Sélectionnez le détergent selon le type de tissu coton pressage permanent délicat tricotlaine la couleur la température de leau de lavage la saleté des vêtements et le type de tache Servezvous toujours dun détergent à faible mousse Suivez les recommandations du fabricant du détergent selon le poids de la charge la saleté des vêtements et la dureté de leau dans votre localité Si vous ne connaissez pas la dureté de leau vous pouvez vous renseigner auprès de votre autorité local de leau Note Gardez les détergents et produits de lessive hors de la portée des enfants Instructions de fonctionnement
• Page 39 - French - : Instructions dentretien SAMSUNG Guide de lutilisateur de laveuse Remise en service dune laveuse exposée au gel Si la laveuse a été exposée à une température audessous de 0 C et du gel sest formé 1 Débranchez la laveuse 2 Versez de leau tiède sur le robinet dalimentation afin de réchauffer le tuyau darrivée deau 3 Déconnectez le tuyau darrivée deau et imbibezle dans de leau tiède 4 Versez de leau tiède dans le panier de la laveuse et laissezla reposer pendant 10 minutes 5 Raccordez le tuyau darrivée deau au robinet et veillez à ce que larrivée et la sortie deau se font de façon normale Nettoyage de lextérieur 1 Nettoyez lextérieur de la laveuse y compris le panneau de commande avec un chiffon doux et des produits ménagers nonabrasifs 2 Servezvous dun chiffon doux pour essuyer les surfaces 3 Ne versez pas deau sur la laveuse Nettoyage du distributeur de détergent 1 Appuyez sur le levier de déclenchement rouge à lintérieur du distributeur de détergent et ensuite retirez le distributeur 2 Retirez les bouchons du compartiment et 3 Lavez toutes les pièces à leau courante 4 Éliminez le résidu dans le distributeur à laide dune brosse à dents 5 Insérez solidement les bouchons en place et réintroduisez le diviseur de détergent liquide dans le distributeur 6 Insérez le distributeur dans lemplacement 7 Exécutez le cycle de rinçage sans articles dans le panier
• Page 40 - French - : SAMSUNG Guide de lutilisateur de laveuse 15 Instructions dentretien Nettoyage du filtre à débris Nettoyez le filtre à débris une fois tous les trois mois ou quand lerreur indiquée cidessous saffiche 1 Enlevez le couvercle de la base du devant 2 Dévissez le bouchon et enlevezle 3 Lavez le filtre et ensuite remplacez le bouchon du filtre 4 Fermez le couvercle du filtre Nettoyage du filtre darrivée deau Vous devriez nettoyer le filtre darrivée deau si la laveuse ne se remplit pas ou elle reçoit une quantité insuffisante deau même si le robinet est ouvert ou quand cette erreur saffiché au panneau de commande À cette fin 1 Fermez le robinet dalimentation deau 2 Déconnectez le tuyau darrivée deau à larrière de la laveuse 3 À laide dune pince à bec plat retirez le filtre darrivée deau et lavezle à leau courante jusquà ce quil soit propre Nettoyez aussi lintérieur et lextérieur du raccord fileté 4 Réintroduisez le filtre 5 Connectez le tuyau à la laveuse 6 Ouvrez le robinet et vérifiez si les raccordements sont étanches à leau
• Page 41 - French - : Dépannage SAMSUNG Guide de lutilisateur de laveuse Problèmes et solutions La laveuse ne se met pas en marche Vérifiez si la porte est bien fermée Vérifiez si la laveuse est branchée à une prise murale Vérifiez si le robinet est ouvert Vérifiez si vous avez appuyé sur le bouton de mise en marchepause La laveuse ne se remplit pas ou reçoit une quantité insuffisante deau Assurezvous que le robinet dalimentation deau est ouvert Assurezvous que le tuyau darrivée deau nest pas gelé Assurezvous que le tuyau darrivée deau nest pas plié Assurezvous que le filtre darrivée deau nest pas bloqué Le détergent reste toujours dans le distributeur Assurezvous que la pression deau de la laveuse est adéquate Versez le détergent vers le fond du distributeur loin des côtés Observez les instructions des détergents liquides et concentrés Séchez le distributeur avant dy verser du détergent La laveuse vibre ou fait trop de bruit Assurezvous que la laveuse est sur un sol daplomb Si le sol nest pas daplomb réglez les pieds de la laveuse consultez la page 5 Assurezvous que vous avez démonté les entretoises consultez la page 5 Assurezvous que la laveuse ne touche aucun autre objet Assurezvous que les articles à lintérieur de la laveuse sont bien éparpillés Ne se vide pas en cycle Essorage Assurezvous que le tuyau ne soit pas plié ou tordu Nettoyez le filtre à débris Consultez la page15 Le bouton Door Open ne fonctionne pas P805J 1 Débranchez lappareil Utilisez un tournevis pour enlever le couvercle de la base Mettezle de cote 3 Enlevez le filtre et laissez couler leau de la laveuse 4 Trouvez la languette de plastique orange et tirezla pour ouvrir la porte Messages derreur Error displayed Solution Fermez la porte Assurezvous que le robinet dalimentation est ouvert Contrôlez la pression deau Nettoyez le filtre darrivée deau Nettoyez le filtre à débris Assurezvous que le tuyau de vidange est connecté de façon correcte La charge est mal équilibrée répartissez la charge de manière égaleSi un item est lavé seul jean robe etc il se peut que lon obtienne un essorage insatisfaisant et un message E4 Assurezvous que le bout du tuyau de vidange soit assez haut Assurezvous que le support à larrière est intact Vérifiez si le bout du tuyau est immergé dans leau Avant de contacter un centre de service agréé 1 Essayez de résoudre le problème consultez la section de dépannage 2 Recommencez le cycle afin de déterminer si le problème se présente de nouveau 3 Si le problème existe toujours communiquez avec un centre de service agréé
• Page 42 - French - : SAMSUNG Guide de lutilisateur de laveuse 17 Tableau des programmes Coton 55 oui 60 57 Gros lavage 55 oui 60 64 Perma Press 25 oui 60 54 Délicat 20 oui 63 53 Tricotlaine 15 oui 69 35 Rapide 20 oui 60 32 Cycle Utilisation Coton Articles de coton linge nappe sousvêtements serviettes chemises etc modérément ou légèrement souillés Pressage Blouses chemises de polyester Diolen Trevira polyamide Perlon Nylon ou permanent dautres tissus similaires etc modérément ou légèrement souillés Délicat Rideaux délicats robes jupes chemises et blouses TricotLaine Uniquement le lainage lavable à la machine Rapide Articles de cotton ou de lin légèrement souillés blouses chemises tissuséponge foncé articles de lin colorés jeans etc 1 Les durées des cycles ont été déterminées selon les conditions décrites par la norme IEC456 2 Les durées des cycles de chaque domicile peuvent être différentes des valeurs citées cidessus à cause de variations de la pression deau et de la température de leau la taille de la charge et les articles à laver choix en option CYCLE Détergent et dautres produits de lessive Vitesse d essorage rpm Rinçage addi tionnel Eau l Eau chaude Charge max kg Assoup lisseur Préla vage Lavage Mise en marche différée Durée du cycle minutes
• Page 43 - French - : Tableau dentretien de tissus Annexe SAMSUNG Guide de lutilisateur de laveuse Tissus résistant Tissus delicat Peut être lavé à 95C Peut être lavé à 60C Peut être lavé à 40C Peut être lavé à 30C Peut être lavé à la main Dry clean only Peut être blanchi en eau froide Ne pas blanchir Peut être repassé à 200C maximum Peut être repassé à 150C maximum Peut être repassé à 100C maximum Ne pas repasser Peut être nettoyé à sec avec nimporte quel solvant Nettoyer à sec avec du perchlore de lessence à briquet de lalcool pur ou du R113 seulement Nettoyer à sec avec de lessence daviation de lalcool pur ou du R113 seulement Ne pas nettoyer à sec Sécher à plat Suspendre pour sécher Suspendre sur un cintre Sécher a la machine chaleur réduite Ne pas sécher à la machine Sécher a la machine chaleur normale Température de leau de lavagerinçage HotCold WarmWarm WarmCold ColdCold Lavage des articles Articles blancs et articles grand teint très souillés Quelques articles délicats et grand teint Articles de couleur modérément souillés la majorité des articles lavés prêtàporterà pressage permanent Articles légèrement souillés de couleurs vives lainage lavable Température de leau de lavage et de rinçage
• Page 44 - French - : SAMSUNG Guide de lutilisateur de laveuse 19 Annexe Avertissement électriques Afin de réduire le risque dincendie de choc électrique et de blessures veuillez observer les consignes de sécurité suivantes Branchez votre laveuse uniquement à la source dalimentation prescrite sur létiquette Si vous nêtes pas certain de la tension utilisée dans votre maison veuillez consulter votre concessionnaire ou la compagnie délectricité locale Utilisez uniquement une prise polarisée ou mise à la terre Pour votre sécurité cette laveuse est munie dun cordon ca polarisé muni dune fiche ayant une lame plus large que lautre Cette fiche ne pourra être insérée que dune seule façon dans la prise Si vous êtes incapable dinsérer la fiche complètement dans la prise veuillez inverser et essayer de nouveau Si la fiche ne rentre pas toujours pas communiquer avec un électricien afin de remplacer votre prise Protégez le cordon dalimentation Les cordons dalimentation devraient être placés de sorte que personne ne risque de marcher dessus ou quils ne soient pas coincés entre divers objets Il faut aussi veiller à la protection de la fiche de la prise et du point de sortie du cordon Ne surchargez pas la prise murale ou les rallonges afin déviter un risque dincendie ou de choc électrique AC 120V 15AMP Protection de lenvironnement Cette laveuse a été fabriquée de matières recyclables Si vous décidez de vous en débarrasser veuillez observer les règlements locaux du décharge Coupez le cordon dalimentation afin dempêcher le raccordement à une source délectricité Ôtez le couvercle de la laveuse afin déviter tout accident Ne dépassez pas la quantité de détergent recommandée par le fabricant du détergent Utilisez uniquement des agents de blanchiment avant le lavage quand il est absolument nécessaire Économisez de leau et de lénergie en lavant des charges complètes La quantité utilisée dépend du cycle sélectionné TYPE AVEUSE À CHARGEMENT FRONTAL DIMENSIONS W598mm D550mm H844mm PRESSION DEAU 50 kPa 800 kPa POIDS 75 kg CAPACITÉ DE LAVAGE ET DESSORAGE 55 kg ARTICLES SECS CONSOMMATION LAVAGE 180W DÉNERGIE ESSORAGE 430W SÉCHAGE 34W VOLUME DEAU 60 l CYCLE STANDARD VITESSE DESSORAGE 800 rpm EMBALLAGE POIDS PAPIER 26 kg PLASTIQUE 09 kg Spécifications
• Page 45 - French - : Annexe SAMSUNG Guide de lutilisateur de laveuse Garantie Garantie limitée à lacheteur original Ce produit Samsung est garanti par Samsung Electronics Canada Inc par la suite étant référé à comme SECA contre les défauts de matériaux et de fabrication pour les périodes suivantes Labeur 1 an à domicile Pièces 1 an SECA garantit que si ce produit ne fonctionne pas correctement à lintérieur de la période spécifique de garantie et que le défaut est dû a un travail impropre ou à des matériaux défectueux SECA réparera ou remplacera lappareil à sa discrétion Toutes les réparations sous garantie ainsi que les remplacements de pièces doivent être effectuées par un centre de service autorisé SECA pour savoir où se trouve le centre de service autorisé le plus près de chez vous appelez le 1800SAMSUNG Obligations de lacheteur original Le reçu de ventes daté original doit être conservé par le client est constitue la seule preuve dachat acceptable Il doit être présenté à un centre de service autorisé Samsung lorsquun service est demandé à lintérieur de la période de garantie Pour tous les modèles portables le transport au et à partir du centre de service autorisé est la responsabilité du client Exclusions de la garantie Cette garantie ne couvre pas les dommages dûs à un accident un incendie une innondation etou autres Actes de Dieu usage impropre voltage incorrect installation incorrecte réparations impropres ou non autorisées usage commercial ou dommages qui se font durant lexpédition Les réglages du client expliqués dans ce manuel ne sont pas couverts par les termes de cette garantie Cette garantie sera automatiquement annulée pour les unités présentant toute forme de numéro de série altéré ou manquant Cette garantie sapplique seulement aux appareils achetés au Canada SAMSUNG ELECTRONICS GARANTIE LIMITÉE POUR LAMÉRIQUE DU NORD Assujettie aux exigences conditions exclusions et limitations de la garantie originale fournie avec les produits de Samsung Electronics SAMSUNG et les exigences conditions exclusions et limitations de la présente garantie SAMSUNG offrira en plus un service de réparation sous garantie aux EtatsUnis pour les produits achetés au Canada et un service de réparation sous garantie au Canada pour les produits achetés aux EtatsUnis pendant la période de garantie précisée et pour lacheteur initial seulement Les réparations sous garantie décrites cidessus doivent être effectuées par un centre de réparations agréé SAMSUNG En plus de la présente garantie la garantie limitée originale et une facture datée en tant que preuve dachat doivent être présentées au centre de réparation Le transport de lappareil au et à partir du centre de réparation demeure la responsabilité de lacheteur Les conditions couvertes ne sont limitées quaux vices de matériaux et de fabrication dans des conditions dutilisation normales Exclues mais non pas limitées à sont les dispositions précisées à lorigine pour le service à domicile ou sur place durées de réparation minimales et maximales échanges ou remplacements accessoires options extensions ou produits non durables Aux ÉtatsUnis 1800SAMSUNG 18007267864 Au Canada 1800SAMSUNG
• Page 46 - French - : Dans le cas où vous auriez besoin de service Nhésitez pas à contacter le centre de service agréé Samsung le plus près de chez vous et coomuniquez votre nom adresse numéro de téléphone et genre de problème Code No DC6800904ADw01 XAC
