Refrigerator
user manual
imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service,
please register your product at
www.samsung.com/register
RS267TD**
RS265TD**
E nglish
Free Standing Appliance
Français
features of your side-by-side
refrigerator
KEY FEATURES OF YOUR NEW REFRIGERATOR
Your Samsung Refrigerator comes equipped with various innovative storage and energy-ecient features.
t Twin Cooling Plus™
The Refrigerator and Freezer have separate evaporators. Due to this independent cooling system,
the Freezer and Refrigerator cool more efficiently. Additionally, this separate air flow system prevents
food odor of one compartment from seeping into other compartments.
• Multi Airflow
Provides even cooling throughout the refrigerator to maintain optimal temperatures to keep food fresh.
• LED Tower Lighting
See everything in a new light with LED tower lighting.
• Premium Design Ice and Water Dispenser
Quick and easy access to filtered water and cubed/crushed ice with the external dispenser.

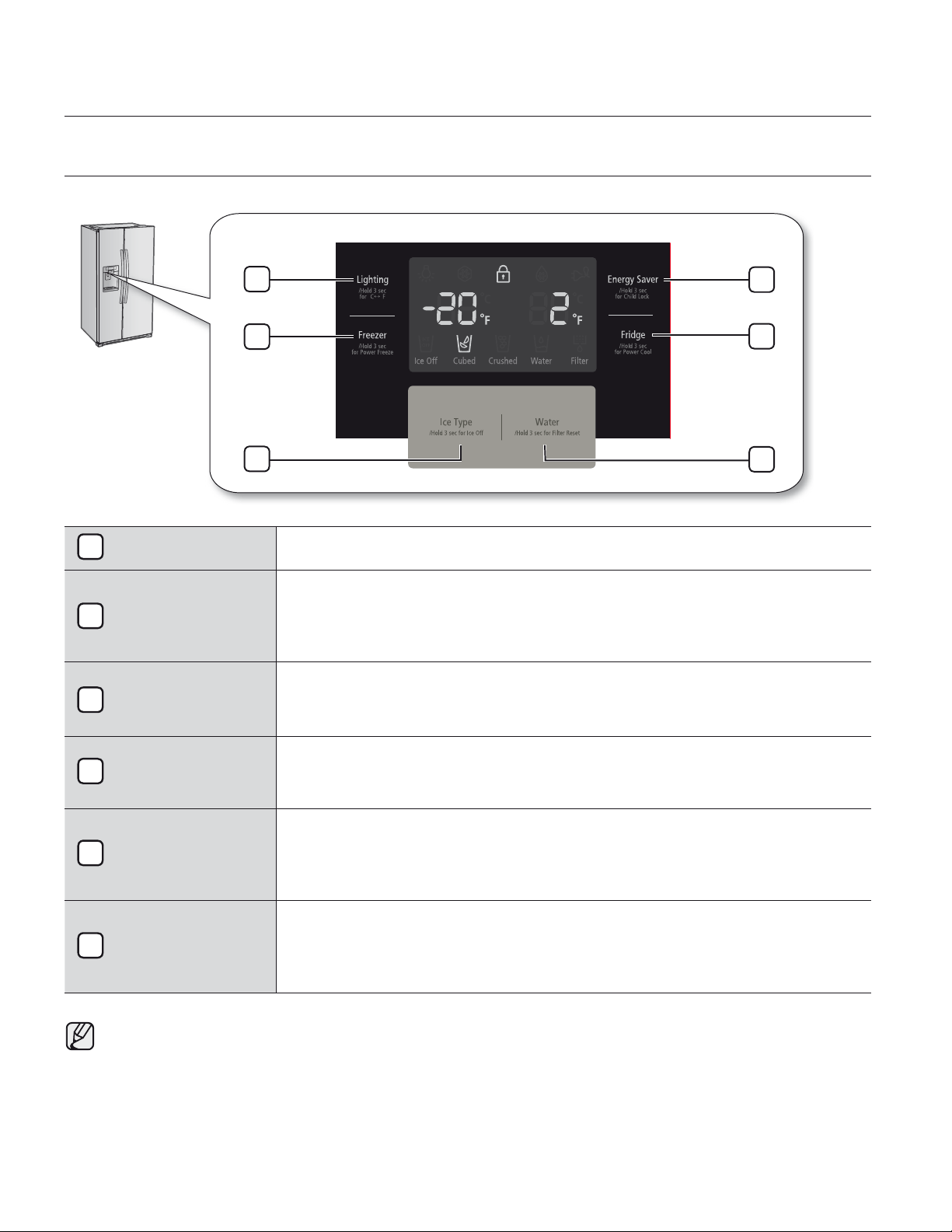

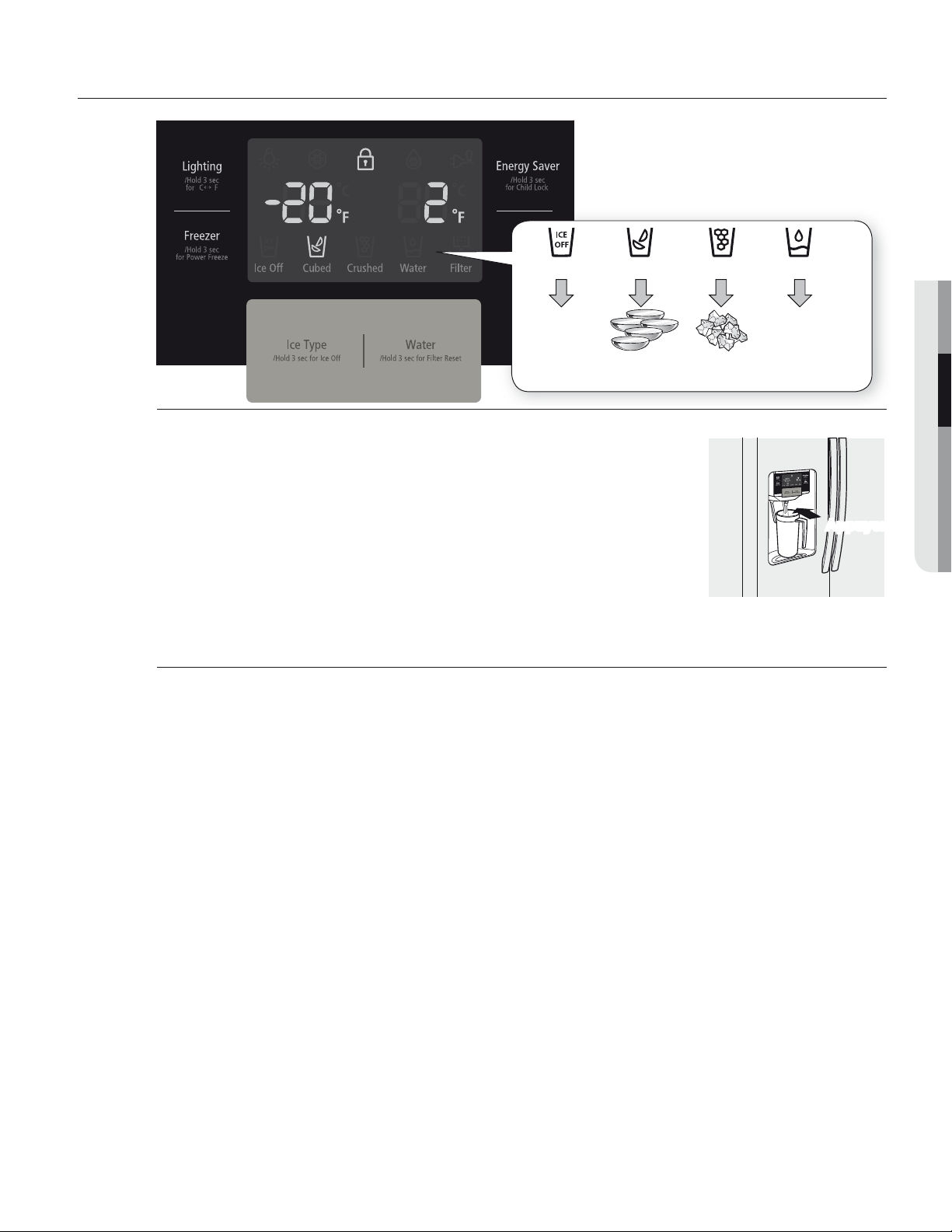

• External Digital Display and Control
Controlling the refrigerator is easy with the external digital display. It shows the inside temperatures,
when to change your filter and also controls the ice and water dispenser.
• Clear View Icemaker
The Icemaker is located in the freezer door, this ensures that all the freezer shelf space can be fully
utilized. Ice cubes are quickly produced and the clear ice bucket lets you easily see the amount of ice
cubes produced.
• CoolSelect Zone™ Drawer (RS267TD77only)
User can select Quick Cool, Thaw and Select button to quickly chill, thaw and cool items.
• Water Filtration System
Easy to exchange water filter.
• Digital Display and Temperature Control
• Door Alarm
Beep sound reminds you the door is open.
2_ features
For easy future reference, write the model and serial
number down. You will find your model number on
the left bottom side of the refrigerator.
Model #
Serial #
safety information _3
safety information
SAFETY INFORMATION
Before using your new Samsung Side-By-Side Refrigerator, please read this manual thoroughly to
ensure that you know how to safely and efficiently operate the features and functions that your new
appliance offers.
This appliance is not intended for use by people (including children) with reduced physical, sensory or
mental capabilities, or lack of experience and knowledge, unless they have been given supervision or
instruction concerning use of the appliance by a person responsible for their safety.
- Failing to do so may result in electric shock, fire, an explosion, problems with the product, or injury.
Because the following Instructions cover various models, the characteristics of your refrigerator may
differ slightly from the refrigerator described in this manual. If you have any questions contact us at
1-800-SAMSUNG or find help and information online at www.samsung.com.
Important safety symbols and precautions:
WARNING
Hazards or unsafe practices that may result in severe personal injury or death.
CAUTION
Hazards or unsafe practices that may result in minor personal injury or property
damage.
Do NOT attempt.
Do NOT disassemble.
Do NOT touch.
Follow directions carefully.
Unplug the power plug from the wall socket.
Make sure the refrigerator is grounded to prevent electric shock.
Call the contact center for help.
Note.
These warning signs are here to prevent injury to you and others.
Please follow them carefully.
After reading this section, keep it in a safe place for future reference.
• R600a or R134a can be used as a refrigerant. Check the compressor label on the rear of
the appliance and the rating label inside the fridge to see which refrigerant is used for the
refrigerator.
4_ safety information
SEVERE WARNING SIGNS FOR INSTALLATION
• Do not install the refrigerator in a damp place or place where it may come in contact
with water.
- Deteriorated insulation of electrical parts may cause an electric shock or fire.
• Do not install this appliance in a humid, oily or dusty location, in a location exposed to
direct sunlight and water (rain drops).
• Do not place this refrigerator in direct sunlight or expose to the heat from stoves, room
heaters or other appliance.
• Do not plug several appliances into the same multiple power board. The refrigerator
should always be plugged into its own individual electrical board which has a voltage
rating that matched the rating plate.
- This provides the best performance and also prevents overloading house wiring circuits,
which could cause a fire hazard from overheated wires.
• If the wall socket is loose, do not insert the power plug.
- There is a risk of electric shock or fire.
• Do not use a cord that shows cracks or abrasion damage along its length or at either end.
• Do not bend the power cord excessively or place heavy articles on it.
• Never unplug your refrigerator by pulling on the power cord. Always grip plug firmly and
pull straight out from the outlet.
- Damage to the cord may cause short-circuit, fire and/or electric shock.
• Do not use aerosols near the refrigerator.
- Aerosols used near the refrigerator may cause an explosion or fire.

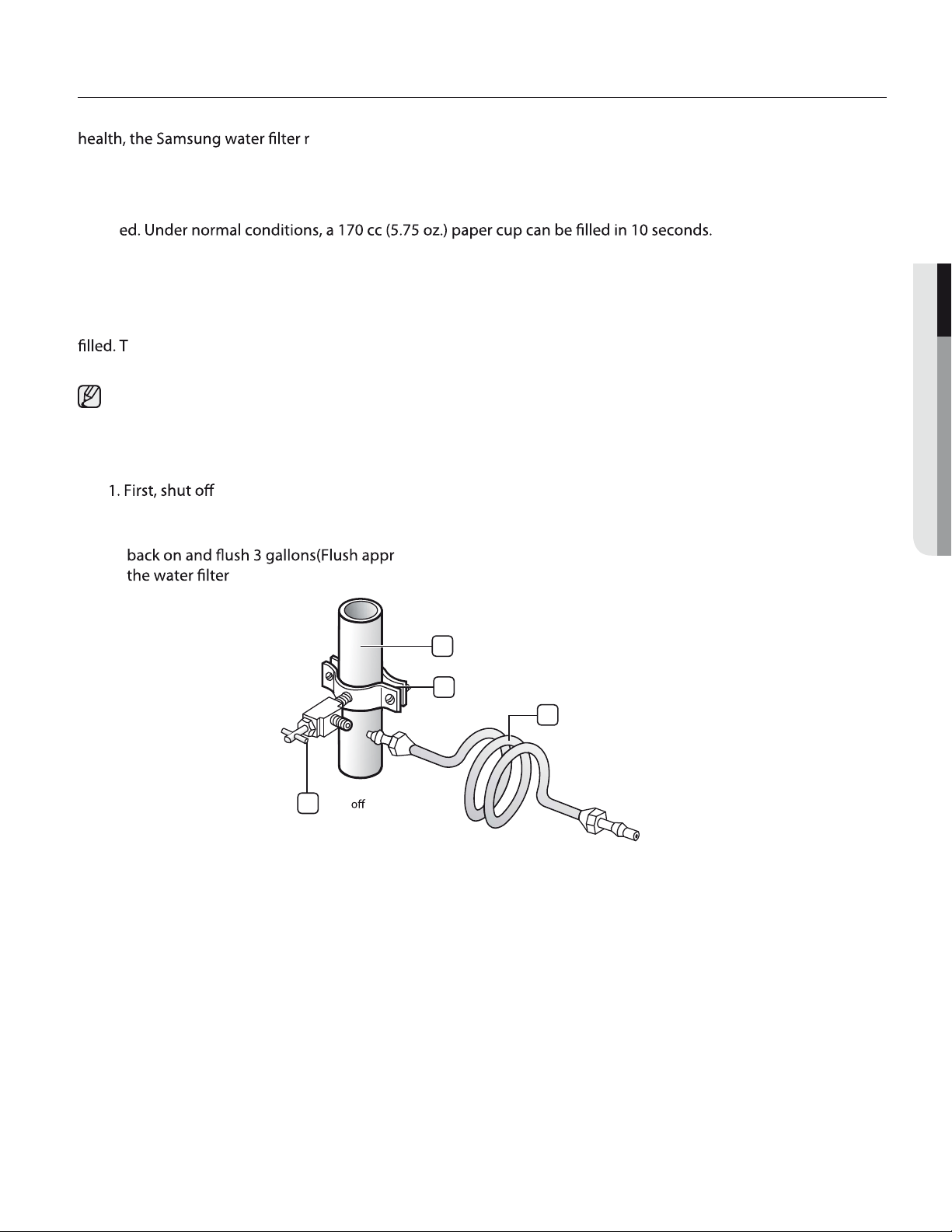

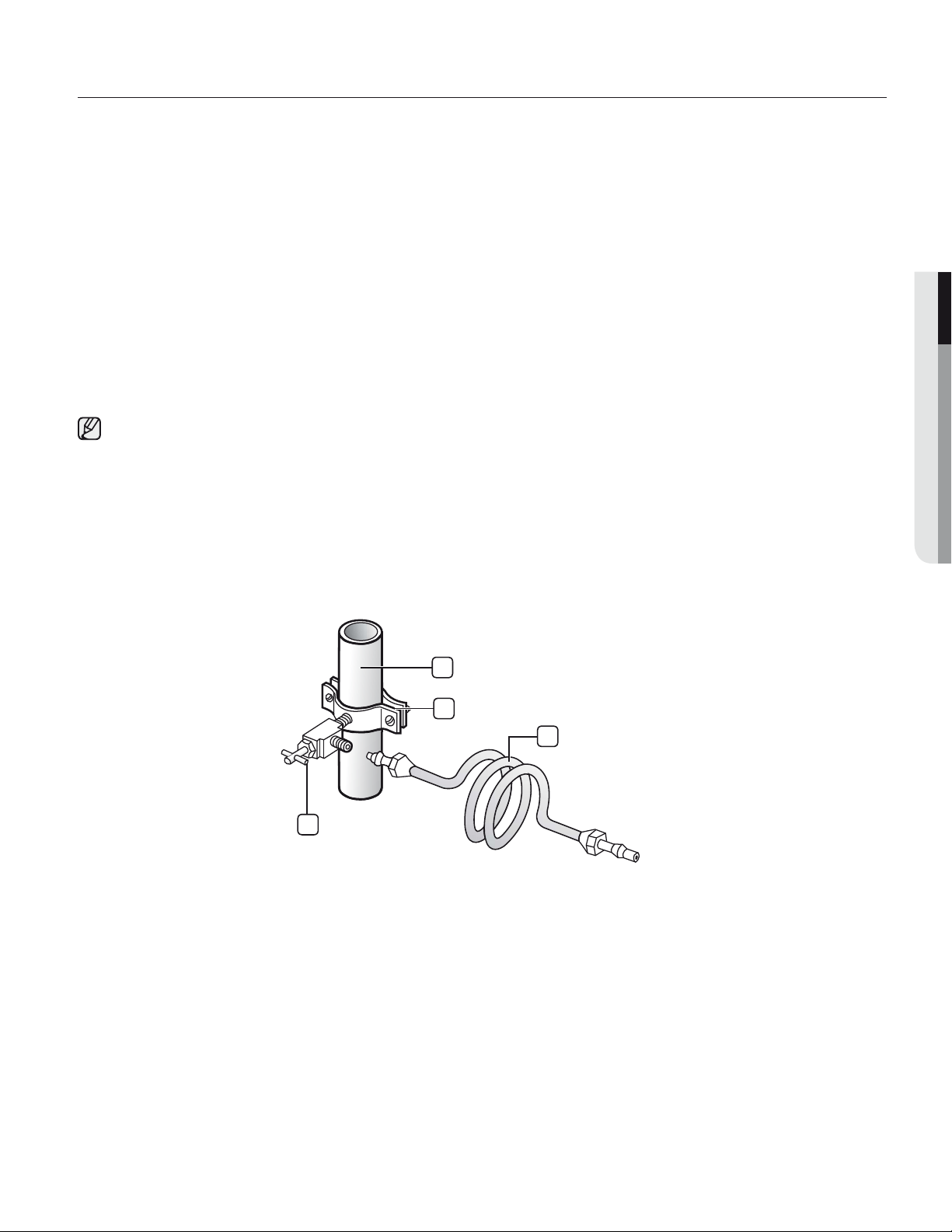

• The water supply to this refrigerator must only be installed/connected by a suitably
qualified person and connect to a potable water supply only.
• In order to operate the ice maker properly, water pressure of 20~125 psi is required.
WARNING
safety information
• The Refrigerator must be safely grounded
- Always make sure that you have grounded the Refrigerator before attempting to investigate
or repair any part of the appliance. Power leakages can cause severe electric shock.
• This refrigerator must be properly installed and located in accordance with the manual
before it is used.
• Connect the power plug in proper position with the cord hanging down.
- If you connect the power plug upside down, the wire can get cut off and cause a fire or
electric shock.
• When moving the refrigerator, be careful not to roll over or damage the power cord.
- This constitutes a fire hazard.
• Make sure that the power plug is not squashed or damaged by the back of the refrigerator.
• Keep the packing materials out of reach of children.
- There is a risk of death from suffocation if children put them on their head.
• The appliance must be positioned so that the plug is accessible after installation.
• You need to remove all the protective plastic film before you initially plug in to use the
product.
safety information _5
• Never use gas pipes, telephone lines or other potential lightning attractors as an electrical
ground.
- Improper use of the grounding plug can result in a risk of electric shock.
If it is necessary to use an extension cord, use only a 3-wire extension cord that has a
3-blade grounding plug and a 3-slot receptacle that will accept the plug on the appliance.
The marked rating of the extension cord should be AC115-120V, 10A, or more.
If a grounding adapter is used, make sure the receptacle box is fully grounded.
• If the power cord is damaged, have it replaced immediately by the manufacturer or its
service agent.
CAUTION
CAUTION SIGNS FOR INSTALLATION

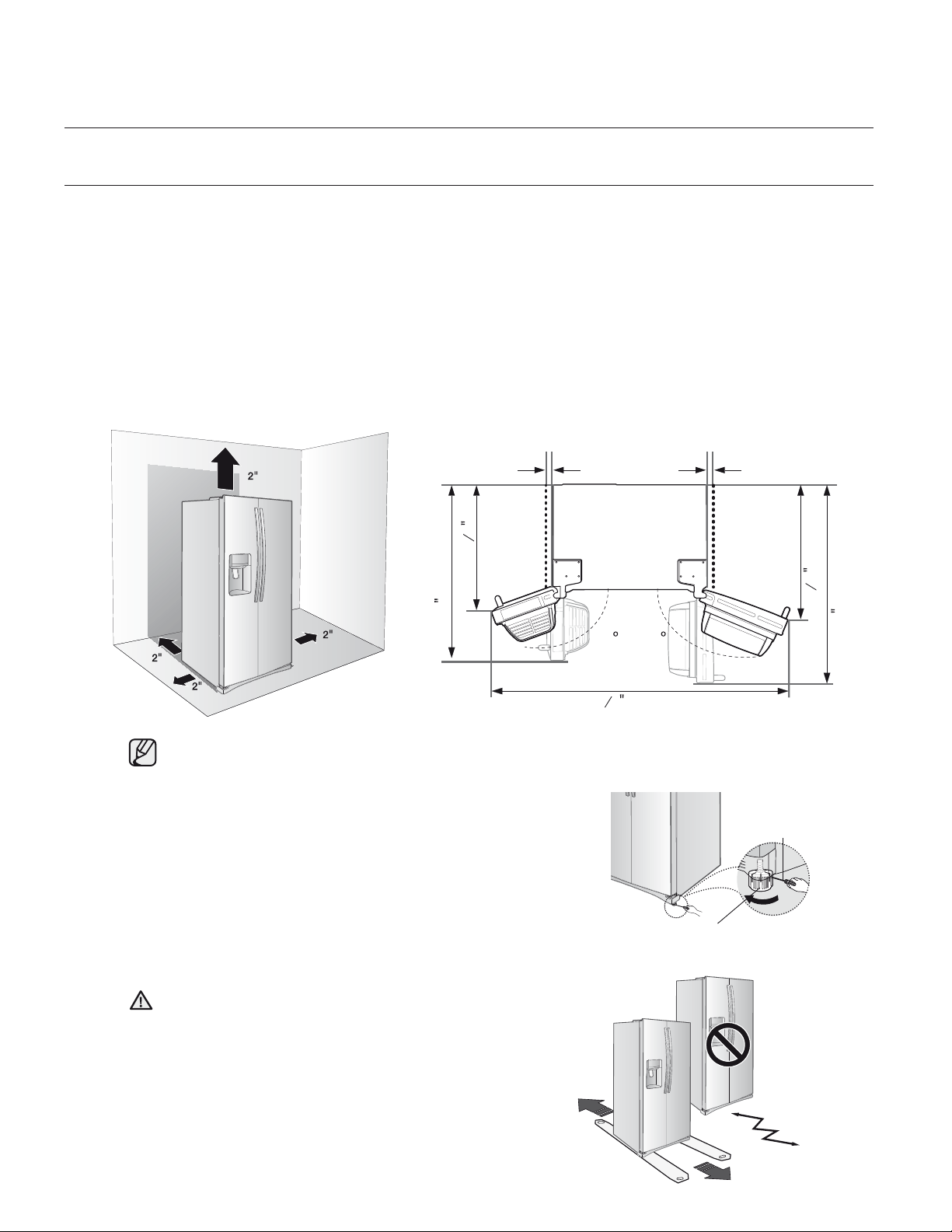

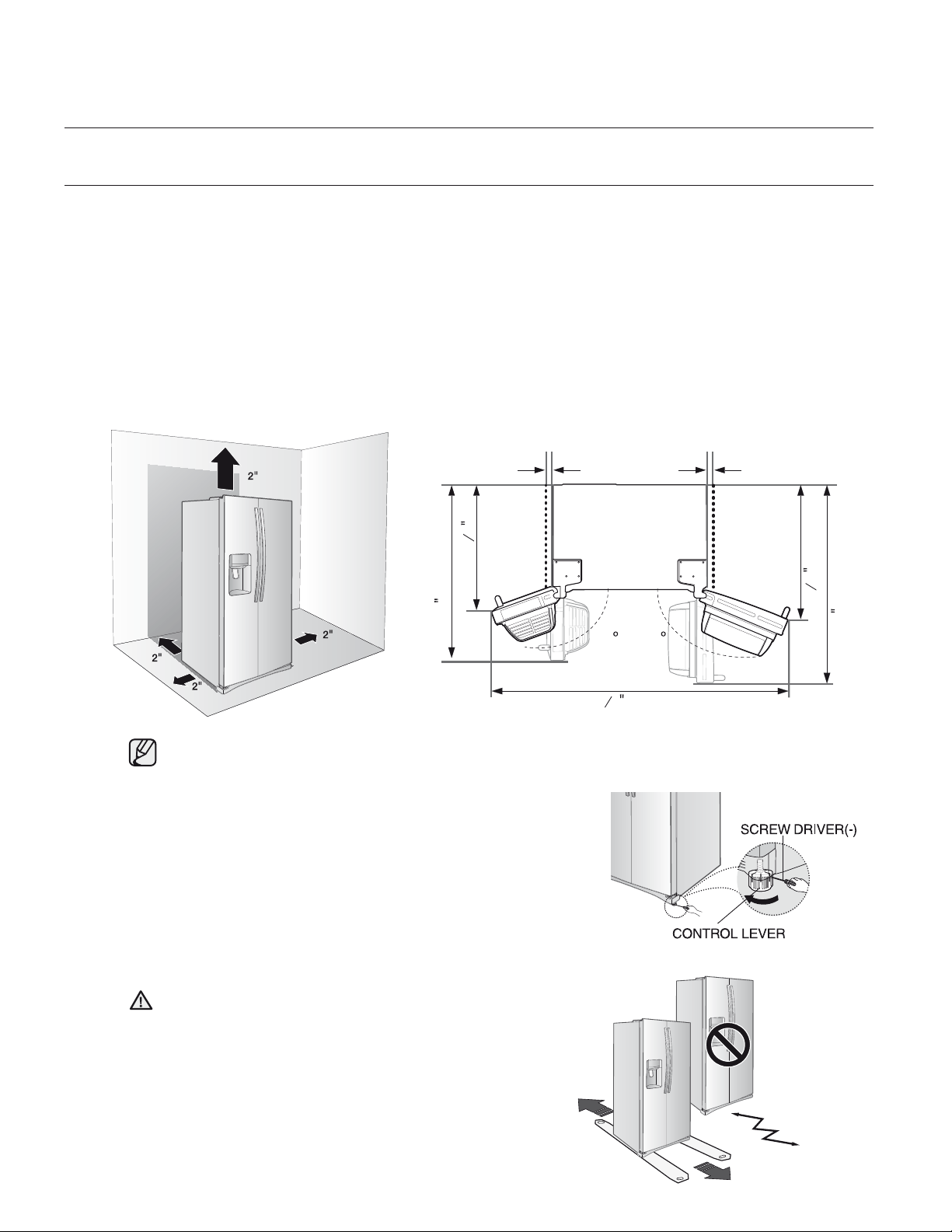

• Allow sufficient space to install the refrigerator on a flat surface.
- If your refrigerator is not level, the internal cooling system may not work correctly.
• Keep ventilation opening in the appliance enclosure or mounting structure clear of
obstruction.
• Allow the appliance to stand for 2 hours after installation.
SEVERE WARNING SIGNS FOR USING
• Do not insert the power plug with wet hands.
• Do not store articles on the top of the appliance.
- When you open or close the door, the articles may fall and cause personal injury and/or
material damage.
• Do not put a container filled with water on the refrigerator.
- If spilled, there is a risk of fire or electric shock.
• Children should be supervised to ensure that they do not play with the appliance.
• Do not let children hang on the door. A serious injury may occur.
• Do not let children enter inside of the refrigerator. There is a risk of children entrapment.
• Do not insert your hands into the bottom area under the appliance.
- Any sharp edges may cause personal injury.
• Do not let children step on drawer’s cover.
- The drawer may break and cause them to slip.
• Do not overfill the refrigerator with food.
- When you open the door, an item may fall out and cause personal injury or material
damage.
• Please observe maximum storage times and expiry dates of frozen goods.
• Do not touch the inside walls of the freezer or products stored in the freezer with wet
hands.
- This may cause frostbite.
• Never put fingers or other objects into the water dispenser hole, ice chute and ice maker
bucket.
- It may cause personal injury or material damage.
• Do not spray inflammable gas near the refrigerator.
- There is a risk of explosion or fire.
• Do not store volatile or flammable substances in the refrigerator.
- The storage of benzene, thinner, alcohol, ether, LP gas and other such products may cause
explosions.
WARNING
6_ safety information
safety information
CAUTION SIGNS FOR USING
• Do not re-freeze frozen foods that have thawed completely.
Do not place carbonated or fizzy drinks in the freezer compartment. Do not put bottles or
glass containers in the freezer.
- When the contents freeze, the glass may break and cause personal injury.
CAUTION
• Service warranty and Modification.
- Any changes or modifications performed by a 3rd party on this finished appliance is not
covered under Samsung warranty service, nor can Samsung be responsible for safety
issues that result from 3rd party modifications.
• Do not block air holes.
-
If the air holes are blocked, especially with a plastic bag, the refrigerator can be over cooled.
If this cooling period lasts too long, the water filter may break and cause water leakage.
• Pull the power plug out of the socket before changing the interior lamps of the refrigerator.
- Otherwise, there is a risk of electric shock.
• If there are burning smells or smoke, pull out power plug immediately and contact your
Samsung Electronics service center.
• If you experience difficulty when changing the light, contact service agents.
• If the products equipped with LED Lamp, do not disassemble Lamp Cover and LED Lamp
by yourself.
- Please contact your service agents.
• If any dust or water is in refrigerator, pull out power plug and contact your Samsung
Electronics service center.
- Otherwise there is a risk of fire.
SEVERE WARNING SIGNS FOR USING(CONT’D)
• Do not store pharmaceuticals products, scientific materials or temperature sensitive
products in the refrigerator.
- Products that require strict temperature controls must not be stored in the refrigerator.
• Do not place or use an electrical appliance inside the refrigerator, unless it is of a type
recommended by the manufacturer.
• Do not use mechanical devices or any other means to accelerate the defrosting process,
other than those recommended by the manufacturer.
• Do not damage the refrigerant circuit.
• Do not disassemble or repair the refrigerator by yourself.
- You run risk of causing a fire, malfunction and/or personal injury.
WARNING
• Children should be supervised to ensure that they do not play with the appliance.
• Bottles should be stored tightly together so that they do not fall out.
• This product is intended only for the storage of food in a domestic environment.
• If a gas leak is detected, avoid any naked flames or potential sources of ignition and air
the room in which the appliance is standing for several minutes.
• Use only the LED Lamps provided by manufacturer or service agents
safety information _7
• When the refrigerator gets wet by water, pull out the power plug and contact your
Samsung Electronics service center.
• If the refrigerator is disconnected from the power supply, you should wait for at least five
minutes before plugging it back.
•
If you have a long vacation planned or the refrigerator is not to be used for a long period of
time, you must empty the refrigerator and pull out the power plug and close the water valve.
- Deterioration in the insulation may cause fire.
- Otherwise, water leakage may occur.
• In the event of a power failure, call the local office of your Electricity Company and ask
how long it is going to last.
-
Most power failures that are corrected in an hour or two will not affect your refrigerator
temperatures. However, you should minimize the number of door openings while the power is off.
- But should the power failure last more than 24hours, remove all frozen food.
• Unplug the power plug during a thunder/lightning storm.
• Wipe excess moisture from the inside and leave the doors open.
- Otherwise, odor and mold may develop.
• To get best performance of product,
- Do not place foods too closely in front of the vents at the rear of the appliance as it can
obstruct free air circulation in the refrigerator compartment.
- Wrap the food up properly or place it in airtight containers before putting it into the
refrigerator.
- Do not store food which goes bad easily at low temperature, such as bananas, melons.
- Use only the ice maker provided with the refrigerator.
- Your appliance is frost free, which means there is no need to manually defrost your
appliance, as this will be carried out automatically.
- Temperature of frozen food during defrosting can shorten its storage life.
- The appliance might not operate consistently (possibility of defrosting of contents or
temperature becoming too warm in the frozen food compartment) when sited for an
extended period of time below the cold end of the range of temperature for which the
refrigerating appliance is designed.
- The fuse on refrigerator must be changed by a qualified technician or service company.
>
Failing to do so may result in electric shock or personal injury.
- Do not place food inside the refrigerator in a haphazard way.
>
The food will not cool properly.
- Do not use a hair dryer to dry the inside of the refrigerator. Do not place a lighted candle in
the refrigerator for removing bad odors.
>
This may result in electric shock or fire.
• Fill water tank, ice tray, water cubes only with potable water.
8_ safety information
safety information
CAUTION SIGNS FOR CLEANING
• Do not directly spray water inside or outside the refrig.erator.
- There is a risk of fire or electric shock.
• Remove any foreign matter or dust from the power plug pins. Do not use a wet or damp
cloth when cleaning the plug, remove any foreign material or dust from the power plug
pins.
- Otherwise there is a risk of fire or electric shock.
• Unplug the refrigerator before cleaning and making repairs.
CAUTION
SEVERE WARNING SIGNS FOR DISPOSAL
• Risk of child entrapment. Before you throw away your old refrigerator or freezer.
- Take off the doors.
- Leave the shelves in place so that children may not easily climb inside.
• Please dispose of the packaging material for this product in an environmentally friendly
manner.
• Leave the shelves in place so that children may not easily climb inside. Ensure that none
of the pipes on the back of the appliance are damaged prior to disposal.
• When disposing of this refrigerator, remove the door/door seals and door latch so that
small children or animals cannot become trapped inside.
Children should be supervised to ensure that they do not play with the appliance.
• Cyclopentane is used as in the insulation. The gases in insulation material require
a special disposal procedure. Please contact your local authorities in regard to the
environmentally safe disposal of this product. Ensure that none of the pipes on the back of
the refrigerator are damaged prior to disposal.
WARNING
contents
SETTING UP YOUR SIDE-BY-SIDE
REFRIGERATOR
10
OPERATING YOUR
SIDE-BY-SIDE REFRIGERATOR
22
CLEANING AND MAINTAINING YOUR
SIDE-BY-SIDE REFRIGERATOR
28
APPENDIX
31
WARRANTY
32
10
Troubleshooting
32 Warranty
contents _9

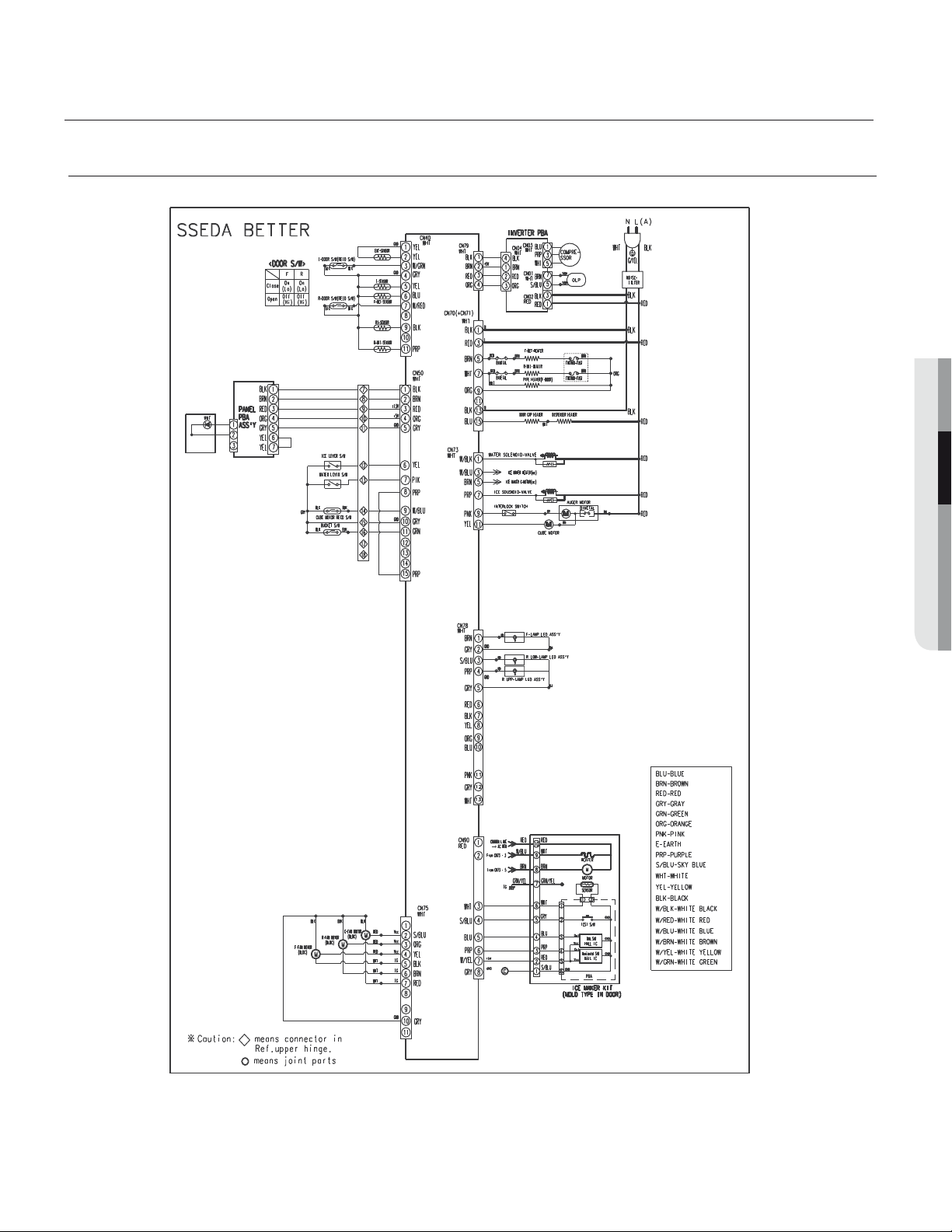

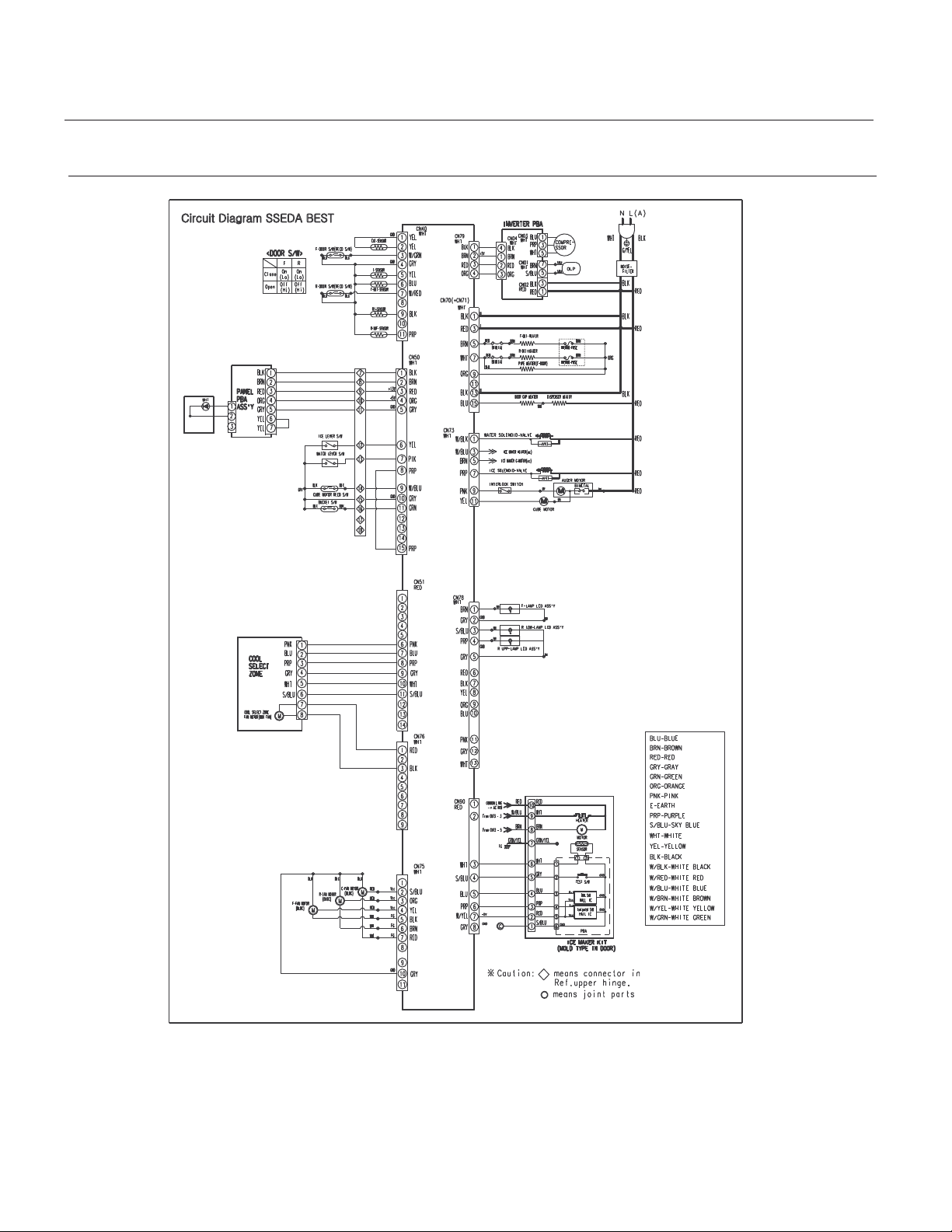

W I R I N G D I A G R A M
34
34 Wiring diagram
Getting ready to install the refrigerator
12 Setting up the refrigerator
17 Leveling the refrigerator
18 Making minor adjustment to the doors
19 Checking the water dispenser line
20 Installing the water dispenser line

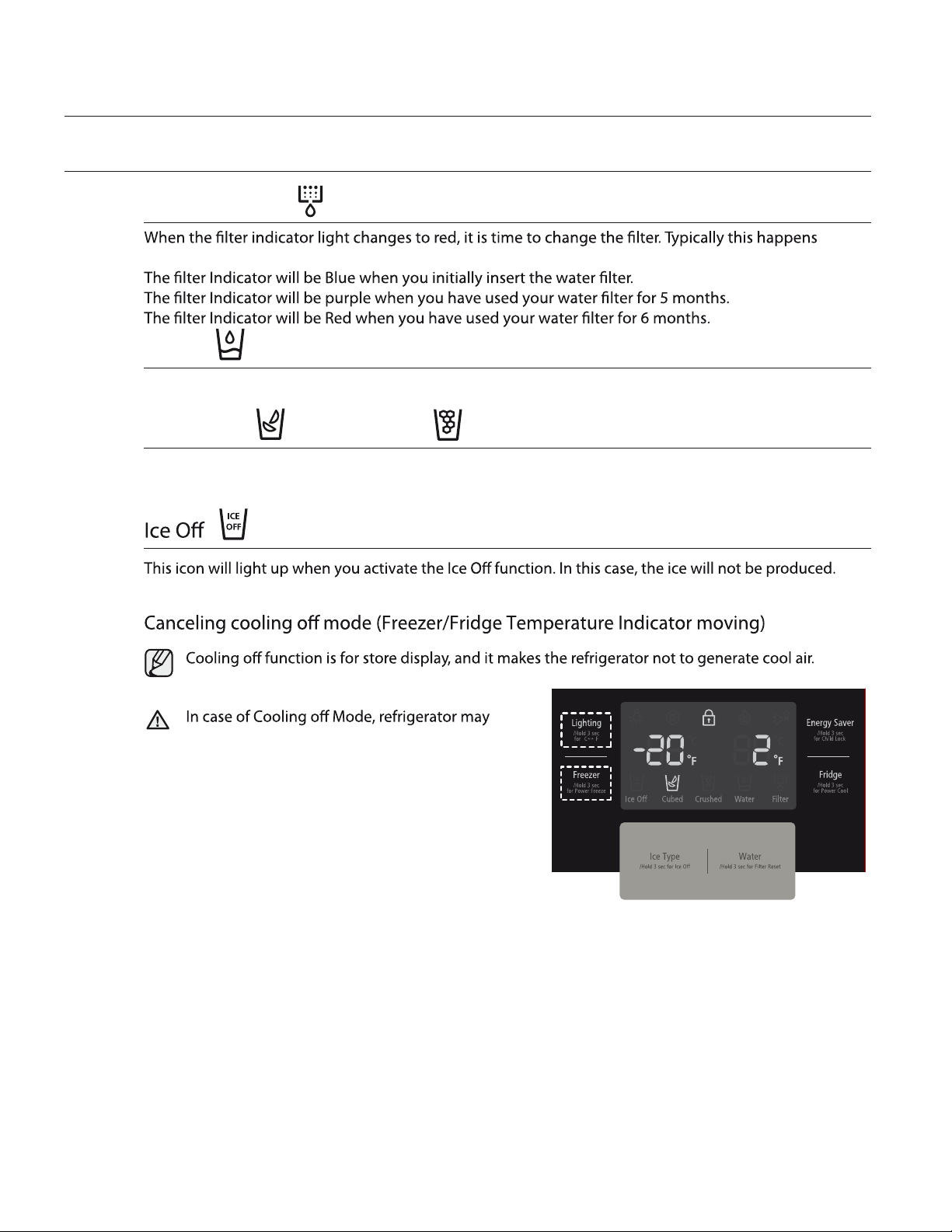

22 Checking the control panel
23 Using the control panel
25 Using the ice and cold water dispenser

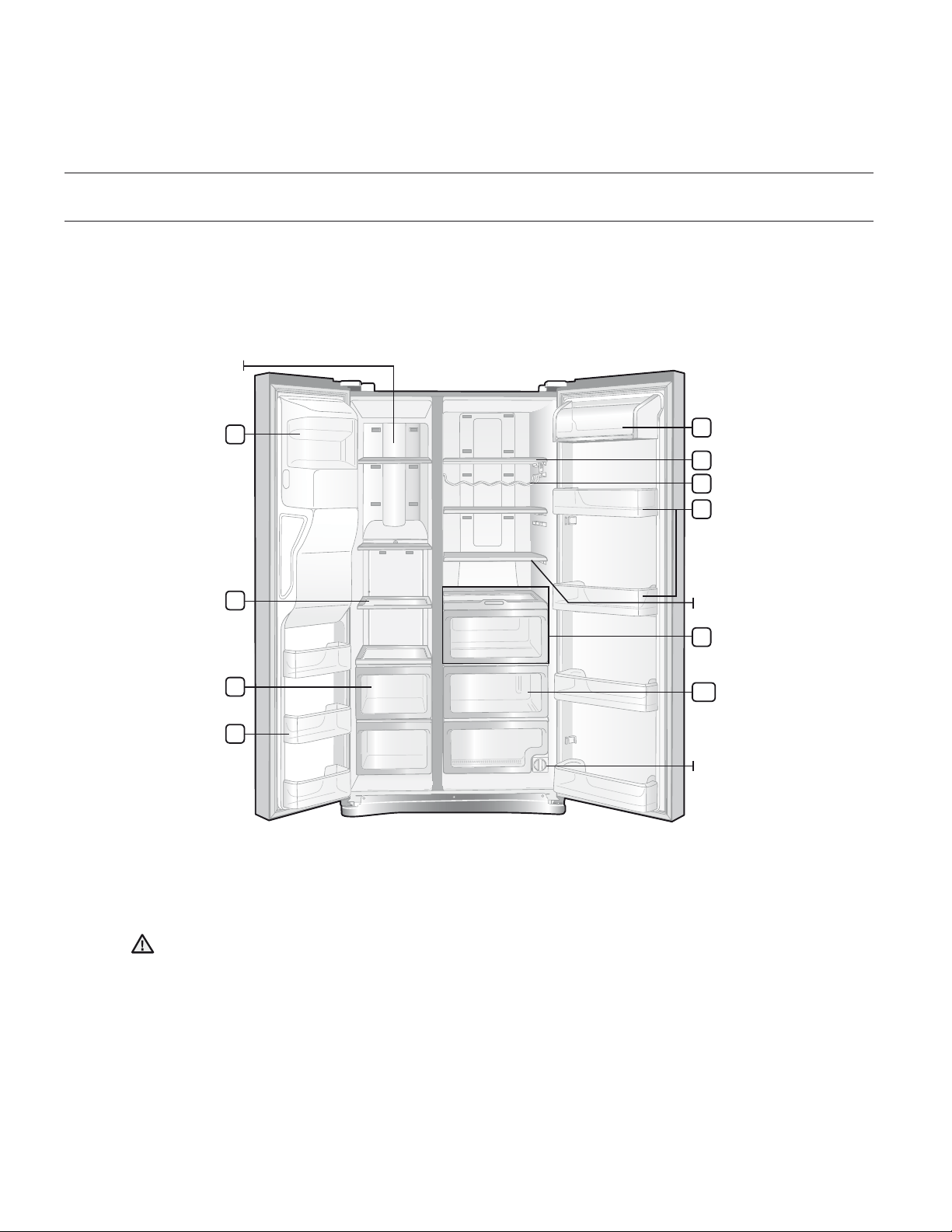

26 Storing food
28 Removing the freezer/fridge accessories
29 Cleaning the refrigerator
30
31
10_ setting up
setting up your side-by-side refrigerator
GETTING READY TO INSTALL THE REFRIGERATOR
Congratulations on the purchase of your Samsung Side-By-Side Refrigerator. We hope you will enjoy the many
state-of-the-art features and efficiencies that this new appliance has to offer.
Selecting the best location for the refrigerator
• Select a location with easy access to the water supply.
• Select a location without direct exposure to sunlight.
• Select a location with level (or nearly level) flooring.
• Select a location with enough space for the refrigerator doors to open easily.
• Allow sufficient space to install the refrigerator on a flat surface.
- If your refrigerator is not level, the internal cooling system may not work correctly.
- Refer to drawing and dimensions below for overall space required for use.
Do not install the refrigerator where the temperature can drop below 50°F (10°C).
When moving your refrigerator
To prevent floor damage, be sure the front leveling legs are in the up
position (above the floor). Refer to ‘Leveling the refrigerator’ in the
manual (page 17).
To protect the finish of the flooring, place a protection sheet, such as
packing carton under the refrigerator.
When installing, servicing or cleaning behind the refrigerator,
be sure to pull the unit straight out and push back in straight
after finishing.
CAUTION
135
39
29
32
135
46 (1,169.5mm)
(1,103.5mm)
(1,295.5mm)
(1,013.5mm)
62 (1,577mm)
3
20
43
15
32
51
at least 2” (50.8mm)at least 2” (50.8mm)
setting up _11
01 SETTING UP
doorways (both width and height), thresholds, ceilings, stairways, etc.
The following chart details the exact height and depth.
MODEL
RS267TD** RS265TD**
Dimensions
[mm(inch)]
Width
Only Cabinet
908 (35
3/4)
With Leg Front
915.5(36 1/20)
Depth
Only Cabinet
746.5 (29 13/32 )
With Door
857.5 (33 3/4)
With Handle
922.5 (36 11/32 )
90˚ Open
F 1,169.5 (46 1/16)/ R 1,295.5 (51)
135˚ Open
F 1,013.5 (39 29/32)/ R 1,103.5 (43 15/32 )
Height
Only Cabinet
1,752 (69)
With Hinge
1,776 (69 15/16 )
With Door
1,774 (69 17/20 )
Allow clearance to the right, left, back and top when installing. This will help reduce power
consumption and keep your energy bills lower.
Make sure you disconnect the water supply line BEFORE removing the freezer door.
To avoid damage, refer to ‘Separating the water supply line from the refrigerator’
in the manual (page 14).
12_ setting up
setting up your side-by-side refrigerator
SETTING UP THE REFRIGERATOR
Now that you have your new Refrigerator installed in place, you are ready to set up and enjoy the features and
functions of the appliance. By completing the following steps, your Refrigerator should be fully operational.
ce or try the troubleshooting section at the back of
this user’s guide. If you have any further questions, contact your Samsung Electronics service center.
1. Place the Refrigerator in an appropriate location with reasonable clearance between the wall and the
Refrigerator. Refer to installation instructions in this manual.
2. Once the Refrigerator is plugged in, make sure the interior light comes on when you open the doors.
3. Set the Temperature control [Refer to ‘Freezer/Fridge(Temperature adjustment)’, page 23] to the coldest
temperature and wait for an hour. The Freezer will get slightly chilled and the motor will run smoothly.
4. After powering the Refrigerator, it will take a few hours to reach the appropriate temperature. You can
store food and drinks in the Refrigerator after the temperatur
ciently cool.
5. Assemble the water line to the refrigerator and verify that the couplers are correctly assembled without
water leakage. (Refer to ‘Installing the water dispenser line’, page 20)
Check the accessory list below.

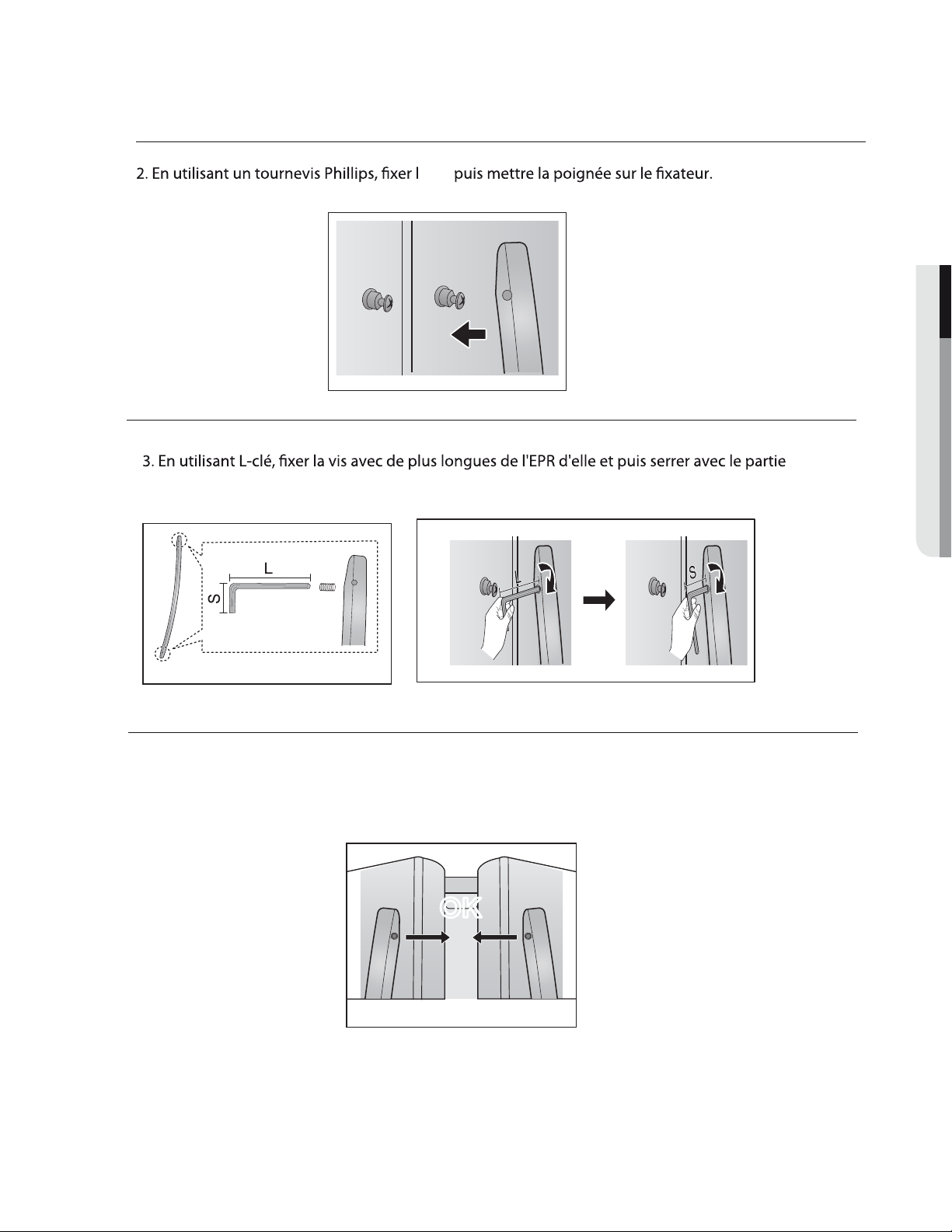

Installing the handles
1. .rood edis thgir eht morf tuo seldnah eht ekaT
The handles are included in the package.
Hex wrench Compr Compression nut ed)
setting up _13
01 SETTING UP
shorter part.
Note: To best conceal the connection points: Assemble the handles with the mounting screws facing
each other.
OKOK
3.
2.
(OPTIONAL)
14_ setting up
setting up your side-by-side refrigerator
SETTING UP THE REFRIGERATOR(CONT’D)
If your entrance won’t allow the refrigerator to pass easily through it, you can remove the doors.
Tools you will need

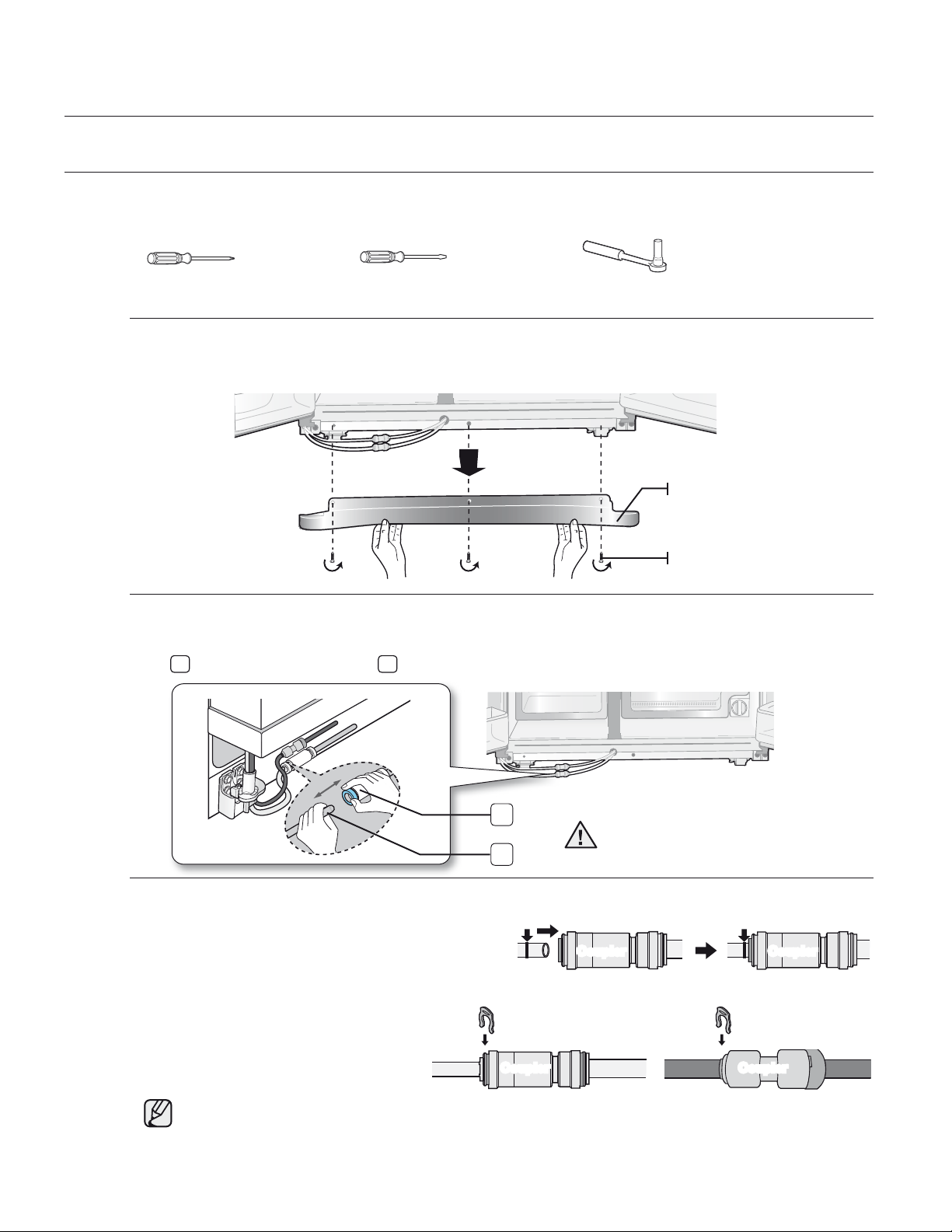

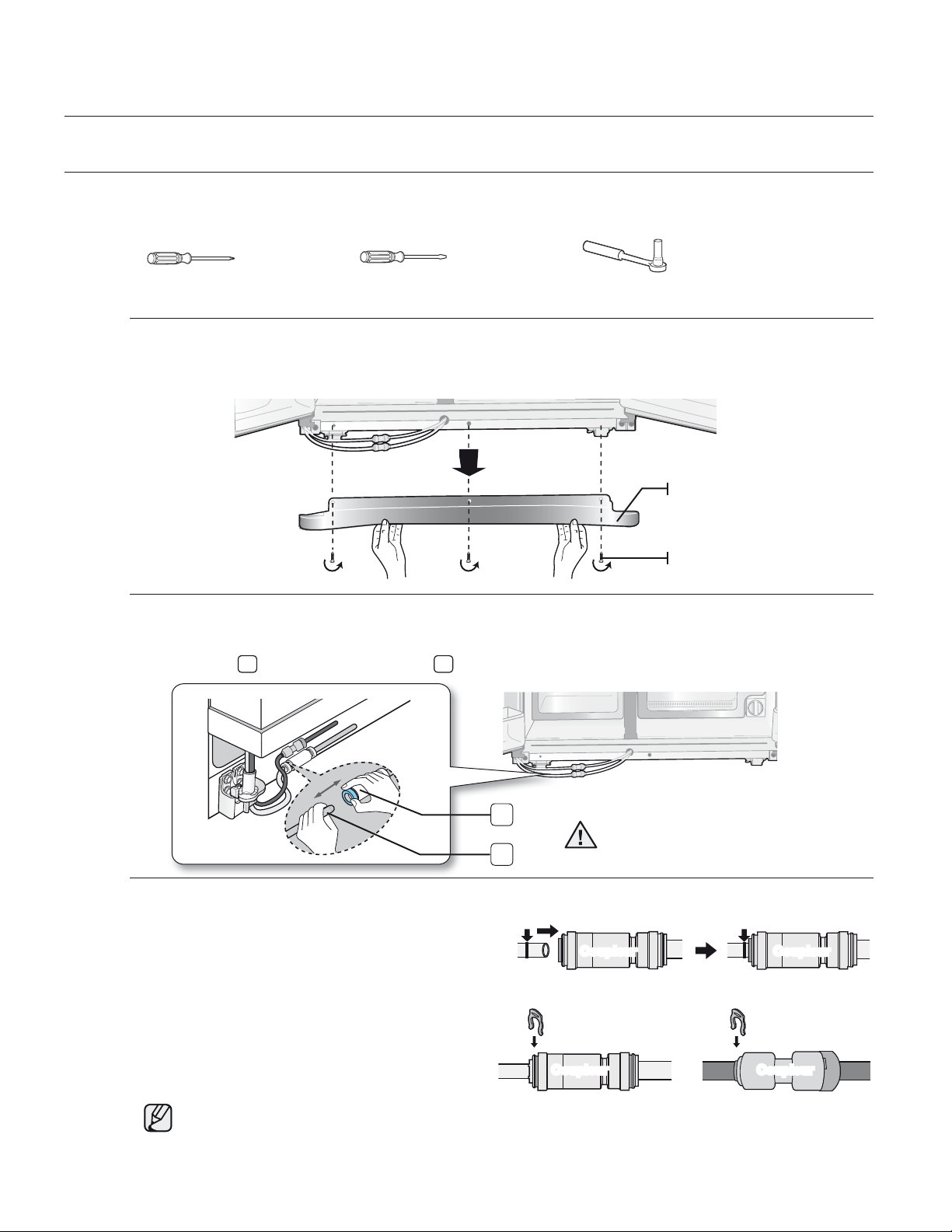

Removing the Front Leg Cover
First, open both the freezer and refrigerator doors, and then take off the front leg cover by turning the
three screws counter-clockwise.
Separating the Water Supply Line from the Refrigerator
1. Remove two water lines(gray one is for ice and the other one is for water)by pressing the coupler
1
and pulling the water line
2
away.
Reattaching the Water Supply Line
1. The Water Line must be fully inserted to the
marked line to prevent water leakage from
the dispenser.
2. Insert the 2 clips in the install pack
and check that each clip holds the
line firmly. These clips are for door
re-installation only.
The water line must be fully inserted to the marked line to prevent water leakage from the
dispenser.
FRONT LEG COVER
SCREW
1
2
Make sure the color of the
water lines match.
Line
Line
Coupler Coupler
clip A
(¼”)
(6.35mm)
clip A
(¼”)
(6.35mm)
Coupler Coupler
Philips Screwdriver Flat-blade Screwdriver 10mm Socket Wrench
setting up _15
Removing the freezer door
t Make sure that you lift the door straight up so the hinges are not bent or broken.
t Be careful not to pinch the water tubing and wire harness on the door
.
t Place doors on a protected surface to prevent scratching or damage.
With the Freezer door closed, remove the upper hinge cover
1
using a screwdriver, and then
disconnect the wires
2
.
Remove hinge bolts
3
with a 10mm Socket Wrench and a ground screw
4
counter-clockwise,
the upper hinge
5
in the direction of the arrow. Be careful when removing the door
to ensure that it does not fall on you.
Open the Freezer door before lifting it up. Remove the door from the lower hinge
6
by carefully
lifting the door
7
.
Remove the lower hinge
8
from the lower hinge bracket
9
by lifting the lower hinge in the
direction of the arrow.
Make sure to put the water line through the lower hinge before assembling it.
Reattaching the freezer doors
To reattach the freezer doors, replace parts in reverse order.
CAUTION
CAUTION
01 SETTING UP
2
1
8
9
4
5
3
7
6
t Is necesary two people for disassembling doors.
Be careful, no damage sensor harness with cover hinge.
Pressing
Before remove the bolts, disassembling cover Leg front and hoses.
16_ setting up
setting up your side-by-side refrigerator
SETTING UP THE REFRIGERATOR (CONT’D)
Removing the fridge door
1. With the door closed, remove the upper hinge cover
1
using a screwdriver
2. Remove hinge bolts
2
with a 10mm Socket Wrench and ground screw
3
counter-clockwise,
the upper hinge
4
in the direction of the arrow. Be careful when removing the door
to ensure that it does not fall on you.
Do not remove the sensor assembled in the right upper hinge cover.
3.
Remove the door from the lower hinge
6
by lifting the door
7
.
4. Remove the lower hinge
8
from the lower hinge bracket
9
by lifting the lower hinge in the
direction of the arrow.
Reattaching the fridge door
To reattach the fridge doors, replace parts in reverse order.
CAUTION
CAUTION
1
8
9
7
6
3
4
2
Before remove the bolts, disassembling cover Leg front and hoses.
setting up _17
01 SETTING UP

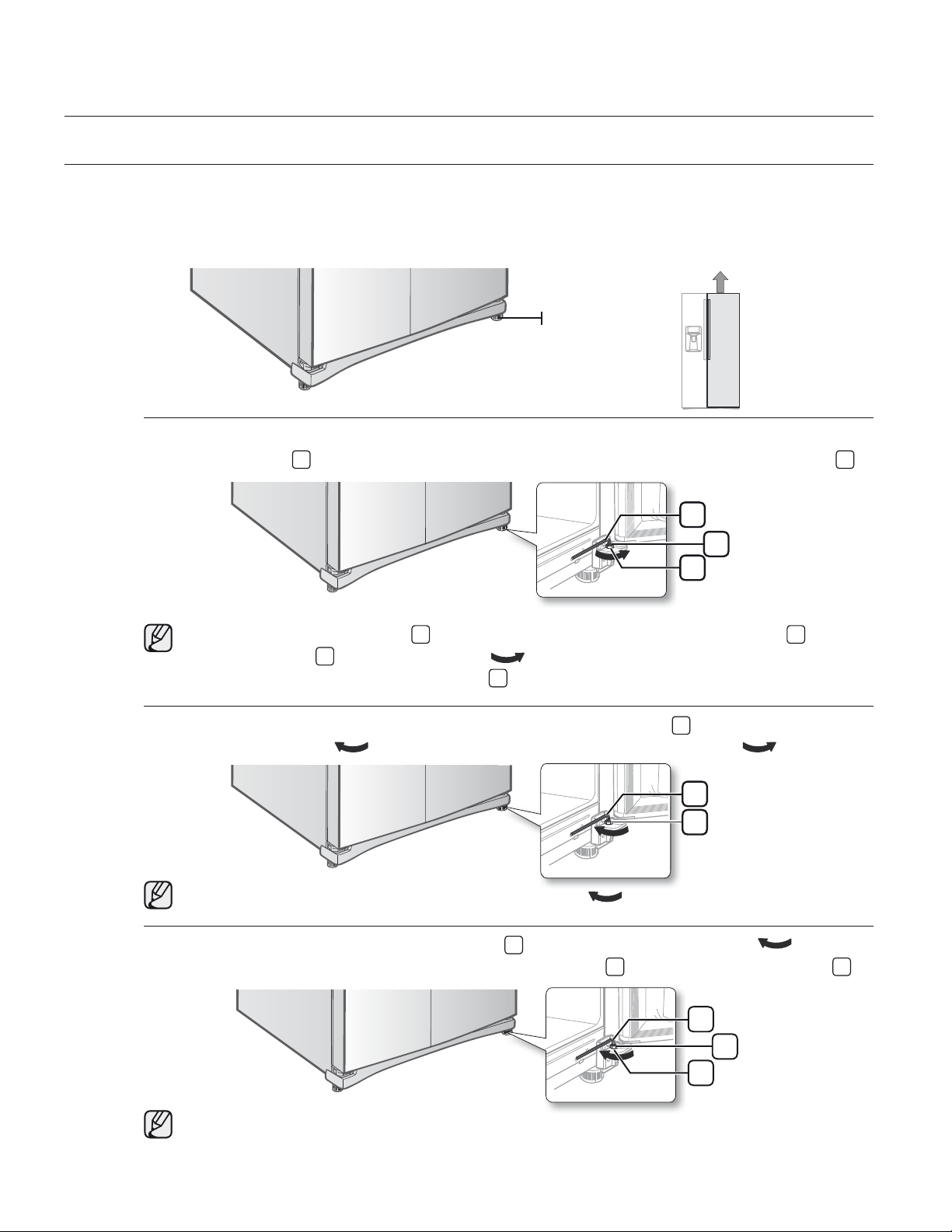

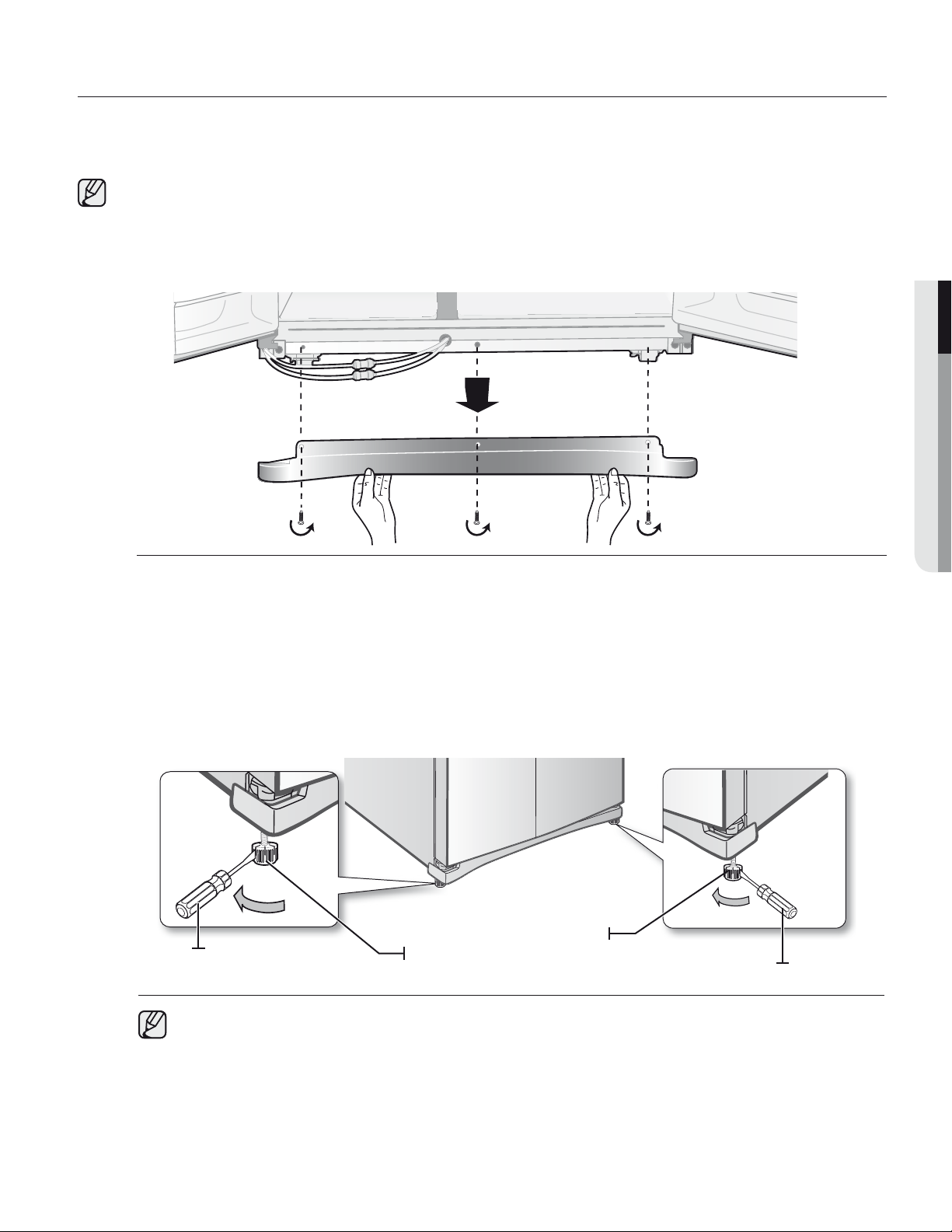

LEVELING THE REFRIGERATOR
Now that the doors are back on the refrigerator, you want to make sure the refrigerator is level so that you can
make final adjustments. If the refrigerator is not level, it will not be possible to get the doors perfectly even.
The front of the refrigerator is also adjustable.
Before leveling the refrigerator, remove the front leg cover
Open both the freezer and fridge doors, and then take off the front leg cover by turning the three
screws counter-clockwise.
When the Freezer part is lower than the Fridge part.
Insert a flat-blade screwdriver into a slot on the Freezer Leg, then turn it clockwise.
When the Fridge part is lower than the Freezer part.
Insert a flat-blade screwdriver into a slot on the Fridge Leg, then turn it clockwise.
Refer to the next section for the best way to make very minor adjustments to the doors.
Fridge Leg
Screw Driver
Freezer Leg
Screw Driver
18_ setting up
MAKING MINOR ADJUSTMENTS TO THE DOORS
Remember, a level refrigerator is necessary for getting the doors perfectly even. If you need help, review the
previous section on levelling the refrigerator.
When the door of the freezer is higher
than the fridge
Open the doors and adjust them, one at a time, as follows:
1. Unscrew the nut
1
from the lower hinge until it reaches the upper end of the bolt
2
.
When you release the nut
1
, make sure that you use the hex wrench provided
3
to loosen the
bolt
2
in a counter-clockwise direction. You should then be able to unscrew the nut
1
with your fingers.
2. Adjust the height difference between the doors by turning the bolt
2
clockwise or counter
clockwise .
When you turn clockwise , the door will move up.
3. After adjusting the doors, turn the nut
1
clockwise until it reaches the lower end of the
bolt, then tighten the bolt again with the wrench
3
to fix the nut in place
1
.
If you do not secure the nut firmly, the bolt may release.
setting up your side-by-side refrigerator
3
2
1
Wrench
Bolt
Nut
Adjustment part
3
2
1
Wrench
Bolt
Nut
3
2
Wrench
Bolt
setting up _19
C HECKING THE WATER DISPENSER LINE
A water dispenser is one of the helpful features on your new Samsung Refrigerator. To help promote better
emoves unwanted particles from your water. However, it does not sterilize or
destroy microorganisms. You may need to purchase a water purifying system to do that.
In order for the ice maker to operate properly, a water pressure of 20~125 psi (pound per square inch) is
requir
If the Refrigerator is installed in an area with low water pressure (below 20psi), you can install a booster pump to
compensate for the low pressure.
After installing the water dispenser line, make sure the water storage tank inside the Refrigerator is properly
o do this, press the water dispenser lever until the water runs from the water outlet.
Water line installation kits are available at extra cost from your dealer. We recommend using a water supply
kit that contains copper tubing.
Connecting to the water supply line
the main water supply line.
2. Locate the nearest cold, drinking water line.
3. After complete the water supply installation (Water Line & Filter), turn your main water supply
oximately 6 minutes) into a bucket to clear and prime
.
01 SETTING UP
1
Cold water line
2
Pipe clamp
3
Water line installation kit
4
S hut valve
20_ setting up
setting up your side-by-side refrigerator
INSTALLING THE WATER DISPENSER LINE
Connecting the water line to the Refrigerator.
There are several items that you need to purchase to complete this connection.
Y
dware store.
• 1/4” compression nut • plastic tubing
• copper tubing • ferrule
1. Tighten the compression nut into the 1/4” compr
- If you are using copper tubing, slip the compression nut
(not included) and ferrule (not included)
on copper tubing (not included) as shown.
- If you are using plastic tubing
, insert the molded end(Bulb) of the plastic tubing into the
compr
Do not use without the molded end(Bulb) of the plastic tubing
.
2.
Tighten the compression nut into the compr -tighten the compression nut .
3. Turn water on and check for any leakage.
Only connect the water line to a drinkable water source.
If you have to repair or disassemble the water line, cut o
1/4” of the plastic tubing to make sure
you get a snug, leak-free connection.
When using power cord
To prevent power cord damage, after product installation, arrange
the remaining power cor
CAUTION
• ferrule
i
Assembled)
Assembled)
setting up _21
Removing residual matter inside the water supply line after installing lter
1. Turn ON the main water supply.
2. Press the Water button and push the dispenser pad.
Refer to ‘Checking the control panel’ in the manual (page 22)
3. Flush 3 gallons of water through the lter befor use.
(Flush approximately 6 minutes.)
This will clean the water supply system and remove air from the lines.
4. Additional ushing may be required in some households.
5. Open the refrigerator door and make sure there are no water leaks coming
from the water lter.
A newly installed water lter cartridge may cause water
to briey spurt from the water dispenser. This is due to air
getting into the line. It should pose no problem to operation.
01 SETTING UP
LOCK
Ice
Water
22_ operating
operating your side-by-side refrigerator
C HECKING THE CONTROL PANEL
Lighting
Press the Lighting button to turn on the dispenser LED lamp.
Freezer
(Hold 3 sec for
Power Freeze)
Press the Freezer button to set the freezer temperature between cold and
coldest.
Press and hold the Freezer button for 3 seconds to activate Power Freezer
function which speeds up the freezing process in the freezer.
Ice Type
(Hold 3 sec for
Ice Off)
Press the Ice Type button to get ice from the dispenser.
Press the Ice Type button to select cubed or crushed ice.
Press and hold the Ice Type button for 3 seconds to turn the ice making function off.
Water (Hold 3 sec
for Filter Reset)
Press the Water button to get water from the dispenser.
Press and hold the Water button for 3 seconds after changing the filter
to reset the filter schedule.
Fridge (Hold 3 sec
for Power Cool)
Press the Fridge button to set the Fridge temperature between cold and
coldest.
Press and hold the Fridge button for 3 seconds to activate Power Cool
function which speeds up the cooling process in the refrigerator.
Energy Saver
(Hold 3 sec for
Child Lock)
For better energy efficiency, press the Energy Saver button. If condensation
occurs on the doors, turn the Energy Saver Button function off.
If you press and hold the Energy Saver button for 3 seconds, all buttons will be
locked and the dispenser pad will not work.
To deactivate the secondary functions (such as Power Freeze, Ice Off, Power Cool and Child Lock), press
and hold the corresponding button again for 3 seconds.
1
2
3
4
5
6
1
3
2
6
5
4
USING THE CONTROL PANEL
Freezer/Fridge (Temperature adjustment)
Press the Freezer or Fridge button until the desired temperature is set.
For lower temperature, press the Freezer or Fridge button until more LED lights (coldest).
For higher temperature, press the Freezer or Fridge button until less LED lights (cold).
Each time you press the Freezer or Fridge button, temperature indicator will change in below order.
Lighting
This icon will light up when you activate the Lighting function. In this case, the dispenser light (under
the display) will be on constantly. If you would like the dispenser light to come on only when using the
dispenser, turn the Lighting function off by pressing the Lighting button.
Power Freeze
This icon will light up when you activate the Power Freeze function. Power Freeze function generates
cool air for 72 hours continuously and it makes the inside of the refrigerator cool faster. This function
is useful when you make ice more quickly. When you have enough, just press and hold the Freeze
(Hold 3 sec for Power Freeze) button again for 3 seconds to cancel the Power Freeze function.
When you use this function the energy consumption of the refrigerator may increase. Remember
to turn it off when you do not need it and return the freezer to your original temperature setting.
Child Lock
This icon will light up when you activate the Lock function. In this case, you will not be able to use the
control panel. If you press and hold the Energy Saver (Hold 3 sec for Child Lock) button again for
3 seconds, you will be able to use the control panel again.
Power Cool
This icon will light up when you activate the Power Cool function. Power Cool function is great for a
quick fridge cool down. If you activate the Power Cool function, inside temperature of the Fridge will
decrease for about two and a half hours.
Energy Saver
This icon will light up when you activate the Energy Saver function. The Energy Saver function is
automatically set to “ON” when power is supplied to the Refrigerator. If condensation occurs on the
doors, turn the Energy Saver function off.
In some places, water drop may be generated on the door part. In this case, it is recommended
to turn off the Energy saver function.
operating _23
• Freezer
• Fridge
02 OPERATING
24_ operating
CAUTION
operating your side-by-side refrigerator
Filter Indicator
about every 6 months.
Water
This icon will light up when you activate the Water function.
Cubed Ice , Crushed Ice
Enjoy cubed or crushed ice by selecting your preference from the digital control panel. The ice type
light indicates the type of ice that is currently chosen.
(Only for product sold in U.S)
seem like working but it does not make cool air.
To cancel this mode, press the Lighting button
and the Freezer button at the same time for
5 seconds until “Ding-dong” sounds.
USING THE CONTROL PANEL (CONT’D)
operating _25
02 OPERATING
USING THE ICE AND COLD WATER DISPENSER
Using the water dispenser
Press the Water button on the control panel. Place your cup on the water
outlet and push against the dispenser pad until hearing the “click” sounds.
Make sure the glass is in line with the dispenser to prevent the water from
splashing out.
To get colder water
- The dispensed water is cool, not icy cold
- When you want colder water with ice, dispense ice to your glass first
before filling it with water to prevent water from splashing out.
Using the ice dispenser
Press the Ice Type button to select the type of ice you want. Place your cup under the ice outlet and
push gently against the dispenser pad. Make sure the glass is in line with the dispenser to prevent
the ice from bouncing out. When cubed ice is selected after using the crushed ice, a small amount of
residual crushed ice might be produced.
No Ice
Select this
if you want
to turn the
ice maker off.
Water
Push
operating your side-by-side refrigerator
STORING FOOD
The Samsung Side-By-Side Refrigerator has been designed to provide you with maximum space
saving features and functions. Here are some of the customized compartments we have created to
keep your food fresher, longer. Remember, in order to prevent odor penetration to the ice, stored
food should be wrapped securely and as airtight as possible.
Because these following operating instructions cover various models, your refrigerator may differ
from those described in this manual.
26_ operating
1
2
3
4
9
8
7
6
5
Water Filter
Foldable Shelf
10
Lamp Cover
CAUTION
operating _27
02 OPERATING
Ice Maker Bucket
• Designed to store lots of ice easily.
Do not put your fingers, hands or any other objects in the ice
chute or the ice maker bucket. This may result in personal injury
or material damage.
Door Bins
Can be used for small packages of frozen food.
Shelves
Can be used to store all types of frozen food.
Drawers
Best used to store meats or dry foods. Stored food should be
wrapped securely using foil or other suitable wrapping materials or
containers.
Dairy Bin
Can be used to store smaller dairy items like butter or margarine,
yogurt or cream-cheese bricks.
Shelves
Designed to be crack-resistant. They can be used to store all types
of food and drinks. Circular marks on the glass surface are normal
phenomenon and can usually be wiped clean with a damp cloth.
Wine Rack
Helps wines maintain their taste by providing an optimized place for
storing your wine bottles.
Door Bins
Designed to handle large, bulky items such as gallons of milk or other
large bottles and containers.
Coolselect Zone™ (RS267)
Helps to preserve the taste and prolong the freshness of your food.
Use it to store cheese, meat, poultry, fish or any other foods that are
consumed on a regular basis.
Fruit & Vegetable Drawer
Used to preserve the freshness of your stored vegetables and fruits.
Bottles should be stored tightly together so that they do not tip and fall out when the refrigerator door is
opened.
• If you plan to go away for a significant time, empty the refrigerator and turn it off. Wipe the excess
moisture from the inside of the appliance and leave the doors open. This helps keep odor and mold from
developing.
• If the refrigerator is not to be used for a long period of time, pull out the power plug.
- Deterioration in the power cord insulation may cause fire.
1
2
3
4
5
6
7
8
9
10
WARNING
WARNING
cleaning and maintaining your side-by-
side refrigerator

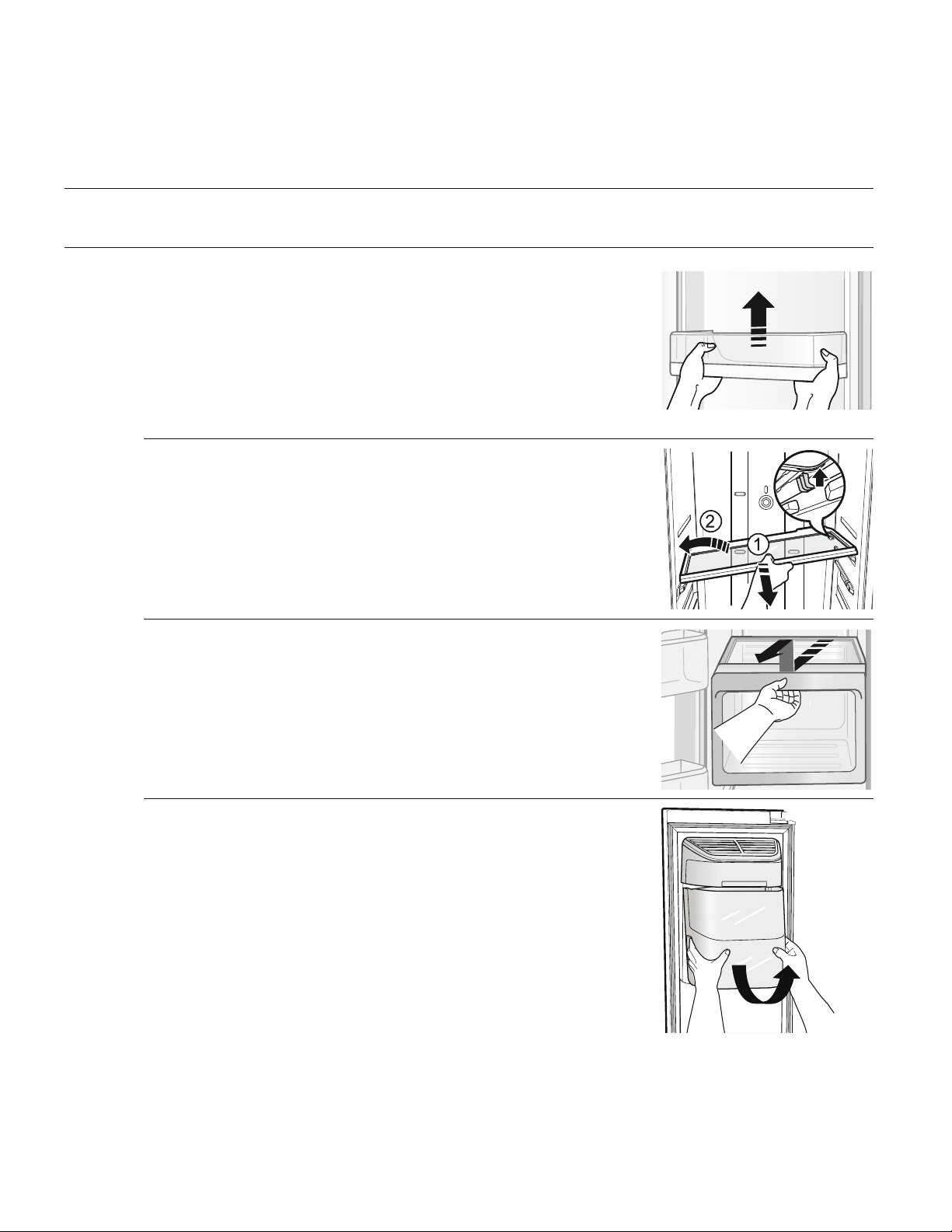

REMOVING THE FREEZER/FRIDGE ACCESSORIES
1. Door Bin/Dairy Bin
Firmly grab the door bin with both hands and lift it up gently to
remove the door bin.
2. Shelves (Freezer/Fridge)
Remove the shelf by pulling the shelf out to the hole
point as shown at the right figure. And then remove it by
turning and lifting it up.
3. Drawer
Pull the drawers out fully then slightly
lift it up to remove the drawers.
(Drawer/Fruit & Vegetable Drawer)
4. Ice Bucket (Freezer)
Remove the Icemaker Bucket by lifting up and pulling it out
slowly.
• Grip the handle as shown in the figure
• Lift the low part slightly
• Take the ice bucket out slowly
28_ cleaning and maintaining

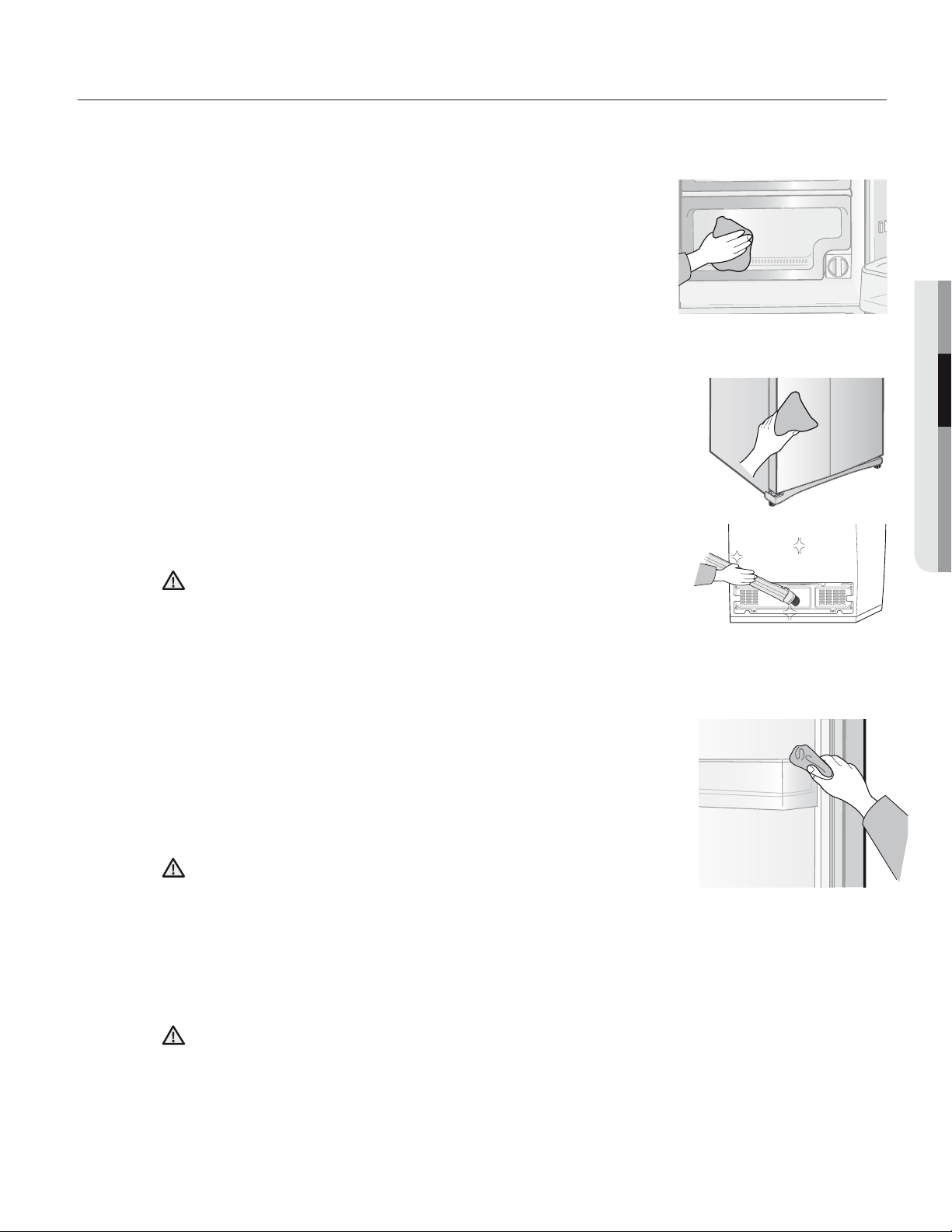

CLEANING THE REFRIGERATOR
Caring for your Samsung Side-By-Side Refrigerator prolongs the life of your appliance and helps keep it odor
and germ-free.
Cleaning the Interior
Clean the inside walls and accessories with a mild detergent and then
wipe dry with a soft cloth. You can remove the drawers and shelves for
a more thorough cleaning. Just make sure to dry them before putting
them back into place.
Cleaning the Exterior
Wipe the digital panel and display panel with a clean, soft cloth.
(Especially top part of the digital panel.) Spray water onto the cleaning
cloth instead of spraying directly on the surface of the refrigerator. This
helps ensure an even distribution of moisture to the surface. The doors,
handles and cabinet surfaces should be cleaned with a mild detergent
and then wiped dry with a soft cloth.
To keep your appliance looking its best, the exterior should be polished
once or twice a year.
Do not use Benzene, Thinner or Clorox™ for cleaning.
They may damage the surface of the appliance and can
create a risk of fire.
Cleaning the rubber door seals
If the rubber door seals are dirty, the doors may not close properly,
and the refrigerator will not operate efficiently. Keep the door seals free of
grit or grime by cleaning the doors with a mild detergent and damp cloth.
Wipe dry with a clean, soft cloth.
Do not spray the refrigerator with water while it is plugged in,
as it may cause an electric shock. Do not clean the refrigerator with
benzene, thinner or car detergent as there is a risk of fire.
Changing the LED type lighting
Do not disassemble or replace the LED type lighting. To change the LED type lighting,
contact a Samsung service center.
cleaning and maintaining _29
03 CLEANING AND MAINTAINING
WARNING
CAUTION
CAUTION
cleaning and maintaining your side-by-
side refrigerator

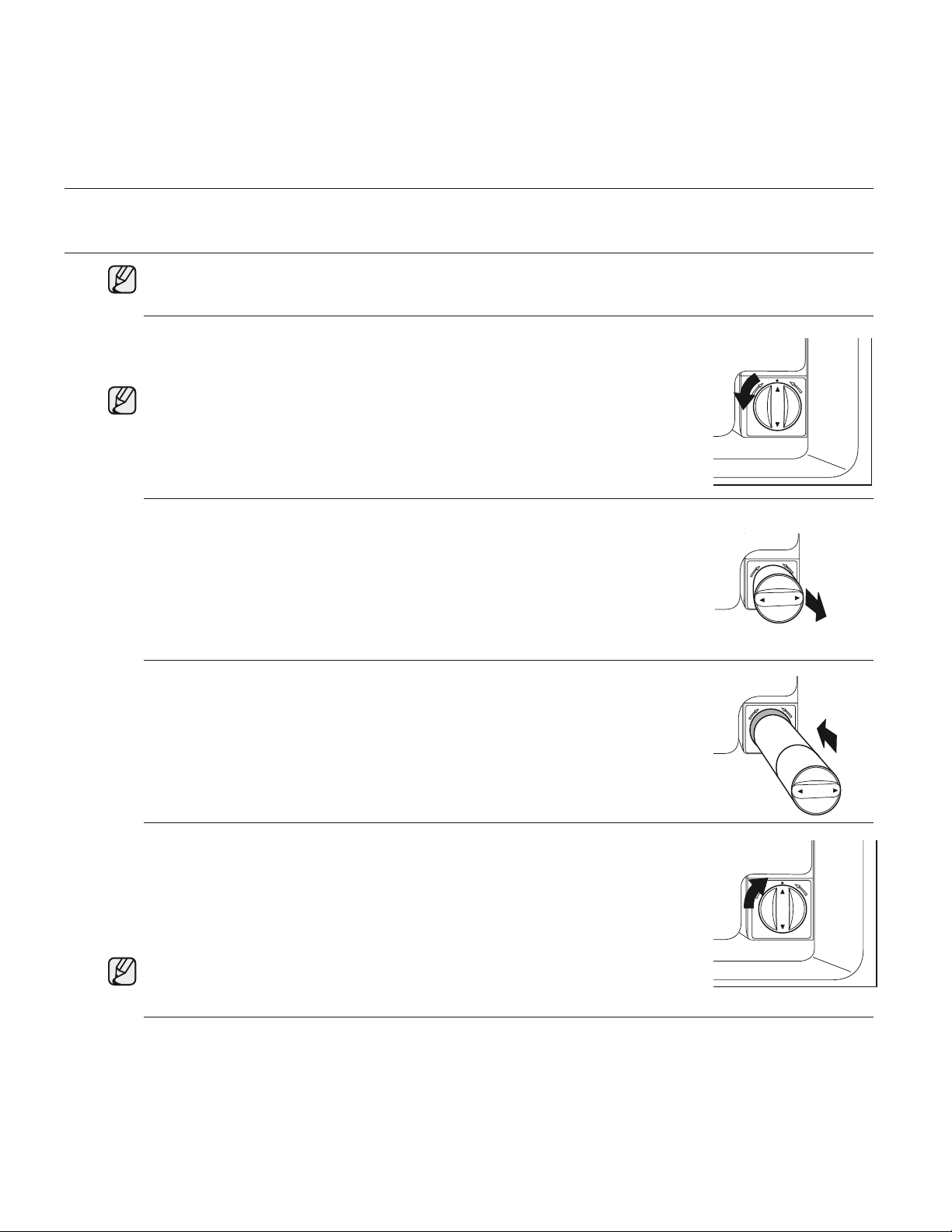

CHANGING THE WATER FILTER
If the water filter indicator turns into red, filtering ability may decrease. Then you need to change the
water filter. Water filter is located on the bottom right side of the refrigerator.
1. Turn the water filter 90˚ counter-clockwise.
- To change the water filter more easily, shut off the water supply valve.
- Sometimes, it is hard to disassemble the water filter because of
impurities in water. In this case, put the grip of water filter and pull
it hard.
- When you pull the water filter, a little of water can be leaked. It is normal.
2. Pull the water filter from the filter housing.
3. Insert new water filter inside the filter housing.
4. Turn the new water filter 90˚ clockwise.
When water leaks during disassembling the water filter, wipe it with dry cloth.
5. After changing the water filter, press
Water button on the display
part for 3 seconds and check if it turns into blue.
30_ cleaning and maintaining
UNLOCK
LOCK
LOCK
UNLOCK
LOCK
LOCK
UNLOCK
LOCK
LOCK
UNLOCK
LOCK
LOCK
appendix _31
appendix
TROUBLESHOOTING
PROBLEM SOLUTION
The refrigerator does not
work at all or it does not
chill sufficiently.
• Check that the power plug is properly connected.
• Is the temperature control on the display panel set to the correct temperature?
Try setting it to a lower temperature.
• Is the refrigerator in direct sunlight or located too near a heat source?
• Is the back of the refrigerator too close to the wall and therefore keeping air
from circulating?
• Check if the cooling off function is on. If the Freezer/Fridge temperature
indicator is moving, refer to page 24 to cancel the cooling off function.
The food in the fridge is
frozen.
• Is the temperature control on the display panel set to the correct temperature?
Try setting it to a warmer temperature.
• Is the temperature in the room very low?
• Did you store the food with high water content in the coldest part of the fridge?
You hear unusual noises
or sounds.
• Check that the refrigerator is level and stable.
• Is the back of the refrigerator too close to the wall and therefore keeping air
from circulating?
• W
as anything dropped behind or under the refrigerator?
• A “ticking” sound is heard from inside the refrigerator. This is normal and
occurs because various accessories are contracting or expanding in relation to
the temperature of the refrigerator interior.
The front corners of
the appliance are hot
and condensation is
occurring.
• Some heat is normal as anti-condensates’ are installed in the front corners of
the refrigerator to prevent condensation.
• Is the refrigerator door ajar? Condensation can occur when you leave the door
open for a long time.
Ice is not dispensing.
• Did you wait for 12 hours after installation of the water supply line before
making ice?
• Is the water line connected and the shut-off valve open?
• Did you manually stop the ice making function? Make sure Ice Type is set to
Cubed or Crushed.
• Is there any ice blocked within the ice maker bucket?
• Is the freezer temperature too warm? Try setting the freezer temperature lower.
You can hear water
bubbling in the
refrigerator.
• This is normal. The bubbling comes from the refrigerant coolant liquid
circulating through the refrigerator.
There is a bad smell in
the refrigerator.
• Has a food item spoiled?
• Make sure that strong smelling food (for example, fish) is wrapped so that it is
airtight.
• Clean out your freezer periodically and throw away any spoiled or suspect
food.
Frost forms on the walls
of the freezer.
• Is the air vent blocked? Remove any obstructions so air can circulate freely.
• Allow sufficient space between the foods stored for efficient air circulation.
• Is the fr
eezer door closed properly?
W
ater dispenser is not
functioning.
• Is the water line connected and the shut-of
f valve open?
• Has the water supply line tubing been crushed or kinked? Make sure the
tubing is free and clear of any obstruction.
• Is the water tank frozen because the refrigerator temperature is too low?
Try selecting a warmer setting on the main display panel.
04 APPENDIX
32_ warranty
warranty
SAMSUNG REFRIGERATOR (26 CUBIC FEET AND LARGER CAPACITY)
LIMITED WARRANTY TO ORIGINAL PURCHASER
This Samsung brand product, as supplied and distributed by Samsung Electronics America, Inc. (Samsung)
and delivered new, in the original carton to the original consumer purchaser, is warranted by Samsung against
manufacturing defects in materials and workmanship for a limited warranty period of:
One (1) Year Parts and Labor on Refrigerator
This limited warranty begins on the original date of purchase, and is valid only on products purchased and
used in the United States. To receive warranty service, the purchaser must contact Samsung for problem
determination and service procedures. Warranty service can only be performed by a Samsung authorized
service center. The original dated bill of sale must be presented upon request as proof of purchase to Samsung
or Samsung authorized service center.
Samsung will repair or replace any part found to be defective, at our option and at no charge as stipulated
and products become the property of Samsung and must be returned to Samsung. Replacement parts and
products assume the remaining original warranty, or ninety (90) days, whichever is longer.
In-home service will be provided during the warranty labor period subject to availability within the contiguous
United States. In-home service is not available in all areas. To receive in-home service, the product must be
completed, it may be necessary to remove, repair and return the product. If in-home service is unavailable,
Samsung may elect, at our option, to provide for transportation of our choice to and from a Samsung authorized
service center
. Otherwise, transportation to and from the Samsung authorized service center is the responsibility
of the purchaser.
This limited warranty covers manufacturing defects in materials and workmanship encountered in normal,
noncommercial use of this product, and shall not apply to the following, including, but not limited to: damage
which occurs in shipment; delivery and installation; applications and uses for which this product was not
water, lightning or other acts of nature; use of products, equipment, systems, utilities, services, parts, supplies,
accessories, applications, installations, repairs, external plumbing and leaks, external wiring, circuit breakers,
fuses or connectors not supplied and authorized by Samsung, or which damage this product or result in service
operating instructions, cleaning, maintenance and environmental instructions that are covered and prescribed in
Ten (10) Years for Compressor**
(**Inverter Compressor)
warranty _33
THERE ARE NO EXPRESS WARRANTIES OTHER THAN THOSE LISTED
AND DESCRIBED ABOVE, AND NO WARRANTIES WHETHER EXPRESS OR
IMPLIED, INCLUDING, BUT NOT LIMITED TO, ANY IMPLIED WARRANTIES
OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, SHALL
APPLY AFTER THE EXPRESS WARRANTY PERIODS STATED ABOVE, AND NO
OTHER EXPRESS WARRANTY OR GUARANTY GIVEN BY ANY PERSON, FIRM
OR CORPORATION WITH RESPECT TO THIS PRODUCT SHALL BE BINDING
ON SAMSUNG. SAMSUNG SHALL NOT BE LIABLE FOR LOSS OF REVENUE
OR PROFITS, FAILURE TO REALIZE SAVINGS OR OTHER BENEFITS, OR ANY
OTHER SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES CAUSED
BY THE USE, MISUSE OR INABILITY TO USE THIS PRODUCT, REGARDLESS
OF THE LEGAL THEORY ON WHICH THE CLAIM IS BASED, AND EVEN IF
SAMSUNG HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES.
NOR SHALL RECOVERY OF ANY KIND AGAINST SAMSUNG BE GREATER
IN AMOUNT THAN THE PURCHASE PRICE OF THE PRODUCT SOLD BY
SAMSUNG AND CAUSING THE ALLEGED DAMAGE. WITHOUT LIMITING THE
FOREGOING, PURCHASER ASSUMES ALL RISK AND LIABILITY FOR LOSS,
DAMAGE OR INJURY TO PURCHASER AND PURCHASER’S PROPERTY AND
TO OTHERS AND THEIR PROPERTY ARISING OUT OF THE USE, MISUSE
OR INABILITY TO USE THIS PRODUCT SOLD BY SAMSUNG NOT CAUSED
DIRECTLY BY THE NEGLIGENCE OF SAMSUNG. THIS LIMITED WARRANTY
SHALL NOT EXTEND TO ANYONE OTHER THAN THE ORIGINAL PURCHASER
OF THIS PRODUCT, IS NONTRANSFERABLE AND STATES YOUR EXCLUSIVE
REMEDY.
Some states do not allow limitations on how long an implied warranty lasts, or the exclusion or limitation of
incidental or consequential damages, so the above limitations or exclusions may not apply to you. This warranty
gives you specific legal rights, and you may also have other rights, which vary from state to state.
To obtain warranty service, please contact Samsung at:
SAMSUNG CUSTOMER CARE CENTER
Samsung Electronics America, Inc. 400 Valley Road Suite 201 Mt. Arlington, NJ 07956
1-800-SAMSUNG (1-800-726-7864) and www.samsung.com/ca
wiring diagram
34_ wiring diagram
RS267TD*
OPTIONAL
wiring diagram
wiring diagram_35
RS265TD*
06 WIRING DIAGRAM
OPTIONAL
Ambient Room Temperature Limits
This refrigerator is designed to operate in ambient temperatur re class marked on the rating plate.
)C°( egnar erutarepmeT tneibmAlobmySssalC
Extended Temperate 23+ ot 01+NS
Temperate
23+ ot 61+N
83+ ot 61+TSlaciportbuS
34+ ot 61+TlaciporT
Internal temperatur
ected by such factors as the location of the refrigerator, ambient temperature and the
frequency with which you open the door. Adjust the temperature as required to compensate for these factors.
Correct Disposal of This Product( Waste E lectrical & E lectronic E quipment) ( Applicable in the
E uropean Union and other E uropean countries with separate collection systems)
This marking shown on the product or its literature, indicates that it should not be disposed with other household
wastes at the end of its working life.
To prevent possible harm to the environment or human health from uncontrolled waste disposal, please separate this
from other types of wastes and recycle it responsibly to promote the sustainable reuse of material resources.
Household users should contact either the retailer where they purchased this product, or their local government of
for details of where and how they can take this item for environmentally safe recycling.
Business users should contact their supplier and check the terms and conditions of the purchase contract.
This product should not be mixed with other commercial wastes for disposal.
Contact SAMSUNG WORLD WIDE
CONTRY
CUSTOM CARE CENTER
WEB SITE
U.S.A. 800 SAMSUNG (800-726-7864)
www.samsung.com/us
CANADA
800 SAMSUNG (800-726-7864)
www.samsung.com/ca
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care center.
Scan the QR code* or visit
www.samsung.com/spsn
to view our helpful
How-to Videos and Live Shows
*
Requires reader to be installed on your
smartphonme
Réfrigérateur
Guide d’utilisation
imaginez les possibilités
Merci d’avoir acheté un produit Samsung.
Pour recevoir un service plus complet,
enregistrez votre produit sur
www.samsung.com/register
RS267TD77
RS265TD77
Français
Appareil amovible
caractéristiques de votre réfrigérateur
à compartiments juxtaposés
CARACTERISTIQUES DE VOTRE NOUVEAU REFRIGERATEUR
Votre réfrigérateur Samsung vous est livré équipé de divers rangements innovants et de caractéristiques
permettant d’économiser de l’énergie.
t Twin Cooling Plus™
Le réfrigérateur et le congélateur ont des évaporateurs indépendants. Grâce à leur système de
refroidissement indépendant, le congélateur et le réfrigérateur refroidissement de manière plus
ecace. En outre, ce système de débit d’air indépendant empêche que toute odeur dégagée par les
aliments dans un compartiment ne passe dans un autre.
t Débit d’air multiple
Permet un refroidissement homogène dans tout le réfrigérateur et maintient une température optimale
pour une conservation maximale de la fraîcheur des aliments.
t Eclairage de la tour
Voyez tout avec un nouvel éclairage grâce à l’éclairage de la tour.
t Distributeur de glaçons et d’eau au design Premium
Le distributeur externe rend le remplissage d’eau ltrée, de glaçons et de glace pillée plus rapide et
plus facile.
t Commande et achage digital extérieur
Le réfrigérateur est facile à contrôler grâce à son achage digital extérieur. Il indique les températures
intérieures, lorsqu’il est temps de changer le ltre, et il permet aussi de contrôler le distributeur de
glaçons et d’eau.
t Machine à glaçons à achage clair
La machine à glaçons se trouve dans la porte du congélateur, ce qui garantir une utilisation optimale
des étagères du congélateur. Les glaçons se font rapidement et le bac à glaçons clair vous permet
de voir exactement la quantité de glaçons produite.
t Tiroir CoolSelect Zone™ (RS267TD uniquement)
L’utilisateur peut utiliser le bouton “Quick Cool”, “Thaw” et “Select” pour refroidir, dégivrer ou congeler
rapidement les articles.
t Système de ltration d’eau
Filtre à eau facile à changer.
t Achage digital et contrôle de la température
t Alarme de la porte
Bip vous rappelant que la porte est ouverte.
2_ caractéristiques
Pour une future référence, écrivez les numéros de
modèle et de série. Vous trouverez le numéro de
votre modèle en bas à gauche du réfrigérateur.
N° de modèle
N° de série
consignes de sécurité _3
consignes de sécurité
CONSIGNES DE SECURITE
Avant d’utiliser votre nouveau réfrigérateur à compartiments juxtaposés, veuillez lire attentivement
l’intégralité de ce manuel an de prendre connaissance de la façon dont utiliser de manière sure et
optimale toutes les caractéristiques et fonctions que vous propose votre nouvel appareil électrique.
Cet appareil électrique n’est pas conçu pour être utilisé par des personnes (dont des enfants) ayant
des capacités physiques, sensorielles et mentales limitées, ou ayant un manque d’expérience ou de
connaissances, sauf si, pour leur sécurité, une personne responsable les supervise ou leur donne des
instructions quant à l’utilisation de l’appareil électrique.
- Si vous le faites pas, cela peut entraîner un choc électrique, un incendie, une explosion, un
dysfonctionnement du produit ou une blessure.
Les instructions suivantes couvrant divers modèles, les caractéristiques de votre réfrigérateur peuvent
légèrement varier de celles décrites dans le présent manuel. Pour toute question, contactez-nous au
1-800-SAMSUNG ou trouvez de l’aide et des informations en ligne sur www.samsung.com.
Symboles et précautions de sécurité importants:
AVERTISSEMENT
Des pratiques hasardeuses ou dangereuses peuvent entraîner de graves blessures
voire la mort.
ATTENTION
Des pratiques hasardeuses ou dangereuses peuvent entraîner des blessures ou un
endommagement du matériel.
NE PAS tenter.
NE PAS démonter.
NE PAS toucher.
Suivre attentivement les instructions.
Débrancher la prise de la prise murale.
S’assurer que le réfrigérateur est relié à la terre pour prévenir tout choc électrique.
Contactez le service client pour toute assistance.
Note.
Ces symboles d’avertissement sont utilisés avant de vous empêcher de vous blesser ou
de blesser une autre personne. Veuillez les respecter. Après avoir lu la présente section,
conservez-la dans un endroit pour une future consultation.
• R600a et R134a peuvent être utilisé comme réfrigérant. Vérifiez l’étiquette du compresseur,
située à l’arrière de l’appareil électrique ainsi que l’étiquette de voltage, située à l’intérieur
du réfrigérateur pour vérifier quel type de réfrigérant doit être utilisé dans le réfrigérateur.
4_ consignes de sécurité
SYMBOLES D’AVERTISSEMENT TRES IMPORTANTS POUR L’INSTALLATION
• Ne pas installer le réfrigérateur dans un endroit humide ou dans un endroit où il pourrait
être en contact avec l’eau.
- Une isolation défectueuse des éléments électriques peut entraîner un choc électrique ou un
incendie.
• N’installez pas cet appareil dans un endroit humide, huileux ou poussiéreux, ni à la lumière
directe du soleil ou à la pluie.
• Ne pas installer ce réfrigérateur à la lumière directe du soleil et ne l’exposer pas à la
chaleur des fours, des radiateurs ou autres appareils électriques.
• Ne pas brancher plusieurs appareils électriques sur une même multiprise. Le réfrigérateur
doit toujours être branché sur une prise unique dont le voltage correspond à celui indiqué
sur la plaque du fabricant.
- Cela permet d’obtenir une performance optimale et d’empêcher une surcharge de
l’installation électrique, qui pourrait entraîner un incendie dû à la surchauffe des câbles.
• Si la prise murale bouge, ne pas insérer la prise.
- Cela peut causer un choc électrique ou un incendie.
• Ne pas utiliser de câble présentant une fissure ou une usure du câble sur sa longueur ou
son extrémité.
• Ne pas plier le câble d’alimentation de manière excessive et ne pas placer d’objet lourd
dessus.
• Ne jamais débrancher votre réfrigérateur en tirant sur le cordon d’alimentation. Toujours
fermement maintenir et tirer de manière bien droite la prise de la prise murale.
- Un câble endommagé peut entraîner un court-circuit, un incendie et/ou un choc électrique.
• Ne pas utiliser d’aérosols à proximité du réfrigérateur.
- L’utilisation d’aérosols à proximité du réfrigérateur peut causer une explosion ou un
incendie.
• L’alimentation en eau de ce réfrigérateur doit uniquement être installé/connecté par une
personne qualifiée et uniquement reliée à une alimentation en eau potable.
• Afin d’utiliser la machine à glaçons correctement, la pression de l’eau requise est
comprise entre 20 et 125 psi.
WARNING
consignes de sécurité
• Le réfrigérateur doit être correctement relié à la terre.
- Assurez-vous toujours d’avoir relié le réfrigérateur à la terre avant de chercher un raison de
dysfonctionnement ou avant de tenter de réparer un élément de l’appareil. Une dissipation
d’énergie peut entraîner un grave choc électrique.
• Ce réfrigérateur doit être correctement installé, conformément aux instructions du présent
guide d’utilisation, avant d’être utilisé.
• Correctement brancher la prise de sorte que le câble pende.
- Si vous branchez la prise à l’envers, le câble peut se sectionner et entraîner un incendie ou
un choc électrique.
• Lors du déplacement du réfrigérateur, attention à ne pas rouler sur le câble ni à
l’endommager.
- Cela présente un risque d’incendie.
• S’assurer que la prise n’est pas coincée ni endommagée par l’arrière du réfrigérateur.
• Tenir l’emballage éloigné des enfants.
- Il existe un risque de mort par étouffement si un enfant le place sur la tête.
• Cet appareil électrique doit être installé de sorte que la prise est accessible après
installation.
• Retirer tout film plastique protecteur avant de brancher et d’utiliser le produit.
consignes de sécurité _5
• Ne jamais utilisez de tuyaux à gaz, de lignes téléphoniques ou autres attracteurs de foudre
potentiels comme mise à la terre électrique.
- Une mauvaise utilisation de la prise de terre peut entraîner un risque de choc électrique.
S’il y a besoin d’utiliser un prolongateur, utilisez un prolongateur trifilaire uniquement qui
possède une prise de terre à trois broches et une prise à 3 broches qui est compatible avec
l’appareil électrique.
La tension marquée du prolongateur devra d’être CA115-120V, 10 A ou plus. Si un
adaptateur de terre est utilisé, assurez-vous que la boîte de prise de courant est bien reliée
à la terre.
• Si le câble d’alimentation est endommagé, le faire immédiatement remplacer par le
fabricant ou un de ses agents de service.
CAUTION
SYMBOLES D’ATTENTION POUR L’INSTALLATION
• Laisser suffisamment de place pour installer le réfrigérateur sur une surface plane.
- Si votre réfrigérateur n’est pas à niveau, le système de refroidissement interne peut ne pas
fonctionner correctement.
• Ne pas obstruer les ouvertures de ventilation du coffre ou de la structure de l’appareil.
• Laisser l’appareil debout 2 heures avant de l’installer.
SYMBOLES D’AVERTISSEMENT TRES IMPORTANTS POUR L’UTILISATION
• Ne pas brancher de prise avec les mains mouillées.
• Ne pas ranger d’objets au-dessus de l’appareil.
- Lorsque vous ouvrez ou fermez la porte, les objets peuvent tomber et causer des blessures
corporelles ou endommager le matériel.
• Ne pas placer de récipient rempli d’eau au-dessus du réfrigérateur.
- S’il se renverse, cela peut entraîner un risque d’incendie ou de choc électrique.
• Les enfants doivent être surveillés afin de s’assurer qu’ils ne jouent pas avec l’appareil
électrique.
• Ne pas laisser les enfants s’accrocher à la porte. Cela peut entraîner une blessure grave.
• Ne pas laisser entrer un enfant à l’intérieur du réfrigérateur. L’enfant risque d’y rester
enfermé.
• Ne pas insérer les mains dans la partie basse de l’appareil électrique.
- Des pièces pointues peuvent entraîner des blessures corporelles.
• Ne pas laisser les enfants marcher sur le couvercle du tiroir.
- Le tiroir peut se casser et les enfants peuvent glisser.
• Ne pas surcharger le réfrigérateur de nourriture.
- Lorsque vous ouvrez la porte, un article peut tomber et entraîner une blessure corporelle ou
un endommagement du matériel.
• Veuillez respecter la durée de conservation maximale ainsi que les dates d’expiration des
aliments surgelés.
• Ne pas toucher les parois intérieures du congélateur ou des produits rangés dans le
congélateur avec des mains mouillées.
- Cela peut entraîner des engelures.
• Ne pas jamais mettre les doigts ou autres objets dans le trou du distributeur d’eau, de
glaçons ou dans le bac de l’appareil à glaçons.
- Cela peut entraîner une blessure corporelle ou un endommagement du matériel.
• Ne pas vaporiser de gaz inflammable à proximité du réfrigérateur.
- Il existe un risque d’explosion ou d’incendie.
• Ne pas ranger de substances volatiles ou inflammables dans le réfrigérateur.
- Le stockage de benzène, de solvants, d’alcool, d’éther, de gaz de pétrole liquéfiés et autres
produits peuvent causer des explosions.
WARNING
6_ consignes de sécurité
consignes de sécurité
SYMBOLES D’ATTENTION POUR L’UTILISATION
• Ne pas recongeler des aliments qui ont été décongelés.
Ne pas placer de boissons gazeuses ou de sodas dans le compartiment congélateur.
Ne pas placer de bouteilles ou de verres dans le congélateur.
- Lorsque le contenu gèle, le verre peut se briser et causer une blessure corporelle.
CAUTION
• Garantie et modification.
- Tout changement ou toute modification effectué(e) par un tiers sur le produit fini n’est
pas couvert par le service de garantie de Samsung. Aussi, Samsung ne peut être tenu
responsable des problèmes de sécurité émanant des modifications apportées par un tiers.
• Ne pas obstruer les trous d’aération.
- Si les trous d’aération sont obstrués, notamment avec un sac plastique, le réfrigérateur
peut être trop froid. Si cette période de refroidissement dure trop longtemps, le filtre à eau
peut se casser et provoquer une fuite d’eau.
• Débrancher la prise de la prise murale avant de changer les lampes intérieures du
réfrigérateur.
- Sinon, il existe un risque de choc électrique.
• En cas d’odeur de brûlé ou de fumée, immédiatement débrancher la prise et contacter le
centre de services de Samsung Electronics.
• En cas de difficultés pour changer l’ampoule, contacter les agents de service.
• Si les produits sont dotés de lampes LED, ne pas démonter le cache lampe ni la lampe
LED soi-même.
- Veuillez contacter vos agents de service.
• En cas de poussière ou eau dans le réfrigérateur, débrancher l’appareil et contacter le
centre de services de Samsung Electronics.
- Sinon, il existe un risque de choc électrique.
SYMBOLES D’AVERTISSEMENT TRES IMPORTANTS POUR L’UTILISATION
• Ne pas conserver de produits pharmaceutiques, de matériel scientifiques ou de produits
sensibles aux températures dans le réfrigérateur.
-
Les produits exigeant un contrôle de température stricte ne doivent pas être conservés au réfrigérateur.
• Ne pas placer ni utiliser d’appareil électrique dans le réfrigérateur, sauf s’il s’agit d’un type
recommandé par le fabricant.
• Ne pas utiliser de dispositifs mécaniques ou autres moyens d’accélérer le dégivrage,
autres que ceux recommandés par le fabricant.
• Ne pas endommager le circuit du réfrigérant.
• Ne pas démonter ni réparer le réfrigérateur soi-même.
- Il existe un risque d’incendie, de dysfonctionnement et/ou de blessure corporelle.
WARNING
• Les enfants doivent être surveillés afin de s’assurer qu’ils ne jouent pas avec l’appareil
électrique.
• Les bouteilles doivent être conservées bien serrées entres elles de sorte qu’elles ne
tombent pas.
• Ce produit est uniquement conçu pour la conservation de la nourriture dans un
environnement domestique.
• Si une fuite de gaz est détectée, éviter toute flamme nue ou sources potentielles de
flamme et d’air dans la pièce où se trouve l’appareil électrique, pendant quelques minutes.
• Uniquement utiliser les lampes LED fournies par le fabricant ou les agents de service.
consignes de sécurité _7
• Lorsque le réfrigérateur est mouillé par l’eau, le débrancher et contacter le centre de
services de Samsung Electronics.
• Si le réfrigérateur est débranché, vous devait attendre au moins cinq minutes avant de le
rebrancher.
• Si vous prévoyez une longue absence, ou si le réfrigérateur n’est pas utilisé pendant un
long moment, vous devez le vider, le débrancher et fermer le robinet d’eau.
- Une détérioration de l’isolation peut causer un incendie.
- Sinon, une fuite d’eau peut survenir.
• En cas de panne de courant, appelez le bureau local de votre compagnie d’électricité, et
demandez-leur combien de temps elle va durer.
- la plupart des pannes de courant ne durent qu’une heure ou deux et n’affecte pas le
températures du réfrigérateur. Cependant, durant ce temps, ouvrez la porte le moins
souvent possible.
- Mais si la panne dure plus de 24 heures, retirez tous les produits surgelés.
• Débranchez la prise en cas d’orage.
• Essuyer l’excès d’humidité à l’intérieur et laisser la porte ouverte.
- Sinon, une odeur et du moisi peuvent se développer.
• Afin d’obtenir une performance optimale de l’appareil,
- Ne pas placer d’aliments trop près des tuyaux situés à l’arrière de l’appareil, car cela peut
obstruer la circulation de l’air du compartiment réfrigérateur.
- Correctement emballer les aliments ou les placer dans des conteneurs hermétiques avant
de les placer dans le réfrigérateur.
- Ne conserverez pas de fruits réagissant mal à des températures basses, comme l’ananas et
le melon.
- Utilisez uniquement la machine à glaçons fournie avec le réfrigérateur.
- Votre appareil est antigivre, ce qui signifie qu’il n’est utilise de le dégivrer manuellement,
cela se fera automatiquement.
- La température des aliments surgelés lors du dégivrage peut écourter sa durée de vie.
- L’appareil électrique peut ne pas fonctionner correctement (possibilité de dégivrage ou la
température devenant trop élevée dans le compartiment congélateur) lorsqu’il est resté trop
longtemps sous des températures plus froides que celles pour lesquelles l’appareil a été
conçu.
- Le fusible du réfrigérateur doit être changé par un technicien qualifié ou une compagnie de
service.
>
En cas contraire, vous risquez de provoquer un choc électrique ou de vous blesser.
- Ne rangez pas les aliments de manière désordonnée dans le réfrigérateur.
>
Les aliments peuvent ne pas se refroidir correctement.
- N’utilisez pas de sèche-cheveux pour sécher l’intérieur du réfrigérateur. Ne placez pas de
bougie dans le réfrigérateur pour éliminer les mauvaises odeurs.
>
Cela peut entraîner un choc électrique ou un incendie.
• Remplir le réservoir d’eau, le tiroir à glace et le bac à glaçons uniquement avec de l’eau
potable.
8_ consignes de sécurité
consignes de sécurité
SYMBOLES D’ATTENTION POUR LE NETTOYAGE
• Ne pas vaporiser directement d’eau à l’intérieur ou à l’extérieur du réfrigérateur.
- Il existe un risque d’incendie ou de choc électrique.
• Retirer tout corps étranger ou poussière des broches des prises. Ne pas utiliser de chiffon
mouillé ou humide pour nettoyer la prise, retirer tout corps étranger ou poussière des
broches des prises.
- Sinon, il existe un risque d’incendie ou de choc électrique.
• Débrancher le réfrigérateur avant de le nettoyer et d’effectuer des réparations.
CAUTION
SYMBOLES D’AVERTISSEMENT TRES IMPORTANTS POUR LES DECHETS
• Risque qu’un enfant ne soit bloqué. Avant de jeter un vieux réfrigérateur ou congélateur,
retirer les portes.
- Retirez les portes.
- Laisser les étagères en place de sorte que les enfants ne puissent pas facilement
escaladés.
• Jeter les emballages de ce produit de manière écologique.
• Laisser les étagères en place de sorte que les enfants ne puissent pas facilement
escaladés. S’assurer qu’aucun tuyau à l’arrière de l’appareil ne soit endommagé avant de
le jeter.
• Lors de la mise du réfrigérateur au rebut, retirer les portes, le joint d’étanchéité et le loquet
de sorte que les enfants et les animaux ne puissent pas s’y retrouver bloqués.
Les enfants doivent être surveillés afin de s’assurer qu’ils ne jouent pas avec l’appareil
électrique.
• Du cyclopentane est utilisé dans l’isolation. Les gaz contenus dans l’isolant doivent
être jetés de manière spécifique. Contacter les autorités locales en charge de la
sécurité environnementale pour jeter ce produit. S’assurer qu’aucun tuyau à l’arrière du
réfrigérateur ne soit endommagé avant de le jeter.
WARNING
sommaire
INSTALLATION DE VOTRE
REFRIGERATEUR A
COMPARTIMENTS JUXTAPOSES
10
FONTIONNEMENT DE VOTRE
REFRIGERATEUR A
COMPARTIMENTS JUXTAPOSES
22
LE NETTOYAGE ET L’ENTRETIEN DE VOTRE
REFRIGERATEUR A
COMPARTIMENTS JUXTAPOSES
28
ANNEXE
31
EITNARAG
32
10
Dépannage
32 Garantie
sommaire _9
DIAGRAMME DE CIRCUIT
34
34 Diagramme de circuit
Avant d’installer votre réfrigérateur
12 Installation du réfrigérateur
17 Calage du réfrigérateur
18 Derniers réglages des portes
19 Vérication du distributeur d’eau
20 Installation du tuyau du distributeur d’eau
22 Vérication du panneau de commandes
23 Utilisation du panneau de commandes
25
Utilisation du distributeur de glaçons et d’eau froide
26 Conservation de la nourriture
28
Retrait des accessoires du congélateur/ réfrigérateur
29 Nettoyage du réfrigérateur
30 Changement du ltre a eau
31
10_ installation
installation de votre réfrigérateur à compartiments juxtaposés
AVANT D’INSTALLER VOTRE REFRIGERATEUR
Nous vous remercions d’avoir acheté le réfrigérateur à compartiments juxtaposés Samsung. Nous espérons que
vous apprécierez les fonctions de dernière génération ainsi que les performances que va vous orir cet appareil.
Choix du meilleur emplacement du réfrigérateur
• Choisir un emplacement ayant un accès facile à l’alimentation d’eau.
• Choisir un emplacement sans exposition à la lumière directe du soleil.
• Choisir un emplacement ayant une surface plane (ou quasi plane).
• Choisir un emplacement avec un espace suffisant pour permettre une ouverture facile des portes.
• Laisser suffisamment de place pour installer le réfrigérateur sur une surface plane.
-
Si votre réfrigérateur n’est pas à niveau, le système de refroidissement interne peut ne pas fonctionner correctement.
-
Référez-vous au schéma et dimensions ci-dessous pour savoir l’espace total requis pour l’utilisation de l’appareil.
N’installez pas le réfrigérateur où la température peut tomber sous les 50°F (10°C).
Lorsque vous bougez votre réfrigérateur
Afin de ne pas endommager le sol, assurez-vous que les cales avant
sont en position haute (au-dessus du sol). Référez-vous au “Calage
du réfrigérateur” dans le guide (page 17).
Afin de protéger le revêtement de sol, placez une protection comme
un carton d’emballage sous le réfrigérateur.
Lors de l’installation, de la réparation ou du nettoyage à
l’arrière du réfrigérateur, assurez-vous d’avoir tiré l’appareil
de manière droite et de le repousser de manière droite
également, une fois que vous avez terminé.
CAUTION
135
39
29
32
135
46 (1,169.5mm)
(1,103.5mm)
(1,295.5mm)
(1,013.5mm)
62 (1,577mm)
3
20
43
15
32
51
au moins 2” (50.8mm)au moins 2” (50.8mm)
TOURNEVIS(-)
LEVIER DE CCMMANDE
installation _11
01 I NSTALLATION
Commençons par le début ! Assurez-vous de pouvoir facilement bouger votre réfrigérateur dans son emplacement
Le tableau suivant indique précisément la hauteur et la profondeur.
MODELE
RS267TD** RS265TD**
Dimensions
[mm(pouce)]
Largeur
Caisse seule
908 (35
3/4)
Avec cale avant
915.5(36 1/20)
Profondeur
Caisse seule
746.5 (29 13/32 )
Avec porte
857.5 (33 3/4)
Avec poignée
922.5 (36 11/32 )
90˚ ouvert
F 1,169.5 (46 1/16)/ R 1,295.5 (51)
135˚ ouvert
F 1,013.5 (39 29/32 )/ R 1,103.5 (43 15/32 )
Hauteur
Caisse seule
1,752 (69)
Avec charnière
1,776 (69 15/16 )
Avec porte
1,774 (69 17/20 )
Laissez de l’espace à droite, à gauche, derrière et au dessus lors de l’installation. Cela vous
permettra de réduire votre consommation d’énergie et de faire des économies sur votre facture.
Assurez-vous d’avoir coupé l’alimentation en eau AVANT de retirer la porte du congélateur.
réfrigérateur” (page 14).
12_ installation
installation de votre réfrigérateur à compartiments juxtaposés
INSTALLATION DU REFRIGERATEUR
caractéristiques et fonctions. En suivant les consignes suivantes, votre réfrigérateur devrait parfaitement fonctionner.
1. Installez le bon emplacement du réfrigérateur avec samment d’espace entre le mur et le réfrigérateur.
Référez-vous aux instructions d’installation de manuel.
2. Une fois le réfrigérateur branché, assurez-vous que la lumière s’allume lorsque vous ouvrez la porte.
3. Paramétrer la commande de la température [Référez-vous à “Congélateur / Réfrigérateur(Réglage de la
température)”, page 23] sur la température la plus froide et attendez une heure. Le congélateur va se
refroidir petit à petit et le moteur va doucement tourner.
4.
Après avoir allumé le réfrigérateur, il faut attendre quelques heures avant d’atteindre la bonne température.
Vous pouvez conserver des aliments et des boissons dans le réfrigérateur une fois la température assez basse.
5.
Fixez le tuyau d’eau au réfrigérateir et que les coupleurs sont correctement assemblés et qu’il n’y a pas
de fuite d’eau.
(
Réfèrez-vous à
‘Installation du tuyau du distributeur d’eau’, page 20)
Consultez la liste des accessoires ci-dessous.
Installation des poignées
1. .etiord ed etrop al ed rueirétni’l ed seéngiop sel zeriteR
Les poignées sont incluses dans l’emballage.
Clé hexagonale Raccord à compression Ecrou de serrage Clippez les verrous (rouge)
installation _13
01 I NSTALLATION
Remarque: Pour mieux dissimuler les points de connexion: Assembler les manches avec les vis de
montage gacing uns des autres.
OKOK
la vis
la plus courte.
(OPTION)
14_ installation
installation de votre réfrigérateur à compartiments juxtaposés
INSTALLATION DU REFRIGERATEUR (SUITE)
Si votre réfrigérateur ne passe pas facilement la porte, vous pouvez retirer les portes.
Outils requis
Retrait du cache des pieds avant
Dans un premier temps, ouvrez les portes du congélateur et celles du réfrigérateur puis retirez le
cache des pieds avant en tournant les trois vis dans le sens inverse des aiguilles d’une montre.
Déconnexion du tuyau d’alimentation d’eau du réfrigérateur
1. Retirez les deux tuyaux d’eau (le gris pour les glaçons et l’autre pour l’eau) en appuyant sur le
coupleur
1
et retirez le tuyau d’eau
2
.
Raccordement du tuyau d’alimentation d’eau
1. Le tuyau d’eau doit être complètement
inséré jusqu’à la marque afin d’empêcher
toute fuite d’eau du distributeur.
2. Insérez les 2 clips fournis et vérifiez
que chaque clip est bien fixé sur le
tuyau. Ces clips sont uniquement
destinés pour la réinstallation
de la porte.
Le tuyau d’eau doit être complètement inséré jusqu’à la marque afin d’empêcher toute fuite
d’eau du distributeur.
CACHE DES PIEDS AVANT
VIS
1
2
Vérifiez que la couleur des
tuyaux d’eau coïncident.
Tuyau
Tuyau
Coupleur Coupleur
clip A
(¼”)
(6.35mm)
Coupleur
clip A
(¼”)
(6.35mm)
Coupleur
Vis Philips Tournevis à tête plate Clé 10mm
installation _15
Retrait de la porte du congélateur
Prenons d’abord note de quelques éléments.
t Assur
t Veillez à ne pas pincer le tuyau d’eau ni le faisceau électrique dans la porte.
t Posez les portes sur une surface pr
e ou tout dommage.
Lorsque la porte du congélateur est fermée, retirez le cache-gond supérieur
1
à l’aide d’un
tour
2
.
Retirez les boulons des gonds
3
avec une clé de 10mm et une vis de terre
4
que vous tournez
dans le sens inverse des aiguilles d’une montre, puis retirez le gond supérieur
5
dans le sens
eillez à ce que la porte ne tombe pas sur vous lorsque vous l’enlevez.
Ouvrez la porte du congélateur avant de la soulever. Retirez la porte du gond inférieur
6
en
soulevant doucement la porte
7
.
Retirez le gond inférieur
8
de son support
9
en soulevant le gond inférieur en suivant la
dir
Assurez-vous que le tuyau d’eau est bien placé sur le gond inférieur avant de l’assembler
.
Remettre les portes du congélateur
Pour remettre les portes du congélateur, remettez toutes les pièces dans l’ordre
inverse.
CAUTION
CAUTION
01 I NSTALLATION
2
1
4
5
3
7
6
8
9
t Vous avez besoin de deux personnes pour démonter la porte
Attention à ne pas endommager le capteur capot
Avant de retirer les boulons, démonter le capot avant et les tuyaux
Appuyez sur
16_ installation
installation de votre réfrigérateur à compartiments juxtaposés
INSTALLATION DU REFRIGERATEUR (SUITE)
Retrait de la porte du réfrigérateur
1. Lorsque la porte est fermée, retirez le cache-gond supérieur
1
à l’aide d’un tournevis.
2. Retirez les boulons des gonds
2
avec une clé de 10 mm et une vis de terre
3
que vous tournez
dans le sens inverse des aiguilles d’une montre, puis retirez le gond supérieur
4
dans le sens
des èches Veillez à ce que la porte ne tombe pas sur vous lorsque vous l’enlevez.
Ne retirez pas le capteur installé sur le cache-gond supérieur droit
.
3.
Retirez la porte du gond inférieur
6
en soulevant la porte
7
.
4. Retirez le gond inférieur
8
de son support
9
en soulevant le gond inférieur en suivant la
direction de la èche.
Remettre la porte du réfrigérateur
Pour remettre les portes du réfrigérateur, remettez toutes les pièces dans l’ordre inverse
.
CAUTION
CAUTION
1
8
9
7
6
3
4
2
Avant de retirer les boulons, démonter le capot avant et les tuyaux
installation _17
01 INSTALLATION
CALAGE DU REFRIGERATEUR
Maintenant que les portes sont de nouveau sur votre réfrigérateur, assurez-vous que votre réfrigérateur est à
niveau afin d’effectuer vos derniers réglages. Si le réfrigérateur n’est pas à niveau, les portes ne pourront pas
être parfaitement droites.
L’avant du réfrigérateur est également réglable.
Avant de caler votre réfrigérateur, retirez le cache des pieds avant
Ouvrez les portes du congélateur et du réfrigérateur, puis retirez le cache des pieds avant en tournant
les trois vis dans le sens inverse des aiguilles d’une montre.
Lorsque la partie congélateur est en-dessous de la partie réfrigérateur
Insérez un tournevis plat dans la fente du pied du congélateur, puis tournez dans le sens des aiguilles
d’une montre.
Lorsque la partie réfrigérateur est en-dessous de la partie congélateur
Insérez un tournevis plat dans la fente du pied du réfrigérateur, puis tournez dans le sens des aiguilles
d’une montre.
Référez-vous à la prochaine section pour effectuer les petits derniers réglages des portes.
Pieds du réfrigérateur
Tournevis
Pieds du congélateur
Tournevis
18_ installation
DERNIERS REGLAGES DES PORTES
Notez qu’un réfrigérateur à niveau est nécessaire pour que les portes soient parfaitement droites. Si vous
avez besoin d’aide, relisez la section précédente sur le calage du réfrigérateur.
Lorsque la porte du congélateur est
plus haute que le réfrigérateur
Ouvr
ez les portes et réglez-les, une à la fois, comme suit:
1. Dévissez l’écrou
1
du gond inférieur jusqu’à ce qu’il atteigne la partie supérieure du boulon
2
.
Lorsque vous desserrez l’écrou
1
, assurez-vous d’utiliser la clé hexagonale fournie
3
pour
dévisser le boulon
2
dans le sens inverse des aiguilles d’une montre. Vous devriez
ensuite être capable de dévisser le boulon
1
avec vos doigts.
2. Réglez la différence de hauteur entre les portes en tournant le boulon
2
dans le sens des
aiguilles d’une montre
ou dans le sens inverse des aiguilles d’une montre .
Lorsque vous tournez dans le sens des aiguilles d’une montre
,
la porte se déplacera vers le haut
.
3.
Après avoir régler les portes, tournez l’écrou dans
1
le sens des aiguilles d’une montre
jusqu’à ce
qu’il atteigne la partie inférieure, puis resserrez(le à l’aide de la clé
3
pour remettre l’écrou en place
1
.
Si vous ne fixez pas solidement l’écrou, le boulon risque de partir.
installation de votre réfrigérateur à compartiments juxtaposés
3
2
1
Clé
Boulon
Ecrou
Pièce de réglage
3
2
1
Clé
Boulon
Ecrou
3
2
Clé
Boulon
installation _19
VERIFICATION DU DISTRIBUTEUR D’EAU
Un distributeur d’eau est une des caractéristiques les plus utiles de votre nouveau réfrigérateur Samsung.
Pour une santé plus saine, le ltre à eau Samsung retire les particules indésirables de l’eau. Cependant, il ne
stérilise pas et ne détruit pas les microorganismes. Pour cela, il vous faudra acheter un système de purication
de l’eau.
An que l’appareil à glaçons fonctionne correctement, une pression de l’eau de 20~125 psi (livre par pouce
carré) est requise. Dans des conditions normales, un gobelet de 170 cc (5,75 oz.) peut être rempli en 10
secondes.
Si le réfrigérateur est installé dans un endroit où la pression de l’eau est faible (moins de 20 psi), vous pouvez
installer une pompe de surpression pour compenser cette faiblesse de pression.
Après avoir installé le tuyau d’eau, assurez-vous que le réservoir d’eau à l’intérieur du réfrigérateur est bien
rempli. Pour cela, appuyez sur le levier du distributeur d’eau jusqu’à ce que l’eau s’écoule de la sortie d’eau.
Des kits d’installation de conduit d’eau sont vendus séparément chez votre détaillant. Nous vous
r
ecommandons d’utiliser un kit d’alimentation en eau contenant des tuyau en cuivre.
Raccordement au tuyau d’alimentation en eau
1. Coupez d’abord l’alimentation générale en eau.
2. Localisez le tuyau d’eau froide et potable la plus proche.
3. Une fois l’installation de l’alimentation en eau terminée (tuyau d’eau et ltre), rallumez votre alimentation
générale en eau et videz 3 gallons (environ 6 minutes) dans un seau pour nettoyer et amorcer le ltre à
eau.
01 I NSTALLATION
1
Tuyau d’eau froide
2
Collier
3
Kit d’installation d’alimentation en eau
4
Robinet de
sectionnement
20_ installation
installation de votre réfrigérateur à compartiments juxtaposés
INSTALLATION DU TUYAU DU DISTRIBUTEUR D’EAU
Raccordement du tuyau d’eau au réfrigérateur
Il vous faut acheter d’autres éléments pour terminer ce raccordement.
Vous pouvez trouver ces articles vendus dans un kit dans votre magasin de bricolage le plus proche.
•
Ecrou de compression de 1/4”
• tuyau en plastique
• tuyau en cuivre •
2. Serrez l’écrou de compression sur le joint de compression de 1/4”.
- Si vous utilisez un tuyau en cuivre, faites glisser l’écrou de compression
(non fourni) et la virole
(non fournie) sur le tuyau en suivre (non fourni) comme indiqué.
- Si vous utilisez un tuyau en plastique
, insérez l’extrémité moulée (poire) du tuyau en plastique
dans le joint de compression.
Ne l’utilisez pas sans la partie moulée (poire) du tuyau en plastique
.
3.
Serrez l’écrou de compression sur le joint de compression. Ne serrez pas trop l’écrou de compression .
4.
Ne raccordez le tuyau d’eau qu’à une source d’eau potable.
Si vous devez réparer ou réparer le tuyau d’eau, coupez 1/4” du tuyau en plastique pour vous
assurer d’avoir un raccordement bien ajusté et sans fuite.
Lors de l’utilisation d’un cordon d’alimentation
don d’alimentation, après avoir installé le produit,
installez le cordon d’alimentation restant dans le couver
ATTENTION
Aucun opération Lors de l’opération
•
virole
Réfrigérateur
Tuyau en plastique
(Fourni)
Ecrou de serrage
(1/4”) (Fourni)
Adaptador de compresión
(Ensamblada)
Poire
Ecrou de serrage
(1/4”) (Non fourni)
Virole
(Non fourni)
Tuyau en cuivre ou tuyau en plastique
(Non fourni) (Non fourni)
Cabalisation d’eau domestique
installation _21
e
1. Allumez l’alimentation générale en eau.
2. Appuyez sur le bouton Water et appuyez sur le levier du distributeur.
Référ
3. Tir e avant de l’utiliser.
(soit environ 6 minutes.)
Cela nettoiera le système d’alimentation en eau et éliminera l’air des tuyaux.
4. A certains endroits, il peut être nécessaire de tirer plus d’eau.
5. Ouvrez la porte du réfrigérateur et assurez-vous qu’il n’y a pas de fuite
d’eau pr
e.
L
e peut
entraîner un bref jaillissement d’eau du distributeur. Cela
est dû à l’air entré dans les tuyaux. Cela ne pose aucun
problème de fonctionnement.
01 I NSTALLATION
Ice
Water
LOCK
LO
01 INSTALLATION
LO
22_ fonctionnement
fonctionnement de votre réfrigérateur à
compartiments juxtaposés
VERIFICATION DU PANNEAU DE COMMANDES
Lighting
Appuyez sur le bouton Lighting pour allumer la lampe LED du distributeur.
Freezer
(Hold 3 sec for
Power Freeze)
Appuyez sur le bouton Freezer pour régler la température du congélateur entre
froid et plus froid.
Appuyez sur le bouton Freezer et maintenez-le enfoncé 3 secondes pour
activer la fonction d’allumage du congélateur qui accélère le processus de
givrage du congélateur.
Ice Type
(Hold 3 sec for
Ice Off)
Appuyez sur le bouton Ice Type pour obtenir des glaçons du distributeur.
Appuyez sur le bouton Ice Type pour sélectionner des glaçons en cube ou de la
glace pilée.
Appuyez sur le bouton Ice Type 3 secondes pour éteindre la fonction glaçons.
Water (Hold 3 sec
for Filter Reset)
Appuyez sur le bouton Water pour obtenir de l’eau du distributeur.
Appuyez sur le bouton Water et maintenez-le enfoncé 3 secondes pour
changer le filtre et réinitialiser la programmation du changement de filtre.
Fridge (Hold 3 sec
for Power Cool)
Appuyez sur le bouton Fridge pour régler la température du réfrigérateur entre
froid et plus froid. Appuyez sur le bouton Fridge et maintenez-le enfoncé 3
secondes pour activer la fonction Refroidissement qui accélère le processus de
refroidissement dans le réfrigérateur.
Energy Saver
(Hold 3 sec for
Child Lock)
Pour une meilleure efficacité énergétique, appuyez sur le bouton Energy Saver.
Si de la condensation se forme sur les portes, éteignez la fonction Economiseur
d’énergie. Si vous appuyez sur le bouton Energy Saver et si vous le maintenez
enfoncé 3 secondes, tous les boutons seront verrouiller et le distributeur ne
fonctionnera pas.
Pour désactiver les fonctions secondaires (comme Congélation, Pas de glaçon, Refroidissiement et
Sécurité enfant), appuyez de nouveau sur le bouton correspondant et maintenez 3 secondes.
1
2
3
4
5
6
1
3
2
6
5
4
UTILISATION DU PANNEAU DE COMMANDES
Congélateur / Réfrigérateur (Réglage de la température)
Appuyez sur le bouton Freezer ou Fridge jusqu’à obtention de la température souhaitée.
Pour baisser la température, appuyez sur le bouton Freezer ou Fridge jusqu’à ce que plus de
voyants LED s’allument (plus froid).
Pour augmenter la température, appuyez sur le bouton Freezer ou Fridge jusqu’à ce que moins de
voyants LED s’allument (froid).
Chaque fois que vous appuyez sur le bouton Freezer ou Fridge, l’indicateur de températures
changera comme suit.
Eclairage
Cette icône s’allumera lorsque vous activez la fonction Eclairage. Dans ce cas, la lumière du distributeur
(sous l’affichage) sera constamment allumée. Si vous souhaitez que la lumière du distributeur ne s’allume
que lorsque vous utilisez le distributeur, éteignez la fonction Eclairage en appuyant sur le bouton Lighting
.
Congélation
Cette icône s’allumera lorsque vous activez la fonction Congélation. La fonction Congélation génère
de l’air froid continuellement pendant 72 heures et refroidit plus rapidement le réfrigérateur. Cette
fonction est utile lorsque vous souhaitez faire des glaçons ou de la glace plus rapidement. Lorsque
vous en avez suffisamment, appuyez de nouveau sur le bouton Freezer et maintenez-le (3 s pour la
fonction Congélation) pour annuler la fonction Congélation.
Lorsque vous utilisez cette fonction la consommation d’énergie du réfrigérateur peut augmenter. N’oubliez
pas de l’éteindre lorsque vous n’en avez plus besoin et de retourner au réglage normal des températures
.
Sécurité enfant
Cette icône s’allumera lorsque vous activez la fonction Sécurité enfant. Dans ce cas, vous ne pourrez pas
utiliser le panneau de commandes. Si vous appuyez de nouveau sur le bouton Energy Saver et si vous le
maintenez (3 s pour la sécurité enfant), vous serez en mesure d’utiliser de nouveau le panneau de commandes
.
Refroidissement
Cette icône s’allumera lorsque vous activez la fonction Refroidissement. La fonction Refroidissement
est très pratique pour refroidir rapidement le réfrigérateur. Si vous activez le fonction Refroidissement,
la température du réfrigérateur diminuera pendant environ 2 heures et demie.
Economiseur d’énergie
Cette icône s’allumera lorsque vous activez la fonction Economiseur d’énergie. Cette fonction
d’Economiseur d’énergie est automatiquement activée lorsque votre réfrigérateur est branché.
Si de la condensation se forme sur les portes, éteignez la fonction Economiseur d’énergie.
Dans certains endroits, des gouttes d’eau peuvent apparaître sur la porte. Dans ce cas, il est
recommandé d’éteindre la fonction Economiseur d’énergie.
fonctionnement _23
• Congélateur
• Réfrigérateur
02 FONCTIONNEMENT
24_ fonctionnement
CAUTION
fonctionnement de votre réfrigérateur à
compartiments juxtaposés
UTILISATION DU PANNEAU DE COMMANDES (SUITE)
généralement tous les 6 mois.
Eau
Cette icône s’allumera lorsque vous activez la fonction Eau.
Glaçons , Glace pilée
Optez pour des glaçons ou de la glace pilée en sélectionnant votre préférence sur le panneau de
commandes digital, le voyant Ice Type indique le type de glaçons actuellement sélectionné.
Pas de glaçon
Cette icône s’allumera lorsque vous activez la fonction Pas de glaçon. Dans ce cas, aucun glaçon
n’est produit.
(Changement d’indicateur Congélateur / Réfrigérateur / Température)
ne pas générer de froid. (Uniquement pour les produits vendus aux U.S. A.)
le réfrigérateur donne l’impression de fonctionner
mais il ne fait pas de froid.
Pour annuler ce mode, appuyez sur le bouton
Lighting et sur le bouton Freezer en même
temps et maintenez-les enfoncés pendant
5 secondes jusqu’au “Ding-dong”.
fonctionnement _25
02 FONCTIONNEMENT
UTILISATION DU DISTRIBUTEUR DE GLACONS ET D’EAU FROIDE
Utilisation du distributeur d’eau
Appuyez sur le bouton Water du panneau de commandes Placez un
verre sous la sortie d’eau et appuyez de nouveau sur le levier du
distributeur jusqu’au clic. Assurez-vous que le verre doit bien aligné
avec le distributeur pour éviter que l’eau ne tombe à côté.
Pour avoir de l’eau froide
- L’eau du distributeur est froide mais pas glacée
- Si vous souhaitez de l’eau plus froide avec des glaçons, verser d’abord
les glaçons dans votre verre puis remplissez-le avec de l’eau,
cela empêche l’eau de déborder.
Utilisation du distributeur de glaçons
Appuyez sur le bouton Ice Type pour sélectionner le type de glaçons que vous souhaitez. Placez
votre verre en dessous de la sortie des glaçons et appuyez doucement sur le levier du distributeur.
Assurez-vous que le verre soit bien aligné avec le distributeur pour éviter que les glaçons ne tombent
à côté. Lorsque l’option glaçons est sélectionnée après la fonction glace pilée, un peu de glace pilée
peut être produite.
Pas de glaçon
Sélectionnez
celasi vous souhaitez
éteindre l’appareil
à glaçons.
Eau
Appuyer
fonctionnement de votre réfrigérateur à
compartiments juxtaposés
CONSERVATION DE LA NOURRITURE
Le réfrigérateur à compartiments juxtaposés Samsung a été conçu pour vous orir un maximum
d’espace et de fonctions. Voici quelques compartiments personnalisés que nous avons inventés
pour conserver votre nourriture plus fraîche et plus longtemps. N’oubliez pas que pour éviter toute
odeur dans les glaçons, la nourriture doit être bien emballée dans des récipients aussi hermétiques
que possible.
Les présentes instructions concernant divers modèles, votre réfrigérateur peut être légèrement
diérent de celui décrit dans ce manuel.
26_ fonctionnement
1
2
3
4
9
8
7
6
5
Filtre à eau
Etagère pliante
10
Cache-lampe
CAUTION
fonctionnement _27
02 FONCTIONNEMENT
Bac de la machine à glaçons
• Conçu pour facilement conserver beaucoup de glaçons.
Ne mettez pas vos doigts, vos mains ou tout autre objet sous la
cascade des glaçons ou dans le bac de la machine à glaçons.
Cela peut entraîner une blessure ou un endommagement du
matériel.
Compartiments de porte
Peuvent être utilisés pour les petits sachets d’aliments surgelés.
Etagères
Permet de conserver tout type d’aliments surgelés.
Tiroirs
Permettent de conserver de la viande et des aliments secs.
Les aliments conservés doivent être bien emballés dans de
l’aluminium ou dans des récipients adéquats.
Compartiment laitier
Peut être utilisé pour conserver les petits produits laitiers comme le
beurre, la margarine, les yaourts ou les pots de crème.
Etagère en verre
Elle est conçue anti-casse. Elle permet de conserver des aliments
et des boissons. Des traces circulaire sur la surface du verre sont un
phénomène normal et peuvent généralement être essuyées à l’aide
d’un chiffon humide.
Porte-bouteilles
Permet de conserver tout l’arôme du vin en octroyant le meilleur
emplacement de conservation des bouteilles.
Compartiment de porte
Conçu pour conserver des grands articles, comme des bouteilles
de lait, ou autres grandes bouteilles ou grands contenants.
Coolselect Zone™ (RS267)
Aide à conserver le goût et à prolonger la fraîcheur des aliments.
Utilisez-le pour conserver le fromage, ma viande, le poisson ou tout
autre aliment consommé régulièrement.
Bac à légumes
Utiles pour conserver la fraîcheur de vos fruits et légumes.
Les bouteilles doivent être conservées bien serrées les unes contre les autres afin qu’elles ne tombent pas
lorsque vous ouvrez la porte du réfrigérateur.
• Si vous prévoyez de partir pendant un moment, videz le réfrigérateur et éteignez-le. Essuyez le surplus
d’humidité à l’intérieur de l’appareil et laissez les portes ouvertes. Cela empêche toute odeur et toute
moisissure de se développer.
• Si le réfrigérateur n’est pas utilisé pendant un long moment, débranchez-le.
- Une détérioration de l’isolation du câble d’alimentation peut causer un incendie.
1
2
3
4
5
6
7
8
9
10
WARNING
WARNING
le nettoyage et l’entretien de votre
réfrigérateur à compartiments juxtaposés
RETRAIT DES ACCESSOIRES DU CONGELATEUR/REFRIGERATEUR
1. Compartiment de la porte / Compartiment laitier
Tenez fermement le compartiment de la porte avec vos deux
mains et soulevez-le doucement pour retirer le compartiment de
la porte.
2. Etagères (Congélateur /Réfrigérateur)
Retirez l’étagère en retirant l’étagère du point d’ancrage
comme indiqué sur l’image de droite.
Puis retirez-la en la soulevant.
3. Tiroir
Tirez complètement les tiroirs et soulevez-les pour les retirer.
(Bac/Bac à légumes)
4. Bac à glaçons (Congélateur)
Retirez le bac à glaçons en le soulevant et en le retirant
doucement.
• Saisissez les poignées comme indiqué sur le schéma
• Soulevez doucement la partie inférieure
• Retirez doucement le bac à glaçons
28_ nettoyage et entretien
NETTOYAGE DU REFRIGERATEUR
Cela permet de prolonger la vie de votre réfrigérateur à compartiments juxtaposés Samsung et à empêcher tout
développement d’odeur et de germes.
Nettoyage de l’intérieur
Nettoyez les parois intérieures et les accessoires avec un détergent
doux puis essuyez-les à l’aide d’un chiffon doux et humide. Vous
pouvez retirer les étagères et les tiroirs pour laver plus en profondeur.
Assurez-vous de bien les sécher avant de les remettre en place.
Nettoyage de l’extérieur
Essuyez le panneau de commandes à l’aide d’un chiffon doux et propre.
(notamment la partie supérieure du panneau digital). Vaporisez un peu
d’eau sur un chiffon au lieu de directement vaporiser l’eau sur la surface
du réfrigérateur. Cela permet une bonne répartition de l’humidité sur le
surface. Les portes, les poignées et la surface de la caisse doivent être
nettoyées avec un détergent doux puis essuyez-les à l’aide d’un chiffon
doux. Pour conserver une belle apparence de votre appareil, l’extérieur
doit être poli une ou deux fois par an.
N’utilisez pas de benzène, de diluant ou de Clorox™ pour le
nettoyage. Cela peut endommager la surface de l’appareil et
provoquer un incendie.
Nettoyage des joints de portes
Si le joint de la porte est sale, la porte peut ne pas se fermer correctement,
et le réfrigérateur risque alors de ne pas fonctionner correctement. Gardez
les joints propres en nettoyant les portes avec un détergent doux et un
chiffon humide.
Essuyez-les avec un chiffon doux et propre.
Ne vaporisez pas d’eau sur le réfrigérateur lorsqu’il est branché,
cela peut entraîner un choc électrique. Ne nettoyez pas le
réfrigérateur avec du benzène, du diluant ou un détergent
automobile, cela peut causer un incendie.
Changement de l’éclairage LED
Ne démontez pas ou ne remplacer pas l’éclairage LED.
Pour changer l’éclairage LED contactez le centre de services Samsung.
nettoyage et entretien _29
03 NETTOYAGE ET ENTRETIEN
WARNING
CAUTION
CAUTION
le nettoyage et l’entretien de votre
réfrigérateur à compartiments juxtaposés
CHANGEMENT DU FILTRE A EAU
Si l’indicateur du ltre à eau est rouge, le ltrage risque d’être moins ecace. Vous devez alors
changer le ltre à eau. Le ltre à eau se trouve en bas à droite du réfrigérateur.
1. Tournez le filtre à eau à 90° dans le sens inverse des aiguilles d’une montre.
- Pour changer le filtre à eau plus facilement, coupez le robinet d’eau.
- Parfois, il est difficile de démonter le filtre à eau en raison des impuretés de
l’eau. Dans ce cas, mettez la grille du filtre à eau et tirez fort.
- Lorsque vous tirez le filtre à eau, un peu d’eau peut fuire. Cela est normal.
2. Retirez le filtre à eau de son encastrement.
3. Insérez un nouveau filtre à eau dans l’encastrement.
4. Tournez le nouveau filtre à eau à 90° dans le sens des aiguilles d’une montre.
Lorsque de l’eau fuit durant le démontage du filtre à eau, essuyez à l’aide
d’un chiffon sec.
5. Après avoir changé le filtre à eau, appuyez sur le bouton
Water sur le panneau pendant
3 secondes et attendez qu’il devienne bleu.
30_ nettoyage et entretien
UNLOCK
LOCK
LOCK
UNLOCK
LOCK
LOCK
UNLOCK
LOCK
LOCK
UNLOCK
LOCK
LOCK
annexe _31
annexe
DEPANNAGE
PROBLEME SOLUTION
Le réfrigérateur ne
fonctionne pas du
tout ou n’est pas
assez froid.
• Vérifiez qu’il soit bien branché.
• La commande de températures de l’affichage indique-t-elle la bonne température?
Essayez-de baisser la température.
•
Le réfrigérateur est-il exposé à la lumière directe du soleil ou à proximité d’une source de chaleur?
•
L’arrière du réfrigérateur est-il trop proche du mur, et par conséquent empêche-t-il l’air de circuler?
• Vérifiez que la fonction Refroidissement Off n’est pas sur On. Si l’indicateur de température
du congélateur/réfrigérateur change, référez-vous à la page 24 pour annuler la fonction
Refroidissement Off.
Les aliments du
réfrigérateur sont
gelés.
• La commande de températures de l’affichage indique-t-elle la bonne température?
Essayez-de baisser la température.
• La température de la pièce est-elle très basse?
• Conservez-vous les aliments avec un grand contenu d’eau dans la partie la plus froide du
réfrigérateur?
Vous entendez du
bruit ou un son
inhabituel.
• Vérifiez que le réfrigérateur est bien à niveau et bien stable.
•
L’arrière du réfrigérateur est-il trop proche du mur, et par conséquent empêche-t-il l’air de circuler?
• Quelque chose est-il tombé derrière ou sous le réfrigérateur?
• Un son de “tic-tac” se fait entendre à l’intérieur du réfrigérateur. Cela est normal et est dû
au fait que divers accessoires se contractent et se dilatent en fonction de la température
intérieure du réfrigérateur.
Les coins avant
de l’appareil sont
chaud et de la
condensation se
forme.
• La chaleur est normal car des ‘anti-condensateurs’ sont installés sur les coins avant du
réfrigérateur afin d’empêcher toute condensation.
• La porte du réfrigérateur est-elle entrouverte? De la condensation peut se former si vous
laisser la porte ouverte un long moment.
Les glaçons ne
tombent pas.
•
Avez-vous attendu 12 heures après avoir installé l’alimentation en eau avant de faire les glaçon?
• Le tuyau d’eau et le robinet de sectionnement sont-ils raccordés?
• Avez-vous arrêté manuellement la fonction glaçons? Assurez-vous que le Type de glaçons est
paramétré sur glaçons ou glace pilée.
• Y-a-t-il de la glace bloquée dans le bac de l’appareil à glaçons?
•
La température du congélateur est-elle trop élevée? Essayez de baisser la température du congélateur.
Vous entendez l’eau
dégager des bulles
dans le réfrigérateur.
• Cela est normal. Cela est dû au liquide réfrigérant qui circule dans le réfrigérateur.
Une mauvaise odeur
s’est installée dans
le réfrigérateur.
• Y-a-t-il un aliment périmé?
• Assurez-vous que les aliments à forte odeur (par exemple, le poisson) est bien emballé dans
un récipient hermétique.
• Nettoyez régulièrement votre congélateur et jetez tout aliment périmé ou suspect.
Du givre se forme
sur les parois du
congélateur.
•
La ventilation est-elle bloquée? Retirez toute obstruction afin que l’air puisse circuler librement.
• Laissez suffisamment d’espace entre les aliments conservés afin de garantir une bonne
circulation de l’air.
• La porte du congélateur est-elle bien fermée?
Le distributeur d’eau
ne fonctionne pas.
• Le tuyau d’eau et le robinet de sectionnement sont-ils raccordés?
•
Le tuyau d’eau est-il écrasé ou entortillé ? Assurez-vous que le tuyau est bien dégagé et non obstrué.
• Le réservoir d’eau a-t-il gelé en raison d’une température du réfrigérateur trop basse?
Essayez de sélectionner un paramétrage plus chaud sur le panneau de commandes.
04 ANNEXE
32_ garantie
garantie
REFRIGERATEUR SAMSUNG (CAPACITE DE 26 PIEDS CUBE ET PLUS)
GARANTIE LIMITEE DE L’ACHETEUR ORIGINAL
Ce produit de marque, distribué par Samsung Electronics America, Inc. (Samsung) et livré dans un carton neuf
et d’origine à l’acheteur original, est garanti par Samsung contre tout défaut matériel et de fabrication pour une
période de garantie limitée de:
Un(1) an pour les pièces et le fonctionnement du réfrigérateur
Cette garantie limitée entre en vigueur le jour de l’achat par l’acheteur original, et uniquement valide sur les
uniquement être réalisé par un centre de services agréé Samsung. La facture originale et datée doit être
présentée comme preuve d’achat à Samsung ou au service de service agréé Samsung.
Samsung réparera et remplacera toute pièce défectueuse, à notre discrétion ou gratuitement comme stipulé ici,
avec des pièces neuves ou remises en état durant la période de garantie limitée indiquée ci-dessus.
Toute pièce et tout produit remplacé(e) devient la propriété de Samsung et doit être retourné(e) à Samsung.
Le remplacement des pièces et des produits suppose la continuité de la garantie originale, ou quatre-vingt dix
(90) jours, échéance la plus longue.
Des services à domicile seront fournis durant la période de garantie et soumis à la disponibilité à l’intérieur des
du service à domicile, le produit ne doit pas être obstrué et être accessible par le sol par les réparateurs. Si au
cours d’une intervention à domicile, il n’est pas possible de procéder à la réparation, il peut être nécessaire que
le produit soit emmener, réparer puis retourner. Si un service à domicile n’est pas disponible, Samsung peut,
à sa discrétion, opter pour un mode de transport de son choix pour venir et se rendre au centre de service
agréé Samsung. Sinon, le transport vers et du centre de service agrée Samsung sera de la responsabilité de
l’acheteur.
Cette garantie limité couvre les défauts de fabrication rencontrés dans une utilisation normale, non commerciale
de ce produit, et ne s’applique à ce qui suit, dont, mais pas seulement : endommagement survenu au cours
du transport, la livraison et l’installation, les applications et utilisations pour lesquelles ce produit n’a pas été
des accidents, des abus, de la négligence, un incendie, une inondation, un orage ou autres catastrophes
natuelles, l’utilisation des produits, équipements, systèmes, utilitaires, services, pièces, fournitures, accessoires,
applications, installations, réparations, plomberie externe, fuites, câblage externe, disjoncteurs, fusibles ou
connecteurs non fournis et non autorisés par Samsung, ou qui a endommagé ce produit ou qui se traduit par
des réglages efectués par le client et le non-respect des présentes consignes d’utilisation, de nettoyage,
d’entretien et de consignes liées à l’environnement couvertes et prescrites dans le présent guide d’utilisation,
Dix (10) ans à Compresseur **
(**Compresseur Inverseur)
garantie _33
IL N’EXISTE AUCUNE GARANTIE EXPRESSE AUTRE QUE CELLES
MENTIONNEES ET DECRITES CI-DESSUS, ET AUCUNE GARANTIE EXPRESSE
OU IMPLICITES, DONT, MAIS PAS SEULEMENT, TOUTE GARANTIE IMPLICTE
DE MARCHANDISES OU DE SANTE POUR UNE RAISON PARTICULIERE, NE
S’APPLIQUERA APRES LA PERIODE DE GARANTIE EXPRESSE MANTIONNEE
CI-DESSUS, ET AUCUNE AUTRE GARANTIE EXPRESSE DONNEE PAR TOUTE
PERSONNE, TOUTE SOCIETE OU ENTREPRISE CONCERNANT CE PRODUIT
NE SERA LIE A SAMSUNG. SAMSUNG NE SERA TENU RESPONSABLE POUR
TOUTE PERTE DE REVENUS OU PROFITS, ECHEC D’EPARGNE OU AUTRES
BENEFICES, OU AUTRES DOMMAGES EXCEPTIONNELS, ACCESSOIRES
OU MATERIELS CAUSES PAR L’UTILISATION,LA MAUVAISE UTILISATION OU
L’INCAPCITE A UTILISER CE PRODUIT, QUELQUE SOIT LA THEORIE LEGALE
SUR LAQUELLE SE BASE LA PLAINTE, ET MEME SI SAMSUNG A ETE AVISE
DES POSSIBILITES DE TELS DOMMAGES. AUCUN RECOUVREMENT DE
QUEL QUE TYPE QUE CE SOIT CONTRE SAMSUNG NE REPRESENTERA
UNE SOMME SUPERIEURE AU PRIX D’ACHAT DU PRODUIT VENDU PAR
SAMSUNG ET ENTRAINANT LE DOMMAGE PRESUME. SANS LIMITER CE QUI
PRECEDE, L’ACHETEUR ASSUME TOUS LES RISQUES ET RESPONSABILITES
POUR TOUTE PERTE, TOUT DOMMAGE, OU BLESSURES SUBIS PAR
L’ACHETEUR OU LA PROPRIETE DE L’ACHETEUR ET DE TOUTES TIERCES
PERSONNE OU TOUTE AUTRE PROPRIETE EMANANT DE L’UTILISATION
DE CE PRODUIT VENDU PAR SAMSUNG NON CAUSE DIRECTEMENT PAR
LA NEGLIGENCE DE SAMSUNG. CETTE GARANTIE LIMITEE NE SERA PAS
CEDEE A UNE AUTRE PERSONNE QUE L’ACHETEUR ORIGINAL DE CE
PRODUIT, ELLE EST NON CESSIBLE ET PERSONNELLE.
Certains Etats ne permettent pas la limitation de durée de garantie, ou l’exclusion ou la limitation des dommages
accessoires et matériels, les limitations ci-dessous peuvent ne pas vous concerner. Cette garantie vous donne
des droits juridiques spéciques et vous octroie d’autres droits, qui varient selon les Etats.
Pour bénécier le service de garantie, veillez contacter Samsung à:
SERVICE CLIENT SAMSUNG
Samsung Electronics America, Inc. 400 Valley Road Suite 201 Mt. Arlington, NJ 07956
1-800-SAMSUNG (1-800-726-7864) et www.samsung.com/ca
diagramme de circuit
34_ diagramme de circuit
RS267TD*
EN OPTION
diagramme de circuit
diagramme de circuit_35
RS265TD*
06 DIAGRAMME DE CIRCUIT
EN OPTION
Limitations des températures ambiantes
Ce réfrigérateur est conçu pour fonctionner sous des températures ambiantes précisées par sa classe de température indiquée sur la plaque du fabricant.
t n a i b m a s e r u t a r é p m e t s e d e t t e h c r u o F
Tempérée modérée
Tempérée
N
T
Les températures intérieurs peuvent être variées en fonction de l’emplacement du réfrigérateur, de la température ambiante
et de la fréquence de l’ouverture des portes. Réglez la température requise pour compenser ces facteurs.
Bien jeter ce produit (Déchet de l’équipement électrique et électronique) (Applicable dans
l’Union européenne et les autres pays eur
érent)
Ce symbole indiqué sur le produit ou sa documentation, indique que le produit ne doit pas être jeté avec les autres
ronnement et la santé, veillez à séparer ce produit des autres type de déchets et veillez à le
recycle de manière r
romouvoir la réutilisation durable du matériel.
Les utilisateurs particuliers doivent contacter le détaillant auprès duquel ils l’ont acheté, ou les autorités locales, pour
obtenir les informations sur où et comment recycler ce pr
re.
Les utilisateurs professionnels doivent contacter leur four
Ce produit ne doit pas être jeté avec les autres déchets commerciaux.
Contactez SAMSUNG WORLD WIDE
DA68-02557D REV(0.3)
PAYS
CLIENT CENTER
SITE WEB
U.S.A. 800 SAMSUNG (800-726-7864)
www.samsung.com/us
CANADA
800 SAMSUNG (800-726-7864)
www.samsung.com/ca
Scannez le code QR * ou visitez
www.samsung.com/spsn
pour voir nos utile
Comment-aux vidéos et des
spectacles
*
Lecteur nécessite d'être installé sur votre
smartphone
Scan avec votre smartphone
C l a s s e
Sous-tropicale
T r o p i c a l e
S y m b o l e
SN
TS
F o u r c h e t t e d e s t e m p é r a t u r e s a m b i a n t e s ( ° c )
+ 10 a + 3 2
+ 16 a + 3 2
+ 16 a + 3 8
+ 16 a + 4 3
