REFRIGERATOR SAFETY
You can be killed or seriously injured if you don't immediately
You
can be killed or seriously injured if you don't
follow
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
follow instructions.
instructions.
DANGER
WARNING
IMPORTANT SAFETY INSTRUCTIONS
WARNING:
To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:
SAVE THESE INSTRUCTIONS
■ Plug into a grounded 3 prong outlet.
■ Do not remove ground prong.
■ Do not use an adapter.
■ Do not use an extension cord.
■ Disconnect power before servicing.
■ Replace all parts and panels before operating.
■ Remove doors from your old refrigerator.
■ Use nonflammable cleaner.
■ Keep flammable materials and vapors, such as gasoline,
away from refrigerator.
■ Use two or more people to move and install refrigerator.
■ Disconnect power before installing ice maker (on ice maker
kit ready models only).
■ Use a sturdy glass when dispensing ice (on some models).
■ Do not hit the refrigerator glass doors (on some models).
State of California Proposition 65 Warnings:
WARNING: This product contains one or more chemicals known to the State of California to cause cancer.
WARNING: This product contains one or more chemicals known to the State of California to cause birth defects or other
reproductive harm.
3
Proper Disposal of Your Old Refrigerator
IMPORTANT: Child entrapment and suffocation are not problems
of the past. Junked or abandoned refrigerators are still dangerous
– even if they will sit for “just a few days.” If you are getting rid of
your old refrigerator, please follow these instructions to help
prevent accidents.
Before You Throw Away Your Old Refrigerator or Freezer:
■ Take off the doors.
■ Leave the shelves in place so that children may not easily
climb inside.
INSTALLATION INSTRUCTIONS
Unpack the Refrigerator
Remove the Packaging
■ Remove tape and glue residue from surfaces before turning
on the refrigerator. Rub a small amount of liquid dish soap
over the adhesive with your fingers. Wipe with warm water
and dry.
■ Do not use sharp instruments, rubbing alcohol, flammable
fluids, or abrasive cleaners to remove tape or glue. These
products can damage the surface of your refrigerator. For
more information, see “Refrigerator Safety.”
■ Dispose of/recycle all packaging materials.
Clean Before Using
After you remove all of the packaging materials, clean the inside of
your refrigerator before using it. See the cleaning instructions in
“Refrigerator Care.”
WARNING
Suffocation Hazard
Remove doors from your old refrigerator.
Failure to do so can result in death or brain damage.
Important information to know about disposal of
refrigerants:
Dispose of refrigerator in accordance with Federal and Local
regulations. Refrigerants must be evacuated by a licensed,
EPA certified refrigerant technician in accordance with
established procedures.
WARNING
Excessive Weight Hazard
Use two or more people to move and install
refrigerator.
Failure to do so can result in back or other injury.
When Moving Your Refrigerator:
Your refrigerator is heavy. When moving the refrigerator for
cleaning or service, be sure to cover the floor with
cardboard or hardboard to avoid floor damage. Always pull
the refrigerator straight out when moving it. Do not wiggle or
“walk” the refrigerator when trying to move it, as floor
damage could occur.
Important information to know about glass shelves
and covers:
Do not clean glass shelves or covers with warm water when
they are cold. Shelves and covers may break if exposed to
sudden temperature changes or impact, such as bumping.
Tempered glass is designed to shatter into many small,
pebble-size pieces. This is normal. Glass shelves and covers
are heavy. Use both hands when removing them to avoid
dropping.
4
Remove and Replace Refrigerator Doors
NOTE: Measure the width of your door opening, to see whether or not you need to remove the refrigerator doors to move the
refrigerator into your home. If door removal is necessary, see the following instructions.
IMPORTANT: If the refrigerator was previously installed and you are moving it out of the home, before you begin, turn the refrigerator
control OFF. Unplug the refrigerator or disconnect power. Remove food and adjustable door or utility bins from doors.
Gather the required tools and read all instructions before removing doors.
TOOLS NEEDED: ³⁄₁₆" hex key wrench and a #2 Phillips screwdriver
WARNING
Electrical Shock Hazard
Disconnect power before removing doors.
Failure to do so can result in death or electrical shock.

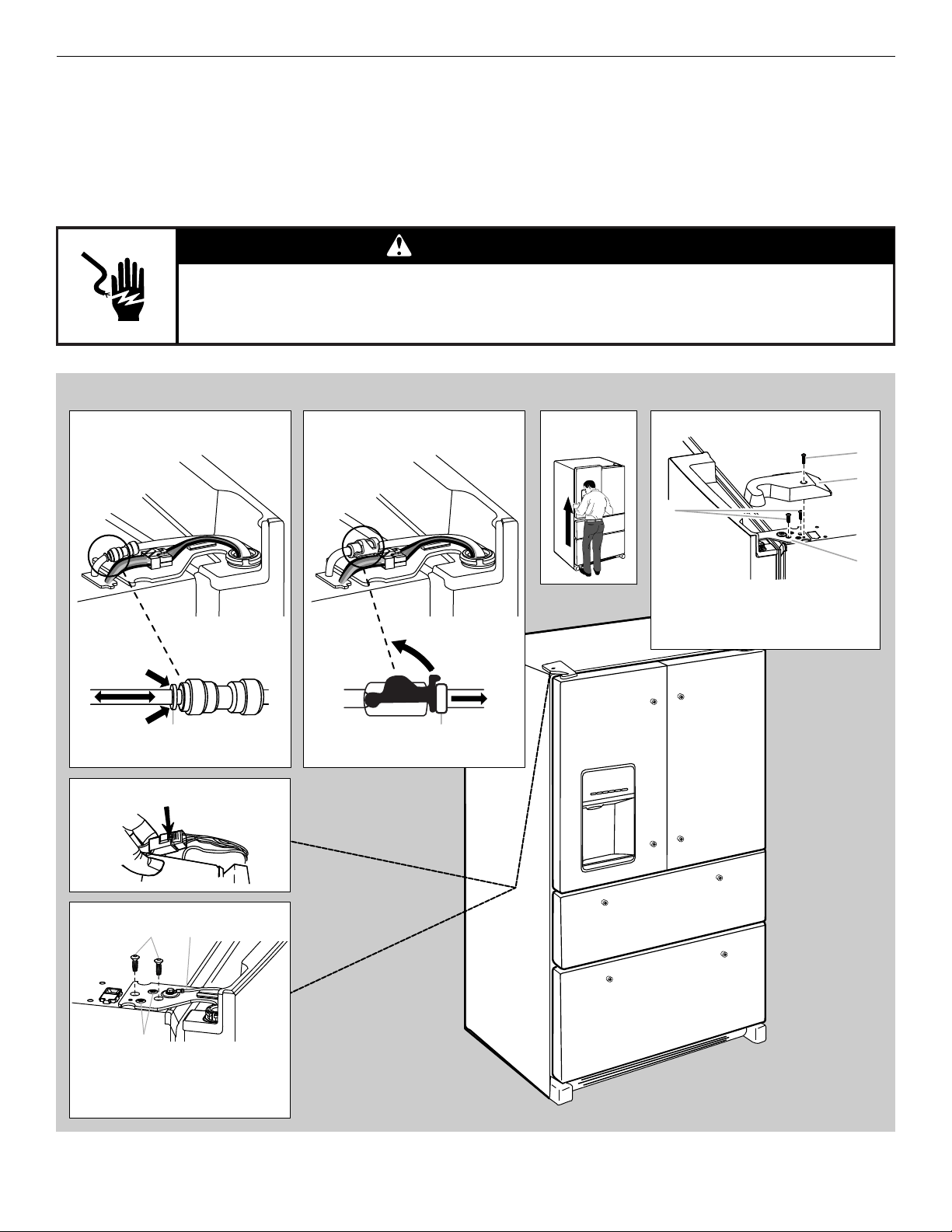

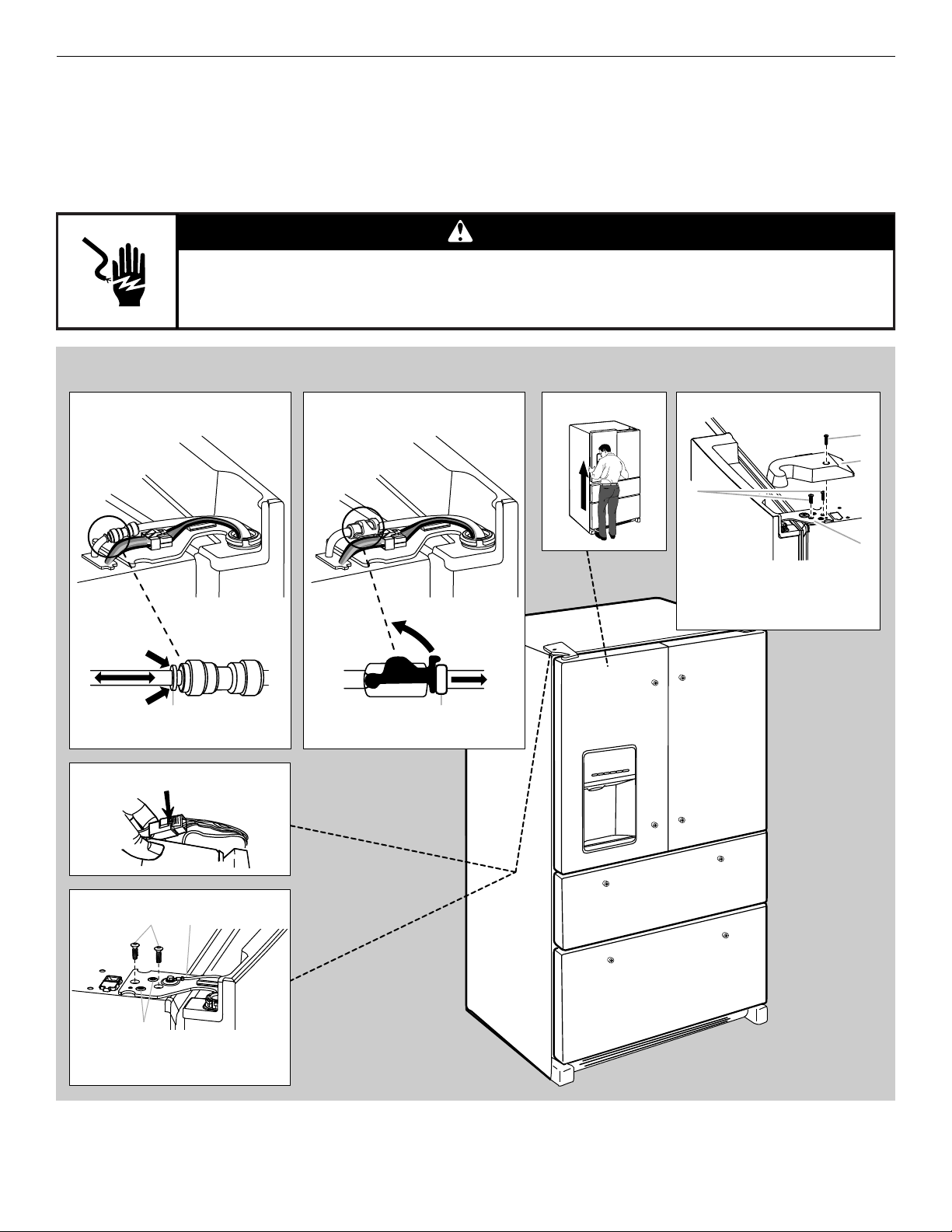

Door Removal and Replacement
Wiring Plug
Top Left Hinge
Style 1 – Water Dispenser
Tubing Connection
A
A. Outer Ring
BA
C
A. ³⁄₁₆" Internal Hex-Head Screws
B. Ground Wire (Do Not Remove)
C. Do Not Remove Screws
Style 2 – Water Dispenser
Tubing Connection
A
A. Outer Ring
Top Right Hinge
A. ³⁄₁₆"
Internal Hex-Head Screws
B. Hinge Cover Screw
C. Top Hinge Cover
D. Top Hinge
C
B
A
D
Door Removal
5

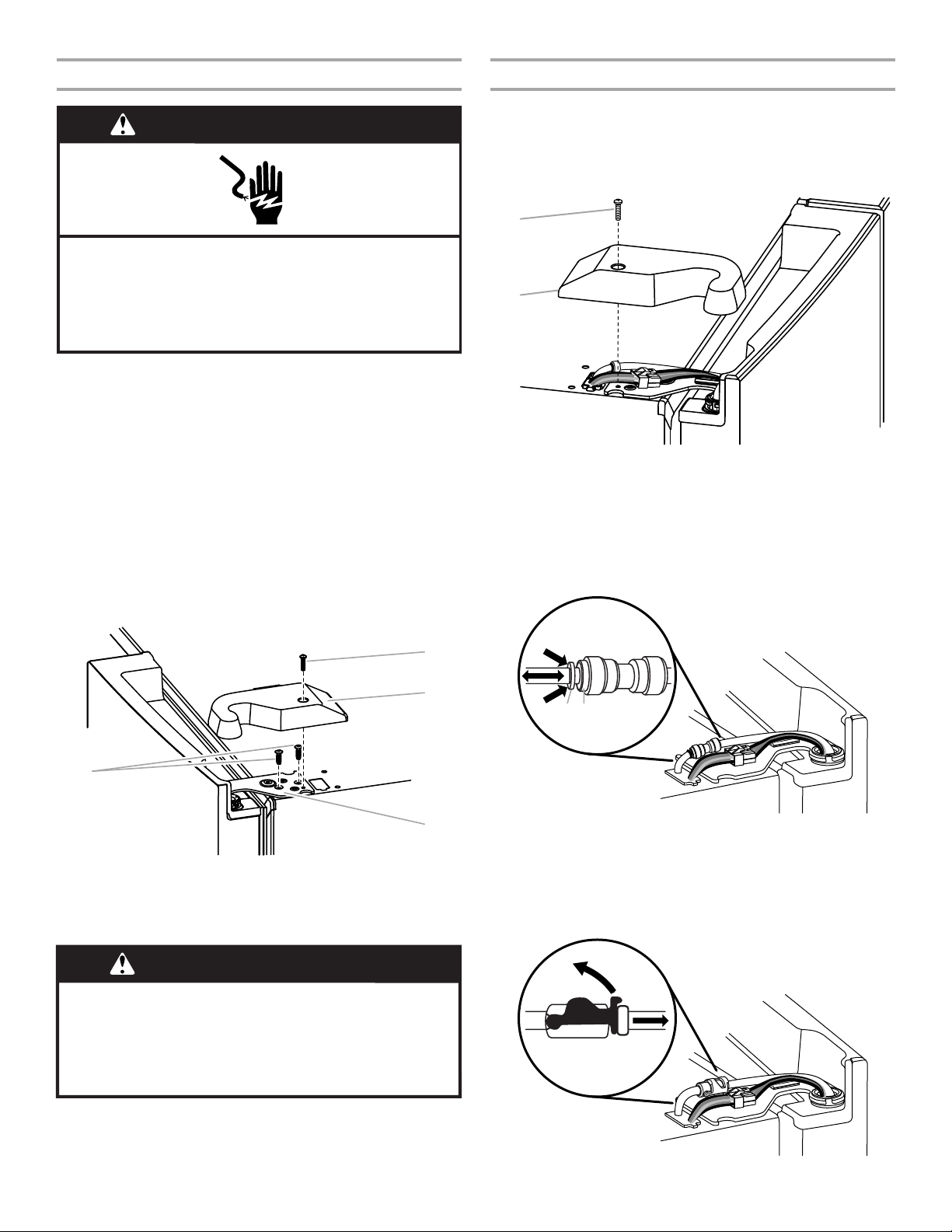

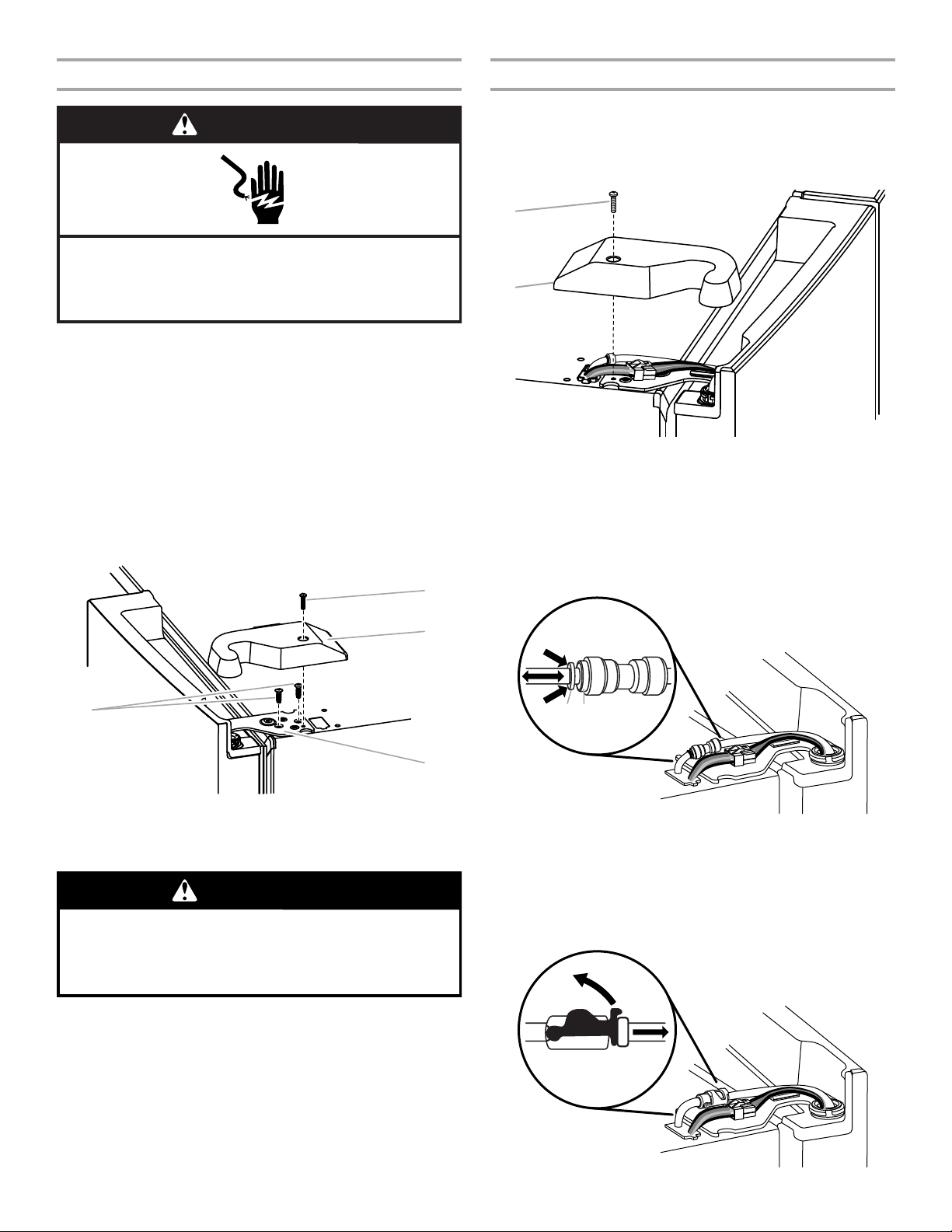

Remove Right-Hand Refrigerator Door
1. Unplug refrigerator or disconnect power.
2. Keep the refrigerator doors closed until you are ready to lift
them free from the cabinet.
NOTE: Provide additional support for the refrigerator door
while the hinges are being removed. Do not depend on the
door gasket magnets to hold the door in place while you are
working.
3. Using a Phillips screwdriver, remove the cover from the Top
Hinge.
4. Using the ³⁄₁₆" hex key wrench, remove the two internal hex
head screws from the top hinge, and set aside.
NOTE: Do not remove the two locator screws. These screws
will help you align the hinge when you replace the door.
5. Lift the refrigerator door from the bottom hinge pin. The top
hinge will come away with the door.
Remove Left-Hand Refrigerator Door
IMPORTANT: The tubing and wiring for the water dispenser run
through the left-hand door hinge, so they must be disconnected
before removing the door.
1. Using a Phillips screwdriver, remove the cover from the top
hinge.
2. Disconnect the water dispenser tubing located on top of the
door hinge.
Style 1 - Press the outer ring against the face of the fitting and
gently pull the dispenser tubing free.
NOTE: The water dispenser tubing remains attached to the
left-hand refrigerator door.
Style 2 - Firmly pull up on the clasp. Then, pull the tubing out
of the fitting.
NOTE: The water dispenser tubing remains attached to the
left-hand refrigerator door.
A. Top hinge cover screw
B. Top hinge cover
C.
³⁄₁₆
" Internal hex head screws
D. Top hinge
WARNING
Electrical Shock Hazard
Disconnect power before removing doors.
Failure to do so can result in death or electrical shock.
A
B
C
D
WARNING
Excessive Weight Hazard
Use two or more people to lift the refrigerator door.
Failure to do so can result in back or other injury.
A. Top hinge cover screwB.Top hinge cover
A. Outer ring
B. Face of fitting
A
B
AB
6

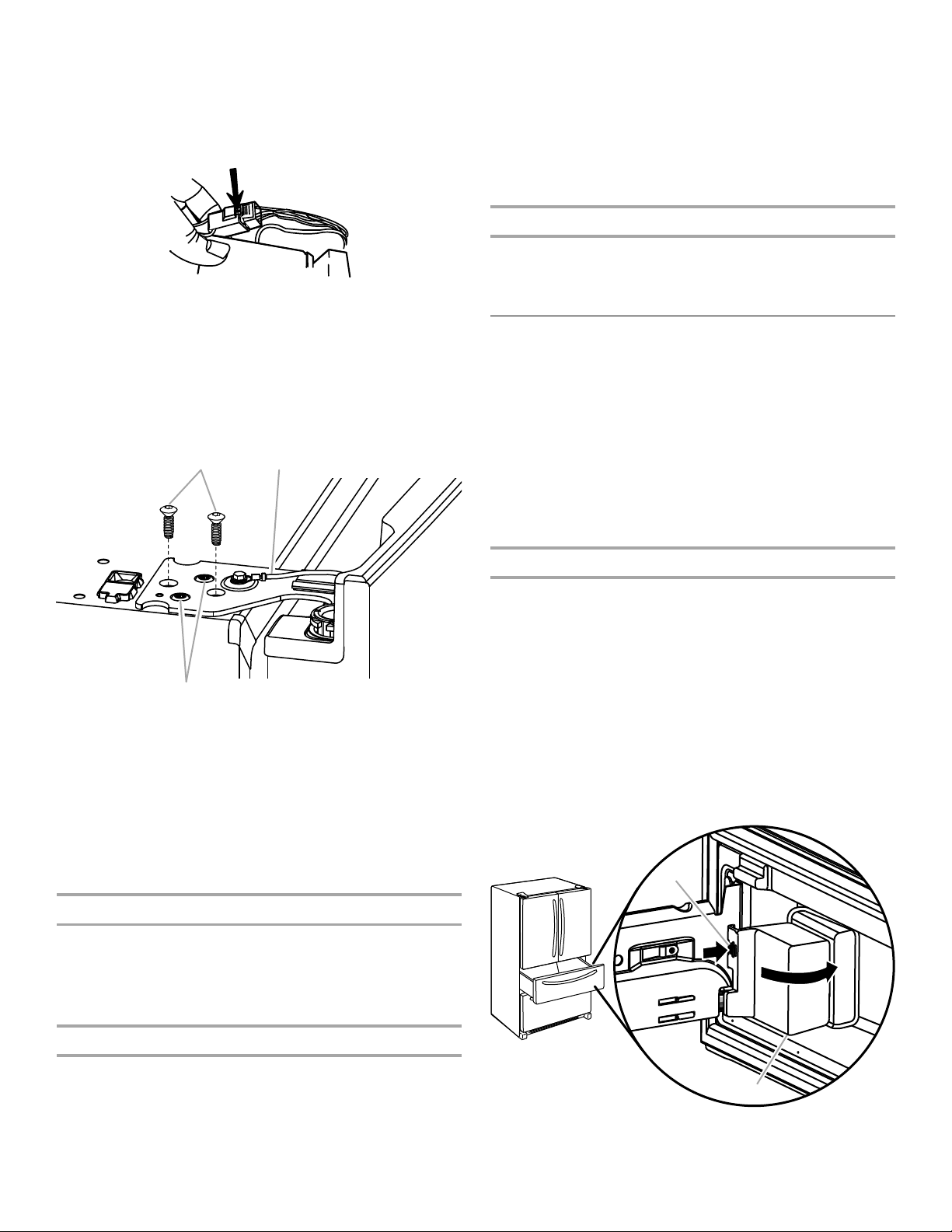

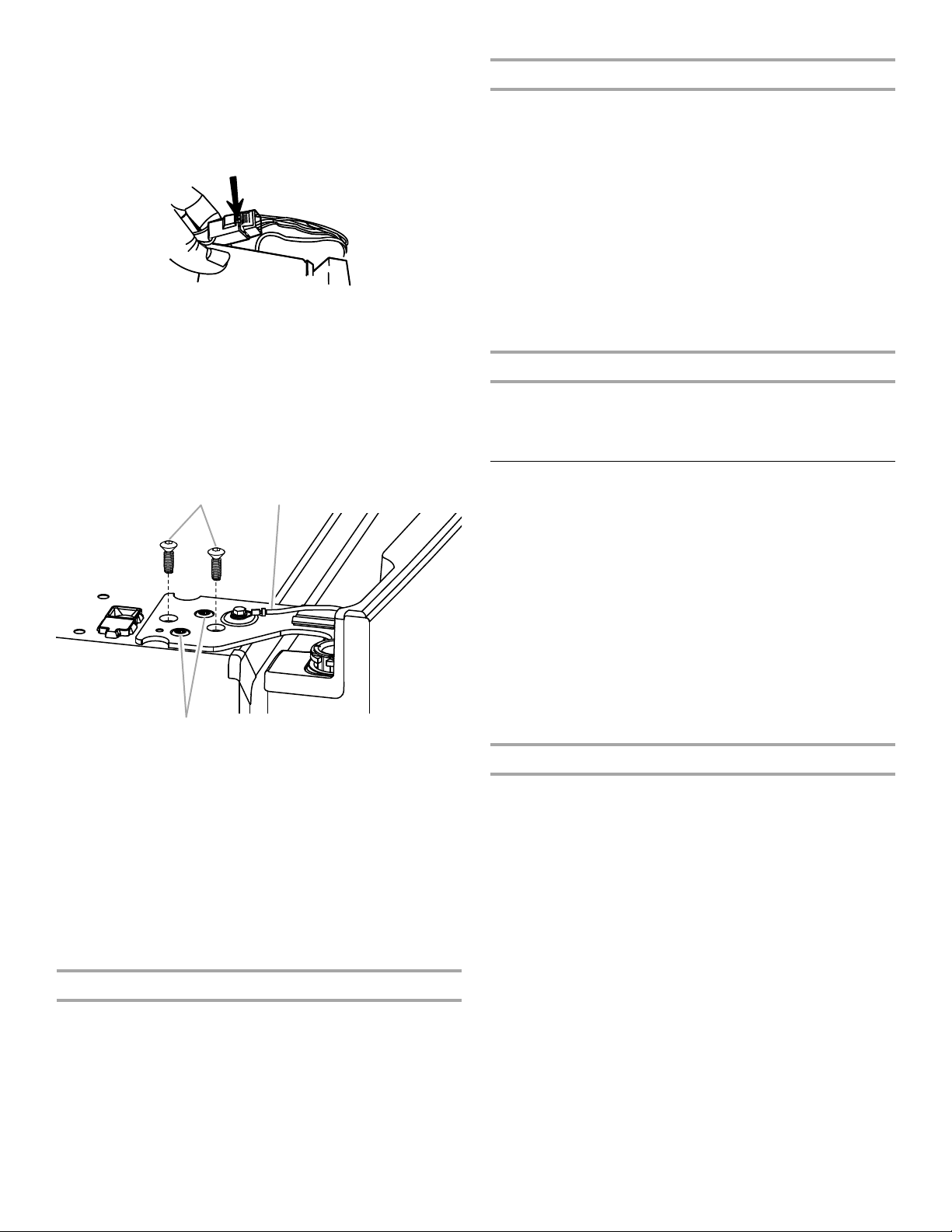

3. Disconnect the wiring plug located on top of the door hinge.
■ Grasp each side of the wiring plug. With your left thumb,
press down to release the catch and pull the sections of
the plug apart.
NOTE: Do not remove the green, ground wire. It should
remain attached to the door hinge.
4. Using the ³⁄₁₆" hex key wrench, remove the two internal hex
head screws from the top hinge, and set aside.
NOTES:
■ Provide additional support for the refrigerator door while
the hinges are being removed. Do not depend on the door
gasket magnets to hold the door in place while you are
working.
■ Do not remove the two locator screws. These screws will
help you align the hinge when you replace the door.
5. Lift the refrigerator door from the bottom hinge pin. The top
hinge will come away with the door.
NOTE: It may not be necessary to remove the bottom hinges
and brake feet assemblies to move the refrigerator through a
doorway.
■ Only if necessary, use a driver with a #2 square bit tip to
remove the bottom hinges and a ³⁄₈" nut driver to remove
the brake feet screws.
Replace Right-Hand Refrigerator Door
1. Set the right-hand door onto the bottom hinge pin.
2. Insert the top hinge pin into the open hole in the top of the
refrigerator door.
3. Using the two ³⁄₁₆" internal hex head screws, fasten the hinge
to the cabinet. Do not tighten the screws completely.
Replace Left-Hand Refrigerator Door
IMPORTANT: Do not intertwine the water tubing and wiring
bundles when reconnecting them.
1. Set the left-hand door onto the bottom hinge pin.
2. Using the two ³⁄₁₆" internal hex head screws, fasten the hinge
to the cabinet. Do not tighten the screws completely.
3. Reconnect the water dispenser tubing.
Style 1 - Insert the tubing into the fitting until it stops and the
outer ring is touching the face of fitting.
Style 2 - Insert the tubing firmly into the fitting until it stops.
Close the clasp around the tubing. The clasp snaps into place
between the fitting and the collar.
4. Reconnect the electrical wiring.
■ Push together the two sections of the wiring plug.
Final Steps
1. Completely tighten the four internal hex head screws (two on
the right-hand door hinge and two on the left-hand door
hinge).
2. Replace both top hinge covers.
Remove and Replace Drawer Fronts
Depending on the width of your door opening, it may be
necessary to remove the drawer fronts to move the refrigerator
into your home.
IMPORTANT:
■ If the refrigerator was previously installed and you are moving
it out of the home, before you begin, turn the refrigerator
control OFF, and unplug the refrigerator or disconnect power.
Remove food from the drawers.
■ Two people may be required to remove and replace the
drawer fronts.
Tools Needed: ¹⁄₄" Hex head nut driver, Flat-blade screwdriver

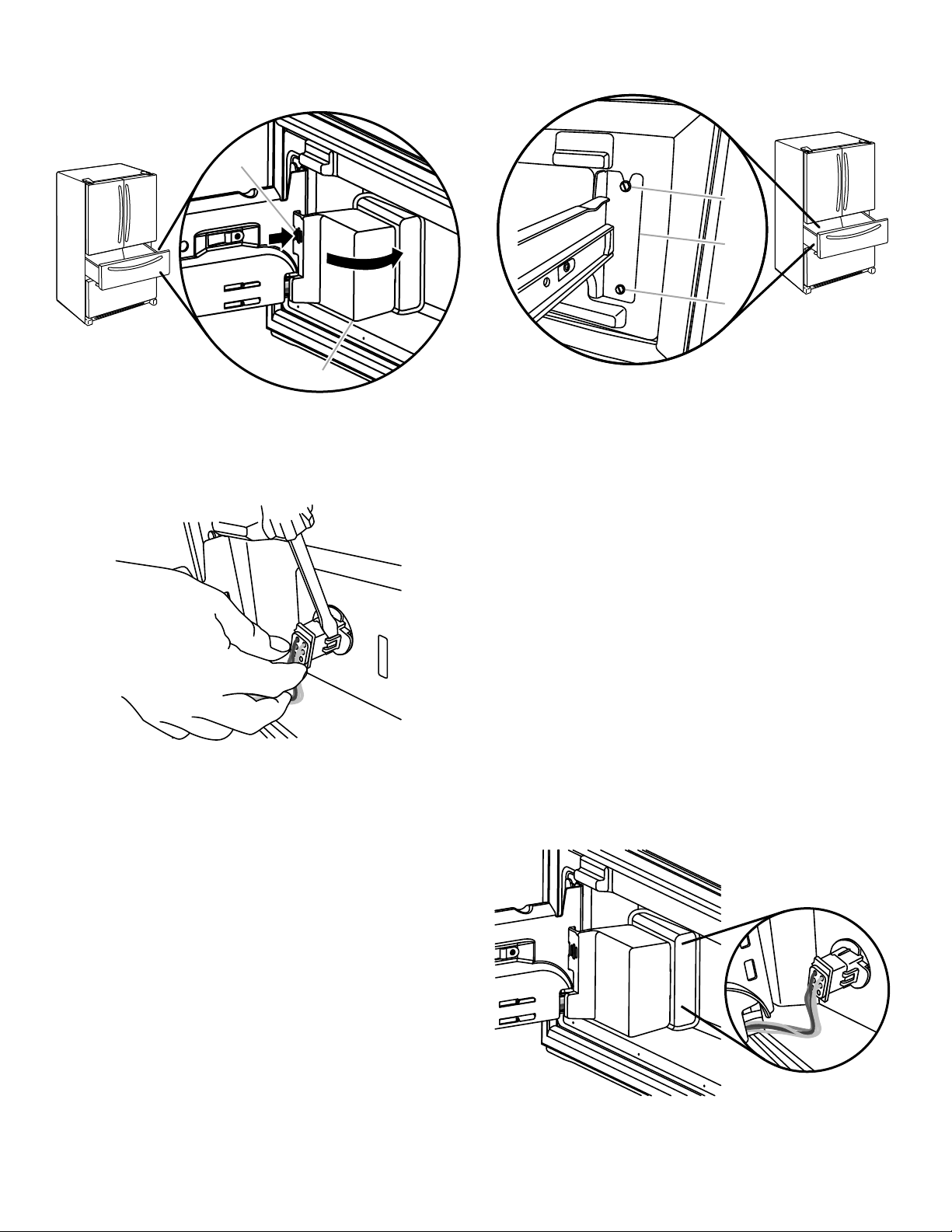

Refrigerated Drawer
Disconnect Wiring
NOTES:
■ The exterior refrigerator drawer front is connected to the
temperature control. Before removing the drawer front, the
wires must be disconnected from the temperature control.
■ The cable visible behind and under the pantry drawer at the
right side contains wiring for the pantry control and moves
with the drawer as it is pulled out. There is no need to
disconnect this cable.
1. Open the drawer to its full extension, and remove the large
interior bin.
2. Locate the wiring cover on the backside of the drawer front.
Press tab on the cover to release the snaps, and pull off cover
to reveal the wiring connection.
A.
³⁄₁₆
" Internal hex head screws
B. Ground wire (do not remove)
C.Locator screws (do not
remove)
A B
C
A. Press tab B. Wiring connection cover
B
A
7
3. On one side of the wiring connector, insert the screwdriver
blade between the connector tab and the connector to
release. Repeat for the opposite side. Pull the wiring
connector apart.
Remove Drawer Front
1. Using a ¹⁄₄" hex head nut driver, remove the two bottom
screws (one on each side) attaching the drawer front to the
drawer glides.
2. Using ¹⁄₄" hex head nut driver, loosen the two top screws (one
on each side) attaching the drawer front to the drawer glides.
NOTE: Loosen the screws three to four turns. Keep the
screws in the drawer front.
3. Lift the drawer front up and off the drawer glide brackets.
4. Slide the drawer glides back into the refrigerator.
Replace Drawer Front
1. Pull out the drawer glides until they are fully extended.
2. Lower the loosened screws in the top of the drawer front into
the upper notches in the drawer glides.
NOTE: It helps if one person holds the drawer glides steady
while another person aligns the drawer front and inserts the
screws into the notches.
3. Align the holes in the bottom of the drawer front with the holes
in the bottom of the drawer glides and fasten with the screws
removed earlier.
4. Tighten the two top screws.
Reconnect Wiring
1. Align the two ends of the wiring connector and push them
together until you hear a “click” sound and feel the tabs snap
into place on the connector.
2. Gently pull on the wiring connection to ensure the wiring
connection is completely seated. Replace the wiring cover.
NOTE: The wiring connection must be complete for the
drawer temperature control to operate.
3. Replace the interior bin.
Freezer Drawer
Remove Drawer Front
1. Open the freezer drawer to its full extension.
2. Loosen the two top screws that fasten the drawer front to the
drawer glides. The two screws (one on the left-hand side and
one on the right-hand side) are located inside the drawer front.
3. Lift up on the drawer front to release the plastic studs from the
drawer glide bracket slots.
4. Slide the drawer glides back into the freezer.
A. Loosen top screws
B. Drawer glide bracket
C. Remove bottom screws
A
C
B
A. Drawer glide bracket slots
A
8
Replace Drawer Front
1. Pull out the freezer drawer glides to their full extension.
2. Holding the drawer front by its sides, align the two plastic
studs, located at the bottom, inside the drawer front, with the
drawer glide bracket slots.
NOTE: It helps if one person holds the drawer glides steady
while another person aligns the drawer front and inserts the
studs into the slots.
3. Replace and tighten the two screws at the top of the drawer
front (one on the left-hand side and one on the right-hand
side).
Final Steps
1. Plug into a grounded 3 prong outlet.
2. Reset the controls. See “Using the Control(s)” and
“Temperature Controlled Exterior Drawer.”
3. Return all removable parts and the food to the drawers.
Location Requirements
IMPORTANT: This refrigerator is designed for indoor, household
use only.
To ensure proper ventilation for your refrigerator, allow for a ¹⁄₂"
(1.25 cm) of space on each side and at the top. Allow for a 1"
(2.54 cm) space behind the refrigerator. If your refrigerator has an
ice maker, allow extra space at the back for the water line
connections. When installing your refrigerator next to a fixed wall,
leave a 3³⁄₄" (9.5 cm) minimum space between the refrigerator and
wall to allow the door to swing open.
NOTE: This refrigerator is intended for use in a location where the
temperature ranges from a minimum of 55°F (13°C) to a maximum
of 110°F (43°C). The preferred room temperature range for
optimum performance, which reduces electricity usage and
provides superior cooling, is between 60°F (15°C) and 90°F
(32°C). It is recommended that you do not install the refrigerator
near a heat source, such as an oven or radiator.

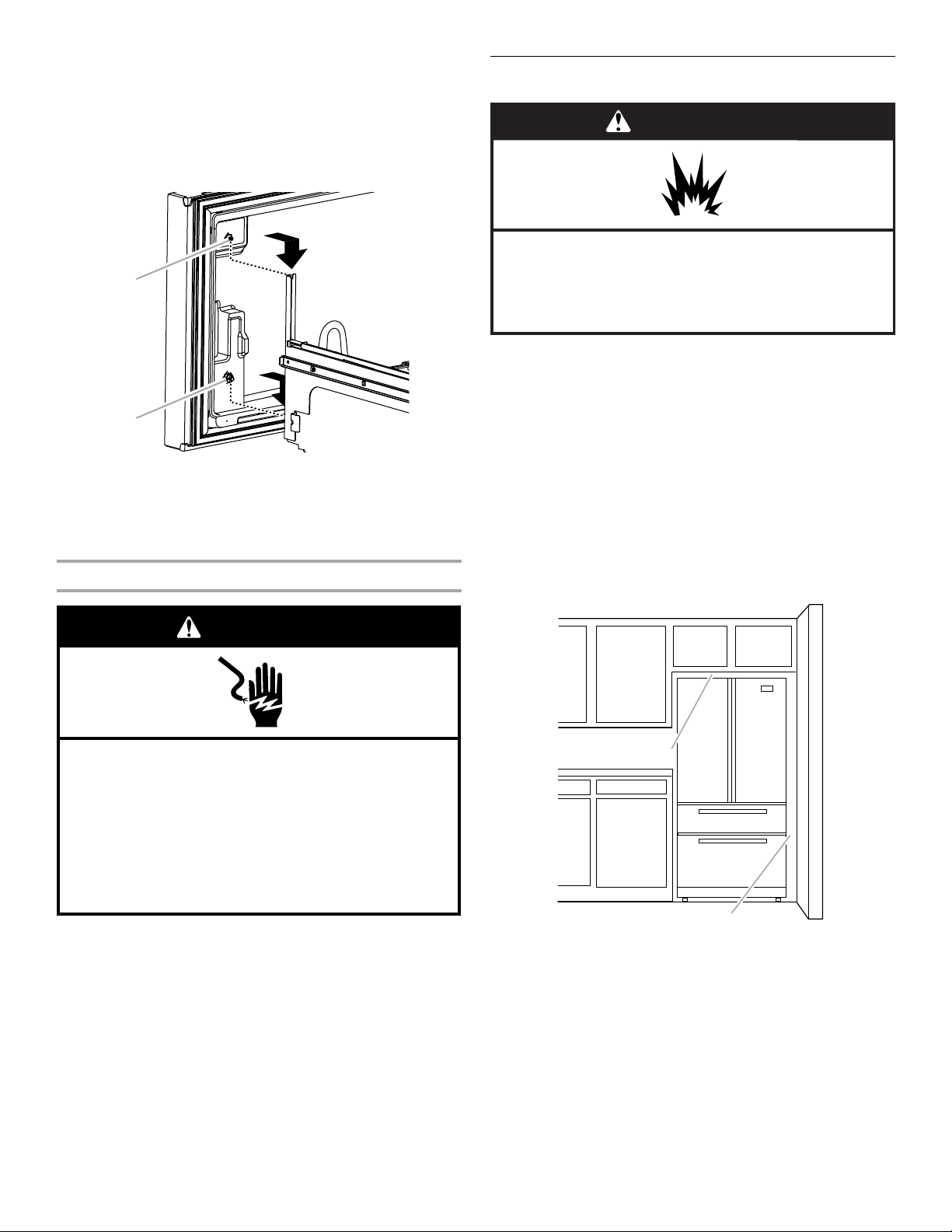

A. Drawer front screw
B. Drawer front plastic stud
A
B
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
WARNING
Explosion Hazard
Keep flammable materials and vapors, such as
gasoline, away from refrigerator.
Failure to do so can result in death, explosion, or fire.
3³⁄₄" (9.5 cm)
¹⁄₂" (1.25 cm)
9
Electrical Requirements
Before you move your refrigerator into its final location, it is
important to make sure you have the proper electrical connection.
Recommended Grounding Method
A 115 volt, 60 Hz, AC only 15- or 20-amp fused, grounded
electrical supply is required. It is recommended that a separate
circuit serving only your refrigerator be provided. Use an outlet
that cannot be turned off by a switch. Do not use an
extension cord.
NOTE: Before performing any type of installation, cleaning, or
removing a light bulb, turn Cooling OFF, and then disconnect the
refrigerator from the electrical source. When you have finished,
reconnect the refrigerator to the electrical source and turn Cooling
ON. See “Using the Control(s).”
Water Supply Requirements
A cold water supply with water pressure between 35 and 120 psi
(241 and 827 kPa) is required to operate the water dispenser and
ice maker. If you have questions about your water pressure, call a
licensed, qualified plumber.
NOTE: If the water pressure is less than what is required, the flow
of water from the water dispenser could decrease or ice cubes
could be hollow or irregular shaped.
Reverse Osmosis Water Supply
IMPORTANT: The pressure of the water supply coming out of a
reverse osmosis system going to the water inlet valve of the
refrigerator needs to be between 35 and 120 psi (241 and
827 kPa).
If a reverse osmosis water filtration system is connected to your
cold water supply, the water pressure to the reverse osmosis
system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).
■ Check to see whether the sediment filter in the reverse
osmosis system is blocked. Replace the filter if necessary.
■ Allow the storage tank on the reverse osmosis system to refill
after heavy use. The tank capacity could be too small to keep
up with the requirements of the refrigerator.
NOTE: Faucet mounted reverse osmosis systems are not
recommended.
■ If your refrigerator has a water filter, it may further reduce the
water pressure when used in conjunction with a reverse
osmosis system. Remove the water filter. See “Water Filtration
System.”
If you have questions about your water pressure, call a licensed,
qualified plumber.
Connect the Water Supply
Read all directions before you begin.
IMPORTANT:
■ Plumbing shall be installed in accordance with the
International Plumbing Code and any local codes and
ordinances.
■ The gray water tubing on the back of the refrigerator (which is
used to connect to the household water line) is a PEX
(cross-linked polyethylene) tube. Copper and PEX tubing
connections from the household water line to the refrigerator
are acceptable, and will help avoid off-taste or odor in your ice
or water. Check for leaks.
If PEX tubing is used instead of copper, we recommend the
following Whirlpool Part Numbers:
W10505928RP (7 ft [2.14 m] jacketed PEX),
8212547RP (5 ft [1.52 m] PEX), or
W10267701RP (25 ft [7.62 m] PEX).
■ Install tubing only in areas where temperatures will remain
above freezing.
TOOLS NEEDED:
Gather the required tools and parts before starting installation.
■ Flat-blade screwdriver
■ ⁷⁄₁₆" and ¹⁄₂" open-end wrenches or two adjustable wrenches
■ ¹⁄₄" nut driver
NOTE: Do not use a piercing-type or ³⁄₁₆" (4.76 mm) saddle valve
which reduces water flow and clogs easier.
Connect to Water Line
IMPORTANT: If you turn the refrigerator on before the water is
connected, turn the ice maker OFF.
1. Unplug refrigerator or disconnect power.
2. Turn OFF main water supply. Turn ON nearest faucet long
enough to clear line of water.
3. Use a quarter-turn shutoff valve or the equivalent, served by a
¹⁄₂" household supply line.
NOTE: To allow sufficient water flow to the refrigerator, a
minimum ¹⁄₂" size household supply line is recommended.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
A. Sleeve
B. Nut
C. Copper tubing (to refrigerator)
D. Household supply line (½" minimum)
A
B
D
C
10

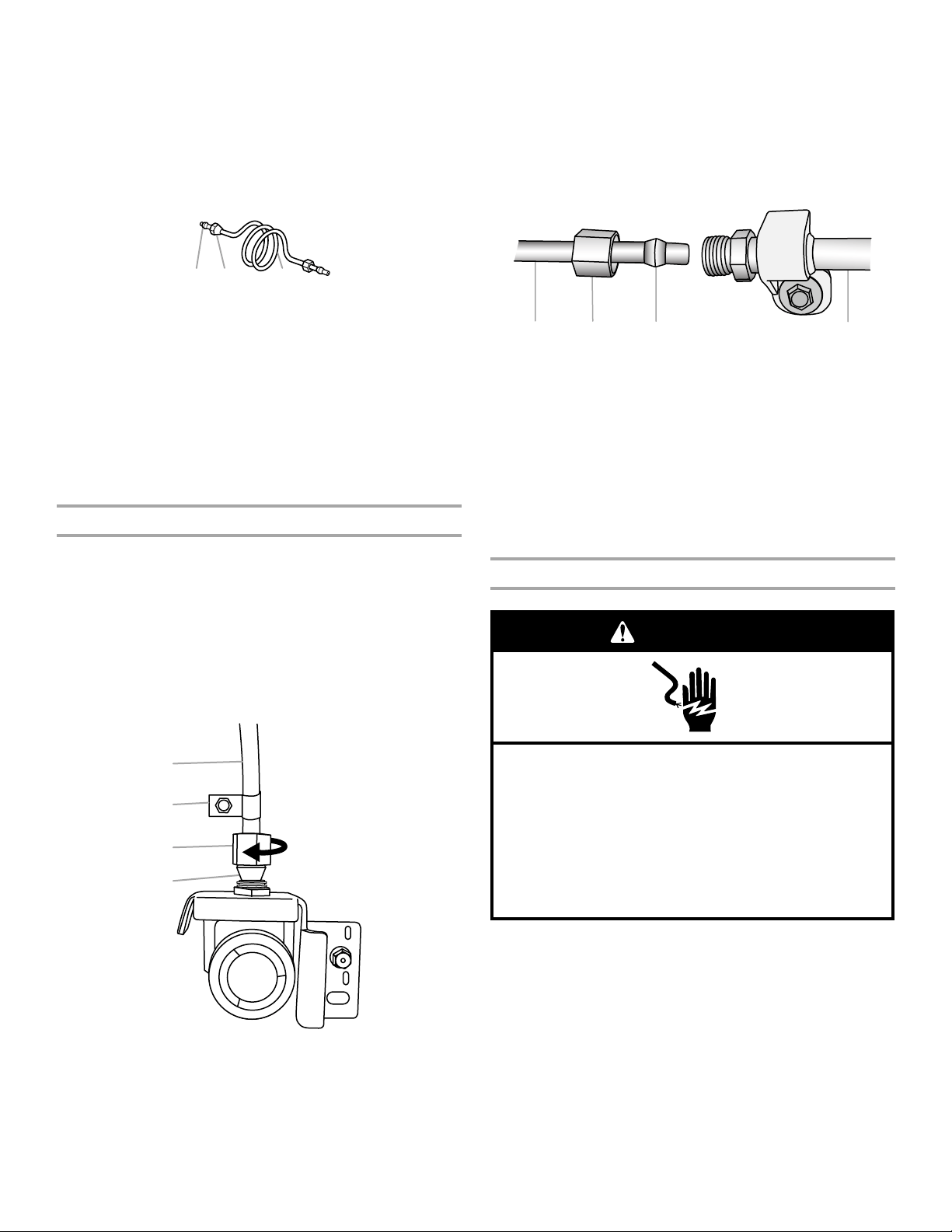

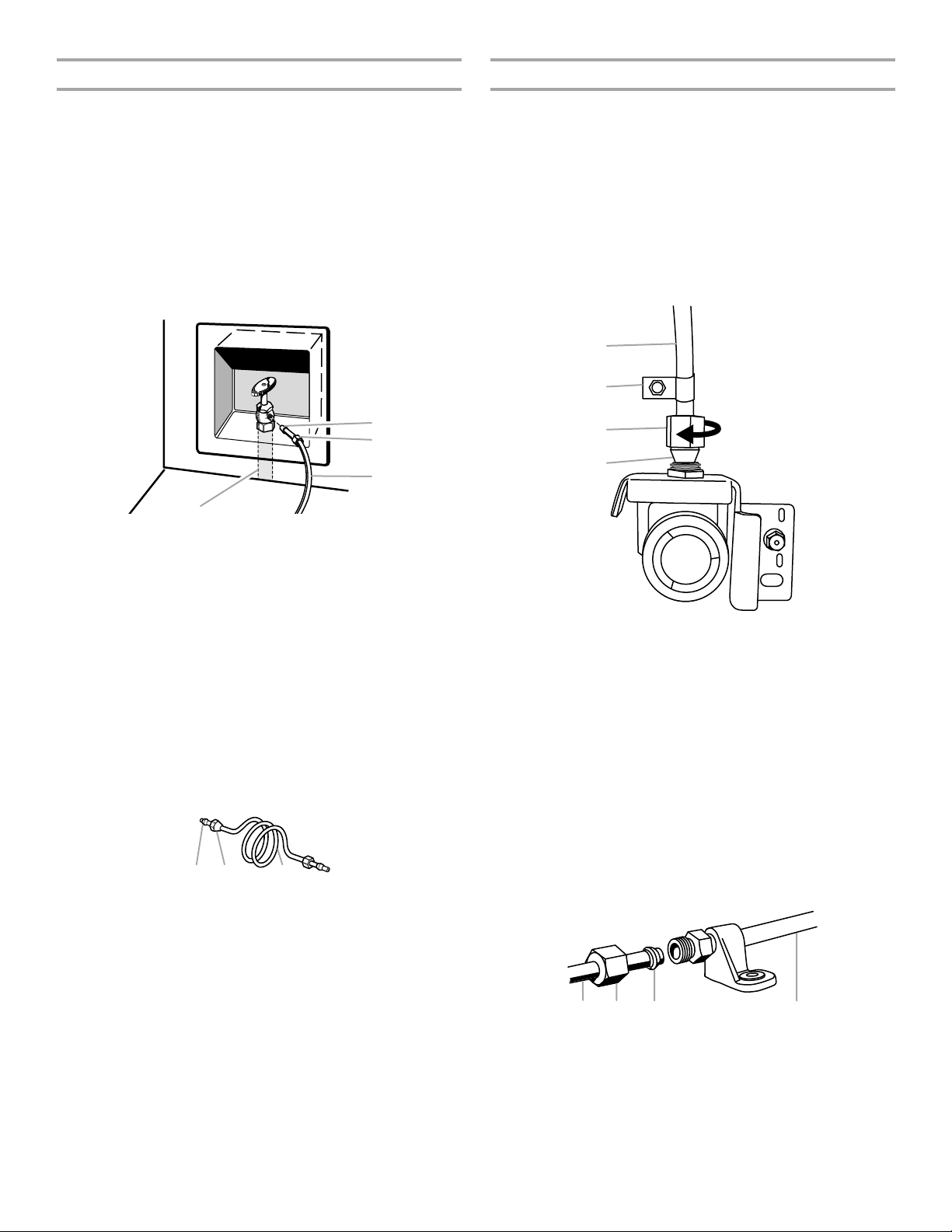

4. Now you are ready to connect the copper tubing to the shutoff
valve. Use ¹⁄₄" (6.35 mm) OD soft copper tubing to connect the
shutoff valve and the refrigerator.
■ Ensure that you have the proper length needed for the job.
Be sure both ends of the copper tubing are cut square.
■ Slip compression sleeve and compression nut onto
copper tubing as shown. Insert end of tubing into outlet
end squarely as far as it will go. Screw compression nut
onto outlet end with adjustable wrench. Do not
overtighten.
5. Place the free end of the tubing into a container or sink, and
turn on main water supply to flush out tubing until water is
clear. Turn off shutoff valve on the water pipe.
NOTE: Always drain the water line before making the final
connection to the inlet of the water valve, to avoid possible
water valve malfunction.
6. Bend the copper tubing to meet the water line inlet, which is
located on the back of the refrigerator cabinet as shown.
Leave a coil of copper tubing to allow the refrigerator to be
pulled out of the cabinet or away from the wall for service.
Connect to Refrigerator
Follow the connection instructions specific to your model.
Style 1
1. Remove plastic cap from water valve inlet port. Attach the
copper tube to the valve inlet using a compression nut and
sleeve as shown. Tighten the compression nut. Do not
overtighten. Confirm copper tubing is secure by pulling on
copper tubing.
2. Create a service loop with the copper tubing. Avoid kinks
when coiling the copper tubing. Secure copper tubing to
refrigerator cabinet with a “P” clamp.
3. Turn on water supply to refrigerator and check for leaks.
Correct any leaks.
Style 2
1. Unplug refrigerator or disconnect power.
2. Remove and discard the short, black plastic part from the end
of the water line inlet.
3. Thread the nut onto the end of the tubing. Tighten the nut by
hand. Then tighten it with a wrench two more turns. Do not
overtighten.
NOTE: To avoid rattling, be sure the copper tubing does not
touch the cabinet’s side wall or other parts inside the cabinet.
4. Install the water supply tube clamp around the water supply
line to reduce strain on the coupling.
5. Turn shutoff valve ON.
6. Check for leaks. Tighten any connections (including
connections at the valve) or nuts that leak.
7. On some models, the ice maker is equipped with a built-in
water strainer. If your water conditions require a second water
strainer, install it in the ¹⁄₄" (6.35 mm) water line at either tube
connection. Obtain a water strainer from your appliance
dealer.
Complete the Installation
1. Plug into a grounded 3 prong outlet.
2. Flush the water system. See “Water and Ice Dispensers.”
NOTE: Allow 24 hours to produce the first batch of ice. Discard
the first three batches of ice produced. Allow 3 days to completely
fill the ice storage bin.
A. Compression sleeve
B. Compression nut
C. Copper tubing
A. Copper tubing
B. “P” clamp
C. Compression nut
D. Compression sleeve
B CA
B
A
C
D
A. Household water line
B. Nut (purchased)
C. Ferrule (purchased)
D. Refrigerator water tubing
D
A B C
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
11
Handle Installation and Removal
Parts Included: Refrigerator door handles (2), Refrigerator drawer
handle (1), Freezer drawer handle (1), ¹⁄₈" hex key, spare
setscrew(s)
Install Handles
Refrigerator Doors
NOTE: Handle mounting setscrews are preinstalled inside the
handle.
1. Remove the handles from the packaging inside the
refrigerator, and place them on a soft surface.
2. Open a refrigerator compartment door. On the closed door,
place a handle onto the shoulder screws so that the setscrews
are facing the adjacent door.
3. Firmly push the handle toward the door until the handle base
is flush against the door.
4. While holding the handle, insert the short end of the hex key
into the upper hole and slightly rotate the hex key until it is
engaged in the setscrew.
5. Using a clockwise motion tighten the setscrew just until it
begins to contact the shoulder screw. Do not fully tighten.
6. Repeat steps 4 and 5 to fasten the lower setscrew.
7. Once both setscrews have been partially tightened as
instructed in the previous steps, fully tighten both setscrews.
IMPORTANT: When the screws feel tight, tighten them an
additional quarter-turn. The handle is not properly installed
without this extra tightening.
8. Repeat steps 2 through 7 to install the other handle onto the
adjacent refrigerator door.
Refrigerator and Freezer Drawers
1. With the drawer closed, place the handle onto the shoulder
screws so that the setscrews are facing down toward the floor.
2. Firmly push the handle toward the drawer until the handle
base is flush against the drawer.
3. Insert the short end of the hex key into the left-hand hole and
slightly rotate the hex key until it is engaged in the setscrew.
4. Using a left to right motion tighten the setscrew a quarter-turn
at a time just until it begins to contact the shoulder screw. Do
not fully tighten.
5. Repeat steps 11 and 12 to fasten the right-hand setscrew to
the shoulder screw.
6. Once both setscrews have been partially tightened as
instructed in the previous steps, fully tighten both setscrews.
IMPORTANT: When the screws feel tight, tighten them an
additional quarter-turn. The handle is not properly installed
without this extra tightening.
7. Save the hex key and all instructions.
Remove the Handles
1. While holding the handle, insert the short end of the hex key
into a setscrew hole and slightly rotate the hex key until it is
engaged in the setscrew.
2. Using a right to left motion loosen the setscrew a quarter-turn
at a time.
3. Repeat steps 1 and 2 for the other setscrew. Slowly pull the
handle away from the door or drawer.
4. If necessary, use a Phillips screwdriver to remove the shoulder
screws from the door.

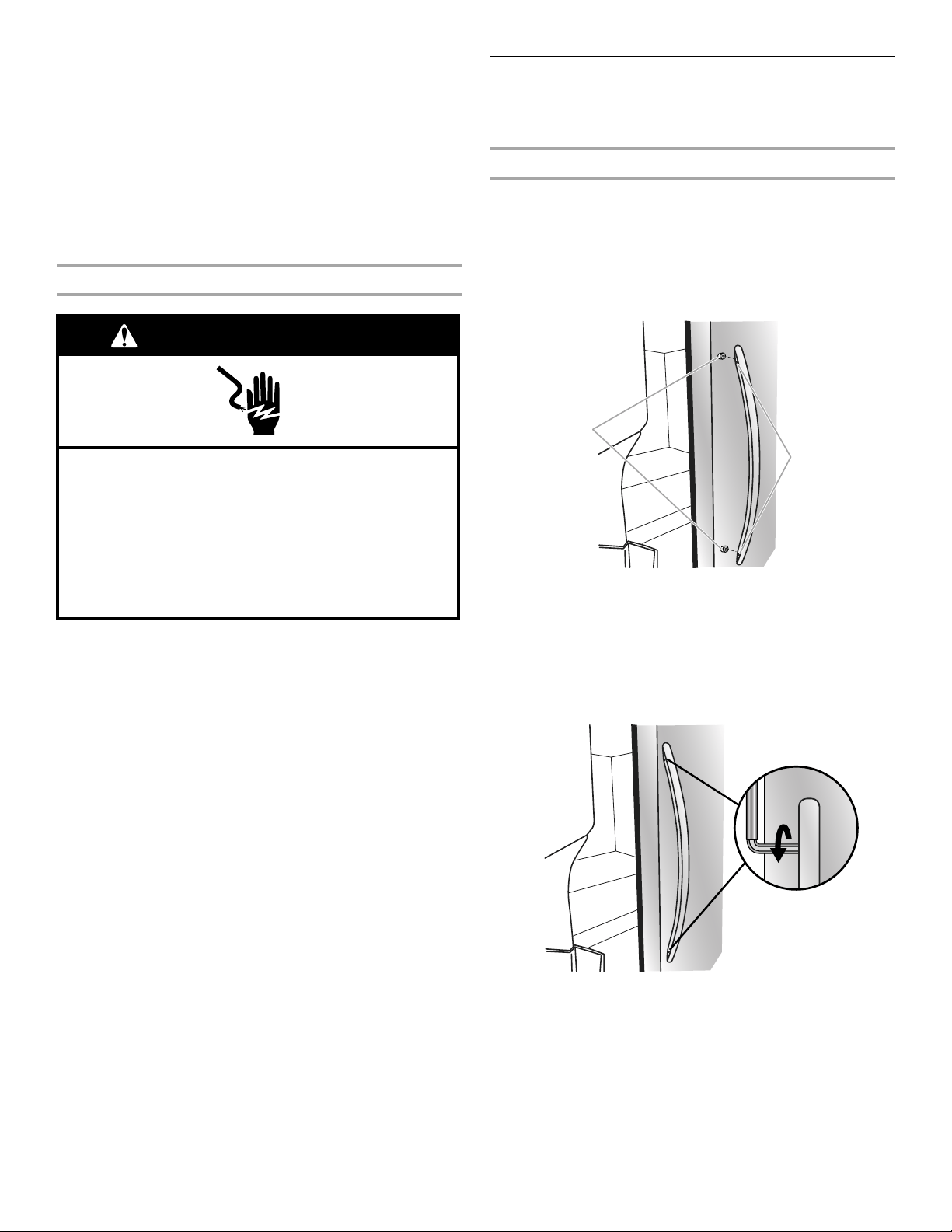

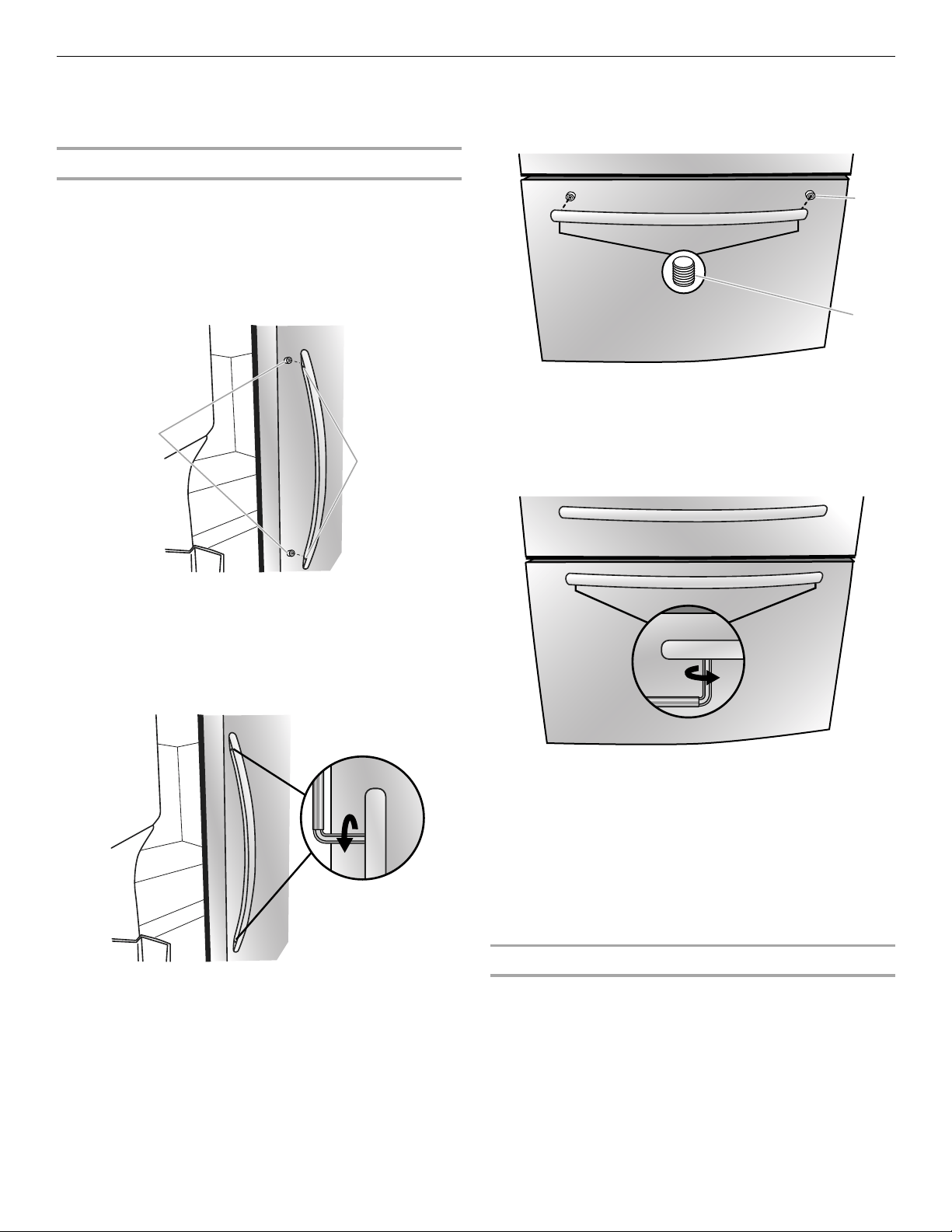

A. Shoulder screws
B. Setscrews inside the handle
A
B
A. Shoulder screw
B. Setscrews inside the handle
A
B
12

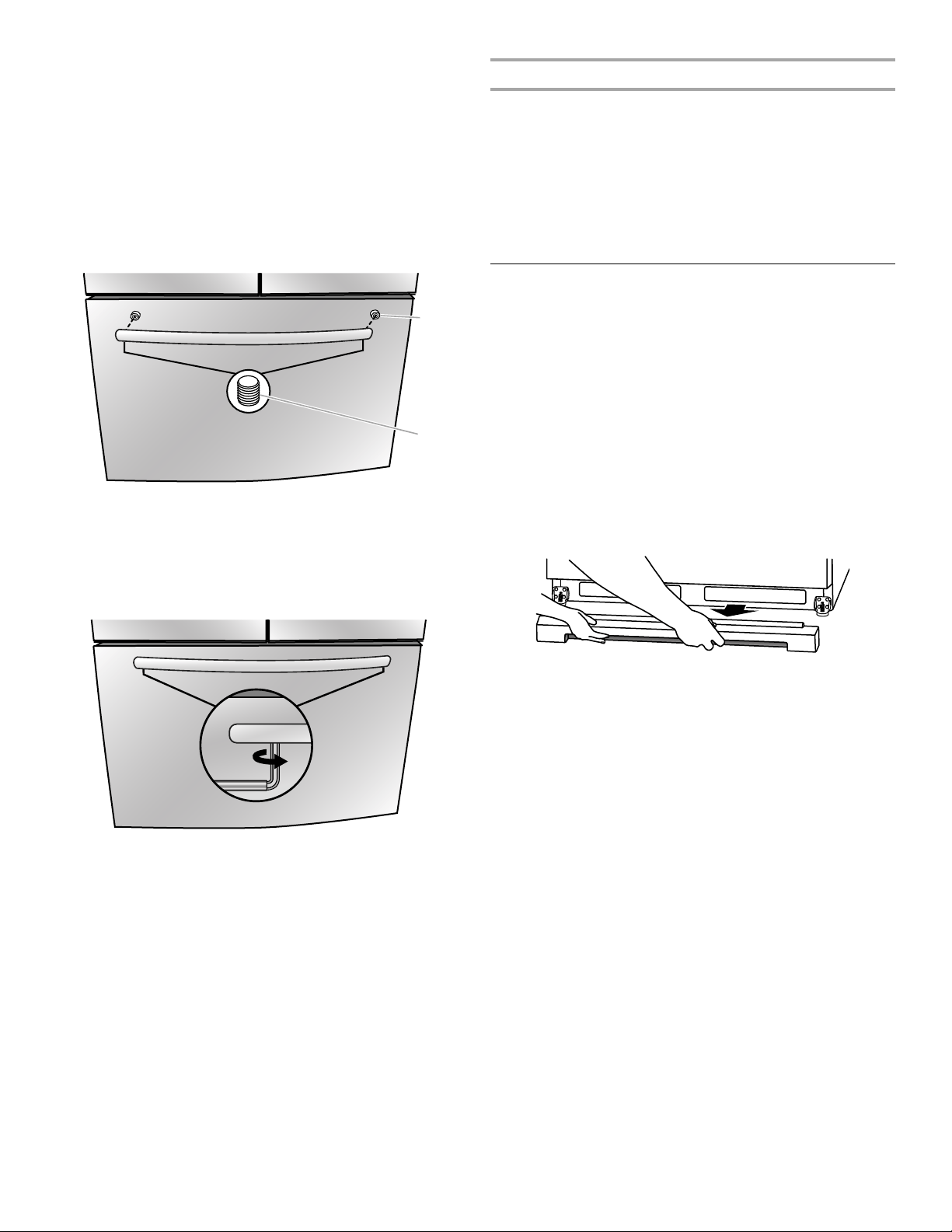

Refrigerator Leveling, Door Closing and Alignment
The base grille covers the adjustable brake feet and roller
assemblies located at the bottom of the refrigerator below the
freezer drawer. Before making any adjustments, remove the base
grille and move the refrigerator to its final location.
Tools Needed: ¹⁄₄" hex nut driver
Tools Provided: ¹⁄₈" hex key wrench
1. Remove the base grille. Using both hands, grasp the grille
firmly and pull it toward you. Open the freezer drawer to
access the brake feet.
NOTE: To allow the refrigerator to roll easier, raise the break
feet by turning them counterclockwise. The front rollers will
be touching the floor.
2. Move the refrigerator to its final location.
3. Using the ¹⁄₄" hex nut driver, lower the brake feet. Turn them
clockwise, until the rollers are off the floor and both brake feet
are snug against the floor. This keeps the refrigerator from
rolling forward when opening the refrigerator doors or freezer
drawer.
IMPORTANT: If you need to make further adjustments
involving the brake feet, you must turn both brake feet the
same amount to keep the refrigerator level.
4. Make sure the doors close easily. If you are satisfied with the
door opening and closing, skip the next section and go to
“Align the Doors.” If, however, the doors do not close easily or
the doors pop open, adjust the tilt.
To Adjust the Cabinet Tilt:
■ Open the freezer drawer. Use a ¹⁄₄" hex nut driver to turn
both brake feet clockwise the same amount. This will raise
the front of the refrigerator. It may take several turns to
allow the doors to close easier.
NOTE: Having someone push against the top of the
refrigerator takes some weight off the brake feet. This
makes it easier to turn them.
Style 1
Style 2
5. Make sure the doors are even at the top and that the space
between the bottom of the refrigerator doors and the top of
the freezer drawer is even. If necessary, align the doors.
To Align the Doors:
■ Keeping both refrigerator doors closed, pull out the
refrigerated drawer. Locate the bottom hinge pin of the
right-hand refrigerator door. The alignment screw is inside
the bottom hinge pin.
■ Insert the short end of the ¹⁄₈" hex key wrench (packed
with the Door Handle Installation Instructions) into the
bottom hinge pin until it is fully engaged in the alignment
screw.
To raise the door, turn the hex key to the right.
To lower the door, turn the hex key to the left.
■ Continue to turn the alignment screw until the doors are
aligned.
6. Make sure the refrigerator is steady. If the refrigerator seems
unsteady or rolls forward when a door or drawer is pulled
open, adjust the brake feet.
To Steady the Refrigerator:
■ Open the freezer drawer. Using a ¹⁄₄" hex driver, turn both
brake feet clockwise the same amount until the brake feet
are snug against the floor. Check again. If not satisfied,
continue to adjust the brake feet by half turns of the screw
until the refrigerator does not roll forward when the drawer
is opened.
NOTE: Having someone push against the top of the
refrigerator takes some weight off the brake feet. This
makes it easier to turn the screws.
7. Replace the base grille by aligning the ends of the grille with
the leveling assemblies on each side and snapping the grille
into place.

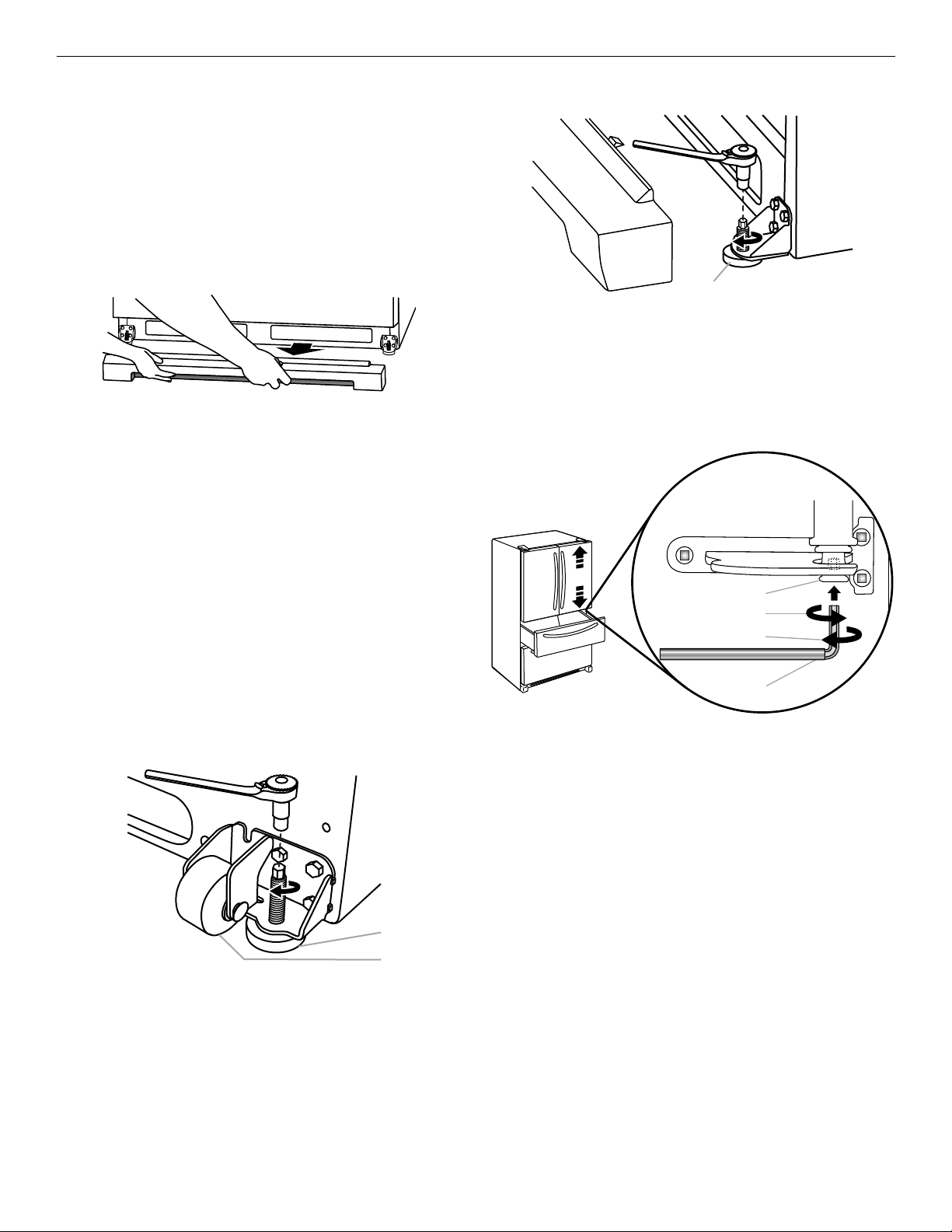

A. Brake foot
B. Front roller
A
¹⁄₄"
B
A. Brake foot
A. Bottom hinge pin
B. Turn to the right to raise.
C. Turn to the left to lower.
D.
¹⁄₈
" Hex key wrench
¹⁄₄"
A
A
B
C
D
13
FILTERS AND ACCESSORIES
Water Filtration System
Install the Water Filter

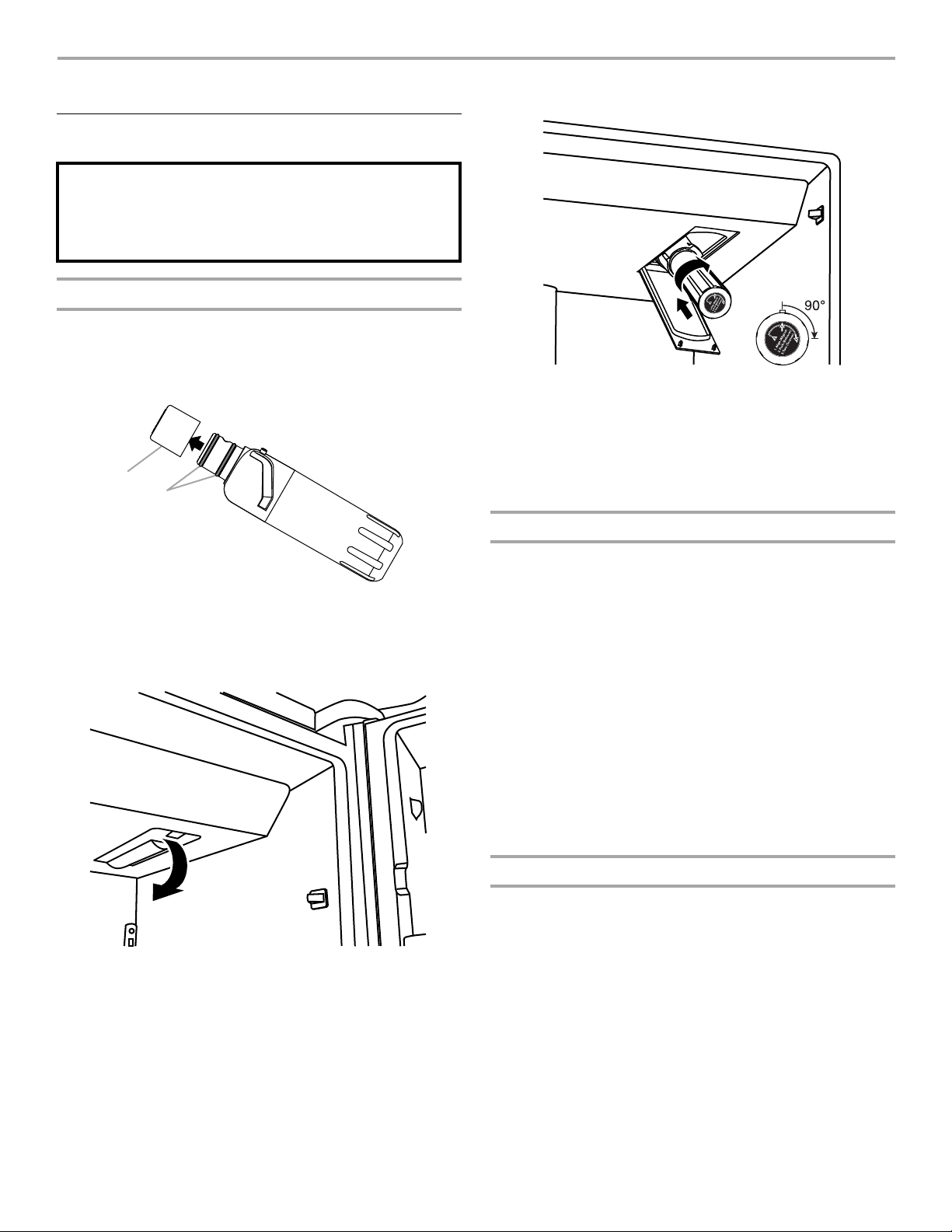

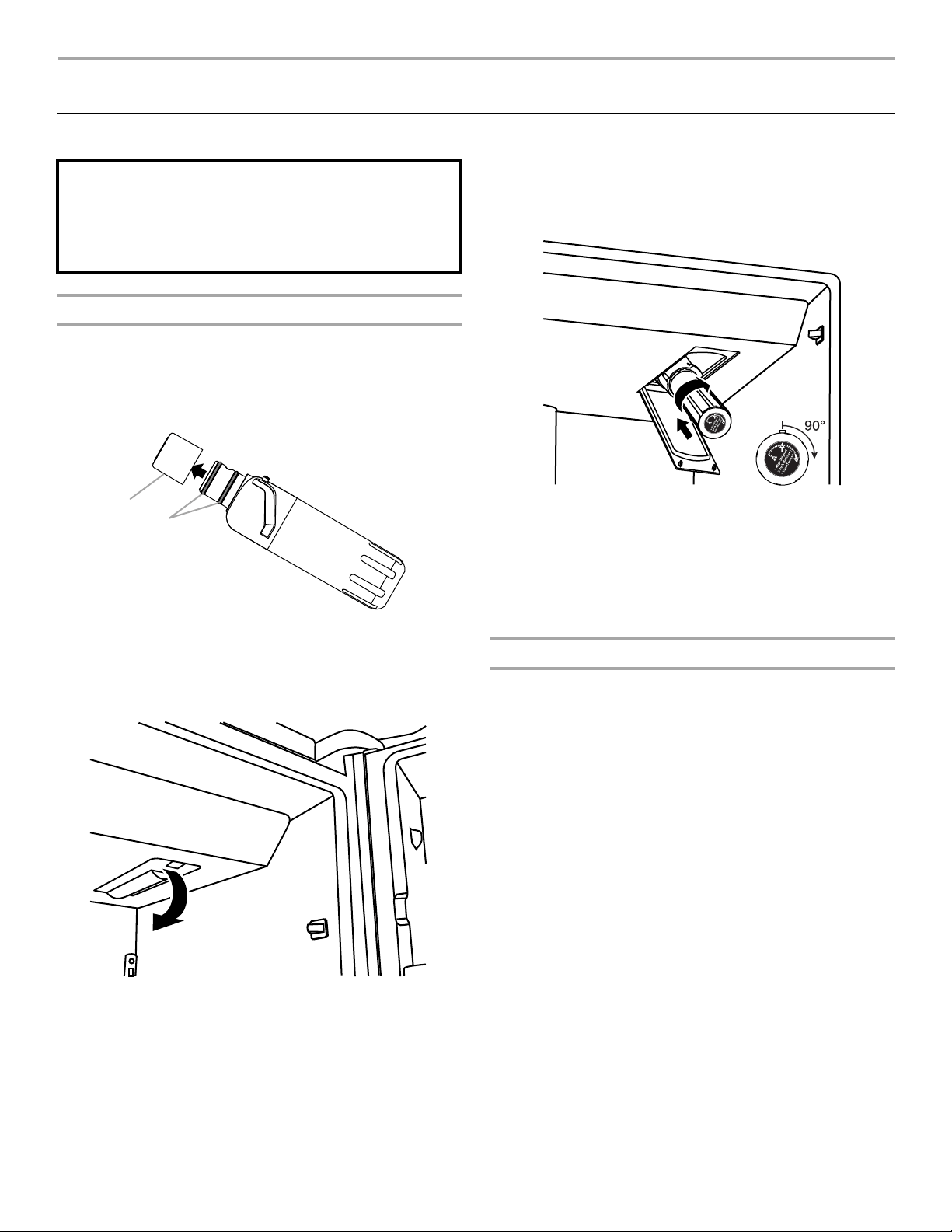

1. Locate the accessory packet in the refrigerator and remove
the water filter.
2. Take the water filter out of its packaging and remove the cover
from the O-rings. Be sure the O-rings are still in place after the
cover is removed.
3. The water filter compartment is located in the right-hand side
of the refrigerator ceiling. Push up on the compartment door
to release the catch, then lower the door.
4. Align the arrow on the water filter label with the cutout notch in
the filter housing and insert the filter into the housing.
5. Turn the filter clockwise 90 degrees (¹⁄₄ turn), until it locks into
the housing.
NOTE: If the filter is not correctly locked into the housing, the
water dispenser will not operate. Water will not flow from the
dispenser.
6. While the compartment door is still open, lift the filter up into
the compartment. Then, close the filter compartment door
completely.
7. Flush the water system. See “Flushing the Water Filter” in the
“Water and Ice Dispensers” section.
IMPORTANT: If you do not flush the water system, you may
experience dripping and/or decreased flow from the water
dispenser.
The Water Filter Status Light
Press OPTIONS on the control panel to launch the Options menu.
Press OPTIONS, under Filter Status, again to display the
percentage of filter life remaining (from 99% to 0%). Press ICE/
WATER, under Back, to return to the Normal screen.
The water filter status lights will help you know when to change
your water filter.
■ ORDER FILTER (yellow) - it is almost time to change the water
filter. While you are dispensing water, “Order Filter” will blink
seven times and sound an alert tone three times.
■ REPLACE FILTER (red) - Replace the water filter. While you are
dispensing water, “Replace Filter” will blink seven times and
an alert tone will sound three times.
■ RESET the water filter status tracking feature. After you
replace the disposable filter with a new filter, closing the filter
compartment door will automatically reset the filter status
tracking feature. See “Using the Control(s).”
NOTE: “REPLACE FILTER” will remain illuminated if a filter is
not installed or is installed incorrectly.
Replace the Water Filter
To purchase a replacement water filter, see “Accessories” in the
User Guide, Use and Care Guide or User Instructions.
Replace the disposable water filter when indicated on the water
filter status display or at least every 6 months. If water flow to your
dispenser or ice maker decreases noticeably, change the water
filter sooner.
1. Locate the water filter compartment in the right-hand side of
the refrigerator ceiling. Push up to release and lower the
compartment door.
2. Turn the water filter counterclockwise (to the left), and pull it
straight out of the compartment.
NOTE: There may be some water in the filter. Some spilling
may occur. Use a towel to wipe up any spills.
3. Install the replacement water filter by following steps 2
through 7 in the “Install the Water Filter” section.
A. O-ring cover
B. O-rings
Do not use with water that is microbiologically unsafe or
of unknown quality without adequate disinfection before
or after the system. Systems certified for cyst reduction
may be used on disinfected waters that may contain
filterable cysts.
B
A
14

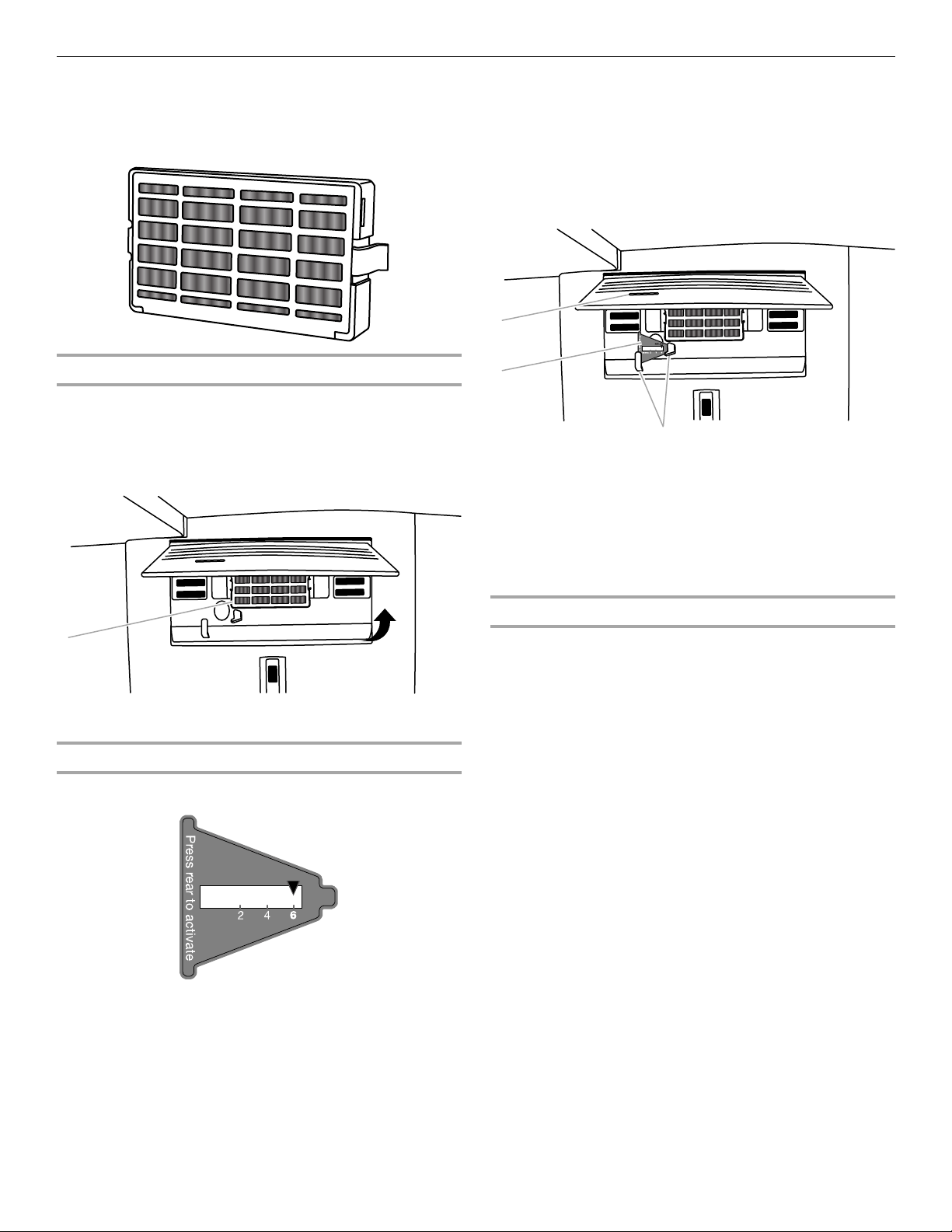

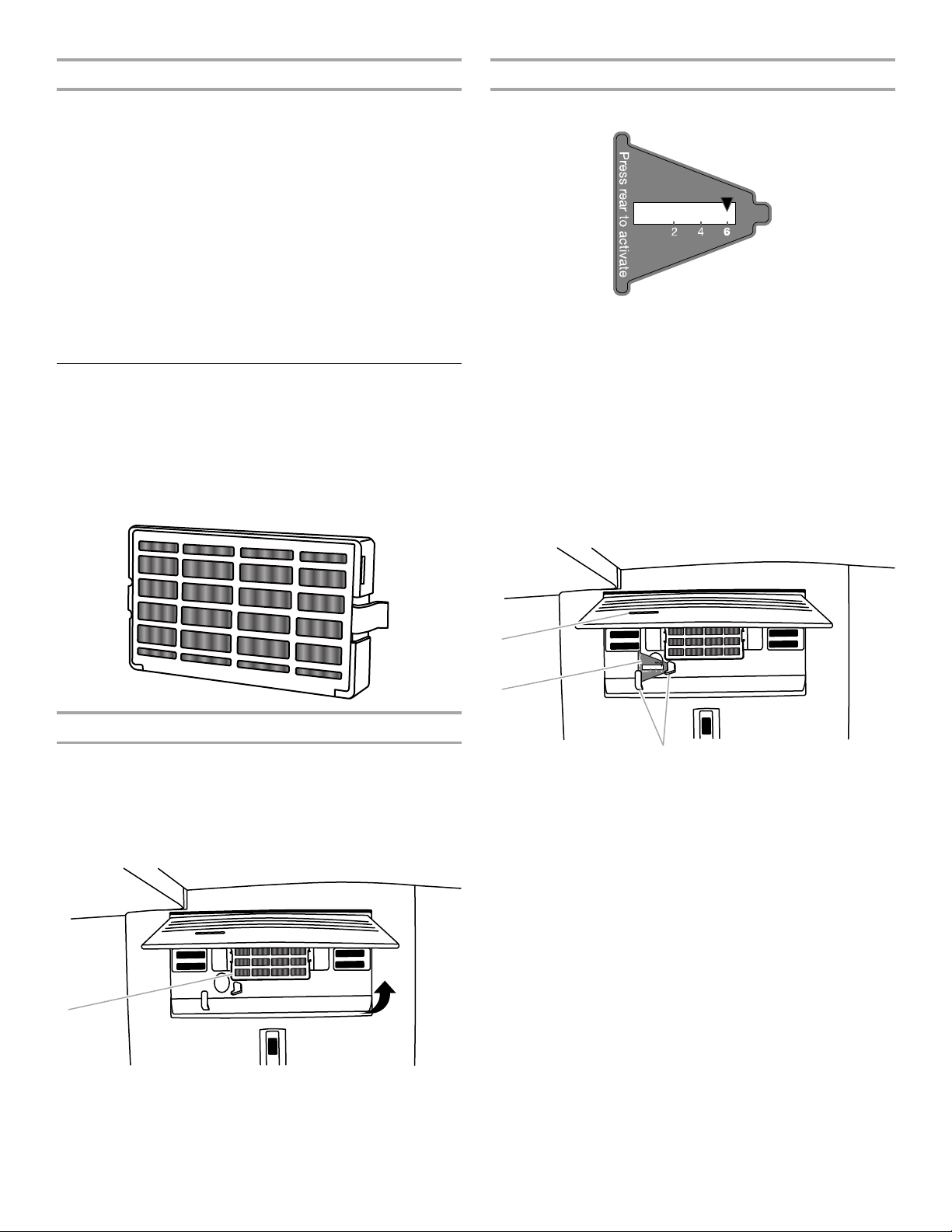

Install Air Filter (on some models)
An air filter is 15 times more powerful than baking soda at
reducing common food odors inside the refrigerator.
On some models, your refrigerator's accessory packet includes
an air filter, which must be installed prior to use.
Installing the Air Filter
Install the air filter behind the vented door, located on the rear wall
near the top of the refrigerator compartment.
1. Remove the air filter from its packaging.
2. Lift open the vented door.
3. Snap the filter into place.
Installing the Filter Status Indicator
The filter comes with a status indicator, which should be activated
and installed at the same time the air filter is installed.
1. Place the indicator face-down on a firm, flat surface.
2. Apply pressure to the bubble on the back of the indicator until
the bubble pops to activate the indicator.
3. Lift open the vented air filter door. On some models, there are
notches behind the door.
Models with notches:
■ With the indicator screen facing outward, slide the
indicator down into the notches.
NOTE: The indicator will not easily slide into the notches
if the bubble has not been popped.
■ Close the air filter door, and check that the indicator is
visible through the window in the door.
Models without notches:
■ Place the indicator somewhere it is easily visible - either
inside the refrigerator, or elsewhere in your kitchen or
home.
Replacing the Air Filter
The disposable air filter should be replaced every 6 months, when
the status indicator has completely changed from white to red.
To order a replacement air filter, contact us. See “Accessories” in
the User Guide, Use and Care Guide or User Instructions for
information on ordering.
1. Remove the used air filter by squeezing in on the side tabs.
2. Remove the used status indicator.
3. Install the new air filter and filter status indicator using the
instructions in the previous sections.
A. Air filter
A
MONTHS
REPLACE
A. Status indicator window
B. Air filter status indicator
C. Notches
B
A
C
15
REFRIGERATOR USE

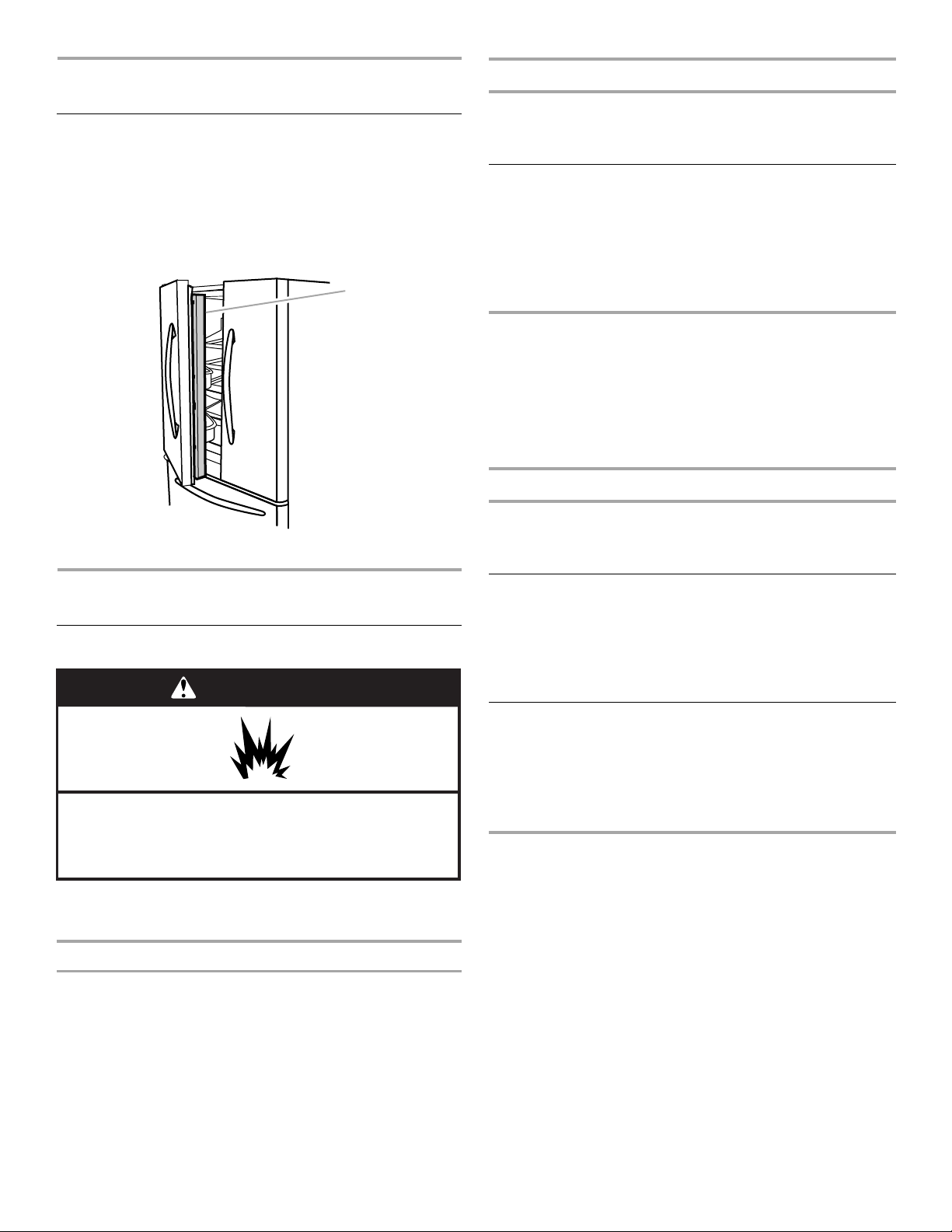

Opening and Closing Doors
There are two refrigerator compartment doors. The doors can be
opened and closed either separately or together.
There is a vertically-hinged seal on the left refrigerator door.
■ When the left side door is opened, the hinged seal
automatically folds inward so that it is out of the way.
■ When both doors are closed, the hinged seal automatically
forms a seal between the two doors.
REFRIGERATOR CARE
Cleaning
Both the refrigerator and freezer sections defrost automatically.
However, clean both sections about once a month to avoid
buildup of odors. Wipe up spills immediately.
Exterior Cleaning
Please see the exterior cleaning information specific to your
model.
Style 1 - Smooth Door
IMPORTANT: Damage to smooth finish due to improper use of
cleaning products, or using non-recommended cleaning
products, is not covered under the warranty. Sharp or blunt
instruments will mar the finish.
NOTE: Paper towels scratch and may dull the clear coat of the
painted door. To avoid possible damage use only soft clean
clothes to polish and wipe the door.
Style 2 - Stainless Steel
IMPORTANT:
■ Damage to stainless steel finish due to improper use of
cleaning products, or using non-recommended cleaning
products, is not covered under the warranty.
NOTES:
■ If unintentional contact does occur, clean plastic part with a
sponge and mild detergent in warm water. Dry thoroughly with
a soft cloth.
■ Just because a cleaner is a liquid does not mean it is
nonabrasive. Many liquid cleansers formulated to be gentle on
tile and smooth surfaces still damage stainless steel.
■ Citric acid permanently discolors stainless steel. To avoid
damaging the finish of your stainless steel refrigerator:
A. Hinged seal
A
WARNING
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
DO USE DO NOT USE
✔ Soft, clean cloth ✘ Abrasive cloths
✘ Paper towels or newsprint
✘ Steel-wool pads
✔ Warm, soapy water -
use a mild detergent
✘ Abrasive powders or liquids
✘ Window sprays
✘ Ammonia
✘ Acidic or vinegar based
cleaners
✘ Oven cleaners
✘ Flammable fluids
DO USE DO NOT USE
✔ Soft, clean cloth ✘ Abrasive cloths
✘ Paper towels or newsprint
✘ Steel-wool pads
✔ Warm, soapy water ✘ Abrasive powders or liquids
✘ Ammonia
✘ Citrus-based cleaners
✘ Acidic or vinegar-based
cleaners
✘ Oven cleaners
✔ For heavy soil, ONLY
a stainless steel
cleaner designed for
appliances. To order
the cleaner, see
“Accessories.”
✘ Stainless steel cleaner is for
stainless steel parts only! Do
not allow the Stainless Steel
Cleaner and Polish to come
into contact with any plastic
parts such as the trim pieces,
dispenser covers or door
gaskets.
Do not allow these substances to remain on the finish
✘ Mustard ✘ Citrus-based sauces
✘ Tomato juice ✘ Citrus-based products
✘ Marinara sauce
16
Interior Cleaning
1. Unplug refrigerator or disconnect power.
2. Hand wash, rinse, and dry removable parts and interior
surfaces thoroughly. Use a clean sponge or soft cloth and a
mild detergent in warm water.
NOTE: Do not use abrasive or harsh cleaners such as window
sprays, scouring cleansers, flammable fluids, cleaning waxes,
concentrated detergents, bleaches or cleansers containing
petroleum products on plastic parts, interior and door liners or
gaskets.
3. Plug in refrigerator or reconnect power.
Condenser Cleaning
There is no need for routine condenser cleaning in normal home
operating environments. If the environment is particularly greasy
or dusty, or there is significant pet traffic in the home, the
condenser should be cleaned every 2 to 3 months to ensure
maximum efficiency.
If you need to clean the condenser:
1. Unplug refrigerator or disconnect power.
2. Remove the base grille.
3. Use a vacuum cleaner with a soft brush to clean the grille, the
open areas behind the grille and the front surface area of the
condenser.
4. Replace the base grille when finished.
5. Plug in refrigerator or reconnect power.
Lights
The lights in both the refrigerator and freezer compartments are
LEDs which do not need to be replaced. If the lights do not
illuminate when the door or drawer is opened, call for assistance
or service. In the U.S.A., call 1-800-253-1301. In Canada call
1-800-807-6777.
Vacation and Moving Care
Vacations
If You Choose to Leave the Refrigerator On While You’re
Away:
1. Use up any perishables and freeze other items.
2. If your refrigerator has an automatic ice maker, and is
connected to the household water supply, turn off the water
supply to the refrigerator. Property damage can occur if the
water supply is not turned off.
3. If you have an automatic ice maker, turn off the ice maker.
NOTE: Depending on your model, raise the wire shutoff arm to
OFF (up) position, or press the switch to OFF.
4. Empty the ice bin.
If You Choose to Turn Off the Refrigerator Before You
Leave:
1. Remove all food from the refrigerator.
2. If your refrigerator has an automatic ice maker:
■ Turn off the water supply to the ice maker at least one day
ahead of time.
■ When the last load of ice drops, raise the wire shutoff arm
to the OFF (up) position or press the switch to OFF,
depending on your model.
3. Turn off the Temperature control(s). See “Using the Control(s).”
4. Clean refrigerator, wipe it, and dry well.
5. Tape rubber or wood blocks to the tops of both doors to prop
them open far enough for air to get in. This stops odor and
mold from building up.
Moving
When you are moving your refrigerator to a new home, follow
these steps to prepare it for the move.
1. If your refrigerator has an automatic ice maker:
■ Turn off the water supply to the ice maker at least one day
ahead of time.
■ Disconnect the water line from the back of the refrigerator.
■ When the last load of ice drops, raise the wire shutoff arm
to the OFF (up) position or press the switch to OFF,
depending on your model.
2. Remove all food from the refrigerator and pack all frozen food
in dry ice.
3. Empty the ice bin.
4. Turn off the Temperature control(s). See “Using the Control(s).”
5. Unplug refrigerator.
6. Clean, wipe, and dry thoroughly.
7. Take out all removable parts, wrap them well, and tape them
together so they don’t shift and rattle during the move.
8. Depending on the model, raise the front of the refrigerator so it
rolls more easily OR raise the leveling screws so they don't
scrape the floor. See “Adjust the Door(s).”
9. Tape the doors closed and tape the power cord to the back of
the refrigerator.
When you get to your new home, put everything back and refer to
the “Installation Instructions” section for preparation instructions.
Also, if your refrigerator has an automatic ice maker, remember to
reconnect the water supply to the refrigerator.
17
PROBLEM SOLVER
First try the solutions suggested here or visit our website to possibly avoid the cost of a service call.
GENERAL OPERATION Possible Causes and/or Recommended Solutions
Refrigerator
will not operate
■ Not connected to an electrical supply - Plug the power cord into a grounded 3 prong outlet.
Do not use an extension cord.
■ No power to the electrical outlet - Plug in a lamp to see if the outlet is working.
■ Household fuse has blown or circuit breaker has tripped - Replace the fuse or reset the circuit
breaker. If the problem continues, contact a licensed electrician.
■ Control or cooling is not turned on - Turn on the refrigerator control, or turn cooling on.
See “Using the Controls” in the User Instructions or User Guide.
■ New installation - Following installation, allow 24 hours for the refrigerator and freezer to cool
completely.
NOTE: Adjusting the temperature control(s) to the coldest setting will not cool either compartment
(refrigerator or freezer) more quickly.
■ Refrigerator control is in Showroom mode (on some models)- If the refrigerator is in Showroom
mode, cooling will be off and “Showroom” will be illuminated on the control panel. See “Using the
Controls” in the User Instructions or User Guide for more information.
Motor seems to
run too much
■ Your new refrigerator has an energy-efficient motor - The refrigerator may run longer than you’re
used to, because the compressor and fans operate at lower speeds that are more energy-efficient.
This is normal.
NOTE: Your refrigerator may run even longer if the room is warm, a large load of food is added, the
doors are opened often, or if a door has been left open.
Lights do not work
■ Your refrigerator has been equipped with LED lighting which does not need to be replaced - If
there is power to the refrigerator and the lights do not illuminate when a door or drawer is opened,
call for service or assistance. See the Warranty (in the User Instructions or User Guide) for contact
information.
■ The dispenser light is set to OFF - On some models, the dispenser light will operate only when the
dispenser paddle is pressed. If you want the dispenser light to stay on continuously, see “Water and
Ice Dispensers” in the User Instructions or User Guide).
■ Doors have been open longer than 10 minutes - Close the doors and drawers to reset, and open
to resume lighted task.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
18
Exterior drawer control
not lit/unresponsive
■ The refrigerator is in Cooling Off mode - Exit Cooling Off mode. See “Using the Control(s)” in the
User Instructions or User Guide.
■ The refrigerator controls’ initialization process did not complete successfully - Unplug the
refrigerator, wait 5 seconds. Plug in the refrigerator, and wait 30 seconds before opening the doors
or drawers, or touching the control panel.
■ The drawer front was recently removed - Make sure the temperature control wires have been
properly reconnected. See “Remove and Replace Drawer Fronts.”
Refrigerator
seems noisy
The compressor in your new refrigerator regulates temperature more efficiently and uses less energy
than older models. During various stages of operation, you may hear normal operating sounds that are
unfamiliar.
The following noises are normal:
■ Buzzing/Clicking - Heard when the water valve opens and closes to dispense water or fill the ice
maker. If the refrigerator is connected to a water line, this is normal. If the refrigerator is not
connected to a water line, turn off the ice maker.
■ Repetitive Clicking - Dual evaporator valve regulating the cooling operation.
■ Cracking/Clatter - Heard when ice is ejected from the ice maker mold and then falls into the ice
storage bin.
■ Popping - Heard when the inside walls contract/expand, especially during initial cool-down.
■ Hissing/Dripping - Flow of refrigerant, or flow of oil in the compressor.
■ Pulsating/Whirring - Heard when the fans/compressor adjust to optimize performance during
normal operation.
■ Rattling - Heard when water passes through the water line, or due to the flow of refrigerant. Rattling
may also come from items placed on top of the refrigerator.
■ Water running or gurgling - Heard when ice melts during the defrost cycle and water runs into the
drain pan.
■ Sizzling - Heard when water drips onto the heater during the defrost cycle.
■ Vibration - The refrigerator may not be steady. Adjust the leveling screws and lower the leveling foot
until it is firmly against the floor. See “Refrigerator Leveling, Door Closing and Alignment.”
Temperature
is too warm
■ New installation - Following installation, allow 24 hours for the refrigerator and freezer to cool
completely.
NOTE: Adjusting the temperature control(s) to the coldest setting will not cool either compartment
(refrigerator or freezer) more quickly.
■ Cooling is turned off - Turn on cooling. See “Using the Controls” in the User Instructions or User
Guide.
■ Doors are opened often or not closed completely - This allows warm air to enter the refrigerator.
Minimize door openings, keep the doors fully closed, and make sure both doors are properly sealed.
■ Air vents are blocked - Remove items that are immediately in front of the vents.
■ Large amount of warm food recently added - Allow several hours for the refrigerator to return to
its normal temperature.
■ Controls are not set correctly for the surrounding conditions - Adjust the controls to a colder
setting. Check the temperature again in 24 hours.
Temperature is too cold
in the refrigerator/
crisper
■ Controls are not set correctly for the surrounding conditions - Adjust the controls to a warmer
setting. Check the temperature again in 24 hours.
■ Ice storage bin is not in the correct position - See “Ice Maker and Ice Storage Bin” in the User
Instructions or User Guide.
■ Air vents are blocked - Remove items that are immediately in front of the vents.
Temperature is too
warm/cold in the
exterior drawer
■ Control is not set correctly for the items stored in the drawer - Adjust the temperature setting.
See “Temperature Controlled Exterior Drawer” in the User Instructions or User Guide.
Interior moisture buildup NOTE: Some moisture buildup is normal. Clean with a soft dry cloth.
■ Room is humid - A humid environment contributes to moisture buildup. Only use the refrigerator in
an indoor location, with as little humidity as possible.
■ Doors are opened often or not closed completely - This allows humid air to enter the refrigerator.
Minimize door openings, keep the doors fully closed, and make sure both doors are properly sealed.
GENERAL OPERATION Possible Causes and/or Recommended Solutions
19
Frost/Ice buildup in the
freezer compartment
■ The drawer is opened often or left open - Minimize drawer openings and close drawer completely
after use.
■ Poor drawer seal - Ensure drawer seal is making full contact with the cabinet to allow for an
adequate seal.
■ Temperature control(s) are not set correctly - See “Using the Controls” (in the User Instructions or
User Guide) for recommended temperature settings.
DOORS AND LEVELING Possible Causes and/or Recommended Solutions
Doors are difficult to open ■ Gaskets are dirty or sticky - Clean the gaskets and contact surfaces with mild soap and warm
water. Rinse and dry with a soft cloth.
Doors will not
close completely
■ Door is blocked open - Move food packages away from the door. Make sure all bins and
shelves are in their correct positions. Make sure all packaging materials have been removed.
Doors appear to be uneven ■ Doors need to be aligned, or refrigerator needs to be leveled - See “Refrigerator Leveling,
Door Closing and Alignment.”
Refrigerator unsteady or it
rolls forward when opening
and closing doors or
drawers
■ Refrigerator brake feet are not snug against the floor - Remove the base grille. Turn both
brake feet (one on each side) clockwise, the same amount, until they are snug against the floor.
See “Refrigerator Leveling, Door Closing and Alignment.”
GENERAL OPERATION Possible Causes and/or Recommended Solutions
WARNING
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
20
ICE AND WATER Possible Causes and/or Recommended Solutions
Ice maker is not
producing ice,
not producing
enough ice,
or producing
small/hollow ice
■ Refrigerator is not connected to a water supply, or the water supply shutoff valve is not fully
turned on - Connect the refrigerator to a water supply and make sure the water shutoff valve is
fully open.
■ Kink in the water source line - A kink in the water line can reduce water flow, resulting in decreased ice
production, small ice cubes, and/or hollow or irregularly-shaped ice. Straighten the water line.
■ Ice maker is not turned on - Turn on the ice maker. See “Ice Maker and Storage Bin” in the User
Instructions or User Guide.
■ New installation - After connecting the refrigerator to a water source, flush the water system.
(See “Water and Ice Dispensers” in the User Instructions or User Guide) Wait 24 hours for ice production
to begin. Wait 72 hours for full ice production. Discard the first three batches of ice produced.
■ Refrigerator door is not closed completely - Close the door firmly. If it does not close completely, see
“The doors will not close completely.”
■ A water filter is installed on the refrigerator - Remove the water filter and operate the ice maker. If ice
volume improves, then the filter may be clogged or incorrectly installed. Replace filter or install it
correctly.
■ Large amount of ice was recently removed - Allow sufficient time for the ice maker to produce
more ice.
■ Ice is jammed in the ice maker ejector arm - Remove ice from the ejector arm using a plastic utensil.
■ Inadequate water pressure - Verify that the household has adequate water pressure. See “Water
Supply Requirements.”
■ Water filter is installed incorrectly - Make sure the filter is properly installed. See “Water Filtration
System” in the User Instructions or User Guide.
■ A reverse osmosis water filtration system is connected to your cold water supply - This can
decrease water pressure. See “Water Supply Requirements.”
NOTE: If questions remain regarding water pressure, contact a licensed, qualified plumber.
Ice/Water dispenser
will not operate
properly
■ New installation - After connecting the refrigerator to a water source, flush the water system.
(See “Water and Ice Dispensers” in the User Instructions or User Guide) Wait 24 hours for ice production
to begin. Wait 72 hours for full ice production. Discard the first three batches of ice produced.
■ Ice maker is not turned on, or ice bin is not installed correctly - Turn on the ice maker and make sure
the ice storage bin is firmly in position. See “Ice Maker and Storage Bin” in the User Instructions or User
Guide.
■ Ice is clogged or frozen together in the ice storage bin, or ice is blocking the ice delivery
chute - Remove or separate the clogged ice, using a plastic utensil if necessary. Clean the ice delivery
chute and the bottom of the ice storage bin using a warm damp cloth, then dry both thoroughly. To avoid
clogging and to maintain a fresh supply of ice, empty the storage bin and clean both the storage bin and
the delivery chute every 2 weeks.
■ Dispenser is locked - Unlock the dispenser. See “Water and Ice Dispensers” in the User Instructions or
User Guide.
■ Ice dispenser jams while dispensing crushed ice - For models with the ice storage bin on the door,
temporarily switch from crushed ice to cubed ice to clear the jam.
■ Dispenser pad/lever has been pressed too long - Ice will automatically stop dispensing. Wait a few
minutes for the dispenser to reset, then resume dispensing. Take large amounts of ice directly from the
ice bin, not through the dispenser.
■ Water pressure to the home is not at or above 35 psi (241 kPa) - The water pressure to the home
affects the flow from the dispenser. See “Water Supply Requirements.”
■ Water filter is clogged or incorrectly installed - Replace filter or reinstall it correctly. See “Water
Filtration System” in the User Instructions or User Guide.
Cut Hazard
Use a sturdy glass when dispensing ice.
Failure to do so can result in cuts.
WARNING
21
Ice or water has an
off-taste, odor,
or gray color
■ New plumbing connections - New plumbing connections can result in off-flavored or discolored ice or
water. This problem should go away over time.
■ Ice has been stored too long - Discard the ice and wash the ice bin. Allow 24 hours for the ice maker to
produce new ice.
■ Odor has transferred from food - Use airtight moisture-proof packaging to store food.
■ Use of non-recommended water supply line - Odors and tastes can transfer from certain materials
used in non-recommended water supply lines. Use only a recommended water supply line. See “Water
Supply Requirements.”
■ There are minerals (such as sulfur) in the water - A water filter may need to be installed in order to
remove the minerals.
■ Water filter was recently installed or replaced - Gray or dark discoloration in ice or water indicates
that the water filtration system needs additional flushing. See “Water and Ice Dispensers” in the User
Instructions or User Guide.
Water dispenser
will not operate
properly
■ Doors not closed completely - Make sure both doors are firmly closed. (On some models, only the
freezer door must be closed in order to operate the dispenser.)
■ Refrigerator is not connected to a water supply, or the water supply shutoff valve is not
turned on - Connect the refrigerator to a water supply and make sure the water shutoff valve is
fully open.
■ Kink in the water source line - A kink in the water line can reduce water flow to the dispenser.
Straighten the water line.
■ Water pressure to the home is not at or above 35 psi (241 kPa) - The water pressure to the home
affects the flow from the dispenser. See “Water Supply Requirements.”
■ New installation - After connecting the refrigerator to a water source, flush the water system.
See “Water and Ice Dispensers” in the User Instructions or User Guide.
■ Water dispenser measured fill feature is not dispensing an accurate amount of water - Calibrate
the water dispenser. See “Water and Ice Dispensers” in the User Instructions or User Guide.
■ Dispenser is locked - Unlock the dispenser. See “Water and Ice Dispensers” in the User Instructions or
User Guide.
■ Water filter is clogged or incorrectly installed - Replace filter or reinstall it correctly. See “Water
Filtration System” in the User Instructions or User Guide.
■ A reverse osmosis water filtration system is connected to your cold water supply - This can
decrease water pressure. See “Water Supply Requirements.”
NOTE: If questions remain regarding water pressure, contact a licensed, qualified plumber.
Water is leaking or
dripping from the
dispenser
NOTE: After dispensing, a few additional drops of water are normal.
■ Glass was not held under the dispenser long enough - Hold the glass under the dispenser for
2 to 3 seconds after releasing the dispenser pad/lever.
■ New installation, or water filter was recently installed or replaced - Air in the water lines causes the
water dispenser to drip. Flush the water system to remove the air in the water lines. See “Water and Ice
Dispensers” in the User Instructions or User Guide.
■ Residual ice in the dispenser chute is melting - Make sure the ice chute is free of ice shavings or
pieces.
Water is leaking
from the back of the
refrigerator
■ Water line connections are not fully tightened - Make sure all connections are firmly tightened. See
“Connect Water Supply.”
Water from the
dispenser is
not cool enough
(on some models)
NOTE: Water from the dispenser is chilled to 50°F (10°C).
■ New installation - Allow 24 hours after installation for the water supply to cool completely.
■ Recently dispensed a large amount of water - Allow 24 hours for the new water supply to cool
completely.
■ Water has not been recently dispensed - The first glass of water may not be cool. Discard the first
glass of water dispensed.
■ Refrigerator is not connected to a cold water pipe - Make sure the refrigerator is connected to a cold
water pipe. See “Water Supply Requirements.”
ICE AND WATER Possible Causes and/or Recommended Solutions
22

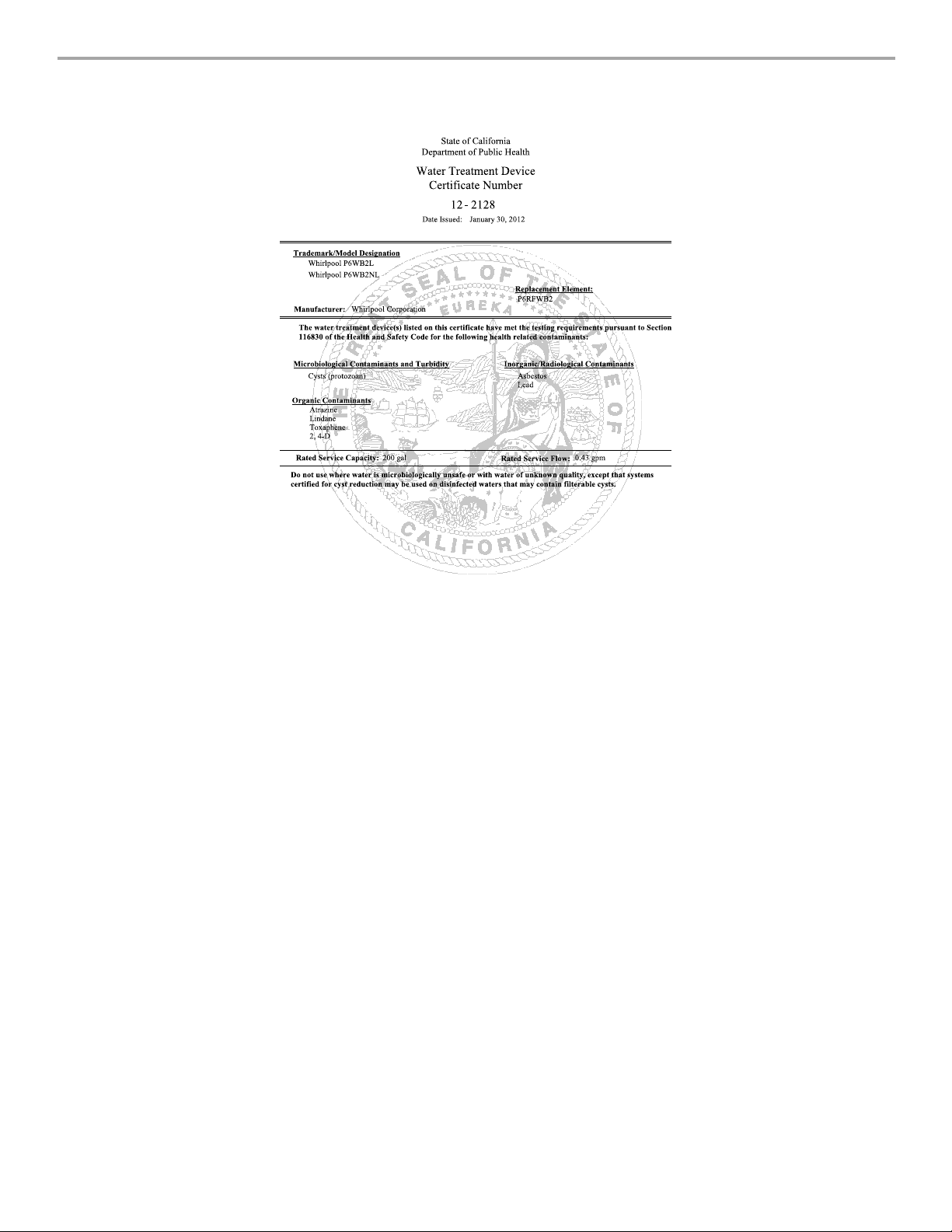

WATER FILTER CERTIFICATIONS
23
PERFORMANCE DATA SHEET
Water Filtration System
Model P6WB2L/P6RFWB2 Capacity 200 Gallons (757 Liters)
Model P6WB2NL/P6RFWB2 Capacity 200 Gallons (757 Liters)
This system has been tested according to NSF/ANSI Standards 42 and 53 for the reduction of the substances listed below. The
concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the
permissible limit for water leaving the system, as specified in NSF/ANSI Standards 42 and 53.
Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.43 gpm (1.6 Lpm). Pressure = 60 psig (413.7 kPa).
Temp. = 68°F to 71.6°F (20°C to 22°C). Rated service capacity = 200 gallons (757 liters).
■ It is important that operational, maintenance, and filter
replacement requirements be carried out for the product to
perform as advertised. Property damage can occur if all
instructions are not followed.
■ Use replacement filter P6RFWB2, part #W10413645A.
2013 suggested retail price of $39.99 U.S.A./$49.99 Canada.
Prices are subject to change without notice.
Style 1 – When Order Filter is illuminated yellow, order a new
filter. When Replace Filter is illuminated red, it is recommended
that you replace the filter.
Style 2 – Press OPTIONS and select Filter Status to check the
status of your water filter. When the filter status shows 10%
remaining, order a new filter. When the filter status shows 0%
remaining, it is recommended that you replace the filter.
Style 3 – Press FILTER STATUS to check the status of your water
filter. When the filter status shows 10% remaining, order a new
filter. When the filter status shows 0% remaining, it is
recommended that you replace the filter.
■ After changing the water filter, flush the water system. See
“Water and Ice Dispensers” or “Water Dispenser” in the User
Instructions or User Guide.
■ These contaminants are not necessarily in your water supply.
While testing was performed under standard laboratory
conditions, actual performance may vary.
■ The product is for cold water use only.
■ The water system must be installed in compliance with state and
local laws and regulations.
■ Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or after the
system. Systems certified for cyst reduction may be used on
disinfected waters that may contain filterable cysts.
■ Refer to the “Warranty” section (in the User Instructions or User
Guide) for the Manufacturer’s name, address and telephone
number.
■ Refer to the “Warranty” section (in the User Instructions or User
Guide) for the Manufacturer’s limited warranty.
Application Guidelines/Water Supply Parameters
System tested and certified by NSF International against NSF/ANSI
Standard 42 for the reduction of Chlorine Taste and Odor, and Particulate
Class I*; and against NSF/ANSI Standard 53 for the reduction of Live
Cysts, Asbestos, Lead, Lindane, Toxaphene, Atrazine, and 2,4 - D.
Substance Reduction
Aesthetic Effects
NSF Reduction
Requirements
Average
Influent
Influent Challenge
Concentration
Maximum
Effluent
Minimum %
Reduction
Average %
Reduction
Chlorine Taste/Odor
Particulate Class I
*
50% reduction
85% reduction
2.0 mg/L
7,300,000 #/mL
2.0 mg/L ± 10%
At least 10,000 particles/mL
0.20 mg/L
75,000 #/mL
**
97
99
97.2
99.4
Contaminant
Reduction
NSF Reduction
Requirements
Average
Influent
Influent Challenge
Concentration
Maximum
Effluent
Minimum %
Reduction
Average %
Reduction
Live Cysts
†
99.95% 160,000/L 50,000/L min. 54/L
†
99.97 99.99
Asbestos 99% 87 MFL 10
7
to 10
8
fibers/L
††
0.17 MFL 99 99
Lead: @ pH 6.5
Lead: @ pH 8.5
0.010 mg/L
0.010 mg/L
0.160 mg/L
0.140 mg/L
0.15 mg/L ± 10%
0.15 mg/L ± 10%
0.001 mg/L
0.005 mg/L
99.4
98.6
99.4
98.6
Lindane 0.0002 mg/L 0.0019 mg/L 0.002 mg/L ± 10% 0.00002 mg/L 98.9 99
Toxaphene 0.003 mg/L 0.014 mg/L 0.015 mg/L ± 10% 0.001 mg/L 93 93
Atrazine 0.003 mg/L 0.0094 mg/L 0.009 mg/L ± 10% 0.0005 mg/L 94.5 94.7
2,4 - D 0.07 mg/L 0.220 mg/L 0.210 mg/L ± 10% 0.028 mg/L 87.5 96.1
Water Supply
Water Pressure
Water Temperature
Service Flow Rate
City or Well
30 - 120 psi (207 - 827 kPa)
33° - 100°F (0.6° - 37.8°C)
0.43 gpm (1.6 Lpm) @ 60 psi
*
**
†
††
Class I particle size: >0.5 to <1 um
Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.
Based on the use of Cryptosporidium parvum oocysts
Fibers greater than 10 um in length
® NSF is a registered trademark of NSF International.
24
INSTRUCTIONS D’INSTALLATION
ET MANUEL D’UTILISATION
Réfrigérateur avec porte à double battant et congélateur en bas
SÉCURITÉ DU RÉFRIGÉRATEUR
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
AVERTISSEMENT :
réfrigérateur, prendre quelques précautions fondamentales, y compris les suivantes :
Pour réduire les risques d'incendie, de choc électrique ou des blessures lors de l'utilisation du
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
CONSERVEZ CES INSTRUCTIONS
■ Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre.
■ Ne pas enlever la broche de liaison à la terre.
■ Ne pas utiliser un adaptateur.
■ Ne pas utiliser un câble de rallonge.
■ Débrancher la source de courant électrique avant l'entretien.
■ Replacer pièces et panneaux avant de faire la remise en marche.
■ Enlever les portes de votre vieux réfrigérateur.
■ Utiliser un produit de nettoyage ininflammable.
■ Garder les matériaux et les vapeurs inflammables, telle
que l'essence, loin du réfrigérateur.
■ Utiliser deux ou plus de personnes pour déplacer et
installer le réfrigérateur.
■ Débrancher le réfrigérateur avant l'installation de la
machine à glaçons (seulement pour modèles prêts à
recevoir une machine à glaçons).
■ Utiliser un verre robuste pour prendre des glaçons (sur
certains modèles).
■ Ne pas heurter les portes en verre du réfrigérateur (sur
certains modèles).
Avertissements de la proposition 65 de l'État de Californie :
AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de
cancers.
AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de
malformations et autres déficiences de naissance.
25
Mise au rebut adéquate de
votre vieux réfrigérateur
IMPORTANT : L’emprisonnement et l’étouffement des enfants ne
sont pas un problème du passé. Les réfrigérateurs jetés ou
abandonnés sont encore dangereux, même s’ils sont laissés
abandonnés pendant “quelques jours seulement”. Si vous vous
débarrassez de votre vieux réfrigérateur, veuillez suivre les
instructions suivantes pour aider à éviter les accidents.
Avant de jeter votre vieux réfrigérateur ou congélateur :
■ Enlever les portes.
■ Laisser les tablettes en place de sorte que les enfants ne
puissent pas y pénétrer facilement.
INSTRUCTIONS D’INSTALLATION
Déballage du réfrigérateur
Dépose des matériaux d’emballage
■ Enlever tout résidu de ruban adhésif et de colle des surfaces
du réfrigérateur avant de le mettre en marche. Frotter une
petite quantité de savon liquide pour la vaisselle sur l’adhésif
avec les doigts. Rincer à l’eau tiède et essuyer.
■ Ne pas utiliser d’instruments coupants, d’alcool à friction, de
liquides inflammables ou de nettoyants abrasifs pour enlever
le ruban adhésif ou la colle. Ces produits peuvent
endommager la surface de votre réfrigérateur. Pour plus de
renseignements, voir “Sécurité du réfrigérateur”.
■ Jeter ou recycler tous les matériaux d’emballage.
Nettoyage avant l’utilisation
Après avoir enlevé tous les matériaux d’emballage, nettoyer
l’intérieur du réfrigérateur avant de l’utiliser. Voir les instructions de
nettoyage dans “Entretien du réfrigérateur”.
AVERTISSEMENT
Risque de suffoquer
Enlever les portes de votre vieux réfrigérateur.
Le non-respect de cette instruction peut causer
un décès ou des lésions cérébrales.
Renseignements importants à propos de la mise au
rebut des fluides réfrigérants :
Mettre le réfrigérateur au rebut conformément à la
réglementation fédérale et locale. Les fluides réfrigérants
doivent être évacués par un technicien certifié et agréé par
l’EPA conformément aux procédures établies.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le réfrigérateur.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
Déplacement de votre réfrigérateur :
Votre réfrigérateur est lourd. Lors du déplacement de votre
réfrigérateur pour le nettoyage ou un entretien ou réparation,
veiller à recouvrir le plancher avec du carton ou un panneau
de fibres dures pour éviter qu'il ne subisse tout dommage.
Toujours tirer le réfrigérateur tout droit lors de son
déplacement. Ne pas incliner le réfrigérateur d’un côté ou de
l’autre ni le “faire marcher” en essayant de le déplacer car le
plancher pourrait être endommagé.
Importants renseignements à savoir au sujet des tablettes
et des couvercles en verre :
Ne pas nettoyer les tablettes ou couvercles en verre avec de
l’eau tiède quand ils sont froids. Les tablettes et les
couvercles peuvent se briser s'ils sont exposés à des
changements soudains de température ou à un impact tel
que coup brusque. Le verre trempé est conçu pour éclater
en d’innombrables pièces minuscules. Ceci est normal. Les
tablettes et les couvercles en verre sont lourds. Les saisir à
deux mains lors de leur dépose afin d'éviter de les faire
tomber.
26
Retrait et réinstallation des portes du réfrigérateur
REMARQUE : Mesurer la largeur de l’ouverture de la porte pour déterminer s'il faut retirer les portes du réfrigérateur pour pouvoir
introduire le réfrigérateur dans le domicile. Si les portes doivent être retirées, voir les instructions suivantes.
IMPORTANT : Si le réfrigérateur était déjà installé et que vous souhaitez le déplacer hors de votre domicile, effectuez d'abord les
opérations suivantes : tourner la commande du réfrigérateur sur OFF (arrêt). Débrancher le réfrigérateur ou déconnecter la source de
courant électrique. Retirer les aliments et tout balconnet de porte (utilitaire ou réglable) du réfrigérateur.
Rassembler les outils nécessaires et lire toutes les instructions avant de retirer les portes.
OUTILLAGE REQUIS : Clé à tête hexagonale de ³⁄₁₆" et un tournevis Phillips n° 2
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant d'enlever les portes.
Le non-respect de cette instruction peut causer un décès ou un choc électrique.
Dépose
de la porte
Dépose et réinstallation des portes
Fiche de câblage
Charnière supérieure gauche
Style 1 – Distributeur d'eau
Raccordement du tuyau
A. Bague externe
Style 2 – Distributeur d'eau
Raccordement du tuyau
A
A. Bague externe
Charnière supérieure droite
C
B
A
D
A. Vis internes à tête hexagonale
de ³⁄₁₆"
B. Conducteur de liaison à la terre
(ne pas retirer)
C. Ne pas retirer les vis
A.
Vis internes à tête hexagonale de ³⁄₁₆"
B. Vis du couvre-charnière
C. Couvre-charnière supérieur
D. Charnière supérieure
A
BA
C
27
Retrait de la porte de droite du réfrigérateur
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Laisser les portes du réfrigérateur fermées jusqu’à ce que l'on
soit prêt à les détacher de la caisse.
REMARQUE : Prévoir un support supplémentaire pour la
porte du réfrigérateur pendant le retrait des charnières. La
force d’attraction des aimants de la porte ne suffit pas à la
maintenir en place pendant la manutention.
3. À l’aide d’un tournevis Phillips, retirer le couvre-charnière de la
charnière supérieure.
4. Utiliser la clé à tête hexagonale de ³⁄₁₆" pour enlever les deux
vis internes à tête hexagonale de la charnière supérieure et les
mettre de côté.
REMARQUE : Ne pas retirer les deux vis de positionnement.
Ces vis vous aideront à aligner la charnière lors de la
réinstallation de la porte.
5. Soulever la porte du réfrigérateur de l'axe de la charnière
inférieure. La charnière supérieure se dégage en même temps
que la porte.
Retrait de la porte de gauche du réfrigérateur
IMPORTANT : Étant donné que le raccordement de l'eau et le
câblage électrique du distributeur d'eau passent par la charnière
externe de la porte de gauche, on doit les déconnecter avant de
retirer la porte.
1. À l’aide d’un tournevis Phillips, retirer le couvre-charnière de la
charnière supérieure.
2. Débrancher le tube du distributeur d'eau situé sur la charnière
de la porte.
Style 1 - Presser l'anneau extérieur contre l'avant du raccord
et tirer doucement sur le tuyau du distributeur pour le libérer.
REMARQUE : Le tuyau du distributeur d'eau reste fixé à la
porte de gauche du réfrigérateur.
Style 2 - Tirer fermement l’attache vers le haut et retirer le
tuyau du raccord.
REMARQUE : Le tuyau du distributeur d'eau reste fixé à la
porte de gauche du réfrigérateur.
A. Vis du couvre-charnière
supérieur
B. Couvre-charnière
supérieur
C. Vis internes à tête hexagonale
de
³⁄₁₆"
D. Charnière supérieure
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
d'enlever les portes.
Le non-respect de cette instruction peut causer
un décès ou un choc électrique.
A
B
C
D
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour soulever la
porte du réfrigérateur.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
A. Vis du couvre-charnière
supérieur
B. Couvre-charnière supérieur
A. Bague externe
B. Avant du raccord
A
B
AB
28
3. Débrancher la fiche de câblage située sur la charnière de la
porte.
■ Saisir chaque côté de la fiche de câblage. Avec le pouce
gauche, appuyer sur le loquet pour le dégager et écarter
les deux sections de la fiche.
REMARQUE : Ne pas retirer le conducteur vert relié à la
terre. Il doit rester fixé à la charnière de porte.
4. Utiliser la clé à tête hexagonale de ³⁄₁₆" pour enlever les deux
vis internes à tête hexagonale de la charnière supérieure et les
mettre de côté.
REMARQUES :
■ Prévoir un support supplémentaire pour la porte du
réfrigérateur pendant le retrait des charnières. La force
d’attraction des aimants de la porte ne suffit pas à la
maintenir en place pendant la manutention.
■ Ne pas retirer les deux vis de positionnement. Ces vis
vous aideront à aligner la charnière lors de la réinstallation
de la porte.
5. Soulever la porte du réfrigérateur de l'axe de la charnière
inférieure. La charnière supérieure se dégage en même temps
que la porte.
REMARQUE : Il ne sera peut-être pas nécessaire d’enlever
les charnières inférieures et les pieds de stabilisation pour
faire passer le réfrigérateur dans un cadre de porte.
■ Uniquement si cela s'avère nécessaire, retirer les
charnières inférieures à l'aide d'un tournevis à pointe
carrée n° 2 et un tourne-écrou de ³⁄₈" pour retirer les vis
des pieds de stabilisation.
Réinstallation de la porte de droite du réfrigérateur
1. Placer la porte de droite sur l'axe de charnière inférieure.
2. Insérer l'axe de charnière supérieure dans le trou béant du
sommet de la porte du réfrigérateur.
3. Fixer la charnière à la caisse à l'aide des deux vis internes à
tête hexagonale de ³⁄₁₆". Ne pas complètement serrer les vis.
Réinstallation de la porte de gauche du réfrigérateur
IMPORTANT : Ne pas emmêler le tuyau d’eau et les faisceaux de
câblage en les reconnectant.
1. Placer la porte de gauche sur l'axe de charnière inférieure.
2. Fixer la charnière à la caisse à l'aide des deux vis internes à
tête hexagonale de ³⁄₁₆". Ne pas complètement serrer les vis.
3. Raccorder le tuyau du distributeur d'eau.
Style 1 - Enfoncer le tuyau dans le raccord jusqu'à la butée et
jusqu'à ce que l'anneau externe soit en contact avec l'avant
du raccord.
Style 2 - Enfoncer fermement le tuyau d’eau dans le raccord
jusqu’à la butée. Fixer l’attache autour du tube. L’attache se
fixe autour du raccord et du collier.
4. Rebrancher le câblage.
■ Remboîter les deux sections de la fiche de câblage.
Étapes finales
1. Serrer complètement les quatre vis internes à tête hexagonale
(deux sur la charnière de la porte de droite et deux sur la
charnière de la porte de gauche).
2. Réinstaller les deux couvre-charnières supérieurs.
Retrait et réinstallation de
l'avant des tiroirs
En fonction de la largeur de l’ouverture de la porte, il faudra peut-
être retirer l'avant des tiroirs pour pouvoir introduire le réfrigérateur
dans le domicile.
IMPORTANT :
■ Si le réfrigérateur était déjà installé et que vous souhaitez le
déplacer hors de votre domicile, effectuez d'abord les
opérations suivantes : tourner la commande du réfrigérateur
sur OFF (arrêt) et débrancher le réfrigérateur ou déconnecter
la source de courant électrique. Retirer les aliments des tiroirs.
■ Il faudra peut-être deux personnes pour retirer et réinstaller
l'avant des tiroirs.
Outillage nécessaire : Tourne-écrou à tête hexagonale de ¹⁄₄",
tournevis plat
Tiroir réfrigéré
Déconnexion du câblage
REMARQUES:
■ L'avant extérieur du tiroir réfrigéré est raccordé à la
commande de température. Les conducteurs doivent être
déconnectés de la commande de température avant de retirer
l'avant du tiroir.
■ Le câble visible depuis l'arrière et le dessous du garde-
manger (du côté droit) contient le câblage de la commande du
garde-manger et se déplace en même temps que le garde-
manger lorsqu'on retire celui-ci. Il n'est pas nécessaire de
déconnecter ce câble.
1. Ouvrir complètement le tiroir et enlever le grand bac intérieur.
A. Vis internes à tête hexagonale de
³⁄₁₆
"
B. Conducteur de liaison à la terre (ne
pas retirer)
C.Vis de positionnement
(ne pas retirer)
A B
C
29
2. Repérer la protection du câblage située à l'arrière de l'avant
des tiroirs. Appuyer sur l'onglet de la protection pour libérer
les attaches et dégager la protection et accéder au câblage.
3. D'un côté du connecteur du câblage, insérer la lame du
tournevis entre l'onglet du connecteur et le connecteur lui-
même pour dégager le connecteur. Répéter l'opération de
l'autre côté. Retirer le connecteur de câblage.
Retrait de l'avant du tiroir
1. À l'aide d'un tourne-écrou à tête hexagonale de ¹⁄₄", retirer les
deux vis inférieures (une de chaque côté) qui fixent l'avant du
tiroir aux glissières de tiroir.
2. À l'aide d'un tourne-écrou à tête hexagonale de ¹⁄₄", desserrer
les deux vis supérieures (une de chaque côté) qui fixent
l'avant du tiroir aux glissières de tiroir.
REMARQUE : Desserrer les vis de trois à quatre tours. Garder
les vis dans l'avant du tiroir.
3. Soulever l’avant du tiroir vers le haut et le dégager des
supports de glissières de tiroir.
4. Réinsérer les glissières de tiroir dans le réfrigérateur.
Réinstallation de l'avant du tiroir
1. Tirer sur les glissières de tiroir jusqu'à ce qu'elle soient
complètement déployées.
2. Abaisser les vis desserrées pour les placer dans le sommet de
l'avant du tiroir, dans les encoches supérieures des glissières
de tiroir.
REMARQUE : Pour faciliter l'opération, une pesonne peut
maintenir les glissières de tiroir en place pendant qu'une autre
aligne l'avant du tiroir et insère les vis dans les encoches.
3. Aligner les trous au bas de l'avant du tiroir avec les trous au
bas des glissières de tiroir et serrer les vis précédemment
retirées.
4. Serrer les deux vis supérieures.
Reconnexion du câblage
1. Aligner les deux extrémités du connecteur de câblage et les
enfoncer ensemble jusqu'à ce qu'un déclic retentisse et que
l'on sente les onglets s'emboîter sur le connecteur.
2. Tirer délicatement sur les conducteurs pour vérifier qu'ils sont
parfaitement engagés. Réinstaller le couvercle du boîtier de
connexion.
REMARQUE : Le raccordement du câblage doit avoir été
exécuté pour que la commande de température du tiroir
puisse fonctionner.
3. Réinstaller le bac intérieur.
A. Appuyer sur l'onglet B. Protection du câblage
B
A
A. Desserrer les vis supérieures
B. Encoche de glissière de tiroir
C. Ôter les vis inférieures
A
C
B
30
Tiroir du congélateur
Retrait de l'avant du tiroir
1. Ouvrir complètement le tiroir de congélation.
2. Desserrer les deux vis supérieures fixant l'avant du tiroir aux
glissières de tiroir. Les deux vis (une à gauche et une à droite)
se trouvent à l'intérieur de l'avant du tiroir.
3. Soulever l'avant du tiroir pour dégager les pitons en plastique
des encoches de la patte de glissière du tiroir.
4. Réinsérer les glissières dans le congélateur.
Réinstallation de l'avant du tiroir
1. Déployer complètement les glissières de tiroir du congélateur.
2. Tout en saisissant l'avant du tiroir par les côtés, aligner les
deux pitons en plastique (situés à l'intérieur de l'avant du tiroir,
en bas) avec les encoches des supports de glissières de tiroir.
REMARQUE : Pour faciliter l'opération, une pesonne peut
maintenir les glissières de tiroir en place pendant qu'une autre
aligne l'avant du tiroir et insère les pitons dans les encoches.
3. Réinstaller et serrer les deux vis situées au sommet de l'avant
du tiroir (une à gauche et une à droite).
Étapes finales
1. Brancher la fiche sur une prise de courant à 3 alvéoles, reliée à
la terre.
2. Réinitialiser les commandes. Voir “Utilisation de la/des
commande(s)” et “Tiroir extérieur à température contrôlée”.
3. Retirer toutes les pièces amovibles et aliments des tiroirs.
Exigences d'emplacement
IMPORTANT : Ce réfrigérateur est conçu pour un usage
domestique, à l'intérieur uniquement.
Pour assurer une ventilation convenable à votre réfrigérateur,
laisser un espace de ½" (1,25 cm) au-dessus et de chaque côté
du réfrigérateur. Laisser un espace de 1" (2,54 cm) derrière le
réfrigérateur. Si votre réfrigérateur comporte une machine à
glaçons, s’assurer qu’un espace additionnel est prévu à l’arrière
pour permettre les connexions des conduites d’eau. En cas
d’installation du réfrigérateur près d’un mur fixe, laisser un
minimum de 3³⁄₄" (9,5 cm) entre le réfrigérateur et le mur pour
permettre l’ouverture de la porte.
A. Encoches de la patte de glissière du tiroir
A. Vis de l'avant du tiroir
B. Piton en plastique de
l'avant du tiroir
A
A
B
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
Risque d'explosion
Garder les matériaux et les vapeurs inflammables, telle
que l'essence, loin du réfrigérateur.
Le non-respect de cette instruction peut causer
un décès, une explosion ou un incendie.
AVERTISSEMENT
31
REMARQUE : Ce réfrigérateur est conçu pour être utilisé dans un
endroit où la température est comprise entre un minimum de 55°F
(13°C) et un maximum de 110°F (43°C). La plage de température
ambiante idéale pour une performance optimale est comprise
entre 60°F (15°C) et 90°F (32°C). Respecter cette plage de
température permet aussi de réduire la consommation
d'électricité et d'optimiser l'efficacité du refroidissement. Il est
recommandé de ne pas installer le réfrigérateur près d'une
quelconque source de chaleur, tel un four ou un radiateur.
Spécifications électriques
Avant de placer le réfrigérateur à son emplacement final, il est
important de vous assurer d’avoir la connexion électrique
appropriée.
Méthode recommandée de mise à la terre
Une source d’alimentation de 115 volts, 60 Hz, type 15 ou
20 ampères CA seulement, protégée par fusibles et
adéquatement mise à la terre est nécessaire. Il est recommandé
d’utiliser un circuit distinct pour alimenter uniquement votre
réfrigérateur. Utiliser une prise murale qui ne peut pas être mise
hors circuit à l’aide d’un commutateur. Ne pas utiliser de câble de
rallonge.
REMARQUE : Avant d’exécuter tout type d’installation, nettoyage
ou remplacement d’une ampoule d’éclairage, désactiver le
refroidissement, et déconnecter ensuite le réfrigérateur de la
source d’alimentation électrique. Lorsque l'on a terminé,
reconnecter le réfrigérateur à la source d’alimentation électrique
et réactiver le refroidissement. Voir “Utilisation de la/des
commande(s)”.
Spécifications de l’alimentation en eau
Une alimentation en eau froide avec une pression comprise entre
35 et 120 lb/po² (241 et 827 kPa) est nécessaire pour faire
fonctionner le distributeur d'eau et la machine à glaçons. Si on a
des questions au sujet de la pression de votre eau, faire appel à
un plombier qualifié agréé.
REMARQUE : Si la pression en eau est inférieure aux critères
minimaux, le débit du distributeur d'eau pourrait diminuer ou
entraîner la formation de glaçons creux ou de forme irrégulière.
Alimentation en eau par osmose inverse
IMPORTANT : La pression de l'alimentation en eau sortant du
système d'osmose inverse et entrant dans le robinet d'arrivée
d'eau du réfrigérateur doit être entre comprise entre 35 et 120 psi
(241 et 827 kPa).
Si un système de purification de l'eau par osmose inverse est
raccordé à l'alimentation en eau froide, la pression de l'eau au
système d'osmose inverse doit être d'un minimum de 40 à 60 lb/
po² (276 à 414 kPa).
■ Vérifier si le filtre à sédiment dans le système à osmose
inverse est obstrué. Remplacer le filtre si nécessaire.
■ Laisser le réservoir du système d’osmose inverse se remplir
après une utilisation intense. La capacité du réservoir est
peut-être trop faible pour répondre aux spécifications du
réfrigérateur.
REMARQUE : Un système d'osmose inverse monté sur
robinet est déconseillé.
■ Si le réfrigérateur comporte un filtre à eau, celui-ci peut réduire
la pression de l’eau lorsqu’il est utilisé avec un système
d’osmose inverse. Enlever le filtre à eau. Voir “Système de
filtration de l'eau”.
Si on a des questions au sujet de la pression de l'eau, faire appel
à un plombier qualifié agréé.
Raccordement à la canalisation d'eau
Lire toutes les instructions avant de commencer.
IMPORTANT :
■ Réaliser l'installation de plomberie conformément aux
prescriptions du International Plumbing Code et des normes
et codes locaux en vigueur.
■ Le tuyau d’eau gris situé à l’arrière du réfrigérateur (et utilisé
pour raccorder l’appareil à la canalisation d’eau du domicile)
est un tuyau en polyéthylène réticulé (PEX). Il est possible
d’utiliser des raccords en cuivre ou en polyéthylène réticulé
pour le raccordement de la canalisation d’eau du domicile au
réfrigérateur - ils contribuent à éviter que l’eau ait un goût ou
une odeur désagréable. Vérifier qu'il n'y a pas de fuites.
Si l’on utilise un tuyau en polyéthylène réticulé au lieu d’un
tuyau de cuivre, nous recommandons les numéros de pièce
Whirlpool suivants :
W10505928RP (PEX chemisé de 7 pi [2,14 m]),
8212547RP (PEX de 5 pi [1,52 m]), ou
W10267701RP (PEX de 25 pi [7,62 m]).
■ Installer des tuyaux seulement là où les températures
resteront au-dessus du point de congélation.
OUTILLAGE NÉCESSAIRE :
Rassembler les outils et composants nécessaires avant
d'entreprendre l'installation.
■ Tournevis à lame plate
■ Clés plates de ⁷⁄₁₆" et ¹⁄₂" ou deux clés à molette
■ Tour ne-écrou de ¹⁄₄"
REMARQUE : Ne pas employer de robinet d’arrêt à étrier de ³⁄₁₆"
(4,76 mm) ou de type à percer, car cela réduit le débit d’eau et
augmente le risque d'obstruction.
3³⁄₄" (9,5 cm)
¹⁄₂" (1,25 cm)
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
32
Raccordement à la canalisation d'eau
IMPORTANT : Si l'on doit mettre en marche le réfrigérateur avant
de raccorder la canalisation d'eau, placer la machine à glaçons à
OFF (arrêt).
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. FERMER le robinet principal d’alimentation en eau. OUVRIR le
robinet le plus proche pendant une période suffisante pour
purger toute l'eau de la canalisation.
3. Utiliser un robinet d’arrêt quart de tour ou équivalent alimenté
par une canalisation d’alimentation en eau domestique de ¹⁄₂".
REMARQUE : Pour que le réfrigérateur reçoive un débit d’eau
suffisant, on recommande l’emploi d’une canalisation
d’alimentation domestique de ¹⁄₂" minimum.
4. On est maintenant prêt à connecter le tuyau en cuivre au
robinet d’arrêt. Utiliser un conduit de cuivre flexible de ¹⁄₄"
(6,35 mm) de diamètre extérieur pour raccorder le robinet
d’arrêt au réfrigérateur.
■ S’assurer d’avoir la longueur nécessaire pour une
installation correcte. Il faut s’assurer que les deux
extrémités du tuyau en cuivre sont bien coupées à angle
droit.
■ Installer la bague et l’écrou à compression sur le tuyau en
cuivre tel qu'indiqué. Insérer l’extrémité du tuyau aussi
profondément que possible dans l’extrémité de sortie et à
l’équerre. Visser l'écrou de compression sur l'extrémité de
sortie du raccord à l'aide d'une clé à molette. Ne pas
serrer excessivement.
5. Placer l’extrémité libre de la canalisation dans un contenant
ou un évier et rétablir l’alimentation principale en eau pour
nettoyer le tuyau jusqu’à ce que l’eau soit limpide. Fermer le
robinet d'arrêt de la canalisation d'eau.
REMARQUE : Toujours vidanger la canalisation d'eau avant
de faire le raccordement final sur l’entrée du robinet pour
éviter tout mauvais fonctionnement éventuel du robinet.
6. Courber le tuyau de cuivre de façon à faire un raccordement
sur l’entrée du robinet situé à l'arrière de la caisse du
réfrigérateur tel qu'illustré. Laisser une partie du tube en
cuivre enroulée pour permettre de dégager le réfrigérateur du
placard ou du mur en cas de dépannage.
Raccordement au réfrigérateur
Suivre les instructions relatives au modèle utilisé pour le
raccordement.
Style 1
1. Ôter le capuchon de plastique de l’orifice d’entrée d’eau.
Raccorder le tube de cuivre au robinet d’arrivée d’eau à l’aide
d’un écrou et d’une bague de compression, tel qu’illustré.
Serrer l’écrou de compression. Ne pas serrer excessivement.
Vérifier la solidité du raccordement en tirant sur le tube en
cuivre.
2. Créer une boucle de service avec le tube en cuivre. Éviter de
déformer le tube de cuivre en l'enroulant. Fixer le tube en
cuivre à la caisse du réfrigérateur à l’aide d’une bride en “P”.
3. Ouvrir l’arrivée d’eau alimentant le réfrigérateur et vérifier
l’absence de fuites. Éliminer toute fuite détectée.
Style 2
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Retirer et jeter la courte pièce en plastique noire de l’extrémité
du point d’entrée de la canalisation d’eau.
3. Enfiler l'écrou sur l’extrémité du tuyau. Serrer l’écrou
manuellement. Ensuite le serrer deux tours de plus avec une
clé. Ne pas serrer excessivement.
REMARQUE : Pour éviter les vibrations, veiller à ce que la
canalisation en cuivre ne soit pas en contact avec les parois
latérales de la caisse ou d’autres composants à l’intérieur de
la caisse.
A. Bague
B. Écrou
C. Canalisation en cuivre (jusqu’au
réfrigérateur)
D. Canalisation d’alimentation en eau du
domicile (
¹⁄₂" minimum)
A. Bague de compression
B. Écrou de compression
C. Tube en cuivre
A
B
D
C
B CA
A. Tube en cuivre
B. Bride en “P”
C. Écrou de compression
D. Bague de compression
A. Canalisation au
réfrigérateur
B. Écrou (à acheter)
C. Bague (à acheter)
D. Canalisation au réfrigérateur
(fournie)
B
A
C
D
DA B C
33
4. Installer la bride de la canalisation d'alimentation en eau bien
autour de la canalisation pour réduire la pression sur le
raccord.
5. OUVRIR le robinet d’arrêt.
6. Vérifier qu'il n'y a pas de fuites. Serrer tous les raccords (y
compris les raccords du robinet) ou les écrous qui présentent
des fuites.
7. Sur certains modèles, la machine à glaçons comporte un filtre
à eau incorporé. Si les caractéristiques de l'eau requièrent un
second filtre à eau, installer celui-ci dans la canalisation d'eau
de ¹⁄₄" (6,35 mm) à l'une ou l'autre des extrémités du tube. Se
procurer un filtre à eau auprès de votre marchand d'appareils
ménagers.
Achever l'installation
1. Brancher sur une prise à trois alvéoles reliée à la terre.
2. Rincer le système de distribution d'eau. Voir “Distributeurs
d'eau et de glaçons”.
REMARQUE : Prévoir un délai de 24 heures pour la production du
premier lot de glaçons. Jeter les trois premiers lots de glaçons
produits. Prévoir un délai de 3 jours pour le remplissage complet
du bac d’entreposage à glaçons.
Installation et démontage des poignées
Pièces fournies : Poignées de porte du réfrigérateur (2), poignée
du tiroir du congélateur (1), Clé à tête hexagonale de ¹⁄₈", vis de
blocage (de rechange)
Installation des poignées
REMARQUE : Les vis de blocage des poignées sont préinstallées
dans les poignées.
1. Retirer les poignées de l'emballage à l'intérieur du
réfrigérateur et les placer sur une surface souple.
2. Ouvrir une porte du compartiment de réfrigération. Sur la
porte fermée, placer une poignée sur les vis à épaulement de
façon à ce que les vis de blocage soient orientées vers la
porte adjacente.
3. Pousser fermement la poignée vers la porte jusqu'à mettre en
contact sa surface d'appui avec la porte.
4. Tout en maintenant la poignée, introduire le côté court de la
clé à tête hexagonale dans le trou supérieur, puis tourner
légèrement la clé à tête hexagonale pour l'engager dans la vis
de blocage.
5. Serrer la vis de blocage jusqu'à ce qu'elle commence à
toucher la vis à épaulement en la tournant dans le sens
horaire. Ne pas serrer complètement.
6. Répéter les étapes 4 et 5 pour fixer la vis de blocage
inférieure.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
A. Vis à épaulement
B. Vis de blocage dans la poignée
A
B
34
7. Une fois que les deux vis de blocage ont été partiellement
serrées tel que décrit dans les étapes précédentes, serrer
complètement les deux vis de blocage.
IMPORTANT : Lorsque les vis sont serrées, les serrer d'un
quart de tour supplémentaire. Sans ce serrage
supplémentaire, la poignée ne sera pas correctement
installée.
8. Répéter les étapes 2 à 7 pour installer l'autre poignée sur la
porte adjacente du réfrigérateur.
Tiroirs de réfrigération et de congélation
1. Avec le tiroir fermé, placer la poignée sur les vis à épaulement
de façon à ce que les vis de blocage soient orientées ver le
plancher.
2. Pousser fermement la poignée vers le tiroir jusqu'à mettre en
contact sa surface d'appui avec le tiroir.
3. Introduire le côté court de la clé à tête hexagonale dans le trou
gauche, puis tourner légèrement la clé à tête hexagonale pour
l'engager dans la vis de blocage.
4. En tournant la clé de gauche à droite, serrer la vis de blocage
d'un quart de tour à la fois, jusqu'à ce qu'elle commence à
toucher la vis à épaulement. Ne pas serrer complètement.
5. Répéter les étapes 11 et 12 pour fixer la vis de blocage de
droite à la vis à épaulement.
6. Une fois que les deux vis de blocage ont été partiellement
serrées tel que décrit dans les étapes précédentes, serrer
complètement les deux vis de blocage.
IMPORTANT : Lorsque les vis sont serrées, les serrer d'un
quart de tour supplémentaire. Sans ce serrage
supplémentaire, la poignée ne sera pas correctement
installée.
7. Conserver la clé à tête hexagonale et toutes les instructions.
Démontage des poignées
1. Tout en maintenant la poignée, introduire le côté court de la
clé à tête hexagonale dans le trou d'une vis de blocage, puis
tourner légèrement la clé à tête hexagonale pour l'engager
dans la vis de blocage.
2. En tournant la clé de droite à gauche, desserrer la vis de
blocage d'un quart de tour à la fois.
3. Répéter les étapes 1 et 2 pour l'autre vis de blocage. Tirer
doucement la poignée pour la retirer de la porte ou du tiroir.
4. Si nécessaire, retirer les vis à épaulement de la porte avec un
tournevis Phillips.
Mise à niveau du réfrigérateur,
fermeture et alignement des portes
La grille de la base couvre les pieds de stabilisation réglables et
les roulettes situés dans le bas du réfrigérateur sous le tiroir de
congélation. Avant d’effectuer des réglages, retirer la grille de la
base et déplacer le réfrigérateur jusqu'à sa position de service
finale.
Outillage nécessaire : tourne-écrou à tête hexagonale de ¹⁄₄"
Outillage fourni : clé à tête hexagonale de ¹⁄₈"
1. Retirer la grille de la base. Saisir la grille fermement et la tirer
vers soi. Ouvrir le tiroir du congélateur pour accéder aux pieds
de stabilisation.
REMARQUE : Afin que le réfrigérateur puisse rouler plus
facilement, soulever les pieds de stabilisation en les tournant
dans le sens antihoraire. Les roulettes avant toucheront le
plancher.
2. Déplacer le réfrigérateur jusqu'à sa position de service finale.
3. Abaisser les pieds de stabilisation en les tournant dans le sens
horaire jusqu’à ce que les roulettes ne touchent plus le
plancher et que les deux pieds de stabilisation soient en
contact ferme avec le plancher. Cela empêche le réfrigérateur
de rouler vers l’avant lorsqu’on ouvre les portes du
réfrigérateur ou le tiroir du congélateur.
IMPORTANT : Si on a besoin de faire des ajustements
supplémentaires au niveau des pieds de stabilisation, tourner
les deux pieds de façon égale pour conserver la mise à niveau
du réfrigérateur.
4. S’assurer que les portes ferment facilement. Si vous êtes
satisfait de l’ouverture et la fermeture des portes, passer à la
section suivante et voir la section “Alignement des portes.” En
revanche, si les portent ne ferment pas facilement ou si elles
s’ouvrent d’elles-mêmes, régler leur inclinaison.
A. Vis à épaulement
B. Vis de blocage dans la poignée
A
B
35
Pour régler l’inclinaison du réfrigérateur :
■ Ouvrir le tiroir du congélateur. Utiliser un tourne-écrou à
tête hexagonale de ¹⁄₄" pour tourner les deux pieds de
stabilisation dans le sens horaire de façon égale. Ce
réglage soulèvera l’avant du réfrigérateur. Plusieurs tours
peuvent être nécessaires pour permettre aux portes de
fermer plus facilement.
REMARQUE : Le fait de pousser contre le sommet du
réfrigérateur permet de réduire le poids appliqué aux
pieds de stabilisation et de faciliter ainsi leur vissage.
Style 1
Style 2
5. S’assurer que les portes sont de niveau en haut et que
l’espace entre le bas des portes du réfrigérateur et le haut du
tiroir du congélateur est de niveau. Si nécessaire, aligner les
portes.
Alignement des portes :
■ Tout en maintenant les portes du réfrigérateur fermées,
ouvrir le tiroir du réfrigérateur. Localiser l’axe de charnière
inférieure de la porte de droite du réfrigérateur. La vis
d’alignement est située dans l’axe de charnière inférieure.
■ Glisser l’extrémité courte de la clé à tête hexagonale de
¹⁄₈" (livrée avec les Instructions d’installation de la poignée
de la porte) dans l’axe de la charnière inférieure jusqu’à ce
qu’elle soit complètement engagée dans la vis
d’alignement.
Pour relever la porte, tourner la clé à tête hexagonale vers
la droite.
Pour abaisser la porte, tourner la clé à tête hexagonale
vers la gauche.
■ Continuer à tourner la vis d'alignement jusqu'à ce que les
portes soient alignées.
6. S’assurer que le réfrigérateur est stable. Si le réfrigérateur
semble instable ou qu’il roule vers l’avant lorsqu'on ouvre la
porte ou le tiroir, ajuster les pieds de stabilisation.
Stabilisation du réfrigérateur :
■ Ouvrir le tiroir du congélateur. À l’aide d’un tourne-écrou à
tête hexagonale de ¹⁄₄", tourner les deux pieds de
stabilisation de façon égale dans le sens horaire jusqu’à
ce qu’ils soient en contact ferme avec le plancher. Vérifier
de nouveau. Si l'on n'est pas satisfait, continuer d’ajuster
les pieds de stabilisation en tournant leurs vis respectives
d’un demi-tour jusqu’à ce que le réfrigérateur ne roule pas
vers l’avant lorsqu’on ouvre le tiroir.
REMARQUE : Le fait de pousser contre le sommet du
réfrigérateur permet de réduire le poids appliqué aux
pieds de stabilisation et de faciliter ainsi leur vissage.
7. Réinstaller la grille de la base en alignant les extrémités de la
grille avec les dispositifs de nivellement de chaque côté et
emboîter la grille.
A. Pied de stabilisation
B. Roulette avant
A. Pied de stabilisation
A
¹⁄₄"
B
¹⁄₄"
A
A. Axe de charnière inférieure
B. Tourner vers la droite pour relever la porte
C. Tourner vers la gauche pour abaisser la porte
D. Clé à tête hexagonale de
¹⁄₈
"
A
B
C
D
36
FILTRES ET ACCESSOIRES
Système de filtration d'eau
Installation du filtre à eau
1. Identifier le sachet d'accessoires à l'intérieur du réfrigérateur
et retirer le filtre à eau.
2. Retirer le filtre à eau neuf de son emballage, puis retirer les
protections des joints toriques. S'assurer que les joints
toriques sont toujours en place une fois les protections
retirées.
3. Le compartiment du filtre à eau se trouve du côté droit du
plafond du réfrigérateur. Pousser la porte du compartiment
vers le haut pour dégager le loquet puis abaisser la porte.
4. Aligner l’arête sur l’étiquette du filtre à eau avec l’encoche du
logement du filtre et insérer le filtre dans le logement.
5. Tourner le filtre de 90 degrés (d'un quart de tour) dans le sens
horaire jusqu'à ce qu'il s'emboîte dans le logement.
REMARQUE : Si le filtre n’est pas bien emboîté dans le
logement, le distributeur d’eau ne fonctionnera pas. L'eau ne
coulera pas du distributeur.
6. Alors que la porte du compartiment est toujours ouverte,
soulever le filtre dans le compartiment. Puis, fermer
complètement la porte du compartiment du filtre.
7. Rincer le système de distribution d'eau. Voir “Purge du filtre à
eau” dans la section “Distributeurs d'eau et de glaçons”.
IMPORTANT : Si l'on ne purge pas le circuit d'eau, on
remarquera peut-être que le distributeur d'eau goutte et/ou
une réduction du débit.
Témoin lumineux du filtre à eau
Appuyer sur OPTIONS sur le tableau de commande pour lancer le
menu Options. Appuyer de nouveau sur OPTIONS (sous le témoin
du filtre) pour afficher le pourcentage d'utilisation restant du filtre
(de 99 % à 0 %). Appuyer sur le bouton ICE/WATER (glaçon/eau)
pour revenir à l'écran normal.
Les témoins lumineux de l’état du filtre à eau vous aideront à
savoir quand changer le filtre à eau.
■ ORDER FILTER (commander filtre) (jaune) - Il est presque
temps de changer le filtre à eau. Au cours de la distribution
d'eau, “Order Filter” (commander filtre) clignote sept fois et un
signal d'alerte retentit trois fois.
■ REPLACE FILTER (remplacer filtre) (rouge) – Remplacer le filtre
à eau. Au cours de la distribution d'eau, “Replace Filter”
(remplacer filtre) clignote sept fois et un signal d'alerte retentit
trois fois.
■ RÉINITIALISER la caractéristique de témoin du filtre à eau.
Lorsqu'on a remplacé le filtre à eau jetable par un filtre neuf et
que l'on referme le clapet du compartiment du filtre, la
caractéristique de suivi du statut du filtre se réinitialise
automatiquement. Voir “Utilisation des commandes”.
REMARQUE : “Replace Filter” (remplacer filtre) reste allumé si
aucun filtre n'est installé ou si le filtre n'est pas bien installé.
A. O-ring cover
B. Joints toriques
Ne pas utiliser pour le filtrage d'une eau
microbiologiquement polluée ou de qualité inconnue en
l'absence d'un dispositif de désinfection adéquat avant ou
après le système. Les systèmes certifiés pour la réduction
de kyste peuvent être utilisés pour l'eau désinfectée qui
peut contenir des kystes filtrables.
B
A
37
Remplacement du filtre à eau
Pour commander un filtre à eau de rechange, voir “Accessoires”
dans les instructions d’utilisation ou le guide d’utilisation.
Remplacer le filtre à eau jetable lorsque l'écran d'affichage du
témoin du filtre à eau l'indique ou au moins tous les 6 mois. Si le
débit d’eau au distributeur d’eau ou à la machine à glaçons
diminue de façon marquée, changer le filtre à eau plus tôt.
1. Repérer le compartiment du filtre à eau sur le côté droit du
plafond du réfrigérateur. Appuyer sur la porte du
compartiment pour la déverrouiller puis l'abaisser.
2. Tourner le filtre à eau dans le sens antihoraire (vers la gauche)
et le retirer tout droit hors du compartiment.
REMARQUE : Il y aura peut-être de l’eau dans le filtre. Il est
possible qu’il y ait un déversement. Utiliser une serviette pour
essuyer tout renversement.
3. Installer le filtre à eau de rechange en suivant les étapes 2 à 7
de la section “Installation du filtre à eau”.
Installation du filtre à air
(sur certains modèles)
Un filtre à air est 15 fois plus puissant que le bicarbonate de
soude pour réduire les odeurs alimentaires ordinaires à l'intérieur
du réfrigérateur.
Sur certains modèles, le sachet d’accessoires du réfrigérateur
comprend un filtre à air qui doit être installé avant d’utiliser le
réfrigérateur.
Installation du filtre à air
Installer le filtre à air derrière la porte à aérations, le long de la
paroi arrière, à proximité du sommet du compartiment de
réfrigération.
1. Retirer le filtre à air de son emballage.
2. Ouvrir la porte à aérations en la soulevant.
3. Emboîter le filtre pour le mettre en place.
Installation du témoin de statut de filtre
Le filtre comporte un témoin de statut qui doit être activé et
installé en même temps que le filtre à air.
1. Placer le témoin orienté vers le bas sur une surface ferme et
plane.
2. Appliquer une pression sur la bulle située à l’arrière du témoin
jusqu’à ce que la bulle éclate – ceci active le témoin.
3. Ouvrir la porte du filtre à air à aérations en la soulevant. Sur
certains modèles, l’arrière de la porte comporte des
encoches.
Modèles avec encoches :
■ Faire glisser le témoin vers le bas et l'insérer dans les
encoches en orientant l'écran du témoin vers l’extérieur.
REMARQUE : Le témoin ne glissera pas facilement dans
les encoches si la bulle n'a pas éclaté.
■ Fermer la porte du filtre à air et vérifier que le témoin est
visible par la petite fenêtre dans la porte.
Modèles sans encoches :
■ Placer le témoin dans un endroit visible - soit à l'intérieur
du réfrigérateur, soit dans un autre endroit de la cuisine ou
du domicile.
A. Filtre à air
A
A. Fenêtre du témoin
B. Indicateur du statut du filtre à air
C. Encoches
MONTHS
REPLACE
B
A
C
38
Remplacement du filtre à air
Le filtre à air jetable doit être remplacé tous les 6 mois, lorsque le
témoin est entièrement passé du blanc au rouge.
Pour commander un filtre à air de rechange, nous contacter. Voir
“Accessoires” (dans les instructions d’utilisation ou le guide
d’utilisation) pour des renseignements sur le processus de
commande.
1. Retirer l’ancien filtre à air en serrant les onglets latéraux.
2. Retirer le témoin usagé.
3. Installer le filtre à air et le témoin neufs à l'aide des instructions
des sections précédentes.
UTILISATION
DU RÉFRIGÉRATEUR
Ouverture et fermeture des portes
Il y a deux portes pour le compartiment de réfrigération. Les
portes peuvent être ouvertes et fermées séparément ou
ensemble.
Il y a sur la porte de gauche du réfrigérateur un joint à charnière
verticale.
■ Lors de l'ouverture de la porte du côté gauche, le joint à
charnière se replie automatiquement vers l'intérieur pour qu'il
n'y ait pas d'interférence.
■ Lorsque les deux portes sont fermées, le joint à charnière
assure automatiquement l'étanchéité entre les deux portes.
ENTRETIEN DU
RÉFRIGÉRATEUR
Nettoyage
Les sections de réfrigération et de congélation se dégivrent
automatiquement. Toutefois, nettoyer les deux compartiments
environ une fois par mois afin d'éviter une accumulation d'odeurs.
Essuyer les renversements immédiatement.
Nettoyage des surfaces externes
Consulter les instructions de nettoyage extérieur relatives à votre
modèle.
Style 1 - Porte lisse
IMPORTANT : Les dommages au revêtement lisse en raison d'un
mauvais usage des produits nettoyants ou de l'utilisation de
produits nettoyants non recommandés, ne sont pas couverts par
la garantie. Des instruments aiguisés ou coupants dépareront le
revêtement.
REMARQUE : Les essuie-tout peuvent érafler et ternir le
revêtement transparent de la porte peinte. Afin d'éviter tout
dommage éventuel, utiliser des chiffons en tissu doux pour polir
et essuyer la porte.

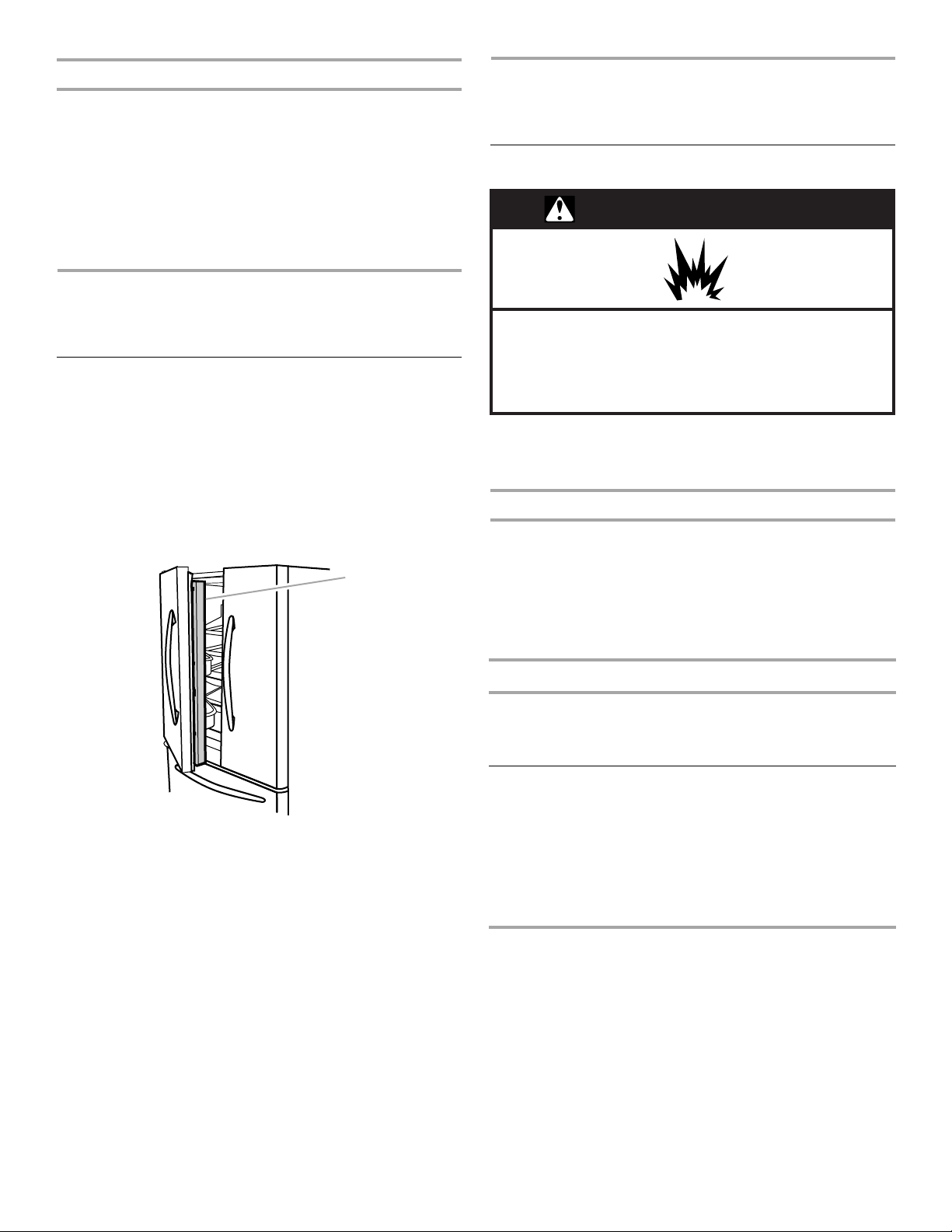

A. Joint à charnière
A
UTILISER NE PAS UTILISER
✔ Chiffon doux et propre ✘ Chiffons abrasifs
✘ Essuie-tout ou papier journal
✘ Tampons de laine d'acier
✔ Eau tiède et
savonneuse - utiliser
un détergent doux
✘ Poudres ou liquides abrasifs
✘ Nettoyants à vitre en
vaporisateur
✘ Ammoniaque
✘ Nettoyants acides ou à base
de vinaigre
✘ Produits nettoyants pour four
✘ Fluides inflammables
AVERTISSEMENT
Risque d'explosion
Utiliser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer un décès,
une explosion ou un incendie.
39
Style 2 - Acier inoxydable
IMPORTANT :
■ Les dommages au revêtement en acier inoxydable en raison
d'un mauvais usage des produits nettoyants ou de l'utilisation
de produits nettoyants non recommandés, ne sont pas
couverts par la garantie.
REMARQUES :
■ En cas de contact non intentionnel, nettoyer la pièce de
plastique avec une éponge et un détergent doux dans de l'eau
tiède. Sécher parfaitement avec un linge doux.
■ Un nettoyant sous forme liquide ne signifie pas forcément qu'il
n'est pas abrasif. Beaucoup de nettoyants liquides formulés
pour nettoyer le carrelage et autres surfaces lisses en douceur
peuvent tout de même endommager l'acier inoxydable.
■ L'acide citrique décolore l'acier inoxydable de façon définitive.
Afin d’éviter d’endommager le fini en acier inoxydable du
réfrigérateur :
Nettoyage de l’intérieur
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Laver, rincer et sécher à la main les pièces amovibles et les
surfaces internes soigneusement. Utiliser une éponge propre
ou un linge doux et un détergent doux dans de l'eau tiède.
REMARQUE : Ne pas utiliser de nettoyants puissants ou
abrasifs tels que les nettoyants à vitre en atomiseurs,
nettoyants à récurer, liquides inflammables, cires nettoyantes,
détergents concentrés, agents de blanchiment ou nettoyants
contenant du pétrole sur les pièces en plastique, les
garnitures intérieures et garnitures de portes ou sur les joints
de portes.
3. Brancher le réfrigérateur ou reconnecter la source de courant
électrique.
Nettoyage du condensateur
Le condensateur n’a pas besoin d’être nettoyé souvent dans des
conditions de fonctionnement domestique normales. Si
l’environnement est particulièrement graisseux, poussiéreux, ou
s’il y a des animaux domestiques dans la maison, le condensateur
devrait être nettoyé tous les 2 ou 3 mois pour assurer une
efficacité maximale.
Si l'on doit nettoyer le condensateur :
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Retirer la grille de la base.
3. Utiliser un aspirateur à brosse douce pour nettoyer la grille, les
endroits ouverts derrière la grille et la surface à l’avant du
condensateur.
4. Replacer la grille de la base une fois terminé.
5. Brancher le réfrigérateur ou reconnecter la source de courant
électrique.
Lampes
Les lampes du réfrigérateur et du congélateur sont des DEL qui
n’ont pas besoin d’être changées. Si les lampes ne s’allument pas
lorsque les portes ou le tiroir sont ouverts, téléphoner pour obtenir
assistance ou service. Aux É.-U., composer le 1-800-253-1301.
Au Canada, composer le 1-800-807-6777.
UTILISER NE PAS UTILISER
✔ Chiffon doux et propre ✘ Chiffons abrasifs
✘ Essuie-tout ou papier journal
✘ Tampons de laine d'acier
✔ Eau tiède savonneuse ✘ Poudres ou liquides abrasifs
✘ Ammoniaque
✘ Nettoyants à base d'agrumes
✘ Nettoyants acides ou à base
de vinaigre
✘ Produits nettoyants pour four
✔ Pour les saletés
importantes,
UNIQUEMENT un
nettoyant pour acier
inoxydable conçu
pour les appareils
concernés. Pour
commander le
nettoyant, voir
“Accessoires”.
✘ Le nettoyant pour acier
inoxydable doit être utilisé
sur les pièces en acier
inoxydable uniquement!
Veiller à ce que le nettoyant
et poli pour acier inoxydable
n'entre pas en contact avec
les pièces de plastique telles
que garnitures, couvercles
de distributeurs ou joints de
porte.
Ne pas laisser les produits suivants pendant une durée
prolongée sur le revêtement
✘ Moutarde ✘ Sauces à base
d'agrumes
✘ Jus de tomate ✘ Produits à base
d'agrumes
✘ Sauce marinara
40
Entretien avant les vacances ou lors d’un déménagement
Vacances
Si l'utilisateur choisit de laisser le réfrigérateur en
fonctionnement pendant son absence :
1. Consommer tous les aliments périssables et congeler les
autres.
2. Si le réfrigérateur comporte une machine à glaçons
automatique et qu'il est raccordé à la source
d'approvisionnement en eau du domicile, fermer la source
d'approvisionnement en eau du réfrigérateur. Des dommages
matériels peuvent subvenir si l'alimentation en eau n'est pas
coupée.
3. Si la machine à glaçons est automatique, éteindre la machine
à glaçons.
REMARQUE : Selon le modèle, soulever le bras de
commande métallique à la position OFF (arrêt) (position
élevée), ou placer le commutateur sur OFF.
4. Vider le bac à glaçons.
Si l'utilisateur choisit d’arrêter le fonctionnement du
réfrigérateur avant son départ :
1. Enlever tous les aliments du réfrigérateur.
2. Si le réfrigérateur a une machine à glaçons automatique :
■ Fermer l’approvisionnement d’eau de la machine à
glaçons au moins une journée à l’avance.
■ Selon le modèle, lorsque la dernière quantité de glaçons
est déposée, soulever le bras de commande en broche à
la position OFF (élevée) ou appuyer sur le commutateur à
la position OFF (arrêt), selon le modèle.
3. Éteindre la/les commande(s) de température. Voir “Utilisation
de la/des commande(s)”.
4. Nettoyer le réfrigérateur, l’essuyer et bien le sécher.
5. À l’aide d’un ruban adhésif, placer des blocs de caoutchouc
ou de bois dans la partie supérieure de chaque porte de façon
à ce qu’elles soient suffisamment ouvertes pour permettre
l’entrée d'air à l’intérieur, afin d’éviter l’accumulation d'odeurs
ou de moisissure.
Déménagement
Lorsque l'on déménage le réfrigérateur dans une nouvelle
habitation, suivre ces étapes pour préparer le déménagement.
1. Si le réfrigérateur a une machine à glaçons automatique :
■ Fermer l’approvisionnement d’eau de la machine à
glaçons au moins une journée à l’avance.
■ Débrancher la canalisation d’eau de l’arrière du
réfrigérateur.
■ Selon le modèle, lorsque la dernière quantité de glaçons
est déposée, soulever le bras de commande en broche à
la position OFF (élevée) ou appuyer sur le commutateur à
la position OFF (arrêt).
2. Retirer tous les aliments du réfrigérateur et placer tous les
aliments congelés dans de la neige carbonique.
3. Vider le bac à glaçons.
4. Éteindre la/les commande(s) de température. Voir “Utilisation
de la/des commande(s).”
5. Débrancher le réfrigérateur.
6. Nettoyer, essuyer et sécher à fond.
7. Retirer toutes les pièces amovibles, bien les envelopper et les
attacher ensemble à l’aide de ruban adhésif pour qu’elles ne
bougent pas ni ne s’entrechoquent durant le déménagement.
8. Selon le modèle, soulever le devant du réfrigérateur pour qu’il
roule plus facilement OU soulever les vis de nivellement pour
qu'elles n'égratignent pas le plancher. Voir “Ajustement de la/
des porte(s)”.
9. Fermer les portes à l’aide de ruban adhésif et fixer le cordon
d'alimentation électrique au dos du réfrigérateur à l'aide de
ruban adhésif.
Lorsque vous arriverez à votre nouvelle habitation, remettez tout
en place et consulter la section “Instructions d’installation” pour
les instructions de préparation. D'autre part, si votre réfrigérateur
a une machine à glaçons automatique, rappelez-vous de
raccorder l’approvisionnement d’eau au réfrigérateur.
41
RÉSOLUTION DE PROBLÈMES
Essayer d’abord les solutions suggérées ici ou visiter notre site Internet
pour éviter le coût d'une intervention de dépannage.
UTILISATION GÉNÉRALE Causes possibles et/ou solutions recommandées
Le réfrigérateur
ne fonctionne pas
■ Non raccordé à une alimentation électrique - Brancher le cordon d'alimentation dans une prise
à 3 alvéoles reliée à la terre. Ne pas utiliser de cordon de rallonge.
■ Pas de courant dans la prise électrique - Brancher une lampe pour voir si la prise électrique
fonctionne.
■ Un fusible est grillé ou un disjoncteur s'est ouvert - Remplacer le fusible ou réenclencher le
disjoncteur. Si le problème persiste, contacter un électricien agréé.
■ La commande ou le refroidissement n'est pas activé(e) - Activer la commande du réfrigérateur
ou le refroidissement. Voir “Utilisation des commandes” dans les instructions d’utilisation ou le
guide d’utilisation.
■ Nouvelle installation - Attendre 24 heures après l'installation pour permettre au réfrigérateur et au
congélateur de refroidir complètement.
REMARQUE : Le fait de placer la/les commande(s) de température au réglage le plus froid ne
refroidira pas le compartiment (de réfrigération ou de congélation) plus rapidement.
■ La commande du réfrigérateur est au mode Showroom (exposition) (selon les modèles) - Si
le réfrigérateur est au mode Showroom (exposition), le refroidissement est désactivé et
“Showroom” s'illumine sur le tableau de commande. Voir “Utilisation des commandes” dans les
instructions d’utilisation ou le guide d’utilisation pour plus de renseignements.
Le moteur semble
fonctionner
excessivement
■ Votre nouveau réfrigérateur comporte un moteur haute efficacité - Il est possible qu'il
fonctionne plus longtemps que votre appareil précédent car le compresseur et les ventilateurs
fonctionnent à des vitesses réduites plus éconergiques. Ceci est normal.
REMARQUE : L'appareil peut fonctionner encore plus longtemps si la température de la pièce est
élevée, si une grande quantité de nourriture a été ajoutée, si les portes sont fréquemment ouvertes
ou si elles ont été laissées ouvertes.
Les lampes ne
fonctionnent pas
■ Le réfrigérateur est équipé d'un éclairage à DEL qui ne peut être remplacé - Si le réfrigérateur
est sous tension et que les lampes ne s'allument pas quand une porte ou un tiroir est ouvert(e),
faire un appel pour demander de l'aide ou un dépannage. Voir la garantie dans les instructions
d’utilisation ou le guide d’utilisation pour savoir qui contacter.
■ La lampe du distributeur est éteinte - Sur certains modèles, la lampe du distributeur ne
fonctionne que si l’on appuie sur la plaque du distributeur. Si l'on souhaite que la lampe du
distributeur reste allumée continuellement, sélectionner un autre réglage. Voir “Distributeurs d'eau
et de glaçons” dans les instructions d’utilisation ou le guide d’utilisation.
■ Les portes sont restées ouvertes plus de 10 minutes - Fermer les portes et tiroirs pour
réactiver l'éclairage, et les ouvrir pour reprendre la tâche que l'on avait entreprise avec la lumière.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
42
La commande du tiroir
externe n'est pas
illuminée/ne répond pas
■ Le réfrigérateur est au mode Cooling Off (refroidissement désactivé) - Sortir du mode Cooling
Off (refroidissement désactivé). Voir “Utilisation des commandes” dans les instructions
d’utilisation ou le guide d’utilisation.
■ Le processus de réinitialisation des commandes ne s'est pas achevé avec succès -
Débrancher le réfrigérateur, attendre 5 secondes. Rebrancher le réfrigérateur, et attendre
30 secondes avant d'ouvrir les portes ou les tiroirs, ou de toucher le panneau de commande.
■ Le devant du tiroir a été récemment retiré - S'assurer que les câbles de la commande de
température ont été correctement reconnectés. Voir “Retrait et réinstallation de l'avant des tiroirs”.
Le réfrigérateur
semble bruyant
Le compresseur de votre nouveau réfrigérateur régule la température plus efficacement et utilise
moins d'énergie que les modèles plus anciens. Au cours de différentes étapes du fonctionnement de
l'appareil, vous entendrez peut-être des bruits de fonctionnement normaux qui ne vous sont pas
familiers.
Les bruits suivants sont normaux :
■ Bourdonnement/Cliquetis - Se produit lorsque le robinet d'eau s'ouvre et se referme pour
distribuer de l’eau ou remplir la machine à glaçons. Si le réfrigérateur est raccordé à une
canalisation d'arrivée d'eau, cela est normal. Éteindre la machine à glaçons si le réfrigérateur n’est
pas raccordé à une canalisation d'arrivée d'eau.
■ Craquement/Écrasement - Se produit lorsque la glace est éjectée du moule à glaçons.
■ Cliquetis répété - L'évaporateur double régule le refroidissement.
■ Bruit d'éclatement - Se produit lors de la contraction/l'expansion des parois internes,
particulièrement lors du refroidissement initial.
■ Pulsation/Frottement rythmique - Se produit lorsque les ventilateurs/le compresseur s'ajustent
pour optimiser la performance de l'appareil pendant son fonctionnement - cela est normal.
■ Vibrations sonores - Se produit lorsque l'eau circule dans la canalisation d'arrivée d'eau ou
lorsque le réfrigérant circule dans l'appareil. Les vibrations peuvent aussi provenir d'objets posés
sur le réfrigérateur.
■ Bruit d'écoulement d'eau ou de gargouillement - Se produit lorsque la glace fond lors du
programme de dégivrage et que l'eau s'écoule dans le plateau de dégivrage.
■ Grésillement - Se produit à mesure que de l'eau goutte sur l'élément de chauffage durant le
programme de dégivrage.
■ Vibrations - Le réfrigérateur n'est peut-être pas stable. Régler les vis de nivellement et abaisser le
pied de nivellement jusqu'à ce qu'il repose fermement sur le sol. Voir “Mise à niveau du
réfrigérateur, fermeture et alignement des portes”.
La température
est trop élevée
■ Nouvelle installation - Attendre 24 heures après l'installation pour permettre au réfrigérateur et au
congélateur de refroidir complètement.
REMARQUE : Le fait de placer la/les commande(s) de température au réglage le plus froid ne
refroidira pas le compartiment (de réfrigération ou de congélation) plus rapidement.
■ Le refroidissement est désactivé - Activer le refroidissement. Voir “Utilisation des commandes”
dans les instructions d’utilisation ou le guide d’utilisation.
■ Les portes sont ouvertes trop fréquemment ou ne sont pas complètement fermées - Ceci
permet à l'air chaud de pénétrer dans le réfrigérateur. Minimiser les ouvertures de porte, garder les
portes complètement fermées et s'assurer que l'étanchéité des deux portes est assurée.
■ Les ouvertures d'aération sont obstruées - Retirer les objets placés devant les ouvertures.
■ Une grande quantité d'aliments chauds a été récemment ajoutée - Attendre quelques heures
pour permettre au réfrigérateur de revenir à une température normale.
■ Le réglage des commandes n'est pas adapté à l'environnement de l'appareil - Ajuster les
commandes à un réglage plus froid. Contrôler à nouveau la température 24 heures plus tard.
La température
est trop basse
■ Le réglage des commandes n'est pas adapté à l'environnement de l'appareil - Ajuster les
commandes à un réglage plus chaud. Contrôler à nouveau la température 24 heures plus tard.
■ Le bac d'entreposage des glaçons n'est pas à la position correcte - Voir “Machine à glaçons
et bac d'entreposage des glaçons” dans les instructions d’utilisation ou le guide d’utilisation.
■ Les ouvertures d'aération sont obstruées - Retirer les objets placés devant les ouvertures.
Température trop chaude/
trop froide dans le tiroir
externe
■ La commande n'est pas réglé correctement pour les articles conservés dans le tiroir - Ajuster le
réglage de température. Voir “Tiroir externe à température contrôlée” dans les instructions
d’utilisation ou le guide d’utilisation.
UTILISATION GÉNÉRALE Causes possibles et/ou solutions recommandées
43
Accumulation d'humidité
à l'intérieur de l'appareil
REMARQUE : Une certaine accumulation d'humidité est normale. Nettoyer avec un linge doux et sec.
■ La pièce est humide - Un environnement humide contribue à l'accumulation d'humidité. Utiliser
le réfrigérateur à l'intérieur du domicile uniquement, dans un environnement aussi sec que
possible.
■ Les portes sont fréquemment ouvertes ou ne sont pas complètement fermées - Ceci permet
à l'air humide de pénétrer dans le réfrigérateur. Minimiser les ouvertures de porte, garder les
portes complètement fermées et s'assurer que l'étanchéité des deux portes est assurée.
Accumulation de givre/
glace dans le
compartiment de
congélation
■ Le tiroir est ouvert souvent ou est laissé ouvert - Minimiser les ouvertures du tiroir et fermer
complètement le tiroir après utilisation.
■ Fermeture du tiroir non hermétique - S'assurer que le joint du tiroir est parfaitement en contact
avec la caisse pour permettre une fermeture hermétique.
■ La/les commande(s) de température n'est/ne sont pas réglée(s) correctement - Voir
“Utilisation des commandes” dans les instructions d’utilisation ou le guide d’utilisation pour
connaître les réglages de température recommandés.
PORTES ET NIVELLEMENT Causes possibles et/ou solutions recommandées
Les portes sont difficiles
àouvrir
■ Les joints sont sales ou collants - Nettoyer les joints et les surfaces de contact au savon
doux et à l’eau tiède. Rincer et sécher avec un linge doux.
Les portes ne ferment pas
complètement
■ La porte est bloquée en position ouverte - Déplacer les aliments sous emballage pour
dégager la porte. S'assurer que tous les balconnets et tablettes sont correctement installés.
Vérifier que tous les matériaux d'emballage ont été retirés.
Les portes semblent
mal alignées
■ L'alignement des portes ou le nivellement du réfrigérateur doit être réalisé - Voir les
instructions concernant le nivellement de l'appareil et l'alignement des portes.
Le réfrigérateur n'est pas
stable ou roule vers l'avant
quand on ferme ou ouvre les
portes ou tiroirs
■ Les pieds de stabilisation ne reposent pas fermement sur le plancher - Retirer la grille de
base. Tourner chacun des pieds de stabilisation (un de chaque cöté) du même nombre de
tours dans le sens horaire, jusqu'à ce qu'il repose fermement sur le plancher. Voir “Mise à
niveau du réfrigérateur, fermeture et alignement des portes”.
UTILISATION GÉNÉRALE Causes possibles et/ou solutions recommandées
AVERTISSEMENT
Risque d'explosion
Utiliser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer un décès,
une explosion ou un incendie.
44
GLAÇONS ET EAU Causes possibles et/ou solutions recommandées
La machine à glaçons
ne produit pas ou
produit trop peu
de glaçons, ou les
glaçons produits
sont petits/creux
■ Le réfrigérateur n'est pas raccordé à une alimentation en eau ou le robinet d'arrêt d'eau n'est
pas complètement ouvert - Raccorder le réfrigérateur à une alimentation en eau et s'assurer que le
robinet d'arrêt est complètement ouvert.
■ La canalisation d'alimentation en eau est déformée - Une déformation de la canalisation
d'alimentation en eau peut réduire le débit de l'eau, réduire la vitesse de production des glaçons,
entraîner la production de glaçons de petite taille et/ou creux, ou encore de forme irrégulière.
Redresser la canalisation d’eau.
■ La machine à glaçons n'est pas allumée - Mettre en marche la machine à glaçons. Voir “Machine à
glaçons et bac d'entreposage” dans les instructions d’utilisation ou le guide d’utilisation.
■ Nouvelle installation - Après avoir raccordé le réfrigérateur à une source d’alimentation en eau,
vidanger le système d’eau. (Voir “Distributeurs d'eau et de glaçons” dans les instructions d’utilisation
ou le guide d’utilisation.) Attendre 24 heures pour que la production de glaçons commence. Attendre
72 heures pour que la production de glaçons soit complète. Jeter les trois premiers lots de glaçons
produits.
■ La porte du réfrigérateur n'est pas complètement fermée - Bien fermer la porte. Si elle ne ferme
pas complètement, voir “Les portes ne ferment pas complètement”.
■ Un filtre à eau est installé sur le réfrigérateur - Retirer le filtre à eau et faire fonctionner la machine à
glaçons. Si le volume de glaçons augmente, alors le filtre est peut-être obstrué ou mal installé.
Remplacer le filtre ou l'installer correctement.
■ Une grande quantité de glaçons a été récemment prélevée - Accorder suffisamment de temps à la
machine à glaçons pour produire plus de glaçons.
■ Un glaçon est coincé dans le bras éjecteur de la machine à glaçons - Retirer le glaçon du bras
éjecteur avec un ustensile en plastique.
■ Pression en eau inadéquate - Vérifier que la pression en eau du domicile est adéquate. Voir
“Spécifications de l'alimentation en eau”.
■ Le filtre à eau est mal installé - S'assurer que le filtre est correctement installé. Voir “Système de
filtration de l'eau” dans les instructions d’utilisation ou le guide d’utilisation.
■ Un système de filtration de l'eau par osmose inverse est raccordé à votre alimentation en eau
froide - Ceci peut réduire la pression de l'eau. Voir “Spécifications de l'alimentation en eau”.
REMARQUE : Pour d'autres questions concernant la pression de l’eau, contacter un plombier agréé
qualifié.
Risque de coupure
Utiliser un verre robuste pour prendre des glaçons.
Le non-respect de cette instruction peut causer
des coupures.
AVERTISSEMENT
45
Le distributeur de
glaçons ne fonctionne
pas correctement
■ Nouvelle installation - Après avoir raccordé le réfrigérateur à une source d’alimentation en eau,
vidanger le système d’eau. (Voir “Distributeurs d'eau et de glaçons” dans les instructions d’utilisation
ou le guide d’utilisation.) Attendre 24 heures pour que la production de glaçons commence. Attendre
72 heures pour que la production de glaçons soit complète. Jeter les trois premiers lots de glaçons
produits.
■ La machine à glaçons n'est pas allumée ou le bac à glaçons n'est pas bien installé - Mettre en
marche la machine à glaçons et s'assurer que le bac d'entreposage à glaçons est fermement en place.
Voir “Machine à glaçons et bac d'entreposage” dans les instructions d’utilisation ou le guide
d’utilisation.
■ Des glaçons obstruent le bac d'entreposage à glaçons ou sont agglomérés à l'intérieur, ou ils
obstruent la goulotte de distribution de glaçons - Retirer ou séparer les glaçons agglomérés à l'aide
d'un ustensile en plastique si nécessaire. Nettoyer la goulotte de distribution des glaçons et le fond du
bac d’entreposage à glaçons à l’aide d’un chiffon tiède et humide puis sécher soigneusement ces
deux sections. Pour éviter toute obstruction et maintenir un approvisionnement frais en glaçons, vider
le bac d’entreposage à glaçons et nettoyer à la fois le bac d’entreposage et la goulotte de distribution
toutes les 2 semaines.
■ Le distributeur est verrouillé - Déverrouiller le distributeur. Voir “Distributeurs d'eau et de glaçons”
dans les instructions d’utilisation ou le guide d’utilisation.
■ Le distributeur à glaçons s'est bloqué pendant qu'il distribuait de la glace concassée - Pour les
modèles comprenant un bac d'entreposage à glaçons dans la porte, pour éliminer l'obstruction,
passer temporairement de la glace concassée au mode glaçons.
■ On a appuyé sur la plaque/le levier du distributeur pendant trop longtemps - Les glaçons cessent
automatiquement d'être distribués. Attendre quelques minutes pour que le distributeur soit réinitialisé
et reprenne ensuite la distribution. Prendre de grandes quantités de glaçons directement du bac
d'entreposage à glaçons et non depuis le distributeur.
■ La pression en eau du domicile est inférieure à 35 lb/po² (241 kPa) - La pression de l'eau du
domicile affecte le débit au niveau du distributeur. Voir “Spécifications de l'alimentation en eau”.
■ Le filtre à eau est obstrué ou mal installé - Remplacer le filtre ou le réinstaller correctement. Voir
“Système de filtration de l'eau” dans les instructions d’utilisation ou le guide d’utilisation.
Mauvais goût, odeur
ou couleur grisâtre
des glaçons
ou de l’eau
■ Raccords de plomberie neufs - Des raccords de plomberie neufs peuvent entraîner une décoloration
ou un mauvais goût des glaçons ou de l’eau. Ce problème devrait disparaître avec le temps.
■ Les glaçons ont été entreposés pendant trop longtemps - Jeter les glaçons et laver le bac à
glaçons. Accorder 24 heures à la machine à glaçons pour la fabrication de nouveaux glaçons.
■ L'odeur de certains aliments s'est transférée à l'eau ou aux glaçons - Utiliser des emballages
hermétiques et à l'épreuve de l'humidité pour conserver les aliments.
■ Utilisation d'une canalisation d'alimentation en eau non recommandée - L'odeur et le goût de
certains matériaux utilisés dans des canalisations d'alimentation en eau non recommandées peuvent
se transférer aux aliments. Utiliser uniquement une canalisation d'alimentation en eau recommandée.
Voir “Spécifications de l'alimentation en eau”.
■ L'eau contient des minéraux (tels le soufre) - L'installation d'un filtre à eau peut être requise afin
d'enlever ces minéraux.
■ Le filtre à eau a été récemment installé ou remplacé - Une décoloration grise ou foncée de la glace
ou de l’eau indique que le système de filtration de l’eau nécessite un rinçage supplémentaire. Voir
“Distributeurs d'eau et de glaçons” dans les instructions d’utilisation ou le guide d’utilisation.
GLAÇONS ET EAU Causes possibles et/ou solutions recommandées
46
Le distributeur d’eau
ne fonctionne pas
correctement
■ Les portes ne ferment pas complètement - S'assurer que les deux portes sont bien fermées. (Sur
certains modèles, seule la porte du congélateur doit être fermée pour pouvoir utiliser le distributeur.)
■ Le réfrigérateur n'est pas raccordé à une alimentation en eau ou le robinet d'arrêt d'eau n'est
pas ouvert - Raccorder le réfrigérateur à une alimentation en eau et s'assurer que le robinet d'arrêt est
complètement ouvert.
■ La canalisation d'alimentation en eau est déformée - Une déformation de la canalisation
d'alimentation en eau peut réduire le débit du distributeur. Redresser la canalisation d’eau.
■ La pression en eau du domicile est inférieure à 30 lb/po² (207 kPa) - La pression de l'eau du
domicile affecte le débit au niveau du distributeur. Voir “Spécifications de l'alimentation en eau”.
■ Nouvelle installation - Après avoir raccordé le réfrigérateur à une source d’alimentation en eau,
vidanger le système d’eau. Voir “Distributeurs d'eau et de glaçons” dans les instructions d’utilisation
ou le guide d’utilisation.
■ La caractéristique de remplissage du distributeur d'eau ne distribue pas une quantité précise
d'eau - Calibrer le distributeur d'eau. Voir "Distributeur d'eau et de glaçons" dans les instructions
d'utilisation ou le guide d'utilisation.
■ Le distributeur est verrouillé - Déverrouiller le distributeur. Voir “Distributeurs d'eau et de glaçons”
dans les instructions d’utilisation ou le guide d’utilisation.
■ Le filtre à eau est obstrué ou mal installé - Remplacer le filtre ou le réinstaller correctement. Voir
“Système de filtration de l'eau” dans les instructions d’utilisation ou le guide d’utilisation.
■ Un système de filtration de l'eau par osmose inverse est raccordé à votre alimentation en eau
froide - Ceci peut réduire la pression de l'eau. Voir “Spécifications de l'alimentation en eau”.
REMARQUE : Pour d'autres questions concernant la pression de l’eau, contacter un plombier agréé
qualifié.
De l'eau suinte
ou goutte du
distributeur
REMARQUE : Il est normal que quelques gouttes s'écoulent de la machine après que l'on a distribué
de l'eau.
■ On n'a pas gardé le verre sous le distributeur pendant suffisamment longtemps - Maintenir le
verre sous le distributeur pendant 2 à 3 secondes après avoir relâché le levier/la plaque du distributeur.
■ L'installation est neuve, le filtre à eau a été récemment installé ou changé - De l’air piégé dans les
canalisations peut faire goutter le distributeur d'eau. Rincer le système de distribution d'eau pour
évacuer l'air des canalisations. Voir “Distributeurs d'eau et de glaçons” dans les instructions
d’utilisation ou le guide d’utilisation.
■ De la glace restée dans la goulotte du distributeur fond - S'assurer qu'il n'y a aucun copeau ou
morceau de glace dans la goulotte à glaçons.
De l'eau fuit par
l'arrière du
réfrigérateur
■ Les raccords des canalisations d'eau ne sont pas bien serrés - S'assurer que tous les raccords
sont bien serrés. Voir “Raccordement de la canalisation d'eau”.
L'eau du distributeur
n'est pas assez froide
(sur certains modèles)
REMARQUE : L'eau du distributeur est refroidie à 50°F (10°C).
■ Nouvelle installation - Attendre 24 heures après l'installation pour que l'alimentation en eau
refroidisse complètement.
■ Une grande quantité d'eau a été récemment versée - Attendre 24 heures pour qu'une nouvelle
réserve d'eau refroidisse complètement.
■ On n'a pas versé d'eau récemment - Le premier verre d'eau ne sera peut-être pas froid. Jeter le
premier verre d’eau distribué.
■ Le réfrigérateur n'est pas raccordé à une canalisation d'arrivée d'eau froide - S'assurer que le
réfrigérateur est raccordé à une canalisation d'arrivée d'eau froide. Voir “Spécifications de
l'alimentation en eau”.
GLAÇONS ET EAU Causes possibles et/ou solutions recommandées
47
FEUILLE DE DONNÉES SUR LA PERFORMANCE
Système de filtration d’eau
Modèle P6WB2L/P6RFWB2 Capacité 200 gallons (757 litres)
Modèle P6WB2NL/P6RFWB2 Capacité 200 gallons (757 litres)
Ce produit a été testé selon les normes NSF/ANSI 42 et 53 pour la réduction des substances énumérées ci-dessous. La concentration des
substances indiquées dans l'eau entrant dans le système a été réduite à une concentration moindre ou égale à la limite permissible pour
l'eau qui quitte le système, tel que spécifié dans les normes NSF/ANSI 42 et 53.
Paramètres de test : pH = 7,5 ± 0,5 à moins d'indications contraires. Débit = 0,43 gpm (1,6 Lpm). Pression = 60 lb/po² (413,7 kPa).
Temp. = 68°F à 71,6°F (20°C à 22°C). Capacité de service nominale = 200 gallons (757 litres).
■ Il est important que les critères de fonctionnement, d'entretien et
de remplacement du filtre soient respectés pour que le produit
donne le rendement annoncé. Des dommages matériels peuvent
subvenir si toutes les instructions ne sont pas respectées.
■ Utiliser la cartouche de remplacement P6RFWB2, pièce
n° W10413645A. Prix au détail suggéré en 2013 de 39,99 $US/
49,99 $CAN. Les prix sont sujets à modification sans préavis.
Style 1 – Lorsque Order Filter (commander filtre) s’illumine en
jaune, commander un nouveau filtre. Lorsque Replace Filter
(replacer filtre) s’illumine en rouge, il est recommandé de
remplacer le filtre.
Style 2 – Appuyer sur OPTIONS et sélectionner Filter Status
(statut du filtre) pour vérifier le statut de votre filtre à eau. Lorsque
le statut du filtre affiche 10 %, commander un nouveau filtre.
Lorsque le statut du filtre affiche 0 %, il est recommandé de
remplacer le filtre.
Style 3 – Appuyer sur FILTER STATUS (statut du filtre) pour
vérifier le statut de votre filtre à eau. Lorsque le statut du filtre
affiche 10 %, commander un nouveau filtre. Lorsque le statut du
filtre affiche 0 %, il est recommandé de remplacer le filtre.
■ Après avoir remplacé le filtre, vidanger le système d’eau. Voir
“Distributeurs d'eau et de glaçons” ou “Distributeur d'eau” dans
les instructions d’utilisation ou le guide d’utilisation.
■ Ces contaminants ne sont pas nécessairement présents dans
votre approvisionnement d'eau. Même si le test a été effectué
dans des conditions de laboratoires standard, le rendement réel
peut varier.
■ Le produit doit être utilisé pour l'eau froide seulement.
■ Le circuit d’eau doit être installé conformément aux lois et
règlements locaux et à ceux de l’État concerné.
■ Ne pas utiliser pour le filtrage d'une eau microbiologiquement
polluée ou de qualité inconnue en l'absence d'un dispositif de
désinfection adéquat avant ou après le système. Les systèmes
certifiés pour la réduction de kystes peuvent être utilisés pour
l'eau désinfectée qui peut contenir des kystes filtrables.
■ Consulter la section “Garantie” (dans les instructions d’utilisation
ou le guide d’utilisation) pour obtenir le nom, l'adresse et le
numéro de téléphone du fabricant.
■ Consulter la section “Garantie” (dans les instructions d’utilisation
ou le guide d’utilisation)pour voir la garantie limitée du fabricant.
Directives d'application/
Paramètres d'approvisionnement en eau
Produit testé et certifié par NSF International en vertu de la norme
NSF/ANSI 42 (réduction du goût et de l'odeur du chlore, et particules
de classe I*) et en vertu de la norme NSF/ANSI 53 (réduction de
kystes actifs, amiante, plomb, lindane, toxaphène, atrazine et 2,4 - D).
Réd. de substances
Effets esthétiques
Critères de
réduction NSF
Affluent
moyen
Concentration dans l'eau
àtraiter
Effluent maximal % de réd.
minimale
% de réd.
moyenne
Chlore goût/odeur
Particules (classe I*)
réduction de 50 %
réduction de 85 %
2,0 mg/L
7 300 000 #/mL
2,0 mg/L ± 10 %
Au moins 10 000 particules/mL
0,20 mg/L
75 000 #/mL
**
97
99
97,2
99,4
Réduction des
contaminants
Critères de
réduction NSF
Affluent
moyen
Concentration dans l'eau
àtraiter
Effluent maximal % de réd.
minimale
% de réd.
moyenne
Kystes actifs
†
99,95 % 160 000/L 50 000/L min. 54/L
†
99,97 99,99
Amiante 99 % 87 MFL 10
7
à 10
8
fibres/L
††
0,17 MFL 99 99
Plomb : à pH 6,5
Plomb : à pH 8,5
0,010 mg/L
0,010 mg/L
0,160 mg/L
0,140 mg/L
0,15 mg/L ± 10 %
0,15 mg/L ± 10 %
0,001 mg/L
0,005 mg/L
99,4
98,6
99,4
98,6
Lindane 0,0002 mg/L 0,0019 mg/L 0,002 mg/L ± 10 % 0,00002 mg/L 98,9 99
Toxaphène 0,003 mg/L 0,014 mg/L 0,015 mg/L ± 10 % 0,001 mg/L 93 93
Atrazine 0,003 mg/L 0,0094 mg/L 0,009 mg/L ± 10 % 0,0005 mg/L 94,5 94,7
2,4 - D 0,07 mg/L 0,220 mg/L 0,210 mg/L ± 10 % 0,028 mg/L 87,5 96,1
Source d'eau
Pression de l'eau
Température de l'eau
Débit nominal
Collectivité ou puits
30 - 120 lb/po² (207 - 827 kPa)
33° - 100°F (0,6° - 37,8°C)
0,43 gpm (1,6 L/min) à 60 lb/po²
*
**
†
††
Classe I - taille des particules : > 0,5 à <1 um
Exigence de test : au moins 100 000 particules/mL (poussière de test fine AC).
Cas de la filtration de kystes de Cryptosporidium parvum
Fibres de longueur supérieure à 10 um
® NSF est une marque déposée de NSF International.
W10538548A
© 2013.
All rights reserved. Used under license in Canada
Tous droits réservés. Utilisé sous licence au Canada.
5/13
Printed in U.S.A.
Imprimé aux É.-U.
