F411 Blue Dehumidifiers User Manual

07-01674K F410, F411 1 Dri-Eaz Products, Inc.

Owner’s Manual

LGR 2800i Portable Dehumidifier (F410)

LGR 3500i Portable Dehumidifier (F411)

DRI-EAZ PRODUCTS, INC.

15180 Josh Wilson Road, Burlington, WA 98233

Phone: 800-932-3030 Fax: 360-757-7950 www.dri-eaz.com

The Dri-Eaz® LGR i-Series dehumidifiers reduce humidity in enclosed structural

environments by removing water vapor from the air. The i-Series product line is engineered

to be rugged, durable and highly portable, making them ideally suited for water damage

restoration, structural drying, construction, and other applications requiring temporary, high-

performance dehumidification.

Patents: http://www.LBpatents.com

SAVE THESE INSTRUCT I O N S

SAFETY INSTRUCTIONS

WARNING! Do not alter or modify your unit in any

way. Use only replacement parts authorized by

Dri-Eaz Products, Inc. Modifications or use of

unapproved parts could create a hazard and will

void your warranty. Contact your authorized

distributor for assistance.

WARNING! Electric shock hazard, rotating fan, hot

surface hazards. Unplug unit before opening cover

for cleaning or servicing. Unit must be grounded.

 Inspect the power cord before use. If cord is

damaged, do not use. Always grasp the plug (not

the cord) to unplug.

 Insert three-prong plug on power cord into a

matching electrically grounded outlet. Do not use

adapter. Never cut off third prong. Do not use an

extension cord.

 The unit must be operated on a 115V/60Hz circuit

protected by a Ground Fault Circuit Interrupter

(GFCI) device.

 Keep motor and wiring dry.

 Do not attempt to repair the unit. For Authorized

Service Centers, contact Dri-Eaz.

BEFORE YOU BEGIN

Warranty registration

Visit warranty.drieaz.com to register your purchase.

Registration allows us to better assist you with using,

maintaining or servicing your equipment and to contact

you in case we have important safety information

concerning your Dri-Eaz product. If you determine

service is required, have your equipment model, serial

number and original proof of purchase available and call

your distributor for assistance with obtaining a return

material authorization (RMA).

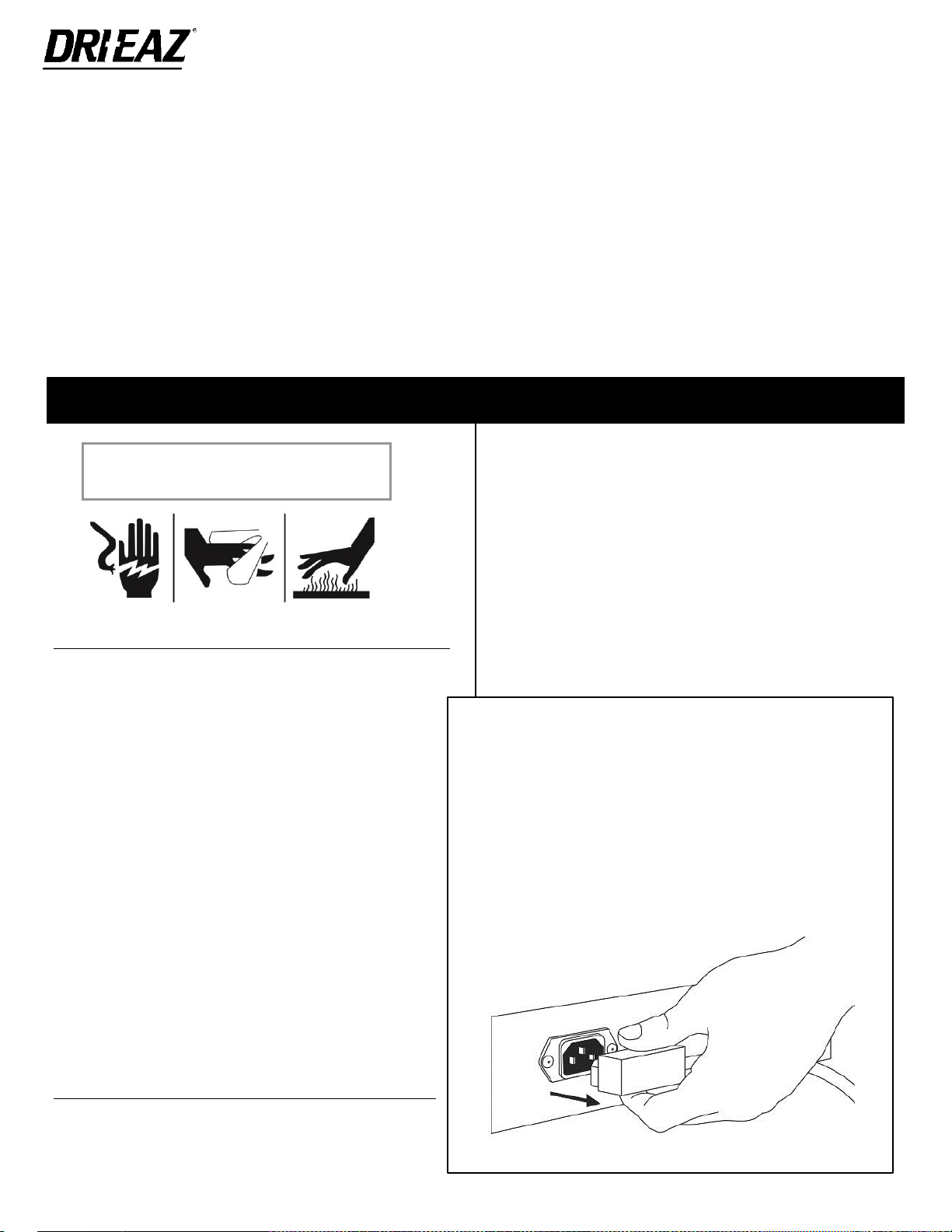

WARNING

CORRECT PLUG REMOVAL

Grasp IEC plug and pull straight out

IMPORTANT: Damage to IEC receptacle or

dehumidifier resulting from improper removal of

the power cord is not covered by warranty. The

IEC power cord is a wear item and is not covered

by warranty.

07-01674K F410, F411 2 Dri-Eaz Products, Inc.

INTRODUCTION

How LGR dehumidifiers work

Dri-Eaz LGR (low-grain refrigerant) dehumidifiers

operate by pulling moist air in across a very cold

evaporator core. The moisture in the air condenses on

the coil. In certain conditions, the machine operates in

defrost mode, warming any frost that has accumulated

on the evaporator coil back into water. The water

collects in a tray and is pumped out through a hose.

Onboard sensors continually monitor environmental

conditions and system operations of the dehumidifier,

including temperature and relative humidity, which can

be viewed on the display panel.

LGR dehumidifiers have better heat exchange and

defrost abilities than regular refrigerant dehumidifiers,

and are able to continue removing moisture in drier

environments.

POSITIONING A DEHUMIDIFIER

For best results, operate your dehumidifiers in an

enclosed area, as this creates a drying chamber. Close

all doors and windows that open to the outside to

maximize the unit’s water removal efficiency. Also, keep

traffic though the drying chamber to a minimum. Place

your dehumidifier against a wall, away from obstructions,

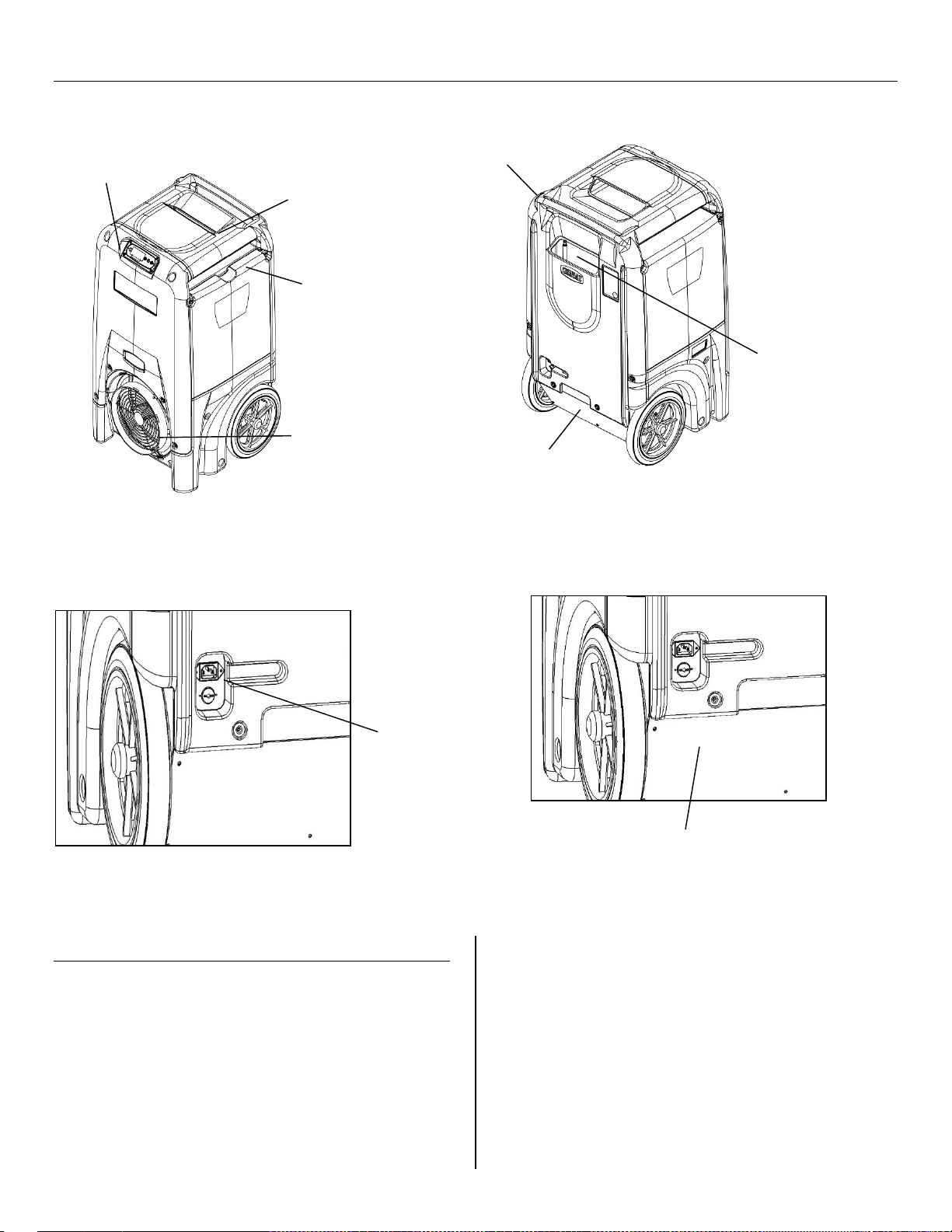

Rugged rotomolded

housing resists dents

and scratches and is

easy to maintain.

FIG. B: REAR

Integrated handle.

Lower back panel. Remove

this panel to access the

pump for servicing.

Drain hose pocket.

Control panel.

Molded pocket

for cord storage.

Humid air inlet

(both sides).

Process (dehumidified)

air outlet. May be used

with standard 12" rigid

or layflat ducting.

FIG. A: FRONT

FIG. C: POWER AND PUMP

ATTACHMENT POINTS

Power cord socket.

Lower back panel. Remove the

five retaining screws to remove

pump for cleaning.

FIG. D: PUMP ACCESS PANEL

Bottom of back

polyethylene housing.

Remove two bolts to

remove pump for cleaning.

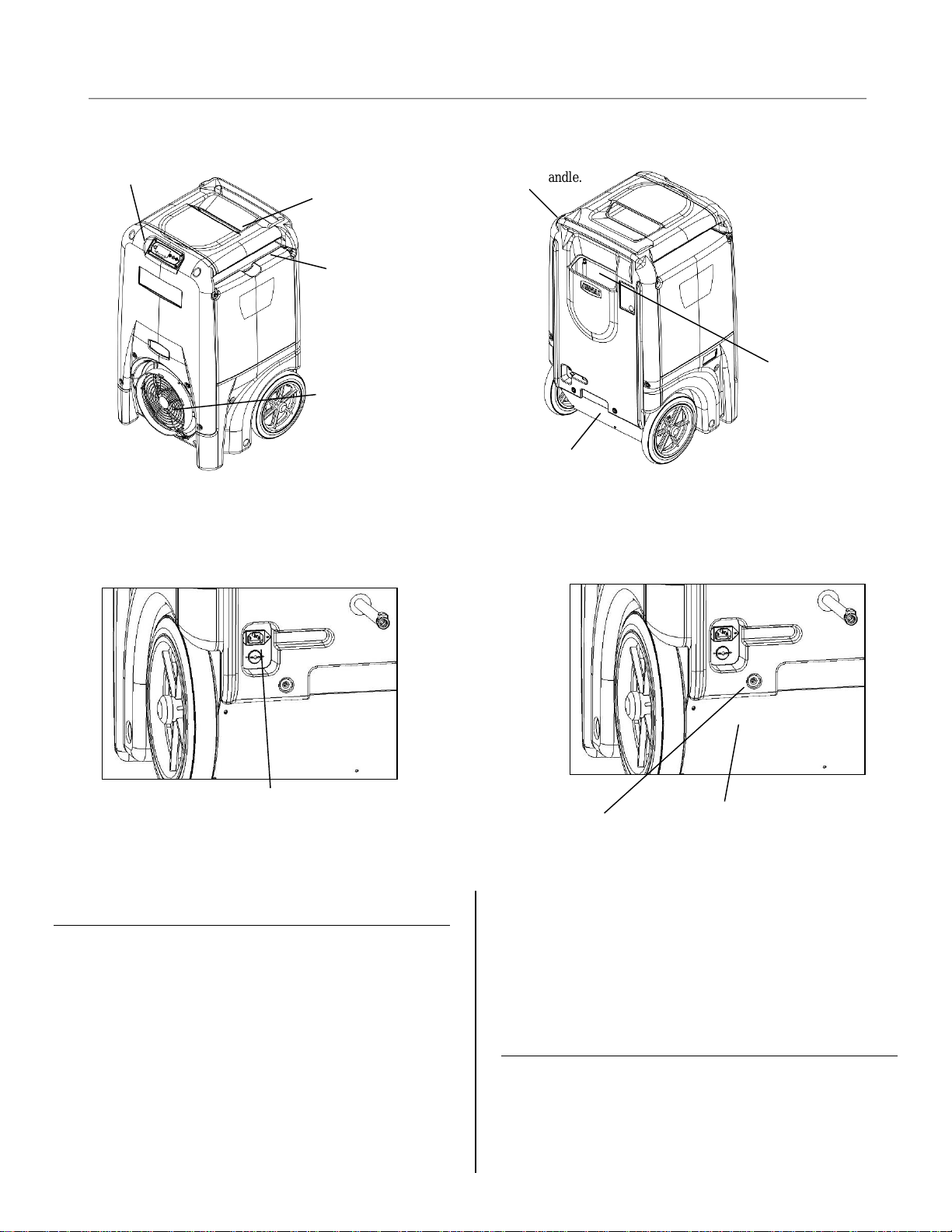

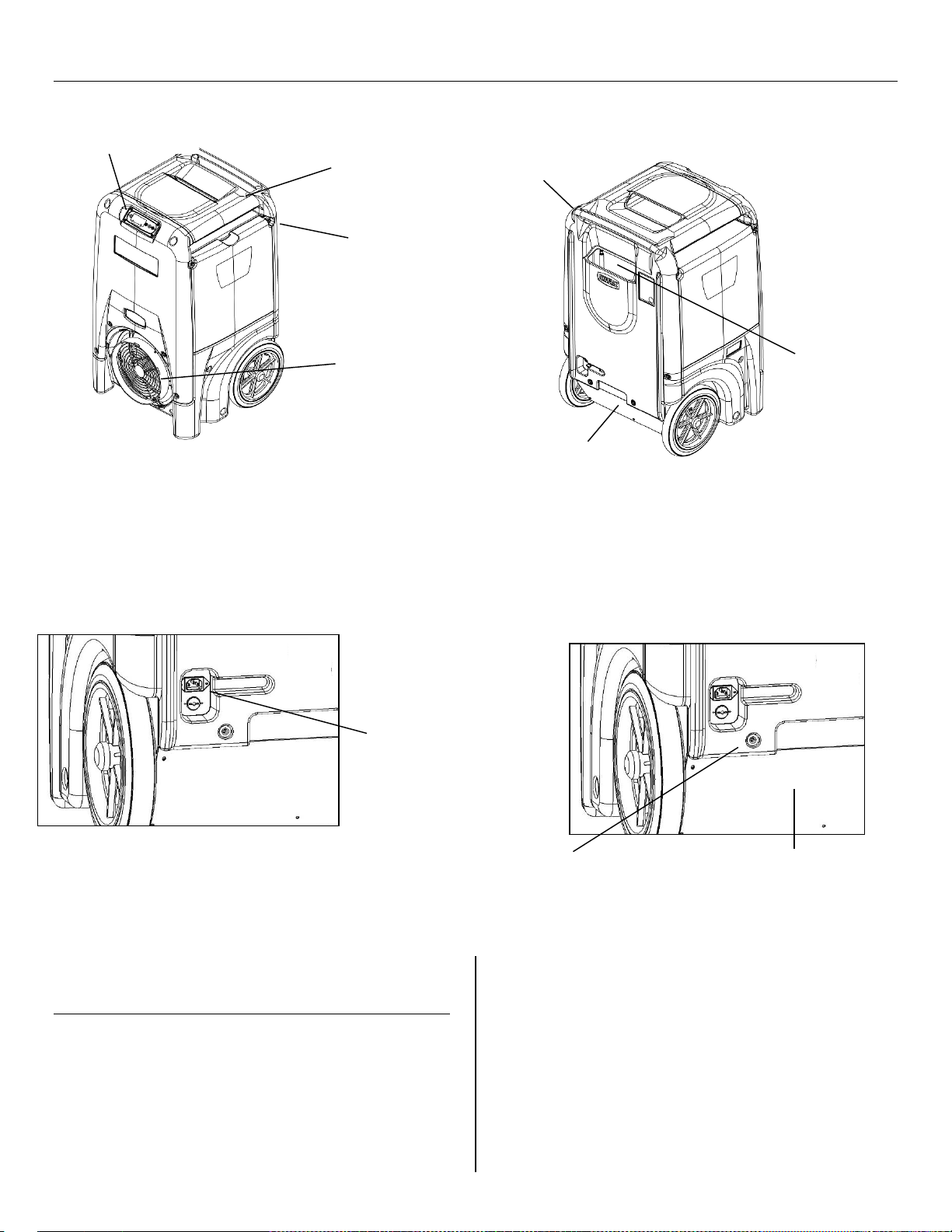

PARTS IDENTIFICATION

07-01674K F410, F411 3 Dri-Eaz Products, Inc.

and keep it away from anything that could block airflow

into and out of the unit. For more information about

creating an optimum drying environment, contact Dri-

Eaz at 800-932-3030.

OPERATING YOUR DEHUMIDIFIER

Set unit upright

NOTICE: If you transport an i-Series dehumidifier in a

horizontal position, set it upright and let it stand for at

least 30 minutes before you turn it on. When the

machine is horizontal, the oil from the compressor flows

into the refrigerant coils reducing the ability of the

dehumidifier to function. Letting the unit stand upright for

30 minutes allows the oil to flow back into the

compressor.

Set up drain hose

The i-Series condensate pump connects to a plastic

drainage hose that is located in the pocket on the back

of the unit. This hose is equipped with a quick-connect

fitting for quick attachment to the provided 40-ft. drain

hose. Unwrap the entire hose and place the unattached

end in a sink, drain, bucket or outdoors – anywhere that

water can drain out safely. If you use a bucket or other

receptacle for water collection, check it regularly to

prevent spills.

NOTE: Uncoil and straighten the entire drain hose.

Do not leave any of part of the hose coiled on the

unit and do not place the end of the hose higher

than 20 ft. (6 m) above the top of the unit. Also

check for kinks, or obstructions that would restrict

the flow of water. Failure to do so may cause a water

backup in the pump resulting in leakage.

Plug in electrical cord

The i-Series dehumidifier should be plugged into a

GFCI-protected 115 volt outlet rated for at least 15 amps.

Remove the cord from its storage pocket and uncoil it.

Always plug the cord firmly into the unit first, and then

plug the other end into a suitable outlet.

Turn the unit on

The control panel on has a display and a touchpad with

four keys. Press the ON/OFF to turn the unit on. The

unit will now go through a compressor delay countdown

(up to sixty seconds in duration) and a self-diagnostics

process.

Once the compressor delay countdown and self-

diagnostics are complete, the display will switch to

normal display mode.

UNIT ON 00 HRS

INLET 00°F / INLET 00%

The first line of the display shows the total number of

hours the unit has been in operation. This value may be

reset to zero to track job hours (see “Job Hours Reset”

below). The second line of the display alternates

between inlet temperature and inlet humidity.

User Settings Menu

A number of display settings may be changed by the

user. System information can also be displayed. These

items are accessed by pressing

DISPLAY MENU.

Each press of the key will display the next parameter.

When you reach the parameter you wish to adjust, press

MENU SELECTION to increase the value. Press

DISPLAY MENU again to accept the setting and re-start

the display cycle.

Note that only menu items followed by a greater-than

symbol ( > ) may be adjusted.

All settings and modes are discussed in detail in Control

Panel Guide.

Error messages

If the onboard diagnostics discover a problem, the unit

will display an error message. See “System Messages.”

Control Panel Guide

ON/OFF. Press to turn the unit on or off. When the

machine is turned on, the display normally reads

PLEASE WAIT COMP. DELAY and performs a numeral

countdown for a maximum of 60 seconds to 0. This

delay allows time for refrigerant pressures to equalize for

easier starting. Once the unit completes the compressor

delay, the display shows UNIT ON XX HRS and cycles

between INLET XX°F and INLET XX%. NOTE: If no

compressor delay countdown is displayed, a delay is not

necessary and the machine will begin operation

immediately.

DISPLAY MENU. Press to cycle through the display

of additional dehumidifier conditions and User Settings.

IMPORTANT

To help prevent drip tray overflow after using the dehumidifier, always purge the unit before moving.

1. Turn the unit off and allow the plugged in dehumidifier to rest for 10 minutes.

2. Press the PURGE key and while the purge pump is operating, tip the unit back approximately 45° and

hold the unit in place until the purge cycle is complete. The manual purge cycle lasts approximately 10

seconds.

3. Return the unit to the upright position and press PURGE one more time to empty the pump.

Remove the dehumidifier promptly from the job site once these steps have been completed.

07-01674K F410, F411 4 Dri-Eaz Products, Inc.

To return to the main menu, press the ON/OFF key

once.

MENU SELECTION. Press to change the values of

the "User Defined" settings. The MENU SELECTION

key acts as the UP key for adjusting the setpoint for

Humidistat mode operation. See User Settings Menu.

PURGE. Press to empty water from the condensate

pump reservoir. The display will read PUMP PURGING

with a numeral countdown. NOTE: During normal

operation, the pump purges automatically.

Changing settings and viewing system information

Display setting changes and system information can be

accessed by pressing

DISPLAY MENU. Each press

of the key will display the next parameter (see list

below). When you reach the parameter you wish to

adjust, press

MENU SELECTION to increase the

value. Press

DISPLAY MENU again to accept the

setting and re-start the display cycle.

Note that only menu items followed by a greater-than

symbol ( > ) may be adjusted.

ON/OFF

Press and release to turn unit

or off.

DISPLAY MENU

Press to select next item in

menu. Menu item will show in

display.

MENU SELECTION /

UP KEY

Press to toggle or select values

in menu displayed.

PURGE PUMP

Press and release to start

purge. Display will count

down seconds remaining until

purge is complete.

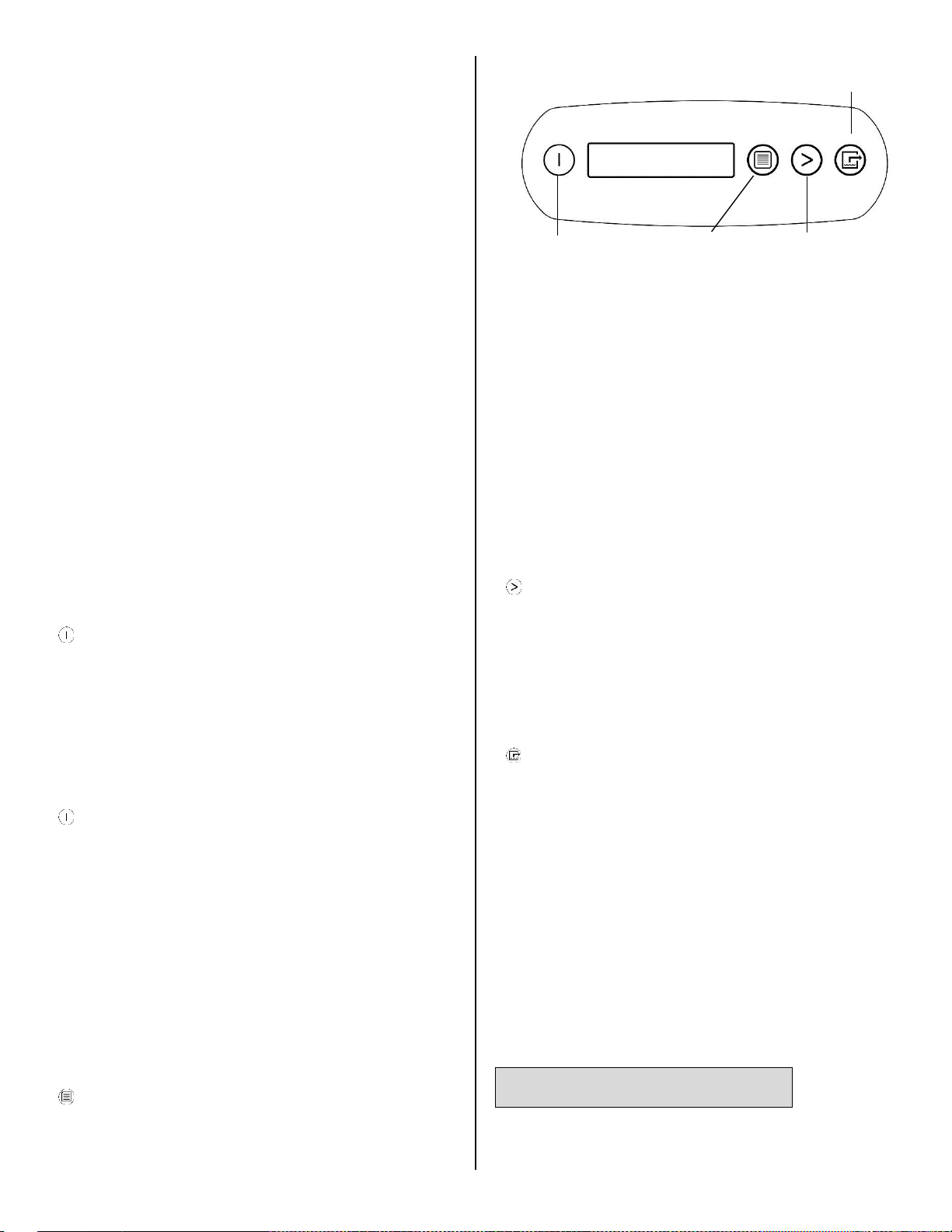

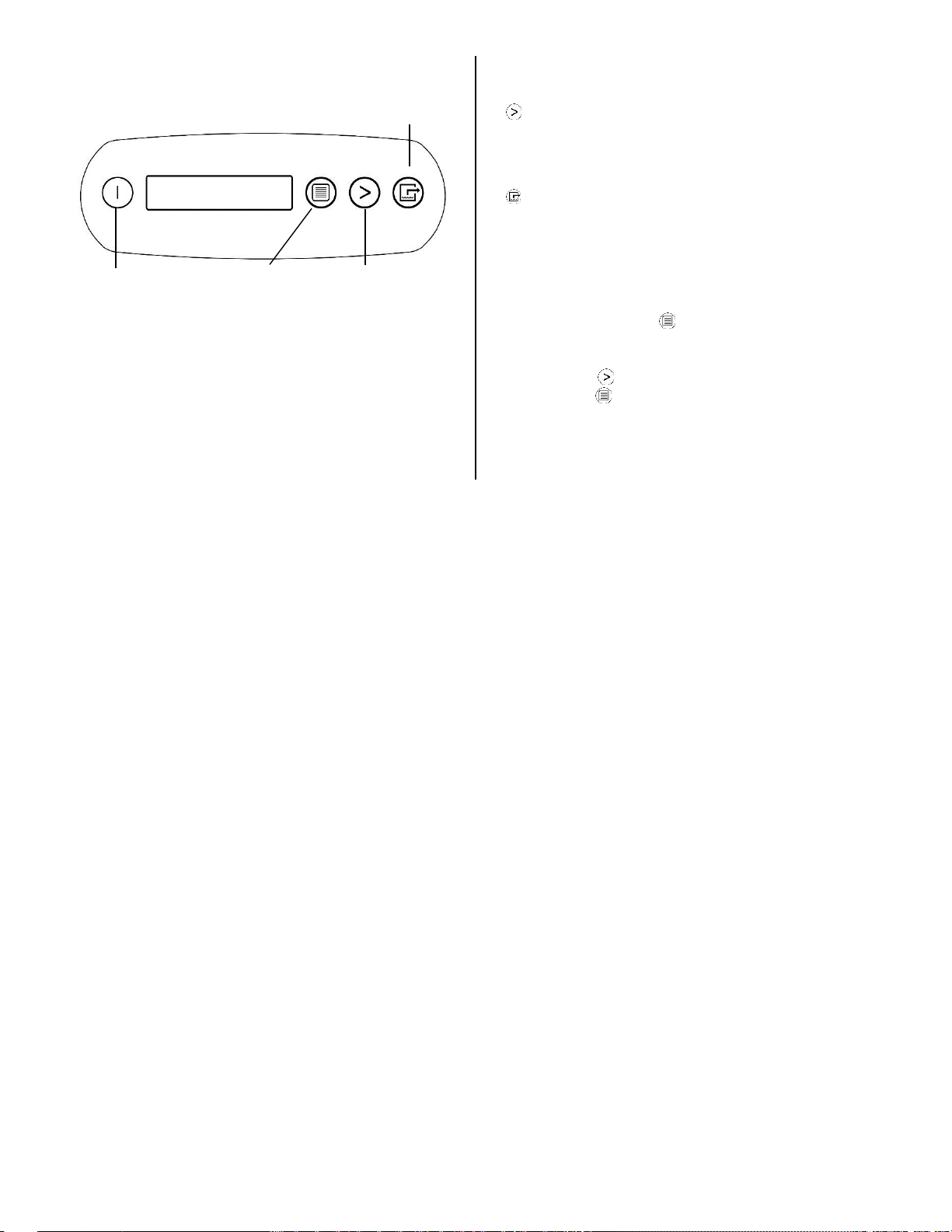

CONTROL PANEL

ON/OFF

DISPLAY

SELECTION /

UP KEY

PURGE PUMP

07-01674K F410, F411 5 Dri-Eaz Products, Inc.

USER SETTINGS

Only menu items followed by a greater-than symbol (>) may be adjusted. If no keys are selected for 5 minutes on screens: INLET

OUTLET, GRAIN DPR (INLET-OUTLET for 230V models), the display will return to normal display mode. In all the other menu items,

the display with return to the normal display mode after 20 seconds. Items without the symbol (>) are for information only and cannot be

changed or reset.

Press DISPLAY

MENU to proceed to

the next menu item. ↓

Press MENU SELECTION to change the setting. →

1. JOB HRS RESET >

PWR INTERRUPT X

1. JOB HR RESET 0

PWR INTERRUPT 0

Press to reset to 0.

2. INLET OUTLET

100' 80% 115' 30%

For information only.

3. GRAIN DPR

XX GPP

( XX.X g/kg for 230V models )

4. FILTER CLEANED

XXX HRS >

5. FILTER CLEANED

0 HRS

Press to clear filter hours.

5. COIL CLEANED

XXX HRS >

5. COIL CLEANED

0 HRS

Press to clear coil hours.

6. HUMIDISTAT

MODE OFF >

6. HUMIDISTAT

MODE ON >

Press to turn ON or OFF.

7. HUMIDISTAT

SETPOINT XX% >

Press to cycle through 40%–90% at 5% increments (default is 50%).

8. LANGUAGE

ENGLISH >

8. IDIOMA

ESPANOL >

8. SPRACHE

DEUTSCH >

8. LANGUE

FRANCAIS >

Press to change

language options.

9. TEMP UNITS

'F >

9. TEMP UNITS

‘C >

Press to change to °F or °C.

10. COIL TEMP

XX’

For information only.

11. COMP CURRENT

XX.X A

For information only.

12. FIRMWARE

3.0X FXXX-XXX

For information only.

13. LIFE HOURS

XXXX HRS

(Returns to

top menu item.)

The following section available only on wireless-equipped units.

14. SENSOR ID

XXXXXXXX

(Returns to

top menu item.)

07-01674K F410, F411 6 Dri-Eaz Products, Inc.

AT THE END OF THE JOB

To reduce the possibility of drips when moving the

unit, follow these additional steps to ensure that all

water is removed from the unit.

NOTICE: To ensure all water is removed from the

dehumidifier, the unit will complete the defrost cycle

even if the unit is turned off. If the unit is unplugged

during the defrost cycle, excessive water may

accumulate in the unit and may drip out when you move

the unit.

NOTICE: To ensure the condensate tank empties

completely while purging, make sure the unit is placed

upright on a horizontal surface.

1. If the unit is in a defrost cycle, wait until the unit

has returned to normal operating mode before

proceeding. To check, review the control panel. The

control panel will show one of the following:

Defrost in progress:

UNIT ON 00 HRS

DEFROST XX

Display mode when unit is in defrost mode. XX indicates

the seconds remaining on the defrost cycle.

Shutdown sequence

WAIT FOR

DEFROST XX

Display mode when unit in defrost and unit is powered

down (shut off by user). Unit will complete the defrost

cycle to remove any built-up ice then purge the pump.

XX indicates the seconds remaining on the defrost cycle.

Drying sequence

WAIT FOR

UNIT DRYING XX

Display mode when unit not in defrost and unit is

powered down (shut off by user). Unit will complete the 5

minute drying cycle then purge the pump. XX indicates

the seconds remaining on the drying cycle.

Normal display:

UNIT ON 00 HRS

INLET XX° C

Wait until the control shows the normal display before

proceeding.

2. Gently rock the machine to ensure any water

remaining on interior surfaces falls into the sump

area.

3. Press the PURGE key. When the purge cycle is

complete, turn the unit off.

4. Disconnect the external drain hose, drain it

carefully, coil it and secure it in the pocket or the

strap provided with your unit.

MAINTENANCE

WARNING! ELECTRIC SHOCK HAZARD. Unplug the

dehumidifier before performing any maintenance.

Before each use

Inspect the electrical cord for damage. Look for

fraying, cuts, etc. Do not use the unit if you find any

damage. Call Dri-Eaz for the nearest Service Center at

800-932-3030.

Inspect and vacuum filter as needed. The i-Series

dehumidifiers are equipped with a 3M™ High Air-Flow

filter. The HAF filter may be vacuumed clean and reused

up to three times. Do not rinse or wash the HAF filter,

as it will reduce the effectiveness of the electrostatic

material.

Keep a clean filter in the unit at all times to protect

internal components from dust and other particulate

build-up. Vacuum or replace filter before each job.

Replace only with a new 3M HAF Filter (Dri-Eaz part no.

F421). For parts and service call your local distributor or

contact the Dri-Eaz Service Department at

800-932-3030 or 360-757-7776.

CAUTION: Dust can cause the unit to overheat and

shut down. Do not operate when excessive dust or

airborne particles are present, such as during

sanding or spray-painting. Inspect and clean air filter

elements and coils frequently.

ABOUT 3M™ HIGH AIR FLOW FILTERS

HAF filters from 3M provide superior particle retention, resist microbial growth on filter surfaces and allow for maximum

airflow throughout the filter loading cycle. Follow these guidelines to ensure maximum protection for equipment,

technicians and the job site:

Replace the HAF filter whenever it has been vacuumed clean and reused three times. HAF filters lose their effectiveness after

three uses.

Replace the HAF filter whenever it has been used on a mold remediation job or otherwise exposed to potentially dangerous

contaminants. Continued use of a contaminated filter risks the spread of contamination.

Do not wash or apply any liquids to the HAF filter. Exposure to liquids will reduce the effectiveness of the electrostatic material.

Do not operate without the HAF filter in place. Do not operate the unit with any other filter type. Incorrect filtration will reduce

unit efficiency and can cause damage to the unit.

07-01674K F410, F411 7 Dri-Eaz Products, Inc.

IMPORTANT: Replace the HAF filter whenever 1)

it has been vacuumed clean 3 times or 2) it has

been used on a mold remediation job or

otherwise exposed to potentially dangerous

contaminants.

Monthly

Check coils. Dirty coils can cause the unit to overheat.

Clean when visibly dirty.

Check heat exchange block. Clean out with

compressed air only. Take care not to damage the block.

Inspect and clean the pump. To remove the

condensate pump unit:

SERVICING THE PUMP AND DRAIN PAN

To maintain proper operation, the pump and drain pan

assembly should be periodically removed and cleaned.

Follow these steps to clean the pump and drain pan

assembly:

Tools Needed

Philips screwdriver

Flat blade screwdriver

⅜ in. and

∕

in. sockets and driver

Cleaning cloths

DISASSEMBLY AND CLEANING

1. Unplug unit, then remove the power cord from the

socket at the base of the unit. Remove pump hose at

quick-connect.

2. Remove HAF filter.

3. Remove the two bolts from the upper front cover.

4. Remove one bolt each from the upper back corner of

side covers A and B (see Fig. A)

5. Remove four bolts from the lower back panel. The

back/top panel may now be removed.

6. Remove lower back metal panel (unscrew the five

attachment screws).

7. Place a firm support under the base of the unit so that

the left wheel may be removed.

8. Using the flat blade screwdriver, carefully pry the

center hub cap loose from the left wheel. Use the

∕

in.

socket to remove the retaining nut and slide the wheel

off. See Fig. E, #1.

9. Remove the two electric box retaining screws (see

Fig. E, #2.).

10. Tilt the bottom of the electric box to the right and

slide outward (Fig. F). It is not necessary to disconnect

any electrical cables.

11. Remove drain hose from pump assembly and slide

pump and tray assembly out of the unit.

12. Lift pump body out of plastic catch tray.

13. Wipe or rinse off all surfaces of the plastic catch tray

with a damp cloth.

CLEANING THE PUMP AND PUMP TRAY

14. Remove the pump assembly from the pump tray and

set pump aside. Wipe or rinse out pump tray and wipe

dry.

15. Remove pumpout hose from the check valve outlet.

16. Unscrew check valve. Using needle nose pliers,

carefully remove bottom of check valve assembly by

inserting one side of pliers approximately ⅛ in. into hole,

grasp and pull out carefully. A small ball bearing should

fall out so be careful not to lose it. Inspect assembly for

debris in assembly and clean accordingly. Reinstall the

ball bearing and reinstall the check valve assembly.

FIG. F: ELECTRIC BOX LOCATION

After removing attachment screws (Fig. E), tilt the bottom of the

electrical box to the right and slide it out. Set aside. It is not necessary

to disconnect any electrical cables.

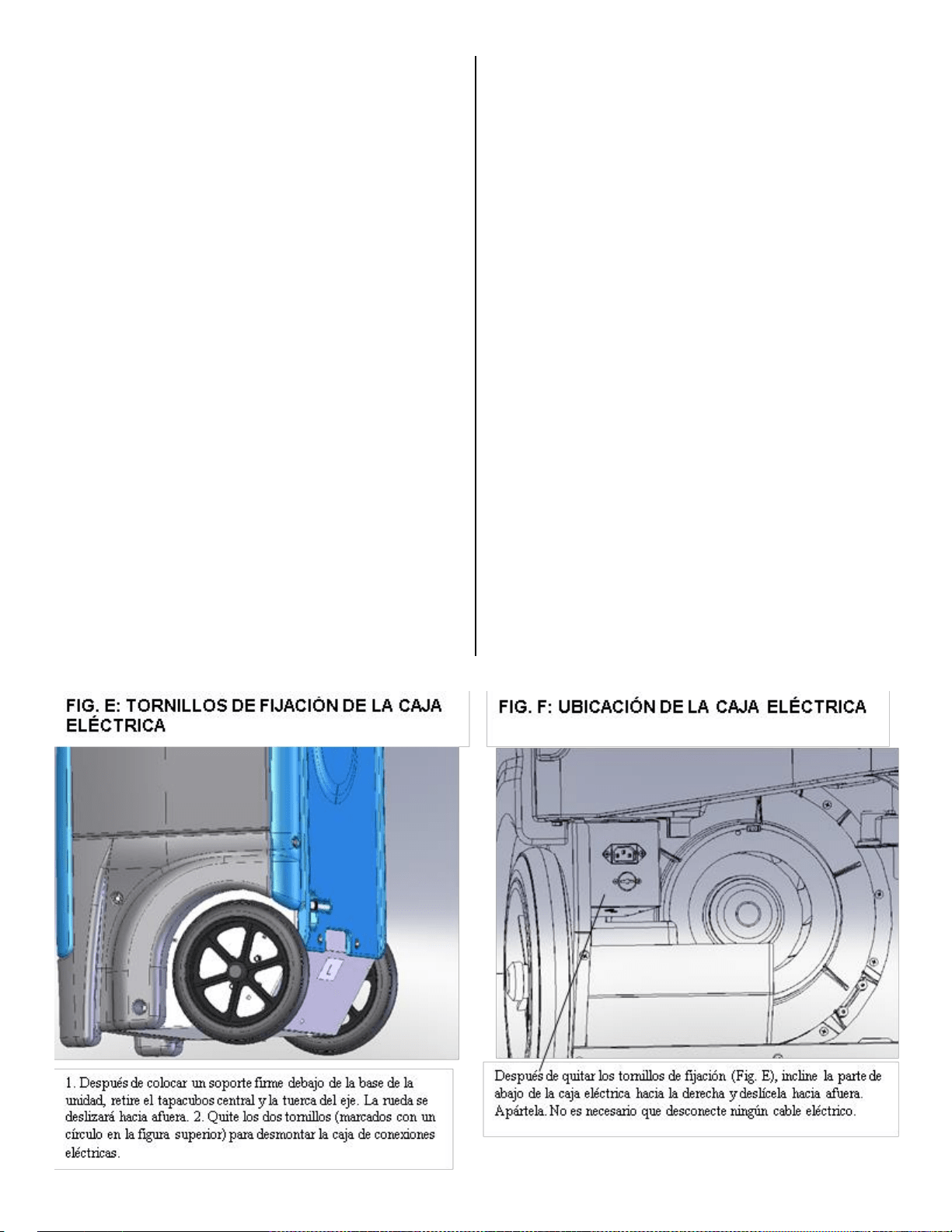

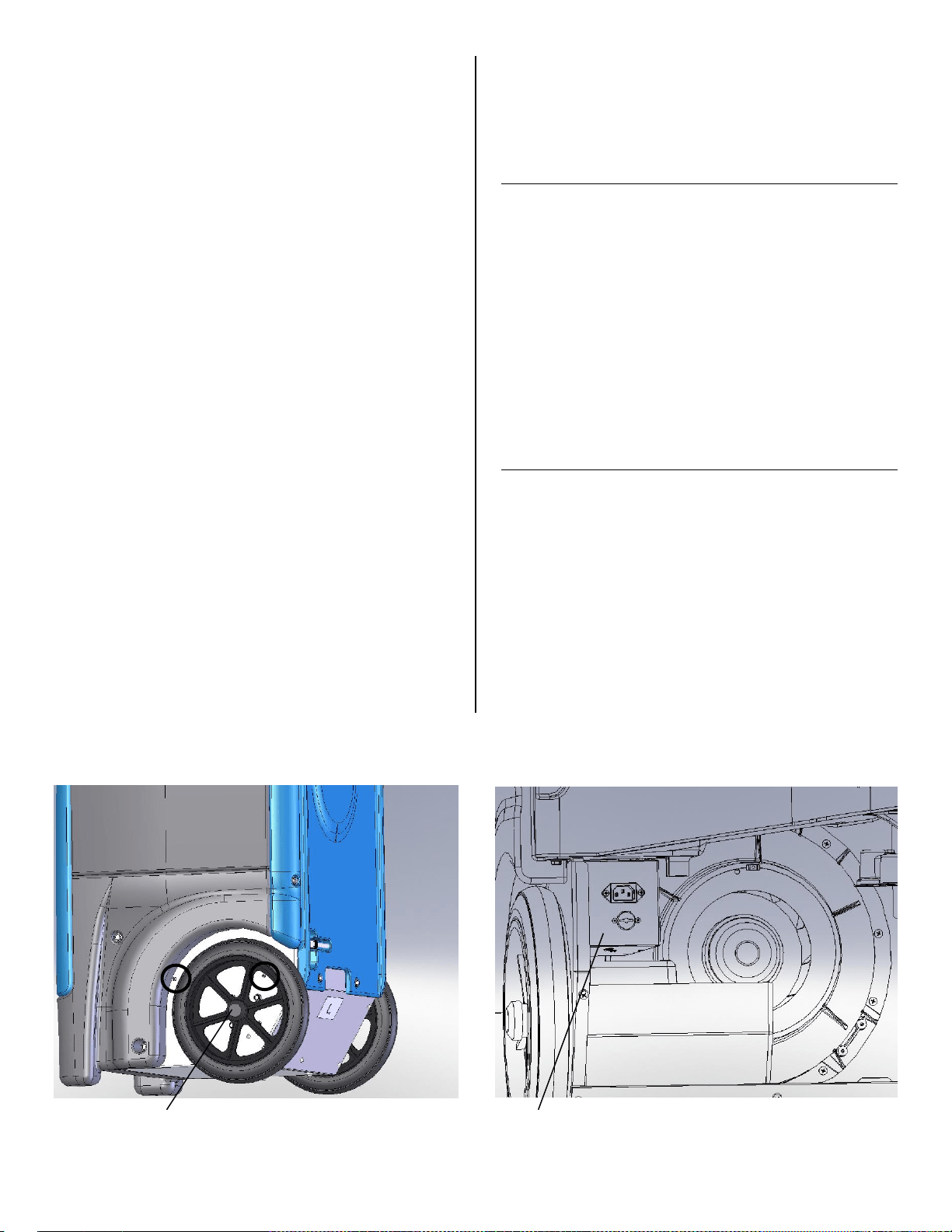

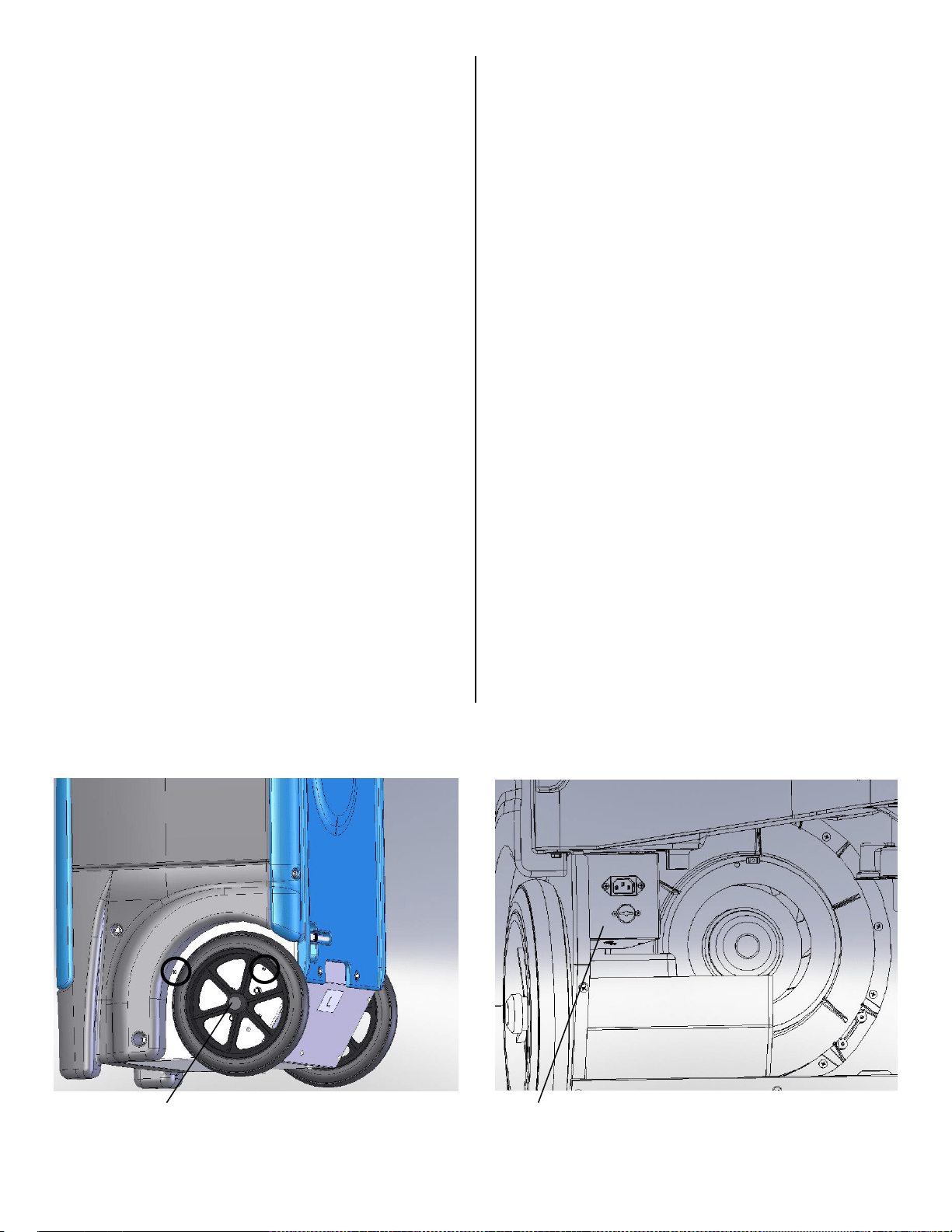

FIG. E: ELECTRIC BOX

ATTACHMENT SCREWS

1. After placing a firm support under the base of the unit, remove

the center hub cap and remove the axle nut. The wheel will now

slide off. 2. Remove the two screws (shown in the circles above) to

detach the electric junction box.

07-01674K F410, F411 8 Dri-Eaz Products, Inc.

Reassemble in reverse order.

The dehumidifier is now ready

for use.

Annually

Have the pump system

inspected by the Dri-Eaz Service

Department (800-932-3030) or

by a qualified service center.

TRANSPORTATION

AND STORAGE

NOTICE: Handle the unit

carefully. Do not drop, throw, or

place the unit where it could fall.

Rough treatment can damage

this equipment and may create a

hazardous condition or void

warranty.

 Do not expose the control

panel to moisture, snow or

rain when transporting in

uncovered vehicles such as

flatbed trucks.

 Store and transport securely

to avoid any damaging

impact to internal parts.

CLEANING COILS AND

HEAT EXCHANGE

BLOCK

Warning! Unplug unit before

servicing.

To help keep the unit operating efficiently, keep the coils

and the air-to-air heat exchange block clean. Access

these components by removing the side and rear covers:

1. Unplug unit.

2. Unplug the power cord from the socket at the base of

the unit. Remove pump hose at quick-connect.

3. Remove HAF filter.

4. Remove both side covers A and B (unscrew two bolts

shown for each panel).

5. Remove back cover (unscrew the four bolts shown on

the back and the two bolts on the upper front panel).

6. Remove the heat exchange block.

Inspect the heat exchange block carefully. If necessary,

use compressed air to clear the channels of the block,

taking care not to damage the block.

NOTICE: The unit is fitted with sensitive electronic

sensors. Protect the sensors from impact and do not

expose them to water or cleaning solution.

Vacuum or use compressed air on both sides of the

upright (condenser) coil until it is clean. Take care not to

let the nozzle touch the fins; as this may damage the

fins. A coil cleaner product may be used on the

horizontal cold (evaporator) coil only. Follow instructions

on product label. Take care not to spray or wipe product

on or near any electrical components or sensors. To

clean the vertical (condenser) coil, contact Service for

instructions.

To reassemble, follow the above steps in reverse. Be

sure to reinstall heat exchange block in the original

orientation. When installing the rear cover, carefully

thread the pump hose through the hole in the back

pocket before putting the cover in place.

NOTICE: Rubber strips are attached to the outside

edges of the evaporator and condenser coils to

provide an airtight seal around the heat exchange

block. When reinstalling the block, make sure the

seals are in place and are not kinked or folded.

Rear cover

Side cover A

Side cover B

HAF filter

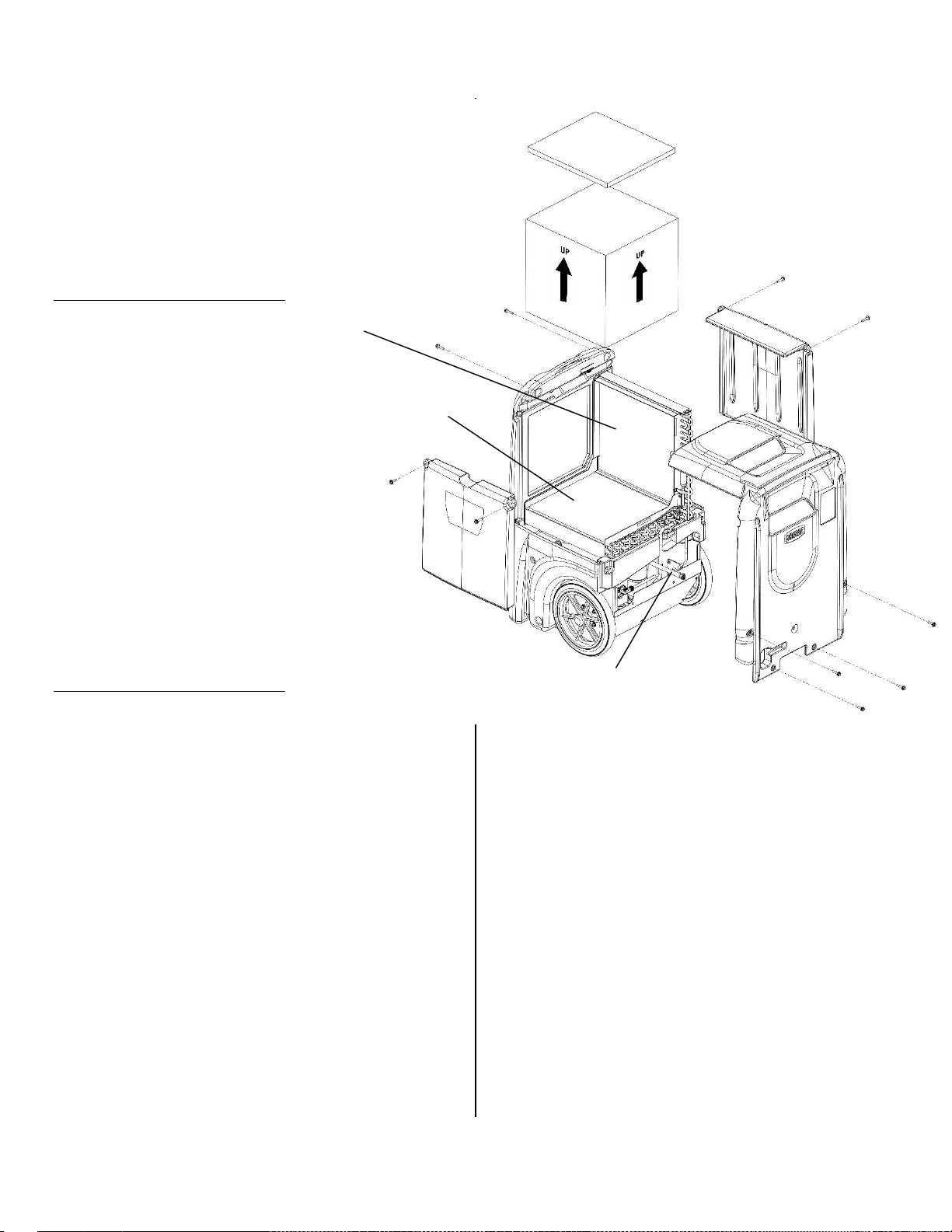

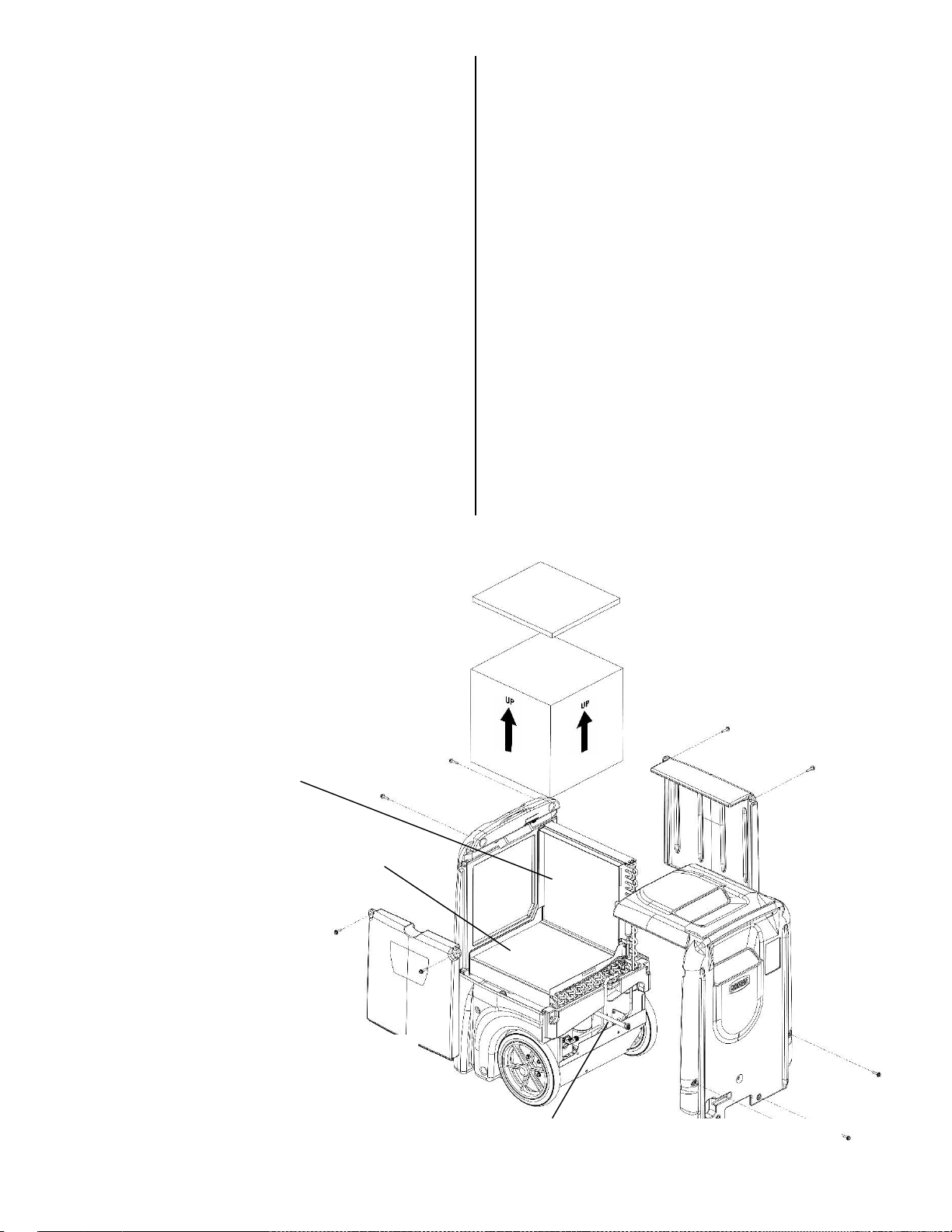

FIG. G: CLEANING

Pump hose – thread up through

hole in bottom of rear hose

pocket before reinstalling cover.

Condenser coil

Evaporator (cold) coil

Air-to-air heat

exchange block.

Arrows printed on

the block indicate

correct orientation

for installation.

07-01674K F410, F411 9 Dri-Eaz Products, Inc.

PUMP PURGE BUTTON

The Control Panel will display the following messages when the Pump Purge Button is pressed.

C O N T R O L P A N E L

M E S S A G E

E X P L A N A T I O N

---

PUMP PURGING XX

Pump is purging with countdown in seconds. Press key again to stop if needed.

SYSTEM MESSAGES

The Control Panel will display the following messages based on system performance and environmental conditions. User

action, if any is required, is indicated in the third column.

C O N T R O L P A N E L

M E S S A G E

E X P L A N A T I O N

U S E R A C T I O N

INITIALIZING

Unit is powering up.

None

FIRMWARE VERSION

XXX

Indicates control board firmware version number.

None

FXXX-XXX

Model number.

None

OFF

Unit has finished powering up and is operating.

None

PLEASE WAIT

COMP. DELAY XX

60s delay before compressor turns on. Allows system

pressure to equalize.

None

UNIT ON XXXX HRS

INLET XXX°F / XX%

First line: indicates total operating hours.

Second line: Toggles between inlet temperature and

inlet RH every 2 seconds.

None

HUMIDISTAT

INLET XXX°F / XX%

First line: indicates unit is in humidistat mode

Second line: Toggles between inlet temperature and

inlet RH every 2 seconds.

None

LOW TEMP

INLET XXX°F/ XX%

F515 only. Unit shuts off if inlet temp below 45° F.

Turns back on when inlet reaches 50° F.

None

HI TEMP CYCLE

REMAINING XX MIN

Unit overload limit reached. Cool-down initiated.

None

---

DEFROST XX

Unit is defrosting, with countdown in seconds.

None

WAIT FOR

DEFROST XXX

Unit turned off when coil is cold or already in a defrost

cycle. Proceeds to finish cycle or initiate one to clear

the coils of ice before storage.

None

WAIT FOR

UNIT DRYING XXX

Occurs when unit is turned off and coil is not frozen.

Clears the coils of water before storage.

None

CLEAN FILTER >

---

Prompt to clean or change filter.

Change or clean filter. Press

the > key to reset

CLEAN COILS >

---

Prompt to clean coils and interior.

Clean coils. Press the > key

to reset

07-01674K F410, F411 10 Dri-Eaz Products, Inc.

ERROR MESSAGES

If the control system detects an error, it will produce an error (“ER”) message. If this occurs, first unplug the unit and then

plug it back in. This will usually reset the electronics, and the unit will begin operating normally. If the error message

reappears, refer to the explanations and solutions shown below. If these solutions do not fix the problem, contact your

local authorized service center.

C O N T R O L P A N E L

M E S S A G E

E X P L A N A T I O N A N D S O L U T I O N

ER4 DEFROST

SENSOR CONNECT

ER4 OULET

SENSOR CONNECT

Temp sensor is open, missing, or shorted. Check that temp sensors are installed

correctly on control panel. If error persists, contact service.

ER5 SENSOR

CONNECTION ON BD

Inlet Temp/RH sensor is open, missing, or shorted. Check that inlet temp/RH sensor is

installed correctly on control panel and inlet shroud. If error persists, contact service.

ER6 CONTACT

SERVICE CENTER

Current sensor failure. If error persists, contact service.

ER7 INVALID

MODEL SETTING

Incorrect or unsupported DIP switch settings. Contact Dri-Eaz service department for

correct DIP switch settings.

ER8 BUTTON STUCK

ALL BUTTONS

Key is stuck or has been held down too long. Contact service.

ER9 PUMP BLOCKED

PUMP & HOSE

Check for obstructions in drain hose. Check the pump.

SPECIFICATIONS

Model

LGR 2800i F410

LGR 3500i F411

Use weight

160 lbs. | 72.6 kg

Dimensions

(H × D × W)

40.5 × 23 × 24 in.

103 × 58 × 61 cm

40.5 × 23 × 24 in.

103 × 58 × 61 cm

Power

8.0 amps,

120 volts

11.2 amps,

120 volts

Water removal

AHAM (80°F/60%

RH)

130 pts. | 61.5 liters /

day

170 pts. | 80.4 liters /

day

Water removal max.

(90°F/90% RH)

200 pts. | 94.6 liters /

day

240 pts. | 113.6 liters

/ day

Water removal

80°F/20% RH

20 pts. | 9.5 liters /

day

24 pts. | 11.4 liters /

day

Max process air

400 CFM | 679.7

CMH*

400 CFM | 679.7

CMH*

Operating range

33–125°F | 1–52°C

33–100° F | 1–38° C

Construction

Rotomolded shell

Safety

ETL certified to CSA

22.2 no. 92

ETL certified to CSA

22.2 no. 92

Specifications are subject to change without notice. Some values may

be approximate. *Automatic variable speed for optimized

performance.

PARTS INCLUDED

40 ft. (12 m) of drain hose with quick-connect fitting.

25 ft. (7.6 m) detachable power cord.

3M™ HAF filter (reorder F527 24 pk.)

ACCESSORIES

VMax Adaptor (F422)

Sto&Go Ducting (F405)

FOR PARTS AND SERVICE CALL YOUR LOCAL

DISTRIBUTOR or Dri-Eaz at 800-932-3030. Visit

warranty.DriEaz.com and register your purchase to

ensure you receive any important product releases.

07-01674K F410, F411 11 Dri-Eaz Products, Inc.

Manual para el usuario

Deshumidificador Portátil LGR 2800i (F410)

Deshumidificador Portátil LGR 3500i (F411)

DRI-EAZ PRODUCTS, INC.

15180 Josh Wilson Road, Burlington, WA 98233

Teléfono: 800-932-3030 Fax: 360-757-7950 www.dri-eaz.com

La serie de deshumidificadores Dri-Eaz

LGR iSeries reduce la humedad en ambientes

cerrados eliminando el vapor de agua que se encuentra en el aire. El modelo iSeries está

creado de modo que sea resistente, duradero y fácil de transportar, características que lo

convierten en un elemento sumamente adecuado para la reparación de daños causados por

el agua, el secado de estructuras, la construcción y otros usos para los que se necesita

temporalmente un deshumidificador de alto rendimiento.

Patents: http://www.LBpatents.com

GUA R DE E STA S I N S TR U C CI O N E S

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

ADVERTENCIA! Peligro de sufrir una descarga

eléctrica, lastimarse con el ventilador rotatorio y

quemarse con una superficie caliente. Desenchufe

la unidad antes de abrir la tapa para limpiarla o

hacerle mantenimiento. La unidad debe tener

descarga a tierra.

 Controle el cable de alimentación antes de usarlo.

Si está dañado, no lo use. Para desenchufar la

unidad, tire siempre del enchufe (nunca del

cable).

 Coloque el enchufe de tres clavijas que está en el

extremo del cable de alimentación en un

tomacorriente con descarga a tierra adecuado. No

use adaptadores. Nunca corte la tercera clavija.

No use cables prolongadores.

 La unidad debe utilizarse en un circuito eléctrico

de 115 V/60 Hz, protegido por un interruptor del

circuito de fallos de conexión a tierra (GFCI, por

sus siglas en inglés).

 No utilice el aparato en agua estancada.

Mantenga el motor y los cables secos.

ANTES DE COMENZAR

Registro de la garantía

Visite warranty.drieaz.com para registrar su compra.

El registro nos permite brindarle mejor asistencia en el

uso, el mantenimiento o la reparación de su equipo, y

también comunicarnos con usted en caso de que

tengamos información de seguridad importante sobre su

producto de Dri-Eaz. Si considera que su producto

necesita reparación, tenga a mano el modelo del equipo,

el número de serie y el comprobante de compra original,

y llame a su distribuidor para que lo ayude a obtener

una autorización para devolver el producto (RMA, por

sus siglas en inglés).

ADECUADO RETIRO DEL ENCHUFE

Tome el enchufe IEC y tire recto

IMPORTANTE: Cualquier daño en el

receptáculo IEC o en el deshumidificador

consecuencia de un inadecuado retiro del

cable eléctrico no será cubierto por la

garantía. El cable eléctrico IEC es un

elemento con desgaste y no está cubierto

por la garantía.

07-01674K F410, F411 12 Dri-Eaz Products, Inc.

INTRODUCCIÓN

Los deshumidificadores Dri-Eaz reducen la humedad en

ambientes cerrados eliminando el vapor de agua que se

encuentra en el aire. Si se usa correctamente, el

deshumidificador puede ayudar a secar alfombras,

almohadillas para alfombras, pisos, paredes, elementos

en el interior de una propiedad y más. También puede

ayudar a prevenir daños secundarios causados por el

exceso de humedad. Para obtener mejores resultados,

cuando use los deshumidificadores, coloque

ventiladores TurboDryer de Dri-Eaz alrededor del

perímetro de la habitación, a fin de distribuir la energía

térmica y hacer que la humedad de las superficies

mojadas se pierda en el aire.

Cómo funcionan los deshumidificadores

LGR

Los deshumidificadores refrigerantes de grano bajo

(LGR, por sus siglas en inglés) de Dri-Eaz hacen que el

aire húmedo atraviese un evaporador muy frío. La

humedad del aire se condensa en el serpentín. En

determinados momentos, la máquina funciona en modo

"descongelación", ya que calienta la escarcha

acumulada en el serpentín del evaporador y la convierte

nuevamente en agua. El agua se acumula en un

recipiente y se elimina por una manguera. Los sensores

integrados controlan permanentemente las condiciones

ambientales y las operaciones del sistema del

deshumidificador, incluidas la temperatura y la humedad

relativa, que pueden observarse en la pantalla de

visualización.

Los deshumidificadores refrigerantes de grano bajo

(LGR) poseen una mayor capacidad de intercambio de

calor y de descongelación que los deshumidificadores

refrigerantes normales; asimismo, pueden seguir

eliminando humedad en ambientes más secos.

DÓNDE COLOCAR UN

DESHUMIDIFICADOR

Para obtener mejores resultados, utilice su

deshumidificador en un espacio cerrado, lo que permite

crear una cámara de secado. A fin de aumentar al

máximo la eficacia de la unidad para eliminar el agua,

cierre todas las puertas y ventanas que den al exterior.

Además, trate de que el tránsito dentro de la cámara de

secado sea mínimo. Coloque su deshumidificador contra

una pared, lejos de cualquier elemento que lo obstruya,

y manténgalo alejado de cualquier objeto que pueda

bloquear el flujo de aire que entra y sale de la unidad.

Para obtener más información sobre cómo crear un

ambiente de secado óptimo, llame a Dri-Eaz al

800-932-3030.

ACERCA DE LOS FILTROS DE ALTO FLUJO DE AIRE 3M™

Los filtros de alto flujo de aire (HAF, por sus siglas en inglés) de 3M tienen una mayor tasa de retención de partículas,

resisten el crecimiento microbiano en las superficies del filtro y permiten el máximo flujo de aire durante todo el ciclo de

carga del filtro. Siga estos lineamientos para garantizar la máxima protección del equipo, de los técnicos y del lugar de

trabajo:

Reemplace el filtro de HAF cada vez que haya sido aspirado y reutilizado tres veces. Los filtros de HAF pierden su eficacia

después de utilizarlos tres veces.

Reemplace el filtro de HAF cada vez que se haya utilizado en una tarea de eliminación de moho o que se haya expuesto de

alguna manera a contaminantes potencialmente peligrosos. El uso continuo de un filtro contaminado aumenta el riesgo de

propagación de la contaminación.

No lave ni aplique ningún líquido al filtro de HAF. La exposición a líquidos reducirá la eficacia del material electrostático.

No opere la unidad si el filtro de HAF no está en su lugar. No opere la unidad con ningún otro tipo de filtro. La filtración

incorrecta reduce la eficiencia de la unidad y puede causar daños a la misma.

07-01674K F410, F411 13 Dri-Eaz Products, Inc.

IDENTIFICACIÓN DE LAS PARTES

CÓMO USAR SU DESHUMIDIFICADOR

Coloque la unidad en posición vertical

AVISO: Si transporta un deshumidificador i-Series en

posición horizontal, enderécelo y déjelo en posición

vertical durante al menos 30 minutos antes de

prenderlo. Cuando la máquina está en posición

horizontal, el aceite del compresor fluye hacia los

serpentines refrigerantes, lo que disminuye la capacidad

de funcionamiento del deshumidificador. Dejar la unidad

en posición vertical durante 30 minutos permite que el

aceite vaya nuevamente hacia el compresor.

Coloque la manguera de drenaje

La bomba de condensado del modelo i-Series se

conecta a una manguera de drenaje plástica, ubicada en

la cavidad de la parte de atrás de la unidad. Dicha

manguera incluye un adaptador de conexión rápida para

ajustarla fácilmente a la manguera de drenaje de 40 pies

(12 m) proporcionada. Desenrolle toda la manguera y

coloque el extremo suelto en una pila, un desaguadero,

un balde o afuera: en cualquier lugar donde el agua

FIG. C: PUNTOS DE CONEXIÓN DE

LA BOMBA Y LA ENERGÍA

Panel trasero inferior. Quite los

cinco tornillos que lo sostienen para

sacar la bomba y limpiarla.

FIG. D: PANEL DE ACCESO A LA BOMBA

Parte inferior del armazón

trasero de polietileno.

Quite los dos pernos para

sacar la bomba y

limpiarla.

Entrada del cable de

alimentación.

07-01674K F410, F411 14 Dri-Eaz Products, Inc.

pueda drenar de forma segura. Si acumula el agua en

un balde u otro recipiente, contrólelo con frecuencia

para evitar derrames.

NOTA: Desenrosque y estire toda la manguera de

drenaje. No deje ninguna parte de la manguera

enroscada en la unidad ni coloque el extremo de la

manguera a más de 20 pies (6 m) por encima de la

parte superior de la unidad. Controle también que

no haya dobleces u obstrucciones que impidan el

paso del agua. De lo contrario, es posible que la

bomba se tape y pierda agua.

Enchufe el cable eléctrico

El deshumidificador i-Series debe enchufarse en un

tomacorriente de 115 voltios, protegido por un GFCI,

con capacidad para 15 amperios como mínimo. Saque

el cable de la cavidad donde está guardado y

desenrósquelo. Conecte siempre primero y con firmeza

el cable que va a la unidad. Después, enchufe el otro

extremo del cable en un tomacorriente adecuado.

Prenda la unidad

El panel de control del deshumidificador i-Series tiene

una pantalla y una placa sensible al tacto con cuatro

teclas. Presione la tecla PRENDIDO/APAGADO

para prender la unidad.

Cómo usar el panel de control

El panel de control tiene una pantalla y una placa

sensible al tacto con cuatro teclas.

PRENDIDO/APAGADO. Presione la tecla

PRENDIDO/APAGADO para prender o apagar la

unidad. Cuando se prende la máquina, suele aparecer

en la pantalla la leyenda POR FAVOR ESPERE RETAR

COMPRS y se produce una cuenta regresiva que va

desde un máximo de 60 segundos hasta 0. Esta demora

permite que las presiones de refrigerado se equilibren

para que el comienzo sea más sencillo. Si no aparece

una cuenta regresiva por el retardo del compresor,

significa que dicho retardo no es necesario y que la

máquina comenzará a funcionar de inmediato. Una vez

que finaliza el retardo del compresor, aparece en la

pantalla PRENDIDO XXXX H, y se alterna el mensaje

ENTRADA XXX °F con el mensaje ENTRADA XX%.

MOSTRAR MENÚ. Presione la tecla MOSTRAR

MENÚ para ver en la pantalla otros estados del

deshumidificador y las Configuraciones del Usuario.

Para volver al menú principal, presione la tecla

PRENDIDO/APAGADO una sola vez.

SELECCIÓN DEL MENÚ. Presione la tecla

SELECCIÓN DEL MENÚ para cambiar los valores en

las Configuraciones del Usuario. La tecla SELECCIÓN

DEL MENÚ también funciona como la tecla ARRIBA, a

fin de modificar el valor prefijado para que la unidad

funcione en modo “humidistato”. Para obtener una

descripción detallada, consulte “Menú de

configuraciones del usuario” (más abajo).

PURGAR. Presione el botón PURGAR para vaciar en

forma manual el agua que se encuentra en el depósito

de la bomba de condensado. AVISO: Presione siempre

la tecla de purgado antes de mover la unidad. Durante el

funcionamiento normal, la bomba se purga

automáticamente cada seis minutos, o cada vez que el

depósito esté lleno. En la pantalla se verá BOMBA

PURGANDO y una cuenta regresiva.

Pantalla del menú principal

Cuando la unidad se enchufa por primera vez a la

corriente alterna, la pantalla del panel de control

mostrará rápidamente una serie de datos. Este

procedimiento forma parte del autodiagnóstico de la

unidad y no se necesita la intervención del usuario.

Cuando finaliza el autodiagnóstico, la pantalla exhibirá la

siguiente información:

PRENDIDO XXXX H

ENTRADA XXX °F / ENTRADA XX%

La primera línea de la pantalla indica la cantidad total de

horas que ha funcionado la unidad. Este valor puede

llevarse a cero para hacer un seguimiento de las horas

de trabajo (vea más abajo "Reinicio de las horas de

trabajo"). La segunda línea de la pantalla alterna la

temperatura de entrada con la humedad de entrada.

Para obtener instrucciones detalladas del control.

ON/OFF (ENCENDIDO /

APAGADO)

Presione y suelte para

encender

o apagar la unidad.

DISPLAY MENU (MENÚ DE

PANTALLA)

Presione para seleccionar el

siguiente elemento del menú.

El elemento del menú se

mostrará en la pantalla.

MENU SELECTION /

UP KEY (SELECCIÓN DE

MENÚS / FLECHA HACIA

ARRIBA)

Presione para cambiar o

seleccionar los valores en el

menú desplegado.

BOMBA DE PURGADO

Presione y suelte para

empezar a purgar. La pantalla

mostrará una cuenta regresiva

de los segundos que falten

para que se complete la purga.

PANEL DE CONTROL

ON/OFF

(ENCEND

PANTALLA

DISPLAY

MENU (MENÚ

PANTALLA)

MENU SELECTION /

UP KEY

(SELECCIÓN DE

MENÚS / FLECHA

HACIA ARRIBA)

BOMBA DE

PURGADO

07-01674K F410, F411 15 Dri-Eaz Products, Inc.

AJUSTES DE USUARIO

Solo se pueden ajustar los elementos del menú que estén seguidos de un símbolo de «mayor que» (>). Si no se selecciona ninguna tecla en las

siguientes pantallas en un lapso de 5 minutos: INLET OUTLET (ENTRADA SALIDA), DPR GRAIN (GRANO DE DPR) (INLET OUTLET para los

modelos 230V), la pantalla volverá al modo de visualización normal. En todos los demás elementos de menú, la pantalla regresará al modo de

visualización normal después de 20 segundos. Los elementos que no tienen el símbolo (>) son únicamente para información y no se pueden cambiar ni

restablecer.

Presione DISPLAY

MENU (MOSTRAR

MENÚ) para pasar a la

siguiente opción del

menú. ↓

Presione MENU SELECTION (SELECCIÓN DEL MENÚ) para cambiar el ajuste. →

1. HRS REINICIAR>

FALLA DE LUZ X

1. H DE TRABAJO 0

FALLA DE LUZ 0

Presione para restablecer a 0.

2. ENTRADA SALIDA

100' 80% 115' 30%

Sólo para información.

3. ENTRADA-SALIDA

XX.X g/kg

4. FILTRO LIMPIAR

XXX HR >

5. FILTRO LIMPIAR

0 HRS

Presione para borrar las horas de limpieza del filtro.

5. LIMPIAR BOBINA

XXX HRS >

5. LIMPIAR BOBINA

0 HRS

Presione para borrar las horas de limpieza de la bobina.

6. HIGROSTATO

MODO APAGADO>

6. HIGROSTATO

MODO PRENDIDO>

Presione para poner en ON u OFF (ENCENDER o APAGAR).

7. CONSIGNA

HIGROSTATO XX%>

Presione para alternar entre el 40% y el 90% en incrementos de 5% (el valor predeterminado es de 50%).

8. IDIOMA

ESPANOL >

8. SPRACHE

DEUTSCH >

8. LANGUE

FRANCAIS >

8. LANGUAGE

ENGLISH >

Presione para cambiar

las opciones de idioma.

9. TEMPERATURA

'C >

9. TEMPERATURA

‘F >

Presione para cambiar a °F o °C.

10. TEMP BOBINA

XX’

Sólo para información.

11. CORR COMPRS

XX.X A

Sólo para información.

12. FIRMWARE

3.0X FXXX-XXX

Sólo para información.

13. TOTAL DE HRS

XXXX HR

(Regresa al

elemento del menú

superior).

La siguiente sección está disponible sólo en las unidades equipadas con sistema inalámbrico.

14. SENSOR ID

XXXXXXXX

(Regresa al

elemento del menú

superior).

07-01674K F410, F411 16 Dri-Eaz Products, Inc.

AL FINALIZAR EL TRABAJO

Para reducir la posibilidad de goteos al mover la

unidad, siga estos pasos adicionales para

asegurarse de que toda el agua sea retirada de la

unidad.

AVISO: Para asegurar que toda el agua sea quitada del

deshumidificador, la unidad habrá de completar el ciclo

de descongelamiento incluso si se halla apagada. Si la

unidad fuera desenchufada durante el ciclo de

descongelamiento, es posible que se acumule en la

misma el exceso de agua y gotear cuando se la

traslade.

AVISO: Para asegurarse de que el tanque de

condensado se vacíe por completo mientras se hace el

purgado, asegúrese de que la unidad esté en posición

vertical sobre una superficie horizontal.

1. Si la unidad está en un ciclo de

descongelamiento, espere hasta que regrese al

modo normal de funcionamiento antes de proceder.

Para comprobar, revise el panel de control. Éste

mostrará uno de los siguientes mensajes:

Descongelamiento en progreso:

PRENDIDO XXXX H

DESCONGELE XX

Modo de visualización cuando la unidad está en modo

de descongelamiento. XX indica los segundos restantes

en el ciclo de descongelamiento.

Secuencia de apagado

ESPERE A QUE SE

DESCONGELE XX

Modo de visualización cuando la unidad está en modo

de descongelamiento es apagada (por el usuario). La

unidad completará el ciclo de descongelamiento para

quitar cualquier hielo acumulado y luego purgará la

bomba. XX indica los segundos restantes en el ciclo de

descongelamiento.

Secuencia de secado

ESPERA PARA

SECADO DE LA UNIDAD XX

Modo de visualización cuando la unidad no está en

modo de descongelamiento y es apagada (por el

usuario). La unidad completará el ciclo de secado de

5 minutos y después purgará la bomba. XX indica los

segundos restantes en el ciclo de descongelamiento.

Visualización normal:

UNIDAD EN 00 h

ENTRADA XX °C / ENTRADA XX%

Espere hasta que el control muestre la pantalla normal

antes de proceder.

2. Mueva suavemente la máquina para asegurarse

de que cualquier resto de agua en las superficies

interiores caiga en el área del colector.

3. Pulse la tecla de PURGADO . Cuando se

complete el ciclo de purgado, apague la unidad.

4. Desconectar el tubo de drenaje externo, escurrir

con cuidado, enrollarla y fijarlo en el bolsillo o en la

correa suministrada con la unidad.

MANTENIMIENTO

¡ADVERTENCIA! PELIGRO DE DESCARGA

ELÉCTRICA. Desenchufe el deshumidificador antes

de realizar cualquier tarea de mantenimiento.

Antes de cada uso

Controle el cable eléctrico para detectar daños.

Fíjese que el cable no esté pelado, cortado, etc. No use

la unidad si detecta algún daño. Para conocer el Centro

de Servicio Técnico más cercano, llame a Dri-Eaz al

800-932-3030.

Controle y aspire el filtro cuando sea necesario. Los

deshumidificadores i-Series están equipados con un

filtro para alto flujo de aire High Air-Flow (HAF) de 3M™.

El filtro para HAF se puede limpiar con aspiradora y

volver a usar hasta tres veces. No enjuague ni lave el

filtro para HAF, ya que reducirá la eficacia del material

electrostático.

Tenga siempre un filtro limpio en la unidad para proteger

los componentes internos contra la acumulación de

polvo y otras partículas. Aspire o cambie el filtro antes

de cada trabajo. Reemplácelo únicamente con un filtro

para HAF de 3M nuevo (pieza n.º F421 de Dri-Eaz).

Para solicitar piezas y servicio técnico, llame al

distribuidor de su zona o al Departamento de Servicio

Técnico de Dri-Eaz, al 800-932-3030 ó 360-757-7776.

ADVERTENCIA: El polvo puede hacer que la

unidad se recaliente y se apague. No utilice el

equipo cuando haya exceso de polvo o partículas en

el aire, por ejemplo durante el lijado o la pintura con

pulverizador. Controle y limpie los serpentines y los

componentes del filtro de aire con frecuencia.

IMPORTANTE: Reemplace el filtro para HAF

cuando 1) lo haya limpiado con la aspiradora

tres veces o 2) haya sido utilizado en tareas de

eliminación de moho o haya sido expuesto a

sustancias contaminantes potencialmente

peligrosas.

Una vez al mes

Controle los serpentines. Los serpentines sucios

pueden hacer que la unidad se recaliente. Límpielos

cuando los note sucios. Consulte las instrucciones de

limpieza en la página 18.

Controle el bloque de intercambio de calor. Límpielo

con aire comprimido únicamente. Tenga cuidado de no

dañar el bloque.

Controle y limpie la bomba. Para quitar la bomba de

condensado, haga lo siguiente:

07-01674K F410, F411 17 Dri-Eaz Products, Inc.

MANTENIMIENTO DE LA BOMBA Y LA BANDEJA DE

DRENAJE

A fin de que la unidad siga funcionando correctamente,

debe retirar y limpiar la bomba y la bandeja de drenaje

periódicamente; para hacerlo, siga estos pasos:

Herramientas necesarias

Destornillador Phillips

Destornillador de punta plana

Tubos de ⅜ y

∕

pulgadas (9.5 y 24 mm) y llave de

tubos

Trapos

DESARMADO Y LIMPIEZA

1. Desenchufe la unidad y luego retire el cable de

alimentación de la entrada que está en la base de la

unidad. Saque la manguera de la bomba de la conexión

rápida.

2. Quite el filtro para HAF.

3. Quite los dos pernos de la tapa superior del frente.

4. Quite el perno de cada esquina trasera superior de

las tapas laterales A y B (vea la Figura A).

5. Quite los cuatro pernos del panel trasero inferior;

ahora puede retirar el panel trasero/superior.

6. Retire el panel metálico trasero inferior (desenrosque

los cinco tornillos restantes).

7. Coloque un soporte firme debajo de la base de la

unidad para sacar la rueda izquierda.

8. Con el destornillador de punta planta, afloje

cuidadosamente el tapacubos central de la rueda

izquierda. Use el tubo de

∕

pulgadas para sacar la

tuerca de retención y deslizar la rueda hacia afuera. Vea

la Figura E, #1.

9. Quite los dos tornillos de retención de la caja eléctrica

(vea la Figura E, #2).

10. Incline la parte de abajo de la caja eléctrica hacia la

derecha y deslícela hacia afuera (Figura F). No es

necesario que desconecte ningún cable eléctrico.

11. Saque la manguera de drenaje de la bomba y

deslice la bomba y la bandeja hacia fuera de la unidad.

12. Levante la estructura de la bomba para sacarla de la

bandeja plástica de recolección y aparte la bomba.

LIMPIEZA DE LA BOMBA Y LA BANDEJA DE LA

BOMBA

13. Enjuague o limpie con un trapo húmedo todas las

superficies de la bandeja plástica de recolección.

14. Limpie con un trapo húmedo todas las superficies de

la bomba.

15. Saque la manguera de bombeo de la salida de la

válvula de retención.

16. Desenrosque la válvula de retención. Con una pinza

de punta de aguja, quite cuidadosamente la parte de

abajo de la válvula de retención; para hacerlo,

introduzca un lado de la pinza en el agujero a unas ⅛

pulgadas (3 mm), apriete y retire con cuidado. Es

probable que salga un soporte de bolas; tenga cuidado

de no perderlo. Inspeccione la unidad y límpiela

conforme sea necesario. Vuelva a colocar el soporte de

bolas y la válvula de retención.

07-01674K F410, F411 18 Dri-Eaz Products, Inc.

Vuelva a armar la unidad siguiendo los pasos anteriores

a la inversa. El deshumidificador está listo para usar.

Una vez al año

Llame al Departamento de Servicio Técnico de Dri-Eaz

(800-932-3030) o a un centro de servicio técnico

habilitado para que controle el sistema de la bomba.

TRANSPORTE Y ALMACENAMIENTO

AVISO: Manipule la unidad con cuidado. No la tire ni la

apoye en lugares donde pueda caerse. Si no trata este

equipo con cuidado, puede dañarse y ocasionar algún

peligro, o la garantía puede quedar anulada.

 No exponga el panel de control a humedad, nieve o

lluvia cuando lo transporte en vehículos

descubiertos, tales como los camiones de

plataforma.

 Transpórtelo y almacénelo de manera segura para

evitar cualquier impacto que dañe las partes

internas.

LIMPIEZA DE LOS

SERPENTINES Y

DEL BLOQUE DE

INTERCAMBIO DE

CALOR

¡Advertencia!

Desenchufe la unidad

antes de realizar

cualquier tarea de

mantenimiento.

Para contribuir a que la

unidad siga funcionando

eficazmente, mantenga

limpios los serpentines y el

bloque de intercambio de

calor de aire a aire. Se

puede acceder fácilmente

a estos componentes

quitando las tapas laterales

y trasera de la unidad, tal

como se describe a

continuación:

1. Desenchufe la unidad.

2. Desconecte el cable

de alimentación de la

entrada que está en la

base de la unidad.

Saque la manguera de la

bomba de la conexión

rápida.

3. Quite el filtro para

HAF.

4. Saque las dos tapas laterales A y B (desatornille los

dos pernos que hay en cada panel).

5. Saque la tapa trasera (desatornille los cuatro

pernos que hay en la parte de atrás y los dos pernos

del panel superior del frente).

6. Quite el bloque de intercambio de calor.

Controle con cuidado el bloque de intercambio de calor.

De ser necesario, use aire comprimido para limpiar las

canaletas del bloque, con cuidado para no dañarlo.

AVISO: La unidad está equipada con sensores

electrónicos sensibles. Proteja los sensores contra

impactos y no los exponga a agua ni a ninguna

solución de limpieza.

Use la aspiradora o el aire comprimido en ambos lados

del serpentín (condensador) vertical hasta que esté

limpio. No permita que la boquilla toque las aletas, ya

que podría dañarlas.

AVISO: El limpiador de serpentín Dri-Eaz Coil Cleaner

(pieza n.º S402 de Dri-Eaz) puede utilizarse únicamente

para el serpentín (evaporador) frío horizontal. Respete

Tapa trasera.

Tapa lateral A.

Tapa lateral B.

Filtro de aire para HAF.

FIG. G: LIMPIEZA

Antes de volver a colocar la tapa,

pase la manguera de la bomba por el

agujero que hay en la parte de abajo

de la cavidad trasera para la

manguera.

Serpentín

condensador.

Serpentín (frío) evaporador.

Bloque de intercambio

de calor de aire a aire.

Las flechas impresas en

el bloque indican el

sentido correcto de la

instalación.

07-01674K F410, F411 19 Dri-Eaz Products, Inc.

las instrucciones que figuran en la etiqueta del producto.

Tenga cuidado de no rociar o pasar un trapo con Coil

Cleaner en los componentes eléctricos ni en los

sensores, ni cerca de ellos. Para obtener instrucciones

sobre cómo limpiar el serpentín (condensador) vertical,

comuníquese con el Departamento de Servicio Técnico.

Para volver a armar siga los pasos anteriores, pero a la

inversa. Asegúrese de volver a instalar el bloque de

intercambio de calor según la orientación que tenía

originalmente. Antes de volver a colocar la tapa trasera,

pase con cuidado la manguera de la bomba por el

agujero que hay en la cavidad de la parte de atrás.

AVISO: Los bordes exteriores de los serpentines

evaporadores y condensadores tienen burletes de

goma que crean un cierre hermético alrededor del

bloque de intercambio de calor. Cuando vuelva a

instalar el bloque, asegúrese de que los burletes estén

en el lugar correspondiente y no estén torcidos ni

doblados.

BOTÓN DE PURGA DE LA BOMBA

El panel de control mostrará los siguientes mensajes cuando se presione el botón de purga de la bomba.

MENSAJE DEL PANEL DE

CONTROL

EXPLICACIÓN

---

PURGA DE AGUA XX

La bomba se está purgando con cuenta regresiva en segundos. Presione la tecla de

nuevo para parar en caso de que sea necesario.

07-01674K F410, F411 20 Dri-Eaz Products, Inc.

MENSAJES DEL SISTEMA

El panel de control mostrará los siguientes mensajes con base en el desempeño del sistema y las condiciones

ambientales. En caso de que se requieran, se indican las acciones del usuario en la tercera columna.

MENSAJE DEL PANEL DE

CONTROL

EXPLICACIÓN

ACTION

INICIALIZAR

La unidad está encendiendo.

Ninguna

VERSION FIRMWARE

XXX

Indica el número de versión del firmware del tablero de

control.

Ninguna

FXXX-XXX

Número de modelo.

Ninguna

APAGADO

La unidad ha terminado de encender y está

funcionando.

Ninguna

POR FAVOR ESPERE

RETAR COMPRS XX

60s de espera antes de que encienda el compresor.

Permite que se iguale la presión del sistema.

Ninguna

PRENDIDO XXXX HR

ENTRADA XXX°C/ XX%

Primera línea: indica el total de horas de operación.

Segunda línea: Alterna cada 2 segundos entre la

temperatura de entrada y la humedad relativa de

entrada.

Ninguna

HIGROSTATO

ENTRADA XXX°C/ XX%

Primera línea: indica que la unidad está en modo de

higrostato

Segunda línea: Alterna cada 2 segundos entre la

temperatura de entrada y la humedad relativa de

entrada.

Ninguna

BAJA TEMP

ENTRADA XXX°C/ XX%

F515 únicamente. La unidad se apaga si la temperatura

de entrada está por debajo de los 45 °F. Se vuelve a

encender cuando la entrada alcanza los 50 °F.

Ninguna

CICLO ALTA TEMP.

MIN RESTANTES XX

Se llegó al límite de sobrecarga de la unidad. Se inició

el enfriamiento.

Ninguna

---

DESCONGELE XX

La unidad se está descongelando con cuenta regresiva

en segundos.

Ninguna

ESPERE A QUE SE

DESCONGELE XXX

La unidad se apaga cuando la bobina está fría o si ya

está en un ciclo de descongelación. Procede a terminar

el ciclo o a iniciar uno que libere las bobinas de hielo

antes de su almacenamiento.

Ninguna

ESPERE A QUE SE

SECADO XXX

Ocurre cuando la unidad se apaga y la bobina no está

congelada. Saca el agua de las bobinas antes de su

almacenamiento.

Ninguna

LIMPIAR FILTRO >

---

Indica limpiar o cambiar el filtro.

Cambiar o limpiar el filtro.

Presionar la tecla > para

restablecer

LIMPIAR BOBINA >

---

Indica limpiar las bobinas y el interior.

Limpiar las bobinas.

Presionar la tecla > para

restablecer

07-01674K F410, F411 21 Dri-Eaz Products, Inc.

MENSAJES DEL SISTEMA

El panel de control mostrará los siguientes mensajes con base en el desempeño del sistema y las condiciones

ambientales. En caso de que se requieran, se indican las acciones del usuario en la tercera columna.

CONTROL PANEL MESSAGE

EXPLANATION

USER ACTION

INICIALIZAR

La unidad está encendiendo.

Ninguna

VERSION FIRMWARE

XXX

Indica el número de versión del firmware del tablero de

control.

Ninguna

FXXX-XXX

Número de modelo.

Ninguna

APAGADO

La unidad ha terminado de encender y está

funcionando.

Ninguna

POR FAVOR ESPERE

RETAR COMPRS XX

60s de espera antes de que encienda el compresor.

Permite que se iguale la presión del sistema.

Ninguna

PRENDIDO XXXX HR

ENTRADA XXX°C/ XX%

Primera línea: indica el total de horas de operación.

Segunda línea: Alterna cada 2 segundos entre la

temperatura de entrada y la humedad relativa de

entrada.

Ninguna

HIGROSTATO

ENTRADA XXX°C/ XX%

Primera línea: indica que la unidad está en modo de

higrostato

Segunda línea: Alterna cada 2 segundos entre la

temperatura de entrada y la humedad relativa de

entrada.

Ninguna

BAJA TEMP

ENTRADA XXX°C/ XX%

F515 únicamente. La unidad se apaga si la temperatura

de entrada está por debajo de los 45 °F. Se vuelve a

encender cuando la entrada alcanza los 50 °F.

Ninguna

CICLO ALTA TEMP.

MIN RESTANTES XX

Se llegó al límite de sobrecarga de la unidad. Se inició

el enfriamiento.

Ninguna

---

DESCONGELE XX

La unidad se está descongelando con cuenta regresiva

en segundos.

Ninguna

ESPERE A QUE SE

DESCONGELE XXX

La unidad se apaga cuando la bobina está fría o si ya

está en un ciclo de descongelación. Procede a terminar

el ciclo o a iniciar uno que libere las bobinas de hielo

antes de su almacenamiento.

Ninguna

ESPERE A QUE SE

SECADO XXX

Ocurre cuando la unidad se apaga y la bobina no está

congelada. Saca el agua de las bobinas antes de su

almacenamiento.

Ninguna

LIMPIAR FILTRO >

---

Indica limpiar o cambiar el filtro.

Cambiar o limpiar el filtro.

Presionar la tecla > para

restablecer

LIMPIAR BOBINA >

---

Indica limpiar las bobinas y el interior.

Limpiar las bobinas.

Presionar la tecla > para

restablecer

07-01674K F410, F411 22 Dri-Eaz Products, Inc.

MENSAJES DE ERROR

Si el sistema de control detecta un error, se producirá un mensaje de error ("ER"). Si esto ocurre, desconecte la unidad y

luego conéctela de nuevo. Por lo general, esto restablecerá la parte electrónica, y la unidad comenzará a funcionar

normalmente. Si el mensaje de error vuelve a aparecer, consulte las explicaciones y soluciones que se muestran a

continuación. Si estas soluciones no se resuelven el problema, póngase en contacto con su centro de servicio local

autorizado.

MENSAJE DEL PANEL DE

CONTROL

EXPLICACIÓN Y SOLUCIÓN

ER4 CONEXION

SENSOR DESCONG

ER4 CONEXION

SENSOR SALIDA

Sensor de temperatura abierto, faltante, o en cortocircuito. Compruebe que los

sensores de temperatura estén instalados correctamente en el panel de control. Si el

error persiste, comuníquese al centro de servicio.

ER5 CONEXION

SENSOR TABLERO

Sensor de temperatura/humedad relativa de entrada abierto, faltante, o en cortocircuito.

Compruebe que el sensor de temperatura/humedad relativa esté instalado

correctamente en el panel de control y la cubierta de entrada. Si el error persiste,

comuníquese al centro de servicio.

ER6 CONTACTAR

CENTRO DE SERV

Falla en el sensor de corriente. Si el error persiste, comuníquese al centro de servicio.

ER7 INVAL

AJUSTE

Configuración incorrecta o incompatible de los interruptores DIP. Comuníquese al

centro de servicio de Dri-Eaz para obtener la configuración correcta de los interruptores

DIP.

ER8 BOTON

ATORADO

La tecla se ha atascado o se ha oprimido por demasiado tiempo. Comuníquese al

centro de servicio.

ER9 BOMBA TAPADA

BOMBA&MANGUERA

Compruebe si hay obstrucciones en la manguera de desagüe. Revise la bomba.

07-01674K F410, F411 23 Dri-Eaz Products, Inc.

ESPECIFICACIONES

Modelo

LGR 2800i F410

LGR 3500i F411

Peso

160 lb | 72.6 kg

Dimensiones (altura

× profundidad ×

ancho)

48.5 × 23 × 24 in

103 × 58 × 61 cm

48.5 × 23 × 24 in

103 × 58 × 61 cm

Potencia

8.0 A, 120 V

11.2 A, 120 V

Eliminación de

agua según AHAM

(80 °F [26.5

ºC]/60% de

humedad relativa)

130 pt | 61.5 por día

170 pt | 80.4 l por día

Eliminación de

agua máxima (90

°F [32 ºC]/90% de

humedad relativa)

200 pt | 94.6 por día

240 pt | 113.6 por día

Eliminación de

agua (80 °F

[26.5 ºC]/20% de

humedad relativa)

20 pts. | 9.5 l por día

24 pt | 11.4 l por día

Cantidad máxima

de aire procesado

400 cfm | 679.7 m

/h*

400 cfm | 679.7 m

/h*

Rango de

temperatura de

operación

33–125°F | 1–52°C

33–100°F | 1–38°C

Construcción

Carcasa rotomoldeada

Seguridad

Certificación de ETL

conforme a las normas

CSA 22.2 n.º 92

Certificación de ETL

conforme a las normas

CSA 22.2 n.º 92

Las especificaciones están sujetas a cambios sin previo aviso. Algunos

valores pueden ser aproximados.

* Velocidad variable automática para optimizar el desempeño.

PIEZAS INCLUIDAS

40 ft. (12 m) Manguera de desagüe de 40 pies (12 m)

con conexión de acoplamiento rápido.

25 ft. (7.6 m) Cable de alimentación extraíble

3M™ HAF filter (reorder F527 24 pk.)

ACCESSORIES

VMax Adaptor (F422)

Sto&Go Ducting (F405)

PARA PEDIR INFORMACIÓN SOBRE PIEZAS Y

SERVICIO, LLAME A SU DISTRIBUIDOR LOCAL o a

Dri-Eaz al 800-932-3030.www.Dri-Eaz.com

Visite el sitio warranty.DriEaz.com y registre su compra

para garantizar que reciba información sobre los

lanzamientos de productos importantes.

07-01674K F410, F411 24 Dri-Eaz Products, Inc.

Guide d’utilisation

Déshumidificateur portable LGR 2800i (F410)

Déshumidificateur portable LGR 3500i (F411)

DRI-EAZ PRODUCTS, INC.

15180 Josh Wilson Road, Burlington, WA 98233 (États-Unis)

Téléphone : 800-932-3030 Fax : 360-757-7950 www.dri-eaz.com

La gamme de déshumidificateurs Dri-Eaz® LGR « i » réduit l’humidité dans les

environnements structurels fermés en éliminant la vapeur contenue dans l’air. La gamme « i »

est conçue pour être robuste, durable, facilement transportable et, par conséquent, ces

appareils sont les outils parfaits pour les restaurations à la suite de dégâts causés par l’eau,

pour le séchage structurel et la construction, ainsi que pour d’autres applications exigeant

une déshumidification temporaire à hautes performances.

Patents: http://www.LBpatents.com

CONSERVER CES INSTRUCTIONS

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT! Ne pas modifier d’aucune

façon. Utiliser seulement des pièces de

rechange autorisées par Dri-Eaz Products, Inc.

Toute modification ou l’utilisation de pièces non

approuvées peut constituer un danger et

annulera votre garantie. Contactez votre

distributeur autorisé Dri-Eaz pour obtenir de

l’aide.

AVERTISSEMENT! Danger de décharge

électrique, ventilateur tournant et surfaces très

chaudes. Débrancher l’appareil avant d’ouvrir

le couvercle pour le nettoyage ou l’entretien.

L’appareil doit être mis à la terre.

 Vérifier l’état du cordon d’alimentation avant

utilisation. Ne pas l’utiliser si le cordon est

endommagé. Pour débrancher, toujours saisir

la prise (et non le cordon).

 Enfoncer les trois fiches de la prise du cordon

dans une prise de courant mise à la terre. Ne

pas utiliser d’adaptateur. Ne jamais sectionner

la troisième fiche. Ne pas utiliser de rallonge.

 L’appareil doit fonctionner sur un circuit de

115V/60 Hz protégé par un disjoncteur de fuite

à la terre.

 Ne pas mettre l’appareil en marche lorsque de l’eau

stagne en surface. Le moteur et le câblage doivent

rester secs.

PRÉLIMINAIRES

Enregistrement de la garantie

Enregistrez votre appareil sur le site

warranty.drieaz.com. L’enregistrement nous aidera à

vous donner des conseils judicieux quant à l’utilisation,

l’entretien ou la réparation de votre appareil et de vous

contacter au cas où nous aurions des renseignements

importants en matière de sécurité touchant à votre

produit Dri-Eaz. Si vous estimez qu’une réparation

s’impose, procurez-vous le modèle de l’appareil, le

AVERTISSEMENT

COMMENT BIEN ENLEVER LE

CORDON ÉLECTRIQUE

Saisir la prise IEC et tirer en la tenant droite

IMPORTANT : Les dommages occasionnés

au récipient ou au déshumidificateur IEC en

raison d’un retrait incorrect du cordon

électrique ne sont pas couverts par la

garantie. Le cordon électrique IEC étant une

pièce d’usure, il n’est pas couvert par la

garantie.

07-01674K F410, F411 25 Dri-Eaz Products, Inc.

numéro de série et la preuve d’achat originale, puis

appelez votre distributeur pour obtenir une autorisation

de retour d’article (RMA).

INTRODUCTION

Les déshumidificateurs Dri-Eaz réduisent l’humidité dans

les environnements structurels fermés en éliminant la

vapeur d'eau contenue dans l’air. Lorsqu'ils sont utilisés

correctement, les déshumidificateurs peuvent aider à

sécher les moquettes, les sous-tapis, les planchers, les

murs, le contenu d’un bâtiment, et bien plus. L’utilisation

de déshumidificateurs DriEaz peut également aider à

prévenir des dommages secondaires causés par des

taux d’humidité élevés. Pour obtenir les meilleurs

résultats possibles, utilisez les déshumidificateurs avec

les appareils aérauliques TurboDryer de Dri-Eaz, en les

plaçant sur le périmètre de la pièce afin de distribuer

l’énergie thermique et de dégager l’humidité provenant

des surfaces mouillées dans l’air.

Fonctionnement des déshumidificateurs

de la gamme LGR

Les déshumidificateurs réfrigérants à grains Dri-Eaz

fonctionnent en attirant l’air humide à travers un noyau

d’évaporation extrêmement froid. L’humidité de l’air se

condense sur le serpentin. Sous certaines conditions,

l’appareil fonctionne en mode de dégivrage, réchauffe

tout le givre qui aurait pu s’accumuler sur le serpentin de

l’évaporateur et le transforme en eau. L’eau est recueillie

dans un plateau et est pompée à travers un tuyau. Les

capteurs incorporés surveillent continuellement les

conditions ambiantes et le fonctionnement du système

de l’humidificateur, y compris la température et

l’humidité relative; ces données peuvent être visualisées

sur le panneau d'affichage.

Les déshumidificateurs réfrigérants à grains (LGR - Low

Grain Refrigerant) offrent de meilleures capacités

d’échange thermique et de dégivrage que les

déshumidificateurs standard réfrigérants. Ils peuvent

donc continuer à éliminer l’humidité dans des

atmosphères plus sèches.

MISE EN PLACE D’UN

DÉSHUMIDIFICATEUR

Pour obtenir les meilleurs résultats possibles, faites

fonctionner vos déshumidificateurs dans une zone

fermée, vu que ceci crée une chambre de séchage.

Fermez toutes les portes et toutes les fenêtres qui

s’ouvrent vers l’extérieur afin de permettre à l’appareil

d’éliminer l’eau de manière la plus efficace possible.

Assurez-vous également que les allées et venues dans

la chambre de séchage sont rares. Placez le

déshumidificateur contre un mur, loin de toute

obstruction, et loin de tout objet qui pourrait bloquer le

débit d’air qui entre et sort de l’appareil.

Pour obtenir de l’information supplémentaire sur la

création d’un environnement de séchage optimal,

contactez Dri-Eaz au 800-932-3030.

07-01674K F410, F411 26 Dri-Eaz Products, Inc.

IDENTIFICATION DES PIÈCES

FONCTIONNEMENT DU

DÉSHUMIDIFICATEUR

Placement vertical de l’appareil

AVIS - Si vous transportez un déshumidificateur de

gamme « i » en position horizontale, placez-le en

position verticale et laissez-le ainsi pendant 30 minutes

au moins avant de le mettre en marche. Lorsque

l’appareil est à l’horizontale, l’huile en provenance du

compresseur s’écoule dans les serpentins réfrigérants,

diminuant la capacité de fonctionnement du

déshumidificateur. L’huile retourne dans le compresseur

lorsque l’appareil est en position verticale pendant 30

minutes.

Pose du tuyau de vidange

La pompe à condensats des déshumidificateurs de

gamme « i » est raccordée à un tuyau de vidange en

plastique qui se trouve dans le réceptacle situé à

l’arrière de l’appareil. Ce tuyau est doté d'un raccord

rapide qui permet de le fixer rapidement au tuyau de

Panneau de commande

Réceptacle moulé

pour rangement du

cordon.

Entrée d’air humide

(2 côtés).

Sortie d’air traité

(déshumidifié).

Peut être utilisé

avec des conduits

plats ou rigides

standard de 12 po.

07-01674K F410, F411 27 Dri-Eaz Products, Inc.

PANNEAU DE COMMANDE

MARCHE/

ARRÊT

AFFICHAGE

D’AFFICHAGE

SÉLECTION DU MENU /

TOUCHE VERS LE HAUT

PURGE POMPE

vidange de 40 pieds fourni. Déballez le tuyau au complet

et placez l’extrémité non attachée dans un évier, un

drain, un seau, ou à l’extérieur, dans un endroit où l’eau

peut s’écouler sans danger. Si vous utilisez un seau ou

un autre récipient pour recueillir l’eau, vérifiez-le souvent

pour éviter tout débordement.

REMARQUE - Déroulez et redressez le tuyau de

vidange au complet. Ne laissez aucune partie du

tuyau enroulé sur l’appareil et ne placez pas

l’extrémité du tuyau à une hauteur supérieure à 6 m

(20 pieds) au-dessus de l’appareil. Assurez-vous

également de l’absence d’entortillements et

d’obstructions qui pourraient restreindre le débit de

l’eau. L’eau pourrait remonter dans la pompe si cela

se produisait, et vous auriez des fuites.

Branchement du cordon électrique

Le déshumidificateur de gamme « i » doit être branché

sur une prise de 115 volts protégée par un disjoncteur

de fuite de terre avec un régime nominal minimum de

15 ampères. Retirez le cordon de son réceptacle de

rangement et déroulez-le. Commencez toujours par

brancher le cordon fermement sur l’appareil, puis

branchez l’autre extrémité sur une prise appropriée.

Mise sous tension de l’appareil

Le panneau de commande des déshumidificateurs de

gamme « i » présente un afficheur et quatre touches de

commande. Appuyez sur le bouton

MARCHE/ARRÊT pour mettre l’appareil sous

tension.

Mode d’emploi du panneau de

commande

Le panneau de commande comprend un écran et un

clavier tactile avec quatre touches.

MARCHE/ARRÊT. Appuyez sur la touche

Marche/Arrêt pour mettre l’appareil en marche ou pour

l’arrêter. Lorsque l’appareil se met en marche, l’écran

indique généralement SVP ATTENDRE COMP.

DIFFERE XX et effectue un compte à rebours

numérique d’un maximum de 60 secondes jusqu’à 0. Ce

délai fournit le temps nécessaire pour l’équilibrage des

pressions du fluide frigorigène afin de faciliter le

démarrage. Si vous ne voyez pas de compte à rebours

du compresseur différé, aucun délai n’est nécessaire et

l’appareil commence à fonctionner immédiatement.

Lorsque l’appareil a terminé le délai du compresseur,

l’écran affiche XXXX HRS TRAVAIL et effectue un cycle

entre ENTREE XX°C et ENTREE XX% .

MENU D’AFFICHAGE. Appuyez sur la touche de

MENU D’AFFICHAGE pour parcourir l’affichage de

conditions supplémentaires du déshumidificateur et les

paramètres utilisateur. Appuyez une fois sur le bouton

MARCHE/ARRÊT pour retourner au menu principal.

SÉLECTION DE MENU. Appuyez sur la touche

SÉLECTION DE MENU pour changer les valeurs des

« paramètres utilisateur ». La touche SÉLECTION DE

MENU agit comme touche VERS LE HAUT pour régler

le point de consigne pour le mode de fonctionnement de

l'hygrostat. Reportez-vous à la section Menu de

paramètres utilisateur (ci-dessous) pour de plus amples

détails.

PURGE. Appuyez sur la touche PURGE pour

vidanger manuellement l’eau du réservoir de la pompe

du condensat. AVIS - Appuyez toujours sur la touche de

purge avant de déplacer l’appareil. Lors d’un

fonctionnement normal, la pompe effectue

automatiquement une purge toutes les six minutes, ou

chaque fois que le réservoir est plein. L’affichage indique

PURGE POMPE avec un compte numérique à rebours.

Affichage de menu principal

Lors du premier branchement de l’appareil sur une prise

secteur, l’affichage du panneau de commande passe

brièvement par une série d’affichages. Ceci fait partie de

la procédure d’autodiagnostic de l’appareil et l’utilisateur

n’a pas besoin d’intervenir.

Lorsque l’autodiagnostic est terminé, l’écran affiche les

données suivantes :

XXXX HRS TRAVAIL

ENTREE XXX°C / ENTREE XXX%

La première ligne de l’affichage indique le nombre total

d’heures pendant lesquelles l’appareil est en

fonctionnement. Cette valeur peut être réinitialisée à

MARCHE/ARRÊT

Appuyez et relâchez pour allumer

ou éteindre l’appareil.

MENU D’AFFICHAGE

Appuyez pour sélectionner l’article

suivant du menu. L’article du menu

apparaitra sur l’affichage.

SÉLECTION DU MENU /

TOUCHE VERS LE

HAUT

Appuyez pour faire défiler ou

sélectionner les valeurs affichées du

menu.

PURGE POMPE

Appuyez et relâchez pour faire

démarrer la purge. L’affichage

comptera à rebours les secondes

restantes jusqu’à la fin de la purge.

07-01674K F410, F411 28 Dri-Eaz Products, Inc.

zéro pour noter le nombre d’heures de travail (reportez-

vous à la section « Réinitialisation des heures en

marche » ci-dessous). La deuxième ligne de l’affichage

alterne entre la température d’entrée et l’humidité

d’entrée.

Pour obtenir des instructions détaillées du panneau de

commande.

07-01674K F410, F411 29 Dri-Eaz Products, Inc.

Paramètres de l’utilisateur

Seuls les éléments du menu suivis du symbole « supérieur à » (>) peuvent être réglés. Si aucune touche n’est sélectionnée pendant 5

minutes pour les écrans : ENTRÉE-SORTIE, GRAIN DPR (ENTRÉE-SORTIE pour les modèles en 230 V), l’affichage reviendra au

mode d’affichage normal. Pour tous les autres éléments du menu, l’affichage reviendra au mode d’affichage normal après 20

secondes. Les éléments sans le symbole (>) ne sont là que pour information et ne peuvent pas être modifiés ou réinitialisés.

Appuyer sur

MENU AFFICHAGE

pour passer à l’option

suivante du menu. ↓

Appuyer sur SÉLECTION DE MENUS pour modifier les paramètres. →

1. HRS REINICIAR>

FALLA DE LUZ X

1. H DE TRABAJO 0

FALLA DE LUZ 0

Appuyer sur pour réinitialiser à 0.

2. ENTRADA SALIDA

100' 80% 115' 30%

Pour information seulement.

3. ENTRADA-SALIDA

XX.X g/kg

4. FILTRO LIMPIAR

XXX HR >

5. FILTRO LIMPIAR

0 HRS

Appuyer sur pour effacer les heures du filtre.

5. LIMPIAR BOBINA

XXX HRS >

5. LIMPIAR BOBINA

0 HRS

Appuyer sur pour effacer les heures de la bobine.

6. HIGROSTATO

MODO APAGADO>

6. HIGROSTATO

MODO PRENDIDO>

Appuyer sur pour allumer ou éteindre.

7. CONSIGNA

HIGROSTATO XX%>

Appuyer sur pour faire défiler de 40% à 90% par incréments de 5% (le défaut est 50%).

8. IDIOMA

ESPANOL >

8. SPRACHE

DEUTSCH >

8. LANGUE

FRANCAIS >

8. LANGUAGE

ENGLISH >

Appuyer sur pour

modifier l’option de

langue.

9. TEMPERATURA

'C >

9. TEMPERATURA

‘F >

Appuyer sur pour passer de °F à °C.

10. TEMP BOBINA

XX’

Pour information seulement.

11. CORR COMPRS

XX.X A

Pour information seulement.

12. FIRMWARE

3.0X FXXX-XXX

Pour information seulement.

13. TOTAL DE HRS

XXXX HR

(Retour aux éléments

du menu principal.)

La partie suivante n’est disponible que pour les unités équipées sans fil.

14. SENSOR ID

XXXXXXXX

(Retour aux éléments

du menu principal.)

07-01674K F410, F411 30 Dri-Eaz Products, Inc.

À LA FIN DES TRAVAUX

Pour réduire la possibilité d’égouttement lors du

transport de l’unité, suivez ces étapes

supplémentaires pour s’assurer que toute l’eau est

évacuée de l’appareil.

REMARQUE : Pour s’assurer que toute l’eau est

évacuée du déshumidificateur, l’appareil termine le cycle

de dégivrage même si l’appareil est éteint. Si l’appareil

est débranché durant le cycle de dégivrage, un excédent

d’eau peut s’accumuler dans l’appareil et goutter lors de

son déplacement.

REMARQUE : Pour s’assurer que le réservoir de

condensation se vide complètement durant la purge,

vérifiez que l’appareil est placé en station debout sur

une surface horizontale.

1. Si l’appareil est en cycle de dégivrage, attendez

qu’il revienne en mode de fonctionnement normal

avant de continuer. Pour vérifier, examinez le

tableau de commande. Il affiche l’un des messages

suivants :

Dégivrage en cours :

XXXX HRS TRAVAIL

LE DEGIVRAGE XX

Mode d’affichage lorsque l’appareil est en mode de

dégivrage. XX indique les secondes restantes pour le

cycle de dégivrage.

Séquence d’arrêt

ATTENDRE

LE DEGIVRAGE XX

Mode d’affichage lorsque l’unité est en mode de

dégivrage et que l’appareil est éteint (éteint par

l’utilisateur). L’appareil termine le cycle de dégivrage

pour éliminer la glace accumulée puis purger la pompe.

XX indique les secondes restantes pour le cycle de

dégivrage.

Séquence de séchage

ATTENDRE LE SÉCHAGE

DE L’UNITÉ XX

Mode d’affichage lorsque l’unité n’est pas en mode de

dégivrage et est hors tension (éteinte par l’utilisateur).

L’unité termine le cycle de séchage de 5 minutes puis le

processus de purge de la pompe. XX indique les

secondes restantes pour le cycle de séchage.

Affichage normal :

UNITÉ SUR 00 H

ENTREE XX° C / ENTRÉE XX%

Attendez que le tableau de commande reprenne son

affichage normal avant de continuer.

2. Basculez légèrement la machine pour s’assurer

que l’eau restant sur les surfaces intérieures

s’écoule dans le puisard.

3. Appuyez sur la touche PURGE. Lorsque le cycle

de purge est terminé, éteignez l’unité.

4. Débrancher le tuyau de vidange externe, égoutter

soigneusement, l'enrouler et le fixer dans la poche

ou la sangle fournie avec votre appareil.

MAINTENANCE

AVERTISSEMENT! RISQUE DE CHOC

ÉLECTRIQUE. Débranchez le déshumidificateur de

gamme « i » avant de procéder à une maintenance

quelconque.

Avant chaque utilisation

Regardez si le cordon électrique est intact.

Recherchez la présence d’effilochage, de coupures, etc.

N’utilisez pas l’appareil si vous avez découvert des

défectuosités. Appelez Dri-Eaz au 800-932-3030 pour

obtenir les coordonnées du centre de services le plus

proche.

Examinez et videz le filtre selon les besoins. Le

déshumidificateur de gamme « i » comprend un filtre à

débit d’air élevé (High Air-Flow – HAF) 3M™. Le filtre

HAF peut être nettoyé à l’aspirateur et être réutilisé

jusqu’à trois fois. Ne rincez pas et ne lavez pas le filtre

À PROPOS DES FILTRES 3M™ HAUT DÉBIT D'AIR

Les filtres HAF de 3M™ offrent une rétention de particules supérieure, résistent à la prolifération microbienne sur les

surfaces du filtre et permettent une circulation d'air maximum pendant toute la durée du cycle de chargement du filtre.

Suivre ces instructions afin d’assurer une protection maximum pour les équipements, les techniciens et le lieu de travail :

Remplacer le filtre HAF lorsqu’il a été nettoyé avec un aspirateur et réutilisé à trois reprises. Les filtres HAF perdent de leur

efficacité après trois utilisations.

Remplacer le filtre HAF chaque fois qu'il a été utilisé sur un travail d'élimination des moisissures ou lorsqu’il a été exposé à

des contaminants potentiellement dangereux. L'utilisation continue d'un filtre contaminé pose un risque de propagation de la

contamination.

Ne pas laver ou appliquer des liquides au filtre HAF. L'exposition à des liquides réduira l'efficacité de la matière électrostatique.

Ne pas faire fonctionner l’appareil sans le filtre HAF en place. Ne pas utiliser l'appareil avec n'importe quel autre type de

filtre. Une filtration inadéquate réduira l'efficacité de l'appareil et peut causer des dommages à l'appareil.

07-01674K F410, F411 31 Dri-Eaz Products, Inc.

HAF, vu que ceci réduira l’efficacité du matériau

électrostatique.

Conservez un filtre propre dans l’appareil, afin de

protéger les composants internes contre l’accumulation

de poussière et autres particules. Passez l’aspirateur ou

remplacez le filtre avant chaque travail. Remplacez-le

uniquement avec un nouveau filtre 3M HAF (Pièce

Dri-Eaz № F421). Appelez votre distributeur local pour

les pièces et services, ou appelez le service technique

Dri-Eaz au 800-932-3030 ou au 360-757-7776.

ATTENTION - La poussière peut causer une surchauffe

et un arrêt de l’appareil. N’utilisez pas celui-ci en

présence d’une quantité excessive de particules en

suspension dans l’air, comme lors de travaux de

ponçage ou de peinture au pistolet. Examinez et

nettoyez fréquemment les serpentins et les éléments du

filtre à air.

IMPORTANT - Remplacez le filtre HAF chaque fois

que 1) l’aspirateur a été passé 3 fois ou 2) le filtre a

été utilisé lors d’un travail de restauration en raison

de moisissures, ou s’il a été exposé à d’autres

impuretés présentant un danger potentiel.

Tous les mois

Examinez les

serpentins. Les

serpentins sales

peuvent créer une

surchauffe de

l’appareil. Nettoyez-

les si ils présentent

une saleté évidente.

Reportez-vous à la

section

« Nettoyage »,

page 32.

Examinez le bloc

d’échange

thermique.

Nettoyez-le avec de

l’air comprimé

uniquement. Veillez

à ne pas

endommager le

bloc.

ENTRETIEN DE LA

POMPE ET DU

PLATEAU DE

RÉCUPÉRATION

Pour que l’appareil

continue de bien

fonctionner, la

pompe et le plateau

doivent être

périodiquement

déposés et nettoyés.

Suivez ces étapes

de nettoyage de la pompe et du plateau de récupération

Outils nécessaires

Tournevis Philips

Tournevis à lame plate

Clé à cliquet avec embouts ⅜ po et

∕

Pince à bec effilé

Chiffons

DÉPOSE ET NETTOYAGE

1. Débranchez d’abord l’appareil, puis retirez le cordon

de la prise inférieure de l’appareil. Détachez le tuyau de

pompe de son raccord rapide.

2. Enlevez le filtre HAF.

3. Dévissez le couvercle avant supérieur (deux boulons).

4. Dévissez les couvercles latéraux A et B (deux boulons

pour chaque panneau, cf. Fig. A).

5. Dévissez le panneau arrière inférieur (quatre boulons)

: le panneau arrière/supérieur peut alors être retiré.

6. Dévissez le panneau métallique arrière inférieur (cinq

vis de fixation).

7. Placez une cale solide sous l'appareil pour pouvoir

enlever la roue gauche.

Couvercle

arrière

Couvercle latéral A

Couvercle latéral B

Filtre HAF

FIG. G : NETTOYAGE

Tuyau de pompe – enfilez vers le haut par l’orifice inférieur du

réceptacle du tuyau arrière avant de replacer le couvercle

Serpentin de condenseur

Serpentin d’évaporateur (froid)

Bloc d’échange air à air. Les

flèches imprimées sur le bloc

indiquent l’orientation

correcte pour l’installation.

07-01674K F410, F411 32 Dri-Eaz Products, Inc.

8. Avec le tournevis à lame plate, décrochez avec soin

l'enjoliveur de la roue gauche. Dévissez l’écrou de

retenue avec la douille

∕

po, puis enlevez la roue. Cf.

Fig. E, n

9. Dévissez le boîtier électrique (deux vis de fixation, cf.

Fig. E, n

2.).

10. Inclinez la base du boîtier vers la droite et faites-le

glisser pour le sortir (Fig. F). Vous n’avez pas besoin de

débrancher des fils électriques.

11. Retirez le tuyau de vidange de la pompe, puis sortez

la pompe et le plateau.

12. Levez le corps de pompe hors du plateau en

plastique.

NETOYAGE DE LA POMPE ET DU PLATEAU DE

POMPE

13. Essuyez ou rincez le plateau avec un chiffon

humide.

14. Passez un chiffon humide sur toute la pompe.

15. Détachez le tuyau de sortie du clapet de non-retour.

16. Dévissez le clapet de non-retour. Avec la pince à

bec effilé, retirez délicatement la partie inférieure du

clapet : insérez la pince ⅛ po environ dans le trou,

serrez et tirez doucement. Un petit roulement à billes

devrait sortir : attention de ne pas le perdre ! Vérifiez

l’état de l’ensemble et nettoyez-le de façon appropriée.

Remettez en place le roulement, puis le clapet de non-

retour.

Réassemblez les articles en suivant les étapes en sens

inverse. Le déshumidificateur est maintenant prêt à

l’emploi.

Tous les ans

Faites faire une vérification du système de pompe par le

service technique de Dri-Eaz (800-932-3030) ou par un

centre de services qualifié.

TRANSPORT ET ENTREPOSAGE

AVIS - Manipulez l’appareil avec le plus grand soin. Ne

le laissez pas tomber, ne le lancez pas, et ne le placez

pas dans un endroit d’où il pourrait tomber.

L’équipement pourrait subir des dommages s’il est traité

sans précaution, ce qui pourrait créer des conditions

dangereuses ou annuler la garantie.

 N’exposez pas le panneau de commande à la

moisissure, à la neige ou à la pluie lorsque vous le

transportez dans des véhicules non couverts, tels

que des camions à plate-forme.

 Entreposez-le et transportez-le en toute sécurité afin

d’éviter tout impact nuisible sur les pièces internes.

READ AND SAVE THESE INSTR

NETTOYAGE

Avertissement! Débranchez l’appareil avant tout

entretien.

Pour assurer un fonctionnement efficace de l’appareil,

assurez-vous que les serpentins et le bloc d’échange

thermique restent propres. Vous pouvez accéder sans

difficulté à ces composants en retirant les couvercles

latéraux et arrière de l’appareil, tel que décrit ci-dessous:

1. Débranchez l’appareil.

2. Débranchez le cordon d’alimentation de sa prise

femelle, dans la base de l’appareil. Retirez le tuyau de

la pompe au niveau du raccord rapide.

3. Retirez le filtre HAF.

FIG. F : EMPLACEMENT DU BOÎTIER

ÉLECTRIQUE

Après avoir enlevé les vis (Fig. E), inclinez le bas du boîtier vers la

droite, puis faites-le glisser pour le sortir. Mettez-le de côté. Il n’y a

aucun fil électrique à débrancher.

FIG. E : VIS DE FIXATION DU BOÎTIER

ÉLECTRIQUE

1. Après avoir placé une cale sous l’appareil, retirez l’enjoliveur,

puis desserrez l’écrou. La roue peut alors être retirée. 2. Dévissez le

boîtier électrique (deux vis, cf. cercles dans la figure ci-dessus).

07-01674K F410, F411 33 Dri-Eaz Products, Inc.

4. Retirez les deux couvercles latéraux A et B

(dévissez les deux boulons indiqués pour chaque

panneau).

5. Retirez le couvercle arrière (dévissez les quatre

boulons indiqués sur l’arrière et les deux boulons

situés sur le panneau avant supérieur).

6. Déposez le bloc d’échange thermique.

Examinez le bloc d’échange thermique avec soin. Si

nécessaire, utilisez de l’air comprimé pour nettoyer les

canaux du bloc, en veillant à ne pas endommager le

bloc.

AVIS - L’appareil est doté de capteurs électroniques

sensibles. Protégez-les contre tout impact et ne les

exposez pas à de l’eau ou à des solutions de

nettoyage.

Passez l’aspirateur ou utilisez de l’air comprimé sur les

deux côtés du serpentin vertical (condenseur), jusqu’à

ce qu’il soit propre. Veillez à ne pas laisser la buse

entrer en contact avec les ailettes, ce qui pourrait les

endommager.

AVIS - Le nettoyant pour serpentins Dri-Eaz (Pièce

Dri-Eaz n° S402) peut seulement être utilisé sur le

serpentin froid (évaporateur) horizontal. Suivez les

instructions fournies sur l’étiquette du produit. Veillez à

ne pas vaporiser ou étaler le nettoyant pour serpentins

sur des composants électriques ou les capteurs. Pour

nettoyer le serpentin vertical, communiquez avec le

service pour des instructions.

Pour le remontage, suivez les étapes ci-dessus dans

l’ordre inverse. Veillez à bien remonter le bloc d’échange

thermique en respectant son orientation de départ. Lors

de la mise en place du couvercle arrière, enfilez pour

commencer le tuyau de la pompe avec précaution par

l’orifice situé dans le réceptacle arrière.

AVIS - Des bandes en caoutchouc sont attachées sur

les bords extérieurs des serpentins de l’évaporateur et

du condenseur, afin de fournir un joint étanche à l’air

autour du bloc d’échange thermique. Lors de la

réinstallation du bloc, assurez-vous que les joints sont

en place et qu’ils ne sont pas tordus ou repliés.

BOUTON DE LA PURGE DE LA POMPE

Le panneau de commande affichera le message suivant lors d’une pression sur le bouton de la purge de la pompe.

M E S S A G E D U

P A N N E A U D E

C O M M A N D E

E X P L I C A T I O N

---

PURGA DE AGUA XX

La pompe est purgée avec un compte à rebours en secondes. Appuyer à nouveau sur la

touche pour arrêter si nécessaire.

07-01674K F410, F411 34 Dri-Eaz Products, Inc.

MESSAGES DU SYSTÈME

Le panneau de commande affichera les messages suivants en fonction de la performance du système et des conditions

environnementales. Le cas échéant, l’action de l’utilisateur est indiquée dans la troisième colonne.

M E S S A G E D U

P A N N E A U D E

C O M M A N D E

E X P L I C A T I O N

A C T I O N D E

L ’ U T I L I S A T E U R

INICIALIZAR

Mise sous tension de l’unité.

Aucune

VERSION FIRMWARE

XXX

Indique le numéro de version du micrologiciel du tableau

de contrôle.

Aucune

FXXX-XXX

Numéro de modèle.

Aucune

APAGADO

La mise sous tension est terminée et l’unité fonctionne.

Aucune

POR FAVOR ESPERE

RETAR COMPRS XX

Délai de 60 s avant le démarrage du compresseur.

Permet à la pression du système de s’équilibrer.

Aucune

PRENDIDO XXXX HR

ENTRADA XXX°C/ XX%

Première ligne : indique le total des heures de

fonctionnement.

Seconde ligne : Alterne entre la température d’entrée et

RH d’entrée toutes les 2 secondes.

Aucune

HIGROSTATO

ENTRADA XXX°C/ XX%

Première ligne: indique que l’unité est en mode

hygrostat

Seconde ligne : Alterne entre la température d’entrée et

RH d’entrée toutes les 2 secondes.

Aucune

BAJA TEMP

ENTRADA XXX°C/ XX%

F515 seulement. L’unité s’arrête si la température

d’entrée est inférieure à 45° F. Remise en marche

lorsque la température d’entrée atteint 50° F.

Aucune

CICLO ALTA TEMP.

MIN RESTANTES XX

Limite de surcharge de l’unité atteinte. Amorçage du

refroidissement.

Aucune

---

DESCONGELE XX

Dégivrage de l’unité avec un compte à rebours en

secondes.

Aucune

ESPERE A QUE SE

DESCONGELE XXX

L’unité s’arrête lorsque la bobine est froide ou déjà en

cours de cycle de dégivrage. Poursuit pour terminer le

cycle ou en commencer un autre pour enlever la glace

des bobines avant le stockage.

Aucune

ESPERE A QUE SE

SECADO XXX

Se produit lorsque l’unité est arrêtée et que la bobine

n’est pas gelée. Enlève l’eau des bobines avant le

stockage.

Aucune

LIMPIAR FILTRO >

---

Invite à nettoyer ou à changer le filtre.

Changer ou nettoyer le filtre.

Appuyer sur la touche > pour

réinitialiser

LIMPIAR BOBINA >

---

Invite à nettoyer les bobines et l’intérieur.

Nettoyer les bobines.

Appuyer sur la touche > pour

réinitialiser

07-01674K F410, F411 35 Dri-Eaz Products, Inc.

MESSAGES D’ERREUR

Si le système de contrôle détecte une erreur, il émettra un message d’erreur (« ER »). Si cela se produit, débranchez

d’abord l’unité puis rebranchez-la. Généralement, cela réinitialisera les systèmes électroniques et l’unité se mettra à

fonctionner normalement. Si le message d’erreur réapparaît, référez-vous aux explications et solutions décrites ci-

dessous. Si ces solutions ne règlent pas le problème, contactez votre centre local de services agréé.

M E S S A G E D U

P A N N E A U D E

C O M M A N D E

E X P L I C A T I O N S E T S O L U T I O N S

ER4 CONEXION

SENSOR DESCONG

ER4 CONEXION

SENSOR SALIDA

Le capteur de température est ouvert, manquant ou court-circuité. Vérifier que les

capteurs de température sont installés correctement sur le panneau de commande. Si

l’erreur persiste, contacter le fournisseur de services.

ER5 CONEXION

SENSOR TABLERO

Le capteur de la température/Rh d’entrée est ouvert, manquant ou court-circuité.

Vérifier que les capteurs de température/Rh d’entrée sont installés correctement sur le

panneau de commande et la flasque d’entrée. Si l’erreur persiste, contacter le

fournisseur de services.

ER6 CONTACTAR

CENTRO DE SERV

Panne actuelle du capteur. Si l’erreur persiste, contacter le fournisseur de services.

ER7 INVAL

AJUSTE

Paramètres des commutateurs DIP incorrects ou incompatibles. Contacter le service

client de Dri-Eaz pour obtenir les bons paramètres des commutateurs DIP.

ER8 BOTON

ATORADO

Une touche est bloquée ou a été maintenue appuyée trop longtemps. Contacter le

fournisseur de services.

ER9 BOMBA TAPADA

BOMBA&MANGUERA

Vérifier la présence d’une obstruction dans le tuyau de vidange. Vérifier la pompe.

FICHE TECHNIQUE

Modèle

LGR 2800i F410

LGR 3500i F411

Poids

160 lb | 72.6 kg

Dimensions

(H × P × L)

103 × 58 × 61 cm

48,5 × 23 × 24 po

103 × 58 × 61 cm

48,5 × 23 × 24 po

Puissance

8,0 A, 120 V

11,2 A, 120 V

AHAM de retrait

d’eau (80 °F/60 %

HR)

61,5 litres | 130

chopines / jour

80,4 litres | 170

chopines / jour

Retrait d’eau max.

(90 °F/90 % HR)

94,6 litres | 200

chopines / jour

113,6 litres | 240

chopines / jour

Retrait d’eau

(80 °F/20 % RH)

9.5 litre | 20 chopines

/ jour

11,4 litres | 24

chopines / jour

Déplacement de

l’air (max)

679,7 CMH* | 400

CFM

679,7 CMH* | 400

CFM

Gamme de

température de

fonctionnement

33–125°F |1–52°C

33–100°F |1–38°C

Construction

Enveloppe

rotomoulée

Enveloppe rotomoulée

Sécurité

Certifié ETL pour CSA

22.2 n

Certifié ETL pour CSA

22.2 n

. 92

La fiche technique peut être modifiée sans avis préalable. Certaines

valeurs peuvent être approximatives.

* Vitesse variable automatique pour assurer les performances

optimales.

07-01674K F410, F411 36 Dri-Eaz Products, Inc.

Les données de garantie sont disponibles à l’adresse

www.dri-eaz.com.

Veillez à visiter warranty.drieaz.com et à enregistrer

votre achat, afin de recevoir des communiqués

importants sur les produits.

PIÈCES INCLUSES

Tuyau de vidange 40 pieds (12 m) avec raccord à

connexion rapide.

Cordon d’alimentation détachable 25 pieds (7,6 m).

3M™ HAF filter (F527 24 pk.)

ACCESSORIES

VMax Adaptor (F422)

Sto&Go Ducting (F405)

POUR DES PIÈCES DE RECHANGE ET SERVICE

appeler votre distributeur local ou Dri-Eaz au

800-932-3030. www.dri eaz.com

Visiter warranty.DriEaz.com et enregistrer votre achat

afin de vous assurer de recevoir tous les communiqués

importants concernant votre produit.

F411 Blue Dehumidifiers

Product's Documents

User Manual

Specifications

Blue F411 Questions and Answers

Related Products

Alorair STORM ELITE IN BLUE Dehumidifiers

Blue BD-BD-130-BL Dehumidifiers

B-Air BA-VG-2200-BL VG-2200 225 PPD Commercial LGR Dehumidifier blue

B-Air VG LGR 2200-BLUE Vantage LGR 2200 Dehumidifier - Blue

Alorair HD55 BLUE Commercial Dehumidifier 113 Pint,

B-Air VG1500-BLUE VG1500 Vantage Dehumidifier
