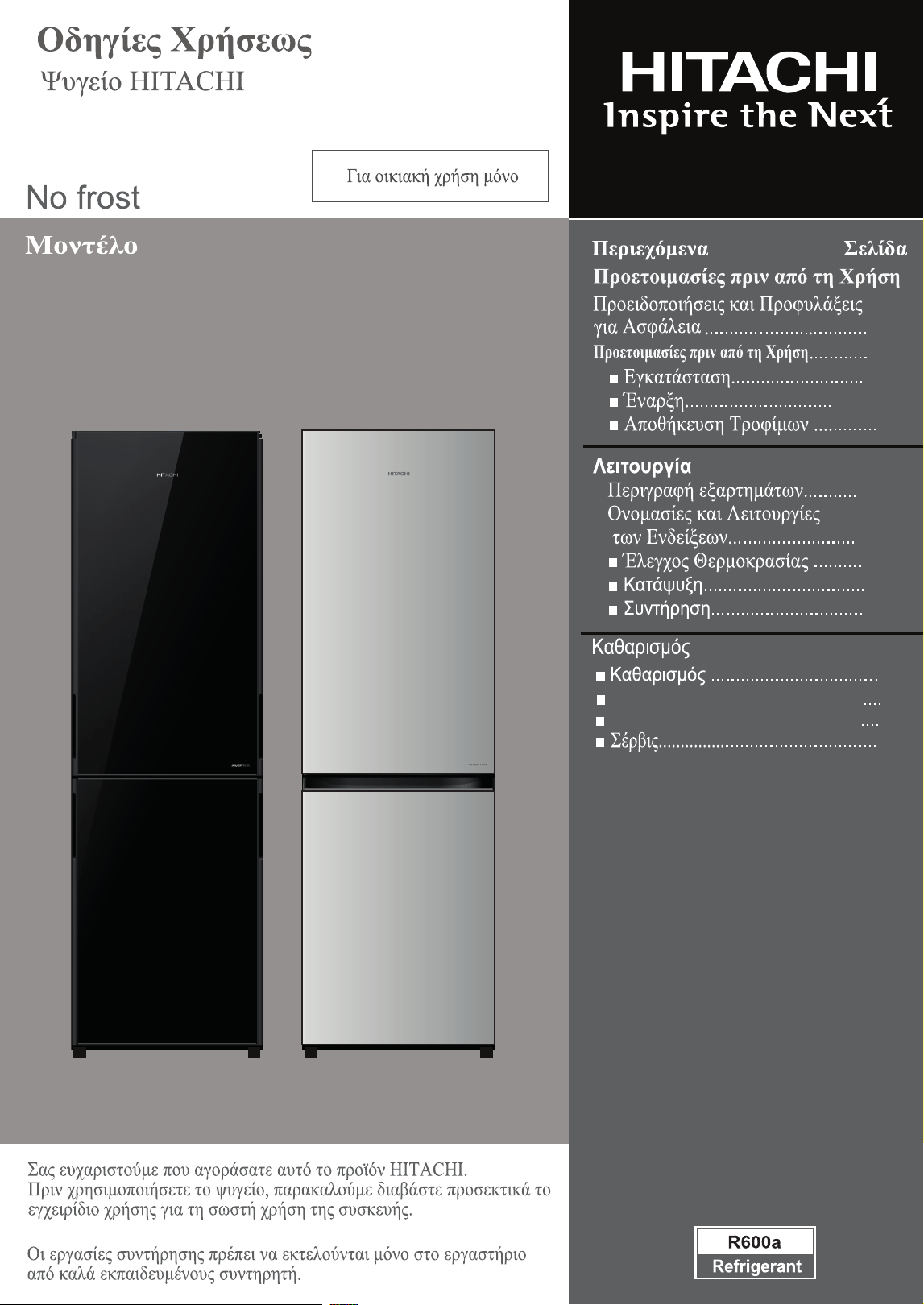

Instruction Manual
HITACHI Refrigerator
Model
Page
Contents
r.
Refrigerant
R600a
Preparation for use
Warnings and Caution for Safety ....
Preparations before Use .................
■ Installation .................................
■ Before Use .................................
■ Optimal Food Storage ................
2
4
4
4
4
Operation
Location of Food Storage ...............
How to operation .............................
4
5
■ Temperature Control ..................
5
■ Freezer Compartment ...............
■ Refrigerator Compartment ........
5
6
Maintenance

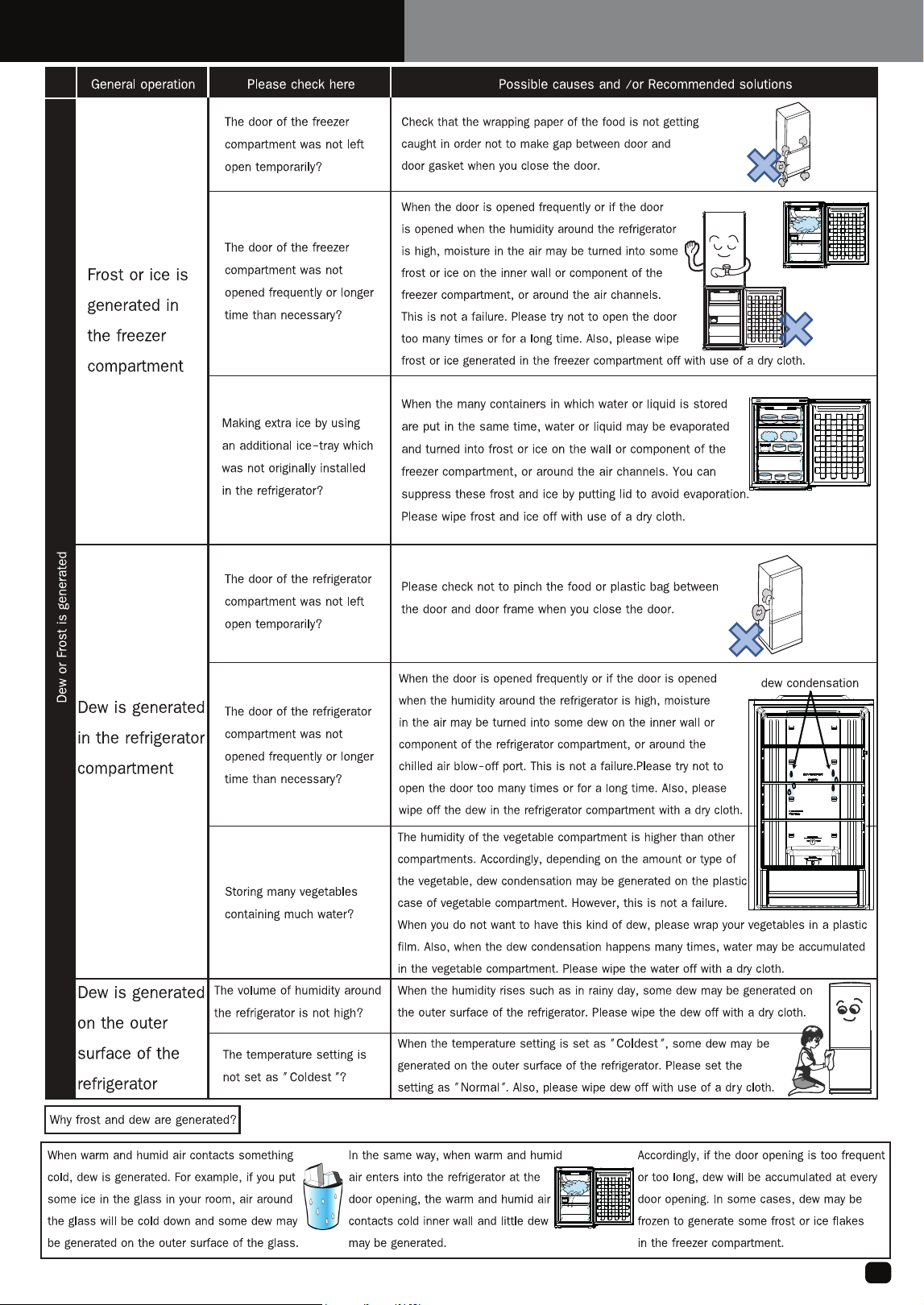

■ Dew or Frost Generated .............
■ Maintenance ...............................
■ Troubleshooting ..........................
■ Service Center ............................
No Frost
For household use only
Thank you very much for purchasing the HITACHI refrigerator.
Before using this please read the instruction manual carefully
for the correct usage.
Maintenance work must only be carried out at workshop
by well-trained maintenance worker.
7
6
6
8
R-BG410PRU6 R-B410PRU6
The following warnings and cautions are categorized by the level of possible
harm or damage that may occur from ignoring directions.
The symbols are shown as below clearly showing the significance of directions.
When you install ... To avoid fire, electric shock, and injury.
Warning
Caution
This pictograph indicates "There is
a high possibility of serious injury
or death, if ignored".
This pictograph indicates "There is
a high possibility of injury or damage
to property, if ignored".
The symbols below are examples.
This symbol is an alert mark.
This symbol indicates "prohibited".
This symbol indicates "necessary".
■ Do not install the refrigerator in a place
where it may come in contact with water.
■ Do not install the refrigerator in a place exposed to rain.
● This may impair electricity insulation
and cause electric shock or fire.
■ This refrigerator uses flammable refrigerants. The symbol column below states the precautions on flammable refrigerants.
This symbol denotes the precautions on flammable refrigerants.
Warning
■ Ground this refrigerator to prevent electric shock
and noise interference. Always ground this
refrigerator and install earth leakage circuit breaker
when using it in places with high humidity or moisture.
(Please consult with a retailer or HITACHI service center.)
Power Cord and Power Plug ...To avoid fire, electric shock.
■ Do not connect the wall outlet whose power
capacity is less than the refrigerator's.
Also, do not use power sources that are not
a rated voltage.
● If a power source is shared with other appliances
using double or multipoint adapters, the adapter
may heat up beyond the normal level and cause fire.
■ Connect the power plug firmly to a power outlet with the cord running down.
● Connection of the power plug with the cord running up
could apply stress on the cord and cause electrical short
or overheat, which could result in electrical shock or fire.
● Incomplete connection of the power plug could result
in electrical shock or fire due to heat.
■ Do not use a damaged or loose power plug or
power outlet. This may cause fire or electric shock.
■ If the supply cord is damaged, it must be replaced
by the manufacturer, its service agent or similarly
qualified persons in order to avoid a hazard.
■ Do not cut, bend, fold the
power cord to avoid fire
and electric shock.
■ Do not insert or remove
the power plug with wet hands.
■ Be sure to unplug the power plug before
maintaining the refrigerator.
● Be sure to hold the power plug to unplug.
■ Clean the dust on the power plug frequently with dry cloth.
● Unplug the power plug and wipe it with dry cloth.
● An insulation failure due to moisture or when dust
collects on the power plug may cause fire.
During daily use ...To avoid fire, electric shock.
■ Do not splash water on or inside the refrigerator.
● This may impair electricity insulation causing
electric shock or fire.
● This may also cause gas leakage because of pipe rust.
■ Do not disassemble, repair, or modify the
refrigerator by yourselves.
● Please consult with a retailer or HITACHI service
centre if any repair is required.
■ Do not put water containers or foreign articles
on the top of the refrigerator.
● Opening and closing doors etc. may cause the articles
on the top of the refrigerator may fall down, resulting in injury.
■ Do not hang on the doors or step up on the various
compartments.
● Injury may be caused by the refrigerator tipping over
or hands getting caught in door.
■ Ether, liquid propane gas, solvent, etc. which is
volatile cannot be stored in this refrigerator.
● Do not store explosive substances such as
aerosol cans with a flammable propellant in this appliance.
■ This appliance is not intended for use by persons (including children) with
reduced physical, sensory or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision or instruction
concerning use of the appliance by a person responsible for their safety.
■ Medicines, chemicals, research and experimental
substances should not be stored in the refrigerator.
● Substances that require precise conditions for
storage cannot be stored in a domestic refrigerator.
■ Do not damage the refrigerant circuit.
● If you happen to damage the refrigerant pipe,
stay away from the refrigerator and avoid
using fire and electrical appliances.
● And, open windows to ventilate and contact retailers or HITACHI service center.
2
Fix with earth screws
Earthing
terminal
Rated
Voltage
Warnings and Caution for Safety
r yTo avoid harm to the use , other persons or damage to propert , please read and
follow the warnings and cautions below and those given throughout this manual.
■ In an event of a flammable gas leak, do not touch
the refrigerator and open windows for ventilation.
● Sparks from points of electrical contacts
such as door switches may ignite explosions
causing fire or a burn.
■ Do not make an impact on the glass-made doors
or shelves.
● They are made of tempered glass, however, an excess
impact may be result in breakage and is dangerous.
■ Keep ventilation openings in the appliance
enclosure or in the built-in structure clear
of obstruction.
■ If you find something wrong with the refrigerator,
immediately unplug and consult with the
retailers or HITACHI service centre.
■ Children should be supervised to ensure that they
do not play with the appliance.
● Children getting inside may not be able to get out.
When discarding the refrigerator.
■ Follow the instructions of your region when discarding.
● This refrigerator uses R-600a for the refrigerant and cyclopentane
for the blowing agent of the urethane heat insulation.
■ When discarding the refrigerator, remove the door gaskets.
● To avoid a risk of an infant or child to be entrapped inside.
During daily use ...To avoid illness and injury.
■ Do not put bottles, etc. forcibly in the door pockets.
● This may cause bottles dropping down or
door pockets coming off.
■ Do not have food items protruding
over the front edge of each shelf.
● Doors may not be closed properly or
the door pockets may drop down. Injury may be
caused from items like bottles getting knocked over your feet.
■ Do not store food which smells or food whose
color is changed abnormal.
● Such an action may cause diseases.
■ Do not hold the top, bottom and side of
the doors when closing them.
● This may result in your fingers caught by the door edge.
■ Do not use door handles when carrying the refrigerator.
■ Never use the carrying handles to hang
up with a chain hoist or similar machines.
■ When replacing lamps (LED) is required. Please contact your dealer or Hitachi Service Center.
● For a floor that may be easily scratched,
lay a protective mat, etc. .
■ Use the carrying handle when carrying the refrigerator.
● Hold the carrying handles only. If hold door handles, hands may slip and may cause injury.
● Carry the refrigerator by at least 4 persons for safety reasons.
● Carry it with the doors facing upward.
■Before carrying the refrigerator:
1. Take out all food items and ice cubes.
4. Finally carry the refrigerator with the doors facing upward.
● Secure the doors well with adhesive tapes so they do not open
.
● If transporting in a vehicle, do not load the refrigerator on
its side. This could damage the compressor.
When moving or carrying ...To avoid damaging, wetting, soiling the floor, or to avoid injury.
When replacing lamps (LED) is required.
■ Food and containers inside the freezer compartment
should not be touched with wet hands.
● This may cause frost injury.
(Especially in case of metal items.)
■ If someone else is using the refrigerator,
do not open the door.
● Fingers may get caught in the spaces
between the doors and may cause injury.
■ Do not put your hands into the base surface of the refrigerator cabinet.
● When cleaning, putting your hands near
the base surface of the refrigerator may
result in injury by thin metal sheets.
■ Do not have your feet too close when
opening the door of the refrigerator.
● When opening the door, your feet may
be hit, resulting in injury.
■ Be sure to hold the handle firmly to open or close the door.
■ Do not store glass bottles in the freezer compartment.
● Bottles may break by the contents freezing and cause injury.
3
Warning
Caution
■ Do not use electrical appliances inside the food
storage compartments of the appliance, unless
they are of the type recommended by the manufacturer.
■ Do not use mechanical devices or other means to
accelerate the defrosting process, other than those
recommended by the manufacturer.
2. Lay a protective sheet or cloth to protect the floor from damage
and catch remaining water spilled from the refrigerator.
3. With a large piece of old cloth underneath, tilt the refrigerator
backward to drain water.
Such as old cloth
4
Installation
1. Install on a rigid and level floor.
2. Please use this refrigerator between the room temperature of 10°C to 43°C.
Sufficient performance may not be obtained, if the room temperature is too low or too high.
3. Do not install where the refrigerator is exposed to direct sunlight or other heat sources.
4. Install in an atmosphere which is dry or has air ventilation.
5. The refrigerator requires enough air ventilation space around the cabinet to have efficient cooling performance.
Space of at least 5 cm over the top, 5 cm at rear and 1 cm at both sides for proper air circulation is needed.
6. Ground the refrigerator to prevent electric shock and noise interference. Always ground this refrigerator
when using it in places with high humidity or moisture. (Please consult with retailers or HITACHI service centre.)
7. Adjusting the adjustable legs to keep the left/right refrigerator door level.
■ Without adjusting the legs, door height may not be level,
or there may be abnormal vibration or noises depending
on floor conditions. Follow the instructions below.
(1) Turn the adjustable legs until they touch the floor firmly.
Before Use
1. Cleaning inside the refrigerator. Wipe the surface gently with soft cloth.
2. Connect the refrigerator to an exclusive wall power outlet.
The refrigerator can be connected to an outlet soon after it is installed.
Surely use with the rated voltage and exclusive power outlet.
3. The compressor will start running in approximately 30 seconds,
if inside is not cold.
4. Allow enough duration for sufficient cooling before storing food.
It may take about 4 hours to fully cool down and could even take
about 24 hours when the ambient temperature is high.
1. Keep enough space between food. Several food placed
too close together may obstruct the flow of cold air.
2. Make food cool enough before putting it in the refrigerator.
Putting warm food in the refrigerator raises the inside temperature and wastes electricity.
3. Do not block the cold air vent. This will adversely affect the cold air flow and may not keep
the temperature inside even. Moreover, it could result in food near the vent freezing.
4. Using food wrap or sealed containers prevent the food from drying or transition of smells.
Optimal Food storage
4 hrs.
More than 5 cm
More than 1 cm
Rear side
more than 5 cm
Adjustable
Leg
Notice
● Above temperatures are the approximate values in the conditions of outside temperature 32°C, the temperature setting of the refrigerator compartment “Normal”,
freezer compartment “Normal”, doors being closed and without food storage.
● Door pocket temperatures may be little higher than above temperatures.
● The specification of your purchased model may be different from one of the above illustration.
Refrigerator Compartment 2°C~5°C
●Storage of side
dish, desert, etc.
Refrigerator Shelves
Vegetable Compartment 3°C~7°C
Vegetable Drawers
●Storage of fruits and vegetables.
Caution
Back & both sides of
fridge is hot proceed from
hot gas pipe inside.
-20°C~-18°C
Freezer Compartment
Preparations before Use
Location of Food Storage
Refrigerator Door Pockets
●Storage of packed small
food and drinks such
as juice, milk, etc.
Refrigerator Door Pockets
2°C~6°C
●Adjustable for storage as customizing.
Adjustable Door Pockets
Egg Tray
●Refrigerator temperature control dial
Temperature control
●Freezer temperature control dial
Temperature control
When installing,
do not press the
power plug with the
refrigerator back.
Caution
ICE TRAY
Freezer Compartment
●Storage of frozen food and
ice cream, etc.
LED Lamp
5
How to operation
Temperature Control
When the food is too cold When cooling food more
coldly or quickly
For normal use
Cold
Normal
Coldest
Refrigerator Compartment
When storing neither
frozen food nor ice cream
When making ice quickly or
making frozen food quickly.
Or, a surrounding temperature
is high and the Freezer
compartment is not cold enough
For normal use
Cold
Normal
Coldest
Freezer Compartment
Please return the dial to the position of “Normal” after the ”Coldest” has been set. Food may be frozen if the “Coldest” is set fo a long time.
If set the dial to the “Cold” side for a long time, the temperature of the food in refrigerator compartment may rise .
“Cold”.
Freezer Compartment
Ice tray
Water level
When you put the case wrong position
you can not close the door properly
but if you still try close the door,
it may cause the case break down.
for
If set the dial to the “Cold” side for a long time, the temperature of the food in freezer compartment may rise .
How to operation(Continue)
Refrigerator Compartment
16
3. Adjustable Door pocket
Gently tap the left and right of the bottom surface
Set the door pocket by combinning with stored food
Adjustable Door pocket
Pull up the front and pull out the shelf forward.
Set the refrigerator shelves by combining with stored food.
Maintenance
Notice
● Even if the power plug is plugged in immediately after being unplugged,
the compressor will not run for 10 minutes. However, if the inside is not cold,
it will start running in approximately 30 seconds.
Cleaning (Clean the refrigerator once a month)
1. Unplug the refrigerator.
2. Take out all the food.
3. Wipe the refrigerator clean.
● Wiping off smudges immediately is highly recommended. It is also recommended to
clean the areas of the refrigerator which are not easily accessible, once a year.
● Use soft cloth with lukewarm water to wipe off smudges. If it is difficult to remove
smudges, use diluted, pH-balanced washing liquid.
● Neatly clean the door gasket, because it gets dirty easily.
4. If any droplets remain on the surface of the parts, wipe them.
5. Return all parts to their original locations.
6. Check and clean the power plug, cord and outlet.
7. Plug the power cord into the outlet.
Caution
● Do not do the following, since parts and paint may be damaged.
1. Do not splash water to the doors and refrigerator body.
● It may cause electric shock or a fire.
● It may cause refrigerant leakage because of pipe rust.
● It may result in rusty door surface.
2. Do not use following: Polishing powder, soap powder, oil,
boiling water, brush, acid, benzene, thinner, alcohol and
alkaline detergent, etc.
● It may cause damaged door surface.
● It may cause cracked plastic parts.
3. If the cooking oil smears on the refrigerator, please wipe if off
immediately. The plastic parts might be cracked.
■
When replacing lamps (LED) is required.
Please contact your dealer or Hitachi Service Center
The refrigerator does not get cold at all.
The refrigerator does
not get cold enough.
Food in the refrigerator
compartment freezes.
The inside is smelling.
The refrigerator is noisy.
Dew appears.
Outside
Inside
● Is the refrigerator plugged in properly?
● When the ambient humidity is too high, the door gasket may have dew. Please wipe it up with dry cloth.
● Do you store food with odor without wrapping it?
● Make sure the refrigerator is installed firmly.
Please wipe it off with dry cloth and please check the details below.
● Is the door closed firmly?
● Is the door being opened and closed too frequently or opened for a long time?
● Is the temperature set to “Coldest”?
● Do you place food with moisture or vegetables nearby the cold air vent? It will be frozen if it is placed nearby the cold air vent.
● Is the refrigerator placed in the direct sunlight?
● Is the temperature set to “Cold”?
● Is the food stored too much?
● Is the door being slightly opened ?
● Check the fuse box for blown fuse or tripped circuit breaker.
● Is it too humid outside?
● Is the refrigerator touching the wall?
● Is the refrigerator placed near heat sources?
● Has anything hot been placed in the refrigerator?
● Is the door being opened and closed too frequently?
Before you call for service, please check the following items:
This is not a malfunction of the refrigerator.
The surface of the
refrigerator is hot.
If a door is shut,
other doors may open.
Does the refrigerator make any
abnormal noises (sound)?
● The refrigerator is equipped with the dew prevention and heat radiation tubes.
The back and side plates may be heated especially when starting up or if the door is frequently opened and closed.
● The two compartments are connected with an air duct. When closing one of the doors, the door may be opened by
the air pressure through the duct. This is a normal phenomenon.
● The sound like water flowing and boiling water is the sound of the cooling liquid (refrigerant).
● A creaking sound comes from the storage compartment. It is the sound caused by friction of the parts due to temperature change.
Annoying sound is generated
by the refrigerator.
Operation sound lasts long. ● It is because the compressor operates in low-speed for conserving energy.
● It is because the system changes the operating power of the refrigerator according to the temperature change.
●
You may feel that the operation sound is larger because the comppressor operates in high-speed under the following conditions: the refrigerator
does not cool fully on the occasion such as using it for the first time, opening/closing the door frequently, the surrounding temperature is high.
The sound becomes more quiet after cooling fully.
The compressor operates at low speed at night, for long vacations or absences, potentially creating large vibrations.
Operation sound sometimes
becomes louder.
Troubleshooting
6
Tray
Tray
●
There are waving and/or distortion
the door surface, the side and
the top surface of the refrigerator.
Slight waving and/or distortions are generated in the manufacturing process of the refrigerator.
They may be conspicuous according to the position of the light source and/or the brightness etc.,
but there is no problem with the performance.
7
Dew or Frost is Generated
Service Center
About Non-fluorocarbon refrigerator.
● This refrigerator, including refrigerant and the heat insulator, is using hydrocarbon (non-fluorocarbon). The hydrocarbon is a material that does not rip up
the ozone
and have very little influence on global warming. It is the global environment concern material).
● R600a refrigerant is flammable. But the refrigerant is being sealed up by the refrigerate circuit, and never leak by usual use. In case of the refrigerate circuit
being damaged by any chance, please avoid the use of fire and electric product, open t
he window and ventilate. Afterwards, please contact Hitachi Service Center.
Severe warning signs for Disposal
Cyclopentane is used as in the insulation. The gases in insulation material require a special disposal procedure.
Please contact your local authorities in regard to the environmentally safe disposal of this product.
●
When you request repair, please check the refrigerator
well according to Troubleshooting on page 6.
When still abnormal, please contact the retailer or
local Hitachi service center.
This symbol mark means that used electrical and electronic products shall not be mixed with general household waste.
Do not try to dismantle the system and unit by yourself as this could have harmful effects on your health and the environment.
Refrigerators must be treated at a specialized treatment facility for recycling and recovery and shall not be disposed of in the
municipal waste stream. Please contact the installer, dealer or local authority for more information.
■ It is possible to change the opening direction of the door.
■ When you want to reverse the refrigerator door, you must call to authorised Service Center.
■ The reversing of the door opening is only completed by Hitachi approved service providers.
This will be chargeable basis and at the customer expense.
Reversing the refrigerator door
■ Farm houses and by clients in hotels, motels and other residental type environments.
■ Bed and breakfast type environments.
■ Catering and similar non-retail applications.
■ This appliance can be used by children aged from 8 years
and above and persons with reduced physical,
sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or
instruction concerning use of the appliance in a safe way and understand the hazards involved.
■ Children shall not play with the appliance.
■ Children should be supervised to ensure that they do not
play with the appliance or get in.
Children getting inside may not be able to get out.
■ Cleaning and user maintenance shall not be made by children without supervision.
The appliance is instrend to be used in household and similar appilcations sush as.
■ Staff kitchen areas in shops, offices and other working environments
Hitachi EuropeA.E.
Κηφισίας 364 & Δελφών 1, Χαλάνδρι, 15233
Ελλάδα
Τel: 210 6837200
Fax:210 6835694
When a person other than a certified service engineer to work, there is a danger that the door to fall.
8
10
12
12
12
15
16
14
14
12
13
13
13
14
R-BG410PRU6
R-B410PRU6
12
Δημιουργία δρόσου ή παγετού
Αντιμετώπιση προβλημάτων
Τα σύμβολα που εμφανίζονται δεξιά, δείχνουν καθαρά
τη σημασία των οδηγιών.
Οι ακόλουθες προειδοποιήσεις και προφυλάξεις ταξινομούνται ανάλογα
με το επίπεδο πιθανού τραυματισμού ή βλάβης,
που ενδέχεται να συμβεί από αγνόηση των οδηγιών.
Κατά την εγκατάσταση ... Για να αποφύγετε πυρκαγιά, ηλεκτροπληξία και τραυματισμό.
■
Μην χρησιμοποιείτε κατεστραμμένο ή μπόσικο φις
τροφοδοσίας ή πρίζα τοίχου. Το γεγονός αυτό μπορεί
να προκαλέσει πυρκαγιά ή ηλεκτροπληξία.
●
Εάν η πηγή τροφοδοσίας μοιράζεται με άλλες συσκευές
χρησιμοποιώντας πολύπριζο, το πολύπριζο μπορεί να
υπερθερμανθεί πέρα από το κανονικό επίπεδο και να προκαλέσει πυρκαγιά.
Καλώδιο Τροφοδοσίας και Φις Τροφοδοσίας ...Για να αποφύγετε πυρκαγιά, ηλεκτροπληξία.
Κατά τη διάρκεια καθημερινής χρήσης...Για αποφυγή πυρκαγιάς, ηλεκτροπληξίας.
Το ψυγείο αυτό χρησιμοποιεί εύφλεκτα ψυκτικά μέσα. Η παρακάτω στήλη με τα σύμβολα παραθέτει τις προφυλάξεις,
που είναι σχετικές με τα εύφλεκτα ψυκτικά μέσα.
Προειδοποίηση
Προσοχή
Το σύμβολο αυτό είναι σήμανση
προειδοποίησης κινδύνου
Αυτό το σύμβολο δείχνει "απαγόρευση".
Αυτό το σύμβολο δείχνει "αναγκαιότητα".
Μην εγκαθιστάτε το ψυγείο σε μέρος,
όπου μπορεί να έρθει σε επαφή με νερό.
■
Μην εγκαθιστάτε το ψυγείο σε
μέρος εκτεθειμένο σε βροχή.
■
●
Αυτό μπορεί να αλλοιώσει την ηλεκτρική
μόνωση και να προκαλέσει ηλεκτροπληξία ή πυρκαγιά.
■
Προειδοποίηση
■ Γειώστε το ψυγείο αυτό για να αποφύγετε
ηλεκτροπληξία και ενοχλητική παρεμβολή.
Πάντα να γειώνετε το ψυγείο, όταν το
χρησιμοποιείτε σε μέρη με υψηλή υγρασία.
(Παρακαλούμε συμβουλευτείτεκατάστημα πώλησης ή το σέρβιςτης HITACHI.)
Μην το συνδέσετε σε πρίζα τοίχου με μικρότερη
ικανότητα παροχής ρεύματος από αυτή που
χρειάζεται το ψυγείο. Επίσης, μην χρησιμοποιείτε
πηγές τροφοδοσίας μη ενδεδειγμένης τάσης.
■
Συνδέστε το φις τροφοδοσίας στην πρίζα τοίχου καλά,
αφήνοντας το καλώδιο να τρέχει προς τα κάτω.
■
Αν υποστεί ζημιά το καλώδιο ρεύματος, θα πρέπει
να αντικατασταθεί από τον κατασκευαστή, το σέρβις ή
εξουσιοδοτημένο τεχνικό προσωπικό για αποφυγή κινδύνων.
■
●
Σύνδεση του φις τροφοδοσίας με το καλώδιο να
τρέχει προς τα πάνω μπορεί να εφαρμόσει κάμψη
στο καλώδιο, προκαλώντας βραχυκύκλωμα ή υπερθέρμανση,
που μπορεί να έχει ως αποτέλεσμα ηλεκτροπληξία ή πυρκαγιά.
●
Μη ολοκληρωμένη σύνδεση του φις τροφοδοσίας
μπορεί να έχει ως αποτέλεσμα ηλεκτροπληξία ή
πυρκαγιά λόγω υπερθέρμανσης.
■
Μην κόψετε, λυγίσετε,
διπλώσετε το καλώδιο
τροφοδοσίας για να αποφύγετε
πυρκαγιά και ηλεκτροπληξία.
■
Μην βάζετε ή μην βγάζετε το φις
τροφοδοσίας με βρεγμένα χέρια.
●
Αποσυνδέστε το φις τροφοδοσίας και σκουπίστε το με στεγνό ύφασμα.
● Ανεπάρκεια μόνωσης λόγω υγρασίας, όταν μαζευτεί σκόνη
στο φις τροφοδοσίας μπορεί να προκαλέσει πυρκαγιά.
■
Καθαρίστε τη σκόνη από το φις τροφοδοσίας συχνά με στεγνό ύφασμα.
■ Βεβαιωθείτε ότι αποσυνδέσατε το φις
τροφοδοσίας πριν από συντήρηση του ψυγείου.
● Βεβαιωθείτε ότι κρατάτε το φις τροφοδοσίας
για αποσύνδεση.
Συνδέστε με βίδες γείωσης
Ακροδέκτης
γείωσης
Ονομαστική
Τάση
Λειτουργίας
Προειδοποιήσεις και Προφυλάξεις για Aσφάλεια
Το σύμβολο αυτό παραθέτει τις προφυλάξεις,
που είναι σχετικές με τα εύφλεκτα ψυκτικά μέσα.
Το εικονόγραμμα αυτό δείχνει ότι
"Υπάρχει μεγάλη πιθανότητα σοβαρού
τραυματισμού ή θανάτου, εάν αγνοηθεί."
Το εικονόγραμμα αυτό δείχνει ότι
"Υπάρχει μεγάλη πιθανότητα πρόκλησης
σοβαρού τραυματισμού ή καταστροφή
περιουσιακών στοιχείων, εάν αγνοηθεί."
Τα παρακάτω σύμβολα είναι παραδείγματα.
■ Μην πετάτε νερά επάνω ή στο εσωτερικό του ψυγείου.
● Αυτό μπορεί να αλλοιώσει την ηλεκτρική μόνωση
και να προκαλέσει ηλεκτροπληξία ή πυρκαγιά.
●
Αυτό μπορεί επίσης να προκαλέσει διαρροή αερίου
εξαιτίας της οξείδωσης των σωληνώσεων.
■ Μην χρησιμοποιείτε άλλες ηλεκτρικές συσκευές στο
χώρο αποθήκευσης τροφίμων, εκτός αν είναι τύπου
προτεινόμενου από τον κατασκευαστή.
■ Αυτή η συσκευή δεν προορίζεται προς χρήση από
πρόσωπα (συμπεριλαμβανομένων παιδιών) με μειωμένες
φυσικές, αισθητήριες ή διανοητικές ικανότητες, ή έλλειψη
εμπειρίας και γνώσης, εκτός αν επιτηρούνται ή τους έχουν
δοθεί οδηγίες σχετικά με τη χρήση της συσκευής από
αρμόδιους για την ασφάλειά τους.
■ Μην στηρίζεστε στις πόρτες ή μην πατάτε
επάνω στα διάφορα διαμερίσματα.
● Μπορεί να προκληθεί τραυματισμός από ανατροπή
του ψυγείου ή από πιάσιμο των χεριών στην πόρτα.
■ Μην καταστρέφετε το κύκλωμα του
ψυκτικού υγρού.
● Εάν συμβεί να υποστεί ζημιά η σωλήνα
του ψυκτικού υγρού, παραμείνετε μακριά
από το ψυγείο και αποφύγετε τη χρήση
φωτιάς και ηλεκτρικών συσκευών.
● Και, ανοίξτε τα παράθυρα για εξαερισμό του δωματίου και
συμβουλευτείτε τον πωλητή σας ή το σέρβις.
■ Μην αποσυναρμολογείτε, επισκευάζετε,
ή τροποποιείτε το ψυγείο μόνοι σας.
● Παρακαλούμε συμβουλευτείτε τον
πωλητή σας, εάν απαιτείται επισκευή.
■ Μην τοποθετείτε δοχεία νερού ή ξένα
αντικείμενα στο επάνω μέρος του ψυγείου.
● Ανοίγοντας και κλείνοντας τις πόρτες κ.λ.π.
μπορεί να προκληθεί πτώση των αντικειμένων
στο επάνω μέρος του ψυγείου, με συνέπεια τραυματισμό.
■ Μην χρησιμοποιείτε μηχανικές διατάξεις ή
οποιοδήποτε άλλα μέσα για να επιταχυνθεί
η διαδικασία απόψυξης, εκτός από εκείνα
που συστήνονται από τον κατασκευαστή.
■ Αιθέρας, υγρό αέριο προπανίου,
διαλύτης κ.λ.π., που είναι πτητικές
ουσίες, δεν μπορούν να
αποθηκευτούν σε αυτό το ψυγείο.
● Μην βάλετε εύφλεκτες ουσίες στο ψυγείο.
Μπορεί να προκληθεί έκρηξη ή πυρκαγιά.
■ Φάρμακα, χημικές ουσίες, ερευνητικές και
πειραματικές ουσίες δεν πρέπει να
αποθηκεύονται στο ψυγείο.
● Δεν μπορούν να αποθηκευτούν στο εσωτερικό του
ψυγείου ουσίες, που απαιτούν αυστηρές συνθήκες
αποθήκευσης.
Για να αποφύγετε βλάβη στο χρήστη, άλλα άτομα ή ζημιά σε περιουσία, διαβάστε
και ακολουθήστε τις προειδοποιήσεις και τις προφυλάξεις παρακάτω και αυτά που δίνονται στο παρόν εγχειρίδιο.
10
■ Σε περίπτωση διαρροής εύφλεκτων αερίων, μην αγγίζετε το
ψυγείο και ανοίξτε τα παράθυρα για εξαερισμό.
● Σπινθήρες από ηλεκτρικές επαφές, όπως αυτές
των θυρών, ενδέχεται να προκαλέσουν εκρήξεις,
με αποτέλεσμα πρόκληση πυρκαγιάς ή εγκαυμάτων.
■
Μην κτυπάτε τις γυάλινες θύρες ή τα γυάλινα ράφια.
● Είναι κατασκευασμένα από θερμικά κατεργασμένο
γυαλί, εν τούτοις, δυνατό κτύπημα ενδέχεται να έχει
ως αποτέλεσμα θραύση, γεγονός επικίνδυνο.
■ Διατηρήστε τα ανοίγματα εξαερισμού στο περίβλημα της
συσκευής απαλλαγμένα από εμπόδια.
■ Αν διαπιστώσετε ασυνήθη λειτουργία του ψυγείου,
βγάλτε αμέσως το φις του ρεύματος και
συμβουλευτείτε κατάστημα πώλησης ή
το σέρβις της HITACHI.
■ Είναι επιβεβλημένη η επιτήρηση των παιδιών για να
εξασφαλιστεί ότι δεν παίζουν με τη συσκευή και ότι
δεν μπαίνουν μέσα σε αυτή.
● Παιδιά που έχουν μπει στο εσωτερικό, μπορεί να μην
είναι σε θέση να βγουν.
Κατά την απόρριψη του ψυγείου.
■ Ακολουθήστε τις οδηγίες της περιοχής σας κατά την απόρριψη.
● Αυτό το ψυγείο χρησιμοποιεί ψυκτικό υγρό R-600a και κυκλοπεντάνιο,
ως παράγοντα διόγκωσης της μόνωσης θέρμανσης από ουρεθάνη.
■ Κατά τ
ην απόρριψη του ψυγείου, αφαιρέστε τα λάστιχα
στεγανοποίησης της πόρτας.
● Για να αποφύγετε τον κίνδυνο εγκλωβισμού νηπίου ή παιδιού.
Κατά τη διάρκεια καθημερινής χρήσης...Για να αποφύγετε ασθένεια και τραυματισμό.
Κατά την μετακίνηση ή την μεταφορά ...Για αποφυγή πρόκλησης ζημιάς, βρεξίματος,
λερώματος του δαπέδου, ή για αποφυγή τραυματισμού.
■
Μην βάλετε μπουκάλια κ.λ.π. βίαια στις θήκες της πόρτας.
● Το γεγονός αυτό μπορεί να προκαλέσει την πτώση των
μπουκαλιών ή την αποκόλληση των θηκών από την πόρτα.
■ Μην τοποθετείτε τρόφιμα που προεξέχουν
από την πρόσοψη κάθε ραφιού.
● Οι πόρτες μπορεί να μην κλείσουν καλά ή οι
θήκες της πόρτας μπορεί να πέσουν κάτω.
Μπορεί να προκληθεί τραυματισμός από αντικείμενα,
όπως πτώση φιαλών και χτύπημα των ποδιών σας.
■
Μην αποθηκεύετε τρόφιμα που μυρίζουν ή τρόφιμα,
που έχει αλλάξει αφύσικα το χρώμα τους.
● Παρόμοια ενέργεια μπορεί να προκαλέσει ασθένειες.
■
Μην κρατάτε το επάνω μέρος, το κάτω και τις πλευρές
των πορτών κατά το κλείσιμο αυτών.
● Το γεγονός αυτό μπορεί να έχει σαν αποτέλεσμα
το πιάσιμο των δακτύλων σας στην άκρη της πόρτας.
■
Μην χρησιμοποιείτε τις χειρολαβές των θυρών κατά την μεταφορά
του ψυγείου.
■ Μην χρησιμοποιείτε ποτέ τις λαβές μεταφοράς για ανάρτηση με
χρήση αλυσιδοφόρου ανυψωτήρα ή παρόμοιων διατάξεων ανύψωσης.
■
Όταν απαιτείται αντικατάσταση των λαμπών (LED). Παρακαλούμε, αποταθείτε στο κατάστημα πώλησης ή το σέρβις της HITACHI.
■
Σε πάτωμα που μπορεί να γρατσουνιστεί εύκολα,
μην μετακινείτε το ψυγείο με τα ροδάκια του.
■ Για τη μεταφορά του ψυγείου, χρησιμοποιήστε τη λαβή μεταφοράς.
● Να κρατάτε μόνο τις λαβές μεταφοράς. Αν κρατάτε τις λαβές των θυρών,
τα χέρια μπορεί να γλιστρήσουν και να προκληθεί τραυματισμός.
● Για λόγους ασφαλείας, να μεταφέρετε το ψυγείο τουλάχιστον 4 άτομα.
1. Βγάλτε όλα τα τρόφιμα και τους παγοκύβους.
2. Απλώστε ένα προστατευτικό χαρτόνι ή πανί για προστασία του δαπέδου
από πρόκληση ζημιάς και μαζέψτε το χυμένο από το ψυγείο νερό.
3. Με ένα μεγάλο κομμάτι παλιού υφάσματος από κάτω, γύρετε
το ψυγείο προς τα πίσω για να γίνει αποστράγγιση του νερού.
4. Στο τέλος, μεταφέρατε το ψυγείο με τις πόρτες προς τα
πάνω.
● Να το μεταφέρετε με τις πόρτες προς τα πάνω.
■ Πριν από τη μεταφορά του ψυγείου:
● Ασφαλίστε καλά τις πόρτες με κολλητική ταινία, ώστε να μην ανοίγουν.
● Σε περίπτωση μεταφοράς με όχημα, μη φορτώνετε το ψυγείο με το πλάι.
Το γεγονός αυτό θα μπορούσε να προκαλέσει ζημιά στο συμπιεστή.
Όταν απαιτείται αντικατάσταση των λαμπών (LED).
■
Τρόφιμα και σκεύη στον θάλαμο κατάψυξης δεν
πρέπει να τα αγγίζετε με βρεγμένα χέρια.
● Το γεγονός αυτό μπορεί να προκαλέσει κρυοπαγήματα.
(Ειδικά σε περίπτωση μεταλλικών αντικειμένων.)
■
Αν κάποιος άλλος χρησιμοποιεί το ψυγείο,
μην ανοίγετε την πόρτα.
● Μπορεί να πιαστούν τα δάχτυλα στο διάκενο μεταξύ
των θυρών και ενδέχεται να προκληθεί τραυματισμός.
■
Μην βάλετε τα χέρια σας στην κάτω επιφάνεια του χώρου συντήρησης.
● Κατά τον καθαρισμό, βάζοντας τα χέρια σας κοντά στην
κάτω επιφάνεια του ψυγείου μπορεί να έχει σαν αποτέλεσμα
τον τραυματισμό από λεπτά μεταλλικά φύλλα.
■
Να μην έχετε τα πόδια σας πολύ κοντά στο
ψυγείο κατά το άνοιγμα της πόρτας.
● Κατά άνοιγμα της
πόρτας, τα πόδια σας μπορούν
να χτυπηθούν, με συνέπεια τραυματισμό.
■
Σιγουρευτείτε ότι κρατάτε τη λαβή γερά για να
ανοίξετε ή να κλείσετε την πόρτα.
■
Μην αποθηκεύετε γυάλινες φιάλες στον θάλαμο κατάψυξης.
● Οι φιάλες μπορούν να σπάσουν με το πάγωμα του
περιεχομένου και να προκληθεί τραυματισμός.
11
Προειδοποίηση
Προσοχή
■
Μην χρησιμοποιείτε άλλες ηλεκτρικές συσκευές μέσα
στους χώρους αποθήκευσης τροφίμων, εκτός αν είναι
τύπου προτεινόμενου από τον κατασκευαστή.
Ανοίξτε
παράθυρο
■ Μην χρησιμοποιείτε μηχανικές διατάξεις ή οποιοδήποτε
άλλα μέσα για να επιταχυνθεί η διαδικασία απόψυξης,
εκτός από εκείνα που συστήνονται από τον κατασκευαστή.
Όπως ένα παλιό πανί
Αναδύεται
δυσοσμία!
Να είστε
προσεκτικοί!
12
Εγκατάσταση
Ρυθμιζόμενο
Πόδι
1. Εγκαταστήστε το σε σταθερό και επίπεδο δάπεδο.
2. Χρησιμοποιήστε αυτό το ψυγείο σε χώρους με θερμοκρασία από 10°C έως 43°C.
Σε χώρους με υπερβολικά χαμηλή ή υψηλή θερμοκρασία, η απόδοση του ψυγείου μπορεί να μην είναι ικανοποιητική.
3. Μην το εγκαθιστάτε σε μέρος, όπου το ψυγείο εκτίθεται σε άμεσο ηλιακό φως ή σε άλλες πηγές θερμότητας.
4. Εγκαταστήστε το σε περιβάλλον ξηρό ή με καλό εξαερισμό.
5. Το ψυγείο χρειάζεται αρκετό ελεύθερο χώρο για εξαερισμό γύρωαπό το περίβλημα για καλ
ύτερη απόδοση
στην ψύξη. χώρος τουλάχιστον 30 εκ. στην κορυφή, 10 εκ. στην πίσω πλευρά και 5 εκ. σε κάθε πλευρά για σωστή κυκλοφορία τουαέρα.
6. Γειώστε το ψυγείο για αποφυγή ηλεκτροπληξίας και παρεμβολή θορύβου. Να γειώνετε πάντα το ψυγείο αυτό, όταν το
χρησιμοποιείτε σε μέρη με υψηλή υγρασία. (Παρακαλούμε συμβουλευτείτε κατάστημα πώλησης ή το σέρβις της HITACHI.)
7. Ρυθμίστε τα πόδια για να διατηρήσετε τις πόρτες του ψυγείου(αριστερή/δεξιά) ευθυγραμμισμένες.
Χωρίς ρύθμιση των ποδιών, μπορεί να μην είναι ευθυγραμμισμένη η μία πόρτα με την άλλη,
ή μπορεί να παρατηρηθεί ασυνήθιστος κραδασμός ή θόρυβοι,
ανάλογα με την κατάσταση του δαπέδου. Ακολουθήστε τις παρακάτωοδηγίες.
■
(1) Γυρίστε τα ρυθμιζόμενα πόδια, μέχρι να ακουμπήσουν καλά στο δάπεδο.
Σημείωση
● Οι ανωτέρω θερμοκρασίες είναι οι κατά προσέγγιση τιμές με την εξωτερική θερμοκρασία στους “32°C”,
τη ρύθμιση θερμοκρασίας στο χώρο συντήρησης στους “Κανονικός”, στο θάλαμο κατάψυξης στους “Κανονικός”,
με κλειστές πόρτες και χωρίς αποθήκευση τροφίμων.
● Οι θερμοκρασίες των θηκών της πόρτας μπορεί να είναι λίγο υψηλότερες από τις παραπάνω.
● Τα τεχνικά χαρακτηριστικά του μοντέλου που αγοράσατε μπορεί να διαφέρουν από αυτά της παραπάνω εικόνας.
Προετοιμασίες πριν από τη Χρήση
Προσοχή
Η πλάτη και τα πλαϊνά του ψυγείου
ζεσταίνονται από τις σωληνώσεις
του
ψυκτικού μέσου στο εσωτερικό τους.
Περισσότερο από 5 cm
Πίσω πλευρά
περισσότερο από 5 cm
Περισσότερο από 1 cm
Περιγραφή εξαρτημάτων
Έναρξη
1. Εσωτερικός καθαρισμός του ψυγείου. Σκουπίστε την επιφάνεια ήπια με υγρό μαλακό ύφασμα.
2. Συνδέστε το ψυγείο σε αποκλειστική πρίζα τοίχου.
Το ψυγείο μπορεί να συνδεθεί σε πρίζα τοίχου αμέσως μετά από την εγκατάσταση.
Σιγουρευτείτε για χρήση κατάλληλης τάσης τροφοδοσίας και αποκλειστικής πρίζας τοίχου.
3. Ο συμπιεστής θα ξεκινήσει τη λειτουργία του σε περίπου 30 δευτερόλεπτα,
αν το εσωτερικό δεν είναι κρύο.
4. Επιτρέψτε αρκετή διάρκεια λειτουργίας για ικανοποιητική ψύξη
πριν την αποθήκευση τροφίμων. Μ
πορεί να χρειαστεί περίπου 4 ώρες
για να κατέβει πλήρως η θερμοκρασία και θα μπορούσε ακόμη να πάρει
περίπου 24 ώρες, όταν η θερμοκρασία του περιβάλλοντος είναι υψηλή.
1. Διατηρήστε αρκετό ελεύθερο χώρο μεταξύ των τροφίμων.
Μερικά τρόφιμα που τοποθετήθηκαν πάρα πολύ κοντά
μπορούν να εμποδίσουν τη ροή του ψυχρού αέρα.
2. Αφήστε τα τρόφιμα να κρυώσουν αρκετά πριν να τα βάλετε στο ψυγείο.
Τοποθέτηση ζεστών τροφίμων στο ψυγείο αυξάνει την εσωτερική θερμοκρασία και σπαταλά ηλεκτρικό ρεύμα.
3. Μην εμποδ
ίζετε τον εξαερισμό ψυχρού αέρα. Το γεγονός αυτό θα επηρεάσει δραστικά τη ροή ψυχρού
αέρα και μπορεί να μην διατηρηθεί η εσωτερική θερμοκρασία ομοιόμορφη. Επιπλέον, το γεγονός αυτό
θα μπορούσε να έχει ως αποτέλεσμα πάγωμα των τροφίμων κοντά στον ανεμιστήρα κατάψυξης.
4. Χρήση των τροφίμων τυλιγμένων ή σφραγισμένων αποτρέπει την ξήρανσή τους ή τη μετάδοση των οσμών.
Αποθήκευση Τροφίμων
Κατά την εγκατάσταση,
μηνπιέζετετοφις του
ρεύματοςμε την πλάτη
τουψυγείου.
2°C~5°C
●
3°C~7°C
●
-20°C~-18°C
2°C~6°C
●
●
●
●
Λάμπα LED
Χώρος συντήρησης
Ράφι ψυγείου
Γιααποθήκευση
ορεκτικών,
επιδορπίων κ.λ.π.
Θήκη Λαχανικών
Συρτάρια Λαχανικών
Θήκες πόρτα του ψυγείου
Θήκες πόρτα του ψυγείου
● Αποθήκευση μικρών
συσκευασμένων
τροφίμων και ποτών,
όπως χυμοί, γάλα κ.λ.π.
Θήκη αυγών
Χώρος κατάψυξης
Για αποθήκευση παγωτών,
καταψυγμένων τροφίμων κ.λ.π.
Χώρος κατάψυξης
Πάγο δίσκος
Ρύθμιση θερμοκρασίας
Ρύθμιση θερμοκρασίας
Χώρος συντήρησης
Χώροςκατάψυξης
4 ώρες
Προσοχή
Ρυθμίσιμες θήκες πόρτας
Ρυθμίσιμος χώρος αποθήκευσης
κατά την προσαρμογή.
Για αποθήκευση φρέσκων λαχανικών και
φρούτων.
13
Cold
Normal
Coldest
Cold
Normal
Coldest
Χώρος κατάψυξης
Παρασκευή παγοκύβων
● Τραβήξτε έξω τον “ ”
και βάλτε μέσα του νερό μέχρι την πλήρη γραμμή πλήρωσης.
● Αφού παρασκευαστούν τα παγάκια, γυρίστε το μοχλό δεξιά και
ρίξτε τα παγάκια στο
Πάγο δίσκος
●
μην τον γυρίζετε όπως δείχνεται στην εικόνα, διότι θα υποστεί ζημιά.
ΣΗΜΕΙΩΣΗ
Στάθμη νερού
Πάγο δίσκος
Προφύλαξη σχετικά με το πάγωμα των τροφίμων στο χώρο συντήρησης.
Εάν τοποθετήσετε τρόφιμα με υψηλό ποσοστό υγρασίας και λαχανικά στην εσωτερική πλευρά του ραφιού κοντά στον αγωγό ψυχρού αέρα, τα τρόφιμα θα παγώσουν.
Εάν είναι δυνατό, μην τοποθετείτε τρόφιμα με υψηλό ποσοστό υγρασίας και λαχανικά στην εσωτερική πλευρά του ραφιού κοντά στον αγωγό ψυχρού αέρα
Εάν τα τρόφιμα και τα λαχανικά παγώσουν, μπορείτε να αποτρέψετε αυτή την κατάσταση τυλίγοντάς τα ή τοποθετώντας τα στη θήκη.
Εάν εξακολουθούν να είναι παγωμένα, ρυθμίστε τη θερμοκρασία, περιστρέφοντας τον επιλογέα ελέγχου θερμοκρασίας στη θέση “Cold”.
Επιστρέψτε τον επιλογέα στη θέση “κανονικής” αφού επιλέξετε τη θέση “Coldest”. Εάν αφήσετε τον επιλογέα στη θέση “Coldest” για μεγάλο χρονικό διάστημα,
τα τρόφιμα μπορεί να παγώσουν.
Για κανονική χρήση.
Εάν δεν αποθηκεύετε
κατεψυγμένα τρόφιμα ή παγωτό.
Χώρος κατάψυξης
Έλεγχος θερμοκρασίας
Λειτουργία
Χώρος συντήρησης
Για τη γρήγορη παρασκευή πάγου ή τη
γρήγορη κατάψυξη των τροφίμων.
Ή στην περίπτωση που η θερμοκρασία
του
περιβάλλοντος είναι υψηλή και η
απόδοση ψύξης της κατάψυξης είναι
αδύναμη.
Προσοχή
Εάν τοποθετήσετε τη θήκη σε λάθος θέση
δεν μπορείτε να κλείσετε σωστά την πόρτα,
αλλά εάν επιχειρήσετε να αναγκάσετε την
πόρτα να κλείσει, μπορεί να σπάσετε τη θήκη.
Όταν τα τρόφιμα είναι κρύα. Για κανονική χρήση.
Όταν θέλετε τρόφιμα να
κρυώσουν πε ρισσότερο ή
γρηγορότερα.
Αν ορίσετε τον επιλογέα στη θέση "Κρύο" για μεγάλο χρονικό διάστημα, ενδέχεται να αυξηθεί η θερμοκρασία των τροφίμων στη θήκη ψυγείου.
Αν ορίσετε τον επιλογέα στη θέση "Κρύο" για μεγάλο χρονικό διάστημα, ενδέχεται να αυξηθεί η θερμοκρασία των τροφίμων στη θήκη κατάψυξης.
3. Ρυθμίσιμη θήκη πόρτας
14
ΧώροςΣυντήρησης
Αν έχετε το ψυγείο σε ζεστό και υγρό μέρος, συχνό άνοιγμα της πόρτας ή αποθήκευση πολλών λαχανικών ενδέχεται
να προκαλέσει συγκέντρωση υγρασίας, που δεν επηρεάζει την απόδοσή του.
Θήκη αυγών
● Μπορείτε να τοποθετήσετε 16 αυγά.
Επίσης περιστρέψτε την πίσω
πλευρά για να τοποθετήσετε τη
μικρή θήκη.
● Ανασηκώστε την εμπρός πλευρά και τραβήξτε το ράφι προς τα έξω
.
● Ρυθμίστε τα ράφια στο χώρο της συντήρησης σύμφωνα με τα
αποθηκευμένα τρόφιμα.
Ρύθμιση ραφιών.
Καθαρισμός
Σημείωση
Προσοχή
● Ακόμα κι αν το φις του καλωδίου ρεύματος μπει ξανά στην πρίζα
αμέσως μετά από την αποσύνδεσή του,
σετε.
ο συμπιεστής δεν θα ξεκινήσει τη λειτουργία του για 10 λεπτά. Εν τούτοις, αν το εσωτερικό δεν είναι κρύο,
θα ξεκινήσει τη λειτουργία του σε περίπου 30 δευτερόλεπτα.
● Μην κάνετε τα ακόλουθα, καθώς κινδυνεύουν να υποστούν
ζημιά τα εξαρτήματα ή το χρώμα.
1. Μην βρέχετε με νερό την Πόρτα και το Ψυγείο.
● Μπορεί να προκληθεί ηλεκτροπληξία και πυρκαγιά.
● Μπορεί να προκληθεί διαρροή του ψυκτικού αερίου,
από διάβρωση των ψυκτικών σωλήνων.
βενζίνη, διαλυτικό, οινόπνευμα, αλκαλικό καθαριστικό κ.λ.π
.
απορρυπαντικό σε σκόνη, λάδι, βραστό νερό, πινέλο, οξύ,
2. Μην χρησιμοποιείτε τα ακόλουθα. Γυαλιστική σκόνη,
● Μπορεί να προκληθεί ζημιά στην επιφάνεια της πόρτας.
● Μπορεί να σπάσουν τα πλαστικά μέρη.
3. Αν πέσει μαγειρικό λάδι στο ψυγείο, παρακαλούμε να το σκουπί
Τα πλαστικά μέρη μπορεί να σπάσουν.
Καθαρισμός (Παρακαλούμεν καθαρίζετε το ψυγείο μία φορά το μήνα)
1. Βγάλτε το ψυγείο από την πρίζα.
2. Βγάλτε όλα τα τρόφιμα.
3. Σκουπίστε καλά τις επιφάνειες του ψυγείου.
● Συνιστάται να καθαρίζετε τις μουντζούρες αμέσως. Συνιστάται, επίσης,
να καθαρίζετε τις δύσκολα προσβάσιμες περιοχές του ψυγείου, μία φορά το χρόνο.
● Χρησιμοποιείτε μαλακό πανί βρεγμένο με χλιαρό νερό για να καθαρίσετε τις
μουντζούρες. Αν είναι δύσκολο να βγάλετε τις μουντζούρες, χρησιμοποιήστε αραιωμένο
με νερό, pH-ισορροπημένο υγρό καθαρισμού.
● Να καθαρίζετε επιμελώς τα λάστιχα των θυρών του ψυγείου, διότι βρομίζουν εύκολα.
4. Αν μείνουν σταγόνες στην επιφάνεια των καθαρισμένων μερών, να τις σκουπίσετε.
5. Να βάλετε οποιαδήποτε μέρη έχετε βγάλει στη θέση τους.
6. Ελέγξτε και καθαρίστε το φις, το καλώδιο και την πρίζα ρεύματος.
7. Βάλτε το καλώδιο ρεύματος στην πρίζα.
● Μπορεί να προκληθεί διάβρωση της επιφάνειας της πόρτας.
Αντιμετώπιση προβλημάτων
Το ψυγείο δεν κρυώνει καθόλου.
Το ψυγείο δεν κρυώνει επαρκώς.
Τα τρόφιμα στο χώρο
συντήρησης παγώνουν.
Το εσωτερικό μυρίζει.
Το ψυγείο είναι θορυβώδες.
Εμφανίζεται
συγκέντρωση
υγρασίας.
Στο εξωτερικό
Στο εσωτερικό
● Είναι το ψυγείο στην πρίζα;
● Όταν παρατηρούνται υψηλές τιμές υγρασίας στο περιβάλλον, παρατηρείται επίσης υγρασία στο λάστιχο της πόρτας.
Απομακρύνατε την συγκεντρωθείσα υγρασία με στεγνό πανί.
● Μήπως αποθηκεύετε τρόφιμα που αναδύουν οσμές, χωρίς να τα έχετε τυλίξει;
● Βεβαιωθείτε ότι το ψυγείο έχει εγκατασταθεί σταθερά.
Παρακαλούμε να τη σκουπίσετε με στεγνό πανί και να ελέγξετε τις ακόλουθες λεπτομέρειες.
● Είναι η πόρτα καλά κλειστή;
● Μήπως ανοιγοκλείνει η πόρτα πολύ συχνά ή παραμένει ανοιχτή για μεγάλο χρονικό διάστημα;
● Έχει τεθεί θερμοκρασία στο “Coldest (Ψυχρότατο)”;
● Τοποθετείτε τρόφιμα με υγρασία ή λαχανικά κοντά στον εξαερισμό ψυχρού αέρα;
Θα παγώσουν, αν τοποθετηθούν κοντά στον εξαερισμό ψυχρού αέρα.
● Μήπως είναι εκτεθειμένο το ψυγείο σε άμεση ηλιακή ακτινοβολία;
● Έχει τεθεί θερμοκρασία στο “Cold (Ψυχρό)”;
● Μήπως είναι πολλά τα αποθηκευμένα τρόφιμα;
● Μήπως είναι η πόρτα λίγο ανοιχτή;
● Ελέγξτε τον ηλεκτρικό πίνακα για καμένη ή κατεβασμένη ασφάλεια.
● Υπάρχει πολλή υγρασία στο περιβάλλον;
● Μήπως ακουμπάει το ψυγείο στον τοίχο;
● Μήπως είναι τοποθετημένο το ψυγείο κοντά σε πηγή θερμότητας;
● Μήπως έχει τοποθετηθεί κάτι καυτό στο ψυγείο;
● Μήπως ανοιγοκλείνει συχνά η πόρτα;
Πριν να καλέσετε το σέρβις, παρακαλούμε ελέγξτε τα ακόλουθα.
Δεν πρόκειται για δυσλειτουργία του ψυγείου.
Η επιφάνεια του
ψυγείου είναι καυτή.
Όταν κάποια πόρτα κλείνει,
άλλες πόρτες μπορεί να ανοίξουν.
Κάνει το ψυγείο
ασυνήθεις θορύβους (ήχο);
● Το ψυγείο είναι εξοπλισμένο με σωληνώσεις αποτροπής συγκέντρωσης υγρασίας και θερμικής ακτινοβολίας.
Η πλάτη και τα πλαϊνά μπορεί να θερμανθούν, ειδικά κατά την έναρξη λειτουργίας ή αν η πόρτα ανοιγοκλείνει συχνά.
● Οι δύο χώροι συνδέονται με αεραγωγό. Όταν κλείνει μία πόρτα, μία άλλη μπορεί να ανοίξει από την πίεση του αέρα μέσω του
αεραγωγού. Το φαινόμενο αυτό είναι φυσιολογικό.
● Ο ήχος τρεχούμενου νερού και βράζοντος νερού είναι ο ήχος του ψυκτικού υγρού (φρέον).
● Ήχος τριξίματος προέρχεται από το χώρο αποθήκευσης τροφίμων. Πρόκειται για θόρυβο, που προέρχεται από τριβή των εξαρτημάτων,
λόγω αλλαγής θερμοκρασίας.
● Μπορεί να αισθάνεστε ότι ο λειτουργικός ήχος είναι δυνατότερος, διότι ο συμπιεστής λειτουργεί σε υψηλή-ταχύτητα, υπό τις ακόλουθες
συνθήκες: το ψυγείο δεν ψύχεται επαρκώς σε περιπτώ
σεις, όπως η αρχική του χρήση, το συχνό ανοιγοκλείσιμο των θυρών, η υψηλή
Από το ψυγείο παράγεται
ενοχλητικός ήχος.
Ο λειτουργικός ήχος διαρκεί πολύ. ● Αυτό συμβαίνει επειδή ο συμπιεστής λειτουργεί σε χαμηλή-ταχύτητα για εξοικονόμηση ενέργειας.
● Αυτό συμβαίνει επειδή το σύστημα αλλάζει τη λειτουργική ισχύ του ψυγείου, ανάλογα με την αλλαγή της θερμοκρασίας.
Ο ήχος χαμηλώνει μετά την πλήρη ψύξη.
ενδεχομένως δημιουργώντας μεγάλες δονήσεις.
Ο συμπιεστής λειτουργεί υπό χαμηλή ταχύτητα τη νύχτα, κατά τη διάρκεια πολυήμερων διακοπών σας ή απουσιών σας,
Μερικές φορές, ο λειτουργικός
ήχος δυναμώνει.
Υπάρχουν αυλακώσεις και/ή
παραμορφώσεις στην επιφάνεια
της πόρτας, τα πλαϊνά και την
άνω επιφάνεια του ψυγείου.
Ελαφρές αυλακώσεις και/ή παραμορφώσεις δημιουργούνται κατά τη διαδικασία κατασκευής του ψυγείου.
Μπορεί να είναι εμφανείς, ανάλογα με τη διεύθυνση του φωτός και/ή τη φωτεινότητα, κ.λπ.,
ωστόσο αυτό δεν επηρεάζει την απόδοση της συσκευής.
●
Ρυθμίσιμη θήκη πόρτας
Χτυπήστε απαλά την αριστερή και δεξιά πλευρά της κάτω επιφάνειας
Ρυθμίστε τη θήκη πόρτας συνδυάζοντας αποθηκευμένα τρόφιμα
Θήκη αυγών
15
Δημιουργία δρόσου ή πάγου
Δημιουργία δρόσου ή πάγου
Δημιουργία
παγετού ή
πάγου στο
θάλαμο
καταψύκτη
Η δρόσος
δημιουργ είτα ι
στο θάλ α μο
του ψυγ είου.
Η δρόσος
δημιουργ ε ίτα ι
στην εξ ωτε ρικ ή
επ ιφά νεια
του ψ υγ είου.
Γενική λειτουργία Ελέγξτε τα παρακάτω
Πιθανές αιτίες ή/και Συνιστώμενες λύσεις
Έμεινε προσωρινά
ανοικτή η πόρτα του
θαλάμου κατάψυξης;
Η πόρτα του θαλάμου
κατάψυξης δεν ανοίγει
συχνά ή για διάστημα
μεγαλύτερο από το
απαιτούμενο;
Δημιουργείτε πρόσθετο
πάγο με έναν πρόσθετο
δίσκο πάγου που δεν
συνόδευε την αρχική
εγκατάσταση του
ψυγείου;
Ελέγξτε ότι η συσκευασία των τροφίμων δεν παγιδεύεται,
ούτως ώστε να μην δημιουργείται κενό μεταξύ της
πόρτας και του στεγανοποιητικού παρεμβύσματος
της πόρτας, όταν κλείνετε την πόρτα.
Όταν η πόρτα ανοίγει συχνά ή όταν η πόρτα ανοίγει
ενώ η υγρασία γύρω από το ψυγείο είναι υψηλή, η
υγρασία του αέρα μπορεί να μετασχηματιστεί σε παγετό
ή πάγο στο εσωτερικό τοίχωμα ή τμήμα του θαλάμου
κατάψυξης ή γύρω από τους αεραγωγούς.
Αυτό δεν αποτελεί βλάβη. Δοκιμάστε να μην ανοίγετε την
πόρτα πολλές φορές ή για μεγάλο χρονικό διάστημα.
Επίσης, σκουπίζετε τον παγετό ή τον πάγο
που δημιουργείται στο θάλαμο κατάψυξης
με ένα στεγνό πανί.
Όταν τοποθετούνται ταυτόχρονα πολλαπλά δοχεία
που περιέχουν νερό ή υγρά, το νερό ή το υγρό μπορεί
να εξατμιστεί και να μετατραπεί σε παγετό ή πάγο στα
τοιχώματα ή τμήματα του θαλάμου κατάψυξης ή γύρω
από τους αεραγωγούς. Μπορείτε να αντιμετωπίσετε αυτή
τη δημιουργία παγετού ή πάγου τοποθετώντας καπάκι
στα δοχεία, για να αποτρέψετε την εξάτμιση.
Σκουπίστε τον παγετό και τον πάγο με ένα στεγνό πανί.
Έμεινε προσωρινά
ανοικτή η πόρτα του
θαλάμου του ψυγείου;
Η πόρτα του θαλάμου
ψυγείου δεν ανοίγει
συχνά ή για διάστημα
μεγαλύτερο από το
απαιτούμενο;
Αποθηκεύετε πολλά
λαχανικά που περιέχουν
νερό;
Βεβαιωθείτε ότι δεν παγιδεύονται τρόφιμα ή πλαστικές
σακούλες μεταξύ της πόρτας και του πλαισίου της πόρτας
όταν την κλείνετε.
Όταν η πόρτα ανοίγει συχνά ή όταν η πόρτα ανοίγει ενώ η
υγρασία γύρω από το ψυγείο είναι υψηλή, η υγρασία του αέρα
μπορεί να μετασχηματιστεί σε δρόσο στο εσωτερικό τοίχωμα ή
σε τμήμα του θαλάμου ψυγείου ή γύρω από τη θυρίδα ψυχρού
αέρα. Αυτό δεν αποτελεί βλάβη. Δοκιμάστε να μην ανοίγετε την
πόρτα πολλές φορές ή για μεγάλο χρονικό διάστημα. Επίσης,
σκουπίστε τη δρόσο από το θάλαμο του ψυγείου με ένα
στεγνό πανί.
Συμπύκνωση δρόσου
Η υγρασία του θαλάμου λαχανικών είναι υψηλότερη από τους
άλλους θαλάμους. Συνεπώς, ανάλογα με την ποσότητα ή τον
τύπο των λαχανικών ενδέχεται να δημιουργηθεί δρόσος στην
πλαστική θήκη του θαλάμου λαχανικών. Ωστόσο, αυτό
δεν αποτελεί βλάβη.Όταν δεν επιθυμείτε τη δημιουργία δρόσου,
τυλίξτε τα λαχανικά σε πλαστική μεμβράνη. Επίσης, όταν συμβεί
πολλές φορές συμπύκνωση δρόσου, ενδέχεται να συσσωρευτεί νερό στο θάλαμο
λαχανικών. Σκουπίστε το νερό με ένα στεγνό πανί.
Δεν είναι υψηλή η
υγρασία γύρω από
το ψυγείο;
Δεν έχει ρυθμιστεί η
θερμοκρασία σε
"Πιο ψυχρό";
Όταν η υγρασία αυξάνεται, όπως για παράδειγμα όταν βρέχει, ενδέχεται να
δημιουργηθεί δρόσος στην εξωτερική επιφάνεια του ψυγείου. Σκουπίστε τη
δρόσο με ένα στεγνό πανί.
Όταν η ρύθμιση θερμοκρασίας έχει ρυθμιστεί σε "Πιο ψυχρό", ενδέχεται
να δημιουργηθεί δρόσος στην εξωτερική επιφάνεια του ψυγείου. Θέστε
τη ρύθμιση σε "Κανονικό". Επίσης, σκουπίστε τη δρόσο με
ένα στεγνό πανί
Γιατί δημιουργείται παγετός και δρόσος;
Όταν ο θερμός και υγρός αέρας έρχεται σε
επαφή με ένα ψυχρό σώμα, δημιουργείται
δρόσος. Για παράδειγμα, εάν βάλετε παγάκια
σε ένα ποτήρι στο δωμάτιό σας, ο αέρας
γύρω από το ποτήρι θα ψυχθεί και μπορεί να
δημιουργηθεί δρόσος στην εξωτερική
επιφάνεια του ποτηριού.
Με τον ίδιο τρόπο, όταν ο θερμός και υγρός
αέρας εισέρχεται στο ψυγείο με το
άνοιγμα της πόρτας, ο θερμός και
υγρός αέρας έρχεται σε επαφή με το
ψυχρό εσωτερικό τοίχωμα και μπορεί
να δημιουργηθεί λίγη δρόσος.
Ομοίως, εάν ανοίγετε συχνά την πόρτα ή για
μεγάλο χρονικό διάστημα η δρόσος θα
συσσωρεύεται με κάθε άνοιγμα της πόρτας.
Σε μερικές περιπτώσεις, οι δρόσος μπορεί
να παγώσει και να δημιουργήσει παγετό ή
κομμάτια πάγου στο θάλαμο του καταψύκτη.
■ Μπορείτε να αλλάξετε την κατεύθυνση ανοίγματος της πόρτας.
■ Όταν θέλετε να αλλάξετε την κατεύθυνση της πόρτας του ψυγείου, πρέπει να
απευθυνθείτε σε εξουσιοδοτημένο κέντρο Τεχνικής συντήρησης.
16
■Μην αφήνετε τα παιδιά να παίζουν με τη συσκευή.
■
■Ο καθαρισμός και η συντήρηση από το χρήστη δεν πρέπει να εκτελούνται από παιδιά χωρίς επίβλεψη.
■Αγροικίες και από πελάτες σε ξενοδοχεία, ξενώνες και άλλα περιβάλλοντα οικιστικού τύπου
■Περιβάλλοντα φιλοξενίας, σίτισης
■Εφαρμογές τροφοδοσίας και παρόμοιες εφαρμογές που δεν περιλαμβάνουν λιανική πώληση
Η συσκευή προορίζεται για χρήση σε οικιακό περιβάλλον και παρόμοιες εφαρμογές, όπως.
■Περιοχές κουζίνας σε καταστήματα, γραφεία και άλλα περιβάλλοντα εργασίας
Σέρβις
Σέρβις
Hitachi Europe A.E.
Κηφισίας 364 & Δελφών 1, Χαλάνδρι, 15233
Ελλάδα
Τηλ: 210 6837200
Fax: 210 6835694
● Όταν ζητήσετε επισκευή, παρακαλούμε να ελέγξετε το ψυγείο
καλά σύμφωνα με τις 14 σελίδες. Όταν συνεχίζει ακόμα να
συμπεριφέρεται αντικανονικά, βεβαιωθείτε ότι συμβουλευτήκατε
τον πωλητή σας ή το πιο κοντινό εξουσιοδοτημένο σέρβις, αφού
πρώτα βγάλετε το φις τροφοδοσίας από την πρίζα.
Ο αριθμός τηλεφώνου μπορεί να αλλάξει χωρίς προειδοποίηση.
Σχετικά με Μη-φθοριούχου άνθρακα ψυγείο.
● Αυτό το ψυγείο, περιλαμβάνει ψυκτικό μέσο και θερμομόνωση, χρησιμοποιεί υδρογονάνθρακα (μη- φθοριούχο άνθρακα). Ο υδρογονάνθρακας είναι
υλικό, που δεν καταστρέφει το όζον και έχει πολύ μικρή επίδραση στην υπερθέρμανση του πλανήτη. Είναι υλικό μέριμνας του περιβάλλοντος.
● Το ψυκτικό μέσο R600a είναι εύφλεκτο. Αλλά το ψυκτικό μέσο σφραγίζεται με το ψυκτικό κύκλωμα και ποτέ δεν υπάρχει διαρροή με συνήθη χρήση.
Σε περίπτωση βλάβης του ψυκτικού κυκλώματος, παρακαλούμε αποφύγετε τη χρήση φωτιάς και ηλεκτρικής συσκευής,
ανοίξτε το παράθυρο και κάντε εξαερισμό. Στη συνέχεια, παρακαλούμε ελάτε σε επαφή με το σέρβις της HITACHI.
Σύμβολα αυστηρών προειδοποιήσεων σχετικών με την Απόρριψη
Κυκλοπεντάνιο χρησιμοποιείται στα μονωτικά υλικά. Τα αέρια σε μονωτικά υλικά απαιτούν ειδική διαδικασία απόρριψης.
Παρακαλείστε να έρθετε σε επαφή με τις Τοπικές Αρχές για την περιβαλλοντικά ασφαλή απόρριψη του προϊόντος αυτού.
“Το σύμβολο $$$ είναι σύμφωνο με την Οδηγία της Ευρωπαϊκής Ένωσης 2002/96/EC περί Απόρριψης Ηλεκτρικών και Ηλεκτρονικών Συσκευών (WEEE)”.
“Το σύμβολο αυτό υποδεικνύει την υποχρέωση να ΜΗΝ απορρίπτετε την συσκευή στους κάδους των οικιακών απορριμμάτων, αλλά να χρησιμοποιείτε
το σύστημα επιστροφής και περισυλλογής (ανακύκλωσης) απορριμμάτων”.
Τα παιδιά πρέπει να επιβλέπονται, προκειμένου να διασφαλιστεί ότι δεν παίζουν με τη συσκευή
ή δεν θα εισέλθουν σε αυτήν.
Αν κάποιο παιδί εισέλθει εντός της συσκευής, ενδέχεται να μην μπορεί να βγει.
■
Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και άτομα με μειωμένες
φυσικές,αισθητηριακές ή διανοητικές ικανότητες ή άτομα χωρίς εμπειρία και γνώσεις, εφόσον βρίσκονται
υπό επίβλεψη ή κατόπιν παροχής οδηγιών σχετικά με την ασφαλή χρήση της συσκευής και κατανόησης
των κινδύνων που ενέχονται.
Προειδοποίηση
Αντιστροφή πόρτας ψυγείου
■ Η αντιστροφή της κατεύθυνσης ανοίγματος της πόρτας εκτελείται μόνο από
πάροχους τεχνικών υπηρεσιών εγκεκριμένους από τη Hitachi.
Αυτή η υπηρεσία παρέχεται με χρέωση που βαρύνει τον πελάτη.
Προειδοποίηση
Αν η εργασία εκτελεστεί από άτομο που δεν είναι πιστοποιημένος τεχνικός συντήρησης,
υπάρχει κίνδυνος πτώσης της πόρτας.
HPRK1127A_INST-B-BF330L-GR
