Bushnell 3-9X40 Banner 3-9x40mm Riflescope, Dusk & Dawn User Manual

6-18

RIFLESCOPE OWNER’S GUIDE

PRIME

™

Congratulations on your purchase of a Bushnell

Prime

™

riflescope! You are now the owner of one of the most

technologically advanced riflescopes in the industry. Bushnell maintains absolute product integrity and quality control

throughout the entire design, production, and delivery cycle of these riflescopes.

WARNING: NEVER LOOK AT THE SUN THROUGH THE RIFLESCOPE (OR ANY OTHER OPTICAL INSTRUMENT).

IT MAY PERMANENTLY DAMAGE YOUR EYES.

PRIME RIFLESCOPE FEATURES

Bushnell® is constantly at the forefront of quality and value, and Prime™ riflescopes are the next step in the revolution.

Prime™ riflescopes are built with premium technology. Fully-Multi Coated Optics and waterproof construction offer crisp,

bright images in every environment.

All exterior lens surfaces have our new EXO Barrier™ coating (in addition to full multi-coating). EXO Barrier, quite simply,

is the best protective lens coating technology Bushnell has ever developed. Added at the end of the coating process, EXO

Barrier molecularly bonds to the lens and fills the microscopic pores in the glass. The result is an ultra-slick coating that

repels water, oil, fog, dust and debris - rain, snow, fingerprints and dirt will not stick. EXO Barrier is built to last: the bonded

coating will not fade with the passage of time or normal wear and tear.

All Prime riflescope models feature:

• CLARITY - The best resolution and contrast in all lighting conditions

• SECOND FOCAL PLANE - Ensures accuracy at highest magnification

• HIGH LIGHT TRANSMISSION - Ultra Wide Band Coating enables optimum brightness and true color in every lighting

condition.

• VALUE - Industry-best technology at an affordable price.

CARING FOR YOUR RIFLESCOPE

Your scope needs very little maintenance. Exterior metal surfaces should be kept clean. A light dusting with a slightly

dampened soft cloth is enough in most cases.

Your new scope features windage and elevation turrets that are completely sealed against water intrusion. However, we

recommend that you keep the windage and elevation caps on the turrets (models with capped adjustments only), except

when making adjustments, to prevent dust and dirt from collecting in the turret area.

We also recommend that lens covers be kept in place when the scope is not being used. Lenses should be inspected

regularly and kept clean at all times. Dust, dirt, and fingerprints that collect on the lens surfaces will severely degrade

image quality, and if left unclean for long periods, the anti-reflection coating could be damaged. Although lens cleaning

is not difficult, it does require care and some patience.

• Start with a lens brush or a small, soft bristle paintbrush. Gently whisk away loose dirt particles.

• Next, use an ear syringe or bulb aspirator (available in most drug stores) to blow remaining dirt or dust from lens

surfaces.

• If further cleaning is needed, use a dry, soft lint-free cloth. Very gently wipe the lens, starting at the center using a circular

motion, then working outward to the edge.

• If this has not corrected the problem repeat the process using condensation from your breath.

KEY ELEMENTS OF A SCOPE

There are four major elements of a scope:

1. Objective Lens: This lens has three functions. First, it permits light to pass into the scope. Second, it determines

resolution. Generally, larger lenses allow more light to enter the scope and resolve details better than smaller ones.

Finally, it forms an image for the other lenses to magnify to a usable size. The image formed by this lens is upside down.

2. Erector System: The erector system serves three functions. Its primary function is to erect the image (that is, flips the

image right-side up) and align it to the reticle. During this process, primary magnification of the image takes place.

These two functions are the result of lens action.

The third function is a mechanical one. The erector lenses are housed in a tube that is fixed at one end, while the other

end of the tube is free to move and respond to dial adjustments. By moving the erector system, the point-of-aim of the

scope is adjusted to match the point-of-impact of the bullet.

3. Reticle: In simple terms, the aiming device around which the scope is built. This element replaces the iron sight system

of non-scoped rifles.

ENGLISH

4. Ocular or Eye Lens: This element provides the secondary and final magnification of the image.

MOUNTING YOUR SCOPE

Your new scope, even with its technologically advanced design and features, will not perform at its best if not properly

mounted. One of the most important contributing factors to the accuracy of your scope and rifle is the selection of the

mount and the care with which mounting is done. Dependable mounts that attach your scope solidly to the rifle will reward

you with dependability and consistent accuracy. You should take as much care in selecting a mounting system as you did

in selecting your scope.

Remember, not all scopes are compatible with all mounts on all rifles. If there is any doubt in your mind, you should seek

the advice of your local retailer or gunsmith.

WARNING: A RIFLESCOPE SHOULD NEVER BE USED AS A SUBSTITUTE FOR EITHER A BINOCULAR OR

SPOTTING SCOPE. IT MAY RESULT IN YOU INADVERTENTLY POINTING THE GUN AT ANOTHER PERSON.

PRELIMINARY SCOPE ADJUSTMENTS

Before installing the scope, we recommend you set the focus of the eyepiece to fit your individual visual requirement.

Refocusing the ocular distance will result in a sharper reticle focus, an improved optical image, and will help to avoid eye

fatigue when using the scope over prolonged periods of time. To refocus, hold the scope about 3 to 4 inches from your

eye and point at the open sky or other flatly lit area such as a monotone painted wall.

Quickly glance into the scope. If the reticle appears blurred at first glance, it is out of focus. Turn the eyepiece clockwise

or counter clockwise several turns. Glance into the scope again to check the sharpness of the reticle. Remember to take

quick glances, as the eye will compensate for slightly out of focus conditions with prolonged looks. If the reticle still appears

blurred, turn the eyepiece another two or three turns. Repeat this procedure until the reticle is sharp and clearly defined.

Unless your eyes undergo a significant change over the years, you will not have to make this adjustment again.

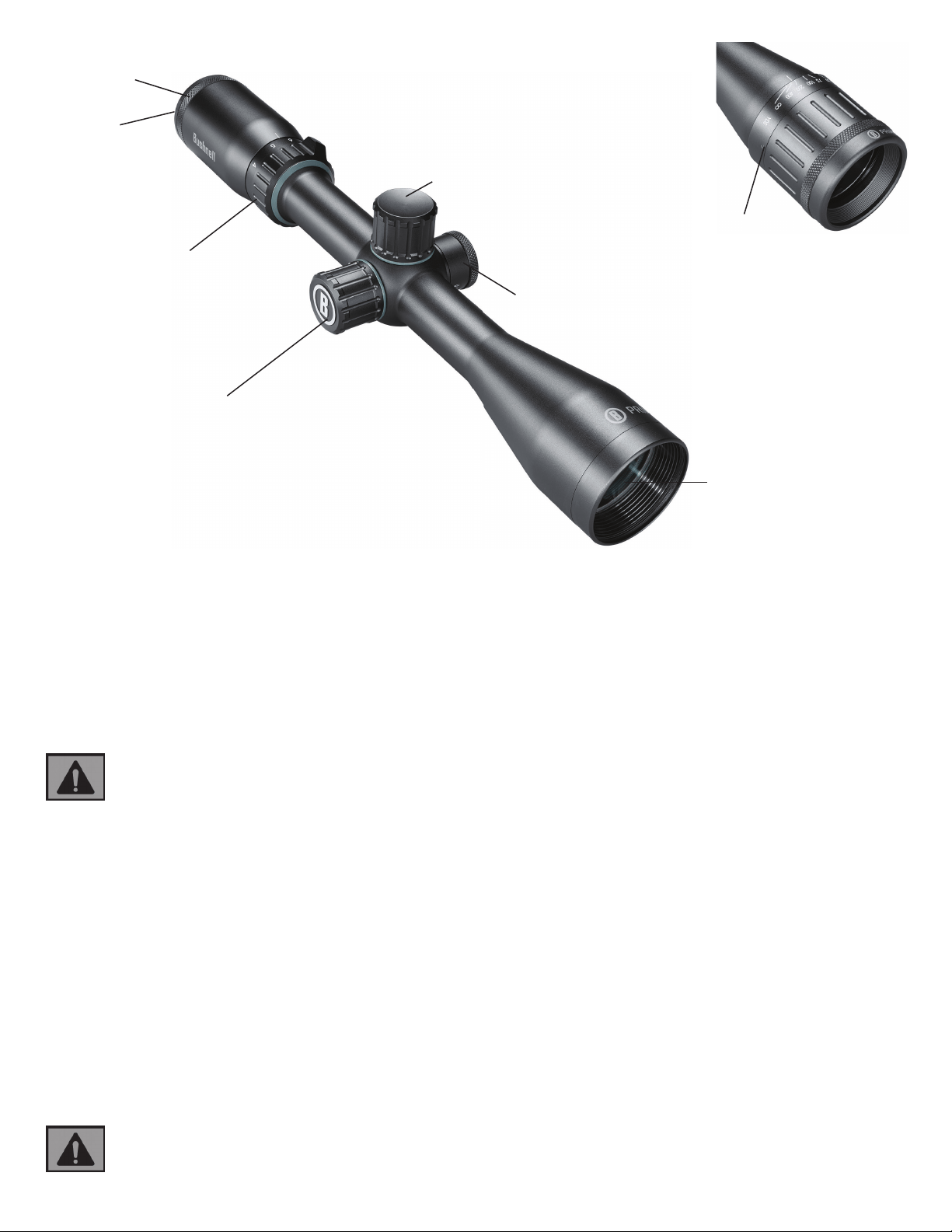

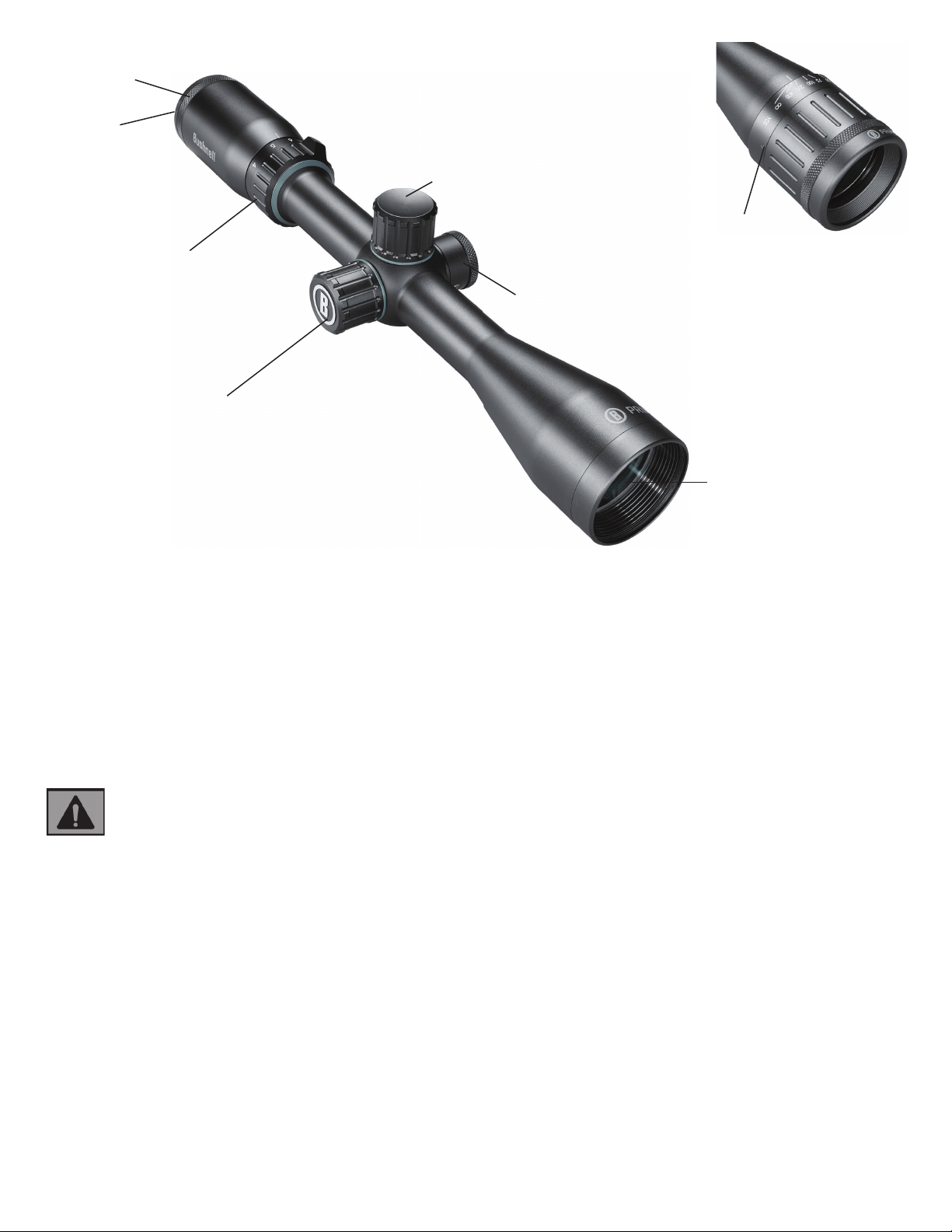

Elevation Adjustment

Windage Adjustment

Ocular Lens

Fast Focus

Eyepiece

Power Change Ring

Objective Lens

Side Focus (4-12x/6-18x models only)

Adjustable Objective

(3.5-10x models only)

PARTS GUIDE

ATTACHING A MOUNT, RINGS AND SCOPE TO YOUR RIFLE

WARNING: BEFORE BEGINNING THE MOUNTING PROCEDURE, BE SURE THE ACTION IS OPEN, THE CLIP OR

MAGAZINE IS REMOVED AND THE CHAMBER IS CLEAR. DO NOT ATTEMPT ANY WORK UNTIL YOUR FIREARM

HAS BEEN CLEARED AND DETERMINED TO BE SAFE.

WARNING: IF THE SCOPE IS NOT MOUNTED FAR ENOUGH FORWARD, ITS REARWARD MOTION MAY

INJURE THE SHOOTER WHEN THE RIFLE RECOILS.

In mounting your scope, we recommend that you DO NOT take short cuts as it may lead to damage to either the mounting

system or to the scope. Each mounting system will have its own instructions to follow, and it is best to read the instructions

first to be sure you understand them and have the necessary tools on hand.

We further recommend that you plan to go through the mounting procedure twice. The first time, to be sure everything fits

together and functions properly. On the first run through, please keep the following in mind:

• Before attaching the base, clean the mounting holes in the receiver and the threads of the attaching screws with acetone

or any good solvent to free them of oil or grease.

• If the mount manufacturer has recommended the use of a thread adhesive, do not use it on the first mounting trial. Once

adhesive has set, it is difficult to demount if anything needs correction.

• Be sure the mounting screws do not protrude into the receiver or the barrel.

• When using dovetail mounts, do not use the scope as a lever when installing the scope. The initial resistance to turning

may cause damage to the scope, and is not covered by the warranty. We recommend using a 1” wooden dowel or metal

cylinder to seat the rings.

• Be sure the position of the scope does not interfere with the operation of the action.

• Be sure there is at least 1/8” of clearance between the edges of the rings and any protruding surfaces such as the turret

housing (saddle), power selecting ring, and the flare of the objective bell. Also be sure there is at least 1/8” of clearance

between the objective bell and the barrel.

• You should test position the scope for the proper eye relief. The scope rings should be left loose enough so that

the scope will slide easily. Variable power scopes should be set at the highest magnification when performing this

procedure. Mount the rifle and look through the scope in your normal shooting position.

• Test position the rifle for the proper cheek weld a number of times to ensure that your scope is positioned properly.

• When you are satisfied that everything is okay, demount and start again. This time, seat all screws firmly.

PARALLAX

You may have noticed that placing your eye at different positions behind the scope’s eyepiece causes the reticle crosshairs

to appear to move around to different points on your target. This is called “parallax error” (target and reticle are not in the

same focal plane), and it becomes more noticeable (and more of a problem) at shorter distances and/or when the scope

is set to higher powers. In most cases, parallax will not affect bullet point of impact enough to be of significant concern in

large game hunting situations. Prime models provide an adjustment for parallax compensation (adjustable objective or

side focus knob), which works by moving an optical element until the target (based on its distance) appears in the same

plane of focus as the reticle. All Prime scopes are set at the factory to be parallax-free at 100 yards.

USING THE SIDE FOCUS (Selected High Power Models Only)

The 3.5-10x36 models use a parallax compensation design which adjusts the objective lens at the front of the scope

(“adjustable objective” or “AO”). Models with greater high power capability (12x, 18x) use a movable lens back near the

reticle, so the adjustment can be made with a “side focus” knob placed next to the windage and elevation adjustments.

Just line up the estimated distance to your target with the index dot, and you will eliminate the aiming errors caused by

parallax. After setting the adjustable objective or side focus, you can double check by moving your head around from side

to side behind the eyepiece-the point of aim should not shift if the side focus is correctly set. An alternative method is to

look through the scope and turn the AO or side focus knob until the target, at whatever range, is sharply focused.

PRELIMINARY SIGHTING-IN

You can save a significant amount of expense and frustration by pre-sighting the scope to the rifle before you take it to

the range for zeroing.

There are two basic methods that can be used for pre-sighting your scope. Method one is to use a Bushnell® Bore Sighter

(laser, magnetic or standard). The use of a Bore Sighter saves time and ammunition and is the system most often used by

gunsmiths. The second method is traditional bore sighting:

BORE SIGHTING METHOD

1. Place a target at 25 to 50 yards.

2. Remove the bolt from the rifle.

3. Place the rifle on sandbags or a shooting rest.

4. Set the scope to its lowest magnification.

5. Peer through the bore from the receiver and adjust the position

of the rifle to center the target bull’s eye in the bore (Fig. A).

6. Without moving the rifle, look into the scope and note the

position of the reticle on the target. On models with capped

elevations and windage adjustments, remove the caps. Adjust

the windage and elevation adjustments to center the reticle on

the bull’s eye (Fig. B).

FINAL SIGHTING-IN

WARNING: SINCE THIS PROCEDURE INVOLVES LIVE FIRE, IT SHOULD BE DONE AT AN APPROVED RANGE

OR OTHER SAFE AREA. CHECK BORE FOR OBSTRUCTIONS. AN OBSTRUCTED BORE MAY CAUSE INJURY TO

YOU AND OTHERS NEARBY. EYE AND EAR PROTECTION IS RECOMMENDED.

1. From a steady rest position, fire two or three rounds at a 100-yard target. Note the impact of the bullet on the target

and adjust the windage and elevation dials as needed.

2. To move the bullet impact, turn the windage and/or elevation adjustments in the direction on the dials that corresponds

to where the impact point falls on the target (for example, if test shots are hitting low, adjust elevation “down”). The

adjustments on your riflescope model are marked in MOA (minutes of arc), and the point of impact at 100 yards will

change by 1/4 MOA for each click of the windage or elevation adjustment. One full revolution of the adjustment=12

MOA.

3. When the impact on the 100-yard target is satisfactory, switch to a target set at the desired distance for final zeroing.

Set the magnification to the desired power on variable power models.

THE DROP ZONE 22LR RETICLE (Model # RP3103BS4 only)

The Prime scope model with the DROP ZONE-22LR Reticle is designed to be sighted-

in at 50 yds, with aiming points every 25 yds, out to 125 yds. This reticle is calibrated

for use with .22 Long Rifle high velocity ammunition. The scope must also be set to

the highest magnification for the reticle’s ballistic feature to function properly. In the

case of the 3.5-10x36mm model featuring this reticle, the power change ring must be

set at 10x for the ballistic function to work correctly

How To Use the DZ 22LR Reticle:

1. Sight in at 50 yds on any magnification setting.

2. Determine distance to target. For the best accuracy in determining distance,

utilize a Bushnell Laser Rangefinder (Prime™ or Nitro™).

3. Set the scope’s magnification to 10x (10 power).

4. Place the appropriate aiming point on the desired target. If the target was

determined to be at 115 yds, hold directly between the 100 yd aiming point and

the 125 yd aiming point.

ALTITUDE AND TEMPERATURE

Ballistic charts published by ammunition manufacturers are based upon standard sea level conditions. When sighting in,

it is well to keep in mind that altitude and temperature affect trajectory. It is best to sight-in under the same conditions in

which you will be hunting.

DO YOU NEED TO SEND YOUR SCOPE TO US?

Before returning your scope for service, you should check the following points to make sure the problem is with the scope:

• Check the mounting system and rings for looseness or misalignment.

• Check to be sure the barrel and action are properly bedded and all receiver screws are tight.

• Check to be sure the mounting system allows sufficient clearance between the objective bell and the barrel.

• Check to be sure you are using the same type and weight ammunition that you used for sighting-in.

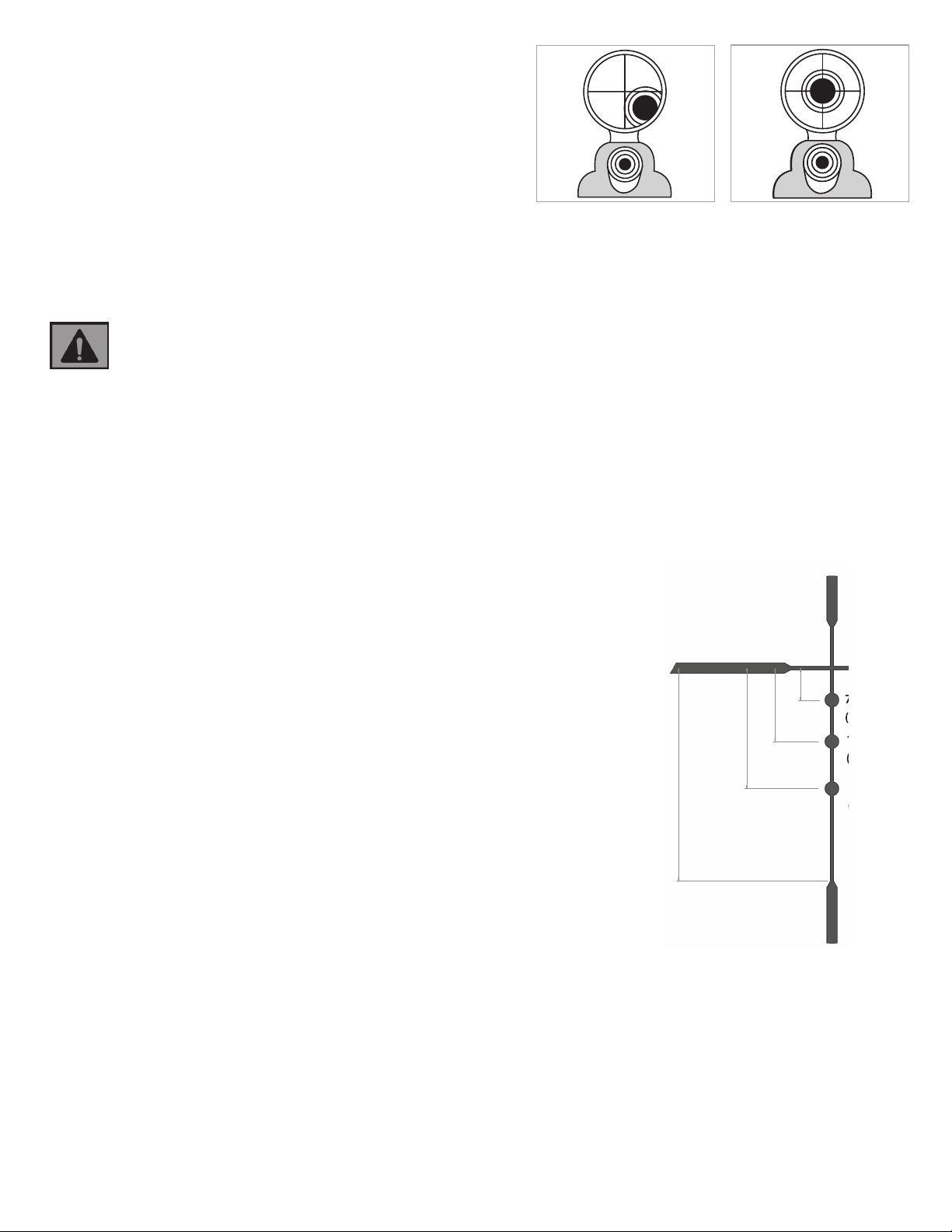

Fig. A

Reticle not in alignment

Fig. B

Reticle in alignment

75 YARDS

100 YARDS

125 YARDS

75 YARDS

100 YARDS

125 YARDS

2.30 MOA

5.30 MOA

8.70 MOA

15.40 MOA

DROP ZONE

22LR Reticle

SKU

Mag x Obj. Diam.

Reticle

Turrets

Elev. Travel (MOA)

Travel per Revolution

Parallax Adjustment

Parallax (Yards)

Eye Relief, Max Mag.

Field of View

@ 100 Yds (Feet)

Length (inches)

Weight (oz )

RP1432BS3 1-4x32 Multi-X Capped 100/100 18 Fixed 100 4” 105-26 10.5 13.4

RP3103BS3 3.5-10x36 Multi-X Capped 70/70 12 Obj 15 3.7” 30-10 12.5 16.7

RP3103BS4 3.5-10x36 DZ 22LR Capped 70/70 12 Obj 15 3.7” 30-10 12.5 16.7

RP3940BS3 3-9x40 Multi-X Capped 60/60 15 Fixed 100 3.5” 40-13 14.3 14.7

RP4124BS3 4-12x40 Multi-X Capped/

Exposed

60/60 15 Side 10 3.6” 25-9 12.8 16.4

RP6185BS3 6-18x50 Multi-X Capped/

Exposed

40/40 15 Side 15 3.5” 18-6 15.5 19.0

Technical Specications

BUSHNELL IRONCLAD WARRANTY

Products manufactured on or after April 2017 are covered by the Bushnell Ironclad Warranty. The

Ironclad Warranty is a full lifetime warranty that covers the lifetime of this Product. Each Product has

a dened lifetime; lifetimes can range from 1 to 30 years. This Product’s lifetime can be found at the

website listed below and/or on the Bushnell webpage specic to this Product.

We warrant that this Product is free from defects in materials and workmanship and will meet all

represented performance standards for the lifetime of this Product. If this Product isn’t working

properly due to a covered defect, we will, at our option, either repair or replace it and ship it back to

you at no charge. This warranty is fully transferable and does not require a receipt, warranty card, or

product registration. This warranty does not cover the following: electronic components; batteries;

cosmetic damage; damage caused by failing to properly maintain the product; loss; theft; damage as

a result of unauthorized repair, modication, or disassembly; intentional damage, misuse, or abuse;

and ordinary wear and tear. This Warranty will be void if the date stamp or other serialization codes

have been removed from the Product.

To view the full warranty and nd details on how to request service under the warranty, go to our

website at www.bushnell.com/warranty. Alternatively, you can request a copy of the warranty by

calling us at 1-800-423-3537 or writing to us at one of the following addresses:

IN U.S.A. Send To: IN CANADA Send To:

Bushnell Outdoor Products Bushnell Outdoor Products

Attn.: Repairs Attn.: Repairs

9200 Cody 140 Great Gulf Drive, Unit B

Overland Park, Kansas 66214 Vaughan, Ontario L4K 5W1

For products purchased outside the United States or Canada please contact your local dealer for

applicable warranty information.

This warranty gives you specic legal rights.

You may have other rights which vary from country to country.

Félicitations pour votre achat d'une lunette devisée Bushnell

Prime

™

! Vous venez d'acquérir l'une des lunettes devisée

lesplus avancées del'industrie sur le plan technologique. Bushnell veille entièrement àl'intégrité etau contrôle qualité

decette lunette tout au long deson cycle deconception, deproduction etdelivraison.

AVERTISSEMENT: NE REGARDEZ JAMAIS LE SOLEIL ÀTRAVERS LALUNETTE DEVISÉE (OU TOUT AUTRE

INSTRUMENT OPTIQUE). CECI POURRAIT ENDOMMAGER VOS YEUX DEFAÇON PERMANENTE.

CARACTÉRISTIQUE DE LA LUNETTE DE VISÉE PRIME

Bushnell® ne cesse d'être àl'avant-garde en termes dequalité etdevaleur ajoutée. Ainsi, leslunettes devisée Prime™

constituent une étape supplémentaire dans cette révolution. Leslunettes devisée Prime™ utilisent une technologie haut

degamme. Grâce àleur conception étanche etàleurs optiques traitées multicouches toutes surfaces, elles offrent des

images claires etbrillantes quel que soit l'environnement.

Toutes les surfaces extérieures des lentilles utilisent notre nouveau revêtement EXO Barrier™ (outre un traitement

multicouches toutes surfaces). EXOBarrier est tout simplement lameilleure technologie derevêtement deprotection des

lentilles jamais développée par Bushnell. Ajouté àlatoute fin du processus derevêtement, EXOBarrier se lie moléculairement

àlalentille etremplit lespores microscopiques dans le verre. Il en résulte une protection ultra-lisse qui repousse l'eau, l'huile,

le brouillard, lapoussière etlesdébris. En clair, lapluie, laneige, lestraces dedoigts etlasaleté n'adhèrent pas. EXOBarrier

est conçu pour durer: ce revêtement adhérent ne s'atténue pas au fil du temps ni en raison del'usure normale.

Tous lesmodèles delunettes devisée Prime proposent:

• CLARTÉ: Lagarantie d'une résolution etd'un contraste optimaux, quelles que soient lesconditions d'éclairage.

• DEUXIÈME PLAN FOCAL: Pour plus deprécision au grossissement maximal.

• HAUTE TRANSMISSION LUMINEUSE : un revêtement à bande ultra-large garantit une luminosité et un rendu

colorimétrique optimaux quelles que soient lesconditions d'éclairage.

• VALEUR AJOUTÉE: Une technologie leader du secteur àun prix abordable.

ENTRETIEN DE VOTRE LUNETTE DE VISÉE

Votre lunette nécessite très peu d'entretien. Les surfaces métalliques extérieures doivent rester propres. Un léger

dépoussiérage avec un chiffon doux légèrement humidifié suffit dans laplupart des cas.

Votre nouvelle lunette comprend des tourelles dedérive etd'élévation entièrement étanches àl'eau. Cependant, nous

vous recommandons de conserver les capuchons de dérive et d'élévation sur les tourelles (modèles avec capuchon

uniquement), sauf lors des réglages, afin d'empêcher lapoussière etlasaleté des'accumuler au niveau delatourelle.

Nous vous recommandons également de maintenir les couvre-lentille en place lorsque vous n'utilisez pas la lunette.

Les lentilles doivent être inspectées régulièrement et maintenues propres en permanence. La poussière, la saleté

etlestraces dedoigts qui s'accumulent sur lessurfaces delalentille dégradent considérablement laqualité del'image.

Deplus, si ces surfaces demeurent sales pendant delongues périodes, le revêtement antireflet peut être endommagé.

Le nettoyage delalentille n'a rien decompliqué. Toutefois, vous devez l'effectuer avec soin etfaire preuve depatience.

• Utilisez pour commencer une brosse àlentille ou un petit pinceau àpoils doux. Enlevez délicatement lesparticules

desaleté en suspens.

• Ensuite, utilisez une seringue ou un aspirateur demucosités (disponible dans laplupart des pharmacies) pour enlever

lasaleté ou lapoussière restante sur lessurfaces delalentille.

• Si un nettoyage supplémentaire se révèle nécessaire, utilisez un chiffon sec, doux et non pelucheux. Essuyez très

délicatement lalentille en commençant au centre par un mouvement circulaire, puis en avançant del'extérieur jusqu'au

bord.

• Si cela ne résout pas le problème constaté, répétez le processus en utilisant lacondensation devotre respiration.

ÉLÉMENTS CLÉS D'UNE LUNETTE

Une lunette comporte quatre éléments majeurs:

1. Lentille d'objectif: Cette lentille remplit trois fonctions. Tout d'abord, elle permet àlalumière depasser dans lalunette.

Ensuite, elle détermine larésolution. Généralement, leslentilles deplus grande taille laissent pénétrer plus delumière

dans lalunette etpermettent demieux résoudre lesdétails que leslentilles deplus petite taille. Enfin, elle forme une

image que lesautres lentilles grossissent àune taille utilisable. L'image formée par cette lentille est àl'envers.

2. Système érecteur : Le système érecteur remplit trois fonctions. Sa fonction principale consiste à ériger l'image

(c'est-à-dire, à la retourner pour la mettre à l'endroit) et à l'aligner sur le réticule. C'est pendant ce processus que

s'effectue le grossissement principal del'image. Ces deux fonctions sont le résultat del'action delalentille.

La troisième fonction est une fonction mécanique. Leslentilles érectrices sont logées dans un tube qui est fixé àune

extrémité, tandis que l'autre extrémité du tube est libre dese déplacer etderépondre aux réglages du cadran. Lorsque

le système érecteur est déplacé, le point devisée delalunette est ajusté en fonction du point d'impact delaballe.

3. Réticule : En termes simples, il s'agit du dispositif de visée autour duquel la lunette est construite. Cet élément

remplace le système demire en métal des fusils dépourvus delunette.

FRANÇAIS

4. Oculaire ou lentille oculaire: Cet élément assure le deuxième etdernier grossissement del'image.

MONTAGE DE VOTRE LUNETTE

Votre nouvelle lunette, malgré sa conception etses caractéristiques technologiquement avancées, ne fonctionnera pas

demanière optimale si elle n'est pas correctement montée. L'un des principaux facteurs contribuant àlaprécision devotre

lunette etdevotre fusil réside dans lasélection delamonture etle soin avec lequel le montage est effectué. Lesmontures

qui fixent solidement votre lunette au fusil vous procureront une fiabilité et une précision constante. Accordez autant

desoin àchoisir un système demontage qu'à choisir votre lunette.

N'oubliez pas que leslunettes devisée ne sont pas toutes compatibles avec toutes lesmontures defusil. Si vous avez

lemoindre doute, demandez conseil àvotre détaillant ou àvotre armurier.

AVERTISSEMENT: UNE LUNETTE DEVISÉE NE DOIT JAMAIS ÊTRE UTILISÉE EN REMPLACEMENT DEJUMELLES

OU DETÉLESCOPE D'OBSERVATION. VOUS RISQUERIEZ DEPOINTER LE FUSIL SUR UNE AUTRE PERSONNE

PAR INADVERTANCE.

RÉGLAGES PRÉLIMINAIRES DE LA LUNETTE

Avant d'installer lalunette, nous vous recommandons d'effectuer lamise au point del'oculaire en fonction devotre vue.

Une nouvelle mise au point deladistance oculaire se traduira par une mise au point du réticule plus nette etune image

optique améliorée, ce qui limitera la sensation de fatigue oculaire lorsque la lunette est utilisée pendant de longues

périodes. Pour effectuer une nouvelle mise au point, maintenez lalunette àenviron 7 à10centimètres (3 ou 4pouces)

devotre œil, puis pointez vers le ciel ouvert ou sur une autre zone présentant un éclairage plat, par exemple une peinture

murale monotone.

Jetez rapidement un coup d'œil dans lalunette. Si le réticule apparaît flou au premier coup d'œil, c'est qu'il n'est pas mis

au point. Tournez plusieurs fois l'oculaire dans le sens ou dans le sens inverse des aiguilles d'une montre. Jetez denouveau

un coup d'œil dans lalunette pour vérifier lanetteté du réticule. N'oubliez pas dejeter des coups d'œil rapides, car l'œil

compensera lesconditions légèrement floues par des regards prolongés. Si le réticule est encore flou, tournez l'oculaire

encore deux ou trois fois. Répétez cette procédure jusqu'à ce que le réticule soit net etclairement défini.

À moins que vos yeux ne subissent un changement important au cours des années, vous n'aurez plus àeffectuer ce réglage.

Réglage del'élévation

Réglage deladérive

Lentille oculaire

Système demise au point rapide

Oculaire

Bague dechangement deportée

Lentille del'objectif

Mise au point latérale (modèles 4-12x/6-18x uniquement)

Objectif réglable

(modèles 3,5-10x uniquement)

GUIDE DES PIÈCES

RATTACHER UNE MONTURE, DES BAGUES ET UNE LUNETTE À VOTRE FUSIL

AVERTISSEMENT: AVANT DECOMMENCER LAPROCÉDURE DEMONTAGE, VÉRIFIEZ QUE LE MÉCANISME

EST OUVERT, LE CLIP OU LE CHARGEUR RETIRÉ ETLACHAMBRE VIDE. N'INTERVENEZ PAS AVANT DEVOUS

ASSURER QUE L'ARME EST VIDE ETSÛRE.

AVERTISSEMENT: SI LALUNETTE N'EST PAS MONTÉE SUFFISAMMENT EN AVANT, SON MOUVEMENT VERS

L'ARRIÈRE PEUT BLESSER LE TIREUR AU MOMENT DU RECUL DEL'ARME.

Lors du montage de votre lunette, nous vous recommandons de ne PAS prendre de raccourcis, car cela pourrait

endommager le système de montage ou la lunette. Chaque système de montage comporte ses propres instructions

qu'il convient desuivre. Deplus, il est préférable decommencer par lire lesinstructions pour être sûr delescomprendre

etdedisposer des outils nécessaires àportée demain.

Nous vous recommandons en outre d'effectuer deux fois laprocédure demontage. Lapremière fois, pour être sûr que toutes

lespièces sont bien installées etfonctionnent correctement. Au premier passage cependant, gardez àl'esprit lespoints suivants:

• Avant defixer labase, nettoyez lestrous demontage dans le récepteur etlesfilets des vis defixation avec del'acétone

ou tout autre solvant jugé efficace pour retirer l'huile ou lagraisse qui s'est accumulée.

• Si le fabricant delamonture recommande une colle àfiletage, ne l'utilisez pas lors du premier essai demontage. Une

fois que lacolle prend, il est difficile dedémonter l'ensemble si une pièce doit être corrigée.

• Vérifiez que lesvis demontage ne pénètrent pas dans le récepteur ou le canon.

• Lorsque vous utilisez des montures en queue d'aronde, n'utilisez pas la lunette comme levier pour l'installer.

Larésistance initiale àlarotation peut endommager la lunette etcela n'est pas couvert par lagarantie. Nous vous

recommandons d'utiliser une cheville en bois de1" ou un cylindre métallique pour installer lesbagues.

• Vérifiez que laposition delalunette n'interfère pas avec le fonctionnement du mécanisme.

• Assurez-vous qu'il y a au moins 1/8" dejeu entre lesbords des bagues etlessurfaces en saillie telles que le logement

delatourelle (selle), labague desélection deportée etl'évasement du logement del'objectif. Assurez-vous également

qu'il y a au moins 1/8" dejeu entre le logement del'objectif etle canon.

• Testez laposition delalunette pour obtenir un dégagement oculaire adéquat. Lesbagues delalunette doivent être suffisamment

lâches pour que lalunette puisse coulisser facilement. Dans le cadre decette procédure, leslunettes àportée variable doivent

être réglées sur le grossissement maximal. Montez le fusil, puis regardez àtravers lalunette en position detir normale.

• Testez plusieurs fois laposition du fusil pour déterminer le point desoudure approprié etafin devous assurer que votre

lunette est correctement positionnée.

• Dès que vous êtes satisfait, procédez au démontage, puis recommencez. Cette fois, vissez toutes lesvis fermement.

PARALLAXE

Vous avez sans doute remarqué que laposition du réticule sur lacible varie en fonction delaposition devotre œil derrière

lalunette. Ce phénomène est appelé «erreur deparallaxe». Il est dû au fait que lacible etle réticule ne se trouvent pas

sur le même plan focal. Ce phénomène est plus visible (et donc plus problématique) sur des distances plus courtes ou

àdes grossissements plus élevés. Dans laplupart des cas, laparallaxe n'aura pas suffisamment d'effet sur le point d'impact

delaballe etne devrait donc pas vous gêner pour lachasse au gros gibier. Lesmodèles Prime proposent un réglage

pour corriger laparallaxe (molette demise au point latérale), qui fonctionne en déplaçant un élément optique jusqu'à ce

que lacible (en fonction desa distance) apparaisse dans le même plan focal que le réticule. Toutes leslunettes Prime sont

réglées en usine pour être sans parallaxe à91mètres (100yards).

UTILISATION DE LA MISE AU POINT LATÉRALE (certains modèles à gros calibre uniquement)

Les modèles 3,5-10x36 utilisent une conception avec compensation delaparallaxe qui ajuste lalentille del'objectif située

àl'avant delalunette («objectif réglable» ou «AO»). Lesmodèles prévus pour deplus gros calibres (12x, 18x) utilisent

une lentille amovible à l'arrière, près du réticule, de sorte que le réglage puisse être fait avec une molette de« mise

au point latérale» placée àcôté des réglages dedérive etd'élévation. Pour éliminer toute erreur devisée causée par

lesproblèmes deparallaxe, alignez simplement ladistance estimée àvotre cible avec le repère. Vous pouvez vérifier

le réglage del'objectif ou delamise au point latérale en bougeant votre tête d'un côté àl'autre derrière lalunette: si

lamise au point latérale est bonne, votre point devisée ne doit pas bouger. Vous pouvez également effectuer un réglage

àn'importe quelle distance, en regardant àtravers votre lunette eten tournant lamolette demise au point latérale ou

d'objectif réglable (AO) jusqu'à ce que lacible devienne nette.

AJUSTEMENT PRÉLIMINAIRE

Épargnez-vous des dépenses inutiles etbien des frustrations en préréglant lalunette sur le fusil avant d'amener ce dernier

au champ detir en vue desa remise àzéro.

Deux méthodes debase vous permettent deprérégler votre lunette. Lapremière méthode consiste àutiliser un collimateur

deréglage Bushnell® (laser, magnétique ou standard). L'utilisation d'un collimateur deréglage permet degagner du

temps et d'économiser les munitions. C'est le procédé le plus utilisé par les armuriers. La deuxième méthode est le

simbleautage traditionnel:

MÉTHODE DE SIMBLEAUTAGE

1. Placez une cible àune distance comprise entre 23 et46mètres

(25/50yards).

2. Retirez le boulon du fusil.

3. Placez le fusil sur des sacs desable ou un repose fusil.

4. Définissez lalunette sur son plus faible grossissement.

5. Regardez àtravers l'alésage depuis le récepteur etajustez

laposition du fusil pour centrer lacible dans l'alésage (Fig.A).

6. Sans bouger le fusil, regardez dans lalunette etnotez laposition

du réticule sur la cible. Sur les modèles équipés de réglages

dedérive etd'élévation, retirez lescaches. Ajustez lesréglages

de dérive et d'élévation pour centrer le réticule sur la cible

(Fig.B).

AJUSTEMENT FINAL

AVERTISSEMENT : DANS LA MESURE OÙ CETTE PROCÉDURE IMPLIQUE DE TIRER, ELLE DOIT ÊTRE

EFFECTUÉE À UNE DISTANCE AUTORISÉE OU DANS TOUT AUTRE ESPACE SÉCURISÉ. VÉRIFIEZ QUE

L'ALÉSAGE N'EST PAS OBSTRUÉ. UN ALÉSAGE OBSTRUÉ PEUT VOUS BLESSER OU BLESSER D'AUTRES

PERSONNES ÀPROXIMITÉ. UNE PROTECTION DES YEUX ETDES OREILLES EST RECOMMANDÉE.

1. À partir d'une position de repos stable, tirez deux ou trois balles sur une cible située à 91 mètres (100 yards).

Notezl'impact delaballe sur lacible etajustez lescadrans dedérive etd'élévation selon lesbesoins.

2. Pour déplacer l'impact de la balle, tournez les réglages de dérive et/ou d'élévation dans le sens des cadrans.

Celacorrespond àl'endroit où le point d'impact se trouve sur lacible (par exemple, si lestirs d'essai sont bas, réglez

l'élévation sur le bas). Lesréglages sur votre modèle delunette devisée sont indiqués en MOA (minutes of arc), etle

point d'impact à91mètres (100yards) change de1/4" deMOA pour chaque clic du réglage dedérive ou d'élévation.

Une révolution complète du réglage = 12MOA.

3. Lorsque l'impact sur lacible à91mètres (100yards) est satisfaisant, passez àune cible définie àladistance souhaitée

en vue delaremise àzéro finale. Réglez le grossissement sur ladistance souhaitée pour lesmodèles àportée variable.

RÉTICULE DROP ZONE 22LR (Modèle # RP3103BS4 uniquement)

Le modèle delunette Prime équipé du réticule DROPZONE-22LR est conçu pour être

zéroté à46mètres (50yards), avec un point devisée tous les23mètres (25yards)

jusqu'à 114 mètres (125 yards). Ce réticule est conçu pour être utilisé avec des

munitions de.22 Long Rifle àhaute vélocité. Pour que lafonction balistique du réticule

fonctionne correctement, lalunette devra en outre être réglée sur son grossissement

le plus élevé. Dans le cas du modèle3,5-10x36mm qui utilise ce réticule, lafonction

balistique est prévue pour être utilisée sur un grossissement de10x.

Utilisation du réticule DZ 22LR:

1. Zérotez lalunette à46mètres (50yards) àn'importe quel grossissement.

2. Déterminez ladistance àlacible. Pour une estimation optimale deladistance,

nous vous conseillons un télémètre laser Bushnell (Prime™ ou Nitro™).

3. Réglez le grossissement devotre lunette sur10x.

4. Placez le point devisée adéquat sur lacible souhaitée. Si ladistance àlacible

est de105mètres (115)yards, maintenez-la entre le point devisée à91mètres

(100yards) etle point devisée à114mètres (125yards).

ALTITUDE ET TEMPÉRATURE

Les cartes balistiques publiées par lesfabricants demunitions sont basées sur lesconditions standard au niveau delamer.

Lors del'ajustement, il est bon degarder àl'esprit que l'altitude etlatempérature affectent latrajectoire. Il est préférable

d'effectuer l'ajustement dans lesmêmes conditions que celles dans lesquelles vous allez chasser.

AVEZ-VOUS BESOIN DE NOUS ENVOYER VOTRE LUNETTE ?

Avant d'envoyer votre lunette en réparation, vérifiez lespoints suivants pour vous assurer que le problème concerne bien

lalunette:

• Vérifiez que le système etlesbagues demontage ne sont pas desserrés ou mal alignés.

• Vérifiez que le canon etle mécanisme sont correctement installés etque toutes lesvis du récepteur sont bien serrées.

• Vérifiez que le système demontage autorise un jeu suffisant entre le logement del'objectif etle canon.

• Vérifiez que vous utilisez des munitions de même type etdemême poids que celles que vous avez utilisées pour

l'ajustement.

Fig. A

Réticule non aligné

Fig. B

Réticule aligné

69MÈTRES

(75YARDS)

91MÈTRES

(100YARDS)

114MÈTRES

(125YARDS)

69MÈTRES

(75YARDS)

91MÈTRES

(100YARDS)

114MÈTRES

(125YARDS)

2.30 MOA

5.30 MOA

8.70 MOA

15.40 MOA

DROP ZONE

Réticule 22LR

N° DEMODÈLE

GROSSISSEMENT ETDIAM.

DEL’OBJ.

RÉTICULE

TOURELLE

DISTANCE D’ÉLÉV./DÉRIVE

(MOA)

VOYAGE PAR RÉVOLUTION

AJUSTEMENT DE PARALLAXE

PARALLAXE (Yards)

POSITION DEL’ŒIL (PWR

MAX)

CHAMP DEVISION (FT À100

YDS)

LONGUEUR (in.)

POIDS (oz.)

RP1432BS3 1-4x32 Multi-X Capped 100/100 18 Fixed 100 4” 105-26 10.5 13.4

RP3103BS3 3.5-10x36 Multi-X Capped 70/70 12 Obj 15 3.7” 30-10 12.5 16.7

RP3103BS4 3.5-10x36 DZ 22LR Capped 70/70 12 Obj 15 3.7” 30-10 12.5 16.7

RP3940BS3 3-9x40 Multi-X Capped 60/60 15 Fixed 100 3.5” 40-13 14.3 14.7

RP4124BS3 4-12x40 Multi-X Capped/

Exposed

60/60 15 Side 10 3.6” 25-9 12.8 16.4

RP6185BS3 6-18x50 Multi-X Capped/

Exposed

40/40 15 Side 15 3.5” 18-6 15.5 19.0

CARACTÉRISTIQUES TECHNIQUES

Les produits fabriqués à partir d'avril 2017sont couverts par la garantie Bushnell Ironclad. La garantie

Ironclad est une garantie à vie totale, qui couvre l'ensemble de la durée de vie du produit. Chacun de

nos produits dispose d'une durée de vie dénie, comprise entre 1et 30ans. La durée de vie de ce

produit est consultable à l'adresse ci-dessous ou sur la page spécique à ce produit sur le site Bushnell.

Nous garantissons que ce produit est exempt de défauts de fabrication et de matériaux défectueux,

et qu'il répond à toutes les normes de performances dénies pour la durée de vie de ce produit.

Sice produit ne fonctionne pas comme il le devrait en raison d'un défaut couvert par cette garantie,

le produit sera remplacé ou réparé gratuitement (à notre discrétion), et vous sera réexpédié sans

frais. Cette garantie est entièrement transférable et ne nécessite aucun reçu, carte de garantie ou

enregistrement du produit. Cette garantie ne couvre aucun des éléments suivants : composants

électroniques; piles et batteries; dégâts esthétiques; dommages causés par un défaut d'entretien du

produit; perte; vol; dommages résultant d'une réparation, d'une modication ou d'un démontage

non autorisé ; dommages, utilisation mauvaise et/ou abusive intentionnelle ; usure normale du

produit ou de ses composants. Si la date de fabrication ou tout autre numéro de série sont retirés

du produit, la garantie sera annulée.

Pour consulter la garantie complète ou trouver des informations sur les services de garantie à votre

disposition, visitez notre site Web à l'adresse www.bushnell.com/warranty. Vous pouvez également

nous demander une copie de la garantie en nous appelant au 1-800-423-3537,ou en nous écrivant

à l'une des adresses suivantes:

Aux U.S.A. Envoyé à: AU CANADA Envoyé à:

Bushnell Outdoor Products Bushnell Outdoor Products

Attn.: Repairs Attn.: Repairs

9200 Cody 140 Great Gulf Drive, Unit B

Overland Park, Kansas 66214 Vaughan, Ontario L4K 5W1

Pour les produits achetés à l’extérieur des Etats-Unis ou du Canada, veuillez contacter votre revendeur

local pour obtenir les conditions de garantit applicables.

Cette garantie vous confère des droits légaux spéciques.

Vous pouvez avoir d’autres droits qui variant d’un pays à l’autre.

¡Felicitaciones por su compra de un visor para rifles Bushnell

Prime

™

! Ahora es el propietario de uno de los visores para

rifles más avanzados tecnológicamente del sector. Bushnell mantiene la integridad absoluta del producto y el control de

calidad durante todo el ciclo de diseño, producción y entrega de estos visores.

PRECAUCIÓN: NO MIRE NUNCA AL SOL A TRAVÉS DEL VISOR PARA RIFLES (O CUALQUIER OTRO

INSTRUMENTO ÓPTICO). PODRÍA DAÑAR SU VISIÓN PERMANENTEMENTE.

CARACTERÍSTICAS DEL VISOR PARA RIFLES PRIME

Bushnell® está constantemente a la vanguardia de la calidad y el valor y los visores para rifles Prime™ son el siguiente paso

en la revolución. Los visores para rifles Prime™ están diseñados con tecnología premium. La óptica con revestimiento

multicapa y la construcción resistente al agua ofrecen imágenes nítidas y brillantes en cualquier entorno.

Todas las superficies exteriores de lente presentan nuestro nuevo revestimiento EXO Barrier™ (además del multicapa

completo). Resumiendo, EXO Barrier es la mejor tecnología de revestimiento protector para lentes que Bushnell haya

desarrollado hasta la fecha. La EXO Barrier, que se añade al final del proceso de revestimiento, se adhiere a la lente a

nivel molecular y rellena los poros microscópicos del cristal. El resultado es un revestimiento ultraliso que repele agua,

aceite, niebla, polvo y otros residuos, para que lluvia, nieve, huellas dactilares y polvo no se adhieran. La EXO Barrier está

diseñada para durar: el revestimiento adherente no se pierde con el paso del tiempo ni con el uso y desgaste normales.

Todos los modeles de visores para rifles Prime presentan las siguientes características:

• CLARIDAD: la mejor resolución y el mejor contraste en todas las condiciones lumínicas

• SEGUNDO PLANO FOCAL: asegura precisión en la mayor ampliación

• ALTA TRANSMISIÓN DE LUZ: la capa banda ultra ancha aporta un brillo óptimo y color verdadero en todas las

condiciones lumínicas.

• VALOR: la mejor tecnología del sector a un precio asequible.

CUIDADO DE SU VISOR PARA RIFLES

Su visor necesita muy poco mantenimiento. Las superficies exteriores de metal deben mantenerse limpias. Un poco de

polvo con un paño suave ligeramente humedecido es suficiente en la mayoría de los casos.

Su nuevo visor cuenta con torretas de elevación y resistencia al viento que están completamente selladas contra la

intrusión de agua. Sin embargo, le recomendamos que mantenga las tapas de elevación y resistencia al viento en las

torretas (solo modelos con ajustes cubiertos), excepto cuando realice ajustes, para evitar que se acumule polvo y suciedad

en el área de la torreta.

También recomendamos que las cubiertas de las lentes se mantengan en su lugar cuando no se esté utilizando el visor. Las lentes

deben inspeccionarse periódicamente y mantenerse limpias en todo momento. El polvo, la suciedad y las huellas dactilares que se

acumulan en las superficies de la lente degradarán severamente la calidad de la imagen y, si se dejan sucios por períodos prolongados,

la capa antirreflectante podría dañarse. Aunque la limpieza de lentes no es difícil, requiere cuidado y un poco de paciencia.

• Comience con un cepillo para lentes o un cepillo de cerdas suaves. Suavemente aleje las partículas de suciedad sueltas.

• Luego, use una jeringa para oídos o un aspirador nasal (disponible en la mayoría de las farmacias) para eliminar la

suciedad o el polvo restante de las superficies de las lentes.

• Si necesita más limpieza, use un paño seco, suave y sin pelusa. Limpie muy suavemente la lente, comenzando por

el centro con un movimiento circular y luego hacia afuera hasta el borde.

• Si esto no ha corregido el problema, repita el proceso utilizando la condensación de su aliento.

ELEMENTOS CLAVES DE UN VISOR

Hay cuatro elementos principales en un visor:

1. Esta lente tiene tres funciones. Primero, permite que la luz pase al visor. En segundo lugar, determina la resolución.

En general, las lentes más grandes permiten que entre más luz en el visor y resuelvan los detalles mejor que las más

pequeñas. Finalmente, forma una imagen para que las otras lentes se amplíen a un tamaño utilizable. La imagen

formada por esta lente está cara abajo.

2. El sistema de montaje cumple tres funciones. Su función principal es erigir la imagen (es decir, voltea la imagen hacia

arriba) y alinearla con la retícula. Durante este proceso, se produce un aumento principal de la imagen. Estas dos

funciones son el resultado de la acción de la lente.

La tercera función es mecánica. Las lentes de montaje están alojadas en un tubo que se fija en un extremo, mientras que

el otro extremo del tubo se puede mover libremente y responder a los ajustes del dial. Al mover el sistema de montaje,

el punto de mira del visor se ajusta para que coincida con el punto de impacto de la bala.

3. En términos simples, el dispositivo de puntería alrededor del cual se construye el visor. Este elemento reemplaza el

sistema de mira de hierro de los rifles sin visor.

4. Este elemento proporciona el aumento secundario y final de la imagen.

ESPAÑOL

MONTAJE DE SU VISOR

Su nuevo visor, incluso con su diseño y características tecnológicamente avanzados, no tendrá un rendimiento óptimo si

no está correctamente montado. Uno de los factores más importantes que contribuyen a la precisión de su visor y de su

rifle es la selección de la montura y el cuidado con el que se realiza el montaje. Las monturas de confianza que sujetan

sólidamente su visor al rifle le recompensarán con confiabilidad y precisión consistentes. Debe tener mucho cuidado al

seleccionar un sistema de montaje igual que cuando seleccionó su visor.

Recuerde que no todos los visores son compatibles con todas las monturas en todos los rifles. Si tiene alguna duda, debe

buscar el consejo de su vendedor minorista o armero local.

UN VISOR PARA RIFLES NO DEBERÍA USARSE NUNCA COMO SUSTITUTO DE UNOS PRISMÁTICOS O UN

CATALEJO. PODRÍA RESULTAR EN APUNTAR EL ARMA INADVERTIDAMENTE A OTRA PERSONA.

AJUSTES PRELIMINARES DEL VISOR

Antes de instalar el visor, le recomendamos que ajuste el foco del ocular para que se ajuste a sus necesidades visuales

individuales. Reorientar la distancia ocular dará como resultado un foco de retícula más nítido, una imagen óptica

mejorada y ayudará a evitar la fatiga ocular al usar el visor durante períodos de tiempo prolongados. Para volver a

enfocar, mantenga el visor a una distancia de 3a 4 pulgadas de su ojo y apunte hacia el cielo abierto u otra área

iluminada, como una pared pintada de manera uniforme.

Eche un vistazo rápidamente al visor. Si la retícula aparece borrosa a primera vista, está desenfocada. Gire el ocular en

el sentido de las agujas del reloj o en el sentido contrario de las agujas del reloj varias veces. Eche un vistazo al visor

nuevamente para verificar la nitidez de la retícula. Recuerde mirar rápidamente, ya que el ojo compensará las condiciones

ligeramente fuera de foco si se mira durante un período de tiempo prolongado. Si la retícula aún parece borrosa, gire el

ocular otras dos o tres vueltas. Repita este procedimiento hasta que la retícula sea nítida y definida.

A menos que sus ojos experimenten un cambio significativo a lo largo de los años, no tendrá que hacer este ajuste

nuevamente.

CONECTAR UN MONTAJE, ANILLOS Y EL VISOR A SU RIFLE

PRECAUCIÓN: ANTES DE COMENZAR EL PROCEDIMIENTO DE MONTAJE, ASEGÚRESE DE QUE LA ACCIÓN

ESTÁ ABIERTA, EL CLIP O EL CARGADOR SE RETIRA Y LA CÁMARA ESTÁ DESPEJADA. NO INTENTE NINGUNA

ACCIÓN HASTA HABER VACIADO EL ARMA Y HABER COMPROBADO QUE ES SEGURA.

Ajuste de elevación

Ajuste para resistencia al viento

Lentes oculares

Enfoque rápido

Ocular

Anillo de cambio de potencia

Lente del objetivo

Foco lateral (solo modelos 4-12x/6-18x)

Objetivo ajustable

(solo modelos 3.5-10x)

GUÍA DE REPUESTOS

PRECAUCIÓN : SI EL VISOR NO ESTÁ MONTADO LO SUFICIENTEMENTE ADELANTE, EL MOVIMIENTO DE

RETROCESO PODRÍA HERIR AL TIRADOR AL RETROCEDER EL RIFLE.

Al montar su visor, le recomendamos que NO tome atajos, ya que puede dañar el sistema de montaje o el visor. Cada

sistema de montaje tendrá sus propias instrucciones a seguir y lo mejor es leer las instrucciones primero para asegurarse

de que las comprende y de tener las herramientas necesarias a mano.

Recomendamos además realice el procedimiento de montaje dos veces. La primera vez, para asegurarse de que todo

encaja y funciona correctamente. Cuando lo haga pro primera vez, tenga en cuenta lo siguiente:

• Antes de colocar la base, limpie los orificios de montaje en el receptor y las roscas de los tornillos de fijación con

acetona o cualquier solvente bueno para liberarlos de aceite o grasa.

• Si el fabricante del montaje recomienda el uso de un adhesivo para roscas, no lo use en la primera prueba de montaje.

Una vez que se ha fijado el adhesivo, es difícil desmontarlo si algo necesita corrección.

• Asegúrese de que los tornillos de montaje no sobresalgan en el receptor o el cañón.

• Al usar soportes de cola de milano, no use el visor como palanca cuando instale el visor. La resistencia inicial al giro

puede causar daños al visor y no está cubierto por la garantía. Recomendamos el uso de una clavija de madera de 1“

o un cilindro de metal para asentar los anillos.

• Asegúrese de que la posición del visor no interfiere con el funcionamiento de la acción.

• Asegúrese de que haya al menos 1/8“ de espacio libre entre los bordes de los anillos y cualquier superficie sobresaliente,

como la carcasa de la torreta (sillín), el anillo de selección de potencia y el destello del timbre del objetivo. También

asegúrese de que haya al menos 1/8“ de espacio libre entre el timbre del objetivo y el cañón.

• Debería intentar posicionar el visor para el alivio ocular adecuado. Los anillos del visor deben dejarse lo suficientemente

sueltos para que el visor se desplace fácilmente. Los visores de potencia variable deben configurarse con la mayor

ampliación al realizar este procedimiento. Monte el rifle y mire a través del visor en su posición normal de disparo.

• Pruebe la posición del rifle para un apoyo consistente adecuado varias veces para asegurarse de que su visor esté

colocado correctamente.

• Cuando esté satisfecho de que todo está bien, desmóntese y comience nuevamente. Esta vez, asiente firmemente

todos los tornillos.

PARALAJE

Es posible que haya notado que al colocar el ojo en diferentes posiciones detrás del ocular de la mira, la cruz reticular

parece moverse a diferentes puntos del objetivo. Esto se denomina “error de paralaje“ (el objetivo y la retícula no están

en el mismo plano focal), y se vuelve más notable (y más un problema) a distancias más cortas y/o cuando el alcance está

configurado para potencias más altas. En la mayoría de los casos, la paralaje no afectará el punto de impacto lo suficiente

como para ser una gran preocupación en situaciones de caza mayor. Los modelos Prime proporcionan un ajuste para

la compensación de paralaje (perilla de foco lateral), que funciona moviendo un elemento óptico hasta que el objetivo

(basado en su distancia) aparezca en el mismo plano de enfoque que la retícula. Todos los visores Prime se configuran

en fábrica para estar libres de paralaje a 100 yardas.

USO DEL ENFOQUE LATERAL (solo modelos seleccionados de alta potencia)

Los modelos 3,5-10x36 utilizan un diseño de compensación de paralaje que ajusta la lente del objetivo en la parte frontal

de la mira (“objetivo ajustable“ u “OA“). Los modelos con una mejor capacidad de alta potencia (12x, 18x) utilizan una

lente móvil cerca de la retícula, por lo que el ajuste puede hacerse más fácilmente con una mando de “enfoque lateral“

colocado junto a los ajustes de desviación y de elevación. Simplemente alinee la distancia estimada a su objetivo con el

punto índice y eliminará los errores de puntería causados por el paralaje. Después de establecer el objetivo ajustable

oenfoque lateral, puede verificarlo dos veces moviendo la cabeza de un lado a otro detrás del ocular: el punto de puntería

no debe cambiar si el foco lateral está correctamente ajustado. Un método alternativo es observar a través de la mira y

girar la perilla del OA o enfoque lateral hasta que el objetivo, en el rango que sea, se enfoque claramente.

PRUEBAS PRELIMINARES

Puede ahorrar una cantidad significativa de gastos y frustraciones al probar el visor en el rifle antes de llevarlo al campo

de tiro para prepararse.

Hay dos métodos básicos que se pueden usar para probar su visor. El primer método es usar un Bushnell® Bore Sighter

(láser, magnético o estándar). El uso de un Bore Sighter ahorra tiempo y municiones y es el sistema más utilizado por los

armeros. El segundo método es el ajuste de avistamiento tradicional:

MÉTODO DE PRUEBA DEL CALIBRE

Coloca un objetivo a una distancia de entre 25 y 50 yardas.

1. Retire el pasador del rifle.

2. Coloque el rifle en sacos de arena o un apoyo de tiro.

3. Establezca el visor a su aumento más bajo.

4. Mire a través del orificio del calibre y ajuste la posición del rifle

para centrar la diana del objetivo en el calibre (Fig. A).

5. Sin mover el rifle, mire dentro del visor y observe la posición de

la retícula en el objetivo. Retire las tapas en modelos con ajustes

de las tapas de elevación y de resistencia del viento. Ajuste la

elevación y la resistencia del viento para centrar la retícula en la

diana (fig. B).

PRUEBAS FINALES

PRECAUCIÓN: PUESTO QUE ESTE PROCEDIMIENTO INCLUYE FUEGO REAL, DEBERÍA LLEVARSE A CABO EN UNA

GALERÍA AUTORIZADA U OTRA ZONA SEGURA. COMPRUEBE QUE EL CALIBRE NO TENGA OBSTRUCCIONES. UN

CALIBRE OBSTRUIDO PUEDE CAUSARLE LESIONES A USTED Y A OTRAS PERSONAS CERCANAS. SE RECOMIENDA

USAR PROTECCIÓN DE OJOS Y OÍDOS.

1. Desde una posición de descanso constante, dispare dos o tres rondas a un objetivo a una distancia de 100 yardas.

Apunte el impacto de la bala en el objetivo y ajuste los diales de elevación y resistencia al viento según sea necesario.

2. Para mover el impacto de la bala, gire los ajustes de la resistencia del viento y/o elevación en la dirección de los diales

que corresponda al punto de impacto del objetivo (por ejemplo, si los tiros de prueba son bajos, ajuste la elevación

“hacia abajo“). Los ajustes en su modelo de visor para rifles están marcados en MOA (minutos de arco) y el punto de

impacto en 100 yardas cambiará en 1/4 MOA por cada clic del ajuste de elevación o resistencia del viento. Una vuelta

completa del ajuste=12 MOA.

3. Cuando el impacto en el objetivo a una distancia de 100 yardas sea satisfactorio, cambie a un objetivo establecido a la

distancia deseada para la preparación para el disparo. Establezca la ampliación a la potencia deseada en los modelos

de potencia variable.

LA RETÍCULA DROP ZONE 22LR (solo en modelo n.º RP3103BS4)

El modelo de visor Prime con la retícula DROP ZONE-22LR está diseñado para

disparar a 50yardas, con puntos de retención cada 25yardas, y hasta 125yardas.

Esta retícula está calibrada para su uso con munición de alta velocidad de calibre

0,22 Long Rifle. El alcance también debe configurarse con el mayor aumento para

que la función balística de la retícula funcione correctamente. En el caso del modelo

3.5-10x36mm con esta retícula, el anillo de cambio de potencia debe ajustarse a 10x

para que la función balística funcione correctamente.

1. Mirar a 50yardas en cualquier configuración de ampliación.

2. Determine la distancia al objetivo. Para obtener la mejor precisión en la

determinación de la distancia, utilice un telémetro láser Bushnell (Prime™ or Nitro™).

3. Establezca la ampliación del alcance en 10x (potencia 10).

4. Coloque el punto de retención apropiado en el objetivo deseado. Si se

determinó que el objetivo estaba en 115yardas, manténgalo directamente entre

el punto de retención de 100yardas y el punto de retención de 125 yardas.

ALTITUD Y TEMPERATURA

Los gráficos balísticos publicados por los fabricantes de municiones se basan en las condiciones estándar del nivel del mar.

Durante las pruebas de disparos, es bueno tener en cuenta que la altitud y la temperatura afectan la trayectoria.

Lo mejor es realizar las pruebas en las mismas condiciones en las que estará cuando vaya a cazar.

¿NECESITA ENVIARNOS SU VISOR?

Antes de devolver su visor para arreglarlo, debe comprobar los siguientes puntos para asegurarse de que el problema

sea del visor:

• Compruebe que el sistema de montaje y los anillos no estén flojos ni desalineados.

• Asegúrese de que cañón y la acción estén colocados correctamente y que todos los tornillos del receptor estén apretados.

• Compruebe que el sistema de montaje permite un espacio suficiente entre el timbre del objetivo y el cañón.

• Compruebe que esté usando el mismo tipo de munición y peso que usó para las pruebas.

Fig. A

Retícula no alineada

Fig. B

Retícula alineada

75YARDAS

100YARDAS

125YARDAS

75YARDAS

100YARDAS

125YARDAS

2.30 MOA

5.30 MOA

8.70 MOA

15.40 MOA

DROP ZONE

Retícula 22LR

N.º DE MODELO

AUMENTO

Y DIÁMETRO

DE OBJETIVO

RETÍCULA

TORRETA

DESPLAZAMIENTO

POR ELEVACIÓN/

VIENTO (MOA)

VIAJAR POR REVOLUCIÓN

AJUSTE PARALLAX

PARALAJE (YARDAS)

ALIVIO OCULAR (POTENCIA

MÁX.)

CAMPO DE VISIÓN

(CV A 100 YARDAS)

LONGITUD (INCHES)

PESO (ONZAS)

RP1432BS3 1-4x32 Multi-X Capped 100/100 18 Fixed 100 4“ 105-26 10.5 13.4

RP3103BS3 3.5-10x36 Multi-X Capped 70/70 12 Obj 15 3.7“ 30-10 12.5 16.7

RP3103BS4 3.5-10x36 DZ 22LR Capped 70/70 12 Obj 15 3.7“ 30-10 12.5 16.7

RP3940BS3 3-9x40 Multi-X Capped 60/60 15 Fixed 100 3.5“ 40-13 14.3 14.7

RP4124BS3 4-12x40 Multi-X Capped/

Exposed

60/60 15 Side 10 3.6“ 25-9 12.8 16.4

RP6185BS3 6-18x50 Multi-X Capped/

Exposed

40/40 15 Side 15 3.5“ 18-6 15.5 19.0

ESPECIFICACIONES TÉCNICAS

Los productos fabricados a partir de abril de 2017 están cubiertos por la Garantía Ironclad de

Bushnell. La Garantía Ironclad es una garantía de por vida que cubre la vida útil de este Producto.

Cada producto tiene una vida denida; las vidas pueden variar de 1a 30 años. La vida útil de este

producto se puede encontrar en el sitio web que se detalla a continuación y/o en la página web de

Bushnell especíca para este Producto.

Garantizamos que este producto está libre de defectos en materiales y mano de obra y cumplirá con

todos los estándares de rendimiento representados durante la vida útil de este producto. Si este

Producto no funciona correctamente debido a un defecto cubierto, nosotros, a nuestra discreción, lo

repararemos o lo reemplazaremos y se lo enviaremos sin cargo. Esta garantía es totalmente transferible

y no requiere recibo, tarjeta de garantía ni registro de productos. Esta garantía no cubre lo siguiente:

componentes electrónicos; baterías; daño estético; daño causado por no mantener adecuadamente

el producto; pérdida; robo; daños como resultado de una reparación, modicación o desensamblaje

no autorizado; daño intencional, mal uso o abuso; y el desgaste normal. Esta Garantía será nula si el

sello de fecha u otros códigos de serialización han sido eliminados del Producto.

Para ver la garantía completa y encontrar detalles sobre cómo solicitar el servicio bajo la garantía,

visite nuestro sitio web en www.bushnell.com/warranty. Alternativamente, puede solicitar una copia

de la garantía llamándonos al 1-800-423-3537 o escribiéndonos a una de las siguientes direcciones:

EN ESTADOS UNIDOS enviar a EN CANADÁ enviar a:

Bushnell Outdoor Products Bushnell Outdoor Products

Attn.: Repairs Attn.: Repairs

9200 Cody 140 Great Gulf Drive, Unit B

Overland Park, Kansas 66214 Vaughan, Ontario L4K 5W1

Para los productos comprados fuera de Estados Unidos o Canadá, póngase en contacto con su

distribuidor local para obtener información sobre la garantía aplicable.

Esta garantía le otorga derechos legales especícos.

Es posible que tenga otros derechos que varíen de un país a otro.

Herzlichen Glückwunsch zum Kauf eines Bushnell

Prime

™

-Zielfernrohrs! Sie sind jetzt Besitzer eines der technologisch

fortschrittlichsten Zielfernrohre der Branche. Bushnell gewährleistet absolute Produktintegrität und Qualitätskontrolle

während des gesamten Design-, Produktions- und Lieferzyklus dieser Zielfernrohre.

WARNUNG: SCHAUEN SIE MIT DEM ZIELFERNROHR (ODER EINEM ANDEREN OPTISCHEN INSTRUMENT)

NIEMALS IN DIE SONNE. DIES KANN DAUERHAFTE AUGENSCHÄDEN VERURSACHEN.

MERKMALE DES PRIME-ZIELFERNROHRS

Bushnell® ist dauerhaft an der Spitze von Qualität und Wert, und Prime™-Zielfernrohre sind der nächste Schritt zur

Revolution. Prime™-Zielfernrohre sind mit erstklassiger Technologie gefertigt. Die vollständig mehrfachbeschichtete und

wasserdichte Konstruktion sorgen für gestochen scharfe, helle Bilder in jeder Umgebung.

Alle äußeren Linsenoberflächen verfügen über unsere neue EXO Barrier™-Beschichtung (zusätzlich zur vollständigen

Multi-Beschichtung). EXO Barrier ist schlichtweg die beste Linsenschutzbeschichtungstechnologie, die Bushnell je

entwickelt hat. EXO Barrier wird am Ende des Beschichtungsprozesses hinzugefügt, verbindet sich auf molekularer Ebene

mit der Linse und füllt die mikroskopischen Poren des Glases aus. Das Ergebnis ist eine ultraglatte Beschichtung, die

Wasser, Öl, Nebel, Staub und Schmutz abstößt – Regen, Schnee, Fingerabdrücke und Schmutz bleiben nicht haften. EXO

Barrier ist langanhaltend: die gebundene Beschichtung vergeht mit der Zeit und bei normaler Abnutzung nicht.

Alle Modelle des Prime-Zielfernrohrs bieten:

• KLARHEIT – Optimale Auflösung und optimaler Kontrast bei allen Lichtverhältnissen

• ZWEITE BRENNEBENE – Gewährleistet Genauigkeit bei höchster Vergrößerung

• HOHE LICHTDURCHLÄSSIGKEIT – Ultrabreitbandbeschichtung für optimale Klarheit und Farbgenauigkeit bei allen

Lichtverhältnissen

• WERT – Branchenbeste Technologie zu einem erschwinglichen Preis

PFLEGE IHRES ZIELFERNROHRS

Ihr Zielfernrohr benötigt sehr wenig Wartung. Äußere Metalloberflächen sollten sauber gehalten werden. Ein leichtes

Abstauben mit einem leicht angefeuchteten weichen Tuch reicht in den meisten Fällen aus.

Ihr neues Zielfernrohr verfügt über Seiten- und Höheneinstellungsknöpfe, die vollständig gegen Eindringen von Wasser

abgedichtet sind. Wir empfehlen jedoch, dass Sie die Seiten- und Höhenverstellkappen auf den Verstellknöpfen lassen,

(nur Modelle mit abgedeckten Einstellungen), außer wenn Sie Einstellungen vornehmen, um zu verhindern, dass sich dort

Staub und Schmutz ansammelt.

Wir empfehlen außerdem, die Objektivschutzkappen anzubringen, wenn das Zielfernrohr nicht verwendet wird. Linsen

sollten regelmäßig kontrolliert und immer sauber gehalten werden. Staub, Schmutz und Fingerabdrücke, die sich auf den

Linsenoberflächen sammeln, verschlechtern die Bildqualität erheblich. Wenn sie für längere Zeit schmutzig bleiben, kann die

Antireflexbeschichtung beschädigt werden. Obwohl die Linsenreinigung nicht schwierig ist, erfordert sie Sorgfalt und Geduld.

• Beginnen Sie mit einem Linsenpinsel oder einem kleinen, weichen Borstenpinsel. Wischen Sie lose Schmutzpartikel

vorsichtig weg.

• Verwenden Sie als nächstes eine Ohrspritze oder eine Saugbirne (erhältlich in den meisten Drogerien), um den

verbleibenden Schmutz oder Staub von den Linsenoberflächen zu blasen.

• Wenn eine weitere Reinigung erforderlich ist, verwenden Sie ein trockenes, weiches fusselfreies Tuch. Wischen Sie

die Linse vorsichtig ab, fangen Sie in der Mitte mit einer kreisförmigen Bewegung an und arbeiten Sie sich dann nach

außen bis zum Rand.

• Wenn das Problem dadurch nicht behoben wurde, wiederholen Sie den Vorgang mit Ihrer Atemfeuchtigkeit.

KERNELEMENTE EINES ZIELFERNROHRS

Es gibt vier Hauptelemente in einem Zielfernrohr:

1. Objektivlinse: Dieses Objektiv hat drei Funktionen. Erstens ermöglicht es das Eindringen von Licht in das Zielfernrohr.

Zweitens bestimmt es die Auflösung. Im Allgemeinen lassen größere Objektive mehr Licht in das Zielfernrohr eindringen

und lösen Details besser auf als kleinere. Schließlich erzeugt es ein Bild, das die anderen Objektive auf eine brauchbare

Größe vergrößern. Das Bild, das von dieser Linse erzeugt wird, steht auf dem Kopf.

2. Erektor-System: Das Erektor-System erfüllt drei Funktionen. Die Hauptfunktion besteht darin, das Bild aufzurichten

(d.h. das Bild richtig herum zu drehen) und es auf das Absehen auszurichten. Während dieses Vorgangs findet eine

primäre Vergrößerung des Bildes statt. Diese beiden Funktionen sind das Ergebnis einer Linsenwirkung.

Die dritte Funktion ist eine mechanische Funktion. Die Erektor-Linsen sind in einem Rohr untergebracht, das an einem Ende

befestigt ist, während das andere Ende des Rohrs sich frei bewegen und auf die Einstellungen der Skala reagieren kann.

Durch Verschieben des Erektor-Systems wird der Zielpunkt des Zielfernrohrs an den Auftreffpunkt des Projektils angepasst.

3. Absehen: Einfach ausgedrückt, es ist das Zielgerät, um das herum das Zielfernrohr gebaut ist. Dieses Element ersetzt

das Visiersystem von Gewehren ohne Zielfernrohr.

DEUTSCH

4. Okular- oder Augenlinse: Dieses Element sorgt für die sekundäre und letzte Vergrößerung des Bildes.

MONTAGE IHRES ZIELFERNROHRS

Ihr neues Zielfernrohr wird selbst mit seinem technologisch fortschrittlichen Design und seinen Leistungsmerkmalen nicht

optimal funktionieren, wenn es nicht ordnungsgemäß montiert wird. Einer der wichtigsten Aspekte für die Genauigkeit

Ihres Zielfernrohrs und Gewehrs ist die Auswahl der Halterung und die Sorgfalt, mit der die Montage durchgeführt

wird. Zuverlässige Halterungen, die Ihr Zielfernrohr fest mit dem Gewehr verbinden, werden Sie mit Zuverlässigkeit und

gleichbleibender Genauigkeit begeistern. Sie sollten bei der Auswahl eines Montagesystems genauso sorgfältig vorgehen

wie bei der Auswahl Ihres Zielfernrohrs.

Denken Sie daran, dass nicht alle Zielfernrohre mit allen Befestigungen an allen Gewehren kompatibel sind. Wenn Sie

irgendwelche Zweifel haben, sollten Sie den Rat Ihres örtlichen Händlers oder Büchsenmachers einholen.

WARNUNG: EIN ZIELFERNROHR SOLLTE NIEMALS ALS ERSATZ FÜR EIN FERNGLAS ODER EIN SPEKTIV

BENUTZT WERDEN. DIES KÖNNTE DAZU FÜHREN, DASS SIE UNABSICHTLICH IHRE WAFFE AUF EINE

PERSON RICHTEN.

VORLÄUFIGE ZIELFERNROHR-EINSTELLUNGEN

Vor der Installation des Zielfernrohrs empfehlen wir, den Fokus des Okulars auf Ihre individuelle Sehanforderung

einzustellen. Die Fokussierung des Augenabstandes führt zu einer schärferen Fokussierung des Absehens, einem

verbesserten optischen Bild und hilft, die Augenermüdung zu vermeiden, wenn das Zielfernrohr über längere Zeiträume

verwendet wird. Halten Sie das Visier zum Nachfokussieren etwa 7 bis 10 cm (3 bis 4 Zoll) von Ihrem Auge entfernt und

richten Sie es auf den offenen Himmel oder andere gleichmäßig beleuchtete Bereiche wie eine monoton bemalte Wand.

Blicken Sie schnell in das Zielfernrohr. Wenn das Absehen beim ersten Blick unscharf erscheint, ist es nicht fokussiert.

Drehen Sie das Okular mehrmals im Uhrzeigersinn oder gegen den Uhrzeigersinn. Schauen Sie erneut in das Zielfernrohr,

um die Schärfe des Absehens zu überprüfen. Denken Sie daran, nur einen kurzen Blick zu werfen, denn das Auge

kompensiert die leichte Unschärfe. Wenn das Absehen immer noch unscharf erscheint, drehen Sie das Okular noch zwei

bis drei Umdrehungen. Wiederholen Sie diesen Vorgang, bis das Absehen scharf und klar erscheint.

Wenn sich Ihre Augen im Laufe der Jahre nicht wesentlich verändern, müssen Sie diese Einstellung nicht erneut vornehmen.

Höhenverstellung

Seitenverstellung

Okularlinse

Schnellfokussystem

Okular

Einstellring

Objektivlinse

Side Focus (nur Modelle 4-12x/6-18x)

Einstellbares Objektiv

(nur 3,5-10x-Modelle)

BAUTEILE

BEFESTIGEN VON HALTERUNG, RINGEN UND ZIELFERNROHR AN IHREM GEWEHR

WARNUNG: BEVOR SIE MIT DER MONTAGE BEGINNEN, VERGEWISSERN SIE SICH, DASS DER ABZUG OFFEN

IST, DER LADESTREIFEN ODER DAS MAGAZIN ENTFERNT WURDE UND DIE KAMMER FREI IST. BEGINNEN SIE

NICHT MIT DER ARBEIT, BEVOR IHRE WAFFE GELEERT WURDE UND ALS GESICHERT ANZUSEHEN IST.

WARNUNG: WENN DAS ZIELFERNROHR NICHT AUSREICHEND WEIT VORN MONTIERT WIRD, KANN ES

DURCH DIE RÜCKWÄRTSBEWEGUNG BEIM RÜCKSTOSS DER WAFFE DEN SCHÜTZEN VERLETZEN.

Bei der Montage Ihres Zielfernrohrs empfehlen wir, KEINE Abkürzungen zu nehmen, da dies zu Schäden am Montagesystem

oder am Zielfernrohr führen kann. Jedes Montagesystem hat seine eigenen Anweisungen zu befolgen, und es ist am besten,

die Anweisungen zuerst zu lesen, um sicherzustellen, dass Sie sie verstehen und die notwendigen Werkzeuge zur Hand

haben.

Wir empfehlen Ihnen außerdem, die Montage zweimal durchzuführen. Das erste Mal, um sicherzugehen, dass alles

zusammenpasst und richtig funktioniert. Beachten Sie beim ersten Durchlauf Folgendes:

• Bevor Sie den Sockel befestigen, reinigen Sie die Befestigungslöcher im Empfänger und die Gewinde der

Befestigungsschrauben mit Aceton oder einem anderen geeigneten Lösungsmittel, um sie von Öl oder Fett zu befreien.

• Wenn der Hersteller der Halterung die Verwendung eines Gewindeklebers empfohlen hat, verwenden Sie ihn nicht beim

ersten Montageversuch. Sobald der Klebstoff erstarrt ist, wird es schwierig zu demontieren, wenn etwas korrigiert werden muss.

• Achten Sie darauf, dass die Befestigungsschrauben nicht in den Empfänger oder den Lauf ragen.

• Bei Verwendung von Schwalbenschwanzbefestigungen darf das Zielfernrohr bei der Montage des Zielfernrohrs nicht

als Hebel verwendet werden. Der anfängliche Drehwiderstand kann zu Schäden am Zielfernrohr führen und wird nicht

von der Garantie abgedeckt. Wir empfehlen die Verwendung eines 2,5 cm (1 Zoll) langen Holzdübels oder eines

Metallzylinders, um die Ringe zu setzen.

• Stellen Sie sicher, dass die Position des Zielfernrohrs den Abzug nicht beeinträchtigt.

• Vergewissern Sie sich, dass zwischen den Rändern der Ringe und den überstehenden Flächen, wie z. B. dem

Revolvergehäuse (Sattel), dem Einstellring und dem Aufflackern der Objektivglocke, ein Mindestabstand von 0,3 cm

(1/8 Zoll) besteht. Stellen Sie außerdem sicher, dass zwischen der Objektivglocke und dem Lauf ein Abstand von

mindestens 0,3 cm (1/8 Zoll) besteht.

• Sie sollten die Position des Zielfernrohrs für die richtige Augenentlastung testen. Die Zielfernrohrringe sollten

locker genug sein, damit das Zielfernrohr leicht gleiten kann. Zielfernrohre mit variabler Leistung sollten bei dieser

Vorgehensweise auf die höchste Vergrößerung eingestellt werden. Montieren Sie das Gewehr und schauen Sie in

normaler Schussposition durch das Zielfernrohr.

• Testen Sie das Gewehr für eine Position mehrere Male, um sicherzustellen, dass Ihr Zielfernrohr korrekt positioniert ist.

• Wenn Sie zufrieden sind und alles in Ordnung ist, demontieren und beginnen Sie erneut. Dieses Mal alle Schrauben fest

anziehen.

PARALLAXE

Wahrscheinlich ist Ihnen schon aufgefallen, dass sich beim Blick durch das Okular aus verschiedenen Richtungen das Absehen in Bezug

auf Ihr Ziel zu verschieben scheint. Das nennt man Parallaxefehler (Fokalebene von Ziel und Zielfernrohr stimmt nicht

überein), der auf kürzeren Distanzen deutlicher ins Gewicht fällt (und dabei auch problematischer wird), und/oder wenn

das Zielfernrohr auf starke Vergrößerung eingestellt ist. In den meisten Fällen wird die Parallaxe den Einschlagpunkt des

Projektils nicht so stark beeinflussen, dass sie bei der Großwildjagd von großer Bedeutung ist. Prime-Modelle sind mit

einer Funktion zum Parallaxenausgleich ausgestattet (einstellbares Objektiv oder Seitenfokus-Knopf), bei der ein optisches

Element so lange hin und her bewegt wird, bis das Ziel (basierend auf der Distanz) in derselben Fokusebene erscheint wie

das Absehen. Alle Prime-Zielfernrohre sind werkseitig so eingestellt, dass sie 100 Meter weit parallaxfrei sind.

VERWENDUNG DES SEITENFOKUS (Nur ausgewählte leistungsstarke Modelle)

Die Modelle 3,5-10x36 verfügen über eine Vorrichtung zum Parallaxenausgleich, wo die Objektivlinse auf der Vorderseite

des Zielfernrohrs eingestellt wird („einstellbares Objektiv“ oder „AO“). Modelle mit größerer Leistung (12x, 18x) nutzen

eine bewegliche Linse in der Nähe des Absehens, sodass die Einstellung mit einem „Seitenfokus“-Knopf neben der Seiten-

und Höhenverstellung vorgenommen werden kann. Bringen Sie einfach die geschätzte Entfernung zum Ziel mit dem

Indexpunkt in Übereinstimmung; so vermeiden Sie durch die Parallaxe verursachte Fehler beim Anvisieren. Nachdem das

einstellbare Objektiv oder der Seitenfokus eingestellt ist, können Sie durch Hin- und Herbewegen Ihres Kopfes hinter dem

Okular die Einstellung testen. Bei korrekter Einstellung des Seitenfokus sollte sich der Haltepunkt nicht mehr verschieben.

Ein alternatives Verfahren besteht darin, durch das Zielfernrohr zu schauen und das einstellbare Objektiv so lange zu

drehen, bis das Ziel in jeder Entfernung scharf fokussiert ist.

VORLÄUFIGES EINSCHIESSEN

Sie können eine erhebliche Menge an Kosten und Frustration sparen, indem Sie das Zielfernrohr vor dem Einschießen in

den Bereich auf Null setzen.

Es gibt zwei grundlegende Methoden, die zum Einschießen des Zielfernrohrs verwendet werden können. Die erste Methode ist

das Verwenden einer Bushnell® Bore Sighter (Laser, magnetisch oder Standard). Der Einsatz eines Bore Sighters spart Zeit und

Munition und ist das am häufigsten von Büchsenmachern verwendete System. Die zweite Methode ist das traditionelle Einvisieren:

EINVISIEREN

1. Setzen Sie ein Ziel auf 23 bis 45 Meter (25 bis 50 Yards).

2. Entfernen Sie den Bolzen vom Gewehr.

3. Legen Sie das Gewehr auf Sandsäcke oder auf eine Schießbank.

4. Stellen Sie das Zielfernrohr auf die niedrigste Vergrößerung ein.

5. Schauen Sie durch den Lauf des Empfängers und stellen Sie

die Position des Gewehrs so ein, dass das Zielobjekt im Lauf

zentriert erscheint (Abb. A).

6. Schauen Sie, ohne das Gewehr zu bewegen, in das Zielfernrohr

und notieren Sie die Position des Absehens auf dem Ziel.

Entfernen Sie die Kappen bei Modellen mit Seiten- und

Höhenverstellungskappen. Passen Sie die Seiten- und Höhenverstellungskappen an, um das Absehen auf dem Bullauge

zu zentrieren (Abb. B).

LETZTES EINSCHIESSEN

WARNUNG: DA DIESER VORGANG SCHARFSCHIEßEN BEINHALTET, MUSS ER INNERHALB EINER

ZUGELASSENEN ANLAGE ODER EINES ANDEREN SICHEREN GEBIETES ERFOLGEN. DEN LAUF AUF

VERSTOPFENDE OBJEKTE PRÜFEN. EIN VERSTOPFTER LAUF KANN IHNEN UND ANDEREN IN IHRER NÄHE

SCHADEN ZUFÜGEN. WIR EMPFEHLEN DIE VERWENDUNG VON AUGEN- UND GEHÖRSCHUTZ.

1. Feuern Sie aus einer Ruheposition zwei oder drei Runden auf ein 90-Meter-Ziel (100 Yards). Notieren Sie den Treffpunkt

des Projektils auf dem Ziel und passen Sie die Höhen- und Seitenskalen nach Bedarf an.

2. Um den Treffpunkt des Projektils zu verändern, drehen Sie die Höhen- und/oder Seitenverstellungskappen in die

Richtung auf der Skala, die dem Punkt entspricht, an dem der Treffpunkt auf dem Ziel fällt (wenn beispielsweise

Testschüsse niedrig sind, stellen Sie die Höhe nach unten ein). Die Einstellungen an Ihrem Zielfernrohrmodell sind in

MOA (Bogenminuten) markiert, der Aufschlagpunkt bei 90 Metern (100 Yards) ändert sich um 1/4Zoll Bogenminuten

für jeden Klick der Seiten- und Höheneinstellung. Eine volle Umdrehung der Einstellung=12 MOA.

3. Wenn der Aufprall auf das 90-Meter-Ziel (100 Yards) zufriedenstellend ist, wechseln Sie zu einem Ziel, das in der

gewünschten Entfernung für den endgültigen Nullabgleich eingestellt wurde. Stellen Sie die Vergrößerung bei

Modellen mit variabler Leistung auf die gewünschte Leistung ein.

DAS DROP ZONE 22LR-ABSEHEN (Modell #, nur RP3103BS4)

Das Prime-Zielfernrohr-Modell mit dem DROP ZONE 22LR-Absehen wurde

für das Einschießen auf 50 Yard (45,70 m) entwickelt und bietet Haltepunkte alle

25 Yard (23 m), Einteilung bis 125 Yard (114,30 m). Dieses Absehen ist für die

Verwendung mit Hochgeschwindigkeitsmunition des Kalibers .22 lfB kalibriert.

Das Zielfernrohr muss weiterhin auf die maximale Vergrößerung entsprechend

der ballistischen Merkmale des Absehens eingestellt sein, um korrekt zu

funktionieren. Bei einem 3,5-10x36mm-Modell mit diesem Absehen muss die Vergrößerung

am Einstellring auf 10x gestellt werden, damit die ballistische Funktion korrekt arbeitet

So wird das DZ 22LR-Absehen verwendet:

1. Einschießen auf 50 Yard (45,70 m) bei beliebiger Vergrößerung.

2. Bestimmung der Zielentfernung. Für eine größtmögliche Genauigkeit bei der

Entfernungsbestimmung verwenden Sie einen Bushnell Laser Rangefinder

(Prime™ oder Nitro™).

3. Stellen Sie die Vergrößerung des Zielfernrohrs auf 10x (10-fach) ein.

4. Setzen Sie den entsprechenden Haltepunkt am gewünschten Ziel an. Wenn das

Ziel auf 115 Yard (105,15 m) bestimmt wurde, halten Sie direkt zwischen den 100

Yard Haltepunkt (91,44 m) und den 125 Yard Haltepunkt (114,30 m).

HÖHE UND TEMPERATUR

Ballistische Karten, die von Munitionsherstellern veröffentlicht werden, basieren auf Standardbedingungen auf Meereshöhe.

Beim Einschießen ist zu beachten, dass Höhe und Temperatur die Flugbahn beeinflussen. Es ist am Besten, das Einschießen

unter den gleichen Bedingungen vorzunehmen, unter denen Sie jagen werden.

MÜSSEN SIE UNS IHR ZIELFERNROHR ZUSENDEN?

Bevor Sie Ihr Zielfernrohr an den Kundenservice senden, sollten Sie die folgenden Punkte überprüfen, um sicherzustellen,

dass die Ursache des Problems am Zielfernrohr liegt:

• Überprüfen Sie das Montagesystem und die Ringe auf Lockerheit oder Fehlausrichtung.

• Vergewissern Sie sich, dass der Lauf und die Mechanik richtig gebettet und alle Schrauben fest angezogen sind.

• Vergewissern Sie sich, dass das Montagesystem einen ausreichenden Abstand zwischen der Objektivglocke und dem

Lauf ermöglicht.

• Vergewissern Sie sich, dass Sie dieselbe Munition mit dem gleichen Typ und Gewicht verwenden, die Sie beim

Einschießen verwendet haben.

Abb.A

Absehen nicht ausgerichtet

Abb.B

Absehen ausgerichtet

75 YARD

(68,50 m)

100 YARD

(91,40 m)

125 YARD

(114,30 m)

75 YARD

(68,50 m)

100 YARD

(91,40 m)

125 YARD

(114,30 m)

2.30 MOA

5.30 MOA

8.70 MOA

15.40 MOA

DROP ZONE

22LR-Absehen

MODELL NR.

ERGRÖSSERUNG UND OBJ.

DURCHM.

ABSEHEN

GESCHÜTZTURM

HÖHEN/SEITENBEWEGUNG

(MOA)

REISE PRO REVOLUTION

PARALLAXENEINSTELLUNG

PARALLAXE (YARDS)

AUGENABSTAND

(MAX LEIST)

SICHTFELD

(FUSS bei 100 YARDS)

LÄNGE (inches)

GEWICHT (OZ)

RP1432BS3 1-4x32 Multi-X Capped 100/100 18 Fixed 100 4” 105-26 10.5 13.4

RP3103BS3 3.5-10x36 Multi-X Capped 70/70 12 Obj 15 3.7” 30-10 12.5 16.7

RP3103BS4 3.5-10x36 DZ 22LR Capped 70/70 12 Obj 15 3.7” 30-10 12.5 16.7

RP3940BS3 3-9x40 Multi-X Capped 60/60 15 Fixed 100 3.5” 40-13 14.3 14.7

RP4124BS3 4-12x40 Multi-X Capped/

Exposed

60/60 15 Side 10 3.6” 25-9 12.8 16.4

RP6185BS3 6-18x50 Multi-X Capped/

Exposed

40/40 15 Side 15 3.5” 18-6 15.5 19.0

TECHNISCHE DATEN

Produkte, die ab April 2017 hergestellt wurden, fallen unter die Bushnell Ironclad-Garantie. Die

Ironclad-Garantie ist eine lebenslange Garantie, die sich über die Lebensdauer dieses Produkts

erstreckt. Jedes Produkt hat eine denierte Lebensdauer; die Lebensdauer kann von 1 bis 30 Jahren

reichen. Die Lebensdauer dieses Produkts nden Sie auf der unten angegebenen Website und/

oder auf der für dieses Produkt spezischen Bushnell-Webseite.

Wir gewährleisten, dass dieses Produkt frei von Material- und Verarbeitungsfehlern ist und alle für die

Lebensdauer dieses Produkts geltenden Leistungsstandards erfüllt. Wenn dieses Produkt aufgrund

eines von der Garantie abgedeckten Defektes nicht ordnungsgemäß funktioniert, reparieren oder

ersetzen wir es nach unserem Dafürhalten und senden es kostenlos an Sie zurück. Diese Garantie ist

vollständig übertragbar und erfordert keine Quittung, Garantiekarte oder Produktregistrierung. Diese

Garantie gilt nicht für Folgendes: elektronische Komponenten, Batterien, kosmetischer Schäden,

durch nicht ordnungsgemäße Wartung entstandene Schäden, Verlust, Diebstahl, Schäden durch

unbefugte Reparatur, Änderung oder Demontage, vorsätzliche Beschädigung, missbräuchliche

oder unsachgemäße Verwendung und gewöhnlicher Verschleiß. Diese Garantie erlischt, wenn der

Datumsstempel oder andere Seriennummern vom Produkt entfernt wurden.

Um die vollständige Garantie einzusehen und Informationen darüber zu erhalten, wie Sie

einen Service im Rahmen der Garantie anfordern können, besuchen Sie unsere Website unter

www.bushnell.com/warranty. Alternativ können Sie eine Kopie der Garantie anfordern, indem Sie

uns unter +1 80 04 23 35 37 anrufen oder uns unter einer der folgenden Adressen schreiben:

Adresse für die USA: Adresse für KANADA:

Bushnell Outdoor Products Bushnell Outdoor Products

Attn.: Repairs Attn.: Repairs

9200 Cody 140 Great Gulf Drive, Unit B

Overland Park, Kansas 66214 Vaughan, Ontario L4K 5W1

Wenden Sie sich bei Produkten, die außerhalb der USA oder Kanada erworben wurden, bitte an

Ihren Händler vor Ort, um die jeweils gültigen Garantieinformationen zu erfragen.

Diese Garantie gewährt Ihnen bestimmte gesetzlich verankerte Rechte.

Unter Umständen haben Sie noch weitere Rechte, die von Land zu Land variieren.

Congratulazioni per avere acquistato un cannocchiale da puntamento Bushnell

Prime

™

, uno dei cannocchiali più

tecnologicamente avanzati del settore. Bushnell garantisce l'integrità assoluta e il controllo di qualità del prodotto per la

durata dell'intero ciclo di progettazione, produzione e consegna di questi cannocchiali da puntamento.

AVVERTENZA: NON GUARDARE MAIL IL SOLE ATTRAVERSO IL CANNOCCHIALE DA PUNTAMENTO

(O QUALSIASI ALTRO STRUMENTO OTTICO).

CIÒ PUÒ PROVOCARE DANNI PERMANENTI AGLI OCCHI.

CARATTERISTICHE DEL CANNOCCHIALE DA PUNTAMENTO PRIME

Bushnell® mette sempre al primo posto la qualità e il valore; i cannocchiali da puntamento Prime™ sono il futuro della

rivoluzione. I cannocchiali da puntamento Prime™ sono costruiti con tecnologia premium. Ottiche con rivestimenti

multistrato completi e costruzione impermeabile offrono immagini nitide e chiare in ogni ambiente.

Le superfici di tutte le lenti esterne sono dotate di un nuovo rivestimento EXO Barrier™ (oltre al rivestimento multi-strato).

EXO Barrier, semplicemente, è la migliore tecnologia di rivestimento protettivo che Bushnell abbia mai sviluppato. Aggiunta

alla fine del processo di rivestimento, EXO Barrier forma legami molecolari con le lenti e riempie i pori microscopici del

vetro. Il risultato è un rivestimento multistrato repellente per acqua, olio, nebbia, polvere e detriti: pioggia, neve, impronte

digitali e sporcizia non aderiscono. EXO Barrier è creata per durare: il rivestimento legato non si attenua con il passare del

tempo o la normale usura.

Tutti i modelli di cannocchiale da puntamento Prime presentano:

• NITIDEZZA - La migliore risoluzione e il migliore contrasto in tutte le condizioni di illuminazione.

• SECONDO PIANO FOCALE - Assicura la precisione al massimo ingrandimento.

• ELEVATA TRASMISSIONE DELLA LUCE - Il rivestimento Ultra Wide Band Coating offre una luminosità ottimale e colori

fedeli in ogni condizione di illuminazione.

• VALORE - La migliore tecnologia del settore a un prezzo accessibile.

CURA DEL CANNOCCHIALE DA PUNTAMENTO

Il cannocchiale richiede una manutenzione minima. Tenere pulite le superfici in metallo esterne. Nella maggior parte dei

casi è sufficiente una spolverata con un panno morbido leggermente inumidito.

Il nuovo cannocchiale è dotato di torrette di alzo e deriva completamente sigillate a protezione dalle infiltrazioni di acqua.

Tuttavia, si consiglia di lasciare i cappucci di alzo e deriva sulle torrette (solo modelli con regolazioni con cappuccio),

a eccezione di quando si effettua una regolazione, per impedire l'accumulo di polvere e sporcizia nell'area della torretta.

Si consiglia inoltre di riporre i coprilente quando non si utilizza il cannocchiale. Controllare le lenti regolarmente

e mantenerle sempre pulite. La polvere, lo sporco e le impronte digitali che si accumulano sulla superficie delle lenti

compromettono seriamente la qualità dell'immagine. Se non si puliscono le lenti per lunghi periodi, il rivestimento

antiriflesso potrebbe danneggiarsi. Sebbene non sia difficile pulire le lenti, sono necessarie cura e pazienza.

• Iniziare con una spazzola per lenti o un piccolo pennello con setole morbide. Rimuovere delicatamente le particelle di

sporco.

• Quindi, utilizzare una siringa o un aspiratore a bulbo per orecchie (disponibile nella maggior parte delle farmacie) per

soffiare via lo sporco o la polvere rimanente dalla superficie delle lenti.

• Per una pulizia più approfondita, utilizzare un morbido panno asciutto, privo di lanugine. Pulire le lenti con molta

delicatezza: iniziare dal centro e, con un movimento circolare, spostarsi verso l'esterno.

• Se il problema persiste, ripetere la procedura usando il fiato.

ELEMENTI CHIAVE DI UN CANNOCCHIALE

Un cannocchiale è composto da quattro elementi principali.

1. Lente dell'obiettivo: questa lente ha tre funzioni. Innanzitutto permette alla luce di passare attraverso il cannocchiale.

Quindi, determina la risoluzione. Generalmente le lenti più grandi consentono a una quantità maggiore di luce di

entrare nel cannocchiale e, rispetto alle lenti più piccole, permettono di vedere un numero maggiore di dettagli.

Infine, forma un'immagine che le altre lenti possono ingrandire fino a una dimensione utilizzabile. Questa immagine è

capovolta.

2. Sistema erettore: questo sistema ha tre funzioni. Innanzitutto erige l'immagine (ovvero la capovolge nel verso giusto)

e la allinea al reticolo. Durante questo processo si verifica l'ingrandimento principale dell'immagine. Queste due

funzioni sono il risultato dell'azione della lente.

La terza funzione è di natura meccanica. Le lenti erettrici sono alloggiate in un tubo fissato a un'estremità. L'altra

estremità del tubo è libera di muoversi e di adattarsi alle regolazioni della manopola. Spostando il sistema erettore, il

punto di mira del cannocchiale viene regolato in base al punto di impatto del proiettile.

ITALIANO

3. Reticolo: si tratta del dispositivo di mira intorno a cui viene costruito il cannocchiale. Questo elemento sostituisce il

sistema di puntamento in ferro dei fucili senza cannocchiale.

4. Oculare o lente oculare: questo elemento fornisce il secondo e ultimo ingrandimento dell'immagine.

MONTAGGIO DEL CANNOCCHIALE

Nonostante il design e le funzioni tecnologicamente avanzati, il nuovo cannocchiale deve essere montato correttamente

per garantire prestazioni ottimali. Due dei fattori più importanti che contribuiscono alla precisione del cannocchiale e del

fucile sono la scelta dell'attacco e la cura nel montaggio. Scegliere un attacco affidabile in grado di fissare saldamente

il cannocchiale al fucile per un'accuratezza costante. Nella scelta del sistema di attacco prestare la stessa cura che si

èprestata nella selezione del cannocchiale.

Tenere presente che non tutti i cannocchiali sono compatibili con tutti gli attacchi su tutti i fucili. In caso di dubbi, richiedere

l'assistenza del rivenditore o dell'armaiolo locale.

AVVERTENZA: NON UTILIZZARE MAI UN CANNOCCHIALE DA PUNTAMENTO COME SOSTITUTO DI UN

BINOCOLO O MONOCULARE. POICHÉ IL FUCILE POTREBBE VENIRE INAVVERTITAMENTE PUNTATO VERSO

UN'ALTRA PERSONA.

REGOLAZIONI PRELIMINARI DEL CANNOCCHIALE

Prima di montare il cannocchiale, si consiglia di regolare la messa a fuoco dell'oculare in base ai propri requisiti visivi. La

rifocalizzazione della distanza oculare comporta una messa a fuoco più nitida del reticolo e un'immagine ottica migliore

ed evita che gli occhi si affatichino quando si utilizza il cannocchiale per lunghi periodi di tempo. A questo scopo, tenere il

cannocchiale a 7,5-10 cm di distanza dall'occhio e puntarlo verso il cielo aperto o un'altra area completamente illuminata,

ad esempio una parete verniciata di un solo colore.

Dare un'occhiata rapida nel cannocchiale. Se a prima vista non si distingue bene il reticolo, significa che non è a fuoco.

Ruotare l'oculare in senso orario o antiorario di più giri. Dare di nuovo un'occhiata rapida nel cannocchiale per verificare la

nitidezza del reticolo. È importante che le occhiate siano rapide per evitare che l'occhio compensi le condizioni di leggera

sfocatura. Se il reticolo continua a non distinguersi bene, ruotare l'oculare di altri due o tre giri. Ripetere la procedura fino

a quando il reticolo non risulta nitido e ben definito.

A meno che la propria vista non subisca grandi variazioni negli anni, questa regolazione non si rende più necessaria.

Regolazione dell'alzo

Regolazione della deriva

Lente

oculare

Messa a fuoco rapida

Oculare

Anello di regolazione

dell'ingrandimento

Lente dell'obiettivo

Messa a fuoco laterale (solo modelli 4-12x/6-18x)

Obiettivo regolabile

(solo modelli 3.5-10x)

GUIDA ALLE PARTI

FISSAGGIO DI ATTACCO, ANELLI E CANNOCCHIALE AL FUCILE

AVVERTENZA: PRIMA DI PROCEDERE AL MONTAGGIO, ASSICURARSI CHE L'AZIONE SIA APERTA, IL FERMO

O IL CARICATORE SIA STATO RIMOSSO E NON SIA RIMASTO UN COLPO NELLA CAMERA. NON TENTARE DI

ESEGUIRE ALCUN LAVORO FINCHÉ L'ARMA DA FUOCO NON È SCARICA E NON È RITENUTA SICURA.

AVVERTENZA: QUALORA IL CANNOCCHIALE NON VENGA MONTATO A UNA DISTANZA SUFFICIENTE,

IL MOVIMENTO DI SPINTA ALL'INDIETRO PUÒ PROVOCARE LESIONI AL TIRATORE A CAUSA DEL

CONTRACCOLPO DEL FUCILE.

Durante il montaggio del cannocchiale si consiglia di NON saltare passaggi, per evitare di danneggiare il sistema di

montaggio o il cannocchiale. Per ogni sistema di montaggio sono disponibili delle istruzioni. Si consiglia di leggerle

attentamente prima per assicurarsi di comprenderle e di avere gli strumenti necessari a portata di mano.

Si raccomanda altresì di ripetere la procedura di montaggio. La prima volta assicurarsi che tutti gli elementi siano montati

e funzionino correttamente e tenere a mente quanto riportato di seguito.

• Prima di fissare la base, pulire i fori di montaggio nel ricevitore e i filetti delle viti di montaggio con acetone o un altro

solvente valido per rimuovere olio o grasso.

• Se il produttore dell'attacco consiglia l'utilizzo di un adesivo per filetti, non usarlo nella prima prova di montaggio. Una

volta che l'adesivo si è asciugato, è difficile rimuoverlo qualora fosse necessario apportare una correzione.

• Assicurarsi che le viti di montaggio non sporgano nel ricevitore o nella canna.

• Se si utilizzano attacchi a coda di rondine, non usare il cannocchiale come leva durante l'installazione. La resistenza

iniziale alla rotazione può danneggiare il cannocchiale ed eventuali danni risultanti non sono coperti dalla garanzia.

Si consiglia di utilizzare un tassello in legno o un cilindro in metallo di 2,5 cm per bloccare gli anelli.

• Assicurarsi che la posizione del cannocchiale non interferisca con il funzionamento dell'azione.

• Assicurarsi che vi sia una distanza di almeno 3 mm tra i bordi degli anelli ed eventuali superfici sporgenti, ad esempio

la sede della torretta (appoggio), l'anello di regolazione dell'ingrandimento e la svasatura della campana dell'obiettivo.

Accertarsi inoltre che la campana dell'obiettivo e la canna distino almeno 3 mm l'una dall'altra.

• Provare la posizione del cannocchiale per verificare che il rilievo oculare sia appropriato. Lasciare gli anelli

sufficientemente allentati affinché il cannocchiale scorra facilmente. Durante questa procedura, impostare il valore di

ingrandimento più alto nei cannocchiali a ingrandimento variabile. Montare il fucile e guardare attraverso il cannocchiale

nella normale posizione di tiro.

• Provare la posizione del fucile più volte per assicurarsi che la guancia poggi bene e che il cannocchiale sia posizionato

correttamente.

• Una volta che si è soddisfatti, smontare il cannocchiale e ripetere la procedura stringendo le viti.

PARALLASSE

Si sarà notato che, con l'occhio in posizioni differenti dietro l'oculare del cannocchiale, si ha l'impressione che le linee di

incrocio del reticolo si spostino intorno a punti diversi del bersaglio. Tale fenomeno prende il nome di ”errore di parallasse”

(il bersaglio e il reticolo non si trovano nello stesso piano focale) e risulta particolarmente evidente (e più problematico) a

distanze inferiori e/o quando il cannocchiale è impostato su valori di ingrandimento maggiori. Nella maggior parte dei casi la

parallasse non ha un impatto significativo sul punto di impatto del proiettile durante la caccia grossa. I modelli Prime offrono

una regolazione per la compensazione della parallasse (obiettivo regolabile o manopola di messa a fuoco laterale), che

funziona spostando un elemento ottico fino a quando il bersaglio (in base alla distanza) non appare nello stesso piano focale

del reticolo. Tutti i cannocchiali da puntamento Prime sono impostati in fabbrica perché la parallasse sparisca a 100 iarde.

UTILIZZO DELLA MESSA A FUOCO LATERALE (solo modelli ad alto ingrandimento selezionati)

I modelli 3.5-10x36 utilizzano un design di compensazione della parallasse che consente di regolare la lente dell'obiettivo

anteriore del cannocchiale (”obiettivo regolabile” o ”AO”). I modelli ad alto ingrandimento (12x, 18x) sono dotati di una

lente mobile posteriormente vicino al reticolo; in questo modo, è possibile effettuare la regolazione con una manopola

di ”messa a fuoco laterale” posizionata accanto alle regolazioni di alzo e deriva. Allineare la distanza stimata dal bersaglio

con il punto indice. In questo modo è possibile eliminare eventuali errori di mira causati dal fenomeno della parallasse.

Dopo avere impostato l'obiettivo regolabile o la messa a fuoco laterale, è possibile eseguire una controprova muovendo

la testa da un lato all'altro dietro l'oculare. Se la messa a fuoco laterale è stata impostata correttamente, il punto di mira

non dovrebbe cambiare. Un metodo alternativo consiste nel guardare attraverso il cannocchiale e ruotare la manopola di

AO o di messa a fuoco laterale, fino a quando il bersaglio non risulti perfettamente a fuoco a qualsiasi distanza.

PUNTAMENTO PRELIMINARE

Eseguire il puntamento preliminare del cannocchiale con il fucile prima di portarlo al poligono per l'azzeramento per

evitare di sprecare denaro e forze.

Esistono due metodi di base che è possibile utilizzare per il puntamento preliminare del cannocchiale. Il primo comporta

l'utilizzo di un collimatore Bushnell® (laser, magnetico o standard). Consente di risparmiare tempo e munizioni ed è il

sistema utilizzato più di frequente dagli armaioli. Il secondo metodo è il puntamento del calibro tradizionale.

METODO DI PUNTAMENTO DEL CALIBRO

1. Sistemare un bersaglio a una distanza compresa tra 25 e 50 iarde.

2. Rimuovere la sicura dal fucile.

3. Posizionare il fucile su sacchi di sabbia o su un'apposita base

di appoggio.

4. Impostare il cannocchiale sul valore di ingrandimento minimo.

5. Guardare attraverso il calibro del ricevitore e regolare la posizione

del fucile in modo da centrare il bersaglio nel calibro (Fig. A).

6. Senza spostare il fucile, guardare nel cannocchiale e osservare

la posizione del reticolo sul bersaglio. Sui modelli con cappucci

della regolazione di alzo e deriva, rimuovere i cappucci. Regolare

le manopole di alzo e deriva per centrare il reticolo con il centro

del bersaglio (Fig. B).

PUNTAMENTO FINALE

AVVERTENZA: POICHÉ LA PROCEDURA PREVEDE ESERCITAZIONI A FUOCO, DEVE ESSERE ESEGUITA IN UN

POLIGONO AUTORIZZATO O IN UN'ALTRA ZONA SICURA. CONTROLLARE CHE IL CALIBRO NON SIA

OSTRUITO. UN CALIBRO OSTRUITO PUÒ PROVOCARE LESIONI ALL'UTILIZZATORE E AD ALTRI NELLE

VICINANZE. SI RACCOMANDA DI UTILIZZARE PROTEZIONI VISIVE E ACUSTICHE.

1. Da una posizione di tiro stabile sparare due o tre colpi a un bersaglio a 100 iarde di distanza. Osservare l'impatto del

proiettile sul bersaglio e regolare le manopole di alzo e deriva di conseguenza.

2. Per spostare l'impatto del proiettile, ruotare le manopole di alzo e/o deriva nella direzione corrispondente al punto

di impatto sul bersaglio. Ad esempio, se i tiri di prova sono bassi, regolare l'alzo verso il basso. Le regolazioni sul

cannocchiale da puntamento sono contrassegnate in MOA (minuti di arco) e il punto di impatto a 100 iarde cambia di

1/4 MOA per ogni scatto della manopola di alzo o deriva. Un giro completo della manopola corrisponde a 12 MOA.

3. Quando l'impatto sul bersaglio a 100 iarde è soddisfacente, passare a un bersaglio posto alla distanza desiderata per

l'azzeramento finale. Impostare l'ingrandimento sul valore desiderato sui modelli a ingrandimento variabile.

IL RETICOLO DROP ZONE 22LR (solo n. modello RP3103BS4)

Il modello di cannocchiale Prime con reticolo DROP ZONE 22LR è progettato per

essere azzerato a 50 iarde, con punti di mira calibrati ogni 25 iarde, fino a 125 iarde.

Questo reticolo è calibrato per l'uso con munizioni ad alta velocità per fucili calibro 0,22.

Il cannocchiale deve essere regolato sull'ingrandimento massimo affinché

la funzione balistica del reticolo funzioni correttamente. Nel caso del modello

3.5-10x36mm dotato di questo reticolo, l'anello di regolazione dell'ingrandimento

deve essere impostato su 10x affinché la funzione balistica funzioni correttamente.

Modalità di impiego del reticolo DZ 22LR:

1. Tarare la distanza di tiro a 50 iarde con qualsiasi ingrandimento.

2. Determinare la distanza dal bersaglio. Per stabilire la distanza con la massima

accuratezza, usare un telemetro laser Bushnell (Prime™ o Nitro™).

3. Impostare l'ingrandimento del cannocchiale su 10x (ingrandimento 10).

Prendere il punto di mira appropriato sul bersaglio desiderato. Se l'obiettivo è stato

individuato a una distanza di 115 iarde, mantenere il punto di mira tra 100 e 125 iarde.

ALTITUDINE E TEMPERATURA

Nelle tabelle balistiche pubblicate dai produttori di munizioni si fa riferimento

al livello del mare standard. Durante il puntamento si consiglia di tenere a mente

che l'altitudine e la temperatura influenzano la traiettoria. È meglio eseguire il puntamento nelle stesse condizioni in cui

si andrà a caccia.

CONTROLLO DEL CANNOCCHIALE PRIMA DELLA MANUTENZIONE

Prima di spedire il cannocchiale per la manutenzione, effettuare i seguenti controlli per determinare se il problema

riguarda effettivamente lo strumento.

• Controllare che il sistema e gli anelli di montaggio non siano allentati o disallineati.

• Controllare che la canna e l'azione siano posizionati correttamente e che le viti del ricevitore siano strette.

• Controllare che sul sistema di montaggio vi sia una distanza sufficiente tra la campana dell'obiettivo e la canna.

• Controllare che le munizioni utilizzate siano dello stesso tipo e dello stesso peso di quelle impiegate per il puntamento.

Fig. A

Reticolo non allineato

Fig. B

Reticolo allineato

75 IARDE

100 IARDE

125 IARDE

75 IARDE

100 IARDE

125 IARDE

2.30 MOA

5.30 MOA

8.70 MOA

15.40 MOA

DROP ZONE

Reticolo 22LR

N. MODELLO

INGRANDIMENTO

E DIAM. OGG.

RETICOLO

TORRETTA

CORSA ALZO/DERIVA (MOA)

VIAGGIO PER RIVOLUZIONE

REGOLAZIONE PARALLASSE

PARALLASSE (IARDE)

CORREZIONE DIOTTRICA

(INGR. MAX)

CAMPO VISIVO

(PIEDI A 100 IARDE)

LUNGHEZZA (inches)

PESO (oz )

RP1432BS3 1-4x32 Multi-X Capped 100/100 18 Fixed 100 4” 105-26 10.5 13.4

RP3103BS3 3.5-10x36 Multi-X Capped 70/70 12 Obj 15 3.7” 30-10 12.5 16.7

RP3103BS4 3.5-10x36 DZ 22LR Capped 70/70 12 Obj 15 3.7” 30-10 12.5 16.7

RP3940BS3 3-9x40 Multi-X Capped 60/60 15 Fixed 100 3.5” 40-13 14.3 14.7

RP4124BS3 4-12x40 Multi-X Capped/

Exposed

60/60 15 Side 10 3.6” 25-9 12.8 16.4

RP6185BS3 6-18x50 Multi-X Capped/

Exposed

40/40 15 Side 15 3.5” 18-6 15.5 19.0

SPECIFICHE TECNICHE

I prodotti fabbricati a partire da aprile 2017 sono coperti dalla Garanzia Bushnell Ironclad. La Garanzia

Ironclad è una garanzia a vita completa che copre la vita utile di questo prodotto. Ogni prodotto ha

una durata di vita denita, che può variare da 1 a 30 anni. La durata di questo prodotto è riportata

sul sito Web elencato di seguito e/o sulla pagina Web Bushnell specica di questo prodotto.

Si garantisce che questo prodotto è esente da difetti di materiali e di lavorazione e che soddisferà

tutti gli standard di prestazioni rappresentati per tutta la durata di vita del prodotto. Se questo

prodotto non funziona correttamente a causa di un difetto coperto provvederemo, a nostra esclusiva

discrezione, a ripararlo o sostituirlo e rispedirlo gratuitamente. Questa garanzia è completamente

trasferibile e non richiede ricevuta, scheda di garanzia o registrazione del prodotto. La presente

garanzia non copre quanto segue: componenti elettronici, batterie, danni estetici, danni causati dalla

mancata corretta manutenzione del prodotto, perdita, furto, danni dovuti a riparazione, modica o

smontaggio non autorizzati, danni intenzionali, uso improprio o abuso e normale usura. La presente

Garanzia decade se la data stampata o altri codici di serializzazione sono stati rimossi dal prodotto.

Per visualizzare la garanzia completa e trovare dettagli su come richiedere l'assistenza in garanzia,

visitare il nostro sito Web all'indirizzo www.bushnell.com/warranty. In alternativa, è possibile

richiedere una copia della garanzia chiamandoci al numero 1-800-423-3537 o scrivendoci a uno dei

seguenti indirizzi:

Negli U.S.A. spedire a: IN CANADA spedire a:

Bushnell Outdoor Products Bushnell Outdoor Products

Attn.: Repairs Attn.: Repairs

9200 Cody 140 Great Gulf Drive, Unit B

Overland Park, Kansas 66214 Vaughan, Ontario L4K 5W1

Per prodotti acquistati fuori da Stati Uniti o Canada, rivolgersi al rivenditore per le clausole pertinenti

della garanzia.

La presente garanzia ti riconosce specici diritti legali.

Potresti avere altri diritti, i quali variano da paese a paese.

Bushnell,™, ®, denote trademarks of Bushnell Outdoor Products

www.bushnell.com

9200 Cody, Overland Park, KS 66214

Bushnell 3-9X40 Banner 3-9x40mm Riflescope, Dusk & Dawn Hunting Riflescope with Multi-X Reticle

Product's Documents

OWNER’S GUIDE

Specifications

Bushnell 3-9X40 Questions and Answers

Related Products

Tasco TRF3940 Rimfire 3–9x40mm Riflescope

Tasco MAG39X32D 22-Caliber 3–9X32mm Riflescope

Tasco TAR432 Air Rifle 4X32mm Riflescope

Tasco TAR3940 Air Rifle 3–9X40mm Riflescope

Tasco TAR2732 Air Rifle 2–7X32mm Riflescope

Tasco T41240 Sportsman 4–12X40mm Hunting Riflescope
